水星 Mercury 40 JET 0P325500 THRU 0P392690 - — взрыв-схемы и запчасти

两冲程化油器 · Belgium - Cat.# 90-803022001 · 共 35 个部位 · 1413 条零件

1Аксессуары 2Демпферная пластина 3Карбюратор 4Кронштейн крепления (ручной)5Кожух двигателя (верхний и нижний)6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 7БЛОК ЦИЛИНДРОВ И КАРТЕР 8Картер редуктора 9Электрические компоненты 10Выхлопная пластина 11Маховик и статор электрический 12Маховик и статор (руководство)13Топливный насос (электрический)14Топливный насос (ручной)15Комплект прокладок для капитального ремонта двигателя 16Картер редуктора, ведущий вал, передаточное отношение 1,64:1 17Картер редуктора, ведущий вал, передаточное отношение 2,33:1 18Картер редуктора, гребной вал, передаточное отношение 1,64:1 19Картер редуктора, гребной вал, передаточное отношение 2,33:1 20Впускной коллектор и блок клапанов 21Компоненты водомета 22Сборка водомета 23Схема смазки 24Компоненты ручного наклона 25Компоненты системы впрыска масла 26Компоненты гидроподъема 27Сервисные/вспомогательные материалы 28Стартер (ручной)29СТАРТЕР 30Комплект рулевой рукоятки 31Рулевая рукоятка 32Поворотный кронштейн 33РЫЧАГ И ТЯГИ ДРОССЕЛЯ 34Специальный инструмент 35Кронштейн транца (электрический)

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	62351A10	КОМПЛЕКТ ЗАРЯДНОГО УСТРОЙСТВА АККУМУЛЯТОРА	1
-	828155A3	Комплект защиты от обледенения карбюратора	1
-	43393A1	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
-	44369A3	Комплект стартера электрический	1
-	822462A2	Комплект для переоборудования стартера	1
-	816696A1	Комплект удлинителя (2.5 дюйма/64 мм) (64 мм) Комплект удлинителя	1
-	816696A6	Комплект удлинителя (2.5 дюйма/64 мм) (64 мм) Комплект удлинителя)	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	877680Q8	Топливный шланг в сборе (8 футов)	1
-	8M0044836	Топливный шланг в сборе (8 футов), марка Quicksilver	1
-	877680Q12	Топливный шланг в сборе (12 футов)	1
-	858109Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом	1
-	877681Q8	Топливный шланг в сборе (8 футов)	1
-	858104Q08	Топливный шланг в сборе (8 футов) - с быстросъёмным разъёмом, только со стороны двигателя	1
-	877681Q12	Топливный шланг в сборе (12 футов)	1
-	858106Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом, только со стороны двигателя	1
-	877683Q12	Топливный шланг в сборе (12 футов)	1
-	858108Q12	Шланг в сборе топливный (8 футов) - без фитингов	1
-	95845A5	КОМПЛЕКТ РЕГУЛЯТОРА Lighting	1
-	88334A2	КОМПЛЕКТ MERCATHODE	1
-	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
-	855654A5	Комплект гидроподъема	1
-	8M0055008	Комплект гидроподъема	1
-	830150A7	Комплект гидроподъема	1
-	8M0055001	Комплект гидроподъема	1
-	14645A4	Переключатель тримма (на румпеле)	1
-	812718A2	Комплект дистанционного маслобака	1
-	18286A18	Комплект переключателя тримма (10.00 футов)	1
-	815548A4	Комплект ограничителя мощности 35 л.с.	1
-	850000A2	Комплект переходника 45 Jet	1
-	14586A4	Комплект термостата	1
-	850055A2	Комплект термостата	1
-	816366A27	Комплект рулевой рукоятки	1
-	816366A48	Комплект рулевой рукоятки	1
-	17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
-	802893Q	Фильтр топливный/водоотделитель - марка Quicksilver	1
-	802893Q01	Фильтр топливный/водоотделитель	1
-	802893T	Фильтр топливный/водоотделитель - марка Mercury	1
-	19608A14	Комплект крепления рулевого управления двигателя	1
-	19609A6	Крепежный комплект рулевого управления	1
-	97933A6	Комплект рулевого управления для двух двигателей	1
-	816667A2	Кронштейн в сборе рулевого управления (без ручки для переноски)	1

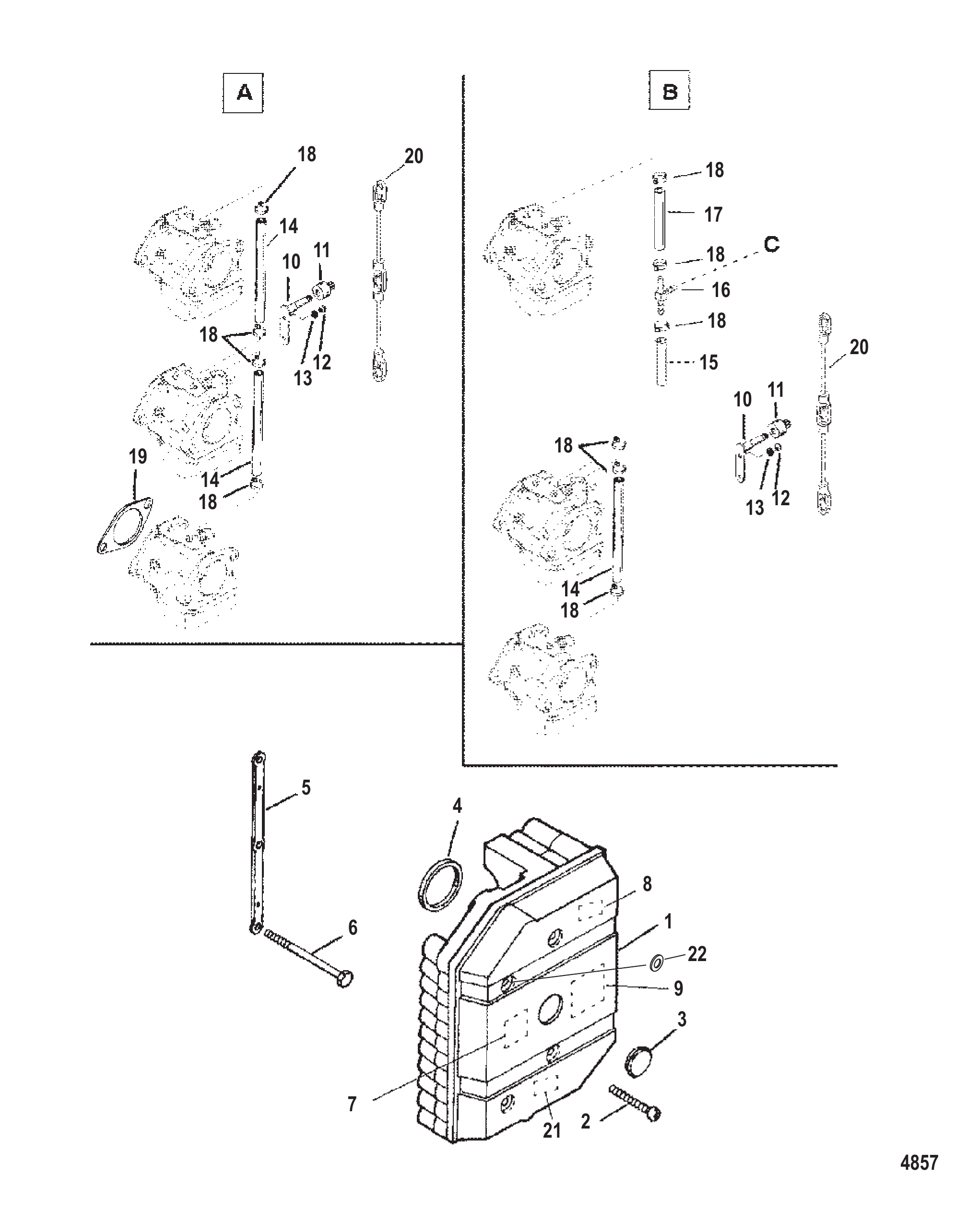

Рис. 2Демпферная пластина Attenuator Plate

REF	Номер детали	Наименование	Кол-во
1	19662	Глушитель шума	1
2	814776	Регулировочный винт (M6 x 55)	4
3	815784	КРЫШКА	1
4	812889	Сальник	3
5	812874	Пластина шумопоглотителя	2
6	4000363	ВИНТ (M8 x 100)	6
7	NSS	NOT SOLD SEPARATE Decal-Warning	1
8	NSS	NOT SOLD SEPARATE Decal-Caution	1
9	NSS	NOT SOLD SEPARATE Decal-Full Throttle Timing	1
10	11399A1	РЫЧАГ В СБОРЕ	1
11	67748	Ролик	1
12	40056103	ВИНТ (M5 x 6)	1
13	56681	ШАЙБА (.203 x .500 x .032)	1
13	8M0204666	ШАЙБА (.203 x .500 x .032)	1
14	9912878	Шланг (.187) (26.00 дюймов, бухта)	2
14	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
15	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
16	830285	Тройник соединительный	1
17	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
18	816311T	СТЯЖКА (8.00 дюймов)	AR
19	8144461	Прокладка фланца	3
20	8252043	Тяга дросселя	1
20	825204T03	ТЯГА	1
21	NSS	NOT SOLD SEPARATE Decal-Caution in Gear Idle	1
22	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
-	812867A97	Комплект прокладок	1

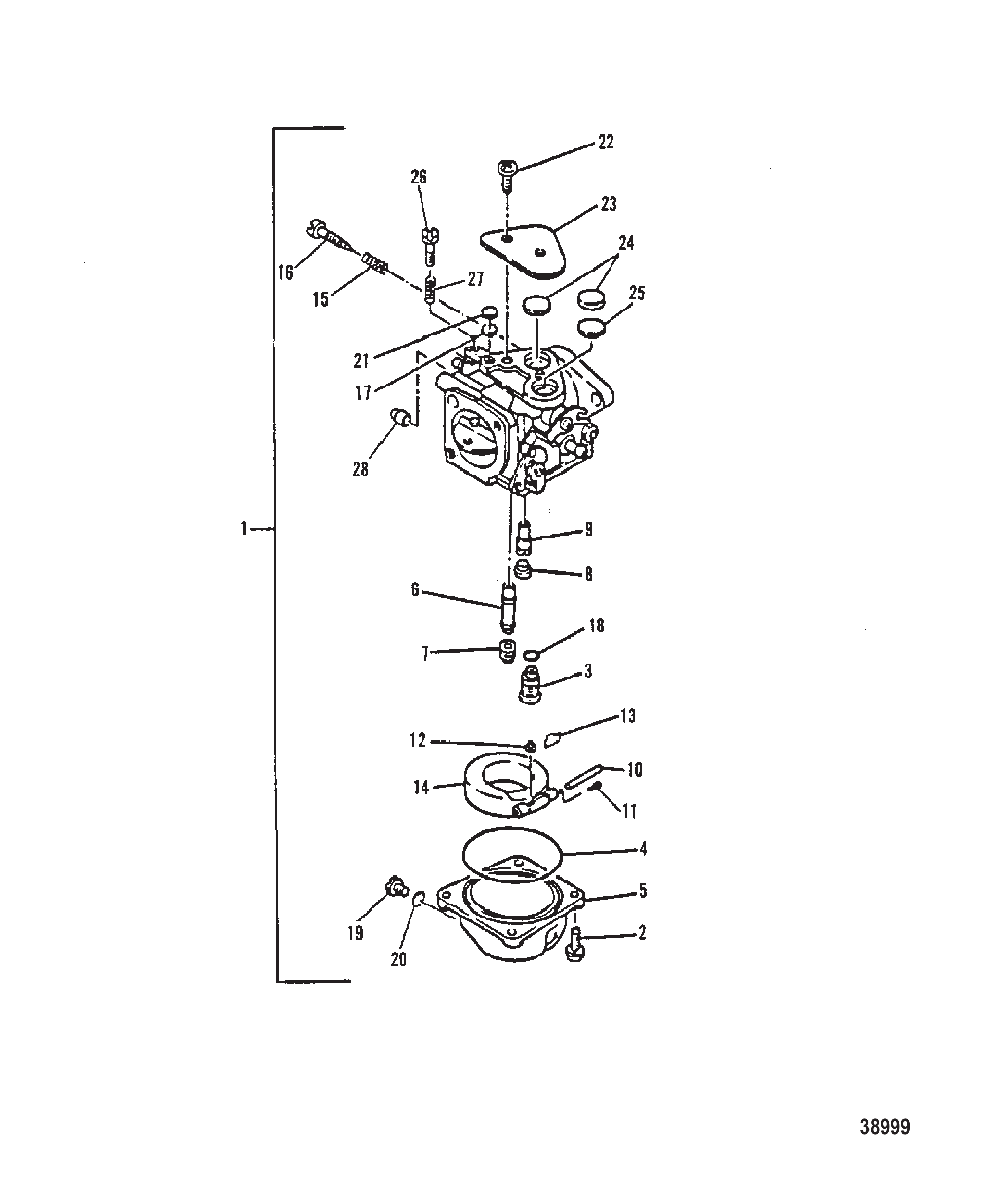

Рис. 3Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	9660M	Карбюратор в сборе (верхний)	1
1	9676M	Карбюратор в сборе (нижний)	1
1	814564M	Карбюратор	1
1	814565M	Карбюратор	1
1	811361M	Карбюратор	1
1	811363M	Карбюратор	1
1	811362M	Карбюратор	1
1	811364M	Карбюратор	1
2	814566M	Винт	8
2	11796M	Винт (M4 x 14)	8
3	17050M	Игольчатый клапан в комплекте	2
4	83362M	Уплотнительное кольцо	2
5	94495M	Корпус поплавковой камеры	2
6	97727M	Главный жиклёр	2
7	42437M	Главный жиклёр (# 170)	2
8	83369M	Крышка	2
8	8M0080455	Пробка	2
9	42438M	Жиклёр холостого хода (# 75)	2
10	97730M	Рычаг иглы	2
11	82500M	Винт (M4 x 8)	2
12	92639M	Ось поплавка	2
13	82781M	Зажим	2
13	8M0120624	Зажим @2	2
14	83363M	Поплавок	2
14	891730A01	Комплект поплавка	2
15	94499M	Пружина	2
16	17067M	Винт регулировочный	2
17	97732M	Пластина	2
18	97070M	Уплотнительное кольцо	2
19	81293M	Винт сливной	2
20	94498M	Уплотнительное кольцо	2
21	97733M	Прокладка	2
22	19147M	Винт	4
23	97734M	Пластина	2
24	97735M	Прокладка	4
25	97736M	Пластина	2
26	81277M	Винт регулировки холостого хода	1
27	82080M	Пружина	1
28	19233M	Втулка (нижняя)	1
-	17068M	Ремкомплект карбюратора	1

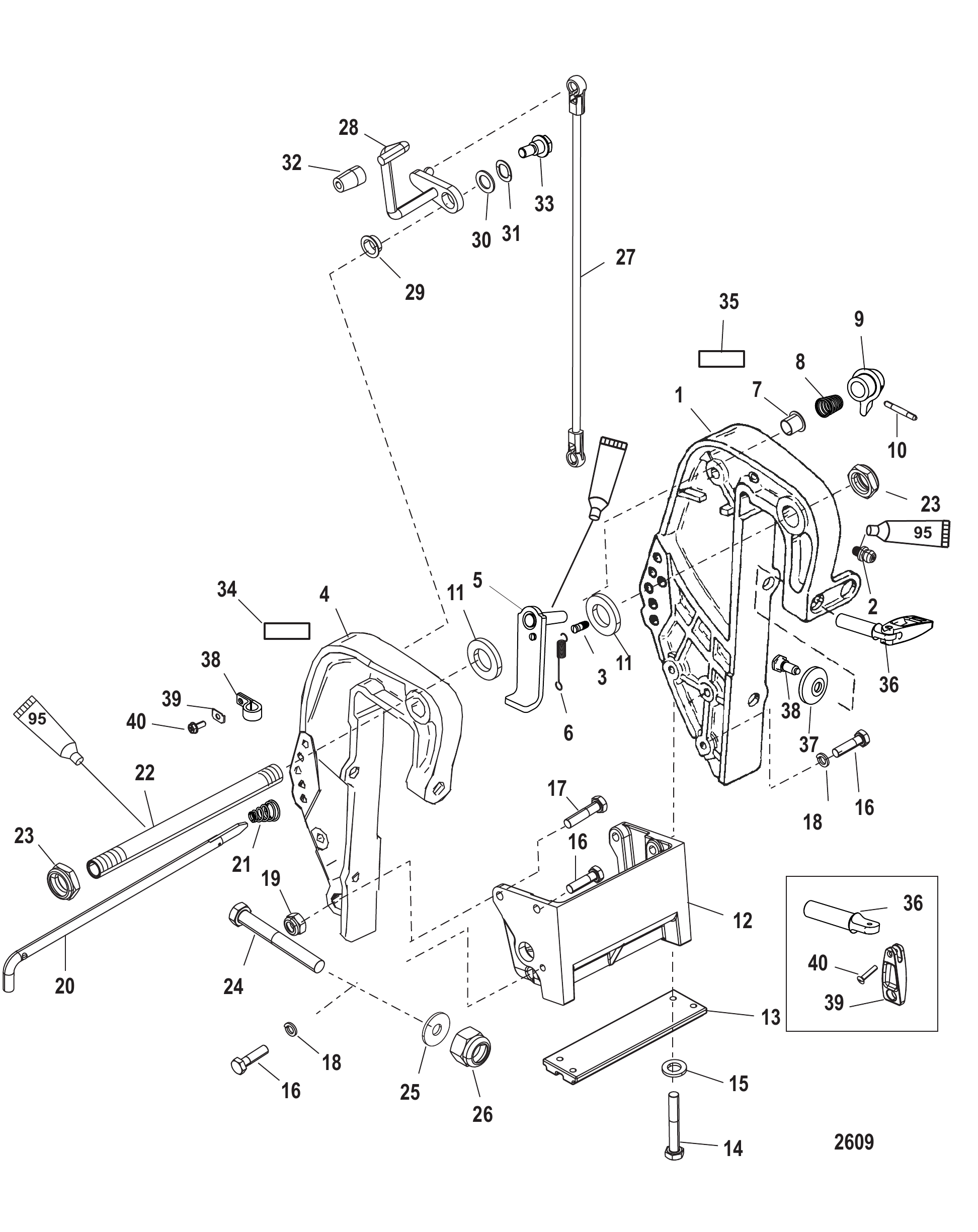

Рис. 4Кронштейн крепления (ручной) Clamp Bracket (Manual)

REF	Номер детали	Наименование	Кол-во
1	822868A1	Узел зажимного кронштейна	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	822867F1	Зажимной кронштейн	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	893704T01	Рычаг фиксатора наклона	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	812709T	Ручка	1
9	812709	Ручка	1
10	99615	Штифт с канавкой	1
11	19619	Шайба	2
12	18486F5	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	85594030	ВИНТ (M8 x 30)	5
17	8M0000586	Винт (M8 x 35)	1
18	843108	Шайба (.330 x .560 x .060) нержавеющая сталь	4
19	401388	ГАЙКА (M8) Нержавеющая сталь	2
20	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
20	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
21	821461	ПРУЖИНА	1
22	196141	Труба наклона	1
22	8M0041938	Трубка наклона	1
23	858869	Гайка (.875-14)	2
24	814259	Винт (.500-20 x 4.00)	4
25	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
25	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
26	82671117	ГАЙКА (.500-20)	4
27	1938525	ТЯГА	1
27	8M0084737	Тяга	1
28	19615A4	Рычаг в сборе, наклон	1
28	19615A05	Рычаг в сборе, наклон	1
29	812707	Втулка	1
30	19605	Шайба (.520 x .850 x .060) нейлоновая - чёрная	1
30	8M0042643	Шайба (.520 x .850 x .060) нейлоновая, чёрная	1
31	99611	Волнистая шайба	1
32	19621	Ручка наклона	1
32	8M0007469	Ручка тримма	1
33	19611	Винт (.375-16 x .62)	1
34	830253	Наклейка фиксатора откидывания	1
35	NSS	NOT SOLD SEPARATE Decal-Warning	1
36	818883A1	Винт барашковый в сборе	2
37	818884	ШАЙБА	2
38	768042	Винт с буртиком шестигранный	2
39	NSS	NOT SOLD SEPARATE Handle	1
40	NSS	NOT SOLD SEPARATE Rivet	1

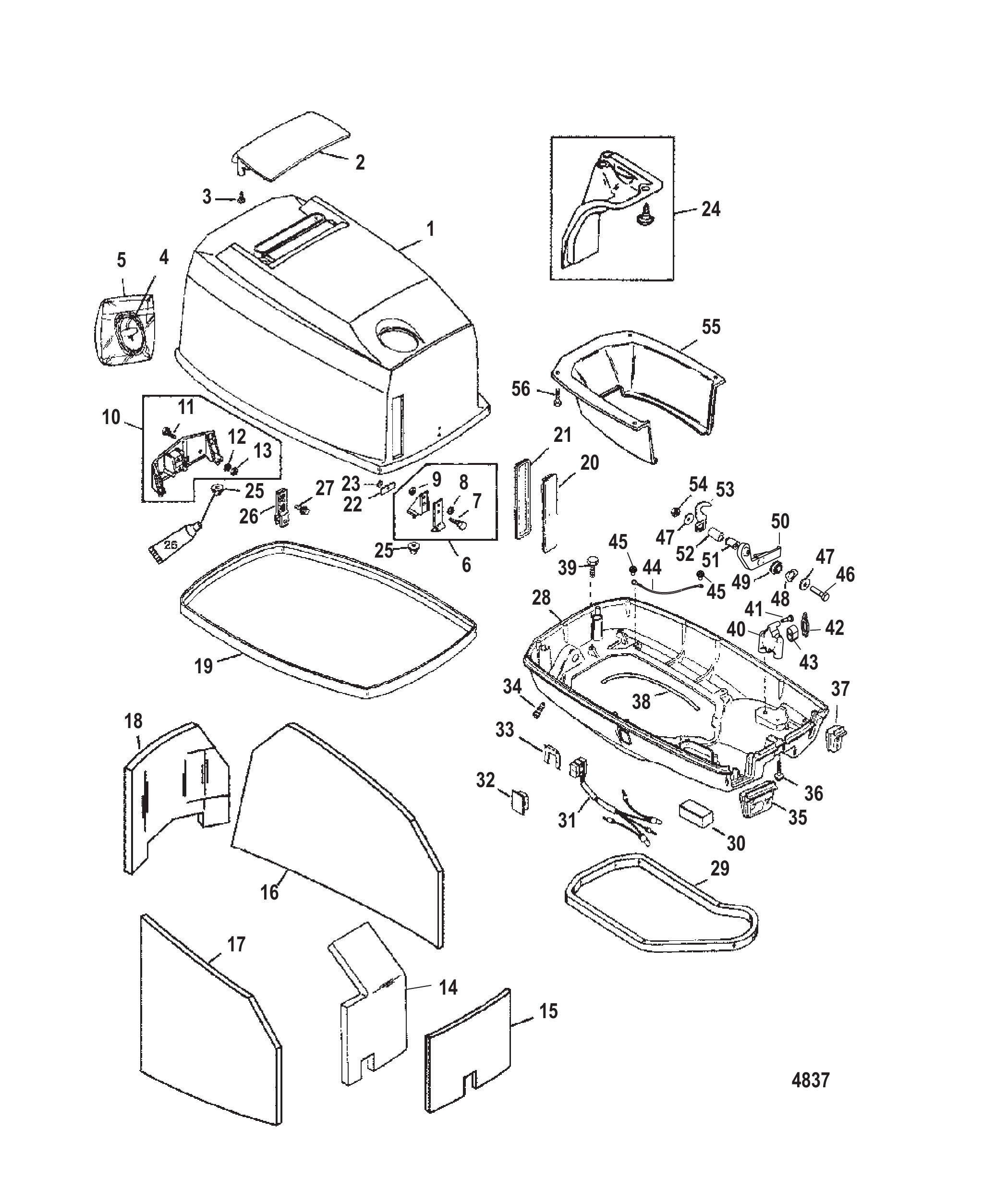

Рис. 5Кожух двигателя (верхний и нижний) Cowl Top and Bottom

REF	Номер детали	Наименование	Кол-во
1	813010T8	Верхний кожух в сборе черный-электрический	1
1	813010T14	Верхний кожух в сборе серебристый-электрический	1
1	816534T8	Верхний кожух в сборе черный-ручной	1
1	8M0107142	Кожух верхний, черный	1
1	816534T14	Верхний кожух в сборе серебристый-ручной	1
2	824666	ЭКРАН ВОЗДУХОЗАБОРНИКА	1
3	4006731	ВИНТ (M6 x 16)	4
4	47341A11	Комплект шнура с рукояткой ручного запуска	1
5	NSS	NOT SOLD SEPARATE Envelope	1
6	813548A3	Кронштейн опоры кожуха - черный	1
6	813548A6	Кронштейн опоры кожуха - серебристый	1
6	813548A3	Кронштейн опоры кожуха - черный	1
7	8231871	Винт (M4 x 14.5)	2
8	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
9	8237515	Гайка (M4)	2
10	813549A2	Кронштейн опоры кожуха	1
11	8231871	Винт (M4 x 14.5)	3
12	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
13	8237515	Гайка (M4)	3
14	814336A1	Комплект шумоизоляции	1
14	814336A02	Комплект шумоизоляции (с предварительно нанесенным клеевым слоем)	1
14	814336A02	Комплект шумоизоляции (с предварительно нанесенным клеевым слоем)	1
15	NSS	NOT SOLD SEPARATE Sound Blanket-Manual	1
16	NSS	NOT SOLD SEPARATE Sound Blanket-Starboard	1
17	NSS	NOT SOLD SEPARATE Sound Blanket-Port	1
18	NSS	NOT SOLD SEPARATE Sound Blanket-Rear	1
19	444622	Сальник	1
19	8M0043150	Уплотнение кожуха	1
20	813504A1	Комплект масломерного щупа	1
21	813505	Втулка уплотнительная	1
22	113171	ФИКСАТОР	1
23	113161	ГАЙКА	1
23	65110	ГАЙКА	1
24	823593A1	Комплект воздушного дефлектора	1
25	813546003	ОПОРА	3
26	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
26	893763	Кронштейн фиксатора ролика	1
27	4006731	ВИНТ (M6 x 16)	2
28	812512A8	Нижний кожух	1
29	813607	Сальник	1
29	8M0043162	Сальник	1
30	828465	Бампер	2
30	8M0043169	БАМПЕР	2
31	896620	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ	1
31	8M0235192	Переключатель тримма	1
32	8128301	Пробка	1
32	812830T01	Пробка	1
33	8124431	Фиксатор (применять где применимо)	1
33	8M0032848	Держатель переключателя	1
34	813613	Штуцер	1
35	813606003	Сальник	1
35	8136062	Сальник	1
35	813606003	Сальник	1
36	40011151	Винт (M8 x 35) нержавеющая сталь	2
37	813605003	Сальник	1
38	7568058	ШЛАНГ (15.00 дюймов)	1
39	4006731	ВИНТ (M6 x 16)	2
40	19812A1	Кронштейн фиксатора троса	1
40	19812T03	Кронштейн в сборе	1
41	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
42	98889	Защёлка	1
43	39519	ЧАШКА	1
44	88807A28	ТРОС В СБОРЕ (ЧЕРНЫЙ-7 1/2 ДЮЙМ.)	1
45	878607	Винт (#10-16 x .375)	2
46	4000335	ВИНТ (M6 x 50)	1
47	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
48	37642	Волнистая шайба	2
49	19428	Втулка	1
50	813547T	Рычаг защёлки капота	1
50	813547F1	Рычаг	1
51	826354A1	Комплект втулок защёлки капота	1
52	NSS	NOT SOLD SEPARATE Bushing	1
53	813604	Кулачок фиксатора	1
54	401386	ГАЙКА (M6) Нержавеющая сталь	1
55	812717T1	Крышка тримма	1
56	40011128	Винт (M6 x 20) нержавеющая сталь	4
56	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4

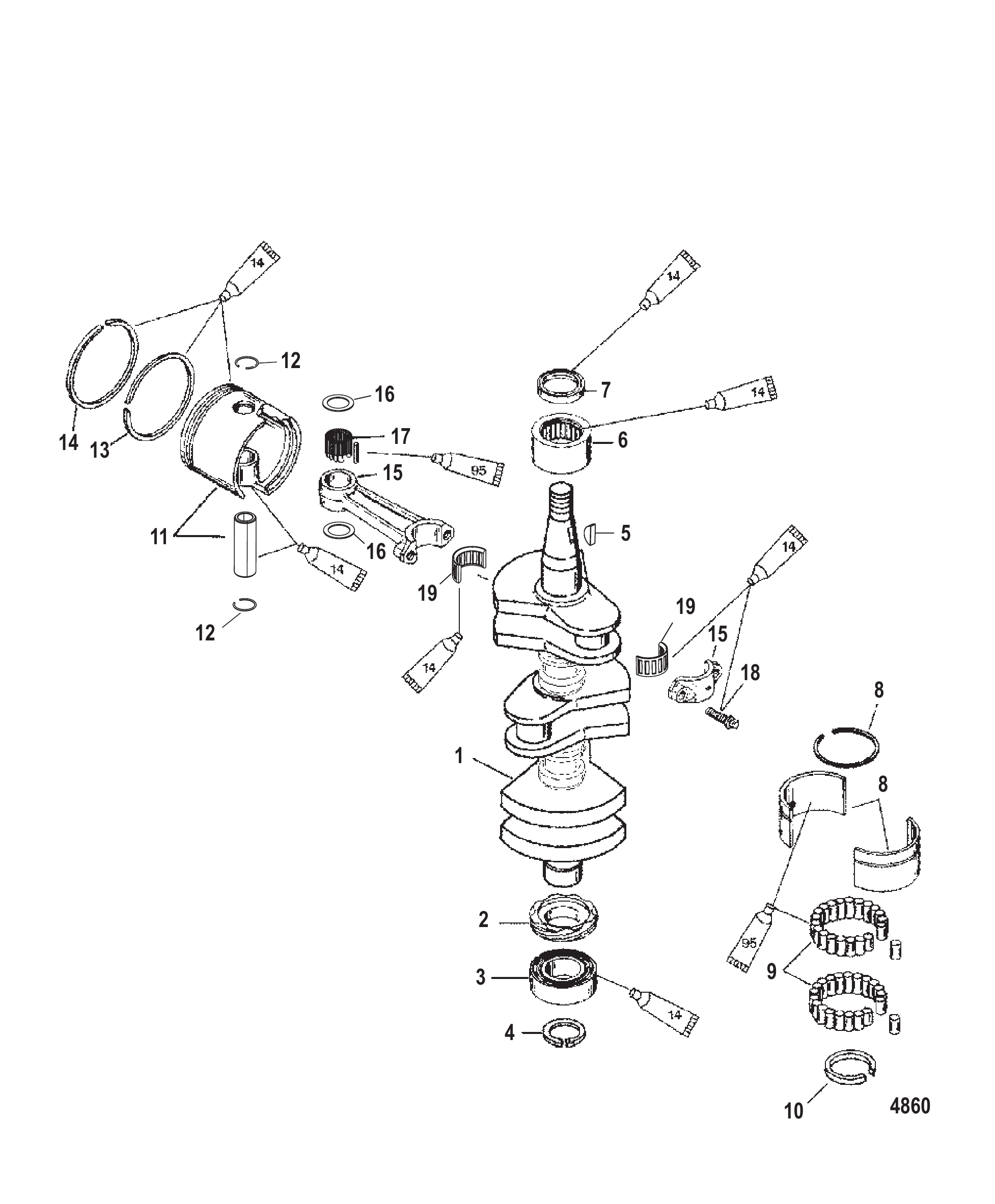

Рис. 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	827954T2	Коленчатый вал в сборе	1
2	43019A2	Шестерня в сборе	1
3	63742T	Подшипник шариковый	1
4	812877	Кольцо стопорное	1
5	91800	Шпонка	2
6	818889A1	Подшипник роликовый в сборе	1
7	8173971	Сальник масляный	1
8	827955A2	Подшипник в сборе	2
9	NSS	NOT SOLD SEPARATE Roller	56
10	NSS	NOT SOLD SEPARATE Ring-Seal	2
11	850026T1	Поршень в сборе	3
11	850026T2	Поршень	3
12	857196	Стопорное кольцо	6
13	831255A6	Комплект поршневых колец	1
13	821695A6	Комплект поршневых колец	3
14	NSS	NOT SOLD SEPARATE Piston Ring	3
15	9612A6	Шатун в сборе	3
16	812876	Шайба	6
16	8M0012298	Упорная шайба	6
17	47270	ПОДШИПНИК	87
17	8M0214934	Подшипник игольчатый @200	87
18	91012	Винт (.250-28 специальный)	6
19	17514A1	Ремкомплект подшипников	6
19	8M0234886	Подшипник в обойме	6
-	852071T97	Головка блока цилиндров в сборе	1

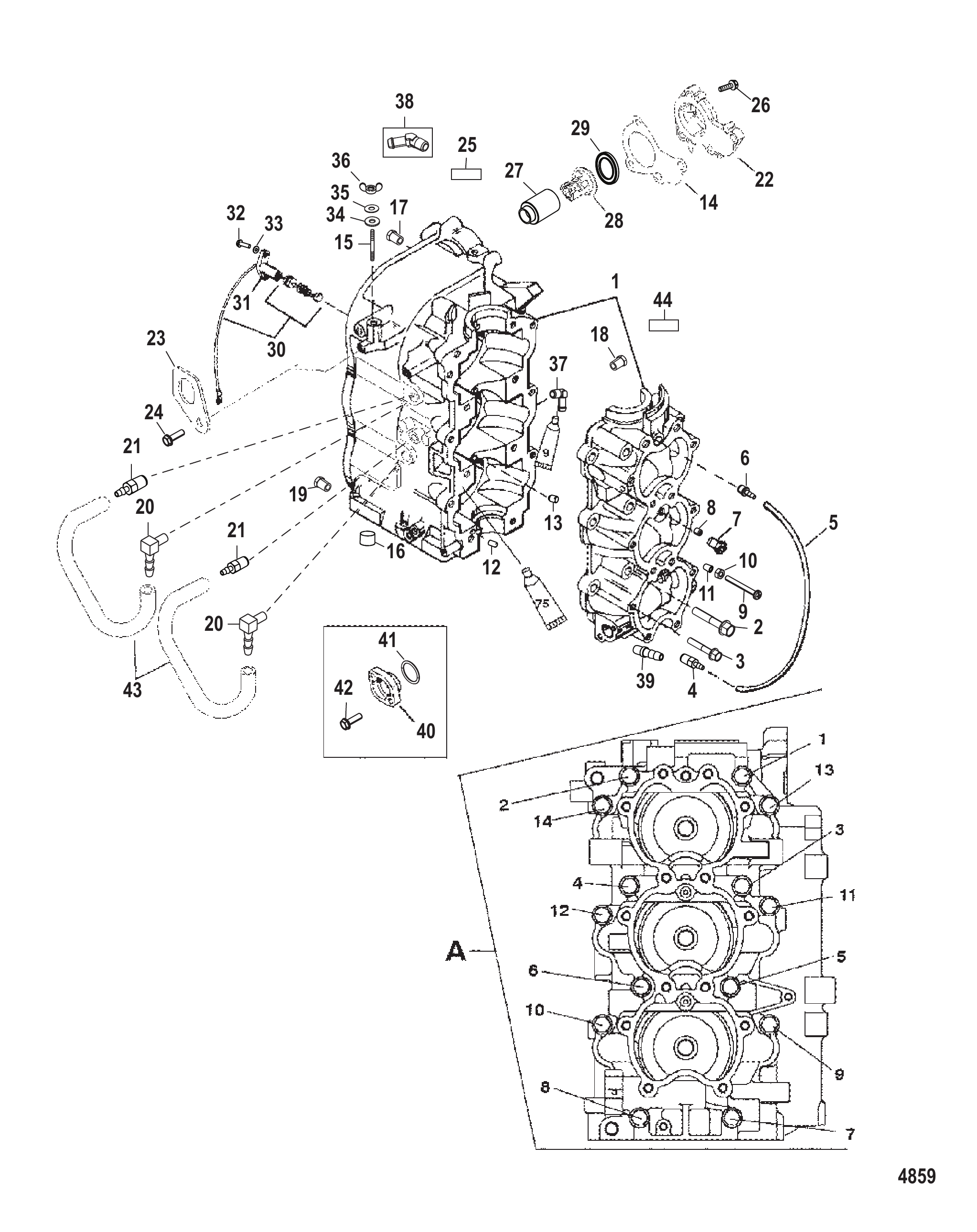

Рис. 7БЛОК ЦИЛИНДРОВ И КАРТЕР Cylinder Block and Crankcase

REF	Номер детали	Наименование	Кол-во
1	827953T4	Блок цилиндров	1
2	81742780	ВИНТ (M8 x 80)	8
3	81742730	Винт (M8 x 30)	6
4	426585	Обратный клапан	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	426232	Обратный клапан (запрессовываемый)	1
7	812888A2	Кронштейн в сборе	2
8	42657A4	Обратный клапан	2
9	814776	Регулировочный винт (M6 x 55)	1
10	400212	ГАЙКА (M6) Нержавеющая сталь	1
11	42942	Колпачок регулировочного винта	1
12	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
13	8128701	Штифт центральный главный	3
13	8M0084653	Штифт установочный	3
14	827284	ПРОКЛАДКА	1
15	8161949	Шпилька (M6 x 44)	2
16	185981	Пробка трубная (.375-18)	1
17	328022	Пробка трубная (.125-27) латунная	1
18	328022	Пробка трубная (.125-27) латунная	1
19	328022	Пробка трубная (.125-27) латунная	1
20	19725	Угольник (кол. 2 на 55)	2
21	426585	Обратный клапан	2
22	827251A1	Крышка	1
23	850897	Рым-болт	1
24	40011149	Винт (M8 x 25) нержавеющая сталь	1
25	NSS	NOT SOLD SEPARATE Decal-Serialization	1
26	40011149	Винт (M8 x 25) нержавеющая сталь	4
27	827365	ДЕРЖАТЕЛЬ	1
27	889735	ДЕРЖАТЕЛЬ	1
28	850055	ТЕРМОСТАТ 43°C (110°F)	1
28	850055001	Термостат 43°C (110°F)	1
29	854639	Сальник	1
29	854639001	Сальник	1
30	787992	Датчик температуры	1
31	44552	Фиксатор	1
31	889733	ФИКСАТОР	1
32	878609	Винт (#10-16 x .600)	1
33	56681	ШАЙБА (.203 x .500 x .032)	1
33	8M0204666	ШАЙБА (.203 x .500 x .032)	1
34	49221	Шайба (.187 x .500 x .062) неопреновая	2
34	8M0204663	ШАЙБА @5	2
35	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
36	816872	Барашковая гайка	2
37	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
38	782792	Штуцер угловой 45 градусов (1.25)	1
38	8M0207781	Угольник	1
39	56759	ШТУЦЕР ЕРШОВЫЙ	1
40	8129962	Крышка	1
41	48462	Кольцо уплотнительное (.614 x .070)	1
42	40011108	Винт (M5 x 20) нержавеющая сталь	2
43	99130122	Трубка (20,00 футов, бухта) дренажная	2
43	892024122	Шланг (240.00 дюймов, бухта)	2
44	881865	Наклейка предупреждающая — запуск на передаче	1
-	852071T97	Головка блока цилиндров в сборе	1
-	812867A97	Комплект прокладок	1

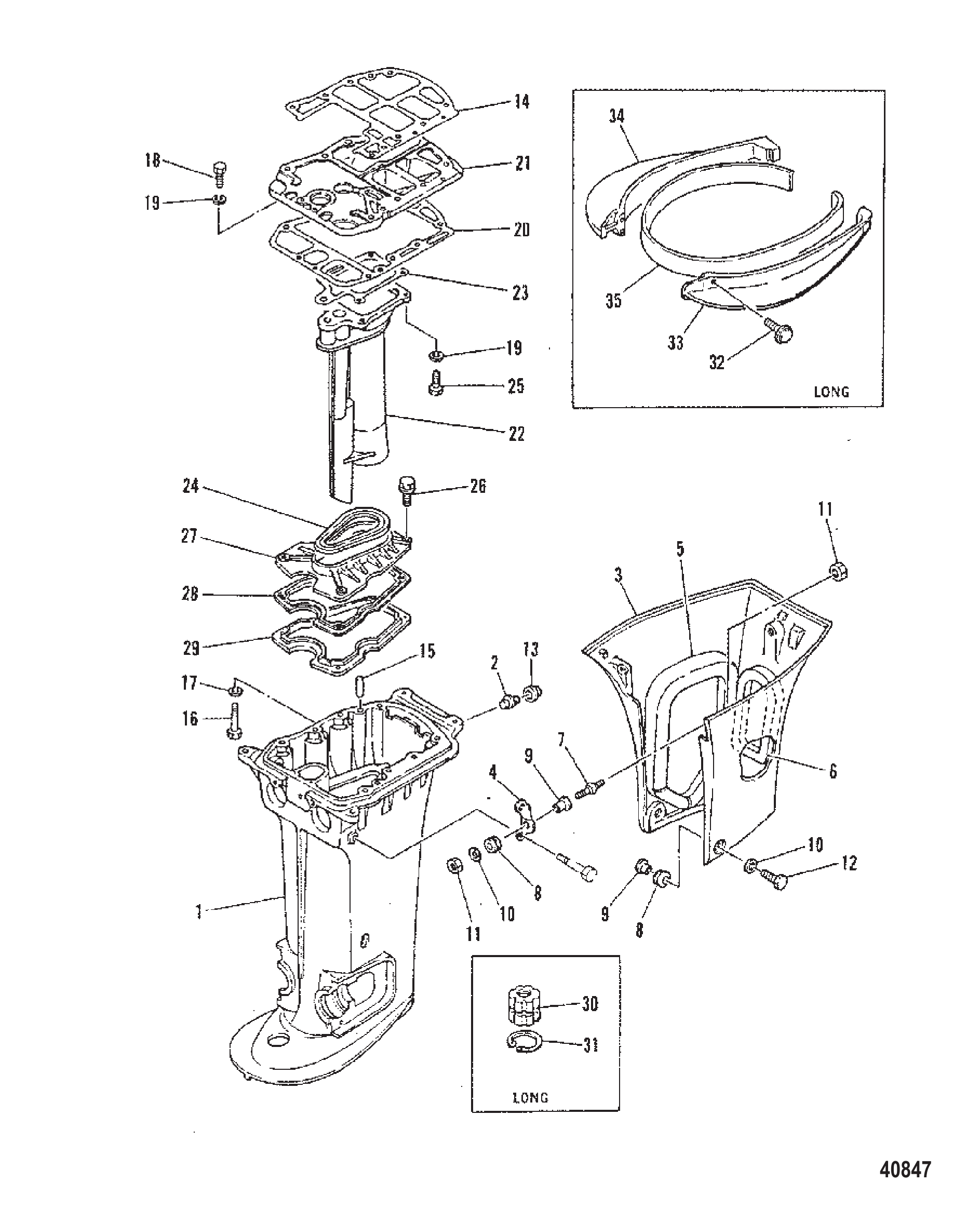

Рис. 8Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8569M	Корпус гребного вала	1
1	8570M	Корпус гребного вала	1
2	94520M	Упор	1
3	94517M	Фартук	1
4	94521M	Кронштейн	2
5	94518M	Демпфер	2
6	94519M	Сальник	1
7	94523M	Болт	2
8	94525M	Втулка уплотнительная	4
9	94522M	Втулка	4
10	94524M	ШАЙБА	4
11	82389M	Гайка	4
12	94526M	Болт	2
13	83042M	Демпфер	1
14	83378M	Прокладка	1
14	11885	ПРОКЛАДКА	1
15	83379M	Штифт	2
16	97749M	Болт	8
17	82215M	Стопорная шайба	8
18	82405M	Болт	3
19	82212M	Стопорная шайба	7
20	19175M	Прокладка	1
20	19175	Прокладка	1
21	814969M	Пластина выпускная	1
22	97750M	Трубка выпускная	1
23	83383M	Прокладка	1
24	83384M	Сальник	1
25	84058M	Болт (M6 x 20)	4
26	82476M	Болт	4
27	814970M	Пластина	1
28	83386M	Сальник	1
29	814971M	Пластина	1
30	94529M	Втулка	1
31	94530M	Стопорное кольцо	1
32	82476M	Болт	3
33	93046M	Пластина брызгозащитная	1
34	93047M	Пластина брызгозащитная	1
35	93048M	Сальник	1
-	814556M	Комплект прокладок головки блока цилиндров	1
-	94533M	Комплект прокладок нижнего узла	1

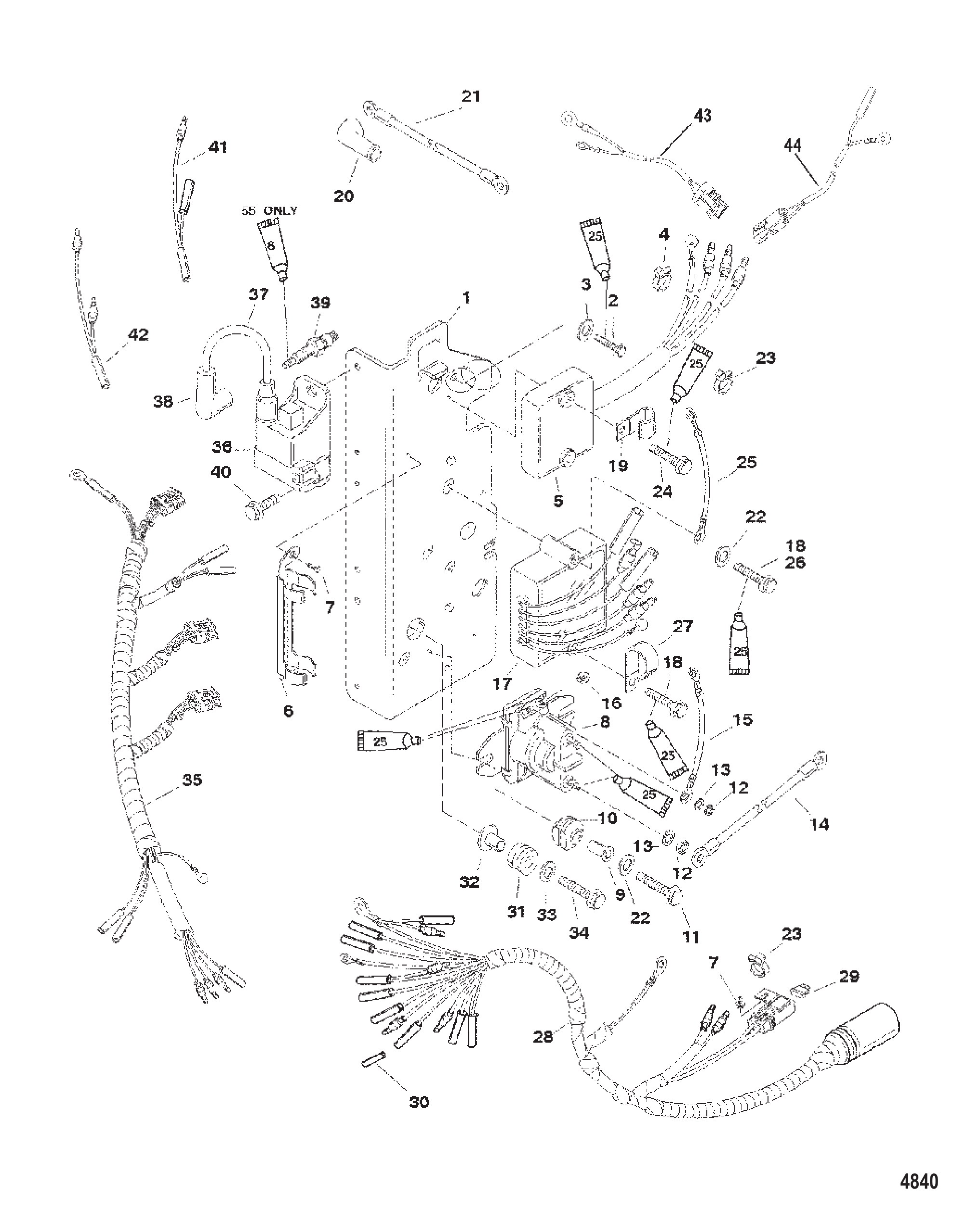

Рис. 9Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	8302351	Пластина электрическая	1
2	82239312	ВИНТ (M5 x 12)	1
3	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
4	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
5	821889A49	Ограничитель оборотов	1
5	821889A50	Ограничитель оборотов	1
6	8266241	Хомут	1
7	82239312	ВИНТ (M5 x 12)	3
8	850187T1	Электромагнит в сборе	1
8	8M0185146	Соленоид в сборе	1
9	818968	ВТУЛКА	2
9	8M0214955	Втулка	2
10	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
10	8M0207785	Втулка	2
11	82129125	ВИНТ (M6 x 25 мм)	2
12	64015	Гайка (.250-20) клеммы стартерного соленоида	2
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
14	88807A33	Кабель в сборе (чёрный - 6 дюйм. - клеммы 1/4 дюйм.)	1
15	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
16	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
17	883072T	Регулятор напряжения	1
17	8M0084173	Регулятор напряжения	1
17	883071T	Регулятор напряжения	1
18	82129140	ВИНТ (M6 x 40)	2
19	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
19	8M0024808	J-образный зажим	1
20	830233	Колпак изолятора - красный	1
21	88439A4	Кабель в сборе аккумулятор - отрицательный	1
22	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
22	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
23	816311T	СТЯЖКА (8.00 дюймов)	AR
24	82129125	ВИНТ (M6 x 25 мм)	2
25	88807A31	ТРОС В СБОРЕ	1
26	82129116	ВИНТ (M6 x 16)	1
27	54457	J-ОБРАЗНЫЙ ЗАЖИМ	2
28	850220A2	ЖГУТ ПРОВОДОВ В СБОРЕ Двигатель	1
29	812619	Предохранитель жёлтый - 20 ампер	1
30	13541	Разъём штыревой	1
31	822002	Втулка уплотнительная	3
32	822003	Втулка	3
33	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
33	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
34	40011129	Винт (M6 x 25) нержавеющая сталь	3
35	850221A2	ЖГУТ ПРОВОДОВ В СБОРЕ Зажигание	1
36	827509T7	Модуль CDM в сборе	2
36	827509A10	Модуль CDM в сборе	1
37	857124A1	Кабель высокого напряжения в сборе	3
38	857074A1	Комплект колпачков/клемм	3
39	8167372	Свеча зажигания (NGK #BP8H-N-10)	3
39	816737Q	Свеча зажигания NGK BP8HN-10@10	3
39	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	3
39	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	3
39	14103568	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZ8H - КАНАДА/БЕЛЬГИЯ)	3
39	896329885	Свеча зажигания #L6VC @4	3
39	12343	Свеча зажигания (NGK #BP8HS-10)	3
39	8M0114745	Свеча зажигания BP8HS-10 @4	3
40	82129116	ВИНТ (M6 x 16)	6
41	850052A1	ЖГУТ ПРОВОДОВ В СБОРЕ Питание	1
42	11149A31	ЖГУТ ПРОВОДОВ В СБОРЕ	1
42	11149T31	ЖГУТ ПРОВОДОВ В СБОРЕ	1
43	65017A27	Жгут проводов в сборе	1
44	74725A3	Жгут проводов в сборе Lightning	1

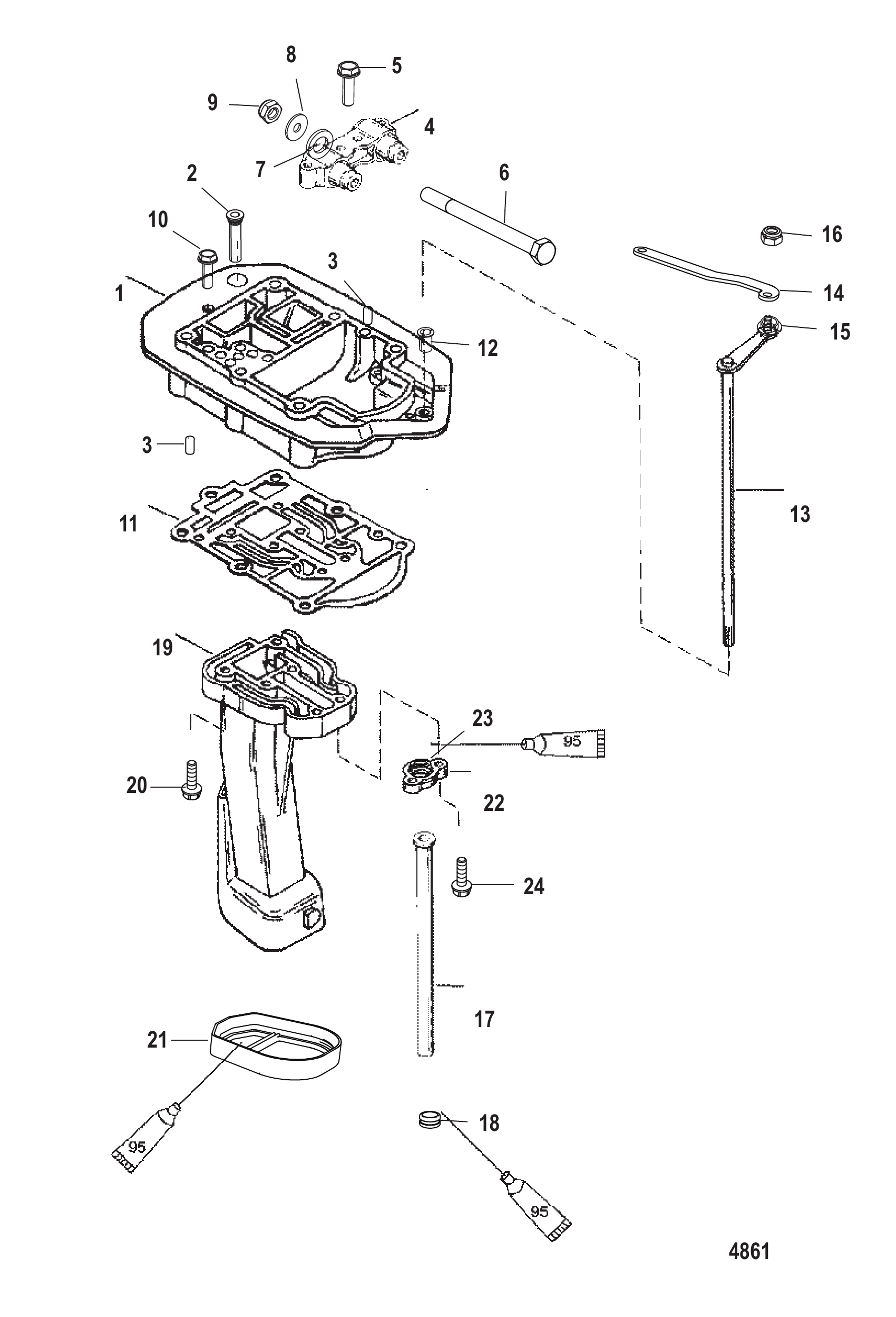

Рис. 10Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	19653T3	Пластина в сборе, выпуск	1
2	817519A1	Обратный клапан в сборе, сливной	1
3	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
4	881899	Опора верхняя	1
4	8M4501491	Верхняя опора в сборе	1
5	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	4
6	42973	БОЛТ (M12 x 154)	2
6	898835001	Винт (M12 x 154)	2
7	934161	Шайба неопреновая	2
7	32834	ШАЙБА (.9375 x 1.750 x .172)	2
8	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
8	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
9	859129	ГАЙКА (M12)	2
9	896963	Гайка (M12)	2
10	40011158	ВИНТ (M8 x 70) Нержавеющая сталь	1
11	812866	Прокладка	1
11	8M0000820	Прокладка	1
12	48237	Втулка вала переключения передач	1
13	815639A10	Вал переключения	1
13	812891A7	Вал переключения	1
13	815639A9	Вал переключения	1
14	812872A2	Тяга переключения	1
15	48475	Втулка (исполнение II)	1
16	401386	ГАЙКА (M6) Нержавеющая сталь	1
17	8812002	Трубка водяная	1
17	8M0042795	Трубка водяная короткая	1
17	8812001	Трубка водяная	1
17	8M0042794	Трубка водяная длинная	1
18	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
18	93221002	Втулка уплотнительная	1
19	196551	Труба выпускная	1
19	8M0045214	Труба выпускная	1
20	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	4
21	812886	Сальник	1
21	812886001	САЛЬНИК	1
22	99019	Хомут уплотнения водяной трубки	1
23	42941	Уплотнение водяной трубки (верхнее)	1
23	42941001	Сальник водяной трубки	1
24	40011155	ВИНТ (M8 x 55) Нержавеющая сталь	2
-	812867A97	Комплект прокладок	1

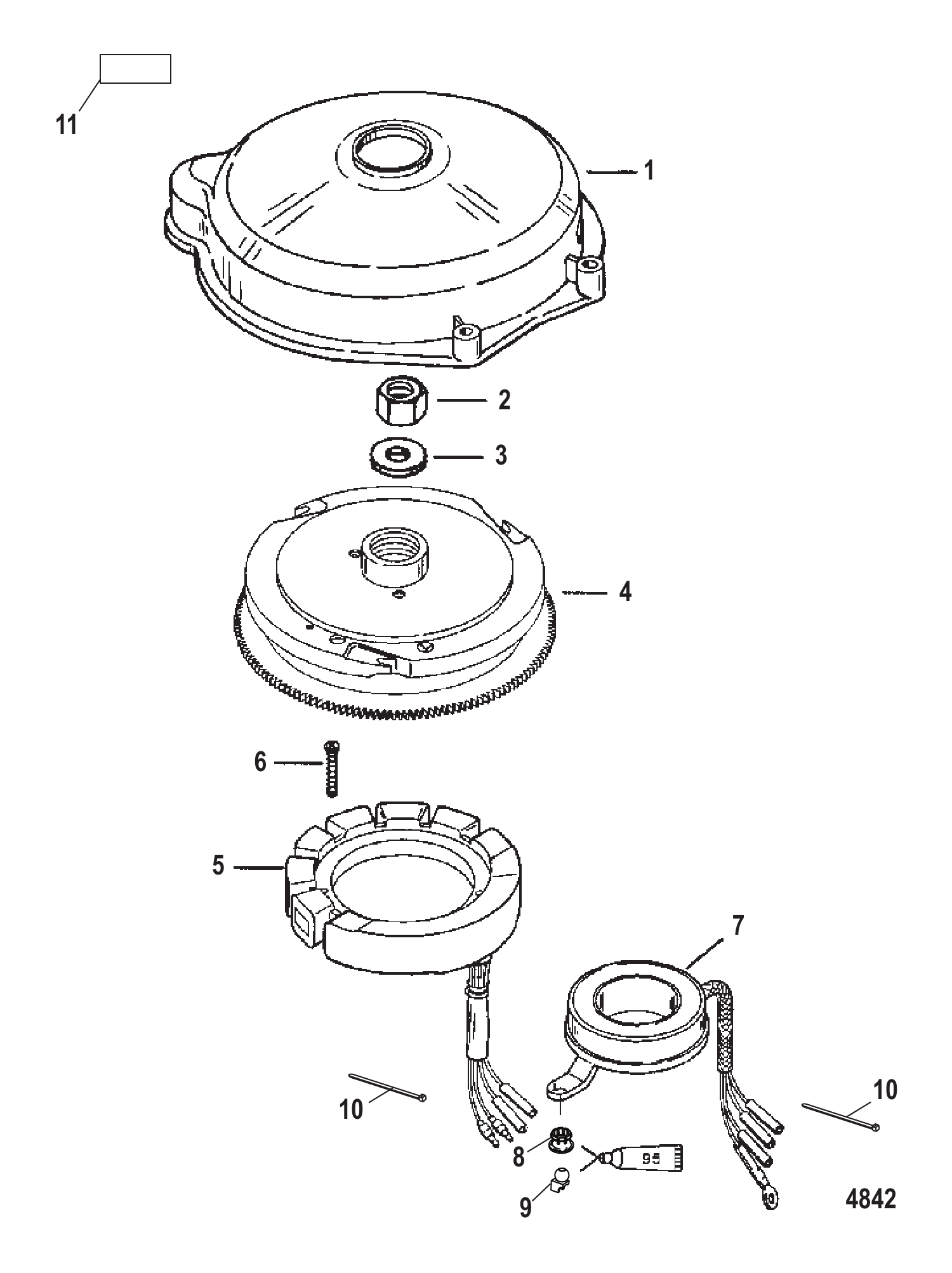

Рис. 11Маховик и статор электрический Flywheel and Stator Electric

REF	Номер детали	Наименование	Кол-во
1	812777T1	Крышка в сборе	1
2	42979	ГАЙКА (M16) МАХОВИКА	1
3	68229	Шайба (.641 x 1.250 x .190) маховика	1
3	33001	Шайба	1
4	878226T2	Маховик	1
4	859234T24	Маховик	1
5	832075A4	Комплект статора зажигания	1
5	832075A21	Статор в сборе	1
6	4013930	ВИНТ (M5 x 30)	4
7	854512T	Датчик-триггер	1
8	93421	ШАР ПОВОРОТНОГО УЗЛА	1
9	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
10	816311T	СТЯЖКА (8.00 дюймов)	2
11	856985A7	Наклейка с информацией о маркировке EPA	1
11	804665A00	Наклейка с информацией о маркировке EPA	1
11	804665A01	Наклейка с информацией о маркировке EPA	1
11	804665A02	Наклейка с информацией о маркировке EPA	1
11	804665A03	Наклейка с информацией о маркировке EPA	1
11	804665A04	Наклейка с информацией о маркировке EPA	1

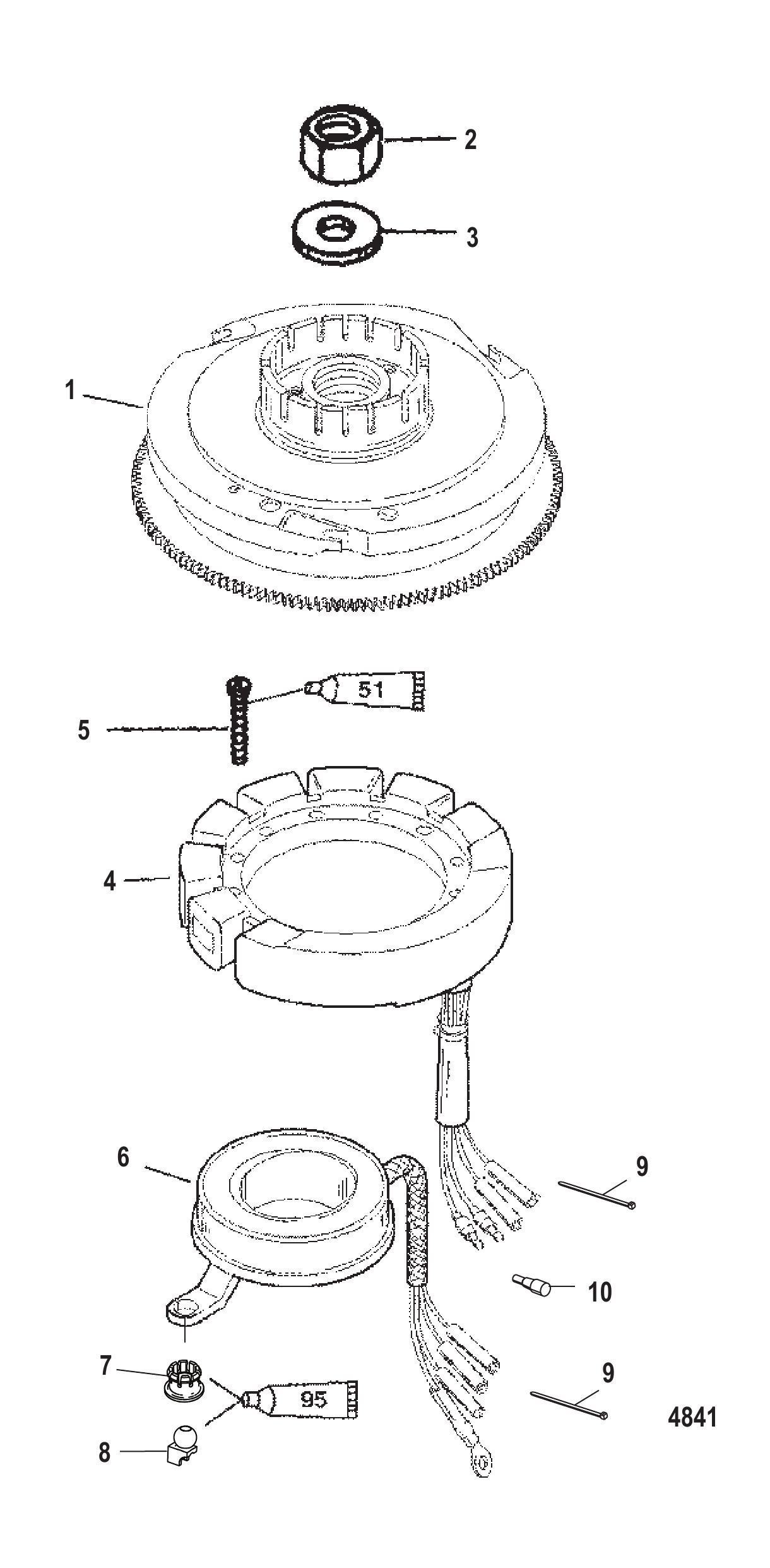

Рис. 12Маховик и статор (руководство) Flywheel and Stator Manual

REF	Номер детали	Наименование	Кол-во
1	878226T6	Маховик	1
2	42979	ГАЙКА (M16) МАХОВИКА	1
3	68229	Шайба (.641 x 1.250 x .190) маховика	1
3	33001	Шайба	1
4	832074A5	Статор	1
4	832074A11	Статор в сборе	1
5	4013930	ВИНТ (M5 x 30)	4
6	854512T	Датчик-триггер	1
7	93421	ШАР ПОВОРОТНОГО УЗЛА	1
8	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	13541	Разъём штыревой	2

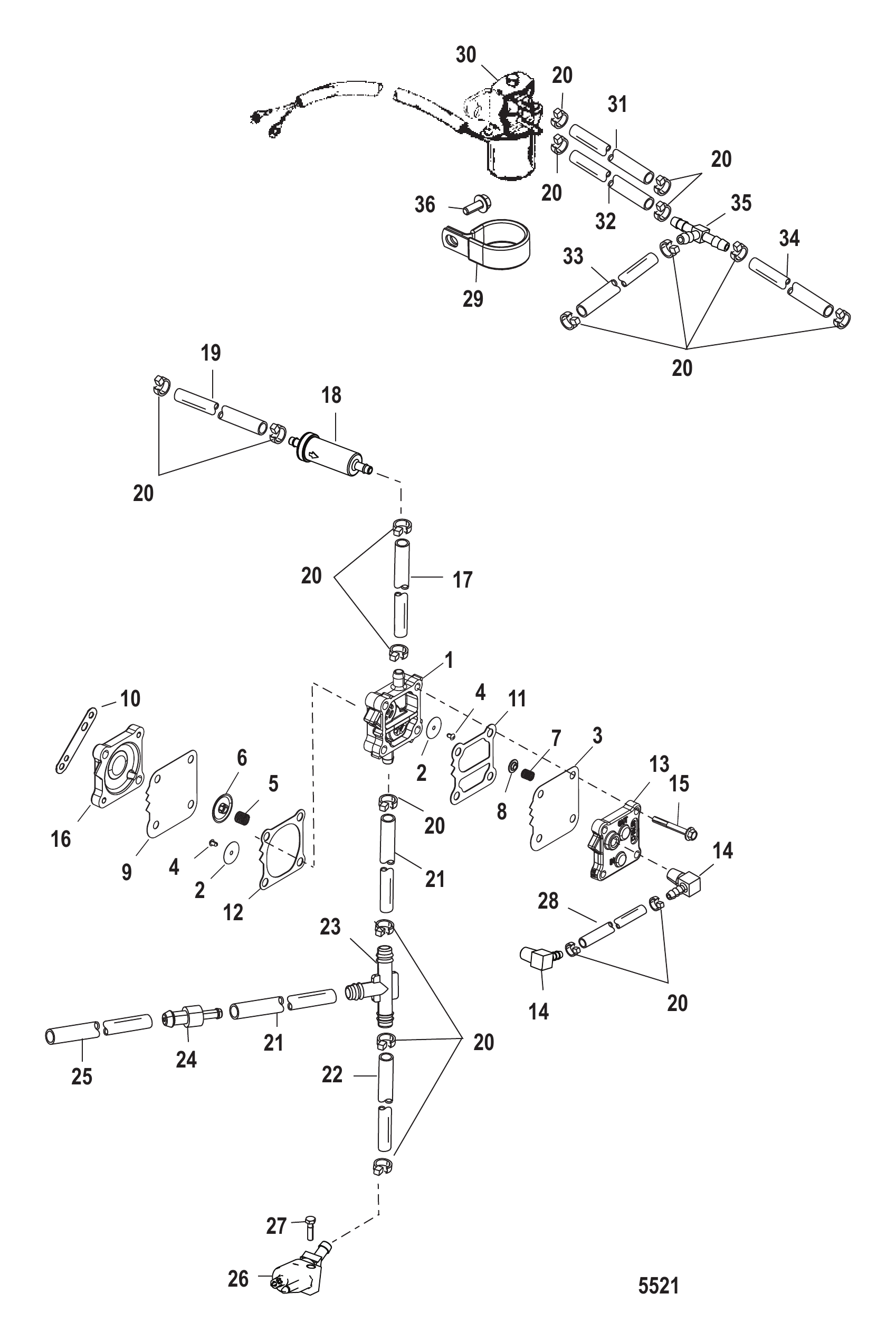

Рис. 13Топливный насос (электрический) Fuel Pump Electric

REF	Номер детали	Наименование	Кол-во
-	14360A71	Насос топливный в сборе	1
1	NSS	NOT SOLD SEPARATE Fuel Pump	1
2	857005A1	Ремкомплект диафрагмы	2
3	NSS	NOT SOLD SEPARATE Diaphragm Kit	1
4	NSS	NOT SOLD SEPARATE Retainer	2
5	NSS	NOT SOLD SEPARATE Spring	1
6	NSS	NOT SOLD SEPARATE Cap	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	987691	Прокладка	1
10	8M0204705	Прокладка @2	1
11	NSS	NOT SOLD SEPARATE Gasket-Boost	1
12	NSS	NOT SOLD SEPARATE Gsket-Pulse	1
13	987752	Пластина	1
14	43335	Соединитель 90 градусов (.125-27) нейлоновый	2
14	433351	Соединитель 90 градусов - с Vibraseal	2
15	82104540	ВИНТ (M5 x 40)	2
15	82130050	ВИНТ (M6 x 50)	2
16	144303	ОСНОВАНИЕ	1
17	831949	Шланг	1
18	816296Q2	Фильтр топливный	1
19	830761	Топливная магистраль	1
20	816311T	СТЯЖКА (8.00 дюймов)	AR
21	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	2
21	8M0108349	Шланг (70 дюймов, бухта)	2
22	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
22	8M0108349	Шланг (70 дюймов, бухта)	1
23	818993	Тройник соединительный	1
24	8189941	Обратный клапан	1
25	82381335	ТРУБКА (15.00 дюймов в наборе)	1
26	816856A1	Соединитель в сборе топливный	1
26	816856T01	Соединитель топливный	1
27	4000332	ВИНТ (M6 x 35)	1
28	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
29	633003	ХОМУТ	1
30	819503A5	Комплект соленоида обогатительного клапана	1
31	9912688	Трубка (36.00 дюймов, бухта)	1
32	9912688	Трубка (36.00 дюймов, бухта)	1
33	99130122	Трубка (20,00 футов, бухта) дренажная	1
33	892024122	Шланг (240.00 дюймов, бухта)	1
34	9912688	Трубка (36.00 дюймов, бухта)	1
35	591692	ФИТИНГ ТРОЙНИКОВЫЙ	1
35	59169003	Фитинг тройник	1
36	4006731	ВИНТ (M6 x 16)	1
-	812867A97	Комплект прокладок	1
-	852071T97	Головка блока цилиндров в сборе	1

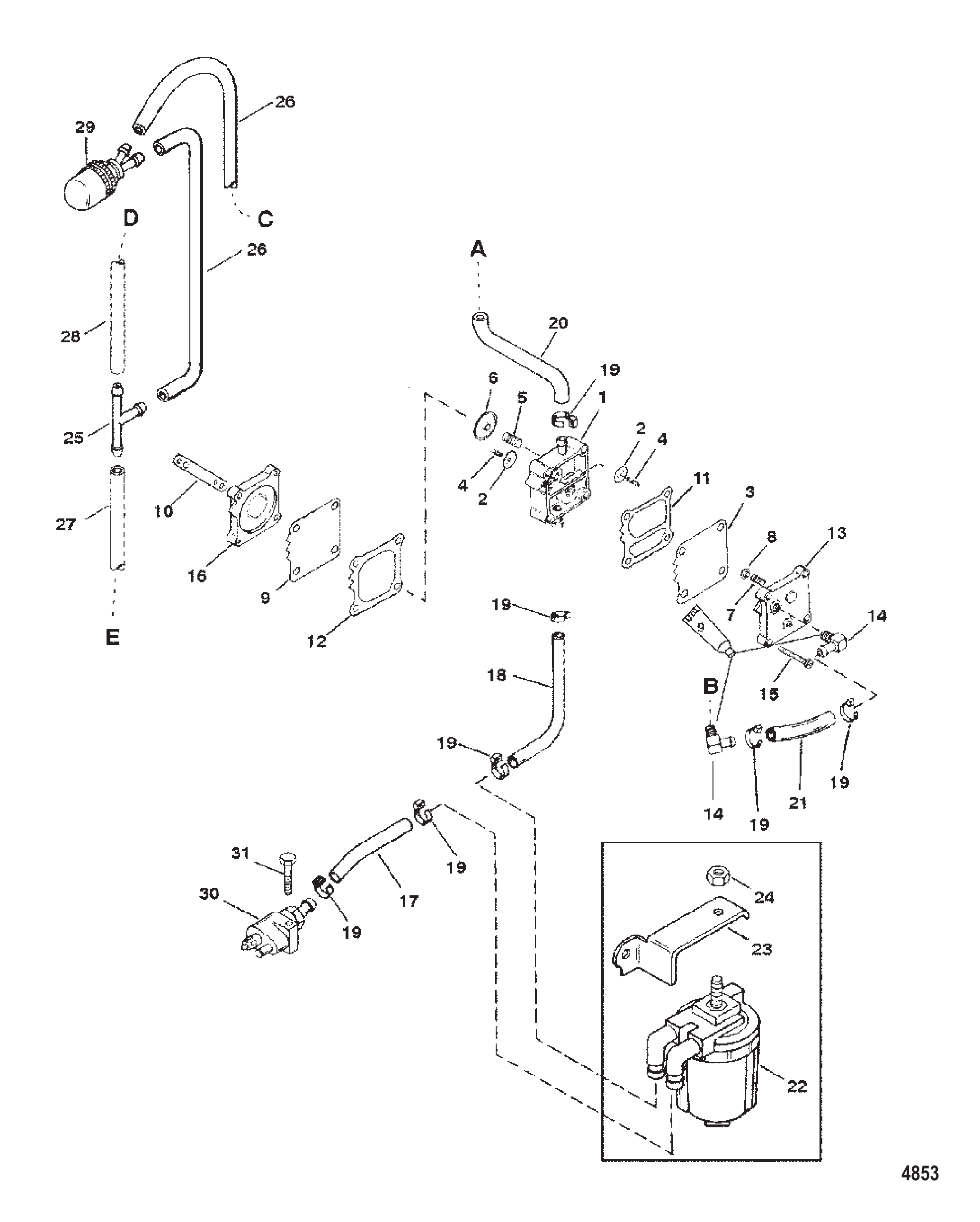

Рис. 14Топливный насос (ручной) Fuel Pump Manual

REF	Номер детали	Наименование	Кол-во
-	14360A71	Насос топливный в сборе	1
1	NSS	NOT SOLD SEPARATE Fuel Pump	1
2	857005A1	Ремкомплект диафрагмы	2
3	NSS	NOT SOLD SEPARATE Diaphragm	1
4	NSS	NOT SOLD SEPARATE Retainer	2
5	NSS	NOT SOLD SEPARATE Spring	1
6	NSS	NOT SOLD SEPARATE Cap	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	987691	Прокладка	1
10	8M0204705	Прокладка @2	1
11	NSS	NOT SOLD SEPARATE Gasket-Boost	1
12	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
13	987752	Пластина	1
14	43335	Соединитель 90 градусов (.125-27) нейлоновый	2
14	433351	Соединитель 90 градусов - с Vibraseal	2
15	82104540	ВИНТ (M5 x 40)	2
15	82130050	ВИНТ (M6 x 50)	2
16	144303	ОСНОВАНИЕ	1
17	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
17	8M0108349	Шланг (70 дюймов, бухта)	1
18	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
18	8M0108349	Шланг (70 дюймов, бухта)	1
19	816311T	СТЯЖКА (8.00 дюймов)	AR
20	830768	Шланг	1
21	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
22	87946T14	Фильтр топливный	1
22	891642T03	Фильтр в сборе топливный	1
22	891642T03	Фильтр в сборе топливный	1
22	8M0063726	Фильтр топливный в сборе	1
23	8170281	Кронштейн	1
24	401366	ГАЙКА (M6) Нержавеющая сталь	1
25	591692	ФИТИНГ ТРОЙНИКОВЫЙ	1
25	59169003	Фитинг тройник	1
26	99130122	Трубка (20,00 футов, бухта) дренажная	2
26	892024122	Шланг (240.00 дюймов, бухта)	2
27	99130122	Трубка (20,00 футов, бухта) дренажная	1
27	892024122	Шланг (240.00 дюймов, бухта)	1
28	99130122	Трубка (20,00 футов, бухта) дренажная	1
28	892024122	Шланг (240.00 дюймов, бухта)	1
29	858763	Груша подкачки	1
30	816856A1	Соединитель в сборе топливный	1
30	816856T01	Соединитель топливный	1
31	4000332	ВИНТ (M6 x 35)	1
-	812867A97	Комплект прокладок	1
-	852071T97	Головка блока цилиндров в сборе	1

Рис. 15Комплект прокладок для капитального ремонта двигателя Gasket Set Componetns Engine Overhaul

REF	Номер детали	Наименование	Кол-во
-	812867A97	Комплект прокладок	1
-	8144461	Прокладка фланца	3
-	812889	Сальник	3
-	827284	ПРОКЛАДКА	1
-	62386	Прокладка термостата	1
-	8M0204714	Прокладка @4	1
-	8128671	Прокладка	1
-	90011	Кольцо уплотнительное (2.175 x .175)	1
-	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
-	828553	Прокладка (входит в поз. №1)	1
-	8M0000822	Прокладка	1
-	812868	Прокладка	1
-	812869	Прокладка	1
-	812866	Прокладка	1
-	8M0000820	Прокладка	1
-	42941	Уплотнение водяной трубки (верхнее)	1
-	42941001	Сальник водяной трубки	1
-	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
-	93221002	Втулка уплотнительная	1
-	30224	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.859 x .139)	1
-	8M0204651	Кольцо уплотнительное	1
-	19701	Прокладка нижняя	1
-	8M0224241	Прокладка	1
-	194541	Прокладка (верхняя)	1
-	43023	САЛЬНИК	1
-	8M0204658	УПЛОТНЕНИЕ	1
-	191833	Сальник	3
-	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
-	45258	Уплотнительное кольцо (.987 x .103)	1
-	815460	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
-	NSS	NOT SOLD SEPARATE Disc-Check Valve	2
-	NSS	NOT SOLD SEPARATE Diaphragm-Fuel Pump	2
-	NSS	NOT SOLD SEPARATE Gasket	1
-	987691	Прокладка	1
-	8M0204705	Прокладка @2	1
-	NSS	NOT SOLD SEPARATE Gasket-Boost Chamber	1
-	NSS	NOT SOLD SEPARATE Gasket-Pulse Chamber	1
-	17311	Фиксатор обратного клапана	2
-	NSS	NOT SOLD SEPARATE Compression, Boost	1
-	NSS	NOT SOLD SEPARATE Spring-Compression, Main	1
-	NSS	NOT SOLD SEPARATE Cap-Spring End	1
-	NSS	NOT SOLD SEPARATE Cap-Spring End	1
-	8128672	Прокладка	1
-	822189	Прокладка верхней части водяного насоса	1

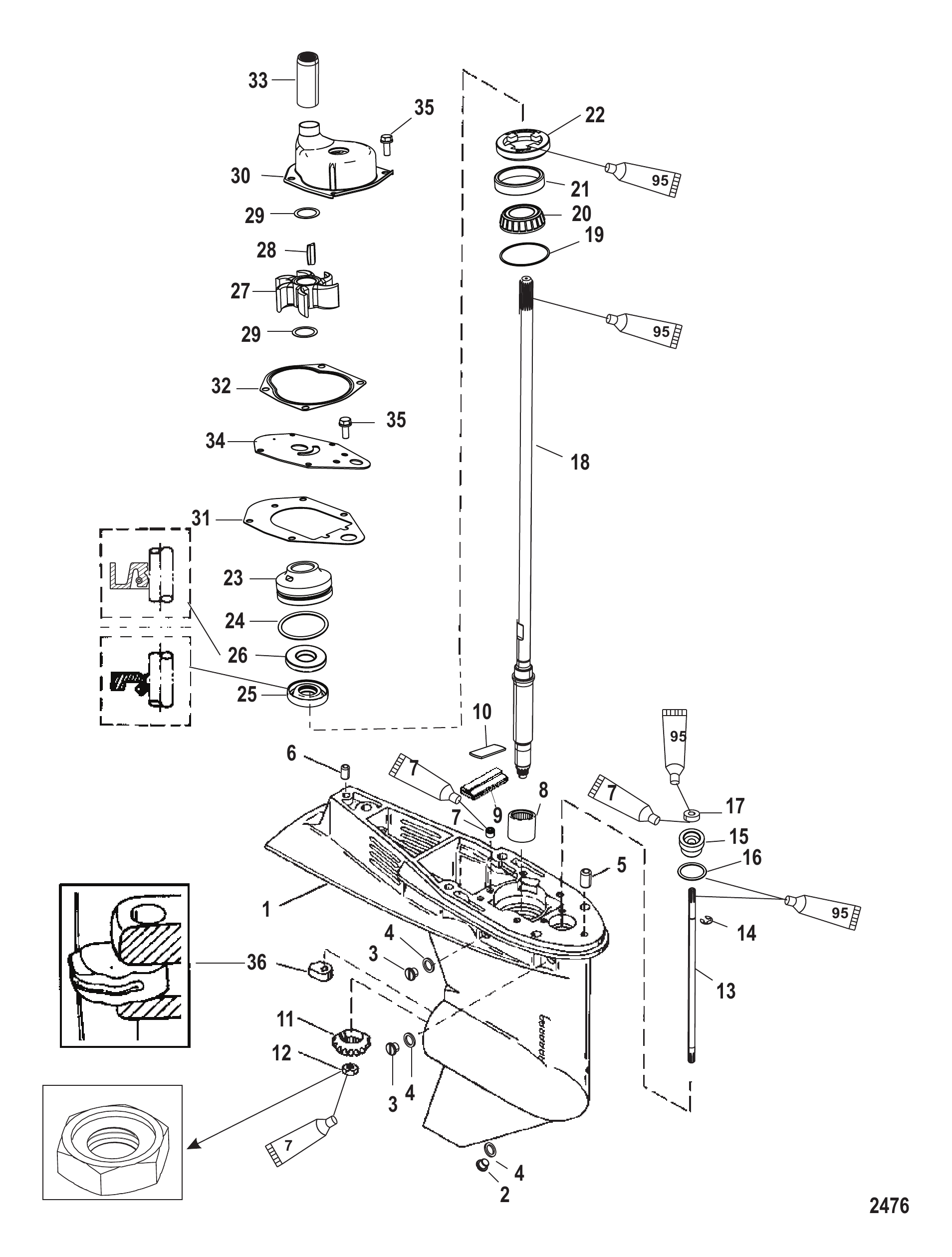

Рис. 16Картер редуктора, ведущий вал, передаточное отношение 1,64:1 Gear Housing Driveshaft 1.64:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	9760T23	Корпус редуктора в сборе, комплектный	1
-	9760T25	Корпус редуктора в сборе, комплектный	1
-	9760T28	Корпус редуктора в сборе, комплектный	1
1	9760T42	Корпус редуктора в сборе, базовый	1
2	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
2	79953Q04	Ремкомплект сливного винта	1
2	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
2	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
3	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	2
3	79953Q04	Ремкомплект сливного винта	2
4	191832	Шайба	3
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
5	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
5	8M0084244	Штифт установочный, .375 x .620	1
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
8	812768	Подшипник роликовый	1
9	818226A1	Комплект сальников и пластин	1
10	NSS	NOT SOLD SEPARATE Filler Plate	1
11	813694T	Шестерня ведущая, 14 зубьев	1
12	55910	Гайка (.437-20) шестерни привода к гребному валу	1
13	812732A1	Вал переключения в сборе	1
13	815420	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
14	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
15	813696A2	Втулка в сборе	1
16	45258	Уплотнительное кольцо (.987 x .103)	1
17	8164641	Маслосъёмный сальник	1
17	8M0246145	САЛЬНИК	1
18	815422	ВЕРТИКАЛЬНЫЙ ВАЛ	1
18	812731	Вал приводной	1
18	815421	ВЕРТИКАЛЬНЫЙ ВАЛ	1
18	812731	Вал приводной	1
19	812770A1	Набор регулировочных шайб	AR
19	8M0063262	Набор регулировочных шайб	AR
20	77420A1	Подшипник роликовый конический гребного вала в сборе	1
20	8M0166756	Подшипник в сборе	1
21	NSS	NOT SOLD SEPARATE	1
22	8128201	Гайка	1
23	812966A7	Основание водяного насоса в сборе	1
23	8M0245488	Основание водяного насоса	1
24	30224	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.859 x .139)	1
24	8M0204651	Кольцо уплотнительное	1
25	814669	Маслосъёмный сальник	1
25	8M0245489	Сальник масляный	1
26	814670	Маслосъёмный сальник	1
27	19453T	Крыльчатка	1
28	19699	Шпонка	1
28	8M0032831	Шпонка крыльчатки	1
29	858234	Шайба	2
29	8M0204720	Шайба	2
-	14334A3	Насос водяной в сборе	1
-	812966A12	Ремкомплект водяного насоса	1
30	8M0242489	Водяной насос	1
31	19701	Прокладка нижняя	1
31	8M0224241	Прокладка	1
32	822189	Прокладка верхней части водяного насоса	1
33	43023	САЛЬНИК	1
33	8M0204658	УПЛОТНЕНИЕ	1
34	19700A2	Пластина передняя	1
35	8248324	Винт (M6 x 16)	6
36	760394	Кулачок управления переключением	1
-	812867A97	Комплект прокладок	1
-	812966A11	Ремкомплект водяного насоса	1
-	812966A12	Ремкомплект водяного насоса	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1

Рис. 17Картер редуктора, ведущий вал, передаточное отношение 2,33:1 Gear Housing Driveshaft 2.33:1

REF	Номер детали	Наименование	Кол-во
-	9011G92	Корпус редуктора в сборе	1
-	9011G94	Корпус редуктора в сборе	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	3
4	79953Q04	Ремкомплект сливного винта	3
4	67892A05	Комплект сливных пробок (магнитная)	OPT
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	OPT
5	191833	Сальник	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	31640T5	ТРИММЕР	1
7	8M0236553	Пластина тримма	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	451761	Шайба (.453 x .812 x .105) чёрное оксидирование	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	NSS	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	Анод	2
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear (12 Teeth)	1
16	35921	ГАЙКА (.625-18)	1
17	850307	Кулачок управления переключением	1
18	883047A1	Подшипник в сборе, роликовый конический	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
19	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	826736A1	Вал приводной в сборе	1
20	826737A1	Вал приводной в сборе	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	NSS	NOT SOLD SEPARATE Ring Seal	1
23	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	430331	Прокладка	1
25	430472	Прокладка	1
25	8M0214931	ПРОКЛАДКА	1
26	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	8M0245495	САЛЬНИК	1
27	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
28	8172771	Прокладка водяного насоса, верхняя	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	8172761	Передняя пластина	1
30	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
31	82684430	ВИНТ (M6 x 30)	4
32	826763A1	Муфта	1
32	826762A1	Муфта	1
33	43037	ШПОНКА	1
33	8M0204723	ШПОНКА	1
34	43026T2	КРЫЛЬЧАТКА	1
35	82684425	ВИНТ (M6 x 25)	6
36	853906A1	Вал переключения передач в сборе	1
36	853907A1	Вал переключения в сборе	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	457101	Кольцо уплотнительное (1.424 x .103) (1.424 внутр. диам.)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	82684425	ВИНТ (M6 x 25)	2
42	816575	Торцевое уплотнение	1
42	861415	САЛЬНИК ТОРЦЕВОЙ	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43026Q06	Ремкомплект крыльчатки водяного насоса	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

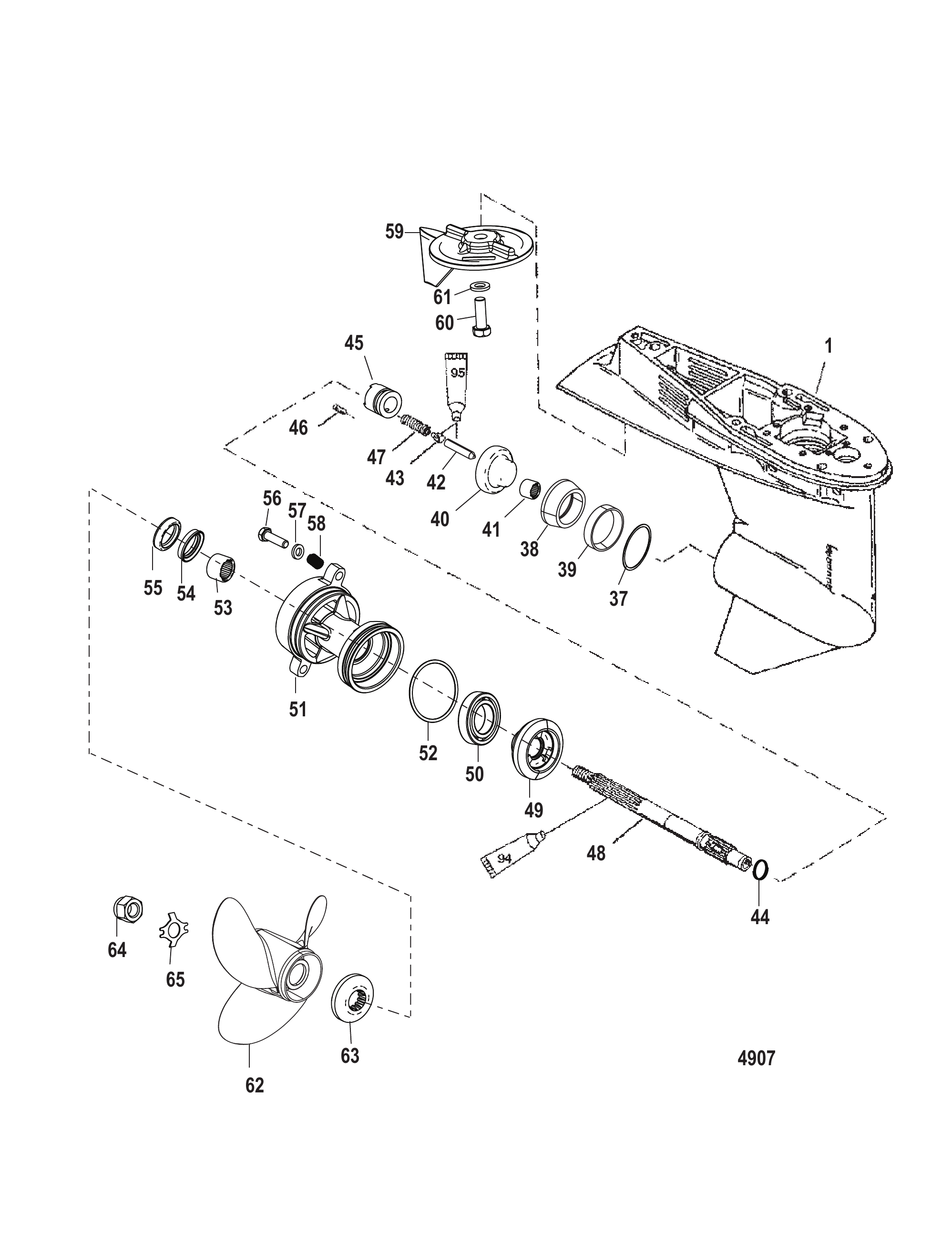

Рис. 18Картер редуктора, гребной вал, передаточное отношение 1,64:1 Gear Housing Propeller Shaft - 1.64:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
0	9760T23	Корпус редуктора в сборе, комплектный	1
0	9760T25	Корпус редуктора в сборе, комплектный	1
0	9760T28	Корпус редуктора в сборе, комплектный	1
1	9760T42	Корпус редуктора в сборе, базовый	1
37	812769A1	Набор регулировочных шайб	AR
37	8M0063263	Набор регулировочных шайб	AR
38	812767A1	Подшипник роликовый конический в сборе	1
38	8M0103476	Подшипник в сборе	1
39	NSS	NOT SOLD SEPARATE Cup	1
40	813693T1	Шестерня переднего хода, 23 зуба	1
41	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
42	8129291	Толкатель кулачка	1
43	20843	ПОЛЗУН ПОПЕРЕЧНОГО ШТИФТА	1
44	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
45	813697T	Сцепление	1
46	38113	ШТИФТ Крестовины храповика к гребному валу	1
46	8M0020942	Палец крестовой @2	1
47	815418	ПРУЖИНА	1
48	14493	Гребной вал	1
49	813695T	Шестерня заднего хода 23 зуба	1
50	20839T	Подшипник шариковый	1
51	19291A3	Обойма подшипника в сборе	1
51	8M0168900	Обойма подшипника	1
52	815460	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
53	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
54	69188	САЛЬНИК Масляного корпуса подшипника	1
54	8M0205511	Сальник масляный	1
55	69189	САЛЬНИК Масляного корпуса подшипника	1
55	8M0203757	Сальник масляный	1
56	85594030	ВИНТ (M8 x 30)	2
57	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
58	8227731	ВСТАВКА Резьбовая	2
59	17264T2	Антикавитационная плита цинковая	1
60	4000377	ВИНТ (M10 x 30)	1
61	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	1
61	8M0214963	Шайба	1
62	816704A40	Комплект гребного винта	1
62	816704A45	BLMX 10.5X13 Mercury / Quicksilver	1
63	73345A1	Упорная шайба, передняя	1
64	69578Q1	Комплект гайки гребного винта	1
65	76281	Шайба стопорная гайки гребного винта	1
65	8M0214942	Шайба стопорная	1
-	812867A97	Комплект прокладок	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1

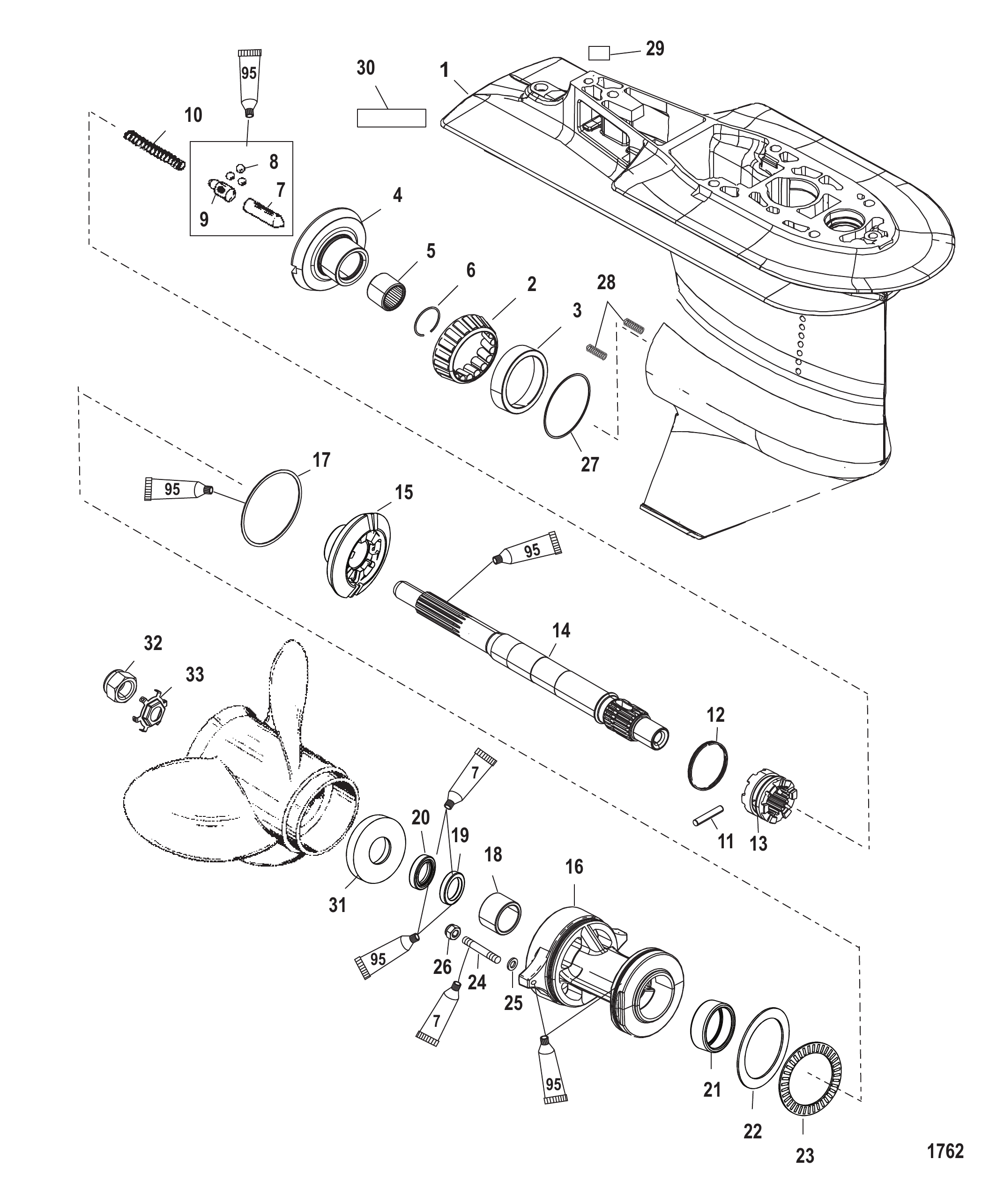

Рис. 19Картер редуктора, гребной вал, передаточное отношение 2,33:1 Gear Housing Propeller Shaft - 2.33:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	9011G92	Корпус редуктора в сборе	1
-	9011G94	Корпус редуктора в сборе	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
3	NSS	NOT SOLD SEPARATE Cup	1
4	882813A3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА И ПРИВОДНОЙ 28 ЗУБЬЕВ	1
5	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
6	856823	Кольцо стопорное	1
7	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
8	44530	Шарик	3
9	NSS	NOT SOLD SEPARATE Slide	1
10	850327	Пружина	1
11	30632	ШТИФТ КРЕСТОВИНЫ	1
11	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
12	30893	Пружина	1
13	850048T	Обгонная муфта	1
14	850308	Вал гребной	1
14	8M0140445	Гребной вал	1
15	882814T	Редуктор заднего хода - 28 зубьев	1
16	12596T2	Корпус подшипника в сборе	1
16	8M0168901	КОРПУС В СБОРЕ	1
17	97386	Кольцо уплотнительное (3.609 x .139)	1
17	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
18	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
19	70080	Сальник масляный (внутренний)	1
19	8M0205728	Сальник	1
20	70081	Сальник масляный наружный	1
20	8M0205729	САЛЬНИК	1
21	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
22	12577	Упорная шайба	1
23	12576	Подшипник упорный	1
24	429172	ШПИЛЬКА (M8 x 48)	2
24	8M0034456	Шпилька (M8 X 1.25 X 48)	2
25	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
26	401378	ГАЙКА (M8)	2
27	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
27	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
28	8227731	ВСТАВКА Резьбовая	2
29	NSS	NOT SOLD SEPARATE Decal	1
30	NSS	NOT SOLD SEPARATE Decal-Prop Operation	1
31	13191Q01	УПОРНАЯ ШАЙБА	1
32	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
33	816629Q	ШАЙБА СТОПОРНАЯ	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1

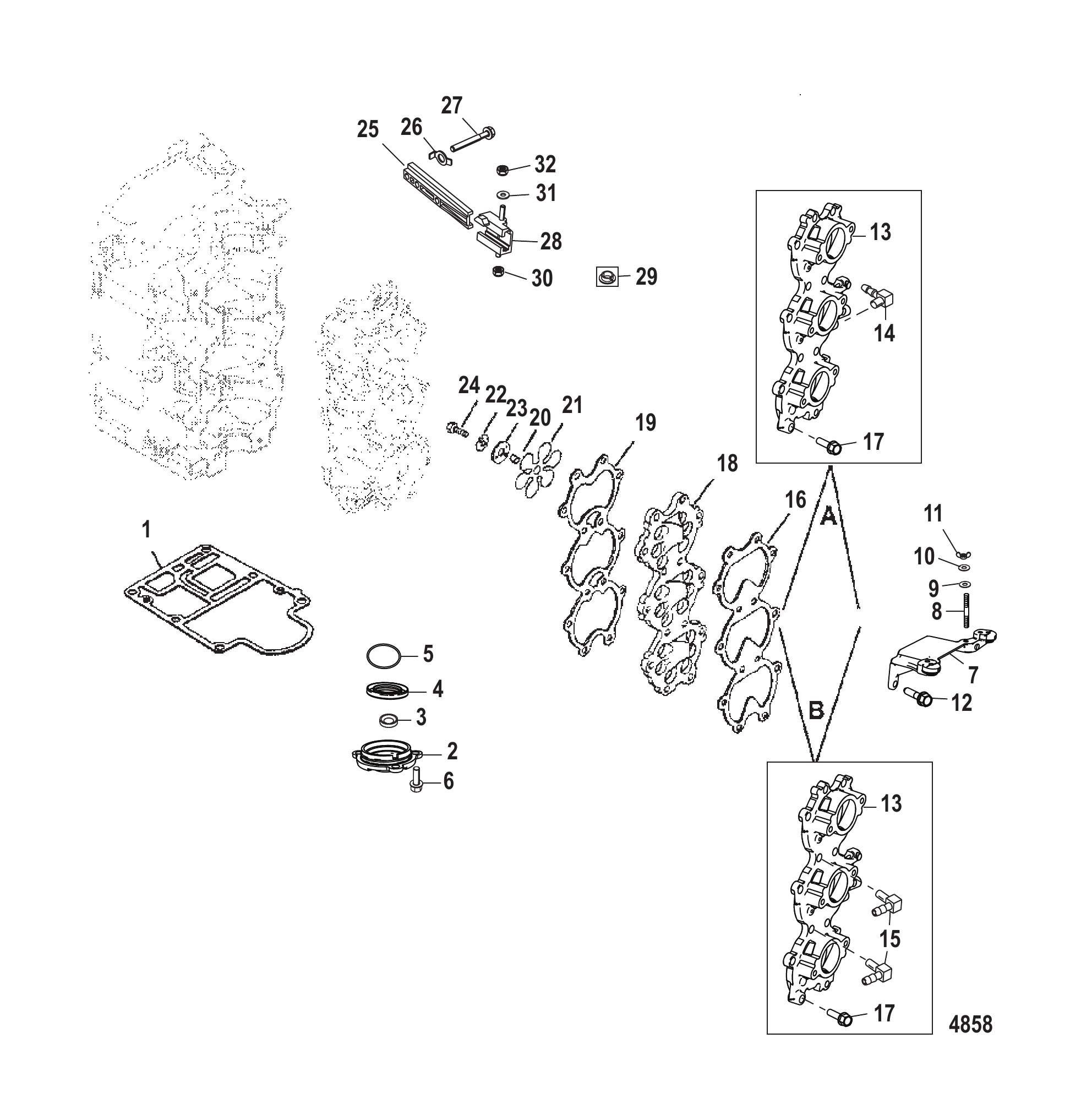

Рис. 20Впускной коллектор и блок клапанов Induction Manifold and Reed Block

REF	Номер детали	Наименование	Кол-во
1	828553	Прокладка (входит в поз. №1)	1
2	9812T9	Крышка в сборе нижняя	1
3	66301	САЛЬНИК МАСЛЯНЫЙ	1
4	41953	Сальник	1
5	90011	Кольцо уплотнительное (2.175 x .175)	1
5	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
6	81742720	Винт (M8 x 20)	3
7	19077A5	Кронштейн в сборе	1
7	19077A07	Кронштейн в сборе	1
8	8161949	Шпилька (M6 x 44)	2
9	49221	Шайба (.187 x .500 x .062) неопреновая	2
9	8M0204663	ШАЙБА @5	2
10	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
11	816872	Барашковая гайка	2
12	82127335	ВИНТ (M8 x 35 ММ)	3
13	827998A1	Впускной коллектор в сборе	1
-	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	3
14	19725	Угольник (кол. 2 на 55)	1
15	19725	Угольник (кол. 2 на 55)	2
16	812869	Прокладка	1
17	81742730	Винт (M8 x 30)	10
18	19075A3	Блок лепестковых клапанов в сборе	1
18	8M0219197	Блок лепестковых клапанов в сборе	1
19	812868	Прокладка	1
20	NSS	NOT SOLD SEPARATE Dowel Pin	6
21	812880A2	Лепестковый клапан в сборе (0.010 THICK)	3
21	812880A03	Лепестковый клапан в сборе	3
22	429821	ШАЙБА стопорная	3
23	8128791	Фиксатор лепесткового клапана	3
23	812879002	ФИКСАТОР лепесткового клапана	3
24	88421471	Винт (M6 x 16)	3
25	42881A1	ТЯГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
26	42981	ШАЙБА СТОПОРНАЯ	2
27	40001134	Винт (M8 x 25)	2
28	988851	Ползун	1
29	48475	Втулка (исполнение II)	1
30	401386	ГАЙКА (M6) Нержавеющая сталь	1
31	35459	ШАЙБА	1
32	401386	ГАЙКА (M6) Нержавеющая сталь	1
-	812867A97	Комплект прокладок	1
-	852071T97	Головка блока цилиндров в сборе	1

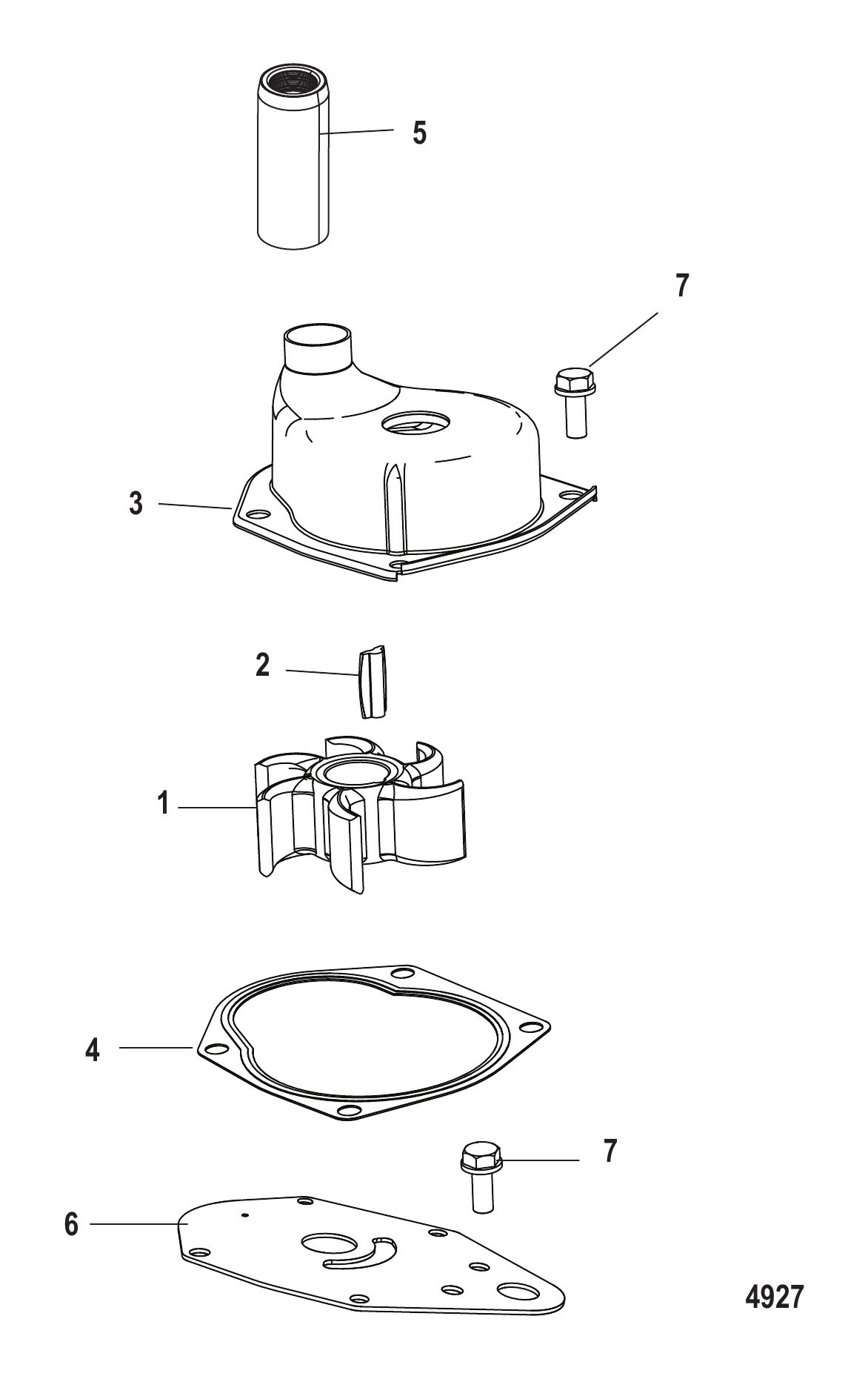

Рис. 21Компоненты водомета Jet Components

REF	Номер детали	Наименование	Кол-во
1	19453T	Крыльчатка	1
2	19699	Шпонка	1
2	8M0032831	Шпонка крыльчатки	1
-	14334A3	Насос водяной в сборе	1
-	812966A12	Ремкомплект водяного насоса	1
3	8M0242489	Водяной насос	1
4	822189	Прокладка верхней части водяного насоса	1
5	43023	САЛЬНИК	1
5	8M0204658	УПЛОТНЕНИЕ	1
6	19700A2	Пластина передняя	1
7	8248324	Винт (M6 x 16)	6
-	812966A11	Ремкомплект водяного насоса	1
-	812966A12	Ремкомплект водяного насоса	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1

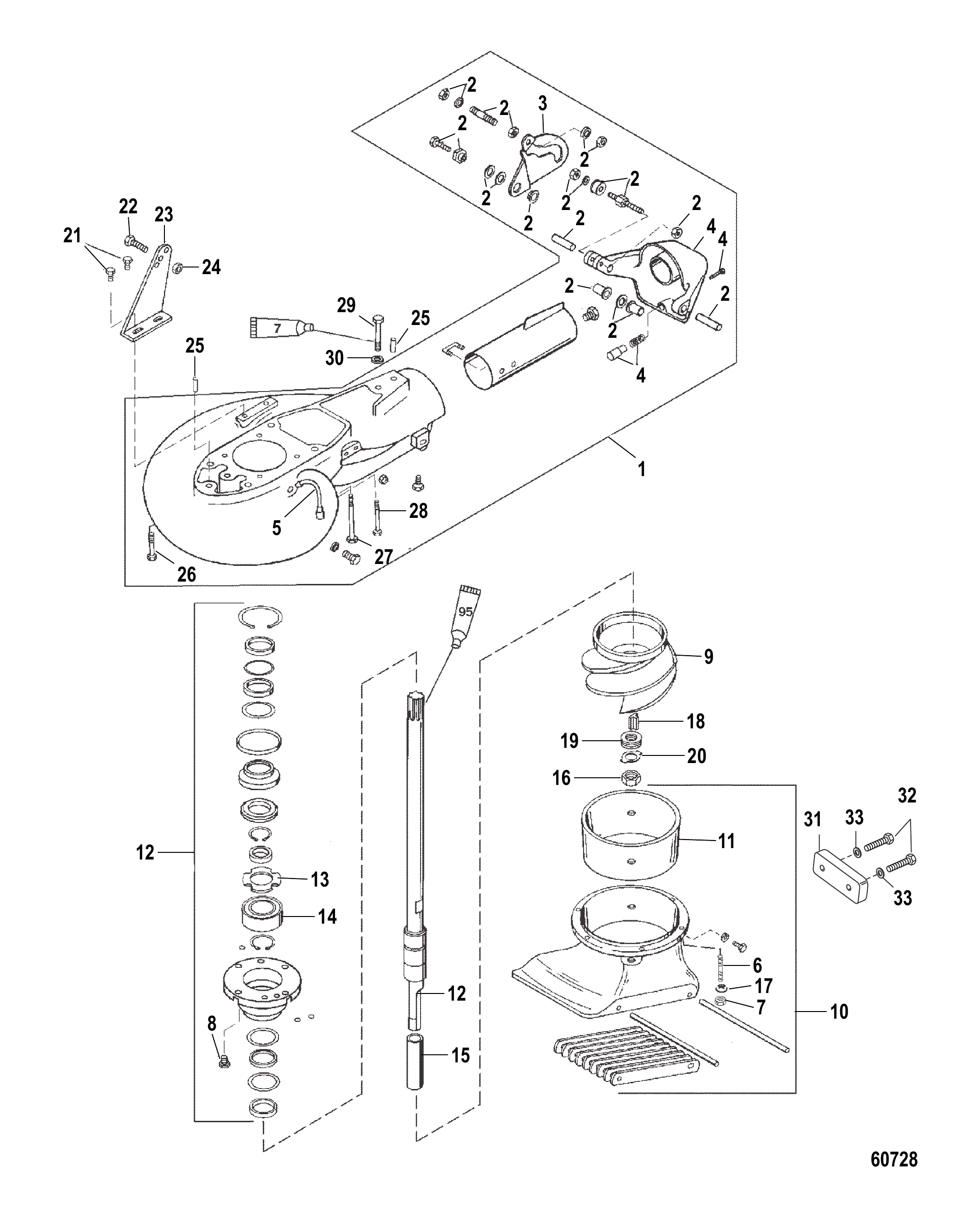

Рис. 22Сборка водомета Jet Pump Assembly

REF	Номер детали	Наименование	Кол-во
-	856143A6	Водомётный насос в сборе	1
1	855767T60	Корпус насоса	1
2	878377	Комплект тяг переключения	1
3	878382	Кулачок	1
4	878380	Задний ход с буфером	1
5	827490	ШЛАНГ СМАЗКИ	1
6	855840	Шпилька (.312-18 x 1.81)	6
7	82670910	ГАЙКА (.312-18) Нержавеющая сталь	6
8	848497	ВИНТ (.312-18 x 1.00)	4
9	855708T60	Крыльчатка	1
9	8M0230713	Крыльчатка	1
10	80141260	Корпус водозаборника	1
11	8271882	Втулка	1
12	85576960	ГРЕБНОЙ ВАЛ	1
13	8796521	Упорная шайба	1
14	8796531	Подшипник шариковый	1
15	8271891	Гильза	1
16	8271901	Гайка	1
17	36001	ШАЙБА	6
18	801405875	Шпонка	1
19	801404875	Прокладка рабочего колеса	8
20	801403875	Шайба стопорная	1
21	19923062	ВИНТ (.250-20 x .625)	2
22	60411	ВИНТ (.312-18 x 1.250)	1
23	801410	Кронштейн опоры троса	1
24	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
25	801407	Установочный штифт	2
26	4010860	ВИНТ (M10 x 60) Шестигранный фланец - Нержавеющая сталь	2
27	4010890	ВИНТ (M10 x 90) Шестигранный с фланцем - Нержавеющая сталь	1
28	4010870	ВИНТ (M10 x 70) Шестигранный фланец - Нержавеющая сталь	1
29	95802	Винт (.375-16 x 2.750) нержавеющая сталь	1
30	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	1
30	8M0214963	Шайба	1
31	889246A72	Комплект анодов	1
32	801432001	Болт (M6 x 25)	2
33	879652003	Шайба	2

Рис. 23Схема смазки Lube Chart

REF	Номер детали	Наименование	Кол-во
-	NOPART	Список деталей отсутствует

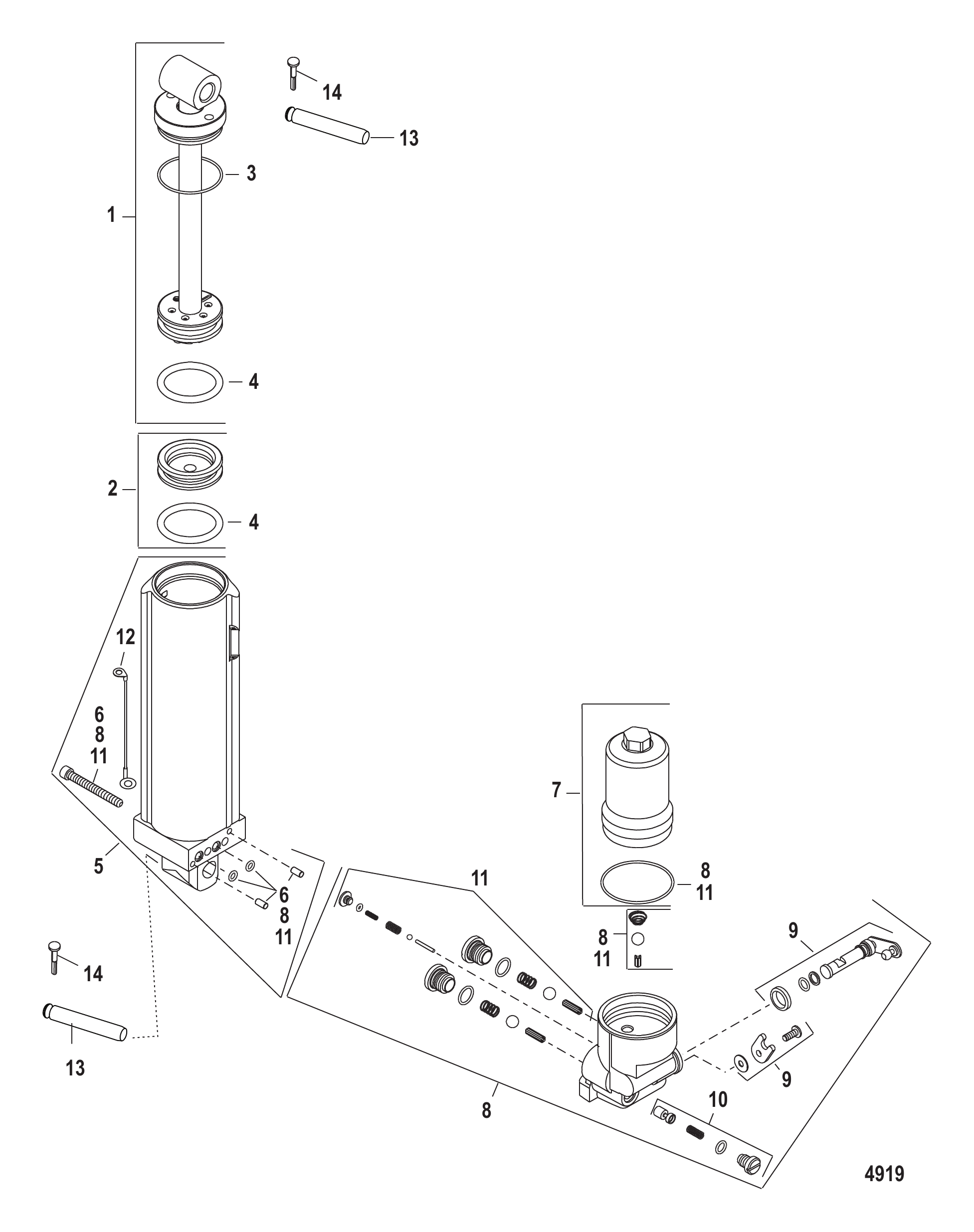

Рис. 24Компоненты ручного наклона Manual Tilt Components

REF	Номер детали	Наименование	Кол-во
-	830050T3	Узел ручного тримма в сборе	1
-	8M0118570	Узел ручного тримма	1
-	832020T3	Ручной тримм	1
1	813427A4	Шток амортизатора в сборе	1
1	8M0118572	Комплект штока амортизатора	1
1	813427A2	Шток амортизатора в сборе	1
1	893942A01	Комплект штока амортизатора	1
2	813430A1	Поршень в сборе, память тримма	1
2	893903A01	Комплект поршня	1
3	809872A1	Комплект уплотнительных колец, цилиндр	1
3	893917A01	Ремкомплект уплотнительных колец	1
4	NSS	NOT SOLD SEPARATE O Ring	2
5	811224A1	Цилиндр в сборе	1
5	893918A01	Комплект цилиндра	1
6	813433A2	Комплект винтов и уплотнений	1
6	893919A01	Комплект винта/уплотнения	1
7	813454A2	Узел аккумулятора	1
7	893920A01	Комплект аккумулятора	1
8	813455T4	Корпус клапана в сборе	1
8	8M0118574	Узел корпуса клапана	1
9	813457A3	Комплект кулачка	1
9	893923A01	Комплект кулачка	1
10	809881A1	Комплект клапана Velocity	1
10	893924A01	Комплект клапана	1
11	809882A1	Ремонтный комплект	1
11	893925A01	Ремонтный комплект	1
12	88238A13	Жгут проводов заземления в сборе	1
12	8M0207768	Жгут проводов в сборе	1
-	809880A2	Комплект уплотнительных колец	1
-	893922A01	Комплект уплотнительных колец	1
13	19607	Штифт	2
14	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2

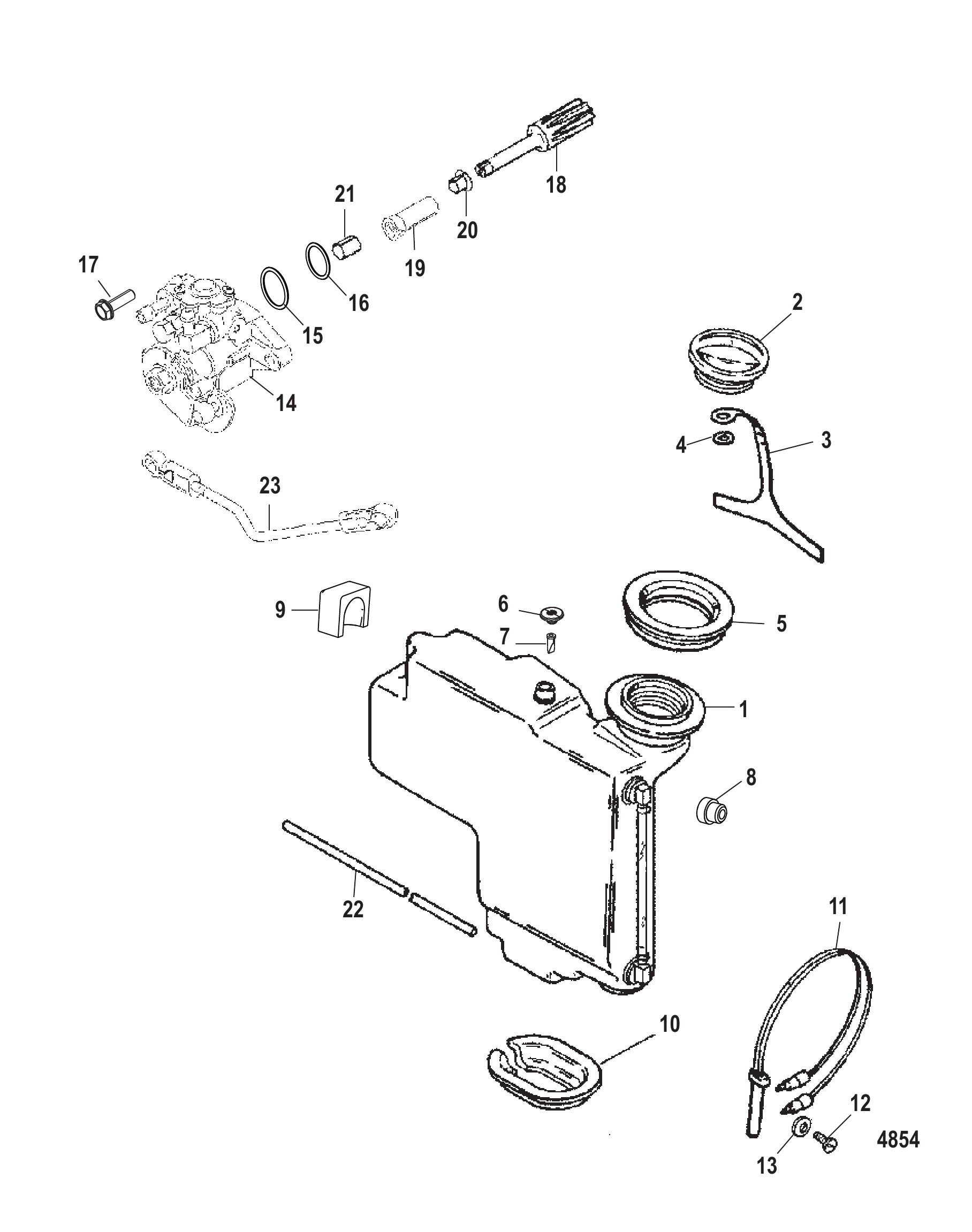

Рис. 25Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	812718T1	Масляный бачок в сборе	1
2	828765A2	Крышка в сборе	1
3	NSS	NOT SOLD SEPARATE Tether	1
4	821285	ПРУЖИННАЯ ГАЙКА	1
5	8160662	Сальник	1
5	8M0039080	Сальник масляного бака	1
6	19299A1	Вентиляция в сборе	1
7	64871	КЛАПАН	1
8	8136441	Втулка уплотнительная	1
8	813644002	Втулка уплотнительная	1
9	99162	Чехол масляного бака	1
9	99162001	Чехол	1
10	812890	Пыльник	1
10	8M0039085	Пыльник	1
11	12886A6	Переключатель в сборе	1
12	58376	Винт (.164-18 x .375)	1
13	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
14	818902A1	Масляный насос в сборе	1
15	62705	Кольцо уплотнительное масляного насоса	1
15	8M0204667	Кольцо уплотнительное @2	1
16	36390	Уплотнительное кольцо корпуса водяной трубки	1
17	40011108	Винт (M5 x 20) нержавеющая сталь	2
18	19277	Шестерня ведомая	1
19	19278A2	Подшипниковый узел в сборе	1
20	17597	Втулка	1
21	17596	Втулка	1
22	82381335	ТРУБКА (15.00 дюймов в наборе)	1
23	826581A2	Тяга	1
23	8M0084729	Тяга масляного насоса в сборе	1

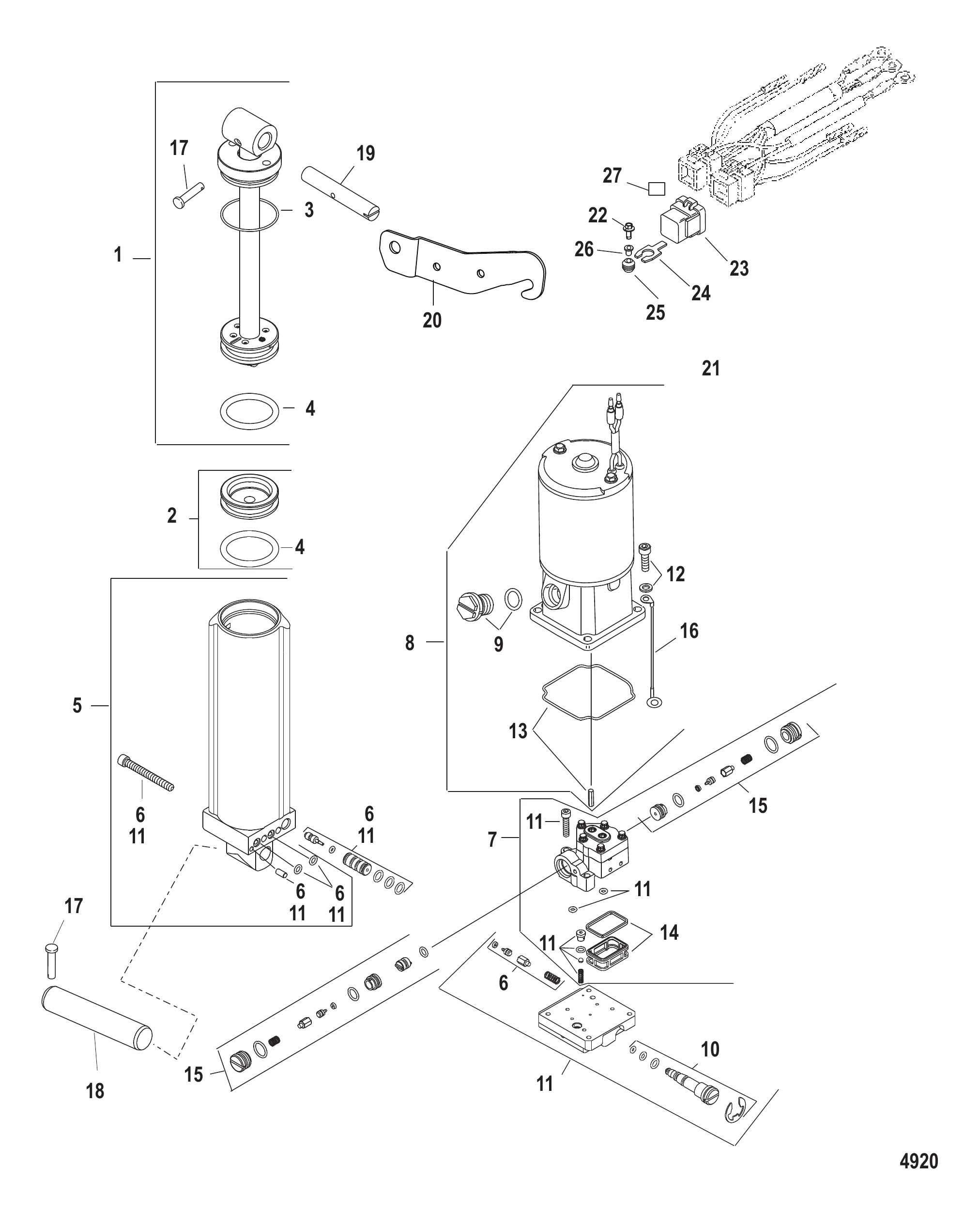

Рис. 26Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	830150T6	Насос гидроподъёма в сборе	1
-	8M0055006	Комплект гидроподъёма	1
-	855654T4	Насос гидроподъёма в сборе	1
-	8M0055011	Комплект гидроподъёма	1
-	855654T08	Насос гидроподъёма в сборе	1
-	8M0055011	Комплект гидроподъёма	1
-	NSS	NOT SOLD SEPARATE Power Trim Pump (All)	1
1	813427A3	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
1	855833A1	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
1	855833A02	Комплект штока амортизатора	1
1	8M0118573	Комплект штока амортизатора	1
2	810776A1	Поршень в сборе с памятью	1
2	8M0171822	Ремкомплект поршня памяти	1
3	809872A2	Ремкомплект уплотнительных колец	1
3	8M0171819	Ремкомплект уплотнительных колец	1
4	NSS	NOT SOLD SEPARATE O-Ring	2
5	811228A1	Узел цилиндра	1
5	893904T01	Узел цилиндра	1
6	809873A1	Ремкомплект клапана ограничения подъёма	1
6	893905A02	Ремкомплект клапана	1
6	809873A2	Комплект клапана ограничения тримма	1
6	893944A01	Комплект клапана ограничения тримма	1
6	809873A1	Ремкомплект клапана ограничения подъёма	1
6	893905A02	Ремкомплект клапана	1
7	809874A1	Насос в сборе	1
7	893906A02	Насос в сборе	1
8	809885A2	Ремкомплект электромотора	1
8	893907A02	Ремкомплект электромотора	1
9	8134351	Пробка	1
10	813442A2	Узел ручного сброса в сборе	1
10	893929A01	Комплект предохранительного клапана	1
11	809875A1	Ремкомплект коллектора	1
11	893909A02	Ремкомплект коллектора	1
12	809876A1	Ремкомплект крепежа электромотора	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
16	88238A18	Трос в сборе	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
17	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
18	19607	Штифт	1
19	822869	Штифт	1
19	822869001	ПАЛЕЦ АНКЕРНЫЙ	1
20	831276T	Кронштейн	1
21	826802A12	Жгут проводов в сборе	1
22	82129125	ВИНТ (M6 x 25 мм)	2
23	828151A1	Реле в сборе	2
23	8M0207773	Реле тримма в сборе	2
24	828102	Кронштейн	2
24	8M0207771	Кронштейн крепления	2
25	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
25	8M0207785	Втулка	2
26	818968	ВТУЛКА	2
26	8M0214955	Втулка	2
27	NSS	NOT SOLD SEPARATE Decal-Trim Relay	2

Рис. 27Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	814840	Каталог запчастей Mariner 40	1

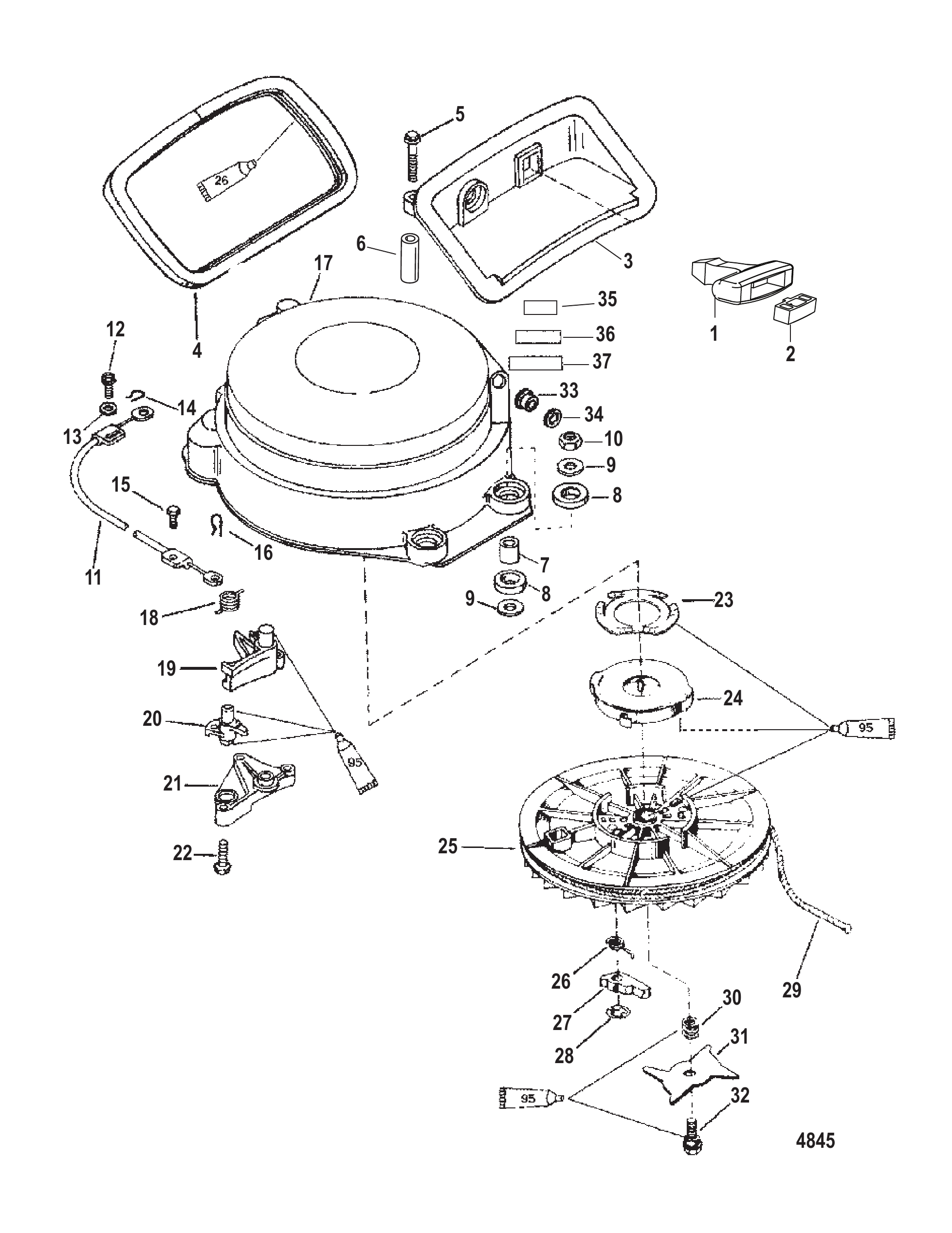

Рис. 28Стартер (ручной) Starter Assembly Manual

REF	Номер детали	Наименование	Кол-во
1	85174A1	Рукоятка троса стартера в сборе	1
2	NSS	NOT SOLD SEPARATE	1
3	8167652	Упор	1
4	8136072	Сальник	1
4	8M0043161	Сальник	1
5	82170475	ВИНТ (M6 x 75)	2
6	821702	Проставка	2
7	816086	Втулка	4
8	8157951	Втулка уплотнительная	8
9	858779	Шайба (.265 x .750 x .048)	8
10	401366	ГАЙКА (M6) Нержавеющая сталь	4
8	815795	Втулка уплотнительная	8
9	69057	ШАЙБА (.281 x .734 x .063)	8
10	400264	ГАЙКА (M6)	4
10	401366	ГАЙКА (M6) Нержавеющая сталь	4
11	8567541	ТРОС БЛОКИРОВКИ	1
12	8214281	Винт (#10-16 x .625)	1
13	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
14	26811	ШПЛИНТ	1
15	878608	Винт (#10-16 x .500)	1
16	26811	ШПЛИНТ	1
-	816728T14	Стартер ручной в сборе	1
17	8167285	Корпус	1
17	816728T05	Корпус	1
18	826791	Пружина	1
19	8166903	Рычаг	1
20	8167121	Кулачок	1
20	816712T01	Кулачок	1
21	816711	Фиксатор	1
22	8182491	Винт (#10-16 x 1.00)	3
23	826229	Стопорная шайба	1
24	868571	Пружина	1
24	86857T01	Пружина	1
25	825269A1	Шкив стартера	1
25	825269T01	Шкив стартера в сборе	1
26	868512	Пружина	2
26	86851T02	Пружина @2	2
27	868501	Кулачок	2
28	868491	Кольцо стопорное	2
28	86849T01	Кольцо @2	2
29	12066Q9	Трос	1
29	12066Q10	Трос стартера @2	1
30	868523	Пружина	1
31	868531	Кулачок	1
31	86853T01	Кулачок	1
32	826253	Винт (.250-20 x .625)	1
33	42690	Втулка троса стартера	1
33	8M0183792	Втулка троса	1
34	818853	КОЛЬЦО СТОПОРНОЕ	1
35	NSS	NOT SOLD SEPARATE Decal-Timing	1
36	NSS	NOT SOLD SEPARATE Decal-Full Throttle Timing	1
37	856985A7	Наклейка с информацией о маркировке EPA	1
37	804665A00	Наклейка с информацией о маркировке EPA	1
37	804665A01	Наклейка с информацией о маркировке EPA	1
37	804665A02	Наклейка с информацией о маркировке EPA	1
37	804665A03	Наклейка с информацией о маркировке EPA	1
37	804665A04	Наклейка с информацией о маркировке EPA	1

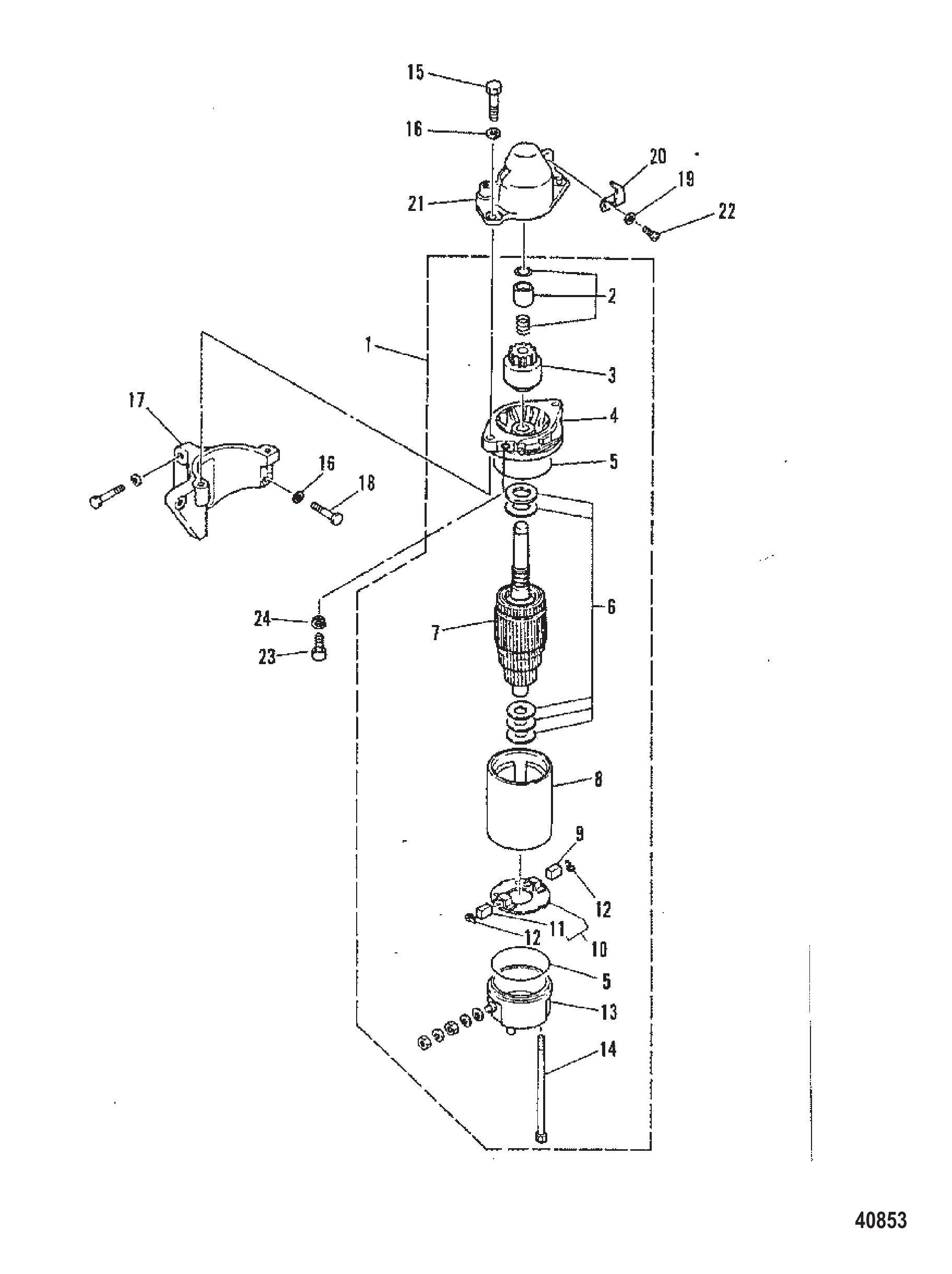

Рис. 29СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	814980M	Стартер в сборе	1
2	96360M	КОМПЛЕКТ СТОПОРА ШЕСТЕРНИ	1
3	97694M	ШЕСТЕРНЯ	1
3	97694T	ШЕСТЕРНЯ	1
4	814981M	Кронштейн (передний)	1
5	814982M	Уплотнительное кольцо	2
6	96364M	КОМПЛЕКТ ШАЙБ	1
7	96365M	ЯКОРЬ	1
8	96366M	СТАТОР	1
9	96368M	ЩЁТКА (+)	1
10	96367M	ДЕРЖАТЕЛЬ ЩЁТОК	1
11	96369M	ЩЁТКА (-)	1
12	84927M	ПРУЖИНА ЩЁТКИ	2
13	96370M	КРЫШКА	1
14	84929M	БОЛТ	2
15	82442M	Болт	2
16	82217M	Шайба	4
17	814983M	Кронштейн	1
18	82441M	БОЛТ	2
19	82211M	Шайба	1
20	814984M	Пластина газораспределения	1
21	814985M	Крышка	1
22	83523M	Винт	1
23	96371M	БОЛТ	1
24	82215M	Стопорная шайба	1

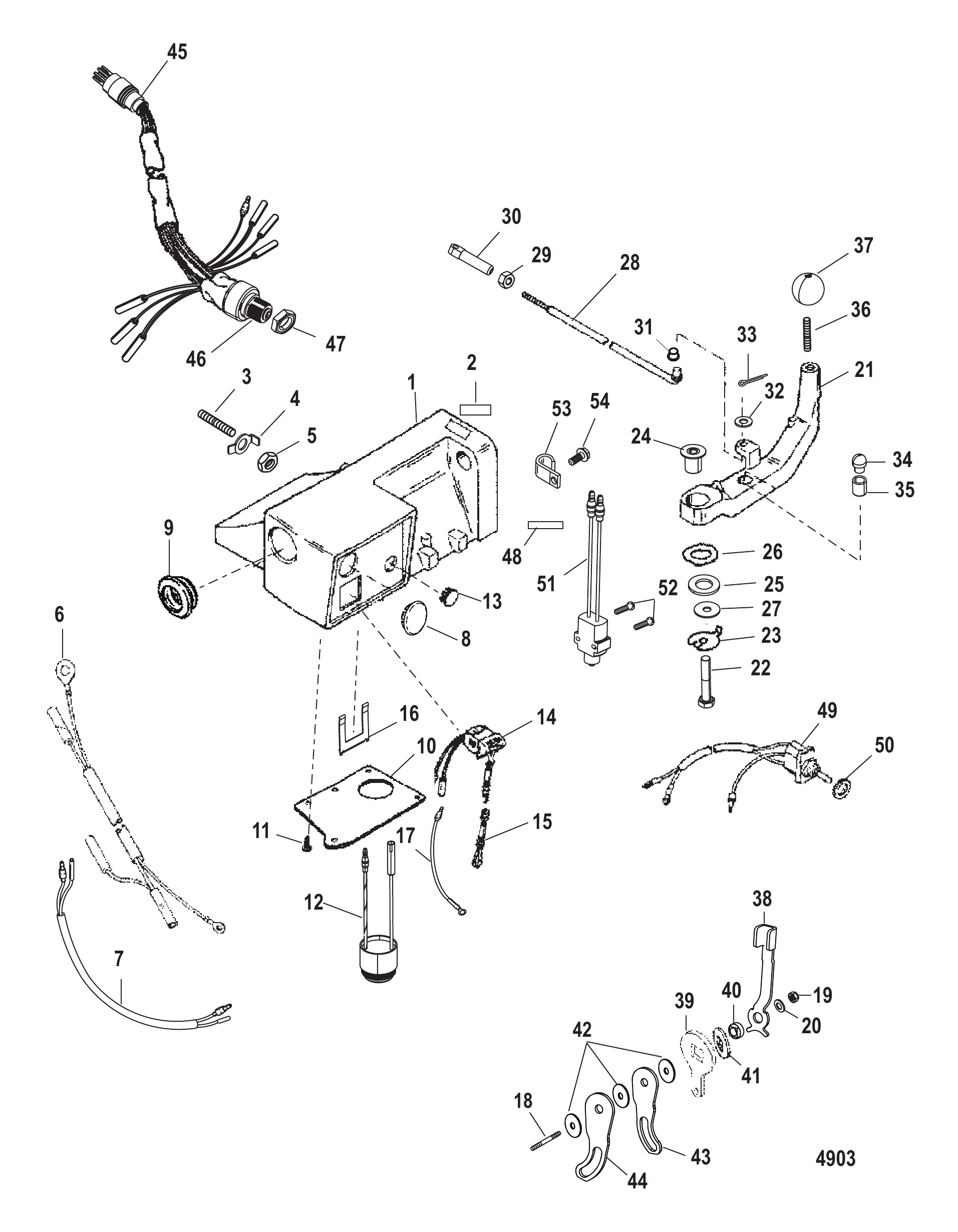

Рис. 30Комплект рулевой рукоятки Steerig Handle Kit

REF	Номер детали	Наименование	Кол-во
1	816366T3	Кронштейн	1
2	NSS	NOT SOLD SEPARATE Decal-Shift	1
3	815802	Шпилька (M10 x 150 x 58)	2
4	815806	Шайба стопорная	2
5	40125100	ГАЙКА (M10)	2
6	815851A2	Жгут проводов стоп-сигнала в сборе	1
7	821028A2	Трос в сборе	1
8	815803	Пробка	1
9	121051	ВТУЛКА	1
10	8158041	Крышка	1
11	878608	Винт (#10-16 x .500)	4
12	816051A2	Звуковой сигнал в сборе	1
13	12014	ПРОБКА	1
13	889730	ПРОБКА	1
14	11083A4	Выключатель стоп-сигнала в сборе	1
15	15920Q54	ШНУР В СБОРЕ	1
16	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
16	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
17	11149A3	Трос в сборе	1
18	816560	Шпилька (M10 x 2.12)	1
18	8M0034440	Шпилька	1
19	400636	ГАЙКА (M10 X 1.5)	1
20	823933	ШАЙБА (.405 x .760 x .060) Делрин	1
21	816367F5	Рычаг	1
22	4000357	ВИНТ (M8 x 45)	1
23	8158051	Шайба стопорная с усиком	1
24	8159831	Втулка	1
25	824610	ШАЙБА ПЛАСТИКОВАЯ	1
26	823970	ШАЙБА	1
27	814803	Шайба	1
28	495636	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
29	64015	Гайка (.250-20) клеммы стартерного соленоида	1
30	48419	Наконечник тяги переключения передач	1
30	48419T	Наконечник тяги-2.16 IN	1
31	26856	ВТУЛКА	1
32	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
33	25191	ШПЛИНТ ОСЬ ВИЛКИ - БЕЗ ГИДРОПОДЪЁМА	1
34	12016A2	Комплект фиксатора с пружиной	1
35	NSS	NOT SOLD SEPARATE Spring	1
36	58152	Шпилька (.375-24 x 1.125)	1
36	8M0034452	Шпилька	1
37	98530	РУЧКА	1
38	816416A3	Комплект рычага	1
39	NSS	NOT SOLD SEPARATE Brake	1
40	816564	Втулка-направляющая	1
41	816576	Шайба	1
42	8165621	Диск	3
43	8164131	Рычаг (верхний)	1
44	8164141	Рычаг (нижний)	1
45	12649A5	Жгут проводов в сборе	1
46	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
47	879755	Гайка специальная - черный нейлон	1
48	NSS	NOT SOLD SEPARATE Decal-Trim	1
49	14645A4	Переключатель тримма (на румпеле)	1
50	49440	Гайка (.468-32)	2
51	813960A3	ВЫКЛЮЧАТЕЛЬ	1
51	8M0052927	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
52	12110	ВИНТ (#6-32 x .750)	2
53	648552	ЗАЖИМ	1
54	878608	Винт (#10-16 x .500)	1
NS	894911	Ключ зажигания (1A)	AR
NS	894912	Ключ зажигания (1B)	AR
NS	894913	Ключ зажигания (1C)	AR
NS	894914	Ключ зажигания (1D)	AR
NS	894915	Ключ зажигания (1E)	AR
NS	894916	Ключ зажигания (1F)	AR
NS	894917	Ключ зажигания (2A)	AR
NS	894918	Ключ зажигания (2B)	AR
NS	894919	Ключ зажигания (2C)	AR
NS	8949110	Ключ зажигания (2D)	AR
NS	8949111	Ключ зажигания (2E)	AR
NS	8949112	Ключ зажигания (2F)	AR
-	816366A27	Комплект рулевой рукоятки	1
-	816366A48	Комплект рулевой рукоятки	1

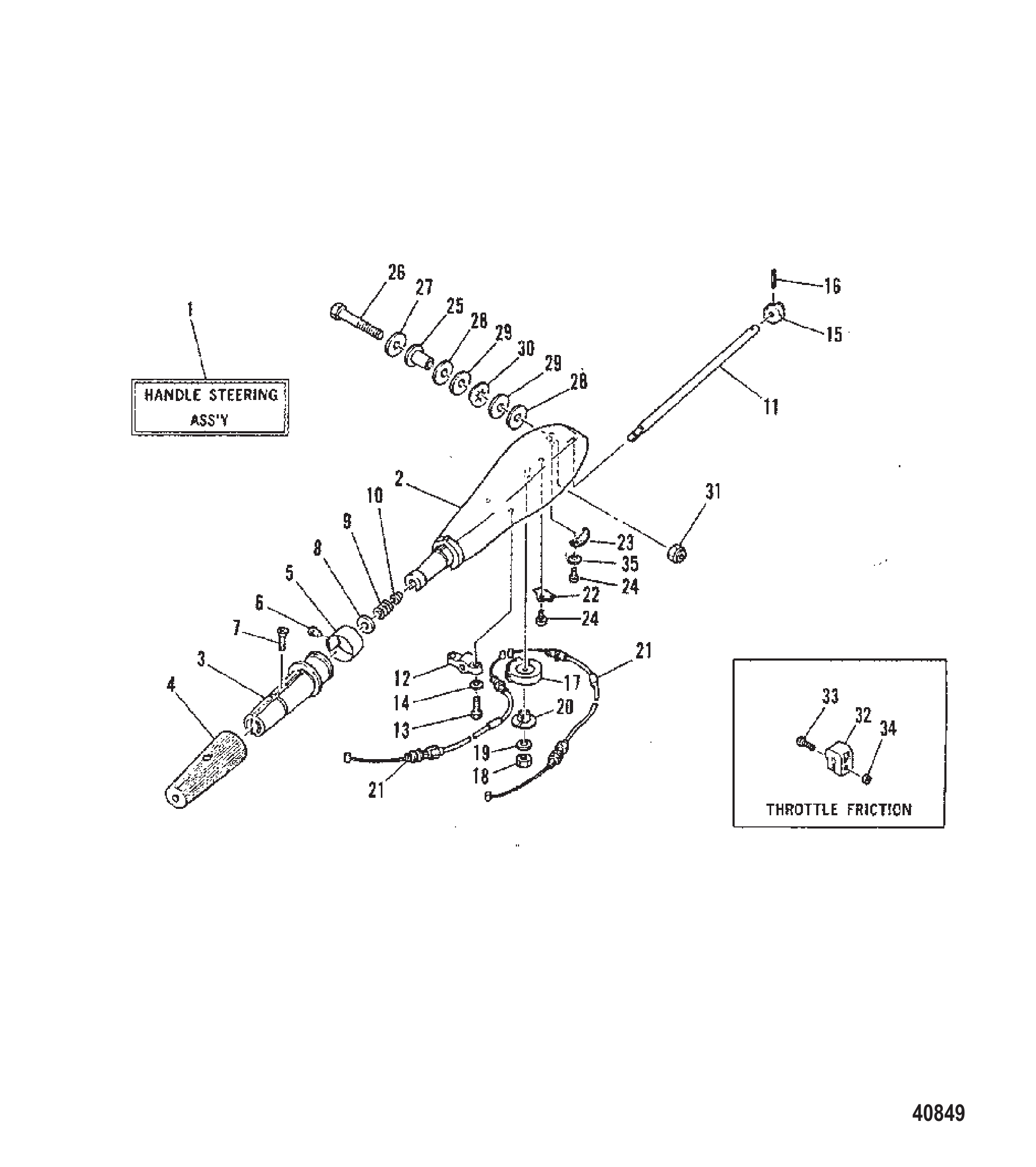

Рис. 31Рулевая рукоятка Steering Handle

REF	Номер детали	Наименование	Кол-во
1	95419A1	Рукоятка в сборе рулевая	1
2	84971M	Рукоятка рулевая	1
3	81585M	Рукоятка	1
4	95497M	РЕЗИНОВАЯ РУКОЯТКА	1
4	8M0080456	Рукоятка	1
5	97747M	Указатель дроссельной заслонки	1
6	81907M	Заклёпка	1
7	18847M	Винт	1
7	811916M	Винт	1
8	82220M	Шайба	1
9	82095M	Пружина	1
10	81945M	Втулка	1
11	83516M	Вал рукоятки рулевого управления	1
12	83517M	Кронштейн	1
13	84058M	Болт (M6 x 20)	2
14	82214M	Шайба	2
15	80778M	Шестерня	1
16	82151M	Штифт роликовый	1
17	83518M	Шестерня ведущая	1
18	82389M	Гайка	1
19	82212M	Стопорная шайба	1
20	83519M	Втулка	1
21	97748M	Трос дроссельной заслонки	2
22	83521M	Держатель троса	1
23	83522M	Держатель троса	1
24	84313M	Болт	2
25	81950M	Втулка	1
26	94514M	Болт	1
27	83524M	Шайба	1
28	81853M	Шайба	2
29	81815M	Шайба	2
30	81870M	Шайба волнистая	1
31	81786M	Гайка нейлоновая	1
32	82895M	Фрикционная шайба	1
33	84058M	Болт (M6 x 20)	1
34	83056M	Гайка	1
35	82211M	Шайба	2

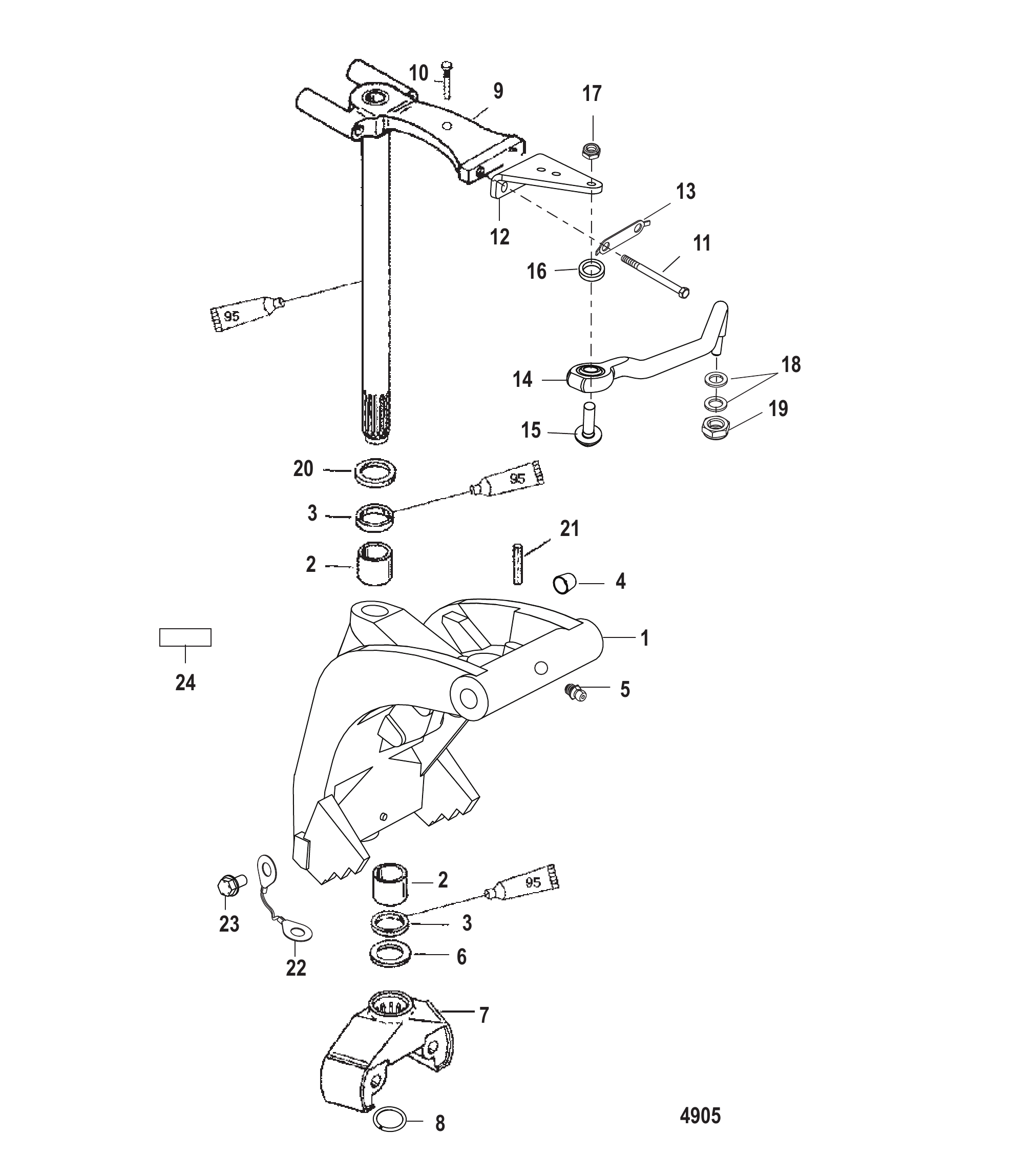

Рис. 32Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	822864A1	Поворотный кронштейн	1
1	8M0084208	Кронштейн поворотный, черный	1
1	822863A1	Поворотный кронштейн	1
2	821124	ПОДШИПНИК	2
3	32911	САЛЬНИК МАСЛЯНЫЙ	2
4	19606	Подшипник	2
5	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
5	8M0169589	Штуцер для смазки	3
6	52865	Шайба	1
7	19654T1	Вилка нижняя	1
8	77415	СТОПОРНОЕ КОЛЬЦО	1
9	812897A19	Шкворень поворотный в сборе	1
9	812896A22	Шкворень поворотный в сборе	1
10	8219872	Штифт Co-Pilot	1
11	4000377	ВИНТ (M10 x 30)	2
12	816667F3	Кронштейн	1
12	8M0184092	Кронштейн	1
13	816669F1	ШАЙБА СТОПОРНАЯ	1
13	8M0009820	ШАЙБА СТОПОРНАЯ	1
14	19608A14	Комплект крепления рулевого управления двигателя	1
15	823919	ВИНТ (.375-24 x 1.500)	1
16	71970	ШАЙБА (.390 x .546 x .12)	1
16	8M0109680	Шайба (.39 X .546 X.12)	1
17	826709113	Гайка (.375-24) нержавеющая сталь	1
17	8M0204726	Гайка (.375-24) латунная	1
18	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
19	826709113	Гайка (.375-24) нержавеющая сталь	1
19	8M0204726	Гайка (.375-24) латунная	1
20	52865	Шайба	1
21	823876	ШТИФТ РУКОЯТКИ	1
22	88238A10	Кабель заземления в сборе	1
23	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
24	NSS	NOT SOLD SEPARATE Decal-Serialization	1

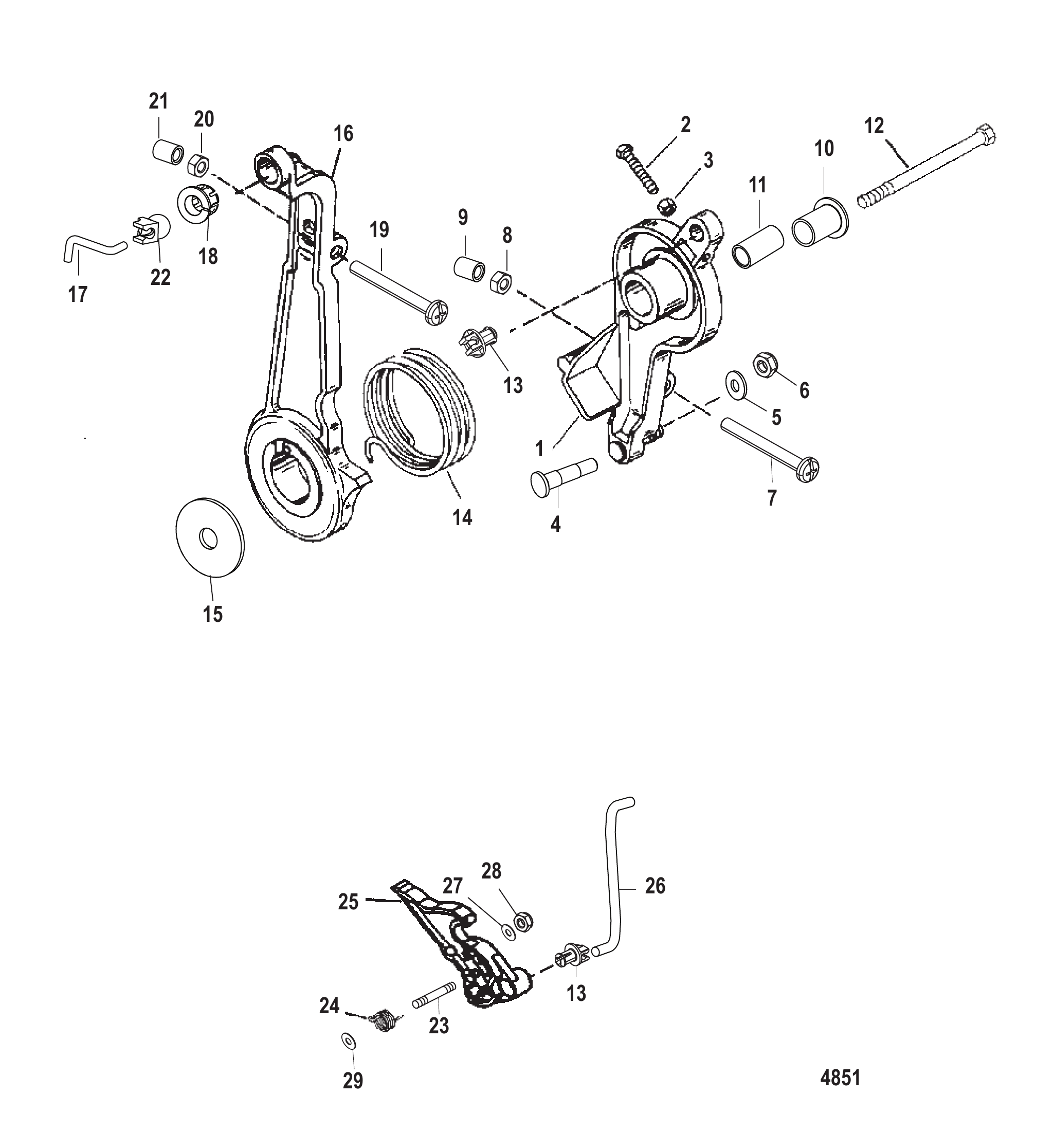

Рис. 33РЫЧАГ И ТЯГИ ДРОССЕЛЯ Throttle Lever and Linkage

REF	Номер детали	Наименование	Кол-во
1	42946T1	Рычаг дросселя	1
2	817582	Винт регулировочный (M5 x 35)	1
3	400211	ГАЙКА (M5) Нержавеющая сталь	1
4	42927	Вставка	1
5	35459	ШАЙБА	1
6	401386	ГАЙКА (M6) Нержавеющая сталь	1
7	814776	Регулировочный винт (M6 x 55)	1
8	400212	ГАЙКА (M6) Нержавеющая сталь	1
9	42942	Колпачок регулировочного винта	1
10	812930A1	Втулка	1
11	NSS	NOT SOLD SEPARATE Insert	1
12	4007180	ВИНТ (M10 x 45) Исполнение II	1
13	932481	Втулка	2
13	8M0215006	Втулка поворотная	2
14	55162	Пружина	1
15	42980	ШАЙБА	1
16	196632	Рычаг опережения зажигания	1
16	19663T02	Рычаг	1
17	878172	Тяга опережения зажигания	1
18	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
19	814776	Регулировочный винт (M6 x 55)	1
20	400212	ГАЙКА (M6) Нержавеющая сталь	1
21	42942	Колпачок регулировочного винта	1
22	93421	ШАР ПОВОРОТНОГО УЗЛА	1
23	42984	ШПИЛЬКА	1
23	8161949	Шпилька (M6 x 44)	1
24	817702	Пружина	1
25	828160A2	Кулачок дросселя в сборе	1
26	878174	Тяга дросселя	1
27	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
28	401386	ГАЙКА (M6) Нержавеющая сталь	1
29	828494	Шайба	1

Рис. 34Специальный инструмент Tools Special

REF	Номер детали	Наименование	Кол-во
-	849154T1	Съёмник в сборе	1
-	817383A1	Сумка для инструмента	1
-	890451	Инструмент-адаптер прямого напряжения	1
-	52344	Съёмник маховика зубчатого типа	1
-	99750A1	Мультиметр	1
-	52024A1	Блок переключателя	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	850439T	Тестер	1
-	850439T1	Тестер восьмикамерный	1
-	99379	Стробоскоп	1
-	825207A1	Жгут проводов в сборе TPI/CDM тестовый	1
-	NSS	NOT SOLD SEPARATE (Snap On- CG41-14)	1
-	NSS	NOT SOLD SEPARATE (Snap On- CG41-11)	1
-	822778A3	Комплект прижимного давления	1
-	99750A1	Мультиметр	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	55919	Головка ведущая	1
-	90455T	Рым-болт	1
-	904551	Рым-болт	1
-	77109A3	Монтажный комплект	1
-	52952T1	Съёмник стопорного кольца поршневого пальца	1
-	74607A3	Установочный комплект поршневого пальца	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	25821T1	Стенд для головки блока цилиндров	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1
-	34569A1	Съёмник в сборе со скользящим молотком	1
-	85560	ПОДШИПНИК УПОРНЫЙ	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	817006	Оправка для установки сальника основания водяного насоса	1
-	14310T1	Оправка для установки защитной втулки	1

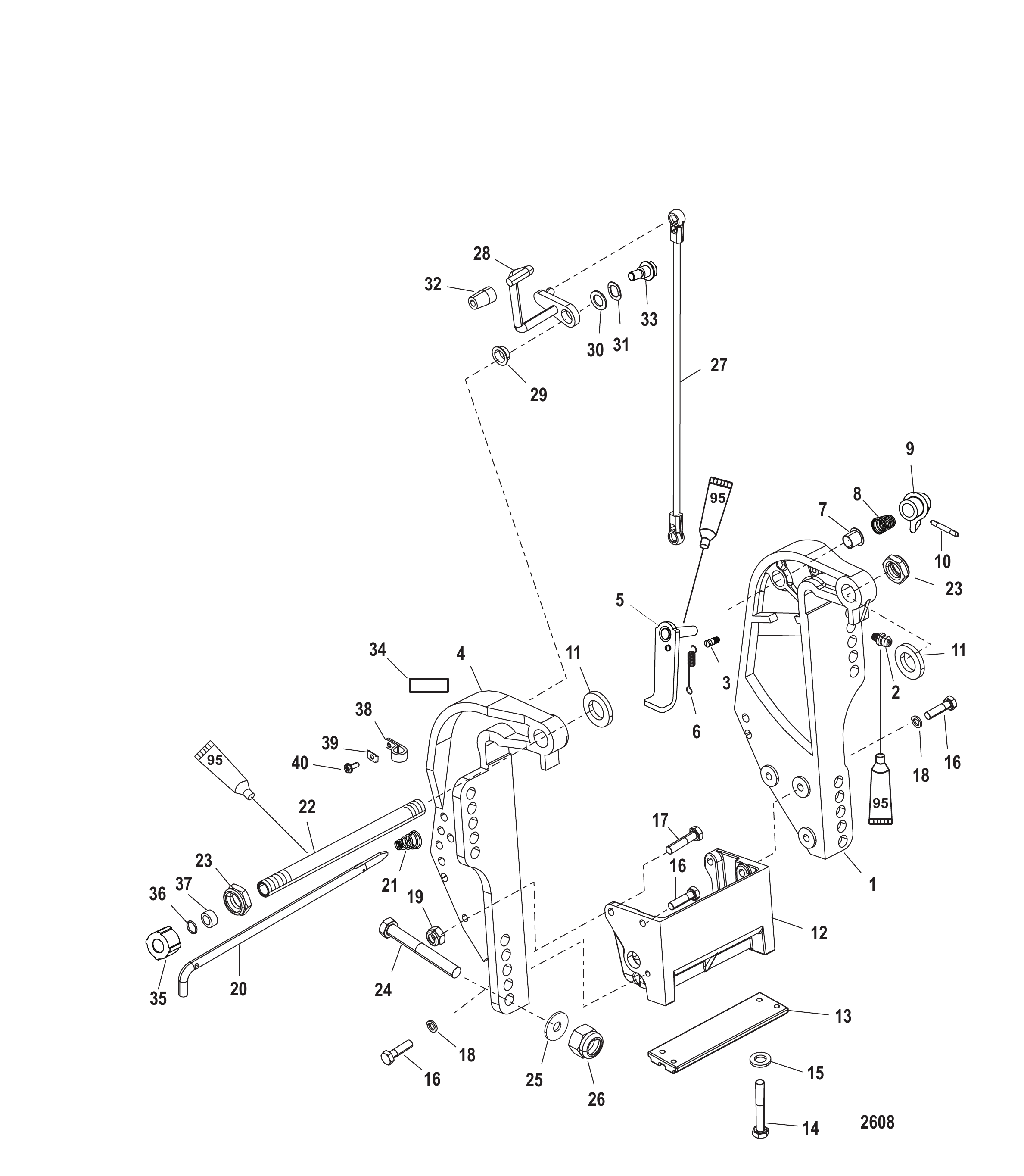

Рис. 35Кронштейн транца (электрический) Transom Bracket (Electric)

REF	Номер детали	Наименование	Кол-во
1	822866A1	Узел кронштейна транца	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	822865F2	Кронштейн транца	1
4	822865T05	Кронштейн транца - правый борт	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	893704T01	Рычаг фиксатора наклона	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	812709T	Ручка	1
9	812709	Ручка	1
10	99615	Штифт с канавкой	1
11	19619	Шайба	2
12	18486F5	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	85594030	ВИНТ (M8 x 30)	5
17	8M0000586	Винт (M8 x 35)	1
18	843108	Шайба (.330 x .560 x .060) нержавеющая сталь	4
19	401388	ГАЙКА (M8) Нержавеющая сталь	2
20	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
20	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
21	821461	ПРУЖИНА	1
22	196141	Труба наклона	1
22	8M0041938	Трубка наклона	1
23	858869	Гайка (.875-14)	2
24	814259	Винт (.500-20 x 4.00)	4
25	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
25	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
26	82671117	ГАЙКА (.500-20)	4
27	1938525	ТЯГА	1
27	8M0084737	Тяга	1
28	19615A4	Рычаг в сборе, наклон	1
28	19615A05	Рычаг в сборе, наклон	1
29	812707	Втулка	1
30	19605	Шайба (.520 x .850 x .060) нейлоновая - чёрная	1
30	8M0042643	Шайба (.520 x .850 x .060) нейлоновая, чёрная	1
31	99611	Волнистая шайба	1
32	19621	Ручка наклона	1
32	8M0007469	Ручка тримма	1
33	19611	Винт (.375-16 x .62)	1
34	830253	Наклейка фиксатора откидывания	1
35	19624A1	Комплект уплотнений	1
36	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.583 x .103)	1
37	78861	Проставка	1
38	22740	ЗАЖИМ	1
39	69205	С-ОБРАЗНАЯ ШАЙБА	1
39	8M0084613	Пружинная шайба	1
40	878608	Винт (#10-16 x .500)	1
