水星 Mercury 45 JET 0G290585 THRU 0G589999 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-81735296 · 共 128 个部位 · 5501 条零件

1КОМПЛЕКТУЮЩИЕ РУЧНОГО НАКЛОНА (КОНСТРУКЦИЯ I)2КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 3РЕДУКТОР ВАЛ ВИНТА-60 SEA/MARA/BIG FOOT-3 ЗУБ. ОБР. МУФТА 4ДЕМПФИРУЮЩАЯ ПЛАСТИНА 5ТАБЛИЦА РЕДУКТОРА (60 SEAPRO/MARATHON/BIG FOOT)6КРОНШТЕЙН КРЕПЛЕНИЯ (55) (S/N: 0D181999 И РАНЕЕ)7ОБТЕКАТЕЛЬ 8ПОВОРОТНЫЙ КРОНШТЕЙН (S/N: 0D181999 И РАНЕЕ)9СТАРТЕР (РУЧНОЙ - 55)10ТРАНЦЕВАЯ СКОБА (50/60)(S/N: 0D181999 И РАНЕЕ)11МАХОВИК (55/60 SEAPRO/MARATHON)12КАРБЮРАТОР (WME-26/27/28/28/43/44/45)13ПОВОРОТНЫЙ КРОНШТЕЙН 14СТАРТЕР 15Компоненты ручного наклона 16РЕДУКТОР ВАЛ ВИНТА-60 SEA/MARA/BIG FOOT-6 ЗУБ. ОБР. МУФТА 17РЕДУКТОР ВАЛ ПРИВОДА-60 SEA/MARA/BIG FOOT-6 ЗУБ. ОБР. МУФТА 18Карбюратор 19ТРАНЦЕВАЯ СКОБА (50/60)(S/N: 0D182000 И ПОЗЖЕ)20Сборка водомета 21СИСТЕМА POWER TRIM (S/N 0G357070 И ВЫШЕ-ЖЕЛТАЯ ЗАГЛУШКА)22Кронштейн крепления (ручной)23КОМПЛЕКТ РУЛЕВОЙ РУКОЯТКИ 24Демпферная пластина 25ТОПЛИВНЫЙ НАСОС (ЧЕРНЫЙ 50/60)26КОМПЛЕКТУЮЩИЕ ГИДРОПОДЪЕМА (S/N: 0D181999 И РАНЕЕ)27СКОБА КРЕПЕЖНАЯ (РУЧНАЯ)28ТОПЛИВНЫЙ НАСОС (50/60)29МАХОВИК (55)30КОМПЛЕКТУЮЩИЕ ГИДРОПОДЪЕМА (S/N: 0D182000 И ПОЗЖЕ)31ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ 32РЫЧАГ ДРОССЕЛЯ И ТЯГИ 33РЕДУКТОР (ВИНТ-BIGFOOT/SEAPRO/MARATHON/PONTOON)34ТОПЛИВНЫЙ НАСОС (55/60 SEAPRO/MARATHON)35Поворотный кронштейн 36Специальный инструмент 37МАХОВИК И СТАРТЕР (50/60)38КОМПЛЕКТУЮЩИЕ РУЧНОГО НАКЛОНА 39РУЛЕВОЕ УПРАВЛЕНИЕ RIDEGUIDE 40Схема смазки 41ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ 42РЕДУКТОР (ВЕДУЩИЙ ВАЛ)43Компоненты гидроподъема 44КОМПОНЕНТЫ УДЛИНИТЕЛЯ 45РЕДУКТОР (ПРИВОД-BIGFOOT/SEAPRO/MARATHON/PONTOON)46КОМПЛЕКТ РУЛЕВОЙ РУКОЯТКИ 47КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ 48ТОПЛИВНЫЙ НАСОС (БЕЛЫЙ ИЛИ КРАСНЫЙ)49РЕДУКТОР (ВЕДУЩИЙ ВАЛ) (50/55/60)50Компоненты водомета 51КРОНШТЕЙН КРЕПЛЕНИЯ (РУЧНОЙ) (S/N: 0D1812000 И ПОЗЖЕ)52БЛОК ЦИЛИНДРОВ И КАРТЕР 53КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 54РЕДУКТОР (ГРЕБНОЙ ВАЛ) (50/55/60)55ПОВОРОТНЫЙ КРОНШТЕЙН (S/N: 0D182000 И ПОЗЖЕ)56ВЫПУСКНАЯ ПЛАСТИНА 57КОМПОНЕНТЫ РУЧНОГО НАКЛОНА (КОНСТРУКЦИЯ II)58РЕДУКТОР (ГРЕБНОЙ ВАЛ)59КРОНШТЕЙН ТРАНЦА (50/60)60Впускной коллектор и блок клапанов 61АКСЕССУАРЫ 62ЭЛЕКТРОКОМПОНЕНТЫ (55)63ВПУСКНОЙ КОЛЛЕКТОР И РЕШЕТКА 64Выхлопная пластина 65ЭЛЕКТРОКОМПОНЕНТЫ (50/60)66Компоненты системы впрыска масла 67БЛОК ЦИЛИНДРОВ И КАРТЕР 68РЫЧАГ И ТЯГИ ДРОССЕЛЯ 69Блок цилиндров 70НАСОСНАЯ УСТАНОВКА 71ОБТЕКАТЕЛЬ 72АДАПТЕР РУКОЯТКИ ТИЛЛЕРА (JET 45)73РУЛЕВОЕ УПРАВЛЕНИЕ RIDEGUIDE 74КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 75СТАРТЕР (РУЧНОЙ)(55)76Аксессуары 77Сервисные/вспомогательные материалы 78Рулевая рукоятка 79Картер редуктора 80КОМПОНЕНТЫ УДЛИНЕНИЯ 81КОМПЛЕКТУЮЩИЕ ЖИКЛЕРОВ 82КОРПУС РЕДУКТОРА 83Электрические компоненты 84КАРБЮРАТОР 85СИСТЕМА POWER TRIM (S/N 0G357069 И НИЖЕ-ЧЕРНАЯ ЗАГЛУШКА)86РЕДУКТОР ВЕДУЩЕГО ВАЛА-60 SEA/MARA/BIG FOOT-3-КУЛАЧКОВАЯ ОБРАТНАЯ МУФТА 87СБОРКА СТАРТЕРА 88КАРБЮРАТОР (WME-22/22B/23/24/35)89АКСЕССУАРЫ 90ДЕМПФИРУЮЩАЯ ПЛАСТИНА 91КАРБЮРАТОР 92СКОБА КРЕПЕЖНАЯ (РУЧНАЯ)93ОБТЕКАТЕЛЬ 94КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 95БЛОК ЦИЛИНДРОВ И КАРТЕР 96КОРПУС РЕДУКТОРА 97ЭЛЕКТРОКОМПОНЕНТЫ (50/60)98ЭЛЕКТРОКОМПОНЕНТЫ (55)99ВЫПУСКНАЯ ПЛАСТИНА 100КОМПОНЕНТЫ УДЛИНИТЕЛЯ 101МАХОВИК (55/60 SEAPRO/MARATHON)102МАХОВИК И СТАРТЕР (50/60)103ТОПЛИВНЫЙ НАСОС (50/60)104ТОПЛИВНЫЙ НАСОС (55/60 SEAPRO/MARATHON)105РЕДУКТОР (ВЕДУЩИЙ ВАЛ) (50/55/60)106РЕДУКТОР (ГРЕБНОЙ ВАЛ) (50/55/60)107ТАБЛИЦА РЕДУКТОРА (60 SEAPRO/MARATHON/BIG FOOT)108РЕДУКТОР ВЕДУЩЕГО ВАЛА-60 SEA/MARA/BIG FOOT-3-КУЛАЧКОВАЯ ОБРАТНАЯ МУФТА 109РЕДУКТОР ВАЛ ПРИВОДА-60 SEA/MARA/BIG FOOT-6 ЗУБ. ОБР. МУФТА 110РЕДУКТОР ВАЛ ВИНТА-60 SEA/MARA/BIG FOOT-3 ЗУБ. ОБР. МУФТА 111РЕДУКТОР ВАЛ ВИНТА-60 SEA/MARA/BIG FOOT-6 ЗУБ. ОБР. МУФТА 112ВПУСКНОЙ КОЛЛЕКТОР И РЕШЕТКА 113КОМПЛЕКТУЮЩИЕ ЖИКЛЕРОВ 114НАСОСНАЯ УСТАНОВКА 115КОМПЛЕКТУЮЩИЕ РУЧНОГО НАКЛОНА (КОНСТРУКЦИЯ I)116КОМПОНЕНТЫ РУЧНОГО НАКЛОНА (КОНСТРУКЦИЯ II)117ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ 118КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ 119СИСТЕМА POWER TRIM (S/N 0G357069 И НИЖЕ-ЧЕРНАЯ ЗАГЛУШКА)120СИСТЕМА POWER TRIM (S/N 0G357070 И ВЫШЕ-ЖЕЛТАЯ ЗАГЛУШКА)121РУЛЕВОЕ УПРАВЛЕНИЕ RIDEGUIDE 122СТАРТЕР (РУЧНОЙ - 55)123СБОРКА СТАРТЕРА 124КОМПЛЕКТ РУЛЕВОЙ РУКОЯТКИ 125ПОВОРОТНЫЙ КРОНШТЕЙН 126РЫЧАГ ДРОССЕЛЯ И ТЯГИ 127АДАПТЕР РУКОЯТКИ ТИЛЛЕРА (JET 45)128КРОНШТЕЙН ТРАНЦА (50/60)

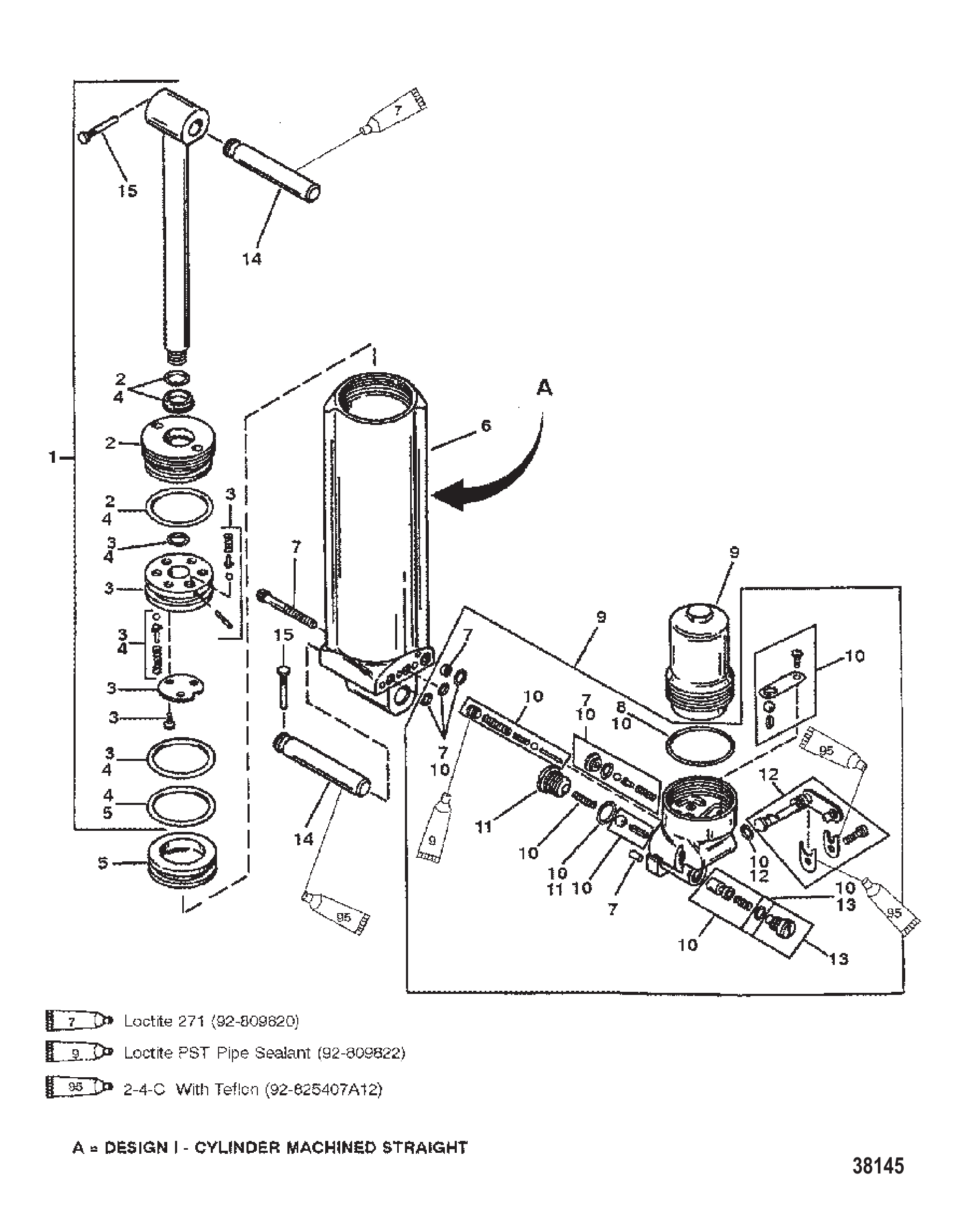

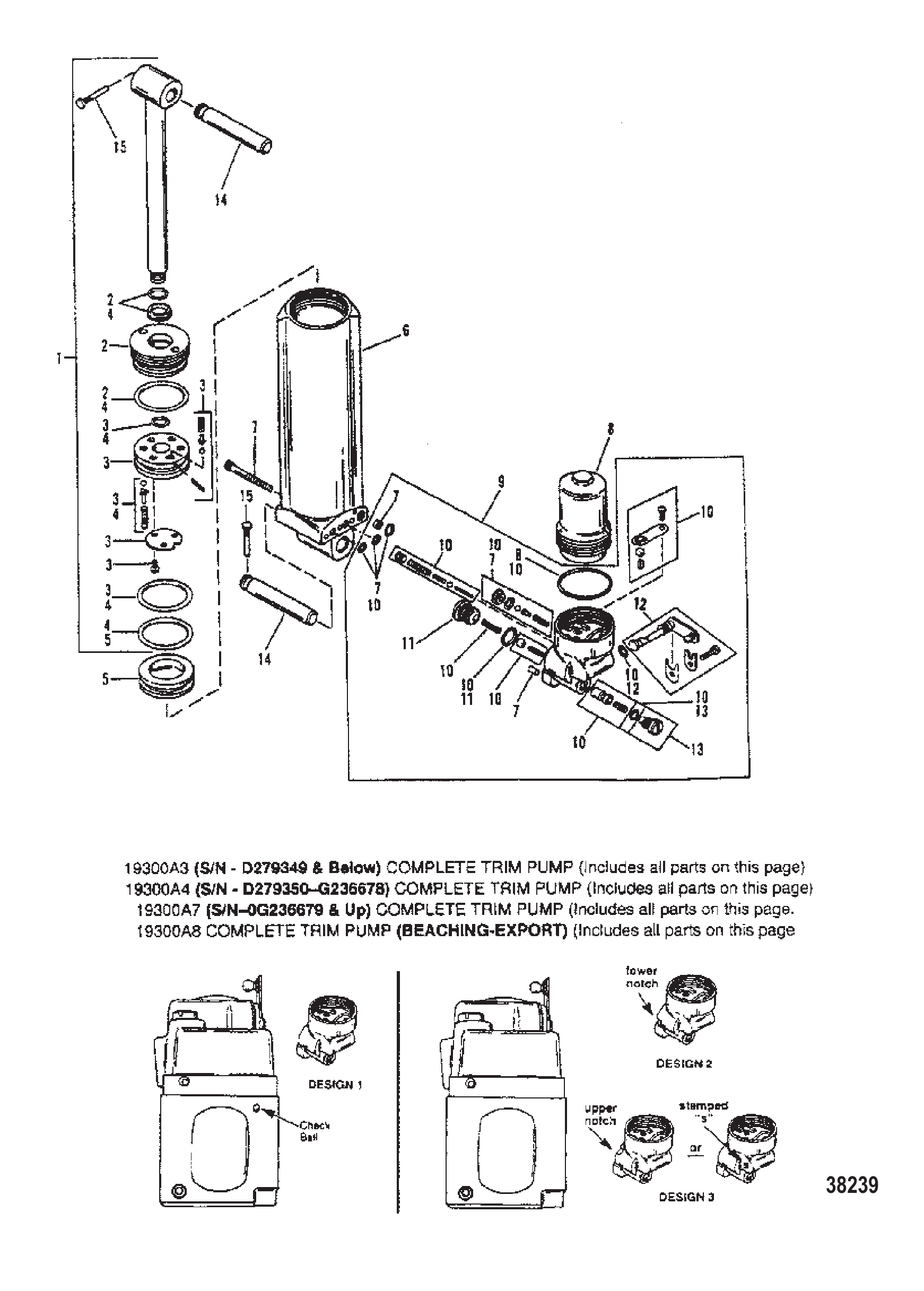

Рис. 1КОМПЛЕКТУЮЩИЕ РУЧНОГО НАКЛОНА (КОНСТРУКЦИЯ I) MANUAL TILT COMPONENTS (DESIGN I)

REF	Номер детали	Наименование	Кол-во
-	19300A7	Насосный узел тримма (включает все детали на этой странице)	1
-	19300A8	Насос в сборе трим - комплект	1
-	832020T3	Ручной тримм	1
1	8134272	Комплект штока амортизатора	1
1	8M0118572	Комплект штока амортизатора	1
1	826416A1	Комплект штока амортизатора	1
1	893942A01	Комплект штока амортизатора	1
2	813428	Крышка торцевая в сборе цилиндра подъема	1
3	8134291	Поршень амортизатора	1
3	NSS	NOT SOLD SEPARATE PISTON-SHOCK	1
4	813432A2	Ремонтный комплект цилиндра	1
5	810776	КОМПЛЕКТ ПОРШНЯ Памяти	1
6	8112241	КОМПЛЕКТ ЦИЛИНДРА	1
6	893918A01	Комплект цилиндра	1
7	813433A1	Комплект винта и уплотнения	1
7	893919A01	Комплект винта/уплотнения	1
8	813454A1	Аккумулятор	1
8	893920A01	Комплект аккумулятора	1
9	813455A3	Узел клапанного блока	1
9	8M0118574	Узел корпуса клапана	1
10	813456A4	Ремонтный комплект	1
11	813458A2	Комплект пробки	1
12	813457A2	Комплект кулачка	1
12	813455A4	Узел корпуса клапана	1
13	813459	Комплект пробки	1
14	19607	Штифт	2
15	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
-	826417A1	Комплект пружины	1
-	826417A2	Комплект для отмели - ручной	1

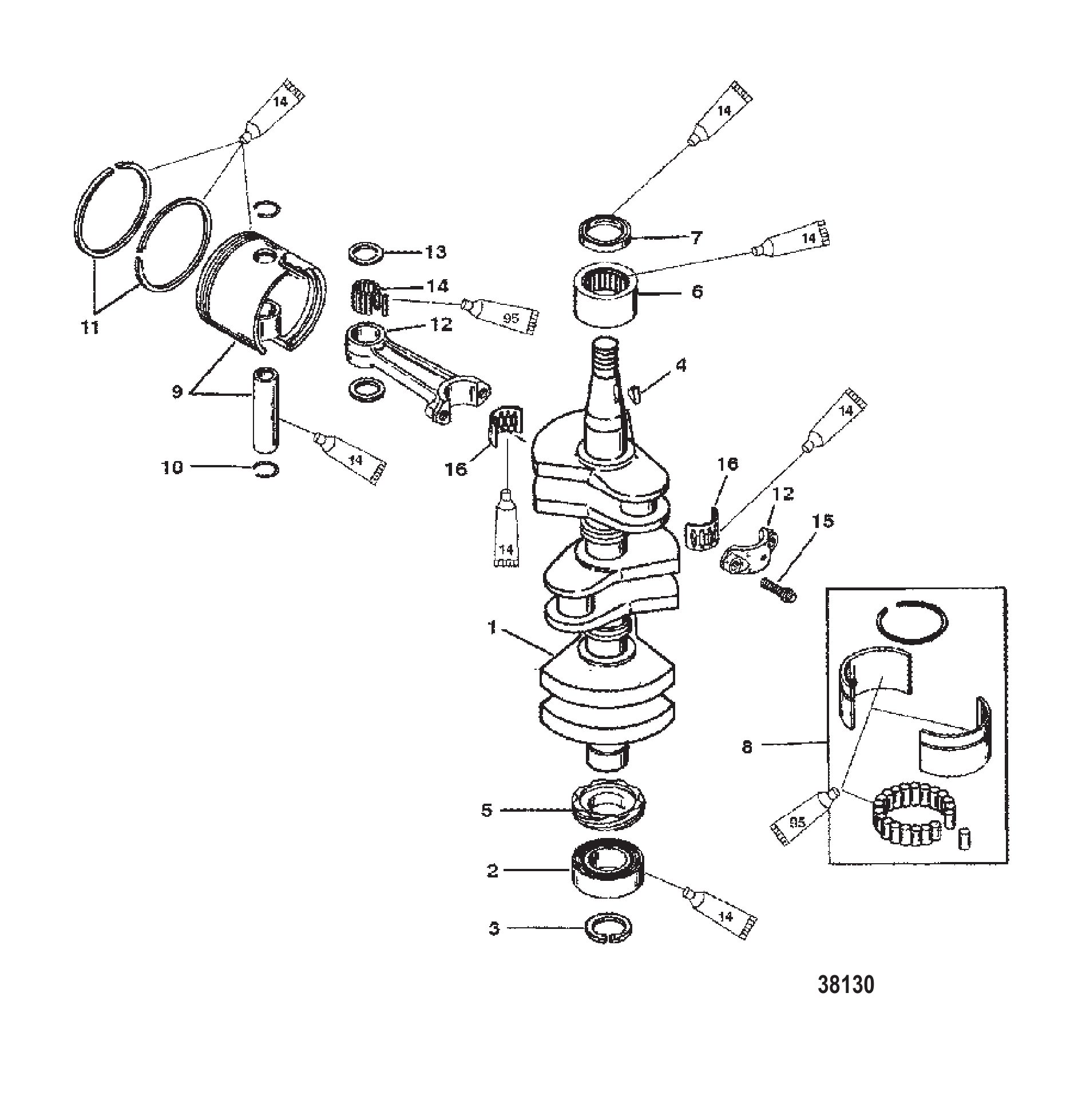

Рис. 2КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	9611A1	Коленчатый вал в сборе	1
2	63742	Подшипник шариковый	1
2	63742T	Подшипник шариковый	1
3	812877	Кольцо стопорное	1
4	91800	Шпонка	2
5	43019A2	Шестерня в сборе	1
6	812873A1	Подшипник роликовый в сборе (верхний)	1
7	419531	САЛЬНИК Масло	1
8	812881A1	Подшипник роликовый в сборе (средний)	2
9	9613A1	Поршень в сборе	3
9	9613T1	Поршень	3
9	9613A2	Поршень в сборе	AR
9	9613T2	Поршень в сборе .015	AR
9	9613A3	Поршень в сборе	AR
9	9613T3	Поршень	AR
10	52035	Стопорное кольцо	6
10	857196	Стопорное кольцо	6
11	19721A6	Комплект поршневых колец	1
11	19721A1	Комплект поршневых колец	AR
11	19721A2	Комплект поршневых колец	AR
12	9612A2	Шатун в сборе	3
12	9612A6	Шатун в сборе	3
13	812876	Шайба	6
13	8M0012298	Упорная шайба	6
14	47270	ПОДШИПНИК	8
14	8M0214934	Подшипник игольчатый @200	8
15	91012	Винт (.250-28 специальный)	6
16	17514A1	Ремкомплект подшипников	3
16	8M0234886	Подшипник в обойме	3
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

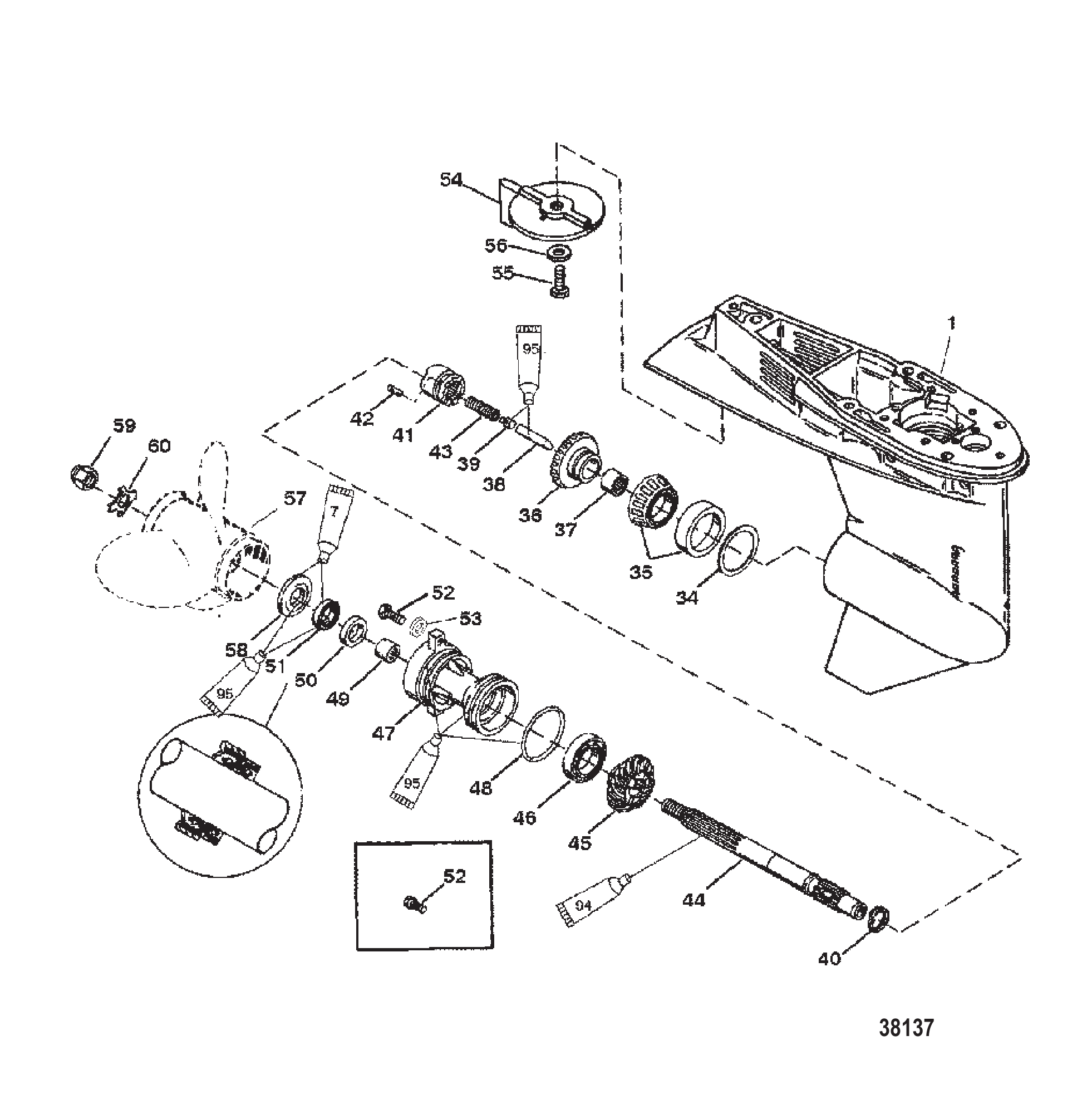

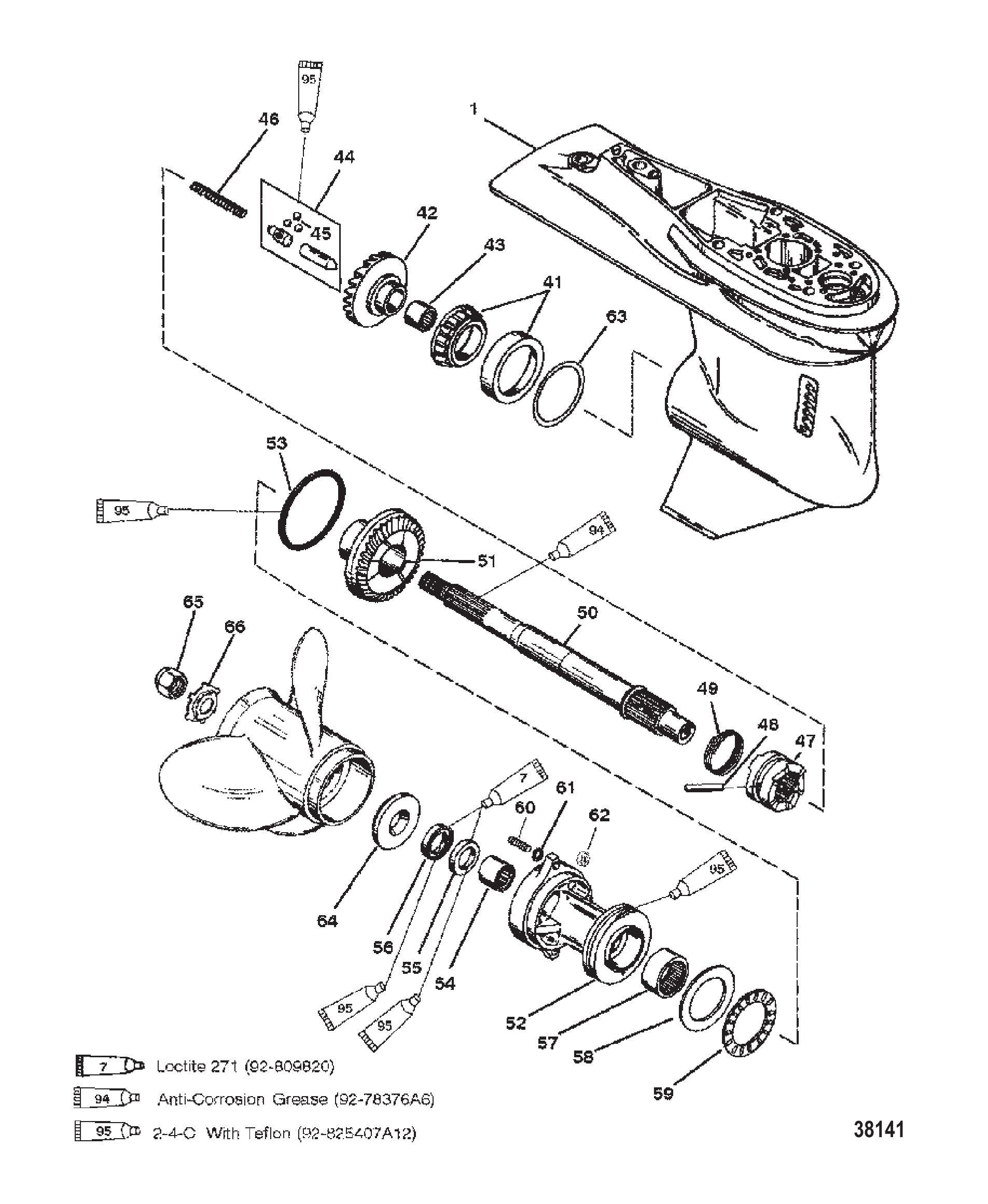

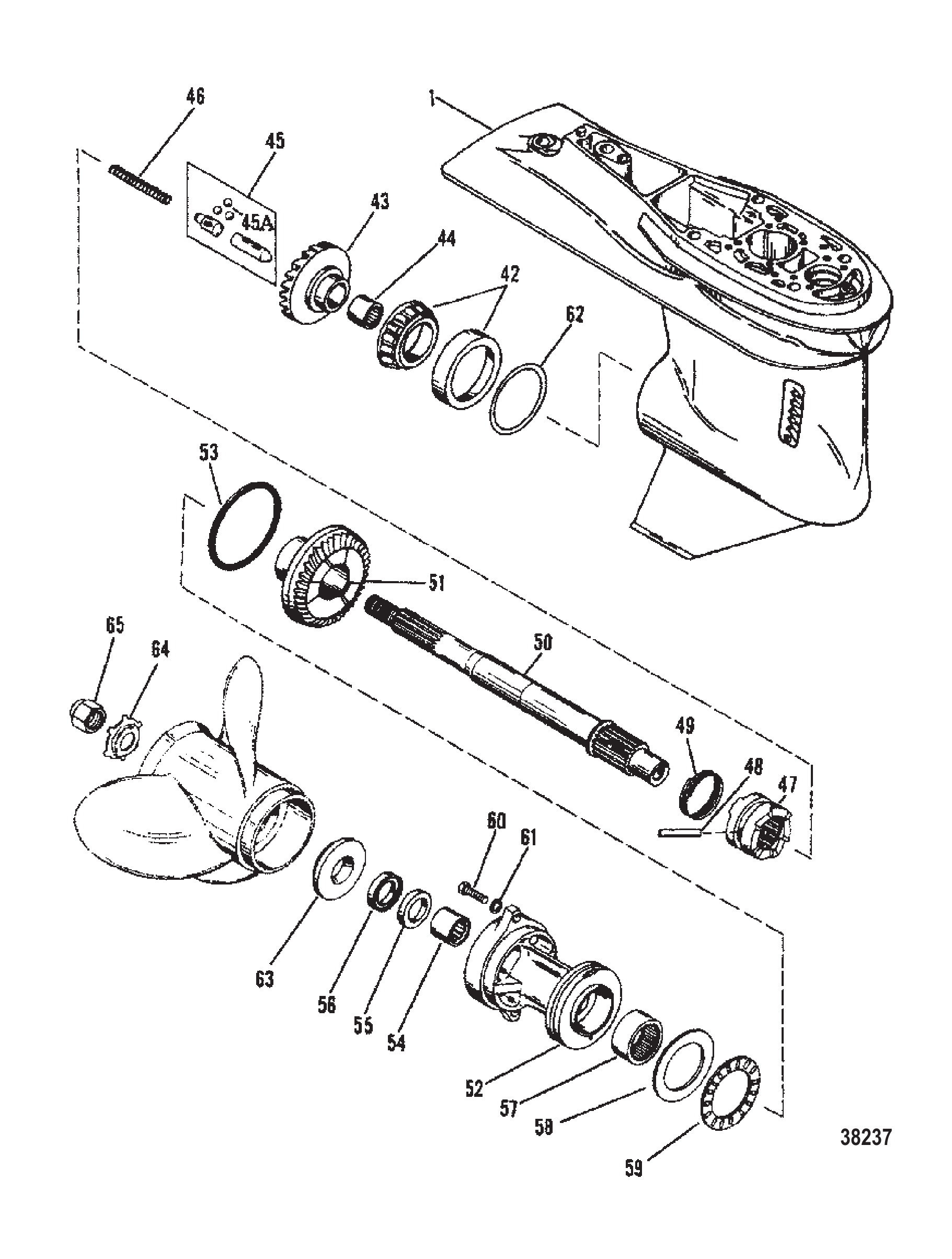

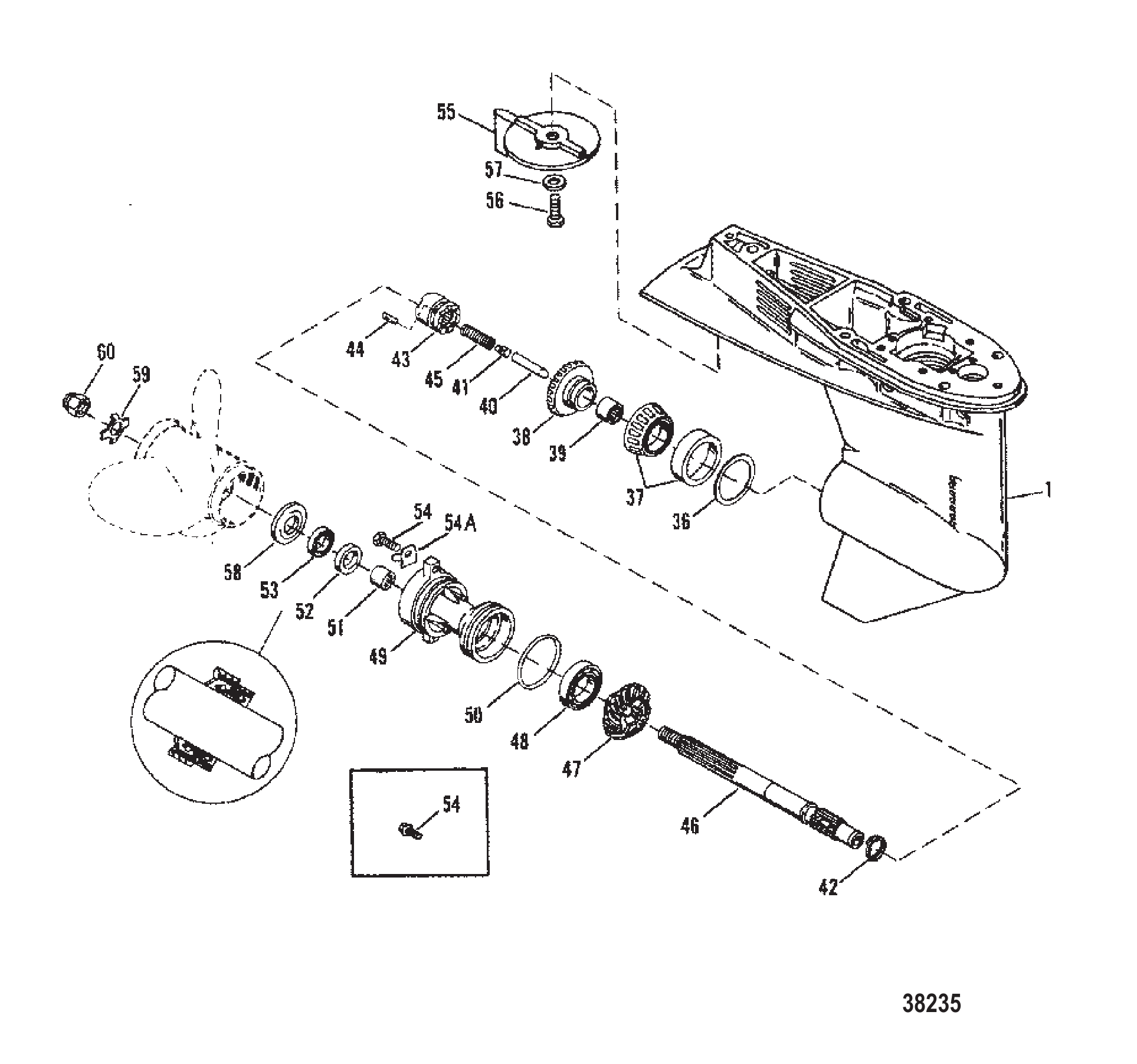

Рис. 3РЕДУКТОР ВАЛ ВИНТА-60 SEA/MARA/BIG FOOT-3 ЗУБ. ОБР. МУФТА GEAR HSG PROPSHAFT-60 SEA/MARA/BIG FOOT-3 JAW REV. CLUTCH

REF	Номер детали	Наименование	Кол-во
-	9011A69	Корпус редуктора в сборе (удлинённый) (чёрный)	1
-	9011A71	Корпус редуктора в сборе (LL) (чёрный)	1
-	9011G94	Корпус редуктора в сборе	1
-	9011A70	Корпус редуктора в сборе (удлинённый) (серый)	1
-	9011G96	ORD 1667-9011G92 Mercury / Quicksilver	1
-	9011A72	Корпус редуктора в сборе (LL) (серый)	1
-	9011G48	Корпус редуктора	1
1	9011A73	Корпус редуктора в сборе (базовый)	1
1	9011T73	Корпус редуктора базовый, чёрный	1
1	9011A74	Корпус редуктора в сборе (базовый)	1
1	9011T74	ORD 1667-9011T73 Mercury / Quicksilver	1
41	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
42	12634A2	СБОРКА ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
42	12634T02	РЕДУКТОР В СБОРЕ	1
43	30895	Подшипник игольчатый	1
43	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
44	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
44	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45	44530	Шарик	3
46	30622	ПРУЖИНА	1
47	822539	МУФТА	1
47	822539T	МУФТА	1
48	30632	ШТИФТ КРЕСТОВИНЫ	1
48	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
49	30893	Пружина	1
50	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
51	12635	Шестерня заднего хода	1
51	12635T	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
52	12596A2	КОРПУС ПОДШИПНИКА В СБОРЕ	1
52	8M0168901	КОРПУС В СБОРЕ	1
53	97386	Кольцо уплотнительное (3.609 x .139)	1
53	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
54	30956	Подшипник игольчатый	1
54	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
55	76868	САЛЬНИК ВНУТРЕННИЙ	1
55	8M0248882	САЛЬНИК @5	1
56	70081	Сальник масляный наружный	1
56	8M0205729	САЛЬНИК	1
57	12578	Подшипник игольчатый	1
57	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
58	12577	Упорная шайба	1
59	12576	Подшипник упорный	1
60	429174	ШПИЛЬКА (M8 x 1.25 x 48)	2
60	8M0034456	Шпилька (M8 X 1.25 X 48)	2
61	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
61	8M0042642	Шайба (.323 x .562 x .063)	2
62	401198	ГАЙКА (M8)	2
62	401378	ГАЙКА (M8)	2
63	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
63	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
64	13191A1	УПОРНАЯ ШАЙБА	1
64	13191Q01	УПОРНАЯ ШАЙБА	1
65	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
65	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
66	816629	Стопорная шайба с усиком	1
66	816629Q	ШАЙБА СТОПОРНАЯ	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1

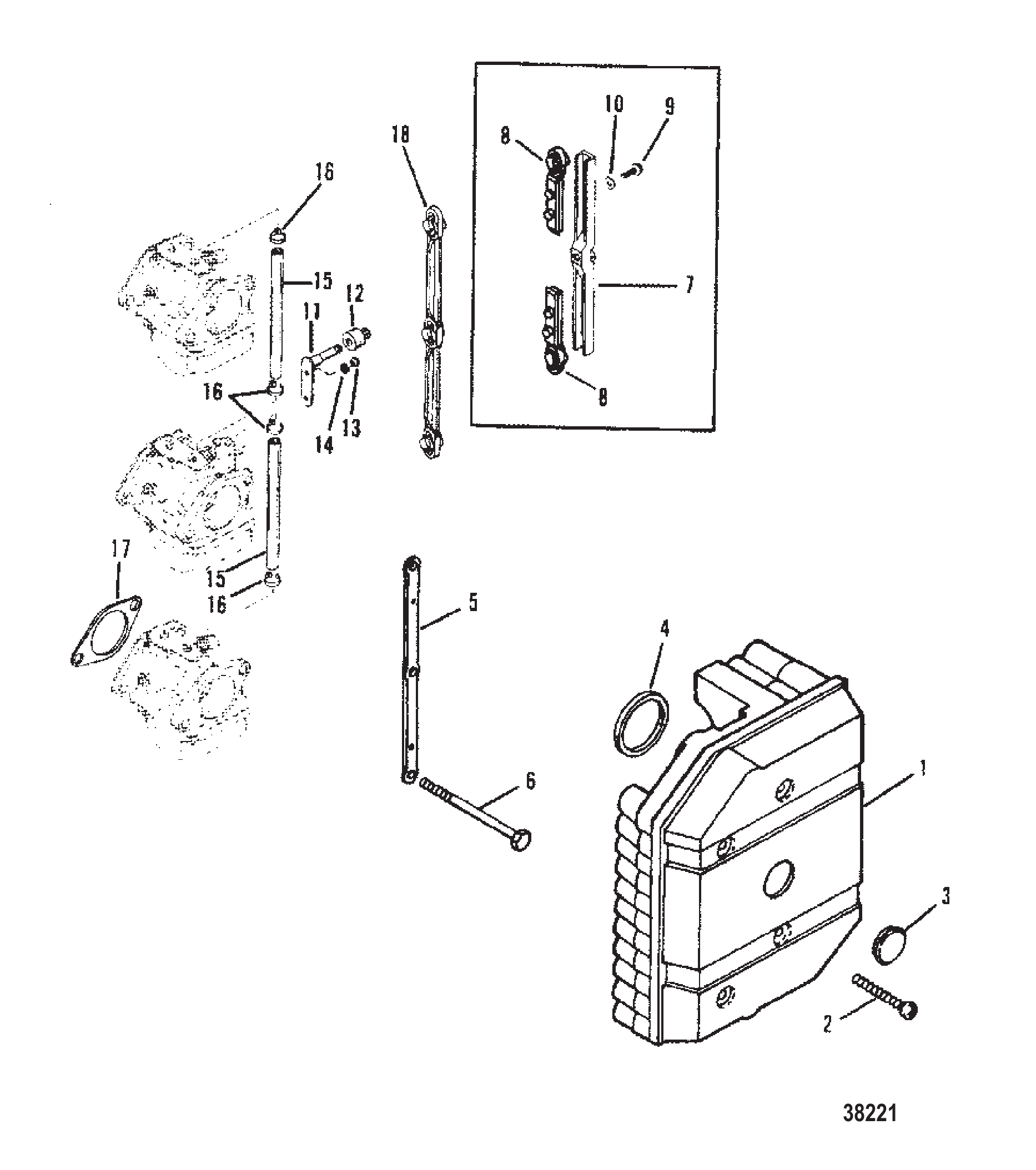

Рис. 4ДЕМПФИРУЮЩАЯ ПЛАСТИНА ATTENUATOR PLATE

REF	Номер детали	Наименование	Кол-во
1	19662	Глушитель шума	1
2	814776	Регулировочный винт (M6 x 55)	4
3	815784	КРЫШКА	1
4	812889	Сальник	3
5	812874	Пластина шумопоглотителя	2
6	4000363	ВИНТ (M8 x 100)	6
7	821145	ТЯГА Дросселя	1
7	825204T03	ТЯГА	1
8	812883	Тяга регулировочная	2
9	48408	Винт (#10-16 x .500) клеммной колодки	4
10	56681	ШАЙБА (.203 x .500 x .032)	4
10	8M0204666	ШАЙБА (.203 x .500 x .032)	4
11	11399A1	РЫЧАГ В СБОРЕ	1
12	67748	Ролик	1
13	40056103	ВИНТ (M5 x 6)	1
14	56681	ШАЙБА (.203 x .500 x .032)	1
14	8M0204666	ШАЙБА (.203 x .500 x .032)	1
15	9912878	Шланг (.187) (26.00 дюймов, бухта)	2
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	8144461	Прокладка фланца	3
18	8252043	Тяга дросселя	1
18	825204T03	ТЯГА	1
-	812867A97	Комплект прокладок	1

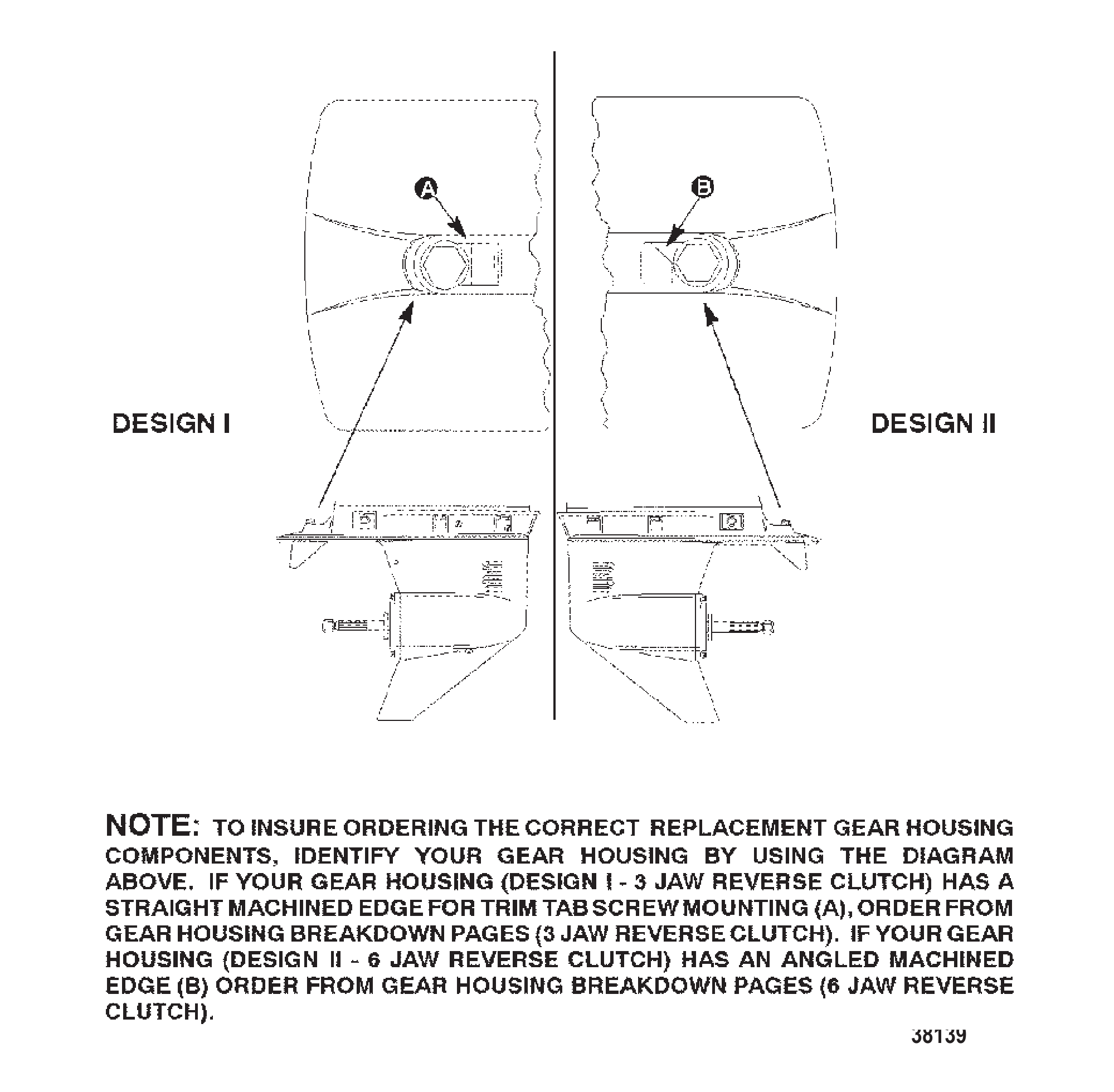

Рис. 5ТАБЛИЦА РЕДУКТОРА (60 SEAPRO/MARATHON/BIG FOOT) GEAR HOUSING CHART (60 SEAPRO/MARATHON/BIG FOOT)

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Gear Housing

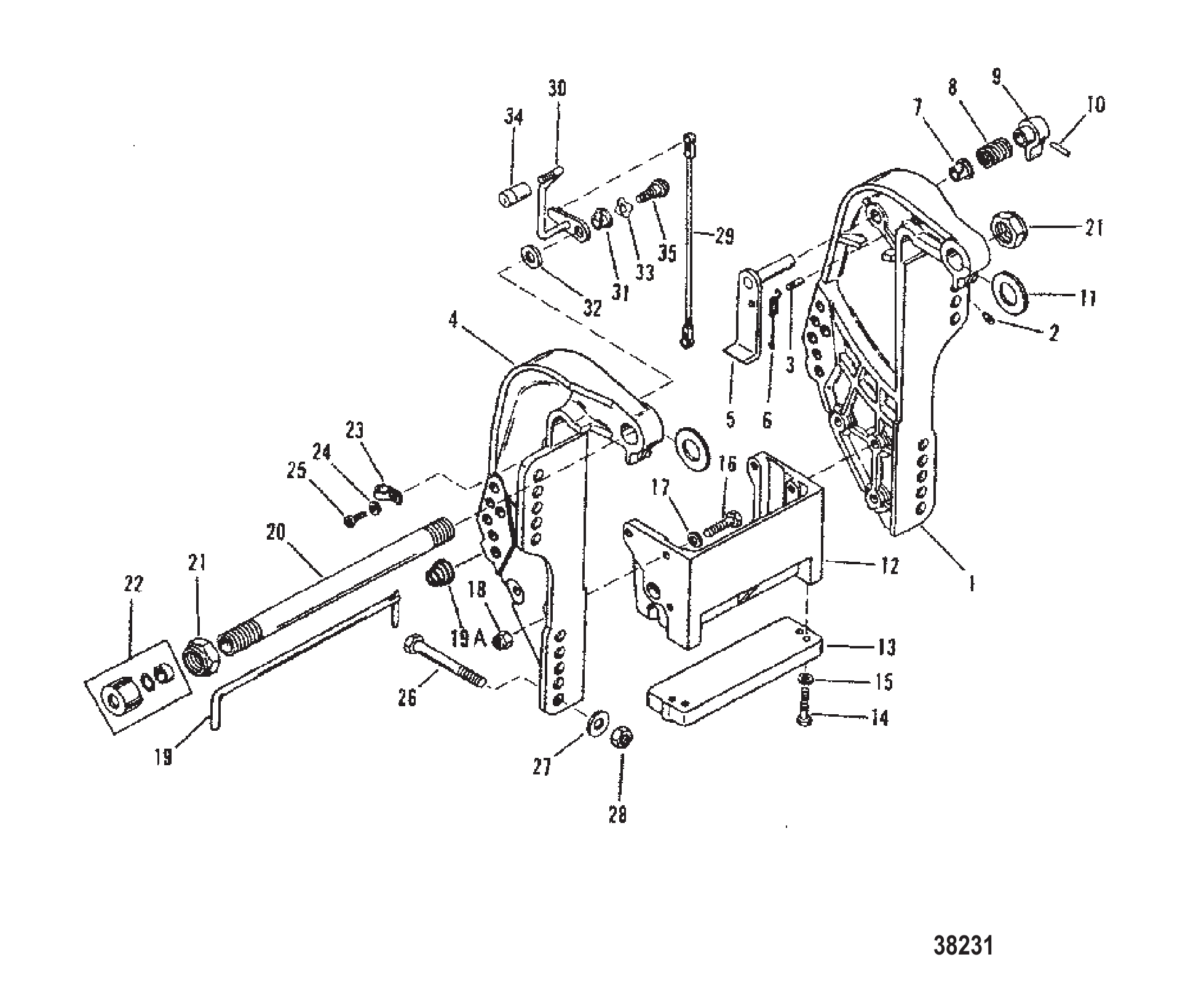

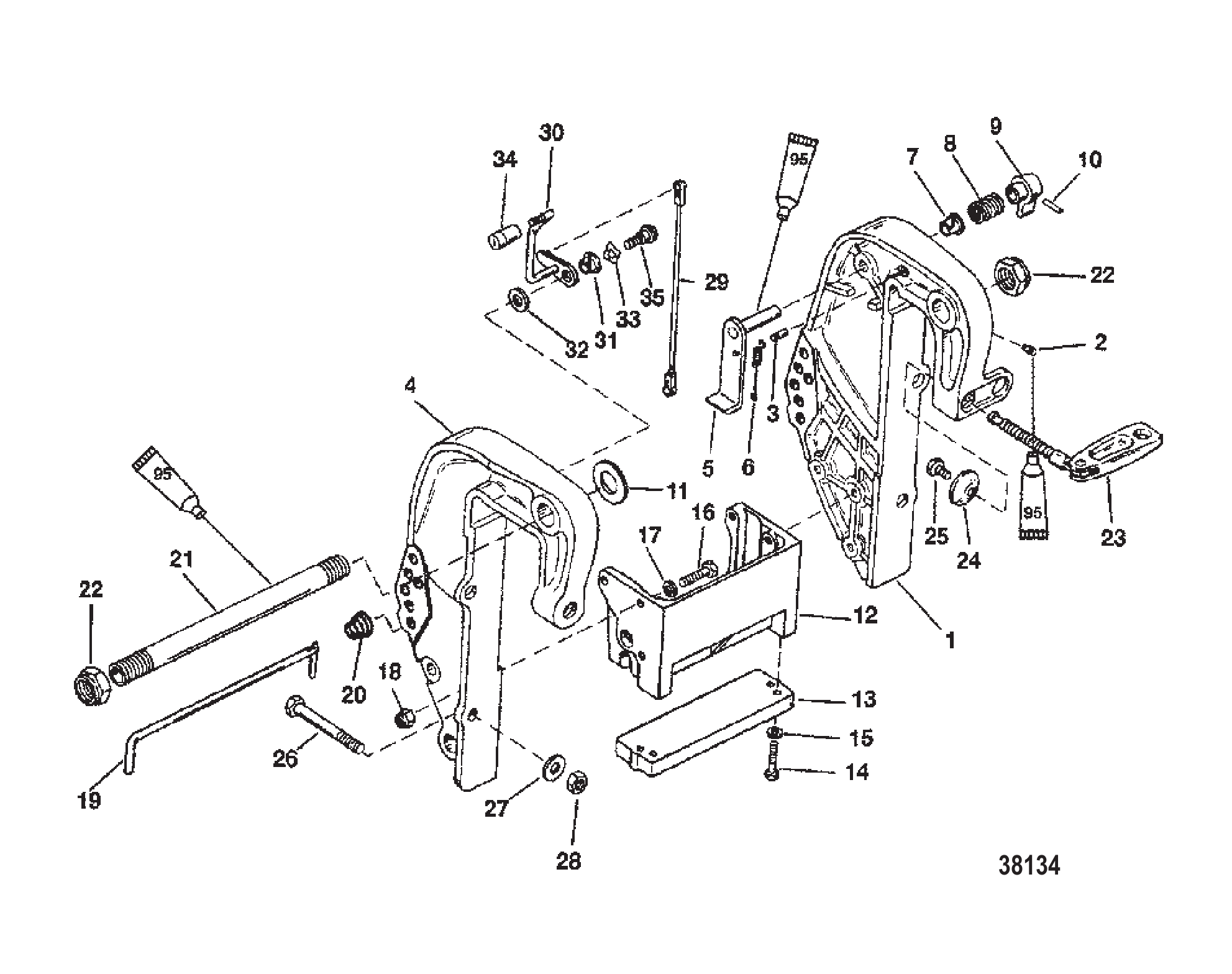

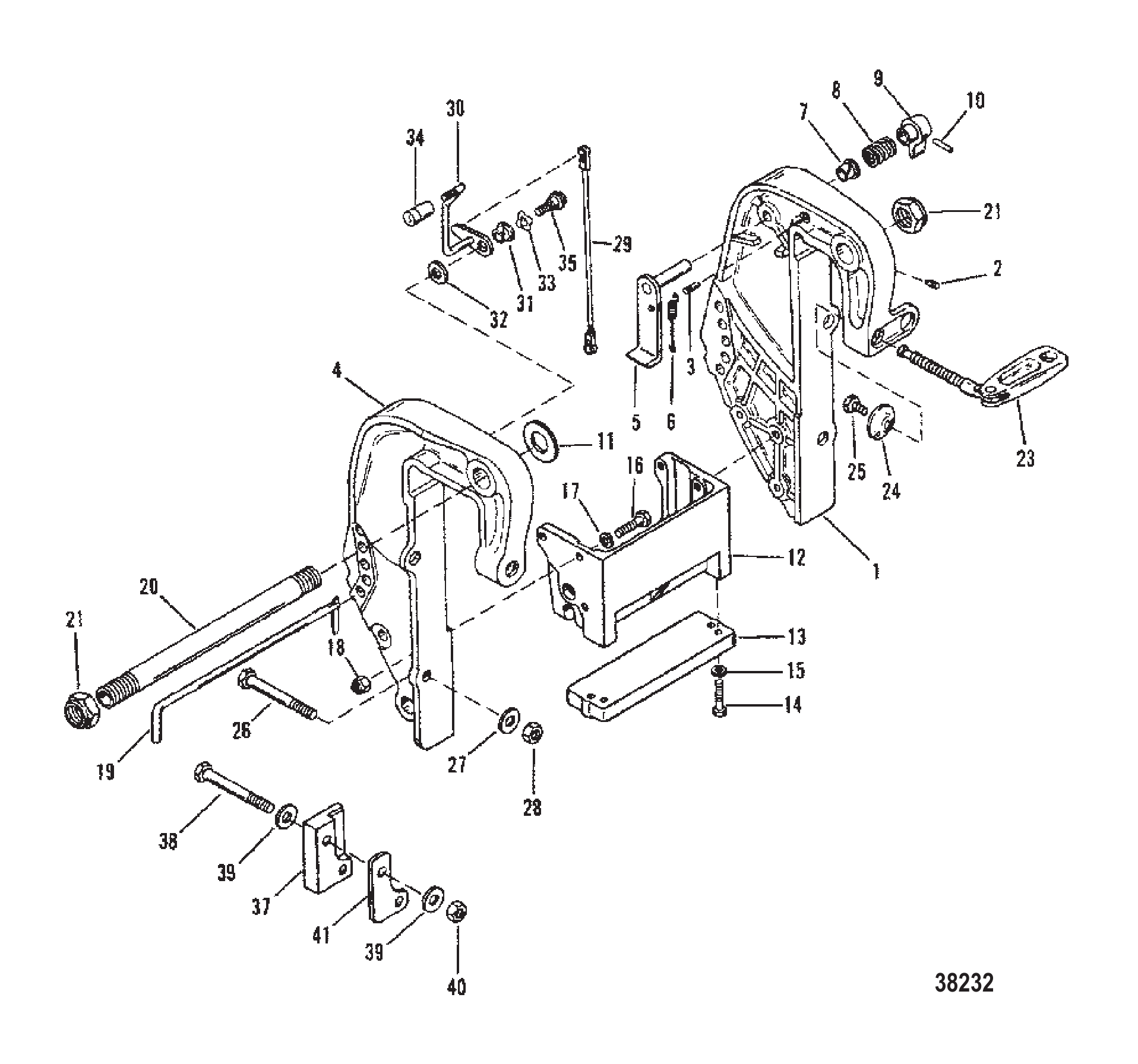

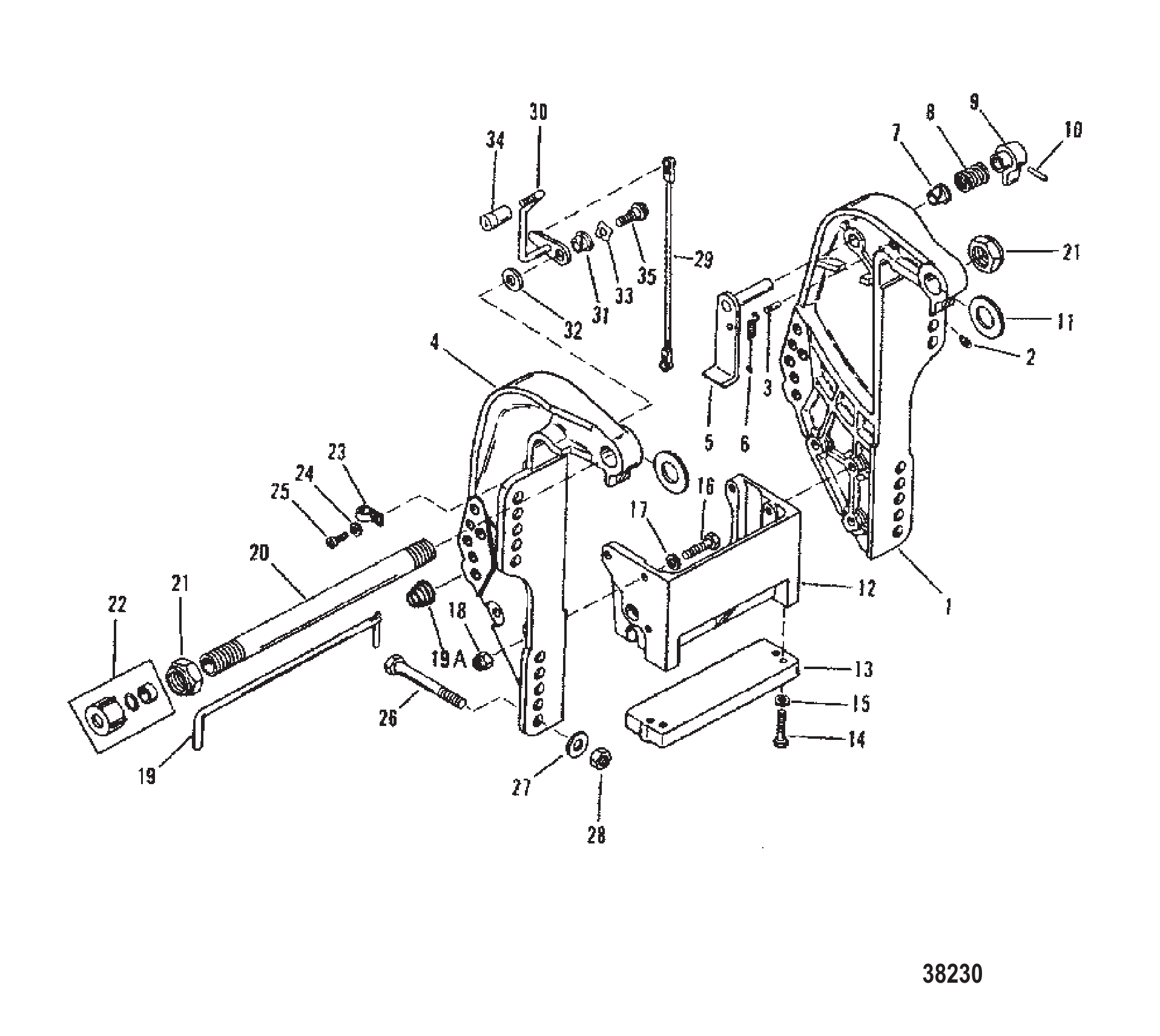

Рис. 6КРОНШТЕЙН КРЕПЛЕНИЯ (55) (S/N: 0D181999 И РАНЕЕ) CLAMP BRACKET (55) (S/N: 0D181999 AND BELOW)

REF	Номер детали	Наименование	Кол-во
1	818881A2	Кронштейн в сборе, транцевый	1
1	818881A3	Кронштейн в сборе, транцевый	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	818880F1	Кронштейн транцевый	1
4	818880F2	Кронштейн транцевый	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	893704T01	Рычаг фиксатора наклона	1
5	19618A3	Рычаг в сборе, фиксатор наклона	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	812709T	Ручка	1
9	812709	Ручка	1
9	812709T6	Ручка	1
9	812709	Ручка	1
10	99615	Штифт с канавкой	1
11	19619	Шайба	2
12	18486F5	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
12	18486T6	КРОНШТЕЙН ЯКОРЯ (СЕРЫЙ)	1
12	18486F6	Кронштейн якорный	1
13	818298A1	Комплект анода	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	4000354	ВИНТ (M8 x 30)	5
16	4000355	ВИНТ (M8 x 35)	1
17	400257	СТОПОРНАЯ ШАЙБА (M8)	4
18	400635	ГАЙКА (M8)	2
18	401388	ГАЙКА (M8) Нержавеющая сталь	2
19	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
19	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
20	19614	Труба наклона	1
20	8M0041938	Трубка наклона	1
21	30499	ГАЙКА (7/8-14)	2
21	858869	Гайка (.875-14)	2
23	818883A1	Винт барашковый в сборе	2
24	818884	ШАЙБА	2
25	768041	Крепёжная шайба винта	2
25	768042	Винт с буртиком шестигранный	2
26	814259	Винт (.500-20 x 4.00)	4
27	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
27	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
28	8M0027784	Гайка	4
28	82671117	ГАЙКА (.500-20)	4
29	1938525	ТЯГА	1
29	8M0084737	Тяга	1
30	19615A4	Рычаг в сборе, наклон	1
30	19615A05	Рычаг в сборе, наклон	1
31	812707	Втулка	1
32	815796	Шайба	1
33	99611	Волнистая шайба	1
34	19621	Ручка наклона	1
34	8M0007469	Ручка тримма	1
35	19611	Винт (.375-16 x .62)	1
37	812432F2	КРЕПЕЖНЫЙ КРОНШТЕЙН (ПРАВЫЙ БОРТ)	1
37	812432F5	Монтажный кронштейн	1
37	812433F3	КРЕПЕЖНЫЙ КРОНШТЕЙН (ЛЕВЫЙ БОРТ)	1
37	812433F5	Кронштейн крепления	1
38	88432	Винт (.375-24 x 4.00)	4
39	29395	ШАЙБА (.390 x 1.00 x .06)	8
39	8M0042641	Шайба (.390 x 1.00 x .06)	8
40	134371	Гайка (.375-24)	4
40	862903	Гайка (.375-24)	4
41	821722	Прокладка регулировочная	4

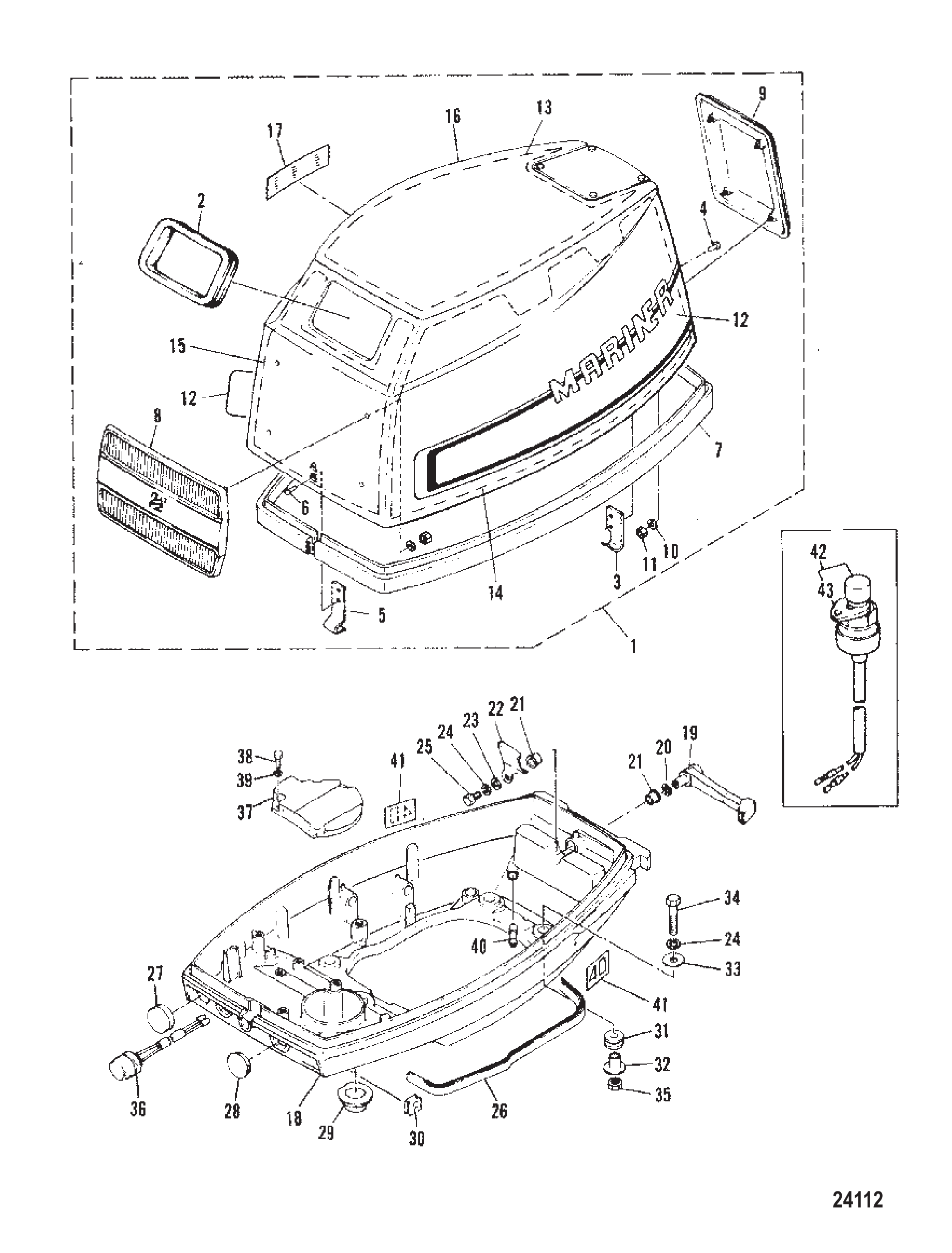

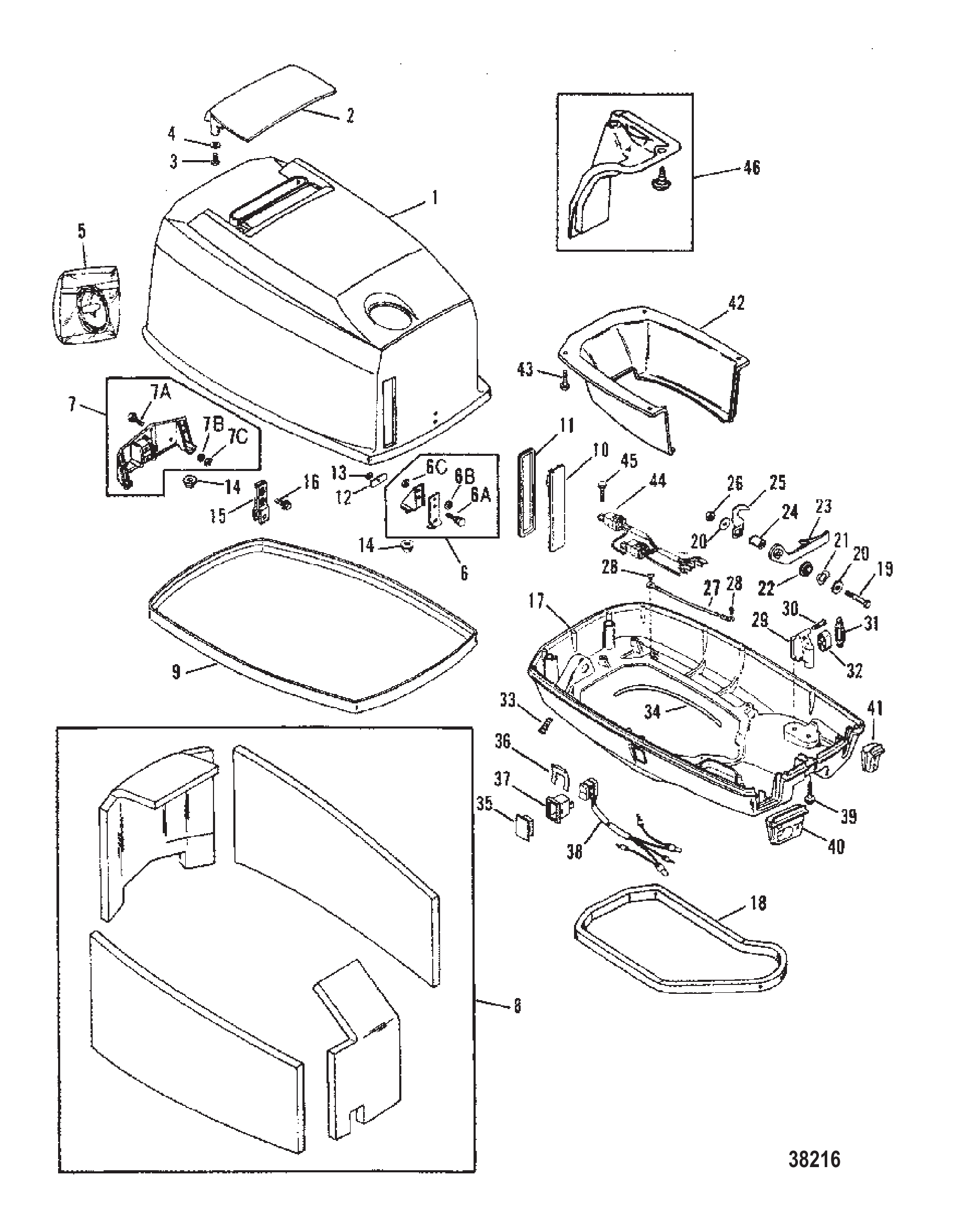

Рис. 7ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	813010A8	Узел верхнего кожуха (черный)	1
1	8M0107016	Кожух верхний, черный	1
1	813010A9	Узел верхнего кожуха (серый)	1
1	813010T14	Верхний кожух в сборе серебристый-электрический	1
1	813010A14	Узел верхнего кожуха (серебристый)	1
1	813010T14	Верхний кожух в сборе серебристый-электрический	1
1	813010A13	Узел верхнего кожуха (TRACKER)	1
1	813010T14	Верхний кожух в сборе серебристый-электрический	1
1	816534A8	Узел верхнего кожуха (черный)	1
1	8M0107142	Кожух верхний, черный	1
1	816534A14	Узел верхнего кожуха (серебристый)	1
1	816534T14	Верхний кожух в сборе серебристый-ручной	1
2	824666	ЭКРАН ВОЗДУХОЗАБОРНИКА	1
3	4006731	ВИНТ (M6 x 16)	4
4	24664	ШАЙБА (M4 x 20) ВАЛ ПЕРЕКЛЮЧЕНИЯ	4
5	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
5	47341A11	Комплект шнура с рукояткой ручного запуска	1
6	813548A3	Кронштейн опоры кожуха - черный	1
6	813548A4	Узел кронштейна опоры кожуха (передний) (серый)	1
6	813548A6	Кронштейн опоры кожуха - серебристый	1
6	813548A3	Кронштейн опоры кожуха - черный	1
6	813548A5	Узел кронштейна опоры кожуха (передний) (TRACKER)	1
6A	8231871	Винт (M4 x 14.5)	2
6B	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
6C	8237515	Гайка (M4)	2
7	813549A2	Кронштейн опоры кожуха	1
7A	8231871	Винт (M4 x 14.5)	3
7B	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
7C	8237515	Гайка (M4)	3
8	814336A1	Комплект шумоизоляции	1
8	814336A02	Комплект шумоизоляции (с предварительно нанесенным клеевым слоем)	1
9	444622	Сальник	1
9	8M0043150	Уплотнение кожуха	1
10	813504A1	Комплект масломерного щупа	1
11	813505	Втулка уплотнительная	1
12	11317	Держатель	1
12	113171	ФИКСАТОР	1
13	113161	ГАЙКА	1
13	65110	ГАЙКА	1
14	8135462	Опора	3
14	813546003	ОПОРА	3
15	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
15	893763	Кронштейн фиксатора ролика	1
16	4006731	ВИНТ (M6 x 16)	2
17	812512A5	Нижний кожух (черный)	1
17	812512A8	Нижний кожух	1
17	812512A6	Нижний кожух (серый)	1
17	812512A9	Узел нижнего кожуха	1
17	812512A7	Нижний кожух (TRACKER)	1
17	812512A10	Кожух-нижний-TRACK	1
18	813607	Сальник	1
18	8M0043162	Сальник	1
19	4000335	ВИНТ (M6 x 50)	1
20	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
21	37642	Волнистая шайба	2
22	19428	Втулка	1
23	813547T	Рычаг защёлки капота	1
23	813547F1	Рычаг	1
23	813547T6	Рычаг защелки кожуха (серый)	1
23	813547F1	Рычаг	1
23	813547F3	Рычаг защелки кожуха (TRACKER)	1
23	813547F1	Рычаг	1
24	826354A1	Комплект втулок защёлки капота	1
25	813604	Кулачок фиксатора	1
26	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
26	401386	ГАЙКА (M6) Нержавеющая сталь	1
27	88807A28	ТРОС В СБОРЕ (ЧЕРНЫЙ-7 1/2 ДЮЙМ.)	1
28	817626	Винт (#10-16 x .380)	2
28	878607	Винт (#10-16 x .375)	2
29	19812A1	Кронштейн фиксатора троса	1
29	19812T03	Кронштейн в сборе	1
30	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
31	98889	Защёлка	1
32	39519	ЧАШКА	1
33	813613	Штуцер	1
34	7568058	ШЛАНГ (15.00 дюймов)	1
35	8128301	Пробка	1
35	812830T01	Пробка	1
36	8124431	Фиксатор (применять где применимо)	1
36	8M0032848	Держатель переключателя	1
37	824896	НАКЛАДКА	1
38	18286A40	Переключатель в сборе	1
38	8M0235192	Переключатель тримма	1
39	40011151	Винт (M8 x 35) нержавеющая сталь	2
40	813606	Сальник	1
40	813606003	Сальник	1
41	8136051	Сальник	1
41	813605003	Сальник	1
42	812717T	Крышка трима (черная)	1
42	812717T1	Крышка тримма	1
42	812717T6	Крышка трима (серая)	1
42	812717T	Крышка трима (черная)	1
42	812717F1	Крышка трима (TRACKER)	1
43	4006731	ВИНТ (M6 x 16)	4
44	813939A2	Узел реле	1
NS	821509	РЕЛЕ	2
NS	821509T01	Реле	2
45	40011130	Винт (M6 x 30) нержавеющая сталь	2
46	823593A1	Комплект воздушного дефлектора	1

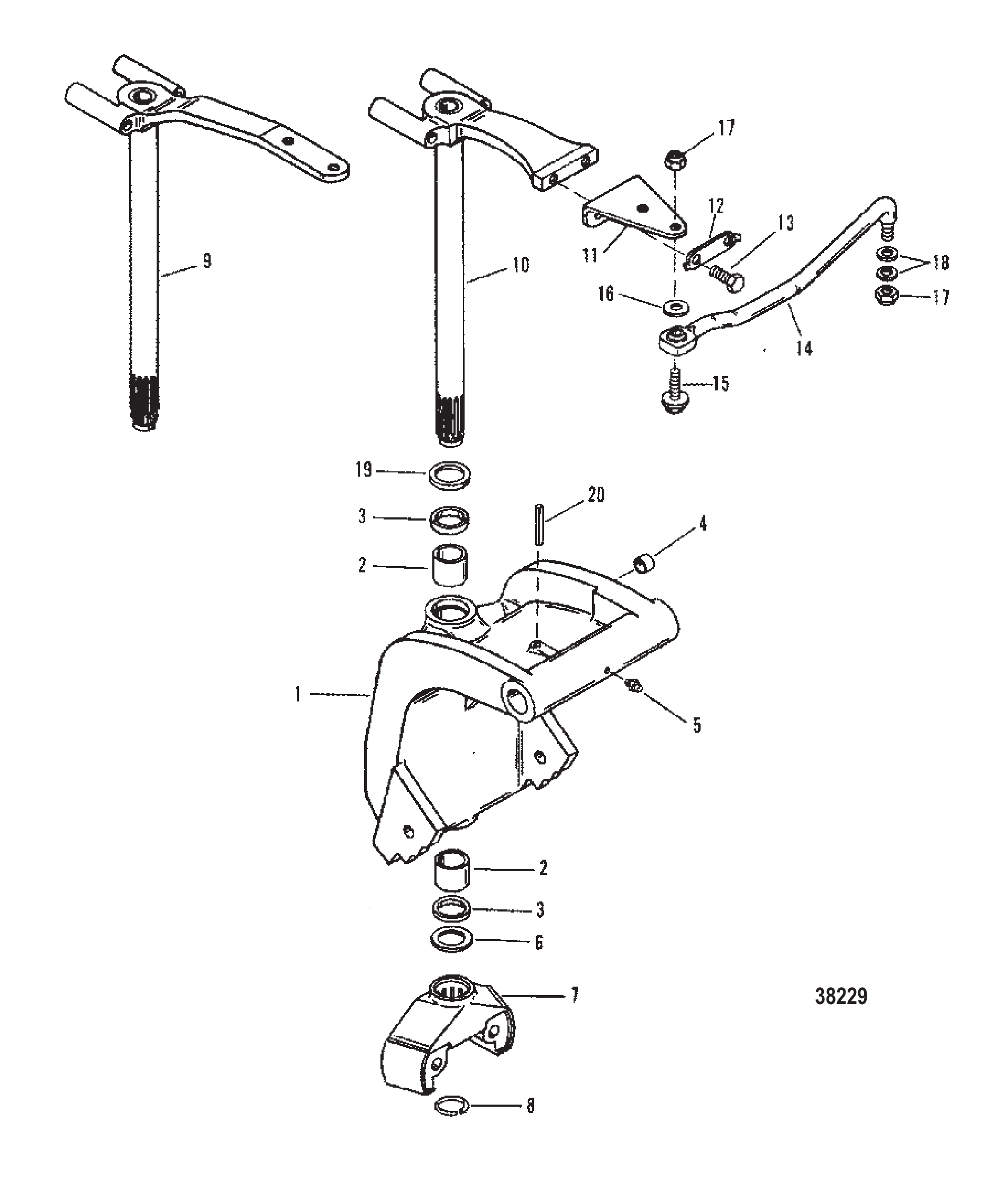

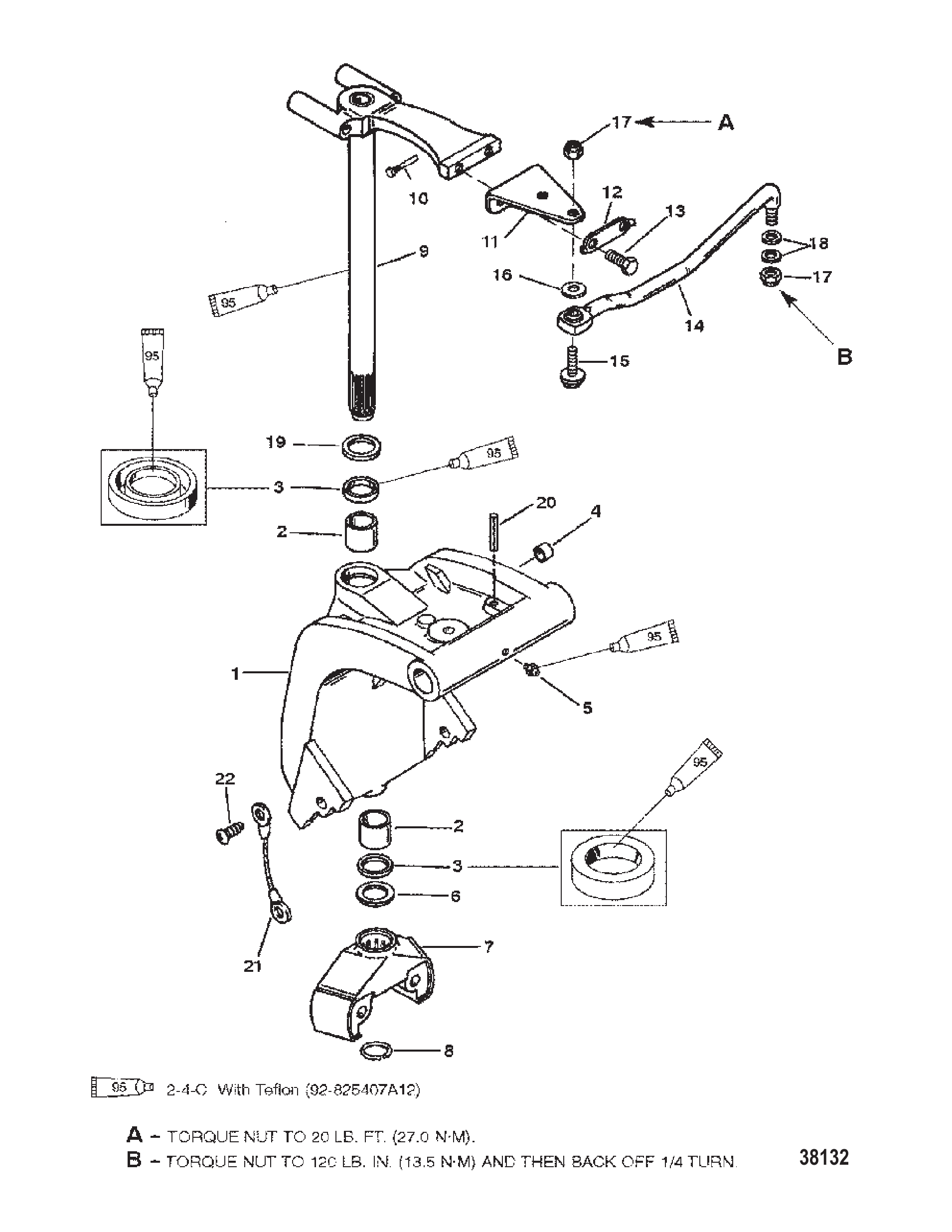

Рис. 8ПОВОРОТНЫЙ КРОНШТЕЙН (S/N: 0D181999 И РАНЕЕ) SWIVEL BRACKET (S/N: 0D181999 AND BELOW)

REF	Номер детали	Наименование	Кол-во
1	814690A1	Кронштейн поворотный (короткий) (чёрный)	1
1	814690A2	Кронштейн поворотный (короткий) (серый)	1
1	815556A1	Кронштейн поворотный (удлинённый) (чёрный)	1
1	815556A2	Кронштейн поворотный (удлинённый) (серый)	1
2	821124	ПОДШИПНИК	2
3	32911	САЛЬНИК МАСЛЯНЫЙ	2
4	19606	Подшипник	2
5	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
5	8M0169589	Штуцер для смазки	3
6	52865	Шайба	1
7	19654T	Вилка нижняя (чёрная)	1
7	19654T1	Вилка нижняя	1
7	19654T6	Вилка нижняя (серая)	1
7	19654T7	ORD 19654T 1 Mercury / Quicksilver	1
8	77415	СТОПОРНОЕ КОЛЬЦО	1
9	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
9	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
10	812897A7	Узел поворотного пальца (короткий) (черный)	1
10	812897A19	Шкворень поворотный в сборе	1
10	812897A8	Узел поворотного пальца (короткий) (серый)	1
10	812897A20	ORD 17-812897A19 Mercury / Quicksilver	1
10	812896A14	Узел поворотного пальца (черный)	1
10	812896A22	Шкворень поворотный в сборе	1
10	812896A15	Узел поворотного пальца (серый)	1
10	812896A23	Поворотный палец-GR-LG	1
11	816667T	Кронштейн (черный)	1
11	8M0184092	Кронштейн	1
11	816667F3	Кронштейн	1
11	8M0184092	Кронштейн	1
12	816669	Стопорная шайба с усиком	1
12	8M0009820	ШАЙБА СТОПОРНАЯ	1
13	4000377	ВИНТ (M10 x 30)	2
14	196081	Тяга	1
14	19608A14	Комплект крепления рулевого управления двигателя	1
14	196091	Тяга (левый борт)	1
14	19609A6	Крепежный комплект рулевого управления	1
15	90041	Винт (.375-24 x 1.620)	1
15	856680	Винт (.375-24 x 1.62)	1
16	71970	ШАЙБА (.390 x .546 x .12)	1
16	8M0109680	Шайба (.39 X .546 X.12)	1
17	34863	ГАЙКА (.375-24)	2
17	8M0204726	Гайка (.375-24) латунная	2
18	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
19	52865	Шайба	1
20	823876	ШТИФТ РУКОЯТКИ	1

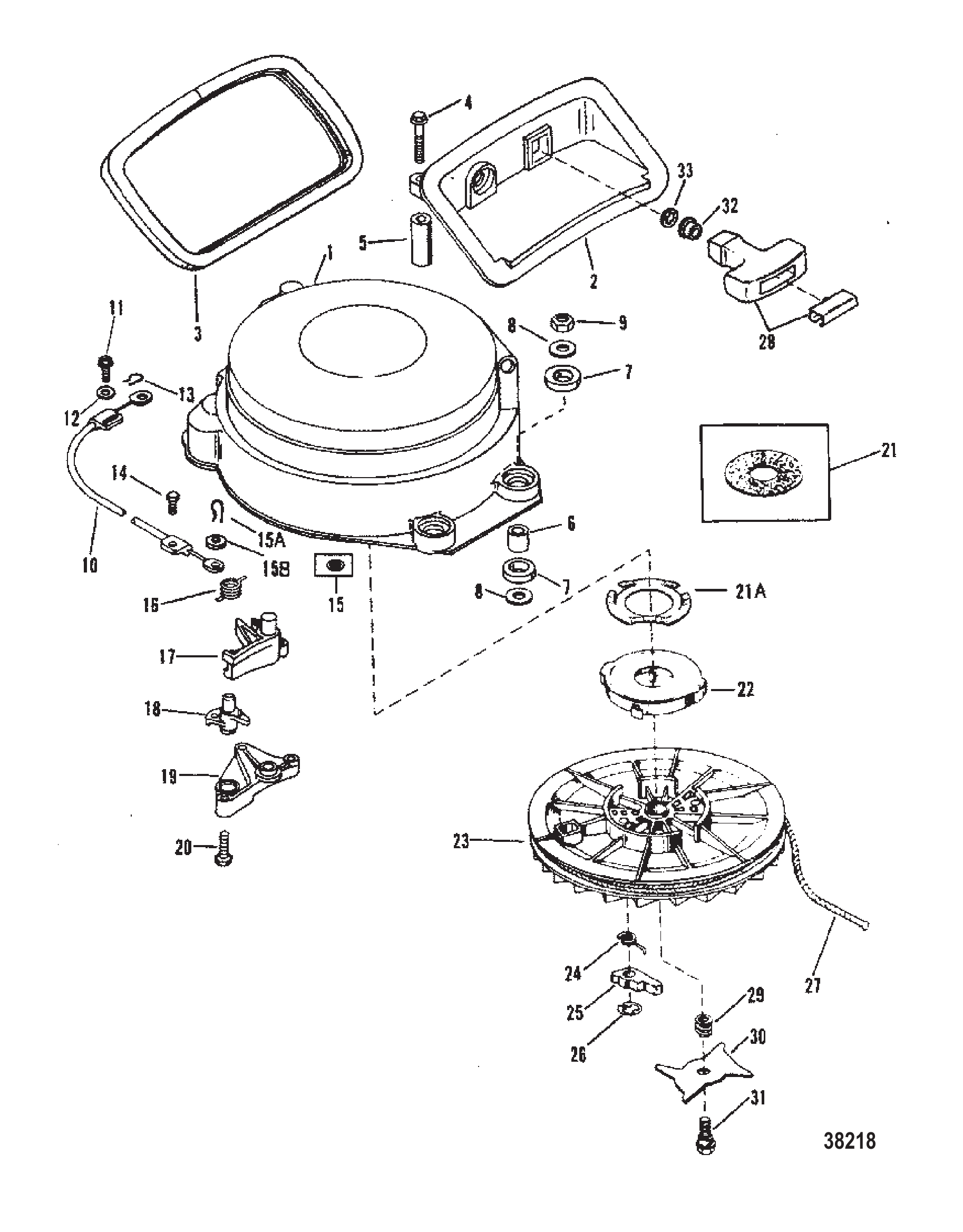

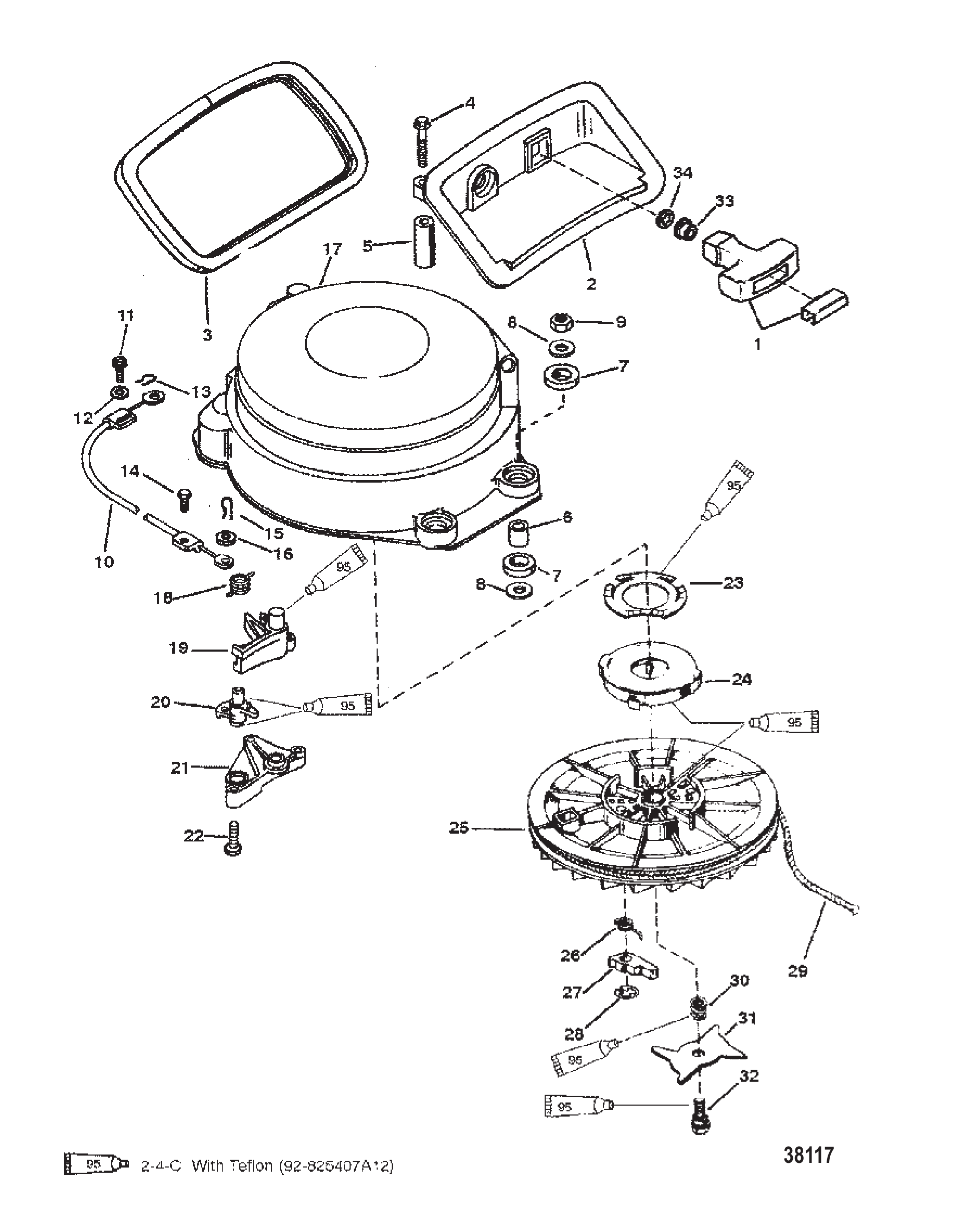

Рис. 9СТАРТЕР (РУЧНОЙ - 55) STARTER ASSEMBLY (MANUAL - 55)

REF	Номер детали	Наименование	Кол-во
1	85174A1	Рукоятка троса стартера в сборе	1
2	8167652	Упор	1
3	8136072	Сальник	1
3	8M0043161	Сальник	1
4	82170475	ВИНТ (M6 x 75)	2
5	821702	Проставка	2
6	816086	Втулка	4
7	815795	Втулка уплотнительная	8
8	69057	ШАЙБА (.281 x .734 x .063)	8
9	401196	ГАЙКА (M6)	4
10	8167485	Трос блокировки	1
10	8567541	ТРОС БЛОКИРОВКИ	1
11	8214281	Винт (#10-16 x .625)	1
12	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
13	27769	ШПЛИНТ	1
13	26811	ШПЛИНТ	1
14	812832	Винт (#10-16 x .500)	1
14	878608	Винт (#10-16 x .500)	1
15	27769	ШПЛИНТ	1
15	26811	ШПЛИНТ	1
16	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
-	816728A12	Стартер ручной в сборе	1
-	816728T14	Стартер ручной в сборе	1
17	8167285	Корпус	1
17	816728T05	Корпус	1
18	826791	Пружина	1
19	8166903	Рычаг	1
20	8167121	Кулачок	1
20	816712T01	Кулачок	1
21	816711	Фиксатор	1
22	8182491	Винт (#10-16 x 1.00)	3
23	826229	Стопорная шайба	1
24	868571	Пружина	1
24	86857T01	Пружина	1
25	825269A1	Шкив стартера	1
25	825269T01	Шкив стартера в сборе	1
26	86851	Пружина	2
26	86851T02	Пружина @2	2
27	86850	Кулачок	2
27	868501	Кулачок	2
28	868491	Кольцо стопорное	2
28	86849T01	Кольцо @2	2
29	12066A9	Трос стартера	1
29	12066Q10	Трос стартера @2	1
30	86852	Пружина	1
30	868523	Пружина	1
31	86853	Кулачок	1
31	86853T01	Кулачок	1
32	826253	Винт (.250-20 x .625)	1
33	42690	Втулка троса стартера	1
33	8M0183792	Втулка троса	1
34	818853	КОЛЬЦО СТОПОРНОЕ	1

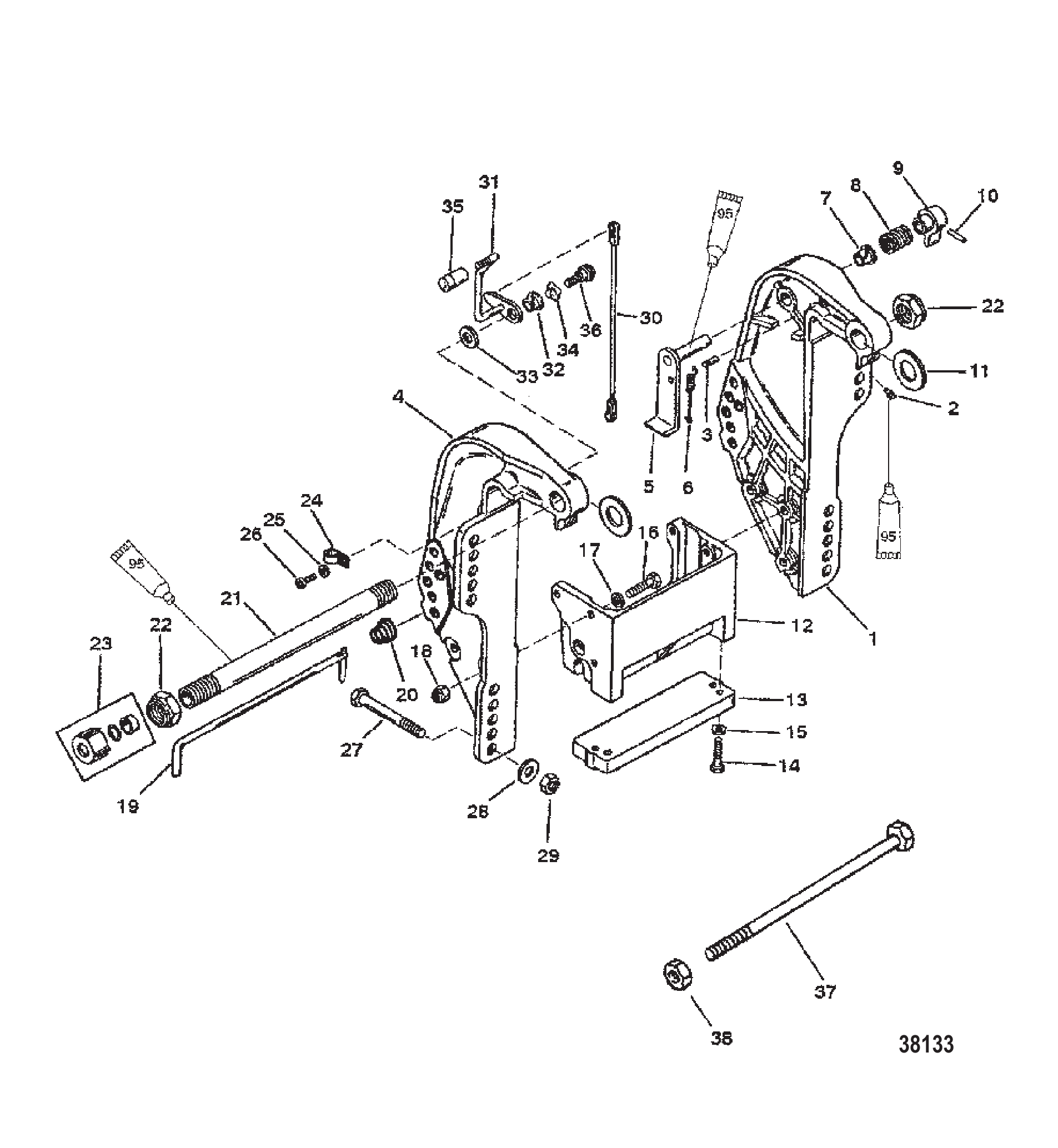

Рис. 10ТРАНЦЕВАЯ СКОБА (50/60)(S/N: 0D181999 И РАНЕЕ) TRANSOM BRACKET (50/60)(S/N: 0D181999 AND BELOW)

REF	Номер детали	Наименование	Кол-во
1	9751A1	Узел кронштейна транца	1
1	9751A2	Узел кронштейна транца	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	9750T	Кронштейн транца	1
4	9750T6	Кронштейн транца	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	893704T01	Рычаг фиксатора наклона	1
5	19618A3	Рычаг в сборе, фиксатор наклона	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	812709T	Ручка	1
9	812709	Ручка	1
9	812709T6	Ручка	1
9	812709	Ручка	1
10	99615	Штифт с канавкой	1
11	19619	Шайба	2
12	18486F5	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
12	18486T6	КРОНШТЕЙН ЯКОРЯ (СЕРЫЙ)	1
12	18486F6	Кронштейн якорный	1
13	818298A1	Комплект анода	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	4000354	ВИНТ (M8 x 30)	5
16	4000355	ВИНТ (M8 x 35)	1
17	400257	СТОПОРНАЯ ШАЙБА (M8)	4
18	400635	ГАЙКА (M8)	2
18	401388	ГАЙКА (M8) Нержавеющая сталь	2
19	19613A1	Узел пальца наклона	1
19A	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
19A	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
20	19614	Труба наклона	1
20	8M0041938	Трубка наклона	1
21	30499	ГАЙКА (7/8-14)	2
21	858869	Гайка (.875-14)	2
22	19624A1	Комплект уплотнений	1
23	22740	ЗАЖИМ	1
24	69205	С-ОБРАЗНАЯ ШАЙБА	1
24	8M0084613	Пружинная шайба	1
25	817626	Винт (#10-16 x .380)	1
25	878607	Винт (#10-16 x .375)	1
26	814259	Винт (.500-20 x 4.00)	4
27	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
27	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
28	8M0027784	Гайка	4
28	82671117	ГАЙКА (.500-20)	4
29	1938525	ТЯГА	1
29	8M0084737	Тяга	1
30	19615A4	Рычаг в сборе, наклон	1
30	19615A05	Рычаг в сборе, наклон	1
31	812707	Втулка	1
32	815796	Шайба	1
33	99611	Волнистая шайба	1
34	19621	Ручка наклона	1
34	8M0007469	Ручка тримма	1
35	19611	Винт (.375-16 x .62)	1

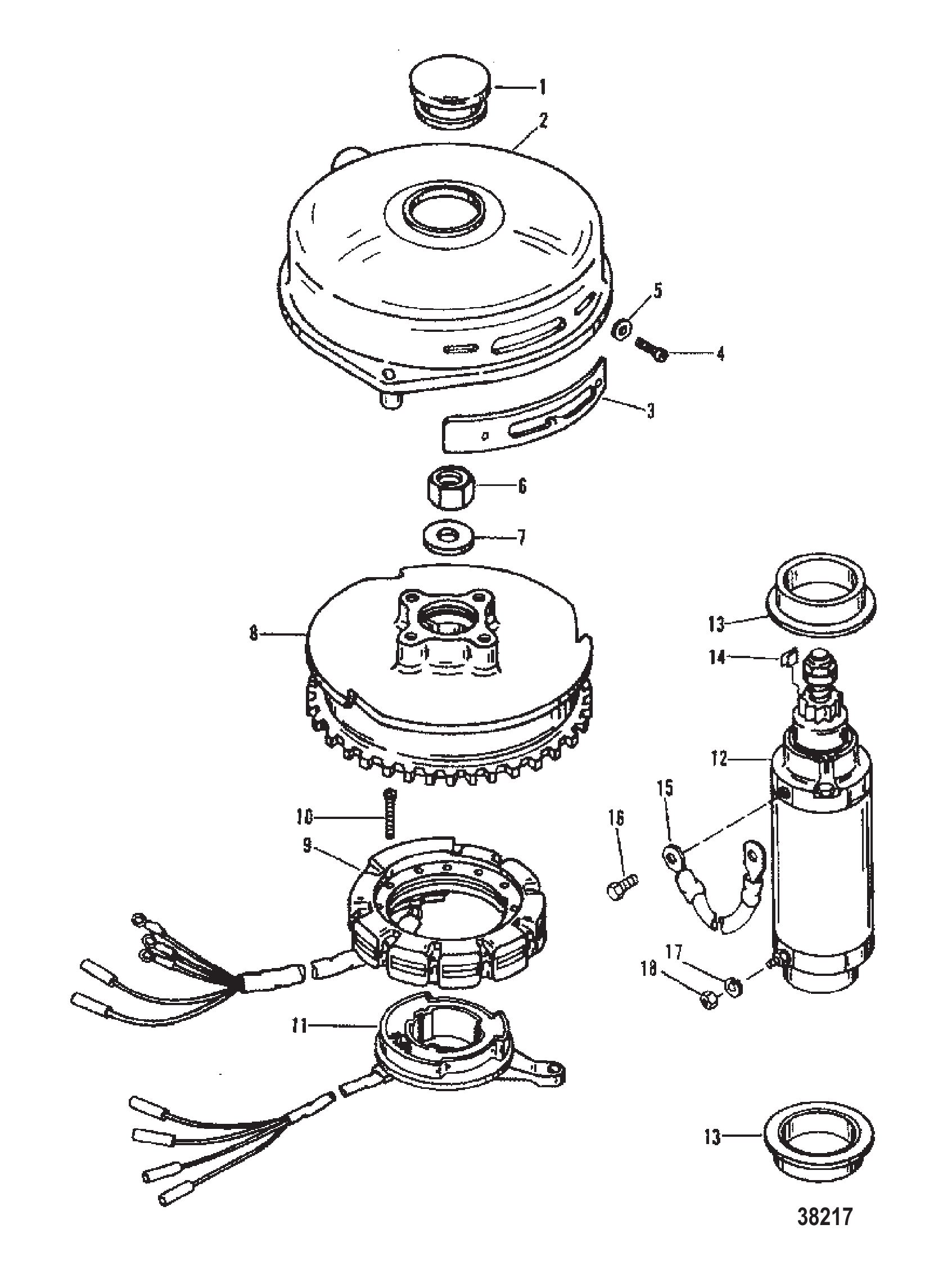

Рис. 11МАХОВИК (55/60 SEAPRO/MARATHON) FLYWHEEL (55/60 SEAPRO/MARATHON)

REF	Номер детали	Наименование	Кол-во
1	9008A48	Маховик	1
2	42979	ГАЙКА (M16) МАХОВИКА	1
3	68229	Шайба (.641 x 1.250 x .190) маховика	1
3	33001	Шайба	1
4	832074A4	Статор	1
5	4007330	ВИНТ (M5 x 30)	4
5	4013930	ВИНТ (M5 x 30)	4
6	99021A16	Датчик синхронизации	1

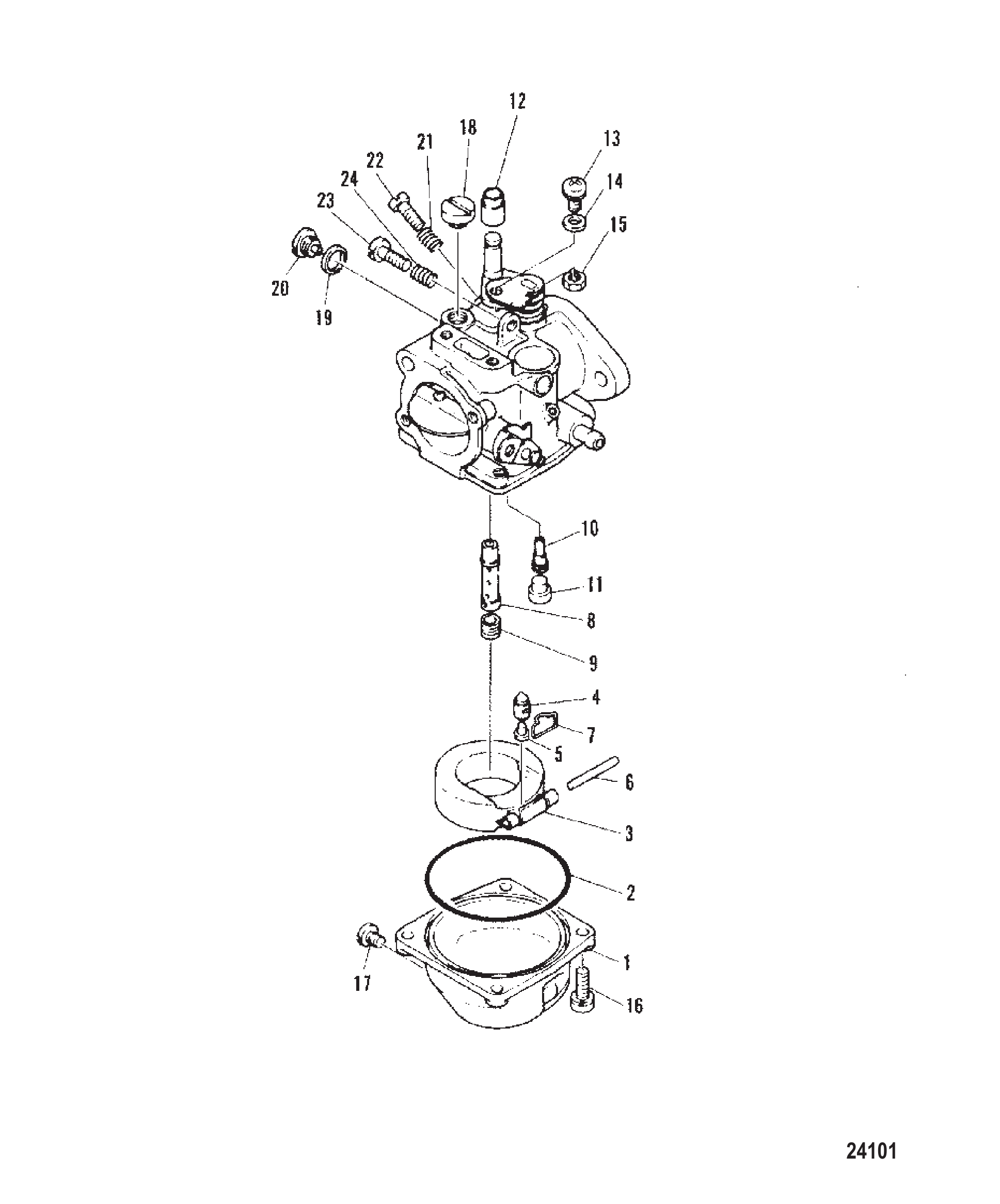

Рис. 12КАРБЮРАТОР (WME-26/27/28/28/43/44/45) CARBURETOR (WME-26/27/28/28/43/44/45)

REF	Номер детали	Наименование	Кол-во
1	821679A1	КАРБЮРАТОР (ВЕРХНИЙ)	1
1	821679A2	КАРБЮРАТОР (СРЕДНИЙ)	1
1	821679T18	Карбюратор	1
1	821679A3	КАРБЮРАТОР (НИЖНИЙ)	1
1	821679T19	Карбюратор	1
1	821946A1	КАРБЮРАТОР (ВЕРХНИЙ)	1
1	821946A45	Ремкомплект карбюратора	1
1	821946A2	КАРБЮРАТОР (СРЕДНИЙ)	1
1	821946A46	Ремкомплект карбюратора	1
1	821946A3	КАРБЮРАТОР (НИЖНИЙ)	1
1	821946A47	Ремкомплект карбюратора	1
1	821946A4	КАРБЮРАТОР (ВЕРХНИЙ)	1
1	821946T42	Карбюратор	1
1	821946A5	КАРБЮРАТОР (СРЕДНИЙ)	1
1	821946T43	Карбюратор	1
1	821946A6	КАРБЮРАТОР (НИЖНИЙ)	1
1	821946T44	Карбюратор	1
1	821679A17	Карбюратор	1
1	821679T17	КАРБЮРАТОР	1
1	821679A18	Карбюратор	1
1	821679T18	Карбюратор	1
1	821679A19	Карбюратор	1
1	821679T19	Карбюратор	1
1	821946A24	Карбюратор	1
1	821946A45	Ремкомплект карбюратора	1
1	821946A25	Карбюратор	1
1	821946A46	Ремкомплект карбюратора	1
1	821946A26	Карбюратор	1
1	821946A47	Ремкомплект карбюратора	1
1	821946A27	Карбюратор	1
1	821946T42	Карбюратор	1
1	821946A28	Карбюратор	1
1	821946T43	Карбюратор	1
1	821946A29	Карбюратор	1
1	821946T44	Карбюратор	1
2	823634	Винт	2
3	823632	Вал дроссельной заслонки	1
3	823632	Вал дроссельной заслонки	2
4	823633	Вал дроссельной заслонки	1
4	823636	Вал дроссельной заслонки	1
4	823633	Вал дроссельной заслонки	1
5	NSS	NOT SOLD SEPARATE SPRING-THROTTLE RETURN	3
6	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	3
7	NSS	NOT SOLD SEPARATE IDLE NEEDLE	3
8	NSS	NOT SOLD SEPARATE SPRING-IDLE NEEDLE	3
9	NSS	NOT SOLD SEPARATE GASKET-COVER PLATE	3
10	811221	КРЫШКА	3
11	811220	ВИНТ Крышки	6
12	8144461	Прокладка фланца	3
13	8113522	Рычаг масляного насоса (WME43/45 - нижний)	1
14	8086121	Винт фиксатора рычага (WME43/45 - нижний)	1
15	F10155	ВИНТ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	6
16	823637	Клапан дроссельной заслонки	3
16	9593	Клапан дроссельной заслонки	3
16	879194023	Клапан дроссельный	3
17	NSS	NOT SOLD SEPARATE RETAINING RING	3
18	F10064	ВАЛ	3
19	NSS	NOT SOLD SEPARATE GASKET-NOZZLE WELL	3
20	NSS	NOT SOLD SEPARATE GASKET-FUEL BOWL	3
21	9595	Впускной игольчатый клапан	3
21	879194011	Клапан впускной	3
22	9594	Поплавок	3
23	5132	Винт поплавковой камеры топлива	12
23	808612	Винт с шайбой (#8-32 x .750)	12
23	808612	Винт с шайбой (#8-32 x .750)	12
24	811695	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
24	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	2
25	811694	КОМПЛЕКТ ПРОБКИ	3
26	NSS	NOT SOLD SEPARATE SEAL-BOWL DRAIN	3
27	6246	ЖИКЛЁР (.048)	3
27	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	3
27	4217	Жиклёр главной системы (.062)	3
-	8236353	Ремкомплект карбюратора	1
-	8236354	Ремкомплект карбюратора	1
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1
-	812867A97	Комплект прокладок	1

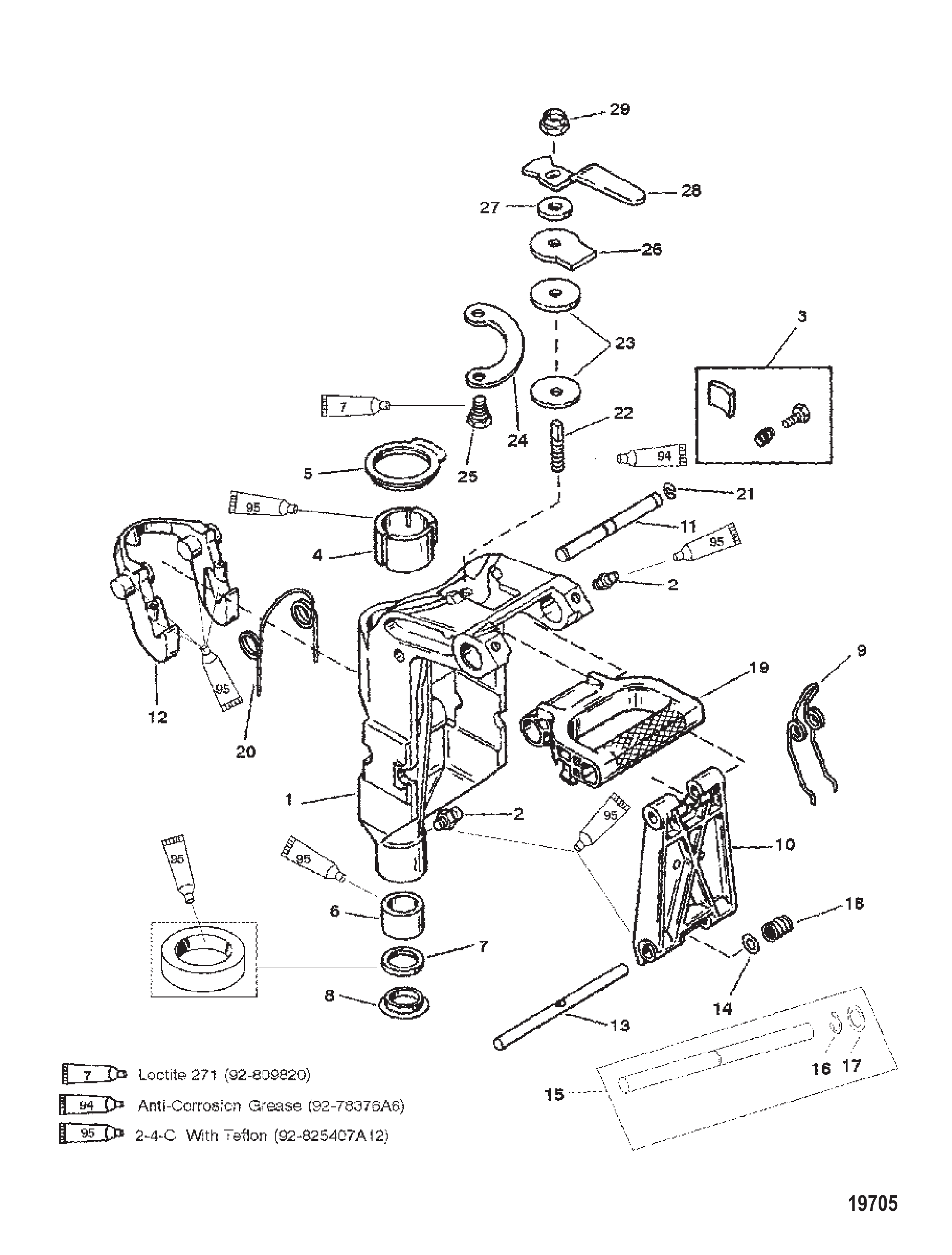

Рис. 13ПОВОРОТНЫЙ КРОНШТЕЙН SWIVEL BRACKET

REF	Номер детали	Наименование	Кол-во
1	8831A6	Поворотный кронштейн в сборе	1
1	8831A13	Поворотный кронштейн - чёрный	1
1	8831A7	Поворотный кронштейн в сборе	1
1	8831A14	ORD 3402-8831A13 Mercury / Quicksilver	1
1	8831A5	Поворотный кронштейн в сборе	1
1	8831A13	Поворотный кронштейн - чёрный	1
1	8831A8	Поворотный кронштейн в сборе	1
1	8831T08	Поворотный кронштейн чёрный	1
1	8831A9	Поворотный кронштейн в сборе	1
1	8831A8	Поворотный кронштейн в сборе	1
1	8831A10	Поворотный кронштейн в сборе	1
1	8831A8	Поворотный кронштейн в сборе	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
2	8M0169589	Штуцер для смазки	3
3	42124A2	Пластина в сборе Co-Pilot	1
4	421402	Подшипник	1
5	420801	Подшипник упорный - верхний	1
5	42080T01	Подшипник	1
6	42139	ВТУЛКА НИЖНЯЯ	1
7	42077	Сальник	1
8	42373	Упорная шайба нижняя	1
9	421301	Пружина	1
10	420824	Кронштейн	1
10	42082T04	Кронштейн	1
11	420811	Штифт	1
12	421411	Крюк стопора реверса	1
12	8M0075731	Крюк реверса	1
13	42083	Штифт поворотный	1
13	830741A1	Палец поворотный в сборе	1
14	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
15	830741A1	Палец поворотный в сборе	1
16	NSS	NOT SOLD SEPARATE	1
17	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
18	42128	ПРУЖИНА	1
19	42085F4	Рукоятка для переноски	1
19	420852	Рукоятка черная	1
19	42085F2	Рукоятка для переноски	1
19	42085F5	Рукоятка для переноски	1
19	42085F3	Рукоятка для переноски	1
19	420852	Рукоятка черная	1
20	42127	ПРУЖИНА КРЮКА РЕВЕРСА	1
21	13194	Кольцо стопорное	2
22	821961	Штанга	1
23	8165621	Диск	2
24	821958A1	Комплект пластин	1
25	82130014	ВИНТ (M6 x 14)	2
26	821957	Пластина тормозная	1
27	29330	ШАЙБА	1
28	821959	Рукоятка	1
29	34863	ГАЙКА (.375-24)	1
29	8M0204726	Гайка (.375-24) латунная	1
-	8237011	Наклейка Co-Pilot	1

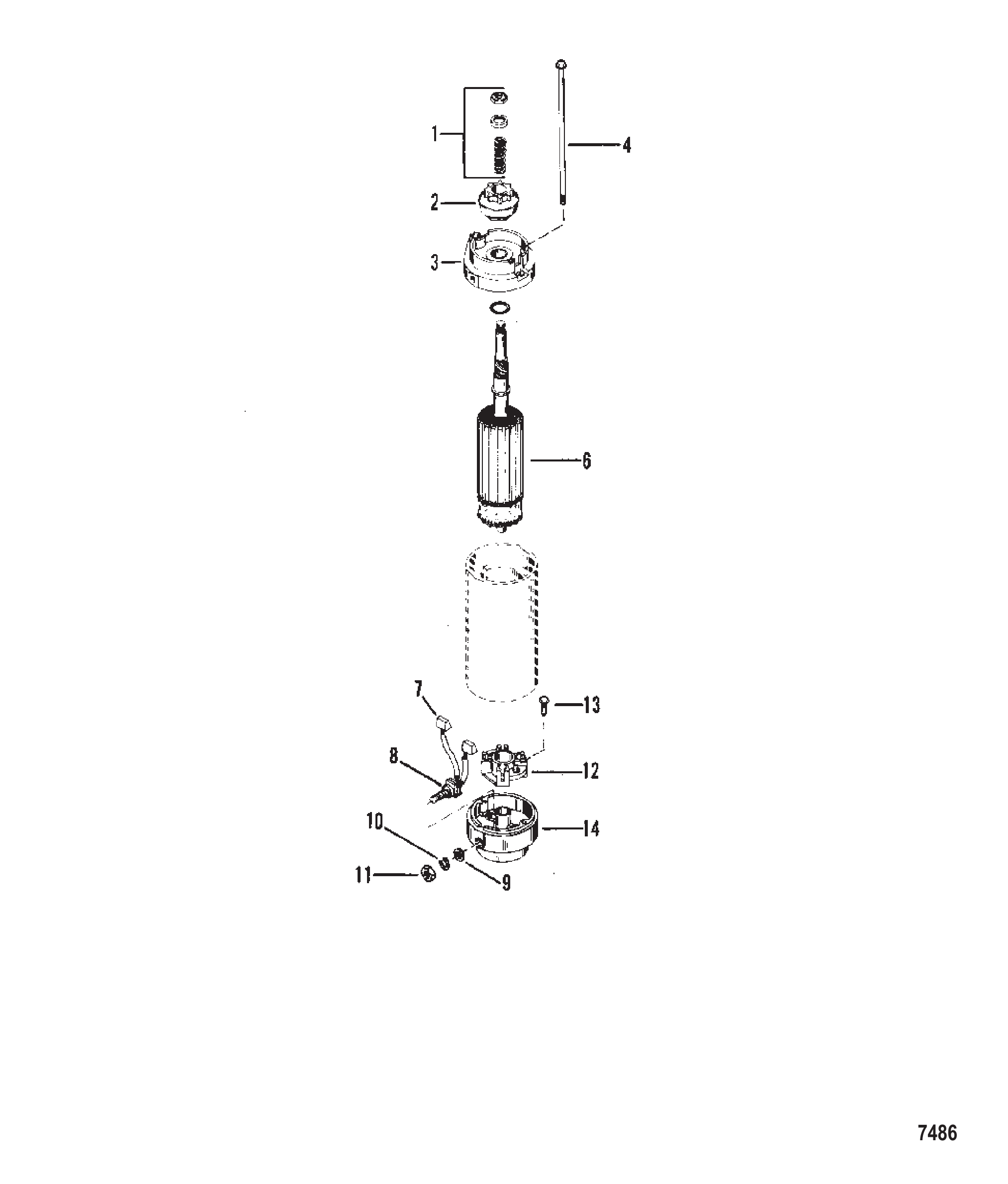

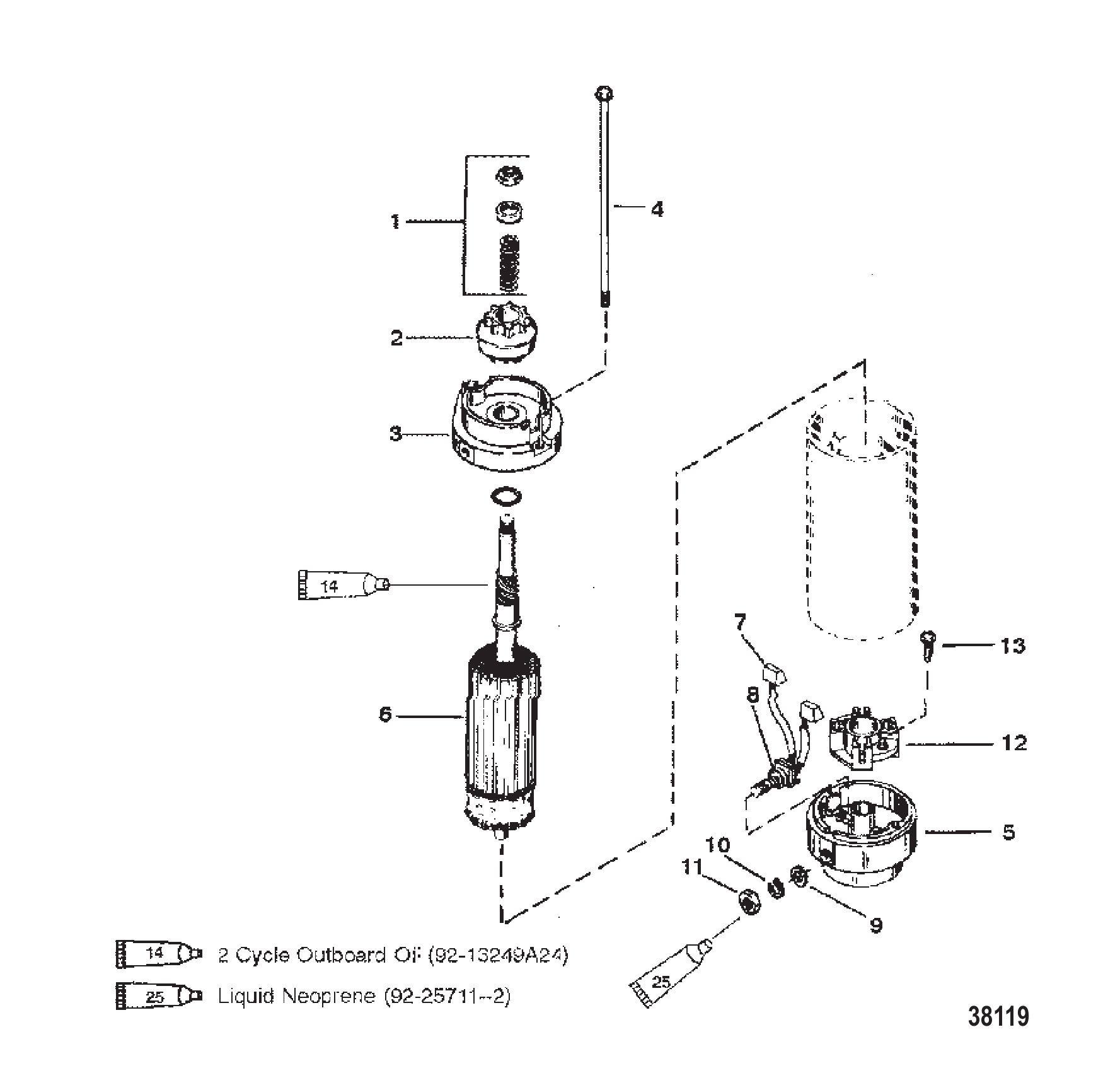

Рис. 14СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	813427A4	Шток амортизатора в сборе	1
2	813428	Крышка торцевая в сборе цилиндра подъема	1
3	8134291	Поршень амортизатора	1
4	813432A2	Ремонтный комплект цилиндра	1
5	810776	КОМПЛЕКТ ПОРШНЯ Памяти	1
6	810777	КОМПЛЕКТ ЦИЛИНДРА	1
6	811224A1	Цилиндр в сборе	1
6	893918A01	Комплект цилиндра	1
7	813433A1	Комплект винта и уплотнения	1
7	893919A01	Комплект винта/уплотнения	1
8	813454A2	Узел аккумулятора	1
8	893920A01	Комплект аккумулятора	1
9	813455T4	Корпус клапана в сборе	1
9	8M0118574	Узел корпуса клапана	1
10	813456A4	Ремонтный комплект	1
10	813456A4	Ремонтный комплект	1
11	813458	Комплект пробки	1
11	813458A2	Комплект пробки	1
12	813457A1	Комплект узла кулачка	1
13	813459	Комплект пробки	1
14	19607	Штифт	2
15	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
-	830050T3	Узел ручного тримма в сборе	1
-	8M0118570	Узел ручного тримма	1

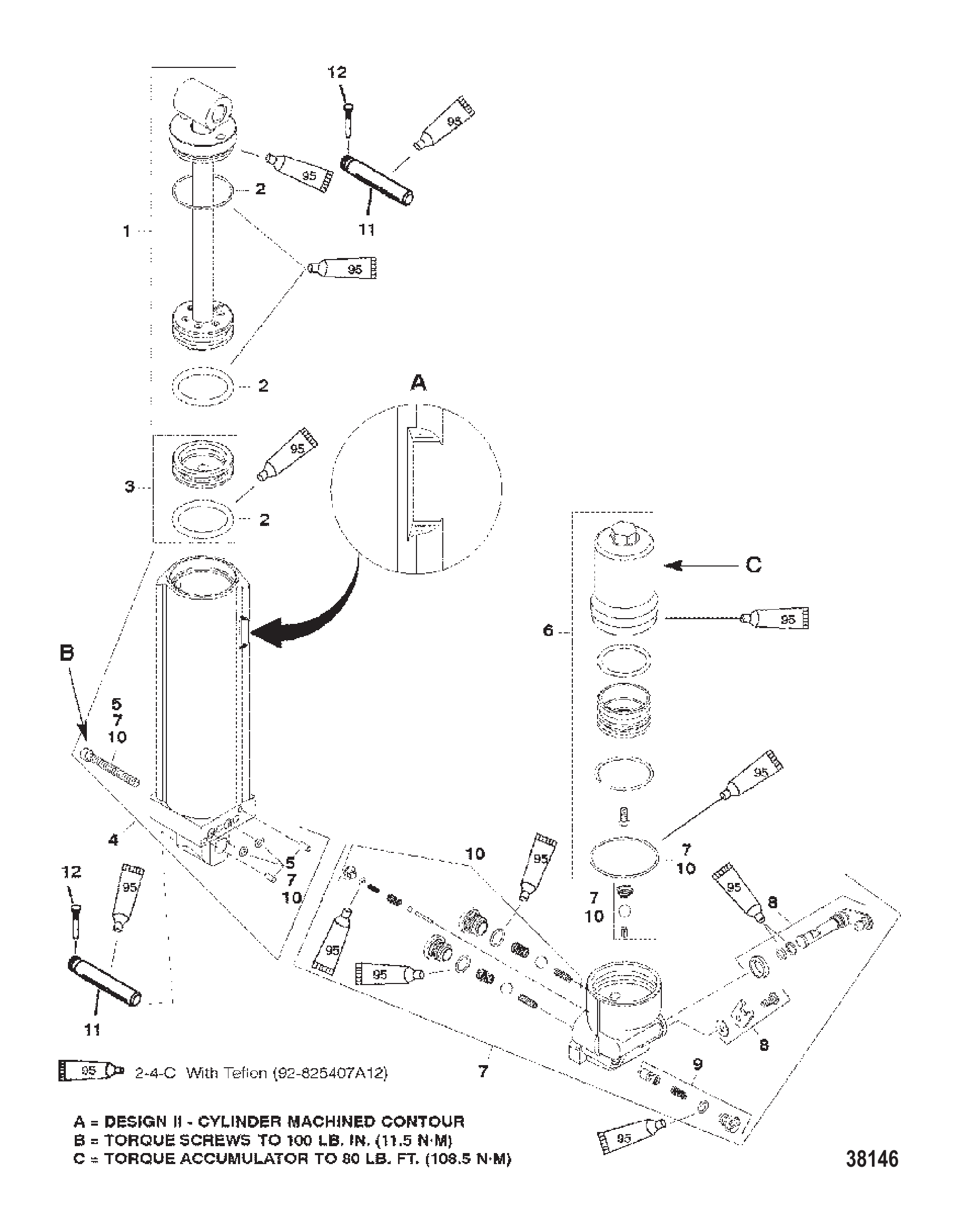

Рис. 15Компоненты ручного наклона Manual Tilt Components

REF	Номер детали	Наименование	Кол-во
-	9011G16	Узел корпуса редуктора	1
-	9011G14	Узел корпуса редуктора	1
-	9011G94	Корпус редуктора в сборе	1
-	9011G17	Узел корпуса редуктора	1
-	9011G96	ORD 1667-9011G92 Mercury / Quicksilver	1
-	9011G15	Узел корпуса редуктора	1
-	9011G48	Корпус редуктора	1
1	9011G8	Корпус редуктора в сборе базовый	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
1	9011G9	Корпус редуктора в сборе базовый	1
1	9011G60	Корпус редуктора в сборе базовый	1
43	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
44	NSS	NOT SOLD SEPARATE CUP	1
45	850033A2	Комплект шестерни переднего хода (30 зубьев)	1
45	859472A3	Шестерня переднего хода в сборе - 30 зубьев	1
46	30895	Подшипник игольчатый	1
46	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
47	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
48	44530	Шарик	3
49	NSS	NOT SOLD SEPARATE SLIDE	1
50	850327	Пружина	1
51	850048	МУФТА	1
51	850048T	Обгонная муфта	1
52	30632	ШТИФТ КРЕСТОВИНЫ	1
52	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
53	30893	Пружина	1
54	850308	Вал гребной	1
54	8M0140445	Гребной вал	1
55	850034	ШЕСТЕРНЯ ЗАДНЕГО ХОДА (30 ЗУБЬЕВ)	1
55	850034T	Шестерня заднего хода (30 зубьев)	1
56	12596A2	КОРПУС ПОДШИПНИКА В СБОРЕ	1
56	8M0168901	КОРПУС В СБОРЕ	1
57	97386	Кольцо уплотнительное (3.609 x .139)	1
57	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
58	30956	Подшипник игольчатый	1
58	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
59	70080	Сальник масляный (внутренний)	1
59	8M0205728	Сальник	1
60	70081	Сальник масляный наружный	1
60	8M0205729	САЛЬНИК	1
61	12578	Подшипник игольчатый	1
61	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
62	12577	Упорная шайба	1
63	12576	Подшипник упорный	1
64	429172	ШПИЛЬКА (M8 x 48)	2
64	8M0034456	Шпилька (M8 X 1.25 X 48)	2
65	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
65	8M0042642	Шайба (.323 x .562 x .063)	2
66	401198	ГАЙКА (M8)	2
66	401378	ГАЙКА (M8)	2
67	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
67	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
68	NSS	NOT SOLD SEPARATE THREAD INSERT	2
69	NSS	NOT SOLD SEPARATE DECAL	1
70	13191A1	УПОРНАЯ ШАЙБА	1
70	13191Q01	УПОРНАЯ ШАЙБА	1
71	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
71	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
72	816629	Стопорная шайба с усиком	1
72	816629Q	ШАЙБА СТОПОРНАЯ	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1

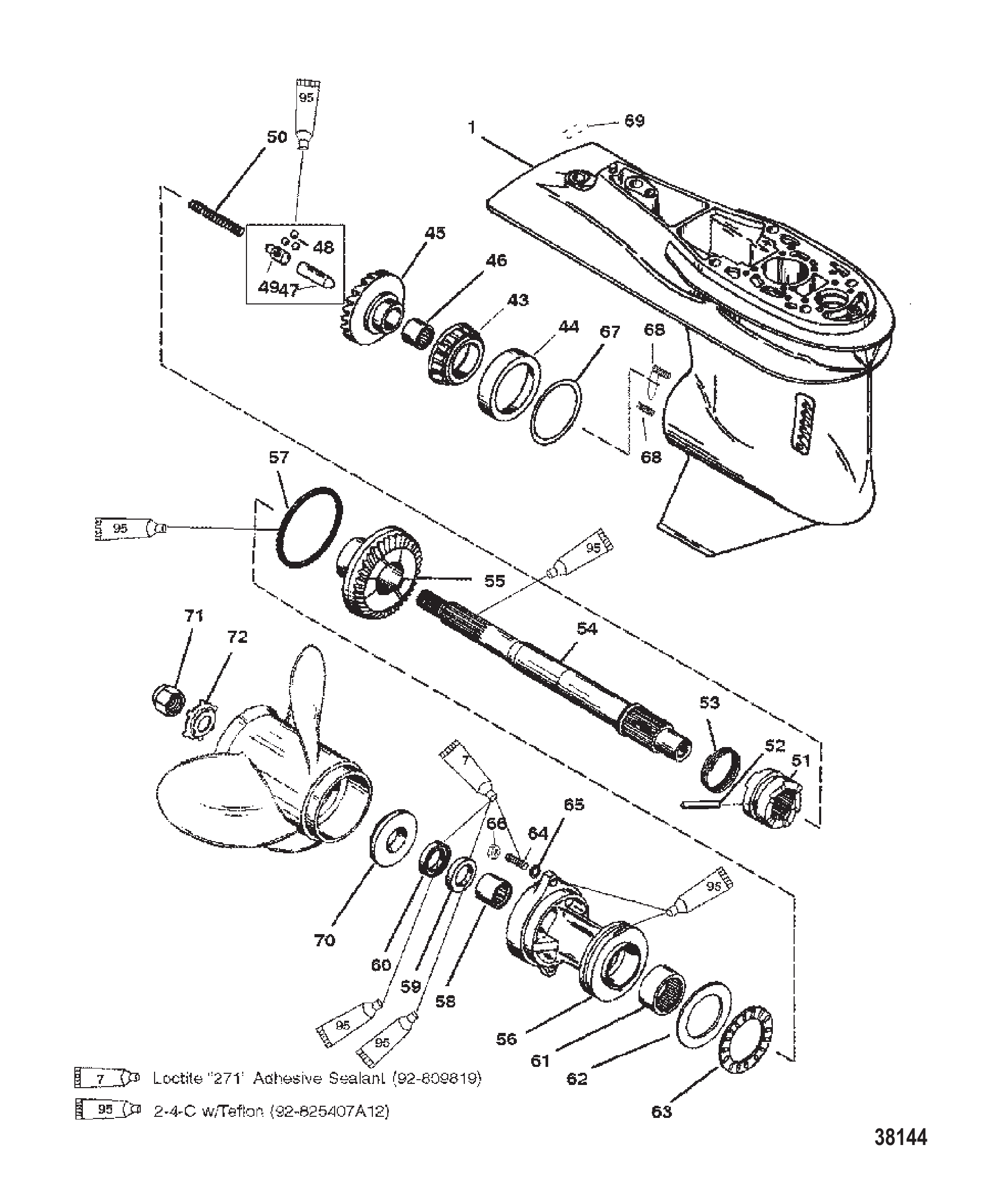

Рис. 16РЕДУКТОР ВАЛ ВИНТА-60 SEA/MARA/BIG FOOT-6 ЗУБ. ОБР. МУФТА GEAR HSG PROPSHAFT-60 SEA/MARA/BIG FOOT-6 JAW REV. CLUTCH

REF	Номер детали	Наименование	Кол-во
-	9011G16	Узел корпуса редуктора	1
-	9011G14	Узел корпуса редуктора	1
-	9011G94	Корпус редуктора в сборе	1
-	9011G17	Узел корпуса редуктора	1
-	9011G96	ORD 1667-9011G92 Mercury / Quicksilver	1
-	9011G15	Узел корпуса редуктора	1
-	9011G48	Корпус редуктора	1
1	9011G8	Корпус редуктора в сборе базовый	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
1	9011G9	Корпус редуктора в сборе базовый	1
1	9011G60	Корпус редуктора в сборе базовый	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953A2	Комплект винтов (.375-16 x .250)	2
4	79953Q04	Ремкомплект сливного винта	2
5	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
5	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
6	19183	Шайба фибровая	3
6	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
7	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
8	316405	Пластина триммера	1
8	8M0236553	Пластина тримма	1
9	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
11	43040A1	СБОРКА ВОДИТЕЛЯ	1
11	43040T1	СБОРКА ВОДИТЕЛЯ	1
12	NSS	NOT SOLD SEPARATE NEEDLE BEARING	1
13	826134	Анод	2
13	826134Q	Анод	2
14	8268336	Гайка (M6)	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	1
15	4000333	ВИНТ (M6 x 40)	1
16	44484	Шестерня ведущая (13 зубьев)	1
16	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
17	35921	ГАЙКА (.625-18)	1
18	850307	Кулачок управления переключением	1
19	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
20	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	AR
20	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	AR
21	826736A1	Вал приводной в сборе	1
21	826737A1	Вал приводной в сборе	1
22	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
23	NSS	NOT SOLD SEPARATE RING SEAL	1
24	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
25	430331	Прокладка	1
26	430472	Прокладка	1
26	8M0214931	ПРОКЛАДКА	1
27	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
27	8M0245495	САЛЬНИК	1
28	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
29	817277	Прокладка	1
29	8172771	Прокладка водяного насоса, верхняя	1
30	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
31	817276	Передняя панель	1
31	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
32	8248327	Винт (M6 x 30)	4
32	8M0214957	Винт	4
33	826763A1	Муфта	1
33	826762A1	Муфта	1
34	43037	ШПОНКА	1
34	8M0204723	ШПОНКА	1
35	430262	Крыльчатка	1
35	43026T2	КРЫЛЬЧАТКА	1
36	8248326	Винт (M6 x 25 мм)	6
37	853906A1	Вал переключения передач в сборе	1
37	853907A1	Вал переключения в сборе	1
38	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
39	43052A4	СБОРКА ВТУЛКИ	1
40	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
40	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
41	8164641	Маслосъёмный сальник	1
41	8M0246145	САЛЬНИК	1
42	8248326	Винт (M6 x 25 мм)	2
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1

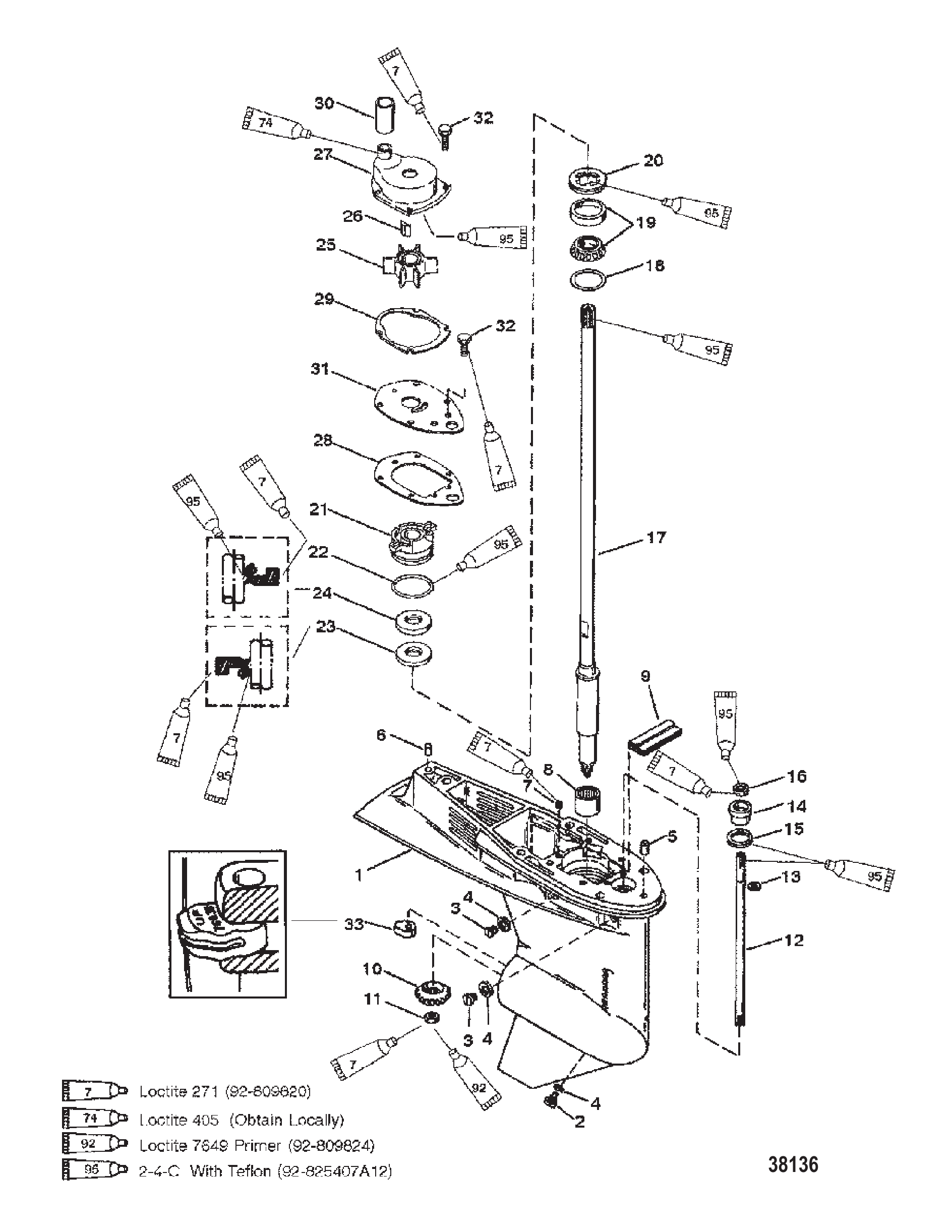

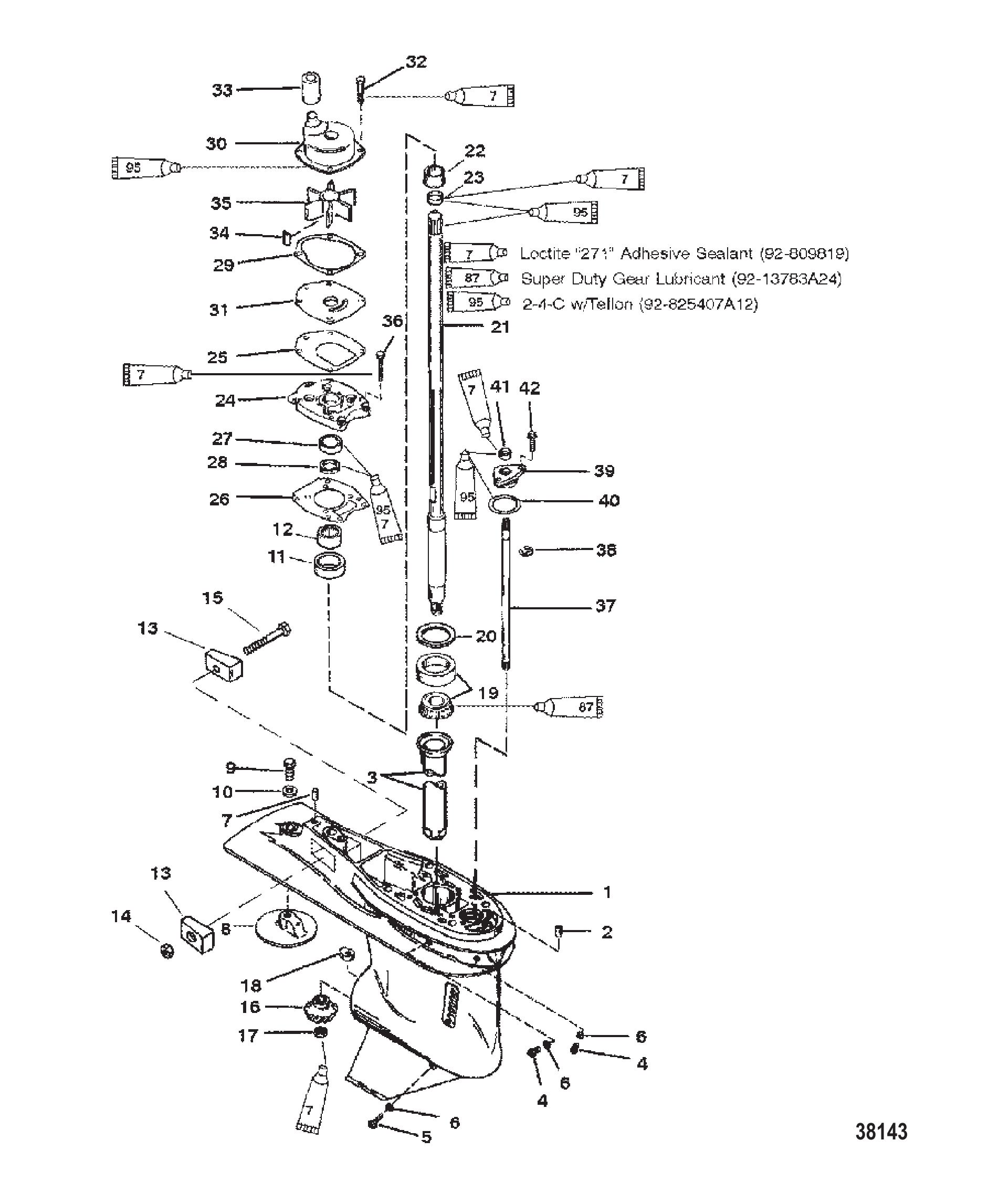

Рис. 17РЕДУКТОР ВАЛ ПРИВОДА-60 SEA/MARA/BIG FOOT-6 ЗУБ. ОБР. МУФТА GEAR HSG DRIVESHAFT-60 SEA/MARA/BIG FOOT-6 JAW REV. CLUTCH

REF	Номер детали	Наименование	Кол-во
1	821679A17	Карбюратор	1
1	821679A18	Карбюратор	1
1	821679T18	Карбюратор	1
1	821679A19	Карбюратор	1
1	821679T19	Карбюратор	1
1	821946A24	Карбюратор	1
1	821946A45	Ремкомплект карбюратора	1
1	821946A25	Карбюратор	1
1	821946A46	Ремкомплект карбюратора	1
1	821946A26	Карбюратор	1
1	821946A47	Ремкомплект карбюратора	1
1	821946A27	Карбюратор	1
1	821946T42	Карбюратор	1
1	821946A28	Карбюратор	1
1	821946T43	Карбюратор	1
1	821946A29	Карбюратор	1
1	821946T44	Карбюратор	1
2	823634	Винт	2
3	823632	Вал дроссельной заслонки	1
4	823633	Вал дроссельной заслонки	1
4	823636	Вал дроссельной заслонки	1
3	823632	Вал дроссельной заслонки	2
4	823633	Вал дроссельной заслонки	1
5	NSS	NOT SOLD SEPARATE SPRING-THROTTLE RETURN	3
6	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	3
7	NSS	NOT SOLD SEPARATE IDLE NEEDLE	3
8	NSS	NOT SOLD SEPARATE SPRING-IDLE NEEDLE	3
9	NSS	NOT SOLD SEPARATE GASKET-COVER PLATE	3
10	811221	КРЫШКА	3
11	811220	ВИНТ Крышки	6
12	8144461	Прокладка фланца	3
13	8113522	Рычаг масляного насоса (WME43/45 - нижний)	1
14	8086121	Винт фиксатора рычага (WME43/45 - нижний)	1
15	F10155	ВИНТ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	6
16	879194023	Клапан дроссельный	3
17	NSS	NOT SOLD SEPARATE RETAINING RING	3
18	F10064	ВАЛ	3
19	NSS	NOT SOLD SEPARATE GASKET-NOZZLE WELL	3
20	NSS	NOT SOLD SEPARATE GASKET-FUEL BOWL	3
21	879194011	Клапан впускной	3
22	9594	Поплавок	3
23	808612	Винт с шайбой (#8-32 x .750)	12
24	811695	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
24	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	2
25	811694	КОМПЛЕКТ ПРОБКИ	3
26	NSS	NOT SOLD SEPARATE SEAL-BOWL DRAIN	3
27	6246	ЖИКЛЁР (.048)	3
27	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	3
27	4217	Жиклёр главной системы (.062)	3
-	812867A97	Комплект прокладок	1
-	8236354	Ремкомплект карбюратора	1
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1

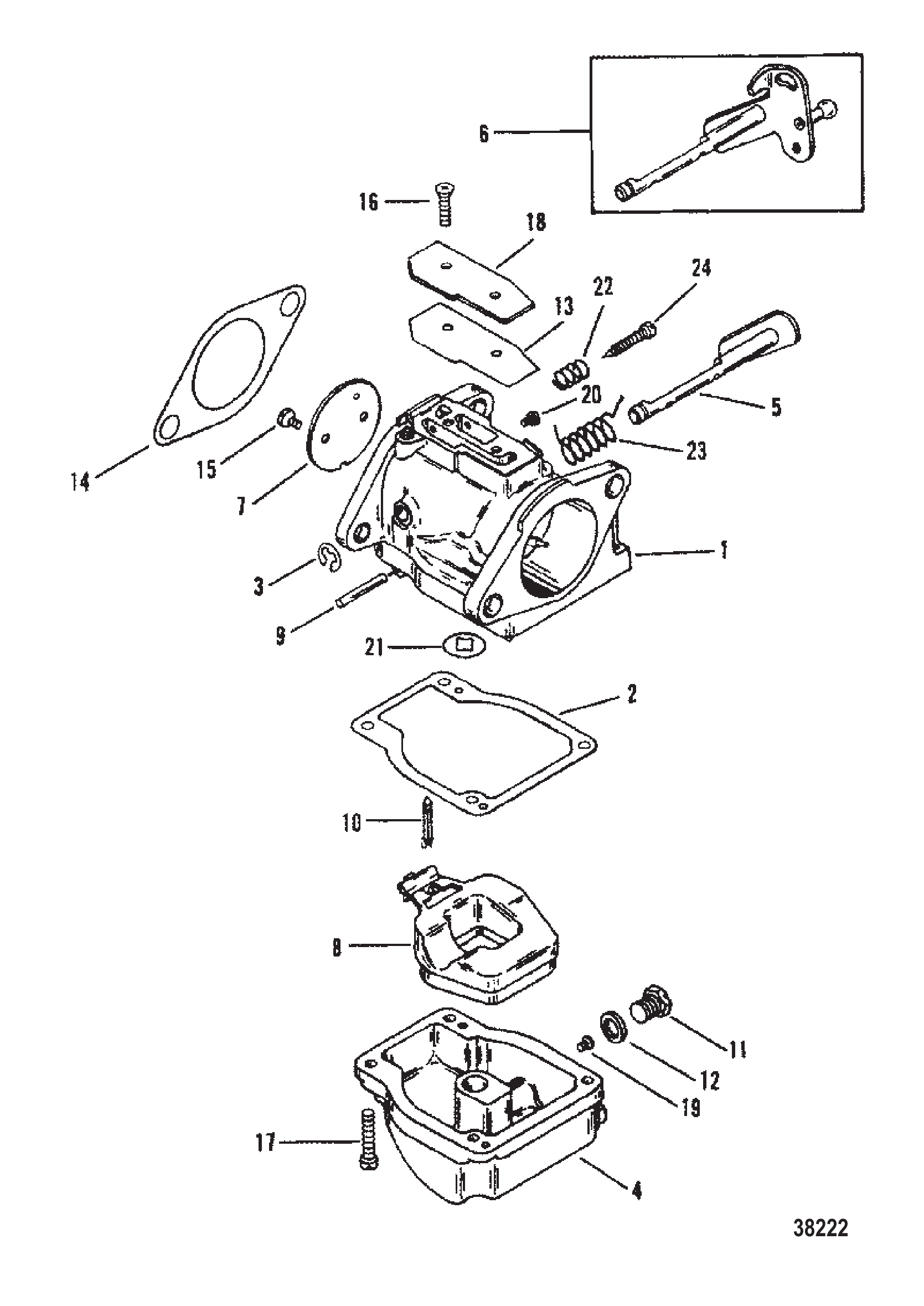

Рис. 18Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	822866A1	Узел кронштейна транца	1
1	822866A2	Узел кронштейна транца	1
1	822866A3	Узел кронштейна транца	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	822865F2	Кронштейн транца	1
4	822865T05	Кронштейн транца - правый борт	1
4	822865F3	Кронштейн транца	1
4	822865F4	Кронштейн транца	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	893704T01	Рычаг фиксатора наклона	1
5	19618A3	Рычаг в сборе, фиксатор наклона	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	19618A5	Рычаг в сборе стопора откидывания	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	812709T	Ручка	1
9	812709	Ручка	1
9	812709T6	Ручка	1
9	812709	Ручка	1
9	812709F1	Ручка	1
9	812709	Ручка	1
10	99615	Штифт с канавкой	1
11	19619	Шайба	2
12	18486F5	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
12	18486F6	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
12	18486F7	Кронштейн анодный	1
13	818298A1	Комплект анода	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	4000354	ВИНТ (M8 x 30)	5
16	4000355	ВИНТ (M8 x 35)	1
17	400257	СТОПОРНАЯ ШАЙБА (M8)	4
18	400635	ГАЙКА (M8)	2
18	401388	ГАЙКА (M8) Нержавеющая сталь	2
19	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
19	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
19A	821461	ПРУЖИНА	1
20	19614	Труба наклона	1
20	8M0041938	Трубка наклона	1
21	30499	ГАЙКА (7/8-14)	2
21	858869	Гайка (.875-14)	2
22	19624A1	Комплект уплотнений	1
23	26550	Хомут	1
24	69205	С-ОБРАЗНАЯ ШАЙБА	1
24	8M0084613	Пружинная шайба	1
25	817626	Винт (#10-16 x .380)	1
25	878607	Винт (#10-16 x .375)	1
26	814259	Винт (.500-20 x 4.00)	4
27	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
27	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
28	8M0027784	Гайка	4
28	82671117	ГАЙКА (.500-20)	4
29	1938525	ТЯГА	1
29	8M0084737	Тяга	1
30	19615A4	Рычаг в сборе, наклон	1
30	19615A05	Рычаг в сборе, наклон	1
31	812707	Втулка	1
32	19605	Шайба (.520 x .850 x .060) нейлоновая - чёрная	1
32	8M0042643	Шайба (.520 x .850 x .060) нейлоновая, чёрная	1
33	99611	Волнистая шайба	1
34	19621	Ручка наклона	1
34	8M0007469	Ручка тримма	1
35	19611	Винт (.375-16 x .62)	1

Рис. 19ТРАНЦЕВАЯ СКОБА (50/60)(S/N: 0D182000 И ПОЗЖЕ) TRANSOM BRACKET (50/60)(S/N: 0D182000 AND UP)

REF	Номер детали	Наименование	Кол-во
-	80140060	Водомётный насос в сборе (чёрный)	1
-	80140160	Водомётный насос в сборе (серый)	1
-	8M0230714	Водометный насос в сборе	1
1	80141160	Корпус насоса	1
1	801411T60	Корпус насоса	1
1A	827490	ШЛАНГ СМАЗКИ	1
2	80141460	Крыльчатка	1
2	8M0230713	Крыльчатка	1
3	80141260	Корпус водозаборника	1
3A	8271882	Втулка	1
4	80141360	Гребной вал	1
4A	8271891	Гильза	1
4B	8271901	Гайка	1
5	801405875	Шпонка	1
6	801404875	Прокладка рабочего колеса	8
7	801403875	Шайба стопорная	1
8	818146	ВИНТ (.312-18 X .88)	6
9	19923088	ВИНТ (.250-20 x .875)	4
10	19923062	ВИНТ (.250-20 x .625)	2
11	60411	ВИНТ (.312-18 x 1.250)	1
12	801410	Кронштейн опоры троса	1
13	67980	Гайка (.312-18)	1
13	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
14	801407	Установочный штифт	2
15	4010860	ВИНТ (M10 x 60) Шестигранный фланец - Нержавеющая сталь	2
16	4010890	ВИНТ (M10 x 90) Шестигранный с фланцем - Нержавеющая сталь	1
17	4010870	ВИНТ (M10 x 70) Шестигранный фланец - Нержавеющая сталь	1
18	95802	Винт (.375-16 x 2.750) нержавеющая сталь	1
19	45175	Шайба (.406 x .750 x .104)	1
19	8M0214963	Шайба	1

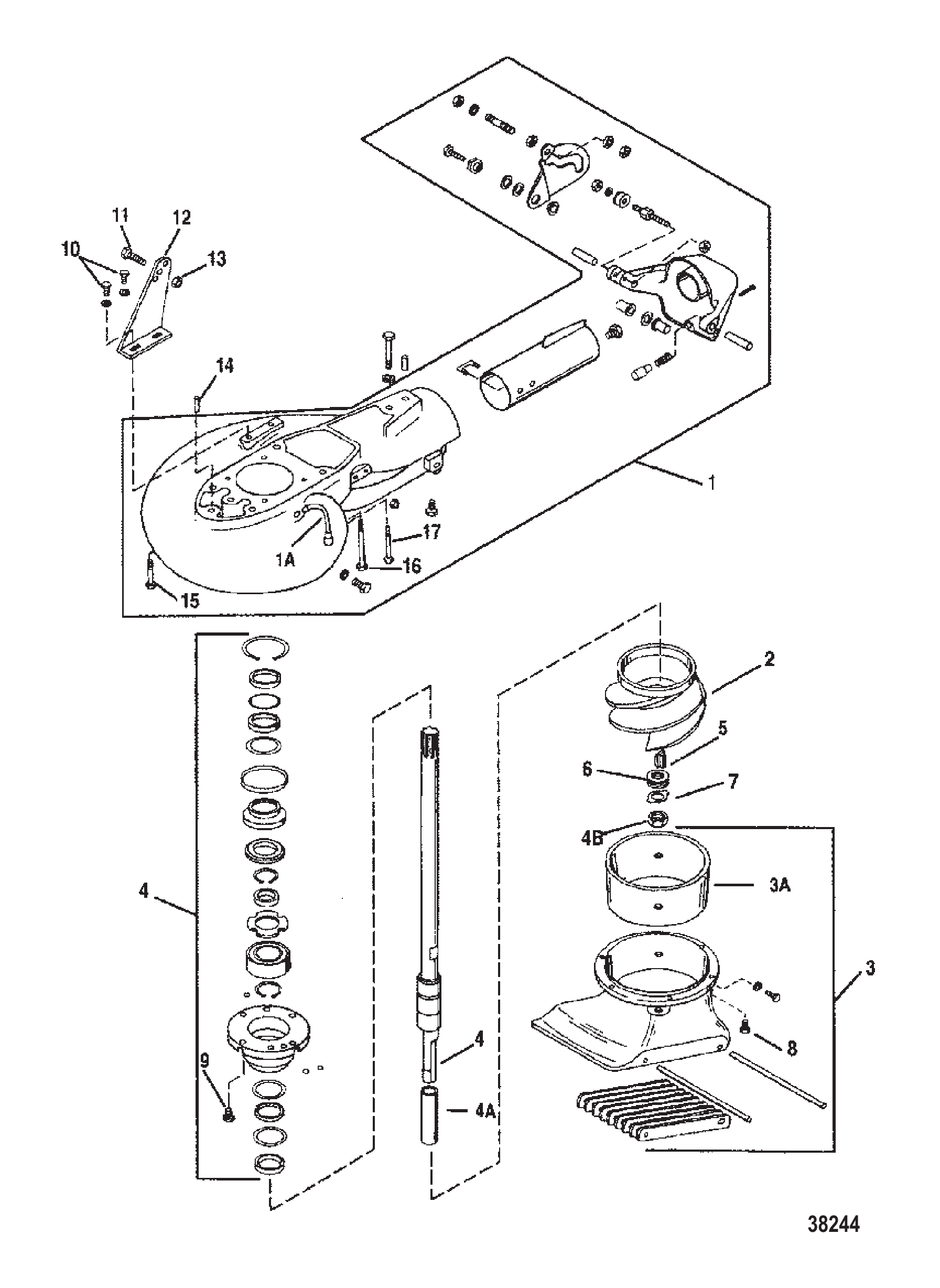

Рис. 20Сборка водомета Jet Pump Assembly

REF	Номер детали	Наименование	Кол-во
-	830150A2	НАСОС В СБОРЕ	1
1	813427A3	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811228A1	Узел цилиндра	1
4	893904T01	Узел цилиндра	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A1	Комплект мотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	809877A1	Ремкомплект вала привода/сальника	1
13	809878A1	Ремкомплект фильтра	1
13	893912A02	Ремкомплект фильтра	1
14	809879A1	Ремкомплект тарельчатого клапана	1
14	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
15	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
16	19607	Штифт	1
17	822869	Штифт	1
17	822869001	ПАЛЕЦ АНКЕРНЫЙ	1

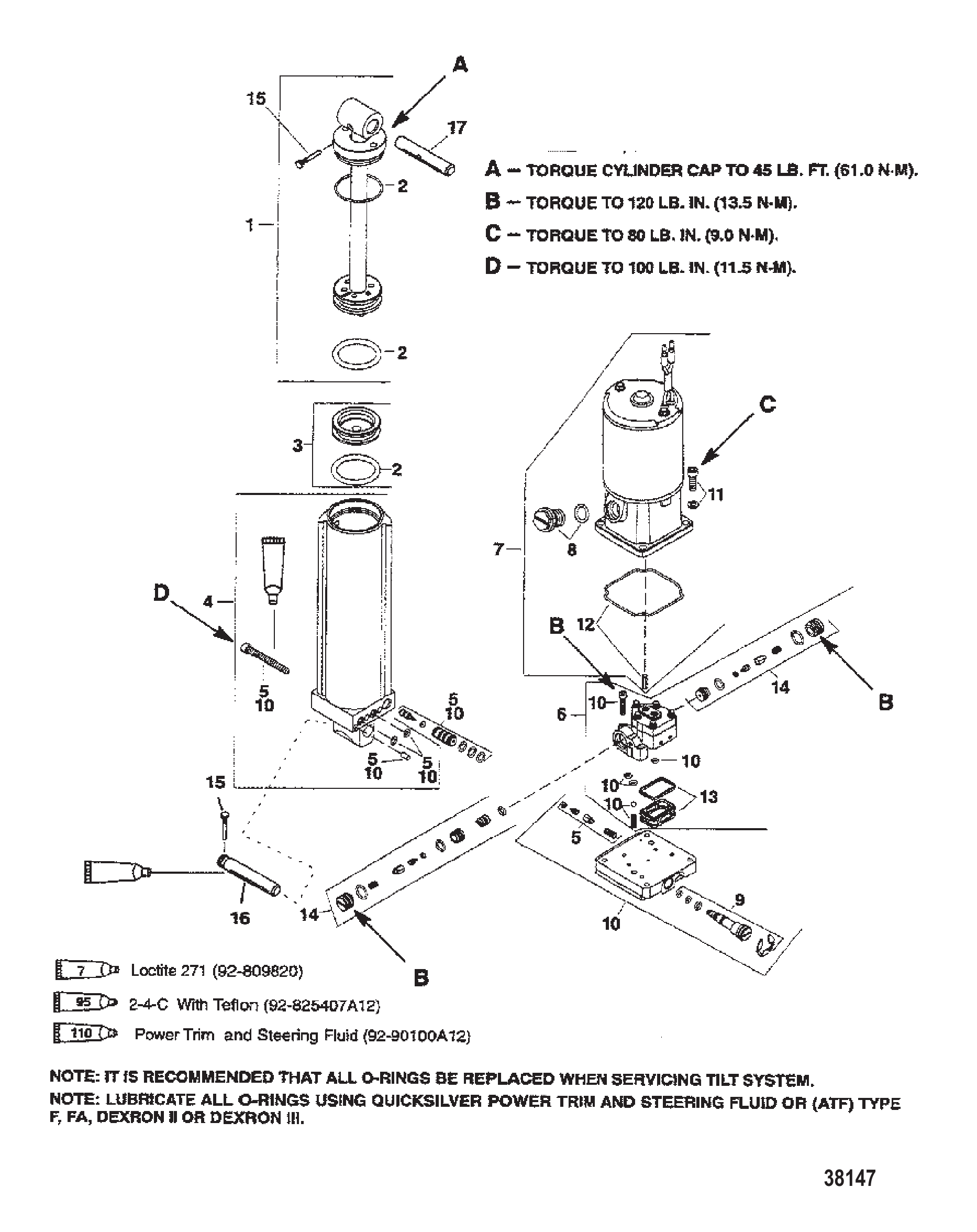

Рис. 21СИСТЕМА POWER TRIM (S/N 0G357070 И ВЫШЕ-ЖЕЛТАЯ ЗАГЛУШКА) POWER TRIM (S/# 0G357070 and UP-YELLOW FILL PLUG)

REF	Номер детали	Наименование	Кол-во
1	822868A1	Узел зажимного кронштейна	1
1	822868A2	Узел зажимного кронштейна	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	822867F1	Зажимной кронштейн	1
4	822867F2	Зажимной кронштейн	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	893704T01	Рычаг фиксатора наклона	1
5	19618A3	Рычаг в сборе, фиксатор наклона	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	812709T	Ручка	1
9	812709	Ручка	1
9	812709T6	Ручка	1
9	812709	Ручка	1
10	99615	Штифт с канавкой	1
11	19619	Шайба	2
12	18486F5	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
12	18486F6	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
13	818298A1	Комплект анода	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	4000354	ВИНТ (M8 x 30)	5
16	4000355	ВИНТ (M8 x 35)	1
17	400257	СТОПОРНАЯ ШАЙБА (M8)	4
18	400635	ГАЙКА (M8)	2
18	401388	ГАЙКА (M8) Нержавеющая сталь	2
19	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
19	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
20	821461	ПРУЖИНА	1
21	19614	Труба наклона	1
21	8M0041938	Трубка наклона	1
22	826164	Гайка (.875-14)	2
22	8M0231351	Контргайка	2
23	818883A1	Винт барашковый в сборе	2
24	818884	ШАЙБА	2
25	768042	Винт с буртиком шестигранный	2
26	814259	Винт (.500-20 x 4.00)	4
27	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
27	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
28	8M0027784	Гайка	4
28	82671117	ГАЙКА (.500-20)	4
29	1938525	ТЯГА	1
29	8M0084737	Тяга	1
30	19615A4	Рычаг в сборе, наклон	1
30	19615A05	Рычаг в сборе, наклон	1
31	812707	Втулка	1
32	19605	Шайба (.520 x .850 x .060) нейлоновая - чёрная	1
32	8M0042643	Шайба (.520 x .850 x .060) нейлоновая, чёрная	1
33	99611	Волнистая шайба	1
34	19621	Ручка наклона	1
34	8M0007469	Ручка тримма	1
35	19611	Винт (.375-16 x .62)	1

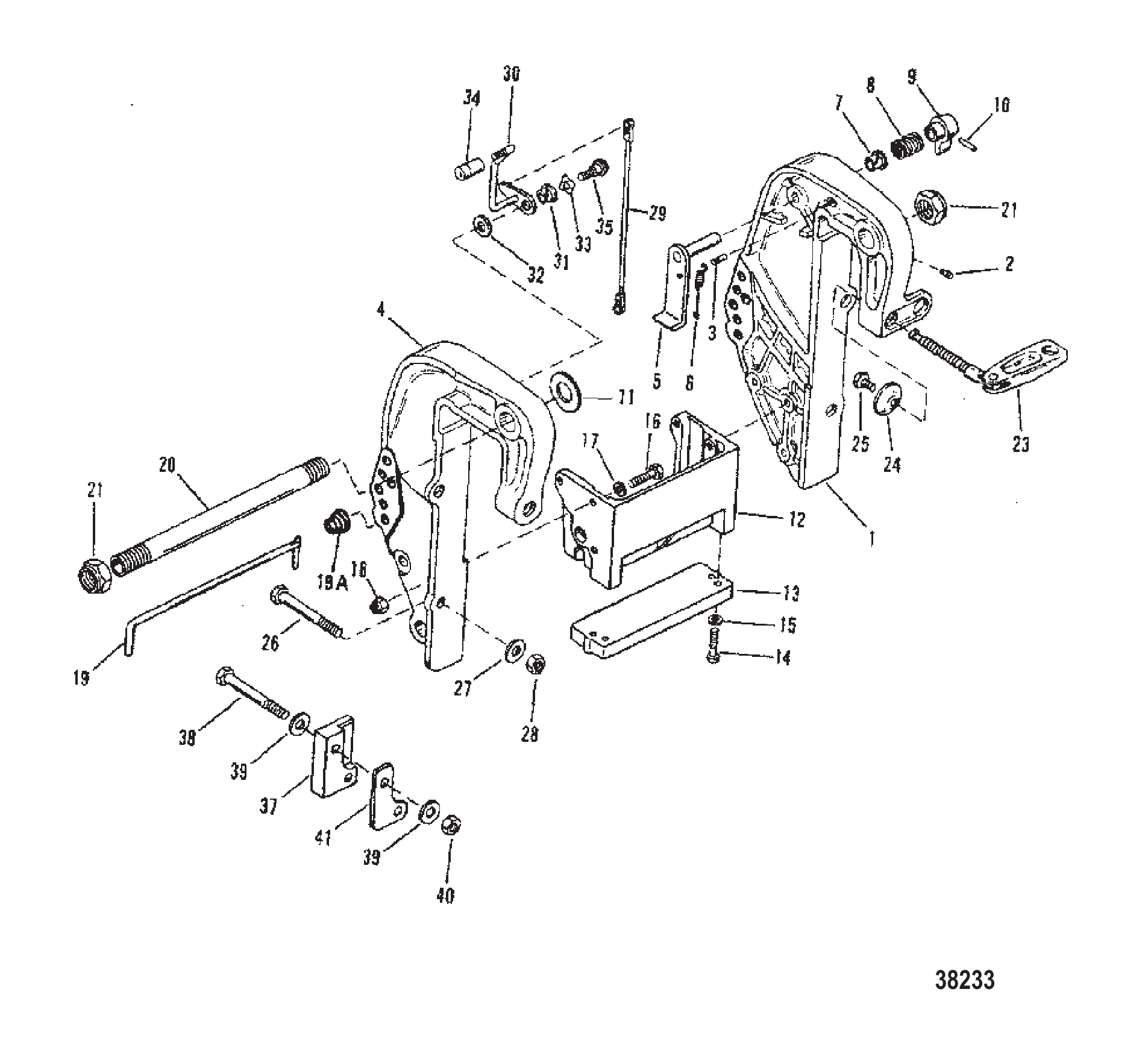

Рис. 22Кронштейн крепления (ручной) Clamp Bracket (Manual)

REF	Номер детали	Наименование	Кол-во
1	12020A1	Рукоятка в сборе поворотная (чёрная)	1
1	12020A2	Рычаг в сборе поворотный (серый)	1
1	12020A4	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
2	812930A1	Втулка	2
1A	12020A3	Рукоятка в сборе рулевого рычага	1
1A	12020A4	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
1A	12020A3	Рукоятка в сборе рулевого рычага	1
2A	429922	ВТУЛКА	2
2A	42992T02	ВТУЛКА	2
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	812832	Винт (#10-16 x .500)	AR
6	878608	Винт (#10-16 x .500)	AR
6	8128321	Винт (#10-16 x .600)	AR
6	878609	Винт (#10-16 x .600)	AR
7	12013	ХОМУТ ДРОССЕЛЯ	1
7	889729	ХОМУТ	1
8	40007112	Винт (M5 x 40) хомута дросселя	2
9	816873	Барашковая гайка	1
9	816874	Барашковая гайка (#10-32)	1
10	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
11	823609A5	Выключатель в сборе стоп	1
11	8M0104612	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
12	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
13	62568	Винт (#10-16 x .375)	1
14	99589	Рукоятка	1
14	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
15	648551	ХОМУТ	1
16	648551	ХОМУТ	1
17	785512	Кабельный канал	1
17	8885242	Трубка защитная	1
18	895661	Направляющая труба	1
18	8M0026078	ТРУБКА-НАПРАВЛЯЮЩАЯ	1
19	89578	Ствол	1
20	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
21	12019	ТРОСОВЫЙ УЗЕЛ	1
22	43433	Направляющая	1
22	8M0204660	НАПРАВЛЯЮЩАЯ	1
23	20007	Анкер	1
24	20518	Винт установочный (#8-32)	2
24	8M0204644	КОМПЛЕКТ ВИНТОВ	2
25	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	1
26	48416	Крышка	1
27	4002319	ШАЙБА	1
28	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
29	14601	Проставка	1
29	146011	ПРОСТАВКА	1
30	12018A2	Трубка в сборе	1
30	12018A4	ТРУБКА В СБОРЕ Дроссель	1
31	13914	Гайка (M10) шпильки корпуса редуктора	1
31	40140	ГАЙКА (M10)	1

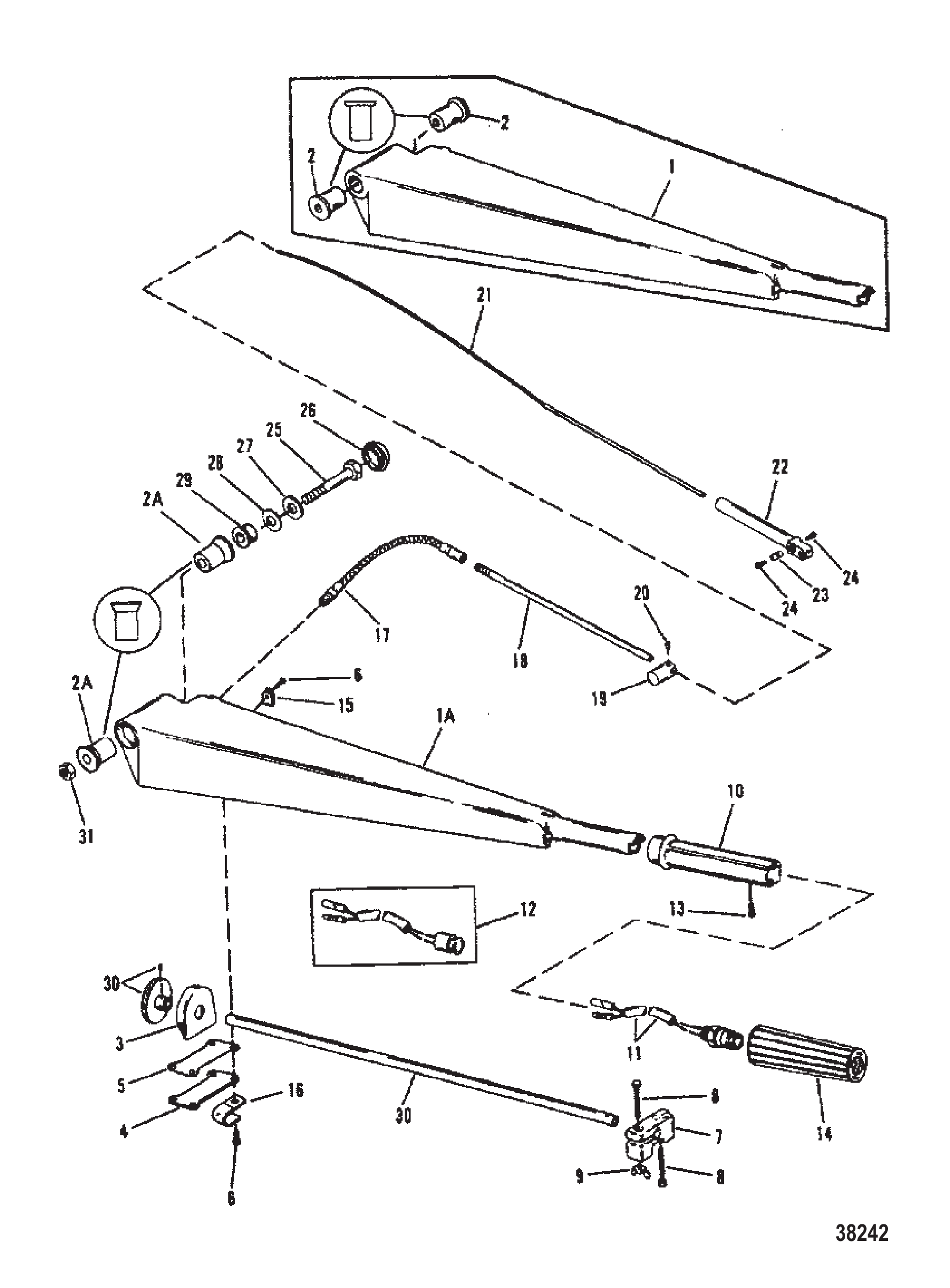

Рис. 23КОМПЛЕКТ РУЛЕВОЙ РУКОЯТКИ Steering Handle Kit

REF	Номер детали	Наименование	Кол-во
1	19662	Глушитель шума	1
2	814776	Регулировочный винт (M6 x 55)	4
3	815784	КРЫШКА	1
4	812889	Сальник	3
5	812874	Пластина шумопоглотителя	2
6	4000363	ВИНТ (M8 x 100)	6
7	821145	ТЯГА Дросселя	1
7	825204T03	ТЯГА	1
8	812883	Тяга регулировочная	2
9	48408	Винт (#10-16 x .500) клеммной колодки	4
10	56681	ШАЙБА (.203 x .500 x .032)	4
10	8M0204666	ШАЙБА (.203 x .500 x .032)	4
11	11399A1	РЫЧАГ В СБОРЕ	1
12	67748	Ролик	1
13	40056103	ВИНТ (M5 x 6)	1
14	56681	ШАЙБА (.203 x .500 x .032)	1
14	8M0204666	ШАЙБА (.203 x .500 x .032)	1
15	9912878	Шланг (.187) (26.00 дюймов, бухта)	2
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	8144461	Прокладка фланца	3
18	8252043	Тяга дросселя	1
18	825204T03	ТЯГА	1
-	812867A97	Комплект прокладок	1

Рис. 24Демпферная пластина Attenuator Plate

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE CHECK VALVE-RUBBER	2
4	NSS	NOT SOLD SEPARATE CHECK VALVE	2
5	NSS	NOT SOLD SEPARATE RETAINER	2
6	NSS	NOT SOLD SEPARATE SPRING	1
7	NSS	NOT SOLD SEPARATE CAP	1
8	NSS	NOT SOLD SEPARATE SPRING	1
9	NSS	NOT SOLD SEPARATE CAP	1
10	NSS	NOT SOLD SEPARATE DIAPHRAGM	1
11	987691	Прокладка	1
11	8M0204705	Прокладка @2	1
12	NSS	NOT SOLD SEPARATE GASKET-BOOST	1
13	NSS	NOT SOLD SEPARATE GASKET-PULSE	1
14	987752	Пластина	1
15	43335	Соединитель 90 градусов (.125-27) нейлоновый	2
15	433351	Соединитель 90 градусов - с Vibraseal	2
17	82104540	ВИНТ (M5 x 40)	2
17	82130050	ВИНТ (M6 x 50)	2
18	144303	ОСНОВАНИЕ	1
19	816865	Шланг	1
19	830767	Шланг	1
20	8162961	Топливный фильтр	1
20	816296Q2	Фильтр топливный	1
21	19723	Топливная линия	1
21	830761	Топливная магистраль	1
22	816311	Стяжка (8.00 дюймов)	AR
22	816311T	СТЯЖКА (8.00 дюймов)	AR
23	9912980	Шланг	3
23	8M0108349	Шланг (70 дюймов, бухта)	3
24	818993	Тройник соединительный	1
25	818994	Обратный клапан	1
25	8189941	Обратный клапан	1
26	816856A1	Соединитель в сборе топливный	1
26	816856T01	Соединитель топливный	1
27	4000332	ВИНТ (M6 x 35)	1
28	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
29	428593	Электромагнитный клапан	1
29	819503A5	Комплект соленоида обогатительного клапана	1
30	9912688	Трубка (36.00 дюймов, бухта)	3
31	59169	Фитинг	1
31	59169003	Фитинг тройник	1
32	99130122	Трубка (20,00 футов, бухта) дренажная	1
32	892024122	Шланг (240.00 дюймов, бухта)	1
33	633001	ХОМУТ	1
34	4006731	ВИНТ (M6 x 16)	1
-	812867A97	Комплект прокладок	1
-	857005A1	Ремкомплект диафрагмы	1

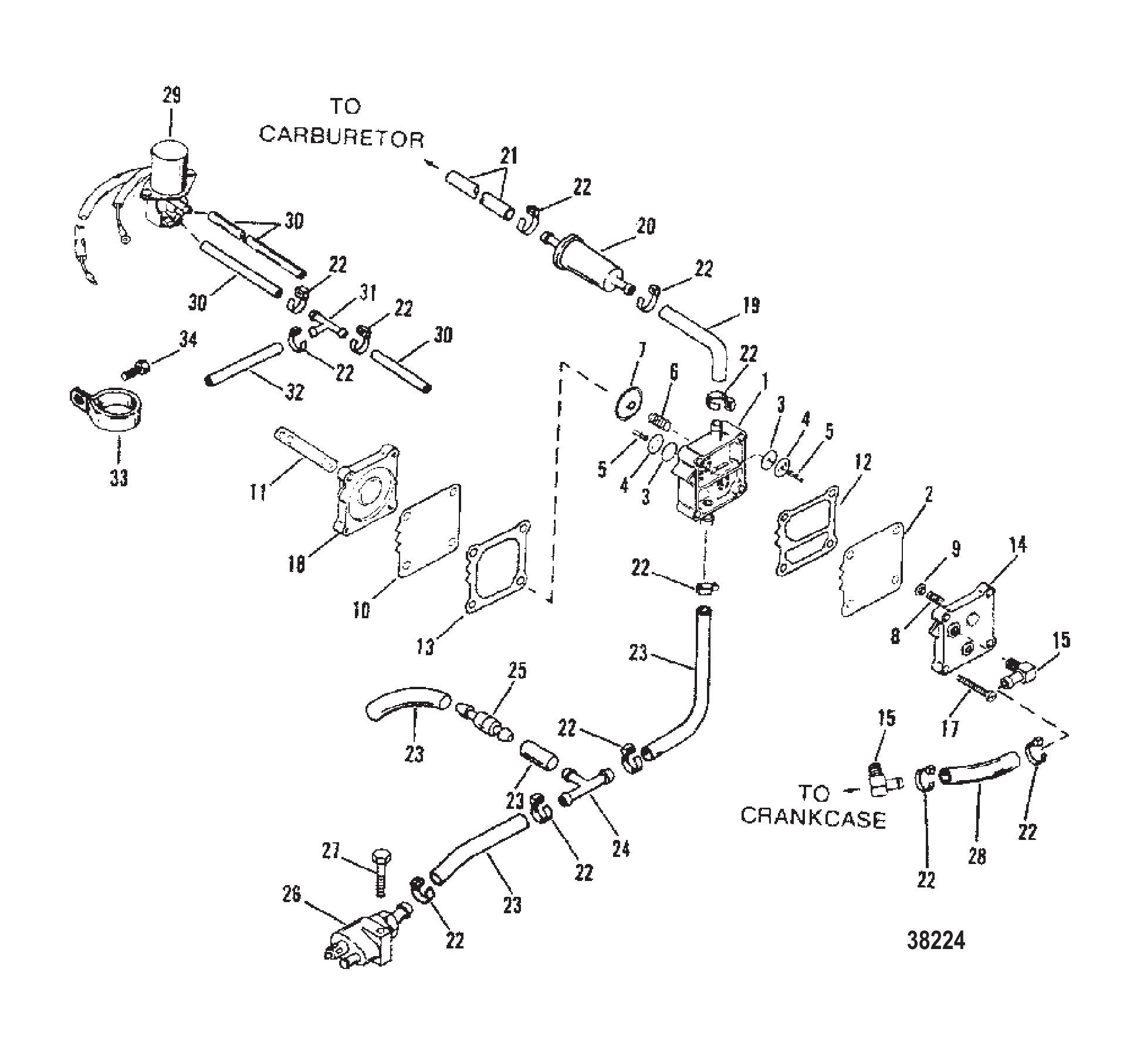

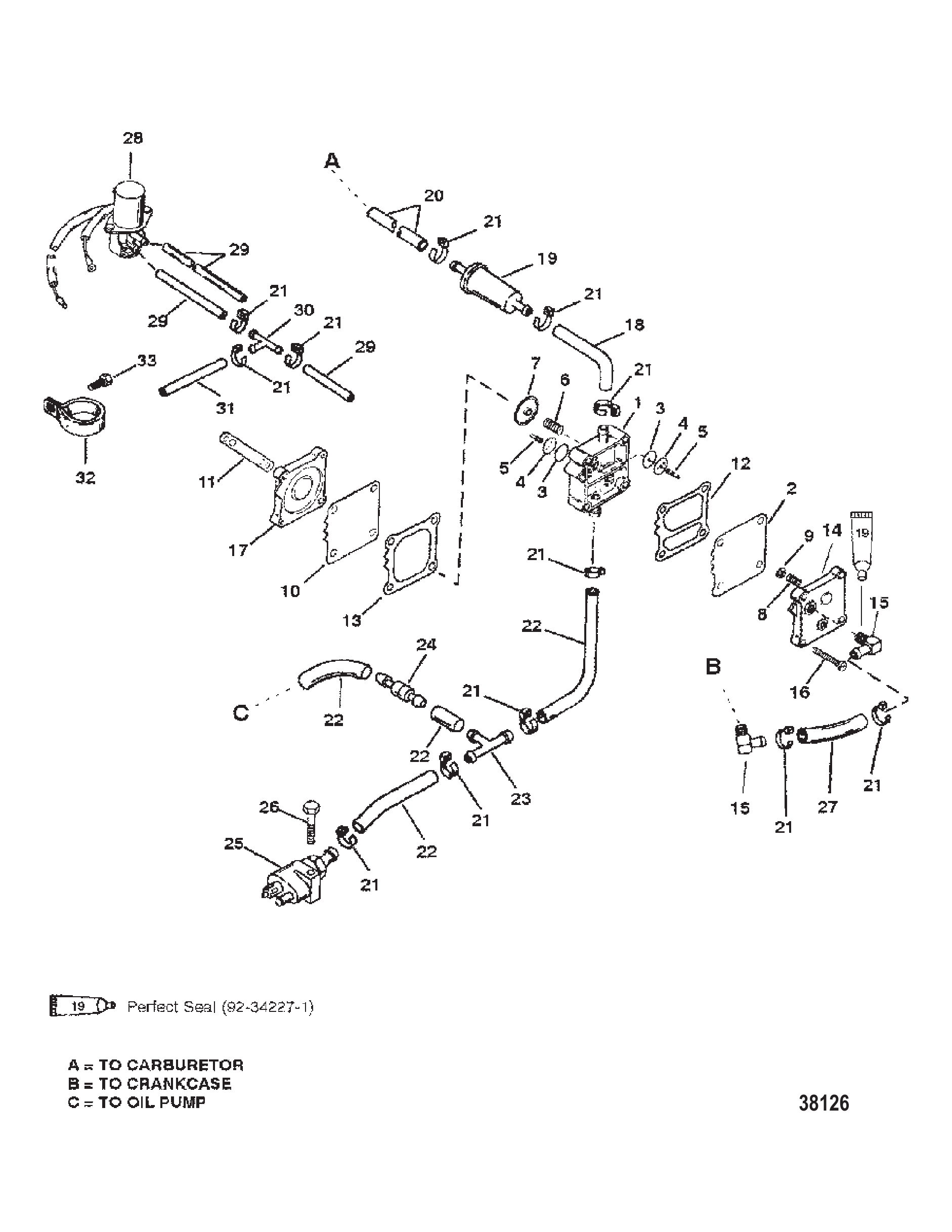

Рис. 25ТОПЛИВНЫЙ НАСОС (ЧЕРНЫЙ 50/60) FUEL PUMP (BLACK 50/60)

REF	Номер детали	Наименование	Кол-во
1	813427	Комплект тяги амортизатора	1
2	813428	Крышка торцевая в сборе цилиндра подъема	1
3	813429	Поршень амортизатора в сборе	1
4	813432A3	Ремкомплект уплотнений цилиндра	1
5	810776	КОМПЛЕКТ ПОРШНЯ Памяти	1
6	810777	КОМПЛЕКТ ЦИЛИНДРА	1
6	811228	КОМПЛЕКТ ЦИЛИНДРА	1
6	893904T01	Узел цилиндра	1
7	813433A1	Комплект винта и уплотнения	1
7	893919A01	Комплект винта/уплотнения	1
7	811226A1	Комплект винта и уплотнения	1
7	811678A6	Комплект винтов и уплотнений	1
8	811227	НАСОС	1
8	811227	НАСОС	1
9	813441	Коллектор в сборе	1
9	811225	КОЛЛЕКТОР В СБОРЕ	1
10	813436	Комплект винтов	1
11	813437	Вал приводной	1
12	813438	Комплект винтов и штифтов	1
13	813439A2	Комплект уплотнения	1
13	813439A3	Комплект уплотнительных колец	1
14	813434A1	Резервуар	1
15	813435	Комплект пробок	1
15	8134351	Пробка	1
16	813442A2	Узел ручного сброса в сборе	1
16	893929A01	Комплект предохранительного клапана	1
17	811698	ЖГУТ ПРОВОДОВ В СБОРЕ	1
19	813445	Комплект крышки бачка	1
20	813446	Винт	1
21	813447	Комплект мотора	1
22	813448	Концевая крышка	1
23	813449A1	Якорь	1
24	813450	Комплект упорной шайбы	1
25	813451	Комплект корпуса и магнита	1
26	813452	Комплект концевого каркаса	1
27	813453	Комплект болта и гайки	1
28	19607	Штифт	2
29	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
-	19217A5	Насосный узел тримма в сборе	1
-	854472A3	Комплект силового тримма	1

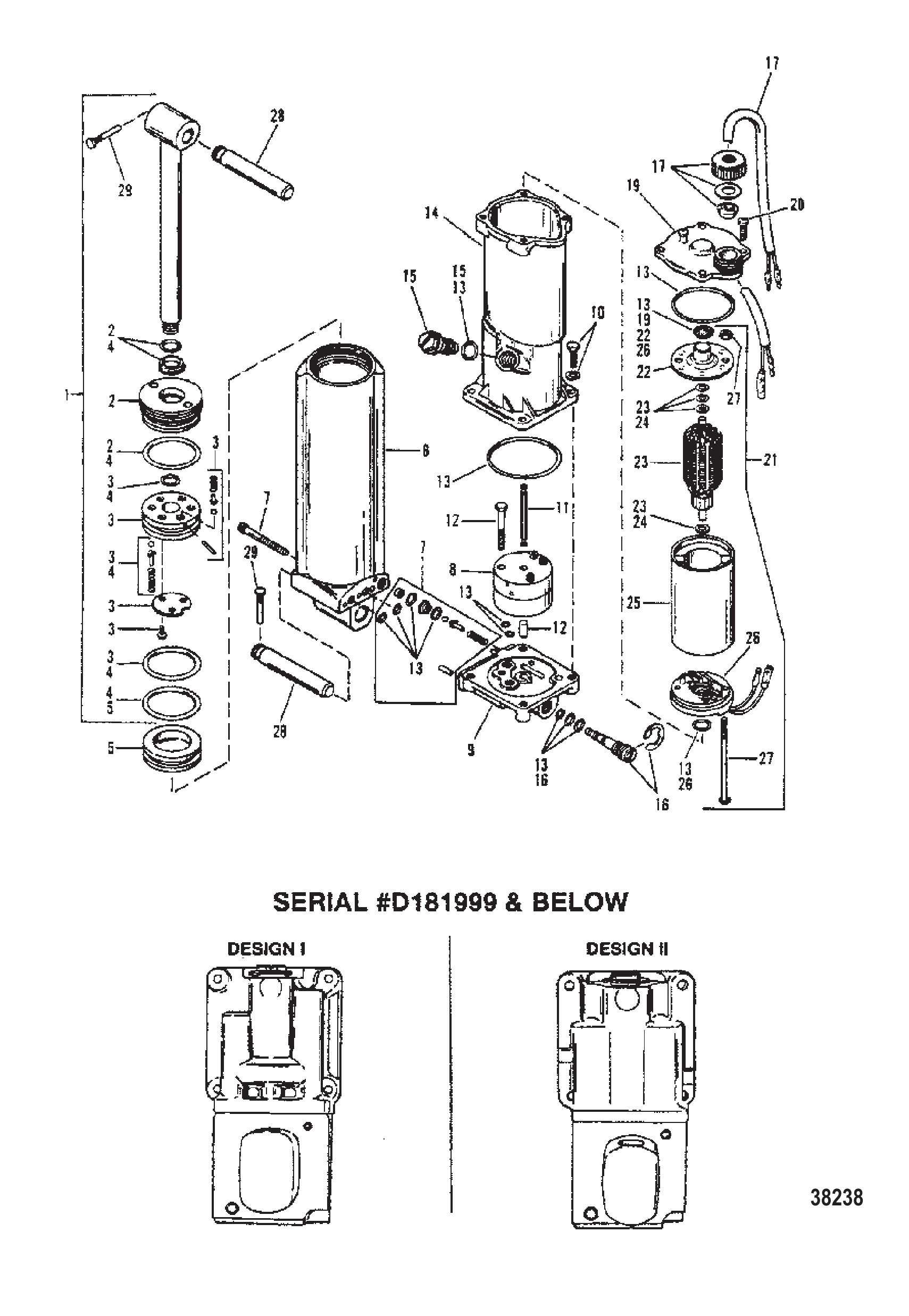

Рис. 26КОМПЛЕКТУЮЩИЕ ГИДРОПОДЪЕМА (S/N: 0D181999 И РАНЕЕ) POWER TRIM COMPONENTS (S/N: 0D181999 AND BELOW)

REF	Номер детали	Наименование	Кол-во
1	822868A1	Узел зажимного кронштейна	1
1	822868A2	Узел зажимного кронштейна	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	822867F1	Зажимной кронштейн	1
4	822867F2	Зажимной кронштейн	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	893704T01	Рычаг фиксатора наклона	1
5	19618A3	Рычаг в сборе, фиксатор наклона	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	812709T	Ручка	1
9	812709	Ручка	1
9	812709T6	Ручка	1
9	812709	Ручка	1
10	99615	Штифт с канавкой	1
11	19619	Шайба	2
12	18486F5	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
12	18486F6	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
13	818298A1	Комплект анода	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	4000354	ВИНТ (M8 x 30)	5
16	4000355	ВИНТ (M8 x 35)	1
17	400257	СТОПОРНАЯ ШАЙБА (M8)	4
18	400635	ГАЙКА (M8)	2
18	401388	ГАЙКА (M8) Нержавеющая сталь	2
19	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
19	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
20	821461	ПРУЖИНА	1
21	19614	Труба наклона	1
21	8M0041938	Трубка наклона	1
22	826164	Гайка (.875-14)	2
22	8M0231351	Контргайка	2
23	818883A1	Винт барашковый в сборе	2
24	818884	ШАЙБА	2
25	768042	Винт с буртиком шестигранный	2
26	814259	Винт (.500-20 x 4.00)	4
27	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
27	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
28	8M0027784	Гайка	4
28	82671117	ГАЙКА (.500-20)	4
29	1938525	ТЯГА	1
29	8M0084737	Тяга	1
30	19615A4	Рычаг в сборе, наклон	1
30	19615A05	Рычаг в сборе, наклон	1
31	812707	Втулка	1
32	19605	Шайба (.520 x .850 x .060) нейлоновая - чёрная	1
32	8M0042643	Шайба (.520 x .850 x .060) нейлоновая, чёрная	1
33	99611	Волнистая шайба	1
34	19621	Ручка наклона	1
34	8M0007469	Ручка тримма	1
35	19611	Винт (.375-16 x .62)	1

Рис. 27СКОБА КРЕПЕЖНАЯ (РУЧНАЯ) CLAMP BRACKET (MANUAL)

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE CHECK VALVE-RUBBER	2
4	NSS	NOT SOLD SEPARATE CHECK VALVE	2
5	NSS	NOT SOLD SEPARATE RETAINER	2
6	NSS	NOT SOLD SEPARATE SPRING	1
7	NSS	NOT SOLD SEPARATE CAP	1
8	NSS	NOT SOLD SEPARATE	1
9	NSS	NOT SOLD SEPARATE CAP	1
10	NSS	NOT SOLD SEPARATE DIAPHRAGM	1
11	987691	Прокладка	1
11	8M0204705	Прокладка @2	1
12	NSS	NOT SOLD SEPARATE GASKET-BOOST	1
13	NSS	NOT SOLD SEPARATE GASKET-PULSE	1
14	987752	Пластина	1
15	43335	Соединитель 90 градусов (.125-27) нейлоновый	2
15	433351	Соединитель 90 градусов - с Vibraseal	2
16	82104540	ВИНТ (M5 x 40)	2
16	82130050	ВИНТ (M6 x 50)	2
17	144303	ОСНОВАНИЕ	1
18	830767	Шланг	1
19	8162961	Топливный фильтр	1
19	816296Q2	Фильтр топливный	1
20	830761	Топливная магистраль	1
21	816311	Стяжка (8.00 дюймов)	AR
21	816311T	СТЯЖКА (8.00 дюймов)	AR
22	83075780	ТРУБКА (28.00 дюймов, бухта)	3
22	8M0108349	Шланг (70 дюймов, бухта)	3
23	818993	Тройник соединительный	1
24	8189941	Обратный клапан	1
25	816856A1	Соединитель в сборе топливный	1
25	816856T01	Соединитель топливный	1
26	4000332	ВИНТ (M6 x 35)	1
27	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
28	428593	Электромагнитный клапан	1
28	819503A5	Комплект соленоида обогатительного клапана	1
29	9912688	Трубка (36.00 дюймов, бухта)	3
30	59169	Фитинг	1
30	59169003	Фитинг тройник	1
31	99130122	Трубка (20,00 футов, бухта) дренажная	1
31	892024122	Шланг (240.00 дюймов, бухта)	1
32	633001	ХОМУТ	1
33	4006731	ВИНТ (M6 x 16)	1
-	812867A97	Комплект прокладок	1
-	811209A93	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	811209T93	Головка блока цилиндров в сборе	1

Рис. 28ТОПЛИВНЫЙ НАСОС (50/60) FUEL PUMP (50/60)

REF	Номер детали	Наименование	Кол-во
1	9008A48	Маховик	1
2	42979	ГАЙКА (M16) МАХОВИКА	1
3	68229	Шайба (.641 x 1.250 x .190) маховика	1
3	33001	Шайба	1
4	832074A4	Статор	1
5	4007330	ВИНТ (M5 x 30)	4
5	4013930	ВИНТ (M5 x 30)	4
6	99021A16	Датчик синхронизации	1

Рис. 29МАХОВИК (55) FLYWHEEL (55)

REF	Номер детали	Наименование	Кол-во
-	822870A1	Насосный узел	1
1	8134271	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
2	813428	Крышка торцевая в сборе цилиндра подъема	1
3	813429	Поршень амортизатора в сборе	1
4	813432A3	Ремкомплект уплотнений цилиндра	1
5	810776	КОМПЛЕКТ ПОРШНЯ Памяти	1
6	811228	КОМПЛЕКТ ЦИЛИНДРА	1
6	893904T01	Узел цилиндра	1
7	811226A1	Комплект винта и уплотнения	1
7	811678A6	Комплект винтов и уплотнений	1
8	8116706	Ремкомплект насоса/коллектора	1
8	809901A1	Насос/мотор в сборе	1
8A	823180A1	Комплект коромысла	1
8A	809901A2	Насосный блок с коллектором в сборе	1
9	813436	Комплект винтов	1
10	811671	ПРИВОДНОЙ ВАЛ	1
11	811672A3	Комплект уплотнительных колец	1
11	811672A4	Комплект уплотнительных колец	1
12	811673	РЕЗЕРВУАР	1
12	809901A1	Насос/мотор в сборе	1
13	813435	Комплект пробок	1
13	8134351	Пробка	1
14	813442A2	Узел ручного сброса в сборе	1
14	893929A01	Комплект предохранительного клапана	1
15	811677	КОМПЛЕКТ КРЫШКИ Резервуар	1
15	809885A1	Комплект мотора	1
16	813446	Винт	1
17	811674	РЕЗЕРВУАР/МОТОР	1
17	809885A1	Комплект мотора	1
18	811675	ЯКОРЬ	1
19	811676	КОМПЛЕКТ УПОРНОЙ ШАЙБЫ	1
20	19607	Штифт	1
21	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
22	822869	Штифт	1
22	822869001	ПАЛЕЦ АНКЕРНЫЙ	1

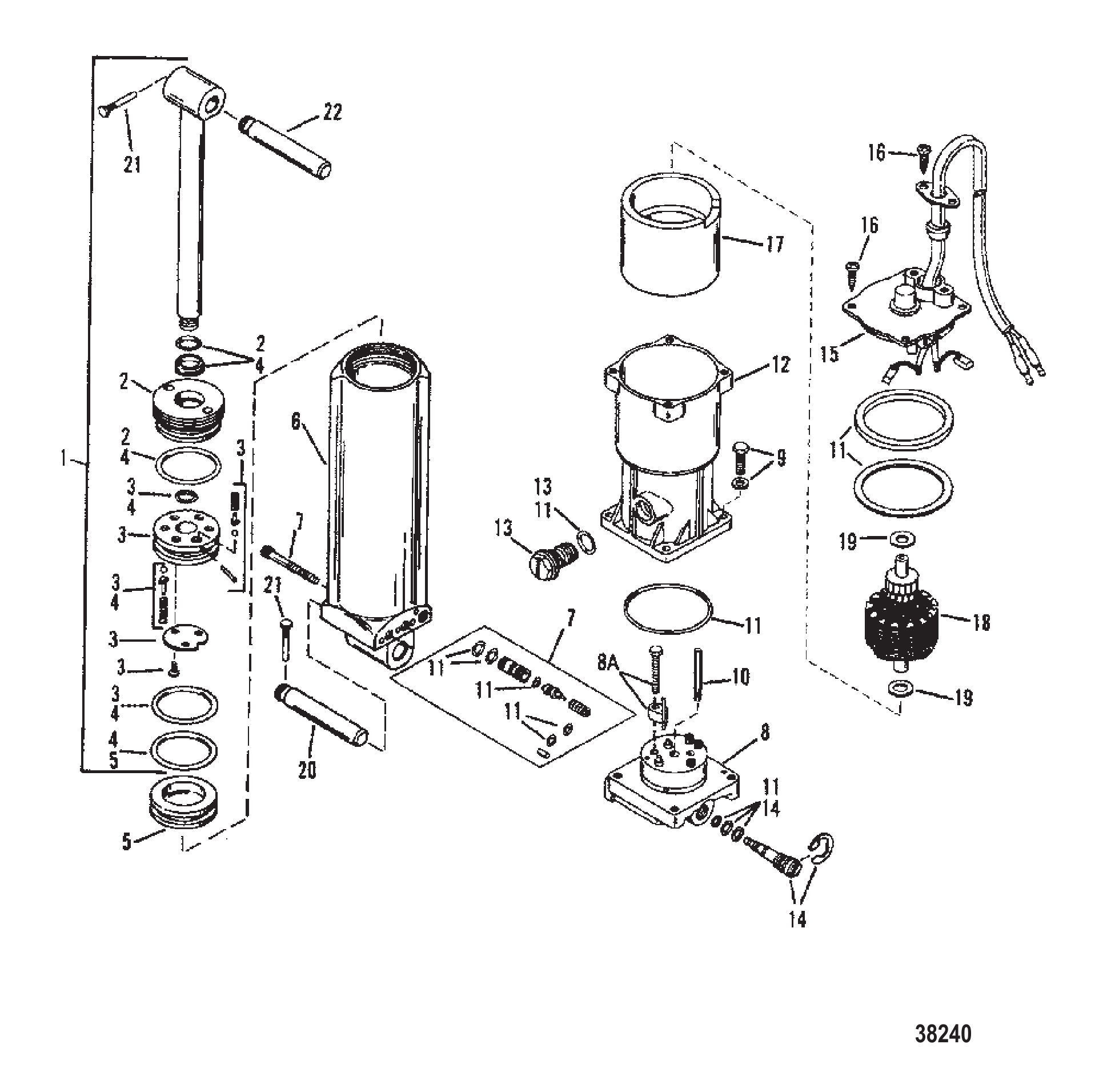

Рис. 30КОМПЛЕКТУЮЩИЕ ГИДРОПОДЪЕМА (S/N: 0D182000 И ПОЗЖЕ) POWER TRIM COMPONENTS (S/N: 0D182000 AND UP)

REF	Номер детали	Наименование	Кол-во
-	81735291	Каталог запчастей 50/55/60/JET 45	1
-	817383A1	Сумка для инструмента	1
-	816939A94	КОМПЛЕКТ НАКЛЕЕК (50) (ЧЕРНЫЙ)	1
-	816939A96	КОМПЛЕКТ НАКЛЕЕК	1
-	811212A94	КОМПЛЕКТ НАКЛЕЕК (60) (ЧЕРНЫЙ)	1
-	811212A00	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 ELECTRIC)	1
-	826313A95	КОМПЛЕКТ НАКЛЕЕК (60) (ЧЕРНЫЙ) (SEAPRO)	1
-	826313A01	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 SEAPRO)	1
-	830163A96	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 PONTOON/BIG FOOT)	1
-	804704A00	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 BIGFOOT)	1
-	824097A95	КОМПЛЕКТ НАКЛЕЕК (60) (ЧЕРНЫЙ) (FORMULA)	1
-	816940A94	КОМПЛЕКТ НАКЛЕЕК (50) (СЕРЫЙ)	1
-	816940A97	КОМПЛЕКТ НАКЛЕЕК	1
-	811211A94	КОМПЛЕКТ НАКЛЕЕК (60) (СЕРЫЙ)	1
-	811211A03	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ 60 ELECTRIC)	1
-	824098A95	КОМПЛЕКТ НАКЛЕЕК (60 MAGNUM III) (СЕРЫЙ) Не продается в Северной Америке	1
-	821573A95	КОМПЛЕКТ НАКЛЕЕК (55) (ЧЕРНЫЙ)	1
-	821573A01	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 55 SEAPRO)	1
-	821424A95	КОМПЛЕКТ НАКЛЕЕК (55) (СЕРЫЙ)	1
-	8588371	Комплект наклеек (серый Marathon 55)	1
-	824733A94	КОМПЛЕКТ НАКЛЕЕК (TRACKER)	1
-	13361A95	КОМПЛЕКТ НАКЛЕЕК (MARATHON 60)	1
-	8588372	Комплект наклеек (серый Marathon 60)	1
-	826325A95	КОМПЛЕКТ НАКЛЕЕК (JET 45) (ЧЕРНЫЙ)	1
-	826325A00	КОМПЛЕКТ НАКЛЕЕК	1
-	826326A95	КОМПЛЕКТ НАКЛЕЕК (JET 45) (СЕРЫЙ)	1
-	826326A01	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ JET 40)	1
-	814319950	Руководство владельца (50/60) (чёрный)	1
-	821732950	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (55) (ЧЕРНЫЙ)	1
-	816763950	Руководство по эксплуатации (50/60) (СЕРЫЙ)	1
-	821733950	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (55) (СЕРЫЙ)	1
-	826596950	Руководство владельца (JET 45)	1

Рис. 31ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

REF	Номер детали	Наименование	Кол-во
1	42946T1	Рычаг дросселя	1
2	817582	Винт регулировочный (M5 x 35)	1
3	400211	ГАЙКА (M5) Нержавеющая сталь	1
4	196632	Рычаг опережения зажигания	1
4	19663T02	Рычаг	1
5	814776	Регулировочный винт (M6 x 55)	2
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42942	Колпачок регулировочного винта	2
8	42986	ШПИЛЬКА	1
9	90517	ГАЙКА (M10)	1
10	812930A1	Втулка	1
11	42980	ШАЙБА	1
12	55162	Пружина	1
13	42927	Вставка	1
14	35459	ШАЙБА	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	1
16	42918	Штанга	1
16	878172	Тяга опережения зажигания	1
17	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	2
18	93421	ШАР ПОВОРОТНОГО УЗЛА	2
19	812871	Тяга дросселя	1
20	932481	Втулка	2
20	8M0215006	Втулка поворотная	2
21	42984	ШПИЛЬКА	1
21	8161949	Шпилька (M6 x 44)	1
22	8128852	Кулачок дроссельной заслонки	1
23	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
24	401386	ГАЙКА (M6) Нержавеющая сталь	1
25	817702	Пружина	1
26	4007180	ВИНТ (M10 x 45) Исполнение II	1

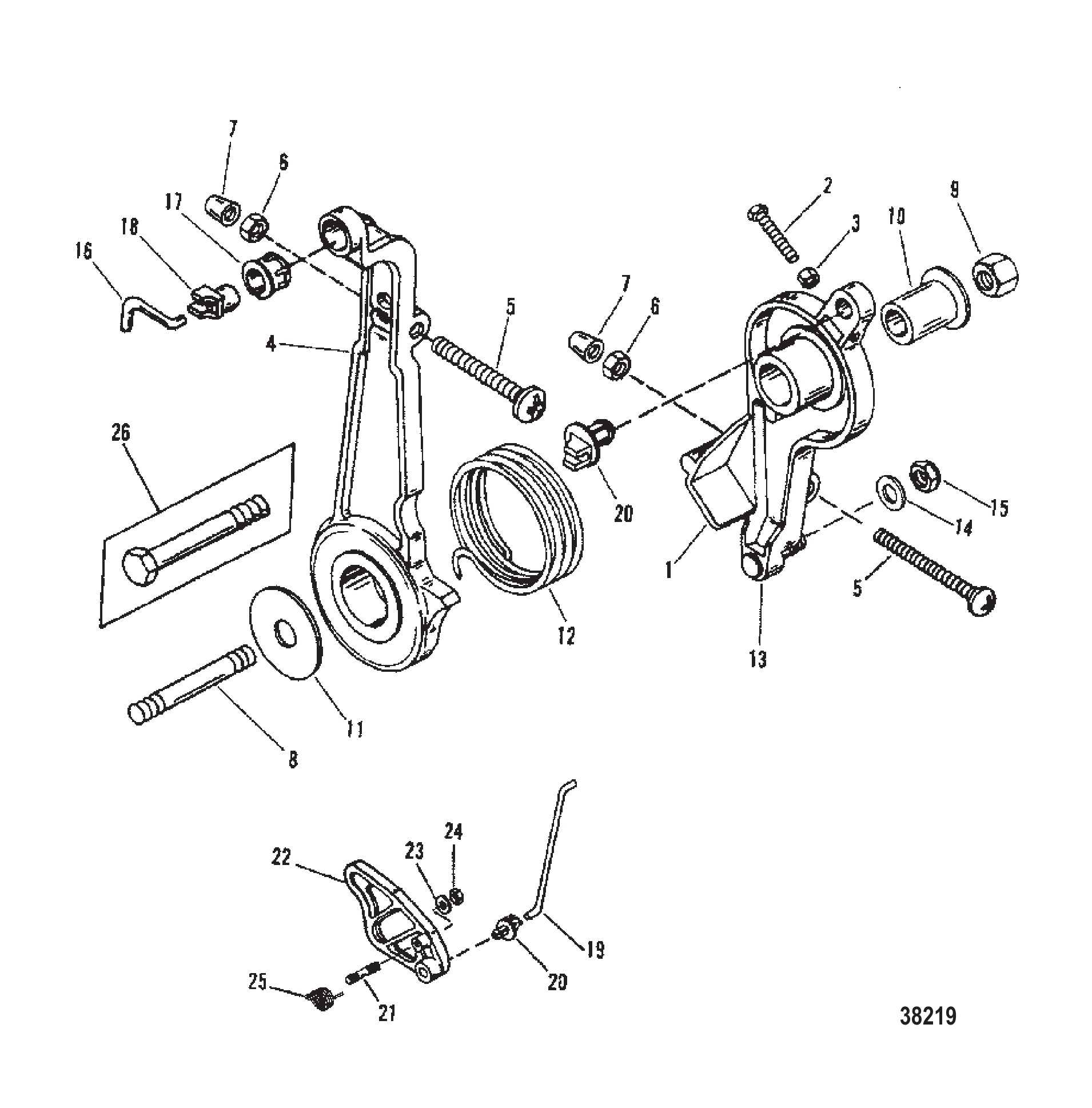

Рис. 32РЫЧАГ ДРОССЕЛЯ И ТЯГИ THROTTLE LEVER AND LINKAGE

REF	Номер детали	Наименование	Кол-во
-	9011A69	Корпус редуктора в сборе (удлинённый) (чёрный)	1
-	9011A71	Корпус редуктора в сборе (LL) (чёрный)	1
-	9011G94	Корпус редуктора в сборе	1
-	9011A70	Корпус редуктора в сборе (удлинённый) (серый)	1
-	9011G96	ORD 1667-9011G92 Mercury / Quicksilver	1
-	9011A72	Корпус редуктора в сборе (LL) (серый)	1
-	9011G48	Корпус редуктора	1
1	9011A73	Корпус редуктора в сборе (базовый)	1
1	9011T73	Корпус редуктора базовый, чёрный	1
1	9011A74	Корпус редуктора в сборе (базовый)	1
1	9011T74	ORD 1667-9011T73 Mercury / Quicksilver	1
42	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
43	12634A2	СБОРКА ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
43	12634T02	РЕДУКТОР В СБОРЕ	1
44	30895	Подшипник игольчатый	1
44	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
45	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45A	44530	Шарик	3
46	30622	ПРУЖИНА	1
47	822539	МУФТА	1
47	822539T	МУФТА	1
48	30632	ШТИФТ КРЕСТОВИНЫ	1
48	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
49	30893	Пружина	1
50	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
51	12635	Шестерня заднего хода	1
51	12635T	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
52	12596A2	КОРПУС ПОДШИПНИКА В СБОРЕ	1
52	8M0168901	КОРПУС В СБОРЕ	1
53	97386	Кольцо уплотнительное (3.609 x .139)	1
53	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
54	30956	Подшипник игольчатый	1
54	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
55	76868	САЛЬНИК ВНУТРЕННИЙ	1
55	8M0248882	САЛЬНИК @5	1
56	70081	Сальник масляный наружный	1
56	8M0205729	САЛЬНИК	1
57	12578	Подшипник игольчатый	1
57	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
58	12577	Упорная шайба	1
59	12576	Подшипник упорный	1
60	4000354	ВИНТ (M8 x 30)	2
61	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	2
62	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
62	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
63	13191A1	УПОРНАЯ ШАЙБА	1
63	13191Q01	УПОРНАЯ ШАЙБА	1
64	816629	Стопорная шайба с усиком	1
64	816629Q	ШАЙБА СТОПОРНАЯ	1
65	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
65	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1

Рис. 33РЕДУКТОР (ВИНТ-BIGFOOT/SEAPRO/MARATHON/PONTOON) GEAR HSG (PROP-BIGFOOT/SEAPRO/MARATHON/PONTOON)

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE CHECK VALVE-RUBBER	2
4	NSS	NOT SOLD SEPARATE CHECK VALVE	2
5	NSS	NOT SOLD SEPARATE RETAINER	2
6	NSS	NOT SOLD SEPARATE SPRING	1
7	NSS	NOT SOLD SEPARATE CAP	1
8	NSS	NOT SOLD SEPARATE SPRING	1
9	NSS	NOT SOLD SEPARATE CAP	1
10	NSS	NOT SOLD SEPARATE DIAPHRAGM	1
11	987691	Прокладка	1
11	8M0204705	Прокладка @2	1
12	NSS	NOT SOLD SEPARATE GASKET-BOOST	1
13	NSS	NOT SOLD SEPARATE GASKET-PULSE	1
14	987752	Пластина	1
15	43335	Соединитель 90 градусов (.125-27) нейлоновый	2
15	433351	Соединитель 90 градусов - с Vibraseal	2
17	4009340	ВИНТ	2
17	82104540	ВИНТ (M5 x 40)	2
17	81754150	ВИНТ КРЕПЛЕНИЯ ТОПЛИВНОГО НАСОСА К КАРТЕРУ	2
18	144303	ОСНОВАНИЕ	1
19	9912980	Шланг	AR
19	8M0108349	Шланг (70 дюймов, бухта)	AR
20	816311	Стяжка (8.00 дюймов)	AR
20	816311T	СТЯЖКА (8.00 дюймов)	AR
21	818984	ШЛАНГ	1
21	830768	Шланг	1
22	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
23	87946A14	Фильтр в сборе топливный	1
23	891642T03	Фильтр в сборе топливный	1
24	8170281	Кронштейн	1
25	401196	ГАЙКА (M6)	1
26	59169	Фитинг	1
26	59169003	Фитинг тройник	1
27	99130122	Трубка (20,00 футов, бухта) дренажная	1
27	892024122	Шланг (240.00 дюймов, бухта)	1
28	8168771	Груша подкачки топлива	1
28	858763	Груша подкачки	1
29	816856A1	Соединитель в сборе топливный	1
29	816856T01	Соединитель топливный	1
30	4000332	ВИНТ (M6 x 35)	1
-	812867A97	Комплект прокладок	1
-	857005A1	Ремкомплект диафрагмы	1

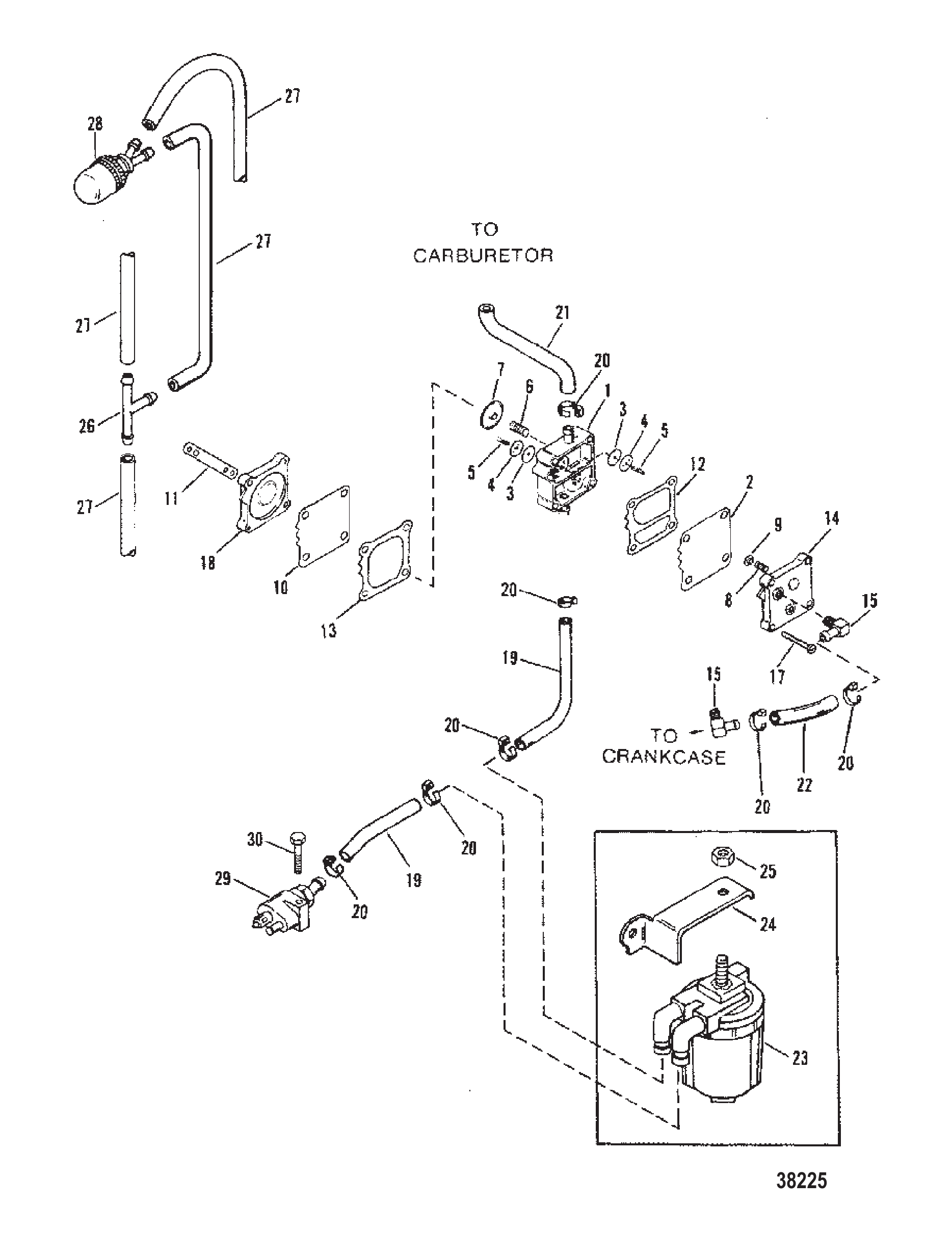

Рис. 34ТОПЛИВНЫЙ НАСОС (55/60 SEAPRO/MARATHON) FUEL PUMP (55/60 SEAPRO/MARATHON)

REF	Номер детали	Наименование	Кол-во
1	8831A6	Поворотный кронштейн в сборе	1
1	8831A13	Поворотный кронштейн - чёрный	1
1	8831A7	Поворотный кронштейн в сборе	1
1	8831A14	ORD 3402-8831A13 Mercury / Quicksilver	1
1	8831A5	Поворотный кронштейн в сборе	1
1	8831A13	Поворотный кронштейн - чёрный	1
1	8831A8	Поворотный кронштейн в сборе	1
1	8831T08	Поворотный кронштейн чёрный	1
1	8831A9	Поворотный кронштейн в сборе	1
1	8831A8	Поворотный кронштейн в сборе	1
1	8831A10	Поворотный кронштейн в сборе	1
1	8831A8	Поворотный кронштейн в сборе	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
2	8M0169589	Штуцер для смазки	3
3	42124A2	Пластина в сборе Co-Pilot	1
4	421402	Подшипник	1
5	420801	Подшипник упорный - верхний	1
5	42080T01	Подшипник	1
6	42139	ВТУЛКА НИЖНЯЯ	1
7	42077	Сальник	1
8	42373	Упорная шайба нижняя	1
9	421301	Пружина	1
10	420824	Кронштейн	1
10	42082T04	Кронштейн	1
11	420811	Штифт	1
12	421411	Крюк стопора реверса	1
12	8M0075731	Крюк реверса	1
13	42083	Штифт поворотный	1
13	830741A1	Палец поворотный в сборе	1
14	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
15	830741A1	Палец поворотный в сборе	1
16	NSS	NOT SOLD SEPARATE	1
17	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
18	42128	ПРУЖИНА	1
19	42085F4	Рукоятка для переноски	1
19	420852	Рукоятка черная	1
19	42085F2	Рукоятка для переноски	1
19	42085F5	Рукоятка для переноски	1
19	42085F3	Рукоятка для переноски	1
19	420852	Рукоятка черная	1
20	42127	ПРУЖИНА КРЮКА РЕВЕРСА	1
21	13194	Кольцо стопорное	2
22	821961	Штанга	1
23	8165621	Диск	2
24	821958A1	Комплект пластин	1
25	82130014	ВИНТ (M6 x 14)	2
26	821957	Пластина тормозная	1
27	29330	ШАЙБА	1
28	821959	Рукоятка	1
29	34863	ГАЙКА (.375-24)	1
29	8M0204726	Гайка (.375-24) латунная	1
-	8237011	Наклейка Co-Pilot	1

Рис. 35Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	89219	Пробка	1
2	812777T	Крышка маховика	1
2	812777T1	Крышка в сборе	1
3	79022	Метка установки зажигания	1
4	37572	Винт (.190-32 x .380) метки зажигания	2
5	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
6	42979	ГАЙКА (M16) МАХОВИКА	1
7	68229	Шайба (.641 x 1.250 x .190) маховика	1
7	33001	Шайба	1
8	9008A19	Маховик	1
8	9008A50	МАХОВИК	1
9	9710A26	Статор (с маркировкой 398-9710A22)	1
9	9873A38	КОМПЛЕКТ СТАТОРА	1
9	9710A23	Статор (с маркировкой 398-9710A23)	1
9	9873A35	КОМПЛЕКТ ГЕНЕРАТОРА ПОВЫШЕННОЙ МОЩНОСТИ	1
9	9710A36	Статор (с маркировкой 398-9710A34)	1
9	832075A19	КОМПЛЕКТ СТАТОРА ЗАЖИГАНИЯ	1
10	4007330	ВИНТ (M5 x 30)	4
10	4013930	ВИНТ (M5 x 30)	4
11	99021A16	Датчик синхронизации	1
12	44369A1	Стартер в сборе	1
13	56703	ВТУЛКА СТАРТЕРА	2
13	8M0034918	Втулка	2
14	57247	УПОР РЕЗИНОВЫЙ СТАРТЕРА	2
14	8M0043376	Упор	2
15	88807A31	ТРОС В СБОРЕ	1
16	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
17	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
18	64015	Гайка (.250-20) клеммы стартерного соленоида	1

Рис. 36Специальный инструмент Tools Special

REF	Номер детали	Наименование	Кол-во
1	813427A4	Шток амортизатора в сборе	1
2	813428	Крышка торцевая в сборе цилиндра подъема	1
3	8134291	Поршень амортизатора	1
4	813432A2	Ремонтный комплект цилиндра	1
5	810776	КОМПЛЕКТ ПОРШНЯ Памяти	1
6	810777	КОМПЛЕКТ ЦИЛИНДРА	1
6	811224A1	Цилиндр в сборе	1
6	893918A01	Комплект цилиндра	1
7	813433A1	Комплект винта и уплотнения	1
7	893919A01	Комплект винта/уплотнения	1
8	813454A2	Узел аккумулятора	1
8	893920A01	Комплект аккумулятора	1
9	813455T4	Корпус клапана в сборе	1
9	8M0118574	Узел корпуса клапана	1
10	813456A4	Ремонтный комплект	1
10	813456A4	Ремонтный комплект	1
11	813458	Комплект пробки	1
11	813458A2	Комплект пробки	1
12	813457A1	Комплект узла кулачка	1
13	813459	Комплект пробки	1
14	19607	Штифт	2
15	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
-	830050T3	Узел ручного тримма в сборе	1
-	8M0118570	Узел ручного тримма	1

Рис. 37МАХОВИК И СТАРТЕР (50/60) FLYWHEEL AND STARTER MOTOR (50/60)

Номер детали	Наименование	Кол-во
19608A11	КРЕПЕЖНЫЙ КОМПЛЕКТ РУЛЕВОГО УПРАВЛЕНИЯ	1
19608A14	Комплект крепления рулевого управления двигателя	1
19609A5	КРЕПЕЖНЫЙ КОМПЛЕКТ РУЛЕВОГО УПРАВЛЕНИЯ	1
19609A6	Крепежный комплект рулевого управления	1
97933A6	Комплект рулевого управления для двух двигателей	1
816667A2	Кронштейн в сборе рулевого управления (без ручки для переноски)	1

Рис. 38КОМПЛЕКТУЮЩИЕ РУЧНОГО НАКЛОНА MANUAL TILT COMPONENTS

REF	Номер детали	Наименование	Кол-во
-	NOPART	Список деталей отсутствует	1

Рис. 39РУЛЕВОЕ УПРАВЛЕНИЕ RIDEGUIDE Rideguide Steering

Номер детали	Наименование	Кол-во
81735296	Каталог запчастей 50/55/60/JET 45	1
817383A1	Сумка для инструмента	1
816939A96	КОМПЛЕКТ НАКЛЕЕК	1
811212A96	КОМПЛЕКТ НАКЛЕЕК	1
811212A00	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 ELECTRIC)	1
830163A96	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 PONTOON/BIG FOOT)	1
804704A00	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 BIGFOOT)	1
826313A95	КОМПЛЕКТ НАКЛЕЕК (60) (ЧЕРНЫЙ) (SEAPRO)	1
826313A01	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 SEAPRO)	1
824097A95	КОМПЛЕКТ НАКЛЕЕК (60) (ЧЕРНЫЙ) (FORMULA)	1
816940A94	КОМПЛЕКТ НАКЛЕЕК (50) (СЕРЫЙ)	1
816940A97	КОМПЛЕКТ НАКЛЕЕК	1
816940A97	КОМПЛЕКТ НАКЛЕЕК	1
811211A94	КОМПЛЕКТ НАКЛЕЕК (60) (СЕРЫЙ)	1
811211A03	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ 60 ELECTRIC)	1
811211A97	КОМПЛЕКТ НАКЛЕЕК	1
811211A03	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ 60 ELECTRIC)	1
826326A95	КОМПЛЕКТ НАКЛЕЕК (JET 45) (СЕРЫЙ)	1
826326A01	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ JET 40)	1
826326A97	КОМПЛЕКТ НАКЛЕЕК	1
826326A01	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ JET 40)	1
13361A95	КОМПЛЕКТ НАКЛЕЕК (MARATHON 60)	1
8588372	Комплект наклеек (серый Marathon 60)	1
824098A95	КОМПЛЕКТ НАКЛЕЕК (60 MAGNUM III) (СЕРЫЙ) Не продается в Северной Америке	1
821573A95	КОМПЛЕКТ НАКЛЕЕК (55) (ЧЕРНЫЙ)	1
821573A01	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 55 SEAPRO)	1
821424A95	КОМПЛЕКТ НАКЛЕЕК (55) (СЕРЫЙ)	1
8588371	Комплект наклеек (серый Marathon 55)	1
824733A94	КОМПЛЕКТ НАКЛЕЕК (TRACKER)	1
824733A96	КОМПЛЕКТ НАКЛЕЕК (TRACKER 60)	1
831846A97	КОМПЛЕКТ НАКЛЕЕК (TRACKER BIGFOOT 60)	1
826325A96	КОМПЛЕКТ НАКЛЕЕК	1
826325A00	КОМПЛЕКТ НАКЛЕЕК	1
10171970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10173970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10172970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10176970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1

Рис. 40Схема смазки Lube Chart

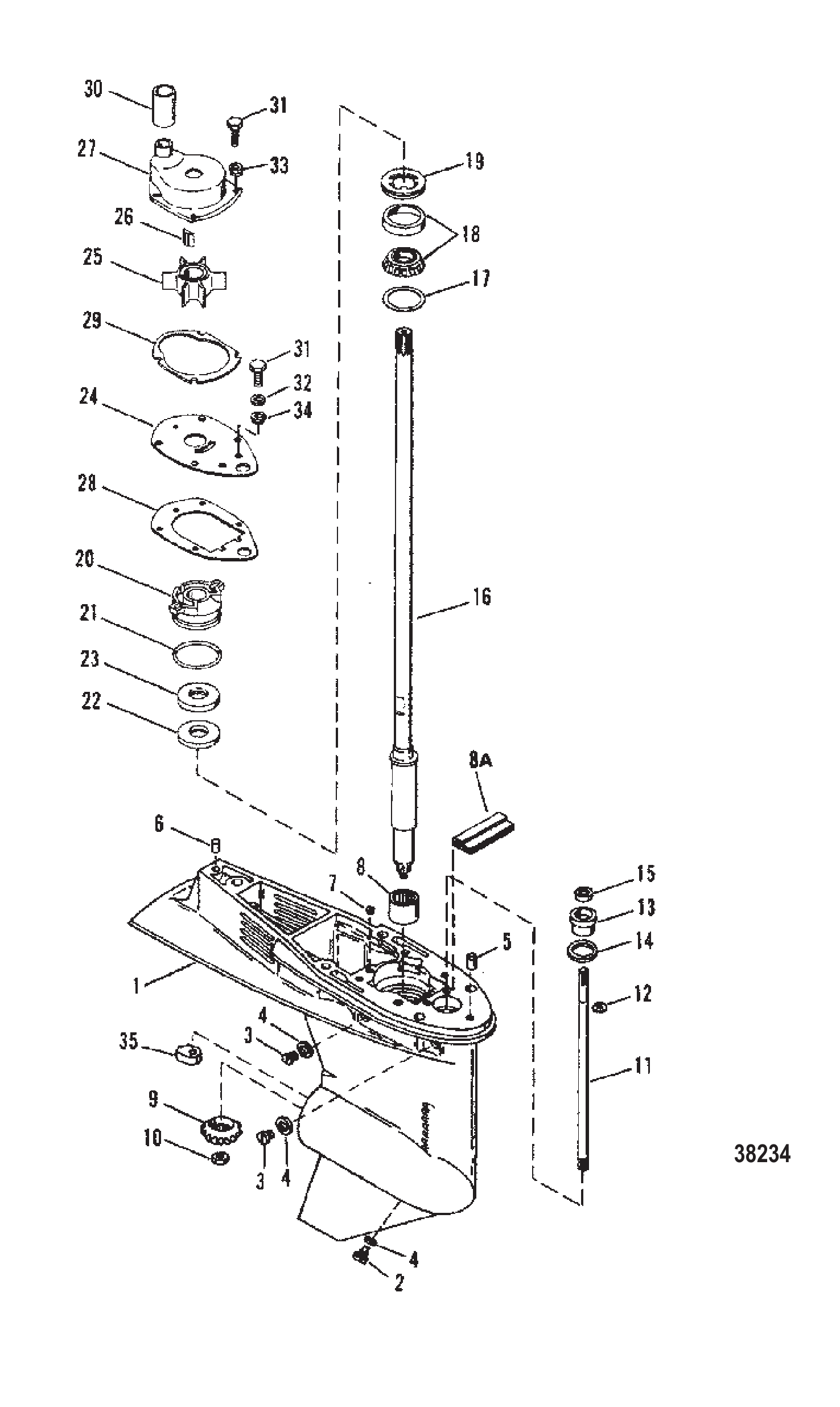

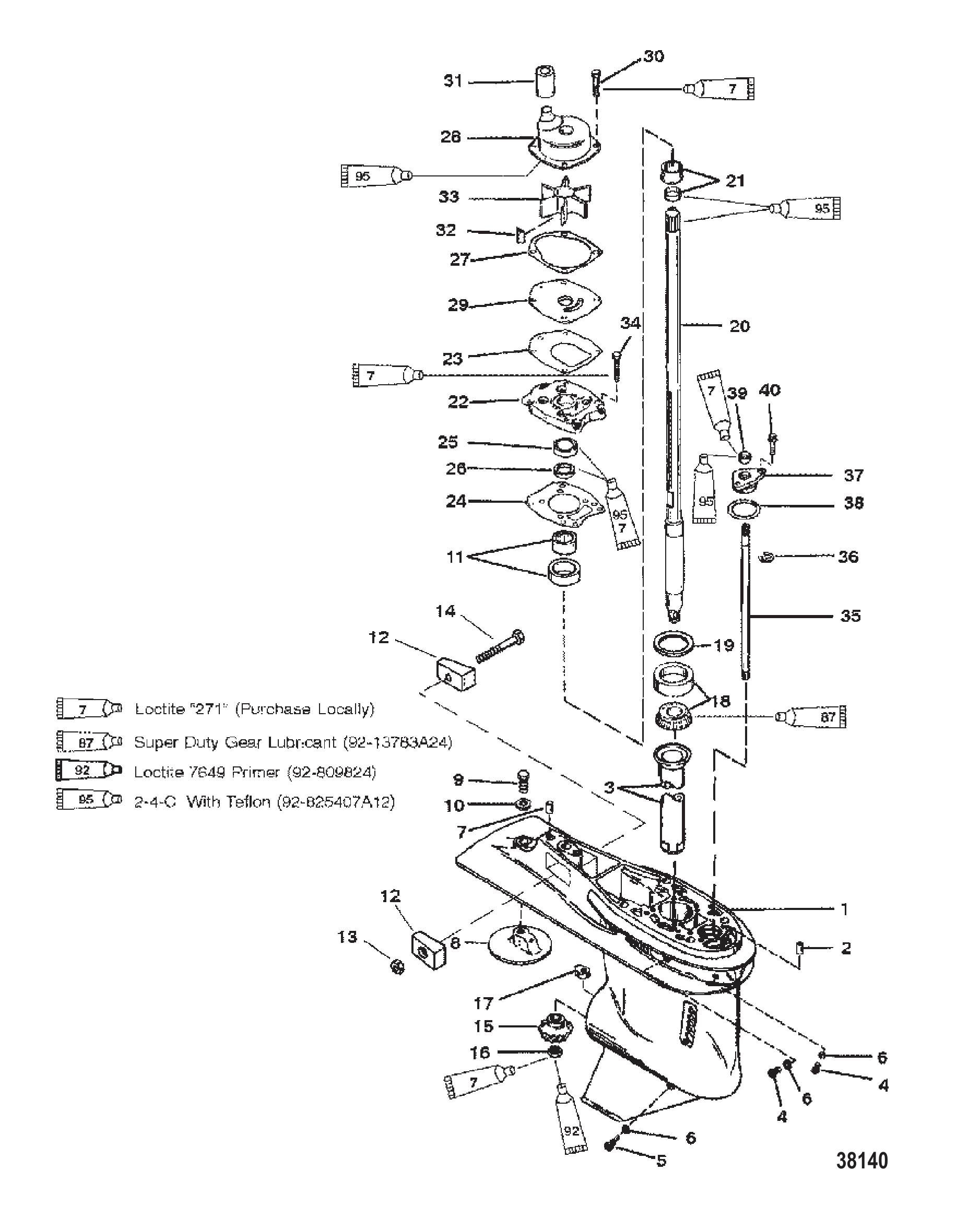

REF	Номер детали	Наименование	Кол-во
-	9760A8	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) (ЧЕРНЫЙ)	1
-	9760A9	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) (СЕРЫЙ)	1
-	9760A24	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9760A21	Корпус редуктора в сборе (длинный) (Tracker)	1
-	9760T27	ORD1671- 9760T25 Mercury / Quicksilver	1
-	9760A12	Корпус редуктора в сборе (длинный) (чёрный)	1
-	9760T25	Корпус редуктора в сборе, комплектный	1
-	9760A13	Корпус редуктора в сборе (длинный) (серый)	1
-	9760T26	ORD 1671-9760T25 Mercury / Quicksilver	1
-	9760A10	Корпус редуктора в сборе (удлинённый) (чёрный)	1
-	9760T28	Корпус редуктора в сборе, комплектный	1
-	9760A11	Корпус редуктора в сборе (удлинённый) (серый)	1
-	9760T29	Корпус редуктора серый	1
1	9760A2	Корпус редуктора в сборе (базовый) (чёрный)	1
1	9760T42	Корпус редуктора в сборе, базовый	1
1	9760A3	Корпус редуктора в сборе (базовый) (серый)	1
1	9760T31	ORD 1671-9760T30 Mercury / Quicksilver	1
1	9760A20	Корпус редуктора в сборе (базовый) (Tracker)	1
1	9760T32	ORD 1671-9760T42 Mercury / Quicksilver	1
2	67892	Винт магнитный	1
2	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
3	79953	Винт (.375-16 x .250)	2
3	79953Q04	Ремкомплект сливного винта	2
4	19183	Шайба фибровая	3
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
5	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
5	8M0084244	Штифт установочный, .375 x .620	1
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
8	812768	Подшипник роликовый	1
8A	818226A1	Комплект сальников и пластин	1
9	813694	Шестерня ведущая	1
9	813694T	Шестерня ведущая, 14 зубьев	1
10	55910	Гайка (.437-20) шестерни привода к гребному валу	1
11	812732A1	Вал переключения в сборе	1
11	815420	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
12	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
13	813696A2	Втулка в сборе	1
14	45258	Уплотнительное кольцо (.987 x .103)	1
15	8164641	Маслосъёмный сальник	1
15	8M0246145	САЛЬНИК	1
16	815422	ВЕРТИКАЛЬНЫЙ ВАЛ	1
16	812731	Вал приводной	1
16	815421	ВЕРТИКАЛЬНЫЙ ВАЛ	1
17	812770A1	Набор регулировочных шайб	AR
17	8M0063262	Набор регулировочных шайб	AR
18	77420A1	Подшипник роликовый конический гребного вала в сборе	1
18	8M0166756	Подшипник в сборе	1
19	812820	Гайка	1
19	8128201	Гайка	1
20	812966A3	Основание в сборе	1
20	8M0245488	Основание водяного насоса	1
21	30224	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.859 x .139)	1
21	8M0204651	Кольцо уплотнительное	1
22	814669	Маслосъёмный сальник	1
22	8M0245489	Сальник масляный	1
23	814670	Маслосъёмный сальник	1
24	197001	Лицевая пластина	1
24	19700A2	Пластина передняя	1
25	19453	Крыльчатка	1
25	19453T	Крыльчатка	1
26	19699	Шпонка	1
26	8M0032831	Шпонка крыльчатки	1
27	14334A1	Насос водяной в сборе	1
27	14334A3	Насос водяной в сборе	1
28	19701	Прокладка нижняя	1
28	8M0224241	Прокладка	1
29	194541	Прокладка (верхняя)	1
30	43023	САЛЬНИК	1
30	8M0204658	УПЛОТНЕНИЕ	1
31	8248324	Винт (M6 x 16)	6
33	43045	ИЗОЛЯТОР	4
33	8M0204659	ИЗОЛЯТОР @4	4
34	19452	Изолятор	2
35	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
35	760394	Кулачок управления переключением	1
-	812867A97	Комплект прокладок	1
-	812966A11	Ремкомплект водяного насоса	1
-	812966A12	Ремкомплект водяного насоса	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1

Рис. 41ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ MISCELLANEOUS INFORMATION

REF	Номер детали	Наименование	Кол-во
-	830250T3	Насос в сборе гидроподъёма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	22740	ЗАЖИМ	2
20	878609	Винт (#10-16 x .600)	1
21	69205	С-ОБРАЗНАЯ ШАЙБА	1
21	8M0084613	Пружинная шайба	1

Рис. 42РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
1	816696A3	Проставка (чёрная)	1
1	816696A4	Проставка (серая)	1
1	816696A5	Проставка (TRACKER)	1
1	816696F5	Проставка (чёрная)	1
1	816696T5	Проставка	1
1	816696F6	Проставка (серая)	1
1	816696T6	ORD 816696T 5 Mercury / Quicksilver	1
2	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
3	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
3	8M0084244	Штифт установочный, .375 x .620	1
4	817401A1	Трубка в сборе водяная	1
5	38970	САЛЬНИК X-LONG	1
6	821093	УПЛОТНЕНИЕ	1
7	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
7	8M0204645	Кольцо уплотнительное (.796 x .139)	1
8	45175	Шайба (.406 x .750 x .104)	4
8	8M0214963	Шайба	4
9	13914	Гайка (M10) шпильки корпуса редуктора	5
9	40140	ГАЙКА (M10)	5
10	8168661	Шпилька (M10 x 120)	5
10	8M0034425	Шпилька (M10 x 120)	5

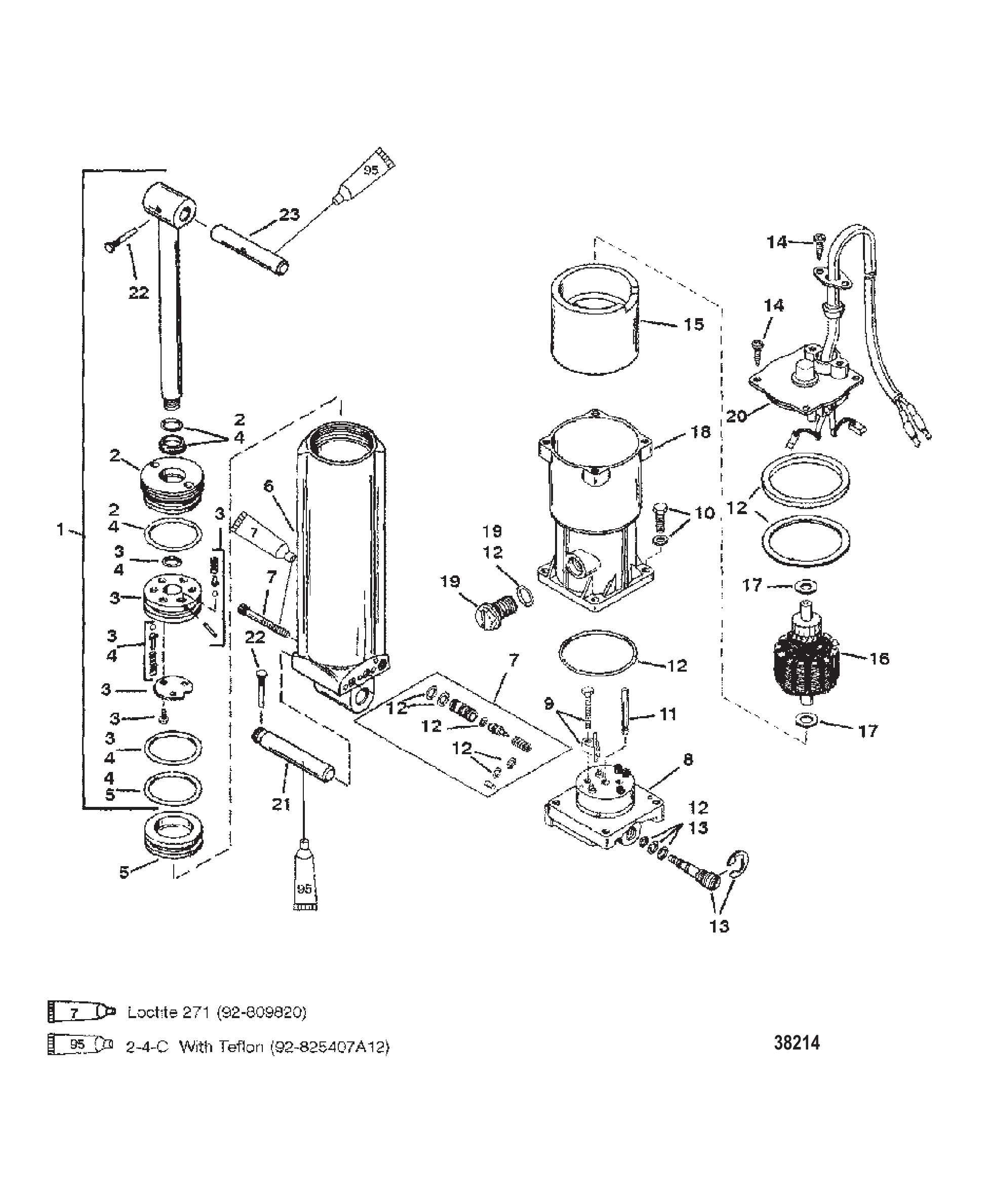

Рис. 43Компоненты гидроподъема Power Trim Components

GEAR HSG (DRIVE-BIGFOOT/SEAPRO/MARATHON/PONTOON)

REF	Номер детали	Наименование	Кол-во
-	9011A69	Корпус редуктора в сборе (удлинённый) (чёрный)	1
-	9011A71	Корпус редуктора в сборе (LL) (чёрный)	1
-	9011G94	Корпус редуктора в сборе	1
-	9011A70	Корпус редуктора в сборе (удлинённый) (серый)	1
-	9011G96	ORD 1667-9011G92 Mercury / Quicksilver	1
-	9011A72	Корпус редуктора в сборе (LL) (серый)	1
-	9011G48	Корпус редуктора	1
1	9011A73	Корпус редуктора в сборе (базовый)	1
1	9011T73	Корпус редуктора базовый, чёрный	1
1	9011A74	Корпус редуктора в сборе (базовый)	1
1	9011T74	ORD 1667-9011T73 Mercury / Quicksilver	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
5	79953	Винт (.375-16 x .250)	2
5	79953Q04	Ремкомплект сливного винта	2
6	67892	Винт магнитный	1
6	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
7	19183	Шайба фибровая	3
7	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
8	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
9	316404	Пластина триммера	1
9	31640Q4	ТРИММЕР	1
10	15942	Винт (.437-14 x 1.250)	1
10	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
11	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
12	43040A1	СБОРКА ВОДИТЕЛЯ	1
12	43040T1	СБОРКА ВОДИТЕЛЯ	1
12A	826134	Анод	2
12A	826134Q	Анод	2
12B	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
12B	401386	ГАЙКА (M6) Нержавеющая сталь	1
12C	4000333	ВИНТ (M6 x 40)	1
13	44484	Шестерня ведущая (13 зубьев)	1
13	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
14	35921	ГАЙКА (.625-18)	1
15	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
15	760394	Кулачок управления переключением	1
16	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
17	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
17	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
18	826736A1	Вал приводной в сборе	1
18	826737A1	Вал приводной в сборе	1
19	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
20	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
20	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
21	430331	Прокладка	1
22	430472	Прокладка	1
22	8M0214931	ПРОКЛАДКА	1
23	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
23	8M0245495	САЛЬНИК	1
24	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
25	817277	Прокладка	1
25	8172771	Прокладка водяного насоса, верхняя	1
26	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
27	817276	Передняя панель	1
27	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
28	8248327	Винт (M6 x 30)	4
28	8M0214957	Винт	4
29	826763A1	Муфта	1
29	826762A1	Муфта	1
32	43037	ШПОНКА	1
32	8M0204723	ШПОНКА	1
33	430262	Крыльчатка	1
33	43026T2	КРЫЛЬЧАТКА	1
34	8248326	Винт (M6 x 25 мм)	6
36	43048A1	СБОРКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
36	430482	Вал переключения в сборе (LL)	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	8248326	Винт (M6 x 25 мм)	2
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1

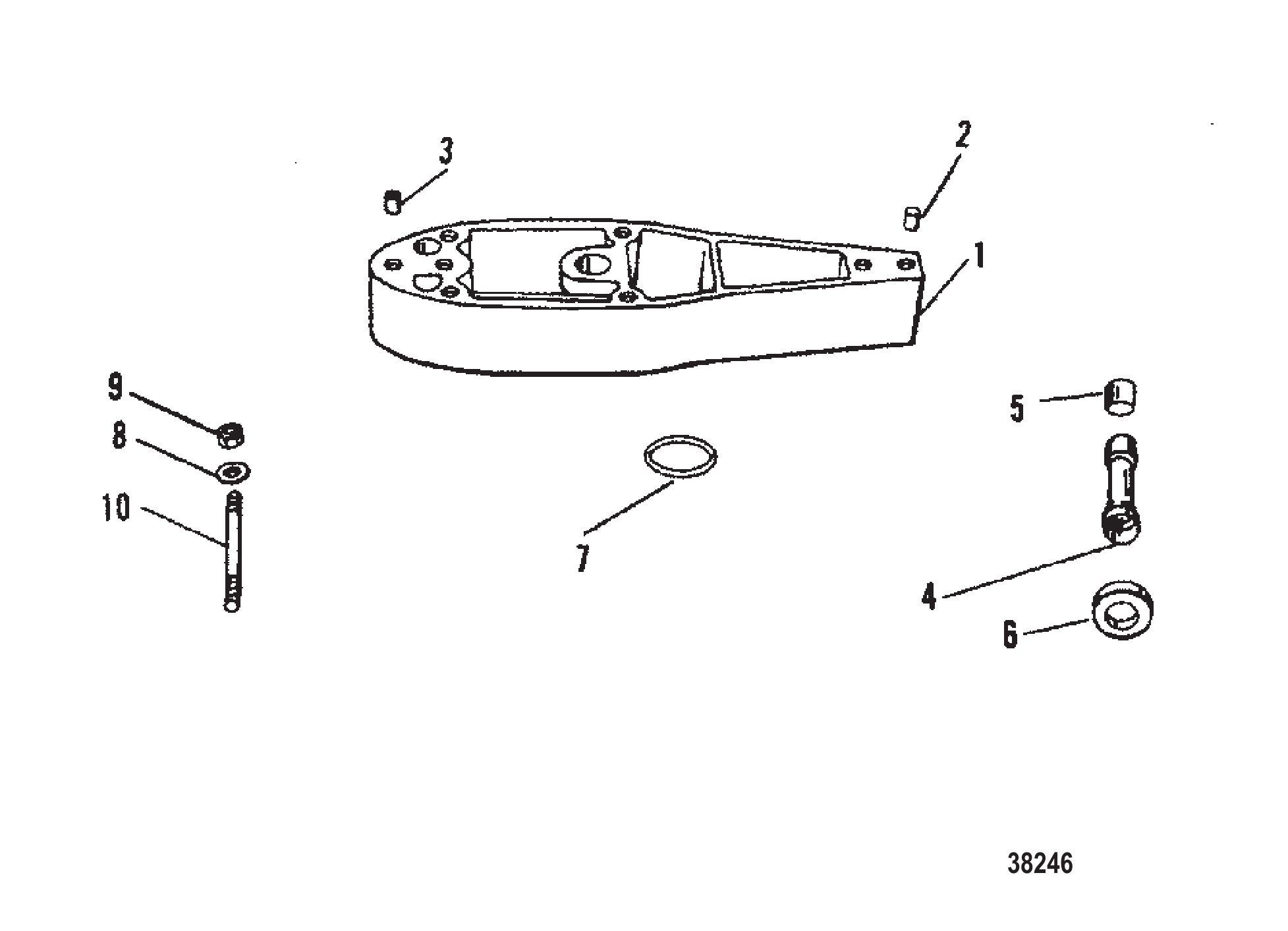

Рис. 44КОМПОНЕНТЫ УДЛИНИТЕЛЯ EXTENSION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	12020A1	Рукоятка в сборе поворотная (чёрная)	1
1	12020A2	Рычаг в сборе поворотный (серый)	1
1	12020A4	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
2	812930A1	Втулка	2
1A	12020A3	Рукоятка в сборе рулевого рычага	1
1A	12020A4	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
1A	12020A3	Рукоятка в сборе рулевого рычага	1
2A	429922	ВТУЛКА	2
2A	42992T02	ВТУЛКА	2
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	812832	Винт (#10-16 x .500)	AR
6	878608	Винт (#10-16 x .500)	AR
6	8128321	Винт (#10-16 x .600)	AR
6	878609	Винт (#10-16 x .600)	AR
7	12013	ХОМУТ ДРОССЕЛЯ	1
7	889729	ХОМУТ	1
8	40007112	Винт (M5 x 40) хомута дросселя	2
9	816873	Барашковая гайка	1
9	816874	Барашковая гайка (#10-32)	1
10	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
11	823609A5	Выключатель в сборе стоп	1
11	8M0104612	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
12	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
13	62568	Винт (#10-16 x .375)	1
14	99589	Рукоятка	1
14	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
15	648551	ХОМУТ	1
16	648551	ХОМУТ	1
17	785512	Кабельный канал	1
17	8885242	Трубка защитная	1
18	895661	Направляющая труба	1
18	8M0026078	ТРУБКА-НАПРАВЛЯЮЩАЯ	1
19	89578	Ствол	1
20	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
21	12019	ТРОСОВЫЙ УЗЕЛ	1
22	43433	Направляющая	1
22	8M0204660	НАПРАВЛЯЮЩАЯ	1
23	20007	Анкер	1
24	20518	Винт установочный (#8-32)	2
24	8M0204644	КОМПЛЕКТ ВИНТОВ	2
25	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	1
26	48416	Крышка	1
27	4002319	ШАЙБА	1
28	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
29	14601	Проставка	1
29	146011	ПРОСТАВКА	1
30	12018A2	Трубка в сборе	1
30	12018A4	ТРУБКА В СБОРЕ Дроссель	1
31	13914	Гайка (M10) шпильки корпуса редуктора	1
31	40140	ГАЙКА (M10)	1

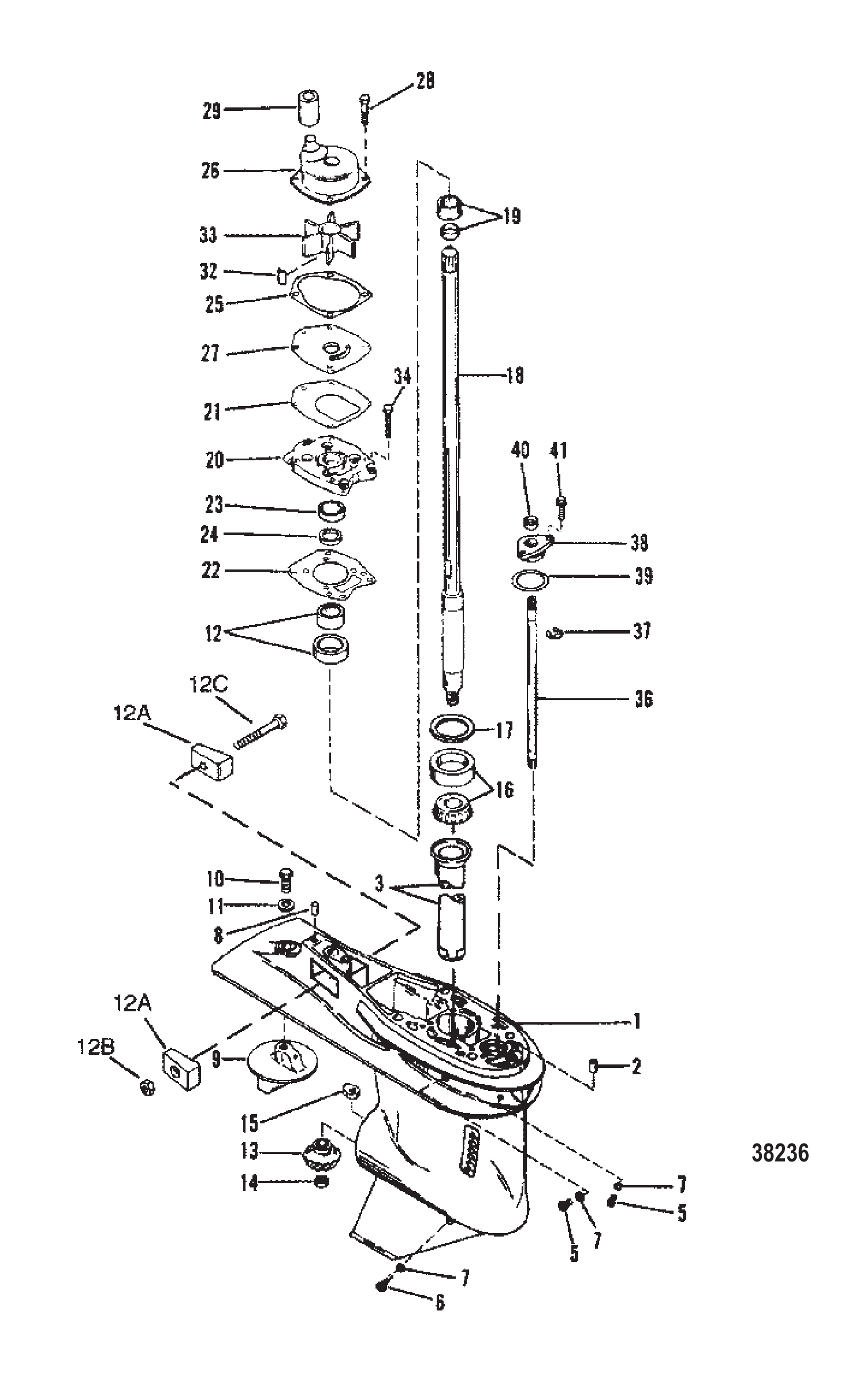

Рис. 45РЕДУКТОР (ПРИВОД-BIGFOOT/SEAPRO/MARATHON/PONTOON) GEAR HSG (DRIVE-BIGFOOT/SEAPRO/MARATHON/PONTOON)

REF	Номер детали	Наименование	Кол-во
1	8127181	Масляный бак	1
1	812718T1	Масляный бачок в сборе	1
2	19070A2	Крышка в сборе	1
3	90186	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
4	8160661	Сальник	1
1	812718A1	Бак в сборе масляный	1
1	812718T1	Масляный бачок в сборе	1
2	828765A2	Крышка в сборе	1
4	8160662	Сальник	1
4	8M0039080	Сальник масляного бака	1
5	19299A1	Вентиляция в сборе	1
6	64871	КЛАПАН	1
7	813644	Втулка уплотнительная	1
8	813649	Чехол	1
9	812890	Пыльник	1
9	8M0039085	Пыльник	1
10	12886A6	Переключатель в сборе	1
11	58376	Винт (.164-18 x .375)	1
12	812690A1	Насос в сборе системы впрыска масла	1
12	818902A1	Масляный насос в сборе	1
13	62705	Кольцо уплотнительное масляного насоса	1
13	8M0204667	Кольцо уплотнительное @2	1
14	36390	Уплотнительное кольцо корпуса водяной трубки	1
15	40011108	Винт (M5 x 20) нержавеющая сталь	2
16	19277	Шестерня ведомая	1
17	19278A2	Подшипниковый узел в сборе	1
18	82381325	ТРУБКА (10.00 дюймов в наборе)	2
18	82381335	ТРУБКА (15.00 дюймов в наборе)	2
19	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
20	821287	ТЯГА	1

Рис. 46КОМПЛЕКТ РУЛЕВОЙ РУКОЯТКИ STEERING HANDLE KIT

REF	Номер детали	Наименование	Кол-во
1	14360A41	Насос в сборе, топливный	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE CHECK VALVE-RUBBER	2
4	NSS	NOT SOLD SEPARATE CHECK VALVE	2
5	NSS	NOT SOLD SEPARATE RETAINER	2
6	NSS	NOT SOLD SEPARATE SPRING	1
7	NSS	NOT SOLD SEPARATE CAP	1
8	NSS	NOT SOLD SEPARATE SPRING	1
9	NSS	NOT SOLD SEPARATE CAP	1
10	NSS	NOT SOLD SEPARATE DIAPHRAGM	1
11	987691	Прокладка	1
11	8M0204705	Прокладка @2	1
12	98775A7	Пластина	1
13	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
14	19688A1	Штуцер	1
15	4009340	ВИНТ	2
15	82104540	ВИНТ (M5 x 40)	2
15	40057134	ВИНТ (M6 x 50)	2
16	144303	ОСНОВАНИЕ	1
17	816865	Шланг	1
17	830767	Шланг	1
18	8162961	Топливный фильтр	1
18	816296Q2	Фильтр топливный	1
19	19723	Топливная линия	1
19	830761	Топливная магистраль	1
20	9912980	Шланг	2
20	8M0108349	Шланг (70 дюймов, бухта)	2
21	13773	Тройник	1
22	816311	Стяжка (8.00 дюймов)	AR
22	816311T	СТЯЖКА (8.00 дюймов)	AR
23	816856A1	Соединитель в сборе топливный	1
23	816856T01	Соединитель топливный	1
24	4000332	ВИНТ (M6 x 35)	1
25	99127109	Шланг (57,00 дюймов, бухта)	1
25	8M0108355	Шланг (57 дюймов, бухта)	1
26	19688	Штуцер	1
27	428593	Электромагнитный клапан	1
27	819503A5	Комплект соленоида обогатительного клапана	1
28	633001	ХОМУТ	1
29	40011127	Винт (M6 x 16) нержавеющая сталь	1
29	4006731	ВИНТ (M6 x 16)	1
30	1430165	Трубка (бухта 38.00 дюймов)	3
31	59169	Фитинг	1
31	59169003	Фитинг тройник	1
32	99130122	Трубка (20,00 футов, бухта) дренажная	1
32	892024122	Шланг (240.00 дюймов, бухта)	1
-	812867A97	Комплект прокладок	1
-	857005A1	Ремкомплект диафрагмы	1

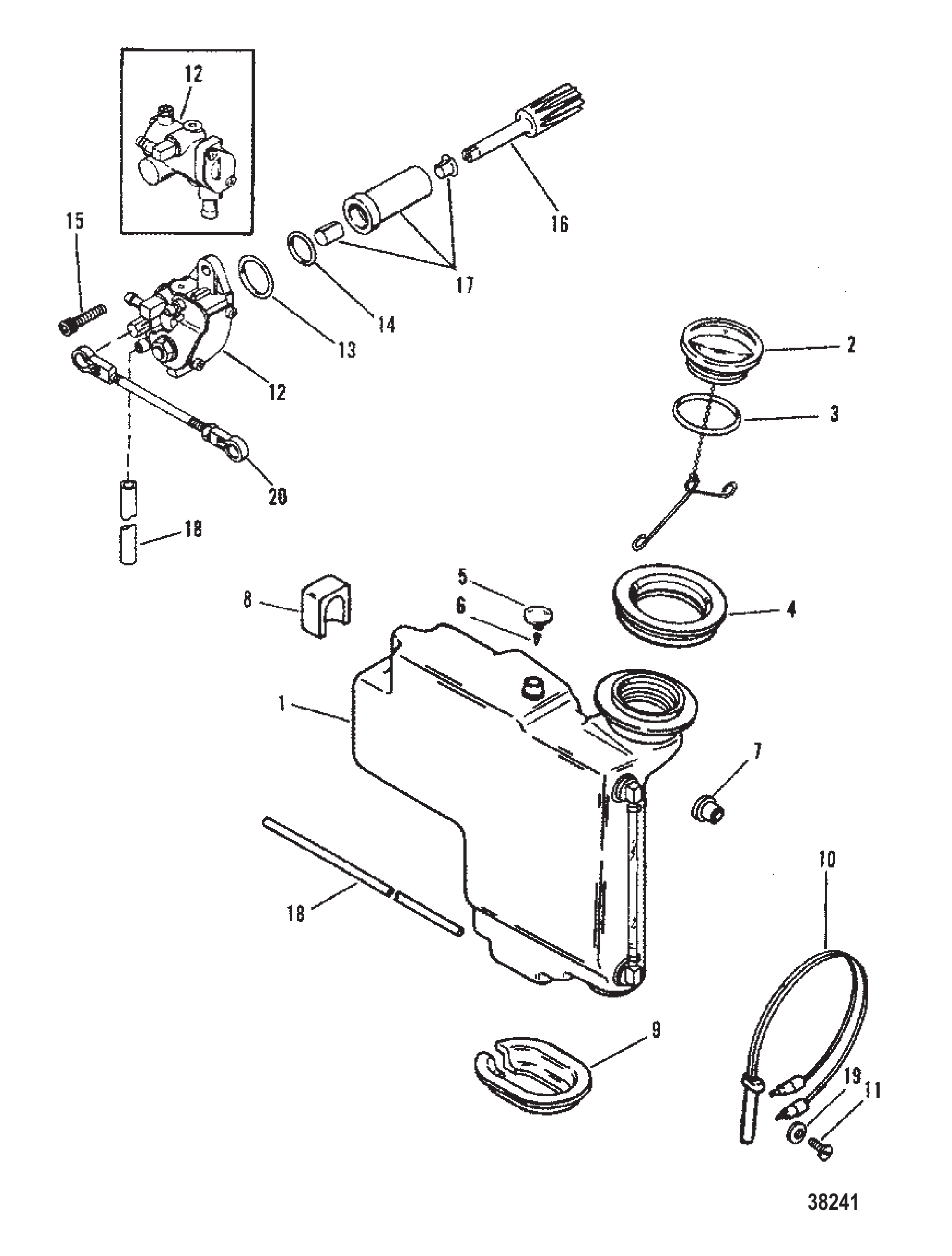

Рис. 47КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS

REF	Номер детали	Наименование	Кол-во
-	9760A23	Корпус редуктора в сборе	1
-	9760A24	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9760A27	Корпус редуктора в сборе	1
-	9760T27	ORD1671- 9760T25 Mercury / Quicksilver	1
-	9760A25	Корпус редуктора в сборе	1
-	9760T25	Корпус редуктора в сборе, комплектный	1
-	9760A26	Корпус редуктора в сборе	1
-	9760T26	ORD 1671-9760T25 Mercury / Quicksilver	1
-	9760A28	Корпус редуктора в сборе	1
-	9760T28	Корпус редуктора в сборе, комплектный	1
-	9760A29	Корпус редуктора в сборе	1
-	9760T29	Корпус редуктора серый	1
1	9760A30	Корпус редуктора в сборе	1
1	9760T42	Корпус редуктора в сборе, базовый	1
1	9760A31	Корпус редуктора в сборе	1
1	9760T31	ORD 1671-9760T30 Mercury / Quicksilver	1
1	9760A32	Корпус редуктора в сборе	1
1	9760T32	ORD 1671-9760T42 Mercury / Quicksilver	1
2	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
2	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
3	79953A2	Комплект винтов (.375-16 x .250)	2
3	79953Q04	Ремкомплект сливного винта	2
4	19183	Шайба фибровая	3
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
5	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
5	8M0084244	Штифт установочный, .375 x .620	1
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
8	812768	Подшипник роликовый	1
9	818226A1	Комплект сальников и пластин	1
10	813694	Шестерня ведущая	1
10	813694T	Шестерня ведущая, 14 зубьев	1
11	55910	Гайка (.437-20) шестерни привода к гребному валу	1
12	812732A1	Вал переключения в сборе	1
12	815420	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
13	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
14	813696A2	Втулка в сборе	1
15	45258	Уплотнительное кольцо (.987 x .103)	1
16	8164641	Маслосъёмный сальник	1
16	8M0246145	САЛЬНИК	1
17	815422	ВЕРТИКАЛЬНЫЙ ВАЛ	1
17	812731	Вал приводной	1
17	815421	ВЕРТИКАЛЬНЫЙ ВАЛ	1
18	812770A1	Набор регулировочных шайб	AR
18	8M0063262	Набор регулировочных шайб	AR
19	77420A1	Подшипник роликовый конический гребного вала в сборе	1
19	8M0166756	Подшипник в сборе	1
20	8128201	Гайка	1
21	812966A3	Основание в сборе	1
21	8M0245488	Основание водяного насоса	1
22	30224	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.859 x .139)	1
22	8M0204651	Кольцо уплотнительное	1
23	814669	Маслосъёмный сальник	1
23	8M0245489	Сальник масляный	1
24	814670	Маслосъёмный сальник	1
25	19453	Крыльчатка	1
25	19453T	Крыльчатка	1
26	19699	Шпонка	1
26	8M0032831	Шпонка крыльчатки	1
27	14334A2	Насос водяной в сборе	1
27	14334A3	Насос водяной в сборе	1
28	19701	Прокладка нижняя	1
28	8M0224241	Прокладка	1
29	822189	Прокладка верхней части водяного насоса	1
30	43023	САЛЬНИК	1
30	8M0204658	УПЛОТНЕНИЕ	1
31	19700A1	Опорная пластина	1
31	19700A2	Пластина передняя	1
32	8248324	Винт (M6 x 16)	6
33	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
33	760394	Кулачок управления переключением	1
-	812867A97	Комплект прокладок	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1
-	812966A6	Ремкомплект водяного насоса	1
-	812966A12	Ремкомплект водяного насоса	1

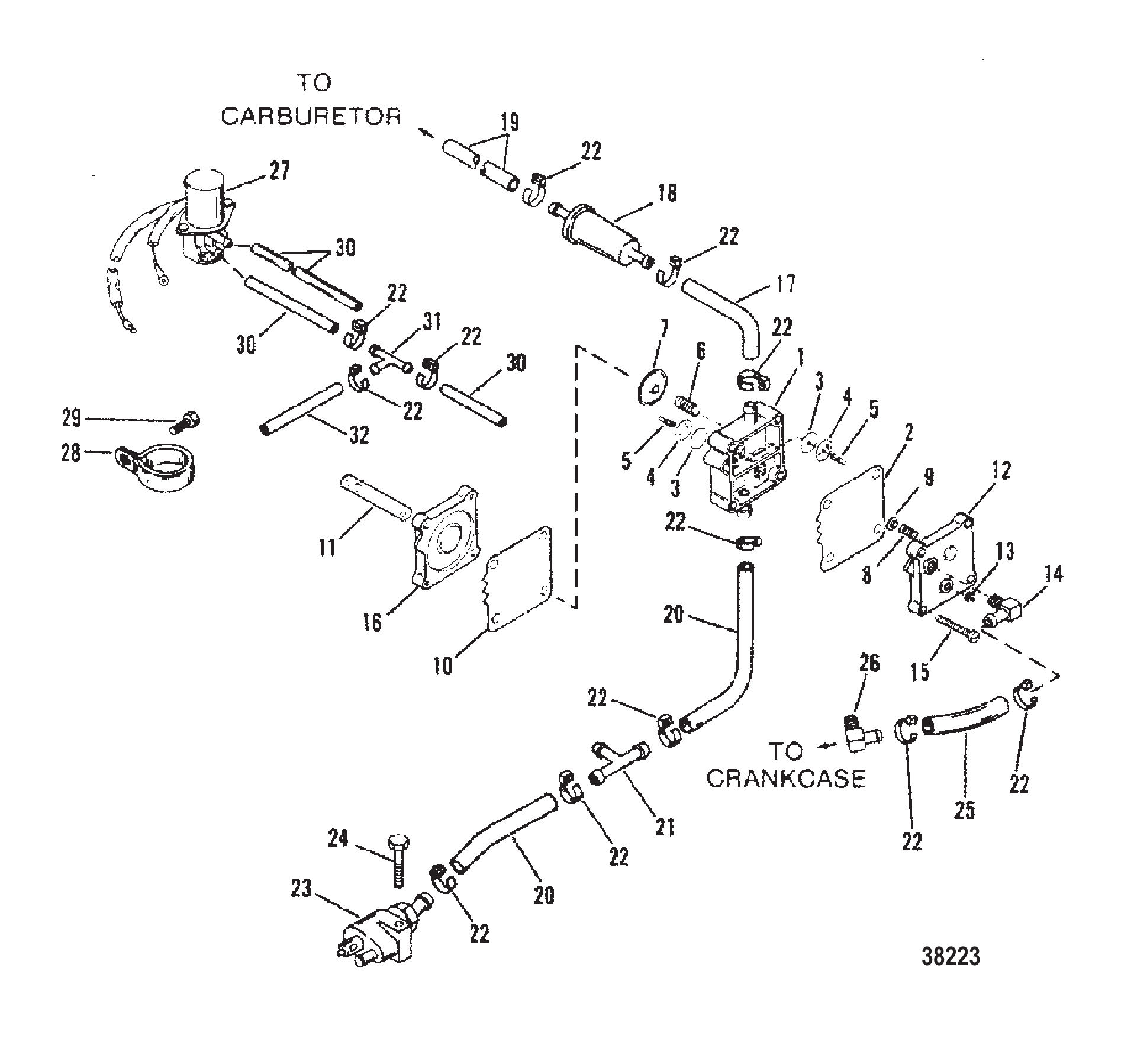

Рис. 48ТОПЛИВНЫЙ НАСОС (БЕЛЫЙ ИЛИ КРАСНЫЙ) FUEL PUMP (WHITE OR RED)

REF	Номер детали	Наименование	Кол-во
1	821889A18	Ограничитель оборотов	1
2	823147A4	Жгут проводов ограничителя оборотов	1
3	826579	КРОНШТЕЙН	1
4	40011127	Винт (M6 x 16) нержавеющая сталь	2
4	4006731	ВИНТ (M6 x 16)	2
5	40011109	Винт (M5 x 25) нержавеющая сталь	2
6	801402	Комплект для смазки	1
6	30500A2	КОМПЛЕКТ СМАЗКИ	1
24	197001	Лицевая пластина	1
24	19700A2	Пластина передняя	1
25	19453	Крыльчатка	1
25	19453T	Крыльчатка	1
26	19699	Шпонка	1
26	8M0032831	Шпонка крыльчатки	1
27	14334A1	Насос водяной в сборе	1
27	14334A3	Насос водяной в сборе	1
29	194541	Прокладка (верхняя)	1
30	43023	САЛЬНИК	1
30	8M0204658	УПЛОТНЕНИЕ	1
31	8248324	Винт (M6 x 16)	6
33	43045	ИЗОЛЯТОР	4
33	8M0204659	ИЗОЛЯТОР @4	4
34	19452	Изолятор	2
-	812966A11	Ремкомплект водяного насоса	1
-	812966A12	Ремкомплект водяного насоса	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1

Рис. 49РЕДУКТОР (ВЕДУЩИЙ ВАЛ) (50/55/60) GEAR HOUSING (DRIVESHAFT)(50/55/60)

CLAMP BRACKET (MANUAL) (S/N: 0D1812000 AND UP)

REF	Номер детали	Наименование	Кол-во
1	822868A1	Узел зажимного кронштейна	1
1	822868A2	Узел зажимного кронштейна	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	822867F1	Зажимной кронштейн	1
4	822867F2	Зажимной кронштейн	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	893704T01	Рычаг фиксатора наклона	1
5	19618A3	Рычаг в сборе, фиксатор наклона	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	812709T	Ручка	1
9	812709	Ручка	1
9	812709T6	Ручка	1
9	812709	Ручка	1
10	99615	Штифт с канавкой	1
11	19619	Шайба	2
12	18486F5	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
12	18486F6	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
13	818298A1	Комплект анода	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	4000354	ВИНТ (M8 x 30)	5
16	4000355	ВИНТ (M8 x 35)	1
17	400257	СТОПОРНАЯ ШАЙБА (M8)	4
18	400635	ГАЙКА (M8)	2
18	401388	ГАЙКА (M8) Нержавеющая сталь	2
19	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
19	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
19A	821461	ПРУЖИНА	1
20	19614	Труба наклона	1
20	8M0041938	Трубка наклона	1
21	30499	ГАЙКА (7/8-14)	2
21	858869	Гайка (.875-14)	2
23	818883A1	Винт барашковый в сборе	2
24	818884	ШАЙБА	2
25	768042	Винт с буртиком шестигранный	2
26	814259	Винт (.500-20 x 4.00)	4
27	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
27	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
28	8M0027784	Гайка	4
28	82671117	ГАЙКА (.500-20)	4
29	1938525	ТЯГА	1
29	8M0084737	Тяга	1
30	19615A4	Рычаг в сборе, наклон	1
30	19615A05	Рычаг в сборе, наклон	1
31	812707	Втулка	1
32	19605	Шайба (.520 x .850 x .060) нейлоновая - чёрная	1
32	8M0042643	Шайба (.520 x .850 x .060) нейлоновая, чёрная	1
33	99611	Волнистая шайба	1
34	19621	Ручка наклона	1
34	8M0007469	Ручка тримма	1
35	19611	Винт (.375-16 x .62)	1
37	812432F2	КРЕПЕЖНЫЙ КРОНШТЕЙН (ПРАВЫЙ БОРТ)	1
37	812432F5	Монтажный кронштейн	1
37	812433F3	КРЕПЕЖНЫЙ КРОНШТЕЙН (ЛЕВЫЙ БОРТ)	1
37	812433F5	Кронштейн крепления	1
38	88432	Винт (.375-24 x 4.00)	4
39	29395	ШАЙБА (.390 x 1.00 x .06)	8
39	8M0042641	Шайба (.390 x 1.00 x .06)	8
40	134371	Гайка (.375-24)	4
40	862903	Гайка (.375-24)	4
41	821722	Прокладка регулировочная	4

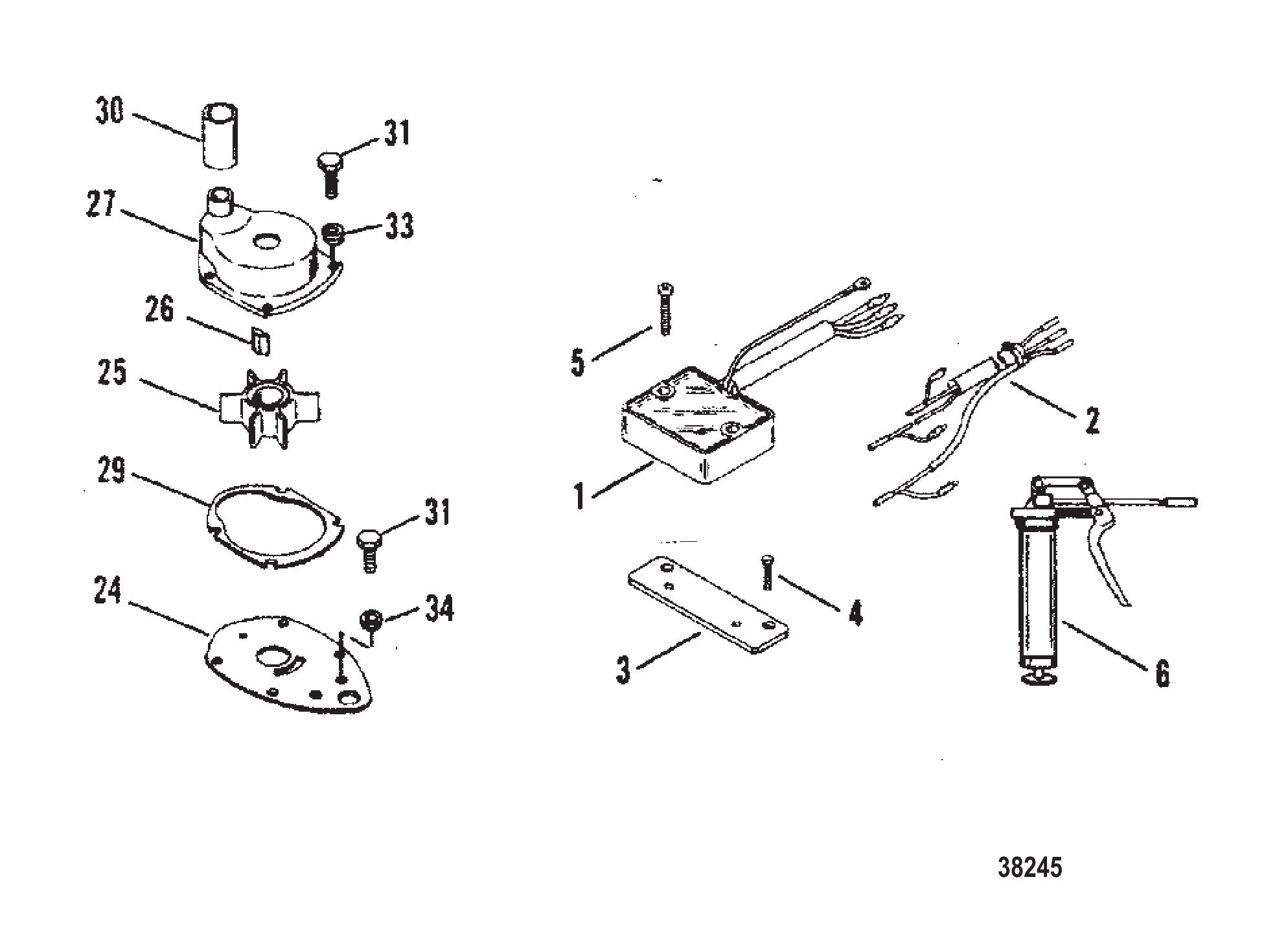

Рис. 50Компоненты водомета Jet Components

REF	Номер детали	Наименование	Кол-во
1	9755A9	Блок цилиндров	1
1	9755A14	Блок цилиндров	1
1	9755T14	Блок цилиндров	1
1	9755A10	Блок цилиндров	1
1	9755T10	Блок цилиндров	1
1	9755A15	Блок цилиндров	1
1	9755T15	Блок цилиндров	1
2	81742780	ВИНТ (M8 x 80)	8
3	81742730	Винт (M8 x 30)	6
4	42658	Обратный клапан	1
4	426585	Обратный клапан	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	42623	Обратный клапан (запрессовываемый)	1
6	426233	Обратный клапан	1
7	812888A1	Держатель в сборе	2
8	42657A1	Обратный клапан картера	2
8	42657A3	Обратный клапан	2
9	814776	Регулировочный винт (M6 x 55)	1
10	400212	ГАЙКА (M6) Нержавеющая сталь	1
11	42942	Колпачок регулировочного винта	1
12	20033	Штифт направляющий установочный	1
12	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
13	812870	Штифт центральный главный (обойма подшипника)	3
13	8M0084653	Штифт установочный	3
14	18597	Крышка	1
15	81742750	ВИНТ (M8 x 50)	2
16	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
18	8128671	Прокладка	1
18	8128672	Прокладка	1
19	8161941	Шпилька	2
19	8161949	Шпилька (M6 x 44)	2
20	18598	Пробка трубная	4
20	185981	Пробка трубная (.375-18)	4
21	817430110	Винт (M10 x 110)	6
22	81742720	Винт (M8 x 20)	4
22	40011149	Винт (M8 x 25) нержавеющая сталь	4
22A	12896	Винт (#8-18 x .310) переключателя	1
23	8128821	Тарелка клапана	1
24	812887	Диафрагма	1
24	8128871	Диафрагма	1
24	812887002	ДИАФРАГМА	1
25	94182	Шайба	1
26	69570	Винт (#10-16 x .750)	1
27	90392	ПРУЖИНА	1
27	18336	Пружина	1
27	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
28	75692	ТЕРМОСТАТ (143 ГРАД.)	1
28	14586	Термостат	1
29	62386	Прокладка термостата	1
29	8M0204714	Прокладка @4	1
30	32802	ПРОБКА ТРУБНАЯ (.125-27)	1
30	328022	Пробка трубная (.125-27) латунная	1
31	787992	Датчик температуры	1
32	44552	Фиксатор	1
32	889733	ФИКСАТОР	1
33	8128321	Винт (#10-16 x .600)	1
33	878609	Винт (#10-16 x .600)	1
34	56681	ШАЙБА (.203 x .500 x .032)	1
34	8M0204666	ШАЙБА (.203 x .500 x .032)	1
35	49221	Шайба (.187 x .500 x .062) неопреновая	2
35	8M0204663	ШАЙБА @5	2
36	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
37	816872	Барашковая гайка	2
38	99664	Угольник выхлопной пластины	1
38	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
38	78279	Угольник	1
38	8M0207781	Угольник	1
39	19074	Крышка	1
39	190741	Крышка	1
39	8M0036859	Крышка	1
40	65857	РАЗЪЕМ	1
40	56759	ШТУЦЕР ЕРШОВЫЙ	1
41	8129961	Крышка	1
41	8129962	Крышка	1
42	48462	Кольцо уплотнительное (.614 x .070)	1
43	40011108	Винт (M5 x 20) нержавеющая сталь	2
45	821595	РЫМ-БОЛТ	1
46	821616	Винт	1
46	821606	Винт	1
47	400265	ГАЙКА (M8)	1
47	401368	ГАЙКА (M8) Нержавеющая сталь	1
-	812867A97	Комплект прокладок	1
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

Рис. 51КРОНШТЕЙН КРЕПЛЕНИЯ (РУЧНОЙ) (S/N: 0D1812000 И ПОЗЖЕ) CLAMP BRACKET (MANUAL) (S/N: 0D1812000 AND UP)

REF	Номер детали	Наименование	Кол-во
1	880894T	Коленчатый вал	1
2	8040992	Сальник масляный	1
3	8041002	Сальник масляный	1
4	804101T	Подшипник	4
4	804101T10	Подшипник	4
4	804101T20	Подшипник	4
5	804102T	Подшипник	5
5	804102T10	Подшипник	5
5	804102T20	Подшипник	5
5	804102T30	Подшипник	5
6	804103T	Подшипник	1
6	804103T10	Подшипник	1
6	804103T20	Подшипник	1
7	880895T1	Поршень в сборе	4
7	880895A14	Поршень/шатун	4
7	880895T10	Поршень в сборе	AR
7	880895A16	Поршень/шатун	AR
8	880896	Болт (M8 x 38)	8
9	880897T1	Комплект поршневых колец	4
9	880897T02	Комплект поршневых колец	4
9	880898T1	Комплект поршневых колец	AR
9	880898T02	Комплект поршневых колец	AR
10	880899T	Подшипник	8
10	880899T10	Подшипник	8
10	880899T20	Подшипник	8
10	880899T30	Подшипник	8
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

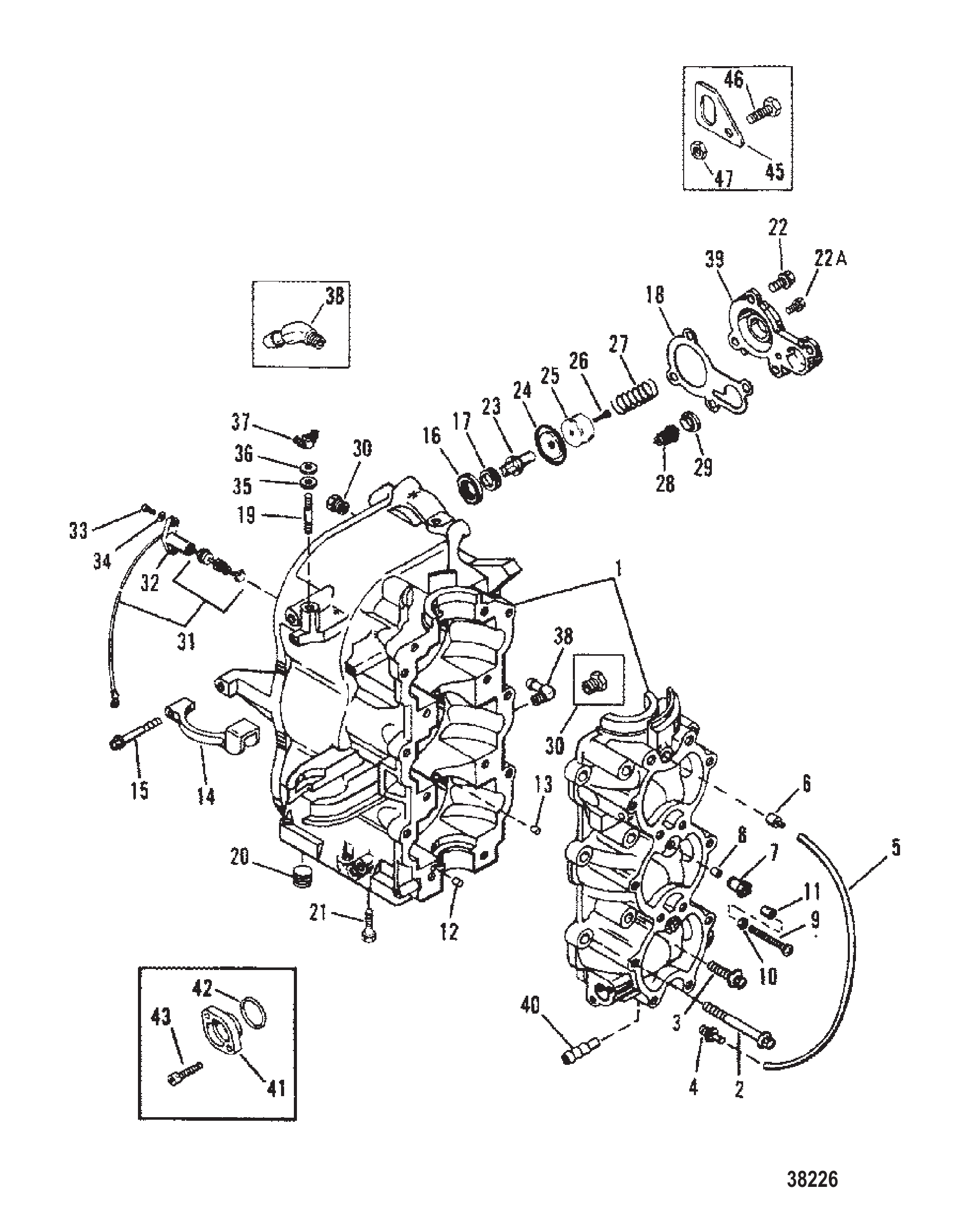

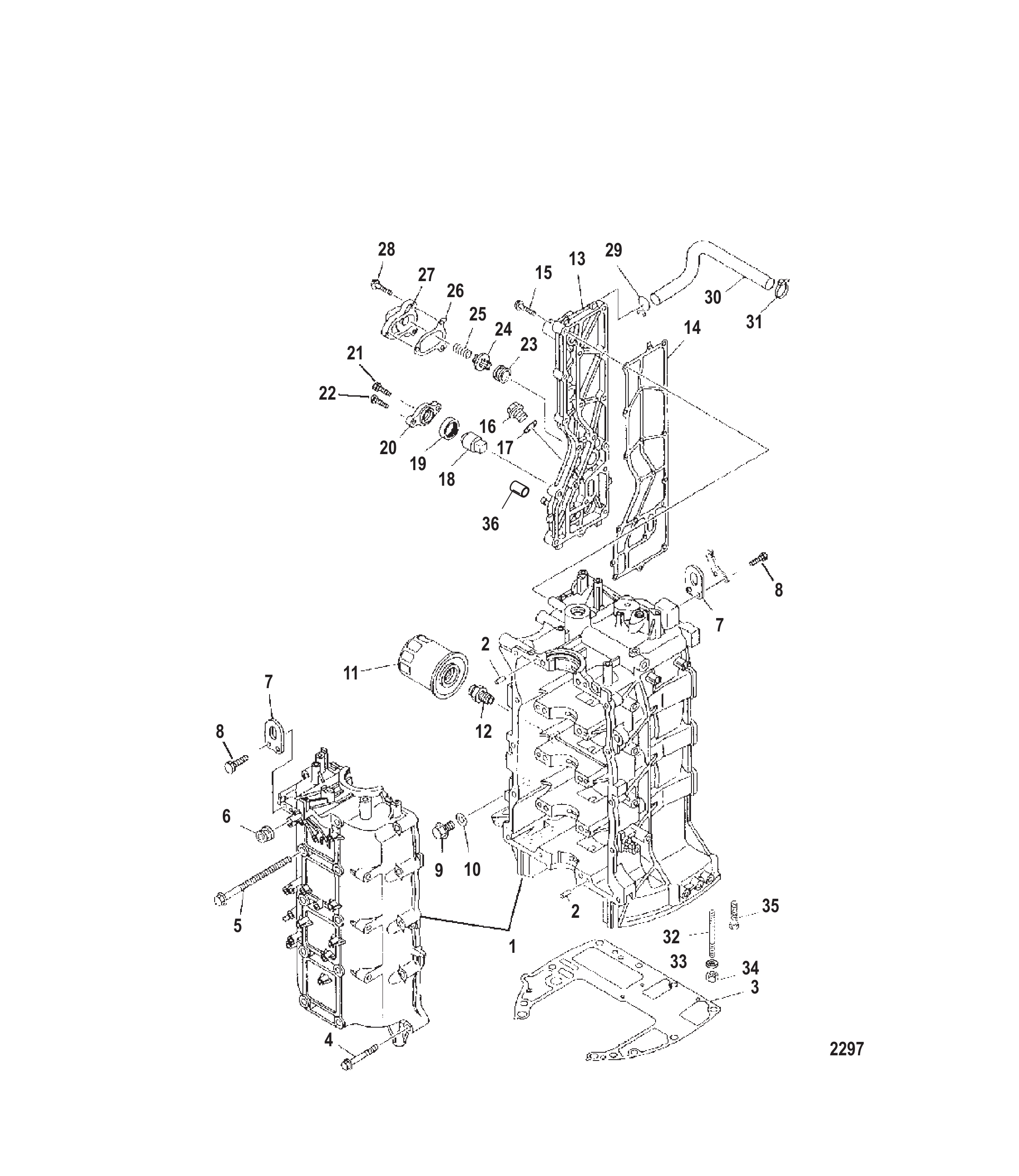

Рис. 52БЛОК ЦИЛИНДРОВ И КАРТЕР CYLINDER BLOCK AND CRANKCASE

GEAR HOUSING (PROPELLER SHAFT)(50/55/60)

REF	Номер детали	Наименование	Кол-во
-	9760A23	Корпус редуктора в сборе	1
-	9760A24	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9760A27	Корпус редуктора в сборе	1
-	9760T27	ORD1671- 9760T25 Mercury / Quicksilver	1
-	9760A25	Корпус редуктора в сборе	1
-	9760T25	Корпус редуктора в сборе, комплектный	1
-	9760A26	Корпус редуктора в сборе	1
-	9760T26	ORD 1671-9760T25 Mercury / Quicksilver	1
-	9760A28	Корпус редуктора в сборе	1
-	9760T28	Корпус редуктора в сборе, комплектный	1
-	9760A29	Корпус редуктора в сборе	1
-	9760T29	Корпус редуктора серый	1
1	9760A30	Корпус редуктора в сборе	1
1	9760T42	Корпус редуктора в сборе, базовый	1
1	9760A31	Корпус редуктора в сборе	1
1	9760T31	ORD 1671-9760T30 Mercury / Quicksilver	1
1	9760A32	Корпус редуктора в сборе	1
1	9760T32	ORD 1671-9760T42 Mercury / Quicksilver	1
34	812769A1	Набор регулировочных шайб	AR
34	8M0063263	Набор регулировочных шайб	AR
35	812767A1	Подшипник роликовый конический в сборе	1
35	8M0103476	Подшипник в сборе	1
36	813693A1	Шестерня переднего хода в сборе	1
36	813693T1	Шестерня переднего хода, 23 зуба	1
37	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
38	812929	Толкатель кулачка	1
38	8129291	Толкатель кулачка	1
39	20843	ПОЛЗУН ПОПЕРЕЧНОГО ШТИФТА	1
40	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
41	813697	Муфта	1
41	813697T	Сцепление	1
42	38113	ШТИФТ Крестовины храповика к гребному валу	1
42	8M0020942	Палец крестовой @2	1
43	815418	ПРУЖИНА	1
44	14493	Гребной вал	1
45	813695	Шестерня заднего хода	1
45	813695T	Шестерня заднего хода 23 зуба	1
46	20839	ПОДШИПНИК ШАРИКОВЫЙ ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
46	20839T	Подшипник шариковый	1
47	19291A3	Обойма подшипника в сборе	1
47	8M0168900	Обойма подшипника	1
48	815460	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
49	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
50	69188	САЛЬНИК Масляного корпуса подшипника	1
50	8M0205511	Сальник масляный	1
51	69189	САЛЬНИК Масляного корпуса подшипника	1
51	8M0203757	Сальник масляный	1
52	4000353	ВИНТ (M8 x 25) КОРПУС РЕДУКТОРА	2
53	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
53	8M0042642	Шайба (.323 x .562 x .063)	2
54	17264T2	Антикавитационная плита цинковая	1
55	4000377	ВИНТ (M10 x 30)	1
56	45175	Шайба (.406 x .750 x .104)	1
56	8M0214963	Шайба	1
57	824389A1	Комплект гребного винта	1
58	62124A1	Ступица упорная в сборе	1
58	73345A1	Упорная шайба, передняя	1
59	69578A1	Комплект гайки гребного винта	1
59	69578Q1	Комплект гайки гребного винта	1
60	76281	Шайба стопорная гайки гребного винта	1
60	8M0214942	Шайба стопорная	1
-	812867A97	Комплект прокладок	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1

Рис. 53КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	822864A1	Поворотный кронштейн	1
1	822864A2	Узел поворотного кронштейна (короткий) (серый)	1
1	822864A1	Поворотный кронштейн	1
1	822863A1	Поворотный кронштейн	1
1	822863A2	Узел поворотного кронштейна (длинный) (серый)	1
1	822863A3	Узел поворотного кронштейна (длинный) (TRACKER)	1
2	821124	ПОДШИПНИК	2
3	32911	САЛЬНИК МАСЛЯНЫЙ	2
4	19606	Подшипник	2
5	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
5	8M0169589	Штуцер для смазки	3
6	25176	ШАЙБА (.060)	1
7	19654T	Вилка нижняя (чёрная)	1
7	19654T1	Вилка нижняя	1
7	19654T6	Вилка нижняя (серая)	1
7	19654T7	ORD 19654T 1 Mercury / Quicksilver	1
7	19654F1	Вилка нижняя (TRACKER)	1
8	77415	СТОПОРНОЕ КОЛЬЦО	1
9	812897A7	Узел поворотного пальца (короткий) (черный)	1
9	812897A19	Шкворень поворотный в сборе	1
9	812897A8	Узел поворотного пальца (короткий) (серый)	1
9	812897A20	ORD 17-812897A19 Mercury / Quicksilver	1
9	812896A14	Узел поворотного пальца (черный)	1
9	812896A22	Шкворень поворотный в сборе	1
9	812896A15	Узел поворотного пальца (серый)	1
9	812896A23	Поворотный палец-GR-LG	1
9	812896A16	Узел поворотного пальца (длинный) (TRACKER)	1
10	8219871	Штифт Co-Pilot	1
11	816667T	Кронштейн (черный)	1
11	8M0184092	Кронштейн	1
11	816667F3	Кронштейн	1
11	8M0184092	Кронштейн	1
11	816667F2	Кронштейн (TRACKER)	1
11	8M0184092	Кронштейн	1
12	816669	Стопорная шайба с усиком	1
12	8M0009820	ШАЙБА СТОПОРНАЯ	1
13	4000377	ВИНТ (M10 x 30)	2
14	196081	Тяга	1
14	19608A14	Комплект крепления рулевого управления двигателя	1
14	196091	Тяга (левый борт)	1
14	19609A6	Крепежный комплект рулевого управления	1
15	90041	Винт (.375-24 x 1.620)	1
15	856680	Винт (.375-24 x 1.62)	1
16	71970	ШАЙБА (.390 x .546 x .12)	1
16	8M0109680	Шайба (.39 X .546 X.12)	1
17	34863	ГАЙКА (.375-24)	2
17	8M0204726	Гайка (.375-24) латунная	2
18	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
19	52865	Шайба	1
20	823876	ШТИФТ РУКОЯТКИ	1
21	88238A2	Кабель заземления в сборе	1
21	88238A10	Кабель заземления в сборе	1
22	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1

Рис. 54РЕДУКТОР (ГРЕБНОЙ ВАЛ) (50/55/60) GEAR HOUSING (PROPELLER SHAFT)(50/55/60)

REF	Номер детали	Наименование	Кол-во
1	19653A2	ПЛАСТИНА В СБОРЕ ВЫПУСКНАЯ	1
-	817519A1	Обратный клапан в сборе, сливной	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
3	812893	Опора верхняя	1
3	8M4501491	Верхняя опора в сборе	1
4	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	4
5	42973	БОЛТ (M12 x 154)	2
5	898835001	Винт (M12 x 154)	2
6	93416	ШАЙБА ВИНТА ВЕРХНЕЙ ОПОРЫ	2
6	32834	ШАЙБА (.9375 x 1.750 x .172)	2
7	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
7	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
8	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
8	896963	Гайка (M12)	2
9	40011158	ВИНТ (M8 x 70) Нержавеющая сталь	1
10	812866	Прокладка	1
10	8M0000820	Прокладка	1
11	48237	Втулка вала переключения передач	1
12	815639A2	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ВЕРХНИЙ)(КОРОТКИЙ)	1
12	812891A1	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ВЕРХНИЙ)(ДЛИННЫЙ - 50/60)	1
12	815639A1	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ВЕРХНИЙ)(ДЛИННЫЙ - 55)	1
12	812891A3	Вал переключения передач (60 PONTOON - ELECTRIC)	1
12	815639A3	Вал переключения передач (60 SEAPRO/MARATHON - MANUAL)	1
13	812872	Тяга переключения	1
13	812872A1	Тяга переключения передач	1
13	812872A1	Тяга переключения передач	1
14	48475	Втулка (исполнение II)	1
14	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
15	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
16	24664	ШАЙБА (M4 x 20) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
17	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
17	401386	ГАЙКА (M6) Нержавеющая сталь	1
18	430144	Трубка водяная	1
18	8M0042795	Трубка водяная короткая	1
18	430143	Трубка водяная	1
18	8M0042794	Трубка водяная длинная	1
19	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
19	93221002	Втулка уплотнительная	1
20	196551	Труба выпускная	1
20	8M0045214	Труба выпускная	1
21	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	4
22	812886	Сальник	1
22	812886001	САЛЬНИК	1
23	99019	Хомут уплотнения водяной трубки	1
24	42941	Уплотнение водяной трубки (верхнее)	1
24	42941001	Сальник водяной трубки	1
25	40011155	ВИНТ (M8 x 55) Нержавеющая сталь	2
-	812867A97	Комплект прокладок	1

Рис. 55ПОВОРОТНЫЙ КРОНШТЕЙН (S/N: 0D182000 И ПОЗЖЕ) SWIVEL BRACKET (S/N: 0D182000 AND UP)

REF	Номер детали	Наименование	Кол-во
-	830050A2	Узел ручного тримма	1
-	8M0118570	Узел ручного тримма	1
-	832020A2	Узел ручного тримма в сборе	1
-	832020T3	Ручной тримм	1
1	813427A1	Шток амортизатора в сборе	1
1	8M0118572	Комплект штока амортизатора	1
1	813427A2	Шток амортизатора в сборе	1
1	893942A01	Комплект штока амортизатора	1
2	809872A1	Комплект уплотнительных колец, цилиндр	1
2	893917A01	Ремкомплект уплотнительных колец	1
3	813430A1	Поршень в сборе, память тримма	1
3	893903A01	Комплект поршня	1
4	811224A1	Цилиндр в сборе	1
4	893918A01	Комплект цилиндра	1
5	813433A2	Комплект винтов и уплотнений	1
5	893919A01	Комплект винта/уплотнения	1
6	813454A2	Узел аккумулятора	1
6	893920A01	Комплект аккумулятора	1
7	813455A4	Узел корпуса клапана	1
7	8M0118574	Узел корпуса клапана	1
8	813457A3	Комплект кулачка	1
8	893923A01	Комплект кулачка	1
9	809881A1	Комплект клапана Velocity	1
9	893924A01	Комплект клапана	1
10	809882A1	Ремонтный комплект	1
10	893925A01	Ремонтный комплект	1
-	809880A2	Комплект уплотнительных колец	1
-	893922A01	Комплект уплотнительных колец	1
11	19607	Штифт	2
12	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2

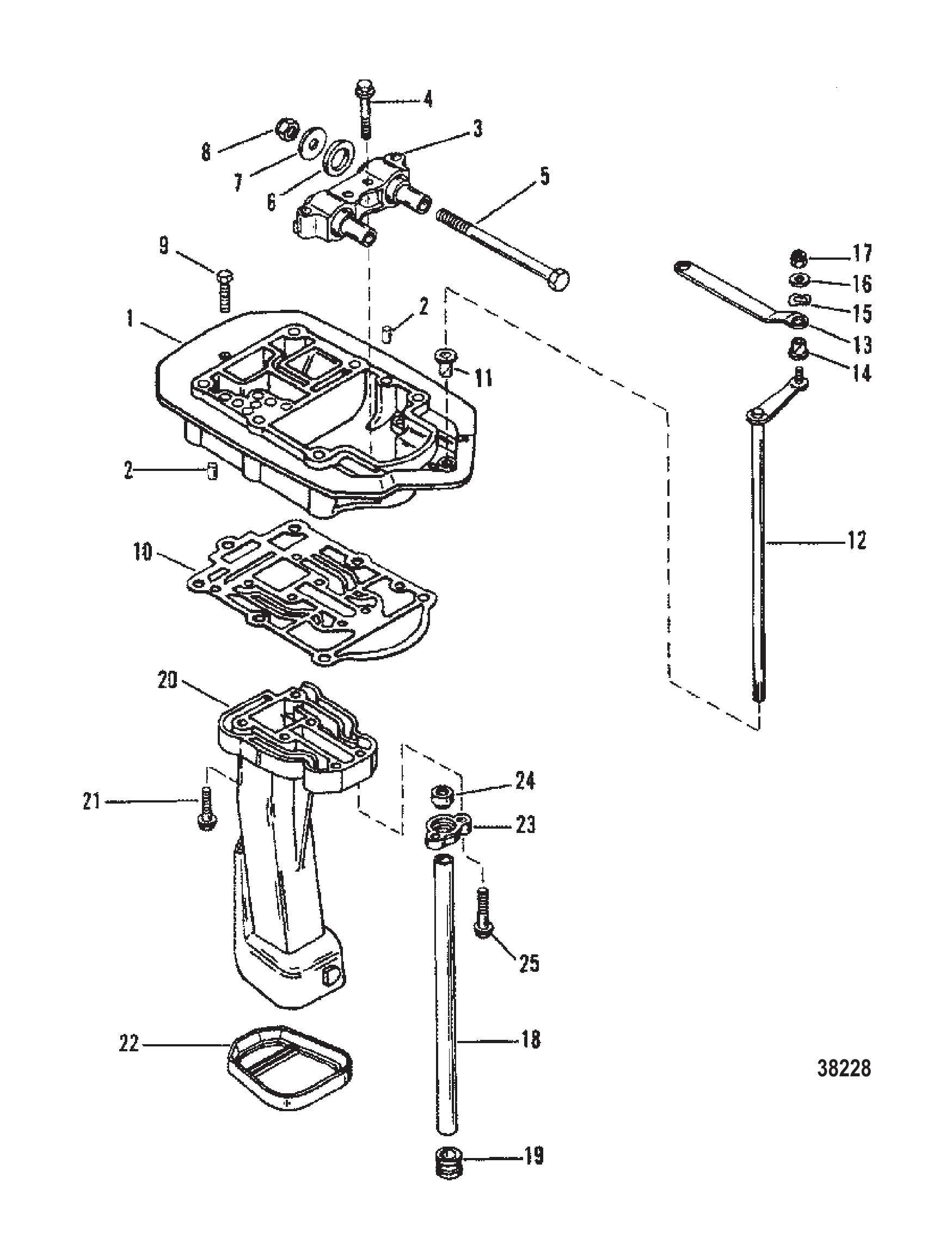

Рис. 56ВЫПУСКНАЯ ПЛАСТИНА EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
-	9760A8	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) (ЧЕРНЫЙ)	1
-	9760A9	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) (СЕРЫЙ)	1
-	9760A24	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9760A21	Корпус редуктора в сборе (длинный) (Tracker)	1
-	9760T27	ORD1671- 9760T25 Mercury / Quicksilver	1
-	9760A12	Корпус редуктора в сборе (длинный) (чёрный)	1
-	9760T25	Корпус редуктора в сборе, комплектный	1
-	9760A13	Корпус редуктора в сборе (длинный) (серый)	1
-	9760T26	ORD 1671-9760T25 Mercury / Quicksilver	1
-	9760A10	Корпус редуктора в сборе (удлинённый) (чёрный)	1
-	9760T28	Корпус редуктора в сборе, комплектный	1
-	9760A11	Корпус редуктора в сборе (удлинённый) (серый)	1
-	9760T29	Корпус редуктора серый	1
1	9760A2	Корпус редуктора в сборе (базовый) (чёрный)	1
1	9760T42	Корпус редуктора в сборе, базовый	1
1	9760A3	Корпус редуктора в сборе (базовый) (серый)	1
1	9760T31	ORD 1671-9760T30 Mercury / Quicksilver	1
1	9760A20	Корпус редуктора в сборе (базовый) (Tracker)	1
1	9760T32	ORD 1671-9760T42 Mercury / Quicksilver	1
36	812769A1	Набор регулировочных шайб	AR
36	8M0063263	Набор регулировочных шайб	AR
37	812767A1	Подшипник роликовый конический в сборе	1
37	8M0103476	Подшипник в сборе	1
38	813693A1	Шестерня переднего хода в сборе	1
38	813693T1	Шестерня переднего хода, 23 зуба	1
39	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
40	8129291	Толкатель кулачка	1
41	20843	ПОЛЗУН ПОПЕРЕЧНОГО ШТИФТА	1
42	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
43	813697	Муфта	1
43	813697T	Сцепление	1
44	38113	ШТИФТ Крестовины храповика к гребному валу	1
44	8M0020942	Палец крестовой @2	1
45	815418	ПРУЖИНА	1
46	14493	Гребной вал	1
47	813695	Шестерня заднего хода	1
47	813695T	Шестерня заднего хода 23 зуба	1
48	20839	ПОДШИПНИК ШАРИКОВЫЙ ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
48	20839T	Подшипник шариковый	1
49	19291A3	Обойма подшипника в сборе	1
49	8M0168900	Обойма подшипника	1
50	815460	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
51	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
52	69188	САЛЬНИК Масляного корпуса подшипника	1
52	8M0205511	Сальник масляный	1
53	69189	САЛЬНИК Масляного корпуса подшипника	1
53	8M0203757	Сальник масляный	1
54	4000353	ВИНТ (M8 x 25) КОРПУС РЕДУКТОРА	2
54A	826613	Шайба стопорная (применять где применимо)	2
54	8136911	Винт (M8 x .98) (винт с шайбой)	2
55	17264T2	Антикавитационная плита цинковая	1
56	4000377	ВИНТ (M10 x 30)	1
57	45175	Шайба (.406 x .750 x .104)	1
57	8M0214963	Шайба	1
58	73345A1	Упорная шайба, передняя	1
59	76281	Шайба стопорная гайки гребного винта	1
59	8M0214942	Шайба стопорная	1
60	69578A1	Комплект гайки гребного винта	1
60	69578Q1	Комплект гайки гребного винта	1
-	812867A91	Комплект прокладок двигателя	1
-	812867A97	Комплект прокладок	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1

Рис. 57КОМПОНЕНТЫ РУЧНОГО НАКЛОНА (КОНСТРУКЦИЯ II) MANUAL TILT COMPONENTS (DESIGN II)

REF	Номер детали	Наименование	Кол-во
1	822866A1	Узел кронштейна транца	1
1	822866A2	Узел кронштейна транца	1
1	822866A3	Узел кронштейна транца	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	822865F2	Кронштейн транца	1
4	822865T05	Кронштейн транца - правый борт	1
4	822865F3	Кронштейн транца	1
4	822865F4	Кронштейн транца	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	893704T01	Рычаг фиксатора наклона	1
5	19618A3	Рычаг в сборе, фиксатор наклона	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	19618A5	Рычаг в сборе стопора откидывания	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	812709T	Ручка	1
9	812709	Ручка	1
9	812709T6	Ручка	1
9	812709	Ручка	1
9	812709F1	Ручка	1
9	812709	Ручка	1
10	99615	Штифт с канавкой	1
11	19619	Шайба	2
12	18486F5	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
12	18486F6	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
12	18486F7	Кронштейн анодный	1
13	818298A1	Комплект анода	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	4000354	ВИНТ (M8 x 30)	5
16	4000355	ВИНТ (M8 x 35)	1
17	400257	СТОПОРНАЯ ШАЙБА (M8)	4
18	400635	ГАЙКА (M8)	2
18	401388	ГАЙКА (M8) Нержавеющая сталь	2
19	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
19	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
20	821461	ПРУЖИНА	1
21	19614	Труба наклона	1
21	8M0041938	Трубка наклона	1
22	826164	Гайка (.875-14)	2
22	8M0231351	Контргайка	2
23	19624A1	Комплект уплотнений	1
24	26550	Хомут	1
24	22740	ЗАЖИМ	1
25	69205	С-ОБРАЗНАЯ ШАЙБА	1
25	8M0084613	Пружинная шайба	1
26	812832	Винт (#10-16 x .500)	1
26	878608	Винт (#10-16 x .500)	1
27	814259	Винт (.500-20 x 4.00)	4
28	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
28	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
29	8M0027784	Гайка	4
29	82671117	ГАЙКА (.500-20)	4
30	1938525	ТЯГА	1
30	8M0084737	Тяга	1
31	19615A4	Рычаг в сборе, наклон	1
31	19615A05	Рычаг в сборе, наклон	1
32	812707	Втулка	1
33	19605	Шайба (.520 x .850 x .060) нейлоновая - чёрная	1
33	8M0042643	Шайба (.520 x .850 x .060) нейлоновая, чёрная	1
34	99611	Волнистая шайба	1
35	19621	Ручка наклона	1
35	8M0007469	Ручка тримма	1
36	19611	Винт (.375-16 x .62)	1
37	96930A1	Болт в сборе, силовой триммер	1
38	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1

Рис. 58РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
1	812865	Прокладка	1
2	9812A9	Крышка в сборе нижняя	1
2	9812T9	Крышка в сборе нижняя	1
3	66301	САЛЬНИК МАСЛЯНЫЙ	1
4	41953	Сальник	1
5	90011	Кольцо уплотнительное (2.175 x .175)	1
5	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
6	81742720	Винт (M8 x 20)	3
7	19077A2	Кронштейн в сборе	1
7	19077A3	Кронштейн в сборе	1
8	8161941	Шпилька	2
8	8161949	Шпилька (M6 x 44)	2
9	49221	Шайба (.187 x .500 x .062) неопреновая	2
9	8M0204663	ШАЙБА @5	2
10	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
11	816872	Барашковая гайка	2
12	82127335	ВИНТ (M8 x 35 ММ)	4
13	19076A3	Коллектор впускной в сборе	1
14	19725	Угольник (кол. 2 на 55)	1
15	812869	Прокладка	1
16	81742730	Винт (M8 x 30)	10
17	19075A2	Блок лепестковых клапанов в сборе	1
17	8M0219197	Блок лепестковых клапанов в сборе	1
18	812868	Прокладка	1
19	812880A1	Комплект лепестковых клапанов (0.008 THICK)	3
19	812880A03	Лепестковый клапан в сборе	3
19	812880A2	Лепестковый клапан в сборе (0.010 THICK)	3
19	812880A03	Лепестковый клапан в сборе	3
20	42982	ШАЙБА СТОПОРНАЯ	3
20	429821	ШАЙБА стопорная	3
21	812879	Фиксатор	3
21	812879002	ФИКСАТОР лепесткового клапана	3
22	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
23	42881A1	ТЯГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
24	42981	ШАЙБА СТОПОРНАЯ	2
25	40001134	Винт (M8 x 25)	2
26	988851	Ползун	1
27	48475	Втулка (исполнение II)	1
27	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
28	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
29	24664	ШАЙБА (M4 x 20) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
30	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
30	401386	ГАЙКА (M6) Нержавеющая сталь	1
31	35459	ШАЙБА	1
32	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
32	401386	ГАЙКА (M6) Нержавеющая сталь	1
-	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	3
-	812867A97	Комплект прокладок	1
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

Рис. 59КРОНШТЕЙН ТРАНЦА (50/60) TRANSOM BRACKET (50/60)

REF	Номер детали	Наименование	Кол-во
1	19745A8	ПЛАСТИНА В СБОРЕ ЭЛЕКТРИЧЕСКАЯ	1
2	814674A1	ПЛАСТИНА В СБОРЕ ФИКСИРУЮЩАЯ	1
3	8240631	Винт	1
4	824063	ВИНТ	5
3	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	1
4	40011109	Винт (M5 x 25) нержавеющая сталь	5 OR 6
5	814795T	КРЫШКА	1
6	40007107	Винт (M5 x 16)	4
7	45076	Гайка (#10-32) латунная клемма блока выключателя	8
8	17602A2	Клеммная колодка	1
8	17602T02	Клеммная колодка в сборе	1
9	816031	Пробка	1
10	40007106	Винт (M5 x 13) крышки без масляного впрыска	1
11	19052A5	БЛОК ПЕРЕКЛЮЧАТЕЛЯ В СБОРЕ	1
11	19052A8	Блок переключателей в сборе	1
12	813643	Чехол	1
13	821889A12	ОГРАНИЧИТЕЛЬ СКОРОСТИ	1
13	821889A31	Ограничитель оборотов	1
-	11149A10	ЖГУТ ПРОВОДОВ В СБОРЕ ПЕРЕХОДНИКА (3-1/2")	1
-	823147A6	ЖГУТ ПРОВОДОВ В СБОРЕ ОГРАНИЧИТЕЛЯ СКОРОСТИ	1
14	40011109	Винт (M5 x 25) нержавеющая сталь	2
15	136862	Свеча зажигания (NGK-BU8H)	3
15	13686Q	NGK BU8H @10 Mercury / Quicksilver	3
15	14103568	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZ8H - КАНАДА/БЕЛЬГИЯ)	3
15	896329885	Свеча зажигания #L6VC @4	3
15	8167372	Свеча зажигания (NGK #BP8H-N-10)	3
15	816737Q	Свеча зажигания NGK BP8HN-10@10	3
15	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	3
15	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	3
16	821945A52	КОМПЛЕКТ ПРОВОДОВ СВЕЧИ ЗАЖИГАНИЯ	1
17	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	3
18	7370A13	Катушка зажигания в сборе	3
18	8M0230859	Катушка зажигания в сборе	3
18	7370A19	Катушка зажигания в сборе	3
18	8M0230859	Катушка зажигания в сборе	3
19	813741	Втулка уплотнительная	1
20	40011149	Винт (M8 x 25) нержавеющая сталь	3
21	813742	Втулка уплотнительная	1

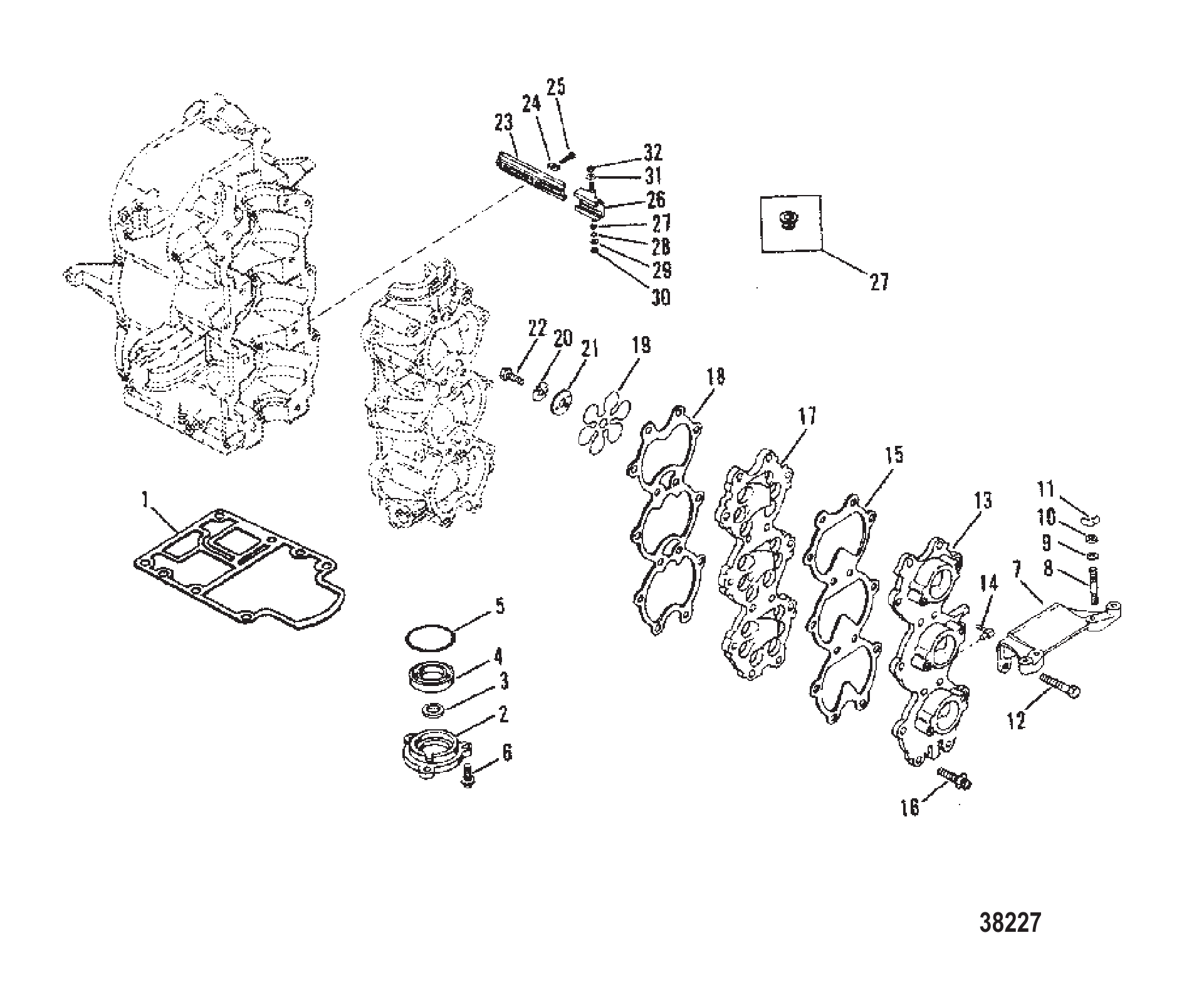

Рис. 60Впускной коллектор и блок клапанов Induction Manifold and Reed Block

REF	Номер детали	Наименование	Кол-во
1	812865	Прокладка	1
2	9812A9	Крышка в сборе нижняя	1
2	9812T9	Крышка в сборе нижняя	1
3	66301	САЛЬНИК МАСЛЯНЫЙ	1
4	41953	Сальник	1
5	90011	Кольцо уплотнительное (2.175 x .175)	1
5	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
6	81742720	Винт (M8 x 20)	3
7	19077A2	Кронштейн в сборе	1
7	19077A3	Кронштейн в сборе	1
8	8161941	Шпилька	2
8	8161949	Шпилька (M6 x 44)	2
9	49221	Шайба (.187 x .500 x .062) неопреновая	2
9	8M0204663	ШАЙБА @5	2
10	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
11	816872	Барашковая гайка	2
12	82127335	ВИНТ (M8 x 35 ММ)	4
13	19076A3	Коллектор впускной в сборе	1
14	19725	Угольник (кол. 2 на 55)	1
15	812869	Прокладка	1
16	81742730	Винт (M8 x 30)	10
17	19075A2	Блок лепестковых клапанов в сборе	1
17	8M0219197	Блок лепестковых клапанов в сборе	1
18	812868	Прокладка	1
19	812880A1	Комплект лепестковых клапанов (0.008 THICK)	3
19	812880A03	Лепестковый клапан в сборе	3
19	812880A2	Лепестковый клапан в сборе (0.010 THICK)	3
19	812880A03	Лепестковый клапан в сборе	3
20	42982	ШАЙБА СТОПОРНАЯ	3
20	429821	ШАЙБА стопорная	3
21	812879	Фиксатор	3
21	812879002	ФИКСАТОР лепесткового клапана	3
22	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
23	42881A1	ТЯГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
24	42981	ШАЙБА СТОПОРНАЯ	2
25	40001134	Винт (M8 x 25)	2
26	988851	Ползун	1
27	48475	Втулка (исполнение II)	1
27	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
28	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
29	24664	ШАЙБА (M4 x 20) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
30	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
30	401386	ГАЙКА (M6) Нержавеющая сталь	1
31	35459	ШАЙБА	1
32	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
32	401386	ГАЙКА (M6) Нержавеющая сталь	1
-	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	3
-	812867A97	Комплект прокладок	1
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

Рис. 61АКСЕССУАРЫ ACCESSORIES

REF	Номер детали	Наименование	Кол-во
1	19653A2	ПЛАСТИНА В СБОРЕ ВЫПУСКНАЯ	1
-	817519A1	Обратный клапан в сборе, сливной	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
3	812893	Опора верхняя	1
3	8M4501491	Верхняя опора в сборе	1
4	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	4
5	42973	БОЛТ (M12 x 154)	2
5	898835001	Винт (M12 x 154)	2
6	93416	ШАЙБА ВИНТА ВЕРХНЕЙ ОПОРЫ	2
6	32834	ШАЙБА (.9375 x 1.750 x .172)	2
7	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
7	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
8	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
8	896963	Гайка (M12)	2
9	40011158	ВИНТ (M8 x 70) Нержавеющая сталь	1
10	812866	Прокладка	1
10	8M0000820	Прокладка	1
11	48237	Втулка вала переключения передач	1
12	815639A2	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ВЕРХНИЙ)(КОРОТКИЙ)	1
12	812891A1	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ВЕРХНИЙ)(ДЛИННЫЙ - 50/60)	1
12	815639A1	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ВЕРХНИЙ)(ДЛИННЫЙ - 55)	1
12	812891A3	Вал переключения передач (60 PONTOON - ELECTRIC)	1
12	815639A3	Вал переключения передач (60 SEAPRO/MARATHON - MANUAL)	1
13	812872	Тяга переключения	1
13	812872A1	Тяга переключения передач	1
13	812872A1	Тяга переключения передач	1
14	48475	Втулка (исполнение II)	1
14	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
15	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
16	24664	ШАЙБА (M4 x 20) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
17	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
17	401386	ГАЙКА (M6) Нержавеющая сталь	1
18	430144	Трубка водяная	1
18	8M0042795	Трубка водяная короткая	1
18	430143	Трубка водяная	1
18	8M0042794	Трубка водяная длинная	1
19	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
19	93221002	Втулка уплотнительная	1
20	196551	Труба выпускная	1
20	8M0045214	Труба выпускная	1
21	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	4
22	812886	Сальник	1
22	812886001	САЛЬНИК	1
23	99019	Хомут уплотнения водяной трубки	1
24	42941	Уплотнение водяной трубки (верхнее)	1
24	42941001	Сальник водяной трубки	1
25	40011155	ВИНТ (M8 x 55) Нержавеющая сталь	2
-	812867A97	Комплект прокладок	1

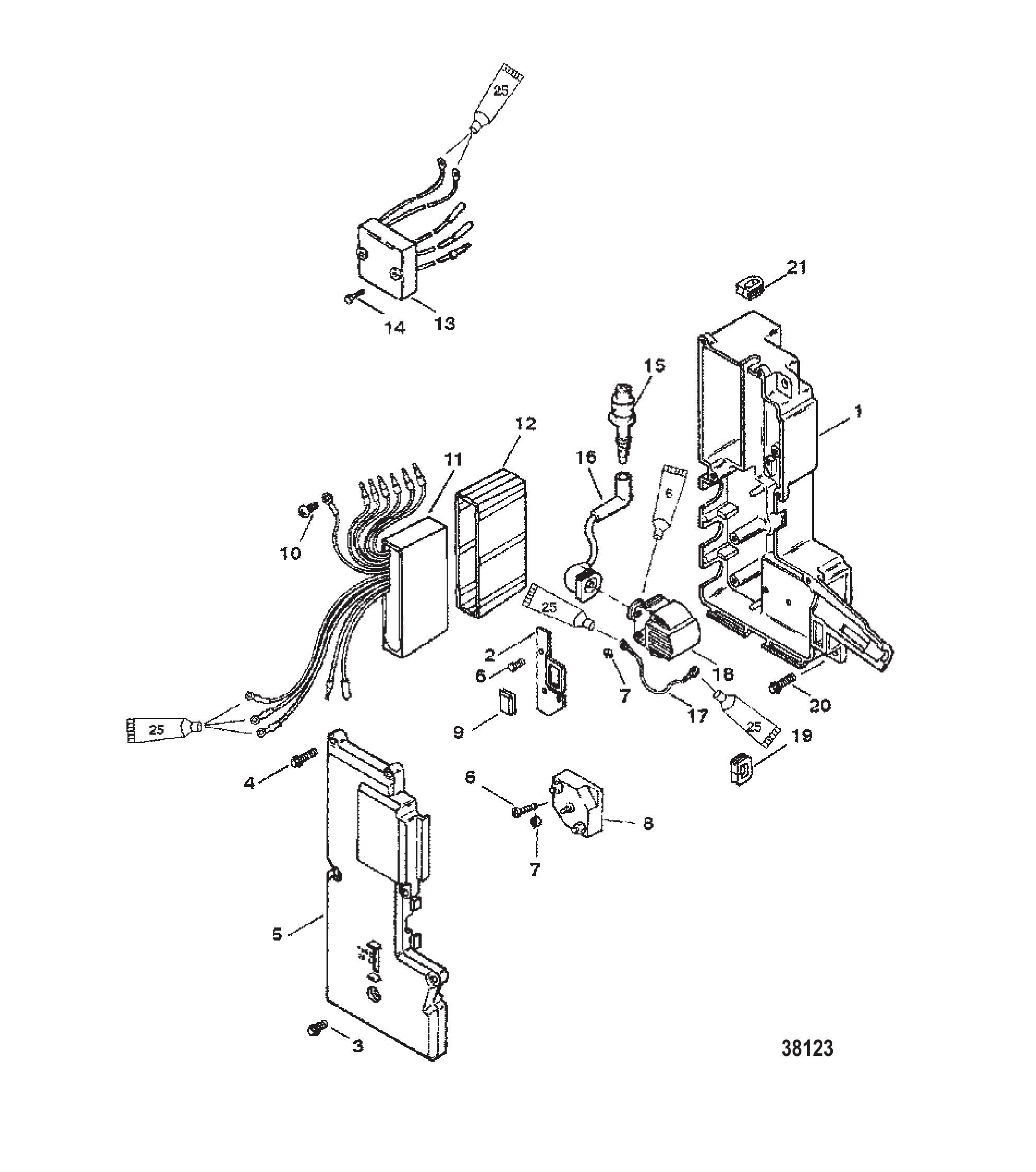

Рис. 62ЭЛЕКТРОКОМПОНЕНТЫ (55) ELECTRICAL COMPONENTS (55)

REF	Номер детали	Наименование	Кол-во
1	19745A8	ПЛАСТИНА В СБОРЕ ЭЛЕКТРИЧЕСКАЯ	1
2	814674A1	ПЛАСТИНА В СБОРЕ ФИКСИРУЮЩАЯ	1
3	8240631	Винт	1
4	824063	ВИНТ	5
3	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	1
4	40011109	Винт (M5 x 25) нержавеющая сталь	5 OR 6
5	7370A13	Катушка зажигания в сборе	3
5	8M0230859	Катушка зажигания в сборе	3
5	7370A19	Катушка зажигания в сборе	3
5	8M0230859	Катушка зажигания в сборе	3
6	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	4
7	45076	Гайка (#10-32) латунная клемма блока выключателя	9
8	821945A52	КОМПЛЕКТ ПРОВОДОВ СВЕЧИ ЗАЖИГАНИЯ	1
9	136862	Свеча зажигания (NGK-BU8H)	3
9	13686Q	NGK BU8H @10 Mercury / Quicksilver	3
9	14103568	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZ8H - КАНАДА/БЕЛЬГИЯ)	3
9	896329885	Свеча зажигания #L6VC @4	3
9	8167372	Свеча зажигания (NGK #BP8H-N-10)	3
9	816737Q	Свеча зажигания NGK BP8HN-10@10	3
9	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	3
9	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	3
10	19052A5	БЛОК ПЕРЕКЛЮЧАТЕЛЯ В СБОРЕ	1
10	19052A8	Блок переключателей в сборе	1
11	813643	Чехол	1
12	814760	Держатель (старая конструкция)	1
13	813742	Втулка уплотнительная	1
14	19637A2	РАЗЪЕМ В СБОРЕ ПРЕДОХРАНИТЕЛЯ (1 КОЛЬЦЕВОЙ/1 ШТЫРЕВОЙ РАЗЪЕМ)	1
14	19637A3	РАЗЪЕМ В СБОРЕ ПРЕДОХРАНИТЕЛЯ (2 ШТЫРЕВЫХ РАЗЪЕМА)	1
15	812619	Предохранитель жёлтый - 20 ампер	1
16	816770	Выпрямитель	1
16	8M0058226	Выпрямитель	1
17	816311T	СТЯЖКА (8.00 дюймов)	1
18	88439A4	Кабель в сборе аккумулятор - отрицательный	1
19	19061A2	ЖГУТ ПРОВОДОВ В СБОРЕ (ПРОВОД С КОЛЬЦЕВЫМ НАКОНЕЧНИКОМ) (СЕРЫЙ)	1
19	19061A4	ЖГУТ ПРОВОДОВ В СБОРЕ (ПРОВОД СО ШТЫРЕВЫМ РАЗЪЕМОМ) (СЕРЫЙ)	1
19	19061A4	ЖГУТ ПРОВОДОВ В СБОРЕ (ПРОВОД СО ШТЫРЕВЫМ РАЗЪЕМОМ) (СЕРЫЙ)	1
20	813741	Втулка уплотнительная	1
21	96054	Соленоид в сборе стартера	1
21	8M0185149	СТАРТЕРНОЕ РЕЛЕ	1
22	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
23	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
24	64015	Гайка (.250-20) клеммы стартерного соленоида	2
25	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
26	79139A24	ТРОС В СБОРЕ (9-1/4")	1
27	88807A31	ТРОС В СБОРЕ	2
28	88439A9	Кабель аккумулятора положительный в сборе (5/16)	1
29	814795T	КРЫШКА	1
30	40007107	Винт (M5 x 16)	4 OR 6
31	40011149	Винт (M8 x 25) нержавеющая сталь	3
32	14857A6	МОДУЛЬ В СБОРЕ ПРЕДУПРЕЖДЕНИЯ О ДАВЛЕНИИ МАСЛА	1
32	14857A16	Модуль предупреждения о масле	1
32	14857A10	Модуль в сборе предупреждения о масле	1
32	14857A16	Модуль предупреждения о масле	1
33	40011109	Винт (M5 x 25) нержавеющая сталь	2
34	850188T1	СОЛЕНОИД В СБОРЕ СТАРТЕРА	1
34	8M0185147	Электромагнит в сборе	1
35	818968	ВТУЛКА	2
35	8M0214955	Втулка	2
36	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
36	8M0207785	Втулка	2
37	40011110	Винт (M5 x 30) нержавеющая сталь	2
38	400039	ВИНТ (M5 x 35)	2
39	815279T	Регулятор напряжения	1
39	8M0084173	Регулятор напряжения	1
40	813524A2	Кабель в сборе	1
41	821889A12	ОГРАНИЧИТЕЛЬ СКОРОСТИ	1
41	821889A31	Ограничитель оборотов	1
42	823147A6	ЖГУТ ПРОВОДОВ В СБОРЕ ОГРАНИЧИТЕЛЯ СКОРОСТИ	1

Рис. 63ВПУСКНОЙ КОЛЛЕКТОР И РЕШЕТКА INDUCTION MANIFOLD AND REED BLOCK

REF	Номер детали	Наименование	Кол-во
1	8127181	Масляный бак	1
1	812718T1	Масляный бачок в сборе	1
2	19070A2	Крышка в сборе	1
3	90186	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
4	8160661	Сальник	1
1	812718A1	Бак в сборе масляный	1
1	812718T1	Масляный бачок в сборе	1
2	828765A2	Крышка в сборе	1
4	8160662	Сальник	1
4	8M0039080	Сальник масляного бака	1
5	19299A1	Вентиляция в сборе	1
6	64871	КЛАПАН	1
7	813644	Втулка уплотнительная	1
8	813649	Чехол	1
9	812890	Пыльник	1
9	8M0039085	Пыльник	1
10	12886A6	Переключатель в сборе	1
11	58376	Винт (.164-18 x .375)	1
12	812690A1	Насос в сборе системы впрыска масла	1
12	818902A1	Масляный насос в сборе	1
13	62705	Кольцо уплотнительное масляного насоса	1
13	8M0204667	Кольцо уплотнительное @2	1
14	36390	Уплотнительное кольцо корпуса водяной трубки	1
15	40011108	Винт (M5 x 20) нержавеющая сталь	2
16	19277	Шестерня ведомая	1
17	19278A2	Подшипниковый узел в сборе	1
18	82381325	ТРУБКА (10.00 дюймов в наборе)	2
18	82381335	ТРУБКА (15.00 дюймов в наборе)	2
19	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
20	821287	ТЯГА	1

Рис. 64Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	9755A9	Блок цилиндров	1
1	9755A14	Блок цилиндров	1
1	9755T14	Блок цилиндров	1
1	9755A10	Блок цилиндров	1
1	9755T10	Блок цилиндров	1
1	9755A15	Блок цилиндров	1
1	9755T15	Блок цилиндров	1
2	81742780	ВИНТ (M8 x 80)	8
3	81742730	Винт (M8 x 30)	6
4	42658	Обратный клапан	1
4	426585	Обратный клапан	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	42623	Обратный клапан (запрессовываемый)	1
6	426233	Обратный клапан	1
7	812888A1	Держатель в сборе	2
8	42657A1	Обратный клапан картера	2
8	42657A3	Обратный клапан	2
9	814776	Регулировочный винт (M6 x 55)	1
10	400212	ГАЙКА (M6) Нержавеющая сталь	1
11	42942	Колпачок регулировочного винта	1
12	20033	Штифт направляющий установочный	1
12	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
13	812870	Штифт центральный главный (обойма подшипника)	3
13	8M0084653	Штифт установочный	3
14	18597	Крышка	1
15	81742750	ВИНТ (M8 x 50)	2
16	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
18	8128671	Прокладка	1
18	8128672	Прокладка	1
19	8161941	Шпилька	2
19	8161949	Шпилька (M6 x 44)	2
20	18598	Пробка трубная	4
20	185981	Пробка трубная (.375-18)	4
21	817430110	Винт (M10 x 110)	6
22	81742720	Винт (M8 x 20)	4
22	40011149	Винт (M8 x 25) нержавеющая сталь	4
22A	12896	Винт (#8-18 x .310) переключателя	1
23	8128821	Тарелка клапана	1
24	812887	Диафрагма	1
24	8128871	Диафрагма	1
24	812887002	ДИАФРАГМА	1
25	94182	Шайба	1
26	69570	Винт (#10-16 x .750)	1
27	90392	ПРУЖИНА	1
27	18336	Пружина	1
27	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
28	75692	ТЕРМОСТАТ (143 ГРАД.)	1
28	14586	Термостат	1
29	62386	Прокладка термостата	1
29	8M0204714	Прокладка @4	1
30	32802	ПРОБКА ТРУБНАЯ (.125-27)	1
30	328022	Пробка трубная (.125-27) латунная	1
31	787992	Датчик температуры	1
32	44552	Фиксатор	1
32	889733	ФИКСАТОР	1
33	8128321	Винт (#10-16 x .600)	1
33	878609	Винт (#10-16 x .600)	1
34	56681	ШАЙБА (.203 x .500 x .032)	1
34	8M0204666	ШАЙБА (.203 x .500 x .032)	1
35	49221	Шайба (.187 x .500 x .062) неопреновая	2
35	8M0204663	ШАЙБА @5	2
36	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
37	816872	Барашковая гайка	2
38	99664	Угольник выхлопной пластины	1
38	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
38	78279	Угольник	1
38	8M0207781	Угольник	1
39	19074	Крышка	1
39	190741	Крышка	1
39	8M0036859	Крышка	1
40	65857	РАЗЪЕМ	1
40	56759	ШТУЦЕР ЕРШОВЫЙ	1
41	8129961	Крышка	1
41	8129962	Крышка	1
42	48462	Кольцо уплотнительное (.614 x .070)	1
43	40011108	Винт (M5 x 20) нержавеющая сталь	2
45	821595	РЫМ-БОЛТ	1
46	821616	Винт	1
46	821606	Винт	1
47	400265	ГАЙКА (M8)	1
47	401368	ГАЙКА (M8) Нержавеющая сталь	1
-	812867A97	Комплект прокладок	1
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

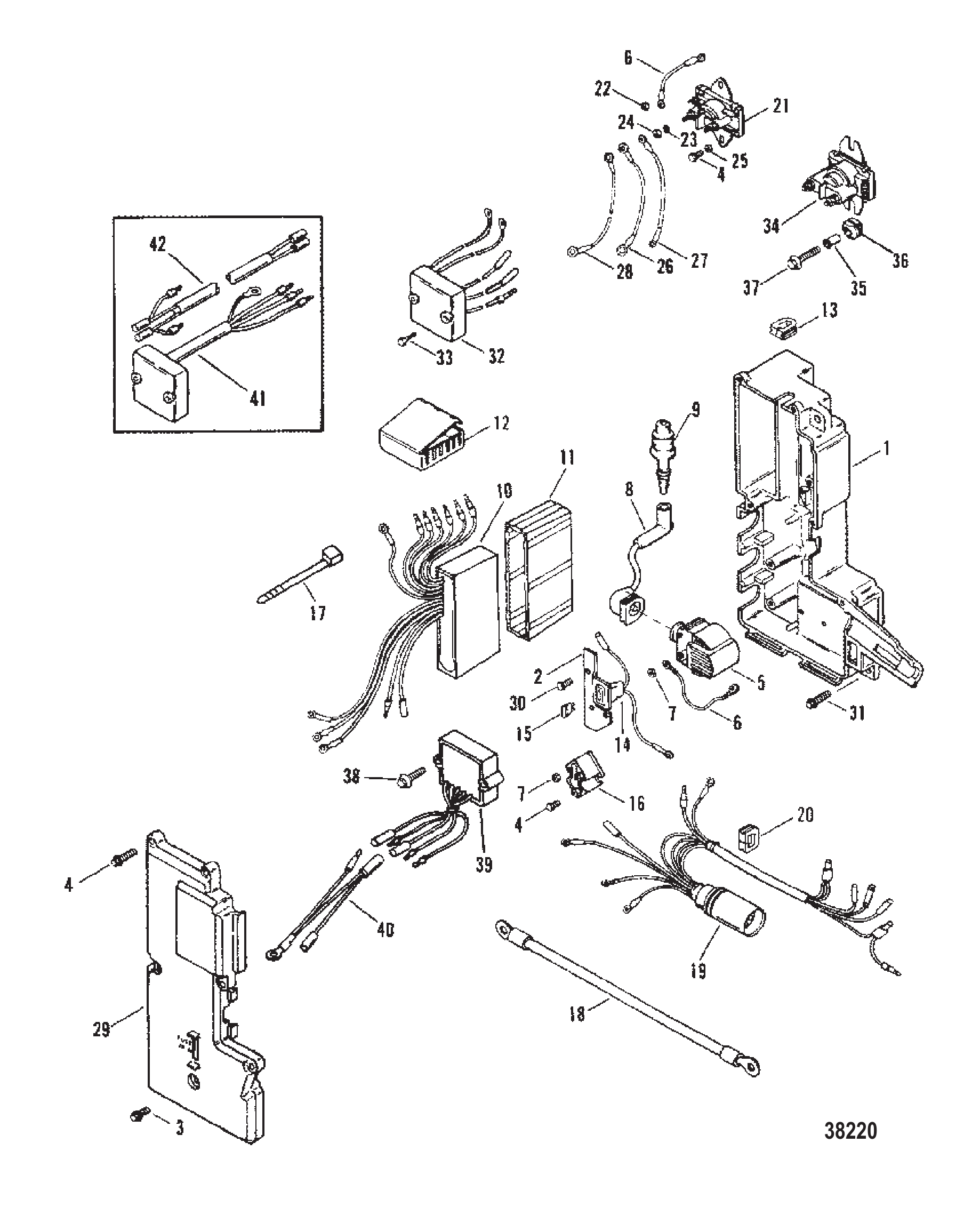

Рис. 65ЭЛЕКТРОКОМПОНЕНТЫ (50/60) ELECTRICAL COMPONENTS (50/60)

REF	Номер детали	Наименование	Кол-во
1	42946T1	Рычаг дросселя	1
2	817582	Винт регулировочный (M5 x 35)	1
3	400211	ГАЙКА (M5) Нержавеющая сталь	1
4	196632	Рычаг опережения зажигания	1
4	19663T02	Рычаг	1
5	814776	Регулировочный винт (M6 x 55)	2
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42942	Колпачок регулировочного винта	2
8	42986	ШПИЛЬКА	1
9	90517	ГАЙКА (M10)	1
10	812930A1	Втулка	1
11	42980	ШАЙБА	1
12	55162	Пружина	1
13	42927	Вставка	1
14	35459	ШАЙБА	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	1
16	42918	Штанга	1
16	878172	Тяга опережения зажигания	1
17	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	2
18	93421	ШАР ПОВОРОТНОГО УЗЛА	2
19	812871	Тяга дросселя	1
20	932481	Втулка	2
20	8M0215006	Втулка поворотная	2
21	42984	ШПИЛЬКА	1
21	8161949	Шпилька (M6 x 44)	1
22	8128852	Кулачок дроссельной заслонки	1
23	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
24	401386	ГАЙКА (M6) Нержавеющая сталь	1
25	817702	Пружина	1
26	4007180	ВИНТ (M10 x 45) Исполнение II	1

Рис. 66Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	881422T1	Блок цилиндров	1
2	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	10
3	8587321	ПРОКЛАДКА	1
3	858732002	Прокладка блока цилиндров	1
4	881423	Болт (M8 x 55)	10
4	8M0101617	Болт	10
5	804072	Болт (M10 x 135)	10
6	855690	ВТУЛКА Уплотнительная	1
7	804073	Рым-болт	2
8	8257021	Болт (M6 x 20)	4
9	825953	ПРОБКА (M14 x 12)	1
10	81990M	Прокладка	1
11	822626Q2	Масляный фильтр	1
11	8M0162830	Масляный фильтр	1
12	804097	Болт	1
13	881424T	Крышка выпускного коллектора наружная	1
13	881424T02	Крышка выпускного коллектора	1
14	804076	Прокладка	1
14	804076003	Прокладка	1
15	881427	Болт (M6 x 30)	18
16	881425	Винт	1
17	881426	Прокладка	1
18	NSS	NOT SOLD SEPARATE Anode	1
19	804086	Втулка уплотнительная	1
20	804085	Крышка	1
20	804085A01	Комплект крышки/анода	1
21	8524741	Болт (M6 x 20)	1
22	827207	БОЛТ (M8 x 25)	2
23	804082	Втулка уплотнительная	1
24	804080	Клапан регулировки давления	1
24	804080001	Клапан	1
25	804081	Пружина	1
26	804084	Прокладка	1
27	804083	Крышка	1
27	804083001	Крышка	1
28	881428	Болт (M6 x 16)	3
29	804089	Зажим	1
30	804088	Шланг	1
31	879650	Хомут	1
31	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
32	8587331	ШПИЛЬКА	6
33	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	6
33	8M0214963	Шайба	6
34	40140	ГАЙКА (M10)	6
35	81893435	ВИНТ (M8 x 35)	2
35	8M0103814	Винт (M8 x 35 мм)	2
36	881600	Крышка резиновая	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 67БЛОК ЦИЛИНДРОВ И КАРТЕР Cylinder Block and Crankcase

REF	Номер детали	Наименование	Кол-во
-	80140060	Водомётный насос в сборе (чёрный)	1
-	80140160	Водомётный насос в сборе (серый)	1
-	8M0230714	Водометный насос в сборе	1
1	80141160	Корпус насоса	1
1	801411T60	Корпус насоса	1
1A	827490	ШЛАНГ СМАЗКИ	1
2	80141460	Крыльчатка	1
2	8M0230713	Крыльчатка	1
3	80141260	Корпус водозаборника	1
3A	8271882	Втулка	1
4	80141360	Гребной вал	1
4A	8271891	Гильза	1
4B	8271901	Гайка	1
5	801405875	Шпонка	1
6	801404875	Прокладка рабочего колеса	8
7	801403875	Шайба стопорная	1
8	818146	ВИНТ (.312-18 X .88)	6
9	19923088	ВИНТ (.250-20 x .875)	4
10	19923062	ВИНТ (.250-20 x .625)	2
11	60411	ВИНТ (.312-18 x 1.250)	1
12	801410	Кронштейн опоры троса	1
13	67980	Гайка (.312-18)	1
13	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
14	801407	Установочный штифт	2
15	4010860	ВИНТ (M10 x 60) Шестигранный фланец - Нержавеющая сталь	2
16	4010890	ВИНТ (M10 x 90) Шестигранный с фланцем - Нержавеющая сталь	1
17	4010870	ВИНТ (M10 x 70) Шестигранный фланец - Нержавеющая сталь	1
18	95802	Винт (.375-16 x 2.750) нержавеющая сталь	1
19	45175	Шайба (.406 x .750 x .104)	1
19	8M0214963	Шайба	1

Рис. 68РЫЧАГ И ТЯГИ ДРОССЕЛЯ Throttle Lever and Linkage

REF	Номер детали	Наименование	Кол-во
1	813010A8	Узел верхнего кожуха (черный)	1
1	8M0107016	Кожух верхний, черный	1
1	813010A9	Узел верхнего кожуха (серый)	1
1	813010T14	Верхний кожух в сборе серебристый-электрический	1
1	813010A14	Узел верхнего кожуха (серебристый)	1
1	813010T14	Верхний кожух в сборе серебристый-электрический	1
1	813010A13	Узел верхнего кожуха (TRACKER)	1
1	813010T14	Верхний кожух в сборе серебристый-электрический	1
1	816534A8	Узел верхнего кожуха (черный)	1
1	8M0107142	Кожух верхний, черный	1
1	816534A14	Узел верхнего кожуха (серебристый)	1
1	816534T14	Верхний кожух в сборе серебристый-ручной	1
2	824666	ЭКРАН ВОЗДУХОЗАБОРНИКА	1
3	4006731	ВИНТ (M6 x 16)	4
4	24664	ШАЙБА (M4 x 20) ВАЛ ПЕРЕКЛЮЧЕНИЯ	4
5	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
5	47341A11	Комплект шнура с рукояткой ручного запуска	1
6	813548A3	Кронштейн опоры кожуха - черный	1
6	813548A4	Узел кронштейна опоры кожуха (передний) (серый)	1
6	813548A6	Кронштейн опоры кожуха - серебристый	1
6	813548A3	Кронштейн опоры кожуха - черный	1
6	813548A5	Узел кронштейна опоры кожуха (передний) (TRACKER)	1
6A	8231871	Винт (M4 x 14.5)	2
6B	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
6C	8237515	Гайка (M4)	2
7	813549A2	Кронштейн опоры кожуха	1
7A	8231871	Винт (M4 x 14.5)	3
7B	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
7C	8237515	Гайка (M4)	3
8	814336A1	Комплект шумоизоляции	1
8	814336A02	Комплект шумоизоляции (с предварительно нанесенным клеевым слоем)	1
9	444622	Сальник	1
9	8M0043150	Уплотнение кожуха	1
10	813504A1	Комплект масломерного щупа	1
11	813505	Втулка уплотнительная	1
12	11317	Держатель	1
12	113171	ФИКСАТОР	1
13	113161	ГАЙКА	1
13	65110	ГАЙКА	1
14	8135462	Опора	3
14	813546003	ОПОРА	3
15	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
15	893763	Кронштейн фиксатора ролика	1
16	4006731	ВИНТ (M6 x 16)	2
17	812512A5	Нижний кожух (черный)	1
17	812512A8	Нижний кожух	1
17	812512A6	Нижний кожух (серый)	1
17	812512A9	Узел нижнего кожуха	1
17	812512A7	Нижний кожух (TRACKER)	1
17	812512A10	Кожух-нижний-TRACK	1
18	813607	Сальник	1
18	8M0043162	Сальник	1
19	4000335	ВИНТ (M6 x 50)	1
20	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
21	37642	Волнистая шайба	2
22	19428	Втулка	1
23	813547T	Рычаг защёлки капота	1
23	813547F1	Рычаг	1
23	813547T6	Рычаг защелки кожуха (серый)	1
23	813547F1	Рычаг	1
23	813547F3	Рычаг защелки кожуха (TRACKER)	1
23	813547F1	Рычаг	1
24	826354A1	Комплект втулок защёлки капота	1
25	813604	Кулачок фиксатора	1
26	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
26	401386	ГАЙКА (M6) Нержавеющая сталь	1
27	88807A28	ТРОС В СБОРЕ (ЧЕРНЫЙ-7 1/2 ДЮЙМ.)	1
28	817626	Винт (#10-16 x .380)	2
28	878607	Винт (#10-16 x .375)	2
29	19812A1	Кронштейн фиксатора троса	1
29	19812T03	Кронштейн в сборе	1
30	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
31	98889	Защёлка	1
32	39519	ЧАШКА	1
33	813613	Штуцер	1
34	7568058	ШЛАНГ (15.00 дюймов)	1
35	8128301	Пробка	1
35	812830T01	Пробка	1
36	8124431	Фиксатор (применять где применимо)	1
36	8M0032848	Держатель переключателя	1
37	824896	НАКЛАДКА	1
38	18286A40	Переключатель в сборе	1
38	8M0235192	Переключатель тримма	1
39	40011151	Винт (M8 x 35) нержавеющая сталь	2
40	813606	Сальник	1
40	813606003	Сальник	1
41	8136051	Сальник	1
41	813605003	Сальник	1
42	812717T	Крышка трима (черная)	1
42	812717T1	Крышка тримма	1
42	812717T6	Крышка трима (серая)	1
42	812717T	Крышка трима (черная)	1
42	812717F1	Крышка трима (TRACKER)	1
43	4006731	ВИНТ (M6 x 16)	4
44	813939A2	Узел реле	1
NS	821509	РЕЛЕ	2
NS	821509T01	Реле	2
45	40011130	Винт (M6 x 30) нержавеющая сталь	2
46	823593A1	Комплект воздушного дефлектора	1

Рис. 69Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
-	850000A2	Комплект переходника 45 Jet	1
1	832001A6	ТРОС В СБОРЕ ПЕРЕКЛЮЧЕНИЯ	1
2	8158051	Шайба стопорная с усиком	1
3	816367F5	Рычаг	1
3	816367F6	Рычаг	1
4	58152	Шпилька (.375-24 x 1.125)	1
4	8M0034452	Шпилька	1
5	98530	РУЧКА	1
6	85552	ЧЕХОЛ	1
6	85552001	ЧЕХОЛ	1
7	805444	Зажим	1
7	8054441	Зажим	1
8	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
9	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
9	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
10	26856	ВТУЛКА	1
11	814101	Гайка (.250-20) нержавеющая сталь	1
11	8M0207776	ГАЙКА	1
12	8136052	Сальник	1
12	813605003	Сальник	1
13	71958	ВИНТ (.250-28 x 1.75)	1
14	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
15	828094	Фиксатор троса переключения передач	1
16	72734	УСТАНОВОЧНЫЙ ВИНТ (#10-32 x .310)	1
17	37905	ШАЙБА	1
18	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
19	35459	ШАЙБА	1
20	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
20	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
21	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	1

Рис. 70НАСОСНАЯ УСТАНОВКА JET PUMP ASSEMBLY

Номер детали	Наименование	Кол-во
19608A11	КРЕПЕЖНЫЙ КОМПЛЕКТ РУЛЕВОГО УПРАВЛЕНИЯ	1
19608A14	Комплект крепления рулевого управления двигателя	1
19609A5	КРЕПЕЖНЫЙ КОМПЛЕКТ РУЛЕВОГО УПРАВЛЕНИЯ	1
19609A6	Крепежный комплект рулевого управления	1
97933A6	Комплект рулевого управления для двух двигателей	1
816667A2	Кронштейн в сборе рулевого управления (без ручки для переноски)	1

Рис. 71ОБТЕКАТЕЛЬ Cowling

REF	Номер детали	Наименование	Кол-во
1	9611A1	Коленчатый вал в сборе	1
2	63742	Подшипник шариковый	1
2	63742T	Подшипник шариковый	1
3	812877	Кольцо стопорное	1
4	91800	Шпонка	2
5	43019A2	Шестерня в сборе	1
6	812873A1	Подшипник роликовый в сборе (верхний)	1
7	419531	САЛЬНИК Масло	1
8	812881A1	Подшипник роликовый в сборе (средний)	2
9	9613A1	Поршень в сборе	3
9	9613T1	Поршень	3
9	9613A2	Поршень в сборе	AR
9	9613T2	Поршень в сборе .015	AR
9	9613A3	Поршень в сборе	AR
9	9613T3	Поршень	AR
10	52035	Стопорное кольцо	6
10	857196	Стопорное кольцо	6
11	19721A6	Комплект поршневых колец	1
11	19721A1	Комплект поршневых колец	AR
11	19721A2	Комплект поршневых колец	AR
12	9612A2	Шатун в сборе	3
12	9612A6	Шатун в сборе	3
13	812876	Шайба	6
13	8M0012298	Упорная шайба	6
14	47270	ПОДШИПНИК	8
14	8M0214934	Подшипник игольчатый @200	8
15	91012	Винт (.250-28 специальный)	6
16	17514A1	Ремкомплект подшипников	3
16	8M0234886	Подшипник в обойме	3
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

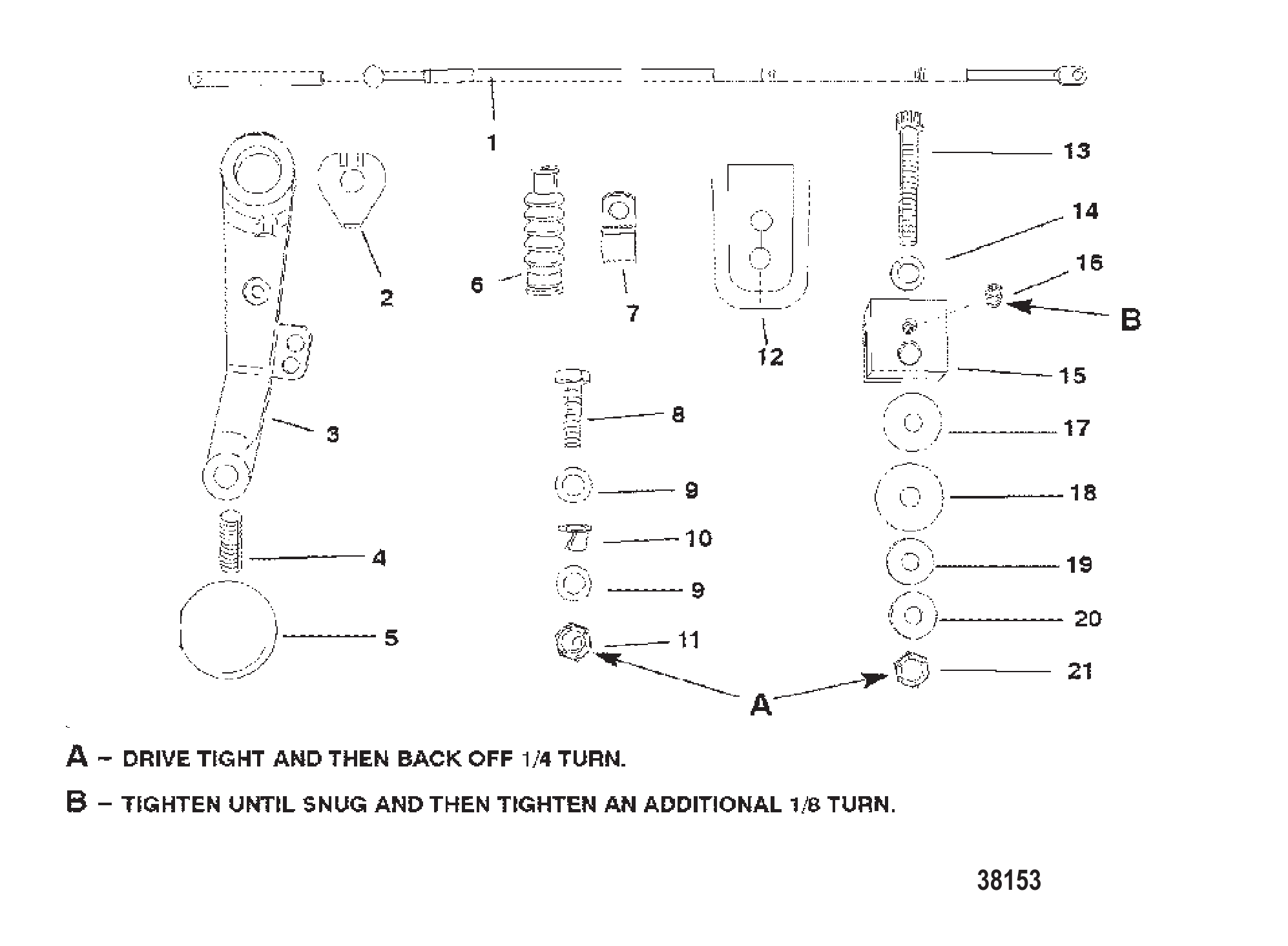

Рис. 72АДАПТЕР РУКОЯТКИ ТИЛЛЕРА (JET 45) TILLER HANDLE ADAPTOR KIT (JET 45)

REF	Номер детали	Наименование	Кол-во
1	8167285	Корпус	1
2	816765	Упор	1
2	8167652	Упор	1
3	8136072	Сальник	1
3	8M0043161	Сальник	1
4	82170475	ВИНТ (M6 x 75)	2
5	821702	Проставка	2
6	816086	Втулка	4
7	815795	Втулка уплотнительная	8
8	69057	ШАЙБА (.281 x .734 x .063)	8
9	401196	ГАЙКА (M6)	4
10	8167481	Трос блокировки	1
10	8567541	ТРОС БЛОКИРОВКИ	1
11	8214281	Винт (#10-16 x .625)	1
12	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
13	27769	ШПЛИНТ	1
13	26811	ШПЛИНТ	1
14	812832	Винт (#10-16 x .500)	1
14	878608	Винт (#10-16 x .500)	1
15	821027	ПРИЖИМНАЯ ГАЙКА (КОНСТРУКЦИЯ I)	1
15A	27769	ШПЛИНТ	1
15A	26811	ШПЛИНТ	1
15B	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
-	816728A9	Стартер ручной в сборе	1
-	816728T14	Стартер ручной в сборе	1
-	816728A10	Стартер в сборе ручной	1
-	816728T14	Стартер ручной в сборе	1
16	826791	Пружина	1
17	8166902	Рычаг	1
18	8167121	Кулачок	1
18	816712T01	Кулачок	1
19	816711	Фиксатор	1
20	8182491	Винт (#10-16 x 1.00)	3
21	90478	ПОДУШКА	1
21	833161T	Прокладка войлочная	1
21A	826229	Стопорная шайба	1
22	86857	Пружина	1
22	86857T01	Пружина	1
23	825269	Шкив	1
23	825269T01	Шкив стартера в сборе	1
24	86851	Пружина	2
24	86851T02	Пружина @2	2
25	86850	Кулачок	2
25	868501	Кулачок	2
26	86849	Кольцо стопорное	2
26	86849T01	Кольцо @2	2
27	12066A9	Трос стартера	1
27	12066Q10	Трос стартера @2	1
28	85174A1	Рукоятка троса стартера в сборе	1
29	86852	Пружина	1
29	868523	Пружина	1
30	86853	Кулачок	1
30	86853T01	Кулачок	1
31	826253	Винт (.250-20 x .625)	1
32	42690	Втулка троса стартера	1
32	8M0183792	Втулка троса	1
33	818853	КОЛЬЦО СТОПОРНОЕ	1

Рис. 73РУЛЕВОЕ УПРАВЛЕНИЕ RIDEGUIDE RIDEGUIDE STEERING

Номер детали	Наименование	Кол-во
86306A01	Переходник	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1
92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

Рис. 74КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

Номер детали	Наименование	Кол-во
88183801	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 115 EFI (4-тактный) Руководство по запчастям	1
881980	Руководство по обслуживанию	1
881980R03	Подвесной лодочный мотор 115 EFI 4-тактный	1
10225030	Руководство по эксплуатации	1
858610A31	Топливный шланг в сборе	1
8M0038610	Топливный шланг в сборе (9 футов) с грушей	1
880177	Инструмент для съёмника (10 мм)	1
881828	Набор инструментов Starbit	1
881649A01	Комплект наклеек	1
881649A05	Комплект наклеек	1
881840A01	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A05	Комплект наклеек	1
881650A01	Комплект наклеек	1
881650A03	Комплект наклеек	1
881650A03	Комплект наклеек	1
881702A01	Комплект наклеек	1
881839A01	Наклейка с информацией о сертификации EPA	1
881839A02	Наклейка с информацией о сертификации EPA	1
881839A03	Наклейка с информацией о сертификации EPA	1
816834A1	Тахометр	1
816932A1	Указатель температуры	1
86306	Переходник	1
86306A01	Переходник	1
817054A3	Прибор в сборе для измерения давления воды	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1
92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

Рис. 75СТАРТЕР (РУЧНОЙ)(55) STARTER ASSEMBLY (MANUAL)(55)

REF	Номер детали	Наименование	Кол-во
1	83093M	Рукоятка рулевого управления	1
2	82895M	Фрикционная шайба	1
3	84058M	Болт (M6 x 20)	1
4	83056M	Гайка	1
5	80504M	Рукоятка	1
6	811916M	Винт	1
7	80509M	Резиновая прокладка	1
8	95606M	Указатель	1
9	82220M	Шайба	1
10	82095M	Пружина	1
11	81945M	Втулка	1
12	81280M	Рычаг	1
13	95614M	Крышка	1
14	84058M	Болт (M6 x 20)	1
15	881379	Шайба	2
15	82214M	Шайба	2
16	80506M	Проставка	1
16	80507M	Проставка	1
16	898103217	Проставка @5	1
16	80508M	Проставка	1
17	82118M	Проставка	1
18	82121M	Проставка	1
19	82272M	Уплотнительное кольцо	1
20	95405M	Трос в сборе дроссельной заслонки	2
21	81778M	Гайка	2
22	81761M	Гайка	6
23	81037M	Распорка	1
24	81373M	Втулка уплотнительная	1
25	81054M	Кронштейн рулевого управления	1
26	80510M	Проставка	2
27	80515M	Втулка уплотнительная	4
28	804159	Болт (M8 x 35)	2
29	82956M	Втулка	2
30	827043M	Болт	1

Рис. 76Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во

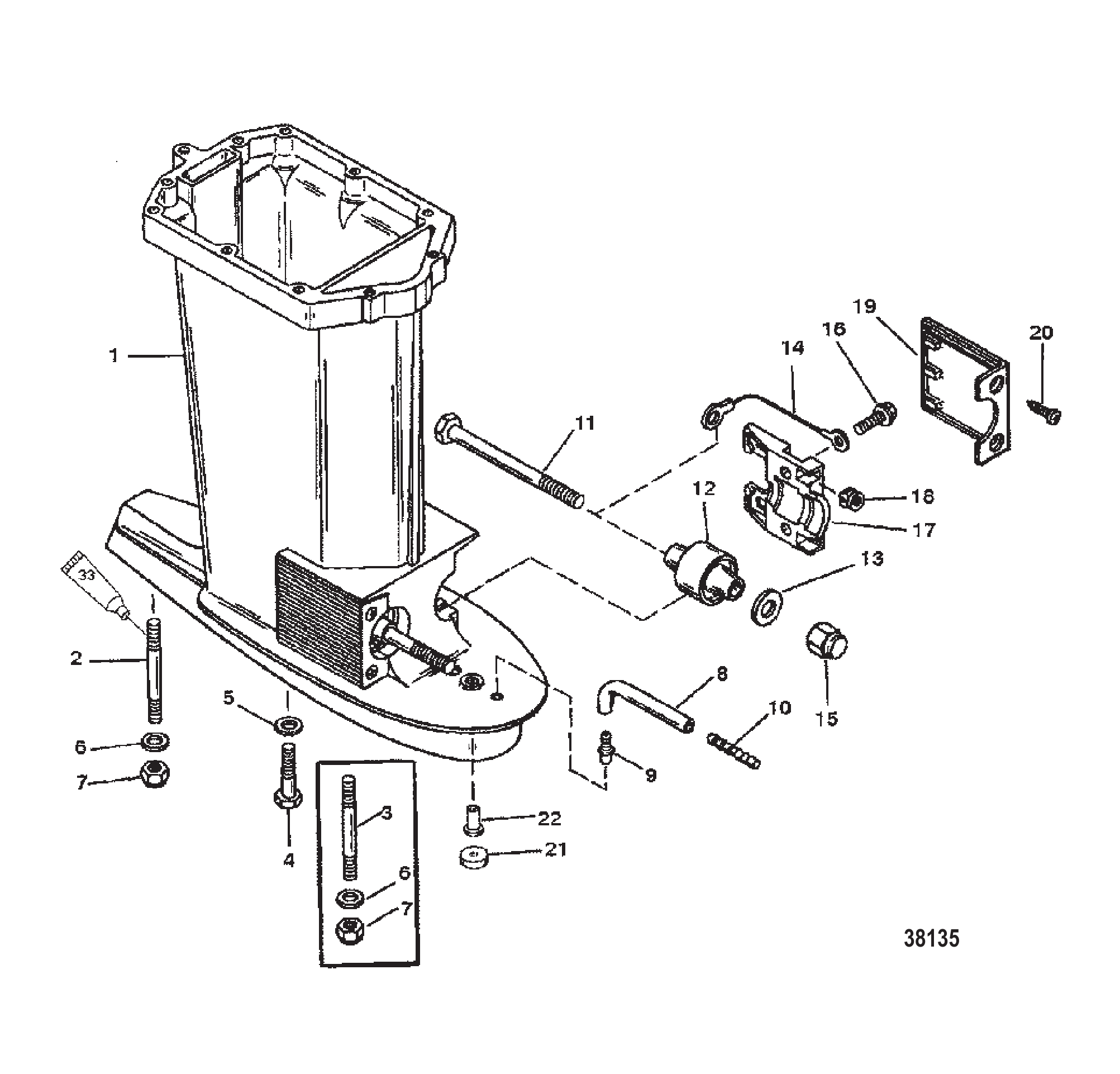

1	816528A1	Корпус гребного вала в сборе (короткий) (чёрный)	1
1	816528A2	Корпус гребного вала в сборе (короткий) (серый)	1
1	816528T2	Корпус гребного вала серый	1
1	9864A6	Корпус гребного вала в сборе (длинный) (чёрный)	1
1	9864T6	Корпус гребного вала	1
1	9864A7	КОРПУС В СБОРЕ ГРЕБНОГО ВАЛА (ДЛИННЫЙ) (СЕРЫЙ)	1
1	9864T7	ORD 3510-9864T 6 Mercury / Quicksilver	1
1	9864A5	КОРПУС В СБОРЕ ГРЕБНОГО ВАЛА (ДЛИННЫЙ) (TRACKER)	1
1	9864T6	Корпус гребного вала	1
1	816528A3	КОРПУС В СБОРЕ ГРЕБНОГО ВАЛА (JET 45) (ЧЕРНЫЙ)	1
1	816528A4	КОРПУС В СБОРЕ ГРЕБНОГО ВАЛА (JET 45) (СЕРЫЙ)	1
2	903507	Шпилька (M10 x 60)	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	8168664	Шпилька (M10 x 166) (60 PONTOON - LL)	1
2	8M0034445	ШПИЛЬКА-M10X1.5-160	1
3	8168663	Шпилька (M10 x 124) (60 PONTOON - LL)	4
3	8M0034446	ШПИЛЬКА-M10 X 15-124	4
4	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4
5	43042	ШАЙБА ШПИЛЬКИ/ВИНТА КОРПУСА РЕДУКТОРА	4
5	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	4
6	45175	Шайба (.406 x .750 x .104)	1
6	8M0214963	Шайба	1
7	13914	Гайка (M10) шпильки корпуса редуктора	1
7	40140	ГАЙКА (M10)	1
8	85822A7	ДАТЧИК СПИДОМЕТРА	1
9	13035	Штуцер	1
9	8M0181450	ШТУЦЕР	1
10	85822	Соединитель прямой	1
10	85822T	Разъём прямой	1
11	42973	БОЛТ (M12 x 154)	2
11	898835001	Винт (M12 x 154)	2
12	812892	Опора нижняя	2
12	42930A1	Опора нижняя в сборе	2
13	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
14	88238A2	Кабель заземления в сборе	1
14	88238A10	Кабель заземления в сборе	1
15	43528	Гайка (M12) болта нижней опоры	2
15	8M0204662	Гайка	2
16	40011149	Винт (M8 x 25) нержавеющая сталь	4
17	93192	ХОМУТ НИЖНЕЙ ОПОРЫ	2
17	8M0036730	Хомут	2
18	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
19	67077T	Крышка, чёрная чёрная	2
19	8M4500752	Крышка	2
19	67077T6	Крышка нижней опоры	2
19	67077F1	Крышка серая	2
19	67077F2	Крышка (TRACKER)	2
19	8M4500752	Крышка	2
20	88417	Винт (#12-24 x .620) крышки	4
21	813745	Проставка	1
21	8137451	Проставка (60 PONTOON - LL)	1
22	43585	Муфта вала переключения	1

Рис. 77Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
1	816696A3	Проставка (чёрная)	1
1	816696A4	Проставка (серая)	1
1	816696A5	Проставка (TRACKER)	1
1	816696F5	Проставка (чёрная)	1
1	816696T5	Проставка	1
1	816696F6	Проставка (серая)	1
1	816696T6	ORD 816696T 5 Mercury / Quicksilver	1
2	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
3	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
3	8M0084244	Штифт установочный, .375 x .620	1
4	817401A1	Трубка в сборе водяная	1
5	38970	САЛЬНИК X-LONG	1
6	821093	УПЛОТНЕНИЕ	1
7	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
7	8M0204645	Кольцо уплотнительное (.796 x .139)	1
8	45175	Шайба (.406 x .750 x .104)	4
8	8M0214963	Шайба	4
9	13914	Гайка (M10) шпильки корпуса редуктора	5
9	40140	ГАЙКА (M10)	5
10	8168661	Шпилька (M10 x 120)	5
10	8M0034425	Шпилька (M10 x 120)	5

Рис. 78Рулевая рукоятка Steering Handle

REF	Номер детали	Наименование	Кол-во
1	821889A18	Ограничитель оборотов	1
2	823147A4	Жгут проводов ограничителя оборотов	1
3	826579	КРОНШТЕЙН	1
4	40011127	Винт (M6 x 16) нержавеющая сталь	2
4	4006731	ВИНТ (M6 x 16)	2
5	40011109	Винт (M5 x 25) нержавеющая сталь	2
6	801402	Комплект для смазки	1
6	30500A2	КОМПЛЕКТ СМАЗКИ	1
24	197001	Лицевая пластина	1
24	19700A2	Пластина передняя	1
25	19453	Крыльчатка	1
25	19453T	Крыльчатка	1
26	19699	Шпонка	1
26	8M0032831	Шпонка крыльчатки	1
27	14334A1	Насос водяной в сборе	1
27	14334A3	Насос водяной в сборе	1
29	194541	Прокладка (верхняя)	1
30	43023	САЛЬНИК	1
30	8M0204658	УПЛОТНЕНИЕ	1
31	8248324	Винт (M6 x 16)	6
33	43045	ИЗОЛЯТОР	4
33	8M0204659	ИЗОЛЯТОР @4	4
34	19452	Изолятор	2
-	812966A11	Ремкомплект водяного насоса	1
-	812966A12	Ремкомплект водяного насоса	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1

Рис. 79Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	816528A1	Корпус гребного вала в сборе (короткий) (чёрный)	1
1	816528A2	Корпус гребного вала в сборе (короткий) (серый)	1
1	816528T2	Корпус гребного вала серый	1
1	9864A6	Корпус гребного вала в сборе (длинный) (чёрный)	1
1	9864T6	Корпус гребного вала	1
1	9864A7	КОРПУС В СБОРЕ ГРЕБНОГО ВАЛА (ДЛИННЫЙ) (СЕРЫЙ)	1
1	9864T7	ORD 3510-9864T 6 Mercury / Quicksilver	1
1	9864A5	КОРПУС В СБОРЕ ГРЕБНОГО ВАЛА (ДЛИННЫЙ) (TRACKER)	1
1	9864T6	Корпус гребного вала	1
1	816528A3	КОРПУС В СБОРЕ ГРЕБНОГО ВАЛА (JET 45) (ЧЕРНЫЙ)	1
1	816528A4	КОРПУС В СБОРЕ ГРЕБНОГО ВАЛА (JET 45) (СЕРЫЙ)	1
2	903507	Шпилька (M10 x 60)	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	8168664	Шпилька (M10 x 166) (60 PONTOON - LL)	1
2	8M0034445	ШПИЛЬКА-M10X1.5-160	1
3	8168663	Шпилька (M10 x 124) (60 PONTOON - LL)	4
3	8M0034446	ШПИЛЬКА-M10 X 15-124	4
4	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4
5	43042	ШАЙБА ШПИЛЬКИ/ВИНТА КОРПУСА РЕДУКТОРА	4
5	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	4
6	45175	Шайба (.406 x .750 x .104)	1
6	8M0214963	Шайба	1
7	13914	Гайка (M10) шпильки корпуса редуктора	1
7	40140	ГАЙКА (M10)	1
8	85822A7	ДАТЧИК СПИДОМЕТРА	1
9	13035	Штуцер	1
9	8M0181450	ШТУЦЕР	1
10	85822	Соединитель прямой	1
10	85822T	Разъём прямой	1
11	42973	БОЛТ (M12 x 154)	2
11	898835001	Винт (M12 x 154)	2
12	812892	Опора нижняя	2
12	42930A1	Опора нижняя в сборе	2
13	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
14	88238A2	Кабель заземления в сборе	1
14	88238A10	Кабель заземления в сборе	1
15	43528	Гайка (M12) болта нижней опоры	2
15	8M0204662	Гайка	2
16	40011149	Винт (M8 x 25) нержавеющая сталь	4
17	93192	ХОМУТ НИЖНЕЙ ОПОРЫ	2
17	8M0036730	Хомут	2
18	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
19	67077T	Крышка, чёрная чёрная	2
19	8M4500752	Крышка	2
19	67077T6	Крышка нижней опоры	2
19	67077F1	Крышка серая	2
19	67077F2	Крышка (TRACKER)	2
19	8M4500752	Крышка	2
20	88417	Винт (#12-24 x .620) крышки	4
21	813745	Проставка	1
21	8137451	Проставка (60 PONTOON - LL)	1
22	43585	Муфта вала переключения	1

Рис. 80КОМПОНЕНТЫ УДЛИНЕНИЯ Extension Components

REF	Номер детали	Наименование	Кол-во
1	881363T	Крышка	1
2	881364T2	Жгут проводов в сборе	1
2	881364T04	Жгут проводов	1
2	881364T1	Жгут проводов в сборе	1
2	881364T04	Жгут проводов	1
3	804291	Предохранитель 20 А	4
3	832969T20	Предохранитель Mini — жёлтый — 20 А	4
4	80429110	Предохранитель 30 ампер	4
4	8M0057159	Предохранитель 30А	4
0	891824010	Крышка предохранителя	4
0	891824020	Крышка предохранителя	4
5	804289	Съёмник предохранителя	1
6	881362	Кронштейн	1
7	8813511	Винт	1
8	881352T	Реле	1
8	8M0098898	Реле	1
9	82214M	Шайба	2
10	881355	Стопорная шайба	2
10	82212M	Стопорная шайба	2
11	881354	Винт	2
11	96671M	Винт	2
12	804284	Пыльник	2
12	804284001	Чехол защитный	2
13	881350T	Реле	1
14	881351	Винт	1
15	881353	Хомут	1
16	8813511	Винт	1
17	881359T	Кронштейн	1
17	881363A01	Комплект крышки/кронштейна	1
18	881361	Хомут	1
19	881360	Хомут	1
20	804270	Болт (M6 x 28)	5
21	881304	Втулка уплотнительная	5
22	82851M	Втулка	5
22	804344003	Втулка	5
23	881356T1	Реле в сборе	1
23	882751A3	Комплект реле тримма	1
24	881357	Провод питания	1
25	881358	Крышка	1
26	8248324	Винт (M6 x 16)	2
27	825702	Болт (M6 x 20)	2
27	8257021	Болт (M6 x 20)	2
28	804604	БОЛТ (M6 x 20)	1
29	88439A33	Кабельный жгут положительный - аккумулятор	1
30	88439A10	Кабельный жгут отрицательный - аккумулятор	1
31	401388	ГАЙКА (M8) Нержавеющая сталь	1
32	40011128	Винт (M6 x 20) нержавеющая сталь	1
32	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
33	858723T1	Жгут проводов переходник/тримм	1
34	858914T1	Жгут проводов переходник мотора тримма	1
35	858740T4	Жгут проводов переходник дистанционного управления	1
36	92753	Фиксатор	1
37	859249T1	Разъём	1
38	816311T	СТЯЖКА (8.00 дюймов)	AR
39	8272822	Наклейка предупреждение высокое напряжение	1
40	881865	Наклейка предупреждающая — запуск на передаче	1
41	828151A2	Комплект реле тримма	1
41	882751A3	Комплект реле тримма	1
42	826802A24	Жгут проводов тримма	1
43	828151A1	Реле в сборе	2
43	8M0207773	Реле тримма в сборе	2
44	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
44	8M0207785	Втулка	1
45	818968	ВТУЛКА	1
45	8M0214955	Втулка	1
46	NSS	NOT SOLD SEPARATE Decal	1
47	828102	Кронштейн	1
47	8M0207771	Кронштейн крепления	1
48	824868	ВИНТ (M6 x 75)	1
49	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
49	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
50	823807	ВТУЛКА	1

Рис. 81КОМПЛЕКТУЮЩИЕ ЖИКЛЕРОВ JET COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	821679A17	Карбюратор	1
1	821679A18	Карбюратор	1
1	821679T18	Карбюратор	1
1	821679A19	Карбюратор	1
1	821679T19	Карбюратор	1
1	821946A24	Карбюратор	1
1	821946A45	Ремкомплект карбюратора	1
1	821946A25	Карбюратор	1
1	821946A46	Ремкомплект карбюратора	1
1	821946A26	Карбюратор	1
1	821946A47	Ремкомплект карбюратора	1
1	821946A27	Карбюратор	1
1	821946T42	Карбюратор	1
1	821946A28	Карбюратор	1
1	821946T43	Карбюратор	1
1	821946A29	Карбюратор	1
1	821946T44	Карбюратор	1
2	823634	Винт	2
3	823632	Вал дроссельной заслонки	1
4	823633	Вал дроссельной заслонки	1
4	823636	Вал дроссельной заслонки	1
3	823632	Вал дроссельной заслонки	2
4	823633	Вал дроссельной заслонки	1
5	NSS	NOT SOLD SEPARATE SPRING-THROTTLE RETURN	3
6	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	3
7	NSS	NOT SOLD SEPARATE IDLE NEEDLE	3
8	NSS	NOT SOLD SEPARATE SPRING-IDLE NEEDLE	3
9	NSS	NOT SOLD SEPARATE GASKET-COVER PLATE	3
10	811221	КРЫШКА	3
11	811220	ВИНТ Крышки	6
12	8144461	Прокладка фланца	3
13	8113522	Рычаг масляного насоса (WME43/45 - нижний)	1
14	8086121	Винт фиксатора рычага (WME43/45 - нижний)	1
15	F10155	ВИНТ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	6
16	879194023	Клапан дроссельный	3
17	NSS	NOT SOLD SEPARATE RETAINING RING	3
18	F10064	ВАЛ	3
19	NSS	NOT SOLD SEPARATE GASKET-NOZZLE WELL	3
20	NSS	NOT SOLD SEPARATE GASKET-FUEL BOWL	3
21	879194011	Клапан впускной	3
22	9594	Поплавок	3
23	808612	Винт с шайбой (#8-32 x .750)	12
24	811695	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
24	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	2
25	811694	КОМПЛЕКТ ПРОБКИ	3
26	NSS	NOT SOLD SEPARATE SEAL-BOWL DRAIN	3
27	6246	ЖИКЛЁР (.048)	3
27	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	3
27	4217	Жиклёр главной системы (.062)	3
-	812867A97	Комплект прокладок	1
-	8236354	Ремкомплект карбюратора	1
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1

Рис. 82КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

POWER TRIM (S/# 0G357069 and BELOW-BLACK FILL PLUG)

REF	Номер детали	Наименование	Кол-во
-	822870A1	Насосный узел	1
1	8134271	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
2	813428	Крышка торцевая в сборе цилиндра подъема	1
3	813429	Поршень амортизатора в сборе	1
4	813432A3	Ремкомплект уплотнений цилиндра	1
5	810776	КОМПЛЕКТ ПОРШНЯ Памяти	1
6	811228	КОМПЛЕКТ ЦИЛИНДРА	1
6	893904T01	Узел цилиндра	1
7	811226A1	Комплект винта и уплотнения	1
7	811678A6	Комплект винтов и уплотнений	1
8	8116706	Ремкомплект насоса/коллектора	1
8	809901A1	Насос/мотор в сборе	1
9	823180A1	Комплект коромысла	1
9	809901A2	Насосный блок с коллектором в сборе	1
10	813436	Комплект винтов	1
11	811671	ПРИВОДНОЙ ВАЛ	1
12	811672A3	Комплект уплотнительных колец	1
12	811672A4	Комплект уплотнительных колец	1
13	813442A2	Узел ручного сброса в сборе	1
13	893929A01	Комплект предохранительного клапана	1
14	813446	Винт	1
15	811674	РЕЗЕРВУАР/МОТОР	1
15	809885A1	Комплект мотора	1
16	811675	ЯКОРЬ	1
17	811676	КОМПЛЕКТ УПОРНОЙ ШАЙБЫ	1
18	811673	РЕЗЕРВУАР	1
18	809901A1	Насос/мотор в сборе	1
19	813435	Комплект пробок	1
19	8134351	Пробка	1
20	811677	КОМПЛЕКТ КРЫШКИ Резервуар	1
20	809885A1	Комплект мотора	1
21	19607	Штифт	1
22	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
23	822869	Штифт	1
23	822869001	ПАЛЕЦ АНКЕРНЫЙ	1

Рис. 83Электрические компоненты Electrical Components

GEAR HSG DRIVESHAFT-60 SEA/MARA/BIG FOOT-3 JAW REV. CLUTCH

REF	Номер детали	Наименование	Кол-во
-	9011A69	Корпус редуктора в сборе (удлинённый) (чёрный)	1
-	9011A71	Корпус редуктора в сборе (LL) (чёрный)	1
-	9011G94	Корпус редуктора в сборе	1
-	9011A70	Корпус редуктора в сборе (удлинённый) (серый)	1
-	9011G96	ORD 1667-9011G92 Mercury / Quicksilver	1
-	9011A72	Корпус редуктора в сборе (LL) (серый)	1
-	9011G48	Корпус редуктора	1
1	9011A73	Корпус редуктора в сборе (базовый)	1
1	9011T73	Корпус редуктора базовый, чёрный	1
1	9011A74	Корпус редуктора в сборе (базовый)	1
1	9011T74	ORD 1667-9011T73 Mercury / Quicksilver	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953A2	Комплект винтов (.375-16 x .250)	2
4	79953Q04	Ремкомплект сливного винта	2
5	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
5	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
6	19183	Шайба фибровая	3
6	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
7	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
8	316405	Пластина триммера	1
8	8M0236553	Пластина тримма	1
9	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
11	43040A1	СБОРКА ВОДИТЕЛЯ	1
11	43040T1	СБОРКА ВОДИТЕЛЯ	1
12	826134	Анод	2
12	826134Q	Анод	2
13	8268336	Гайка (M6)	1
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	44484	Шестерня ведущая (13 зубьев)	1
15	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
16	35921	ГАЙКА (.625-18)	1
17	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
17	760394	Кулачок управления переключением	1
18	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
19	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	826736A1	Вал приводной в сборе	1
20	826737A1	Вал приводной в сборе	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
22	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	430331	Прокладка	1
24	430472	Прокладка	1
24	8M0214931	ПРОКЛАДКА	1
25	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
25	8M0245495	САЛЬНИК	1
26	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
27	817277	Прокладка	1
27	8172771	Прокладка водяного насоса, верхняя	1
28	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
29	817276	Передняя панель	1
29	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
30	8248327	Винт (M6 x 30)	4
30	8M0214957	Винт	4
31	826763A1	Муфта	1
31	826762A1	Муфта	1
32	43037	ШПОНКА	1
32	8M0204723	ШПОНКА	1
33	430262	Крыльчатка	1
33	43026T2	КРЫЛЬЧАТКА	1
34	8248326	Винт (M6 x 25 мм)	6
35	43048A1	СБОРКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
35	430482	Вал переключения в сборе (LL)	1
36	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
37	43052A4	СБОРКА ВТУЛКИ	1
38	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
38	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
39	8164641	Маслосъёмный сальник	1
39	8M0246145	САЛЬНИК	1
40	8248326	Винт (M6 x 25 мм)	2
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1

Рис. 84КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
-	44369A1	Стартер в сборе	1
1	90643	КОМПЛЕКТ ПРИВОДА	1
2	685753	ПРИВОД В СБОРЕ	1
3	75660	Плита приводного конца	1
4	95686	Болт	2
5	75383	Концевая крышка коллектора	1
6	11957	ЯКОРЬ	1
7	75384	Комплект щёток/пружин	1
7	898265016	Комплект щёток/пружин	1
8	57387	ВТУЛКА ИЗОЛИРУЮЩАЯ	1
9	NSS	NOT SOLD SEPARATE WASHER (AMER. BOSCH #WA-1728)	1
10	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
11	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
12	61787	Держатель щётки	2
12	898265014	Держатель щёток	2
13	NSS	NOT SOLD SEPARATE SCREW (AMER. BOSCH #02441-22-SC-30SM)	2

Рис. 85СИСТЕМА POWER TRIM (S/N 0G357069 И НИЖЕ-ЧЕРНАЯ ЗАГЛУШКА) POWER TRIM (S/# 0G357069 and BELOW-BLACK FILL PLUG)

REF	Номер детали	Наименование	Кол-во
1	815406A1	Карбюратор (верхний)	1
1	815406A2	КАРБЮРАТОР (СРЕДНИЙ)	1
1	815406A3	КАРБЮРАТОР (НИЖНИЙ)	1
1	817714A4	КАРБЮРАТОР (ВЕРХНИЙ)	1
1	821946A45	Ремкомплект карбюратора	1
1	817714A5	КАРБЮРАТОР (СРЕДНИЙ)	1
1	821946A46	Ремкомплект карбюратора	1
1	817714A6	КАРБЮРАТОР (НИЖНИЙ)	1
1	821946A47	Ремкомплект карбюратора	1
1	815405A4	КАРБЮРАТОР (ВЕРХНИЙ)	1
1	815405A5	КАРБЮРАТОР (СРЕДНИЙ)	1
1	815405A6	КАРБЮРАТОР (НИЖНИЙ)	1
2	NSS	NOT SOLD SEPARATE GASKET-FUEL BOWL	3
3	NSS	NOT SOLD SEPARATE RETAINING RING	3
4	811695	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
4	9590	Топливная камера	2
4	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	2
4	811695	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
4	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	2
5	811218	ВАЛ Дросселя (ВЕРХНИЙ/НИЖНИЙ)	2
6	811219	ВАЛ Дросселя (СРЕДНИЙ)	1
7	811216	КЛАПАН Дроссельный	3
7	9593	Клапан дроссельной заслонки	3
8	9594	Поплавок	3
9	NSS	NOT SOLD SEPARATE FLOAT SHAFT	3
10	9595	Впускной игольчатый клапан	3
10	879194011	Клапан впускной	3
11	9596	Пробка главного жиклера	3
11	95961	Пробка слива поплавковой камеры	3
11	811694	КОМПЛЕКТ ПРОБКИ	3
12	NSS	NOT SOLD SEPARATE GASKET-PLUG	3
13	NSS	NOT SOLD SEPARATE GASKET-COVER PLATE	3
14	8144461	Прокладка фланца	3
15	NSS	NOT SOLD SEPARATE SCREW-THROTTLE VALVE	6
16	811220	ВИНТ Крышки	6
17	5132	Винт поплавковой камеры топлива	12
17	808612	Винт с шайбой (#8-32 x .750)	12
18	811221	КРЫШКА	3
19	6359	ЖИКЛЁР (.052)	3
19	6029	ЖИКЛЁР (.068) ГЛАВНЫЙ ТОПЛИВНЫЙ	3
19	6030	ЖИКЛЁР (.070)	3
20	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	3
21	NSS	NOT SOLD SEPARATE GASKET	3
22	NSS	NOT SOLD SEPARATE SPRING	3
23	NSS	NOT SOLD SEPARATE SPRING	3
24	NSS	NOT SOLD SEPARATE IDLE NEEDLE	3
-	812867A97	Комплект прокладок	1
-	8236353	Ремкомплект карбюратора	1
-	8236354	Ремкомплект карбюратора	1
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1

Рис. 86РЕДУКТОР ВЕДУЩЕГО ВАЛА-60 SEA/MARA/BIG FOOT-3-КУЛАЧКОВАЯ ОБРАТНАЯ МУФТА GEAR HSG DRIVESHAFT-60 SEA/MARA/BIG FOOT-3 JAW REV. CLUTCH

Номер детали	Наименование	Кол-во
827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877680Q12	Топливный шланг в сборе (12 футов)	1
17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877681Q8	Топливный шланг в сборе (8 футов)	1
17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877681Q12	Топливный шланг в сборе (12 футов)	1
822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877683Q12	Топливный шланг в сборе (12 футов)	1
90983A3	Комплект стартера электрического	1
90983A5	Комплект для переоборудования стартера	1
823609A7	Комплект для переоборудования выключателя запуска румпеля	1
12334A2	Жгут проводов двигателя в сборе	1
42805A6	Комплект для подключения дистанционного управления (6/8/9/9/15 л.с.)	1
821190A3	Комплект для переоборудования на боковое переключение	1
12426A7	Комплект удлинителя	1
12426A8	Комплект удлинителя	1
830578A1	Рычаг фиксатора откидывания в сборе	1
828517A1	Комплект защиты карбюратора от обледенения	1
14586A3	КОМПЛЕКТ ТЕРМОСТАТА	1
7370A40	КОМПЛЕКТ СИСТЕМЫ ЗАЖИГАНИЯ ВЫСОКОЙ ЭНЕРГИИ	1
42282A3	КОМПЛЕКТ КАТУШКИ ЗАЖИГАНИЯ Lighting	1
42282A4	КОМПЛЕКТ КАТУШКИ ЗАЖИГАНИЯ Lighting	1
95845A5	КОМПЛЕКТ РЕГУЛЯТОРА Lighting	1
62351A10	КОМПЛЕКТ ЗАРЯДНОГО УСТРОЙСТВА АККУМУЛЯТОРА	1
12612A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
12612Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
14171A2	ЗАМОК МОТОРА	1
14171Q2	ЗАМОК МОТОРА	1
11606A1	КРЕПЁЖНЫЙ КОМПЛЕКТ ПРАВОГО БОРТА	1
11606A2	КРЕПЁЖНЫЙ КОМПЛЕКТ ЛЕВОГО БОРТА	1
12569A1	КРЕПЁЖНЫЙ КОМПЛЕКТ ТРОСА И ШКИВА	1

Рис. 87СБОРКА СТАРТЕРА STARTER MOTOR ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	19662	Глушитель шума	1
2	814776	Регулировочный винт (M6 x 55)	4
3	815784	КРЫШКА	1
4	812889	Сальник	3
5	812874	Пластина шумопоглотителя	2
6	4000363	ВИНТ (M8 x 100)	6
7	821145	ТЯГА Дросселя	1
7	825204T03	ТЯГА	1
8	812883	Тяга регулировочная	2
9	48408	Винт (#10-16 x .500) клеммной колодки	4
10	56681	ШАЙБА (.203 x .500 x .032)	4
10	8M0204666	ШАЙБА (.203 x .500 x .032)	4
11	11399A1	РЫЧАГ В СБОРЕ	1
12	67748	Ролик	1
13	40056103	ВИНТ (M5 x 6)	1
14	56681	ШАЙБА (.203 x .500 x .032)	1
14	8M0204666	ШАЙБА (.203 x .500 x .032)	1
15	9912878	Шланг (.187) (26.00 дюймов, бухта)	2
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	8144461	Прокладка фланца	3
18	8252043	Тяга дросселя	1
18	825204T03	ТЯГА	1
-	812867A97	Комплект прокладок	1

Рис. 88КАРБЮРАТОР (WME-22/22B/23/24/35) CARBURETOR (WME-22/22B/23/24/35)

REF	Номер детали	Наименование	Кол-во
0-1	7132M	Карбюратор в сборе	1
1	83361M	Поплавковая камера	1
2	83362M	Уплотнительное кольцо	1
3	83363M	Поплавок	1
4	83364M	Ремкомплект иглы/седла впускного	1
5	81698M	Штифт впускной иглы	1
6	83365M	Штифт	1
7	82781M	Зажим	1
8	83887M	Главный жиклёр	1
9	83367M	Главный жиклёр (# 155)	1
10	83888M	Жиклёр холостого хода (# 55)	1
11	83369M	Крышка	1
12	83370M	Втулка	1
13	83371M	Винт	1
14	83372M	Шайба	1
15	82378M	Гайка	1
16	83373M	Винт	4
17	83374M	Винт	1
18	83375M	Винт	1
19	83376M	Шайба	1
20	81292M	Винт	1
21	82073M	Пружина	1
22	83889M	Винт регулировки качества смеси холостого хода	1
23	81277M	Винт регулировки холостого хода	1
24	82080M	Пружина	1
-	84167M	Комплект прокладок	1
-	84475M	Ремонтный комплект	1

Рис. 89АКСЕССУАРЫ ACCESSORIES

REF	Номер детали	Наименование	Кол-во
1	822868A1	Узел зажимного кронштейна	1
1	822868A2	Узел зажимного кронштейна	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	822867F1	Зажимной кронштейн	1
4	822867F2	Зажимной кронштейн	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	893704T01	Рычаг фиксатора наклона	1
5	19618A3	Рычаг в сборе, фиксатор наклона	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	812709T	Ручка	1
9	812709	Ручка	1
9	812709T6	Ручка	1
9	812709	Ручка	1
10	99615	Штифт с канавкой	1
11	19619	Шайба	2
12	18486F5	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
12	18486F6	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
13	818298A1	Комплект анода	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	4000354	ВИНТ (M8 x 30)	5
16	4000355	ВИНТ (M8 x 35)	1
17	400257	СТОПОРНАЯ ШАЙБА (M8)	4
18	400635	ГАЙКА (M8)	2
18	401388	ГАЙКА (M8) Нержавеющая сталь	2
19	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
19	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
20	821461	ПРУЖИНА	1
21	19614	Труба наклона	1
21	8M0041938	Трубка наклона	1
22	826164	Гайка (.875-14)	2
22	8M0231351	Контргайка	2
23	818883A1	Винт барашковый в сборе	2
24	818884	ШАЙБА	2
25	768042	Винт с буртиком шестигранный	2
26	814259	Винт (.500-20 x 4.00)	4
27	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
27	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
28	8M0027784	Гайка	4
28	82671117	ГАЙКА (.500-20)	4
29	1938525	ТЯГА	1
29	8M0084737	Тяга	1
30	19615A4	Рычаг в сборе, наклон	1
30	19615A05	Рычаг в сборе, наклон	1
31	812707	Втулка	1
32	19605	Шайба (.520 x .850 x .060) нейлоновая - чёрная	1
32	8M0042643	Шайба (.520 x .850 x .060) нейлоновая, чёрная	1
33	99611	Волнистая шайба	1
34	19621	Ручка наклона	1
34	8M0007469	Ручка тримма	1
35	19611	Винт (.375-16 x .62)	1

Рис. 90ДЕМПФИРУЮЩАЯ ПЛАСТИНА ATTENUATOR PLATE

REF	Номер детали	Наименование	Кол-во
1	7103M	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	80601M	Резиновое уплотнение стартера	1
3	83212M	Держатель хомута	1
4	83599M	ЗАКЛЕПКА	2
5	83137M	Крюк	1
6	83143M	ЗАКЛЕПКА	2
7	83600M	САЛЬНИК	1
8	83601M	ЭМБЛЕМА ПЕРЕДНЯЯ	1
9	83602M	ЭМБЛЕМА ЗАДНЯЯ	1
10	82196M	ШАЙБА	8
11	82388M	Гайка (M5)	8
12	82866M	НАКЛЕЙКА	1
13	83926M	ШУМОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	1
14	83927M	ШУМОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	2
15	83928M	ШУМОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	1
16	83929M	ШУМОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	1
17	81202M	Наклейка индикатора переключения	1
18	7104M	НИЖНИЙ КОЖУХ НИЖНИЙ	1
19	83605M	РЫЧАГ ЗАЖИМА	1
20	81869M	Шайба	1
21	81949M	Втулка рычага зажима кожуха	2
22	81145M	ЗАЖИМ	1
23	81794M	Шайба	1
24	82197M	ШАЙБА	5
25	84315M	Болт	1
26	83606M	САЛЬНИК	1
27	81589M	ВТУЛКА (МОДЕЛЬ С РУЧНЫМ ЗАПУСКОМ)	1
28	83607M	ВТУЛКА	1
29	83608M	ВТУЛКА	1
30	83609M	ВТУЛКА	1
31	82065M	ВТУЛКА	4
32	83610M	ВТУЛКА	4
33	81796M	ШАЙБА	4
34	84237M	БОЛТ	4
35	83611M	ГАЙКА	4
36	83612M	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стоп (МОДЕЛЬ С РУЧНЫМ УПРАВЛЕНИЕМ)	1
37	83613M	КРЫШКА	1
38	84247M	Болт	3
39	82199M	ШАЙБА	3
40	83616M	ШТУЦЕР	1
41	83761M	НАКЛЕЙКА HP	2
42	83615M	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
43	81531M	Ограничитель	1

Рис. 91КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	9611A1	Коленчатый вал в сборе	1
2	63742	Подшипник шариковый	1
2	63742T	Подшипник шариковый	1
3	812877	Кольцо стопорное	1
4	91800	Шпонка	2
5	43019A2	Шестерня в сборе	1
6	812873A1	Подшипник роликовый в сборе (верхний)	1
7	419531	САЛЬНИК Масло	1
8	812881A1	Подшипник роликовый в сборе (средний)	2
9	9613A1	Поршень в сборе	3
9	9613T1	Поршень	3
9	9613A2	Поршень в сборе	AR
9	9613T2	Поршень в сборе .015	AR
9	9613A3	Поршень в сборе	AR
9	9613T3	Поршень	AR
10	52035	Стопорное кольцо	6
10	857196	Стопорное кольцо	6
11	19721A6	Комплект поршневых колец	1
11	19721A1	Комплект поршневых колец	AR
11	19721A2	Комплект поршневых колец	AR
12	9612A2	Шатун в сборе	3
12	9612A6	Шатун в сборе	3
13	812876	Шайба	6
13	8M0012298	Упорная шайба	6
14	47270	ПОДШИПНИК	8
14	8M0214934	Подшипник игольчатый @200	8
15	91012	Винт (.250-28 специальный)	6
16	17514A1	Ремкомплект подшипников	3
16	8M0234886	Подшипник в обойме	3
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

Рис. 92СКОБА КРЕПЕЖНАЯ (РУЧНАЯ) CLAMP BRACKET (MANUAL)

REF	Номер детали	Наименование	Кол-во
1	9755A9	Блок цилиндров	1
1	9755A14	Блок цилиндров	1
1	9755T14	Блок цилиндров	1
1	9755A10	Блок цилиндров	1
1	9755T10	Блок цилиндров	1
1	9755A15	Блок цилиндров	1
1	9755T15	Блок цилиндров	1
2	81742780	ВИНТ (M8 x 80)	8
3	81742730	Винт (M8 x 30)	6
4	42658	Обратный клапан	1
4	426585	Обратный клапан	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	42623	Обратный клапан (запрессовываемый)	1
6	426233	Обратный клапан	1
7	812888A1	Держатель в сборе	2
8	42657A1	Обратный клапан картера	2
8	42657A3	Обратный клапан	2
9	814776	Регулировочный винт (M6 x 55)	1
10	400212	ГАЙКА (M6) Нержавеющая сталь	1
11	42942	Колпачок регулировочного винта	1
12	20033	Штифт направляющий установочный	1
12	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
13	812870	Штифт центральный главный (обойма подшипника)	3
13	8M0084653	Штифт установочный	3
14	18597	Крышка	1
15	81742750	ВИНТ (M8 x 50)	2
16	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
18	8128671	Прокладка	1
18	8128672	Прокладка	1
19	8161941	Шпилька	2
19	8161949	Шпилька (M6 x 44)	2
20	18598	Пробка трубная	4
20	185981	Пробка трубная (.375-18)	4
21	817430110	Винт (M10 x 110)	6
22	81742720	Винт (M8 x 20)	4
22	40011149	Винт (M8 x 25) нержавеющая сталь	4
22A	12896	Винт (#8-18 x .310) переключателя	1
23	8128821	Тарелка клапана	1
24	812887	Диафрагма	1
24	8128871	Диафрагма	1
24	812887002	ДИАФРАГМА	1
25	94182	Шайба	1
26	69570	Винт (#10-16 x .750)	1
27	90392	ПРУЖИНА	1
27	18336	Пружина	1
27	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
28	75692	ТЕРМОСТАТ (143 ГРАД.)	1
28	14586	Термостат	1
29	62386	Прокладка термостата	1
29	8M0204714	Прокладка @4	1
30	32802	ПРОБКА ТРУБНАЯ (.125-27)	1
30	328022	Пробка трубная (.125-27) латунная	1
31	787992	Датчик температуры	1
32	44552	Фиксатор	1
32	889733	ФИКСАТОР	1
33	8128321	Винт (#10-16 x .600)	1
33	878609	Винт (#10-16 x .600)	1
34	56681	ШАЙБА (.203 x .500 x .032)	1
34	8M0204666	ШАЙБА (.203 x .500 x .032)	1
35	49221	Шайба (.187 x .500 x .062) неопреновая	2
35	8M0204663	ШАЙБА @5	2
36	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
37	816872	Барашковая гайка	2
38	99664	Угольник выхлопной пластины	1
38	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
38	78279	Угольник	1
38	8M0207781	Угольник	1
39	19074	Крышка	1
39	190741	Крышка	1
39	8M0036859	Крышка	1
40	65857	РАЗЪЕМ	1
40	56759	ШТУЦЕР ЕРШОВЫЙ	1
41	8129961	Крышка	1
41	8129962	Крышка	1
42	48462	Кольцо уплотнительное (.614 x .070)	1
43	40011108	Винт (M5 x 20) нержавеющая сталь	2
45	821595	РЫМ-БОЛТ	1
46	821616	Винт	1
46	821606	Винт	1
47	400265	ГАЙКА (M8)	1
47	401368	ГАЙКА (M8) Нержавеющая сталь	1
-	812867A97	Комплект прокладок	1
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

Рис. 93ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	822154A1	Корпус в сборе	1
1	822155A1	Корпус в сборе	1
1	822154A2	КОРПУС В СБОРЕ	1
1	822155A2	КОРПУС В СБОРЕ	1
2	195992	Прокладка корпуса вертикального вала	1
3	421891	Опора	4
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
4	42374F5	КРЫШКА КРЕПЛЕНИЯ (СЕРАЯ)	2
5	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
6	400256	СТОПОРНАЯ ШАЙБА (M6)	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	4
9	413448	ПЕРЕХОДНАЯ ПЛАСТИНА (БЕЗ ТРУБКИ) (6/8)	1
9	41344A3	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1-1/8") (15)	1
10	11287	Уплотнение переходной пластины	1
11	42123	ТРУБКА ВОДЯНАЯ (КОРОТКАЯ)	1
11	42122	ТРУБКА ВОДЯНАЯ (ДЛИННАЯ)	1
12	42371	Держатель водяной трубки	1
13	192012	Прокладка корпуса водяной трубки	1
14	42380	Сальник водяной трубки	1
15	42465	Проставка водяной трубки	1
16	400035	ВИНТ (M5 x 16)	2
17	445551	Блок подшипниковый (удлинённый)	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

Рис. 94КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	19745A8	ПЛАСТИНА В СБОРЕ ЭЛЕКТРИЧЕСКАЯ	1
2	814674A1	ПЛАСТИНА В СБОРЕ ФИКСИРУЮЩАЯ	1
3	8240631	Винт	1
4	824063	ВИНТ	5
3	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	1
4	40011109	Винт (M5 x 25) нержавеющая сталь	5 OR 6
5	7370A13	Катушка зажигания в сборе	3
5	8M0230859	Катушка зажигания в сборе	3
5	7370A19	Катушка зажигания в сборе	3
5	8M0230859	Катушка зажигания в сборе	3
6	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	4
7	45076	Гайка (#10-32) латунная клемма блока выключателя	9
8	821945A52	КОМПЛЕКТ ПРОВОДОВ СВЕЧИ ЗАЖИГАНИЯ	1
9	136862	Свеча зажигания (NGK-BU8H)	3
9	13686Q	NGK BU8H @10 Mercury / Quicksilver	3
9	14103568	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZ8H - КАНАДА/БЕЛЬГИЯ)	3
9	896329885	Свеча зажигания #L6VC @4	3
9	8167372	Свеча зажигания (NGK #BP8H-N-10)	3
9	816737Q	Свеча зажигания NGK BP8HN-10@10	3
9	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	3
9	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	3
10	19052A5	БЛОК ПЕРЕКЛЮЧАТЕЛЯ В СБОРЕ	1
10	19052A8	Блок переключателей в сборе	1
11	813643	Чехол	1
12	814760	Держатель (старая конструкция)	1
13	813742	Втулка уплотнительная	1
14	19637A2	РАЗЪЕМ В СБОРЕ ПРЕДОХРАНИТЕЛЯ (1 КОЛЬЦЕВОЙ/1 ШТЫРЕВОЙ РАЗЪЕМ)	1
14	19637A3	РАЗЪЕМ В СБОРЕ ПРЕДОХРАНИТЕЛЯ (2 ШТЫРЕВЫХ РАЗЪЕМА)	1
15	812619	Предохранитель жёлтый - 20 ампер	1
16	816770	Выпрямитель	1
16	8M0058226	Выпрямитель	1
17	816311T	СТЯЖКА (8.00 дюймов)	1
18	88439A4	Кабель в сборе аккумулятор - отрицательный	1
19	19061A2	ЖГУТ ПРОВОДОВ В СБОРЕ (ПРОВОД С КОЛЬЦЕВЫМ НАКОНЕЧНИКОМ) (СЕРЫЙ)	1
19	19061A4	ЖГУТ ПРОВОДОВ В СБОРЕ (ПРОВОД СО ШТЫРЕВЫМ РАЗЪЕМОМ) (СЕРЫЙ)	1
19	19061A4	ЖГУТ ПРОВОДОВ В СБОРЕ (ПРОВОД СО ШТЫРЕВЫМ РАЗЪЕМОМ) (СЕРЫЙ)	1
20	813741	Втулка уплотнительная	1
21	96054	Соленоид в сборе стартера	1
21	8M0185149	СТАРТЕРНОЕ РЕЛЕ	1
22	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
23	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
24	64015	Гайка (.250-20) клеммы стартерного соленоида	2
25	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
26	79139A24	ТРОС В СБОРЕ (9-1/4")	1
27	88807A31	ТРОС В СБОРЕ	2
28	88439A9	Кабель аккумулятора положительный в сборе (5/16)	1
29	814795T	КРЫШКА	1
30	40007107	Винт (M5 x 16)	4 OR 6
31	40011149	Винт (M8 x 25) нержавеющая сталь	3
32	14857A6	МОДУЛЬ В СБОРЕ ПРЕДУПРЕЖДЕНИЯ О ДАВЛЕНИИ МАСЛА	1
32	14857A16	Модуль предупреждения о масле	1
32	14857A10	Модуль в сборе предупреждения о масле	1
32	14857A16	Модуль предупреждения о масле	1
33	40011109	Винт (M5 x 25) нержавеющая сталь	2
34	850188T1	СОЛЕНОИД В СБОРЕ СТАРТЕРА	1
34	8M0185147	Электромагнит в сборе	1
35	818968	ВТУЛКА	2
35	8M0214955	Втулка	2
36	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
36	8M0207785	Втулка	2
37	40011110	Винт (M5 x 30) нержавеющая сталь	2
38	400039	ВИНТ (M5 x 35)	2
39	815279T	Регулятор напряжения	1
39	8M0084173	Регулятор напряжения	1
40	813524A2	Кабель в сборе	1
41	821889A12	ОГРАНИЧИТЕЛЬ СКОРОСТИ	1
41	821889A31	Ограничитель оборотов	1
42	823147A6	ЖГУТ ПРОВОДОВ В СБОРЕ ОГРАНИЧИТЕЛЯ СКОРОСТИ	1

Рис. 95БЛОК ЦИЛИНДРОВ И КАРТЕР CYLINDER BLOCK AND CRANKCASE

REF	Номер детали	Наименование	Кол-во
1	19745A8	ПЛАСТИНА В СБОРЕ ЭЛЕКТРИЧЕСКАЯ	1
2	814674A1	ПЛАСТИНА В СБОРЕ ФИКСИРУЮЩАЯ	1
3	8240631	Винт	1
4	824063	ВИНТ	5
3	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	1
4	40011109	Винт (M5 x 25) нержавеющая сталь	5 OR 6
5	814795T	КРЫШКА	1
6	40007107	Винт (M5 x 16)	4
7	45076	Гайка (#10-32) латунная клемма блока выключателя	8
8	17602A2	Клеммная колодка	1
8	17602T02	Клеммная колодка в сборе	1
9	816031	Пробка	1
10	40007106	Винт (M5 x 13) крышки без масляного впрыска	1
11	19052A5	БЛОК ПЕРЕКЛЮЧАТЕЛЯ В СБОРЕ	1
11	19052A8	Блок переключателей в сборе	1
12	813643	Чехол	1
13	821889A12	ОГРАНИЧИТЕЛЬ СКОРОСТИ	1
13	821889A31	Ограничитель оборотов	1
-	11149A10	ЖГУТ ПРОВОДОВ В СБОРЕ ПЕРЕХОДНИКА (3-1/2")	1
-	823147A6	ЖГУТ ПРОВОДОВ В СБОРЕ ОГРАНИЧИТЕЛЯ СКОРОСТИ	1
14	40011109	Винт (M5 x 25) нержавеющая сталь	2
15	136862	Свеча зажигания (NGK-BU8H)	3
15	13686Q	NGK BU8H @10 Mercury / Quicksilver	3
15	14103568	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZ8H - КАНАДА/БЕЛЬГИЯ)	3
15	896329885	Свеча зажигания #L6VC @4	3
15	8167372	Свеча зажигания (NGK #BP8H-N-10)	3
15	816737Q	Свеча зажигания NGK BP8HN-10@10	3
15	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	3
15	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	3
16	821945A52	КОМПЛЕКТ ПРОВОДОВ СВЕЧИ ЗАЖИГАНИЯ	1
17	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	3
18	7370A13	Катушка зажигания в сборе	3
18	8M0230859	Катушка зажигания в сборе	3
18	7370A19	Катушка зажигания в сборе	3
18	8M0230859	Катушка зажигания в сборе	3
19	813741	Втулка уплотнительная	1
20	40011149	Винт (M8 x 25) нержавеющая сталь	3
21	813742	Втулка уплотнительная	1

Рис. 96КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	19653A2	ПЛАСТИНА В СБОРЕ ВЫПУСКНАЯ	1
-	817519A1	Обратный клапан в сборе, сливной	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
3	812893	Опора верхняя	1
3	8M4501491	Верхняя опора в сборе	1
4	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	4
5	42973	БОЛТ (M12 x 154)	2
5	898835001	Винт (M12 x 154)	2
6	93416	ШАЙБА ВИНТА ВЕРХНЕЙ ОПОРЫ	2
6	32834	ШАЙБА (.9375 x 1.750 x .172)	2
7	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
7	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
8	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
8	896963	Гайка (M12)	2
9	40011158	ВИНТ (M8 x 70) Нержавеющая сталь	1
10	812866	Прокладка	1
10	8M0000820	Прокладка	1
11	48237	Втулка вала переключения передач	1
12	815639A2	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ВЕРХНИЙ)(КОРОТКИЙ)	1
12	812891A1	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ВЕРХНИЙ)(ДЛИННЫЙ - 50/60)	1
12	815639A1	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ВЕРХНИЙ)(ДЛИННЫЙ - 55)	1
12	812891A3	Вал переключения передач (60 PONTOON - ELECTRIC)	1
12	815639A3	Вал переключения передач (60 SEAPRO/MARATHON - MANUAL)	1
13	812872	Тяга переключения	1
13	812872A1	Тяга переключения передач	1
13	812872A1	Тяга переключения передач	1
14	48475	Втулка (исполнение II)	1
14	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
15	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
16	24664	ШАЙБА (M4 x 20) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
17	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
17	401386	ГАЙКА (M6) Нержавеющая сталь	1
18	430144	Трубка водяная	1
18	8M0042795	Трубка водяная короткая	1
18	430143	Трубка водяная	1
18	8M0042794	Трубка водяная длинная	1
19	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
19	93221002	Втулка уплотнительная	1
20	196551	Труба выпускная	1
20	8M0045214	Труба выпускная	1
21	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	4
22	812886	Сальник	1
22	812886001	САЛЬНИК	1
23	99019	Хомут уплотнения водяной трубки	1
24	42941	Уплотнение водяной трубки (верхнее)	1
24	42941001	Сальник водяной трубки	1
25	40011155	ВИНТ (M8 x 55) Нержавеющая сталь	2
-	812867A97	Комплект прокладок	1

Рис. 97ЭЛЕКТРОКОМПОНЕНТЫ (50/60) ELECTRICAL COMPONENTS (50/60)

REF	Номер детали	Наименование	Кол-во
1	816696A3	Проставка (чёрная)	1
1	816696A4	Проставка (серая)	1
1	816696A5	Проставка (TRACKER)	1
1	816696F5	Проставка (чёрная)	1
1	816696T5	Проставка	1
1	816696F6	Проставка (серая)	1
1	816696T6	ORD 816696T 5 Mercury / Quicksilver	1
2	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
3	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
3	8M0084244	Штифт установочный, .375 x .620	1
4	817401A1	Трубка в сборе водяная	1
5	38970	САЛЬНИК X-LONG	1
6	821093	УПЛОТНЕНИЕ	1
7	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
7	8M0204645	Кольцо уплотнительное (.796 x .139)	1
8	45175	Шайба (.406 x .750 x .104)	4
8	8M0214963	Шайба	4
9	13914	Гайка (M10) шпильки корпуса редуктора	5
9	40140	ГАЙКА (M10)	5
10	8168661	Шпилька (M10 x 120)	5
10	8M0034425	Шпилька (M10 x 120)	5

Рис. 98ЭЛЕКТРОКОМПОНЕНТЫ (55) ELECTRICAL COMPONENTS (55)

REF	Номер детали	Наименование	Кол-во
1	9008A48	Маховик	1
2	42979	ГАЙКА (M16) МАХОВИКА	1
3	68229	Шайба (.641 x 1.250 x .190) маховика	1
3	33001	Шайба	1
4	832074A4	Статор	1
5	4007330	ВИНТ (M5 x 30)	4
5	4013930	ВИНТ (M5 x 30)	4
6	99021A16	Датчик синхронизации	1

Рис. 99ВЫПУСКНАЯ ПЛАСТИНА EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	89219	Пробка	1
2	812777T	Крышка маховика	1
2	812777T1	Крышка в сборе	1
3	79022	Метка установки зажигания	1
4	37572	Винт (.190-32 x .380) метки зажигания	2
5	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
6	42979	ГАЙКА (M16) МАХОВИКА	1
7	68229	Шайба (.641 x 1.250 x .190) маховика	1
7	33001	Шайба	1
8	9008A19	Маховик	1
8	9008A50	МАХОВИК	1
9	9710A26	Статор (с маркировкой 398-9710A22)	1
9	9873A38	КОМПЛЕКТ СТАТОРА	1
9	9710A23	Статор (с маркировкой 398-9710A23)	1
9	9873A35	КОМПЛЕКТ ГЕНЕРАТОРА ПОВЫШЕННОЙ МОЩНОСТИ	1
9	9710A36	Статор (с маркировкой 398-9710A34)	1
9	832075A19	КОМПЛЕКТ СТАТОРА ЗАЖИГАНИЯ	1
10	4007330	ВИНТ (M5 x 30)	4
10	4013930	ВИНТ (M5 x 30)	4
11	99021A16	Датчик синхронизации	1
12	44369A1	Стартер в сборе	1
13	56703	ВТУЛКА СТАРТЕРА	2
13	8M0034918	Втулка	2
14	57247	УПОР РЕЗИНОВЫЙ СТАРТЕРА	2
14	8M0043376	Упор	2
15	88807A31	ТРОС В СБОРЕ	1
16	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
17	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
18	64015	Гайка (.250-20) клеммы стартерного соленоида	1

Рис. 100КОМПОНЕНТЫ УДЛИНИТЕЛЯ EXTENSION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE CHECK VALVE-RUBBER	2
4	NSS	NOT SOLD SEPARATE CHECK VALVE	2
5	NSS	NOT SOLD SEPARATE RETAINER	2
6	NSS	NOT SOLD SEPARATE SPRING	1
7	NSS	NOT SOLD SEPARATE CAP	1
8	NSS	NOT SOLD SEPARATE	1
9	NSS	NOT SOLD SEPARATE CAP	1
10	NSS	NOT SOLD SEPARATE DIAPHRAGM	1
11	987691	Прокладка	1
11	8M0204705	Прокладка @2	1
12	NSS	NOT SOLD SEPARATE GASKET-BOOST	1
13	NSS	NOT SOLD SEPARATE GASKET-PULSE	1
14	987752	Пластина	1
15	43335	Соединитель 90 градусов (.125-27) нейлоновый	2
15	433351	Соединитель 90 градусов - с Vibraseal	2
16	82104540	ВИНТ (M5 x 40)	2
16	82130050	ВИНТ (M6 x 50)	2
17	144303	ОСНОВАНИЕ	1
18	830767	Шланг	1
19	8162961	Топливный фильтр	1
19	816296Q2	Фильтр топливный	1
20	830761	Топливная магистраль	1
21	816311	Стяжка (8.00 дюймов)	AR
21	816311T	СТЯЖКА (8.00 дюймов)	AR
22	83075780	ТРУБКА (28.00 дюймов, бухта)	3
22	8M0108349	Шланг (70 дюймов, бухта)	3
23	818993	Тройник соединительный	1
24	8189941	Обратный клапан	1
25	816856A1	Соединитель в сборе топливный	1
25	816856T01	Соединитель топливный	1
26	4000332	ВИНТ (M6 x 35)	1
27	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
28	428593	Электромагнитный клапан	1
28	819503A5	Комплект соленоида обогатительного клапана	1
29	9912688	Трубка (36.00 дюймов, бухта)	3
30	59169	Фитинг	1
30	59169003	Фитинг тройник	1
31	99130122	Трубка (20,00 футов, бухта) дренажная	1
31	892024122	Шланг (240.00 дюймов, бухта)	1
32	633001	ХОМУТ	1
33	4006731	ВИНТ (M6 x 16)	1
-	812867A97	Комплект прокладок	1
-	811209A93	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	811209T93	Головка блока цилиндров в сборе	1

Рис. 101МАХОВИК (55/60 SEAPRO/MARATHON) FLYWHEEL (55/60 SEAPRO/MARATHON)

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE CHECK VALVE-RUBBER	2
4	NSS	NOT SOLD SEPARATE CHECK VALVE	2
5	NSS	NOT SOLD SEPARATE RETAINER	2
6	NSS	NOT SOLD SEPARATE SPRING	1
7	NSS	NOT SOLD SEPARATE CAP	1
8	NSS	NOT SOLD SEPARATE SPRING	1
9	NSS	NOT SOLD SEPARATE CAP	1
10	NSS	NOT SOLD SEPARATE DIAPHRAGM	1
11	987691	Прокладка	1
11	8M0204705	Прокладка @2	1
12	NSS	NOT SOLD SEPARATE GASKET-BOOST	1
13	NSS	NOT SOLD SEPARATE GASKET-PULSE	1
14	987752	Пластина	1
15	43335	Соединитель 90 градусов (.125-27) нейлоновый	2
15	433351	Соединитель 90 градусов - с Vibraseal	2
17	4009340	ВИНТ	2
17	82104540	ВИНТ (M5 x 40)	2
17	81754150	ВИНТ КРЕПЛЕНИЯ ТОПЛИВНОГО НАСОСА К КАРТЕРУ	2
18	144303	ОСНОВАНИЕ	1
19	9912980	Шланг	AR
19	8M0108349	Шланг (70 дюймов, бухта)	AR
20	816311	Стяжка (8.00 дюймов)	AR
20	816311T	СТЯЖКА (8.00 дюймов)	AR
21	818984	ШЛАНГ	1
21	830768	Шланг	1
22	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
23	87946A14	Фильтр в сборе топливный	1
23	891642T03	Фильтр в сборе топливный	1
24	8170281	Кронштейн	1
25	401196	ГАЙКА (M6)	1
26	59169	Фитинг	1
26	59169003	Фитинг тройник	1
27	99130122	Трубка (20,00 футов, бухта) дренажная	1
27	892024122	Шланг (240.00 дюймов, бухта)	1
28	8168771	Груша подкачки топлива	1
28	858763	Груша подкачки	1
29	816856A1	Соединитель в сборе топливный	1
29	816856T01	Соединитель топливный	1
30	4000332	ВИНТ (M6 x 35)	1
-	812867A97	Комплект прокладок	1
-	857005A1	Ремкомплект диафрагмы	1

Рис. 102МАХОВИК И СТАРТЕР (50/60) FLYWHEEL AND STARTER MOTOR (50/60)

REF	Номер детали	Наименование	Кол-во
-	9760A23	Корпус редуктора в сборе	1
-	9760A24	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9760A27	Корпус редуктора в сборе	1
-	9760T27	ORD1671- 9760T25 Mercury / Quicksilver	1
-	9760A25	Корпус редуктора в сборе	1
-	9760T25	Корпус редуктора в сборе, комплектный	1
-	9760A26	Корпус редуктора в сборе	1
-	9760T26	ORD 1671-9760T25 Mercury / Quicksilver	1
-	9760A28	Корпус редуктора в сборе	1
-	9760T28	Корпус редуктора в сборе, комплектный	1
-	9760A29	Корпус редуктора в сборе	1
-	9760T29	Корпус редуктора серый	1
1	9760A30	Корпус редуктора в сборе	1
1	9760T42	Корпус редуктора в сборе, базовый	1
1	9760A31	Корпус редуктора в сборе	1
1	9760T31	ORD 1671-9760T30 Mercury / Quicksilver	1
1	9760A32	Корпус редуктора в сборе	1
1	9760T32	ORD 1671-9760T42 Mercury / Quicksilver	1
2	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
2	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
3	79953A2	Комплект винтов (.375-16 x .250)	2
3	79953Q04	Ремкомплект сливного винта	2
4	19183	Шайба фибровая	3
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
5	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
5	8M0084244	Штифт установочный, .375 x .620	1
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
8	812768	Подшипник роликовый	1
9	818226A1	Комплект сальников и пластин	1
10	813694	Шестерня ведущая	1
10	813694T	Шестерня ведущая, 14 зубьев	1
11	55910	Гайка (.437-20) шестерни привода к гребному валу	1
12	812732A1	Вал переключения в сборе	1
12	815420	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
13	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
14	813696A2	Втулка в сборе	1
15	45258	Уплотнительное кольцо (.987 x .103)	1
16	8164641	Маслосъёмный сальник	1
16	8M0246145	САЛЬНИК	1
17	815422	ВЕРТИКАЛЬНЫЙ ВАЛ	1
17	812731	Вал приводной	1
17	815421	ВЕРТИКАЛЬНЫЙ ВАЛ	1
18	812770A1	Набор регулировочных шайб	AR
18	8M0063262	Набор регулировочных шайб	AR
19	77420A1	Подшипник роликовый конический гребного вала в сборе	1
19	8M0166756	Подшипник в сборе	1
20	8128201	Гайка	1
21	812966A3	Основание в сборе	1
21	8M0245488	Основание водяного насоса	1
22	30224	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.859 x .139)	1
22	8M0204651	Кольцо уплотнительное	1
23	814669	Маслосъёмный сальник	1
23	8M0245489	Сальник масляный	1
24	814670	Маслосъёмный сальник	1
25	19453	Крыльчатка	1
25	19453T	Крыльчатка	1
26	19699	Шпонка	1
26	8M0032831	Шпонка крыльчатки	1
27	14334A2	Насос водяной в сборе	1
27	14334A3	Насос водяной в сборе	1
28	19701	Прокладка нижняя	1
28	8M0224241	Прокладка	1
29	822189	Прокладка верхней части водяного насоса	1
30	43023	САЛЬНИК	1
30	8M0204658	УПЛОТНЕНИЕ	1
31	19700A1	Опорная пластина	1
31	19700A2	Пластина передняя	1
32	8248324	Винт (M6 x 16)	6
33	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
33	760394	Кулачок управления переключением	1
-	812867A97	Комплект прокладок	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1
-	812966A6	Ремкомплект водяного насоса	1
-	812966A12	Ремкомплект водяного насоса	1

Рис. 103ТОПЛИВНЫЙ НАСОС (50/60) FUEL PUMP (50/60)

REF	Номер детали	Наименование	Кол-во
-	9760A23	Корпус редуктора в сборе	1
-	9760A24	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9760A27	Корпус редуктора в сборе	1
-	9760T27	ORD1671- 9760T25 Mercury / Quicksilver	1
-	9760A25	Корпус редуктора в сборе	1
-	9760T25	Корпус редуктора в сборе, комплектный	1
-	9760A26	Корпус редуктора в сборе	1
-	9760T26	ORD 1671-9760T25 Mercury / Quicksilver	1
-	9760A28	Корпус редуктора в сборе	1
-	9760T28	Корпус редуктора в сборе, комплектный	1
-	9760A29	Корпус редуктора в сборе	1
-	9760T29	Корпус редуктора серый	1
1	9760A30	Корпус редуктора в сборе	1
1	9760T42	Корпус редуктора в сборе, базовый	1
1	9760A31	Корпус редуктора в сборе	1
1	9760T31	ORD 1671-9760T30 Mercury / Quicksilver	1
1	9760A32	Корпус редуктора в сборе	1
1	9760T32	ORD 1671-9760T42 Mercury / Quicksilver	1
34	812769A1	Набор регулировочных шайб	AR
34	8M0063263	Набор регулировочных шайб	AR
35	812767A1	Подшипник роликовый конический в сборе	1
35	8M0103476	Подшипник в сборе	1
36	813693A1	Шестерня переднего хода в сборе	1
36	813693T1	Шестерня переднего хода, 23 зуба	1
37	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
38	812929	Толкатель кулачка	1
38	8129291	Толкатель кулачка	1
39	20843	ПОЛЗУН ПОПЕРЕЧНОГО ШТИФТА	1
40	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
41	813697	Муфта	1
41	813697T	Сцепление	1
42	38113	ШТИФТ Крестовины храповика к гребному валу	1
42	8M0020942	Палец крестовой @2	1
43	815418	ПРУЖИНА	1
44	14493	Гребной вал	1
45	813695	Шестерня заднего хода	1
45	813695T	Шестерня заднего хода 23 зуба	1
46	20839	ПОДШИПНИК ШАРИКОВЫЙ ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
46	20839T	Подшипник шариковый	1
47	19291A3	Обойма подшипника в сборе	1
47	8M0168900	Обойма подшипника	1
48	815460	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
49	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
50	69188	САЛЬНИК Масляного корпуса подшипника	1
50	8M0205511	Сальник масляный	1
51	69189	САЛЬНИК Масляного корпуса подшипника	1
51	8M0203757	Сальник масляный	1
52	4000353	ВИНТ (M8 x 25) КОРПУС РЕДУКТОРА	2
53	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
53	8M0042642	Шайба (.323 x .562 x .063)	2
54	17264T2	Антикавитационная плита цинковая	1
55	4000377	ВИНТ (M10 x 30)	1
56	45175	Шайба (.406 x .750 x .104)	1
56	8M0214963	Шайба	1
57	824389A1	Комплект гребного винта	1
58	62124A1	Ступица упорная в сборе	1
58	73345A1	Упорная шайба, передняя	1
59	69578A1	Комплект гайки гребного винта	1
59	69578Q1	Комплект гайки гребного винта	1
60	76281	Шайба стопорная гайки гребного винта	1
60	8M0214942	Шайба стопорная	1
-	812867A97	Комплект прокладок	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1

Рис. 104ТОПЛИВНЫЙ НАСОС (55/60 SEAPRO/MARATHON) FUEL PUMP (55/60 SEAPRO/MARATHON)

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Gear Housing

Рис. 105РЕДУКТОР (ВЕДУЩИЙ ВАЛ) (50/55/60) GEAR HOUSING (DRIVESHAFT)(50/55/60)

REF	Номер детали	Наименование	Кол-во
-	9011A69	Корпус редуктора в сборе (удлинённый) (чёрный)	1
-	9011A71	Корпус редуктора в сборе (LL) (чёрный)	1
-	9011G94	Корпус редуктора в сборе	1
-	9011A70	Корпус редуктора в сборе (удлинённый) (серый)	1
-	9011G96	ORD 1667-9011G92 Mercury / Quicksilver	1
-	9011A72	Корпус редуктора в сборе (LL) (серый)	1
-	9011G48	Корпус редуктора	1
1	9011A73	Корпус редуктора в сборе (базовый)	1
1	9011T73	Корпус редуктора базовый, чёрный	1
1	9011A74	Корпус редуктора в сборе (базовый)	1
1	9011T74	ORD 1667-9011T73 Mercury / Quicksilver	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953A2	Комплект винтов (.375-16 x .250)	2
4	79953Q04	Ремкомплект сливного винта	2
5	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
5	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
6	19183	Шайба фибровая	3
6	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
7	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
8	316405	Пластина триммера	1
8	8M0236553	Пластина тримма	1
9	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
11	43040A1	СБОРКА ВОДИТЕЛЯ	1
11	43040T1	СБОРКА ВОДИТЕЛЯ	1
12	826134	Анод	2
12	826134Q	Анод	2
13	8268336	Гайка (M6)	1
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	44484	Шестерня ведущая (13 зубьев)	1
15	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
16	35921	ГАЙКА (.625-18)	1
17	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
17	760394	Кулачок управления переключением	1
18	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
19	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	826736A1	Вал приводной в сборе	1
20	826737A1	Вал приводной в сборе	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
22	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	430331	Прокладка	1
24	430472	Прокладка	1
24	8M0214931	ПРОКЛАДКА	1
25	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
25	8M0245495	САЛЬНИК	1
26	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
27	817277	Прокладка	1
27	8172771	Прокладка водяного насоса, верхняя	1
28	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
29	817276	Передняя панель	1
29	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
30	8248327	Винт (M6 x 30)	4
30	8M0214957	Винт	4
31	826763A1	Муфта	1
31	826762A1	Муфта	1
32	43037	ШПОНКА	1
32	8M0204723	ШПОНКА	1
33	430262	Крыльчатка	1
33	43026T2	КРЫЛЬЧАТКА	1
34	8248326	Винт (M6 x 25 мм)	6
35	43048A1	СБОРКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
35	430482	Вал переключения в сборе (LL)	1
36	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
37	43052A4	СБОРКА ВТУЛКИ	1
38	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
38	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
39	8164641	Маслосъёмный сальник	1
39	8M0246145	САЛЬНИК	1
40	8248326	Винт (M6 x 25 мм)	2
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1

Рис. 106РЕДУКТОР (ГРЕБНОЙ ВАЛ) (50/55/60) GEAR HOUSING (PROPELLER SHAFT)(50/55/60)

REF	Номер детали	Наименование	Кол-во
-	9011G16	Узел корпуса редуктора	1
-	9011G14	Узел корпуса редуктора	1
-	9011G94	Корпус редуктора в сборе	1
-	9011G17	Узел корпуса редуктора	1
-	9011G96	ORD 1667-9011G92 Mercury / Quicksilver	1
-	9011G15	Узел корпуса редуктора	1
-	9011G48	Корпус редуктора	1
1	9011G8	Корпус редуктора в сборе базовый	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
1	9011G9	Корпус редуктора в сборе базовый	1
1	9011G60	Корпус редуктора в сборе базовый	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953A2	Комплект винтов (.375-16 x .250)	2
4	79953Q04	Ремкомплект сливного винта	2
5	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
5	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
6	19183	Шайба фибровая	3
6	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
7	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
8	316405	Пластина триммера	1
8	8M0236553	Пластина тримма	1
9	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
11	43040A1	СБОРКА ВОДИТЕЛЯ	1
11	43040T1	СБОРКА ВОДИТЕЛЯ	1
12	NSS	NOT SOLD SEPARATE NEEDLE BEARING	1
13	826134	Анод	2
13	826134Q	Анод	2
14	8268336	Гайка (M6)	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	1
15	4000333	ВИНТ (M6 x 40)	1
16	44484	Шестерня ведущая (13 зубьев)	1
16	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
17	35921	ГАЙКА (.625-18)	1
18	850307	Кулачок управления переключением	1
19	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
20	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	AR
20	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	AR
21	826736A1	Вал приводной в сборе	1
21	826737A1	Вал приводной в сборе	1
22	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
23	NSS	NOT SOLD SEPARATE RING SEAL	1
24	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
25	430331	Прокладка	1
26	430472	Прокладка	1
26	8M0214931	ПРОКЛАДКА	1
27	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
27	8M0245495	САЛЬНИК	1
28	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
29	817277	Прокладка	1
29	8172771	Прокладка водяного насоса, верхняя	1
30	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
31	817276	Передняя панель	1
31	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
32	8248327	Винт (M6 x 30)	4
32	8M0214957	Винт	4
33	826763A1	Муфта	1
33	826762A1	Муфта	1
34	43037	ШПОНКА	1
34	8M0204723	ШПОНКА	1
35	430262	Крыльчатка	1
35	43026T2	КРЫЛЬЧАТКА	1
36	8248326	Винт (M6 x 25 мм)	6
37	853906A1	Вал переключения передач в сборе	1
37	853907A1	Вал переключения в сборе	1
38	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
39	43052A4	СБОРКА ВТУЛКИ	1
40	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
40	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
41	8164641	Маслосъёмный сальник	1
41	8M0246145	САЛЬНИК	1
42	8248326	Винт (M6 x 25 мм)	2
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1

Рис. 107ТАБЛИЦА РЕДУКТОРА (60 SEAPRO/MARATHON/BIG FOOT) GEAR HOUSING CHART (60 SEAPRO/MARATHON/BIG FOOT)

REF	Номер детали	Наименование	Кол-во
-	9011A69	Корпус редуктора в сборе (удлинённый) (чёрный)	1
-	9011A71	Корпус редуктора в сборе (LL) (чёрный)	1
-	9011G94	Корпус редуктора в сборе	1
-	9011A70	Корпус редуктора в сборе (удлинённый) (серый)	1
-	9011G96	ORD 1667-9011G92 Mercury / Quicksilver	1
-	9011A72	Корпус редуктора в сборе (LL) (серый)	1
-	9011G48	Корпус редуктора	1
1	9011A73	Корпус редуктора в сборе (базовый)	1
1	9011T73	Корпус редуктора базовый, чёрный	1
1	9011A74	Корпус редуктора в сборе (базовый)	1
1	9011T74	ORD 1667-9011T73 Mercury / Quicksilver	1
41	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
42	12634A2	СБОРКА ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
42	12634T02	РЕДУКТОР В СБОРЕ	1
43	30895	Подшипник игольчатый	1
43	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
44	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
44	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45	44530	Шарик	3
46	30622	ПРУЖИНА	1
47	822539	МУФТА	1
47	822539T	МУФТА	1
48	30632	ШТИФТ КРЕСТОВИНЫ	1
48	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
49	30893	Пружина	1
50	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
51	12635	Шестерня заднего хода	1
51	12635T	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
52	12596A2	КОРПУС ПОДШИПНИКА В СБОРЕ	1
52	8M0168901	КОРПУС В СБОРЕ	1
53	97386	Кольцо уплотнительное (3.609 x .139)	1
53	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
54	30956	Подшипник игольчатый	1
54	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
55	76868	САЛЬНИК ВНУТРЕННИЙ	1
55	8M0248882	САЛЬНИК @5	1
56	70081	Сальник масляный наружный	1
56	8M0205729	САЛЬНИК	1
57	12578	Подшипник игольчатый	1
57	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
58	12577	Упорная шайба	1
59	12576	Подшипник упорный	1
60	429174	ШПИЛЬКА (M8 x 1.25 x 48)	2
60	8M0034456	Шпилька (M8 X 1.25 X 48)	2
61	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
61	8M0042642	Шайба (.323 x .562 x .063)	2
62	401198	ГАЙКА (M8)	2
62	401378	ГАЙКА (M8)	2
63	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
63	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
64	13191A1	УПОРНАЯ ШАЙБА	1
64	13191Q01	УПОРНАЯ ШАЙБА	1
65	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
65	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
66	816629	Стопорная шайба с усиком	1
66	816629Q	ШАЙБА СТОПОРНАЯ	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1

Рис. 108РЕДУКТОР ВЕДУЩЕГО ВАЛА-60 SEA/MARA/BIG FOOT-3-КУЛАЧКОВАЯ ОБРАТНАЯ МУФТА GEAR HSG DRIVESHAFT-60 SEA/MARA/BIG FOOT-3 JAW REV. CLUTCH

REF	Номер детали	Наименование	Кол-во
-	9011G16	Узел корпуса редуктора	1
-	9011G14	Узел корпуса редуктора	1
-	9011G94	Корпус редуктора в сборе	1
-	9011G17	Узел корпуса редуктора	1
-	9011G96	ORD 1667-9011G92 Mercury / Quicksilver	1
-	9011G15	Узел корпуса редуктора	1
-	9011G48	Корпус редуктора	1
1	9011G8	Корпус редуктора в сборе базовый	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
1	9011G9	Корпус редуктора в сборе базовый	1
1	9011G60	Корпус редуктора в сборе базовый	1
43	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
44	NSS	NOT SOLD SEPARATE CUP	1
45	850033A2	Комплект шестерни переднего хода (30 зубьев)	1
45	859472A3	Шестерня переднего хода в сборе - 30 зубьев	1
46	30895	Подшипник игольчатый	1
46	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
47	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
48	44530	Шарик	3
49	NSS	NOT SOLD SEPARATE SLIDE	1
50	850327	Пружина	1
51	850048	МУФТА	1
51	850048T	Обгонная муфта	1
52	30632	ШТИФТ КРЕСТОВИНЫ	1
52	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
53	30893	Пружина	1
54	850308	Вал гребной	1
54	8M0140445	Гребной вал	1
55	850034	ШЕСТЕРНЯ ЗАДНЕГО ХОДА (30 ЗУБЬЕВ)	1
55	850034T	Шестерня заднего хода (30 зубьев)	1
56	12596A2	КОРПУС ПОДШИПНИКА В СБОРЕ	1
56	8M0168901	КОРПУС В СБОРЕ	1
57	97386	Кольцо уплотнительное (3.609 x .139)	1
57	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
58	30956	Подшипник игольчатый	1
58	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
59	70080	Сальник масляный (внутренний)	1
59	8M0205728	Сальник	1
60	70081	Сальник масляный наружный	1
60	8M0205729	САЛЬНИК	1
61	12578	Подшипник игольчатый	1
61	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
62	12577	Упорная шайба	1
63	12576	Подшипник упорный	1
64	429172	ШПИЛЬКА (M8 x 48)	2
64	8M0034456	Шпилька (M8 X 1.25 X 48)	2
65	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
65	8M0042642	Шайба (.323 x .562 x .063)	2
66	401198	ГАЙКА (M8)	2
66	401378	ГАЙКА (M8)	2
67	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
67	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
68	NSS	NOT SOLD SEPARATE THREAD INSERT	2
69	NSS	NOT SOLD SEPARATE DECAL	1
70	13191A1	УПОРНАЯ ШАЙБА	1
70	13191Q01	УПОРНАЯ ШАЙБА	1
71	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
71	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
72	816629	Стопорная шайба с усиком	1
72	816629Q	ШАЙБА СТОПОРНАЯ	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1

Рис. 109РЕДУКТОР ВАЛ ПРИВОДА-60 SEA/MARA/BIG FOOT-6 ЗУБ. ОБР. МУФТА GEAR HSG DRIVESHAFT-60 SEA/MARA/BIG FOOT-6 JAW REV. CLUTCH

REF	Номер детали	Наименование	Кол-во
1	812865	Прокладка	1
2	9812A9	Крышка в сборе нижняя	1
2	9812T9	Крышка в сборе нижняя	1
3	66301	САЛЬНИК МАСЛЯНЫЙ	1
4	41953	Сальник	1
5	90011	Кольцо уплотнительное (2.175 x .175)	1
5	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
6	81742720	Винт (M8 x 20)	3
7	19077A2	Кронштейн в сборе	1
7	19077A3	Кронштейн в сборе	1
8	8161941	Шпилька	2
8	8161949	Шпилька (M6 x 44)	2
9	49221	Шайба (.187 x .500 x .062) неопреновая	2
9	8M0204663	ШАЙБА @5	2
10	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
11	816872	Барашковая гайка	2
12	82127335	ВИНТ (M8 x 35 ММ)	4
13	19076A3	Коллектор впускной в сборе	1
14	19725	Угольник (кол. 2 на 55)	1
15	812869	Прокладка	1
16	81742730	Винт (M8 x 30)	10
17	19075A2	Блок лепестковых клапанов в сборе	1
17	8M0219197	Блок лепестковых клапанов в сборе	1
18	812868	Прокладка	1
19	812880A1	Комплект лепестковых клапанов (0.008 THICK)	3
19	812880A03	Лепестковый клапан в сборе	3
19	812880A2	Лепестковый клапан в сборе (0.010 THICK)	3
19	812880A03	Лепестковый клапан в сборе	3
20	42982	ШАЙБА СТОПОРНАЯ	3
20	429821	ШАЙБА стопорная	3
21	812879	Фиксатор	3
21	812879002	ФИКСАТОР лепесткового клапана	3
22	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
23	42881A1	ТЯГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
24	42981	ШАЙБА СТОПОРНАЯ	2
25	40001134	Винт (M8 x 25)	2
26	988851	Ползун	1
27	48475	Втулка (исполнение II)	1
27	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
28	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
29	24664	ШАЙБА (M4 x 20) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
30	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
30	401386	ГАЙКА (M6) Нержавеющая сталь	1
31	35459	ШАЙБА	1
32	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
32	401386	ГАЙКА (M6) Нержавеющая сталь	1
-	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	3
-	812867A97	Комплект прокладок	1
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

Рис. 110РЕДУКТОР ВАЛ ВИНТА-60 SEA/MARA/BIG FOOT-3 ЗУБ. ОБР. МУФТА GEAR HSG PROPSHAFT-60 SEA/MARA/BIG FOOT-3 JAW REV. CLUTCH

REF	Номер детали	Наименование	Кол-во
1	821889A18	Ограничитель оборотов	1
2	823147A4	Жгут проводов ограничителя оборотов	1
3	826579	КРОНШТЕЙН	1
4	40011127	Винт (M6 x 16) нержавеющая сталь	2
4	4006731	ВИНТ (M6 x 16)	2
5	40011109	Винт (M5 x 25) нержавеющая сталь	2
6	801402	Комплект для смазки	1
6	30500A2	КОМПЛЕКТ СМАЗКИ	1
24	197001	Лицевая пластина	1
24	19700A2	Пластина передняя	1
25	19453	Крыльчатка	1
25	19453T	Крыльчатка	1
26	19699	Шпонка	1
26	8M0032831	Шпонка крыльчатки	1
27	14334A1	Насос водяной в сборе	1
27	14334A3	Насос водяной в сборе	1
29	194541	Прокладка (верхняя)	1
30	43023	САЛЬНИК	1
30	8M0204658	УПЛОТНЕНИЕ	1
31	8248324	Винт (M6 x 16)	6
33	43045	ИЗОЛЯТОР	4
33	8M0204659	ИЗОЛЯТОР @4	4
34	19452	Изолятор	2
-	812966A11	Ремкомплект водяного насоса	1
-	812966A12	Ремкомплект водяного насоса	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1

Рис. 111РЕДУКТОР ВАЛ ВИНТА-60 SEA/MARA/BIG FOOT-6 ЗУБ. ОБР. МУФТА GEAR HSG PROPSHAFT-60 SEA/MARA/BIG FOOT-6 JAW REV. CLUTCH

REF	Номер детали	Наименование	Кол-во
-	80140060	Водомётный насос в сборе (чёрный)	1
-	80140160	Водомётный насос в сборе (серый)	1
-	8M0230714	Водометный насос в сборе	1
1	80141160	Корпус насоса	1
1	801411T60	Корпус насоса	1
1A	827490	ШЛАНГ СМАЗКИ	1
2	80141460	Крыльчатка	1
2	8M0230713	Крыльчатка	1
3	80141260	Корпус водозаборника	1
3A	8271882	Втулка	1
4	80141360	Гребной вал	1
4A	8271891	Гильза	1
4B	8271901	Гайка	1
5	801405875	Шпонка	1
6	801404875	Прокладка рабочего колеса	8
7	801403875	Шайба стопорная	1
8	818146	ВИНТ (.312-18 X .88)	6
9	19923088	ВИНТ (.250-20 x .875)	4
10	19923062	ВИНТ (.250-20 x .625)	2
11	60411	ВИНТ (.312-18 x 1.250)	1
12	801410	Кронштейн опоры троса	1
13	67980	Гайка (.312-18)	1
13	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
14	801407	Установочный штифт	2
15	4010860	ВИНТ (M10 x 60) Шестигранный фланец - Нержавеющая сталь	2
16	4010890	ВИНТ (M10 x 90) Шестигранный с фланцем - Нержавеющая сталь	1
17	4010870	ВИНТ (M10 x 70) Шестигранный фланец - Нержавеющая сталь	1
18	95802	Винт (.375-16 x 2.750) нержавеющая сталь	1
19	45175	Шайба (.406 x .750 x .104)	1
19	8M0214963	Шайба	1

Рис. 112ВПУСКНОЙ КОЛЛЕКТОР И РЕШЕТКА INDUCTION MANIFOLD AND REED BLOCK

REF	Номер детали	Наименование	Кол-во
-	19300A7	Насосный узел тримма (включает все детали на этой странице)	1
-	19300A8	Насос в сборе трим - комплект	1
-	832020T3	Ручной тримм	1
1	8134272	Комплект штока амортизатора	1
1	8M0118572	Комплект штока амортизатора	1
1	826416A1	Комплект штока амортизатора	1
1	893942A01	Комплект штока амортизатора	1
2	813428	Крышка торцевая в сборе цилиндра подъема	1
3	8134291	Поршень амортизатора	1
3	NSS	NOT SOLD SEPARATE PISTON-SHOCK	1
4	813432A2	Ремонтный комплект цилиндра	1
5	810776	КОМПЛЕКТ ПОРШНЯ Памяти	1
6	8112241	КОМПЛЕКТ ЦИЛИНДРА	1
6	893918A01	Комплект цилиндра	1
7	813433A1	Комплект винта и уплотнения	1
7	893919A01	Комплект винта/уплотнения	1
8	813454A1	Аккумулятор	1
8	893920A01	Комплект аккумулятора	1
9	813455A3	Узел клапанного блока	1
9	8M0118574	Узел корпуса клапана	1
10	813456A4	Ремонтный комплект	1
11	813458A2	Комплект пробки	1
12	813457A2	Комплект кулачка	1
12	813455A4	Узел корпуса клапана	1
13	813459	Комплект пробки	1
14	19607	Штифт	2
15	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
-	826417A1	Комплект пружины	1
-	826417A2	Комплект для отмели - ручной	1

Рис. 113КОМПЛЕКТУЮЩИЕ ЖИКЛЕРОВ JET COMPONENTS

REF	Номер детали	Наименование	Кол-во
-	830050A2	Узел ручного тримма	1
-	8M0118570	Узел ручного тримма	1
-	832020A2	Узел ручного тримма в сборе	1
-	832020T3	Ручной тримм	1
1	813427A1	Шток амортизатора в сборе	1
1	8M0118572	Комплект штока амортизатора	1
1	813427A2	Шток амортизатора в сборе	1
1	893942A01	Комплект штока амортизатора	1
2	809872A1	Комплект уплотнительных колец, цилиндр	1
2	893917A01	Ремкомплект уплотнительных колец	1
3	813430A1	Поршень в сборе, память тримма	1
3	893903A01	Комплект поршня	1
4	811224A1	Цилиндр в сборе	1
4	893918A01	Комплект цилиндра	1
5	813433A2	Комплект винтов и уплотнений	1
5	893919A01	Комплект винта/уплотнения	1
6	813454A2	Узел аккумулятора	1
6	893920A01	Комплект аккумулятора	1
7	813455A4	Узел корпуса клапана	1
7	8M0118574	Узел корпуса клапана	1
8	813457A3	Комплект кулачка	1
8	893923A01	Комплект кулачка	1
9	809881A1	Комплект клапана Velocity	1
9	893924A01	Комплект клапана	1
10	809882A1	Ремонтный комплект	1
10	893925A01	Ремонтный комплект	1
-	809880A2	Комплект уплотнительных колец	1
-	893922A01	Комплект уплотнительных колец	1
11	19607	Штифт	2
12	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2

Рис. 114НАСОСНАЯ УСТАНОВКА JET PUMP ASSEMBLY

Номер детали	Наименование	Кол-во
81735296	Каталог запчастей 50/55/60/JET 45	1
817383A1	Сумка для инструмента	1
816939A96	КОМПЛЕКТ НАКЛЕЕК	1
811212A96	КОМПЛЕКТ НАКЛЕЕК	1
811212A00	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 ELECTRIC)	1
830163A96	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 PONTOON/BIG FOOT)	1
804704A00	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 BIGFOOT)	1
826313A95	КОМПЛЕКТ НАКЛЕЕК (60) (ЧЕРНЫЙ) (SEAPRO)	1
826313A01	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 SEAPRO)	1
824097A95	КОМПЛЕКТ НАКЛЕЕК (60) (ЧЕРНЫЙ) (FORMULA)	1
816940A94	КОМПЛЕКТ НАКЛЕЕК (50) (СЕРЫЙ)	1
816940A97	КОМПЛЕКТ НАКЛЕЕК	1
816940A97	КОМПЛЕКТ НАКЛЕЕК	1
811211A94	КОМПЛЕКТ НАКЛЕЕК (60) (СЕРЫЙ)	1
811211A03	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ 60 ELECTRIC)	1
811211A97	КОМПЛЕКТ НАКЛЕЕК	1
811211A03	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ 60 ELECTRIC)	1
826326A95	КОМПЛЕКТ НАКЛЕЕК (JET 45) (СЕРЫЙ)	1
826326A01	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ JET 40)	1
826326A97	КОМПЛЕКТ НАКЛЕЕК	1
826326A01	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ JET 40)	1
13361A95	КОМПЛЕКТ НАКЛЕЕК (MARATHON 60)	1
8588372	Комплект наклеек (серый Marathon 60)	1
824098A95	КОМПЛЕКТ НАКЛЕЕК (60 MAGNUM III) (СЕРЫЙ) Не продается в Северной Америке	1
821573A95	КОМПЛЕКТ НАКЛЕЕК (55) (ЧЕРНЫЙ)	1
821573A01	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 55 SEAPRO)	1
821424A95	КОМПЛЕКТ НАКЛЕЕК (55) (СЕРЫЙ)	1
8588371	Комплект наклеек (серый Marathon 55)	1
824733A94	КОМПЛЕКТ НАКЛЕЕК (TRACKER)	1
824733A96	КОМПЛЕКТ НАКЛЕЕК (TRACKER 60)	1
831846A97	КОМПЛЕКТ НАКЛЕЕК (TRACKER BIGFOOT 60)	1
826325A96	КОМПЛЕКТ НАКЛЕЕК	1
826325A00	КОМПЛЕКТ НАКЛЕЕК	1
10171970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10173970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10172970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10176970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1

Рис. 115КОМПЛЕКТУЮЩИЕ РУЧНОГО НАКЛОНА (КОНСТРУКЦИЯ I) MANUAL TILT COMPONENTS (DESIGN I)

REF	Номер детали	Наименование	Кол-во
1	8127181	Масляный бак	1
1	812718T1	Масляный бачок в сборе	1
2	19070A2	Крышка в сборе	1
3	90186	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
4	8160661	Сальник	1
1	812718A1	Бак в сборе масляный	1
1	812718T1	Масляный бачок в сборе	1
2	828765A2	Крышка в сборе	1
4	8160662	Сальник	1
4	8M0039080	Сальник масляного бака	1
5	19299A1	Вентиляция в сборе	1
6	64871	КЛАПАН	1
7	813644	Втулка уплотнительная	1
8	813649	Чехол	1
9	812890	Пыльник	1
9	8M0039085	Пыльник	1
10	12886A6	Переключатель в сборе	1
11	58376	Винт (.164-18 x .375)	1
12	812690A1	Насос в сборе системы впрыска масла	1
12	818902A1	Масляный насос в сборе	1
13	62705	Кольцо уплотнительное масляного насоса	1
13	8M0204667	Кольцо уплотнительное @2	1
14	36390	Уплотнительное кольцо корпуса водяной трубки	1
15	40011108	Винт (M5 x 20) нержавеющая сталь	2
16	19277	Шестерня ведомая	1
17	19278A2	Подшипниковый узел в сборе	1
18	82381325	ТРУБКА (10.00 дюймов в наборе)	2
18	82381335	ТРУБКА (15.00 дюймов в наборе)	2
19	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
20	821287	ТЯГА	1

Рис. 116КОМПОНЕНТЫ РУЧНОГО НАКЛОНА (КОНСТРУКЦИЯ II) MANUAL TILT COMPONENTS (DESIGN II)

REF	Номер детали	Наименование	Кол-во
-	822870A1	Насосный узел	1
1	8134271	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
2	813428	Крышка торцевая в сборе цилиндра подъема	1
3	813429	Поршень амортизатора в сборе	1
4	813432A3	Ремкомплект уплотнений цилиндра	1
5	810776	КОМПЛЕКТ ПОРШНЯ Памяти	1
6	811228	КОМПЛЕКТ ЦИЛИНДРА	1
6	893904T01	Узел цилиндра	1
7	811226A1	Комплект винта и уплотнения	1
7	811678A6	Комплект винтов и уплотнений	1
8	8116706	Ремкомплект насоса/коллектора	1
8	809901A1	Насос/мотор в сборе	1
9	823180A1	Комплект коромысла	1
9	809901A2	Насосный блок с коллектором в сборе	1
10	813436	Комплект винтов	1
11	811671	ПРИВОДНОЙ ВАЛ	1
12	811672A3	Комплект уплотнительных колец	1
12	811672A4	Комплект уплотнительных колец	1
13	813442A2	Узел ручного сброса в сборе	1
13	893929A01	Комплект предохранительного клапана	1
14	813446	Винт	1
15	811674	РЕЗЕРВУАР/МОТОР	1
15	809885A1	Комплект мотора	1
16	811675	ЯКОРЬ	1
17	811676	КОМПЛЕКТ УПОРНОЙ ШАЙБЫ	1
18	811673	РЕЗЕРВУАР	1
18	809901A1	Насос/мотор в сборе	1
19	813435	Комплект пробок	1
19	8134351	Пробка	1
20	811677	КОМПЛЕКТ КРЫШКИ Резервуар	1
20	809885A1	Комплект мотора	1
21	19607	Штифт	1
22	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
23	822869	Штифт	1
23	822869001	ПАЛЕЦ АНКЕРНЫЙ	1

Рис. 117ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ MISCELLANEOUS INFORMATION

REF	Номер детали	Наименование	Кол-во
-	830150A2	НАСОС В СБОРЕ	1
1	813427A3	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811228A1	Узел цилиндра	1
4	893904T01	Узел цилиндра	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A1	Комплект мотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	809877A1	Ремкомплект вала привода/сальника	1
13	809878A1	Ремкомплект фильтра	1
13	893912A02	Ремкомплект фильтра	1
14	809879A1	Ремкомплект тарельчатого клапана	1
14	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
15	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
16	19607	Штифт	1
17	822869	Штифт	1
17	822869001	ПАЛЕЦ АНКЕРНЫЙ	1

Рис. 118КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS

Номер детали	Наименование	Кол-во
19608A11	КРЕПЕЖНЫЙ КОМПЛЕКТ РУЛЕВОГО УПРАВЛЕНИЯ	1
19608A14	Комплект крепления рулевого управления двигателя	1
19609A5	КРЕПЕЖНЫЙ КОМПЛЕКТ РУЛЕВОГО УПРАВЛЕНИЯ	1
19609A6	Крепежный комплект рулевого управления	1
97933A6	Комплект рулевого управления для двух двигателей	1
816667A2	Кронштейн в сборе рулевого управления (без ручки для переноски)	1

Рис. 119СИСТЕМА POWER TRIM (S/N 0G357069 И НИЖЕ-ЧЕРНАЯ ЗАГЛУШКА) POWER TRIM (S/# 0G357069 and BELOW-BLACK FILL PLUG)

REF	Номер детали	Наименование	Кол-во
1	85174A1	Рукоятка троса стартера в сборе	1
2	8167652	Упор	1
3	8136072	Сальник	1
3	8M0043161	Сальник	1
4	82170475	ВИНТ (M6 x 75)	2
5	821702	Проставка	2
6	816086	Втулка	4
7	815795	Втулка уплотнительная	8
8	69057	ШАЙБА (.281 x .734 x .063)	8
9	401196	ГАЙКА (M6)	4
10	8167485	Трос блокировки	1
10	8567541	ТРОС БЛОКИРОВКИ	1
11	8214281	Винт (#10-16 x .625)	1
12	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
13	27769	ШПЛИНТ	1
13	26811	ШПЛИНТ	1
14	812832	Винт (#10-16 x .500)	1
14	878608	Винт (#10-16 x .500)	1
15	27769	ШПЛИНТ	1
15	26811	ШПЛИНТ	1
16	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
-	816728A12	Стартер ручной в сборе	1
-	816728T14	Стартер ручной в сборе	1
17	8167285	Корпус	1
17	816728T05	Корпус	1
18	826791	Пружина	1
19	8166903	Рычаг	1
20	8167121	Кулачок	1
20	816712T01	Кулачок	1
21	816711	Фиксатор	1
22	8182491	Винт (#10-16 x 1.00)	3
23	826229	Стопорная шайба	1
24	868571	Пружина	1
24	86857T01	Пружина	1
25	825269A1	Шкив стартера	1
25	825269T01	Шкив стартера в сборе	1
26	86851	Пружина	2
26	86851T02	Пружина @2	2
27	86850	Кулачок	2
27	868501	Кулачок	2
28	868491	Кольцо стопорное	2
28	86849T01	Кольцо @2	2
29	12066A9	Трос стартера	1
29	12066Q10	Трос стартера @2	1
30	86852	Пружина	1
30	868523	Пружина	1
31	86853	Кулачок	1
31	86853T01	Кулачок	1
32	826253	Винт (.250-20 x .625)	1
33	42690	Втулка троса стартера	1
33	8M0183792	Втулка троса	1
34	818853	КОЛЬЦО СТОПОРНОЕ	1

Рис. 120СИСТЕМА POWER TRIM (S/N 0G357070 И ВЫШЕ-ЖЕЛТАЯ ЗАГЛУШКА) POWER TRIM (S/# 0G357070 and UP-YELLOW FILL PLUG)

REF	Номер детали	Наименование	Кол-во
-	73521	СТАРТЕР В СБОРЕ	1
1	90643	КОМПЛЕКТ ПРИВОДА	1
2	68575	ПРИВОД В СБОРЕ	1
2	685753	ПРИВОД В СБОРЕ	1
3	75660	Плита приводного конца	1
4	75379	Болт	2
6	75382	Якорь	1
7	75384	Комплект щёток/пружин	1
7	898265016	Комплект щёток/пружин	1
8	57387	ВТУЛКА ИЗОЛИРУЮЩАЯ	1
9	38013	ШАЙБА ВХОДНОЙ ШПИЛЬКИ	1
10	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
11	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
12	61787	Держатель щётки	2
12	898265014	Держатель щёток	2
13	68586	ВИНТ ЩЁТКИ И ДЕРЖАТЕЛЯ	2
14	75383	Концевая крышка коллектора	1

Рис. 121РУЛЕВОЕ УПРАВЛЕНИЕ RIDEGUIDE RIDEGUIDE STEERING

REF	Номер детали	Наименование	Кол-во
1	12020A1	Рукоятка в сборе поворотная (чёрная)	1
1	12020A2	Рычаг в сборе поворотный (серый)	1
1	12020A4	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
2	812930A1	Втулка	2
1A	12020A3	Рукоятка в сборе рулевого рычага	1
1A	12020A4	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
1A	12020A3	Рукоятка в сборе рулевого рычага	1
2A	429922	ВТУЛКА	2
2A	42992T02	ВТУЛКА	2
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	812832	Винт (#10-16 x .500)	AR
6	878608	Винт (#10-16 x .500)	AR
6	8128321	Винт (#10-16 x .600)	AR
6	878609	Винт (#10-16 x .600)	AR
7	12013	ХОМУТ ДРОССЕЛЯ	1
7	889729	ХОМУТ	1
8	40007112	Винт (M5 x 40) хомута дросселя	2
9	816873	Барашковая гайка	1
9	816874	Барашковая гайка (#10-32)	1
10	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
11	823609A5	Выключатель в сборе стоп	1
11	8M0104612	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
12	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
13	62568	Винт (#10-16 x .375)	1
14	99589	Рукоятка	1
14	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
15	648551	ХОМУТ	1
16	648551	ХОМУТ	1
17	785512	Кабельный канал	1
17	8885242	Трубка защитная	1
18	895661	Направляющая труба	1
18	8M0026078	ТРУБКА-НАПРАВЛЯЮЩАЯ	1
19	89578	Ствол	1
20	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
21	12019	ТРОСОВЫЙ УЗЕЛ	1
22	43433	Направляющая	1
22	8M0204660	НАПРАВЛЯЮЩАЯ	1
23	20007	Анкер	1
24	20518	Винт установочный (#8-32)	2
24	8M0204644	КОМПЛЕКТ ВИНТОВ	2
25	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	1
26	48416	Крышка	1
27	4002319	ШАЙБА	1
28	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
29	14601	Проставка	1
29	146011	ПРОСТАВКА	1
30	12018A2	Трубка в сборе	1
30	12018A4	ТРУБКА В СБОРЕ Дроссель	1
31	13914	Гайка (M10) шпильки корпуса редуктора	1
31	40140	ГАЙКА (M10)	1

Рис. 122СТАРТЕР (РУЧНОЙ - 55) STARTER ASSEMBLY (MANUAL - 55)

REF	Номер детали	Наименование	Кол-во
1	8831A6	Поворотный кронштейн в сборе	1
1	8831A13	Поворотный кронштейн - чёрный	1
1	8831A7	Поворотный кронштейн в сборе	1
1	8831A14	ORD 3402-8831A13 Mercury / Quicksilver	1
1	8831A8	Поворотный кронштейн в сборе	1
1	8831T08	Поворотный кронштейн чёрный	1
1	8831A9	Поворотный кронштейн в сборе	1
1	8831A8	Поворотный кронштейн в сборе	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
2	8M0169589	Штуцер для смазки	3
3	42124A2	Пластина в сборе Co-Pilot	1
4	421402	Подшипник	1
5	420801	Подшипник упорный - верхний	1
5	42080T01	Подшипник	1
6	42139	ВТУЛКА НИЖНЯЯ	1
7	42077	Сальник	1
8	42373	Упорная шайба нижняя	1
9	421301	Пружина	1
10	420824	Кронштейн	1
10	42082T04	Кронштейн	1
11	420811	Штифт	1
12	421411	Крюк стопора реверса	1
12	8M0075731	Крюк реверса	1
13	42083	Штифт поворотный	1
13	830741A1	Палец поворотный в сборе	1
14	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
15	830741A1	Палец поворотный в сборе	1
16	NSS	NOT SOLD SEPARATE Retaining Ring	1
17	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
18	42128	ПРУЖИНА	1
19	42085F4	Рукоятка для переноски	1
19	420852	Рукоятка черная	1
19	42085F5	Рукоятка для переноски	1
19	42085F4	Рукоятка для переноски	1
20	42127	ПРУЖИНА КРЮКА РЕВЕРСА	1
21	13194	Кольцо стопорное	2
22	821961	Штанга	1
23	8165621	Диск	2
24	821958A1	Комплект пластин	1
25	40011126	Винт (M6 x 13) нержавеющая сталь	2
26	821957	Пластина тормозная	1
27	29330	ШАЙБА	1
28	821959	Рукоятка	1
29	34863	ГАЙКА (.375-24)	1
29	8M0204726	Гайка (.375-24) латунная	1
-	8237011	Наклейка Co-Pilot	1

Рис. 123СБОРКА СТАРТЕРА STARTER MOTOR ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	42946T1	Рычаг дросселя	1
2	817582	Винт регулировочный (M5 x 35)	1
3	400211	ГАЙКА (M5) Нержавеющая сталь	1
4	196632	Рычаг опережения зажигания	1
4	19663T02	Рычаг	1
5	814776	Регулировочный винт (M6 x 55)	2
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42942	Колпачок регулировочного винта	2
8	42986	ШПИЛЬКА	1
9	90517	ГАЙКА (M10)	1
10	812930A1	Втулка	1
11	42980	ШАЙБА	1
12	55162	Пружина	1
13	42927	Вставка	1
14	35459	ШАЙБА	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	1
16	42918	Штанга	1
16	878172	Тяга опережения зажигания	1
17	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	2
18	93421	ШАР ПОВОРОТНОГО УЗЛА	2
19	812871	Тяга дросселя	1
20	932481	Втулка	2
20	8M0215006	Втулка поворотная	2
21	42984	ШПИЛЬКА	1
21	8161949	Шпилька (M6 x 44)	1
22	8128852	Кулачок дроссельной заслонки	1
23	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
24	401386	ГАЙКА (M6) Нержавеющая сталь	1
25	817702	Пружина	1
26	4007180	ВИНТ (M10 x 45) Исполнение II	1

Рис. 124КОМПЛЕКТ РУЛЕВОЙ РУКОЯТКИ STEERING HANDLE KIT

REF	Номер детали	Наименование	Кол-во
-	850000A2	Комплект переходника 45 Jet	1
1	832001A6	ТРОС В СБОРЕ ПЕРЕКЛЮЧЕНИЯ	1
2	8158051	Шайба стопорная с усиком	1
3	816367F5	Рычаг	1
3	816367F6	Рычаг	1
4	58152	Шпилька (.375-24 x 1.125)	1
4	8M0034452	Шпилька	1
5	98530	РУЧКА	1
6	85552	ЧЕХОЛ	1
6	85552001	ЧЕХОЛ	1
7	805444	Зажим	1
7	8054441	Зажим	1
8	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
9	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
9	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
10	26856	ВТУЛКА	1
11	814101	Гайка (.250-20) нержавеющая сталь	1
11	8M0207776	ГАЙКА	1
12	8136052	Сальник	1
12	813605003	Сальник	1
13	71958	ВИНТ (.250-28 x 1.75)	1
14	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
15	828094	Фиксатор троса переключения передач	1
16	72734	УСТАНОВОЧНЫЙ ВИНТ (#10-32 x .310)	1
17	37905	ШАЙБА	1
18	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
19	35459	ШАЙБА	1
20	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
20	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
21	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	1

Рис. 125ПОВОРОТНЫЙ КРОНШТЕЙН SWIVEL BRACKET

REF	Номер детали	Наименование	Кол-во
1	822866A1	Узел кронштейна транца	1
1	822866A2	Узел кронштейна транца	1
1	822866A3	Узел кронштейна транца	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	822865F2	Кронштейн транца	1
4	822865T05	Кронштейн транца - правый борт	1
4	822865F3	Кронштейн транца	1
4	822865F4	Кронштейн транца	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	893704T01	Рычаг фиксатора наклона	1
5	19618A3	Рычаг в сборе, фиксатор наклона	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	19618A5	Рычаг в сборе стопора откидывания	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	812709T	Ручка	1
9	812709	Ручка	1
9	812709T6	Ручка	1
9	812709	Ручка	1
9	812709F1	Ручка	1
9	812709	Ручка	1
10	99615	Штифт с канавкой	1
11	19619	Шайба	2
12	18486F5	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
12	18486F6	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
12	18486F7	Кронштейн анодный	1
13	818298A1	Комплект анода	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	4000354	ВИНТ (M8 x 30)	5
16	4000355	ВИНТ (M8 x 35)	1
17	400257	СТОПОРНАЯ ШАЙБА (M8)	4
18	400635	ГАЙКА (M8)	2
18	401388	ГАЙКА (M8) Нержавеющая сталь	2
19	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
19	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
20	821461	ПРУЖИНА	1
21	19614	Труба наклона	1
21	8M0041938	Трубка наклона	1
22	826164	Гайка (.875-14)	2
22	8M0231351	Контргайка	2
23	19624A1	Комплект уплотнений	1
24	26550	Хомут	1
24	22740	ЗАЖИМ	1
25	69205	С-ОБРАЗНАЯ ШАЙБА	1
25	8M0084613	Пружинная шайба	1
26	812832	Винт (#10-16 x .500)	1
26	878608	Винт (#10-16 x .500)	1
27	814259	Винт (.500-20 x 4.00)	4
28	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
28	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
29	8M0027784	Гайка	4
29	82671117	ГАЙКА (.500-20)	4
30	1938525	ТЯГА	1
30	8M0084737	Тяга	1
31	19615A4	Рычаг в сборе, наклон	1
31	19615A05	Рычаг в сборе, наклон	1
32	812707	Втулка	1
33	19605	Шайба (.520 x .850 x .060) нейлоновая - чёрная	1
33	8M0042643	Шайба (.520 x .850 x .060) нейлоновая, чёрная	1
34	99611	Волнистая шайба	1
35	19621	Ручка наклона	1
35	8M0007469	Ручка тримма	1
36	19611	Винт (.375-16 x .62)	1
37	96930A1	Болт в сборе, силовой триммер	1
38	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
