水星 Mercury 65 JET 0D283222 THRU 0G760299 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-81589894 · 共 44 个部位 · 2052 条零件

1АКСЕССУАРЫ 2ДЕМПФИРУЮЩАЯ ПЛАСТИНА 3СИСТЕМА ПРОДУВКИ (USA-0G127500/BEL-9836633 и СТАРШЕ)4НИЖНИЙ КОК 5КАРБЮРАТОР (WME-29/30/31/41/46/47/48/49)6КАРБЮРАТОР (WME-59/60/61/62/75/76/77/78)7КО-ПИЛОТ 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 9БЛОК ЦИЛИНДРОВ (USA-0G127499/BEL-9836632 и МЛАДШЕ)10БЛОК ЦИЛИНДРОВ (USA-S/N-0G127500/BEL-9836633 и СТАРШЕ)11КОРПУС РЕДУКТОРА 12ЭЛЕКТРООБОРУДОВАНИЕ (USA-0G127499/BEL-9836632 и ниже)13ЭЛЕКТРООБОРУДОВАНИЕ (USA-0G127500-0G437999)(BEL-9836633-9926999)14ЭЛЕКТРООБОРУДОВАНИЕ (USA-S/N-0G438000/BEL-9937000 и выше)15ВЫПУСКНАЯ ПЛАСТИНА 16МАХОВИК И СТАРТЕР (USA-0G438000/BEL-9927000 и выше)17МАХОВИК/СТАРТЕР USA-0G437999/BEL-9926999 И НИЖЕ 18ТОПЛИВНЫЙ НАСОС 19РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(3-ЗУБЦОВАЯ ОБРАТНАЯ МУФТА)20РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(6-ЗУБЦОВАЯ ОБРАТНАЯ МУФТА)21РЕДУКТОР (ВАЛ ВИНТА)(3-КУЛАЧКОВАЯ ОБРАТНАЯ МУФТА)22РЕДУКТОР (ВАЛ ВИНТА)(6-КУЛАЧКОВАЯ ОБРАТНАЯ МУФТА)23СХЕМА РЕДУКТОРА (ПЕРЕДАЧА 2.31:1)24ВПУСКНОЙ КОЛЛЕКТОР И РЕШЕТКА 25НАСОСНАЯ УСТАНОВКА 26КОМПОНЕНТЫ НАСОСНОЙ УСТАНОВКИ 27Таблица ключей 28КОМПОНЕНТЫ РУЧНОГО НАКЛОНА 29МАСЛЯНАЯ СИСТЕМА (S/N-USA-0G301750/BEL-9885504 и ниже)30МАСЛЯНАЯ СИСТЕМА (S/N-USA-0G301751/BEL-9885505 и выше)31ГИДРОПОДЪЕМ (ЧЕРНАЯ ПРОБКА)(0G360002/9934136 и ниже)32ГИДРОПОДЪЕМ (ЖЕЛТАЯ ПРОБКА)(0G360003/9934137 и выше)33Сервисные/вспомогательные материалы 34СТАРТЕРНЫЙ УЗЕЛ (РУЧНОЙ)35СТАРТЕР 36КОМПОНЕНТЫ РУЛЕВОЙ РУКОЯТКИ 37ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ 38РЫЧАГ ДРОССЕЛЯ И ТЯГИ 39АДАПТЕР РУЛЯ (JET 65)40СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ 41ВЕРХНИЙ КОЖУХ (S/N-USA-0G301750/BEL-9885504 и ниже)42ВЕРХНИЙ КОЖУХ (S/N-USA-0G301751/BEL-9885505 и выше)43ТРАНЦЕВАЯ СКОБА (РУЧНОЙ НАКЛОН)44ТРАНЦЕВАЯ СКОБА (БЕЗ ГИДРОПОДЪЕМА И С ГИДРОПОДЪЕМОМ)

Рис. 1АКСЕССУАРЫ ACCESSORIES

Номер детали	Наименование	Кол-во
62351A10	КОМПЛЕКТ ЗАРЯДНОГО УСТРОЙСТВА АККУМУЛЯТОРА	1
828155A3	Комплект защиты от обледенения карбюратора	1
43393A1	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
44369A3	Комплект стартера электрический	1
822462A2	Комплект для переоборудования стартера	1
812432A1	КОМПЛЕКТ ДЛЯ УСТАНОВКИ Двигатель (КРЕПЛЕНИЕ СТРУБЦИНАМИ)	1
816696A1	Комплект удлинителя (2.5 дюйма/64 мм) (64 мм) Комплект удлинителя	1
816696A2	Комплект удлинителя (2.5 Inches/64mm)	1
816696A6	Комплект удлинителя (2.5 дюйма/64 мм) (64 мм) Комплект удлинителя)	1
816696A7	Комплект удлинителя (2.5 Inches/64mm)	1
44357A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877680Q8	Топливный шланг в сборе (8 футов)	1
827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877680Q12	Топливный шланг в сборе (12 футов)	1
17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877681Q8	Топливный шланг в сборе (8 футов)	1
17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877681Q12	Топливный шланг в сборе (12 футов)	1
822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877683Q12	Топливный шланг в сборе (12 футов)	1
9873A35	КОМПЛЕКТ ГЕНЕРАТОРА ПОВЫШЕННОЙ МОЩНОСТИ	1
95845A5	КОМПЛЕКТ РЕГУЛЯТОРА Lighting	1
88334A2	КОМПЛЕКТ MERCATHODE	1
8M0180081	КОМПЛЕКТ МЕРКАТОД	1
86300A5	МОНИТОР MERCATHODE	1
822870A2	Комплект гидроподъёма (не используется на 55 без электростартера)	1
8M0054999	КОМПЛЕКТ ГИДРОПОДЪЕМА	1
14645A4	Переключатель тримма (на румпеле)	1
812718A2	Комплект дистанционного маслобака	1
18286A18	Комплект переключателя тримма (10.00 футов)	1
815548A4	Комплект ограничителя мощности 35 л.с.	1
815548A5	Комплект ограничителя мощности 35 HP	1
850000A2	Комплект переходника 45 Jet	1
14586A4	Комплект термостата	1
850055A2	Комплект термостата	1
816366A22	Комплект рукоятки управления	1
816366A40	Комплект рукоятки управления	1
816366A23	Комплект рукоятки управления	1
17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
88825A6	КОМПЛЕКТ РЕГУЛЯТОРА НАПРЯЖЕНИЯ	1
807172	Фильтр топливный/водоотделитель	1
802893Q01	Фильтр топливный/водоотделитель	1

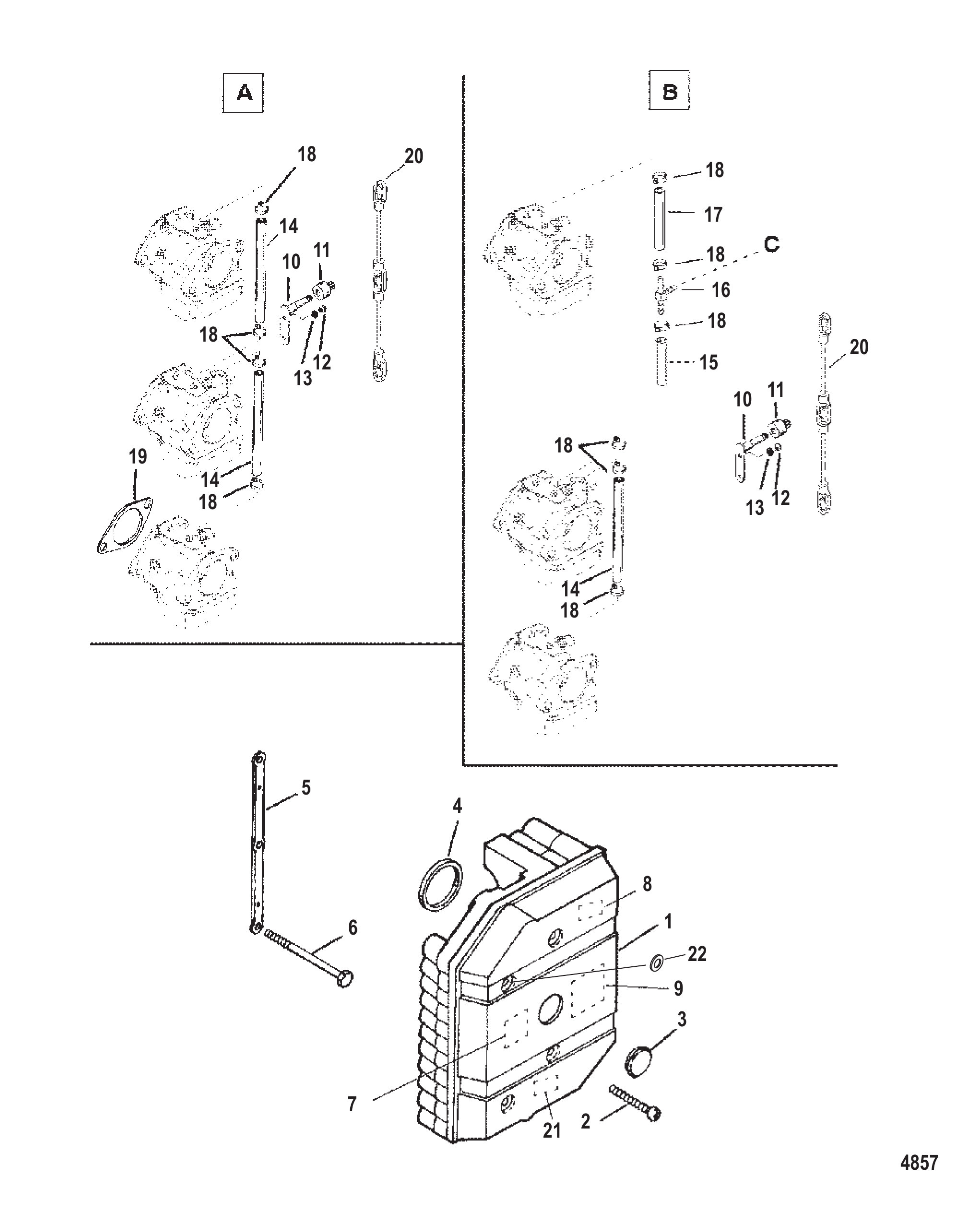

Рис. 2ДЕМПФИРУЮЩАЯ ПЛАСТИНА ATTENUATOR PLATE

REF	Номер детали	Наименование	Кол-во
1	19662	Глушитель шума	1
2	814776	Регулировочный винт (M6 x 55)	4
3	815784	КРЫШКА	1
4	812889	Сальник	3
5	812874	Пластина шумопоглотителя	2
6	4000363	ВИНТ (M8 x 100)	6
7	NSS	NOT SOLD SEPARATE Decal-Warning	1
8	NSS	NOT SOLD SEPARATE Decal-Caution	1
9	NSS	NOT SOLD SEPARATE Decal-Full Throttle Timing	1
10	11399A1	РЫЧАГ В СБОРЕ	1
11	67748	Ролик	1
12	40056103	ВИНТ (M5 x 6)	1
13	56681	ШАЙБА (.203 x .500 x .032)	1
13	8M0204666	ШАЙБА (.203 x .500 x .032)	1
14	9912878	Шланг (.187) (26.00 дюймов, бухта)	2
14	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
15	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
16	830285	Тройник соединительный	1
17	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
18	816311T	СТЯЖКА (8.00 дюймов)	AR
19	8144461	Прокладка фланца	3
20	8252043	Тяга дросселя	1
20	825204T03	ТЯГА	1
21	NSS	NOT SOLD SEPARATE Decal-Caution in Gear Idle	1
22	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
-	812867A97	Комплект прокладок	1

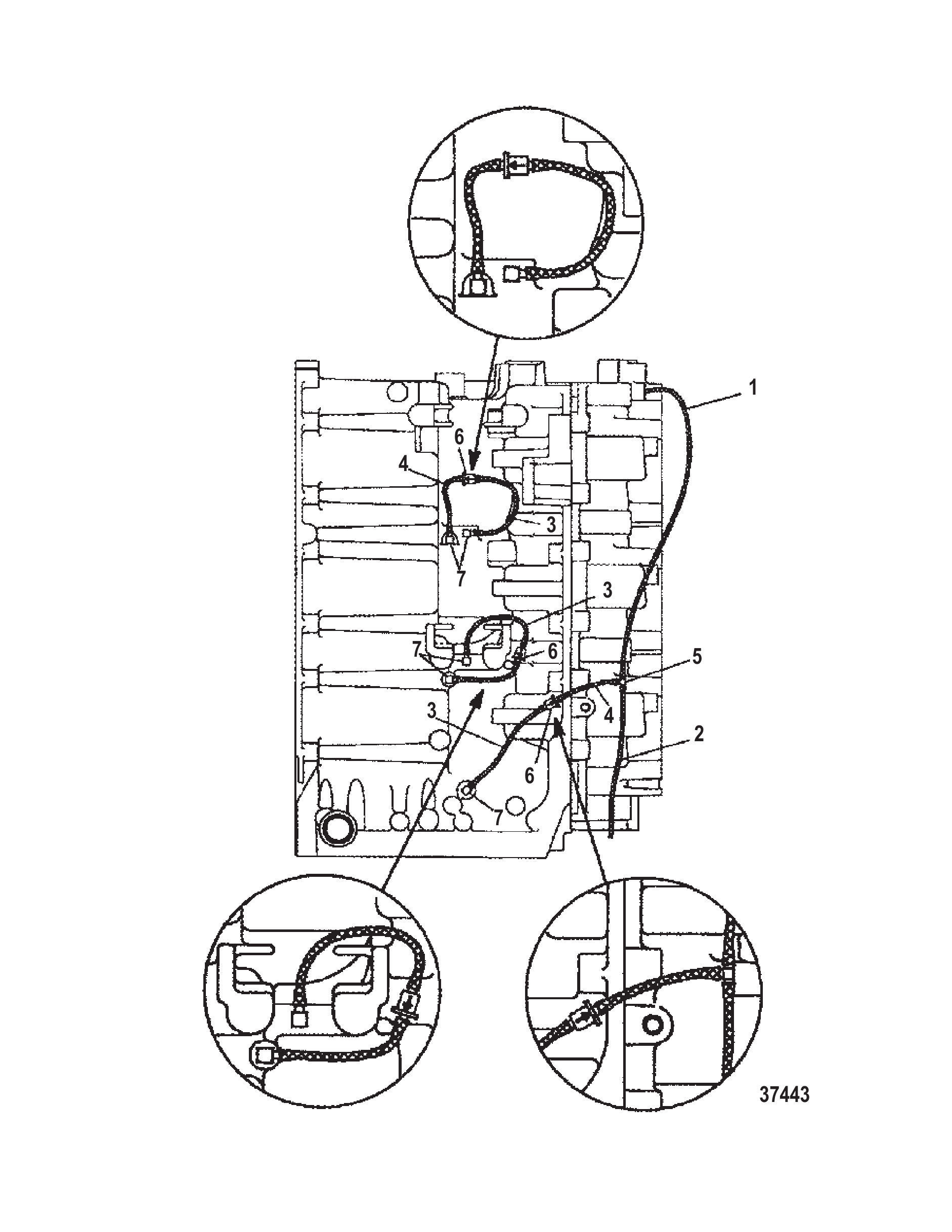

Рис. 3СИСТЕМА ПРОДУВКИ (USA-0G127500/BEL-9836633 и СТАРШЕ) BLEED SYSTEM (USA-0G127500/BEL-9836633 and UP)

REF	Номер детали	Наименование	Кол-во
1	99130122	Трубка (20,00 футов, бухта) дренажная	1
2	99130122	Трубка (20,00 футов, бухта) дренажная	1
2	892024122	Шланг (240.00 дюймов, бухта)	1
3	99130122	Трубка (20,00 футов, бухта) дренажная	3
3	892024122	Шланг (240.00 дюймов, бухта)	3
4	99130122	Трубка (20,00 футов, бухта) дренажная	3
4	892024122	Шланг (240.00 дюймов, бухта)	3
5	59169	Фитинг	1
5	59169003	Фитинг тройник	1
6	149126	ОБРАТНЫЙ КЛАПАН	3
7	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	5
-	809837A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	809837T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

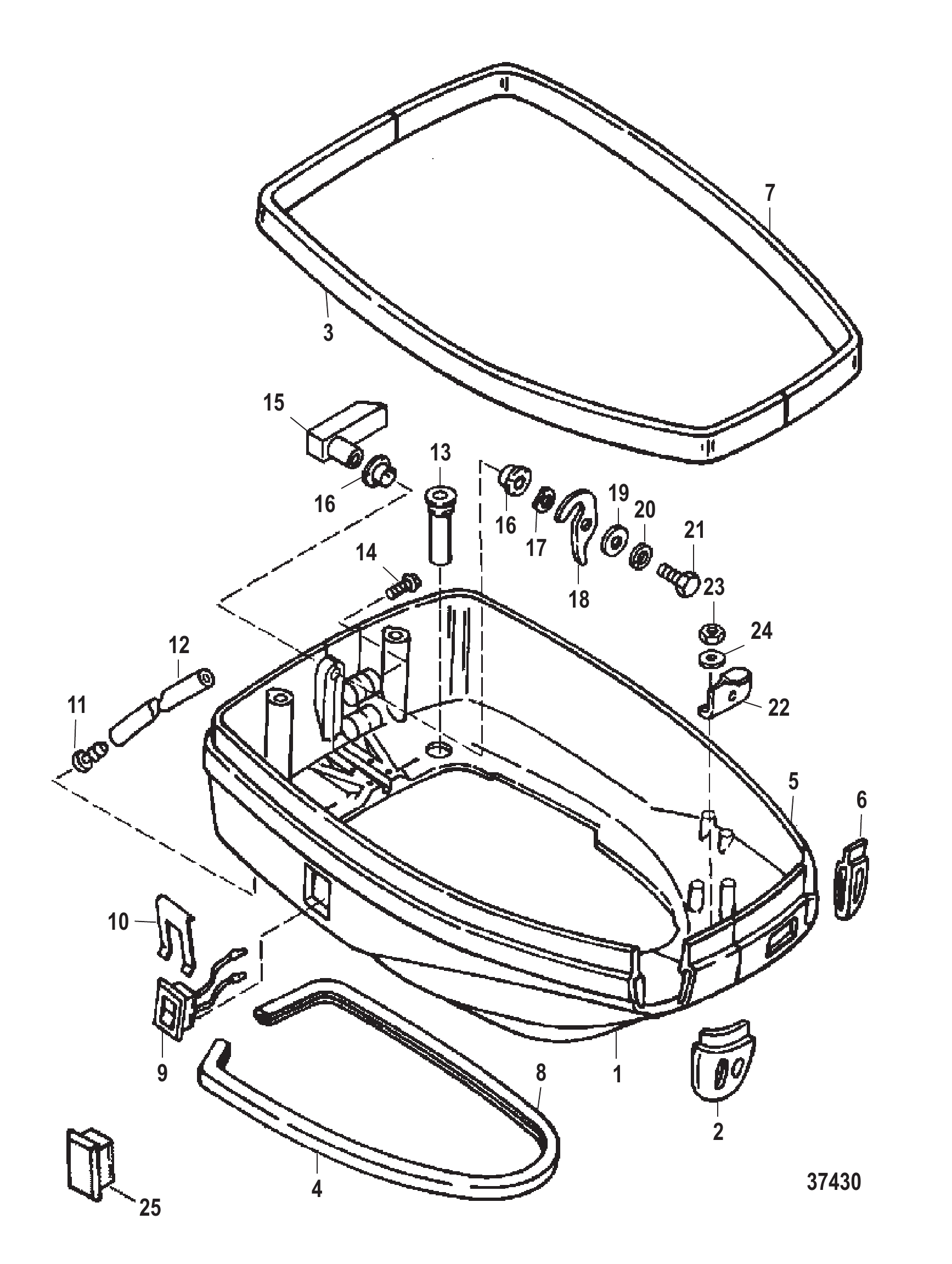

Рис. 4НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	821873A1	Сборка нижнего кожуха, правый борт	1
1	821873A2	Сборка нижнего кожуха, правый борт	1
1	821873A3	Сборка нижнего кожуха, правый борт	1
2	822556	Втулка	1
2	822556003	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
3	8253182	Уплотнение (36,00 дюйма)	1
3	8M0109216	УПЛОТНЕНИЕ КОЖУХА	1
4	8238052	Уплотнение нижнего кожуха	1
5	821874A1	Сборка нижнего кожуха, левый борт	1
5	8M0107328	КОЖУХ НИЖНИЙ, ЛЕВЫЙ БОРТ	1
5	821874A2	Сборка нижнего кожуха, левый борт	1
5	821874A3	Сборка нижнего кожуха, левый борт	1
6	822555	Втулка	1
6	822555001	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
7	8253182	Уплотнение (36,00 дюйма)	1
7	8M0109216	УПЛОТНЕНИЕ КОЖУХА	1
8	8238052	Уплотнение нижнего кожуха	1
9	850691	Выключатель	1
9	8M0235192	Переключатель тримма	1
10	8124431	Фиксатор (применять где применимо)	1
10	8M0032848	Держатель переключателя	1
11	813613	Штуцер	1
12	83075780	ТРУБКА (28.00 дюймов, бухта)	1
12	8M0108349	Шланг (70 дюймов, бухта)	1
13	817519A2	Обратный клапан в сборе, сливной	2
14	82130040	ВИНТ (M6 x 40)	3
15	820000A2	Рукоятка	1
15	8M0041366	РУКОЯТКА В СБОРЕ-ЧЕРНАЯ	1
15	820000A3	Рукоятка	1
15	820000A2	Рукоятка	1
15	820000A6	Рукоятка	1
15	820000A2	Рукоятка	1
16	812707	Втулка	2
17	F2047	Шайба волнистая	1
18	F481777	Вал кулачкового замка	1
18	8M0001081	Кулачок	1
19	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
19	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	8223631	ФИКСАТОР	1
22	822363T1	ФИКСАТОР	1
23	8268336	Гайка (M6)	2
23	401386	ГАЙКА (M6) Нержавеющая сталь	2
24	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
24	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
25	8128301	Пробка	1
25	812830T01	Пробка	1

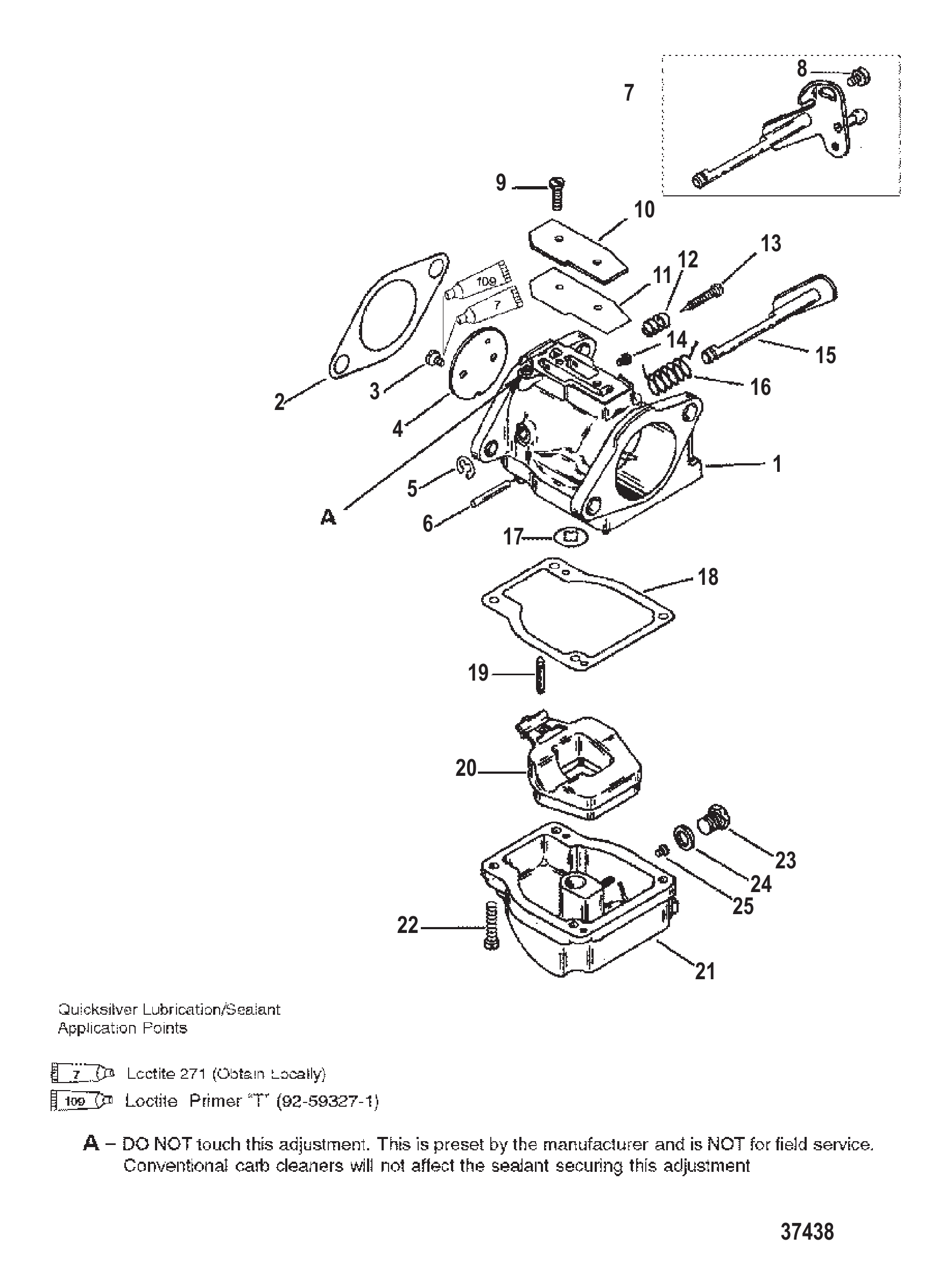

Рис. 5КАРБЮРАТОР (WME-29/30/31/41/46/47/48/49) CARBURETOR (WME-29/30/31/41/46/47/48/49)

REF	Номер детали	Наименование	Кол-во
1	821679A23	Карбюратор (верхний)	1
1	821679A24	Карбюратор (средний)	1
1	821679A25	Карбюратор (нижний)	1
1	821679A20	Карбюратор (верхний)	1
1	821679A21	Карбюратор (средний)	1
1	821679A22	Карбюратор (нижний)	1
1	824924T50	Карбюратор (WME 103-3)	1
1	821679A26	Карбюратор (верхний)	1
1	821679A27	Карбюратор (средний)	1
1	821679A28	Карбюратор (нижний)	1
1	821946A30	Карбюратор (верхний)	1
1	821946T30	Карбюратор	1
1	821946A31	Карбюратор (средний)	1
1	821946A32	Карбюратор (нижний)	1
2	151723	ПРОКЛАДКА	3
2	151724	ПРОКЛАДКА	3
3	F10155	ВИНТ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	6
4	97242	Клапан дроссельной заслонки	3
4	97244	Клапан дроссельной заслонки	3
5	NSS	NOT SOLD SEPARATE Retaining Ring	3
6	F10064	ВАЛ	3
7	8236322	Вал дроссельной заслонки (средний)	1
7	8236321	Вал дроссельной заслонки	1
8	823634	Винт	2
9	811220	ВИНТ Крышки	6
10	811221	КРЫШКА	3
11	NSS	NOT SOLD SEPARATE Gasket-Cover Plate	3
12	NSS	NOT SOLD SEPARATE Spring-Idle Needle	3
13	NSS	NOT SOLD SEPARATE Idle Needle	2
14	8423	Жиклёр (.094) воздушный (.094)	3
15	823632	Вал дроссельной заслонки	2
16	NSS	NOT SOLD SEPARATE Spring-Throttle Return	3
17	808738	Прокладка	3
18	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
19	879194011	Клапан впускной	3
20	9594	Поплавок	3
21	811695	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
21	811696	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
21	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	2
22	808612	Винт с шайбой (#8-32 x .750)	12
23	811694	КОМПЛЕКТ ПРОБКИ	3
24	802731	Сальник (состоит из 4 сальников)	1
25	6028	ЖИКЛЁР (.050)	AR
25	6359	ЖИКЛЁР (.052)	AR
25	5225	Жиклёр главный (.054)	AR
25	4217	Жиклёр главной системы (.062)	2
25	4216	Жиклёр (.064) главной топливной системы	1
25	7394	Жиклёр (.044)	2
25	5317	Жиклёр (.046)	1
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1
-	8236354	Ремкомплект карбюратора	1
-	43004A90	КОМПЛЕКТ ПРОКЛАДОК	1
-	43004A99	Комплект прокладок головки блока	1

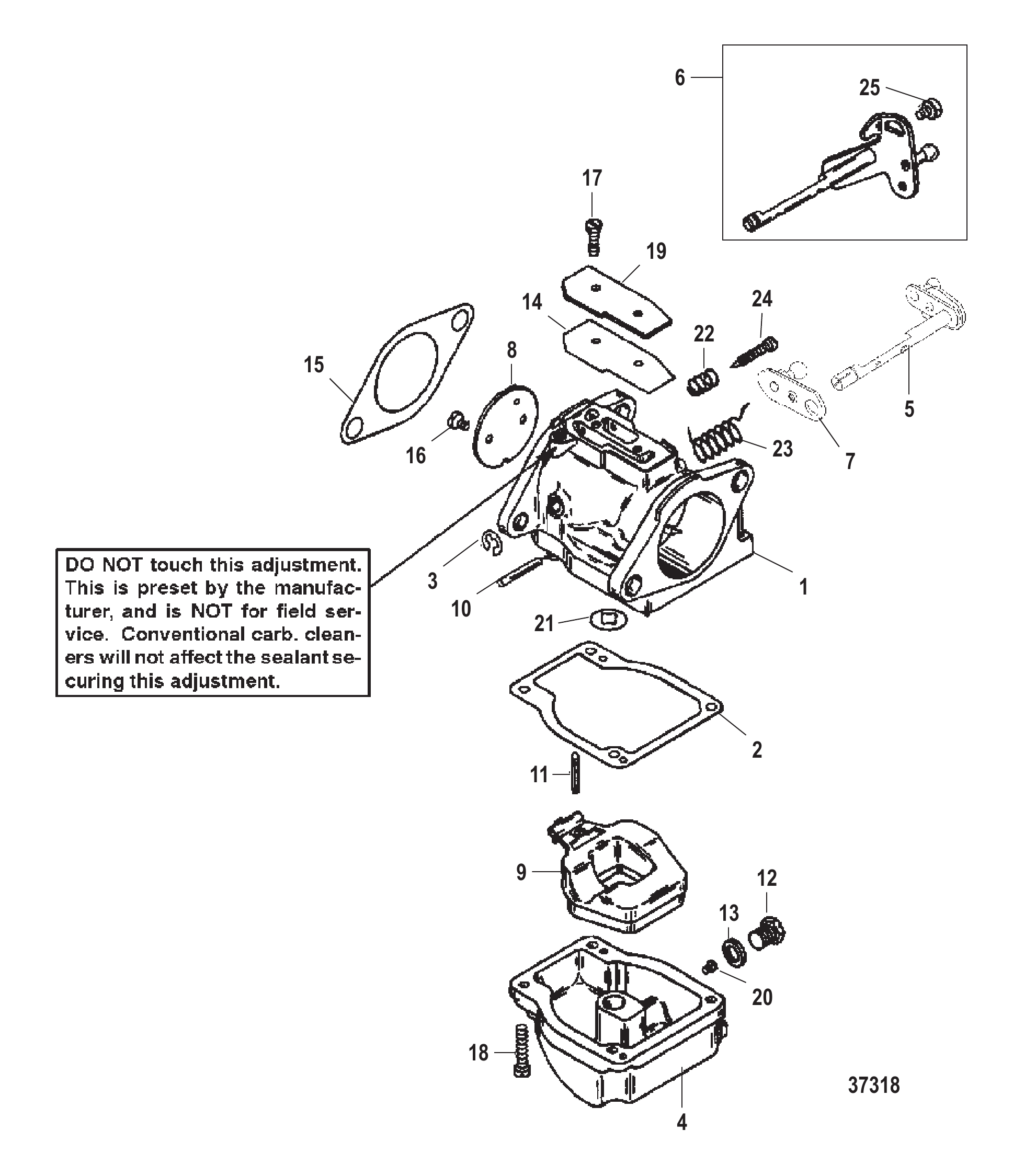

Рис. 6КАРБЮРАТОР (WME-59/60/61/62/75/76/77/78) CARBURETOR (WME-59/60/61/62/75/76/77/78)

REF	Номер детали	Наименование	Кол-во
1	824924A26	Карбюратор (верхний)	1
1	824924A27	Карбюратор (средний)	1
1	824924T27	Карбюратор (WME 76-2)	1
1	824924A28	Карбюратор (нижний)	1
1	824924T28	Карбюратор (WME 76-3)	1
1	824924A23	Карбюратор (верхний)	1
1	824924T48	Карбюратор (WME 103-1)	1
1	824924A24	Карбюратор (средний)	1
1	824924T49	Карбюратор (WME 103-2)	1
1	824924A25	Карбюратор (нижний)	1
1	824924T50	Карбюратор (WME 103-3)	1
1	824924A29	Карбюратор (верхний)	1
1	824924T29	Карбюратор (WME 77-1)	1
1	824924A30	Карбюратор (средний)	1
1	824924T30	Карбюратор (WME 77-2)	1
1	824924A31	Карбюратор (нижний)	1
1	824924T31	Карбюратор (WME 77-3)	1
1	824854A6	Карбюратор (верхний)	1
1	824854T15	Карбюратор	1
1	824854A7	Карбюратор (средний)	1
1	824854T16	Карбюратор	1
1	824854A8	Карбюратор (нижний)	1
1	824854T17	Карбюратор	1
1	821854A1	Карбюратор (верхний)	1
1	824854T15	Карбюратор	1
1	821854A2	Карбюратор (средний)	1
1	824854T16	Карбюратор	1
1	821854A3	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ)	1
1	824854T17	Карбюратор	1
2	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
3	NSS	NOT SOLD SEPARATE Retaining Ring	3
4	811695	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
4	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	2
4	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	3
5	823632	Вал дроссельной заслонки	2
6	8236322	Вал дроссельной заслонки (средний)	1
6	8236321	Вал дроссельной заслонки	1
7	8087461	Рычаг дроссельной заслонки (WME-1/3/4)	2
8	97244	Клапан дроссельной заслонки	3
9	9594	Поплавок	3
10	F10064	ВАЛ	3
11	879194011	Клапан впускной	3
12	811694	КОМПЛЕКТ ПРОБКИ	3
13	802731	Сальник (состоит из 4 сальников)	1
14	NSS	NOT SOLD SEPARATE Gasket-Cover Plate	3
15	151723	ПРОКЛАДКА	3
15	151724	ПРОКЛАДКА	3
16	F10155	ВИНТ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	6
17	811220	ВИНТ Крышки	6
18	808612	Винт с шайбой (#8-32 x .750)	12
19	811221	КРЫШКА	3
20	6359	ЖИКЛЁР (.052)	2
20	5225	Жиклёр главный (.054)	1
20	5225	Жиклёр главный (.054)	3
20	4217	Жиклёр главной системы (.062)	2
20	4216	Жиклёр (.064) главной топливной системы	1
20	7394	Жиклёр (.044)	2
20	6359	ЖИКЛЁР (.052)	1
20	5225	Жиклёр главный (.054)	2
20	4217	Жиклёр главной системы (.062)	1
20	4216	Жиклёр (.064) главной топливной системы	2
21	808738	Прокладка	3
22	NSS	NOT SOLD SEPARATE Spring-Idle Needle	3
23	NSS	NOT SOLD SEPARATE Spring-Throttle Return	3
24	NSS	NOT SOLD SEPARATE Idle Needle	2
25	823634	Винт	2
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1
-	8236354	Ремкомплект карбюратора	1

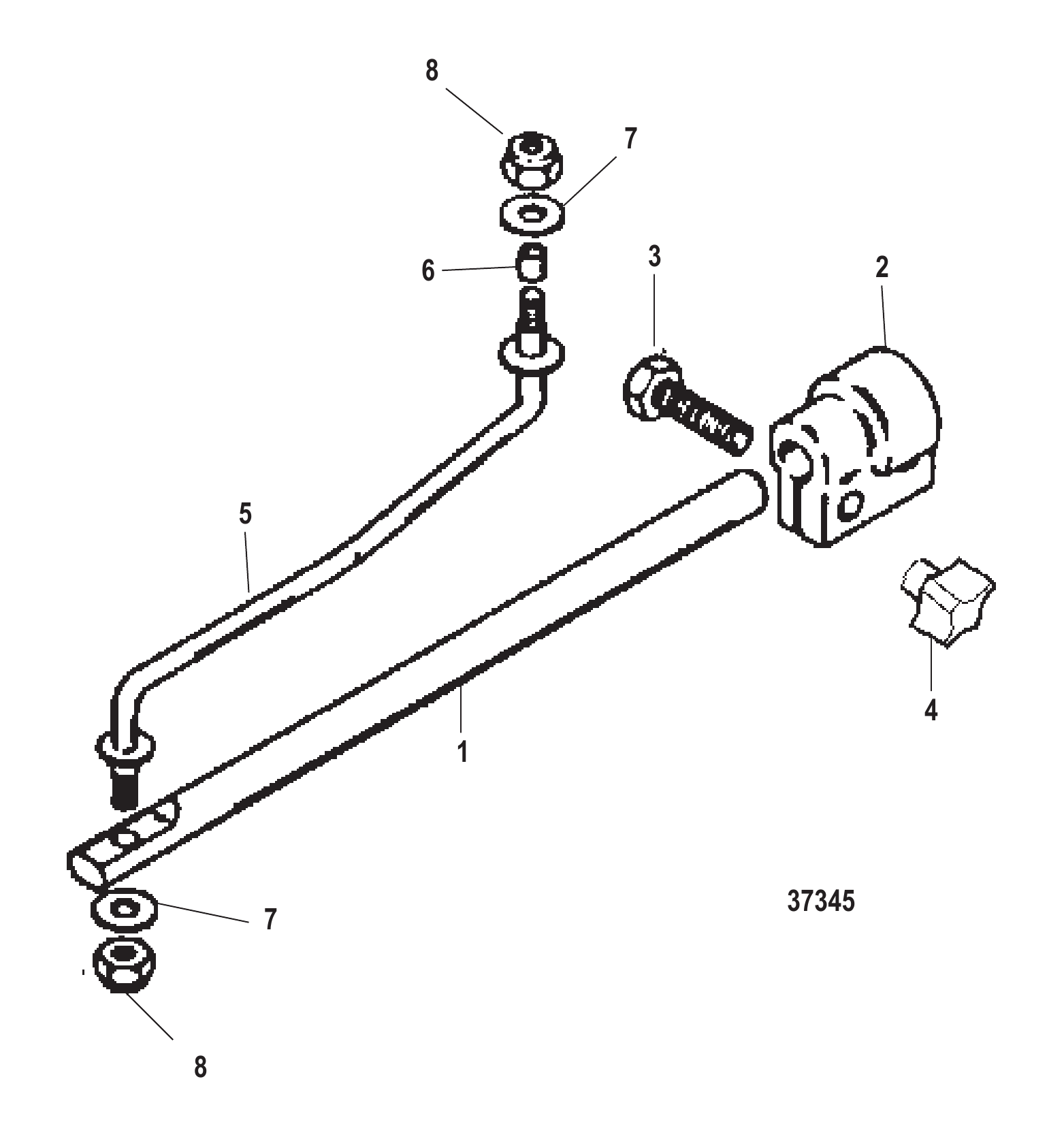

Рис. 7КО-ПИЛОТ CO-PILOT

REF	Номер детали	Наименование	Кол-во
-	52148A6	УЗЕЛ CO-PILOT	1
-	52148A7	Сборка системы Co-Pilot	1
-	52148A7	Сборка системы Co-Pilot	1
1	52148	Направляющая тяга	1
1	521481	НАПРАВЛЯЮЩИЙ СТЕРЖЕНЬ	1
2	52155A1	Гайка в сборе	1
2	8M0103848	Гайка в сборе	1
3	36137	ВИНТ (.250-28 x 1.00) ПОДШИПНИК К ПРИВОДУ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
4	821621	Рукоятка штифтовая	1
5	873491	Штанга	1
6	521512	ВТУЛКА	1
7	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
7	8M0042642	Шайба (.323 x .562 x .063)	2
8	45592	Гайка (.312-24)	2
8	826709111	Гайка (.312-24) нержавеющая сталь	2

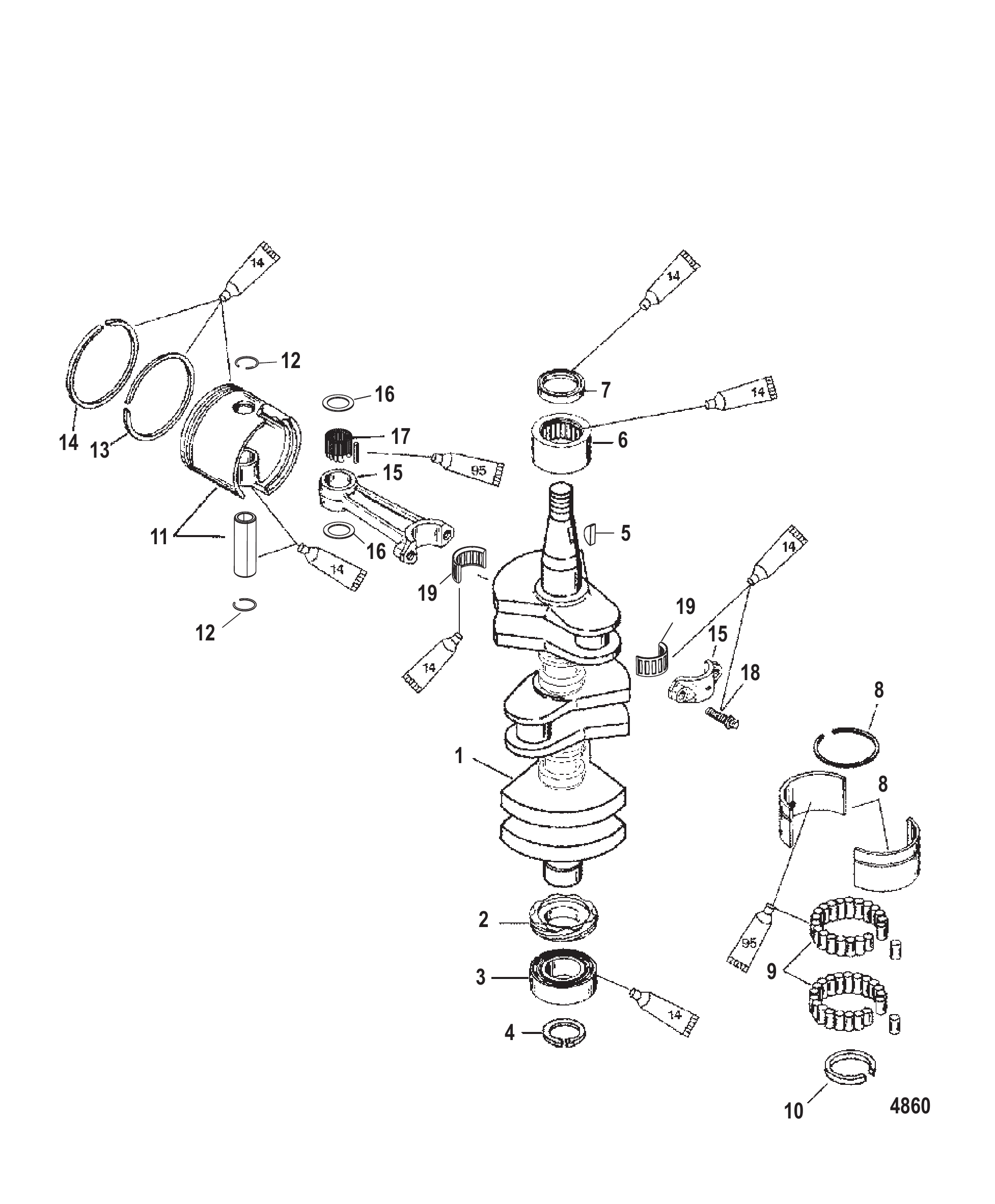

Рис. 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	827954A2	Коленчатый вал в сборе	1
2	43019A2	Шестерня в сборе	1
3	63742	Подшипник шариковый	1
3	63742T	Подшипник шариковый	1
4	812877	Кольцо стопорное	1
5	91800	Шпонка	2
6	818889A1	Подшипник роликовый в сборе	1
7	8173971	Сальник масляный	1
8	827955A2	Подшипник в сборе	2
9	NSS	NOT SOLD SEPARATE Roller	56
10	NSS	NOT SOLD SEPARATE Ring-Seal	2
11	850026A1	Поршень в сборе	3
11	850026T1	Поршень в сборе	3
11	850026A2	Поршень в сборе	3
11	850026T2	Поршень	3
12	52035	Стопорное кольцо	6
12	857196	Стопорное кольцо	6
13	831255A6	Комплект поршневых колец	1
13	821695A6	Комплект поршневых колец	3
14	NSS	NOT SOLD SEPARATE Piston Ring	3
15	9612A6	Шатун в сборе	3
16	812876	Шайба	6
16	8M0012298	Упорная шайба	6
17	47270	ПОДШИПНИК	87
17	8M0214934	Подшипник игольчатый @200	87
18	91012	Винт (.250-28 специальный)	6
19	17514A1	Ремкомплект подшипников	3
19	8M0234886	Подшипник в обойме	3
-	852071A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	852071T97	Головка блока цилиндров в сборе	1

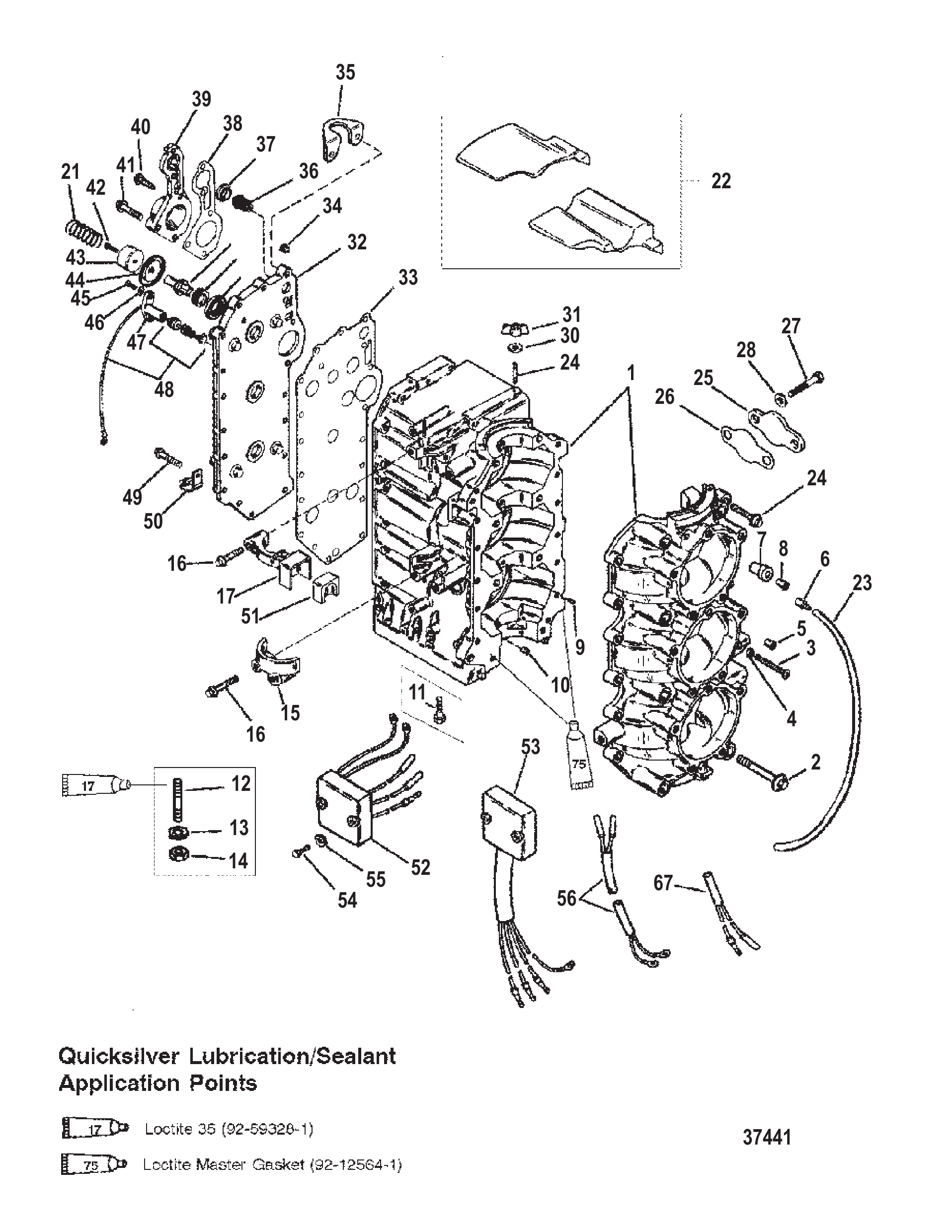

Рис. 9БЛОК ЦИЛИНДРОВ (USA-0G127499/BEL-9836632 и МЛАДШЕ) CYLINDER BLOCK (USA-0G127499/BEL-9836632 and BELOW)

REF	Номер детали	Наименование	Кол-во
1	8947A55	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
2	4009680	ВИНТ (M10 x 80) КАРТЕР К БЛОКУ ЦИЛИНДРОВ	8
3	814776	Регулировочный винт (M6 x 55)	1
4	400212	ГАЙКА (M6) Нержавеющая сталь	1
5	42942	Колпачок регулировочного винта	1
6	426231	Обратный клапан	1
6	426233	Обратный клапан	1
7	813801A1	Сборка держателя	1
8	42657A3	Обратный клапан	2
9	67296	Штифт (обоймы подшипника)	3
9	8M0036405	Штифт	3
10	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
11	821676A1	КОМПЛЕКТ ШПИЛЕК	8
12	8216761	Шпилька	8
12	821676A1	КОМПЛЕКТ ШПИЛЕК	8
13	45175	Шайба (.406 x .750 x .104)	8
13	8M0214963	Шайба	8
14	13914	Гайка (M10) шпильки корпуса редуктора	8
14	40140	ГАЙКА (M10)	8
15	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
16	81742750	ВИНТ (M8 x 50)	4
17	428841	Крышка	1
17	428842	Крышка	1
18	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
19	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
20	86596T	Тарельчатый клапан	1
21	18336	Пружина	1
21	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
22	824703A1	КОМПЛЕКТ СВЕЧЕЙ	1
23	99130122	Трубка (20,00 футов, бухта) дренажная	1
23	892024122	Шланг (240.00 дюймов, бухта)	1
24	82127335	ВИНТ (M8 x 35 ММ)	12
25	12621	Крышка масляной подушки без масляного впрыска	1
26	126201	Прокладка	1
27	82104512	ВИНТ (M5 x 12)	2
28	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
29	8161946	Шпилька	2
29	8161949	Шпилька (M6 x 44)	2
30	49221	Шайба (.187 x .500 x .062) неопреновая	2
30	8M0204663	ШАЙБА @5	2
31	816872	Барашковая гайка	2
32	9003A2	Крышка в сборе	1
33	430057	ПРОКЛАДКА	1
34	328021	Пробка трубная (.125-27)	1
34	328022	Пробка трубная (.125-27) латунная	1
35	823462	Рым-болт	1
36	14586	Термостат	1
37	62386	Прокладка термостата	1
37	8M0204714	Прокладка @4	1
38	430065	ПРОКЛАДКА	1
38	430068	ПРОКЛАДКА	1
39	428853	КРЫШКА	1
39	8M0047619	Крышка	1
40	12896	Винт (#8-18 x .310) переключателя	1
41	82127335	ВИНТ (M8 x 35 ММ)	5
42	69570	Винт (#10-16 x .750)	1
43	94182	Шайба	1
44	64877	ДИАФРАГМА	1
44	648771	ДИАФРАГМА	1
45	48409	Винт (#10-16 x .625) нержавеющая сталь	2
46	56681	ШАЙБА (.203 x .500 x .032)	1
46	8M0204666	ШАЙБА (.203 x .500 x .032)	1
47	44290	Фиксатор датчика температуры	1
47	44290T	Фиксатор	1
48	78799	Датчик температуры (19.50 дюйма)	1
48	787992	Датчик температуры	1
49	82127335	ВИНТ (M8 x 35 ММ)	14
50	814634	Хомут	4
51	99162	Чехол масляного бака	1
51	99162001	Чехол	1
52	14857A15	МОДУЛЬ В СБОРЕ Предупреждение о масле	1
52	14857A16	Модуль предупреждения о масле	1
53	821889A31	Ограничитель оборотов	1
54	82130050	ВИНТ (M6 x 50)	2
54	4010630	ВИНТ (M6 x 30) Нержавеющая сталь	2
55	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
55	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
56	823147A6	ЖГУТ ПРОВОДОВ В СБОРЕ ОГРАНИЧИТЕЛЯ СКОРОСТИ	1
57	11149A8	ЖГУТ ПРОВОДОВ В СБОРЕ Переходник	1
-	43004A90	КОМПЛЕКТ ПРОКЛАДОК	1
-	43004A99	Комплект прокладок головки блока	1
-	809837A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	809837T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

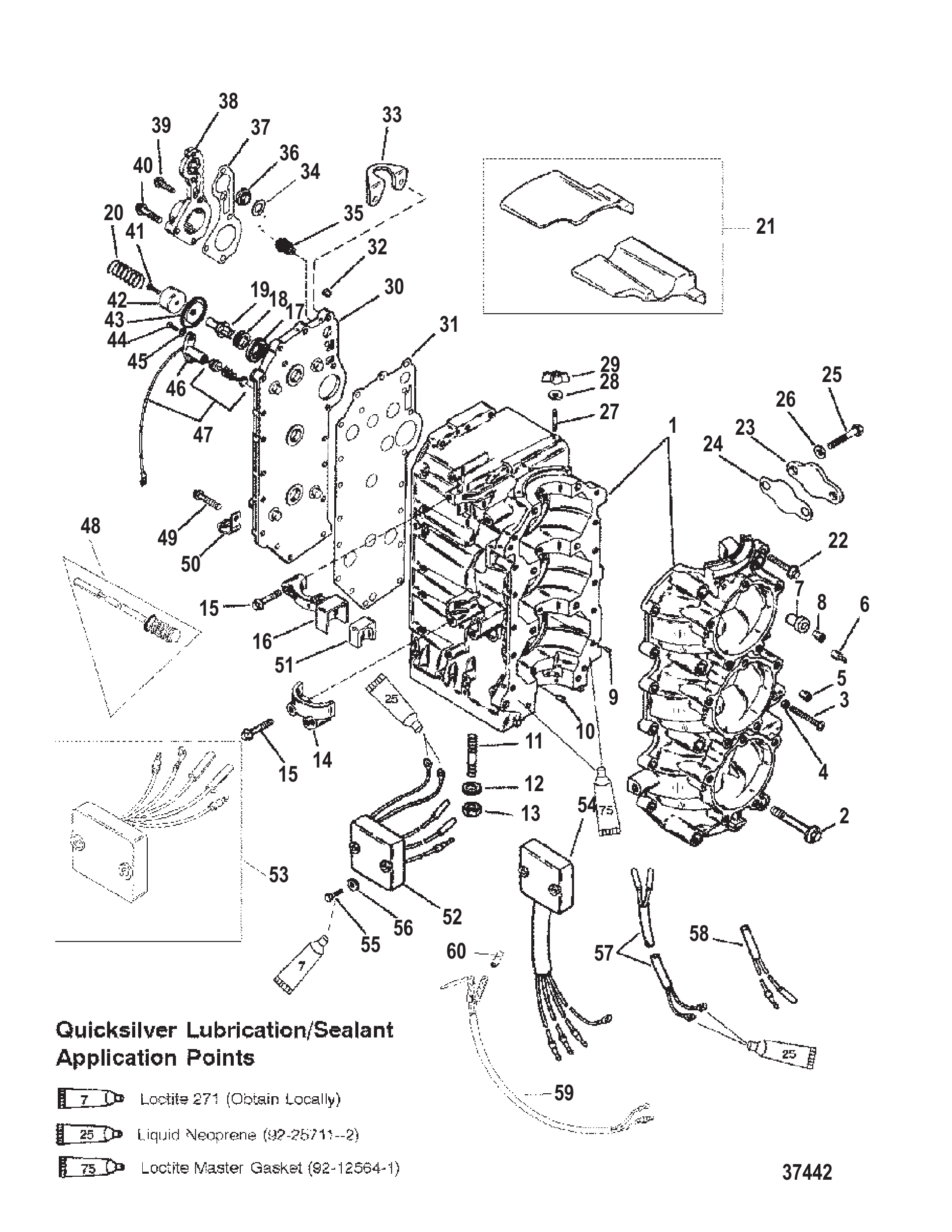

Рис. 10БЛОК ЦИЛИНДРОВ (USA-S/N-0G127500/BEL-9836633 и СТАРШЕ) CYLINDER BLOCK (USA-S/N-0G127500/BEL-9836633 and UP)

REF	Номер детали	Наименование	Кол-во
1	8947A55	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
2	4009680	ВИНТ (M10 x 80) КАРТЕР К БЛОКУ ЦИЛИНДРОВ	8
3	814776	Регулировочный винт (M6 x 55)	1
4	400212	ГАЙКА (M6) Нержавеющая сталь	1
5	42942	Колпачок регулировочного винта	1
6	426231	Обратный клапан	1
6	426233	Обратный клапан	1
7	813801A1	Сборка держателя	1
8	42657A3	Обратный клапан	2
9	67296	Штифт (обоймы подшипника)	3
9	8M0036405	Штифт	3
10	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
11	8216761	Шпилька	8
11	821676A1	КОМПЛЕКТ ШПИЛЕК	8
12	45175	Шайба (.406 x .750 x .104)	8
12	8M0214963	Шайба	8
13	13914	Гайка (M10) шпильки корпуса редуктора	8
13	40140	ГАЙКА (M10)	8
14	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
15	81742750	ВИНТ (M8 x 50)	4
16	428841	Крышка	1
16	428842	Крышка	1
17	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
18	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
19	86596T	Тарельчатый клапан	1
20	18336	Пружина	1
20	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
21	824703A1	КОМПЛЕКТ СВЕЧЕЙ	1
22	82127335	ВИНТ (M8 x 35 ММ)	12
23	12621	Крышка масляной подушки без масляного впрыска	1
24	126201	Прокладка	1
25	82104512	ВИНТ (M5 x 12)	2
26	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
27	8161946	Шпилька	2
27	8161949	Шпилька (M6 x 44)	2
28	49221	Шайба (.187 x .500 x .062) неопреновая	2
28	8M0204663	ШАЙБА @5	2
29	816872	Барашковая гайка	2
30	9003A2	Крышка в сборе	1
31	430057	ПРОКЛАДКА	1
32	328021	Пробка трубная (.125-27)	1
32	328022	Пробка трубная (.125-27) латунная	1
33	823462	Рым-болт	1
34	475331	ШАЙБА ТЕРМОСТАТА	1
35	14586	Термостат	1
36	62386	Прокладка термостата	1
36	8M0204714	Прокладка @4	1
37	430065	ПРОКЛАДКА	1
37	430068	ПРОКЛАДКА	1
38	428853	КРЫШКА	1
38	8M0047619	Крышка	1
39	12896	Винт (#8-18 x .310) переключателя	1
40	82127335	ВИНТ (M8 x 35 ММ)	5
41	69570	Винт (#10-16 x .750)	1
42	94182	Шайба	1
43	64877	ДИАФРАГМА	1
43	648771	ДИАФРАГМА	1
44	48409	Винт (#10-16 x .625) нержавеющая сталь	2
45	56681	ШАЙБА (.203 x .500 x .032)	2
45	8M0204666	ШАЙБА (.203 x .500 x .032)	2
46	44290	Фиксатор датчика температуры	1
46	44290T	Фиксатор	1
47	78799	Датчик температуры (19.50 дюйма)	1
48	787992	Датчик температуры	1
49	82127335	ВИНТ (M8 x 35 ММ)	14
50	814634	Хомут	2
51	99162	Чехол масляного бака	1
51	99162001	Чехол	1
52	14857A13	МОДУЛЬ В СБОРЕ Предупреждение о масле	1
52	14857A16	Модуль предупреждения о масле	1
53	14857A15	МОДУЛЬ В СБОРЕ Предупреждение о масле	1
53	14857A16	Модуль предупреждения о масле	1
54	821889A29	ОГРАНИЧИТЕЛЬ ОБОРОТОВ	1
54	821889A51	ОГРАНИЧИТЕЛЬ ОБОРОТОВ	1
54	821889A34	ОГРАНИЧИТЕЛЬ ОБОРОТОВ	1
54	821889A40	ОГРАНИЧИТЕЛЬ ОБОРОТОВ	1
54	821889A51	ОГРАНИЧИТЕЛЬ ОБОРОТОВ	1
54	821889A41	ОГРАНИЧИТЕЛЬ ОБОРОТОВ	1
54	821889A49	Ограничитель оборотов	1
54	821889A51	ОГРАНИЧИТЕЛЬ ОБОРОТОВ	1
54	821889A49	Ограничитель оборотов	1
55	82130050	ВИНТ (M6 x 50)	2
55	82130030	ВИНТ (M6 x 30)	2
56	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
56	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
57	823147A6	ЖГУТ ПРОВОДОВ В СБОРЕ ОГРАНИЧИТЕЛЯ СКОРОСТИ	1
58	11149A8	ЖГУТ ПРОВОДОВ В СБОРЕ Переходник	1
59	855212A1	ЖГУТ ПРОВОДОВ В СБОРЕ Переходник	1
60	13541	Разъём штыревой	1
-	43004A90	КОМПЛЕКТ ПРОКЛАДОК	1
-	43004A99	Комплект прокладок головки блока	1
-	809837A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	809837T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

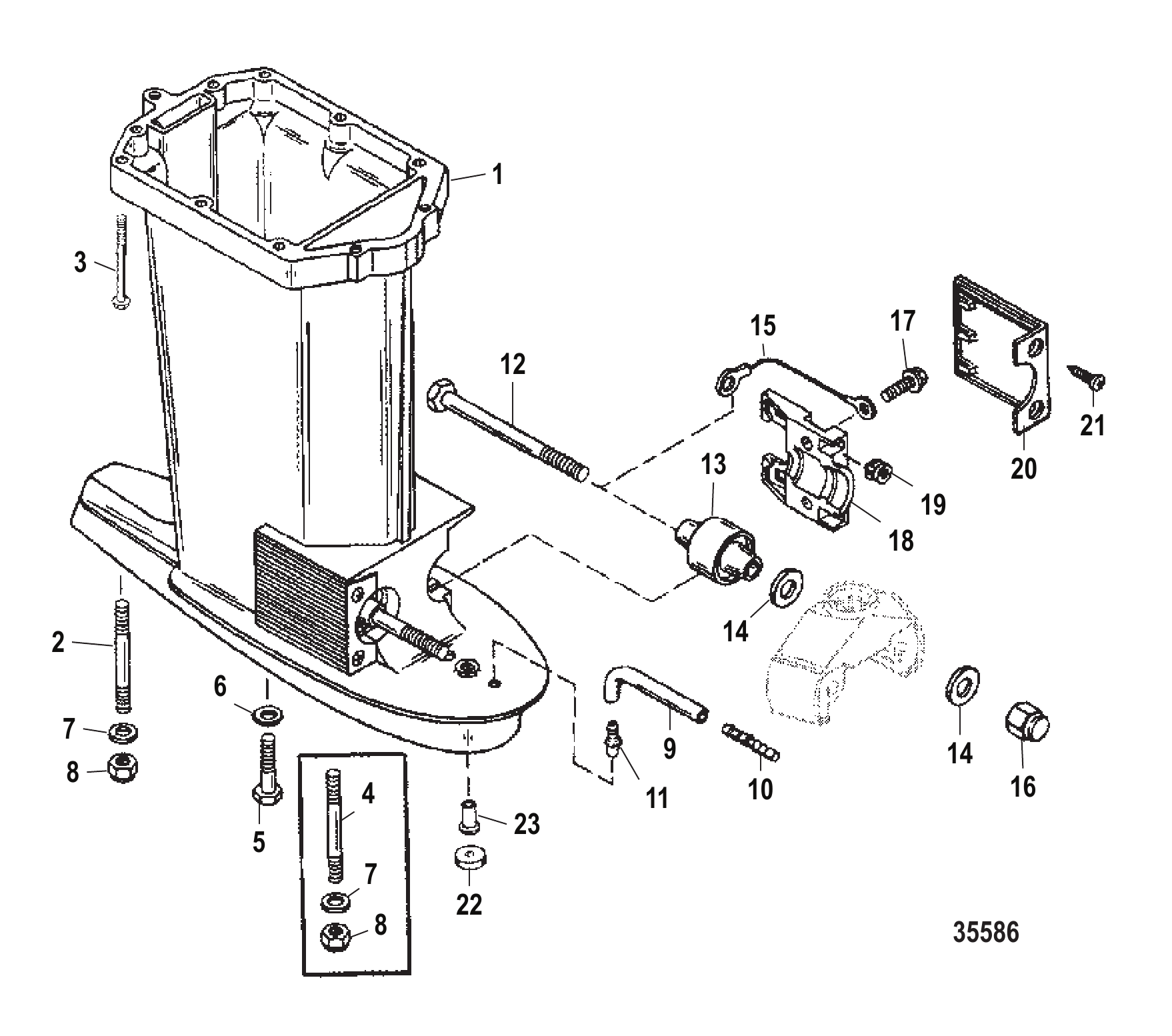

Рис. 11КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	816528A1	Корпус гребного вала в сборе (короткий) (чёрный)	1
1	816528A2	Корпус гребного вала в сборе (короткий) (серый)	1
1	816528T2	Корпус гребного вала серый	1
1	9864A6	Корпус гребного вала в сборе (длинный) (чёрный)	1
1	9864T6	Корпус гребного вала	1
1	9864A7	КОРПУС В СБОРЕ ГРЕБНОГО ВАЛА (ДЛИННЫЙ) (СЕРЫЙ)	1
1	9864T7	ORD 3510-9864T 6 Mercury / Quicksilver	1
1	816528A3	КОРПУС В СБОРЕ ГРЕБНОГО ВАЛА (JET 45) (ЧЕРНЫЙ)	1
1	816528A4	КОРПУС В СБОРЕ ГРЕБНОГО ВАЛА (JET 45) (СЕРЫЙ)	1
2	903507	Шпилька (M10 x 60)	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	8168664	Шпилька (M10 x 166) (60 PONTOON - LL)	1
2	8M0034445	ШПИЛЬКА-M10X1.5-160	1
3	817430110	Винт (M10 x 110)	6
4	8168663	Шпилька (M10 x 124) (60 PONTOON - LL)	4
4	8M0034446	ШПИЛЬКА-M10 X 15-124	4
4	8168661	Шпилька (M10 x 120)	5
4	8M0034425	Шпилька (M10 x 120)	5
5	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4
6	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
6	8M0214963	Шайба	4
7	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	1
7	8M0214963	Шайба	1
8	13914	Гайка (M10) шпильки корпуса редуктора	1
8	40140	ГАЙКА (M10)	1
6	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
6	8M0214963	Шайба	4
7	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
7	8M0214963	Шайба	5
8	13914	Гайка (M10) шпильки корпуса редуктора	5
8	40140	ГАЙКА (M10)	5
9	85822A7	ДАТЧИК СПИДОМЕТРА	1
10	85822	Соединитель прямой	1
10	85822T	Разъём прямой	1
11	13035	Штуцер	1
11	8M0181450	ШТУЦЕР	1
12	42973	БОЛТ (M12 x 154)	2
12	898835001	Винт (M12 x 154)	2
13	42930A1	Опора нижняя в сборе	2
14	20959	ШАЙБА	4
15	88238A10	Кабель заземления в сборе	1
16	43528	Гайка (M12) болта нижней опоры	2
16	8M0204662	Гайка	2
17	40011149	Винт (M8 x 25) нержавеющая сталь	4
18	93192	ХОМУТ НИЖНЕЙ ОПОРЫ	2
18	8M0036730	Хомут	2
19	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
20	67077T	Крышка, чёрная чёрная	2
20	8M4500752	Крышка	2
20	67077F1	Крышка серая	2
20	67077T	Крышка, чёрная чёрная	2
21	88417	Винт (#12-24 x .620) крышки	4
22	813745	Проставка	1
22	8137451	Проставка (60 PONTOON - LL)	1
23	43585	Муфта вала переключения	1

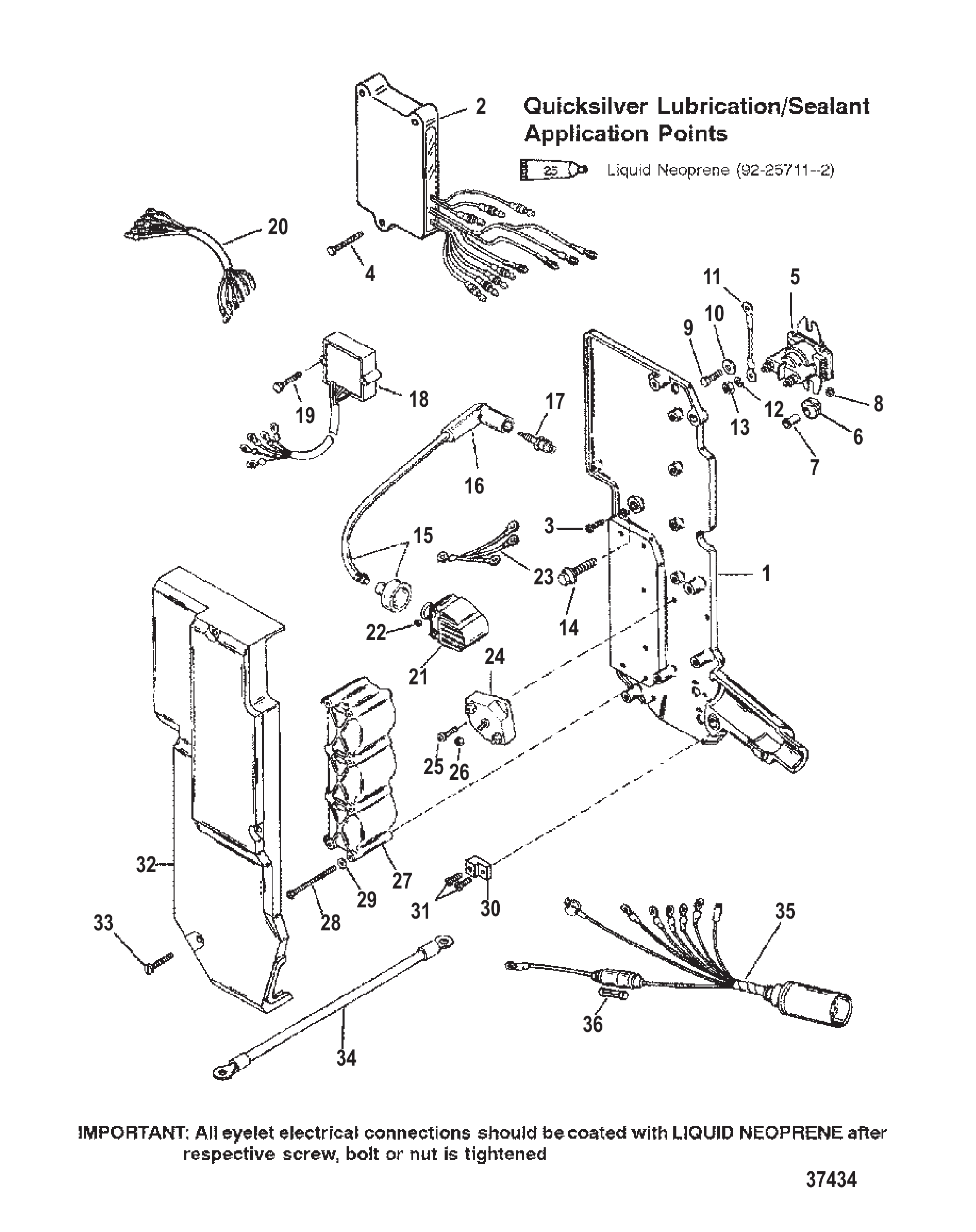

Рис. 12ЭЛЕКТРООБОРУДОВАНИЕ (USA-0G127499/BEL-9836632 и ниже) ELECTRICAL (USA-0G127499/BEL-9836632 and BELOW)

REF	Номер детали	Наименование	Кол-во
1	42968A23	ПЛАСТИНА В СБОРЕ Зажигание	1
2	18495A26	БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ В СБОРЕ	1
3	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	1
4	40011110	Винт (M5 x 30) нержавеющая сталь	3
5	818998A2	Соленоид в сборе	1
5	8M0185146	Соленоид в сборе	1
6	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
6	8M0207785	Втулка	2
7	818968	ВТУЛКА	2
7	8M0214955	Втулка	2
8	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
9	40011109	Винт (M5 x 25) нержавеющая сталь	2
10	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
11	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	1
12	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
13	64015	Гайка (.250-20) клеммы стартерного соленоида	2
14	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	3
15	813715A7	КОМПЛЕКТ КАБЕЛЕЙ Зажигание	1
16	63709A1	Комплект наконечника/клеммы свечи зажигания	3
17	97182	Свеча зажигания	3
17	896329833	Свеча зажигания #L78V @4	3
17	14103570	СВЕЧА ЗАЖИГАНИЯ (NGK #BUZHW-2)	3
17	14103Q	ORD 896329838 Mercury / Quicksilver	3
17	14103550	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZHW)	3
17	896329898	Свеча зажигания #QL76V @4	3
18	854515	Регулятор напряжения	1
18	8M0084173	Регулятор напряжения	1
19	4010635	ВИНТ (M6 x 35) Нержавеющая сталь	2
20	821546A3	Жгут проводов в сборе	1
21	832757A4	Комплект катушки	3
21	8M0230859	Катушка зажигания в сборе	3
22	45076	Гайка (#10-32) латунная клемма блока выключателя	6
23	824912A1	КАБЕЛЬ В СБОРЕ Катушка зажигания, (ЧЕРНЫЙ - 3-1/4 ДЮЙМ.)	1
24	17602A2	Клеммная колодка	1
24	17602T02	Клеммная колодка в сборе	1
25	40007107	Винт (M5 x 16)	2
26	45076	Гайка (#10-32) латунная клемма блока выключателя	3
27	43542	Крышка катушки зажигания	1
28	40007115	Винт (M5 x 55) крышки катушки зажигания	6
29	89302	Шайба (.203 x .406 x .040) винта крышки катушки	6
30	45915	КЛЕММНАЯ КОЛОДКА	1
31	48408	Винт (#10-16 x .500) клеммной колодки	2
32	124174	КРЫШКА	1
33	40007114	Винт (M5 x 50) крышки катушки зажигания	3
34	88439A11	Кабель в сборе (чёрный)	1
34	88439A4	Кабель в сборе аккумулятор - отрицательный	1
35	41591A13	ЖГУТ ПРОВОДОВ В СБОРЕ Электропроводка двигателя	1
36	79091	Предохранитель 20 А	1
36	8M0207796	Предохранитель 20 А	1

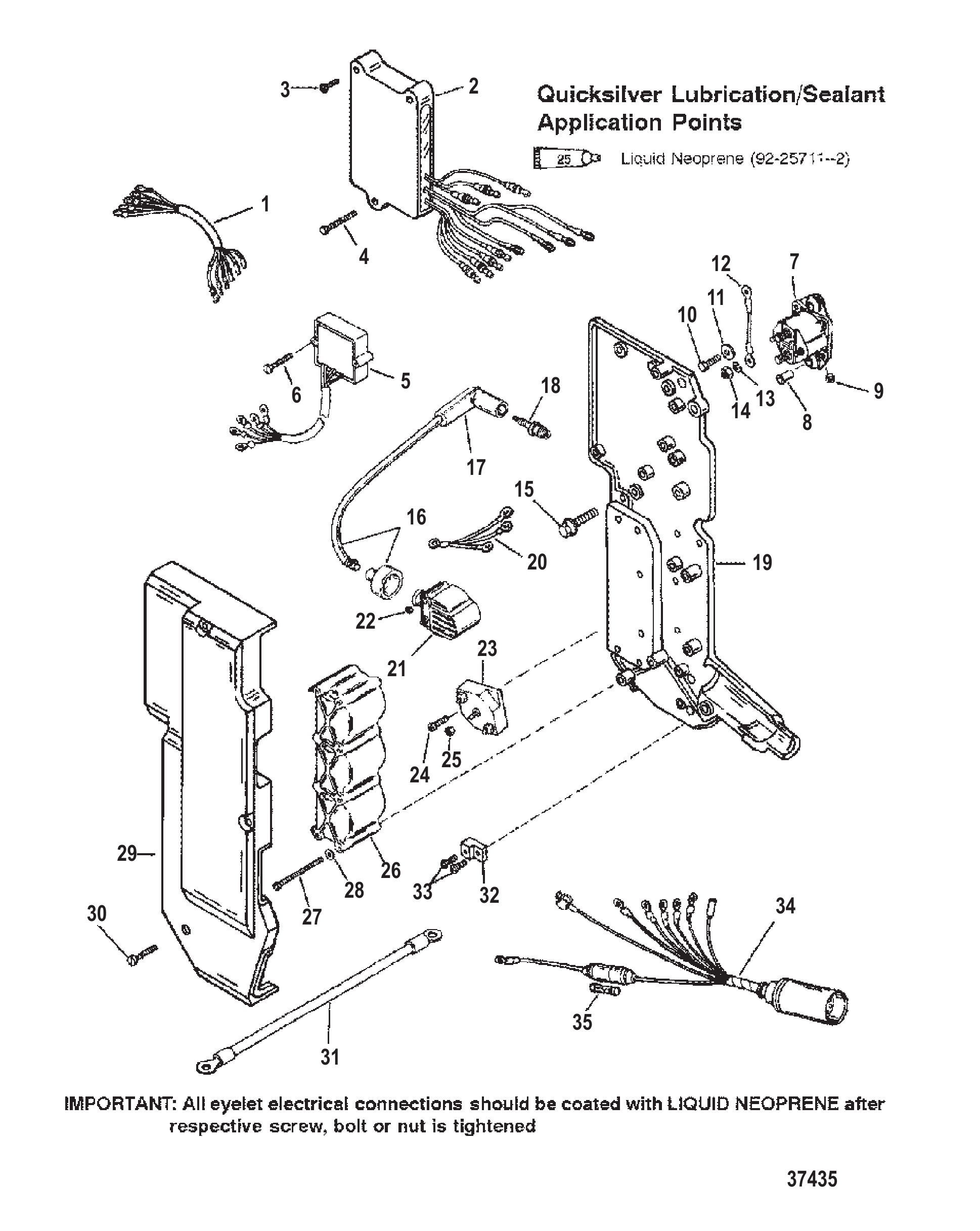

Рис. 13ЭЛЕКТРООБОРУДОВАНИЕ (USA-0G127500-0G437999)(BEL-9836633-9926999) ELECTRICAL (USA-0G127500-0G437999)(BEL-9836633-9926999)

REF	Номер детали	Наименование	Кол-во
1	821546A3	Жгут проводов в сборе	1
2	18495A26	БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ В СБОРЕ	1
3	82239312	ВИНТ (M5 x 12)	1
4	40011110	Винт (M5 x 30) нержавеющая сталь	3
5	854515	Регулятор напряжения	1
5	8M0084173	Регулятор напряжения	1
6	4010635	ВИНТ (M6 x 35) Нержавеющая сталь	2
7	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
8	818968	ВТУЛКА	2
8	8M0214955	Втулка	2
9	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
10	40011109	Винт (M5 x 25) нержавеющая сталь	2
11	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
12	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	1
12	88807A39	КАБЕЛЬ В СБОРЕ (ЧЕРНЫЙ - 5 ДЮЙМ.)	1
12	88807A40	КАБЕЛЬ В СБОРЕ (ЧЕРНЫЙ - 6 ДЮЙМ.)	1
12	79139A2	Провод в сборе перемычка (положительный)	1
13	53166	СТОПОРНАЯ ШАЙБА (.312)	2
14	68292	Гайка (.312-18)	2
14	8M0204668	Гайка (.312-18)	2
15	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	3
16	813715A7	КОМПЛЕКТ КАБЕЛЕЙ Зажигание	1
17	63709A1	Комплект наконечника/клеммы свечи зажигания	3
18	97182	Свеча зажигания	3
18	896329833	Свеча зажигания #L78V @4	3
18	14103570	СВЕЧА ЗАЖИГАНИЯ (NGK #BUZHW-2)	3
18	14103Q	ORD 896329838 Mercury / Quicksilver	3
18	14103550	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZHW)	3
18	896329898	Свеча зажигания #QL76V @4	3
19	8268192	Пластина зажигания	1
20	824912A2	КАБЕЛЬ В СБОРЕ Катушка зажигания (ЧЕРНЫЙ - 7 ДЮЙМ.)	1
20	824912A1	КАБЕЛЬ В СБОРЕ Катушка зажигания, (ЧЕРНЫЙ - 3-1/4 ДЮЙМ.)	1
21	832757A4	Комплект катушки	3
21	8M0230859	Катушка зажигания в сборе	3
22	45076	Гайка (#10-32) латунная клемма блока выключателя	6
23	17602A2	Клеммная колодка	1
23	17602T02	Клеммная колодка в сборе	1
24	40007107	Винт (M5 x 16)	2
25	45076	Гайка (#10-32) латунная клемма блока выключателя	2
26	43542	Крышка катушки зажигания	1
27	40007115	Винт (M5 x 55) крышки катушки зажигания	6
28	89302	Шайба (.203 x .406 x .040) винта крышки катушки	6
29	826820	Крышка	1
30	40011110	Винт (M5 x 30) нержавеющая сталь	3
31	88439A3	Кабель в сборе положительный - аккумулятор	1
31	88439A11	Кабель в сборе (чёрный)	1
31	88439A4	Кабель в сборе аккумулятор - отрицательный	1
32	45915	КЛЕММНАЯ КОЛОДКА	1
33	48408	Винт (#10-16 x .500) клеммной колодки	2
34	41591A13	ЖГУТ ПРОВОДОВ В СБОРЕ Электропроводка двигателя	1
35	79091	Предохранитель 20 А	1
35	8M0207796	Предохранитель 20 А	1

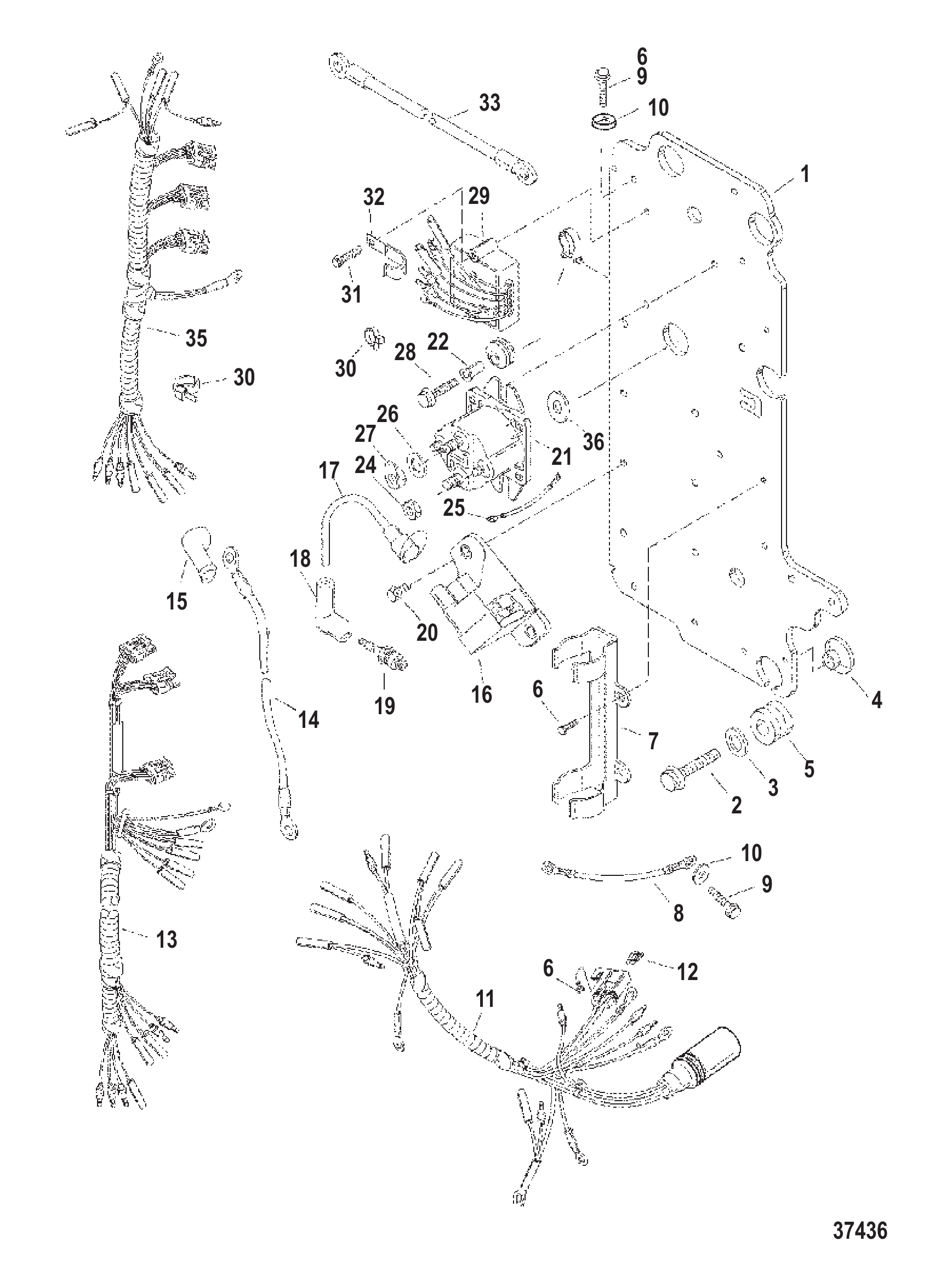

Рис. 14ЭЛЕКТРООБОРУДОВАНИЕ (USA-S/N-0G438000/BEL-9937000 и выше) ELECTRICAL (USA-S/N-0G438000/BEL-9937000 and UP)

REF	Номер детали	Наименование	Кол-во
1	832753	Пластина зажигания	1
2	40011150	Винт (M8 x 30) нержавеющая сталь	3
3	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	3
4	850234	Втулка	3
4	8502341	Втулка	3
5	833155	Втулка	3
6	82239312	ВИНТ (M5 x 12)	4
7	826115	Хомут	1
7	8261151	Хомут соединительный	1
8	88807A44	Трос в сборе (10 дюймов)	1
9	82239312	ВИНТ (M5 x 12)	2
10	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
11	850043A2	Жгут проводов двигателя в сборе	1
12	812619	Предохранитель жёлтый - 20 ампер	1
13	850046A2	ЖГУТ ПРОВОДОВ В СБОРЕ Зажигание	1
14	88439A3	Кабель в сборе положительный - аккумулятор	1
15	830233	Колпак изолятора - красный	1
16	827509A4	Модуль CDM в сборе	3
16	827509A10	Модуль CDM в сборе	3
17	821945A61	Высоковольтный провод в сборе	3
18	63709A1	Комплект наконечника/клеммы свечи зажигания	3
19	97182	Свеча зажигания	3
19	896329833	Свеча зажигания #L78V @4	3
19	14103550	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZHW)	3
19	896329898	Свеча зажигания #QL76V @4	3
20	82129116	ВИНТ (M6 x 16)	6
21	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
22	818968	ВТУЛКА	2
22	8M0214955	Втулка	2
23	822179	Втулка уплотнительная	2
24	45076	Гайка (#10-32) латунная клемма блока выключателя	2
25	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
26	26993	СТОПОРНАЯ ШАЙБА (.312)	2
26	8M0204647	Стопорная шайба (.312)	2
27	68292	Гайка (.312-18)	2
27	8M0204668	Гайка (.312-18)	2
28	82129125	ВИНТ (M6 x 25 мм)	2
29	854515	Регулятор напряжения	1
29	8M0084173	Регулятор напряжения	1
30	816311	Стяжка (8.00 дюймов)	1
30	816311T	СТЯЖКА (8.00 дюймов)	1
31	82129135	ВИНТ (M6 x 35)	2
32	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
33	93388A8	Трос в сборе (12.5 дюймов) чёрный	1
34	834813	Хомут	2
35	850044A2	ЖГУТ ПРОВОДОВ В СБОРЕ Двигатель	1
36	36001	ШАЙБА	1

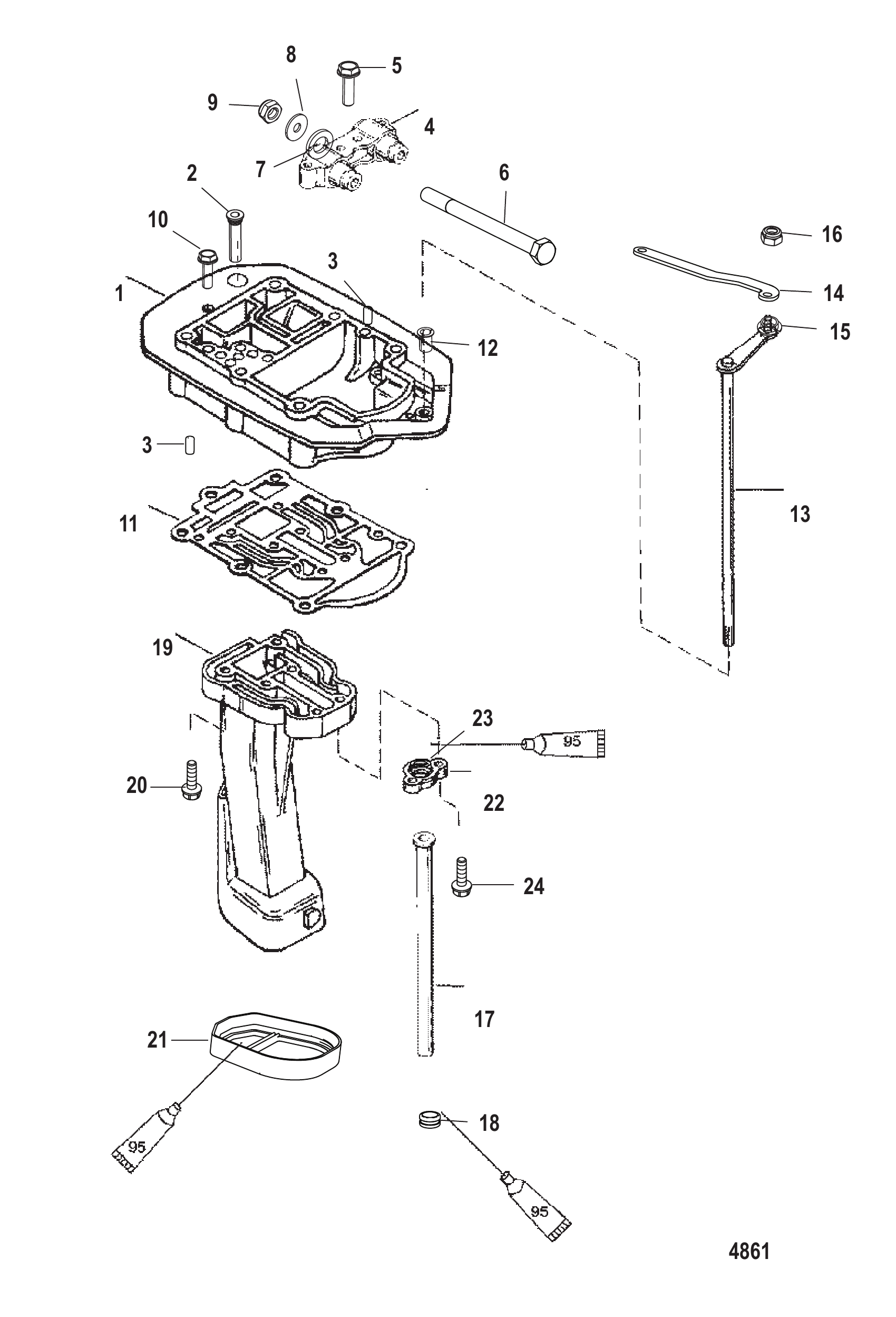

Рис. 15ВЫПУСКНАЯ ПЛАСТИНА EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	19653A3	Пластина выпускная в сборе	1
2	817519A1	Обратный клапан в сборе, сливной	1
3	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
4	812893	Опора верхняя	1
4	8M4501491	Верхняя опора в сборе	1
5	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	4
6	42973	БОЛТ (M12 x 154)	2
6	898835001	Винт (M12 x 154)	2
7	934161	Шайба неопреновая	2
7	32834	ШАЙБА (.9375 x 1.750 x .172)	2
8	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
8	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
9	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
9	896963	Гайка (M12)	2
10	40011158	ВИНТ (M8 x 70) Нержавеющая сталь	1
11	812866	Прокладка	1
11	8M0000820	Прокладка	1
12	48237	Втулка вала переключения передач	1
13	815639A8	Вал переключения передач	1
13	815639A10	Вал переключения	1
13	812891A6	Вал переключения передач	1
13	812891A7	Вал переключения	1
13	815639A7	Вал переключения передач	1
13	815639A9	Вал переключения	1
14	812872A1	Тяга переключения передач	1
14	812872A2	Тяга переключения	1
15	48475	Втулка (исполнение II)	1
16	8268336	Гайка (M6)	1
16	401386	ГАЙКА (M6) Нержавеющая сталь	1
17	430144	Трубка водяная	1
17	8M0042795	Трубка водяная короткая	1
17	430143	Трубка водяная	1
17	8M0042794	Трубка водяная длинная	1
18	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
18	93221002	Втулка уплотнительная	1
19	196551	Труба выпускная	1
19	8M0045214	Труба выпускная	1
20	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	4
21	812886	Сальник	1
21	812886001	САЛЬНИК	1
22	99019	Хомут уплотнения водяной трубки	1
23	42941	Уплотнение водяной трубки (верхнее)	1
23	42941001	Сальник водяной трубки	1
24	40011155	ВИНТ (M8 x 55) Нержавеющая сталь	2
-	812867A97	Комплект прокладок	1

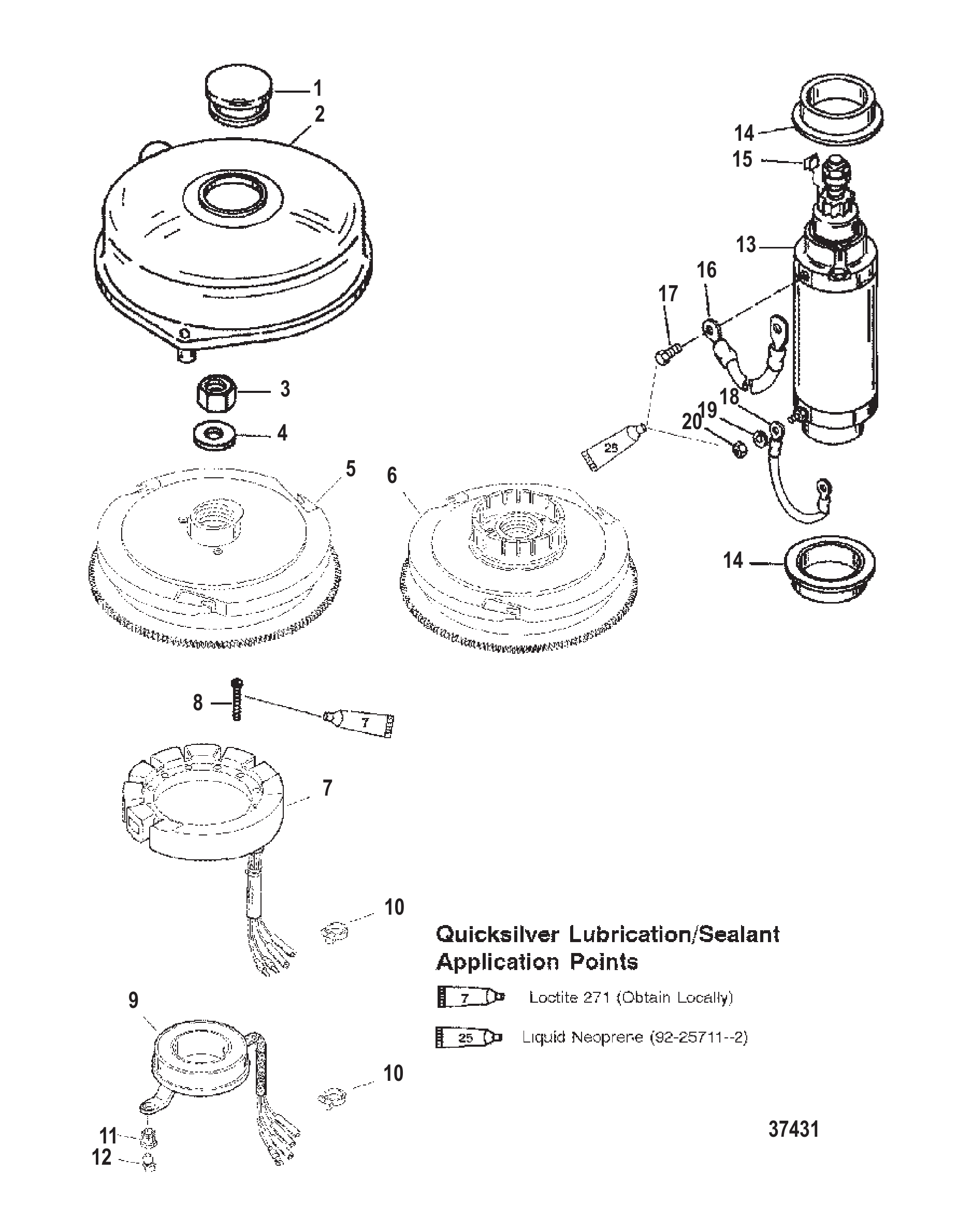

Рис. 16МАХОВИК И СТАРТЕР (USA-0G438000/BEL-9927000 и выше) FLYWHEEL AND STARTER MOTOR (USA-0G438000/BEL-9927000 and UP)

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	812777T1	Крышка в сборе	1
3	42979	ГАЙКА (M16) МАХОВИКА	1
4	68229	Шайба (.641 x 1.250 x .190) маховика	1
4	33001	Шайба	1
5	9008A58	МАХОВИК В СБОРЕ	1
5	878226T10	МАХОВИК В СБОРЕ	1
6	9008A60	МАХОВИК В СБОРЕ	1
6	878226T8	МАХОВИК В СБОРЕ	1
7	832075A4	Комплект статора зажигания	1
7	832075A21	Статор в сборе	1
7	832074A5	Статор	1
7	832074A11	Статор в сборе	1
8	4007330	ВИНТ (M5 x 30)	4
8	4013930	ВИНТ (M5 x 30)	4
9	854512T	Датчик-триггер	1
10	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	3
11	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
12	93421	ШАР ПОВОРОТНОГО УЗЛА	1
13	66015	СТАРТЕР В СБОРЕ	1
13	893891T	Стартер в сборе	1
14	56703	ВТУЛКА СТАРТЕРА	2
14	8M0034918	Втулка	2
15	57247	УПОР РЕЗИНОВЫЙ СТАРТЕРА	2
15	8M0043376	Упор	2
16	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
17	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
18	88439A4	Кабель в сборе аккумулятор - отрицательный	1
19	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1

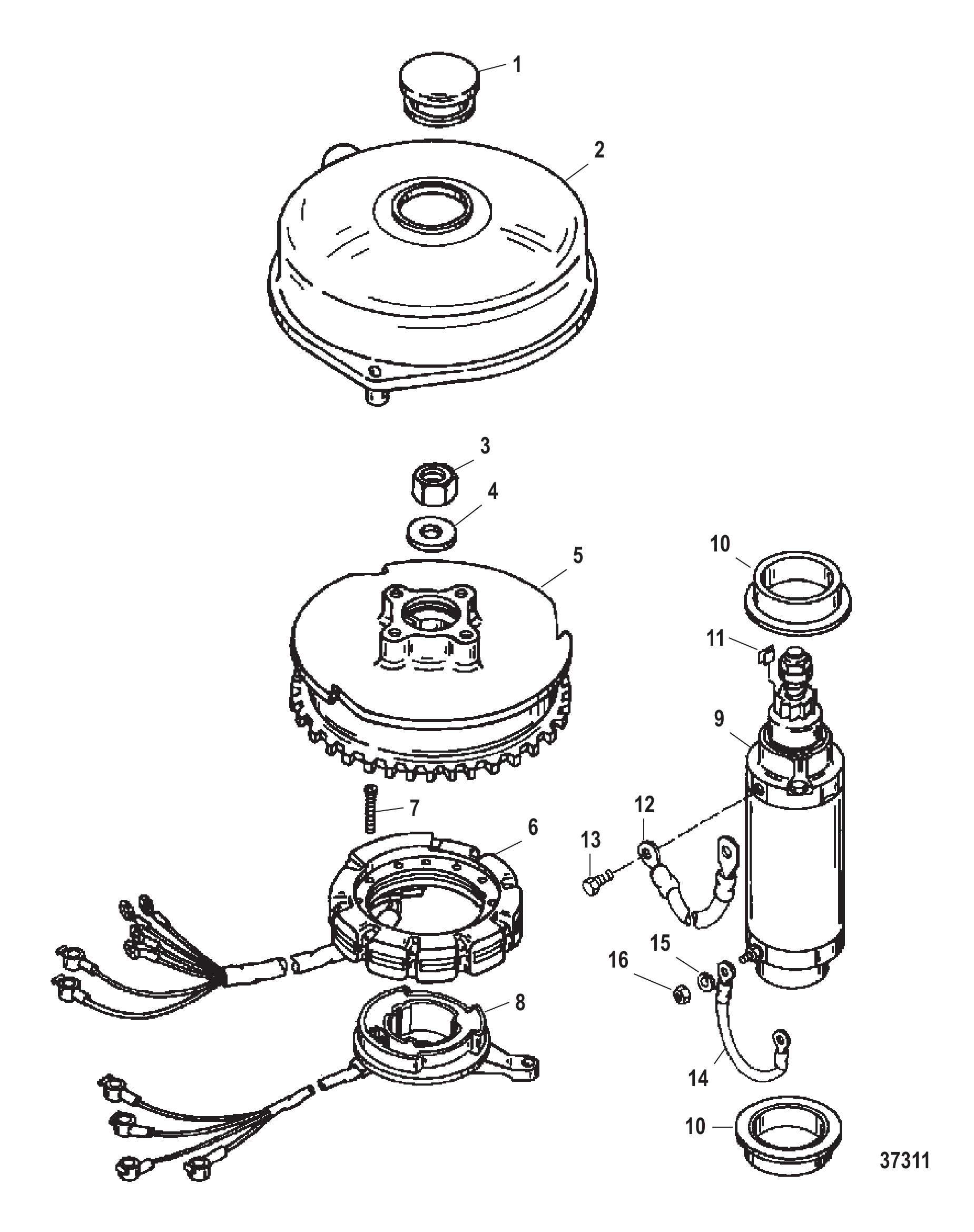

Рис. 17МАХОВИК/СТАРТЕР USA-0G437999/BEL-9926999 И НИЖЕ FLYWHEEL/STARTER MOTOR USA-0G437999/BEL-9926999 AND BELOW

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	812777T1	Крышка в сборе	1
3	42979	ГАЙКА (M16) МАХОВИКА	1
4	68229	Шайба (.641 x 1.250 x .190) маховика	1
4	33001	Шайба	1
5	9008A66	МАХОВИК В СБОРЕ	1
5	859234T31	МАХОВИК В СБОРЕ	1
5	815902A5	МАХОВИК В СБОРЕ	1
6	9873A35	КОМПЛЕКТ ГЕНЕРАТОРА ПОВЫШЕННОЙ МОЩНОСТИ	1
6	9873A33	СТАТОР	1
6	832074A4	Статор	1
7	4007325	ВИНТ (M5 x 25) СТАТОРА	4
8	99021A13	ДАТЧИК В СБОРЕ	1
9	66015	СТАРТЕР В СБОРЕ	1
9	893891T	Стартер в сборе	1
10	56703	ВТУЛКА СТАРТЕРА	2
10	8M0034918	Втулка	2
11	57247	УПОР РЕЗИНОВЫЙ СТАРТЕРА	2
11	8M0043376	Упор	2
12	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
13	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
14	93388A6	Трос в сборе (5.500 дюймов)	1
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
16	64015	Гайка (.250-20) клеммы стартерного соленоида	1

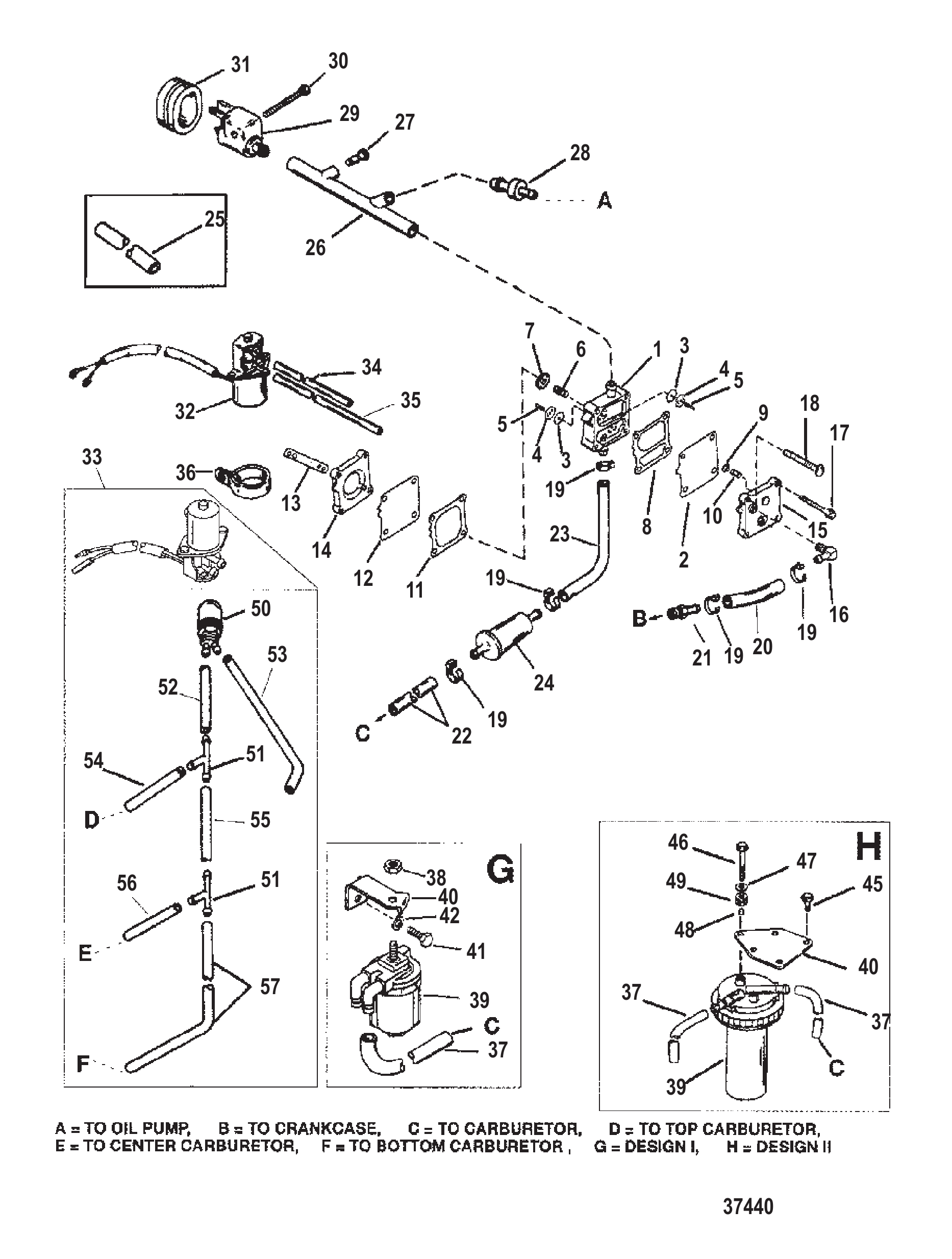

Рис. 18ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve	2
4	NSS	NOT SOLD SEPARATE Check Valve	2
5	NSS	NOT SOLD SEPARATE Retainer	2
6	NSS	NOT SOLD SEPARATE Spring	1
7	NSS	NOT SOLD SEPARATE Cap	1
8	NSS	NOT SOLD SEPARATE Gasket-Boost	1
9	NSS	NOT SOLD SEPARATE Cap	1
10	NSS	NOT SOLD SEPARATE Spring	1
11	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
12	NSS	NOT SOLD SEPARATE Diaphragm	2
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	99664	Угольник выхлопной пластины	1
16	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
17	82104540	ВИНТ (M5 x 40)	2
18	82130050	ВИНТ (M6 x 50)	2
19	816311	Стяжка (8.00 дюймов)	AR
19	816311T	СТЯЖКА (8.00 дюймов)	AR
20	83075780	ТРУБКА (28.00 дюймов, бухта)	1
20	8M0108349	Шланг (70 дюймов, бухта)	1
21	29111	СОЕДИНИТЕЛЬ (ПРЯМОЙ)(НОВАЯ КОНСТРУКЦИЯ)	1
21	291112	Фитинг	1
22	83075780	ТРУБКА (28.00 дюймов, бухта)	1
22	8M0108349	Шланг (70 дюймов, бухта)	1
23	19017A1	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ	1
24	8162961	Топливный фильтр	1
24	816296Q2	Фильтр топливный	1
25	83075780	ТРУБКА (28.00 дюймов, бухта)	1
25	8M0108349	Шланг (70 дюймов, бухта)	1
26	822554	Формованная труба	1
27	822772	Пробка для некоммерческих двигателей	1
28	8189941	Обратный клапан	1
29	816856A3	Разъём в сборе, топливный - пластик	1
29	816856Q3	Разъём в сборе, топливный	1
-	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
30	4010635	ВИНТ (M6 x 35) Нержавеющая сталь	1
31	145091	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
32	43739	Клапан обогатителя	1
32	819503A2	Ремкомплект соленоида	1
33	437391	Клапан обогатителя	1
33	819503A1	Соленоид в сборе клапана обогатителя	1
34	1430165	Трубка (бухта 38.00 дюймов)	1
35	1430165	Трубка (бухта 38.00 дюймов)	1
35	9912688	Трубка (36.00 дюймов, бухта)	1
36	18887	Хомут	1
36	188871	Хомут	1
37	83075780	ТРУБКА (28.00 дюймов, бухта)	1
37	8M0108349	Шланг (70 дюймов, бухта)	1
37	83075780	ТРУБКА (28.00 дюймов, бухта)	1
37	8M0108349	Шланг (70 дюймов, бухта)	1
38	8268336	Гайка (M6)	1
38	401386	ГАЙКА (M6) Нержавеющая сталь	1
39	87946A16	ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ	1
39	891642T03	Фильтр в сборе топливный	1
39	826634	Фильтр топливный	1
39	826634T01	Топливный фильтр	1
40	821698	Кронштейн	1
40	827961	Кронштейн	1
41	4000327	ВИНТ (M6 x 14)	1
42	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
42	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
43	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
44	83312531	Изолирующая втулка	1
45	82129114	ВИНТ (M6 x 14)	2
46	4010630	ВИНТ (M6 x 30) Нержавеющая сталь	2
47	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
47	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
48	42116	ВТУЛКА	2
49	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
50	8168773	Груша подкачки топлива	1
50	858763	Груша подкачки	1
51	59169	Фитинг	2
51	59169003	Фитинг тройник	2
52	99130122	Трубка (20,00 футов, бухта) дренажная	1
52	892024122	Шланг (240.00 дюймов, бухта)	1
53	99130122	Трубка (20,00 футов, бухта) дренажная	1
53	892024122	Шланг (240.00 дюймов, бухта)	1
54	99130122	Трубка (20,00 футов, бухта) дренажная	1
54	892024122	Шланг (240.00 дюймов, бухта)	1
55	99130122	Трубка (20,00 футов, бухта) дренажная	1
55	892024122	Шланг (240.00 дюймов, бухта)	1
56	99130122	Трубка (20,00 футов, бухта) дренажная	1
56	892024122	Шланг (240.00 дюймов, бухта)	1
57	99130122	Трубка (20,00 футов, бухта) дренажная	1
57	892024122	Шланг (240.00 дюймов, бухта)	1
-	43004A90	КОМПЛЕКТ ПРОКЛАДОК	1
-	43004A99	Комплект прокладок головки блока	1
-	809837A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	809837T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

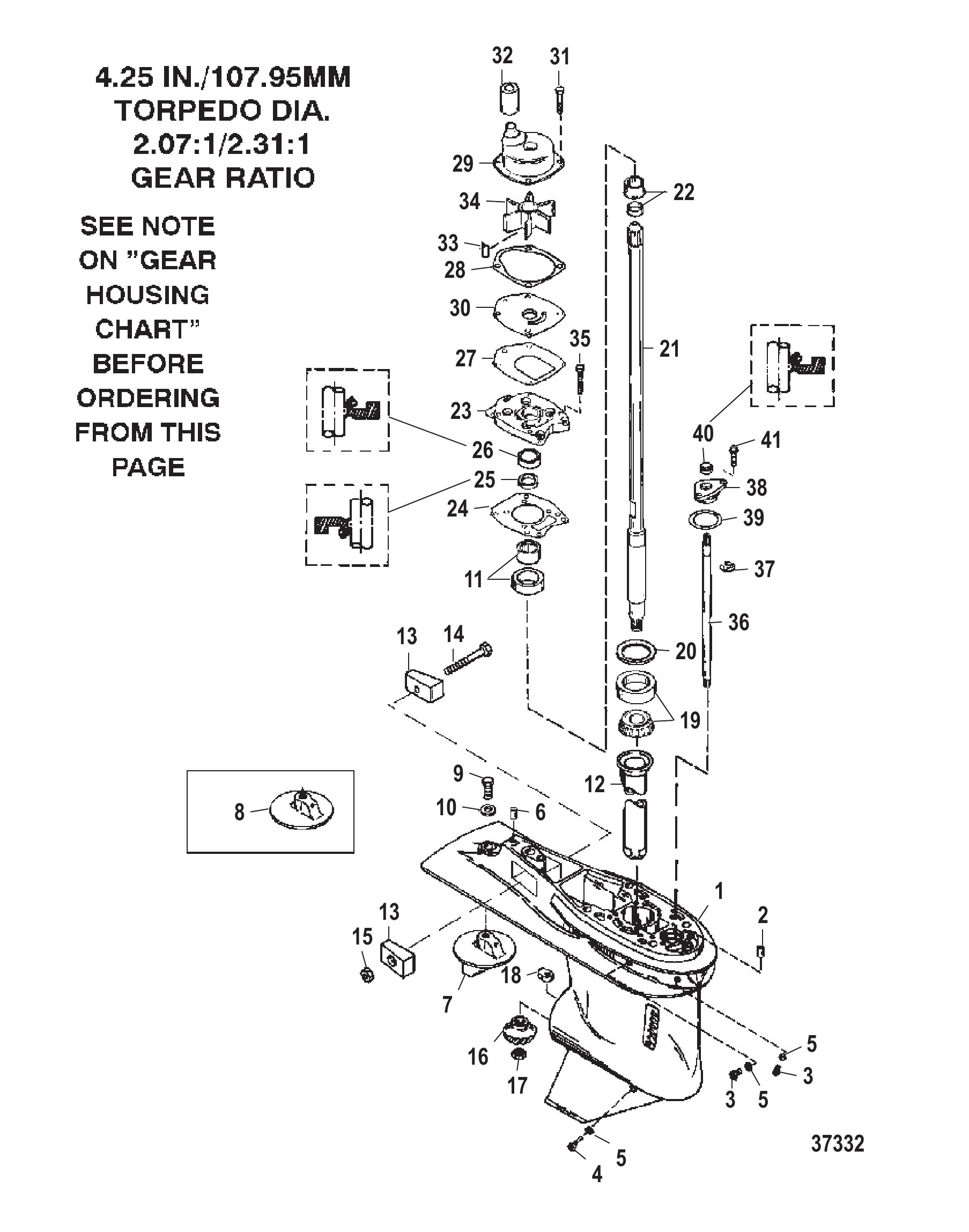

Рис. 19РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(3-ЗУБЦОВАЯ ОБРАТНАЯ МУФТА) GEAR HOUSING (DRIVESHAFT)(3 JAW REVERSE CLUTCH)

REF	Номер детали	Наименование	Кол-во
1	9011A73	Корпус редуктора в сборе (базовый)	1
1	9011A74	Корпус редуктора в сборе (базовый)	1
1	9011T74	ORD 1667-9011T73 Mercury / Quicksilver	1
1	9011A80	Корпус редуктора в сборе (базовый)	1
1	9011T80	ORD 1667-9011T73 Mercury / Quicksilver	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	79953A2	Комплект винтов (.375-16 x .250)	2
3	79953Q04	Ремкомплект сливного винта	2
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
5	19183	Шайба фибровая	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	316404	Пластина триммера	1
7	31640Q4	ТРИММЕР	1
8	316405	Пластина триммера	1
8	8M0236553	Пластина тримма	1
9	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
11	43040A1	СБОРКА ВОДИТЕЛЯ	1
11	43040T1	СБОРКА ВОДИТЕЛЯ	1
12	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
13	826134	Анод	2
13	826134Q	Анод	2
14	4000333	ВИНТ (M6 x 40)	1
15	8268336	Гайка (M6)	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	1
16	44484	Шестерня ведущая (13 зубьев)	1
16	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
17	35921	ГАЙКА (.625-18)	1
18	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
18	760394	Кулачок управления переключением	1
19	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
20	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
21	43031A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
21	43032A6	ВАЛ ПРИВОДА В СБОРЕ	1
21	43032A4	Вал гребной в сборе, особо удлинённый	1
22	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
23	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	430472	Прокладка	1
24	8M0214931	ПРОКЛАДКА	1
25	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	8M0245495	САЛЬНИК	1
27	430331	Прокладка	1
28	817277	Прокладка	1
28	8172771	Прокладка водяного насоса, верхняя	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	817276	Передняя панель	1
30	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
31	8248327	Винт (M6 x 30)	4
31	8M0214957	Винт	4
32	430232	Сальник	1
33	43037	ШПОНКА	1
33	8M0204723	ШПОНКА	1
34	430262	Крыльчатка	1
34	43026T2	КРЫЛЬЧАТКА	1
35	8248326	Винт (M6 x 25 мм)	6
36	43048A1	СБОРКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
36	430482	Вал переключения в сборе (LL)	1
36	43049A1	Вал переключения в сборе, особо удлинённый	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	8248326	Винт (M6 x 25 мм)	2
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	43004A90	КОМПЛЕКТ ПРОКЛАДОК	1
-	43004A99	Комплект прокладок головки блока	1

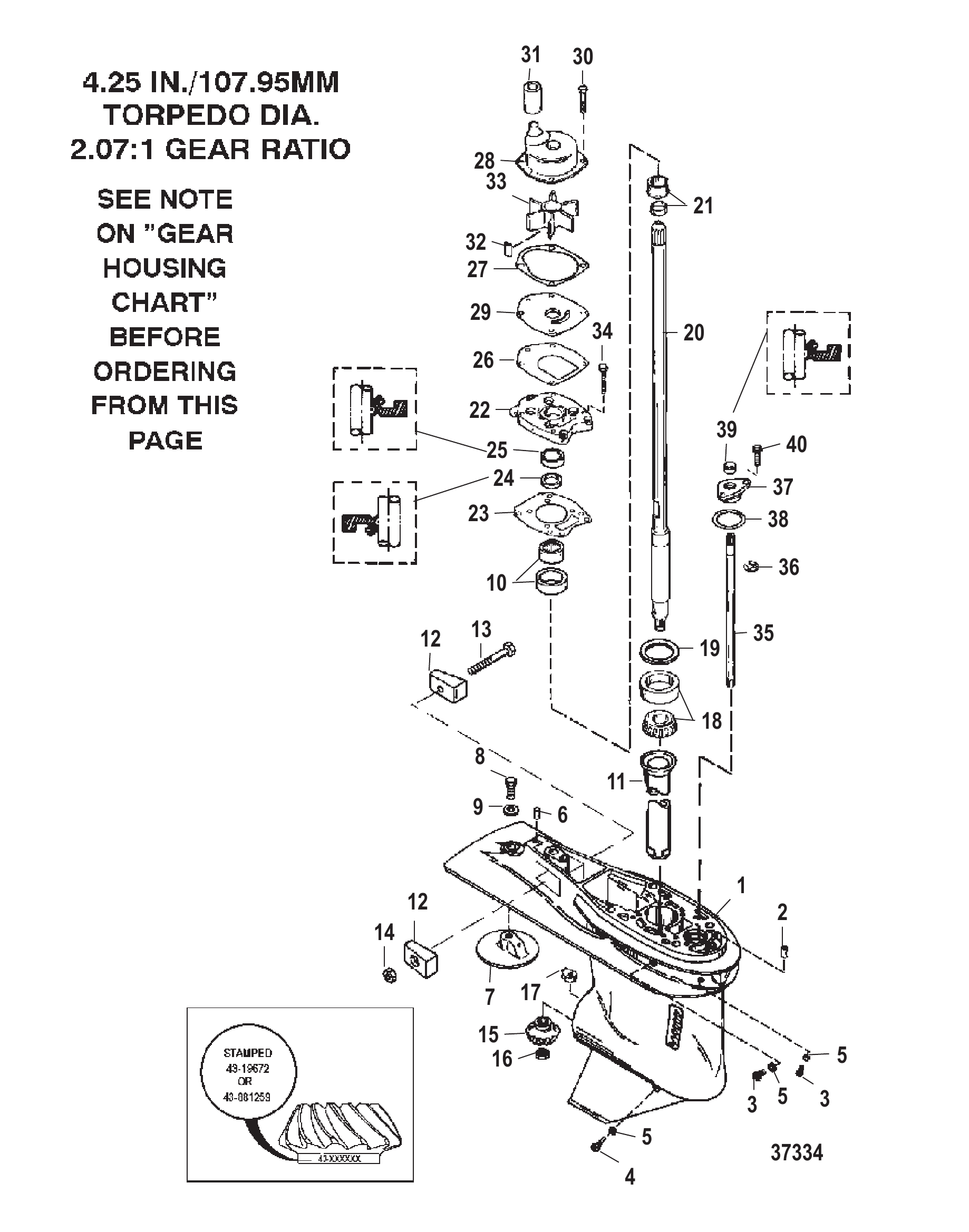

Рис. 20РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(6-ЗУБЦОВАЯ ОБРАТНАЯ МУФТА) GEAR HOUSING (DRIVESHAFT)(6 JAW REVERSE CLUTCH)

REF	Номер детали	Наименование	Кол-во
1	9011G8	Корпус редуктора в сборе базовый	1
1	9011G9	Корпус редуктора в сборе базовый	1
1	9011G60	Корпус редуктора в сборе базовый	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	79953A2	Комплект винтов (.375-16 x .250)	2
3	79953Q04	Ремкомплект сливного винта	2
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
5	19183	Шайба фибровая	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	316405	Пластина триммера	1
7	8M0236553	Пластина тримма	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
10	43040A1	СБОРКА ВОДИТЕЛЯ	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
12	826134	Анод	2
12	826134Q	Анод	2
13	4000333	ВИНТ (M6 x 40)	1
14	8268336	Гайка (M6)	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	1
15	44484	Шестерня ведущая (13 зубьев)	1
15	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
16	35921	ГАЙКА (.625-18)	1
17	850307	Кулачок управления переключением	1
18	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
19	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	43031A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
20	43032A6	ВАЛ ПРИВОДА В СБОРЕ	1
20	43032A4	Вал гребной в сборе, особо удлинённый	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
22	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	430472	Прокладка	1
23	8M0214931	ПРОКЛАДКА	1
24	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
25	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
25	8M0245495	САЛЬНИК	1
26	430331	Прокладка	1
27	817277	Прокладка	1
27	8172771	Прокладка водяного насоса, верхняя	1
28	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
29	817276	Передняя панель	1
29	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
30	8248327	Винт (M6 x 30)	4
30	8M0214957	Винт	4
31	430232	Сальник	1
32	43037	ШПОНКА	1
32	8M0204723	ШПОНКА	1
33	430262	Крыльчатка	1
33	43026T2	КРЫЛЬЧАТКА	1
34	8248326	Винт (M6 x 25 мм)	6
35	853906A1	Вал переключения передач в сборе	1
35	853907A1	Вал переключения в сборе	1
35	853908A1	Вал переключения передач в сборе	1
36	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
37	43052A4	СБОРКА ВТУЛКИ	1
38	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
38	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
39	8164641	Маслосъёмный сальник	1
39	8M0246145	САЛЬНИК	1
40	8248326	Винт (M6 x 25 мм)	2
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	43004A90	КОМПЛЕКТ ПРОКЛАДОК	1
-	43004A99	Комплект прокладок головки блока	1

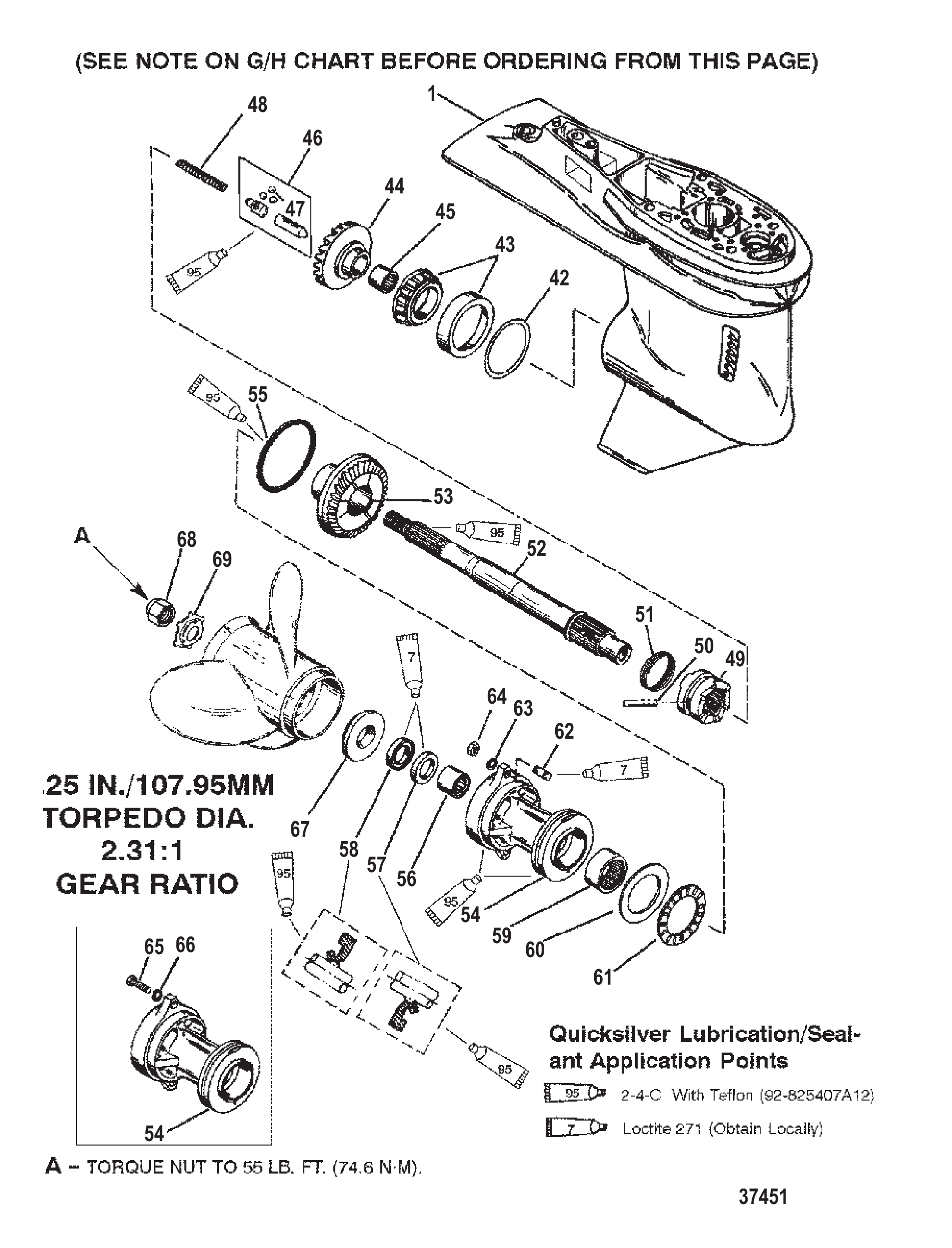

Рис. 21РЕДУКТОР (ВАЛ ВИНТА)(3-КУЛАЧКОВАЯ ОБРАТНАЯ МУФТА) GEAR HOUSING (PROP SHAFT)(3 JAW REVERSE CLUTCH)

REF	Номер детали	Наименование	Кол-во
1	9011A73	Корпус редуктора в сборе (базовый)	1
1	9011A74	Корпус редуктора в сборе (базовый)	1
1	9011T74	ORD 1667-9011T73 Mercury / Quicksilver	1
1	9011A80	Корпус редуктора в сборе (базовый)	1
1	9011T80	ORD 1667-9011T73 Mercury / Quicksilver	1
42	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
42	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
43	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
44	12634A2	СБОРКА ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
44	12634T02	РЕДУКТОР В СБОРЕ	1
45	30895	Подшипник игольчатый	1
45	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
46	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
47	44530	Шарик	3
48	30622	ПРУЖИНА	1
49	822539	МУФТА	1
49	822539T	МУФТА	1
50	30632	ШТИФТ КРЕСТОВИНЫ	1
50	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
51	30893	Пружина	1
52	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
53	12635	Шестерня заднего хода	1
53	12635T	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
54	12596A2	КОРПУС ПОДШИПНИКА В СБОРЕ	1
54	8M0168901	КОРПУС В СБОРЕ	1
55	97386	Кольцо уплотнительное (3.609 x .139)	1
55	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
56	30956	Подшипник игольчатый	1
56	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
57	70080	Сальник масляный (внутренний)	1
57	8M0205728	Сальник	1
58	70081	Сальник масляный наружный	1
58	8M0205729	САЛЬНИК	1
59	12578	Подшипник игольчатый	1
59	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
60	12577	Упорная шайба	1
61	12576	Подшипник упорный	1
62	429172	ШПИЛЬКА (M8 x 48)	2
62	8M0034456	Шпилька (M8 X 1.25 X 48)	2
63	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
63	8M0042642	Шайба (.323 x .562 x .063)	2
64	401198	ГАЙКА (M8)	2
64	401378	ГАЙКА (M8)	2
65	4000354	ВИНТ (M8 x 30)	2
66	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	2
67	13191A1	УПОРНАЯ ШАЙБА	1
67	13191Q01	УПОРНАЯ ШАЙБА	1
68	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
68	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
69	816629	Стопорная шайба с усиком	1
69	816629Q	ШАЙБА СТОПОРНАЯ	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43004A90	КОМПЛЕКТ ПРОКЛАДОК	1
-	43004A99	Комплект прокладок головки блока	1

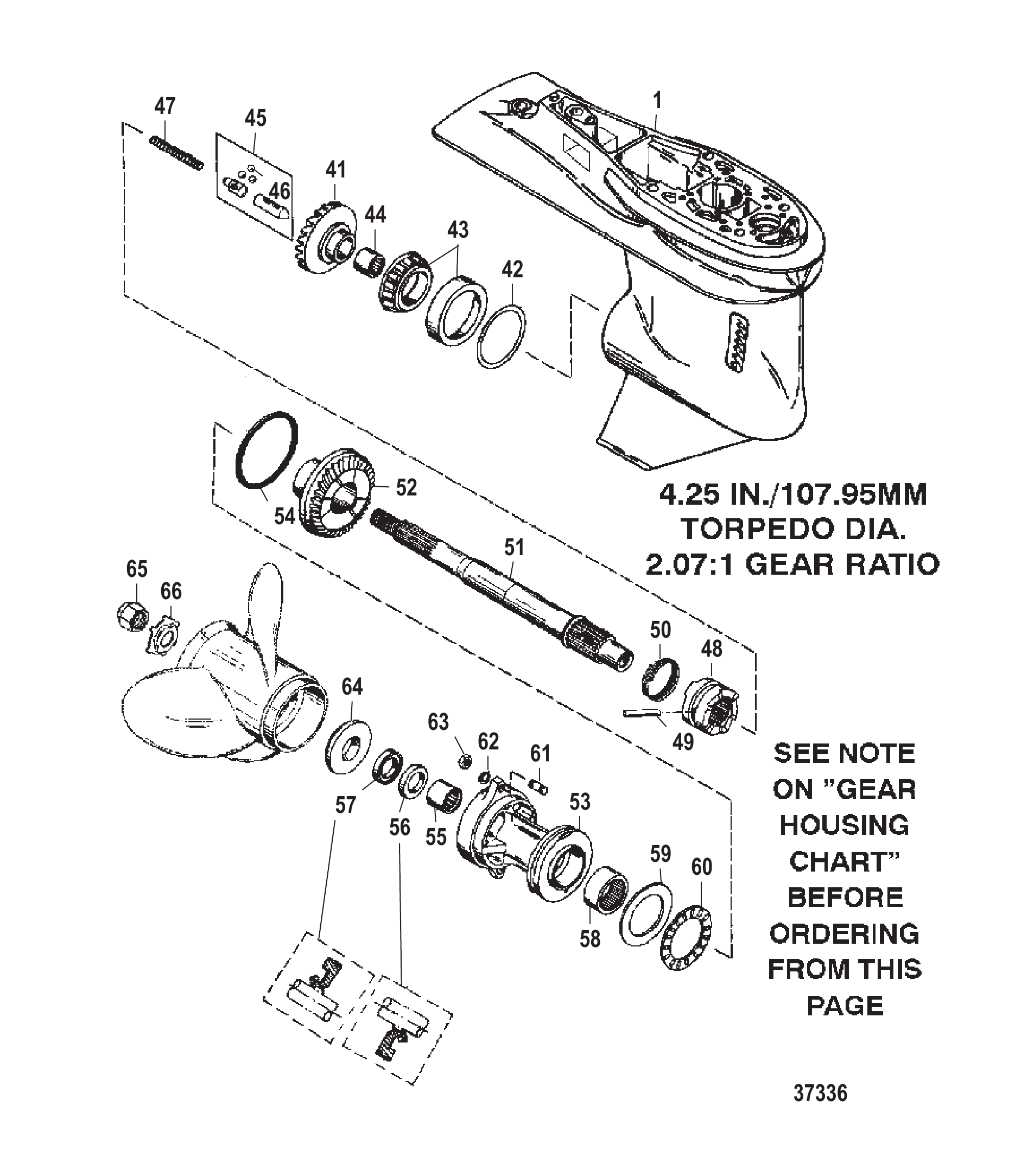

Рис. 22РЕДУКТОР (ВАЛ ВИНТА)(6-КУЛАЧКОВАЯ ОБРАТНАЯ МУФТА) GEAR HOUSING (PROP SHAFT)(6 JAW REVERSE CLUTCH)

REF	Номер детали	Наименование	Кол-во
1	9011G8	Корпус редуктора в сборе базовый	1
1	9011G9	Корпус редуктора в сборе базовый	1
1	9011G60	Корпус редуктора в сборе базовый	1
41	850033A2	Комплект шестерни переднего хода (30 зубьев)	1
41	859472A3	Шестерня переднего хода в сборе - 30 зубьев	1
42	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
42	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
43	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
44	30895	Подшипник игольчатый	1
44	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	44530	Шарик	3
47	850327	Пружина	1
48	850048	МУФТА	1
48	850048T	Обгонная муфта	1
49	30632	ШТИФТ КРЕСТОВИНЫ	1
49	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
50	30893	Пружина	1
51	850308	Вал гребной	1
51	8M0140445	Гребной вал	1
52	850034	ШЕСТЕРНЯ ЗАДНЕГО ХОДА (30 ЗУБЬЕВ)	1
52	850034T	Шестерня заднего хода (30 зубьев)	1
53	12596A2	КОРПУС ПОДШИПНИКА В СБОРЕ	1
53	8M0168901	КОРПУС В СБОРЕ	1
54	97386	Кольцо уплотнительное (3.609 x .139)	1
54	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
55	30956	Подшипник игольчатый	1
55	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
56	70080	Сальник масляный (внутренний)	1
56	8M0205728	Сальник	1
57	70081	Сальник масляный наружный	1
57	8M0205729	САЛЬНИК	1
58	12578	Подшипник игольчатый	1
58	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
59	12577	Упорная шайба	1
60	12576	Подшипник упорный	1
61	429172	ШПИЛЬКА (M8 x 48)	2
61	8M0034456	Шпилька (M8 X 1.25 X 48)	2
62	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
63	401198	ГАЙКА (M8)	2
63	401378	ГАЙКА (M8)	2
64	13191A1	УПОРНАЯ ШАЙБА	1
64	13191Q01	УПОРНАЯ ШАЙБА	1
65	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
65	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
66	816629	Стопорная шайба с усиком	1
66	816629Q	ШАЙБА СТОПОРНАЯ	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43004A90	КОМПЛЕКТ ПРОКЛАДОК	1
-	43004A99	Комплект прокладок головки блока	1

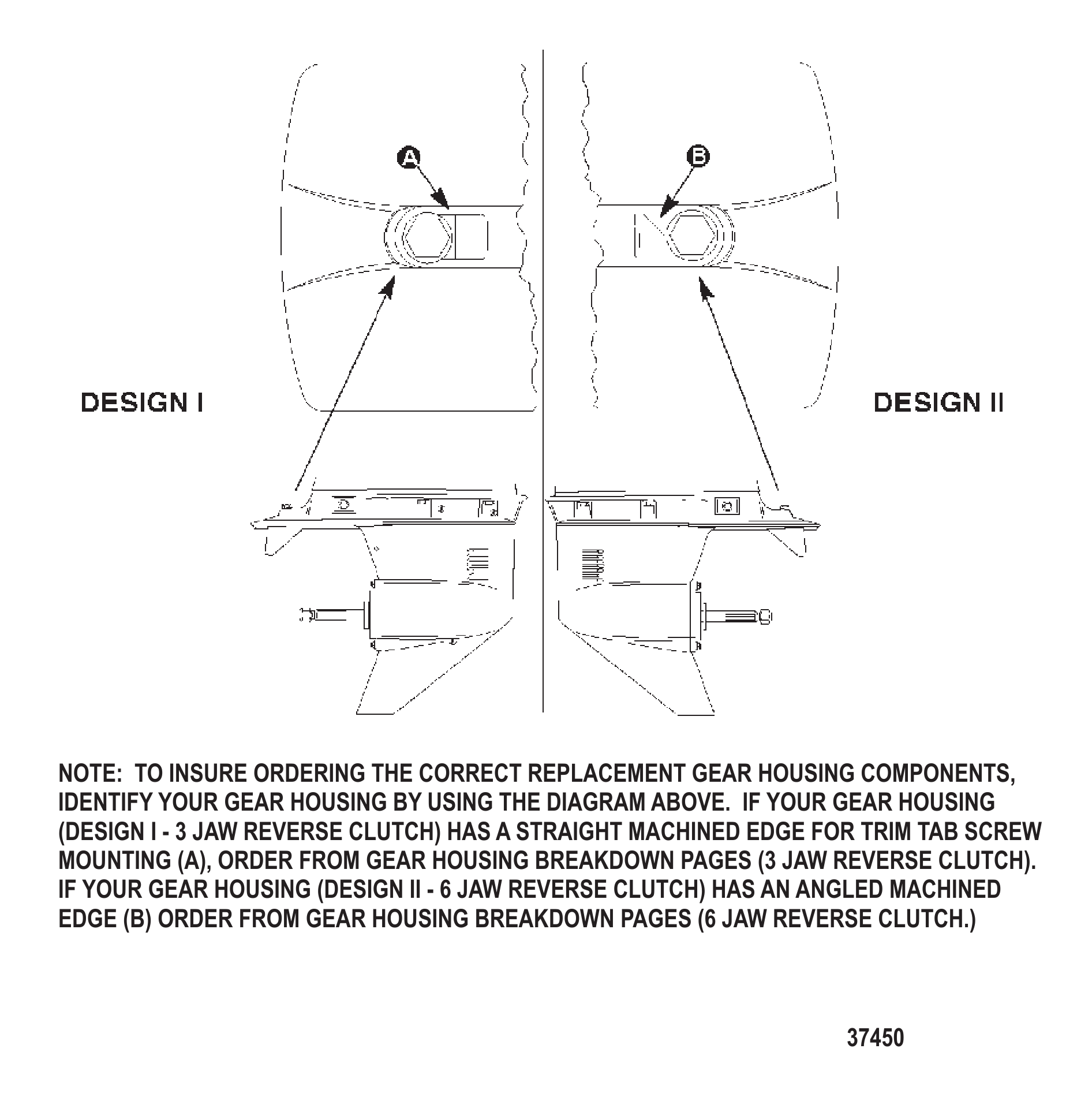

Рис. 23СХЕМА РЕДУКТОРА (ПЕРЕДАЧА 2.31:1) GEAR HOUSING CHART (2.31:1 GEAR RATIO)

REF	Номер детали	Наименование	Кол-во
-	9011G1	Корпус редуктора в сборе	1
-	9011J15	Корпус редуктора в сборе	1
-	9011G5	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9011J23	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	9011G3	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9011J21	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	9011G2	Корпус редуктора в сборе	1
-	9011J18	ORD 1667-9011J15 Mercury / Quicksilver	1
-	9011G6	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9011J26	ORD 1667-9011J23 Mercury / Quicksilver	1
-	9011G4	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9011G56	ORD 1667-9011J21 Mercury / Quicksilver	1
-	9011G25	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9011G75	КОМПЛЕКТ КОРПУСА РЕДУКТОРА	1
-	9011A75	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9011J16	GC 100-125 LB BLK Mercury / Quicksilver	1
-	9011A78	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9011G34	GC 75/90 XL -BLK Mercury / Quicksilver	1
-	9011A86	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9011G35	КОРПУС РЕДУКТОРА-BL	1
-	9011A76	Корпус редуктора в сборе	1
-	9011J19	ORD 1667-9011J16 Mercury / Quicksilver	1
-	9011A79	Корпус редуктора в сборе	1
-	9011J27	ORD 1667-9011J24 Mercury / Quicksilver	1
-	9011A87	Корпус редуктора в сборе	1
-	9011G38	Корпус редуктора-GR	1
-	9011A77	Корпус редуктора в сборе	1
-	9011G75	КОМПЛЕКТ КОРПУСА РЕДУКТОРА	1

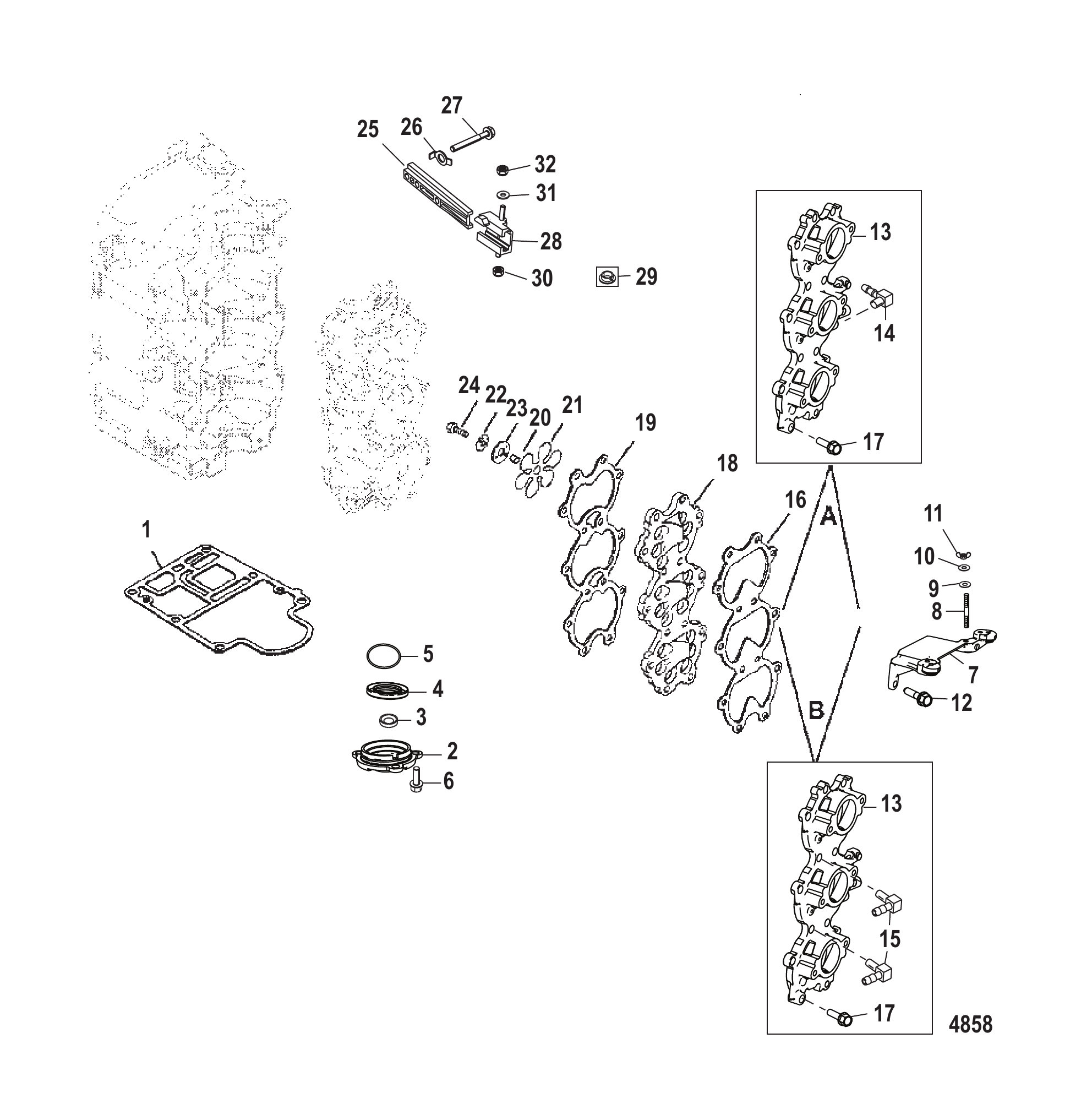

Рис. 24ВПУСКНОЙ КОЛЛЕКТОР И РЕШЕТКА INDUCTION MANIFOLD AND REED BLOCK

REF	Номер детали	Наименование	Кол-во
1	828553	Прокладка (входит в поз. №1)	1
2	9812A9	Крышка в сборе нижняя	1
2	9812T9	Крышка в сборе нижняя	1
3	66301	САЛЬНИК МАСЛЯНЫЙ	1
4	41953	Сальник	1
5	90011	Кольцо уплотнительное (2.175 x .175)	1
5	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
6	81742720	Винт (M8 x 20)	3
7	19077A5	Кронштейн в сборе	1
7	19077A07	Кронштейн в сборе	1
8	8161946	Шпилька	2
8	8161949	Шпилька (M6 x 44)	2
9	49221	Шайба (.187 x .500 x .062) неопреновая	2
9	8M0204663	ШАЙБА @5	2
10	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
11	816872	Барашковая гайка	2
12	82127335	ВИНТ (M8 x 35 ММ)	4
13	827998A1	Впускной коллектор в сборе	1
14	19725	Угольник (кол. 2 на 55)	1
15	19725	Угольник (кол. 2 на 55)	2
16	812869	Прокладка	1
17	81742730	Винт (M8 x 30)	10
18	19075A3	Блок лепестковых клапанов в сборе	1
18	8M0219197	Блок лепестковых клапанов в сборе	1
19	812868	Прокладка	1
20	NSS	NOT SOLD SEPARATE Dowel Pin	6
21	812880A2	Лепестковый клапан в сборе (0.010 THICK)	3
21	812880A03	Лепестковый клапан в сборе	3
22	42982	ШАЙБА СТОПОРНАЯ	3
22	429821	ШАЙБА стопорная	3
23	8128791	Фиксатор лепесткового клапана	3
23	812879002	ФИКСАТОР лепесткового клапана	3
24	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
25	42881A1	ТЯГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
26	42981	ШАЙБА СТОПОРНАЯ	2
27	40001134	Винт (M8 x 25)	2
28	988851	Ползун	1
29	48475	Втулка (исполнение II)	1
30	8268336	Гайка (M6)	1
30	401386	ГАЙКА (M6) Нержавеющая сталь	1
31	35459	ШАЙБА	1
32	8268336	Гайка (M6)	1
32	401386	ГАЙКА (M6) Нержавеющая сталь	1
-	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	3
-	812867A97	Комплект прокладок	1
-	852071A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	852071T97	Головка блока цилиндров в сборе	1

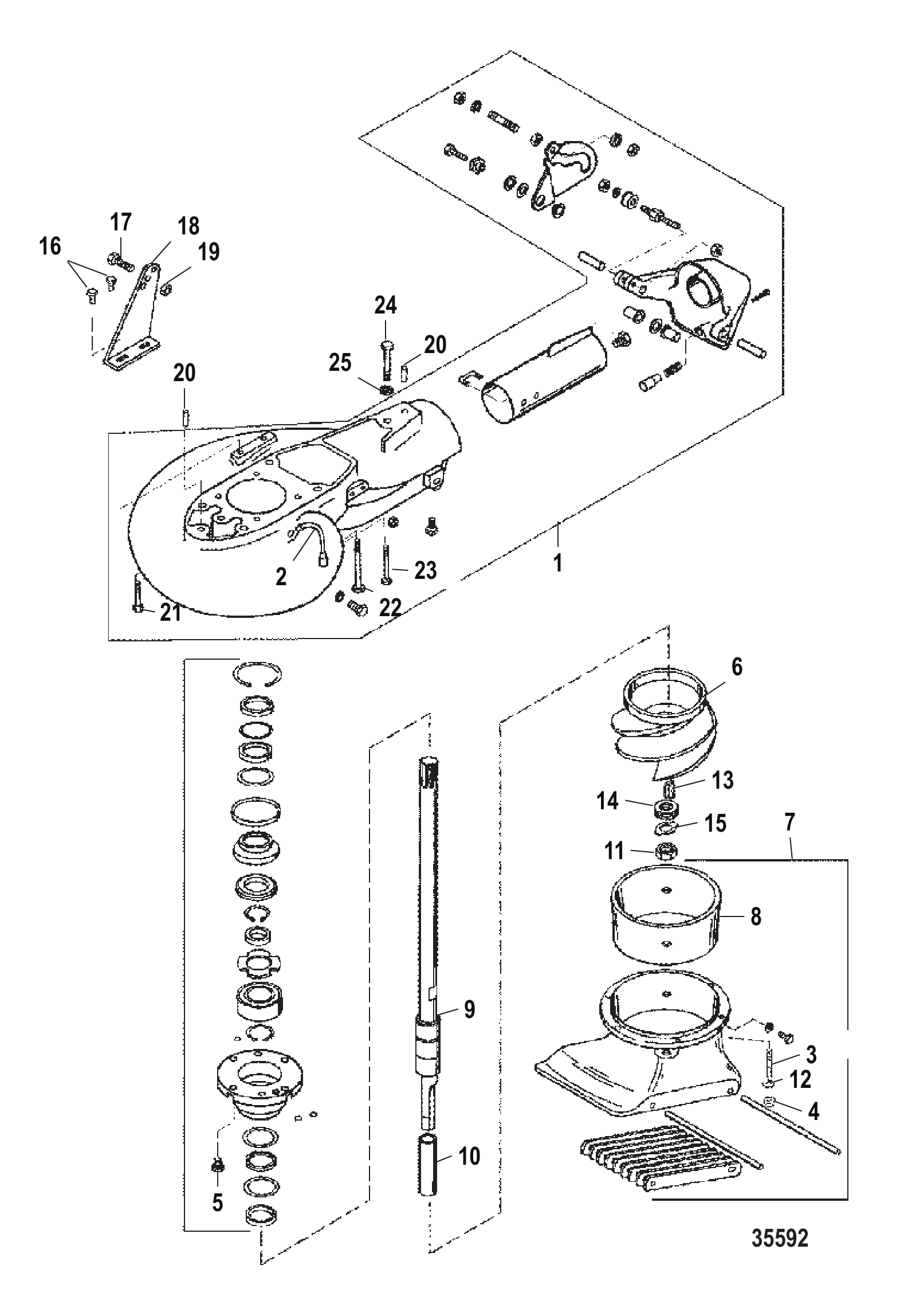

Рис. 25НАСОСНАЯ УСТАНОВКА JET PUMP ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	85576660	ВОДОМЕТНЫЙ НАСОС В СБОРЕ	1
1	85576760	КОРПУС НАСОСА	1
1	855767T60	Корпус насоса	1
2	827490	ШЛАНГ СМАЗКИ	1
3	855840	Шпилька (.312-18 x 1.81)	6
4	67980	Гайка (.312-18)	6
4	82670910	ГАЙКА (.312-18) Нержавеющая сталь	6
5	848497	ВИНТ (.312-18 x 1.00)	4
6	80141460	Крыльчатка	1
6	8M0230713	Крыльчатка	1
7	80141260	Корпус водозаборника	1
8	8271882	Втулка	1
9	85576960	ГРЕБНОЙ ВАЛ	1
10	8271891	Гильза	1
11	8271901	Гайка	1
12	36001	ШАЙБА	6
13	801405875	Шпонка	1
14	801404875	Прокладка рабочего колеса	8
15	801403875	Шайба стопорная	1
16	19923062	ВИНТ (.250-20 x .625)	2
17	60411	ВИНТ (.312-18 x 1.250)	1
18	801410	Кронштейн опоры троса	1
19	67980	Гайка (.312-18)	1
19	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
20	801407	Установочный штифт	2
21	4010860	ВИНТ (M10 x 60) Шестигранный фланец - Нержавеющая сталь	2
22	4010890	ВИНТ (M10 x 90) Шестигранный с фланцем - Нержавеющая сталь	1
23	4010870	ВИНТ (M10 x 70) Шестигранный фланец - Нержавеющая сталь	1
24	95802	Винт (.375-16 x 2.750) нержавеющая сталь	1
25	45175	Шайба (.406 x .750 x .104)	1
25	8M0214963	Шайба	1

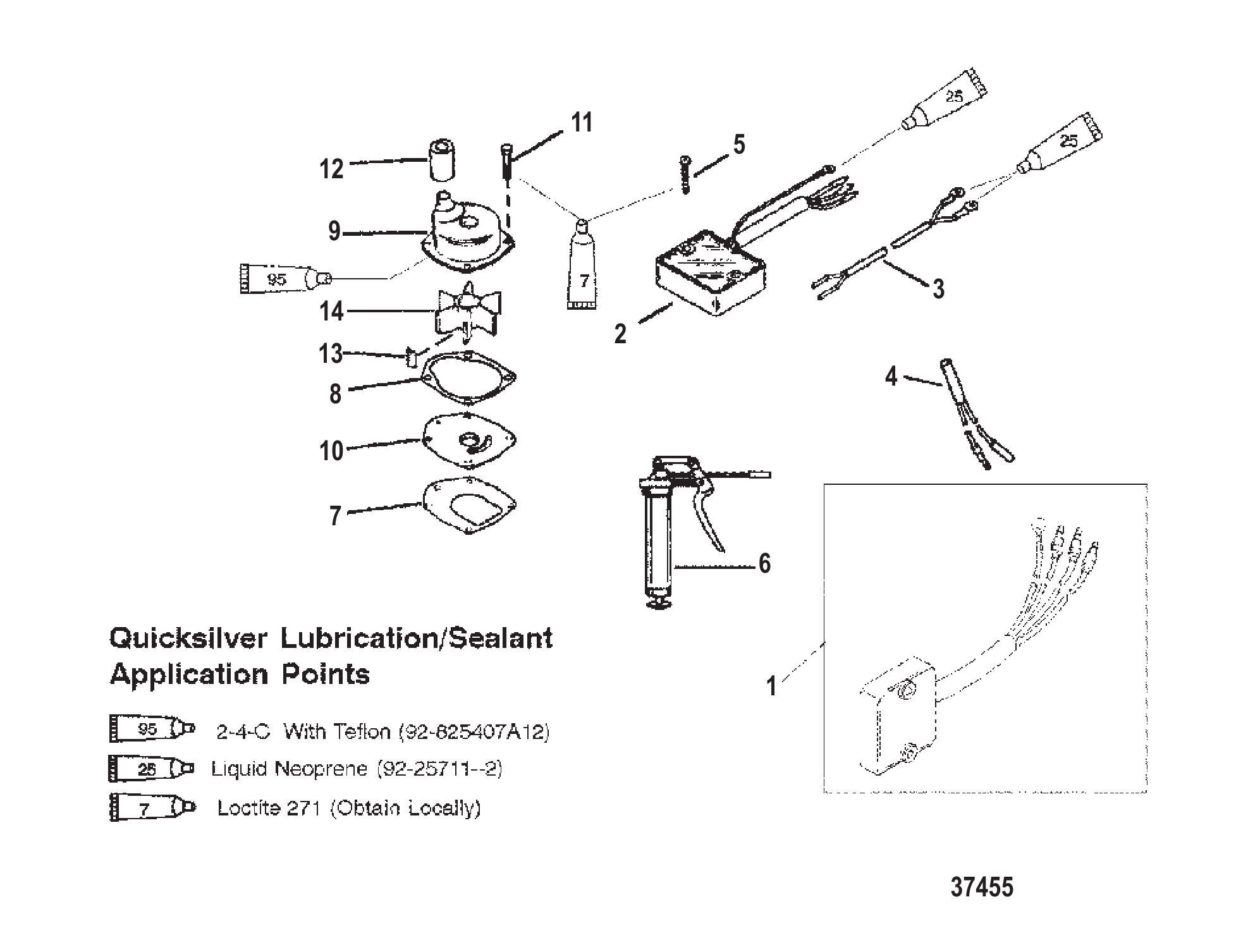

Рис. 26КОМПОНЕНТЫ НАСОСНОЙ УСТАНОВКИ JET PUMP COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	821889A42	Ограничитель оборотов	1
1	821889A50	Ограничитель оборотов	1
2	821889A24	Ограничитель оборотов	1
2	821889T24	Ограничитель оборотов в сборе	1
3	823147A6	ЖГУТ ПРОВОДОВ В СБОРЕ ОГРАНИЧИТЕЛЯ СКОРОСТИ	1
4	11149A8	ЖГУТ ПРОВОДОВ В СБОРЕ Переходник	1
5	82130050	ВИНТ (M6 x 50)	2
5	82130030	ВИНТ (M6 x 30)	2
6	30500A2	КОМПЛЕКТ СМАЗКИ	1
6	30500K2	ШПРИЦ И СМАЗКА	1
7	430331	Прокладка	1
8	817277	Прокладка	1
8	8172771	Прокладка водяного насоса, верхняя	1
9	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
10	817276	Передняя панель	1
10	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
11	82684430	ВИНТ (M6 x 30)	4
12	430232	Сальник	1
13	43037	ШПОНКА	1
13	8M0204723	ШПОНКА	1
14	430262	Крыльчатка	1
14	43026T2	КРЫЛЬЧАТКА	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	43004A90	КОМПЛЕКТ ПРОКЛАДОК	1
-	43004A99	Комплект прокладок головки блока	1

Рис. 27Таблица ключей Key Chart

Номер детали	Наименование	Кол-во
894911	Ключ зажигания (1A)	1
894912	Ключ зажигания (1B)	1
894913	Ключ зажигания (1C)	1
894914	Ключ зажигания (1D)	1
894915	Ключ зажигания (1E)	1
894916	Ключ зажигания (1F)	1
894917	Ключ зажигания (2A)	1
894918	Ключ зажигания (2B)	1
894919	Ключ зажигания (2C)	1
8949110	Ключ зажигания (2D)	1
8949111	Ключ зажигания (2E)	1
8949112	Ключ зажигания (2F)	1

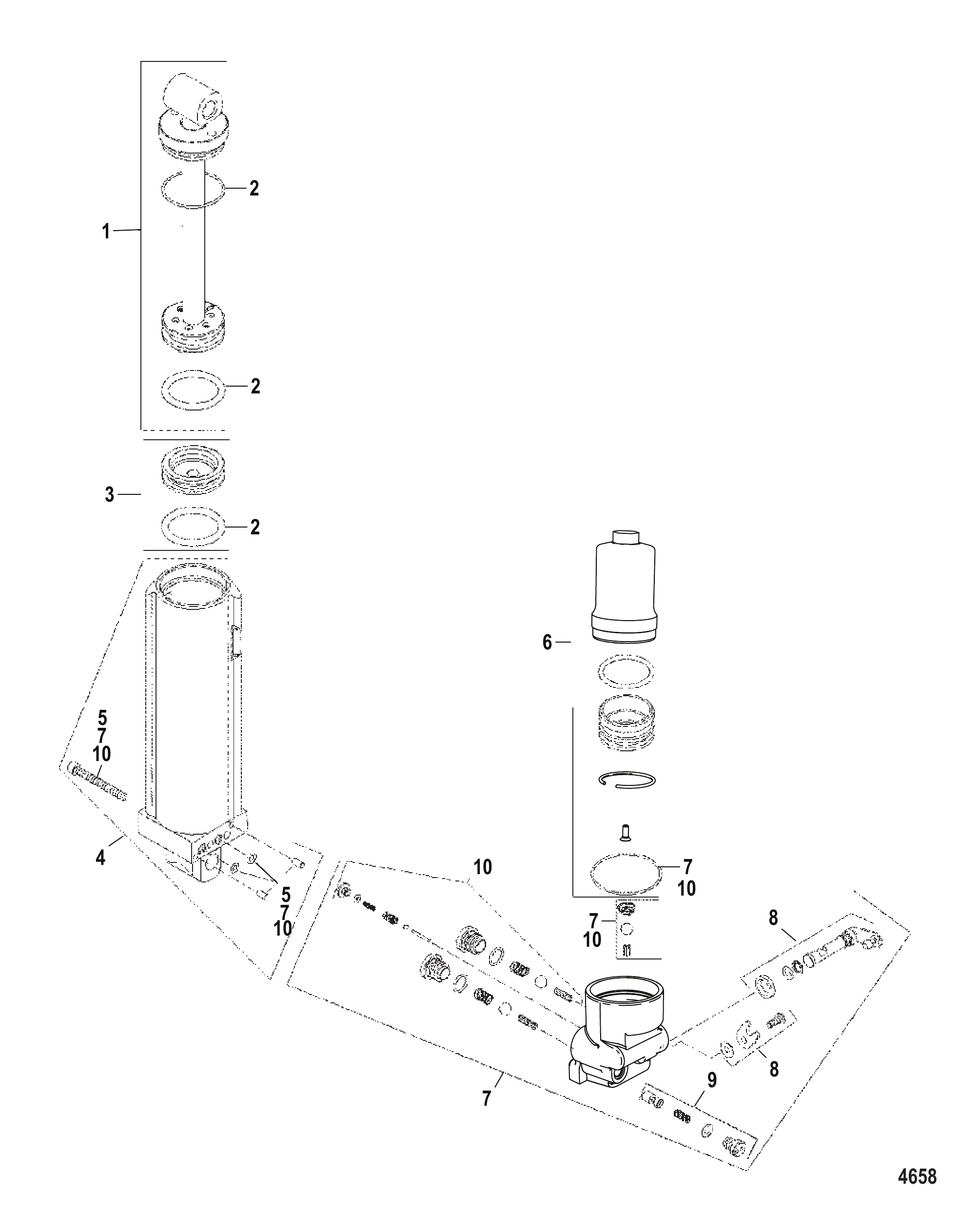

Рис. 28КОМПОНЕНТЫ РУЧНОГО НАКЛОНА Manual Tilt Assist Components

REF	Номер детали	Наименование	Кол-во
-	835249A1	Узел ручного наклона	1
1	853891A1	Узел штока амортизатора	1
1	893932A01	ORD 835249T 1 Mercury / Quicksilver	1
2	809872A1	Комплект уплотнительных колец, цилиндр	1
2	893917A01	Ремкомплект уплотнительных колец	1
3	813430A1	Поршень в сборе, память тримма	1
3	893903A01	Комплект поршня	1
4	835250A1	Узел цилиндра	1
4	893934A01	Комплект цилиндра	1
5	813433A2	Комплект винтов и уплотнений	1
5	893919A01	Комплект винта/уплотнения	1
6	835458A1	Узел гидроаккумулятора	1
6	893933A01	Узел гидроаккумулятора	1
7	813455A4	Узел корпуса клапана	1
7	8M0118574	Узел корпуса клапана	1
8	813457A3	Комплект кулачка	1
8	893923A01	Комплект кулачка	1
9	809881A1	Комплект клапана Velocity	1
9	893924A01	Комплект клапана	1
10	809882A1	Ремонтный комплект	1
10	893925A01	Ремонтный комплект	1
-	809880A2	Комплект уплотнительных колец	1
-	893922A01	Комплект уплотнительных колец	1

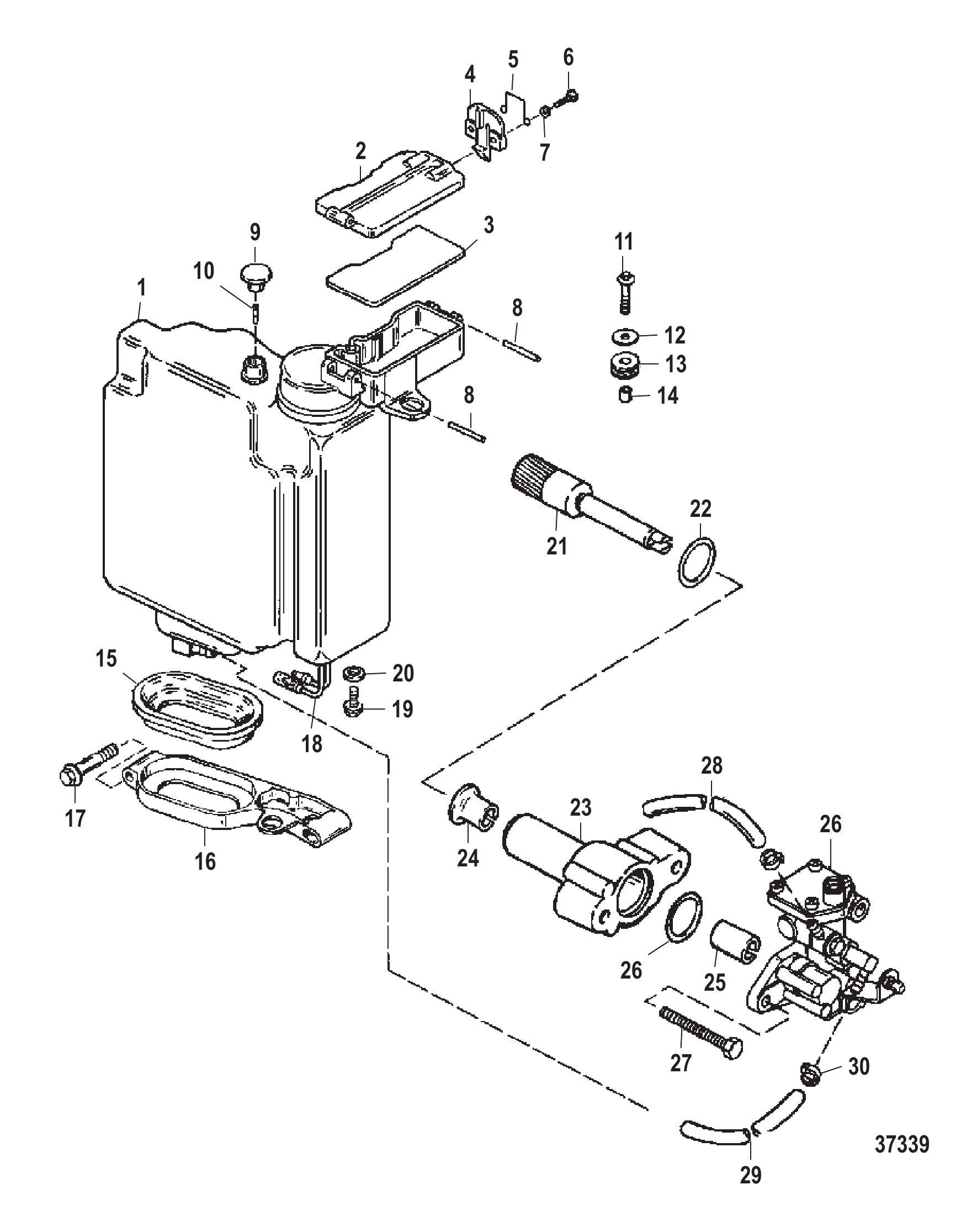

Рис. 29МАСЛЯНАЯ СИСТЕМА (S/N-USA-0G301750/BEL-9885504 и ниже) OIL INJECTION (S/N-USA-0G301750/BEL-9885504 & BELOW)

REF	Номер детали	Наименование	Кол-во
1	828361A3	Масляный бак в сборе	1
2	821902A1	Крышка в сборе	1
3	8220612	Прокладка	1
4	824612	ЗАЩЕЛКА	1
5	824611	ПРУЖИНА	1
6	4005666	ВИНТ (M3.5 x 13)	2
7	27882	ШАЙБА	2
8	822059	Штифт с канавкой	1
8	825259	Штифт роликовый (.093 X 1.250)	1
9	19299A1	Вентиляция в сборе	1
10	64871	КЛАПАН	1
11	4010630	ВИНТ (M6 x 30) Нержавеющая сталь	1
12	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
12	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
13	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
14	42116	ВТУЛКА	1
15	99161	Чехол основания масляного бака	1
16	42888	Кронштейн основания масляного бака	1
17	82155050	ВИНТ (M8 x 50) нержавеющая сталь	2
18	12886A6	Переключатель в сборе	1
19	58376	Винт (.164-18 x .375)	1
20	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
21	430204	Шестерня ведомая	1
22	62705	Кольцо уплотнительное масляного насоса	2
22	8M0204667	Кольцо уплотнительное @2	2
23	17335A3	Переходник в сборе	1
24	17597	Втулка	1
25	17596	Втулка	1
26	42959A2	Насос масляный в сборе	1
27	82104540	ВИНТ (M5 x 40)	2
28	82381329	ТРУБКА (12.00 дюймов в наборе) (5-1/2 ДЮЙМ.) к масляному насосу	1
28	82381335	ТРУБКА (15.00 дюймов в наборе)	1
29	82381455	ТРУБКА (25.00 дюймов в наборе)	1
30	816311	Стяжка (8.00 дюймов)	AR
30	816311T	СТЯЖКА (8.00 дюймов)	AR
30	69355	Стяжка (5.50 дюймов)	AR
30	8M0214940	Стяжка	AR
-	43004A90	КОМПЛЕКТ ПРОКЛАДОК	1
-	43004A99	Комплект прокладок головки блока	1

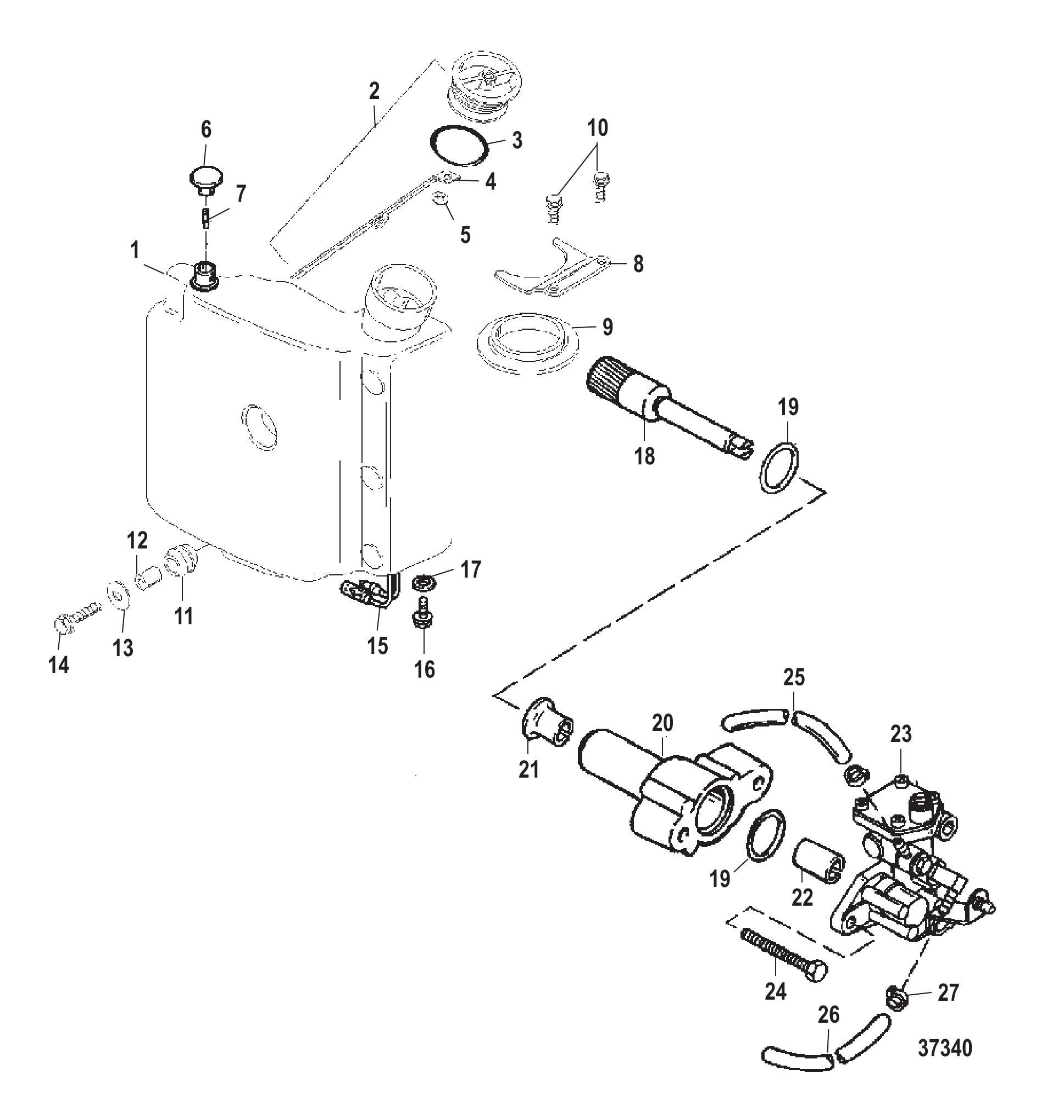

Рис. 30МАСЛЯНАЯ СИСТЕМА (S/N-USA-0G301751/BEL-9885505 и выше) OIL INJECTION (S/N-USA-0G301751/BEL-9885505 & UP)

REF	Номер детали	Наименование	Кол-во
1	828361A2	Масляный бак в сборе	1
2	828475A1	Крышка	1
3	26318	Уплотнительное кольцо	1
3	26318T	Уплотнительное кольцо	1
4	828793	Маслоизмерительный щуп	1
5	113161	ГАЙКА	1
5	65110	ГАЙКА	1
6	19299A1	Вентиляция в сборе	1
7	64871	КЛАПАН	1
8	8287201	Кронштейн	1
9	99160	Чехол масляного бака (верхний)	1
9	99160001	Чехол	1
10	4010620	ВИНТ (M6 x 20) Нержавеющая сталь	2
11	825380	Втулка уплотнительная	1
11	825380001	Втулка уплотнительная	1
12	828350	Втулка	1
13	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	1
14	81893435	ВИНТ (M8 x 35)	1
14	8M0103814	Винт (M8 x 35 мм)	1
15	12886A6	Переключатель в сборе	1
16	58376	Винт (.164-18 x .375)	1
17	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
18	430204	Шестерня ведомая	1
19	62705	Кольцо уплотнительное масляного насоса	2
19	8M0204667	Кольцо уплотнительное @2	2
20	17335A3	Переходник в сборе	1
21	17597	Втулка	1
22	17596	Втулка	1
23	42959A2	Насос масляный в сборе	1
24	82104540	ВИНТ (M5 x 40)	2
25	82381329	ТРУБКА (12.00 дюймов в наборе) (5-1/2 ДЮЙМ.) к масляному насосу	1
25	82381335	ТРУБКА (15.00 дюймов в наборе)	1
26	82381455	ТРУБКА (25.00 дюймов в наборе)	1
27	816311	Стяжка (8.00 дюймов)	AR
27	816311T	СТЯЖКА (8.00 дюймов)	AR
27	69355	Стяжка (5.50 дюймов)	AR
27	8M0214940	Стяжка	AR
-	43004A90	КОМПЛЕКТ ПРОКЛАДОК	1
-	43004A99	Комплект прокладок головки блока	1

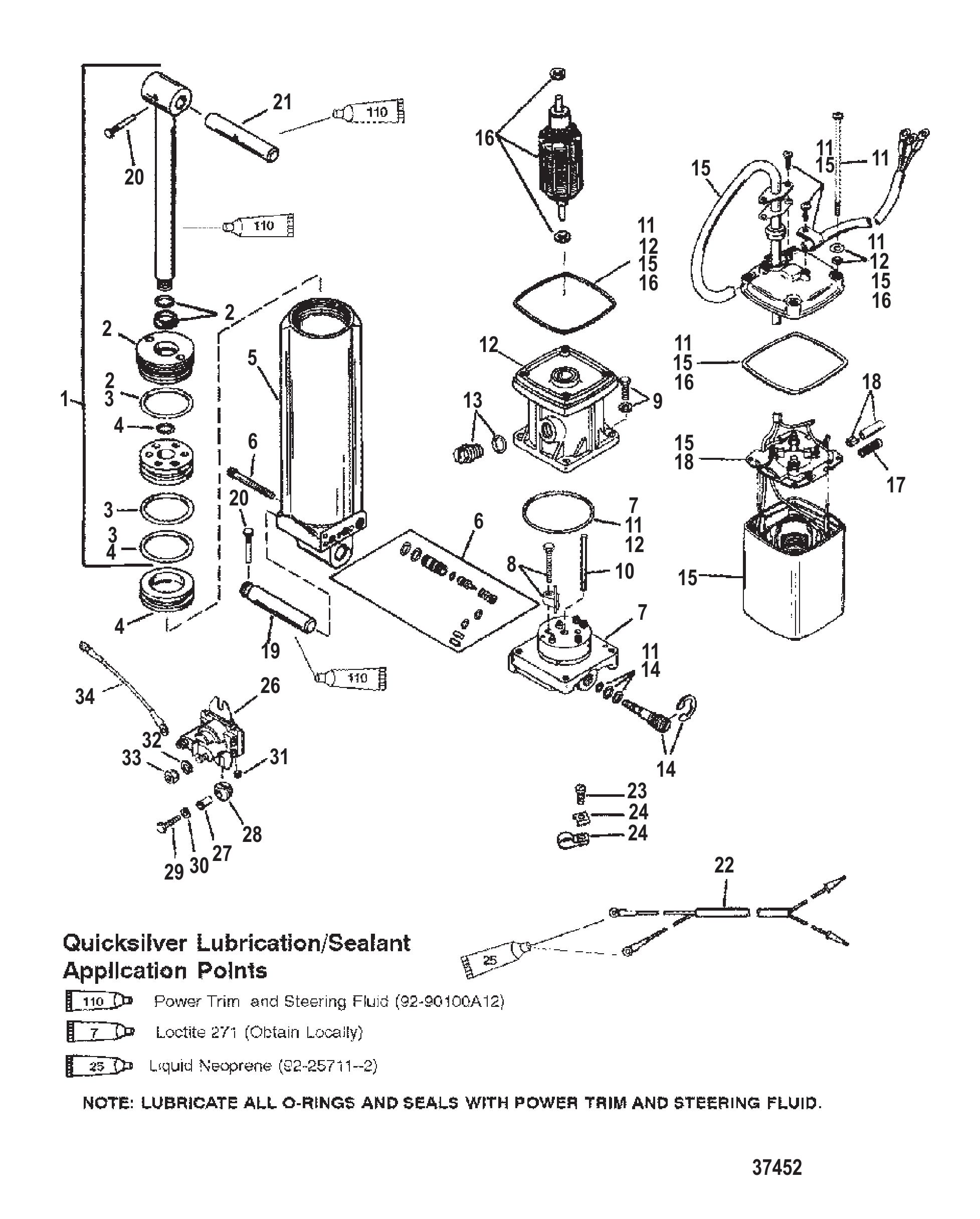

Рис. 31ГИДРОПОДЪЕМ (ЧЕРНАЯ ПРОБКА)(0G360002/9934136 и ниже) POWER TRIM (BLACK FILL PLUG)(0G360002/9934136 and BELOW)

REF	Номер детали	Наименование	Кол-во
-	824051	НАСОС В СБОРЕ ТРИММА	1
1	8116661	Узел тяги амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	813428	Крышка торцевая в сборе цилиндра подъема	1
3	813432A3	Ремкомплект уплотнений цилиндра	1
4	810776	КОМПЛЕКТ ПОРШНЯ Памяти	1
5	811669A1	Цилиндр в сборе	1
5	893916A01	Цилиндр в сборе	1
6	811678A4	Комплект винтов и уплотнений	1
6	811678A6	Комплект винтов и уплотнений	1
7	809901A2	Насосный блок с коллектором в сборе	1
8	823180A1	Комплект коромысла	1
8	809901A2	Насосный блок с коллектором в сборе	1
9	813436	Комплект винтов	1
10	8116711	Гребной вал	1
11	811626A3	Ремкомплект уплотнений (с болтами картера)	1
11	809901A2	Насосный блок с коллектором в сборе	1
12	8116731	Ремкомплект бачка	1
12	809901A2	Насосный блок с коллектором в сборе	1
13	813435	Комплект пробок	1
13	8134351	Пробка	1
14	813442A2	Узел ручного сброса в сборе	1
14	893929A01	Комплект предохранительного клапана	1
15	8116241	Комплект статора и катушки	1
15	809901A2	Насосный блок с коллектором в сборе	1
16	8116271	Комплект якоря	1
16	809901A2	Насосный блок с коллектором в сборе	1
17	12665	Комплект пружин щёток	1
18	811625	Комплект щёточного узла	1
19	818898	ШТИФТ ЯКОРНЫЙ	1
20	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
21	996251	Вал	1
21	99625002	Вал	1
22	17201A2	Трос в сборе (17.00 дюймов)	1
23	817626	Винт (#10-16 x .380)	2
23	878607	Винт (#10-16 x .375)	2
24	69205	С-ОБРАЗНАЯ ШАЙБА	2
24	8M0084613	Пружинная шайба	2
25	22875	ЗАЖИМ	2
26	818997A1	Электромагнит в сборе	2
26	8M0185145	Электромагнит в сборе	2
27	818968	ВТУЛКА	4
27	8M0214955	Втулка	4
28	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	4
28	8M0207785	Втулка	4
29	40011109	Винт (M5 x 25) нержавеющая сталь	4
30	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	4
31	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
32	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
33	64015	Гайка (.250-20) клеммы стартерного соленоида	4
34	87379A14	Провод в сборе (2.750 дюйма)	2
34	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	AR

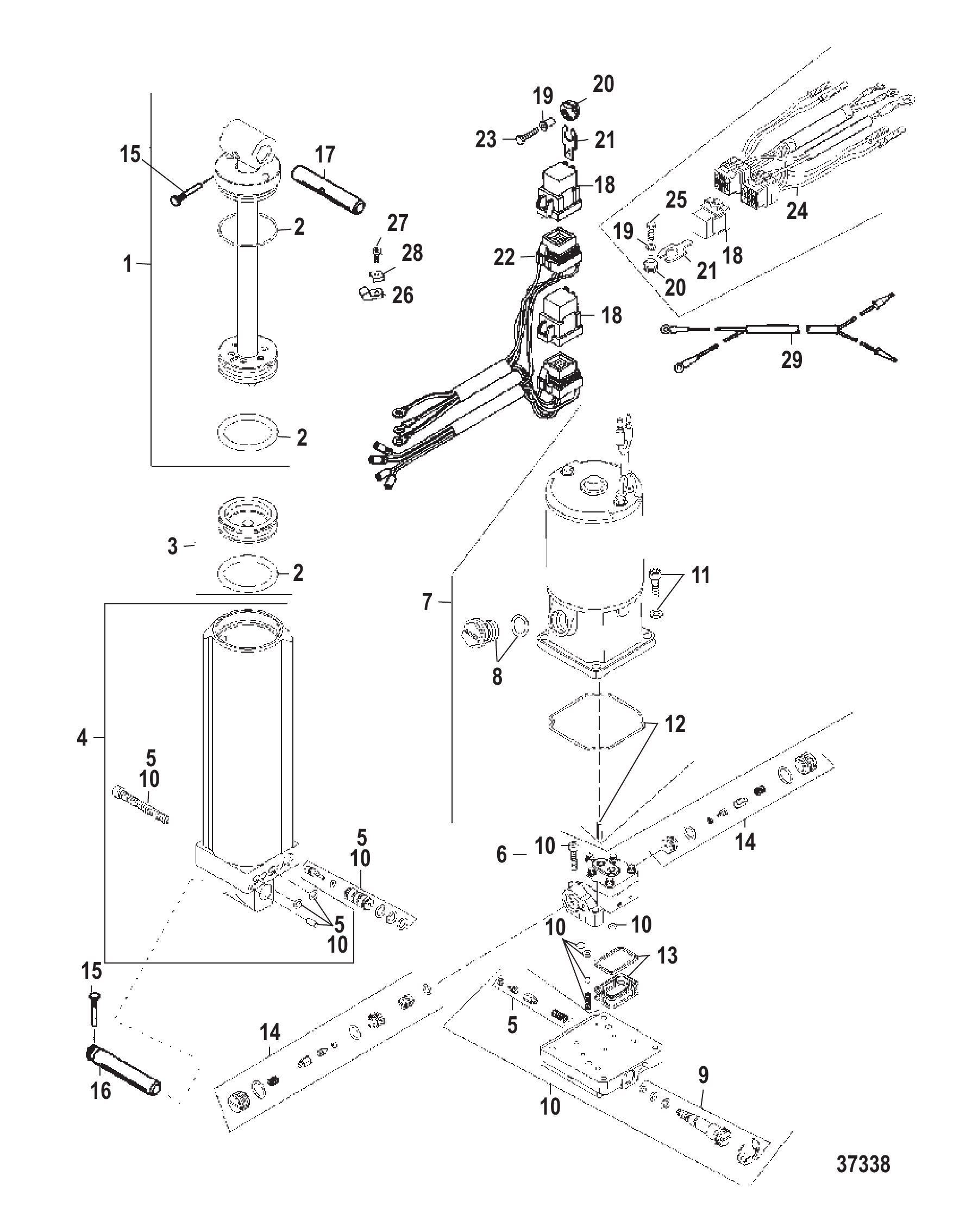

Рис. 32ГИДРОПОДЪЕМ (ЖЕЛТАЯ ПРОБКА)(0G360003/9934137 и выше) POWER TRIM (YELLOW FILL PLUG)(0G360003/9934137 & UP)

REF	Номер детали	Наименование	Кол-во
-	830250A3	Насос в сборе силового тримма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A1	Комплект мотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	809877A1	Ремкомплект вала привода/сальника	1
13	809878A1	Ремкомплект фильтра	1
13	893912A02	Ремкомплект фильтра	1
14	809879A1	Ремкомплект тарельчатого клапана	1
14	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
15	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
16	818898	ШТИФТ ЯКОРНЫЙ	1
17	996251	Вал	1
17	99625002	Вал	1
18	828151A1	Реле в сборе	2
18	8M0207773	Реле тримма в сборе	2
19	818968	ВТУЛКА	2
19	8M0214955	Втулка	2
20	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
20	8M0207785	Втулка	2
21	828102	Кронштейн	2
21	8M0207771	Кронштейн крепления	2
22	819514A4	Жгут проводов гидроподъёма в сборе	1
23	40011109	Винт (M5 x 25) нержавеющая сталь	2
24	819514A15	Жгут проводов тримма в сборе	1
24	8M0092077	Жгут проводов тримма в сборе	1
25	82129125	ВИНТ (M6 x 25 мм)	2
26	22740	ЗАЖИМ	2
27	8128321	Винт (#10-16 x .600)	2
27	878609	Винт (#10-16 x .600)	2
28	69205	С-ОБРАЗНАЯ ШАЙБА	2
28	8M0084613	Пружинная шайба	2
29	17201A2	Трос в сборе (17.00 дюймов)	1

Рис. 33Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
85207297	Каталог запчастей 55/60/45 JET/60 BIGFOOT (2-тактный)	1
852572	Руководство по обслуживанию	1
8M0110565	Руководство по обслуживанию	1
10150980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10122980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10136980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10161980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
821573A95	КОМПЛЕКТ НАКЛЕЕК (55) (ЧЕРНЫЙ)	1
821573A01	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 55 SEAPRO)	1
826313A95	КОМПЛЕКТ НАКЛЕЕК (60) (ЧЕРНЫЙ) (SEAPRO)	1
826313A01	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 SEAPRO)	1
811212A96	КОМПЛЕКТ НАКЛЕЕК	1
811212A00	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 ELECTRIC)	1
830163A96	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 PONTOON/BIG FOOT)	1
804704A00	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 BIGFOOT)	1
826325A96	КОМПЛЕКТ НАКЛЕЕК	1
826325A00	КОМПЛЕКТ НАКЛЕЕК	1
824733A96	КОМПЛЕКТ НАКЛЕЕК (TRACKER 60)	1
831846A97	КОМПЛЕКТ НАКЛЕЕК (TRACKER BIGFOOT 60)	1
821424A95	КОМПЛЕКТ НАКЛЕЕК (55) (СЕРЫЙ)	1
8588371	Комплект наклеек (серый Marathon 55)	1
13361A95	КОМПЛЕКТ НАКЛЕЕК (MARATHON 60)	1
8588372	Комплект наклеек (серый Marathon 60)	1
811211A97	КОМПЛЕКТ НАКЛЕЕК	1
811211A03	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ 60 ELECTRIC)	1
852081A97	Комплект наклеек	1
852081A03	Комплект наклеек (Gray 60 Electric Bigfoot)	1
826326A97	КОМПЛЕКТ НАКЛЕЕК	1
826326A01	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ JET 40)	1
8555778	Наклейка с информацией об экологической маркировке EPA (воздуховод верхнего кожуха)	1
855577A8	REF SOB 09-18 Mercury / Quicksilver	1

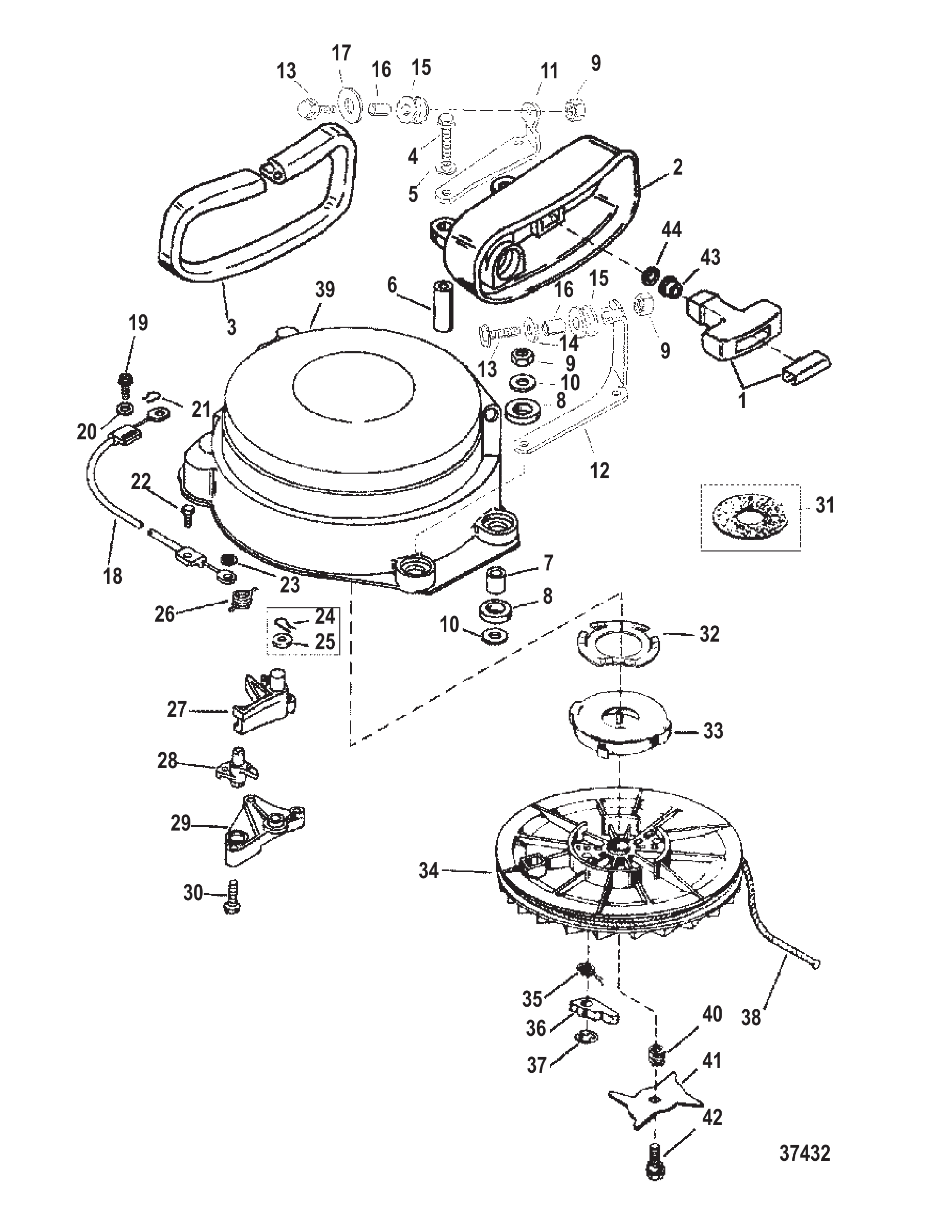

Рис. 34СТАРТЕРНЫЙ УЗЕЛ (РУЧНОЙ) STARTER ASSEMBLY (MANUAL)

REF	Номер детали	Наименование	Кол-во
1	85174A2	Узел рукоятки	1
2	8220721	Фиксатор	1
3	823241	Сальник	1
3	8M0043270	Сальник	1
4	82130050	ВИНТ (M6 x 50)	2
5	69057	ШАЙБА (.281 x .734 x .063)	2
6	8217021	Проставка	2
7	816086	Втулка	4
8	815795	Втулка уплотнительная	8
9	400264	ГАЙКА (M6)	4
9	401366	ГАЙКА (M6) Нержавеющая сталь	4
9	8268336	Гайка (M6)	6
9	401386	ГАЙКА (M6) Нержавеющая сталь	6
10	69057	ШАЙБА (.281 x .734 x .063)	8
10	69057	ШАЙБА (.281 x .734 x .063)	6
11	855596	Кронштейн	1
12	855597	Кронштейн	1
13	40011129	Винт (M6 x 25) нержавеющая сталь	2
14	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
15	11704A1	Комплект шкива	2
16	NSS	NOT SOLD SEPARATE Spacer	2
17	67983	Шайба болта струбцины	1
18	8167485	Трос блокировки	1
18	8567541	ТРОС БЛОКИРОВКИ	1
19	8214281	Винт (#10-16 x .625)	1
20	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
21	26811	ШПЛИНТ	1
22	812832	Винт (#10-16 x .500)	1
22	878608	Винт (#10-16 x .500)	1
23	821027	ПРИЖИМНАЯ ГАЙКА (КОНСТРУКЦИЯ I)	1
24	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
25	26811	ШПЛИНТ	1
-	816728A14	СТАРТЕР В СБОРЕ РУЧНОЙ	1
-	816728T14	Стартер ручной в сборе	1
26	826791	Пружина	1
27	8166902	Рычаг	1
27	8166903	Рычаг	1
28	8167121	Кулачок	1
28	816712T01	Кулачок	1
29	816711	Фиксатор	1
30	8182491	Винт (#10-16 x 1.00)	3
31	90478	ПОДУШКА	1
31	833161T	Прокладка войлочная	1
32	826229	Стопорная шайба	1
33	868571	Пружина	1
33	86857T01	Пружина	1
34	825269A1	Шкив стартера	1
34	825269T01	Шкив стартера в сборе	1
35	868511	Пружина	2
35	86851T02	Пружина @2	2
36	868501	Кулачок	2
37	868491	Кольцо стопорное	2
37	86849T01	Кольцо @2	2
38	12066A9	Трос стартера	1
38	12066Q10	Трос стартера @2	1
39	8167285	Корпус	1
39	816728T05	Корпус	1
40	868521	Пружина кулачка	1
40	868523	Пружина	1
41	868531	Кулачок	1
41	86853T01	Кулачок	1
42	826253	Винт (.250-20 x .625)	1
43	42690	Втулка троса стартера	1
43	8M0183792	Втулка троса	1
44	818853	КОЛЬЦО СТОПОРНОЕ	1

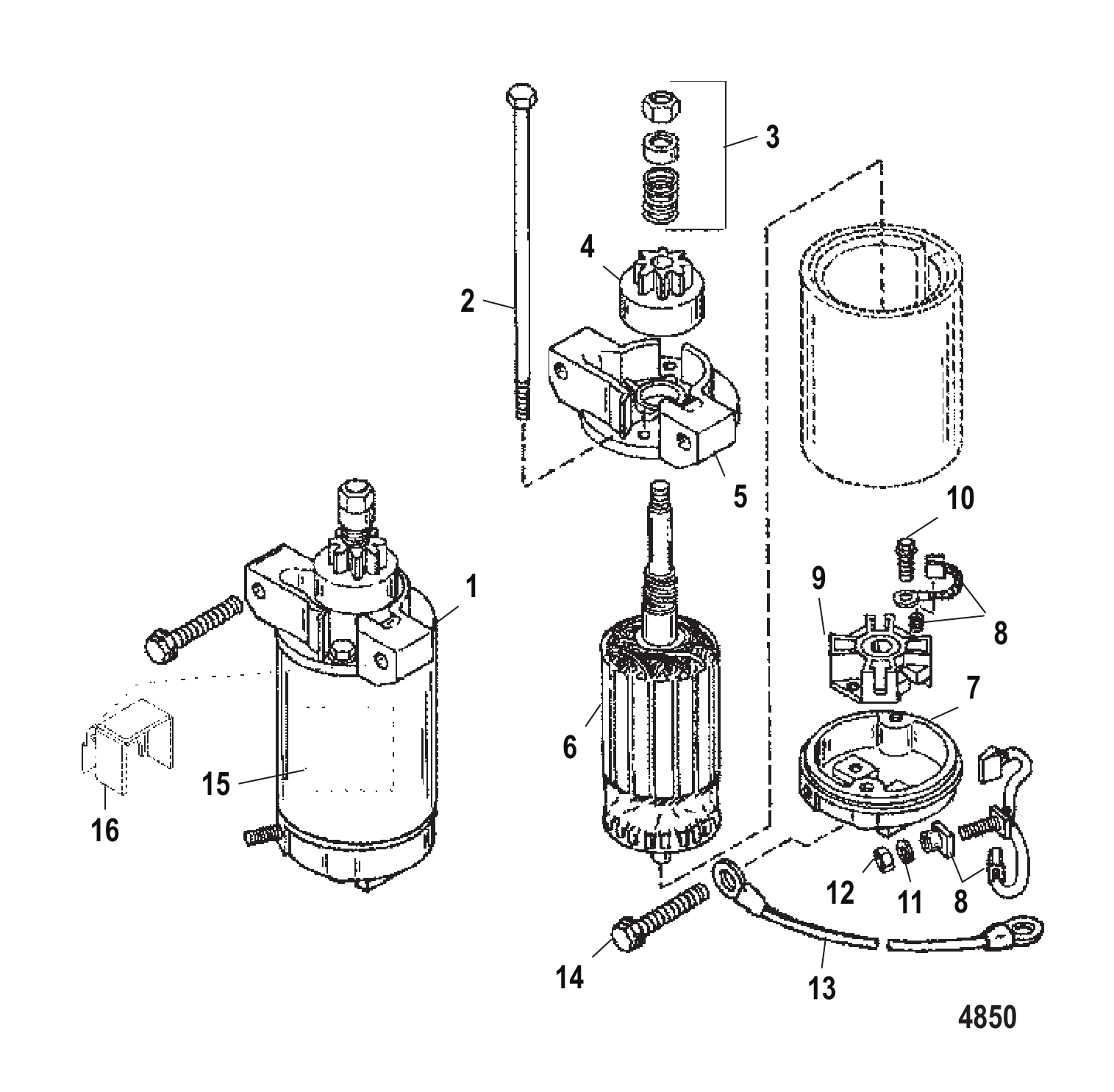

Рис. 35СТАРТЕР STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
1	822462	СТАРТЕР В СБОРЕ	1
2	965661	СКВОЗНОЙ БОЛТ	1
3	90643	КОМПЛЕКТ ПРИВОДА	1
4	68575	ПРИВОД В СБОРЕ	1
4	685753	ПРИВОД В СБОРЕ	1
5	823639	Крышка привода	1
5	8236392	Крышка привода	1
6	965651	ЯКОРЬ	1
7	8119011	Крышка коллектора	1
8	75384	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	1
9	898265014	Держатель щёток	1
10	F15158	Винт	2
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	64015	Гайка (.250-20) клеммы стартерного соленоида	1
13	88439A9	Кабель аккумулятора положительный в сборе (5/16)	1
14	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	3
15	NSS	NOT SOLD SEPARATE Decal-Warning	1
16	823989	КРОНШТЕЙН МАСЛЯНОГО БАКА	1

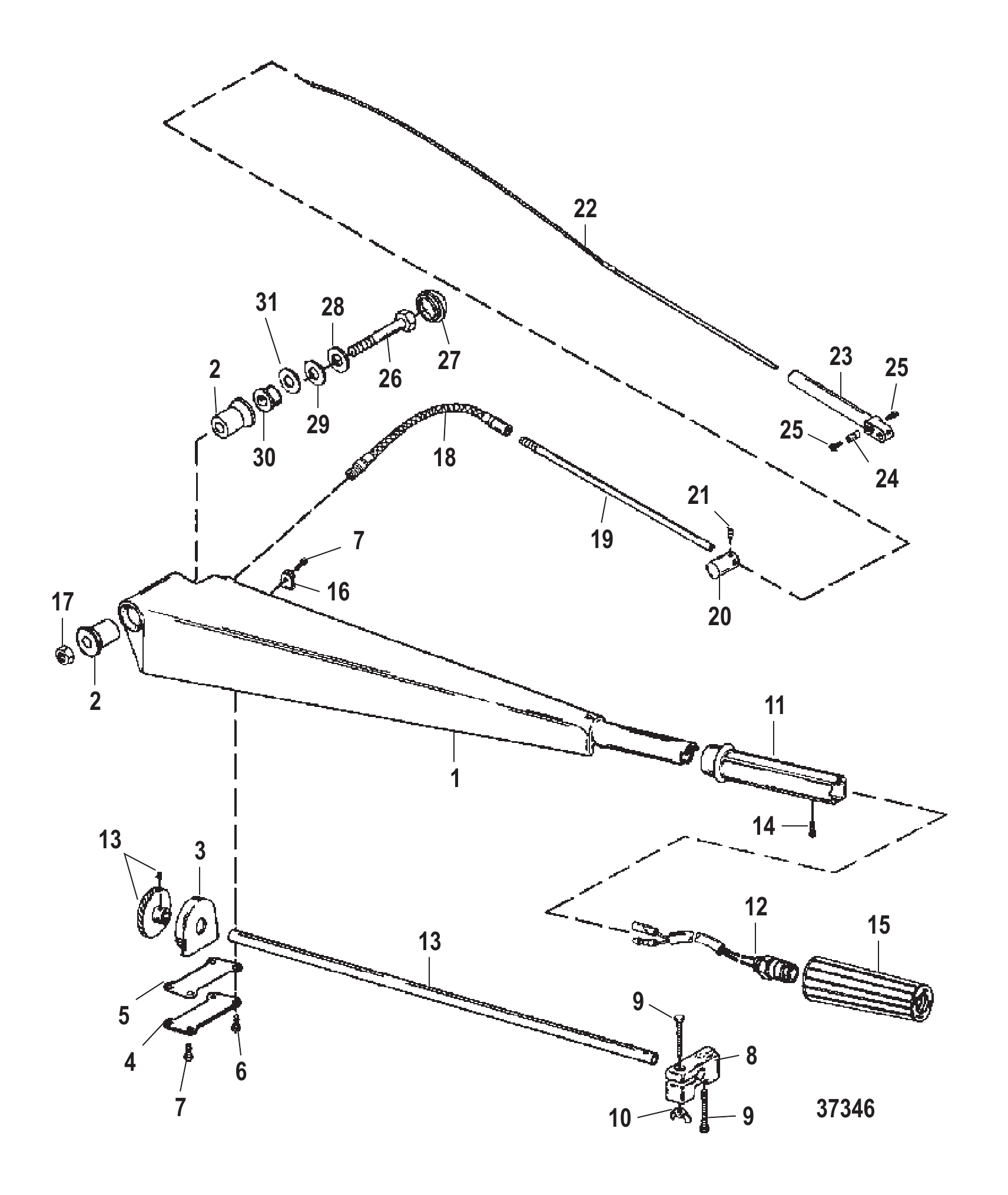

Рис. 36КОМПОНЕНТЫ РУЛЕВОЙ РУКОЯТКИ STEERING HANDLE COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	12020A3	Рукоятка в сборе рулевого рычага	1
1	12020A4	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
1	12020A3	Рукоятка в сборе рулевого рычага	1
-	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
-	8M0169589	Штуцер для смазки	1
2	429922	ВТУЛКА	2
2	42992T02	ВТУЛКА	2
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	8128321	Винт (#10-16 x .600)	1
6	878609	Винт (#10-16 x .600)	1
7	812832	Винт (#10-16 x .500)	4
7	878608	Винт (#10-16 x .500)	4
8	12013	ХОМУТ ДРОССЕЛЯ	1
8	889729	ХОМУТ	1
9	40007112	Винт (M5 x 40) хомута дросселя	2
10	816873	Барашковая гайка	1
10	816874	Барашковая гайка (#10-32)	1
11	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
12	823609A5	Выключатель в сборе стоп	1
12	8M0104612	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
13	12018A4	ТРУБКА В СБОРЕ Дроссель	1
14	62568	Винт (#10-16 x .375)	1
15	99589	Рукоятка	1
15	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
16	648551	ХОМУТ	2
17	13914	Гайка (M10) шпильки корпуса редуктора	1
17	40140	ГАЙКА (M10)	1
18	785512	Кабельный канал	1
18	8885242	Трубка защитная	1
19	895661	Направляющая труба	1
19	8M0026078	ТРУБКА-НАПРАВЛЯЮЩАЯ	1
20	89578	Ствол	1
21	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
22	12019	ТРОСОВЫЙ УЗЕЛ	1
23	43433	Направляющая	1
23	8M0204660	НАПРАВЛЯЮЩАЯ	1
24	20007	Анкер	1
25	20518	Винт установочный (#8-32)	2
25	8M0204644	КОМПЛЕКТ ВИНТОВ	2
26	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	1
27	48416	Крышка	1
28	4002319	ШАЙБА	1
29	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
30	14601	Проставка	1
30	146011	ПРОСТАВКА	1
31	45175	Шайба (.406 x .750 x .104)	1
31	8M0214963	Шайба	1

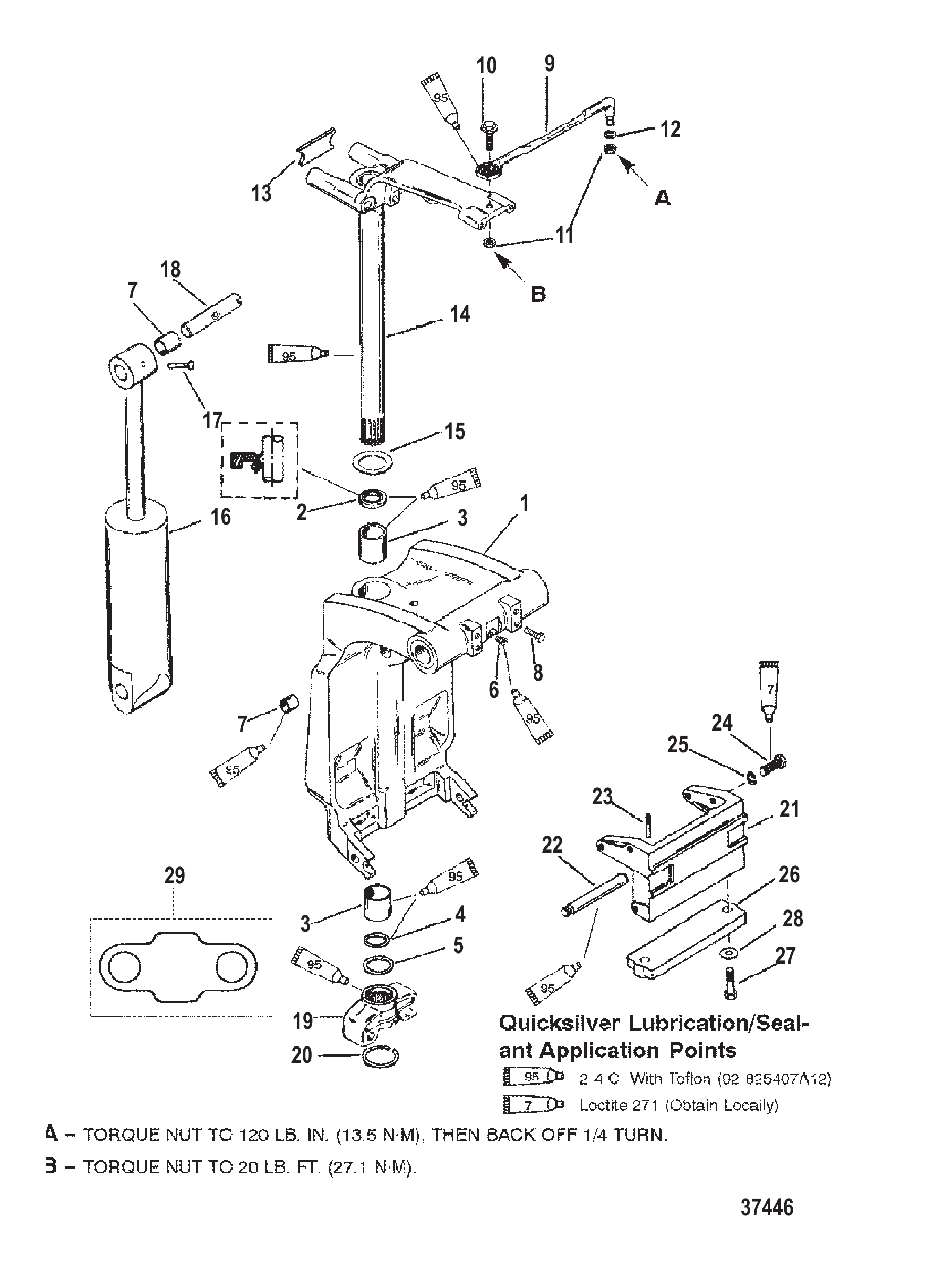

Рис. 37ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8710A21	Кронштейн поворотный в сборе, серый	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
1	818904A1	Кронштейн поворотный в сборе, чёрный	1
1	8M0220957	Поворотный кронштейн в сборе	1
1	818904A2	Кронштейн поворотный в сборе, серый	1
1	818904T2	Кронштейн в сборе, серый	1
1	818904A3	Узел поворотного кронштейна	1
1	818904T4	Кронштейн в сборе сталь/серый	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	92876A1	Тяга рулевая в сборе	1
9	92876A12	Тяга в сборе	1
10	14000	Винт (.375-24 x 1.25)	1
10	849838	ВИНТ (.375-24 x 1.250)	1
11	34863	ГАЙКА (.375-24)	2
11	8M0204726	Гайка (.375-24) латунная	2
12	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
13	888821	Упор удлинённый	1
13	8M0000516	БУФЕР ВЕРХНЕГО ЯРМА	1
14	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
14	99661A35	Палец поворотный в сборе	1
14	99661A27	Поворотная цапфа в сборе, короткий конец, серый	1
14	99661A36	ORD 99661A35 Mercury / Quicksilver	1
14	99661A28	Узел поворотного пальца	1
14	99661A35	Палец поворотный в сборе	1
15	816432	Шайба упорная	1
16	99724A2	Амортизатор, чёрный	1
16	99724T15	АМОРТИЗАТОР-ЧЕРНЫЙ	1
16	99724A3	Амортизатор, серый	1
16	99724T15	АМОРТИЗАТОР-ЧЕРНЫЙ	1
16	99724A15	Амортизатор штампованный A12	1
16	99724T15	АМОРТИЗАТОР-ЧЕРНЫЙ	1
16	99724A16	Амортизатор штампованный A12	1
16	99724T15	АМОРТИЗАТОР-ЧЕРНЫЙ	1
17	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	42961A1	Вилка в сборе, нижняя	1
19	42961A06	Вилка в сборе нижняя	1
19	42961A2	Вилка в сборе, нижняя	1
19	42961T2	ORD 42961A06 Mercury / Quicksilver	1
19	42961A4	Узел вилки нижний	1
19	42961A5	Узел вилки	1
20	67684	Кольцо стопорное	1
21	99653	Кронштейн	1
22	99619	Вал нижний	1
23	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
24	4000377	ВИНТ (M10 x 30)	6
25	4002319	ШАЙБА	6
25	400256	СТОПОРНАЯ ШАЙБА (M6)	6
26	818298A1	Комплект анода	1
26	818298Q1	Комплект анода	1
27	4000330	ВИНТ (M6 x 25)	2
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
28	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
28	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
29	11288	Бампер нижней вилки X-Long	1
29	11288001	Бампер нижней вилки	1

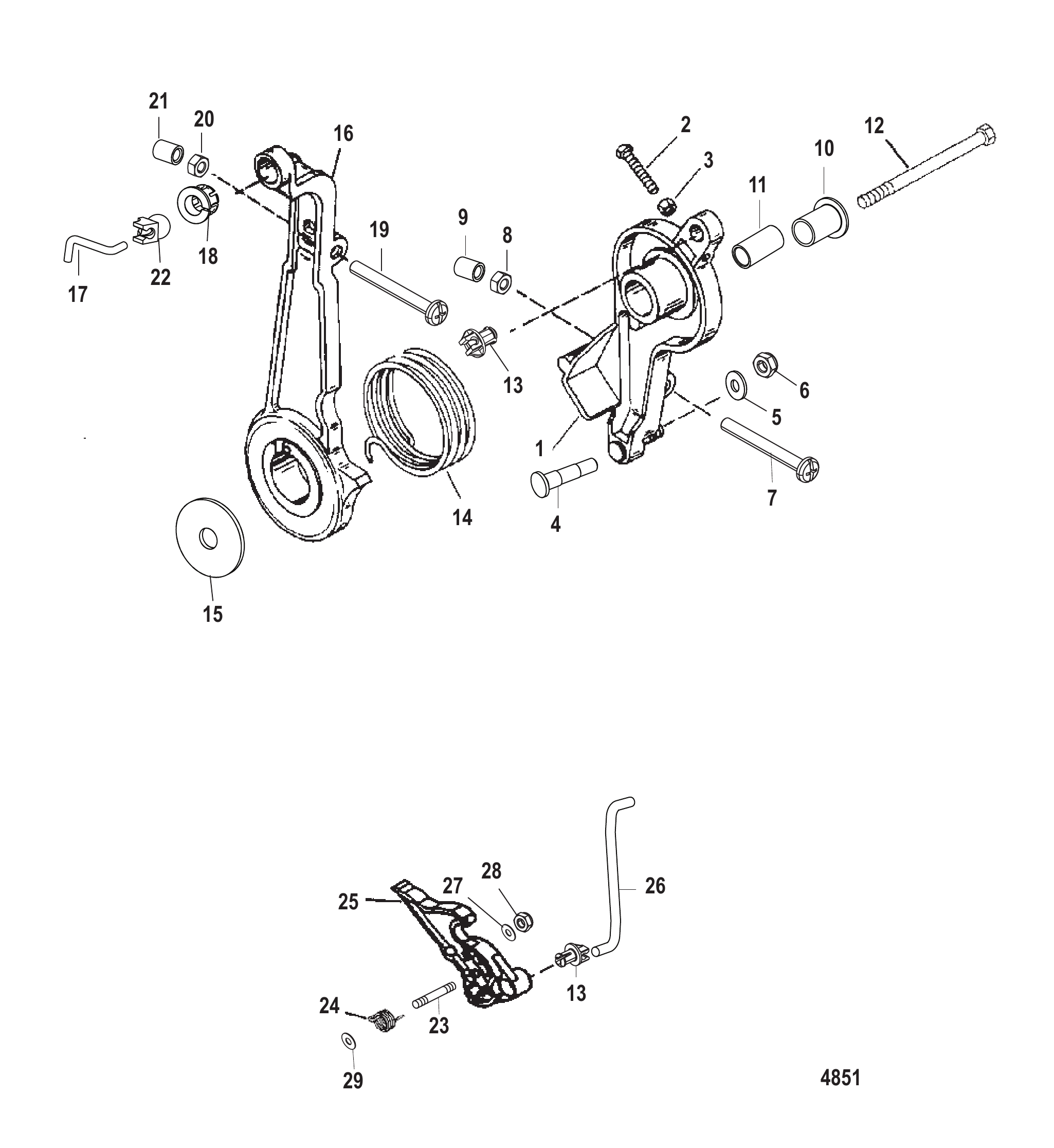

Рис. 38РЫЧАГ ДРОССЕЛЯ И ТЯГИ THROTTLE LEVER AND LINKAGE

REF	Номер детали	Наименование	Кол-во
1	429461	РЫЧАГ дроссельной заслонки	1
2	817582	Винт регулировочный (M5 x 35)	1
3	400211	ГАЙКА (M5) Нержавеющая сталь	1
4	42927	Вставка	1
5	35459	ШАЙБА	1
6	8268336	Гайка (M6)	1
6	401386	ГАЙКА (M6) Нержавеющая сталь	1
7	814776	Регулировочный винт (M6 x 55)	1
8	400212	ГАЙКА (M6) Нержавеющая сталь	1
9	42942	Колпачок регулировочного винта	1
10	812930A1	Втулка	1
11	NSS	NOT SOLD SEPARATE Insert	1
12	4007180	ВИНТ (M10 x 45) Исполнение II	1
13	932481	Втулка	2
13	8M0215006	Втулка поворотная	2
14	55162	Пружина	1
15	42980	ШАЙБА	1
-	NSS	NOT SOLD SEPARATE Spart Advance Lever Assembly	1
16	196632	Рычаг опережения зажигания	1
16	19663T02	Рычаг	1
17	42918	Штанга	1
17	878172	Тяга опережения зажигания	1
18	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
19	814776	Регулировочный винт (M6 x 55)	1
20	400212	ГАЙКА (M6) Нержавеющая сталь	1
21	42942	Колпачок регулировочного винта	1
22	93421	ШАР ПОВОРОТНОГО УЗЛА	1
23	42984	ШПИЛЬКА	1
23	8161949	Шпилька (M6 x 44)	1
24	817702	Пружина	1
25	828160A1	Кулачок дросселя в сборе	1
25	828160A2	Кулачок дросселя в сборе	1
26	828159	Тяга дроссельной заслонки	1
26	878174	Тяга дросселя	1
27	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
28	8268336	Гайка (M6)	1
28	401386	ГАЙКА (M6) Нержавеющая сталь	1
29	828494	Шайба	1

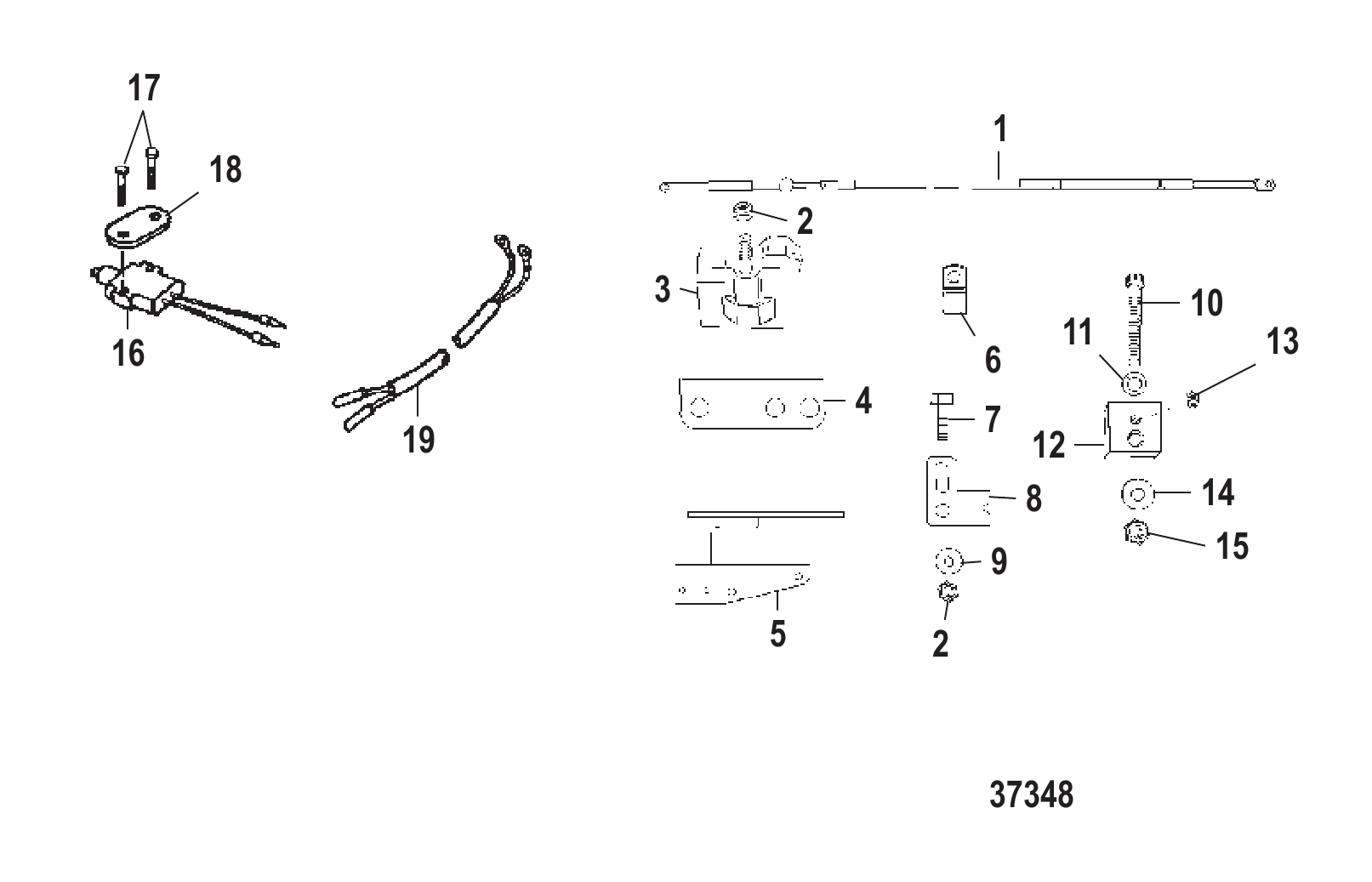

Рис. 39АДАПТЕР РУЛЯ (JET 65) TILLER HANDLE ADAPTOR KIT (JET 65)

REF	Номер детали	Наименование	Кол-во
-	850000A3	КОМПЛЕКТ ПЕРЕХОДНИКА РУМПЕЛЯ 65 JET	1
1	832001A6	ТРОС В СБОРЕ ПЕРЕКЛЮЧЕНИЯ	1
2	8268336	Гайка (M6)	2
2	401386	ГАЙКА (M6) Нержавеющая сталь	2
3	988851	Ползун	1
4	828095	Кронштейн	1
5	8249302	Кронштейн	1
5	824930T2	Кронштейн	1
6	64646	ЗАЖИМ	1
7	40011126	Винт (M6 x 13) нержавеющая сталь	1
8	828096	Фиксатор троса переключения передач	1
9	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
9	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
10	71958	ВИНТ (.250-28 x 1.75)	1
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	828094	Фиксатор троса переключения передач	1
13	72734	УСТАНОВОЧНЫЙ ВИНТ (#10-32 x .310)	1
14	35459	ШАЙБА	1
15	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
16	813960A3	ВЫКЛЮЧАТЕЛЬ	1
16	8M0052927	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
17	4001168	ВИНТ (M3.5 x 20) Нержавеющая сталь	2
17	88075020	ВИНТ (M3 x 20)	2
18	824923	ПЛАСТИНА	1
19	824934A1	ТРОС В СБОРЕ	1

Рис. 40СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ TOOLS SPECIAL

REF	Номер детали	Наименование	Кол-во
-	36392	Калибровочный инструмент карбюратора	1
-	89045	ПЕРЕХОДНИК	1
-	890451	Инструмент-адаптер прямого напряжения	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	99750A1	Мультиметр	1
-	52024A1	Блок переключателя	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	850439	Тестер искры	1
-	850439T1	Тестер восьмикамерный	1
-	99379	Стробоскоп	1
-	825207A1	Жгут проводов в сборе TPI/CDM тестовый	1
-	NSS	NOT SOLD SEPARATE Collet (SNAP ON - CG41-14)	1
-	NSS	NOT SOLD SEPARATE Expanding Rod (SNAP ON - CG41-11)	1
-	822778A3	Комплект прижимного давления	1
-	99750A1	Мультиметр	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	55919	Головка ведущая	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	90455	РЫМ-БОЛТ	1
-	904551	Рым-болт	1
-	77109A3	Монтажный комплект	1
-	52952A1	Съёмник стопорного кольца поршневого пальца	1
-	52952T1	Съёмник стопорного кольца поршневого пальца	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	74607A3	Установочный комплект поршневого пальца	1
-	24283	ЩИПЦЫ ДЛЯ СТОПОРНЫХ КОЛЕЦ	1
-	25821A1	СТЕНД-ПОДСТАВКА ДЛЯ ГОЛОВКИ БЛОКА	1
-	25821T1	Стенд для головки блока цилиндров	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1
-	78473	Индикаторный инструмент люфта корпуса редуктора	1
-	8M0053505	Инструмент-индикатор люфта	1
-	196601	Индикаторный инструмент люфта корпуса редуктора	1
-	817007	Оправка для установки сальника корпуса подшипника	1
-	817007T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ САЛЬНИКА	1
-	825199	Направляющая	1
-	13945	Инструмент для установки подшипника	1
-	14309A1	МОНТАЖНЫЙ ИНСТРУМЕНТ ПОДШИПНИКА	1
-	14309T02	Монтажный инструмент для подшипника	1
-	14311A2	ИНСТРУМЕНТ ПРЕДНАТЯГА ПОДШИПНИКА	1
-	14311A04	Инструмент предварительного натяга, корпус редуктора	1
-	83165M	Съёмник в сборе для подшипника	1
-	83165T	СЪЁМНИК В СБОРЕ	1
-	14308A1	ИНСТРУМЕНТ ДЛЯ ОБОЙМЫ ПОДШИПНИКА	1
-	14308T02	Оправка для обоймы подшипника	1
-	31229A7	Комплект съёмников для подшипника	1
-	24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
-	15755	Оправка	1
-	15755T	Оправка для запрессовки игольчатого подшипника, корпус редуктора	1
-	36569	Инструмент ведущей головки	1
-	36569T	Инструмент для ведущей головки, корпус редуктора	1
-	37312	Инструмент ведущей головки	1
-	37312T	ОПРАВКА ПОДШИПНИКА ГРЕБНОГО ВАЛА	1
-	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
-	36571	Установочная шайба	1
-	36571T	Направляющая шайба, корпус редуктора	1
-	37350	Установочная шайба	1
-	37350T	Направляющая оправка	1
-	29310	ПЛАСТИНА КОРПУСА РЕДУКТОРА	1
-	34961	ШАЙБА КОРПУСА РЕДУКТОРА	1
-	43506	Ключ фиксатора подшипника	1
-	43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
-	825200A1	ИНСТРУМЕНТ-КРЮЧОК ДЛЯ ПРУЖИНЫ	1
-	83155	Комплект переходника индикатора часового типа	1
-	8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА	1
-	58222A1	Индикаторный инструмент	1
-	13779	Съёмник подшипника	1
-	817009	Стакан оправки	1
-	817009T	ОПРАВКА ДЛЯ НАРУЖНОГО КОЛЬЦА ПОДШИПНИКА	1
-	817070	Фиксатор гребного вала	1
-	825196	ПРИСПОСОБЛЕНИЕ ДЛЯ УДЕРЖАНИЯ гребного вала	1
-	817005	Оправка для установки подшипника	1
-	826872	Инструмент установки подшипника	1
-	817058A1	ОПРАВКА ДЛЯ ПОДШИПНИКА	1
-	817011	Оправка для установки игольчатого подшипника	1
-	817011T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ ИГОЛЬЧАТОГО ПОДШИПНИКА	1
-	13949	Инструмент для запрессовки сальника	1
-	31108	Съёмник сальника	1
-	31108T	Оправка для запрессовки сальника, корпус редуктора	1
-	825197	Оправка	1
-	825197T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ МАСЛЯНОГО САЛЬНИКА	1
-	825198	Оправка	1
-	817008A2	УСТАНОВОЧНЫЙ ИНСТРУМЕНТ ШЕСТЕРНИ	1
-	12349A2	Установочный инструмент для шестерни	1
-	12349A05	Инструмент для фиксации шестерни в корпусе	1
-	27780	СЪЕМНИК	1
-	46086A1	Комплект губок съёмника, корпус редуктора	1
-	37241	Пластина съёмника универсальная	1
-	34569A1	Съёмник в сборе со скользящим молотком	1
-	85560	ПОДШИПНИК УПОРНЫЙ	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	817006	Оправка для установки сальника основания водяного насоса	1
-	14310A1	МОНТАЖНЫЙ ИНСТРУМЕНТ ЗАЩИТНОЙ ВТУЛКИ	1
-	14310T1	Оправка для установки защитной втулки	1

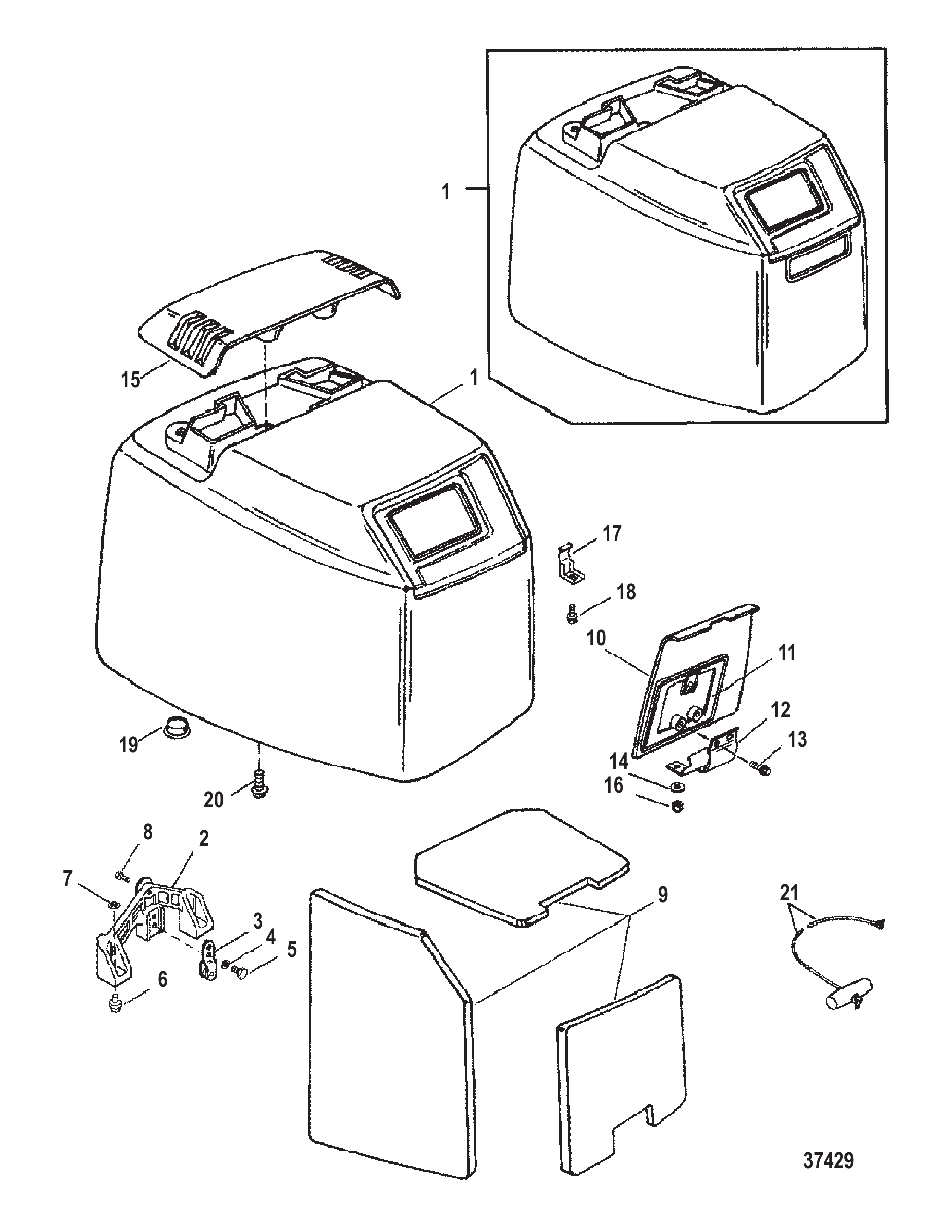

Рис. 41ВЕРХНИЙ КОЖУХ (S/N-USA-0G301750/BEL-9885504 и ниже) TOP COWL (S/N-USA-0G301750/BEL-9885504 and BELOW)

REF	Номер детали	Наименование	Кол-во
1	822360A14	Верхний кожух в сборе	1
1	822360A15	Верхний кожух в сборе	1
1	822360A16	Верхний кожух в сборе	1
1	822360A15	Верхний кожух в сборе	1
1	828353A12	Верхний кожух в сборе	1
1	828353A10	Верхний кожух-BL-B/F	1
1	822361A15	Верхний кожух в сборе	1
1	828354T6	Узел верхнего кожуха (чёрный-ручной)	1
1	822361A16	Верхний кожух в сборе	1
1	8M0107148	Верхний кожух, MA	1
2	8198131	КРОНШТЕЙН Защелки Крышки	1
2	819813T1	КРОНШТЕЙН ЗАЩЕЛКИ КОЖУХА	1
3	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
3	893763	Кронштейн фиксатора ролика	1
4	53166	СТОПОРНАЯ ШАЙБА (.312)	2
5	90285	ВИНТ (.312-18 x .625)	2
6	F481434	НАПРАВЛЯЮЩАЯ КРОНШТЕЙНА ЗАЩЕЛКИ КОЖУХА	2
7	91925	Гайка нажимная	4
8	822512	ВИНТ (.250-20 x 1.00)	3
9	823685A1	Комплект шумоизоляции	1
9	823685A02	Комплект звукоизоляционного покрытия (с предварительно нанесённым клеевым слоем)	1
10	821912A1	ЛЮК	1
10	821912A2	ЛЮК	1
10	821912A3	ЛЮК	1
11	8239671	Уплотнение люка	1
12	8220551	Штифт шарнирный	1
13	82104512	ВИНТ (M5 x 12)	2
14	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
14	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
15	821875F1	КРЫШКА ВЕРХНЯЯ	1
15	8218751	Колпачок верхний чёрный	1
15	821875F2	КРЫШКА ВЕРХНЯЯ	1
15	821875F1	КРЫШКА ВЕРХНЯЯ	1
15	821875F4	Крышка верхняя	1
15	821875F3	КРЫШКА ВЕРХНЯЯ	1
15	821875F1	КРЫШКА ВЕРХНЯЯ	1
16	8268336	Гайка (M6)	2
16	401386	ГАЙКА (M6) Нержавеющая сталь	2
17	8239601	Фиксатор	1
18	812832	Винт (#10-16 x .500)	1
18	878608	Винт (#10-16 x .500)	1
19	823865	ЗАГЛУШКА	2
20	82130016	ВИНТ (M6 x 16)	4
21	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
21	47341A11	Комплект шнура с рукояткой ручного запуска	1

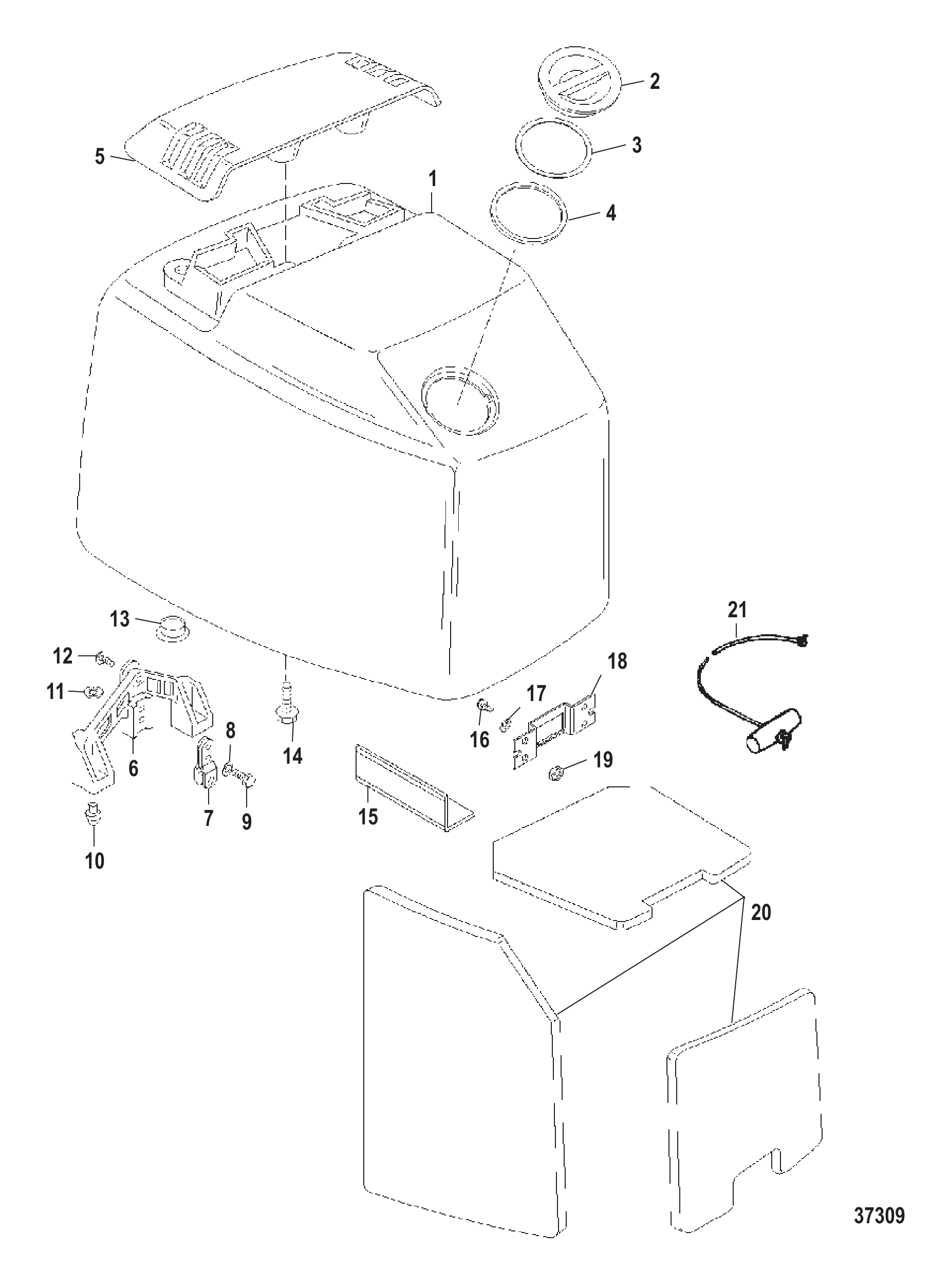

Рис. 42ВЕРХНИЙ КОЖУХ (S/N-USA-0G301751/BEL-9885505 и выше) TOP COWL (S/N-USA-0G301751/BEL-9885505 and Up)

REF	Номер детали	Наименование	Кол-во
1	828353A7	Верхний кожух в сборе	1
1	828353A8	Верхний кожух в сборе	1
1	828353T8	Узел верхнего кожуха (серебристый-электро)	1
1	828353A9	Верхний кожух в сборе	1
1	828353T9	Кожух верхний-TRACKER	1
1	828354A6	Верхний кожух в сборе	1
1	828354T6	Узел верхнего кожуха (чёрный-ручной)	1
1	828354A7	Узел верхнего кожуха (серебристый-ручной)	1
1	8M0107148	Верхний кожух, MA	1
2	828716A2	Крышка	1
3	828352	Сальник	1
4	8283511	Уплотнение	1
5	821875F1	КРЫШКА ВЕРХНЯЯ	1
5	8218751	Колпачок верхний чёрный	1
5	821875F2	КРЫШКА ВЕРХНЯЯ	1
5	821875F1	КРЫШКА ВЕРХНЯЯ	1
6	8198131	КРОНШТЕЙН Защелки Крышки	1
6	819813T1	КРОНШТЕЙН ЗАЩЕЛКИ КОЖУХА	1
7	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
7	893763	Кронштейн фиксатора ролика	1
8	53166	СТОПОРНАЯ ШАЙБА (.312)	2
9	90285	ВИНТ (.312-18 x .625)	2
10	F481434	НАПРАВЛЯЮЩАЯ КРОНШТЕЙНА ЗАЩЕЛКИ КОЖУХА	2
11	91925	Гайка нажимная	4
12	822512	ВИНТ (.250-20 x 1.00)	3
13	823865	ЗАГЛУШКА	2
14	82130016	ВИНТ (M6 x 16)	4
15	823830	ОПОРА	2
16	8231871	Винт (M4 x 14.5)	4
17	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	4
18	8233941	Кронштейн	1
19	8237515	Гайка (M4)	4
20	823685A1	Комплект шумоизоляции	1
20	823685A02	Комплект звукоизоляционного покрытия (с предварительно нанесённым клеевым слоем)	1
21	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
21	47341A11	Комплект шнура с рукояткой ручного запуска	1

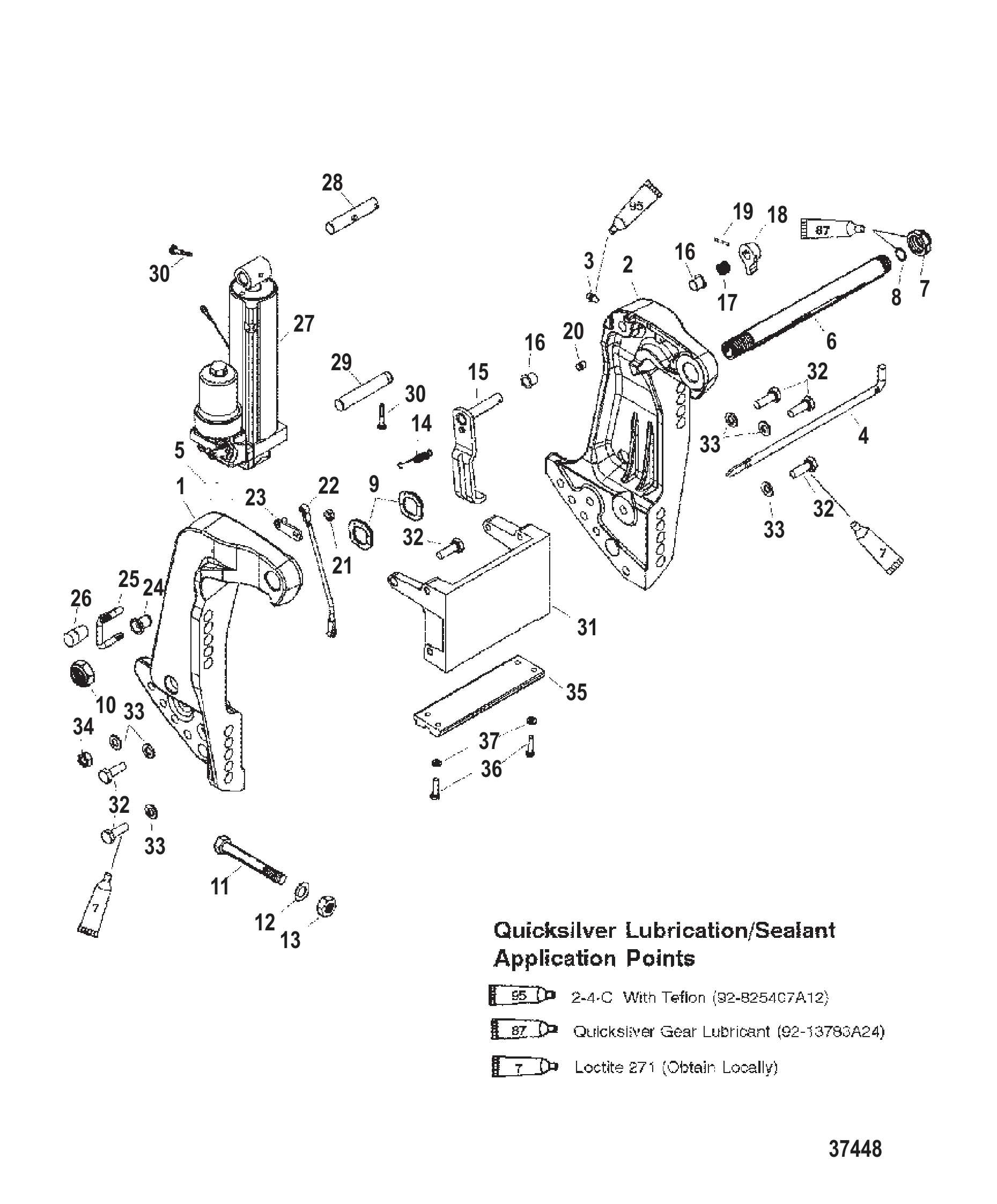

Рис. 43ТРАНЦЕВАЯ СКОБА (РУЧНОЙ НАКЛОН) TRANSOM BRACKET (MANUAL TILT ASSIST)

REF	Номер детали	Наименование	Кол-во
1	828334F1	Кронштейн транца	1
1	828334F2	Кронштейн транца	1
2	828333A3	Кронштейн транца в сборе	1
2	828333T07	Кронштейн транца в сборе - левый	1
2	828333A4	Кронштейн в сборе, транцевый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
4	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
5	830253	Наклейка фиксатора откидывания	1
6	99170A2	Комплект трубок наклона	1
6	826125A1	Трубка наклона	1
7	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
8	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
9	88750	ШАЙБА волнистая (1.62 x 1.05)	2
10	826164	Гайка (.875-14)	1
10	8M0231351	Контргайка	1
11	677551	ВИНТ (.500-20 x 4.500)	4
11	8M0149747	Винт	4
12	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
12	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
13	8M0027784	Гайка	4
13	82671117	ГАЙКА (.500-20)	4
14	830899	Пружина натяжная	1
15	821176A1	Рычаг в сборе, фиксатор наклона, одноцилиндровый силовой триммер	1
15	8M0109798	Рычаг фиксатора наклона в сборе	1
16	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
17	830900	Пружина сжатия	1
18	99633	Головка	1
19	99615	Штифт с канавкой	1
20	99617	Штифт	1
20	893709	Штифт	1
21	846128	Гайка (.312-18) нержавеющая сталь	1
21	826709110	Гайка (.312-18) нержавеющая сталь	1
22	8353511	Тяга соединительная	1
23	832042	Рычаг	1
24	832040	Втулка	1
25	832039	Рычаг наклона	1
26	19621	Ручка наклона	1
26	8M0007469	Ручка тримма	1
27	835249A1	Узел ручного наклона	1
27	835249T1	Узел ручного наклона	1
28	996251	Вал	1
28	99625002	Вал	1
29	818898	ШТИФТ ЯКОРНЫЙ	1
30	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
31	818771F1	Кронштейн якоря, чёрный	1
31	8M0086406	Кронштейн крепления	1
31	818771F6	Кронштейн крепления	1
31	818771T8	ORD 818771T 1 Mercury / Quicksilver	1
32	4000377	ВИНТ (M10 x 30)	6
33	4002319	ШАЙБА	6
33	400256	СТОПОРНАЯ ШАЙБА (M6)	6
34	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
35	818298A1	Комплект анода	1
35	818298Q1	Комплект анода	1
36	4000330	ВИНТ (M6 x 25)	2
36	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
37	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
37	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2

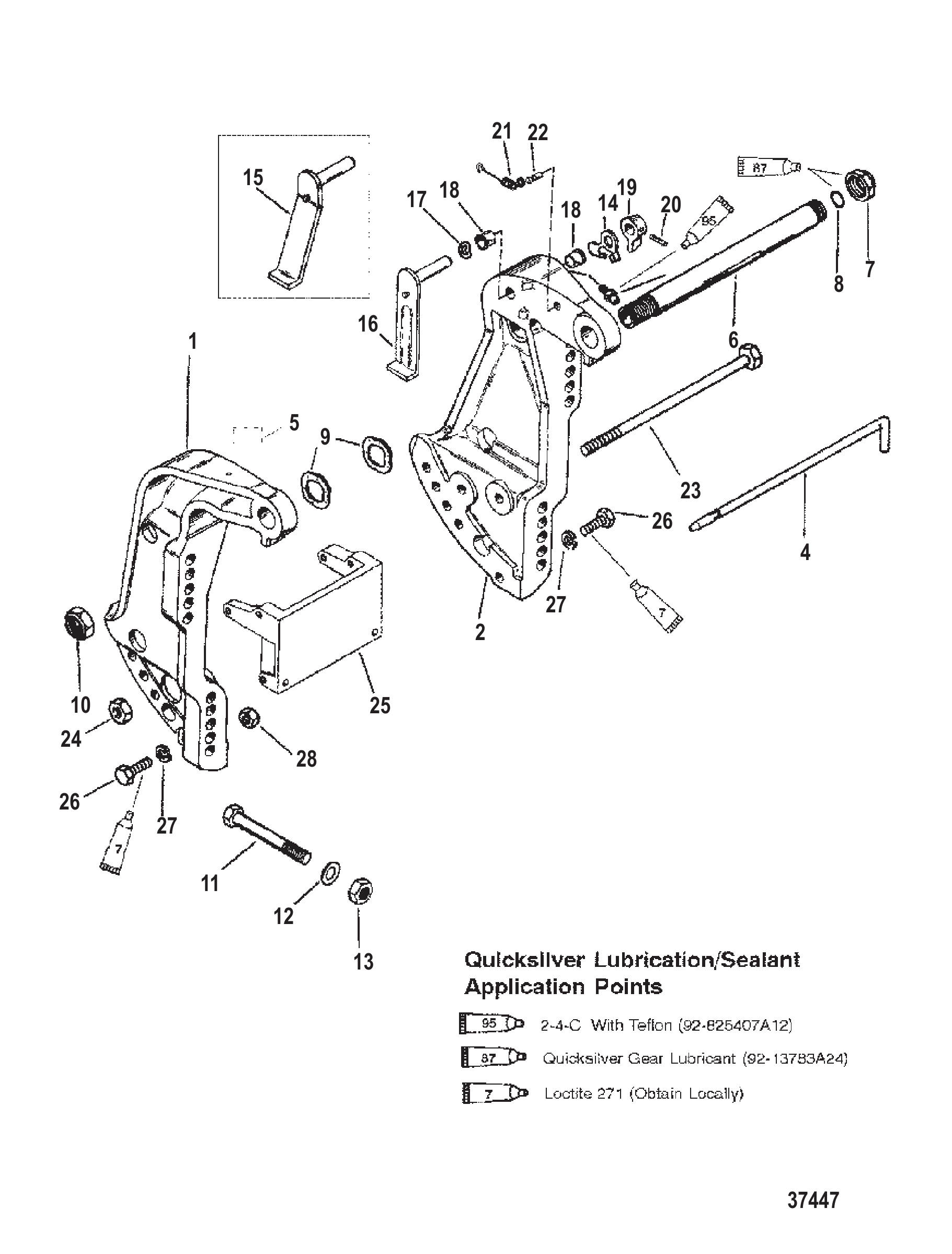

Рис. 44ТРАНЦЕВАЯ СКОБА (БЕЗ ГИДРОПОДЪЕМА И С ГИДРОПОДЪЕМОМ) TRANSOM BRACKET (NON POWER TRIM & POWER TRIM)

REF	Номер детали	Наименование	Кол-во
1	8718F7	Кронштейн транца, правый борт, чёрный	1
1	8718F8	Кронштейн транца, правый борт, серый	1
1	8718F10	Кронштейн транца	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
2	8716A10	Кронштейн транца в сборе	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
4	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
5	830253	Наклейка фиксатора откидывания	1
6	99170A2	Комплект трубок наклона	1
6	826125A1	Трубка наклона	1
7	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
8	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
9	88750	ШАЙБА волнистая (1.62 x 1.05)	2
10	826164	Гайка (.875-14)	1
10	8M0231351	Контргайка	1
11	677551	ВИНТ (.500-20 x 4.500)	4
11	8M0149747	Винт	4
12	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
12	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
13	8M0027784	Гайка	4
13	82671117	ГАЙКА (.500-20)	4
14	814207	Упор	1
15	99629A3	Рычаг наклона в сборе	1
16	821176A1	Рычаг в сборе, фиксатор наклона, одноцилиндровый силовой триммер	1
16	8M0109798	Рычаг фиксатора наклона в сборе	1
17	99611	Волнистая шайба	1
18	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
19	99633	Головка	1
20	99615	Штифт с канавкой	1
21	99622	Пружина	1
22	99604	Штифт с канавкой	1
23	96930A1	Болт в сборе, силовой триммер	1
24	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
25	818771F1	Кронштейн якоря, чёрный	1
25	8M0086406	Кронштейн крепления	1
25	818771F6	Кронштейн крепления	1
25	818771T8	ORD 818771T 1 Mercury / Quicksilver	1
25	818771F8	Кронштейн крепления	1
25	818771T8	ORD 818771T 1 Mercury / Quicksilver	1
26	4000377	ВИНТ (M10 x 30)	6
27	4002319	ШАЙБА	6
28	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
