80 JET 0G760300 THRU 0T979999 水星 Mercury взрыв-схемы и запчасти

Номер детали	Наименование	Кол-во
828155A5	КОМПЛЕКТ ЗАЩИТЫ ОТ ОБЛЕДЕНЕНИЯ КАРБЮРАТОРА	1
12092A10	КОМПЛЕКТ УДЛИНИТЕЛЯ	1
12092A11	КОМПЛЕКТ УДЛИНИТЕЛЯ	1
12092A10	КОМПЛЕКТ УДЛИНИТЕЛЯ	1
44357A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877680Q8	Топливный шланг в сборе (8 футов)	1
827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877680Q12	Топливный шланг в сборе (12 футов)	1
17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877681Q8	Топливный шланг в сборе (8 футов)	1
17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877681Q12	Топливный шланг в сборе (12 футов)	1
822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877683Q12	Топливный шланг в сборе (12 футов)	1
88334A2	КОМПЛЕКТ MERCATHODE	1
8M0180081	КОМПЛЕКТ МЕРКАТОД	1
86300A5	МОНИТОР MERCATHODE	1

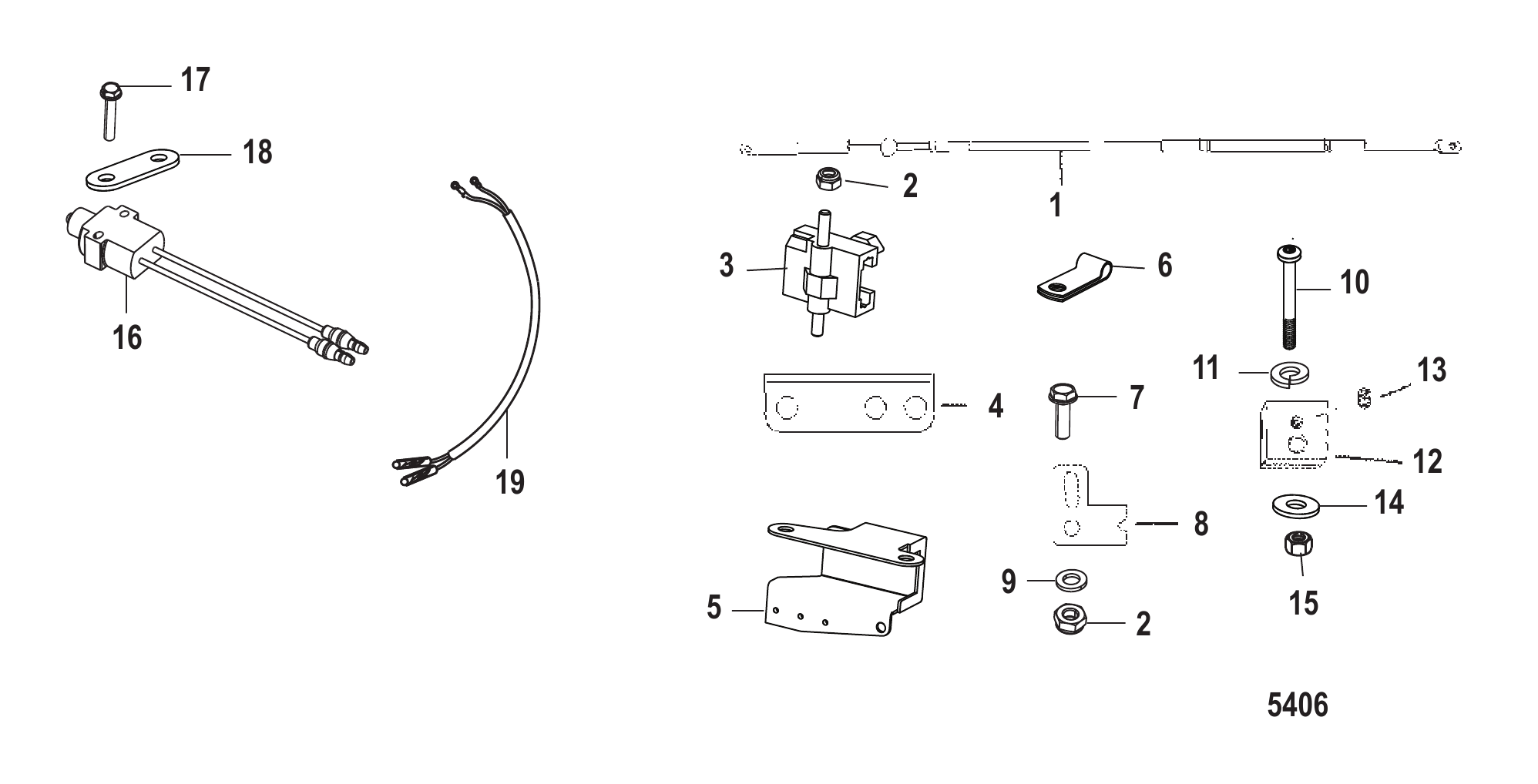

850000A3	КОМПЛЕКТ ПЕРЕХОДНИКА РУМПЕЛЯ 65 JET	1
12022A18	КОМПЛЕКТ РУМПЕЛЯ	1
12022A19	КОМПЛЕКТ РУМПЕЛЯ	1
12022A18	КОМПЛЕКТ РУМПЕЛЯ	1
12022A34	КОМПЛЕКТ РУМПЕЛЯ	1
12022A41	КОМПЛЕКТ РУЛЕВОЙ РУКОЯТКИ	1
12022A35	КОМПЛЕКТ РУМПЕЛЯ	1
12022A41	КОМПЛЕКТ РУЛЕВОЙ РУКОЯТКИ	1
17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
88825A6	КОМПЛЕКТ РЕГУЛЯТОРА НАПРЯЖЕНИЯ	1

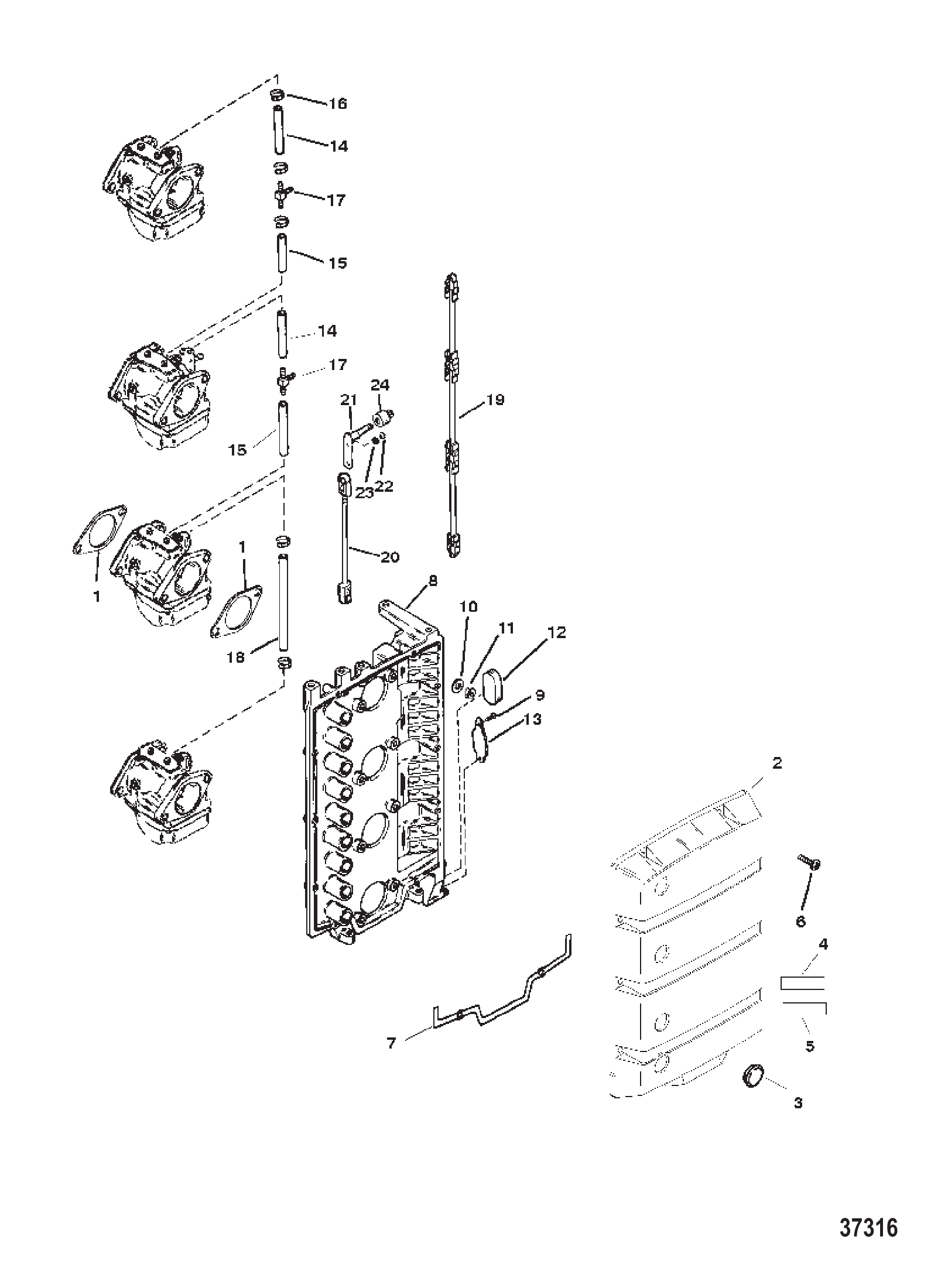

REF	Номер детали	Наименование	Кол-во
1	151723	ПРОКЛАДКА	8
2	44342A1	КРЫШКА	1
3	815784	КРЫШКА	4
4	NSS	NOT SOLD SEPARATE Decal-Timing	1
5	NSS	NOT SOLD SEPARATE Decal-Caution-Airbox	1
6	8128321	Винт (#10-16 x .600)	8
6	878609	Винт (#10-16 x .600)	8
7	828479	Прокладка	1
8	44340A2	ПЛАСТИНА В СБОРЕ Аттенюатор	1
9	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
10	4002217	ШАЙБА	2
11	823861	ГАЙКА ШПИЛЕК КАРБЮРАТОРА	6
11	826365	ГАЙКА (M8)	6
12	39519	ЧАШКА	1
13	98889	Защёлка	1
14	9912878	Шланг (.187) (26.00 дюймов, бухта)	2
15	9912878	Шланг (.187) (26.00 дюймов, бухта)	2
16	816311	Стяжка (8.00 дюймов)	AR
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	17762	ТРОЙНИК ПЕРЕХОДНОЙ	2
17	830285	Тройник соединительный	2
18	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
19	825203	Тяга дросселя (главная)	1
19	825203T	Тяга	1
20	193859	Тяга	1
21	11399A1	РЫЧАГ В СБОРЕ	1
22	40056103	ВИНТ (M5 x 6)	1
23	56681	ШАЙБА (.203 x .500 x .032)	1
23	8M0204666	ШАЙБА (.203 x .500 x .032)	1
24	67748	Ролик	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

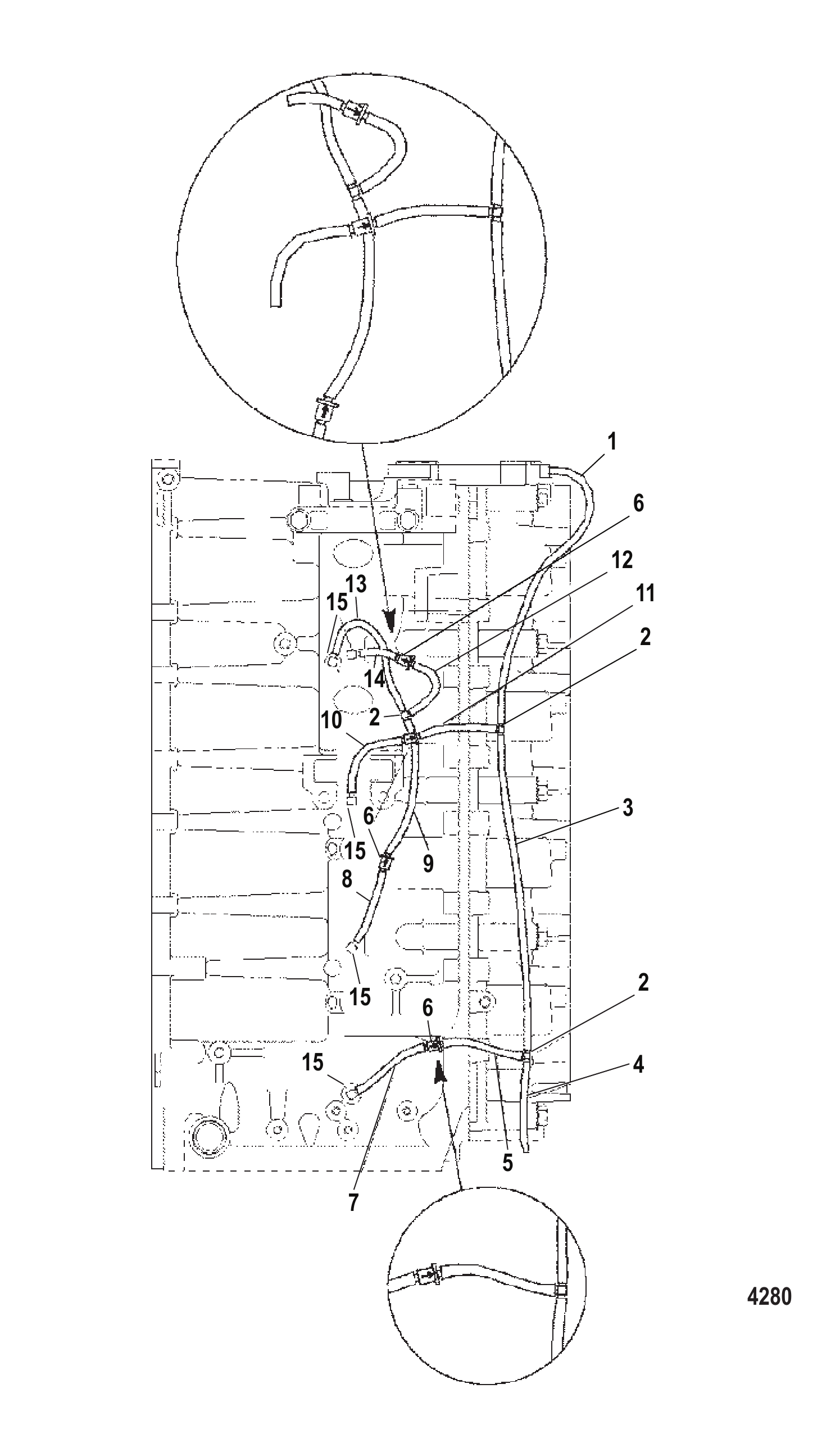

REF	Номер детали	Наименование	Кол-во
1	99130122	Трубка (20,00 футов, бухта) дренажная	1
2	591692	ФИТИНГ ТРОЙНИКОВЫЙ	3
2	59169003	Фитинг тройник	3
3	99130122	Трубка (20,00 футов, бухта) дренажная	1
3	892024122	Шланг (240.00 дюймов, бухта)	1
4	99130122	Трубка (20,00 футов, бухта) дренажная	1
4	892024122	Шланг (240.00 дюймов, бухта)	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	149126	ОБРАТНЫЙ КЛАПАН	4
7	99130122	Трубка (20,00 футов, бухта) дренажная	1
7	892024122	Шланг (240.00 дюймов, бухта)	1
8	99130122	Трубка (20,00 футов, бухта) дренажная	1
8	892024122	Шланг (240.00 дюймов, бухта)	1
9	99130122	Трубка (20,00 футов, бухта) дренажная	1
9	892024122	Шланг (240.00 дюймов, бухта)	1
10	99130122	Трубка (20,00 футов, бухта) дренажная	1
10	892024122	Шланг (240.00 дюймов, бухта)	1
11	99130122	Трубка (20,00 футов, бухта) дренажная	1
11	892024122	Шланг (240.00 дюймов, бухта)	1
12	99130122	Трубка (20,00 футов, бухта) дренажная	1
12	892024122	Шланг (240.00 дюймов, бухта)	1
13	99130122	Трубка (20,00 футов, бухта) дренажная	1
13	892024122	Шланг (240.00 дюймов, бухта)	1
14	99130122	Трубка (20,00 футов, бухта) дренажная	1
14	892024122	Шланг (240.00 дюймов, бухта)	1
15	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	5
-	17791T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	17791R97	PH 100-125 2S -RM Mercury / Quicksilver	1

REF	Номер детали	Наименование	Кол-во

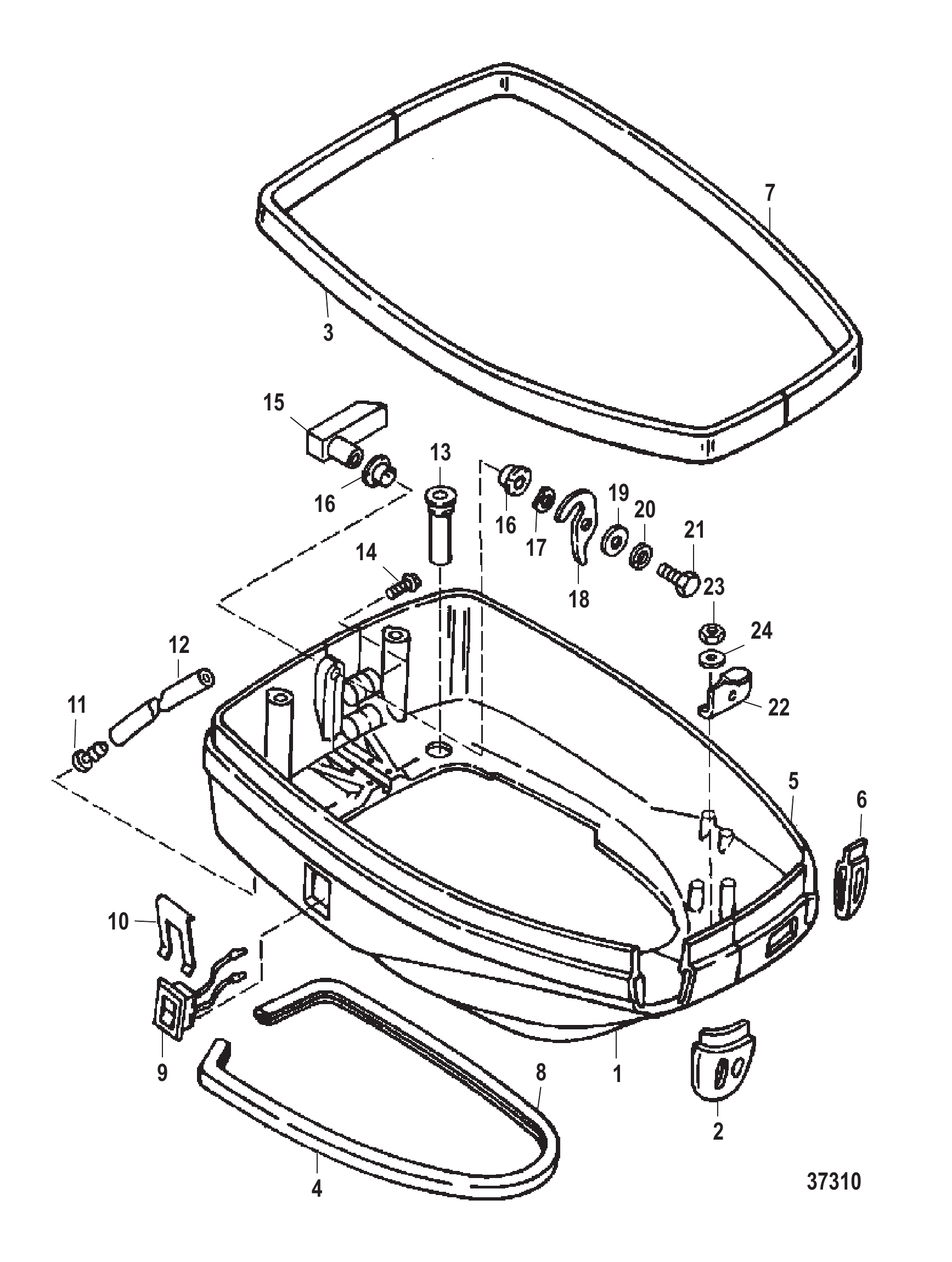

1	821873A1	Сборка нижнего кожуха, правый борт	1
1	821873A2	Сборка нижнего кожуха, правый борт	1
1	821873A3	Сборка нижнего кожуха, правый борт	1
2	822556	Втулка	1
2	822556003	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
3	8253182	Уплотнение (36,00 дюйма)	1
3	8M0109216	УПЛОТНЕНИЕ КОЖУХА	1
4	8238052	Уплотнение нижнего кожуха	1
5	821874A1	Сборка нижнего кожуха, левый борт	1
5	8M0107328	КОЖУХ НИЖНИЙ, ЛЕВЫЙ БОРТ	1
5	821874A2	Сборка нижнего кожуха, левый борт	1
5	821874A3	Сборка нижнего кожуха, левый борт	1
6	822555	Втулка	1
6	822555001	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
7	8253182	Уплотнение (36,00 дюйма)	1
7	8M0109216	УПЛОТНЕНИЕ КОЖУХА	1
8	8238052	Уплотнение нижнего кожуха	1
9	850691	Выключатель	1
9	8M0235192	Переключатель тримма	1
10	8124431	Фиксатор (применять где применимо)	1
10	8M0032848	Держатель переключателя	1
11	813613	Штуцер	1
12	83075780	ТРУБКА (28.00 дюймов, бухта)	1
12	8M0108349	Шланг (70 дюймов, бухта)	1
13	817519A2	Обратный клапан в сборе, сливной	2
14	82130040	ВИНТ (M6 x 40)	3
15	820000A2	Рукоятка	1
15	8M0041366	РУКОЯТКА В СБОРЕ-ЧЕРНАЯ	1
15	820000A3	Рукоятка	1
15	820000A2	Рукоятка	1
15	820000A6	Рукоятка	1
15	820000A2	Рукоятка	1
16	812707	Втулка	2
17	F2047	Шайба волнистая	1
18	F481777	Вал кулачкового замка	1
18	8M0001081	Кулачок	1
19	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
19	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	8223631	ФИКСАТОР	1
22	822363T1	ФИКСАТОР	1
23	8268336	Гайка (M6)	2
23	401386	ГАЙКА (M6) Нержавеющая сталь	2
24	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
24	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2

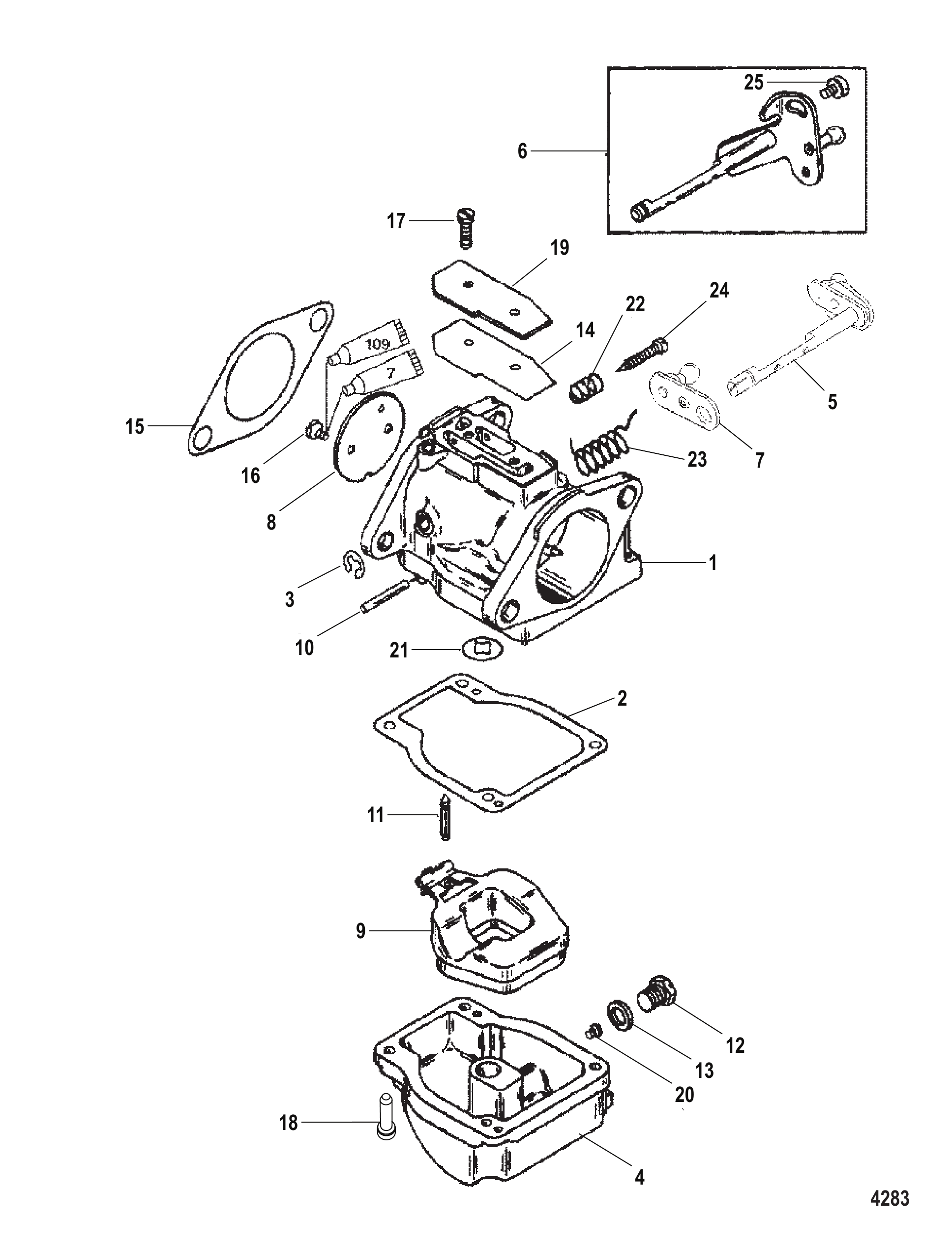

REF	Номер детали	Наименование	Кол-во
-	884586A6	Ремкомплект карбюратора (WME 89-1/2/3/4)	1
-	884586A11	Ремкомплект карбюратора (WME 111-1/2/3/4)	1
-	884586A11	Ремкомплект карбюратора (WME 111-1/2/3/4)	1
-	884587A6	Ремкомплект карбюратора (WME 90-1/2/3/4)	1
-	884587A11	Ремкомплект карбюратора (WME 112-1/2/3/4)	1
-	884587A11	Ремкомплект карбюратора (WME 112-1/2/3/4)	1
1	823799T19	Карбюратор	1
1	823799T39	Карбюратор	1
1	823799T20	Карбюратор	1
1	823799T40	Карбюратор	1
1	823799T21	Карбюратор	1
1	823799T41	Карбюратор	1
1	823799T22	Карбюратор	1
1	823799T42	Карбюратор	1
1	824902T19	Карбюратор	1
1	884586T07	КАРБЮРАТОР (WME 111-1)	1
1	824902T20	Карбюратор	1
1	884586T08	КАРБЮРАТОР (WME 111-2)	1
1	824902T21	Карбюратор	1
1	884586T09	КАРБЮРАТОР (WME 111-3)	1
1	824902T22	Карбюратор	1
1	884586T10	КАРБЮРАТОР (WME 111-4)	1
1	884586T1	Карбюратор (WME 89-1) (115)	1
1	884586T07	КАРБЮРАТОР (WME 111-1)	1
1	884586T2	Карбюратор (WME 89-2) (115)	1
1	884586T08	КАРБЮРАТОР (WME 111-2)	1
1	884586T3	Карбюратор (WME 89-3) (115)	1
1	884586T09	КАРБЮРАТОР (WME 111-3)	1
1	884586T4	Карбюратор (WME 89-4) (115)	1
1	884586T10	КАРБЮРАТОР (WME 111-4)	1
1	884586T07	КАРБЮРАТОР (WME 111-1)	1
1	884586T08	КАРБЮРАТОР (WME 111-2)	1
1	884586T09	КАРБЮРАТОР (WME 111-3)	1
1	884586T10	КАРБЮРАТОР (WME 111-4)	1
1	824894T4	Карбюратор	1
1	884587T07	КАРБЮРАТОР (125-WME 112-1)	1
1	824894T5	Карбюратор	1
1	884587T08	КАРБЮРАТОР (125-WME 112-2)	1
1	824894T6	Карбюратор	1
1	884587T09	КАРБЮРАТОР (125-WME 112-3)	1
1	824894T7	Карбюратор	1
1	884587T10	КАРБЮРАТОР (125-WME 112-4)	1
1	884587T1	Карбюратор (WME 90-1)	1
1	884587T07	КАРБЮРАТОР (125-WME 112-1)	1
1	884587T2	Карбюратор (WME 90-2)	1
1	884587T08	КАРБЮРАТОР (125-WME 112-2)	1
1	884587T3	Карбюратор (WME 90-3)	1
1	884587T09	КАРБЮРАТОР (125-WME 112-3)	1
1	884587T4	Карбюратор (WME 90-4)	1
1	884587T10	КАРБЮРАТОР (125-WME 112-4)	1
1	884587T07	КАРБЮРАТОР (125-WME 112-1)	1
1	884587T08	КАРБЮРАТОР (125-WME 112-2)	1
1	884587T09	КАРБЮРАТОР (125-WME 112-3)	1
1	884587T10	КАРБЮРАТОР (125-WME 112-4)	1
2	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	4
3	NSS	NOT SOLD SEPARATE Retaining Ring	4
4	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	4
5	823632	Вал дроссельной заслонки	3
6	8236321	Вал дроссельной заслонки	1
7	8087461	Рычаг дроссельной заслонки (WME-1/3/4)	3
8	97241	Клапан дроссельной заслонки	4
8	97244	Клапан дроссельной заслонки	4
9	9594	Поплавок	4
10	F10064	ВАЛ	4
11	879194011	Клапан впускной	4
12	811694	КОМПЛЕКТ ПРОБКИ	4
13	802731	Сальник (состоит из 4 сальников)	1
14	NSS	NOT SOLD SEPARATE Gasket-Cover Plate	4
15	151724	ПРОКЛАДКА	4
16	F10155	ВИНТ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	8
17	811220	ВИНТ Крышки	8
18	808612	Винт с шайбой (#8-32 x .750)	16
19	811221	КРЫШКА	4
20	6359	ЖИКЛЁР (.052)	1
20	6028	ЖИКЛЁР (.050)	2
20	4216	Жиклёр (.064) главной топливной системы	1
20	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	1
20	4216	Жиклёр (.064) главной топливной системы	2
20	4217	Жиклёр главной системы (.062)	1
20	6030	ЖИКЛЁР (.070)	1
20	6201	ЖИКЛЁР (.080)	2
20	3518	Жиклёр (.082)	1
20	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	3
20	4217	Жиклёр главной системы (.062)	1
20	6030	ЖИКЛЁР (.070)	1
20	6680	Жиклёр (.078) (WME1/2)-115 WME-14	1
20	3796	Жиклёр (.076) (WME 3/4) -115 WME-14	2
21	808738	Прокладка	4
22	NSS	NOT SOLD SEPARATE Spring-Idle Needle	2
23	NSS	NOT SOLD SEPARATE Spring-Throttle Return	4
24	NSS	NOT SOLD SEPARATE Idle Needle	2
25	823634	Винт	3
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1
-	8236354	Ремкомплект карбюратора	1
-	13461A99	Комплект прокладок	1

REF	Номер детали	Наименование	Кол-во
-	52148A7	Сборка системы Co-Pilot	1
1	521481	НАПРАВЛЯЮЩИЙ СТЕРЖЕНЬ	1
2	8M0103848	Гайка в сборе	1
3	56500	ВИНТ (.250-28 x 1.250)	1
4	77674	ШАЙБА (.35 x .75 x .12)	1
5	821621	Рукоятка штифтовая	1
6	873491	Штанга	1
7	521512	ВТУЛКА	1
8	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
8	8M0042642	Шайба (.323 x .562 x .063)	2
9	826709111	Гайка (.312-24) нержавеющая сталь	2

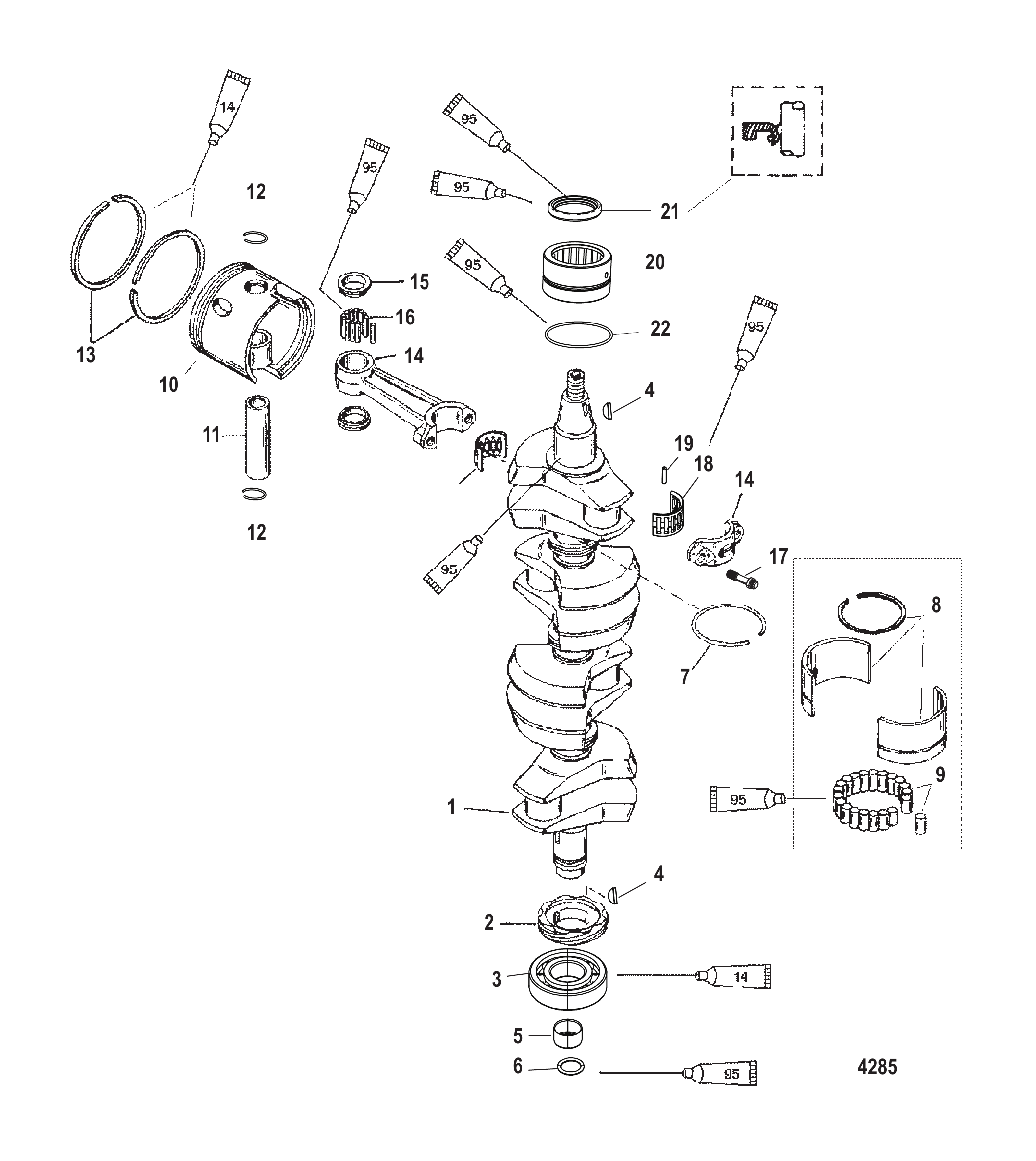

Рис. 7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	9193T5	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
2	43019A1	Шестерня в сборе	1
3	43011T	Подшипник шариковый	1
4	91800	Шпонка	2
5	786611	Износостойкая втулка	1
6	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
7	818412A4	Кольцо в сборе	2
8	42943A1	Подшипник в сборе роликовый	3
9	NSS	NOT SOLD SEPARATE Roller Bearing	96
10	826191T4	ПОРШЕНЬ В СБОРЕ	4
10	821896A3	Сборка поршня	AR
10	821896A4	Сборка поршня	AR
11	NSS	NOT SOLD SEPARATE	4
12	857196	Стопорное кольцо	8
13	822321A12	Комплект поршневых колец — стандартный	1
13	822321A1	Комплект поршневых колец — ремонтный .015	AR
13	822321A2	Комплект поршневых колец	AR
14	818846T6	Шатун в сборе	4
15	812876	Шайба	8
15	8M0012298	Упорная шайба	8
16	818391	ПОДШИПНИК ИГОЛЬЧАТЫЙ	116
16	8M0214954	Подшипник игольчатый @200	116
17	94320	Винт (.375-24 x 1.250)	8
18	43012A04	ПОДШИПНИК В СБОРЕ	4
18	8M0235070	Подшипник с сепаратором	4
19	NSS	NOT SOLD SEPARATE Roller Bearing	64
20	43013T3	Подшипник в сборе роликовый	1
21	43993	Сальник масляный	1
21	8M0214932	Сальник	1
22	858225	Уплотнительное кольцо	1
22	823683	Уплотнительное кольцо (1.989 x .070)	1
-	13461A99	Комплект прокладок	1
-	17791T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	17791R97	PH 100-125 2S -RM Mercury / Quicksilver	1

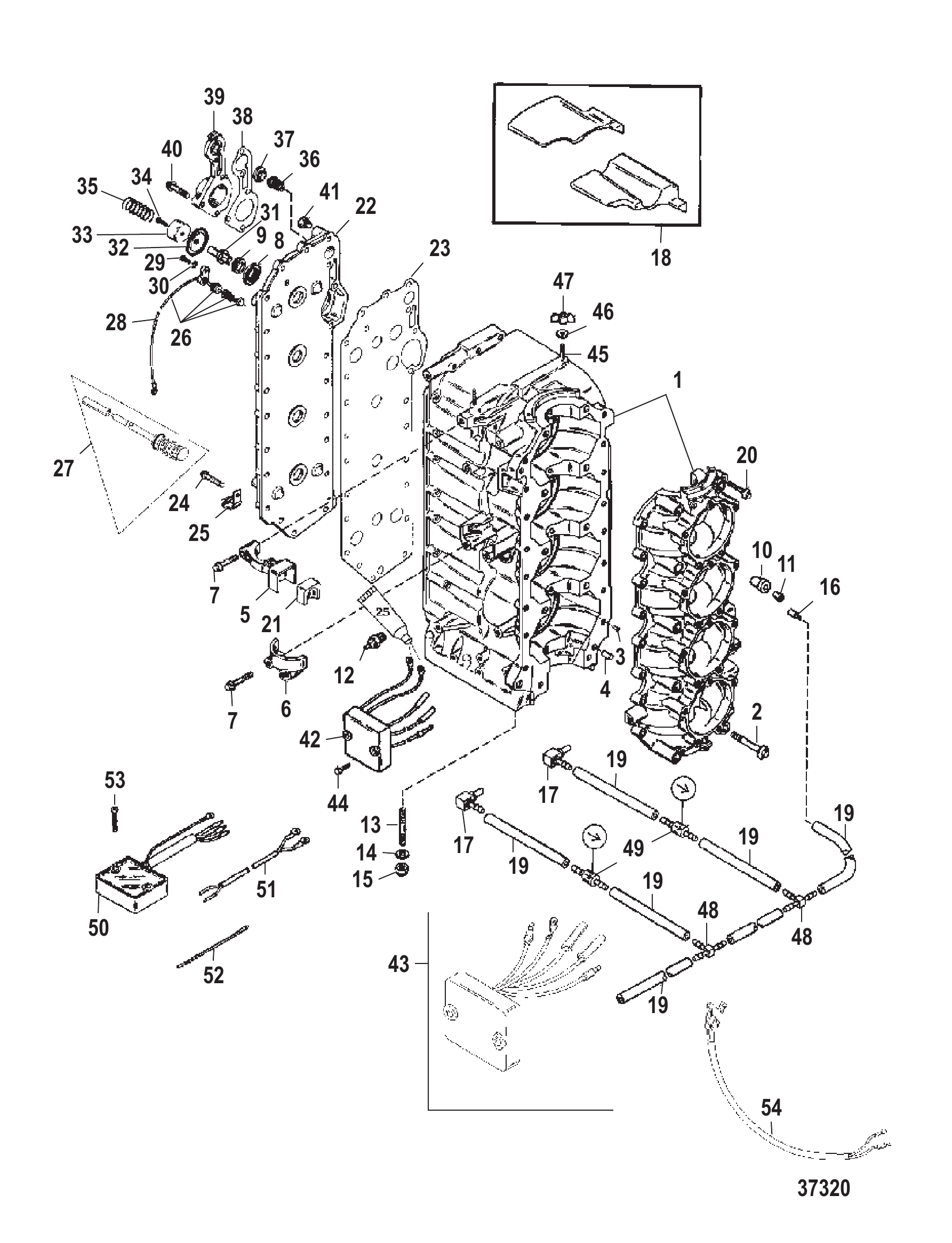

Рис. 8БЛОК ЦИЛИНДРОВ И КАРТЕР Cylinder Block and Crankcase

REF	Номер детали	Наименование	Кол-во
1	9191A24	Блок цилиндров	1
2	4009680	ВИНТ (M10 x 80) КАРТЕР К БЛОКУ ЦИЛИНДРОВ	10
3	67296	Штифт (обоймы подшипника)	4
3	8M0036405	Штифт	4
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
5	428841	Крышка	1
5	428842	Крышка	1
6	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
7	81742750	ВИНТ (M8 x 50)	4
8	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
9	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
10	813801A1	Сборка держателя	1
11	42657A3	Обратный клапан	3
12	146532	ОБРАТНЫЙ КЛАПАН	2
12	891664	Обратный клапан	2
13	8216761	Шпилька	8
13	821676A1	КОМПЛЕКТ ШПИЛЕК	8
14	45175	Шайба (.406 x .750 x .104)	8
14	8M0214963	Шайба	8
15	13914	Гайка (M10) шпильки корпуса редуктора	8
15	40140	ГАЙКА (M10)	8
16	426231	Обратный клапан	1
16	426233	Обратный клапан	1
17	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	2
18	824703A1	КОМПЛЕКТ СВЕЧЕЙ	1
19	99130122	Трубка (20,00 футов, бухта) дренажная	1
19	892024122	Шланг (240.00 дюймов, бухта)	1
20	82127335	ВИНТ (M8 x 35 ММ)	16
21	99162	Чехол масляного бака	1
21	99162001	Чехол	1
22	9196A2	КРЫШКА	1
23	443284	Прокладка крышки блока цилиндров	1
24	82127335	ВИНТ (M8 x 35 ММ)	18
25	814634	Хомут	5
26	787991	Датчик температуры (37.50 дюйма)	1
27	787992	Датчик температуры	1
28	44552	Фиксатор	1
28	889733	ФИКСАТОР	1
29	48409	Винт (#10-16 x .625) нержавеющая сталь	1
30	56681	ШАЙБА (.203 x .500 x .032)	1
30	8M0204666	ШАЙБА (.203 x .500 x .032)	1
31	86596T	Тарельчатый клапан	1
32	64877	ДИАФРАГМА	1
32	648771	ДИАФРАГМА	1
33	94182	Шайба	1
34	69570	Винт (#10-16 x .750)	1
35	18336	Пружина	1
35	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
36	14586	Термостат	1
37	62386	Прокладка термостата	1
37	8M0204714	Прокладка @4	1
38	430065	ПРОКЛАДКА	1
38	430068	ПРОКЛАДКА	1
39	428853	КРЫШКА	1
39	8M0047619	Крышка	1
40	82127335	ВИНТ (M8 x 35 ММ)	1
40	81742755	ВИНТ (M8 x 55)	4
41	328022	Пробка трубная (.125-27) латунная	1
42	14857A11	Узел модуля предупреждения о масле	1
42	14857A16	Модуль предупреждения о масле	1
43	14857A13	МОДУЛЬ В СБОРЕ Предупреждение о масле	1
43	14857A16	Модуль предупреждения о масле	1
44	4010630	ВИНТ (M6 x 30) Нержавеющая сталь	2
45	8161946	Шпилька	2
45	8161949	Шпилька (M6 x 44)	2
46	49221	Шайба (.187 x .500 x .062) неопреновая	2
46	8M0204663	ШАЙБА @5	2
47	816872	Барашковая гайка	2
48	59169	Фитинг	2
48	59169003	Фитинг тройник	2
49	149122	ОБРАТНЫЙ КЛАПАН	2
49	149125	ОБРАТНЫЙ КЛАПАН	2
50	821889A51	ОГРАНИЧИТЕЛЬ ОБОРОТОВ	1
51	823147A7	ЖГУТ ПРОВОДОВ В СБОРЕ Ограничитель оборотов	1
52	11149A8	ЖГУТ ПРОВОДОВ В СБОРЕ Переходник	1
53	82130050	ВИНТ (M6 x 50)	2
53	82130030	ВИНТ (M6 x 30)	2
54	855212A1	ЖГУТ ПРОВОДОВ В СБОРЕ Переходник	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1
-	17791A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	17791T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

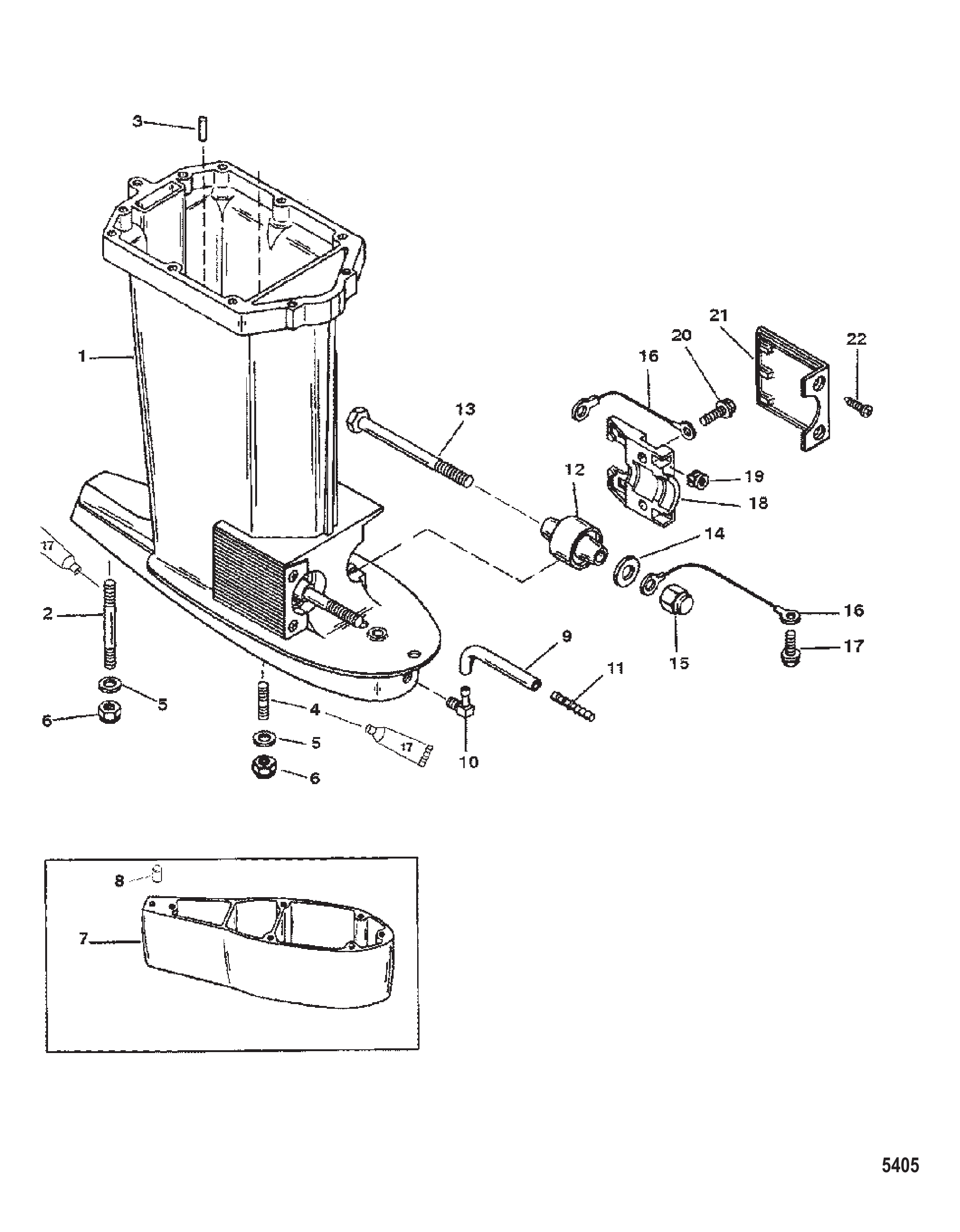

Рис. 9КОРПУС ВЕДУЩЕГО ВАЛА USA-0T800999/BEL-0P267999 И РАНЕЕ Driveshaft Housing USA-0T800999/ BEL-0P267999 and Below

REF	Номер детали	Наименование	Кол-во
1	8974T23	Корпус гребного вала в сборе	1
1	8974A26	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	9035015	Шпилька (M10 x 227)	1
3	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
4	9035012	Шпилька (M10 x 63)	4
4	9035016	Шпилька (M10 x 190)	4
4	8M0034462	Шпилька (M10 x 190)	4
5	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
5	8M0214963	Шайба	5
6	40140	ГАЙКА (M10)	5
7	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
8	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
8	8M0084244	Штифт установочный, .375 x .620	1
8	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
9	85822A4	Датчик спидометра в сборе	1
10	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
10	433351	Соединитель 90 градусов - с Vibraseal	1
11	85822	Соединитель прямой	1
11	85822T	Разъём прямой	1
12	44343T1	Опора	2
13	42973	БОЛТ (M12 x 154)	2
13	898835001	Винт (M12 x 154)	2
14	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
15	43528	Гайка (M12) болта нижней опоры	2
15	8M0204662	Гайка	2
16	88238A10	Кабель заземления в сборе	2
17	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
18	93192	ХОМУТ НИЖНЕЙ ОПОРЫ	2
18	8M0036730	Хомут	2
19	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
20	4010725	ВИНТ (M8 x 25)	4
21	67077T	Крышка, чёрная чёрная	2
21	8M4500752	Крышка	2
22	88417	Винт (#12-24 x .620) крышки	4

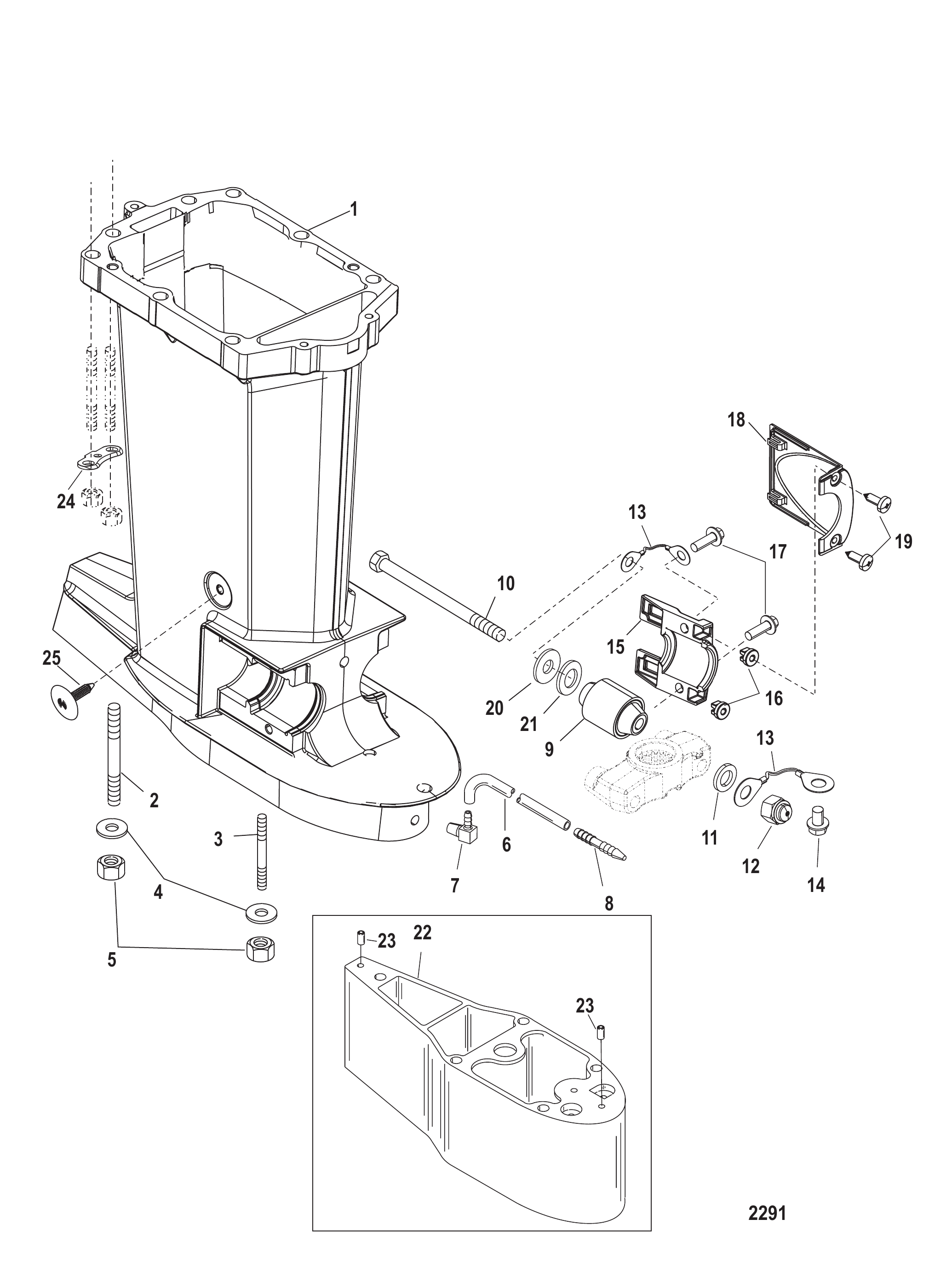

Рис. 10КОРПУС ВЕДУЩЕГО ВАЛА USA-0T801000/BEL-0P268000 И ПОЗЖЕ Driveshaft Housing USA-0T801000/ BEL-0P268000 and Up

REF	Номер детали	Наименование	Кол-во
1	881913T01	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА	1
1	881913T02	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	9035016	Шпилька (M10 x 190)	4
3	8M0034462	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
4	8M0214963	Шайба	5
5	40140	ГАЙКА (M10)	5
6	85822A4	Датчик спидометра в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
7	433351	Соединитель 90 градусов - с Vibraseal	1
8	85822	Соединитель прямой	1
8	85822T	Разъём прямой	1
9	881916	Опора	2
10	42973	БОЛТ (M12 x 154)	2
10	898835001	Винт (M12 x 154)	2
11	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
12	43528	Гайка (M12) болта нижней опоры	2
12	8M0204662	Гайка	2
13	88238A10	Кабель заземления в сборе	2
14	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
15	881917	Хомут	2
15	8M0036786	Хомут	2
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	889833025	Винт (M8 x 25 мм)	4
18	882752	Крышка	2
18	8M4500754	Крышка	2
19	88417	Винт (#12-24 x .620) крышки	4
20	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
20	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
21	881976	Шайба неопреновая	2
22	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
23	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
23	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
23	8M0084244	Штифт установочный, .375 x .620	1
24	892214	ШАЙБА ПЛОСКАЯ	2
25	889557	ПРОБКА корпуса гребного вала	2
25	8M0026580	Заглушка	2

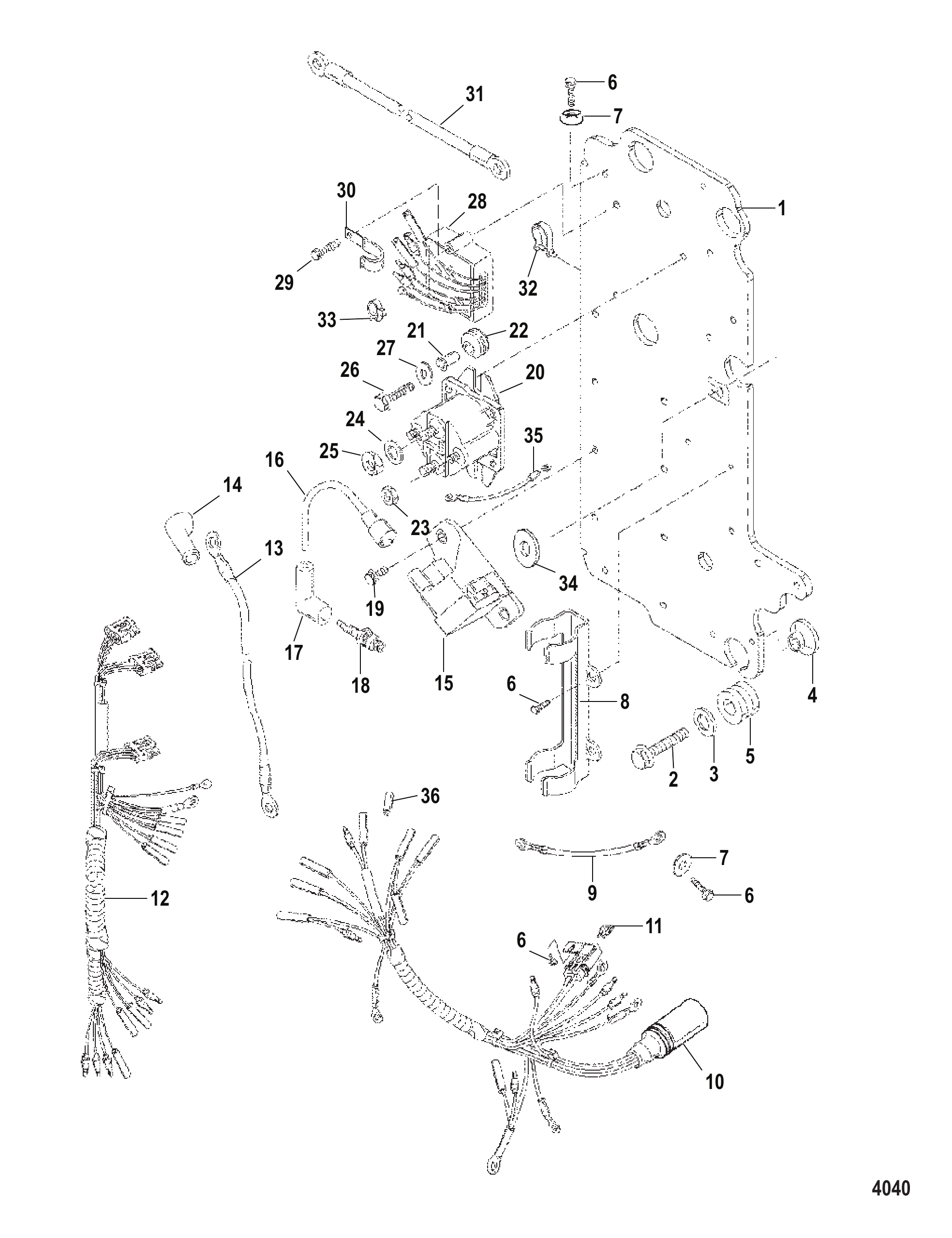

Рис. 11Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	8327531	Пластина электрическая	1
2	40011150	Винт (M8 x 30) нержавеющая сталь	3
3	49436	Шайба	3
4	8502341	Втулка	3
5	833155	Втулка	3
6	82239312	ВИНТ (M5 x 12)	5
7	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
8	8261151	Хомут соединительный	1
9	88807A44	Трос в сборе (10 дюймов)	1
10	850043A2	Жгут проводов двигателя в сборе	1
11	812619	Предохранитель жёлтый - 20 ампер	1
12	850045A2	Жгут проводов зажигания в сборе	1
13	88439A3	Кабель в сборе положительный - аккумулятор	1
14	830233	Колпак изолятора - красный	1
15	827509A10	Модуль CDM в сборе	4
16	821945A61	Высоковольтный провод в сборе	4
17	63709A1	Комплект наконечника/клеммы свечи зажигания	4
18	8167372	Свеча зажигания (NGK #BP8H-N-10)	4
18	816737Q	Свеча зажигания NGK BP8HN-10@10	4
18	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	4
18	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	4
19	82129116	ВИНТ (M6 x 16)	8
20	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
21	818968	ВТУЛКА	2
21	8M0214955	Втулка	2
22	822179	Втулка уплотнительная	2
23	45076	Гайка (#10-32) латунная клемма блока выключателя	2
24	26993	СТОПОРНАЯ ШАЙБА (.312)	2
24	8M0204647	Стопорная шайба (.312)	2
25	68292	Гайка (.312-18)	2
25	8M0204668	Гайка (.312-18)	2
26	82129125	ВИНТ (M6 x 25 мм)	2
27	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
27	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
28	883072T	Регулятор напряжения	1
28	8M0084173	Регулятор напряжения	1
29	82129135	ВИНТ (M6 x 35)	2
30	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
31	88439A4	Кабель в сборе аккумулятор - отрицательный	1
32	834813	Хомут	2
33	816311T	СТЯЖКА (8.00 дюймов)	AR
33	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
34	36001	ШАЙБА	1
35	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
36	13541	Разъём штыревой	1

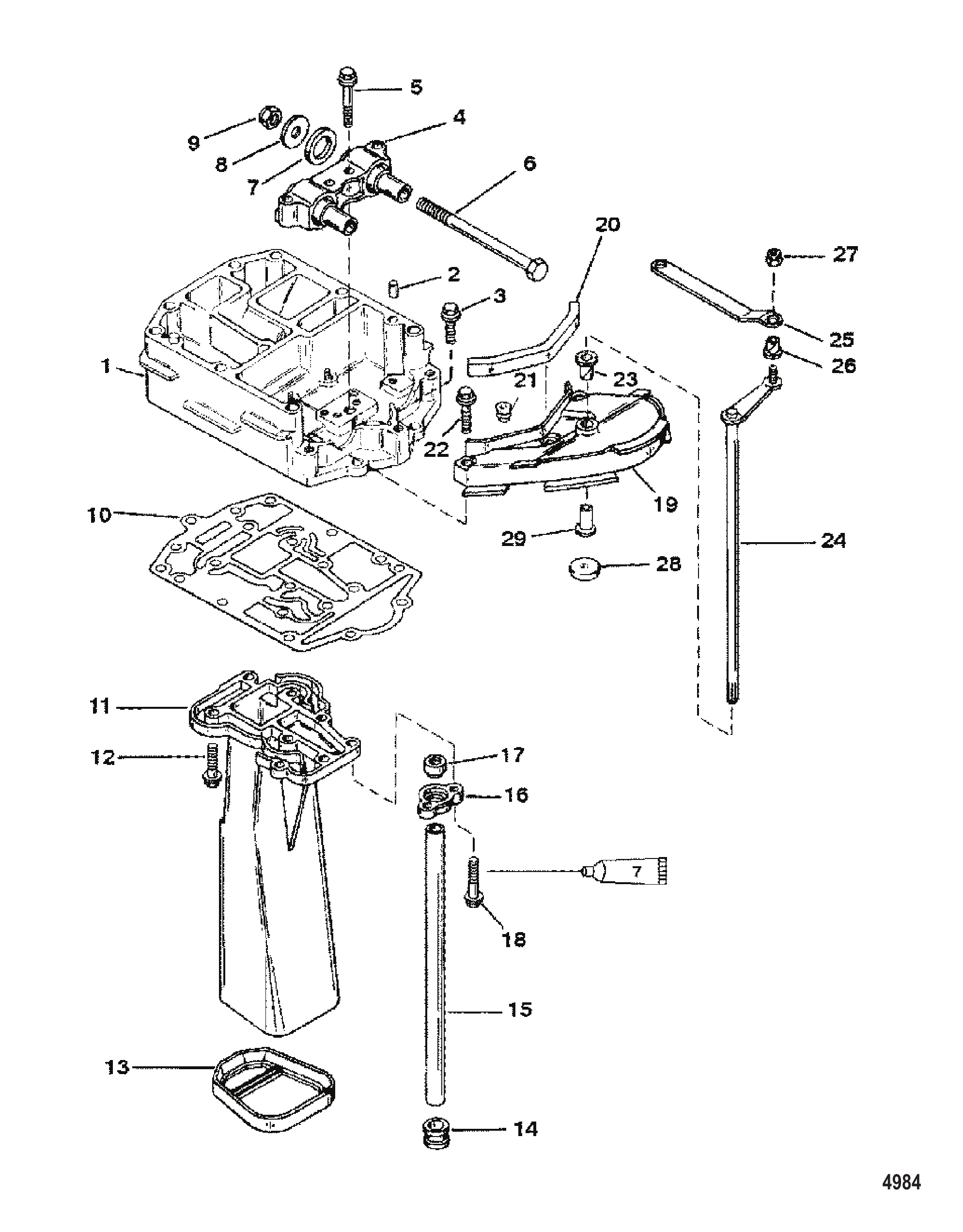

Рис. 12Выхлопная плита (S/N USA-0T800999/BEL-0P267999 и ранее) Exhaust Plate (S/N USA-0T800999/BEL-0P267999 and Below)

REF	Номер детали	Наименование	Кол-во
1	42954A5	ПЛАСТИНА В СБОРЕ ВЫПУСКНАЯ	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	3
3	40011151	Винт (M8 x 35) нержавеющая сталь	2
3	40011158	ВИНТ (M8 x 70) Нержавеющая сталь	1
4	881900T	ОПОРА	1
4	881900T03	Опора	1
5	4010750	ВИНТ (M8 x 50) ХОМУТ	4
6	42974	БОЛТ (M12 x 175) ВЕРХНЕЕ КРЕПЛЕНИЕ	2
6	8M0238139	Винт	2
7	934161	Шайба неопреновая	2
7	32834	ШАЙБА (.9375 x 1.750 x .172)	2
8	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
8	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
9	859129	ГАЙКА (M12)	2
9	896963	Гайка (M12)	2
10	430086	Прокладка	1
11	429664	ТРУБКА выхлопная	1
11	87917216T	Труба выпускная	1
12	40011151	Винт (M8 x 35) нержавеющая сталь	6
13	42962	Уплотнение выхлопной трубы	1
13	8M0039075	Сальник	1
14	894171	Втулка уплотнительная	1
14	89417004	Втулка уплотнительная	1
15	8812011	Трубка водяная - длинная (13.21 дюйма)	1
15	8M0042791	Трубка водяная удлинённая	1
15	8812012	Трубка водяная - сверхдлинная (18.21 дюйма)	1
15	8M0042792	Трубка водяная XL	1
16	824661	ХОМУТ	1
17	814080	Сальник верхний	1
17	814080001	Сальник	1
18	4010750	ВИНТ (M8 x 50) ХОМУТ	2
19	42953A5	КРОНШТЕЙН В СБОРЕ НИЖНИЙ	1
20	43405	Сальник кронштейна нижнего кожуха	1
21	19565	Люверс	1
21	19565002	ВТУЛКА	1
22	81742750	ВИНТ (M8 x 50)	3
23	48237	Втулка вала переключения передач	1
24	79932A20	ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ	1
25	42912A3	ТЯГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
26	48475	Втулка (исполнение II)	2
27	401386	ГАЙКА (M6) Нержавеющая сталь	1
28	813745	Проставка	1
28	11289	Распорная втулка вала переключения	1
29	43585	Муфта вала переключения	1
-	13461A99	Комплект прокладок	1

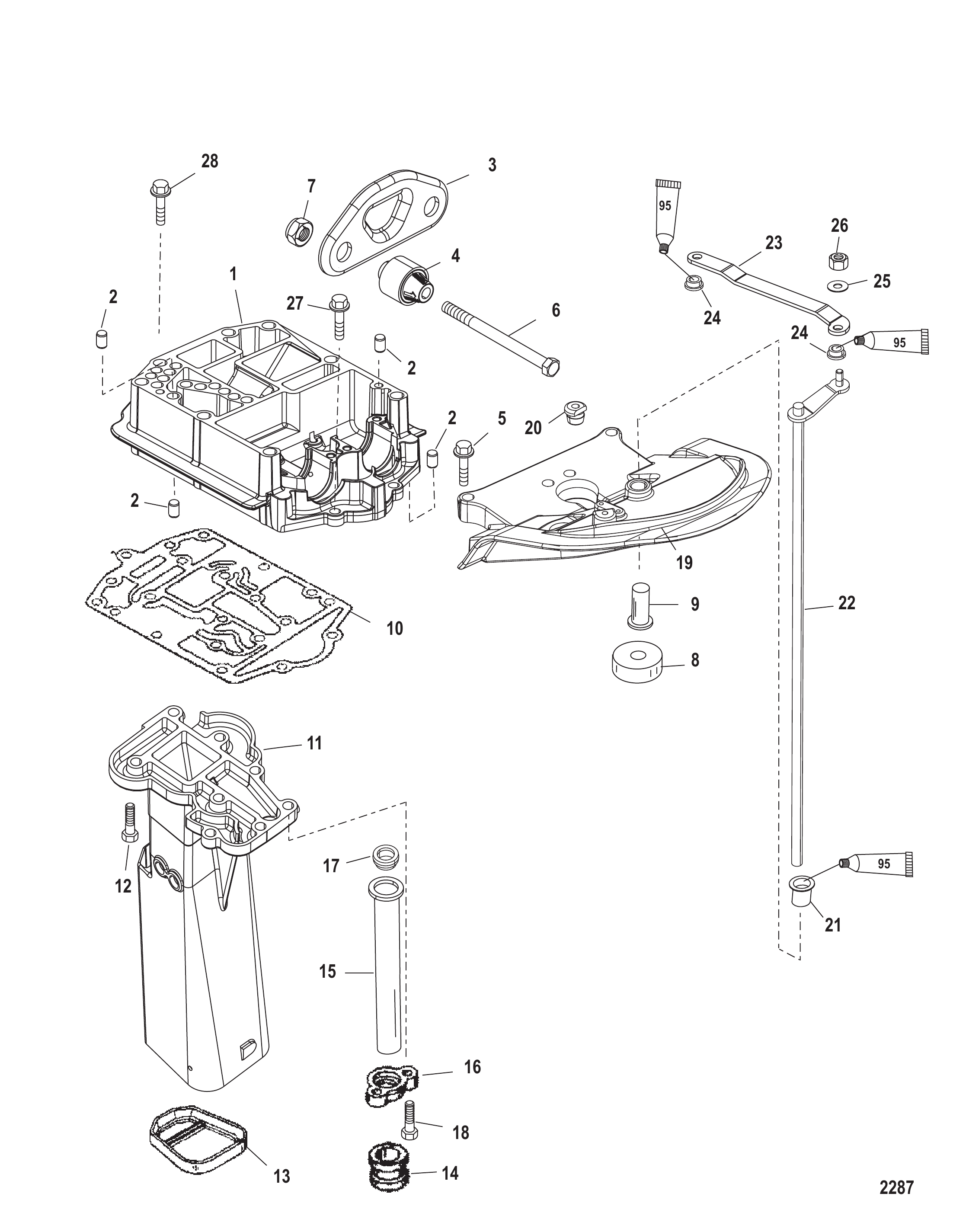

Рис. 13Выхлопная плита (S/N USA-0T801000/BEL-0P268000 и позднее) Exhaust Plate (S/N USA-0T801000/ BEL-0P268000 and Up)

REF	Номер детали	Наименование	Кол-во
1	881912T01	ПЛАСТИНА ВЫПУСКНАЯ	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
3	881973	Фиксатор	1
4	881915001	Опора	2
4	881915002	Опора	2
5	881975	Винт (M8 x 35 мм)	4
6	42974	БОЛТ (M12 x 175) ВЕРХНЕЕ КРЕПЛЕНИЕ	2
6	8M0238139	Винт	2
7	859129	ГАЙКА (M12)	2
7	896963	Гайка (M12)	2
8	813745	Проставка	1
8	11289	Распорная втулка вала переключения	1
9	43585	Муфта вала переключения	1
10	430086	Прокладка	1
11	42966T07	ТРУБКА ВЫПУСКНАЯ	1
12	40011151	Винт (M8 x 35) нержавеющая сталь	6
13	42962	Уплотнение выхлопной трубы	1
13	8M0039075	Сальник	1
14	894171	Втулка уплотнительная	1
14	89417004	Втулка уплотнительная	1
15	8812011	Трубка водяная - длинная (13.21 дюйма)	1
15	8M0042791	Трубка водяная удлинённая	1
15	8812012	Трубка водяная - сверхдлинная (18.21 дюйма)	1
15	8M0042792	Трубка водяная XL	1
16	824661	ХОМУТ	1
17	814080	Сальник верхний	1
17	814080001	Сальник	1
18	889833045	Винт (M8 x 45)	2
19	881918T	ХОМУТ КРОНШТЕЙНА, ВЕРХНЯЯ ОПОРА	1
19	881918T03	Хомут	1
20	19565	Люверс	1
20	19565002	ВТУЛКА	1
21	48237	Втулка вала переключения передач	1
22	79932A20	ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ	1
23	42912A3	ТЯГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
24	48475	Втулка (исполнение II)	2
25	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
26	401386	ГАЙКА (M6) Нержавеющая сталь	1
27	40011151	Винт (M8 x 35) нержавеющая сталь	2
28	40011158	ВИНТ (M8 x 70) Нержавеющая сталь	1

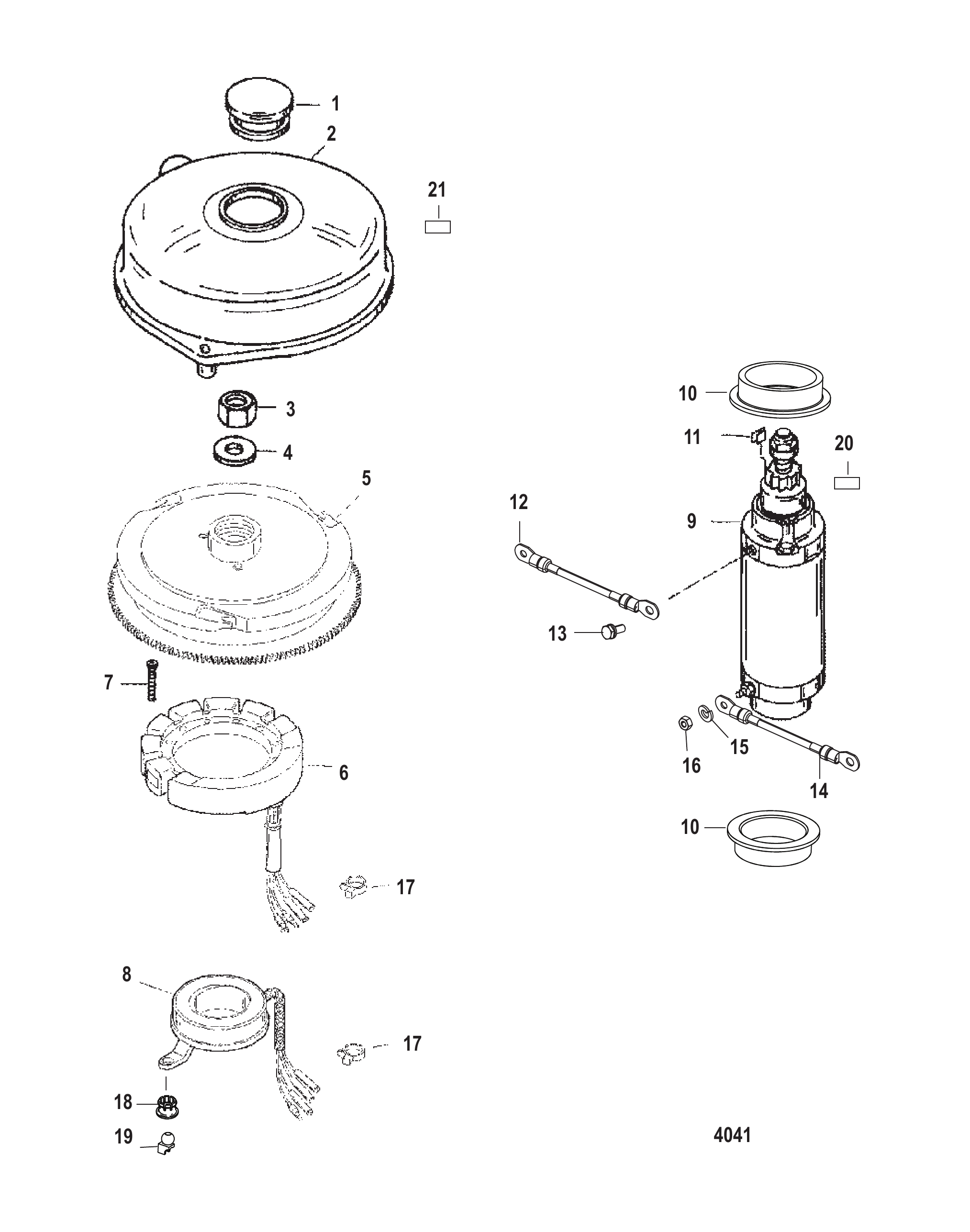

Рис. 14МАХОВИК И СТАРТЕР Flywheel and Starter Motor

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	812777T1	Крышка в сборе	1
3	42979	ГАЙКА (M16) МАХОВИКА	1
4	68229	Шайба (.641 x 1.250 x .190) маховика	1
4	33001	Шайба	1
5	878227T2	Маховик в сборе	1
6	832075A4	Комплект статора зажигания	1
6	832075A21	Статор в сборе	1
7	4013930	ВИНТ (M5 x 30)	4
8	854513T	Датчик-триггер в сборе	1
9	660153	СТАРТЕР В СБОРЕ	1
9	893892T	Стартер в сборе	1
10	56703	ВТУЛКА СТАРТЕРА	2
10	8M0034918	Втулка	2
11	68042	Упор резиновый	2
11	8M0043376	Упор	2
12	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
13	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
14	93388A8	Трос в сборе (12.5 дюймов) чёрный	1
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
16	64015	Гайка (.250-20) клеммы стартерного соленоида	1
17	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
17	69355	Стяжка (5.50 дюймов)	AR
17	8M0214940	Стяжка	AR
17	816311T	СТЯЖКА (8.00 дюймов)	AR
18	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
19	93421	ШАР ПОВОРОТНОГО УЗЛА	1
20	NSS	NOT SOLD SEPARATE Decal-Warning- High Voltage	1
21	881865	Наклейка предупреждающая — запуск на передаче	1

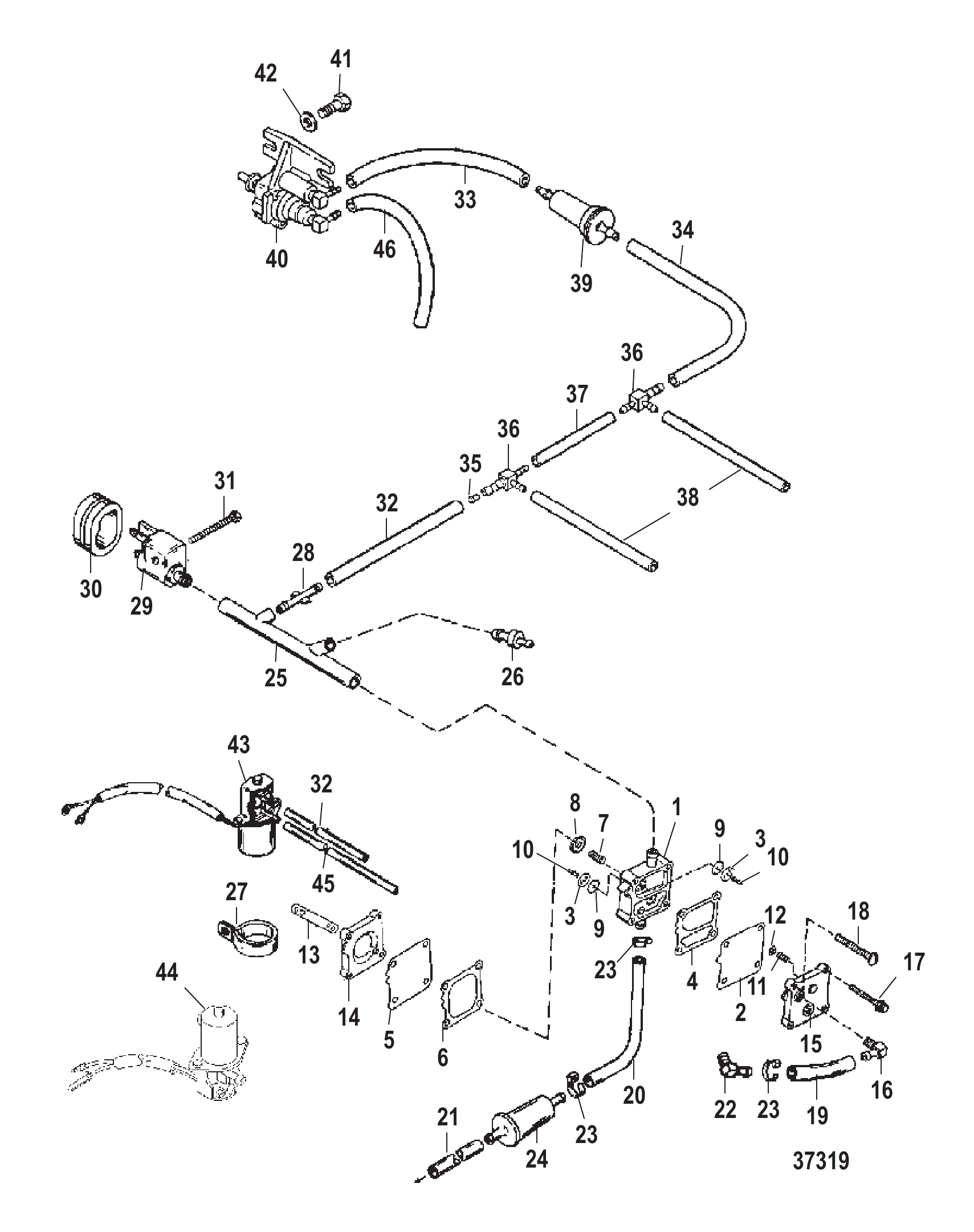

Рис. 15Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve	1
4	NSS	NOT SOLD SEPARATE Gasket-Boost	1
5	NSS	NOT SOLD SEPARATE Diaphragm	2
6	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Check Valve	2
10	NSS	NOT SOLD SEPARATE Retainer	2
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	99664	Угольник выхлопной пластины	1
16	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
17	82104540	ВИНТ (M5 x 40)	2
18	82130050	ВИНТ (M6 x 50)	2
19	83075780	ТРУБКА (28.00 дюймов, бухта)	1
19	8M0108349	Шланг (70 дюймов, бухта)	1
20	83075780	ТРУБКА (28.00 дюймов, бухта)	1
20	8M0108349	Шланг (70 дюймов, бухта)	1
21	83075780	ТРУБКА (28.00 дюймов, бухта)	1
21	8M0108349	Шланг (70 дюймов, бухта)	1
22	99664	Угольник выхлопной пластины	1
22	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
23	816311	Стяжка (8.00 дюймов)	AR
23	816311T	СТЯЖКА (8.00 дюймов)	AR
24	8162961	Топливный фильтр	1
24	816296Q2	Фильтр топливный	1
25	822554	Формованная труба	1
26	8189941	Обратный клапан	1
27	18887	Хомут	1
27	188871	Хомут	1
28	822771	Соединитель	1
29	816856A3	Разъём в сборе, топливный - пластик	1
29	816856Q3	Разъём в сборе, топливный	1
-	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
30	145091	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
31	4010635	ВИНТ (M6 x 35) Нержавеющая сталь	1
32	1430165	Трубка (бухта 38.00 дюймов)	2
33	1430165	Трубка (бухта 38.00 дюймов)	1
34	1430165	Трубка (бухта 38.00 дюймов)	1
35	17608	Ограничитель потока	1
36	830570	Тройник соединительный	2
37	99130122	Трубка (20,00 футов, бухта) дренажная	1
37	892024122	Шланг (240.00 дюймов, бухта)	1
38	99130122	Трубка (20,00 футов, бухта) дренажная	2
38	892024122	Шланг (240.00 дюймов, бухта)	2
39	18206	Фильтр	1
39	8M0207786	Фильтр	1
40	14687A2	Насос в сборе, ускорительный, ремкомплект 1395-811287	1
40	14687A4	Насос в сборе, ускорительный	1
-	811287	РЕМОНТНЫЙ КОМПЛЕКТ	1
41	4009416	ВИНТ (M6 x 16)	2
42	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
43	43739	Клапан обогатителя	1
43	819503A2	Ремкомплект соленоида	1
44	437391	Клапан обогатителя	1
44	819503A1	Соленоид в сборе клапана обогатителя	1
45	1430165	Трубка (бухта 38.00 дюймов)	1
45	9912688	Трубка (36.00 дюймов, бухта)	1
46	9912688	Трубка (36.00 дюймов, бухта)	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1
-	17791A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	17791T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

Рис. 16Комплект прокладок для капитального ремонта двигателя Gasket Set Components Engine Overhaul

REF	Номер детали	Наименование	Кол-во
-	13461A99	Комплект прокладок	1
0	812775007	ПРОКЛАДКА перегородочной пластины к блоку цилиндров	1
0	812775006	ПРОКЛАДКА перегородки выхлопа к крышке выхлопа	1
0	89224	Уплотнительное кольцо	1
0	823683	Уплотнительное кольцо (1.989 x .070)	1
0	443284	Прокладка крышки блока цилиндров	1
0	62386	Прокладка термостата	1
0	8M0204714	Прокладка @4	1
0	430068	ПРОКЛАДКА	1
0	NSS	NOT SOLD SEPARATE Boost	1
0	NSS	NOT SOLD SEPARATE Boost Chamber	1
0	NSS	NOT SOLD SEPARATE Fuel Pump	1
0	NSS	NOT SOLD SEPARATE Pluse Chamber	1
0	987691	Прокладка	1
0	8M0204705	Прокладка @2	1
0	139376	Прокладка	8
0	62705	Кольцо уплотнительное масляного насоса	2
0	8M0204667	Кольцо уплотнительное @2	2
0	33466	Кольцо уплотнительное	1
0	430086	Прокладка	1
0	42941	Уплотнение водяной трубки (верхнее)	1
0	42941001	Сальник водяной трубки	1
0	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
0	93221002	Втулка уплотнительная	1
0	430075	ПРОКЛАДКА	1
0	457101	Кольцо уплотнительное (1.424 x .103) (1.424 внутр. диам.)	1
0	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
0	NSS	NOT SOLD SEPARATE Seal	1
0	97386	Кольцо уплотнительное (3.609 x .139)	1
0	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
0	430341	Прокладка алюминиевой крышки	1
0	430472	Прокладка	1
0	8M0214931	ПРОКЛАДКА	1
0	8172771	Прокладка водяного насоса, верхняя	1
0	430331	Прокладка	1
0	191833	Сальник	3
0	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
0	19643	Сальник	1
0	151724	ПРОКЛАДКА	8
0	42998	ПРУЖИНА СЖАТИЯ, ОСНОВНАЯ	1
0	NSS	NOT SOLD SEPARATE Spring End	1
0	NSS	NOT SOLD SEPARATE Spring End	1
0	NSS	NOT SOLD SEPARATE Check Valve	2
0	17311	Фиксатор обратного клапана	2
0	NSS	NOT SOLD SEPARATE Compression, Boost	1
0	NSS	NOT SOLD SEPARATE Spring End	1
0	134612	Прокладка	2
0	139581	Прокладка (применяется с 44324C1 и 44325C1)	2
0	858225	Уплотнительное кольцо	11

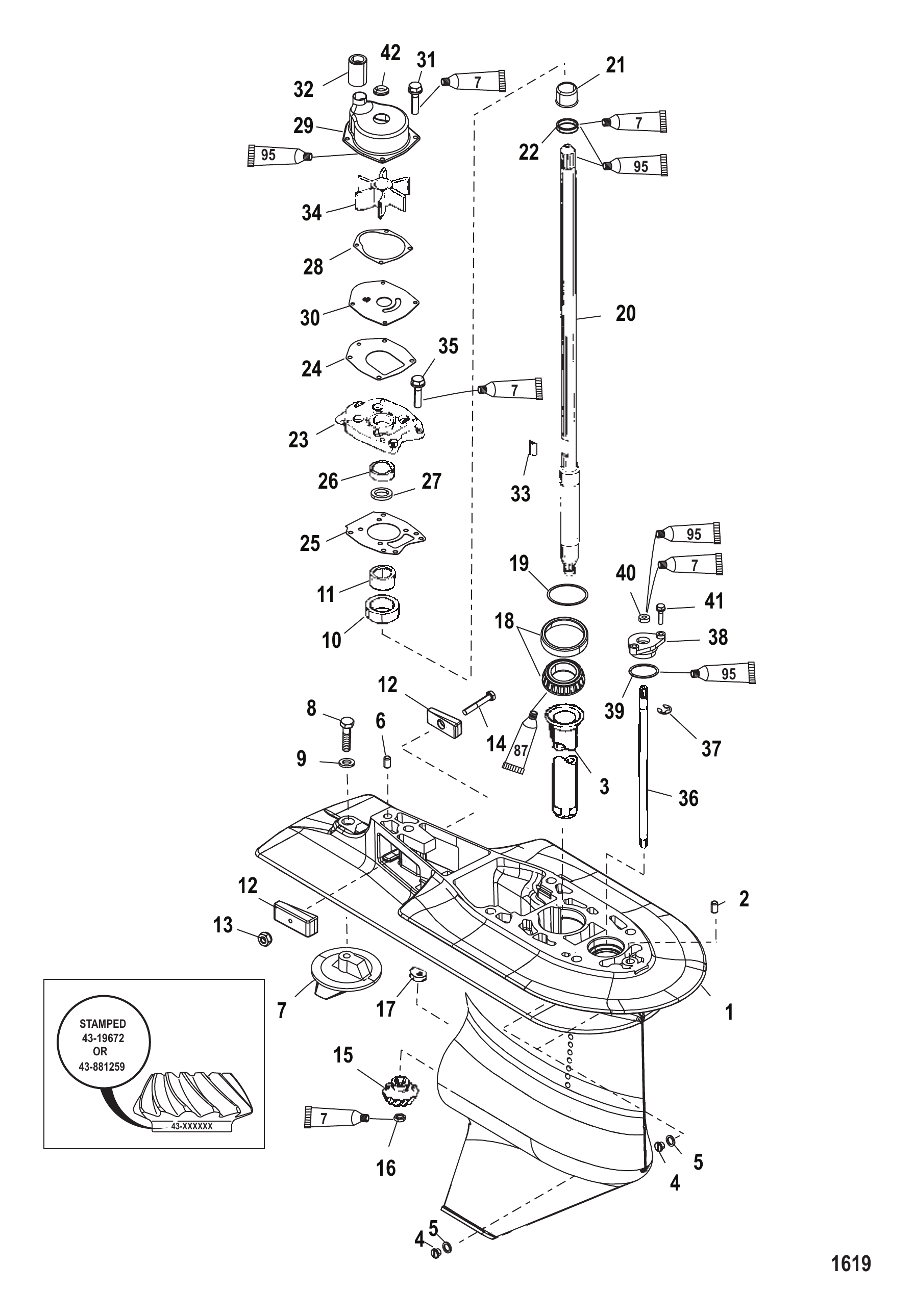

Рис. 17Картер редуктора привода USA-0T627234/BEL-0P215668 и ранее Gear Housing Drive-USA-0T627234/BEL-0P215668 and Below

REF	Номер детали	Наименование	Кол-во
-	9011G51	КОРПУС РЕДУКТОРА В СБОРЕ (В КОМПЛЕКТЕ)	1
-	9011G49	КОРПУС РЕДУКТОРА В СБОРЕ (В КОМПЛЕКТЕ)	1
-	9011J9	Корпус редуктора в сборе	1
-	9011G57	КОРПУС РЕДУКТОРА В СБОРЕ (В КОМПЛЕКТЕ)	1
-	9011J15	Корпус редуктора в сборе	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	3
4	79953Q04	Ремкомплект сливного винта	3
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	OPT
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	OPT
5	191832	Шайба	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	31640T5	ТРИММЕР	1
7	8M0236553	Пластина тримма	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	451761	Шайба (.453 x .812 x .105) чёрное оксидирование	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	NSS	NOT SOLD SEPARATE	1
12	826134Q	Анод	2
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	19672T	ШЕСТЕРНЯ ПРИВОДНАЯ (ТАКЖЕ ЧАСТЬ 43-850035A3)(14 ЗУБЬЕВ)	1
15	881260A5	Шестерня в сборе ведущая/переднего хода	1
15	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
16	35921	ГАЙКА (.625-18)	1
17	850307	Кулачок управления переключением	1
18	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
18	883047A1	Подшипник в сборе, роликовый конический	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
19	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	43031A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
20	43032A4	Вал гребной в сборе, особо удлинённый	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	NSS	NOT SOLD SEPARATE	1
23	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	430331	Прокладка	1
25	430472	Прокладка	1
25	8M0214931	ПРОКЛАДКА	1
26	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	8M0245495	САЛЬНИК	1
27	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
28	8172771	Прокладка водяного насоса, верхняя	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	8172761	Передняя пластина	1
30	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
31	82684430	ВИНТ (M6 x 30)	4
32	430232	Сальник	1
33	43037	ШПОНКА	1
33	8M0204723	ШПОНКА	1
34	43026T2	КРЫЛЬЧАТКА	1
35	82684425	ВИНТ (M6 x 25)	6
36	853906A1	Вал переключения передач в сборе	1
36	853908A1	Вал переключения передач в сборе	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	82684425	ВИНТ (M6 x 25)	2
42	816575	Торцевое уплотнение	1
42	861415	САЛЬНИК ТОРЦЕВОЙ	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	13461A99	Комплект прокладок	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

Рис. 18Картер редуктора привода 2.07:1 USA-0T627235/BEL-0P215669 и позднее Gear Housing Drive 2.07:1 USA-0T627235/BEL-0P215669 and Up

REF	Номер детали	Наименование	Кол-во
-	9011J6	Корпус редуктора в сборе	1
-	9011J9	Корпус редуктора в сборе	1
-	9011J15	Корпус редуктора в сборе	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	3
4	79953Q04	Ремкомплект сливного винта	3
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	OPT
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	OPT
5	191832	Шайба	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	31640T5	ТРИММЕР	1
7	8M0236553	Пластина тримма	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	451761	Шайба (.453 x .812 x .105) чёрное оксидирование	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	NSS	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	Анод	2
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear (14 Teeth)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear (12 Teeth)	1
16	35921	ГАЙКА (.625-18)	1
17	850307	Кулачок управления переключением	1
18	883047A1	Подшипник в сборе, роликовый конический	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
19	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	43031A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
20	43032A4	Вал гребной в сборе, особо удлинённый	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	NSS	NOT SOLD SEPARATE Seal Ring	1
23	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	430331	Прокладка	1
25	430472	Прокладка	1
25	8M0214931	ПРОКЛАДКА	1
26	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	8M0245495	САЛЬНИК	1
27	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
28	8172771	Прокладка водяного насоса, верхняя	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	8172761	Передняя пластина	1
30	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
31	82684430	ВИНТ (M6 x 30)	4
32	430232	Сальник	1
33	43037	ШПОНКА	1
33	8M0204723	ШПОНКА	1
34	43026T2	КРЫЛЬЧАТКА	1
35	82684425	ВИНТ (M6 x 25)	6
36	853906A1	Вал переключения передач в сборе	1
36	853908A1	Вал переключения передач в сборе	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	82684425	ВИНТ (M6 x 25)	2
42	816575	Торцевое уплотнение	1
42	861415	САЛЬНИК ТОРЦЕВОЙ	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	13461A99	Комплект прокладок	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

Рис. 19Картер редуктора винта 2.07:1 USA-0T627235/BEL-0P215669 и позднее Gear Housing Prop 2.07:1 USA-0T627235/BEL-0P215669 and Up

REF	Номер детали	Наименование	Кол-во
-	9011J6	Корпус редуктора в сборе	1
-	9011J9	Корпус редуктора в сборе	1
-	9011J15	Корпус редуктора в сборе	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
3	NSS	NOT SOLD SEPARATE Cup	1
4	881260A3	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА - 29 ЗУБЬЕВ	1
4	882813A3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА И ПРИВОДНОЙ 28 ЗУБЬЕВ	1
5	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
6	856823	Кольцо стопорное	1
7	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
8	44530	Шарик	3
9	NSS	NOT SOLD SEPARATE Slide	1
10	850327	Пружина	1
11	30632	ШТИФТ КРЕСТОВИНЫ	1
11	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
12	30893	Пружина	1
13	850048T	Обгонная муфта	1
14	850308	Вал гребной	1
14	8M0140445	Гребной вал	1
15	850036T	Шестерня заднего хода - 29 зубьев	1
15	882814T	Редуктор заднего хода - 28 зубьев	1
16	12596T2	Корпус подшипника в сборе	1
16	8M0168901	КОРПУС В СБОРЕ	1
17	97386	Кольцо уплотнительное (3.609 x .139)	1
17	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
18	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
19	70080	Сальник масляный (внутренний)	1
19	8M0205728	Сальник	1
20	70081	Сальник масляный наружный	1
20	8M0205729	САЛЬНИК	1
21	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
22	12577	Упорная шайба	1
23	12576	Подшипник упорный	1
24	429172	ШПИЛЬКА (M8 x 48)	2
24	8M0034456	Шпилька (M8 X 1.25 X 48)	2
25	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
26	401378	ГАЙКА (M8)	2
27	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
27	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
28	8227731	ВСТАВКА Резьбовая	2
29	NSS	NOT SOLD SEPARATE Decal-G/H Pinion Indent	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	13461A99	Комплект прокладок	1

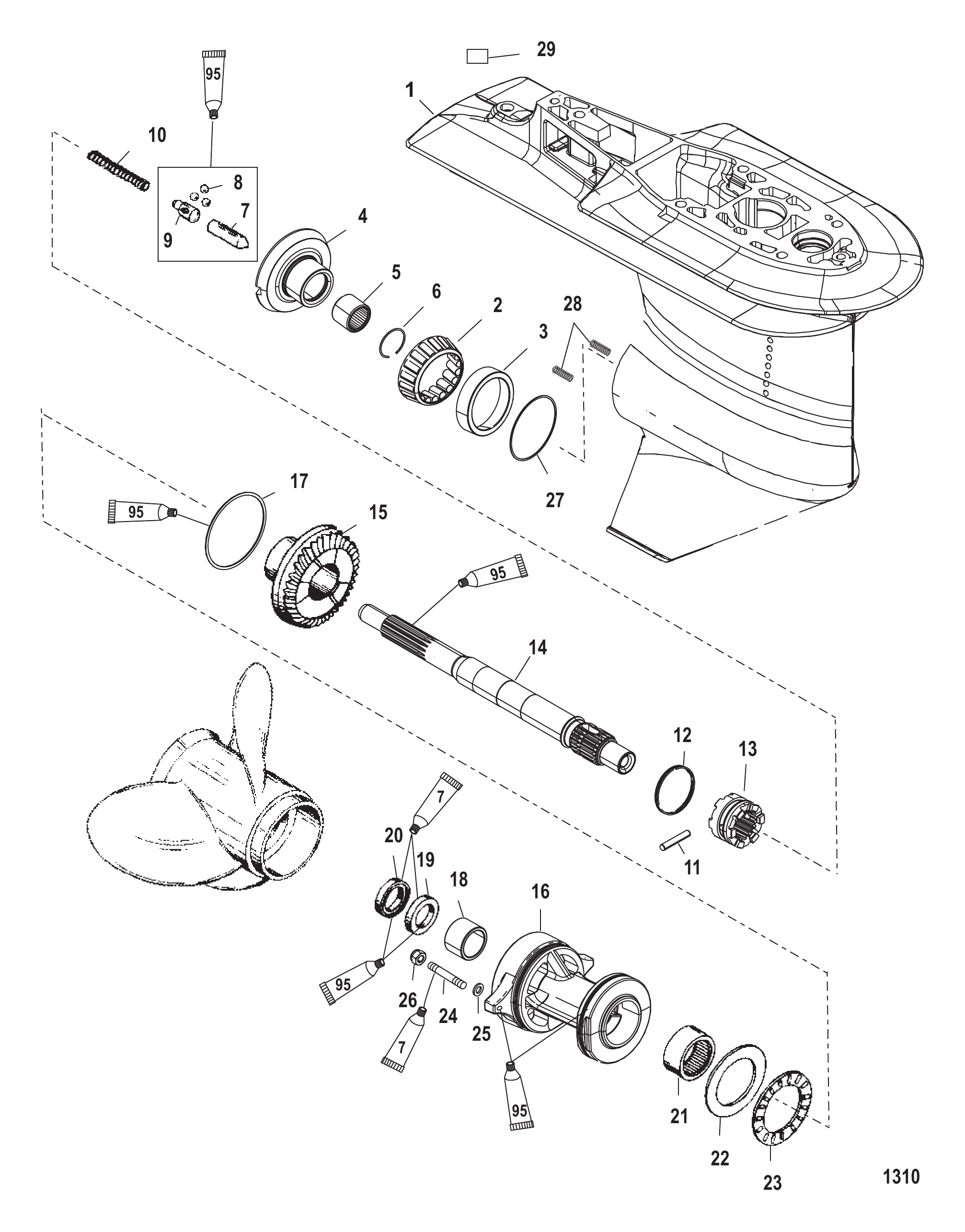

Рис. 20Картер редуктора винта USA-0T627234/BEL-0P215668 и ранее Gear Housing Prop USA-0T627234/BEL-0P215668 and Below

REF	Номер детали	Наименование	Кол-во
-	9011G51	КОРПУС РЕДУКТОРА В СБОРЕ (В КОМПЛЕКТЕ)	1
-	9011G49	КОРПУС РЕДУКТОРА В СБОРЕ (В КОМПЛЕКТЕ)	1
-	9011J9	Корпус редуктора в сборе	1
-	9011G57	КОРПУС РЕДУКТОРА В СБОРЕ (В КОМПЛЕКТЕ)	1
-	9011J15	Корпус редуктора в сборе	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
3	NSS	NOT SOLD SEPARATE Cup	1
4	859473A5	Редуктор переднего хода в сборе (29 зубьев)	1
4	881260A5	Шестерня в сборе ведущая/переднего хода	1
4	859472A3	Шестерня переднего хода в сборе - 30 зубьев	1
5	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
6	856823	Кольцо стопорное	1
7	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
8	44530	Шарик	3
9	NSS	NOT SOLD SEPARATE Slide	1
10	850327	Пружина	1
11	30632	ШТИФТ КРЕСТОВИНЫ	1
11	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
12	30893	Пружина	1
13	850048T	Обгонная муфта	1
14	850308	Вал гребной	1
14	8M0140445	Гребной вал	1
15	850036T	Шестерня заднего хода - 29 зубьев	1
15	850034T	Шестерня заднего хода (30 зубьев)	1
16	12596T2	Корпус подшипника в сборе	1
16	8M0168901	КОРПУС В СБОРЕ	1
17	97386	Кольцо уплотнительное (3.609 x .139)	1
17	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
18	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
19	70080	Сальник масляный (внутренний)	1
19	8M0205728	Сальник	1
20	70081	Сальник масляный наружный	1
20	8M0205729	САЛЬНИК	1
21	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
22	12577	Упорная шайба	1
23	12576	Подшипник упорный	1
24	429172	ШПИЛЬКА (M8 x 48)	2
24	8M0034456	Шпилька (M8 X 1.25 X 48)	2
25	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
26	401378	ГАЙКА (M8)	2
27	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
27	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
28	8227731	ВСТАВКА Резьбовая	2
29	NSS	NOT SOLD SEPARATE Decal-G/H Pinion Indent	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	13461A99	Комплект прокладок	1

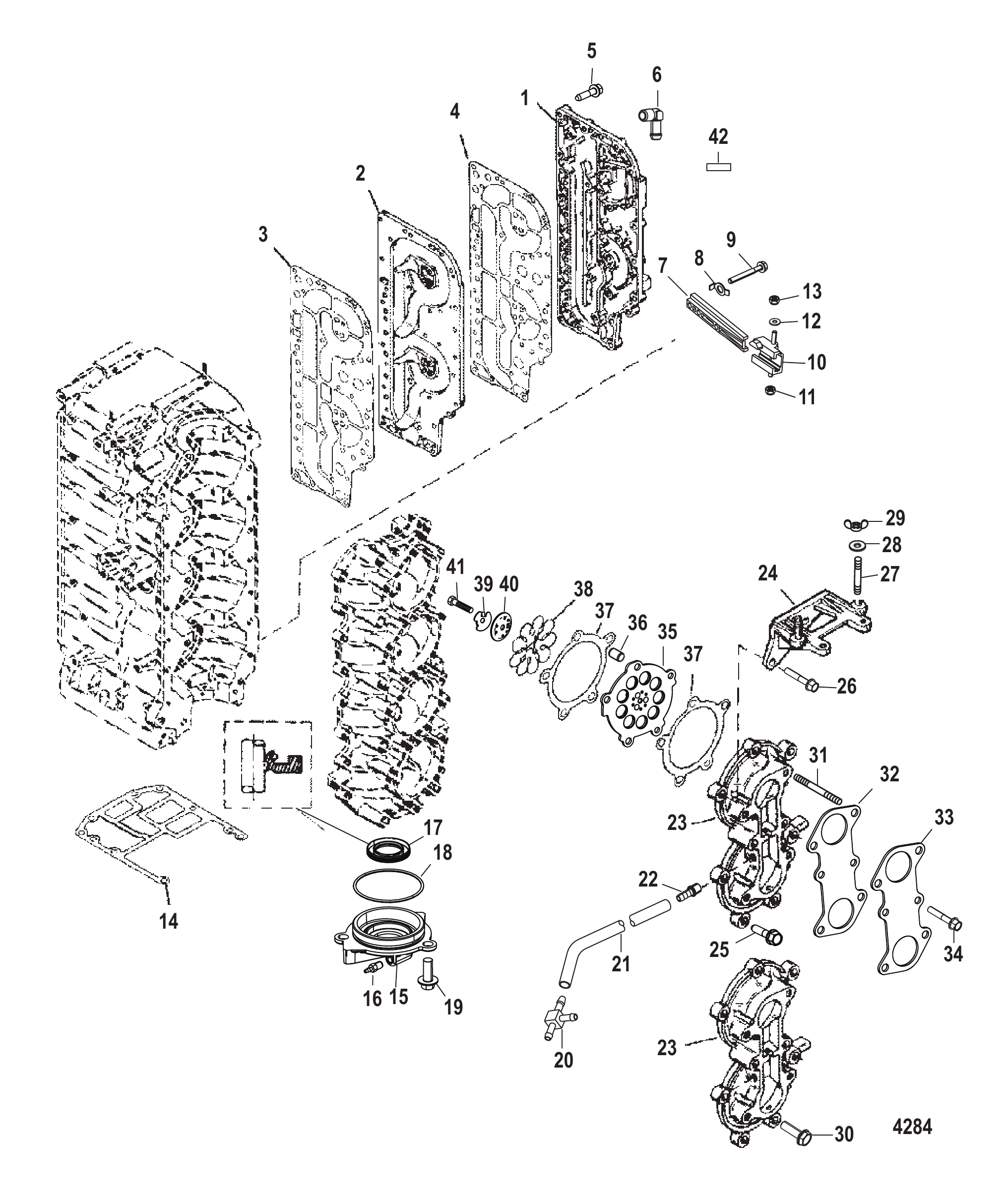

Рис. 21Впускной коллектор и блок клапанов Inducition Manifold and Reed Block

REF	Номер детали	Наименование	Кол-во
1	44325A1	Комплект крышки/пластины выпускной системы	1
2	NSS	NOT SOLD SEPARATE Exhaust Plate	1
3	812775007	ПРОКЛАДКА перегородочной пластины к блоку цилиндров	1
4	812775006	ПРОКЛАДКА перегородки выхлопа к крышке выхлопа	1
5	82127335	ВИНТ (M8 x 35 ММ)	35
6	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
7	42881A1	ТЯГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
8	42981	ШАЙБА СТОПОРНАЯ	2
9	40001134	Винт (M8 x 25)	2
10	988851	Ползун	1
11	401386	ГАЙКА (M6) Нержавеющая сталь	1
12	35459	ШАЙБА	1
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	430075	ПРОКЛАДКА	1
15	9004T3	Нижняя концевая крышка в сборе	1
15	858552T2	КРЫШКА НИЖНЯЯ В СБОРЕ	1
15	858552T2	КРЫШКА НИЖНЯЯ В СБОРЕ	1
16	426585	Обратный клапан	1
17	41953	Сальник	1
17	419533	Сальник масляный	1
18	89224	Уплотнительное кольцо	1
19	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	3
20	13033	Тройник	1
21	1430165	Трубка (бухта 38.00 дюймов)	2
22	130351	Штуцер прямой	2
23	13545A1	Коллектор в сборе впускной	2
24	827514	КРОНШТЕЙН	1
25	82127335	ВИНТ (M8 x 35 ММ)	12
26	81742740	ВИНТ (M8 x 40)	2
27	8161949	Шпилька (M6 x 44)	2
28	49221	Шайба (.187 x .500 x .062) неопреновая	2
28	8M0204663	ШАЙБА @5	2
29	816872	Барашковая гайка	2
30	40001167	Винт (M8 x 110) (цилиндр №4)	2
31	824470	ШПИЛЬКА (M8 x 1.25)	6
32	134612	Прокладка	2
33	13460	Крышка	2
34	81742755	ВИНТ (M8 x 55)	4
35	42963A11	Блок лепестковых клапанов в сборе	4
35	8M0219198	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ В СБОРЕ	4
36	NSS	NOT SOLD SEPARATE Dowel Pin	24
37	139376	Прокладка	8
38	43018A1	КОМПЛЕКТ ЛЕПЕСТКОВЫХ КЛАПАНОВ	4
39	429821	ШАЙБА стопорная	4
40	42924	Держатель лепесткового клапана	4
41	88421471	Винт (M6 x 16)	4
42	856985A9	Наклейка с информацией о маркировке EPA	1
42	804667A00	Наклейка с информацией о маркировке EPA	1
42	804667A01	Наклейка с информацией о маркировке EPA	1
42	804667A02	Наклейка с информацией о маркировке EPA	1
42	804667A03	Наклейка с информацией о маркировке EPA	1
42	804667A04	Наклейка с информацией о маркировке EPA	1
-	13461A99	Комплект прокладок	1
-	17791T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	17791R97	PH 100-125 2S -RM Mercury / Quicksilver	1

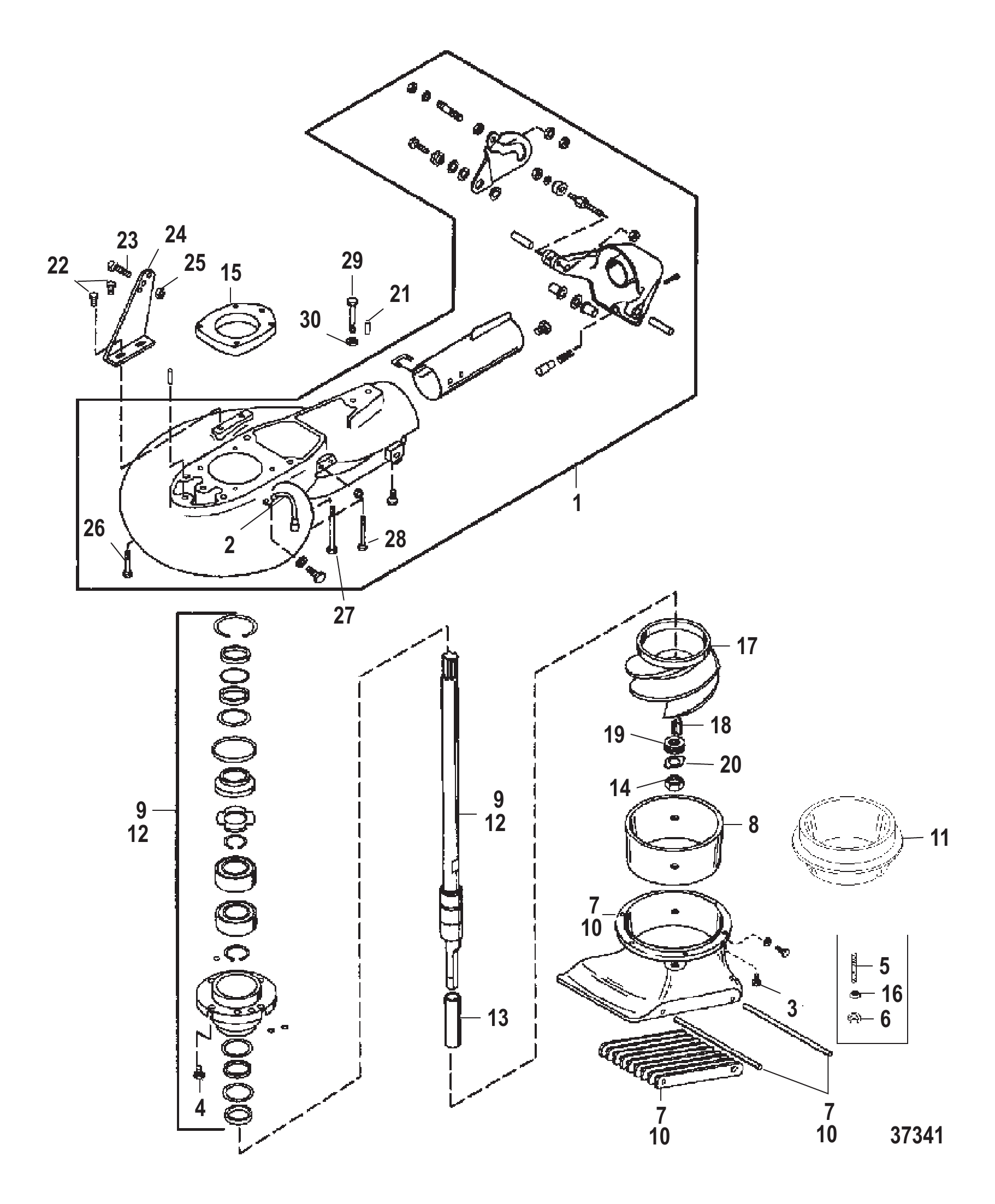

Рис. 22Сборка водомета Jet Pump Assembly

REF	Номер детали	Наименование	Кол-во
-	801400115	Водомётный насос в сборе	1
-	856143A1	Водометный насос в сборе	1
-	856143A1	Водометный насос в сборе	1
1	85576790	КОРПУС НАСОСА	1
1	855767T90	Корпус насоса	1
1	80141190	Корпус насоса	1
1	801411T90	Корпус насоса в сборе	1
2	827490	ШЛАНГ СМАЗКИ	1
3	848497	ВИНТ (.312-18 x 1.00)	6
4	19923088	ВИНТ (.250-20 x .875)	4
4	848497	ВИНТ (.312-18 x 1.00)	4
5	855840	Шпилька (.312-18 x 1.81)	6
6	67980	Гайка (.312-18)	6
6	82670910	ГАЙКА (.312-18) Нержавеющая сталь	6
7	80141290	Корпус впускного отверстия	1
8	8271883	Втулка	1
9	80141390	Гребной вал	1
10	85576890	КОРПУС ВПУСКНОЙ	1
11	855771	ГИЛЬЗА	1
12	85576990	ГРЕБНОЙ ВАЛ	1
13	8271891	Гильза	1
14	8271901	Гайка	1
15	808747	Переходник насоса	1
16	36001	ШАЙБА	6
17	801414115	Крыльчатка	1
17	855708115	Крыльчатка	1
17	855708115	Крыльчатка	1
18	801405875	Шпонка	1
19	801404875	Прокладка рабочего колеса	8
20	801403875	Шайба стопорная	1
21	801407	Установочный штифт	2
22	19923062	ВИНТ (.250-20 x .625)	2
23	60411	ВИНТ (.312-18 x 1.250)	1
24	801410	Кронштейн опоры троса	1
25	67980	Гайка (.312-18)	1
25	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
26	4010860	ВИНТ (M10 x 60) Шестигранный фланец - Нержавеющая сталь	2
27	4010890	ВИНТ (M10 x 90) Шестигранный с фланцем - Нержавеющая сталь	1
28	4010870	ВИНТ (M10 x 70) Шестигранный фланец - Нержавеющая сталь	1
29	843575	Винт (.375-16 x 4.00) нержавеющая сталь	1
30	45175	Шайба (.406 x .750 x .104)	1
30	8M0214963	Шайба	1

Рис. 23Компоненты водомета Jet Pump Components

REF	Номер детали	Наименование	Кол-во
1	821889A51	ОГРАНИЧИТЕЛЬ ОБОРОТОВ	1
2	823147A7	ЖГУТ ПРОВОДОВ В СБОРЕ Ограничитель оборотов	1
3	11149A8	ЖГУТ ПРОВОДОВ В СБОРЕ Переходник	1
4	82130050	ВИНТ (M6 x 50)	2
5	30500A2	КОМПЛЕКТ СМАЗКИ	1
5	30500K2	ШПРИЦ И СМАЗКА	1
6	430331	Прокладка	1
7	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
8	817277	Прокладка	1
8	8172771	Прокладка водяного насоса, верхняя	1
9	817276	Передняя панель	1
9	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
10	82684430	ВИНТ (M6 x 30)	4
11	430232	Сальник	1
12	43037	ШПОНКА	1
12	8M0204723	ШПОНКА	1
13	430262	Крыльчатка	1
13	43026T2	КРЫЛЬЧАТКА	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

Рис. 24Таблица ключей Key Chart

Номер детали	Наименование	Кол-во
894911	Ключ зажигания (1A)	1
894912	Ключ зажигания (1B)	1
894913	Ключ зажигания (1C)	1
894914	Ключ зажигания (1D)	1
894915	Ключ зажигания (1E)	1
894916	Ключ зажигания (1F)	1
894917	Ключ зажигания (2A)	1
894918	Ключ зажигания (2B)	1
894919	Ключ зажигания (2C)	1
8949110	Ключ зажигания (2D)	1
8949111	Ключ зажигания (2E)	1
8949112	Ключ зажигания (2F)	1

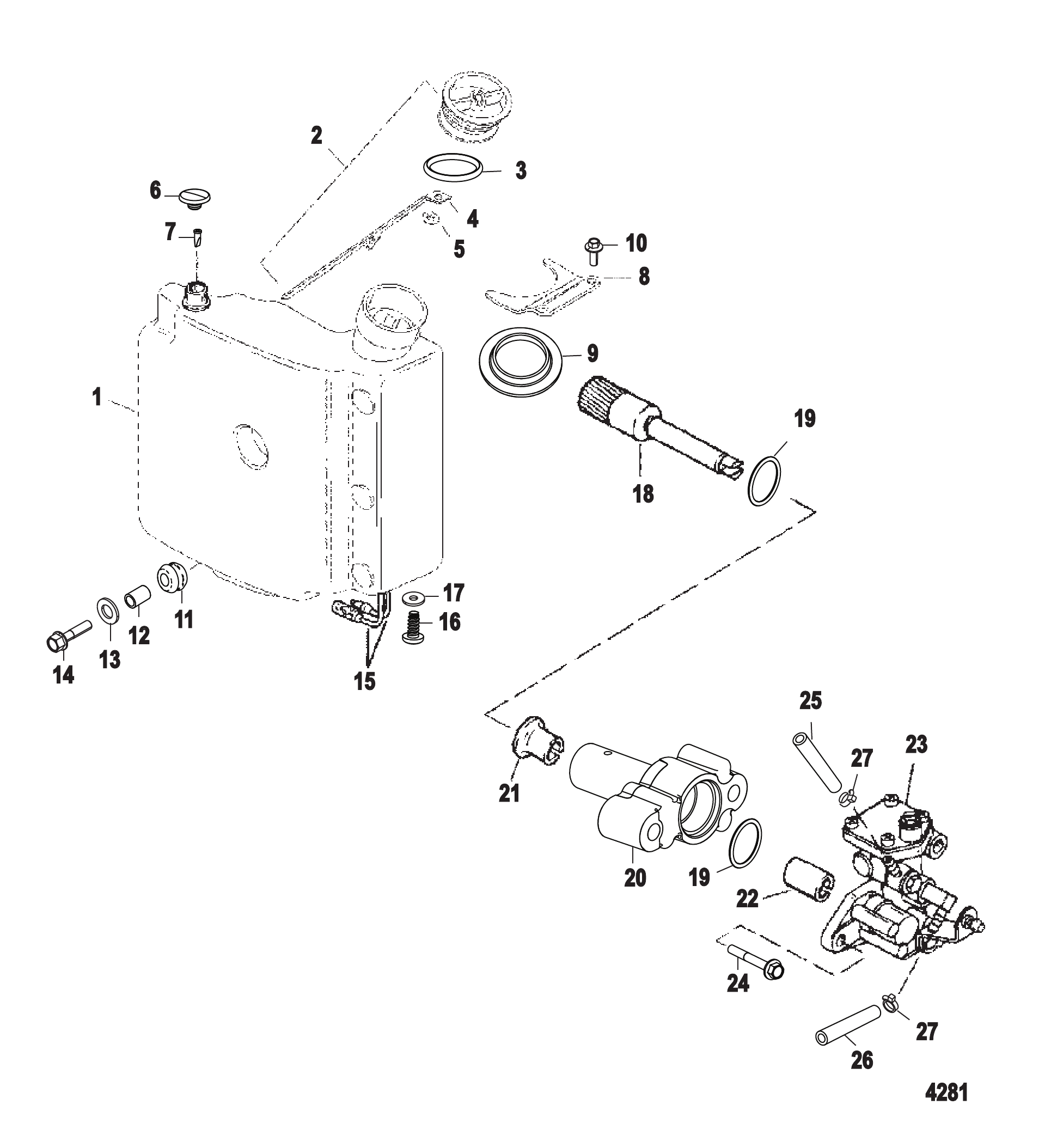

Рис. 25Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	828362A2	Масляный бак в сборе	1
2	828475A1	Крышка	1
3	26318	Уплотнительное кольцо	1
3	26318T	Уплотнительное кольцо	1
4	828793	Маслоизмерительный щуп	1
5	113161	ГАЙКА	1
5	65110	ГАЙКА	1
6	19299A1	Вентиляция в сборе	1
7	64871	КЛАПАН	1
8	8287201	Кронштейн	1
9	99160	Чехол масляного бака (верхний)	1
9	99160001	Чехол	1
10	4010620	ВИНТ (M6 x 20) Нержавеющая сталь	2
11	825380	Втулка уплотнительная	1
11	825380001	Втулка уплотнительная	1
12	828350	Втулка	1
13	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	1
14	81893435	ВИНТ (M8 x 35)	1
14	8M0103814	Винт (M8 x 35 мм)	1
15	12886A6	Переключатель в сборе	1
16	58376	Винт (.164-18 x .375)	1
17	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
18	430204	Шестерня ведомая	1
19	62705	Кольцо уплотнительное масляного насоса	2
19	8M0204667	Кольцо уплотнительное @2	2
20	17335A3	Переходник в сборе	1
21	17597	Втулка	1
22	17596	Втулка	1
23	44345T3	Насос масляный	1
24	82104540	ВИНТ (M5 x 40)	2
25	82381335	ТРУБКА (15.00 дюймов в наборе)	1
26	82381455	ТРУБКА (25.00 дюймов в наборе)	1
27	69355	Стяжка (5.50 дюймов)	AR
27	8M0214940	Стяжка	AR
27	816311T	СТЯЖКА (8.00 дюймов)	AR
-	13461A99	Комплект прокладок	1

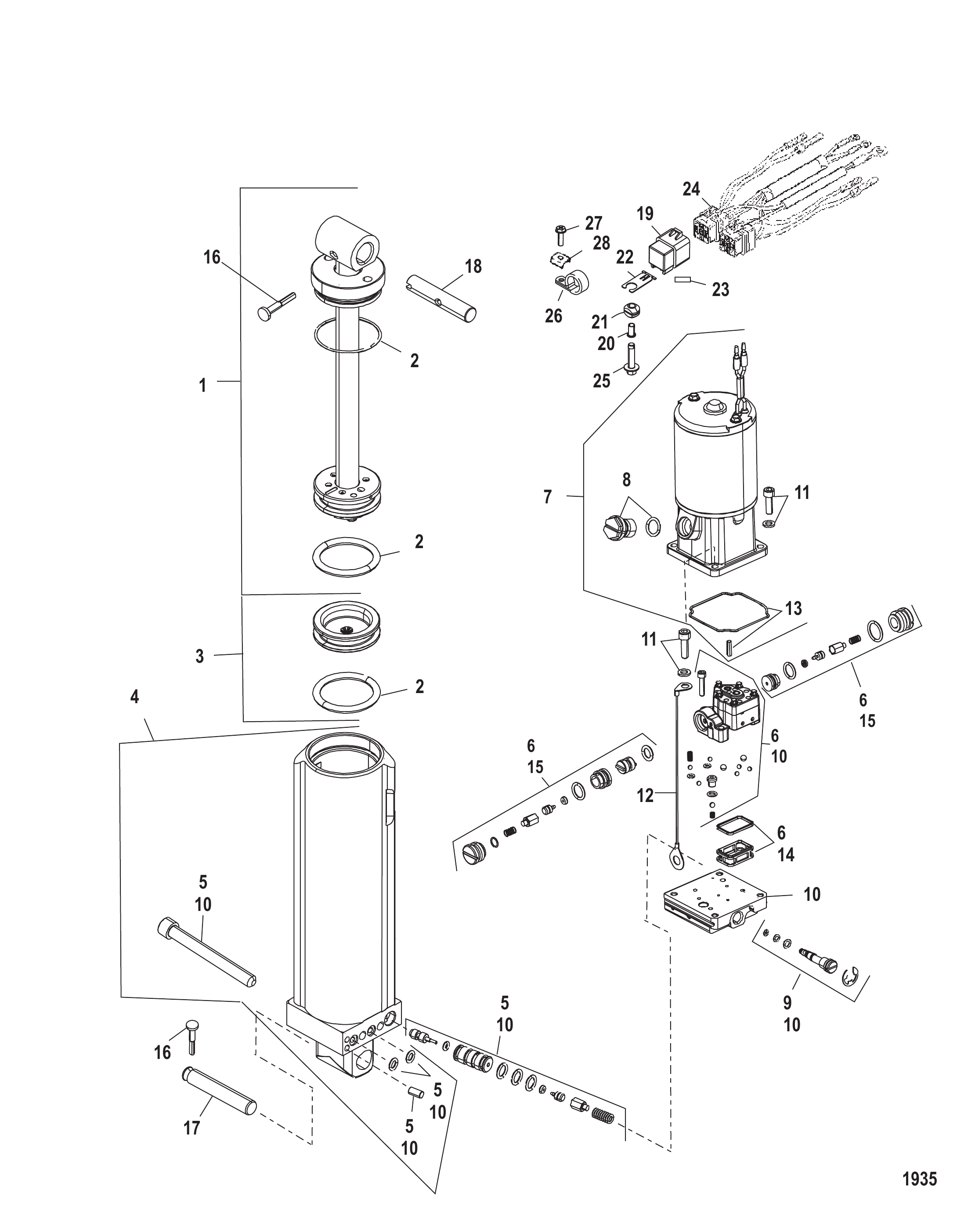

Рис. 26Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	830250T5	Насос гидроподъёма в сборе	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	828151A1	Реле в сборе	2
19	8M0207773	Реле тримма в сборе	2
20	818968	ВТУЛКА	2
20	8M0214955	Втулка	2
21	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
21	8M0207785	Втулка	2
22	828102	Кронштейн	2
22	8M0207771	Кронштейн крепления	2
23	NSS	NOT SOLD SEPARATE Decal-Trim Relay	2
24	819514A15	Жгут проводов тримма в сборе	1
24	8M0092077	Жгут проводов тримма в сборе	1
25	82129125	ВИНТ (M6 x 25 мм)	2
26	22740	ЗАЖИМ	2
27	878609	Винт (#10-16 x .600)	1
28	69205	С-ОБРАЗНАЯ ШАЙБА	1
28	8M0084613	Пружинная шайба	1

Рис. 27Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
1779394	КАТАЛОГ ЗАПЧАСТЕЙ 100/115/125 л.с. 80 Jet (4 цилиндра)	1
830234R2	Руководство по обслуживанию	1
8M0127990	РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ	1
823404A94	Комплект наклеек	1
823404A96	Комплект наклеек	1
823407A94	Комплект наклеек	1
823407A00	КОМПЛЕКТ НАКЛЕЕК (Черный 115 - Красный)	1
823410A94	Комплект наклеек	1
823410A00	КОМПЛЕКТ НАКЛЕЕК (Черный 125 - Красный)	1
826321A95	Комплект наклеек	1
826321A00	КОМПЛЕКТ НАКЛЕЕК (Черный 80 Jet)	1
823404A96	Комплект наклеек	1
823407A96	Комплект наклеек	1
823407A00	КОМПЛЕКТ НАКЛЕЕК (Черный 115 - Красный)	1
809718A96	Комплект наклеек	1
823410A96	Комплект наклеек	1
823410A00	КОМПЛЕКТ НАКЛЕЕК (Черный 125 - Красный)	1
809719A96	Комплект наклеек	1
826321A96	Комплект наклеек	1
826321A00	КОМПЛЕКТ НАКЛЕЕК (Черный 80 Jet)	1
823411A94	Комплект наклеек	1
823411A97	Комплект наклеек	1
823412A94	Комплект наклеек	1
823412A03	КОМПЛЕКТ НАКЛЕЕК (Серый 115)	1
823413A94	Комплект наклеек	1
823413A03	КОМПЛЕКТ НАКЛЕЕК (Серый 125)	1
826330A95	Комплект наклеек	1
826330A97	Комплект наклеек	1
823411A97	Комплект наклеек	1
823412A97	Комплект наклеек	1
823412A03	КОМПЛЕКТ НАКЛЕЕК (Серый 115)	1
850445A97	Комплект наклеек	1
823412A03	КОМПЛЕКТ НАКЛЕЕК (Серый 115)	1
823413A97	Комплект наклеек	1
823413A03	КОМПЛЕКТ НАКЛЕЕК (Серый 125)	1
850446A97	Комплект наклеек	1
823413A03	КОМПЛЕКТ НАКЛЕЕК (Серый 125)	1
826330A97	Комплект наклеек	1
824911	НАКЛЕЙКА ПОЛОСА (РУЛОН)	1
824911A25	Наклейка декоративная полоса, рулон 25 футов — требуется 6 футов	1
824735A94	Комплект наклеек	1
808623A94	Комплект наклеек	1
824735A96	Комплект наклеек	1
808623A96	Комплект наклеек	1
10180980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10162980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10138980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
85557711	НАКЛЕЙКА Информация на этикетке EPA	1
855577A11	СМ. SOB 09-18	1

Рис. 28СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
-	660153	СТАРТЕР В СБОРЕ	1
1	15383	КОМПЛЕКТ ПРИВОДА	1
2	133101	Привод	1
2	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
3	75660	Плита приводного конца	1
4	15384	СКВОЗНОЙ БОЛТ	2
5	15385	ЯКОРЬ	1
6	75384	Комплект щёток/пружин	1
6	898265016	Комплект щёток/пружин	1
7	15386	Торцевая крышка	1
7	15386001	ТОРЦЕВАЯ КРЫШКА	1

Рис. 29Рулевая рукоятка Steering Handle

REF	Номер детали	Наименование	Кол-во
1	12020A3	Рукоятка в сборе рулевого рычага	1
NS	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
NS	8M0169589	Штуцер для смазки	1
2	429922	ВТУЛКА	2
2	42992T02	ВТУЛКА	2
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	878609	Винт (#10-16 x .600)	1
7	878608	Винт (#10-16 x .500)	4
8	12013	ХОМУТ ДРОССЕЛЯ	1
8	889729	ХОМУТ	1
9	40007112	Винт (M5 x 40) хомута дросселя	2
10	816874	Барашковая гайка (#10-32)	1
11	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
12	823609A5	Выключатель в сборе стоп	1
12	8M0104612	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
13	NSS	NOT SOLD SEPARATE Insulator	1
14	12018A4	ТРУБКА В СБОРЕ Дроссель	1
15	NSS	NOT SOLD SEPARATE Drive Wheel	1
16	NSS	NOT SOLD SEPARATE Roll Pin	1
17	62568	Винт (#10-16 x .375)	1
18	99589	Рукоятка	1
18	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
19	648551	ХОМУТ	2
20	40140	ГАЙКА (M10)	1
21	785512	Кабельный канал	1
21	8885242	Трубка защитная	1
22	895663	Направляющая труба	1
23	89578	Ствол	1
24	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
25	120191	ТРОС В СБОРЕ	1
26	434332	Направляющая	1
27	20007	Анкер	1
28	20518	Винт установочный (#8-32)	2
28	8M0204644	КОМПЛЕКТ ВИНТОВ	2
29	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	1
30	48416	Крышка	1
31	4002319	ШАЙБА	1
32	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
33	146011	ПРОСТАВКА	1
34	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	1
34	8M0214963	Шайба	1
35	816311T	СТЯЖКА (8.00 дюймов)	AR
36	NSS	NOT SOLD SEPARATE Decal-Throttle	1
-	12022A34	КОМПЛЕКТ РУМПЕЛЯ	1
-	12022A41	КОМПЛЕКТ РУЛЕВОЙ РУКОЯТКИ	1

Рис. 30КОМПОНЕНТЫ РУЛЕВОЙ РУКОЯТКИ Steering Handle Components

REF	Номер детали	Наименование	Кол-во
1	12020A3	Рукоятка в сборе рулевого рычага	1
1	12020A4	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
1	12020A3	Рукоятка в сборе рулевого рычага	1
-	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
-	8M0169589	Штуцер для смазки	1
2	429922	ВТУЛКА	2
2	42992T02	ВТУЛКА	2
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	8128321	Винт (#10-16 x .600)	1
6	878609	Винт (#10-16 x .600)	1
7	812832	Винт (#10-16 x .500)	4
7	878608	Винт (#10-16 x .500)	4
8	12013	ХОМУТ ДРОССЕЛЯ	1
8	889729	ХОМУТ	1
9	40007112	Винт (M5 x 40) хомута дросселя	2
10	816873	Барашковая гайка	1
10	816874	Барашковая гайка (#10-32)	1
11	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
12	823609A5	Выключатель в сборе стоп	1
12	8M0104612	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
13	12018A4	ТРУБКА В СБОРЕ Дроссель	1
14	62568	Винт (#10-16 x .375)	1
15	99589	Рукоятка	1
15	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
16	648551	ХОМУТ	2
17	13914	Гайка (M10) шпильки корпуса редуктора	1
17	40140	ГАЙКА (M10)	1
18	785512	Кабельный канал	1
18	8885242	Трубка защитная	1
19	895663	Направляющая труба	1
20	89578	Ствол	1
21	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
22	120191	ТРОС В СБОРЕ	1
23	434332	Направляющая	1
24	20007	Анкер	1
25	20518	Винт установочный (#8-32)	2
25	8M0204644	КОМПЛЕКТ ВИНТОВ	2
26	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	1
27	48416	Крышка	1
28	4002319	ШАЙБА	1
29	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
30	14601	Проставка	1
30	146011	ПРОСТАВКА	1
31	45175	Шайба (.406 x .750 x .104)	1
31	8M0214963	Шайба	1

Рис. 31Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	818904A1	Кронштейн поворотный в сборе, чёрный	1
1	818904A2	Кронштейн поворотный в сборе, серый	1
1	818904T2	Кронштейн в сборе, серый	1
1	818904A3	Узел поворотного кронштейна	1
1	818904T4	Кронштейн в сборе сталь/серый	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
9	99661A27	Поворотная цапфа в сборе, короткий конец, серый	1
9	99661A36	ORD 99661A35 Mercury / Quicksilver	1
9	99661A28	Узел поворотного пальца	1
9	99661A35	Палец поворотный в сборе	1
10	92876A1	Тяга рулевая в сборе	1
10	92876A12	Тяга в сборе	1
11	14000	Винт (.375-24 x 1.25)	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	34863	ГАЙКА (.375-24)	2
12	8M0204726	Гайка (.375-24) латунная	2
13	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
14	888821	Упор удлинённый	1
14	8M0000516	БУФЕР ВЕРХНЕГО ЯРМА	1
15	11288	Бампер нижней вилки X-Long	1
15	11288001	Бампер нижней вилки	1
16	42961A1	Вилка в сборе, нижняя	1
16	42961A06	Вилка в сборе нижняя	1
16	42961A2	Вилка в сборе, нижняя	1
16	42961T2	ORD 42961A06 Mercury / Quicksilver	1
16	42961A4	Узел вилки нижний	1
16	42961A5	Узел вилки	1
17	67684	Кольцо стопорное	1
18	816432	Шайба упорная	1

Рис. 32РЫЧАГ И ТЯГИ ДРОССЕЛЯ Throttle Lever and Linkage

REF	Номер детали	Наименование	Кол-во
1	44333	Рычаг дросселя	1
2	817582	Винт регулировочный (M5 x 35)	1
3	400211	ГАЙКА (M5) Нержавеющая сталь	1
4	48039	КРЫШКА	1
5	827009	Винт (M5 x 40)	1
6	826264	Колпачок	1
7	826382	ПРУЖИНА	1
8	48039	КРЫШКА	1
9	44335	Рычаг опережения зажигания	1
9	884307T	Рычаг	1
10	814776	Регулировочный винт (M6 x 55)	3
11	400212	ГАЙКА (M6) Нержавеющая сталь	3
12	42942	Колпачок регулировочного винта	3
13	4007180	ВИНТ (M10 x 45) Исполнение II	1
14	55171	Втулка	1
15	86310	Пружина	1
15	73375	ПРУЖИНА	1
16	812930A1	Втулка	1
17	42980	ШАЙБА	1
18	42927	Вставка	1
19	35459	ШАЙБА	1
20	8268336	Гайка (M6)	1
20	401386	ГАЙКА (M6) Нержавеющая сталь	1
21	44338	Штанга опережения зажигания	1
21	878170	Тяга опережения зажигания	1
22	93421	ШАР ПОВОРОТНОГО УЗЛА	1
23	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
24	44337	Тяга	1
24	878173	Связка	1
25	8268336	Гайка (M6)	1
25	401386	ГАЙКА (M6) Нержавеющая сталь	1
26	932481	Втулка	2
26	8M0215006	Втулка поворотная	2
27	14518T1	Кулачок дроссельной заслонки	1
27	14518A2	Кулачок дроссельной заслонки в сборе	1
27	14518A2	Кулачок дроссельной заслонки в сборе	1
28	42984	ШПИЛЬКА	1
28	8161949	Шпилька (M6 x 44)	1
28	8161946	Шпилька	1
28	8161949	Шпилька (M6 x 44)	1
29	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1

Рис. 33Комплект адаптера румпеля (Jet 80) Tiller Handle Adapter Kit (Jet 80)

REF	Номер детали	Наименование	Кол-во
-	850000A3	КОМПЛЕКТ ПЕРЕХОДНИКА РУМПЕЛЯ 65 JET	1
1	832001A6	ТРОС В СБОРЕ ПЕРЕКЛЮЧЕНИЯ	1
2	401386	ГАЙКА (M6) Нержавеющая сталь	2
3	988851	Ползун	1
4	828095	Кронштейн	1
5	824930T3	КРОНШТЕЙН	1
6	805444	Зажим	1
6	8054441	Зажим	1
7	40011126	Винт (M6 x 13) нержавеющая сталь	1
8	828096	Фиксатор троса переключения передач	1
9	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
9	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
10	71958	ВИНТ (.250-28 x 1.75)	1
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	828094	Фиксатор троса переключения передач	1
13	72734	УСТАНОВОЧНЫЙ ВИНТ (#10-32 x .310)	1
14	35459	ШАЙБА	1
15	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
16	813960A3	ВЫКЛЮЧАТЕЛЬ	1
16	8M0052927	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
17	4001168	ВИНТ (M3.5 x 20) Нержавеющая сталь	2
17	88075020	ВИНТ (M3 x 20)	2
18	824923	ПЛАСТИНА	1
19	824934A1	ТРОС В СБОРЕ	1

Рис. 34Специальный инструмент Tools Special

REF	Номер детали	Наименование	Кол-во
-	36392	Калибровочный инструмент карбюратора	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	99750A1	Мультиметр	1
-	52024A1	Блок переключателя	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	850439	Тестер искры	1
-	850439T1	Тестер восьмикамерный	1
-	99379	Стробоскоп	1
-	825207A1	Жгут проводов в сборе TPI/CDM тестовый	1
-	112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
-	NSS	NOT SOLD SEPARATE Collet (SNAP ON - CG41-14)	1
-	NSS	NOT SOLD SEPARATE Expanding Rod (SNAP ON - CG41-11)	1
-	822778A3	Комплект прижимного давления	1
-	99750A1	Мультиметр	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	90455	РЫМ-БОЛТ	1
-	904551	Рым-болт	1
-	77109A3	Монтажный комплект	1
-	74607A3	Установочный комплект поршневого пальца	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	812549	СТЕНД ГОЛОВКИ БЛОКА	1
-	812549T	Стенд для силовой головки	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1

Рис. 35ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	828354T8	Верхний кожух в сборе чёрный	1
1	828354T9	Верхний кожух в сборе серебристый	1
1	828354A10	Верхний кожух в сборе серебристый кожух и чёрная крышка	1
2	828716A2	Крышка	1
3	828352	Сальник	1
4	8283511	Уплотнение	1
5	821875F1	КРЫШКА ВЕРХНЯЯ	1
5	8218751	Колпачок верхний чёрный	1
5	821875F2	КРЫШКА ВЕРХНЯЯ	1
5	821875F1	КРЫШКА ВЕРХНЯЯ	1
6	819813T1	КРОНШТЕЙН ЗАЩЕЛКИ КОЖУХА	1
7	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
7	893763	Кронштейн фиксатора ролика	1
8	53166	СТОПОРНАЯ ШАЙБА (.312)	2
9	90285	ВИНТ (.312-18 x .625)	2
10	F481434	НАПРАВЛЯЮЩАЯ КРОНШТЕЙНА ЗАЩЕЛКИ КОЖУХА	2
11	91925	Гайка нажимная	4
12	822512	ВИНТ (.250-20 x 1.00)	3
13	823865	ЗАГЛУШКА	2
14	82130016	ВИНТ (M6 x 16)	4
15	823830	ОПОРА	2
16	8231871	Винт (M4 x 14.5)	2
17	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
18	8233941	Кронштейн	1
19	8237515	Гайка (M4)	2
20	823583A1	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
20	823583A02	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕМ)	1
21	NSS	NOT SOLD SEPARATE Sound Blanket	1
22	47341A11	Комплект шнура с рукояткой ручного запуска	1

Рис. 36Кронштейн транца (S/N USA-0T800999/BEL-0P267999 и ранее) Transom Bracket (S/N USA-0T800999/ Bel-0P267999 and Below)

REF	Номер детали	Наименование	Кол-во
1	828334F1	Кронштейн транца	1
2	828333A3	Кронштейн транца в сборе	1
2	828333T07	Кронштейн транца в сборе - левый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	99170A2	Комплект трубок наклона	1
4	826125A1	Трубка наклона	1
4	826125A1	Трубка наклона	1
5	859133	ГАЙКА (1.00-14)	1
5	82671327	ГАЙКА (1.0-14)	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	858869	Гайка (.875-14)	1
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	830899	Пружина натяжная	1
14	821176T1	Рычаг фиксатора наклона в сборе	1
14	8M0109798	Рычаг фиксатора наклона в сборе	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1
20	818771T1	Кронштейн якоря	1
20	8M0086406	Кронштейн крепления	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
24	818298Q1	Комплект анода	1
25	4000330	ВИНТ (M6 x 25)	2
25	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2

Рис. 37Кронштейн транца (S/N USA-0T801000/BEL-0P268000 и позднее) Transom Bracket (S/N USA-0T801000/ Bel-0P268000 and Up)

REF	Номер детали	Наименование	Кол-во
1	828334F1	Кронштейн транца	1
2	828333A3	Кронштейн транца в сборе	1
2	828333T07	Кронштейн транца в сборе - левый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	99170A2	Комплект трубок наклона	1
4	826125A1	Трубка наклона	1
4	826125A1	Трубка наклона	1
5	859133	ГАЙКА (1.00-14)	1
5	82671327	ГАЙКА (1.0-14)	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	858869	Гайка (.875-14)	1
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	830899	Пружина натяжная	1
14	821176T1	Рычаг фиксатора наклона в сборе	1
14	8M0109798	Рычаг фиксатора наклона в сборе	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1
20	818771T1	Кронштейн якоря	1
20	8M0086406	Кронштейн крепления	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
24	8182981	Анод	1
24	818298Q1	Комплект анода	1
25	4000330	ВИНТ (M6 x 25)	2
25	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
27	22740	ЗАЖИМ	2
28	69205	С-ОБРАЗНАЯ ШАЙБА	1
28	8M0084613	Пружинная шайба	1
29	878609	Винт (#10-16 x .600)	1
30	830250T5	Насос гидроподъёма в сборе	1
30	8M0171818	Узел гидроподъёма	1
31	996251	Вал	1
31	99625002	Вал	1
32	818898	ШТИФТ ЯКОРНЫЙ	1
33	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2

水星 Mercury 80 JET 0G760300 THRU 0T979999 - — взрыв-схемы и запчасти
