水星 Mercury V-140 (INTERNATIONAL) 0T178500 THRU 1B226999 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-80317000 · 共 37 个部位 · 1527 条零件

1Аксессуары 2Демпферная пластина и рычаги дросселя 3СИСТЕМА ПРОДУВКИ 4НИЖНИЙ КОЖУХ 5Карбюратор 6Крепление CDM 7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 8БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ 9КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА 10КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ ДВУХ ТРОСОВ 11КОМПЛЕКТ СТЯЖНОЙ ШТАНГИ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ 12КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ 13ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА 14МАХОВИК / СТАРТЕР 15ТОПЛИВНЫЕ ШЛАНГИ 16Топливный насос 17Редуктор (Ведущий вал)(Стандартный/Реверсивный)18РЕДУКТОР ВАЛА ВИНТА - РЕВЕРСИВНЫЙ 19РЕДУКТОР ВАЛА ВИНТА - СТАНДАРТНЫЙ 20ПРИБОРНАЯ ПАНЕЛЬ 21Компоненты водомета 22Сборка водомета 23Компоненты системы впрыска масла 24КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM (ЛИТОЙ КОРПУС НАСОСА) МЕТАЛЛИЧЕСКИЙ КОРПУС ДВИГАТЕЛЯ 25Компоненты гидроподъема (съемный корпус насоса) Металлический корпус двигателя 26Компоненты гидроподъема 8M0231193 27Компоненты гидроподъема Корпус двигателя пластиковый 28Мотор гидроподъема (съемный корпус насоса)29РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА 30Сервисные/вспомогательные материалы 31Крепление соленоида 32СТАРТЕР 33Поворотный кронштейн и рулевой рычаг 34Рычаг дросселя и вал переключения передач 35Инструменты 36ВЕРХНИЙ КОКПИТ 37Кронштейны транца

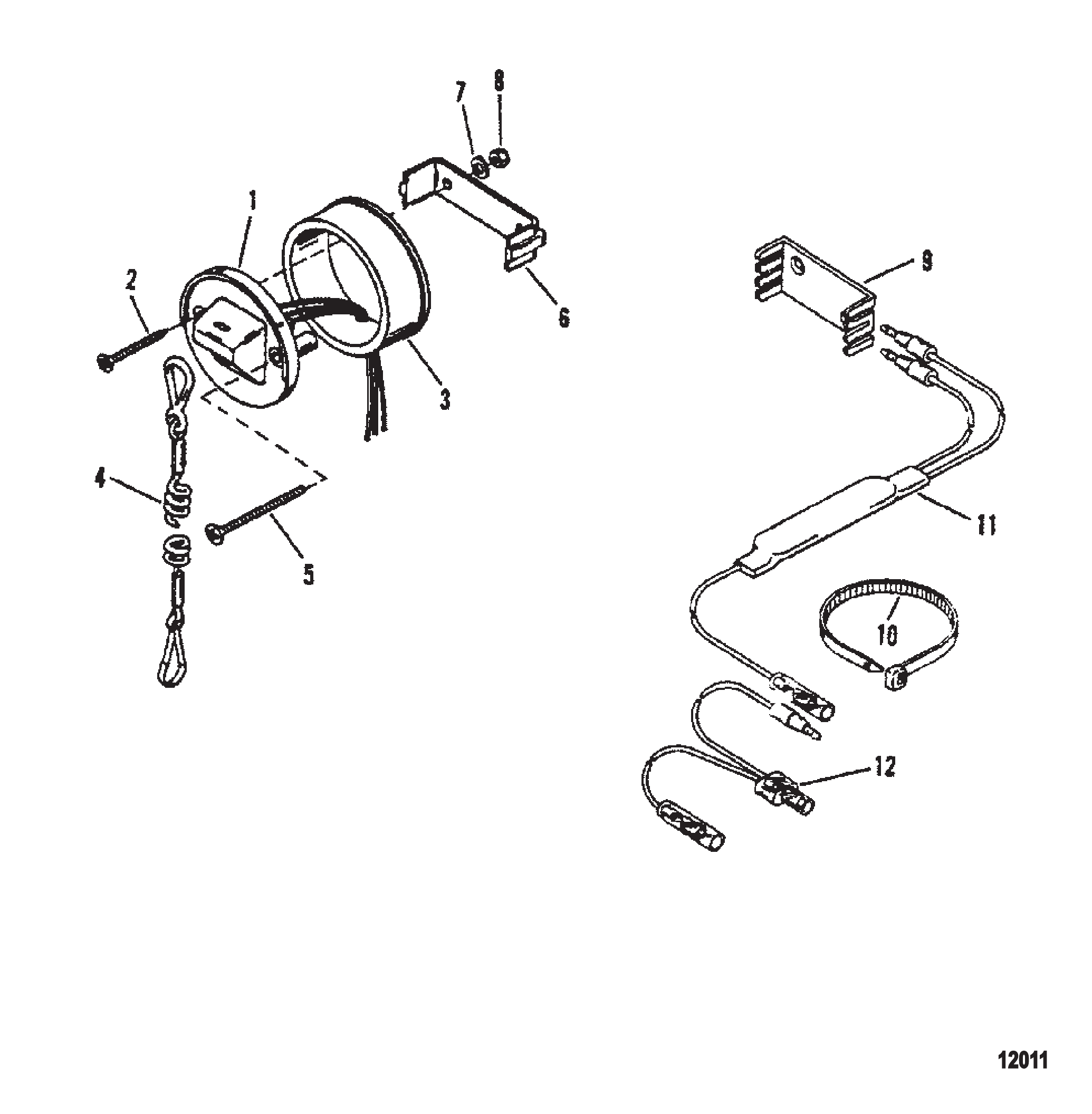

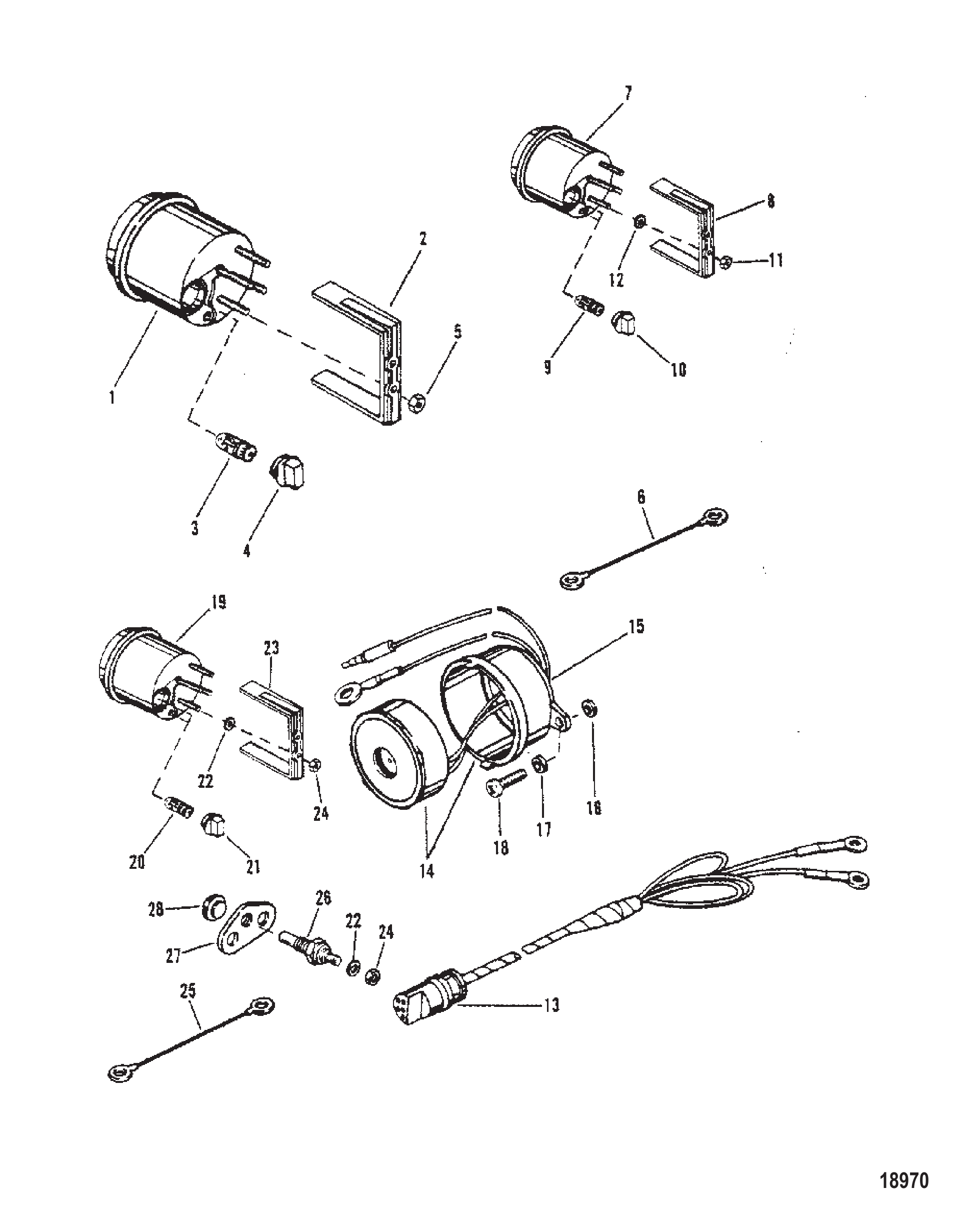

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
1	15110A1	Тахометр 6K	1
1	15112A1	ТАХОМЕТР (7K)	1
1	895283Q45	КОМПЛЕКТ ТАХОМЕТРА (0-7000 ОБ/МИН) Черная шкала, оранжево-белые деления, черный ободок	1
2	79101	Кронштейн крепления	1
2	79101T	Кронштейн крепежный	1
3	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
4	79888	Патрон лампы	1
5	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
6	86322A7	Трос в сборе (1.50 фута) чёрный	1
6	86323A5	Трос в сборе (1.50 фута) фиолетовый	1
7	15113A4	УКАЗАТЕЛЬ ТРИММА	1
7	895292Q41	Указатель дифферента, чёрная шкала, оранжево-белые деления, чёрный ободок	1
8	79480	Кронштейн	1
9	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
10	79888	Патрон лампы	1
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
12	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	4
13	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1
14	68878A6	Звуковой сигнал в сборе	1
15	68879	КРЫШКА	1
16	79697	Проставка	2
16	8M0084588	Проставка	2
17	24676	ШАЙБА (.200 x .440 x .032)	4
18	35401	ВИНТ (#10 x 1.00)	2
19	15166A1	УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ	1
19	895287Q41	КОМПЛЕКТ УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ВОДЫ (100-240 F) Чёрная шкала, Оранжево-белые деления, Чёрный ободок	1
20	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
21	79888	Патрон лампы	1
22	26427	Шайба	2
23	79480	Кронштейн	1
24	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
25	86323A2	КАТУШКА В СБОРЕ (2.00 фута) Фиолетовый	1
25	61600A16	КАТУШКА В СБОРЕ (17.00 дюймов) Чёрный	1
25	88032A3	ТРОС В СБОРЕ (23.00 фута) Бежево-синий	1
26	12415	Датчик температуры	1
27	12419T	КРЫШКА ДАТЧИКА - (СТАРАЯ КОНСТРУКЦИЯ)	1
27	12419	Крышка	1
28	12431T	ЗАГЛУШКА (СТАРАЯ КОНСТРУКЦИЯ)	1

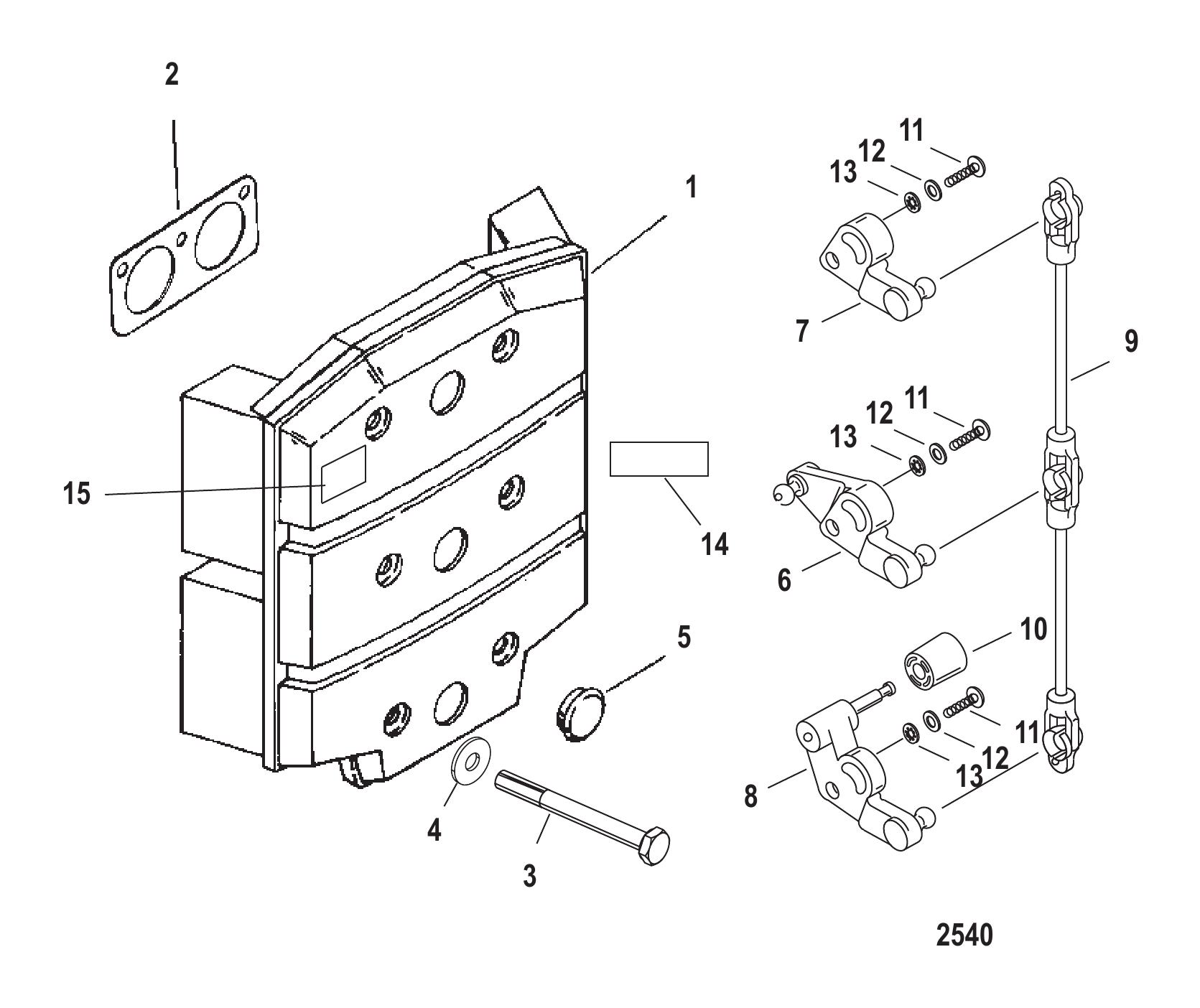

Рис. 2Демпферная пластина и рычаги дросселя Attenuator Plate and Throttle Levers

REF	Номер детали	Наименование	Кол-во
1	817495A1	Пластина в сборе шумоглушителя	1
2	892211	ПРОКЛАДКА	3
3	884891	Винт (.250-28 x 2.500) с нейлоновой вставкой - нержавеющая сталь	6
4	69057	ШАЙБА (.281 x .734 x .063)	6
5	815784	КРЫШКА	3
6	828277A1	КОМПЛЕКТ ТЯГ	1
7	8M0203923	РЫЧАГ ДРОССЕЛЯ РЫЧАГ ДРОССЕЛЯ	1
8	8M0203922	РЫЧАГ ДРОССЕЛЯ РЫЧАГ ДРОССЕЛЯ	1
9	NSS	NOT SOLD SEPARATE Throttle Link	1
10	18178	РОЛИК	1
11	15124	ВИНТ (#10-32 x .750)	3
12	89302	Шайба (.203 x .406 x .040) винта крышки катушки	3
13	69432	Шайба стопорная наружная (#10)	3
14	804668A00	НАКЛЕЙКА Информация о маркировке EPA	1
14	804669A00	НАКЛЕЙКА Информация о маркировке EPA	1
14	804669A01	НАКЛЕЙКА Информация о маркировке EPA	1
14	804669A02	НАКЛЕЙКА Информация о маркировке EPA	1
14	804669A03	НАКЛЕЙКА Информация о маркировке EPA	1
14	804669A04	НАКЛЕЙКА Информация о маркировке EPA	1
14	804669A05	НАКЛЕЙКА Информация о маркировке EPA	1
15	NSS	NOT SOLD SEPARATE Decal-Caution Airbox	1
-	815791A00	Комплект прокладок головки цилиндра двигателя, кольца и сальники не включены	1

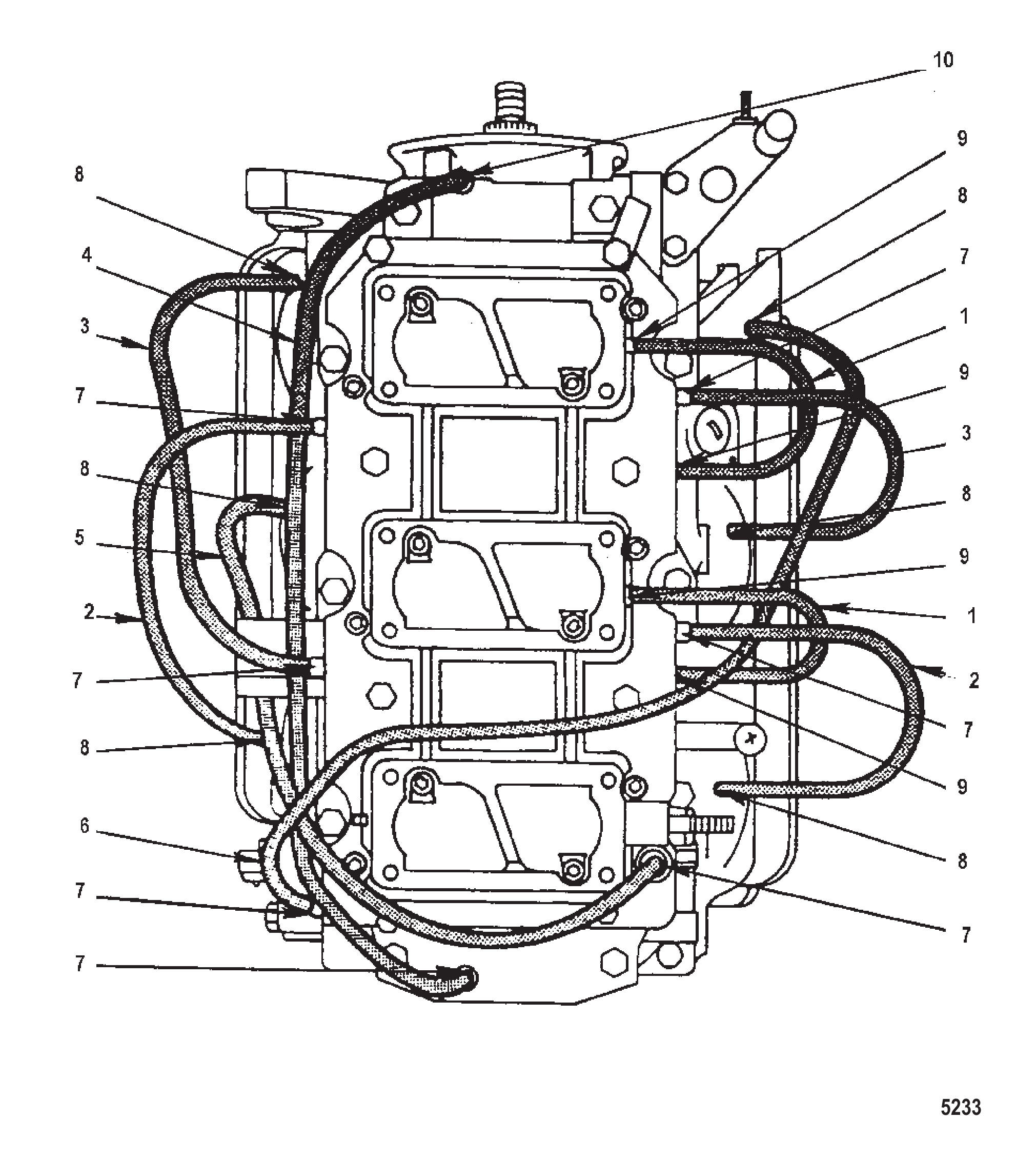

Рис. 3СИСТЕМА ПРОДУВКИ Bleed System

REF	Номер детали	Наименование	Кол-во
1	99130122	Трубка (20,00 футов, бухта) дренажная	2
1	892024122	Шланг (240.00 дюймов, бухта)	2
2	99130122	Трубка (20,00 футов, бухта) дренажная	2
2	892024122	Шланг (240.00 дюймов, бухта)	2
2	892024122	Шланг (240.00 дюймов, бухта)	2
3	99130122	Трубка (20,00 футов, бухта) дренажная	2
3	892024122	Шланг (240.00 дюймов, бухта)	2
3	892024122	Шланг (240.00 дюймов, бухта)	2
4	99130122	Трубка (20,00 футов, бухта) дренажная	1
4	892024122	Шланг (240.00 дюймов, бухта)	1
4	892024122	Шланг (240.00 дюймов, бухта)	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	99130122	Трубка (20,00 футов, бухта) дренажная	1
6	892024122	Шланг (240.00 дюймов, бухта)	1
6	892024122	Шланг (240.00 дюймов, бухта)	1
7	426982	Обратный клапан	7
8	822715	Угловой штуцер (запрессовываемый)	6
9	56759	ШТУЦЕР ЕРШОВЫЙ	4
10	426233	Обратный клапан	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812815R97	PH 135/150 2.0-RM Mercury / Quicksilver	1
-	823434T00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	823434R00	PH 150 -RM Mercury / Quicksilver	1
-	813043T00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	813043R00	PH 200 -RM Mercury / Quicksilver	1

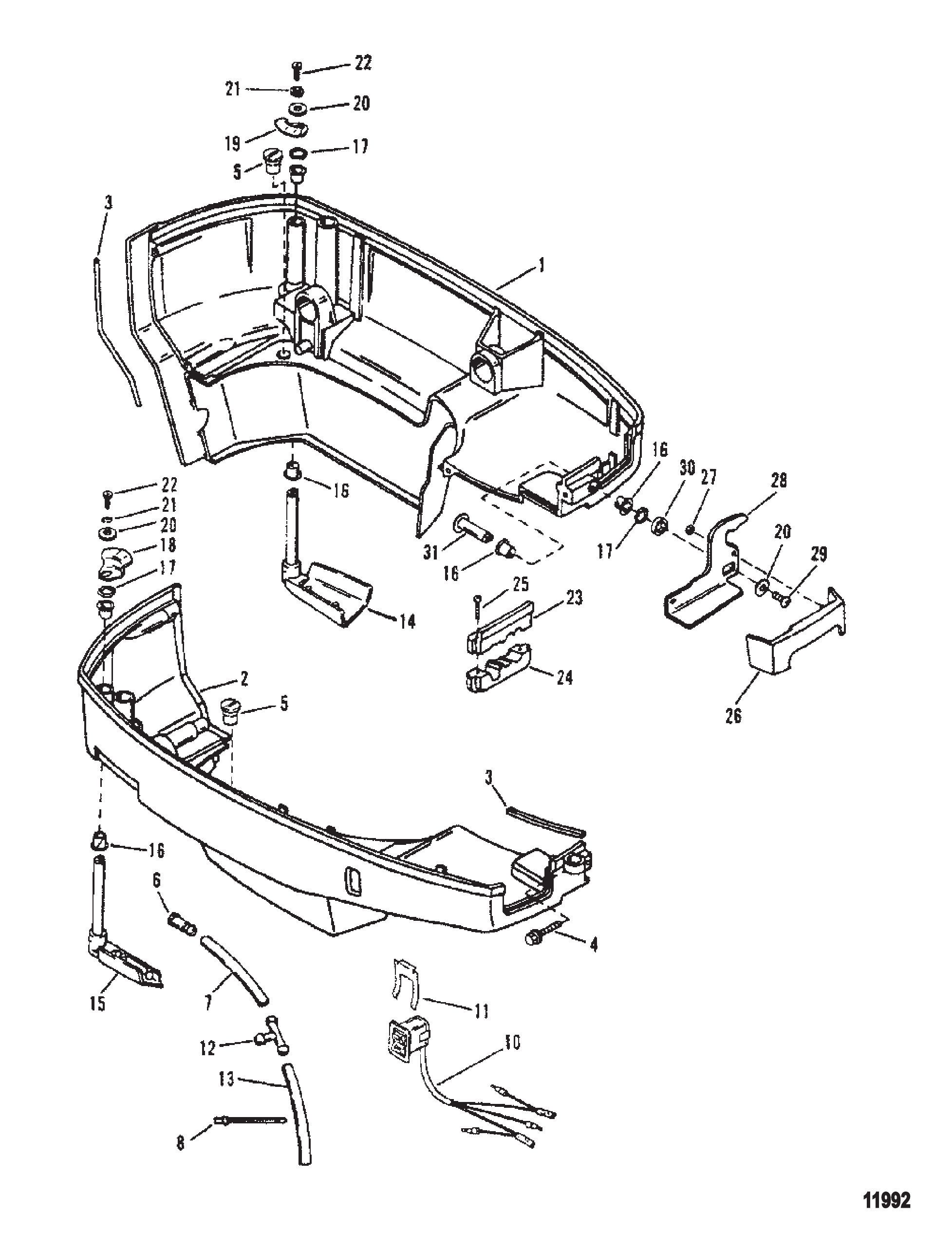

Рис. 4НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	9744A16	Нижний кожух в сборе (черный) (без наклеек)	1
1	9744A17	Нижний кожух в сборе, серый (без наклеек)	1
1	9744A16	Нижний кожух в сборе (черный) (без наклеек)	1
1	9744A18	Нижний кожух в сборе (TRACKER) (без наклеек)	1
1	9744A16	Нижний кожух в сборе (черный) (без наклеек)	1
2	9745A5	Нижний кожух в сборе (черный) (без наклеек)	1
2	9745A6	Нижний кожух в сборе (серый) (без наклеек)	1
2	9745A7	Нижний кожух в сборе (TRACKER) (без наклеек)	1
3	18701A1	Комплект уплотнений	1
4	18699	Винт (.250-20 x 1.320) (правый борт)	4
5	817519A1	Обратный клапан в сборе, сливной	2
6	813613	Штуцер	1
7	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
7	8M0108355	Шланг (57 дюймов, бухта)	1
8	816311	Стяжка (8.00 дюймов)	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
10	18286A40	Переключатель в сборе	1
10	8M0235192	Переключатель тримма	1
11	8124431	Фиксатор (применять где применимо)	1
11	8M0032848	Держатель переключателя	1
12	815914	Тройник	1
13	7765377	ШЛАНГ (24.500 дюймов бухта)	1
13	77653101	Шланг (48.00 дюймов, бухта)	1
14	19648A3	Рукоятка в сборе (черная)	1
14	19648A2	РУКОЯТКА В СБОРЕ ЛЕВАЯ	1
14	19648A4	Рукоятка в сборе (серая)	1
14	19648A2	РУКОЯТКА В СБОРЕ ЛЕВАЯ	1
14	19648A7	Рукоятка в сборе (TRACKER)	1
15	19647A3	Рукоятка в сборе (черная)	1
15	19647A4	Рукоятка в сборе (серая)	1
15	19647A3	Рукоятка в сборе (черная)	1
15	19647A7	Рукоятка в сборе (TRACKER)	1
16	65830	ВТУЛКА НЕЙЛОНОВАЯ	6
17	99611	Волнистая шайба	3
18	19369	Собачка	1
19	19370	Собачка	1
20	69057	ШАЙБА (.281 x .734 x .063)	3
21	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
22	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
23	19749	Хомут	1
24	197481	Хомут	1
25	92799	ВИНТ (#10-16 x 1.12)	2
26	18872A1	Крышка в сборе (черная)	1
26	18872A2	Крышка в сборе (серая)	1
26	18872A1	Крышка в сборе (черная)	1
26	18872A4	Крышка в сборе (TRACKER)	1
27	8136921	Контргайка	2
28	8130764	Передняя рукоятка	1
29	181921	ВИНТ (.250-20 x .875)	1
30	19666	Втулка	1
31	18727	Шток	1

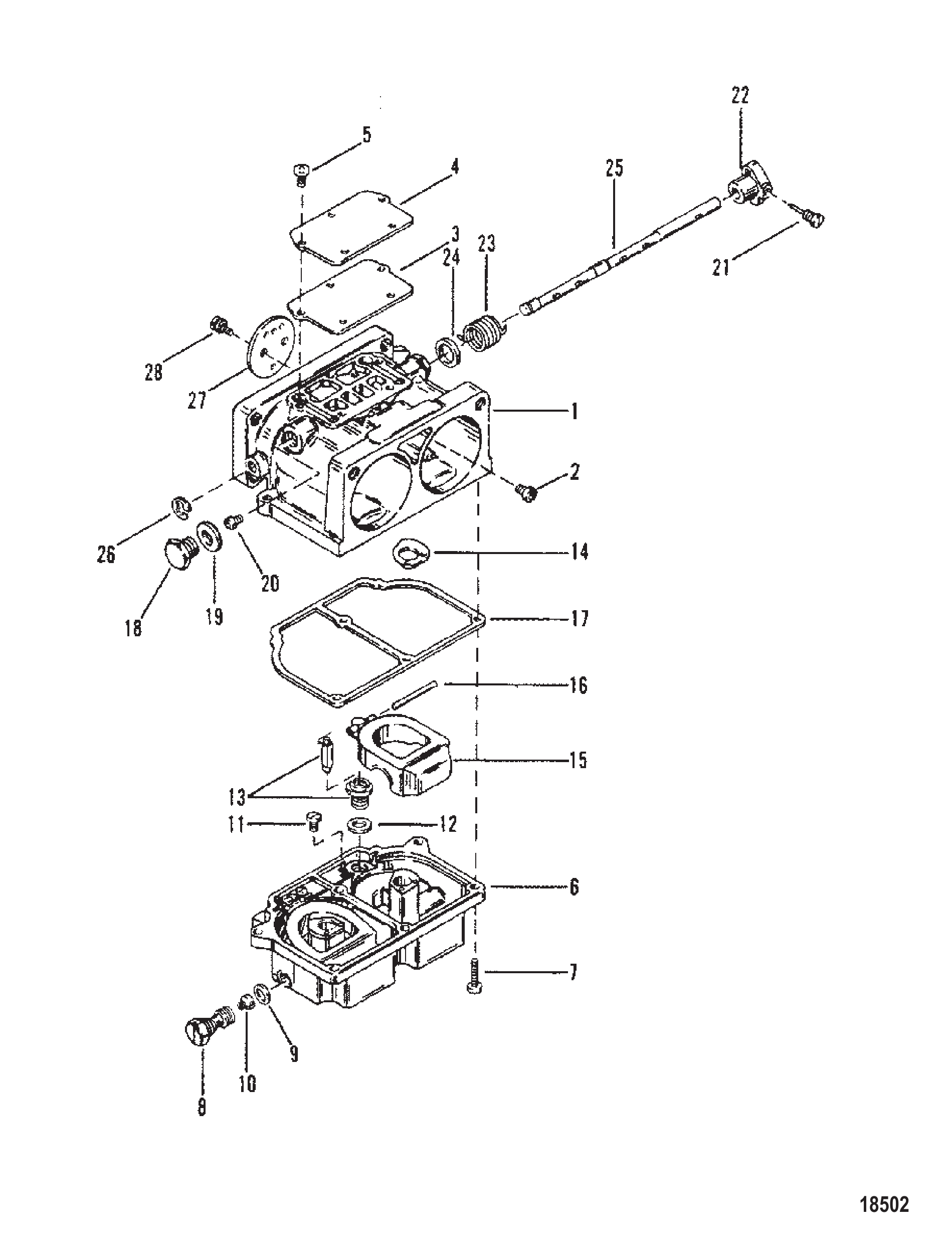

Рис. 5Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	9242A33	Карбюратор (верхний) - (WH-40)	1
1	9242A34	Карбюратор (средний) - (WH-40)	1
1	9242A35	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-40)	1
1	7563A10	Карбюратор (верхний) - (WH-35)	1
1	7563A11	Карбюратор (средний) - (WH-35)	1
1	7563A12	Карбюратор (нижний) - (WH-35)	1
1	7563A13	КАРБЮРАТОР (ВЕРХНЯЯ ЧАСТЬ) - (WH-38)	1
1	7563A14	КАРБЮРАТОР (СРЕДНЯЯ ЧАСТЬ) - (WH-38)	1
1	7563A15	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-38)	1
2	6249	ЖИКЛЁР ГЛАВНЫЙ (.096)	6
2	8423	Жиклёр (.094) воздушный (.094)	6
2	6680	Жиклёр (.078) (WME1/2)-115 WME-14	6
3	NSS	NOT SOLD SEPARATE Gasket-Cover Plate	3
4	6032	КРЫШКА ПЛАСТИНЫ	3
5	NSS	NOT SOLD SEPARATE Screw-Cover Plate	15
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	3
6	7823	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ (ЦЕНТР/НИЗ)	1
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	2
7	NSS	NOT SOLD SEPARATE Screw-Fuel Bowl	18
8	6025	ПРОБКА (ГЛАВНЫЙ ЖИКЛЁР)	6
9	NSS	NOT SOLD SEPARATE Gasket-Main Jet	6
10	4216	Жиклёр (.064) главной топливной системы	6
10	6246	ЖИКЛЁР (.048)	6
10	6028	ЖИКЛЁР (.050)	6
10	6359	ЖИКЛЁР (.052)	6
10	6201	ЖИКЛЁР (.080)	6
11	NSS	NOT SOLD SEPARATE Screw-Float Pin	6
12	NSS	NOT SOLD SEPARATE Gasket--Inlet Needle and Seat	6
13	7824	ИГЛА/СЕДЛО В СБОРЕ ВПУСКНЫЕ	6
14	NSS	NOT SOLD SEPARATE Gasket-Nozzle Boss	6
15	9267	Поплавок	6
16	NSS	NOT SOLD SEPARATE Pin-Float Lever	6
17	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
18	4541	Винт-пробка - канал жиклёра главной топливной системы	6
19	NSS	NOT SOLD SEPARATE Gasket-Bleed Jet Plug	6
20	5213	Жиклёр главный (.056)	6
20	7831	ГЛАВНЫЙ ЖИКЛЕР ТОПЛИВНЫЙ (.058) (XR6/MAGNUM III)	6
20	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	6
20	5317	Жиклёр (.046)	6
20	6246	ЖИКЛЁР (.048)	6
21	6027	ВИНТ	3
22	67752	Рычаг дросселя	3
23	NSS	NOT SOLD SEPARATE Spring-Throttle Return	3
24	6031	ПРОСТАВКА	3
25	6022	ВАЛ	3
26	NSS	NOT SOLD SEPARATE Ring-Retainer-Throttle Shaft	3
27	6023	КЛАПАН ДРОССЕЛЬНЫЙ (WH-40) (WH-48)	6
27	9496	Клапан дроссельной заслонки (WH-32)	6
27	9545	Клапан дроссельной заслонки (WH-38) (WH-35)	6
28	NSS	NOT SOLD SEPARATE Screw-Throttle Valve	12
-	6452	РЕМКОМПЛЕКТ ПРОКЛАДОК	1
-	8506	Ремонтный комплект карбюратора WH-48	1
-	7826	РЕМОНТНЫЙ КОМПЛЕКТ WH-38	1

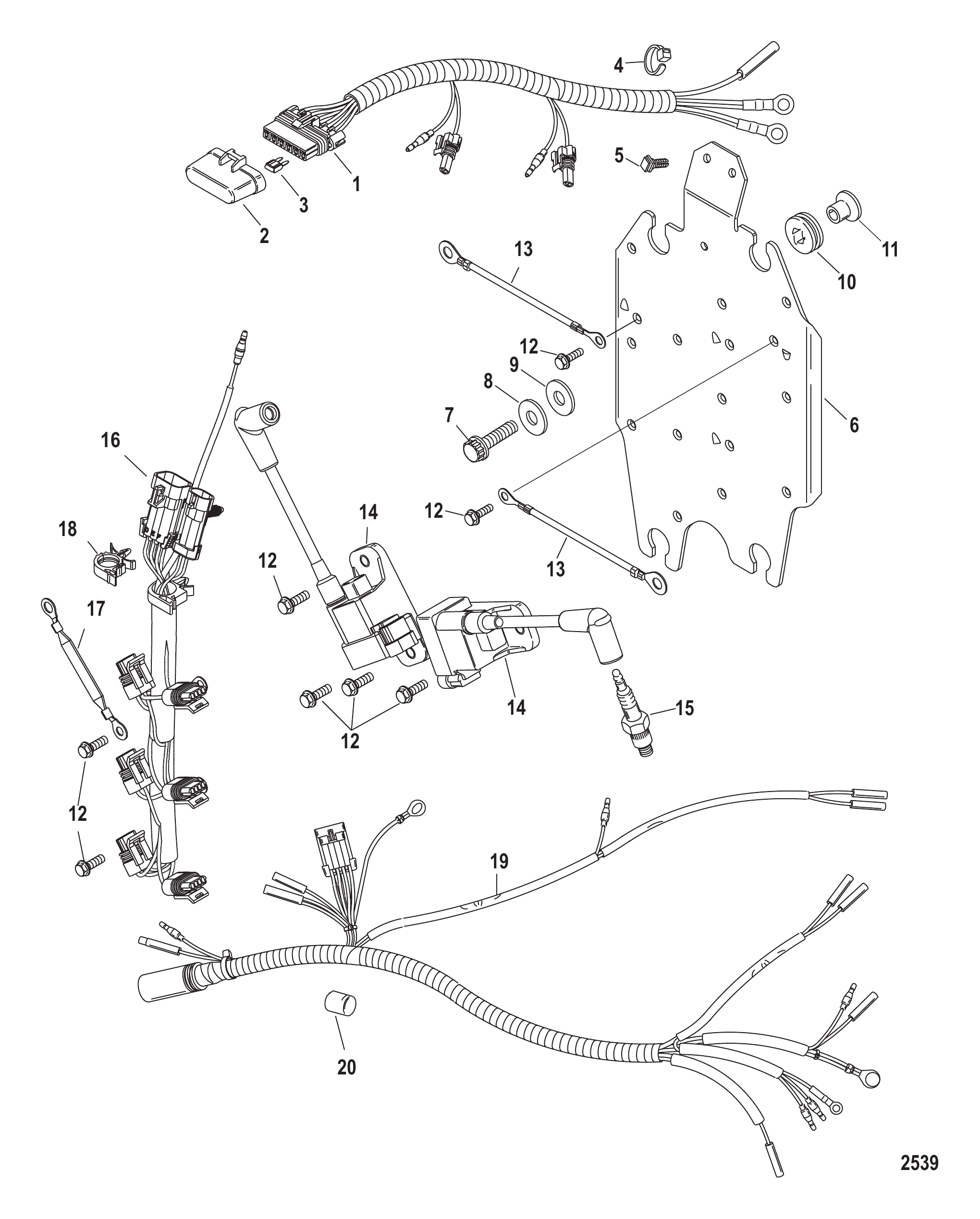

Рис. 6Крепление CDM CDM Mounting

REF	Номер детали	Наименование	Кол-во
1	858425T2	Жгут проводов в сборе	1
2	NSS	NOT SOLD SEPARATE Cover	1
3	83296930	ПРЕДОХРАНИТЕЛЬ мини - зелёный - 30 ампер	AR
3	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	AR
3	832969T20	Предохранитель Mini — жёлтый — 20 А	AR
4	816311T	СТЯЖКА (8.00 дюймов)	3
5	828991	Зажим	2
5	828991T	ЗАЖИМ	2
6	8571621	ПЛАСТИНА КРЕПЛЕНИЯ CDM	1
7	60411	ВИНТ (.312-18 x 1.250)	4
8	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	1
8	8M0042642	Шайба (.323 x .562 x .063)	1
9	49436	Шайба	4
10	833155	Втулка	4
11	8502341	Втулка	4
12	82129116	ВИНТ (M6 x 16)	15
13	856583A3	Кабель в сборе	2
14	827509T7	Модуль CDM в сборе	6
-	857124A1	Кабель высокого напряжения в сборе	6
-	857074A1	Комплект колпачков/клемм	6
15	14814548	СВЕЧА ЗАЖИГАНИЯ (NGK # BPZ8HS-10) (КАН./БЕЛЬГ.)	6
15	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	6
16	857163T1	Жгут проводов CDM в сборе	1
17	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	1
18	828791	Зажим	1
19	857166T1	Жгут проводов двигателя в сборе	1
20	13541	Разъём штыревой	1

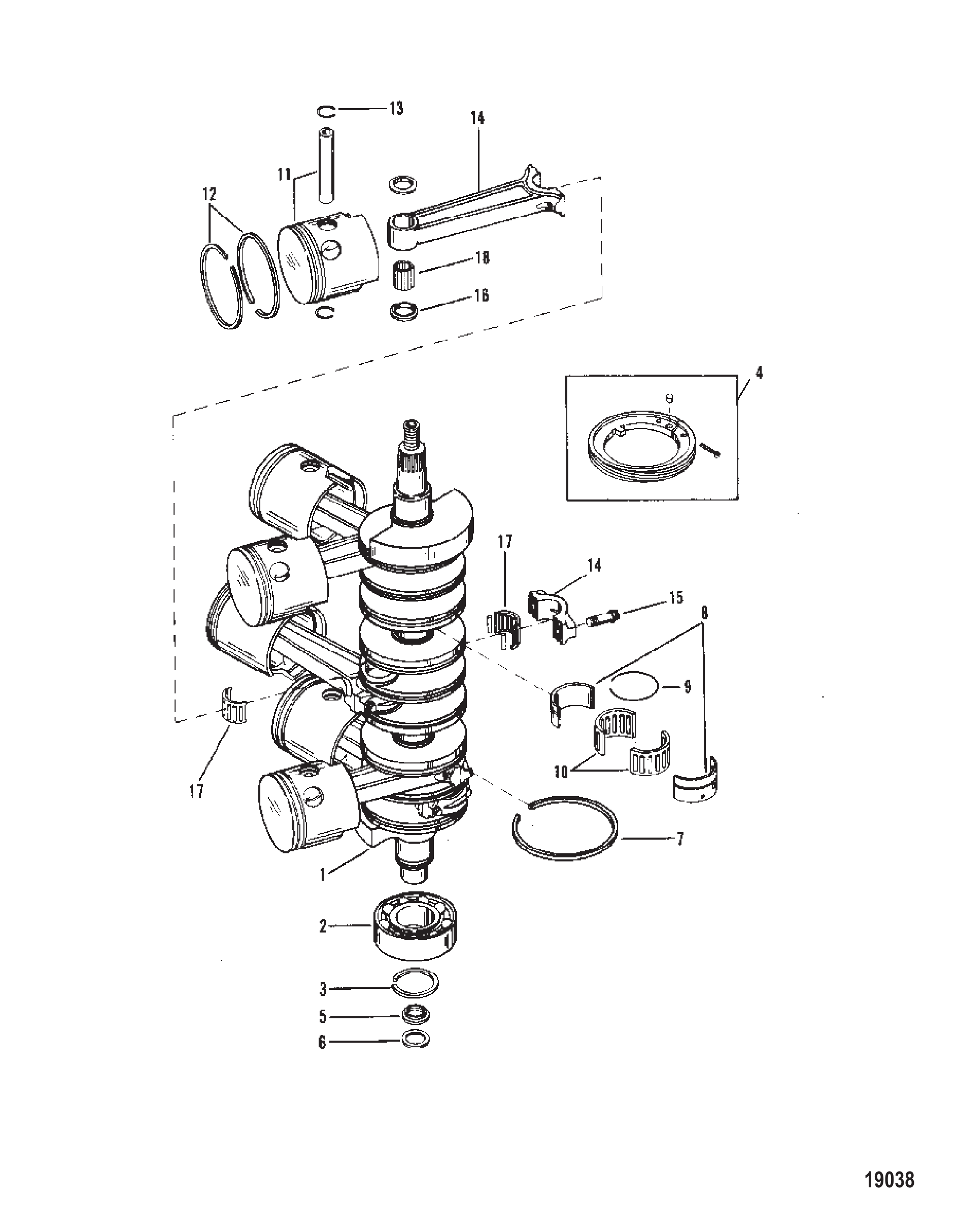

Рис. 7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	8745A5	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	99727A1	ШЕСТЕРНЯ Приводная	1
5	54196A6	Корпус в сборе	1
6	65800	НАБИВКА	1
7	67377	Кольцо уплотнительное коленчатого вала	AR
7	67377T	Кольцо уплотнительное	AR
7	78633	Кольцо уплотнительное - коленчатый вал (.139 толщина)	AR
8	88903	ПОДШИПНИК роликовый УДЕРЖИВАЕМЫЙ ПОДШИПНИК	2
8	88903T	ОБОЙМА Подшипника	2
9	67444	Кольцо стопорное подшипника	2
10	67445	Подшипник роликовый	2
8	93495	ПОДШИПНИК Роликовый КОЛЕНЧАТОГО ВАЛА	2
8	93495T	Роликовый подшипник	2
9	67444	Кольцо стопорное подшипника	2
11	7441A3	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7441T36	ПОРШЕНЬ-ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7443A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7443A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.015	AR
11	7445A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7445A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.030	AR
11	7442A3	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7442T36	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7444A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7444A12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.015	AR
11	7446A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7446T12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.030	AR
12	93481A12	Комплект поршневых колец — стандартный (стандартный)	1
12	78918A4	Комплект поршневых колец — .015 ремонтный (.015 ремонтный)	AR
12	85636A4	Комплект поршневых колец — .030 ремонтный (.030 ремонтный)	AR
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	8119A5	Шатун в сборе	6
14	8119A6	Комплект шатуна	6
15	93886	Винт (.312-28 x .875)	12
16	47247	ШАЙБА	12
16	8M0032839	Шайба @5	12
17	17514A1	Ремкомплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	67483	Подшипник игольчатый	174

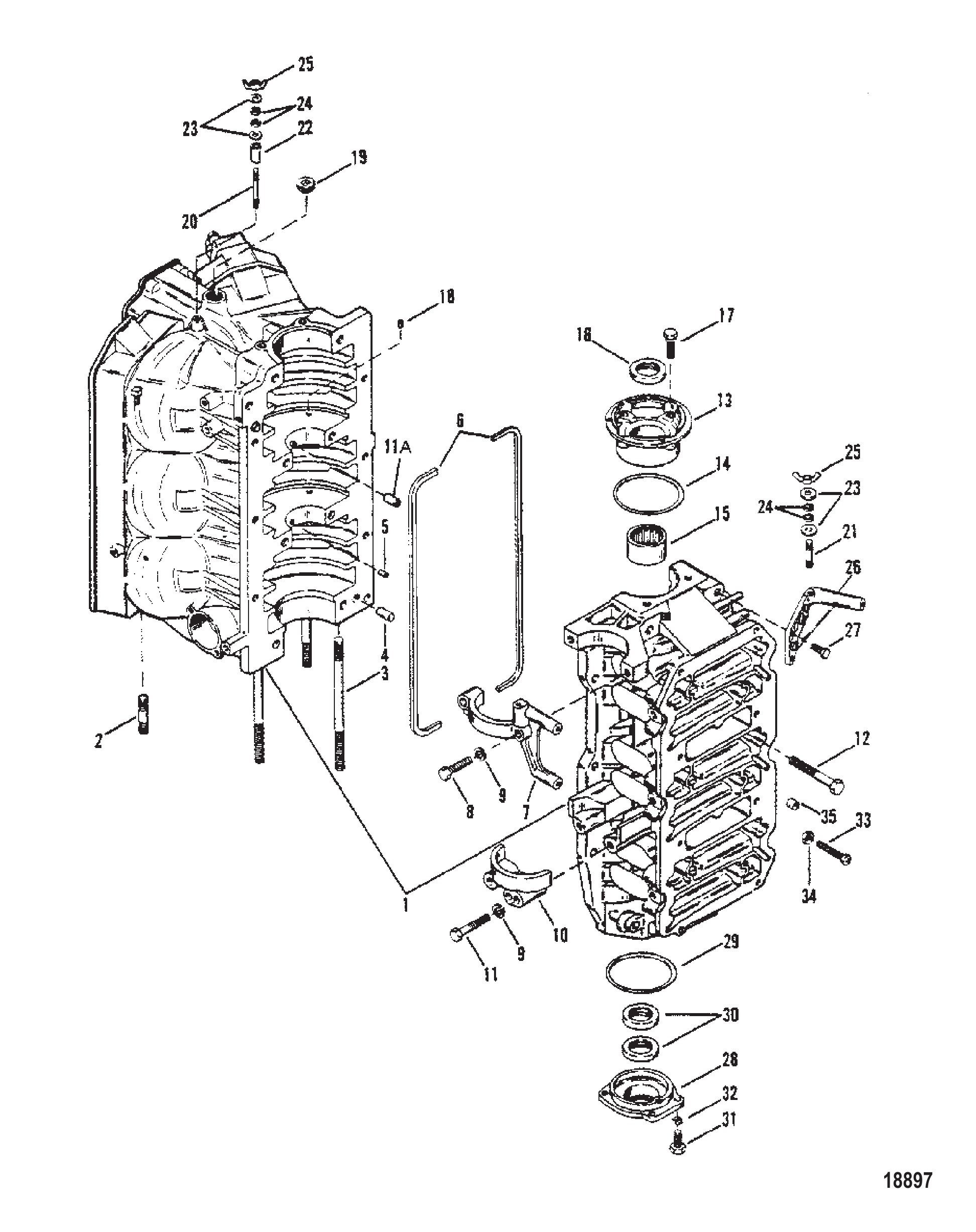

Рис. 8БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps

REF	Номер детали	Наименование	Кол-во
1	8711A19	БЛОК ЦИЛИНДРОВ	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	6
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	20033	Штифт направляющий установочный	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	77065	ВИНТ (.312-18 x 2) КРЫШКА СТАРТЕРА ДВИГАТЕЛЯ	2
11	815549	ВИНТ (.312-18 x 2.00)	2
11A	99448	Втулка	1
12	66717	ВИНТ (.375-16 x 3.250)	8
12	74824	Винт (.312-18 x 1.250)	6
13	8454A1	КРЫШКА ТОРЦЕВАЯ В СБОРЕ ВЕРХНЯЯ	1
13	8454T1	КРЫШКА ТОРЦЕВАЯ В СБОРЕ	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
15	74248	ПОДШИПНИК РОЛИКОВЫЙ ТОРЦЕВОЙ КРЫШКИ (ВНУТР. ДИАМ. 1.50)	1
15	74248T	ПОДШИПНИК	1
16	41953	Сальник	1
13	8454A2	Концевая крышка верхняя в сборе	1
13	8454T2	Концевая крышка в сборе	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
15	93496	ПОДШИПНИК Роликовый	1
15	93496T	Подшипник	1
16	41953	Сальник	1
17	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
17	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
18	24220	ВИНТ (.190-24 x .190) УСТАНОВОЧНЫЙ - БЛОК ЦИЛИНДРОВ	2
19	38407	ПРОБКА (.500-14)	1
20	15094	ШПИЛЬКА (.190-32 x 1.870)	1
21	15093	ШПИЛЬКА (#10-32 x 1.00)	2
21	8M0034435	ШПИЛЬКА	2
22	67269	Проставка	1
23	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	6
23	8M0204663	ШАЙБА @5	6
24	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	6
25	73651	ГАЙКА ШПИЛЬКИ КРЫШКИ МАХОВИКА	3
25	816874	Барашковая гайка (#10-32)	3
26	42248	Кронштейн	1
26	422482	Кронштейн	1
27	49668	Винт (.250-20 x .750)	2
28	7809A1	Крышка торцевая в сборе	1
28	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
29	62700	Кольцо уплотнительное (3.237 x .103)	1
30	41953	Сальник	2
31	28636	ВИНТ (.250-20 x .750)	4
32	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
33	64022	Винт (.250-20 x 2.125)	1
34	64015	Гайка (.250-20) клеммы стартерного соленоида	1
35	26852	ЗАГЛУШКА Нейлоновая	1
35	66517	ОГРАНИЧИТЕЛЬ БЛОКА ЦИЛИНДРОВ (ДРЕНАЖ)	1
-	90484A88	Комплект прокладок	1
-	41282A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	41282T88	PH 135/150 Mercury / Quicksilver	1

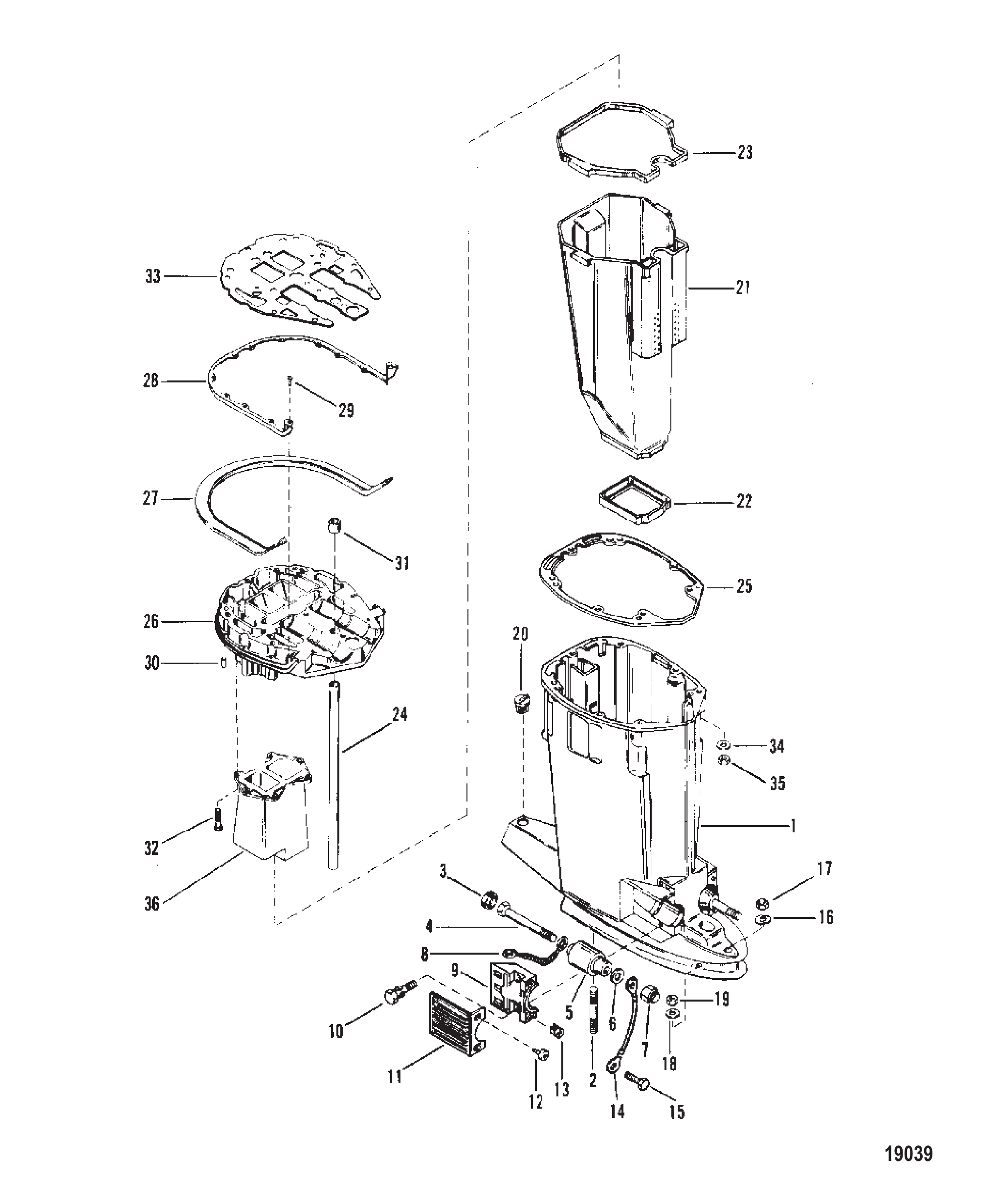

Рис. 9КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Driveshaft Housing and Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	8343A7	КОРПУС В СБОРЕ Гребной вал (ЧЕРНЫЙ)	1
1	8343A8	КОРПУС В СБОРЕ Гребной вал (СЕРЫЙ)	1
1	8343A9	КОРПУС В СБОРЕ Гребной вал (УСТРИЧНЫЙ)	1
1	8343A8	КОРПУС В СБОРЕ Гребной вал (СЕРЫЙ)	1
2	56295	Шпилька (.437 x 2.69)	2
2	74732	Шпилька (7/16 X 7.11/16 дюйм.)	2
3	25067	ОТБОЙНИК	2
4	63474	Винт (.500-20 x 6.00)	2
4	898831	Винт (.500-20 x 6.220)	2
5	78249	Опора (длинная)(водомет)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	25096	ГАЙКА	2
8	88238A1	Сборка троса заземления	1
8	88238A10	Кабель заземления в сборе	1
9	67076	Хомут	2
9	8M0036782	ХОМУТ	2
10	66727	ВИНТ (.312-18 x 1.250)	4
11	67077	Крышка нижней опоры	2
11	8M4500752	Крышка	2
11	67077T6	Крышка нижней опоры	2
11	67077F1	Крышка серая	2
11	67077T10	Крышка, устричная	2
11	67077F1	Крышка серая	2
12	88417	Винт (#12-24 x .620) крышки	4
13	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
14	88238A2	Кабель заземления в сборе	1
14	88238A10	Кабель заземления в сборе	1
15	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
16	73862	ШАЙБА ШПИЛЬКИ РЕДУКТОРА	1
17	29489	ГАЙКА ШПИЛЕК КОРПУСА РЕДУКТОРА	1
18	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
19	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
19	8M0204653	Гайка	2
20	64649	ПРОБКА	1
20	646491	ПРОБКА КОРПУСА ПРИВОДНОГО ВАЛА (OYSTER)	1
21	89743	Труба выпускная	1
22	66350	САЛЬНИК (НИЖНИЙ)	1
22	66350001	Сальник	1
23	86027	Сальник выхлопной трубы - верхний	1
24	67295	Труба водяная (длинная)(жиклёр)	1
24	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
24	74729	Трубка (удлинённая)	1
24	8M0042790	ВОДЯНАЯ ТРУБА	1
25	99173	Прокладка корпуса гребного вала к пластине	1
25	991734	Прокладка	1
26	41945A6	ПЛАСТИНА В СБОРЕ КОРПУСА ГРЕБНОГО ВАЛА	1
27	707482	Уплотнение кронштейна (чёрный и серый)	1
28	68011	Кронштейн	1
29	48408	Винт (#10-16 x .500) клеммной колодки	12
30	20033	Штифт направляющий установочный	2
30	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
31	38970	САЛЬНИК X-LONG	1
32	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
33	99177	Прокладка пластины корпуса гребного вала к выпускной пластине	1
33	991772	Прокладка	1
34	25970	Шайба маховика	4
34	20553	Шайба (.406 x .734 x .063)	4
35	69254	ГАЙКА	4
36	41942	Удлинитель выхлопа	1
36	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
36	78148A1	ПРОСТАВКА В СБОРЕ (УДЛИНЕННАЯ)	1
36	20033	Штифт направляющий установочный	2
36	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
-	90484A88	Комплект прокладок

Рис. 10КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ ДВУХ ТРОСОВ Dual Cable Attaching Kit

REF	Номер детали	Наименование	Кол-во
-	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	715651	Трубка троса рулевого управления	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
11	826709113	Гайка (.375-24) нержавеющая сталь	3
11	8M0204726	Гайка (.375-24) латунная	3

Рис. 11КОМПЛЕКТ СТЯЖНОЙ ШТАНГИ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ Dual Engine Tie Bar Kit

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
1	71565A2	Труба в сборе	1
2	48462	Кольцо уплотнительное (.614 x .070)	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	140001	Винт (.375-24 x 1.38)	2
12	826709113	Гайка (.375-24) нержавеющая сталь	6
12	8M0204726	Гайка (.375-24) латунная	6
13	979331	Рычаг рулевого управления	2
13	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8149513	Соединитель (15,00 дюймов)	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
19	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	1
20	94319	Винт (.375-24 x 1.5)	1

Рис. 12КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ Engine Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	815791A00	Комплект прокладок головки цилиндра двигателя, кольца и сальники не включены	1
0	857005A1	Ремкомплект диафрагмы	1
0	987691	Прокладка	1
0	8M0204705	Прокладка @2	1
0	828292	Прокладка	3
0	892211	ПРОКЛАДКА	3
0	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
0	62700	Кольцо уплотнительное (3.237 x .103)	1
0	62386	Прокладка термостата	2
0	8M0204714	Прокладка @4	2
0	62386001	Прокладка	2
0	8M0204714	Прокладка @4	2
0	146972	ПРОКЛАДКА	1
0	65800	НАБИВКА	1
0	190506	Прокладка	1
0	814754	Сальник (12.50 дюймов)	1
0	78690	Прокладка	2
0	78690002	Прокладка	2
0	78690002	Прокладка	2
0	991764	Прокладка	1
0	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
0	991734	Прокладка	1
0	38970	САЛЬНИК X-LONG	1
0	38970	САЛЬНИК X-LONG	1
0	183076	Прокладка	1
0	25439	Уплотнительное кольцо (.862 x .103)	1
0	426311	Прокладка	1
0	8M0204678	ПРОКЛАДКА	1
0	90011	Кольцо уплотнительное (2.175 x .175)	1
0	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
0	856081	Прокладка	1
0	8M0090319	ПРОКЛАДКА @5	1
0	858524	Прокладка	1
0	31534	Уплотнительное кольцо	1
0	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
0	11338	Прокладка	2
0	167371	Прокладка	1

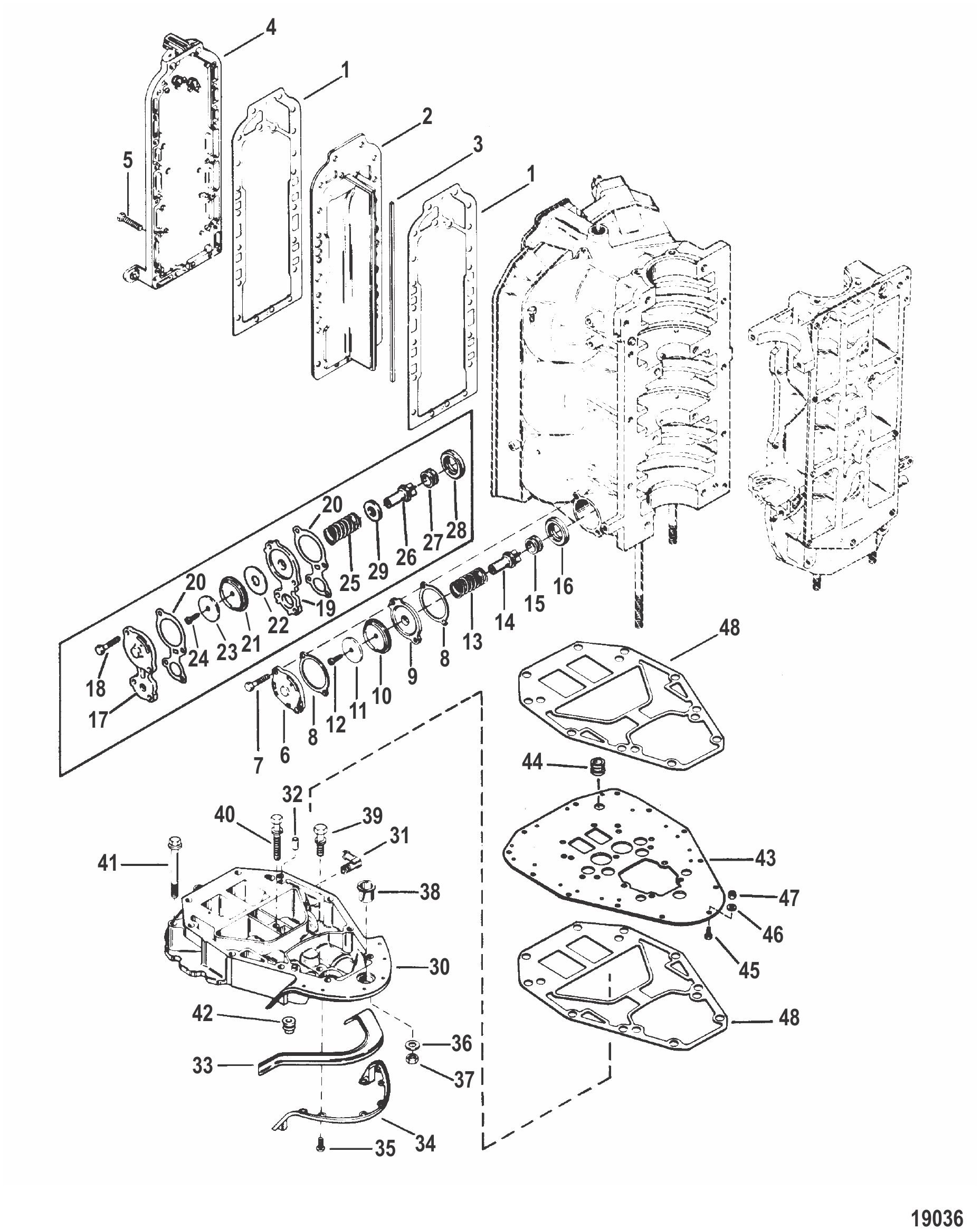

Рис. 13ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА Exhaust Manifold and Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	90484	ПРОКЛАДКА разделительной пластины	2
2	87321	Пластина разделительная	1
2	87321T	ПЛАСТИНА	1
3	69668	Сальник разделительной пластины	1
3	814754	Сальник (12.50 дюймов)	1
4	95067	Крышка выпускного коллектора	1
5	74824	Винт (.312-18 x 1.250)	21
6	65663A1	КРЫШКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА - (СТАРАЯ КОНСТРУКЦИЯ)	1
6	8M0237835	Крышка в сборе	1
7	38837	ВИНТ (.312-18 x 1.12)	2
8	88907	ПРОКЛАДКА	2
8	88907003	Прокладка	2
9	65664A1	Пластина в сборе	1
10	64877	ДИАФРАГМА	1
10	648771	ДИАФРАГМА	1
11	76451	Шайба	1
12	69570	Винт (#10-16 x .750)	1
13	64878	ПРУЖИНА (Чёрная)	1
14	86596	Тарельчатый клапан	1
15	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
16	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	14462A1	КРЫШКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА - (НОВАЯ КОНСТРУКЦИЯ)	1
18	74824	Винт (.312-18 x 1.250)	4
19	16497A1	Пластина	1
20	78690	Прокладка	2
20	78690002	Прокладка	2
21	14479	Диафрагма	1
21	144791	ДИАФРАГМА	1
22	16496	ДЕФЛЕКТОР водяной	1
23	76451	Шайба	1
24	69570	Винт (#10-16 x .750)	1
25	64878	ПРУЖИНА (Чёрная)	1
26	14480	Клапан тарельчатый	1
27	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
28	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
29	85303	ШАЙБА	1
30	43029A2	ПЛАСТИНА В СБОРЕ ВЫПУСКНАЯ (ЧЕРНАЯ И СЕРАЯ)	1
30	43029A5	ПЛАСТИНА В СБОРЕ	1
30	43029A4	ПЛАСТИНА В СБОРЕ ВЫПУСКНАЯ (УСТРИЧНАЯ)	1
30	43029A5	ПЛАСТИНА В СБОРЕ	1
31	99664	Угольник выхлопной пластины	1
31	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
32	20033	Штифт направляющий установочный	2
32	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
33	707482	Уплотнение кронштейна (чёрный и серый)	1
34	68010	Кронштейн сальника (чёрный и серый)	1
34	680101	КРОНШТЕЙН	1
35	48408	Винт (#10-16 x .500) клеммной колодки	8
36	25970	Шайба маховика	6
36	20553	Шайба (.406 x .734 x .063)	6
37	69254	ГАЙКА	6
38	27132	ВТУЛКА	1
39	66727	ВИНТ (.312-18 x 1.250)	1
40	68783	ВИНТ (.312-18 x 2.50)	1
41	66725	ВИНТ (.375-16 x 3.50)	3
41	898833	Винт (.375-16 x 3.500)	3
42	12602	Втулка уплотнительная	1
42	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
43	18103	ПЛАСТИНА КРЕПЛЕНИЯ КОЖУХА (УСТРИЦА)	1
43	181032	ПЛАСТИНА	1
44	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
44	93221002	Втулка уплотнительная	1
45	28636	ВИНТ (.250-20 x .750)	13
46	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	13
46	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	13
47	56374	ГАЙКА (.250-20)	13
47	8267098	Гайка (.250-20) нержавеющая сталь	13
48	99776	Прокладка выхлопной пластины (кол-во 2 без прокладки)	1
48	997761	Прокладка	1
-	90484A88	Комплект прокладок	1
-	803062T1	КОМПЛЕКТ ТАРЕЛЬЧАТОГО КЛАПАНА	1

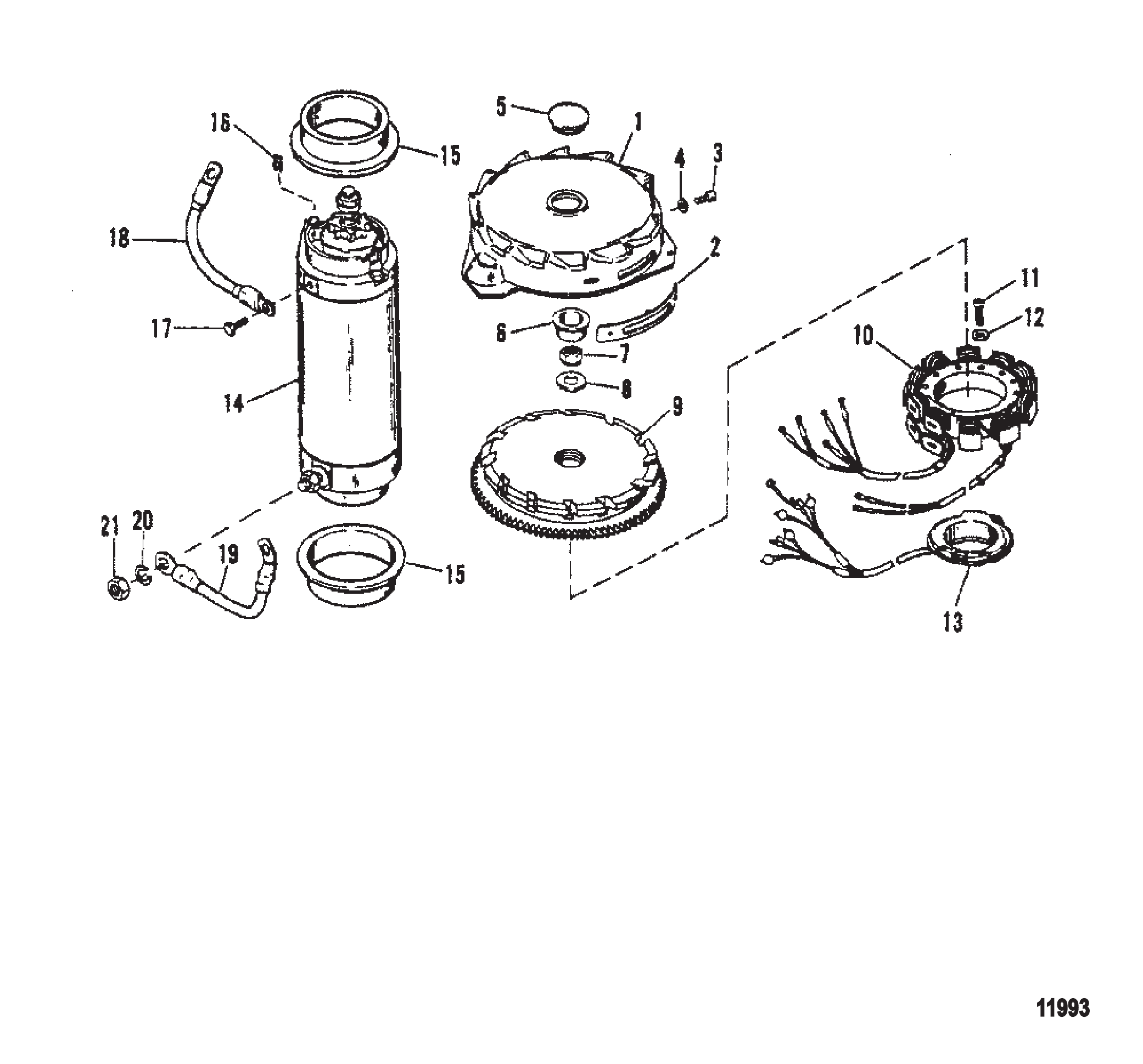

Рис. 14МАХОВИК / СТАРТЕР Flywheel/Starter Motor

REF	Номер детали	Наименование	Кол-во
1	18896A1	Комплект крышки	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	817632A2	Маховик	1
9	859238T16	УЗЕЛ МАХОВИКА	1
9	817632A12	Маховик	1
9	859238T16	УЗЕЛ МАХОВИКА	1
10	9610A19	Статор	1
11	90045	ВИНТ (#10-32 x 1.375)	4
12	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
13	96455A9	Пластина в сборе с триггером	1
14	79472	Стартер в сборе	1
14	893893	Стартер	1
15	56703	ВТУЛКА СТАРТЕРА	2
15	8M0034918	Втулка	2
16	68042	Упор резиновый	2
16	8M0043376	Упор	2
17	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
18	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
19	93388A7	Трос в сборе (черный)	1
19	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1

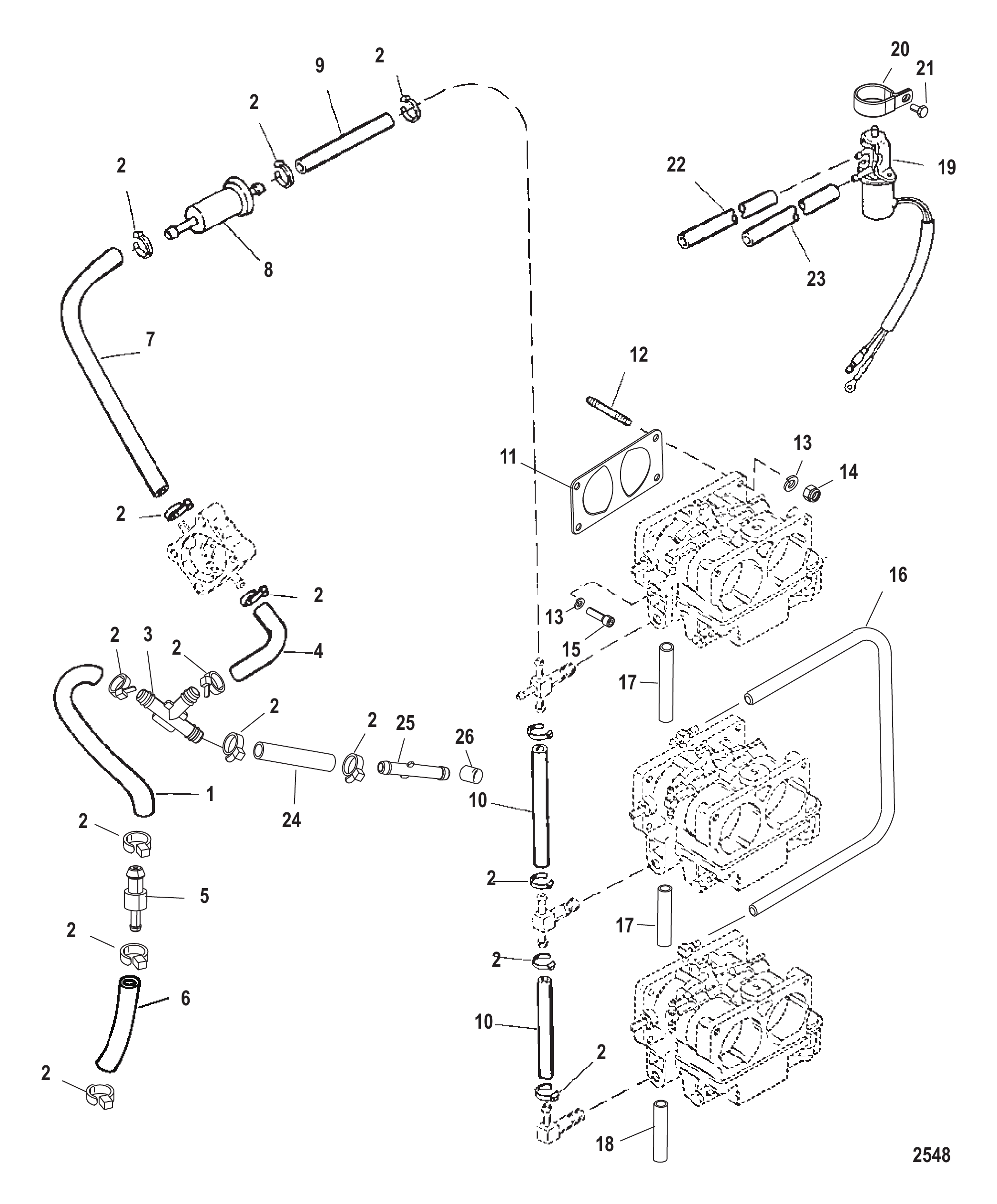

Рис. 15ТОПЛИВНЫЕ ШЛАНГИ Fuel Lines

REF	Номер детали	Наименование	Кол-во
1	82381335	ТРУБКА (15.00 дюймов в наборе)	1
2	816311T	СТЯЖКА (8.00 дюймов)	AR
3	818993	Тройник соединительный	1
4	830760	Шланг	1
5	8189941	Обратный клапан	1
6	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
6	8M0108349	Шланг (70 дюймов, бухта)	1
7	830762	Шланг	1
8	816296Q2	Фильтр топливный	1
9	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
9	8M0108355	Шланг (57 дюймов, бухта)	1
10	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	2
10	8M0108355	Шланг (57 дюймов, бухта)	2
11	828292	Прокладка	3
12	270372	Шпилька (.250-28 x 1.125)	6
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	6
14	8267089	Гайка (.250-28)	6
15	55715	Винт (.250-20 x .880)	6
16	99130122	Трубка (20,00 футов, бухта) дренажная	1
16	892024122	Шланг (240.00 дюймов, бухта)	1
16	892024122	Шланг (240.00 дюймов, бухта)	1
17	9912878	Шланг (.187) (26.00 дюймов, бухта)	2
18	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
19	819503A4	Комплект соленоида обогатителя	1
20	633003	ХОМУТ	1
21	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	9912688	Трубка (36.00 дюймов, бухта)	1
23	9912688	Трубка (36.00 дюймов, бухта)	1
24	85936157	ТРУБКА (26.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 18 ДЮЙМОВ)	1
24	85682257	ШЛАНГ ТОПЛИВНЫЙ 26 ДЮЙМОВ	1
25	822769	Соединитель	1
26	NSS	NOT SOLD SEPARATE Cap	1
-	815791A00	Комплект прокладок головки цилиндра двигателя, кольца и сальники не включены	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812815R97	PH 135/150 2.0-RM Mercury / Quicksilver	1
-	823434T00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	823434R00	PH 150 -RM Mercury / Quicksilver	1
-	813043T00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	813043R00	PH 200 -RM Mercury / Quicksilver	1

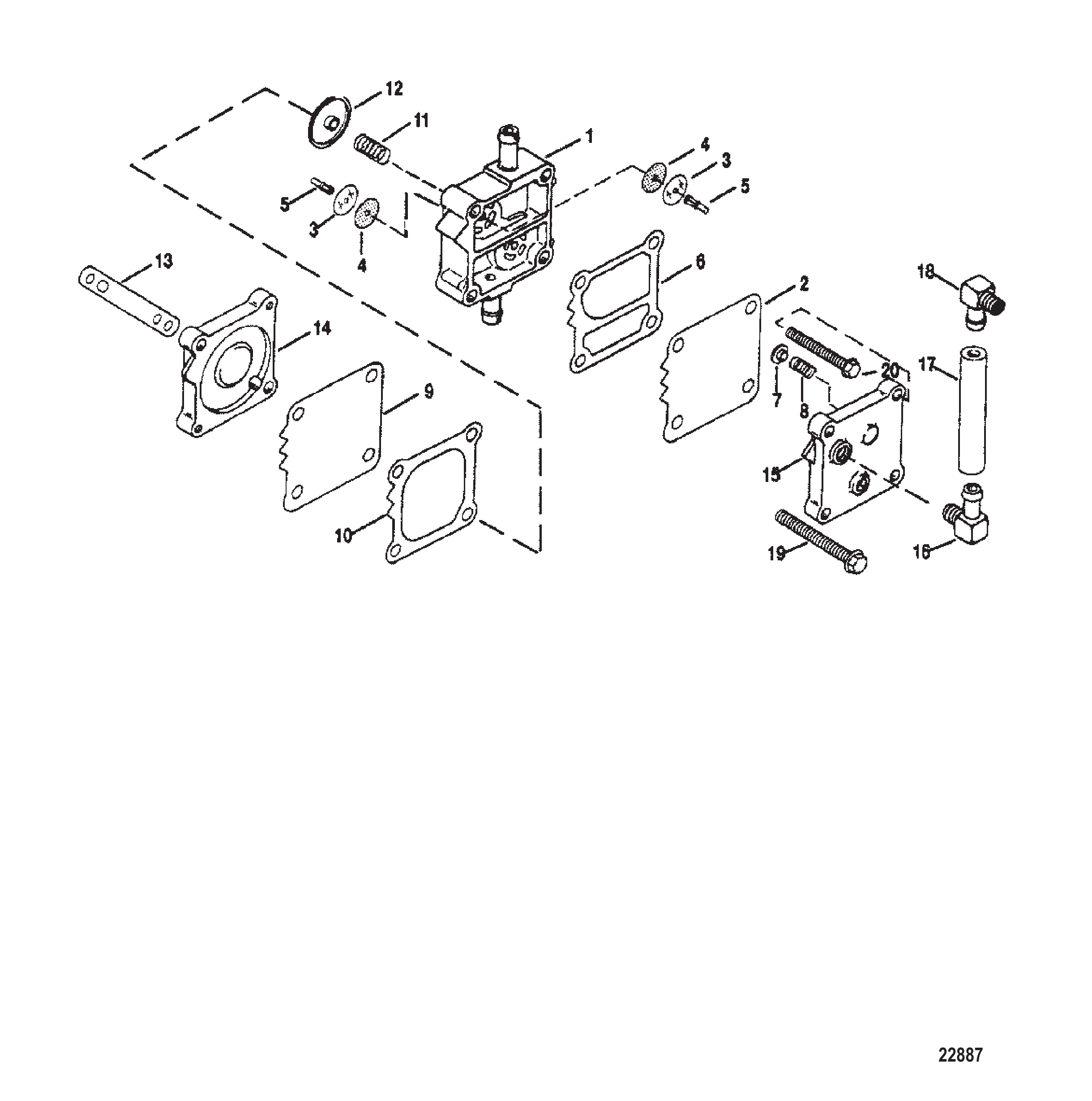

Рис. 16Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	NOT SOLD SEPARATE Check Valve	2
5	NSS	NOT SOLD SEPARATE Retainer	2
6	NSS	NOT SOLD SEPARATE Gasket-Boost	1
7	NSS	NOT SOLD SEPARATE Cap	1
8	NSS	NOT SOLD SEPARATE Spring	1
9	NSS	NOT SOLD SEPARATE Diaphragm	2
10	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	99664	Угольник выхлопной пластины	1
16	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
17	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
17	8M0108355	Шланг (57 дюймов, бухта)	1
18	99664	Угольник выхлопной пластины	1
18	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
19	82130050	ВИНТ (M6 x 50)	2
20	82104540	ВИНТ (M5 x 40)	2
-	815791A92	Комплект прокладок двигателя	1
-	42990A10	Ремкомплект диафрагмы	1
-	857005A1	Ремкомплект диафрагмы	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

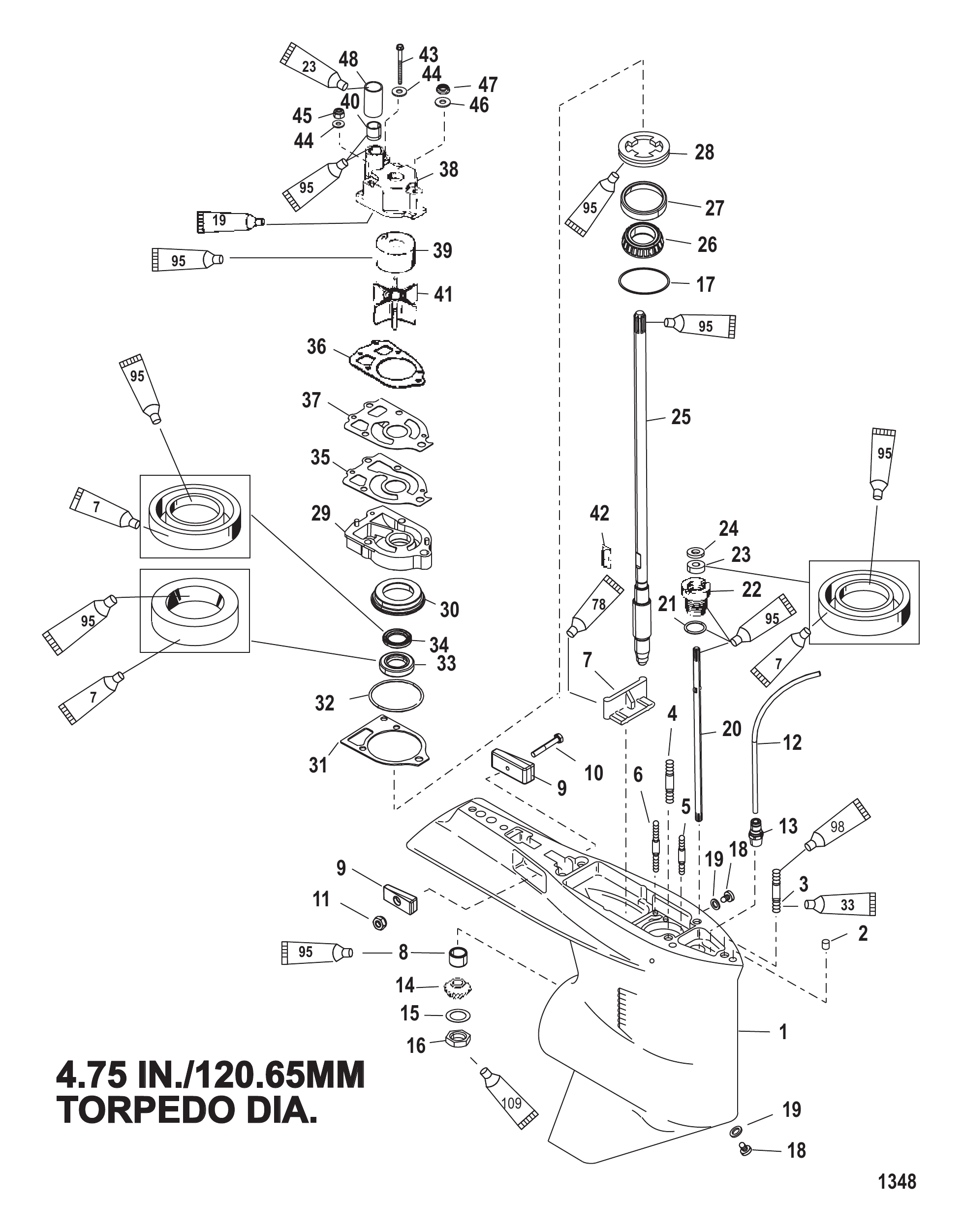

Рис. 17Редуктор (Ведущий вал)(Стандартный/Реверсивный) Gear Housing (Driveshaft)(Standard/Counter Rotation)

REF	Номер детали	Наименование	Кол-во
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148T81	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148T83	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
1	9148T93	Корпус редуктора в сборе базовый	1
2	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
3	786382	Шпилька (.437-14/.437-20 x 3.120)	1
3	189783	Шпилька (.438 x 3.82 дюйма)	1
4	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
6	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	67891	Заливная пробка	1
8	42647A1	Подшипник роликовый в сборе	1
9	826134Q	Анод	2
10	4000333	ВИНТ (M6 x 40)	1
11	401386	ГАЙКА (M6) Нержавеющая сталь	1
12	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
12	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
13	859432	ШТУЦЕР	1
14	NSS	NOT SOLD SEPARATE Pinion Gear	1
14	44101T3	Шестерня ведущая	1
15	92721	Шайба (.965 x .630)	1
16	35921	ГАЙКА (.625-18)	1
17	42637A1	Комплект регулировочных шайб	AR
18	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	2
19	191833	Сальник	2
20	789022	Вал переключения передач (используется без стопорного кольца)	1
21	25439	Уплотнительное кольцо (.862 x .103)	1
22	77631A2	Втулка в сборе	1
23	8164641	Маслосъёмный сальник	1
24	77674	ШАЙБА (.35 x .75 x .12)	1
25	440001	Вал приводной (удлинённый)	1
25	442091	Вал приводной (сверхудлинённый)	1
26	36387A1	Подшипник роликовый/обойма в сборе	1
27	NSS	NOT SOLD SEPARATE Cup	1
28	8245191	Фиксатор	1
29	42579A3	Основание водяного насоса в сборе	1
30	NSS	NOT SOLD SEPARATE Retainer	1
31	426311	Прокладка	1
32	90011	Кольцо уплотнительное (2.175 x .175)	1
33	89238	Сальник масляный	1
34	16977	САЛЬНИК МАСЛЯНЫЙ	1
35	856081	Прокладка	1
36	858524	Прокладка	1
37	324351	Лицевая пластина	1
38	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
39	48752T	ВСТАВКА	1
40	38970	САЛЬНИК X-LONG	1
41	89984T3	КРЫЛЬЧАТКА	1
42	56654	ШПОНКА	1
43	96411	Винт (#14-8 x 2.25)	1
44	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
45	8267119	Гайка (.250-28)	2
46	36001	ШАЙБА	1
47	13436	Гайка	1
48	29804T	ВТУЛКА	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1
-	803033T1	Комплект подшипников и сальников без переднего подшипника	1
-	803034T1	Комплект подшипников и сальников без переднего подшипника	1
-	803615T2	Редуктор в сборе ведущая/передняя	1
-	803612T2	Редуктор в сборе ведущая/передняя	1
-	803616T1	Редуктор в сборе ведущая/передняя	1
-	803613T1	Редуктор в сборе ведущая/передняя	1
-	815791A00	Комплект прокладок головки цилиндра двигателя, кольца и сальники не включены	1

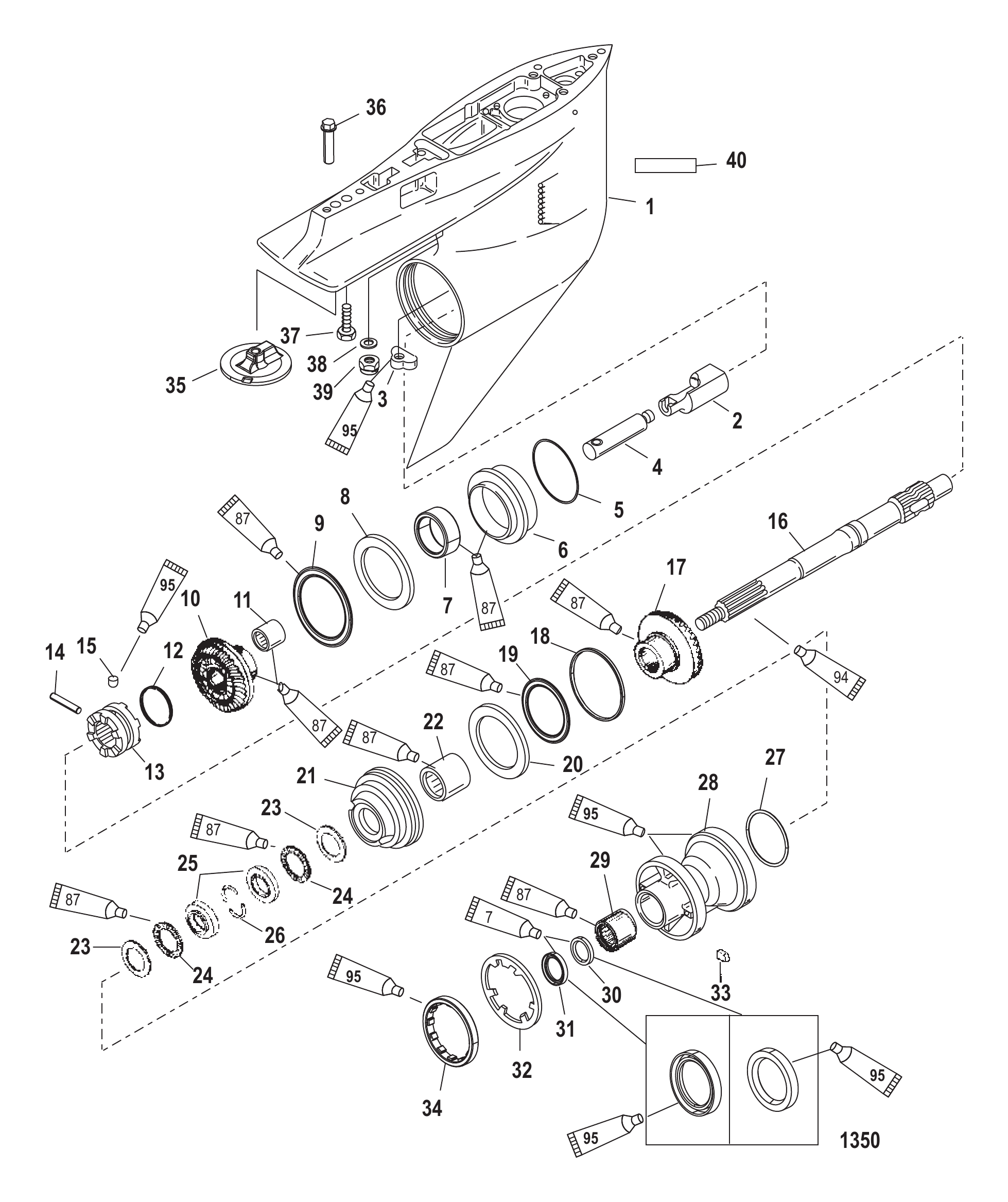

Рис. 18РЕДУКТОР ВАЛА ВИНТА - РЕВЕРСИВНЫЙ Gear Housing Propeller Shaft - Counter Rotation

REF	Номер детали	Наименование	Кол-во
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148T83	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
1	9148T93	Корпус редуктора в сборе базовый	1
2	89594A1	Толкатель в сборе	1
3	789562	Кулачок переключения передач	1
4	828287	Тяга	1
5	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
5	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
6	828830A2	ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК	1
7	814653T	Подшипник в сборе игольчатый	1
8	815481	УПОРНАЯ ШАЙБА	1
9	815480	ПОДШИПНИК Упорный	1
10	828702A2	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 15/28	1
10	828704A2	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 14/28	1
11	15844	Подшипниковый узел роликовый	1
12	30893	Пружина	1
13	859340T	Муфта	1
14	30632	ШТИФТ КРЕСТОВИНЫ	1
14	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
15	828356	Штифт фиксатора	1
16	828951	Вал гребного винта	1
17	828701A1	ШЕСТЕРНЯ В СБОРЕ ПЕРЕДНЕГО ХОДА - 15/28	1
17	828703A1	ШЕСТЕРНЯ В СБОРЕ ПЕРЕДНЕГО ХОДА - 14/28	1
18	1761552	ПРОСТАВОЧНАЯ ШАЙБА (.202)	AR
18	1761553	ПРОСТАВОЧНАЯ ШАЙБА (.204)	AR
18	1761514	Регулировочная прокладка (.206)	AR
18	1761515	Регулировочная прокладка (.208)	AR
18	1761516	Регулировочная прокладка (.210)	AR
18	1761517	Регулировочная прокладка (.212)	AR
18	1761518	Регулировочная прокладка (.214)	AR
18	1761519	Регулировочная прокладка (.216)	AR
18	1761520	Регулировочная прокладка (.218)	AR
18	1761521	Регулировочная прокладка (.220)	AR
18	1761522	Регулировочная прокладка (.222)	AR
18	1761523	Регулировочная прокладка (.224)	AR
18	1761524	Регулировочная прокладка (.226)	AR
18	1761525	Регулировочная прокладка (.228)	AR
18	1761526	Регулировочная прокладка (.230)	AR
19	815480	ПОДШИПНИК Упорный	1
20	815481	УПОРНАЯ ШАЙБА	1
21	828831A3	Адаптер в сборе подшипниковый	1
22	814653T	Подшипник в сборе игольчатый	1
23	18448	Шайба упорная	2
24	15842	Подшипник упорный	2
25	8182911	Обойма упорного подшипника	2
26	814605	Фиксатор	2
27	31534	Уплотнительное кольцо	1
27	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
28	818290A4	Обойма в сборе подшипниковая	1
29	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
30	14077	Сальник внутренний	1
31	76868	САЛЬНИК ВНУТРЕННИЙ	1
31	8M0248882	САЛЬНИК @5	1
32	183231	Шайба стопорная	1
33	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
34	79448	Фиксатор	1
34	8M2011027	ФИКСАТОР	1
35	31640T5	ТРИММЕР	1
35	8M0236553	Пластина тримма	1
35	762145	Анод	1
35	76214Q5	Анодная пластина в сборе	1
36	806327	Винт (.437-14 x 1.750) (1-5/8")	1
36	8M0204686	ВИНТ	1
37	65210	ВИНТ (.375-16 x 1.00)	1
38	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
39	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
39	8M0204653	Гайка	2
40	NSS	NOT SOLD SEPARATE Decal-Counter Rotation	1
-	89238A2	Комплект сальников	1
-	803034T1	Комплект подшипников и сальников без переднего подшипника	1
-	803491T1	Толкатель в сборе муфта/кулачок	1
-	815791A00	Комплект прокладок головки цилиндра двигателя, кольца и сальники не включены	1
-	803616T1	Редуктор в сборе ведущая/передняя	1
-	803613T1	Редуктор в сборе ведущая/передняя	1

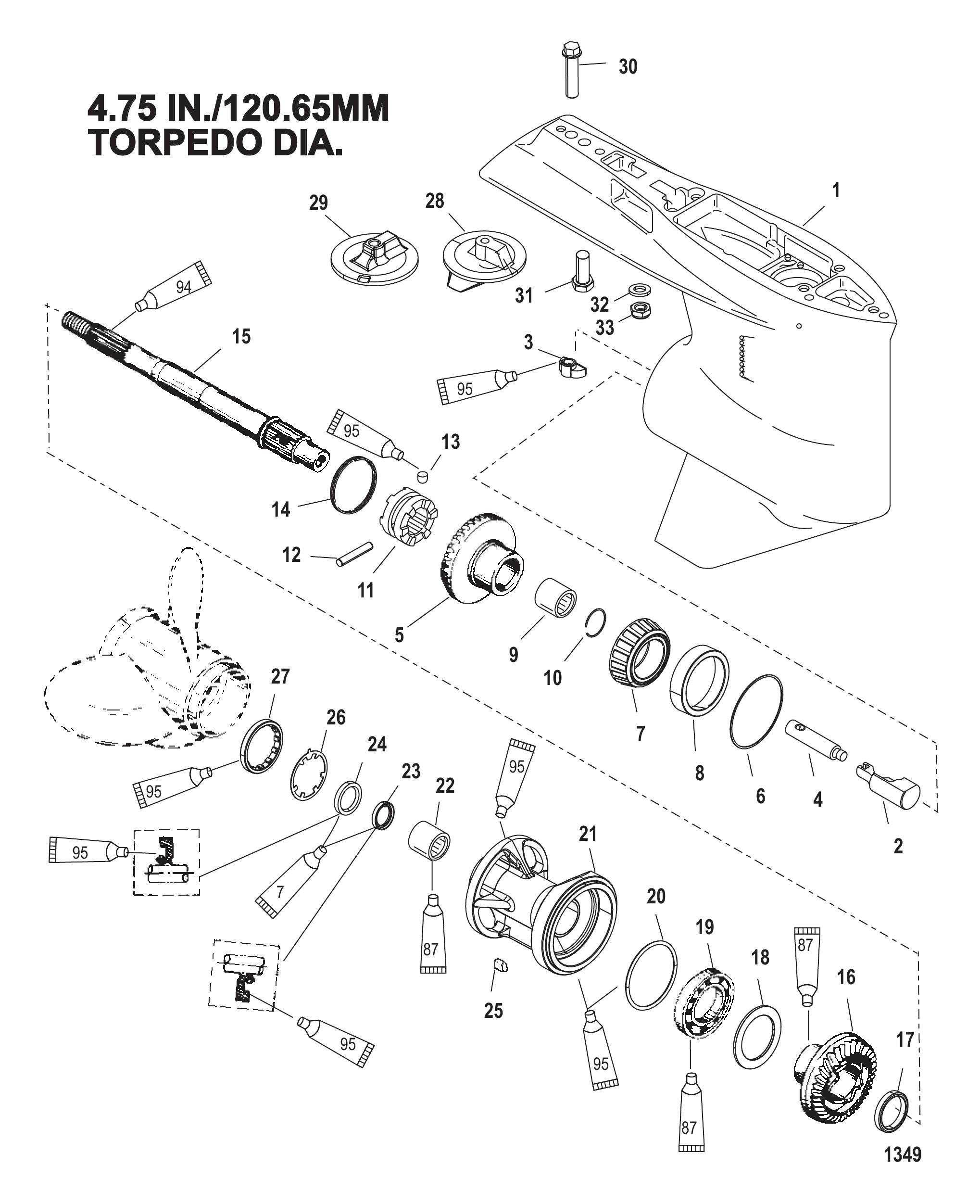

Рис. 19РЕДУКТОР ВАЛА ВИНТА - СТАНДАРТНЫЙ Gear Housing Propeller Shaft - Standard Rotation

REF	Номер детали	Наименование	Кол-во
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148T81	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
1	9148T93	Корпус редуктора в сборе базовый	1
2	89594A1	Толкатель в сборе	1
3	789562	Кулачок переключения передач	1
4	828287	Тяга	1
5	878613A2	Шестерня переднего хода в сборе 1.87:1 - 15/28	1
5	803615T2	Редуктор в сборе ведущая/передняя	1
5	803615T2	Редуктор в сборе ведущая/передняя	1
5	878615A2	Шестерня в сборе переднего хода 2:1 - 14/28	1
5	803612T2	Редуктор в сборе ведущая/передняя	1
5	803612T2	Редуктор в сборе ведущая/передняя	1
6	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
6	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
7	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
8	NSS	NOT SOLD SEPARATE Cup	1
9	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
10	856823	Кольцо стопорное	1
11	859340T	Муфта	1
12	30632	ШТИФТ КРЕСТОВИНЫ	1
12	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
13	828356	Штифт фиксатора	1
14	30893	Пружина	1
15	94148	Гребной вал	1
16	828175A1	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 15/28	1
16	828177A1	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 14/28	1
17	824108	ПРОСТАВКА	1
18	681001	КОЛЬЦО УПОРНОЕ	1
19	88957T	Подшипник шариковый	1
20	31534	Уплотнительное кольцо	1
20	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
21	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
22	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
23	14077	Сальник внутренний	1
24	76868	САЛЬНИК ВНУТРЕННИЙ	1
24	8M0248882	САЛЬНИК @5	1
25	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
26	79447	Шайба стопорная с усиком	1
27	79448	Фиксатор	1
27	8M2011027	ФИКСАТОР	1
28	31640T5	ТРИММЕР	1
28	8M0236553	Пластина тримма	1
29	76214Q5	Анодная пластина в сборе	1
30	806327	Винт (.437-14 x 1.750) (1-5/8")	1
30	8M0204686	ВИНТ	1
31	65210	ВИНТ (.375-16 x 1.00)	1
32	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
33	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
33	8M0204653	Гайка	2
-	89238A2	Комплект сальников	1
-	803491T1	Толкатель в сборе муфта/кулачок	1
-	803033T1	Комплект подшипников и сальников без переднего подшипника	1
-	815791A00	Комплект прокладок головки цилиндра двигателя, кольца и сальники не включены	1

Рис. 20ПРИБОРНАЯ ПАНЕЛЬ Instrumentation

REF	Номер детали	Наименование	Кол-во
1	19674A1	Выключатель аварийного останова в сборе	1
2	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
3	813679	Переходник	1
4	15920A54	Шнур аварийного останова в сборе	1
4	15920Q54	ШНУР В СБОРЕ	1
5	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	18321	Хомут крепёжный	1
7	24676	ШАЙБА (.200 x .440 x .032)	2
8	68219	Гайка (#10-32) нержавеющая сталь	4
9	79146	Фиксатор	3
10	816311	Стяжка (8.00 дюймов)	AR
10	816311T	СТЯЖКА (8.00 дюймов)	AR
11	812497A2	Диод в сборе	1
11	898289A72	Комплект диода-шнура двойной	1
12	11149A2	Трос в сборе (6.00 дюймов)	1

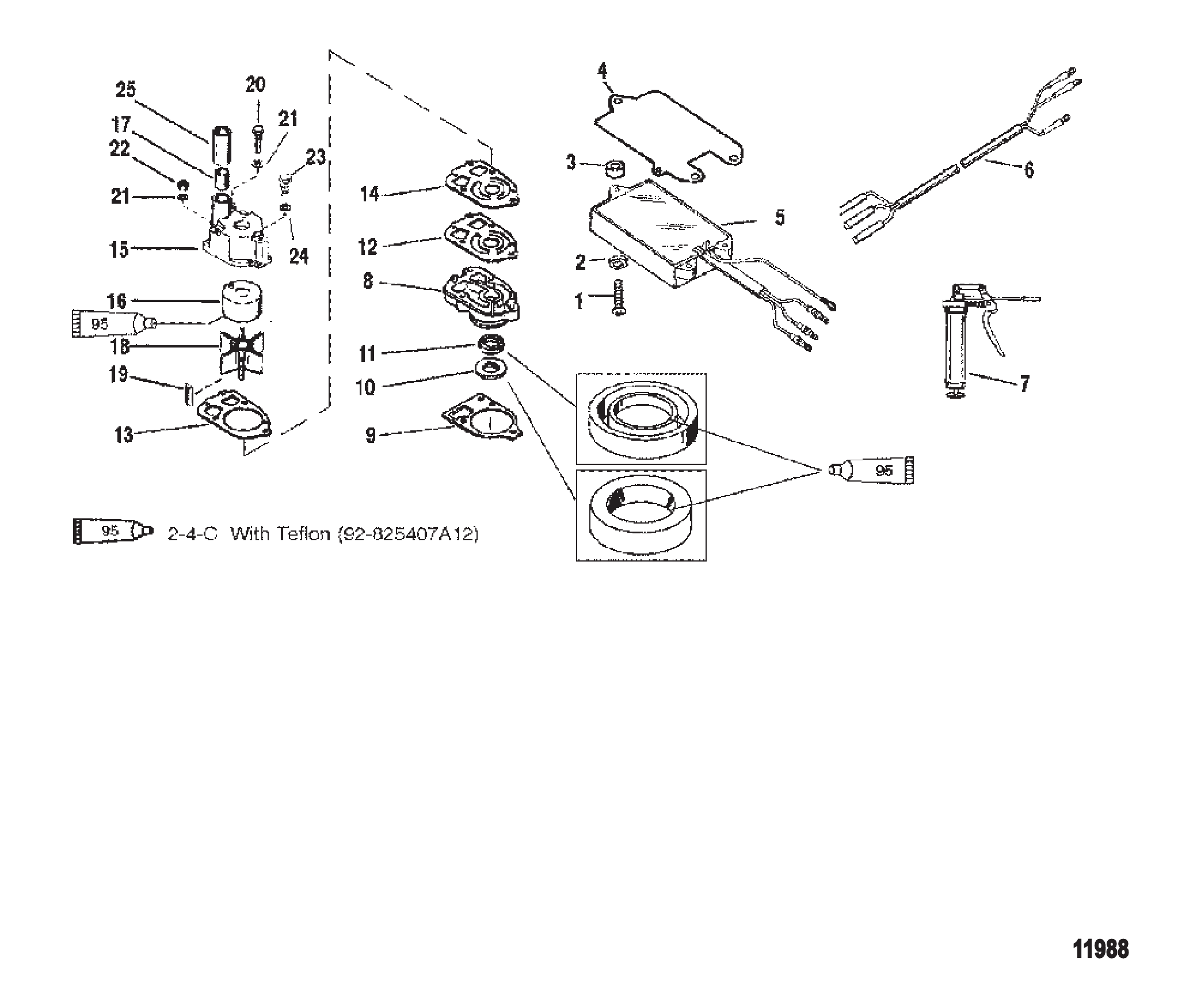

Рис. 21Компоненты водомета Jet Components

REF	Номер детали	Наименование	Кол-во
1	88447	Винт (.190-32 x 1.62)	3
2	38833	ШАЙБА	3
3	94304	Распорная втулка винта коробки переключателей	3
4	13381	Пластина	1
5	821889A20	Ограничитель оборотов	1
5	821889A30	Ограничитель оборотов	1
6	823147A5	Жгут проводов в сборе, адаптер - ограничитель оборотов	1
7	801402	Комплект для смазки	1
7	30500A2	КОМПЛЕКТ СМАЗКИ	1
8	42579A3	Основание водяного насоса в сборе	1
8	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
9	426311	Прокладка	1
9	8M0204678	ПРОКЛАДКА	1
10	89238	Сальник масляный	1
11	16977	САЛЬНИК МАСЛЯНЫЙ	1
12	856081	Прокладка	1
12	8M0090319	ПРОКЛАДКА @5	1
13	856091	Прокладка	1
13	858524	Прокладка	1
14	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
14	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
15	96148A1	Корпус водяного насоса в сборе	1
15	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
16	48752	Вставка	1
16	48752T	ВСТАВКА	1
17	38970	САЛЬНИК X-LONG	1
18	899841	Крыльчатка водяного насоса	1
18	89984T3	КРЫЛЬЧАТКА	1
19	56654	ШПОНКА	1
19	8M0214992	ШПОНКА @5	1
20	96411	Винт (#14-8 x 2.25)	1
20	8M0215009	ВИНТ	1
21	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
21	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
22	13438	Гайка (.250-28)	2
22	8267119	Гайка (.250-28)	2
23	19924275	ВИНТ (.312-18 x 2.75)	1
24	36001	ШАЙБА	1
25	29804	ВТУЛКА	1
25	29804T	ВТУЛКА	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

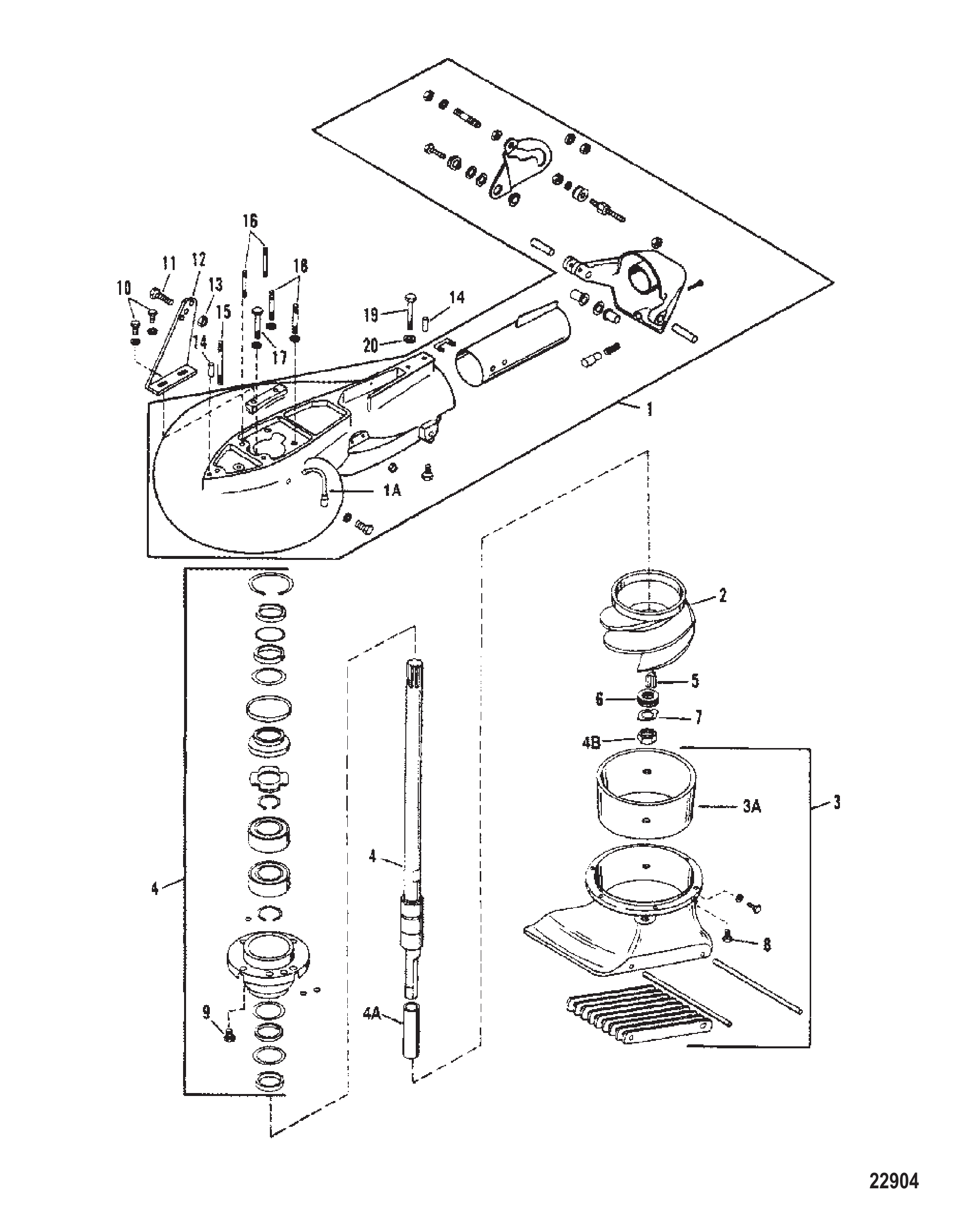

Рис. 22Сборка водомета Jet Pump Assembly

REF	Номер детали	Наименование	Кол-во
-	801400150	Водомётный насос (чёрный)	1
-	801401150	Водомётный насос (серый)	1
-	855766150	Водометный насос	1
1	801411150	Корпус насоса	1
1A	827490	ШЛАНГ СМАЗКИ	1
2	801414150	Крыльчатка	1
2	803984T	Крыльчатка	1
3	80141290	Корпус впускного отверстия	1
3A	8271883	Втулка	1
4	801413150	Вал приводной	1
4A	8271891	Гильза	1
4B	8271901	Гайка	1
5	801405875	Шпонка	1
6	801404875	Прокладка рабочего колеса	8
7	801403875	Шайба стопорная	1
8	847568	ВИНТ (.312-18 x 1.00)	6
8	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	6
9	19923088	ВИНТ (.250-20 x .875)	4
10	19923062	ВИНТ (.250-20 x .625)	2
11	60411	ВИНТ (.312-18 x 1.250)	1
12	801410	Кронштейн опоры троса	1
13	67980	Гайка (.312-18)	1
13	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
14	801407	Установочный штифт	2
15	78638	Шпилька (.438 x 3.12) (длинная)	1
15	786382	Шпилька (.437-14/.437-20 x 3.120)	1
16	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
16	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
17	69064	БОЛТ (.312-18 x 2.750)	1
18	30667	Шпилька (.250-20/.250-28 x 3.125)	2
18	306671	Шпилька	2
19	68299	Винт (.375-16 x 3.00) нержавеющая сталь	1
20	45175	Шайба (.406 x .750 x .104)	1
20	8M0214963	Шайба	1

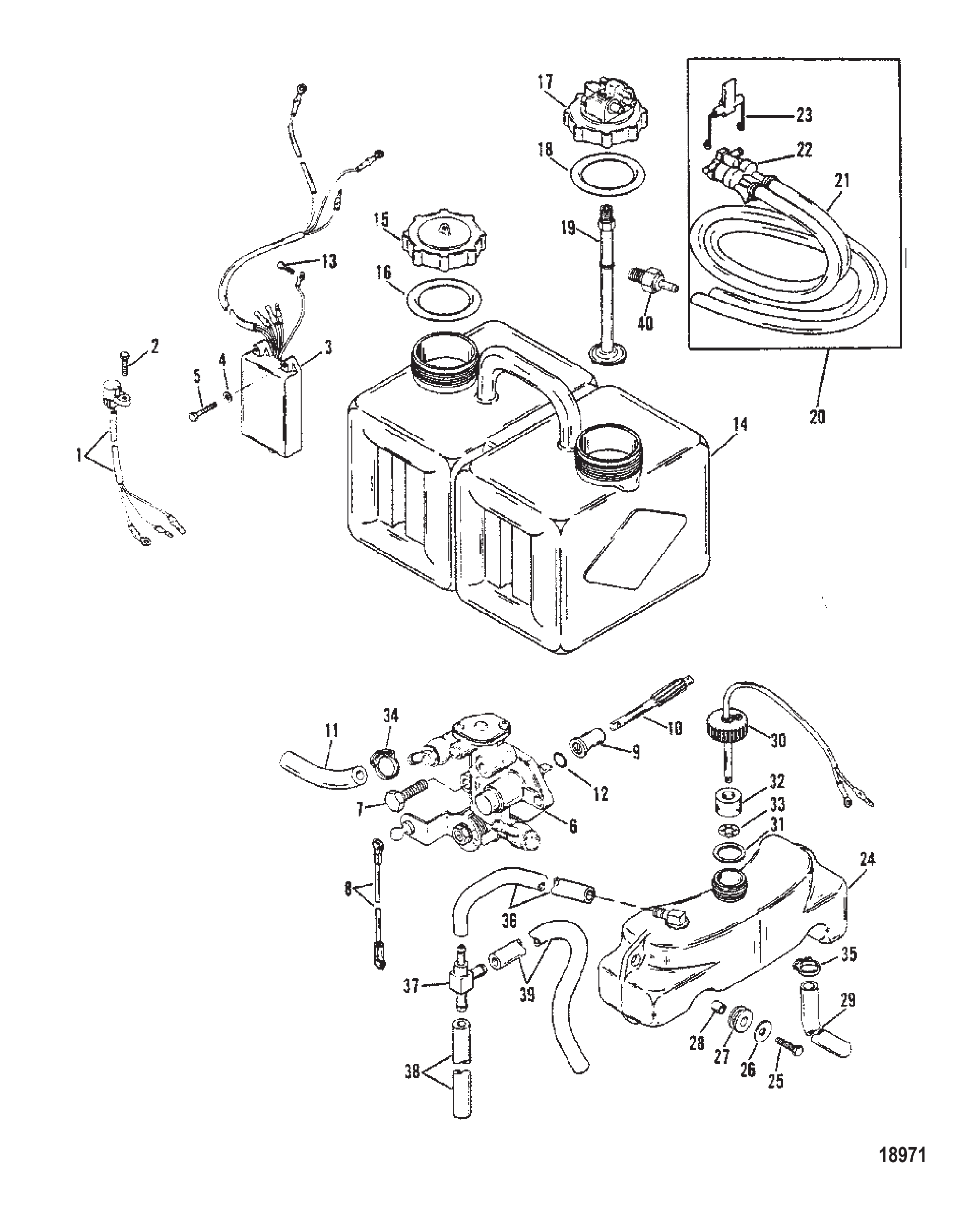

Рис. 23Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	12430A1	ДАТЧИК В СБОРЕ	1
2	48409	Винт (#10-16 x .625) нержавеющая сталь	1
3	41470A11	МОДУЛЬ ПРЕДУПРЕЖДЕНИЯ В СБОРЕ	1
3	41470A27	МОДУЛЬ-ПРЕДУПРЕЖДЕНИЕ О МАСЛЕ	1
4	38833	ШАЙБА	3
5	69020	ВИНТ (#10-32 x .875)	3
5	690201	ВИНТ (#10-32 x .875)	3
6	41032	НАСОС В СБОРЕ масляный	1
6	815698T	НАСОС Масляный	1
7	32228	ВИНТ (#10-32 x .625)	1
7	41507	Винт (#10-32 x 1.120)	1
8	962556	ТЯГА РЫЧАГА ДРОССЕЛЯ К МАСЛЯНОМУ НАСОСУ	1
8	193856	Тяга	1
9	41429A1	Подшипниковый узел ведущей шестерни	1
9	41429A2	Подшипник в сборе	1
10	12726	Шестерня ведомая	1
10	14563	Шестерня ведомая	1
11	4301619	ТРУБКА МАСЛЯНЫЙ НАСОС К ТОПЛИВНОМУ НАСОСУ	1
11	82381335	ТРУБКА (15.00 дюймов в наборе)	1
12	11379	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
13	42813	Винт (#10-32 X .380)	1
14	87421	Бак	1
15	43298A2	КРЫШКА В СБОРЕ	1
16	11332	Уплотнительное кольцо (2.225 x .210)	1
17	43295A5	Корпус переходника в сборе	1
17	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
18	11332	Уплотнительное кольцо (2.225 x .210)	1
19	99802	Трубка	1
20	NSS	NOT SOLD SEPARATE Quick Disconnect Kit (Order parts separately)	1
21	99439	Шланг (114.00 дюймов)	1
22	12540A3	Корпус	1
23	12242A1	Защёлка	1
24	99443	Масляный резервуар	1
24	994436	Бачок	1
25	69020	ВИНТ (#10-32 x .875)	3
25	690201	ВИНТ (#10-32 x .875)	3
26	42118	ШАЙБА	6
27	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
28	42116	ВТУЛКА	3
29	4301736	ТРУБКА	1
29	82381455	ТРУБКА (25.00 дюймов в наборе)	1
30	43300A1	Крышка масляного резервуара в сборе	1
30	43300A9	Крышка в сборе	1
31	43307	Прокладка	1
31	43307T	Прокладка	1
32	99022A1	Поплавок в сборе	1
32	8M0187298	Поплавок в сборе	1
33	99265	Пружинная гайка	1
34	415821	ХОМУТ МАСЛЯНОГО ШЛАНГА (МАЛЫЙ)	2
35	415823	ХОМУТ	2
36	99127109	Шланг (57,00 дюймов, бухта)	1
36	8M0108355	Шланг (57 дюймов, бухта)	1
37	42425	Тройник	1
38	9072925	Шланг масляный (6-3/4")	1
30	34395A1	ШЛАНГ КОНТРОЛЬНОЙ СТРУИ (8")	1
30	8M0108355	Шланг (57 дюймов, бухта)	1
40	43278	Штуцер (картер)	1
40	8781051	Обратный клапан к блоку	1

Рис. 24КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM (ЛИТОЙ КОРПУС НАСОСА) МЕТАЛЛИЧЕСКИЙ КОРПУС ДВИГАТЕЛЯ Power Trim Components (Cast Pump Housing) Metal Motor Housing

Power Trim Components (Cast Pump Housing) Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	855998A3	Помпа подъёма в сборе	1
1	878265A4	Мотор тримма	1
1	8M0031551	Электромотор тримма	1
2	NSS	NOT SOLD SEPARATE Armature	1
3	NSS	NOT SOLD SEPARATE End Frame	1
4	82494830	ВИНТ (M6 x 30)	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	8782451	Вал приводной	1
7	878410A1	Ремкомплект обратного клапана	1
8	813442A2	Узел ручного сброса в сборе	1
8	893929A01	Комплект предохранительного клапана	1
9	878241A02	Ремкомплект вала	1
9	8M0142997	Ремкомплект вала наклона	1
10	878267	Штифт	1
11	878235A1	Цилиндр наклона в сборе	1
11	878235A03	Ремкомплект цилиндра наклона	1
12	878239A1	Ремкомплект направляющей, включает поз. 26	1
12	878239A02	Комплект торцевой крышки цилиндра наклона	1
13	878409A1	Ремкомплект уплотнительных колец, включает поз. 26	1
13	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
14	878412A1	Ремкомплект штока амортизатора, включает поз. 26	1
14	8M0168219	Комплект штока амортизатора	1
15	878242A1	Поршень в сборе с памятью	1
15	8M0143000	Комплект поршня памяти	1
16	878406A1	Ремкомплект обратного клапана, включает поз. 26	1
16	878406A02	Ремкомплект обратного клапана	1
17	878414A1	Поршень в сборе	1
17	878414T01	Поршень в сборе	1
18	878413A1	Поршень в сборе	1
19	878243A1	Направляющая в сборе	2
19	8M0021648	Торцевая крышка в сборе	2
20	878264A1	Комплект резервуара	1
21	811613	Штекер в сборе	1
22	4000327	ВИНТ (M6 x 14)	4
23	43450	Шайба	4
23	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
24	892251A01	Ремкомплект насоса	1
25	878408A1	Ремкомплект помпы тримма	1
26	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
27	858771	Винт (M10 x 30)	6
28	4002319	ШАЙБА	6
29	818298Q1	Комплект анода	1
30	4000330	ВИНТ (M6 x 25)	2
30	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
31	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
31	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
32	996251	Вал	1
32	99625002	Вал	1
32	99625002	Вал	11
33	69205	С-ОБРАЗНАЯ ШАЙБА	1
33	8M0084613	Пружинная шайба	1
34	26550	Хомут	2
35	878609	Винт (#10-16 x .600)	1
36	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
37	816311T	СТЯЖКА (8.00 дюймов)	1

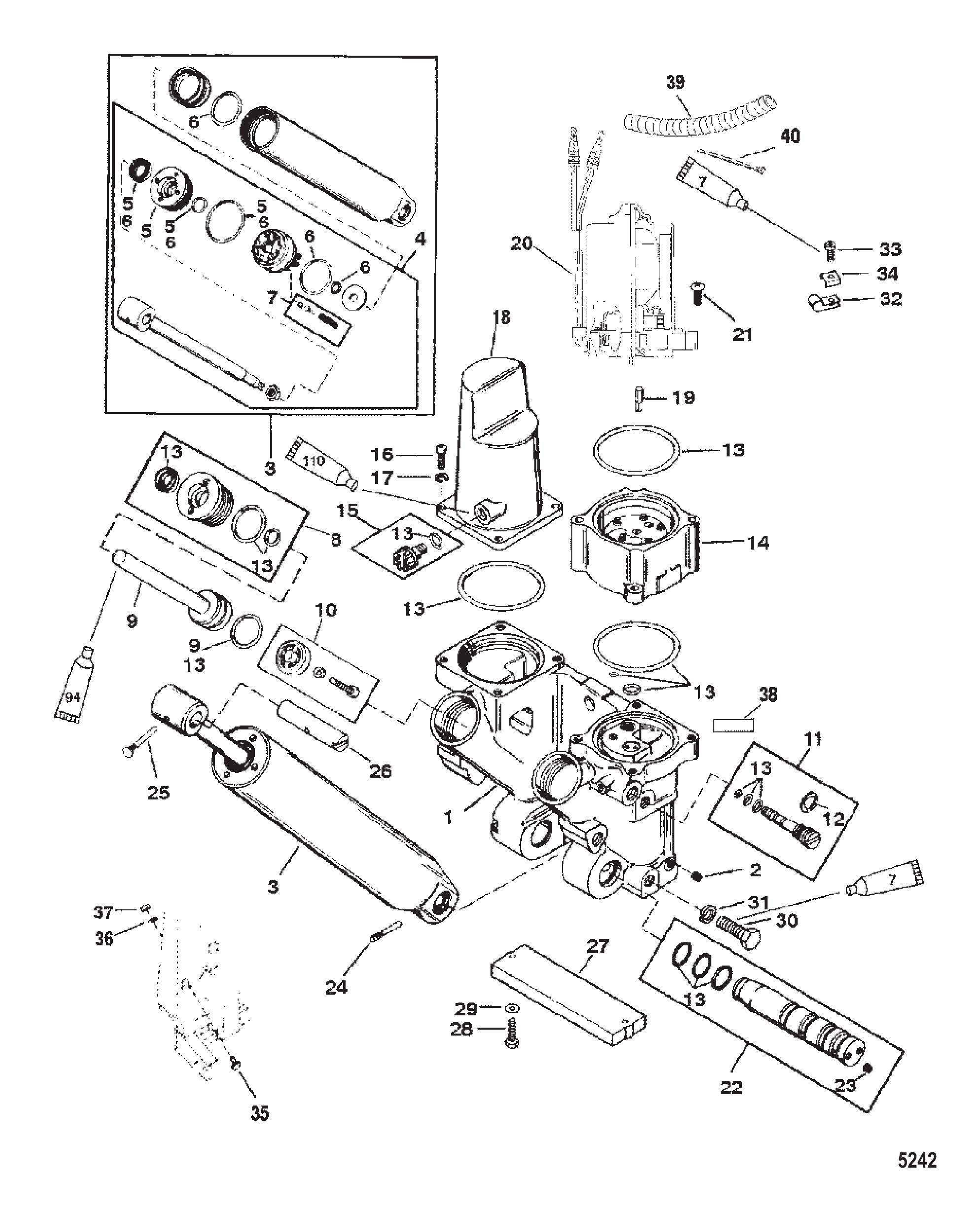

Рис. 25Компоненты гидроподъема (съемный корпус насоса) Металлический корпус двигателя Power Trim Components (Removeable Pump Housing) Metal Motor Housing

Power Trim Components (Removeable Pump Housing) Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	826729T2	Помпа подъёма в сборе	1
1	811604F	Коллектор в сборе	1
2	878089	Пробка трубная (.0625-27)	9
3	880952A1	Цилиндр наклона в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	823553T	Шток поршня подъёма	1
4	880952A02	Комплект гидроцилиндра	1
5	878239A1	Ремкомплект направляющей, включает поз. 26	1
5	878239A02	Комплект торцевой крышки цилиндра наклона	1
6	811607A1	Ремонтный комплект	1
7	811610A1	Комплект обратного клапана	1
7	823553T	Шток поршня подъёма	1
8	878243A1	Направляющая в сборе	2
8	8M0021648	Торцевая крышка в сборе	2
9	878413A1	Поршень в сборе	1
9	878414A1	Поршень в сборе	1
9	878414T01	Поршень в сборе	1
10	12184A1	Фильтр подъёма в сборе	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	811612A3	Ремкомплект уплотнительных колец	1
14	811617T1	НАСОС	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	43450	Шайба	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	811611	Крышка	1
19	828710	Шарнир привода	1
20	828708T	Мотор тримма	1
20	878265A4	Мотор тримма	1
21	828709	Винт (длинный)	2
21	881768A1	Комплект винт/шайба	2
21	811616	Винт короткий	2
22	811614T	Вал в сборе	1
22	8M0142997	Ремкомплект вала наклона	1
23	878089	Пробка трубная (.0625-27)	2
24	44431	Штифт канавки нижний	1
24	878267	Штифт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	996251	Вал	1
26	99625002	Вал	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	4000377	ВИНТ (M10 x 30)	6
31	4002319	ШАЙБА	6
32	26550	Хомут	2
33	878608	Винт (#10-16 x .500)	2
34	69205	С-ОБРАЗНАЯ ШАЙБА	2
34	8M0084613	Пружинная шайба	2
35	996301	Пластина-фиксатор	2
35	8M0045383	Ударная пластина	2
36	58643	Шайба стопорная (.375)	2
37	46335	ГАЙКА (.375-24)	2
38	435301	Наклейка «Осторожно — силовой триммер»	1
39	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
40	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 26Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

Рис. 27Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 28Мотор гидроподъема (съемный корпус насоса) Power Trim Motor (Removeable Pump Housing)

REF	Номер детали	Наименование	Кол-во
-	828708T	Мотор тримма	1
1	828714A1	Комплект щёток и уплотнений	1
2	828713T1	Комплект якоря	1
3	828715A1	Концевая крышка (в сборе)	1

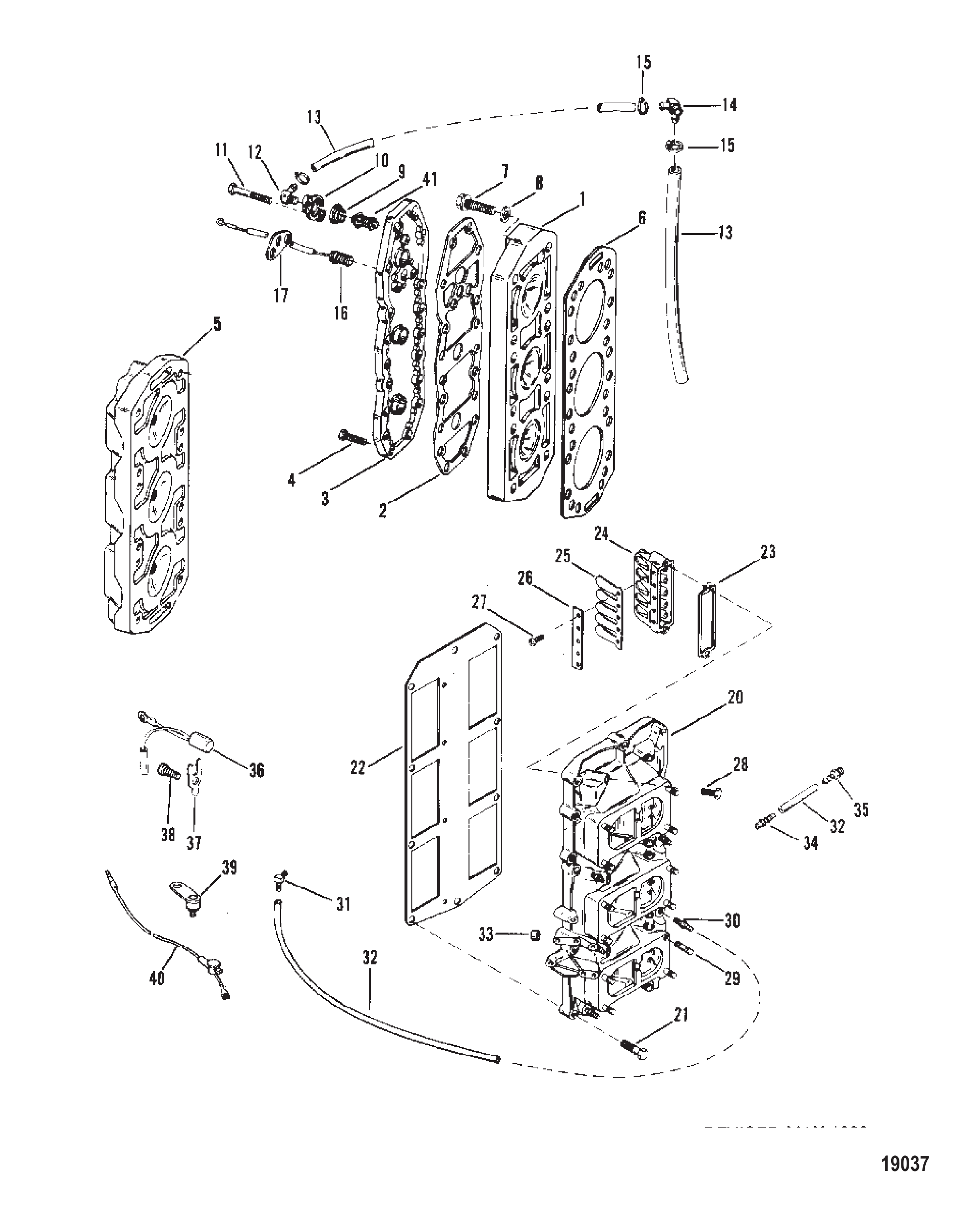

Рис. 29РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА Reed Block and Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	96423	Головка цилиндра (двухсоставная конструкция)	2
2	96278	Прокладка крышки цилиндра - (двухкомпонентная конструкция)	2
3	96283T	Крышка цилиндра - (2-компонентная конструкция)	2
3	96283	Крышка	2
4	74824	Винт (.312-18 x 1.250)	40
5	184191	Головка цилиндра (цельная конструкция)	2
5	18419F1	Головка цилиндра	2
6	96542	Прокладка головки цилиндра	2
6	96281T01	Прокладка	2
7	98534	ВИНТ (.375-16 x 2.30)	24
8	25909	Шайба (.406 x .812 x .065) (применять где применимо)	24
9	62386	Прокладка термостата	2
9	8M0204714	Прокладка @4	2
10	90390A1	Комплект крышки	2
11	77065	ВИНТ (.312-18 x 2) КРЫШКА СТАРТЕРА ДВИГАТЕЛЯ	2
11	815549	ВИНТ (.312-18 x 2.00)	2
11	35386	ВИНТ (.312-18 x 1.00)	2
12	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
12	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
13	7765377	ШЛАНГ (24.500 дюймов бухта)	2
13	77653101	Шланг (48.00 дюймов, бухта)	2
14	68728	ШТУЦЕР	1
15	73498	ХОМУТ	4
15	816311T	СТЯЖКА (8.00 дюймов)	4
16	97465	Датчик температуры (правый борт)	1
17	96282	Крышка датчика температуры	1
20	99747A2	Корпус лепесткового клапана	1
20	99747A9	Корпус лепесткового клапана	1
21	24878	ВИНТ (.250-20 x 1.25) КОРПУС ЛЕПЕСТКОВОГО КЛАПАНА	1
21	69093	ВИНТ (.250-20 x 1.50) ВОЗДУШНЫЙ КОЛЛЕКТОР	8
21	69067	ВИНТ (.250-20 x 1.375)	1
22	93536	ПРОКЛАДКА КОРПУСА ЛЕПЕСТКОВОГО КЛАПАНА	1
22	935361	Прокладка	1
23	65744	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
23	657443	ПРОКЛАДКА	6
24	75953	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
25	75362A1	Лепестковый клапан в сборе	6
26	96183	Хомут лепесткового клапана	12
26	961832	ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА	12
27	57583	ВИНТ (#8-32 x .375) Кронштейн к кронштейну	60
27	57583T	Винт #8-32x3/8	60
28	65746	ВИНТ (.250-20 x .750)	12
29	27037	ШПИЛЬКА (.250-28 x 1.125)	12
29	270372	Шпилька (.250-28 x 1.125)	12
30	42658	Обратный клапан	5
30	426585	Обратный клапан	5
31	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	5
32	99130122	Трубка (20,00 футов, бухта) дренажная	1
32	892024122	Шланг (240.00 дюймов, бухта)	1
33	42657A1	Обратный клапан картера	1
33	42657A3	Обратный клапан	1
34	65857	РАЗЪЕМ	1
34	56759	ШТУЦЕР ЕРШОВЫЙ	1
35	64871A2	Обратный клапан картера	1
36	13536A7	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (2-ПРОВОДНЫЙ)	1
37	13715	Фиксатор	2
37	137151	Фиксатор	2
38	98257	ВИНТ (.312-18 x .500)	2
39	187531	Датчик температуры (OYSTER)	1
40	88824A8	Кабельный узел датчика температуры - (OYSTER)	1
41	75692	ТЕРМОСТАТ (143 ГРАД.)	2
-	90484A88	Комплект прокладок

Рис. 30Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	13752	Каталог запчастей 135/150 л.с. (V-6)	-
-	976583	Руководство по обслуживанию	-
-	90484A88	Комплект прокладок	-
-	13485A86	Комплект наклеек (черный) (135)	-
-	13486A88	Комплект наклеек (черный) (135 XD)	-
-	13486A86	Комплект наклеек (черный) (150)	-
-	43248A85	Комплект наклеек (черный) (XR-2)	-
-	11625A86	Комплект наклеек (серый) (135 MARATHON)	-
-	87548A85	Комплект наклеек (серый) (150)	-
-	78754A87	Комплект наклеек (черный) (2 LITRE MARATHON)	-
-	13361A86	Комплект наклеек (серый) (2 LITRE MARATHON)	-
-	12223A85	Комплект наклеек (серый) (MAGNUM)	-
-	18204A88	Комплект наклеек (OYSTER) (ведерного типа)	-
-	19670A88	Комплект наклеек (OYSTER) (раковинообразного типа)	-
-	11143880	Руководство владельца (чёрное)	-
-	11142880	Руководство владельца (серое)	-
-	18110881	Руководство владельца (OYSTER)	-

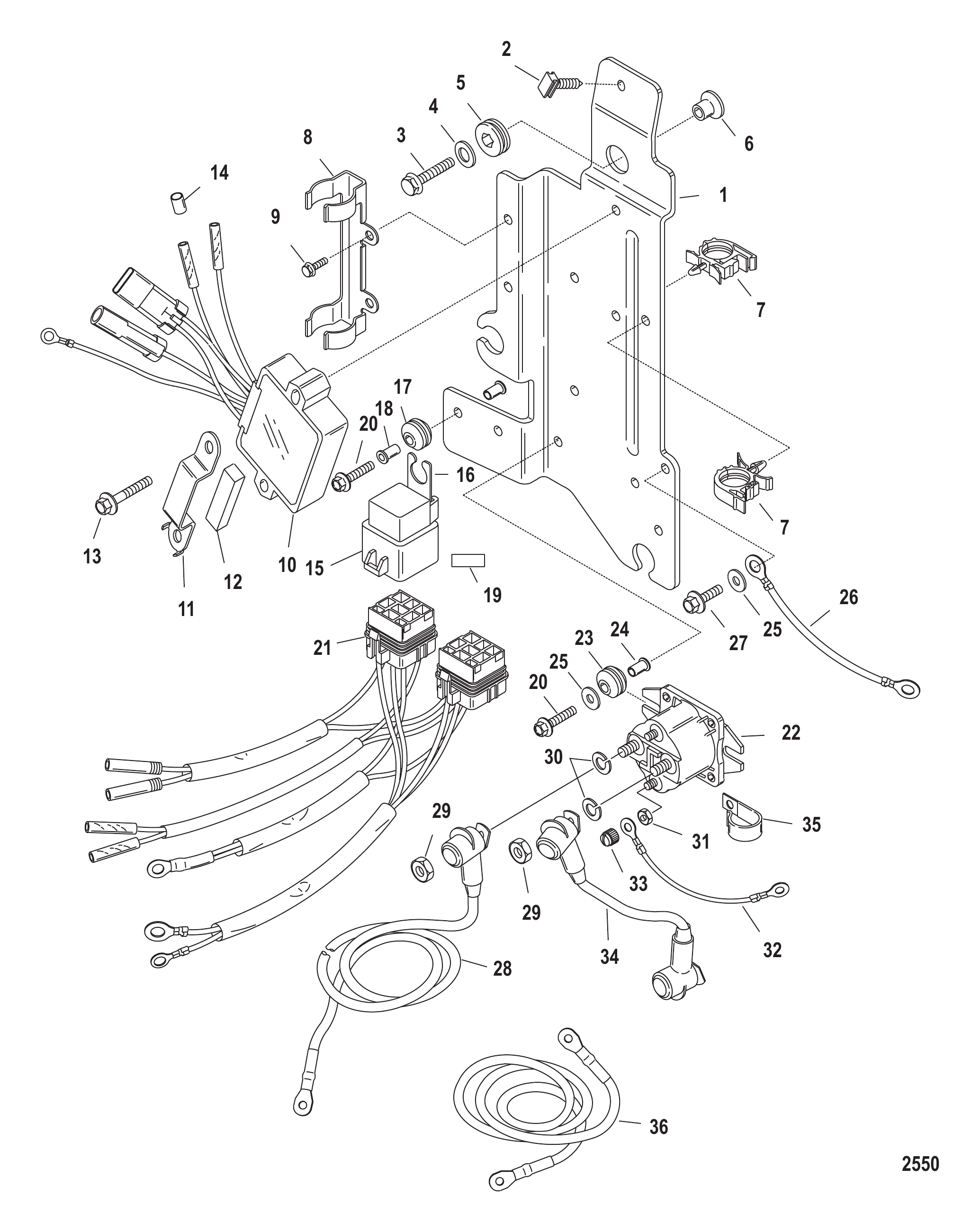

Рис. 31Крепление соленоида Solenoid Mounting

REF	Номер детали	Наименование	Кол-во
1	8571641	ПЛАСТИНА	1
2	828991	Зажим	1
2	828991T	ЗАЖИМ	1
3	60411	ВИНТ (.312-18 x 1.250)	3
4	49436	Шайба	3
5	833155	Втулка	3
6	8502341	Втулка	3
7	828791	Зажим	4
8	8261151	Хомут соединительный	1
9	82239312	ВИНТ (M5 x 12)	2
10	883072T2	Регулятор напряжения	2
11	858413	Кронштейн	2
11	893771	Кронштейн соединителя	2
12	8308971	Поролоновая прокладка	2
13	82129135	ВИНТ (M6 x 35)	4
14	13541	Разъём штыревой	1
15	882751A1	РЕЛЕ В СБОРЕ	2
15	8M0207773	Реле тримма в сборе	2
16	828102	Кронштейн	2
16	8M0207771	Кронштейн крепления	2
17	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
17	8M0207785	Втулка	2
18	818968	ВТУЛКА	2
18	8M0214955	Втулка	2
19	NSS	NOT SOLD SEPARATE Decal-Trim Relay	2
20	82129125	ВИНТ (M6 x 25 мм)	4
21	819514A11	Жгут проводов тримма в сборе	1
22	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
23	822179	Втулка уплотнительная	2
24	818968	ВТУЛКА	2
24	8M0214955	Втулка	2
25	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
25	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
26	856583A3	Кабель в сборе	1
27	82129114	ВИНТ (M6 x 14)	1
28	88439A34	Кабель в сборе положительный - аккумулятор	1
29	68292	Гайка (.312-18)	2
29	8M0204668	Гайка (.312-18)	2
30	26993	СТОПОРНАЯ ШАЙБА (.312)	2
30	8M0204647	Стопорная шайба (.312)	2
31	45076	Гайка (#10-32) латунная клемма блока выключателя	2
32	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
33	813938	Гайка колпачковая (#10-32)	2
34	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
35	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
35	8M0024808	J-образный зажим	1
36	88439A24	Кабель в сборе отрицательный - аккумулятор	1

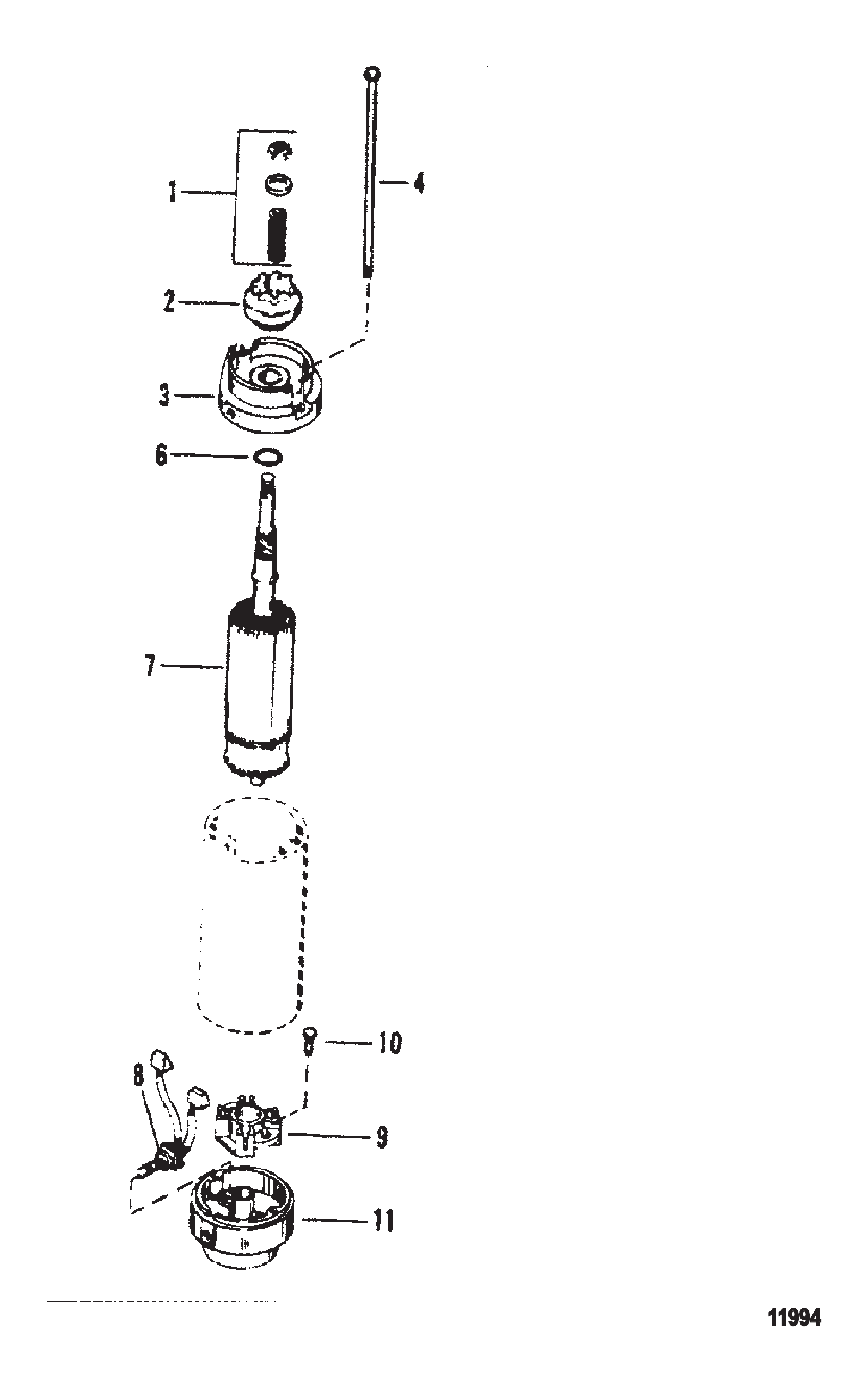

Рис. 32СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
-	79472	Стартер в сборе	1
1	90645	КОМПЛЕКТ ПРИВОДА	1
2	75661	Шестерня в сборе приводная	1
2	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
3	75660	Плита приводного конца	1
4	74968	Сквозной болт	2
6	N.S.S.	Not Sold Separate Washer-Thru Bolt	1
7	79216	Якорь	1
8	75384	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	2
9	898265014	Держатель щёток	2
10	68586	ВИНТ ЩЁТКИ И ДЕРЖАТЕЛЯ	2
11	15386	Торцевая крышка	1
11	15386001	ТОРЦЕВАЯ КРЫШКА	1

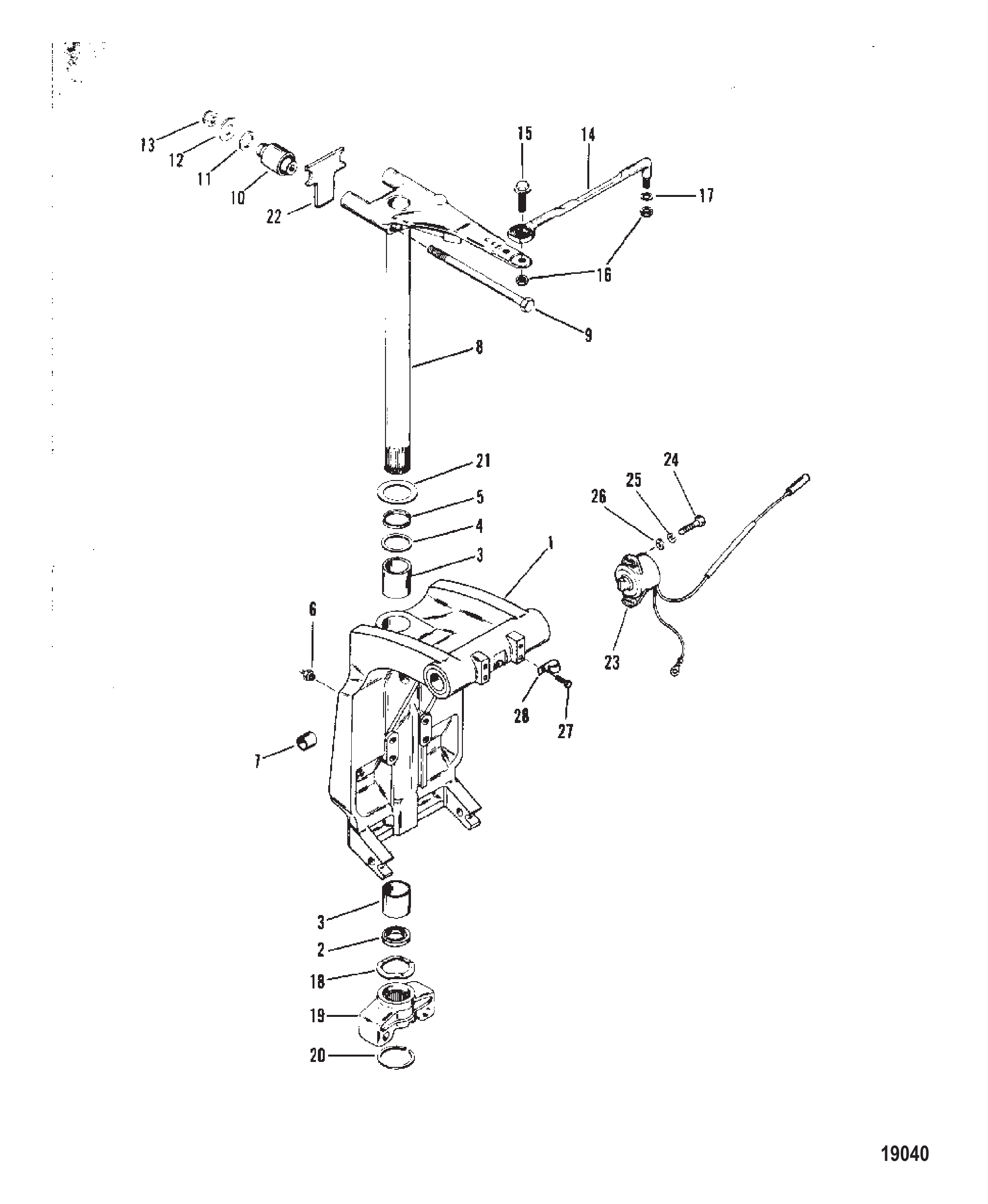

Рис. 33Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	8710A4	ПОВОРОТНЫЙ КРОНШТЕЙН В СБОРЕ	1
1	8710A13	Сборка поворотного кронштейна	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
1	8710A15	Узел поворотного кронштейна (OYSTER)	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
2	87735	Сальник нижний масляный	1
3	67669	Втулка нижняя и верхняя	2
3	818764	ВТУЛКА	2
4	33466	Кольцо уплотнительное	1
5	67668	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	99608	Втулка	2
7	821207	ВТУЛКА	2
8	67706A18	Узел поворотной цапфы с рулевым рычагом (черный)	1
8	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
8	67706A17	Узел поворотной цапфы с рулевым рычагом (серый)	1
8	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
8	67706A19	Узел поворотной цапфы с рулевым рычагом (OYSTER)	1
8	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	78687	Опора (длинная)(водомет)	2
10	78687T	Опора	2
11	66921	ШАЙБА	2
12	78688	Шайба	2
13	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
13	8M0204653	Гайка	2
14	92876A1	Тяга рулевая в сборе	1
14	92876A12	Тяга в сборе	1
15	14000	Винт (.375-24 x 1.25)	1
15	849838	ВИНТ (.375-24 x 1.250)	1
16	34863	ГАЙКА (.375-24)	2
16	8M0204726	Гайка (.375-24) латунная	2
17	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
18	78854	Волнистая шайба	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
19	878182T	Вилка нижняя — нержавеющая сталь	1
19	86580A2	Вилка в сборе, нижняя (серая)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
19	86580A3	Узел вилки нижний (OYSTER)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
20	67684	Кольцо стопорное	1
21	67670	Шайба	1
22	88882	УПОР верхней вилки	1
23	95164A9	Сборка датчика тримма	1
23	8M0074846	Заказ 8M0098273	1
24	56682	ВИНТ (#10-24 x .750) Sea Ray	2
24	852368	Винт (#10-24 x .750)	2
25	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
26	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
27	64014	Винт (.250-28 x .500)	1
28	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
-	90484A88	Комплект прокладок

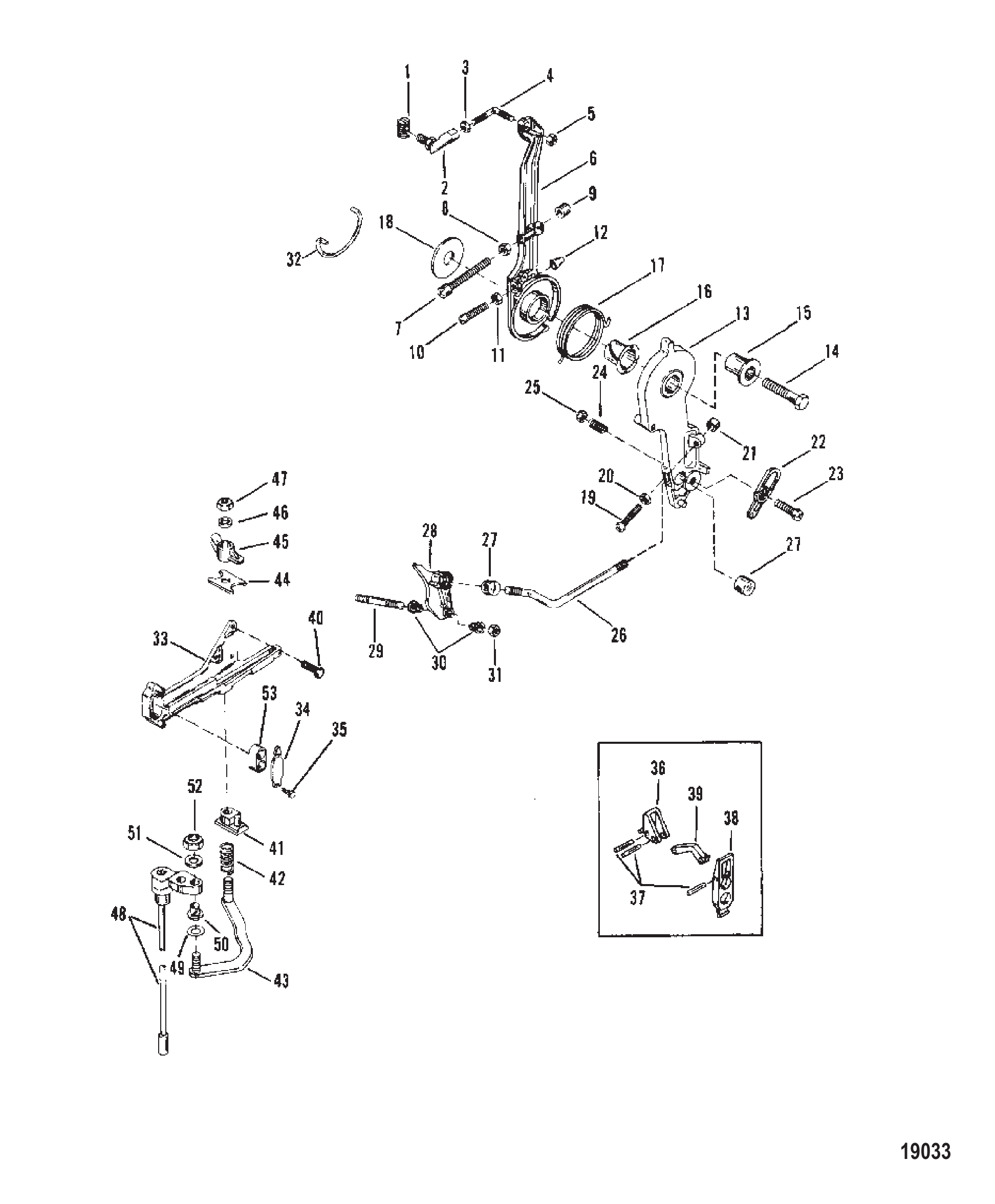

Рис. 34Рычаг дросселя и вал переключения передач Throttle Lever and Shift Shaft

REF	Номер детали	Наименование	Кол-во
1	74897	Ось поворота	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	69560	Винт (.190-32 x 1.250) рукоятки переключения к валу	1
11	68219	Гайка (#10-32) нержавеющая сталь	1
12	48039	КРЫШКА	1
13	41095T	Рычаг управления дросселем	1
13	410952	РЫЧАГ	1
14	55337	Винт (.375-16 x 1.75)	1
14	818165	ВИНТ (.375-16 x 1.75)	1
15	55164	Втулка	1
16	55171	Втулка	1
17	68784	ПРУЖИНА	1
18	68410	ШАЙБА	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	22486	ВИНТ (.250-28 x .880)	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	20586	Гайка (.250-28) винта защелки	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	79949	Тяга управления дросселем	1
27	60572	ГИЛЬЗА	2
27	8M0221994	Штуцер	2
28	95791	Кулачок дроссельной заслонки	1
29	20353	Шпилька (.250-28 x 1.750)	1
30	26856	ВТУЛКА	2
31	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
32	41050	ПРУЖИНА возвратная дросселя	1
33	92032A2	Кронштейн крепления - тросы управления	1
33	814283A2	Кронштейн в сборе	1
34	98889	Защёлка	1
35	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
36	39618	РЫЧАГ НЕЙЛОНОВЫЙ - ФИКСАТОР ТРОСА ПЕРЕКЛЮЧЕНИЯ	1
36	87609A1	Комплект рычага	1
37	47175	ШТИФТ ФИКСИРУЮЩЕГО РЫЧАГА И КРЕПЛЕНИЯ КРЫШКИ	3
38	90211	КРЫШКА НЕЙЛОНОВАЯ - ТРОС ПЕРЕКЛЮЧЕНИЯ	1
39	65799T	Тяга фиксатора рычага к крышке	1
39	87609A1	Комплект рычага	1
40	53167	ВИНТ (.312-18 x .880)	3
40	53167T	ВИНТ .312-18X .88	3
41	37896	НАПРАВЛЯЮЩИЙ БЛОК ТЯГИ	1
42	20099	Пружина	1
43	67073A1	Тяга в сборе	1
44	52100	Износостойкая пластина	1
45	38279	ЗАЩЕЛКА	1
45	8M0036768	ЗАЩЕЛКА	1
46	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
47	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
48	79932A7	Узел вала переключения передач (длинный)	1
48	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
48	79932A8	Узел вала переключения передач (удлиненный)	1
48	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
49	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
50	26600	Втулка	1
51	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
52	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
53	39519	ЧАШКА	1

Рис. 35Инструменты Tools

Номер детали	Наименование	Кол-во
815366A5	Комплект изолятора аккумулятора	1
58222A1	Индикаторный инструмент	1
890451	Инструмент-адаптер прямого напряжения	1
52344	Съёмник маховика зубчатого типа	1
849154T1	Съёмник в сборе	1
99750A1	Мультиметр	1
24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
52024A1	Блок переключателя	1
59339	Сервисный тахометр	1
892647A01	Комплект мультиметра DMT	1
850439T1	Тестер восьмикамерный	1
63998A1	Инструмент для зазора однокамерный	1
14443A1	Жгут проводов в сборе для тестирования	1
99379	Стробоскоп	1
29287	КАЛИБР ИНСТРУМЕНТ	1
55919	Головка ведущая	1
52344	Съёмник маховика зубчатого типа	1
849154T1	Съёмник в сборе	1
90455T	Рым-болт	1
904551	Рым-болт	1
904551	Рым-болт	1
77109A3	Монтажный комплект	1
52952T1	Съёмник стопорного кольца поршневого пальца	1
74607A3	Установочный комплект поршневого пальца	1
65494T	Инструмент для сжатия кольца	1
818773T	Инструмент для сжатия поршневых колец (3.50)	1
24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
30591T1	Стенд	1
24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
37241	Пластина съёмника универсальная	1
112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
99750A1	Мультиметр	1
52915A6	Комплект контрольного манометра	1
74951	Гаечный ключ	1
63209	Тепловая лампа	1
44487T1	Съёмник направляющей штока тримма	1
44486A1	Съёмник штока тримма	1

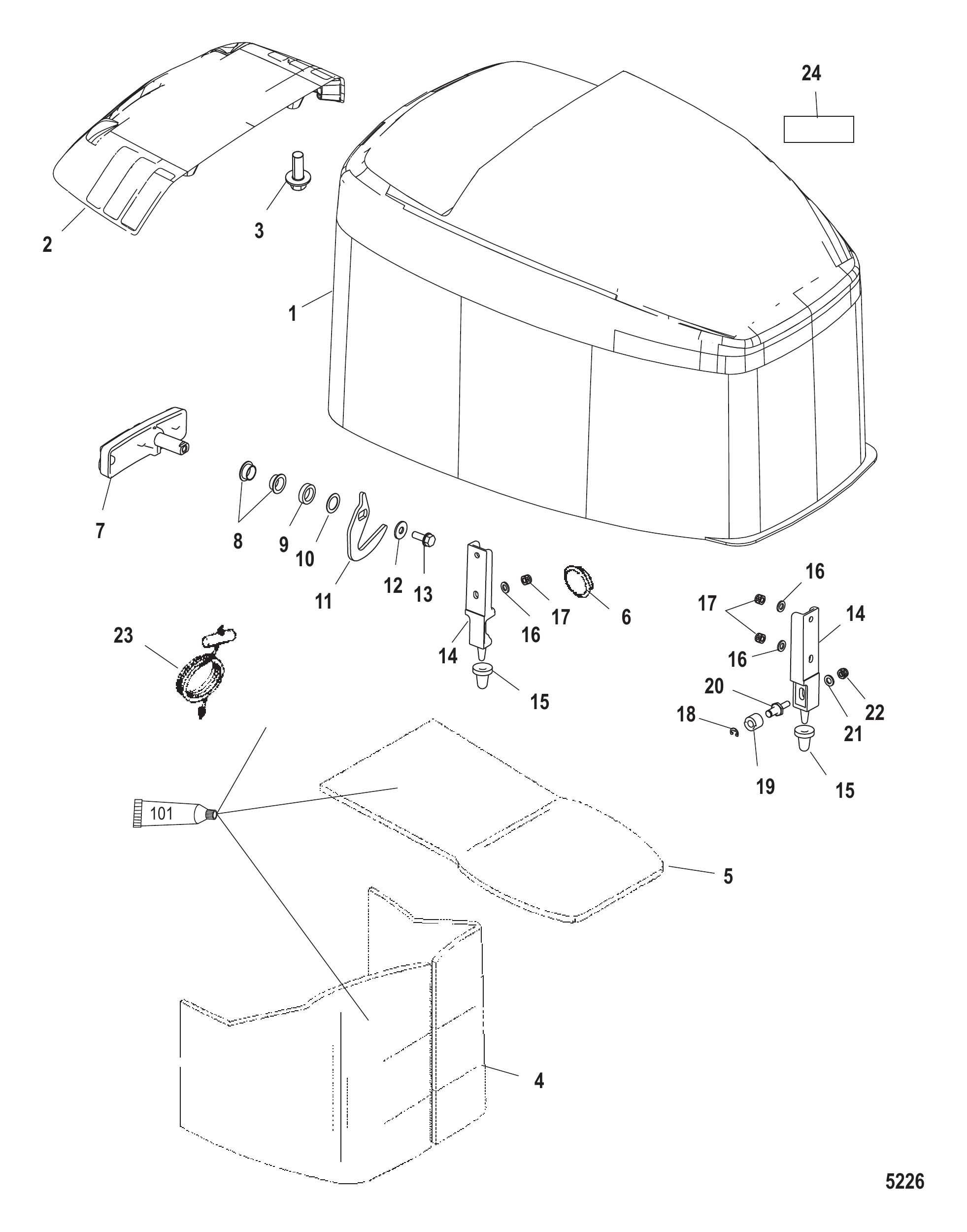

Рис. 36ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	827328T7	Узел верхнего кожуха черный	1
1	827328T8	Узел верхнего кожуха серебристый	1
2	821256T1	Воздухозаборник - чёрный	1
2	821256T2	Воздухозаборник - серебристый	1
3	82130016	ВИНТ (M6 x 16)	4
4	828344A1	Комплект шумоизоляции	1
5	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
6	823865	ЗАГЛУШКА	2
7	831207A14	Узел рукоятки черный	1
8	812707	Втулка	2
9	831214	Проставка	1
10	12134	ШАЙБА ВОЛНОВАЯ	1
11	F481777	Вал кулачкового замка	1
11	889566	КУЛАЧОК	1
12	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
13	1993716	ВИНТ (M6 x 16)	1
14	821249M2	Кронштейн передний	3
15	815477	УПОР ЗАЩЕЛКИ	3
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
17	401366	ГАЙКА (M6) Нержавеющая сталь	6
18	8237951	Стопорное кольцо	1
19	815263	РОЛИК	1
20	8155381	Роликовый штифт	1
21	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
22	401366	ГАЙКА (M6) Нержавеющая сталь	1
23	47341A11	Комплект шнура с рукояткой ручного запуска	1
24	NSS	NOT SOLD SEPARATE Decal-Starting Procedure	1

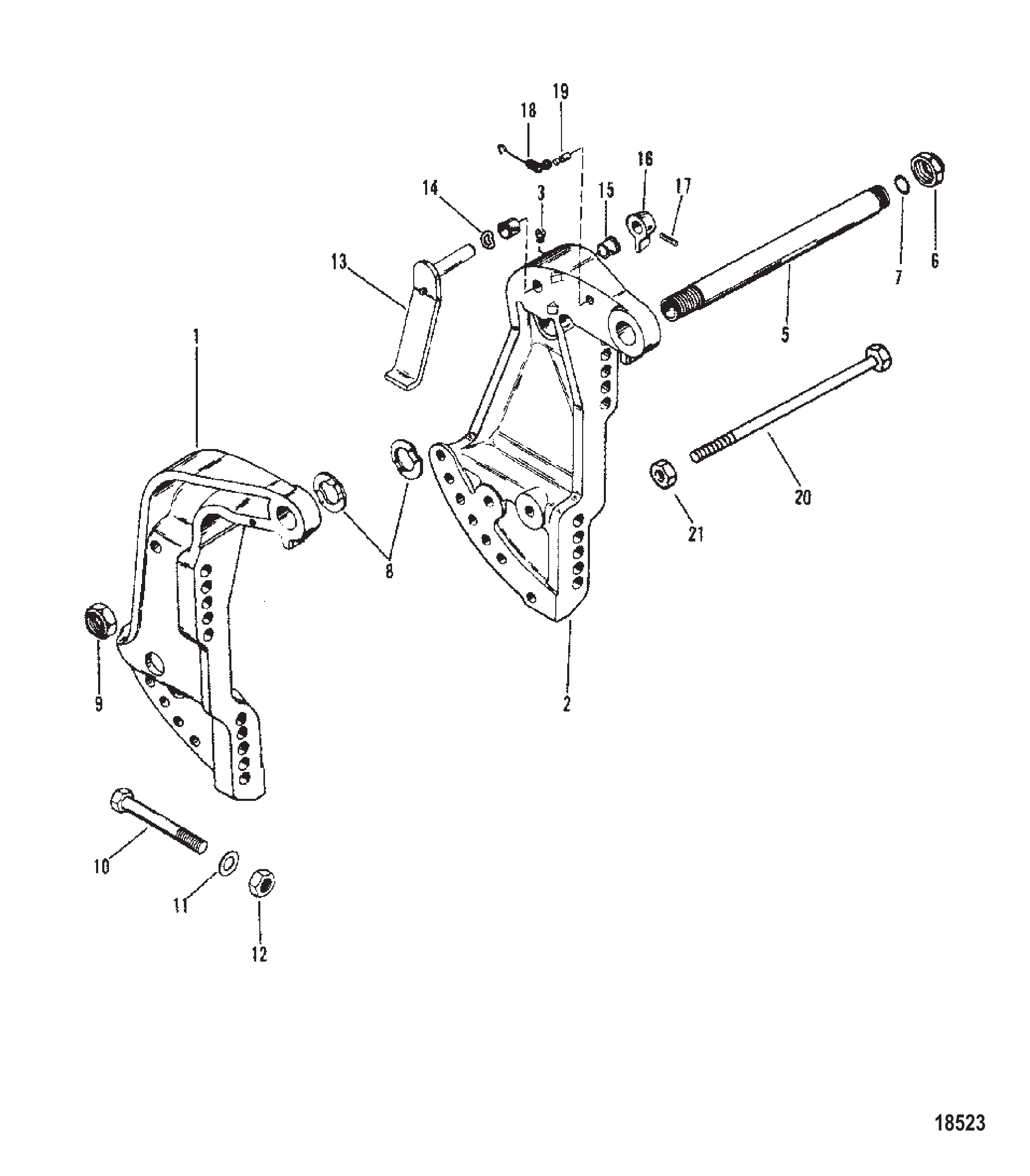

Рис. 37Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
1	8718A1	Кронштейн в сборе транцевый (правый борт)	1
2	8716A1	Кронштейн в сборе транцевый (левый борт)	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
1	8718A2	Кронштейн в сборе транцевый (правый борт)	1
1	8718F8	Кронштейн транца, правый борт, серый	1
2	8716A2	Кронштейн в сборе транцевый (левый борт)	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
1	8718A3	Кронштейн транца в сборе, правый борт, устричный	1
1	8718F8	Кронштейн транца, правый борт, серый	1
2	8716A3	Узел кронштейна транца (левый борт) (OYSTER)	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
5	99170A1	Труба наклона, силовой триммер	1
5	99170A2	Комплект трубок наклона	1
6	34862	ГАЙКА (1.00-14) ТРУБЫ НАКЛОНА	1
6	859133	ГАЙКА (1.00-14)	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	56041	Гайка (.875-14)	1
9	858869	Гайка (.875-14)	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	24501	ШАЙБА ВЕРХНЯЯ, SEA RAY	2
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
16	99633T6	Ручка рычага фиксатора наклона	1
16	99633	Головка	1
16	99633T10	Ручка, устричная	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
-	90484A88	Комплект прокладок
