Рис. 1КОМПОНЕНТЫ 135 MARATHON/2 LITRE/XD MARATHON 135 Marathon/2 Litre/XD Marathon Components

REF	Номер детали	Наименование	Кол-во
-	41770A84	Головка блока цилиндров в сборе (используется с составной головкой блока)	1
-	41770A88	Головка блока цилиндров в сборе (используется с цельной головкой блока)	1
-	8745A5	Коленчатый вал в сборе	1
-	8745T5	Коленчатый вал в сборе	1
-	93495	ПОДШИПНИК Роликовый КОЛЕНЧАТОГО ВАЛА	2
-	93495T	Роликовый подшипник	2
-	8454A2	Концевая крышка верхняя в сборе	1
-	8454T2	Концевая крышка в сборе	1
-	93496	ПОДШИПНИК Роликовый	1
-	93496T	Подшипник	1
-	42705A1	Комплект лепестковых клапанов	6
-	7441A9	Поршень в сборе правого борта	3
-	7441T36	ПОРШЕНЬ-ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ	3
-	7442A9	Поршень в сборе левого борта	3
-	7442T36	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ	3
-	43488	Кольцо стопорное поршневого пальца	12
-	96532	Головка цилиндра (двухсоставная конструкция)	2
-	13619A1	Головка блока цилиндров в сборе (цельная конструкция)	2
-	15221A5	Головка блока цилиндров в сборе	2
-	9148A22	Корпус редуктора в сборе	1
-	9148A23	Корпус редуктора в сборе (удлинённый)	1
-	9148A22	Корпус редуктора в сборе	1
-	43567A1	Обойма подшипника в сборе	1
-	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
-	76868	САЛЬНИК ВНУТРЕННИЙ	2
-	8M0248882	САЛЬНИК @5	2
-	96148A3	Водяной насос в сборе	1
-	53168	ВСТАВКА ВОДЯНОГО НАСОСА	1
-	45048	Лицевая пластина	1
-	148251	КУЛАЧОК ДРОССЕЛЯ	1
-	11898A88	Головка блока цилиндров в сборе	1
-	41941	Диффузор	1
-	41941T	Диффузор выпускной	1
-	93772A2	Стабилизатор	1
-	99169	Разделительная пластина	1
-	99169A1	Пластина	1
-	7620A21	Верхний кожух в сборе левого борта	1
-	7619A4	Верхний кожух в сборе правого борта	1
-	773761	Экран	2
-	12147	ЗАКЛЕПКА ВЫТЯЖНАЯ	14
-	27882	ШАЙБА	14
-	88227	Теплозащитное покрытие	2
-	11898A88	Головка блока цилиндров в сборе	1
-	41941	Диффузор	1
-	41941T	Диффузор выпускной	1
-	93772A2	Стабилизатор	1
-	99169	Разделительная пластина	1
-	99169A1	Пластина	1

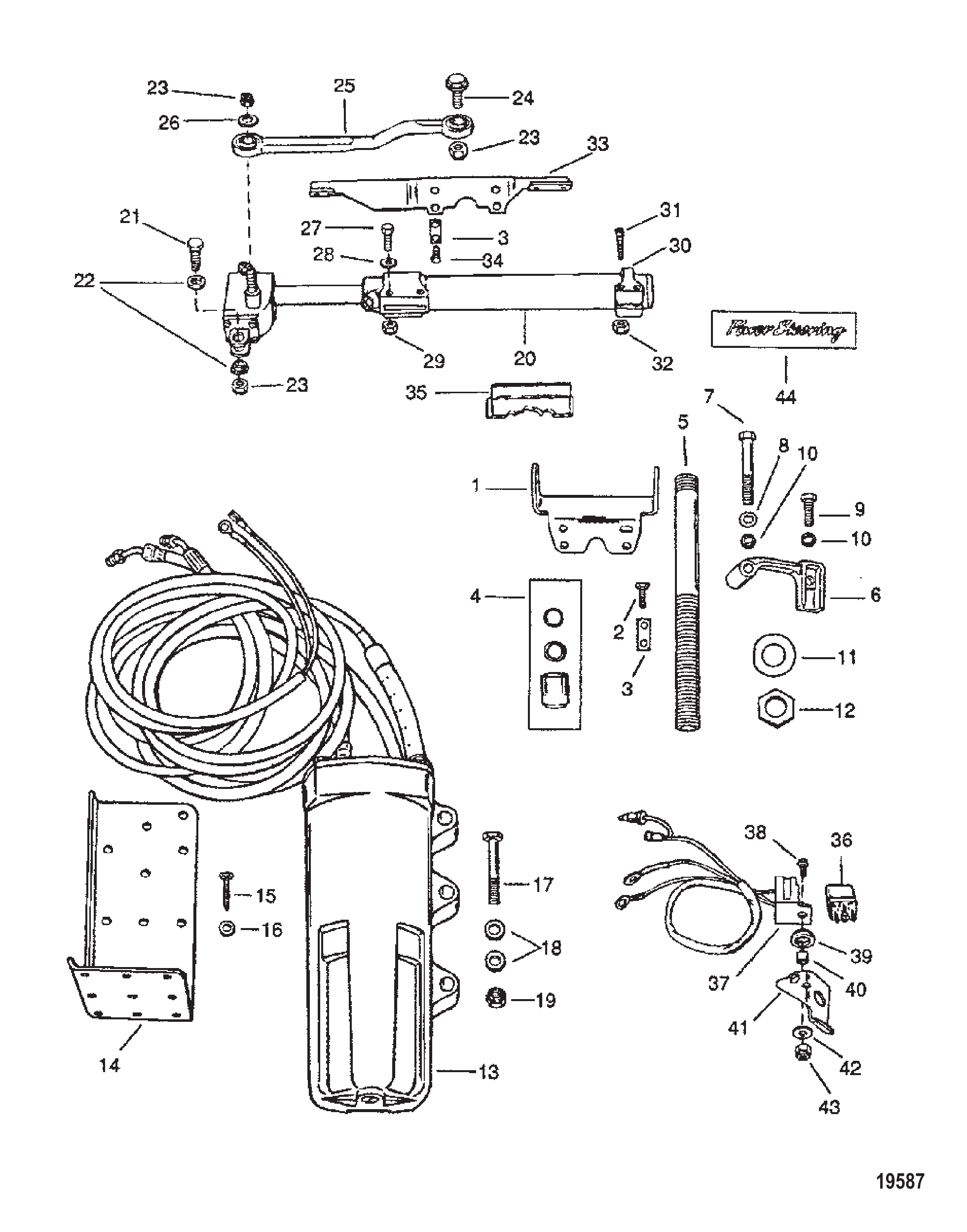

Рис. 2КОМПОНЕНТЫ ГИДРОУСИЛИТЕЛЯ РУЛЯ (ДУ) POWER STEERING COMPONENTS (REMOTE)

REF	Номер детали	Наименование	Кол-во
1	17771	ОПОРА	1
2	59702	ВИНТ (.250-28 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
3	88404	Шайба стопорная	4
4	78862A2	Комплект уплотнений	1
4	19624A1	Комплект уплотнений	1
5	71565A2	Труба в сборе	1
6	17776	МУФТА	1
7	817040	Винт (.375-24 x 2.75)	1
8	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
9	90092	ВИНТ	1
9	856722	Винт	1
10	34863	ГАЙКА (.375-24)	2
10	8M0204726	Гайка (.375-24) латунная	2
11	42100	ШАЙБА СТОПОРНАЯ	2
12	37984	ГАЙКА (.875-14) Система наклона	2
12	8M0041651	ГАЙКА (.875-14)	2
13	811290	АККУМУЛЯТОР	1
14	817372	Кронштейн	1
15	16862	Винт (.250-10 x 1.25)	4
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
16	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
17	4000383	ВИНТ (M10 x 70)	2
18	4002319	ШАЙБА	4
19	13914	Гайка (M10) шпильки корпуса редуктора	2
19	40140	ГАЙКА (M10)	2
20	8112891	Привод	1
20	828588A2	Комплект привода	1
21	94319	Винт (.375-24 x 1.5)	1
22	17405	Проставка	2
23	34863	ГАЙКА (.375-24)	3
23	8M0204726	Гайка (.375-24) латунная	3
24	14000	Винт (.375-24 x 1.25)	1
24	849838	ВИНТ (.375-24 x 1.250)	1
25	92876A4	Тяга в сборе	1
26	68300	Шайба (..88 x .39 x .06)	1
27	4000330	ВИНТ (M6 x 25)	2
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
28	43450	Шайба	2
28	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	2
29	8268336	Гайка (M6)	2
29	401386	ГАЙКА (M6) Нержавеющая сталь	2
30	811292	ХОМУТ	1
31	818182	ВИНТ	2
32	400263	ГАЙКА (M5)	2
33	811291	КРОНШТЕЙН	1
34	38601	ВИНТ (.250-28 x 1.250)	4
35	197491	Хомут	1
36	18211	Реле-выключатель	1
37	18244A1	Жгут проводов в сборе	1
38	18124	ВИНТ (#10-32 x .750)	1
39	90329	ВТУЛКА	1
40	309772	Проставка	1
41	816994	Кронштейн	1
42	42118	ШАЙБА	1
43	29488	ГАЙКА (#10-32)	1
43	8M0204718	Гайка	1
44	81563024	Наклейка	1

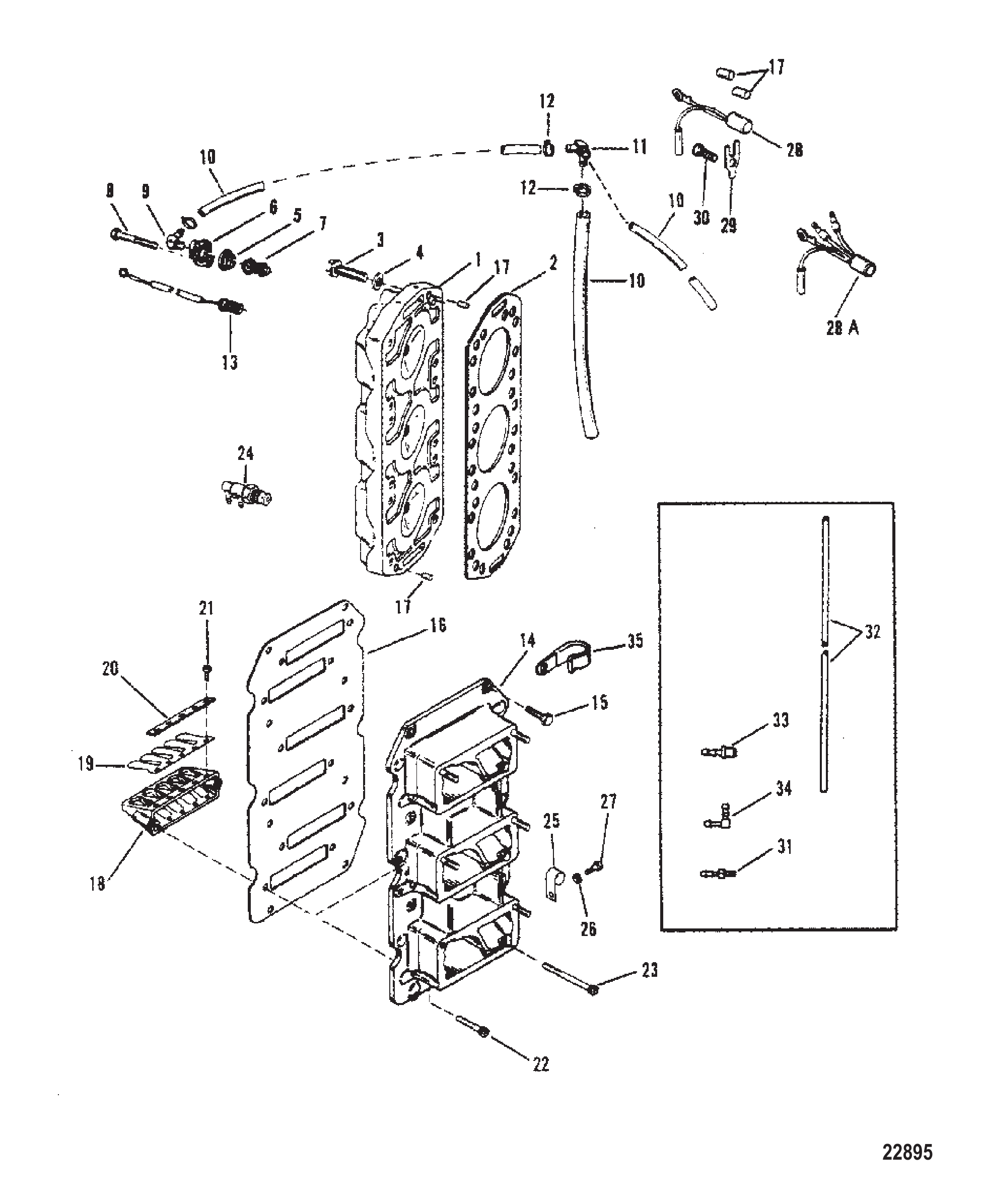

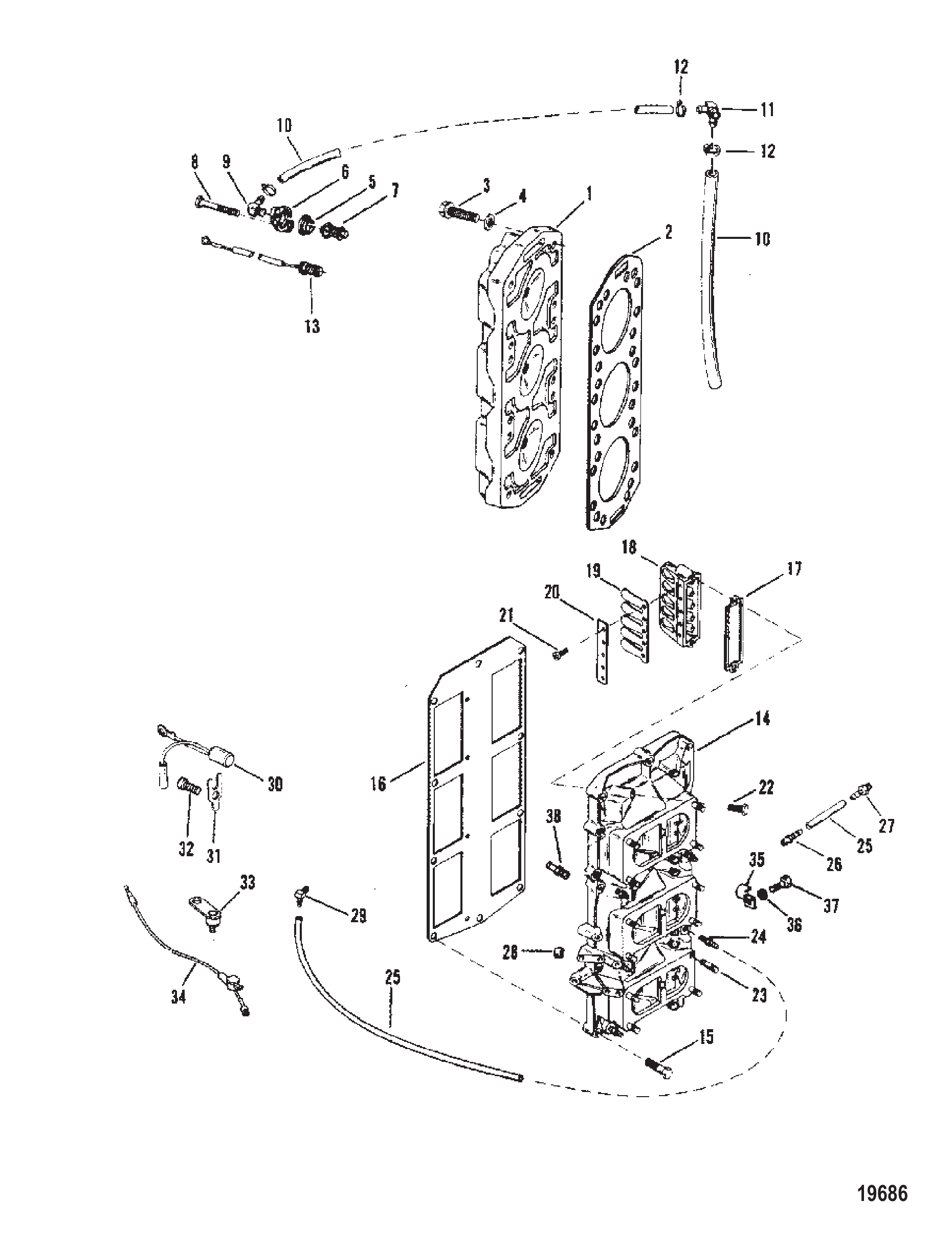

Рис. 3КЛАПАННЫЙ БЛОК И ГОЛОВКА ЦИЛИНДРА REED BLOCK AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	18787F1	Головка цилиндра	2
1	184888	Головка цилиндра	2
1	8M0143213	Головка цилиндра	2
1	18488F1	Головка цилиндра	2
1	8M0143213	Головка цилиндра	2
1	18488F1	Головка цилиндра	2
1	8M0143213	Головка цилиндра	2
1	18488F2	Головка цилиндра в сборе	2
2	187851	Прокладка	2
2	18785T	Прокладка	2
2	8228441	ПРОКЛАДКА	2
2	822844T05	Прокладка	2
2	8228441	ПРОКЛАДКА	2
2	822844T05	Прокладка	2
2	8228441	ПРОКЛАДКА	2
2	822844T05	Прокладка	2
3	98534	ВИНТ (.375-16 x 2.30)	24
4	25909	Шайба (.406 x .812 x .065) (применять где применимо)	24
5	62386	Прокладка термостата	2
5	8M0204714	Прокладка @4	2
6	90390A1	Комплект крышки	2
7	75692	ТЕРМОСТАТ (143 ГРАД.)	2
8	35386	ВИНТ (.312-18 x 1.00)	4
9	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
9	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
10	7765377	ШЛАНГ (24.500 дюймов бухта)	3
10	77653101	Шланг (48.00 дюймов, бухта)	3
11	68728	ШТУЦЕР	1
12	816311	Стяжка (8.00 дюймов)	AR
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	97465	Датчик температуры (правый борт)	1
14	43517A9	Пластина в сборе	1
15	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
16	146972	ПРОКЛАДКА	1
17	63779	Штифт установочный (.250 x .625)	4
18	75953	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
19	75362A1	Лепестковый клапан в сборе	6
20	961832	ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА	12
21	823588	Винт (#8-32 x .250)	60
22	55715	Винт (.250-20 x .880)	6
23	96529	Винт (.250-20 x 2.00)	6
24	814612	Термостатический воздушный клапан (старая конструкция)	1
25	23567	ЗАЖИМ	1
26	69205	С-ОБРАЗНАЯ ШАЙБА	1
26	8M0084613	Пружинная шайба	1
27	812832	Винт (#10-16 x .500)	1
27	878608	Винт (#10-16 x .500)	1
28	13536A7	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (2-ПРОВОДНЫЙ)	1
28A	13536A6	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (4-ПРОВОДНЫЙ)	1
29	137151	Фиксатор	2
30	98257	ВИНТ (.312-18 x .500)	2
31	56759	ШТУЦЕР ЕРШОВЫЙ	4
32	99130122	Трубка (20,00 футов, бухта) дренажная	1
32	892024122	Шланг (240.00 дюймов, бухта)	1
33	42698	Обратный клапан (запрессовываемый - длиной 13/16")	7
33	426982	Обратный клапан	7
33	42623	Обратный клапан (запрессовываемый)	1
33	426233	Обратный клапан	1
34	822715	Угловой штуцер (запрессовываемый)	6
35	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
35	8M0024808	J-образный зажим	1
-	815791A92	Комплект прокладок двигателя	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

Рис. 4СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ TOOLS SPECIAL

REF	Номер детали	Наименование	Кол-во
-	815366A3	Комплект изолятора аккумулятора	1
-	58222A1	Индикаторный инструмент	1
-	89045	ПЕРЕХОДНИК	1
-	890451	Инструмент-адаптер прямого напряжения	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	99750A1	Мультиметр	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	52024A1	Блок переключателя	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	850439	Тестер искры	1
-	850439T1	Тестер восьмикамерный	1
-	14443A1	Жгут проводов в сборе для тестирования	1
-	99379	Стробоскоп	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	55919	Головка ведущая	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	90455	РЫМ-БОЛТ	1
-	904551	Рым-болт	1
-	77109A3	Монтажный комплект	1
-	52952A1	Съёмник стопорного кольца поршневого пальца	1
-	52952T1	Съёмник стопорного кольца поршневого пальца	1
-	74607A3	Установочный комплект поршневого пальца	1
-	65494	КОЛЬЦО ИНСТРУМЕНТА ДЛЯ СБОРКИ КОМПРЕССОРА (2.0Л)	1
-	65494T	Инструмент для сжатия кольца	1
-	818773	ПРИСПОСОБЛЕНИЕ ДЛЯ СБОРКИ КОМПРЕССОРА, ПОРШНЕВОЕ КОЛЬЦО (2.5L)	1
-	818773T	Инструмент для сжатия поршневых колец (3.50)	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	30591A1	Стенд для силовой головки	1
-	30591T1	Стенд	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1
-	112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
-	99750A1	Мультиметр	1
-	52915A6	Комплект контрольного манометра	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1
-	44487A1	Съёмник направляющей штока тримма	1
-	44487T1	Съёмник направляющей штока тримма	1
-	44486A1	Съёмник штока тримма	1

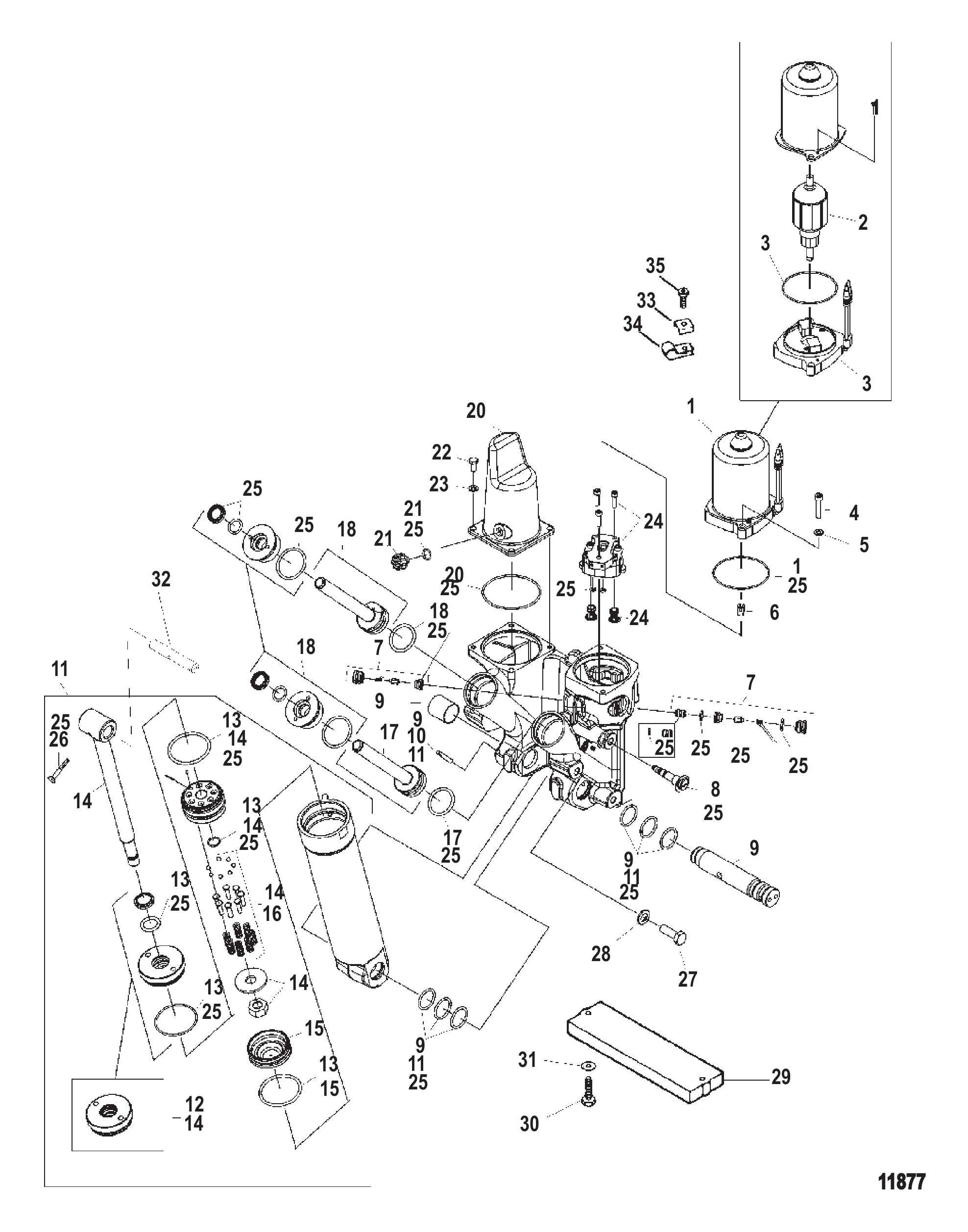

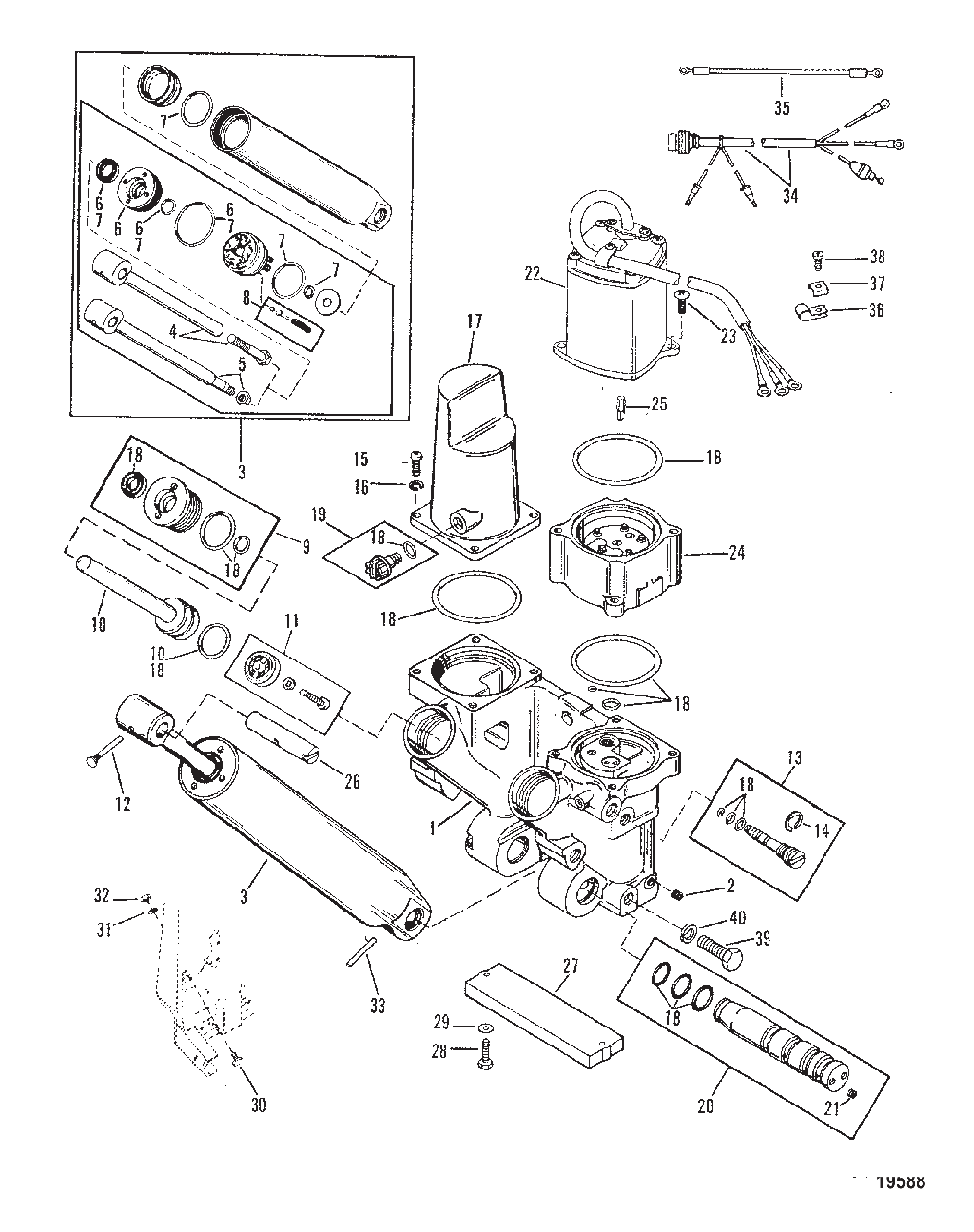

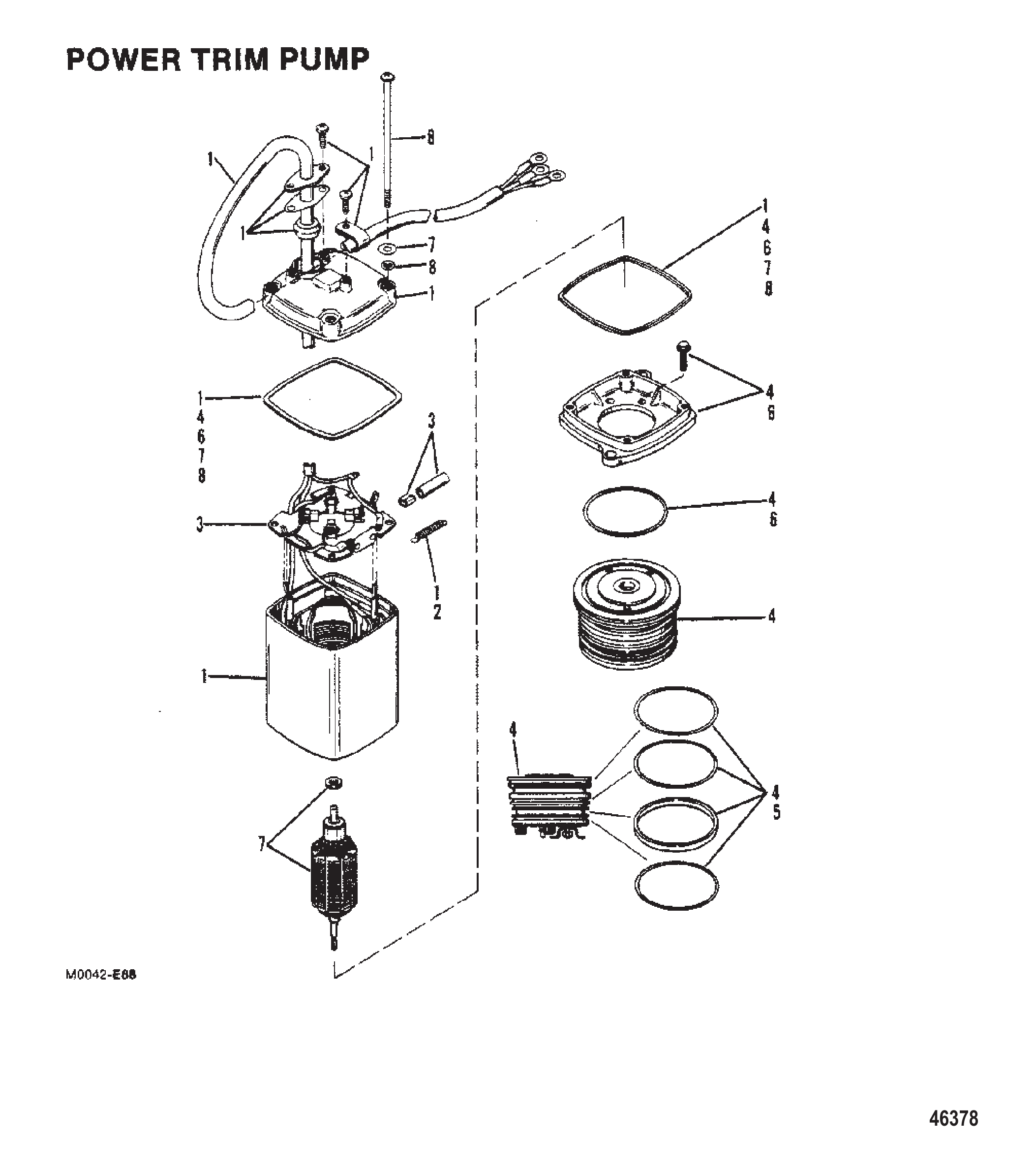

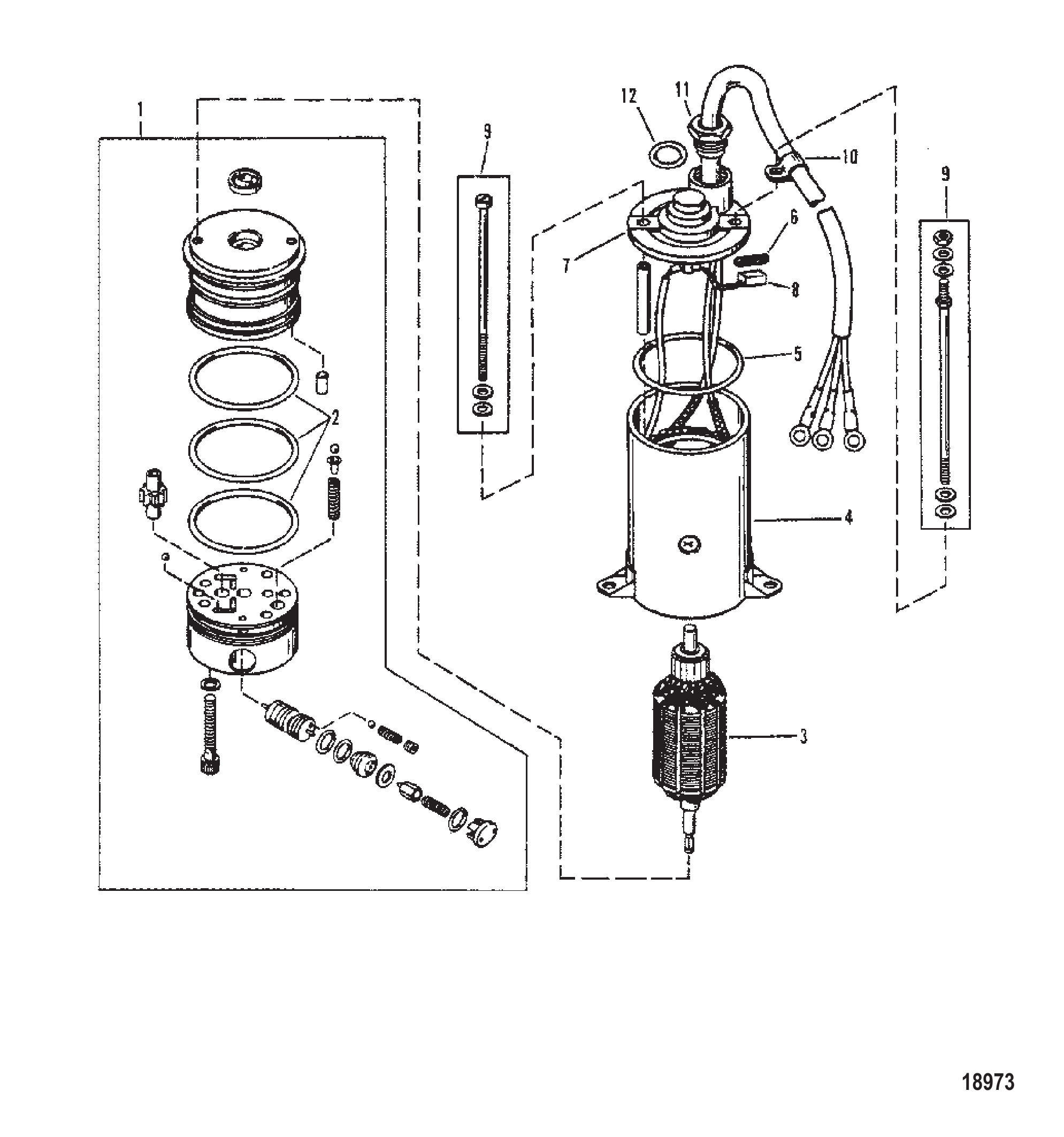

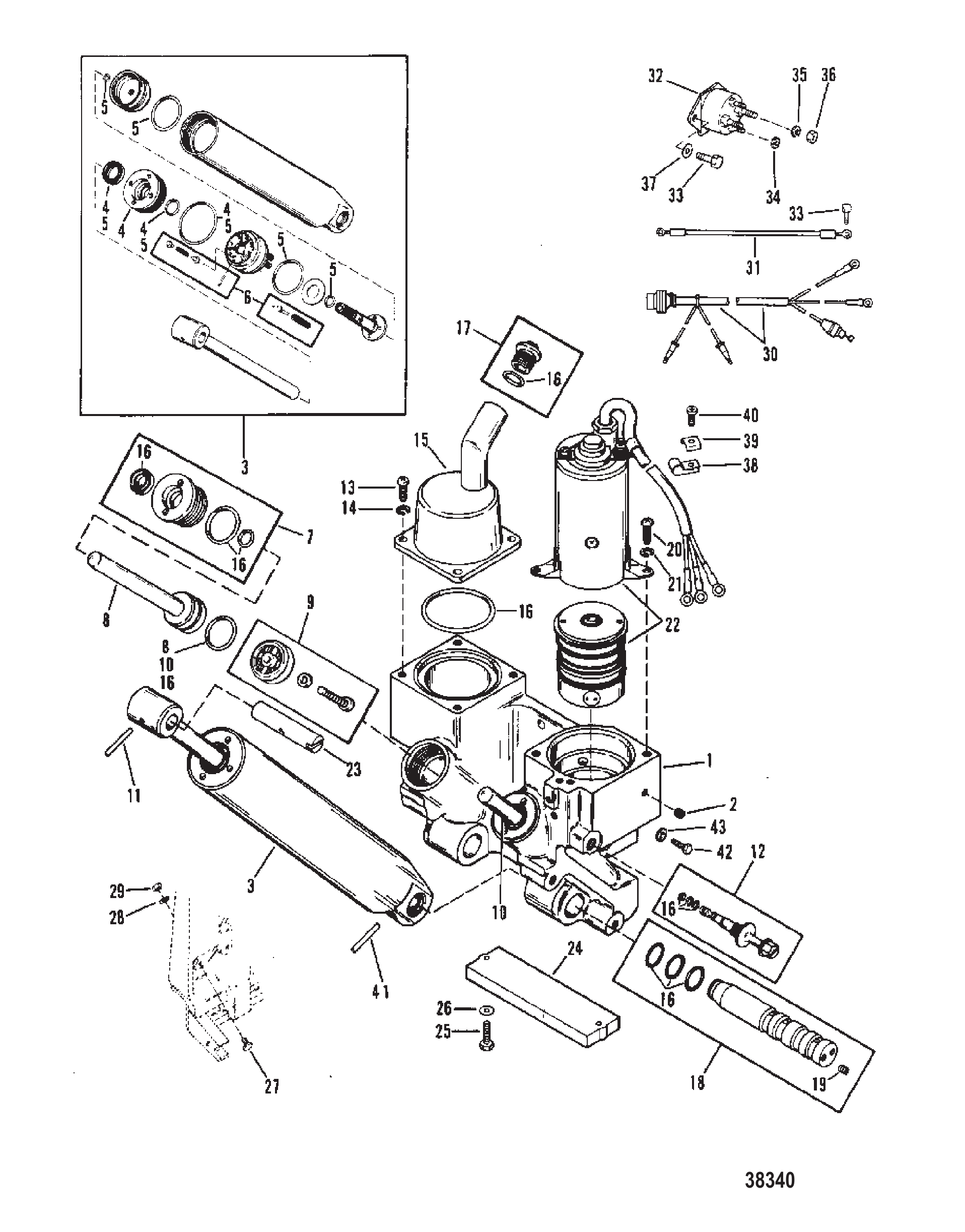

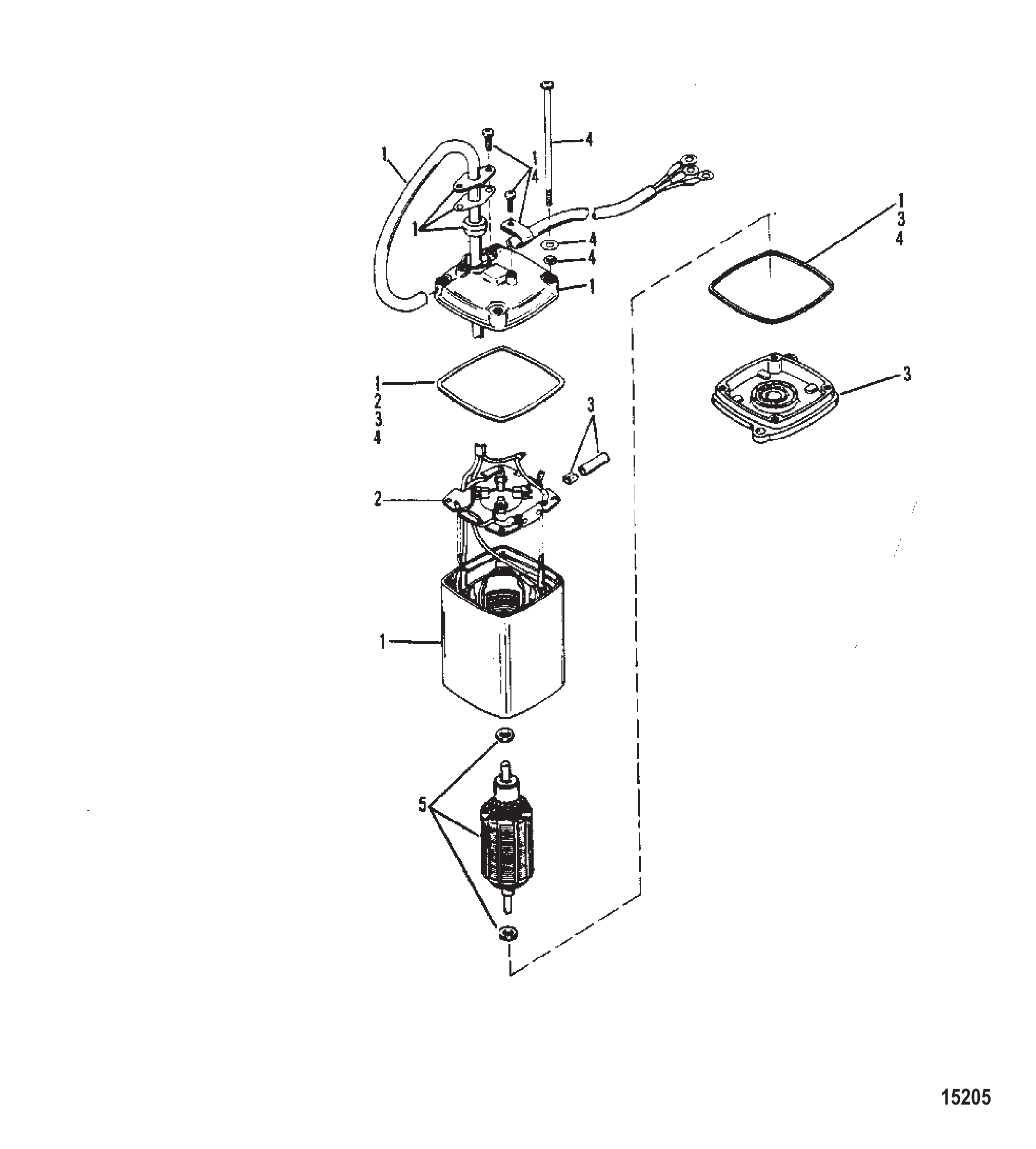

Рис. 5КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM (ЛИТОЙ КОРПУС НАСОСА) МЕТАЛЛИЧЕСКИЙ КОРПУС ДВИГАТЕЛЯ Power Trim Components (Cast Pump Housing) Metal Motor Housing

Power Trim Components (Cast Pump Housing) Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	855998T1	Гидроподъём в сборе	1
1	878265A1	Комплект электродвигателя	1
1	878265A4	Мотор тримма	1
2	878405A1	Якорь	1
2	878265A1	Комплект электродвигателя	1
3	878407A1	Щитовой подшипник	1
3	878265A1	Комплект электродвигателя	1
4	4008830	ВИНТ (M6 x 30)	2
4	82494830	ВИНТ (M6 x 30)	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	878245	Муфта	1
6	8782451	Вал приводной	1
7	878410A1	Ремкомплект обратного клапана	1
8	813442A2	Узел ручного сброса в сборе	1
8	893929A01	Комплект предохранительного клапана	1
9	878241A1	Комплект вала	1
9	8M0142997	Ремкомплект вала наклона	1
10	878267	Штифт	1
11	878235A1	Цилиндр наклона в сборе	1
11	878235A03	Ремкомплект цилиндра наклона	1
12	878239A1	Ремкомплект направляющей, включает поз. 26	1
12	878239A02	Комплект торцевой крышки цилиндра наклона	1
13	878409A1	Ремкомплект уплотнительных колец, включает поз. 26	1
13	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
14	878412A1	Ремкомплект штока амортизатора, включает поз. 26	1
14	8M0168219	Комплект штока амортизатора	1
15	878242A1	Поршень в сборе с памятью	1
15	8M0143000	Комплект поршня памяти	1
16	878406A1	Ремкомплект обратного клапана, включает поз. 26	1
16	878406A02	Ремкомплект обратного клапана	1
17	878414A1	Поршень в сборе	1
17	878414T01	Поршень в сборе	1
18	878413A1	Поршень в сборе	1
19	878243A1	Направляющая в сборе	2
19	8M0021648	Торцевая крышка в сборе	2
20	878264A1	Комплект резервуара	1
21	811613	Штекер в сборе	1
22	4000327	ВИНТ (M6 x 14)	4
23	43450	Шайба	4
23	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
24	878411A1	Комплект насоса	1
24	892251A01	Ремкомплект насоса	1
25	878408A1	Ремкомплект помпы тримма	1
26	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
27	858771	Винт (M10 x 30)	6
28	4002319	ШАЙБА	6
29	818298Q1	Комплект анода	1
30	4000330	ВИНТ (M6 x 25)	2
30	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
31	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
31	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
32	996251	Вал	1
32	99625002	Вал	1
33	69205	С-ОБРАЗНАЯ ШАЙБА	1
33	8M0084613	Пружинная шайба	1
34	22875	ЗАЖИМ	2
35	878609	Винт (#10-16 x .600)	1

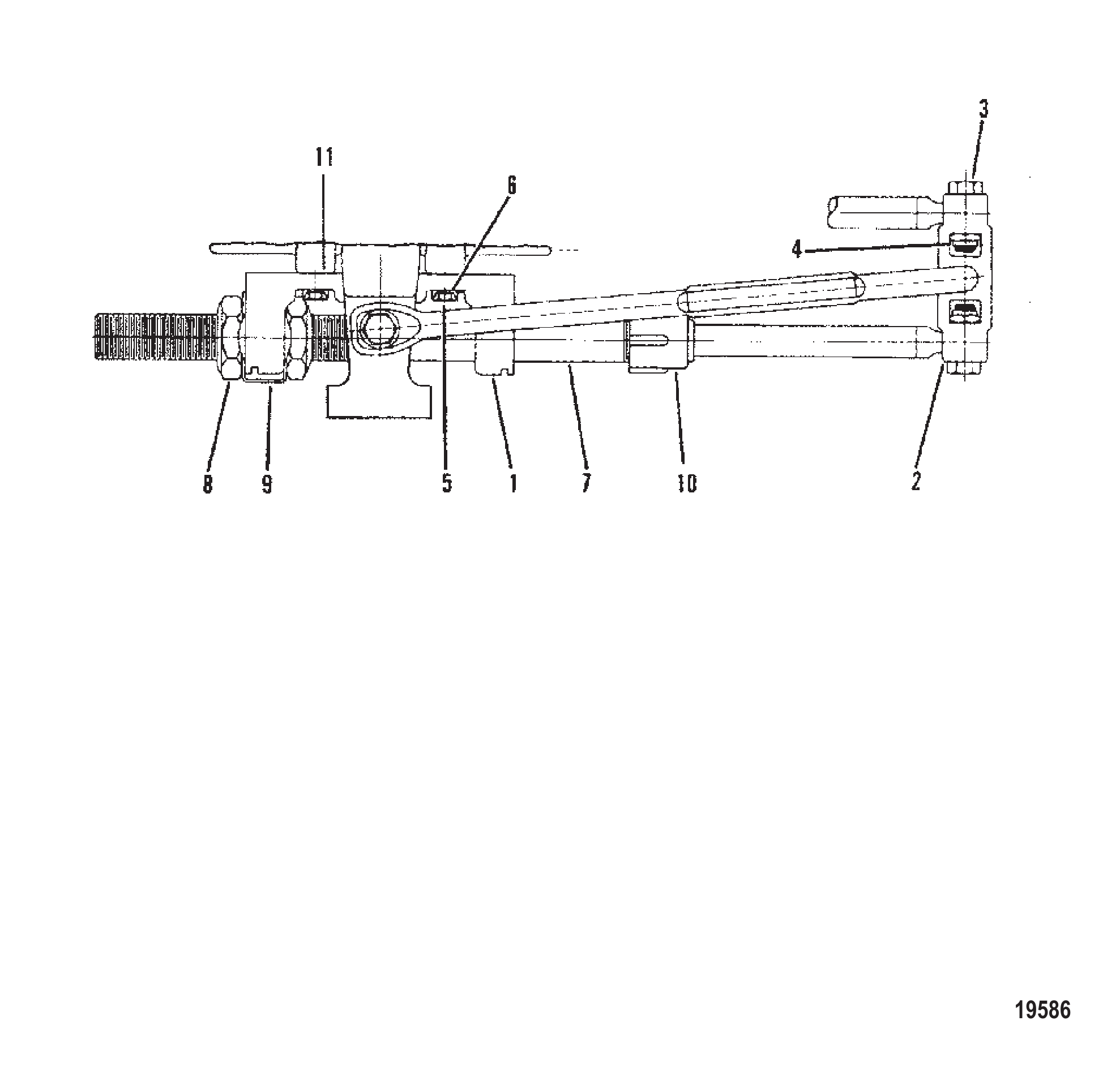

Рис. 6КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ ДВУХ ТРОСОВ Dual Cable Attaching Kit

REF	Номер детали	Наименование	Кол-во
-	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	715651	Трубка троса рулевого управления	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
11	826709113	Гайка (.375-24) нержавеющая сталь	3
11	8M0204726	Гайка (.375-24) латунная	3

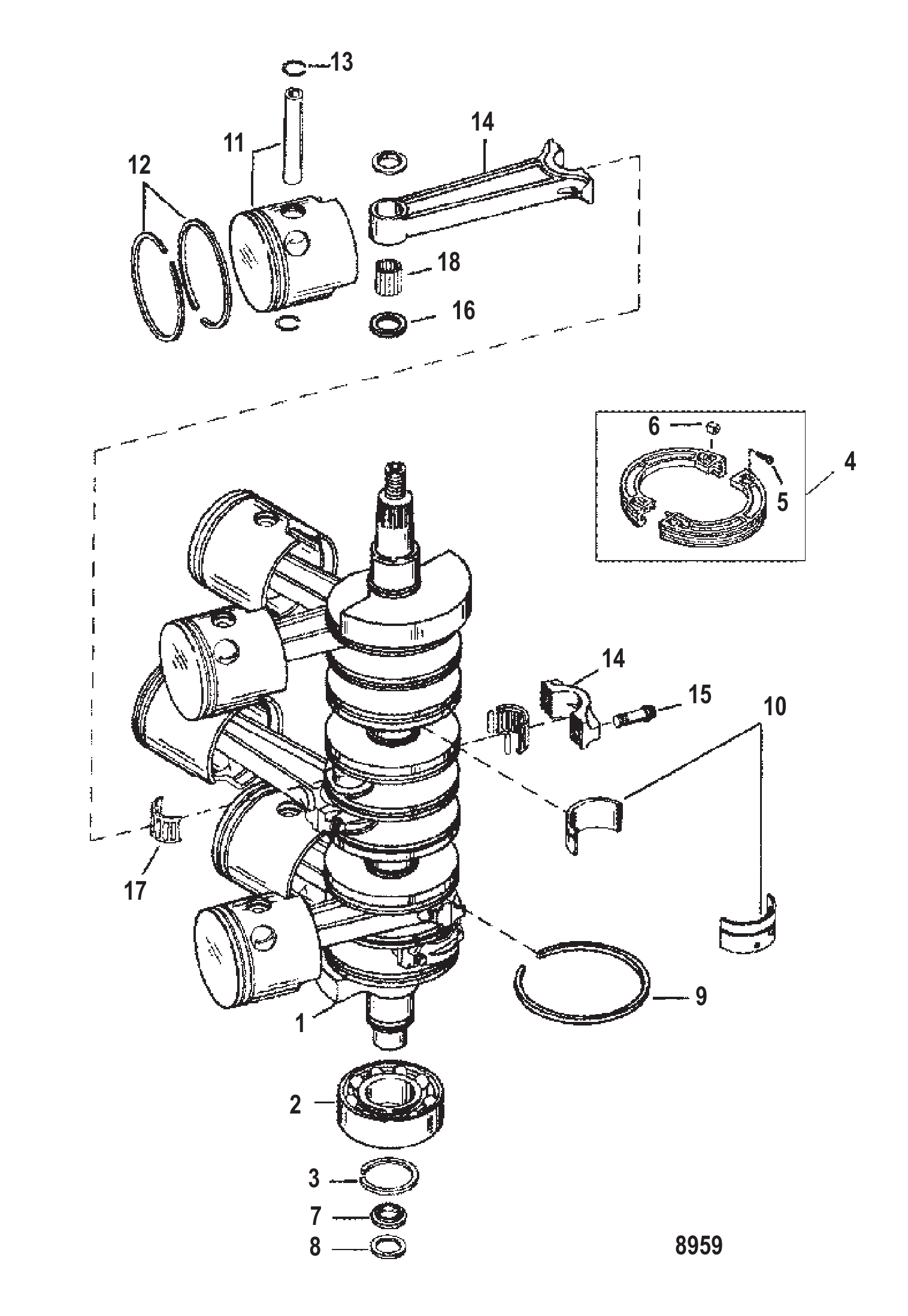

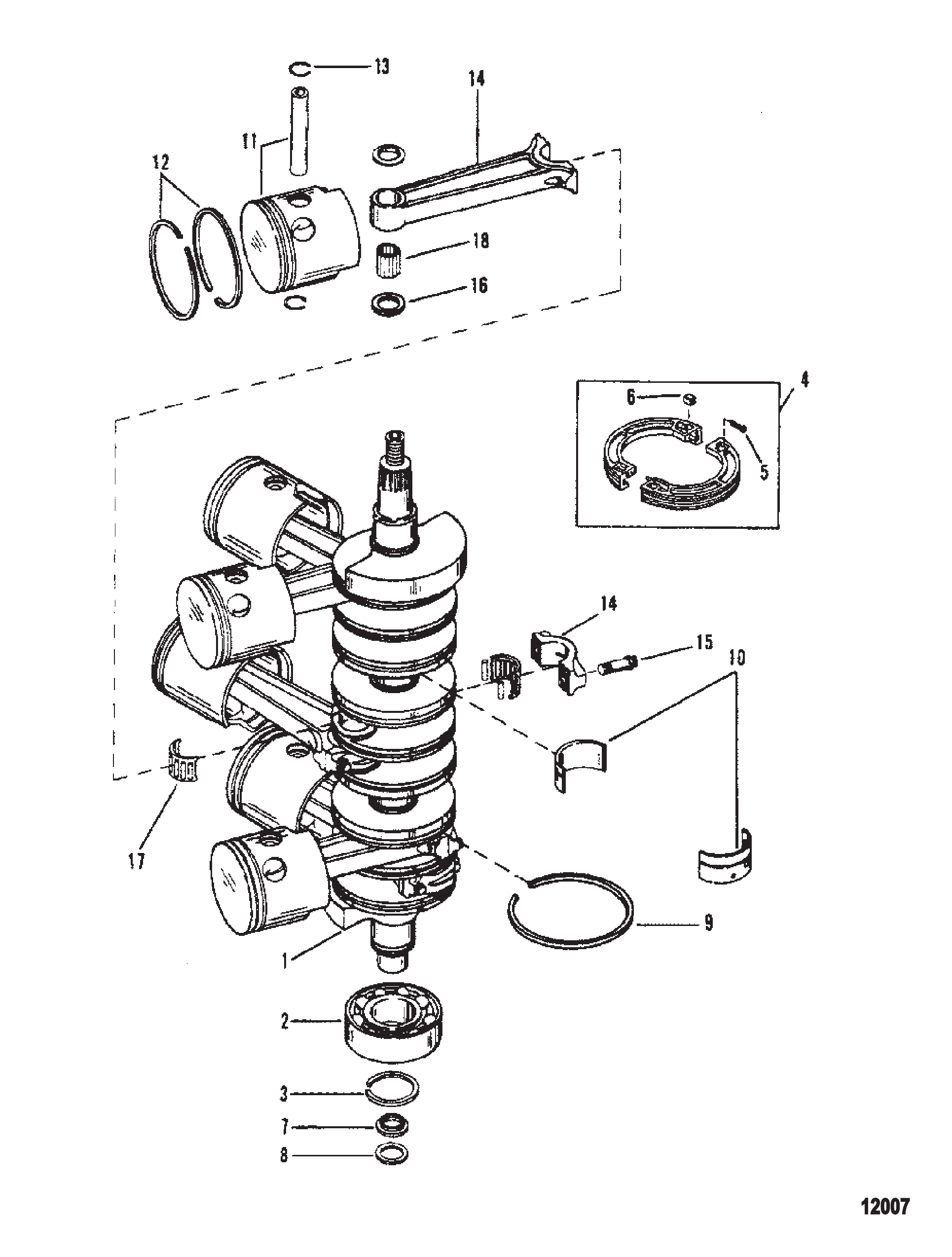

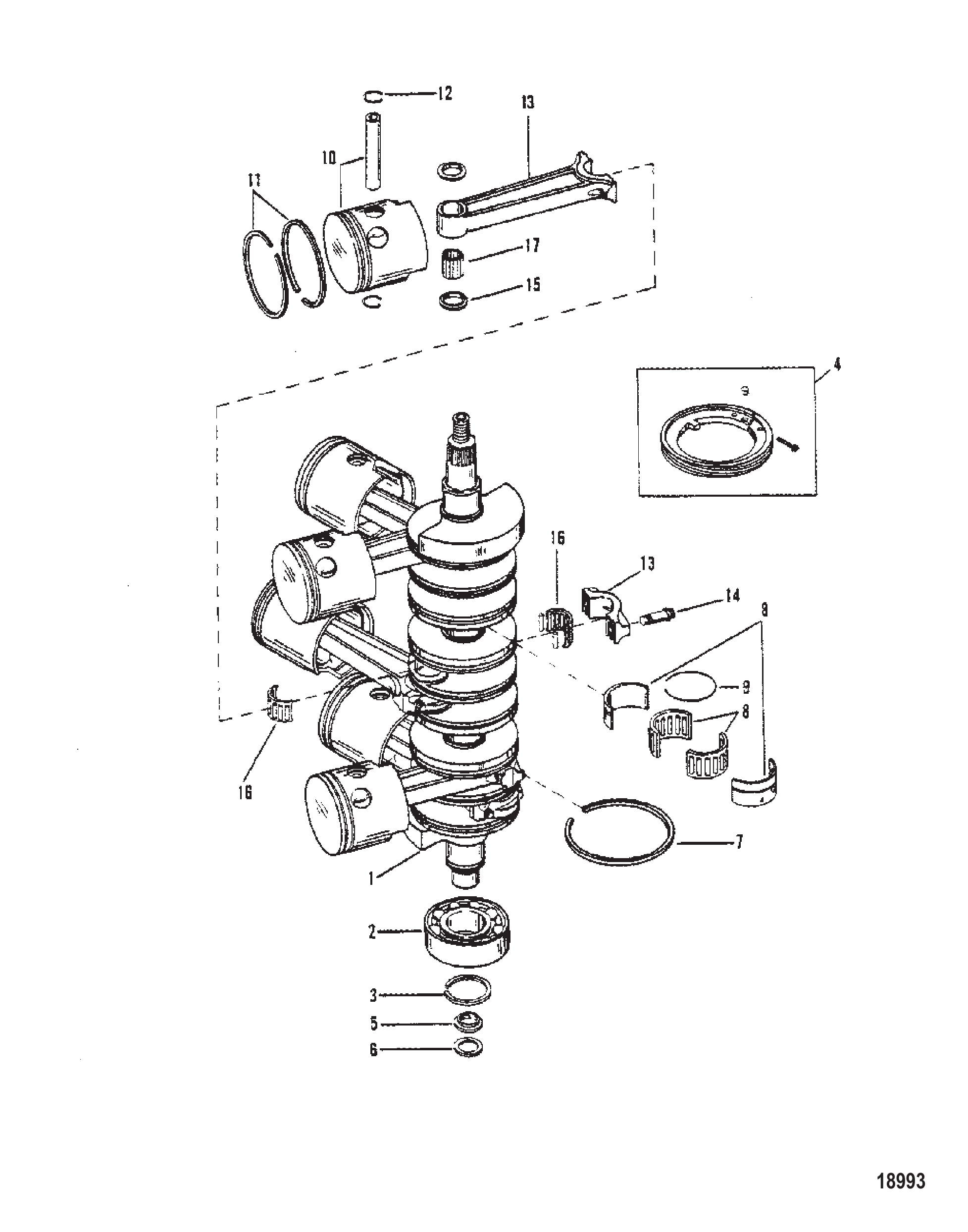

Рис. 7Коленчатый вал (номер поковки шатуна 636-8118) Crankshaft (Connecting Rod Forging # is 636-8118)

REF	Номер детали	Наименование	Кол-во
1	9536A4	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	14513A2	Комплект зубчатого сектора привода	2
4	14513A09	Комплект зубчатого сектора привода	2
5	813073	Винт (#6-32 x .620) с внутренним шестигранником	2
6	813134	Гайка (#6-32) специальная	2
7	54196A6	Корпус в сборе	1
8	65800	НАБИВКА	1
9	67377	Кольцо уплотнительное коленчатого вала	8
9	67377T	Кольцо уплотнительное	8
10	16756A1	ПОДШИПНИК В СБОРЕ Роликовый КОЛЕНЧАТЫЙ ВАЛ	2
10	16756A6	Комплект подшипников	2
11	7441A3	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7441T36	ПОРШЕНЬ-ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7443A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7443A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.015	AR
11	7445A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7445A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.030	AR
11	7442A3	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7442T36	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7444A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7444A12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.015	AR
11	7446A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7446T12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.030	AR
11	8666A22	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	8666T42	ПОРШЕНЬ В СБОРЕ ПРАВЫЙ БОРТ СТАНДАРТНЫЙ	3
11	8666A36	ПОРШЕНЬ В СБОРЕ Правый борт (.015 РЕМОНТНЫЙ)	AR
11	8666A43	ПОРШЕНЬ В СБОРЕ ПРАВЫЙ БОРТ .015	AR
11	8667A22	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	8667T42	ПОРШЕНЬ В СБОРЕ ЛЕВЫЙ БОРТ СТАНДАРТНЫЙ	3
11	8667A36	ПОРШЕНЬ В СБОРЕ Левый борт (.015 РЕМОНТНЫЙ)	AR
11	8667A43	Поршень в сборе, левый, .015	AR
11	9738A2	Поршень в сборе (правый, стандартный)	3
11	9738T4	Поршень, правый, стандартный	3
11	9738A3	Поршень в сборе (правый, .015 ремонтный)	AR
11	9738A5	Поршень, правый, .015	AR
11	9737A2	Поршень в сборе (левый, стандартный)	3
11	9737T4	Поршень, левый, стандартный	3
11	9737A3	Поршень в сборе (левый, .015 ремонтный)	AR
11	9737A5	Поршень, левый, .015	AR
12	93481A12	Комплект поршневых колец — стандартный (стандартный)	1
12	78918A4	Комплект поршневых колец — .015 ремонтный (.015 ремонтный)	AR
12	85636A4	Комплект поршневых колец — .030 ремонтный (.030 ремонтный)	AR
12	18487A12	Комплект поршневых колец (стандартный)	1
12	815267A4	Комплект поршневых колец (.015 ремонтный)	AR
12	815515A12	Комплект поршневых колец (стандартный) (1-1/2 мм)	1
12	815268A4	Комплект поршневых колец (.015 ремонтный) (1-1/2 мм)	AR
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	8119A5	Шатун в сборе	6
14	8119A6	Комплект шатуна	6
15	93886	Винт (.312-28 x .875)	12
16	47247	ШАЙБА	12
16	8M0032839	Шайба @5	12
17	17514A1	Ремкомплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	67483	Подшипник игольчатый	174
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

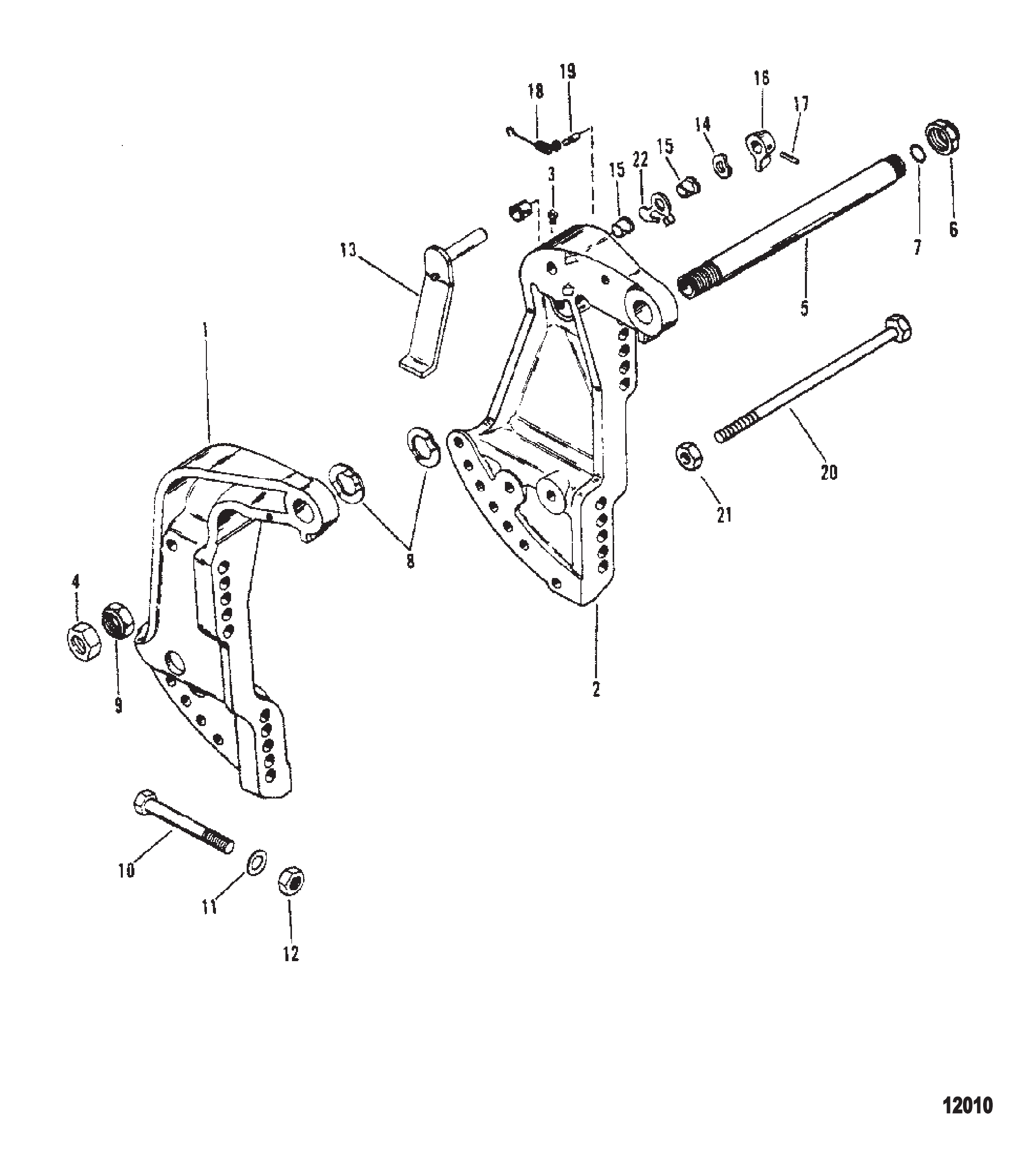

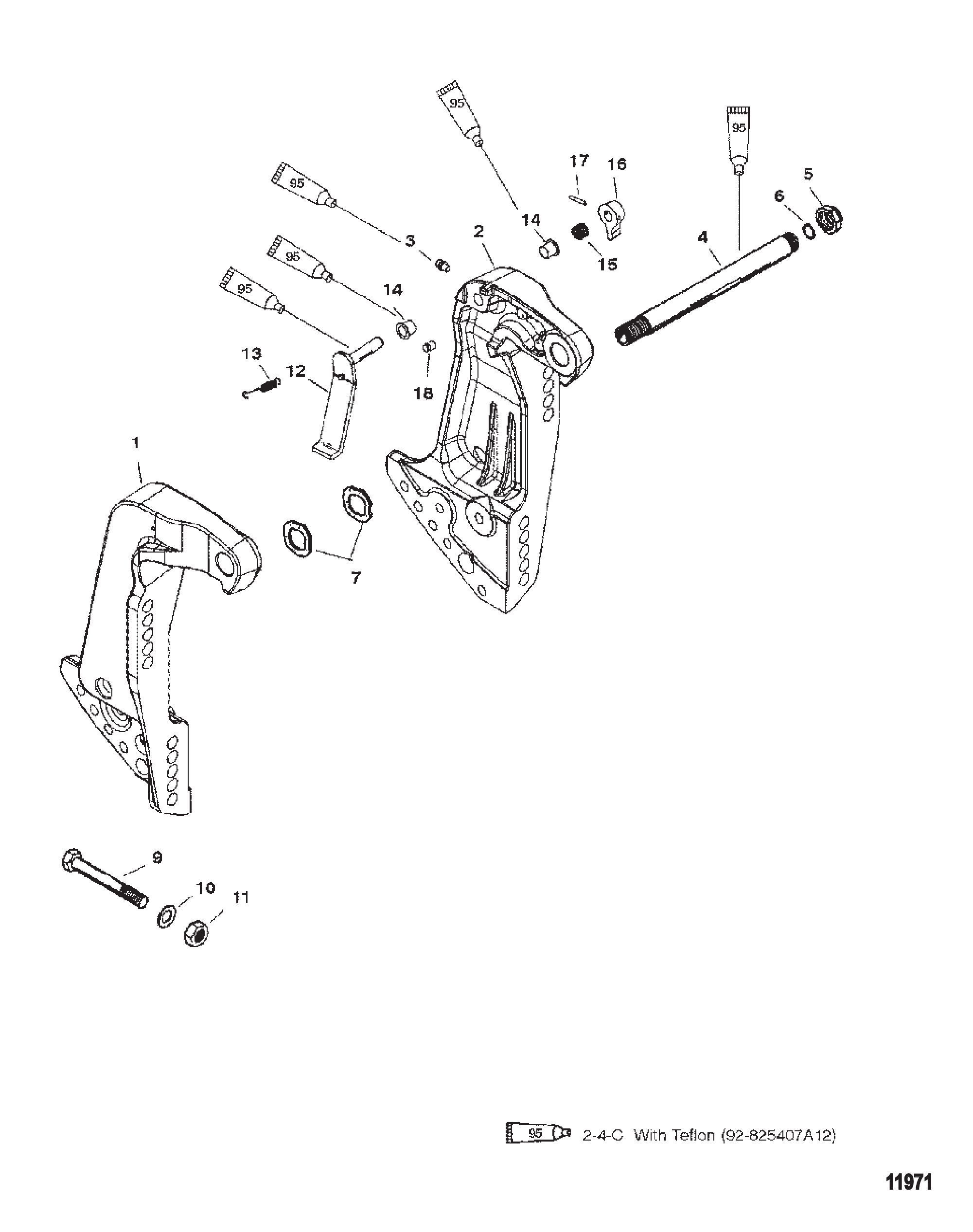

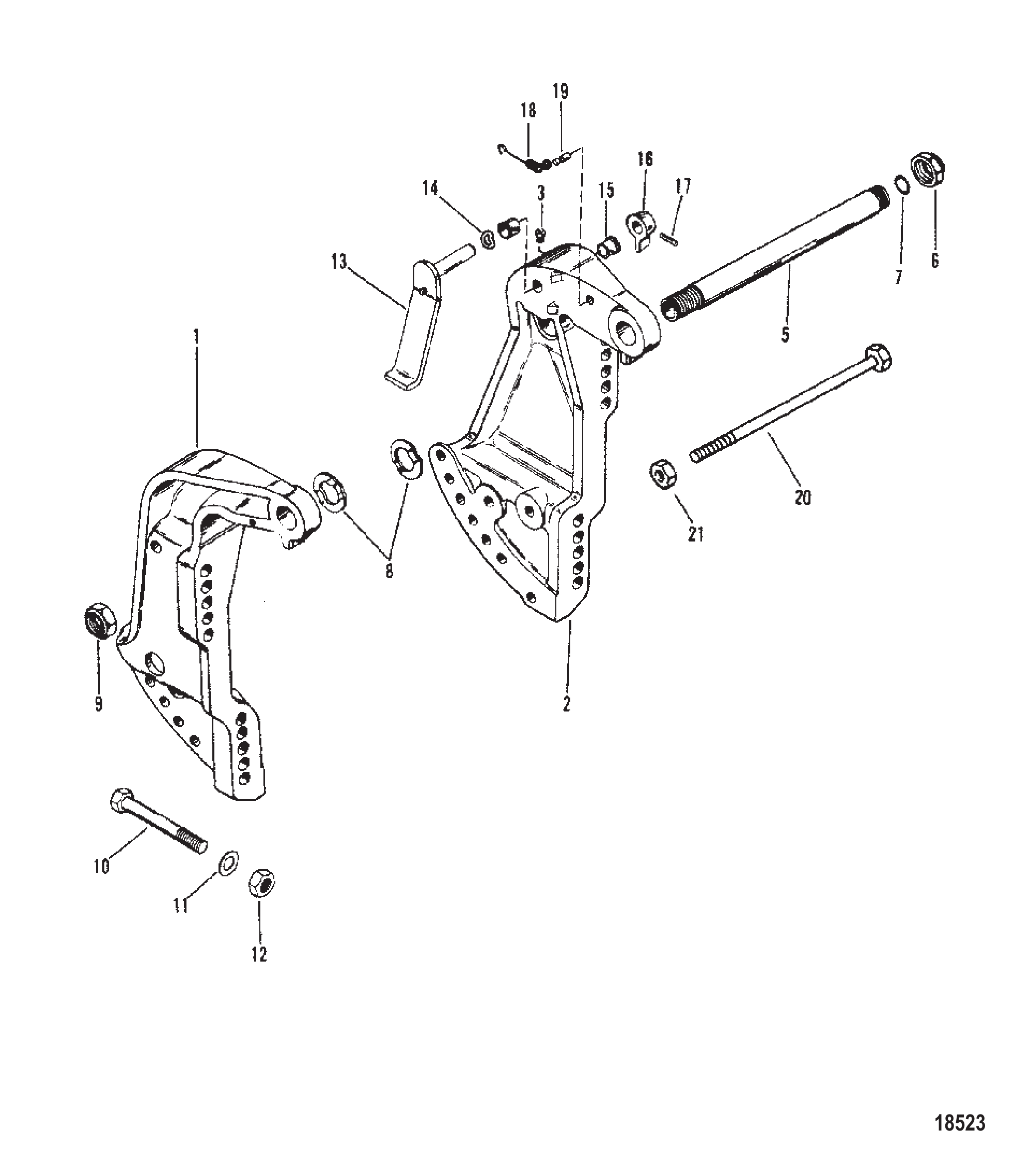

Рис. 8КРОНШТЕЙНЫ ТРАНЦА TRANSOM BRACKETS

REF	Номер детали	Наименование	Кол-во
1	8718F7	Кронштейн транца, правый борт, чёрный	1
1	8718F8	Кронштейн транца, правый борт, серый	1
1	8718F10	Кронштейн транца	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
2	8716A10	Кронштейн транца в сборе	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	37984	ГАЙКА (.875-14) Система наклона	1
4	8M0041651	ГАЙКА (.875-14)	1
5	99170A2	Комплект трубок наклона	AR
5	826125A1	Трубка наклона	AR
5	826125A1	Трубка наклона	AR
6	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	90068F3	Гайка (1.00-14), серая	1
6	859133	ГАЙКА (1.00-14)	1
6	90068F4	Гайка (1.00-14) (TRACKER)	1
6	859133	ГАЙКА (1.00-14)	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	826164	Гайка (.875-14)	1
9	8M0231351	Контргайка	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
22	814207	Упор	1
-	815791A92	Комплект прокладок двигателя	1

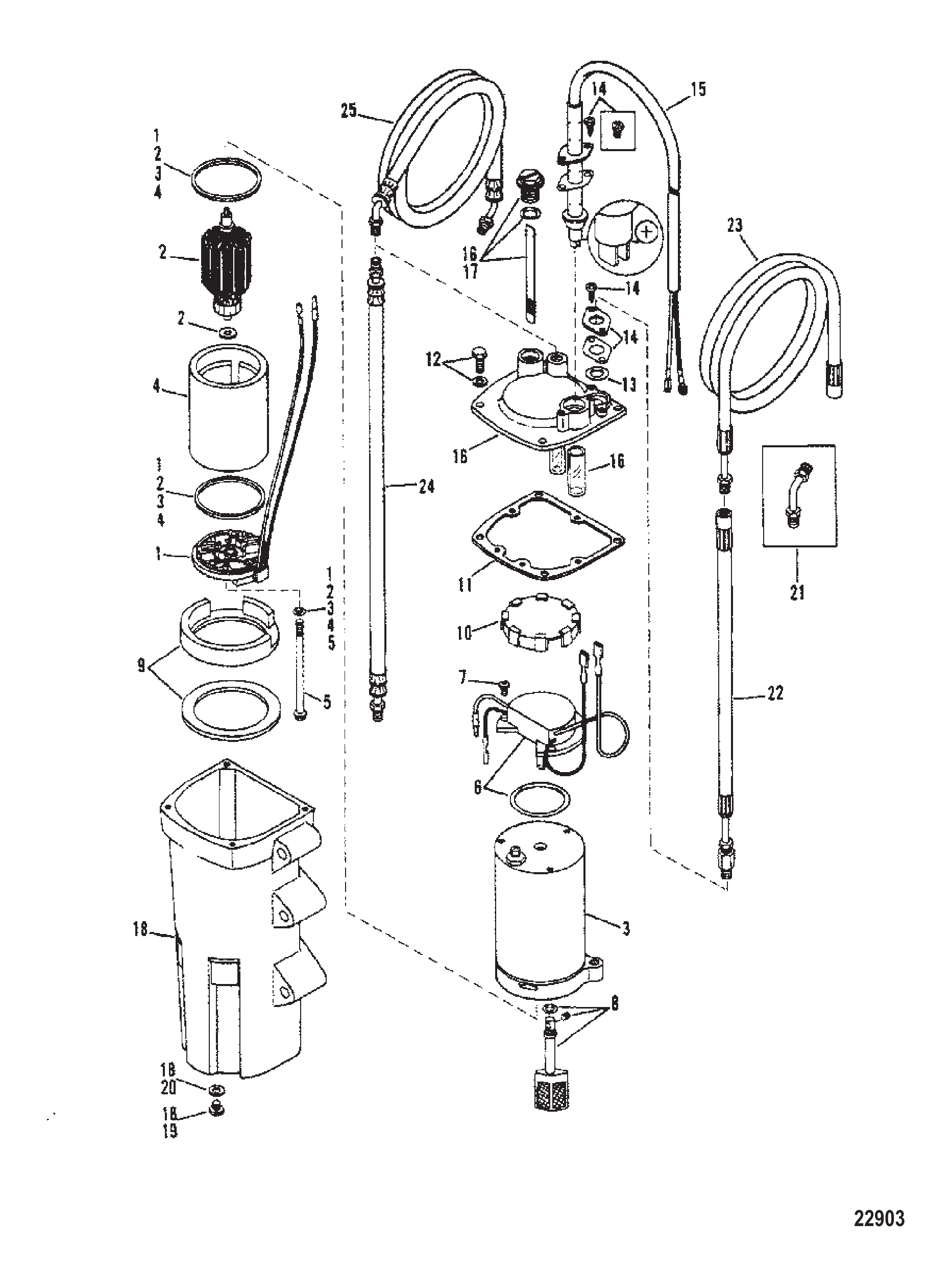

Рис. 9АККУМУЛЯТОР ACCUMULATOR

REF	Номер детали	Наименование	Кол-во
-	811290	АККУМУЛЯТОР	1
1	823059A1	Концевая рама в сборе (с проводами)	1
2	823061A1	Якорь в сборе	1
3	823062	Насос в сборе	1
4	823063	Обойма с магнитом в сборе	1
5	823064	Комплект болтов	1
6	823065	Контроллер	1
7	823066	Комплект винтов	1
8	823067	Комплект фильтров	1
9	823068	Резиновый демпфер	1
10	823070	Резиновая опора	1
11	823071	Прокладка бачка	1
12	823072	Комплект винтов	1
13	823074	Уплотнительное кольцо	1
14	823075	Стопорная пластина	1
15	823077	Жгут проводов питания в сборе	1
16	823078A1	Крышка в сборе	1
17	823080A1	Заливная пробка	1
18	823082	Корпус в сборе	1
19	79953	Винт (.375-16 x .250)	1
20	19183	Шайба фибровая	1
21	823087	Штуцер	1
22	823069	Короткий шланг высокого давления	1
23	823073	Длинный шланг высокого давления	1
24	811524	Короткий шланг низкого давления	1
25	811525	Длинный шланг низкого давления	1

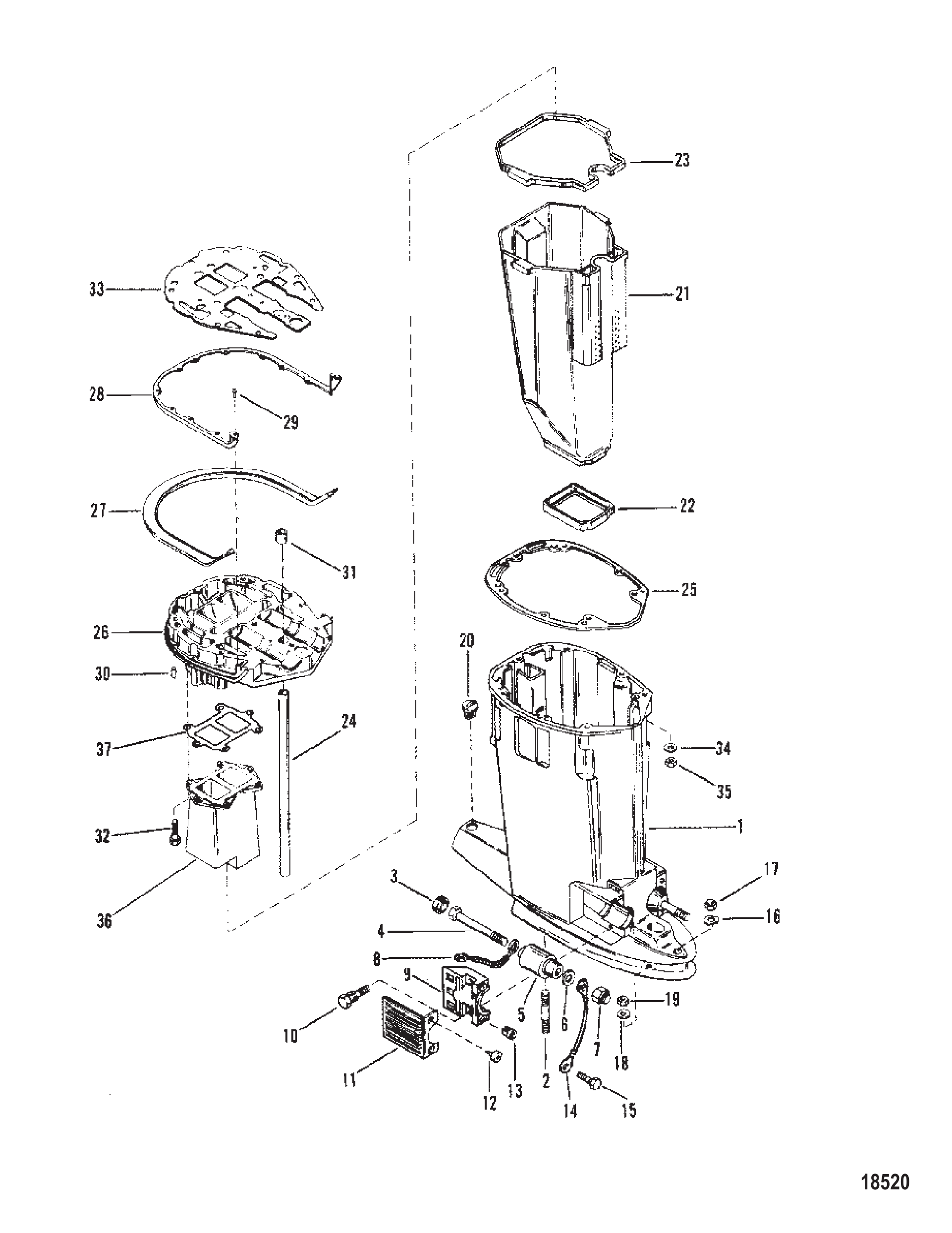

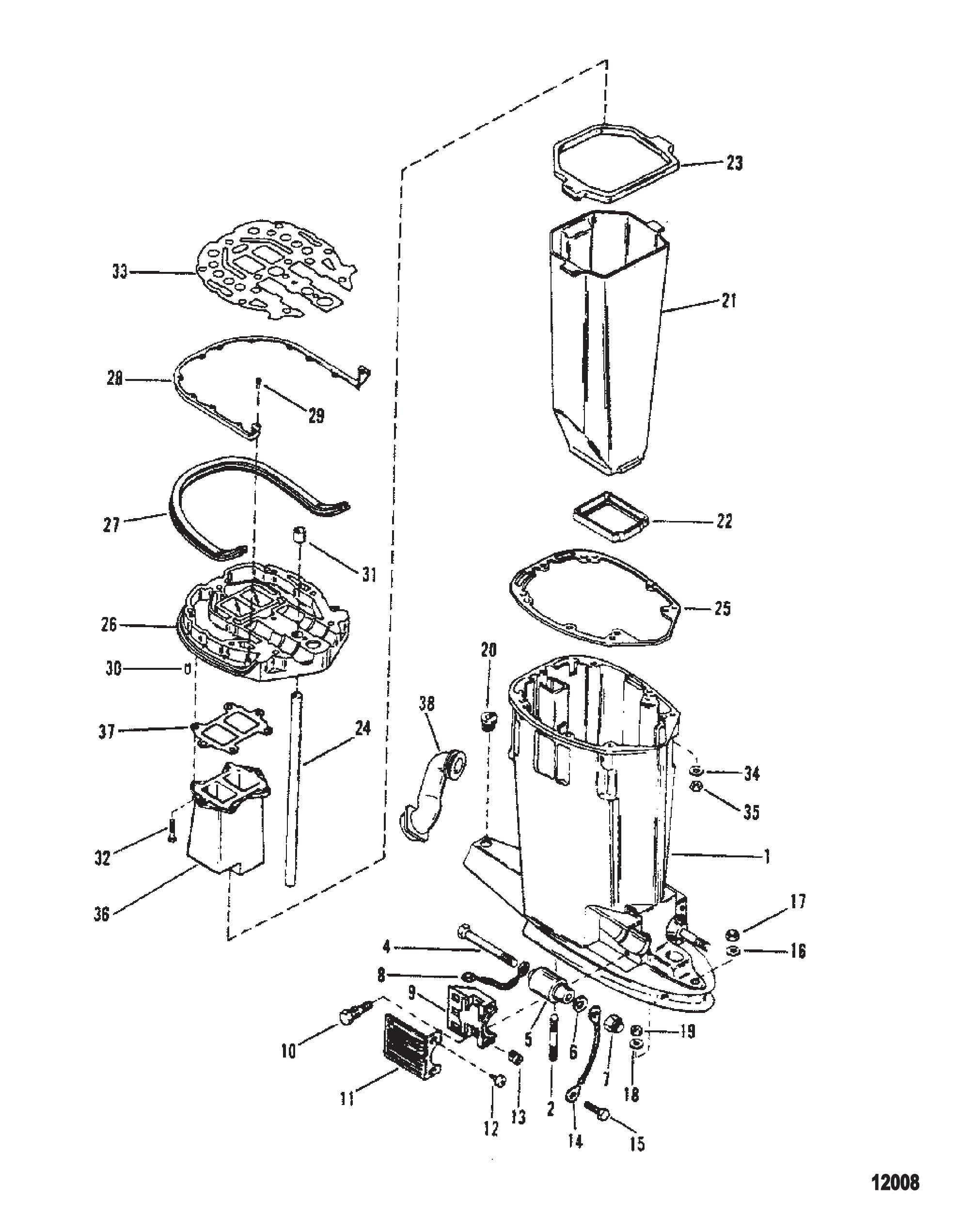

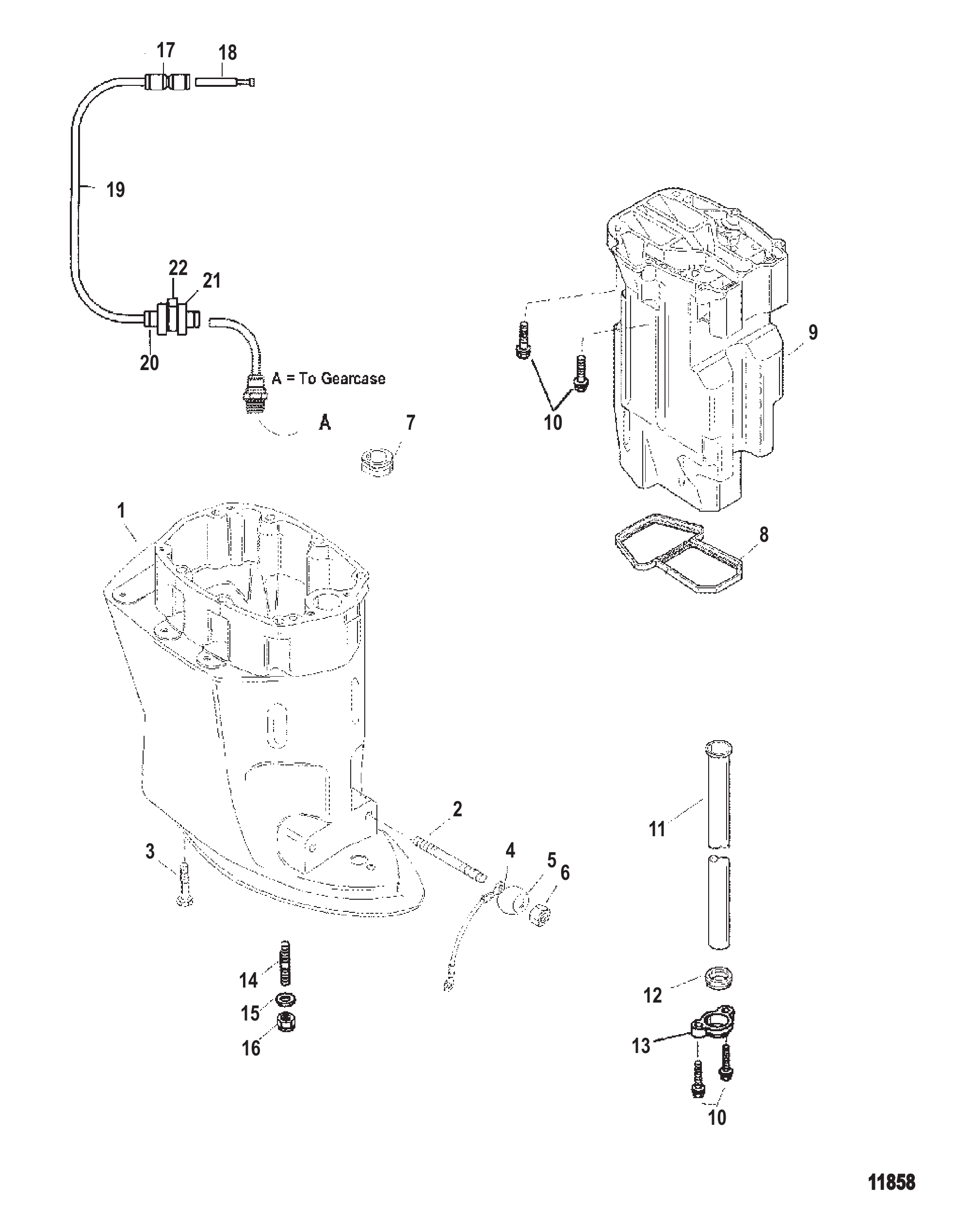

Рис. 10КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Drive Shaft Housing And Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	848939T3	Корпус в сборе гребного вала	1
1	849778T2	Корпус в сборе гребного вала	1
1	849778A2	Корпус в сборе гребного вала	1
2	816055	Шпилька (.500 x 4.50)	2
3	4009135	ВИНТ (M12 x 35)	2
3	892860	Винт (M12 x 35)	2
4	88238A10	Кабель заземления в сборе	1
5	816056	Шайба	2
6	82670817	ГАЙКА (.500-20)	2
6	898832	Гайка (.500-20)	2
7	8331231	Втулка уплотнительная	1
8	8329321	Сальник	1
9	833116A9	Труба в сборе выпускная	1
10	81893435	ВИНТ (M8 x 35)	6
10	8M0103814	Винт (M8 x 35 мм)	6
11	8329411	Трубка водяная	1
11	8M0042785	Трубка водяная	1
11	8329412	Трубка водяная	1
11	8M0042786	Трубка водяная	1
12	832940	Сальник	1
12	832940001	Сальник	1
13	8329391	Хомут	1
14	848843	ШПИЛЬКА (M12 x 65)	4
14	8M0045821	Шпилька	4
14	856983	Шпилька (M12 x 52)	4
14	8M0008031	Шпилька (M12 x 1.75 x 52)	4
15	4002321	ШАЙБА (12.80 мм x 24.0 мм x 2.4 мм) Нержавеющая сталь	4
16	4013812	ГАЙКА (M12) Нержавеющая сталь	4
17	859747	СОЕДИНИТЕЛЬ	1
17	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
18	859732	ПРОБКА	1
19	85944971	ТРУБКА (52.00 ДЮЙМА) ЧЕРНАЯ	1
19	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
20	859448	ШТУЦЕР	1
20	859448T	Штуцер	1
21	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
21	8M0153609	Втулка уплотнительная	1
22	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1

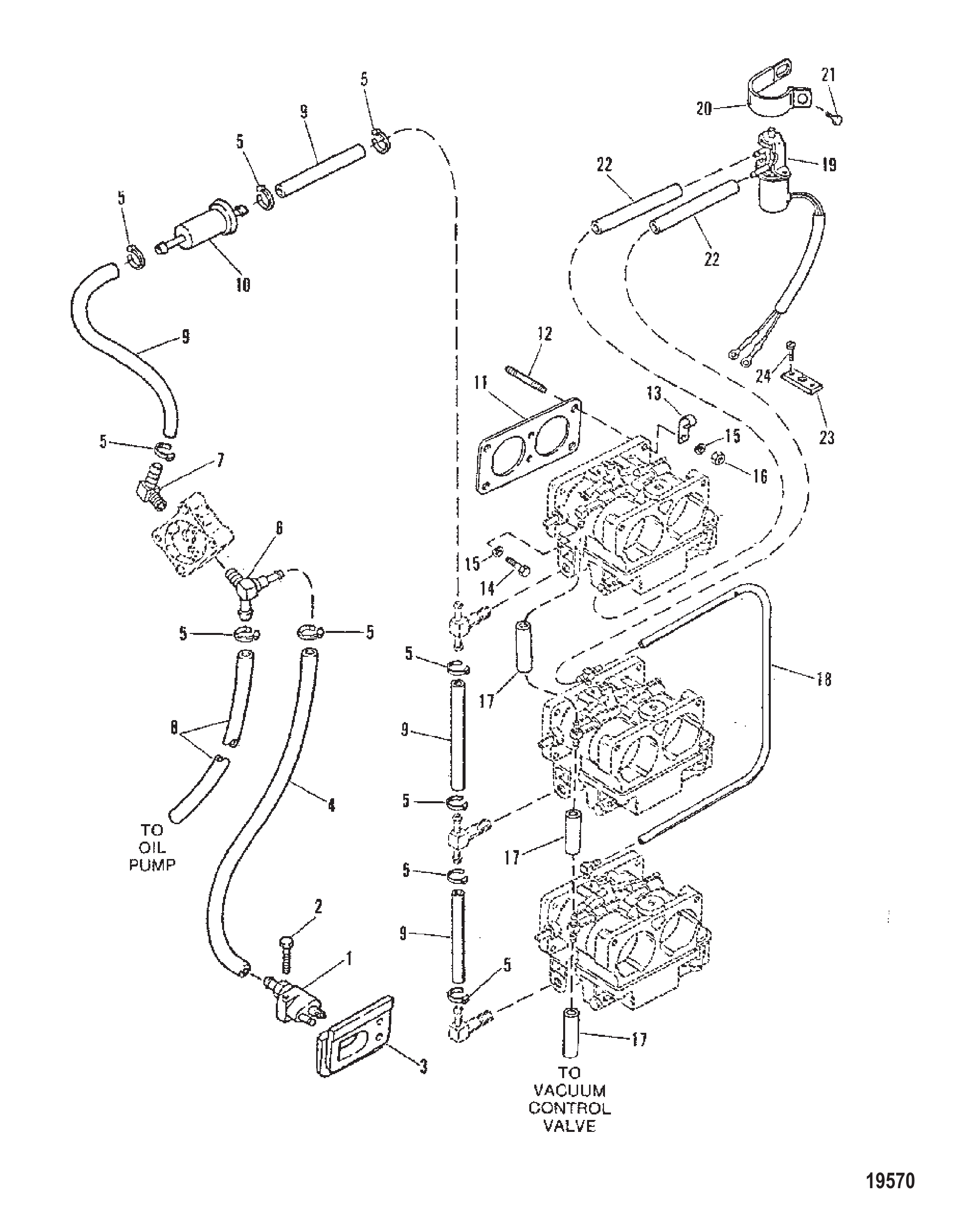

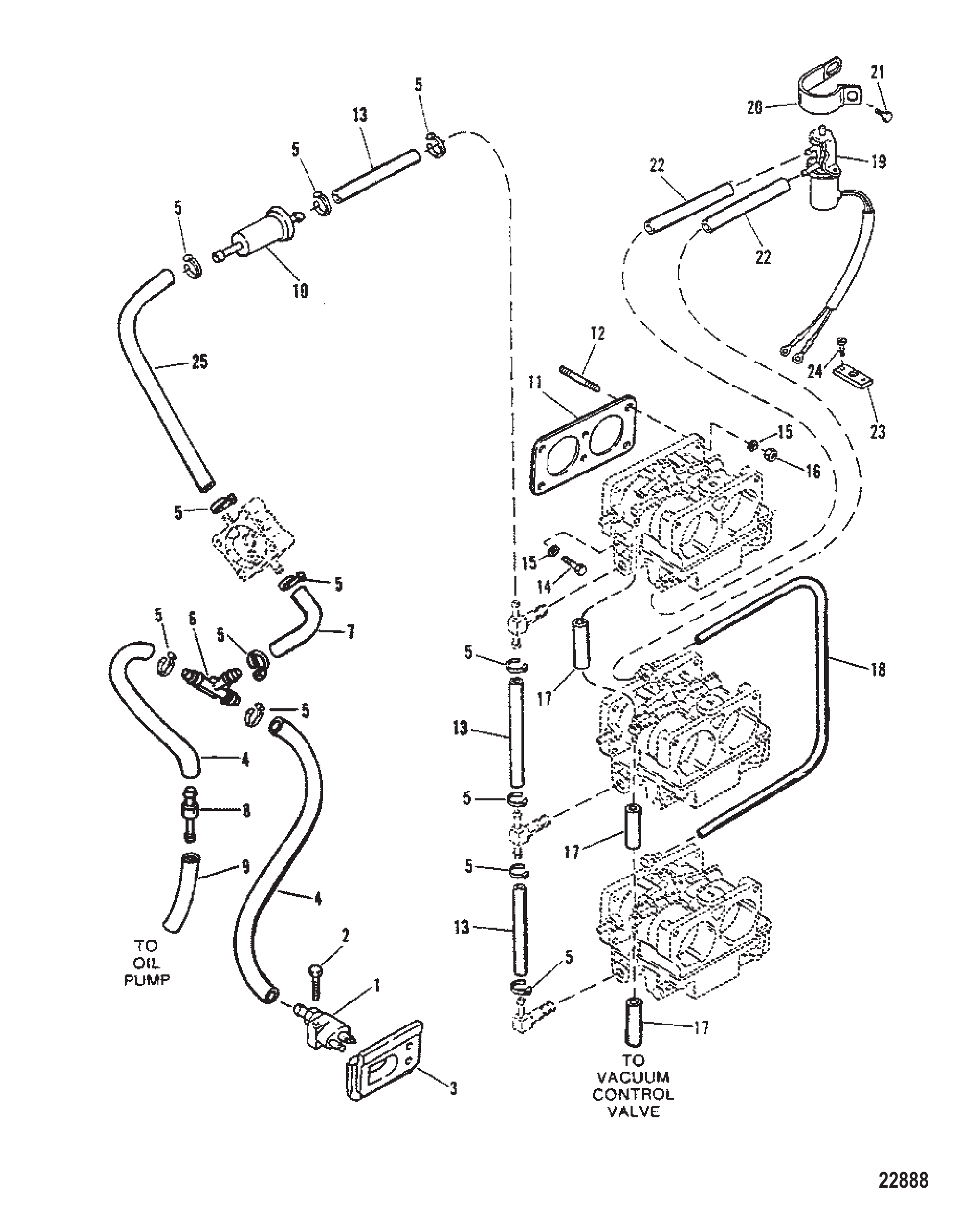

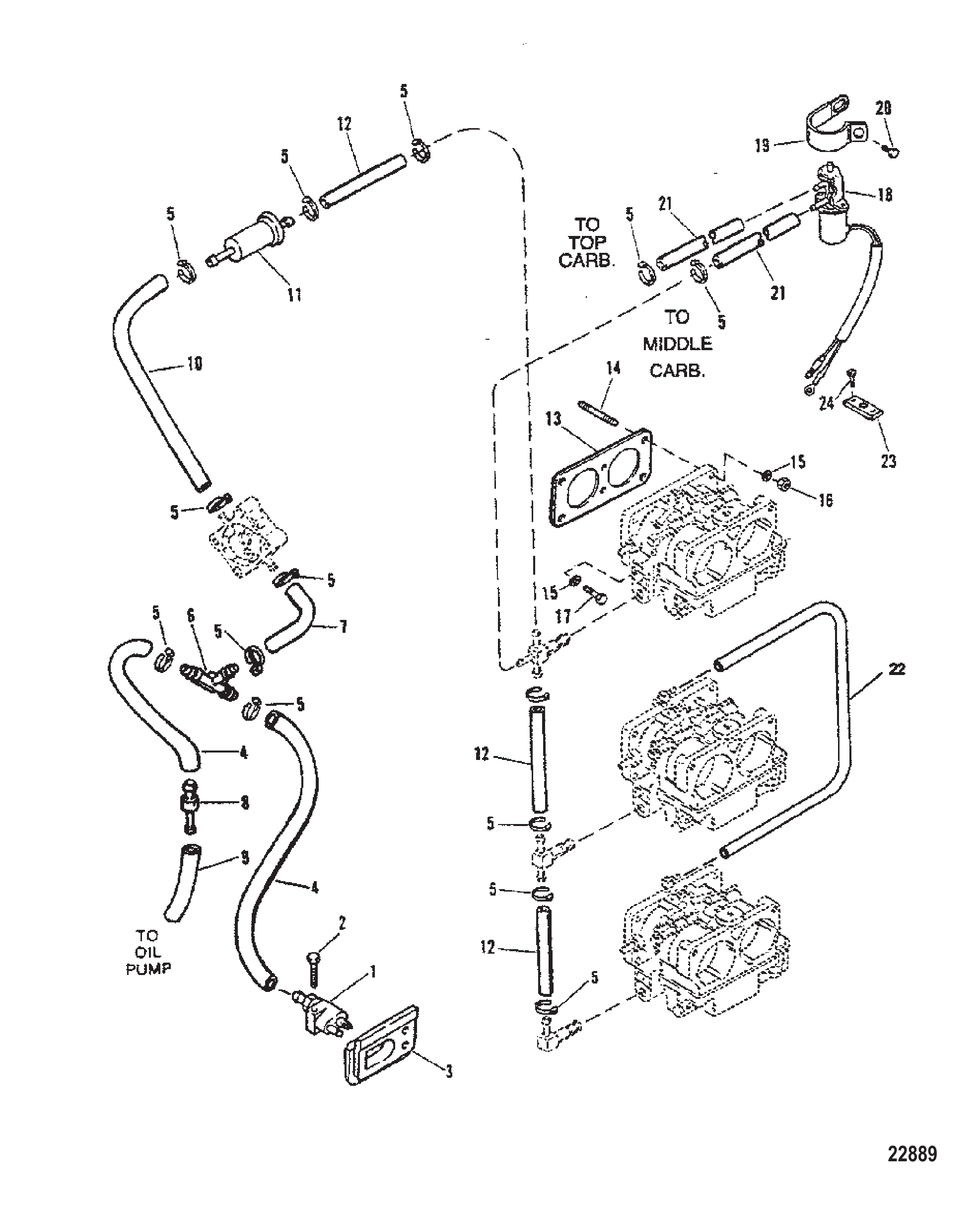

Рис. 11ТОПЛИВНЫЕ ШЛАНГИ (для карбюраторов WMH-12A/B - WMH-28) FUEL LINES (Use With WMH-12A/B thru WMH-28 Carburtors)

REF	Номер детали	Наименование	Кол-во
1	816856A3	Разъём в сборе, топливный - пластик	1
2	69067	ВИНТ (.250-20 x 1.375)	1
3	812782	Сальник	1
4	9912980	Шланг	AR
4	8M0108349	Шланг (70 дюймов, бухта)	AR
5	816311	Стяжка (8.00 дюймов)	AR
5	816311T	СТЯЖКА (8.00 дюймов)	AR
6	818993	Тройник соединительный	1
7	18175	ШЛАНГ	1
8	818994	Обратный клапан	1
8	8189941	Обратный клапан	1
9	82381325	ТРУБКА (10.00 дюймов в наборе)	1
9	82381335	ТРУБКА (15.00 дюймов в наборе)	1
10	8162961	Топливный фильтр	1
10	816296Q2	Фильтр топливный	1
11	677511	ПРОКЛАДКА	3
12	27037	ШПИЛЬКА (.250-28 x 1.125)	6
12	270372	Шпилька (.250-28 x 1.125)	6
13	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
13	8M0108355	Шланг (57 дюймов, бухта)	1
14	55715	Винт (.250-20 x .880)	6
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	6
16	29598	ГАЙКА (.250-28) Нержавеющая сталь	6
17	9912878	Шланг (.187) (26.00 дюймов, бухта)	3
18	99130122	Трубка (20,00 футов, бухта) дренажная	1
18	892024122	Шланг (240.00 дюймов, бухта)	1
19	42859A2	Клапан в сборе обогатителя	1
20	633001	ХОМУТ	1
21	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	9912688	Трубка (36.00 дюймов, бухта)	2
23	45915	КЛЕММНАЯ КОЛОДКА	1
24	48409	Винт (#10-16 x .625) нержавеющая сталь	1
24	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	1
25	824001	ШЛАНГ	1
25	830762	Шланг	1
-	815791A92	Комплект прокладок двигателя	1

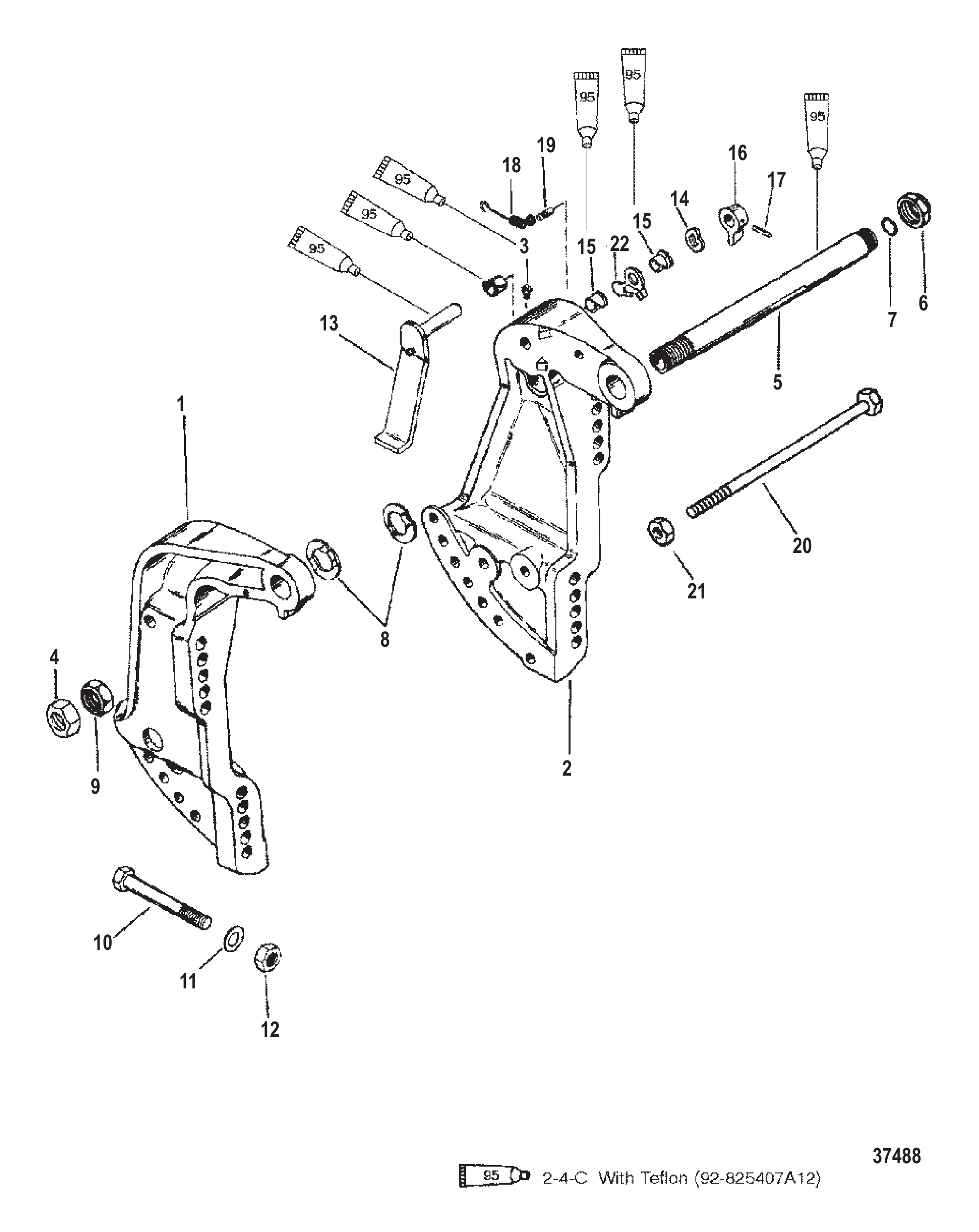

Рис. 12ТРАНЦЕВЫЕ КРОНШТЕЙНЫ (S/N-0G589999 И НИЖЕ) Transom Brackets (S/N-0G589999 & Below)

REF	Номер детали	Наименование	Кол-во
1	8718F7	Кронштейн транца, правый борт, чёрный	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
1	8718F8	Кронштейн транца, правый борт, серый	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	47525	ГАЙКА (.875-14) Нижняя	1
5	826125A1	Трубка наклона	1
6	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	826164	Гайка (.875-14)	1
9	8M0231351	Контргайка	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
22	814207	Упор	1
-	815791A92	Комплект прокладок двигателя	1

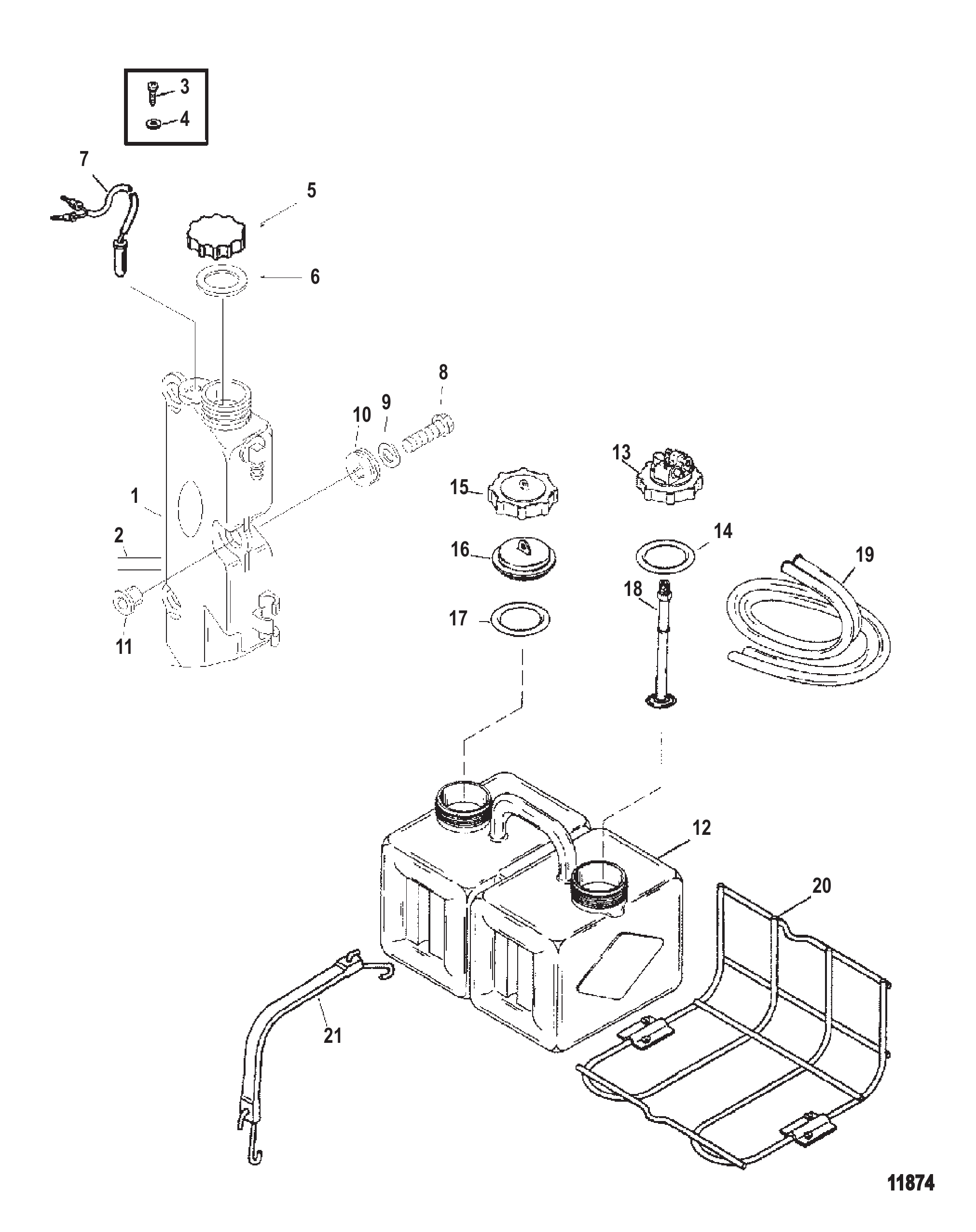

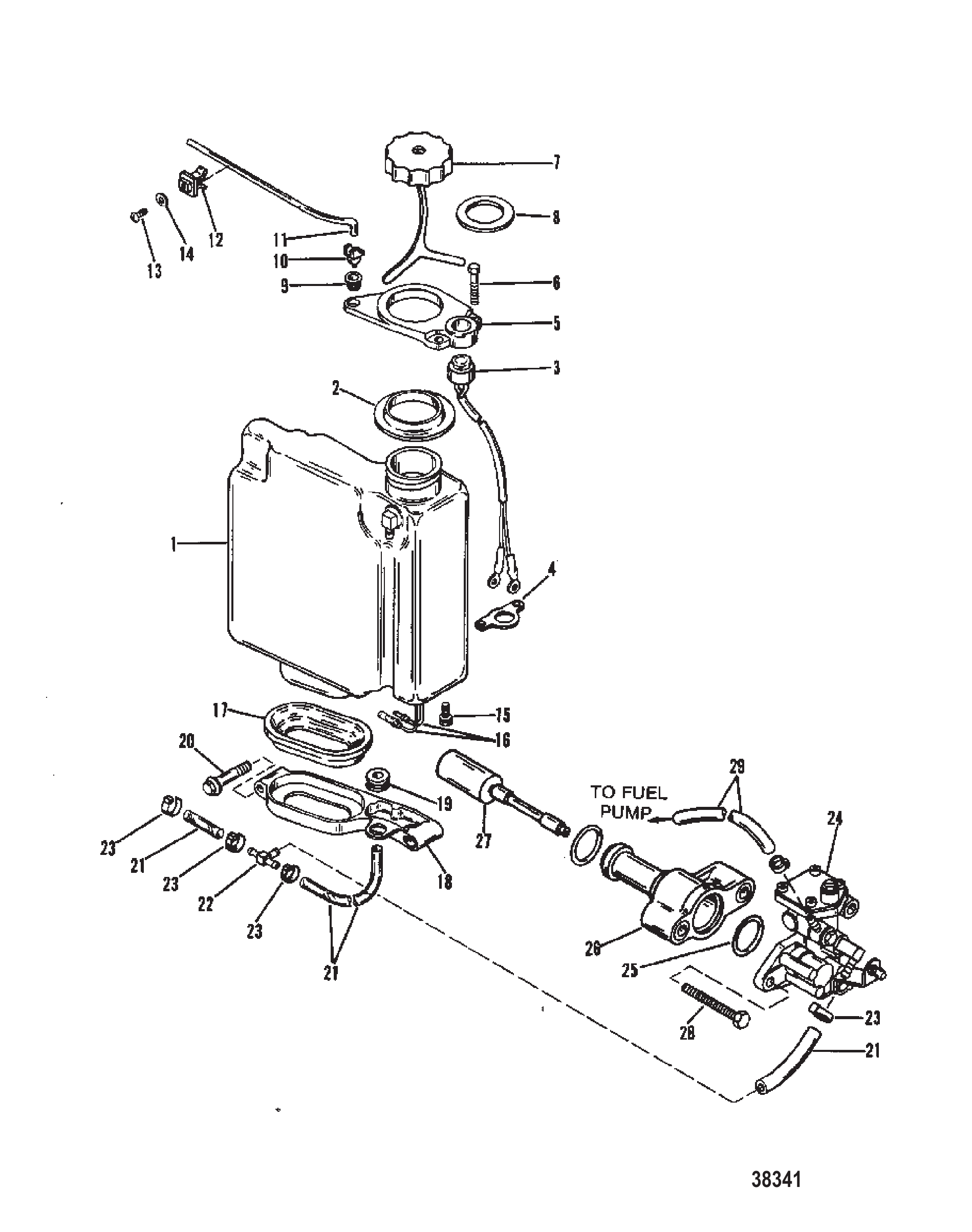

Рис. 13Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	830889A4	БАК В СБОРЕ	1
2	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
3	58376	Винт (.164-18 x .375)	1
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
5	814449A3	КРЫШКА В СБОРЕ	1
6	42999	ПРОКЛАДКА КРЫШКИ	1
6	42999T	Прокладка	1
7	856156A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
7	856156T02	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
8	81893435	ВИНТ (M8 x 35)	3
8	8M0103814	Винт (M8 x 35 мм)	3
9	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
10	855362	Втулка уплотнительная	3
10	855362001	Втулка	3
11	855364	Втулка	3
-	8742A20	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
-	8742A22	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
12	87421	Бак	1
13	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
13	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
14	11332	Уплотнительное кольцо (2.225 x .210)	1
15	43298A2	КРЫШКА В СБОРЕ	2
16	NSS	NOT SOLD SEPARATE Insert	1
17	11332	Уплотнительное кольцо (2.225 x .210)	1
18	99802	Трубка	1
19	99439	Шланг (114.00 дюймов)	1
20	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
21	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1

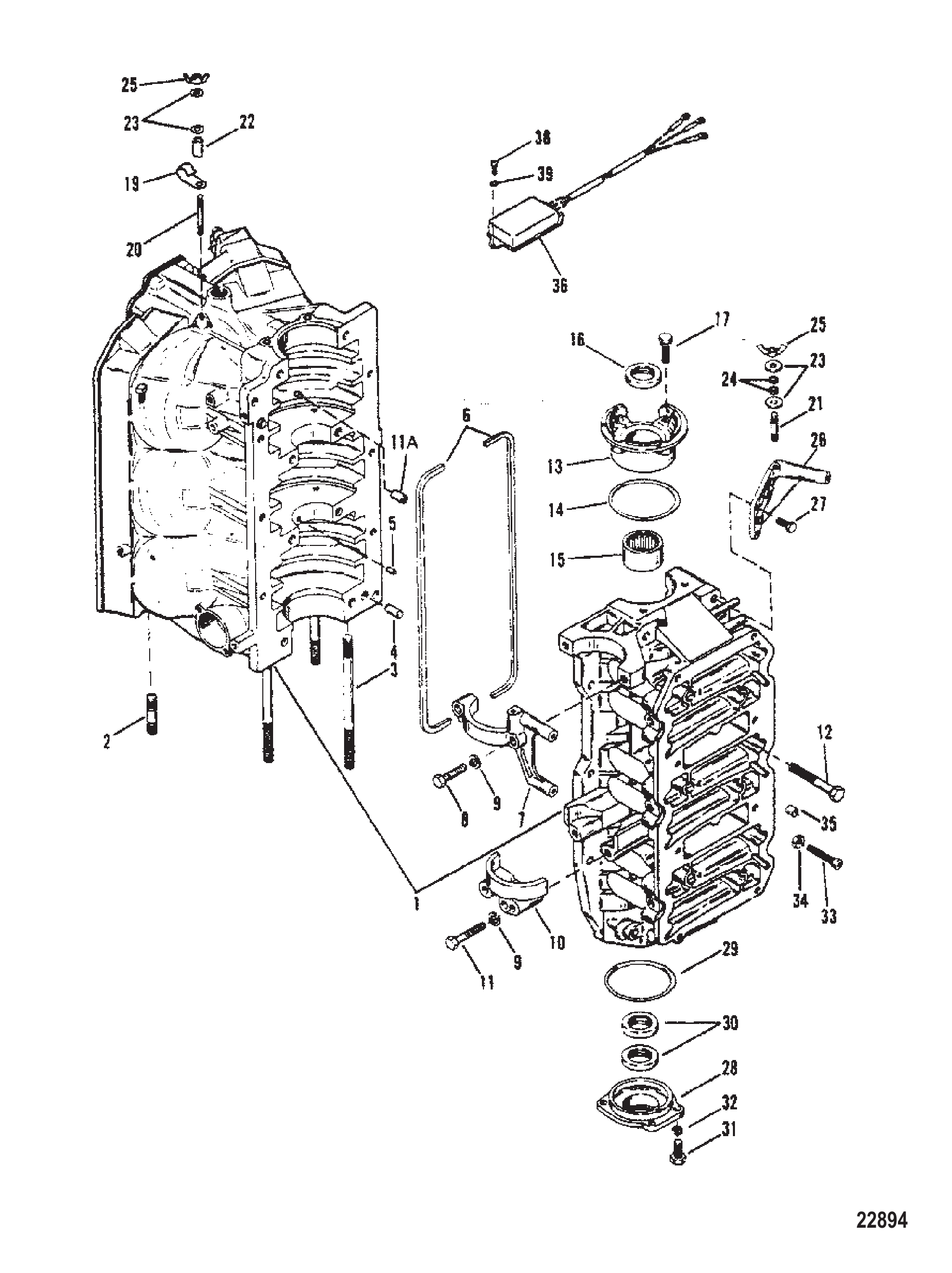

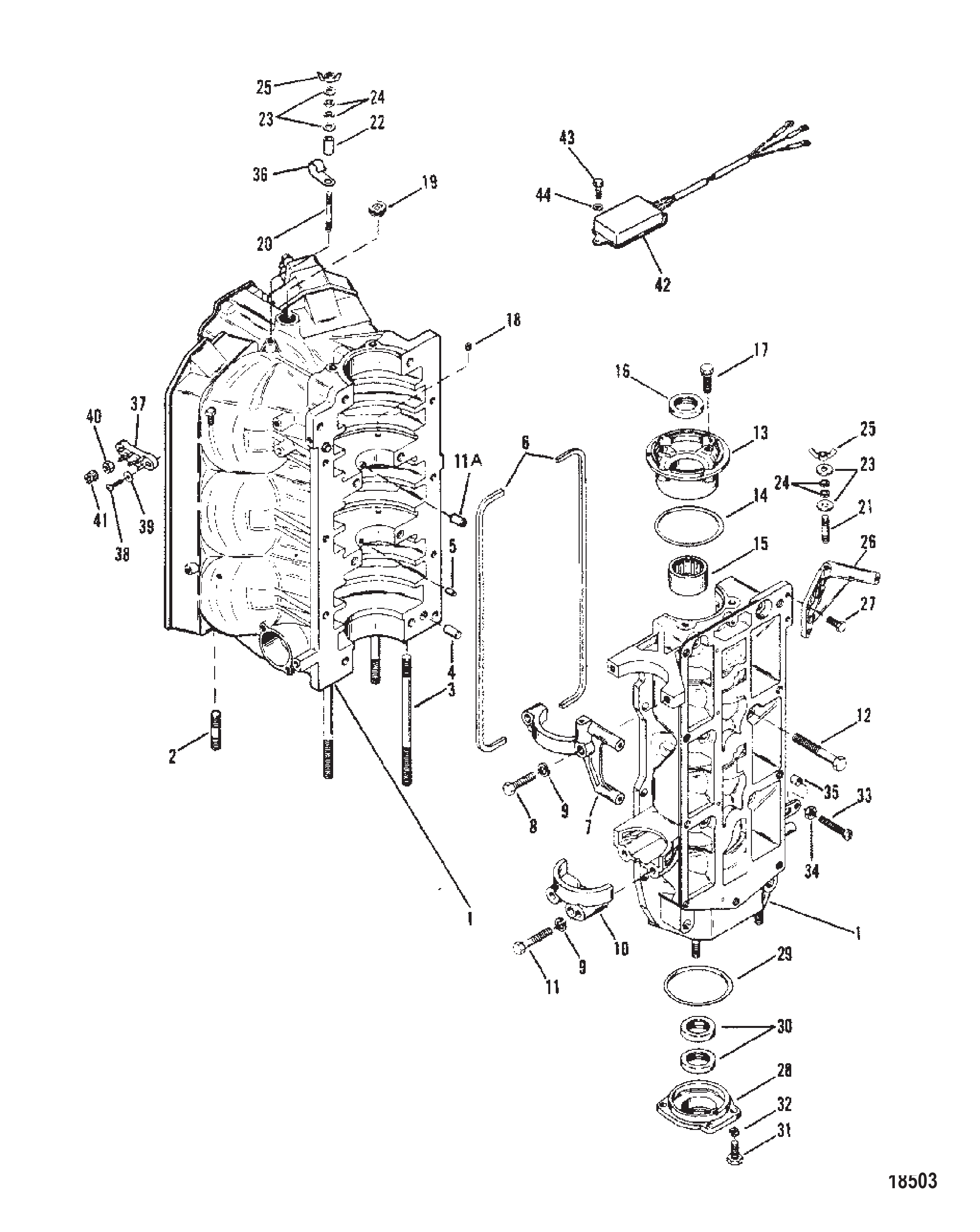

Рис. 14БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block And End Caps

REF	Номер детали	Наименование	Кол-во
1	9765A13	Блок цилиндров (135/150)	1
1	9763A17	Блок цилиндров (XR6/Magnum III)	1
1	9763T17	БЛОК ЦИЛИНДРОВ	1
1	9763A23	Блок цилиндров (XR6/Magnum III)	1
1	9763T23	БЛОК ЦИЛИНДРОВ	1
1	9763A17	Блок цилиндров (XR6/Magnum III)	1
1	9763T17	БЛОК ЦИЛИНДРОВ	1
1	9763A61	Блок цилиндров (200)	1
1	9763T61	БЛОК ЦИЛИНДРОВ	1
1	9763A23	Блок цилиндров (XR6/Magnum III)	1
1	9763T23	БЛОК ЦИЛИНДРОВ	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	4
2	818138	ШПИЛЬКА (1-3/4")	2 or 6
2	8M0034455	ШПИЛЬКА 1.750	2 or 6
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	828213	Винт (.312-18 x 1.500) шестигранный с фланцем	2
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	815549	ВИНТ (.312-18 x 2.00)	2
11	828214	Винт (.312-18 x 2.00) шестигранный с фланцем	2
11A	99448	Втулка	1
12	66717	ВИНТ (.375-16 x 3.250)	8
12	74824	Винт (.312-18 x 1.250)	6
13	9642A1	Крышка торцевая верхняя в сборе	1
13	858521T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
15	16756A4	Комплект подшипников	1
16	41953	Сальник	1
17	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
17	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
19	63153	J-образная защёлка	1
20	15094	ШПИЛЬКА (.190-32 x 1.870)	1
21	15093	ШПИЛЬКА (#10-32 x 1.00)	2
21	8M0034435	ШПИЛЬКА	2
22	67269	Проставка	1
23	49221	Шайба (.187 x .500 x .062) неопреновая	3
23	8M0204663	ШАЙБА @5	3
25	816874	Барашковая гайка (#10-32)	3
26	42248	Кронштейн	1
26	422482	Кронштейн	1
27	49668	Винт (.250-20 x .750)	2
28	7809A1	Крышка торцевая в сборе	1
28	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
29	62700	Кольцо уплотнительное (3.237 x .103)	1
30	41953	Сальник	2
31	28636	ВИНТ (.250-20 x .750)	4
32	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
33	64022	Винт (.250-20 x 2.125)	1
34	64015	Гайка (.250-20) клеммы стартерного соленоида	1
35	26852	ЗАГЛУШКА Нейлоновая	1
36	87076A10	Регулятор холостого хода	1
38	69020	ВИНТ (#10-32 x .875)	3
38	690201	ВИНТ (#10-32 x .875)	3
39	38833	ШАЙБА	3
-	815791A92	Комплект прокладок двигателя	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

Рис. 15Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
88183801	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 115 EFI (4-тактный) Руководство по запчастям	1
881980	Руководство по обслуживанию	1
881980R03	Подвесной лодочный мотор 115 EFI 4-тактный	1
10225030	Руководство по эксплуатации	1
858610A31	Топливный шланг в сборе	1
8M0038610	Топливный шланг в сборе (9 футов) с грушей	1
880177	Инструмент для съёмника (10 мм)	1
881828	Набор инструментов Starbit	1
881649A01	Комплект наклеек	1
881649A05	Комплект наклеек	1
881840A01	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A05	Комплект наклеек	1
881650A01	Комплект наклеек	1
881650A03	Комплект наклеек	1
881650A03	Комплект наклеек	1
881702A01	Комплект наклеек	1
881839A01	Наклейка с информацией о сертификации EPA	1
881839A02	Наклейка с информацией о сертификации EPA	1
881839A03	Наклейка с информацией о сертификации EPA	1
816834A1	Тахометр	1
816932A1	Указатель температуры	1
86306	Переходник	1
86306A01	Переходник	1
817054A3	Прибор в сборе для измерения давления воды	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1

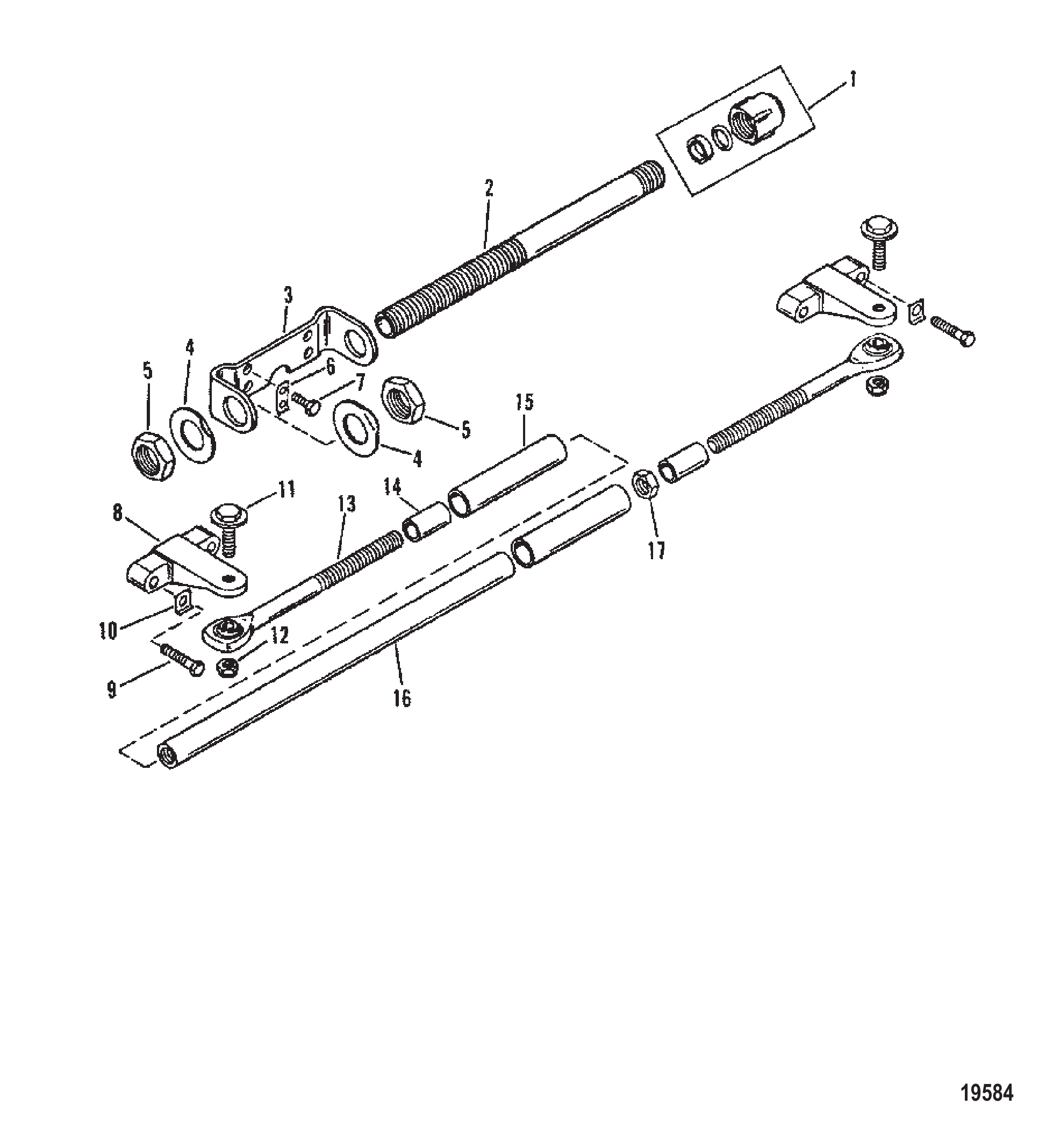

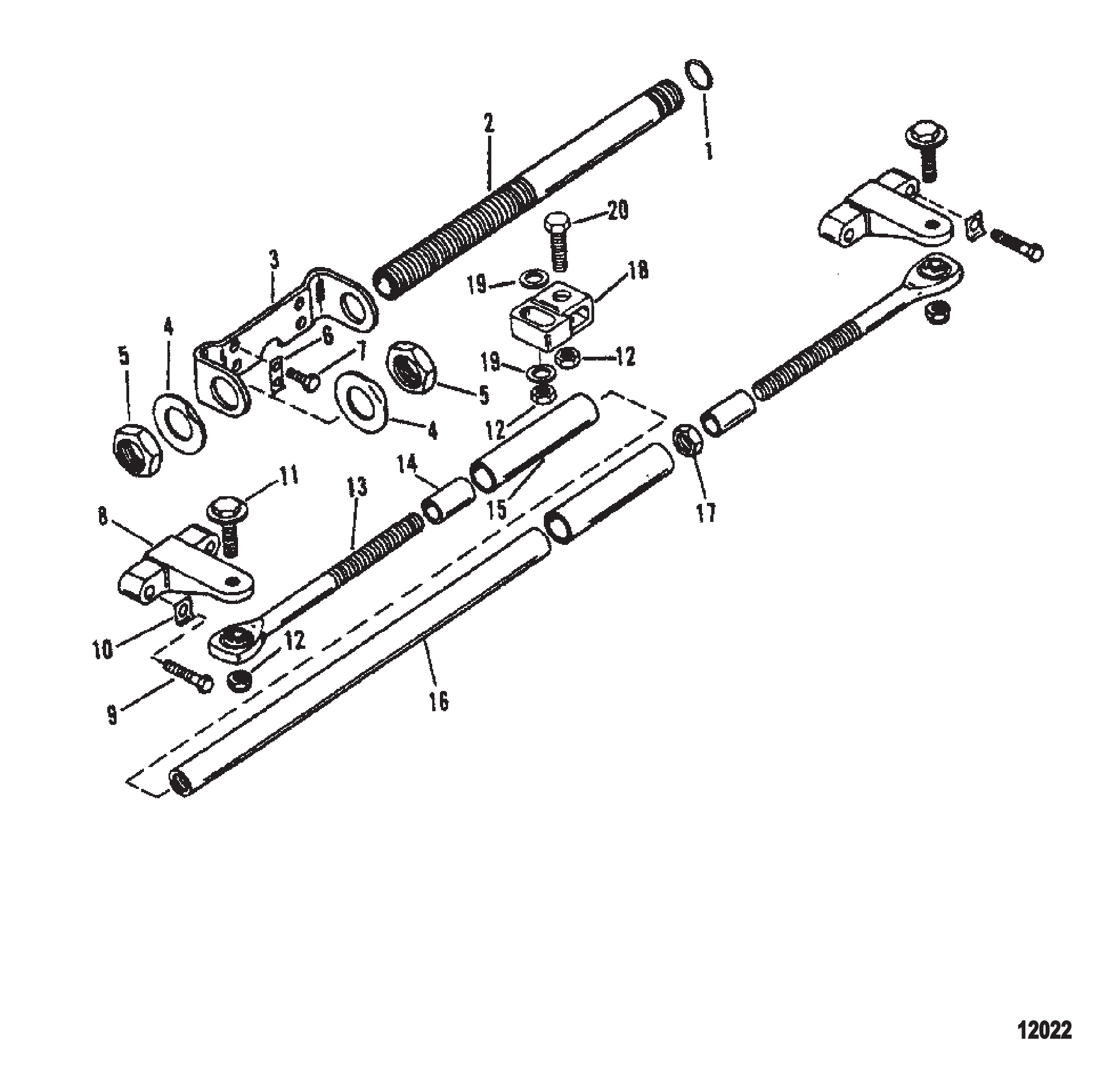

92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

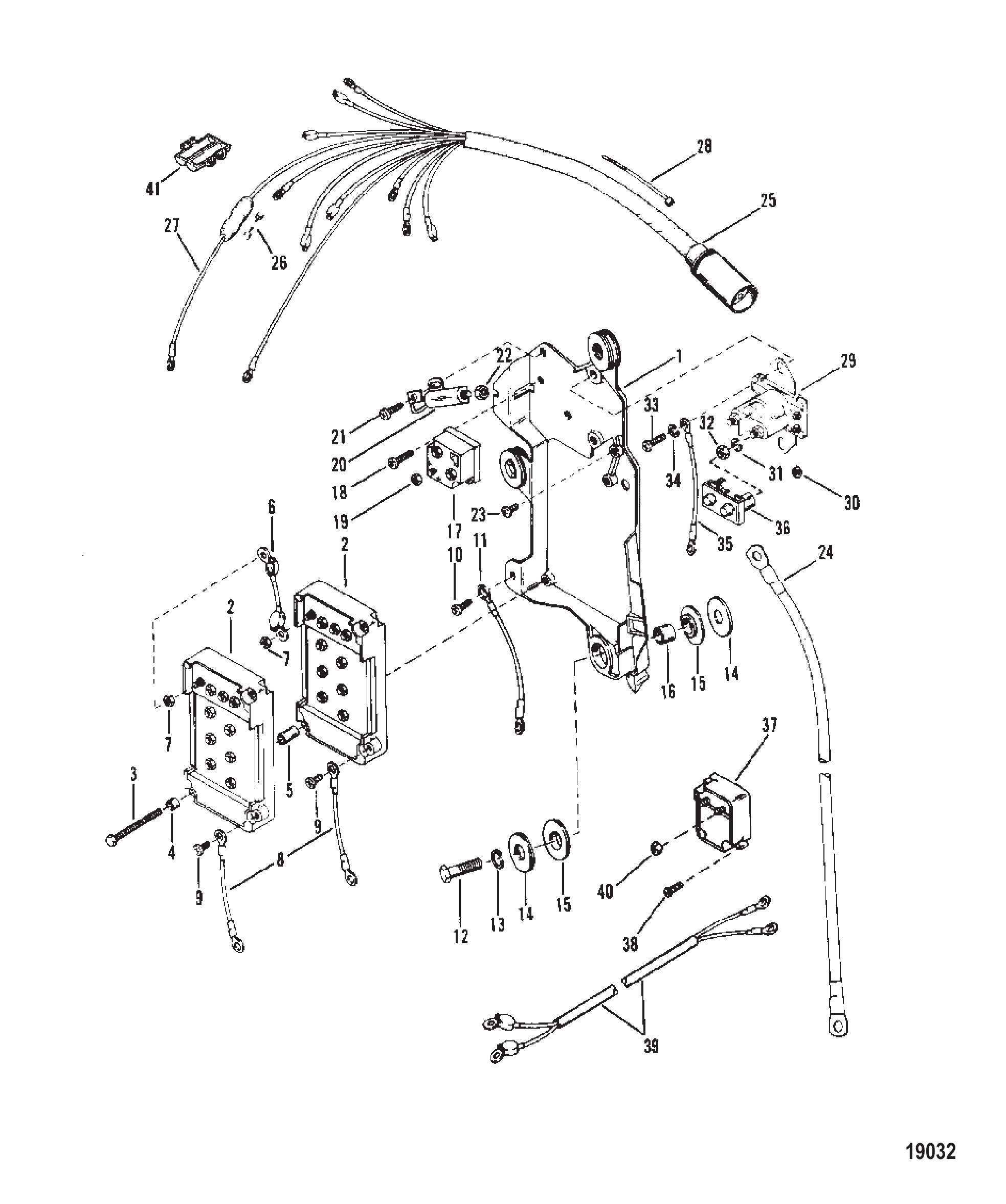

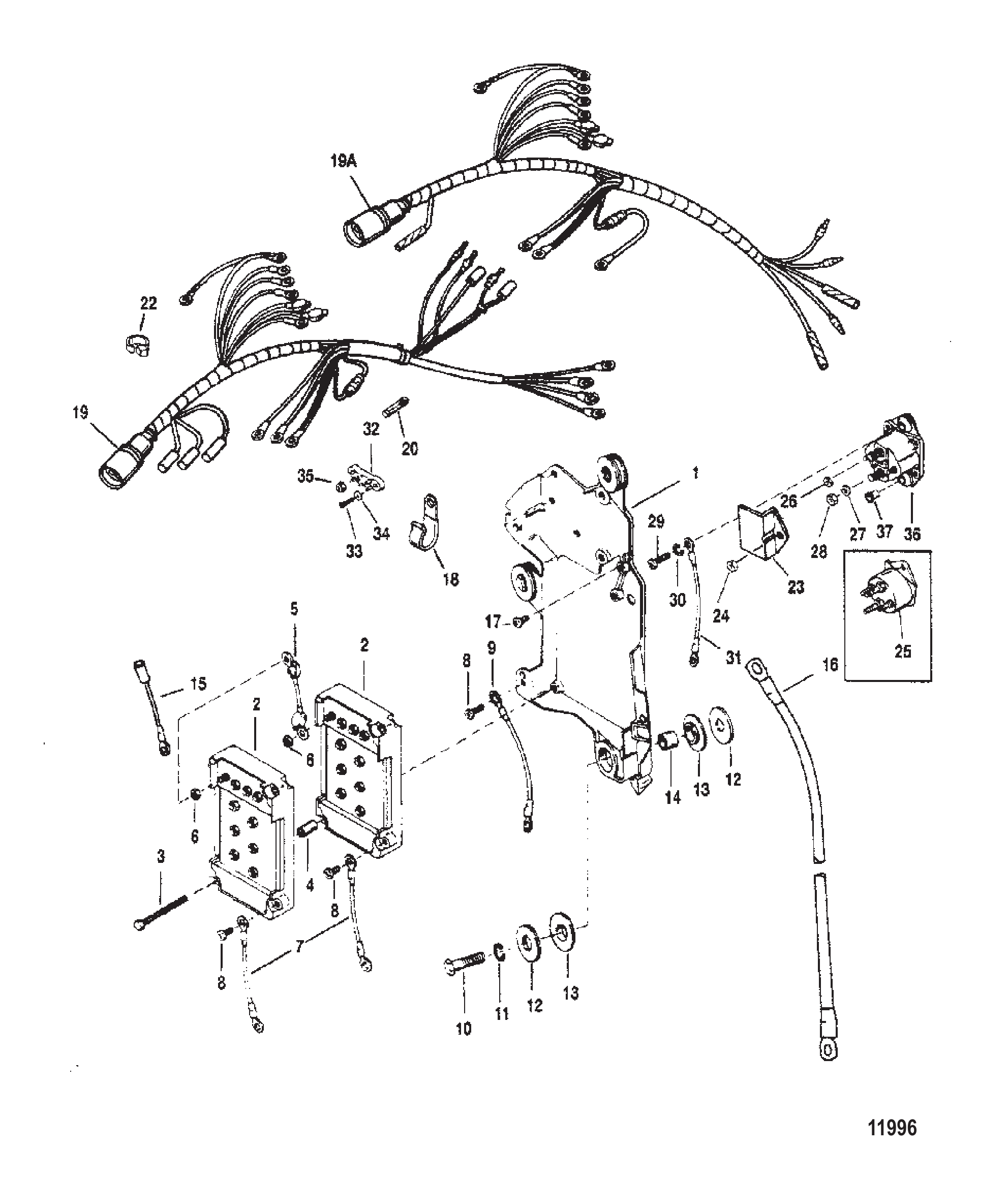

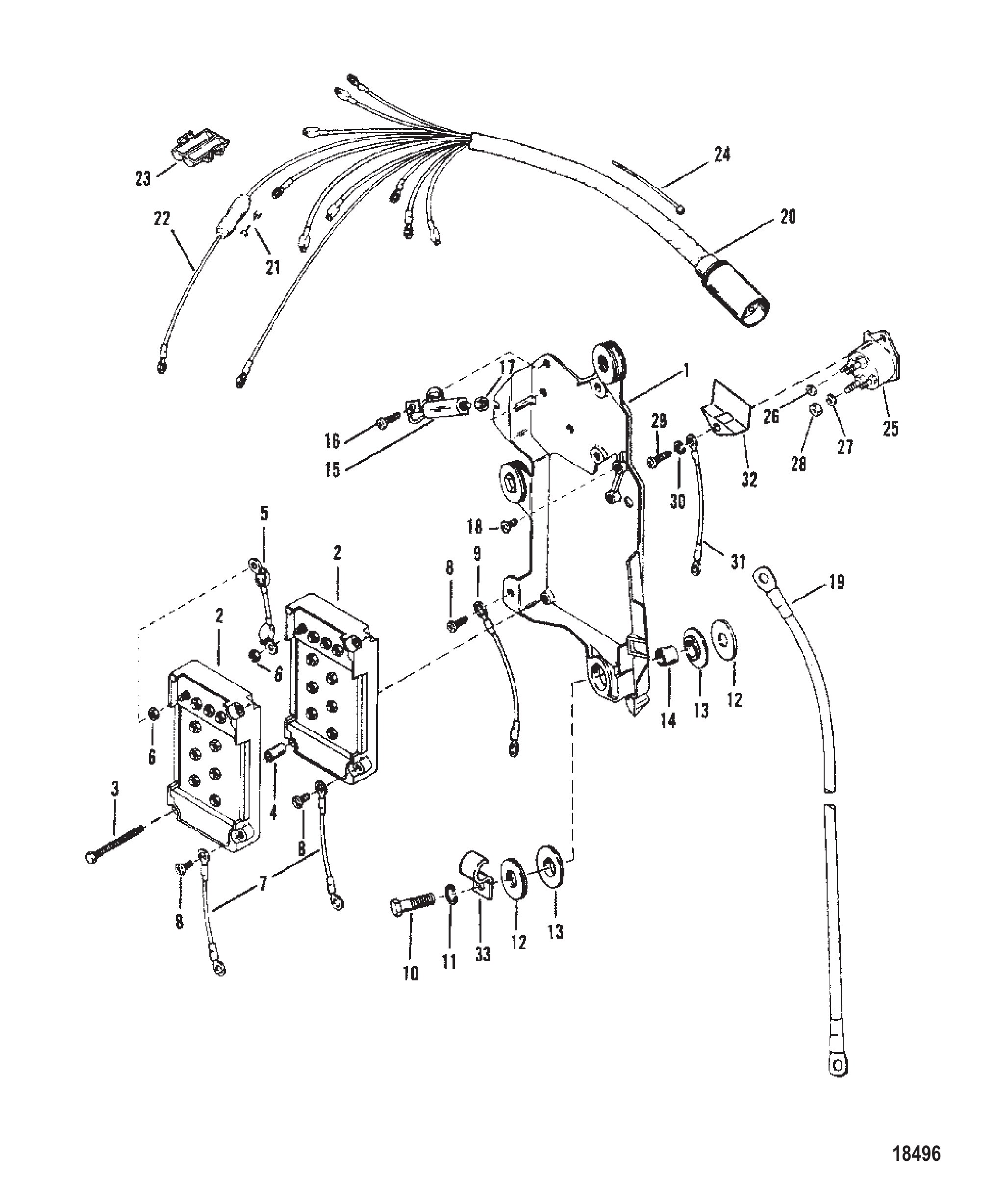

Рис. 16Жгут проводов/соленоид стартера Wiring Harness/Starter Solenoid

REF	Номер детали	Наименование	Кол-во
1	434292	Пластина зажигания	1
2	7778A12	Блок переключателей в сборе	2
3	13669	Винт (#12-24 x 2.00)	2
4	94453	Втулка	2
5	62310A2	Трос в сборе	1
6	45076	Гайка (#10-32) латунная клемма блока выключателя	20
7	60871A10	Провод в сборе	2
8	817626	Винт (#10-16 x .380)	3
8	878607	Винт (#10-16 x .375)	3
9	65999A3	Трос в сборе черный	1
10	69092	ВИНТ (1.25)	3
10	60411	ВИНТ (.312-18 x 1.250)	3
11	26993	СТОПОРНАЯ ШАЙБА (.312)	3
11	8M0204647	Стопорная шайба (.312)	3
12	36042	ШАЙБА	6
13	67264	Шайба (резиновая)	6
14	67268	Втулка	3
15	91865A1	Трос в сборе (3" - БЕЛЫЙ/ЧЕРНЫЙ)	1
15	88528A2	Трос в сборе (6" - КРАСНЫЙ/БЕЛЫЙ)	1
16	88439A3	Кабель в сборе положительный - аккумулятор	1
16	88439A4	Кабель в сборе аккумулятор - отрицательный	1
17	87926	Винт (#10-32 x .500)	1
18	814634	Хомут	1
19A	826730A4	Жгут проводов в сборе, электропроводка двигателя	1
19	96220A16	Жгут проводов в сборе, электропроводка двигателя	1
20	79091	Предохранитель 20 А	1
20	8M0207796	Предохранитель 20 А	1
22	816311	Стяжка (8.00 дюймов)	AR
22	816311T	СТЯЖКА (8.00 дюймов)	AR
23	78866	Изолятор	1
24	45076	Гайка (#10-32) латунная клемма блока выключателя	4
25	68258A4	Соленоид в сборе, стартер (исполнение I)	1
25	853654A1	ЭЛЕКТРОМАГНИТ	1
26	45076	Гайка (#10-32) латунная клемма блока выключателя	2
27	53166	СТОПОРНАЯ ШАЙБА (.312)	2
28	68292	Гайка (.312-18)	2
28	8M0204668	Гайка (.312-18)	2
29	45561	Винт (.250-20 x 1.12)	2
29	455611	Винт (.250-20 x 1.120)	2
29	31716	ВИНТ (.250-20 x .620)	2
30	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
31	65999A2	Трос в сборе, черный	1
32	194372	Клеммная колодка	1
33	38055	ВИНТ (.190-32 x .620)	2
34	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
35	45076	Гайка (#10-32) латунная клемма блока выключателя	2
36	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
37	818968	ВТУЛКА	2
37	8M0214955	Втулка	2

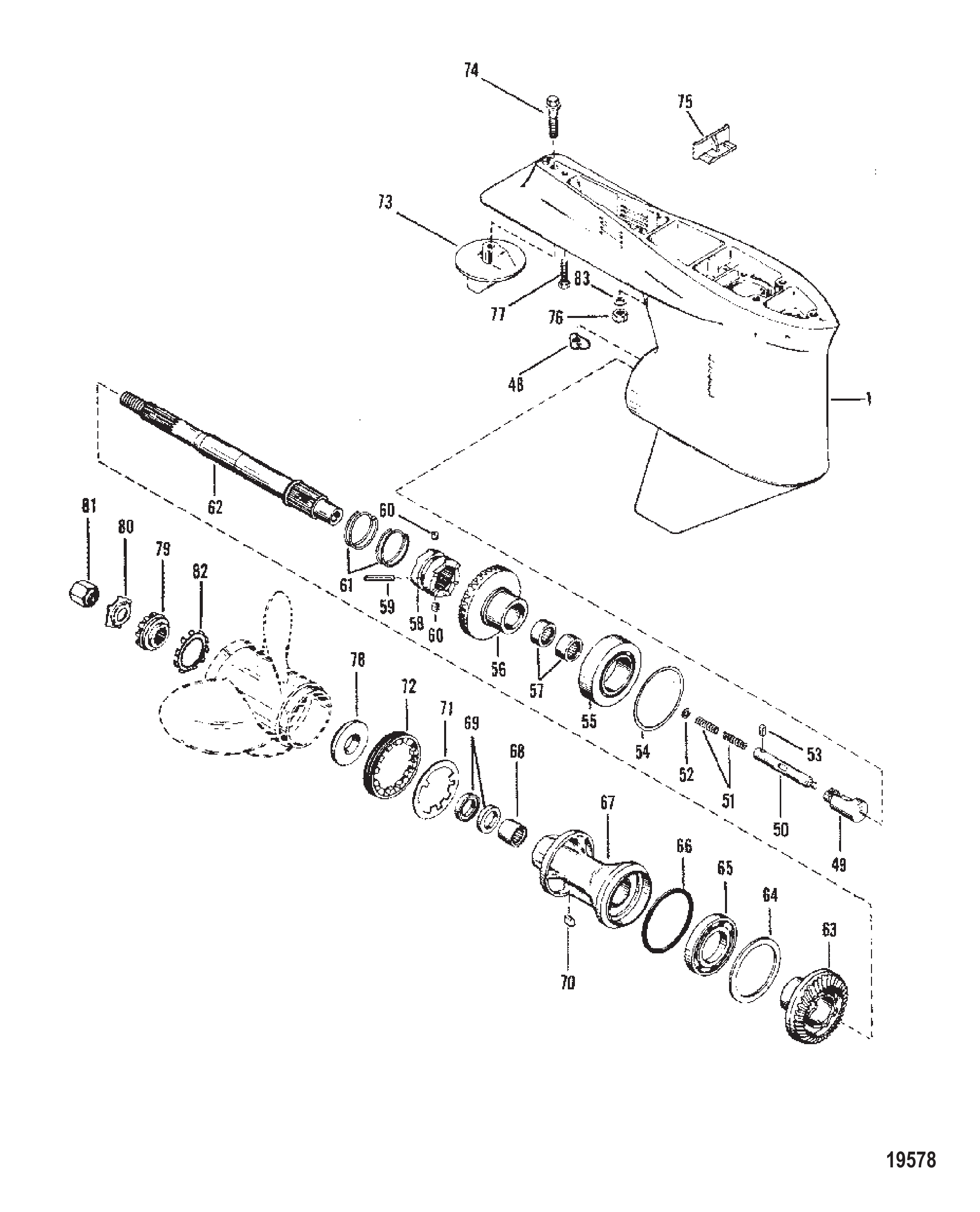

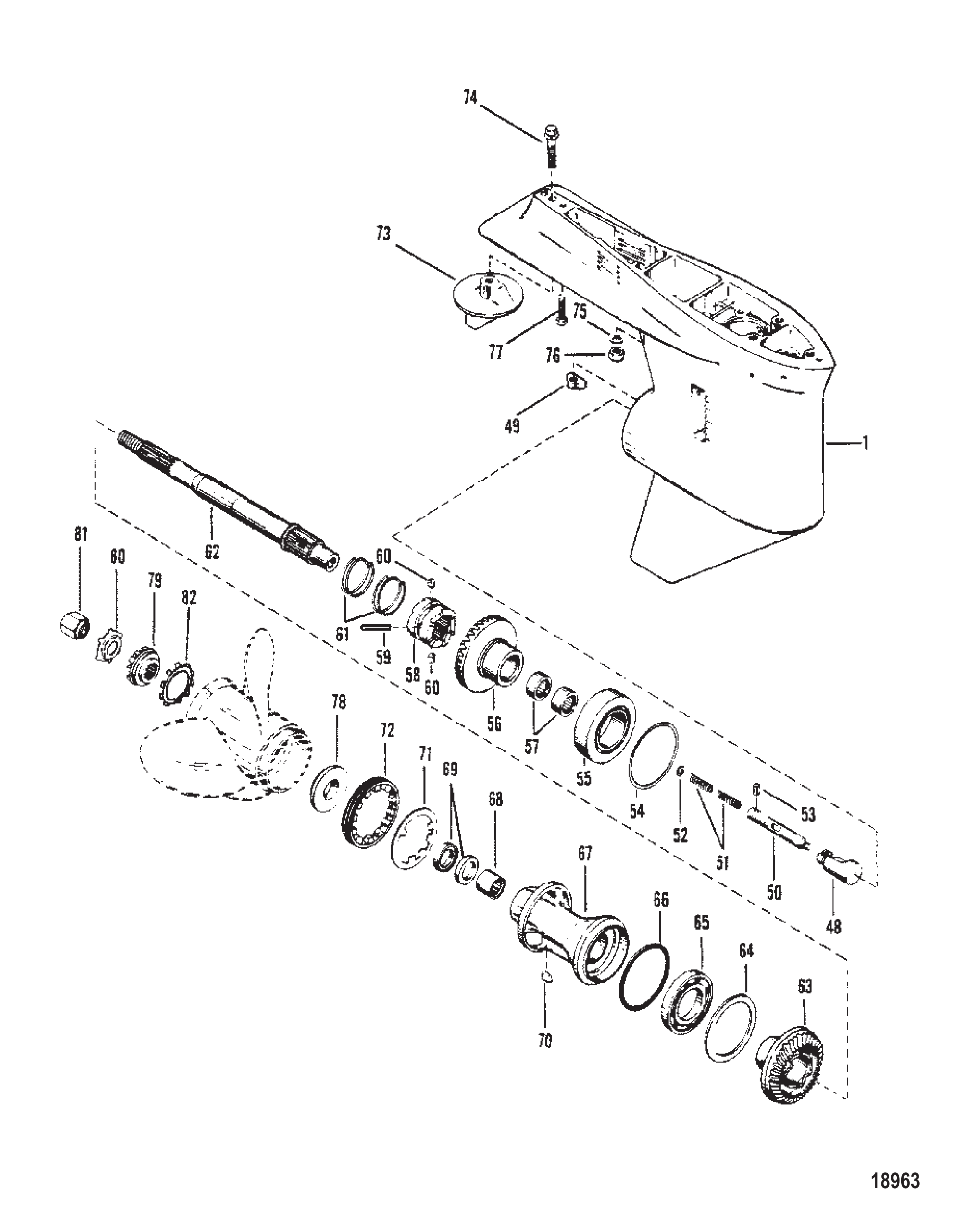

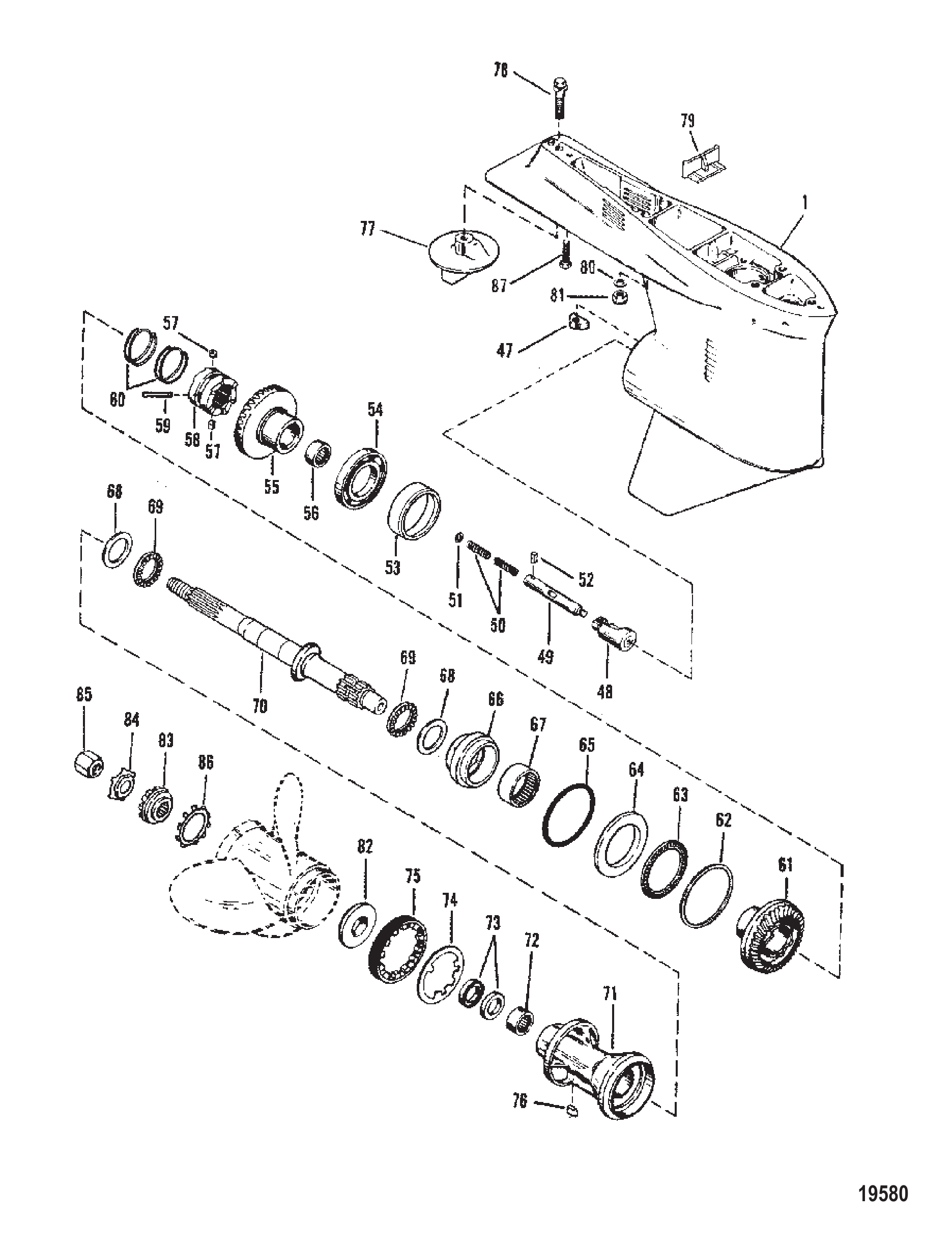

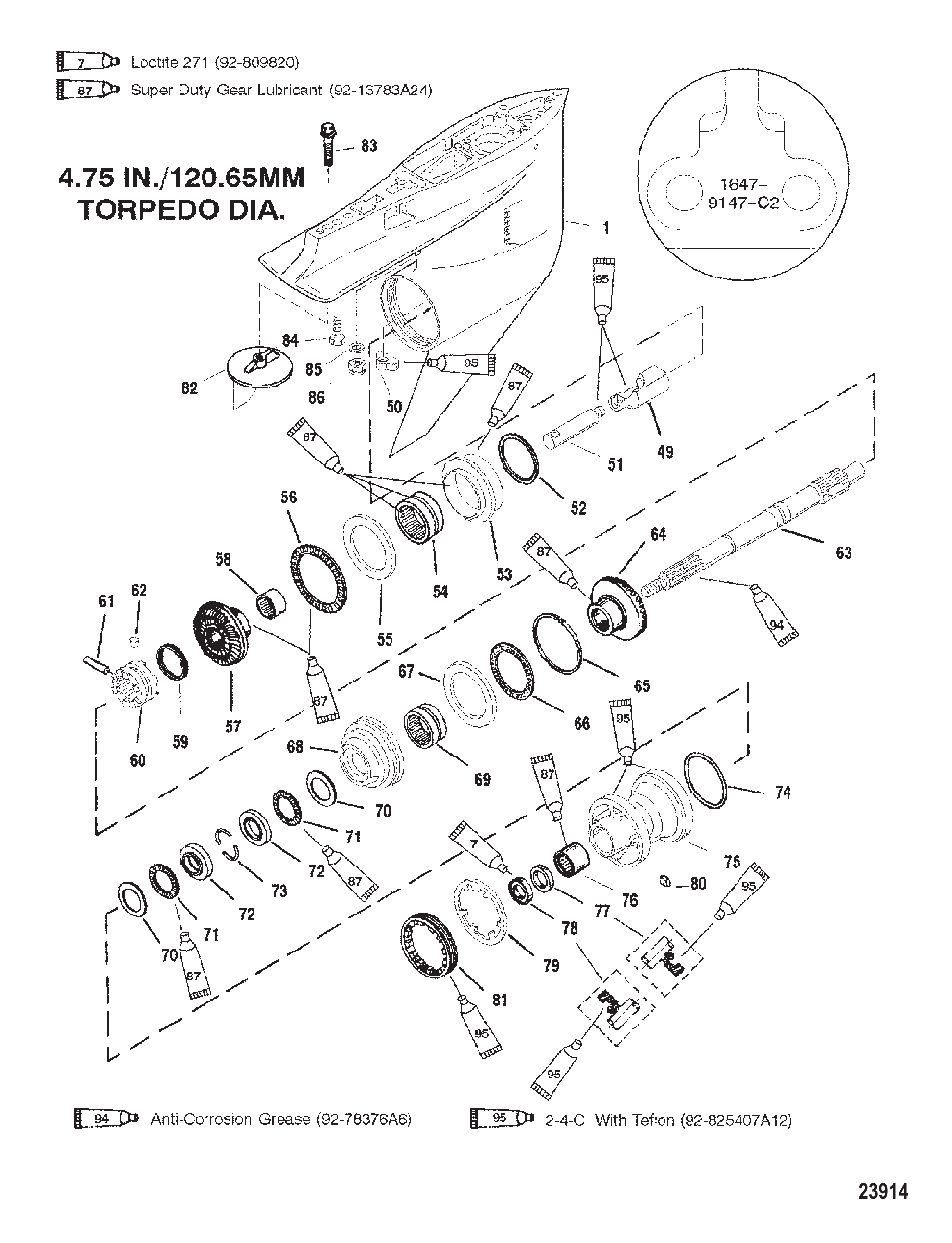

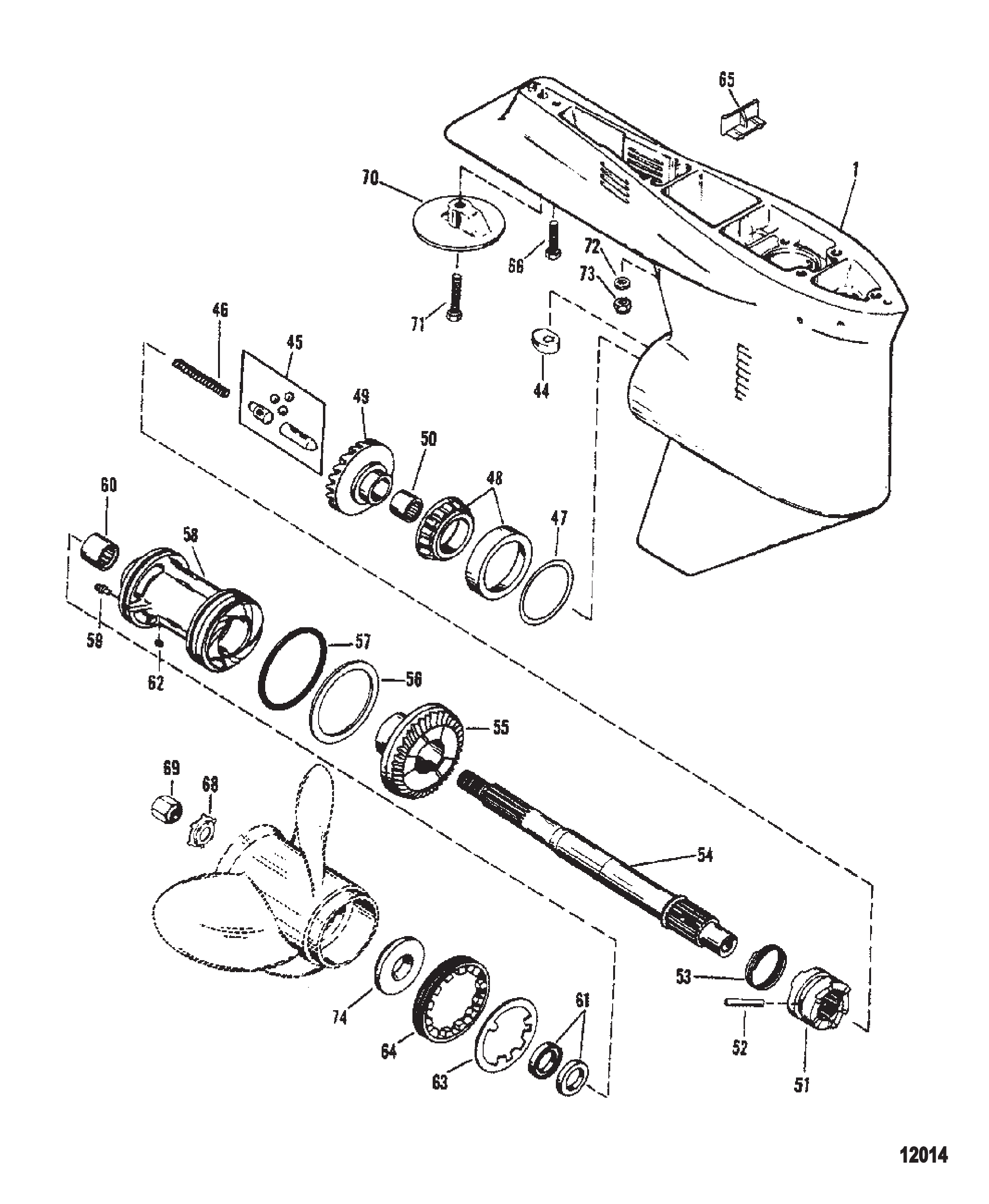

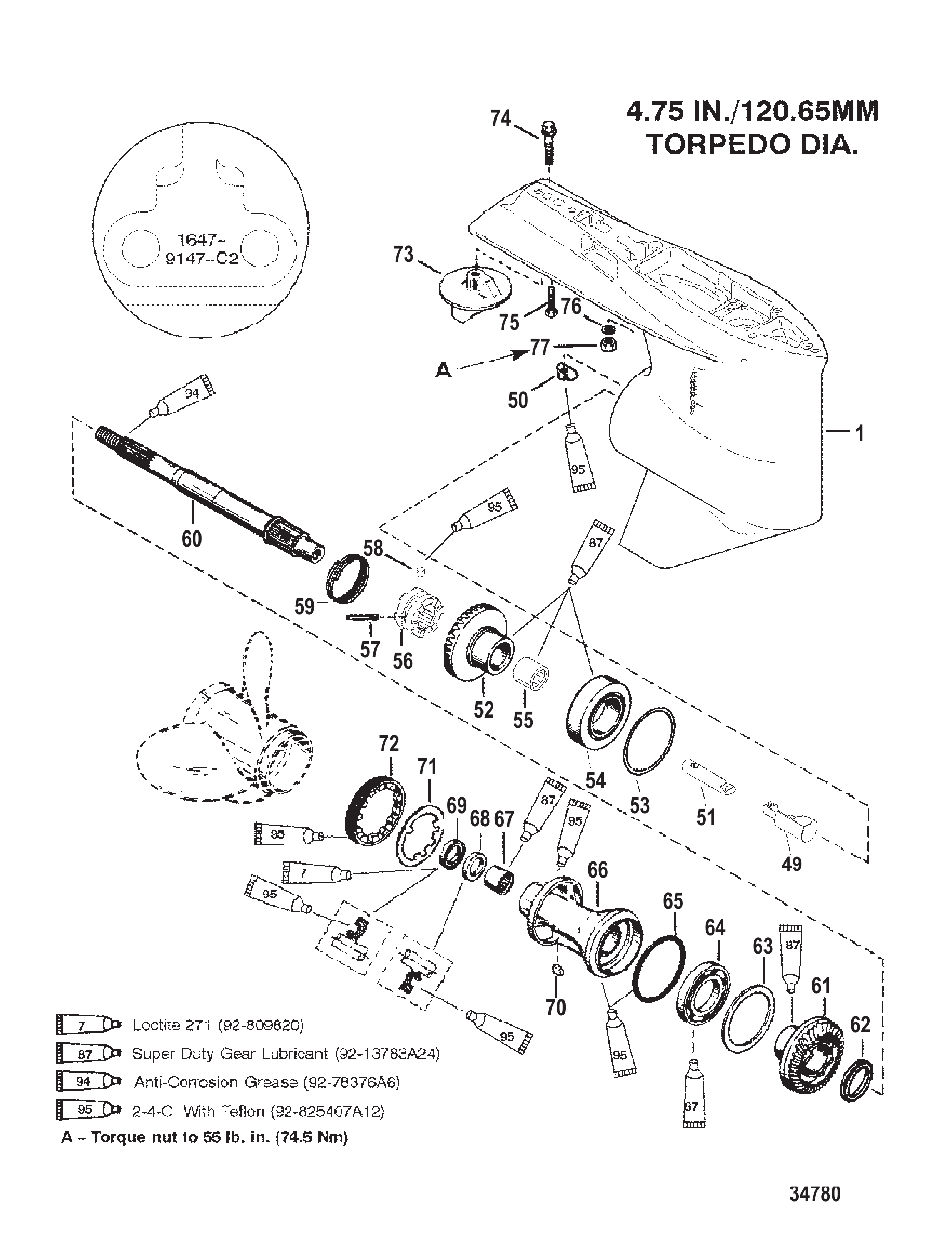

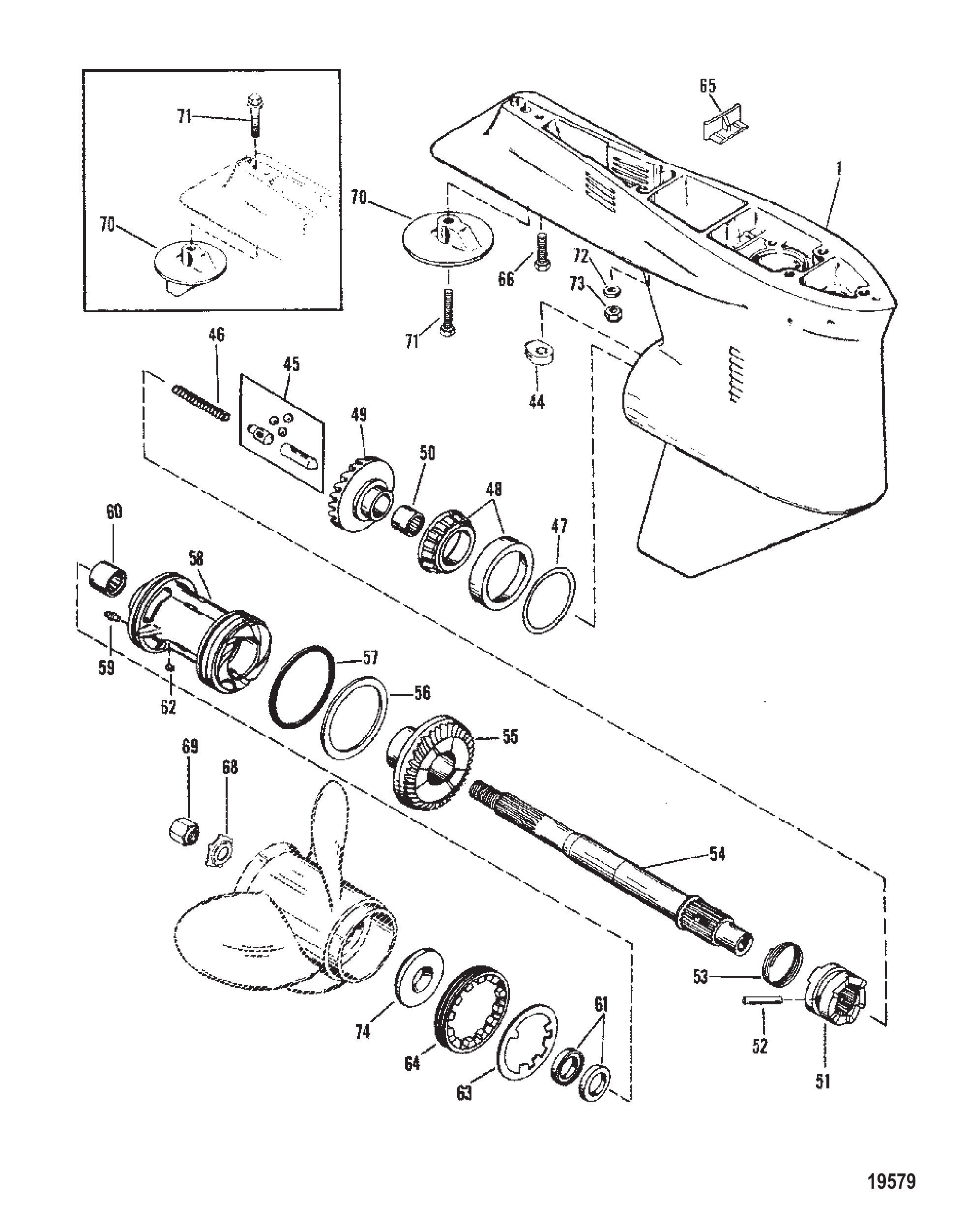

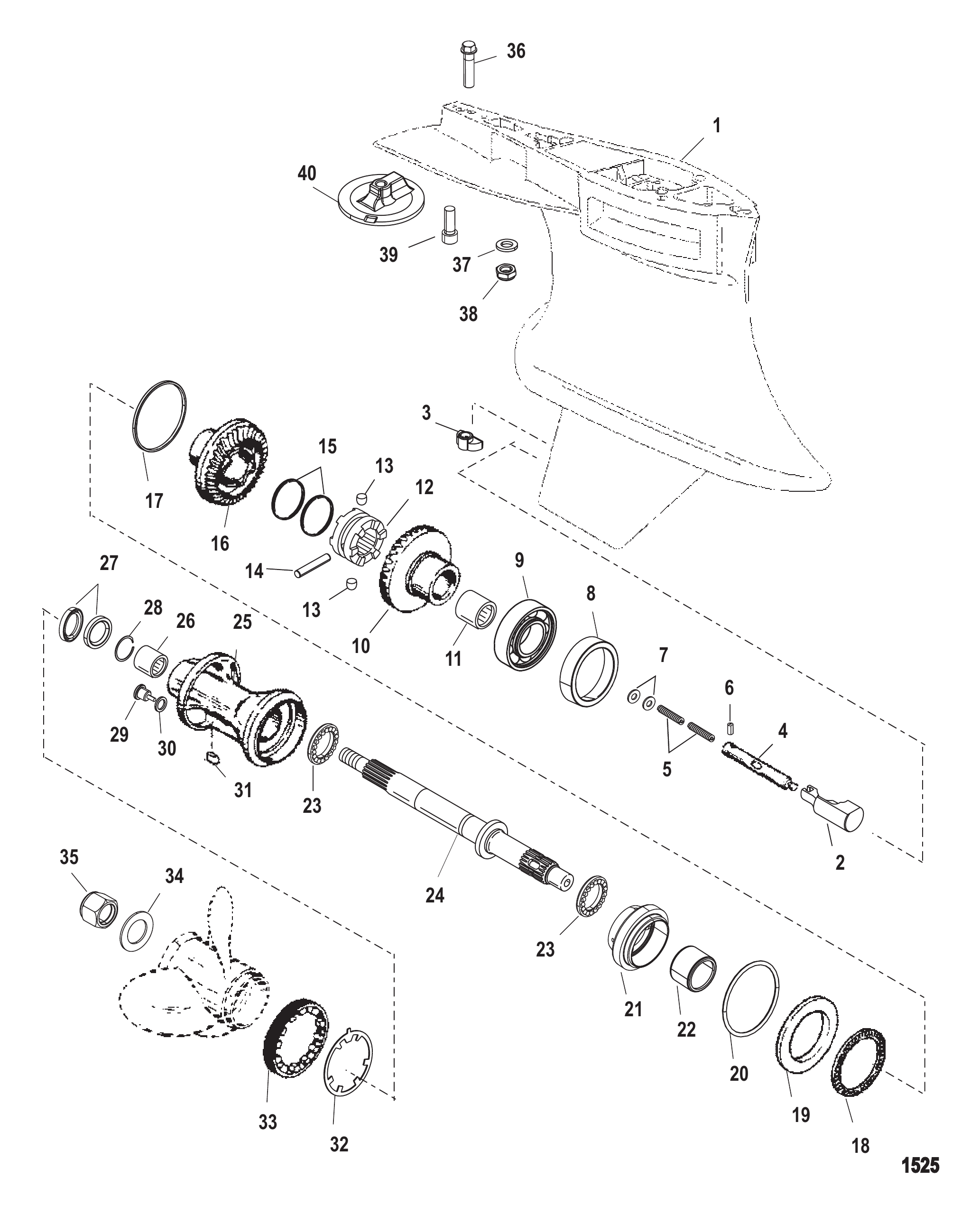

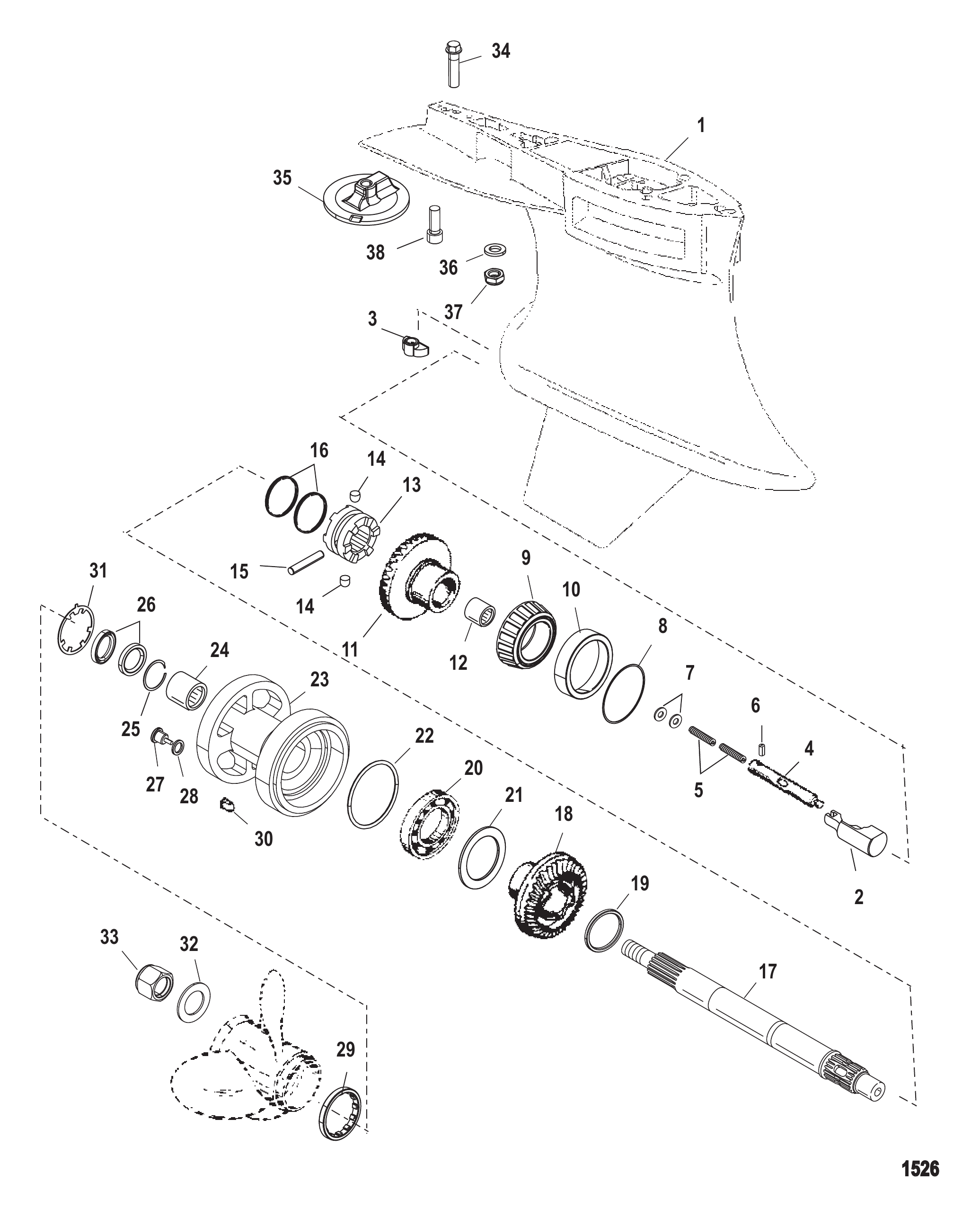

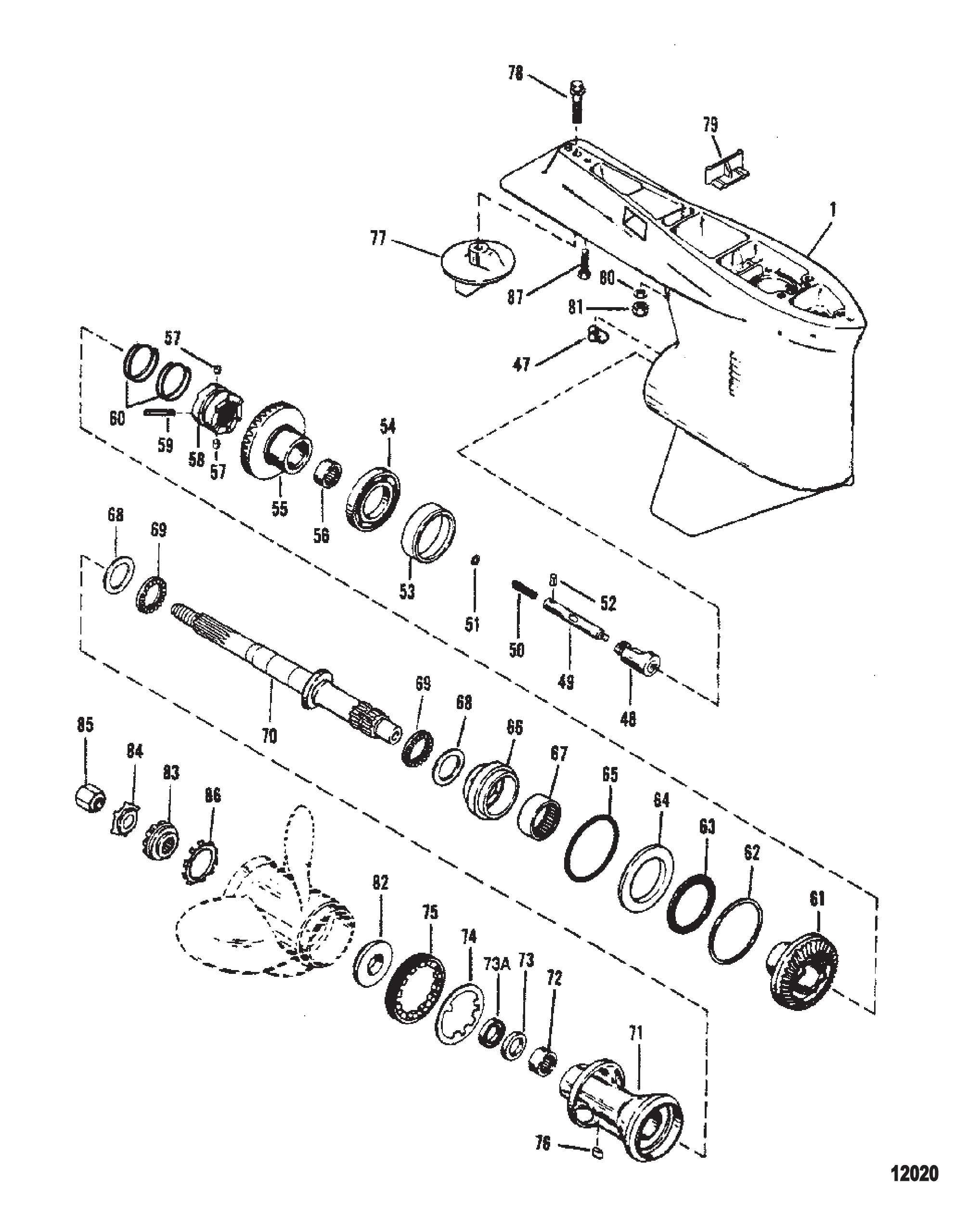

Рис. 17Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	9148A18	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)	1
-	9148A19	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)	1
-	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A20	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)	1
-	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
-	9148A21	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)	1
-	9148T88	ORD 1647-9148T82 Mercury / Quicksilver	1
-	9148A36	Корпус редуктора в сборе (удлиненный) (устричный)	1
-	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
-	9148A25	Корпус редуктора в сборе (сверхудлиненный) (устричный)	1
-	9148T88	ORD 1647-9148T82 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A24	Корпус редуктора в сборе (устричный — базовый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
48	89594A1	Толкатель в сборе	1
49	78956	Кулачок переключения	1
49	789562	Кулачок переключения передач	1
50	79911	Тяга привода сцепления	1
50	79911A1	Штанга	1
51	79910	Пружина	2
52	78910	Шайба	AR
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44102A2	Шестерня переднего хода в сборе (135/150) (включая шестерню заднего хода)	1
57	73363	ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)	2
57	73363T	ПОДШИПНИК	2
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	N.S.S.	Not Sold Separate Reverse Gear (PART OF 43-44102A2)	1
64	68100	Кольцо упорное	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	31640A1	Пластина-триммер в сборе, корпус редуктора	1
73	31640Q4	ТРИММЕР	1
74	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
75	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
77	74727	Винт (.375-16 x 6.00) корпуса редуктора	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	31210	Шайба стопорная гайки гребного винта	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
-	89238A2	Комплект сальников

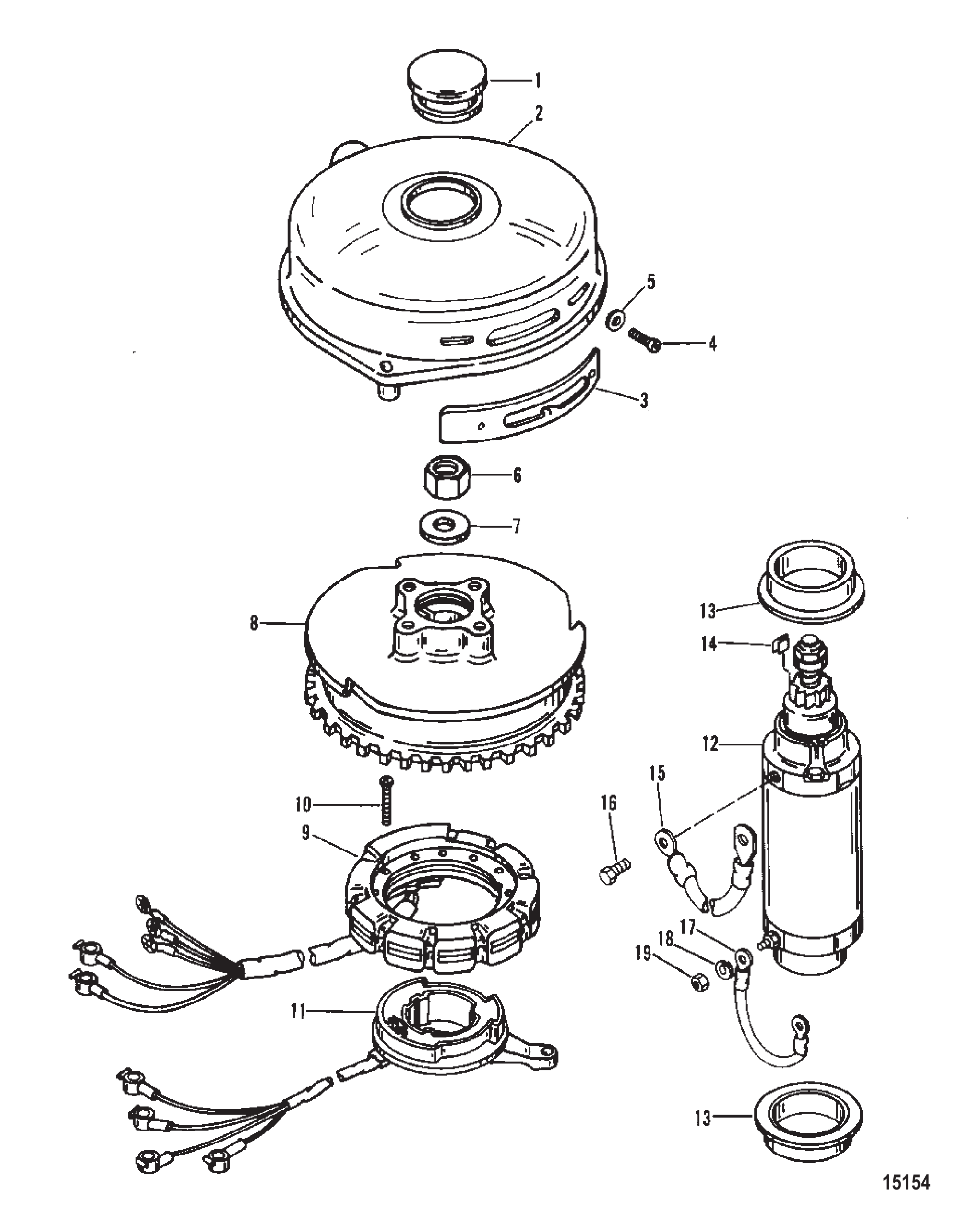

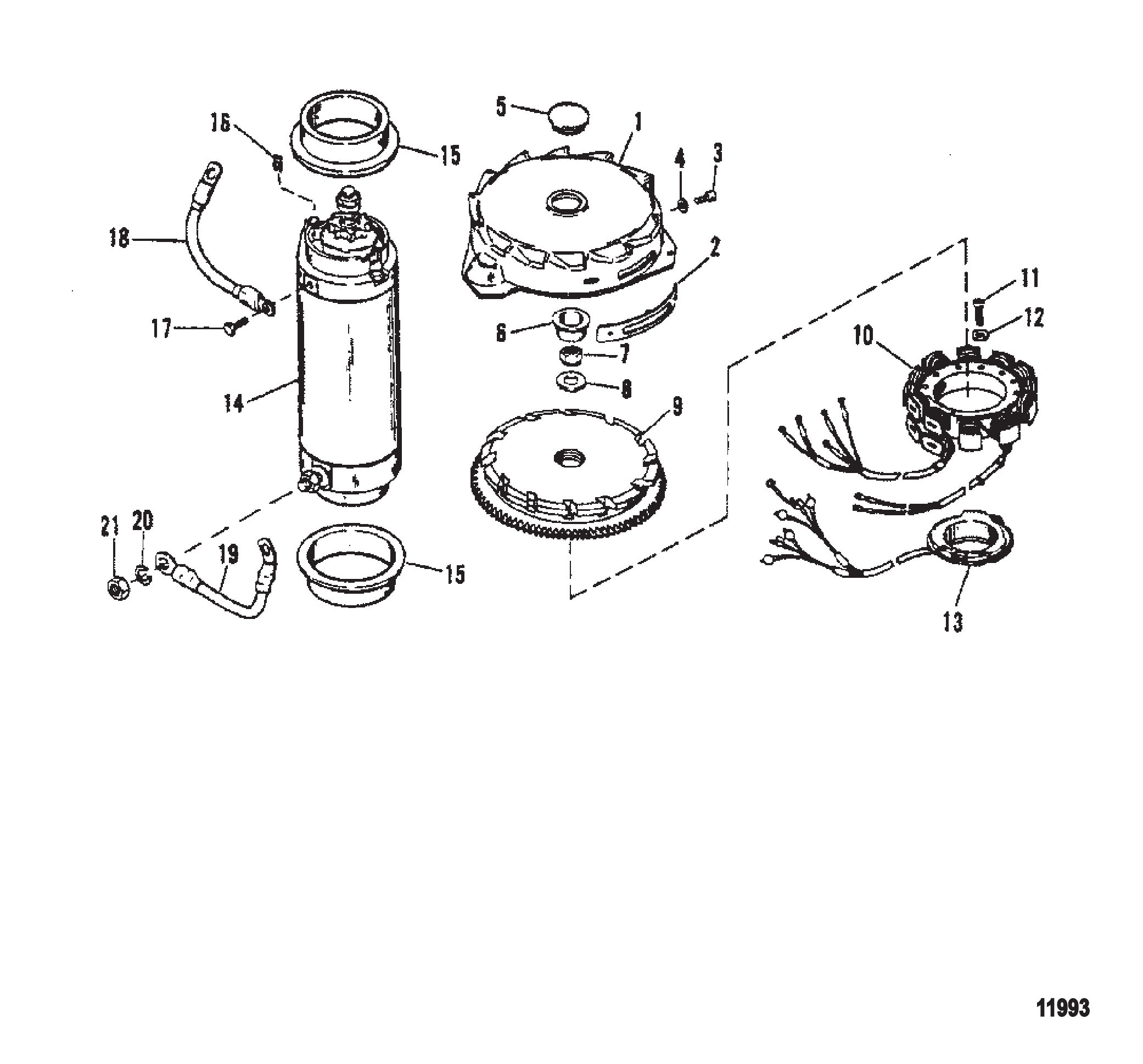

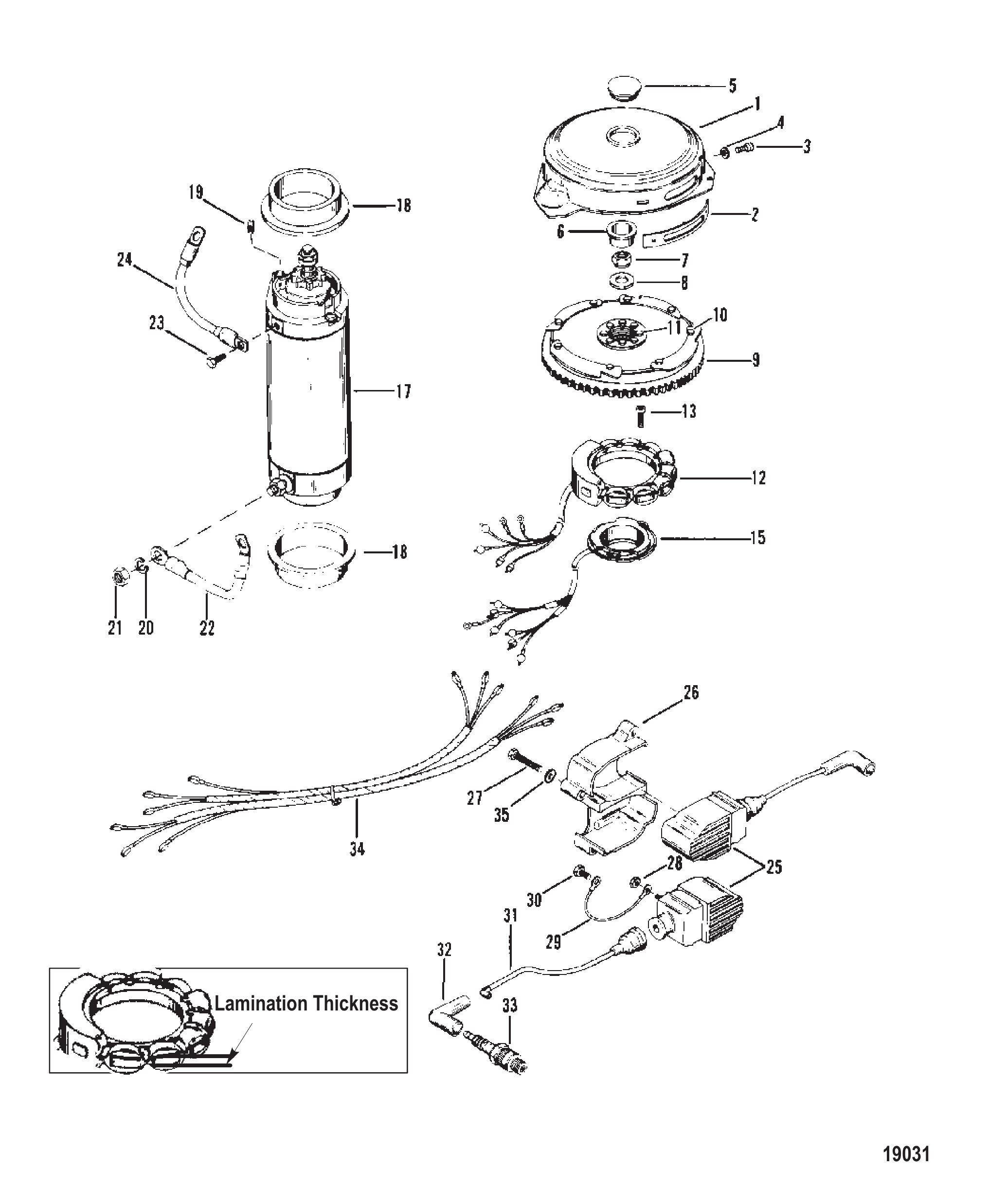

Рис. 18МАХОВИК / СТАРТЕР Flywheel/Starter Motor

REF	Номер детали	Наименование	Кол-во
1	18896A1	Комплект крышки	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	817632A2	Маховик	1
9	859238T16	УЗЕЛ МАХОВИКА	1
9	817632A12	Маховик	1
9	859238T16	УЗЕЛ МАХОВИКА	1
10	9610A19	Статор	1
11	90045	ВИНТ (#10-32 x 1.375)	4
12	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
13	96455A9	Пластина в сборе с триггером	1
14	79472	Стартер в сборе	1
14	893893	Стартер	1
15	56703	ВТУЛКА СТАРТЕРА	2
15	8M0034918	Втулка	2
16	68042	Упор резиновый	2
16	8M0043376	Упор	2
17	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
18	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
19	93388A7	Трос в сборе (черный)	1
19	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1

Рис. 19Ресивер и головка цилиндра Reed Block And Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	76258A2	Кронштейн заднего кожуха	1
1	76258A3	Кронштейн заднего кожуха	1
1	76258A4	Кронштейн заднего кожуха (устричный)	1
1	76258A3	Кронштейн заднего кожуха	1
2	76256	Форсунка	1
2	762561	Сопло контрольной струи (устричный)	1
3	67984	Сальник	1
4	67228	Сальник	1
5	67999	Сальник	2
6	34395A1	ШЛАНГ КОНТРОЛЬНОЙ СТРУИ (8")	2
6	8M0108355	Шланг (57 дюймов, бухта)	2
7	90824	Тройник шланга контрольной струи	1
7	90824001	Тройник	1
8	73498	ХОМУТ	2
8	816311T	СТЯЖКА (8.00 дюймов)	2
9	86386A1	Кронштейн в сборе	1
10	66687	ВИНТ (#10-32 x 1.50)	4
11	85651	Корпус	2
11	85650	Корпус	2
12	64278	Винт (.250-28 x 1.00)	8
13	20583	Шайба шпильки крепления карбюратора	8
14	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
15	99424	Кронштейн	1
15	99424T6	Кронштейн крепления кожуха — нижний (серый)	1
15	99424T10	Кронштейн крепления кожуха — нижний (устричный)	1
15	99424T6	Кронштейн крепления кожуха — нижний (серый)	1
16	99447T	Фиксатор тросов управления	1
16	99447	Фиксатор	1
17	22411	ВИНТ (.190-24 x 1.00) ВЫПУСКНОЙ ПЛАСТИНЫ	2
17	68918	ВИНТ (#10-24 x 1.00)	2
18	67260	Сальник тросов управления	1
19	90435	ОПОРА	3
20	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
20	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
21	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
22	67241	Корпус	1
23	92051	Винт (10-16 x .75)	2
24	87608	Защёлка кожуха	1
25	60295	ПРУЖИНА	1
26	88622	Пластина	1
27	99391	Фиксатор	1
28	69067	ВИНТ (.250-20 x 1.375)	2
29	20346	Шайба шпильки стартера ручного	4
29	69057	ШАЙБА (.281 x .734 x .063)	4
30	57427	ШАЙБА (БОЛЬШАЯ)	4
30	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	4
31	88180	Втулка	2
32	88033	Втулка уплотнительная винта корпуса	2
33	28927	ШАЙБА	2
33	26907	ШАЙБА	2

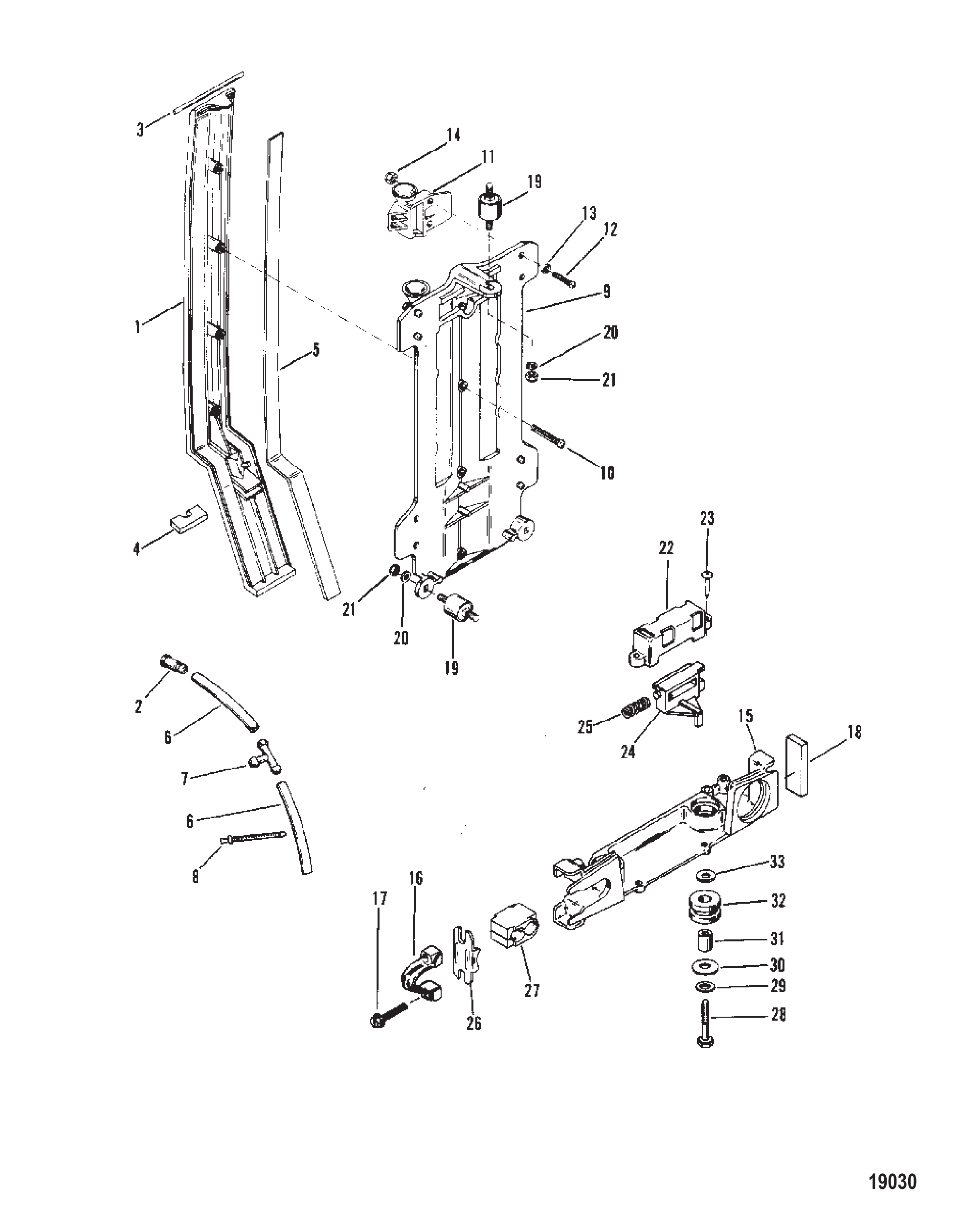

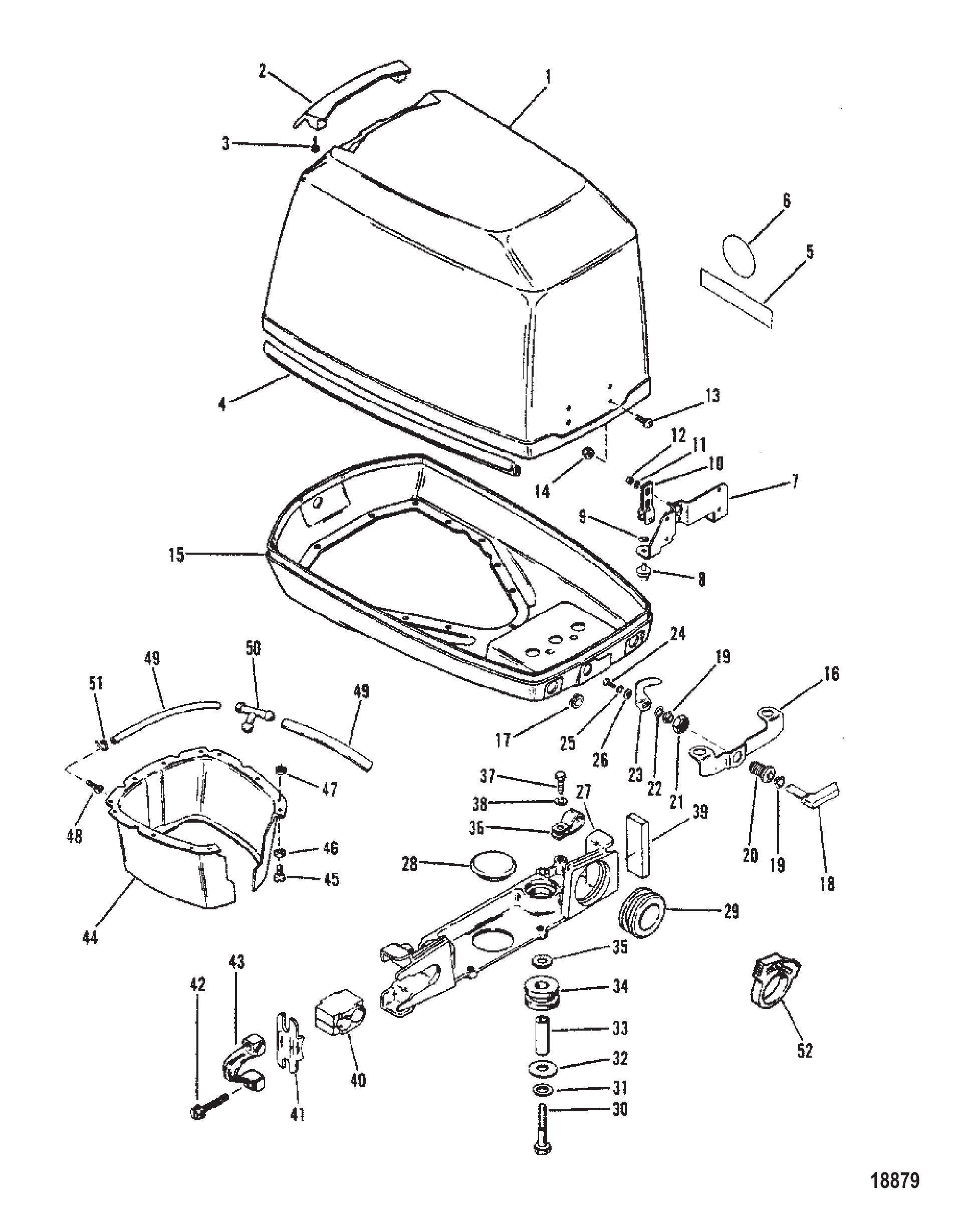

Рис. 20Кронштейны крепления кожуха Cowl Mounting Brackets

Номер детали	Наименование	Кол-во
814698	Каталог запчастей 40 л.с./30 водомёт	1
814323A90	Комплект наклеек	1
814323A94	Комплект наклеек	1
814323A96	Комплект наклеек	1
814323A96	Комплект наклеек	1
822166A92	Комплект наклеек	1
810462A94	Комплект наклеек	1
810462A97	Комплект наклеек	1
810462A97	Комплект наклеек	1
826324A95	Комплект наклеек	1
826324A97	Комплект наклеек	1
826324A97	Комплект наклеек	1
815626A93	Комплект наклеек	1
824732A94	Комплект наклеек	1
824732A96	Комплект наклеек	1
826323A95	Комплект наклеек	1
826323A96	Комплект наклеек	1
826323A96	Комплект наклеек	1
10118970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10134970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10160970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1

Рис. 21ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ MISCELLANEOUS INFORMATION

Номер детали	Наименование	Кол-во
86306A01	Переходник	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1
92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

Рис. 22Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	715651	Трубка троса рулевого управления	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
11	826709113	Гайка (.375-24) нержавеющая сталь	3
11	8M0204726	Гайка (.375-24) латунная	3

Рис. 23КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Attaching Kit

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	18978	Шпилька (.438 x 3.69) (удлинённая)	1
4	8M0034464	ШПИЛЬКА	1
5	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	43998	Втулка (старая конструкция)	1
9A	826134	Анод	2
9A	826134Q	Анод	2
9B	4000333	ВИНТ (M6 x 40)	1
9C	8268336	Гайка (M6)	1
9C	401386	ГАЙКА (M6) Нержавеющая сталь	1
11	442091	Вал приводной (сверхудлинённый)
11	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long
12	N.S.S.	Not Sold Separate Pinion Gear (PART OF 43-18572A1 OR 43-18475A1)	1
13	92721	Шайба (.965 x .630)	1
14	826375	ГАЙКА (.625-18)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	824519	ФИКСАТОР	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	899841	Крыльчатка водяного насоса	1
29	89984T3	КРЫЛЬЧАТКА	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
38	78902	Вал	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	19183	Шайба фибровая	2
40	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	8164641	Маслосъёмный сальник	1
43	8M0246145	САЛЬНИК	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
45	79953Q04	Ремкомплект сливного винта	1
46	67892	Винт магнитный	1
46	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

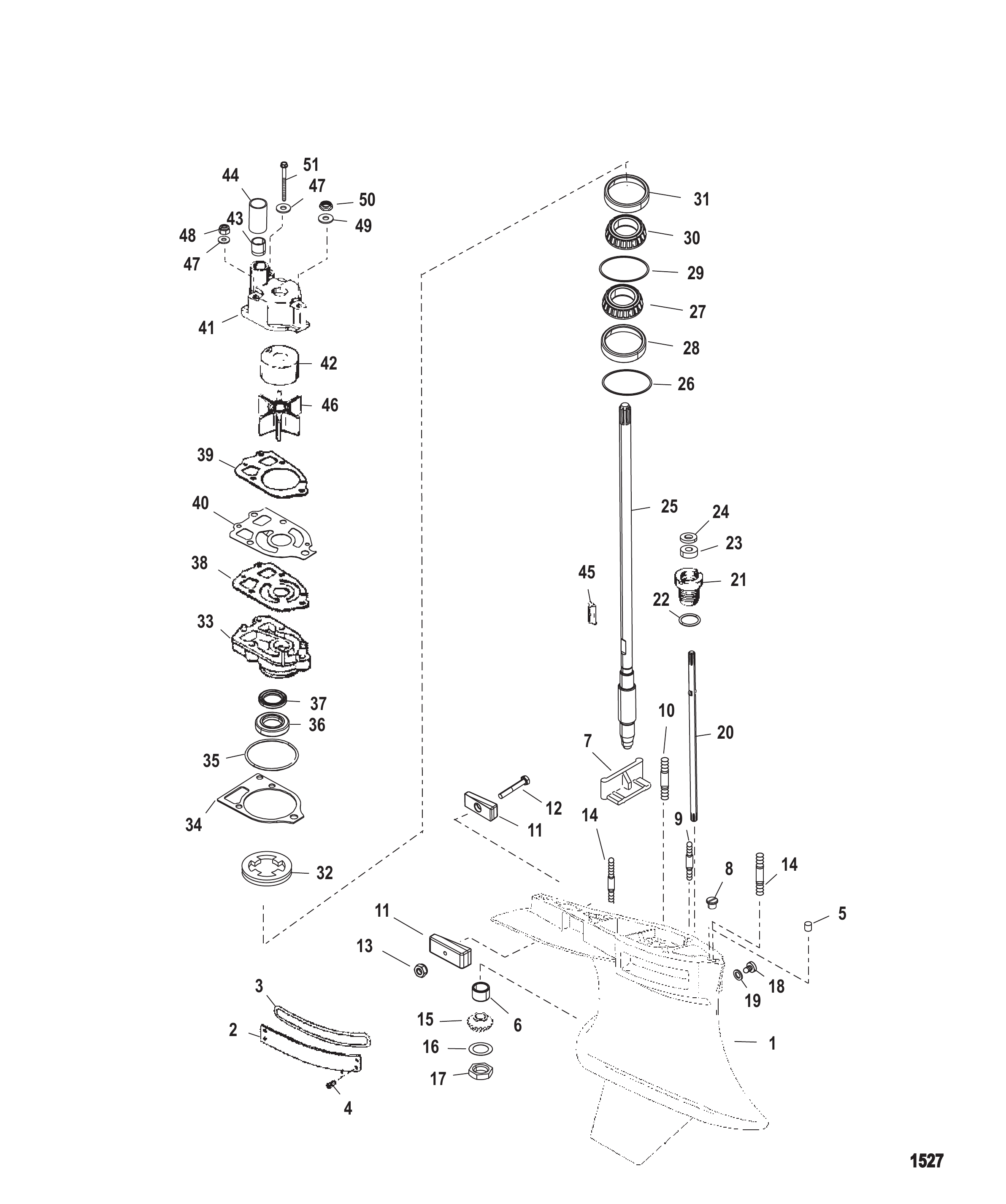

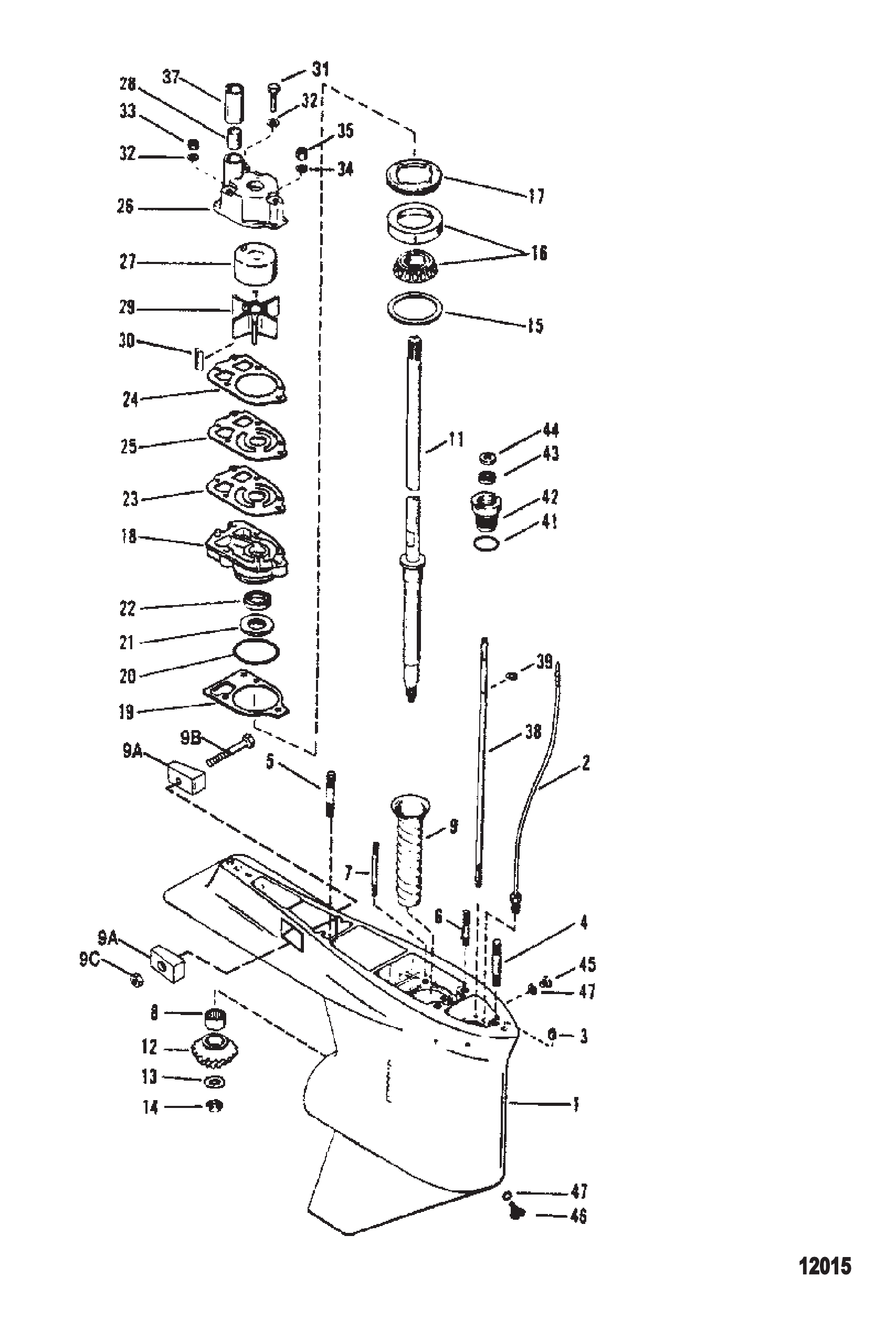

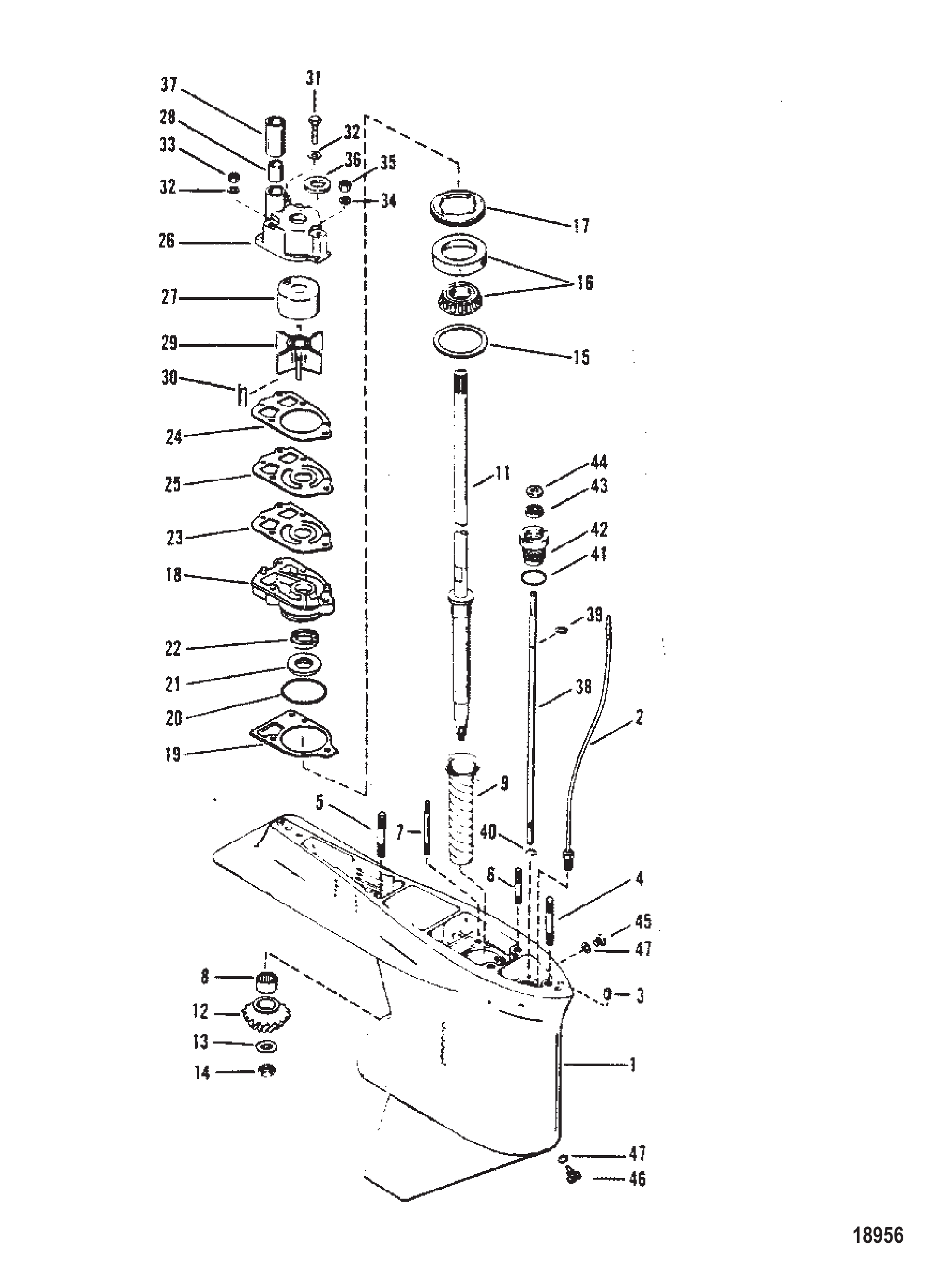

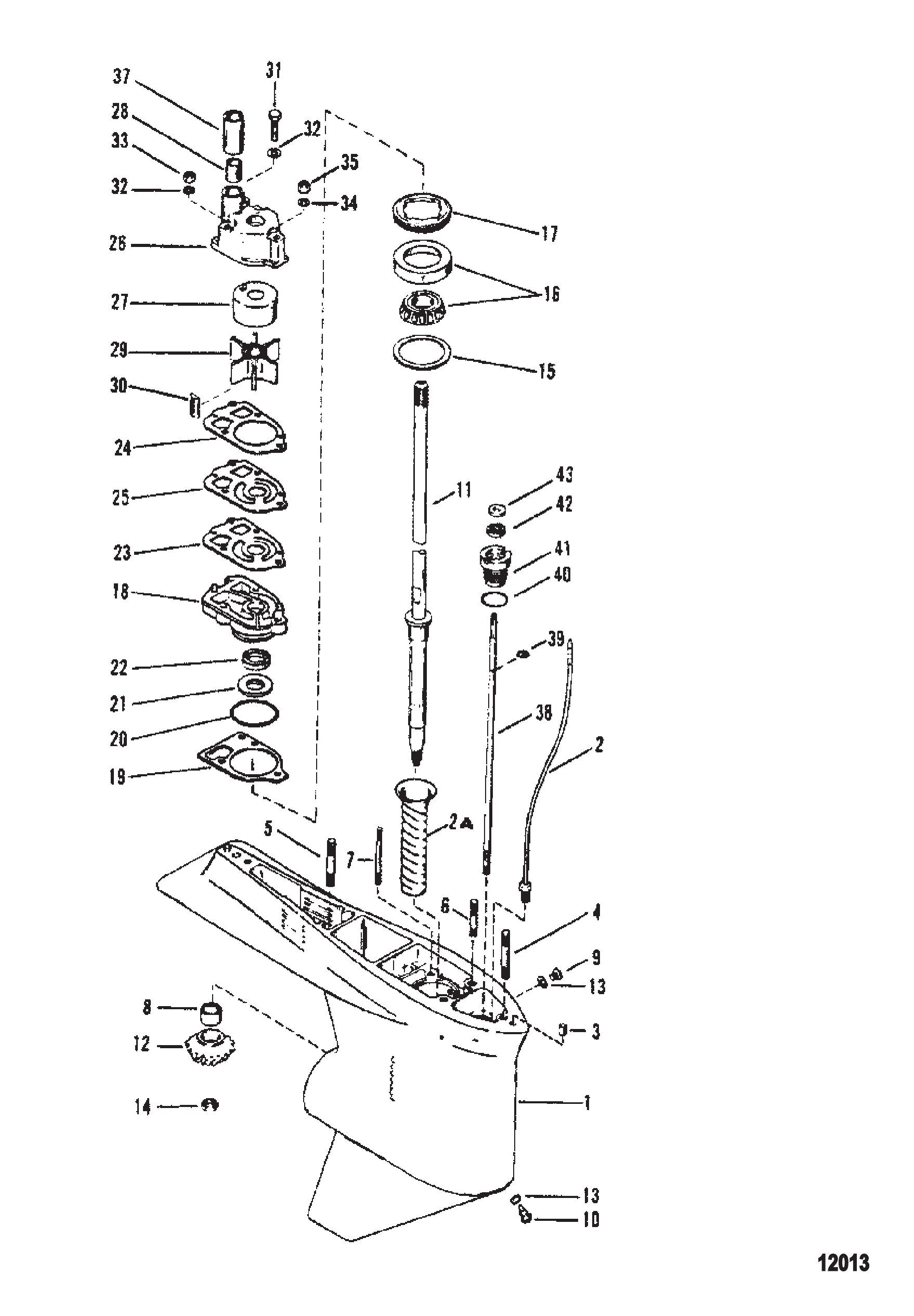

Рис. 24РЕДУКТОР (ВЕДУЩИЙ ВАЛ) - РЕВЕРС GEAR HOUSING (DRIVESHAFT) - COUNTER ROTATION

REF	Номер детали	Наименование	Кол-во
1	434292	Пластина зажигания	1
2	7778A12	Блок переключателей в сборе	2
3	13669	Винт (#12-24 x 2.00)	2
4	94453	Втулка	2
5	62310A2	Трос в сборе	1
6	45076	Гайка (#10-32) латунная клемма блока выключателя	20
7	60871A10	Провод в сборе	2
8	817626	Винт (#10-16 x .380)	3
8	878607	Винт (#10-16 x .375)	3
9	65999A3	Трос в сборе черный	1
10	69092	ВИНТ (1.25)	3
10	60411	ВИНТ (.312-18 x 1.250)	3
11	26993	СТОПОРНАЯ ШАЙБА (.312)	3
11	8M0204647	Стопорная шайба (.312)	3
12	36042	ШАЙБА	6
13	67264	Шайба (резиновая)	6
14	67268	Втулка	3
15	91865A1	Трос в сборе (3" - БЕЛЫЙ/ЧЕРНЫЙ)	1
15	88528A2	Трос в сборе (6" - КРАСНЫЙ/БЕЛЫЙ)	1
16	88439A3	Кабель в сборе положительный - аккумулятор	1
16	88439A4	Кабель в сборе аккумулятор - отрицательный	1
17	87926	Винт (#10-32 x .500)	1
18	814634	Хомут	1
19A	826730A4	Жгут проводов в сборе, электропроводка двигателя	1
19	96220A16	Жгут проводов в сборе, электропроводка двигателя	1
20	79091	Предохранитель 20 А	1
20	8M0207796	Предохранитель 20 А	1
22	816311	Стяжка (8.00 дюймов)	AR
22	816311T	СТЯЖКА (8.00 дюймов)	AR
23	78866	Изолятор	1
24	45076	Гайка (#10-32) латунная клемма блока выключателя	4
25	68258A4	Соленоид в сборе, стартер (исполнение I)	1
25	853654A1	ЭЛЕКТРОМАГНИТ	1
26	45076	Гайка (#10-32) латунная клемма блока выключателя	2
27	53166	СТОПОРНАЯ ШАЙБА (.312)	2
28	68292	Гайка (.312-18)	2
28	8M0204668	Гайка (.312-18)	2
29	45561	Винт (.250-20 x 1.12)	2
29	455611	Винт (.250-20 x 1.120)	2
29	31716	ВИНТ (.250-20 x .620)	2
30	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
31	65999A2	Трос в сборе, черный	1
32	194372	Клеммная колодка	1
33	38055	ВИНТ (.190-32 x .620)	2
34	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
35	45076	Гайка (#10-32) латунная клемма блока выключателя	2
36	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
37	818968	ВТУЛКА	2
37	8M0214955	Втулка	2

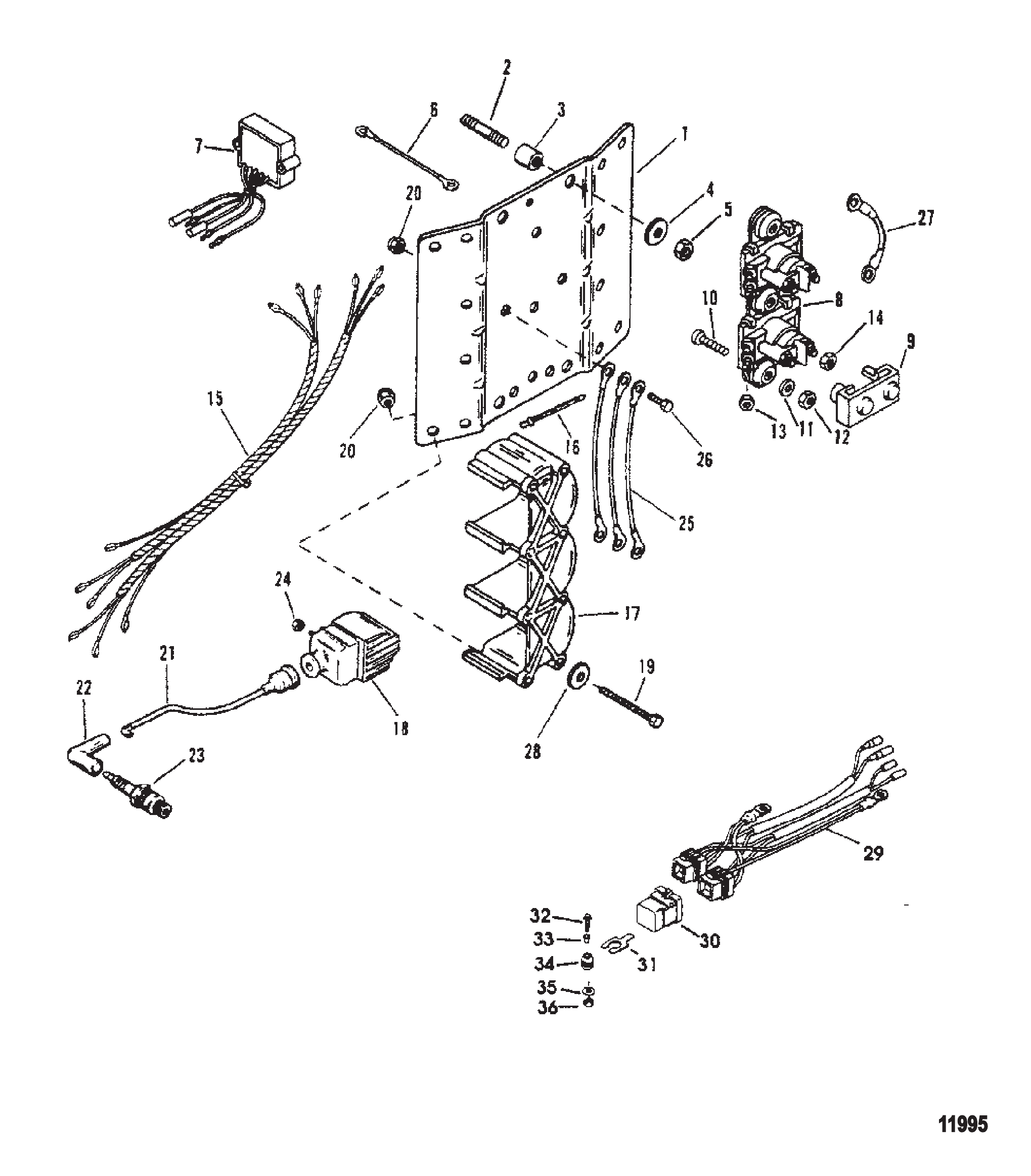

Рис. 25ЖГУТ ПРОВОДОВ / СОЛЕНОИД СТАРТЕРА WIRING HARNESS/STARTER SOLENOID

REF	Номер детали	Наименование	Кол-во
-	9148A27	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148A28	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T89	Корпус редуктора — CXL — серый	1
-	9148A30	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A31	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
47	78956	Кулачок переключения	1
47	789562	Кулачок переключения передач	1
48	89594A1	Толкатель в сборе	1
49	79911	Тяга привода сцепления	1
49	79911A1	Штанга	1
50	79910	Пружина	2
51	78910	Шайба	AR
52	78906	Палец	1
52	8M0084245	Штифт фиксатора пружины	1
53	14469	Стакан подшипника	1
53	14469T	Обойма подшипника	1
54	88957A1	Подшипник шариковый	1
54	88957T	Подшипник шариковый	1
55	NSS	NOT SOLD SEPARATE Reverse Gear (PART OF 43-18572A1 or 43-18475A1)	1
56	15844	Подшипниковый узел роликовый	1
57	78909	Палец фиксатора	2
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78962	Пружина	2
61	18572A1	Шестерня переднего хода в сборе (135/150)	1
61	18572T1	КОМПЛЕКТ ШЕСТЕРЕН	1
61	18475A1	Шестерня переднего хода в сборе (175/200)	1
61	18475T1	КОМПЛЕКТ ШЕСТЕРЕН	1
62	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
62	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
62	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
62	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
62	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
62	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
62	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
62	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
62	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
62	1761510	Регулировочная прокладка (.143)	AR
62	1761511	Регулировочная прокладка (.145)	AR
62	1761512	Регулировочная прокладка (.147)	AR
62	1761513	Регулировочная прокладка (.149)	AR
63	15841	Подшипник роликовый	1
64	17616	Упорное кольцо	1
65	31534	Уплотнительное кольцо	1
65	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
66	18447A2	Переходник подшипника в сборе	1
66	18447T2	АДАПТЕР В СБОРЕ	1
67	15843	Подшипник роликовый	1
67	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
68	18448	Шайба упорная	2
69	15842	Подшипник упорный	2
70	18446	Вал гребного винта	1
71	18444A1	Корпус подшипника в сборе	1
71	818896T2	ОБОЙМА ПОДШИПНИКА	1
72	30956	Подшипник игольчатый	2
72	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	2
73	76868	САЛЬНИК ВНУТРЕННИЙ	2
73	8M0248882	САЛЬНИК @5	2
74	79447	Шайба стопорная с усиком	1
75	79448	Фиксатор	1
75	8M2011027	ФИКСАТОР	1
76	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
77	31640A1	Пластина-триммер в сборе, корпус редуктора	1
77	31640Q4	ТРИММЕР	1
78	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
79	67891	Заливная пробка	1
79	8M0039169	ЗАЛИВНОЙ БЛОК	1
80	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
81	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
81	8M0204653	Гайка	2
82	13171	Ступица упорная	1
82	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
83	31211A2	Шайба шлицевая	1
83	31211Q03	ШАЙБА В СБОРЕ	1
84	816629	Стопорная шайба с усиком	1
84	816629Q	ШАЙБА СТОПОРНАЯ	1
85	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
85	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
86	423511	Шайба стопорная зубчатая	1
87	65210	ВИНТ (.375-16 x 1.00)	1
-	89238A2	Комплект сальников	1

Рис. 26Редуктор с гребным валом - реверсивный 135/150/175/200 Gear Housing Propeller Shaft - Counter-135/150/175/200

REF	Номер детали	Наименование	Кол-во
1	88447	Винт (.190-32 x 1.62)	3
2	38833	ШАЙБА	3
3	94304	Распорная втулка винта коробки переключателей	3
4	13381	Пластина	1
5	821889A20	Ограничитель оборотов	1
5	821889A30	Ограничитель оборотов	1
6	823147A5	Жгут проводов в сборе, адаптер - ограничитель оборотов	1
7	801402	Комплект для смазки	1
7	30500A2	КОМПЛЕКТ СМАЗКИ	1
8	42579A3	Основание водяного насоса в сборе	1
8	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
9	426311	Прокладка	1
9	8M0204678	ПРОКЛАДКА	1
10	89238	Сальник масляный	1
11	16977	САЛЬНИК МАСЛЯНЫЙ	1
12	856081	Прокладка	1
12	8M0090319	ПРОКЛАДКА @5	1
13	856091	Прокладка	1
13	858524	Прокладка	1
14	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
14	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
15	96148A1	Корпус водяного насоса в сборе	1
15	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
16	48752	Вставка	1
16	48752T	ВСТАВКА	1
17	38970	САЛЬНИК X-LONG	1
18	899841	Крыльчатка водяного насоса	1
18	89984T3	КРЫЛЬЧАТКА	1
19	56654	ШПОНКА	1
19	8M0214992	ШПОНКА @5	1
20	96411	Винт (#14-8 x 2.25)	1
20	8M0215009	ВИНТ	1
21	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
21	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
22	13438	Гайка (.250-28)	2
22	8267119	Гайка (.250-28)	2
23	19924275	ВИНТ (.312-18 x 2.75)	1
24	36001	ШАЙБА	1
25	29804	ВТУЛКА	1
25	29804T	ВТУЛКА	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

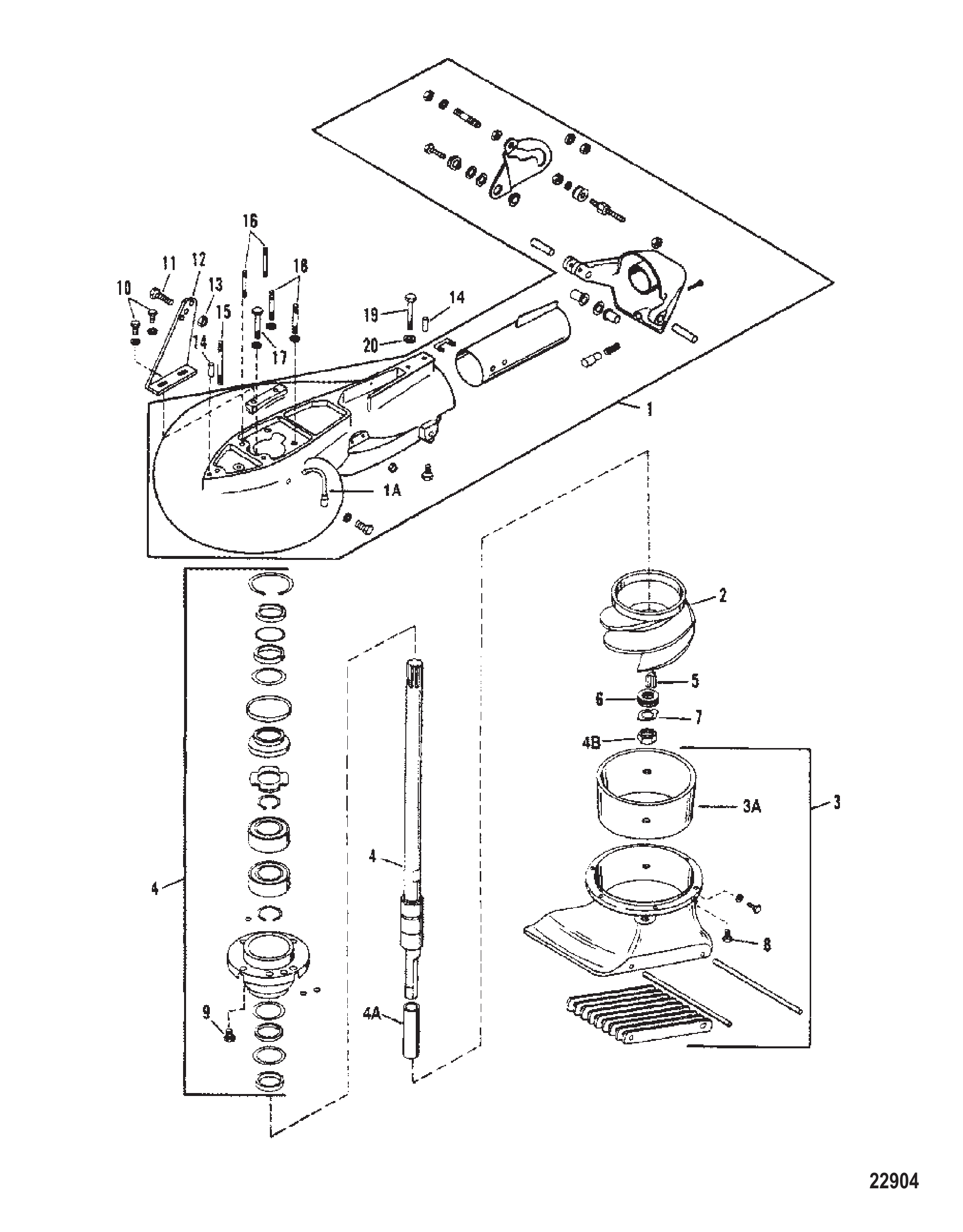

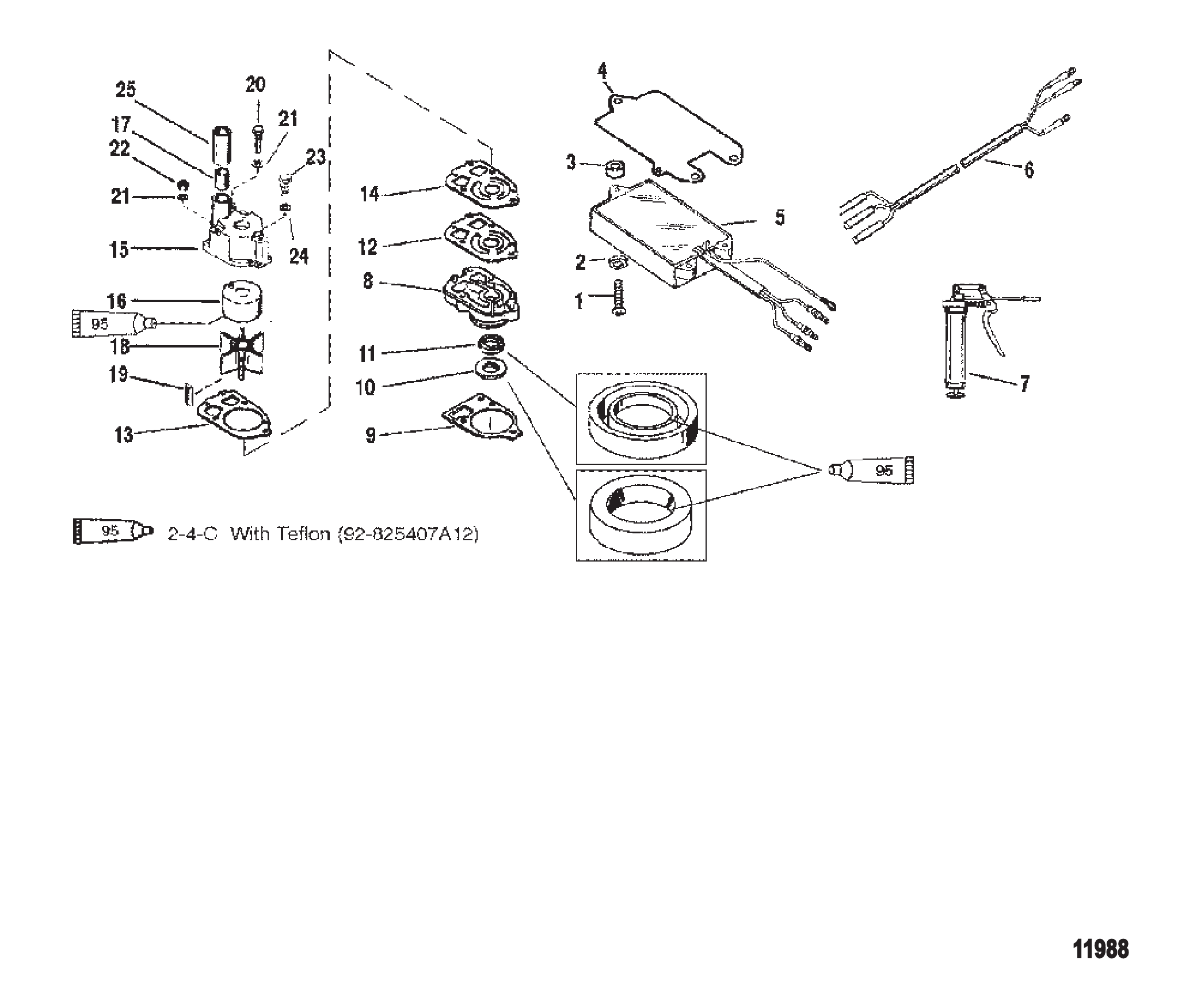

Рис. 27КОМПЛЕКТУЮЩИЕ ЖИКЛЕРОВ JET COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	827328T9	Верхний кожух в сборе	1
1	827328T10	Верхний кожух в сборе	1
2	821256T1	Воздухозаборник - чёрный	1
2	821256T03	Воздухозаборник	1
2	821256T2	Воздухозаборник - серебристый	1
3	82130016	ВИНТ (M6 x 16)	4
4	859356A1	Комплект шумоизоляции	1
4	859356A02	Комплект шумоизоляции	1
5	NSS	NOT SOLD SEPARATE Sound Blanket	1
6	NSS	NOT SOLD SEPARATE Sound Blanket	1
7	NSS	NOT SOLD SEPARATE Sound Blanket	2
8	823865	ЗАГЛУШКА	2
9	831207T10	Рукоятка	1
9	831207A16	Комплект рукоятки замка кожуха	1
10	812707	Втулка	2
11	831214	Проставка	1
12	12134	ШАЙБА ВОЛНОВАЯ	1
13	F481777	Вал кулачкового замка	1
13	8M0001081	Кулачок	1
14	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
14	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
15	1993716	ВИНТ (M6 x 16)	1
16	821249M2	Кронштейн передний	3
16	8M0036792	Кронштейн	3
17	815477	УПОР ЗАЩЕЛКИ	3
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
19	401366	ГАЙКА (M6) Нержавеющая сталь	6
20	8237951	Стопорное кольцо	1
21	815263	РОЛИК	1
21	8M0207770	Ролик @3	1
22	8155381	Роликовый штифт	1
23	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
23	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
24	401366	ГАЙКА (M6) Нержавеющая сталь	1
25	47341A11	Комплект шнура с рукояткой ручного запуска	1
26	12066Q9	Трос	1
26	12066Q10	Трос стартера @2	1

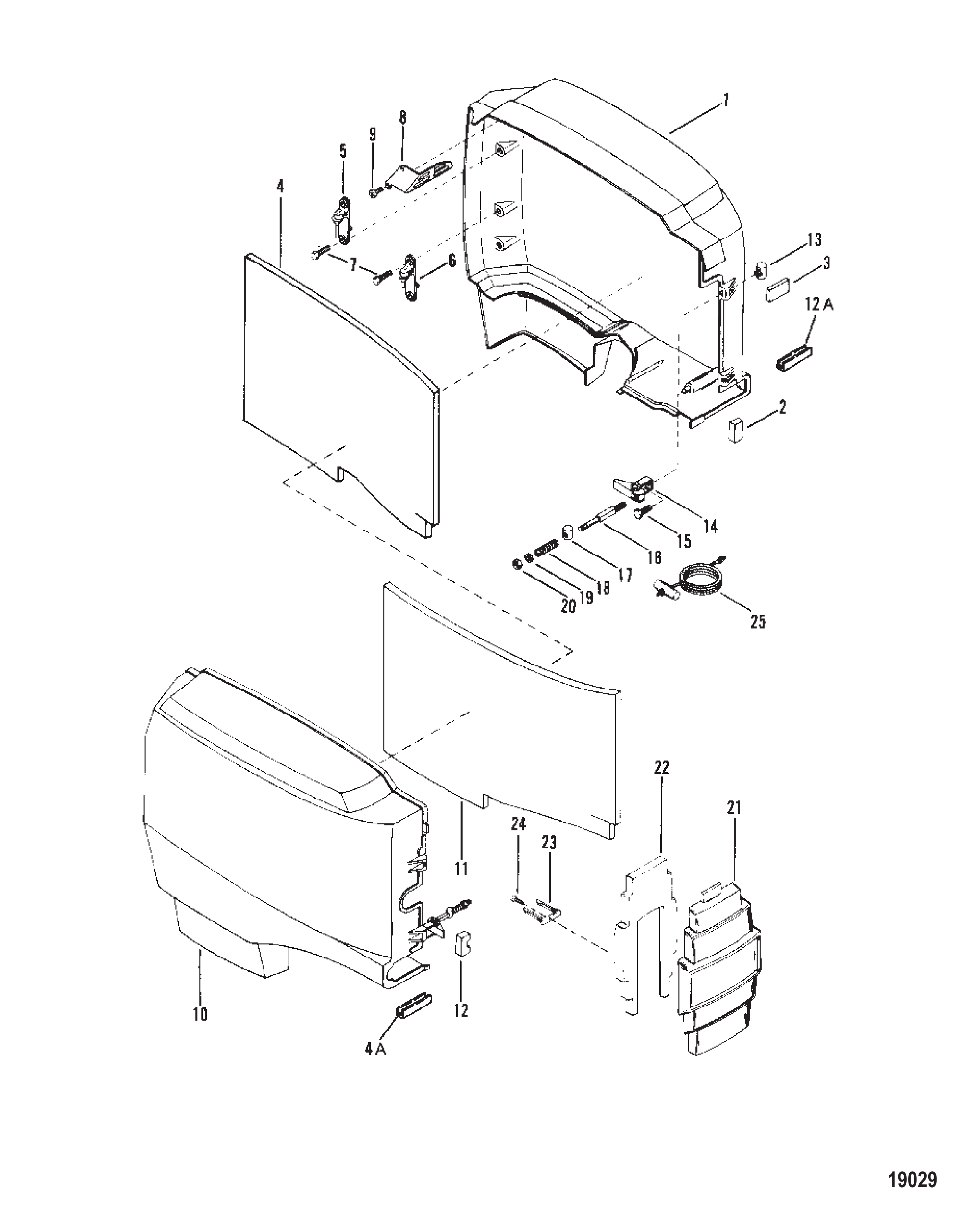

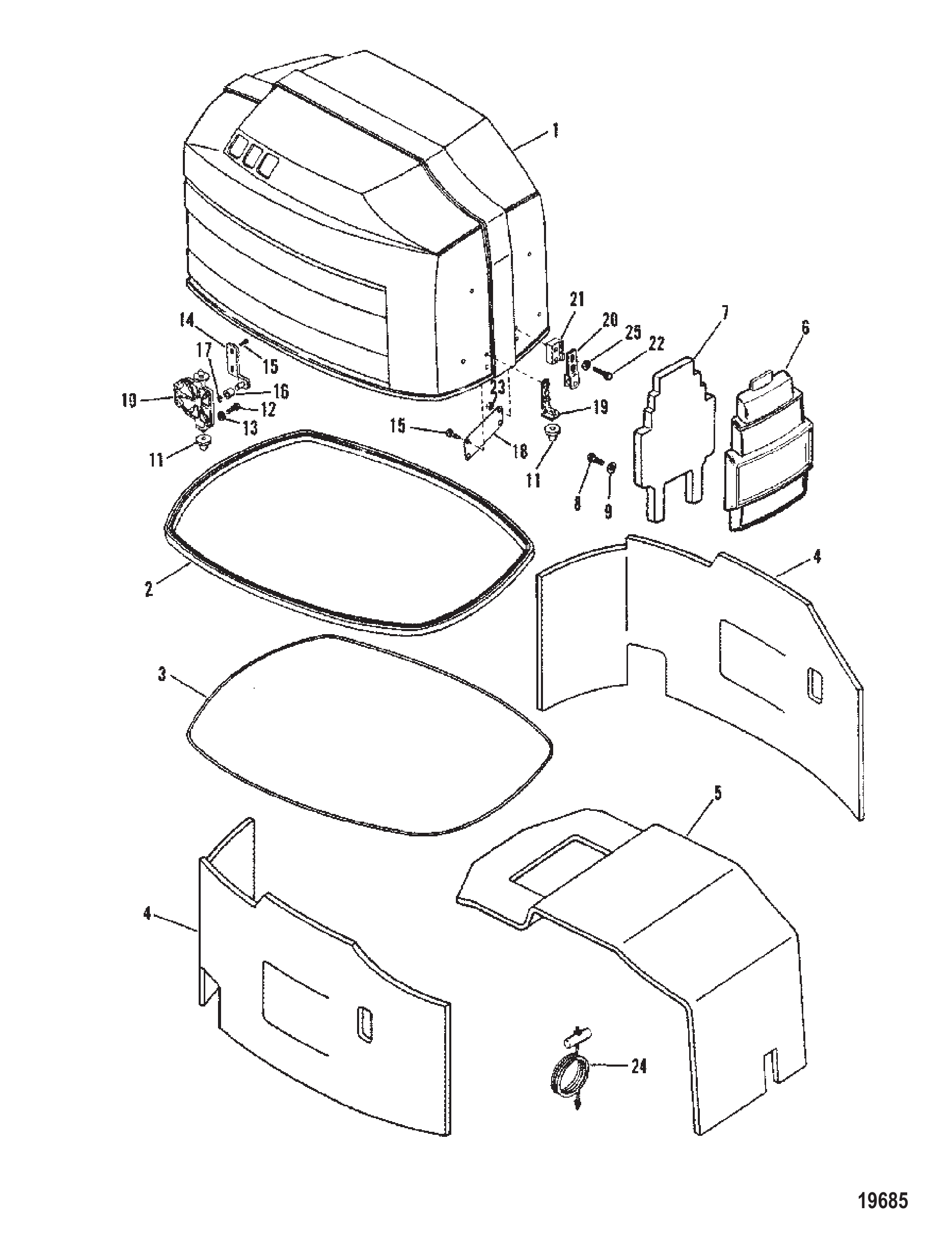

Рис. 28ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	17925A20	Замок зажигания в сборе (20')	1
2	90468A1	Крышка в сборе с ключом	2
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	1
7	89976	Пластина крепления переключателя	1
8	88107	Замок зажигания (ключ см. ниже)	1
9	93543	ГАЙКА Специальная - Хромированная латунь	1
10	90311	ВСТАВКА Панель переключателя (Выкл-Работа-Пуск)(Нажать для подсоса)	1
11	68878A2	Звуковой сигнал в сборе, аварийный	1
12	68879	КРЫШКА	1
13	8127111	Проставка (.375)	2
13	812711	Проставка (.250)	2
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

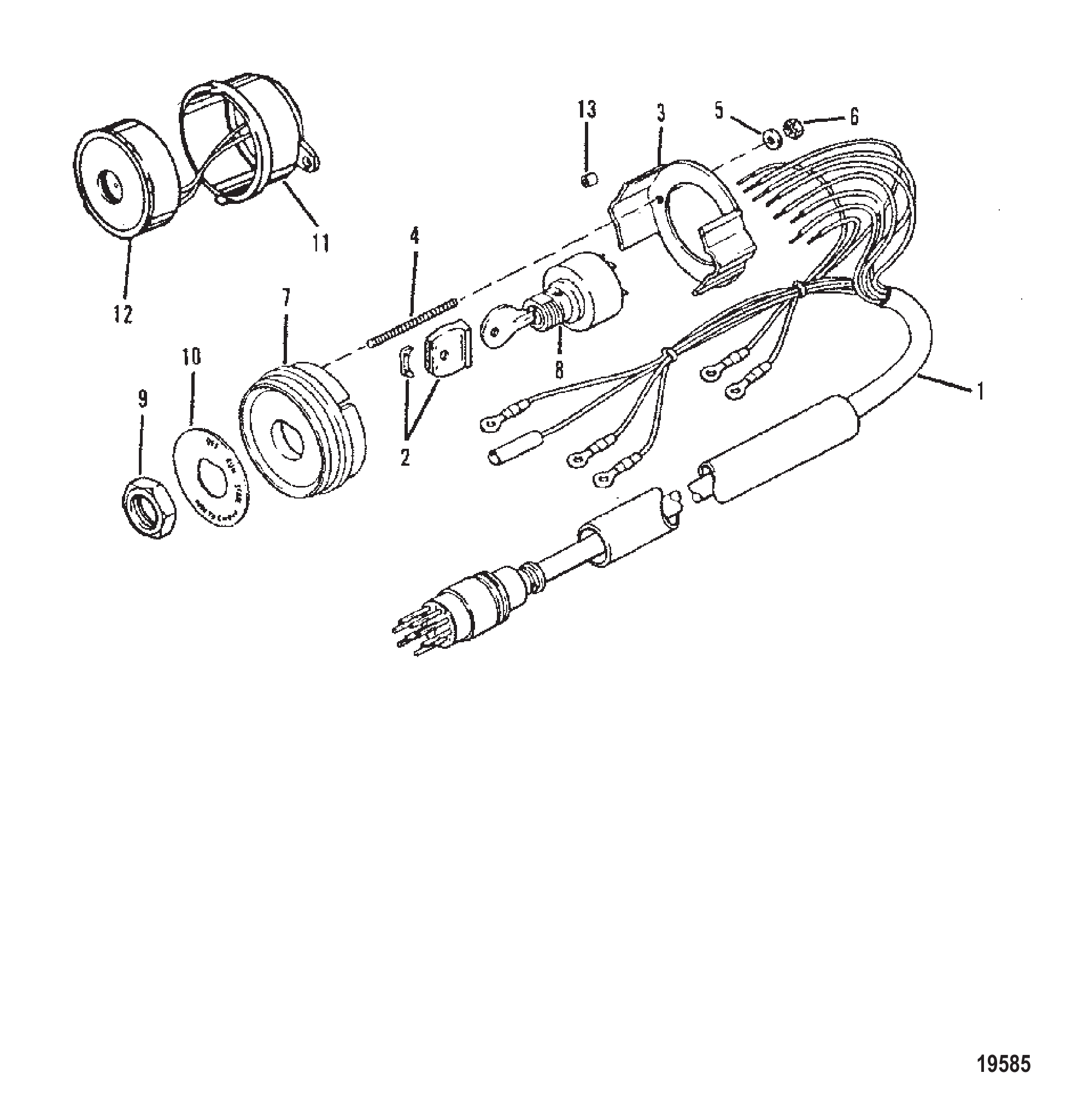

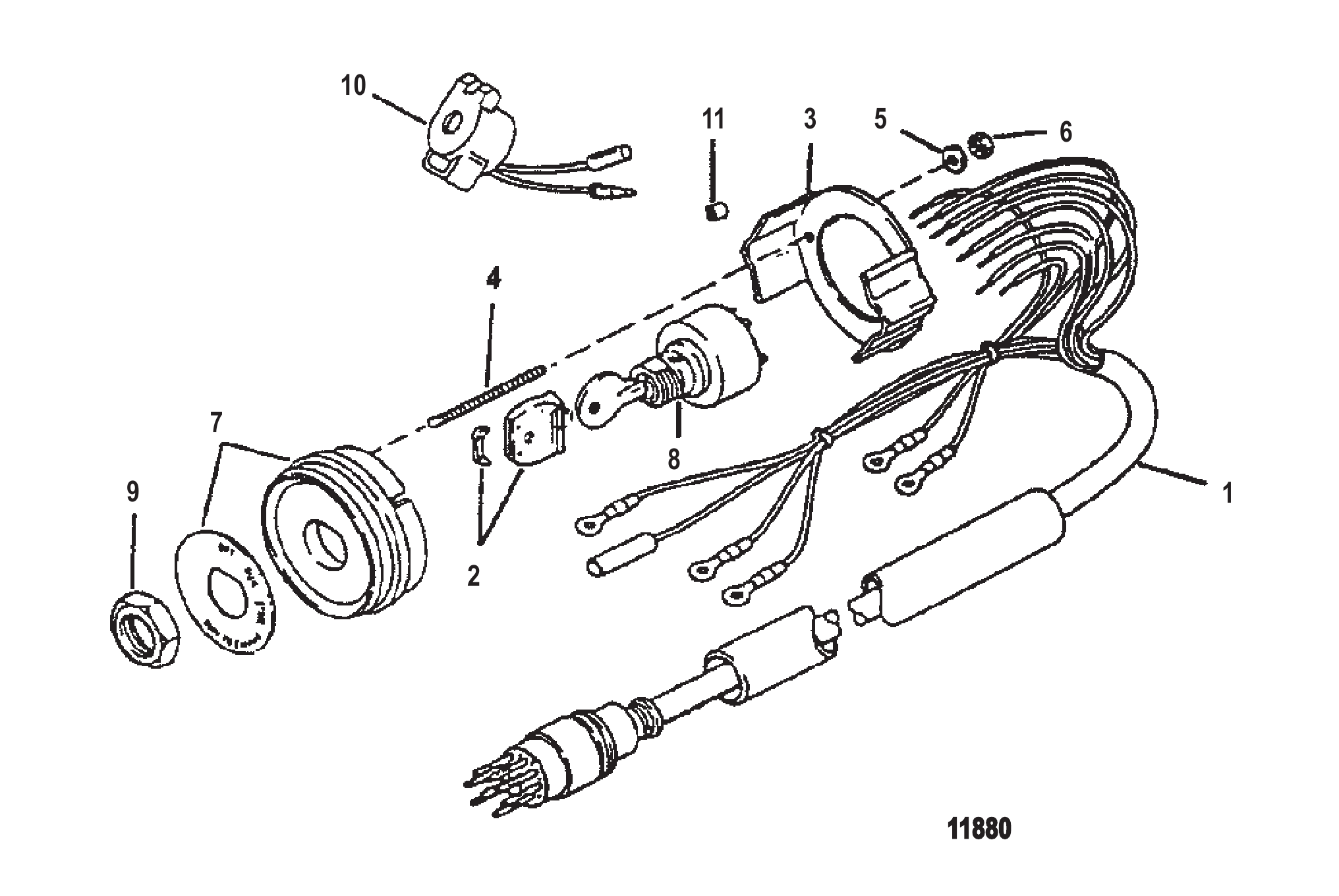

Рис. 29Выключатель зажигания (двигатели с реверсивным вращением) Key Switch (Counter Rotation Engines)

REF	Номер детали	Наименование	Кол-во
1	190503	Прокладка	1
2	8185622	Разделительная пластина	1
2	827323A2	РАЗДЕЛИТЕЛЬНАЯ ПЛАСТИНА	1
3	814754	Сальник (12.50 дюймов)	1
4	814634	Хомут	4
5	826356	ВИНТ С ШАЙБОЙ (.312-18 x 1.500)	20
5	8263561	Винт с шайбой (.312-18 x 1.500)	20
6	814430	Фитинг (.500-14)	1
6	8144301	Штуцер	1
7	92007	Штуцер (.250-18) (90 градусов)	1
7	920071	Штуцер (90 градусов)	1
8	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
8	8M0108355	Шланг (57 дюймов, бухта)	1
9	816311	Стяжка (8.00 дюймов)	2
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	68729	КРЫШКА	1
10	8M0039767	КРЫШКА	1
11	74824	Винт (.312-18 x 1.250)	4
12	69570	Винт (#10-16 x .750)	1
13	76451	Шайба	1
14	14479	Диафрагма	1
14	144791	ДИАФРАГМА	1
15	16496	ДЕФЛЕКТОР водяной	1
16	16497A1	Пластина	1
17	78690	Прокладка	2
17	78690002	Прокладка	2
18	64878	ПРУЖИНА (Чёрная)	1
19	85303	ШАЙБА	1
20	14480	Клапан тарельчатый	1
21	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
22	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
23	991763	Прокладка	1
23	991764	Прокладка	1
24	18260A2	Пластина выхлопная в сборе	1
24	18260T2	УЗЕЛ ПЛАСТИНЫ ВЫПУСКНОЙ СИСТЕМЫ	1
25	897721	РАЗЪЕМ (.125-27) (ПРЯМОЙ)	1
25	89772Q1	СОЕДИНИТЕЛЬ (.125-27)	1
26	20033	Штифт направляющий установочный	2
26	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
27	8147011	Сальник	1
27	8M0043164	САЛЬНИК	1
28	680101	КРОНШТЕЙН	1
29	812832	Винт (#10-16 x .500)	8
29	878608	Винт (#10-16 x .500)	8
30	20553	Шайба (.406 x .734 x .063)	6
31	69254	ГАЙКА	6
32	27132	ВТУЛКА	1
33	19564	Люверс старого образца	1
33	8M0179867	ВТУЛКА	1
34	126021	Втулка	1
34	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
34	19565	Люверс	1
34	19565002	ВТУЛКА	1
35	66727	ВИНТ (.312-18 x 1.250)	1
36	68783	ВИНТ (.312-18 x 2.50)	1
37	66725	ВИНТ (.375-16 x 3.50)	3
37	898833	Винт (.375-16 x 3.500)	3
38	812905A3	Кронштейн в сборе	1
38	812905T	КРОНШТЕЙН ПЕРЕДНИЙ	1
39	90285	ВИНТ (.312-18 x .625)	4
40	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	4
41	187031	Шайба	4
42	18778	Втулка уплотнительная	4
42	18778001	Втулка уплотнительная	4
43	18578A6	Кронштейн задний в сборе	1
43	18578T09	УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ	1
-	815791A92	Комплект прокладок двигателя	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

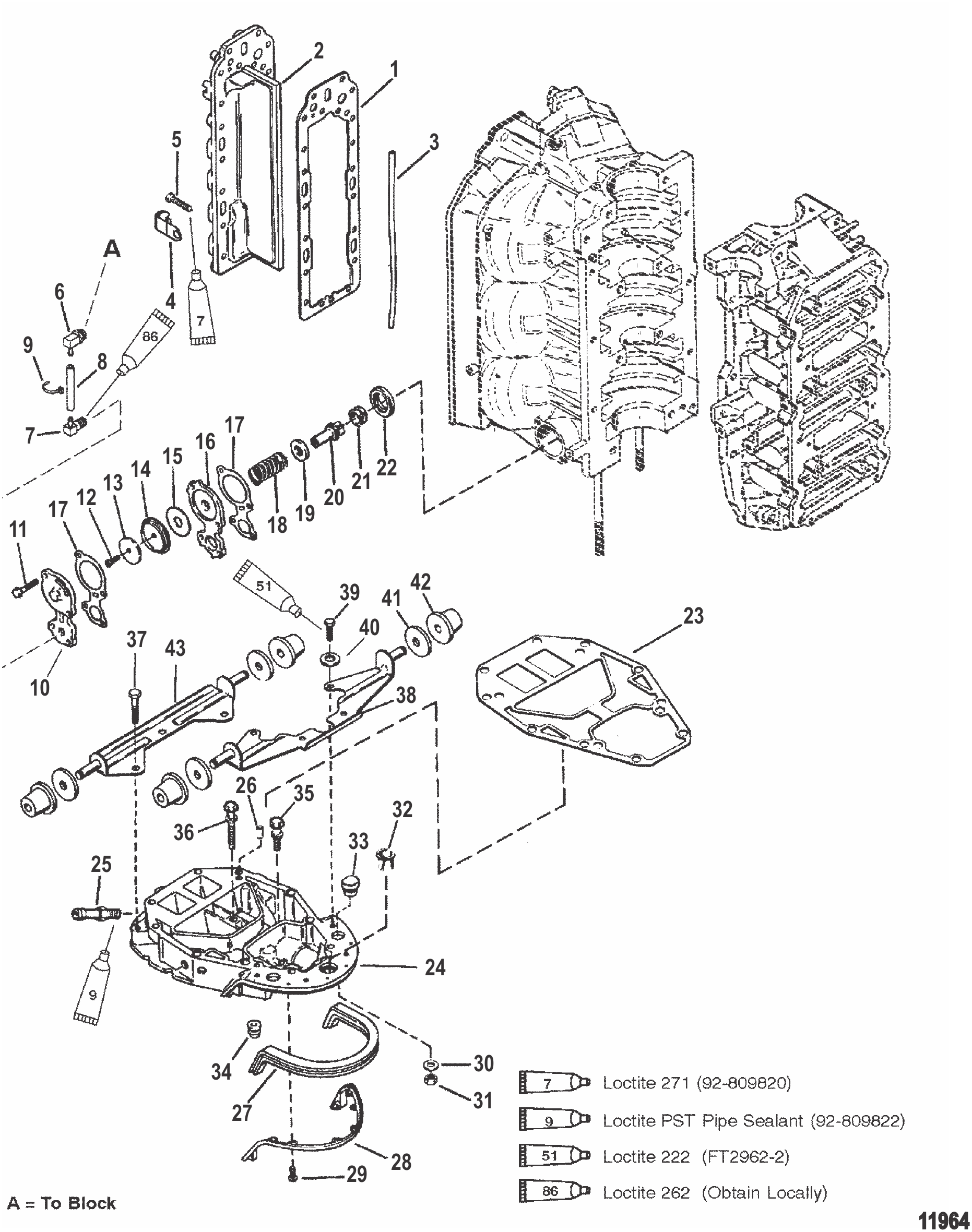

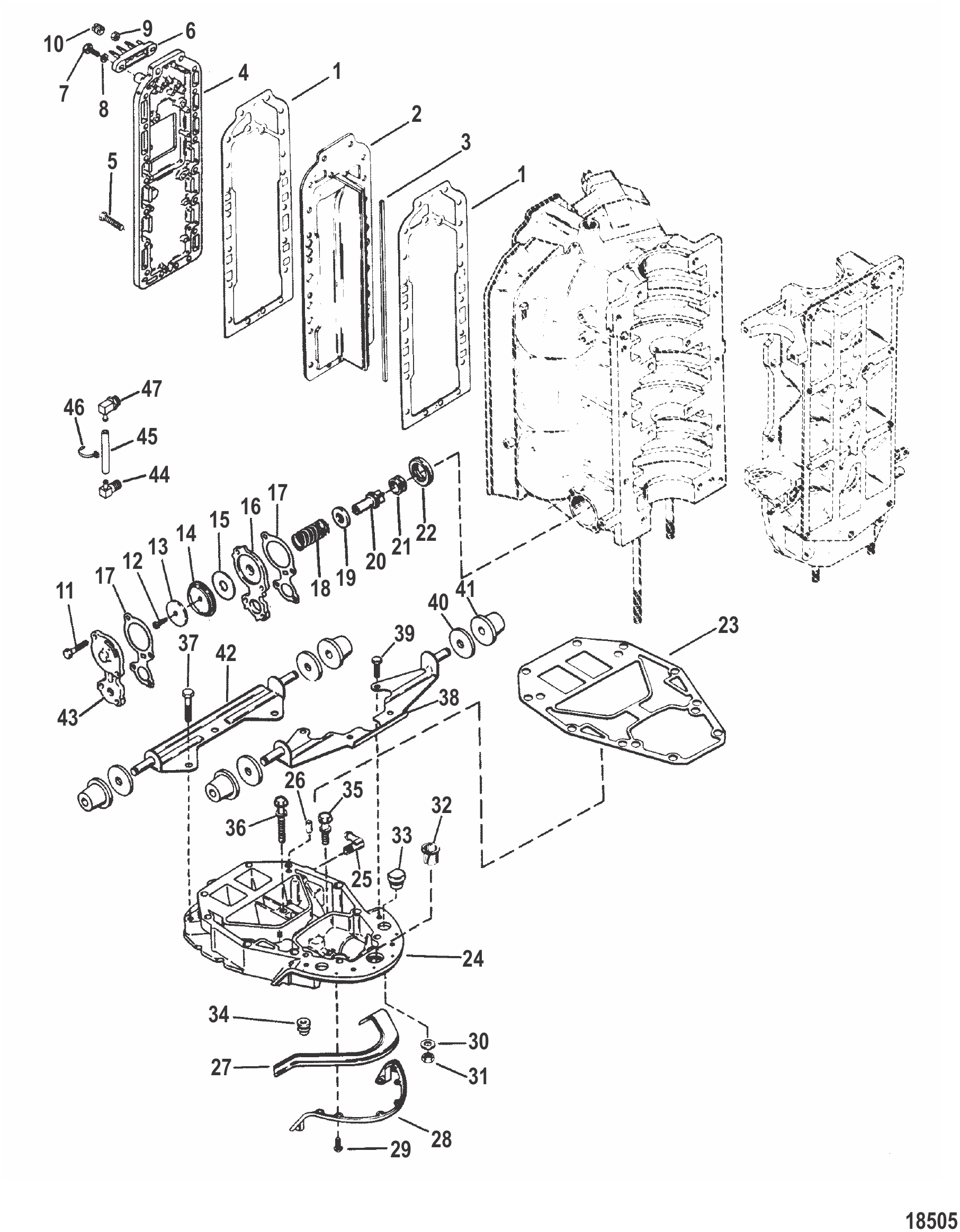

Рис. 30ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛАСТИНА Exhaust Manifold And Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	858576T03	Корпус в сборе с приводным валом	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	9035016	Шпилька (M10 x 190)	4
3	8M0034462	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
4	8M0214963	Шайба	5
5	40140	ГАЙКА (M10)	5
6	85822A15	Датчик скорости в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
7	433351	Соединитель 90 градусов - с Vibraseal	1
8	85822	Соединитель прямой	1
8	85822T	Разъём прямой	1
9	44343T1	Опора	2
10	42973	БОЛТ (M12 x 154)	2
10	898835001	Винт (M12 x 154)	2
11	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
12	43528	Гайка (M12) болта нижней опоры	2
12	8M0204662	Гайка	2
13	88238A10	Кабель заземления в сборе	2
14	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
15	858916T	Хомут	2
16	4010725	ВИНТ (M8 x 25)	4
17	858745	Крышка	4
17	8M0142713	Крышка опоры	4
18	859550	ВТУЛКА	1
19	24873	ШТИФТ УСТАНОВОЧНЫЙ	1
20	855622	ШТУЦЕР	1
21	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
22	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	8M0084244	Штифт установочный, .375 x .620	1
22	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
23	813745	Проставка	1
24	816311T	СТЯЖКА (8.00 дюймов)	2

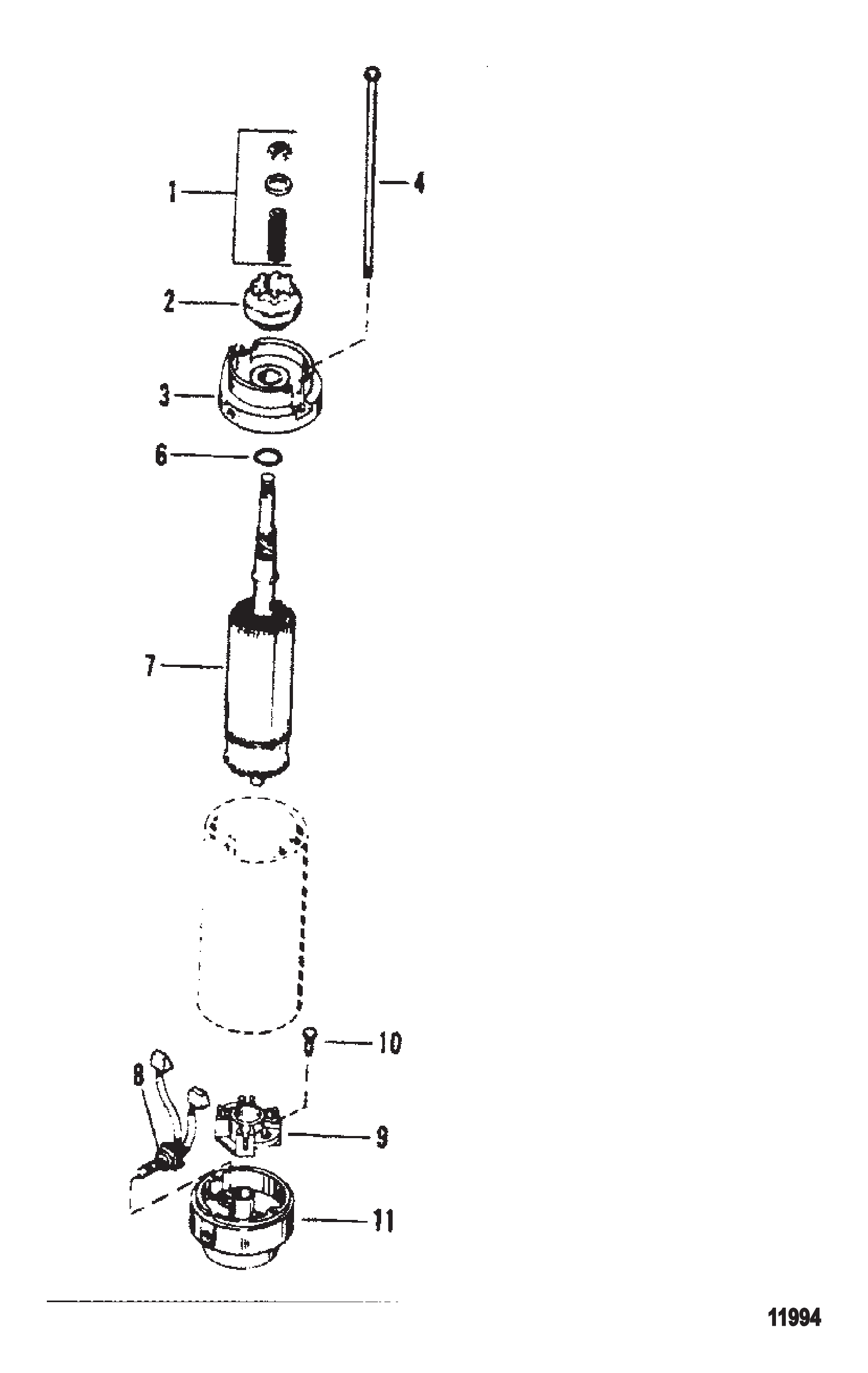

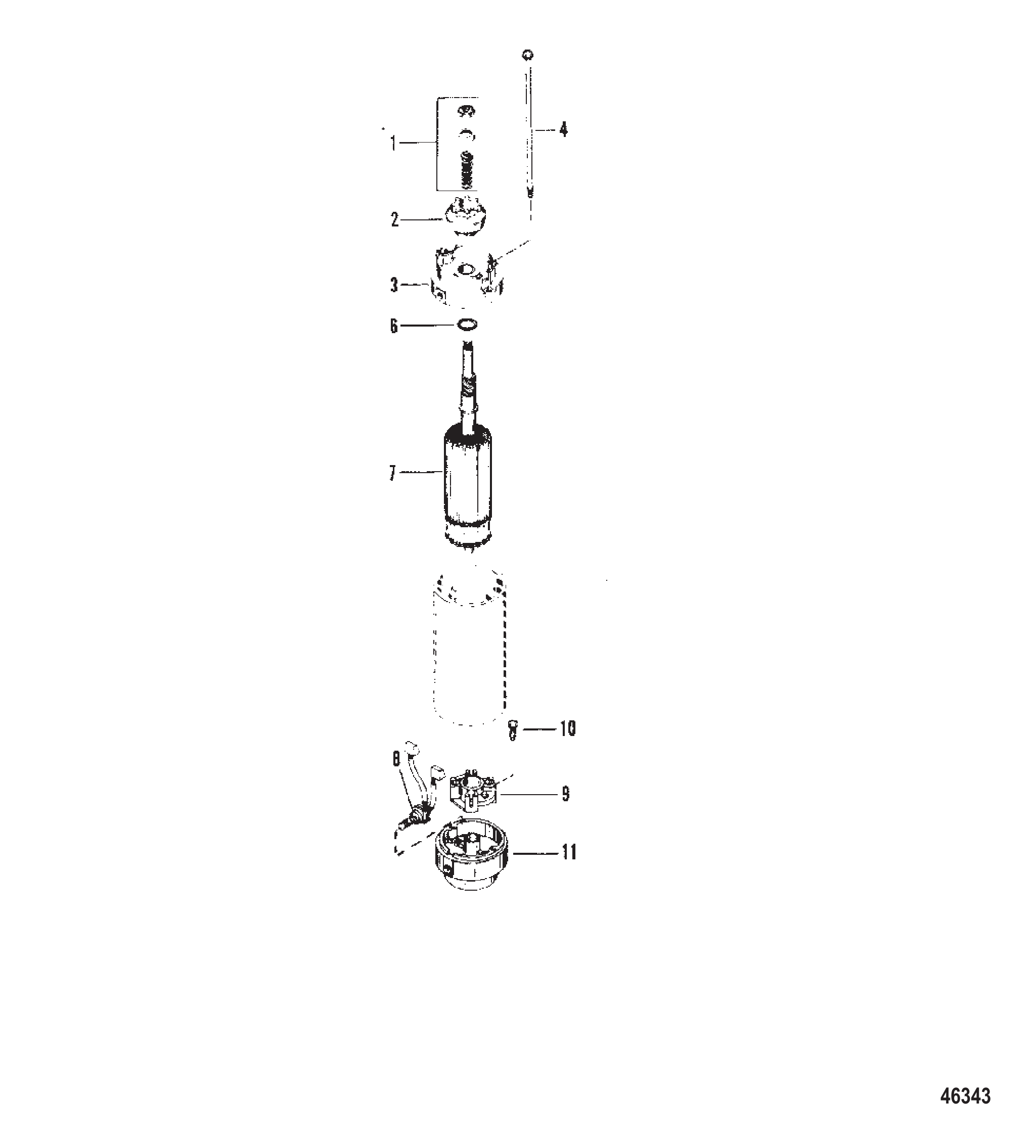

Рис. 31СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во

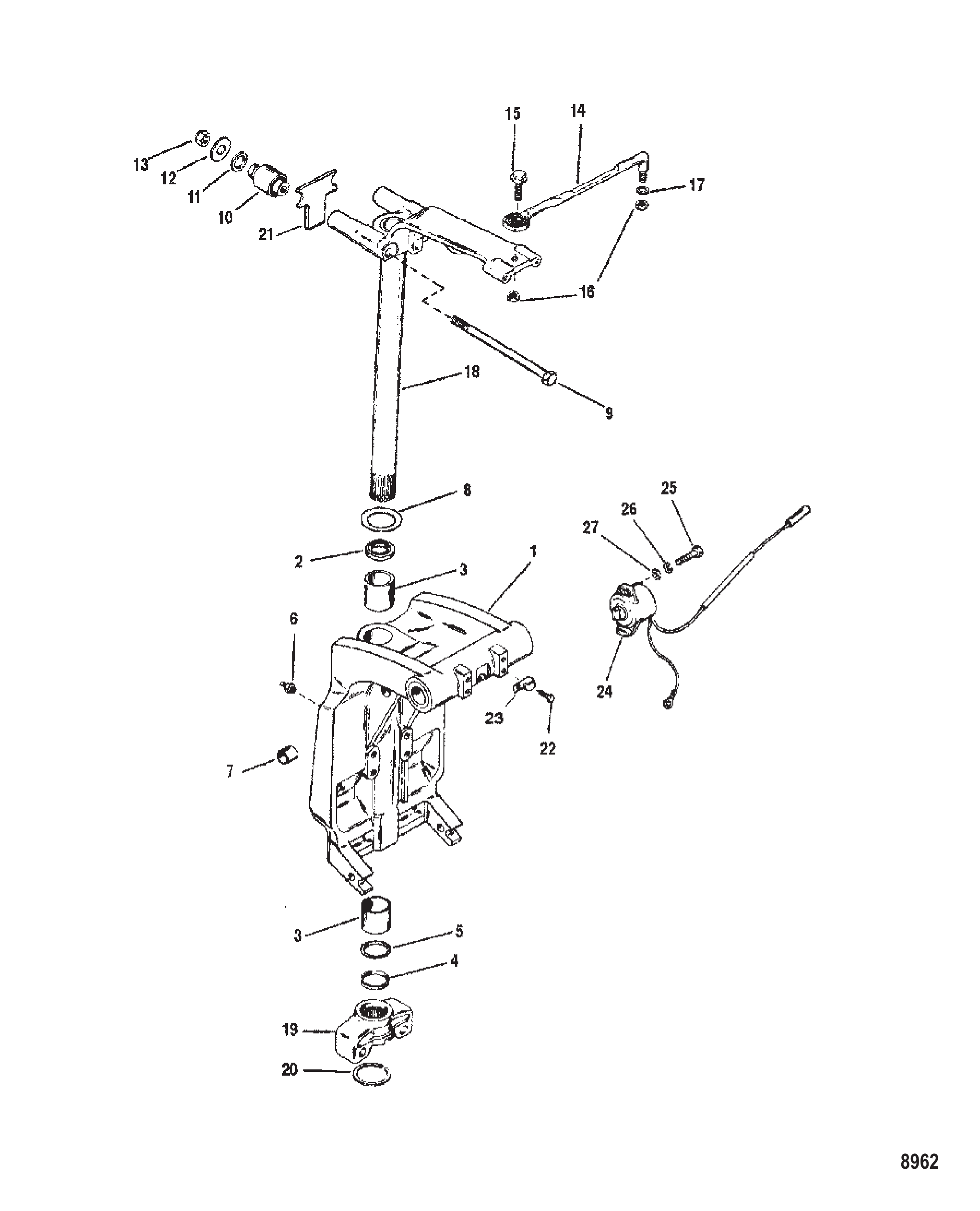

1	8710A17	Поворотный кронштейн в сборе	1
1	8710A18	Поворотный кронштейн в сборе	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
2	87735	Сальник нижний масляный	1
3	67669	Втулка нижняя и верхняя	2
3	818764	ВТУЛКА	2
4	33466	Кольцо уплотнительное	1
5	67668	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	99608	Втулка	2
7	821207	ВТУЛКА	2
8	67706A35	Поворотный палец в сборе (чёрный)	1
8	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
8	67706A36	Поворотный палец в сборе (серый)	1
8	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	78687	Опора (длинная)(водомет)	2
10	78687T	Опора	2
10	77326	ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)	2
11	66921	ШАЙБА	2
12	814432	Шайба	2
12	78688	Шайба	2
13	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
13	8M0204653	Гайка	2
14	92876A1	Тяга рулевая в сборе	1
14	92876A12	Тяга в сборе	1
15	14000	Винт (.375-24 x 1.25)	1
15	849838	ВИНТ (.375-24 x 1.250)	1
16	34863	ГАЙКА (.375-24)	2
16	8M0204726	Гайка (.375-24) латунная	2
17	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
18	78854	Волнистая шайба	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
19	878182T	Вилка нижняя — нержавеющая сталь	1
19	86580A2	Вилка в сборе, нижняя (серая)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
20	67684	Кольцо стопорное	1
21	67670	Шайба	1
22	88882	УПОР верхней вилки	1
23	64014	Винт (.250-28 x .500)	2
24	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 32Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во

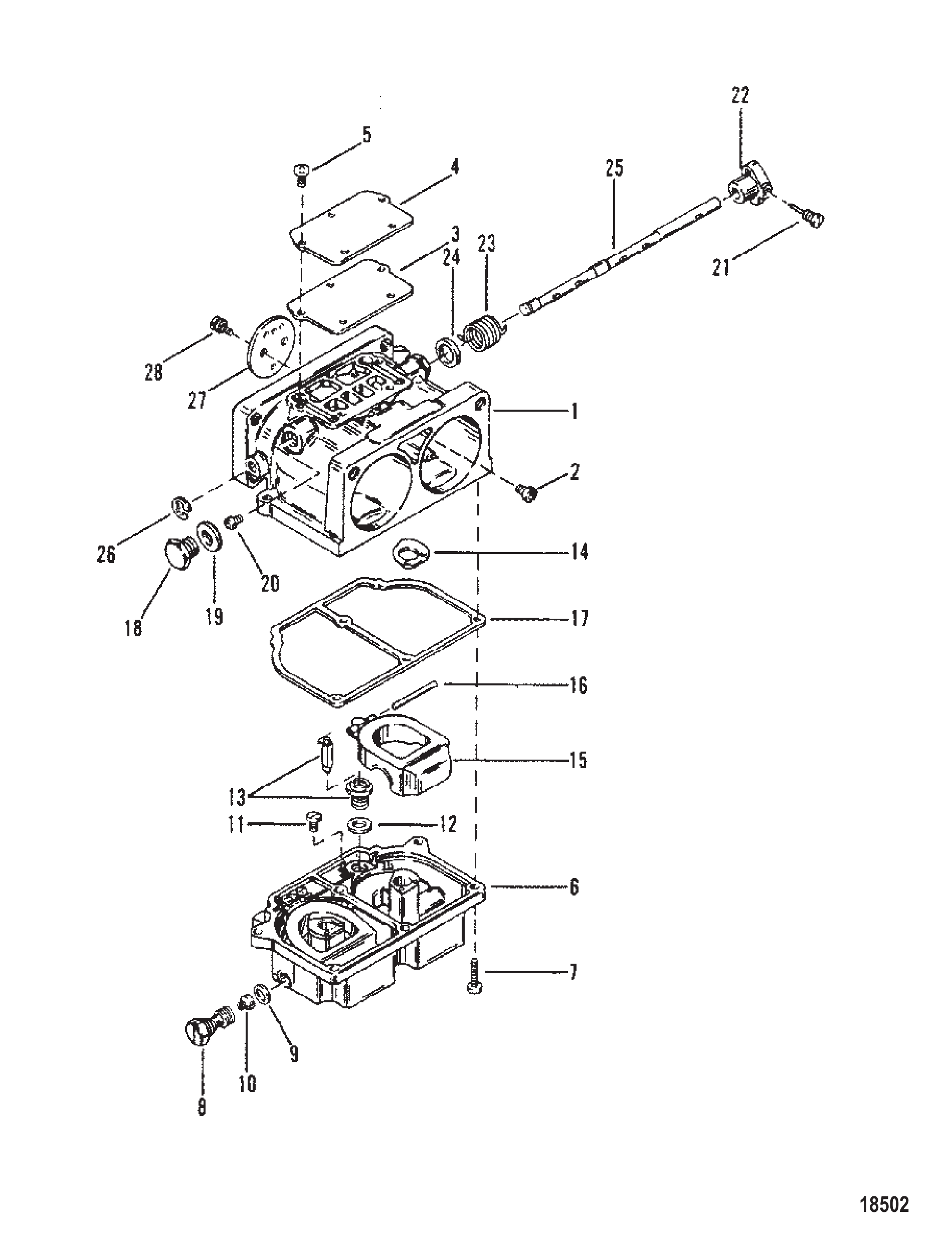

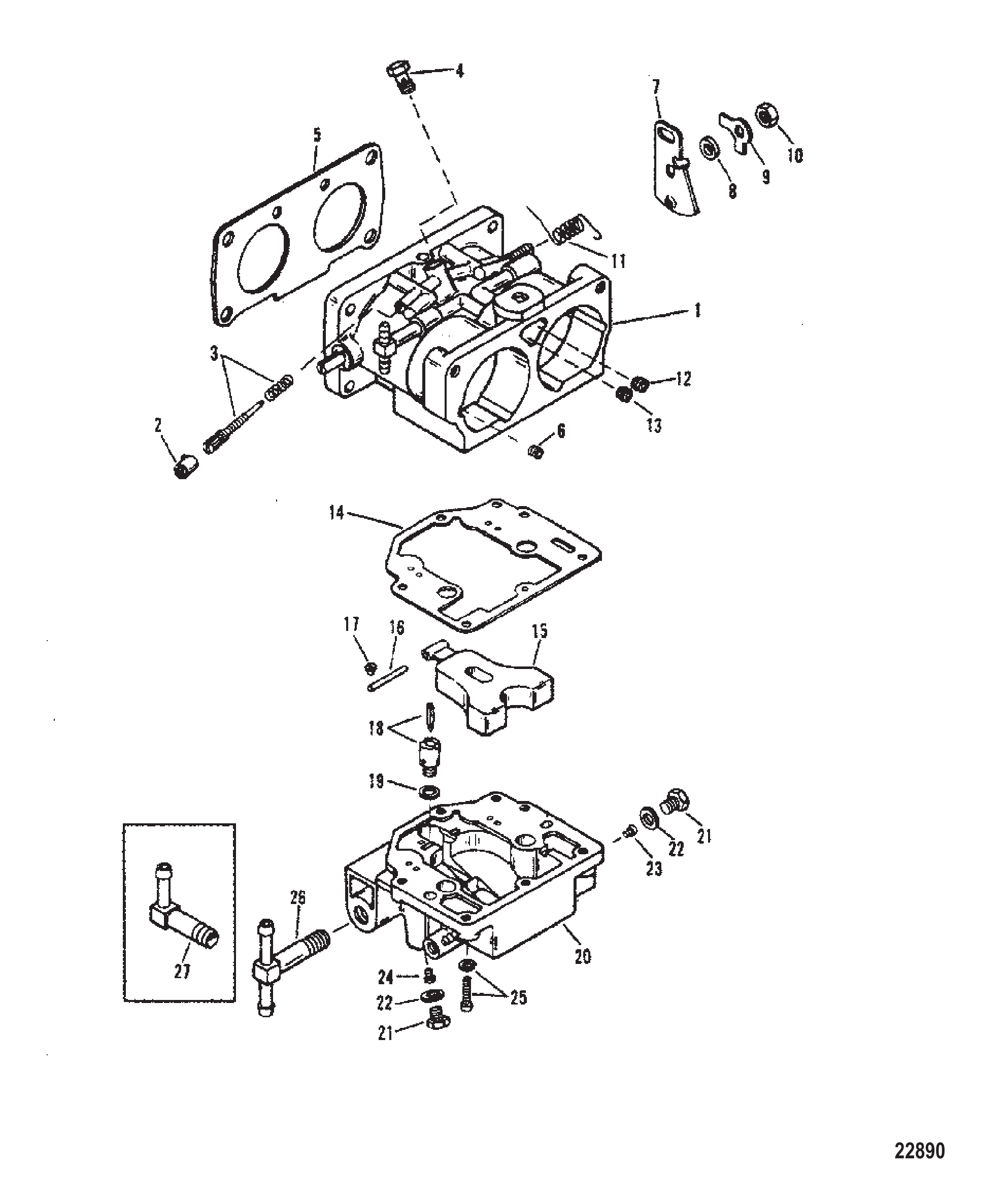

1	9503A20	КАРБЮРАТОР (6)(WMC-66)	1
1	9503T21	КАРБЮРАТОР (WMC-78A)	1
1	9266A21	КАРБЮРАТОР (8)(WMC-74)	1
1	9266T22	Карбюратор	1
1	9266T22	Карбюратор	1
1	8846T20	КАРБЮРАТОР (WMC-61)	1
1	8846T28	КАРБЮРАТОР (WMC-102)	1
1	8846T25	КАРБЮРАТОР (WMC-80A) (9.9)	1
1	8846T28	КАРБЮРАТОР (WMC-102)	1
1	9726T11	КАРБЮРАТОР (WMC-63-Viking)	1
1	9726T18	КАРБЮРАТОР (WMC-83)	1
1	9726T15	КАРБЮРАТОР (WMC-77) (Viking)	1
1	9726T18	КАРБЮРАТОР (WMC-83)	1
1	9726T18	КАРБЮРАТОР (WMC-83)	1
2	9473	Клапан дроссельной заслонки	1
2	815133	КЛАПАН Дроссельный	1
2	94731	Клапан дроссельной заслонки	1
2	823716	Клапан дроссельной заслонки (WMC-40)	1
3	804707	ВАЛ	1
4	8M0138645	Винт	1
5	804996	Пружина	1
6	813022	Вал дроссельной заслонки (включая винт и пружину)	1
6	19267	Вал дроссельной заслонки (включая винт и пружину)	1
7	F10167	КОЛЬЦО	1
8	9164	Топливная камера	1
9	824401	РЫЧАГ ПОПЛАВКА	1
10	91691	Поплавок	1
11	F10064	ВАЛ	1
12	5902	Винт (#6-32 x .187)	1
13	803861	Игла впускного клапана	1
14	5315	Жиклёр главный топливный (.042) (6)	1
14	5317	Жиклёр (.046)	1
14	6246	ЖИКЛЁР (.048)	1
14	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	1
15	9171	Держатель жиклёра	1
16	813618	Крышка диафрагмы	1
16	823648	Крышка диафрагмы	1
17	9697	Винт крышки диафрагмы	4
18	15827A1	КОРПУС	1
18	9702	Комплект крышки топливного насоса	1
19	9643	Винт крышки топливного насоса	5
20	9699	Крышка пластины	1
21	44426	Прокладка	1
22	9696	Винт крышки	2
23	96371	Крышка топливного насоса	1
23	9637	Крышка топливного насоса	1
24	9633	Прокладка	1
25	9762	Пробка	1
26	192061	Прокладка карбюратора	1
27	9635	Диафрагма/прокладка	1
28	97611	Комплект прокладок/диафрагм	1
29	8237072	Ремкомплект	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

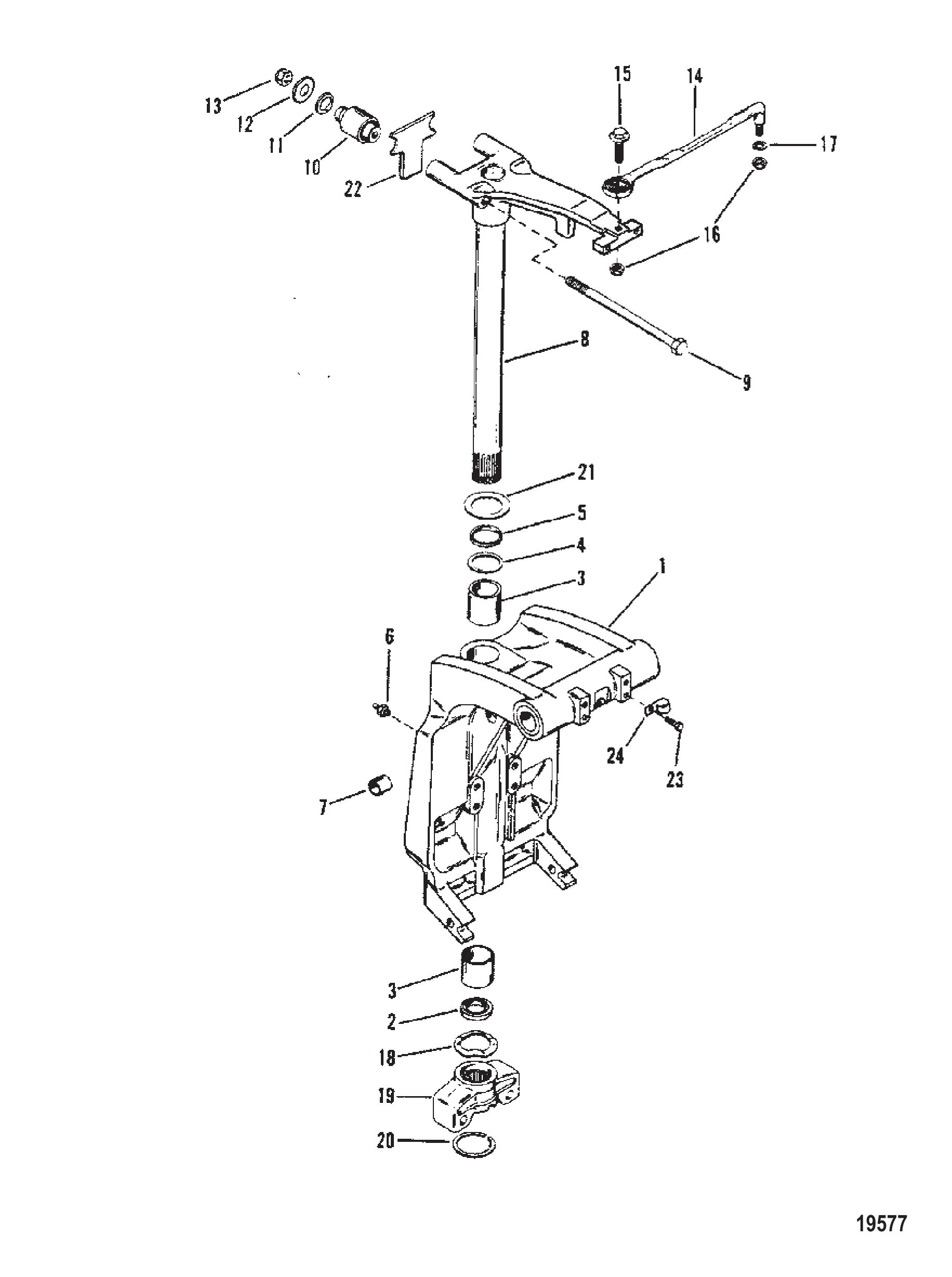

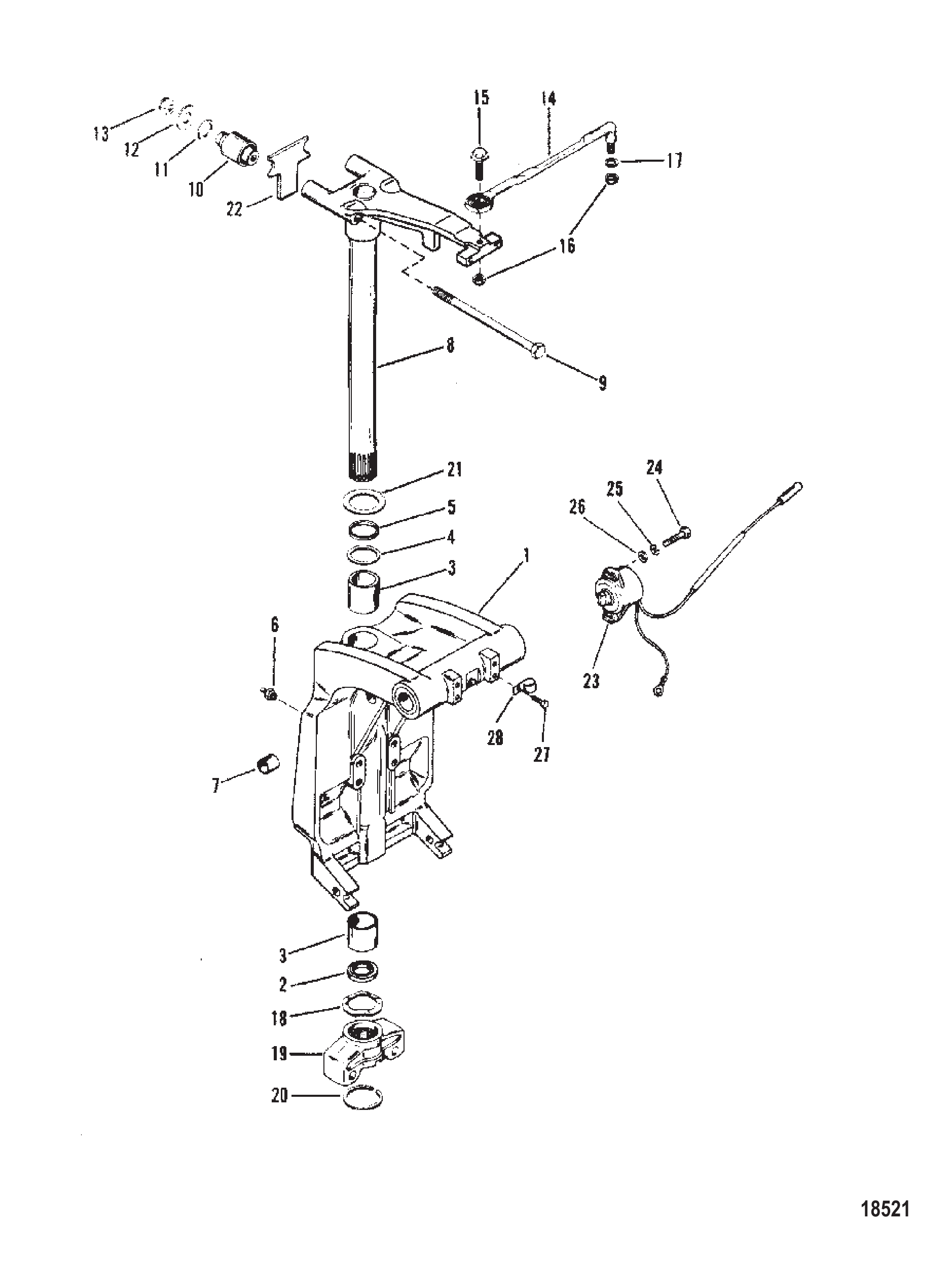

Рис. 33Поворотный кронштейн (номер отливки 1499-8710-6) Swivel Bracket (Casting #1499-8710-6)

REF	Номер детали	Наименование	Кол-во
1	880890T1	Топливный насос	1
2	NSS	NOT SOLD SEPARATE Body	1
3	881544	Пружина	1
4	881545	Плунжер	1
5	881546	Пружина	1
6	881547	Диафрагма	1
7	881548	Штифт	1
8	NSS	NOT SOLD SEPARATE Body	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Body	1
11	881550	Винт	3
12	881333	Гайка	3
13	804255	Уплотнительное кольцо	1
13	8M0050719	Уплотнительное кольцо	1
14	879650	Хомут	2
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	804256	Болт (M6 x 30)	2
16	881543	Шланг	1
16	881543002	Трубка	1
17	881542	Кронштейн	1
18	8527768	Болт (M6 x 16)	1
18	811188T	Болт	1
19	8528161	Гайка	1
19	82382M	Гайка	1
20	881538T1	Фильтр в сборе	1
20	881538T02	Топливный фильтр в сборе	1
21	881540	Элемент 1.75 дюйма	1
21	8M0168897	Топливный фильтр	1
21	8M0101436	Фильтрующий элемент 1.50 дюйма	1
21	8M0117705	Топливный фильтр	1
22	826966M	Уплотнительное кольцо	1
22	826966T	Уплотнительное кольцо	1
23	881541	Поплавок	1
24	881539	Стакан	1
24	8M0101437	Стакан	1
24	8M0137185	Стакан топливного фильтра	1
25	879650	Хомут	2
25	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
26	804260	Кронштейн	1
27	804112	Болт (M7 x 48)	2
28	804113	Штифт установочный	2
29	84292M	Шайба	2
30	804257	Рычаг переключения топлива	1
31	881334	Вал	1
32	804259	Штифт	2
32	82738M	Штифт роликовый	2
33	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	822769	Соединитель	1
36	NSS	NOT SOLD SEPARATE Cap	1
37	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1

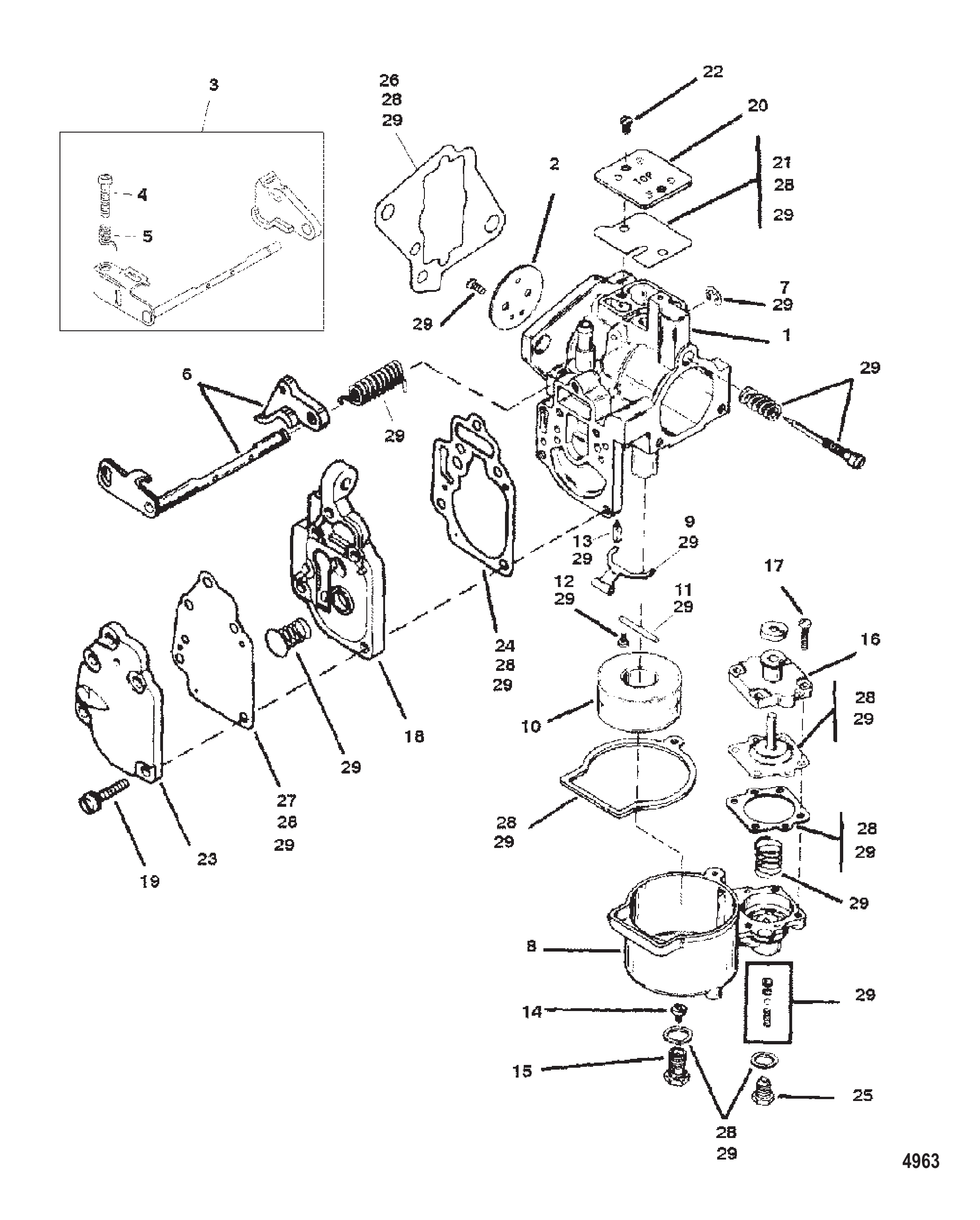

Рис. 34СБОРКА КАРБЮРАТОРА Carburetor Assembly

REF	Номер детали	Наименование	Кол-во
-	830250T3	Насос в сборе гидроподъёма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	22740	ЗАЖИМ	2
20	878609	Винт (#10-16 x .600)	1
21	69205	С-ОБРАЗНАЯ ШАЙБА	1
21	8M0084613	Пружинная шайба	1

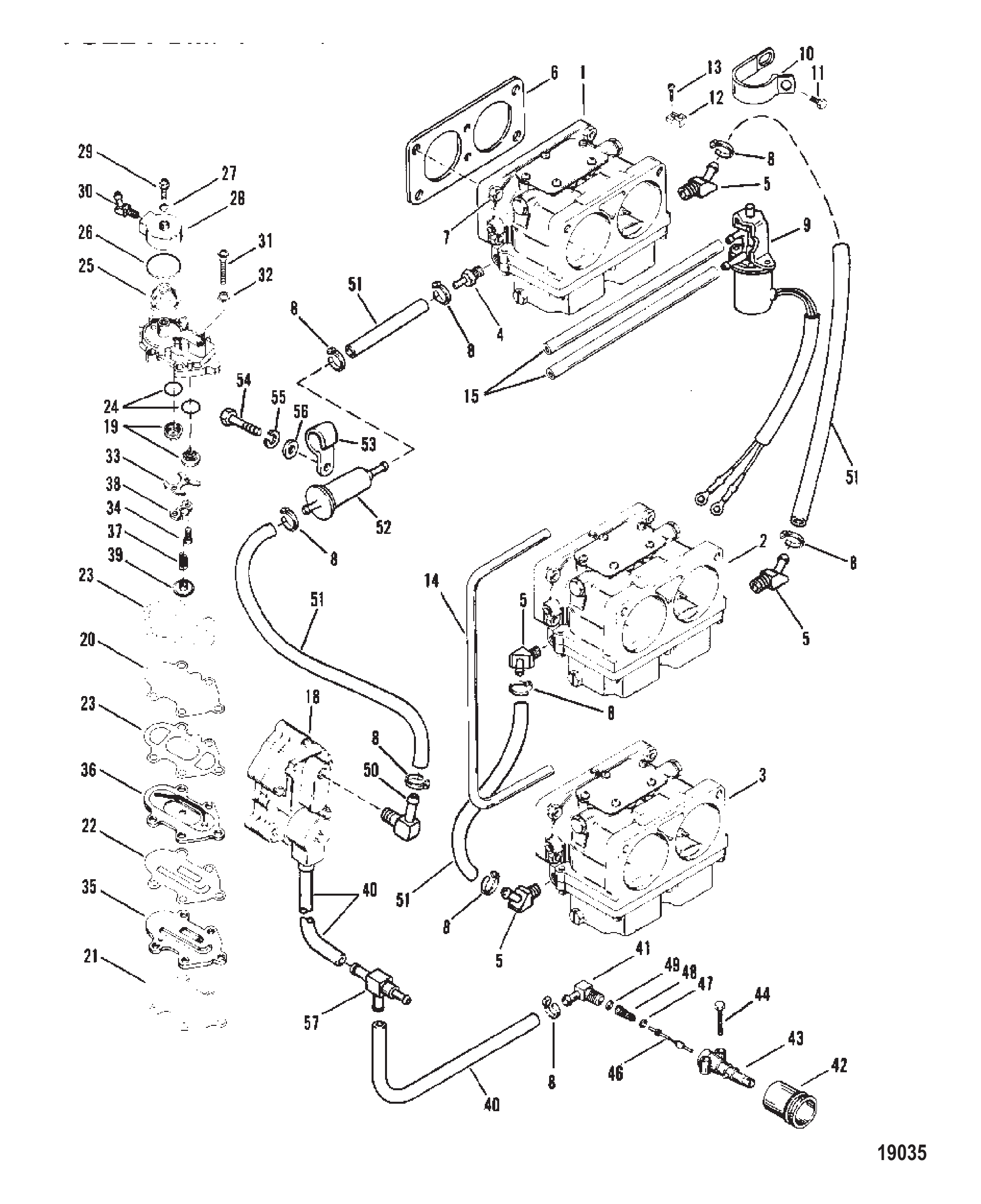

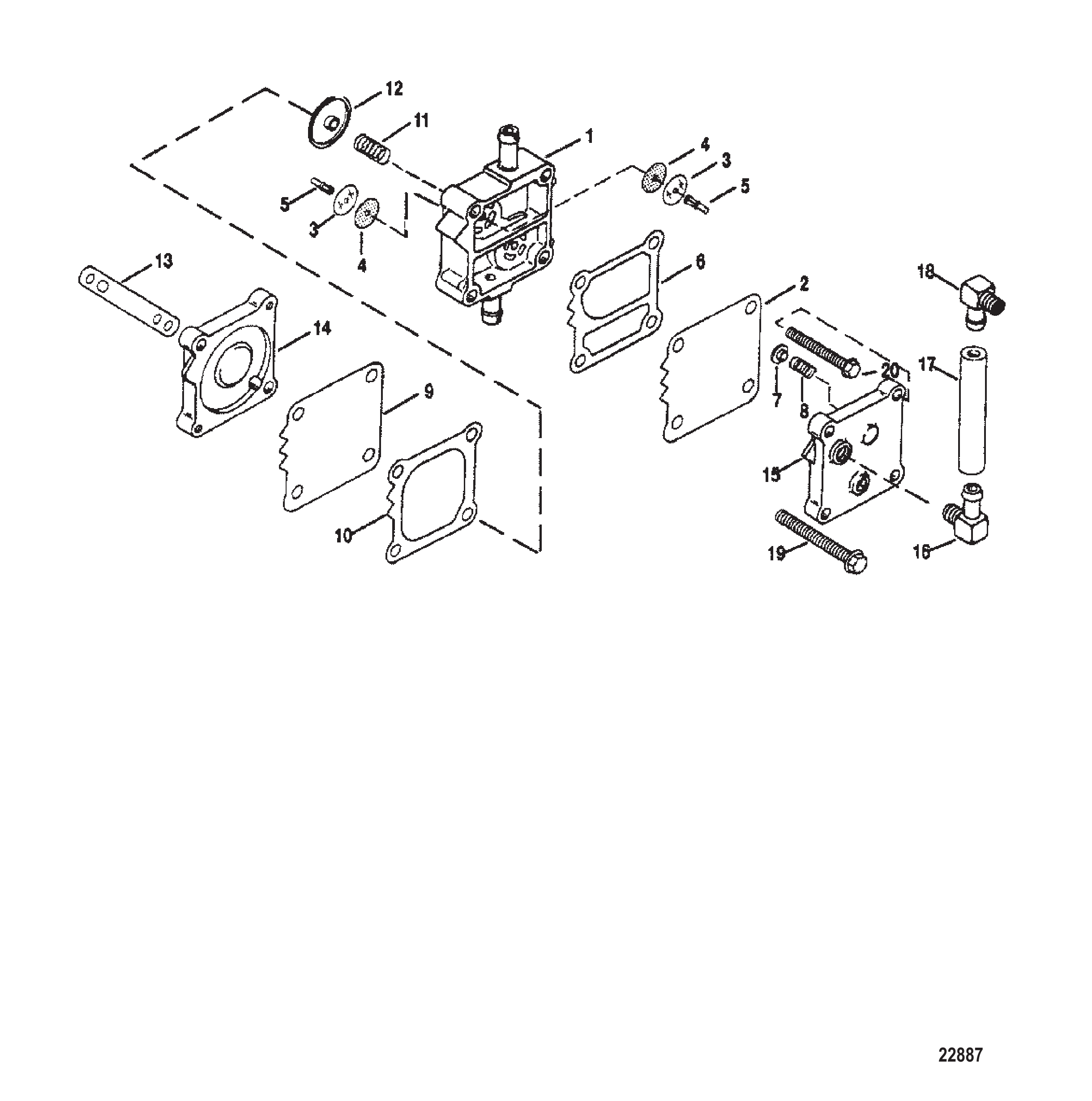

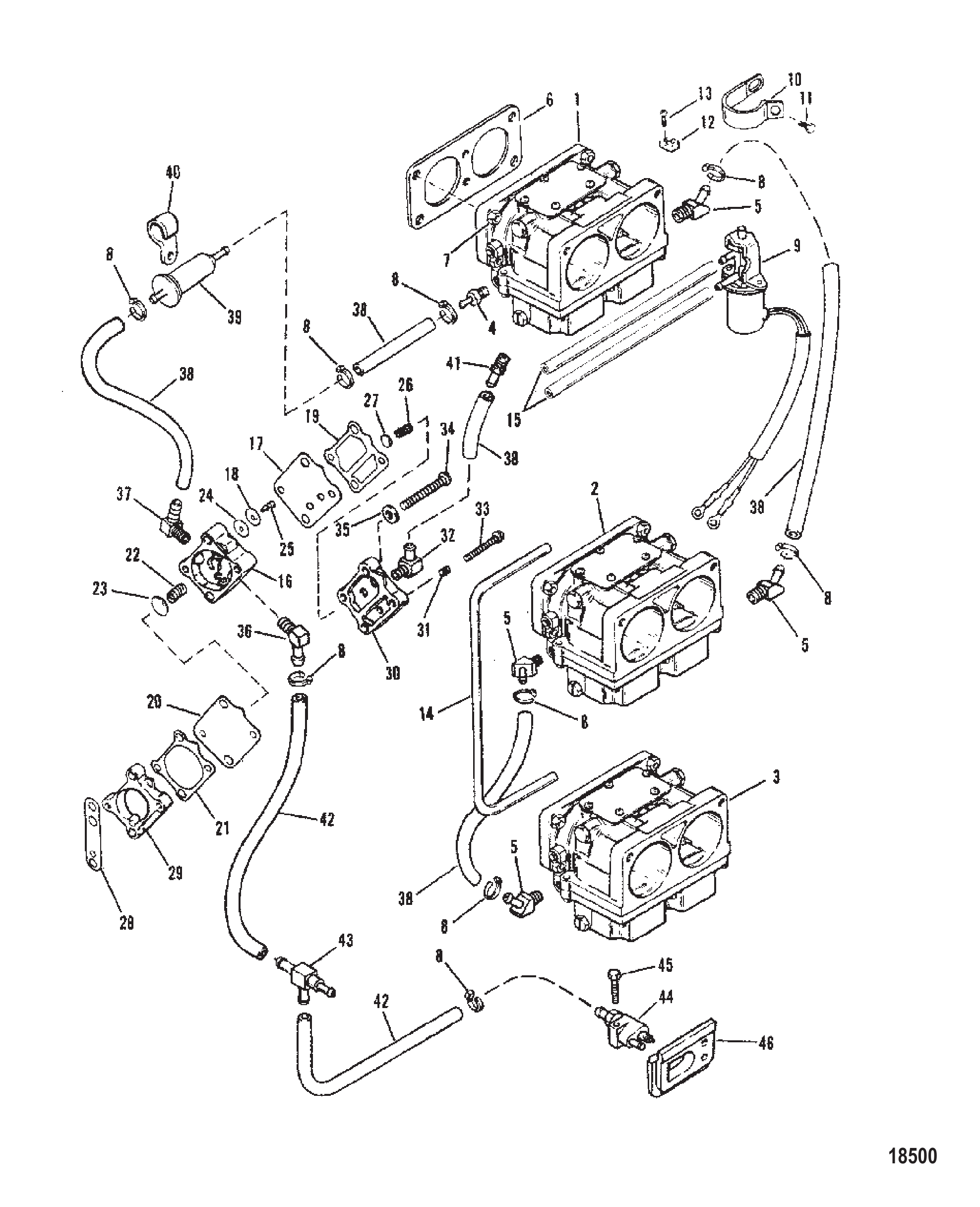

Рис. 35Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
1	991861	Насос в сборе, силовой трим	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
3	991861	Насос в сборе, силовой трим	1
4	12662	Комплект насоса и торцевой рамы	1
4	991861	Насос в сборе, силовой трим	1
5	12663	Комплект сальников насоса	1
5	126631	Ремкомплект насоса	1
6	12660	Комплект торцевой рамы	1
6	991861	Насос в сборе, силовой трим	1
7	12661	Комплект якоря	1
7	991861	Насос в сборе, силовой трим	1
8	12664	Комплект сквозных болтов	1

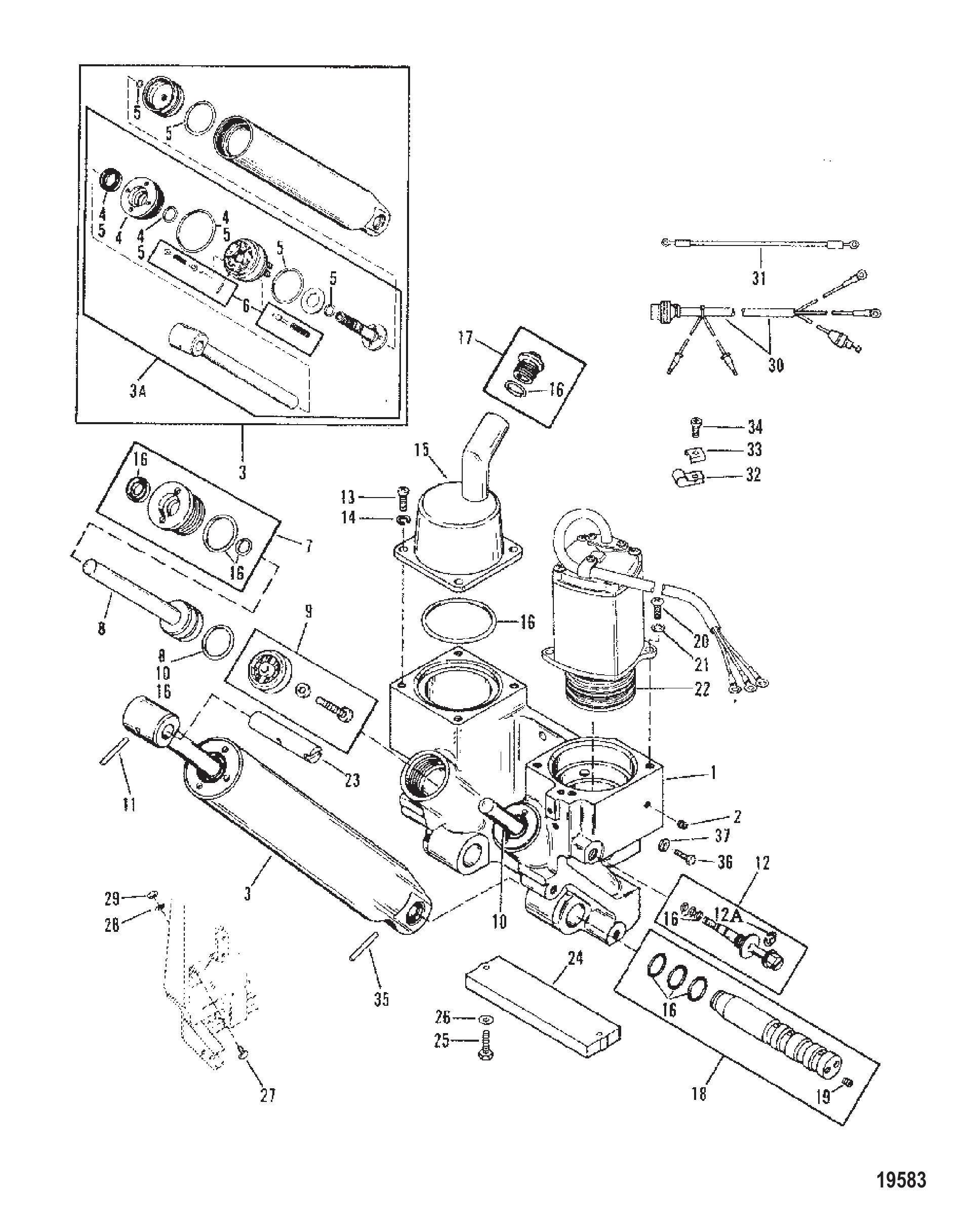

Рис. 36Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
1	48462	Кольцо уплотнительное (.614 x .070)	1
2	71565A2	Труба в сборе	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	14000	Винт (.375-24 x 1.25)	4
11	849838	ВИНТ (.375-24 x 1.250)	4
12	34863	ГАЙКА (.375-24)	6
12	8M0204726	Гайка (.375-24) латунная	6
13	979331	Рычаг рулевого управления	2
13	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8149513	Соединитель (15,00 дюймов)	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
20	94319	Винт (.375-24 x 1.5)	1

Рис. 37Насос гидроподъема Power Trim Pump

REF	Номер детали	Наименование
-	811286	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 6/8/9.9/15 Л.С.
-	12048930	Руководство владельца (чёрное)
-	14138930	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (СЕРОЕ)
-	14012A89	КОМПЛЕКТ НАКЛЕЕК (9.9/210 SAILPOWER)
-	12836A89	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ - 6 ПО 9.9)
-	13478A88	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-15)
-	810458A92	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ - 6 ПО 15)
-	822787A93	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ 8 SAILMATE)
-	808560A03	КОМПЛЕКТ НАКЛЕЕК
-	808522A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-6)
-	808522A00	КОМПЛЕКТ НАКЛЕЕК
-	808526A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ -8)
-	808526A00	КОМПЛЕКТ НАКЛЕЕК
-	12836A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ- 9.9)
-	12836A00	КОМПЛЕКТ НАКЛЕЕК
-	808523A94	КОМПЛЕКТ НАКЛЕЕК (9.9 SAILPOWER)
-	808523A96	КОМПЛЕКТ НАКЛЕЕК
-	13478A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-15)
-	13478A00	КОМПЛЕКТ НАКЛЕЕК
-	808524A94	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ-6)
-	808524A03	Комплект наклеек
-	808545A94	Комплект наклеек (серый-8)
-	808545A03	Комплект наклеек
-	808560A94	Комплект наклеек (8 SAILMATE)
-	808560A03	КОМПЛЕКТ НАКЛЕЕК
-	808525A94	Комплект наклеек (серый-9.9)
-	808525A03	Комплект наклеек
-	808546A94	Комплект наклеек (серый-15)
-	808546A03	Комплект наклеек

Рис. 38КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ Dual Engine Extension Kit

REF	Номер детали	Наименование	Кол-во

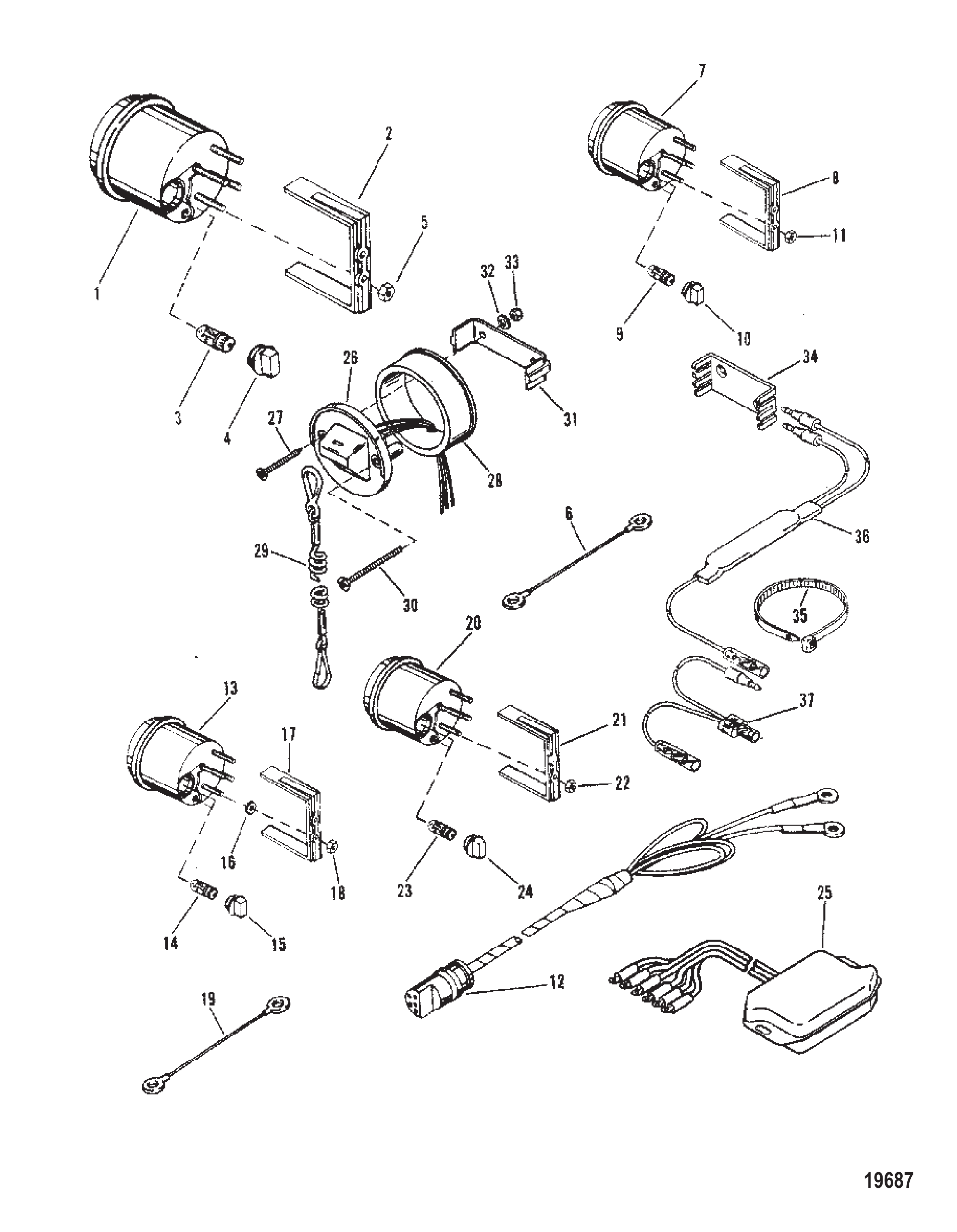

1	15110A1	Тахометр 6K	1
2	79101	Кронштейн крепления	1
3	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
4	79888	Патрон лампы	1
5	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
6	86322A7	Трос в сборе (1.50 фута) чёрный	1
6	86323A5	Трос в сборе (1.50 фута) фиолетовый	1
7	15113A4	УКАЗАТЕЛЬ ТРИММА	1
8	79480	Кронштейн	1
9	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
10	79888	Патрон лампы	1
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
12	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1
13	15166A1	УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ	1
14	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
15	79888	Патрон лампы	1
16	26427	Шайба	2
17	79480	Кронштейн	1
18	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
19	86323A2	КАТУШКА В СБОРЕ (2.00 фута) Фиолетовый	1
19	61600A16	КАТУШКА В СБОРЕ (17.00 дюймов) Чёрный	1
19	88824A4	КАТУШКА В СБОРЕ (45.00 дюймов) Светло-коричневый	1
20	15115A2	Синхронизатор, измерительный прибор	1
21	79480	Кронштейн	1
22	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
23	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
24	79888	Патрон лампы	1
25	14502	Синхронизатор привода	1
26	19674A1	Выключатель аварийного останова в сборе	1
27	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
28	813679	Переходник	1
29	15920A54	Шнур аварийного останова в сборе	1
30	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
31	18321	Хомут крепёжный	1
32	24676	ШАЙБА (.200 x .440 x .032)	2
33	68219	Гайка (#10-32) нержавеющая сталь	4
34	79146	Фиксатор	3
35	90077	СТЯЖКА ХОМУТ Топливная форсунка	9
36	812497A2	Диод в сборе	1
37	11149A2	Трос в сборе (6.00 дюймов)	1

Рис. 39ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

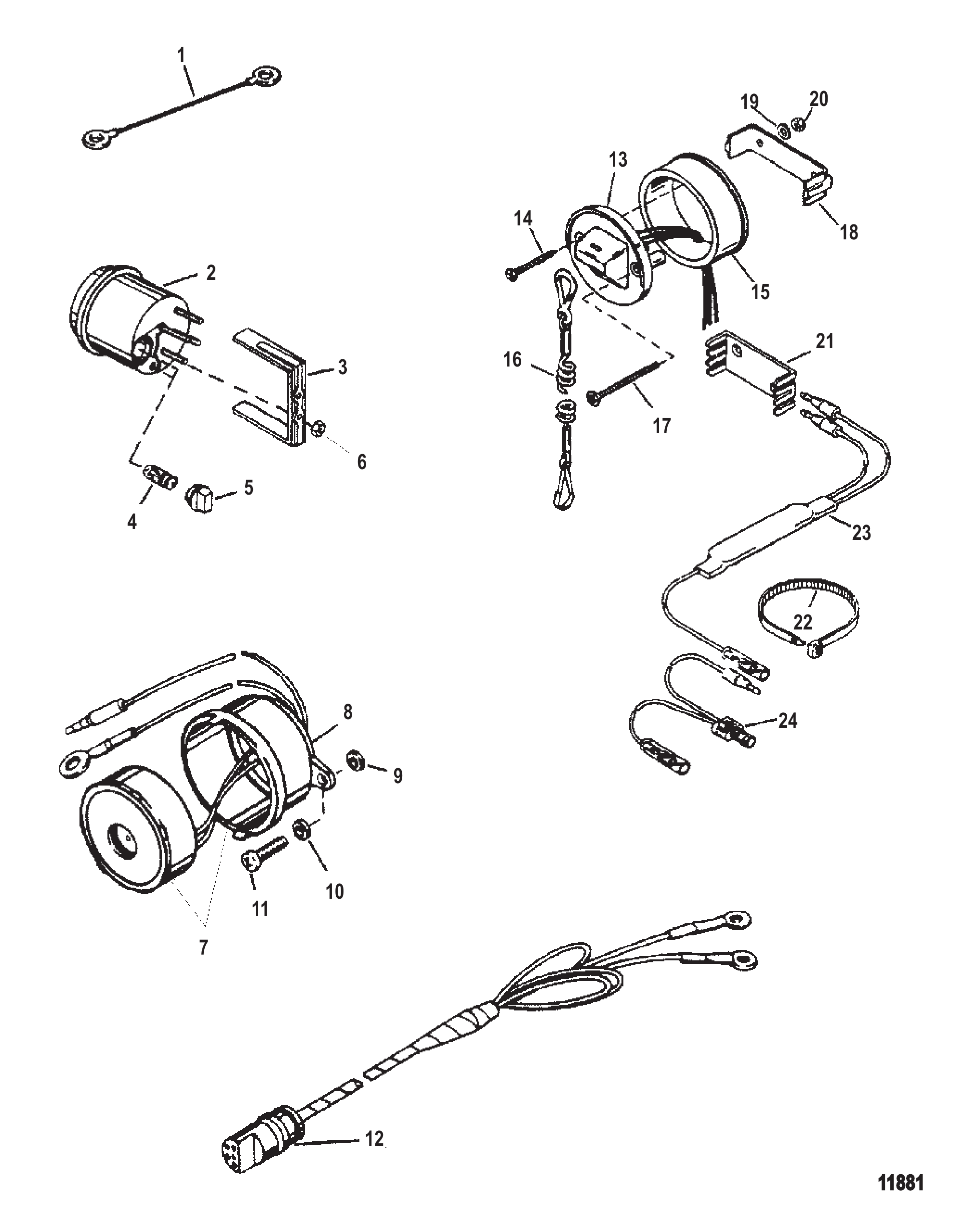

Рис. 40Приборы (Mercury и Mariner) Instrumentation (Mercury and Mariner)

GEAR HOUSING (PROPSHAFT) - COUNTER ROTATION

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
47	78956	Кулачок переключения	1
47	789562	Кулачок переключения передач	1
48	89594A1	Толкатель в сборе	1
49	799111	Тяга	1
49	79911A1	Штанга	1
50	79910	Пружина	2
51	78910	Шайба	AR
52	78906	Палец	1
52	8M0084245	Штифт фиксатора пружины	1
53	14469	Стакан подшипника	1
53	14469T	Обойма подшипника	1
54	88957A1	Подшипник шариковый	1
54	88957T	Подшипник шариковый	1
55	N.S.S.	Not Sold Separate Reverse Gear (PART OF 43-18572A1 OR 43-18475A1)	1
56	15844	Подшипниковый узел роликовый	1
57	78909	Палец фиксатора	2
58	823174	Муфта сцепления	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78962	Пружина	2
61	18572A1	Шестерня переднего хода в сборе (135/150)	1
61	18572T1	КОМПЛЕКТ ШЕСТЕРЕН	1
61	18475A1	Шестерня переднего хода в сборе (175/200)	1
61	18475T1	КОМПЛЕКТ ШЕСТЕРЕН	1
62	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
62	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
62	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
62	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
62	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
62	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
62	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
62	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
62	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
62	1761510	Регулировочная прокладка (.143)	AR
62	1761511	Регулировочная прокладка (.145)	AR
62	1761512	Регулировочная прокладка (.147)	AR
62	1761513	Регулировочная прокладка (.149)	AR
63	15841	Подшипник роликовый	1
64	17616	Упорное кольцо	1
65	31534	Уплотнительное кольцо	1
65	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
66	18447A2	Переходник подшипника в сборе	1
66	18447T2	АДАПТЕР В СБОРЕ	1
67	15843	Подшипник роликовый	1
67	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
68	18448	Шайба упорная	2
69	15842	Подшипник упорный	2
70	18446	Вал гребного винта	1
71	818896A2	Обойма подшипника в сборе	1
71	818896T2	ОБОЙМА ПОДШИПНИКА	1
72	30956	Подшипник игольчатый	1
72	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
73	76868	САЛЬНИК ВНУТРЕННИЙ	1
73	8M0248882	САЛЬНИК @5	1
73A	76868	САЛЬНИК ВНУТРЕННИЙ	1
73A	8M0248882	САЛЬНИК @5	1
74	183231	Шайба стопорная	1
75	79448	Фиксатор	1
75	8M2011027	ФИКСАТОР	1
76	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
77	316404	Пластина триммера	1
77	31640Q4	ТРИММЕР	1
77	316405	Пластина триммера	1
77	8M0236553	Пластина тримма	1
78	806327	Винт (.437-14 x 1.750) (1-5/8")	1
78	8M0204686	ВИНТ	1
79	67891	Заливная пробка	1
79	8M0039169	ЗАЛИВНОЙ БЛОК	1
80	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
81	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
81	8M0204653	Гайка	2
82	13171	Ступица упорная	1
82	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
83	31211A2	Шайба шлицевая	1
83	31211Q03	ШАЙБА В СБОРЕ	1
84	816629	Стопорная шайба с усиком	1
84	816629Q	ШАЙБА СТОПОРНАЯ	1
85	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
85	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
86	423511	Шайба стопорная зубчатая	1
87	65210	ВИНТ (.375-16 x 1.00)	1
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

Рис. 41Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
1	74897	Ось поворота	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	69560	Винт (.190-32 x 1.250) рукоятки переключения к валу	1
11	68219	Гайка (#10-32) нержавеющая сталь	1
12	48039	КРЫШКА	1
13	41095T	Рычаг управления дросселем	1
13	410952	РЫЧАГ	1
14	55337	Винт (.375-16 x 1.75)	1
14	818165	ВИНТ (.375-16 x 1.75)	1
15	55164	Втулка	1
16	55171	Втулка	1
17	68784	ПРУЖИНА	1
18	68410	ШАЙБА	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	22486	ВИНТ (.250-28 x .880)	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	20586	Гайка (.250-28) винта защелки	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	79949	Тяга управления дросселем	1
27	60572	ГИЛЬЗА	2
27	8M0221994	Штуцер	2
28	95791	Кулачок дроссельной заслонки	1
29	20353	Шпилька (.250-28 x 1.750)	1
30	26856	ВТУЛКА	2
31	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
32	41050	ПРУЖИНА возвратная дросселя	1
33	92032A2	Кронштейн крепления - тросы управления	1
33	814283A2	Кронштейн в сборе	1
34	98889	Защёлка	1
35	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
36	39618	РЫЧАГ НЕЙЛОНОВЫЙ - ФИКСАТОР ТРОСА ПЕРЕКЛЮЧЕНИЯ	1
36	87609A1	Комплект рычага	1
37	47175	ШТИФТ ФИКСИРУЮЩЕГО РЫЧАГА И КРЕПЛЕНИЯ КРЫШКИ	3
38	90211	КРЫШКА НЕЙЛОНОВАЯ - ТРОС ПЕРЕКЛЮЧЕНИЯ	1
39	65799T	Тяга фиксатора рычага к крышке	1
39	87609A1	Комплект рычага	1
40	53167	ВИНТ (.312-18 x .880)	3
40	53167T	ВИНТ .312-18X .88	3
41	37896	НАПРАВЛЯЮЩИЙ БЛОК ТЯГИ	1
42	20099	Пружина	1
43	67073A1	Тяга в сборе	1
44	52100	Износостойкая пластина	1
45	38279	ЗАЩЕЛКА	1
45	8M0036768	ЗАЩЕЛКА	1
46	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
47	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
48	79932A7	Узел вала переключения передач (длинный)	1
48	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
48	79932A8	Узел вала переключения передач (удлиненный)	1
48	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
49	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
50	26600	Втулка	1
51	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
52	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
53	39519	ЧАШКА	1

Рис. 42РЕДУКТОР (ГРЕБНОЙ ВАЛ) - РЕВЕРС GEAR HOUSING (PROPSHAFT) - COUNTER ROTATION

REF	Номер детали	Наименование	Кол-во
1	17771	ОПОРА	1
2	59702	ВИНТ (.250-28 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
3	88404	Шайба стопорная	4
4	78862A2	Комплект уплотнений	1
4	19624A1	Комплект уплотнений	1
5	71565	Труба направляющая троса	1
6	17776	МУФТА	1
7	817040	Винт (.375-24 x 2.75)	1
8	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
9	90092	ВИНТ	1
9	856722	Винт	1
10	34863	ГАЙКА (.375-24)	2
10	8M0204726	Гайка (.375-24) латунная	2
11	42100	ШАЙБА СТОПОРНАЯ	2
12	37984	ГАЙКА (.875-14) Система наклона	2
12	8M0041651	ГАЙКА (.875-14)	2
13	811290	АККУМУЛЯТОР	1
14	817372	Кронштейн	1
15	16862	Винт (.250-10 x 1.25)	4
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
16	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
17	4000383	ВИНТ (M10 x 70)	2
18	4002319	ШАЙБА	4
19	13914	Гайка (M10) шпильки корпуса редуктора	2
19	40140	ГАЙКА (M10)	2
20	811289	ПРИВОД	1
20	828588A2	Комплект привода	1
21	94319	Винт (.375-24 x 1.5)	1
22	17405	Проставка	2
23	34863	ГАЙКА (.375-24)	3
23	8M0204726	Гайка (.375-24) латунная	3
24	14000	Винт (.375-24 x 1.25)	1
24	849838	ВИНТ (.375-24 x 1.250)	1
25	92876A4	Тяга в сборе	1
26	68300	Шайба (..88 x .39 x .06)	1
27	4000330	ВИНТ (M6 x 25)	2
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
28	43450	Шайба	2
28	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	2
29	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	2
29	401386	ГАЙКА (M6) Нержавеющая сталь	2
30	811292	ХОМУТ	1
31	818182	ВИНТ	2
32	400263	ГАЙКА (M5)	2
33	811291	КРОНШТЕЙН	1
34	38601	ВИНТ (.250-28 x 1.250)	4
35	197491	Хомут	1
36	18211	Реле-выключатель	1
37	18244A1	Жгут проводов в сборе	1
38	18124	ВИНТ (#10-32 x .750)	1
39	90329	ВТУЛКА	1
40	309772	Проставка	1
41	816994	Кронштейн	1
42	42118	ШАЙБА	1
43	29488	ГАЙКА (#10-32)	1
43	8M0204718	Гайка	1
44	81563024	Наклейка	1

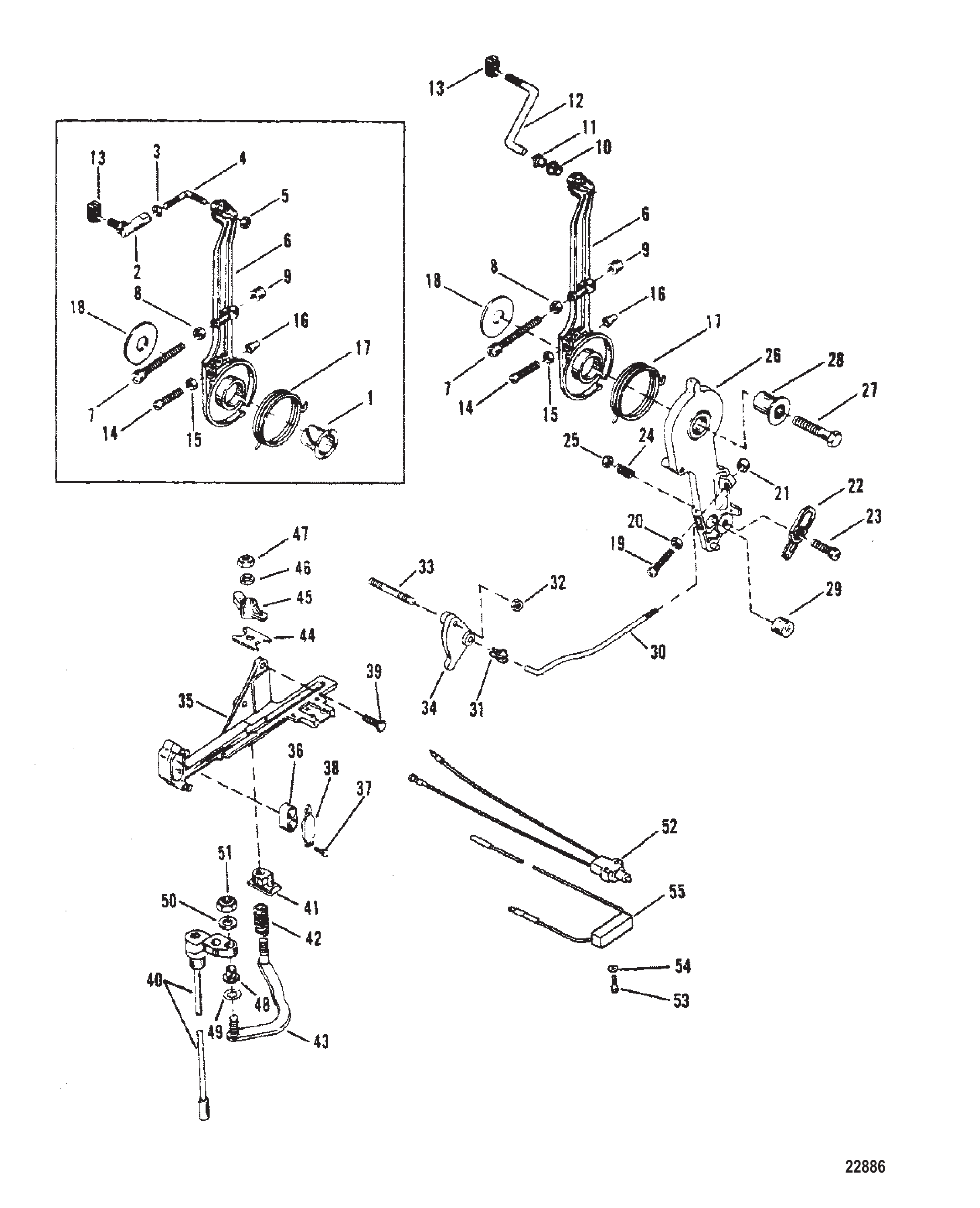

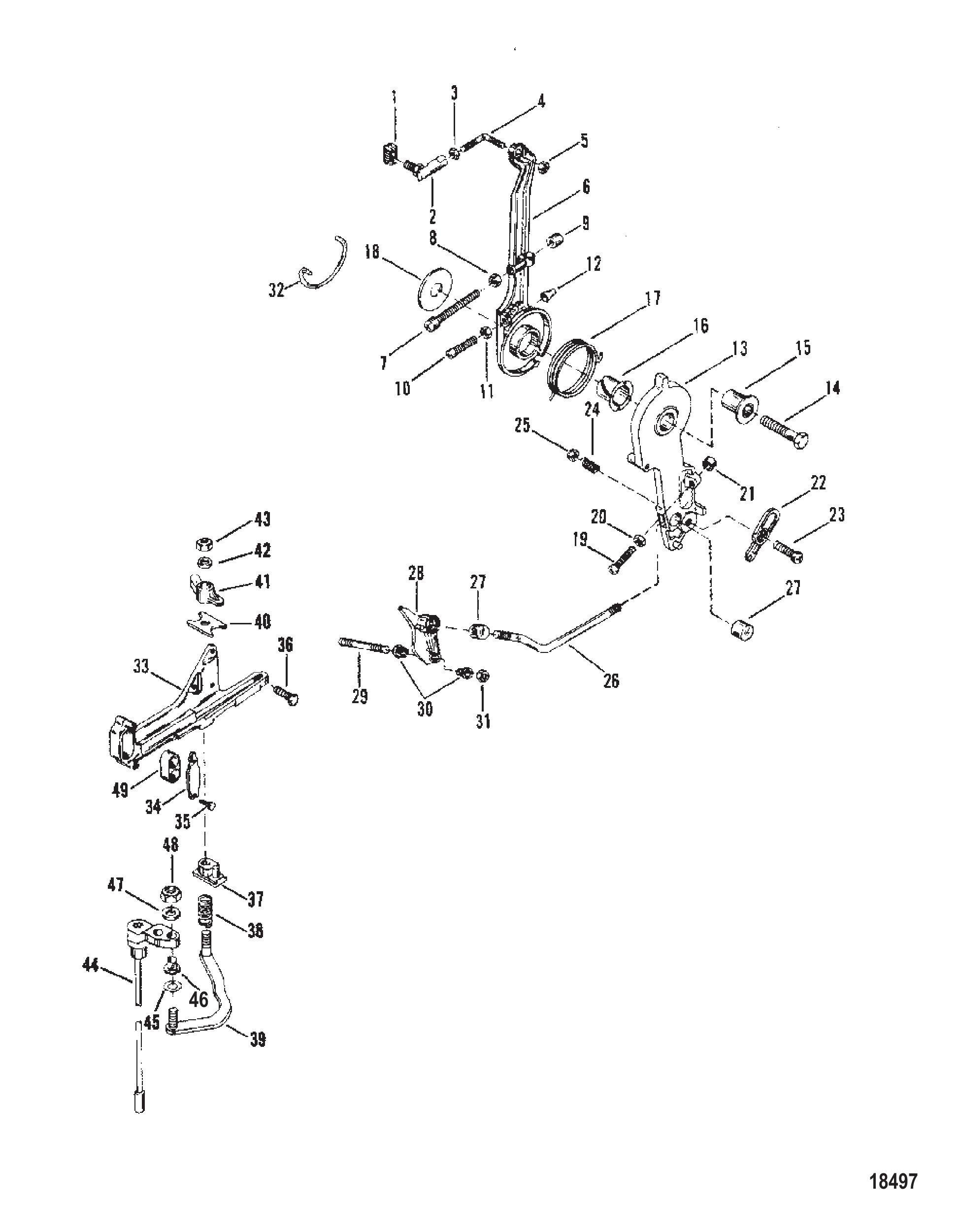

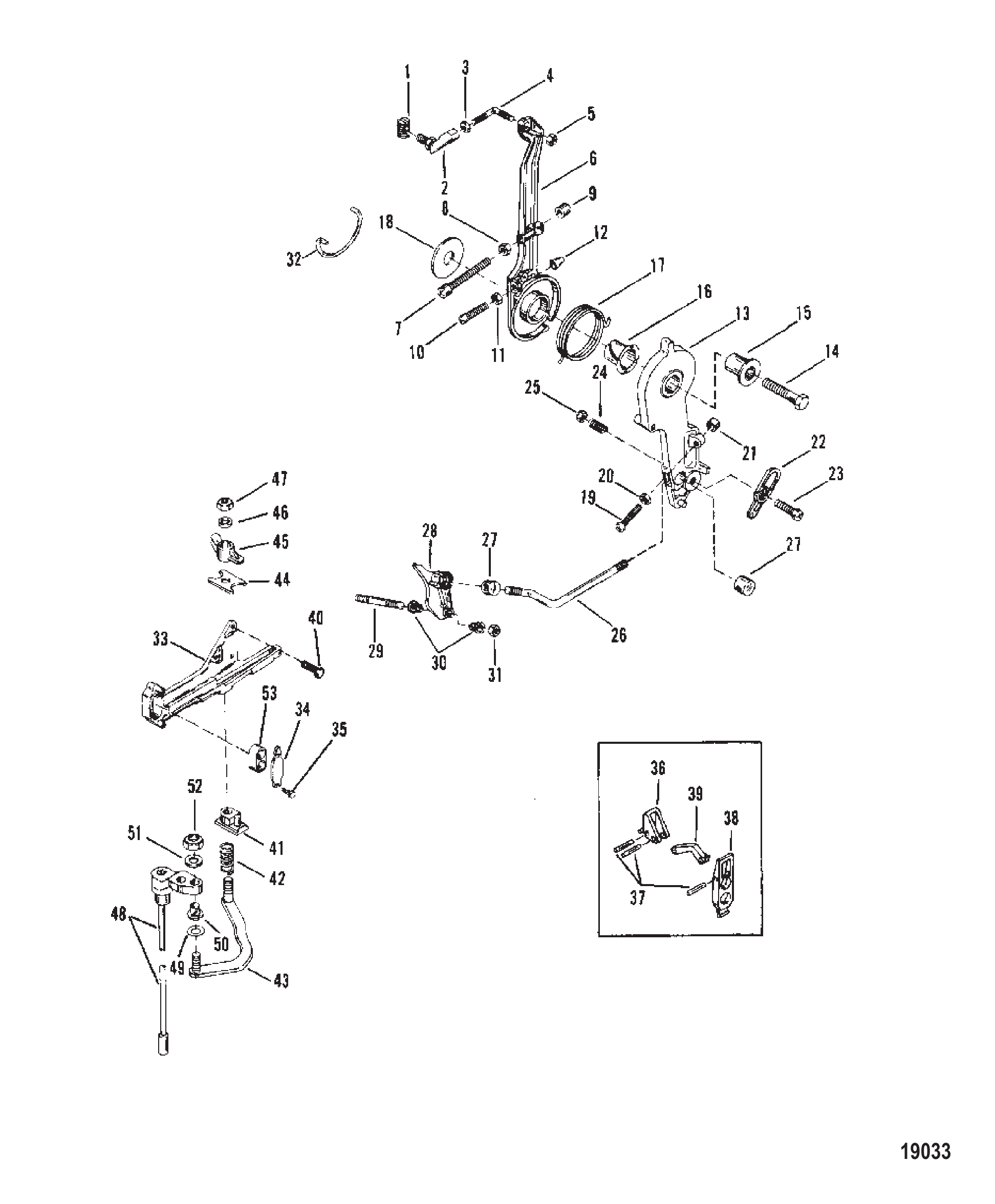

Рис. 43Рычаг дросселя и вал переключения передач Throttle Lever And Shift Shaft

FUEL LINES (Use With WMH -30/31/32/33/34 Carburetors)

REF	Номер детали	Наименование	Кол-во
1	816856A3	Разъём в сборе, топливный - пластик	1
2	69067	ВИНТ (.250-20 x 1.375)	1
3	812782	Сальник	1
4	9912980	Шланг	AR
4	8M0108349	Шланг (70 дюймов, бухта)	AR
5	816311	Стяжка (8.00 дюймов)	AR
5	816311T	СТЯЖКА (8.00 дюймов)	AR
6	818993	Тройник соединительный	1
7	18175	ШЛАНГ	1
8	818994	Обратный клапан	1
8	8189941	Обратный клапан	1
9	82381325	ТРУБКА (10.00 дюймов в наборе)	1
9	82381335	ТРУБКА (15.00 дюймов в наборе)	1
10	824001	ШЛАНГ	1
10	830762	Шланг	1
11	8162961	Топливный фильтр	1
11	816296Q2	Фильтр топливный	1
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	677511	ПРОКЛАДКА	3
14	27037	ШПИЛЬКА (.250-28 x 1.125)	6
14	270372	Шпилька (.250-28 x 1.125)	6
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	6
16	29598	ГАЙКА (.250-28) Нержавеющая сталь	6
17	55715	Винт (.250-20 x .880)	6
18	42859A2	Клапан в сборе обогатителя	1
19	633001	ХОМУТ	1
20	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
21	9912688	Трубка (36.00 дюймов, бухта)	2
22	99130122	Трубка (20,00 футов, бухта) дренажная	1
22	892024122	Шланг (240.00 дюймов, бухта)	1
23	45915	КЛЕММНАЯ КОЛОДКА	1
24	8128321	Винт (#10-16 x .600)	1
24	878609	Винт (#10-16 x .600)	1
24	817626	Винт (#10-16 x .380)	1
24	878607	Винт (#10-16 x .375)	1
-	815791A92	Комплект прокладок двигателя	1

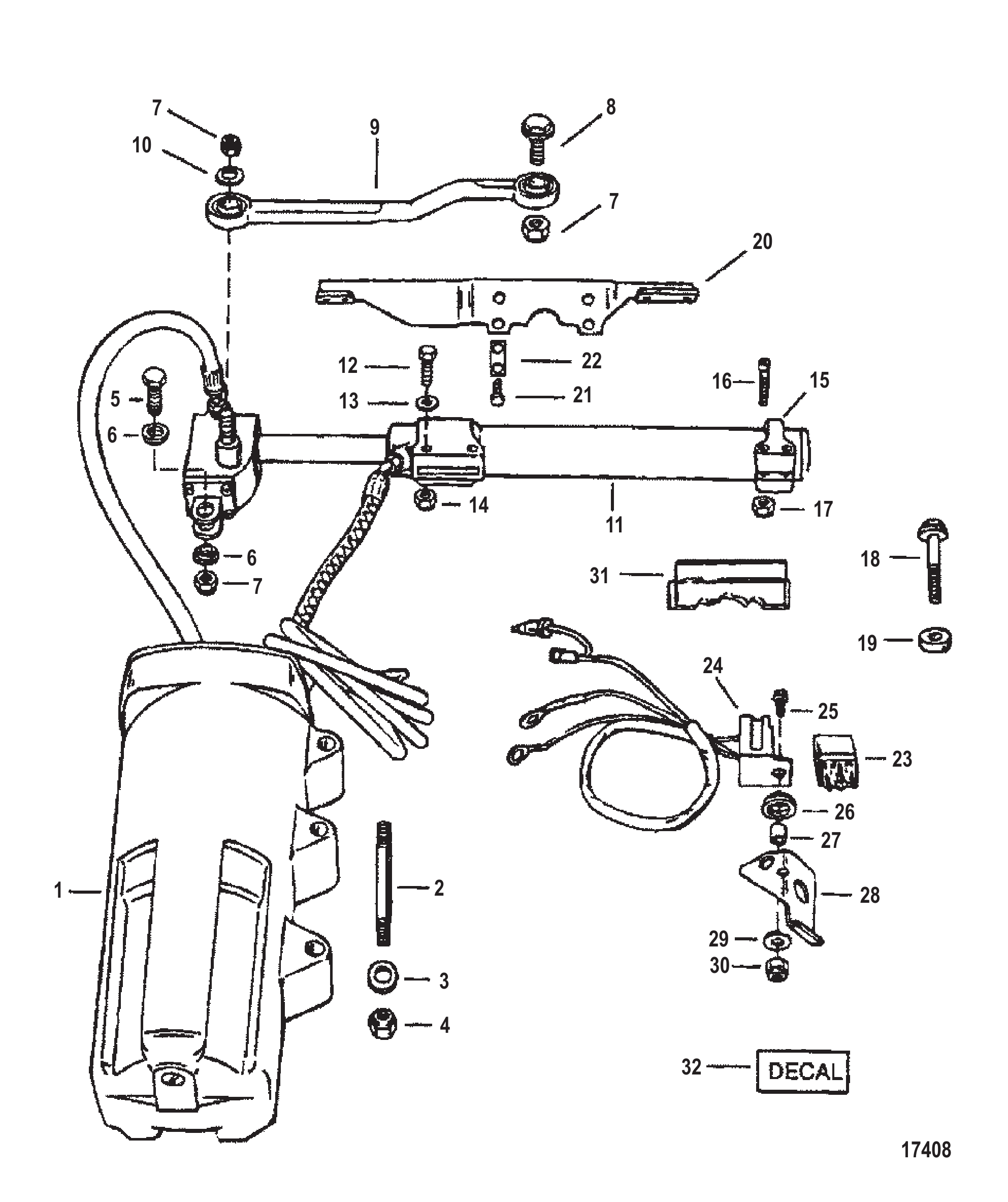

Рис. 44Компоненты гидроусилителя руля Power Steering Components

REF	Номер детали	Наименование	Кол-во
1	880894T	Коленчатый вал	1
2	8040992	Сальник масляный	1
3	8041002	Сальник масляный	1
4	804101T	Подшипник	4
4	804101T10	Подшипник	4
4	804101T20	Подшипник	4
5	804102T	Подшипник	5
5	804102T10	Подшипник	5
5	804102T20	Подшипник	5
5	804102T30	Подшипник	5
6	804103T	Подшипник	1
6	804103T10	Подшипник	1
6	804103T20	Подшипник	1
7	880895T1	Поршень в сборе	4
7	880895A14	Поршень/шатун	4
7	880895T10	Поршень в сборе	AR
7	880895A16	Поршень/шатун	AR
8	880896	Болт (M8 x 38)	8
9	880897T1	Комплект поршневых колец	4
9	880897T02	Комплект поршневых колец	4
9	880898T1	Комплект поршневых колец	AR
9	880898T02	Комплект поршневых колец	AR
10	880899T	Подшипник	8
10	880899T10	Подшипник	8
10	880899T20	Подшипник	8
10	880899T30	Подшипник	8
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 45ТОПЛИВНЫЕ ШЛАНГИ (для карбюраторов WMH-30/31/32/33/34) FUEL LINES (Use With WMH -30/31/32/33/34 Carburetors)

REF	Номер детали	Наименование	Кол-во
1	818650A28	Карбюратор верх	1
1	818650A29	Карбюратор середина	1
1	818650A55	Карбюратор низ (30A)	1
1	818650A31	Карбюратор верх	1
1	818650A32	Карбюратор середина	1
1	818650A56	Карбюратор низ (31A)	1
1	818650A34	Карбюратор верх	1
1	818650A35	Карбюратор середина	1
1	818650A57	Карбюратор низ (32A)	1
1	818650A37	Карбюратор верх	1
1	818650A38	Карбюратор середина	1
1	818650A58	Карбюратор низ (33A)	1
1	818650A52	Карбюратор верх	1
1	818650A53	Карбюратор середина	1
1	818650A59	Карбюратор низ (34A)	1
2	810779	КРЫШКА	6
3	NSS	NOT SOLD SEPARATE Idle Mixture Screw/Spring	6
5	677511	ПРОКЛАДКА	3
6	815633060	Жиклёр (.060) (.056 - 150/135 - WMH-24)	6
6	7570	Жиклёр .040 (175)	6
6	815633050	Жиклёр (.050) (XR6/MAGNUM III/200)	6
7	810721	РЫЧАГ дросселя (ВЕРХ/ЦЕНТР)	2
7	810722	РЫЧАГ дросселя (НИЗ)	1
7	8107221	РЫЧАГ ДРОССЕЛЯ (НИЖНИЙ - СЕРИЯ WMH-A)	1
8	811284	ПРОСТАВКА	3
9	810745	ШАЙБА	3
10	810744	ГАЙКА	3
11	NSS	NOT SOLD SEPARATE Spring	3
12	5815	Жиклёр (.086) (XR6/MAGNUM III)	3
12	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	3
12	3517	Жиклёр (.084) (135/175/200)	3
13	5225	Жиклёр главный (.054)	3
13	6359	ЖИКЛЁР (.052)	3
13	6246	ЖИКЛЁР (.048)	3
13	7831	ГЛАВНЫЙ ЖИКЛЕР ТОПЛИВНЫЙ (.058) (XR6/MAGNUM III)	3
13	5317	Жиклёр (.046)	3
14	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
15	810738	ПОПЛАВОК В СБОРЕ	3
16	F10064	ВАЛ	3
17	NSS	NOT SOLD SEPARATE Screw-Float	3
18	811690	КОМПЛЕКТ СЕДЛА КЛАПАНА	3
19	NSS	NOT SOLD SEPARATE Gasket-Valve Seat	3
20	823623	Поплавковая камера (верх)	1
20	823624	Поплавковая камера (центр/низ)	2
21	9596	Пробка главного жиклера	15
22	NSS	NOT SOLD SEPARATE Gasket-Power/Progression Jet	AR
23	4215	Жиклёр главной топливной системы (.066)	6
23	4217	Жиклёр главной системы (.062)	6
23	4216	Жиклёр (.064) главной топливной системы	6
23	4215	Жиклёр главной топливной системы (.066)	2
23	4216	Жиклёр (.064) главной топливной системы	4
24	808584	Топливный жиклер (135 - WMH-28)	6
25	808612	Винт с шайбой (#8-32 x .750)	18
26	7900	ТРОЙНИК (ВЕРХ/ЦЕНТР)	2
27	7901	УГОЛЬНИК (НИЗ)	1
-	8107492	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	1
-	8116912	Ремкомплект карбюратора	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 46КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft Pistons And Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	7620A4	Верхний кожух в сборе	1
1	7620A22	Верхний кожух в сборе	1
1	9447A18	Верхний кожух в сборе, левый (устричный)	1
2	67260	Сальник тросов управления	1
3	67258	Подушка	1
4	88227	Теплозащитное покрытие	1
4A	193681	Сальник (3.20 Inch) Oyster	1
5	87987	Кронштейн (верхний)	2
5	879871	Кронштейн	2
6	87985	Кронштейн (нижний)	2
6	879851	Кронштейн	2
7	37562	Винт (.312-18 x 1.00) нержавеющая сталь	8
8	68049	Экран	1
8	68048	Экран	1
8	680491	ЩИТОК ВПУСКНОЙ - КОЖУХ (ПРАВЫЙ БОРТ) - (УСТРИЦА)	1
8	680481	ЩИТОК ВПУСКНОЙ - КОЖУХ (ЛЕВЫЙ БОРТ) (УСТРИЦА)	1
9	48409	Винт (#10-16 x .625) нержавеющая сталь	4
10	7619A1	Верхний кожух в сборе	1
10	7619A5	Верхний кожух в сборе	1
10	9452A3	Верхний кожух в сборе, правый (устричный)	1
11	88227	Теплозащитное покрытие	1
12	67260	Сальник тросов управления	1
12A	193681	Сальник (3.20 Inch) Oyster	1
13	62628	Фиксатор капота цилиндрический	2
14	46785A5	Замок кожуха в сборе	2
15	31312	Винт (#10-32 x 0.875) крепления защёлки к барабану	2
16	15222	ПЛАНКА РЕГУЛИРОВКИ - ЗАМОК КАПОТА	2
17	62629	Фиксатор капота цилиндрический	2
18	62624	Пружина натяжения фиксатора капота	2
19	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
20	45812	ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	2
20	859124	ГАЙКА (#10-32) Нержавеющая сталь	2
21	7532A2	Крышка в сборе кожуха передняя	1
21	7532A23	Крышка в сборе кожуха передняя	1
21	7532A32	Крышка в сборе — передняя часть кожуха (устричная)	1
21	7532A23	Крышка в сборе кожуха передняя	1
22	67615	Термоодеяло	1
23	87907	Крюк	1
24	70332	Винт (#10-16 x .500) крепления панели к нижнему кожуху	1
24	95700	Винт (#10-16 x .50)	1
25	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
25	47341A11	Комплект шнура с рукояткой ручного запуска	1

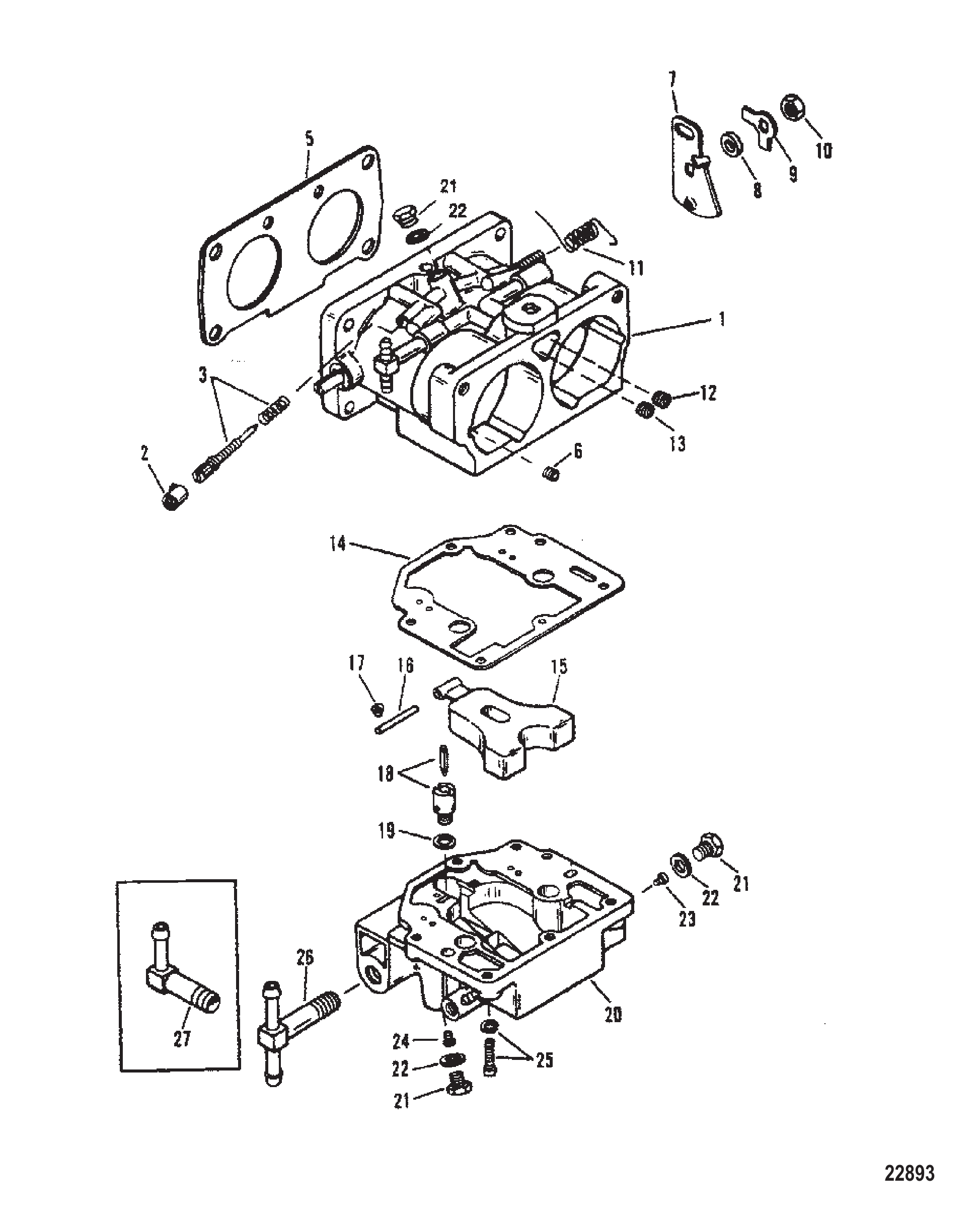

Рис. 47КАРБЮРАТОР (WMH-30/31/32/33/34) CARBURETOR (WMH-30/31/32/33/34)

REF	Номер детали	Наименование	Кол-во
1	9742A88	Верхний кожух в сборе (ЧЕРНЫЙ) (Без наклеек)	1
1	9743A11	Верхний кожух в сборе (СЕРЕБРИСТЫЙ) (Без наклеек)	1
1	9743T11	ВЕРХНИЙ КОЖУХ	1
1	9742A92	Верхний кожух в сборе (XR6) (Без наклеек)	1
1	9742T92	ВЕРХНИЙ КОЖУХ В СБОРЕ-ЧЕРНЫЙ	1
1	9742A93	Верхний кожух в сборе (MAGNUM III - СЕРЫЙ) (Без наклеек)	1
1	9743T10	ВЕРХНИЙ КОЖУХ	1
1	9743A10	Верхний кожух в сборе (MAGNUM III - СЕРЕБРИСТЫЙ) (Без наклеек)	1
1	9743T10	ВЕРХНИЙ КОЖУХ	1
1	9743A8	Верхний кожух в сборе (150 TRACKER) (Без наклеек)	1
1	9743A13	Верхний кожух в сборе (175/200 TRACKER) (Без наклеек)	1
2	812784	Сальник	1
3	815478	САЛЬНИК	1
4	814823A1	Комплект шумоизоляции	1
4	815225A1	Комплект шумоизоляции	1
5	815227	ЗВУКОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	1
6	69267	Винт (.312-18 x 1.750)	2
7	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
7	8M0042642	Шайба (.323 x .562 x .063)	2
8	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	815848	Гайка (.312)	2
10	184741	Кронштейн	2
11	18506	Втулка уплотнительная	3
11	18506001	Втулка уплотнительная	3
12	28636	ВИНТ (.250-20 x .750)	4
13	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	4
14	813096	Крюк	2
14	813096A2	Комплект крючка	2
15	36001	ШАЙБА	2
16	813074	Ролик	2
16	8M0207770	Ролик @3	2
17	13194	Кольцо стопорное	2
14	813096A2	Комплект крючка	2
16	815263	РОЛИК	2
16	8M0207770	Ролик @3	2
17	8237951	Стопорное кольцо	2
18	816992	Винт	8
19	187021	Фиксатор	1
20	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
20	893763	Кронштейн фиксатора ролика	1
21	816838	Проставка	1
22	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
22	47341A11	Комплект шнура с рукояткой ручного запуска	1
23	18755A1	Передний щиток в сборе (ЧЕРНЫЙ) (Без наклеек)	1
23	18755A2	Передний щиток в сборе (СЕРЫЙ) (Без наклеек)	1
23	18755A4	Передний щиток в сборе (СЕРЕБРИСТЫЙ) (Без наклеек)	1
23	18755A3	Передний щиток в сборе (TRACKER) (Без наклеек)	1
24	77137	ВИНТ (.190-16 x .620)	4
25	56681	ШАЙБА (.203 x .500 x .032)	4
25	8M0204666	ШАЙБА (.203 x .500 x .032)	4
26	813562	Сальник	1

Рис. 48Кожухи И Передняя Крышка Cowls and Front Cover

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1
19	88882	УПОР верхней вилки	1

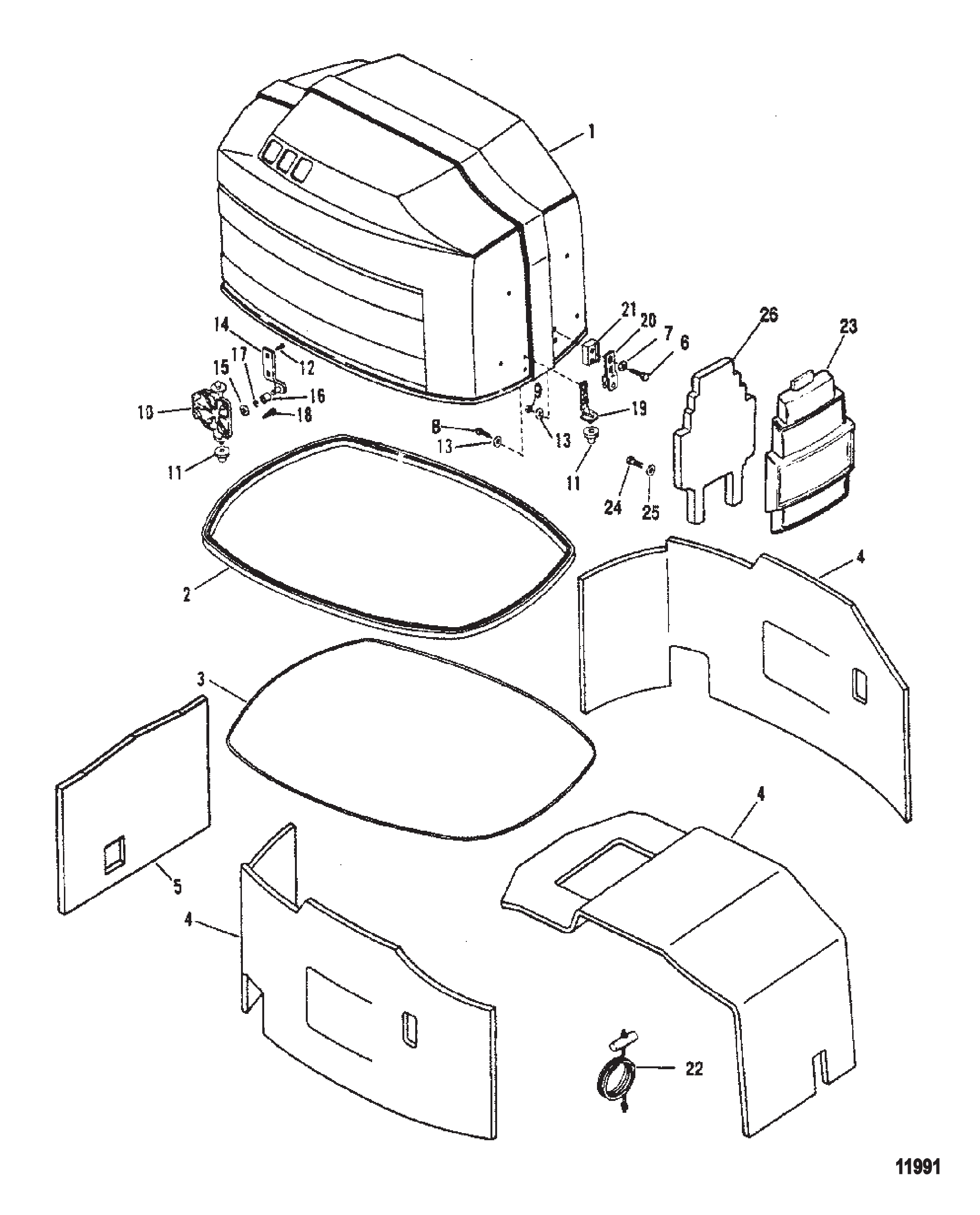

Рис. 49ВЕРХНИЙ КОЖУХ И ПЕРЕДНИЙ ЩИТ Top Cowl and Front Shield

Gear Housing Chart (S/N-0G437999 & Below)

REF	Номер детали	Наименование	Кол-во
-	9148A69	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG)(ЧЕРНЫЙ)	1
-	9148A72	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (ЧЕРНЫЙ)	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A70	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A73	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG)(СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
-	9148A76	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A77	Корпус редуктора в сборе встречного вращения (X-LONG)(СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1

Рис. 50ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	18787F1	Головка цилиндра	2
1	184888	Головка цилиндра	2
1	8M0143213	Головка цилиндра	2
1	18488F1	Головка цилиндра	2
1	8M0143213	Головка цилиндра	2
1	18488F1	Головка цилиндра	2
1	8M0143213	Головка цилиндра	2
1	18488F2	Головка цилиндра в сборе	2
2	187851	Прокладка	2
2	18785T	Прокладка	2
2	8228441	ПРОКЛАДКА	2
2	822844T05	Прокладка	2
2	8228441	ПРОКЛАДКА	2
2	822844T05	Прокладка	2
2	8228441	ПРОКЛАДКА	2
2	822844T05	Прокладка	2
3	98534	ВИНТ (.375-16 x 2.30)	24
4	25909	Шайба (.406 x .812 x .065) (применять где применимо)	24
5	62386	Прокладка термостата	2
5	8M0204714	Прокладка @4	2
6	90390A1	Комплект крышки	2
7	75692	ТЕРМОСТАТ (143 ГРАД.)	2
8	35386	ВИНТ (.312-18 x 1.00)	4
9	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
9	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
10	7765377	ШЛАНГ (24.500 дюймов бухта)	3
10	77653101	Шланг (48.00 дюймов, бухта)	3
11	68728	ШТУЦЕР	1
12	816311	Стяжка (8.00 дюймов)	AR
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	97465	Датчик температуры (правый борт)	1
14	43517A9	Пластина в сборе	1
15	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
16	146972	ПРОКЛАДКА	1
17	63779	Штифт установочный (.250 x .625)	4
18	75953	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
19	75362A1	Лепестковый клапан в сборе	6
20	961832	ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА	12
21	823588	Винт (#8-32 x .250)	60
22	55715	Винт (.250-20 x .880)	6
23	96529	Винт (.250-20 x 2.00)	6
24	814612	Термостатический воздушный клапан (старая конструкция)	1
25	23567	ЗАЖИМ	1
26	69205	С-ОБРАЗНАЯ ШАЙБА	1
26	8M0084613	Пружинная шайба	1
27	812832	Винт (#10-16 x .500)	1
27	878608	Винт (#10-16 x .500)	1
28	13536A7	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (2-ПРОВОДНЫЙ)	1
28A	13536A6	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (4-ПРОВОДНЫЙ)	1
29	137151	Фиксатор	2
30	98257	ВИНТ (.312-18 x .500)	2
31	56759	ШТУЦЕР ЕРШОВЫЙ	4
32	99130122	Трубка (20,00 футов, бухта) дренажная	1
32	892024122	Шланг (240.00 дюймов, бухта)	1
33	42698	Обратный клапан (запрессовываемый - длиной 13/16")	7
33	426982	Обратный клапан	7
33	42623	Обратный клапан (запрессовываемый)	1
33	426233	Обратный клапан	1
34	822715	Угловой штуцер (запрессовываемый)	6
35	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
35	8M0024808	J-образный зажим	1
-	815791A92	Комплект прокладок двигателя	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

Рис. 51ТАБЛИЦА РЕДУКТОРОВ (S/N-0G437999 И РАНЕЕ) Gear Housing Chart (S/N-0G437999 & Below)

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
1	48462	Кольцо уплотнительное (.614 x .070)	1
2	71565A2	Труба в сборе	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	14000	Винт (.375-24 x 1.25)	4
11	849838	ВИНТ (.375-24 x 1.250)	4
12	34863	ГАЙКА (.375-24)	6
12	8M0204726	Гайка (.375-24) латунная	6
13	979331	Рычаг рулевого управления	2
13	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8149513	Соединитель (15,00 дюймов)	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
20	94319	Винт (.375-24 x 1.5)	1

Рис. 52АКСЕССУАРЫ ACCESSORIES

Номер детали	Наименование	Кол-во
814698	Каталог запчастей 40 л.с./30 водомёт	1
814323A90	Комплект наклеек	1
814323A94	Комплект наклеек	1
814323A96	Комплект наклеек	1
814323A96	Комплект наклеек	1
822166A92	Комплект наклеек	1
810462A94	Комплект наклеек	1
810462A97	Комплект наклеек	1
810462A97	Комплект наклеек	1
826324A95	Комплект наклеек	1
826324A97	Комплект наклеек	1
826324A97	Комплект наклеек	1
815626A93	Комплект наклеек	1
824732A94	Комплект наклеек	1
824732A96	Комплект наклеек	1
826323A95	Комплект наклеек	1
826323A96	Комплект наклеек	1
826323A96	Комплект наклеек	1
10118970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10134970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10160970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1

Рис. 53РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА Reed Block and Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	880890T1	Топливный насос	1
2	NSS	NOT SOLD SEPARATE Body	1
3	881544	Пружина	1
4	881545	Плунжер	1
5	881546	Пружина	1
6	881547	Диафрагма	1
7	881548	Штифт	1
8	NSS	NOT SOLD SEPARATE Body	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Body	1
11	881550	Винт	3
12	881333	Гайка	3
13	804255	Уплотнительное кольцо	1
13	8M0050719	Уплотнительное кольцо	1
14	879650	Хомут	2
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	804256	Болт (M6 x 30)	2
16	881543	Шланг	1
16	881543002	Трубка	1
17	881542	Кронштейн	1
18	8527768	Болт (M6 x 16)	1
18	811188T	Болт	1
19	8528161	Гайка	1
19	82382M	Гайка	1
20	881538T1	Фильтр в сборе	1
20	881538T02	Топливный фильтр в сборе	1
21	881540	Элемент 1.75 дюйма	1
21	8M0168897	Топливный фильтр	1
21	8M0101436	Фильтрующий элемент 1.50 дюйма	1
21	8M0117705	Топливный фильтр	1
22	826966M	Уплотнительное кольцо	1
22	826966T	Уплотнительное кольцо	1
23	881541	Поплавок	1
24	881539	Стакан	1
24	8M0101437	Стакан	1
24	8M0137185	Стакан топливного фильтра	1
25	879650	Хомут	2
25	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
26	804260	Кронштейн	1
27	804112	Болт (M7 x 48)	2
28	804113	Штифт установочный	2
29	84292M	Шайба	2
30	804257	Рычаг переключения топлива	1
31	881334	Вал	1
32	804259	Штифт	2
32	82738M	Штифт роликовый	2
33	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	822769	Соединитель	1
36	NSS	NOT SOLD SEPARATE Cap	1
37	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1

Рис. 54КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ DUAL ENGINE EXTENSION KIT

REF	Номер детали	Наименование	Кол-во
4	6232	ШТУЦЕР ВПУСКА ТОПЛИВА	1
5	70007	Штуцер 45 градусов топливного насоса	4
6	90430	ПРОКЛАДКА карбюратора	3
6	904301	Прокладка	3
7	20184	Гайка (1/4-28X7/32) резиновой опоры	12
7	8M0207775	Гайка @5	12
8	73498	ХОМУТ	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
9	42859A2	Клапан в сборе обогатителя	1
10	633001	ХОМУТ	1
11	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	1
12	45915	КЛЕММНАЯ КОЛОДКА	2
13	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	2
14	99130122	Трубка (20,00 футов, бухта) дренажная	1
14	892024122	Шланг (240.00 дюймов, бухта)	1
15	9912688	Трубка (36.00 дюймов, бухта)	2
16	15930A15	РЕМКОМПЛЕКТ НАСОСА Топливный	1
17	42990A3	РЕМКОМПЛЕКТ ДИАФРАГМЫ	1
17	857005A1	Ремкомплект диафрагмы	1
18	NSS	NOT SOLD SEPARATE Check Valve-Rubber	2
19	NSS	NOT SOLD SEPARATE Gasket-Boost	1
20	NSS	NOT SOLD SEPARATE Diaphragm	2
21	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
22	NSS	NOT SOLD SEPARATE Spring	1
23	NSS	NOT SOLD SEPARATE Cap	1
24	NSS	NOT SOLD SEPARATE Check Valve	2
25	NSS	NOT SOLD SEPARATE Retainer	2
26	NSS	NOT SOLD SEPARATE Spring	1
27	NSS	NOT SOLD SEPARATE Cap	1
28	98769	ПРОКЛАДКА ОСНОВАНИЯ	1
28	8M0204705	Прокладка @2	1
29	144303	ОСНОВАНИЕ	1
30	98775A2	Пластина	1
30	987752	Пластина	1
31	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
32	64704	ШТУЦЕР ТОПЛИВНОЙ ЛИНИИ К КАРБЮРАТОРУ	1
32	19688	Штуцер	1
33	16452	ВИНТ (#12-24 x 2.00)	2
34	4000310	ВИНТ (M5 x 40)	2
35	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
36	14868	ШТУЦЕР	1
37	64704	ШТУЦЕР ТОПЛИВНОЙ ЛИНИИ К КАРБЮРАТОРУ	1
37	19688	Штуцер	1
38	99127109	Шланг (57,00 дюймов, бухта)	1
38	8M0108355	Шланг (57 дюймов, бухта)	1
39	16494	ФИЛЬТР топливный	1
39	816296Q03	Фильтр топливный @3	1
40	15279	ХОМУТ	1
41	64705	ШТУЦЕР ВПУСКА НАСОСА	1
42	9912976	Трубка контрольной струи	1
42	8M0108349	Шланг (70 дюймов, бухта)	1
43	424251	Тройник	1
43	424253	Штуцер	1
44	36221	УГОЛЬНИК ТОПЛИВНОЙ ЛИНИИ К ПЕРЕХОДНИКУ	1
45	30186	ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА	1
46	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
46	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
47	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
48	20415	Кольцо уплотнительное стержня переходника	1
48	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
49	30188	ШАЙБА ПЕРЕХОДНИКА	1
50	69067	ВИНТ (.250-20 x 1.375)	1
51	92037	Уплотнение переходника	1
52	9912976	Трубка контрольной струи	1
52	8M0108349	Шланг (70 дюймов, бухта)	1
-	90484A88	Комплект прокладок

Рис. 55Разная информация Miscellaneous Information

Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	818186A6	Узел гидроподъема в сборе	1
-	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
-	826729A2	Узел триммера и наклона в сборе	1
-	855998A11	Комплект гидроподъема	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	811605F	Цилиндр наклона в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	811608	Комплект штока поршня тримма и наклона болтового типа	1
5	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
5	823553T	Шток поршня подъёма	1
6	811606	Комплект направляющих	1
6	878239A02	Комплект торцевой крышки цилиндра наклона	1
7	811607A1	Ремонтный комплект	1
8	811610A1	Комплект обратного клапана	1
8	823553T	Шток поршня подъёма	1
9	99638A1	Направляющая в сборе	2
9	8M0021648	Торцевая крышка в сборе	2
10	43397A6	Поршень/шток в сборе Power Trim левый	1
10	878413A1	Поршень в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
10	878414T01	Поршень в сборе	1
11	12184A1	Фильтр подъёма в сборе	1
12	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
13	813442A2	Узел ручного сброса в сборе	1
13	893929A01	Комплект предохранительного клапана	1
14	812844	Стопорное кольцо E-образное	1
14	815949001	Стопорное кольцо E-образное	1
15	4000327	ВИНТ (M6 x 14)	4
16	43450	Шайба	4
16	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
17	811611	Крышка	1
18	811612A2	Комплект уплотнительных колец	1
18	811612A3	Ремкомплект уплотнительных колец	1
19	811628	Мотор тримма	1
19	878265A6	КОМПЛЕКТ ДЛЯ УСТАНОВКИ ТРИММА	1
19A	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
19A	878265A4	Мотор тримма	1
20	811619	Гребной вал	1
20	828710	Шарнир привода	1
21	996251	Вал	1
21	99625002	Вал	1
22	811615	Винт длинный	2
22	828709	Винт (длинный)	2
22	881768A1	Комплект винт/шайба	2
22	811616	Винт короткий	2
23	811613	Штекер в сборе	1
24	811617F	Насос	1
24	811617T1	НАСОС	1
25	811614	Вал в сборе	1
25	8M0142997	Ремкомплект вала наклона	1
26	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	996301	Пластина-фиксатор	2
30	8M0045383	Ударная пластина	2
31	58643	Шайба стопорная (.375)	2
32	46335	ГАЙКА (.375-24)	2
33	44431	Штифт канавки нижний	1
33	878267	Штифт	1
34	4000377	ВИНТ (M10 x 30)	6
35	4002319	ШАЙБА	6
36	22875	ЗАЖИМ	2
36	26550	Хомут	2
37	69205	С-ОБРАЗНАЯ ШАЙБА	2
37	8M0084613	Пружинная шайба	2
38	817626	Винт (#10-16 x .380)	2
38	878607	Винт (#10-16 x .375)	2

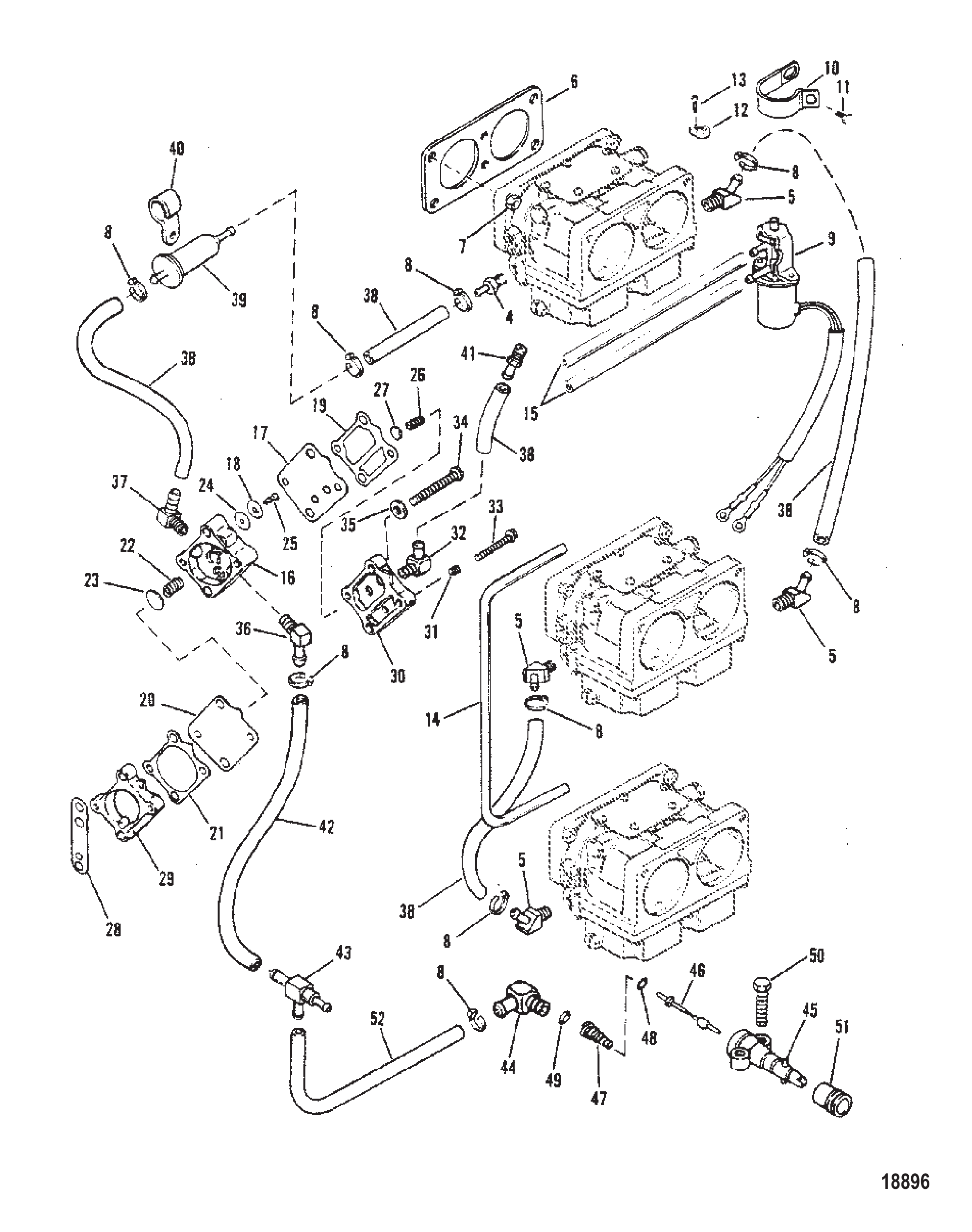

Рис. 56ТОПЛИВНЫЙ НАСОС FUEL PUMP

Gear Housing Propeller Shaft - Standard-135/150/175/200

REF	Номер детали	Наименование	Кол-во
-	9148A18	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)	1
-	9148A19	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)	1
-	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A20	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)	1
-	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
-	9148A21	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)	1
-	9148T88	ORD 1647-9148T82 Mercury / Quicksilver	1
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A9	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) TRACKER	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A10	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A13	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
48	78956	Кулачок переключения	1
48	789562	Кулачок переключения передач	1
49	89594A1	Толкатель в сборе	1
50	816520	Штанга привода сцепления	1
50	79911A1	Штанга	1
51	79910	Пружина	1
52	78910	Шайба	AR
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44102A2	Шестерня переднего хода в сборе (135/150) (включая шестерню заднего хода)	1
56	44104A2	Шестерня переднего хода в сборе (175/200/XR6/Magnum III) (включая шестерню заднего хода)	1
56	44104T2	КОМПЛЕКТ ШЕСТЕРЕН	1
57	73363	ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)	2
57	73363T	ПОДШИПНИК	2
57	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	NSS	NOT SOLD SEPARATE Reverse Gear (Part of 43-44102A2 or 43-44104A2)	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	31640A1	Пластина-триммер в сборе, корпус редуктора	1
73	31640Q4	ТРИММЕР	1
74	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
75	67891	Заливная пробка	1
75	8M0039169	ЗАЛИВНОЙ БЛОК	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
77	74727	Винт (.375-16 x 6.00) корпуса редуктора	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	816629	Стопорная шайба с усиком	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	89238A2	Комплект сальников	1
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 57ТОПЛИВНЫЙ НАСОС (КВАДРАТНЫЙ ТОПЛИВНЫЙ НАСОС) Fuel Pump (Square Fuel Pump)

REF	Номер детали	Наименование	Кол-во
-	818186A3	Power Trim в сборе	1
1	811604T	Коллектор в сборе	1
1	811604F	Коллектор в сборе	1
2	99616	Резьбовая пробка	9
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	811605T	Цилиндр наклона в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	811608	Комплект штока поршня тримма и наклона болтового типа	1
5	811609	Шток поршня тримма гайкового типа	1
5	823553T	Шток поршня подъёма	1
6	811606	Комплект направляющих	1
6	878239A02	Комплект торцевой крышки цилиндра наклона	1
7	811607A1	Ремонтный комплект	1
8	811610A1	Комплект обратного клапана	1
8	823553T	Шток поршня подъёма	1
9	99638A1	Направляющая в сборе	2
9	8M0021648	Торцевая крышка в сборе	2
10	43397A6	Поршень/шток в сборе Power Trim левый	1
10	878413A1	Поршень в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
10	878414T01	Поршень в сборе	1
11	12184A1	Фильтр подъёма в сборе	1
12	19603	Штифт канавки	1
12	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
13	811618	Клапан в сборе	1
13	893929A01	Комплект предохранительного клапана	1
14	812844	Стопорное кольцо E-образное	1
14	815949001	Стопорное кольцо E-образное	1
15	4000327	ВИНТ (M6 x 14)	4
16	43450	Шайба	4
16	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
17	811611	Крышка	1
18	811612A1	Ремкомплект уплотнительных колец	1
18	811612A3	Ремкомплект уплотнительных колец	1
19	811613	Штекер в сборе	1
20	811614	Вал в сборе	1
20	8M0142997	Ремкомплект вала наклона	1
21	99616	Резьбовая пробка	2
21	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
22	811628	Мотор тримма	1
22	878265A6	КОМПЛЕКТ ДЛЯ УСТАНОВКИ ТРИММА	1
23	811615	Винт длинный	2
23	811616	Винт короткий	2
24	811617T	Насос	1
24	811617T1	НАСОС	1
25	811619	Гребной вал	1
26	99625	Вал	1
26	99625002	Вал	1
27	43396A2	Анод в сборе	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	996301	Пластина-фиксатор	2
30	8M0045383	Ударная пластина	2
31	58643	Шайба стопорная (.375)	2
32	46335	ГАЙКА (.375-24)	2
33	44431	Штифт канавки нижний	1
33	878267	Штифт	1
34	814609A1	ЖГУТ ПРОВОДОВ В СБОРЕ Управление POWER TRIM	1
35	88808A22	ТРОС В СБОРЕ (6-3/8" - КРАСНЫЙ)	1
35	88808A23	ТРОС В СБОРЕ (24" - КРАСНЫЙ)	1
35	87379A14	Провод в сборе (2.750 дюйма)	1
36	22875	ЗАЖИМ	2
37	69205	С-ОБРАЗНАЯ ШАЙБА	2
37	8M0084613	Пружинная шайба	2
38	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
39	4000377	ВИНТ (M10 x 30)	6
40	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6

Рис. 58Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
1	9765A13	Блок цилиндров (135/150)	1
1	9763A17	Блок цилиндров (XR6/Magnum III)	1
1	9763T17	БЛОК ЦИЛИНДРОВ	1
1	9763A23	Блок цилиндров (XR6/Magnum III)	1
1	9763T23	БЛОК ЦИЛИНДРОВ	1
1	9763A17	Блок цилиндров (XR6/Magnum III)	1
1	9763T17	БЛОК ЦИЛИНДРОВ	1
1	9763A61	Блок цилиндров (200)	1
1	9763T61	БЛОК ЦИЛИНДРОВ	1
1	9763A23	Блок цилиндров (XR6/Magnum III)	1
1	9763T23	БЛОК ЦИЛИНДРОВ	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	4
2	818138	ШПИЛЬКА (1-3/4")	2 or 6
2	8M0034455	ШПИЛЬКА 1.750	2 or 6
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	828213	Винт (.312-18 x 1.500) шестигранный с фланцем	2
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	815549	ВИНТ (.312-18 x 2.00)	2
11	828214	Винт (.312-18 x 2.00) шестигранный с фланцем	2
11A	99448	Втулка	1
12	66717	ВИНТ (.375-16 x 3.250)	8
12	74824	Винт (.312-18 x 1.250)	6
13	9642A1	Крышка торцевая верхняя в сборе	1
13	858521T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
15	16756A4	Комплект подшипников	1
16	41953	Сальник	1
17	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
17	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
19	63153	J-образная защёлка	1
20	15094	ШПИЛЬКА (.190-32 x 1.870)	1
21	15093	ШПИЛЬКА (#10-32 x 1.00)	2
21	8M0034435	ШПИЛЬКА	2
22	67269	Проставка	1
23	49221	Шайба (.187 x .500 x .062) неопреновая	3
23	8M0204663	ШАЙБА @5	3
25	816874	Барашковая гайка (#10-32)	3
26	42248	Кронштейн	1
26	422482	Кронштейн	1
27	49668	Винт (.250-20 x .750)	2
28	7809A1	Крышка торцевая в сборе	1
28	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
29	62700	Кольцо уплотнительное (3.237 x .103)	1
30	41953	Сальник	2
31	28636	ВИНТ (.250-20 x .750)	4
32	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
33	64022	Винт (.250-20 x 2.125)	1
34	64015	Гайка (.250-20) клеммы стартерного соленоида	1
35	26852	ЗАГЛУШКА Нейлоновая	1
36	87076A10	Регулятор холостого хода	1
38	69020	ВИНТ (#10-32 x .875)	3
38	690201	ВИНТ (#10-32 x .875)	3
39	38833	ШАЙБА	3
-	815791A92	Комплект прокладок двигателя	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

Рис. 59РЕДУКТОР ГРЕБНОГО ВАЛА - СТАНДАРТ-135/150/175/200 Gear Housing Propeller Shaft - Standard-135/150/175/200

REF	Номер детали	Наименование	Кол-во
1	9242A33	Карбюратор (верхний) - (WH-40)	1
1	9242A34	Карбюратор (средний) - (WH-40)	1
1	9242A35	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-40)	1
1	7563A10	Карбюратор (верхний) - (WH-35)	1
1	7563A11	Карбюратор (средний) - (WH-35)	1
1	7563A12	Карбюратор (нижний) - (WH-35)	1
1	7563A13	КАРБЮРАТОР (ВЕРХНЯЯ ЧАСТЬ) - (WH-38)	1
1	7563A14	КАРБЮРАТОР (СРЕДНЯЯ ЧАСТЬ) - (WH-38)	1
1	7563A15	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-38)	1
2	6249	ЖИКЛЁР ГЛАВНЫЙ (.096)	6
2	8423	Жиклёр (.094) воздушный (.094)	6
2	6680	Жиклёр (.078) (WME1/2)-115 WME-14	6
3	NSS	NOT SOLD SEPARATE Gasket-Cover Plate	3
4	6032	КРЫШКА ПЛАСТИНЫ	3
5	NSS	NOT SOLD SEPARATE Screw-Cover Plate	15
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	3
6	7823	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ (ЦЕНТР/НИЗ)	1
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	2
7	NSS	NOT SOLD SEPARATE Screw-Fuel Bowl	18
8	6025	ПРОБКА (ГЛАВНЫЙ ЖИКЛЁР)	6
9	NSS	NOT SOLD SEPARATE Gasket-Main Jet	6
10	4216	Жиклёр (.064) главной топливной системы	6
10	6246	ЖИКЛЁР (.048)	6
10	6028	ЖИКЛЁР (.050)	6
10	6359	ЖИКЛЁР (.052)	6
10	6201	ЖИКЛЁР (.080)	6
11	NSS	NOT SOLD SEPARATE Screw-Float Pin	6
12	NSS	NOT SOLD SEPARATE Gasket--Inlet Needle and Seat	6
13	7824	ИГЛА/СЕДЛО В СБОРЕ ВПУСКНЫЕ	6
14	NSS	NOT SOLD SEPARATE Gasket-Nozzle Boss	6
15	9267	Поплавок	6
16	NSS	NOT SOLD SEPARATE Pin-Float Lever	6
17	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
18	4541	Винт-пробка - канал жиклёра главной топливной системы	6
19	NSS	NOT SOLD SEPARATE Gasket-Bleed Jet Plug	6
20	5213	Жиклёр главный (.056)	6
20	7831	ГЛАВНЫЙ ЖИКЛЕР ТОПЛИВНЫЙ (.058) (XR6/MAGNUM III)	6
20	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	6
20	5317	Жиклёр (.046)	6
20	6246	ЖИКЛЁР (.048)	6
21	6027	ВИНТ	3
22	67752	Рычаг дросселя	3
23	NSS	NOT SOLD SEPARATE Spring-Throttle Return	3
24	6031	ПРОСТАВКА	3
25	6022	ВАЛ	3
26	NSS	NOT SOLD SEPARATE Ring-Retainer-Throttle Shaft	3
27	6023	КЛАПАН ДРОССЕЛЬНЫЙ (WH-40) (WH-48)	6
27	9496	Клапан дроссельной заслонки (WH-32)	6
27	9545	Клапан дроссельной заслонки (WH-38) (WH-35)	6
28	NSS	NOT SOLD SEPARATE Screw-Throttle Valve	12
-	6452	РЕМКОМПЛЕКТ ПРОКЛАДОК	1
-	8506	Ремонтный комплект карбюратора WH-48	1
-	7826	РЕМОНТНЫЙ КОМПЛЕКТ WH-38	1

Рис. 60Компоненты гидроподъема (Design II) Power Trim Components (Design II)

REF	Номер детали	Наименование	Кол-во
-	818186A6	Узел гидроподъема в сборе	1
-	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
-	826729A2	Узел триммера и наклона в сборе	1
-	855998A11	Комплект гидроподъема	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	811605F	Цилиндр наклона в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	811608	Комплект штока поршня тримма и наклона болтового типа	1
5	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
5	823553T	Шток поршня подъёма	1
6	811606	Комплект направляющих	1
6	878239A02	Комплект торцевой крышки цилиндра наклона	1
7	811607A1	Ремонтный комплект	1
8	811610A1	Комплект обратного клапана	1
8	823553T	Шток поршня подъёма	1
9	99638A1	Направляющая в сборе	2
9	8M0021648	Торцевая крышка в сборе	2
10	43397A6	Поршень/шток в сборе Power Trim левый	1
10	878413A1	Поршень в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
10	878414T01	Поршень в сборе	1
11	12184A1	Фильтр подъёма в сборе	1
12	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
13	813442A2	Узел ручного сброса в сборе	1
13	893929A01	Комплект предохранительного клапана	1
14	812844	Стопорное кольцо E-образное	1
14	815949001	Стопорное кольцо E-образное	1
15	4000327	ВИНТ (M6 x 14)	4
16	43450	Шайба	4
16	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
17	811611	Крышка	1
18	811612A2	Комплект уплотнительных колец	1
18	811612A3	Ремкомплект уплотнительных колец	1
19	811628	Мотор тримма	1
19	878265A6	КОМПЛЕКТ ДЛЯ УСТАНОВКИ ТРИММА	1
19A	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
19A	878265A4	Мотор тримма	1
20	811619	Гребной вал	1
20	828710	Шарнир привода	1
21	996251	Вал	1
21	99625002	Вал	1
22	811615	Винт длинный	2
22	828709	Винт (длинный)	2
22	881768A1	Комплект винт/шайба	2
22	811616	Винт короткий	2
23	811613	Штекер в сборе	1
24	811617F	Насос	1
24	811617T1	НАСОС	1
25	811614	Вал в сборе	1
25	8M0142997	Ремкомплект вала наклона	1
26	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	996301	Пластина-фиксатор	2
30	8M0045383	Ударная пластина	2
31	58643	Шайба стопорная (.375)	2
32	46335	ГАЙКА (.375-24)	2
33	44431	Штифт канавки нижний	1
33	878267	Штифт	1
34	4000377	ВИНТ (M10 x 30)	6
35	4002319	ШАЙБА	6
36	22875	ЗАЖИМ	2
36	26550	Хомут	2
37	69205	С-ОБРАЗНАЯ ШАЙБА	2
37	8M0084613	Пружинная шайба	2
38	817626	Винт (#10-16 x .380)	2
38	878607	Винт (#10-16 x .375)	2

Рис. 61БЛОК ЦИЛИНДРОВ И КРЫШКИ CYLINDER BLOCK AND END CAPS

REF	Номер детали	Наименование	Кол-во
-	92876A3	Комплект крепления рулевого управления (одинарный)	1
1	41055	ОПОРА	1
2	88319	Соединительная муфта	1
2	850791T	Соединительная муфта	1
3	73732	ВИНТ (.375-24 x 1.120)	2
4	34863	ГАЙКА (.375-24)	3
4	8M0204726	Гайка (.375-24) латунная	3
5	59702	ВИНТ (.250-28 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
6	88404	Шайба стопорная	2
7	71565	Труба направляющая троса	1
8	37984	ГАЙКА (.875-14) Система наклона	2
8	8M0041651	ГАЙКА (.875-14)	2
9	42100	ШАЙБА СТОПОРНАЯ	2
10	78862A2	Комплект уплотнений	1
10	19624A1	Комплект уплотнений	1
11	42101	ПРОСТАВКА	2

Рис. 62Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	878587A1	Поддон нижний в сборе	1
2	858743A2	Поддон нижний в сборе	1
2	8M0113913	Кожух нижний, правый борт B	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	878547T	Вставка	1
5	82130040	ВИНТ (M6 x 40)	8
6	831209	Фиксатор	1
7	858742	Чехол холостого выпуска	1
8	859251	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
8	8M0039078	Втулка уплотнительная	1
9	827948	Штуцер	1
10	855576	Шайба	1
11	816311T	СТЯЖКА (8.00 дюймов)	6
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	881535	Шланг (32.00 дюйма)	1
14	9912688	Трубка (36.00 дюймов, бухта)	1
15	817518	Тройник	1
16	82130020	ВИНТ (M6 x 20)	2
17	8587411	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
17	889724	ВТУЛКА	1
18	856990	Выключатель в сборе	1
18	8M0235192	Переключатель тримма	1
19	824868	ВИНТ (M6 x 75)	1
20	821253F1	Рукоятка передняя, чёрная	1
20	889740A02	Комплект рукоятки	1
21	33589	Втулка	2
22	48462	Кольцо уплотнительное (.614 x .070)	1
23	8219423	Собачка	1
24	69057	ШАЙБА (.281 x .734 x .063)	1
25	401366	ГАЙКА (M6) Нержавеющая сталь	1
26	13541	Разъём штыревой	2

Рис. 63КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический POWER TRIM COMPONENTS Metal Motor Housing

Gear Housing Propeller Shaft - Counter Rotation

REF	Номер детали	Наименование	Кол-во
0	840561T69	Редуктор в сборе	1
0	840561T70	Редуктор в сборе	1
0	840561T71	Редуктор в сборе	1
1	849781A2	Редуктор в сборе (базовый)	1
1	8M0084203	Редуктор SM	1
2	89594A1	Толкатель в сборе	1
3	789562	Кулачок переключения передач	1
4	79911A1	Штанга	1
5	79910	Пружина	2
6	78906	Палец	1
6	8M0084245	Штифт фиксатора пружины	1
7	78910	Шайба	2
8	14469T	Обойма подшипника	1
9	88957T	Подшипник шариковый	1
10	NSS	NOT SOLD SEPARATE Reverse Gear (PART OF 43-15845A2)	1
11	15844	Подшипниковый узел роликовый	1
12	42672T	Храповик	1
13	78909	Палец фиксатора	2
14	42671	Палец крестовой	1
15	78962	Пружина	2
16	15845A2	Комплект шестерён	1
17	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
17	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
17	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
17	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
17	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
17	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
17	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
17	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
17	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
17	1761510	Регулировочная прокладка (.143)	AR
17	1761511	Регулировочная прокладка (.145)	AR
17	1761512	Регулировочная прокладка (.147)	AR
17	1761513	Регулировочная прокладка (.149)	AR
18	15841	Подшипник роликовый	1
19	17616	Упорное кольцо	1
20	31534	Уплотнительное кольцо	1
20	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
21	15838A2	Адаптер в сборе с подшипником	1
22	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
23	15834	Подшипник упорный	2
24	815495T	Гребной вал	1
24	840450A2	Гребной вал	1
24	840450A03	Комплект гребного вала	1
25	847616T1	Подшипник в обойме	1
26	817072	Подшипник роликовый	1
27	815565	САЛЬНИК Масляный	2
28	817071	Кольцо стопорное	1
29	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
29	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
30	191833	Сальник	1
30	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
31	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
32	79447	Шайба стопорная с усиком	1
33	158401	Крышка	1
34	423511	Шайба стопорная зубчатая	1
35	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
36	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
36	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
37	822836	Шайба (.445 x .805 x .108)	2
38	859116	ГАЙКА (.437-20)	2
39	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
39	15929	Винт (.375-16 x 16 x 6.00)	1
40	76214T3	Анод	1
40	76214Q5	Анодная пластина в сборе	1
40	76214T1	Анод	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1
-	90415A25	Комплект шпилек	1
-	840389K5	Комплект ступицы	1
-	8M0183487	Комплект ступицы гребного винта HD	1
-	840382A1	Комплект демпферной накладки	1
-	840382A02	Комплект демпферной накладки	1

Рис. 64Комплект крепления рулевого управления (XR4/Magnum II) Steering Attaching Kit (XR4/ Magnum II)

Gear Housing Propeller Shaft - XR4/Magnum II

REF	Номер детали	Наименование	Кол-во
-	814247A3	Корпус редуктора в сборе, передаточное число 1.78:1 - черный (черный)	1
-	814247A4	Корпус редуктора в сборе 1.78:1 передаточное число - серый (СЕРЫЙ)	1
-	814247T4	Редуктор в сборе	1
-	814247A3	Корпус редуктора в сборе, передаточное число 1.78:1 - черный (черный)	1
-	814247A4	Корпус редуктора в сборе 1.78:1 передаточное число - серый (СЕРЫЙ)	1
1	814247A8	Корпус редуктора в сборе (чёрный)	1
1	814247T8	Корпус редуктора	1
1	814247A9	Корпус редуктора в сборе (серый)	1
1	814247T9	Корпус редуктора	1
1	814247A1	Корпус редуктора в сборе базовый - черный	1
1	814247T1	Корпус редуктора в сборе, базовый, чёрный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
44	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
44	760394	Кулачок управления переключением	1
45	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	30622	ПРУЖИНА	1
47	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
47	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
48	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
49	16279A2	Шестерня в сборе переднего хода	1
50	30895	Подшипник игольчатый	1
50	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
51	814756	Муфта	1
51	822539T	МУФТА	1
52	30632	ШТИФТ КРЕСТОВИНЫ	1
52	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
53	30893	Пружина	1
54	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
55	NSS	NOT SOLD SEPARATE Reverse Gear (Part of 43-16279A2)	1
56	76358	Упорная шайба	1
57	29976	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
58	41529A2	Обойма подшипника в сборе	1
58	41529T2	ОБОЙМА В СБОРЕ	1
59	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	2
59	8M0169588	Штуцер для смазки	2
60	30956	Подшипник игольчатый	1
60	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
61	76868	САЛЬНИК ВНУТРЕННИЙ	2
61	8M0248882	САЛЬНИК @5	2
62	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
63	52700	Стопорная шайба	1
64	52699	Крышка	1
65	67891	Заливная пробка	1
65	8M0039169	ЗАЛИВНОЙ БЛОК	1
66	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
66	65210	ВИНТ (.375-16 x 1.00)	1
68	816629	Стопорная шайба с усиком	1
68	816629Q	ШАЙБА СТОПОРНАЯ	1
69	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
69	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
70	15300	ТРИММЕР АНОДНЫЙ	1
71	15797	Винт анодной пластины	1
70	31640A1	Пластина-триммер в сборе, корпус редуктора	2
70	31640Q4	ТРИММЕР	2
71	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
72	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
73	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
73	8M0204653	Гайка	2
74	13191A1	УПОРНАЯ ШАЙБА	1
74	13191Q01	УПОРНАЯ ШАЙБА	1
-	89238A2	Комплект сальников	1
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

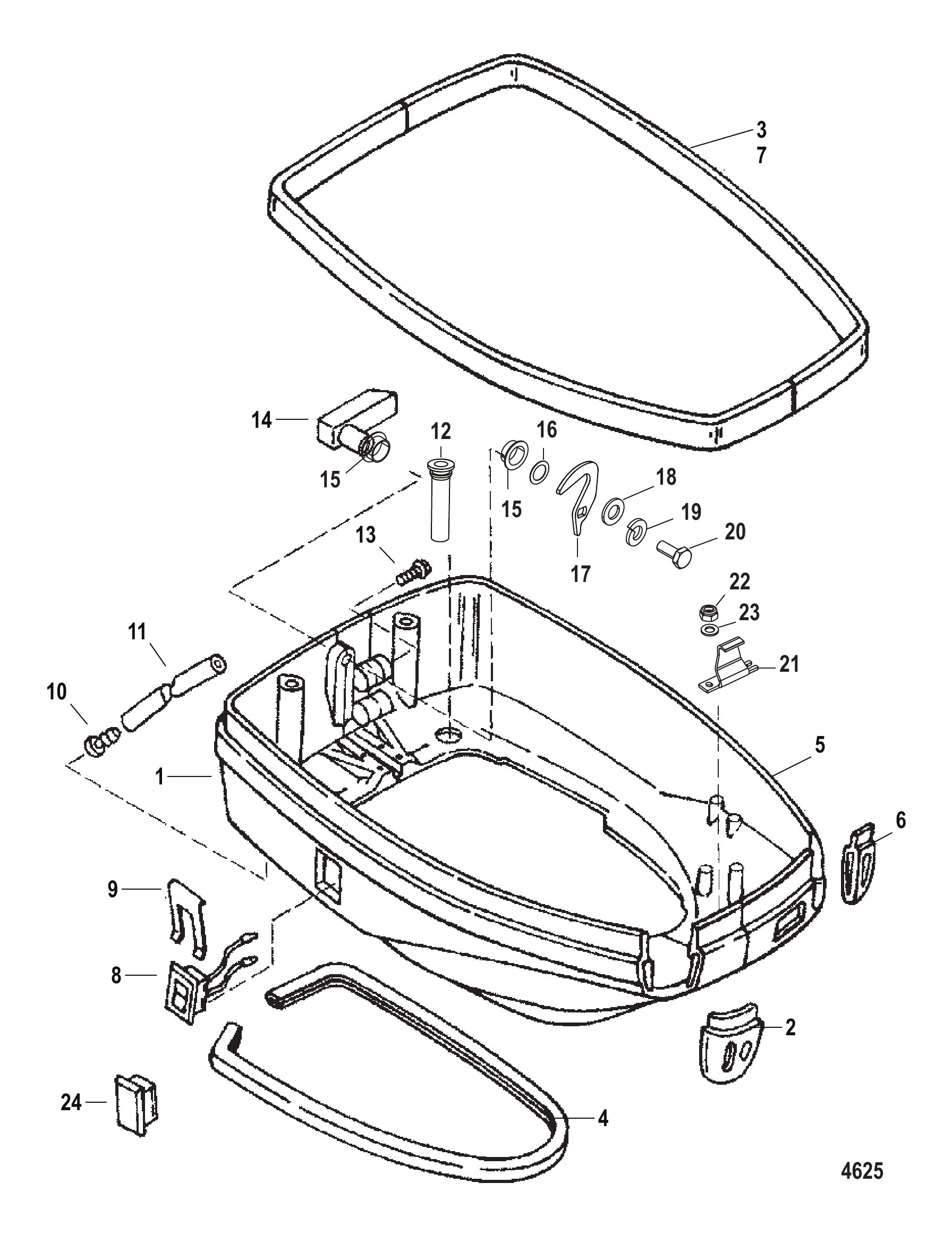

Рис. 65НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1
19	88882	УПОР верхней вилки	1

Рис. 66РЕДУКТОР ВАЛА ВИНТА - РЕВЕРСИВНЫЙ Gear Housing Propeller Shaft - Counter Rotation

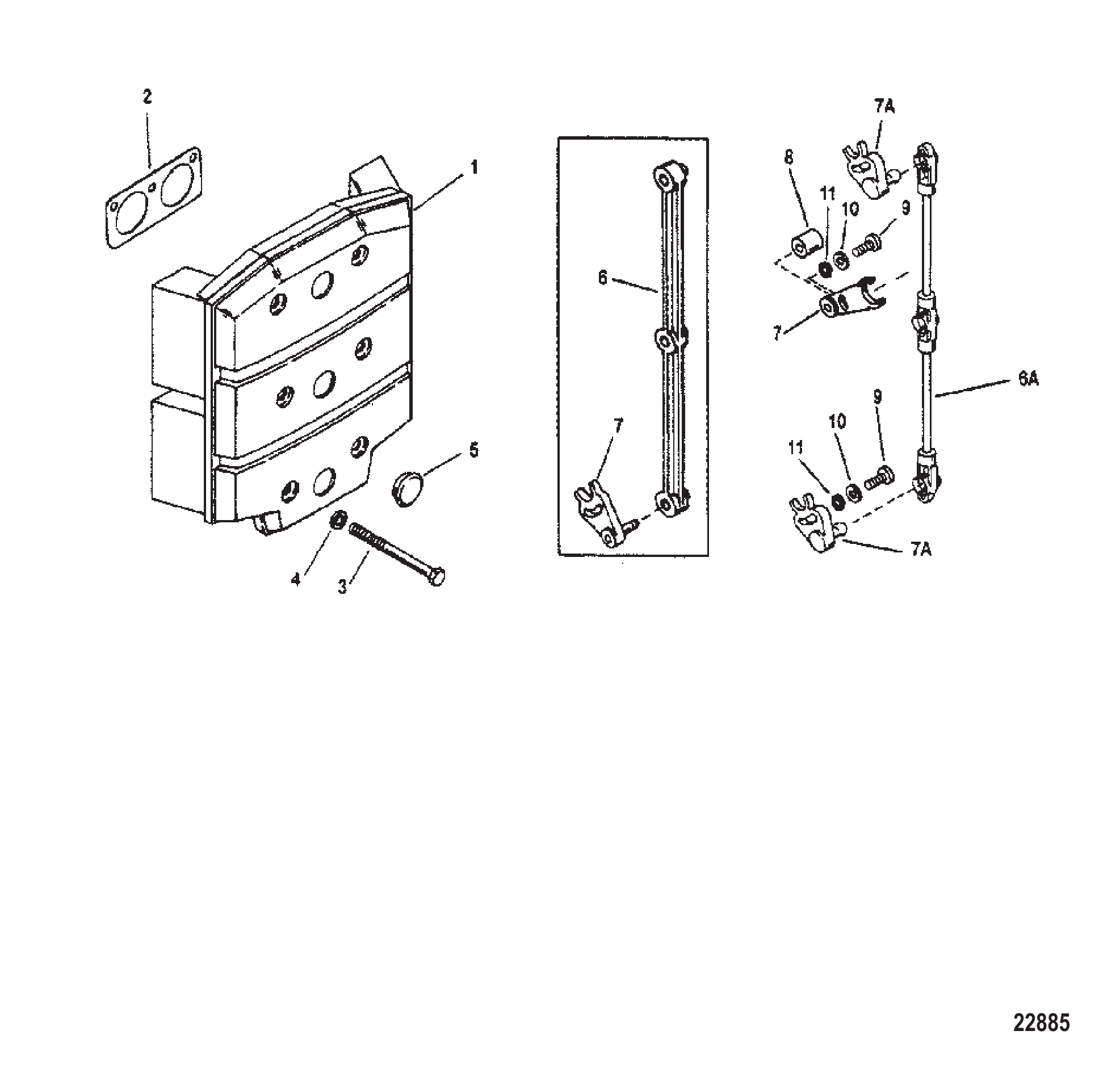

REF	Номер детали	Наименование	Кол-во
1	817495A1	Пластина в сборе шумоглушителя	1
2	892211	ПРОКЛАДКА	3
3	88489	Винт (.250-28 x 2.500)	6
3	884891	Винт (.250-28 x 2.500) с нейлоновой вставкой - нержавеющая сталь	6
4	69057	ШАЙБА (.281 x .734 x .063)	6
5	815784	КРЫШКА	3
6	18180	ТЯГА ДРОССЕЛЯ	1
7	18181	Тяга (с коротким валом)	3
6A	825204A1	Комплект тяг дроссельной заслонки	1
7	18181	Тяга (с коротким валом)	1
7A	181811	ТЯГА (С ШАРОВЫМ ВАЛОМ)	2
8	18178	РОЛИК	1
9	87926	Винт (#10-32 x .500)	3
10	89302	Шайба (.203 x .406 x .040) винта крышки катушки	3
11	69432	Шайба стопорная наружная (#10)	3
-	815791A92	Комплект прокладок двигателя	1

Рис. 67Редуктор с гребным валом - XR4/Magnum II Gear Housing Propeller Shaft - XR4/Magnum II

REF	Номер детали	Наименование	Кол-во
1	9148T93	Корпус редуктора в сборе базовый	1
49	89594A1	Толкатель в сборе	1
50	789562	Кулачок переключения передач	1
51	828287	Тяга	1
52	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
52	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
53	828830A2	ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК	1
54	814653	Игольчатый подшипник в сборе	1
54	814653T	Подшипник в сборе игольчатый	1
55	815481	УПОРНАЯ ШАЙБА	1
56	815480	ПОДШИПНИК Упорный	1
57	828702A2	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 15/28	1
58	15844	Подшипниковый узел роликовый	1
59	30893	Пружина	1
60	854735T	Муфта скользящая	1
60	859340T	Муфта	1
61	30632	ШТИФТ КРЕСТОВИНЫ	1
61	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
62	828356	Штифт фиксатора	1
63	828951	Вал гребного винта	1
64	828701A1	ШЕСТЕРНЯ В СБОРЕ ПЕРЕДНЕГО ХОДА - 15/28	1
65	1761514	Регулировочная прокладка (.206)	AR
65	1761515	Регулировочная прокладка (.208)	AR
65	1761516	Регулировочная прокладка (.210)	AR
65	1761517	Регулировочная прокладка (.212)	AR
65	1761518	Регулировочная прокладка (.214)	AR
65	1761519	Регулировочная прокладка (.216)	AR
65	1761520	Регулировочная прокладка (.218)	AR
65	1761521	Регулировочная прокладка (.220)	AR
65	1761522	Регулировочная прокладка (.222)	AR
65	1761523	Регулировочная прокладка (.224)	AR
65	1761524	Регулировочная прокладка (.226)	AR
65	1761525	Регулировочная прокладка (.228)	AR
65	1761526	Регулировочная прокладка (.230)	AR
66	815480	ПОДШИПНИК Упорный	1
67	815481	УПОРНАЯ ШАЙБА	1
68	828831A3	Адаптер в сборе подшипниковый	1
69	814653	Игольчатый подшипник в сборе	1
69	814653T	Подшипник в сборе игольчатый	1
70	18448	Шайба упорная	2
71	15842	Подшипник упорный	2
72	8182911	Обойма упорного подшипника	2
73	814605	Фиксатор	2
74	31534	Уплотнительное кольцо	1
74	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
75	818290A4	Обойма в сборе подшипниковая	1
76	30956	Подшипник игольчатый	1
76	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
77	14077	Сальник внутренний	1
78	76868	САЛЬНИК ВНУТРЕННИЙ	1
78	8M0248882	САЛЬНИК @5	1
79	183231	Шайба стопорная	1
80	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
81	79448	Фиксатор	1
81	8M2011027	ФИКСАТОР	1
82	316405	Пластина триммера	1
82	8M0236553	Пластина тримма	1
82	76214A5	КОМПЛЕКТ АНОДОВ	1
82	76214Q5	Анодная пластина в сборе	1
83	806327	Винт (.437-14 x 1.750) (1-5/8")	1
83	8M0204686	ВИНТ	1
84	65210	ВИНТ (.375-16 x 1.00)	1
85	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
86	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
86	8M0204653	Гайка	2
-	89238A2	Комплект сальников	1

Рис. 68Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8710A21	Кронштейн поворотный в сборе, серый	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
2	87735	Сальник нижний масляный	1
3	67669	Втулка нижняя и верхняя	2
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	33504	Кольцо уплотнительное	1
5	8M0214926	Кольцо уплотнительное @10	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	99608	Втулка	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	78687	Опора (длинная)(водомет)	2
10	78687T	Опора	2
10	77326	ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)	2
11	66921	ШАЙБА	2
12	814432	Шайба	2
12	78688	Шайба	2
13	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
13	8M0204653	Гайка	2
14	92876A1	Тяга рулевая в сборе	1
14	92876A12	Тяга в сборе	1
15	14000	Винт (.375-24 x 1.25)	1
15	849838	ВИНТ (.375-24 x 1.250)	1
16	34863	ГАЙКА (.375-24)	2
16	8M0204726	Гайка (.375-24) латунная	2
17	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
18	67706A35	Поворотный палец в сборе (чёрный)	1
18	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
18	67706A36	Поворотный палец в сборе (серый)	1
18	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
19	878182T	Вилка нижняя — нержавеющая сталь	1
19	86580A2	Вилка в сборе, нижняя (серая)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
20	67684	Кольцо стопорное	1
21	88882	УПОР верхней вилки	1
22	64014	Винт (.250-28 x .500)	2
23	54457	J-ОБРАЗНЫЙ ЗАЖИМ
24	95164A9	Сборка датчика тримма	1
24	8M0074846	Заказ 8M0098273	1
25	56682	ВИНТ (#10-24 x .750) Sea Ray	2
25	852368	Винт (#10-24 x .750)	2
26	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
27	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2

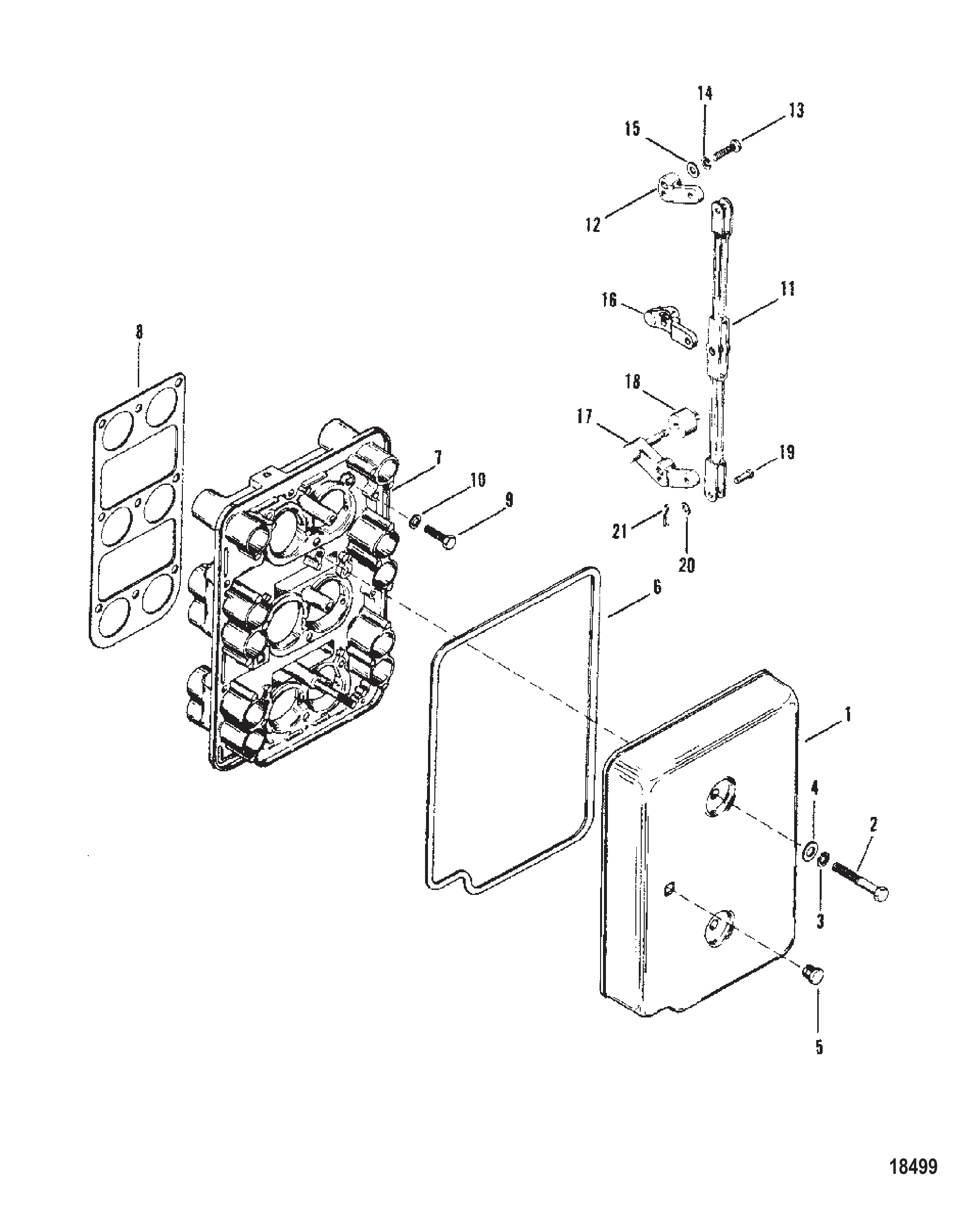

Рис. 69ЗАСЛОНКА ХОЛОСТОГО ХОДА И РЫЧАГИ ДРОССЕЛЯ CHOKE PLATE AND THROTTLE LEVERS

Номер детали	Наименование	Кол-во
840470T9	Редуктор в сборе	1
840470T27	Редуктор в сборе	1
840470T8	Редуктор в сборе	1
840306T6	Редуктор в сборе, с антикавитационным плавником	1
840307T12	Редуктор в сборе	1
840306T7	Редуктор в сборе, с антикавитационным плавником	1
840307T13	Редуктор в сборе	1
859399T22	Редуктор в сборе	1
8M0236198	GC DSI XL 1.75 Mercury / Quicksilver	1
840307T10	Корпус редуктора в сборе	1
840307T11	Корпус редуктора в сборе	1
859399T23	Корпус редуктора в сборе	1
8M0236209	GC DSI CXL 1.75 Mercury / Quicksilver	1

Рис. 70РЕДУКТОР (ВАЛ ВИНТА)(РЕВЕРСИВНЫЙ) GEAR HOUSING (PROP SHAFT)(COUNTER ROTATION)

REF	Номер детали	Наименование	Кол-во
1	88447	Винт (.190-32 x 1.62)	3
2	38833	ШАЙБА	3
3	94304	Распорная втулка винта коробки переключателей	3
4	13381	Пластина	1
5	821889A20	Ограничитель оборотов	1
5	821889A30	Ограничитель оборотов	1
6	823147A5	Жгут проводов в сборе, адаптер - ограничитель оборотов	1
7	801402	Комплект для смазки	1
7	30500A2	КОМПЛЕКТ СМАЗКИ	1
8	42579A3	Основание водяного насоса в сборе	1
8	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
9	426311	Прокладка	1
9	8M0204678	ПРОКЛАДКА	1
10	89238	Сальник масляный	1
11	16977	САЛЬНИК МАСЛЯНЫЙ	1
12	856081	Прокладка	1
12	8M0090319	ПРОКЛАДКА @5	1
13	856091	Прокладка	1
13	858524	Прокладка	1
14	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
14	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
15	96148A1	Корпус водяного насоса в сборе	1
15	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
16	48752	Вставка	1
16	48752T	ВСТАВКА	1
17	38970	САЛЬНИК X-LONG	1
18	899841	Крыльчатка водяного насоса	1
18	89984T3	КРЫЛЬЧАТКА	1
19	56654	ШПОНКА	1
19	8M0214992	ШПОНКА @5	1
20	96411	Винт (#14-8 x 2.25)	1
20	8M0215009	ВИНТ	1
21	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
21	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
22	13438	Гайка (.250-28)	2
22	8267119	Гайка (.250-28)	2
23	19924275	ВИНТ (.312-18 x 2.75)	1
24	36001	ШАЙБА	1
25	29804	ВТУЛКА	1
25	29804T	ВТУЛКА	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

Рис. 71Поворотный кронштейн (номер отливки 1499-8710-7) Swivel Bracket (Casting #1499-8710-7)

REF	Номер детали	Наименование	Кол-во
1	7563A10	Карбюратор (верхний) - (WH-35)	1
1	9242A33	Карбюратор (верхний) - (WH-40)	1
1	7563A13	КАРБЮРАТОР (ВЕРХНЯЯ ЧАСТЬ) - (WH-38)	1
1	9242A48	Карбюратор (верхний) WH-48	1
2	7563A11	Карбюратор (средний) - (WH-35)	1
2	9242A34	Карбюратор (средний) - (WH-40)	1
2	7563A14	КАРБЮРАТОР (СРЕДНЯЯ ЧАСТЬ) - (WH-38)	1
2	9242A49	КАРБЮРАТОР (ЦЕНТРАЛЬНЫЙ) WH-48	1
3	7563A12	Карбюратор (нижний) - (WH-35)	1
3	9242A35	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-40)	1
3	7563A15	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-38)	1
3	9242A50	КАРБЮРАТОР (НИЖНИЙ) WH-48	1
4	6232	ШТУЦЕР ВПУСКА ТОПЛИВА	1
5	70007	Штуцер 45 градусов топливного насоса	4
6	904301	Прокладка	3
7	20184	Гайка (1/4-28X7/32) резиновой опоры	12
8	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
9	42859A2	Клапан в сборе обогатителя	1
10	633001	ХОМУТ	1
11	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
12	45915	КЛЕММНАЯ КОЛОДКА	1
13	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	1
14	99130122	Трубка (20,00 футов, бухта) дренажная	1
15	9912688	Трубка (36.00 дюймов, бухта)	2
16	15930A15	РЕМКОМПЛЕКТ НАСОСА Топливный	1
17	42990A3	РЕМКОМПЛЕКТ ДИАФРАГМЫ	1
18	NSS	NOT SOLD SEPARATE Check Valve-Ruber	2
19	NSS	NOT SOLD SEPARATE Gasket-Boost	1
20	NSS	NOT SOLD SEPARATE Diaphragm	2
21	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
22	NSS	NOT SOLD SEPARATE Spring	1
23	NSS	NOT SOLD SEPARATE Cap	1
24	NSS	NOT SOLD SEPARATE Check Valve	2
25	NSS	NOT SOLD SEPARATE Retainer	2
26	NSS	NOT SOLD SEPARATE Spring	1
27	NSS	NOT SOLD SEPARATE Cap	1
28	987691	Прокладка	1
29	144303	ОСНОВАНИЕ	1
30	98775A2	Пластина	1
31	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
32	19688	Штуцер	1
33	16452	ВИНТ (#12-24 x 2.00)	2
34	4000310	ВИНТ (M5 x 40)	2
35	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
36	14868	ШТУЦЕР	1
37	19688	Штуцер	1
38	99127109	Шланг (57,00 дюймов, бухта)	1
39	16494	ФИЛЬТР топливный	1
41	64705	ШТУЦЕР ВПУСКА НАСОСА	1
42	9912976	Трубка контрольной струи	2
43	424251	Тройник	1
44	15781A1	Разъем топливный	1
45	69067	ВИНТ (.250-20 x 1.375)	1
46	812782	Сальник	1
-	90484A88	Комплект прокладок	1

Рис. 72ТАБЛИЦА РЕДУКТОРОВ GEAR HOUSING CHART

CARBURETOR (WMH - 12A/12B/13/13B/14A/15/16)

REF	Номер детали	Наименование	Кол-во
1	9672A50	Карбюратор верх	1
1	9672A51	Карбюратор середина	1
1	9672A52	Карбюратор низ	1
1	9672A35	Карбюратор верх	1
1	9672A36	Карбюратор середина	1
1	9672A37	Карбюратор низ	1
1	813682A13	Карбюратор верх	1
1	813682A14	Карбюратор середина	1
1	813682A15	Карбюратор низ	1
1	9672A41	Карбюратор верхний	1
1	9672A42	Карбюратор средний	1
1	9672A43	Карбюратор нижний	1
1	9672A44	Карбюратор верхний	1
1	9672A45	Карбюратор средний	1
1	9672A46	Карбюратор нижний	1
2	810779	КРЫШКА	6
3	NSS	NOT SOLD SEPARATE Idle Mixture Screw/Spring	6
4	811803	ФИКСАТОР ПРОБКИ	3
5	677511	ПРОКЛАДКА	3
6	815633048	Жиклёр (.048)	3
6	815633070	Жиклёр (.070 - 135 - WMH-28)	3
6	815633050	Жиклёр (.050) (XR6/MAGNUM III/200)	3
7	810721	РЫЧАГ дросселя (ВЕРХ/ЦЕНТР)	2
7	810722	РЫЧАГ дросселя (НИЗ)	1
8	811284	ПРОСТАВКА	3
9	810745	ШАЙБА	3
10	810744	ГАЙКА	3
11	NSS	NOT SOLD SEPARATE Spring	3
12	6249	ЖИКЛЁР ГЛАВНЫЙ (.096)	3
12	5815	Жиклёр (.086) (XR6/MAGNUM III)	3
12	6201	ЖИКЛЁР (.080)	3
12	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	3
13	6246	ЖИКЛЁР (.048)	3
13	5317	Жиклёр (.046)	3
13	6359	ЖИКЛЁР (.052)	3
14	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
15	810738	ПОПЛАВОК В СБОРЕ	3
16	NSS	NOT SOLD SEPARATE Float Shaft	3
17	NSS	NOT SOLD SEPARATE Screw-Float	3
18	811690	КОМПЛЕКТ СЕДЛА КЛАПАНА	3
19	NSS	NOT SOLD SEPARATE Gasket	3
20	811687	ПОПЛАВКОВАЯ КАМЕРА Топливная (ВЕРХ)	1
20	811688	ПОПЛАВКОВАЯ КАМЕРА Топливная (СРЕДНЯЯ/НИЖНЯЯ)	2
21	9596	Пробка главного жиклера	12
22	NSS	NOT SOLD SEPARATE Gasket-Power/Progression Jet	12
23	5225	Жиклёр главный (.054)	6
23	4217	Жиклёр главной системы (.062)	6
23	4216	Жиклёр (.064) главной топливной системы	6
23	4215	Жиклёр главной топливной системы (.066)	6
24	811689	ГЛАВНЫЙ ЖИКЛЁР	6
24	811807	ГЛАВНЫЙ ЖИКЛЁР	6
24	811925	ГЛАВНЫЙ ЖИКЛЁР	6
25	NSS	NOT SOLD SEPARATE Screw-Fuel Bowl	15
26	7900	ТРОЙНИК (ВЕРХ/ЦЕНТР)	2
27	7901	УГОЛЬНИК (НИЗ)	1
-	8107492	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	1
-	811691	РЕМОНТНЫЙ КОМПЛЕКТ Карбюратор	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 73Компоненты водомета Jet Components

Power Trim Pump (Use With Design I Power Trim Pump)

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
1	991861	Насос в сборе, силовой трим	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
3	991861	Насос в сборе, силовой трим	1
4	12662	Комплект насоса и торцевой рамы	1
4	991861	Насос в сборе, силовой трим	1
5	126631	Ремкомплект насоса	1
6	12660	Комплект торцевой рамы	1
6	991861	Насос в сборе, силовой трим	1
7	12661	Комплект якоря	1
7	991861	Насос в сборе, силовой трим	1
8	12664	Комплект сквозных болтов	1

Рис. 74Топливный насос и карбюратор Fuel Pump and Carburetor

REF	Номер детали	Наименование	Кол-во
-	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
1	828714A1	Комплект щёток и уплотнений	1
2	828713A1	Комплект якоря	1
2	828713T1	Комплект якоря	1
3	828715A1	Концевая крышка (в сборе)	1

Рис. 75КАРБЮРАТОР (WMH-12A/12B/13/13B/14A/15/16) CARBURETOR (WMH - 12A/12B/13/13B/14A/15/16)

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A49	Корпус редуктора в сборе (базовый) (Tracker)	1
1	9148T49	КОРПУС РЕДУКТОРА БАЗОВЫЙ-TR	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
4	18978	Шпилька (.438 x 3.69) (удлинённая)	1
4	8M0034464	ШПИЛЬКА	1
5	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	43998	Втулка (старая конструкция)	1
9A	826134	Анод	2
9A	826134Q	Анод	2
9B	4000333	ВИНТ (M6 x 40)	1
9C	8268336	Гайка (M6)	1
9C	401386	ГАЙКА (M6) Нержавеющая сталь	1
11	440001	Вал приводной (удлинённый)	1
11	897624T	Вал гребной длинный	1
11	442091	Вал приводной (сверхудлинённый)	1
11	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
11	16292	ВЕРТИКАЛЬНЫЙ ВАЛ (20")	1
11	815237	ВЕРТИКАЛЬНЫЙ ВАЛ (25")	1
12	N.S.S.	Not Sold Separate Pinion Gear (Part of Forward Gear Set)	1
13	92721	Шайба (.965 x .630)	1
14	826375	ГАЙКА (.625-18)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	824519	ФИКСАТОР	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	899841	Крыльчатка водяного насоса	1
29	89984T3	КРЫЛЬЧАТКА	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
38	78902	Вал	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	8164641	Маслосъёмный сальник	1
43	8M0246145	САЛЬНИК	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
45	79953Q04	Ремкомплект сливного винта	1
46	67892	Винт магнитный	1
46	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
47	19183	Шайба фибровая	2
47	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

Рис. 76РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ) GEAR HOUSING (DRIVESHAFT)(STANDARD/COUNTER ROTATION)

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

Рис. 77Насос гидроподъема (для использования с насосом гидроподъема Design I) Power Trim Pump (Use With Design I Power Trim Pump)

REF	Номер детали	Наименование	Кол-во
1	195872	Монтажная пластина	1
2	33778	Шпилька	4
3	19661	Втулка	4
4	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
5	13438	Гайка (.250-28)	4
5	8267119	Гайка (.250-28)	4
6	88807A35	Трос в сборе	1
7	815279T	Регулятор напряжения	2
7	8M0084173	Регулятор напряжения	2
8	818997A1	Электромагнит в сборе	1
8	8M0185145	Электромагнит в сборе	1
9	97861	Изолятор	2
10	45561	Винт (.250-20 x 1.12)	3
10	455611	Винт (.250-20 x 1.120)	3
11	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
12	814101	Гайка (.250-20) нержавеющая сталь	3
12	8M0207776	ГАЙКА	3
13	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
14	94330	Гайка (.250-20) латунная	4
15	69738A9	Жгут проводов в сборе (2,4,6)	1
15	69739A6	Жгут проводов в сборе (1,3,5)	1
16	816311	Стяжка (8.00 дюймов)	AR
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	43542	Крышка катушки зажигания	2
18	7370A13	Катушка зажигания в сборе	6
18	8M0230859	Катушка зажигания в сборе	6
18	7370A19	Катушка зажигания в сборе	6
18	8M0230859	Катушка зажигания в сборе	6
19	90048	ВИНТ (#10-32 x 2.125)	12
20	90078	ГАЙКА (#10-32)	14
21	813715A9	Комплект проводов зажигания	1
22	63709A1	Комплект наконечника/клеммы свечи зажигания	6
23	136862	Свеча зажигания (NGK-BU8H)	6
23	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
23	14103568	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZ8H - КАНАДА/БЕЛЬГИЯ)	6
23	896329885	Свеча зажигания #L6VC @4	6
24	45076	Гайка (#10-32) латунная клемма блока выключателя	12
25	88807A13	Трос в сборе	8
26	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
27	87379A14	Провод в сборе (2.750 дюйма)	1
28	89302	Шайба (.203 x .406 x .040) винта крышки катушки	12
29	826802A4	Жгут проводов в сборе	1
30	828151	Реле	2
30	8M0207773	Реле тримма в сборе	2
31	828102	Кронштейн	2
31	8M0207771	Кронштейн крепления	2
32	45561	Винт (.250-20 x 1.12)	2
32	455611	Винт (.250-20 x 1.120)	2
33	818968	ВТУЛКА	2
33	8M0214955	Втулка	2
34	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
34	8M0207785	Втулка	2
35	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
36	814101	Гайка (.250-20) нержавеющая сталь	2
36	8M0207776	ГАЙКА	2

Рис. 78Специальный инструмент Tools Special

REF	Номер детали	Наименование	Кол-во
1	9735A2	Верхний кожух в сборе	1
2	18036A1	Жалюзи в сборе	1
3	48409	Винт (#10-16 x .625) нержавеющая сталь	3
4	17973	САЛЬНИК	1
5	17996	ЭМБЛЕМА ЛЕВЫЙ БОРТ/ПРАВЫЙ БОРТ	2
6	179061	ЭМБЛЕМА ЗАДНЯЯ, SEA RAY	2
7	18189A1	Кронштейн защёлки кожуха в сборе (передний)	1
7	18190A1	Кронштейн защёлки кожуха в сборе (задний)	1
8	18170A1	Направляющая опора	4
9	18193	Клипса крепления направляющей	4
10	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	2
10	893763	Кронштейн фиксатора ролика	2
11	53166	СТОПОРНАЯ ШАЙБА (.312)	4
12	67980	Гайка (.312-18)	4
12	82670910	ГАЙКА (.312-18) Нержавеющая сталь	4
13	18192	Винт (.250-20 x .620) кронштейна	8
14	56374	ГАЙКА (.250-20)	8
14	8267098	Гайка (.250-20) нержавеющая сталь	8
15	9734T10	Нижний кожух	1
16	18183	Кронштейн защёлки капота	2
17	18182	Втулка уплотнительная	2
18	18168A1	Рукоятка защёлки в сборе	2
19	71984	ВТУЛКА	4
19	812707	Втулка	4
20	18172	ВТУЛКА ЗАМКА КОЖУХА	2
21	18304	Гайка	2
22	69708	Шайба волнистая винта фиксатора и рычага	2
23	18169	КРЮЧОК ЗАМКА КОЖУХА	2
24	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
25	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
27	994241	Кронштейн нижнего кожуха	1
28	18219	Пробка	1
29	13467	Втулка (.88 внутренний диаметр)	1
30	70732	Винт (.250-20 x 2.00)	2
31	20346	Шайба шпильки стартера ручного	4
31	69057	ШАЙБА (.281 x .734 x .063)	4
32	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	4
33	18194	Втулка	2
34	88033	Втулка уплотнительная винта корпуса	4
35	28927	ШАЙБА	2
35	26907	ШАЙБА	2
36	18479	Хомут	1
37	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
38	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
39	67260	Сальник тросов управления	1
40	99391	Фиксатор	1
41	88622	Пластина	1
42	22411	ВИНТ (.190-24 x 1.00) ВЫПУСКНОЙ ПЛАСТИНЫ	2
42	68918	ВИНТ (#10-24 x 1.00)	2
43	99447T	Фиксатор тросов управления	1
43	99447	Фиксатор	1
44	18037T10	Кожух крышки тримма	1
45	18124	ВИНТ (#10-32 x .750)	12
46	89302	Шайба (.203 x .406 x .040) винта крышки катушки	6
47	29488	ГАЙКА (#10-32)	12
47	8M0204718	Гайка	12
48	18195	Штуцер контрольной струи	1
49	99127109	Шланг (57,00 дюймов, бухта)	2
49	8M0108355	Шланг (57 дюймов, бухта)	2
50	90824	Тройник шланга контрольной струи	1
50	90824001	Тройник	1
51	73498	ХОМУТ	AR
51	816311T	СТЯЖКА (8.00 дюймов)	AR
52	4158210	ХОМУТ Нейлоновый (Большой)	1

Рис. 79Двигатель гидроподъема Power Trim Motor

Power Trim Pump (Eaton Rectangular Motor)

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
1	991861	Насос в сборе, силовой трим	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
3	991861	Насос в сборе, силовой трим	1
4	12662	Комплект насоса и торцевой рамы	1
4	991861	Насос в сборе, силовой трим	1
5	12663	Комплект сальников насоса	1
5	126631	Ремкомплект насоса	1
6	12660	Комплект торцевой рамы	1
6	991861	Насос в сборе, силовой трим	1
7	12661	Комплект якоря	1
7	991861	Насос в сборе, силовой трим	1
8	12664	Комплект сквозных болтов	1

Рис. 80РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
1	830889A4	БАК В СБОРЕ	1
2	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
3	58376	Винт (.164-18 x .375)	1
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
5	814449A3	КРЫШКА В СБОРЕ	1
6	42999	ПРОКЛАДКА КРЫШКИ	1
6	42999T	Прокладка	1
7	856156A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
7	856156T02	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
8	81893435	ВИНТ (M8 x 35)	3
8	8M0103814	Винт (M8 x 35 мм)	3
9	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
10	855362	Втулка уплотнительная	3
10	855362001	Втулка	3
11	855364	Втулка	3
-	8742A20	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
-	8742A22	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
12	87421	Бак	1
13	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
13	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
14	11332	Уплотнительное кольцо (2.225 x .210)	1
15	43298A2	КРЫШКА В СБОРЕ	2
16	NSS	NOT SOLD SEPARATE Insert	1
17	11332	Уплотнительное кольцо (2.225 x .210)	1
18	99802	Трубка	1
19	99439	Шланг (114.00 дюймов)	1
20	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
21	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1

Рис. 81Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

Flywheel, Starter Motor and Ignition Coils

REF	Номер детали	Наименование	Кол-во
1	79918A1	Комплект крышки маховика	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	7555A8	Маховик	1
9	859238A9	Комплект маховика	1
9	7555A17	Маховик	1
9	859238A9	Комплект маховика	1
10	32417	ВИНТ (.250-28 x .625)	8
11	68997	ВИНТ (.312-24 x .750)	8
12	5454A32	Статор (используется с регулятором напряжения 15 А)	1
12	5454A35	Статор (используется с регулятором напряжения 15 А)	1
13	76566	Винт (#10-24 x 1.00)	4
13	19926100	ВИНТ (#10-24 x 1.00)	4
15	96455A9	Пластина в сборе с триггером	1
17	79472	Стартер в сборе	1
17	893893	Стартер	1
18	56703	ВТУЛКА СТАРТЕРА	2
18	8M0034918	Втулка	2
19	68042	Упор резиновый	2
19	8M0043376	Упор	2
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
22	93388A2	Кабельный жгут чёрный от соленоида к стартеру	1
22	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
23	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
24	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
25	7370A13	Катушка зажигания в сборе	6
25	8M0230859	Катушка зажигания в сборе	6
26	67614	Крышка	3
27	88447	Винт (.190-32 x 1.62)	12
28	45076	Гайка (#10-32) латунная клемма блока выключателя	12
29	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	6
30	68513	ВИНТ (#10-32 x .375) Нержавеющая сталь ПРИЖИМНАЯ ПЛАСТИНА И КУЛАЧОК	6
31	99215A25	Провод высокого напряжения в сборе	6
31	813715A1	Провод	6
32	63709A1	Комплект наконечника/клеммы свечи зажигания	6
33	136862	Свеча зажигания (NGK-BU8H)	6
33	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
34	69738A1	Жгут проводов в сборе от катушки к коммутатору (№2, 4 и 6)	1
34	69738A7	Жгут проводов в сборе (№2, 4 и 6)	1
34	69739A2	Жгут проводов в сборе (№1, 3 и 5)	1
35	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	12

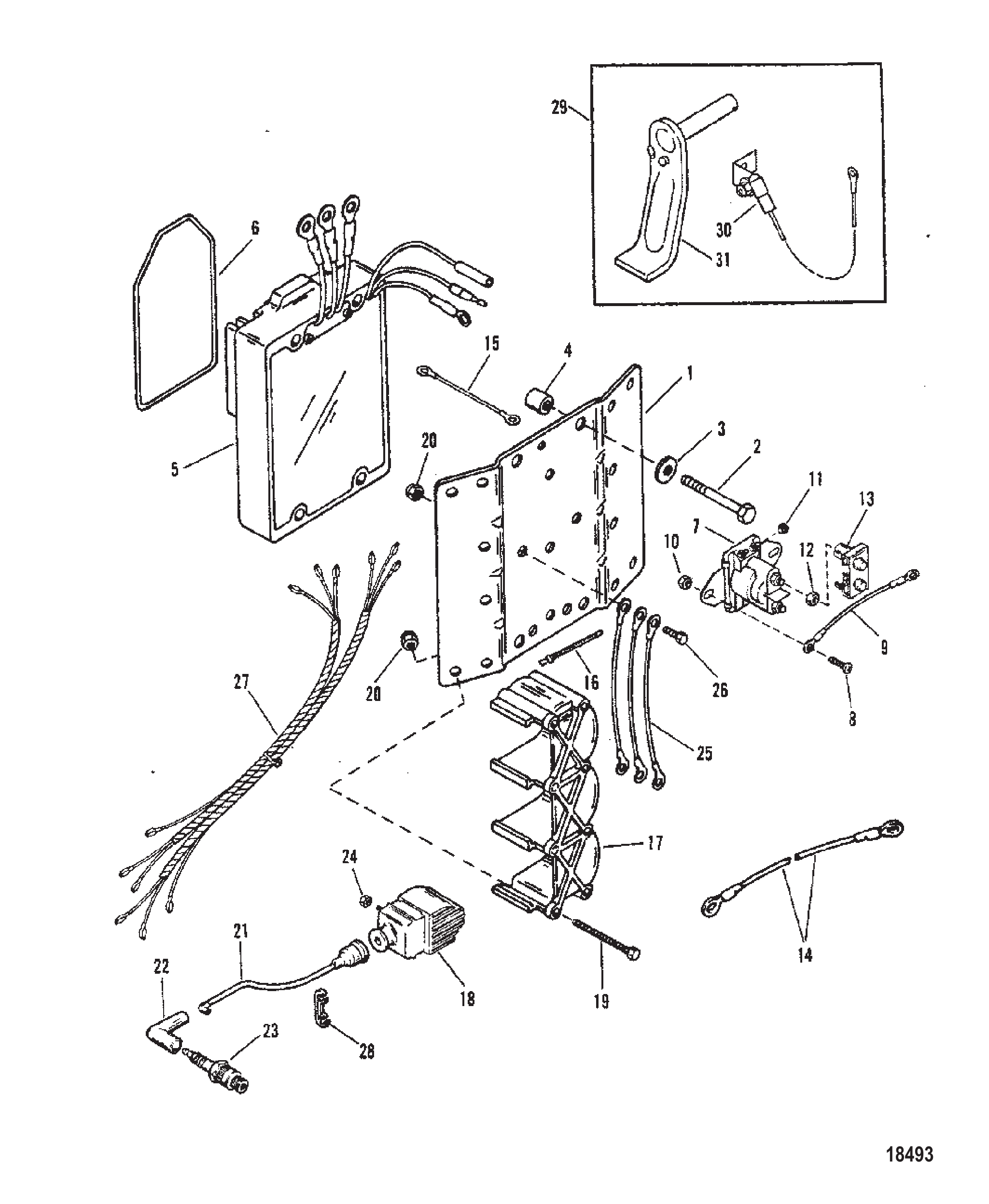

Рис. 82КАТУШКА ЗАЖИГАНИЯ/РЕГУЛЯТОР НАПРЯЖЕНИЯ IGNITION COIL/VOLTAGE REGULATOR

REF	Номер детали	Наименование	Кол-во
1	190503	Прокладка	1
2	8185622	Разделительная пластина	1
2	827323A2	РАЗДЕЛИТЕЛЬНАЯ ПЛАСТИНА	1
3	814754	Сальник (12.50 дюймов)	1
4	814634	Хомут	4
5	826356	ВИНТ С ШАЙБОЙ (.312-18 x 1.500)	20
5	8263561	Винт с шайбой (.312-18 x 1.500)	20
6	814430	Фитинг (.500-14)	1
6	8144301	Штуцер	1
7	92007	Штуцер (.250-18) (90 градусов)	1
7	920071	Штуцер (90 градусов)	1
8	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
8	8M0108355	Шланг (57 дюймов, бухта)	1
9	816311	Стяжка (8.00 дюймов)	2
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	68729	КРЫШКА	1
10	8M0039767	КРЫШКА	1
11	74824	Винт (.312-18 x 1.250)	4
12	69570	Винт (#10-16 x .750)	1
13	76451	Шайба	1
14	14479	Диафрагма	1
14	144791	ДИАФРАГМА	1
15	16496	ДЕФЛЕКТОР водяной	1
16	16497A1	Пластина	1
17	78690	Прокладка	2
17	78690002	Прокладка	2
18	64878	ПРУЖИНА (Чёрная)	1
19	85303	ШАЙБА	1
20	14480	Клапан тарельчатый	1
21	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
22	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
23	991763	Прокладка	1
23	991764	Прокладка	1
24	18260A2	Пластина выхлопная в сборе	1
24	18260T2	УЗЕЛ ПЛАСТИНЫ ВЫПУСКНОЙ СИСТЕМЫ	1
25	897721	РАЗЪЕМ (.125-27) (ПРЯМОЙ)	1
25	89772Q1	СОЕДИНИТЕЛЬ (.125-27)	1
26	20033	Штифт направляющий установочный	2
26	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
27	8147011	Сальник	1
27	8M0043164	САЛЬНИК	1
28	680101	КРОНШТЕЙН	1
29	812832	Винт (#10-16 x .500)	8
29	878608	Винт (#10-16 x .500)	8
30	20553	Шайба (.406 x .734 x .063)	6
31	69254	ГАЙКА	6
32	27132	ВТУЛКА	1
33	19564	Люверс старого образца	1
33	8M0179867	ВТУЛКА	1
34	126021	Втулка	1
34	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
34	19565	Люверс	1
34	19565002	ВТУЛКА	1
35	66727	ВИНТ (.312-18 x 1.250)	1
36	68783	ВИНТ (.312-18 x 2.50)	1
37	66725	ВИНТ (.375-16 x 3.50)	3
37	898833	Винт (.375-16 x 3.500)	3
38	812905A3	Кронштейн в сборе	1
38	812905T	КРОНШТЕЙН ПЕРЕДНИЙ	1
39	90285	ВИНТ (.312-18 x .625)	4
40	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	4
41	187031	Шайба	4
42	18778	Втулка уплотнительная	4
42	18778001	Втулка уплотнительная	4
43	18578A6	Кронштейн задний в сборе	1
43	18578T09	УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ	1
-	815791A92	Комплект прокладок двигателя	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

Рис. 83КОЖУХИ (СТИЛЬ OYSTER BUCKET) Cowls (Oyster Bucket Style)

REF	Номер детали	Наименование	Кол-во
1	99130122	Трубка (20,00 футов, бухта) дренажная	1
2	59169	Фитинг	4
2	59169003	Фитинг тройник	4
3	42698	Обратный клапан (запрессовываемый - длиной 13/16")	7
3	426982	Обратный клапан	7
4	42623	Обратный клапан (запрессовываемый)	1
4	426233	Обратный клапан	1
5	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	6
6	56759	ШТУЦЕР ЕРШОВЫЙ	4
7	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	4
8	18205	Тройник	1
9	9912688	Трубка (36.00 дюймов, бухта)	1
10	18206	Фильтр	1
10	8M0207786	Фильтр	1

Рис. 84НАСОС СИСТЕМЫ POWER TRIM (ДВИГАТЕЛЬ EATON ПРЯМОУГОЛЬНЫЙ) Power Trim Pump (Eaton Rectangular Motor)

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	8343A12	Корпус в сборе гребного вала (TRACKER)	1
1	8343T12	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА D-ОБРАЗНЫЙ	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
1	8343A13	Корпус в сборе гребного вала (водомёт) (чёрный)	1
1	8343A14	Корпус в сборе гребного вала (водомёт) (серый)	1
1	8343A13	Корпус в сборе гребного вала (водомёт) (чёрный)	1
2	56295	Шпилька (.437 x 2.69)	2
4	63474	Винт (.500-20 x 6.00)	2
4	898831	Винт (.500-20 x 6.220)	2
5	78249	Опора (длинная)(водомет)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	28040	ГАЙКА (.500-20)	2
7	898832	Гайка (.500-20)	2
8	88238A1	Сборка троса заземления	1
8	88238A10	Кабель заземления в сборе	1
9	67076	Хомут	2
9	8M0036782	ХОМУТ	2
10	66727	ВИНТ (.312-18 x 1.250)	4
11	67077T	Крышка, чёрная чёрная	2
11	8M4500752	Крышка	2
11	67077T6	Крышка нижней опоры	2
11	67077F1	Крышка серая	2
11	67077F2	Крышка (TRACKER)	2
11	8M4500752	Крышка	2
12	88417	Винт (#12-24 x .620) крышки	4
13	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
14	88238A1	Сборка троса заземления	1
14	88238A10	Кабель заземления в сборе	1
15	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
16	48926	Шайба	1
17	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
17	8M0204653	Гайка	1
18	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
19	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
19	8M0204653	Гайка	2
20	64649	ПРОБКА	1
21	18276	Трубка выхлопная	1
21	18276T	ВЫПУСКНАЯ ТРУБА	1
22	66350	САЛЬНИК (НИЖНИЙ)	1
22	66350001	Сальник	1
23	177261	САЛЬНИК (ВЕРХНИЙ)	1
23	8M0039076	САЛЬНИК	1
24	67295	Труба водяная (длинная)(жиклёр)	1
24	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
24	74729	Трубка (удлинённая)	1
24	8M0042790	ВОДЯНАЯ ТРУБА	1
25	991732	Прокладка	1
25	991734	Прокладка	1
26	18233A3	Пластина в сборе	1
26	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
27	8147012	Сальник	1
27	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
28	68011	Кронштейн	1
29	812832	Винт (#10-16 x .500)	12
29	878608	Винт (#10-16 x .500)	12
30	20033	Штифт направляющий установочный	2
30	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
31	38970	САЛЬНИК X-LONG	1
32	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
33	183071	ПРОКЛАДКА	1
33	183076	Прокладка	1
34	20553	Шайба (.406 x .734 x .063)	4
35	69254	ГАЙКА	4
36	812834	Выпускной удлинитель	1
36	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
36	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
36	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
37	78246	Прокладка	1
37	782461	Прокладка	1
38	814618	Чехол	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 85КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS

GEAR HSG (DRIVESHAFT)(XR6/MAG III - 1.78:1 RATIO)

REF	Номер детали	Наименование	Кол-во
1	814247A1	Корпус редуктора в сборе базовый - черный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
2	85822A10	Разъем в сборе (применять где применимо)	1
2A	43998	Втулка (старая конструкция)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
5	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	35934A1	Подшипник в сборе роликовый	1
9	79953	Винт (.375-16 x .250)	1
9	79953Q04	Ремкомплект сливного винта	1
10	67892	Винт магнитный	1
10	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
11	815168	ВЕРТИКАЛЬНЫЙ ВАЛ	1
12	N.S.S.	Not Sold Separate Pinion Gear (PART OF 43-16279A2)	1
13	19183	Шайба фибровая	2
13	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
14	826375	ГАЙКА (.625-18)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	824519	ФИКСАТОР	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	899841	Крыльчатка водяного насоса	1
29	89984T3	КРЫЛЬЧАТКА	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	8152641	Вал переключения передач (использовать без стопорного кольца)	1
38	815264	ВАЛ ПЕРЕКЛЮЧЕНИЯ НИЖНИЙ	1
38	8152641	Вал переключения передач (использовать без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	25439	Уплотнительное кольцо (.862 x .103)	1
41	77631A2	Втулка в сборе	1
42	8164641	Маслосъёмный сальник	1
42	8M0246145	САЛЬНИК	1
43	77674	ШАЙБА (.35 x .75 x .12)	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

Рис. 86МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ Flywheel, Starter Motor and Ignition Coils

REF	Номер детали	Наименование	Кол-во
1	9242A33	Карбюратор (верхний) - (WH-40)	1
1	9242A34	Карбюратор (средний) - (WH-40)	1
1	9242A35	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-40)	1
1	7563A10	Карбюратор (верхний) - (WH-35)	1
1	7563A11	Карбюратор (средний) - (WH-35)	1
1	7563A12	Карбюратор (нижний) - (WH-35)	1
1	7563A13	КАРБЮРАТОР (ВЕРХНЯЯ ЧАСТЬ) - (WH-38)	1
1	7563A14	КАРБЮРАТОР (СРЕДНЯЯ ЧАСТЬ) - (WH-38)	1
1	7563A15	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-38)	1
2	6249	ЖИКЛЁР ГЛАВНЫЙ (.096)	6
2	8423	Жиклёр (.094) воздушный (.094)	6
2	6680	Жиклёр (.078) (WME1/2)-115 WME-14	6
3	NSS	NOT SOLD SEPARATE Gasket-Cover Plate	3
4	6032	КРЫШКА ПЛАСТИНЫ	3
5	NSS	NOT SOLD SEPARATE Screw-Cover Plate	15
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	3
6	7823	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ (ЦЕНТР/НИЗ)	1
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	2
7	NSS	NOT SOLD SEPARATE Screw-Fuel Bowl	18
8	6025	ПРОБКА (ГЛАВНЫЙ ЖИКЛЁР)	6
9	NSS	NOT SOLD SEPARATE Gasket-Main Jet	6
10	4216	Жиклёр (.064) главной топливной системы	6
10	6246	ЖИКЛЁР (.048)	6
10	6028	ЖИКЛЁР (.050)	6
10	6359	ЖИКЛЁР (.052)	6
10	6201	ЖИКЛЁР (.080)	6
11	NSS	NOT SOLD SEPARATE Screw-Float Pin	6
12	NSS	NOT SOLD SEPARATE Gasket--Inlet Needle and Seat	6
13	7824	ИГЛА/СЕДЛО В СБОРЕ ВПУСКНЫЕ	6
14	NSS	NOT SOLD SEPARATE Gasket-Nozzle Boss	6
15	9267	Поплавок	6
16	NSS	NOT SOLD SEPARATE Pin-Float Lever	6
17	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
18	4541	Винт-пробка - канал жиклёра главной топливной системы	6
19	NSS	NOT SOLD SEPARATE Gasket-Bleed Jet Plug	6
20	5213	Жиклёр главный (.056)	6
20	7831	ГЛАВНЫЙ ЖИКЛЕР ТОПЛИВНЫЙ (.058) (XR6/MAGNUM III)	6
20	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	6
20	5317	Жиклёр (.046)	6
20	6246	ЖИКЛЁР (.048)	6
21	6027	ВИНТ	3
22	67752	Рычаг дросселя	3
23	NSS	NOT SOLD SEPARATE Spring-Throttle Return	3
24	6031	ПРОСТАВКА	3
25	6022	ВАЛ	3
26	NSS	NOT SOLD SEPARATE Ring-Retainer-Throttle Shaft	3
27	6023	КЛАПАН ДРОССЕЛЬНЫЙ (WH-40) (WH-48)	6
27	9496	Клапан дроссельной заслонки (WH-32)	6
27	9545	Клапан дроссельной заслонки (WH-38) (WH-35)	6
28	NSS	NOT SOLD SEPARATE Screw-Throttle Valve	12
-	6452	РЕМКОМПЛЕКТ ПРОКЛАДОК	1
-	8506	Ремонтный комплект карбюратора WH-48	1
-	7826	РЕМОНТНЫЙ КОМПЛЕКТ WH-38	1

Рис. 87ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА EXHAUST MANIFOLD AND EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	9742A88	Верхний кожух в сборе (ЧЕРНЫЙ) (Без наклеек)	1
1	9743A11	Верхний кожух в сборе (СЕРЕБРИСТЫЙ) (Без наклеек)	1
1	9743T11	ВЕРХНИЙ КОЖУХ	1
1	9742A92	Верхний кожух в сборе (XR6) (Без наклеек)	1
1	9742T92	ВЕРХНИЙ КОЖУХ В СБОРЕ-ЧЕРНЫЙ	1
1	9742A93	Верхний кожух в сборе (MAGNUM III - СЕРЫЙ) (Без наклеек)	1
1	9743T10	ВЕРХНИЙ КОЖУХ	1
1	9743A10	Верхний кожух в сборе (MAGNUM III - СЕРЕБРИСТЫЙ) (Без наклеек)	1
1	9743T10	ВЕРХНИЙ КОЖУХ	1
1	9743A8	Верхний кожух в сборе (150 TRACKER) (Без наклеек)	1
1	9743A13	Верхний кожух в сборе (175/200 TRACKER) (Без наклеек)	1
2	812784	Сальник	1
3	815478	САЛЬНИК	1
4	814823A1	Комплект шумоизоляции	1
4	815225A1	Комплект шумоизоляции	1
5	815227	ЗВУКОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	1
6	69267	Винт (.312-18 x 1.750)	2
7	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
7	8M0042642	Шайба (.323 x .562 x .063)	2
8	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	815848	Гайка (.312)	2
10	184741	Кронштейн	2
11	18506	Втулка уплотнительная	3
11	18506001	Втулка уплотнительная	3
12	28636	ВИНТ (.250-20 x .750)	4
13	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	4
14	813096	Крюк	2
14	813096A2	Комплект крючка	2
15	36001	ШАЙБА	2
16	813074	Ролик	2
16	8M0207770	Ролик @3	2
17	13194	Кольцо стопорное	2
14	813096A2	Комплект крючка	2
16	815263	РОЛИК	2
16	8M0207770	Ролик @3	2
17	8237951	Стопорное кольцо	2
18	816992	Винт	8
19	187021	Фиксатор	1
20	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
20	893763	Кронштейн фиксатора ролика	1
21	816838	Проставка	1
22	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
22	47341A11	Комплект шнура с рукояткой ручного запуска	1
23	18755A1	Передний щиток в сборе (ЧЕРНЫЙ) (Без наклеек)	1
23	18755A2	Передний щиток в сборе (СЕРЫЙ) (Без наклеек)	1
23	18755A4	Передний щиток в сборе (СЕРЕБРИСТЫЙ) (Без наклеек)	1
23	18755A3	Передний щиток в сборе (TRACKER) (Без наклеек)	1
24	77137	ВИНТ (.190-16 x .620)	4
25	56681	ШАЙБА (.203 x .500 x .032)	4
25	8M0204666	ШАЙБА (.203 x .500 x .032)	4
26	813562	Сальник	1

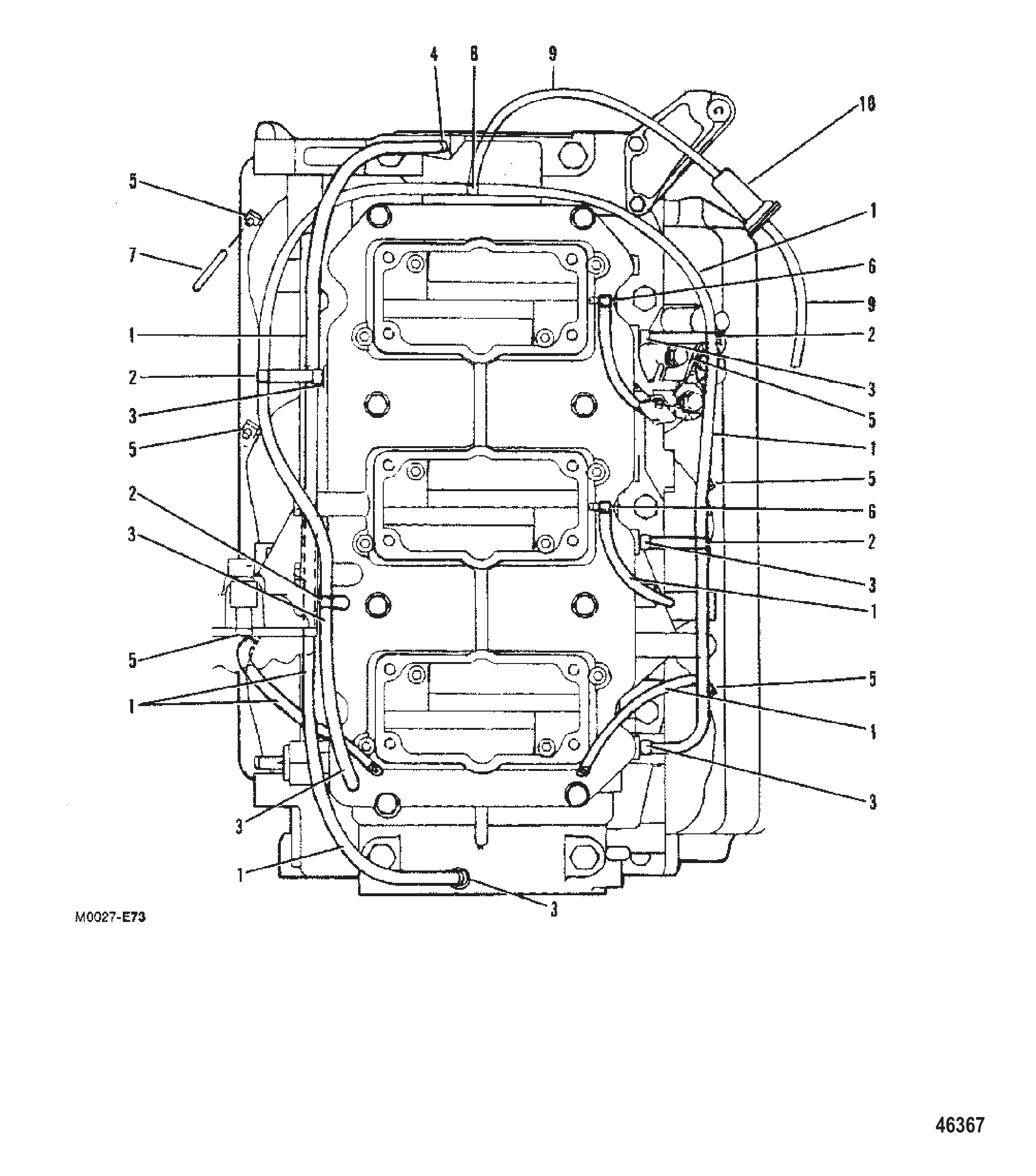

Рис. 88СИСТЕМА ПРОДУВКИ Bleed System

GEAR HSG (PROP SHAFT)(XR6/MAG III - 1.78:1 RATIO)

REF	Номер детали	Наименование	Кол-во
1	814247A1	Корпус редуктора в сборе базовый - черный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
44	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
44	760394	Кулачок управления переключением	1
45	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	30622	ПРУЖИНА	1
47	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
47	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
48	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
49	16279A2	Шестерня в сборе переднего хода	1
50	30895	Подшипник игольчатый	1
50	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
51	822539	МУФТА	1
51	822539T	МУФТА	1
52	30632	ШТИФТ КРЕСТОВИНЫ	1
52	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
53	30893	Пружина	1
54	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
55	N.S.S.	Not Sold Separate Reverse Gear (PART OF 43-16279A2)	1
56	76358	Упорная шайба	1
57	29976	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
58	41529A2	Обойма подшипника в сборе	1
58	41529T2	ОБОЙМА В СБОРЕ	1
59	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	2
59	8M0169588	Штуцер для смазки	2
60	30956	Подшипник игольчатый	1
60	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
61	76868	САЛЬНИК ВНУТРЕННИЙ	2
61	8M0248882	САЛЬНИК @5	2
62	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
63	52700	Стопорная шайба	1
64	52699	Крышка	1
65	67891	Заливная пробка	1
65	8M0039169	ЗАЛИВНОЙ БЛОК	1
66	65210	ВИНТ (.375-16 x 1.00)	1
68	816629	Стопорная шайба с усиком	1
68	816629Q	ШАЙБА СТОПОРНАЯ	1
69	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
69	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
70	316404	Пластина триммера	1
70	31640Q4	ТРИММЕР	1
71	806327	Винт (.437-14 x 1.750) (1-5/8")	1
71	8M0204686	ВИНТ	1
72	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
73	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
73	8M0204653	Гайка	2
74	13191A1	УПОРНАЯ ШАЙБА	1
74	13191Q01	УПОРНАЯ ШАЙБА	1
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

Рис. 89КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Driveshaft Housing and Exhaust Tube

REF	Номер детали	Наименование	Кол-во
-	824785A1	Инструмент для установки втулки и сальника	1
-	13664	Монтажный инструмент кронштейна подшипника, 6/15 л.с.	1
-	83165M	Съёмник в сборе для подшипника	1
-	83165T	СЪЁМНИК В СБОРЕ	1
-	31229A7	Комплект съёмников для подшипника	1
-	824787	СЪЕМНИК ВТУЛКИ	1
-	36392	Калибровочный инструмент карбюратора	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	824788A1	Инструмент для снятия подшипника	1
-	824790A1	Инструмент для установки втулки гребного вала	1
-	83163M	Фиксатор маховика	1
-	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
-	24937A1	Фиксатор	1
-	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
-	24937A1	Фиксатор	1
-	83164M	Съёмник маховика	1
-	8M0227579	СЪЁМНИК МАХОВИКА	1
-	13655	Оправка	1
-	13655T	ОПРАВКА	1
-	99750A1	Мультиметр	1
-	13663A1	Инструмент для установки поршневого пальца	1
-	13663T1	МОНТАЖНЫЙ ИНСТРУМЕНТ ПОРШНЕВОГО ПАЛЬЦА	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	13662A1	Стенд для силовой головки	1
-	13662T1	СТЕНД ДЛЯ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	37241	Пластина съёмника универсальная	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	34569A1	Съёмник в сборе со скользящим молотком	1
-	24283	ЩИПЦЫ ДЛЯ СТОПОРНЫХ КОЛЕЦ	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	99379	Стробоскоп	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1
-	NSS	NOT SOLD SEPARATE Expanding Rod (Snap On #CG-40-4)	1
-	NSS	NOT SOLD SEPARATE Collet (Snap On #CG-40-15)	1
-	NSS	NOT SOLD SEPARATE Expanding Rod (Snap-On #CG40A6)	1

Рис. 90Поворотный кронштейн и рулевой рычаг Swivel Bracket And Steering Arm

REF	Номер детали	Наименование	Кол-во
1	817495A1	Пластина в сборе шумоглушителя	1
2	892211	ПРОКЛАДКА	3
3	88489	Винт (.250-28 x 2.500)	6
3	884891	Винт (.250-28 x 2.500) с нейлоновой вставкой - нержавеющая сталь	6
4	69057	ШАЙБА (.281 x .734 x .063)	6
5	815784	КРЫШКА	3
6	18180	ТЯГА ДРОССЕЛЯ	1
7	18181	Тяга (с коротким валом)	3
6A	825204A1	Комплект тяг дроссельной заслонки	1
7	18181	Тяга (с коротким валом)	1
7A	181811	ТЯГА (С ШАРОВЫМ ВАЛОМ)	2
8	18178	РОЛИК	1
9	87926	Винт (#10-32 x .500)	3
10	89302	Шайба (.203 x .406 x .040) винта крышки катушки	3
11	69432	Шайба стопорная наружная (#10)	3
-	815791A92	Комплект прокладок двигателя	1

Рис. 91РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(XR6/MAG III - 1.78:1) GEAR HSG (DRIVESHAFT)(XR6/MAG III - 1.78:1 RATIO)

GEAR HOUSING (PROP SHAFT)(STANDARD ROTATION)

REF	Номер детали	Наименование	Кол-во
1	9148T93	Корпус редуктора в сборе базовый	1
49	89594A1	Толкатель в сборе	1
50	789562	Кулачок переключения передач	1
51	828287	Тяга	1
52	828174A2	КОМПЛЕКТ ШЕСТЕРЕН	1
52	878613A2	Шестерня переднего хода в сборе 1.87:1 - 15/28	1
53	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
53	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
54	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
55	30895	Подшипник игольчатый	1
55	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
56	854735T	Муфта скользящая	1
56	859340T	Муфта	1
57	30632	ШТИФТ КРЕСТОВИНЫ	1
57	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
58	828356	Штифт фиксатора	1
59	30893	Пружина	1
60	94148	Гребной вал	1
61	828175A1	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 15/28	1
62	824108	ПРОСТАВКА	1
63	681001	КОЛЬЦО УПОРНОЕ	1
64	88957	ПОДШИПНИКОВЫЙ УЗЕЛ шариковый	1
64	88957T	Подшипник шариковый	1
65	31534	Уплотнительное кольцо	1
65	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
66	43567A1	Обойма подшипника в сборе	1
66	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
67	30956	Подшипник игольчатый	1
67	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
68	14077	Сальник внутренний	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	1
69	8M0248882	САЛЬНИК @5	1
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	316405	Пластина триммера	1
73	8M0236553	Пластина тримма	1
73	76214A5	КОМПЛЕКТ АНОДОВ	1
73	76214Q5	Анодная пластина в сборе	1
74	806327	Винт (.437-14 x 1.750) (1-5/8")	1
74	8M0204686	ВИНТ	1
75	65210	ВИНТ (.375-16 x 1.00)	1
76	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
77	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
77	8M0204653	Гайка	2
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

Рис. 92КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
-	811628	Мотор тримма	1
1	811624	Комплект рамы и обмотки	1
2	811625	Комплект щёточного узла	1
3	811623	Комплект торцевой рамы	1
4	811626	Комплект сальников	1
5	811627	Комплект якоря	1
5	811628	Мотор тримма	1
-	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
-	878265A4	Мотор тримма	1
6	828714A1	Комплект щёток и уплотнений	1
7	828713A1	Комплект якоря	1
7	828713T1	Комплект якоря	1
8	828715A1	Концевая крышка (в сборе)	1

Рис. 93ВЕРХНИЙ КАПОТ И ПЕРЕДНИЙ ЩИТОК TOP COWL AND FRONT SHIELD

REF	Номер детали	Наименование	Кол-во
1	827328T9	Верхний кожух в сборе	1
1	827328T10	Верхний кожух в сборе	1
2	821256T1	Воздухозаборник - чёрный	1
2	821256T03	Воздухозаборник	1
2	821256T2	Воздухозаборник - серебристый	1
3	82130016	ВИНТ (M6 x 16)	4
4	859356A1	Комплект шумоизоляции	1
4	859356A02	Комплект шумоизоляции	1
5	NSS	NOT SOLD SEPARATE Sound Blanket	1
6	NSS	NOT SOLD SEPARATE Sound Blanket	1
7	NSS	NOT SOLD SEPARATE Sound Blanket	2
8	823865	ЗАГЛУШКА	2
9	831207T10	Рукоятка	1
9	831207A16	Комплект рукоятки замка кожуха	1
10	812707	Втулка	2
11	831214	Проставка	1
12	12134	ШАЙБА ВОЛНОВАЯ	1
13	F481777	Вал кулачкового замка	1
13	8M0001081	Кулачок	1
14	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
14	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
15	1993716	ВИНТ (M6 x 16)	1
16	821249M2	Кронштейн передний	3
16	8M0036792	Кронштейн	3
17	815477	УПОР ЗАЩЕЛКИ	3
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
19	401366	ГАЙКА (M6) Нержавеющая сталь	6
20	8237951	Стопорное кольцо	1
21	815263	РОЛИК	1
21	8M0207770	Ролик @3	1
22	8155381	Роликовый штифт	1
23	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
23	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
24	401366	ГАЙКА (M6) Нержавеющая сталь	1
25	47341A11	Комплект шнура с рукояткой ручного запуска	1
26	12066Q9	Трос	1
26	12066Q10	Трос стартера @2	1

Рис. 94РЕДУКТОР (ГРЕБНОЙ ВАЛ)(XR6/MAG III - 1.78:1) GEAR HSG (PROP SHAFT)(XR6/MAG III - 1.78:1 RATIO)

REF	Номер детали	Наименование	Кол-во
1	86322A7	Трос в сборе (1.50 фута) чёрный	1
1	86323A5	Трос в сборе (1.50 фута) фиолетовый	1
2	825338A3	Прибор контроля дифферента, белая шкала, чёрные деления, чёрный ободок	1
2	895292Q41	Указатель дифферента, чёрная шкала, оранжево-белые деления, чёрный ободок	1
3	79480	Кронштейн	1
4	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
5	79888	Патрон лампы	1
6	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
7	68878A6	Звуковой сигнал в сборе	1
8	68879	КРЫШКА	1
9	79697	Проставка	2
9	8M0084588	Проставка	2
10	26427	Шайба	4
11	35401	ВИНТ (#10 x 1.00)	2
12	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1
13	19674A1	Выключатель аварийного останова в сборе	1
13	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
14	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
15	813679	Переходник	1
16	15920Q54	ШНУР В СБОРЕ	1
17	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
18	18321	Хомут крепёжный	1
19	24676	ШАЙБА (.200 x .440 x .032)	2
20	68219	Гайка (#10-32) нержавеющая сталь	4
21	79146	Фиксатор	3
22	816311T	СТЯЖКА (8.00 дюймов)	AR
23	812497A2	Диод в сборе	1
23	898289A72	Комплект диода-шнура двойной	1
24	11149A2	Трос в сборе (6.00 дюймов)	1

Рис. 95Инструменты Tools

REF	Номер детали	Наименование	Кол-во
-	17443A11	Комплект гидроусилителя рулевого управления	1
1	811290	АККУМУЛЯТОР	1
2	17772	ШПИЛЬКА	3
3	4002319	ШАЙБА	3
4	13914	Гайка (M10) шпильки корпуса редуктора	3
4	40140	ГАЙКА (M10)	3
5	94319	Винт (.375-24 x 1.5)	1
6	17405	Проставка	2
7	34863	ГАЙКА (.375-24)	3
7	8M0204726	Гайка (.375-24) латунная	3
8	14000	Винт (.375-24 x 1.25)	1
8	849838	ВИНТ (.375-24 x 1.250)	1
9	92876A4	Тяга в сборе	1
10	68300	Шайба (..88 x .39 x .06)	1
11	8112891	Привод	1
11	828588A2	Комплект привода	1
-	811632	Ремкомплект	1
-	811632A1	РЕМОНТНЫЙ КОМПЛЕКТ	1
12	4000330	ВИНТ (M6 x 25)	2
12	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
13	43450	Шайба	2
13	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	2
14	8268336	Гайка (M6)	2
14	401386	ГАЙКА (M6) Нержавеющая сталь	2
15	811292	ХОМУТ	1
16	818182	ВИНТ	2
17	400263	ГАЙКА (M5)	2
18	81742755	ВИНТ (M8 x 55)	1
19	66751	ПРОСТАВКА (.250 x .390 x .630) Нержавеющая сталь	1
19	8M0151156	ПРОСТАВКА	1
20	811291	КРОНШТЕЙН	1
21	38601	ВИНТ (.250-28 x 1.250)	4
22	88404	Шайба стопорная	6
23	18211	Реле-выключатель	1
24	18244A1	Жгут проводов в сборе	1
25	18124	ВИНТ (#10-32 x .750)	1
26	90329	ВТУЛКА	1
27	309772	Проставка	1
28	816994	Кронштейн	1
29	42118	ШАЙБА	1
30	29488	ГАЙКА (#10-32)	1
30	8M0204718	Гайка	1
31	197491	Хомут	1
32	81563024	Наклейка	1

Рис. 96ЗАСЛОНКА И РЫЧАГИ ДРОССЕЛЯ Choke Plate and Throttle Levers

REF	Номер детали	Наименование	Кол-во
1	8718F7	Кронштейн транца, правый борт, чёрный	1
1	8718F8	Кронштейн транца, правый борт, серый	1
1	8718F10	Кронштейн транца	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
2	8716A10	Кронштейн транца в сборе	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	37984	ГАЙКА (.875-14) Система наклона	1
4	8M0041651	ГАЙКА (.875-14)	1
5	99170A2	Комплект трубок наклона	AR
5	826125A1	Трубка наклона	AR
5	826125A1	Трубка наклона	AR
6	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	90068F3	Гайка (1.00-14), серая	1
6	859133	ГАЙКА (1.00-14)	1
6	90068F4	Гайка (1.00-14) (TRACKER)	1
6	859133	ГАЙКА (1.00-14)	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	826164	Гайка (.875-14)	1
9	8M0231351	Контргайка	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
22	814207	Упор	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 97РЕДУКТОР (ВАЛ ВИНТА)(СТАНДАРТНЫЙ) GEAR HOUSING (PROP SHAFT)(STANDARD ROTATION)

Power Trim Pump (Prestolite Round Motor)

REF	Номер детали	Наименование	Кол-во
-	99186	Насос в сборе (система гидроподъёма)	1
1	8995	Насос в сборе	1
1	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
2	8996	Комплект уплотнительных колец	1
3	8986	Якорь	1
4	8987	Корпус и статор	1
4	99186	Насос в сборе (система гидроподъёма)	1
5	8992	Уплотнительное кольцо головки	1
6	8993	Комплект пружин щёток	1
7	8988	Головка со стороны коллектора	1
8	8989	Комплект щёток	1
9	8994	Комплект сквозных болтов	1
10	8985	Зажим провода	1
11	8990	Гайка сальника	1
12	8991	Уплотнительное кольцо гайки сальника	1

Рис. 98ДВИГАТЕЛЬ ГИДРОПОДЪЕМА POWER TRIM MOTOR

REF	Номер детали	Наименование	Кол-во
1	55171	Втулка	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
6	823705A1	Рычаг опережения зажигания (ИСПОЛНЕНИЕ II)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
11	93421	ШАР ПОВОРОТНОГО УЗЛА	1
12	823706	Тяга	1
13	74897	Ось поворота	1
13	74897T	Ось поворота	1
14	13627	Винт (.190-32 x 1.250)	1
15	68219	Гайка (#10-32) нержавеющая сталь	1
16	48039	КРЫШКА	1
17	823235	Пружина	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	35045	ГАЙКА (.250-28)	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	41095	РЫЧАГ	1
26	410952	РЫЧАГ	1
27	818165	ВИНТ (.375-16 x 1.75)	1
28	55164	Втулка	1
29	14638	Цилиндр	1
30	814929	Тяга	1
31	932481	Втулка	1
31	8M0215006	Втулка поворотная	1
32	35045	ГАЙКА (.250-28)	1
32	826709109	Гайка (.250-28) нержавеющая сталь	1
33	20353	Шпилька (.250-28 x 1.750)	1
34	815539T	Кулачок дроссельной заслонки	1
35	814283A2	Кронштейн в сборе	1
36	39519	ЧАШКА	1
37	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
38	98889	Защёлка	1
39	53167	ВИНТ (.312-18 x .880)	3
39	53167T	ВИНТ .312-18X .88	3
40	79932A11	Вал переключения передач в сборе (ДЛИННЫЙ)	1
40	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
40	79932A12	Вал переключения передач в сборе (УДЛИНЕННЫЙ)	1
40	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
41	814284	Направляющий блок	1
42	20099	Пружина	1
43	67073A1	Тяга в сборе	1
44	52100	Износостойкая пластина	1
45	38279	ЗАЩЕЛКА	1
45	8M0036768	ЗАЩЕЛКА	1
46	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
47	35045	ГАЙКА (.250-28)	1
47	826709109	Гайка (.250-28) нержавеющая сталь	1
48	26600	Втулка	1
49	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
50	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
51	35045	ГАЙКА (.250-28)	1
51	826709109	Гайка (.250-28) нержавеющая сталь	1
52	814281A1	Комплект стабилизации холостого хода при переключении	1
53	77478	ВИНТ (#6-32 x .875)	2
54	27882	ШАЙБА	2
55	17461A3	Резисторный модуль	1

Рис. 99ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	195872	Монтажная пластина	1
2	33778	Шпилька	4
3	19661	Втулка	4
4	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
5	13438	Гайка (.250-28)	4
5	8267119	Гайка (.250-28)	4
6	88807A35	Трос в сборе	1
7	815279T	Регулятор напряжения	2
7	8M0084173	Регулятор напряжения	2
8	818997A1	Электромагнит в сборе	1
8	8M0185145	Электромагнит в сборе	1
9	97861	Изолятор	2
10	45561	Винт (.250-20 x 1.12)	3
10	455611	Винт (.250-20 x 1.120)	3
11	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
12	814101	Гайка (.250-20) нержавеющая сталь	3
12	8M0207776	ГАЙКА	3
13	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
14	94330	Гайка (.250-20) латунная	4
15	69738A9	Жгут проводов в сборе (2,4,6)	1
15	69739A6	Жгут проводов в сборе (1,3,5)	1
16	816311	Стяжка (8.00 дюймов)	AR
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	43542	Крышка катушки зажигания	2
18	7370A13	Катушка зажигания в сборе	6
18	8M0230859	Катушка зажигания в сборе	6
18	7370A19	Катушка зажигания в сборе	6
18	8M0230859	Катушка зажигания в сборе	6
19	90048	ВИНТ (#10-32 x 2.125)	12
20	90078	ГАЙКА (#10-32)	14
21	813715A9	Комплект проводов зажигания	1
22	63709A1	Комплект наконечника/клеммы свечи зажигания	6
23	136862	Свеча зажигания (NGK-BU8H)	6
23	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
23	14103568	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZ8H - КАНАДА/БЕЛЬГИЯ)	6
23	896329885	Свеча зажигания #L6VC @4	6
24	45076	Гайка (#10-32) латунная клемма блока выключателя	12
25	88807A13	Трос в сборе	8
26	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
27	87379A14	Провод в сборе (2.750 дюйма)	1
28	89302	Шайба (.203 x .406 x .040) винта крышки катушки	12
29	826802A4	Жгут проводов в сборе	1
30	828151	Реле	2
30	8M0207773	Реле тримма в сборе	2
31	828102	Кронштейн	2
31	8M0207771	Кронштейн крепления	2
32	45561	Винт (.250-20 x 1.12)	2
32	455611	Винт (.250-20 x 1.120)	2
33	818968	ВТУЛКА	2
33	8M0214955	Втулка	2
34	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
34	8M0207785	Втулка	2
35	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
36	814101	Гайка (.250-20) нержавеющая сталь	2
36	8M0207776	ГАЙКА	2

Рис. 100ПРИБОРНАЯ ПАНЕЛЬ Instrumentation

REF	Номер детали	Наименование	Кол-во
1	9765A13	Блок цилиндров (135/150)	1
1	9763A17	Блок цилиндров (XR6/Magnum III)	1
1	9763T17	БЛОК ЦИЛИНДРОВ	1
1	9763A23	Блок цилиндров (XR6/Magnum III)	1
1	9763T23	БЛОК ЦИЛИНДРОВ	1
1	9763A17	Блок цилиндров (XR6/Magnum III)	1
1	9763T17	БЛОК ЦИЛИНДРОВ	1
1	9763A61	Блок цилиндров (200)	1
1	9763T61	БЛОК ЦИЛИНДРОВ	1
1	9763A23	Блок цилиндров (XR6/Magnum III)	1
1	9763T23	БЛОК ЦИЛИНДРОВ	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	4
2	818138	ШПИЛЬКА (1-3/4")	2 or 6
2	8M0034455	ШПИЛЬКА 1.750	2 or 6
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	828213	Винт (.312-18 x 1.500) шестигранный с фланцем	2
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	815549	ВИНТ (.312-18 x 2.00)	2
11	828214	Винт (.312-18 x 2.00) шестигранный с фланцем	2
11A	99448	Втулка	1
12	66717	ВИНТ (.375-16 x 3.250)	8
12	74824	Винт (.312-18 x 1.250)	6
13	9642A1	Крышка торцевая верхняя в сборе	1
13	858521T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
15	16756A4	Комплект подшипников	1
16	41953	Сальник	1
17	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
17	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
19	63153	J-образная защёлка	1
20	15094	ШПИЛЬКА (.190-32 x 1.870)	1
21	15093	ШПИЛЬКА (#10-32 x 1.00)	2
21	8M0034435	ШПИЛЬКА	2
22	67269	Проставка	1
23	49221	Шайба (.187 x .500 x .062) неопреновая	3
23	8M0204663	ШАЙБА @5	3
25	816874	Барашковая гайка (#10-32)	3
26	42248	Кронштейн	1
26	422482	Кронштейн	1
27	49668	Винт (.250-20 x .750)	2
28	7809A1	Крышка торцевая в сборе	1
28	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
29	62700	Кольцо уплотнительное (3.237 x .103)	1
30	41953	Сальник	2
31	28636	ВИНТ (.250-20 x .750)	4
32	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
33	64022	Винт (.250-20 x 2.125)	1
34	64015	Гайка (.250-20) клеммы стартерного соленоида	1
35	26852	ЗАГЛУШКА Нейлоновая	1
36	87076A10	Регулятор холостого хода	1
38	69020	ВИНТ (#10-32 x .875)	3
38	690201	ВИНТ (#10-32 x .875)	3
39	38833	ШАЙБА	3
-	815791A92	Комплект прокладок двигателя	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

Рис. 101КОМПЛЕКТ УСИЛЕННОГО РУЛЕВОГО УПРАВЛЕНИЯ ДЛЯ ТРАНЦА TRANSOM MOUNT POWER STEERING KIT

Wiring Harness, Starter Solenoid and Rectifier

REF	Номер детали	Наименование	Кол-во
1	43429	Пластина зажигания	1
2	7778A6	БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ В СБОРЕ	2
2	7778A12	Блок переключателей в сборе	2
3	13669	Винт (#12-24 x 2.00)	2
4	94304	Распорная втулка винта коробки переключателей	2
5	94453	Втулка	2
6	62310A2	Трос в сборе	1
7	45076	Гайка (#10-32) латунная клемма блока выключателя	20
8	60871A10	Провод в сборе	2
9	62568	Винт (#10-16 x .375)	2
10	38055	ВИНТ (.190-32 x .620)	1
11	65999A3	Трос в сборе черный	1
12	69092	ВИНТ (1.25)	3
12	60411	ВИНТ (.312-18 x 1.250)	3
13	26993	СТОПОРНАЯ ШАЙБА (.312)	3
13	8M0204647	Стопорная шайба (.312)	3
14	36042	ШАЙБА	6
15	67264	Шайба (резиновая)	6
16	67268	Втулка	3
17	62351A1	Выпрямитель	1
17	8M0058226	Выпрямитель	1
18	38055	ВИНТ (.190-32 x .620)	2
19	45076	Гайка (#10-32) латунная клемма блока выключателя	3
20	33386A3	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
21	38055	ВИНТ (.190-32 x .620)	1
22	45076	Гайка (#10-32) латунная клемма блока выключателя	1
23	87926	Винт (#10-32 x .500)	1
24	88439A14	ТРОС В СБОРЕ АККУМУЛЯТОР - ПЛЮСОВОЙ	1
24	88439A2	ТРОС В СБОРЕ АККУМУЛЯТОР - МИНУСОВОЙ	1
25	96220A4	ЖГУТ ПРОВОДОВ В СБОРЕ Двигатель	1
26	79091	Предохранитель 20 А	1
26	8M0207796	Предохранитель 20 А	1
27	95084A2	Кабель в сборе с предохранителем — ранние модели	1
28	73498	ХОМУТ	3
28	816311T	СТЯЖКА (8.00 дюймов)	3
29	96054	Соленоид в сборе стартера	1
29	8M0185149	СТАРТЕРНОЕ РЕЛЕ	1
30	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
31	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
32	94330	Гайка (.250-20) латунная	2
29	15857	Стартер соленоида	1
29	853654A1	ЭЛЕКТРОМАГНИТ	1
30	45076	Гайка (#10-32) латунная клемма блока выключателя	2
31	53166	СТОПОРНАЯ ШАЙБА (.312)	2
32	68292	Гайка (.312-18)	2
32	8M0204668	Гайка (.312-18)	2
33	31716	ВИНТ (.250-20 x .620)	2
34	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
35	65999A2	Трос в сборе, черный	1
36	97861	Изолятор	1
37	88825A7	Регулятор напряжения	1
38	48409	Винт (#10-16 x .625) нержавеющая сталь	1
39	13397A1	Жгут проводов в сборе	1
40	45076	Гайка (#10-32) латунная клемма блока выключателя	2
41	134731	Держатель предохранителя	1

Рис. 102Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
1	9536A4	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	14513A2	Комплект зубчатого сектора привода	1
4	14513A09	Комплект зубчатого сектора привода	1
5	813073	Винт (#6-32 x .620) с внутренним шестигранником	2
6	813134	Гайка (#6-32) специальная	2
7	54196A6	Корпус в сборе	1
8	65800	НАБИВКА	1
9	67377	Кольцо уплотнительное коленчатого вала	7
9	67377T	Кольцо уплотнительное	7
10	16756A6	Комплект подшипников	2
11	7441A32	Поршень (правый борт — стандартный)	3
11	7441T32	Поршень	3
11	7443A11	Поршень (правый борт — .015 ремонтный)	AR
11	7445A11	Поршень (правый борт — .030 ремонтный)	AR
11	7445T11	Поршень	AR
11	7442A32	Поршень (левый борт — стандартный)	3
11	7442T32	Поршень	3
11	7444A11	Поршень (левый борт — .015 ремонтный)	AR
11	7446A11	Поршень (левый борт — .030 ремонтный)	AR
11	9738A7	Поршень в сборе (правый борт — стандартный)	3
11	9738T9	Поршень в сборе стандартный	3
11	9738A8	Поршень в сборе (правый борт — .015 ремонтный)	AR
11	9738T10	Поршень в сборе .015 ремонтный	AR
11	9737A7	Поршень в сборе (левый борт — стандартный)	3
11	9737T9	Поршень в сборе стандартный	3
11	9737A8	Поршень в сборе (левый борт — .015 ремонтный)	AR
11	9737A10	Поршень в сборе .015 ремонтный	AR
11	9738A9	Поршень в сборе стандартный (правый борт — стандартный)	3
11	9738T9	Поршень в сборе стандартный	3
11	9738A10	Поршень в сборе .015 ремонтный (правый борт — .015 ремонтный)	AR
11	9738T10	Поршень в сборе .015 ремонтный	AR
11	9737A9	Поршень в сборе стандартный (левый борт — стандартный)	3
11	9737T9	Поршень в сборе стандартный	3
11	9737A10	Поршень в сборе .015 ремонтный	AR
12	93481A12	Комплект поршневых колец — стандартный (стандартный)	1
12	78918A4	Комплект поршневых колец — .015 ремонтный (.015 ремонтный)	AR
12	85636A4	Комплект поршневых колец — .030 ремонтный (.030 ремонтный)	AR
12	815515A12	Комплект поршневых колец (стандартный) (1-1/2 мм)	1
12	815268A4	Комплект поршневых колец (.015 ремонтный) (1-1/2 мм)	AR
12	822321A12	Комплект поршневых колец — стандартный	1
12	822321A1	Комплект поршневых колец — ремонтный .015	2
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	818141A2	Комплект шатуна	6
14	818141A13	Шатун в сборе	6
15	763491	Винт (.312-24 x .875)	12
16	812876	Шайба	12
16	8M0012298	Упорная шайба	12
17	17514A2	Комплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	822553	Игольчатый подшипник	174
18	8M0204691	Подшипник игольчатый @200	174
-	815791A92	Комплект прокладок двигателя	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

Рис. 103Насос гидроподъема (Prestolite Round Motor) Power Trim Pump (Prestolite Round Motor)

REF	Номер детали	Наименование	Кол-во
-	79472	Стартер в сборе	1
1	90645	КОМПЛЕКТ ПРИВОДА	1
2	75661	Шестерня в сборе приводная	1
2	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
3	75660	Плита приводного конца	1
4	74968	Сквозной болт	2
6	N.S.S.	Not Sold Separate THRU BOLT	1
7	79216	Якорь	1
8	75384	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	2
9	898265014	Держатель щёток	2
10	68586	ВИНТ ЩЁТКИ И ДЕРЖАТЕЛЯ	2
11	15386	Торцевая крышка	1
11	15386001	ТОРЦЕВАЯ КРЫШКА	1

Рис. 104РЫЧАГ ДРОССЕЛЯ И ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ THROTTLE LEVER AND SHIFT SHAFT

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A49	Корпус редуктора в сборе (базовый) (Tracker)	1
1	9148T49	КОРПУС РЕДУКТОРА БАЗОВЫЙ-TR	1
49	89594A1	Толкатель в сборе	1
48	78956	Кулачок переключения	1
48	789562	Кулачок переключения передач	1
50	79911A1	Штанга	1
51	79910	Пружина	1
52	78910	Шайба	AR
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44102A2	Шестерня переднего хода в сборе (135/150) (включая шестерню заднего хода)	1
56	44102A7	Комплект шестерен (135/150) (без шестерни заднего хода)	1
56	16294A2	Комплект шестерен для большой высоты - передаточное число 2.3:1	1
56	16294A5	КОМПЛЕКТ ШЕСТЕРЕН	1
56	44104A2	Шестерня переднего хода в сборе (175/200/XR6/Magnum III) (включая шестерню заднего хода)	1
56	44104T2	КОМПЛЕКТ ШЕСТЕРЕН	1
56	44104A8	Комплект шестерен (175/200/XR6/Magnum III) (без шестерни заднего хода)	1
57	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
58	823174	Муфта сцепления	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	N.S.S.	Not Sold Separate Reverse Gear (Part of Forward Gear Set	1
63	824987A2	Шестерня заднего хода в сборе (135/150)	1
63	824986A2	Шестерня заднего хода в сборе (175/200/XR6/Mag. III)	1
63A	824108	ПРОСТАВКА	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	316404	Пластина триммера	1
73	31640Q4	ТРИММЕР	1
73	316405	Пластина триммера	1
73	8M0236553	Пластина тримма	1
74	806327	Винт (.437-14 x 1.750) (1-5/8")	1
74	8M0204686	ВИНТ	1
75	67891	Заливная пробка	1
75	8M0039169	ЗАЛИВНОЙ БЛОК	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	816629	Стопорная шайба с усиком	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

Рис. 105КАТУШКА ЗАЖИГАНИЯ / РЕГУЛЯТОР НАПРЯЖЕНИЯ Ignition Coil/Voltage Regulator

REF	Номер детали	Наименование	Кол-во
1	99659A21	Коллектор в сборе чёрный	1
1	99659A22	Коллектор в сборе серый	1
2	99616	Резьбовая пробка	11
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	11
3	41493A7	Цилиндр подъёма в сборе чёрный	1
3	41493A4	Цилиндр подъёма в сборе серый	1
3	41493A7	Цилиндр подъёма в сборе чёрный	1
3A	811600	Комплект направляющих	1
4	41492A1	Направляющая в сборе	1
5	41478A1	Ремонтный комплект	1
6	41482A2	Комплект обратного клапана	1
7	99638A1	Направляющая в сборе	2
7	8M0021648	Торцевая крышка в сборе	2
8	43397A6	Поршень/шток в сборе Power Trim левый	1
8	878413A1	Поршень в сборе	1
9	12184A1	Фильтр подъёма в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
10	878414T01	Поршень в сборе	1
11	13794	Штифт канавки цилиндра тримма (верхний)	1
11	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
11	19603	Штифт канавки	1
11	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
12	812843A1	Клапан в сборе	1
12	893929A01	Комплект предохранительного клапана	1
12A	812844	Стопорное кольцо E-образное	1
12A	815949001	Стопорное кольцо E-образное	1
13	4000327	ВИНТ (M6 x 14)	4
14	43450	Шайба	4
14	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
15	99642	Крышка	1
16	48462A2	Комплект уплотнительных колец	1
16	48462A4	Комплект уплотнительных колец	1
17	99609A1	Пробка в сборе	1
18	99641A1	Вал в сборе	1
18	99641A02	Вал в сборе	1
19	99616	Резьбовая пробка	2
19	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
20	4008820	ВИНТ (M6 x 20)	2
21	400256	СТОПОРНАЯ ШАЙБА (M6)	2
22	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
22	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
23	99625	Вал	1
23	99625002	Вал	1
24	43396A2	Анод в сборе	1
24	818298Q1	Комплект анода	1
25	4000330	ВИНТ (M6 x 25)	2
25	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
27	996301	Пластина-фиксатор	2
27	8M0045383	Ударная пластина	2
28	58643	Шайба стопорная (.375)	2
29	46335	ГАЙКА (.375-24)	2
30	814609A1	ЖГУТ ПРОВОДОВ В СБОРЕ Управление POWER TRIM	1
31	88808A22	ТРОС В СБОРЕ (6-3/8" - КРАСНЫЙ)	1
31	88808A23	ТРОС В СБОРЕ (24" - КРАСНЫЙ)	1
31	87379A14	Провод в сборе (2.750 дюйма)	1
32	22875	ЗАЖИМ	2
33	69205	С-ОБРАЗНАЯ ШАЙБА	2
33	8M0084613	Пружинная шайба	2
34	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
35	44431	Штифт канавки нижний	1
35	878267	Штифт	1
36	4000377	ВИНТ (M10 x 30)	6
37	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6

Рис. 106БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps

Crankshaft (Connecting Rod Forging # is 644-818141)

REF	Номер детали	Наименование	Кол-во
1	9536A4	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	14513A2	Комплект зубчатого сектора привода	2
4	14513A09	Комплект зубчатого сектора привода	2
5	813073	Винт (#6-32 x .620) с внутренним шестигранником	2
6	813134	Гайка (#6-32) специальная	2
7	54196A6	Корпус в сборе	1
8	65800	НАБИВКА	1
9	67377	Кольцо уплотнительное коленчатого вала	8
9	67377T	Кольцо уплотнительное	8
10	16756A1	ПОДШИПНИК В СБОРЕ Роликовый КОЛЕНЧАТЫЙ ВАЛ	2
10	16756A6	Комплект подшипников	2
11	7441A32	Поршень (правый борт — стандартный)	3
11	7441T32	Поршень	3
11	7443A11	Поршень (правый борт — .015 ремонтный)	AR
11	7445A11	Поршень (правый борт — .030 ремонтный)	AR
11	7445T11	Поршень	AR
11	7442A32	Поршень (левый борт — стандартный)	3
11	7442T32	Поршень	3
11	7444A11	Поршень (левый борт — .015 ремонтный)	AR
11	7446A11	Поршень (левый борт — .030 ремонтный)	AR
11	9738A7	Поршень в сборе (правый борт — стандартный)	3
11	9738T9	Поршень в сборе стандартный	3
11	9738A8	Поршень в сборе (правый борт — .015 ремонтный)	AR
11	9738T10	Поршень в сборе .015 ремонтный	AR
11	9737A7	Поршень в сборе (левый борт — стандартный)	3
11	9737T9	Поршень в сборе стандартный	3
11	9737A8	Поршень в сборе (левый борт — .015 ремонтный)	AR
11	9737A10	Поршень в сборе .015 ремонтный	AR
12	93481A12	Комплект поршневых колец — стандартный (стандартный)	1
12	78918A4	Комплект поршневых колец — .015 ремонтный (.015 ремонтный)	AR
12	85636A4	Комплект поршневых колец — .030 ремонтный (.030 ремонтный)	AR
12	815515A12	Комплект поршневых колец (стандартный) (1-1/2 мм)	1
12	815268A4	Комплект поршневых колец (.015 ремонтный) (1-1/2 мм)	AR
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	818141A2	Комплект шатуна	6
14	818141A13	Шатун в сборе	6
15	763491	Винт (.312-24 x .875)	12
16	812876	Шайба	12
16	8M0012298	Упорная шайба	12
17	17514A1	Ремкомплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	674831	ПОДШИПНИК ИГОЛЬЧАТЫЙ ПОРШНЕВОГО КОНЦА	174
18	8M0204691	Подшипник игольчатый @200	174
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 107ЖГУТ ПРОВОДОВ, СОЛЕНОИД СТАРТЕРА И ВЫПРЯМИТЕЛЬ Wiring Harness, Starter Solenoid and Rectifier

Gear Housing Propeller Shaft - Standard Rotation

REF	Номер детали	Наименование	Кол-во
0	840560T33	Корпус редуктора в сборе	1
0	840560T34	Корпус редуктора в сборе	1
0	840560T35	Корпус редуктора в сборе	1
1	849780A2	Корпус редуктора в сборе (базовый)	1
2	89594A1	Толкатель в сборе	1
3	789562	Кулачок переключения передач	1
4	79911A1	Штанга	1
5	79910	Пружина	2
6	78906	Палец	1
7	78910	Шайба	2
8	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
9	78172A1	Подшипник конический роликовый в сборе	1
10	NSS	NOT SOLD SEPARATE	1
11	44104A7	Комплект шестерён (включая ведущую шестерню)	1
12	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
13	42672T	Храповик	1
14	78909	Палец фиксатора	2
15	42671	Палец крестовой	1
16	78962	Пружина	2
17	822820F1	Гребной вал	1
17	840451A2	Гребной вал	1
18	822824A1	Шестерня заднего хода в сборе	1
19	822823	Упорное кольцо	1
20	88957T	Подшипник шариковый	1
21	681001	КОЛЬЦО УПОРНОЕ	1
22	31534	Уплотнительное кольцо	1
23	848840T1	Обойма подшипника в сборе	1
24	817072	Подшипник роликовый	1
25	817071	Кольцо стопорное	1
26	815565	САЛЬНИК Масляный	2
27	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
28	191833	Сальник	1
29	79448	Фиксатор	1
30	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
31	79447	Шайба стопорная с усиком	1
32	423511	Шайба стопорная зубчатая	1
33	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
34	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
34	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
35	76214T3	Анод	1
35	76214Q5	Анодная пластина в сборе	1
35	76214T1	Анод	1
36	822836	Шайба (.445 x .805 x .108)	2
37	859116	ГАЙКА (.437-20)	2
38	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
38	15929	Винт (.375-16 x 16 x 6.00)	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	90415A24	Комплект шпилек	1
-	90415A25	Комплект шпилек	1
-	840389K5	Комплект ступицы	1
-	840382A1	Комплект демпферной накладки	1

Рис. 108КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A49	Корпус редуктора в сборе (базовый) (Tracker)	1
1	9148T49	КОРПУС РЕДУКТОРА БАЗОВЫЙ-TR	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
4	18978	Шпилька (.438 x 3.69) (удлинённая)	1
4	8M0034464	ШПИЛЬКА	1
5	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	43998	Втулка (старая конструкция)	1
9A	826134	Анод	2
9A	826134Q	Анод	2
9B	4000333	ВИНТ (M6 x 40)	1
9C	8268336	Гайка (M6)	1
9C	401386	ГАЙКА (M6) Нержавеющая сталь	1
11	440001	Вал приводной (удлинённый)	1
11	897624T	Вал гребной длинный	1
11	442091	Вал приводной (сверхудлинённый)	1
11	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
11	16292	ВЕРТИКАЛЬНЫЙ ВАЛ (20")	1
11	815237	ВЕРТИКАЛЬНЫЙ ВАЛ (25")	1
12	N.S.S.	Not Sold Separate Pinion Gear (Part of Forward Gear Set)	1
13	92721	Шайба (.965 x .630)	1
14	826375	ГАЙКА (.625-18)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	824519	ФИКСАТОР	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	899841	Крыльчатка водяного насоса	1
29	89984T3	КРЫЛЬЧАТКА	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
38	78902	Вал	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	8164641	Маслосъёмный сальник	1
43	8M0246145	САЛЬНИК	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
45	79953Q04	Ремкомплект сливного винта	1
46	67892	Винт магнитный	1
46	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
47	19183	Шайба фибровая	2
47	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

Рис. 109КОМПЛЕКТ СТАРТЕРА Starter Motor Assembly

REF	Номер детали	Наименование	Кол-во
1	7563A10	Карбюратор (верхний) - (WH-35)	1
2	7563A11	Карбюратор (средний) - (WH-35)	1
3	7563A12	Карбюратор (нижний) - (WH-35)	1
1	9242A33	Карбюратор (верхний) - (WH-40)	1
2	9242A34	Карбюратор (средний) - (WH-40)	1
3	9242A35	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-40)	1
1	7563A13	КАРБЮРАТОР (ВЕРХНЯЯ ЧАСТЬ) - (WH-38)	1
2	7563A14	КАРБЮРАТОР (СРЕДНЯЯ ЧАСТЬ) - (WH-38)	1
3	7563A15	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-38)	1
4	6232	ШТУЦЕР ВПУСКА ТОПЛИВА	1
5	70007	Штуцер 45 градусов топливного насоса	4
6	90430	ПРОКЛАДКА карбюратора	3
6	904301	Прокладка	3
7	20184	Гайка (1/4-28X7/32) резиновой опоры	12
7	8M0207775	Гайка @5	12
8	73498	ХОМУТ	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
9	42859A2	Клапан в сборе обогатителя	1
10	633001	ХОМУТ	1
11	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	1
12	45915	КЛЕММНАЯ КОЛОДКА	2
13	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	2
14	99130122	Трубка (20,00 футов, бухта) дренажная	1
14	892024122	Шланг (240.00 дюймов, бухта)	1
15	9912688	Трубка (36.00 дюймов, бухта)	2
18	13453A1	НАСОС В СБОРЕ Топливный	1
19	30430A8	ОБРАТНЫЙ КЛАПАН В СБОРЕ	1
20	89031A2	ДИАФРАГМА В СБОРЕ	1
21	NSS	NOT SOLD SEPARATE Gasket	1
22	NSS	NOT SOLD SEPARATE Gasket-Pulse Chamber	1
23	NSS	NOT SOLD SEPARATE Gasket-Fuel Pump	2
24	NSS	NOT SOLD SEPARATE Gasket-Check Valve to Housing	2
25	59072	Экран впуска топлива	1
26	35480	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.237 x .103) КРЫШКА К ТОПЛИВНОМУ НАСОСУ	1
27	NSS	NOT SOLD SEPARATE Gasket-Cover Attaching Screw	1
28	91078A1	Крышка впускного отверстия топлива в сборе	1
29	89766	Винт (#10-32 x .620) нержавеющая сталь крышки топливного фильтра	1
30	70007	Штуцер 45 градусов топливного насоса	1
31	73013	ВИНТ 10-32 x 1.50	5
32	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	5
33	23004	ДЕРЖАТЕЛЬ ОБРАТНОГО КЛАПАНА	1
34	43723	Винт (#6-32 x .500) фиксатора	2
35	67623	Основание топливного насоса	1
36	86449	Камера импульсная - топливного насоса	1
37	86207	Пружина сжатия	1
38	86026	Фиксатор пружины	1
39	86252	Заглушка торца пружины	1
40	99127109	Шланг (57,00 дюймов, бухта)	1
40	8M0108355	Шланг (57 дюймов, бухта)	1
41	92007	Штуцер (.250-18) (90 градусов)	1
41	920071	Штуцер (90 градусов)	1
42	92037	Уплотнение переходника	1
43	30186	ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА	1
44	69067	ВИНТ (.250-20 x 1.375)	1
46	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
46	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
47	20415	Кольцо уплотнительное стержня переходника	1
47	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
48	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
49	30188	ШАЙБА ПЕРЕХОДНИКА	1
50	64704	ШТУЦЕР ТОПЛИВНОЙ ЛИНИИ К КАРБЮРАТОРУ	1
50	19688	Штуцер	1
51	99127109	Шланг (57,00 дюймов, бухта)	1
51	8M0108355	Шланг (57 дюймов, бухта)	1
52	16494	ФИЛЬТР топливный	1
52	816296Q03	Фильтр топливный @3	1
53	26404	Хомут топливного фильтра - с проточным фильтром	1
54	78291	Винт (.190-24 x .500)	1
55	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
56	69205	С-ОБРАЗНАЯ ШАЙБА	1
56	8M0084613	Пружинная шайба	1
57	42425	Тройник	1
-	90484A88	Комплект прокладок

Рис. 110РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPSHAFT)

Gear Housing (Driveshaft)(Standard/Counter Rotation)

REF	Номер детали	Наименование	Кол-во
0	840560T33	Корпус редуктора в сборе	1
0	840560T34	Корпус редуктора в сборе	1
0	840560T35	Корпус редуктора в сборе	1
0	840561T69	Редуктор в сборе	1
0	840561T70	Редуктор в сборе	1
0	840561T71	Редуктор в сборе	1
1	849780A2	Корпус редуктора в сборе (базовый)	1
1	8M0083306	Корпус редуктора-SM	1
1	849781A2	Редуктор в сборе (базовый)	1
1	8M0084203	Редуктор SM	1
2	8479504	Крышка	2
3	34776	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
4	815904	Винт (#10-32 x .500)	12
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
6	42647A1	Подшипник роликовый в сборе	1
7	67891	Заливная пробка	1
7	8M0039169	ЗАЛИВНОЙ БЛОК	1
8	847949	ПРОБКА Трубная	1
9	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
9	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
10	30667	Шпилька (.250-20/.250-28 x 3.125)	2
10	306671	Шпилька	2
11	826134Q	Анод	2
12	4000333	ВИНТ (M6 x 40)	1
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	5
14	74732	Шпилька (7/16 X 7.11/16 дюйм.)	5
15	NSS	NOT SOLD SEPARATE Pinion gear	1
16	92721	Шайба (.965 x .630)	1
17	35921	ГАЙКА (.625-18)	1
18	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
18	79953Q04	Ремкомплект сливного винта	1
19	191833	Сальник	1
19	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
20	789022	Вал переключения передач (используется без стопорного кольца)	1
21	77631A2	Втулка в сборе	1
22	25439	Уплотнительное кольцо (.862 x .103)	1
23	8164641	Маслосъёмный сальник	1
23	8M0246145	САЛЬНИК	1
24	77674	ШАЙБА (.35 x .75 x .12)	1
25	848449A4	Вертикальный вал в сборе	1
25	8M0192233	Вертикальный вал	1
25	848449A5	Вертикальный вал в сборе	1
25	8M0192234	Вертикальный вал	1
25	848449A6	Вертикальный вал в сборе	1
26	38657A1	Регулировочные прокладки в сборе	AR
26	8M0063268	Комплект регулировочных прокладок	AR
27	48939A2	Подшипник роликовый конический	1
27	8M0146553	Подшипник в сборе (обойма/конус)	1
28	NSS	NOT SOLD SEPARATE	1
29	42637A1	Комплект регулировочных шайб	AR
29	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
30	36387A1	Подшипник роликовый/обойма в сборе	1
30	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
31	NSS	NOT SOLD SEPARATE	1
32	8245191	Фиксатор	1
33	44292A3	Основание водяного насоса в сборе	1
34	426311	Прокладка	1
34	8M0204678	ПРОКЛАДКА	1
35	90011	Кольцо уплотнительное (2.175 x .175)	1
35	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
36	89238	Сальник масляный	1
37	16977	САЛЬНИК МАСЛЯНЫЙ	1
38	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
39	858524	Прокладка	1
40	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
40	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
41	847710T1	Корпус водяного насоса в сборе	1
42	48752T	ВСТАВКА	1
43	88397	Сальник	1
44	847685	ГИЛЬЗА	1
45	56654	ШПОНКА	1
45	8M0214992	ШПОНКА @5	1
46	89984T4	Крыльчатка	1
47	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
47	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
48	8267119	Гайка (.250-28)	2
49	36001	ШАЙБА	1
50	13436	Гайка	1
51	96411	Винт (#14-8 x 2.25)	1
51	8M0215009	ВИНТ	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1
-	90415A25	Комплект шпилек	1

Рис. 111КОМПОНЕНТЫ ПОДЪЕМА-ОПУСКАНИЯ (КОНСТРУКЦИЯ I) Power Trim Components (Design I)

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	42956A1	Крышка маховика в сборе	1
3	79022	Метка установки зажигания	1
4	37572	Винт (.190-32 x .380) метки зажигания	2
5	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
6	42979	ГАЙКА (M16) МАХОВИКА	1
7	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	9008A16	Маховик в сборе	1
9	8778A10	Статор в сборе	1
10	4007325	ВИНТ (M5 x 25) СТАТОРА	4
11	99021A3	Датчик-триггер в сборе	1
12	66015	СТАРТЕР В СБОРЕ	1
13	56703	ВТУЛКА СТАРТЕРА	2
14	57247	УПОР РЕЗИНОВЫЙ СТАРТЕРА	2
15	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
16	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
17	88439A20	Провод стартера (чёрный)	1
18	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
19	64015	Гайка (.250-20) клеммы стартерного соленоида	1

Рис. 112Коленчатый вал (номер поковки шатуна 644-818141) Crankshaft (Connecting Rod Forging # is 644-818141)

REF	Номер детали	Наименование	Кол-во
1	878587A1	Поддон нижний в сборе	1
2	858743A2	Поддон нижний в сборе	1
2	8M0113913	Кожух нижний, правый борт B	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	878547T	Вставка	1
5	82130040	ВИНТ (M6 x 40)	8
6	831209	Фиксатор	1
7	858742	Чехол холостого выпуска	1
8	859251	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
8	8M0039078	Втулка уплотнительная	1
9	827948	Штуцер	1
10	855576	Шайба	1
11	816311T	СТЯЖКА (8.00 дюймов)	6
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	881535	Шланг (32.00 дюйма)	1
14	9912688	Трубка (36.00 дюймов, бухта)	1
15	817518	Тройник	1
16	82130020	ВИНТ (M6 x 20)	2
17	8587411	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
17	889724	ВТУЛКА	1
18	856990	Выключатель в сборе	1
18	8M0235192	Переключатель тримма	1
19	824868	ВИНТ (M6 x 75)	1
20	821253F1	Рукоятка передняя, чёрная	1
20	889740A02	Комплект рукоятки	1
21	33589	Втулка	2
22	48462	Кольцо уплотнительное (.614 x .070)	1
23	8219423	Собачка	1
24	69057	ШАЙБА (.281 x .734 x .063)	1
25	401366	ГАЙКА (M6) Нержавеющая сталь	1
26	13541	Разъём штыревой	2

Рис. 113РЕДУКТОР ВАЛА ВИНТА - СТАНДАРТНЫЙ Gear Housing Propeller Shaft - Standard Rotation

REF	Номер детали	Наименование	Кол-во
-	95220A5	Комплект прокладок головки блока	1
-	95220A5	Комплект прокладок головки блока	1
-	898101928	Комплект прокладок редуктора	1
-	815076A2	Комплект прокладок головки блока	1
-	8M0203727	Комплект прокладок головки блока	1
-	95299	Прокладка головки цилиндра	1
-	95299001	Прокладка	1
-	822889	Прокладка головки (3.3 HP)	1
-	822891	Сальник масляный головки (3.3 HP)	2
-	95232	Сальник масляный коленчатого вала верхний	1
-	95308	Сальник коленчатого вала нижний	1
-	822897	Сальник масляный коленчатого вала нижний	1
-	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
-	815076002	Прокладка	1

Рис. 114Картер редуктора (приводной вал) Gear Housing (Driveshaft)

REF	Номер детали	Наименование	Кол-во
1	816856A3	Разъём в сборе, топливный - пластик	1
2	69067	ВИНТ (.250-20 x 1.375)	1
3	812782	Сальник	1
4	9912976	Трубка контрольной струи	1
4	8M0108349	Шланг (70 дюймов, бухта)	1
5	816311	Стяжка (8.00 дюймов)	AR
5	816311T	СТЯЖКА (8.00 дюймов)	AR
6	814964	Фитинг	1
7	19688	Штуцер	1
8	4301625	ТРУБКА (8.00 дюймов)	1
8	82381335	ТРУБКА (15.00 дюймов в наборе)	1
9	99127109	Шланг (57,00 дюймов, бухта)	4
9	8M0108355	Шланг (57 дюймов, бухта)	4
10	816296	Фильтр топливный	1
10	816296Q03	Фильтр топливный @3	1
11	67751	Прокладка	3
12	27037	ШПИЛЬКА (.250-28 x 1.125)	6
12	270372	Шпилька (.250-28 x 1.125)	6
13	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
13	8M0024808	J-образный зажим	1
14	55715	Винт (.250-20 x .880)	6
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	6
16	29598	ГАЙКА (.250-28) Нержавеющая сталь	6
17	9912878	Шланг (.187) (26.00 дюймов, бухта)	3
18	99130122	Трубка (20,00 футов, бухта) дренажная	1
18	892024122	Шланг (240.00 дюймов, бухта)	1
19	42859A2	Клапан в сборе обогатителя	1
20	633001	ХОМУТ	1
21	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	9912688	Трубка (36.00 дюймов, бухта)	2
23	45915	КЛЕММНАЯ КОЛОДКА	AR
24	48408	Винт (#10-16 x .500) клеммной колодки	AR
24	38055	ВИНТ (.190-32 x .620)	AR
24	62568	Винт (#10-16 x .375)	AR
24	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	AR
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 115ТОПЛИВНЫЙ НАСОС (СТАРАЯ КОНСТРУКЦИЯ) Fuel Pump (Old Design Fuel Pump)

REF	Номер детали	Наименование	Кол-во
-	801400150	Водомётный насос (чёрный)	1
-	801401150	Водомётный насос (серый)	1
-	855766150	Водометный насос	1
1	801411150	Корпус насоса	1
1A	827490	ШЛАНГ СМАЗКИ	1
2	801414150	Крыльчатка	1
2	803984T	Крыльчатка	1
3	80141290	Корпус впускного отверстия	1
3A	8271883	Втулка	1
4	801413150	Вал приводной	1
4A	8271891	Гильза	1
4B	8271901	Гайка	1
5	801405875	Шпонка	1
6	801404875	Прокладка рабочего колеса	8
7	801403875	Шайба стопорная	1
8	847568	ВИНТ (.312-18 x 1.00)	6
8	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	6
9	19923088	ВИНТ (.250-20 x .875)	4
10	19923062	ВИНТ (.250-20 x .625)	2
11	60411	ВИНТ (.312-18 x 1.250)	1
12	801410	Кронштейн опоры троса	1
13	67980	Гайка (.312-18)	1
13	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
14	801407	Установочный штифт	2
15	78638	Шпилька (.438 x 3.12) (длинная)	1
15	786382	Шпилька (.437-14/.437-20 x 3.120)	1
16	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
16	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
17	69064	БОЛТ (.312-18 x 2.750)	1
18	30667	Шпилька (.250-20/.250-28 x 3.125)	2
18	306671	Шпилька	2
19	68299	Винт (.375-16 x 3.00) нержавеющая сталь	1
20	45175	Шайба (.406 x .750 x .104)	1
20	8M0214963	Шайба	1

Рис. 116Редуктор (Ведущий вал)(Стандартный/Реверсивный) Gear Housing (Driveshaft)(Standard/Counter Rotation)

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
10	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	8M0027784	Гайка	4
11	82671117	ГАЙКА (.500-20)	4
12	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
12	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
13	830899	Пружина натяжная	1
14	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
15	830900	Пружина сжатия	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99617	Штифт	1
18	893709	Штифт	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 117МАХОВИК И СТАРТЕР Flywheel and Starter Motor

REF	Номер детали	Наименование	Кол-во
1	190503	Прокладка	1
2	8185622	Разделительная пластина	1
2	827323A2	РАЗДЕЛИТЕЛЬНАЯ ПЛАСТИНА	1
3	814754	Сальник (12.50 дюймов)	1
4	814634	Хомут	4
5	826356	ВИНТ С ШАЙБОЙ (.312-18 x 1.500)	20
5	8263561	Винт с шайбой (.312-18 x 1.500)	20
6	814430	Фитинг (.500-14)	1
6	8144301	Штуцер	1
7	92007	Штуцер (.250-18) (90 градусов)	1
7	920071	Штуцер (90 градусов)	1
8	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
8	8M0108355	Шланг (57 дюймов, бухта)	1
9	816311	Стяжка (8.00 дюймов)	2
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	68729	КРЫШКА	1
10	8M0039767	КРЫШКА	1
11	74824	Винт (.312-18 x 1.250)	4
12	69570	Винт (#10-16 x .750)	1
13	76451	Шайба	1
14	14479	Диафрагма	1
14	144791	ДИАФРАГМА	1
15	16496	ДЕФЛЕКТОР водяной	1
16	16497A1	Пластина	1
17	78690	Прокладка	2
17	78690002	Прокладка	2
18	64878	ПРУЖИНА (Чёрная)	1
19	85303	ШАЙБА	1
20	14480	Клапан тарельчатый	1
21	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
22	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
23	991763	Прокладка	1
23	991764	Прокладка	1
24	18260A2	Пластина выхлопная в сборе	1
24	18260T2	УЗЕЛ ПЛАСТИНЫ ВЫПУСКНОЙ СИСТЕМЫ	1
25	897721	РАЗЪЕМ (.125-27) (ПРЯМОЙ)	1
25	89772Q1	СОЕДИНИТЕЛЬ (.125-27)	1
26	20033	Штифт направляющий установочный	2
26	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
27	8147011	Сальник	1
27	8M0043164	САЛЬНИК	1
28	680101	КРОНШТЕЙН	1
29	812832	Винт (#10-16 x .500)	8
29	878608	Винт (#10-16 x .500)	8
30	20553	Шайба (.406 x .734 x .063)	6
31	69254	ГАЙКА	6
32	27132	ВТУЛКА	1
33	19564	Люверс старого образца	1
33	8M0179867	ВТУЛКА	1
34	126021	Втулка	1
34	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
34	19565	Люверс	1
34	19565002	ВТУЛКА	1
35	66727	ВИНТ (.312-18 x 1.250)	1
36	68783	ВИНТ (.312-18 x 2.50)	1
37	66725	ВИНТ (.375-16 x 3.50)	3
37	898833	Винт (.375-16 x 3.500)	3
38	812905A3	Кронштейн в сборе	1
38	812905T	КРОНШТЕЙН ПЕРЕДНИЙ	1
39	90285	ВИНТ (.312-18 x .625)	4
40	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	4
41	187031	Шайба	4
42	18778	Втулка уплотнительная	4
42	18778001	Втулка уплотнительная	4
43	18578A6	Кронштейн задний в сборе	1
43	18578T09	УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ	1
-	815791A92	Комплект прокладок двигателя	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

Рис. 118НИЖНИЙ КОК BOTTOM COWL

Power Trim Motor (Use With Design II Power Trim System)

REF	Номер детали	Наименование	Кол-во
-	811628	Мотор тримма	1
1	811624	Комплект рамы и обмотки	1
2	811625	Комплект щёточного узла	1
3	811623	Комплект торцевой рамы	1
4	811626	Комплект сальников	1
5	811627	Комплект якоря	1
5	811628	Мотор тримма	1

Рис. 119КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ Engine Gasket Set Components

REF	Номер детали	Наименование	Кол-во
1	818650A16	Карбюратор верх	1
1	818650A17	Карбюратор середина	1
1	818650A18	Карбюратор низ	1
1	818650A10	Карбюратор верх	1
1	818650A11	Карбюратор середина	1
1	818650A12	Карбюратор низ	1
1	821684A1	Карбюратор верх	1
1	821684A2	Карбюратор середина	1
1	821684A3	Карбюратор низ	1
1	818650A7	Карбюратор верх	1
1	818650A8	Карбюратор середина	1
1	818650A9	Карбюратор низ	1
1	818650A4	Карбюратор верх	1
1	818650A5	Карбюратор середина	1
1	818650A6	Карбюратор низ	1
2	810779	КРЫШКА	6
3	NSS	NOT SOLD SEPARATE Idle Mixture Screw/Spring	6
5	677511	ПРОКЛАДКА	3
6	815633060	Жиклёр (.060) (.056 - 150/135 - WMH-24)	6
6	815633070	Жиклёр (.070 - 135 - WMH-28)	6
6	7570	Жиклёр .040 (175)	6
6	815633050	Жиклёр (.050) (XR6/MAGNUM III/200)	6
7	810721	РЫЧАГ дросселя (ВЕРХ/ЦЕНТР)	2
7	810722	РЫЧАГ дросселя (НИЗ)	1
8	811284	ПРОСТАВКА	3
9	810745	ШАЙБА	3
10	810744	ГАЙКА	3
11	NSS	NOT SOLD SEPARATE Spring	3
12	8423	Жиклёр (.094) воздушный (.094)	3
12	5815	Жиклёр (.086) (XR6/MAGNUM III)	3
12	7335	Жиклёр (.098) (175)	3
12	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	3
13	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	3
13	5213	Жиклёр главный (.056)	3
13	6246	ЖИКЛЁР (.048)	3
13	6028	ЖИКЛЁР (.050)	3
13	5317	Жиклёр (.046)	3
14	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
15	810738	ПОПЛАВОК В СБОРЕ	3
16	F10064	ВАЛ	3
17	NSS	NOT SOLD SEPARATE Screw-Float	3
18	811690	КОМПЛЕКТ СЕДЛА КЛАПАНА	3
19	NSS	NOT SOLD SEPARATE Gasket-Valve Seat	3
20	823623	Поплавковая камера (верх)	1
20	823624	Поплавковая камера (центр/низ)	2
21	9596	Пробка главного жиклера	15
22	NSS	NOT SOLD SEPARATE Gasket-Power/Progression Jet	AR
23	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	6
23	4217	Жиклёр главной системы (.062)	6
23	5225	Жиклёр главный (.054)	6
23	4216	Жиклёр (.064) главной топливной системы	6
24	823629	Силовой жиклёр (150/135 - WMH-24)	6
24	808584	Топливный жиклер (135 - WMH-28)	6
24	823625	Силовой жиклёр (XR6/MAGNUM III)	6
24	823626	Силовой жиклёр (175)	6
24	823627	Силовой жиклёр (200)	6
25	NSS	NOT SOLD SEPARATE Screw-Fuel Bowl	18
26	7900	ТРОЙНИК (ВЕРХ/ЦЕНТР)	2
27	7901	УГОЛЬНИК (НИЗ)	1
-	8107492	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	1
-	8116912	Ремкомплект карбюратора	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 120ТОПЛИВНЫЕ ШЛАНГИ Fuel Lines

REF	Номер детали	Наименование	Кол-во
-	881368T1	Стартер в сборе	1
-	881368T2	Стартер в сборе	1
1	804314T	Статор	1
2	804313T	Якорь	1
3	881369T1	Щёткодержатель в сборе	1
4	804316	Комплект щёток	1
5	804317	Пружина	4
6	881370T	Кронштейн	1
7	804337	ВИНТ (M4 x 16)	2
8	804335	СКВОЗНОЙ БОЛТ (M6 x 120)	2
9	804321T1	Комплект шестерён	1
10	804322	Муфта	1
11	804330	КОМПЛЕКТ ШАЙБ	1
12	804324	Кронштейн	1
13	804326	Зубчатый венец	1
14	804327	Прокладка	1
15	804325	Подшипник	1
16	804323	Вал шестерни	1
17	804329	ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ	3
17	804329001	Промежуточная шестерня	3
18	804328	Кронштейн	1
19	804331T	Крышка	1
20	804336	БОЛТ (M6 x 52)	2
21	804319	Шестерня	1
22	804320	Комплект упора шестерни	1
23	804332	КОМПЛЕКТ РЫЧАГА	1
24	804334	КРЫШКА	1
25	881371T	Реле стартера	1
25	881371T1	Реле стартера	1
25	881371T1	Реле стартера	1
26	804605	БОЛТ (M8 x 45)	3
27	881373	Клемма	1
28	881377	Стопорная шайба	1
29	82382M	Гайка	1
30	881372	Гайка	1
31	881374	Крышка	1

Рис. 121НАСОСНАЯ УСТАНОВКА JET PUMP ASSEMBLY

Gear Housing (Drive-Standard/Counter Rotation)

REF	Номер детали	Наименование	Кол-во
-	9148A18	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)	1
-	9148T81	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A19	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)	1
-	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A20	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)	1
-	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
-	9148A21	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)	1
-	9148T88	ORD 1647-9148T82 Mercury / Quicksilver	1
-	9148A23	Корпус редуктора в сборе (удлинённый)	1
-	9148A22	Корпус редуктора в сборе	1
-	9148A38	Корпус редуктора в сборе (особо удлинённый)	1
-	9148A27	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T83	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A28	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T89	Корпус редуктора — CXL — серый	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
2	85822A1	Разъем в сборе спидометра	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	20033	Штифт направляющий установочный	2
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
4	18978	Шпилька (.438 x 3.69) (удлинённая)	1
4	8M0034464	ШПИЛЬКА	1
5	57920	Шпилька (.44 x 2.06) корпус редуктора	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	43998	Втулка (старая конструкция)	1
11	44000	Вал приводной (длинный)	1
11	897624T	Вал гребной длинный	1
11	44209	Вал приводной (удлинённый)	1
11	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
12	N.S.S.	Not Sold Separate Pinion Gear (PART OF 43-44102A2 or 43-18572A1)	1
13	92721	Шайба (.965 x .630)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	42633	Гайка подшипника гребного вала	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
20	38099	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОГО НАСОСА (2.109 внутр. диам.)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
25	45048	Лицевая пластина	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
26	96148A3	Водяной насос в сборе	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
27	53168	ВСТАВКА ВОДЯНОГО НАСОСА	1
28	38970	САЛЬНИК X-LONG	1
28	38970	САЛЬНИК X-LONG	1
29	89984	Крыльчатка водяного насоса	1
29	89984T4	Крыльчатка	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
36	30271	КОЛЬЦО РЕЗИНОВОЕ	1
36	8M0214918	Кольцо @5	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	78902	Вал	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	78907	Кольцо стопорное (старая конструкция)	1
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	76384	Сальник втулки вала переключения передач	1
43	8M0246145	САЛЬНИК	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
45	79953Q04	Ремкомплект сливного винта	1
46	67892	Винт магнитный	1
46	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
47	19183	Шайба фибровая	2
47	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
-	42579A4	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1
-	90484A88	Комплект прокладок	1

Рис. 122Кронштейны транца (S/N-0G590000 и выше) Transom Brackets (S/N-0G590000 & Up)

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	8343A12	Корпус в сборе гребного вала (TRACKER)	1
1	8343T12	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА D-ОБРАЗНЫЙ	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
1	8343A13	Корпус в сборе гребного вала (водомёт) (чёрный)	1
1	8343A14	Корпус в сборе гребного вала (водомёт) (серый)	1
1	8343A13	Корпус в сборе гребного вала (водомёт) (чёрный)	1
2	56295	Шпилька (.437 x 2.69)	2
4	63474	Винт (.500-20 x 6.00)	2
4	898831	Винт (.500-20 x 6.220)	2
5	78249	Опора (длинная)(водомет)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	28040	ГАЙКА (.500-20)	2
7	898832	Гайка (.500-20)	2
8	88238A1	Сборка троса заземления	1
8	88238A10	Кабель заземления в сборе	1
9	67076	Хомут	2
9	8M0036782	ХОМУТ	2
10	66727	ВИНТ (.312-18 x 1.250)	4
11	67077T	Крышка, чёрная чёрная	2
11	8M4500752	Крышка	2
11	67077T6	Крышка нижней опоры	2
11	67077F1	Крышка серая	2
11	67077F2	Крышка (TRACKER)	2
11	8M4500752	Крышка	2
12	88417	Винт (#12-24 x .620) крышки	4
13	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
14	88238A1	Сборка троса заземления	1
14	88238A10	Кабель заземления в сборе	1
15	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
16	48926	Шайба	1
17	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
17	8M0204653	Гайка	1
18	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
19	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
19	8M0204653	Гайка	2
20	64649	ПРОБКА	1
21	18276	Трубка выхлопная	1
21	18276T	ВЫПУСКНАЯ ТРУБА	1
22	66350	САЛЬНИК (НИЖНИЙ)	1
22	66350001	Сальник	1
23	177261	САЛЬНИК (ВЕРХНИЙ)	1
23	8M0039076	САЛЬНИК	1
24	67295	Труба водяная (длинная)(жиклёр)	1
24	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
24	74729	Трубка (удлинённая)	1
24	8M0042790	ВОДЯНАЯ ТРУБА	1
25	991732	Прокладка	1
25	991734	Прокладка	1
26	18233A3	Пластина в сборе	1
26	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
27	8147012	Сальник	1
27	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
28	68011	Кронштейн	1
29	812832	Винт (#10-16 x .500)	12
29	878608	Винт (#10-16 x .500)	12
30	20033	Штифт направляющий установочный	2
30	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
31	38970	САЛЬНИК X-LONG	1
32	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
33	183071	ПРОКЛАДКА	1
33	183076	Прокладка	1
34	20553	Шайба (.406 x .734 x .063)	4
35	69254	ГАЙКА	4
36	812834	Выпускной удлинитель	1
36	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
36	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
36	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
37	78246	Прокладка	1
37	782461	Прокладка	1
38	814618	Чехол	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 123ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА Exhaust Manifold and Exhaust Plate

REF	Номер детали	Наименование	Кол-во
-	801400150	Водомётный насос (чёрный)	1
-	801401150	Водомётный насос (серый)	1
-	855766150	Водометный насос	1
1	801411150	Корпус насоса	1
1A	827490	ШЛАНГ СМАЗКИ	1
2	801414150	Крыльчатка	1
2	803984T	Крыльчатка	1
3	80141290	Корпус впускного отверстия	1
3A	8271883	Втулка	1
4	801413150	Вал приводной	1
4A	8271891	Гильза	1
4B	8271901	Гайка	1
5	801405875	Шпонка	1
6	801404875	Прокладка рабочего колеса	8
7	801403875	Шайба стопорная	1
8	847568	ВИНТ (.312-18 x 1.00)	6
8	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	6
9	19923088	ВИНТ (.250-20 x .875)	4
10	19923062	ВИНТ (.250-20 x .625)	2
11	60411	ВИНТ (.312-18 x 1.250)	1
12	801410	Кронштейн опоры троса	1
13	67980	Гайка (.312-18)	1
13	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
14	801407	Установочный штифт	2
15	78638	Шпилька (.438 x 3.12) (длинная)	1
15	786382	Шпилька (.437-14/.437-20 x 3.120)	1
16	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
16	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
17	69064	БОЛТ (.312-18 x 2.750)	1
18	30667	Шпилька (.250-20/.250-28 x 3.125)	2
18	306671	Шпилька	2
19	68299	Винт (.375-16 x 3.00) нержавеющая сталь	1
20	45175	Шайба (.406 x .750 x .104)	1
20	8M0214963	Шайба	1

Рис. 124Мотор гидроподъема (для использования с системой гидроподъема Design II) Power Trim Motor (Use With Design II Power Trim System)

REF	Номер детали	Наименование	Кол-во
1	816626A20	ЖГУТ ПРОВОДОВ В СБОРЕ Замок зажигания (20.00 футов)	1
2	90468A1	Крышка в сборе с ключом	2
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	816479A3	КОМПЛЕКТ ПЛАСТИНЫ	2
8	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
9	879755	Гайка специальная - черный нейлон	1
10	816492A1	СИГНАЛИЗАТОР В СБОРЕ Звуковое предупреждение	1
10	8M0210763	СИГНАЛИЗАТОР	1
11	8127111	Проставка (.375)	2
11	812711	Проставка (.250)	2
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

Рис. 125КАРБЮРАТОР (WMH-21/22/23/24/25/28) CARBURETOR (WMH-21/22/23/24/25/28)

REF	Номер детали	Наименование	Кол-во
1	816856A3	Разъём в сборе, топливный - пластик	1
2	69067	ВИНТ (.250-20 x 1.375)	1
3	812782	Сальник	1
4	9912976	Трубка контрольной струи	1
4	8M0108349	Шланг (70 дюймов, бухта)	1
5	816311	Стяжка (8.00 дюймов)	AR
5	816311T	СТЯЖКА (8.00 дюймов)	AR
6	814964	Фитинг	1
7	19688	Штуцер	1
8	4301625	ТРУБКА (8.00 дюймов)	1
8	82381335	ТРУБКА (15.00 дюймов в наборе)	1
9	99127109	Шланг (57,00 дюймов, бухта)	4
9	8M0108355	Шланг (57 дюймов, бухта)	4
10	816296	Фильтр топливный	1
10	816296Q03	Фильтр топливный @3	1
11	67751	Прокладка	3
12	27037	ШПИЛЬКА (.250-28 x 1.125)	6
12	270372	Шпилька (.250-28 x 1.125)	6
13	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
13	8M0024808	J-образный зажим	1
14	55715	Винт (.250-20 x .880)	6
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	6
16	29598	ГАЙКА (.250-28) Нержавеющая сталь	6
17	9912878	Шланг (.187) (26.00 дюймов, бухта)	3
18	99130122	Трубка (20,00 футов, бухта) дренажная	1
18	892024122	Шланг (240.00 дюймов, бухта)	1
19	42859A2	Клапан в сборе обогатителя	1
20	633001	ХОМУТ	1
21	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	9912688	Трубка (36.00 дюймов, бухта)	2
23	45915	КЛЕММНАЯ КОЛОДКА	AR
24	48408	Винт (#10-16 x .500) клеммной колодки	AR
24	38055	ВИНТ (.190-32 x .620)	AR
24	62568	Винт (#10-16 x .375)	AR
24	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	AR
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 126СТАРТЕР STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
1	18896A1	Комплект крышки	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	817632A2	Маховик	1
9	859238T16	УЗЕЛ МАХОВИКА	1
9	817632A12	Маховик	1
9	859238T16	УЗЕЛ МАХОВИКА	1
10	9610A19	Статор	1
11	90045	ВИНТ (#10-32 x 1.375)	4
12	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
13	96455A9	Пластина в сборе с триггером	1
14	79472	Стартер в сборе	1
14	893893	Стартер	1
15	56703	ВТУЛКА СТАРТЕРА	2
15	8M0034918	Втулка	2
16	68042	Упор резиновый	2
16	8M0043376	Упор	2
17	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
18	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
19	93388A7	Трос в сборе (черный)	1
19	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1

Рис. 127РЕДУКТОР (СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ) Gear Housing (Drive-Standard/Counter Rotation)

REF	Номер детали	Наименование	Кол-во
1	9536A4	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	14513A2	Комплект зубчатого сектора привода	1
4	14513A09	Комплект зубчатого сектора привода	1
5	813073	Винт (#6-32 x .620) с внутренним шестигранником	2
6	813134	Гайка (#6-32) специальная	2
7	54196A6	Корпус в сборе	1
8	65800	НАБИВКА	1
9	67377	Кольцо уплотнительное коленчатого вала	7
9	67377T	Кольцо уплотнительное	7
10	16756A6	Комплект подшипников	2
11	7441A32	Поршень (правый борт — стандартный)	3
11	7441T32	Поршень	3
11	7443A11	Поршень (правый борт — .015 ремонтный)	AR
11	7445A11	Поршень (правый борт — .030 ремонтный)	AR
11	7445T11	Поршень	AR
11	7442A32	Поршень (левый борт — стандартный)	3
11	7442T32	Поршень	3
11	7444A11	Поршень (левый борт — .015 ремонтный)	AR
11	7446A11	Поршень (левый борт — .030 ремонтный)	AR
11	9738A7	Поршень в сборе (правый борт — стандартный)	3
11	9738T9	Поршень в сборе стандартный	3
11	9738A8	Поршень в сборе (правый борт — .015 ремонтный)	AR
11	9738T10	Поршень в сборе .015 ремонтный	AR
11	9737A7	Поршень в сборе (левый борт — стандартный)	3
11	9737T9	Поршень в сборе стандартный	3
11	9737A8	Поршень в сборе (левый борт — .015 ремонтный)	AR
11	9737A10	Поршень в сборе .015 ремонтный	AR
11	9738A9	Поршень в сборе стандартный (правый борт — стандартный)	3
11	9738T9	Поршень в сборе стандартный	3
11	9738A10	Поршень в сборе .015 ремонтный (правый борт — .015 ремонтный)	AR
11	9738T10	Поршень в сборе .015 ремонтный	AR
11	9737A9	Поршень в сборе стандартный (левый борт — стандартный)	3
11	9737T9	Поршень в сборе стандартный	3
11	9737A10	Поршень в сборе .015 ремонтный	AR
12	93481A12	Комплект поршневых колец — стандартный (стандартный)	1
12	78918A4	Комплект поршневых колец — .015 ремонтный (.015 ремонтный)	AR
12	85636A4	Комплект поршневых колец — .030 ремонтный (.030 ремонтный)	AR
12	815515A12	Комплект поршневых колец (стандартный) (1-1/2 мм)	1
12	815268A4	Комплект поршневых колец (.015 ремонтный) (1-1/2 мм)	AR
12	822321A12	Комплект поршневых колец — стандартный	1
12	822321A1	Комплект поршневых колец — ремонтный .015	2
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	818141A2	Комплект шатуна	6
14	818141A13	Шатун в сборе	6
15	763491	Винт (.312-24 x .875)	12
16	812876	Шайба	12
16	8M0012298	Упорная шайба	12
17	17514A2	Комплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	822553	Игольчатый подшипник	174
18	8M0204691	Подшипник игольчатый @200	174
-	815791A92	Комплект прокладок двигателя	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

Рис. 128КАРТЕР ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА DRIVESHAFT HOUSING AND EXHAUST TUBE

REF	Номер детали	Наименование	Кол-во
-	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	715651	Трубка троса рулевого управления	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
11	826709113	Гайка (.375-24) нержавеющая сталь	3
11	8M0204726	Гайка (.375-24) латунная	3

Рис. 129Сборка водомета Jet Pump Assembly

REF	Номер детали	Наименование	Кол-во
1	86322A7	Трос в сборе (1.50 фута) чёрный	1
1	86323A5	Трос в сборе (1.50 фута) фиолетовый	1
2	825338A3	Прибор контроля дифферента, белая шкала, чёрные деления, чёрный ободок	1
2	895292Q41	Указатель дифферента, чёрная шкала, оранжево-белые деления, чёрный ободок	1
3	79480	Кронштейн	1
4	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
5	79888	Патрон лампы	1
6	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
7	68878A6	Звуковой сигнал в сборе	1
8	68879	КРЫШКА	1
9	79697	Проставка	2
9	8M0084588	Проставка	2
10	26427	Шайба	4
11	35401	ВИНТ (#10 x 1.00)	2
12	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1
13	19674A1	Выключатель аварийного останова в сборе	1
13	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
14	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
15	813679	Переходник	1
16	15920Q54	ШНУР В СБОРЕ	1
17	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
18	18321	Хомут крепёжный	1
19	24676	ШАЙБА (.200 x .440 x .032)	2
20	68219	Гайка (#10-32) нержавеющая сталь	4
21	79146	Фиксатор	3
22	816311T	СТЯЖКА (8.00 дюймов)	AR
23	812497A2	Диод в сборе	1
23	898289A72	Комплект диода-шнура двойной	1
24	11149A2	Трос в сборе (6.00 дюймов)	1

Рис. 130Комплект выключателя зажигания Key Switch Assembly

REF	Номер детали	Наименование	Кол-во
1	55171	Втулка	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
6	823705A1	Рычаг опережения зажигания (ИСПОЛНЕНИЕ II)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
11	93421	ШАР ПОВОРОТНОГО УЗЛА	1
12	823706	Тяга	1
13	74897	Ось поворота	1
13	74897T	Ось поворота	1
14	13627	Винт (.190-32 x 1.250)	1
15	68219	Гайка (#10-32) нержавеющая сталь	1
16	48039	КРЫШКА	1
17	823235	Пружина	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	35045	ГАЙКА (.250-28)	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	41095	РЫЧАГ	1
26	410952	РЫЧАГ	1
27	818165	ВИНТ (.375-16 x 1.75)	1
28	55164	Втулка	1
29	14638	Цилиндр	1
30	814929	Тяга	1
31	932481	Втулка	1
31	8M0215006	Втулка поворотная	1
32	35045	ГАЙКА (.250-28)	1
32	826709109	Гайка (.250-28) нержавеющая сталь	1
33	20353	Шпилька (.250-28 x 1.750)	1
34	815539T	Кулачок дроссельной заслонки	1
35	814283A2	Кронштейн в сборе	1
36	39519	ЧАШКА	1
37	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
38	98889	Защёлка	1
39	53167	ВИНТ (.312-18 x .880)	3
39	53167T	ВИНТ .312-18X .88	3
40	79932A11	Вал переключения передач в сборе (ДЛИННЫЙ)	1
40	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
40	79932A12	Вал переключения передач в сборе (УДЛИНЕННЫЙ)	1
40	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
41	814284	Направляющий блок	1
42	20099	Пружина	1
43	67073A1	Тяга в сборе	1
44	52100	Износостойкая пластина	1
45	38279	ЗАЩЕЛКА	1
45	8M0036768	ЗАЩЕЛКА	1
46	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
47	35045	ГАЙКА (.250-28)	1
47	826709109	Гайка (.250-28) нержавеющая сталь	1
48	26600	Втулка	1
49	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
50	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
51	35045	ГАЙКА (.250-28)	1
51	826709109	Гайка (.250-28) нержавеющая сталь	1
52	814281A1	Комплект стабилизации холостого хода при переключении	1
53	77478	ВИНТ (#6-32 x .875)	2
54	27882	ШАЙБА	2
55	17461A3	Резисторный модуль	1

Рис. 131ТОПЛИВНЫЕ МАГИСТРАЛИ FUEL LINES

REF	Номер детали	Наименование	Кол-во
1	821873A1	Сборка нижнего кожуха, правый борт	1
2	822556003	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
3	8253182	Уплотнение (36,00 дюйма)	1
4	8842564	САЛЬНИК НИЖНЕГО КОЖУХА (44.75 ДЮЙМА)	1
5	821874A1	Сборка нижнего кожуха, левый борт	1
6	822555001	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
7	8253182	Уплотнение (36,00 дюйма)	1
8	856990	Выключатель в сборе	1
9	8124431	Фиксатор (применять где применимо)	1
10	813613	Штуцер	1
11	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
12	817519A2	Обратный клапан в сборе, сливной	2
13	82130040	ВИНТ (M6 x 40)	3
14	820000A2	Рукоятка	1
15	812707	Втулка	2
16	F2047	Шайба волнистая	1
17	889566	КУЛАЧОК	1
18	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
19	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
20	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
21	822363T1	ФИКСАТОР	1
22	401386	ГАЙКА (M6) Нержавеющая сталь	2
23	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
24	8128301	Пробка	1

Рис. 132СИСТЕМА ПРОДУВКИ BLEED SYSTEM

REF	Номер детали	Наименование	Кол-во
1	9242A33	Карбюратор (верхний) - (WH-40)	1
1	9242A34	Карбюратор (средний) - (WH-40)	1
1	9242A35	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-40)	1
1	9242A48	Карбюратор (верхний) WH-48	1
1	9242A49	КАРБЮРАТОР (ЦЕНТРАЛЬНЫЙ) WH-48	1
1	9242A50	КАРБЮРАТОР (НИЖНИЙ) WH-48	1
1	7563A10	Карбюратор (верхний) - (WH-35)	1
1	7563A11	Карбюратор (средний) - (WH-35)	1
1	7563A12	Карбюратор (нижний) - (WH-35)	1
1	7563A13	КАРБЮРАТОР (ВЕРХНЯЯ ЧАСТЬ) - (WH-38)	1
1	7563A14	КАРБЮРАТОР (СРЕДНЯЯ ЧАСТЬ) - (WH-38)	1
1	7563A15	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-38)	1
2	6249	ЖИКЛЁР ГЛАВНЫЙ (.096)	6
2	8423	Жиклёр (.094) воздушный (.094)	6
2	6680	Жиклёр (.078) (WME1/2)-115 WME-14	6
3	NSS	NOT SOLD SEPARATE Gasket, Cover Plate	3
4	6032	КРЫШКА ПЛАСТИНЫ	3
5	NSS	NOT SOLD SEPARATE Screw-Cover Plate	15
6	7823	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ (ЦЕНТР/НИЗ)	2
7	NSS	NOT SOLD SEPARATE Screw-Fuel Bowl	18
9	6025	ПРОБКА (ГЛАВНЫЙ ЖИКЛЁР)	6
10	6028	ЖИКЛЁР (.050)	6
10	6359	ЖИКЛЁР (.052)	6
10	6201	ЖИКЛЁР (.080)	6
11	NSS	NOT SOLD SEPARATE Screw-Float Pin	6
12	NSS	NOT SOLD SEPARATE Gasket, Inlet Needle and Seat	6
13	7824	ИГЛА/СЕДЛО В СБОРЕ ВПУСКНЫЕ	6
14	NSS	NOT SOLD SEPARATE Gasket-Nozzle Boss	6
15	9267	Поплавок	6
16	NSS	NOT SOLD SEPARATE Pin-Float Lever	6
17	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
18	4541	Винт-пробка - канал жиклёра главной топливной системы	6
19	NSS	NOT SOLD SEPARATE Gasket-Bleed Jet Plug	6
20	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	6
20	5317	Жиклёр (.046)	6
20	6246	ЖИКЛЁР (.048)	6
20	7394	Жиклёр (.044)	6
21	6027	ВИНТ	3
22	814679	Рычаг	3
23	NSS	NOT SOLD SEPARATE Spring-Throttle Return	3
24	6031	ПРОСТАВКА	3
25	6022	ВАЛ	3
26	NSS	NOT SOLD SEPARATE Ring-Retainer-Throttle Shaft	3
27	6023	КЛАПАН ДРОССЕЛЬНЫЙ (WH-40) (WH-48)	6
27	9545	Клапан дроссельной заслонки (WH-38) (WH-35)	6
28	NSS	NOT SOLD SEPARATE Screw-Throttle Valve	12
-	6452	РЕМКОМПЛЕКТ ПРОКЛАДОК
-	8506	Ремонтный комплект карбюратора WH-48
-	7826	РЕМОНТНЫЙ КОМПЛЕКТ WH-38

Рис. 133МАХОВИК/СТАРТЕР FLYWHEEL/STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
1	67246T	Крышка	1
2	30720	Винт (.250-20 x 2.25)	2
3	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
5	90585	ПРОБКА (жиклёра)	1
6	672751	ПРОКЛАДКА	1
7	799831	Пластина	1
8	672741	ПРОКЛАДКА	1
9	68000	Винт (.250-28 x 1.00)	6
10	20583	Шайба шпильки крепления карбюратора	6
11	67760	Тяга дросселя	1
12	67759	Рычаг дросселя	1
13	15124	ВИНТ (#10-32 x .750)	3
14	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	3
15	56681	ШАЙБА (.203 x .500 x .032)	3
15	8M0204666	ШАЙБА (.203 x .500 x .032)	3
16	41049	РЫЧАГ дросселя	1
17	67749	Рычаг дросселя нижний	1
18	67748	Ролик	1
19	67297	Штифт вильчатый	3
20	89302	Шайба (.203 x .406 x .040) винта крышки катушки	3
21	26953	ШПЛИНТ	3
-	90484A88	Комплект прокладок	1

Рис. 134КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	8745A5	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
3	67446	Кольцо	1
4	99727A1	ШЕСТЕРНЯ Приводная	1
5	54196A6	Корпус в сборе	1
6	65800	НАБИВКА	1
7	67377	Кольцо уплотнительное коленчатого вала	AR
7	78633	Кольцо уплотнительное - коленчатый вал (.139 толщина)	AR
8	93495	ПОДШИПНИК Роликовый КОЛЕНЧАТОГО ВАЛА	2
9	67444	Кольцо стопорное подшипника	2
10	7441A3	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
10	7443A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
10	7445A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
10	7442A3	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
10	7444A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
10	7446A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	93481A12	Комплект поршневых колец — стандартный (стандартный)	1
11	78918A4	Комплект поршневых колец — .015 ремонтный (.015 ремонтный)	1
11	85636A4	Комплект поршневых колец — .030 ремонтный (.030 ремонтный)	1
12	52035	Стопорное кольцо	12
13	8119A5	Шатун в сборе	6
14	93886	Винт (.312-28 x .875)	12
15	47247	ШАЙБА	12
16	67526A1	Подшипник роликовый в сборе	6
17	67483	Подшипник игольчатый	174
-	90484A88	Комплект прокладок	1

Рис. 135КОМПЛЕКТ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ STEERING ATTACHING KIT

REF	Номер детали	Наименование	Кол-во
1	8711A19	БЛОК ЦИЛИНДРОВ	1
1	8711T19	Блок цилиндров	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	6
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	20033	Штифт направляющий установочный	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	77065	ВИНТ (.312-18 x 2) КРЫШКА СТАРТЕРА ДВИГАТЕЛЯ	2
11	815549	ВИНТ (.312-18 x 2.00)	2
11A	99448	Втулка	1
12	66717	ВИНТ (.375-16 x 3.250)	8
12	74824	Винт (.312-18 x 1.250)	6
13	9608A1	Верхняя концевая крышка в сборе	1
13	9608T1	Крышка в сборе верхняя	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
15	93496	ПОДШИПНИК Роликовый	1
15	93496T	Подшипник	1
16	41953	Сальник	1
17	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
17	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
18	24220	ВИНТ (.190-24 x .190) УСТАНОВОЧНЫЙ - БЛОК ЦИЛИНДРОВ	2
19	38407	ПРОБКА (.500-14)	1
20	15094	ШПИЛЬКА (.190-32 x 1.870)	1
21	15093	ШПИЛЬКА (#10-32 x 1.00)	2
21	8M0034435	ШПИЛЬКА	2
22	67269	Проставка	1
23	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	6
23	8M0204663	ШАЙБА @5	6
24	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	3
25	73651	ГАЙКА ШПИЛЬКИ КРЫШКИ МАХОВИКА	3
25	816874	Барашковая гайка (#10-32)	3
26	42248	Кронштейн	1
26	422482	Кронштейн	1
27	49668	Винт (.250-20 x .750)	2
28	7809A1	Крышка торцевая в сборе	1
28	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
29	62700	Кольцо уплотнительное (3.237 x .103)	1
30	41953	Сальник	2
31	28636	ВИНТ (.250-20 x .750)	4
32	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
33	64022	Винт (.250-20 x 2.125)	1
34	64015	Гайка (.250-20) клеммы стартерного соленоида	1
35	26852	ЗАГЛУШКА Нейлоновая	1
-	66517	ОГРАНИЧИТЕЛЬ БЛОКА ЦИЛИНДРОВ (ДРЕНАЖ)	1
36	63153	J-образная защёлка	1
37	194372	Клеммная колодка	1
38	48409	Винт (#10-16 x .625) нержавеющая сталь	2
39	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
40	45076	Гайка (#10-32) латунная клемма блока выключателя	2
41	813938	Гайка колпачковая (#10-32)	2
42	87076A4	Узел регулировки холостого хода	1
43	69020	ВИНТ (#10-32 x .875)	2
43	690201	ВИНТ (#10-32 x .875)	2
44	38833	ШАЙБА	2
-	812815A89	Головка блока в сборе	1
-	812815T89	Головка блока цилиндров	1
-	813922A89	Головка блока в сборе	1
-	90484A88	Комплект прокладок	1

Рис. 136ПРИБОРЫ INSTRUMENTATION

REF	Номер детали	Наименование	Кол-во
1	8343A7	КОРПУС В СБОРЕ Гребной вал (ЧЕРНЫЙ)	1
1	8343A8	КОРПУС В СБОРЕ Гребной вал (СЕРЫЙ)	1
1	9748A1	Корпус в сборе, приводной вал сверхудлиненный (черный)	1
1	9748A2	Корпус в сборе, приводной вал сверхудлиненный (серый)	1
2	56295	Шпилька (.437 x 2.69)	2
3	25067	ОТБОЙНИК	2
4	63474	Винт (.500-20 x 6.00)	2
5	78249	Опора (длинная)(водомет)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	25096	ГАЙКА	2
8	88238A1	Сборка троса заземления	1
9	67076	Хомут	2
10	66727	ВИНТ (.312-18 x 1.250)	4
11	67077	Крышка нижней опоры	2
11	67077T6	Крышка нижней опоры	2
12	88417	Винт (#12-24 x .620) крышки	4
13	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
14	88238A2	Кабель заземления в сборе	1
15	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
16	73862	ШАЙБА ШПИЛЬКИ РЕДУКТОРА	1
17	29489	ГАЙКА ШПИЛЕК КОРПУСА РЕДУКТОРА	1
18	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
19	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
20	64649	ПРОБКА	1
21	89743	Труба выпускная	1
22	66350	САЛЬНИК (НИЖНИЙ)	1
23	86027	Сальник выхлопной трубы - верхний	1
24	67295	Труба водяная (длинная)(жиклёр)	1
24	74729	Трубка (удлинённая)	1
25	991731	Прокладка корпуса вала привода к пластине	1
26	41945A7	Пластина корпуса приводного вала в сборе	1
27	183982	Кронштейн сальника	1
28	68011	Кронштейн	1
29	48408	Винт (#10-16 x .500) клеммной колодки	12
30	20033	Штифт направляющий установочный	2
31	38970	САЛЬНИК X-LONG	1
32	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
33	991771	Прокладка	1
34	25970	Шайба маховика	4
35	69254	ГАЙКА	4
36	41942	Удлинитель выхлопа	1
37	78246	Прокладка	1
-	90484A88	Комплект прокладок	1

Рис. 137Рычаг дросселя и вал переключения передач Throttle Lever and Shift Shaft

REF	Номер детали	Наименование	Кол-во
-	92876A6	Комплект удлинения для двух двигателей	1
1	78862A2	Комплект уплотнений	1
1	19624A1	Комплект уплотнений	1
2	71565	Труба направляющая троса	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	177291	КРОНШТЕЙН	2
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	14000	Винт (.375-24 x 1.25)	4
11	849838	ВИНТ (.375-24 x 1.250)	4
12	34863	ГАЙКА (.375-24)	4
12	8M0204726	Гайка (.375-24) латунная	4
13	97933A1	Рым рулевого управления	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	979322	Трубка	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1

Рис. 138НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	904841	Прокладка	2
2	87321	Пластина разделительная	1
2	87321T	ПЛАСТИНА	1
3	69668	Сальник разделительной пластины	1
3	814754	Сальник (12.50 дюймов)	1
4	193071	Крышка выпускного коллектора	1
5	74824	Винт (.312-18 x 1.250)	21
6	194373	Клеммная колодка	1
7	28636	ВИНТ (.250-20 x .750)	2
8	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
8	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	45076	Гайка (#10-32) латунная клемма блока выключателя	3
10	813938	Гайка колпачковая (#10-32)	3
11	74824	Винт (.312-18 x 1.250)	4
12	69570	Винт (#10-16 x .750)	1
13	76451	Шайба	1
14	14479	Диафрагма	1
14	144791	ДИАФРАГМА	1
15	16496	ДЕФЛЕКТОР водяной	1
16	16497A1	Пластина	1
17	78690	Прокладка	2
17	78690002	Прокладка	2
18	64878	ПРУЖИНА (Чёрная)	1
19	85303	ШАЙБА	1
20	14480	Клапан тарельчатый	1
21	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
22	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
23	997761	Прокладка	1
24	43029A5	ПЛАСТИНА В СБОРЕ	1
25	99664	Угольник выхлопной пластины	1
25	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
26	20033	Штифт направляющий установочный	2
26	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
27	183982	Кронштейн сальника	1
27	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
28	68010	Кронштейн сальника (чёрный и серый)	1
28	680101	КРОНШТЕЙН	1
29	48408	Винт (#10-16 x .500) клеммной колодки	6
30	25970	Шайба маховика	6
30	20553	Шайба (.406 x .734 x .063)	6
31	69254	ГАЙКА	6
32	27132	ВТУЛКА	1
33	19564	Люверс старого образца	1
33	8M0179867	ВТУЛКА	1
34	12602	Втулка уплотнительная	1
34	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
35	66727	ВИНТ (.312-18 x 1.250)	1
36	68783	ВИНТ (.312-18 x 2.50)	1
37	66725	ВИНТ (.375-16 x 3.50)	3
37	898833	Винт (.375-16 x 3.500)	3
38	812905A1	Передний кронштейн в сборе	1
38	812905T	КРОНШТЕЙН ПЕРЕДНИЙ	1
39	90285	ВИНТ (.312-18 x .625)	4
40	187031	Шайба	4
41	18778	Втулка уплотнительная	4
41	18778001	Втулка уплотнительная	4
42	18578A2	Задний кронштейн в сборе	1
42	18578T09	УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ	1
43	14462A1	КРЫШКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА - (НОВАЯ КОНСТРУКЦИЯ)	1
43	68729	КРЫШКА	1
43	8M0039767	КРЫШКА	1
44	92007	Штуцер (.250-18) (90 градусов)	1
44	920071	Штуцер (90 градусов)	1
45	99127109	Шланг (57,00 дюймов, бухта)	1
45	8M0108355	Шланг (57 дюймов, бухта)	1
46	90077	СТЯЖКА ХОМУТ Топливная форсунка	2
46	816311T	СТЯЖКА (8.00 дюймов)	2
47	814430	Фитинг (.500-14)	1
47	8144301	Штуцер	1

Рис. 139СБОРКА КАРБЮРАТОРА Carburetor Assembly

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	42956A1	Крышка маховика в сборе	1
3	79022	Метка установки зажигания	1
4	37572	Винт (.190-32 x .380) метки зажигания	2
5	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
6	42979	ГАЙКА (M16) МАХОВИКА	1
7	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	9008A16	Маховик в сборе	1
9	8778A10	Статор в сборе	1
10	4007325	ВИНТ (M5 x 25) СТАТОРА	4
11	99021A3	Датчик-триггер в сборе	1
12	66015	СТАРТЕР В СБОРЕ	1
13	56703	ВТУЛКА СТАРТЕРА	2
14	57247	УПОР РЕЗИНОВЫЙ СТАРТЕРА	2
15	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
16	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
17	88439A20	Провод стартера (чёрный)	1
18	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
19	64015	Гайка (.250-20) клеммы стартерного соленоида	1

Рис. 140ЗАСЛОНКА И РЫЧАГИ ДРОССЕЛЯ Choke Plate and Throttle Levers

REF	Номер детали	Наименование	Кол-во
1	7563A10	Карбюратор (верхний) - (WH-35)	1
1	9242A33	Карбюратор (верхний) - (WH-40)	1
1	7563A13	КАРБЮРАТОР (ВЕРХНЯЯ ЧАСТЬ) - (WH-38)	1
1	9242A48	Карбюратор (верхний) WH-48	1
2	7563A11	Карбюратор (средний) - (WH-35)	1
2	9242A34	Карбюратор (средний) - (WH-40)	1
2	7563A14	КАРБЮРАТОР (СРЕДНЯЯ ЧАСТЬ) - (WH-38)	1
2	9242A49	КАРБЮРАТОР (ЦЕНТРАЛЬНЫЙ) WH-48	1
3	7563A12	Карбюратор (нижний) - (WH-35)	1
3	9242A35	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-40)	1
3	7563A15	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-38)	1
3	9242A50	КАРБЮРАТОР (НИЖНИЙ) WH-48	1
4	6232	ШТУЦЕР ВПУСКА ТОПЛИВА	1
5	70007	Штуцер 45 градусов топливного насоса	4
6	904301	Прокладка	3
7	20184	Гайка (1/4-28X7/32) резиновой опоры	12
8	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
9	42859A2	Клапан в сборе обогатителя	1
10	633001	ХОМУТ	1
11	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
12	45915	КЛЕММНАЯ КОЛОДКА	1
13	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	1
14	99130122	Трубка (20,00 футов, бухта) дренажная	1
15	9912688	Трубка (36.00 дюймов, бухта)	2
16	15930A15	РЕМКОМПЛЕКТ НАСОСА Топливный	1
17	42990A3	РЕМКОМПЛЕКТ ДИАФРАГМЫ	1
18	NSS	NOT SOLD SEPARATE Check Valve-Ruber	2
19	NSS	NOT SOLD SEPARATE Gasket-Boost	1
20	NSS	NOT SOLD SEPARATE Diaphragm	2
21	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
22	NSS	NOT SOLD SEPARATE Spring	1
23	NSS	NOT SOLD SEPARATE Cap	1
24	NSS	NOT SOLD SEPARATE Check Valve	2
25	NSS	NOT SOLD SEPARATE Retainer	2
26	NSS	NOT SOLD SEPARATE Spring	1
27	NSS	NOT SOLD SEPARATE Cap	1
28	987691	Прокладка	1
29	144303	ОСНОВАНИЕ	1
30	98775A2	Пластина	1
31	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
32	19688	Штуцер	1
33	16452	ВИНТ (#12-24 x 2.00)	2
34	4000310	ВИНТ (M5 x 40)	2
35	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
36	14868	ШТУЦЕР	1
37	19688	Штуцер	1
38	99127109	Шланг (57,00 дюймов, бухта)	1
39	16494	ФИЛЬТР топливный	1
41	64705	ШТУЦЕР ВПУСКА НАСОСА	1
42	9912976	Трубка контрольной струи	2
43	424251	Тройник	1
44	15781A1	Разъем топливный	1
45	69067	ВИНТ (.250-20 x 1.375)	1
46	812782	Сальник	1
-	90484A88	Комплект прокладок	1

Рис. 141КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
-	9148A18	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)	1
-	9148T81	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A19	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)	1
-	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A20	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)	1
-	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
-	9148A21	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)	1
-	9148T88	ORD 1647-9148T82 Mercury / Quicksilver	1
-	9148A23	Корпус редуктора в сборе (удлинённый)	1
-	9148A22	Корпус редуктора в сборе	1
-	9148A38	Корпус редуктора в сборе (особо удлинённый)	1
-	9148A27	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T83	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A28	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T89	Корпус редуктора — CXL — серый	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
2	85822A1	Разъем в сборе спидометра	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	20033	Штифт направляющий установочный	2
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
4	18978	Шпилька (.438 x 3.69) (удлинённая)	1
4	8M0034464	ШПИЛЬКА	1
5	57920	Шпилька (.44 x 2.06) корпус редуктора	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	43998	Втулка (старая конструкция)	1
11	44000	Вал приводной (длинный)	1
11	897624T	Вал гребной длинный	1
11	44209	Вал приводной (удлинённый)	1
11	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
12	N.S.S.	Not Sold Separate Pinion Gear (PART OF 43-44102A2 or 43-18572A1)	1
13	92721	Шайба (.965 x .630)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	42633	Гайка подшипника гребного вала	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
20	38099	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОГО НАСОСА (2.109 внутр. диам.)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
25	45048	Лицевая пластина	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
26	96148A3	Водяной насос в сборе	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
27	53168	ВСТАВКА ВОДЯНОГО НАСОСА	1
28	38970	САЛЬНИК X-LONG	1
28	38970	САЛЬНИК X-LONG	1
29	89984	Крыльчатка водяного насоса	1
29	89984T4	Крыльчатка	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
36	30271	КОЛЬЦО РЕЗИНОВОЕ	1
36	8M0214918	Кольцо @5	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	78902	Вал	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	78907	Кольцо стопорное (старая конструкция)	1
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	76384	Сальник втулки вала переключения передач	1
43	8M0246145	САЛЬНИК	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
45	79953Q04	Ремкомплект сливного винта	1
46	67892	Винт магнитный	1
46	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
47	19183	Шайба фибровая	2
47	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
-	42579A4	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1
-	90484A88	Комплект прокладок	1

Рис. 142БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps

REF	Номер детали	Наименование	Кол-во
-	9148A27	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148A28	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
47	78956	Кулачок переключения	1
48	89594A1	Толкатель в сборе	1
49	79911	Тяга привода сцепления	1
50	79910	Пружина	2
51	78910	Шайба	AR
52	78906	Палец	1
53	14469	Стакан подшипника	1
54	88957A1	Подшипник шариковый	1
55	N.S.S.	Not Sold Separate Reverse Gear (PART OF 43-18572A1)	1
56	15844	Подшипниковый узел роликовый	1
57	78909	Палец фиксатора	2
58	78959	Храповик скользящей муфты	1
59	78905	Палец крестовый	1
60	78962	Пружина	2
61	18572A1	Шестерня переднего хода в сборе (135/150)	1
62	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
62	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
62	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
62	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
62	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
62	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
62	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
62	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
62	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
62	1761510	Регулировочная прокладка (.143)	AR
62	1761511	Регулировочная прокладка (.145)	AR
62	1761512	Регулировочная прокладка (.147)	AR
62	1761513	Регулировочная прокладка (.149)	AR
63	15841	Подшипник роликовый	1
64	17616	Упорное кольцо	1
65	31534	Уплотнительное кольцо	1
66	18447A2	Переходник подшипника в сборе	1
67	15843	Подшипник роликовый	1
68	18448	Шайба упорная	2
69	15842	Подшипник упорный	2
70	18446	Вал гребного винта	1
71	18444A1	Корпус подшипника в сборе	1
72	30956	Подшипник игольчатый	2
73	76868	САЛЬНИК ВНУТРЕННИЙ	2
74	79447	Шайба стопорная с усиком	1
75	79448	Фиксатор	1
76	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
77	31640A1	Пластина-триммер в сборе, корпус редуктора	1
78	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
79	67891	Заливная пробка	1
80	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
81	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
82	13171	Ступица упорная	1
83	31211A2	Шайба шлицевая	1
84	31210	Шайба стопорная гайки гребного винта	1
85	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
86	423511	Шайба стопорная зубчатая	1
87	74727	Винт (.375-16 x 6.00) корпуса редуктора	1

Рис. 143КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Driveshaft Housing and Exhaust Tube

REF	Номер детали	Наименование	Кол-во
-	9148A18	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)	1
-	9148A19	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)	1
-	9148A20	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)	1
-	9148A21	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)	1
-	9148A23	Корпус редуктора в сборе (удлинённый)	1
-	9148A38	Корпус редуктора в сборе (особо удлинённый)	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
48	78956	Кулачок переключения	1
49	89594A1	Толкатель в сборе	1
50	79911	Тяга привода сцепления	1
51	79910	Пружина	2
52	78910	Шайба	AR
53	78906	Палец	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44102A2	Шестерня переднего хода в сборе (135/150) (включая шестерню заднего хода)	1
57	73363	ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)	2
58	78959	Храповик скользящей муфты	1
59	78905	Палец крестовый	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	N.S.S.	Not Sold Separate Reverse Gear (PART OF 43-44102A2)	1
64	68100	Кольцо упорное	1
65	88957A1	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
67	43567A1	Обойма подшипника в сборе	1
68	30956	Подшипник игольчатый	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
73	31640A1	Пластина-триммер в сборе, корпус редуктора	1
74	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
75	67891	Заливная пробка	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
77	65210	ВИНТ (.375-16 x 1.00)	1
77	74727	Винт (.375-16 x 6.00) корпуса редуктора	1
78	13171	Ступица упорная	1
79	31211A2	Шайба шлицевая	1
80	31210	Шайба стопорная гайки гребного винта	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	89238A2	Комплект сальников	1
-	90484A88	Комплект прокладок	1

Рис. 144КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ Dual Engine Extension Kit

REF	Номер детали	Наименование	Кол-во
1	19587	Пластина крепления	1
1	195872	Монтажная пластина	1
2	30720	Винт (.250-20 x 2.25)	4
3	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
4	19661	Втулка	4
5	18736A8	Регулятор напряжения в сборе	1
5	18736A21	Регулятор в сборе	1
6	18717	Сальник	1
7	96158	Соленоид стартера	2
7	8M0185622	Соленоид	2
8	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
9	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	1
10	56374	ГАЙКА (.250-20)	3
10	8267098	Гайка (.250-20) нержавеющая сталь	3
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
12	94330	Гайка (.250-20) латунная	4
13	97861	Изолятор	2
14	87379A25	Провод в сборе (4.750 дюйма)	1
14	88807A8	Кабель в сборе (3.50 дюйма), черный	2
15	88807A29	Кабель в сборе (чёрный-9 дюйм.)	1
16	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	43542	Крышка катушки зажигания	2
18	7370A13	Катушка зажигания в сборе	6
18	8M0230859	Катушка зажигания в сборе	6
19	90048	ВИНТ (#10-32 x 2.125)	12
20	90078	ГАЙКА (#10-32)	14
21	813715A9	Комплект проводов зажигания	1
22	63709A1	Комплект наконечника/клеммы свечи зажигания	6
23	136862	Свеча зажигания (NGK-BU8H)	6
23	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
24	45076	Гайка (#10-32) латунная клемма блока выключателя	12
25	88807A13	Трос в сборе	6
26	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
27	69738A9	Жгут проводов в сборе (2,4,6)	1
27	69739A6	Жгут проводов в сборе (1,3,5)	1
28	54676	ФИКСАТОР ДВУХПРОВОДНЫЙ	2
29	814407A3	Комплект выключателя наклона	1
30	814407A2	Выключатель наклона для катера	1
31	99629A3	Рычаг наклона в сборе	1

Рис. 145ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА Exhaust Manifold and Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	15110A1	Тахометр 6K	1
2	79101	Кронштейн крепления	1
3	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
4	79888	Патрон лампы	1
5	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
6	86322A7	Трос в сборе (1.50 фута) чёрный	1
6	86323A5	Трос в сборе (1.50 фута) фиолетовый	1
7	15113A4	УКАЗАТЕЛЬ ТРИММА	1
8	79480	Кронштейн	1
9	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
10	79888	Патрон лампы	1
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
12	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1
13	15166A1	УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ	1
14	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
15	79888	Патрон лампы	1
16	26427	Шайба	2
17	79480	Кронштейн	1
18	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
19	86323A2	КАТУШКА В СБОРЕ (2.00 фута) Фиолетовый	1
19	61600A16	КАТУШКА В СБОРЕ (17.00 дюймов) Чёрный	1
19	88824A4	КАТУШКА В СБОРЕ (45.00 дюймов) Светло-коричневый	1
20	15115A2	Синхронизатор, измерительный прибор	1
21	79480	Кронштейн	1
22	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
23	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
24	79888	Патрон лампы	1
25	14502	Синхронизатор привода	1
26	19674A1	Выключатель аварийного останова в сборе	1
27	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
28	813679	Переходник	1
29	15920A54	Шнур аварийного останова в сборе	1
30	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
31	18321	Хомут крепёжный	1
32	24676	ШАЙБА (.200 x .440 x .032)	2
33	68219	Гайка (#10-32) нержавеющая сталь	4
34	79146	Фиксатор	3
35	90077	СТЯЖКА ХОМУТ Топливная форсунка	9
36	812497A2	Диод в сборе	1
37	11149A2	Трос в сборе (6.00 дюймов)	1

Рис. 146МАХОВИК И СТАРТЕР Flywheel and Starter Motor

REF	Номер детали	Наименование	Кол-во
1	17925A20	Замок зажигания в сборе (20')	1
2	90468A1	Крышка в сборе с ключом	2
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	1
7	89976	Пластина крепления переключателя	1
8	88107	Замок зажигания (ключ см. ниже)	1
9	93543	ГАЙКА Специальная - Хромированная латунь	1
10	90311	ВСТАВКА Панель переключателя (Выкл-Работа-Пуск)(Нажать для подсоса)	1
11	68878A2	Звуковой сигнал в сборе, аварийный	1
12	68879	КРЫШКА	1
13	8127111	Проставка (.375)	2
13	812711	Проставка (.250)	2
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

Рис. 147Топливный насос и карбюратор Fuel Pump and Carburetor

REF	Номер детали	Наименование	Кол-во
1	8627A5	Бак в сборе масляный	1
2	99160	Чехол масляного бака (верхний)	1
3	44452A1	Переключатель проверочный в сборе	1
4	44437	Крышка тестового выключателя	1
5	98895	Кронштейн масляного бака (верхний)	1
6	4009430	ВИНТ КРОНШТЕЙНА МАСЛЯНОГО БАКА	2
7	42653A2	Крышка масляного бака в сборе	1
8	42999	ПРОКЛАДКА КРЫШКИ	1
9	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
10	93421	ШАР ПОВОРОТНОГО УЗЛА	1
11	43359	Тяга кожуха	1
12	43406	Зажим тяги кожуха	1
13	26548	Винт (#10 x 0.375) хомута	1
14	22887	ШАЙБА ШПИЛЬКИ КРЫШКИ	1
15	12896	Винт (#8-18 x .310) переключателя	1
16	12886A2	Переключатель масляного бака в сборе	1
17	99161	Чехол основания масляного бака	1
18	42888	Кронштейн основания масляного бака	1
19	56291	Втулка уплотнительная	1
20	4011350	ВИНТ ВЕРХНЕЙ ОПОРЫ К ВЫПУСКНОЙ ПЛАСТИНЕ	2
21	4301736	ТРУБКА	3
22	73318	ТРОЙНИК ПЛАСТИКОВЫЙ	1
23	73498	ХОМУТ	AR
24	42959T	Насос масляный	1
25	62705	Кольцо уплотнительное масляного насоса	2
26	42945A1	Переходник масляного насоса в сборе	1
27	430201	Шестерня ведомая	1
28	4009340	ВИНТ	2
29	4301619	ТРУБКА МАСЛЯНЫЙ НАСОС К ТОПЛИВНОМУ НАСОСУ	1
-	43004A86	Комплект прокладок

Рис. 148РЕДУКТОР (СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ) Gear Housing (Drive-Standard/Counter Rotation)

REF	Номер детали	Наименование	Кол-во
1	99659A21	Коллектор в сборе чёрный	1
1	99659A22	Коллектор в сборе серый	1
2	99616	Резьбовая пробка	11
3	41493A7	Цилиндр подъёма в сборе чёрный	1
3	41493A4	Цилиндр подъёма в сборе серый	1
4	41492A1	Направляющая в сборе	1
5	41478A1	Ремонтный комплект	1
6	41482A2	Комплект обратного клапана	1
7	99638A1	Направляющая в сборе	2
8	43397A6	Поршень/шток в сборе Power Trim левый	1
9	12184A1	Фильтр подъёма в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
11	13794	Штифт канавки цилиндра тримма (верхний)	1
12	99660A1	Сборка клапана	1
13	4000327	ВИНТ (M6 x 14)	4
14	43450	Шайба	4
15	99642	Крышка	1
16	48462A1	Комплект уплотнительных колец	1
17	99609A1	Пробка в сборе	1
18	99641A1	Вал в сборе	1
19	99616	Резьбовая пробка	2
20	4008820	ВИНТ (M6 x 20)	2
21	400256	СТОПОРНАЯ ШАЙБА (M6)	2
22	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
23	99625	Вал	1
24	43396A1	Сборка анода	1
25	4000332	ВИНТ (M6 x 35)	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
27	996301	Пластина-фиксатор	2
28	58643	Шайба стопорная (.375)	2
29	46335	ГАЙКА (.375-24)	2
30	99695A1	Жгут проводов управления силовым триммом в сборе	1
31	87379A14	Провод в сборе (2.750 дюйма)	1
31	88807A13	Трос в сборе	2
32	96158	Соленоид стартера	2
33	40007106	Винт (M5 x 13) крышки без масляного впрыска	5
34	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
35	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
36	64015	Гайка (.250-20) клеммы стартерного соленоида	4
37	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
38	22875	ЗАЖИМ	2
39	69205	С-ОБРАЗНАЯ ШАЙБА	2
40	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
41	44431	Штифт канавки нижний	1
42	4000377	ВИНТ (M10 x 30)	6
43	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6

Рис. 149РЕДУКТОР ВАЛА ВИНТА - РЕВЕРСИВНЫЙ Gear Housing Propeller Shaft - Counter Rotation

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
4	12662	Комплект насоса и торцевой рамы	1
5	12663	Комплект сальников насоса	1
6	12660	Комплект торцевой рамы	1
7	12661	Комплект якоря	1
8	12664	Комплект сквозных болтов	1

Рис. 150РЕДУКТОР ВАЛА ВИНТА - СТАНДАРТНЫЙ Gear Housing Propeller Shaft - Standard Rotation

REF	Номер детали	Наименование	Кол-во
1	184191	Головка цилиндра (цельная конструкция)	2
1	18419F1	Головка цилиндра	2
1	15221A1	Головка блока цилиндров в сборе (Mariner 135)	2
1	15221A5	Головка блока цилиндров в сборе	2
2	96542	Прокладка головки цилиндра	2
2	96281T01	Прокладка	2
3	98534	ВИНТ (.375-16 x 2.30)	24
4	25909	Шайба (.406 x .812 x .065) (применять где применимо)	24
5	62386	Прокладка термостата	2
5	8M0204714	Прокладка @4	2
6	90390A1	Комплект крышки	2
7	75692	ТЕРМОСТАТ (143 ГРАД.)	2
8	35386	ВИНТ (.312-18 x 1.00)	4
9	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
9	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
10	7765377	ШЛАНГ (24.500 дюймов бухта)	2
10	77653101	Шланг (48.00 дюймов, бухта)	2
11	68728	ШТУЦЕР	1
12	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	97465	Датчик температуры (правый борт)	1
14	99747A9	Корпус лепесткового клапана	1
15	24878	ВИНТ (.250-20 x 1.25) КОРПУС ЛЕПЕСТКОВОГО КЛАПАНА	1
15	69093	ВИНТ (.250-20 x 1.50) ВОЗДУШНЫЙ КОЛЛЕКТОР	8
15	69067	ВИНТ (.250-20 x 1.375)	1
16	935361	Прокладка	1
17	65744	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
17	657443	ПРОКЛАДКА	6
18	75953	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
19	75362A1	Лепестковый клапан в сборе	6
19	42705A1	Комплект лепестковых клапанов	6
20	96183	Хомут лепесткового клапана	12
20	961832	ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА	12
21	57583	ВИНТ (#8-32 x .375) Кронштейн к кронштейну	60
21	57583T	Винт #8-32x3/8	60
22	65746	ВИНТ (.250-20 x .750)	12
23	27037	ШПИЛЬКА (.250-28 x 1.125)	12
23	270372	Шпилька (.250-28 x 1.125)	12
24	42658	Обратный клапан	5
24	426585	Обратный клапан	5
25	99130122	Трубка (20,00 футов, бухта) дренажная	1
25	892024122	Шланг (240.00 дюймов, бухта)	1
26	65857	РАЗЪЕМ	1
26	56759	ШТУЦЕР ЕРШОВЫЙ	1
27	64871A2	Обратный клапан картера	1
28	42657A1	Обратный клапан картера	1
28	42657A3	Обратный клапан	1
29	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	5
30	13536A7	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (2-ПРОВОДНЫЙ)	1
31	13715	Фиксатор	2
31	137151	Фиксатор	2
32	98257	ВИНТ (.312-18 x .500)	2
33	187531	Датчик температуры (OYSTER)	1
34	88824A8	Кабельный узел датчика температуры - (OYSTER)	1
35	23567	ЗАЖИМ	1
35	26404	Хомут топливного фильтра - с проточным фильтром	1
36	69205	С-ОБРАЗНАЯ ШАЙБА	2
36	8M0084613	Пружинная шайба	2
37	62568	Винт (#10-16 x .375)	2
38	64705	ШТУЦЕР ВПУСКА НАСОСА	1
-	90484A88	Комплект прокладок	1

Рис. 151КАТУШКА ЗАЖИГАНИЯ / РЕГУЛЯТОР НАПРЯЖЕНИЯ Ignition Coil/Voltage Regulator

REF	Номер детали	Наименование	Кол-во
-	92571	Каталог запчастей Mariner 25	1
-	846811	РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ	1

Рис. 152Приборы (Mercury и Mariner) Instrumentation (Mercury and Mariner)

REF	Номер детали	Наименование	Кол-во
-	79472	Стартер в сборе	1
1	90645	КОМПЛЕКТ ПРИВОДА	1
2	75661	Шестерня в сборе приводная	1
2	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
3	75660	Плита приводного конца	1
4	74968	Сквозной болт	2
6	N.S.S.	Not Sold Separate Washer (AMERICAN BOSCH #WA3122)	1
7	79216	Якорь	1
8	75384	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	2
9	898265014	Держатель щёток	2
10	68586	ВИНТ ЩЁТКИ И ДЕРЖАТЕЛЯ	2
11	15386	Торцевая крышка	1
11	15386001	ТОРЦЕВАЯ КРЫШКА	1

Рис. 153Выключатель зажигания (двигатели с реверсивным вращением) Key Switch (Counter Rotation Engines)

REF	Номер детали	Наименование	Кол-во
1	8710A17	Поворотный кронштейн в сборе	1
1	8710A18	Поворотный кронштейн в сборе	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
2	87735	Сальник нижний масляный	1
3	67669	Втулка нижняя и верхняя	2
3	818764	ВТУЛКА	2
4	33466	Кольцо уплотнительное	1
5	67668	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	99608	Втулка	2
7	821207	ВТУЛКА	2
8	67706A30	Поворотный палец в сборе, черный	1
8	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
8	67706A31	Поворотный палец в сборе, серый	1
8	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	78687	Опора (длинная)(водомет)	2
10	78687T	Опора	2
10	77326	ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)	2
11	66921	ШАЙБА	2
12	78688	Шайба	2
13	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
13	8M0204653	Гайка	2
14	92876A1	Тяга рулевая в сборе	1
14	92876A12	Тяга в сборе	1
15	14000	Винт (.375-24 x 1.25)	1
15	849838	ВИНТ (.375-24 x 1.250)	1
16	34863	ГАЙКА (.375-24)	2
16	8M0204726	Гайка (.375-24) латунная	2
17	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
18	78854	Волнистая шайба	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
19	878182T	Вилка нижняя — нержавеющая сталь	1
19	86580A2	Вилка в сборе, нижняя (серая)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
20	67684	Кольцо стопорное	1
21	67670	Шайба	1
22	88882	УПОР верхней вилки	1
23	95164A9	Сборка датчика тримма	1
23	8M0074846	Заказ 8M0098273	1
24	56682	ВИНТ (#10-24 x .750) Sea Ray	2
24	852368	Винт (#10-24 x .750)	2
25	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
26	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
27	64014	Винт (.250-28 x .500)	2
28	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1

Рис. 154Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	74897	Ось поворота	1
1	74897T	Ось поворота	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	69560	Винт (.190-32 x 1.250) рукоятки переключения к валу	1
11	68219	Гайка (#10-32) нержавеющая сталь	1
12	48039	КРЫШКА	1
13	41095T	Рычаг управления дросселем	1
13	410952	РЫЧАГ	1
14	55337	Винт (.375-16 x 1.75)	1
14	818165	ВИНТ (.375-16 x 1.75)	1
15	55164	Втулка	1
16	55171	Втулка	1
17	68784	ПРУЖИНА	1
18	68410	ШАЙБА	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	22486	ВИНТ (.250-28 x .880)	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	20586	Гайка (.250-28) винта защелки	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	79949	Тяга управления дросселем	1
27	60572	ГИЛЬЗА	2
27	8M0221994	Штуцер	2
28	95791	Кулачок дроссельной заслонки	1
28	178861	КУЛАЧОК ДРОССЕЛЯ	1
28	148251	КУЛАЧОК ДРОССЕЛЯ	1
29	20353	Шпилька (.250-28 x 1.750)	1
30	26856	ВТУЛКА	2
31	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
32	41050	ПРУЖИНА возвратная дросселя	1
33	92032A2	Кронштейн крепления - тросы управления	1
33	814283A2	Кронштейн в сборе	1
34	98889	Защёлка	1
35	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
36	53167	ВИНТ (.312-18 x .880)	3
36	53167T	ВИНТ .312-18X .88	3
37	37896	НАПРАВЛЯЮЩИЙ БЛОК ТЯГИ	1
38	20099	Пружина	1
39	67073A1	Тяга в сборе	1
40	52100	Износостойкая пластина	1
41	38279	ЗАЩЕЛКА	1
41	8M0036768	ЗАЩЕЛКА	1
42	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
43	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
44	79932A11	Вал переключения передач в сборе (ДЛИННЫЙ)	1
44	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
44	79932A12	Вал переключения передач в сборе (УДЛИНЕННЫЙ)	1
44	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
45	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
46	26600	Втулка	1
47	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
48	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
49	39519	ЧАШКА	1

Рис. 155Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	17996	ЭМБЛЕМА ЛЕВЫЙ БОРТ/ПРАВЫЙ БОРТ	2
-	179061	ЭМБЛЕМА ЗАДНЯЯ, SEA RAY	2
1	9742A16	Верхний кожух в сборе (черный)	1
1	9742T88	Верхний кожух в сборе, черный	1
1	9742A17	Верхний кожух в сборе (серый)	1
1	9743T11	ВЕРХНИЙ КОЖУХ	1
2	812784	Сальник	1
3	813566	Сальник	1
3	815478	САЛЬНИК	1
4	813670	Шумоизоляция (боковая)	1
4	814823	Шумоизоляционное покрытие	1
5	813671	Шумоизоляция (верхняя)	2
5	814837	Шумоизоляционное покрытие	2
6	18755A1	Передний щиток в сборе (ЧЕРНЫЙ) (Без наклеек)	1
6	18755A2	Передний щиток в сборе (СЕРЫЙ) (Без наклеек)	1
7	813562	Сальник	1
8	48409	Винт (#10-16 x .625) нержавеющая сталь	4
9	42118	ШАЙБА	4
10	184741	Кронштейн	2
11	18506	Втулка уплотнительная	3
11	18506001	Втулка уплотнительная	3
12	28636	ВИНТ (.250-20 x .750)	8
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	8
14	813096	Крюк	2
14	813096A2	Комплект крючка	2
15	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
16	813074	Ролик	2
16	8M0207770	Ролик @3	2
17	13194	Кольцо стопорное	2
18	813553	Пластина	1
18	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	1
19	187021	Фиксатор	1
20	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
20	893763	Кронштейн фиксатора ролика	1
21	813552	Проставка	1
21	813076A2	Комплект рукоятки	1
22	31984	ВИНТ (.312-18 x 1.375)	2
23	67980	Гайка (.312-18)	2
23	82670910	ГАЙКА (.312-18) Нержавеющая сталь	2
24	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
24	47341A11	Комплект шнура с рукояткой ручного запуска	1
25	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
25	8M0042642	Шайба (.323 x .562 x .063)	2
-	813096A1	Комплект задней защелки	1

Рис. 156Насос гидроподъема Power Trim Pump

REF	Номер детали	Наименование	Кол-во
1	8718A1	Кронштейн в сборе транцевый (правый борт)	1
1	8718F7	Кронштейн транца, правый борт, чёрный	1
1	8718A2	Кронштейн в сборе транцевый (правый борт)	1
1	8718F8	Кронштейн транца, правый борт, серый	1
2	8716A5	Кронштейн транца в сборе (левый борт)	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
2	8716A6	Кронштейн в сборе транца левый - серый	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
5	99170A1	Труба наклона, силовой триммер	1
5	99170A2	Комплект трубок наклона	1
6	90068T	Гайка трубы наклона (1"-14)	1
6	859133	ГАЙКА (1.00-14)	1
6	90068T6	Гайка трубы откидывания	1
6	859133	ГАЙКА (1.00-14)	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	56041	Гайка (.875-14)	1
9	858869	Гайка (.875-14)	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	24501	ШАЙБА ВЕРХНЯЯ, SEA RAY	2
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
16	99633T6	Ручка рычага фиксатора наклона	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1

Рис. 157РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА Reed Block and Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	43429	Пластина зажигания	1
2	7778A9	БЛОК ВЫКЛЮЧАТЕЛЕЙ В СБОРЕ	2
2	7778A12	Блок переключателей в сборе	2
3	13669	Винт (#12-24 x 2.00)	2
4	94453	Втулка	2
5	62310A2	Трос в сборе	1
6	45076	Гайка (#10-32) латунная клемма блока выключателя	20
7	60871A10	Провод в сборе	2
8	62568	Винт (#10-16 x .375)	3
9	65999A3	Трос в сборе черный	1
10	69092	ВИНТ (1.25)	3
10	60411	ВИНТ (.312-18 x 1.250)	3
11	26993	СТОПОРНАЯ ШАЙБА (.312)	3
11	8M0204647	Стопорная шайба (.312)	3
12	36042	ШАЙБА	6
13	67264	Шайба (резиновая)	6
14	67268	Втулка	3
15	33386A3	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
16	38055	ВИНТ (.190-32 x .620)	1
17	45076	Гайка (#10-32) латунная клемма блока выключателя	1
18	87926	Винт (#10-32 x .500)	1
19	88439A3	Кабель в сборе положительный - аккумулятор	1
19	88439A2	ТРОС В СБОРЕ АККУМУЛЯТОР - МИНУСОВОЙ	1
20	96220A12	ЖГУТ ПРОВОДОВ В СБОРЕ (ДВИГАТЕЛЬ)	1
21	79091	Предохранитель 20 А	1
21	8M0207796	Предохранитель 20 А	1
22	95084A2	Кабель в сборе с предохранителем — ранние модели	1
23	134731	Держатель предохранителя	1
24	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
24	816311T	СТЯЖКА (8.00 дюймов)	AR
25	15857	Стартер соленоида	1
25	853654A1	ЭЛЕКТРОМАГНИТ	1
26	45076	Гайка (#10-32) латунная клемма блока выключателя	2
27	53166	СТОПОРНАЯ ШАЙБА (.312)	2
28	68292	Гайка (.312-18)	2
28	8M0204668	Гайка (.312-18)	2
29	31716	ВИНТ (.250-20 x .620)	2
30	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
31	65999A2	Трос в сборе, черный	1
32	78866	Изолятор	1
33	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	2
