水星 Mercury V-150 4868998 THRU 0A904645 - — взрыв-схемы и запчасти

两冲程 化油器 · Cat.# 90-818855 · 共 177 个部位 · 7522 条零件

1КОМПОНЕНТЫ 135 MARATHON/2 LITRE/XD MARATHON2КОМПОНЕНТЫ ГИДРОУСИЛИТЕЛЯ РУЛЯ (ДУ)3КЛАПАННЫЙ БЛОК И ГОЛОВКА ЦИЛИНДРА4СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ5КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM (ЛИТОЙ КОРПУС НАСОСА) МЕТАЛЛИЧЕСКИЙ КОРПУС ДВИГАТЕЛЯ6КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ ДВУХ ТРОСОВ7Коленчатый вал (номер поковки шатуна 636-8118)8КРОНШТЕЙНЫ ТРАНЦА9АККУМУЛЯТОР10КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА11ТОПЛИВНЫЕ ШЛАНГИ (для карбюраторов WMH-12A/B - WMH-28)12ТРАНЦЕВЫЕ КРОНШТЕЙНЫ (S/N-0G589999 И НИЖЕ)13Компоненты системы впрыска масла14БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ15Сервисные/вспомогательные материалы16Жгут проводов/соленоид стартера17Редуктор, гребной вал18МАХОВИК / СТАРТЕР19Ресивер и головка цилиндра20Кронштейны крепления кожуха21ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ22Аксессуары23КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ24РЕДУКТОР (ВЕДУЩИЙ ВАЛ) - РЕВЕРС25ЖГУТ ПРОВОДОВ / СОЛЕНОИД СТАРТЕРА26Редуктор с гребным валом - реверсивный 135/150/175/20027КОМПЛЕКТУЮЩИЕ ЖИКЛЕРОВ28ВЕРХНИЙ КОК29Выключатель зажигания (двигатели с реверсивным вращением)30ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛАСТИНА31СТАРТЕР32Картер редуктора33Поворотный кронштейн (номер отливки 1499-8710-6)34СБОРКА КАРБЮРАТОРА35Топливный насос36Компоненты гидроподъема37Насос гидроподъема38КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ39ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ40Приборы (Mercury и Mariner)41Компоненты гидроподъема Корпус двигателя пластиковый42РЕДУКТОР (ГРЕБНОЙ ВАЛ) - РЕВЕРС43Рычаг дросселя и вал переключения передач44Компоненты гидроусилителя руля45ТОПЛИВНЫЕ ШЛАНГИ (для карбюраторов WMH-30/31/32/33/34)46КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ47КАРБЮРАТОР (WMH-30/31/32/33/34)48Кожухи И Передняя Крышка49ВЕРХНИЙ КОЖУХ И ПЕРЕДНИЙ ЩИТ50ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ51ТАБЛИЦА РЕДУКТОРОВ (S/N-0G437999 И РАНЕЕ)52АКСЕССУАРЫ53РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА54КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ55Разная информация56ТОПЛИВНЫЙ НАСОС57ТОПЛИВНЫЙ НАСОС (КВАДРАТНЫЙ ТОПЛИВНЫЙ НАСОС)58Компоненты гидроподъема, металлический корпус двигателя59РЕДУКТОР ГРЕБНОГО ВАЛА - СТАНДАРТ-135/150/175/20060Компоненты гидроподъема (Design II)61БЛОК ЦИЛИНДРОВ И КРЫШКИ62Карбюратор63КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический64Комплект крепления рулевого управления (XR4/Magnum II)65НИЖНИЙ КОЖУХ66РЕДУКТОР ВАЛА ВИНТА - РЕВЕРСИВНЫЙ67Редуктор с гребным валом - XR4/Magnum II68Поворотный кронштейн и рулевой рычаг69ЗАСЛОНКА ХОЛОСТОГО ХОДА И РЫЧАГИ ДРОССЕЛЯ70РЕДУКТОР (ВАЛ ВИНТА)(РЕВЕРСИВНЫЙ)71Поворотный кронштейн (номер отливки 1499-8710-7)72ТАБЛИЦА РЕДУКТОРОВ73Компоненты водомета74Топливный насос и карбюратор75КАРБЮРАТОР (WMH-12A/12B/13/13B/14A/15/16)76РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ)77Насос гидроподъема (для использования с насосом гидроподъема Design I)78Специальный инструмент79Двигатель гидроподъема80РЕДУКТОР (ВЕДУЩИЙ ВАЛ)81Компоненты гидроподъема 8M023119382КАТУШКА ЗАЖИГАНИЯ/РЕГУЛЯТОР НАПРЯЖЕНИЯ83КОЖУХИ (СТИЛЬ OYSTER BUCKET)84НАСОС СИСТЕМЫ POWER TRIM (ДВИГАТЕЛЬ EATON ПРЯМОУГОЛЬНЫЙ)85КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ86МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ87ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА88СИСТЕМА ПРОДУВКИ89КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА90Поворотный кронштейн и рулевой рычаг91РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(XR6/MAG III - 1.78:1)92КАРБЮРАТОР93ВЕРХНИЙ КАПОТ И ПЕРЕДНИЙ ЩИТОК94РЕДУКТОР (ГРЕБНОЙ ВАЛ)(XR6/MAG III - 1.78:1)95Инструменты96ЗАСЛОНКА И РЫЧАГИ ДРОССЕЛЯ97РЕДУКТОР (ВАЛ ВИНТА)(СТАНДАРТНЫЙ)98ДВИГАТЕЛЬ ГИДРОПОДЪЕМА99ВЕРХНИЙ КОКПИТ100ПРИБОРНАЯ ПАНЕЛЬ101КОМПЛЕКТ УСИЛЕННОГО РУЛЕВОГО УПРАВЛЕНИЯ ДЛЯ ТРАНЦА102Кронштейны транца103Насос гидроподъема (Prestolite Round Motor)104РЫЧАГ ДРОССЕЛЯ И ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ105КАТУШКА ЗАЖИГАНИЯ / РЕГУЛЯТОР НАПРЯЖЕНИЯ106БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ107ЖГУТ ПРОВОДОВ, СОЛЕНОИД СТАРТЕРА И ВЫПРЯМИТЕЛЬ108КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ109КОМПЛЕКТ СТАРТЕРА110РЕДУКТОР (ГРЕБНОЙ ВАЛ)111КОМПОНЕНТЫ ПОДЪЕМА-ОПУСКАНИЯ (КОНСТРУКЦИЯ I)112Коленчатый вал (номер поковки шатуна 644-818141)113РЕДУКТОР ВАЛА ВИНТА - СТАНДАРТНЫЙ114Картер редуктора (приводной вал)115ТОПЛИВНЫЙ НАСОС (СТАРАЯ КОНСТРУКЦИЯ)116Редуктор (Ведущий вал)(Стандартный/Реверсивный)117МАХОВИК И СТАРТЕР118НИЖНИЙ КОК119КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ120ТОПЛИВНЫЕ ШЛАНГИ121НАСОСНАЯ УСТАНОВКА122Кронштейны транца (S/N-0G590000 и выше)123ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА124Мотор гидроподъема (для использования с системой гидроподъема Design II)125КАРБЮРАТОР (WMH-21/22/23/24/25/28)126СТАРТЕР127РЕДУКТОР (СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ)128КАРТЕР ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА129Сборка водомета130Комплект выключателя зажигания131ТОПЛИВНЫЕ МАГИСТРАЛИ132СИСТЕМА ПРОДУВКИ133МАХОВИК/СТАРТЕР134КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ135КОМПЛЕКТ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ136ПРИБОРЫ137Рычаг дросселя и вал переключения передач138СБОРКА КАРБЮРАТОРА139ЗАСЛОНКА И РЫЧАГИ ДРОССЕЛЯ140Кожухи И Передняя Крышка141Кронштейны крепления кожуха142КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ143БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ144КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА145ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА146МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ147Топливный насос и карбюратор148Редуктор (ведущий вал) (без гайки ведущего вала)149Редуктор (ведущий вал) (с гайкой ведущего вала)150Редуктор с гребным валом - без гайки ведущего вала151Редуктор с гребным валом - с гайкой ведущего вала152Гидравлический насос (серийный номер 5432021 и ниже)153Гидравлический насос (S/N-5432022 и выше)154Кронштейн гидравлического насоса (S/N-5432021 и ниже)155Кронштейн гидравлического насоса (S/N-5432022 и выше)156ПРИБОРНАЯ ПАНЕЛЬ157Компоненты системы впрыска масла158Компоненты гидроподъема159НАСОС СИСТЕМЫ POWER TRIM (ДВИГАТЕЛЬ EATON ПРЯМОУГОЛЬНЫЙ)160Насос гидроподъема (Prestolite Round Motor)161РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА162Сервисные/вспомогательные материалы163Стартер (American Bosch #10652-21-M030SM)164Стартер (American Bosch #14916-24-M030SM)165Стартер (Americn Bosch #17183-28-M030SM)166Стартер (Prestolite #MJL-4003B)167Поворотный кронштейн (S/N-USA-5503246/AUS-8062734 и ниже)168Поворотный кронштейн и рулевой рычаг169Рычаг дросселя и вал переключения передач170Транцевые кронштейны (S/N-6616991 и выше)171Транцевые кронштейны (S/N-USA-5503246/AUS-8062734 и ниже)172Транцевый кронштейн (S/N-ME-5503247/MA-5600162 до 6616990)173Цилиндр трима (S/N-USA-5503246/AUS-8062734 и ниже)174КОМПОНЕНТЫ V-150 MAGNUM175КОМПОНЕНТЫ V-150 Marathon и W-150176КОМПОНЕНТЫ V-150 XR-2177ЖГУТ ПРОВОДОВ, СОЛЕНОИД СТАРТЕРА И ВЫПРЯМИТЕЛЬ
Рис. 1КОМПОНЕНТЫ 135 MARATHON/2 LITRE/XD MARATHON 135 Marathon/2 Litre/XD Marathon Components
135 Marathon/2 Litre/XD Marathon Components
REFНомер деталиНаименованиеКол-во
-41770A84Головка блока цилиндров в сборе (используется с составной головкой блока)1
-41770A88Головка блока цилиндров в сборе (используется с цельной головкой блока)1
-8745A5Коленчатый вал в сборе1
-8745T5Коленчатый вал в сборе1
-93495ПОДШИПНИК Роликовый КОЛЕНЧАТОГО ВАЛА2
-93495TРоликовый подшипник2
-8454A2Концевая крышка верхняя в сборе1
-8454T2Концевая крышка в сборе1
-93496ПОДШИПНИК Роликовый1
-93496TПодшипник1
-42705A1Комплект лепестковых клапанов6
-7441A9Поршень в сборе правого борта3
-7441T36ПОРШЕНЬ-ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ3
-7442A9Поршень в сборе левого борта3
-7442T36ПОРШЕНЬ-ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ3
-43488Кольцо стопорное поршневого пальца12
-96532Головка цилиндра (двухсоставная конструкция)2
-13619A1Головка блока цилиндров в сборе (цельная конструкция)2
-15221A5Головка блока цилиндров в сборе2
-9148A22Корпус редуктора в сборе1
-9148A23Корпус редуктора в сборе (удлинённый)1
-9148A22Корпус редуктора в сборе1
-43567A1Обойма подшипника в сборе1
-43567T1ОБОЙМА ПОДШИПНИКА В СБОРЕ1
-76868САЛЬНИК ВНУТРЕННИЙ2
-8M0248882САЛЬНИК @52
-96148A3Водяной насос в сборе1
-53168ВСТАВКА ВОДЯНОГО НАСОСА1
-45048Лицевая пластина1
-148251КУЛАЧОК ДРОССЕЛЯ1
-11898A88Головка блока цилиндров в сборе1
-41941Диффузор1
-41941TДиффузор выпускной1
-93772A2Стабилизатор1
-99169Разделительная пластина1
-99169A1Пластина1
-7620A21Верхний кожух в сборе левого борта1
-7619A4Верхний кожух в сборе правого борта1
-773761Экран2
-12147ЗАКЛЕПКА ВЫТЯЖНАЯ14
-27882ШАЙБА14
-88227Теплозащитное покрытие2
-11898A88Головка блока цилиндров в сборе1
-41941Диффузор1
-41941TДиффузор выпускной1
-93772A2Стабилизатор1
-99169Разделительная пластина1
-99169A1Пластина1
Рис. 2КОМПОНЕНТЫ ГИДРОУСИЛИТЕЛЯ РУЛЯ (ДУ) POWER STEERING COMPONENTS (REMOTE)
POWER STEERING COMPONENTS (REMOTE)
REFНомер деталиНаименованиеКол-во
117771ОПОРА1
259702ВИНТ (.250-28 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ4
388404Шайба стопорная4
478862A2Комплект уплотнений1
419624A1Комплект уплотнений1
571565A2Труба в сборе1
617776МУФТА1
7817040Винт (.375-24 x 2.75)1
834931ШАЙБА (.406 x .734 x .063) Нержавеющая сталь1
990092ВИНТ1
9856722Винт1
1034863ГАЙКА (.375-24)2
108M0204726Гайка (.375-24) латунная2
1142100ШАЙБА СТОПОРНАЯ2
1237984ГАЙКА (.875-14) Система наклона2
128M0041651ГАЙКА (.875-14)2
13811290АККУМУЛЯТОР1
14817372Кронштейн1
1516862Винт (.250-10 x 1.25)4
1629245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь4
168M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ4
174000383ВИНТ (M10 x 70)2
184002319ШАЙБА4
1913914Гайка (M10) шпильки корпуса редуктора2
1940140ГАЙКА (M10)2
208112891Привод1
20828588A2Комплект привода1
2194319Винт (.375-24 x 1.5)1
2217405Проставка2
2334863ГАЙКА (.375-24)3
238M0204726Гайка (.375-24) латунная3
2414000Винт (.375-24 x 1.25)1
24849838ВИНТ (.375-24 x 1.250)1
2592876A4Тяга в сборе1
2668300Шайба (..88 x .39 x .06)1
274000330ВИНТ (M6 x 25)2
278M0204707ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ2
2843450Шайба2
284002315ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)2
298268336Гайка (M6)2
29401386ГАЙКА (M6) Нержавеющая сталь2
30811292ХОМУТ1
31818182ВИНТ2
32400263ГАЙКА (M5)2
33811291КРОНШТЕЙН1
3438601ВИНТ (.250-28 x 1.250)4
35197491Хомут1
3618211Реле-выключатель1
3718244A1Жгут проводов в сборе1
3818124ВИНТ (#10-32 x .750)1
3990329ВТУЛКА1
40309772Проставка1
41816994Кронштейн1
4242118ШАЙБА1
4329488ГАЙКА (#10-32)1
438M0204718Гайка1
4481563024Наклейка1
Рис. 3КЛАПАННЫЙ БЛОК И ГОЛОВКА ЦИЛИНДРА REED BLOCK AND CYLINDER HEAD
REED BLOCK AND CYLINDER HEAD
REFНомер деталиНаименованиеКол-во
118787F1Головка цилиндра2
1184888Головка цилиндра2
18M0143213Головка цилиндра2
118488F1Головка цилиндра2
18M0143213Головка цилиндра2
118488F1Головка цилиндра2
18M0143213Головка цилиндра2
118488F2Головка цилиндра в сборе2
2187851Прокладка2
218785TПрокладка2
28228441ПРОКЛАДКА2
2822844T05Прокладка2
28228441ПРОКЛАДКА2
2822844T05Прокладка2
28228441ПРОКЛАДКА2
2822844T05Прокладка2
398534ВИНТ (.375-16 x 2.30)24
425909Шайба (.406 x .812 x .065) (применять где применимо)24
562386Прокладка термостата2
58M0204714Прокладка @42
690390A1Комплект крышки2
775692ТЕРМОСТАТ (143 ГРАД.)2
835386ВИНТ (.312-18 x 1.00)4
968727ШТУЦЕР (.250-18) 90 градусов - Латунь1
9687271ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ1
107765377ШЛАНГ (24.500 дюймов бухта)3
1077653101Шланг (48.00 дюймов, бухта)3
1168728ШТУЦЕР1
12816311Стяжка (8.00 дюймов)AR
12816311TСТЯЖКА (8.00 дюймов)AR
1397465Датчик температуры (правый борт)1
1443517A9Пластина в сборе1
1528668ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ8
16146972ПРОКЛАДКА1
1763779Штифт установочный (.250 x .625)4
1875953БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ6
1975362A1Лепестковый клапан в сборе6
20961832ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА12
21823588Винт (#8-32 x .250)60
2255715Винт (.250-20 x .880)6
2396529Винт (.250-20 x 2.00)6
24814612Термостатический воздушный клапан (старая конструкция)1
2523567ЗАЖИМ1
2669205С-ОБРАЗНАЯ ШАЙБА1
268M0084613Пружинная шайба1
27812832Винт (#10-16 x .500)1
27878608Винт (#10-16 x .500)1
2813536A7Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (2-ПРОВОДНЫЙ)1
28A13536A6Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (4-ПРОВОДНЫЙ)1
29137151Фиксатор2
3098257ВИНТ (.312-18 x .500)2
3156759ШТУЦЕР ЕРШОВЫЙ4
3299130122Трубка (20,00 футов, бухта) дренажная1
32892024122Шланг (240.00 дюймов, бухта)1
3342698Обратный клапан (запрессовываемый - длиной 13/16")7
33426982Обратный клапан7
3342623Обратный клапан (запрессовываемый)1
33426233Обратный клапан1
34822715Угловой штуцер (запрессовываемый)6
3555098J-ОБРАЗНЫЙ ЗАЖИМ1
358M0024808J-образный зажим1
-815791A92Комплект прокладок двигателя1
-812815A92Головка блока цилиндров в сборе1
-878365T00Головка блока цилиндров в сборе1
-812817A92Головка блока цилиндров в сборе1
-812817T97Головка блока цилиндров в сборе1
-823434A93Головка блока цилиндров в сборе1
-823434T97Головка блока цилиндров в сборе1
-823434A93Головка блока цилиндров в сборе1
-823434T97Головка блока цилиндров в сборе1
-812817A92Головка блока цилиндров в сборе1
-812817T97Головка блока цилиндров в сборе1
-813043A94Головка блока цилиндров в сборе1
-813043T97Головка блока цилиндров в сборе1
Рис. 4СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ TOOLS SPECIAL
TOOLS SPECIAL
REFНомер деталиНаименованиеКол-во
-815366A3Комплект изолятора аккумулятора1
-58222A1Индикаторный инструмент1
-89045ПЕРЕХОДНИК1
-890451Инструмент-адаптер прямого напряжения1
-52344Съёмник маховика зубчатого типа1
-73687A2Комплект съёмника маховика1
-849154T1Съёмник в сборе1
-99750A1Мультиметр1
-24161СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)1
-52024A1Блок переключателя1
-59339Сервисный тахометр1
-892647A01Комплект мультиметра DMT1
-850439T1Тестер восьмикамерный1
-63998A1Инструмент для зазора однокамерный1
-850439Тестер искры1
-850439T1Тестер восьмикамерный1
-14443A1Жгут проводов в сборе для тестирования1
-99379Стробоскоп1
-29287КАЛИБР ИНСТРУМЕНТ1
-55919Головка ведущая1
-52344Съёмник маховика зубчатого типа1
-73687A2Комплект съёмника маховика1
-849154T1Съёмник в сборе1
-90455РЫМ-БОЛТ1
-904551Рым-болт1
-77109A3Монтажный комплект1
-52952A1Съёмник стопорного кольца поршневого пальца1
-52952T1Съёмник стопорного кольца поршневого пальца1
-74607A3Установочный комплект поршневого пальца1
-65494КОЛЬЦО ИНСТРУМЕНТА ДЛЯ СБОРКИ КОМПРЕССОРА (2.0Л)1
-65494TИнструмент для сжатия кольца1
-818773ПРИСПОСОБЛЕНИЕ ДЛЯ СБОРКИ КОМПРЕССОРА, ПОРШНЕВОЕ КОЛЬЦО (2.5L)1
-818773TИнструмент для сжатия поршневых колец (3.50)1
-24697РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО1
-30591A1Стенд для силовой головки1
-30591T1Стенд1
-24161СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)1
-66274ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)1
-37241Пластина съёмника универсальная1
-112301ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ1
-99750A1Мультиметр1
-52915A6Комплект контрольного манометра1
-74951Гаечный ключ1
-63209Тепловая лампа1
-44487A1Съёмник направляющей штока тримма1
-44487T1Съёмник направляющей штока тримма1
-44486A1Съёмник штока тримма1
Рис. 5КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM (ЛИТОЙ КОРПУС НАСОСА) МЕТАЛЛИЧЕСКИЙ КОРПУС ДВИГАТЕЛЯ Power Trim Components (Cast Pump Housing) Metal Motor Housing
Power Trim Components (Cast Pump Housing) Metal Motor Housing
REFНомер деталиНаименованиеКол-во
-855998T1Гидроподъём в сборе1
1878265A1Комплект электродвигателя1
1878265A4Мотор тримма1
2878405A1Якорь1
2878265A1Комплект электродвигателя1
3878407A1Щитовой подшипник1
3878265A1Комплект электродвигателя1
44008830ВИНТ (M6 x 30)2
482494830ВИНТ (M6 x 30)2
5400256СТОПОРНАЯ ШАЙБА (M6)2
6878245Муфта1
68782451Вал приводной1
7878410A1Ремкомплект обратного клапана1
8813442A2Узел ручного сброса в сборе1
8893929A01Комплект предохранительного клапана1
9878241A1Комплект вала1
98M0142997Ремкомплект вала наклона1
10878267Штифт1
11878235A1Цилиндр наклона в сборе1
11878235A03Ремкомплект цилиндра наклона1
12878239A1Ремкомплект направляющей, включает поз. 261
12878239A02Комплект торцевой крышки цилиндра наклона1
13878409A1Ремкомплект уплотнительных колец, включает поз. 261
138M0142999Комплект уплотнительных колец цилиндра наклона1
14878412A1Ремкомплект штока амортизатора, включает поз. 261
148M0168219Комплект штока амортизатора1
15878242A1Поршень в сборе с памятью1
158M0143000Комплект поршня памяти1
16878406A1Ремкомплект обратного клапана, включает поз. 261
16878406A02Ремкомплект обратного клапана1
17878414A1Поршень в сборе1
17878414T01Поршень в сборе1
18878413A1Поршень в сборе1
19878243A1Направляющая в сборе2
198M0021648Торцевая крышка в сборе2
20878264A1Комплект резервуара1
21811613Штекер в сборе1
224000327ВИНТ (M6 x 14)4
2343450Шайба4
234002315ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)4
24878411A1Комплект насоса1
24892251A01Ремкомплект насоса1
25878408A1Ремкомплект помпы тримма1
26821539ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ1
27858771Винт (M10 x 30)6
284002319ШАЙБА6
29818298Q1Комплект анода1
304000330ВИНТ (M6 x 25)2
308M0204707ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ2
3129245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь2
318M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ2
32996251Вал1
3299625002Вал1
3369205С-ОБРАЗНАЯ ШАЙБА1
338M0084613Пружинная шайба1
3422875ЗАЖИМ2
35878609Винт (#10-16 x .600)1
Рис. 6КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ ДВУХ ТРОСОВ Dual Cable Attaching Kit
Dual Cable Attaching Kit
REFНомер деталиНаименованиеКол-во
-92876A8Комплект крепления рулевого управления1
141055A1Кронштейн в сборе1
2715651Трубка троса рулевого управления1
348462Кольцо уплотнительное (.614 x .070)1
4821203СТОПОРНАЯ ШАЙБА2
537984ГАЙКА (.875-14) Система наклона2
58M0041651ГАЙКА (.875-14)2
638601ВИНТ (.250-28 x 1.250)4
778968Шайба стопорная внутренняя (.250)4
8850791TСоединительная муфта1
973732ВИНТ (.375-24 x 1.120)2
1037828ШАЙБА (.390 x .625 x .062) Нержавеющая сталь2
11826709113Гайка (.375-24) нержавеющая сталь3
118M0204726Гайка (.375-24) латунная3
Рис. 7Коленчатый вал (номер поковки шатуна 636-8118) Crankshaft (Connecting Rod Forging # is 636-8118)
Crankshaft (Connecting Rod Forging # is 636-8118)
REFНомер деталиНаименованиеКол-во
19536A4Коленчатый вал в сборе1
267923Подшипник шариковый (нижний)1
267923TПодшипник шариковый1
367446Кольцо1
414513A2Комплект зубчатого сектора привода2
414513A09Комплект зубчатого сектора привода2
5813073Винт (#6-32 x .620) с внутренним шестигранником2
6813134Гайка (#6-32) специальная2
754196A6Корпус в сборе1
865800НАБИВКА1
967377Кольцо уплотнительное коленчатого вала8
967377TКольцо уплотнительное8
1016756A1ПОДШИПНИК В СБОРЕ Роликовый КОЛЕНЧАТЫЙ ВАЛ2
1016756A6Комплект подшипников2
117441A3ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ)3
117441T36ПОРШЕНЬ-ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ3
117443A2ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.015 РЕМОНТНЫЙ)AR
117443A12ПОРШЕНЬ-ПРАВЫЙ БОРТ-.015AR
117445A2ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.030 РЕМОНТНЫЙ)AR
117445A12ПОРШЕНЬ-ПРАВЫЙ БОРТ-.030AR
117442A3ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ)3
117442T36ПОРШЕНЬ-ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ3
117444A2ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.015 РЕМОНТНЫЙ)AR
117444A12ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.015AR
117446A2ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.030 РЕМОНТНЫЙ)AR
117446T12ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.030AR
118666A22ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ)3
118666T42ПОРШЕНЬ В СБОРЕ ПРАВЫЙ БОРТ СТАНДАРТНЫЙ3
118666A36ПОРШЕНЬ В СБОРЕ Правый борт (.015 РЕМОНТНЫЙ)AR
118666A43ПОРШЕНЬ В СБОРЕ ПРАВЫЙ БОРТ .015AR
118667A22ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ)3
118667T42ПОРШЕНЬ В СБОРЕ ЛЕВЫЙ БОРТ СТАНДАРТНЫЙ3
118667A36ПОРШЕНЬ В СБОРЕ Левый борт (.015 РЕМОНТНЫЙ)AR
118667A43Поршень в сборе, левый, .015AR
119738A2Поршень в сборе (правый, стандартный)3
119738T4Поршень, правый, стандартный3
119738A3Поршень в сборе (правый, .015 ремонтный)AR
119738A5Поршень, правый, .015AR
119737A2Поршень в сборе (левый, стандартный)3
119737T4Поршень, левый, стандартный3
119737A3Поршень в сборе (левый, .015 ремонтный)AR
119737A5Поршень, левый, .015AR
1293481A12Комплект поршневых колец — стандартный (стандартный)1
1278918A4Комплект поршневых колец — .015 ремонтный (.015 ремонтный)AR
1285636A4Комплект поршневых колец — .030 ремонтный (.030 ремонтный)AR
1218487A12Комплект поршневых колец (стандартный)1
12815267A4Комплект поршневых колец (.015 ремонтный)AR
12815515A12Комплект поршневых колец (стандартный) (1-1/2 мм)1
12815268A4Комплект поршневых колец (.015 ремонтный) (1-1/2 мм)AR
1352035Стопорное кольцо12
13857196Стопорное кольцо12
148119A5Шатун в сборе6
148119A6Комплект шатуна6
1593886Винт (.312-28 x .875)12
1647247ШАЙБА12
168M0032839Шайба @512
1717514A1Ремкомплект подшипников6
178M0234886Подшипник в обойме6
1867483Подшипник игольчатый174
-815791A90Комплект прокладок1
-815791A92Комплект прокладок двигателя1
-815809A90Комплект прокладок1
-815791A92Комплект прокладок двигателя1
-815810A90Комплект прокладок1
-815791A92Комплект прокладок двигателя1
Рис. 8КРОНШТЕЙНЫ ТРАНЦА TRANSOM BRACKETS
TRANSOM BRACKETS
REFНомер деталиНаименованиеКол-во
18718F7Кронштейн транца, правый борт, чёрный1
18718F8Кронштейн транца, правый борт, серый1
18718F10Кронштейн транца1
28716A8Кронштейн транца в сборе, левый борт, чёрный1
28716A9Кронштейн транца в сборе, левый борт, серый1
28716A10Кронштейн транца в сборе1
398727ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ1
38M0169588Штуцер для смазки1
437984ГАЙКА (.875-14) Система наклона1
48M0041651ГАЙКА (.875-14)1
599170A2Комплект трубок наклонаAR
5826125A1Трубка наклонаAR
5826125A1Трубка наклонаAR
6826135Гайка стопорная (1.00-14) с нейлоновой вставкой1
690068F3Гайка (1.00-14), серая1
6859133ГАЙКА (1.00-14)1
690068F4Гайка (1.00-14) (TRACKER)1
6859133ГАЙКА (1.00-14)1
745711УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)1
888750ШАЙБА волнистая (1.62 x 1.05)2
9826164Гайка (.875-14)1
98M0231351Контргайка1
10677551ВИНТ (.500-20 x 4.500)4
108M0149747Винт4
1128421ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ4
118M0204648Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь4
128M0027784Гайка4
1282671117ГАЙКА (.500-20)4
1399629A2Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером1
138M0115104РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА1
1499611Волнистая шайба1
1565830ВТУЛКА НЕЙЛОНОВАЯ2
1699633Головка1
1799615Штифт с канавкой1
1899622Пружина1
1999604Штифт с канавкой1
2096930A1Болт в сборе, силовой триммер1
2123161ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА1
22814207Упор1
-815791A92Комплект прокладок двигателя1
Рис. 9АККУМУЛЯТОР ACCUMULATOR
ACCUMULATOR
REFНомер деталиНаименованиеКол-во
-811290АККУМУЛЯТОР1
1823059A1Концевая рама в сборе (с проводами)1
2823061A1Якорь в сборе1
3823062Насос в сборе1
4823063Обойма с магнитом в сборе1
5823064Комплект болтов1
6823065Контроллер1
7823066Комплект винтов1
8823067Комплект фильтров1
9823068Резиновый демпфер1
10823070Резиновая опора1
11823071Прокладка бачка1
12823072Комплект винтов1
13823074Уплотнительное кольцо1
14823075Стопорная пластина1
15823077Жгут проводов питания в сборе1
16823078A1Крышка в сборе1
17823080A1Заливная пробка1
18823082Корпус в сборе1
1979953Винт (.375-16 x .250)1
2019183Шайба фибровая1
21823087Штуцер1
22823069Короткий шланг высокого давления1
23823073Длинный шланг высокого давления1
24811524Короткий шланг низкого давления1
25811525Длинный шланг низкого давления1
Рис. 10КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Drive Shaft Housing And Exhaust Tube
Drive Shaft Housing And Exhaust Tube
REFНомер деталиНаименованиеКол-во
1848939T3Корпус в сборе гребного вала1
1849778T2Корпус в сборе гребного вала1
1849778A2Корпус в сборе гребного вала1
2816055Шпилька (.500 x 4.50)2
34009135ВИНТ (M12 x 35)2
3892860Винт (M12 x 35)2
488238A10Кабель заземления в сборе1
5816056Шайба2
682670817ГАЙКА (.500-20)2
6898832Гайка (.500-20)2
78331231Втулка уплотнительная1
88329321Сальник1
9833116A9Труба в сборе выпускная1
1081893435ВИНТ (M8 x 35)6
108M0103814Винт (M8 x 35 мм)6
118329411Трубка водяная1
118M0042785Трубка водяная1
118329412Трубка водяная1
118M0042786Трубка водяная1
12832940Сальник1
12832940001Сальник1
138329391Хомут1
14848843ШПИЛЬКА (M12 x 65)4
148M0045821Шпилька4
14856983Шпилька (M12 x 52)4
148M0008031Шпилька (M12 x 1.75 x 52)4
154002321ШАЙБА (12.80 мм x 24.0 мм x 2.4 мм) Нержавеющая сталь4
164013812ГАЙКА (M12) Нержавеющая сталь4
17859747СОЕДИНИТЕЛЬ1
178M0214971ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)1
18859732ПРОБКА1
1985944971ТРУБКА (52.00 ДЮЙМА) ЧЕРНАЯ1
1985944975ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА1
20859448ШТУЦЕР1
20859448TШтуцер1
21821555ВТУЛКА УПЛОТНИТЕЛЬНАЯ1
218M0153609Втулка уплотнительная1
22850181СТЯЖКА (11.750 ДЮЙМОВ)1
Рис. 11ТОПЛИВНЫЕ ШЛАНГИ (для карбюраторов WMH-12A/B - WMH-28) FUEL LINES (Use With WMH-12A/B thru WMH-28 Carburtors)
FUEL LINES (Use With WMH-12A/B thru WMH-28 Carburtors)
REFНомер деталиНаименованиеКол-во
1816856A3Разъём в сборе, топливный - пластик1
269067ВИНТ (.250-20 x 1.375)1
3812782Сальник1
49912980ШлангAR
48M0108349Шланг (70 дюймов, бухта)AR
5816311Стяжка (8.00 дюймов)AR
5816311TСТЯЖКА (8.00 дюймов)AR
6818993Тройник соединительный1
718175ШЛАНГ1
8818994Обратный клапан1
88189941Обратный клапан1
982381325ТРУБКА (10.00 дюймов в наборе)1
982381335ТРУБКА (15.00 дюймов в наборе)1
108162961Топливный фильтр1
10816296Q2Фильтр топливный1
11677511ПРОКЛАДКА3
1227037ШПИЛЬКА (.250-28 x 1.125)6
12270372Шпилька (.250-28 x 1.125)6
13830756109Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)1
138M0108355Шланг (57 дюймов, бухта)1
1455715Винт (.250-20 x .880)6
1526992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь6
1629598ГАЙКА (.250-28) Нержавеющая сталь6
179912878Шланг (.187) (26.00 дюймов, бухта)3
1899130122Трубка (20,00 футов, бухта) дренажная1
18892024122Шланг (240.00 дюймов, бухта)1
1942859A2Клапан в сборе обогатителя1
20633001ХОМУТ1
2173286ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ1
229912688Трубка (36.00 дюймов, бухта)2
2345915КЛЕММНАЯ КОЛОДКА1
2448409Винт (#10-16 x .625) нержавеющая сталь1
2469079ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ1
25824001ШЛАНГ1
25830762Шланг1
-815791A92Комплект прокладок двигателя1
Рис. 12ТРАНЦЕВЫЕ КРОНШТЕЙНЫ (S/N-0G589999 И НИЖЕ) Transom Brackets (S/N-0G589999 & Below)
Transom Brackets (S/N-0G589999 & Below)
REFНомер деталиНаименованиеКол-во
18718F7Кронштейн транца, правый борт, чёрный1
28716A8Кронштейн транца в сборе, левый борт, чёрный1
18718F8Кронштейн транца, правый борт, серый1
28716A9Кронштейн транца в сборе, левый борт, серый1
398727ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ1
38M0169588Штуцер для смазки1
447525ГАЙКА (.875-14) Нижняя1
5826125A1Трубка наклона1
6826135Гайка стопорная (1.00-14) с нейлоновой вставкой1
745711УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)1
888750ШАЙБА волнистая (1.62 x 1.05)2
9826164Гайка (.875-14)1
98M0231351Контргайка1
10677551ВИНТ (.500-20 x 4.500)4
108M0149747Винт4
1128421ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ4
118M0204648Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь4
128M0027784Гайка4
1282671117ГАЙКА (.500-20)4
1399629A2Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером1
138M0115104РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА1
1499611Волнистая шайба1
1565830ВТУЛКА НЕЙЛОНОВАЯ2
1699633Головка1
1799615Штифт с канавкой1
1899622Пружина1
1999604Штифт с канавкой1
2096930A1Болт в сборе, силовой триммер1
2123161ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА1
22814207Упор1
-815791A92Комплект прокладок двигателя1
Рис. 13Компоненты системы впрыска масла Oil Injection Components
Oil Injection Components
REFНомер деталиНаименованиеКол-во
1830889A4БАК В СБОРЕ1
2NSSNOT SOLD SEPARATE Decal-Reservoir1
358376Винт (.164-18 x .375)1
472761ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ1
5814449A3КРЫШКА В СБОРЕ1
642999ПРОКЛАДКА КРЫШКИ1
642999TПрокладка1
7856156A2ВЫКЛЮЧАТЕЛЬ В СБОРЕ1
7856156T02ВЫКЛЮЧАТЕЛЬ В СБОРЕ1
881893435ВИНТ (M8 x 35)3
88M0103814Винт (M8 x 35 мм)3
9817274Шайба (.344 x 1.00 x .063) нержавеющая сталь3
10855362Втулка уплотнительная3
10855362001Втулка3
11855364Втулка3
-8742A20БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ1
-8742A22БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ1
1287421Бак1
13816190A3КОРПУС В СБОРЕ ПЕРЕХОДНИК1
13816190A4МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА1
1411332Уплотнительное кольцо (2.225 x .210)1
1543298A2КРЫШКА В СБОРЕ2
16NSSNOT SOLD SEPARATE Insert1
1711332Уплотнительное кольцо (2.225 x .210)1
1899802Трубка1
1999439Шланг (114.00 дюймов)1
2012335A1КОМПЛЕКТ КРОНШТЕЙНА1
2112323A1КОМПЛЕКТ ТРОСА/КРЮКА1
Рис. 14БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block And End Caps
Cylinder Block And End Caps
REFНомер деталиНаименованиеКол-во
19765A13Блок цилиндров (135/150)1
19763A17Блок цилиндров (XR6/Magnum III)1
19763T17БЛОК ЦИЛИНДРОВ1
19763A23Блок цилиндров (XR6/Magnum III)1
19763T23БЛОК ЦИЛИНДРОВ1
19763A17Блок цилиндров (XR6/Magnum III)1
19763T17БЛОК ЦИЛИНДРОВ1
19763A61Блок цилиндров (200)1
19763T61БЛОК ЦИЛИНДРОВ1
19763A23Блок цилиндров (XR6/Magnum III)1
19763T23БЛОК ЦИЛИНДРОВ1
276175ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)4
2818138ШПИЛЬКА (1-3/4")2 or 6
28M0034455ШПИЛЬКА 1.7502 or 6
367065ШПИЛЬКА (5-1/2")2
3670654ШПИЛЬКА (.375-16/.375-24 x 5.620)2
378438Шпилька (6-3/4")2
38M0034454ШПИЛЬКА (.375-16/.375-24 x 6.87)2
443044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)2
567296Штифт (обоймы подшипника)2
58M0036405Штифт2
611338Прокладка2
742249Крышка (верхняя)1
78M0088723КРОНШТЕЙН СТАРТЕРА1
8828213Винт (.312-18 x 1.500) шестигранный с фланцем2
873657ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)2
926993СТОПОРНАЯ ШАЙБА (.312)4
98M0204647Стопорная шайба (.312)4
1076867КРЫШКА СТАРТЕРА (НИЖНЯЯ)1
11815549ВИНТ (.312-18 x 2.00)2
11828214Винт (.312-18 x 2.00) шестигранный с фланцем2
11A99448Втулка1
1266717ВИНТ (.375-16 x 3.250)8
1274824Винт (.312-18 x 1.250)6
139642A1Крышка торцевая верхняя в сборе1
13858521T1УЗЕЛ КОНЦЕВОЙ КРЫШКИ1
1454029УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)1
1516756A4Комплект подшипников1
1641953Сальник1
1769034ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)4
1730225ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)4
1963153J-образная защёлка1
2015094ШПИЛЬКА (.190-32 x 1.870)1
2115093ШПИЛЬКА (#10-32 x 1.00)2
218M0034435ШПИЛЬКА2
2267269Проставка1
2349221Шайба (.187 x .500 x .062) неопреновая3
238M0204663ШАЙБА @53
25816874Барашковая гайка (#10-32)3
2642248Кронштейн1
26422482Кронштейн1
2749668Винт (.250-20 x .750)2
287809A1Крышка торцевая в сборе1
287809T1УЗЕЛ КОНЦЕВОЙ КРЫШКИ1
2962700Кольцо уплотнительное (3.237 x .103)1
3041953Сальник2
3128636ВИНТ (.250-20 x .750)4
3226992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь4
3364022Винт (.250-20 x 2.125)1
3464015Гайка (.250-20) клеммы стартерного соленоида1
3526852ЗАГЛУШКА Нейлоновая1
3687076A10Регулятор холостого хода1
3869020ВИНТ (#10-32 x .875)3
38690201ВИНТ (#10-32 x .875)3
3938833ШАЙБА3
-815791A92Комплект прокладок двигателя1
-812815A92Головка блока цилиндров в сборе1
-878365T00Головка блока цилиндров в сборе1
-812817A92Головка блока цилиндров в сборе1
-812817T97Головка блока цилиндров в сборе1
-823434A93Головка блока цилиндров в сборе1
-823434T97Головка блока цилиндров в сборе1
-823434A93Головка блока цилиндров в сборе1
-823434T97Головка блока цилиндров в сборе1
-812817A92Головка блока цилиндров в сборе1
-812817T97Головка блока цилиндров в сборе1
-813043A94Головка блока цилиндров в сборе1
-813043T97Головка блока цилиндров в сборе1
Рис. 15Сервисные/вспомогательные материалы Service/Support Material
Service/Support Material
REFНомер деталиНаименованиеКол-во
088183801РУКОВОДСТВО ПО ЗАПЧАСТЯМ 115 EFI (4-тактный) Руководство по запчастям1
0881980Руководство по обслуживанию1
0881980R03Подвесной лодочный мотор 115 EFI 4-тактный1
010225030Руководство по эксплуатации1
0858610A31Топливный шланг в сборе1
08M0038610Топливный шланг в сборе (9 футов) с грушей1
0880177Инструмент для съёмника (10 мм)1
0881828Набор инструментов Starbit1
0881649A01Комплект наклеек1
0881649A05Комплект наклеек1
0881840A01Комплект наклеек1
0881840A03Комплект наклеек1
0881840A03Комплект наклеек1
0881840A05Комплект наклеек1
0881650A01Комплект наклеек1
0881650A03Комплект наклеек1
0881650A03Комплект наклеек1
0881702A01Комплект наклеек1
0881839A01Наклейка с информацией о сертификации EPA1
0881839A02Наклейка с информацией о сертификации EPA1
0881839A03Наклейка с информацией о сертификации EPA1
0816834A1Тахометр1
0816932A1Указатель температуры1
086306Переходник1
086306A01Переходник1
0817054A3Прибор в сборе для измерения давления воды1
0821400A2Комплект датчика Power Trim1
08M0074845ORD 8M0098264 Mercury / Quicksilver1
092876A8Комплект крепления рулевого управления1
092876A9Комплект удлинения для двух двигателей1
0883040A1Комплект модуля тахометра1
Рис. 16Жгут проводов/соленоид стартера Wiring Harness/Starter Solenoid
Wiring Harness/Starter Solenoid
REFНомер деталиНаименованиеКол-во
1434292Пластина зажигания1
27778A12Блок переключателей в сборе2
313669Винт (#12-24 x 2.00)2
494453Втулка2
562310A2Трос в сборе1
645076Гайка (#10-32) латунная клемма блока выключателя20
760871A10Провод в сборе2
8817626Винт (#10-16 x .380)3
8878607Винт (#10-16 x .375)3
965999A3Трос в сборе черный1
1069092ВИНТ (1.25)3
1060411ВИНТ (.312-18 x 1.250)3
1126993СТОПОРНАЯ ШАЙБА (.312)3
118M0204647Стопорная шайба (.312)3
1236042ШАЙБА6
1367264Шайба (резиновая)6
1467268Втулка3
1591865A1Трос в сборе (3" - БЕЛЫЙ/ЧЕРНЫЙ)1
1588528A2Трос в сборе (6" - КРАСНЫЙ/БЕЛЫЙ)1
1688439A3Кабель в сборе положительный - аккумулятор1
1688439A4Кабель в сборе аккумулятор - отрицательный1
1787926Винт (#10-32 x .500)1
18814634Хомут1
19A826730A4Жгут проводов в сборе, электропроводка двигателя1
1996220A16Жгут проводов в сборе, электропроводка двигателя1
2079091Предохранитель 20 А1
208M0207796Предохранитель 20 А1
22816311Стяжка (8.00 дюймов)AR
22816311TСТЯЖКА (8.00 дюймов)AR
2378866Изолятор1
2445076Гайка (#10-32) латунная клемма блока выключателя4
2568258A4Соленоид в сборе, стартер (исполнение I)1
25853654A1ЭЛЕКТРОМАГНИТ1
2645076Гайка (#10-32) латунная клемма блока выключателя2
2753166СТОПОРНАЯ ШАЙБА (.312)2
2868292Гайка (.312-18)2
288M0204668Гайка (.312-18)2
2945561Винт (.250-20 x 1.12)2
29455611Винт (.250-20 x 1.120)2
2931716ВИНТ (.250-20 x .620)2
3026992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь2
3165999A2Трос в сборе, черный1
32194372Клеммная колодка1
3338055ВИНТ (.190-32 x .620)2
3489302Шайба (.203 x .406 x .040) винта крышки катушки2
3545076Гайка (#10-32) латунная клемма блока выключателя2
36817109A2Электромагнит в сборе (клеммы #10-32 / .3125-18)1
37818968ВТУЛКА2
378M0214955Втулка2
Рис. 17Редуктор, гребной вал Gear Housing Propeller Shaft
Gear Housing Propeller Shaft
REFНомер деталиНаименованиеКол-во
-9148A18Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)1
-9148A19Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)1
-9148T82Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)1
-9148A20Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)1
-9148T87ORD 1647-9148T81 Mercury / Quicksilver1
-9148A21Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)1
-9148T88ORD 1647-9148T82 Mercury / Quicksilver1
-9148A36Корпус редуктора в сборе (удлиненный) (устричный)1
-9148T87ORD 1647-9148T81 Mercury / Quicksilver1
-9148A25Корпус редуктора в сборе (сверхудлиненный) (устричный)1
-9148T88ORD 1647-9148T82 Mercury / Quicksilver1
19148A11КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)1
19148T47Корпус редуктора — базовый — черный1
19148A12Корпус редуктора в сборе базовый (серый)1
19148T47Корпус редуктора — базовый — черный1
19148A24Корпус редуктора в сборе (устричный — базовый)1
19148T47Корпус редуктора — базовый — черный1
4889594A1Толкатель в сборе1
4978956Кулачок переключения1
49789562Кулачок переключения передач1
5079911Тяга привода сцепления1
5079911A1Штанга1
5179910Пружина2
5278910ШайбаAR
5378906Палец1
538M0084245Штифт фиксатора пружины1
5447397A1Комплект регулировочных шайб (.002-3-5-10)AR
5578172A1Подшипник конический роликовый в сборе1
5644102A2Шестерня переднего хода в сборе (135/150) (включая шестерню заднего хода)1
5773363ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)2
5773363TПОДШИПНИК2
5878959Храповик скользящей муфты1
58823174TORD 8M0100493 Mercury / Quicksilver1
5978905Палец крестовый1
598M0084243ШТИФТ КРЕСТОВИНА1
6078909Палец фиксатора2
6178962Пружина2
6294148Гребной вал1
63N.S.S.Not Sold Separate Reverse Gear (PART OF 43-44102A2)1
6468100Кольцо упорное1
64681001КОЛЬЦО УПОРНОЕ1
6588957A1Подшипник шариковый1
6588957TПодшипник шариковый1
6631534Уплотнительное кольцо1
668M0214920УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
6743567A1Обойма подшипника в сборе1
6743567T1ОБОЙМА ПОДШИПНИКА В СБОРЕ1
6830956Подшипник игольчатый1
6830956TПОДШИПНИК ИГОЛЬЧАТЫЙ1
6976868САЛЬНИК ВНУТРЕННИЙ2
698M0248882САЛЬНИК @52
7030281ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА1
7179447Шайба стопорная с усиком1
7279448Фиксатор1
728M2011027ФИКСАТОР1
7331640A1Пластина-триммер в сборе, корпус редуктора1
7331640Q4ТРИММЕР1
7466024ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА1
7545176Шайба (.453 x .812 x .105) нержавеющая сталь2
7634933ГАЙКА (.437-20) Шпилька из нержавеющей стали2
768M0204653Гайка2
7765210ВИНТ (.375-16 x 1.00)1
7774727Винт (.375-16 x 6.00) корпуса редуктора1
7813171Ступица упорная1
78835467Q01КОМПЛЕКТ УПОРНЫХ ШАЙБ1
7931211A2Шайба шлицевая1
7931211Q03ШАЙБА В СБОРЕ1
8031210Шайба стопорная гайки гребного винта1
80816629QШАЙБА СТОПОРНАЯ1
8152707A1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
8152707Q1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
82423511Шайба стопорная зубчатая1
-89238A2Комплект сальников
Рис. 18МАХОВИК / СТАРТЕР Flywheel/Starter Motor
Flywheel/Starter Motor
REFНомер деталиНаименованиеКол-во
118896A1Комплект крышки1
279022Метка установки зажигания1
337572Винт (.190-32 x .380) метки зажигания2
472761ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ2
589219Пробка1
589219001Пробка1
645907ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА1
752901Гайка (.625-18)1
868229Шайба (.641 x 1.250 x .190) маховика1
833001Шайба1
9817632A2Маховик1
9859238T16УЗЕЛ МАХОВИКА1
9817632A12Маховик1
9859238T16УЗЕЛ МАХОВИКА1
109610A19Статор1
1190045ВИНТ (#10-32 x 1.375)4
1226996СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray4
1396455A9Пластина в сборе с триггером1
1479472Стартер в сборе1
14893893Стартер1
1556703ВТУЛКА СТАРТЕРА2
158M0034918Втулка2
1668042Упор резиновый2
168M0043376Упор2
1769035ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ1
1893388A1Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине1
1993388A7Трос в сборе (черный)1
1993388A14УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ1
2026992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь1
2120890ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ1
Рис. 19Ресивер и головка цилиндра Reed Block And Cylinder Head
Cowl Mounting Brackets
REFНомер деталиНаименованиеКол-во
176258A2Кронштейн заднего кожуха1
176258A3Кронштейн заднего кожуха1
176258A4Кронштейн заднего кожуха (устричный)1
176258A3Кронштейн заднего кожуха1
276256Форсунка1
2762561Сопло контрольной струи (устричный)1
367984Сальник1
467228Сальник1
567999Сальник2
634395A1ШЛАНГ КОНТРОЛЬНОЙ СТРУИ (8")2
68M0108355Шланг (57 дюймов, бухта)2
790824Тройник шланга контрольной струи1
790824001Тройник1
873498ХОМУТ2
8816311TСТЯЖКА (8.00 дюймов)2
986386A1Кронштейн в сборе1
1066687ВИНТ (#10-32 x 1.50)4
1185651Корпус2
1185650Корпус2
1264278Винт (.250-28 x 1.00)8
1320583Шайба шпильки крепления карбюратора8
1435888ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ8
1599424Кронштейн1
1599424T6Кронштейн крепления кожуха — нижний (серый)1
1599424T10Кронштейн крепления кожуха — нижний (устричный)1
1599424T6Кронштейн крепления кожуха — нижний (серый)1
1699447TФиксатор тросов управления1
1699447Фиксатор1
1722411ВИНТ (.190-24 x 1.00) ВЫПУСКНОЙ ПЛАСТИНЫ2
1768918ВИНТ (#10-24 x 1.00)2
1867260Сальник тросов управления1
1990435ОПОРА3
2029245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь6
208M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ6
2135888ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ6
2267241Корпус1
2392051Винт (10-16 x .75)2
2487608Защёлка кожуха1
2560295ПРУЖИНА1
2688622Пластина1
2799391Фиксатор1
2869067ВИНТ (.250-20 x 1.375)2
2920346Шайба шпильки стартера ручного4
2969057ШАЙБА (.281 x .734 x .063)4
3057427ШАЙБА (БОЛЬШАЯ)4
3035280ШАЙБА (.255 x .620 x .030) Нержавеющая сталь4
3188180Втулка2
3288033Втулка уплотнительная винта корпуса2
3328927ШАЙБА2
3326907ШАЙБА2
Рис. 20Кронштейны крепления кожуха Cowl Mounting Brackets
MISCELLANEOUS INFORMATION
REFНомер деталиНаименованиеКол-во
0814698Каталог запчастей 40 л.с./30 водомёт1
0814323A90Комплект наклеек1
0814323A94Комплект наклеек1
0814323A96Комплект наклеек1
0814323A96Комплект наклеек1
0822166A92Комплект наклеек1
0810462A94Комплект наклеек1
0810462A97Комплект наклеек1
0810462A97Комплект наклеек1
0826324A95Комплект наклеек1
0826324A97Комплект наклеек1
0826324A97Комплект наклеек1
0815626A93Комплект наклеек1
0824732A94Комплект наклеек1
0824732A96Комплект наклеек1
0826323A95Комплект наклеек1
0826323A96Комплект наклеек1
0826323A96Комплект наклеек1
010118970РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ1
010134970РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ1
010160970РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ1
Рис. 21ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ MISCELLANEOUS INFORMATION
Accessories
REFНомер деталиНаименованиеКол-во
086306A01Переходник1
0821400A2Комплект датчика Power Trim1
08M0074845ORD 8M0098264 Mercury / Quicksilver1
092876A8Комплект крепления рулевого управления1
092876A9Комплект удлинения для двух двигателей1
0883040A1Комплект модуля тахометра1
Рис. 22Аксессуары Accessories
Steering Attaching Kit
REFНомер деталиНаименованиеКол-во
-92876A8Комплект крепления рулевого управления1
141055A1Кронштейн в сборе1
2715651Трубка троса рулевого управления1
348462Кольцо уплотнительное (.614 x .070)1
4821203СТОПОРНАЯ ШАЙБА2
537984ГАЙКА (.875-14) Система наклона2
58M0041651ГАЙКА (.875-14)2
638601ВИНТ (.250-28 x 1.250)4
778968Шайба стопорная внутренняя (.250)4
8850791TСоединительная муфта1
973732ВИНТ (.375-24 x 1.120)2
1037828ШАЙБА (.390 x .625 x .062) Нержавеющая сталь2
11826709113Гайка (.375-24) нержавеющая сталь3
118M0204726Гайка (.375-24) латунная3
Рис. 23КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Attaching Kit
GEAR HOUSING (DRIVESHAFT) - COUNTER ROTATION
REFНомер деталиНаименованиеКол-во
19148A47Корпус редуктора в сборе (базовый) (черный)1
19148A48Корпус редуктора в сборе (базовый) (серый)1
19148T47Корпус редуктора — базовый — черный1
285822A10Разъем в сборе (применять где применимо)1
343044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)2
418978Шпилька (.438 x 3.69) (удлинённая)1
48M0034464ШПИЛЬКА1
5579201ШПИЛЬКА (.437-14/.437-20 x 2.060)2
58M0133358ШПИЛЬКА (.437-14/.437-20 x 2.060)2
656297Шпилька (.312 x 3.38)1
68M0034463ШПИЛЬКА (.312-24 x 3.38)1
730667Шпилька (.250-20/.250-28 x 3.125)2
7306671Шпилька2
842647A1Подшипник роликовый в сборе1
943998Втулка (старая конструкция)1
9A826134Анод2
9A826134QАнод2
9B4000333ВИНТ (M6 x 40)1
9C8268336Гайка (M6)1
9C401386ГАЙКА (M6) Нержавеющая сталь1
11442091Вал приводной (сверхудлинённый)
11897625TВЕРТИКАЛЬНЫЙ ВАЛ X-Long
12N.S.S.Not Sold Separate Pinion Gear (PART OF 43-18572A1 OR 43-18475A1)1
1392721Шайба (.965 x .630)1
14826375ГАЙКА (.625-18)1
1435921ГАЙКА (.625-18)1
1542637A1Комплект регулировочных шайбAR
158M0063267КОМПЛЕКТ ПРОКЛАДОКAR
1636387A1Подшипник роликовый/обойма в сборе1
168M0146566ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС1
17824519ФИКСАТОР1
178245191Фиксатор1
1842579A3Основание водяного насоса в сборе1
188M0077147ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ1
19426311Прокладка1
198M0204678ПРОКЛАДКА1
2090011Кольцо уплотнительное (2.175 x .175)1
208M0142854Кольцо уплотнительное (2.175 x .103)1
2189238Сальник масляный1
2216977САЛЬНИК МАСЛЯНЫЙ1
23856081Прокладка1
238M0090319ПРОКЛАДКА @51
24856091Прокладка1
24858524Прокладка1
2532435ЛИЦЕВАЯ ПЛАСТИНА1
258M0204677ПЛАСТИНА ПЕРЕДНЯЯ1
2696148A1Корпус водяного насоса в сборе1
2696148T1КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС1
2748752Вставка1
2748752TВСТАВКА1
2838970САЛЬНИК X-LONG1
29899841Крыльчатка водяного насоса1
2989984T3КРЫЛЬЧАТКА1
3056654ШПОНКА1
308M0214992ШПОНКА @51
3196411Винт (#14-8 x 2.25)1
318M0215009ВИНТ1
3229245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь2
328M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ2
3313438Гайка (.250-28)2
338267119Гайка (.250-28)2
3436001ШАЙБА1
3513436Гайка1
3729804ВТУЛКА1
3729804TВТУЛКА1
38789022Вал переключения передач (используется без стопорного кольца)1
3878902Вал1
38789022Вал переключения передач (используется без стопорного кольца)1
3929641СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ1
4019183Шайба фибровая2
408M0187157УПЛОТНЕНИЕ СИНЕЕ @152
4125439Уплотнительное кольцо (.862 x .103)1
4277631A2Втулка в сборе1
438164641Маслосъёмный сальник1
438M0246145САЛЬНИК1
4477674ШАЙБА (.35 x .75 x .12)1
4579953Винт (.375-16 x .250)1
4579953Q04Ремкомплект сливного винта1
4667892Винт магнитный1
468M0058389КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ1
-815791A92Комплект прокладок двигателя1
-96148A5Ремкомплект водяного насоса1
-96148A8РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА1
-89238A2Комплект сальников1
Рис. 24РЕДУКТОР (ВЕДУЩИЙ ВАЛ) - РЕВЕРС GEAR HOUSING (DRIVESHAFT) - COUNTER ROTATION
WIRING HARNESS/STARTER SOLENOID
REFНомер деталиНаименованиеКол-во
1434292Пластина зажигания1
27778A12Блок переключателей в сборе2
313669Винт (#12-24 x 2.00)2
494453Втулка2
562310A2Трос в сборе1
645076Гайка (#10-32) латунная клемма блока выключателя20
760871A10Провод в сборе2
8817626Винт (#10-16 x .380)3
8878607Винт (#10-16 x .375)3
965999A3Трос в сборе черный1
1069092ВИНТ (1.25)3
1060411ВИНТ (.312-18 x 1.250)3
1126993СТОПОРНАЯ ШАЙБА (.312)3
118M0204647Стопорная шайба (.312)3
1236042ШАЙБА6
1367264Шайба (резиновая)6
1467268Втулка3
1591865A1Трос в сборе (3" - БЕЛЫЙ/ЧЕРНЫЙ)1
1588528A2Трос в сборе (6" - КРАСНЫЙ/БЕЛЫЙ)1
1688439A3Кабель в сборе положительный - аккумулятор1
1688439A4Кабель в сборе аккумулятор - отрицательный1
1787926Винт (#10-32 x .500)1
18814634Хомут1
19A826730A4Жгут проводов в сборе, электропроводка двигателя1
1996220A16Жгут проводов в сборе, электропроводка двигателя1
2079091Предохранитель 20 А1
208M0207796Предохранитель 20 А1
22816311Стяжка (8.00 дюймов)AR
22816311TСТЯЖКА (8.00 дюймов)AR
2378866Изолятор1
2445076Гайка (#10-32) латунная клемма блока выключателя4
2568258A4Соленоид в сборе, стартер (исполнение I)1
25853654A1ЭЛЕКТРОМАГНИТ1
2645076Гайка (#10-32) латунная клемма блока выключателя2
2753166СТОПОРНАЯ ШАЙБА (.312)2
2868292Гайка (.312-18)2
288M0204668Гайка (.312-18)2
2945561Винт (.250-20 x 1.12)2
29455611Винт (.250-20 x 1.120)2
2931716ВИНТ (.250-20 x .620)2
3026992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь2
3165999A2Трос в сборе, черный1
32194372Клеммная колодка1
3338055ВИНТ (.190-32 x .620)2
3489302Шайба (.203 x .406 x .040) винта крышки катушки2
3545076Гайка (#10-32) латунная клемма блока выключателя2
36817109A2Электромагнит в сборе (клеммы #10-32 / .3125-18)1
37818968ВТУЛКА2
378M0214955Втулка2
Рис. 25ЖГУТ ПРОВОДОВ / СОЛЕНОИД СТАРТЕРА WIRING HARNESS/STARTER SOLENOID
Gear Housing Propeller Shaft - Counter-135/150/175/200
REFНомер деталиНаименованиеКол-во
-9148A27Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)1
-9148A28Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)1
-9148T89Корпус редуктора — CXL — серый1
-9148A30Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)1
-9148T86Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)1
-9148A31Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)1
-9148T92ORD 1647-9148T86 Mercury / Quicksilver1
19148A11КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)1
19148T47Корпус редуктора — базовый — черный1
19148A12Корпус редуктора в сборе базовый (серый)1
19148T47Корпус редуктора — базовый — черный1
4778956Кулачок переключения1
47789562Кулачок переключения передач1
4889594A1Толкатель в сборе1
4979911Тяга привода сцепления1
4979911A1Штанга1
5079910Пружина2
5178910ШайбаAR
5278906Палец1
528M0084245Штифт фиксатора пружины1
5314469Стакан подшипника1
5314469TОбойма подшипника1
5488957A1Подшипник шариковый1
5488957TПодшипник шариковый1
55NSSNOT SOLD SEPARATE Reverse Gear (PART OF 43-18572A1 or 43-18475A1)1
5615844Подшипниковый узел роликовый1
5778909Палец фиксатора2
5878959Храповик скользящей муфты1
58823174TORD 8M0100493 Mercury / Quicksilver1
5978905Палец крестовый1
598M0084243ШТИФТ КРЕСТОВИНА1
6078962Пружина2
6118572A1Шестерня переднего хода в сборе (135/150)1
6118572T1КОМПЛЕКТ ШЕСТЕРЕН1
6118475A1Шестерня переднего хода в сборе (175/200)1
6118475T1КОМПЛЕКТ ШЕСТЕРЕН1
62176151ПРОСТАВОЧНАЯ ШАЙБА (.125)AR
62176152ПРОСТАВОЧНАЯ ШАЙБА (.127)AR
62176153ПРОСТАВОЧНАЯ ШАЙБА (.129)AR
62176154ПРОСТАВОЧНАЯ ШАЙБА (.131)AR
62176155ПРОСТАВОЧНАЯ ШАЙБА (.133)AR
62176156ПРОСТАВОЧНАЯ ШАЙБА (.135)AR
62176157ПРОСТАВОЧНАЯ ШАЙБА (.137)AR
62176158ПРОСТАВОЧНАЯ ШАЙБА (.139)AR
62176159ПРОСТАВОЧНАЯ ШАЙБА (.141)AR
621761510Регулировочная прокладка (.143)AR
621761511Регулировочная прокладка (.145)AR
621761512Регулировочная прокладка (.147)AR
621761513Регулировочная прокладка (.149)AR
6315841Подшипник роликовый1
6417616Упорное кольцо1
6531534Уплотнительное кольцо1
658M0214920УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
6618447A2Переходник подшипника в сборе1
6618447T2АДАПТЕР В СБОРЕ1
6715843Подшипник роликовый1
6715843TПОДШИПНИК ИГОЛЬЧАТЫЙ1
6818448Шайба упорная2
6915842Подшипник упорный2
7018446Вал гребного винта1
7118444A1Корпус подшипника в сборе1
71818896T2ОБОЙМА ПОДШИПНИКА1
7230956Подшипник игольчатый2
7230956TПОДШИПНИК ИГОЛЬЧАТЫЙ2
7376868САЛЬНИК ВНУТРЕННИЙ2
738M0248882САЛЬНИК @52
7479447Шайба стопорная с усиком1
7579448Фиксатор1
758M2011027ФИКСАТОР1
7630281ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА1
7731640A1Пластина-триммер в сборе, корпус редуктора1
7731640Q4ТРИММЕР1
7866024ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА1
7967891Заливная пробка1
798M0039169ЗАЛИВНОЙ БЛОК1
8045176Шайба (.453 x .812 x .105) нержавеющая сталь2
8134933ГАЙКА (.437-20) Шпилька из нержавеющей стали2
818M0204653Гайка2
8213171Ступица упорная1
82835467Q01КОМПЛЕКТ УПОРНЫХ ШАЙБ1
8331211A2Шайба шлицевая1
8331211Q03ШАЙБА В СБОРЕ1
84816629Стопорная шайба с усиком1
84816629QШАЙБА СТОПОРНАЯ1
8552707A1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
8552707Q1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
86423511Шайба стопорная зубчатая1
8765210ВИНТ (.375-16 x 1.00)1
-89238A2Комплект сальников1
Рис. 26Редуктор с гребным валом - реверсивный 135/150/175/200 Gear Housing Propeller Shaft - Counter-135/150/175/200
JET COMPONENTS
REFНомер деталиНаименованиеКол-во
188447Винт (.190-32 x 1.62)3
238833ШАЙБА3
394304Распорная втулка винта коробки переключателей3
413381Пластина1
5821889A20Ограничитель оборотов1
5821889A30Ограничитель оборотов1
6823147A5Жгут проводов в сборе, адаптер - ограничитель оборотов1
7801402Комплект для смазки1
730500A2КОМПЛЕКТ СМАЗКИ1
842579A3Основание водяного насоса в сборе1
88M0077147ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ1
9426311Прокладка1
98M0204678ПРОКЛАДКА1
1089238Сальник масляный1
1116977САЛЬНИК МАСЛЯНЫЙ1
12856081Прокладка1
128M0090319ПРОКЛАДКА @51
13856091Прокладка1
13858524Прокладка1
1432435ЛИЦЕВАЯ ПЛАСТИНА1
148M0204677ПЛАСТИНА ПЕРЕДНЯЯ1
1596148A1Корпус водяного насоса в сборе1
1596148T1КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС1
1648752Вставка1
1648752TВСТАВКА1
1738970САЛЬНИК X-LONG1
18899841Крыльчатка водяного насоса1
1889984T3КРЫЛЬЧАТКА1
1956654ШПОНКА1
198M0214992ШПОНКА @51
2096411Винт (#14-8 x 2.25)1
208M0215009ВИНТ1
2129245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь2
218M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ2
2213438Гайка (.250-28)2
228267119Гайка (.250-28)2
2319924275ВИНТ (.312-18 x 2.75)1
2436001ШАЙБА1
2529804ВТУЛКА1
2529804TВТУЛКА1
-815791A92Комплект прокладок двигателя1
-96148A5Ремкомплект водяного насоса1
-96148A8РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА1
-89238A2Комплект сальников1
Рис. 27КОМПЛЕКТУЮЩИЕ ЖИКЛЕРОВ JET COMPONENTS
TOP COWL
REFНомер деталиНаименованиеКол-во
1827328T9Верхний кожух в сборе1
1827328T10Верхний кожух в сборе1
2821256T1Воздухозаборник - чёрный1
2821256T03Воздухозаборник1
2821256T2Воздухозаборник - серебристый1
382130016ВИНТ (M6 x 16)4
4859356A1Комплект шумоизоляции1
4859356A02Комплект шумоизоляции1
5NSSNOT SOLD SEPARATE Sound Blanket1
6NSSNOT SOLD SEPARATE Sound Blanket1
7NSSNOT SOLD SEPARATE Sound Blanket2
8823865ЗАГЛУШКА2
9831207T10Рукоятка1
9831207A16Комплект рукоятки замка кожуха1
10812707Втулка2
11831214Проставка1
1212134ШАЙБА ВОЛНОВАЯ1
13F481777Вал кулачкового замка1
138M0001081Кулачок1
144002316ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)1
148M0214930ШАЙБА 6.60 x 17.0 x 1.51
151993716ВИНТ (M6 x 16)1
16821249M2Кронштейн передний3
168M0036792Кронштейн3
17815477УПОР ЗАЩЕЛКИ3
1829245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь6
188M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ6
19401366ГАЙКА (M6) Нержавеющая сталь6
208237951Стопорное кольцо1
21815263РОЛИК1
218M0207770Ролик @31
228155381Роликовый штифт1
2329245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь1
238M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ1
24401366ГАЙКА (M6) Нержавеющая сталь1
2547341A11Комплект шнура с рукояткой ручного запуска1
2612066Q9Трос1
2612066Q10Трос стартера @21
Рис. 28ВЕРХНИЙ КОК TOP COWL
Key Switch (Counter Rotation Engines)
REFНомер деталиНаименованиеКол-во
117925A20Замок зажигания в сборе (20')1
290468A1Крышка в сборе с ключом2
376424Кронштейн крепления переключателя1
455422Шпилька (#10-32 x 2.00)2
524676ШАЙБА (.200 x .440 x .032)2
668219Гайка (#10-32) нержавеющая сталь1
789976Пластина крепления переключателя1
888107Замок зажигания (ключ см. ниже)1
993543ГАЙКА Специальная - Хромированная латунь1
1090311ВСТАВКА Панель переключателя (Выкл-Работа-Пуск)(Нажать для подсоса)1
1168878A2Звуковой сигнал в сборе, аварийный1
1268879КРЫШКА1
138127111Проставка (.375)2
13812711Проставка (.250)2
-894911Ключ зажигания (1A)1
-894912Ключ зажигания (1B)1
-894913Ключ зажигания (1C)1
-894914Ключ зажигания (1D)1
-894915Ключ зажигания (1E)1
-894916Ключ зажигания (1F)1
-894917Ключ зажигания (2A)1
-894918Ключ зажигания (2B)1
-894919Ключ зажигания (2C)1
-8949110Ключ зажигания (2D)1
-8949111Ключ зажигания (2E)1
-8949112Ключ зажигания (2F)1
Рис. 29Выключатель зажигания (двигатели с реверсивным вращением) Key Switch (Counter Rotation Engines)
Exhaust Manifold And Exhaust Plate
REFНомер деталиНаименованиеКол-во
1190503Прокладка1
28185622Разделительная пластина1
2827323A2РАЗДЕЛИТЕЛЬНАЯ ПЛАСТИНА1
3814754Сальник (12.50 дюймов)1
4814634Хомут4
5826356ВИНТ С ШАЙБОЙ (.312-18 x 1.500)20
58263561Винт с шайбой (.312-18 x 1.500)20
6814430Фитинг (.500-14)1
68144301Штуцер1
792007Штуцер (.250-18) (90 градусов)1
7920071Штуцер (90 градусов)1
8830756109Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)1
88M0108355Шланг (57 дюймов, бухта)1
9816311Стяжка (8.00 дюймов)2
9816311TСТЯЖКА (8.00 дюймов)2
1068729КРЫШКА1
108M0039767КРЫШКА1
1174824Винт (.312-18 x 1.250)4
1269570Винт (#10-16 x .750)1
1376451Шайба1
1414479Диафрагма1
14144791ДИАФРАГМА1
1516496ДЕФЛЕКТОР водяной1
1616497A1Пластина1
1778690Прокладка2
1778690002Прокладка2
1864878ПРУЖИНА (Чёрная)1
1985303ШАЙБА1
2014480Клапан тарельчатый1
2164872ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА1
2265848ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА1
23991763Прокладка1
23991764Прокладка1
2418260A2Пластина выхлопная в сборе1
2418260T2УЗЕЛ ПЛАСТИНЫ ВЫПУСКНОЙ СИСТЕМЫ1
25897721РАЗЪЕМ (.125-27) (ПРЯМОЙ)1
2589772Q1СОЕДИНИТЕЛЬ (.125-27)1
2620033Штифт направляющий установочный2
2643044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)2
278147011Сальник1
278M0043164САЛЬНИК1
28680101КРОНШТЕЙН1
29812832Винт (#10-16 x .500)8
29878608Винт (#10-16 x .500)8
3020553Шайба (.406 x .734 x .063)6
3169254ГАЙКА6
3227132ВТУЛКА1
3319564Люверс старого образца1
338M0179867ВТУЛКА1
34126021Втулка1
3412602002ВТУЛКА УПЛОТНИТЕЛЬНАЯ1
3419565Люверс1
3419565002ВТУЛКА1
3566727ВИНТ (.312-18 x 1.250)1
3668783ВИНТ (.312-18 x 2.50)1
3766725ВИНТ (.375-16 x 3.50)3
37898833Винт (.375-16 x 3.500)3
38812905A3Кронштейн в сборе1
38812905TКРОНШТЕЙН ПЕРЕДНИЙ1
3990285ВИНТ (.312-18 x .625)4
4056720ШАЙБА (.330 x .750 x .060) Нержавеющая сталь4
41187031Шайба4
4218778Втулка уплотнительная4
4218778001Втулка уплотнительная4
4318578A6Кронштейн задний в сборе1
4318578T09УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ1
-815791A92Комплект прокладок двигателя1
-812815A92Головка блока цилиндров в сборе1
-878365T00Головка блока цилиндров в сборе1
-812817A92Головка блока цилиндров в сборе1
-812817T97Головка блока цилиндров в сборе1
-823434A93Головка блока цилиндров в сборе1
-823434T97Головка блока цилиндров в сборе1
-823434A93Головка блока цилиндров в сборе1
-823434T97Головка блока цилиндров в сборе1
-812817A92Головка блока цилиндров в сборе1
-812817T97Головка блока цилиндров в сборе1
-813043A94Головка блока цилиндров в сборе1
-813043T97Головка блока цилиндров в сборе1
Рис. 30ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛАСТИНА Exhaust Manifold And Exhaust Plate
Driveshaft Housing
REFНомер деталиНаименованиеКол-во
1858576T03Корпус в сборе с приводным валом1
2903501Шпилька (M10 x 100) корпуса гребного вала1
29035015Шпилька (M10 x 227)1
39035012Шпилька (M10 x 63)4
39035016Шпилька (M10 x 190)4
38M0034462Шпилька (M10 x 190)4
4856774Шайба (.406 x .750 x .105) нержавеющая сталь5
48M0214963Шайба5
540140ГАЙКА (M10)5
685822A15Датчик скорости в сборе1
743335Соединитель 90 градусов (.125-27) нейлоновый1
7433351Соединитель 90 градусов - с Vibraseal1
885822Соединитель прямой1
885822TРазъём прямой1
944343T1Опора2
1042973БОЛТ (M12 x 154)2
10898835001Винт (M12 x 154)2
1130119ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ2
1243528Гайка (M12) болта нижней опоры2
128M0204662Гайка2
1388238A10Кабель заземления в сборе2
1441508Винт (.250-20 x .500) нержавеющая сталь, провод заземления1
15858916TХомут2
164010725ВИНТ (M8 x 25)4
17858745Крышка4
178M0142713Крышка опоры4
18859550ВТУЛКА1
1924873ШТИФТ УСТАНОВОЧНЫЙ1
20855622ШТУЦЕР1
2112092A3Комплект проставок корпуса гребного вала - X-LONG1
2243043ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ1
228M0084244Штифт установочный, .375 x .6201
2243044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)1
23813745Проставка1
24816311TСТЯЖКА (8.00 дюймов)2
Рис. 31СТАРТЕР Starter Motor
Swivel Bracket (Casting #1499-8710-6)
REFНомер деталиНаименованиеКол-во
18710A17Поворотный кронштейн в сборе1
18710A18Поворотный кронштейн в сборе1
18710T21Поворотный кронштейн в сборе, серый1
287735Сальник нижний масляный1
367669Втулка нижняя и верхняя2
3818764ВТУЛКА2
433466Кольцо уплотнительное1
567668Проставка1
674036ШТУЦЕР СМАЗОЧНЫЙ2
68M0169589Штуцер для смазки2
799608Втулка2
7821207ВТУЛКА2
867706A35Поворотный палец в сборе (чёрный)1
867706A55Поворотный палец в сборе, рулевой рычаг (чёрный)1
867706A36Поворотный палец в сборе (серый)1
867706A55Поворотный палец в сборе, рулевой рычаг (чёрный)1
978689Винт (.437-20 x 7.50)2
98M0176309Винт2
1078687Опора (длинная)(водомет)2
1078687TОпора2
1077326ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)2
1166921ШАЙБА2
12814432Шайба2
1278688Шайба2
1334933ГАЙКА (.437-20) Шпилька из нержавеющей стали2
138M0204653Гайка2
1492876A1Тяга рулевая в сборе1
1492876A12Тяга в сборе1
1514000Винт (.375-24 x 1.25)1
15849838ВИНТ (.375-24 x 1.250)1
1634863ГАЙКА (.375-24)2
168M0204726Гайка (.375-24) латунная2
1734931ШАЙБА (.406 x .734 x .063) Нержавеющая сталь2
1878854Волнистая шайба1
1986580A1Вилка в сборе, нижняя (чёрная)1
19878182TВилка нижняя — нержавеющая сталь1
1986580A2Вилка в сборе, нижняя (серая)1
1986580A1Вилка в сборе, нижняя (чёрная)1
2067684Кольцо стопорное1
2167670Шайба1
2288882УПОР верхней вилки1
2364014Винт (.250-28 x .500)2
2454457J-ОБРАЗНЫЙ ЗАЖИМ1
-815791A90Комплект прокладок1
-815791A92Комплект прокладок двигателя1
-815809A90Комплект прокладок1
-815791A92Комплект прокладок двигателя1
-815810A90Комплект прокладок1
-815791A92Комплект прокладок двигателя1
Рис. 32Картер редуктора Driveshaft Housing
Carburetor Assembly
REFНомер деталиНаименованиеКол-во
19503A20КАРБЮРАТОР (6)(WMC-66)1
19503T21КАРБЮРАТОР (WMC-78A)1
19266A21КАРБЮРАТОР (8)(WMC-74)1
19266T22Карбюратор1
19266T22Карбюратор1
18846T20КАРБЮРАТОР (WMC-61)1
18846T28КАРБЮРАТОР (WMC-102)1
18846T25КАРБЮРАТОР (WMC-80A) (9.9)1
18846T28КАРБЮРАТОР (WMC-102)1
19726T11КАРБЮРАТОР (WMC-63-Viking)1
19726T18КАРБЮРАТОР (WMC-83)1
19726T15КАРБЮРАТОР (WMC-77) (Viking)1
19726T18КАРБЮРАТОР (WMC-83)1
19726T18КАРБЮРАТОР (WMC-83)1
29473Клапан дроссельной заслонки1
2815133КЛАПАН Дроссельный1
294731Клапан дроссельной заслонки1
2823716Клапан дроссельной заслонки (WMC-40)1
3804707ВАЛ1
48M0138645Винт1
5804996Пружина1
6813022Вал дроссельной заслонки (включая винт и пружину)1
619267Вал дроссельной заслонки (включая винт и пружину)1
7F10167КОЛЬЦО1
89164Топливная камера1
9824401РЫЧАГ ПОПЛАВКА1
1091691Поплавок1
11F10064ВАЛ1
125902Винт (#6-32 x .187)1
13803861Игла впускного клапана1
145315Жиклёр главный топливный (.042) (6)1
145317Жиклёр (.046)1
146246ЖИКЛЁР (.048)1
146207ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ1
159171Держатель жиклёра1
16813618Крышка диафрагмы1
16823648Крышка диафрагмы1
179697Винт крышки диафрагмы4
1815827A1КОРПУС1
189702Комплект крышки топливного насоса1
199643Винт крышки топливного насоса5
209699Крышка пластины1
2144426Прокладка1
229696Винт крышки2
2396371Крышка топливного насоса1
239637Крышка топливного насоса1
249633Прокладка1
259762Пробка1
26192061Прокладка карбюратора1
279635Диафрагма/прокладка1
2897611Комплект прокладок/диафрагм1
298237072Ремкомплект1
-42364A92КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)1
Рис. 33Поворотный кронштейн (номер отливки 1499-8710-6) Swivel Bracket (Casting #1499-8710-6)
Fuel Pump
REFНомер деталиНаименованиеКол-во
1880890T1Топливный насос1
2NSSNOT SOLD SEPARATE Body1
3881544Пружина1
4881545Плунжер1
5881546Пружина1
6881547Диафрагма1
7881548Штифт1
8NSSNOT SOLD SEPARATE Body1
9NSSNOT SOLD SEPARATE Diaphragm1
10NSSNOT SOLD SEPARATE Body1
11881550Винт3
12881333Гайка3
13804255Уплотнительное кольцо1
138M0050719Уплотнительное кольцо1
14879650Хомут2
1456762СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)2
15804256Болт (M6 x 30)2
16881543Шланг1
16881543002Трубка1
17881542Кронштейн1
188527768Болт (M6 x 16)1
18811188TБолт1
198528161Гайка1
1982382MГайка1
20881538T1Фильтр в сборе1
20881538T02Топливный фильтр в сборе1
21881540Элемент 1.75 дюйма1
218M0168897Топливный фильтр1
218M0101436Фильтрующий элемент 1.50 дюйма1
218M0117705Топливный фильтр1
22826966MУплотнительное кольцо1
22826966TУплотнительное кольцо1
23881541Поплавок1
24881539Стакан1
248M0101437Стакан1
248M0137185Стакан топливного фильтра1
25879650Хомут2
2556762СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)2
26804260Кронштейн1
27804112Болт (M7 x 48)2
28804113Штифт установочный2
2984292MШайба2
30804257Рычаг переключения топлива1
31881334Вал1
32804259Штифт2
3282738MШтифт роликовый2
33830757130Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.1
338M0108349Шланг (70 дюймов, бухта)1
34816311TСТЯЖКА (8.00 дюймов)1
35822769Соединитель1
36NSSNOT SOLD SEPARATE Cap1
37828547T1Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)1
-858732T01Комплект прокладок1
-858732T02Комплект прокладок головки блока цилиндров1
-858732T02Комплект прокладок головки блока цилиндров1
-881310T1Головка блока цилиндров в сборе1
-881310T09Головка блока цилиндров1
Рис. 34СБОРКА КАРБЮРАТОРА Carburetor Assembly
Power Trim Components
REFНомер деталиНаименованиеКол-во
-830250T3Насос в сборе гидроподъёма1
1811666A1Комплект штока амортизатора1
18M0171821Ремкомплект штока амортизатора1
2809872A2Ремкомплект уплотнительных колец1
28M0171819Ремкомплект уплотнительных колец1
3810776A1Поршень в сборе с памятью1
38M0171822Ремкомплект поршня памяти1
4811669A1Цилиндр в сборе1
4893916A01Цилиндр в сборе1
5809873A1Ремкомплект клапана ограничения подъёма1
5893905A02Ремкомплект клапана1
6809874A1Насос в сборе1
6893906A02Насос в сборе1
7809885A2Ремкомплект электромотора1
7893907A02Ремкомплект электромотора1
88134351Пробка1
9813442A2Узел ручного сброса в сборе1
9893929A01Комплект предохранительного клапана1
10809875A1Ремкомплект коллектора1
10893909A02Ремкомплект коллектора1
11809876A1Ремкомплект крепежа электромотора1
1288238A18Трос в сборе1
13809877A1Ремкомплект вала привода/сальника1
14809878A1Ремкомплект фильтра1
14893912A02Ремкомплект фильтра1
15809879A1Ремкомплект тарельчатого клапана1
15893913A02Ремкомплект тарельчатого клапана1
-809880A1Ремкомплект уплотнительных колец гидроподъёма полный1
-893914A02Ремкомплект уплотнительных колец1
16821539ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ2
17818898ШТИФТ ЯКОРНЫЙ1
18996251Вал1
1899625002Вал1
1922740ЗАЖИМ2
20878609Винт (#10-16 x .600)1
2169205С-ОБРАЗНАЯ ШАЙБА1
218M0084613Пружинная шайба1
Рис. 35Топливный насос Fuel Pump

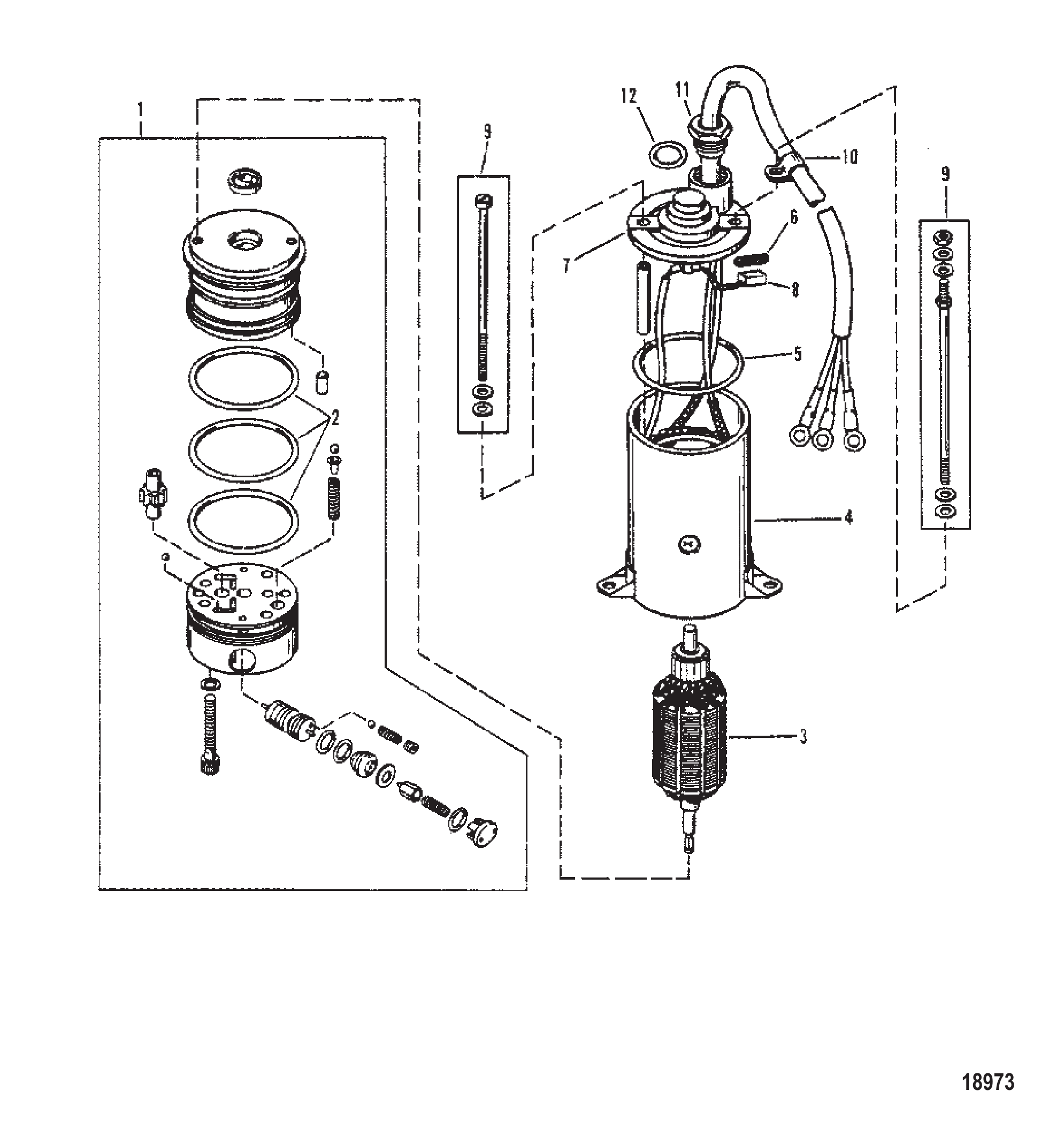

Power Trim Pump
REFНомер деталиНаименованиеКол-во
-99186TНАСОС И ЭЛЕКТРОДВИГАТЕЛЬ1
112659Комплект рамы и обмотки возбуждения1
1991861Насос в сборе, силовой трим1
212665Комплект пружин щёток1
313506Комплект щёток1
3991861Насос в сборе, силовой трим1
412662Комплект насоса и торцевой рамы1
4991861Насос в сборе, силовой трим1
512663Комплект сальников насоса1
5126631Ремкомплект насоса1
612660Комплект торцевой рамы1
6991861Насос в сборе, силовой трим1
712661Комплект якоря1
7991861Насос в сборе, силовой трим1
812664Комплект сквозных болтов1
Рис. 36Компоненты гидроподъема Power Trim Components
Dual Engine Extension Kit
REFНомер деталиНаименованиеКол-во
-92876A9Комплект удлинения для двух двигателей1
148462Кольцо уплотнительное (.614 x .070)1
271565A2Труба в сборе1
341055ОПОРА1
442100ШАЙБА СТОПОРНАЯ2
537984ГАЙКА (.875-14) Система наклона2
58M0041651ГАЙКА (.875-14)2
688404Шайба стопорная2
738601ВИНТ (.250-28 x 1.250)4
817729A1Кронштейн2
962055Винт (.312-24 x 1.250)4
1017728ШАЙБА С УСИКОМ4
1114000Винт (.375-24 x 1.25)4
11849838ВИНТ (.375-24 x 1.250)4
1234863ГАЙКА (.375-24)6
128M0204726Гайка (.375-24) латунная6
13979331Рычаг рулевого управления2
138M0026167РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ2
1423651ВТУЛКА (1.625)2
1597931Трубка (4.00 дюйма)2
168149513Соединитель (15,00 дюймов)1
168M0026098СОЕДИНИТЕЛЬ 15 ДЮЙМ1
1742099Гайка (.562-18)1
18821169МУФТА1
1934931ШАЙБА (.406 x .734 x .063) Нержавеющая сталь2
2094319Винт (.375-24 x 1.5)1
Рис. 37Насос гидроподъема Power Trim Pump
MISCELLANEOUS PARTS/ACCESSORIES
REFНомер деталиНаименованиеКол-во
-811286РУКОВОДСТВО ПО ЗАПЧАСТЯМ 6/8/9.9/15 Л.С.
-12048930Руководство владельца (чёрное)
-14138930РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (СЕРОЕ)
-14012A89КОМПЛЕКТ НАКЛЕЕК (9.9/210 SAILPOWER)
-12836A89КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ - 6 ПО 9.9)
-13478A88КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-15)
-810458A92КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ - 6 ПО 15)
-822787A93КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ 8 SAILMATE)
-808560A03КОМПЛЕКТ НАКЛЕЕК
-808522A94КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-6)
-808522A00КОМПЛЕКТ НАКЛЕЕК
-808526A94КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ -8)
-808526A00КОМПЛЕКТ НАКЛЕЕК
-12836A94КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ- 9.9)
-12836A00КОМПЛЕКТ НАКЛЕЕК
-808523A94КОМПЛЕКТ НАКЛЕЕК (9.9 SAILPOWER)
-808523A96КОМПЛЕКТ НАКЛЕЕК
-13478A94КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-15)
-13478A00КОМПЛЕКТ НАКЛЕЕК
-808524A94КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ-6)
-808524A03Комплект наклеек
-808545A94Комплект наклеек (серый-8)
-808545A03Комплект наклеек
-808560A94Комплект наклеек (8 SAILMATE)
-808560A03КОМПЛЕКТ НАКЛЕЕК
-808525A94Комплект наклеек (серый-9.9)
-808525A03Комплект наклеек
-808546A94Комплект наклеек (серый-15)
-808546A03Комплект наклеек
Рис. 38КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ Dual Engine Extension Kit
Instrumentation (Mercury and Mariner)
REFНомер деталиНаименованиеКол-во
115110A1Тахометр 6K1
279101Кронштейн крепления1
372729ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)1
479888Патрон лампы1
526419Гайка (#8-32) латунная клеммы стартера соленоида5
686322A7Трос в сборе (1.50 фута) чёрный1
686323A5Трос в сборе (1.50 фута) фиолетовый1
715113A4УКАЗАТЕЛЬ ТРИММА1
879480Кронштейн1
972729ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)1
1079888Патрон лампы1
1126419Гайка (#8-32) латунная клеммы стартера соленоида5
1286396A8Жгут проводов в сборе для тахометра (5.00 футов)1
1315166A1УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ1
1472729ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)1
1579888Патрон лампы1
1626427Шайба2
1779480Кронштейн1
1826419Гайка (#8-32) латунная клеммы стартера соленоида5
1986323A2КАТУШКА В СБОРЕ (2.00 фута) Фиолетовый1
1961600A16КАТУШКА В СБОРЕ (17.00 дюймов) Чёрный1
1988824A4КАТУШКА В СБОРЕ (45.00 дюймов) Светло-коричневый1
2015115A2Синхронизатор, измерительный прибор1
2179480Кронштейн1
2226419Гайка (#8-32) латунная клеммы стартера соленоида5
2372729ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)1
2479888Патрон лампы1
2514502Синхронизатор привода1
2619674A1Выключатель аварийного останова в сборе1
2718303Винт (.190-16 x 1.750) нержавеющая сталь2
28813679Переходник1
2915920A54Шнур аварийного останова в сборе1
3032866ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ2
3118321Хомут крепёжный1
3224676ШАЙБА (.200 x .440 x .032)2
3368219Гайка (#10-32) нержавеющая сталь4
3479146Фиксатор3
3590077СТЯЖКА ХОМУТ Топливная форсунка9
36812497A2Диод в сборе1
3711149A2Трос в сборе (6.00 дюймов)1
Рис. 39ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES
Power Trim Components Plastic Motor Housing
REFНомер деталиНаименованиеКол-во
-8M0168222Узел гидроподъема в сборе1
18M0142591Комплект мотора1
282494830ВИНТ (M6 x 30)2
3400256СТОПОРНАЯ ШАЙБА (M6)2
48M0090403Соединительная муфта привода1
58M0142996Комплект обратного клапана1
68M0060141Комплект ручного выпуска1
78M0142997Ремкомплект вала наклона1
8878267Штифт1
98M0142998Цилиндр наклона в сборе1
98M0168220Цилиндр наклона в сборе1
108M0142999Комплект уплотнительных колец цилиндра наклона1
118M0143000Комплект поршня памяти1
128M0142592Комплект триммерного штока, левый1
138M0143001Поршень в сборе1
148M0143003Торцевая крышка в сборе1
15878264A1Комплект резервуара1
16811613Штекер в сборе1
174000327ВИНТ (M6 x 14)4
184002315ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)4
198M0143004Комплект насоса1
208M0148385Ремонтный комплект гидроподъема1
21858771Винт (M10 x 30)6
224002319ШАЙБА6
238M0094889Палец1
238M0161312Проушина штока в сборе1
248M0143005Комплект штока амортизатора1
248M0168219Комплект штока амортизатора1
Рис. 40Приборы (Mercury и Mariner) Instrumentation (Mercury and Mariner)
GEAR HOUSING (PROPSHAFT) - COUNTER ROTATION
REFНомер деталиНаименованиеКол-во
19148A47Корпус редуктора в сборе (базовый) (черный)1
19148A48Корпус редуктора в сборе (базовый) (серый)1
19148T47Корпус редуктора — базовый — черный1
4778956Кулачок переключения1
47789562Кулачок переключения передач1
4889594A1Толкатель в сборе1
49799111Тяга1
4979911A1Штанга1
5079910Пружина2
5178910ШайбаAR
5278906Палец1
528M0084245Штифт фиксатора пружины1
5314469Стакан подшипника1
5314469TОбойма подшипника1
5488957A1Подшипник шариковый1
5488957TПодшипник шариковый1
55N.S.S.Not Sold Separate Reverse Gear (PART OF 43-18572A1 OR 43-18475A1)1
5615844Подшипниковый узел роликовый1
5778909Палец фиксатора2
58823174Муфта сцепления1
58823174TORD 8M0100493 Mercury / Quicksilver1
5978905Палец крестовый1
598M0084243ШТИФТ КРЕСТОВИНА1
6078962Пружина2
6118572A1Шестерня переднего хода в сборе (135/150)1
6118572T1КОМПЛЕКТ ШЕСТЕРЕН1
6118475A1Шестерня переднего хода в сборе (175/200)1
6118475T1КОМПЛЕКТ ШЕСТЕРЕН1
62176151ПРОСТАВОЧНАЯ ШАЙБА (.125)AR
62176152ПРОСТАВОЧНАЯ ШАЙБА (.127)AR
62176153ПРОСТАВОЧНАЯ ШАЙБА (.129)AR
62176154ПРОСТАВОЧНАЯ ШАЙБА (.131)AR
62176155ПРОСТАВОЧНАЯ ШАЙБА (.133)AR
62176156ПРОСТАВОЧНАЯ ШАЙБА (.135)AR
62176157ПРОСТАВОЧНАЯ ШАЙБА (.137)AR
62176158ПРОСТАВОЧНАЯ ШАЙБА (.139)AR
62176159ПРОСТАВОЧНАЯ ШАЙБА (.141)AR
621761510Регулировочная прокладка (.143)AR
621761511Регулировочная прокладка (.145)AR
621761512Регулировочная прокладка (.147)AR
621761513Регулировочная прокладка (.149)AR
6315841Подшипник роликовый1
6417616Упорное кольцо1
6531534Уплотнительное кольцо1
658M0214920УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
6618447A2Переходник подшипника в сборе1
6618447T2АДАПТЕР В СБОРЕ1
6715843Подшипник роликовый1
6715843TПОДШИПНИК ИГОЛЬЧАТЫЙ1
6818448Шайба упорная2
6915842Подшипник упорный2
7018446Вал гребного винта1
71818896A2Обойма подшипника в сборе1
71818896T2ОБОЙМА ПОДШИПНИКА1
7230956Подшипник игольчатый1
7230956TПОДШИПНИК ИГОЛЬЧАТЫЙ1
7376868САЛЬНИК ВНУТРЕННИЙ1
738M0248882САЛЬНИК @51
73A76868САЛЬНИК ВНУТРЕННИЙ1
73A8M0248882САЛЬНИК @51
74183231Шайба стопорная1
7579448Фиксатор1
758M2011027ФИКСАТОР1
7630281ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА1
77316404Пластина триммера1
7731640Q4ТРИММЕР1
77316405Пластина триммера1
778M0236553Пластина тримма1
78806327Винт (.437-14 x 1.750) (1-5/8")1
788M0204686ВИНТ1
7967891Заливная пробка1
798M0039169ЗАЛИВНОЙ БЛОК1
8045176Шайба (.453 x .812 x .105) нержавеющая сталь2
8134933ГАЙКА (.437-20) Шпилька из нержавеющей стали2
818M0204653Гайка2
8213171Ступица упорная1
82835467Q01КОМПЛЕКТ УПОРНЫХ ШАЙБ1
8331211A2Шайба шлицевая1
8331211Q03ШАЙБА В СБОРЕ1
84816629Стопорная шайба с усиком1
84816629QШАЙБА СТОПОРНАЯ1
8552707A1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
8552707Q1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
86423511Шайба стопорная зубчатая1
8765210ВИНТ (.375-16 x 1.00)1
-815791A92Комплект прокладок двигателя1
-89238A2Комплект сальников1
Рис. 41Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing
Throttle Lever And Shift Shaft
REFНомер деталиНаименованиеКол-во
174897Ось поворота1
262459Шаровой шарнир в сборе1
262459TШаровой шарнир в сборе1
345076Гайка (#10-32) латунная клемма блока выключателя1
476035ТЯГА1
546438ГАЙКА (#10-32)1
641094A3Рычаг в сборе (ИСПОЛНЕНИЕ I)1
764022Винт (.250-20 x 2.125)1
864015Гайка (.250-20) клеммы стартерного соленоида1
926852ЗАГЛУШКА Нейлоновая1
1069560Винт (.190-32 x 1.250) рукоятки переключения к валу1
1168219Гайка (#10-32) нержавеющая сталь1
1248039КРЫШКА1
1341095TРычаг управления дросселем1
13410952РЫЧАГ1
1455337Винт (.375-16 x 1.75)1
14818165ВИНТ (.375-16 x 1.75)1
1555164Втулка1
1655171Втулка1
1768784ПРУЖИНА1
1868410ШАЙБА1
1846765ШАЙБА (.390 x 1.50 x .120)1
1964022Винт (.250-20 x 2.125)1
2064015Гайка (.250-20) клеммы стартерного соленоида1
2126852ЗАГЛУШКА Нейлоновая1
2239483ЗАЩЕЛКА1
2322486ВИНТ (.250-28 x .880)1
2369026ВИНТ (.250-28 x .880)1
2420099Пружина1
2520586Гайка (.250-28) винта защелки1
25826709109Гайка (.250-28) нержавеющая сталь1
2679949Тяга управления дросселем1
2760572ГИЛЬЗА2
278M0221994Штуцер2
2895791Кулачок дроссельной заслонки1
2920353Шпилька (.250-28 x 1.750)1
3026856ВТУЛКА2
3136069ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА1
3241050ПРУЖИНА возвратная дросселя1
3392032A2Кронштейн крепления - тросы управления1
33814283A2Кронштейн в сборе1
3498889Защёлка1
3542975ЗАВЕРТЫВАЮЩИЙ ВИНТ2
3639618РЫЧАГ НЕЙЛОНОВЫЙ - ФИКСАТОР ТРОСА ПЕРЕКЛЮЧЕНИЯ1
3687609A1Комплект рычага1
3747175ШТИФТ ФИКСИРУЮЩЕГО РЫЧАГА И КРЕПЛЕНИЯ КРЫШКИ3
3890211КРЫШКА НЕЙЛОНОВАЯ - ТРОС ПЕРЕКЛЮЧЕНИЯ1
3965799TТяга фиксатора рычага к крышке1
3987609A1Комплект рычага1
4053167ВИНТ (.312-18 x .880)3
4053167TВИНТ .312-18X .883
4137896НАПРАВЛЯЮЩИЙ БЛОК ТЯГИ1
4220099Пружина1
4367073A1Тяга в сборе1
4452100Износостойкая пластина1
4538279ЗАЩЕЛКА1
458M0036768ЗАЩЕЛКА1
4635462ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь1
4736069ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА1
4879932A7Узел вала переключения передач (длинный)1
4879932A16В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ1
4879932A8Узел вала переключения передач (удлиненный)1
4879932A17В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ1
4929720ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ1
5026600Втулка1
5135462ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь1
5236069ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА1
5339519ЧАШКА1
Рис. 42РЕДУКТОР (ГРЕБНОЙ ВАЛ) - РЕВЕРС GEAR HOUSING (PROPSHAFT) - COUNTER ROTATION
Power Steering Components
REFНомер деталиНаименованиеКол-во
117771ОПОРА1
259702ВИНТ (.250-28 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ4
388404Шайба стопорная4
478862A2Комплект уплотнений1
419624A1Комплект уплотнений1
571565Труба направляющая троса1
617776МУФТА1
7817040Винт (.375-24 x 2.75)1
834931ШАЙБА (.406 x .734 x .063) Нержавеющая сталь1
990092ВИНТ1
9856722Винт1
1034863ГАЙКА (.375-24)2
108M0204726Гайка (.375-24) латунная2
1142100ШАЙБА СТОПОРНАЯ2
1237984ГАЙКА (.875-14) Система наклона2
128M0041651ГАЙКА (.875-14)2
13811290АККУМУЛЯТОР1
14817372Кронштейн1
1516862Винт (.250-10 x 1.25)4
1629245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь4
168M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ4
174000383ВИНТ (M10 x 70)2
184002319ШАЙБА4
1913914Гайка (M10) шпильки корпуса редуктора2
1940140ГАЙКА (M10)2
20811289ПРИВОД1
20828588A2Комплект привода1
2194319Винт (.375-24 x 1.5)1
2217405Проставка2
2334863ГАЙКА (.375-24)3
238M0204726Гайка (.375-24) латунная3
2414000Винт (.375-24 x 1.25)1
24849838ВИНТ (.375-24 x 1.250)1
2592876A4Тяга в сборе1
2668300Шайба (..88 x .39 x .06)1
274000330ВИНТ (M6 x 25)2
278M0204707ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ2
2843450Шайба2
284002315ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)2
29400634ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ2
29401386ГАЙКА (M6) Нержавеющая сталь2
30811292ХОМУТ1
31818182ВИНТ2
32400263ГАЙКА (M5)2
33811291КРОНШТЕЙН1
3438601ВИНТ (.250-28 x 1.250)4
35197491Хомут1
3618211Реле-выключатель1
3718244A1Жгут проводов в сборе1
3818124ВИНТ (#10-32 x .750)1
3990329ВТУЛКА1
40309772Проставка1
41816994Кронштейн1
4242118ШАЙБА1
4329488ГАЙКА (#10-32)1
438M0204718Гайка1
4481563024Наклейка1
Рис. 43Рычаг дросселя и вал переключения передач Throttle Lever And Shift Shaft
FUEL LINES (Use With WMH -30/31/32/33/34 Carburetors)
REFНомер деталиНаименованиеКол-во
1816856A3Разъём в сборе, топливный - пластик1
269067ВИНТ (.250-20 x 1.375)1
3812782Сальник1
49912980ШлангAR
48M0108349Шланг (70 дюймов, бухта)AR
5816311Стяжка (8.00 дюймов)AR
5816311TСТЯЖКА (8.00 дюймов)AR
6818993Тройник соединительный1
718175ШЛАНГ1
8818994Обратный клапан1
88189941Обратный клапан1
982381325ТРУБКА (10.00 дюймов в наборе)1
982381335ТРУБКА (15.00 дюймов в наборе)1
10824001ШЛАНГ1
10830762Шланг1
118162961Топливный фильтр1
11816296Q2Фильтр топливный1
12830756109Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)1
128M0108355Шланг (57 дюймов, бухта)1
13677511ПРОКЛАДКА3
1427037ШПИЛЬКА (.250-28 x 1.125)6
14270372Шпилька (.250-28 x 1.125)6
1526992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь6
1629598ГАЙКА (.250-28) Нержавеющая сталь6
1755715Винт (.250-20 x .880)6
1842859A2Клапан в сборе обогатителя1
19633001ХОМУТ1
2073286ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ1
219912688Трубка (36.00 дюймов, бухта)2
2299130122Трубка (20,00 футов, бухта) дренажная1
22892024122Шланг (240.00 дюймов, бухта)1
2345915КЛЕММНАЯ КОЛОДКА1
248128321Винт (#10-16 x .600)1
24878609Винт (#10-16 x .600)1
24817626Винт (#10-16 x .380)1
24878607Винт (#10-16 x .375)1
-815791A92Комплект прокладок двигателя1
Рис. 44Компоненты гидроусилителя руля Power Steering Components
Crankshaft Pistons And Connecting Rods
REFНомер деталиНаименованиеКол-во
1880894TКоленчатый вал1
28040992Сальник масляный1
38041002Сальник масляный1
4804101TПодшипник4
4804101T10Подшипник4
4804101T20Подшипник4
5804102TПодшипник5
5804102T10Подшипник5
5804102T20Подшипник5
5804102T30Подшипник5
6804103TПодшипник1
6804103T10Подшипник1
6804103T20Подшипник1
7880895T1Поршень в сборе4
7880895A14Поршень/шатун4
7880895T10Поршень в сбореAR
7880895A16Поршень/шатунAR
8880896Болт (M8 x 38)8
9880897T1Комплект поршневых колец4
9880897T02Комплект поршневых колец4
9880898T1Комплект поршневых колецAR
9880898T02Комплект поршневых колецAR
10880899TПодшипник8
10880899T10Подшипник8
10880899T20Подшипник8
10880899T30Подшипник8
-881421T01Головка блока цилиндров в сборе1
-881421T04Головка блока цилиндров в сборе1
-881421T02Головка блока цилиндров в сборе1
-881421T04Головка блока цилиндров в сборе1
Рис. 45ТОПЛИВНЫЕ ШЛАНГИ (для карбюраторов WMH-30/31/32/33/34) FUEL LINES (Use With WMH -30/31/32/33/34 Carburetors)
CARBURETOR (WMH-30/31/32/33/34)
REFНомер деталиНаименованиеКол-во
1818650A28Карбюратор верх1
1818650A29Карбюратор середина1
1818650A55Карбюратор низ (30A)1
1818650A31Карбюратор верх1
1818650A32Карбюратор середина1
1818650A56Карбюратор низ (31A)1
1818650A34Карбюратор верх1
1818650A35Карбюратор середина1
1818650A57Карбюратор низ (32A)1
1818650A37Карбюратор верх1
1818650A38Карбюратор середина1
1818650A58Карбюратор низ (33A)1
1818650A52Карбюратор верх1
1818650A53Карбюратор середина1
1818650A59Карбюратор низ (34A)1
2810779КРЫШКА6
3NSSNOT SOLD SEPARATE Idle Mixture Screw/Spring6
5677511ПРОКЛАДКА3
6815633060Жиклёр (.060) (.056 - 150/135 - WMH-24)6
67570Жиклёр .040 (175)6
6815633050Жиклёр (.050) (XR6/MAGNUM III/200)6
7810721РЫЧАГ дросселя (ВЕРХ/ЦЕНТР)2
7810722РЫЧАГ дросселя (НИЗ)1
78107221РЫЧАГ ДРОССЕЛЯ (НИЖНИЙ - СЕРИЯ WMH-A)1
8811284ПРОСТАВКА3
9810745ШАЙБА3
10810744ГАЙКА3
11NSSNOT SOLD SEPARATE Spring3
125815Жиклёр (.086) (XR6/MAGNUM III)3
126247ЖИКЛЁР ГЛАВНЫЙ (.090)3
123517Жиклёр (.084) (135/175/200)3
135225Жиклёр главный (.054)3
136359ЖИКЛЁР (.052)3
136246ЖИКЛЁР (.048)3
137831ГЛАВНЫЙ ЖИКЛЕР ТОПЛИВНЫЙ (.058) (XR6/MAGNUM III)3
135317Жиклёр (.046)3
14NSSNOT SOLD SEPARATE Gasket-Fuel Bowl3
15810738ПОПЛАВОК В СБОРЕ3
16F10064ВАЛ3
17NSSNOT SOLD SEPARATE Screw-Float3
18811690КОМПЛЕКТ СЕДЛА КЛАПАНА3
19NSSNOT SOLD SEPARATE Gasket-Valve Seat3
20823623Поплавковая камера (верх)1
20823624Поплавковая камера (центр/низ)2
219596Пробка главного жиклера15
22NSSNOT SOLD SEPARATE Gasket-Power/Progression JetAR
234215Жиклёр главной топливной системы (.066)6
234217Жиклёр главной системы (.062)6
234216Жиклёр (.064) главной топливной системы6
234215Жиклёр главной топливной системы (.066)2
234216Жиклёр (.064) главной топливной системы4
24808584Топливный жиклер (135 - WMH-28)6
25808612Винт с шайбой (#8-32 x .750)18
267900ТРОЙНИК (ВЕРХ/ЦЕНТР)2
277901УГОЛЬНИК (НИЗ)1
-8107492КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА1
-8116912Ремкомплект карбюратора1
-815791A92Комплект прокладок двигателя1
Рис. 46КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft Pistons And Connecting Rods
Cowls and Front Cover
REFНомер деталиНаименованиеКол-во
17620A4Верхний кожух в сборе1
17620A22Верхний кожух в сборе1
19447A18Верхний кожух в сборе, левый (устричный)1
267260Сальник тросов управления1
367258Подушка1
488227Теплозащитное покрытие1
4A193681Сальник (3.20 Inch) Oyster1
587987Кронштейн (верхний)2
5879871Кронштейн2
687985Кронштейн (нижний)2
6879851Кронштейн2
737562Винт (.312-18 x 1.00) нержавеющая сталь8
868049Экран1
868048Экран1
8680491ЩИТОК ВПУСКНОЙ - КОЖУХ (ПРАВЫЙ БОРТ) - (УСТРИЦА)1
8680481ЩИТОК ВПУСКНОЙ - КОЖУХ (ЛЕВЫЙ БОРТ) (УСТРИЦА)1
948409Винт (#10-16 x .625) нержавеющая сталь4
107619A1Верхний кожух в сборе1
107619A5Верхний кожух в сборе1
109452A3Верхний кожух в сборе, правый (устричный)1
1188227Теплозащитное покрытие1
1267260Сальник тросов управления1
12A193681Сальник (3.20 Inch) Oyster1
1362628Фиксатор капота цилиндрический2
1446785A5Замок кожуха в сборе2
1531312Винт (#10-32 x 0.875) крепления защёлки к барабану2
1615222ПЛАНКА РЕГУЛИРОВКИ - ЗАМОК КАПОТА2
1762629Фиксатор капота цилиндрический2
1862624Пружина натяжения фиксатора капота2
1930164ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ2
2045812ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ2
20859124ГАЙКА (#10-32) Нержавеющая сталь2
217532A2Крышка в сборе кожуха передняя1
217532A23Крышка в сборе кожуха передняя1
217532A32Крышка в сборе — передняя часть кожуха (устричная)1
217532A23Крышка в сборе кожуха передняя1
2267615Термоодеяло1
2387907Крюк1
2470332Винт (#10-16 x .500) крепления панели к нижнему кожуху1
2495700Винт (#10-16 x .50)1
2547341A1Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)1
2547341A11Комплект шнура с рукояткой ручного запуска1
Рис. 47КАРБЮРАТОР (WMH-30/31/32/33/34) CARBURETOR (WMH-30/31/32/33/34)
Top Cowl and Front Shield
REFНомер деталиНаименованиеКол-во
19742A88Верхний кожух в сборе (ЧЕРНЫЙ) (Без наклеек)1
19743A11Верхний кожух в сборе (СЕРЕБРИСТЫЙ) (Без наклеек)1
19743T11ВЕРХНИЙ КОЖУХ1
19742A92Верхний кожух в сборе (XR6) (Без наклеек)1
19742T92ВЕРХНИЙ КОЖУХ В СБОРЕ-ЧЕРНЫЙ1
19742A93Верхний кожух в сборе (MAGNUM III - СЕРЫЙ) (Без наклеек)1
19743T10ВЕРХНИЙ КОЖУХ1
19743A10Верхний кожух в сборе (MAGNUM III - СЕРЕБРИСТЫЙ) (Без наклеек)1
19743T10ВЕРХНИЙ КОЖУХ1
19743A8Верхний кожух в сборе (150 TRACKER) (Без наклеек)1
19743A13Верхний кожух в сборе (175/200 TRACKER) (Без наклеек)1
2812784Сальник1
3815478САЛЬНИК1
4814823A1Комплект шумоизоляции1
4815225A1Комплект шумоизоляции1
5815227ЗВУКОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ1
669267Винт (.312-18 x 1.750)2
770132Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера2
78M0042642Шайба (.323 x .562 x .063)2
873286ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ2
9815848Гайка (.312)2
10184741Кронштейн2
1118506Втулка уплотнительная3
1118506001Втулка уплотнительная3
1228636ВИНТ (.250-20 x .750)4
1356720ШАЙБА (.330 x .750 x .060) Нержавеющая сталь4
14813096Крюк2
14813096A2Комплект крючка2
1536001ШАЙБА2
16813074Ролик2
168M0207770Ролик @32
1713194Кольцо стопорное2
14813096A2Комплект крючка2
16815263РОЛИК2
168M0207770Ролик @32
178237951Стопорное кольцо2
18816992Винт8
19187021Фиксатор1
2018173КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА1
20893763Кронштейн фиксатора ролика1
21816838Проставка1
2247341A1Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)1
2247341A11Комплект шнура с рукояткой ручного запуска1
2318755A1Передний щиток в сборе (ЧЕРНЫЙ) (Без наклеек)1
2318755A2Передний щиток в сборе (СЕРЫЙ) (Без наклеек)1
2318755A4Передний щиток в сборе (СЕРЕБРИСТЫЙ) (Без наклеек)1
2318755A3Передний щиток в сборе (TRACKER) (Без наклеек)1
2477137ВИНТ (.190-16 x .620)4
2556681ШАЙБА (.203 x .500 x .032)4
258M0204666ШАЙБА (.203 x .500 x .032)4
26813562Сальник1
Рис. 48Кожухи И Передняя Крышка Cowls and Front Cover
SWIVEL BRACKET AND STEERING ARM
REFНомер деталиНаименованиеКол-во
1818904T1Кронштейн поворотный1
287735Сальник нижний масляный1
3818764ВТУЛКА2
433504Кольцо уплотнительное1
48M0214926Кольцо уплотнительное @101
5816039Проставка1
674036ШТУЦЕР СМАЗОЧНЫЙ2
68M0169589Штуцер для смазки2
7821207ВТУЛКА2
864014Винт (.250-28 x .500)2
999661A26Поворотная цапфа в сборе, короткий конец, чёрный1
999661A35Палец поворотный в сборе1
1092876A10Тяга в сборе1
1092876A12Тяга в сборе1
11849838ВИНТ (.375-24 x 1.250)1
12826709113Гайка (.375-24) нержавеющая сталь2
128M0204726Гайка (.375-24) латунная2
1337828ШАЙБА (.390 x .625 x .062) Нержавеющая сталь2
1442961A1Вилка в сборе, нижняя1
1442961A06Вилка в сборе нижняя1
1567684Кольцо стопорное1
16816432Шайба упорная1
17NSSNOT SOLD SEPARATE Decal, Serial Overlaminate1
1811288Бампер нижней вилки X-Long1
1811288001Бампер нижней вилки1
1988882УПОР верхней вилки1
Рис. 49ВЕРХНИЙ КОЖУХ И ПЕРЕДНИЙ ЩИТ Top Cowl and Front Shield
Gear Housing Chart (S/N-0G437999 & Below)
REFНомер деталиНаименованиеКол-во
-9148A69Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG)(ЧЕРНЫЙ)1
-9148A72Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (ЧЕРНЫЙ)1
-9148T85Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)1
-9148A70Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)1
-9148T84Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)1
-9148A73Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG)(СЕРЫЙ)1
-9148T91ORD 1647-9148T85 Mercury / Quicksilver1
-9148A76Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)1
-9148T86Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)1
-9148A77Корпус редуктора в сборе встречного вращения (X-LONG)(СЕРЫЙ)1
-9148T92ORD 1647-9148T86 Mercury / Quicksilver1
Рис. 50ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM
Reed Block and Cylinder Head
REFНомер деталиНаименованиеКол-во
118787F1Головка цилиндра2
1184888Головка цилиндра2
18M0143213Головка цилиндра2
118488F1Головка цилиндра2
18M0143213Головка цилиндра2
118488F1Головка цилиндра2
18M0143213Головка цилиндра2
118488F2Головка цилиндра в сборе2
2187851Прокладка2
218785TПрокладка2
28228441ПРОКЛАДКА2
2822844T05Прокладка2
28228441ПРОКЛАДКА2
2822844T05Прокладка2
28228441ПРОКЛАДКА2
2822844T05Прокладка2
398534ВИНТ (.375-16 x 2.30)24
425909Шайба (.406 x .812 x .065) (применять где применимо)24
562386Прокладка термостата2
58M0204714Прокладка @42
690390A1Комплект крышки2
775692ТЕРМОСТАТ (143 ГРАД.)2
835386ВИНТ (.312-18 x 1.00)4
968727ШТУЦЕР (.250-18) 90 градусов - Латунь1
9687271ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ1
107765377ШЛАНГ (24.500 дюймов бухта)3
1077653101Шланг (48.00 дюймов, бухта)3
1168728ШТУЦЕР1
12816311Стяжка (8.00 дюймов)AR
12816311TСТЯЖКА (8.00 дюймов)AR
1397465Датчик температуры (правый борт)1
1443517A9Пластина в сборе1
1528668ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ8
16146972ПРОКЛАДКА1
1763779Штифт установочный (.250 x .625)4
1875953БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ6
1975362A1Лепестковый клапан в сборе6
20961832ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА12
21823588Винт (#8-32 x .250)60
2255715Винт (.250-20 x .880)6
2396529Винт (.250-20 x 2.00)6
24814612Термостатический воздушный клапан (старая конструкция)1
2523567ЗАЖИМ1
2669205С-ОБРАЗНАЯ ШАЙБА1
268M0084613Пружинная шайба1
27812832Винт (#10-16 x .500)1
27878608Винт (#10-16 x .500)1
2813536A7Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (2-ПРОВОДНЫЙ)1
28A13536A6Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (4-ПРОВОДНЫЙ)1
29137151Фиксатор2
3098257ВИНТ (.312-18 x .500)2
3156759ШТУЦЕР ЕРШОВЫЙ4
3299130122Трубка (20,00 футов, бухта) дренажная1
32892024122Шланг (240.00 дюймов, бухта)1
3342698Обратный клапан (запрессовываемый - длиной 13/16")7
33426982Обратный клапан7
3342623Обратный клапан (запрессовываемый)1
33426233Обратный клапан1
34822715Угловой штуцер (запрессовываемый)6
3555098J-ОБРАЗНЫЙ ЗАЖИМ1
358M0024808J-образный зажим1
-815791A92Комплект прокладок двигателя1
-812815A92Головка блока цилиндров в сборе1
-878365T00Головка блока цилиндров в сборе1
-812817A92Головка блока цилиндров в сборе1
-812817T97Головка блока цилиндров в сборе1
-823434A93Головка блока цилиндров в сборе1
-823434T97Головка блока цилиндров в сборе1
-823434A93Головка блока цилиндров в сборе1
-823434T97Головка блока цилиндров в сборе1
-812817A92Головка блока цилиндров в сборе1
-812817T97Головка блока цилиндров в сборе1
-813043A94Головка блока цилиндров в сборе1
-813043T97Головка блока цилиндров в сборе1
Рис. 51ТАБЛИЦА РЕДУКТОРОВ (S/N-0G437999 И РАНЕЕ) Gear Housing Chart (S/N-0G437999 & Below)
DUAL ENGINE EXTENSION KIT
REFНомер деталиНаименованиеКол-во
-92876A9Комплект удлинения для двух двигателей1
148462Кольцо уплотнительное (.614 x .070)1
271565A2Труба в сборе1
341055ОПОРА1
442100ШАЙБА СТОПОРНАЯ2
537984ГАЙКА (.875-14) Система наклона2
58M0041651ГАЙКА (.875-14)2
688404Шайба стопорная2
738601ВИНТ (.250-28 x 1.250)4
817729A1Кронштейн2
962055Винт (.312-24 x 1.250)4
1017728ШАЙБА С УСИКОМ4
1114000Винт (.375-24 x 1.25)4
11849838ВИНТ (.375-24 x 1.250)4
1234863ГАЙКА (.375-24)6
128M0204726Гайка (.375-24) латунная6
13979331Рычаг рулевого управления2
138M0026167РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ2
1423651ВТУЛКА (1.625)2
1597931Трубка (4.00 дюйма)2
168149513Соединитель (15,00 дюймов)1
168M0026098СОЕДИНИТЕЛЬ 15 ДЮЙМ1
1742099Гайка (.562-18)1
18821169МУФТА1
1934931ШАЙБА (.406 x .734 x .063) Нержавеющая сталь2
2094319Винт (.375-24 x 1.5)1
Рис. 52АКСЕССУАРЫ ACCESSORIES
Miscellaneous Information
REFНомер деталиНаименованиеКол-во
0814698Каталог запчастей 40 л.с./30 водомёт1
0814323A90Комплект наклеек1
0814323A94Комплект наклеек1
0814323A96Комплект наклеек1
0814323A96Комплект наклеек1
0822166A92Комплект наклеек1
0810462A94Комплект наклеек1
0810462A97Комплект наклеек1
0810462A97Комплект наклеек1
0826324A95Комплект наклеек1
0826324A97Комплект наклеек1
0826324A97Комплект наклеек1
0815626A93Комплект наклеек1
0824732A94Комплект наклеек1
0824732A96Комплект наклеек1
0826323A95Комплект наклеек1
0826323A96Комплект наклеек1
0826323A96Комплект наклеек1
010118970РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ1
010134970РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ1
010160970РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ1
Рис. 53РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА Reed Block and Cylinder Head
FUEL PUMP
REFНомер деталиНаименованиеКол-во
1880890T1Топливный насос1
2NSSNOT SOLD SEPARATE Body1
3881544Пружина1
4881545Плунжер1
5881546Пружина1
6881547Диафрагма1
7881548Штифт1
8NSSNOT SOLD SEPARATE Body1
9NSSNOT SOLD SEPARATE Diaphragm1
10NSSNOT SOLD SEPARATE Body1
11881550Винт3
12881333Гайка3
13804255Уплотнительное кольцо1
138M0050719Уплотнительное кольцо1
14879650Хомут2
1456762СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)2
15804256Болт (M6 x 30)2
16881543Шланг1
16881543002Трубка1
17881542Кронштейн1
188527768Болт (M6 x 16)1
18811188TБолт1
198528161Гайка1
1982382MГайка1
20881538T1Фильтр в сборе1
20881538T02Топливный фильтр в сборе1
21881540Элемент 1.75 дюйма1
218M0168897Топливный фильтр1
218M0101436Фильтрующий элемент 1.50 дюйма1
218M0117705Топливный фильтр1
22826966MУплотнительное кольцо1
22826966TУплотнительное кольцо1
23881541Поплавок1
24881539Стакан1
248M0101437Стакан1
248M0137185Стакан топливного фильтра1
25879650Хомут2
2556762СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)2
26804260Кронштейн1
27804112Болт (M7 x 48)2
28804113Штифт установочный2
2984292MШайба2
30804257Рычаг переключения топлива1
31881334Вал1
32804259Штифт2
3282738MШтифт роликовый2
33830757130Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.1
338M0108349Шланг (70 дюймов, бухта)1
34816311TСТЯЖКА (8.00 дюймов)1
35822769Соединитель1
36NSSNOT SOLD SEPARATE Cap1
37828547T1Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)1
-858732T01Комплект прокладок1
-858732T02Комплект прокладок головки блока цилиндров1
-858732T02Комплект прокладок головки блока цилиндров1
-881310T1Головка блока цилиндров в сборе1
-881310T09Головка блока цилиндров1
Рис. 54КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ DUAL ENGINE EXTENSION KIT
Fuel Pump (Square Fuel Pump)
REFНомер деталиНаименованиеКол-во
46232ШТУЦЕР ВПУСКА ТОПЛИВА1
570007Штуцер 45 градусов топливного насоса4
690430ПРОКЛАДКА карбюратора3
6904301Прокладка3
720184Гайка (1/4-28X7/32) резиновой опоры12
78M0207775Гайка @512
873498ХОМУТAR
8816311TСТЯЖКА (8.00 дюймов)AR
942859A2Клапан в сборе обогатителя1
10633001ХОМУТ1
1169079ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ1
1245915КЛЕММНАЯ КОЛОДКА2
1335519ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА2
1499130122Трубка (20,00 футов, бухта) дренажная1
14892024122Шланг (240.00 дюймов, бухта)1
159912688Трубка (36.00 дюймов, бухта)2
1615930A15РЕМКОМПЛЕКТ НАСОСА Топливный1
1742990A3РЕМКОМПЛЕКТ ДИАФРАГМЫ1
17857005A1Ремкомплект диафрагмы1
18NSSNOT SOLD SEPARATE Check Valve-Rubber2
19NSSNOT SOLD SEPARATE Gasket-Boost1
20NSSNOT SOLD SEPARATE Diaphragm2
21NSSNOT SOLD SEPARATE Gasket-Pulse1
22NSSNOT SOLD SEPARATE Spring1
23NSSNOT SOLD SEPARATE Cap1
24NSSNOT SOLD SEPARATE Check Valve2
25NSSNOT SOLD SEPARATE Retainer2
26NSSNOT SOLD SEPARATE Spring1
27NSSNOT SOLD SEPARATE Cap1
2898769ПРОКЛАДКА ОСНОВАНИЯ1
288M0204705Прокладка @21
29144303ОСНОВАНИЕ1
3098775A2Пластина1
30987752Пластина1
3156800ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции1
3264704ШТУЦЕР ТОПЛИВНОЙ ЛИНИИ К КАРБЮРАТОРУ1
3219688Штуцер1
3316452ВИНТ (#12-24 x 2.00)2
344000310ВИНТ (M5 x 40)2
354002314ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА2
3614868ШТУЦЕР1
3764704ШТУЦЕР ТОПЛИВНОЙ ЛИНИИ К КАРБЮРАТОРУ1
3719688Штуцер1
3899127109Шланг (57,00 дюймов, бухта)1
388M0108355Шланг (57 дюймов, бухта)1
3916494ФИЛЬТР топливный1
39816296Q03Фильтр топливный @31
4015279ХОМУТ1
4164705ШТУЦЕР ВПУСКА НАСОСА1
429912976Трубка контрольной струи1
428M0108349Шланг (70 дюймов, бухта)1
43424251Тройник1
43424253Штуцер1
4436221УГОЛЬНИК ТОПЛИВНОЙ ЛИНИИ К ПЕРЕХОДНИКУ1
4530186ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА1
4630187СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА1
4630185Q3Быстроразъемный узел, сторона бака - байонетного типа1
4730189ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА1
4820415Кольцо уплотнительное стержня переходника1
4816524УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма1
4930188ШАЙБА ПЕРЕХОДНИКА1
5069067ВИНТ (.250-20 x 1.375)1
5192037Уплотнение переходника1
529912976Трубка контрольной струи1
528M0108349Шланг (70 дюймов, бухта)1
-90484A88Комплект прокладок
Рис. 55Разная информация Miscellaneous Information
Power Trim Components Metal Motor Housing
REFНомер деталиНаименованиеКол-во
-818186A6Узел гидроподъема в сборе1
-826729A10ORD 8M0143217 Mercury / Quicksilver1
-826729A2Узел триммера и наклона в сборе1
-855998A11Комплект гидроподъема1
1811604FКоллектор в сборе1
256800ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции9
3811605FЦилиндр наклона в сборе1
3880952A03ORD 8M0078330 Mercury / Quicksilver1
4811608Комплект штока поршня тримма и наклона болтового типа1
5823553Ремкомплект штока поршня тримма (гаечный тип)1
5823553TШток поршня подъёма1
6811606Комплект направляющих1
6878239A02Комплект торцевой крышки цилиндра наклона1
7811607A1Ремонтный комплект1
8811610A1Комплект обратного клапана1
8823553TШток поршня подъёма1
999638A1Направляющая в сборе2
98M0021648Торцевая крышка в сборе2
1043397A6Поршень/шток в сборе Power Trim левый1
10878413A1Поршень в сборе1
1043398A3Поршень/шток в сборе Power Trim правый1
10878414T01Поршень в сборе1
1112184A1Фильтр подъёма в сборе1
12821539ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ1
13813442A2Узел ручного сброса в сборе1
13893929A01Комплект предохранительного клапана1
14812844Стопорное кольцо E-образное1
14815949001Стопорное кольцо E-образное1
154000327ВИНТ (M6 x 14)4
1643450Шайба4
164002315ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)4
17811611Крышка1
18811612A2Комплект уплотнительных колец1
18811612A3Ремкомплект уплотнительных колец1
19811628Мотор тримма1
19878265A6КОМПЛЕКТ ДЛЯ УСТАНОВКИ ТРИММА1
19A828708Мотор в сборе (см. разбивку мотора гидроподъёма)1
19A878265A4Мотор тримма1
20811619Гребной вал1
20828710Шарнир привода1
21996251Вал1
2199625002Вал1
22811615Винт длинный2
22828709Винт (длинный)2
22881768A1Комплект винт/шайба2
22811616Винт короткий2
23811613Штекер в сборе1
24811617FНасос1
24811617T1НАСОС1
25811614Вал в сборе1
258M0142997Ремкомплект вала наклона1
2656800ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции2
27818298A1Комплект анода1
27818298Q1Комплект анода1
284000330ВИНТ (M6 x 25)2
288M0204707ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ2
2929245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь2
298M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ2
30996301Пластина-фиксатор2
308M0045383Ударная пластина2
3158643Шайба стопорная (.375)2
3246335ГАЙКА (.375-24)2
3344431Штифт канавки нижний1
33878267Штифт1
344000377ВИНТ (M10 x 30)6
354002319ШАЙБА6
3622875ЗАЖИМ2
3626550Хомут2
3769205С-ОБРАЗНАЯ ШАЙБА2
378M0084613Пружинная шайба2
38817626Винт (#10-16 x .380)2
38878607Винт (#10-16 x .375)2
Рис. 56ТОПЛИВНЫЙ НАСОС FUEL PUMP
Gear Housing Propeller Shaft - Standard-135/150/175/200
REFНомер деталиНаименованиеКол-во
-9148A18Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)1
-9148A19Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)1
-9148T82Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)1
-9148A20Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)1
-9148T87ORD 1647-9148T81 Mercury / Quicksilver1
-9148A21Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)1
-9148T88ORD 1647-9148T82 Mercury / Quicksilver1
-9148A8КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)1
-9148T84Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)1
-9148A9Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) TRACKER1
-9148T85Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)1
-9148A10Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)1
-9148T84Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)1
-9148A13Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (СЕРЫЙ)1
-9148T91ORD 1647-9148T85 Mercury / Quicksilver1
19148A11КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)1
19148T47Корпус редуктора — базовый — черный1
19148A12Корпус редуктора в сборе базовый (серый)1
19148T47Корпус редуктора — базовый — черный1
4878956Кулачок переключения1
48789562Кулачок переключения передач1
4989594A1Толкатель в сборе1
50816520Штанга привода сцепления1
5079911A1Штанга1
5179910Пружина1
5278910ШайбаAR
5378906Палец1
538M0084245Штифт фиксатора пружины1
5447397A1Комплект регулировочных шайб (.002-3-5-10)AR
5578172A1Подшипник конический роликовый в сборе1
5644102A2Шестерня переднего хода в сборе (135/150) (включая шестерню заднего хода)1
5644104A2Шестерня переднего хода в сборе (175/200/XR6/Magnum III) (включая шестерню заднего хода)1
5644104T2КОМПЛЕКТ ШЕСТЕРЕН1
5773363ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)2
5773363TПОДШИПНИК2
57549281ПОДШИПНИК РОЛИКОВЫЙ1
5878959Храповик скользящей муфты1
58823174TORD 8M0100493 Mercury / Quicksilver1
5978905Палец крестовый1
598M0084243ШТИФТ КРЕСТОВИНА1
6078909Палец фиксатора2
6178962Пружина2
6294148Гребной вал1
63NSSNOT SOLD SEPARATE Reverse Gear (Part of 43-44102A2 or 43-44104A2)1
64681001КОЛЬЦО УПОРНОЕ1
6588957A1Подшипник шариковый1
6588957TПодшипник шариковый1
6631534Уплотнительное кольцо1
668M0214920УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
6743567A1Обойма подшипника в сборе1
6743567T1ОБОЙМА ПОДШИПНИКА В СБОРЕ1
6830956Подшипник игольчатый1
6830956TПОДШИПНИК ИГОЛЬЧАТЫЙ1
6976868САЛЬНИК ВНУТРЕННИЙ2
698M0248882САЛЬНИК @52
7030281ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА1
7179447Шайба стопорная с усиком1
7279448Фиксатор1
728M2011027ФИКСАТОР1
7331640A1Пластина-триммер в сборе, корпус редуктора1
7331640Q4ТРИММЕР1
7466024ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА1
7567891Заливная пробка1
758M0039169ЗАЛИВНОЙ БЛОК1
7634933ГАЙКА (.437-20) Шпилька из нержавеющей стали2
768M0204653Гайка2
7765210ВИНТ (.375-16 x 1.00)1
7774727Винт (.375-16 x 6.00) корпуса редуктора1
7813171Ступица упорная1
78835467Q01КОМПЛЕКТ УПОРНЫХ ШАЙБ1
7931211A2Шайба шлицевая1
7931211Q03ШАЙБА В СБОРЕ1
80816629Стопорная шайба с усиком1
80816629QШАЙБА СТОПОРНАЯ1
8152707A1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
8152707Q1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
82423511Шайба стопорная зубчатая1
8345176Шайба (.453 x .812 x .105) нержавеющая сталь2
-89238A2Комплект сальников1
-815791A90Комплект прокладок1
-815791A92Комплект прокладок двигателя1
-815809A90Комплект прокладок1
-815791A92Комплект прокладок двигателя1
-815810A90Комплект прокладок1
-815791A92Комплект прокладок двигателя1
Рис. 57ТОПЛИВНЫЙ НАСОС (КВАДРАТНЫЙ ТОПЛИВНЫЙ НАСОС) Fuel Pump (Square Fuel Pump)
Power Trim Components (Design II)
REFНомер деталиНаименованиеКол-во
-818186A3Power Trim в сборе1
1811604TКоллектор в сборе1
1811604FКоллектор в сборе1
299616Резьбовая пробка9
256800ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции9
3811605TЦилиндр наклона в сборе1
3880952A03ORD 8M0078330 Mercury / Quicksilver1
4811608Комплект штока поршня тримма и наклона болтового типа1
5811609Шток поршня тримма гайкового типа1
5823553TШток поршня подъёма1
6811606Комплект направляющих1
6878239A02Комплект торцевой крышки цилиндра наклона1
7811607A1Ремонтный комплект1
8811610A1Комплект обратного клапана1
8823553TШток поршня подъёма1
999638A1Направляющая в сборе2
98M0021648Торцевая крышка в сборе2
1043397A6Поршень/шток в сборе Power Trim левый1
10878413A1Поршень в сборе1
1043398A3Поршень/шток в сборе Power Trim правый1
10878414T01Поршень в сборе1
1112184A1Фильтр подъёма в сборе1
1219603Штифт канавки1
12821539ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ1
13811618Клапан в сборе1
13893929A01Комплект предохранительного клапана1
14812844Стопорное кольцо E-образное1
14815949001Стопорное кольцо E-образное1
154000327ВИНТ (M6 x 14)4
1643450Шайба4
164002315ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)4
17811611Крышка1
18811612A1Ремкомплект уплотнительных колец1
18811612A3Ремкомплект уплотнительных колец1
19811613Штекер в сборе1
20811614Вал в сборе1
208M0142997Ремкомплект вала наклона1
2199616Резьбовая пробка2
2156800ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции2
22811628Мотор тримма1
22878265A6КОМПЛЕКТ ДЛЯ УСТАНОВКИ ТРИММА1
23811615Винт длинный2
23811616Винт короткий2
24811617TНасос1
24811617T1НАСОС1
25811619Гребной вал1
2699625Вал1
2699625002Вал1
2743396A2Анод в сборе1
27818298Q1Комплект анода1
284000330ВИНТ (M6 x 25)2
288M0204707ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ2
2929245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь2
298M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ2
30996301Пластина-фиксатор2
308M0045383Ударная пластина2
3158643Шайба стопорная (.375)2
3246335ГАЙКА (.375-24)2
3344431Штифт канавки нижний1
33878267Штифт1
34814609A1ЖГУТ ПРОВОДОВ В СБОРЕ Управление POWER TRIM1
3588808A22ТРОС В СБОРЕ (6-3/8" - КРАСНЫЙ)1
3588808A23ТРОС В СБОРЕ (24" - КРАСНЫЙ)1
3587379A14Провод в сборе (2.750 дюйма)1
3622875ЗАЖИМ2
3769205С-ОБРАЗНАЯ ШАЙБА2
378M0084613Пружинная шайба2
3869079ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ2
394000377ВИНТ (M10 x 30)6
40400258СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь6
Рис. 58Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing
CYLINDER BLOCK AND END CAPS
REFНомер деталиНаименованиеКол-во
19765A13Блок цилиндров (135/150)1
19763A17Блок цилиндров (XR6/Magnum III)1
19763T17БЛОК ЦИЛИНДРОВ1
19763A23Блок цилиндров (XR6/Magnum III)1
19763T23БЛОК ЦИЛИНДРОВ1
19763A17Блок цилиндров (XR6/Magnum III)1
19763T17БЛОК ЦИЛИНДРОВ1
19763A61Блок цилиндров (200)1
19763T61БЛОК ЦИЛИНДРОВ1
19763A23Блок цилиндров (XR6/Magnum III)1
19763T23БЛОК ЦИЛИНДРОВ1
276175ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)4
2818138ШПИЛЬКА (1-3/4")2 or 6
28M0034455ШПИЛЬКА 1.7502 or 6
367065ШПИЛЬКА (5-1/2")2
3670654ШПИЛЬКА (.375-16/.375-24 x 5.620)2
378438Шпилька (6-3/4")2
38M0034454ШПИЛЬКА (.375-16/.375-24 x 6.87)2
443044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)2
567296Штифт (обоймы подшипника)2
58M0036405Штифт2
611338Прокладка2
742249Крышка (верхняя)1
78M0088723КРОНШТЕЙН СТАРТЕРА1
8828213Винт (.312-18 x 1.500) шестигранный с фланцем2
873657ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)2
926993СТОПОРНАЯ ШАЙБА (.312)4
98M0204647Стопорная шайба (.312)4
1076867КРЫШКА СТАРТЕРА (НИЖНЯЯ)1
11815549ВИНТ (.312-18 x 2.00)2
11828214Винт (.312-18 x 2.00) шестигранный с фланцем2
11A99448Втулка1
1266717ВИНТ (.375-16 x 3.250)8
1274824Винт (.312-18 x 1.250)6
139642A1Крышка торцевая верхняя в сборе1
13858521T1УЗЕЛ КОНЦЕВОЙ КРЫШКИ1
1454029УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)1
1516756A4Комплект подшипников1
1641953Сальник1
1769034ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)4
1730225ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)4
1963153J-образная защёлка1
2015094ШПИЛЬКА (.190-32 x 1.870)1
2115093ШПИЛЬКА (#10-32 x 1.00)2
218M0034435ШПИЛЬКА2
2267269Проставка1
2349221Шайба (.187 x .500 x .062) неопреновая3
238M0204663ШАЙБА @53
25816874Барашковая гайка (#10-32)3
2642248Кронштейн1
26422482Кронштейн1
2749668Винт (.250-20 x .750)2
287809A1Крышка торцевая в сборе1
287809T1УЗЕЛ КОНЦЕВОЙ КРЫШКИ1
2962700Кольцо уплотнительное (3.237 x .103)1
3041953Сальник2
3128636ВИНТ (.250-20 x .750)4
3226992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь4
3364022Винт (.250-20 x 2.125)1
3464015Гайка (.250-20) клеммы стартерного соленоида1
3526852ЗАГЛУШКА Нейлоновая1
3687076A10Регулятор холостого хода1
3869020ВИНТ (#10-32 x .875)3
38690201ВИНТ (#10-32 x .875)3
3938833ШАЙБА3
-815791A92Комплект прокладок двигателя1
-812815A92Головка блока цилиндров в сборе1
-878365T00Головка блока цилиндров в сборе1
-812817A92Головка блока цилиндров в сборе1
-812817T97Головка блока цилиндров в сборе1
-823434A93Головка блока цилиндров в сборе1
-823434T97Головка блока цилиндров в сборе1
-823434A93Головка блока цилиндров в сборе1
-823434T97Головка блока цилиндров в сборе1
-812817A92Головка блока цилиндров в сборе1
-812817T97Головка блока цилиндров в сборе1
-813043A94Головка блока цилиндров в сборе1
-813043T97Головка блока цилиндров в сборе1
Рис. 59РЕДУКТОР ГРЕБНОГО ВАЛА - СТАНДАРТ-135/150/175/200 Gear Housing Propeller Shaft - Standard-135/150/175/200
Carburetor
REFНомер деталиНаименованиеКол-во
19242A33Карбюратор (верхний) - (WH-40)1
19242A34Карбюратор (средний) - (WH-40)1
19242A35КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-40)1
17563A10Карбюратор (верхний) - (WH-35)1
17563A11Карбюратор (средний) - (WH-35)1
17563A12Карбюратор (нижний) - (WH-35)1
17563A13КАРБЮРАТОР (ВЕРХНЯЯ ЧАСТЬ) - (WH-38)1
17563A14КАРБЮРАТОР (СРЕДНЯЯ ЧАСТЬ) - (WH-38)1
17563A15КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-38)1
26249ЖИКЛЁР ГЛАВНЫЙ (.096)6
28423Жиклёр (.094) воздушный (.094)6
26680Жиклёр (.078) (WME1/2)-115 WME-146
3NSSNOT SOLD SEPARATE Gasket-Cover Plate3
46032КРЫШКА ПЛАСТИНЫ3
5NSSNOT SOLD SEPARATE Screw-Cover Plate15
67822КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ3
67823КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ (ЦЕНТР/НИЗ)1
67822КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ2
7NSSNOT SOLD SEPARATE Screw-Fuel Bowl18
86025ПРОБКА (ГЛАВНЫЙ ЖИКЛЁР)6
9NSSNOT SOLD SEPARATE Gasket-Main Jet6
104216Жиклёр (.064) главной топливной системы6
106246ЖИКЛЁР (.048)6
106028ЖИКЛЁР (.050)6
106359ЖИКЛЁР (.052)6
106201ЖИКЛЁР (.080)6
11NSSNOT SOLD SEPARATE Screw-Float Pin6
12NSSNOT SOLD SEPARATE Gasket--Inlet Needle and Seat6
137824ИГЛА/СЕДЛО В СБОРЕ ВПУСКНЫЕ6
14NSSNOT SOLD SEPARATE Gasket-Nozzle Boss6
159267Поплавок6
16NSSNOT SOLD SEPARATE Pin-Float Lever6
17NSSNOT SOLD SEPARATE Gasket-Fuel Bowl3
184541Винт-пробка - канал жиклёра главной топливной системы6
19NSSNOT SOLD SEPARATE Gasket-Bleed Jet Plug6
205213Жиклёр главный (.056)6
207831ГЛАВНЫЙ ЖИКЛЕР ТОПЛИВНЫЙ (.058) (XR6/MAGNUM III)6
206487ЖИКЛЁР ГЛАВНЫЙ (.060)6
205317Жиклёр (.046)6
206246ЖИКЛЁР (.048)6
216027ВИНТ3
2267752Рычаг дросселя3
23NSSNOT SOLD SEPARATE Spring-Throttle Return3
246031ПРОСТАВКА3
256022ВАЛ3
26NSSNOT SOLD SEPARATE Ring-Retainer-Throttle Shaft3
276023КЛАПАН ДРОССЕЛЬНЫЙ (WH-40) (WH-48)6
279496Клапан дроссельной заслонки (WH-32)6
279545Клапан дроссельной заслонки (WH-38) (WH-35)6
28NSSNOT SOLD SEPARATE Screw-Throttle Valve12
-6452РЕМКОМПЛЕКТ ПРОКЛАДОК1
-8506Ремонтный комплект карбюратора WH-481
-7826РЕМОНТНЫЙ КОМПЛЕКТ WH-381
Рис. 60Компоненты гидроподъема (Design II) Power Trim Components (Design II)
POWER TRIM COMPONENTS Metal Motor Housing
REFНомер деталиНаименованиеКол-во
-818186A6Узел гидроподъема в сборе1
-826729A10ORD 8M0143217 Mercury / Quicksilver1
-826729A2Узел триммера и наклона в сборе1
-855998A11Комплект гидроподъема1
1811604FКоллектор в сборе1
256800ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции9
3811605FЦилиндр наклона в сборе1
3880952A03ORD 8M0078330 Mercury / Quicksilver1
4811608Комплект штока поршня тримма и наклона болтового типа1
5823553Ремкомплект штока поршня тримма (гаечный тип)1
5823553TШток поршня подъёма1
6811606Комплект направляющих1
6878239A02Комплект торцевой крышки цилиндра наклона1
7811607A1Ремонтный комплект1
8811610A1Комплект обратного клапана1
8823553TШток поршня подъёма1
999638A1Направляющая в сборе2
98M0021648Торцевая крышка в сборе2
1043397A6Поршень/шток в сборе Power Trim левый1
10878413A1Поршень в сборе1
1043398A3Поршень/шток в сборе Power Trim правый1
10878414T01Поршень в сборе1
1112184A1Фильтр подъёма в сборе1
12821539ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ1
13813442A2Узел ручного сброса в сборе1
13893929A01Комплект предохранительного клапана1
14812844Стопорное кольцо E-образное1
14815949001Стопорное кольцо E-образное1
154000327ВИНТ (M6 x 14)4
1643450Шайба4
164002315ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)4
17811611Крышка1
18811612A2Комплект уплотнительных колец1
18811612A3Ремкомплект уплотнительных колец1
19811628Мотор тримма1
19878265A6КОМПЛЕКТ ДЛЯ УСТАНОВКИ ТРИММА1
19A828708Мотор в сборе (см. разбивку мотора гидроподъёма)1
19A878265A4Мотор тримма1
20811619Гребной вал1
20828710Шарнир привода1
21996251Вал1
2199625002Вал1
22811615Винт длинный2
22828709Винт (длинный)2
22881768A1Комплект винт/шайба2
22811616Винт короткий2
23811613Штекер в сборе1
24811617FНасос1
24811617T1НАСОС1
25811614Вал в сборе1
258M0142997Ремкомплект вала наклона1
2656800ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции2
27818298A1Комплект анода1
27818298Q1Комплект анода1
284000330ВИНТ (M6 x 25)2
288M0204707ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ2
2929245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь2
298M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ2
30996301Пластина-фиксатор2
308M0045383Ударная пластина2
3158643Шайба стопорная (.375)2
3246335ГАЙКА (.375-24)2
3344431Штифт канавки нижний1
33878267Штифт1
344000377ВИНТ (M10 x 30)6
354002319ШАЙБА6
3622875ЗАЖИМ2
3626550Хомут2
3769205С-ОБРАЗНАЯ ШАЙБА2
378M0084613Пружинная шайба2
38817626Винт (#10-16 x .380)2
38878607Винт (#10-16 x .375)2
Рис. 61БЛОК ЦИЛИНДРОВ И КРЫШКИ CYLINDER BLOCK AND END CAPS
Steering Attaching Kit (XR4/ Magnum II)
REFНомер деталиНаименованиеКол-во
-92876A3Комплект крепления рулевого управления (одинарный)1
141055ОПОРА1
288319Соединительная муфта1
2850791TСоединительная муфта1
373732ВИНТ (.375-24 x 1.120)2
434863ГАЙКА (.375-24)3
48M0204726Гайка (.375-24) латунная3
559702ВИНТ (.250-28 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ4
688404Шайба стопорная2
771565Труба направляющая троса1
837984ГАЙКА (.875-14) Система наклона2
88M0041651ГАЙКА (.875-14)2
942100ШАЙБА СТОПОРНАЯ2
1078862A2Комплект уплотнений1
1019624A1Комплект уплотнений1
1142101ПРОСТАВКА2
Рис. 62Карбюратор Carburetor
Bottom Cowl
REFНомер деталиНаименованиеКол-во
1878587A1Поддон нижний в сборе1
2858743A2Поддон нижний в сборе1
28M0113913Кожух нижний, правый борт B1
38253181Уплотнение капота (41,00 дюйма)2
38M0109217Уплотнение кожуха2
4878547TВставка1
582130040ВИНТ (M6 x 40)8
6831209Фиксатор1
7858742Чехол холостого выпуска1
8859251ВТУЛКА УПЛОТНИТЕЛЬНАЯ1
88M0039078Втулка уплотнительная1
9827948Штуцер1
10855576Шайба1
11816311TСТЯЖКА (8.00 дюймов)6
12830756109Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)1
128M0108355Шланг (57 дюймов, бухта)1
13881535Шланг (32.00 дюйма)1
149912688Трубка (36.00 дюймов, бухта)1
15817518Тройник1
1682130020ВИНТ (M6 x 20)2
178587411ВТУЛКА УПЛОТНИТЕЛЬНАЯ1
17889724ВТУЛКА1
18856990Выключатель в сборе1
188M0235192Переключатель тримма1
19824868ВИНТ (M6 x 75)1
20821253F1Рукоятка передняя, чёрная1
20889740A02Комплект рукоятки1
2133589Втулка2
2248462Кольцо уплотнительное (.614 x .070)1
238219423Собачка1
2469057ШАЙБА (.281 x .734 x .063)1
25401366ГАЙКА (M6) Нержавеющая сталь1
2613541Разъём штыревой2
Рис. 63КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический POWER TRIM COMPONENTS Metal Motor Housing
Gear Housing Propeller Shaft - Counter Rotation
REFНомер деталиНаименованиеКол-во
0840561T69Редуктор в сборе1
0840561T70Редуктор в сборе1
0840561T71Редуктор в сборе1
1849781A2Редуктор в сборе (базовый)1
18M0084203Редуктор SM1
289594A1Толкатель в сборе1
3789562Кулачок переключения передач1
479911A1Штанга1
579910Пружина2
678906Палец1
68M0084245Штифт фиксатора пружины1
778910Шайба2
814469TОбойма подшипника1
988957TПодшипник шариковый1
10NSSNOT SOLD SEPARATE Reverse Gear (PART OF 43-15845A2)1
1115844Подшипниковый узел роликовый1
1242672TХраповик1
1378909Палец фиксатора2
1442671Палец крестовой1
1578962Пружина2
1615845A2Комплект шестерён1
17176151ПРОСТАВОЧНАЯ ШАЙБА (.125)AR
17176152ПРОСТАВОЧНАЯ ШАЙБА (.127)AR
17176153ПРОСТАВОЧНАЯ ШАЙБА (.129)AR
17176154ПРОСТАВОЧНАЯ ШАЙБА (.131)AR
17176155ПРОСТАВОЧНАЯ ШАЙБА (.133)AR
17176156ПРОСТАВОЧНАЯ ШАЙБА (.135)AR
17176157ПРОСТАВОЧНАЯ ШАЙБА (.137)AR
17176158ПРОСТАВОЧНАЯ ШАЙБА (.139)AR
17176159ПРОСТАВОЧНАЯ ШАЙБА (.141)AR
171761510Регулировочная прокладка (.143)AR
171761511Регулировочная прокладка (.145)AR
171761512Регулировочная прокладка (.147)AR
171761513Регулировочная прокладка (.149)AR
1815841Подшипник роликовый1
1917616Упорное кольцо1
2031534Уплотнительное кольцо1
208M0214920УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
2115838A2Адаптер в сборе с подшипником1
2215843TПОДШИПНИК ИГОЛЬЧАТЫЙ1
2315834Подшипник упорный2
24815495TГребной вал1
24840450A2Гребной вал1
24840450A03Комплект гребного вала1
25847616T1Подшипник в обойме1
26817072Подшипник роликовый1
27815565САЛЬНИК Масляный2
28817071Кольцо стопорное1
2967892A1Комплект фитингов, магнитная пробка заливки/слива1
298M0058389КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ1
30191833Сальник1
308M0187157УПЛОТНЕНИЕ СИНЕЕ @151
3130281ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА1
3279447Шайба стопорная с усиком1
33158401Крышка1
34423511Шайба стопорная зубчатая1
3552707Q1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
3641350ВИНТ (.437-14 x 2.50) нержавеющая сталь1
3666024ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА1
37822836Шайба (.445 x .805 x .108)2
38859116ГАЙКА (.437-20)2
3930206ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ1
3915929Винт (.375-16 x 16 x 6.00)1
4076214T3Анод1
4076214Q5Анодная пластина в сборе1
4076214T1Анод1
-89238A3Ремкомплект уплотнений корпуса редуктора1
-90415A24Комплект шпилек1
-59579ШПИЛЬКА (.437-14/.437-20 x 2.812)1
-90415A25Комплект шпилек1
-840389K5Комплект ступицы1
-8M0183487Комплект ступицы гребного винта HD1
-840382A1Комплект демпферной накладки1
-840382A02Комплект демпферной накладки1
Рис. 64Комплект крепления рулевого управления (XR4/Magnum II) Steering Attaching Kit (XR4/ Magnum II)
Gear Housing Propeller Shaft - XR4/Magnum II
REFНомер деталиНаименованиеКол-во
-814247A3Корпус редуктора в сборе, передаточное число 1.78:1 - черный (черный)1
-814247A4Корпус редуктора в сборе 1.78:1 передаточное число - серый (СЕРЫЙ)1
-814247T4Редуктор в сборе1
-814247A3Корпус редуктора в сборе, передаточное число 1.78:1 - черный (черный)1
-814247A4Корпус редуктора в сборе 1.78:1 передаточное число - серый (СЕРЫЙ)1
1814247A8Корпус редуктора в сборе (чёрный)1
1814247T8Корпус редуктора1
1814247A9Корпус редуктора в сборе (серый)1
1814247T9Корпус редуктора1
1814247A1Корпус редуктора в сборе базовый - черный1
1814247T1Корпус редуктора в сборе, базовый, чёрный1
1814247A2Корпус редуктора в сборе базовый - серый1
1814247T2ORD 1674-814247T1 Mercury / Quicksilver1
4476039КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ1
44760394Кулачок управления переключением1
4512239A1КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА1
45850315A1КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА1
4630622ПРУЖИНА1
4744491A1КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБAR
478M0063266КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБAR
4830894A1КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС1
4916279A2Шестерня в сборе переднего хода1
5030895Подшипник игольчатый1
5030895TПОДШИПНИК ИГОЛЬЧАТЫЙ1
51814756Муфта1
51822539TМУФТА1
5230632ШТИФТ КРЕСТОВИНЫ1
528M0100263ПАЛЕЦ КРЕСТОВИНЫ1
5330893Пружина1
5412238TВАЛ ГРЕБНОГО ВИНТА1
55NSSNOT SOLD SEPARATE Reverse Gear (Part of 43-16279A2)1
5676358Упорная шайба1
5729976УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
5841529A2Обойма подшипника в сборе1
5841529T2ОБОЙМА В СБОРЕ1
5998727ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ2
598M0169588Штуцер для смазки2
6030956Подшипник игольчатый1
6030956TПОДШИПНИК ИГОЛЬЧАТЫЙ1
6176868САЛЬНИК ВНУТРЕННИЙ2
618M0248882САЛЬНИК @52
6230281ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА1
6352700Стопорная шайба1
6452699Крышка1
6567891Заливная пробка1
658M0039169ЗАЛИВНОЙ БЛОК1
6630206ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ1
6665210ВИНТ (.375-16 x 1.00)1
68816629Стопорная шайба с усиком1
68816629QШАЙБА СТОПОРНАЯ1
6952707A1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
6952707Q1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
7015300ТРИММЕР АНОДНЫЙ1
7115797Винт анодной пластины1
7031640A1Пластина-триммер в сборе, корпус редуктора2
7031640Q4ТРИММЕР2
7166024ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА1
7245176Шайба (.453 x .812 x .105) нержавеющая сталь2
7334933ГАЙКА (.437-20) Шпилька из нержавеющей стали2
738M0204653Гайка2
7413191A1УПОРНАЯ ШАЙБА1
7413191Q01УПОРНАЯ ШАЙБА1
-89238A2Комплект сальников1
-815791A90Комплект прокладок1
-815791A92Комплект прокладок двигателя1
-815809A90Комплект прокладок1
-815791A92Комплект прокладок двигателя1
-815810A90Комплект прокладок1
-815791A92Комплект прокладок двигателя1
Рис. 65НИЖНИЙ КОЖУХ Bottom Cowl
Swivel Bracket and Steering Arm
REFНомер деталиНаименованиеКол-во
1818904T1Кронштейн поворотный1
287735Сальник нижний масляный1
3818764ВТУЛКА2
433504Кольцо уплотнительное1
48M0214926Кольцо уплотнительное @101
5816039Проставка1
674036ШТУЦЕР СМАЗОЧНЫЙ2
68M0169589Штуцер для смазки2
7821207ВТУЛКА2
864014Винт (.250-28 x .500)2
999661A26Поворотная цапфа в сборе, короткий конец, чёрный1
999661A35Палец поворотный в сборе1
1092876A10Тяга в сборе1
1092876A12Тяга в сборе1
11849838ВИНТ (.375-24 x 1.250)1
12826709113Гайка (.375-24) нержавеющая сталь2
128M0204726Гайка (.375-24) латунная2
1337828ШАЙБА (.390 x .625 x .062) Нержавеющая сталь2
1442961A1Вилка в сборе, нижняя1
1442961A06Вилка в сборе нижняя1
1567684Кольцо стопорное1
16816432Шайба упорная1
17NSSNOT SOLD SEPARATE Decal, Serial Overlaminate1
1811288Бампер нижней вилки X-Long1
1811288001Бампер нижней вилки1
1988882УПОР верхней вилки1
Рис. 66РЕДУКТОР ВАЛА ВИНТА - РЕВЕРСИВНЫЙ Gear Housing Propeller Shaft - Counter Rotation
CHOKE PLATE AND THROTTLE LEVERS
REFНомер деталиНаименованиеКол-во
1817495A1Пластина в сборе шумоглушителя1
2892211ПРОКЛАДКА3
388489Винт (.250-28 x 2.500)6
3884891Винт (.250-28 x 2.500) с нейлоновой вставкой - нержавеющая сталь6
469057ШАЙБА (.281 x .734 x .063)6
5815784КРЫШКА3
618180ТЯГА ДРОССЕЛЯ1
718181Тяга (с коротким валом)3
6A825204A1Комплект тяг дроссельной заслонки1
718181Тяга (с коротким валом)1
7A181811ТЯГА (С ШАРОВЫМ ВАЛОМ)2
818178РОЛИК1
987926Винт (#10-32 x .500)3
1089302Шайба (.203 x .406 x .040) винта крышки катушки3
1169432Шайба стопорная наружная (#10)3
-815791A92Комплект прокладок двигателя1
Рис. 67Редуктор с гребным валом - XR4/Magnum II Gear Housing Propeller Shaft - XR4/Magnum II
GEAR HOUSING (PROP SHAFT)(COUNTER ROTATION)
REFНомер деталиНаименованиеКол-во
19148T93Корпус редуктора в сборе базовый1
4989594A1Толкатель в сборе1
50789562Кулачок переключения передач1
51828287Тяга1
5244491A1КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБAR
528M0063266КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБAR
53828830A2ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК1
54814653Игольчатый подшипник в сборе1
54814653TПодшипник в сборе игольчатый1
55815481УПОРНАЯ ШАЙБА1
56815480ПОДШИПНИК Упорный1
57828702A2ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 15/281
5815844Подшипниковый узел роликовый1
5930893Пружина1
60854735TМуфта скользящая1
60859340TМуфта1
6130632ШТИФТ КРЕСТОВИНЫ1
618M0100263ПАЛЕЦ КРЕСТОВИНЫ1
62828356Штифт фиксатора1
63828951Вал гребного винта1
64828701A1ШЕСТЕРНЯ В СБОРЕ ПЕРЕДНЕГО ХОДА - 15/281
651761514Регулировочная прокладка (.206)AR
651761515Регулировочная прокладка (.208)AR
651761516Регулировочная прокладка (.210)AR
651761517Регулировочная прокладка (.212)AR
651761518Регулировочная прокладка (.214)AR
651761519Регулировочная прокладка (.216)AR
651761520Регулировочная прокладка (.218)AR
651761521Регулировочная прокладка (.220)AR
651761522Регулировочная прокладка (.222)AR
651761523Регулировочная прокладка (.224)AR
651761524Регулировочная прокладка (.226)AR
651761525Регулировочная прокладка (.228)AR
651761526Регулировочная прокладка (.230)AR
66815480ПОДШИПНИК Упорный1
67815481УПОРНАЯ ШАЙБА1
68828831A3Адаптер в сборе подшипниковый1
69814653Игольчатый подшипник в сборе1
69814653TПодшипник в сборе игольчатый1
7018448Шайба упорная2
7115842Подшипник упорный2
728182911Обойма упорного подшипника2
73814605Фиксатор2
7431534Уплотнительное кольцо1
748M0214920УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
75818290A4Обойма в сборе подшипниковая1
7630956Подшипник игольчатый1
7630956TПОДШИПНИК ИГОЛЬЧАТЫЙ1
7714077Сальник внутренний1
7876868САЛЬНИК ВНУТРЕННИЙ1
788M0248882САЛЬНИК @51
79183231Шайба стопорная1
8030281ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА1
8179448Фиксатор1
818M2011027ФИКСАТОР1
82316405Пластина триммера1
828M0236553Пластина тримма1
8276214A5КОМПЛЕКТ АНОДОВ1
8276214Q5Анодная пластина в сборе1
83806327Винт (.437-14 x 1.750) (1-5/8")1
838M0204686ВИНТ1
8465210ВИНТ (.375-16 x 1.00)1
8545176Шайба (.453 x .812 x .105) нержавеющая сталь2
8634933ГАЙКА (.437-20) Шпилька из нержавеющей стали2
868M0204653Гайка2
-89238A2Комплект сальников1
Рис. 68Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm
Swivel Bracket (Casting #1499-8710-7)
REFНомер деталиНаименованиеКол-во
18710A20Кронштейн поворотный в сборе, чёрный1
18710A21Кронштейн поворотный в сборе, серый1
18710T21Поворотный кронштейн в сборе, серый1
287735Сальник нижний масляный1
367669Втулка нижняя и верхняя2
3818764ВТУЛКА2
4816039Проставка1
533504Кольцо уплотнительное1
58M0214926Кольцо уплотнительное @101
674036ШТУЦЕР СМАЗОЧНЫЙ2
68M0169589Штуцер для смазки2
799608Втулка2
7821207ВТУЛКА2
8816432Шайба упорная1
978689Винт (.437-20 x 7.50)2
98M0176309Винт2
1078687Опора (длинная)(водомет)2
1078687TОпора2
1077326ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)2
1166921ШАЙБА2
12814432Шайба2
1278688Шайба2
1334933ГАЙКА (.437-20) Шпилька из нержавеющей стали2
138M0204653Гайка2
1492876A1Тяга рулевая в сборе1
1492876A12Тяга в сборе1
1514000Винт (.375-24 x 1.25)1
15849838ВИНТ (.375-24 x 1.250)1
1634863ГАЙКА (.375-24)2
168M0204726Гайка (.375-24) латунная2
1734931ШАЙБА (.406 x .734 x .063) Нержавеющая сталь2
1867706A35Поворотный палец в сборе (чёрный)1
1867706A55Поворотный палец в сборе, рулевой рычаг (чёрный)1
1867706A36Поворотный палец в сборе (серый)1
1867706A55Поворотный палец в сборе, рулевой рычаг (чёрный)1
1986580A1Вилка в сборе, нижняя (чёрная)1
19878182TВилка нижняя — нержавеющая сталь1
1986580A2Вилка в сборе, нижняя (серая)1
1986580A1Вилка в сборе, нижняя (чёрная)1
2067684Кольцо стопорное1
2188882УПОР верхней вилки1
2264014Винт (.250-28 x .500)2
2354457J-ОБРАЗНЫЙ ЗАЖИМ
2495164A9Сборка датчика тримма1
248M0074846Заказ 8M00982731
2556682ВИНТ (#10-24 x .750) Sea Ray2
25852368Винт (#10-24 x .750)2
2626996СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray2
2789302Шайба (.203 x .406 x .040) винта крышки катушки2
Рис. 69ЗАСЛОНКА ХОЛОСТОГО ХОДА И РЫЧАГИ ДРОССЕЛЯ CHOKE PLATE AND THROTTLE LEVERS
GEAR HOUSING CHART
REFНомер деталиНаименованиеКол-во
0840470T9Редуктор в сборе1
0840470T27Редуктор в сборе1
0840470T8Редуктор в сборе1
0840306T6Редуктор в сборе, с антикавитационным плавником1
0840307T12Редуктор в сборе1
0840306T7Редуктор в сборе, с антикавитационным плавником1
0840307T13Редуктор в сборе1
0859399T22Редуктор в сборе1
08M0236198GC DSI XL 1.75 Mercury / Quicksilver1
0840307T10Корпус редуктора в сборе1
0840307T11Корпус редуктора в сборе1
0859399T23Корпус редуктора в сборе1
08M0236209GC DSI CXL 1.75 Mercury / Quicksilver1
Рис. 70РЕДУКТОР (ВАЛ ВИНТА)(РЕВЕРСИВНЫЙ) GEAR HOUSING (PROP SHAFT)(COUNTER ROTATION)
Jet Components
REFНомер деталиНаименованиеКол-во
188447Винт (.190-32 x 1.62)3
238833ШАЙБА3
394304Распорная втулка винта коробки переключателей3
413381Пластина1
5821889A20Ограничитель оборотов1
5821889A30Ограничитель оборотов1
6823147A5Жгут проводов в сборе, адаптер - ограничитель оборотов1
7801402Комплект для смазки1
730500A2КОМПЛЕКТ СМАЗКИ1
842579A3Основание водяного насоса в сборе1
88M0077147ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ1
9426311Прокладка1
98M0204678ПРОКЛАДКА1
1089238Сальник масляный1
1116977САЛЬНИК МАСЛЯНЫЙ1
12856081Прокладка1
128M0090319ПРОКЛАДКА @51
13856091Прокладка1
13858524Прокладка1
1432435ЛИЦЕВАЯ ПЛАСТИНА1
148M0204677ПЛАСТИНА ПЕРЕДНЯЯ1
1596148A1Корпус водяного насоса в сборе1
1596148T1КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС1
1648752Вставка1
1648752TВСТАВКА1
1738970САЛЬНИК X-LONG1
18899841Крыльчатка водяного насоса1
1889984T3КРЫЛЬЧАТКА1
1956654ШПОНКА1
198M0214992ШПОНКА @51
2096411Винт (#14-8 x 2.25)1
208M0215009ВИНТ1
2129245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь2
218M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ2
2213438Гайка (.250-28)2
228267119Гайка (.250-28)2
2319924275ВИНТ (.312-18 x 2.75)1
2436001ШАЙБА1
2529804ВТУЛКА1
2529804TВТУЛКА1
-815791A92Комплект прокладок двигателя1
-96148A5Ремкомплект водяного насоса1
-96148A8РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА1
-89238A2Комплект сальников1
Рис. 71Поворотный кронштейн (номер отливки 1499-8710-7) Swivel Bracket (Casting #1499-8710-7)
Fuel Pump and Carburetor
REFНомер деталиНаименованиеКол-во
17563A10Карбюратор (верхний) - (WH-35)1
19242A33Карбюратор (верхний) - (WH-40)1
17563A13КАРБЮРАТОР (ВЕРХНЯЯ ЧАСТЬ) - (WH-38)1
19242A48Карбюратор (верхний) WH-481
27563A11Карбюратор (средний) - (WH-35)1
29242A34Карбюратор (средний) - (WH-40)1
27563A14КАРБЮРАТОР (СРЕДНЯЯ ЧАСТЬ) - (WH-38)1
29242A49КАРБЮРАТОР (ЦЕНТРАЛЬНЫЙ) WH-481
37563A12Карбюратор (нижний) - (WH-35)1
39242A35КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-40)1
37563A15КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-38)1
39242A50КАРБЮРАТОР (НИЖНИЙ) WH-481
46232ШТУЦЕР ВПУСКА ТОПЛИВА1
570007Штуцер 45 градусов топливного насоса4
6904301Прокладка3
720184Гайка (1/4-28X7/32) резиновой опоры12
890077СТЯЖКА ХОМУТ Топливная форсункаAR
942859A2Клапан в сборе обогатителя1
10633001ХОМУТ1
1173286ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ1
1245915КЛЕММНАЯ КОЛОДКА1
1335519ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА1
1499130122Трубка (20,00 футов, бухта) дренажная1
159912688Трубка (36.00 дюймов, бухта)2
1615930A15РЕМКОМПЛЕКТ НАСОСА Топливный1
1742990A3РЕМКОМПЛЕКТ ДИАФРАГМЫ1
18NSSNOT SOLD SEPARATE Check Valve-Ruber2
19NSSNOT SOLD SEPARATE Gasket-Boost1
20NSSNOT SOLD SEPARATE Diaphragm2
21NSSNOT SOLD SEPARATE Gasket-Pulse1
22NSSNOT SOLD SEPARATE Spring1
23NSSNOT SOLD SEPARATE Cap1
24NSSNOT SOLD SEPARATE Check Valve2
25NSSNOT SOLD SEPARATE Retainer2
26NSSNOT SOLD SEPARATE Spring1
27NSSNOT SOLD SEPARATE Cap1
28987691Прокладка1
29144303ОСНОВАНИЕ1
3098775A2Пластина1
3156800ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции1
3219688Штуцер1
3316452ВИНТ (#12-24 x 2.00)2
344000310ВИНТ (M5 x 40)2
354002314ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА2
3614868ШТУЦЕР1
3719688Штуцер1
3899127109Шланг (57,00 дюймов, бухта)1
3916494ФИЛЬТР топливный1
4164705ШТУЦЕР ВПУСКА НАСОСА1
429912976Трубка контрольной струи2
43424251Тройник1
4415781A1Разъем топливный1
4569067ВИНТ (.250-20 x 1.375)1
46812782Сальник1
-90484A88Комплект прокладок1
Рис. 72ТАБЛИЦА РЕДУКТОРОВ GEAR HOUSING CHART
CARBURETOR (WMH - 12A/12B/13/13B/14A/15/16)
REFНомер деталиНаименованиеКол-во
19672A50Карбюратор верх1
19672A51Карбюратор середина1
19672A52Карбюратор низ1
19672A35Карбюратор верх1
19672A36Карбюратор середина1
19672A37Карбюратор низ1
1813682A13Карбюратор верх1
1813682A14Карбюратор середина1
1813682A15Карбюратор низ1
19672A41Карбюратор верхний1
19672A42Карбюратор средний1
19672A43Карбюратор нижний1
19672A44Карбюратор верхний1
19672A45Карбюратор средний1
19672A46Карбюратор нижний1
2810779КРЫШКА6
3NSSNOT SOLD SEPARATE Idle Mixture Screw/Spring6
4811803ФИКСАТОР ПРОБКИ3
5677511ПРОКЛАДКА3
6815633048Жиклёр (.048)3
6815633070Жиклёр (.070 - 135 - WMH-28)3
6815633050Жиклёр (.050) (XR6/MAGNUM III/200)3
7810721РЫЧАГ дросселя (ВЕРХ/ЦЕНТР)2
7810722РЫЧАГ дросселя (НИЗ)1
8811284ПРОСТАВКА3
9810745ШАЙБА3
10810744ГАЙКА3
11NSSNOT SOLD SEPARATE Spring3
126249ЖИКЛЁР ГЛАВНЫЙ (.096)3
125815Жиклёр (.086) (XR6/MAGNUM III)3
126201ЖИКЛЁР (.080)3
126247ЖИКЛЁР ГЛАВНЫЙ (.090)3
136246ЖИКЛЁР (.048)3
135317Жиклёр (.046)3
136359ЖИКЛЁР (.052)3
14NSSNOT SOLD SEPARATE Gasket-Fuel Bowl3
15810738ПОПЛАВОК В СБОРЕ3
16NSSNOT SOLD SEPARATE Float Shaft3
17NSSNOT SOLD SEPARATE Screw-Float3
18811690КОМПЛЕКТ СЕДЛА КЛАПАНА3
19NSSNOT SOLD SEPARATE Gasket3
20811687ПОПЛАВКОВАЯ КАМЕРА Топливная (ВЕРХ)1
20811688ПОПЛАВКОВАЯ КАМЕРА Топливная (СРЕДНЯЯ/НИЖНЯЯ)2
219596Пробка главного жиклера12
22NSSNOT SOLD SEPARATE Gasket-Power/Progression Jet12
235225Жиклёр главный (.054)6
234217Жиклёр главной системы (.062)6
234216Жиклёр (.064) главной топливной системы6
234215Жиклёр главной топливной системы (.066)6
24811689ГЛАВНЫЙ ЖИКЛЁР6
24811807ГЛАВНЫЙ ЖИКЛЁР6
24811925ГЛАВНЫЙ ЖИКЛЁР6
25NSSNOT SOLD SEPARATE Screw-Fuel Bowl15
267900ТРОЙНИК (ВЕРХ/ЦЕНТР)2
277901УГОЛЬНИК (НИЗ)1
-8107492КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА1
-811691РЕМОНТНЫЙ КОМПЛЕКТ Карбюратор1
-815791A92Комплект прокладок двигателя1
Рис. 73Компоненты водомета Jet Components
Power Trim Pump (Use With Design I Power Trim Pump)
REFНомер деталиНаименованиеКол-во
-99186TНАСОС И ЭЛЕКТРОДВИГАТЕЛЬ1
112659Комплект рамы и обмотки возбуждения1
1991861Насос в сборе, силовой трим1
212665Комплект пружин щёток1
313506Комплект щёток1
3991861Насос в сборе, силовой трим1
412662Комплект насоса и торцевой рамы1
4991861Насос в сборе, силовой трим1
5126631Ремкомплект насоса1
612660Комплект торцевой рамы1
6991861Насос в сборе, силовой трим1
712661Комплект якоря1
7991861Насос в сборе, силовой трим1
812664Комплект сквозных болтов1
Рис. 74Топливный насос и карбюратор Fuel Pump and Carburetor
Power Trim Motor
REFНомер деталиНаименованиеКол-во
-828708Мотор в сборе (см. разбивку мотора гидроподъёма)1
1828714A1Комплект щёток и уплотнений1
2828713A1Комплект якоря1
2828713T1Комплект якоря1
3828715A1Концевая крышка (в сборе)1
Рис. 75КАРБЮРАТОР (WMH-12A/12B/13/13B/14A/15/16) CARBURETOR (WMH - 12A/12B/13/13B/14A/15/16)
GEAR HOUSING (DRIVESHAFT)
REFНомер деталиНаименованиеКол-во
19148A47Корпус редуктора в сборе (базовый) (черный)1
19148A48Корпус редуктора в сборе (базовый) (серый)1
19148T47Корпус редуктора — базовый — черный1
19148A49Корпус редуктора в сборе (базовый) (Tracker)1
19148T49КОРПУС РЕДУКТОРА БАЗОВЫЙ-TR1
285822A10Разъем в сборе (применять где применимо)1
343044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)2
478638Шпилька (.438 x 3.12) (длинная)1
4786382Шпилька (.437-14/.437-20 x 3.120)1
418978Шпилька (.438 x 3.69) (удлинённая)1
48M0034464ШПИЛЬКА1
5579201ШПИЛЬКА (.437-14/.437-20 x 2.060)2
58M0133358ШПИЛЬКА (.437-14/.437-20 x 2.060)2
656297Шпилька (.312 x 3.38)1
68M0034463ШПИЛЬКА (.312-24 x 3.38)1
730667Шпилька (.250-20/.250-28 x 3.125)2
7306671Шпилька2
842647A1Подшипник роликовый в сборе1
943998Втулка (старая конструкция)1
9A826134Анод2
9A826134QАнод2
9B4000333ВИНТ (M6 x 40)1
9C8268336Гайка (M6)1
9C401386ГАЙКА (M6) Нержавеющая сталь1
11440001Вал приводной (удлинённый)1
11897624TВал гребной длинный1
11442091Вал приводной (сверхудлинённый)1
11897625TВЕРТИКАЛЬНЫЙ ВАЛ X-Long1
1116292ВЕРТИКАЛЬНЫЙ ВАЛ (20")1
11815237ВЕРТИКАЛЬНЫЙ ВАЛ (25")1
12N.S.S.Not Sold Separate Pinion Gear (Part of Forward Gear Set)1
1392721Шайба (.965 x .630)1
14826375ГАЙКА (.625-18)1
1435921ГАЙКА (.625-18)1
1542637A1Комплект регулировочных шайбAR
158M0063267КОМПЛЕКТ ПРОКЛАДОКAR
1636387A1Подшипник роликовый/обойма в сборе1
168M0146566ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС1
17824519ФИКСАТОР1
178245191Фиксатор1
1842579A3Основание водяного насоса в сборе1
188M0077147ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ1
19426311Прокладка1
198M0204678ПРОКЛАДКА1
2090011Кольцо уплотнительное (2.175 x .175)1
208M0142854Кольцо уплотнительное (2.175 x .103)1
2189238Сальник масляный1
2216977САЛЬНИК МАСЛЯНЫЙ1
23856081Прокладка1
238M0090319ПРОКЛАДКА @51
24856091Прокладка1
24858524Прокладка1
2532435ЛИЦЕВАЯ ПЛАСТИНА1
258M0204677ПЛАСТИНА ПЕРЕДНЯЯ1
2696148A1Корпус водяного насоса в сборе1
2696148T1КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС1
2748752Вставка1
2748752TВСТАВКА1
2838970САЛЬНИК X-LONG1
29899841Крыльчатка водяного насоса1
2989984T3КРЫЛЬЧАТКА1
3056654ШПОНКА1
308M0214992ШПОНКА @51
3196411Винт (#14-8 x 2.25)1
318M0215009ВИНТ1
3229245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь2
328M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ2
3313438Гайка (.250-28)2
338267119Гайка (.250-28)2
3436001ШАЙБА1
3513436Гайка1
3729804ВТУЛКА1
3729804TВТУЛКА1
38789022Вал переключения передач (используется без стопорного кольца)1
3878902Вал1
38789022Вал переключения передач (используется без стопорного кольца)1
3929641СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ1
4125439Уплотнительное кольцо (.862 x .103)1
4277631A2Втулка в сборе1
438164641Маслосъёмный сальник1
438M0246145САЛЬНИК1
4477674ШАЙБА (.35 x .75 x .12)1
4579953Винт (.375-16 x .250)1
4579953Q04Ремкомплект сливного винта1
4667892Винт магнитный1
468M0058389КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ1
4719183Шайба фибровая2
478M0187157УПЛОТНЕНИЕ СИНЕЕ @152
-815791A92Комплект прокладок двигателя1
-96148A5Ремкомплект водяного насоса1
-96148A8РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА1
-89238A2Комплект сальников1
Рис. 76РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ) GEAR HOUSING (DRIVESHAFT)(STANDARD/COUNTER ROTATION)
Power Trim Components 8M0231193
REFНомер деталиНаименованиеКол-во
-8M0231193Узел гидроподъема в сборе1
18M0225363Комплект мотора1
28M0225369Комплект клапанов1
38M0225371Комплект ручного выпуска1
48M0245633Комплект цилиндра наклона1
58M0225370Комплект поворотного пальца1
68M0244575Комплект штока амортизатора1
78M0244425Комплект проушины штока пальца1
88M0232231Комплект винт-гайка1
98M0225373Комплект поршня памяти1
108M0225368Комплект резервуара1
118M0174135Пробка резервуара в сборе1
128M0237525Комплект насоса1
138M0225367Комплект триммерного штока1
148M0242846Комплект триммерного штока1
158M0225372Ремонтный комплект1
Рис. 77Насос гидроподъема (для использования с насосом гидроподъема Design I) Power Trim Pump (Use With Design I Power Trim Pump)
IGNITION COIL/VOLTAGE REGULATOR
REFНомер деталиНаименованиеКол-во
1195872Монтажная пластина1
233778Шпилька4
319661Втулка4
426992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь4
513438Гайка (.250-28)4
58267119Гайка (.250-28)4
688807A35Трос в сборе1
7815279TРегулятор напряжения2
78M0084173Регулятор напряжения2
8818997A1Электромагнит в сборе1
88M0185145Электромагнит в сборе1
997861Изолятор2
1045561Винт (.250-20 x 1.12)3
10455611Винт (.250-20 x 1.120)3
1135950ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ3
12814101Гайка (.250-20) нержавеющая сталь3
128M0207776ГАЙКА3
1326419Гайка (#8-32) латунная клеммы стартера соленоида4
1494330Гайка (.250-20) латунная4
1569738A9Жгут проводов в сборе (2,4,6)1
1569739A6Жгут проводов в сборе (1,3,5)1
16816311Стяжка (8.00 дюймов)AR
16816311TСТЯЖКА (8.00 дюймов)AR
1743542Крышка катушки зажигания2
187370A13Катушка зажигания в сборе6
188M0230859Катушка зажигания в сборе6
187370A19Катушка зажигания в сборе6
188M0230859Катушка зажигания в сборе6
1990048ВИНТ (#10-32 x 2.125)12
2090078ГАЙКА (#10-32)14
21813715A9Комплект проводов зажигания1
2263709A1Комплект наконечника/клеммы свечи зажигания6
23136862Свеча зажигания (NGK-BU8H)6
2313686QNGK BU8H @10 Mercury / Quicksilver6
2314103568СВЕЧА ЗАЖИГАНИЯ (NGK-BUZ8H - КАНАДА/БЕЛЬГИЯ)6
23896329885Свеча зажигания #L6VC @46
2445076Гайка (#10-32) латунная клемма блока выключателя12
2588807A13Трос в сборе8
2669022ВИНТ (#10-32 x .500) Нержавеющая сталь2
2787379A14Провод в сборе (2.750 дюйма)1
2889302Шайба (.203 x .406 x .040) винта крышки катушки12
29826802A4Жгут проводов в сборе1
30828151Реле2
308M0207773Реле тримма в сборе2
31828102Кронштейн2
318M0207771Кронштейн крепления2
3245561Винт (.250-20 x 1.12)2
32455611Винт (.250-20 x 1.120)2
33818968ВТУЛКА2
338M0214955Втулка2
34818967ВТУЛКА УПЛОТНИТЕЛЬНАЯ2
348M0207785Втулка2
3535950ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ2
36814101Гайка (.250-20) нержавеющая сталь2
368M0207776ГАЙКА2
Рис. 78Специальный инструмент Tools Special
Cowls (Oyster Bucket Style)
REFНомер деталиНаименованиеКол-во
19735A2Верхний кожух в сборе1
218036A1Жалюзи в сборе1
348409Винт (#10-16 x .625) нержавеющая сталь3
417973САЛЬНИК1
517996ЭМБЛЕМА ЛЕВЫЙ БОРТ/ПРАВЫЙ БОРТ2
6179061ЭМБЛЕМА ЗАДНЯЯ, SEA RAY2
718189A1Кронштейн защёлки кожуха в сборе (передний)1
718190A1Кронштейн защёлки кожуха в сборе (задний)1
818170A1Направляющая опора4
918193Клипса крепления направляющей4
1018173КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА2
10893763Кронштейн фиксатора ролика2
1153166СТОПОРНАЯ ШАЙБА (.312)4
1267980Гайка (.312-18)4
1282670910ГАЙКА (.312-18) Нержавеющая сталь4
1318192Винт (.250-20 x .620) кронштейна8
1456374ГАЙКА (.250-20)8
148267098Гайка (.250-20) нержавеющая сталь8
159734T10Нижний кожух1
1618183Кронштейн защёлки капота2
1718182Втулка уплотнительная2
1818168A1Рукоятка защёлки в сборе2
1971984ВТУЛКА4
19812707Втулка4
2018172ВТУЛКА ЗАМКА КОЖУХА2
2118304Гайка2
2269708Шайба волнистая винта фиксатора и рычага2
2318169КРЮЧОК ЗАМКА КОЖУХА2
2428635ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ2
2526992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь2
2629245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь2
268M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ2
27994241Кронштейн нижнего кожуха1
2818219Пробка1
2913467Втулка (.88 внутренний диаметр)1
3070732Винт (.250-20 x 2.00)2
3120346Шайба шпильки стартера ручного4
3169057ШАЙБА (.281 x .734 x .063)4
3235280ШАЙБА (.255 x .620 x .030) Нержавеющая сталь4
3318194Втулка2
3488033Втулка уплотнительная винта корпуса4
3528927ШАЙБА2
3526907ШАЙБА2
3618479Хомут1
3728635ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ1
3826992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь1
3967260Сальник тросов управления1
4099391Фиксатор1
4188622Пластина1
4222411ВИНТ (.190-24 x 1.00) ВЫПУСКНОЙ ПЛАСТИНЫ2
4268918ВИНТ (#10-24 x 1.00)2
4399447TФиксатор тросов управления1
4399447Фиксатор1
4418037T10Кожух крышки тримма1
4518124ВИНТ (#10-32 x .750)12
4689302Шайба (.203 x .406 x .040) винта крышки катушки6
4729488ГАЙКА (#10-32)12
478M0204718Гайка12
4818195Штуцер контрольной струи1
4999127109Шланг (57,00 дюймов, бухта)2
498M0108355Шланг (57 дюймов, бухта)2
5090824Тройник шланга контрольной струи1
5090824001Тройник1
5173498ХОМУТAR
51816311TСТЯЖКА (8.00 дюймов)AR
524158210ХОМУТ Нейлоновый (Большой)1
Рис. 79Двигатель гидроподъема Power Trim Motor
Power Trim Pump (Eaton Rectangular Motor)
REFНомер деталиНаименованиеКол-во
-99186TНАСОС И ЭЛЕКТРОДВИГАТЕЛЬ1
112659Комплект рамы и обмотки возбуждения1
1991861Насос в сборе, силовой трим1
212665Комплект пружин щёток1
313506Комплект щёток1
3991861Насос в сборе, силовой трим1
412662Комплект насоса и торцевой рамы1
4991861Насос в сборе, силовой трим1
512663Комплект сальников насоса1
5126631Ремкомплект насоса1
612660Комплект торцевой рамы1
6991861Насос в сборе, силовой трим1
712661Комплект якоря1
7991861Насос в сборе, силовой трим1
812664Комплект сквозных болтов1
Рис. 80РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)
OIL INJECTION COMPONENTS
REFНомер деталиНаименованиеКол-во
1830889A4БАК В СБОРЕ1
2NSSNOT SOLD SEPARATE Decal-Reservoir1
358376Винт (.164-18 x .375)1
472761ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ1
5814449A3КРЫШКА В СБОРЕ1
642999ПРОКЛАДКА КРЫШКИ1
642999TПрокладка1
7856156A2ВЫКЛЮЧАТЕЛЬ В СБОРЕ1
7856156T02ВЫКЛЮЧАТЕЛЬ В СБОРЕ1
881893435ВИНТ (M8 x 35)3
88M0103814Винт (M8 x 35 мм)3
9817274Шайба (.344 x 1.00 x .063) нержавеющая сталь3
10855362Втулка уплотнительная3
10855362001Втулка3
11855364Втулка3
-8742A20БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ1
-8742A22БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ1
1287421Бак1
13816190A3КОРПУС В СБОРЕ ПЕРЕХОДНИК1
13816190A4МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА1
1411332Уплотнительное кольцо (2.225 x .210)1
1543298A2КРЫШКА В СБОРЕ2
16NSSNOT SOLD SEPARATE Insert1
1711332Уплотнительное кольцо (2.225 x .210)1
1899802Трубка1
1999439Шланг (114.00 дюймов)1
2012335A1КОМПЛЕКТ КРОНШТЕЙНА1
2112323A1КОМПЛЕКТ ТРОСА/КРЮКА1
Рис. 81Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193
Flywheel, Starter Motor and Ignition Coils
REFНомер деталиНаименованиеКол-во
179918A1Комплект крышки маховика1
279022Метка установки зажигания1
337572Винт (.190-32 x .380) метки зажигания2
472761ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ2
589219Пробка1
589219001Пробка1
645907ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА1
752901Гайка (.625-18)1
868229Шайба (.641 x 1.250 x .190) маховика1
833001Шайба1
97555A8Маховик1
9859238A9Комплект маховика1
97555A17Маховик1
9859238A9Комплект маховика1
1032417ВИНТ (.250-28 x .625)8
1168997ВИНТ (.312-24 x .750)8
125454A32Статор (используется с регулятором напряжения 15 А)1
125454A35Статор (используется с регулятором напряжения 15 А)1
1376566Винт (#10-24 x 1.00)4
1319926100ВИНТ (#10-24 x 1.00)4
1596455A9Пластина в сборе с триггером1
1779472Стартер в сборе1
17893893Стартер1
1856703ВТУЛКА СТАРТЕРА2
188M0034918Втулка2
1968042Упор резиновый2
198M0043376Упор2
2026992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь1
2120890ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ1
2293388A2Кабельный жгут чёрный от соленоида к стартеру1
2293388A14УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ1
2369035ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ1
2493388A1Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине1
257370A13Катушка зажигания в сборе6
258M0230859Катушка зажигания в сборе6
2667614Крышка3
2788447Винт (.190-32 x 1.62)12
2845076Гайка (#10-32) латунная клемма блока выключателя12
2988807A6Кабель в сборе (3.50 дюйма) чёрный винт соленоида6
3068513ВИНТ (#10-32 x .375) Нержавеющая сталь ПРИЖИМНАЯ ПЛАСТИНА И КУЛАЧОК6
3199215A25Провод высокого напряжения в сборе6
31813715A1Провод6
3263709A1Комплект наконечника/клеммы свечи зажигания6
33136862Свеча зажигания (NGK-BU8H)6
3313686QNGK BU8H @10 Mercury / Quicksilver6
3469738A1Жгут проводов в сборе от катушки к коммутатору (№2, 4 и 6)1
3469738A7Жгут проводов в сборе (№2, 4 и 6)1
3469739A2Жгут проводов в сборе (№1, 3 и 5)1
3530164ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ12
Рис. 82КАТУШКА ЗАЖИГАНИЯ/РЕГУЛЯТОР НАПРЯЖЕНИЯ IGNITION COIL/VOLTAGE REGULATOR
EXHAUST MANIFOLD AND EXHAUST PLATE
REFНомер деталиНаименованиеКол-во
1190503Прокладка1
28185622Разделительная пластина1
2827323A2РАЗДЕЛИТЕЛЬНАЯ ПЛАСТИНА1
3814754Сальник (12.50 дюймов)1
4814634Хомут4
5826356ВИНТ С ШАЙБОЙ (.312-18 x 1.500)20
58263561Винт с шайбой (.312-18 x 1.500)20
6814430Фитинг (.500-14)1
68144301Штуцер1
792007Штуцер (.250-18) (90 градусов)1
7920071Штуцер (90 градусов)1
8830756109Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)1
88M0108355Шланг (57 дюймов, бухта)1
9816311Стяжка (8.00 дюймов)2
9816311TСТЯЖКА (8.00 дюймов)2
1068729КРЫШКА1
108M0039767КРЫШКА1
1174824Винт (.312-18 x 1.250)4
1269570Винт (#10-16 x .750)1
1376451Шайба1
1414479Диафрагма1
14144791ДИАФРАГМА1
1516496ДЕФЛЕКТОР водяной1
1616497A1Пластина1
1778690Прокладка2
1778690002Прокладка2
1864878ПРУЖИНА (Чёрная)1
1985303ШАЙБА1
2014480Клапан тарельчатый1
2164872ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА1
2265848ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА1
23991763Прокладка1
23991764Прокладка1
2418260A2Пластина выхлопная в сборе1
2418260T2УЗЕЛ ПЛАСТИНЫ ВЫПУСКНОЙ СИСТЕМЫ1
25897721РАЗЪЕМ (.125-27) (ПРЯМОЙ)1
2589772Q1СОЕДИНИТЕЛЬ (.125-27)1
2620033Штифт направляющий установочный2
2643044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)2
278147011Сальник1
278M0043164САЛЬНИК1
28680101КРОНШТЕЙН1
29812832Винт (#10-16 x .500)8
29878608Винт (#10-16 x .500)8
3020553Шайба (.406 x .734 x .063)6
3169254ГАЙКА6
3227132ВТУЛКА1
3319564Люверс старого образца1
338M0179867ВТУЛКА1
34126021Втулка1
3412602002ВТУЛКА УПЛОТНИТЕЛЬНАЯ1
3419565Люверс1
3419565002ВТУЛКА1
3566727ВИНТ (.312-18 x 1.250)1
3668783ВИНТ (.312-18 x 2.50)1
3766725ВИНТ (.375-16 x 3.50)3
37898833Винт (.375-16 x 3.500)3
38812905A3Кронштейн в сборе1
38812905TКРОНШТЕЙН ПЕРЕДНИЙ1
3990285ВИНТ (.312-18 x .625)4
4056720ШАЙБА (.330 x .750 x .060) Нержавеющая сталь4
41187031Шайба4
4218778Втулка уплотнительная4
4218778001Втулка уплотнительная4
4318578A6Кронштейн задний в сборе1
4318578T09УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ1
-815791A92Комплект прокладок двигателя1
-812815A92Головка блока цилиндров в сборе1
-878365T00Головка блока цилиндров в сборе1
-812817A92Головка блока цилиндров в сборе1
-812817T97Головка блока цилиндров в сборе1
-823434A93Головка блока цилиндров в сборе1
-823434T97Головка блока цилиндров в сборе1
-823434A93Головка блока цилиндров в сборе1
-823434T97Головка блока цилиндров в сборе1
-812817A92Головка блока цилиндров в сборе1
-812817T97Головка блока цилиндров в сборе1
-813043A94Головка блока цилиндров в сборе1
-813043T97Головка блока цилиндров в сборе1
Рис. 83КОЖУХИ (СТИЛЬ OYSTER BUCKET) Cowls (Oyster Bucket Style)
Bleed System
REFНомер деталиНаименованиеКол-во
199130122Трубка (20,00 футов, бухта) дренажная1
259169Фитинг4
259169003Фитинг тройник4
342698Обратный клапан (запрессовываемый - длиной 13/16")7
3426982Обратный клапан7
442623Обратный клапан (запрессовываемый)1
4426233Обратный клапан1
515133ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)6
656759ШТУЦЕР ЕРШОВЫЙ4
715026КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)4
818205Тройник1
99912688Трубка (36.00 дюймов, бухта)1
1018206Фильтр1
108M0207786Фильтр1
Рис. 84НАСОС СИСТЕМЫ POWER TRIM (ДВИГАТЕЛЬ EATON ПРЯМОУГОЛЬНЫЙ) Power Trim Pump (Eaton Rectangular Motor)
Driveshaft Housing and Exhaust Tube
REFНомер деталиНаименованиеКол-во
18343A10Корпус в сборе гребного вала (чёрный)1
18343A11Корпус в сборе гребного вала (серый)1
18343T11ORD 1590-8343T10 Mercury / Quicksilver1
18343A12Корпус в сборе гребного вала (TRACKER)1
18343T12КОРПУС ВЕРТИКАЛЬНОГО ВАЛА D-ОБРАЗНЫЙ1
1813563A1Корпус в сборе гребного вала (чёрный)1
1813563T1КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ1
1813563A2Корпус в сборе гребного вала (серый)1
1813563T2ORD 3503-813563T1 Mercury / Quicksilver1
18343A13Корпус в сборе гребного вала (водомёт) (чёрный)1
18343A14Корпус в сборе гребного вала (водомёт) (серый)1
18343A13Корпус в сборе гребного вала (водомёт) (чёрный)1
256295Шпилька (.437 x 2.69)2
463474Винт (.500-20 x 6.00)2
4898831Винт (.500-20 x 6.220)2
578249Опора (длинная)(водомет)2
577327ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)2
577327ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)2
649339Шайба (.8125)2
728040ГАЙКА (.500-20)2
7898832Гайка (.500-20)2
888238A1Сборка троса заземления1
888238A10Кабель заземления в сборе1
967076Хомут2
98M0036782ХОМУТ2
1066727ВИНТ (.312-18 x 1.250)4
1167077TКрышка, чёрная чёрная2
118M4500752Крышка2
1167077T6Крышка нижней опоры2
1167077F1Крышка серая2
1167077F2Крышка (TRACKER)2
118M4500752Крышка2
1288417Винт (#12-24 x .620) крышки4
1335521ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ4
1488238A1Сборка троса заземления1
1488238A10Кабель заземления в сборе1
1541508Винт (.250-20 x .500) нержавеющая сталь, провод заземления1
1648926Шайба1
1734933ГАЙКА (.437-20) Шпилька из нержавеющей стали1
178M0204653Гайка1
1845176Шайба (.453 x .812 x .105) нержавеющая сталь2
1934933ГАЙКА (.437-20) Шпилька из нержавеющей стали2
198M0204653Гайка2
2064649ПРОБКА1
2118276Трубка выхлопная1
2118276TВЫПУСКНАЯ ТРУБА1
2266350САЛЬНИК (НИЖНИЙ)1
2266350001Сальник1
23177261САЛЬНИК (ВЕРХНИЙ)1
238M0039076САЛЬНИК1
2467295Труба водяная (длинная)(жиклёр)1
248M0042788ВОДЯНАЯ ТРУБА - ДЛИННАЯ1
2474729Трубка (удлинённая)1
248M0042790ВОДЯНАЯ ТРУБА1
25991732Прокладка1
25991734Прокладка1
2618233A3Пластина в сборе1
2618233A20УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА1
278147012Сальник1
278M0043165САЛЬНИК 27.00 ДЮЙМ1
2868011Кронштейн1
29812832Винт (#10-16 x .500)12
29878608Винт (#10-16 x .500)12
3020033Штифт направляющий установочный2
3043044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)2
3138970САЛЬНИК X-LONG1
3290192ВИНТ (.250-20 x .750) Нержавеющая сталь6
33183071ПРОКЛАДКА1
33183076Прокладка1
3420553Шайба (.406 x .734 x .063)4
3569254ГАЙКА4
36812834Выпускной удлинитель1
36812834A2УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ1
3641942F3Удлинитель выхлопной (150/200)(водомёт)1
36879288T71УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ1
3778246Прокладка1
37782461Прокладка1
38814618Чехол1
-815791A92Комплект прокладок двигателя1
Рис. 85КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS
GEAR HSG (DRIVESHAFT)(XR6/MAG III - 1.78:1 RATIO)
REFНомер деталиНаименованиеКол-во
1814247A1Корпус редуктора в сборе базовый - черный1
1814247A2Корпус редуктора в сборе базовый - серый1
1814247T2ORD 1674-814247T1 Mercury / Quicksilver1
285822A10Разъем в сборе (применять где применимо)1
2A43998Втулка (старая конструкция)1
343044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)2
478638Шпилька (.438 x 3.12) (длинная)1
4786382Шпилька (.437-14/.437-20 x 3.120)1
5579201ШПИЛЬКА (.437-14/.437-20 x 2.060)2
58M0133358ШПИЛЬКА (.437-14/.437-20 x 2.060)2
656297Шпилька (.312 x 3.38)1
68M0034463ШПИЛЬКА (.312-24 x 3.38)1
730667Шпилька (.250-20/.250-28 x 3.125)2
7306671Шпилька2
835934A1Подшипник в сборе роликовый1
979953Винт (.375-16 x .250)1
979953Q04Ремкомплект сливного винта1
1067892Винт магнитный1
108M0058389КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ1
11815168ВЕРТИКАЛЬНЫЙ ВАЛ1
12N.S.S.Not Sold Separate Pinion Gear (PART OF 43-16279A2)1
1319183Шайба фибровая2
138M0187157УПЛОТНЕНИЕ СИНЕЕ @152
14826375ГАЙКА (.625-18)1
1435921ГАЙКА (.625-18)1
1542637A1Комплект регулировочных шайбAR
158M0063267КОМПЛЕКТ ПРОКЛАДОКAR
1636387A1Подшипник роликовый/обойма в сборе1
168M0146566ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС1
17824519ФИКСАТОР1
178245191Фиксатор1
1842579A3Основание водяного насоса в сборе1
188M0077147ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ1
19426311Прокладка1
198M0204678ПРОКЛАДКА1
2090011Кольцо уплотнительное (2.175 x .175)1
208M0142854Кольцо уплотнительное (2.175 x .103)1
2189238Сальник масляный1
2216977САЛЬНИК МАСЛЯНЫЙ1
23856081Прокладка1
238M0090319ПРОКЛАДКА @51
24856091Прокладка1
24858524Прокладка1
2532435ЛИЦЕВАЯ ПЛАСТИНА1
258M0204677ПЛАСТИНА ПЕРЕДНЯЯ1
2696148A1Корпус водяного насоса в сборе1
2696148T1КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС1
2748752Вставка1
2748752TВСТАВКА1
2838970САЛЬНИК X-LONG1
29899841Крыльчатка водяного насоса1
2989984T3КРЫЛЬЧАТКА1
3056654ШПОНКА1
308M0214992ШПОНКА @51
3196411Винт (#14-8 x 2.25)1
318M0215009ВИНТ1
3229245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь2
328M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ2
3313438Гайка (.250-28)2
338267119Гайка (.250-28)2
3436001ШАЙБА1
3513436Гайка1
3729804ВТУЛКА1
3729804TВТУЛКА1
388152641Вал переключения передач (использовать без стопорного кольца)1
38815264ВАЛ ПЕРЕКЛЮЧЕНИЯ НИЖНИЙ1
388152641Вал переключения передач (использовать без стопорного кольца)1
3929641СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ1
4025439Уплотнительное кольцо (.862 x .103)1
4177631A2Втулка в сборе1
428164641Маслосъёмный сальник1
428M0246145САЛЬНИК1
4377674ШАЙБА (.35 x .75 x .12)1
-815791A92Комплект прокладок двигателя1
-96148A5Ремкомплект водяного насоса1
-96148A8РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА1
-89238A2Комплект сальников1
Рис. 86МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ Flywheel, Starter Motor and Ignition Coils
CARBURETOR
REFНомер деталиНаименованиеКол-во
19242A33Карбюратор (верхний) - (WH-40)1
19242A34Карбюратор (средний) - (WH-40)1
19242A35КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-40)1
17563A10Карбюратор (верхний) - (WH-35)1
17563A11Карбюратор (средний) - (WH-35)1
17563A12Карбюратор (нижний) - (WH-35)1
17563A13КАРБЮРАТОР (ВЕРХНЯЯ ЧАСТЬ) - (WH-38)1
17563A14КАРБЮРАТОР (СРЕДНЯЯ ЧАСТЬ) - (WH-38)1
17563A15КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-38)1
26249ЖИКЛЁР ГЛАВНЫЙ (.096)6
28423Жиклёр (.094) воздушный (.094)6
26680Жиклёр (.078) (WME1/2)-115 WME-146
3NSSNOT SOLD SEPARATE Gasket-Cover Plate3
46032КРЫШКА ПЛАСТИНЫ3
5NSSNOT SOLD SEPARATE Screw-Cover Plate15
67822КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ3
67823КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ (ЦЕНТР/НИЗ)1
67822КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ2
7NSSNOT SOLD SEPARATE Screw-Fuel Bowl18
86025ПРОБКА (ГЛАВНЫЙ ЖИКЛЁР)6
9NSSNOT SOLD SEPARATE Gasket-Main Jet6
104216Жиклёр (.064) главной топливной системы6
106246ЖИКЛЁР (.048)6
106028ЖИКЛЁР (.050)6
106359ЖИКЛЁР (.052)6
106201ЖИКЛЁР (.080)6
11NSSNOT SOLD SEPARATE Screw-Float Pin6
12NSSNOT SOLD SEPARATE Gasket--Inlet Needle and Seat6
137824ИГЛА/СЕДЛО В СБОРЕ ВПУСКНЫЕ6
14NSSNOT SOLD SEPARATE Gasket-Nozzle Boss6
159267Поплавок6
16NSSNOT SOLD SEPARATE Pin-Float Lever6
17NSSNOT SOLD SEPARATE Gasket-Fuel Bowl3
184541Винт-пробка - канал жиклёра главной топливной системы6
19NSSNOT SOLD SEPARATE Gasket-Bleed Jet Plug6
205213Жиклёр главный (.056)6
207831ГЛАВНЫЙ ЖИКЛЕР ТОПЛИВНЫЙ (.058) (XR6/MAGNUM III)6
206487ЖИКЛЁР ГЛАВНЫЙ (.060)6
205317Жиклёр (.046)6
206246ЖИКЛЁР (.048)6
216027ВИНТ3
2267752Рычаг дросселя3
23NSSNOT SOLD SEPARATE Spring-Throttle Return3
246031ПРОСТАВКА3
256022ВАЛ3
26NSSNOT SOLD SEPARATE Ring-Retainer-Throttle Shaft3
276023КЛАПАН ДРОССЕЛЬНЫЙ (WH-40) (WH-48)6
279496Клапан дроссельной заслонки (WH-32)6
279545Клапан дроссельной заслонки (WH-38) (WH-35)6
28NSSNOT SOLD SEPARATE Screw-Throttle Valve12
-6452РЕМКОМПЛЕКТ ПРОКЛАДОК1
-8506Ремонтный комплект карбюратора WH-481
-7826РЕМОНТНЫЙ КОМПЛЕКТ WH-381
Рис. 87ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА EXHAUST MANIFOLD AND EXHAUST PLATE
TOP COWL AND FRONT SHIELD
REFНомер деталиНаименованиеКол-во
19742A88Верхний кожух в сборе (ЧЕРНЫЙ) (Без наклеек)1
19743A11Верхний кожух в сборе (СЕРЕБРИСТЫЙ) (Без наклеек)1
19743T11ВЕРХНИЙ КОЖУХ1
19742A92Верхний кожух в сборе (XR6) (Без наклеек)1
19742T92ВЕРХНИЙ КОЖУХ В СБОРЕ-ЧЕРНЫЙ1
19742A93Верхний кожух в сборе (MAGNUM III - СЕРЫЙ) (Без наклеек)1
19743T10ВЕРХНИЙ КОЖУХ1
19743A10Верхний кожух в сборе (MAGNUM III - СЕРЕБРИСТЫЙ) (Без наклеек)1
19743T10ВЕРХНИЙ КОЖУХ1
19743A8Верхний кожух в сборе (150 TRACKER) (Без наклеек)1
19743A13Верхний кожух в сборе (175/200 TRACKER) (Без наклеек)1
2812784Сальник1
3815478САЛЬНИК1
4814823A1Комплект шумоизоляции1
4815225A1Комплект шумоизоляции1
5815227ЗВУКОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ1
669267Винт (.312-18 x 1.750)2
770132Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера2
78M0042642Шайба (.323 x .562 x .063)2
873286ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ2
9815848Гайка (.312)2
10184741Кронштейн2
1118506Втулка уплотнительная3
1118506001Втулка уплотнительная3
1228636ВИНТ (.250-20 x .750)4
1356720ШАЙБА (.330 x .750 x .060) Нержавеющая сталь4
14813096Крюк2
14813096A2Комплект крючка2
1536001ШАЙБА2
16813074Ролик2
168M0207770Ролик @32
1713194Кольцо стопорное2
14813096A2Комплект крючка2
16815263РОЛИК2
168M0207770Ролик @32
178237951Стопорное кольцо2
18816992Винт8
19187021Фиксатор1
2018173КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА1
20893763Кронштейн фиксатора ролика1
21816838Проставка1
2247341A1Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)1
2247341A11Комплект шнура с рукояткой ручного запуска1
2318755A1Передний щиток в сборе (ЧЕРНЫЙ) (Без наклеек)1
2318755A2Передний щиток в сборе (СЕРЫЙ) (Без наклеек)1
2318755A4Передний щиток в сборе (СЕРЕБРИСТЫЙ) (Без наклеек)1
2318755A3Передний щиток в сборе (TRACKER) (Без наклеек)1
2477137ВИНТ (.190-16 x .620)4
2556681ШАЙБА (.203 x .500 x .032)4
258M0204666ШАЙБА (.203 x .500 x .032)4
26813562Сальник1
Рис. 88СИСТЕМА ПРОДУВКИ Bleed System
GEAR HSG (PROP SHAFT)(XR6/MAG III - 1.78:1 RATIO)
REFНомер деталиНаименованиеКол-во
1814247A1Корпус редуктора в сборе базовый - черный1
1814247A2Корпус редуктора в сборе базовый - серый1
1814247T2ORD 1674-814247T1 Mercury / Quicksilver1
4476039КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ1
44760394Кулачок управления переключением1
4512239A1КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА1
45850315A1КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА1
4630622ПРУЖИНА1
4744491A1КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБAR
478M0063266КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБAR
4830894A1КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС1
4916279A2Шестерня в сборе переднего хода1
5030895Подшипник игольчатый1
5030895TПОДШИПНИК ИГОЛЬЧАТЫЙ1
51822539МУФТА1
51822539TМУФТА1
5230632ШТИФТ КРЕСТОВИНЫ1
528M0100263ПАЛЕЦ КРЕСТОВИНЫ1
5330893Пружина1
5412238TВАЛ ГРЕБНОГО ВИНТА1
55N.S.S.Not Sold Separate Reverse Gear (PART OF 43-16279A2)1
5676358Упорная шайба1
5729976УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
5841529A2Обойма подшипника в сборе1
5841529T2ОБОЙМА В СБОРЕ1
5998727ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ2
598M0169588Штуцер для смазки2
6030956Подшипник игольчатый1
6030956TПОДШИПНИК ИГОЛЬЧАТЫЙ1
6176868САЛЬНИК ВНУТРЕННИЙ2
618M0248882САЛЬНИК @52
6230281ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА1
6352700Стопорная шайба1
6452699Крышка1
6567891Заливная пробка1
658M0039169ЗАЛИВНОЙ БЛОК1
6665210ВИНТ (.375-16 x 1.00)1
68816629Стопорная шайба с усиком1
68816629QШАЙБА СТОПОРНАЯ1
6952707A1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
6952707Q1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
70316404Пластина триммера1
7031640Q4ТРИММЕР1
71806327Винт (.437-14 x 1.750) (1-5/8")1
718M0204686ВИНТ1
7245176Шайба (.453 x .812 x .105) нержавеющая сталь2
7334933ГАЙКА (.437-20) Шпилька из нержавеющей стали2
738M0204653Гайка2
7413191A1УПОРНАЯ ШАЙБА1
7413191Q01УПОРНАЯ ШАЙБА1
-815791A92Комплект прокладок двигателя1
-89238A2Комплект сальников1
Рис. 89КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Driveshaft Housing and Exhaust Tube
Tools
REFНомер деталиНаименованиеКол-во
-824785A1Инструмент для установки втулки и сальника1
-13664Монтажный инструмент кронштейна подшипника, 6/15 л.с.1
-83165MСъёмник в сборе для подшипника1
-83165TСЪЁМНИК В СБОРЕ1
-31229A7Комплект съёмников для подшипника1
-824787СЪЕМНИК ВТУЛКИ1
-36392Калибровочный инструмент карбюратора1
-29287КАЛИБР ИНСТРУМЕНТ1
-824788A1Инструмент для снятия подшипника1
-824790A1Инструмент для установки втулки гребного вала1
-83163MФиксатор маховика1
-8M0161873ДЕРЖАТЕЛЬ ИНСТРУМЕНТА1
-24937A1Фиксатор1
-8M0161873ДЕРЖАТЕЛЬ ИНСТРУМЕНТА1
-24937A1Фиксатор1
-83164MСъёмник маховика1
-8M0227579СЪЁМНИК МАХОВИКА1
-13655Оправка1
-13655TОПРАВКА1
-99750A1Мультиметр1
-13663A1Инструмент для установки поршневого пальца1
-13663T1МОНТАЖНЫЙ ИНСТРУМЕНТ ПОРШНЕВОГО ПАЛЬЦА1
-24697РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО1
-13662A1Стенд для силовой головки1
-13662T1СТЕНД ДЛЯ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ1
-37241Пластина съёмника универсальная1
-59339Сервисный тахометр1
-892647A01Комплект мультиметра DMT1
-34569A1Съёмник в сборе со скользящим молотком1
-24283ЩИПЦЫ ДЛЯ СТОПОРНЫХ КОЛЕЦ1
-850439T1Тестер восьмикамерный1
-63998A1Инструмент для зазора однокамерный1
-99379Стробоскоп1
-66274ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)1
-37241Пластина съёмника универсальная1
-NSSNOT SOLD SEPARATE Expanding Rod (Snap On #CG-40-4)1
-NSSNOT SOLD SEPARATE Collet (Snap On #CG-40-15)1
-NSSNOT SOLD SEPARATE Expanding Rod (Snap-On #CG40A6)1
Рис. 90Поворотный кронштейн и рулевой рычаг Swivel Bracket And Steering Arm
Choke Plate and Throttle Levers
REFНомер деталиНаименованиеКол-во
1817495A1Пластина в сборе шумоглушителя1
2892211ПРОКЛАДКА3
388489Винт (.250-28 x 2.500)6
3884891Винт (.250-28 x 2.500) с нейлоновой вставкой - нержавеющая сталь6
469057ШАЙБА (.281 x .734 x .063)6
5815784КРЫШКА3
618180ТЯГА ДРОССЕЛЯ1
718181Тяга (с коротким валом)3
6A825204A1Комплект тяг дроссельной заслонки1
718181Тяга (с коротким валом)1
7A181811ТЯГА (С ШАРОВЫМ ВАЛОМ)2
818178РОЛИК1
987926Винт (#10-32 x .500)3
1089302Шайба (.203 x .406 x .040) винта крышки катушки3
1169432Шайба стопорная наружная (#10)3
-815791A92Комплект прокладок двигателя1
Рис. 91РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(XR6/MAG III - 1.78:1) GEAR HSG (DRIVESHAFT)(XR6/MAG III - 1.78:1 RATIO)
GEAR HOUSING (PROP SHAFT)(STANDARD ROTATION)
REFНомер деталиНаименованиеКол-во
19148T93Корпус редуктора в сборе базовый1
4989594A1Толкатель в сборе1
50789562Кулачок переключения передач1
51828287Тяга1
52828174A2КОМПЛЕКТ ШЕСТЕРЕН1
52878613A2Шестерня переднего хода в сборе 1.87:1 - 15/281
5344491A1КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБAR
538M0063266КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБAR
5430894A1КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС1
5530895Подшипник игольчатый1
5530895TПОДШИПНИК ИГОЛЬЧАТЫЙ1
56854735TМуфта скользящая1
56859340TМуфта1
5730632ШТИФТ КРЕСТОВИНЫ1
578M0100263ПАЛЕЦ КРЕСТОВИНЫ1
58828356Штифт фиксатора1
5930893Пружина1
6094148Гребной вал1
61828175A1ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 15/281
62824108ПРОСТАВКА1
63681001КОЛЬЦО УПОРНОЕ1
6488957ПОДШИПНИКОВЫЙ УЗЕЛ шариковый1
6488957TПодшипник шариковый1
6531534Уплотнительное кольцо1
658M0214920УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
6643567A1Обойма подшипника в сборе1
6643567T1ОБОЙМА ПОДШИПНИКА В СБОРЕ1
6730956Подшипник игольчатый1
6730956TПОДШИПНИК ИГОЛЬЧАТЫЙ1
6814077Сальник внутренний1
6976868САЛЬНИК ВНУТРЕННИЙ1
698M0248882САЛЬНИК @51
7030281ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА1
7179447Шайба стопорная с усиком1
7279448Фиксатор1
728M2011027ФИКСАТОР1
73316405Пластина триммера1
738M0236553Пластина тримма1
7376214A5КОМПЛЕКТ АНОДОВ1
7376214Q5Анодная пластина в сборе1
74806327Винт (.437-14 x 1.750) (1-5/8")1
748M0204686ВИНТ1
7565210ВИНТ (.375-16 x 1.00)1
7645176Шайба (.453 x .812 x .105) нержавеющая сталь2
7734933ГАЙКА (.437-20) Шпилька из нержавеющей стали2
778M0204653Гайка2
-815791A92Комплект прокладок двигателя1
-89238A2Комплект сальников1
Рис. 92КАРБЮРАТОР CARBURETOR
POWER TRIM MOTOR
REFНомер деталиНаименованиеКол-во
-811628Мотор тримма1
1811624Комплект рамы и обмотки1
2811625Комплект щёточного узла1
3811623Комплект торцевой рамы1
4811626Комплект сальников1
5811627Комплект якоря1
5811628Мотор тримма1
-828708Мотор в сборе (см. разбивку мотора гидроподъёма)1
-878265A4Мотор тримма1
6828714A1Комплект щёток и уплотнений1
7828713A1Комплект якоря1
7828713T1Комплект якоря1
8828715A1Концевая крышка (в сборе)1
Рис. 93ВЕРХНИЙ КАПОТ И ПЕРЕДНИЙ ЩИТОК TOP COWL AND FRONT SHIELD
Top Cowl
REFНомер деталиНаименованиеКол-во
1827328T9Верхний кожух в сборе1
1827328T10Верхний кожух в сборе1
2821256T1Воздухозаборник - чёрный1
2821256T03Воздухозаборник1
2821256T2Воздухозаборник - серебристый1
382130016ВИНТ (M6 x 16)4
4859356A1Комплект шумоизоляции1
4859356A02Комплект шумоизоляции1
5NSSNOT SOLD SEPARATE Sound Blanket1
6NSSNOT SOLD SEPARATE Sound Blanket1
7NSSNOT SOLD SEPARATE Sound Blanket2
8823865ЗАГЛУШКА2
9831207T10Рукоятка1
9831207A16Комплект рукоятки замка кожуха1
10812707Втулка2
11831214Проставка1
1212134ШАЙБА ВОЛНОВАЯ1
13F481777Вал кулачкового замка1
138M0001081Кулачок1
144002316ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)1
148M0214930ШАЙБА 6.60 x 17.0 x 1.51
151993716ВИНТ (M6 x 16)1
16821249M2Кронштейн передний3
168M0036792Кронштейн3
17815477УПОР ЗАЩЕЛКИ3
1829245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь6
188M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ6
19401366ГАЙКА (M6) Нержавеющая сталь6
208237951Стопорное кольцо1
21815263РОЛИК1
218M0207770Ролик @31
228155381Роликовый штифт1
2329245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь1
238M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ1
24401366ГАЙКА (M6) Нержавеющая сталь1
2547341A11Комплект шнура с рукояткой ручного запуска1
2612066Q9Трос1
2612066Q10Трос стартера @21
Рис. 94РЕДУКТОР (ГРЕБНОЙ ВАЛ)(XR6/MAG III - 1.78:1) GEAR HSG (PROP SHAFT)(XR6/MAG III - 1.78:1 RATIO)
Instrumentation
REFНомер деталиНаименованиеКол-во
186322A7Трос в сборе (1.50 фута) чёрный1
186323A5Трос в сборе (1.50 фута) фиолетовый1
2825338A3Прибор контроля дифферента, белая шкала, чёрные деления, чёрный ободок1
2895292Q41Указатель дифферента, чёрная шкала, оранжево-белые деления, чёрный ободок1
379480Кронштейн1
472729ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)1
579888Патрон лампы1
626419Гайка (#8-32) латунная клеммы стартера соленоида5
768878A6Звуковой сигнал в сборе1
868879КРЫШКА1
979697Проставка2
98M0084588Проставка2
1026427Шайба4
1135401ВИНТ (#10 x 1.00)2
1286396A8Жгут проводов в сборе для тахометра (5.00 футов)1
1319674A1Выключатель аварийного останова в сборе1
1319674A07КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА1
1418303Винт (.190-16 x 1.750) нержавеющая сталь2
15813679Переходник1
1615920Q54ШНУР В СБОРЕ1
1732866ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ2
1818321Хомут крепёжный1
1924676ШАЙБА (.200 x .440 x .032)2
2068219Гайка (#10-32) нержавеющая сталь4
2179146Фиксатор3
22816311TСТЯЖКА (8.00 дюймов)AR
23812497A2Диод в сборе1
23898289A72Комплект диода-шнура двойной1
2411149A2Трос в сборе (6.00 дюймов)1
Рис. 95Инструменты Tools
TRANSOM MOUNT POWER STEERING KIT
REFНомер деталиНаименованиеКол-во
-17443A11Комплект гидроусилителя рулевого управления1
1811290АККУМУЛЯТОР1
217772ШПИЛЬКА3
34002319ШАЙБА3
413914Гайка (M10) шпильки корпуса редуктора3
440140ГАЙКА (M10)3
594319Винт (.375-24 x 1.5)1
617405Проставка2
734863ГАЙКА (.375-24)3
78M0204726Гайка (.375-24) латунная3
814000Винт (.375-24 x 1.25)1
8849838ВИНТ (.375-24 x 1.250)1
992876A4Тяга в сборе1
1068300Шайба (..88 x .39 x .06)1
118112891Привод1
11828588A2Комплект привода1
-811632Ремкомплект1
-811632A1РЕМОНТНЫЙ КОМПЛЕКТ1
124000330ВИНТ (M6 x 25)2
128M0204707ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ2
1343450Шайба2
134002315ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)2
148268336Гайка (M6)2
14401386ГАЙКА (M6) Нержавеющая сталь2
15811292ХОМУТ1
16818182ВИНТ2
17400263ГАЙКА (M5)2
1881742755ВИНТ (M8 x 55)1
1966751ПРОСТАВКА (.250 x .390 x .630) Нержавеющая сталь1
198M0151156ПРОСТАВКА1
20811291КРОНШТЕЙН1
2138601ВИНТ (.250-28 x 1.250)4
2288404Шайба стопорная6
2318211Реле-выключатель1
2418244A1Жгут проводов в сборе1
2518124ВИНТ (#10-32 x .750)1
2690329ВТУЛКА1
27309772Проставка1
28816994Кронштейн1
2942118ШАЙБА1
3029488ГАЙКА (#10-32)1
308M0204718Гайка1
31197491Хомут1
3281563024Наклейка1
Рис. 96ЗАСЛОНКА И РЫЧАГИ ДРОССЕЛЯ Choke Plate and Throttle Levers
Transom Brackets
REFНомер деталиНаименованиеКол-во
18718F7Кронштейн транца, правый борт, чёрный1
18718F8Кронштейн транца, правый борт, серый1
18718F10Кронштейн транца1
28716A8Кронштейн транца в сборе, левый борт, чёрный1
28716A9Кронштейн транца в сборе, левый борт, серый1
28716A10Кронштейн транца в сборе1
398727ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ1
38M0169588Штуцер для смазки1
437984ГАЙКА (.875-14) Система наклона1
48M0041651ГАЙКА (.875-14)1
599170A2Комплект трубок наклонаAR
5826125A1Трубка наклонаAR
5826125A1Трубка наклонаAR
6826135Гайка стопорная (1.00-14) с нейлоновой вставкой1
690068F3Гайка (1.00-14), серая1
6859133ГАЙКА (1.00-14)1
690068F4Гайка (1.00-14) (TRACKER)1
6859133ГАЙКА (1.00-14)1
745711УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)1
888750ШАЙБА волнистая (1.62 x 1.05)2
9826164Гайка (.875-14)1
98M0231351Контргайка1
10677551ВИНТ (.500-20 x 4.500)4
108M0149747Винт4
1128421ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ4
118M0204648Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь4
128M0027784Гайка4
1282671117ГАЙКА (.500-20)4
1399629A2Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером1
138M0115104РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА1
1499611Волнистая шайба1
1565830ВТУЛКА НЕЙЛОНОВАЯ2
1699633Головка1
1799615Штифт с канавкой1
1899622Пружина1
1999604Штифт с канавкой1
2096930A1Болт в сборе, силовой триммер1
2123161ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА1
22814207Упор1
-815791A92Комплект прокладок двигателя1
Рис. 97РЕДУКТОР (ВАЛ ВИНТА)(СТАНДАРТНЫЙ) GEAR HOUSING (PROP SHAFT)(STANDARD ROTATION)
Power Trim Pump (Prestolite Round Motor)
REFНомер деталиНаименованиеКол-во
-99186Насос в сборе (система гидроподъёма)1
18995Насос в сборе1
1826729A10ORD 8M0143217 Mercury / Quicksilver1
28996Комплект уплотнительных колец1
38986Якорь1
48987Корпус и статор1
499186Насос в сборе (система гидроподъёма)1
58992Уплотнительное кольцо головки1
68993Комплект пружин щёток1
78988Головка со стороны коллектора1
88989Комплект щёток1
98994Комплект сквозных болтов1
108985Зажим провода1
118990Гайка сальника1
128991Уплотнительное кольцо гайки сальника1
Рис. 98ДВИГАТЕЛЬ ГИДРОПОДЪЕМА POWER TRIM MOTOR
THROTTLE LEVER AND SHIFT SHAFT
REFНомер деталиНаименованиеКол-во
155171Втулка1
262459Шаровой шарнир в сборе1
262459TШаровой шарнир в сборе1
345076Гайка (#10-32) латунная клемма блока выключателя1
476035ТЯГА1
546438ГАЙКА (#10-32)1
641094A3Рычаг в сборе (ИСПОЛНЕНИЕ I)1
6823705A1Рычаг опережения зажигания (ИСПОЛНЕНИЕ II)1
764022Винт (.250-20 x 2.125)1
864015Гайка (.250-20) клеммы стартерного соленоида1
926852ЗАГЛУШКА Нейлоновая1
1093254ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА1
1193421ШАР ПОВОРОТНОГО УЗЛА1
12823706Тяга1
1374897Ось поворота1
1374897TОсь поворота1
1413627Винт (.190-32 x 1.250)1
1568219Гайка (#10-32) нержавеющая сталь1
1648039КРЫШКА1
17823235Пружина1
1846765ШАЙБА (.390 x 1.50 x .120)1
1964022Винт (.250-20 x 2.125)1
2064015Гайка (.250-20) клеммы стартерного соленоида1
2126852ЗАГЛУШКА Нейлоновая1
2239483ЗАЩЕЛКА1
2369026ВИНТ (.250-28 x .880)1
2420099Пружина1
2535045ГАЙКА (.250-28)1
25826709109Гайка (.250-28) нержавеющая сталь1
2641095РЫЧАГ1
26410952РЫЧАГ1
27818165ВИНТ (.375-16 x 1.75)1
2855164Втулка1
2914638Цилиндр1
30814929Тяга1
31932481Втулка1
318M0215006Втулка поворотная1
3235045ГАЙКА (.250-28)1
32826709109Гайка (.250-28) нержавеющая сталь1
3320353Шпилька (.250-28 x 1.750)1
34815539TКулачок дроссельной заслонки1
35814283A2Кронштейн в сборе1
3639519ЧАШКА1
3742975ЗАВЕРТЫВАЮЩИЙ ВИНТ2
3898889Защёлка1
3953167ВИНТ (.312-18 x .880)3
3953167TВИНТ .312-18X .883
4079932A11Вал переключения передач в сборе (ДЛИННЫЙ)1
4079932A16В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ1
4079932A12Вал переключения передач в сборе (УДЛИНЕННЫЙ)1
4079932A17В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ1
41814284Направляющий блок1
4220099Пружина1
4367073A1Тяга в сборе1
4452100Износостойкая пластина1
4538279ЗАЩЕЛКА1
458M0036768ЗАЩЕЛКА1
4635462ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь1
4735045ГАЙКА (.250-28)1
47826709109Гайка (.250-28) нержавеющая сталь1
4826600Втулка1
4929720ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ1
5035462ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь1
5135045ГАЙКА (.250-28)1
51826709109Гайка (.250-28) нержавеющая сталь1
52814281A1Комплект стабилизации холостого хода при переключении1
5377478ВИНТ (#6-32 x .875)2
5427882ШАЙБА2
5517461A3Резисторный модуль1
Рис. 99ВЕРХНИЙ КОКПИТ Top Cowl
Ignition Coil/Voltage Regulator
REFНомер деталиНаименованиеКол-во
1195872Монтажная пластина1
233778Шпилька4
319661Втулка4
426992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь4
513438Гайка (.250-28)4
58267119Гайка (.250-28)4
688807A35Трос в сборе1
7815279TРегулятор напряжения2
78M0084173Регулятор напряжения2
8818997A1Электромагнит в сборе1
88M0185145Электромагнит в сборе1
997861Изолятор2
1045561Винт (.250-20 x 1.12)3
10455611Винт (.250-20 x 1.120)3
1135950ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ3
12814101Гайка (.250-20) нержавеющая сталь3
128M0207776ГАЙКА3
1326419Гайка (#8-32) латунная клеммы стартера соленоида4
1494330Гайка (.250-20) латунная4
1569738A9Жгут проводов в сборе (2,4,6)1
1569739A6Жгут проводов в сборе (1,3,5)1
16816311Стяжка (8.00 дюймов)AR
16816311TСТЯЖКА (8.00 дюймов)AR
1743542Крышка катушки зажигания2
187370A13Катушка зажигания в сборе6
188M0230859Катушка зажигания в сборе6
187370A19Катушка зажигания в сборе6
188M0230859Катушка зажигания в сборе6
1990048ВИНТ (#10-32 x 2.125)12
2090078ГАЙКА (#10-32)14
21813715A9Комплект проводов зажигания1
2263709A1Комплект наконечника/клеммы свечи зажигания6
23136862Свеча зажигания (NGK-BU8H)6
2313686QNGK BU8H @10 Mercury / Quicksilver6
2314103568СВЕЧА ЗАЖИГАНИЯ (NGK-BUZ8H - КАНАДА/БЕЛЬГИЯ)6
23896329885Свеча зажигания #L6VC @46
2445076Гайка (#10-32) латунная клемма блока выключателя12
2588807A13Трос в сборе8
2669022ВИНТ (#10-32 x .500) Нержавеющая сталь2
2787379A14Провод в сборе (2.750 дюйма)1
2889302Шайба (.203 x .406 x .040) винта крышки катушки12
29826802A4Жгут проводов в сборе1
30828151Реле2
308M0207773Реле тримма в сборе2
31828102Кронштейн2
318M0207771Кронштейн крепления2
3245561Винт (.250-20 x 1.12)2
32455611Винт (.250-20 x 1.120)2
33818968ВТУЛКА2
338M0214955Втулка2
34818967ВТУЛКА УПЛОТНИТЕЛЬНАЯ2
348M0207785Втулка2
3535950ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ2
36814101Гайка (.250-20) нержавеющая сталь2
368M0207776ГАЙКА2
Рис. 100ПРИБОРНАЯ ПАНЕЛЬ Instrumentation
Cylinder Block and End Caps
REFНомер деталиНаименованиеКол-во
19765A13Блок цилиндров (135/150)1
19763A17Блок цилиндров (XR6/Magnum III)1
19763T17БЛОК ЦИЛИНДРОВ1
19763A23Блок цилиндров (XR6/Magnum III)1
19763T23БЛОК ЦИЛИНДРОВ1
19763A17Блок цилиндров (XR6/Magnum III)1
19763T17БЛОК ЦИЛИНДРОВ1
19763A61Блок цилиндров (200)1
19763T61БЛОК ЦИЛИНДРОВ1
19763A23Блок цилиндров (XR6/Magnum III)1
19763T23БЛОК ЦИЛИНДРОВ1
276175ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)4
2818138ШПИЛЬКА (1-3/4")2 or 6
28M0034455ШПИЛЬКА 1.7502 or 6
367065ШПИЛЬКА (5-1/2")2
3670654ШПИЛЬКА (.375-16/.375-24 x 5.620)2
378438Шпилька (6-3/4")2
38M0034454ШПИЛЬКА (.375-16/.375-24 x 6.87)2
443044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)2
567296Штифт (обоймы подшипника)2
58M0036405Штифт2
611338Прокладка2
742249Крышка (верхняя)1
78M0088723КРОНШТЕЙН СТАРТЕРА1
8828213Винт (.312-18 x 1.500) шестигранный с фланцем2
873657ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)2
926993СТОПОРНАЯ ШАЙБА (.312)4
98M0204647Стопорная шайба (.312)4
1076867КРЫШКА СТАРТЕРА (НИЖНЯЯ)1
11815549ВИНТ (.312-18 x 2.00)2
11828214Винт (.312-18 x 2.00) шестигранный с фланцем2
11A99448Втулка1
1266717ВИНТ (.375-16 x 3.250)8
1274824Винт (.312-18 x 1.250)6
139642A1Крышка торцевая верхняя в сборе1
13858521T1УЗЕЛ КОНЦЕВОЙ КРЫШКИ1
1454029УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)1
1516756A4Комплект подшипников1
1641953Сальник1
1769034ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)4
1730225ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)4
1963153J-образная защёлка1
2015094ШПИЛЬКА (.190-32 x 1.870)1
2115093ШПИЛЬКА (#10-32 x 1.00)2
218M0034435ШПИЛЬКА2
2267269Проставка1
2349221Шайба (.187 x .500 x .062) неопреновая3
238M0204663ШАЙБА @53
25816874Барашковая гайка (#10-32)3
2642248Кронштейн1
26422482Кронштейн1
2749668Винт (.250-20 x .750)2
287809A1Крышка торцевая в сборе1
287809T1УЗЕЛ КОНЦЕВОЙ КРЫШКИ1
2962700Кольцо уплотнительное (3.237 x .103)1
3041953Сальник2
3128636ВИНТ (.250-20 x .750)4
3226992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь4
3364022Винт (.250-20 x 2.125)1
3464015Гайка (.250-20) клеммы стартерного соленоида1
3526852ЗАГЛУШКА Нейлоновая1
3687076A10Регулятор холостого хода1
3869020ВИНТ (#10-32 x .875)3
38690201ВИНТ (#10-32 x .875)3
3938833ШАЙБА3
-815791A92Комплект прокладок двигателя1
-812815A92Головка блока цилиндров в сборе1
-878365T00Головка блока цилиндров в сборе1
-812817A92Головка блока цилиндров в сборе1
-812817T97Головка блока цилиндров в сборе1
-823434A93Головка блока цилиндров в сборе1
-823434T97Головка блока цилиндров в сборе1
-823434A93Головка блока цилиндров в сборе1
-823434T97Головка блока цилиндров в сборе1
-812817A92Головка блока цилиндров в сборе1
-812817T97Головка блока цилиндров в сборе1
-813043A94Головка блока цилиндров в сборе1
-813043T97Головка блока цилиндров в сборе1
Рис. 101КОМПЛЕКТ УСИЛЕННОГО РУЛЕВОГО УПРАВЛЕНИЯ ДЛЯ ТРАНЦА TRANSOM MOUNT POWER STEERING KIT
Wiring Harness, Starter Solenoid and Rectifier
REFНомер деталиНаименованиеКол-во
143429Пластина зажигания1
27778A6БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ В СБОРЕ2
27778A12Блок переключателей в сборе2
313669Винт (#12-24 x 2.00)2
494304Распорная втулка винта коробки переключателей2
594453Втулка2
662310A2Трос в сборе1
745076Гайка (#10-32) латунная клемма блока выключателя20
860871A10Провод в сборе2
962568Винт (#10-16 x .375)2
1038055ВИНТ (.190-32 x .620)1
1165999A3Трос в сборе черный1
1269092ВИНТ (1.25)3
1260411ВИНТ (.312-18 x 1.250)3
1326993СТОПОРНАЯ ШАЙБА (.312)3
138M0204647Стопорная шайба (.312)3
1436042ШАЙБА6
1567264Шайба (резиновая)6
1667268Втулка3
1762351A1Выпрямитель1
178M0058226Выпрямитель1
1838055ВИНТ (.190-32 x .620)2
1945076Гайка (#10-32) латунная клемма блока выключателя3
2033386A3ВЫКЛЮЧАТЕЛЬ В СБОРЕ1
2138055ВИНТ (.190-32 x .620)1
2245076Гайка (#10-32) латунная клемма блока выключателя1
2387926Винт (#10-32 x .500)1
2488439A14ТРОС В СБОРЕ АККУМУЛЯТОР - ПЛЮСОВОЙ1
2488439A2ТРОС В СБОРЕ АККУМУЛЯТОР - МИНУСОВОЙ1
2596220A4ЖГУТ ПРОВОДОВ В СБОРЕ Двигатель1
2679091Предохранитель 20 А1
268M0207796Предохранитель 20 А1
2795084A2Кабель в сборе с предохранителем — ранние модели1
2873498ХОМУТ3
28816311TСТЯЖКА (8.00 дюймов)3
2996054Соленоид в сборе стартера1
298M0185149СТАРТЕРНОЕ РЕЛЕ1
3026419Гайка (#8-32) латунная клеммы стартера соленоида2
3126992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь2
3294330Гайка (.250-20) латунная2
2915857Стартер соленоида1
29853654A1ЭЛЕКТРОМАГНИТ1
3045076Гайка (#10-32) латунная клемма блока выключателя2
3153166СТОПОРНАЯ ШАЙБА (.312)2
3268292Гайка (.312-18)2
328M0204668Гайка (.312-18)2
3331716ВИНТ (.250-20 x .620)2
3426992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь2
3565999A2Трос в сборе, черный1
3697861Изолятор1
3788825A7Регулятор напряжения1
3848409Винт (#10-16 x .625) нержавеющая сталь1
3913397A1Жгут проводов в сборе1
4045076Гайка (#10-32) латунная клемма блока выключателя2
41134731Держатель предохранителя1
Рис. 102Кронштейны транца Transom Brackets
CRANKSHAFT, PISTONS AND CONNECTING RODS
REFНомер деталиНаименованиеКол-во
19536A4Коленчатый вал в сборе1
267923Подшипник шариковый (нижний)1
267923TПодшипник шариковый1
367446Кольцо1
414513A2Комплект зубчатого сектора привода1
414513A09Комплект зубчатого сектора привода1
5813073Винт (#6-32 x .620) с внутренним шестигранником2
6813134Гайка (#6-32) специальная2
754196A6Корпус в сборе1
865800НАБИВКА1
967377Кольцо уплотнительное коленчатого вала7
967377TКольцо уплотнительное7
1016756A6Комплект подшипников2
117441A32Поршень (правый борт — стандартный)3
117441T32Поршень3
117443A11Поршень (правый борт — .015 ремонтный)AR
117445A11Поршень (правый борт — .030 ремонтный)AR
117445T11ПоршеньAR
117442A32Поршень (левый борт — стандартный)3
117442T32Поршень3
117444A11Поршень (левый борт — .015 ремонтный)AR
117446A11Поршень (левый борт — .030 ремонтный)AR
119738A7Поршень в сборе (правый борт — стандартный)3
119738T9Поршень в сборе стандартный3
119738A8Поршень в сборе (правый борт — .015 ремонтный)AR
119738T10Поршень в сборе .015 ремонтныйAR
119737A7Поршень в сборе (левый борт — стандартный)3
119737T9Поршень в сборе стандартный3
119737A8Поршень в сборе (левый борт — .015 ремонтный)AR
119737A10Поршень в сборе .015 ремонтныйAR
119738A9Поршень в сборе стандартный (правый борт — стандартный)3
119738T9Поршень в сборе стандартный3
119738A10Поршень в сборе .015 ремонтный (правый борт — .015 ремонтный)AR
119738T10Поршень в сборе .015 ремонтныйAR
119737A9Поршень в сборе стандартный (левый борт — стандартный)3
119737T9Поршень в сборе стандартный3
119737A10Поршень в сборе .015 ремонтныйAR
1293481A12Комплект поршневых колец — стандартный (стандартный)1
1278918A4Комплект поршневых колец — .015 ремонтный (.015 ремонтный)AR
1285636A4Комплект поршневых колец — .030 ремонтный (.030 ремонтный)AR
12815515A12Комплект поршневых колец (стандартный) (1-1/2 мм)1
12815268A4Комплект поршневых колец (.015 ремонтный) (1-1/2 мм)AR
12822321A12Комплект поршневых колец — стандартный1
12822321A1Комплект поршневых колец — ремонтный .0152
1352035Стопорное кольцо12
13857196Стопорное кольцо12
14818141A2Комплект шатуна6
14818141A13Шатун в сборе6
15763491Винт (.312-24 x .875)12
16812876Шайба12
168M0012298Упорная шайба12
1717514A2Комплект подшипников6
178M0234886Подшипник в обойме6
18822553Игольчатый подшипник174
188M0204691Подшипник игольчатый @200174
-815791A92Комплект прокладок двигателя1
-812815A92Головка блока цилиндров в сборе1
-878365T00Головка блока цилиндров в сборе1
-812817A92Головка блока цилиндров в сборе1
-812817T97Головка блока цилиндров в сборе1
-823434A93Головка блока цилиндров в сборе1
-823434T97Головка блока цилиндров в сборе1
-823434A93Головка блока цилиндров в сборе1
-823434T97Головка блока цилиндров в сборе1
-812817A92Головка блока цилиндров в сборе1
-812817T97Головка блока цилиндров в сборе1
-813043A94Головка блока цилиндров в сборе1
-813043T97Головка блока цилиндров в сборе1
Рис. 103Насос гидроподъема (Prestolite Round Motor) Power Trim Pump (Prestolite Round Motor)
Starter Motor Assembly
REFНомер деталиНаименованиеКол-во
-79472Стартер в сборе1
190645КОМПЛЕКТ ПРИВОДА1
275661Шестерня в сборе приводная1
213310T1ШЕСТЕРНЯ В СБОРЕ1
375660Плита приводного конца1
474968Сквозной болт2
6N.S.S.Not Sold Separate THRU BOLT1
779216Якорь1
875384Комплект щёток/пружин1
8898265016Комплект щёток/пружин1
961787Держатель щётки2
9898265014Держатель щёток2
1068586ВИНТ ЩЁТКИ И ДЕРЖАТЕЛЯ2
1115386Торцевая крышка1
1115386001ТОРЦЕВАЯ КРЫШКА1
Рис. 104РЫЧАГ ДРОССЕЛЯ И ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ THROTTLE LEVER AND SHIFT SHAFT
GEAR HOUSING (PROPSHAFT)
REFНомер деталиНаименованиеКол-во
19148A47Корпус редуктора в сборе (базовый) (черный)1
19148A48Корпус редуктора в сборе (базовый) (серый)1
19148T47Корпус редуктора — базовый — черный1
19148A49Корпус редуктора в сборе (базовый) (Tracker)1
19148T49КОРПУС РЕДУКТОРА БАЗОВЫЙ-TR1
4989594A1Толкатель в сборе1
4878956Кулачок переключения1
48789562Кулачок переключения передач1
5079911A1Штанга1
5179910Пружина1
5278910ШайбаAR
5378906Палец1
538M0084245Штифт фиксатора пружины1
5447397A1Комплект регулировочных шайб (.002-3-5-10)AR
5578172A1Подшипник конический роликовый в сборе1
5644102A2Шестерня переднего хода в сборе (135/150) (включая шестерню заднего хода)1
5644102A7Комплект шестерен (135/150) (без шестерни заднего хода)1
5616294A2Комплект шестерен для большой высоты - передаточное число 2.3:11
5616294A5КОМПЛЕКТ ШЕСТЕРЕН1
5644104A2Шестерня переднего хода в сборе (175/200/XR6/Magnum III) (включая шестерню заднего хода)1
5644104T2КОМПЛЕКТ ШЕСТЕРЕН1
5644104A8Комплект шестерен (175/200/XR6/Magnum III) (без шестерни заднего хода)1
57549281ПОДШИПНИК РОЛИКОВЫЙ1
58823174Муфта сцепления1
58823174TORD 8M0100493 Mercury / Quicksilver1
5978905Палец крестовый1
598M0084243ШТИФТ КРЕСТОВИНА1
6078909Палец фиксатора2
6178962Пружина2
6294148Гребной вал1
63N.S.S.Not Sold Separate Reverse Gear (Part of Forward Gear Set1
63824987A2Шестерня заднего хода в сборе (135/150)1
63824986A2Шестерня заднего хода в сборе (175/200/XR6/Mag. III)1
63A824108ПРОСТАВКА1
64681001КОЛЬЦО УПОРНОЕ1
6588957A1Подшипник шариковый1
6588957TПодшипник шариковый1
6631534Уплотнительное кольцо1
668M0214920УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
6743567A1Обойма подшипника в сборе1
6743567T1ОБОЙМА ПОДШИПНИКА В СБОРЕ1
6830956Подшипник игольчатый1
6830956TПОДШИПНИК ИГОЛЬЧАТЫЙ1
6976868САЛЬНИК ВНУТРЕННИЙ2
698M0248882САЛЬНИК @52
7030281ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА1
7179447Шайба стопорная с усиком1
7279448Фиксатор1
728M2011027ФИКСАТОР1
73316404Пластина триммера1
7331640Q4ТРИММЕР1
73316405Пластина триммера1
738M0236553Пластина тримма1
74806327Винт (.437-14 x 1.750) (1-5/8")1
748M0204686ВИНТ1
7567891Заливная пробка1
758M0039169ЗАЛИВНОЙ БЛОК1
7634933ГАЙКА (.437-20) Шпилька из нержавеющей стали2
768M0204653Гайка2
7765210ВИНТ (.375-16 x 1.00)1
7813171Ступица упорная1
78835467Q01КОМПЛЕКТ УПОРНЫХ ШАЙБ1
7931211A2Шайба шлицевая1
7931211Q03ШАЙБА В СБОРЕ1
80816629Стопорная шайба с усиком1
80816629QШАЙБА СТОПОРНАЯ1
8152707A1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
8152707Q1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
82423511Шайба стопорная зубчатая1
8345176Шайба (.453 x .812 x .105) нержавеющая сталь2
-815791A92Комплект прокладок двигателя1
-89238A2Комплект сальников1
Рис. 105КАТУШКА ЗАЖИГАНИЯ / РЕГУЛЯТОР НАПРЯЖЕНИЯ Ignition Coil/Voltage Regulator
Power Trim Components (Design I)
REFНомер деталиНаименованиеКол-во
199659A21Коллектор в сборе чёрный1
199659A22Коллектор в сборе серый1
299616Резьбовая пробка11
256800ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции11
341493A7Цилиндр подъёма в сборе чёрный1
341493A4Цилиндр подъёма в сборе серый1
341493A7Цилиндр подъёма в сборе чёрный1
3A811600Комплект направляющих1
441492A1Направляющая в сборе1
541478A1Ремонтный комплект1
641482A2Комплект обратного клапана1
799638A1Направляющая в сборе2
78M0021648Торцевая крышка в сборе2
843397A6Поршень/шток в сборе Power Trim левый1
8878413A1Поршень в сборе1
912184A1Фильтр подъёма в сборе1
1043398A3Поршень/шток в сборе Power Trim правый1
10878414T01Поршень в сборе1
1113794Штифт канавки цилиндра тримма (верхний)1
11821539ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ1
1119603Штифт канавки1
11821539ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ1
12812843A1Клапан в сборе1
12893929A01Комплект предохранительного клапана1
12A812844Стопорное кольцо E-образное1
12A815949001Стопорное кольцо E-образное1
134000327ВИНТ (M6 x 14)4
1443450Шайба4
144002315ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)4
1599642Крышка1
1648462A2Комплект уплотнительных колец1
1648462A4Комплект уплотнительных колец1
1799609A1Пробка в сборе1
1899641A1Вал в сборе1
1899641A02Вал в сборе1
1999616Резьбовая пробка2
1956800ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции2
204008820ВИНТ (M6 x 20)2
21400256СТОПОРНАЯ ШАЙБА (M6)2
2299186TНАСОС И ЭЛЕКТРОДВИГАТЕЛЬ1
22826729A10ORD 8M0143217 Mercury / Quicksilver1
2399625Вал1
2399625002Вал1
2443396A2Анод в сборе1
24818298Q1Комплект анода1
254000330ВИНТ (M6 x 25)2
258M0204707ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ2
2629245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь2
268M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ2
27996301Пластина-фиксатор2
278M0045383Ударная пластина2
2858643Шайба стопорная (.375)2
2946335ГАЙКА (.375-24)2
30814609A1ЖГУТ ПРОВОДОВ В СБОРЕ Управление POWER TRIM1
3188808A22ТРОС В СБОРЕ (6-3/8" - КРАСНЫЙ)1
3188808A23ТРОС В СБОРЕ (24" - КРАСНЫЙ)1
3187379A14Провод в сборе (2.750 дюйма)1
3222875ЗАЖИМ2
3369205С-ОБРАЗНАЯ ШАЙБА2
338M0084613Пружинная шайба2
3469079ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ2
3544431Штифт канавки нижний1
35878267Штифт1
364000377ВИНТ (M10 x 30)6
37400258СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь6
Рис. 106БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps
Crankshaft (Connecting Rod Forging # is 644-818141)
REFНомер деталиНаименованиеКол-во
19536A4Коленчатый вал в сборе1
267923Подшипник шариковый (нижний)1
267923TПодшипник шариковый1
367446Кольцо1
414513A2Комплект зубчатого сектора привода2
414513A09Комплект зубчатого сектора привода2
5813073Винт (#6-32 x .620) с внутренним шестигранником2
6813134Гайка (#6-32) специальная2
754196A6Корпус в сборе1
865800НАБИВКА1
967377Кольцо уплотнительное коленчатого вала8
967377TКольцо уплотнительное8
1016756A1ПОДШИПНИК В СБОРЕ Роликовый КОЛЕНЧАТЫЙ ВАЛ2
1016756A6Комплект подшипников2
117441A32Поршень (правый борт — стандартный)3
117441T32Поршень3
117443A11Поршень (правый борт — .015 ремонтный)AR
117445A11Поршень (правый борт — .030 ремонтный)AR
117445T11ПоршеньAR
117442A32Поршень (левый борт — стандартный)3
117442T32Поршень3
117444A11Поршень (левый борт — .015 ремонтный)AR
117446A11Поршень (левый борт — .030 ремонтный)AR
119738A7Поршень в сборе (правый борт — стандартный)3
119738T9Поршень в сборе стандартный3
119738A8Поршень в сборе (правый борт — .015 ремонтный)AR
119738T10Поршень в сборе .015 ремонтныйAR
119737A7Поршень в сборе (левый борт — стандартный)3
119737T9Поршень в сборе стандартный3
119737A8Поршень в сборе (левый борт — .015 ремонтный)AR
119737A10Поршень в сборе .015 ремонтныйAR
1293481A12Комплект поршневых колец — стандартный (стандартный)1
1278918A4Комплект поршневых колец — .015 ремонтный (.015 ремонтный)AR
1285636A4Комплект поршневых колец — .030 ремонтный (.030 ремонтный)AR
12815515A12Комплект поршневых колец (стандартный) (1-1/2 мм)1
12815268A4Комплект поршневых колец (.015 ремонтный) (1-1/2 мм)AR
1352035Стопорное кольцо12
13857196Стопорное кольцо12
14818141A2Комплект шатуна6
14818141A13Шатун в сборе6
15763491Винт (.312-24 x .875)12
16812876Шайба12
168M0012298Упорная шайба12
1717514A1Ремкомплект подшипников6
178M0234886Подшипник в обойме6
18674831ПОДШИПНИК ИГОЛЬЧАТЫЙ ПОРШНЕВОГО КОНЦА174
188M0204691Подшипник игольчатый @200174
-815791A90Комплект прокладок1
-815791A92Комплект прокладок двигателя1
-815809A90Комплект прокладок1
-815791A92Комплект прокладок двигателя1
-815810A90Комплект прокладок1
-815791A92Комплект прокладок двигателя1
Рис. 107ЖГУТ ПРОВОДОВ, СОЛЕНОИД СТАРТЕРА И ВЫПРЯМИТЕЛЬ Wiring Harness, Starter Solenoid and Rectifier
Gear Housing Propeller Shaft - Standard Rotation
REFНомер деталиНаименованиеКол-во
0840560T33Корпус редуктора в сборе1
0840560T34Корпус редуктора в сборе1
0840560T35Корпус редуктора в сборе1
1849780A2Корпус редуктора в сборе (базовый)1
289594A1Толкатель в сборе1
3789562Кулачок переключения передач1
479911A1Штанга1
579910Пружина2
678906Палец1
778910Шайба2
847397A1Комплект регулировочных шайб (.002-3-5-10)AR
978172A1Подшипник конический роликовый в сборе1
10NSSNOT SOLD SEPARATE1
1144104A7Комплект шестерён (включая ведущую шестерню)1
12549281ПОДШИПНИК РОЛИКОВЫЙ1
1342672TХраповик1
1478909Палец фиксатора2
1542671Палец крестовой1
1678962Пружина2
17822820F1Гребной вал1
17840451A2Гребной вал1
18822824A1Шестерня заднего хода в сборе1
19822823Упорное кольцо1
2088957TПодшипник шариковый1
21681001КОЛЬЦО УПОРНОЕ1
2231534Уплотнительное кольцо1
23848840T1Обойма подшипника в сборе1
24817072Подшипник роликовый1
25817071Кольцо стопорное1
26815565САЛЬНИК Масляный2
2767892A1Комплект фитингов, магнитная пробка заливки/слива1
28191833Сальник1
2979448Фиксатор1
3030281ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА1
3179447Шайба стопорная с усиком1
32423511Шайба стопорная зубчатая1
3352707Q1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
3441350ВИНТ (.437-14 x 2.50) нержавеющая сталь1
3466024ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА1
3576214T3Анод1
3576214Q5Анодная пластина в сборе1
3576214T1Анод1
36822836Шайба (.445 x .805 x .108)2
37859116ГАЙКА (.437-20)2
3830206ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ1
3815929Винт (.375-16 x 16 x 6.00)1
-89238A3Ремкомплект уплотнений корпуса редуктора1
-90415A24Комплект шпилек1
-90415A25Комплект шпилек1
-840389K5Комплект ступицы1
-840382A1Комплект демпферной накладки1
Рис. 108КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS
Gear Housing (Driveshaft)
REFНомер деталиНаименованиеКол-во
19148A47Корпус редуктора в сборе (базовый) (черный)1
19148A48Корпус редуктора в сборе (базовый) (серый)1
19148T47Корпус редуктора — базовый — черный1
19148A49Корпус редуктора в сборе (базовый) (Tracker)1
19148T49КОРПУС РЕДУКТОРА БАЗОВЫЙ-TR1
285822A10Разъем в сборе (применять где применимо)1
343044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)2
478638Шпилька (.438 x 3.12) (длинная)1
4786382Шпилька (.437-14/.437-20 x 3.120)1
418978Шпилька (.438 x 3.69) (удлинённая)1
48M0034464ШПИЛЬКА1
5579201ШПИЛЬКА (.437-14/.437-20 x 2.060)2
58M0133358ШПИЛЬКА (.437-14/.437-20 x 2.060)2
656297Шпилька (.312 x 3.38)1
68M0034463ШПИЛЬКА (.312-24 x 3.38)1
730667Шпилька (.250-20/.250-28 x 3.125)2
7306671Шпилька2
842647A1Подшипник роликовый в сборе1
943998Втулка (старая конструкция)1
9A826134Анод2
9A826134QАнод2
9B4000333ВИНТ (M6 x 40)1
9C8268336Гайка (M6)1
9C401386ГАЙКА (M6) Нержавеющая сталь1
11440001Вал приводной (удлинённый)1
11897624TВал гребной длинный1
11442091Вал приводной (сверхудлинённый)1
11897625TВЕРТИКАЛЬНЫЙ ВАЛ X-Long1
1116292ВЕРТИКАЛЬНЫЙ ВАЛ (20")1
11815237ВЕРТИКАЛЬНЫЙ ВАЛ (25")1
12N.S.S.Not Sold Separate Pinion Gear (Part of Forward Gear Set)1
1392721Шайба (.965 x .630)1
14826375ГАЙКА (.625-18)1
1435921ГАЙКА (.625-18)1
1542637A1Комплект регулировочных шайбAR
158M0063267КОМПЛЕКТ ПРОКЛАДОКAR
1636387A1Подшипник роликовый/обойма в сборе1
168M0146566ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС1
17824519ФИКСАТОР1
178245191Фиксатор1
1842579A3Основание водяного насоса в сборе1
188M0077147ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ1
19426311Прокладка1
198M0204678ПРОКЛАДКА1
2090011Кольцо уплотнительное (2.175 x .175)1
208M0142854Кольцо уплотнительное (2.175 x .103)1
2189238Сальник масляный1
2216977САЛЬНИК МАСЛЯНЫЙ1
23856081Прокладка1
238M0090319ПРОКЛАДКА @51
24856091Прокладка1
24858524Прокладка1
2532435ЛИЦЕВАЯ ПЛАСТИНА1
258M0204677ПЛАСТИНА ПЕРЕДНЯЯ1
2696148A1Корпус водяного насоса в сборе1
2696148T1КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС1
2748752Вставка1
2748752TВСТАВКА1
2838970САЛЬНИК X-LONG1
29899841Крыльчатка водяного насоса1
2989984T3КРЫЛЬЧАТКА1
3056654ШПОНКА1
308M0214992ШПОНКА @51
3196411Винт (#14-8 x 2.25)1
318M0215009ВИНТ1
3229245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь2
328M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ2
3313438Гайка (.250-28)2
338267119Гайка (.250-28)2
3436001ШАЙБА1
3513436Гайка1
3729804ВТУЛКА1
3729804TВТУЛКА1
38789022Вал переключения передач (используется без стопорного кольца)1
3878902Вал1
38789022Вал переключения передач (используется без стопорного кольца)1
3929641СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ1
4125439Уплотнительное кольцо (.862 x .103)1
4277631A2Втулка в сборе1
438164641Маслосъёмный сальник1
438M0246145САЛЬНИК1
4477674ШАЙБА (.35 x .75 x .12)1
4579953Винт (.375-16 x .250)1
4579953Q04Ремкомплект сливного винта1
4667892Винт магнитный1
468M0058389КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ1
4719183Шайба фибровая2
478M0187157УПЛОТНЕНИЕ СИНЕЕ @152
-815791A92Комплект прокладок двигателя1
-96148A5Ремкомплект водяного насоса1
-96148A8РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА1
-89238A2Комплект сальников1
Рис. 109КОМПЛЕКТ СТАРТЕРА Starter Motor Assembly
Fuel Pump (Old Design Fuel Pump)
REFНомер деталиНаименованиеКол-во
17563A10Карбюратор (верхний) - (WH-35)1
27563A11Карбюратор (средний) - (WH-35)1
37563A12Карбюратор (нижний) - (WH-35)1
19242A33Карбюратор (верхний) - (WH-40)1
29242A34Карбюратор (средний) - (WH-40)1
39242A35КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-40)1
17563A13КАРБЮРАТОР (ВЕРХНЯЯ ЧАСТЬ) - (WH-38)1
27563A14КАРБЮРАТОР (СРЕДНЯЯ ЧАСТЬ) - (WH-38)1
37563A15КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-38)1
46232ШТУЦЕР ВПУСКА ТОПЛИВА1
570007Штуцер 45 градусов топливного насоса4
690430ПРОКЛАДКА карбюратора3
6904301Прокладка3
720184Гайка (1/4-28X7/32) резиновой опоры12
78M0207775Гайка @512
873498ХОМУТAR
8816311TСТЯЖКА (8.00 дюймов)AR
942859A2Клапан в сборе обогатителя1
10633001ХОМУТ1
1169079ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ1
1245915КЛЕММНАЯ КОЛОДКА2
1335519ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА2
1499130122Трубка (20,00 футов, бухта) дренажная1
14892024122Шланг (240.00 дюймов, бухта)1
159912688Трубка (36.00 дюймов, бухта)2
1813453A1НАСОС В СБОРЕ Топливный1
1930430A8ОБРАТНЫЙ КЛАПАН В СБОРЕ1
2089031A2ДИАФРАГМА В СБОРЕ1
21NSSNOT SOLD SEPARATE Gasket1
22NSSNOT SOLD SEPARATE Gasket-Pulse Chamber1
23NSSNOT SOLD SEPARATE Gasket-Fuel Pump2
24NSSNOT SOLD SEPARATE Gasket-Check Valve to Housing2
2559072Экран впуска топлива1
2635480УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.237 x .103) КРЫШКА К ТОПЛИВНОМУ НАСОСУ1
27NSSNOT SOLD SEPARATE Gasket-Cover Attaching Screw1
2891078A1Крышка впускного отверстия топлива в сборе1
2989766Винт (#10-32 x .620) нержавеющая сталь крышки топливного фильтра1
3070007Штуцер 45 градусов топливного насоса1
3173013ВИНТ 10-32 x 1.505
3226996СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray5
3323004ДЕРЖАТЕЛЬ ОБРАТНОГО КЛАПАНА1
3443723Винт (#6-32 x .500) фиксатора2
3567623Основание топливного насоса1
3686449Камера импульсная - топливного насоса1
3786207Пружина сжатия1
3886026Фиксатор пружины1
3986252Заглушка торца пружины1
4099127109Шланг (57,00 дюймов, бухта)1
408M0108355Шланг (57 дюймов, бухта)1
4192007Штуцер (.250-18) (90 градусов)1
41920071Штуцер (90 градусов)1
4292037Уплотнение переходника1
4330186ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА1
4469067ВИНТ (.250-20 x 1.375)1
4630187СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА1
4630185Q3Быстроразъемный узел, сторона бака - байонетного типа1
4720415Кольцо уплотнительное стержня переходника1
4716524УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма1
4830189ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА1
4930188ШАЙБА ПЕРЕХОДНИКА1
5064704ШТУЦЕР ТОПЛИВНОЙ ЛИНИИ К КАРБЮРАТОРУ1
5019688Штуцер1
5199127109Шланг (57,00 дюймов, бухта)1
518M0108355Шланг (57 дюймов, бухта)1
5216494ФИЛЬТР топливный1
52816296Q03Фильтр топливный @31
5326404Хомут топливного фильтра - с проточным фильтром1
5478291Винт (.190-24 x .500)1
5526996СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray1
5669205С-ОБРАЗНАЯ ШАЙБА1
568M0084613Пружинная шайба1
5742425Тройник1
-90484A88Комплект прокладок
Рис. 110РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPSHAFT)
Gear Housing (Driveshaft)(Standard/Counter Rotation)
REFНомер деталиНаименованиеКол-во
0840560T33Корпус редуктора в сборе1
0840560T34Корпус редуктора в сборе1
0840560T35Корпус редуктора в сборе1
0840561T69Редуктор в сборе1
0840561T70Редуктор в сборе1
0840561T71Редуктор в сборе1
1849780A2Корпус редуктора в сборе (базовый)1
18M0083306Корпус редуктора-SM1
1849781A2Редуктор в сборе (базовый)1
18M0084203Редуктор SM1
28479504Крышка2
334776УПЛОТНИТЕЛЬНОЕ КОЛЬЦО2
4815904Винт (#10-32 x .500)12
543044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)2
642647A1Подшипник роликовый в сборе1
767891Заливная пробка1
78M0039169ЗАЛИВНОЙ БЛОК1
8847949ПРОБКА Трубная1
9562972ШПИЛЬКА (.312-18/.324-24 x 3.380)1
98M0034463ШПИЛЬКА (.312-24 x 3.38)1
1030667Шпилька (.250-20/.250-28 x 3.125)2
10306671Шпилька2
11826134QАнод2
124000333ВИНТ (M6 x 40)1
13401386ГАЙКА (M6) Нержавеющая сталь1
1459579ШПИЛЬКА (.437-14/.437-20 x 2.812)5
1474732Шпилька (7/16 X 7.11/16 дюйм.)5
15NSSNOT SOLD SEPARATE Pinion gear1
1692721Шайба (.965 x .630)1
1735921ГАЙКА (.625-18)1
1879953Q2КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ1
1879953Q04Ремкомплект сливного винта1
19191833Сальник1
198M0187157УПЛОТНЕНИЕ СИНЕЕ @151
20789022Вал переключения передач (используется без стопорного кольца)1
2177631A2Втулка в сборе1
2225439Уплотнительное кольцо (.862 x .103)1
238164641Маслосъёмный сальник1
238M0246145САЛЬНИК1
2477674ШАЙБА (.35 x .75 x .12)1
25848449A4Вертикальный вал в сборе1
258M0192233Вертикальный вал1
25848449A5Вертикальный вал в сборе1
258M0192234Вертикальный вал1
25848449A6Вертикальный вал в сборе1
2638657A1Регулировочные прокладки в сбореAR
268M0063268Комплект регулировочных прокладокAR
2748939A2Подшипник роликовый конический1
278M0146553Подшипник в сборе (обойма/конус)1
28NSSNOT SOLD SEPARATE1
2942637A1Комплект регулировочных шайбAR
298M0063267КОМПЛЕКТ ПРОКЛАДОКAR
3036387A1Подшипник роликовый/обойма в сборе1
308M0146566ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС1
31NSSNOT SOLD SEPARATE1
328245191Фиксатор1
3344292A3Основание водяного насоса в сборе1
34426311Прокладка1
348M0204678ПРОКЛАДКА1
3590011Кольцо уплотнительное (2.175 x .175)1
358M0142854Кольцо уплотнительное (2.175 x .103)1
3689238Сальник масляный1
3716977САЛЬНИК МАСЛЯНЫЙ1
3818051ПРОКЛАДКА (НИЖНЯЯ)1
39858524Прокладка1
4032435ЛИЦЕВАЯ ПЛАСТИНА1
408M0204677ПЛАСТИНА ПЕРЕДНЯЯ1
41847710T1Корпус водяного насоса в сборе1
4248752TВСТАВКА1
4388397Сальник1
44847685ГИЛЬЗА1
4556654ШПОНКА1
458M0214992ШПОНКА @51
4689984T4Крыльчатка1
4729245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь2
478M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ2
488267119Гайка (.250-28)2
4936001ШАЙБА1
5013436Гайка1
5196411Винт (#14-8 x 2.25)1
518M0215009ВИНТ1
-89238A3Ремкомплект уплотнений корпуса редуктора1
-90415A24Комплект шпилек1
-59579ШПИЛЬКА (.437-14/.437-20 x 2.812)1
-90415A25Комплект шпилек1
Рис. 111КОМПОНЕНТЫ ПОДЪЕМА-ОПУСКАНИЯ (КОНСТРУКЦИЯ I) Power Trim Components (Design I)
Flywheel and Starter Motor
REFНомер деталиНаименованиеКол-во
145907ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА1
242956A1Крышка маховика в сборе1
379022Метка установки зажигания1
437572Винт (.190-32 x .380) метки зажигания2
572761ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ2
642979ГАЙКА (M16) МАХОВИКА1
768229Шайба (.641 x 1.250 x .190) маховика1
89008A16Маховик в сборе1
98778A10Статор в сборе1
104007325ВИНТ (M5 x 25) СТАТОРА4
1199021A3Датчик-триггер в сборе1
1266015СТАРТЕР В СБОРЕ1
1356703ВТУЛКА СТАРТЕРА2
1457247УПОР РЕЗИНОВЫЙ СТАРТЕРА2
1593388A1Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине1
1669035ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ1
1788439A20Провод стартера (чёрный)1
1826992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь1
1964015Гайка (.250-20) клеммы стартерного соленоида1
Рис. 112Коленчатый вал (номер поковки шатуна 644-818141) Crankshaft (Connecting Rod Forging # is 644-818141)
BOTTOM COWL
REFНомер деталиНаименованиеКол-во
1878587A1Поддон нижний в сборе1
2858743A2Поддон нижний в сборе1
28M0113913Кожух нижний, правый борт B1
38253181Уплотнение капота (41,00 дюйма)2
38M0109217Уплотнение кожуха2
4878547TВставка1
582130040ВИНТ (M6 x 40)8
6831209Фиксатор1
7858742Чехол холостого выпуска1
8859251ВТУЛКА УПЛОТНИТЕЛЬНАЯ1
88M0039078Втулка уплотнительная1
9827948Штуцер1
10855576Шайба1
11816311TСТЯЖКА (8.00 дюймов)6
12830756109Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)1
128M0108355Шланг (57 дюймов, бухта)1
13881535Шланг (32.00 дюйма)1
149912688Трубка (36.00 дюймов, бухта)1
15817518Тройник1
1682130020ВИНТ (M6 x 20)2
178587411ВТУЛКА УПЛОТНИТЕЛЬНАЯ1
17889724ВТУЛКА1
18856990Выключатель в сборе1
188M0235192Переключатель тримма1
19824868ВИНТ (M6 x 75)1
20821253F1Рукоятка передняя, чёрная1
20889740A02Комплект рукоятки1
2133589Втулка2
2248462Кольцо уплотнительное (.614 x .070)1
238219423Собачка1
2469057ШАЙБА (.281 x .734 x .063)1
25401366ГАЙКА (M6) Нержавеющая сталь1
2613541Разъём штыревой2
Рис. 113РЕДУКТОР ВАЛА ВИНТА - СТАНДАРТНЫЙ Gear Housing Propeller Shaft - Standard Rotation
Engine Gasket Set Components
REFНомер деталиНаименованиеКол-во
-95220A5Комплект прокладок головки блока1
-95220A5Комплект прокладок головки блока1
-898101928Комплект прокладок редуктора1
-815076A2Комплект прокладок головки блока1
-8M0203727Комплект прокладок головки блока1
-95299Прокладка головки цилиндра1
-95299001Прокладка1
-822889Прокладка головки (3.3 HP)1
-822891Сальник масляный головки (3.3 HP)2
-95232Сальник масляный коленчатого вала верхний1
-95308Сальник коленчатого вала нижний1
-822897Сальник масляный коленчатого вала нижний1
-815076ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА1
-815076002Прокладка1
Рис. 114Картер редуктора (приводной вал) Gear Housing (Driveshaft)
Fuel Lines
REFНомер деталиНаименованиеКол-во
1816856A3Разъём в сборе, топливный - пластик1
269067ВИНТ (.250-20 x 1.375)1
3812782Сальник1
49912976Трубка контрольной струи1
48M0108349Шланг (70 дюймов, бухта)1
5816311Стяжка (8.00 дюймов)AR
5816311TСТЯЖКА (8.00 дюймов)AR
6814964Фитинг1
719688Штуцер1
84301625ТРУБКА (8.00 дюймов)1
882381335ТРУБКА (15.00 дюймов в наборе)1
999127109Шланг (57,00 дюймов, бухта)4
98M0108355Шланг (57 дюймов, бухта)4
10816296Фильтр топливный1
10816296Q03Фильтр топливный @31
1167751Прокладка3
1227037ШПИЛЬКА (.250-28 x 1.125)6
12270372Шпилька (.250-28 x 1.125)6
1355098J-ОБРАЗНЫЙ ЗАЖИМ1
138M0024808J-образный зажим1
1455715Винт (.250-20 x .880)6
1526992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь6
1629598ГАЙКА (.250-28) Нержавеющая сталь6
179912878Шланг (.187) (26.00 дюймов, бухта)3
1899130122Трубка (20,00 футов, бухта) дренажная1
18892024122Шланг (240.00 дюймов, бухта)1
1942859A2Клапан в сборе обогатителя1
20633001ХОМУТ1
2173286ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ1
229912688Трубка (36.00 дюймов, бухта)2
2345915КЛЕММНАЯ КОЛОДКАAR
2448408Винт (#10-16 x .500) клеммной колодкиAR
2438055ВИНТ (.190-32 x .620)AR
2462568Винт (#10-16 x .375)AR
2469079ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯAR
-815791A90Комплект прокладок1
-815791A92Комплект прокладок двигателя1
-815809A90Комплект прокладок1
-815791A92Комплект прокладок двигателя1
-815810A90Комплект прокладок1
-815791A92Комплект прокладок двигателя1
Рис. 115ТОПЛИВНЫЙ НАСОС (СТАРАЯ КОНСТРУКЦИЯ) Fuel Pump (Old Design Fuel Pump)
JET PUMP ASSEMBLY
REFНомер деталиНаименованиеКол-во
-801400150Водомётный насос (чёрный)1
-801401150Водомётный насос (серый)1
-855766150Водометный насос1
1801411150Корпус насоса1
1A827490ШЛАНГ СМАЗКИ1
2801414150Крыльчатка1
2803984TКрыльчатка1
380141290Корпус впускного отверстия1
3A8271883Втулка1
4801413150Вал приводной1
4A8271891Гильза1
4B8271901Гайка1
5801405875Шпонка1
6801404875Прокладка рабочего колеса8
7801403875Шайба стопорная1
8847568ВИНТ (.312-18 x 1.00)6
8812618Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой6
919923088ВИНТ (.250-20 x .875)4
1019923062ВИНТ (.250-20 x .625)2
1160411ВИНТ (.312-18 x 1.250)1
12801410Кронштейн опоры троса1
1367980Гайка (.312-18)1
1382670910ГАЙКА (.312-18) Нержавеющая сталь1
14801407Установочный штифт2
1578638Шпилька (.438 x 3.12) (длинная)1
15786382Шпилька (.437-14/.437-20 x 3.120)1
16579201ШПИЛЬКА (.437-14/.437-20 x 2.060)2
168M0133358ШПИЛЬКА (.437-14/.437-20 x 2.060)2
1769064БОЛТ (.312-18 x 2.750)1
1830667Шпилька (.250-20/.250-28 x 3.125)2
18306671Шпилька2
1968299Винт (.375-16 x 3.00) нержавеющая сталь1
2045175Шайба (.406 x .750 x .104)1
208M0214963Шайба1
Рис. 116Редуктор (Ведущий вал)(Стандартный/Реверсивный) Gear Housing (Driveshaft)(Standard/Counter Rotation)
Transom Brackets (S/N-0G590000 & Up)
REFНомер деталиНаименованиеКол-во
1828334T03КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ1
2828333T08КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ1
398727ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ1
38M0169588Штуцер для смазки1
4826125A1Трубка наклона1
5826135Гайка стопорная (1.00-14) с нейлоновой вставкой1
645711УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)1
788750ШАЙБА волнистая (1.62 x 1.05)2
8826164Гайка (.875-14)1
88M0231351Контргайка1
9677551ВИНТ (.500-20 x 4.500)4
98M0149747Винт4
1028421ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ4
108M0204648Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь4
118M0027784Гайка4
1182671117ГАЙКА (.500-20)4
1299629A2Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером1
128M0115104РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА1
13830899Пружина натяжная1
1465830ВТУЛКА НЕЙЛОНОВАЯ2
15830900Пружина сжатия1
1699633Головка1
1799615Штифт с канавкой1
1899617Штифт1
18893709Штифт1
-815791A92Комплект прокладок двигателя1
Рис. 117МАХОВИК И СТАРТЕР Flywheel and Starter Motor
Exhaust Manifold and Exhaust Plate
REFНомер деталиНаименованиеКол-во
1190503Прокладка1
28185622Разделительная пластина1
2827323A2РАЗДЕЛИТЕЛЬНАЯ ПЛАСТИНА1
3814754Сальник (12.50 дюймов)1
4814634Хомут4
5826356ВИНТ С ШАЙБОЙ (.312-18 x 1.500)20
58263561Винт с шайбой (.312-18 x 1.500)20
6814430Фитинг (.500-14)1
68144301Штуцер1
792007Штуцер (.250-18) (90 градусов)1
7920071Штуцер (90 градусов)1
8830756109Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)1
88M0108355Шланг (57 дюймов, бухта)1
9816311Стяжка (8.00 дюймов)2
9816311TСТЯЖКА (8.00 дюймов)2
1068729КРЫШКА1
108M0039767КРЫШКА1
1174824Винт (.312-18 x 1.250)4
1269570Винт (#10-16 x .750)1
1376451Шайба1
1414479Диафрагма1
14144791ДИАФРАГМА1
1516496ДЕФЛЕКТОР водяной1
1616497A1Пластина1
1778690Прокладка2
1778690002Прокладка2
1864878ПРУЖИНА (Чёрная)1
1985303ШАЙБА1
2014480Клапан тарельчатый1
2164872ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА1
2265848ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА1
23991763Прокладка1
23991764Прокладка1
2418260A2Пластина выхлопная в сборе1
2418260T2УЗЕЛ ПЛАСТИНЫ ВЫПУСКНОЙ СИСТЕМЫ1
25897721РАЗЪЕМ (.125-27) (ПРЯМОЙ)1
2589772Q1СОЕДИНИТЕЛЬ (.125-27)1
2620033Штифт направляющий установочный2
2643044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)2
278147011Сальник1
278M0043164САЛЬНИК1
28680101КРОНШТЕЙН1
29812832Винт (#10-16 x .500)8
29878608Винт (#10-16 x .500)8
3020553Шайба (.406 x .734 x .063)6
3169254ГАЙКА6
3227132ВТУЛКА1
3319564Люверс старого образца1
338M0179867ВТУЛКА1
34126021Втулка1
3412602002ВТУЛКА УПЛОТНИТЕЛЬНАЯ1
3419565Люверс1
3419565002ВТУЛКА1
3566727ВИНТ (.312-18 x 1.250)1
3668783ВИНТ (.312-18 x 2.50)1
3766725ВИНТ (.375-16 x 3.50)3
37898833Винт (.375-16 x 3.500)3
38812905A3Кронштейн в сборе1
38812905TКРОНШТЕЙН ПЕРЕДНИЙ1
3990285ВИНТ (.312-18 x .625)4
4056720ШАЙБА (.330 x .750 x .060) Нержавеющая сталь4
41187031Шайба4
4218778Втулка уплотнительная4
4218778001Втулка уплотнительная4
4318578A6Кронштейн задний в сборе1
4318578T09УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ1
-815791A92Комплект прокладок двигателя1
-812815A92Головка блока цилиндров в сборе1
-878365T00Головка блока цилиндров в сборе1
-812817A92Головка блока цилиндров в сборе1
-812817T97Головка блока цилиндров в сборе1
-823434A93Головка блока цилиндров в сборе1
-823434T97Головка блока цилиндров в сборе1
-823434A93Головка блока цилиндров в сборе1
-823434T97Головка блока цилиндров в сборе1
-812817A92Головка блока цилиндров в сборе1
-812817T97Головка блока цилиндров в сборе1
-813043A94Головка блока цилиндров в сборе1
-813043T97Головка блока цилиндров в сборе1
Рис. 118НИЖНИЙ КОК BOTTOM COWL
Power Trim Motor (Use With Design II Power Trim System)
REFНомер деталиНаименованиеКол-во
-811628Мотор тримма1
1811624Комплект рамы и обмотки1
2811625Комплект щёточного узла1
3811623Комплект торцевой рамы1
4811626Комплект сальников1
5811627Комплект якоря1
5811628Мотор тримма1
Рис. 119КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ Engine Gasket Set Components
CARBURETOR (WMH-21/22/23/24/25/28)
REFНомер деталиНаименованиеКол-во
1818650A16Карбюратор верх1
1818650A17Карбюратор середина1
1818650A18Карбюратор низ1
1818650A10Карбюратор верх1
1818650A11Карбюратор середина1
1818650A12Карбюратор низ1
1821684A1Карбюратор верх1
1821684A2Карбюратор середина1
1821684A3Карбюратор низ1
1818650A7Карбюратор верх1
1818650A8Карбюратор середина1
1818650A9Карбюратор низ1
1818650A4Карбюратор верх1
1818650A5Карбюратор середина1
1818650A6Карбюратор низ1
2810779КРЫШКА6
3NSSNOT SOLD SEPARATE Idle Mixture Screw/Spring6
5677511ПРОКЛАДКА3
6815633060Жиклёр (.060) (.056 - 150/135 - WMH-24)6
6815633070Жиклёр (.070 - 135 - WMH-28)6
67570Жиклёр .040 (175)6
6815633050Жиклёр (.050) (XR6/MAGNUM III/200)6
7810721РЫЧАГ дросселя (ВЕРХ/ЦЕНТР)2
7810722РЫЧАГ дросселя (НИЗ)1
8811284ПРОСТАВКА3
9810745ШАЙБА3
10810744ГАЙКА3
11NSSNOT SOLD SEPARATE Spring3
128423Жиклёр (.094) воздушный (.094)3
125815Жиклёр (.086) (XR6/MAGNUM III)3
127335Жиклёр (.098) (175)3
126247ЖИКЛЁР ГЛАВНЫЙ (.090)3
136487ЖИКЛЁР ГЛАВНЫЙ (.060)3
135213Жиклёр главный (.056)3
136246ЖИКЛЁР (.048)3
136028ЖИКЛЁР (.050)3
135317Жиклёр (.046)3
14NSSNOT SOLD SEPARATE Gasket-Fuel Bowl3
15810738ПОПЛАВОК В СБОРЕ3
16F10064ВАЛ3
17NSSNOT SOLD SEPARATE Screw-Float3
18811690КОМПЛЕКТ СЕДЛА КЛАПАНА3
19NSSNOT SOLD SEPARATE Gasket-Valve Seat3
20823623Поплавковая камера (верх)1
20823624Поплавковая камера (центр/низ)2
219596Пробка главного жиклера15
22NSSNOT SOLD SEPARATE Gasket-Power/Progression JetAR
236487ЖИКЛЁР ГЛАВНЫЙ (.060)6
234217Жиклёр главной системы (.062)6
235225Жиклёр главный (.054)6
234216Жиклёр (.064) главной топливной системы6
24823629Силовой жиклёр (150/135 - WMH-24)6
24808584Топливный жиклер (135 - WMH-28)6
24823625Силовой жиклёр (XR6/MAGNUM III)6
24823626Силовой жиклёр (175)6
24823627Силовой жиклёр (200)6
25NSSNOT SOLD SEPARATE Screw-Fuel Bowl18
267900ТРОЙНИК (ВЕРХ/ЦЕНТР)2
277901УГОЛЬНИК (НИЗ)1
-8107492КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА1
-8116912Ремкомплект карбюратора1
-815791A92Комплект прокладок двигателя1
Рис. 120ТОПЛИВНЫЕ ШЛАНГИ Fuel Lines
STARTER MOTOR
REFНомер деталиНаименованиеКол-во
-881368T1Стартер в сборе1
-881368T2Стартер в сборе1
1804314TСтатор1
2804313TЯкорь1
3881369T1Щёткодержатель в сборе1
4804316Комплект щёток1
5804317Пружина4
6881370TКронштейн1
7804337ВИНТ (M4 x 16)2
8804335СКВОЗНОЙ БОЛТ (M6 x 120)2
9804321T1Комплект шестерён1
10804322Муфта1
11804330КОМПЛЕКТ ШАЙБ1
12804324Кронштейн1
13804326Зубчатый венец1
14804327Прокладка1
15804325Подшипник1
16804323Вал шестерни1
17804329ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ3
17804329001Промежуточная шестерня3
18804328Кронштейн1
19804331TКрышка1
20804336БОЛТ (M6 x 52)2
21804319Шестерня1
22804320Комплект упора шестерни1
23804332КОМПЛЕКТ РЫЧАГА1
24804334КРЫШКА1
25881371TРеле стартера1
25881371T1Реле стартера1
25881371T1Реле стартера1
26804605БОЛТ (M8 x 45)3
27881373Клемма1
28881377Стопорная шайба1
2982382MГайка1
30881372Гайка1
31881374Крышка1
Рис. 121НАСОСНАЯ УСТАНОВКА JET PUMP ASSEMBLY
Gear Housing (Drive-Standard/Counter Rotation)
REFНомер деталиНаименованиеКол-во
-9148A18Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)1
-9148T81Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)1
-9148A19Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)1
-9148T82Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)1
-9148A20Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)1
-9148T87ORD 1647-9148T81 Mercury / Quicksilver1
-9148A21Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)1
-9148T88ORD 1647-9148T82 Mercury / Quicksilver1
-9148A23Корпус редуктора в сборе (удлинённый)1
-9148A22Корпус редуктора в сборе1
-9148A38Корпус редуктора в сборе (особо удлинённый)1
-9148A27Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)1
-9148T83Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)1
-9148A28Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)1
-9148T89Корпус редуктора — CXL — серый1
19148A11КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)1
19148T47Корпус редуктора — базовый — черный1
19148A12Корпус редуктора в сборе базовый (серый)1
19148T47Корпус редуктора — базовый — черный1
285822A1Разъем в сборе спидометра1
285822A10Разъем в сборе (применять где применимо)1
320033Штифт направляющий установочный2
343044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)2
478638Шпилька (.438 x 3.12) (длинная)1
4786382Шпилька (.437-14/.437-20 x 3.120)1
418978Шпилька (.438 x 3.69) (удлинённая)1
48M0034464ШПИЛЬКА1
557920Шпилька (.44 x 2.06) корпус редуктора2
58M0133358ШПИЛЬКА (.437-14/.437-20 x 2.060)2
656297Шпилька (.312 x 3.38)1
68M0034463ШПИЛЬКА (.312-24 x 3.38)1
730667Шпилька (.250-20/.250-28 x 3.125)2
7306671Шпилька2
842647A1Подшипник роликовый в сборе1
943998Втулка (старая конструкция)1
1144000Вал приводной (длинный)1
11897624TВал гребной длинный1
1144209Вал приводной (удлинённый)1
11897625TВЕРТИКАЛЬНЫЙ ВАЛ X-Long1
12N.S.S.Not Sold Separate Pinion Gear (PART OF 43-44102A2 or 43-18572A1)1
1392721Шайба (.965 x .630)1
1435921ГАЙКА (.625-18)1
1542637A1Комплект регулировочных шайбAR
158M0063267КОМПЛЕКТ ПРОКЛАДОКAR
1636387A1Подшипник роликовый/обойма в сборе1
168M0146566ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС1
1742633Гайка подшипника гребного вала1
178245191Фиксатор1
1842579A3Основание водяного насоса в сборе1
188M0077147ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ1
19426311Прокладка1
198M0204678ПРОКЛАДКА1
2090011Кольцо уплотнительное (2.175 x .175)1
208M0142854Кольцо уплотнительное (2.175 x .103)1
2038099УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОГО НАСОСА (2.109 внутр. диам.)1
2189238Сальник масляный1
2216977САЛЬНИК МАСЛЯНЫЙ1
23856081Прокладка1
238M0090319ПРОКЛАДКА @51
24856091Прокладка1
24858524Прокладка1
2532435ЛИЦЕВАЯ ПЛАСТИНА1
258M0204677ПЛАСТИНА ПЕРЕДНЯЯ1
2545048Лицевая пластина1
2696148A1Корпус водяного насоса в сборе1
2696148T1КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС1
2696148A3Водяной насос в сборе1
2748752Вставка1
2748752TВСТАВКА1
2753168ВСТАВКА ВОДЯНОГО НАСОСА1
2838970САЛЬНИК X-LONG1
2838970САЛЬНИК X-LONG1
2989984Крыльчатка водяного насоса1
2989984T4Крыльчатка1
3056654ШПОНКА1
308M0214992ШПОНКА @51
3196411Винт (#14-8 x 2.25)1
318M0215009ВИНТ1
3229245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь2
328M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ2
3313438Гайка (.250-28)2
338267119Гайка (.250-28)2
3436001ШАЙБА1
3513436Гайка1
3630271КОЛЬЦО РЕЗИНОВОЕ1
368M0214918Кольцо @51
3729804ВТУЛКА1
3729804TВТУЛКА1
3878902Вал1
38789022Вал переключения передач (используется без стопорного кольца)1
3929641СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ1
4078907Кольцо стопорное (старая конструкция)1
4125439Уплотнительное кольцо (.862 x .103)1
4277631A2Втулка в сборе1
4376384Сальник втулки вала переключения передач1
438M0246145САЛЬНИК1
4477674ШАЙБА (.35 x .75 x .12)1
4579953Винт (.375-16 x .250)1
4579953Q04Ремкомплект сливного винта1
4667892Винт магнитный1
468M0058389КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ1
4719183Шайба фибровая2
478M0187157УПЛОТНЕНИЕ СИНЕЕ @152
-42579A4РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА1
-96148A8РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА1
-89238A2Комплект сальников1
-90484A88Комплект прокладок1
Рис. 122Кронштейны транца (S/N-0G590000 и выше) Transom Brackets (S/N-0G590000 & Up)
DRIVESHAFT HOUSING AND EXHAUST TUBE
REFНомер деталиНаименованиеКол-во
18343A10Корпус в сборе гребного вала (чёрный)1
18343A11Корпус в сборе гребного вала (серый)1
18343T11ORD 1590-8343T10 Mercury / Quicksilver1
18343A12Корпус в сборе гребного вала (TRACKER)1
18343T12КОРПУС ВЕРТИКАЛЬНОГО ВАЛА D-ОБРАЗНЫЙ1
1813563A1Корпус в сборе гребного вала (чёрный)1
1813563T1КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ1
1813563A2Корпус в сборе гребного вала (серый)1
1813563T2ORD 3503-813563T1 Mercury / Quicksilver1
18343A13Корпус в сборе гребного вала (водомёт) (чёрный)1
18343A14Корпус в сборе гребного вала (водомёт) (серый)1
18343A13Корпус в сборе гребного вала (водомёт) (чёрный)1
256295Шпилька (.437 x 2.69)2
463474Винт (.500-20 x 6.00)2
4898831Винт (.500-20 x 6.220)2
578249Опора (длинная)(водомет)2
577327ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)2
577327ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)2
649339Шайба (.8125)2
728040ГАЙКА (.500-20)2
7898832Гайка (.500-20)2
888238A1Сборка троса заземления1
888238A10Кабель заземления в сборе1
967076Хомут2
98M0036782ХОМУТ2
1066727ВИНТ (.312-18 x 1.250)4
1167077TКрышка, чёрная чёрная2
118M4500752Крышка2
1167077T6Крышка нижней опоры2
1167077F1Крышка серая2
1167077F2Крышка (TRACKER)2
118M4500752Крышка2
1288417Винт (#12-24 x .620) крышки4
1335521ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ4
1488238A1Сборка троса заземления1
1488238A10Кабель заземления в сборе1
1541508Винт (.250-20 x .500) нержавеющая сталь, провод заземления1
1648926Шайба1
1734933ГАЙКА (.437-20) Шпилька из нержавеющей стали1
178M0204653Гайка1
1845176Шайба (.453 x .812 x .105) нержавеющая сталь2
1934933ГАЙКА (.437-20) Шпилька из нержавеющей стали2
198M0204653Гайка2
2064649ПРОБКА1
2118276Трубка выхлопная1
2118276TВЫПУСКНАЯ ТРУБА1
2266350САЛЬНИК (НИЖНИЙ)1
2266350001Сальник1
23177261САЛЬНИК (ВЕРХНИЙ)1
238M0039076САЛЬНИК1
2467295Труба водяная (длинная)(жиклёр)1
248M0042788ВОДЯНАЯ ТРУБА - ДЛИННАЯ1
2474729Трубка (удлинённая)1
248M0042790ВОДЯНАЯ ТРУБА1
25991732Прокладка1
25991734Прокладка1
2618233A3Пластина в сборе1
2618233A20УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА1
278147012Сальник1
278M0043165САЛЬНИК 27.00 ДЮЙМ1
2868011Кронштейн1
29812832Винт (#10-16 x .500)12
29878608Винт (#10-16 x .500)12
3020033Штифт направляющий установочный2
3043044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)2
3138970САЛЬНИК X-LONG1
3290192ВИНТ (.250-20 x .750) Нержавеющая сталь6
33183071ПРОКЛАДКА1
33183076Прокладка1
3420553Шайба (.406 x .734 x .063)4
3569254ГАЙКА4
36812834Выпускной удлинитель1
36812834A2УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ1
3641942F3Удлинитель выхлопной (150/200)(водомёт)1
36879288T71УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ1
3778246Прокладка1
37782461Прокладка1
38814618Чехол1
-815791A92Комплект прокладок двигателя1
Рис. 123ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА Exhaust Manifold and Exhaust Plate
Jet Pump Assembly
REFНомер деталиНаименованиеКол-во
-801400150Водомётный насос (чёрный)1
-801401150Водомётный насос (серый)1
-855766150Водометный насос1
1801411150Корпус насоса1
1A827490ШЛАНГ СМАЗКИ1
2801414150Крыльчатка1
2803984TКрыльчатка1
380141290Корпус впускного отверстия1
3A8271883Втулка1
4801413150Вал приводной1
4A8271891Гильза1
4B8271901Гайка1
5801405875Шпонка1
6801404875Прокладка рабочего колеса8
7801403875Шайба стопорная1
8847568ВИНТ (.312-18 x 1.00)6
8812618Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой6
919923088ВИНТ (.250-20 x .875)4
1019923062ВИНТ (.250-20 x .625)2
1160411ВИНТ (.312-18 x 1.250)1
12801410Кронштейн опоры троса1
1367980Гайка (.312-18)1
1382670910ГАЙКА (.312-18) Нержавеющая сталь1
14801407Установочный штифт2
1578638Шпилька (.438 x 3.12) (длинная)1
15786382Шпилька (.437-14/.437-20 x 3.120)1
16579201ШПИЛЬКА (.437-14/.437-20 x 2.060)2
168M0133358ШПИЛЬКА (.437-14/.437-20 x 2.060)2
1769064БОЛТ (.312-18 x 2.750)1
1830667Шпилька (.250-20/.250-28 x 3.125)2
18306671Шпилька2
1968299Винт (.375-16 x 3.00) нержавеющая сталь1
2045175Шайба (.406 x .750 x .104)1
208M0214963Шайба1
Рис. 124Мотор гидроподъема (для использования с системой гидроподъема Design II) Power Trim Motor (Use With Design II Power Trim System)
Key Switch Assembly
REFНомер деталиНаименованиеКол-во
1816626A20ЖГУТ ПРОВОДОВ В СБОРЕ Замок зажигания (20.00 футов)1
290468A1Крышка в сборе с ключом2
376424Кронштейн крепления переключателя1
455422Шпилька (#10-32 x 2.00)2
524676ШАЙБА (.200 x .440 x .032)2
668219Гайка (#10-32) нержавеющая сталь2
7816479A3КОМПЛЕКТ ПЛАСТИНЫ2
888107A5КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания1
9879755Гайка специальная - черный нейлон1
10816492A1СИГНАЛИЗАТОР В СБОРЕ Звуковое предупреждение1
108M0210763СИГНАЛИЗАТОР1
118127111Проставка (.375)2
11812711Проставка (.250)2
-894911Ключ зажигания (1A)1
-894912Ключ зажигания (1B)1
-894913Ключ зажигания (1C)1
-894914Ключ зажигания (1D)1
-894915Ключ зажигания (1E)1
-894916Ключ зажигания (1F)1
-894917Ключ зажигания (2A)1
-894918Ключ зажигания (2B)1
-894919Ключ зажигания (2C)1
-8949110Ключ зажигания (2D)1
-8949111Ключ зажигания (2E)1
-8949112Ключ зажигания (2F)1
Рис. 125КАРБЮРАТОР (WMH-21/22/23/24/25/28) CARBURETOR (WMH-21/22/23/24/25/28)
FUEL LINES
REFНомер деталиНаименованиеКол-во
1816856A3Разъём в сборе, топливный - пластик1
269067ВИНТ (.250-20 x 1.375)1
3812782Сальник1
49912976Трубка контрольной струи1
48M0108349Шланг (70 дюймов, бухта)1
5816311Стяжка (8.00 дюймов)AR
5816311TСТЯЖКА (8.00 дюймов)AR
6814964Фитинг1
719688Штуцер1
84301625ТРУБКА (8.00 дюймов)1
882381335ТРУБКА (15.00 дюймов в наборе)1
999127109Шланг (57,00 дюймов, бухта)4
98M0108355Шланг (57 дюймов, бухта)4
10816296Фильтр топливный1
10816296Q03Фильтр топливный @31
1167751Прокладка3
1227037ШПИЛЬКА (.250-28 x 1.125)6
12270372Шпилька (.250-28 x 1.125)6
1355098J-ОБРАЗНЫЙ ЗАЖИМ1
138M0024808J-образный зажим1
1455715Винт (.250-20 x .880)6
1526992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь6
1629598ГАЙКА (.250-28) Нержавеющая сталь6
179912878Шланг (.187) (26.00 дюймов, бухта)3
1899130122Трубка (20,00 футов, бухта) дренажная1
18892024122Шланг (240.00 дюймов, бухта)1
1942859A2Клапан в сборе обогатителя1
20633001ХОМУТ1
2173286ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ1
229912688Трубка (36.00 дюймов, бухта)2
2345915КЛЕММНАЯ КОЛОДКАAR
2448408Винт (#10-16 x .500) клеммной колодкиAR
2438055ВИНТ (.190-32 x .620)AR
2462568Винт (#10-16 x .375)AR
2469079ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯAR
-815791A90Комплект прокладок1
-815791A92Комплект прокладок двигателя1
-815809A90Комплект прокладок1
-815791A92Комплект прокладок двигателя1
-815810A90Комплект прокладок1
-815791A92Комплект прокладок двигателя1
Рис. 126СТАРТЕР STARTER MOTOR
FLYWHEEL/STARTER MOTOR
REFНомер деталиНаименованиеКол-во
118896A1Комплект крышки1
279022Метка установки зажигания1
337572Винт (.190-32 x .380) метки зажигания2
472761ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ2
589219Пробка1
589219001Пробка1
645907ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА1
752901Гайка (.625-18)1
868229Шайба (.641 x 1.250 x .190) маховика1
833001Шайба1
9817632A2Маховик1
9859238T16УЗЕЛ МАХОВИКА1
9817632A12Маховик1
9859238T16УЗЕЛ МАХОВИКА1
109610A19Статор1
1190045ВИНТ (#10-32 x 1.375)4
1226996СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray4
1396455A9Пластина в сборе с триггером1
1479472Стартер в сборе1
14893893Стартер1
1556703ВТУЛКА СТАРТЕРА2
158M0034918Втулка2
1668042Упор резиновый2
168M0043376Упор2
1769035ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ1
1893388A1Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине1
1993388A7Трос в сборе (черный)1
1993388A14УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ1
2026992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь1
2120890ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ1
Рис. 127РЕДУКТОР (СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ) Gear Housing (Drive-Standard/Counter Rotation)
Crankshaft, Pistons and Connecting Rods
REFНомер деталиНаименованиеКол-во
19536A4Коленчатый вал в сборе1
267923Подшипник шариковый (нижний)1
267923TПодшипник шариковый1
367446Кольцо1
414513A2Комплект зубчатого сектора привода1
414513A09Комплект зубчатого сектора привода1
5813073Винт (#6-32 x .620) с внутренним шестигранником2
6813134Гайка (#6-32) специальная2
754196A6Корпус в сборе1
865800НАБИВКА1
967377Кольцо уплотнительное коленчатого вала7
967377TКольцо уплотнительное7
1016756A6Комплект подшипников2
117441A32Поршень (правый борт — стандартный)3
117441T32Поршень3
117443A11Поршень (правый борт — .015 ремонтный)AR
117445A11Поршень (правый борт — .030 ремонтный)AR
117445T11ПоршеньAR
117442A32Поршень (левый борт — стандартный)3
117442T32Поршень3
117444A11Поршень (левый борт — .015 ремонтный)AR
117446A11Поршень (левый борт — .030 ремонтный)AR
119738A7Поршень в сборе (правый борт — стандартный)3
119738T9Поршень в сборе стандартный3
119738A8Поршень в сборе (правый борт — .015 ремонтный)AR
119738T10Поршень в сборе .015 ремонтныйAR
119737A7Поршень в сборе (левый борт — стандартный)3
119737T9Поршень в сборе стандартный3
119737A8Поршень в сборе (левый борт — .015 ремонтный)AR
119737A10Поршень в сборе .015 ремонтныйAR
119738A9Поршень в сборе стандартный (правый борт — стандартный)3
119738T9Поршень в сборе стандартный3
119738A10Поршень в сборе .015 ремонтный (правый борт — .015 ремонтный)AR
119738T10Поршень в сборе .015 ремонтныйAR
119737A9Поршень в сборе стандартный (левый борт — стандартный)3
119737T9Поршень в сборе стандартный3
119737A10Поршень в сборе .015 ремонтныйAR
1293481A12Комплект поршневых колец — стандартный (стандартный)1
1278918A4Комплект поршневых колец — .015 ремонтный (.015 ремонтный)AR
1285636A4Комплект поршневых колец — .030 ремонтный (.030 ремонтный)AR
12815515A12Комплект поршневых колец (стандартный) (1-1/2 мм)1
12815268A4Комплект поршневых колец (.015 ремонтный) (1-1/2 мм)AR
12822321A12Комплект поршневых колец — стандартный1
12822321A1Комплект поршневых колец — ремонтный .0152
1352035Стопорное кольцо12
13857196Стопорное кольцо12
14818141A2Комплект шатуна6
14818141A13Шатун в сборе6
15763491Винт (.312-24 x .875)12
16812876Шайба12
168M0012298Упорная шайба12
1717514A2Комплект подшипников6
178M0234886Подшипник в обойме6
18822553Игольчатый подшипник174
188M0204691Подшипник игольчатый @200174
-815791A92Комплект прокладок двигателя1
-812815A92Головка блока цилиндров в сборе1
-878365T00Головка блока цилиндров в сборе1
-812817A92Головка блока цилиндров в сборе1
-812817T97Головка блока цилиндров в сборе1
-823434A93Головка блока цилиндров в сборе1
-823434T97Головка блока цилиндров в сборе1
-823434A93Головка блока цилиндров в сборе1
-823434T97Головка блока цилиндров в сборе1
-812817A92Головка блока цилиндров в сборе1
-812817T97Головка блока цилиндров в сборе1
-813043A94Головка блока цилиндров в сборе1
-813043T97Головка блока цилиндров в сборе1
Рис. 128КАРТЕР ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА DRIVESHAFT HOUSING AND EXHAUST TUBE
STEERING ATTACHING KIT
REFНомер деталиНаименованиеКол-во
-92876A8Комплект крепления рулевого управления1
141055A1Кронштейн в сборе1
2715651Трубка троса рулевого управления1
348462Кольцо уплотнительное (.614 x .070)1
4821203СТОПОРНАЯ ШАЙБА2
537984ГАЙКА (.875-14) Система наклона2
58M0041651ГАЙКА (.875-14)2
638601ВИНТ (.250-28 x 1.250)4
778968Шайба стопорная внутренняя (.250)4
8850791TСоединительная муфта1
973732ВИНТ (.375-24 x 1.120)2
1037828ШАЙБА (.390 x .625 x .062) Нержавеющая сталь2
11826709113Гайка (.375-24) нержавеющая сталь3
118M0204726Гайка (.375-24) латунная3
Рис. 129Сборка водомета Jet Pump Assembly
INSTRUMENTATION
REFНомер деталиНаименованиеКол-во
186322A7Трос в сборе (1.50 фута) чёрный1
186323A5Трос в сборе (1.50 фута) фиолетовый1
2825338A3Прибор контроля дифферента, белая шкала, чёрные деления, чёрный ободок1
2895292Q41Указатель дифферента, чёрная шкала, оранжево-белые деления, чёрный ободок1
379480Кронштейн1
472729ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)1
579888Патрон лампы1
626419Гайка (#8-32) латунная клеммы стартера соленоида5
768878A6Звуковой сигнал в сборе1
868879КРЫШКА1
979697Проставка2
98M0084588Проставка2
1026427Шайба4
1135401ВИНТ (#10 x 1.00)2
1286396A8Жгут проводов в сборе для тахометра (5.00 футов)1
1319674A1Выключатель аварийного останова в сборе1
1319674A07КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА1
1418303Винт (.190-16 x 1.750) нержавеющая сталь2
15813679Переходник1
1615920Q54ШНУР В СБОРЕ1
1732866ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ2
1818321Хомут крепёжный1
1924676ШАЙБА (.200 x .440 x .032)2
2068219Гайка (#10-32) нержавеющая сталь4
2179146Фиксатор3
22816311TСТЯЖКА (8.00 дюймов)AR
23812497A2Диод в сборе1
23898289A72Комплект диода-шнура двойной1
2411149A2Трос в сборе (6.00 дюймов)1
Рис. 130Комплект выключателя зажигания Key Switch Assembly
Throttle Lever and Shift Shaft
REFНомер деталиНаименованиеКол-во
155171Втулка1
262459Шаровой шарнир в сборе1
262459TШаровой шарнир в сборе1
345076Гайка (#10-32) латунная клемма блока выключателя1
476035ТЯГА1
546438ГАЙКА (#10-32)1
641094A3Рычаг в сборе (ИСПОЛНЕНИЕ I)1
6823705A1Рычаг опережения зажигания (ИСПОЛНЕНИЕ II)1
764022Винт (.250-20 x 2.125)1
864015Гайка (.250-20) клеммы стартерного соленоида1
926852ЗАГЛУШКА Нейлоновая1
1093254ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА1
1193421ШАР ПОВОРОТНОГО УЗЛА1
12823706Тяга1
1374897Ось поворота1
1374897TОсь поворота1
1413627Винт (.190-32 x 1.250)1
1568219Гайка (#10-32) нержавеющая сталь1
1648039КРЫШКА1
17823235Пружина1
1846765ШАЙБА (.390 x 1.50 x .120)1
1964022Винт (.250-20 x 2.125)1
2064015Гайка (.250-20) клеммы стартерного соленоида1
2126852ЗАГЛУШКА Нейлоновая1
2239483ЗАЩЕЛКА1
2369026ВИНТ (.250-28 x .880)1
2420099Пружина1
2535045ГАЙКА (.250-28)1
25826709109Гайка (.250-28) нержавеющая сталь1
2641095РЫЧАГ1
26410952РЫЧАГ1
27818165ВИНТ (.375-16 x 1.75)1
2855164Втулка1
2914638Цилиндр1
30814929Тяга1
31932481Втулка1
318M0215006Втулка поворотная1
3235045ГАЙКА (.250-28)1
32826709109Гайка (.250-28) нержавеющая сталь1
3320353Шпилька (.250-28 x 1.750)1
34815539TКулачок дроссельной заслонки1
35814283A2Кронштейн в сборе1
3639519ЧАШКА1
3742975ЗАВЕРТЫВАЮЩИЙ ВИНТ2
3898889Защёлка1
3953167ВИНТ (.312-18 x .880)3
3953167TВИНТ .312-18X .883
4079932A11Вал переключения передач в сборе (ДЛИННЫЙ)1
4079932A16В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ1
4079932A12Вал переключения передач в сборе (УДЛИНЕННЫЙ)1
4079932A17В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ1
41814284Направляющий блок1
4220099Пружина1
4367073A1Тяга в сборе1
4452100Износостойкая пластина1
4538279ЗАЩЕЛКА1
458M0036768ЗАЩЕЛКА1
4635462ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь1
4735045ГАЙКА (.250-28)1
47826709109Гайка (.250-28) нержавеющая сталь1
4826600Втулка1
4929720ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ1
5035462ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь1
5135045ГАЙКА (.250-28)1
51826709109Гайка (.250-28) нержавеющая сталь1
52814281A1Комплект стабилизации холостого хода при переключении1
5377478ВИНТ (#6-32 x .875)2
5427882ШАЙБА2
5517461A3Резисторный модуль1
Рис. 131ТОПЛИВНЫЕ МАГИСТРАЛИ FUEL LINES
Carburetor Assembly
REFНомер деталиНаименованиеКол-во
17563A3Карбюратор3
17563A4Карбюратор1
17563A5Карбюратор1
17563A6Карбюратор1
15643A97Карбюратор1
15643A98Карбюратор1
15643A99Карбюратор1
26249ЖИКЛЁР ГЛАВНЫЙ (.096)6
27335Жиклёр (.098) (175)6
3NSSNOT SOLD SEPARATE GASKET, COVER PLATE3
46032КРЫШКА ПЛАСТИНЫ3
5NSSNOT SOLD SEPARATE SCREW, COVER PLATE15
6NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА3
67822КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ3
67823КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ (ЦЕНТР/НИЗ)1
67822КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ2
7NSSNOT SOLD SEPARATE SCREW, FUEL BOWL18
86025ПРОБКА (ГЛАВНЫЙ ЖИКЛЁР)6
9NSSNOT SOLD SEPARATE GASKET, MAIN JET6
104216Жиклёр (.064) главной топливной системы6
105225Жиклёр главный (.054)6
106359ЖИКЛЁР (.052)6
106028ЖИКЛЁР (.050)6
106246ЖИКЛЁР (.048)6
11NSSNOT SOLD SEPARATE SCREW, FLOAT PIN6
12NSSNOT SOLD SEPARATE GASKET, INLET NEEDLE AND SEAT6
137624Комплект иглы и седла впускного клапана6
137824ИГЛА/СЕДЛО В СБОРЕ ВПУСКНЫЕ6
14NSSNOT SOLD SEPARATE GASKET, NOZZLE BOSS6
157623Поплавок6
159267Поплавок6
16NSSNOT SOLD SEPARATE PIN, FLOAT LEVER6
17NSSNOT SOLD SEPARATE GASKET, FUEL BOWL3
184541Винт-пробка - канал жиклёра главной топливной системы6
19NSSNOT SOLD SEPARATE GASKET, BLEED JET PLUG6
206359ЖИКЛЁР (.052)6
206487ЖИКЛЁР ГЛАВНЫЙ (.060)6
205225Жиклёр главный (.054)6
205213Жиклёр главный (.056)6
216027ВИНТ3
2267752Рычаг дросселя3
23NSSNOT SOLD SEPARATE SPRING, THROTTLE RETURN3
246031ПРОСТАВКА3
256022ВАЛ3
26NSSNOT SOLD SEPARATE RING, RETAINER - THROTTLE SHAFT3
27NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА6
277626Клапан дроссельной заслонки6
276023КЛАПАН ДРОССЕЛЬНЫЙ (WH-40) (WH-48)6
28NSSNOT SOLD SEPARATE SCREW, THROTTLE VALVE12
-6452РЕМКОМПЛЕКТ ПРОКЛАДОК
-7826РЕМОНТНЫЙ КОМПЛЕКТ WH-38
-8506Ремонтный комплект карбюратора WH-48
Рис. 132СИСТЕМА ПРОДУВКИ BLEED SYSTEM
Choke Plate and Throttle Levers
REFНомер деталиНаименованиеКол-во
167245TКронштейн1
267272Кронштейн втулки2
390435ОПОРА2
421249ШАЙБА ВИНТА РУКОЯТКИ4
520361Гайка (.250-28)4
687076A4Узел регулировки холостого хода1
7799831Пластина1
799390A4Пластина в сборе воздушной заслонки1
8672741ПРОКЛАДКА1
968000Винт (.250-28 x 1.00)6
1020583Шайба шпильки крепления карбюратора6
11672751ПРОКЛАДКА1
1267246TКрышка1
1398255ВИНТ (.250-20 x 2.25)2
13A33071Шпилька2
1421631ШАЙБА (.255 x .625 x .0312) РЕЗИНОВОЙ ОПОРЫ2
1526992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь2
1690585ПРОБКА (жиклёра)1
1767760Тяга дросселя1
1867759Рычаг дросселя2
1867759Рычаг дросселя1
1941049РЫЧАГ дросселя1
2067749Рычаг дросселя нижний1
2192501Винт3
2226996СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray3
2324676ШАЙБА (.200 x .440 x .032)3
2467297Штифт вильчатый3
2527736ШАЙБА3
2626953ШПЛИНТ3
2767748Ролик1
2826001Гайка2
2954293A10ЭЛЕКТРОМАГНИТ В СБОРЕ (воздушная заслонка)1
3039349ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ2
3126993СТОПОРНАЯ ШАЙБА (.312)2
3226996СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray1
3368219Гайка (#10-32) нержавеющая сталь1
3456074A11Плунжер с тягой1
3589041ФИКСАТОР3
3648408Винт (#10-16 x .500) клеммной колодки3
3773861A1Вал в сборе воздушной заслонки3
3876040ЗАСЛОНКА ВОЗДУШНОЙ ЗАСЛОНКИ6
3975898ВИНТ12
4090401РЫЧАГ вала воздушной заслонки3
4188578Пружина3
4273860ТЯГА ВОЗДУШНОЙ ЗАСЛОНКИ - РУЧНАЯ1
4367273Втулка уплотнительная2
4467247Ручка1
4567262Винт1
4667249Тяга воздушной заслонки1
4788522Пружина1
-90484A88Комплект прокладок1
-79583A81Комплект прокладок1
-NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА1
Рис. 133МАХОВИК/СТАРТЕР FLYWHEEL/STARTER MOTOR
Cowls and Front Cover
REFНомер деталиНаименованиеКол-во
17620A4Верхний кожух в сборе1
17620A22Верхний кожух в сборе1
267260Сальник тросов управления1
367258Подушка1
488227Теплозащитное покрытие1
587987Кронштейн (верхний)2
687985Кронштейн (нижний)2
735386ВИНТ (.312-18 x 1.00)8
868049Экран1
868048Экран1
948409Винт (#10-16 x .625) нержавеющая сталь4
957807ВИНТ (#10-16 x .750) Нержавеющая сталь КРЫШКА ТРИММА К КОРПУСУ ГРЕБНОГО ВАЛА4
107619A1Верхний кожух в сборе1
107619A5Верхний кожух в сборе1
1188227Теплозащитное покрытие1
1267260Сальник тросов управления1
1362628Фиксатор капота цилиндрический2
1446785A5Замок кожуха в сборе2
1531312Винт (#10-32 x 0.875) крепления защёлки к барабану2
1615222ПЛАНКА РЕГУЛИРОВКИ - ЗАМОК КАПОТА2
1762629Фиксатор капота цилиндрический2
1862624Пружина натяжения фиксатора капота2
1930164ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ2
2045812ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ2
215399A3Передняя крышка1
215399A16Передняя крышка1
217532A2Крышка в сборе кожуха передняя1
217532A23Крышка в сборе кожуха передняя1
2267615Термоодеяло1
2267615Термоодеяло1
2367261Экран1
2435519ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА2
2561158TКрючок1
2587907Крюк1
2675162Винт1
2670332Винт (#10-16 x .500) крепления панели к нижнему кожуху1
2747341A1Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)1
Рис. 134КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods
Cowl Mounting Brackets
REFНомер деталиНаименованиеКол-во
176258A2Кронштейн заднего кожуха1
176258A3Кронштейн заднего кожуха1
276256Форсунка1
367984Сальник1
467228Сальник1
567999Сальник2
699127109Шланг (57,00 дюймов, бухта)2
790824Тройник шланга контрольной струи1
861990Стяжка (14.00 дюймов)2
986386A1Кронштейн в сборе1
1066687ВИНТ (#10-32 x 1.50)4
1185651Корпус2
1185650Корпус2
1231294Винт (1")8
1320583Шайба шпильки крепления карбюратора8
1420361Гайка (.250-28)8
1588623A1Кронштейн1
1592009TКронштейн1
1599424Кронштейн1
1688621Фиксатор тросов управления1
1699447TФиксатор тросов управления1
1789900Винт (#10-24 x 1.00)2
1867260Сальник тросов управления1
1990435ОПОРА3
2021249ШАЙБА ВИНТА РУКОЯТКИ6
2120361Гайка (.250-28)6
2267241Корпус1
2392051Винт (10-16 x .75)2
2476264Защёлка1
2487608Защёлка кожуха1
2560295ПРУЖИНА1
2688622Пластина1
2688622Пластина1
2799391Фиксатор1
2869067ВИНТ (.250-20 x 1.375)2
2920346Шайба шпильки стартера ручного4
3057427ШАЙБА (БОЛЬШАЯ)4
3188180Втулка2
3288033Втулка уплотнительная винта корпуса2
3328927ШАЙБА2
3467272Кронштейн втулки2
3587743Втулка уплотнительная1
3667739Сальник1
Рис. 135КОМПЛЕКТ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ STEERING ATTACHING KIT
Crankshaft, Pistons and Connecting Rods
REFНомер деталиНаименованиеКол-во
1850690T2КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ1
278662Втулка износа1
367923TПодшипник шариковый1
467446Кольцо1
514513A2Комплект зубчатого сектора привода1
6813073Винт (#6-32 x .620) с внутренним шестигранником2
7813134Гайка (#6-32) специальная2
854196A6Корпус в сборе1
965800НАБИВКА1
1067377Кольцо уплотнительное коленчатого вала7
1116756A6Комплект подшипников2
12NSSNOT SOLD SEPARATE Bearing2
137441T32Поршень3
137443A11Поршень (правый борт — .015 ремонтный)AR
137445T11ПоршеньAR
137442T32Поршень3
137444A11Поршень (левый борт — .015 ремонтный)AR
137446A11Поршень (левый борт — .030 ремонтный)AR
139738T9Поршень в сборе стандартный3
139738T10Поршень в сборе .015 ремонтныйAR
139737T9Поршень в сборе стандартный3
139737A10Поршень в сборе .015 ремонтныйAR
1493481A12Комплект поршневых колец — стандартный (стандартный)1
1478918A4Комплект поршневых колец — .015 ремонтный (.015 ремонтный)AR
1485636A4Комплект поршневых колец — .030 ремонтный (.030 ремонтный)AR
14822321A12Комплект поршневых колец — стандартный1
14822321A1Комплект поршневых колец — ремонтный .0152
15857196Стопорное кольцо12
16NSSNOT SOLD SEPARATE Piston Pin6
17818141A2Комплект шатуна6
18763491Винт (.312-24 x .875)12
19812876Шайба12
2017514A2Комплект подшипников6
21822553Игольчатый подшипник174
-815791A00Комплект прокладок головки цилиндра двигателя, кольца и сальники не включены1
-878365T00Головка блока цилиндров в сборе1
-823434T00ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ1
-813043T00ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ1
Рис. 136ПРИБОРЫ INSTRUMENTATION
Cylinder Block and End Caps
REFНомер деталиНаименованиеКол-во
1859211T2Блок цилиндров1
1858257T7Блок цилиндров в сборе1
1858257T9Блок цилиндров в сборе1
28181384Шпилька (1.750 дюйма)6
3670653ШПИЛЬКА (.375 x 5.620) (5-1/2 ДЮЙМ.)2
3670654ШПИЛЬКА (.375-16/.375-24 x 5.620)2
3784385Шпилька (.375-16/.375-24 x 6.870)2
443044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)2
567296Штифт (обоймы подшипника)2
611338Прокладка2
7422491Крышка стартера (верхняя)1
8828213Винт (.312-18 x 1.500) шестигранный с фланцем2
976867КРЫШКА СТАРТЕРА (НИЖНЯЯ)1
10828214Винт (.312-18 x 2.00) шестигранный с фланцем2
118781051Обратный клапан к блоку1
1299448Втулка1
1366717ВИНТ (.375-16 x 3.250)8
1374824Винт (.312-18 x 1.250)6
1426852ЗАГЛУШКА Нейлоновая1
1564022Винт (.250-20 x 2.125)1
1664015Гайка (.250-20) клеммы стартерного соленоида1
17NSSNOT SOLD SEPARATE Plug1
18858521T1УЗЕЛ КОНЦЕВОЙ КРЫШКИ1
1954029УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)1
2016756A4Комплект подшипников1
21NSSNOT SOLD SEPARATE Race1
2241953Сальник1
23881190Винт (.312-18 x 1.00)4
2415094ШПИЛЬКА (.190-32 x 1.870)1
2523567ЗАЖИМ1
26857167Кронштейн1
2768513ВИНТ (#10-32 x .375) Нержавеющая сталь ПРИЖИМНАЯ ПЛАСТИНА И КУЛАЧОК1
2867269Проставка1
2949221Шайба (.187 x .500 x .062) неопреновая3
30816874Барашковая гайка (#10-32)3
31857185T1Модуль управления1
32690201ВИНТ (#10-32 x .875)3
3330164ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ3
34422482Кронштейн1
3549668Винт (.250-20 x .750)2
3615093ШПИЛЬКА (#10-32 x 1.00)2
377809T1УЗЕЛ КОНЦЕВОЙ КРЫШКИ1
3862700Кольцо уплотнительное (3.237 x .103)1
3941953Сальник2
4028636ВИНТ (.250-20 x .750)4
4126992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь4
-815791A00Комплект прокладок головки цилиндра двигателя, кольца и сальники не включены1
-878365T00Головка блока цилиндров в сборе1
-823434T00ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ1
-813043T00ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ1
Рис. 137Рычаг дросселя и вал переключения передач Throttle Lever and Shift Shaft
Driveshaft Housing and Exhaust Tube
REFНомер деталиНаименованиеКол-во
18343T10КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА - ЧЁРНЫЙ - ДЛИННЫЙ1
1813563T1КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ1
18343A13Корпус в сборе гребного вала (водомёт) (чёрный)1
256295Шпилька (.437 x 2.69)2
363474Винт (.500-20 x 6.00)2
488238A10Кабель заземления в сборе2
578249Опора (длинная)(водомет)2
577327ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)2
649339Шайба (.8125)2
782670817ГАЙКА (.500-20)2
841508Винт (.250-20 x .500) нержавеющая сталь, провод заземления1
945176Шайба (.453 x .812 x .105) нержавеющая сталь2
1034933ГАЙКА (.437-20) Шпилька из нержавеющей стали2
1167076Хомут2
1266727ВИНТ (.312-18 x 1.250)4
1367077TКрышка, чёрная чёрная2
1488417Винт (#12-24 x .620) крышки4
1535521ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ4
1648926Шайба1
1734933ГАЙКА (.437-20) Шпилька из нержавеющей стали1
1820553Шайба (.406 x .734 x .063)4
1969254ГАЙКА4
20828212Чехол холостого выхлопа1
2164649ПРОБКА1
22991734Прокладка1
2366350САЛЬНИК (НИЖНИЙ)1
2366350001Сальник1
2418276Трубка выхлопная1
25177261САЛЬНИК (ВЕРХНИЙ)1
26812834A2УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ1
27883085Шпилька (.250 x 1.38)4
2835044ШАЙБА (.281 x .625 x .065) Нержавеющая сталь4
29888500Гайка4
30419424УДЛИНИТЕЛЬ ВЫПУСКНОЙ1
318590971Трубка водяная1
318590972Трубка водяная1
3218233A8Пластина в сборе, корпус вертикального вала1
3218233A20УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА1
338147012Сальник1
3468011Кронштейн1
35878608Винт (#10-16 x .500)12
3643044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)2
3738970САЛЬНИК X-LONG1
38328022Пробка трубная (.125-27) латунная2
39183076Прокладка1
40NSSNOT SOLD SEPARATE Decal-Counter Rotation1
418128341Выпускной удлинитель1
4290192ВИНТ (.250-20 x .750) Нержавеющая сталь6
-815791A00Комплект прокладок головки цилиндра двигателя, кольца и сальники не включены1
Рис. 138СБОРКА КАРБЮРАТОРА Carburetor Assembly
Exhaust Manifold and Exhaust Plate
REFНомер деталиНаименованиеКол-во
1190506Прокладка1
2828343T3Пластина, разделитель выхлопа1
3814754Сальник (12.50 дюймов)1
48263561Винт с шайбой (.312-18 x 1.500)17
5881190Винт (.312-18 x 1.00)2
6881892Винт (.312-18 x 1.750)1
7814634Хомут3
88144301Штуцер1
9920071Штуцер (90 градусов)1
10830756109Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)1
11816311TСТЯЖКА (8.00 дюймов)2
12687291КРЫШКА ПЕРЕПУСКНОГО КЛАПАНА1
1331984ВИНТ (.312-18 x 1.375)4
1469570Винт (#10-16 x .750)1
1576451Шайба1
16144791ДИАФРАГМА1
1716496ДЕФЛЕКТОР водяной1
1816497A1Пластина1
1978690Прокладка2
1978690002Прокладка2
2064878ПРУЖИНА (Чёрная)1
2185303ШАЙБА1
2214480Клапан тарельчатый1
2364872ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА1
2465848ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА1
25991764Прокладка1
2618260T2УЗЕЛ ПЛАСТИНЫ ВЫПУСКНОЙ СИСТЕМЫ1
27897722ШТУЦЕР прямой1
2843044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)2
298147011Сальник1
30680101КРОНШТЕЙН1
31878608Винт (#10-16 x .500)8
3220553Шайба (.406 x .734 x .063)6
3369254ГАЙКА6
3427132ВТУЛКА1
3519565Люверс1
3519565002ВТУЛКА1
36126021Втулка1
3612602002ВТУЛКА УПЛОТНИТЕЛЬНАЯ1
3766727ВИНТ (.312-18 x 1.250)1
3868783ВИНТ (.312-18 x 2.50)1
3966725ВИНТ (.375-16 x 3.50)3
40812905A5Кронштейн в сборе, передний1
418055571Винт (.3125-18 x .50)4
42187031Шайба4
4318778TВтулка уплотнительная4
4318778001Втулка уплотнительная4
4418578T8Кронштейн в сборе, задний1
45859432ШТУЦЕР1
45881866Фитинг1
4685978568ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)1
47859747СОЕДИНИТЕЛЬ1
48859732ПРОБКА1
49859731ШТУЦЕР-АДАПТЕР1
50185981Пробка трубная (.375-18)1
-815791A00Комплект прокладок головки цилиндра двигателя, кольца и сальники не включены1
-878365T00Головка блока цилиндров в сборе1
-823434T00ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ1
-813043T00ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ1
Рис. 139ЗАСЛОНКА И РЫЧАГИ ДРОССЕЛЯ Choke Plate and Throttle Levers
Flywheel, Starter Motor and Ignition Coils
REFНомер деталиНаименованиеКол-во
179918A1Комплект крышки маховика1
279022Метка установки зажигания1
337572Винт (.190-32 x .380) метки зажигания2
472761ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ2
589219Пробка1
645907ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА1
752901Гайка (.625-18)1
868229Шайба (.641 x 1.250 x .190) маховика1
9NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА1
97555A8Маховик1
1032417ВИНТ (.250-28 x .625)8
1168997ВИНТ (.312-24 x .750)8
125454A7Статор в сборе1
1375840ВИНТ (#10-24 x .880) КРОНШТЕЙНА РУЛЕВОГО РЫЧАГА4
1426996СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray4
1596455A9Пластина в сборе с триггером1
1661001J-образный зажим1
1772467СТАРТЕР В СБОРЕ1
1779472Стартер в сборе1
1777141СТАРТЕР В СБОРЕ1
1764975СТАРТЕР В СБОРЕ1
1856703ВТУЛКА СТАРТЕРА2
1968042Упор резиновый2
2026992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь1
2120890ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ1
2293389A5Провод в сборе (6.50 дюйма) жёлтый1
2293389A8ПРОВОД ОТ МОТОРА К СОЛЕНОИДУ (ЖЕЛТЫЙ)1
2369035ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ1
2493388A1Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине1
255288A2Катушка зажигания в сборе6
257370A13Катушка зажигания в сборе6
2667614Крышка3
2788447Винт (.190-32 x 1.62)12
2845076Гайка (#10-32) латунная клемма блока выключателя12
2988807A6Кабель в сборе (3.50 дюйма) чёрный винт соленоида6
3068513ВИНТ (#10-32 x .375) Нержавеющая сталь ПРИЖИМНАЯ ПЛАСТИНА И КУЛАЧОК6
31813715A1Провод6
3263709A1Комплект наконечника/клеммы свечи зажигания6
3397180Свеча зажигания6
33136862Свеча зажигания (NGK-BU8H)6
3469738A7Жгут проводов в сборе (№2, 4 и 6)1
3469739A2Жгут проводов в сборе (№1, 3 и 5)1
3530164ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ12
3656774ПРОСТАВКАAR
Рис. 140Кожухи И Передняя Крышка Cowls and Front Cover
Fuel Pump and Carburetor
REFНомер деталиНаименованиеКол-во
17563A3Карбюратор3
17563A4Карбюратор1
15643A97Карбюратор1
27563A5Карбюратор1
25643A98Карбюратор1
37563A6Карбюратор1
35643A99Карбюратор1
46232ШТУЦЕР ВПУСКА ТОПЛИВА2
56233ШТУЦЕР ВПУСКА ТОПЛИВА - СРЕДНИЙ1
6677511ПРОКЛАДКА3
690430ПРОКЛАДКА карбюратора3
720184Гайка (1/4-28X7/32) резиновой опоры12
899127109Шланг (57,00 дюймов, бухта)3
968424ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ3
1089808Пружина топливной линии1
1142859A2Клапан в сборе обогатителя1
1290275СОЕДИНИТЕЛЬ ОБОГАТИТЕЛЬНОГО КЛАПАНА (НИЖНИЙ)1
1373817СОЕДИНИТЕЛЬ (90 ГРАДУСОВ) ОБОГАТИТЕЛЬНОГО КЛАПАНА (БОКОВОЙ)1
1399321Боковой разъём1
1367902Разъём боковой1
14NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА1
1463300Хомут клапана обогатителя1
14A90345КРОНШТЕЙН ОБОГАТИТЕЛЬНОГО КЛАПАНА1
1586885Винт (.250-20 x 1.500) нержавеющая сталь1
1745915КЛЕММНАЯ КОЛОДКА1
1835519ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА2
199938779Шланг выпуска воздуха цилиндра (11 дюймов)1
1999130122Трубка (20,00 футов, бухта) дренажная1
209912688Трубка (36.00 дюймов, бухта)2
2147483ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ1
2288743ВИНТ (.312-18 x .500)1
2313453A1НАСОС В СБОРЕ Топливный1
2430430A8ОБРАТНЫЙ КЛАПАН В СБОРЕ1
2589031A2ДИАФРАГМА В СБОРЕ1
26NSSNOT SOLD SEPARATE Gasket1
27NSSNOT SOLD SEPARATE Gasket1
28NSSNOT SOLD SEPARATE Gasket2
29NSSNOT SOLD SEPARATE Gasket2
3059072Экран впуска топлива1
3135480УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.237 x .103) КРЫШКА К ТОПЛИВНОМУ НАСОСУ1
32NSSNOT SOLD SEPARATE Gasket1
3391078A1Крышка впускного отверстия топлива в сборе1
3489766Винт (#10-32 x .620) нержавеющая сталь крышки топливного фильтра1
3529085ШТУЦЕР УГЛОВОЙ (45 ГРАДУСОВ)1
3564705ШТУЦЕР ВПУСКА НАСОСА1
3570007Штуцер 45 градусов топливного насоса1
3529085ШТУЦЕР УГЛОВОЙ (45 ГРАДУСОВ)1
3688447Винт (.190-32 x 1.62)5
3726996СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray5
3823004ДЕРЖАТЕЛЬ ОБРАТНОГО КЛАПАНА1
3943723Винт (#6-32 x .500) фиксатора2
4067623Основание топливного насоса1
4179826Камера импульсов1
4186449Камера импульсная - топливного насоса1
4286207Пружина сжатия1
4386026Фиксатор пружины1
4486252Заглушка торца пружины1
4567620Штуцер выхода топлива1
4617254A8Топливная магистраль в сборе1
4699127109Шланг (57,00 дюймов, бухта)1
4792007Штуцер (.250-18) (90 градусов)1
4892037Уплотнение переходника1
4930185A3ТОПЛИВНЫЙ БАЙОНЕТНЫЙ РАЗЪЕМ В СБОРЕ1
4930186ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА1
5076596ВИНТ (.250-20 x 1.250)1
5069224ВИНТ1
5126992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь1
5230187СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА1
5320415Кольцо уплотнительное стержня переходника1
5430189ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА1
5530188ШАЙБА ПЕРЕХОДНИКА1
5689075ВИНТ КЛАПАНА К КРОНШТЕЙНУ2
5773286ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ1
5769067ВИНТ (.250-20 x 1.375)1
-90484A88Комплект прокладок1
-79583A81Комплект прокладок1
-NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА1
Рис. 141Кронштейны крепления кожуха Cowl Mounting Brackets
Gear Housing (Driveshaft)(Without a Driveshaft Nut)
REFНомер деталиНаименованиеКол-во
09148A18Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)1
09148A20Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)1
09148A19Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)1
09148A21Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)1
17321A11Корпус редуктора в сборе (базовый)1
17350A4Корпус редуктора в сборе (базовый)1
17350A62Корпус редуктора в сборе (базовый)1
285822A1Разъем в сборе спидометра1
366885ВСТАВКА1
366884ВСТАВКА1
476156ВИНТ (#10-32 x 1.88)1
545812ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ1
620033Штифт направляющий установочный2
778638Шпилька (.438 x 3.12) (длинная)1
778639Шпилька1
857920Шпилька (.44 x 2.06) корпус редуктора2
874730Шпилька2
956297Шпилька (.312 x 3.38)1
1030667Шпилька (.250-20/.250-28 x 3.125)2
1135934A1Подшипник в сборе роликовый1
1298621ВИНТ (.375-16 x .750)1
1398682A1Гребной вал1
1341509A2Гребной вал в сборе1
1434576Пружина1
1530545ШТИФТ ВАЛА ПРИВОДА1
1678081Шестерня ведущая1
1735921ГАЙКА (.625-18)1
1857007A1Прокладка регулировочнаяAR
1953079A1Подшипник в сборе роликовый конический1
20856101Прокладка1
2133145Кольцо уплотнительное (1.984 x .139)1
2296146A6Основание в сборе водяного насоса1
2389238Сальник масляный1
2416977САЛЬНИК МАСЛЯНЫЙ1
24A35973ШТИФТ НАПРАВЛЯЮЩИЙ1
25856081Прокладка1
2632435ЛИЦЕВАЯ ПЛАСТИНА1
27856091Прокладка1
2896148A1Корпус водяного насоса в сборе1
2948752Вставка1
3038970САЛЬНИК X-LONG1
3189984Крыльчатка водяного насоса1
3256654ШПОНКА1
3396411Винт (#14-8 x 2.25)1
3429245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь3
3535888ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ2
3636001ШАЙБА1
3745592Гайка (.312-24)1
38NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА1
3929804ВТУЛКА1
4076041ВАЛ ПЕРЕКЛЮЧЕНИЯ НИЖНИЙ1
4078902Вал1
4129641СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ1
4278907Кольцо стопорное (старая конструкция)1
4325439Уплотнительное кольцо (.862 x .103)1
4477631A2Втулка в сборе1
45816464Сальник масляный1
4677674ШАЙБА (.35 x .75 x .12)1
4779953Винт (.375-16 x .250)1
4867892Винт магнитный1
4919183Шайба фибровая2
-96148A5Ремкомплект водяного насоса1
-55682A1Ремкомплект уплотнений корпуса редуктора1
-90484A88Комплект прокладок1
-79583A81Комплект прокладок1
-NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА1
Рис. 142КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods
Gear Housing (Driveshaft)(With a Driveshaft Nut)
REFНомер деталиНаименованиеКол-во
09148A18Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)1
09148A19Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)1
09148A20Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)1
09148A21Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)1
19148A11КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)1
19148A12Корпус редуктора в сборе базовый (серый)1
285822A1Разъем в сборе спидометра1
320033Штифт направляющий установочный2
478638Шпилька (.438 x 3.12) (длинная)1
418978Шпилька (.438 x 3.69) (удлинённая)1
557920Шпилька (.44 x 2.06) корпус редуктора2
656297Шпилька (.312 x 3.38)1
730667Шпилька (.250-20/.250-28 x 3.125)2
842647A1Подшипник роликовый в сборе1
943998Втулка (старая конструкция)1
11440001Вал приводной (удлинённый)1
11442091Вал приводной (сверхудлинённый)1
12NSSNOT SOLD SEPARATE Pinion Gear (PART OF 43-44102A2)1
1392721Шайба (.965 x .630)1
1435921ГАЙКА (.625-18)1
1542637A1Комплект регулировочных шайбAR
1636387A1Подшипник роликовый/обойма в сборе1
1742633Гайка подшипника гребного вала1
1842579A3Основание водяного насоса в сборе1
19426311Прокладка1
2090011Кольцо уплотнительное (2.175 x .175)1
2189238Сальник масляный1
2216977САЛЬНИК МАСЛЯНЫЙ1
23856081Прокладка1
24856091Прокладка1
2532435ЛИЦЕВАЯ ПЛАСТИНА1
2696148A1Корпус водяного насоса в сборе1
2748752Вставка1
2838970САЛЬНИК X-LONG1
2989984Крыльчатка водяного насоса1
3056654ШПОНКА1
3196411Винт (#14-8 x 2.25)1
3229245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь2
3313438Гайка (.250-28)2
3436001ШАЙБА1
3513436Гайка1
3630271КОЛЬЦО РЕЗИНОВОЕ1
3729804ВТУЛКА1
3878902Вал1
3929641СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ1
4078907Кольцо стопорное (старая конструкция)1
4125439Уплотнительное кольцо (.862 x .103)1
4277631A2Втулка в сборе1
43816464Сальник масляный1
4477674ШАЙБА (.35 x .75 x .12)1
4579953Винт (.375-16 x .250)1
4667892Винт магнитный1
4719183Шайба фибровая2
-42579A4РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА
-89238A2Комплект сальников
-90484A88Комплект прокладок1
Рис. 143БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps
Gear Housing Propeller Shaft - Without a Driveshaft Nut
REFНомер деталиНаименованиеКол-во
09148A18Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)1
09148A20Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)1
09148A19Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)1
09148A21Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)1
5070339Кулачок переключения1
5078956Кулачок переключения1
5167888Толкатель кулачка1
5189594A1Толкатель в сборе1
52/5376962A1Пружина/ползун в сборе1
5279911Тяга привода сцепления1
5379910Пружина2
5478910ШайбаAR
5578906Палец1
5647397A1Комплект регулировочных шайб (.002-3-5-10)AR
5778172A1Подшипник конический роликовый в сборе1
5878082A3Шестерня переднего хода в сборе1
5973363ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)2
6067887Муфта сцепления1
6078959Храповик скользящей муфты2
6130632ШТИФТ КРЕСТОВИНЫ1
6178905Палец крестовый1
6278909Палец фиксатора2
6330893Пружина1
6378962Пружина2
6467886Вал гребного винта1
6494148Гребной вал1
6567889Шестерня заднего хода1
6585462ШЕСТЕРНЯ РЕВЕРСА1
66681001КОЛЬЦО УПОРНОЕ1
6788957A1Подшипник шариковый1
6831534Уплотнительное кольцо1
6943567A1Обойма подшипника в сборе1
7030956Подшипник игольчатый1
7176868САЛЬНИК ВНУТРЕННИЙ1
7270081Сальник масляный наружный1
7330281ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА1
7479447Шайба стопорная с усиком1
7579448Фиксатор1
7631640A1Пластина-триммер в сборе, корпус редуктора1
7766024ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА1
7845176Шайба (.453 x .812 x .105) нержавеющая сталь2
7934933ГАЙКА (.437-20) Шпилька из нержавеющей стали2
8065210ВИНТ (.375-16 x 1.00)1
8074727Винт (.375-16 x 6.00) корпуса редуктора1
8113171Ступица упорная1
8231211A2Шайба шлицевая1
8331210Шайба стопорная гайки гребного винта1
8452707A1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
85423511Шайба стопорная зубчатая1
-90484A88Комплект прокладок1
-55682A1Ремкомплект уплотнений корпуса редуктора1
Рис. 144КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Driveshaft Housing and Exhaust Tube
Gear Housing Propeller Shaft - With a Driveshaft Nut
REFНомер деталиНаименованиеКол-во
09148A18Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)1
09148A19Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)1
09148A20Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)1
09148A21Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)1
19148A11КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)1
19148A12Корпус редуктора в сборе базовый (серый)1
4878956Кулачок переключения1
4989594A1Толкатель в сборе1
50816520Штанга привода сцепления1
5179910Пружина2
5278910ШайбаAR
5378906Палец1
5447397A1Комплект регулировочных шайб (.002-3-5-10)AR
5578172A1Подшипник конический роликовый в сборе1
5644102A2Шестерня переднего хода в сборе (135/150) (включая шестерню заднего хода)1
5773363ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)2
57549281ПОДШИПНИК РОЛИКОВЫЙ1
5878959Храповик скользящей муфты1
5978905Палец крестовый1
6078909Палец фиксатора2
6178962Пружина2
6294148Гребной вал1
63NSSNOT SOLD SEPARATE Reverse Gear(PART OF 43-44102A2)1
63A824108ПРОСТАВКА1
64681001КОЛЬЦО УПОРНОЕ1
6588957A1Подшипник шариковый1
6631534Уплотнительное кольцо1
6743567A1Обойма подшипника в сборе1
6830956Подшипник игольчатый1
6976868САЛЬНИК ВНУТРЕННИЙ2
7030281ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА1
7179447Шайба стопорная с усиком1
7279448Фиксатор1
7331640A1Пластина-триммер в сборе, корпус редуктора1
7466024ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА1
7567891Заливная пробка1
7634933ГАЙКА (.437-20) Шпилька из нержавеющей стали2
7765210ВИНТ (.375-16 x 1.00)1
7774727Винт (.375-16 x 6.00) корпуса редуктора1
7813171Ступица упорная1
7931211A2Шайба шлицевая1
80816629Стопорная шайба с усиком1
8152707A1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
82423511Шайба стопорная зубчатая1
8345176Шайба (.453 x .812 x .105) нержавеющая сталь2
-89238A2Комплект сальников
-90484A88Комплект прокладок1
Рис. 145ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА Exhaust Manifold and Exhaust Plate
Hydraulic Pump (S/N-5432021 and Below)
REFНомер деталиНаименованиеКол-во
-67914A2Насос гидравлический в сборе1
148171Кольцо уплотнительное (.364 x .070)4
2NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА1
320411Винт (.190-24 x .62) крышки топливного бака к топливному баку8
47735Уплотнение резервуара к корпусу клапана и шестерённому механизму1
56251РЕЗЕРВУАР1
662269Винт (#10-32 x .437) вентиляции - гидравлический насос1
7NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА1
82623ШАЙБА УПОРНАЯ - ЯКОРЬAR
92943Якорь, статор и каркас1
10NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА1
112944Шарик пластины со стороны коллектора1
122940Пластина в сборе со стороны коллектора1
138989Комплект щёток1
142529КОМПЛЕКТ ПРУЖИН НАТЯЖЕНИЯ ЩЁТОК1
15NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА1
1626996СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray2
Рис. 146МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ Flywheel, Starter Motor and Ignition Coils
Hydraulic Pump (S/N-5432022 and Up)
REFНомер деталиНаименованиеКол-во
--92459A4Насос гидравлический в сборе1
189492Переходник1
289493Муфта1
389494Ручной выпускAR
396598Ручной расцепительAR
489495Насос (включая винты)1
589496Фильтр2
689498Уплотнительное кольцо1
789497Уплотнительное кольцо1
889499Маслоизмерительный щуп1
990587РЕЗЕРВУАР1
1090588ВИНТ (включает O-образное кольцо)1
1190589СКВОЗНАЯ ШПИЛЬКА1
1190590СКВОЗНАЯ ШПИЛЬКА1
--87828Мотор1
1289484Щит подшипника со стороны привода1
1389485Якорь1
1489482Шайба1
1589486Статор с корпусом1
1689487Щёткодержатель1
1789488Щит подшипника со стороны коллектора1
1889483Сквозной болт1
1889489Сквозной болт1
1989481Гайка6
-812501A1РЕМКОМПЛЕКТ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА
-99073A1РЕМКОМПЛЕКТ ДЛЯ КАПИТАЛЬНОГО РЕМОНТА
Рис. 147Топливный насос и карбюратор Fuel Pump and Carburetor
Hydraulic Pump Bracket (S/N-5432021 and Below)
REFНомер деталиНаименованиеКол-во
167914A2Насос гидравлический в сборе1
248171Кольцо уплотнительное (.364 x .070)4
369582A2Клапан управления в сборе1
248171Кольцо уплотнительное (.364 x .070)4
456500ВИНТ (.250-28 x 1.250)2
469697Винт (.250-28 x 1.50)2
526992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь4
667458A7Электромагнитный клапан1
728636ВИНТ (.250-20 x .750)2
826992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь2
926996СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray1
1068219Гайка (#10-32) нержавеющая сталь1
1167740Шланг1
1167742Шланг1
1279139A2Провод в сборе перемычка (положительный)1
1255992Провод перемычки (отрицательный)1
1332979ПРОВОД АККУМУЛЯТОРА (ПОЛОЖИТЕЛЬНЫЙ)1
1332988Провод аккумулятора (отрицательный)1
1487762A2КОМПЛЕКТ КРОНШТЕЙНА Крепление насоса трима1
1569698Болт (.375-24 x 3.500)2
1658643Шайба стопорная (.375)2
1746335ГАЙКА (.375-24)2
1871976МОНТАЖНАЯ ПЛАСТИНА1
1937562Винт (.312-18 x 1.00) нержавеющая сталь4
2026993СТОПОРНАЯ ШАЙБА (.312)5
2168292Гайка (.312-18)4
2239349ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ1
2368259A1Жгут проводов в сборе1
2468260A1Жгут проводов в сборе1
2522627ЗАЖИМ1
2637655Винт (#10-32 x .500)1
2769205С-ОБРАЗНАЯ ШАЙБА1
2868037Кронштейн1
2926996СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray1
3068219Гайка (#10-32) нержавеющая сталь1
3163813Клеммная колодка1
3237655Винт (#10-32 x .500)2
3362568Винт (#10-16 x .375)2
3468036Стяжка1
3538601ВИНТ (.250-28 x 1.250)2
3626992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь4
3729598ГАЙКА (.250-28) Нержавеющая сталь4
3826901ОТБОЙНИК РЕЗИНОВЫЙ - КРОНШТЕЙН СОЛЕНОИДА2
3968258A4Соленоид в сборе, стартер (исполнение I)2
4026996СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray4
4168219Гайка (#10-32) нержавеющая сталь4
4226993СТОПОРНАЯ ШАЙБА (.312)4
4368292Гайка (.312-18)4
4446265ЧЕХОЛ РЕЗИНОВЫЙ - КЛЕММА СТАРТЕРА4
4575343Хомут1
Рис. 148Редуктор (ведущий вал) (без гайки ведущего вала) Gear Housing (Driveshaft)(Without a Driveshaft Nut)
Hydraulic Pump Bracket (S/N-5432022 and Up)
REFНомер деталиНаименованиеКол-во
192459A4Насос гидравлический в сборе1
290318КРОНШТЕЙН1
390285ВИНТ (.312-18 x .625)1
456720ШАЙБА (.330 x .750 x .060) Нержавеющая сталь1
529488ГАЙКА (#10-32)2
645915КЛЕММНАЯ КОЛОДКА1
762568Винт (#10-16 x .375)2
832988Провод аккумулятора (отрицательный)1
879138A4Кабель в сборе (отрицательный)1
879138A9КАТУШКА В СБОРЕ (6.00 футов) Чёрный-Отрицательный1
979149Выключатель автоматический - 20 А (ранние модели)1
1069014ВИНТ (#10-24 x .375) ПЛАСТИНА КРЫШКИ К НИЖНЕМУ КОЖУХУ1
1145076Гайка (#10-32) латунная клемма блока выключателя2
1287379A2Провод1
1261600A9Провод стартера соленоида (черный)1
1287379A5Провод1
1374023A1Жгут проводов в сборе1
1379147A3ЖГУТ ПРОВОДОВ В СБОРЕ1
1488075Фиксатор1
1568258A4Соленоид в сборе, стартер (исполнение I)2
1596158Соленоид стартера2
1641508Винт (.250-20 x .500) нержавеющая сталь, провод заземления4
1726995СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь4
1826419Гайка (#8-32) латунная клеммы стартера соленоида4
1926992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь4
2094330Гайка (.250-20) латунная4
1726996СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray4
1868219Гайка (#10-32) нержавеющая сталь4
1926993СТОПОРНАЯ ШАЙБА (.312)4
2068292Гайка (.312-18)4
21A46265ЧЕХОЛ РЕЗИНОВЫЙ - КЛЕММА СТАРТЕРА4
2196535Пыльник4
2294275Тяга1
2386322A15КАТУШКА В СБОРЕ (5.50 дюймов) Чёрный1
2432979ПРОВОД АККУМУЛЯТОРА (ПОЛОЖИТЕЛЬНЫЙ)1
2479139A9Кабель аккумулятора в сборе (положительный)1
2479139A12КАТУШКА В СБОРЕ Красный-Положительный1
2579023A10ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер1
2696457Шайба фенольная (.27 x .81 x .062)1
2721825ГАЙКА (.250-28)1
2887760Пластина1
2939349ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ1
3026993СТОПОРНАЯ ШАЙБА (.312)1
3190271ВИНТ (.375-16 x .62)2
3258643Шайба стопорная (.375)2
3387762Кронштейн1
3431830БОЛТ (.375-24 x 1.75)2
3558643Шайба стопорная (.375)2
3646335ГАЙКА (.375-24)2
3789029ПЕРЕХОДНИК (1/4" конусный)1
3777366ШТУЦЕР1
3867740Шланг1
3867742Шланг1
3989017A1Жгут проводов датчика тримма в сборе1
4075343Хомут1
Рис. 149Редуктор (ведущий вал) (с гайкой ведущего вала) Gear Housing (Driveshaft)(With a Driveshaft Nut)
Instrumentation
REFНомер деталиНаименованиеКол-во
119674A1Выключатель аварийного останова в сборе1
218303Винт (.190-16 x 1.750) нержавеющая сталь2
3813679Переходник1
415920Q54ШНУР В СБОРЕ1
532866ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ2
618321Хомут крепёжный1
724676ШАЙБА (.200 x .440 x .032)2
868219Гайка (#10-32) нержавеющая сталь4
979146Фиксатор3
10816311TСТЯЖКА (8.00 дюймов)AR
11812497A2Диод в сборе1
1211149A2Трос в сборе (6.00 дюймов)1
Рис. 150Редуктор с гребным валом - без гайки ведущего вала Gear Housing Propeller Shaft - Without a Driveshaft Nut
Oil Injection Components
REFНомер деталиНаименованиеКол-во
-8742A20БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ1
-8742A22БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ1
187421Бак1
2NSSNOT SOLD SEPARATE Cord1
3816190A4МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА1
411332Уплотнительное кольцо (2.225 x .210)1
543298A2КРЫШКА В СБОРЕ1
611332Уплотнительное кольцо (2.225 x .210)1
799802Трубка1
899439Шланг (114.00 дюймов)1
912335A1КОМПЛЕКТ КРОНШТЕЙНА1
10884481A1Комплект кронштейна1
1112320Кронштейн2/3
1279968Винт (#12-11 x .750)4/6
1312323A1КОМПЛЕКТ ТРОСА/КРЮКА1
14815698TНАСОС Масляный1
14815699TМасляный насос в сборе1
158141032Втулка червяка1
1611379УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
1748462Кольцо уплотнительное (.614 x .070)1
18859112ПОДШИПНИК ВЕДУЩЕЙ ШЕСТЕРНИ1
198591111Шестерня ведомая1
2032228ВИНТ (#10-32 x .625)1
2041507Винт (#10-32 x 1.120)1
21193855Тяга в сборе рычага дросселя к масляному насосу1
22424254Штуцер1
23NSSNOT SOLD SEPARATE Plug1
24830756109Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)1
25994436Бачок1
26690201ВИНТ (#10-32 x .875)3
2742118ШАЙБА6
2842117ВТУЛКА УПЛОТНИТЕЛЬНАЯ3
2942116ВТУЛКА3
3082381455ТРУБКА (25.00 дюймов в наборе)1
31816311TСТЯЖКА (8.00 дюймов)AR
3243300A5Крышка в сборе1
3399022A1Поплавок в сборе1
3499265Пружинная гайка1
3543307Прокладка1
36NSSNOT SOLD SEPARATE Decal-reservoir Warning1
378588531Шланг к обратному клапану на блоке1
38858955РАЗЪЕМ2
Рис. 151Редуктор с гребным валом - с гайкой ведущего вала Gear Housing Propeller Shaft - With a Driveshaft Nut
Power Trim Components
REFНомер деталиНаименованиеКол-во
199659A21Коллектор в сборе чёрный1
199659A22Коллектор в сборе серый1
299616Резьбовая пробка11
341493A7Цилиндр подъёма в сборе чёрный1
341493A4Цилиндр подъёма в сборе серый1
441492A1Направляющая в сборе1
541478A1Ремонтный комплект1
641482A2Комплект обратного клапана1
799638A1Направляющая в сборе2
843397A6Поршень/шток в сборе Power Trim левый1
912184A1Фильтр подъёма в сборе1
1043398A3Поршень/шток в сборе Power Trim правый1
1113794Штифт канавки цилиндра тримма (верхний)1
12812843A1Клапан в сборе1
12A812844Стопорное кольцо E-образное1
134000327ВИНТ (M6 x 14)4
1443450Шайба4
1599642Крышка1
1648462A2Комплект уплотнительных колец1
1799609A1Пробка в сборе1
1899641A1Вал в сборе1
1999616Резьбовая пробка2
204008820ВИНТ (M6 x 20)2
21400256СТОПОРНАЯ ШАЙБА (M6)2
2299186TНАСОС И ЭЛЕКТРОДВИГАТЕЛЬ1
2399625Вал1
2443396A2Анод в сборе1
254000330ВИНТ (M6 x 25)2
2629245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь2
27996301Пластина-фиксатор2
2858643Шайба стопорная (.375)2
2946335ГАЙКА (.375-24)2
3099695A1Жгут проводов управления силовым триммом в сборе1
3179139A19Кабель в сборе1
3188807A17Кабель в сборе2
3187379A25Провод в сборе (4.750 дюйма)1
3296158Соленоид стартера2
3398253Винт (.250-20 x .500) крепления аккумуляторного кабеля5
3426419Гайка (#8-32) латунная клеммы стартера соленоида4
3694330Гайка (.250-20) латунная4
3797861Изолятор2
3822875ЗАЖИМ2
3969205С-ОБРАЗНАЯ ШАЙБА2
4069079ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ2
4144431Штифт канавки нижний1
424000377ВИНТ (M10 x 30)6
43400258СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь6
Рис. 152Гидравлический насос (серийный номер 5432021 и ниже) Hydraulic Pump (S/N-5432021 and Below)
Power Trim Pump (Eaton Rectangular Motor)
REFНомер деталиНаименованиеКол-во
--99186TНАСОС И ЭЛЕКТРОДВИГАТЕЛЬ1
112659Комплект рамы и обмотки возбуждения1
212665Комплект пружин щёток1
313506Комплект щёток1
412662Комплект насоса и торцевой рамы1
5126631Ремкомплект насоса1
612660Комплект торцевой рамы1
712661Комплект якоря1
812664Комплект сквозных болтов1
Рис. 153Гидравлический насос (S/N-5432022 и выше) Hydraulic Pump (S/N-5432022 and Up)
Power Trim Pump (Prestolite Round Motor)
REFНомер деталиНаименованиеКол-во
--99186Насос в сборе (система гидроподъёма)1
18995Насос в сборе1
28996Комплект уплотнительных колец1
38986Якорь1
48987Корпус и статор1
58992Уплотнительное кольцо головки1
68993Комплект пружин щёток1
78988Головка со стороны коллектора1
88989Комплект щёток1
98994Комплект сквозных болтов1
108985Зажим провода1
118990Гайка сальника1
128991Уплотнительное кольцо гайки сальника1
Рис. 154Кронштейн гидравлического насоса (S/N-5432021 и ниже) Hydraulic Pump Bracket (S/N-5432021 and Below)
Reed Block and Cylinder Head
REFНомер деталиНаименованиеКол-во
1858281T2Головка блока цилиндров2
1858281A9Комплект головки блока цилиндров2
1858281T1Головка блока цилиндров2
1858281A10Головка блока цилиндров в сборе2
2859100ПРОБКА2
28591001Пробка в сборе (M10 x 1.5) латунная2
38584521САЛЬНИК2
48597721Сальник6
5878217Винт (.375-16 x 2.750)24
663779Штифт установочный (.250 x .625)4
762386Прокладка термостата2
762386001Прокладка2
890390A1Комплект крышки2
975692ТЕРМОСТАТ (143 ГРАД.)2
1040011149Винт (M8 x 25) нержавеющая сталь4
11974651ДАТЧИК (ПРАВЫЙ БОРТ)1
12814612Термостатический воздушный клапан (старая конструкция)1
13687271ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ1
14816311TСТЯЖКА (8.00 дюймов)10
1577653101Шланг (48.00 дюймов, бухта)1
1668728ШТУЦЕР1
1777653101Шланг (48.00 дюймов, бухта)1
18815914Тройник1
1977653101Шланг (48.00 дюймов, бухта)1
19827602002Шланг1
2013536A13Датчик температуры в сборе (левый борт) (2-проводный)1
21137151Фиксатор2
2281893414ВИНТ (M8 x 14)2
2343517A9Пластина в сборе1
2428668ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ8
2555098J-ОБРАЗНЫЙ ЗАЖИМ1
26146972ПРОКЛАДКА1
27855952T3Блок лепестковых клапанов в сборе6
2865292J-ОБРАЗНЫЙ ЗАЖИМ1
2969205С-ОБРАЗНАЯ ШАЙБА1
30878608Винт (#10-16 x .500)1
3196529Винт (.250-20 x 2.00)6
3255715Винт (.250-20 x .880)6
3318787A18Головка блока цилиндров в сборе2
34187851Прокладка2
-815791A00Комплект прокладок головки цилиндра двигателя, кольца и сальники не включены1
-878365T00Головка блока цилиндров в сборе1
-823434T00ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ1
-813043T00ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ1
Рис. 155Кронштейн гидравлического насоса (S/N-5432022 и выше) Hydraulic Pump Bracket (S/N-5432022 and Up)
Service/Support Material
REFНомер деталиНаименованиеКол-во
080317000Каталог запчастей 135/140/150/200/XR6/MAGNUM III/140Jet (2.5L)(Карбюратор)1
010126000РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 20001
010126010РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ1
010126020РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ1
010126030РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ1
010126040РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ1
010126050РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ1
010140001РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ1
0878079R01Руководство по обслуживанию1
011141050Руководство по установке1
0813220A00Комплект наклеек1
0830169A00Комплект наклеек1
0879759A01Комплект наклеек1
0879760A01Комплект наклеек1
0879760A03Комплект наклеек1
0891807A04Комплект наклеек1
0804696A03КОМПЛЕКТ НАКЛЕЕК1
0808552A00Комплект наклеек1
0812563A00Комплект наклеек1
0808562A00Комплект наклеек1
0808562A03Комплект наклеек1
0826333A00Комплект наклеек1
0813036A97Комплект наклеек1
0850397A00Комплект наклеек1
0879758A03Комплект наклеек1
0813034A97Комплект наклеек1
0813034A01Комплект наклеек1
0813034A03Комплект наклеек1
0888753A03Комплект наклеек1
0815630A97Комплект наклеек1
0808563A01Комплект наклеек1
0808563A03Комплект наклеек1
0826334A97Комплект наклеек1
0824911A25Наклейка декоративная полоса, рулон 25 футов — требуется 6 футов1
0809846A96Комплект наклеек1
0808681A01Комплект наклеек1
0804668A00НАКЛЕЙКА Информация о маркировке EPA1
0804669A00НАКЛЕЙКА Информация о маркировке EPA1
0804669A01НАКЛЕЙКА Информация о маркировке EPA1
0804669A02НАКЛЕЙКА Информация о маркировке EPA1
0804669A03НАКЛЕЙКА Информация о маркировке EPA1
0804669A04НАКЛЕЙКА Информация о маркировке EPA1
0804669A05НАКЛЕЙКА Информация о маркировке EPA1
Рис. 156ПРИБОРНАЯ ПАНЕЛЬ Instrumentation
Starter Motor (American Bosch #10652-21-M030SM)
REFНомер деталиНаименованиеКол-во
--72467СТАРТЕР В СБОРЕ1
190644КОМПЛЕКТ ПРИВОДА1
268575ПРИВОД В СБОРЕ1
375660Плита приводного конца1
474968Сквозной болт2
674964Якорь1
775384Комплект щёток/пружин1
857387ВТУЛКА ИЗОЛИРУЮЩАЯ1
9N.S.S.Not Sold Separate Washer (AMERICAN BOSCH #WA-1728)1
1026992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь1
1120890ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ1
1261787Держатель щётки2
13N.S.S.Not Sold Separate Screw (AMER. BOSCH #02441-22-SC-30SM)2
1415386Торцевая крышка1
Рис. 157Компоненты системы впрыска масла Oil Injection Components
Starter Motor (American Bosch #14916-24-M030SM)
REFНомер деталиНаименованиеКол-во
-77141СТАРТЕР В СБОРЕ1
190645КОМПЛЕКТ ПРИВОДА1
275661Шестерня в сборе приводная1
375660Плита приводного конца1
474968Сквозной болт2
6N.S.S.Not Sold Separate Thrust Washer (AMER. BOSCH #WA-3122)1
779216Якорь1
875384Комплект щёток/пружин1
961787Держатель щётки2
10N.S.S.Not Sold Separate Screw (AMER. BOSCH #02441-22-SC-30SM)2
1115386Торцевая крышка1
Рис. 158Компоненты гидроподъема Power Trim Components
Starter Motor (Americn Bosch #17183-28-M030SM)
REFНомер деталиНаименованиеКол-во
--79472Стартер в сборе1
190645КОМПЛЕКТ ПРИВОДА1
275661Шестерня в сборе приводная1
375660Плита приводного конца1
474968Сквозной болт2
6N.S.S.Not Sold Separate Washer (AMERICAN BOSCH #WA3122)1
779216Якорь1
875384Комплект щёток/пружин1
961787Держатель щётки2
10N.S.S.Not Sold Separate Screw (AMER. BOSCH #02441-22-SC-30SM)2
1115386Торцевая крышка1
Рис. 159НАСОС СИСТЕМЫ POWER TRIM (ДВИГАТЕЛЬ EATON ПРЯМОУГОЛЬНЫЙ) Power Trim Pump (Eaton Rectangular Motor)
Starter Motor (Prestolite #MJL-4003B)
REFНомер деталиНаименованиеКол-во
-64975СТАРТЕР В СБОРЕ1
15053Привод1
24261Пластина1
32518ВТУЛКА1
52523УПАКОВКА1
6NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА1
72521КОМПЛЕКТ ЩЁТОК И КЛЕММ1
82514КОМПЛЕКТ ПРУЖИН (2 ПРУЖИНЫ В КОМПЛЕКТЕ)2
92519ПЛАСТИНА/ДЕРЖАТЕЛЬ В СБОРЕ Щётка1
10NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА1
114262Сквозной болт2
Рис. 160Насос гидроподъема (Prestolite Round Motor) Power Trim Pump (Prestolite Round Motor)
Swivel Bracket (S/N-USA-5503246/AUS-8062734 and Below)
REFНомер деталиНаименованиеКол-во
17548A1Кронштейн поворотный1
287735Сальник нижний масляный1
367669Втулка нижняя и верхняя2
433466Кольцо уплотнительное1
567668Проставка1
674036ШТУЦЕР СМАЗОЧНЫЙ3
875121A2Труба наклона1
967665Прокладка регулировочная2
1056041Гайка (.875-14)1
1175264Хомут1
1275687ВИНТ1
12A30164ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ1
1375275Хомут жгута проводов1
14NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА1
1567709Раскос1
1667711Штифт1
1778850Рукоятка1
1825191ШПЛИНТ ОСЬ ВИЛКИ - БЕЗ ГИДРОПОДЪЁМА2
1936001ШАЙБА1
2067714Тяга1
2167672Пружина1
2273194ШТИФТ РОЛИКОВЫЙ (.125 x 1.12)1
2378854Волнистая шайба1
2486580A1Вилка в сборе, нижняя (чёрная)1
2567664Шайба (ранний тип)1
2667684Кольцо стопорное12
3267670Шайба1
3367706A46Поворотный палец в сборе1
3478689Винт (.437-20 x 7.50)2
3578687Опора (длинная)(водомет)2
3578687Опора (длинная)(водомет)1
3666921ШАЙБА2
37814432Шайба2
3834933ГАЙКА (.437-20) Шпилька из нержавеющей стали2
3967754Упор1
4075792A1Тяга рулевого управления в сборе1
4114000Винт (.375-24 x 1.25)1
4234863ГАЙКА (.375-24)1
4334931ШАЙБА (.406 x .734 x .063) Нержавеющая сталь2
4434863ГАЙКА (.375-24)1
45NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА2
4628635ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ4
4726992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь4
Рис. 161РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА Reed Block and Cylinder Head
Swivel Bracket and Steering Arm
REFНомер деталиНаименованиеКол-во
18710T20Кронштейн поворотный в сборе чёрный1
233504Кольцо уплотнительное1
3818764ВТУЛКА2
4816039Проставка1
587735Сальник нижний масляный1
674036ШТУЦЕР СМАЗОЧНЫЙ2
7821207ВТУЛКА2
8816432Шайба упорная1
986580A1Вилка в сборе, нижняя (чёрная)1
9878182TВилка нижняя — нержавеющая сталь1
1067684Кольцо стопорное1
11996301Пластина-фиксатор1
1258643Шайба стопорная (.375)2
1346335ГАЙКА (.375-24)2
1464014Винт (.250-28 x .500)2
15NSSNOT SOLD SEPARATE Decal-Serial Overlaminate1
16821180A6Датчик тримма в сборе1
17852368Винт (#10-24 x .750)2
1826996СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray2
1989302Шайба (.203 x .406 x .040) винта крышки катушки2
20826432A2Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь1
2067706A55Поворотный палец в сборе, рулевой рычаг (чёрный)1
2178689Винт (.437-20 x 7.50)2
22888821Упор удлинённый1
2378687TОпора2
2377326ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)2
2466921ШАЙБА2
2578688Шайба2
2634933ГАЙКА (.437-20) Шпилька из нержавеющей стали2
2792876A10Тяга в сборе1
28849838ВИНТ (.375-24 x 1.250)1
29826709113Гайка (.375-24) нержавеющая сталь2
3037828ШАЙБА (.390 x .625 x .062) Нержавеющая сталь2
31816311TСТЯЖКА (8.00 дюймов)1
32859747СОЕДИНИТЕЛЬ1
33859732ПРОБКА1
34859731ШТУЦЕР-АДАПТЕР1
3585944975ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА1
36859448ШТУЦЕР1
37821555ВТУЛКА УПЛОТНИТЕЛЬНАЯ1
38850181СТЯЖКА (11.750 ДЮЙМОВ)1
Рис. 162Сервисные/вспомогательные материалы Service/Support Material
Throttle Lever and Shift Shaft
REFНомер деталиНаименованиеКол-во
141094A3Рычаг в сборе (ИСПОЛНЕНИЕ I)1
264022Винт (.250-20 x 2.125)1
364015Гайка (.250-20) клеммы стартерного соленоида1
426852ЗАГЛУШКА Нейлоновая1
513627Винт (.190-32 x 1.250)1
668219Гайка (#10-32) нержавеющая сталь1
748039КРЫШКА1
846765ШАЙБА (.390 x 1.50 x .120)1
946438ГАЙКА (#10-32)1
10823235Пружина1
1155171Втулка1
1241095РЫЧАГ1
12410952РЫЧАГ1
13818165ВИНТ (.375-16 x 1.75)1
1455164Втулка1
1564022Винт (.250-20 x 2.125)1
1664015Гайка (.250-20) клеммы стартерного соленоида1
1726852ЗАГЛУШКА Нейлоновая1
1839483ЗАЩЕЛКА1
1969026ВИНТ (.250-28 x .880)1
2020099Пружина1
21826709109Гайка (.250-28) нержавеющая сталь1
2214638Цилиндр1
238302391Тяга управления дросселем1
24932481Втулка1
25828276Кулачок дроссельной заслонки1
2620353Шпилька (.250-28 x 1.750)1
27826709109Гайка (.250-28) нержавеющая сталь1
28814283T6Кронштейн в сборе якорный1
2998889Защёлка1
3042975ЗАВЕРТЫВАЮЩИЙ ВИНТ2
3139519ЧАШКА1
3252100Износостойкая пластина1
3338279ЗАЩЕЛКА1
3435462ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь1
35826709109Гайка (.250-28) нержавеющая сталь1
3628782ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ3
37814284Направляющий блок1
3820099Пружина1
3967073A1Тяга в сборе1
4079932A16В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ1
4079932A17В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ1
41NSSNOT SOLD SEPARATE Roll Pin1
42NSSNOT SOLD SEPARATE Shift Shaft Lever-Upper1
4326856ВТУЛКА1
4429720ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ1
4535462ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь1
46826709109Гайка (.250-28) нержавеющая сталь1
47858863A1Выключатель1
4877478ВИНТ (#6-32 x .875)2
4927882ШАЙБА2
Рис. 163Стартер (American Bosch #10652-21-M030SM) Starter Motor (American Bosch #10652-21-M030SM)
Transom Brackets (S/N-6616991 and Up)
REFНомер деталиНаименованиеКол-во
18718A1Кронштейн в сборе транцевый (правый борт)1
28716A1Кронштейн в сборе транцевый (левый борт)1
18718A2Кронштейн в сборе транцевый (правый борт)1
28716A2Кронштейн в сборе транцевый (левый борт)1
398727ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ1
449930A1Палец в сборе, фиксатор наклона, без силового триммера1
599170A1Труба наклона, силовой триммер1
690068TГайка трубы наклона (1"-14)1
690068T6Гайка трубы откидывания1
745711УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)2
888750ШАЙБА волнистая (1.62 x 1.05)2
956041Гайка (.875-14)1
10677551ВИНТ (.500-20 x 4.500)4
1128421ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ4
128M0027784Гайка4
1399629A2Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером1
1499611Волнистая шайба1
1565830ВТУЛКА НЕЙЛОНОВАЯ2
1699633Головка1
1699633T6Ручка рычага фиксатора наклона1
1799615Штифт с канавкой1
1899622Пружина1
1999604Штифт с канавкой1
2096930A1Болт в сборе, силовой триммер1
2123161ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА1
-90484A88Комплект прокладок1
Рис. 164Стартер (American Bosch #14916-24-M030SM) Starter Motor (American Bosch #14916-24-M030SM)
Transom Brackets (S/N-USA-5503246/AUS-8062734 and Below)
REFНомер деталиНаименованиеКол-во
17076Кронштейн транца - левый борт1
2677552ВИНТ (.500-20 x 6.500)2
375320Уплотнительное кольцо2
428421ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ2
535000ГАЙКА (.500-20) Нержавеющая сталь2
625810Штифт2
775319Штифт роликовый1
875293Упор тримма - левый борт1
975292Вал1
1067718Упор триммера - правый борт1
11NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА1
11A79279Хомут1
1267666Разъём1
1267667Разъем1
1328421ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ2
1435000ГАЙКА (.500-20) Нержавеющая сталь2
1576990ПОДУШКА1
1676841ВИНТ (.500-20 x 3.500)2
1728421ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ2
1835000ГАЙКА (.500-20) Нержавеющая сталь2
1975290A1Датчик наклона в сборе1
2037656Винт (#10-32 x .620) щитка к опорному кронштейну4
2130164ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ4
2275343Хомут1
2375688ШТИФТ УСТАНОВОЧНЫЙ1
Рис. 165Стартер (Americn Bosch #17183-28-M030SM) Starter Motor (Americn Bosch #17183-28-M030SM)
Transom Bracket (S/N-ME-5503247/MA-5600162 thru 6616990)
REFНомер деталиНаименованиеКол-во
17476T1Кронштейн транца1
27478T1Кронштейн транца1
17476T6Кронштейн транца1
27478T6Кронштейн транца1
3677552ВИНТ (.500-20 x 6.500)2
4677551ВИНТ (.500-20 x 4.500)2
528421ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ4
635000ГАЙКА (.500-20) Нержавеющая сталь4
787180Болт (.500-20 x 11.00)1
820220Гайка (.500-20)1
999170A1Труба наклона, силовой триммер1
1088750ШАЙБА волнистая (1.62 x 1.05)2
1156041Гайка (.875-14)1
1190068TГайка трубы наклона (1"-14)1
1190068T6Гайка трубы откидывания1
1245711УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)1
1385026Пластина2
1428636ВИНТ (.250-20 x .750)4
1529245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь1
1685035TПРОСТАВКА1
1770732Винт (.250-20 x 2.00)4
1829245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь4
1989949A1ПЛАСТИНА В СБОРЕ1
2089996Винт (.250-20 x .875)4
2188512Хомут шланга гидравлики4
2288829ВИНТ (#10-24 x .500)4
2326996СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray4
2479610A6ЦИЛИНДР ТРИММА В СБОРЕ (РЕМКОМПЛЕКТ 79879A1)1
2586489Втулка2
-79879A1РЕМКОМПЛЕКТ ЦИЛИНДРА ТРИММА1
2685022Шайба (2.00 x 1.06 x .060)2
2730316ПРУЖИНА2
2885020Палец поворотный2
2985024Вал1
3086637Подшипник2
3191862Штифт1
3289024A1Шланг1
3289023A2Шланг1
3312602Втулка уплотнительная2
3487207Разъём1
3587871Крышка1
3687775Прокладка1
3745507Втулка уплотнительная1
3836070ВИНТ (#10-32 x 1.250) ВОДОЗАБОРНАЯ СЕТКА К КОРПУСУ РЕДУКТОРА4
3832866ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ4
3926996СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray4
4068219Гайка (#10-32) нержавеющая сталь4
Рис. 166Стартер (Prestolite #MJL-4003B) Starter Motor (Prestolite #MJL-4003B)
Trim Cylinder (S/N-USA-5503246/AUS-8062734 and Below)
REFНомер деталиНаименованиеКол-во
179114A4Цилиндр тримма в сборе2
267694Штифт2
367701Вал1
467745Шайба2
567756Винт2
6NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА2
767698TПроставка1
867700Крышка1
935049ВИНТ (.250-20 x 2.75)2
1020665ВИНТ (.190-24 x .50) РЫЧАГА ДРОССЕЛЯ1
1167671Проставка2
1267696Коллектор1
1367683Трубка гидравлическая (правый борт)1
1467681Трубка гидравлическая (правый борт - вниз)1
1567678Трубка гидравлическая (правый борт - вверх)1
1667682Трубка гидравлическая (левый борт)1
1767680Трубка гидравлическая (левый борт - вверх)1
1867679Трубка гидравлическая (левый борт - вниз)1
1920094Шпонка сегментная привода маховика1
Рис. 167Поворотный кронштейн (S/N-USA-5503246/AUS-8062734 и ниже) Swivel Bracket (S/N-USA-5503246/AUS-8062734 and Below)
V-150 MAGNUM COMPONENTS
REFНомер деталиНаименованиеКол-во
011898A88Головка блока цилиндров в сборе1
041941Диффузор1
093772A2Стабилизатор1
099169A1Пластина1
012223A85Комплект наклеек (серый) (MAGNUM)1
Рис. 168Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm
V-150 Marathon and W-150 Components
REFНомер деталиНаименованиеКол-во
041770A88Головка блока цилиндров в сборе (используется с цельной головкой блока)1
08745A5Коленчатый вал в сборе1
093495ПОДШИПНИК Роликовый КОЛЕНЧАТОГО ВАЛА2
08454A2Концевая крышка верхняя в сборе1
093496ПОДШИПНИК Роликовый1
042705A1Комплект лепестковых клапанов6
07441A9Поршень в сборе правого борта3
07442A9Поршень в сборе левого борта3
043488Кольцо стопорное поршневого пальца12
096532Головка цилиндра (двухсоставная конструкция)2
09148A22Корпус редуктора в сборе1
09148A23Корпус редуктора в сборе (удлинённый)1
043567A1Обойма подшипника в сборе1
076868САЛЬНИК ВНУТРЕННИЙ2
096148A3Водяной насос в сборе1
053168ВСТАВКА ВОДЯНОГО НАСОСА1
045048Лицевая пластина1
043525A84Комплект наклеек1
043378A85Наклейка1
089743Труба выпускная1
Рис. 169Рычаг дросселя и вал переключения передач Throttle Lever and Shift Shaft
V-150 XR-2 Components
REFНомер деталиНаименованиеКол-во
011898A88Головка блока цилиндров в сборе1
041941Диффузор1
093772A2Стабилизатор1
099169A1Пластина1
07620A21Верхний кожух в сборе левого борта1
07619A4Верхний кожух в сборе правого борта1
0773761Экран2
012147ЗАКЛЕПКА ВЫТЯЖНАЯ14
027882ШАЙБА14
088227Теплозащитное покрытие2
043248A85Комплект наклеек (черный) (XR-2)1
Рис. 170Транцевые кронштейны (S/N-6616991 и выше) Transom Brackets (S/N-6616991 and Up)
Wiring Harness, Starter Solenoid and Rectifier
REFНомер деталиНаименованиеКол-во
143429Пластина зажигания1
27778A9БЛОК ВЫКЛЮЧАТЕЛЕЙ В СБОРЕ2
313669Винт (#12-24 x 2.00)2
390815Винт (#12-24 x 2.250)2
494304Распорная втулка винта коробки переключателей2
594453Втулка2
662310A2Трос в сборе1
745076Гайка (#10-32) латунная клемма блока выключателя8
860871A10Провод в сборе2
962568Винт (#10-16 x .375)2
1038055ВИНТ (.190-32 x .620)1
1165999A3Трос в сборе черный1
1269092ВИНТ (1.25)3
1326993СТОПОРНАЯ ШАЙБА (.312)3
1436042ШАЙБА6
1567264Шайба (резиновая)6
1667268Втулка3
17816770Выпрямитель1
1838055ВИНТ (.190-32 x .620)2
1945076Гайка (#10-32) латунная клемма блока выключателя3
2058124A21Выключатель Mercury1
2033386A3ВЫКЛЮЧАТЕЛЬ В СБОРЕ1
2138055ВИНТ (.190-32 x .620)1
2245076Гайка (#10-32) латунная клемма блока выключателя1
2322028ВИНТ (#10-32 x .50)1
2488439A14ТРОС В СБОРЕ АККУМУЛЯТОР - ПЛЮСОВОЙ1
2488439A2ТРОС В СБОРЕ АККУМУЛЯТОР - МИНУСОВОЙ1
2587294A1Жгут проводов двигателя в сборе1
2596220A4ЖГУТ ПРОВОДОВ В СБОРЕ Двигатель1
2679091Предохранитель 20 А1
2795084A2Кабель в сборе с предохранителем — ранние модели1
2861990Стяжка (14.00 дюймов)3
2968258A4Соленоид в сборе, стартер (исполнение I)1
2996054Соленоид в сборе стартера1
3090198ВИНТ2
3126992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь2
3368219Гайка (#10-32) нержавеющая сталь2
3326419Гайка (#8-32) латунная клеммы стартера соленоида2
3426993СТОПОРНАЯ ШАЙБА (.312)2
3426992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь2
3568292Гайка (.312-18)2
3594330Гайка (.250-20) латунная2
3697861Изолятор1
3765999A2Трос в сборе, черный1
3760466A10Кабель заземления в сборе1
3867237Фиксатор1
3969570Винт (#10-16 x .750)1
4092012Втулка винта крышки тримма1
4166986КЛЕММНАЯ КОЛОДКА1
4222523ВИНТ (.190-32 x .75)1
4322028ВИНТ (#10-32 x .50)1
4462189A1Провод в сборе (оранжевый)2
