水星 Mercury V-175 4301235 THRU 0C100860 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-822256 · 共 171 个部位 · 7522 条零件

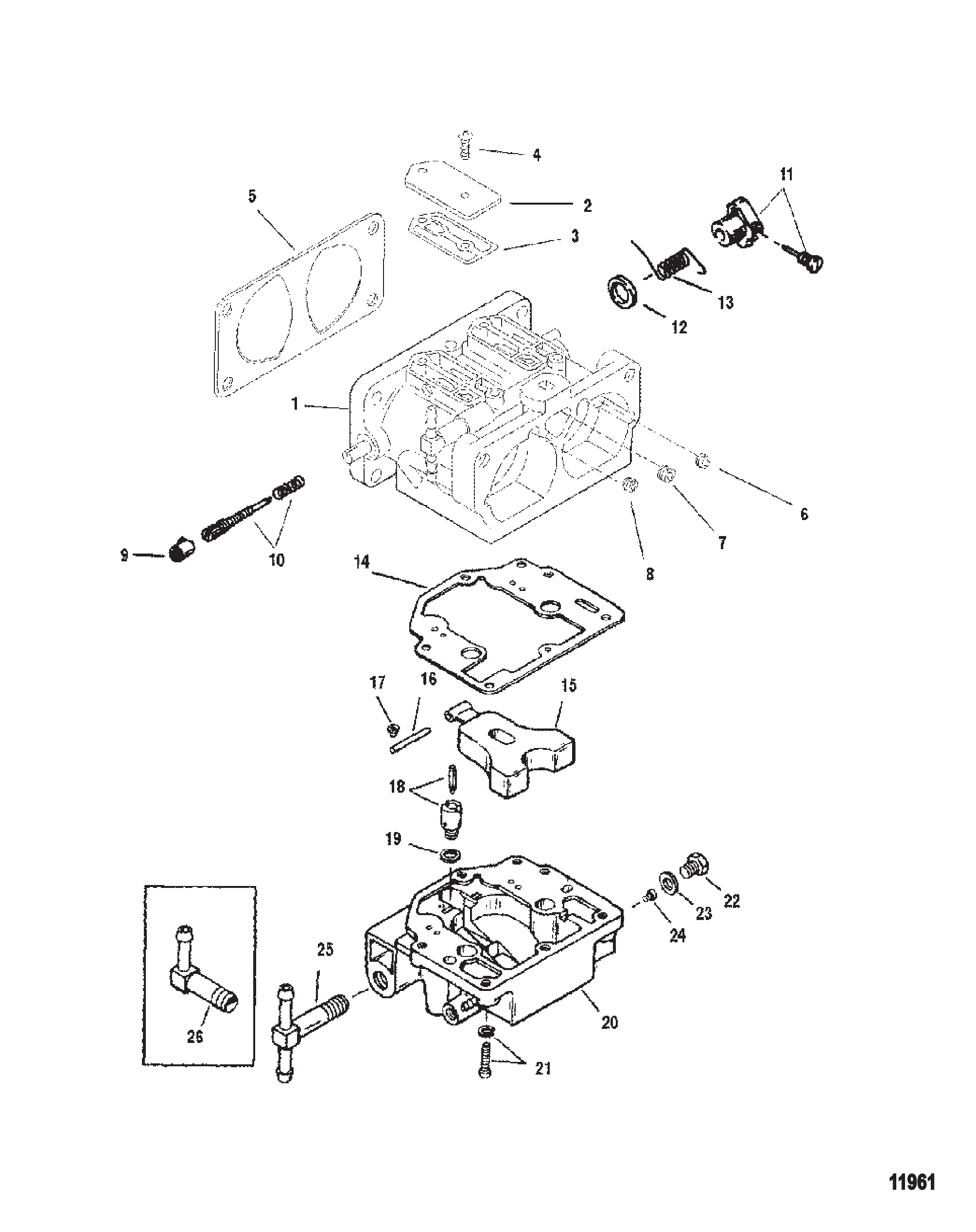

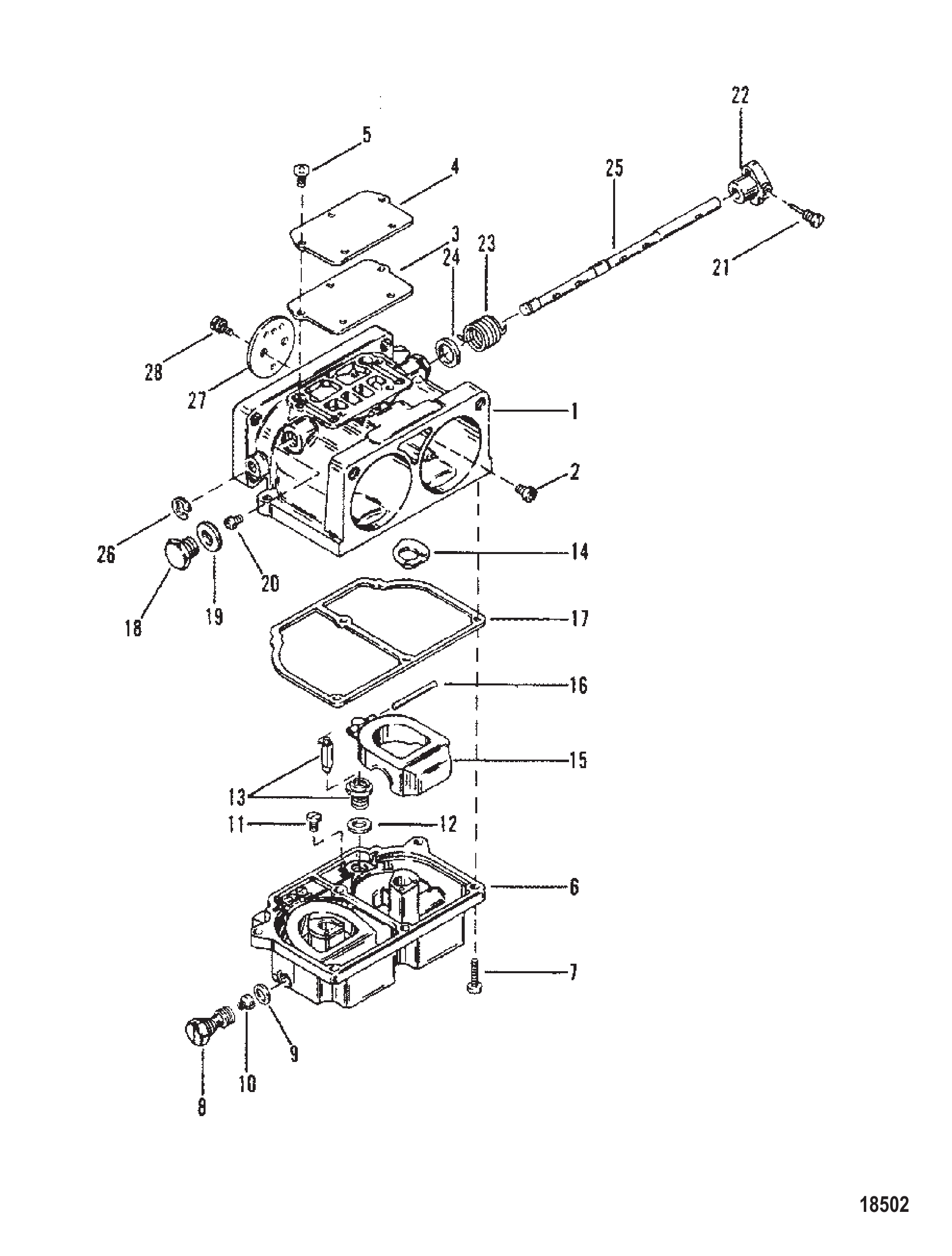

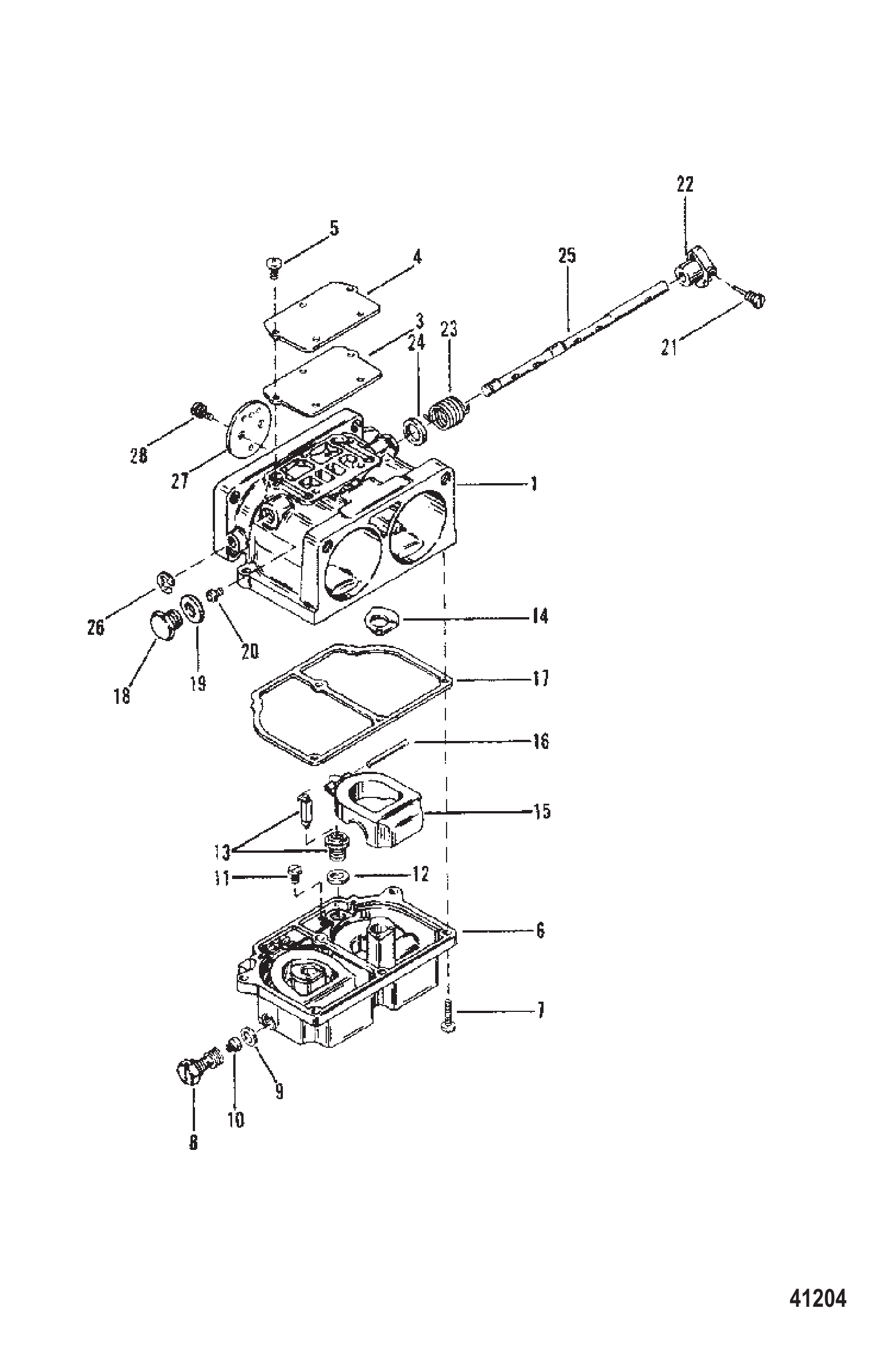

Рис. 1КАРБЮРАТОР (СБОРОЧНАЯ ЕДИНИЦА) CARBURETOR ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	9242A10	КАРБЮРАТОР (ВЕРХНИЙ)	1
1	9242A11	КАРБЮРАТОР (СРЕДНИЙ)	1
1	9242A12	КАРБЮРАТОР (НИЖНИЙ)	1
3	NSS	NOT SOLD SEPARATE GASKET, COVER PLATE	3
4	6032	КРЫШКА ПЛАСТИНЫ	3
5	NSS	NOT SOLD SEPARATE SCREW, COVER PLATE	15
6	7823	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ (ЦЕНТР/НИЗ)	1
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	2
7	NSS	NOT SOLD SEPARATE SCREW, FUEL BOWL	18
8	6025	ПРОБКА (ГЛАВНЫЙ ЖИКЛЁР)	6
9	NSS	NOT SOLD SEPARATE GASKET, MAIN JET	6
10	4216	Жиклёр (.064) главной топливной системы	4
10	4215	Жиклёр главной топливной системы (.066)	2
11	NSS	NOT SOLD SEPARATE SCREW, FLOAT PIN	6
12	NSS	NOT SOLD SEPARATE GASKET, INLET NEEDLE AND SEAT	6
13	7824	ИГЛА/СЕДЛО В СБОРЕ ВПУСКНЫЕ	6
14	NSS	NOT SOLD SEPARATE GASKET, NOZZLE BOSS	6
15	9267	Поплавок	6
16	NSS	NOT SOLD SEPARATE PIN, FLOAT LEVER	6
17	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL	3
18	4541	Винт-пробка - канал жиклёра главной топливной системы	6
19	NSS	NOT SOLD SEPARATE GASKET, BLEED JET PLUG	6
20	6030	ЖИКЛЁР (.070)	6
21	6027	ВИНТ	3
22	37752	Наклейка дросселя	3
23	NSS	NOT SOLD SEPARATE SPRING, THROTTLE RETURN	3
24	6031	ПРОСТАВКА	3
25	6022	ВАЛ	3
26	NSS	NOT SOLD SEPARATE RING, RETAINER - THROTTLE SHAFT	3
27	9416	Клапан дроссельной заслонки	6
28	NSS	NOT SOLD SEPARATE SCREW, THROTTLE VALVE	12
-	6452	РЕМКОМПЛЕКТ ПРОКЛАДОК	1
-	8506	Ремонтный комплект карбюратора WH-48	1

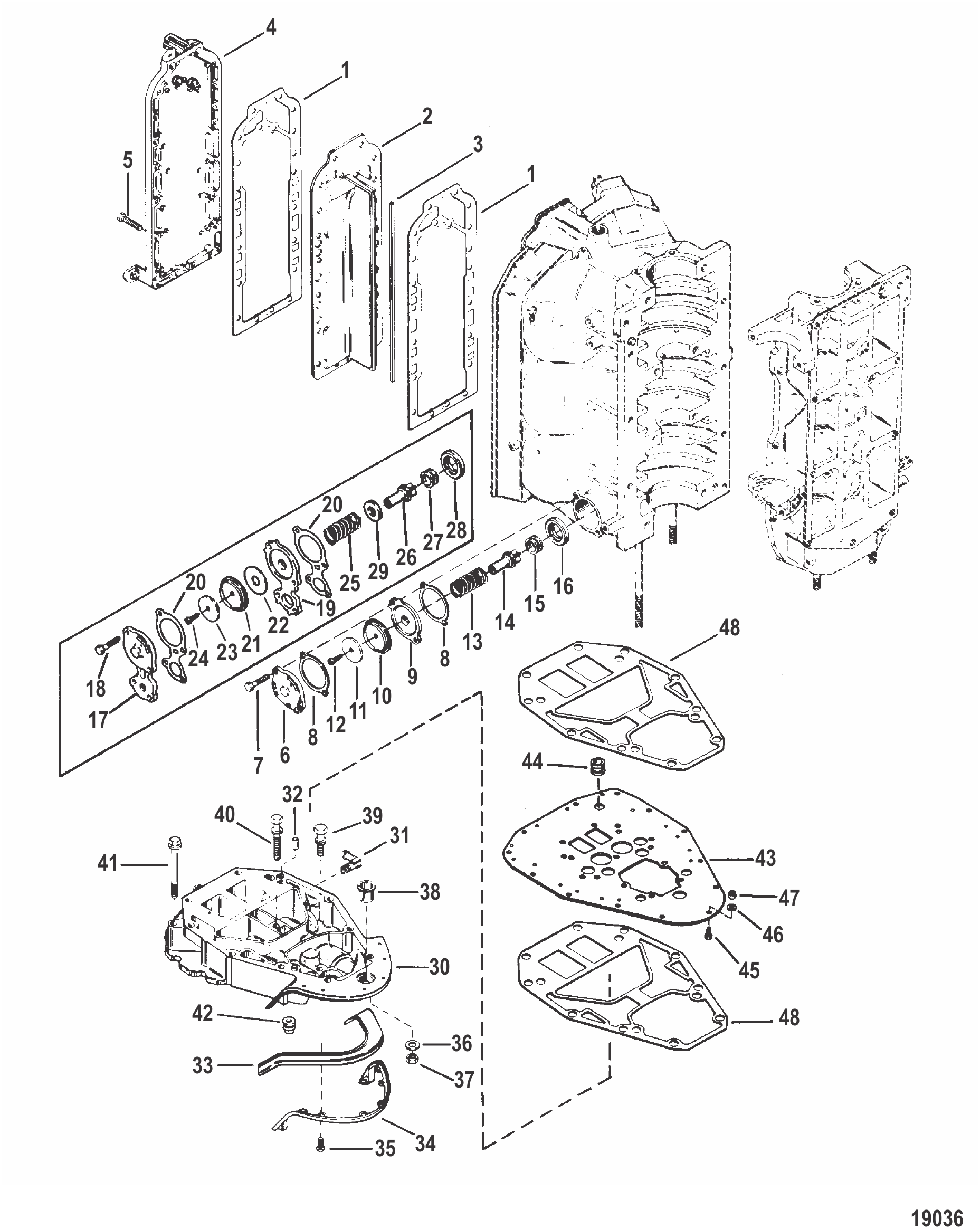

Рис. 2ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА EXHAUST MANIFOLD AND EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	90484	ПРОКЛАДКА разделительной пластины	2
2	87321	Пластина разделительная	1
2	87321T	ПЛАСТИНА	1
3	69668	Сальник разделительной пластины	1
3	814754	Сальник (12.50 дюймов)	1
4	95067	Крышка выпускного коллектора	1
5	74824	Винт (.312-18 x 1.250)	21
6	65663A1	КРЫШКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА - (СТАРАЯ КОНСТРУКЦИЯ)	1
6	8M0237835	Крышка в сборе	1
7	38837	ВИНТ (.312-18 x 1.12)	2
8	88907	ПРОКЛАДКА	2
8	88907003	Прокладка	2
9	65664A1	Пластина в сборе	1
10	64877	ДИАФРАГМА	1
10	648771	ДИАФРАГМА	1
11	76451	Шайба	1
12	69570	Винт (#10-16 x .750)	1
13	64878	ПРУЖИНА (Чёрная)	1
14	86596	Тарельчатый клапан	1
15	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
16	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	14462A1	КРЫШКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА - (НОВАЯ КОНСТРУКЦИЯ)	1
18	74824	Винт (.312-18 x 1.250)	4
19	16497A1	Пластина	1
20	78690	Прокладка	2
20	78690002	Прокладка	2
21	14479	Диафрагма	1
21	144791	ДИАФРАГМА	1
22	16496	ДЕФЛЕКТОР водяной	1
23	76451	Шайба	1
24	69570	Винт (#10-16 x .750)	1
25	64878	ПРУЖИНА (Чёрная)	1
26	14480	Клапан тарельчатый	1
27	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
28	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
29	85303	ШАЙБА	1
30	43029A2	ПЛАСТИНА В СБОРЕ ВЫПУСКНАЯ (ЧЕРНАЯ И СЕРАЯ)	1
30	43029A5	ПЛАСТИНА В СБОРЕ	1
30	43029A4	ПЛАСТИНА В СБОРЕ ВЫПУСКНАЯ (УСТРИЧНАЯ)	1
30	43029A5	ПЛАСТИНА В СБОРЕ	1
31	99664	Угольник выхлопной пластины	1
31	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
32	20033	Штифт направляющий установочный	2
32	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
33	707482	Уплотнение кронштейна (чёрный и серый)	1
34	68010	Кронштейн сальника (чёрный и серый)	1
34	680101	КРОНШТЕЙН	1
35	48408	Винт (#10-16 x .500) клеммной колодки	8
36	25970	Шайба маховика	6
36	20553	Шайба (.406 x .734 x .063)	6
37	69254	ГАЙКА	6
38	27132	ВТУЛКА	1
39	66727	ВИНТ (.312-18 x 1.250)	1
40	68783	ВИНТ (.312-18 x 2.50)	1
41	66725	ВИНТ (.375-16 x 3.50)	3
41	898833	Винт (.375-16 x 3.500)	3
42	12602	Втулка уплотнительная	1
42	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
43	18103	ПЛАСТИНА КРЕПЛЕНИЯ КОЖУХА (УСТРИЦА)	1
43	181032	ПЛАСТИНА	1
44	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
44	93221002	Втулка уплотнительная	1
45	28636	ВИНТ (.250-20 x .750)	13
46	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	13
46	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	13
47	56374	ГАЙКА (.250-20)	13
47	8267098	Гайка (.250-20) нержавеющая сталь	13
48	99776	Прокладка выхлопной пластины (кол-во 2 без прокладки)	1
48	997761	Прокладка	1
-	90484A88	Комплект прокладок	1
-	803062T1	КОМПЛЕКТ ТАРЕЛЬЧАТОГО КЛАПАНА	1

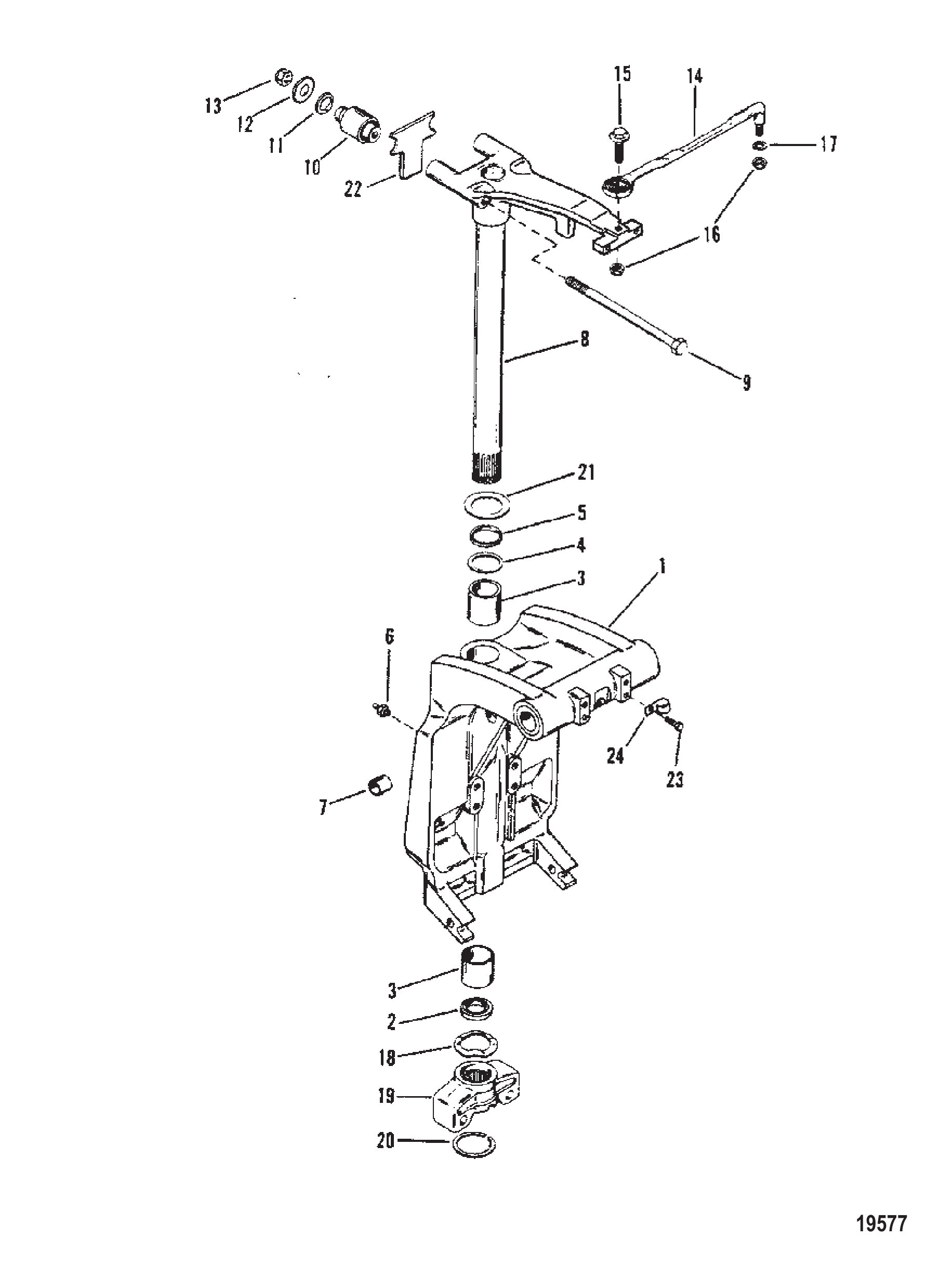

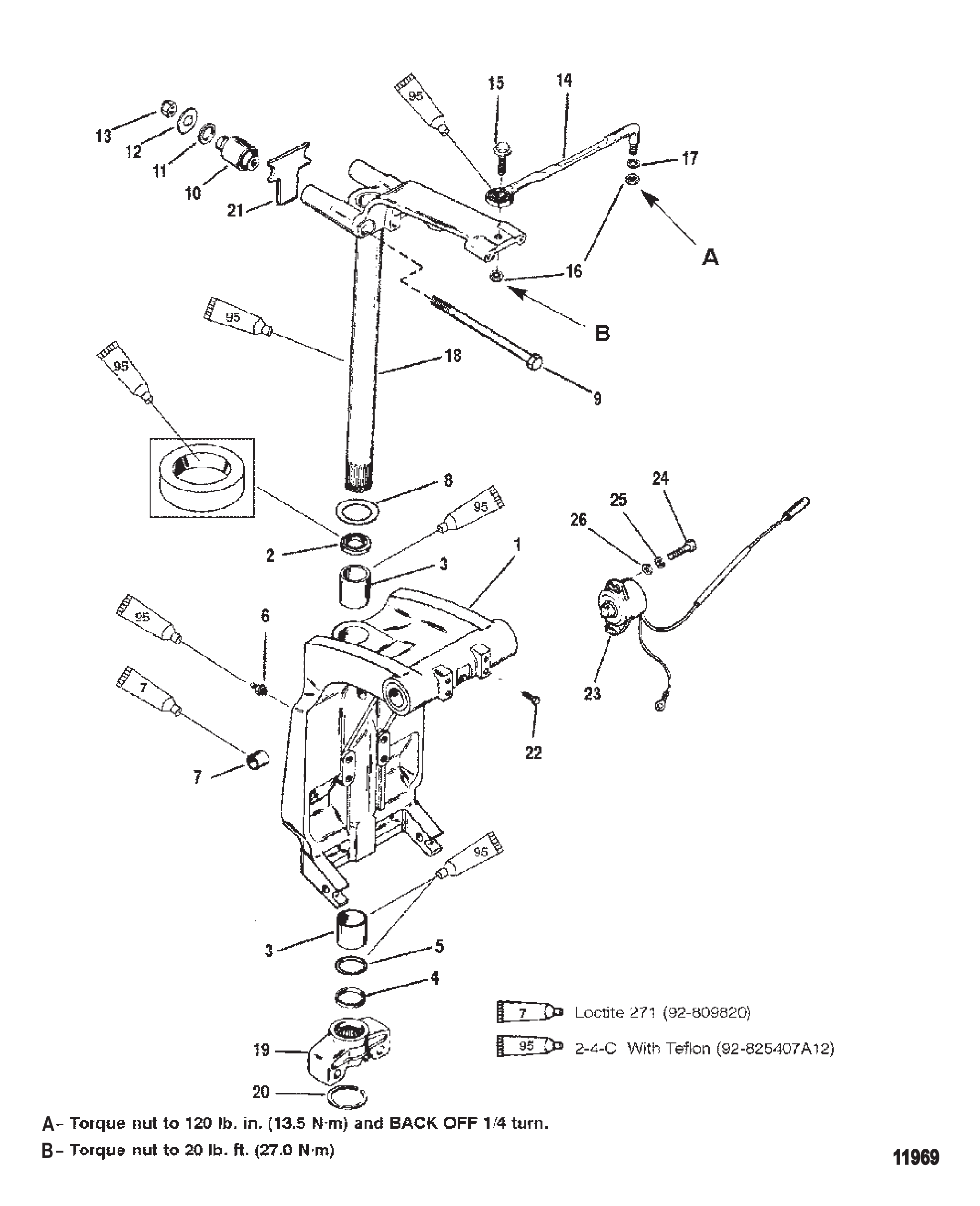

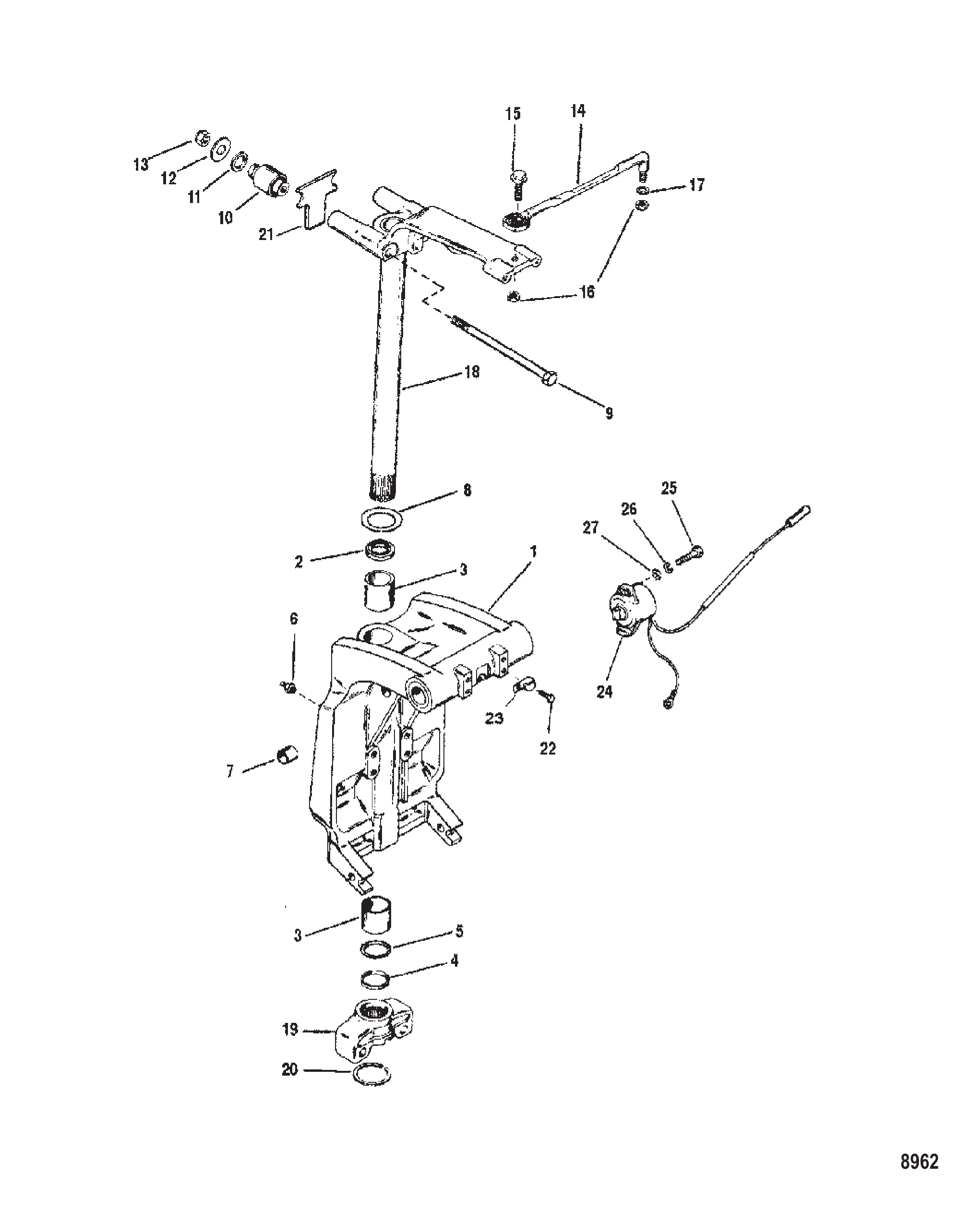

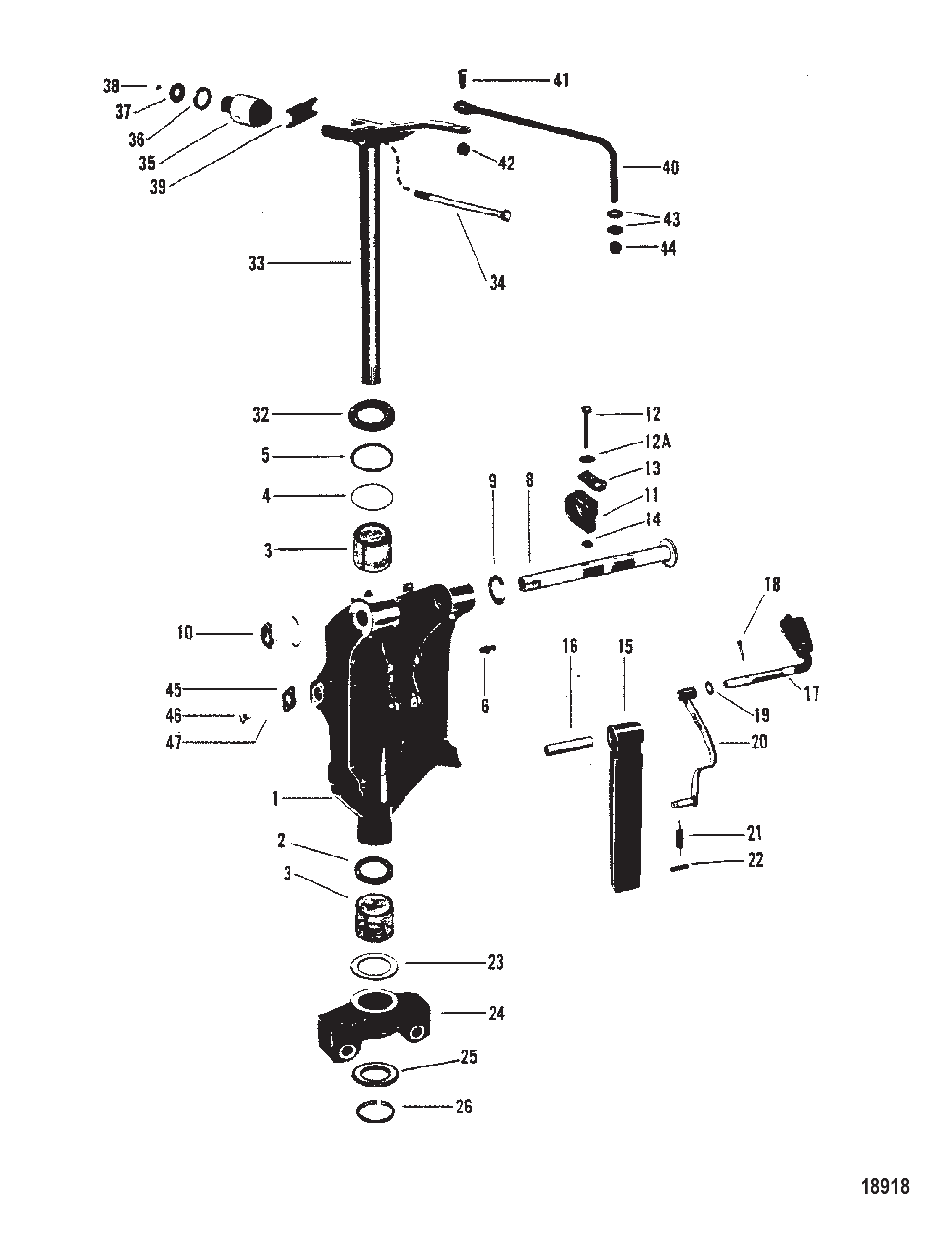

Рис. 3Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1
19	88882	УПОР верхней вилки	1

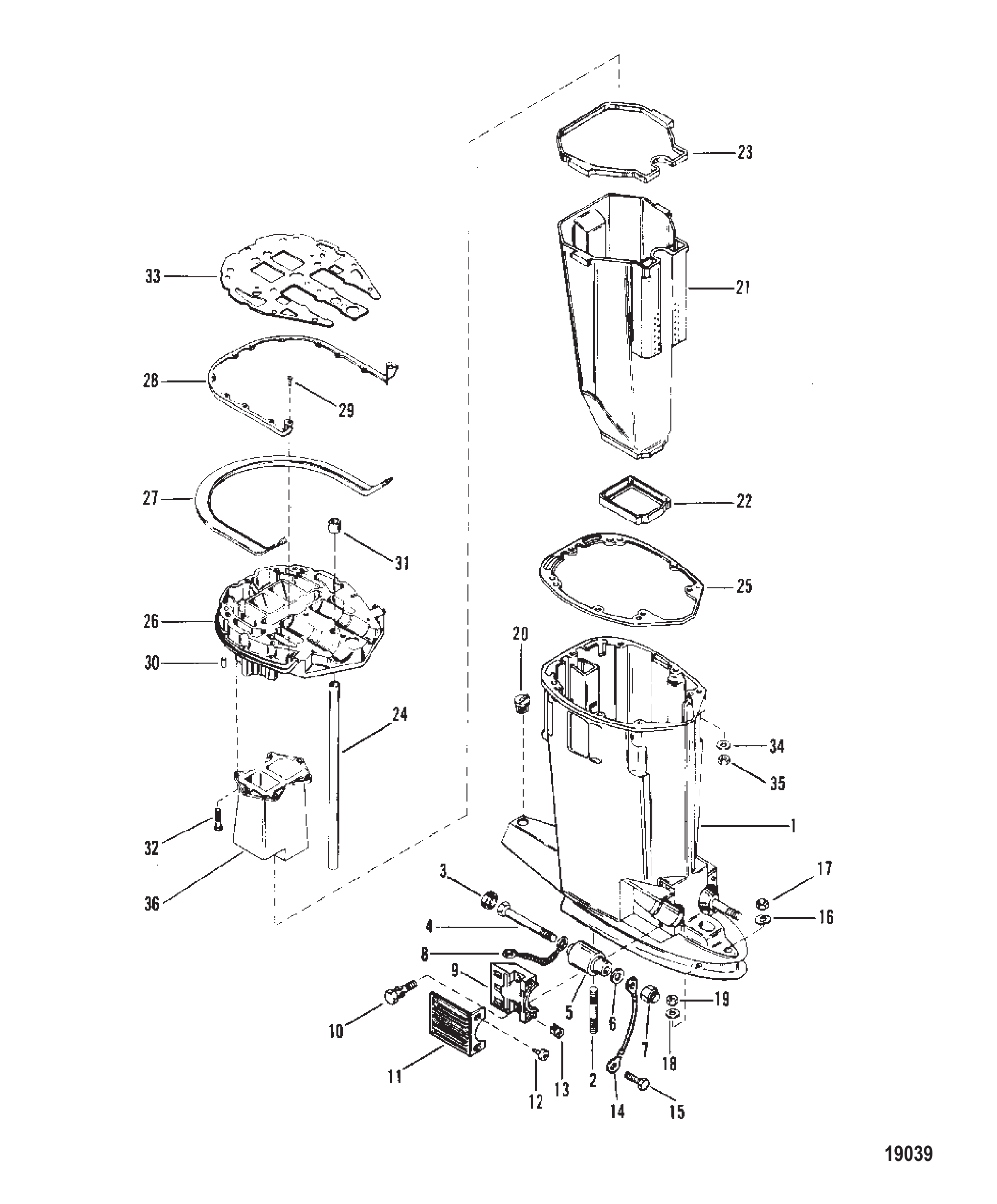

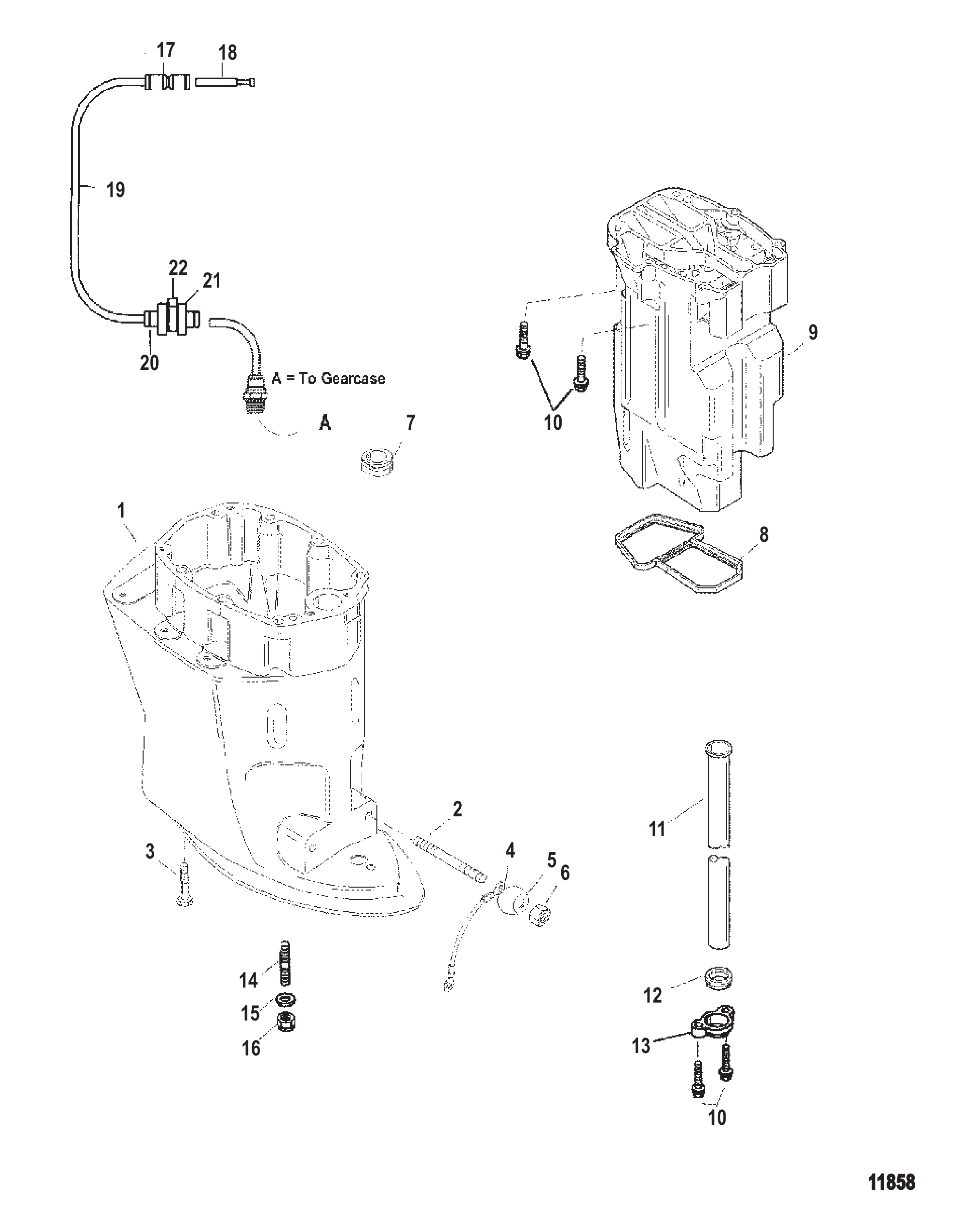

Рис. 4КАРТЕР ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА DRIVESHAFT HOUSING AND EXHAUST TUBE

REF	Номер детали	Наименование	Кол-во
1	8343A7	КОРПУС В СБОРЕ Гребной вал (ЧЕРНЫЙ)	1
1	8343A8	КОРПУС В СБОРЕ Гребной вал (СЕРЫЙ)	1
1	8343A9	КОРПУС В СБОРЕ Гребной вал (УСТРИЧНЫЙ)	1
1	8343A8	КОРПУС В СБОРЕ Гребной вал (СЕРЫЙ)	1
2	56295	Шпилька (.437 x 2.69)	2
2	74732	Шпилька (7/16 X 7.11/16 дюйм.)	2
3	25067	ОТБОЙНИК	2
4	63474	Винт (.500-20 x 6.00)	2
4	898831	Винт (.500-20 x 6.220)	2
5	78249	Опора (длинная)(водомет)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	25096	ГАЙКА	2
8	88238A1	Сборка троса заземления	1
8	88238A10	Кабель заземления в сборе	1
9	67076	Хомут	2
9	8M0036782	ХОМУТ	2
10	66727	ВИНТ (.312-18 x 1.250)	4
11	67077	Крышка нижней опоры	2
11	8M4500752	Крышка	2
11	67077T6	Крышка нижней опоры	2
11	67077F1	Крышка серая	2
11	67077T10	Крышка, устричная	2
11	67077F1	Крышка серая	2
12	88417	Винт (#12-24 x .620) крышки	4
13	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
14	88238A2	Кабель заземления в сборе	1
14	88238A10	Кабель заземления в сборе	1
15	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
16	73862	ШАЙБА ШПИЛЬКИ РЕДУКТОРА	1
17	29489	ГАЙКА ШПИЛЕК КОРПУСА РЕДУКТОРА	1
18	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
19	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
19	8M0204653	Гайка	2
20	64649	ПРОБКА	1
20	646491	ПРОБКА КОРПУСА ПРИВОДНОГО ВАЛА (OYSTER)	1
21	89743	Труба выпускная	1
22	66350	САЛЬНИК (НИЖНИЙ)	1
22	66350001	Сальник	1
23	86027	Сальник выхлопной трубы - верхний	1
24	67295	Труба водяная (длинная)(жиклёр)	1
24	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
24	74729	Трубка (удлинённая)	1
24	8M0042790	ВОДЯНАЯ ТРУБА	1
25	99173	Прокладка корпуса гребного вала к пластине	1
25	991734	Прокладка	1
26	41945A6	ПЛАСТИНА В СБОРЕ КОРПУСА ГРЕБНОГО ВАЛА	1
27	707482	Уплотнение кронштейна (чёрный и серый)	1
28	68011	Кронштейн	1
29	48408	Винт (#10-16 x .500) клеммной колодки	12
30	20033	Штифт направляющий установочный	2
30	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
31	38970	САЛЬНИК X-LONG	1
32	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
33	99177	Прокладка пластины корпуса гребного вала к выпускной пластине	1
33	991772	Прокладка	1
34	25970	Шайба маховика	4
34	20553	Шайба (.406 x .734 x .063)	4
35	69254	ГАЙКА	4
36	41942	Удлинитель выхлопа	1
36	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
36	78148A1	ПРОСТАВКА В СБОРЕ (УДЛИНЕННАЯ)	1
36	20033	Штифт направляющий установочный	2
36	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
-	90484A88	Комплект прокладок

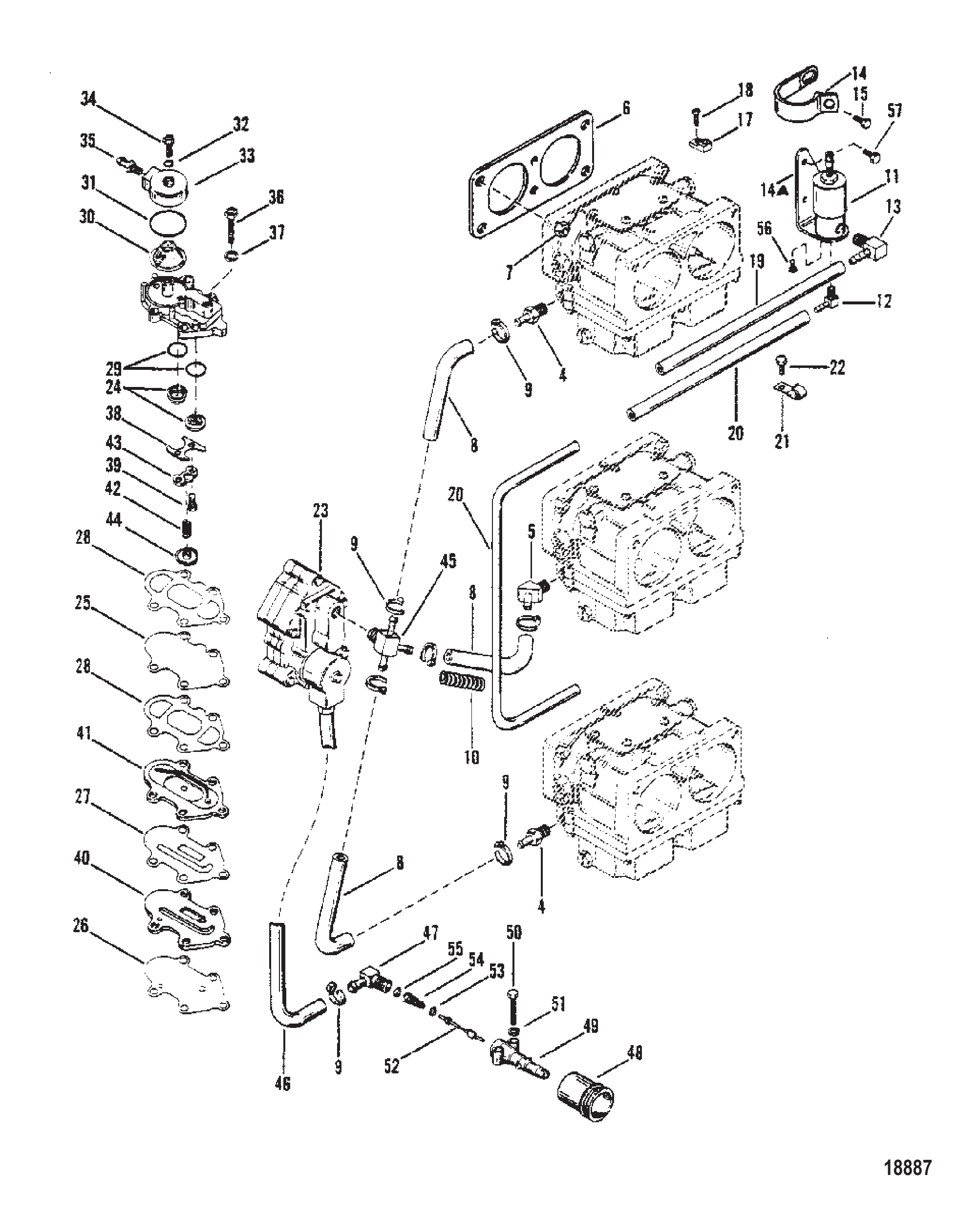

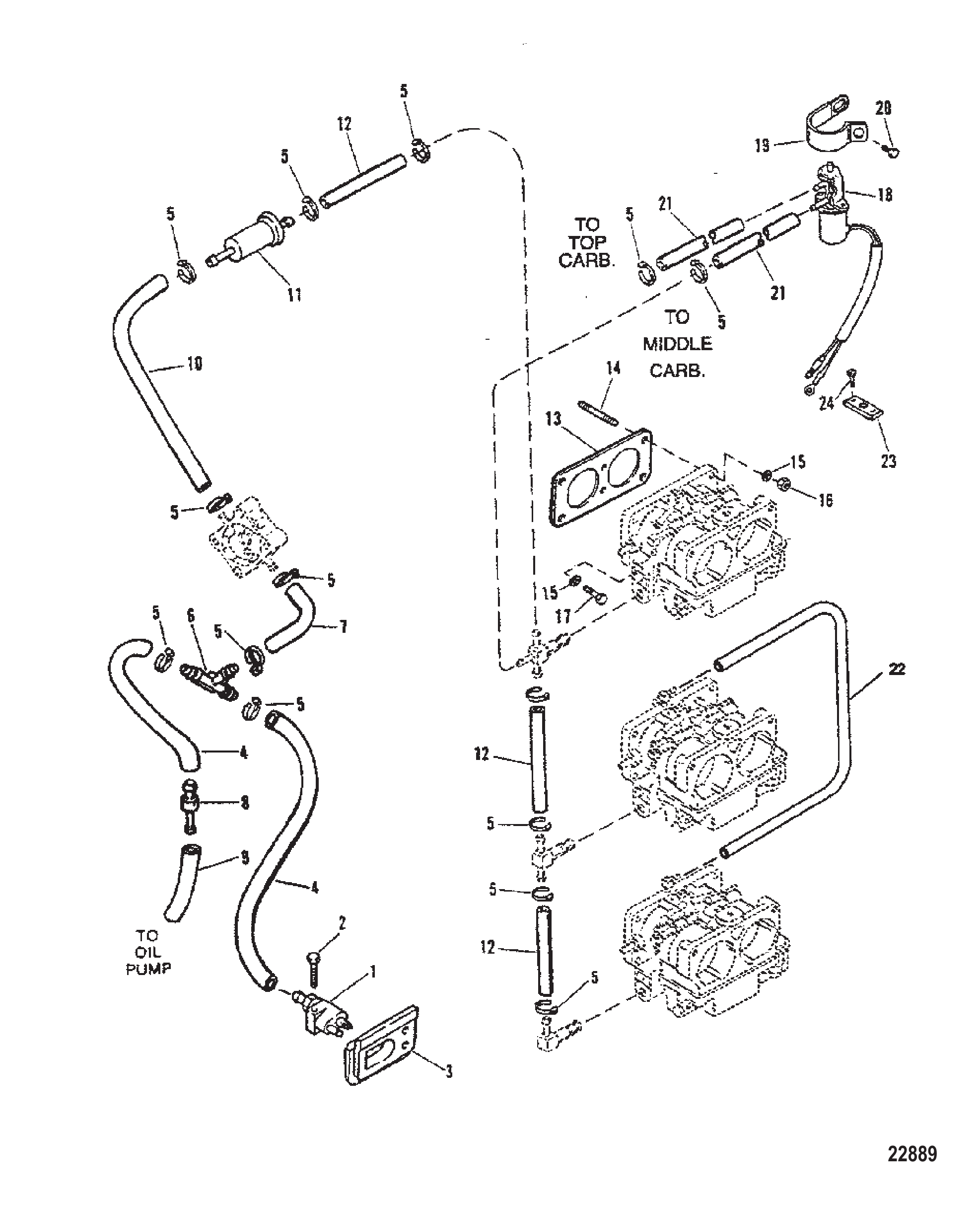

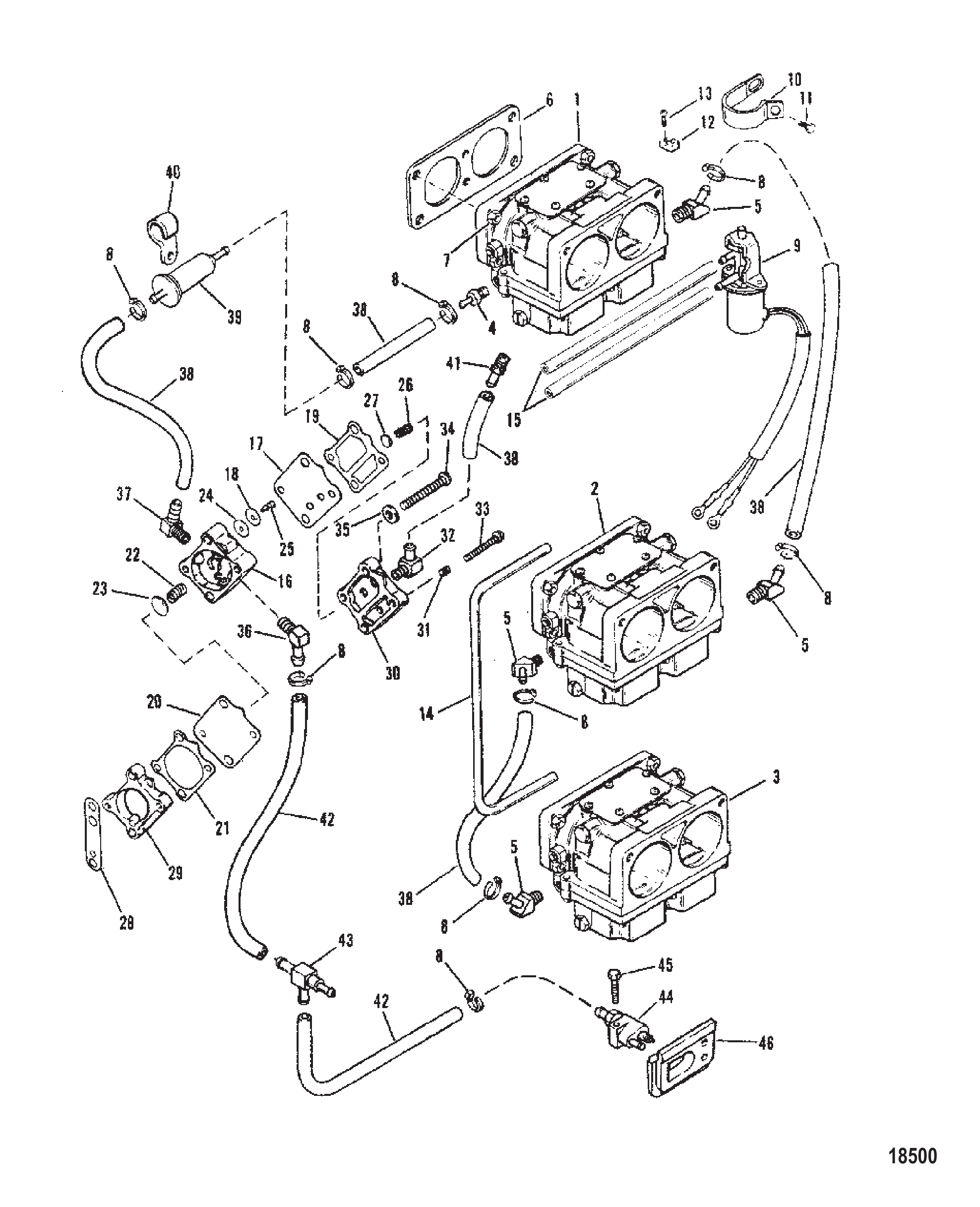

Рис. 5ТОПЛИВНЫЙ НАСОС И КАРБЮРАТОР FUEL PUMP AND CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	9242A10	КАРБЮРАТОР (ВЕРХНИЙ)	1
2	9242A11	КАРБЮРАТОР (СРЕДНИЙ)	1
3	9242A12	КАРБЮРАТОР (НИЖНИЙ)	1
4	6232	ШТУЦЕР ВПУСКА ТОПЛИВА	2
5	70007	Штуцер 45 градусов топливного насоса	1
6	904301	Прокладка	3
7	20184	Гайка (1/4-28X7/32) резиновой опоры	12
7	8M0207775	Гайка @5	12
8	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
9	42859A2	Клапан в сборе обогатителя	1
10	633001	ХОМУТ	1
11	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
12	45915	КЛЕММНАЯ КОЛОДКА	1
13	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	1
14	99130122	Трубка (20,00 футов, бухта) дренажная	1
14	892024122	Шланг (240.00 дюймов, бухта)	1
15	9912688	Трубка (36.00 дюймов, бухта)	2
16	15930A15	РЕМКОМПЛЕКТ НАСОСА Топливный	1
17	42990A6	РЕМКОМПЛЕКТ ДИАФРАГМЫ	1
17	857005A1	Ремкомплект диафрагмы	1
18	NSS	NOT SOLD SEPARATE CHECK VALVE, RUBBER	2
19	NSS	NOT SOLD SEPARATE GASKET, BOOST	1
20	NSS	NOT SOLD SEPARATE DIAPHRAGM	2
21	NSS	NOT SOLD SEPARATE GASKET, PULSE	1
22	NSS	NOT SOLD SEPARATE SPRING	1
23	NSS	NOT SOLD SEPARATE CAP	1
24	NSS	NOT SOLD SEPARATE CHECK VALVE	2
25	NSS	NOT SOLD SEPARATE RETAINER	2
26	NSS	NOT SOLD SEPARATE SPRING	1
27	NSS	NOT SOLD SEPARATE CAP	1
28	987691	Прокладка	1
28	8M0204705	Прокладка @2	1
29	144303	ОСНОВАНИЕ	1
30	98775A2	Пластина	1
30	987752	Пластина	1
31	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
32	19688	Штуцер	1
33	16452	ВИНТ (#12-24 x 2.00)	2
34	4000310	ВИНТ (M5 x 40)	2
35	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
36	14868	ШТУЦЕР	1
37	19688	Штуцер	1
38	99127109	Шланг (57,00 дюймов, бухта)	1
38	8M0108355	Шланг (57 дюймов, бухта)	1
39	16494	ФИЛЬТР топливный	1
39	816296Q03	Фильтр топливный @3	1
40	15279	ХОМУТ	1
41	64705	ШТУЦЕР ВПУСКА НАСОСА	1
42	9912976	Трубка контрольной струи	2
42	8M0108349	Шланг (70 дюймов, бухта)	2
43	424251	Тройник	2
43	424253	Штуцер	2
44	15781A1	Разъем топливный	1
44	816856Q3	Разъём в сборе, топливный	1
45	69067	ВИНТ (.250-20 x 1.375)	1
46	812782	Сальник	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

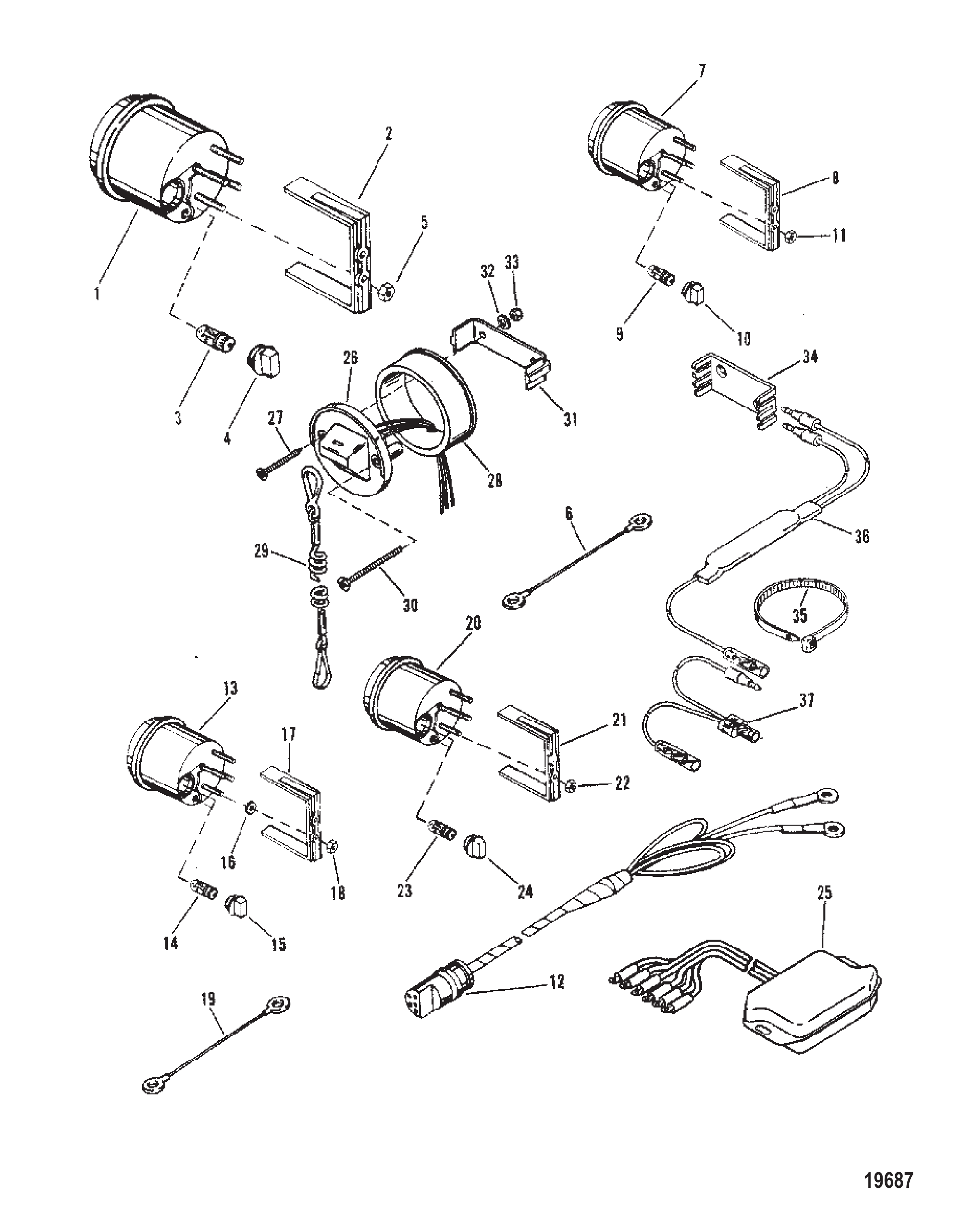

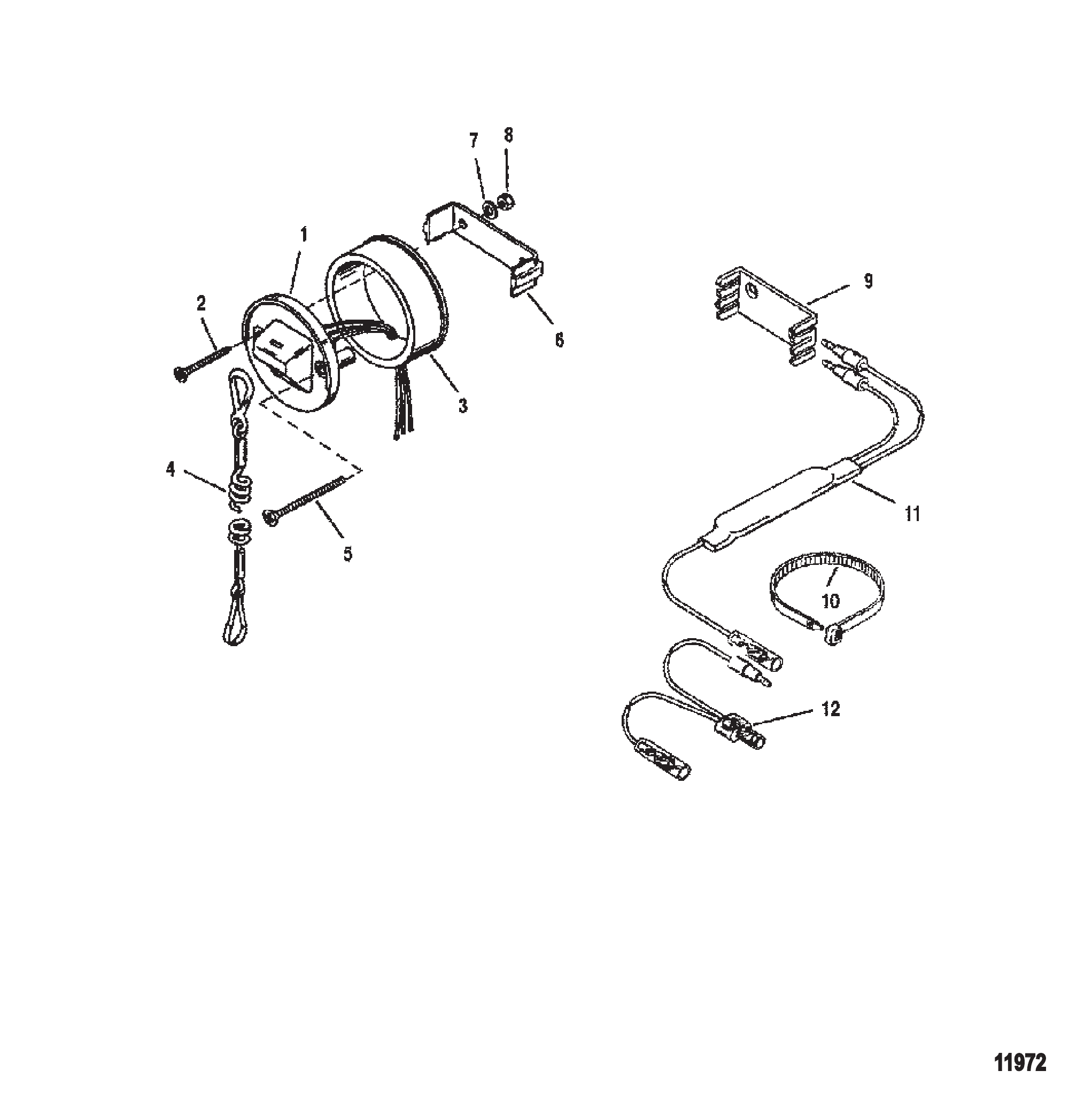

Рис. 6ПРИБОРНАЯ ПАНЕЛЬ Instrumentation

REF	Номер детали	Наименование	Кол-во
1	86322A7	Трос в сборе (1.50 фута) чёрный	1
1	86323A5	Трос в сборе (1.50 фута) фиолетовый	1
2	825338A3	Прибор контроля дифферента, белая шкала, чёрные деления, чёрный ободок	1
2	895292Q41	Указатель дифферента, чёрная шкала, оранжево-белые деления, чёрный ободок	1
3	79480	Кронштейн	1
4	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
5	79888	Патрон лампы	1
6	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
7	68878A6	Звуковой сигнал в сборе	1
8	68879	КРЫШКА	1
9	79697	Проставка	2
9	8M0084588	Проставка	2
10	26427	Шайба	4
11	35401	ВИНТ (#10 x 1.00)	2
12	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1
13	19674A1	Выключатель аварийного останова в сборе	1
13	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
14	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
15	813679	Переходник	1
16	15920Q54	ШНУР В СБОРЕ	1
17	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
18	18321	Хомут крепёжный	1
19	24676	ШАЙБА (.200 x .440 x .032)	2
20	68219	Гайка (#10-32) нержавеющая сталь	4
21	79146	Фиксатор	3
22	816311T	СТЯЖКА (8.00 дюймов)	AR
23	812497A2	Диод в сборе	1
23	898289A72	Комплект диода-шнура двойной	1
24	11149A2	Трос в сборе (6.00 дюймов)	1

Рис. 7Аксессуары Accessories

Номер детали	Наименование	Кол-во
86306A01	Переходник	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1

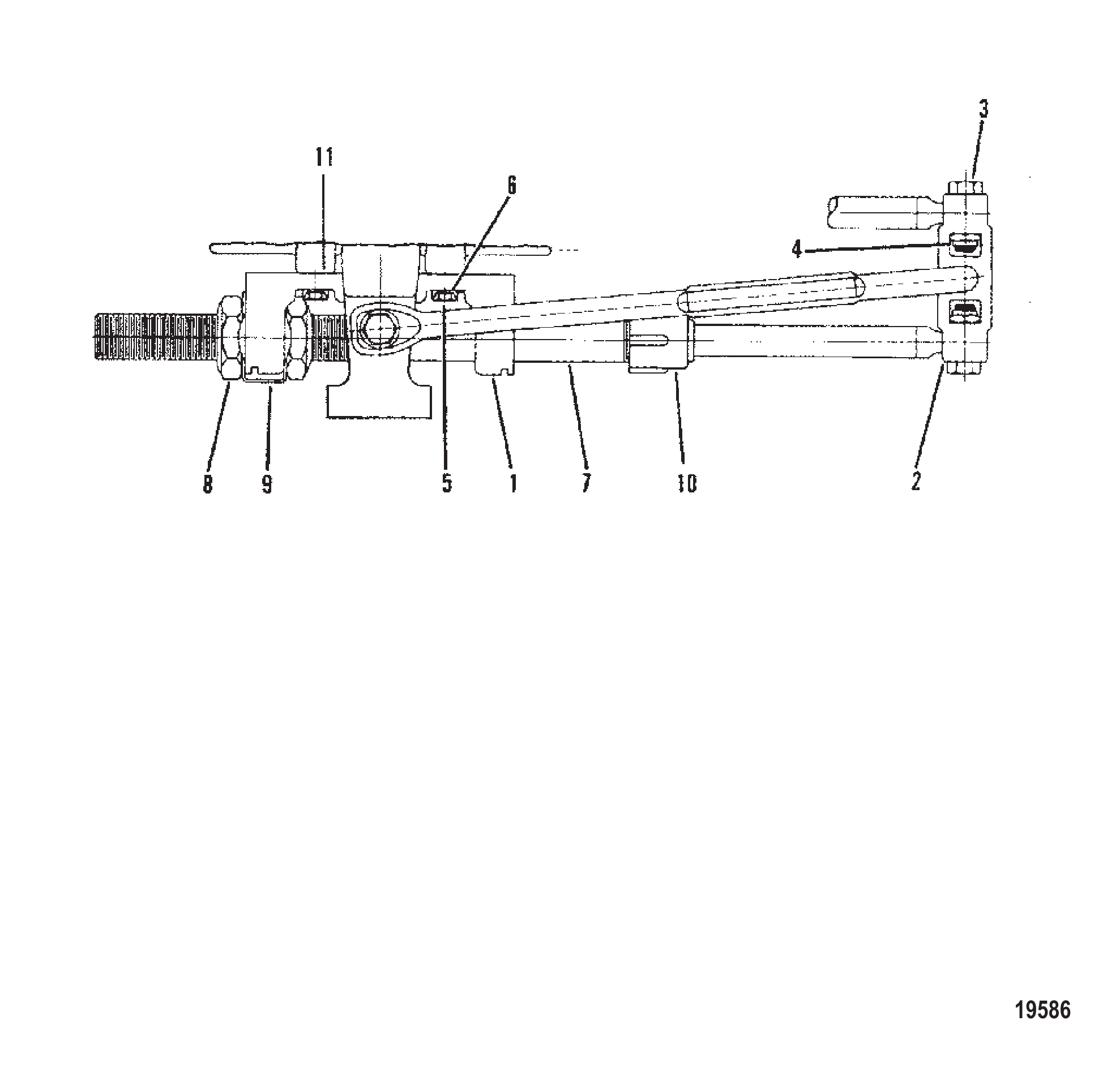

92876A8	Комплект крепления рулевого управления	1

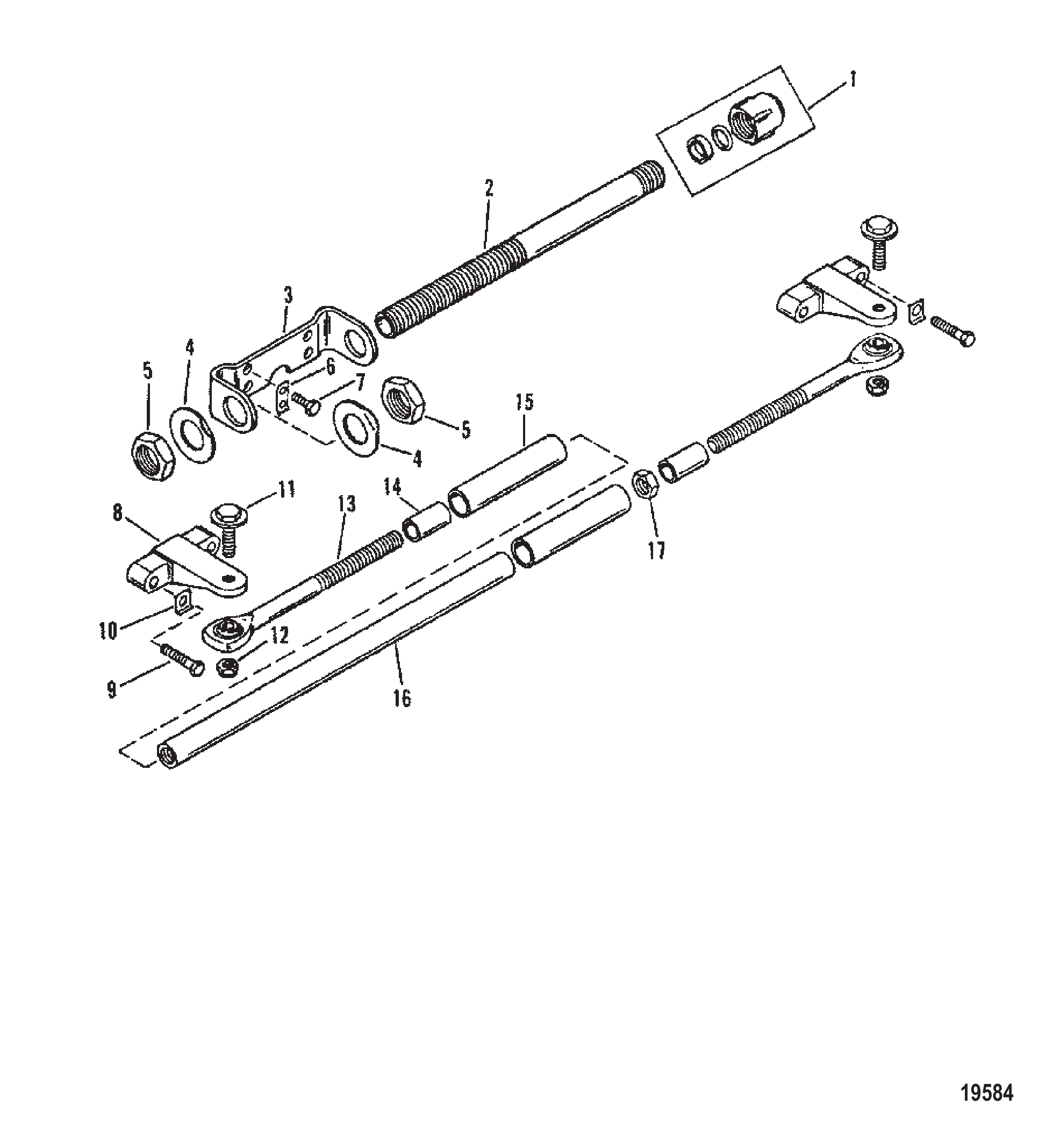

92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

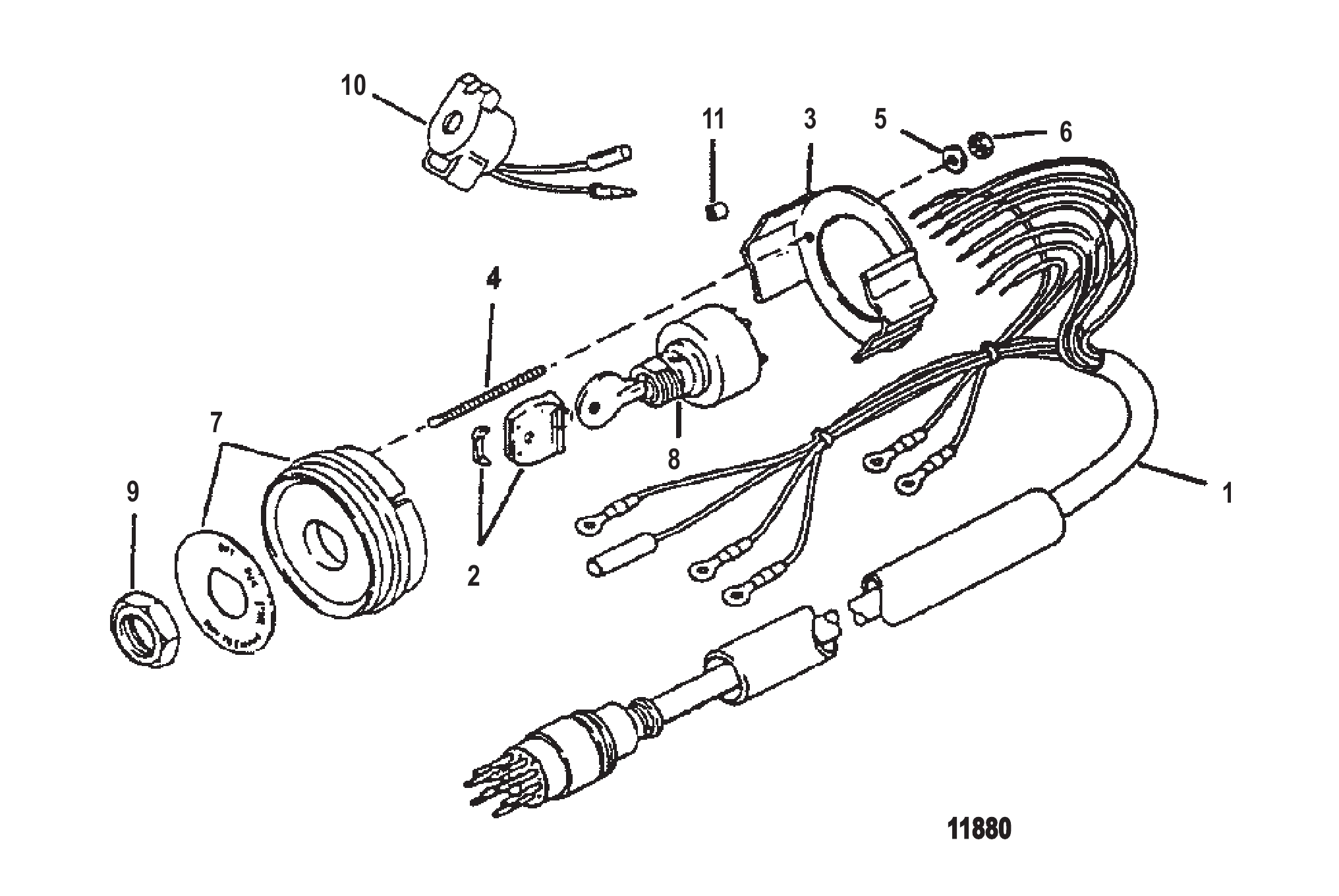

Рис. 8КОМПЛЕКТ КЛЮЧА ЗАЖИГАНИЯ KEY SWITCH ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	816626A20	ЖГУТ ПРОВОДОВ В СБОРЕ Замок зажигания (20.00 футов)	1
2	90468A1	Крышка в сборе с ключом	2
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	816479A3	КОМПЛЕКТ ПЛАСТИНЫ	2
8	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
9	879755	Гайка специальная - черный нейлон	1
10	816492A1	СИГНАЛИЗАТОР В СБОРЕ Звуковое предупреждение	1
10	8M0210763	СИГНАЛИЗАТОР	1
11	8127111	Проставка (.375)	2
11	812711	Проставка (.250)	2
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

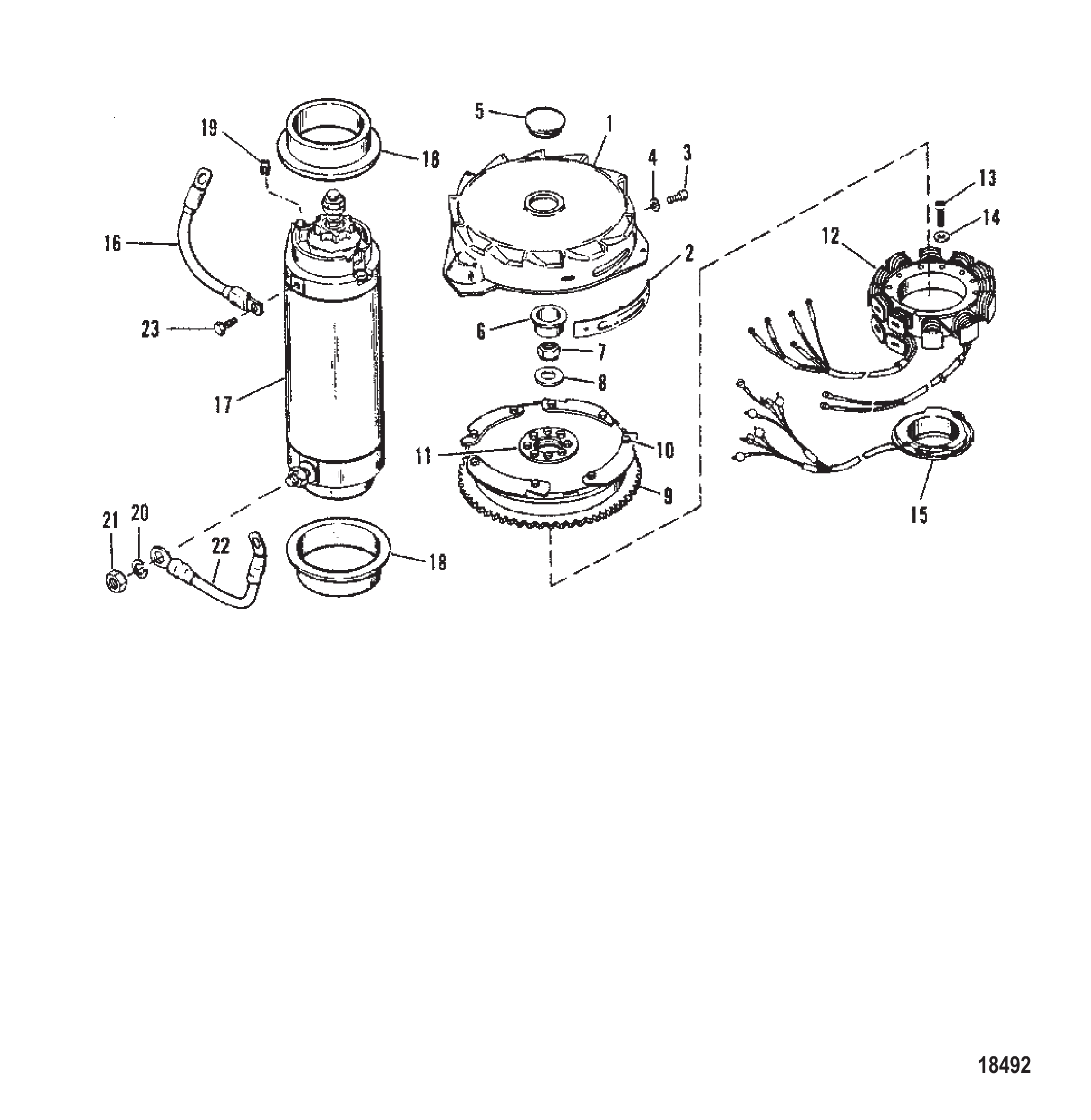

Рис. 9МАХОВИК И СТАРТЕР Flywheel and Starter Motor

REF	Номер детали	Наименование	Кол-во
1	18896A1	Комплект крышки	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	9841A2	МАХОВИК	1
9	859238T16	УЗЕЛ МАХОВИКА	1
10	32417	ВИНТ (.250-28 x .625)	1
11	68997	ВИНТ (.312-24 x .750)	8
12	9610A5	СТАТОР (40 А)	8
13	90045	ВИНТ (#10-32 x 1.375)	4
14	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
15	96455A9	Пластина в сборе с триггером	1
16	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
17	79472	Стартер в сборе	1
17	893893	Стартер	1
18	56703	ВТУЛКА СТАРТЕРА	2
18	8M0034918	Втулка	2
19	68042	Упор резиновый	2
19	8M0043376	Упор	2
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
22	93388A2	Кабельный жгут чёрный от соленоида к стартеру	1
22	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
23	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1

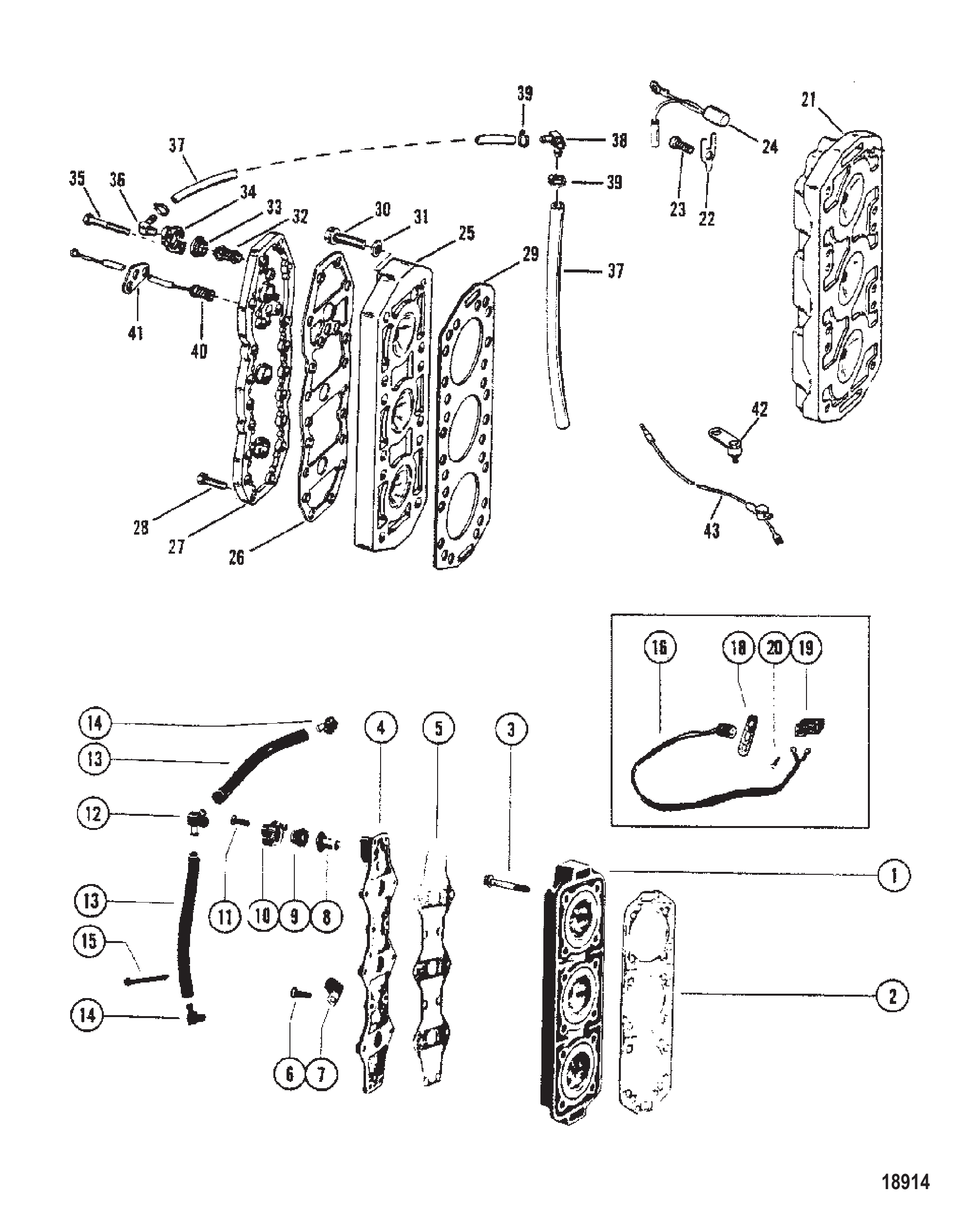

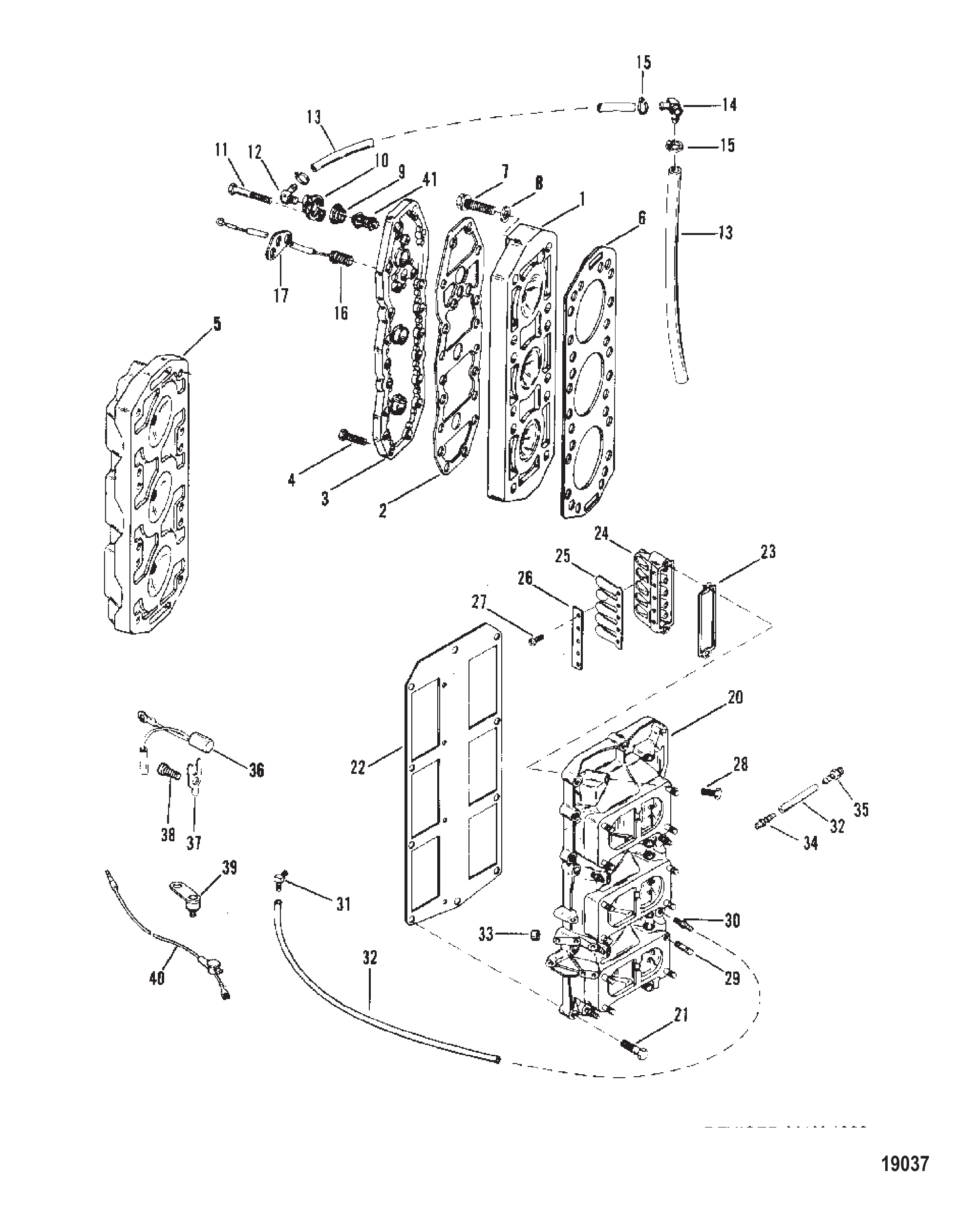

Рис. 10РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА Reed Block and Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	96423	Головка цилиндра (двухсоставная конструкция)	2
2	96278	Прокладка крышки цилиндра - (двухкомпонентная конструкция)	2
3	96283T	Крышка цилиндра - (2-компонентная конструкция)	2
3	96283	Крышка	2
4	74824	Винт (.312-18 x 1.250)	40
5	184191	Головка цилиндра (цельная конструкция)	2
5	18419F1	Головка цилиндра	2
6	96542	Прокладка головки цилиндра	2
6	96281T01	Прокладка	2
7	98534	ВИНТ (.375-16 x 2.30)	24
8	25909	Шайба (.406 x .812 x .065) (применять где применимо)	24
9	62386	Прокладка термостата	2
9	8M0204714	Прокладка @4	2
10	90390A1	Комплект крышки	2
11	77065	ВИНТ (.312-18 x 2) КРЫШКА СТАРТЕРА ДВИГАТЕЛЯ	2
11	815549	ВИНТ (.312-18 x 2.00)	2
11	35386	ВИНТ (.312-18 x 1.00)	2
12	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
12	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
13	7765377	ШЛАНГ (24.500 дюймов бухта)	2
13	77653101	Шланг (48.00 дюймов, бухта)	2
14	68728	ШТУЦЕР	1
15	73498	ХОМУТ	4
15	816311T	СТЯЖКА (8.00 дюймов)	4
16	97465	Датчик температуры (правый борт)	1
17	96282	Крышка датчика температуры	1
20	99747A2	Корпус лепесткового клапана	1
20	99747A9	Корпус лепесткового клапана	1
21	24878	ВИНТ (.250-20 x 1.25) КОРПУС ЛЕПЕСТКОВОГО КЛАПАНА	1
21	69093	ВИНТ (.250-20 x 1.50) ВОЗДУШНЫЙ КОЛЛЕКТОР	8
21	69067	ВИНТ (.250-20 x 1.375)	1
22	93536	ПРОКЛАДКА КОРПУСА ЛЕПЕСТКОВОГО КЛАПАНА	1
22	935361	Прокладка	1
23	65744	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
23	657443	ПРОКЛАДКА	6
24	75953	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
25	75362A1	Лепестковый клапан в сборе	6
26	96183	Хомут лепесткового клапана	12
26	961832	ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА	12
27	57583	ВИНТ (#8-32 x .375) Кронштейн к кронштейну	60
27	57583T	Винт #8-32x3/8	60
28	65746	ВИНТ (.250-20 x .750)	12
29	27037	ШПИЛЬКА (.250-28 x 1.125)	12
29	270372	Шпилька (.250-28 x 1.125)	12
30	42658	Обратный клапан	5
30	426585	Обратный клапан	5
31	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	5
32	99130122	Трубка (20,00 футов, бухта) дренажная	1
32	892024122	Шланг (240.00 дюймов, бухта)	1
33	42657A1	Обратный клапан картера	1
33	42657A3	Обратный клапан	1
34	65857	РАЗЪЕМ	1
34	56759	ШТУЦЕР ЕРШОВЫЙ	1
35	64871A2	Обратный клапан картера	1
36	13536A7	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (2-ПРОВОДНЫЙ)	1
37	13715	Фиксатор	2
37	137151	Фиксатор	2
38	98257	ВИНТ (.312-18 x .500)	2
39	187531	Датчик температуры (OYSTER)	1
40	88824A8	Кабельный узел датчика температуры - (OYSTER)	1
41	75692	ТЕРМОСТАТ (143 ГРАД.)	2
-	90484A88	Комплект прокладок

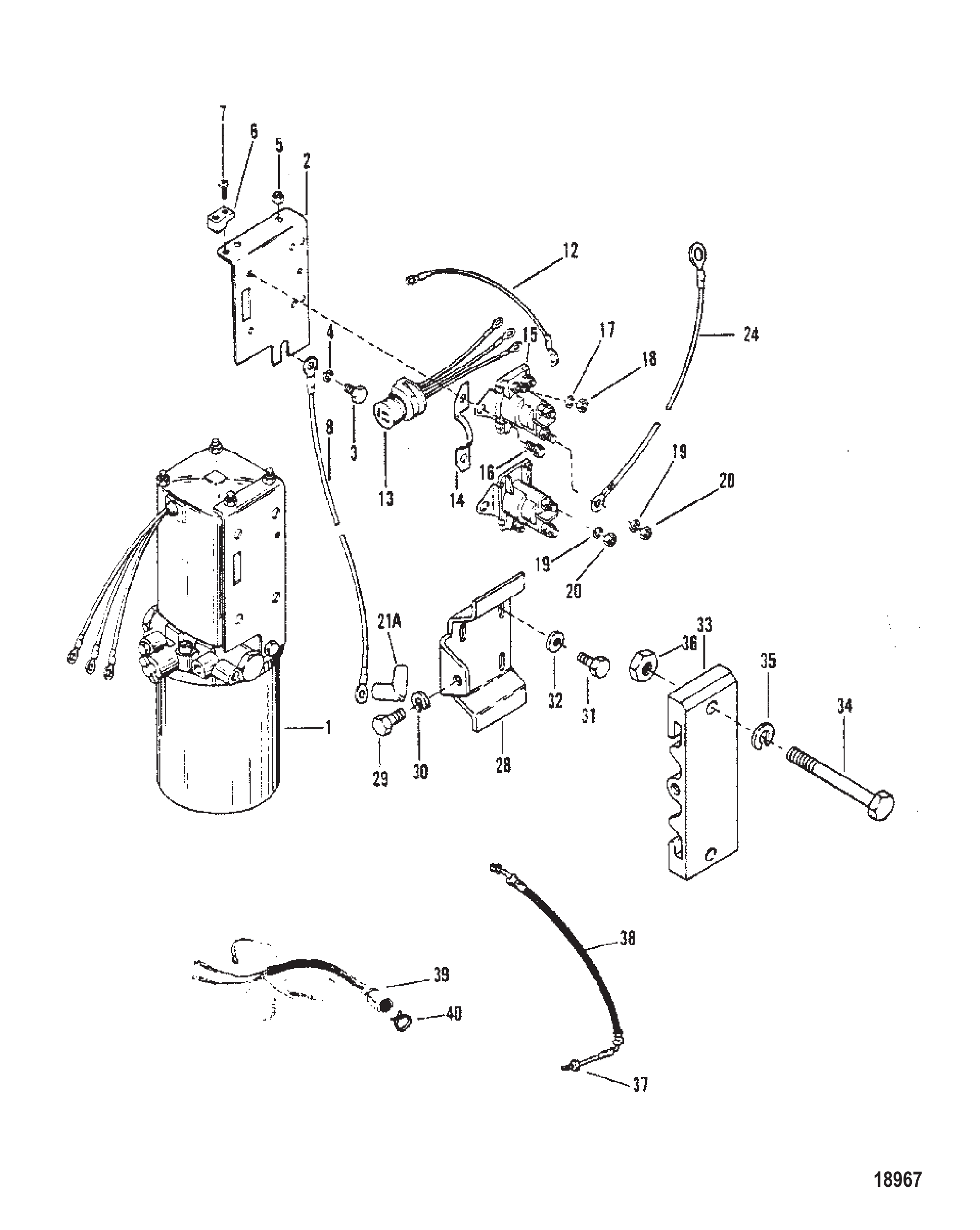

Рис. 11Гидравлический насос и кронштейны крепления Hydraulic Pump and Mounting Brackets

REF	Номер детали	Наименование	Кол-во
-	846859A4	НАСОС В СБОРЕ Гидравлический (В СБОРЕ)	1
1	818161A4	НАСОС В СБОРЕ Гидравлический	1
1	8M0051203	НАСОС В СБОРЕ - TRIM	1
2	818567	КРОНШТЕЙН	1
3	38837	ВИНТ (.312-18 x 1.12)	1
4	57792	ШАЙБА	2
5	34948	ПРОСТАВКА	1
6	65999A12	ТРОС В СБОРЕ Масса	1
7	79138A9	КАТУШКА В СБОРЕ (6.00 футов) Чёрный-Отрицательный	1
8	92051	Винт (10-16 x .75)	2
9	79147A5	ЖГУТ ПРОВОДОВ В СБОРЕ	1
10	79091	Предохранитель 20 А	1
10	8M0207796	Предохранитель 20 А	1
11	88075	Фиксатор	1
12	853654A1	ЭЛЕКТРОМАГНИТ	2
13	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	4
14	20110	Гайка (#10-32) крепления стопора лепесткового клапана	4
15	26484	Гайка (.312-18)	4
15	8M0204646	ГАЙКА (.312-18)	4
16	79023A10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
16	79023T10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
17	96457	Шайба фенольная (.27 x .81 x .062)	1
18	21825	ГАЙКА (.250-28)	1
19	65999A11	ТРОС В СБОРЕ	1
20	79139A12	КАТУШКА В СБОРЕ Красный-Положительный	1
21	46265	ЧЕХОЛ РЕЗИНОВЫЙ - КЛЕММА СТАРТЕРА	4
22	22753	ШАЙБА ВИНТОВ КАРТЕРА	4
23	79139A26	ТРОС В СБОРЕ Красный	1
24	87760	Пластина	1
24	87760T	МОНТАЖНАЯ ПЛАСТИНА	1
25	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
26	26993	СТОПОРНАЯ ШАЙБА (.312)	1
26	8M0204647	Стопорная шайба (.312)	1
27	90271	ВИНТ (.375-16 x .62)	2
28	58643	Шайба стопорная (.375)	2
29	45175	Шайба (.406 x .750 x .104)	4
29	8M0214963	Шайба	4
30	87762	Кронштейн	1
31	63826	Винт (.375-16 x 2.50)	2
32	68411	ГАЙКА (.375-16)	2
32	82670912	ГАЙКА (.375-16) Нержавеющая сталь	2
33	818200	ШТУЦЕР	1
34	77366	ШТУЦЕР	2
35	65017A14	ЖГУТ ПРОВОДОВ В СБОРЕ	1

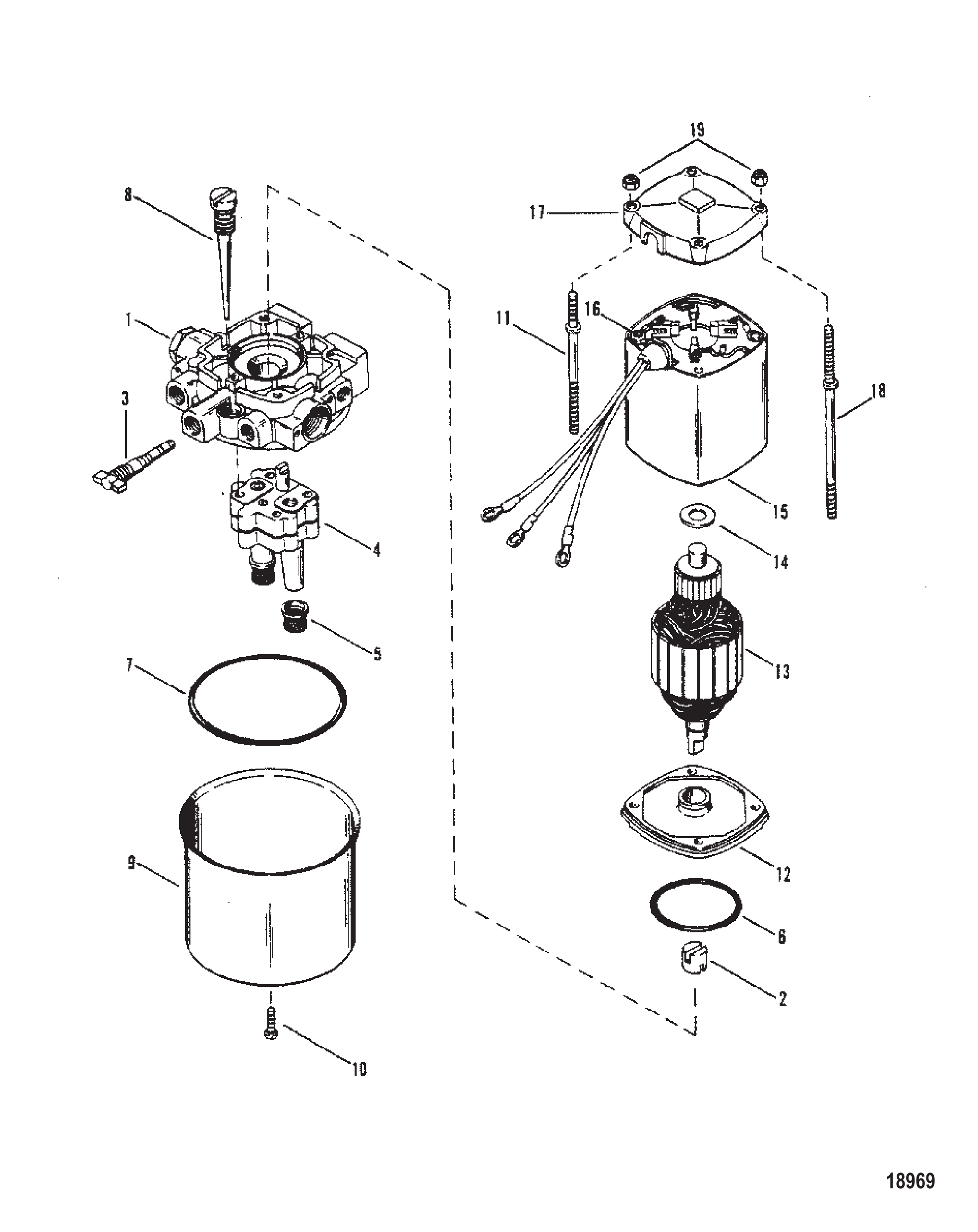

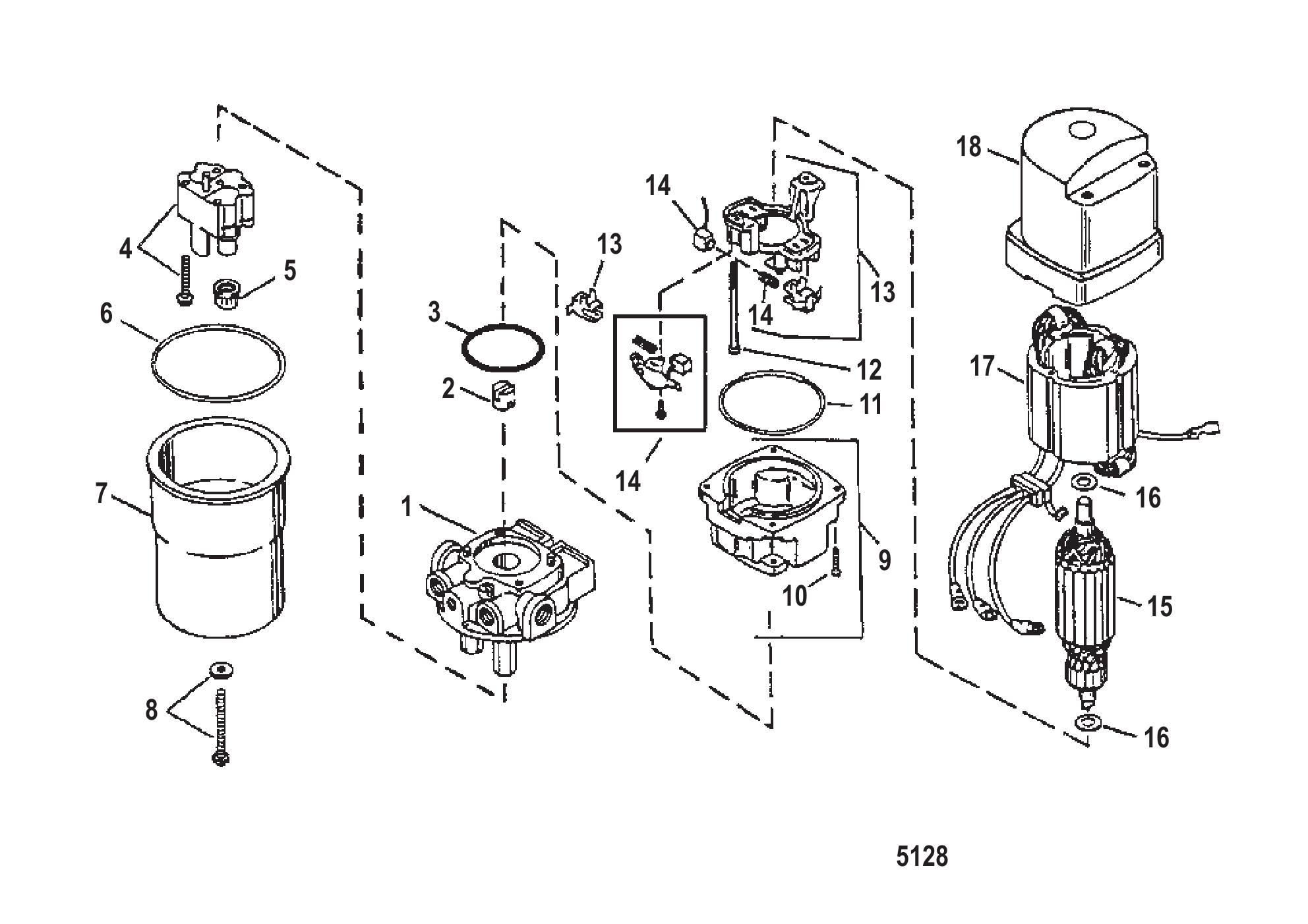

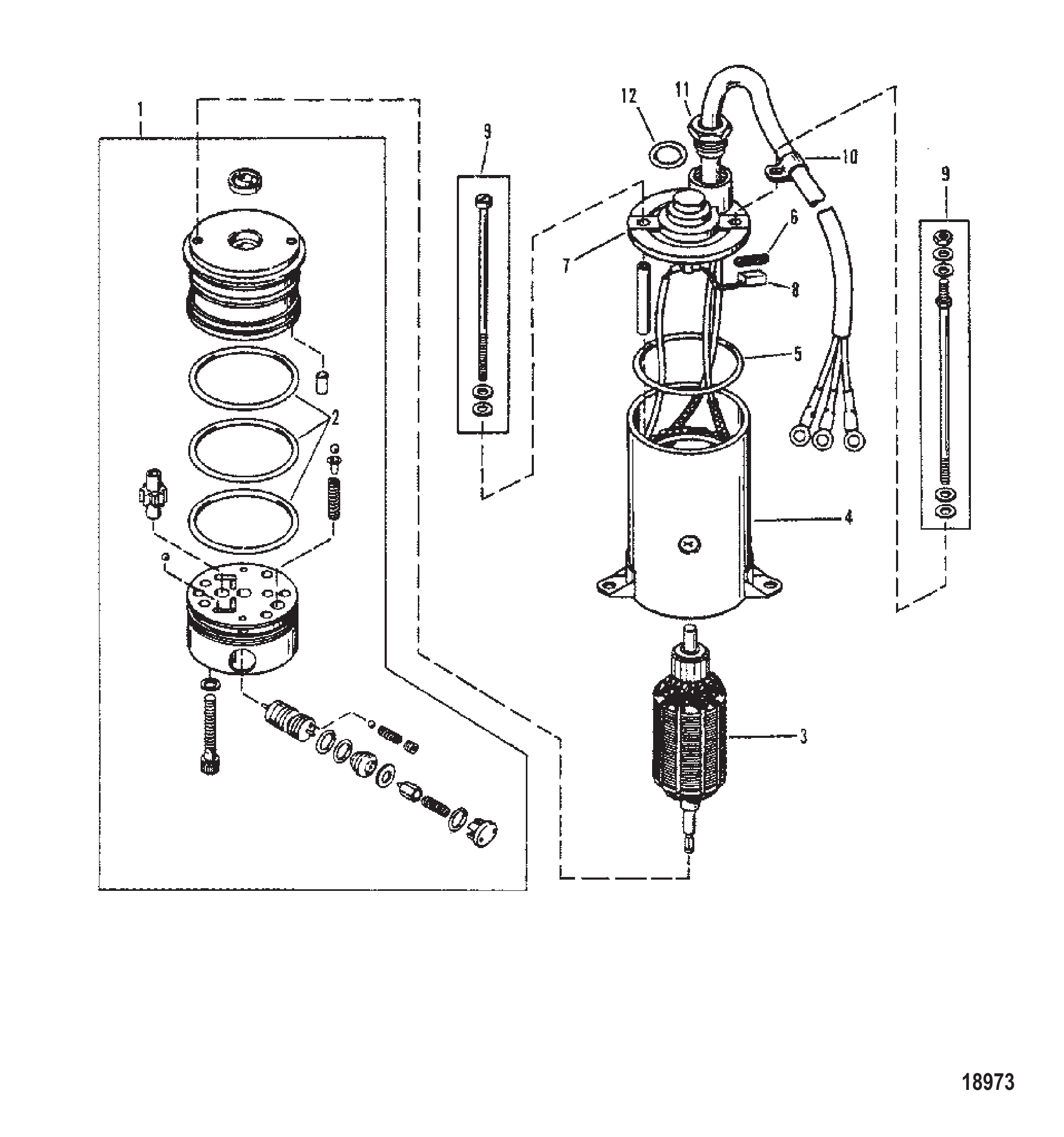

Рис. 12Сборка гидравлического насоса Hydraulic Pump Assembly

REF	Номер детали	Наименование	Кол-во
-	818161A4	НАСОС В СБОРЕ Гидравлический	1
1	811491	Переходник	1
1	8M0084543	ПЕРЕХОДНИК	1
2	89493	Муфта	1
2	803852	Соединительная муфта	1
3	89498	Уплотнительное кольцо	1
4	811492	Насос (включая винты)	1
4	811492T	НАСОС В СБОРЕ	1
5	89496	Фильтр	2
6	89497	Уплотнительное кольцо	1
7	41219	РЕЗЕРВУАР	1
7	41219T	БАЧОК	1
8	811493	Комплект винтов	1
-	17649	Электродвигатель	1
-	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
9	17632	Крышка торцевая в сборе (с подшипником)	1
9	17632T	КРЫШКА В СБОРЕ	1
10	17626	Винт	4
10	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	4
11	17625	Кольцо уплотнительное	1
11	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
12	17621	Винт	2
12	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
13	17633	Комплект держателя	1
13	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
14	17631A1	КОМПЛЕКТ ЩЁТОК	1
14	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
15	17623	Якорь	1
15	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
16	17653	ШАЙБА	2
16	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
17	17624	Статор с корпусом в сборе	1
17	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
18	17622	Крышка в сборе (с подшипником)	1
18	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
-	812498A1	РЕМКОМПЛЕКТ КЛАПАНА Предохранительный	1

Рис. 13СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ TOOLS SPECIAL

REF	Номер детали	Наименование	Кол-во
-	815366A3	Комплект изолятора аккумулятора	1
-	58222A1	Индикаторный инструмент	1
-	89045	ПЕРЕХОДНИК	1
-	890451	Инструмент-адаптер прямого напряжения	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	99750A1	Мультиметр	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	52024A1	Блок переключателя	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	850439	Тестер искры	1
-	850439T1	Тестер восьмикамерный	1
-	14443A1	Жгут проводов в сборе для тестирования	1
-	99379	Стробоскоп	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	55919	Головка ведущая	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	90455	РЫМ-БОЛТ	1
-	904551	Рым-болт	1
-	77109A3	Монтажный комплект	1
-	52952A1	Съёмник стопорного кольца поршневого пальца	1
-	52952T1	Съёмник стопорного кольца поршневого пальца	1
-	74607A3	Установочный комплект поршневого пальца	1
-	65494	КОЛЬЦО ИНСТРУМЕНТА ДЛЯ СБОРКИ КОМПРЕССОРА (2.0Л)	1
-	65494T	Инструмент для сжатия кольца	1
-	818773	ПРИСПОСОБЛЕНИЕ ДЛЯ СБОРКИ КОМПРЕССОРА, ПОРШНЕВОЕ КОЛЬЦО (2.5L)	1
-	818773T	Инструмент для сжатия поршневых колец (3.50)	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	30591A1	Стенд для силовой головки	1
-	30591T1	Стенд	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1
-	112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
-	99750A1	Мультиметр	1
-	52915A6	Комплект контрольного манометра	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1
-	44487A1	Съёмник направляющей штока тримма	1
-	44487T1	Съёмник направляющей штока тримма	1
-	44486A1	Съёмник штока тримма	1

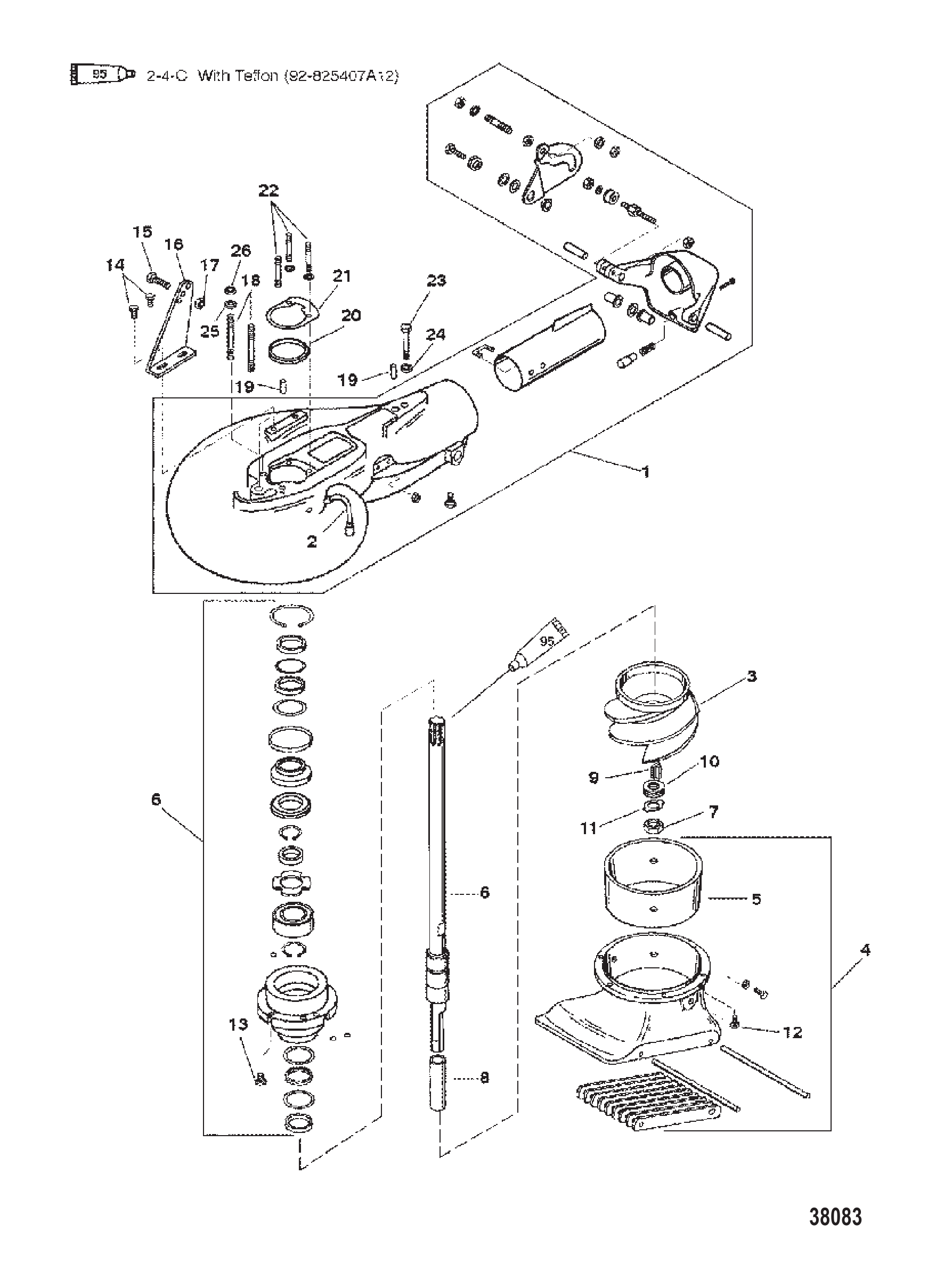

Рис. 14НАСОСНАЯ УСТАНОВКА JET PUMP ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	80140040	Водомётный насос в сборе	1
-	80140140	Водомётный насос в сборе	1
1	80141140	Корпус насоса	1
2	827490	ШЛАНГ СМАЗКИ	1
3	80141440	Крыльчатка	1
3	855708T40	Крыльчатка	1
4	80141240	Корпус водозаборника	1
5	8271881	Втулка	1
5	827188T1	Гильза	1
6	80141340	Гребной вал	1
7	827190	ГАЙКА	1
8	827189	ВТУЛКА	1
9	801405625	Шпонка рабочего колеса	1
10	801404625	Прокладка рабочего колеса	8
11	801403625	Шайба стопорная	1
12	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
13	19923088	ВИНТ (.250-20 x .875)	4
14	19923062	ВИНТ (.250-20 x .625)	2
15	60411	ВИНТ (.312-18 x 1.250)	1
16	801410	Кронштейн опоры троса	1
17	67980	Гайка (.312-18)	1
17	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
18	808718	Шпилька	2
19	801406	Установочный штифт	2
20	801418	Опорное кольцо водяного насоса	1
21	801408	Прокладка основания водяного насоса	1
22	33778	Шпилька	3
23	68299	Винт (.375-16 x 3.00) нержавеющая сталь	1
24	45175	Шайба (.406 x .750 x .104)	1
24	8M0214963	Шайба	1
25	65791	ШАЙБА КОРПУСА К ШПИЛЬКЕ (0.437 ДЮЙМА)	2
26	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
26	8M0204653	Гайка	2

Рис. 15ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛАСТИНА Exhaust Manifold And Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	90484	ПРОКЛАДКА разделительной пластины	2
2	87321	Пластина разделительная	1
2	87321T	ПЛАСТИНА	1
3	69668	Сальник разделительной пластины	1
3	814754	Сальник (12.50 дюймов)	1
4	95067	Крышка выпускного коллектора	1
5	74824	Винт (.312-18 x 1.250)	21
6	65663A1	КРЫШКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА - (СТАРАЯ КОНСТРУКЦИЯ)	1
6	8M0237835	Крышка в сборе	1
7	38837	ВИНТ (.312-18 x 1.12)	2
8	88907	ПРОКЛАДКА	2
8	88907003	Прокладка	2
9	65664A1	Пластина в сборе	1
10	64877	ДИАФРАГМА	1
10	648771	ДИАФРАГМА	1
11	76451	Шайба	1
12	69570	Винт (#10-16 x .750)	1
13	64878	ПРУЖИНА (Чёрная)	1
14	86596	Тарельчатый клапан	1
15	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
16	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	14462A1	КРЫШКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА - (НОВАЯ КОНСТРУКЦИЯ)	1
18	74824	Винт (.312-18 x 1.250)	4
19	16497A1	Пластина	1
20	78690	Прокладка	2
20	78690002	Прокладка	2
21	14479	Диафрагма	1
21	144791	ДИАФРАГМА	1
22	16496	ДЕФЛЕКТОР водяной	1
23	76451	Шайба	1
24	69570	Винт (#10-16 x .750)	1
25	64878	ПРУЖИНА (Чёрная)	1
26	14480	Клапан тарельчатый	1
27	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
28	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
29	85303	ШАЙБА	1
30	43029A2	ПЛАСТИНА В СБОРЕ ВЫПУСКНАЯ (ЧЕРНАЯ И СЕРАЯ)	1
30	43029A5	ПЛАСТИНА В СБОРЕ	1
30	43029A4	ПЛАСТИНА В СБОРЕ ВЫПУСКНАЯ (УСТРИЧНАЯ)	1
30	43029A5	ПЛАСТИНА В СБОРЕ	1
31	99664	Угольник выхлопной пластины	1
31	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
32	20033	Штифт направляющий установочный	2
32	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
33	707482	Уплотнение кронштейна (чёрный и серый)	1
34	68010	Кронштейн сальника (чёрный и серый)	1
34	680101	КРОНШТЕЙН	1
35	48408	Винт (#10-16 x .500) клеммной колодки	8
36	25970	Шайба маховика	6
36	20553	Шайба (.406 x .734 x .063)	6
37	69254	ГАЙКА	6
38	27132	ВТУЛКА	1
39	66727	ВИНТ (.312-18 x 1.250)	1
40	68783	ВИНТ (.312-18 x 2.50)	1
41	66725	ВИНТ (.375-16 x 3.50)	3
41	898833	Винт (.375-16 x 3.500)	3
42	12602	Втулка уплотнительная	1
42	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
43	18103	ПЛАСТИНА КРЕПЛЕНИЯ КОЖУХА (УСТРИЦА)	1
43	181032	ПЛАСТИНА	1
44	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
44	93221002	Втулка уплотнительная	1
45	28636	ВИНТ (.250-20 x .750)	13
46	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	13
46	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	13
47	56374	ГАЙКА (.250-20)	13
47	8267098	Гайка (.250-20) нержавеющая сталь	13
48	99776	Прокладка выхлопной пластины (кол-во 2 без прокладки)	1
48	997761	Прокладка	1
-	90484A88	Комплект прокладок	1
-	803062T1	КОМПЛЕКТ ТАРЕЛЬЧАТОГО КЛАПАНА	1

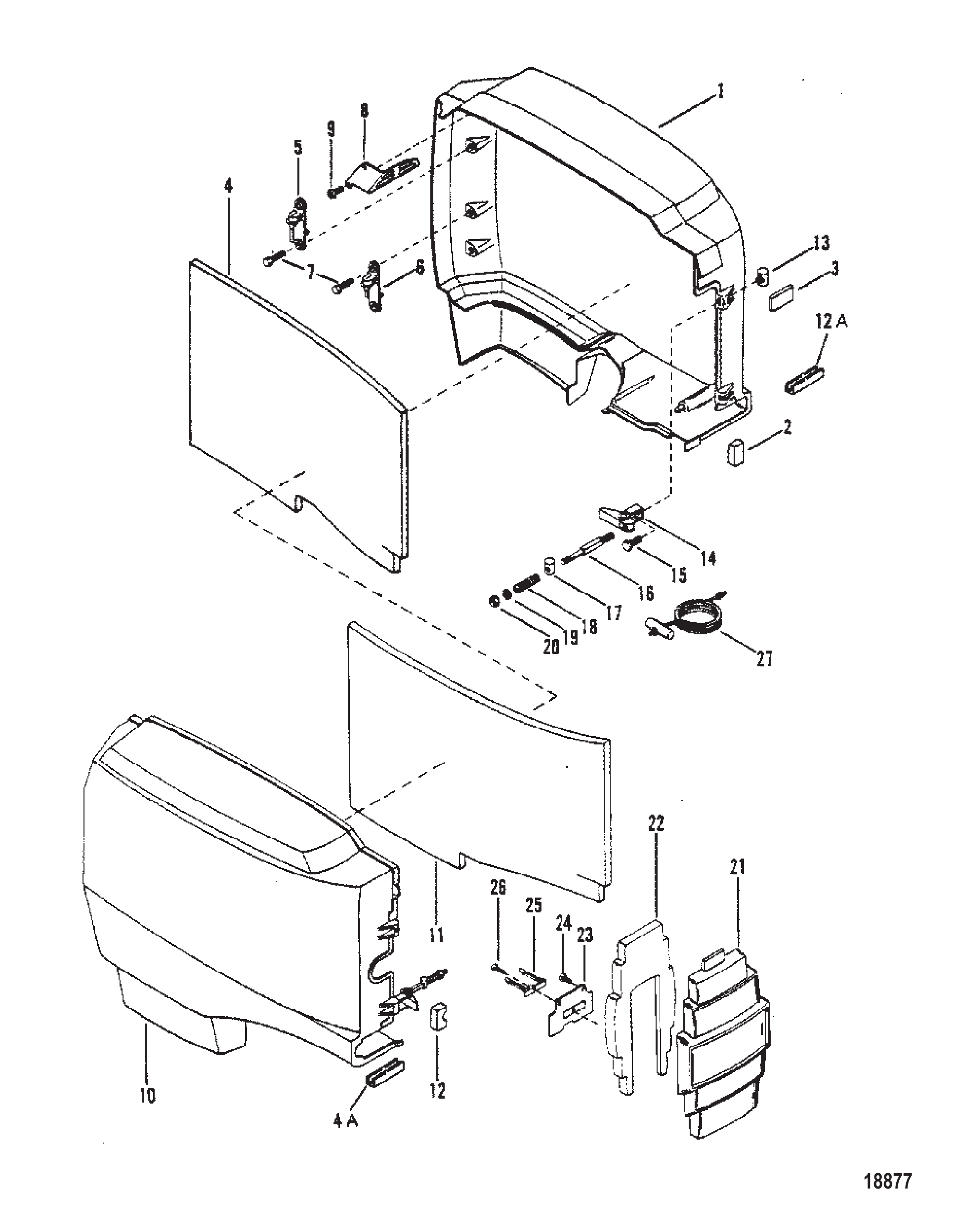

Рис. 16НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	878587A1	Поддон нижний в сборе	1
2	858743A2	Поддон нижний в сборе	1
2	8M0113913	Кожух нижний, правый борт B	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	878547T	Вставка	1
5	82130040	ВИНТ (M6 x 40)	8
6	831209	Фиксатор	1
7	858742	Чехол холостого выпуска	1
8	859251	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
8	8M0039078	Втулка уплотнительная	1
9	827948	Штуцер	1
10	855576	Шайба	1
11	816311T	СТЯЖКА (8.00 дюймов)	6
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	881535	Шланг (32.00 дюйма)	1
14	9912688	Трубка (36.00 дюймов, бухта)	1
15	817518	Тройник	1
16	82130020	ВИНТ (M6 x 20)	2
17	8587411	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
17	889724	ВТУЛКА	1
18	856990	Выключатель в сборе	1
18	8M0235192	Переключатель тримма	1
19	824868	ВИНТ (M6 x 75)	1
20	821253F1	Рукоятка передняя, чёрная	1
20	889740A02	Комплект рукоятки	1
21	33589	Втулка	2
22	48462	Кольцо уплотнительное (.614 x .070)	1
23	8219423	Собачка	1
24	69057	ШАЙБА (.281 x .734 x .063)	1
25	401366	ГАЙКА (M6) Нержавеющая сталь	1
26	13541	Разъём штыревой	2

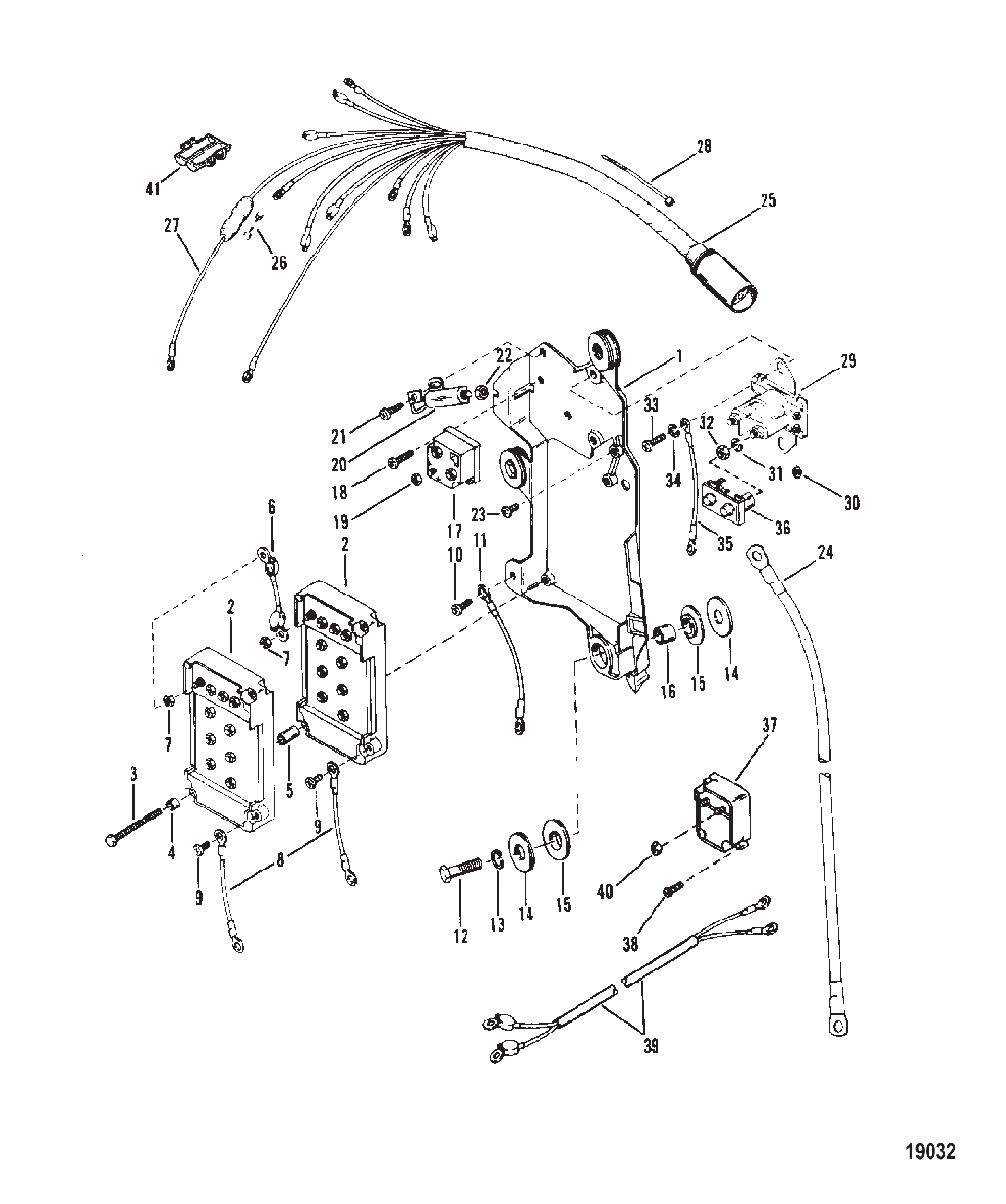

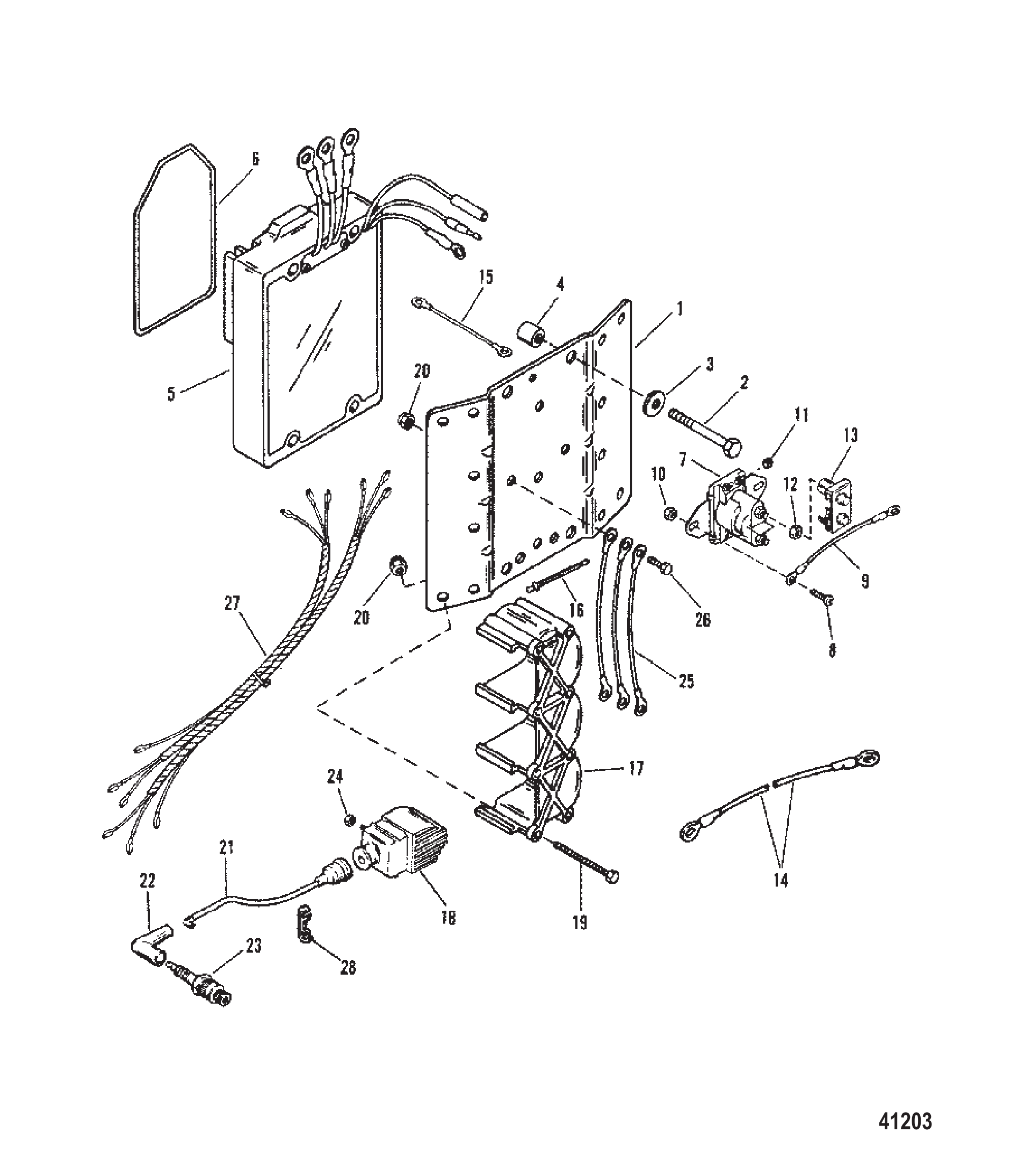

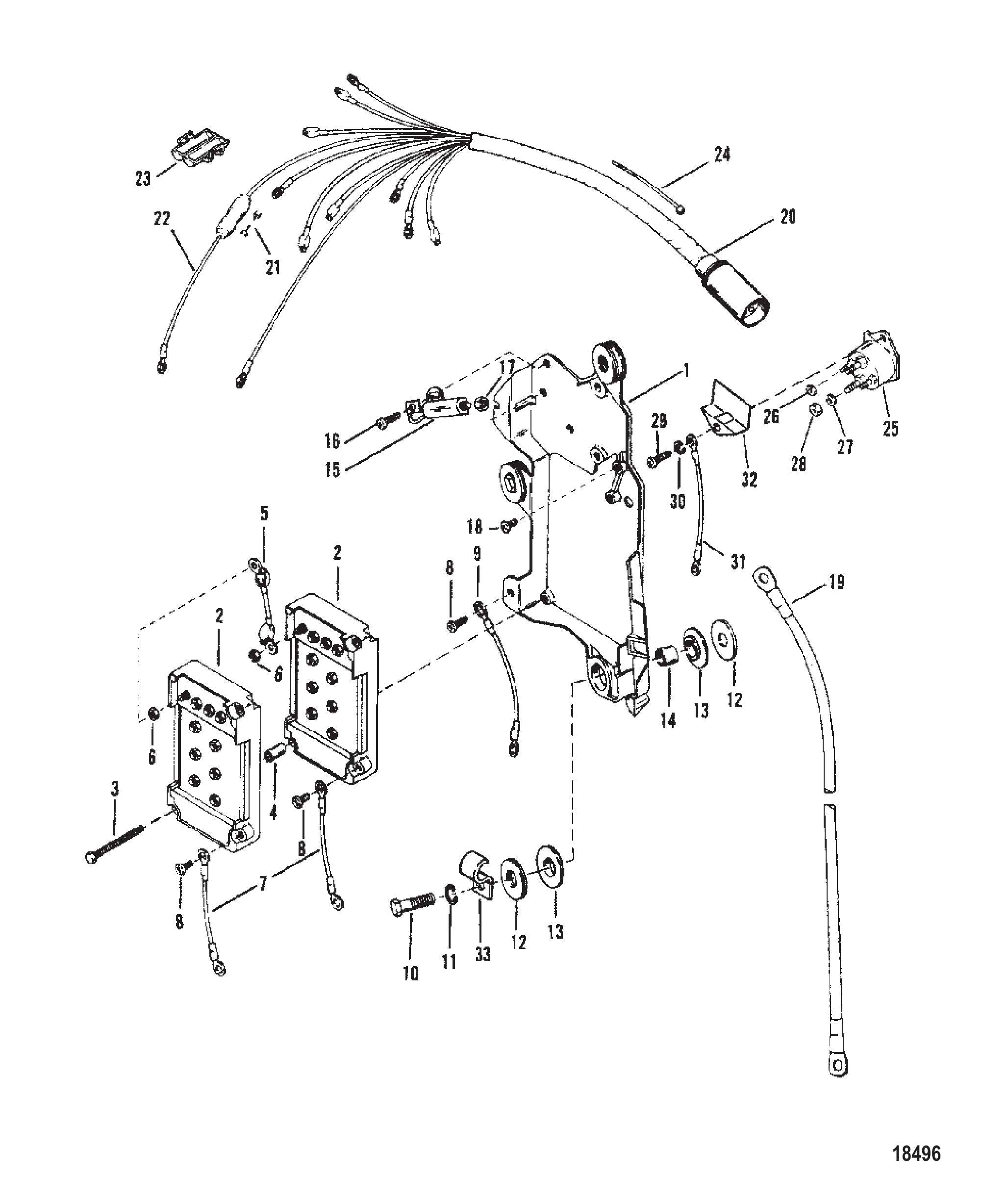

Рис. 17КАТУШКА ЗАЖИГАНИЯ/РЕГУЛЯТОР НАПРЯЖЕНИЯ IGNITION COIL/VOLTAGE REGULATOR

REF	Номер детали	Наименование	Кол-во
1	19587	Пластина крепления	1
2	30720	Винт (.250-20 x 2.25)	4
3	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
4	19661	Втулка	4
5	18736A8	Регулятор напряжения в сборе	1
5	18736A21	Регулятор в сборе	1
6	18717	Сальник	1
7	96158	Соленоид стартера	2
7	8M0185622	Соленоид	2
8	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
9	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	1
10	56374	ГАЙКА (.250-20)	3
10	8267098	Гайка (.250-20) нержавеющая сталь	3
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
12	94330	Гайка (.250-20) латунная	4
13	97861	Изолятор	2
14	88807A8	Кабель в сборе (3.50 дюйма), черный	2
15	88807A29	Кабель в сборе (чёрный-9 дюйм.)	1
16	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	43542	Крышка катушки зажигания	2
18	7370A13	Катушка зажигания в сборе	6
18	8M0230859	Катушка зажигания в сборе	6
19	90048	ВИНТ (#10-32 x 2.125)	12
20	90078	ГАЙКА (#10-32)	14
21	813715A9	Комплект проводов зажигания	1
22	63709A1	Комплект наконечника/клеммы свечи зажигания	6
23	136862	Свеча зажигания (NGK-BU8H)	6
23	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
24	45076	Гайка (#10-32) латунная клемма блока выключателя	12
25	88807A13	Трос в сборе	6
26	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
27	69738A9	Жгут проводов в сборе (2,4,6)	1
27	69739A6	Жгут проводов в сборе (1,3,5)	1
28	54676	ФИКСАТОР ДВУХПРОВОДНЫЙ	2

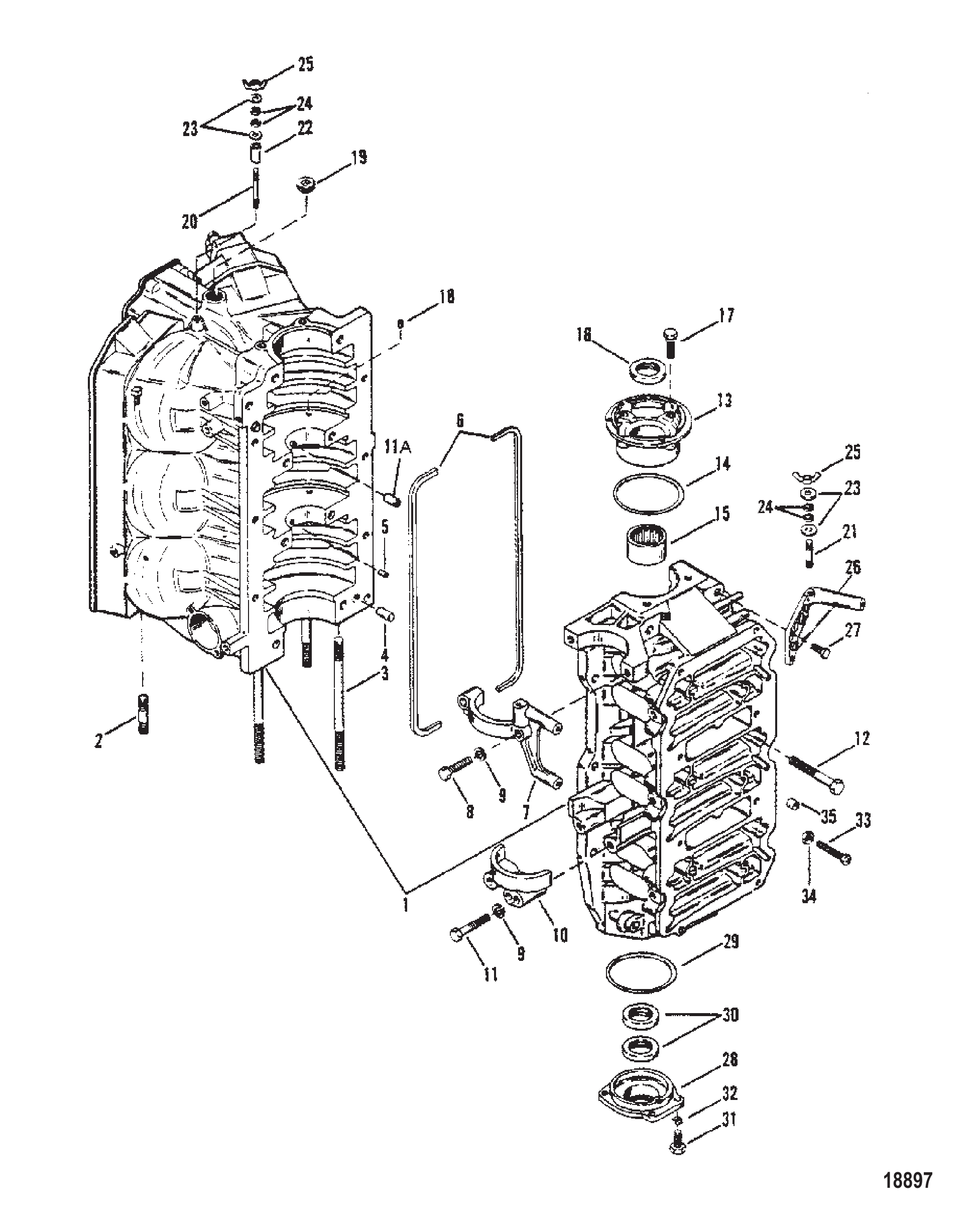

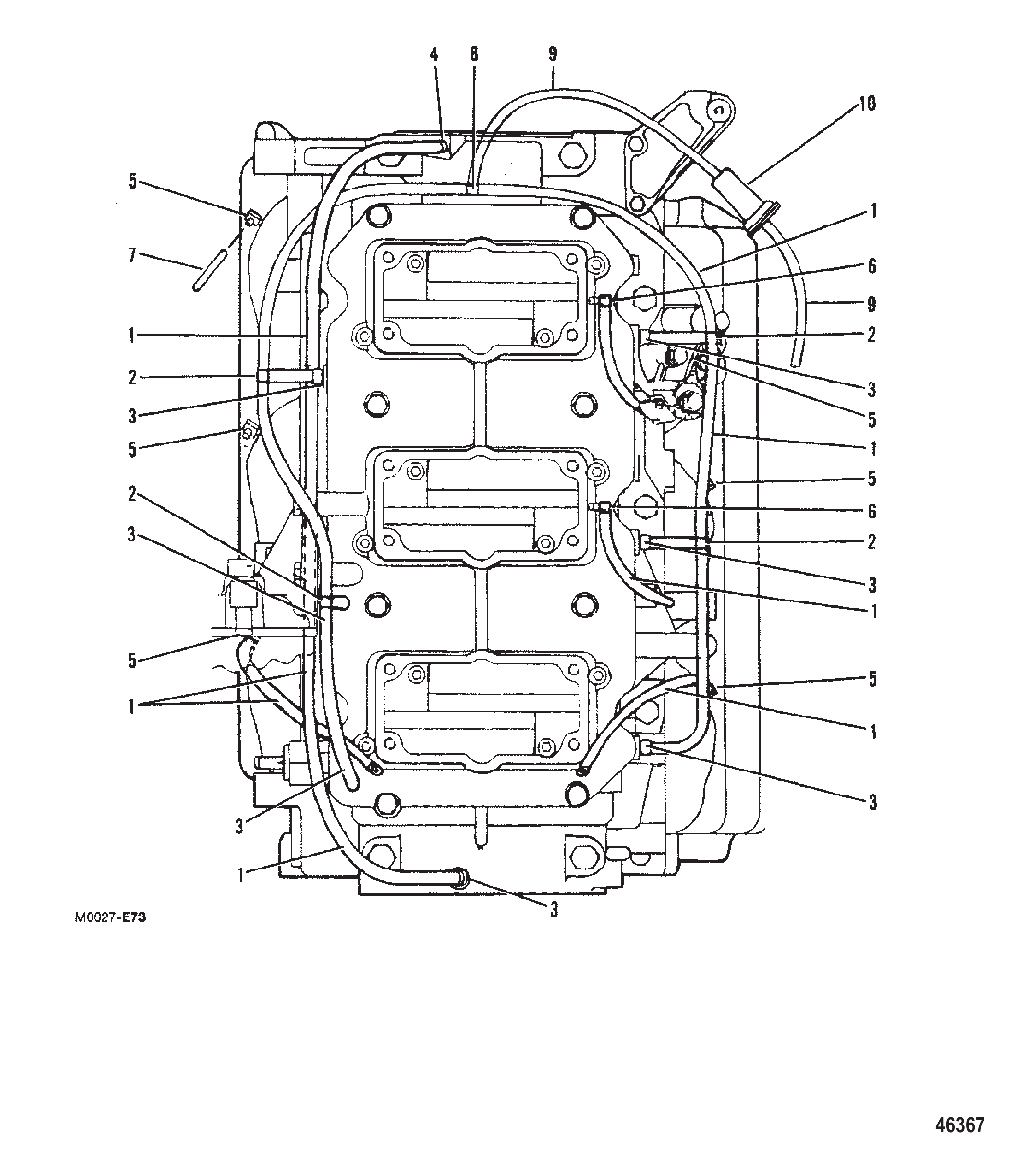

Рис. 18СИСТЕМА ПРОДУВКИ BLEED SYSTEM

REF	Номер детали	Наименование	Кол-во
1	8711A19	БЛОК ЦИЛИНДРОВ	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	6
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	20033	Штифт направляющий установочный	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	77065	ВИНТ (.312-18 x 2) КРЫШКА СТАРТЕРА ДВИГАТЕЛЯ	2
11	815549	ВИНТ (.312-18 x 2.00)	2
11A	99448	Втулка	1
12	66717	ВИНТ (.375-16 x 3.250)	8
12	74824	Винт (.312-18 x 1.250)	6
13	8454A1	КРЫШКА ТОРЦЕВАЯ В СБОРЕ ВЕРХНЯЯ	1
13	8454T1	КРЫШКА ТОРЦЕВАЯ В СБОРЕ	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
15	74248	ПОДШИПНИК РОЛИКОВЫЙ ТОРЦЕВОЙ КРЫШКИ (ВНУТР. ДИАМ. 1.50)	1
15	74248T	ПОДШИПНИК	1
16	41953	Сальник	1
13	8454A2	Концевая крышка верхняя в сборе	1
13	8454T2	Концевая крышка в сборе	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
15	93496	ПОДШИПНИК Роликовый	1
15	93496T	Подшипник	1
16	41953	Сальник	1
17	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
17	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
18	24220	ВИНТ (.190-24 x .190) УСТАНОВОЧНЫЙ - БЛОК ЦИЛИНДРОВ	2
19	38407	ПРОБКА (.500-14)	1
20	15094	ШПИЛЬКА (.190-32 x 1.870)	1
21	15093	ШПИЛЬКА (#10-32 x 1.00)	2
21	8M0034435	ШПИЛЬКА	2
22	67269	Проставка	1
23	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	6
23	8M0204663	ШАЙБА @5	6
24	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	6
25	73651	ГАЙКА ШПИЛЬКИ КРЫШКИ МАХОВИКА	3
25	816874	Барашковая гайка (#10-32)	3
26	42248	Кронштейн	1
26	422482	Кронштейн	1
27	49668	Винт (.250-20 x .750)	2
28	7809A1	Крышка торцевая в сборе	1
28	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
29	62700	Кольцо уплотнительное (3.237 x .103)	1
30	41953	Сальник	2
31	28636	ВИНТ (.250-20 x .750)	4
32	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
33	64022	Винт (.250-20 x 2.125)	1
34	64015	Гайка (.250-20) клеммы стартерного соленоида	1
35	26852	ЗАГЛУШКА Нейлоновая	1
35	66517	ОГРАНИЧИТЕЛЬ БЛОКА ЦИЛИНДРОВ (ДРЕНАЖ)	1
-	90484A88	Комплект прокладок	1
-	41282A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	41282T88	PH 135/150 Mercury / Quicksilver	1

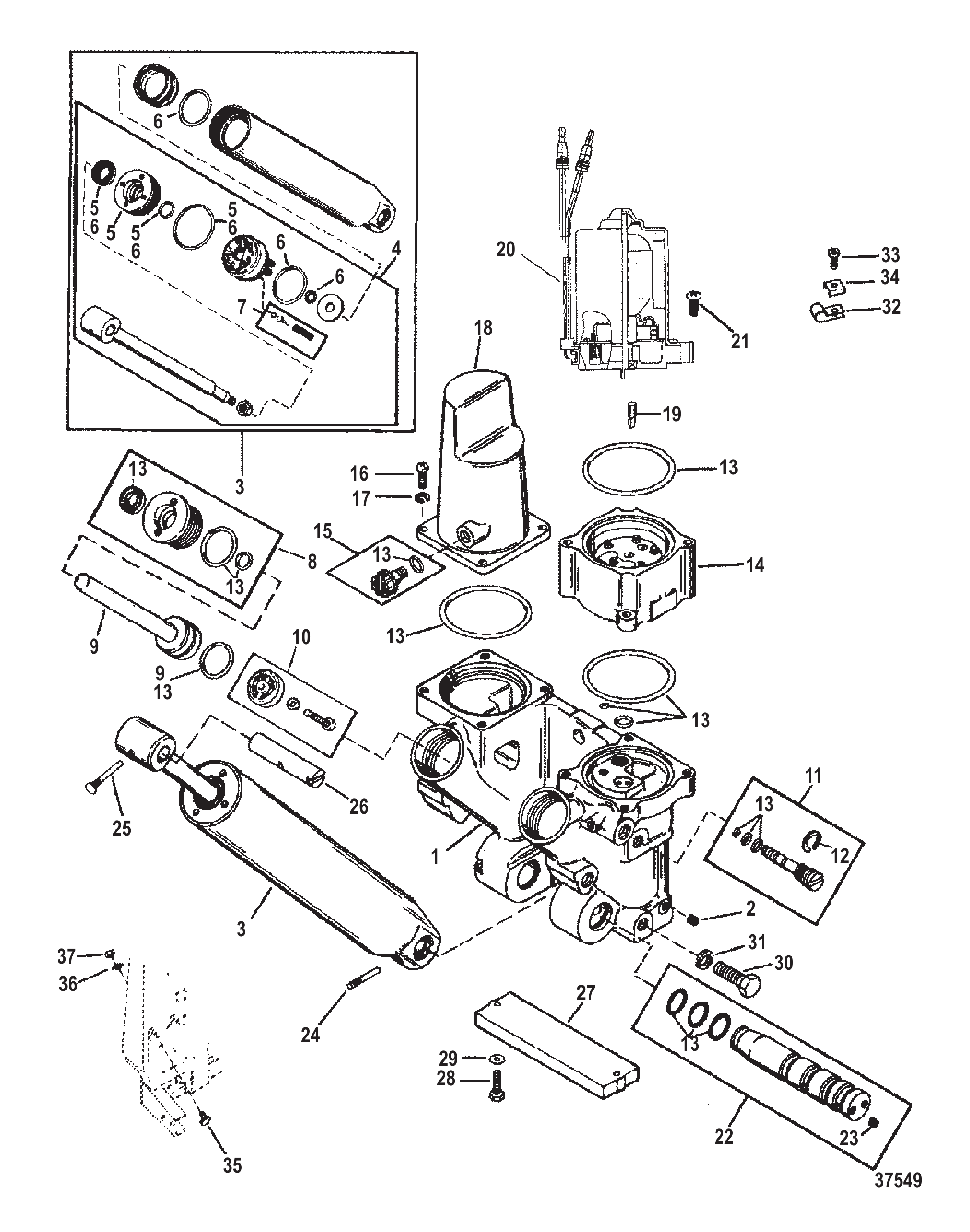

Рис. 19БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block And End Caps

REF	Номер детали	Наименование	Кол-во
1	17771	ОПОРА	1
2	59702	ВИНТ (.250-28 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
3	88404	Шайба стопорная	4
4	78862A2	Комплект уплотнений	1
4	19624A1	Комплект уплотнений	1
5	71565	Труба направляющая троса	1
6	17776	МУФТА	1
7	817040	Винт (.375-24 x 2.75)	1
8	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
9	90092	ВИНТ	1
9	856722	Винт	1
10	34863	ГАЙКА (.375-24)	2
10	8M0204726	Гайка (.375-24) латунная	2
11	42100	ШАЙБА СТОПОРНАЯ	2
12	37984	ГАЙКА (.875-14) Система наклона	2
12	8M0041651	ГАЙКА (.875-14)	2

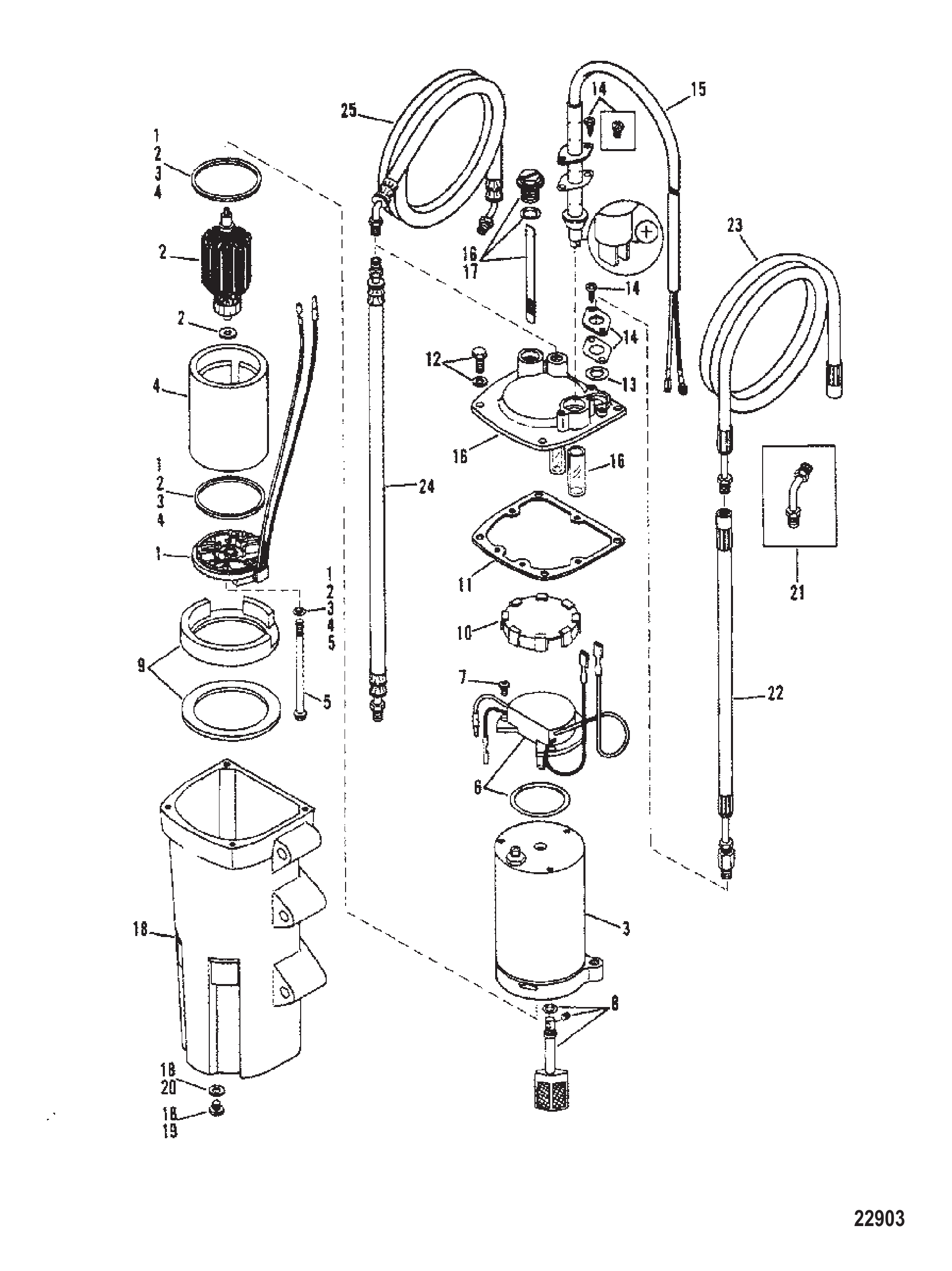

13	811290	АККУМУЛЯТОР	1
14	817372	Кронштейн	1
15	16862	Винт (.250-10 x 1.25)	4
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
16	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
17	4000383	ВИНТ (M10 x 70)	2
18	4002319	ШАЙБА	4
19	13914	Гайка (M10) шпильки корпуса редуктора	2
19	40140	ГАЙКА (M10)	2
20	811289	ПРИВОД	1
20	828588A2	Комплект привода	1
21	94319	Винт (.375-24 x 1.5)	1
22	17405	Проставка	2
23	34863	ГАЙКА (.375-24)	3
23	8M0204726	Гайка (.375-24) латунная	3
24	14000	Винт (.375-24 x 1.25)	1
24	849838	ВИНТ (.375-24 x 1.250)	1
25	92876A4	Тяга в сборе	1
26	68300	Шайба (..88 x .39 x .06)	1
27	4000330	ВИНТ (M6 x 25)	2
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
28	43450	Шайба	2
28	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	2
29	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	2
29	401386	ГАЙКА (M6) Нержавеющая сталь	2
30	811292	ХОМУТ	1
31	818182	ВИНТ	2
32	400263	ГАЙКА (M5)	2
33	811291	КРОНШТЕЙН	1
34	38601	ВИНТ (.250-28 x 1.250)	4
35	197491	Хомут	1
36	18211	Реле-выключатель	1
37	18244A1	Жгут проводов в сборе	1
38	18124	ВИНТ (#10-32 x .750)	1
39	90329	ВТУЛКА	1
40	309772	Проставка	1
41	816994	Кронштейн	1
42	42118	ШАЙБА	1
43	29488	ГАЙКА (#10-32)	1
43	8M0204718	Гайка	1
44	81563024	Наклейка	1

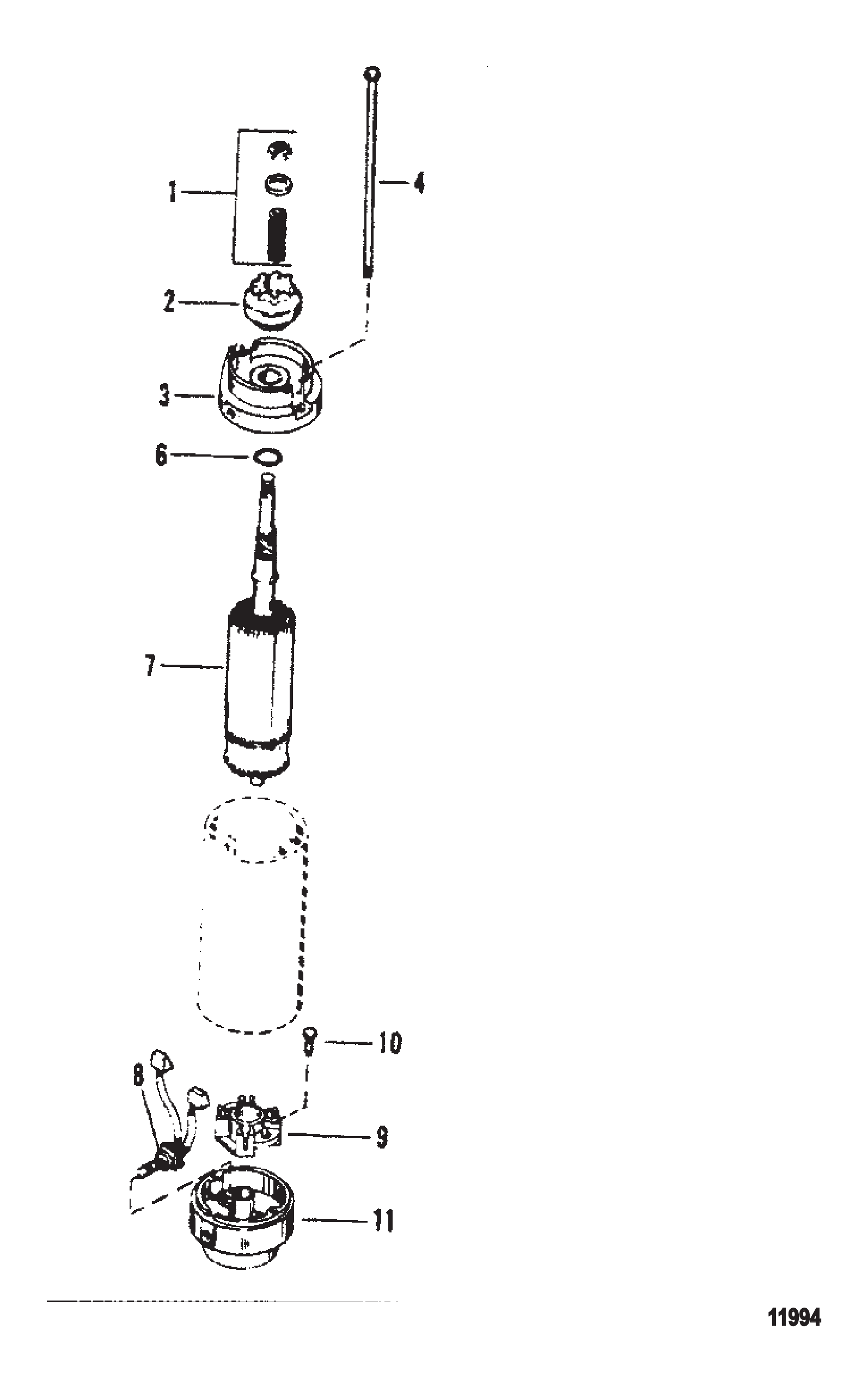

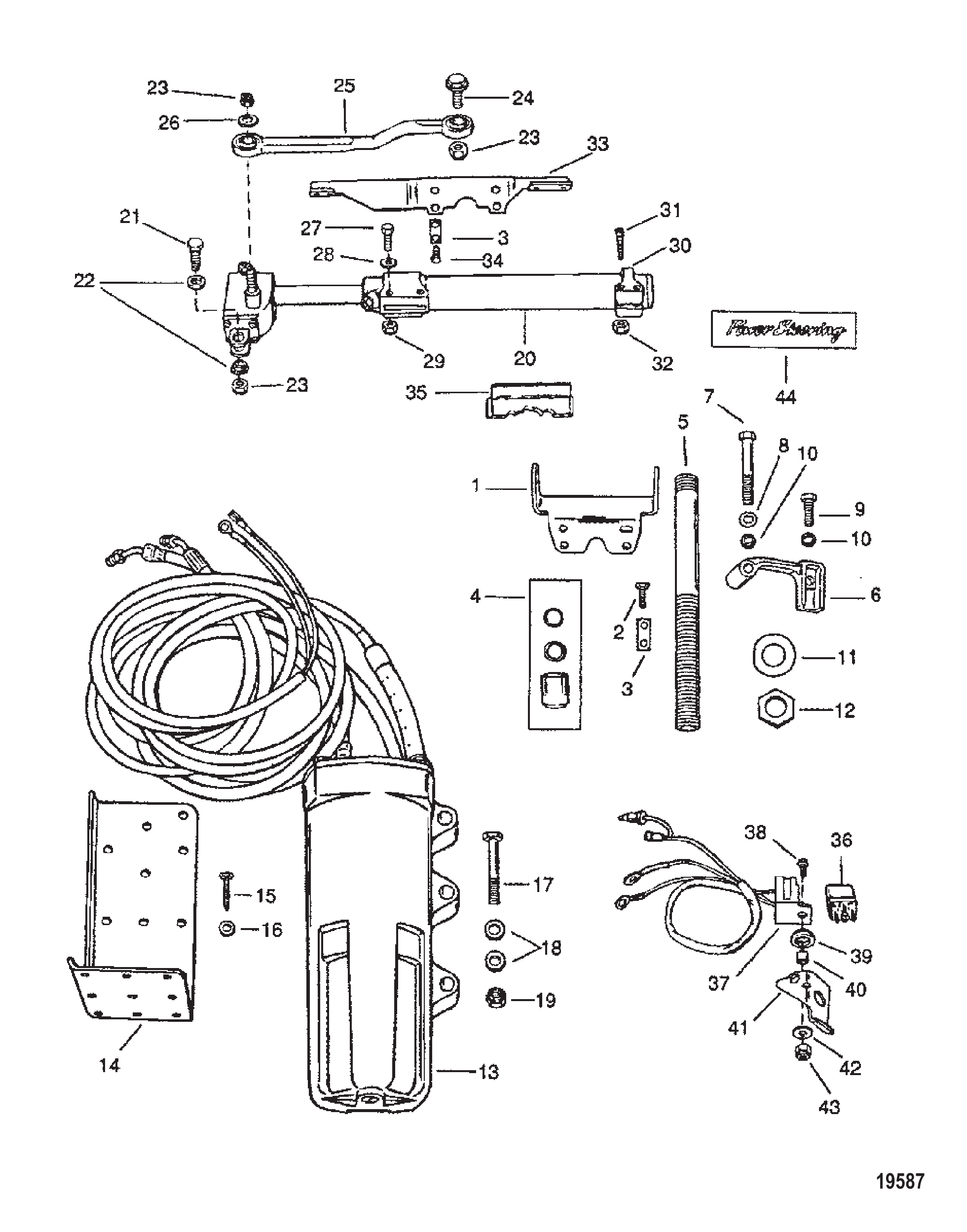

Рис. 20Компоненты гидроусилителя руля Power Steering Components

REF	Номер детали	Наименование	Кол-во

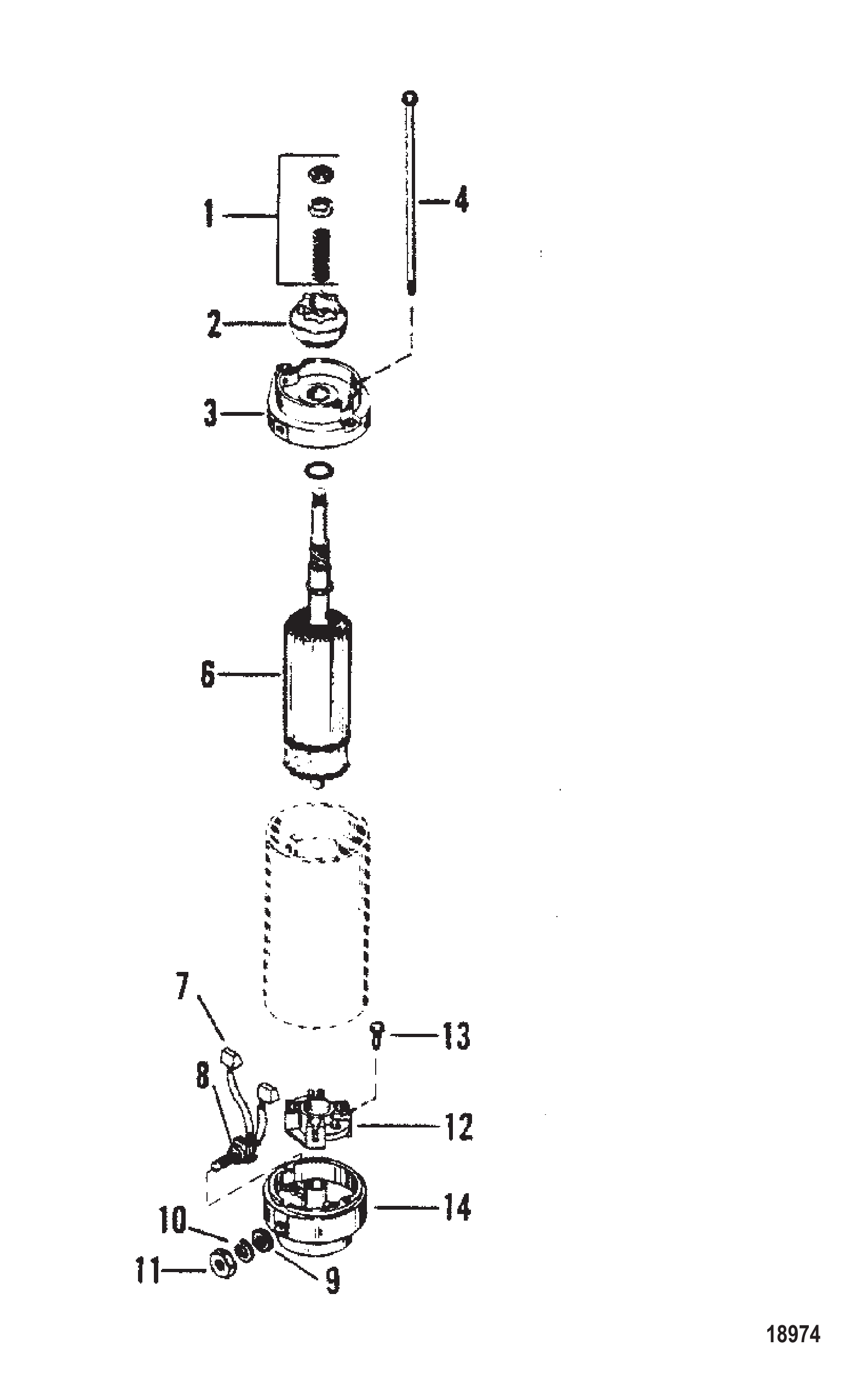

-	79472	Стартер в сборе	1
1	90645	КОМПЛЕКТ ПРИВОДА	1
2	75661	Шестерня в сборе приводная	1
2	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
3	75660	Плита приводного конца	1
4	74968	Сквозной болт	2
6	N.S.S.	Not Sold Separate THRU BOLT	1
7	79216	Якорь	1
8	75384	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	2
9	898265014	Держатель щёток	2
10	68586	ВИНТ ЩЁТКИ И ДЕРЖАТЕЛЯ	2
11	15386	Торцевая крышка	1
11	15386001	ТОРЦЕВАЯ КРЫШКА	1

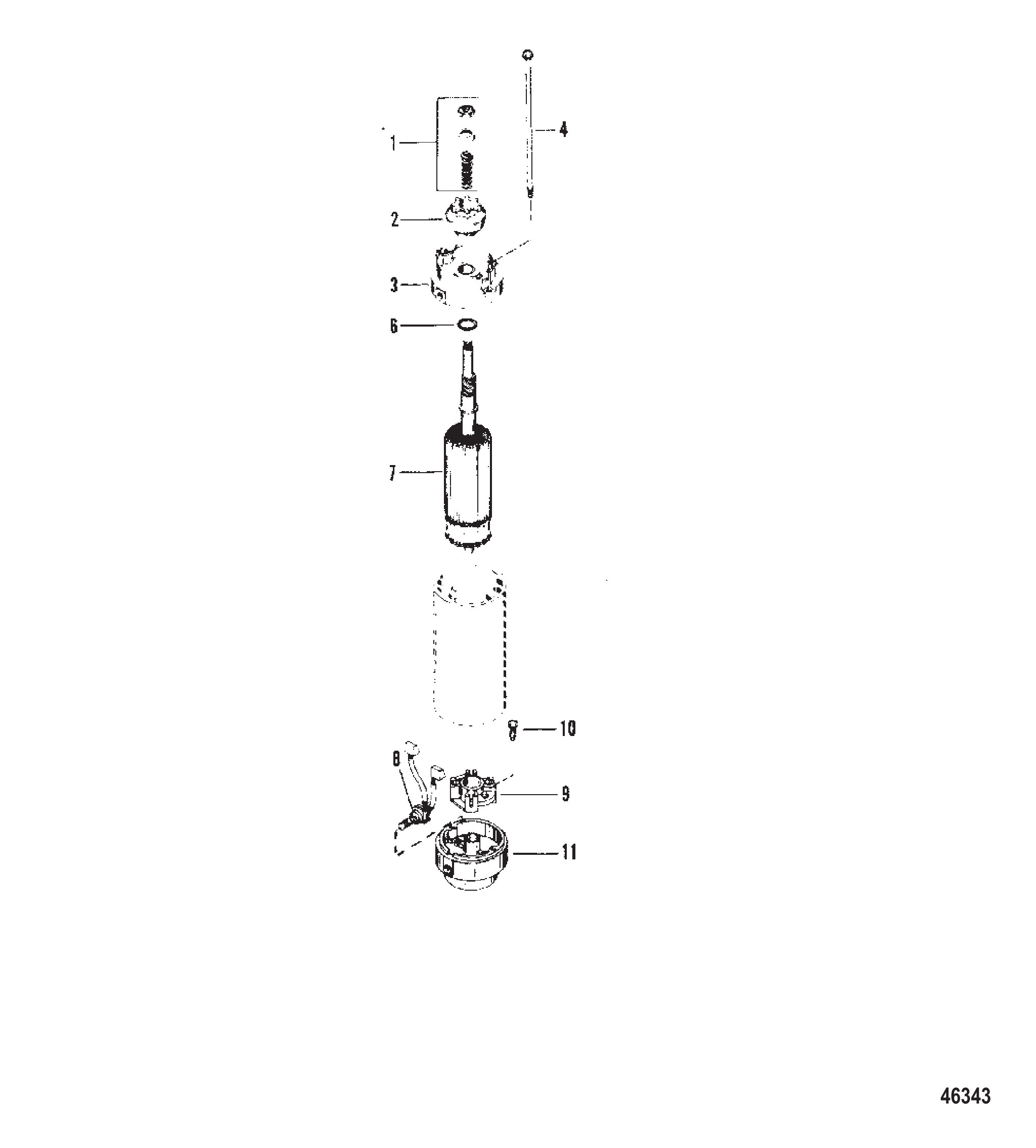

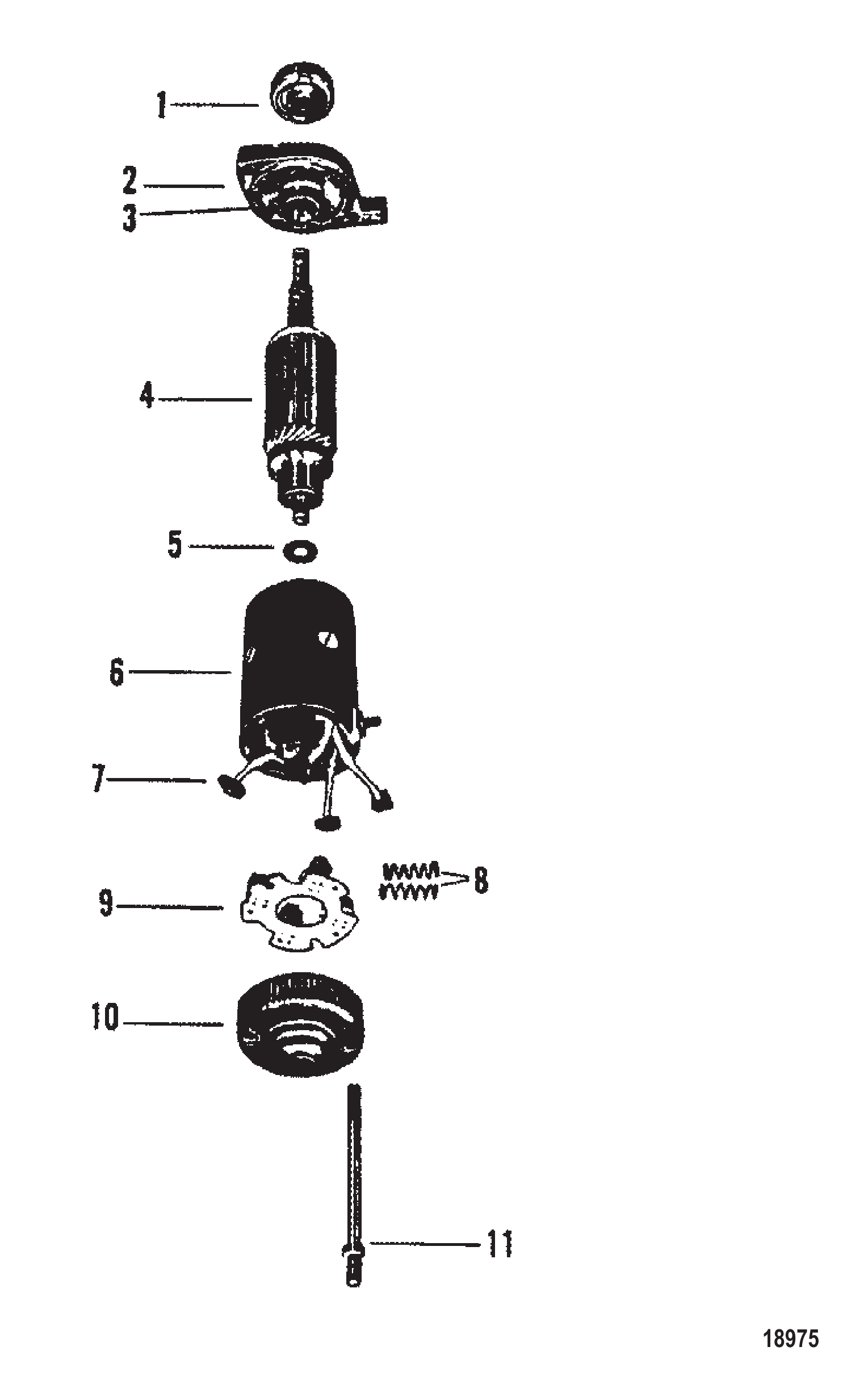

Рис. 21КОМПЛЕКТ СТАРТЕРА Starter Motor Assembly

REF	Номер детали	Наименование	Кол-во

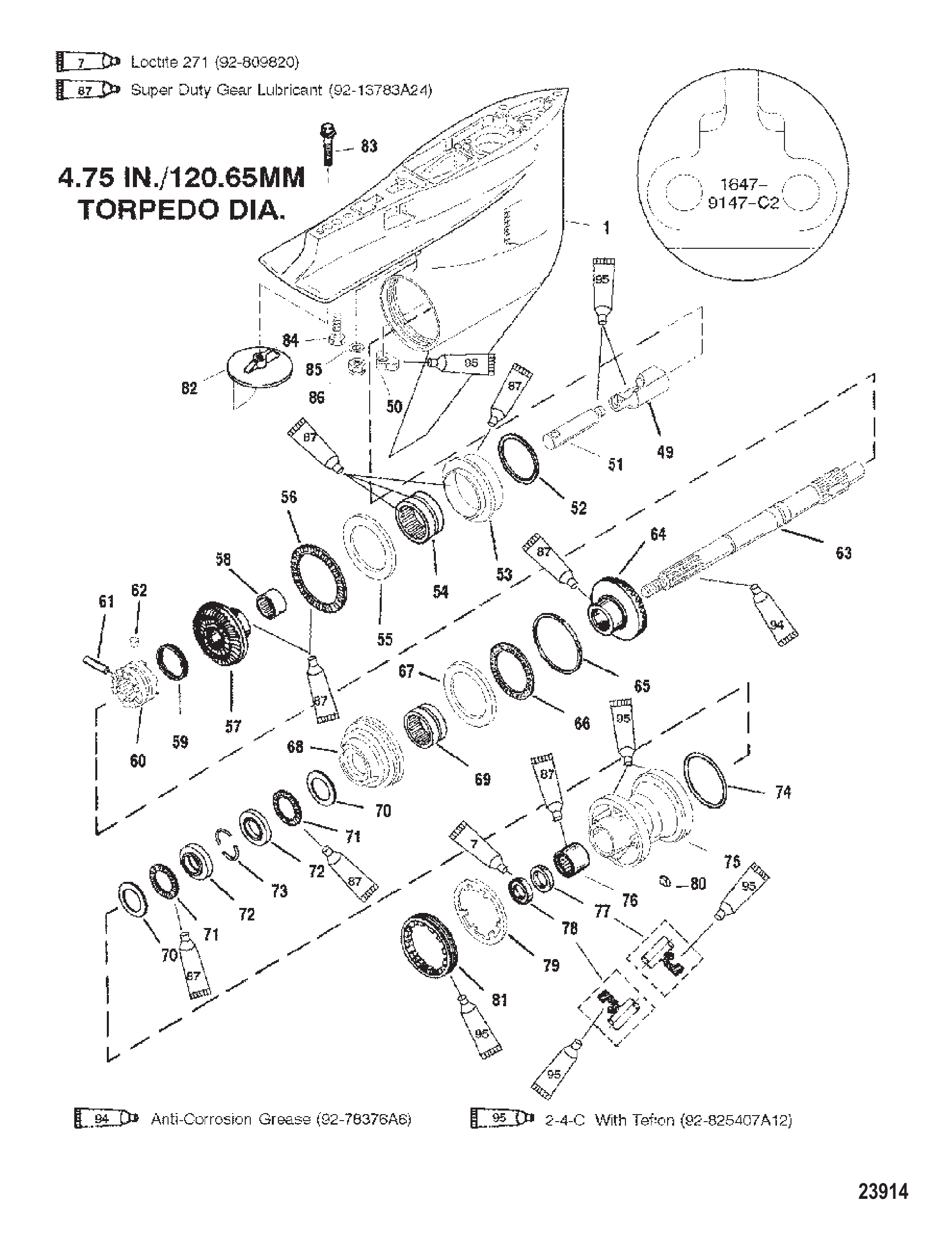

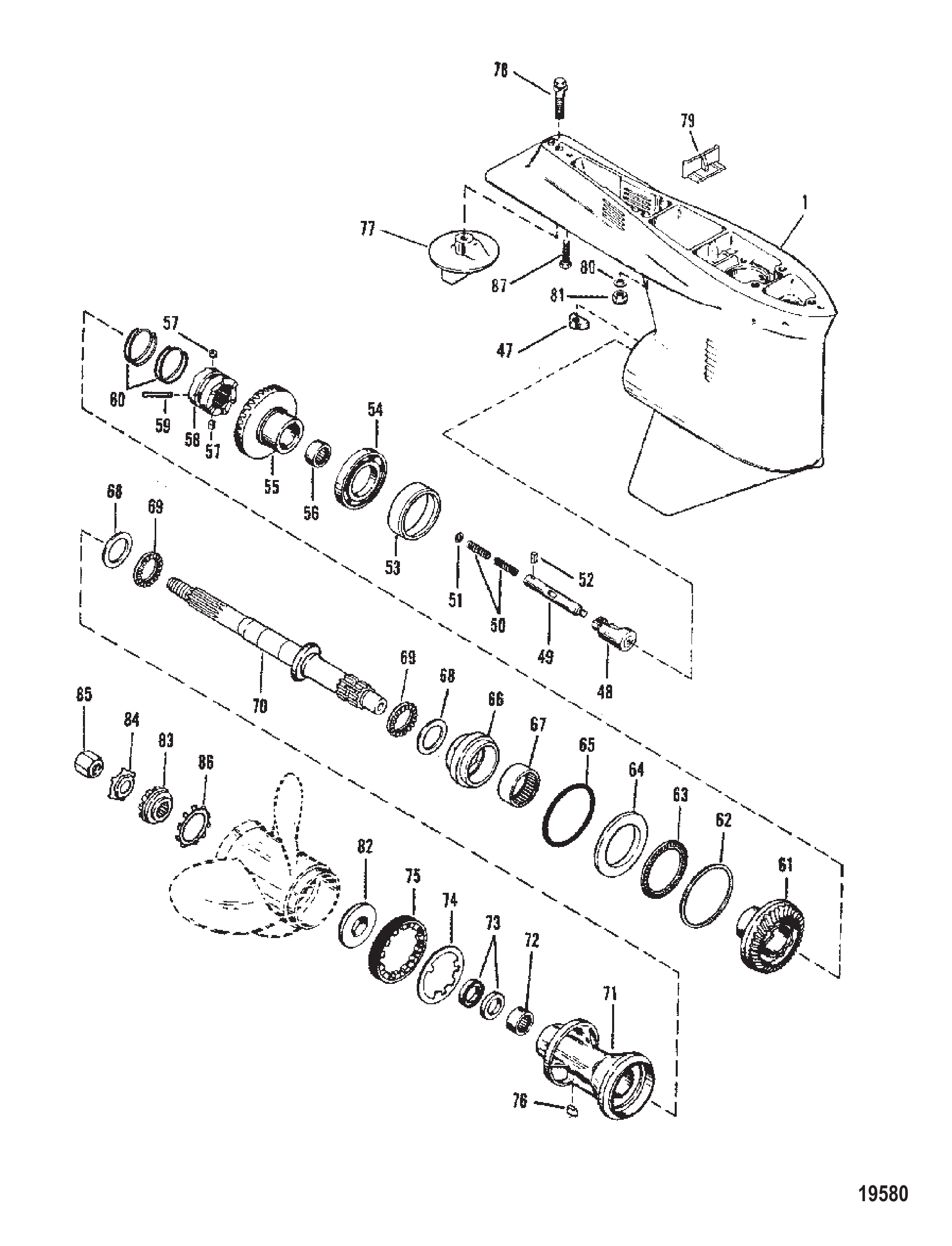

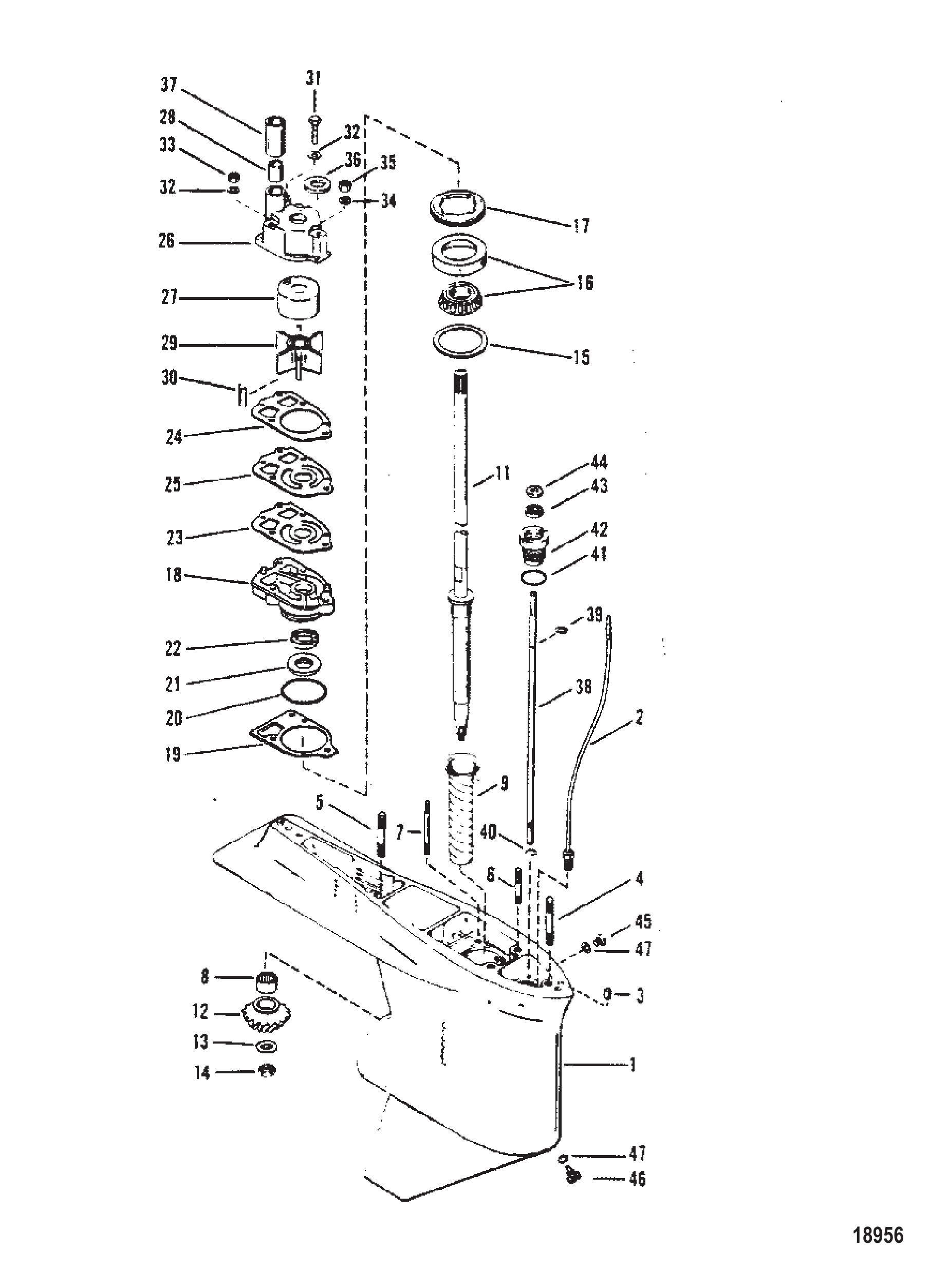

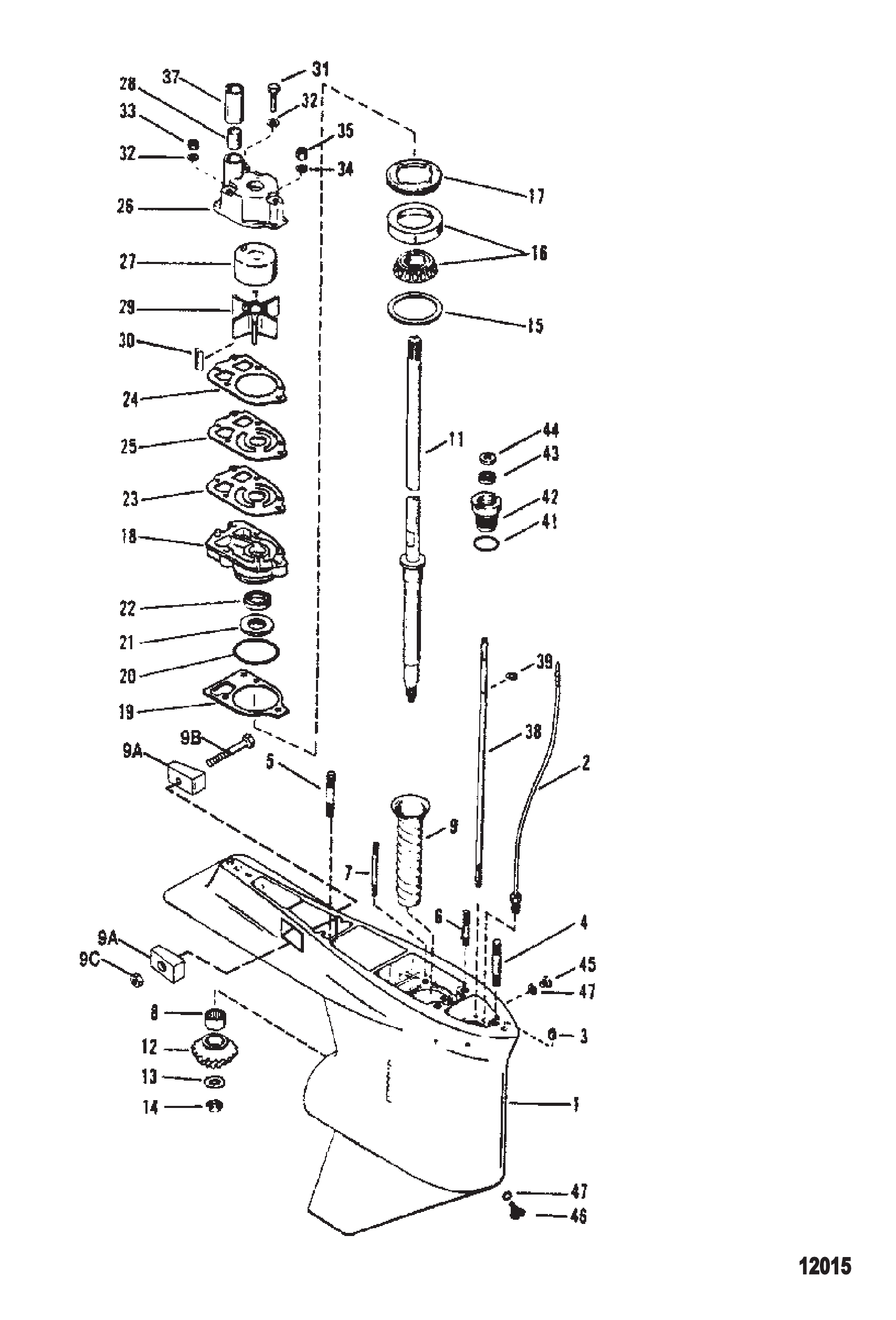

-	9148A27	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148A28	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T89	Корпус редуктора — CXL — серый	1
-	9148A30	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A31	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
47	78956	Кулачок переключения	1
47	789562	Кулачок переключения передач	1
48	89594A1	Толкатель в сборе	1
49	79911	Тяга привода сцепления	1
49	79911A1	Штанга	1
50	79910	Пружина	2
51	78910	Шайба	AR
52	78906	Палец	1
52	8M0084245	Штифт фиксатора пружины	1
53	14469	Стакан подшипника	1
53	14469T	Обойма подшипника	1
54	88957A1	Подшипник шариковый	1
54	88957T	Подшипник шариковый	1
55	NSS	NOT SOLD SEPARATE Reverse Gear (PART OF 43-18572A1 or 43-18475A1)	1
56	15844	Подшипниковый узел роликовый	1
57	78909	Палец фиксатора	2
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78962	Пружина	2
61	18572A1	Шестерня переднего хода в сборе (135/150)	1
61	18572T1	КОМПЛЕКТ ШЕСТЕРЕН	1
61	18475A1	Шестерня переднего хода в сборе (175/200)	1
61	18475T1	КОМПЛЕКТ ШЕСТЕРЕН	1
62	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
62	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
62	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
62	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
62	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
62	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
62	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
62	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
62	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
62	1761510	Регулировочная прокладка (.143)	AR
62	1761511	Регулировочная прокладка (.145)	AR
62	1761512	Регулировочная прокладка (.147)	AR
62	1761513	Регулировочная прокладка (.149)	AR
63	15841	Подшипник роликовый	1
64	17616	Упорное кольцо	1
65	31534	Уплотнительное кольцо	1
65	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
66	18447A2	Переходник подшипника в сборе	1
66	18447T2	АДАПТЕР В СБОРЕ	1
67	15843	Подшипник роликовый	1
67	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
68	18448	Шайба упорная	2
69	15842	Подшипник упорный	2
70	18446	Вал гребного винта	1
71	18444A1	Корпус подшипника в сборе	1
71	818896T2	ОБОЙМА ПОДШИПНИКА	1
72	30956	Подшипник игольчатый	2
72	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	2
73	76868	САЛЬНИК ВНУТРЕННИЙ	2
73	8M0248882	САЛЬНИК @5	2
74	79447	Шайба стопорная с усиком	1
75	79448	Фиксатор	1
75	8M2011027	ФИКСАТОР	1
76	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
77	31640A1	Пластина-триммер в сборе, корпус редуктора	1
77	31640Q4	ТРИММЕР	1
78	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
79	67891	Заливная пробка	1
79	8M0039169	ЗАЛИВНОЙ БЛОК	1
80	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
81	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
81	8M0204653	Гайка	2
82	13171	Ступица упорная	1
82	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
83	31211A2	Шайба шлицевая	1
83	31211Q03	ШАЙБА В СБОРЕ	1
84	816629	Стопорная шайба с усиком	1
84	816629Q	ШАЙБА СТОПОРНАЯ	1
85	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
85	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
86	423511	Шайба стопорная зубчатая	1
87	65210	ВИНТ (.375-16 x 1.00)	1
-	89238A2	Комплект сальников	1

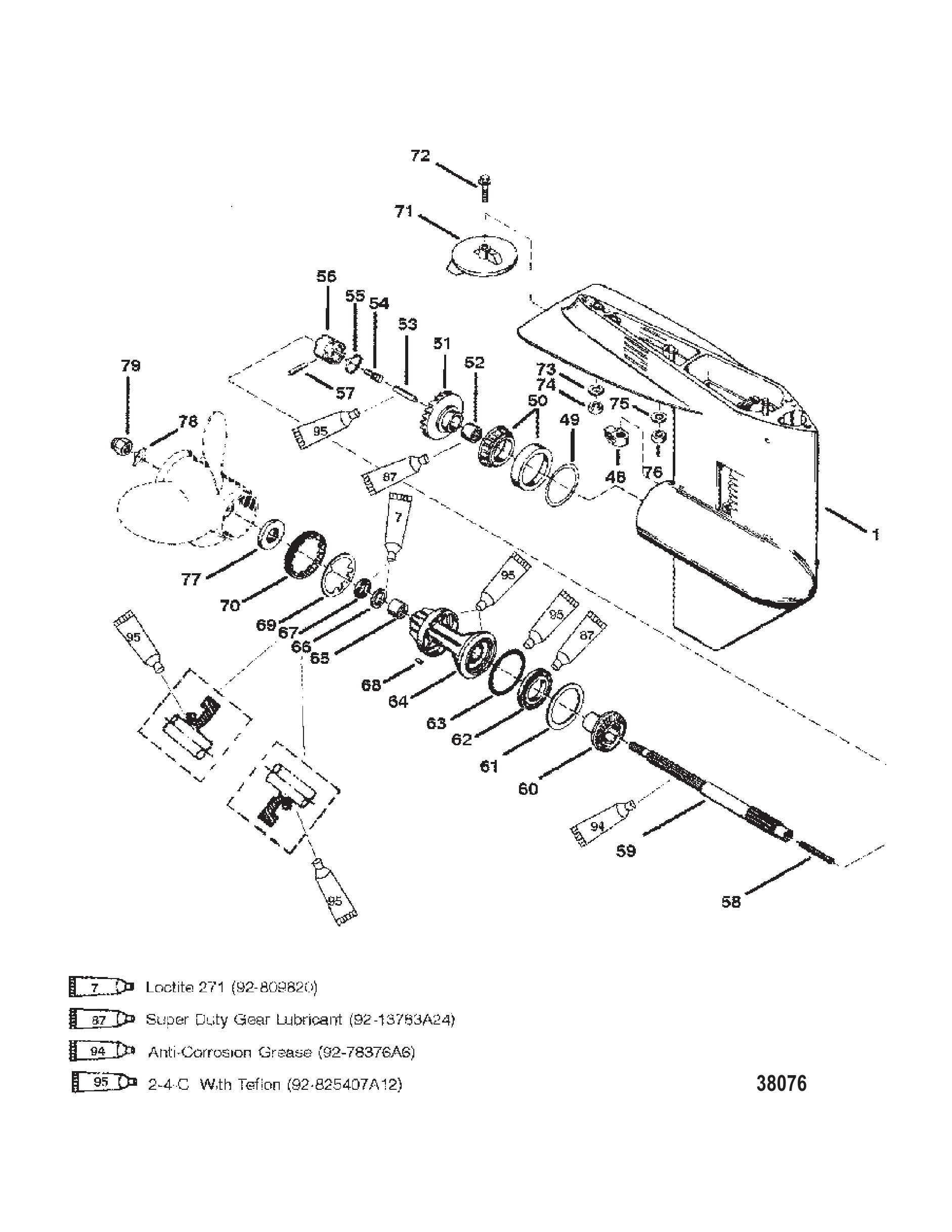

Рис. 22Редуктор с гребным валом - реверсивный 135/150/175/200 Gear Housing Propeller Shaft - Counter-135/150/175/200

REF	Номер детали	Наименование	Кол-во
-	9148A18	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)	1
-	9148A19	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)	1
-	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A20	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)	1
-	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
-	9148A21	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)	1
-	9148T88	ORD 1647-9148T82 Mercury / Quicksilver	1
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A9	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) TRACKER	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A10	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A13	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
48	78956	Кулачок переключения	1
48	789562	Кулачок переключения передач	1
49	89594A1	Толкатель в сборе	1
50	816520	Штанга привода сцепления	1
50	79911A1	Штанга	1
51	79910	Пружина	1
52	78910	Шайба	AR
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44102A2	Шестерня переднего хода в сборе (135/150) (включая шестерню заднего хода)	1
56	44104A2	Шестерня переднего хода в сборе (175/200/XR6/Magnum III) (включая шестерню заднего хода)	1
56	44104T2	КОМПЛЕКТ ШЕСТЕРЕН	1
57	73363	ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)	2
57	73363T	ПОДШИПНИК	2
57	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	NSS	NOT SOLD SEPARATE Reverse Gear (Part of 43-44102A2 or 43-44104A2)	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	31640A1	Пластина-триммер в сборе, корпус редуктора	1
73	31640Q4	ТРИММЕР	1
74	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
75	67891	Заливная пробка	1
75	8M0039169	ЗАЛИВНОЙ БЛОК	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
77	74727	Винт (.375-16 x 6.00) корпуса редуктора	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	816629	Стопорная шайба с усиком	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	89238A2	Комплект сальников	1
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

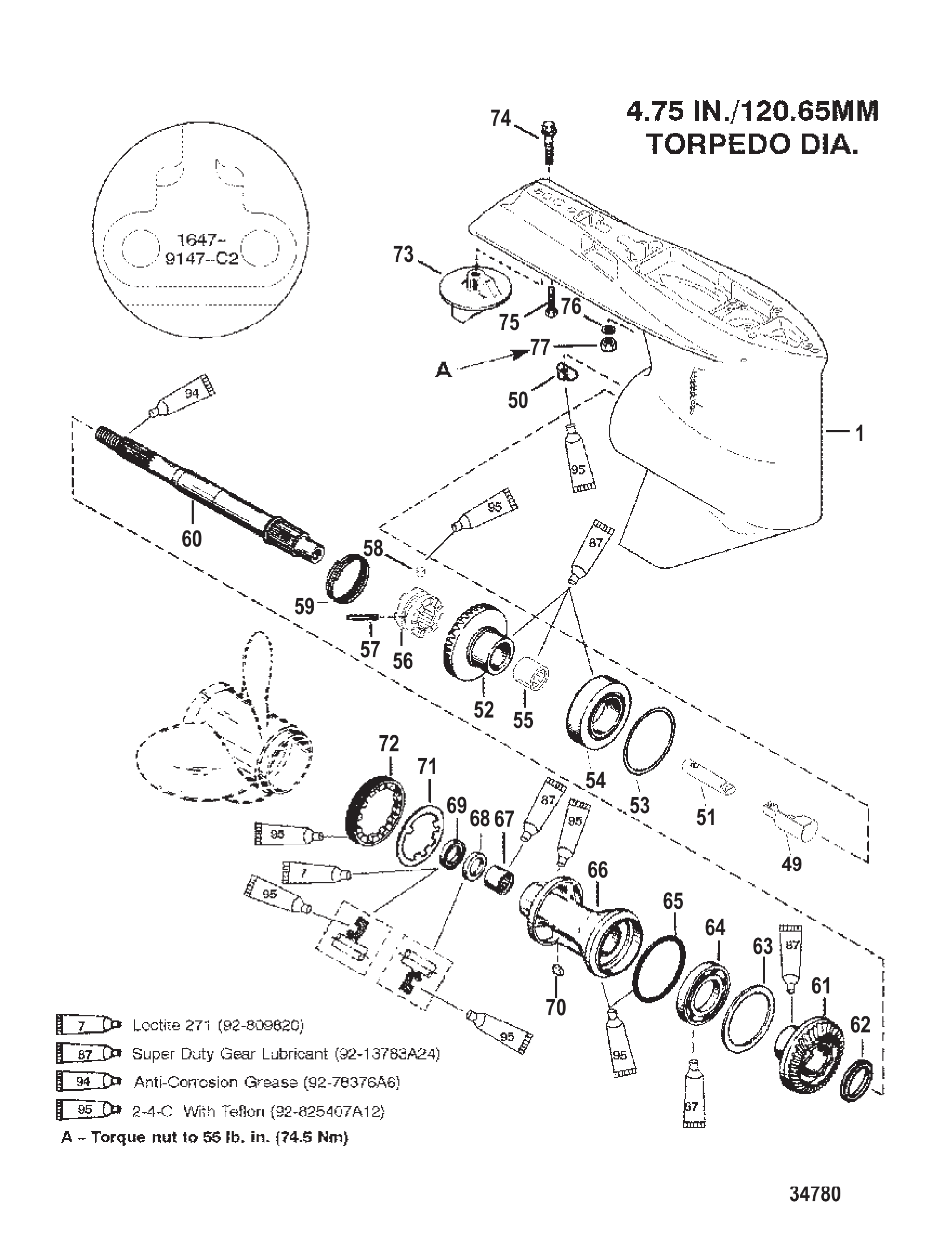

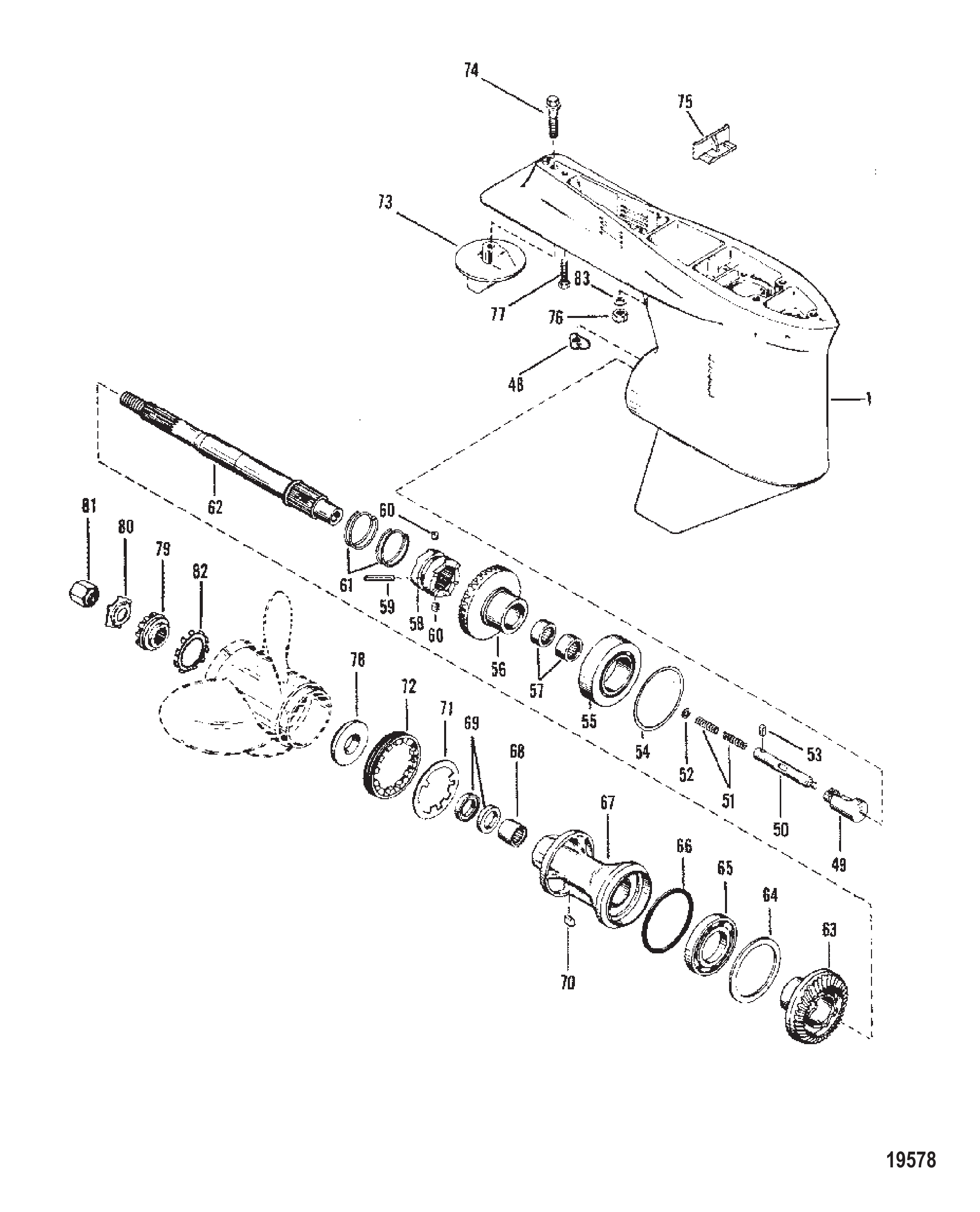

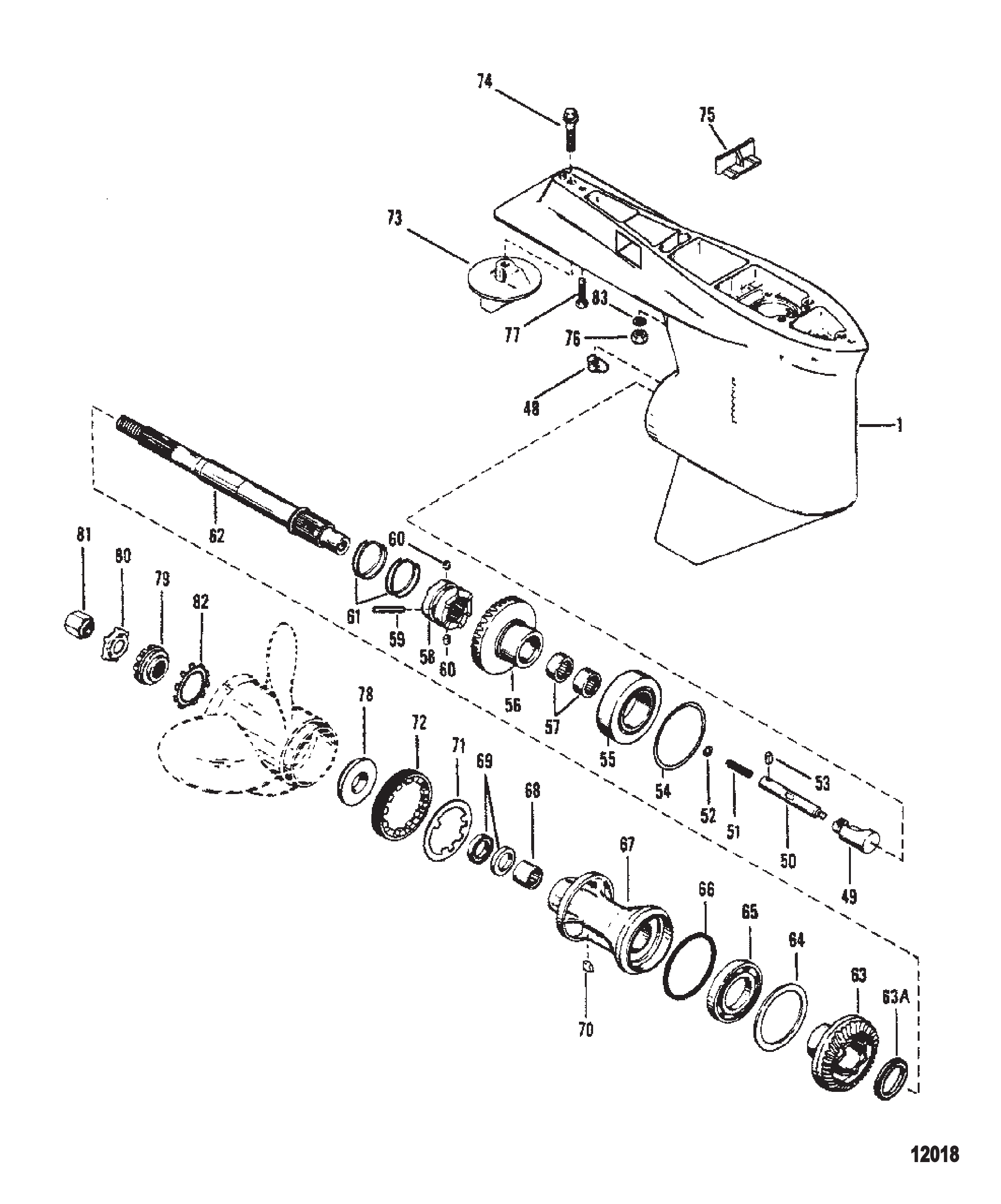

Рис. 23РЕДУКТОР ГРЕБНОГО ВАЛА - СТАНДАРТ-135/150/175/200 Gear Housing Propeller Shaft - Standard-135/150/175/200

REF	Номер детали	Наименование	Кол-во
1	18896A1	Комплект крышки	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	9841A7	МАХОВИК (ИСПОЛЬЗУЕТСЯ С ПОЗ. 1)	1
9	859238T16	УЗЕЛ МАХОВИКА	1
10	32417	ВИНТ (.250-28 x .625)	8
11	68997	ВИНТ (.312-24 x .750)	8
12	9610A5	СТАТОР (40 А)	1
13	90045	ВИНТ (#10-32 x 1.375)	4
14	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
15	96455A9	Пластина в сборе с триггером	1
16	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
17	79472	Стартер в сборе	1
17	893893	Стартер	1
18	56703	ВТУЛКА СТАРТЕРА	2
18	8M0034918	Втулка	2
19	68042	Упор резиновый	2
19	8M0043376	Упор	2
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
22	93388A2	Кабельный жгут чёрный от соленоида к стартеру	1
22	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
23	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1

Рис. 24МАХОВИК / СТАРТЕР Flywheel/Starter Motor

REF	Номер детали	Наименование	Кол-во
1	8745A5	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	99727A1	ШЕСТЕРНЯ Приводная	1
5	54196A6	Корпус в сборе	1
6	65800	НАБИВКА	1
7	67377	Кольцо уплотнительное коленчатого вала	AR
7	67377T	Кольцо уплотнительное	AR
7	78633	Кольцо уплотнительное - коленчатый вал (.139 толщина)	AR
8	88903	ПОДШИПНИК роликовый УДЕРЖИВАЕМЫЙ ПОДШИПНИК	2
8	88903T	ОБОЙМА Подшипника	2
9	67444	Кольцо стопорное подшипника	2
10	67445	Подшипник роликовый	2
8	93495	ПОДШИПНИК Роликовый КОЛЕНЧАТОГО ВАЛА	2
8	93495T	Роликовый подшипник	2
9	67444	Кольцо стопорное подшипника	2
11	7441A3	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7441T36	ПОРШЕНЬ-ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7443A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7443A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.015	AR
11	7445A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7445A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.030	AR
11	7442A3	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7442T36	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7444A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7444A12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.015	AR
11	7446A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7446T12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.030	AR
12	93481A12	Комплект поршневых колец — стандартный (стандартный)	1
12	78918A4	Комплект поршневых колец — .015 ремонтный (.015 ремонтный)	AR
12	85636A4	Комплект поршневых колец — .030 ремонтный (.030 ремонтный)	AR
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	8119A5	Шатун в сборе	6
14	8119A6	Комплект шатуна	6
15	93886	Винт (.312-28 x .875)	12
16	47247	ШАЙБА	12
16	8M0032839	Шайба @5	12
17	17514A1	Ремкомплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	67483	Подшипник игольчатый	174

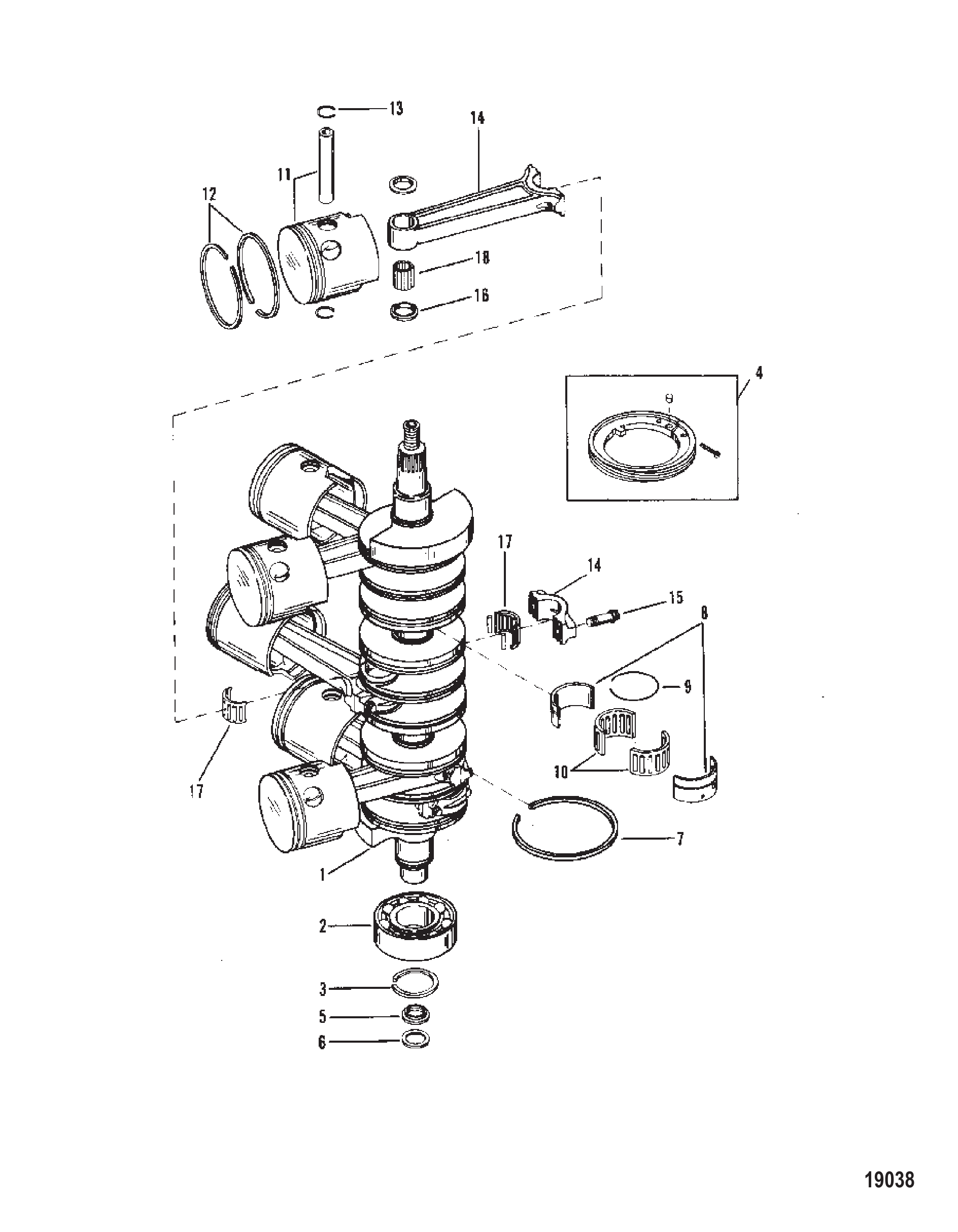

Рис. 25КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	9536A4	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	14513A2	Комплект зубчатого сектора привода	2
4	14513A09	Комплект зубчатого сектора привода	2
5	813073	Винт (#6-32 x .620) с внутренним шестигранником	2
6	813134	Гайка (#6-32) специальная	2
7	54196A6	Корпус в сборе	1
8	65800	НАБИВКА	1
9	67377	Кольцо уплотнительное коленчатого вала	8
9	67377T	Кольцо уплотнительное	8
10	16756A1	ПОДШИПНИК В СБОРЕ Роликовый КОЛЕНЧАТЫЙ ВАЛ	2
10	16756A6	Комплект подшипников	2
11	7441A3	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7441T36	ПОРШЕНЬ-ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7443A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7443A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.015	AR
11	7445A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7445A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.030	AR
11	7442A3	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7442T36	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7444A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7444A12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.015	AR
11	7446A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7446T12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.030	AR
11	8666A22	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	8666T42	ПОРШЕНЬ В СБОРЕ ПРАВЫЙ БОРТ СТАНДАРТНЫЙ	3
11	8666A36	ПОРШЕНЬ В СБОРЕ Правый борт (.015 РЕМОНТНЫЙ)	AR
11	8666A43	ПОРШЕНЬ В СБОРЕ ПРАВЫЙ БОРТ .015	AR
11	8667A22	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	8667T42	ПОРШЕНЬ В СБОРЕ ЛЕВЫЙ БОРТ СТАНДАРТНЫЙ	3
11	8667A36	ПОРШЕНЬ В СБОРЕ Левый борт (.015 РЕМОНТНЫЙ)	AR
11	8667A43	Поршень в сборе, левый, .015	AR
11	9738A2	Поршень в сборе (правый, стандартный)	3
11	9738T4	Поршень, правый, стандартный	3
11	9738A3	Поршень в сборе (правый, .015 ремонтный)	AR
11	9738A5	Поршень, правый, .015	AR
11	9737A2	Поршень в сборе (левый, стандартный)	3
11	9737T4	Поршень, левый, стандартный	3
11	9737A3	Поршень в сборе (левый, .015 ремонтный)	AR
11	9737A5	Поршень, левый, .015	AR
12	93481A12	Комплект поршневых колец — стандартный (стандартный)	1
12	78918A4	Комплект поршневых колец — .015 ремонтный (.015 ремонтный)	AR
12	85636A4	Комплект поршневых колец — .030 ремонтный (.030 ремонтный)	AR
12	18487A12	Комплект поршневых колец (стандартный)	1
12	815267A4	Комплект поршневых колец (.015 ремонтный)	AR
12	815515A12	Комплект поршневых колец (стандартный) (1-1/2 мм)	1
12	815268A4	Комплект поршневых колец (.015 ремонтный) (1-1/2 мм)	AR
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	8119A5	Шатун в сборе	6
14	8119A6	Комплект шатуна	6
15	93886	Винт (.312-28 x .875)	12
16	47247	ШАЙБА	12
16	8M0032839	Шайба @5	12
17	17514A1	Ремкомплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	67483	Подшипник игольчатый	174
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 26Коленчатый вал (номер поковки шатуна 636-8118) Crankshaft (Connecting Rod Forging # is 636-8118)

REF	Номер детали	Наименование	Кол-во
1	67245T	Кронштейн	1
2	67272	Кронштейн втулки	2
3	90435	ОПОРА	2
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
5	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
6	87076A4	Узел регулировки холостого хода	1
7	799831	Пластина	1
8	67274	Прокладка пластины воздушной заслонки к карбюратору	1
8	672741	ПРОКЛАДКА	1
9	68000	Винт (.250-28 x 1.00)	6
10	20583	Шайба шпильки крепления карбюратора	6
11	67275	Прокладка крышки	1
11	672751	ПРОКЛАДКА	1
12	67246T	Крышка	1
13	30720	Винт (.250-20 x 2.25)	2
14	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
14	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
16	90585	ПРОБКА (жиклёра)	1
17	67760	Тяга дросселя	1
18	67759	Рычаг дросселя	1
19	41049	РЫЧАГ дросселя	1
20	67749	Рычаг дросселя нижний	1
21	15124	ВИНТ (#10-32 x .750)	3
22	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	3
23	56681	ШАЙБА (.203 x .500 x .032)	3
23	8M0204666	ШАЙБА (.203 x .500 x .032)	3
24	67297	Штифт вильчатый	3
25	89302	Шайба (.203 x .406 x .040) винта крышки катушки	3
26	26953	ШПЛИНТ	3
27	67748	Ролик	1
28	69020	ВИНТ (#10-32 x .875)	2
28	690201	ВИНТ (#10-32 x .875)	2
29	38833	ШАЙБА	2
-	90484A88	Комплект прокладок

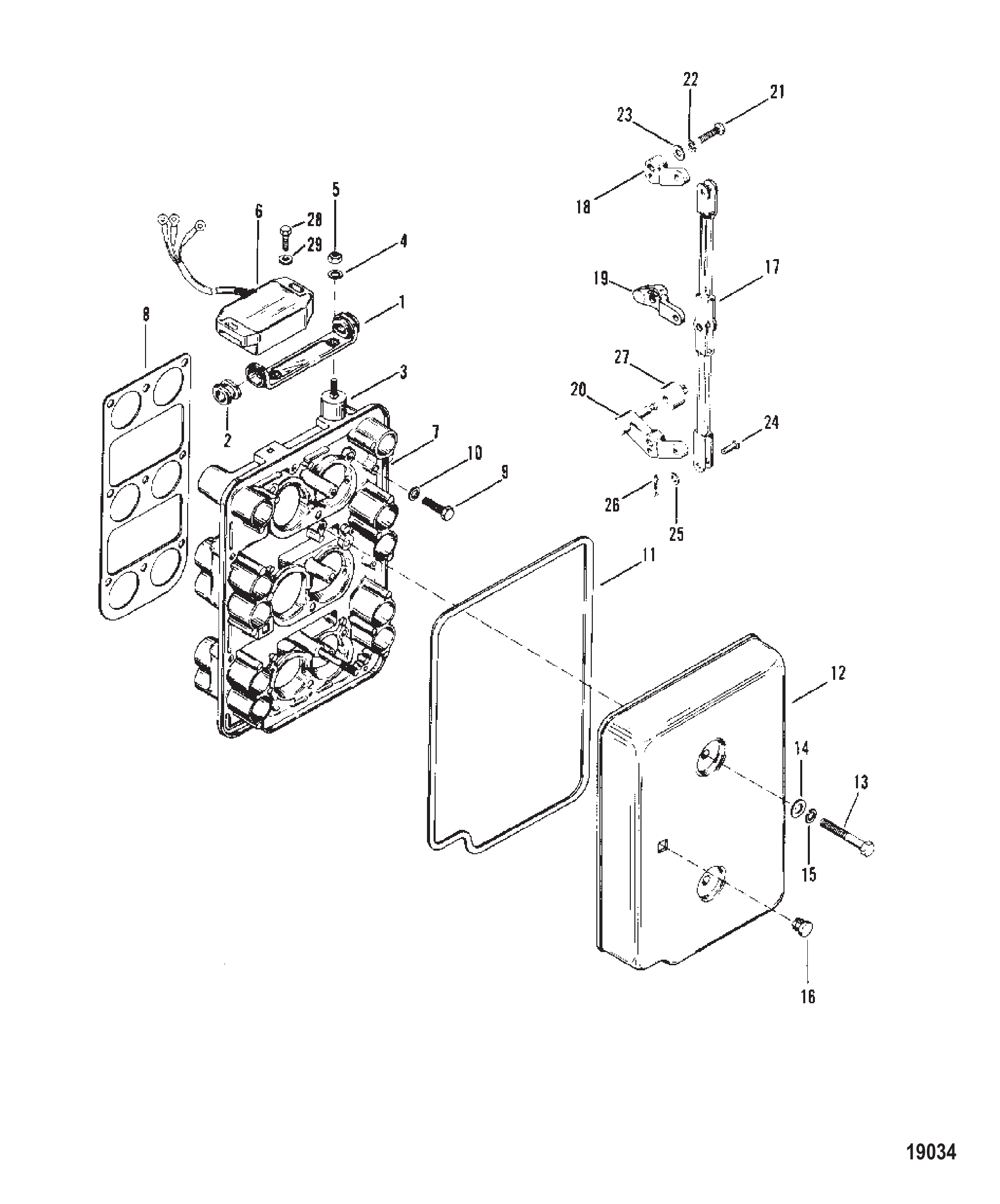

Рис. 27ЗАСЛОНКА И РЫЧАГИ ДРОССЕЛЯ Choke Plate and Throttle Levers

REF	Номер детали	Наименование	Кол-во
1	99659A21	Коллектор в сборе чёрный	1
1	99659A22	Коллектор в сборе серый	1
2	99616	Резьбовая пробка	11
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	11
3	41493A7	Цилиндр подъёма в сборе чёрный	1
3	41493A4	Цилиндр подъёма в сборе серый	1
3	41493A7	Цилиндр подъёма в сборе чёрный	1
3A	811600	Комплект направляющих	1
4	41492A1	Направляющая в сборе	1
5	41478A1	Ремонтный комплект	1
6	41482A2	Комплект обратного клапана	1
7	99638A1	Направляющая в сборе	2
7	8M0021648	Торцевая крышка в сборе	2
8	43397A6	Поршень/шток в сборе Power Trim левый	1
8	878413A1	Поршень в сборе	1
9	12184A1	Фильтр подъёма в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
10	878414T01	Поршень в сборе	1
11	13794	Штифт канавки цилиндра тримма (верхний)	1
11	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
11	19603	Штифт канавки	1
11	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
12	812843A1	Клапан в сборе	1
12	893929A01	Комплект предохранительного клапана	1
12A	812844	Стопорное кольцо E-образное	1
12A	815949001	Стопорное кольцо E-образное	1
13	4000327	ВИНТ (M6 x 14)	4
14	43450	Шайба	4
14	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
15	99642	Крышка	1
16	48462A2	Комплект уплотнительных колец	1
16	48462A4	Комплект уплотнительных колец	1
17	99609A1	Пробка в сборе	1
18	99641A1	Вал в сборе	1
18	99641A02	Вал в сборе	1
19	99616	Резьбовая пробка	2
19	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
20	4008820	ВИНТ (M6 x 20)	2
21	400256	СТОПОРНАЯ ШАЙБА (M6)	2
22	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
22	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
23	99625	Вал	1
23	99625002	Вал	1
24	43396A2	Анод в сборе	1
24	818298Q1	Комплект анода	1
25	4000330	ВИНТ (M6 x 25)	2
25	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
27	996301	Пластина-фиксатор	2
27	8M0045383	Ударная пластина	2
28	58643	Шайба стопорная (.375)	2
29	46335	ГАЙКА (.375-24)	2
30	814609A1	ЖГУТ ПРОВОДОВ В СБОРЕ Управление POWER TRIM	1
31	88808A22	ТРОС В СБОРЕ (6-3/8" - КРАСНЫЙ)	1
31	88808A23	ТРОС В СБОРЕ (24" - КРАСНЫЙ)	1
31	87379A14	Провод в сборе (2.750 дюйма)	1
32	22875	ЗАЖИМ	2
33	69205	С-ОБРАЗНАЯ ШАЙБА	2
33	8M0084613	Пружинная шайба	2
34	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
35	44431	Штифт канавки нижний	1
35	878267	Штифт	1
36	4000377	ВИНТ (M10 x 30)	6
37	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6

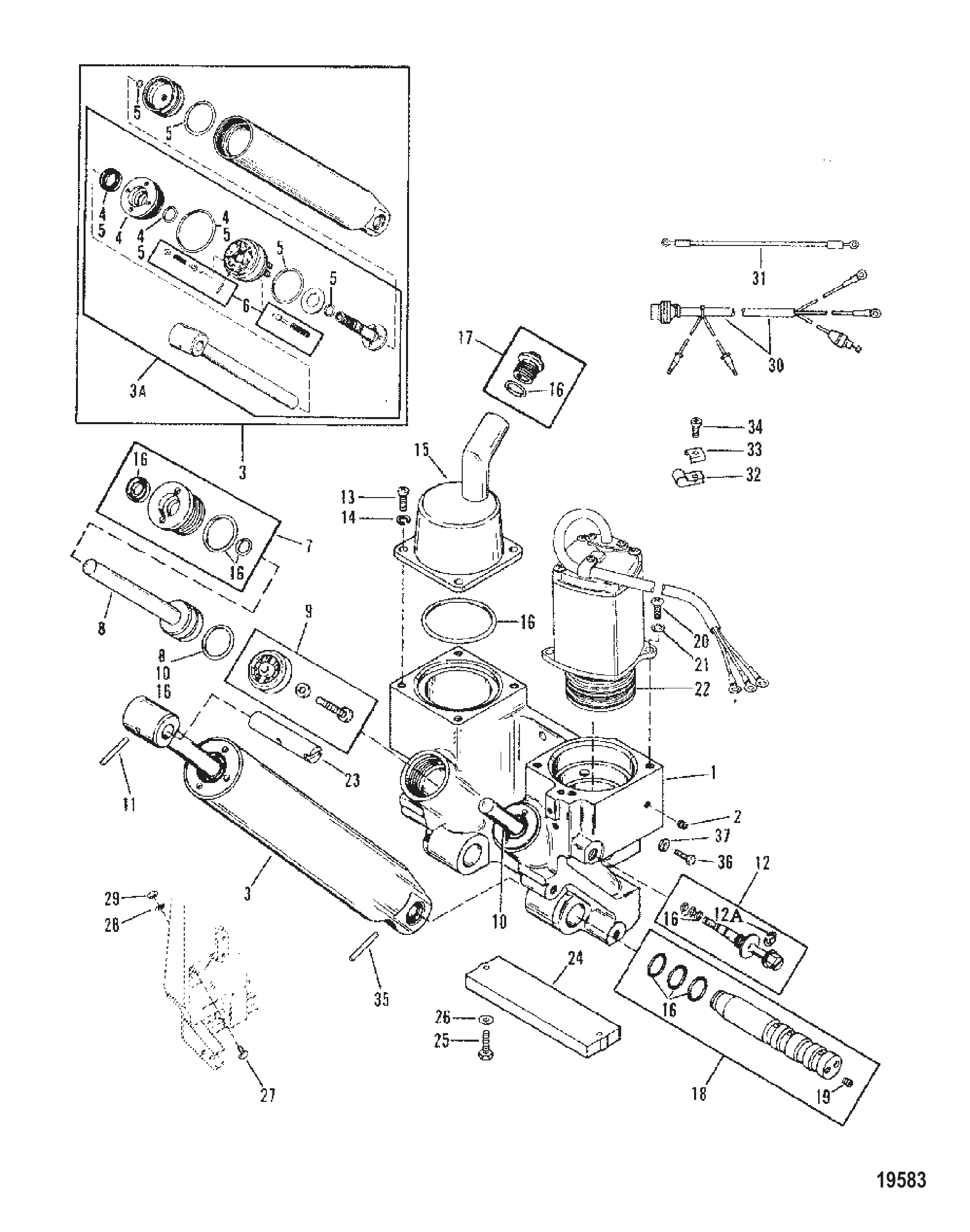

Рис. 28КОМПОНЕНТЫ ПОДЪЕМА-ОПУСКАНИЯ (КОНСТРУКЦИЯ I) Power Trim Components (Design I)

REF	Номер детали	Наименование	Кол-во
1	19587	Пластина крепления	1
2	30720	Винт (.250-20 x 2.25)	4
3	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
4	19661	Втулка	4
5	18736A8	Регулятор напряжения в сборе	1
5	18736A21	Регулятор в сборе	1
6	18717	Сальник	1
7	96158	Соленоид стартера	2
7	8M0185622	Соленоид	2
8	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
9	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	1
10	56374	ГАЙКА (.250-20)	3
10	8267098	Гайка (.250-20) нержавеющая сталь	3
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
12	94330	Гайка (.250-20) латунная	4
13	97861	Изолятор	2
14	88807A8	Кабель в сборе (3.50 дюйма), черный	2
15	88807A29	Кабель в сборе (чёрный-9 дюйм.)	1
16	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	43542	Крышка катушки зажигания	2
18	7370A13	Катушка зажигания в сборе	6
18	8M0230859	Катушка зажигания в сборе	6
19	90048	ВИНТ (#10-32 x 2.125)	12
20	90078	ГАЙКА (#10-32)	14
21	813715A9	Комплект проводов зажигания	1
22	63709A1	Комплект наконечника/клеммы свечи зажигания	6
23	136862	Свеча зажигания (NGK-BU8H)	6
23	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
24	45076	Гайка (#10-32) латунная клемма блока выключателя	12
25	88807A13	Трос в сборе	6
26	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
27	69738A9	Жгут проводов в сборе (2,4,6)	1
27	69739A6	Жгут проводов в сборе (1,3,5)	1
28	54676	ФИКСАТОР ДВУХПРОВОДНЫЙ	2

Рис. 29КАТУШКА ЗАЖИГАНИЯ / РЕГУЛЯТОР НАПРЯЖЕНИЯ Ignition Coil/Voltage Regulator

REF	Номер детали	Наименование	Кол-во
1	74897	Ось поворота	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	69560	Винт (.190-32 x 1.250) рукоятки переключения к валу	1
11	68219	Гайка (#10-32) нержавеющая сталь	1
12	48039	КРЫШКА	1
13	41095T	Рычаг управления дросселем	1
13	410952	РЫЧАГ	1
14	55337	Винт (.375-16 x 1.75)	1
14	818165	ВИНТ (.375-16 x 1.75)	1
15	55164	Втулка	1
16	55171	Втулка	1
17	68784	ПРУЖИНА	1
18	68410	ШАЙБА	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	22486	ВИНТ (.250-28 x .880)	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	20586	Гайка (.250-28) винта защелки	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	79949	Тяга управления дросселем	1
27	60572	ГИЛЬЗА	2
27	8M0221994	Штуцер	2
28	95791	Кулачок дроссельной заслонки	1
29	20353	Шпилька (.250-28 x 1.750)	1
30	26856	ВТУЛКА	2
31	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
32	41050	ПРУЖИНА возвратная дросселя	1
33	92032A2	Кронштейн крепления - тросы управления	1
33	814283A2	Кронштейн в сборе	1
34	98889	Защёлка	1
35	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
36	39618	РЫЧАГ НЕЙЛОНОВЫЙ - ФИКСАТОР ТРОСА ПЕРЕКЛЮЧЕНИЯ	1
36	87609A1	Комплект рычага	1
37	47175	ШТИФТ ФИКСИРУЮЩЕГО РЫЧАГА И КРЕПЛЕНИЯ КРЫШКИ	3
38	90211	КРЫШКА НЕЙЛОНОВАЯ - ТРОС ПЕРЕКЛЮЧЕНИЯ	1
39	65799T	Тяга фиксатора рычага к крышке	1
39	87609A1	Комплект рычага	1
40	53167	ВИНТ (.312-18 x .880)	3
40	53167T	ВИНТ .312-18X .88	3
41	37896	НАПРАВЛЯЮЩИЙ БЛОК ТЯГИ	1
42	20099	Пружина	1
43	67073A1	Тяга в сборе	1
44	52100	Износостойкая пластина	1
45	38279	ЗАЩЕЛКА	1
45	8M0036768	ЗАЩЕЛКА	1
46	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
47	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
48	79932A7	Узел вала переключения передач (длинный)	1
48	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
48	79932A8	Узел вала переключения передач (удлиненный)	1
48	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
49	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
50	26600	Втулка	1
51	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
52	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
53	39519	ЧАШКА	1

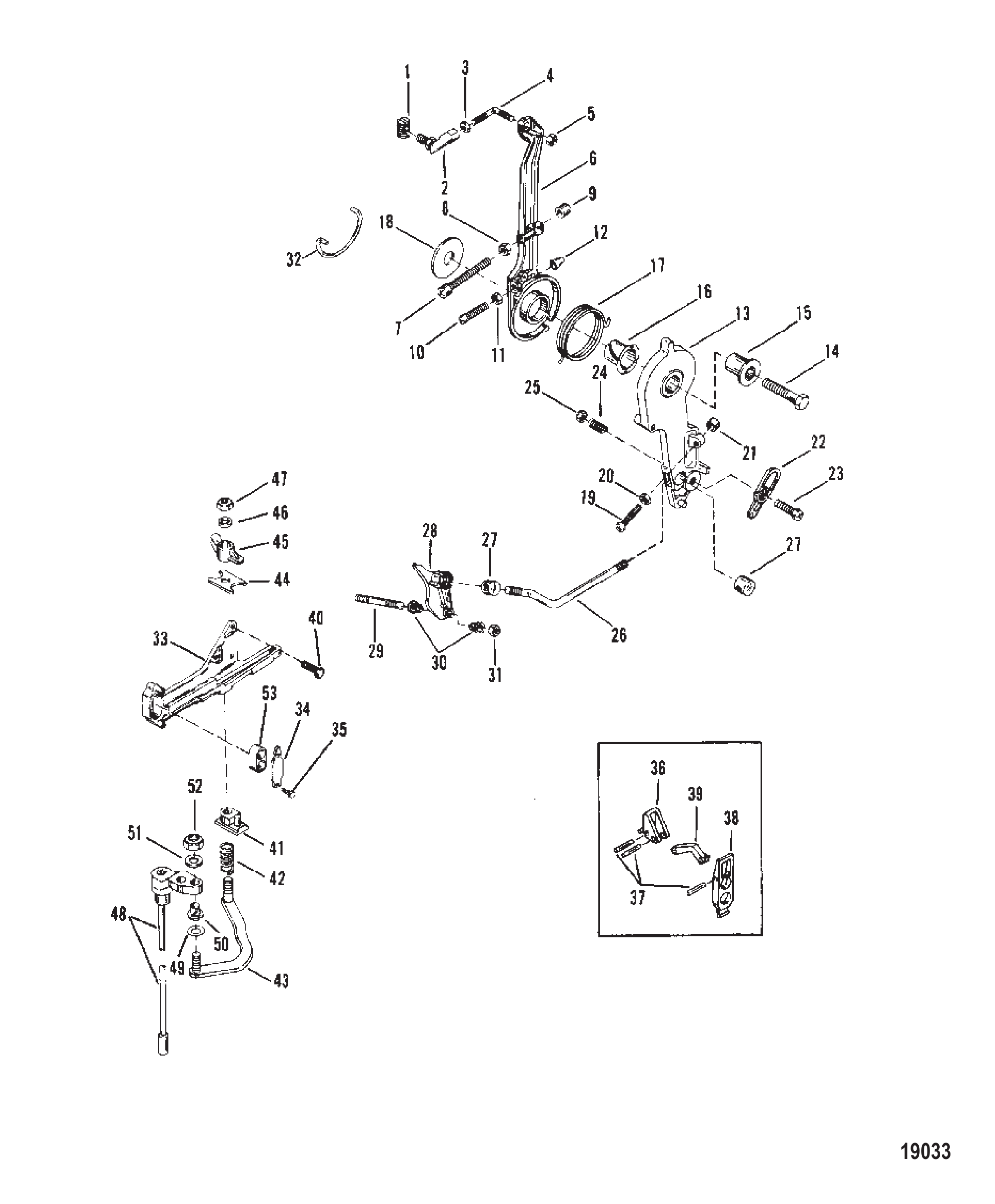

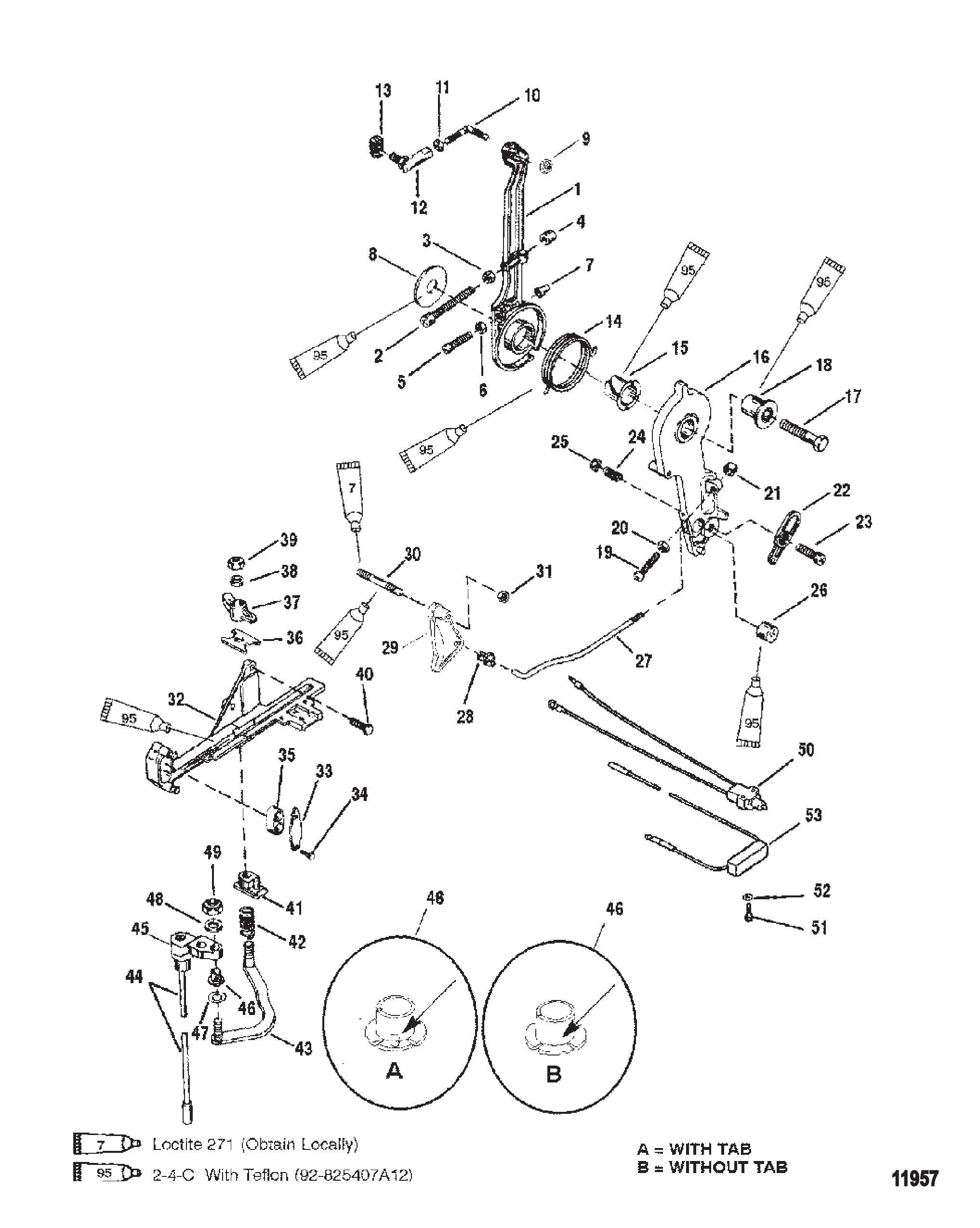

Рис. 30Рычаг дросселя и вал переключения передач Throttle Lever and Shift Shaft

REF	Номер детали	Наименование	Кол-во
1	821889A31	Ограничитель оборотов	1
2	823147A3	Жгут проводов в сборе, ограничитель оборотов	1
3	826580	КРОНШТЕЙН	1
4	76213	Винт (.250-20 x 1.120)	2
5	40011109	Винт (M5 x 25) нержавеющая сталь	2
6	62568	Винт (#10-16 x .375)	1
7	801402	Комплект для смазки	1
7	30500A2	КОМПЛЕКТ СМАЗКИ	1
8	37721	Сальник выпускной трубки	1
8	37721001	Сальник @2	1
9	77177A1	Основание водяного насоса в сборе	1
10	79831	Сальник масляный	1
11	90562	САЛЬНИК (1.254 x .312)	1
12	35973	ШТИФТ НАПРАВЛЯЮЩИЙ	2
13	19553	Прокладка нижняя	1
14	54705	ЛИЦЕВАЯ ПЛАСТИНА	1
14	32768	ЛИЦЕВАЯ ПЛАСТИНА	1
15	19551	Прокладка верхняя	1
16	89983	Крыльчатка	1
16	89983T	Крыльчатка	1
17	56662	ШПОНКА ПРИВОДА КРЫЛЬЧАТКИ	1
17	8M0032837	Шпонка @5	1
18	77822A1	Корпус водяного насоса в сборе	1
19	48753	Вставка	1
20	38452	САЛЬНИК Резиновый	1
21	38453	ШАЙБА Нейлоновая	1
22	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
22	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
23	13438	Гайка (.250-28)	3
23	8267119	Гайка (.250-28)	3
24	20273	Кольцо уплотнительное резиновое	1
-	85491A90	Комплект прокладок	1
-	79831A1	Комплект сальников	1
-	77177A3	Комплект водяного насоса	1

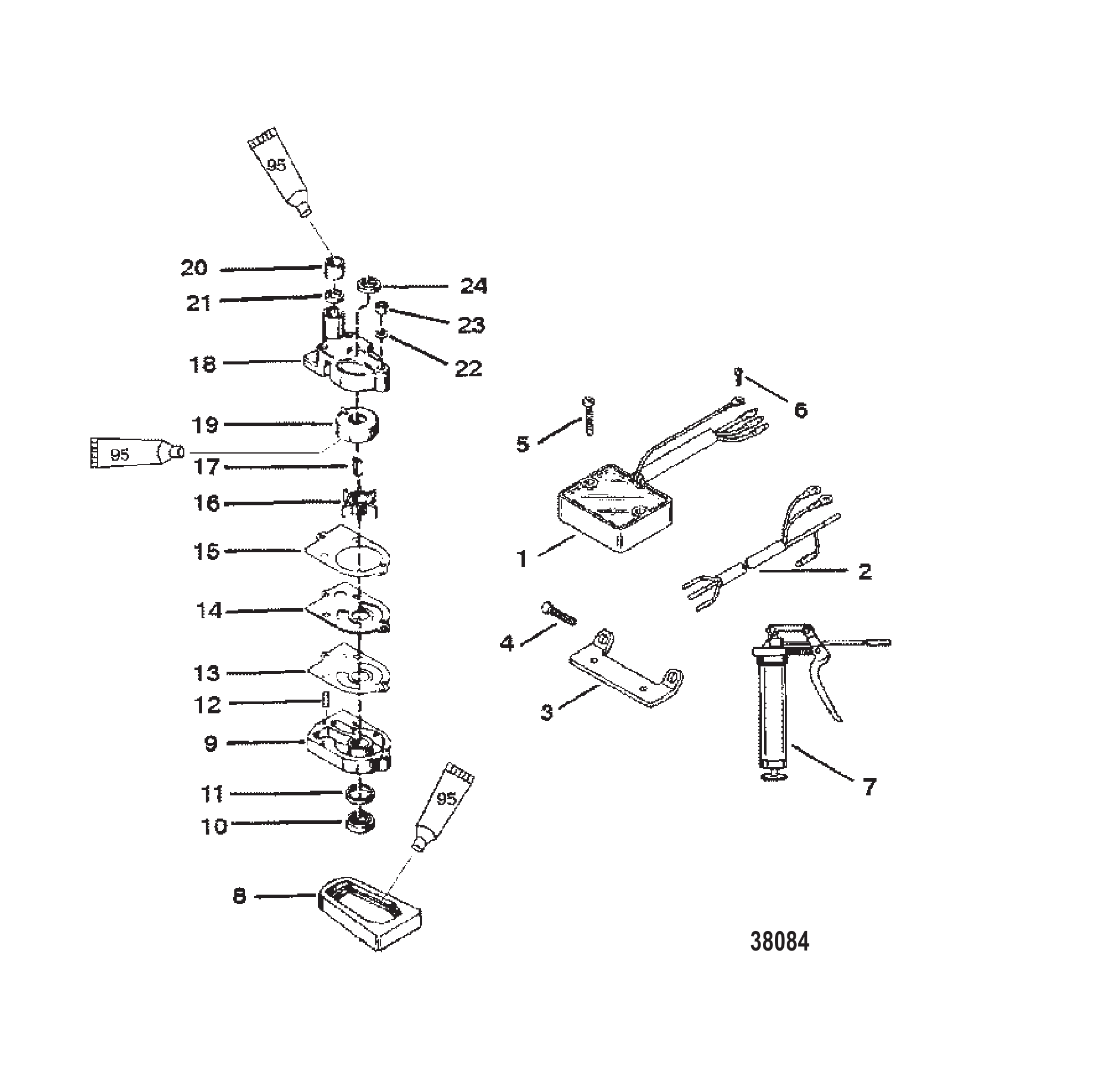

Рис. 31КОМПЛЕКТУЮЩИЕ ЖИКЛЕРОВ JET COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	17771	ОПОРА	1
2	59702	ВИНТ (.250-28 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
3	88404	Шайба стопорная	4
4	78862A2	Комплект уплотнений	1
4	19624A1	Комплект уплотнений	1
5	71565A2	Труба в сборе	1
6	17776	МУФТА	1
7	817040	Винт (.375-24 x 2.75)	1
8	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
9	90092	ВИНТ	1
9	856722	Винт	1
10	34863	ГАЙКА (.375-24)	2
10	8M0204726	Гайка (.375-24) латунная	2
11	42100	ШАЙБА СТОПОРНАЯ	2
12	37984	ГАЙКА (.875-14) Система наклона	2
12	8M0041651	ГАЙКА (.875-14)	2
13	811290	АККУМУЛЯТОР	1
14	817372	Кронштейн	1
15	16862	Винт (.250-10 x 1.25)	4
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
16	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
17	4000383	ВИНТ (M10 x 70)	2
18	4002319	ШАЙБА	4
19	13914	Гайка (M10) шпильки корпуса редуктора	2
19	40140	ГАЙКА (M10)	2
20	8112891	Привод	1
20	828588A2	Комплект привода	1
21	94319	Винт (.375-24 x 1.5)	1
22	17405	Проставка	2
23	34863	ГАЙКА (.375-24)	3
23	8M0204726	Гайка (.375-24) латунная	3
24	14000	Винт (.375-24 x 1.25)	1
24	849838	ВИНТ (.375-24 x 1.250)	1
25	92876A4	Тяга в сборе	1
26	68300	Шайба (..88 x .39 x .06)	1
27	4000330	ВИНТ (M6 x 25)	2
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
28	43450	Шайба	2
28	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	2
29	8268336	Гайка (M6)	2
29	401386	ГАЙКА (M6) Нержавеющая сталь	2
30	811292	ХОМУТ	1
31	818182	ВИНТ	2
32	400263	ГАЙКА (M5)	2
33	811291	КРОНШТЕЙН	1
34	38601	ВИНТ (.250-28 x 1.250)	4
35	197491	Хомут	1
36	18211	Реле-выключатель	1
37	18244A1	Жгут проводов в сборе	1
38	18124	ВИНТ (#10-32 x .750)	1
39	90329	ВТУЛКА	1
40	309772	Проставка	1
41	816994	Кронштейн	1
42	42118	ШАЙБА	1
43	29488	ГАЙКА (#10-32)	1
43	8M0204718	Гайка	1
44	81563024	Наклейка	1

Рис. 32КОМПОНЕНТЫ ГИДРОУСИЛИТЕЛЯ РУЛЯ (ДУ) POWER STEERING COMPONENTS (REMOTE)

REF	Номер детали	Наименование	Кол-во
-	17996	ЭМБЛЕМА ЛЕВЫЙ БОРТ/ПРАВЫЙ БОРТ	2
-	179061	ЭМБЛЕМА ЗАДНЯЯ, SEA RAY	2
1	9742A16	Верхний кожух в сборе (черный)	1
1	9742T88	Верхний кожух в сборе, черный	1
1	9742A17	Верхний кожух в сборе (серый)	1
1	9743T11	ВЕРХНИЙ КОЖУХ	1
2	812784	Сальник	1
3	813566	Сальник	1
3	815478	САЛЬНИК	1
4	813670	Шумоизоляция (боковая)	1
4	814823	Шумоизоляционное покрытие	1
5	813671	Шумоизоляция (верхняя)	2
5	814837	Шумоизоляционное покрытие	2
6	18755A1	Передний щиток в сборе (ЧЕРНЫЙ) (Без наклеек)	1
6	18755A2	Передний щиток в сборе (СЕРЫЙ) (Без наклеек)	1
7	813562	Сальник	1
8	48409	Винт (#10-16 x .625) нержавеющая сталь	4
9	42118	ШАЙБА	4
10	184741	Кронштейн	2
11	18506	Втулка уплотнительная	3
11	18506001	Втулка уплотнительная	3
12	28636	ВИНТ (.250-20 x .750)	8
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	8
14	813096	Крюк	2
14	813096A2	Комплект крючка	2
15	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
16	813074	Ролик	2
16	8M0207770	Ролик @3	2
17	13194	Кольцо стопорное	2
18	813553	Пластина	1
18	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	1
19	187021	Фиксатор	1
20	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
20	893763	Кронштейн фиксатора ролика	1
21	813552	Проставка	1
21	813076A2	Комплект рукоятки	1
22	31984	ВИНТ (.312-18 x 1.375)	2
23	67980	Гайка (.312-18)	2
23	82670910	ГАЙКА (.312-18) Нержавеющая сталь	2
24	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
24	47341A11	Комплект шнура с рукояткой ручного запуска	1
25	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
25	8M0042642	Шайба (.323 x .562 x .063)	2
-	813096A1	Комплект задней защелки	1

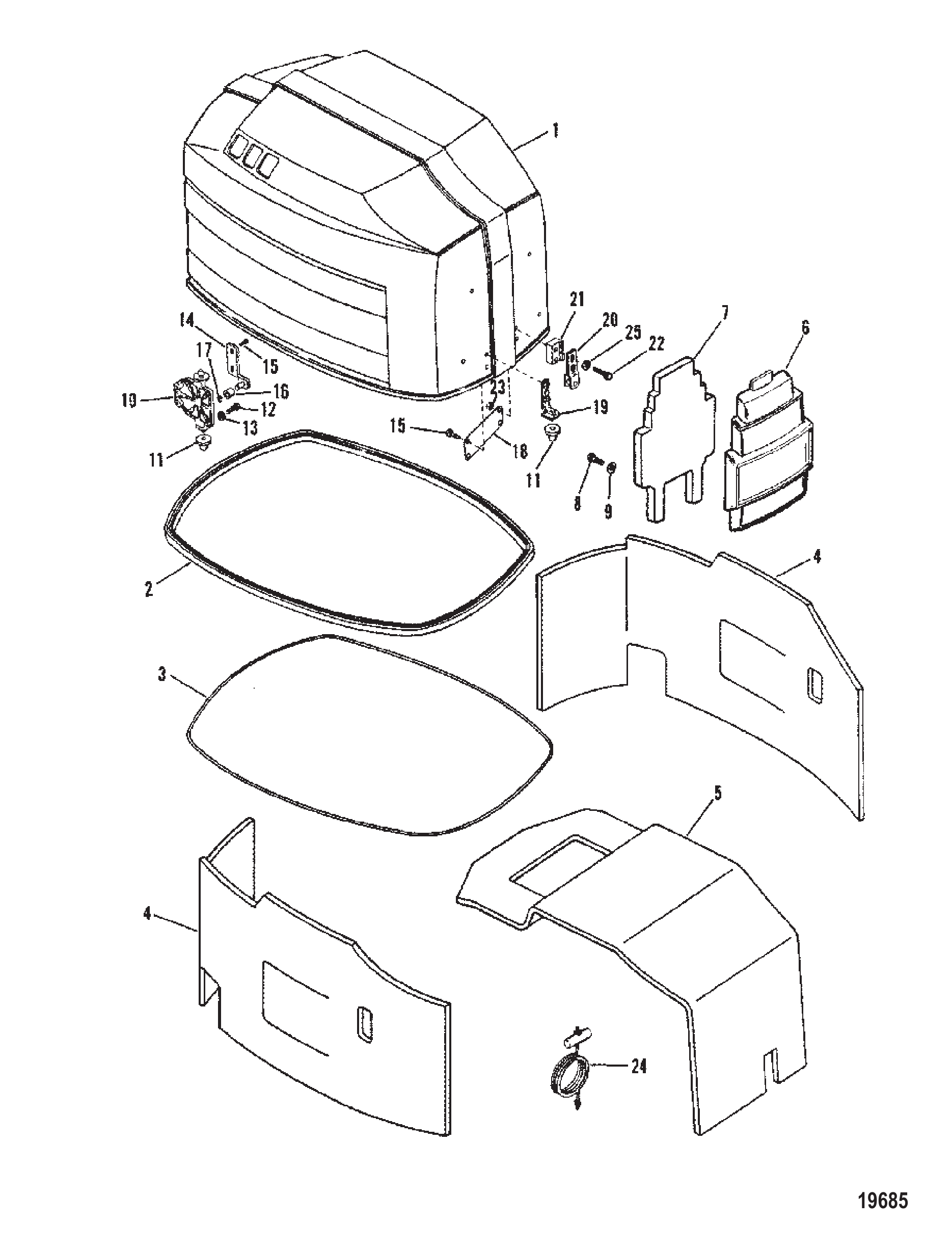

Рис. 33ВЕРХНИЙ КОЖУХ И ПЕРЕДНИЙ ЩИТ Top Cowl and Front Shield

REF	Номер детали	Наименование	Кол-во
-	830250T3	Насос в сборе гидроподъёма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	22740	ЗАЖИМ	2
20	878609	Винт (#10-16 x .600)	1
21	69205	С-ОБРАЗНАЯ ШАЙБА	1
21	8M0084613	Пружинная шайба	1

Рис. 34Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	9148A69	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG)(ЧЕРНЫЙ)	1
-	9148A72	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (ЧЕРНЫЙ)	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A70	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A73	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG)(СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
-	9148A76	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A77	Корпус редуктора в сборе встречного вращения (X-LONG)(СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1

Рис. 35ТАБЛИЦА РЕДУКТОРОВ (S/N-0G437999 И РАНЕЕ) Gear Housing Chart (S/N-0G437999 & Below)

REF	Номер детали	Наименование	Кол-во
1	8711A19	БЛОК ЦИЛИНДРОВ	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	6
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	20033	Штифт направляющий установочный	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	77065	ВИНТ (.312-18 x 2) КРЫШКА СТАРТЕРА ДВИГАТЕЛЯ	2
11	815549	ВИНТ (.312-18 x 2.00)	2
11A	99448	Втулка	1
12	66717	ВИНТ (.375-16 x 3.250)	8
12	74824	Винт (.312-18 x 1.250)	6
13	8454A1	КРЫШКА ТОРЦЕВАЯ В СБОРЕ ВЕРХНЯЯ	1
13	8454T1	КРЫШКА ТОРЦЕВАЯ В СБОРЕ	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
15	74248	ПОДШИПНИК РОЛИКОВЫЙ ТОРЦЕВОЙ КРЫШКИ (ВНУТР. ДИАМ. 1.50)	1
15	74248T	ПОДШИПНИК	1
16	41953	Сальник	1
13	8454A2	Концевая крышка верхняя в сборе	1
13	8454T2	Концевая крышка в сборе	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
15	93496	ПОДШИПНИК Роликовый	1
15	93496T	Подшипник	1
16	41953	Сальник	1
17	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
17	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
18	24220	ВИНТ (.190-24 x .190) УСТАНОВОЧНЫЙ - БЛОК ЦИЛИНДРОВ	2
19	38407	ПРОБКА (.500-14)	1
20	15094	ШПИЛЬКА (.190-32 x 1.870)	1
21	15093	ШПИЛЬКА (#10-32 x 1.00)	2
21	8M0034435	ШПИЛЬКА	2
22	67269	Проставка	1
23	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	6
23	8M0204663	ШАЙБА @5	6
24	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	6
25	73651	ГАЙКА ШПИЛЬКИ КРЫШКИ МАХОВИКА	3
25	816874	Барашковая гайка (#10-32)	3
26	42248	Кронштейн	1
26	422482	Кронштейн	1
27	49668	Винт (.250-20 x .750)	2
28	7809A1	Крышка торцевая в сборе	1
28	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
29	62700	Кольцо уплотнительное (3.237 x .103)	1
30	41953	Сальник	2
31	28636	ВИНТ (.250-20 x .750)	4
32	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
33	64022	Винт (.250-20 x 2.125)	1
34	64015	Гайка (.250-20) клеммы стартерного соленоида	1
35	26852	ЗАГЛУШКА Нейлоновая	1
35	66517	ОГРАНИЧИТЕЛЬ БЛОКА ЦИЛИНДРОВ (ДРЕНАЖ)	1
-	90484A88	Комплект прокладок	1
-	41282A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	41282T88	PH 135/150 Mercury / Quicksilver	1

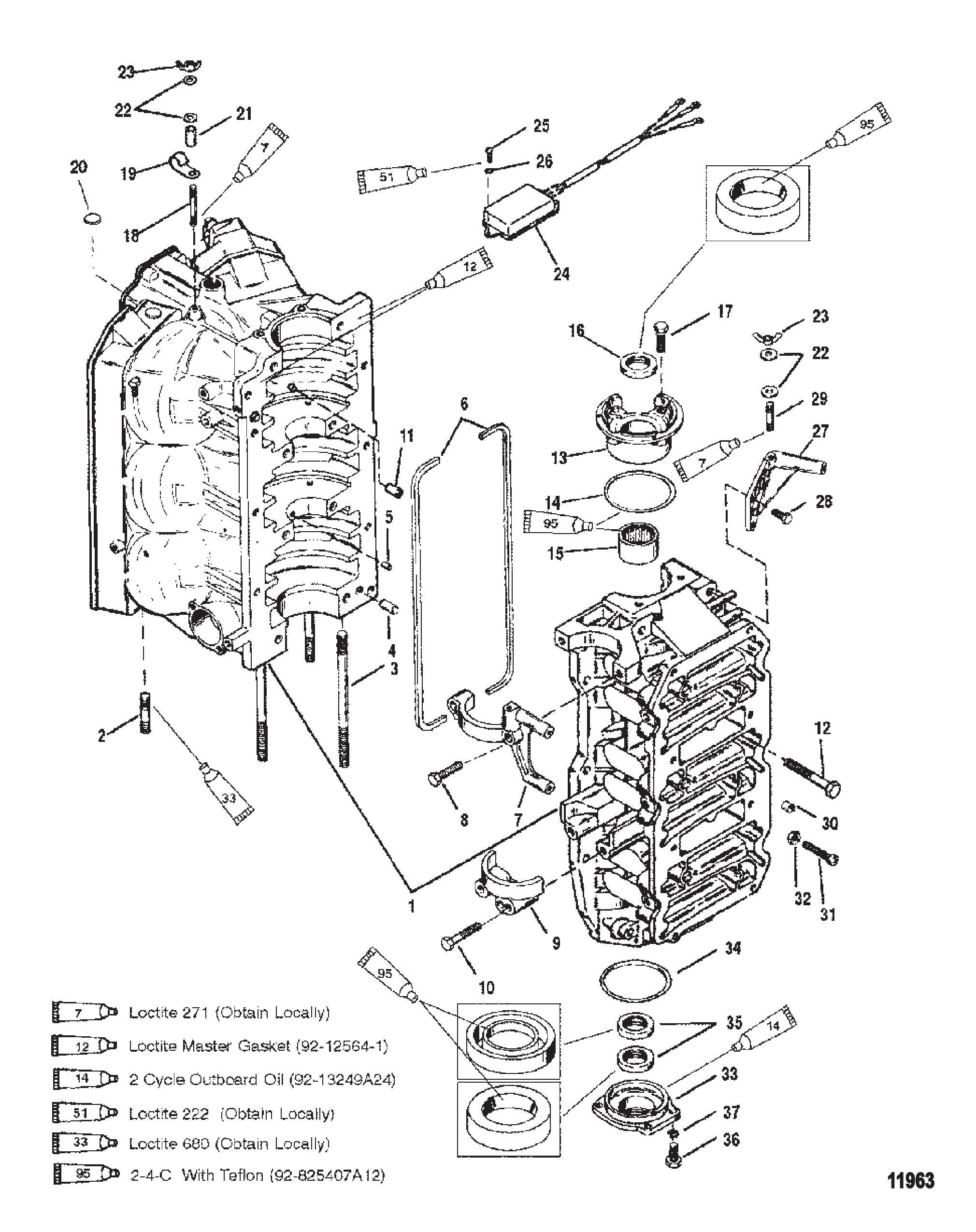

Рис. 36БЛОК ЦИЛИНДРОВ И КРЫШКИ CYLINDER BLOCK AND END CAPS

REF	Номер детали	Наименование	Кол-во
1	86322A7	Трос в сборе (1.50 фута) чёрный	1
1	86323A5	Трос в сборе (1.50 фута) фиолетовый	1
2	825338A3	Прибор контроля дифферента, белая шкала, чёрные деления, чёрный ободок	1
2	895292Q41	Указатель дифферента, чёрная шкала, оранжево-белые деления, чёрный ободок	1
3	79480	Кронштейн	1
4	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
5	79888	Патрон лампы	1
6	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
7	68878A6	Звуковой сигнал в сборе	1
8	68879	КРЫШКА	1
9	79697	Проставка	2
9	8M0084588	Проставка	2
10	26427	Шайба	4
11	35401	ВИНТ (#10 x 1.00)	2
12	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1
13	19674A1	Выключатель аварийного останова в сборе	1
13	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
14	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
15	813679	Переходник	1
16	15920Q54	ШНУР В СБОРЕ	1
17	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
18	18321	Хомут крепёжный	1
19	24676	ШАЙБА (.200 x .440 x .032)	2
20	68219	Гайка (#10-32) нержавеющая сталь	4
21	79146	Фиксатор	3
22	816311T	СТЯЖКА (8.00 дюймов)	AR
23	812497A2	Диод в сборе	1
23	898289A72	Комплект диода-шнура двойной	1
24	11149A2	Трос в сборе (6.00 дюймов)	1

Рис. 37ПРИБОРЫ INSTRUMENTATION

REF	Номер детали	Наименование	Кол-во
1	858576T03	Корпус в сборе с приводным валом	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	9035016	Шпилька (M10 x 190)	4
3	8M0034462	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
4	8M0214963	Шайба	5
5	40140	ГАЙКА (M10)	5
6	85822A15	Датчик скорости в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
7	433351	Соединитель 90 градусов - с Vibraseal	1
8	85822	Соединитель прямой	1
8	85822T	Разъём прямой	1
9	44343T1	Опора	2
10	42973	БОЛТ (M12 x 154)	2
10	898835001	Винт (M12 x 154)	2
11	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
12	43528	Гайка (M12) болта нижней опоры	2
12	8M0204662	Гайка	2
13	88238A10	Кабель заземления в сборе	2
14	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
15	858916T	Хомут	2
16	4010725	ВИНТ (M8 x 25)	4
17	858745	Крышка	4
17	8M0142713	Крышка опоры	4
18	859550	ВТУЛКА	1
19	24873	ШТИФТ УСТАНОВОЧНЫЙ	1
20	855622	ШТУЦЕР	1
21	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
22	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	8M0084244	Штифт установочный, .375 x .620	1
22	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
23	813745	Проставка	1
24	816311T	СТЯЖКА (8.00 дюймов)	2

Рис. 38Картер редуктора Driveshaft Housing

Номер детали	Наименование	Кол-во
814698	Каталог запчастей 40 л.с./30 водомёт	1
814323A90	Комплект наклеек	1
814323A94	Комплект наклеек	1
814323A96	Комплект наклеек	1
814323A96	Комплект наклеек	1
822166A92	Комплект наклеек	1
810462A94	Комплект наклеек	1
810462A97	Комплект наклеек	1
810462A97	Комплект наклеек	1
826324A95	Комплект наклеек	1
826324A97	Комплект наклеек	1
826324A97	Комплект наклеек	1
815626A93	Комплект наклеек	1
824732A94	Комплект наклеек	1
824732A96	Комплект наклеек	1
826323A95	Комплект наклеек	1
826323A96	Комплект наклеек	1
826323A96	Комплект наклеек	1
10118970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10134970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10160970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1

Рис. 39ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ MISCELLANEOUS INFORMATION

REF	Номер детали	Наименование
-	811286	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 6/8/9.9/15 Л.С.
-	12048930	Руководство владельца (чёрное)
-	14138930	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (СЕРОЕ)
-	14012A89	КОМПЛЕКТ НАКЛЕЕК (9.9/210 SAILPOWER)
-	12836A89	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ - 6 ПО 9.9)
-	13478A88	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-15)
-	810458A92	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ - 6 ПО 15)
-	822787A93	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ 8 SAILMATE)
-	808560A03	КОМПЛЕКТ НАКЛЕЕК
-	808522A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-6)
-	808522A00	КОМПЛЕКТ НАКЛЕЕК
-	808526A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ -8)
-	808526A00	КОМПЛЕКТ НАКЛЕЕК
-	12836A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ- 9.9)
-	12836A00	КОМПЛЕКТ НАКЛЕЕК
-	808523A94	КОМПЛЕКТ НАКЛЕЕК (9.9 SAILPOWER)
-	808523A96	КОМПЛЕКТ НАКЛЕЕК
-	13478A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-15)
-	13478A00	КОМПЛЕКТ НАКЛЕЕК
-	808524A94	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ-6)
-	808524A03	Комплект наклеек
-	808545A94	Комплект наклеек (серый-8)
-	808545A03	Комплект наклеек
-	808560A94	Комплект наклеек (8 SAILMATE)
-	808560A03	КОМПЛЕКТ НАКЛЕЕК
-	808525A94	Комплект наклеек (серый-9.9)
-	808525A03	Комплект наклеек
-	808546A94	Комплект наклеек (серый-15)
-	808546A03	Комплект наклеек

Рис. 40ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	92876A6	Комплект удлинения для двух двигателей	1
1	78862A2	Комплект уплотнений	1
1	19624A1	Комплект уплотнений	1
2	71565	Труба направляющая троса	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	177291	КРОНШТЕЙН	2
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	14000	Винт (.375-24 x 1.25)	4
11	849838	ВИНТ (.375-24 x 1.250)	4
12	34863	ГАЙКА (.375-24)	4
12	8M0204726	Гайка (.375-24) латунная	4
13	97933A1	Рым рулевого управления	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	979322	Трубка	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1

Рис. 41КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ Dual Engine Extension Kit

REF	Номер детали	Наименование	Кол-во
1	67245T	Кронштейн	1
2	67272	Кронштейн втулки	2
3	90435	ОПОРА	2
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
5	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
6	87076A4	Узел регулировки холостого хода	1
7	799831	Пластина	1
8	67274	Прокладка пластины воздушной заслонки к карбюратору	1
8	672741	ПРОКЛАДКА	1
9	68000	Винт (.250-28 x 1.00)	6
10	20583	Шайба шпильки крепления карбюратора	6
11	67275	Прокладка крышки	1
11	672751	ПРОКЛАДКА	1
12	67246T	Крышка	1
13	30720	Винт (.250-20 x 2.25)	2
14	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
14	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
16	90585	ПРОБКА (жиклёра)	1
17	67760	Тяга дросселя	1
18	67759	Рычаг дросселя	1
19	41049	РЫЧАГ дросселя	1
20	67749	Рычаг дросселя нижний	1
21	15124	ВИНТ (#10-32 x .750)	3
22	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	3
23	56681	ШАЙБА (.203 x .500 x .032)	3
23	8M0204666	ШАЙБА (.203 x .500 x .032)	3
24	67297	Штифт вильчатый	3
25	89302	Шайба (.203 x .406 x .040) винта крышки катушки	3
26	26953	ШПЛИНТ	3
27	67748	Ролик	1
28	69020	ВИНТ (#10-32 x .875)	2
28	690201	ВИНТ (#10-32 x .875)	2
29	38833	ШАЙБА	2
-	90484A88	Комплект прокладок

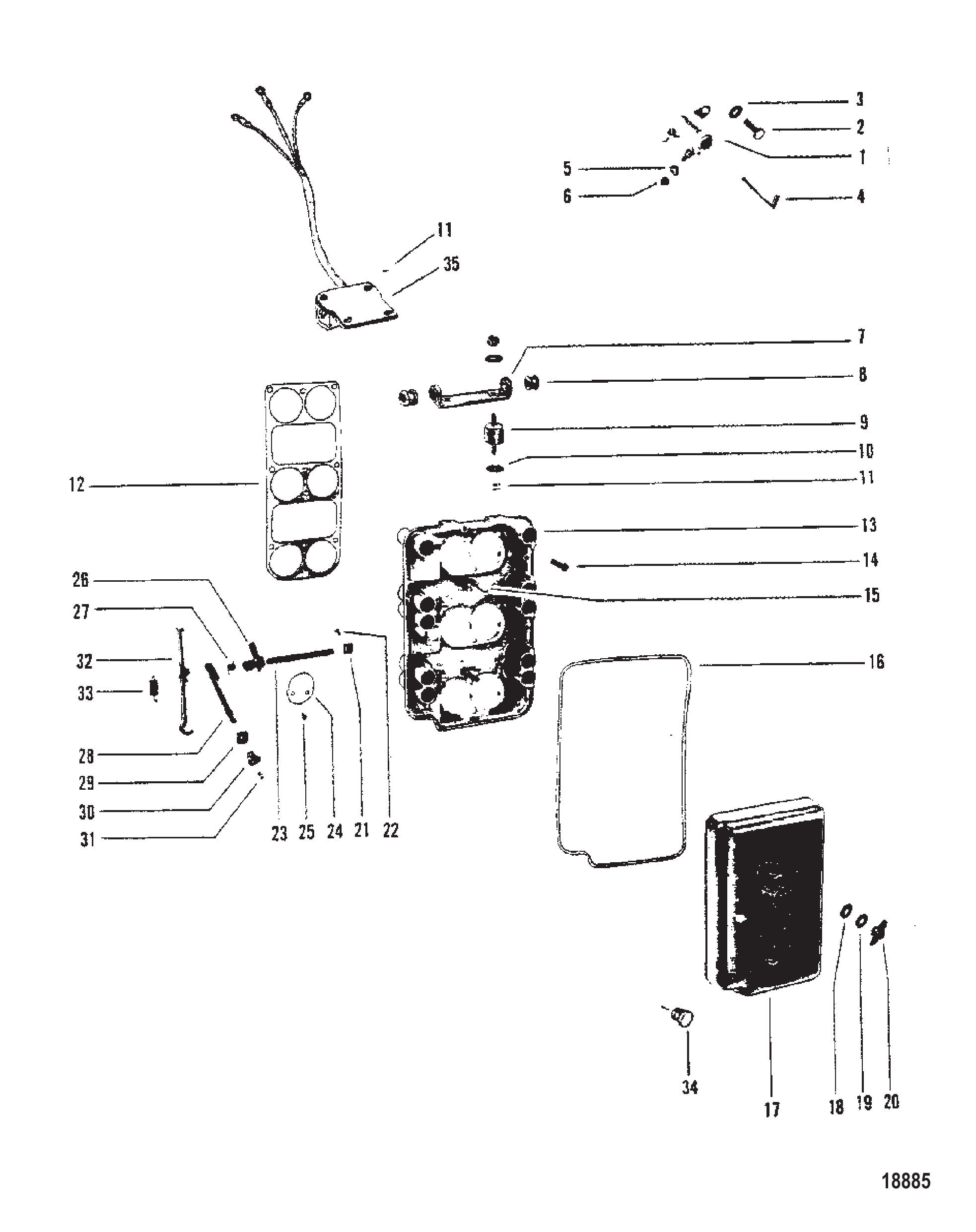

Рис. 42ЗАСЛОНКА ХОЛОСТОГО ХОДА И РЫЧАГИ ДРОССЕЛЯ CHOKE PLATE AND THROTTLE LEVERS

REF	Номер детали	Наименование	Кол-во
-	881368T1	Стартер в сборе	1
-	881368T2	Стартер в сборе	1
1	804314T	Статор	1
2	804313T	Якорь	1
3	881369T1	Щёткодержатель в сборе	1
4	804316	Комплект щёток	1
5	804317	Пружина	4
6	881370T	Кронштейн	1
7	804337	ВИНТ (M4 x 16)	2
8	804335	СКВОЗНОЙ БОЛТ (M6 x 120)	2
9	804321T1	Комплект шестерён	1
10	804322	Муфта	1
11	804330	КОМПЛЕКТ ШАЙБ	1
12	804324	Кронштейн	1
13	804326	Зубчатый венец	1
14	804327	Прокладка	1
15	804325	Подшипник	1
16	804323	Вал шестерни	1
17	804329	ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ	3
17	804329001	Промежуточная шестерня	3
18	804328	Кронштейн	1
19	804331T	Крышка	1
20	804336	БОЛТ (M6 x 52)	2
21	804319	Шестерня	1
22	804320	Комплект упора шестерни	1
23	804332	КОМПЛЕКТ РЫЧАГА	1
24	804334	КРЫШКА	1
25	881371T	Реле стартера	1
25	881371T1	Реле стартера	1
25	881371T1	Реле стартера	1
26	804605	БОЛТ (M8 x 45)	3
27	881373	Клемма	1
28	881377	Стопорная шайба	1
29	82382M	Гайка	1
30	881372	Гайка	1
31	881374	Крышка	1

Рис. 43СТАРТЕР STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
-	826729A2	Узел триммера и наклона в сборе	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	823552F	Цилиндр в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
4	823553T	Шток поршня подъёма	1
5	811606	Комплект направляющих	1
5	878239A02	Комплект торцевой крышки цилиндра наклона	1
6	811607A1	Ремонтный комплект	1
7	811610A1	Комплект обратного клапана	1
7	823553T	Шток поршня подъёма	1
8	99638A1	Направляющая в сборе	2
8	8M0021648	Торцевая крышка в сборе	2
9	43397A6	Поршень/шток в сборе Power Trim левый	1
9	878413A1	Поршень в сборе	1
9	43398A3	Поршень/шток в сборе Power Trim правый	1
9	878414T01	Поршень в сборе	1
10	12184A1	Фильтр подъёма в сборе	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	811612A2	Комплект уплотнительных колец	1
13	811612A3	Ремкомплект уплотнительных колец	1
14	811617F	Насос	1
14	811617T1	НАСОС	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	43450	Шайба	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	811611	Крышка	1
19	828710	Шарнир привода	1
20	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
20	878265A4	Мотор тримма	1
21	828709	Винт (длинный)	2
21	881768A1	Комплект винт/шайба	2
21	811616	Винт короткий	2
22	811614	Вал в сборе	1
22	8M0142997	Ремкомплект вала наклона	1
23	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
24	44431	Штифт канавки нижний	1
24	878267	Штифт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	996251	Вал	1
26	99625002	Вал	1
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	4000377	ВИНТ (M10 x 30)	6
31	4002319	ШАЙБА	6
32	26550	Хомут	2
33	817626	Винт (#10-16 x .380)	2
33	878607	Винт (#10-16 x .375)	2
34	69205	С-ОБРАЗНАЯ ШАЙБА	2
34	8M0084613	Пружинная шайба	2
35	996301	Пластина-фиксатор	2
35	8M0045383	Ударная пластина	2
36	58643	Шайба стопорная (.375)	2
37	46335	ГАЙКА (.375-24)	2

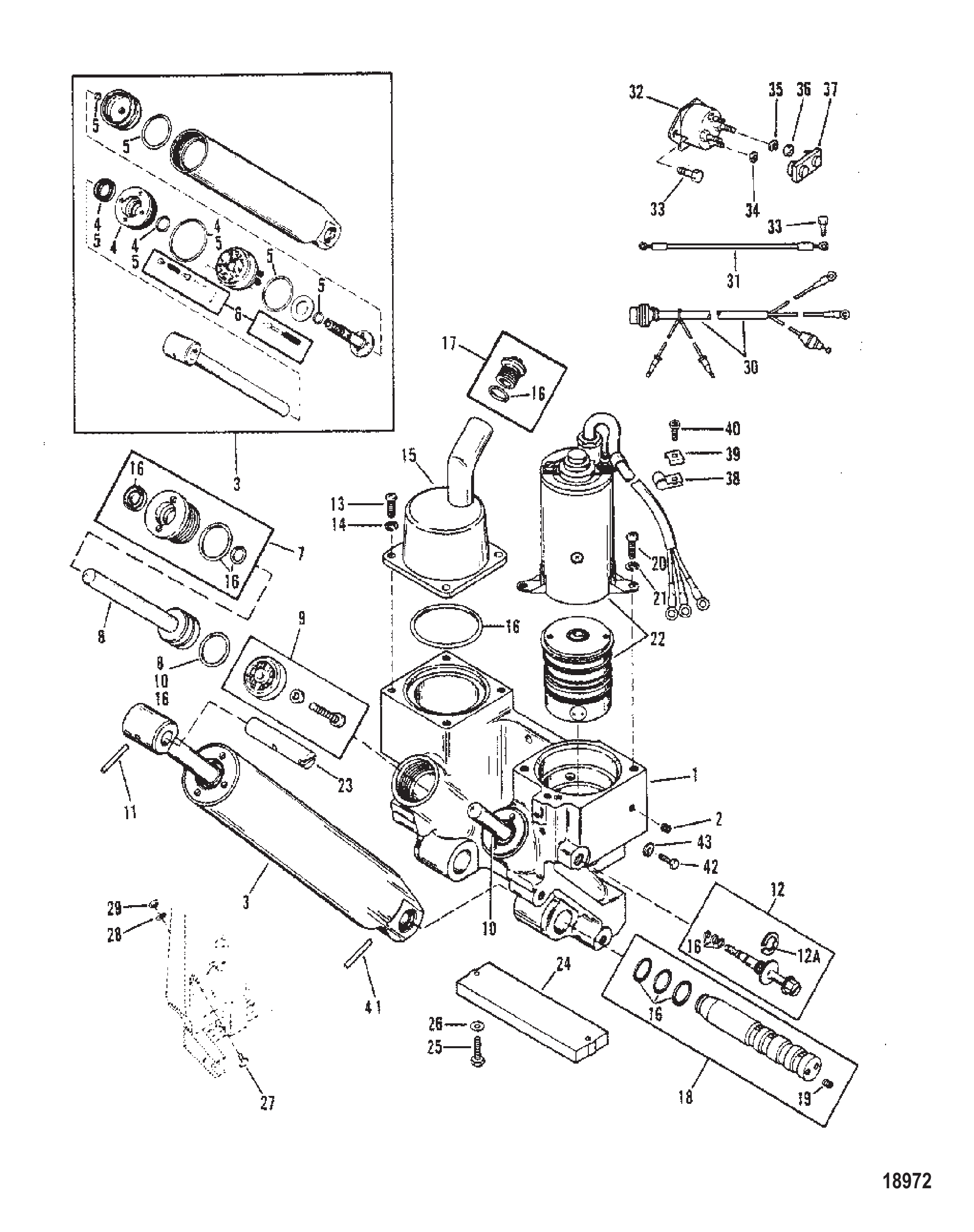

Рис. 44Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
1	9242A33	Карбюратор (верхний) - (WH-40)	1
1	9242A34	Карбюратор (средний) - (WH-40)	1
1	9242A35	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-40)	1
1	7563A10	Карбюратор (верхний) - (WH-35)	1
1	7563A11	Карбюратор (средний) - (WH-35)	1
1	7563A12	Карбюратор (нижний) - (WH-35)	1
1	7563A13	КАРБЮРАТОР (ВЕРХНЯЯ ЧАСТЬ) - (WH-38)	1
1	7563A14	КАРБЮРАТОР (СРЕДНЯЯ ЧАСТЬ) - (WH-38)	1
1	7563A15	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-38)	1
2	6249	ЖИКЛЁР ГЛАВНЫЙ (.096)	6
2	8423	Жиклёр (.094) воздушный (.094)	6
2	6680	Жиклёр (.078) (WME1/2)-115 WME-14	6
3	NSS	NOT SOLD SEPARATE Gasket-Cover Plate	3
4	6032	КРЫШКА ПЛАСТИНЫ	3
5	NSS	NOT SOLD SEPARATE Screw-Cover Plate	15
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	3
6	7823	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ (ЦЕНТР/НИЗ)	1
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	2
7	NSS	NOT SOLD SEPARATE Screw-Fuel Bowl	18
8	6025	ПРОБКА (ГЛАВНЫЙ ЖИКЛЁР)	6
9	NSS	NOT SOLD SEPARATE Gasket-Main Jet	6
10	4216	Жиклёр (.064) главной топливной системы	6
10	6246	ЖИКЛЁР (.048)	6
10	6028	ЖИКЛЁР (.050)	6
10	6359	ЖИКЛЁР (.052)	6
10	6201	ЖИКЛЁР (.080)	6
11	NSS	NOT SOLD SEPARATE Screw-Float Pin	6
12	NSS	NOT SOLD SEPARATE Gasket--Inlet Needle and Seat	6
13	7824	ИГЛА/СЕДЛО В СБОРЕ ВПУСКНЫЕ	6
14	NSS	NOT SOLD SEPARATE Gasket-Nozzle Boss	6
15	9267	Поплавок	6
16	NSS	NOT SOLD SEPARATE Pin-Float Lever	6
17	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
18	4541	Винт-пробка - канал жиклёра главной топливной системы	6
19	NSS	NOT SOLD SEPARATE Gasket-Bleed Jet Plug	6
20	5213	Жиклёр главный (.056)	6
20	7831	ГЛАВНЫЙ ЖИКЛЕР ТОПЛИВНЫЙ (.058) (XR6/MAGNUM III)	6
20	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	6
20	5317	Жиклёр (.046)	6
20	6246	ЖИКЛЁР (.048)	6
21	6027	ВИНТ	3
22	67752	Рычаг дросселя	3
23	NSS	NOT SOLD SEPARATE Spring-Throttle Return	3
24	6031	ПРОСТАВКА	3
25	6022	ВАЛ	3
26	NSS	NOT SOLD SEPARATE Ring-Retainer-Throttle Shaft	3
27	6023	КЛАПАН ДРОССЕЛЬНЫЙ (WH-40) (WH-48)	6
27	9496	Клапан дроссельной заслонки (WH-32)	6
27	9545	Клапан дроссельной заслонки (WH-38) (WH-35)	6
28	NSS	NOT SOLD SEPARATE Screw-Throttle Valve	12
-	6452	РЕМКОМПЛЕКТ ПРОКЛАДОК	1
-	8506	Ремонтный комплект карбюратора WH-48	1
-	7826	РЕМОНТНЫЙ КОМПЛЕКТ WH-38	1

Рис. 45Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	15110A1	Тахометр 6K	1
2	79101T	Кронштейн крепежный	1
3	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
4	79888	Патрон лампы	1
5	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
6	86322A7	Трос в сборе (1.50 фута) чёрный	1
6	86323A5	Трос в сборе (1.50 фута) фиолетовый	1
7	15113A4	УКАЗАТЕЛЬ ТРИММА	1
7	895292Q41	Указатель дифферента, чёрная шкала, оранжево-белые деления, чёрный ободок	1
8	79480	Кронштейн	1
9	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
10	79888	Патрон лампы	1
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
12	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1
13	15166A1	УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ	1
13	895287Q41	КОМПЛЕКТ УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ВОДЫ (100-240 F) Чёрная шкала, Оранжево-белые деления, Чёрный ободок	1
14	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
15	79888	Патрон лампы	1
16	26427	Шайба	2
17	79480	Кронштейн	1
18	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
19	86323A2	КАТУШКА В СБОРЕ (2.00 фута) Фиолетовый	1
19	61600A16	КАТУШКА В СБОРЕ (17.00 дюймов) Чёрный	1
19	88824A4	КАТУШКА В СБОРЕ (45.00 дюймов) Светло-коричневый	1
20	15115A2	Синхронизатор, измерительный прибор	1
20	895294Q41	ИНДИКАТОР Синхронизатор двух двигателей, черная шкала, оранжево-белая градуировка, черный ободок	1
21	79480	Кронштейн	5
22	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
23	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
24	79888	Патрон лампы	1
25	14502	Синхронизатор привода	1
25	145022	ВОДИТЕЛО СИНХРОНИЗАТОРА	1
26	19674A1	Выключатель аварийного останова в сборе	1
26	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
27	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
28	813679	Переходник	1
29	15920A54	Шнур аварийного останова в сборе	1
29	15920Q54	ШНУР В СБОРЕ	1
30	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
31	18321	Хомут крепёжный	2
32	24676	ШАЙБА (.200 x .440 x .032)	2
33	68219	Гайка (#10-32) нержавеющая сталь	4
34	79146	Фиксатор	3
32	90077	СТЯЖКА ХОМУТ Топливная форсунка	9
32	816311T	СТЯЖКА (8.00 дюймов)	9
36	812497A2	Диод в сборе	1
36	898289A72	Комплект диода-шнура двойной	1
37	11149A2	Трос в сборе (6.00 дюймов)	1

Рис. 46ПРИБОРЫ (MERCURY И MARINER) INSTRUMENTATION (MERCURY AND MARINER)

REF	Номер детали	Наименование	Кол-во
-	9539A4	Корпус редуктора в сборе, короткий вал, чёрный	1
-	9539A6	Корпус редуктора в сборе, короткий вал, серый	1
-	9539A5	Корпус редуктора в сборе, длинный вал, чёрный	1
-	9539A7	Корпус редуктора в сборе, длинный вал, серый	1
-	9539A15	Корпус редуктора в сборе	1
-	9539T15	Корпус редуктора, короткий, чёрный	1
-	9539A16	Корпус редуктора в сборе	1
-	9539A18	Корпус редуктора в сборе	1
-	9539T18	Корпус редуктора, длинный, чёрный	1
-	9539A19	Корпус редуктора в сборе	1
-	9539T18	Корпус редуктора, длинный, чёрный	1
-	9539A12	Корпус редуктора в сборе	1
-	9539T12	Корпус редуктора, длинный, травяной	1
1	9539A1	Корпус редуктора в сборе	1
1	9539T1	Корпус редуктора	1
1	9539A8	Корпус редуктора в сборе	1
1	9539T8	ORD 1643-9539T 1 Mercury / Quicksilver	1
1	9539A13	Корпус редуктора в сборе	1
1	9539T13	ORD 1643-9539T 1 Mercury / Quicksilver	1
48	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
48	760394	Кулачок управления переключением	1
49	38374A1	Набор регулировочных шайб, обойма подшипника — корпус редуктора (.002-3-5-10)	AR
50	38356A1	Набор подшипников	1
51	55608A4	Шестерня переднего хода в сборе	1
51	55608T4	Шестерня переднего хода в сборе	1
52	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
53	38441	ТОЛКАТЕЛЬ Кулачка	1
54	20843	ПОЛЗУН ПОПЕРЕЧНОГО ШТИФТА	1
55	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
56	92911	ХРАПОВИК Скользящей муфты	1
56	92911T	Муфта сцепления	1
57	38113	ШТИФТ Крестовины храповика к гребному валу	1
57	8M0020942	Палец крестовой @2	1
58	39845	ПРУЖИНА СЖАТИЯ - ТОЛКАТЕЛЬ КУЛАЧКА	1
58	815418	ПРУЖИНА	1
59	75365	Гребной вал	1
60	79158	Шестерня заднего хода	1
60	79158T	Шестерня заднего хода	1
61	32004	УПОРНАЯ ШАЙБА - ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
62	20839	ПОДШИПНИК ШАРИКОВЫЙ ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
62	20839T	Подшипник шариковый	1
63	31986	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КОРПУСА ПОДШИПНИКА	1
64	69386A1	Обойма подшипника в сборе	1
64	69386T1	Обойма подшипника в сборе	1
65	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
66	69188	САЛЬНИК Масляного корпуса подшипника	1
66	8M0205511	Сальник масляный	1
67	69189	САЛЬНИК Масляного корпуса подшипника	1
67	8M0203757	Сальник масляный	1
68	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
69	53012	Стопорная шайба крышки редуктора	1
70	87763	Гайка корпуса редуктора	1
71	316404	Пластина триммера	1
71	31640Q4	ТРИММЕР	1
72	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
73	45175	Шайба (.406 x .750 x .104)	1
73	8M0214963	Шайба	1
74	34863	ГАЙКА (.375-24)	1
74	8M0204726	Гайка (.375-24) латунная	1
75	65791	ШАЙБА КОРПУСА К ШПИЛЬКЕ (0.437 ДЮЙМА)	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
76	8M0204653	Гайка	1
77	73345A1	Упорная шайба, передняя	1
78	76281	Шайба стопорная гайки гребного винта	1
78	8M0214942	Шайба стопорная	1
79	69578A1	Комплект гайки гребного винта	1
79	69578Q1	Комплект гайки гребного винта	1
-	85491A90	Комплект прокладок	1
-	79831A1	Комплект сальников	1

Рис. 47РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPSHAFT)

REF	Номер детали	Наименование	Кол-во
1	9242A33	Карбюратор (верхний) - (WH-40)	1
1	9242A34	Карбюратор (средний) - (WH-40)	1
1	9242A35	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-40)	1
1	7563A10	Карбюратор (верхний) - (WH-35)	1
1	7563A11	Карбюратор (средний) - (WH-35)	1
1	7563A12	Карбюратор (нижний) - (WH-35)	1
1	7563A13	КАРБЮРАТОР (ВЕРХНЯЯ ЧАСТЬ) - (WH-38)	1
1	7563A14	КАРБЮРАТОР (СРЕДНЯЯ ЧАСТЬ) - (WH-38)	1
1	7563A15	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-38)	1
2	6249	ЖИКЛЁР ГЛАВНЫЙ (.096)	6
2	8423	Жиклёр (.094) воздушный (.094)	6
2	6680	Жиклёр (.078) (WME1/2)-115 WME-14	6
3	NSS	NOT SOLD SEPARATE Gasket-Cover Plate	3
4	6032	КРЫШКА ПЛАСТИНЫ	3
5	NSS	NOT SOLD SEPARATE Screw-Cover Plate	15
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	3
6	7823	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ (ЦЕНТР/НИЗ)	1
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	2
7	NSS	NOT SOLD SEPARATE Screw-Fuel Bowl	18
8	6025	ПРОБКА (ГЛАВНЫЙ ЖИКЛЁР)	6
9	NSS	NOT SOLD SEPARATE Gasket-Main Jet	6
10	4216	Жиклёр (.064) главной топливной системы	6
10	6246	ЖИКЛЁР (.048)	6
10	6028	ЖИКЛЁР (.050)	6
10	6359	ЖИКЛЁР (.052)	6
10	6201	ЖИКЛЁР (.080)	6
11	NSS	NOT SOLD SEPARATE Screw-Float Pin	6
12	NSS	NOT SOLD SEPARATE Gasket--Inlet Needle and Seat	6
13	7824	ИГЛА/СЕДЛО В СБОРЕ ВПУСКНЫЕ	6
14	NSS	NOT SOLD SEPARATE Gasket-Nozzle Boss	6
15	9267	Поплавок	6
16	NSS	NOT SOLD SEPARATE Pin-Float Lever	6
17	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
18	4541	Винт-пробка - канал жиклёра главной топливной системы	6
19	NSS	NOT SOLD SEPARATE Gasket-Bleed Jet Plug	6
20	5213	Жиклёр главный (.056)	6
20	7831	ГЛАВНЫЙ ЖИКЛЕР ТОПЛИВНЫЙ (.058) (XR6/MAGNUM III)	6
20	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	6
20	5317	Жиклёр (.046)	6
20	6246	ЖИКЛЁР (.048)	6
21	6027	ВИНТ	3
22	67752	Рычаг дросселя	3
23	NSS	NOT SOLD SEPARATE Spring-Throttle Return	3
24	6031	ПРОСТАВКА	3
25	6022	ВАЛ	3
26	NSS	NOT SOLD SEPARATE Ring-Retainer-Throttle Shaft	3
27	6023	КЛАПАН ДРОССЕЛЬНЫЙ (WH-40) (WH-48)	6
27	9496	Клапан дроссельной заслонки (WH-32)	6
27	9545	Клапан дроссельной заслонки (WH-38) (WH-35)	6
28	NSS	NOT SOLD SEPARATE Screw-Throttle Valve	12
-	6452	РЕМКОМПЛЕКТ ПРОКЛАДОК	1
-	8506	Ремонтный комплект карбюратора WH-48	1
-	7826	РЕМОНТНЫЙ КОМПЛЕКТ WH-38	1

Рис. 48КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	8710A17	Поворотный кронштейн в сборе	1
1	8710A18	Поворотный кронштейн в сборе	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
2	87735	Сальник нижний масляный	1
3	67669	Втулка нижняя и верхняя	2
3	818764	ВТУЛКА	2
4	33466	Кольцо уплотнительное	1
5	67668	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	99608	Втулка	2
7	821207	ВТУЛКА	2
8	67706A35	Поворотный палец в сборе (чёрный)	1
8	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
8	67706A36	Поворотный палец в сборе (серый)	1
8	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	78687	Опора (длинная)(водомет)	2
10	78687T	Опора	2
10	77326	ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)	2
11	66921	ШАЙБА	2
12	814432	Шайба	2
12	78688	Шайба	2
13	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
13	8M0204653	Гайка	2
14	92876A1	Тяга рулевая в сборе	1
14	92876A12	Тяга в сборе	1
15	14000	Винт (.375-24 x 1.25)	1
15	849838	ВИНТ (.375-24 x 1.250)	1
16	34863	ГАЙКА (.375-24)	2
16	8M0204726	Гайка (.375-24) латунная	2
17	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
18	78854	Волнистая шайба	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
19	878182T	Вилка нижняя — нержавеющая сталь	1
19	86580A2	Вилка в сборе, нижняя (серая)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
20	67684	Кольцо стопорное	1
21	67670	Шайба	1
22	88882	УПОР верхней вилки	1
23	64014	Винт (.250-28 x .500)	2
24	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 49Поворотный кронштейн (номер отливки 1499-8710-6) Swivel Bracket (Casting #1499-8710-6)

REF	Номер детали	Наименование	Кол-во
1	827328T9	Верхний кожух в сборе	1
1	827328T10	Верхний кожух в сборе	1
2	821256T1	Воздухозаборник - чёрный	1
2	821256T03	Воздухозаборник	1
2	821256T2	Воздухозаборник - серебристый	1
3	82130016	ВИНТ (M6 x 16)	4
4	859356A1	Комплект шумоизоляции	1
4	859356A02	Комплект шумоизоляции	1
5	NSS	NOT SOLD SEPARATE Sound Blanket	1
6	NSS	NOT SOLD SEPARATE Sound Blanket	1
7	NSS	NOT SOLD SEPARATE Sound Blanket	2
8	823865	ЗАГЛУШКА	2
9	831207T10	Рукоятка	1
9	831207A16	Комплект рукоятки замка кожуха	1
10	812707	Втулка	2
11	831214	Проставка	1
12	12134	ШАЙБА ВОЛНОВАЯ	1
13	F481777	Вал кулачкового замка	1
13	8M0001081	Кулачок	1
14	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
14	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
15	1993716	ВИНТ (M6 x 16)	1
16	821249M2	Кронштейн передний	3
16	8M0036792	Кронштейн	3
17	815477	УПОР ЗАЩЕЛКИ	3
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
19	401366	ГАЙКА (M6) Нержавеющая сталь	6
20	8237951	Стопорное кольцо	1
21	815263	РОЛИК	1
21	8M0207770	Ролик @3	1
22	8155381	Роликовый штифт	1
23	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
23	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
24	401366	ГАЙКА (M6) Нержавеющая сталь	1
25	47341A11	Комплект шнура с рукояткой ручного запуска	1
26	12066Q9	Трос	1
26	12066Q10	Трос стартера @2	1

Рис. 50СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	827328T9	Верхний кожух в сборе	1
1	827328T10	Верхний кожух в сборе	1
2	821256T1	Воздухозаборник - чёрный	1
2	821256T03	Воздухозаборник	1
2	821256T2	Воздухозаборник - серебристый	1
3	82130016	ВИНТ (M6 x 16)	4
4	859356A1	Комплект шумоизоляции	1
4	859356A02	Комплект шумоизоляции	1
5	NSS	NOT SOLD SEPARATE Sound Blanket	1
6	NSS	NOT SOLD SEPARATE Sound Blanket	1
7	NSS	NOT SOLD SEPARATE Sound Blanket	2
8	823865	ЗАГЛУШКА	2
9	831207T10	Рукоятка	1
9	831207A16	Комплект рукоятки замка кожуха	1
10	812707	Втулка	2
11	831214	Проставка	1
12	12134	ШАЙБА ВОЛНОВАЯ	1
13	F481777	Вал кулачкового замка	1
13	8M0001081	Кулачок	1
14	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
14	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
15	1993716	ВИНТ (M6 x 16)	1
16	821249M2	Кронштейн передний	3
16	8M0036792	Кронштейн	3
17	815477	УПОР ЗАЩЕЛКИ	3
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
19	401366	ГАЙКА (M6) Нержавеющая сталь	6
20	8237951	Стопорное кольцо	1
21	815263	РОЛИК	1
21	8M0207770	Ролик @3	1
22	8155381	Роликовый штифт	1
23	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
23	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
24	401366	ГАЙКА (M6) Нержавеющая сталь	1
25	47341A11	Комплект шнура с рукояткой ручного запуска	1
26	12066Q9	Трос	1
26	12066Q10	Трос стартера @2	1

Рис. 51ВЕРХНИЙ КОКПИТ Top Cowl

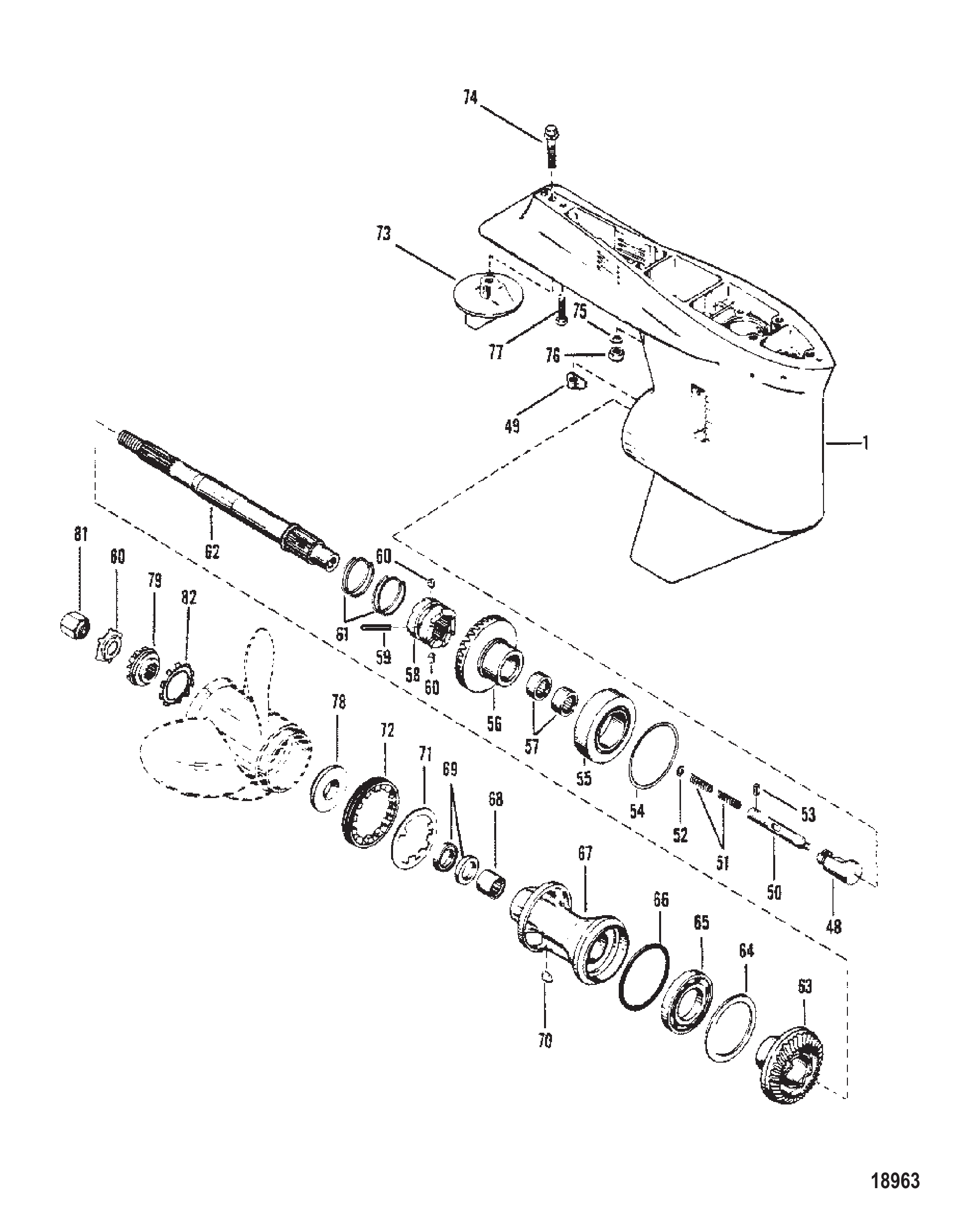

GEAR HOUSING (PROPELLER SHAFT) (STANDARD ROTATION)

REF	Номер детали	Наименование	Кол-во
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
-	9148A9	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) TRACKER	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A10	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A13	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
48	78956	Кулачок переключения	1
48	789562	Кулачок переключения передач	1
49	89594A1	Толкатель в сборе	1
50	79911	Тяга привода сцепления	1
50	79911A1	Штанга	1
51	79910	Пружина	2
52	78910	Шайба	AR
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44104A2	Шестерня переднего хода в сборе (175/200/XR6/Magnum III) (включая шестерню заднего хода)	1
56	44104T2	КОМПЛЕКТ ШЕСТЕРЕН	1
57	73363	ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)	2
57	73363T	ПОДШИПНИК	2
57	43999	Подшипник роликовый (1.308 наруж. диам.)	2
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	N.S.S.	Not Sold Separate REVERSE GEAR (PART OF 43-44104A2)	1
64	68100	Кольцо упорное	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	31640A1	Пластина-триммер в сборе, корпус редуктора	1
73	31640Q4	ТРИММЕР	1
74	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
75	67891	Заливная пробка	1
75	8M0039169	ЗАЛИВНОЙ БЛОК	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
77	74727	Винт (.375-16 x 6.00) корпуса редуктора	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	31210	Шайба стопорная гайки гребного винта	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	89238A2	Комплект сальников	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

Рис. 52ВЕРХНИЙ КОК TOP COWL

Power Trim Motor (Use With Design II Power Trim System)

REF	Номер детали	Наименование	Кол-во
-	811628	Мотор тримма	1
1	811624	Комплект рамы и обмотки	1
2	811625	Комплект щёточного узла	1
3	811623	Комплект торцевой рамы	1
4	811626	Комплект сальников	1
5	811627	Комплект якоря	1
5	811628	Мотор тримма	1

Рис. 53РЕДУКТОР (ВАЛ ГРЕБНОГО ВИНТА) (СТАНДАРТНОЕ ВРАЩЕНИЕ) GEAR HOUSING (PROPELLER SHAFT) (STANDARD ROTATION)

REF	Номер детали	Наименование	Кол-во
-	818186A3	Power Trim в сборе	1
1	811604T	Коллектор в сборе	1
1	811604F	Коллектор в сборе	1
2	99616	Резьбовая пробка	9
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	811605T	Цилиндр наклона в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	811608	Комплект штока поршня тримма и наклона болтового типа	1
5	811609	Шток поршня тримма гайкового типа	1
5	823553T	Шток поршня подъёма	1
6	811606	Комплект направляющих	1
6	878239A02	Комплект торцевой крышки цилиндра наклона	1
7	811607A1	Ремонтный комплект	1
8	811610A1	Комплект обратного клапана	1
8	823553T	Шток поршня подъёма	1
9	99638A1	Направляющая в сборе	2
9	8M0021648	Торцевая крышка в сборе	2
10	43397A6	Поршень/шток в сборе Power Trim левый	1
10	878413A1	Поршень в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
10	878414T01	Поршень в сборе	1
11	12184A1	Фильтр подъёма в сборе	1
12	19603	Штифт канавки	1
12	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
13	811618	Клапан в сборе	1
13	893929A01	Комплект предохранительного клапана	1
14	812844	Стопорное кольцо E-образное	1
14	815949001	Стопорное кольцо E-образное	1
15	4000327	ВИНТ (M6 x 14)	4
16	43450	Шайба	4
16	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
17	811611	Крышка	1
18	811612A1	Ремкомплект уплотнительных колец	1
18	811612A3	Ремкомплект уплотнительных колец	1
19	811613	Штекер в сборе	1
20	811614	Вал в сборе	1
20	8M0142997	Ремкомплект вала наклона	1
21	99616	Резьбовая пробка	2
21	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
22	811628	Мотор тримма	1
22	878265A6	КОМПЛЕКТ ДЛЯ УСТАНОВКИ ТРИММА	1
23	811615	Винт длинный	2
23	811616	Винт короткий	2
24	811617T	Насос	1
24	811617T1	НАСОС	1
25	811619	Гребной вал	1
26	99625	Вал	1
26	99625002	Вал	1
27	43396A2	Анод в сборе	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	996301	Пластина-фиксатор	2
30	8M0045383	Ударная пластина	2
31	58643	Шайба стопорная (.375)	2
32	46335	ГАЙКА (.375-24)	2
33	44431	Штифт канавки нижний	1
33	878267	Штифт	1
34	814609A1	ЖГУТ ПРОВОДОВ В СБОРЕ Управление POWER TRIM	1
35	88808A22	ТРОС В СБОРЕ (6-3/8" - КРАСНЫЙ)	1
35	88808A23	ТРОС В СБОРЕ (24" - КРАСНЫЙ)	1
35	87379A14	Провод в сборе (2.750 дюйма)	1
36	22875	ЗАЖИМ	2
37	69205	С-ОБРАЗНАЯ ШАЙБА	2
37	8M0084613	Пружинная шайба	2
38	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
39	4000377	ВИНТ (M10 x 30)	6
40	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6

Рис. 54Мотор гидроподъема (для использования с системой гидроподъема Design II) Power Trim Motor (Use With Design II Power Trim System)

REF	Номер детали	Наименование	Кол-во
-	92876A3	Комплект крепления рулевого управления (одинарный)	1
1	41055	ОПОРА	1
2	88319	Соединительная муфта	1
2	850791T	Соединительная муфта	1
3	73732	ВИНТ (.375-24 x 1.120)	2
4	34863	ГАЙКА (.375-24)	3
4	8M0204726	Гайка (.375-24) латунная	3
5	59702	ВИНТ (.250-28 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
6	88404	Шайба стопорная	2
7	71565	Труба направляющая троса	1
8	37984	ГАЙКА (.875-14) Система наклона	2
8	8M0041651	ГАЙКА (.875-14)	2
9	42100	ШАЙБА СТОПОРНАЯ	2
10	78862A2	Комплект уплотнений	1
10	19624A1	Комплект уплотнений	1
11	42101	ПРОСТАВКА	2

Рис. 55Компоненты гидроподъема (Design II) Power Trim Components (Design II)

REF	Номер детали	Наименование	Кол-во
1	821889A31	Ограничитель оборотов	1
2	823147A3	Жгут проводов в сборе, ограничитель оборотов	1
3	826580	КРОНШТЕЙН	1
4	76213	Винт (.250-20 x 1.120)	2
5	40011109	Винт (M5 x 25) нержавеющая сталь	2
6	62568	Винт (#10-16 x .375)	1
7	801402	Комплект для смазки	1
7	30500A2	КОМПЛЕКТ СМАЗКИ	1
8	37721	Сальник выпускной трубки	1
8	37721001	Сальник @2	1
9	77177A1	Основание водяного насоса в сборе	1
10	79831	Сальник масляный	1
11	90562	САЛЬНИК (1.254 x .312)	1
12	35973	ШТИФТ НАПРАВЛЯЮЩИЙ	2
13	19553	Прокладка нижняя	1
14	54705	ЛИЦЕВАЯ ПЛАСТИНА	1
14	32768	ЛИЦЕВАЯ ПЛАСТИНА	1
15	19551	Прокладка верхняя	1
16	89983	Крыльчатка	1
16	89983T	Крыльчатка	1
17	56662	ШПОНКА ПРИВОДА КРЫЛЬЧАТКИ	1
17	8M0032837	Шпонка @5	1
18	77822A1	Корпус водяного насоса в сборе	1
19	48753	Вставка	1
20	38452	САЛЬНИК Резиновый	1
21	38453	ШАЙБА Нейлоновая	1
22	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
22	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
23	13438	Гайка (.250-28)	3
23	8267119	Гайка (.250-28)	3
24	20273	Кольцо уплотнительное резиновое	1
-	85491A90	Комплект прокладок	1
-	79831A1	Комплект сальников	1
-	77177A3	Комплект водяного насоса	1

Рис. 56Комплект крепления рулевого управления (XR4/Magnum II) Steering Attaching Kit (XR4/ Magnum II)

REF	Номер детали	Наименование	Кол-во
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8710A21	Кронштейн поворотный в сборе, серый	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
2	87735	Сальник нижний масляный	1
3	67669	Втулка нижняя и верхняя	2
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	33504	Кольцо уплотнительное	1
5	8M0214926	Кольцо уплотнительное @10	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	99608	Втулка	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	78687	Опора (длинная)(водомет)	2
10	78687T	Опора	2
10	77326	ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)	2
11	66921	ШАЙБА	2
12	814432	Шайба	2
12	78688	Шайба	2
13	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
13	8M0204653	Гайка	2
14	92876A1	Тяга рулевая в сборе	1
14	92876A12	Тяга в сборе	1
15	14000	Винт (.375-24 x 1.25)	1
15	849838	ВИНТ (.375-24 x 1.250)	1
16	34863	ГАЙКА (.375-24)	2
16	8M0204726	Гайка (.375-24) латунная	2
17	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
18	67706A35	Поворотный палец в сборе (чёрный)	1
18	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
18	67706A36	Поворотный палец в сборе (серый)	1
18	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
19	878182T	Вилка нижняя — нержавеющая сталь	1
19	86580A2	Вилка в сборе, нижняя (серая)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
20	67684	Кольцо стопорное	1
21	88882	УПОР верхней вилки	1
22	64014	Винт (.250-28 x .500)	2
23	54457	J-ОБРАЗНЫЙ ЗАЖИМ
24	95164A9	Сборка датчика тримма	1
24	8M0074846	Заказ 8M0098273	1
25	56682	ВИНТ (#10-24 x .750) Sea Ray	2
25	852368	Винт (#10-24 x .750)	2
26	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
27	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2

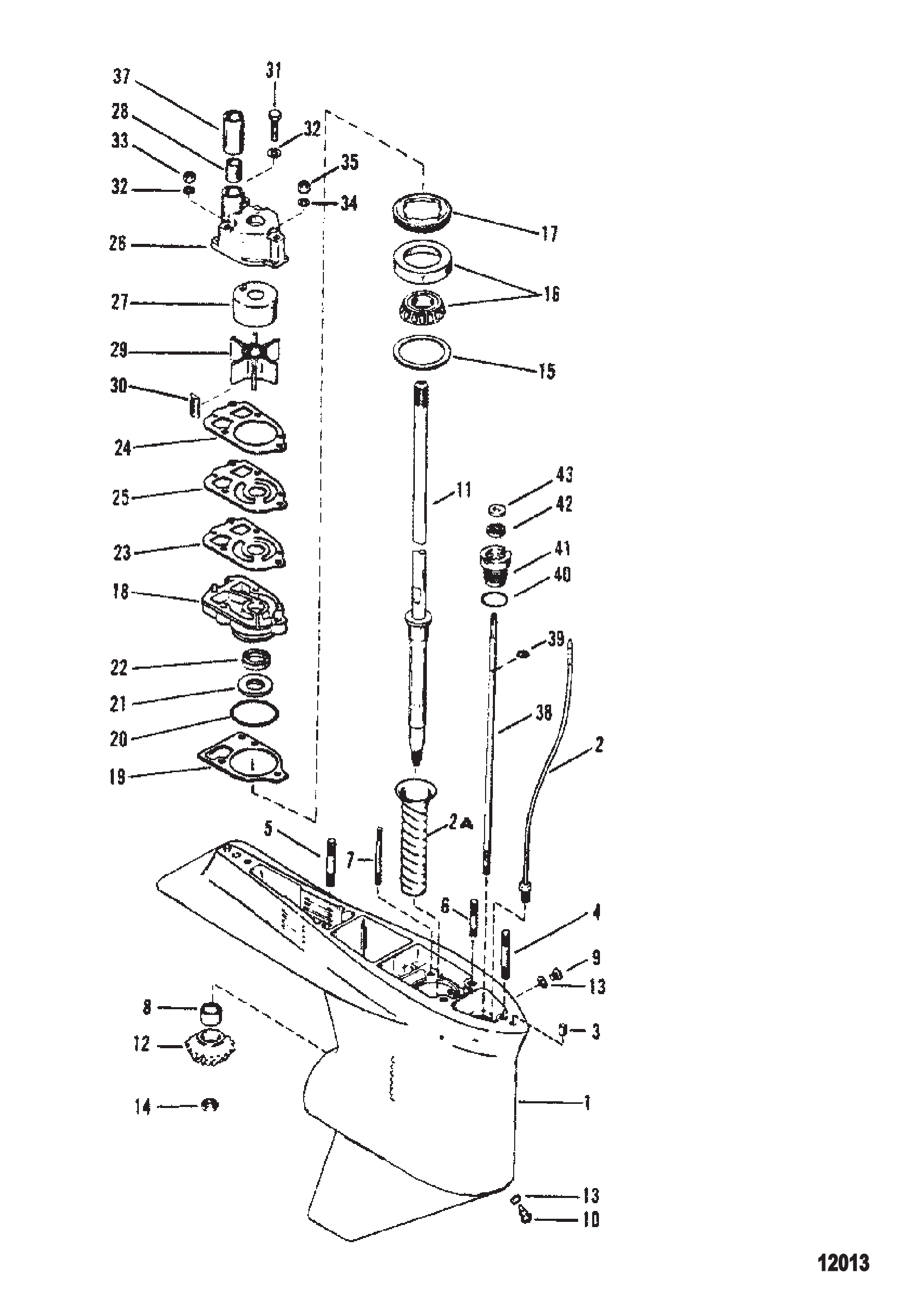

Рис. 57Компоненты водомета Jet Components

Gear Housing (Drive-Standard/Counter Rotation)

REF	Номер детали	Наименование	Кол-во
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
-	9148A9	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) TRACKER	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A10	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A13	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
-	9148A30	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A31	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
2	85822A1	Разъем в сборе спидометра	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	20033	Штифт направляющий установочный	2
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
4	18978	Шпилька (.438 x 3.69) (удлинённая)	1
4	8M0034464	ШПИЛЬКА	1
5	57920	Шпилька (.44 x 2.06) корпус редуктора	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	43998	Втулка (старая конструкция)	1
11	44000	Вал приводной (длинный)	1
11	897624T	Вал гребной длинный	1
11	44209	Вал приводной (удлинённый)	1
11	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
12	N.S.S.	Not Sold Separate Pinion Gear-Part of 43-44104A2 or 43-18475A1	1
13	92721	Шайба (.965 x .630)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	42633	Гайка подшипника гребного вала	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
20	38099	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОГО НАСОСА (2.109 внутр. диам.)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	89984	Крыльчатка водяного насоса	1
29	89984T4	Крыльчатка	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
36	30271	КОЛЬЦО РЕЗИНОВОЕ	1
36	8M0214918	Кольцо @5	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	78902	Вал	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	78907	Кольцо стопорное (старая конструкция)	1
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	76384	Сальник втулки вала переключения передач	1
43	8M0246145	САЛЬНИК	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
45	79953Q04	Ремкомплект сливного винта	1
46	67892	Винт магнитный	1
46	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
47	19183	Шайба фибровая	2
47	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
-	42579A4	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

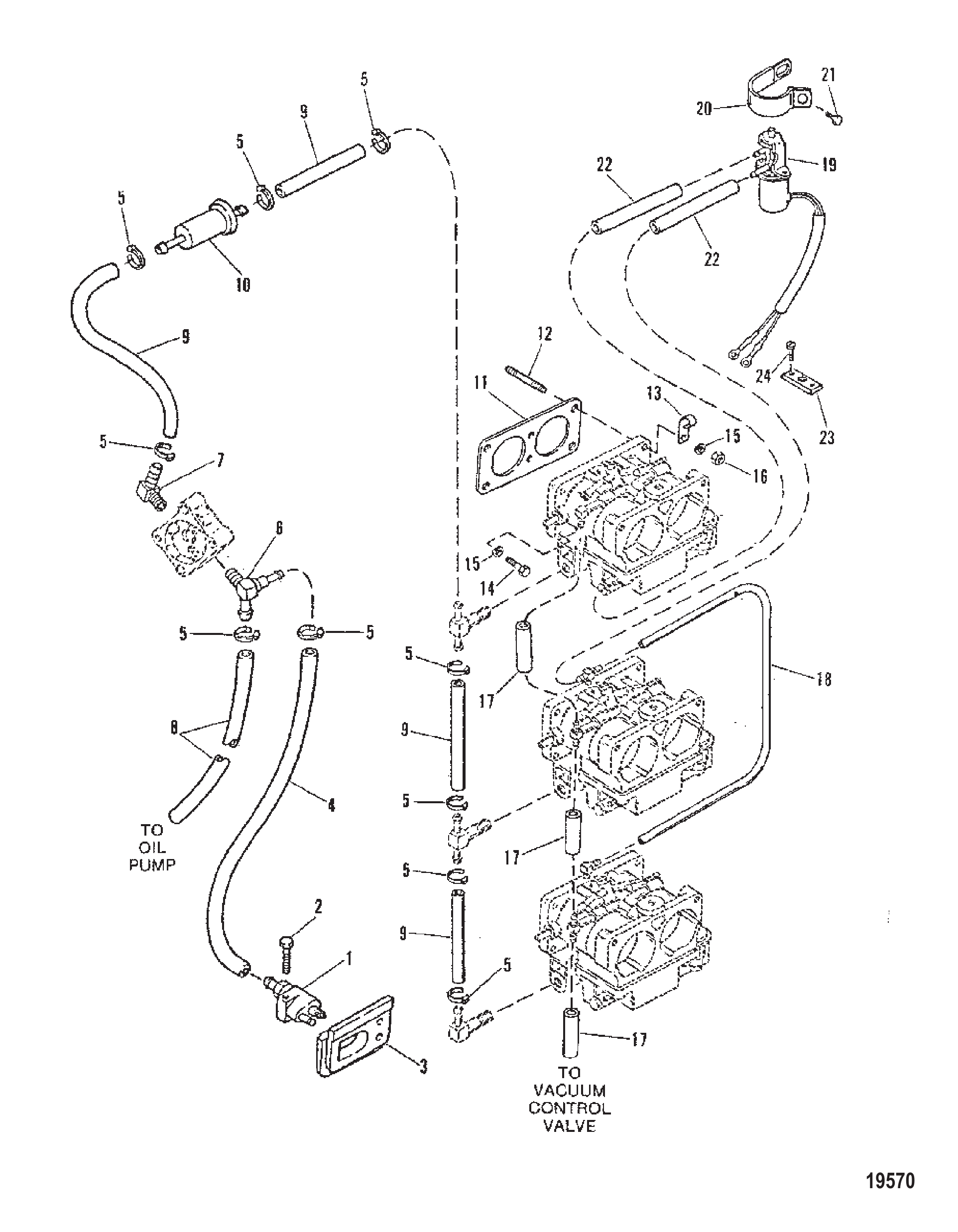

Рис. 58Поворотный кронштейн (номер отливки 1499-8710-7) Swivel Bracket (Casting #1499-8710-7)

REF	Номер детали	Наименование	Кол-во
1	816856A3	Разъём в сборе, топливный - пластик	1
2	69067	ВИНТ (.250-20 x 1.375)	1
3	812782	Сальник	1
4	9912976	Трубка контрольной струи	1
4	8M0108349	Шланг (70 дюймов, бухта)	1
5	816311	Стяжка (8.00 дюймов)	AR
5	816311T	СТЯЖКА (8.00 дюймов)	AR
6	814964	Фитинг	1
7	19688	Штуцер	1
8	4301625	ТРУБКА (8.00 дюймов)	1
8	82381335	ТРУБКА (15.00 дюймов в наборе)	1
9	99127109	Шланг (57,00 дюймов, бухта)	4
9	8M0108355	Шланг (57 дюймов, бухта)	4
10	816296	Фильтр топливный	1
10	816296Q03	Фильтр топливный @3	1
11	67751	Прокладка	3
12	27037	ШПИЛЬКА (.250-28 x 1.125)	6
12	270372	Шпилька (.250-28 x 1.125)	6
13	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
13	8M0024808	J-образный зажим	1
14	55715	Винт (.250-20 x .880)	6
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	6
16	29598	ГАЙКА (.250-28) Нержавеющая сталь	6
17	9912878	Шланг (.187) (26.00 дюймов, бухта)	3
18	99130122	Трубка (20,00 футов, бухта) дренажная	1
18	892024122	Шланг (240.00 дюймов, бухта)	1
19	42859A2	Клапан в сборе обогатителя	1
20	633001	ХОМУТ	1
21	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	9912688	Трубка (36.00 дюймов, бухта)	2
23	45915	КЛЕММНАЯ КОЛОДКА	AR
24	48408	Винт (#10-16 x .500) клеммной колодки	AR
24	38055	ВИНТ (.190-32 x .620)	AR
24	62568	Винт (#10-16 x .375)	AR
24	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	AR
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 59АКСЕССУАРЫ ACCESSORIES

REF	Номер детали	Наименование	Кол-во
1	90484	ПРОКЛАДКА разделительной пластины	2
2	87321	Пластина разделительная	1
2	87321T	ПЛАСТИНА	1
3	69668	Сальник разделительной пластины	1
3	814754	Сальник (12.50 дюймов)	1
4	95067	Крышка выпускного коллектора	1
5	74824	Винт (.312-18 x 1.250)	21
6	65663A1	КРЫШКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА - (СТАРАЯ КОНСТРУКЦИЯ)	1
6	8M0237835	Крышка в сборе	1
7	38837	ВИНТ (.312-18 x 1.12)	2
8	88907	ПРОКЛАДКА	2
8	88907003	Прокладка	2
9	65664A1	Пластина в сборе	1
10	64877	ДИАФРАГМА	1
10	648771	ДИАФРАГМА	1
11	76451	Шайба	1
12	69570	Винт (#10-16 x .750)	1
13	64878	ПРУЖИНА (Чёрная)	1
14	86596	Тарельчатый клапан	1
15	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
16	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	14462A1	КРЫШКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА - (НОВАЯ КОНСТРУКЦИЯ)	1
18	74824	Винт (.312-18 x 1.250)	4
19	16497A1	Пластина	1
20	78690	Прокладка	2
20	78690002	Прокладка	2
21	14479	Диафрагма	1
21	144791	ДИАФРАГМА	1
22	16496	ДЕФЛЕКТОР водяной	1
23	76451	Шайба	1
24	69570	Винт (#10-16 x .750)	1
25	64878	ПРУЖИНА (Чёрная)	1
26	14480	Клапан тарельчатый	1
27	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
28	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
29	85303	ШАЙБА	1
30	43029A2	ПЛАСТИНА В СБОРЕ ВЫПУСКНАЯ (ЧЕРНАЯ И СЕРАЯ)	1
30	43029A5	ПЛАСТИНА В СБОРЕ	1
30	43029A4	ПЛАСТИНА В СБОРЕ ВЫПУСКНАЯ (УСТРИЧНАЯ)	1
30	43029A5	ПЛАСТИНА В СБОРЕ	1
31	99664	Угольник выхлопной пластины	1
31	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
32	20033	Штифт направляющий установочный	2
32	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
33	707482	Уплотнение кронштейна (чёрный и серый)	1
34	68010	Кронштейн сальника (чёрный и серый)	1
34	680101	КРОНШТЕЙН	1
35	48408	Винт (#10-16 x .500) клеммной колодки	8
36	25970	Шайба маховика	6
36	20553	Шайба (.406 x .734 x .063)	6
37	69254	ГАЙКА	6
38	27132	ВТУЛКА	1
39	66727	ВИНТ (.312-18 x 1.250)	1
40	68783	ВИНТ (.312-18 x 2.50)	1
41	66725	ВИНТ (.375-16 x 3.50)	3
41	898833	Винт (.375-16 x 3.500)	3
42	12602	Втулка уплотнительная	1
42	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
43	18103	ПЛАСТИНА КРЕПЛЕНИЯ КОЖУХА (УСТРИЦА)	1
43	181032	ПЛАСТИНА	1
44	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
44	93221002	Втулка уплотнительная	1
45	28636	ВИНТ (.250-20 x .750)	13
46	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	13
46	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	13
47	56374	ГАЙКА (.250-20)	13
47	8267098	Гайка (.250-20) нержавеющая сталь	13
48	99776	Прокладка выхлопной пластины (кол-во 2 без прокладки)	1
48	997761	Прокладка	1
-	90484A88	Комплект прокладок	1
-	803062T1	КОМПЛЕКТ ТАРЕЛЬЧАТОГО КЛАПАНА	1

Рис. 60РЕДУКТОР (СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ) Gear Housing (Drive-Standard/Counter Rotation)

REF	Номер детали	Наименование	Кол-во
-	826729A2	Узел триммера и наклона в сборе	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	823552F	Цилиндр в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
4	823553T	Шток поршня подъёма	1
5	811606	Комплект направляющих	1
5	878239A02	Комплект торцевой крышки цилиндра наклона	1
6	811607A1	Ремонтный комплект	1
7	811610A1	Комплект обратного клапана	1
7	823553T	Шток поршня подъёма	1
8	99638A1	Направляющая в сборе	2
8	8M0021648	Торцевая крышка в сборе	2
9	43397A6	Поршень/шток в сборе Power Trim левый	1
9	878413A1	Поршень в сборе	1
9	43398A3	Поршень/шток в сборе Power Trim правый	1
9	878414T01	Поршень в сборе	1
10	12184A1	Фильтр подъёма в сборе	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	811612A2	Комплект уплотнительных колец	1
13	811612A3	Ремкомплект уплотнительных колец	1
14	811617F	Насос	1
14	811617T1	НАСОС	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	43450	Шайба	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	811611	Крышка	1
19	828710	Шарнир привода	1
20	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
20	878265A4	Мотор тримма	1
21	828709	Винт (длинный)	2
21	881768A1	Комплект винт/шайба	2
21	811616	Винт короткий	2
22	811614	Вал в сборе	1
22	8M0142997	Ремкомплект вала наклона	1
23	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
24	44431	Штифт канавки нижний	1
24	878267	Штифт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	996251	Вал	1
26	99625002	Вал	1
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	4000377	ВИНТ (M10 x 30)	6
31	4002319	ШАЙБА	6
32	26550	Хомут	2
33	817626	Винт (#10-16 x .380)	2
33	878607	Винт (#10-16 x .375)	2
34	69205	С-ОБРАЗНАЯ ШАЙБА	2
34	8M0084613	Пружинная шайба	2
35	996301	Пластина-фиксатор	2
35	8M0045383	Ударная пластина	2
36	58643	Шайба стопорная (.375)	2
37	46335	ГАЙКА (.375-24)	2

Рис. 61ТОПЛИВНЫЕ ШЛАНГИ Fuel Lines

REF	Номер детали	Наименование	Кол-во
1	816626A20	ЖГУТ ПРОВОДОВ В СБОРЕ Замок зажигания (20.00 футов)	1
2	90468A1	Крышка в сборе с ключом	2
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	816479A3	КОМПЛЕКТ ПЛАСТИНЫ	2
8	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
9	879755	Гайка специальная - черный нейлон	1
10	816492A1	СИГНАЛИЗАТОР В СБОРЕ Звуковое предупреждение	1
10	8M0210763	СИГНАЛИЗАТОР	1
11	8127111	Проставка (.375)	2
11	812711	Проставка (.250)	2
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

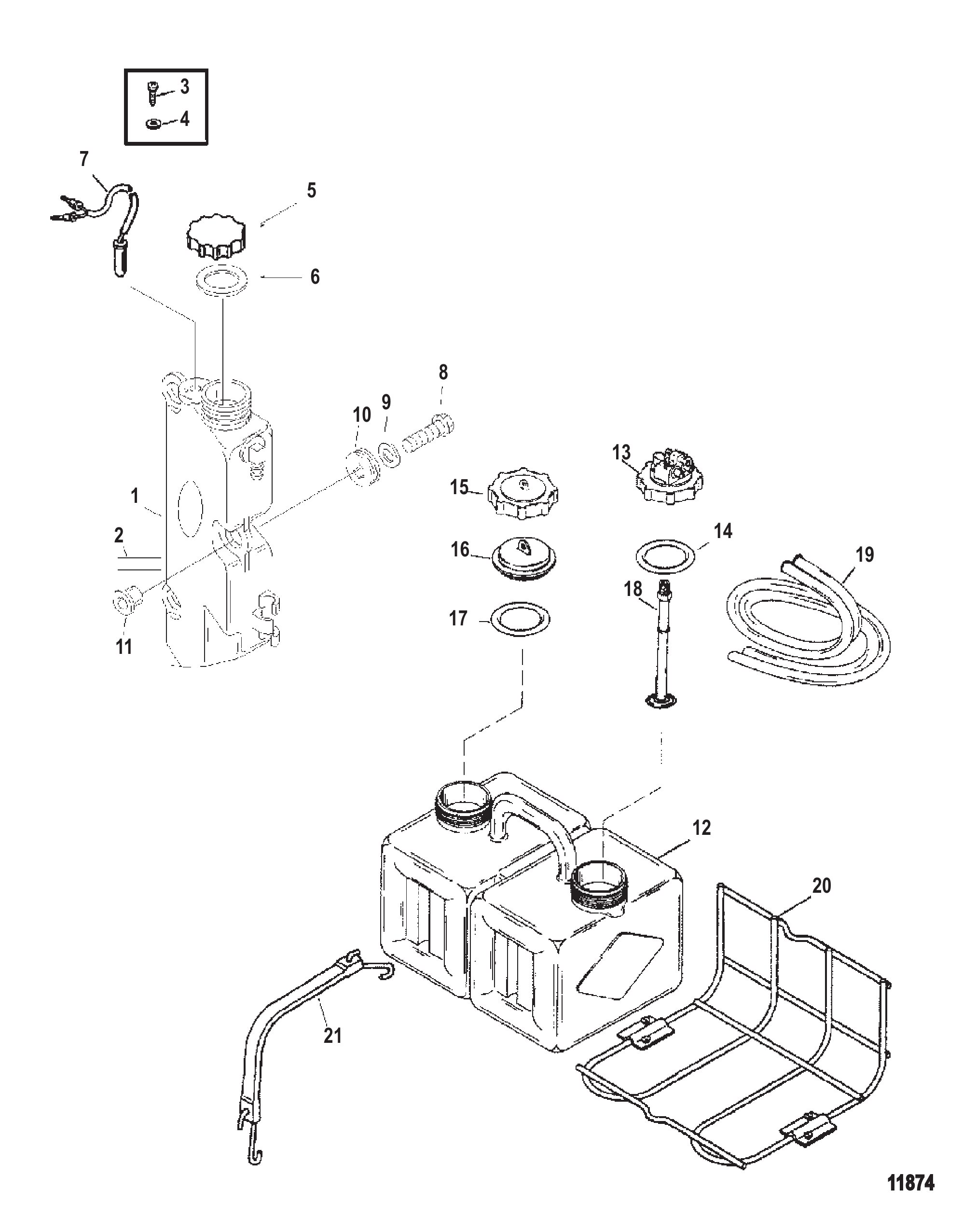

Рис. 62ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА Exhaust Manifold and Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	830889A4	БАК В СБОРЕ	1
2	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
3	58376	Винт (.164-18 x .375)	1
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
5	814449A3	КРЫШКА В СБОРЕ	1
6	42999	ПРОКЛАДКА КРЫШКИ	1
6	42999T	Прокладка	1
7	856156A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
7	856156T02	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
8	81893435	ВИНТ (M8 x 35)	3
8	8M0103814	Винт (M8 x 35 мм)	3
9	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
10	855362	Втулка уплотнительная	3
10	855362001	Втулка	3
11	855364	Втулка	3
-	8742A20	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
-	8742A22	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
12	87421	Бак	1
13	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
13	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
14	11332	Уплотнительное кольцо (2.225 x .210)	1
15	43298A2	КРЫШКА В СБОРЕ	2
16	NSS	NOT SOLD SEPARATE Insert	1
17	11332	Уплотнительное кольцо (2.225 x .210)	1
18	99802	Трубка	1
19	99439	Шланг (114.00 дюймов)	1
20	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
21	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1

Рис. 63КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический POWER TRIM COMPONENTS Metal Motor Housing

Flywheel, Starter Motor and Ignition Coils

REF	Номер детали	Наименование	Кол-во
1	79918A1	Комплект крышки маховика	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	7555A8	Маховик	1
9	859238A9	Комплект маховика	1
9	7555A17	Маховик	1
9	859238A9	Комплект маховика	1
10	32417	ВИНТ (.250-28 x .625)	8
11	68997	ВИНТ (.312-24 x .750)	8
12	5454A32	Статор (используется с регулятором напряжения 15 А)	1
12	5454A35	Статор (используется с регулятором напряжения 15 А)	1
13	76566	Винт (#10-24 x 1.00)	4
13	19926100	ВИНТ (#10-24 x 1.00)	4
15	96455A9	Пластина в сборе с триггером	1
17	79472	Стартер в сборе	1
17	893893	Стартер	1
18	56703	ВТУЛКА СТАРТЕРА	2
18	8M0034918	Втулка	2
19	68042	Упор резиновый	2
19	8M0043376	Упор	2
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
22	93388A2	Кабельный жгут чёрный от соленоида к стартеру	1
22	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
23	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
24	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
25	7370A13	Катушка зажигания в сборе	6
25	8M0230859	Катушка зажигания в сборе	6
26	67614	Крышка	3
27	88447	Винт (.190-32 x 1.62)	12
28	45076	Гайка (#10-32) латунная клемма блока выключателя	12
29	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	6
30	68513	ВИНТ (#10-32 x .375) Нержавеющая сталь ПРИЖИМНАЯ ПЛАСТИНА И КУЛАЧОК	6
31	99215A25	Провод высокого напряжения в сборе	6
31	813715A1	Провод	6
32	63709A1	Комплект наконечника/клеммы свечи зажигания	6
33	136862	Свеча зажигания (NGK-BU8H)	6
33	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
34	69738A1	Жгут проводов в сборе от катушки к коммутатору (№2, 4 и 6)	1
34	69738A7	Жгут проводов в сборе (№2, 4 и 6)	1
34	69739A2	Жгут проводов в сборе (№1, 3 и 5)	1
35	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	12

Рис. 64Комплект выключателя зажигания Key Switch Assembly

REF	Номер детали	Наименование	Кол-во
1	878587A1	Поддон нижний в сборе	1
2	858743A2	Поддон нижний в сборе	1
2	8M0113913	Кожух нижний, правый борт B	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	878547T	Вставка	1
5	82130040	ВИНТ (M6 x 40)	8
6	831209	Фиксатор	1
7	858742	Чехол холостого выпуска	1
8	859251	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
8	8M0039078	Втулка уплотнительная	1
9	827948	Штуцер	1
10	855576	Шайба	1
11	816311T	СТЯЖКА (8.00 дюймов)	6
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	881535	Шланг (32.00 дюйма)	1
14	9912688	Трубка (36.00 дюймов, бухта)	1
15	817518	Тройник	1
16	82130020	ВИНТ (M6 x 20)	2
17	8587411	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
17	889724	ВТУЛКА	1
18	856990	Выключатель в сборе	1
18	8M0235192	Переключатель тримма	1
19	824868	ВИНТ (M6 x 75)	1
20	821253F1	Рукоятка передняя, чёрная	1
20	889740A02	Комплект рукоятки	1
21	33589	Втулка	2
22	48462	Кольцо уплотнительное (.614 x .070)	1
23	8219423	Собачка	1
24	69057	ШАЙБА (.281 x .734 x .063)	1
25	401366	ГАЙКА (M6) Нержавеющая сталь	1
26	13541	Разъём штыревой	2

Рис. 65КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS

Power Trim Pump (Use With Design I Power Trim Pump)

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
1	991861	Насос в сборе, силовой трим	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
3	991861	Насос в сборе, силовой трим	1
4	12662	Комплект насоса и торцевой рамы	1
4	991861	Насос в сборе, силовой трим	1
5	126631	Ремкомплект насоса	1
6	12660	Комплект торцевой рамы	1
6	991861	Насос в сборе, силовой трим	1
7	12661	Комплект якоря	1
7	991861	Насос в сборе, силовой трим	1
8	12664	Комплект сквозных болтов	1

Рис. 66МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ Flywheel, Starter Motor and Ignition Coils

REF	Номер детали	Наименование	Кол-во
1	43429	Пластина зажигания	1
2	7778A9	БЛОК ВЫКЛЮЧАТЕЛЕЙ В СБОРЕ	2
2	7778A12	Блок переключателей в сборе	2
3	13669	Винт (#12-24 x 2.00)	2
4	94453	Втулка	2
5	62310A2	Трос в сборе	1
6	45076	Гайка (#10-32) латунная клемма блока выключателя	20
7	60871A10	Провод в сборе	2
8	62568	Винт (#10-16 x .375)	3
9	65999A3	Трос в сборе черный	1
10	69092	ВИНТ (1.25)	3
10	60411	ВИНТ (.312-18 x 1.250)	3
11	26993	СТОПОРНАЯ ШАЙБА (.312)	3
11	8M0204647	Стопорная шайба (.312)	3
12	36042	ШАЙБА	6
13	67264	Шайба (резиновая)	6
14	67268	Втулка	3
15	33386A3	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
16	38055	ВИНТ (.190-32 x .620)	1
17	45076	Гайка (#10-32) латунная клемма блока выключателя	1
18	87926	Винт (#10-32 x .500)	1
19	88439A3	Кабель в сборе положительный - аккумулятор	1
19	88439A2	ТРОС В СБОРЕ АККУМУЛЯТОР - МИНУСОВОЙ	1
20	96220A12	ЖГУТ ПРОВОДОВ В СБОРЕ (ДВИГАТЕЛЬ)	1
21	79091	Предохранитель 20 А	1
21	8M0207796	Предохранитель 20 А	1
22	95084A2	Кабель в сборе с предохранителем — ранние модели	1
23	134731	Держатель предохранителя	1
24	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
24	816311T	СТЯЖКА (8.00 дюймов)	AR
25	15857	Стартер соленоида	1
25	853654A1	ЭЛЕКТРОМАГНИТ	1
26	45076	Гайка (#10-32) латунная клемма блока выключателя	2
27	53166	СТОПОРНАЯ ШАЙБА (.312)	2
28	68292	Гайка (.312-18)	2
28	8M0204668	Гайка (.312-18)	2
29	31716	ВИНТ (.250-20 x .620)	2
30	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
31	65999A2	Трос в сборе, черный	1
32	78866	Изолятор	1
33	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	2

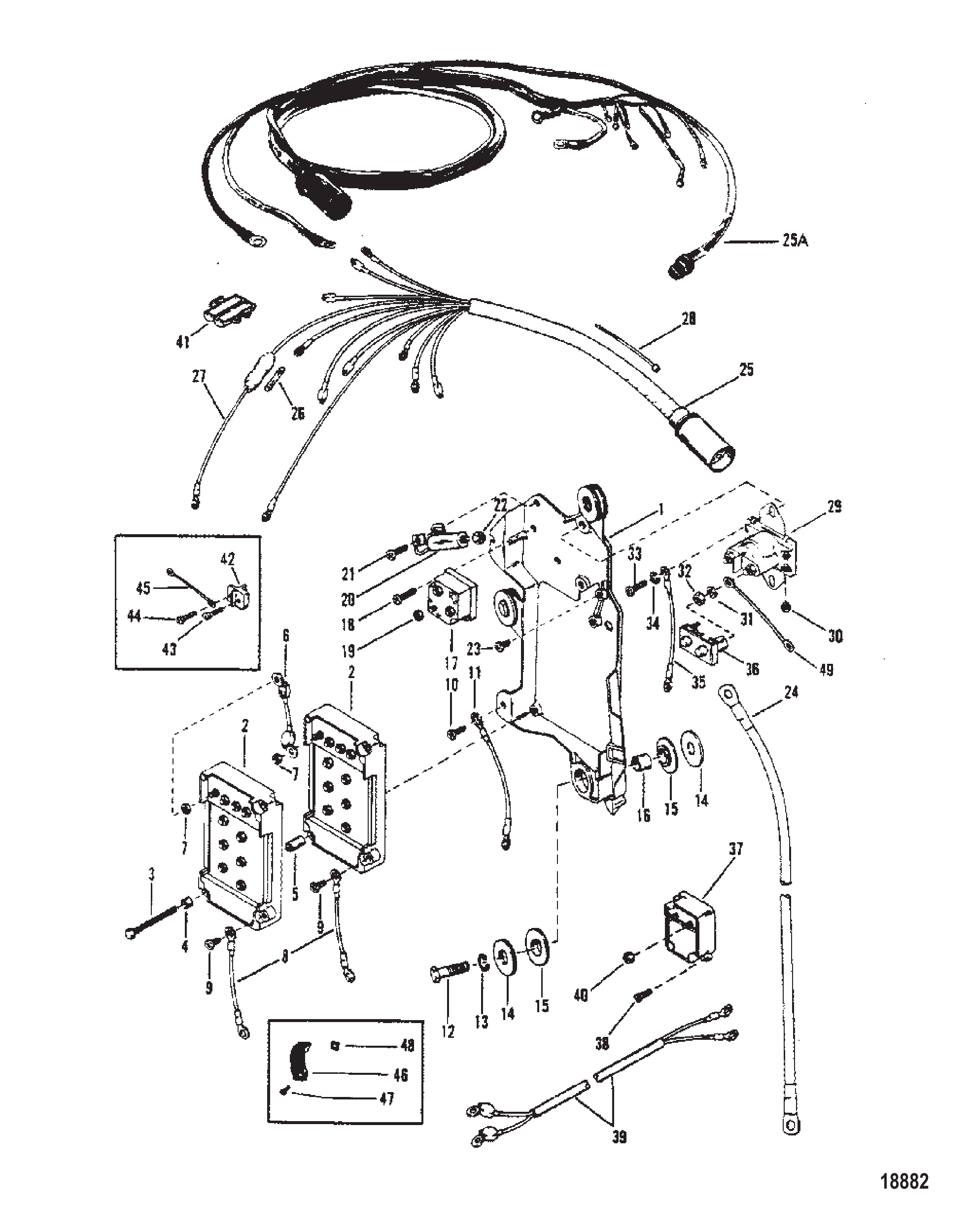

Рис. 67НИЖНИЙ КОЖУХ Bottom Cowl

Wiring Harness, Starter Solenoid and Rectifier

REF	Номер детали	Наименование	Кол-во
1	43429	Пластина зажигания	1
2	7778A6	БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ В СБОРЕ	2
2	7778A12	Блок переключателей в сборе	2
3	13669	Винт (#12-24 x 2.00)	2
4	94304	Распорная втулка винта коробки переключателей	2
5	94453	Втулка	2
6	62310A2	Трос в сборе	1
7	45076	Гайка (#10-32) латунная клемма блока выключателя	20
8	60871A10	Провод в сборе	2
9	62568	Винт (#10-16 x .375)	2
10	38055	ВИНТ (.190-32 x .620)	1
11	65999A3	Трос в сборе черный	1
12	69092	ВИНТ (1.25)	3
12	60411	ВИНТ (.312-18 x 1.250)	3
13	26993	СТОПОРНАЯ ШАЙБА (.312)	3
13	8M0204647	Стопорная шайба (.312)	3
14	36042	ШАЙБА	6
15	67264	Шайба (резиновая)	6
16	67268	Втулка	3
17	62351A1	Выпрямитель	1
17	8M0058226	Выпрямитель	1
18	38055	ВИНТ (.190-32 x .620)	2
19	45076	Гайка (#10-32) латунная клемма блока выключателя	3
20	33386A3	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
21	38055	ВИНТ (.190-32 x .620)	1
22	45076	Гайка (#10-32) латунная клемма блока выключателя	1
23	87926	Винт (#10-32 x .500)	1
24	88439A14	ТРОС В СБОРЕ АККУМУЛЯТОР - ПЛЮСОВОЙ	1
24	88439A2	ТРОС В СБОРЕ АККУМУЛЯТОР - МИНУСОВОЙ	1
25	96220A4	ЖГУТ ПРОВОДОВ В СБОРЕ Двигатель	1
26	79091	Предохранитель 20 А	1
26	8M0207796	Предохранитель 20 А	1
27	95084A2	Кабель в сборе с предохранителем — ранние модели	1
28	73498	ХОМУТ	3
28	816311T	СТЯЖКА (8.00 дюймов)	3
29	96054	Соленоид в сборе стартера	1
29	8M0185149	СТАРТЕРНОЕ РЕЛЕ	1
30	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
31	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
32	94330	Гайка (.250-20) латунная	2
29	15857	Стартер соленоида	1
29	853654A1	ЭЛЕКТРОМАГНИТ	1
30	45076	Гайка (#10-32) латунная клемма блока выключателя	2
31	53166	СТОПОРНАЯ ШАЙБА (.312)	2
32	68292	Гайка (.312-18)	2
32	8M0204668	Гайка (.312-18)	2
33	31716	ВИНТ (.250-20 x .620)	2
34	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
35	65999A2	Трос в сборе, черный	1
36	97861	Изолятор	1
37	88825A7	Регулятор напряжения	1
38	48409	Винт (#10-16 x .625) нержавеющая сталь	1
39	13397A1	Жгут проводов в сборе	1
40	45076	Гайка (#10-32) латунная клемма блока выключателя	2
41	134731	Держатель предохранителя	1

Рис. 68Насос гидроподъема (для использования с насосом гидроподъема Design I) Power Trim Pump (Use With Design I Power Trim Pump)

REF	Номер детали	Наименование	Кол-во
1	848939T3	Корпус в сборе гребного вала	1
1	849778T2	Корпус в сборе гребного вала	1
1	849778A2	Корпус в сборе гребного вала	1
2	816055	Шпилька (.500 x 4.50)	2
3	4009135	ВИНТ (M12 x 35)	2
3	892860	Винт (M12 x 35)	2
4	88238A10	Кабель заземления в сборе	1
5	816056	Шайба	2
6	82670817	ГАЙКА (.500-20)	2
6	898832	Гайка (.500-20)	2
7	8331231	Втулка уплотнительная	1
8	8329321	Сальник	1
9	833116A9	Труба в сборе выпускная	1
10	81893435	ВИНТ (M8 x 35)	6
10	8M0103814	Винт (M8 x 35 мм)	6
11	8329411	Трубка водяная	1
11	8M0042785	Трубка водяная	1
11	8329412	Трубка водяная	1
11	8M0042786	Трубка водяная	1
12	832940	Сальник	1
12	832940001	Сальник	1
13	8329391	Хомут	1
14	848843	ШПИЛЬКА (M12 x 65)	4
14	8M0045821	Шпилька	4
14	856983	Шпилька (M12 x 52)	4
14	8M0008031	Шпилька (M12 x 1.75 x 52)	4
15	4002321	ШАЙБА (12.80 мм x 24.0 мм x 2.4 мм) Нержавеющая сталь	4
16	4013812	ГАЙКА (M12) Нержавеющая сталь	4
17	859747	СОЕДИНИТЕЛЬ	1
17	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
18	859732	ПРОБКА	1
19	85944971	ТРУБКА (52.00 ДЮЙМА) ЧЕРНАЯ	1
19	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
20	859448	ШТУЦЕР	1
20	859448T	Штуцер	1
21	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
21	8M0153609	Втулка уплотнительная	1
22	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1

Рис. 69Жгут проводов/соленоид стартера Wiring Harness/Starter Solenoid

REF	Номер детали	Наименование	Кол-во
1	881310T2	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
2	804110	Штифт направляющий	16
3	804111	Пробка	4
4	804112	Болт (M7 x 48)	4
5	804113	Штифт установочный	4
6	804114	Болт (M7 x 37)	16
7	881311	Болт (M10 x 145)	10
8	804116	Втулка	2
8	8M0070515	УСТАНОВОЧНЫЙ ШТИФТ	2
9	8041151	Прокладка	1
10	83124714	БОЛТ	4
11	831246	Шайба уплотнительная	4
12	881312	Болт (M8 x 55)	5
13	NSS	NOT SOLD SEPARATE Anode	2
14	804086	Втулка уплотнительная	2
15	804085	Крышка	2
15	804085A01	Комплект крышки/анода	2
16	8524741	Болт (M6 x 20)	2
17	827207	БОЛТ (M8 x 25)	4
18	881284	Свеча зажигания	4
18	881284Q	PG LFR6A-11 @10 Mercury / Quicksilver	4
19	881429	Термостат	1
19	8M6013864	ТЕРМОСТАТ	1
20	881430	Крышка термостата	1
20	8041271	Крышка термостата	1
21	8248326	Винт (M6 x 25 мм)	2
22	881313T1	РЕМКОМПЛЕКТ КРЫШКИ	1
23	804119	Крышка вентиляции	1
24	804120	Винт (M4 x 8)	8
25	804123	Прокладка	1
26	855690	ВТУЛКА Уплотнительная	2
27	858530	Болт (M6 x 30)	14
28	859578A1	ПРОБКА В СБОРЕ Масляная	1
28	8M0240831	МАСЛЯНАЯ ПРОБКА	1
29	NSS	NOT SOLD SEPARATE O-Ring	1
30	858752	Крышка	1
30	858752001	Крышка	1
31	1993716	ВИНТ (M6 x 16)	5
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

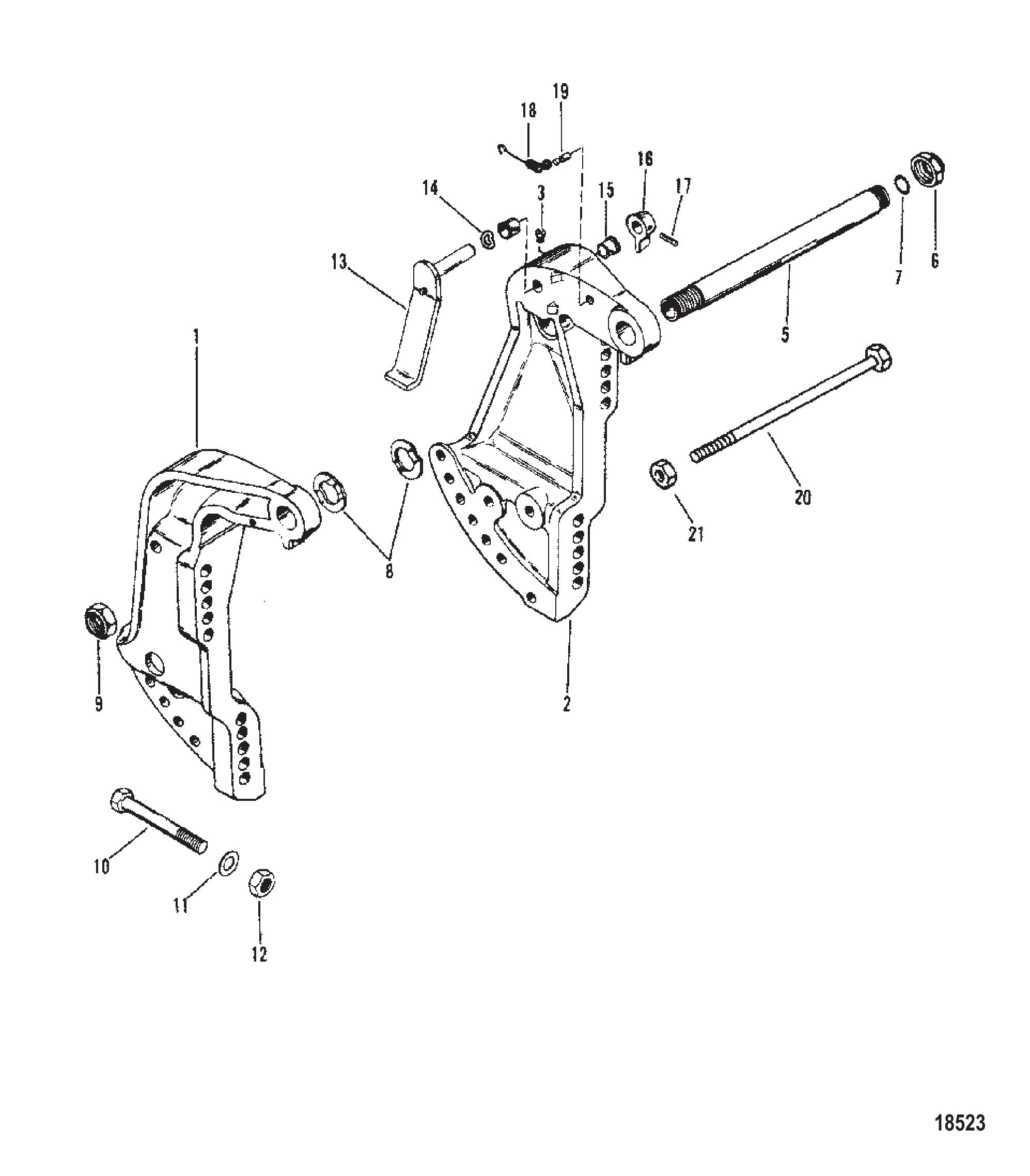

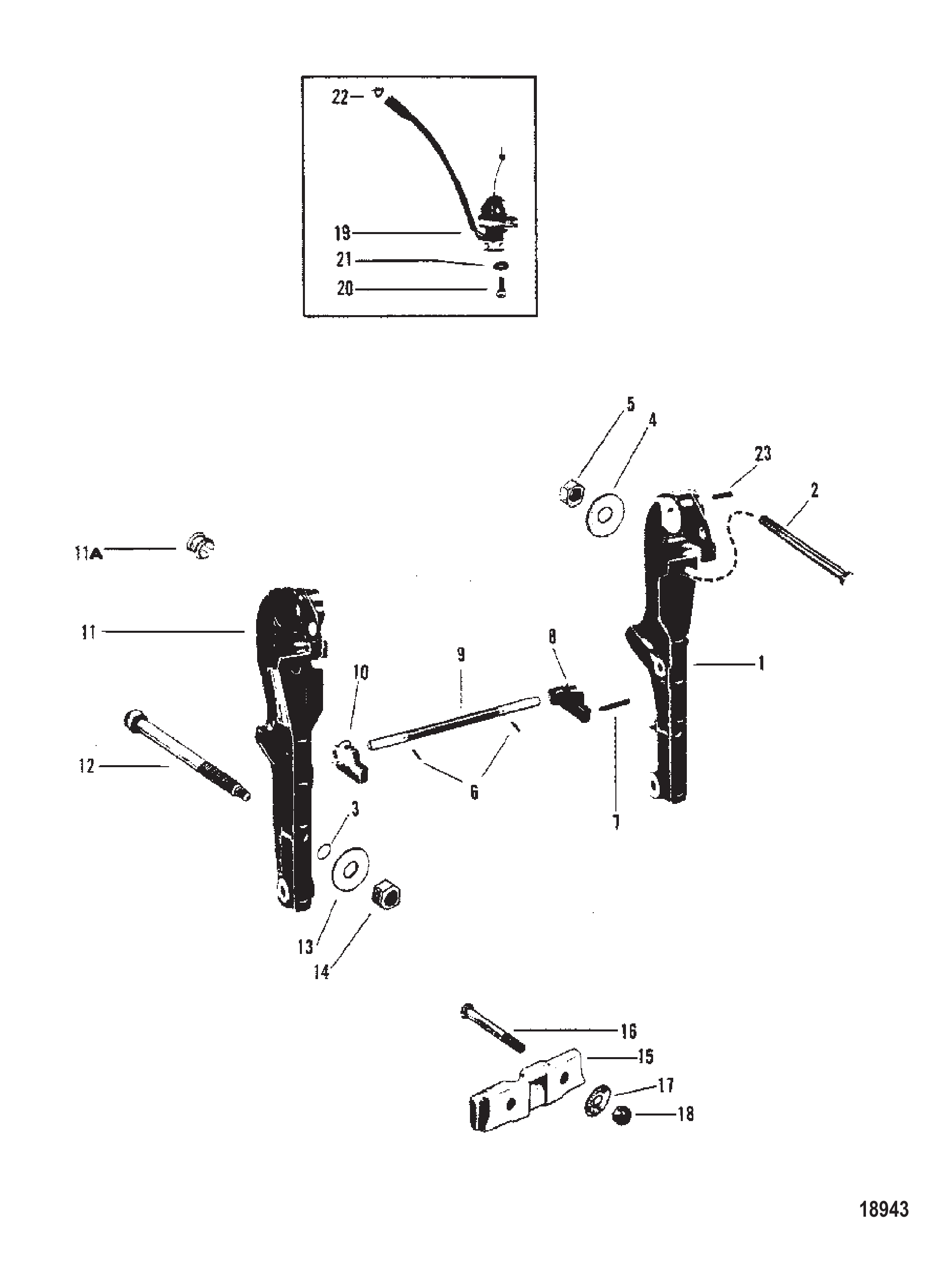

Рис. 70ЖГУТ ПРОВОДОВ, СОЛЕНОИД СТАРТЕРА И ВЫПРЯМИТЕЛЬ Wiring Harness, Starter Solenoid and Rectifier

REF	Номер детали	Наименование	Кол-во
1	8718A1	Кронштейн в сборе транцевый (правый борт)	1
2	8716A1	Кронштейн в сборе транцевый (левый борт)	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
1	8718A2	Кронштейн в сборе транцевый (правый борт)	1
1	8718F8	Кронштейн транца, правый борт, серый	1
2	8716A2	Кронштейн в сборе транцевый (левый борт)	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
1	8718A3	Кронштейн транца в сборе, правый борт, устричный	1
1	8718F8	Кронштейн транца, правый борт, серый	1
2	8716A3	Узел кронштейна транца (левый борт) (OYSTER)	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
5	99170A1	Труба наклона, силовой триммер	1
5	99170A2	Комплект трубок наклона	1
6	34862	ГАЙКА (1.00-14) ТРУБЫ НАКЛОНА	1
6	859133	ГАЙКА (1.00-14)	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	56041	Гайка (.875-14)	1
9	858869	Гайка (.875-14)	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	24501	ШАЙБА ВЕРХНЯЯ, SEA RAY	2
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
16	99633T6	Ручка рычага фиксатора наклона	1
16	99633	Головка	1
16	99633T10	Ручка, устричная	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
-	90484A88	Комплект прокладок

Рис. 71КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Drive Shaft Housing And Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	96423	Головка цилиндра (двухсоставная конструкция)	2
2	96278	Прокладка крышки цилиндра - (двухкомпонентная конструкция)	2
3	96283T	Крышка цилиндра - (2-компонентная конструкция)	2
3	96283	Крышка	2
4	74824	Винт (.312-18 x 1.250)	40
5	184191	Головка цилиндра (цельная конструкция)	2
5	18419F1	Головка цилиндра	2
6	96542	Прокладка головки цилиндра	2
6	96281T01	Прокладка	2
7	98534	ВИНТ (.375-16 x 2.30)	24
8	25909	Шайба (.406 x .812 x .065) (применять где применимо)	24
9	62386	Прокладка термостата	2
9	8M0204714	Прокладка @4	2
10	90390A1	Комплект крышки	2
11	77065	ВИНТ (.312-18 x 2) КРЫШКА СТАРТЕРА ДВИГАТЕЛЯ	2
11	815549	ВИНТ (.312-18 x 2.00)	2
11	35386	ВИНТ (.312-18 x 1.00)	2
12	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
12	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
13	7765377	ШЛАНГ (24.500 дюймов бухта)	2
13	77653101	Шланг (48.00 дюймов, бухта)	2
14	68728	ШТУЦЕР	1
15	73498	ХОМУТ	4
15	816311T	СТЯЖКА (8.00 дюймов)	4
16	97465	Датчик температуры (правый борт)	1
17	96282	Крышка датчика температуры	1
20	99747A2	Корпус лепесткового клапана	1
20	99747A9	Корпус лепесткового клапана	1
21	24878	ВИНТ (.250-20 x 1.25) КОРПУС ЛЕПЕСТКОВОГО КЛАПАНА	1
21	69093	ВИНТ (.250-20 x 1.50) ВОЗДУШНЫЙ КОЛЛЕКТОР	8
21	69067	ВИНТ (.250-20 x 1.375)	1
22	93536	ПРОКЛАДКА КОРПУСА ЛЕПЕСТКОВОГО КЛАПАНА	1
22	935361	Прокладка	1
23	65744	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
23	657443	ПРОКЛАДКА	6
24	75953	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
25	75362A1	Лепестковый клапан в сборе	6
26	96183	Хомут лепесткового клапана	12
26	961832	ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА	12
27	57583	ВИНТ (#8-32 x .375) Кронштейн к кронштейну	60
27	57583T	Винт #8-32x3/8	60
28	65746	ВИНТ (.250-20 x .750)	12
29	27037	ШПИЛЬКА (.250-28 x 1.125)	12
29	270372	Шпилька (.250-28 x 1.125)	12
30	42658	Обратный клапан	5
30	426585	Обратный клапан	5
31	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	5
32	99130122	Трубка (20,00 футов, бухта) дренажная	1
32	892024122	Шланг (240.00 дюймов, бухта)	1
33	42657A1	Обратный клапан картера	1
33	42657A3	Обратный клапан	1
34	65857	РАЗЪЕМ	1
34	56759	ШТУЦЕР ЕРШОВЫЙ	1
35	64871A2	Обратный клапан картера	1
36	13536A7	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (2-ПРОВОДНЫЙ)	1
37	13715	Фиксатор	2
37	137151	Фиксатор	2
38	98257	ВИНТ (.312-18 x .500)	2
39	187531	Датчик температуры (OYSTER)	1
40	88824A8	Кабельный узел датчика температуры - (OYSTER)	1
41	75692	ТЕРМОСТАТ (143 ГРАД.)	2
-	90484A88	Комплект прокладок

Рис. 72Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	8343A7	КОРПУС В СБОРЕ Гребной вал (ЧЕРНЫЙ)	1
1	8343A8	КОРПУС В СБОРЕ Гребной вал (СЕРЫЙ)	1
1	8343A9	КОРПУС В СБОРЕ Гребной вал (УСТРИЧНЫЙ)	1
1	8343A8	КОРПУС В СБОРЕ Гребной вал (СЕРЫЙ)	1
2	56295	Шпилька (.437 x 2.69)	2
2	74732	Шпилька (7/16 X 7.11/16 дюйм.)	2
3	25067	ОТБОЙНИК	2
4	63474	Винт (.500-20 x 6.00)	2
4	898831	Винт (.500-20 x 6.220)	2
5	78249	Опора (длинная)(водомет)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	25096	ГАЙКА	2
8	88238A1	Сборка троса заземления	1
8	88238A10	Кабель заземления в сборе	1
9	67076	Хомут	2
9	8M0036782	ХОМУТ	2
10	66727	ВИНТ (.312-18 x 1.250)	4
11	67077	Крышка нижней опоры	2
11	8M4500752	Крышка	2
11	67077T6	Крышка нижней опоры	2
11	67077F1	Крышка серая	2
11	67077T10	Крышка, устричная	2
11	67077F1	Крышка серая	2
12	88417	Винт (#12-24 x .620) крышки	4
13	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
14	88238A2	Кабель заземления в сборе	1
14	88238A10	Кабель заземления в сборе	1
15	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
16	73862	ШАЙБА ШПИЛЬКИ РЕДУКТОРА	1
17	29489	ГАЙКА ШПИЛЕК КОРПУСА РЕДУКТОРА	1
18	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
19	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
19	8M0204653	Гайка	2
20	64649	ПРОБКА	1
20	646491	ПРОБКА КОРПУСА ПРИВОДНОГО ВАЛА (OYSTER)	1
21	89743	Труба выпускная	1
22	66350	САЛЬНИК (НИЖНИЙ)	1
22	66350001	Сальник	1
23	86027	Сальник выхлопной трубы - верхний	1
24	67295	Труба водяная (длинная)(жиклёр)	1
24	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
24	74729	Трубка (удлинённая)	1
24	8M0042790	ВОДЯНАЯ ТРУБА	1
25	99173	Прокладка корпуса гребного вала к пластине	1
25	991734	Прокладка	1
26	41945A6	ПЛАСТИНА В СБОРЕ КОРПУСА ГРЕБНОГО ВАЛА	1
27	707482	Уплотнение кронштейна (чёрный и серый)	1
28	68011	Кронштейн	1
29	48408	Винт (#10-16 x .500) клеммной колодки	12
30	20033	Штифт направляющий установочный	2
30	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
31	38970	САЛЬНИК X-LONG	1
32	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
33	99177	Прокладка пластины корпуса гребного вала к выпускной пластине	1
33	991772	Прокладка	1
34	25970	Шайба маховика	4
34	20553	Шайба (.406 x .734 x .063)	4
35	69254	ГАЙКА	4
36	41942	Удлинитель выхлопа	1
36	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
36	78148A1	ПРОСТАВКА В СБОРЕ (УДЛИНЕННАЯ)	1
36	20033	Штифт направляющий установочный	2
36	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
-	90484A88	Комплект прокладок

Рис. 73Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
-	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
1	828714A1	Комплект щёток и уплотнений	1
2	828713A1	Комплект якоря	1
2	828713T1	Комплект якоря	1
3	828715A1	Концевая крышка (в сборе)	1

Рис. 74Ресивер и головка цилиндра Reed Block And Cylinder Head

REF	Номер детали	Наименование	Кол-во
-	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	715651	Трубка троса рулевого управления	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
11	826709113	Гайка (.375-24) нержавеющая сталь	3
11	8M0204726	Гайка (.375-24) латунная	3

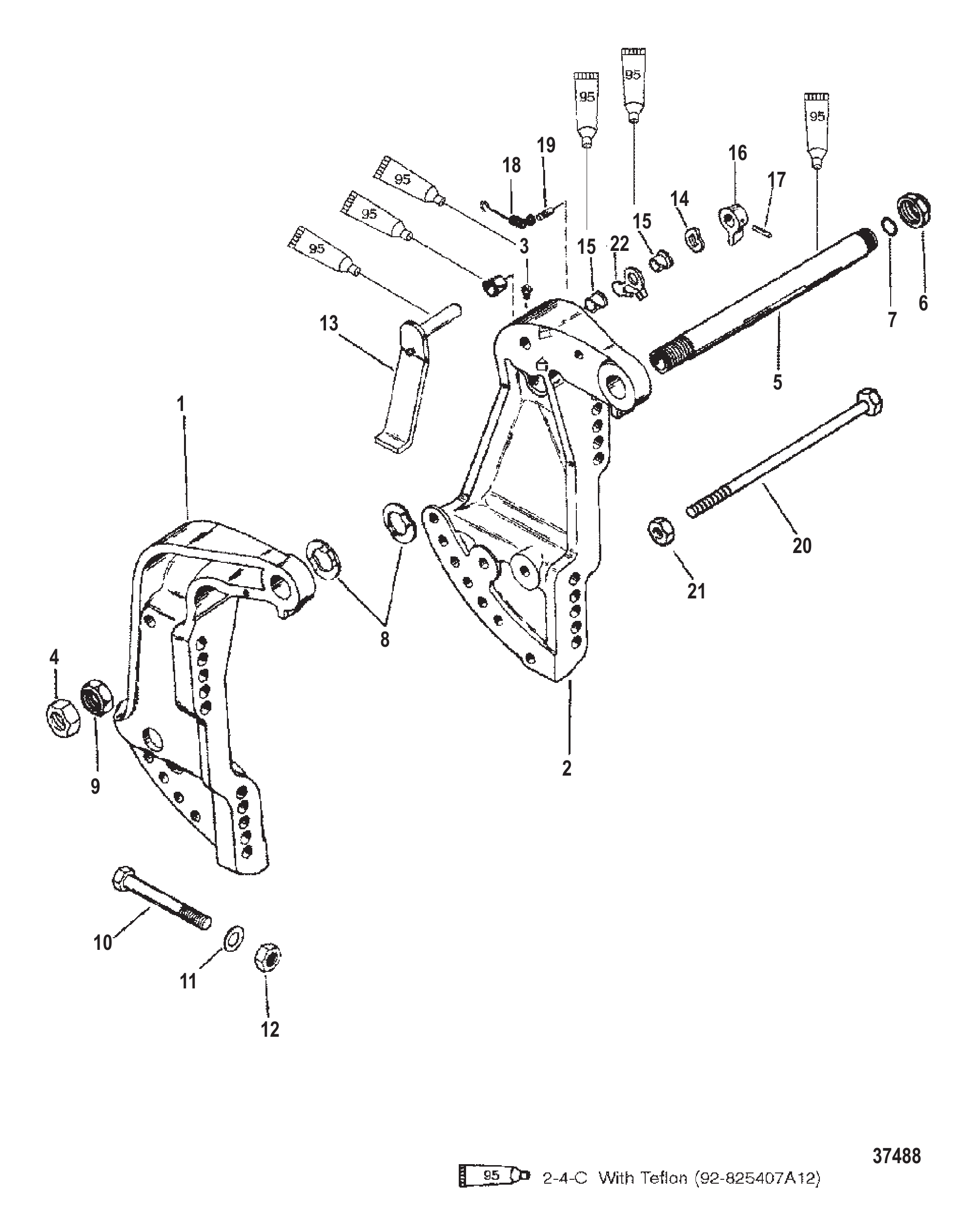

Рис. 75Корпус приводного вала и выхлопная труба Driveshaft Housing and Exhaust tube

REF	Номер детали	Наименование	Кол-во
1	8718F7	Кронштейн транца, правый борт, чёрный	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
1	8718F8	Кронштейн транца, правый борт, серый	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	47525	ГАЙКА (.875-14) Нижняя	1
5	826125A1	Трубка наклона	1
6	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	826164	Гайка (.875-14)	1
9	8M0231351	Контргайка	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
22	814207	Упор	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 76Двигатель гидроподъема Power Trim Motor

REF	Номер детали	Наименование	Кол-во
-	92876A6	Комплект удлинения для двух двигателей	1
1	78862A2	Комплект уплотнений	1
1	19624A1	Комплект уплотнений	1
2	71565	Труба направляющая троса	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	177291	КРОНШТЕЙН	2
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	14000	Винт (.375-24 x 1.25)	4
11	849838	ВИНТ (.375-24 x 1.250)	4
12	34863	ГАЙКА (.375-24)	4
12	8M0204726	Гайка (.375-24) латунная	4
13	97933A1	Рым рулевого управления	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	979322	Трубка	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1

Рис. 77КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Attaching Kit

REF	Номер детали	Наименование	Кол-во
1	74897	Ось поворота	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	69560	Винт (.190-32 x 1.250) рукоятки переключения к валу	1
11	68219	Гайка (#10-32) нержавеющая сталь	1
12	48039	КРЫШКА	1
13	41095T	Рычаг управления дросселем	1
13	410952	РЫЧАГ	1
14	55337	Винт (.375-16 x 1.75)	1
14	818165	ВИНТ (.375-16 x 1.75)	1
15	55164	Втулка	1
16	55171	Втулка	1
17	68784	ПРУЖИНА	1
18	68410	ШАЙБА	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	22486	ВИНТ (.250-28 x .880)	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	20586	Гайка (.250-28) винта защелки	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	79949	Тяга управления дросселем	1
27	60572	ГИЛЬЗА	2
27	8M0221994	Штуцер	2
28	95791	Кулачок дроссельной заслонки	1
29	20353	Шпилька (.250-28 x 1.750)	1
30	26856	ВТУЛКА	2
31	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
32	41050	ПРУЖИНА возвратная дросселя	1
33	92032A2	Кронштейн крепления - тросы управления	1
33	814283A2	Кронштейн в сборе	1
34	98889	Защёлка	1
35	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
36	39618	РЫЧАГ НЕЙЛОНОВЫЙ - ФИКСАТОР ТРОСА ПЕРЕКЛЮЧЕНИЯ	1
36	87609A1	Комплект рычага	1
37	47175	ШТИФТ ФИКСИРУЮЩЕГО РЫЧАГА И КРЕПЛЕНИЯ КРЫШКИ	3
38	90211	КРЫШКА НЕЙЛОНОВАЯ - ТРОС ПЕРЕКЛЮЧЕНИЯ	1
39	65799T	Тяга фиксатора рычага к крышке	1
39	87609A1	Комплект рычага	1
40	53167	ВИНТ (.312-18 x .880)	3
40	53167T	ВИНТ .312-18X .88	3
41	37896	НАПРАВЛЯЮЩИЙ БЛОК ТЯГИ	1
42	20099	Пружина	1
43	67073A1	Тяга в сборе	1
44	52100	Износостойкая пластина	1
45	38279	ЗАЩЕЛКА	1
45	8M0036768	ЗАЩЕЛКА	1
46	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
47	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
48	79932A7	Узел вала переключения передач (длинный)	1
48	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
48	79932A8	Узел вала переключения передач (удлиненный)	1
48	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
49	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
50	26600	Втулка	1
51	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
52	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
53	39519	ЧАШКА	1

Рис. 78ТРАНЦЕВЫЕ КРОНШТЕЙНЫ (S/N-0G589999 И НИЖЕ) Transom Brackets (S/N-0G589999 & Below)

REF	Номер детали	Наименование	Кол-во
1	818650A28	Карбюратор верх	1
1	818650A29	Карбюратор середина	1
1	818650A55	Карбюратор низ (30A)	1
1	818650A31	Карбюратор верх	1
1	818650A32	Карбюратор середина	1
1	818650A56	Карбюратор низ (31A)	1
1	818650A34	Карбюратор верх	1
1	818650A35	Карбюратор середина	1
1	818650A57	Карбюратор низ (32A)	1
1	818650A37	Карбюратор верх	1
1	818650A38	Карбюратор середина	1
1	818650A58	Карбюратор низ (33A)	1
1	818650A52	Карбюратор верх	1
1	818650A53	Карбюратор середина	1
1	818650A59	Карбюратор низ (34A)	1
2	810779	КРЫШКА	6
3	NSS	NOT SOLD SEPARATE Idle Mixture Screw/Spring	6
5	677511	ПРОКЛАДКА	3
6	815633060	Жиклёр (.060) (.056 - 150/135 - WMH-24)	6
6	7570	Жиклёр .040 (175)	6
6	815633050	Жиклёр (.050) (XR6/MAGNUM III/200)	6
7	810721	РЫЧАГ дросселя (ВЕРХ/ЦЕНТР)	2
7	810722	РЫЧАГ дросселя (НИЗ)	1
7	8107221	РЫЧАГ ДРОССЕЛЯ (НИЖНИЙ - СЕРИЯ WMH-A)	1
8	811284	ПРОСТАВКА	3
9	810745	ШАЙБА	3
10	810744	ГАЙКА	3
11	NSS	NOT SOLD SEPARATE Spring	3
12	5815	Жиклёр (.086) (XR6/MAGNUM III)	3
12	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	3
12	3517	Жиклёр (.084) (135/175/200)	3
13	5225	Жиклёр главный (.054)	3
13	6359	ЖИКЛЁР (.052)	3
13	6246	ЖИКЛЁР (.048)	3
13	7831	ГЛАВНЫЙ ЖИКЛЕР ТОПЛИВНЫЙ (.058) (XR6/MAGNUM III)	3
13	5317	Жиклёр (.046)	3
14	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
15	810738	ПОПЛАВОК В СБОРЕ	3
16	F10064	ВАЛ	3
17	NSS	NOT SOLD SEPARATE Screw-Float	3
18	811690	КОМПЛЕКТ СЕДЛА КЛАПАНА	3
19	NSS	NOT SOLD SEPARATE Gasket-Valve Seat	3
20	823623	Поплавковая камера (верх)	1
20	823624	Поплавковая камера (центр/низ)	2
21	9596	Пробка главного жиклера	15
22	NSS	NOT SOLD SEPARATE Gasket-Power/Progression Jet	AR
23	4215	Жиклёр главной топливной системы (.066)	6
23	4217	Жиклёр главной системы (.062)	6
23	4216	Жиклёр (.064) главной топливной системы	6
23	4215	Жиклёр главной топливной системы (.066)	2
23	4216	Жиклёр (.064) главной топливной системы	4
24	808584	Топливный жиклер (135 - WMH-28)	6
25	808612	Винт с шайбой (#8-32 x .750)	18
26	7900	ТРОЙНИК (ВЕРХ/ЦЕНТР)	2
27	7901	УГОЛЬНИК (НИЗ)	1
-	8107492	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	1
-	8116912	Ремкомплект карбюратора	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 79КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ DUAL ENGINE EXTENSION KIT

Номер детали	Наименование	Кол-во
840470T9	Редуктор в сборе	1
840470T27	Редуктор в сборе	1
840470T8	Редуктор в сборе	1
840306T6	Редуктор в сборе, с антикавитационным плавником	1
840307T12	Редуктор в сборе	1
840306T7	Редуктор в сборе, с антикавитационным плавником	1
840307T13	Редуктор в сборе	1
859399T22	Редуктор в сборе	1
8M0236198	GC DSI XL 1.75 Mercury / Quicksilver	1
840307T10	Корпус редуктора в сборе	1
840307T11	Корпус редуктора в сборе	1
859399T23	Корпус редуктора в сборе	1
8M0236209	GC DSI CXL 1.75 Mercury / Quicksilver	1

Рис. 80Рычаг дросселя и вал переключения передач Throttle Lever And Shift Shaft

REF	Номер детали	Наименование	Кол-во
1	8711A19	БЛОК ЦИЛИНДРОВ	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	6
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	20033	Штифт направляющий установочный	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	77065	ВИНТ (.312-18 x 2) КРЫШКА СТАРТЕРА ДВИГАТЕЛЯ	2
11	815549	ВИНТ (.312-18 x 2.00)	2
11A	99448	Втулка	1
12	66717	ВИНТ (.375-16 x 3.250)	8
12	74824	Винт (.312-18 x 1.250)	6
13	8454A1	КРЫШКА ТОРЦЕВАЯ В СБОРЕ ВЕРХНЯЯ	1
13	8454T1	КРЫШКА ТОРЦЕВАЯ В СБОРЕ	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
15	74248	ПОДШИПНИК РОЛИКОВЫЙ ТОРЦЕВОЙ КРЫШКИ (ВНУТР. ДИАМ. 1.50)	1
15	74248T	ПОДШИПНИК	1
16	41953	Сальник	1
13	8454A2	Концевая крышка верхняя в сборе	1
13	8454T2	Концевая крышка в сборе	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
15	93496	ПОДШИПНИК Роликовый	1
15	93496T	Подшипник	1
16	41953	Сальник	1
17	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
17	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
18	24220	ВИНТ (.190-24 x .190) УСТАНОВОЧНЫЙ - БЛОК ЦИЛИНДРОВ	2
19	38407	ПРОБКА (.500-14)	1
20	15094	ШПИЛЬКА (.190-32 x 1.870)	1
21	15093	ШПИЛЬКА (#10-32 x 1.00)	2
21	8M0034435	ШПИЛЬКА	2
22	67269	Проставка	1
23	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	6
23	8M0204663	ШАЙБА @5	6
24	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	6
25	73651	ГАЙКА ШПИЛЬКИ КРЫШКИ МАХОВИКА	3
25	816874	Барашковая гайка (#10-32)	3
26	42248	Кронштейн	1
26	422482	Кронштейн	1
27	49668	Винт (.250-20 x .750)	2
28	7809A1	Крышка торцевая в сборе	1
28	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
29	62700	Кольцо уплотнительное (3.237 x .103)	1
30	41953	Сальник	2
31	28636	ВИНТ (.250-20 x .750)	4
32	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
33	64022	Винт (.250-20 x 2.125)	1
34	64015	Гайка (.250-20) клеммы стартерного соленоида	1
35	26852	ЗАГЛУШКА Нейлоновая	1
35	66517	ОГРАНИЧИТЕЛЬ БЛОКА ЦИЛИНДРОВ (ДРЕНАЖ)	1
-	90484A88	Комплект прокладок	1
-	41282A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	41282T88	PH 135/150 Mercury / Quicksilver	1

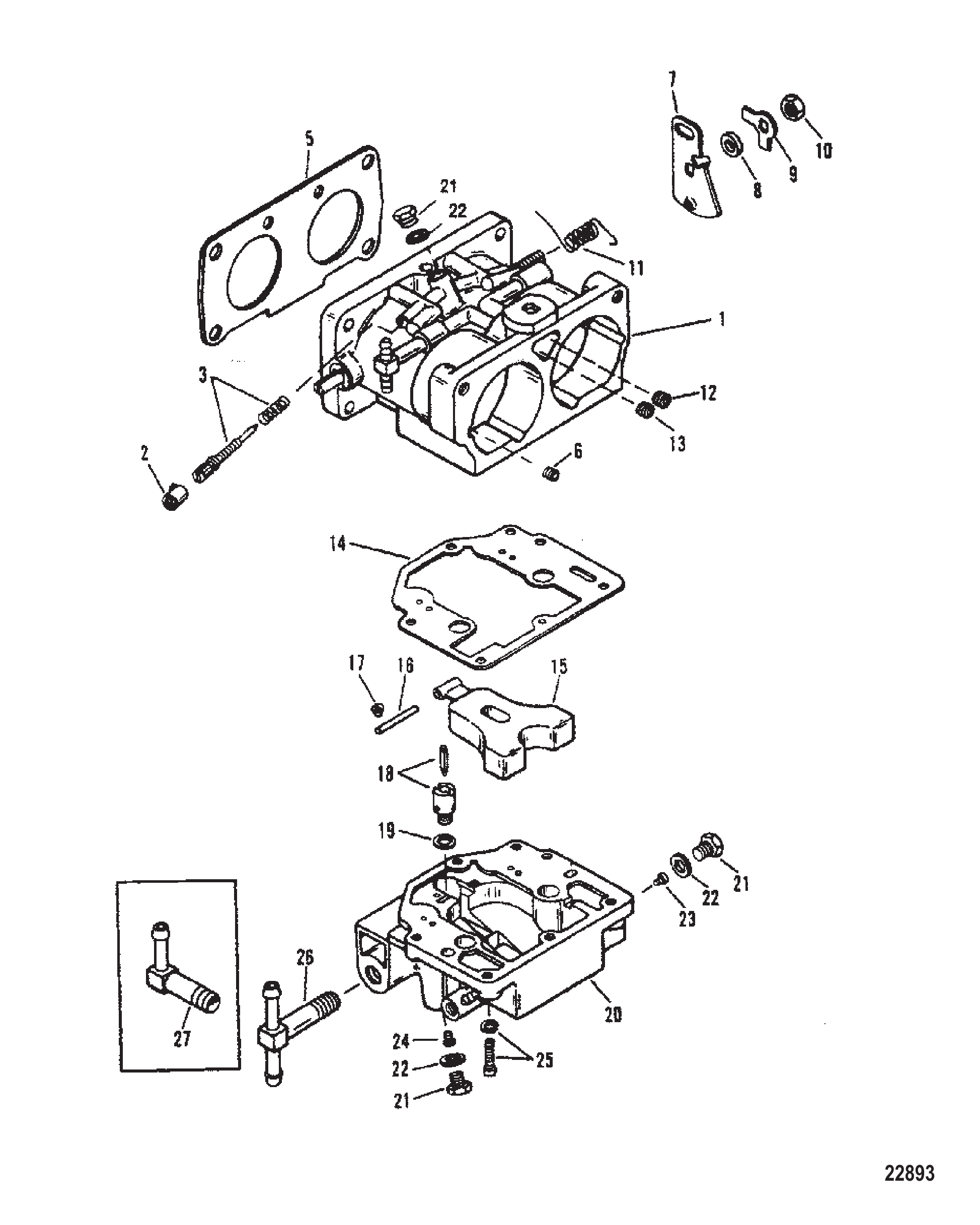

Рис. 81КАРБЮРАТОР (WMH-30/31/32/33/34) CARBURETOR (WMH-30/31/32/33/34)

GEAR HSG (DRIVESHAFT)(XR6/MAG III - 1.78:1 RATIO)

REF	Номер детали	Наименование	Кол-во
1	814247A1	Корпус редуктора в сборе базовый - черный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
2	85822A10	Разъем в сборе (применять где применимо)	1
2A	43998	Втулка (старая конструкция)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
5	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	35934A1	Подшипник в сборе роликовый	1
9	79953	Винт (.375-16 x .250)	1
9	79953Q04	Ремкомплект сливного винта	1
10	67892	Винт магнитный	1
10	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
11	815168	ВЕРТИКАЛЬНЫЙ ВАЛ	1
12	N.S.S.	Not Sold Separate Pinion Gear (PART OF 43-16279A2)	1
13	19183	Шайба фибровая	2
13	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
14	826375	ГАЙКА (.625-18)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	824519	ФИКСАТОР	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	899841	Крыльчатка водяного насоса	1
29	89984T3	КРЫЛЬЧАТКА	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	8152641	Вал переключения передач (использовать без стопорного кольца)	1
38	815264	ВАЛ ПЕРЕКЛЮЧЕНИЯ НИЖНИЙ	1
38	8152641	Вал переключения передач (использовать без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	25439	Уплотнительное кольцо (.862 x .103)	1
41	77631A2	Втулка в сборе	1
42	8164641	Маслосъёмный сальник	1
42	8M0246145	САЛЬНИК	1
43	77674	ШАЙБА (.35 x .75 x .12)	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

Рис. 82ТАБЛИЦА РЕДУКТОРОВ GEAR HOUSING CHART

REF	Номер детали	Наименование	Кол-во
-	17443A11	Комплект гидроусилителя рулевого управления	1
1	811290	АККУМУЛЯТОР	1
2	17772	ШПИЛЬКА	3
3	4002319	ШАЙБА	3
4	13914	Гайка (M10) шпильки корпуса редуктора	3
4	40140	ГАЙКА (M10)	3
5	94319	Винт (.375-24 x 1.5)	1
6	17405	Проставка	2
7	34863	ГАЙКА (.375-24)	3
7	8M0204726	Гайка (.375-24) латунная	3
8	14000	Винт (.375-24 x 1.25)	1
8	849838	ВИНТ (.375-24 x 1.250)	1
9	92876A4	Тяга в сборе	1
10	68300	Шайба (..88 x .39 x .06)	1
11	8112891	Привод	1
11	828588A2	Комплект привода	1
-	811632	Ремкомплект	1
-	811632A1	РЕМОНТНЫЙ КОМПЛЕКТ	1
12	4000330	ВИНТ (M6 x 25)	2
12	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
13	43450	Шайба	2
13	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	2
14	8268336	Гайка (M6)	2
14	401386	ГАЙКА (M6) Нержавеющая сталь	2
15	811292	ХОМУТ	1
16	818182	ВИНТ	2
17	400263	ГАЙКА (M5)	2
18	81742755	ВИНТ (M8 x 55)	1
19	66751	ПРОСТАВКА (.250 x .390 x .630) Нержавеющая сталь	1
19	8M0151156	ПРОСТАВКА	1
20	811291	КРОНШТЕЙН	1
21	38601	ВИНТ (.250-28 x 1.250)	4
22	88404	Шайба стопорная	6
23	18211	Реле-выключатель	1
24	18244A1	Жгут проводов в сборе	1
25	18124	ВИНТ (#10-32 x .750)	1
26	90329	ВТУЛКА	1
27	309772	Проставка	1
28	816994	Кронштейн	1
29	42118	ШАЙБА	1
30	29488	ГАЙКА (#10-32)	1
30	8M0204718	Гайка	1
31	197491	Хомут	1
32	81563024	Наклейка	1

Рис. 83БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps

REF	Номер детали	Наименование	Кол-во
1	818650A16	Карбюратор верх	1
1	818650A17	Карбюратор середина	1
1	818650A18	Карбюратор низ	1
1	818650A10	Карбюратор верх	1
1	818650A11	Карбюратор середина	1
1	818650A12	Карбюратор низ	1
1	821684A1	Карбюратор верх	1
1	821684A2	Карбюратор середина	1
1	821684A3	Карбюратор низ	1
1	818650A7	Карбюратор верх	1
1	818650A8	Карбюратор середина	1
1	818650A9	Карбюратор низ	1
1	818650A4	Карбюратор верх	1
1	818650A5	Карбюратор середина	1
1	818650A6	Карбюратор низ	1
2	810779	КРЫШКА	6
3	NSS	NOT SOLD SEPARATE Idle Mixture Screw/Spring	6
5	677511	ПРОКЛАДКА	3
6	815633060	Жиклёр (.060) (.056 - 150/135 - WMH-24)	6
6	815633070	Жиклёр (.070 - 135 - WMH-28)	6
6	7570	Жиклёр .040 (175)	6
6	815633050	Жиклёр (.050) (XR6/MAGNUM III/200)	6
7	810721	РЫЧАГ дросселя (ВЕРХ/ЦЕНТР)	2
7	810722	РЫЧАГ дросселя (НИЗ)	1
8	811284	ПРОСТАВКА	3
9	810745	ШАЙБА	3
10	810744	ГАЙКА	3
11	NSS	NOT SOLD SEPARATE Spring	3
12	8423	Жиклёр (.094) воздушный (.094)	3
12	5815	Жиклёр (.086) (XR6/MAGNUM III)	3
12	7335	Жиклёр (.098) (175)	3
12	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	3
13	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	3
13	5213	Жиклёр главный (.056)	3
13	6246	ЖИКЛЁР (.048)	3
13	6028	ЖИКЛЁР (.050)	3
13	5317	Жиклёр (.046)	3
14	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
15	810738	ПОПЛАВОК В СБОРЕ	3
16	F10064	ВАЛ	3
17	NSS	NOT SOLD SEPARATE Screw-Float	3
18	811690	КОМПЛЕКТ СЕДЛА КЛАПАНА	3
19	NSS	NOT SOLD SEPARATE Gasket-Valve Seat	3
20	823623	Поплавковая камера (верх)	1
20	823624	Поплавковая камера (центр/низ)	2
21	9596	Пробка главного жиклера	15
22	NSS	NOT SOLD SEPARATE Gasket-Power/Progression Jet	AR
23	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	6
23	4217	Жиклёр главной системы (.062)	6
23	5225	Жиклёр главный (.054)	6
23	4216	Жиклёр (.064) главной топливной системы	6
24	823629	Силовой жиклёр (150/135 - WMH-24)	6
24	808584	Топливный жиклер (135 - WMH-28)	6
24	823625	Силовой жиклёр (XR6/MAGNUM III)	6
24	823626	Силовой жиклёр (175)	6
24	823627	Силовой жиклёр (200)	6
25	NSS	NOT SOLD SEPARATE Screw-Fuel Bowl	18
26	7900	ТРОЙНИК (ВЕРХ/ЦЕНТР)	2
27	7901	УГОЛЬНИК (НИЗ)	1
-	8107492	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	1
-	8116912	Ремкомплект карбюратора	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 84РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(XR6/MAG III - 1.78:1) GEAR HSG (DRIVESHAFT)(XR6/MAG III - 1.78:1 RATIO)

REF	Номер детали	Наименование	Кол-во
-	80140040	Водомётный насос в сборе	1
-	80140140	Водомётный насос в сборе	1
1	80141140	Корпус насоса	1
2	827490	ШЛАНГ СМАЗКИ	1
3	80141440	Крыльчатка	1
3	855708T40	Крыльчатка	1
4	80141240	Корпус водозаборника	1
5	8271881	Втулка	1
5	827188T1	Гильза	1
6	80141340	Гребной вал	1
7	827190	ГАЙКА	1
8	827189	ВТУЛКА	1
9	801405625	Шпонка рабочего колеса	1
10	801404625	Прокладка рабочего колеса	8
11	801403625	Шайба стопорная	1
12	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
13	19923088	ВИНТ (.250-20 x .875)	4
14	19923062	ВИНТ (.250-20 x .625)	2
15	60411	ВИНТ (.312-18 x 1.250)	1
16	801410	Кронштейн опоры троса	1
17	67980	Гайка (.312-18)	1
17	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
18	808718	Шпилька	2
19	801406	Установочный штифт	2
20	801418	Опорное кольцо водяного насоса	1
21	801408	Прокладка основания водяного насоса	1
22	33778	Шпилька	3
23	68299	Винт (.375-16 x 3.00) нержавеющая сталь	1
24	45175	Шайба (.406 x .750 x .104)	1
24	8M0214963	Шайба	1
25	65791	ШАЙБА КОРПУСА К ШПИЛЬКЕ (0.437 ДЮЙМА)	2
26	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
26	8M0204653	Гайка	2

Рис. 85КОМПЛЕКТ УСИЛЕННОГО РУЛЕВОГО УПРАВЛЕНИЯ ДЛЯ ТРАНЦА TRANSOM MOUNT POWER STEERING KIT

Gear Housing Propeller Shaft - XR4/Magnum II

REF	Номер детали	Наименование	Кол-во
-	814247A3	Корпус редуктора в сборе, передаточное число 1.78:1 - черный (черный)	1
-	814247A4	Корпус редуктора в сборе 1.78:1 передаточное число - серый (СЕРЫЙ)	1
-	814247T4	Редуктор в сборе	1
-	814247A3	Корпус редуктора в сборе, передаточное число 1.78:1 - черный (черный)	1
-	814247A4	Корпус редуктора в сборе 1.78:1 передаточное число - серый (СЕРЫЙ)	1
1	814247A8	Корпус редуктора в сборе (чёрный)	1
1	814247T8	Корпус редуктора	1
1	814247A9	Корпус редуктора в сборе (серый)	1
1	814247T9	Корпус редуктора	1
1	814247A1	Корпус редуктора в сборе базовый - черный	1
1	814247T1	Корпус редуктора в сборе, базовый, чёрный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
44	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
44	760394	Кулачок управления переключением	1
45	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	30622	ПРУЖИНА	1
47	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
47	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
48	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
49	16279A2	Шестерня в сборе переднего хода	1
50	30895	Подшипник игольчатый	1
50	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
51	814756	Муфта	1
51	822539T	МУФТА	1
52	30632	ШТИФТ КРЕСТОВИНЫ	1
52	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
53	30893	Пружина	1
54	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
55	NSS	NOT SOLD SEPARATE Reverse Gear (Part of 43-16279A2)	1
56	76358	Упорная шайба	1
57	29976	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
58	41529A2	Обойма подшипника в сборе	1
58	41529T2	ОБОЙМА В СБОРЕ	1
59	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	2
59	8M0169588	Штуцер для смазки	2
60	30956	Подшипник игольчатый	1
60	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
61	76868	САЛЬНИК ВНУТРЕННИЙ	2
61	8M0248882	САЛЬНИК @5	2
62	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
63	52700	Стопорная шайба	1
64	52699	Крышка	1
65	67891	Заливная пробка	1
65	8M0039169	ЗАЛИВНОЙ БЛОК	1
66	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
66	65210	ВИНТ (.375-16 x 1.00)	1
68	816629	Стопорная шайба с усиком	1
68	816629Q	ШАЙБА СТОПОРНАЯ	1
69	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
69	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
70	15300	ТРИММЕР АНОДНЫЙ	1
71	15797	Винт анодной пластины	1
70	31640A1	Пластина-триммер в сборе, корпус редуктора	2
70	31640Q4	ТРИММЕР	2
71	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
72	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
73	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
73	8M0204653	Гайка	2
74	13191A1	УПОРНАЯ ШАЙБА	1
74	13191Q01	УПОРНАЯ ШАЙБА	1
-	89238A2	Комплект сальников	1
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 86КАРБЮРАТОР (WMH-21/22/23/24/25/28) CARBURETOR (WMH-21/22/23/24/25/28)

REF	Номер детали	Наименование	Кол-во
-	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
1	828714A1	Комплект щёток и уплотнений	1
2	828713A1	Комплект якоря	1
2	828713T1	Комплект якоря	1
3	828715A1	Концевая крышка (в сборе)	1

Рис. 87Специальный инструмент Tools Special

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
1	991861	Насос в сборе, силовой трим	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
3	991861	Насос в сборе, силовой трим	1
4	12662	Комплект насоса и торцевой рамы	1
4	991861	Насос в сборе, силовой трим	1
5	12663	Комплект сальников насоса	1
5	126631	Ремкомплект насоса	1
6	12660	Комплект торцевой рамы	1
6	991861	Насос в сборе, силовой трим	1
7	12661	Комплект якоря	1
7	991861	Насос в сборе, силовой трим	1
8	12664	Комплект сквозных болтов	1

Рис. 88Сборка водомета Jet Pump Assembly

REF	Номер детали	Наименование	Кол-во
1	880890T1	Топливный насос	1
2	NSS	NOT SOLD SEPARATE Body	1
3	881544	Пружина	1
4	881545	Плунжер	1
5	881546	Пружина	1
6	881547	Диафрагма	1
7	881548	Штифт	1
8	NSS	NOT SOLD SEPARATE Body	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Body	1
11	881550	Винт	3
12	881333	Гайка	3
13	804255	Уплотнительное кольцо	1
13	8M0050719	Уплотнительное кольцо	1
14	879650	Хомут	2
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	804256	Болт (M6 x 30)	2
16	881543	Шланг	1
16	881543002	Трубка	1
17	881542	Кронштейн	1
18	8527768	Болт (M6 x 16)	1
18	811188T	Болт	1
19	8528161	Гайка	1
19	82382M	Гайка	1
20	881538T1	Фильтр в сборе	1
20	881538T02	Топливный фильтр в сборе	1
21	881540	Элемент 1.75 дюйма	1
21	8M0168897	Топливный фильтр	1
21	8M0101436	Фильтрующий элемент 1.50 дюйма	1
21	8M0117705	Топливный фильтр	1
22	826966M	Уплотнительное кольцо	1
22	826966T	Уплотнительное кольцо	1
23	881541	Поплавок	1
24	881539	Стакан	1
24	8M0101437	Стакан	1
24	8M0137185	Стакан топливного фильтра	1
25	879650	Хомут	2
25	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
26	804260	Кронштейн	1
27	804112	Болт (M7 x 48)	2
28	804113	Штифт установочный	2
29	84292M	Шайба	2
30	804257	Рычаг переключения топлива	1
31	881334	Вал	1
32	804259	Штифт	2
32	82738M	Штифт роликовый	2
33	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	822769	Соединитель	1
36	NSS	NOT SOLD SEPARATE Cap	1
37	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1

Рис. 89Редуктор с гребным валом - XR4/Magnum II Gear Housing Propeller Shaft - XR4/Magnum II

GEAR HOUSING (PROP SHAFT)(STANDARD ROTATION)

REF	Номер детали	Наименование	Кол-во
1	9148T93	Корпус редуктора в сборе базовый	1
49	89594A1	Толкатель в сборе	1
50	789562	Кулачок переключения передач	1
51	828287	Тяга	1
52	828174A2	КОМПЛЕКТ ШЕСТЕРЕН	1
52	878613A2	Шестерня переднего хода в сборе 1.87:1 - 15/28	1
53	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
53	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
54	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
55	30895	Подшипник игольчатый	1
55	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
56	854735T	Муфта скользящая	1
56	859340T	Муфта	1
57	30632	ШТИФТ КРЕСТОВИНЫ	1
57	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
58	828356	Штифт фиксатора	1
59	30893	Пружина	1
60	94148	Гребной вал	1
61	828175A1	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 15/28	1
62	824108	ПРОСТАВКА	1
63	681001	КОЛЬЦО УПОРНОЕ	1
64	88957	ПОДШИПНИКОВЫЙ УЗЕЛ шариковый	1
64	88957T	Подшипник шариковый	1
65	31534	Уплотнительное кольцо	1
65	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
66	43567A1	Обойма подшипника в сборе	1
66	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
67	30956	Подшипник игольчатый	1
67	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
68	14077	Сальник внутренний	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	1
69	8M0248882	САЛЬНИК @5	1
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	316405	Пластина триммера	1
73	8M0236553	Пластина тримма	1
73	76214A5	КОМПЛЕКТ АНОДОВ	1
73	76214Q5	Анодная пластина в сборе	1
74	806327	Винт (.437-14 x 1.750) (1-5/8")	1
74	8M0204686	ВИНТ	1
75	65210	ВИНТ (.375-16 x 1.00)	1
76	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
77	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
77	8M0204653	Гайка	2
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

Рис. 90ДВИГАТЕЛЬ ГИДРОПОДЪЕМА POWER TRIM MOTOR

REF	Номер детали	Наименование	Кол-во
1	96423	Головка цилиндра (двухсоставная конструкция)	2
2	96278	Прокладка крышки цилиндра - (двухкомпонентная конструкция)	2
3	96283T	Крышка цилиндра - (2-компонентная конструкция)	2
3	96283	Крышка	2
4	74824	Винт (.312-18 x 1.250)	40
5	184191	Головка цилиндра (цельная конструкция)	2
5	18419F1	Головка цилиндра	2
6	96542	Прокладка головки цилиндра	2
6	96281T01	Прокладка	2
7	98534	ВИНТ (.375-16 x 2.30)	24
8	25909	Шайба (.406 x .812 x .065) (применять где применимо)	24
9	62386	Прокладка термостата	2
9	8M0204714	Прокладка @4	2
10	90390A1	Комплект крышки	2
11	77065	ВИНТ (.312-18 x 2) КРЫШКА СТАРТЕРА ДВИГАТЕЛЯ	2
11	815549	ВИНТ (.312-18 x 2.00)	2
11	35386	ВИНТ (.312-18 x 1.00)	2
12	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
12	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
13	7765377	ШЛАНГ (24.500 дюймов бухта)	2
13	77653101	Шланг (48.00 дюймов, бухта)	2
14	68728	ШТУЦЕР	1
15	73498	ХОМУТ	4
15	816311T	СТЯЖКА (8.00 дюймов)	4
16	97465	Датчик температуры (правый борт)	1
17	96282	Крышка датчика температуры	1
20	99747A2	Корпус лепесткового клапана	1
20	99747A9	Корпус лепесткового клапана	1
21	24878	ВИНТ (.250-20 x 1.25) КОРПУС ЛЕПЕСТКОВОГО КЛАПАНА	1
21	69093	ВИНТ (.250-20 x 1.50) ВОЗДУШНЫЙ КОЛЛЕКТОР	8
21	69067	ВИНТ (.250-20 x 1.375)	1
22	93536	ПРОКЛАДКА КОРПУСА ЛЕПЕСТКОВОГО КЛАПАНА	1
22	935361	Прокладка	1
23	65744	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
23	657443	ПРОКЛАДКА	6
24	75953	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
25	75362A1	Лепестковый клапан в сборе	6
26	96183	Хомут лепесткового клапана	12
26	961832	ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА	12
27	57583	ВИНТ (#8-32 x .375) Кронштейн к кронштейну	60
27	57583T	Винт #8-32x3/8	60
28	65746	ВИНТ (.250-20 x .750)	12
29	27037	ШПИЛЬКА (.250-28 x 1.125)	12
29	270372	Шпилька (.250-28 x 1.125)	12
30	42658	Обратный клапан	5
30	426585	Обратный клапан	5
31	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	5
32	99130122	Трубка (20,00 футов, бухта) дренажная	1
32	892024122	Шланг (240.00 дюймов, бухта)	1
33	42657A1	Обратный клапан картера	1
33	42657A3	Обратный клапан	1
34	65857	РАЗЪЕМ	1
34	56759	ШТУЦЕР ЕРШОВЫЙ	1
35	64871A2	Обратный клапан картера	1
36	13536A7	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (2-ПРОВОДНЫЙ)	1
37	13715	Фиксатор	2
37	137151	Фиксатор	2
38	98257	ВИНТ (.312-18 x .500)	2
39	187531	Датчик температуры (OYSTER)	1
40	88824A8	Кабельный узел датчика температуры - (OYSTER)	1
41	75692	ТЕРМОСТАТ (143 ГРАД.)	2
-	90484A88	Комплект прокладок

Рис. 91Насос гидроподъема Power Trim Pump

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

Рис. 92РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ) GEAR HOUSING (DRIVESHAFT)(STANDARD/COUNTER ROTATION)

GEAR HOUSING (PROPSHAFT) - COUNTER ROTATION

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
47	78956	Кулачок переключения	1
47	789562	Кулачок переключения передач	1
48	89594A1	Толкатель в сборе	1
49	799111	Тяга	1
49	79911A1	Штанга	1
50	79910	Пружина	2
51	78910	Шайба	AR
52	78906	Палец	1
52	8M0084245	Штифт фиксатора пружины	1
53	14469	Стакан подшипника	1
53	14469T	Обойма подшипника	1
54	88957A1	Подшипник шариковый	1
54	88957T	Подшипник шариковый	1
55	N.S.S.	Not Sold Separate Reverse Gear (PART OF 43-18572A1 OR 43-18475A1)	1
56	15844	Подшипниковый узел роликовый	1
57	78909	Палец фиксатора	2
58	823174	Муфта сцепления	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78962	Пружина	2
61	18572A1	Шестерня переднего хода в сборе (135/150)	1
61	18572T1	КОМПЛЕКТ ШЕСТЕРЕН	1
61	18475A1	Шестерня переднего хода в сборе (175/200)	1
61	18475T1	КОМПЛЕКТ ШЕСТЕРЕН	1
62	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
62	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
62	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
62	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
62	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
62	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
62	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
62	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
62	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
62	1761510	Регулировочная прокладка (.143)	AR
62	1761511	Регулировочная прокладка (.145)	AR
62	1761512	Регулировочная прокладка (.147)	AR
62	1761513	Регулировочная прокладка (.149)	AR
63	15841	Подшипник роликовый	1
64	17616	Упорное кольцо	1
65	31534	Уплотнительное кольцо	1
65	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
66	18447A2	Переходник подшипника в сборе	1
66	18447T2	АДАПТЕР В СБОРЕ	1
67	15843	Подшипник роликовый	1
67	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
68	18448	Шайба упорная	2
69	15842	Подшипник упорный	2
70	18446	Вал гребного винта	1
71	818896A2	Обойма подшипника в сборе	1
71	818896T2	ОБОЙМА ПОДШИПНИКА	1
72	30956	Подшипник игольчатый	1
72	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
73	76868	САЛЬНИК ВНУТРЕННИЙ	1
73	8M0248882	САЛЬНИК @5	1
73A	76868	САЛЬНИК ВНУТРЕННИЙ	1
73A	8M0248882	САЛЬНИК @5	1
74	183231	Шайба стопорная	1
75	79448	Фиксатор	1
75	8M2011027	ФИКСАТОР	1
76	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
77	316404	Пластина триммера	1
77	31640Q4	ТРИММЕР	1
77	316405	Пластина триммера	1
77	8M0236553	Пластина тримма	1
78	806327	Винт (.437-14 x 1.750) (1-5/8")	1
78	8M0204686	ВИНТ	1
79	67891	Заливная пробка	1
79	8M0039169	ЗАЛИВНОЙ БЛОК	1
80	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
81	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
81	8M0204653	Гайка	2
82	13171	Ступица упорная	1
82	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
83	31211A2	Шайба шлицевая	1
83	31211Q03	ШАЙБА В СБОРЕ	1
84	816629	Стопорная шайба с усиком	1
84	816629Q	ШАЙБА СТОПОРНАЯ	1
85	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
85	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
86	423511	Шайба стопорная зубчатая	1
87	65210	ВИНТ (.375-16 x 1.00)	1
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

Рис. 93ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	76258A2	Кронштейн заднего кожуха	1
1	76258A3	Кронштейн заднего кожуха	1
1	76258A4	Кронштейн заднего кожуха (устричный)	1
1	76258A3	Кронштейн заднего кожуха	1
2	76256	Форсунка	1
2	762561	Сопло контрольной струи (устричный)	1
3	67984	Сальник	1
4	67228	Сальник	1
5	67999	Сальник	2
6	34395A1	ШЛАНГ КОНТРОЛЬНОЙ СТРУИ (8")	2
6	8M0108355	Шланг (57 дюймов, бухта)	2
7	90824	Тройник шланга контрольной струи	1
7	90824001	Тройник	1
8	73498	ХОМУТ	2
8	816311T	СТЯЖКА (8.00 дюймов)	2
9	86386A1	Кронштейн в сборе	1
10	66687	ВИНТ (#10-32 x 1.50)	4
11	85651	Корпус	2
11	85650	Корпус	2
12	64278	Винт (.250-28 x 1.00)	8
13	20583	Шайба шпильки крепления карбюратора	8
14	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
15	99424	Кронштейн	1
15	99424T6	Кронштейн крепления кожуха — нижний (серый)	1
15	99424T10	Кронштейн крепления кожуха — нижний (устричный)	1
15	99424T6	Кронштейн крепления кожуха — нижний (серый)	1
16	99447T	Фиксатор тросов управления	1
16	99447	Фиксатор	1
17	22411	ВИНТ (.190-24 x 1.00) ВЫПУСКНОЙ ПЛАСТИНЫ	2
17	68918	ВИНТ (#10-24 x 1.00)	2
18	67260	Сальник тросов управления	1
19	90435	ОПОРА	3
20	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
20	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
21	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
22	67241	Корпус	1
23	92051	Винт (10-16 x .75)	2
24	87608	Защёлка кожуха	1
25	60295	ПРУЖИНА	1
26	88622	Пластина	1
27	99391	Фиксатор	1
28	69067	ВИНТ (.250-20 x 1.375)	2
29	20346	Шайба шпильки стартера ручного	4
29	69057	ШАЙБА (.281 x .734 x .063)	4
30	57427	ШАЙБА (БОЛЬШАЯ)	4
30	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	4
31	88180	Втулка	2
32	88033	Втулка уплотнительная винта корпуса	2
33	28927	ШАЙБА	2
33	26907	ШАЙБА	2

Рис. 94РЕДУКТОР (ВАЛ ВИНТА)(СТАНДАРТНЫЙ) GEAR HOUSING (PROP SHAFT)(STANDARD ROTATION)

REF	Номер детали	Наименование	Кол-во
1	830889A4	БАК В СБОРЕ	1
2	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
3	58376	Винт (.164-18 x .375)	1
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
5	814449A3	КРЫШКА В СБОРЕ	1
6	42999	ПРОКЛАДКА КРЫШКИ	1
6	42999T	Прокладка	1
7	856156A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
7	856156T02	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
8	81893435	ВИНТ (M8 x 35)	3
8	8M0103814	Винт (M8 x 35 мм)	3
9	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
10	855362	Втулка уплотнительная	3
10	855362001	Втулка	3
11	855364	Втулка	3
-	8742A20	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
-	8742A22	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
12	87421	Бак	1
13	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
13	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
14	11332	Уплотнительное кольцо (2.225 x .210)	1
15	43298A2	КРЫШКА В СБОРЕ	2
16	NSS	NOT SOLD SEPARATE Insert	1
17	11332	Уплотнительное кольцо (2.225 x .210)	1
18	99802	Трубка	1
19	99439	Шланг (114.00 дюймов)	1
20	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
21	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1

Рис. 95Поворотный кронштейн и рулевой рычаг Swivel Bracket And Steering Arm

REF	Номер детали	Наименование	Кол-во
1	816856A3	Разъём в сборе, топливный - пластик	1
2	69067	ВИНТ (.250-20 x 1.375)	1
3	812782	Сальник	1
4	9912976	Трубка контрольной струи	1
4	8M0108349	Шланг (70 дюймов, бухта)	1
5	816311	Стяжка (8.00 дюймов)	AR
5	816311T	СТЯЖКА (8.00 дюймов)	AR
6	814964	Фитинг	1
7	19688	Штуцер	1
8	4301625	ТРУБКА (8.00 дюймов)	1
8	82381335	ТРУБКА (15.00 дюймов в наборе)	1
9	99127109	Шланг (57,00 дюймов, бухта)	4
9	8M0108355	Шланг (57 дюймов, бухта)	4
10	816296	Фильтр топливный	1
10	816296Q03	Фильтр топливный @3	1
11	67751	Прокладка	3
12	27037	ШПИЛЬКА (.250-28 x 1.125)	6
12	270372	Шпилька (.250-28 x 1.125)	6
13	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
13	8M0024808	J-образный зажим	1
14	55715	Винт (.250-20 x .880)	6
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	6
16	29598	ГАЙКА (.250-28) Нержавеющая сталь	6
17	9912878	Шланг (.187) (26.00 дюймов, бухта)	3
18	99130122	Трубка (20,00 футов, бухта) дренажная	1
18	892024122	Шланг (240.00 дюймов, бухта)	1
19	42859A2	Клапан в сборе обогатителя	1
20	633001	ХОМУТ	1
21	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	9912688	Трубка (36.00 дюймов, бухта)	2
23	45915	КЛЕММНАЯ КОЛОДКА	AR
24	48408	Винт (#10-16 x .500) клеммной колодки	AR
24	38055	ВИНТ (.190-32 x .620)	AR
24	62568	Винт (#10-16 x .375)	AR
24	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	AR
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 96КЛАПАННЫЙ БЛОК И ГОЛОВКА ЦИЛИНДРА REED BLOCK AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	9148T93	Корпус редуктора в сборе базовый	1
49	89594A1	Толкатель в сборе	1
50	789562	Кулачок переключения передач	1
51	828287	Тяга	1
52	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
52	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
53	828830A2	ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК	1
54	814653	Игольчатый подшипник в сборе	1
54	814653T	Подшипник в сборе игольчатый	1
55	815481	УПОРНАЯ ШАЙБА	1
56	815480	ПОДШИПНИК Упорный	1
57	828702A2	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 15/28	1
58	15844	Подшипниковый узел роликовый	1
59	30893	Пружина	1
60	854735T	Муфта скользящая	1
60	859340T	Муфта	1
61	30632	ШТИФТ КРЕСТОВИНЫ	1
61	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
62	828356	Штифт фиксатора	1
63	828951	Вал гребного винта	1
64	828701A1	ШЕСТЕРНЯ В СБОРЕ ПЕРЕДНЕГО ХОДА - 15/28	1
65	1761514	Регулировочная прокладка (.206)	AR
65	1761515	Регулировочная прокладка (.208)	AR
65	1761516	Регулировочная прокладка (.210)	AR
65	1761517	Регулировочная прокладка (.212)	AR
65	1761518	Регулировочная прокладка (.214)	AR
65	1761519	Регулировочная прокладка (.216)	AR
65	1761520	Регулировочная прокладка (.218)	AR
65	1761521	Регулировочная прокладка (.220)	AR
65	1761522	Регулировочная прокладка (.222)	AR
65	1761523	Регулировочная прокладка (.224)	AR
65	1761524	Регулировочная прокладка (.226)	AR
65	1761525	Регулировочная прокладка (.228)	AR
65	1761526	Регулировочная прокладка (.230)	AR
66	815480	ПОДШИПНИК Упорный	1
67	815481	УПОРНАЯ ШАЙБА	1
68	828831A3	Адаптер в сборе подшипниковый	1
69	814653	Игольчатый подшипник в сборе	1
69	814653T	Подшипник в сборе игольчатый	1
70	18448	Шайба упорная	2
71	15842	Подшипник упорный	2
72	8182911	Обойма упорного подшипника	2
73	814605	Фиксатор	2
74	31534	Уплотнительное кольцо	1
74	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
75	818290A4	Обойма в сборе подшипниковая	1
76	30956	Подшипник игольчатый	1
76	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
77	14077	Сальник внутренний	1
78	76868	САЛЬНИК ВНУТРЕННИЙ	1
78	8M0248882	САЛЬНИК @5	1
79	183231	Шайба стопорная	1
80	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
81	79448	Фиксатор	1
81	8M2011027	ФИКСАТОР	1
82	316405	Пластина триммера	1
82	8M0236553	Пластина тримма	1
82	76214A5	КОМПЛЕКТ АНОДОВ	1
82	76214Q5	Анодная пластина в сборе	1
83	806327	Винт (.437-14 x 1.750) (1-5/8")	1
83	8M0204686	ВИНТ	1
84	65210	ВИНТ (.375-16 x 1.00)	1
85	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
86	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
86	8M0204653	Гайка	2
-	89238A2	Комплект сальников	1

Рис. 97Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
1	880890T1	Топливный насос	1
2	NSS	NOT SOLD SEPARATE Body	1
3	881544	Пружина	1
4	881545	Плунжер	1
5	881546	Пружина	1
6	881547	Диафрагма	1
7	881548	Штифт	1
8	NSS	NOT SOLD SEPARATE Body	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Body	1
11	881550	Винт	3
12	881333	Гайка	3
13	804255	Уплотнительное кольцо	1
13	8M0050719	Уплотнительное кольцо	1
14	879650	Хомут	2
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	804256	Болт (M6 x 30)	2
16	881543	Шланг	1
16	881543002	Трубка	1
17	881542	Кронштейн	1
18	8527768	Болт (M6 x 16)	1
18	811188T	Болт	1
19	8528161	Гайка	1
19	82382M	Гайка	1
20	881538T1	Фильтр в сборе	1
20	881538T02	Топливный фильтр в сборе	1
21	881540	Элемент 1.75 дюйма	1
21	8M0168897	Топливный фильтр	1
21	8M0101436	Фильтрующий элемент 1.50 дюйма	1
21	8M0117705	Топливный фильтр	1
22	826966M	Уплотнительное кольцо	1
22	826966T	Уплотнительное кольцо	1
23	881541	Поплавок	1
24	881539	Стакан	1
24	8M0101437	Стакан	1
24	8M0137185	Стакан топливного фильтра	1
25	879650	Хомут	2
25	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
26	804260	Кронштейн	1
27	804112	Болт (M7 x 48)	2
28	804113	Штифт установочный	2
29	84292M	Шайба	2
30	804257	Рычаг переключения топлива	1
31	881334	Вал	1
32	804259	Штифт	2
32	82738M	Штифт роликовый	2
33	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	822769	Соединитель	1
36	NSS	NOT SOLD SEPARATE Cap	1
37	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1

Рис. 98РЕДУКТОР (ГРЕБНОЙ ВАЛ) - РЕВЕРС GEAR HOUSING (PROPSHAFT) - COUNTER ROTATION

FUEL LINES (Use With WMH-12A/B thru WMH-28 Carburtors)

REF	Номер детали	Наименование	Кол-во
1	816856A3	Разъём в сборе, топливный - пластик	1
2	69067	ВИНТ (.250-20 x 1.375)	1
3	812782	Сальник	1
4	9912980	Шланг	AR
4	8M0108349	Шланг (70 дюймов, бухта)	AR
5	816311	Стяжка (8.00 дюймов)	AR
5	816311T	СТЯЖКА (8.00 дюймов)	AR
6	818993	Тройник соединительный	1
7	18175	ШЛАНГ	1
8	818994	Обратный клапан	1
8	8189941	Обратный клапан	1
9	82381325	ТРУБКА (10.00 дюймов в наборе)	1
9	82381335	ТРУБКА (15.00 дюймов в наборе)	1
10	8162961	Топливный фильтр	1
10	816296Q2	Фильтр топливный	1
11	677511	ПРОКЛАДКА	3
12	27037	ШПИЛЬКА (.250-28 x 1.125)	6
12	270372	Шпилька (.250-28 x 1.125)	6
13	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
13	8M0108355	Шланг (57 дюймов, бухта)	1
14	55715	Винт (.250-20 x .880)	6
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	6
16	29598	ГАЙКА (.250-28) Нержавеющая сталь	6
17	9912878	Шланг (.187) (26.00 дюймов, бухта)	3
18	99130122	Трубка (20,00 футов, бухта) дренажная	1
18	892024122	Шланг (240.00 дюймов, бухта)	1
19	42859A2	Клапан в сборе обогатителя	1
20	633001	ХОМУТ	1
21	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	9912688	Трубка (36.00 дюймов, бухта)	2
23	45915	КЛЕММНАЯ КОЛОДКА	1
24	48409	Винт (#10-16 x .625) нержавеющая сталь	1
24	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	1
25	824001	ШЛАНГ	1
25	830762	Шланг	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 99Кронштейны крепления кожуха Cowl Mounting Brackets

GEAR HOUSING (DRIVESHAFT) - COUNTER ROTATION

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	18978	Шпилька (.438 x 3.69) (удлинённая)	1
4	8M0034464	ШПИЛЬКА	1
5	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	43998	Втулка (старая конструкция)	1
9A	826134	Анод	2
9A	826134Q	Анод	2
9B	4000333	ВИНТ (M6 x 40)	1
9C	8268336	Гайка (M6)	1
9C	401386	ГАЙКА (M6) Нержавеющая сталь	1
11	442091	Вал приводной (сверхудлинённый)
11	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long
12	N.S.S.	Not Sold Separate Pinion Gear (PART OF 43-18572A1 OR 43-18475A1)	1
13	92721	Шайба (.965 x .630)	1
14	826375	ГАЙКА (.625-18)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	824519	ФИКСАТОР	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	899841	Крыльчатка водяного насоса	1
29	89984T3	КРЫЛЬЧАТКА	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
38	78902	Вал	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	19183	Шайба фибровая	2
40	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	8164641	Маслосъёмный сальник	1
43	8M0246145	САЛЬНИК	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
45	79953Q04	Ремкомплект сливного винта	1
46	67892	Винт магнитный	1
46	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

Рис. 100Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	880894T	Коленчатый вал	1
2	8040992	Сальник масляный	1
3	8041002	Сальник масляный	1
4	804101T	Подшипник	4
4	804101T10	Подшипник	4
4	804101T20	Подшипник	4
5	804102T	Подшипник	5
5	804102T10	Подшипник	5
5	804102T20	Подшипник	5
5	804102T30	Подшипник	5
6	804103T	Подшипник	1
6	804103T10	Подшипник	1
6	804103T20	Подшипник	1
7	880895T1	Поршень в сборе	4
7	880895A14	Поршень/шатун	4
7	880895T10	Поршень в сборе	AR
7	880895A16	Поршень/шатун	AR
8	880896	Болт (M8 x 38)	8
9	880897T1	Комплект поршневых колец	4
9	880897T02	Комплект поршневых колец	4
9	880898T1	Комплект поршневых колец	AR
9	880898T02	Комплект поршневых колец	AR
10	880899T	Подшипник	8
10	880899T10	Подшипник	8
10	880899T20	Подшипник	8
10	880899T30	Подшипник	8
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 101ТОПЛИВНЫЕ МАГИСТРАЛИ FUEL LINES

Crankshaft (Connecting Rod Forging # is 644-818141)

REF	Номер детали	Наименование	Кол-во
1	9536A4	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	14513A2	Комплект зубчатого сектора привода	2
4	14513A09	Комплект зубчатого сектора привода	2
5	813073	Винт (#6-32 x .620) с внутренним шестигранником	2
6	813134	Гайка (#6-32) специальная	2
7	54196A6	Корпус в сборе	1
8	65800	НАБИВКА	1
9	67377	Кольцо уплотнительное коленчатого вала	8
9	67377T	Кольцо уплотнительное	8
10	16756A1	ПОДШИПНИК В СБОРЕ Роликовый КОЛЕНЧАТЫЙ ВАЛ	2
10	16756A6	Комплект подшипников	2
11	7441A32	Поршень (правый борт — стандартный)	3
11	7441T32	Поршень	3
11	7443A11	Поршень (правый борт — .015 ремонтный)	AR
11	7445A11	Поршень (правый борт — .030 ремонтный)	AR
11	7445T11	Поршень	AR
11	7442A32	Поршень (левый борт — стандартный)	3
11	7442T32	Поршень	3
11	7444A11	Поршень (левый борт — .015 ремонтный)	AR
11	7446A11	Поршень (левый борт — .030 ремонтный)	AR
11	9738A7	Поршень в сборе (правый борт — стандартный)	3
11	9738T9	Поршень в сборе стандартный	3
11	9738A8	Поршень в сборе (правый борт — .015 ремонтный)	AR
11	9738T10	Поршень в сборе .015 ремонтный	AR
11	9737A7	Поршень в сборе (левый борт — стандартный)	3
11	9737T9	Поршень в сборе стандартный	3
11	9737A8	Поршень в сборе (левый борт — .015 ремонтный)	AR
11	9737A10	Поршень в сборе .015 ремонтный	AR
12	93481A12	Комплект поршневых колец — стандартный (стандартный)	1
12	78918A4	Комплект поршневых колец — .015 ремонтный (.015 ремонтный)	AR
12	85636A4	Комплект поршневых колец — .030 ремонтный (.030 ремонтный)	AR
12	815515A12	Комплект поршневых колец (стандартный) (1-1/2 мм)	1
12	815268A4	Комплект поршневых колец (.015 ремонтный) (1-1/2 мм)	AR
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	818141A2	Комплект шатуна	6
14	818141A13	Шатун в сборе	6
15	763491	Винт (.312-24 x .875)	12
16	812876	Шайба	12
16	8M0012298	Упорная шайба	12
17	17514A1	Ремкомплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	674831	ПОДШИПНИК ИГОЛЬЧАТЫЙ ПОРШНЕВОГО КОНЦА	174
18	8M0204691	Подшипник игольчатый @200	174
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 102РЕДУКТОР (ВАЛ ВИНТА)(РЕВЕРСИВНЫЙ) GEAR HOUSING (PROP SHAFT)(COUNTER ROTATION)

Номер детали	Наименование	Кол-во
814698	Каталог запчастей 40 л.с./30 водомёт	1
814323A90	Комплект наклеек	1
814323A94	Комплект наклеек	1
814323A96	Комплект наклеек	1
814323A96	Комплект наклеек	1
822166A92	Комплект наклеек	1
810462A94	Комплект наклеек	1
810462A97	Комплект наклеек	1
810462A97	Комплект наклеек	1
826324A95	Комплект наклеек	1
826324A97	Комплект наклеек	1
826324A97	Комплект наклеек	1
815626A93	Комплект наклеек	1
824732A94	Комплект наклеек	1
824732A96	Комплект наклеек	1
826323A95	Комплект наклеек	1
826323A96	Комплект наклеек	1
826323A96	Комплект наклеек	1
10118970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10134970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10160970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1

Рис. 103Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
-	17996	ЭМБЛЕМА ЛЕВЫЙ БОРТ/ПРАВЫЙ БОРТ	2
-	179061	ЭМБЛЕМА ЗАДНЯЯ, SEA RAY	2
1	9742A16	Верхний кожух в сборе (черный)	1
1	9742T88	Верхний кожух в сборе, черный	1
1	9742A17	Верхний кожух в сборе (серый)	1
1	9743T11	ВЕРХНИЙ КОЖУХ	1
2	812784	Сальник	1
3	813566	Сальник	1
3	815478	САЛЬНИК	1
4	813670	Шумоизоляция (боковая)	1
4	814823	Шумоизоляционное покрытие	1
5	813671	Шумоизоляция (верхняя)	2
5	814837	Шумоизоляционное покрытие	2
6	18755A1	Передний щиток в сборе (ЧЕРНЫЙ) (Без наклеек)	1
6	18755A2	Передний щиток в сборе (СЕРЫЙ) (Без наклеек)	1
7	813562	Сальник	1
8	48409	Винт (#10-16 x .625) нержавеющая сталь	4
9	42118	ШАЙБА	4
10	184741	Кронштейн	2
11	18506	Втулка уплотнительная	3
11	18506001	Втулка уплотнительная	3
12	28636	ВИНТ (.250-20 x .750)	8
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	8
14	813096	Крюк	2
14	813096A2	Комплект крючка	2
15	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
16	813074	Ролик	2
16	8M0207770	Ролик @3	2
17	13194	Кольцо стопорное	2
18	813553	Пластина	1
18	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	1
19	187021	Фиксатор	1
20	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
20	893763	Кронштейн фиксатора ролика	1
21	813552	Проставка	1
21	813076A2	Комплект рукоятки	1
22	31984	ВИНТ (.312-18 x 1.375)	2
23	67980	Гайка (.312-18)	2
23	82670910	ГАЙКА (.312-18) Нержавеющая сталь	2
24	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
24	47341A11	Комплект шнура с рукояткой ручного запуска	1
25	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
25	8M0042642	Шайба (.323 x .562 x .063)	2
-	813096A1	Комплект задней защелки	1

Рис. 104ТОПЛИВНЫЕ ШЛАНГИ (для карбюраторов WMH-12A/B - WMH-28) FUEL LINES (Use With WMH-12A/B thru WMH-28 Carburtors)

Power Trim Pump (Prestolite Round Motor)

REF	Номер детали	Наименование	Кол-во
-	99186	Насос в сборе (система гидроподъёма)	1
1	8995	Насос в сборе	1
1	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
2	8996	Комплект уплотнительных колец	1
3	8986	Якорь	1
4	8987	Корпус и статор	1
4	99186	Насос в сборе (система гидроподъёма)	1
5	8992	Уплотнительное кольцо головки	1
6	8993	Комплект пружин щёток	1
7	8988	Головка со стороны коллектора	1
8	8989	Комплект щёток	1
9	8994	Комплект сквозных болтов	1
10	8985	Зажим провода	1
11	8990	Гайка сальника	1
12	8991	Уплотнительное кольцо гайки сальника	1

Рис. 105РЕДУКТОР (ВЕДУЩИЙ ВАЛ) - РЕВЕРС GEAR HOUSING (DRIVESHAFT) - COUNTER ROTATION

FUEL LINES (Use With WMH -30/31/32/33/34 Carburetors)

REF	Номер детали	Наименование	Кол-во
1	816856A3	Разъём в сборе, топливный - пластик	1
2	69067	ВИНТ (.250-20 x 1.375)	1
3	812782	Сальник	1
4	9912980	Шланг	AR
4	8M0108349	Шланг (70 дюймов, бухта)	AR
5	816311	Стяжка (8.00 дюймов)	AR
5	816311T	СТЯЖКА (8.00 дюймов)	AR
6	818993	Тройник соединительный	1
7	18175	ШЛАНГ	1
8	818994	Обратный клапан	1
8	8189941	Обратный клапан	1
9	82381325	ТРУБКА (10.00 дюймов в наборе)	1
9	82381335	ТРУБКА (15.00 дюймов в наборе)	1
10	824001	ШЛАНГ	1
10	830762	Шланг	1
11	8162961	Топливный фильтр	1
11	816296Q2	Фильтр топливный	1
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	677511	ПРОКЛАДКА	3
14	27037	ШПИЛЬКА (.250-28 x 1.125)	6
14	270372	Шпилька (.250-28 x 1.125)	6
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	6
16	29598	ГАЙКА (.250-28) Нержавеющая сталь	6
17	55715	Винт (.250-20 x .880)	6
18	42859A2	Клапан в сборе обогатителя	1
19	633001	ХОМУТ	1
20	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
21	9912688	Трубка (36.00 дюймов, бухта)	2
22	99130122	Трубка (20,00 футов, бухта) дренажная	1
22	892024122	Шланг (240.00 дюймов, бухта)	1
23	45915	КЛЕММНАЯ КОЛОДКА	1
24	8128321	Винт (#10-16 x .600)	1
24	878609	Винт (#10-16 x .600)	1
24	817626	Винт (#10-16 x .380)	1
24	878607	Винт (#10-16 x .375)	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 106КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft Pistons And Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	8745A5	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	99727A1	ШЕСТЕРНЯ Приводная	1
5	54196A6	Корпус в сборе	1
6	65800	НАБИВКА	1
7	67377	Кольцо уплотнительное коленчатого вала	AR
7	67377T	Кольцо уплотнительное	AR
7	78633	Кольцо уплотнительное - коленчатый вал (.139 толщина)	AR
8	88903	ПОДШИПНИК роликовый УДЕРЖИВАЕМЫЙ ПОДШИПНИК	2
8	88903T	ОБОЙМА Подшипника	2
9	67444	Кольцо стопорное подшипника	2
10	67445	Подшипник роликовый	2
8	93495	ПОДШИПНИК Роликовый КОЛЕНЧАТОГО ВАЛА	2
8	93495T	Роликовый подшипник	2
9	67444	Кольцо стопорное подшипника	2
11	7441A3	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7441T36	ПОРШЕНЬ-ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7443A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7443A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.015	AR
11	7445A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7445A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.030	AR
11	7442A3	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7442T36	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7444A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7444A12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.015	AR
11	7446A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7446T12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.030	AR
12	93481A12	Комплект поршневых колец — стандартный (стандартный)	1
12	78918A4	Комплект поршневых колец — .015 ремонтный (.015 ремонтный)	AR
12	85636A4	Комплект поршневых колец — .030 ремонтный (.030 ремонтный)	AR
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	8119A5	Шатун в сборе	6
14	8119A6	Комплект шатуна	6
15	93886	Винт (.312-28 x .875)	12
16	47247	ШАЙБА	12
16	8M0032839	Шайба @5	12
17	17514A1	Ремкомплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	67483	Подшипник игольчатый	174

Рис. 107Коленчатый вал (номер поковки шатуна 644-818141) Crankshaft (Connecting Rod Forging # is 644-818141)

REF	Номер детали	Наименование	Кол-во
1	74897	Ось поворота	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	69560	Винт (.190-32 x 1.250) рукоятки переключения к валу	1
11	68219	Гайка (#10-32) нержавеющая сталь	1
12	48039	КРЫШКА	1
13	41095T	Рычаг управления дросселем	1
13	410952	РЫЧАГ	1
14	55337	Винт (.375-16 x 1.75)	1
14	818165	ВИНТ (.375-16 x 1.75)	1
15	55164	Втулка	1
16	55171	Втулка	1
17	68784	ПРУЖИНА	1
18	68410	ШАЙБА	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	22486	ВИНТ (.250-28 x .880)	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	20586	Гайка (.250-28) винта защелки	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	79949	Тяга управления дросселем	1
27	60572	ГИЛЬЗА	2
27	8M0221994	Штуцер	2
28	95791	Кулачок дроссельной заслонки	1
29	20353	Шпилька (.250-28 x 1.750)	1
30	26856	ВТУЛКА	2
31	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
32	41050	ПРУЖИНА возвратная дросселя	1
33	92032A2	Кронштейн крепления - тросы управления	1
33	814283A2	Кронштейн в сборе	1
34	98889	Защёлка	1
35	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
36	39618	РЫЧАГ НЕЙЛОНОВЫЙ - ФИКСАТОР ТРОСА ПЕРЕКЛЮЧЕНИЯ	1
36	87609A1	Комплект рычага	1
37	47175	ШТИФТ ФИКСИРУЮЩЕГО РЫЧАГА И КРЕПЛЕНИЯ КРЫШКИ	3
38	90211	КРЫШКА НЕЙЛОНОВАЯ - ТРОС ПЕРЕКЛЮЧЕНИЯ	1
39	65799T	Тяга фиксатора рычага к крышке	1
39	87609A1	Комплект рычага	1
40	53167	ВИНТ (.312-18 x .880)	3
40	53167T	ВИНТ .312-18X .88	3
41	37896	НАПРАВЛЯЮЩИЙ БЛОК ТЯГИ	1
42	20099	Пружина	1
43	67073A1	Тяга в сборе	1
44	52100	Износостойкая пластина	1
45	38279	ЗАЩЕЛКА	1
45	8M0036768	ЗАЩЕЛКА	1
46	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
47	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
48	79932A7	Узел вала переключения передач (длинный)	1
48	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
48	79932A8	Узел вала переключения передач (удлиненный)	1
48	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
49	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
50	26600	Втулка	1
51	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
52	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
53	39519	ЧАШКА	1

Рис. 108Разная информация Miscellaneous Information

REF	Номер детали	Наименование	Кол-во
-	811290	АККУМУЛЯТОР	1
1	823059A1	Концевая рама в сборе (с проводами)	1
2	823061A1	Якорь в сборе	1
3	823062	Насос в сборе	1
4	823063	Обойма с магнитом в сборе	1
5	823064	Комплект болтов	1
6	823065	Контроллер	1
7	823066	Комплект винтов	1
8	823067	Комплект фильтров	1
9	823068	Резиновый демпфер	1
10	823070	Резиновая опора	1
11	823071	Прокладка бачка	1
12	823072	Комплект винтов	1
13	823074	Уплотнительное кольцо	1
14	823075	Стопорная пластина	1
15	823077	Жгут проводов питания в сборе	1
16	823078A1	Крышка в сборе	1
17	823080A1	Заливная пробка	1
18	823082	Корпус в сборе	1
19	79953	Винт (.375-16 x .250)	1
20	19183	Шайба фибровая	1
21	823087	Штуцер	1
22	823069	Короткий шланг высокого давления	1
23	823073	Длинный шланг высокого давления	1
24	811524	Короткий шланг низкого давления	1
25	811525	Длинный шланг низкого давления	1

Рис. 109ВЕРХНИЙ КАПОТ И ПЕРЕДНИЙ ЩИТОК TOP COWL AND FRONT SHIELD

GEAR HSG (PROP SHAFT)(XR6/MAG III - 1.78:1 RATIO)

REF	Номер детали	Наименование	Кол-во
1	814247A1	Корпус редуктора в сборе базовый - черный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
44	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
44	760394	Кулачок управления переключением	1
45	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	30622	ПРУЖИНА	1
47	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
47	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
48	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
49	16279A2	Шестерня в сборе переднего хода	1
50	30895	Подшипник игольчатый	1
50	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
51	822539	МУФТА	1
51	822539T	МУФТА	1
52	30632	ШТИФТ КРЕСТОВИНЫ	1
52	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
53	30893	Пружина	1
54	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
55	N.S.S.	Not Sold Separate Reverse Gear (PART OF 43-16279A2)	1
56	76358	Упорная шайба	1
57	29976	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
58	41529A2	Обойма подшипника в сборе	1
58	41529T2	ОБОЙМА В СБОРЕ	1
59	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	2
59	8M0169588	Штуцер для смазки	2
60	30956	Подшипник игольчатый	1
60	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
61	76868	САЛЬНИК ВНУТРЕННИЙ	2
61	8M0248882	САЛЬНИК @5	2
62	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
63	52700	Стопорная шайба	1
64	52699	Крышка	1
65	67891	Заливная пробка	1
65	8M0039169	ЗАЛИВНОЙ БЛОК	1
66	65210	ВИНТ (.375-16 x 1.00)	1
68	816629	Стопорная шайба с усиком	1
68	816629Q	ШАЙБА СТОПОРНАЯ	1
69	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
69	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
70	316404	Пластина триммера	1
70	31640Q4	ТРИММЕР	1
71	806327	Винт (.437-14 x 1.750) (1-5/8")	1
71	8M0204686	ВИНТ	1
72	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
73	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
73	8M0204653	Гайка	2
74	13191A1	УПОРНАЯ ШАЙБА	1
74	13191Q01	УПОРНАЯ ШАЙБА	1
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

Рис. 110Насос гидроподъема (Prestolite Round Motor) Power Trim Pump (Prestolite Round Motor)

Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 111ТОПЛИВНЫЕ ШЛАНГИ (для карбюраторов WMH-30/31/32/33/34) FUEL LINES (Use With WMH -30/31/32/33/34 Carburetors)

REF	Номер детали	Наименование	Кол-во
-	9148A18	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)	1
-	9148A19	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)	1
-	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A20	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)	1
-	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
-	9148A21	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)	1
-	9148T88	ORD 1647-9148T82 Mercury / Quicksilver	1
-	9148A36	Корпус редуктора в сборе (удлиненный) (устричный)	1
-	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
-	9148A25	Корпус редуктора в сборе (сверхудлиненный) (устричный)	1
-	9148T88	ORD 1647-9148T82 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A24	Корпус редуктора в сборе (устричный — базовый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
2	85822A1	Разъем в сборе спидометра	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	20033	Штифт направляющий установочный	2
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
4	78639	Шпилька	1
5	57920	Шпилька (.44 x 2.06) корпус редуктора	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	74730	Шпилька	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	43998	Втулка (старая конструкция)	1
11	44000	Вал приводной (длинный)	1
11	897624T	Вал гребной длинный	1
11	44209	Вал приводной (удлинённый)	1
11	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
12	N.S.S.	Not Sold Separate Pinion Gear (PART OF 43-44102A2)	1
13	92721	Шайба (.965 x .630)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	42633	Гайка подшипника гребного вала	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	42631	Прокладка водяного насоса к корпусу редуктора	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
20	38099	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОГО НАСОСА (2.109 внутр. диам.)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	85608	ПРОКЛАДКА НИЖНЯЯ - ВОДЯНОГО НАСОСА	1
23	8M0090319	ПРОКЛАДКА @5	1
24	85609	Прокладка верхняя - водяной насос	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	89984	Крыльчатка водяного насоса	1
29	89984T4	Крыльчатка	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
36	30271	КОЛЬЦО РЕЗИНОВОЕ	1
36	8M0214918	Кольцо @5	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	78902	Вал	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	78907	Кольцо стопорное (старая конструкция)	1
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	76384	Сальник втулки вала переключения передач	1
43	8M0246145	САЛЬНИК	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
45	79953Q04	Ремкомплект сливного винта	1
46	67892	Винт магнитный	1
46	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
47	20260	Шайба сливной и заливной пробки	2
47	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
-	42579A4	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА
-	89238A2	Комплект сальников
-	90484A88	Комплект прокладок

Рис. 112КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

Power Trim Pump (Eaton Rectangular Motor)

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
1	991861	Насос в сборе, силовой трим	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
3	991861	Насос в сборе, силовой трим	1
4	12662	Комплект насоса и торцевой рамы	1
4	991861	Насос в сборе, силовой трим	1
5	12663	Комплект сальников насоса	1
5	126631	Ремкомплект насоса	1
6	12660	Комплект торцевой рамы	1
6	991861	Насос в сборе, силовой трим	1
7	12661	Комплект якоря	1
7	991861	Насос в сборе, силовой трим	1
8	12664	Комплект сквозных болтов	1

Рис. 113РЫЧАГ ДРОССЕЛЯ И ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ THROTTLE LEVER AND SHIFT SHAFT

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1
19	88882	УПОР верхней вилки	1

Рис. 114АККУМУЛЯТОР ACCUMULATOR

REF	Номер детали	Наименование	Кол-во
1	43429	Пластина зажигания	1
2	7778A9	БЛОК ВЫКЛЮЧАТЕЛЕЙ В СБОРЕ	2
2	7778A12	Блок переключателей в сборе	2
3	13669	Винт (#12-24 x 2.00)	2
4	94453	Втулка	2
5	62310A2	Трос в сборе	1
6	45076	Гайка (#10-32) латунная клемма блока выключателя	20
7	60871A10	Провод в сборе	2
8	62568	Винт (#10-16 x .375)	3
9	65999A3	Трос в сборе черный	1
10	69092	ВИНТ (1.25)	3
10	60411	ВИНТ (.312-18 x 1.250)	3
11	26993	СТОПОРНАЯ ШАЙБА (.312)	3
11	8M0204647	Стопорная шайба (.312)	3
12	36042	ШАЙБА	6
13	67264	Шайба (резиновая)	6
14	67268	Втулка	3
15	33386A3	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
16	38055	ВИНТ (.190-32 x .620)	1
17	45076	Гайка (#10-32) латунная клемма блока выключателя	1
18	87926	Винт (#10-32 x .500)	1
19	88439A3	Кабель в сборе положительный - аккумулятор	1
19	88439A2	ТРОС В СБОРЕ АККУМУЛЯТОР - МИНУСОВОЙ	1
20	96220A12	ЖГУТ ПРОВОДОВ В СБОРЕ (ДВИГАТЕЛЬ)	1
21	79091	Предохранитель 20 А	1
21	8M0207796	Предохранитель 20 А	1
22	95084A2	Кабель в сборе с предохранителем — ранние модели	1
23	134731	Держатель предохранителя	1
24	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
24	816311T	СТЯЖКА (8.00 дюймов)	AR
25	15857	Стартер соленоида	1
25	853654A1	ЭЛЕКТРОМАГНИТ	1
26	45076	Гайка (#10-32) латунная клемма блока выключателя	2
27	53166	СТОПОРНАЯ ШАЙБА (.312)	2
28	68292	Гайка (.312-18)	2
28	8M0204668	Гайка (.312-18)	2
29	31716	ВИНТ (.250-20 x .620)	2
30	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
31	65999A2	Трос в сборе, черный	1
32	78866	Изолятор	1
33	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	2

Рис. 115РЕДУКТОР (ГРЕБНОЙ ВАЛ)(XR6/MAG III - 1.78:1) GEAR HSG (PROP SHAFT)(XR6/MAG III - 1.78:1 RATIO)

REF	Номер детали	Наименование	Кол-во
-	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	715651	Трубка троса рулевого управления	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
11	826709113	Гайка (.375-24) нержавеющая сталь	3
11	8M0204726	Гайка (.375-24) латунная	3

Рис. 116Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
-	9148A9	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) TRACKER	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A10	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A13	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
-	9148A30	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A31	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
2	85822A1	Разъем в сборе спидометра	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	20033	Штифт направляющий установочный	2
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
4	18978	Шпилька (.438 x 3.69) (удлинённая)	1
4	8M0034464	ШПИЛЬКА	1
5	57920	Шпилька (.44 x 2.06) корпус редуктора	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	43998	Втулка (старая конструкция)	1
11	44000	Вал приводной (длинный)	1
11	897624T	Вал гребной длинный	1
11	44209	Вал приводной (удлинённый)	1
11	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
12	N.S.S.	Not Sold Separate Pinion Gear-Part of 43-44104A2 or 43-18475A1	1
13	92721	Шайба (.965 x .630)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	42633	Гайка подшипника гребного вала	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
20	38099	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОГО НАСОСА (2.109 внутр. диам.)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	89984	Крыльчатка водяного насоса	1
29	89984T4	Крыльчатка	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
36	30271	КОЛЬЦО РЕЗИНОВОЕ	1
36	8M0214918	Кольцо @5	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	78902	Вал	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	78907	Кольцо стопорное (старая конструкция)	1
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	76384	Сальник втулки вала переключения передач	1
43	8M0246145	САЛЬНИК	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
45	79953Q04	Ремкомплект сливного винта	1
46	67892	Винт магнитный	1
46	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
47	19183	Шайба фибровая	2
47	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
-	42579A4	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

Рис. 117РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

Номер детали	Наименование	Кол-во
88183801	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 115 EFI (4-тактный) Руководство по запчастям	1
881980	Руководство по обслуживанию	1
881980R03	Подвесной лодочный мотор 115 EFI 4-тактный	1
10225030	Руководство по эксплуатации	1
858610A31	Топливный шланг в сборе	1
8M0038610	Топливный шланг в сборе (9 футов) с грушей	1
880177	Инструмент для съёмника (10 мм)	1
881828	Набор инструментов Starbit	1
881649A01	Комплект наклеек	1
881649A05	Комплект наклеек	1
881840A01	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A05	Комплект наклеек	1
881650A01	Комплект наклеек	1
881650A03	Комплект наклеек	1
881650A03	Комплект наклеек	1
881702A01	Комплект наклеек	1
881839A01	Наклейка с информацией о сертификации EPA	1
881839A02	Наклейка с информацией о сертификации EPA	1
881839A03	Наклейка с информацией о сертификации EPA	1
816834A1	Тахометр	1
816932A1	Указатель температуры	1
86306	Переходник	1
86306A01	Переходник	1
817054A3	Прибор в сборе для измерения давления воды	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1
92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

Рис. 118НАСОС СИСТЕМЫ POWER TRIM (ДВИГАТЕЛЬ EATON ПРЯМОУГОЛЬНЫЙ) Power Trim Pump (Eaton Rectangular Motor)

REF	Номер детали	Наименование	Кол-во
1	99130122	Трубка (20,00 футов, бухта) дренажная	1
2	59169	Фитинг	4
2	59169003	Фитинг тройник	4
3	42698	Обратный клапан (запрессовываемый - длиной 13/16")	7
3	426982	Обратный клапан	7
4	42623	Обратный клапан (запрессовываемый)	1
4	426233	Обратный клапан	1
5	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	6
6	56759	ШТУЦЕР ЕРШОВЫЙ	4
7	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	4
8	18205	Тройник	1
9	9912688	Трубка (36.00 дюймов, бухта)	1
10	18206	Фильтр	1
10	8M0207786	Фильтр	1

Рис. 119ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

CARBURETOR (WMH - 12A/12B/13/13B/14A/15/16)

REF	Номер детали	Наименование	Кол-во
1	9672A50	Карбюратор верх	1
1	9672A51	Карбюратор середина	1
1	9672A52	Карбюратор низ	1
1	9672A35	Карбюратор верх	1
1	9672A36	Карбюратор середина	1
1	9672A37	Карбюратор низ	1
1	813682A13	Карбюратор верх	1
1	813682A14	Карбюратор середина	1
1	813682A15	Карбюратор низ	1
1	9672A41	Карбюратор верхний	1
1	9672A42	Карбюратор средний	1
1	9672A43	Карбюратор нижний	1
1	9672A44	Карбюратор верхний	1
1	9672A45	Карбюратор средний	1
1	9672A46	Карбюратор нижний	1
2	810779	КРЫШКА	6
3	NSS	NOT SOLD SEPARATE Idle Mixture Screw/Spring	6
4	811803	ФИКСАТОР ПРОБКИ	3
5	677511	ПРОКЛАДКА	3
6	815633048	Жиклёр (.048)	3
6	815633070	Жиклёр (.070 - 135 - WMH-28)	3
6	815633050	Жиклёр (.050) (XR6/MAGNUM III/200)	3
7	810721	РЫЧАГ дросселя (ВЕРХ/ЦЕНТР)	2
7	810722	РЫЧАГ дросселя (НИЗ)	1
8	811284	ПРОСТАВКА	3
9	810745	ШАЙБА	3
10	810744	ГАЙКА	3
11	NSS	NOT SOLD SEPARATE Spring	3
12	6249	ЖИКЛЁР ГЛАВНЫЙ (.096)	3
12	5815	Жиклёр (.086) (XR6/MAGNUM III)	3
12	6201	ЖИКЛЁР (.080)	3
12	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	3
13	6246	ЖИКЛЁР (.048)	3
13	5317	Жиклёр (.046)	3
13	6359	ЖИКЛЁР (.052)	3
14	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
15	810738	ПОПЛАВОК В СБОРЕ	3
16	NSS	NOT SOLD SEPARATE Float Shaft	3
17	NSS	NOT SOLD SEPARATE Screw-Float	3
18	811690	КОМПЛЕКТ СЕДЛА КЛАПАНА	3
19	NSS	NOT SOLD SEPARATE Gasket	3
20	811687	ПОПЛАВКОВАЯ КАМЕРА Топливная (ВЕРХ)	1
20	811688	ПОПЛАВКОВАЯ КАМЕРА Топливная (СРЕДНЯЯ/НИЖНЯЯ)	2
21	9596	Пробка главного жиклера	12
22	NSS	NOT SOLD SEPARATE Gasket-Power/Progression Jet	12
23	5225	Жиклёр главный (.054)	6
23	4217	Жиклёр главной системы (.062)	6
23	4216	Жиклёр (.064) главной топливной системы	6
23	4215	Жиклёр главной топливной системы (.066)	6
24	811689	ГЛАВНЫЙ ЖИКЛЁР	6
24	811807	ГЛАВНЫЙ ЖИКЛЁР	6
24	811925	ГЛАВНЫЙ ЖИКЛЁР	6
25	NSS	NOT SOLD SEPARATE Screw-Fuel Bowl	15
26	7900	ТРОЙНИК (ВЕРХ/ЦЕНТР)	2
27	7901	УГОЛЬНИК (НИЗ)	1
-	8107492	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	1
-	811691	РЕМОНТНЫЙ КОМПЛЕКТ Карбюратор	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 120ЖГУТ ПРОВОДОВ / СОЛЕНОИД СТАРТЕРА WIRING HARNESS/STARTER SOLENOID

REF	Номер детали	Наименование	Кол-во
1	18896A1	Комплект крышки	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	9841A7	МАХОВИК (ИСПОЛЬЗУЕТСЯ С ПОЗ. 1)	1
9	859238T16	УЗЕЛ МАХОВИКА	1
10	32417	ВИНТ (.250-28 x .625)	8
11	68997	ВИНТ (.312-24 x .750)	8
12	9610A5	СТАТОР (40 А)	1
13	90045	ВИНТ (#10-32 x 1.375)	4
14	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
15	96455A9	Пластина в сборе с триггером	1
16	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
17	79472	Стартер в сборе	1
17	893893	Стартер	1
18	56703	ВТУЛКА СТАРТЕРА	2
18	8M0034918	Втулка	2
19	68042	Упор резиновый	2
19	8M0043376	Упор	2
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
22	93388A2	Кабельный жгут чёрный от соленоида к стартеру	1
22	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
23	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1

Рис. 121КОМПЛЕКТ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ STEERING ATTACHING KIT

GEAR HOUSING (PROPELLER SHAFT) (COUNTER ROTATION)

REF	Номер детали	Наименование	Кол-во
-	9148A30	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148A31	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
47	78956	Кулачок переключения	1
47	789562	Кулачок переключения передач	1
48	89594A1	Толкатель в сборе	1
49	79911	Тяга привода сцепления	1
49	79911A1	Штанга	1
50	79910	Пружина	2
51	78910	Шайба	AR
52	78906	Палец	1
52	8M0084245	Штифт фиксатора пружины	1
53	14469	Стакан подшипника	1
53	14469T	Обойма подшипника	1
54	88957A1	Подшипник шариковый	1
54	88957T	Подшипник шариковый	1
55	N.S.S.	Not Sold Separate REVERSE GEAR(PART OF 43-18475A1)	1
56	15844	Подшипниковый узел роликовый	1
57	78909	Палец фиксатора	2
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78962	Пружина	2
61	18475A1	Шестерня переднего хода в сборе (175/200)	1
61	18475T1	КОМПЛЕКТ ШЕСТЕРЕН	1
62	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
62	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
62	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
62	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
62	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
62	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
62	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
62	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
62	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
62	1761510	Регулировочная прокладка (.143)	AR
62	1761511	Регулировочная прокладка (.145)	AR
62	1761512	Регулировочная прокладка (.147)	AR
62	1761513	Регулировочная прокладка (.149)	AR
63	15841	Подшипник роликовый	1
64	17616	Упорное кольцо	1
65	31534	Уплотнительное кольцо	1
65	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
66	18447A2	Переходник подшипника в сборе	1
66	18447T2	АДАПТЕР В СБОРЕ	1
67	15843	Подшипник роликовый	1
67	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
68	18448	Шайба упорная	2
69	15842	Подшипник упорный	2
70	18446	Вал гребного винта	1
71	18444A1	Корпус подшипника в сборе	1
71	818896T2	ОБОЙМА ПОДШИПНИКА	1
72	30956	Подшипник игольчатый	2
72	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	2
73	76868	САЛЬНИК ВНУТРЕННИЙ	2
73	8M0248882	САЛЬНИК @5	2
74	79447	Шайба стопорная с усиком	1
75	79448	Фиксатор	1
75	8M2011027	ФИКСАТОР	1
76	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
77	31640A1	Пластина-триммер в сборе, корпус редуктора	1
77	31640Q4	ТРИММЕР	1
78	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
79	67891	Заливная пробка	1
79	8M0039169	ЗАЛИВНОЙ БЛОК	1
80	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
81	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
81	8M0204653	Гайка	2
82	13171	Ступица упорная	1
82	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
83	31211A2	Шайба шлицевая	1
83	31211Q03	ШАЙБА В СБОРЕ	1
84	31210	Шайба стопорная гайки гребного винта	1
84	816629Q	ШАЙБА СТОПОРНАЯ	1
85	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
85	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
86	423511	Шайба стопорная зубчатая	1
87	74727	Винт (.375-16 x 6.00) корпуса редуктора	1
-	89238A2	Комплект сальников	1

Рис. 122РЕДУКТОР (СТАНДАРТНЫЙ/РЕВЕРСНЫЙ) GEAR HOUSING (DRIVE-STANDARD/COUNTER ROTATION)

REF	Номер детали	Наименование	Кол-во
1	8718A1	Кронштейн в сборе транцевый (правый борт)	1
2	8716A1	Кронштейн в сборе транцевый (левый борт)	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
1	8718A2	Кронштейн в сборе транцевый (правый борт)	1
1	8718F8	Кронштейн транца, правый борт, серый	1
2	8716A2	Кронштейн в сборе транцевый (левый борт)	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
1	8718A3	Кронштейн транца в сборе, правый борт, устричный	1
1	8718F8	Кронштейн транца, правый борт, серый	1
2	8716A3	Узел кронштейна транца (левый борт) (OYSTER)	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
5	99170A1	Труба наклона, силовой триммер	1
5	99170A2	Комплект трубок наклона	1
6	34862	ГАЙКА (1.00-14) ТРУБЫ НАКЛОНА	1
6	859133	ГАЙКА (1.00-14)	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	56041	Гайка (.875-14)	1
9	858869	Гайка (.875-14)	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	24501	ШАЙБА ВЕРХНЯЯ, SEA RAY	2
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
16	99633T6	Ручка рычага фиксатора наклона	1
16	99633	Головка	1
16	99633T10	Ручка, устричная	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
-	90484A88	Комплект прокладок

Рис. 123Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
10	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	8M0027784	Гайка	4
11	82671117	ГАЙКА (.500-20)	4
12	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
12	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
13	830899	Пружина натяжная	1
14	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
15	830900	Пружина сжатия	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99617	Штифт	1
18	893709	Штифт	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 124СИСТЕМА ПРОДУВКИ Bleed System

REF	Номер детали	Наименование	Кол-во
1	828272A1	Карбюратор верхний	1
1	828272A2	Карбюратор средний	1
1	828272T38	Карбюратор	1
1	828272A3	Карбюратор нижний	1
1	828272T39	Карбюратор	1
1	828272A4	Карбюратор верхний	1
1	828272T40	Карбюратор	1
1	828272A5	Карбюратор средний	1
1	828272T41	Карбюратор	1
1	828272A6	Карбюратор нижний	1
1	828272T42	Карбюратор	1
1	828272A7	Карбюратор верхний	1
1	828272T43	Карбюратор	1
1	828272A8	Карбюратор средний	1
1	828272T44	Карбюратор	1
1	828272A9	Карбюратор нижний	1
1	828272A45	Карбюратор нижний	1
1	828272A10	Карбюратор верхний	1
1	828272T46	Карбюратор	1
1	828272A11	Карбюратор средний	1
1	828272T47	Карбюратор	1
1	828272A12	Карбюратор нижний	1
1	828272T48	Карбюратор	1
1	828272A13	Карбюратор верхний	1
1	828272T49	Карбюратор	1
1	828272A14	Карбюратор средний	1
1	828272T50	Карбюратор	1
1	828272A15	Карбюратор нижний	1
1	828272T51	Карбюратор	1
1	828272A37	Карбюратор верхний	1
1	828272T37	Карбюратор	1
1	828272A38	Карбюратор средний	1
1	828272T38	Карбюратор	1
1	828272A39	Карбюратор нижний	1
1	828272T39	Карбюратор	1
1	828272A40	Карбюратор верхний	1
1	828272T40	Карбюратор	1
1	828272A41	Карбюратор средний	1
1	828272T41	Карбюратор	1
1	828272A42	Карбюратор нижний	1
1	828272T42	Карбюратор	1
1	828272A43	Карбюратор верхний	1
1	828272T43	Карбюратор	1
1	828272A44	Карбюратор средний	1
1	828272T44	Карбюратор	1
1	828272A45	Карбюратор нижний	1
1	828272A46	Карбюратор верхний	1
1	828272T46	Карбюратор	1
1	828272A47	Карбюратор средний	1
1	828272T47	Карбюратор	1
1	828272A48	Карбюратор нижний	1
1	828272T48	Карбюратор	1
1	828272A49	Карбюратор верхний	1
1	828272T49	Карбюратор	1
1	828272A50	Карбюратор центральная часть	1
1	828272T50	Карбюратор	1
1	828272A51	Карбюратор нижняя часть	1
1	828272T51	Карбюратор	1
2	809743	КРЫШКА	6
3	809758	ПРОКЛАДКА	6
4	8087391	Винт	12
5	828292	Прокладка	3
6	3026	Жиклёр (.036) главной топливной системы	2
6	7570	Жиклёр .040 (175)	1
6	3251	Жиклёр (.034) главной топливной системы - стандартный	1
6	3251	Жиклёр (.034) главной топливной системы - стандартный	1
6	815633038	Жиклёр (.038) (верх)	1
6	815633042	Жиклёр вентиляции холостого хода (.042-ВЕРХ)	2
6	815633048	Жиклёр (.048)	1
6	810741	ЖИКЛЁР (.030)	2
6	815633038	Жиклёр (.038) (верх)	1
6	815633052	Жиклёр (.052) (ЦЕНТР/НИЗ)	1
6	815633028	Жиклёр (.028)	1
6	3252	Жиклёр (.032) (нижний)	1
-	8107493	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1
-	8116913	Ремкомплект карбюратора	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 125КАРБЮРАТОР (WMH-12A/12B/13/13B/14A/15/16) CARBURETOR (WMH - 12A/12B/13/13B/14A/15/16)

Choke Plate and Choke Linkage (Design I)

REF	Номер детали	Наименование	Кол-во
1	54293A10	ЭЛЕКТРОМАГНИТ В СБОРЕ (воздушная заслонка)	1
2	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	2
3	26993	СТОПОРНАЯ ШАЙБА (.312)	2
3	8M0204647	Стопорная шайба (.312)	2
4	56074A11	Плунжер с тягой	1
5	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
6	68219	Гайка (#10-32) нержавеющая сталь	1
7	67245T	Кронштейн	1
8	67272	Кронштейн втулки	2
9	90435	ОПОРА	2
10	21249	ШАЙБА ВИНТА РУКОЯТКИ	4
11	20361	Гайка (.250-28)	4
11	8267089	Гайка (.250-28)	4
12	672741	ПРОКЛАДКА	2
13	99390A4	Пластина в сборе воздушной заслонки	1
14	68000	Винт (.250-28 x 1.00)	6
15	33071	Шпилька	2
16	672751	ПРОКЛАДКА	1
17	67246T	Крышка	1
18	21631	ШАЙБА (.255 x .625 x .0312) РЕЗИНОВОЙ ОПОРЫ	2
18	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
19	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
20	26001	Гайка	2
21	89041	ФИКСАТОР	3
22	48408	Винт (#10-16 x .500) клеммной колодки	3
23	73861A1	Вал в сборе воздушной заслонки	3
24	76040	ЗАСЛОНКА ВОЗДУШНОЙ ЗАСЛОНКИ	6
25	75898	ВИНТ	12
26	90401	РЫЧАГ вала воздушной заслонки	3
27	88578	Пружина	3
28	73860	ТЯГА ВОЗДУШНОЙ ЗАСЛОНКИ - РУЧНАЯ	1
29	67273	Втулка уплотнительная	2
30	67247	Ручка	1
31	67262	Винт	1
32	67249	Тяга воздушной заслонки	1
33	88522	Пружина	1
34	90585	ПРОБКА (жиклёра)	1
35	87076A4	Узел регулировки холостого хода	1

Рис. 126МАХОВИК/СТАРТЕР FLYWHEEL/STARTER MOTOR

Choke Plate and Throttle Levers (Design II)

REF	Номер детали	Наименование	Кол-во
1	67245T	Кронштейн	1
2	67272	Кронштейн втулки	2
3	90435	ОПОРА	2
4	21249	ШАЙБА ВИНТА РУКОЯТКИ	4
5	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
6	87076A4	Узел регулировки холостого хода	1
7	799831	Пластина	1
8	672741	ПРОКЛАДКА	1
9	68000	Винт (.250-28 x 1.00)	6
10	20583	Шайба шпильки крепления карбюратора	6
11	672751	ПРОКЛАДКА	1
12	67246T	Крышка	1
13	30720	Винт (.250-20 x 2.25)	2
14	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
14	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
16	90585	ПРОБКА (жиклёра)	1
17	67760	Тяга дросселя	1
18	67759	Рычаг дросселя	2
18	67759	Рычаг дросселя	1
19	41049	РЫЧАГ дросселя	1
20	67749	Рычаг дросселя нижний	1
21	15124	ВИНТ (#10-32 x .750)	3
22	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	3
23	24676	ШАЙБА (.200 x .440 x .032)	3
24	67297	Штифт вильчатый	3
25	89302	Шайба (.203 x .406 x .040) винта крышки катушки	3
26	26953	ШПЛИНТ	3
27	67748	Ролик	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1
-	79583A81	Комплект прокладок	1
-	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1

Рис. 127РЕДУКТОР (ВАЛ ГРЕБНОГО ВИНТА) (КОНТРАВРАЩЕНИЕ) GEAR HOUSING (PROPELLER SHAFT) (COUNTER ROTATION)

REF	Номер детали	Наименование	Кол-во
1	9735A2	Верхний кожух в сборе	1
2	18036A1	Жалюзи в сборе	1
3	48409	Винт (#10-16 x .625) нержавеющая сталь	3
4	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
5	17996	ЭМБЛЕМА ЛЕВЫЙ БОРТ/ПРАВЫЙ БОРТ	2
6	179061	ЭМБЛЕМА ЗАДНЯЯ, SEA RAY	2
7	18189A1	Кронштейн защёлки кожуха в сборе (передний)	1
7	18190A1	Кронштейн защёлки кожуха в сборе (задний)	1
8	18170A1	Направляющая опора	4
9	18193	Клипса крепления направляющей	4
10	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	2
10	893763	Кронштейн фиксатора ролика	2
11	53166	СТОПОРНАЯ ШАЙБА (.312)	4
12	67980	Гайка (.312-18)	4
12	82670910	ГАЙКА (.312-18) Нержавеющая сталь	4
13	18192	Винт (.250-20 x .620) кронштейна	8
14	56374	ГАЙКА (.250-20)	8
14	8267098	Гайка (.250-20) нержавеющая сталь	8
15	9734T10	Нижний кожух	1
16	18183	Кронштейн защёлки капота	2
17	18182	Втулка уплотнительная	2
18	18168A1	Рукоятка защёлки в сборе	2
19	812707	Втулка	4
20	18172	ВТУЛКА ЗАМКА КОЖУХА	2
21	18304	Гайка	2
22	69708	Шайба волнистая винта фиксатора и рычага	2
23	18169	КРЮЧОК ЗАМКА КОЖУХА	2
24	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
25	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
27	994241	Кронштейн нижнего кожуха	1
28	18219	Пробка	1
29	13467	Втулка (.88 внутренний диаметр)	1
30	70732	Винт (.250-20 x 2.00)	2
31	20346	Шайба шпильки стартера ручного	4
31	69057	ШАЙБА (.281 x .734 x .063)	4
32	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	4
33	18194	Втулка	2
34	88033	Втулка уплотнительная винта корпуса	4
35	28927	ШАЙБА	2
35	26907	ШАЙБА	2
36	18479	Хомут	1
37	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
38	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
39	67260	Сальник тросов управления	1
40	99391	Фиксатор	1
41	88622	Пластина	1
42	22411	ВИНТ (.190-24 x 1.00) ВЫПУСКНОЙ ПЛАСТИНЫ	2
42	68918	ВИНТ (#10-24 x 1.00)	2
43	99447T	Фиксатор тросов управления	1
43	99447	Фиксатор	1
44	18037T10	Кожух крышки тримма	1
45	18124	ВИНТ (#10-32 x .750)	12
46	89302	Шайба (.203 x .406 x .040) винта крышки катушки	6
47	29488	ГАЙКА (#10-32)	12
47	8M0204718	Гайка	12
48	18195	Штуцер контрольной струи	1
49	99127109	Шланг (57,00 дюймов, бухта)	2
49	8M0108355	Шланг (57 дюймов, бухта)	2
50	90824	Тройник шланга контрольной струи	2
50	90824001	Тройник	2
51	816311	Стяжка (8.00 дюймов)	AR
51	816311T	СТЯЖКА (8.00 дюймов)	AR
52	4158210	ХОМУТ Нейлоновый (Большой)	1

Рис. 128КРОНШТЕЙНЫ ТРАНЦА TRANSOM BRACKETS

REF	Номер детали	Наименование	Кол-во
1/10	6608A13	Комплект верхнего кожуха левый и правый	1
1	7620A4	Верхний кожух в сборе	9
1	7620A22	Верхний кожух в сборе	1
1	9447A18	Верхний кожух в сборе, левый (устричный)	1
2	67260	Сальник тросов управления	1
3	67258	Подушка	1
4	88227	Теплозащитное покрытие	1
4A	193681	Сальник (3.20 Inch) Oyster	1
5	879871	Кронштейн	2
6	879851	Кронштейн	2
7	37562	Винт (.312-18 x 1.00) нержавеющая сталь	8
8	68049	Экран	1
8	68048	Экран	1
8	680491	ЩИТОК ВПУСКНОЙ - КОЖУХ (ПРАВЫЙ БОРТ) - (УСТРИЦА)	1
8	680481	ЩИТОК ВПУСКНОЙ - КОЖУХ (ЛЕВЫЙ БОРТ) (УСТРИЦА)	1
9	48409	Винт (#10-16 x .625) нержавеющая сталь	4
9	57807	ВИНТ (#10-16 x .750) Нержавеющая сталь КРЫШКА ТРИММА К КОРПУСУ ГРЕБНОГО ВАЛА	4
9	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	4
10	7619A1	Верхний кожух в сборе	1
10	7619A5	Верхний кожух в сборе	1
10	9452A3	Верхний кожух в сборе, правый (устричный)	1
11	88227	Теплозащитное покрытие	1
12	67257	Сальник	1
12	99444	Уплотнение	1
12A	193681	Сальник (3.20 Inch) Oyster	1
13	62628	Фиксатор капота цилиндрический	2
14	46785A5	Замок кожуха в сборе	2
15	31312	Винт (#10-32 x 0.875) крепления защёлки к барабану	2
16	15222	ПЛАНКА РЕГУЛИРОВКИ - ЗАМОК КАПОТА	2
17	62629	Фиксатор капота цилиндрический	2
18	62624	Пружина натяжения фиксатора капота	2
19	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
20	45812	ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	2
20	859124	ГАЙКА (#10-32) Нержавеющая сталь	2
21	5399A3	Передняя крышка	1
21	5399A16	Передняя крышка	1
21	7532A2	Крышка в сборе кожуха передняя	1
21	7532A23	Крышка в сборе кожуха передняя	1
21	7532A32	Крышка в сборе — передняя часть кожуха (устричная)	1
21	7532A23	Крышка в сборе кожуха передняя	1
22	67615	Термоодеяло	1
23	67261	Экран	1
24	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	2
25	61158T	Крючок	1
25	87907	Крюк	1
26	75162	Винт	1
26	70332	Винт (#10-16 x .500) крепления панели к нижнему кожуху	1
26	95700	Винт (#10-16 x .50)	1
27	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
27	47341A11	Комплект шнура с рукояткой ручного запуска	1

Рис. 129Кронштейны транца (S/N-0G590000 и выше) Transom Brackets (S/N-0G590000 & Up)

REF	Номер детали	Наименование	Кол-во
1	76258A2	Кронштейн заднего кожуха	1
1	76258A3	Кронштейн заднего кожуха	1
1	76258A4	Кронштейн заднего кожуха (устричный)	1
1	76258A3	Кронштейн заднего кожуха	1
2	76256	Форсунка	1
2	762561	Сопло контрольной струи (устричный)	1
2	52889	Форсунка, компонент сборки нижнего кожуха	1
3	67984	Сальник	1
4	67228	Сальник	1
5	67999	Сальник	2
6	99127109	Шланг (57,00 дюймов, бухта)	2
6	8M0108355	Шланг (57 дюймов, бухта)	2
7	90824	Тройник шланга контрольной струи	1
7	90824001	Тройник	1
8	61990	Стяжка (14.00 дюймов)	2
9	86386A1	Кронштейн в сборе	1
10	66687	ВИНТ (#10-32 x 1.50)	4
11	85651	Корпус	2
11	85650	Корпус	2
12	31294	Винт (1")	8
12	64278	Винт (.250-28 x 1.00)	8
13	20583	Шайба шпильки крепления карбюратора	8
14	20361	Гайка (.250-28)	8
14	8267089	Гайка (.250-28)	8
15	88623A1	Кронштейн	1
15	92009T	Кронштейн	1
15	99424	Кронштейн	1
15	99424T6	Кронштейн крепления кожуха — нижний (серый)	1
15	99424T10	Кронштейн крепления кожуха — нижний (устричный)	1
15	99424T6	Кронштейн крепления кожуха — нижний (серый)	1
16	88621	Фиксатор тросов управления	1
16	99447T	Фиксатор тросов управления	1
16	99447	Фиксатор	1
17	89900	Винт (#10-24 x 1.00)	2
18	67260	Сальник тросов управления	1
19	90435	ОПОРА	3
20	21249	ШАЙБА ВИНТА РУКОЯТКИ	6
21	20361	Гайка (.250-28)	6
21	8267089	Гайка (.250-28)	6
22	67241	Корпус	1
23	92051	Винт (10-16 x .75)	2
24	76264	Защёлка	1
24	87608	Защёлка кожуха	1
25	60295	ПРУЖИНА	1
26	88622	Пластина	1
27	99391	Фиксатор	1
28	69067	ВИНТ (.250-20 x 1.375)	2
29	20346	Шайба шпильки стартера ручного	4
29	69057	ШАЙБА (.281 x .734 x .063)	4
30	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	4
31	88180	Втулка	2
32	88033	Втулка уплотнительная винта корпуса	2
33	28927	ШАЙБА	2
33	26907	ШАЙБА	2
34	67272	Кронштейн втулки	2
35	87743	Втулка уплотнительная	1
36	67739	Сальник	1

Рис. 130Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	9536T4	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	14513A3	Комплект зубчатого сектора привода	1
4	14513A09	Комплект зубчатого сектора привода	1
5	854812	Винт (#6-32 x .630) с полукруглой головкой под шестигранник	2
6	854811	Гайка специальная (#6-32)	2
7	54196A6	Корпус в сборе	1
8	65800	НАБИВКА	1
9	67377	Кольцо уплотнительное коленчатого вала	7
9	67377T	Кольцо уплотнительное	7
10	16756A6	Комплект подшипников	2
11	NSS	NOT SOLD SEPARATE Bearing	2
12	7441A32	Поршень (правый борт — стандартный)	3
12	7441T32	Поршень	3
12	7443A11	Поршень (правый борт — .015 ремонтный)	AR
12	7445A11	Поршень (правый борт — .030 ремонтный)	AR
12	7445T11	Поршень	AR
12	7442A32	Поршень (левый борт — стандартный)	3
12	7442T32	Поршень	3
12	7444A11	Поршень (левый борт — .015 ремонтный)	AR
12	7446A11	Поршень (левый борт — .030 ремонтный)	AR
12	9738A9	Поршень в сборе стандартный (правый борт — стандартный)	3
12	9738T9	Поршень в сборе стандартный	3
12	9738A10	Поршень в сборе .015 ремонтный (правый борт — .015 ремонтный)	AR
12	9738T10	Поршень в сборе .015 ремонтный	AR
12	9737A9	Поршень в сборе стандартный (левый борт — стандартный)	3
12	9737T9	Поршень в сборе стандартный	3
12	9737A10	Поршень в сборе .015 ремонтный	AR
13	93481A12	Комплект поршневых колец — стандартный (стандартный)	1
13	78918A4	Комплект поршневых колец — .015 ремонтный (.015 ремонтный)	AR
13	85636A4	Комплект поршневых колец — .030 ремонтный (.030 ремонтный)	AR
13	822321A12	Комплект поршневых колец — стандартный	1
13	822321A1	Комплект поршневых колец — ремонтный .015	2
14	52035	Стопорное кольцо	12
14	857196	Стопорное кольцо	12
15	NSS	NOT SOLD SEPARATE Piston Pin	6
16	818141A2	Комплект шатуна	6
16	818141A13	Шатун в сборе	6
17	763491	Винт (.312-24 x .875)	12
18	812876	Шайба	12
18	8M0012298	Упорная шайба	12
19	17514A2	Комплект подшипников	6
19	8M0234886	Подшипник в обойме	6
20	822553	Игольчатый подшипник	174
20	8M0204691	Подшипник игольчатый @200	174
-	815791A92	Комплект прокладок двигателя	1
-	812815T97	Блок силовой головки в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434R97	Силовая головка 150 EFI -RM	1
-	812817T97	Головка блока цилиндров в сборе	1
-	812817R97	Силовая головка 175 -RM	1
-	813043T97	Головка блока цилиндров в сборе	1
-	813043R97	Силовая головка 200 -RM	1

Рис. 131Заслонка и тяги воздушной заслонки (Конструкция I) Choke Plate and Choke Linkage (Design I)

REF	Номер детали	Наименование	Кол-во
1	9765A13	Блок цилиндров (135/150)	1
1	9763A23	Блок цилиндров (XR6/Magnum III)	1
1	9763T23	БЛОК ЦИЛИНДРОВ	1
1	9763A17	Блок цилиндров (XR6/Magnum III)	1
1	9763T17	БЛОК ЦИЛИНДРОВ	1
1	9763A61	Блок цилиндров (200)	1
1	9763T61	БЛОК ЦИЛИНДРОВ	1
2	8181383	Шпилька головки блока (1.75 дюйма)	6
2	8M0034455	ШПИЛЬКА 1.750	6
3	670653	ШПИЛЬКА (.375 x 5.620) (5-1/2 ДЮЙМ.)	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	784384	Шпилька (.375 x 6.870) (6.75 дюймов)	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	828213	Винт (.312-18 x 1.500) шестигранный с фланцем	2
9	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
10	828214	Винт (.312-18 x 2.00) шестигранный с фланцем	2
11	99448	Втулка	1
12	66717	ВИНТ (.375-16 x 3.250)	8
12	74824	Винт (.312-18 x 1.250)	6
13	9642A1	Крышка торцевая верхняя в сборе	1
13	858521T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
15	16756A4	Комплект подшипников	1
16	41953	Сальник	1
17	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
17	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
18	15094	ШПИЛЬКА (.190-32 x 1.870)	1
19	63153	J-образная защёлка	1
20	NSS	NOT SOLD SEPARATE Plug-Serial Number	1
21	67269	Проставка	1
22	49221	Шайба (.187 x .500 x .062) неопреновая	3
22	8M0204663	ШАЙБА @5	3
23	816874	Барашковая гайка (#10-32)	3
24	87076A10	Регулятор холостого хода	1
25	69020	ВИНТ (#10-32 x .875)	3
25	690201	ВИНТ (#10-32 x .875)	3
26	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
27	42248	Кронштейн	1
27	422482	Кронштейн	1
28	49668	Винт (.250-20 x .750)	2
29	15093	ШПИЛЬКА (#10-32 x 1.00)	2
29	8M0034435	ШПИЛЬКА	2
30	26852	ЗАГЛУШКА Нейлоновая	1
31	64022	Винт (.250-20 x 2.125)	1
32	64015	Гайка (.250-20) клеммы стартерного соленоида	1
33	7809A1	Крышка торцевая в сборе	1
33	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
34	62700	Кольцо уплотнительное (3.237 x .103)	1
35	41953	Сальник	2
36	28636	ВИНТ (.250-20 x .750)	4
37	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
-	815791A92	Комплект прокладок двигателя	1
-	812815A97	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	823434A97	Блок головки цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A97	Блок головки цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A97	Блок головки цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

Рис. 132Заслонка и рычаги дросселя (Конструкция II) Choke Plate and Throttle Levers (Design II)

REF	Номер детали	Наименование	Кол-во
1	79715	Головка цилиндра	2
2	79583	Прокладка	2
2	795831	Прокладка	2
3	66863	ВИНТ (3/8-16 x 2.50) (2-1/2")	24
3	668631	ВИНТ (.375-16 x 2.500)	24
4	7270A1	Крышка	2
5	65788	ПРОКЛАДКА	2
6	35386	ВИНТ (.312-18 x 1.00)	26
6	74824	Винт (.312-18 x 1.250)	26
7	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	2
8	75692	ТЕРМОСТАТ (143 ГРАД.)	2
9	62386	Прокладка термостата	2
9	8M0204714	Прокладка @4	2
10	90390A1	Комплект крышки	2
11	66023	ВИНТ (.312-18 x 2.00) С ФЛАНЦЕВОЙ ГОЛОВКОЙ	2
11	815549	ВИНТ (.312-18 x 2.00)	2
11	35386	ВИНТ (.312-18 x 1.00)	2
12	68728	ШТУЦЕР	1
13	7765377	ШЛАНГ (24.500 дюймов бухта)	1
13	77653101	Шланг (48.00 дюймов, бухта)	1
14	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	2
14	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	2
15	61990	Стяжка (14.00 дюймов)	AR
16	78799	Датчик температуры (19.50 дюйма)	1
18	71162	Крышка датчика температуры	1
19	45915	КЛЕММНАЯ КОЛОДКА	1
20	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
21	15221A2	Головка блока цилиндров в сборе	1
21	15221A5	Головка блока цилиндров в сборе	1
22	13715	Фиксатор	2
22	137151	Фиксатор	2
23	98257	ВИНТ (.312-18 x .500)	2
24	13536A7	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (2-ПРОВОДНЫЙ)	1
25	96532	Головка цилиндра (двухсоставная конструкция)	2
26	96278	Прокладка крышки цилиндра - (двухкомпонентная конструкция)	2
27	96283T	Крышка цилиндра - (2-компонентная конструкция)	2
27	96283	Крышка	2
28	74824	Винт (.312-18 x 1.250)	40
29	412461	ПРОКЛАДКА	2
29	41247T01	Прокладка	2
30	98534	ВИНТ (.375-16 x 2.30)	24
31	25909	Шайба (.406 x .812 x .065) (применять где применимо)	24
32	75692	ТЕРМОСТАТ (143 ГРАД.)	2
33	62386	Прокладка термостата	2
33	8M0204714	Прокладка @4	2
34	90390A1	Комплект крышки	2
35	815549	ВИНТ (.312-18 x 2.00)	2
35	35386	ВИНТ (.312-18 x 1.00)	2
36	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
36	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
37	7765377	ШЛАНГ (24.500 дюймов бухта)	2
37	77653101	Шланг (48.00 дюймов, бухта)	2
38	68728	ШТУЦЕР	1
39	816311	Стяжка (8.00 дюймов)	AR
39	816311T	СТЯЖКА (8.00 дюймов)	AR
40	97465	Датчик температуры (правый борт)	1
41	96282	Крышка датчика температуры	1
42	187531	Датчик температуры (OYSTER)	1
43	88824A8	Кабельный узел датчика температуры - (OYSTER)	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1
-	79583A81	Комплект прокладок	1
-	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1

Рис. 133Кожухи (устричный - ковшовый тип) Cowls (Oyster - Bucket Style)

REF	Номер детали	Наименование	Кол-во
1	904841	Прокладка	2
2	99169A1	Пластина	1
3	814754	Сальник (12.50 дюймов)	1
4	95067	Крышка выпускного коллектора	1
5	74824	Винт (.312-18 x 1.250)	21
6	76636	ПРОКЛАДКА	2
6	904841	Прокладка	2
7	76637A1	Разделительная пластина	1
7	78305A1	Разделительная пластина	1
7	87321	Пластина разделительная	1
7	87321T	ПЛАСТИНА	1
8	814754	Сальник (12.50 дюймов)	1
9	67340T	Крышка	1
9	67340	Крышка	1
9	95067	Крышка выпускного коллектора	1
10	35386	ВИНТ (.312-18 x 1.00)	17
10	74824	Винт (.312-18 x 1.250)	21
11	73595	ШАЙБА	1
11	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	1
18	75909	ПРОКЛАДКА	1
18	991763	Прокладка	1
18	991764	Прокладка	1
18	997761	Прокладка	2
19	75836A1	Пластина в сборе выпускная	1
19	41944A5	Пластина в сборе	1
19	41944A4	Пластина в сборе выпускная	1
19	41944A5	Пластина в сборе	1
20	99664	Угольник выхлопной пластины	1
20	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
21	707482	Уплотнение кронштейна (чёрный и серый)	1
22	680101	КРОНШТЕЙН	1
23	48408	Винт (#10-16 x .500) клеммной колодки	8
24	20033	Штифт направляющий установочный	2
24	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
25	20553	Шайба (.406 x .734 x .063)	2
26	34863	ГАЙКА (.375-24)	2
26	8M0204726	Гайка (.375-24) латунная	2
27	27132	ВТУЛКА	1
28	66727	ВИНТ (.312-18 x 1.250)	1
29	68783	ВИНТ (.312-18 x 2.50)	1
30	66725	ВИНТ (.375-16 x 3.50)	3
30	898833	Винт (.375-16 x 3.500)	3
31	12602	Втулка уплотнительная	1
31	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
32	90435	ОПОРА	3
33	21249	ШАЙБА ВИНТА РУКОЯТКИ	6
34	20361	Гайка (.250-28)	6
34	8267089	Гайка (.250-28)	6
35	42657A1	Обратный клапан картера	1
35	42657A3	Обратный клапан	1
36	181032	ПЛАСТИНА	1
37	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
37	93221002	Втулка уплотнительная	1
38	28636	ВИНТ (.250-20 x .750)	13
39	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	13
39	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	13
40	56374	ГАЙКА (.250-20)	13
40	8267098	Гайка (.250-20) нержавеющая сталь	13
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1
-	79583A81	Комплект прокладок	1
-	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1

Рис. 134Кожух и передняя крышка Cowl and Front Cover

REF	Номер детали	Наименование	Кол-во
1	8343T10	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА - ЧЁРНЫЙ - ДЛИННЫЙ	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	8343A13	Корпус в сборе гребного вала (водомёт) (чёрный)	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	78249	Опора (длинная)(водомет)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	28040	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991732	Прокладка	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	812834	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	78246	Прокладка	1
29	782461	Прокладка	1
30	18233A3	Пластина в сборе	1
30	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
31	8147012	Сальник	1
31	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
32	68011	Кронштейн	1
33	812832	Винт (#10-16 x .500)	12
33	878608	Винт (#10-16 x .500)	12
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
35	38970	САЛЬНИК X-LONG	1
36	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
37	183071	ПРОКЛАДКА	1
37	183076	Прокладка	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 135Кронштейны крепления кожуха Cowl Mounting Brackets

REF	Номер детали	Наименование	Кол-во
1	79918A1	Комплект крышки маховика	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
9	7555A8	Маховик	1
9	859238A9	Комплект маховика	1
9	817632A9	МАХОВИК (ИСПОЛЬЗУЕТСЯ С ПОЗ. 2)	1
9	859238A9	Комплект маховика	1
10	32417	ВИНТ (.250-28 x .625)	8
11	68997	ВИНТ (.312-24 x .750)	8
12	5454A7	Статор в сборе	1
12	5454A32	Статор (используется с регулятором напряжения 15 А)	1
12	5454A35	Статор (используется с регулятором напряжения 15 А)	1
13	75840	ВИНТ (#10-24 x .880) КРОНШТЕЙНА РУЛЕВОГО РЫЧАГА	4
13	76566	Винт (#10-24 x 1.00)	4
13	19926100	ВИНТ (#10-24 x 1.00)	4
14	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
15	96455A9	Пластина в сборе с триггером	1
16	61001	J-образный зажим	1
17	72467	СТАРТЕР В СБОРЕ	1
17	898265010	Стартер	1
17	79472	Стартер в сборе	1
17	893893	Стартер	1
17	77141	СТАРТЕР В СБОРЕ	1
17	893893	Стартер	1
17	64975	СТАРТЕР В СБОРЕ	1
17	898265010	Стартер	1
18	56703	ВТУЛКА СТАРТЕРА	2
18	8M0034918	Втулка	2
19	68042	Упор резиновый	2
19	8M0043376	Упор	2
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
22	93389A5	Провод в сборе (6.50 дюйма) жёлтый	1
22	93388A2	Кабельный жгут чёрный от соленоида к стартеру	1
22	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
23	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
24	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
25	5288A2	Катушка зажигания в сборе	6
25	8M0166172	Катушка зажигания	6
25	7370A13	Катушка зажигания в сборе	6
25	8M0230859	Катушка зажигания в сборе	6
26	67614	Крышка	3
27	88447	Винт (.190-32 x 1.62)	12
28	45076	Гайка (#10-32) латунная клемма блока выключателя	12
29	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	6
29	60466A1	Кабель в сборе черный (2.50 дюйма) от блока выключателя к катушке	6
30	68513	ВИНТ (#10-32 x .375) Нержавеющая сталь ПРИЖИМНАЯ ПЛАСТИНА И КУЛАЧОК	6
31	813715A1	Провод	1
32	63709A1	Комплект наконечника/клеммы свечи зажигания	6
33	97180	Свеча зажигания	6
33	896329827	Свеча зажигания #L76V @4	6
33	136862	Свеча зажигания (NGK-BU8H)	6
33	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
34	69738A7	Жгут проводов в сборе (№2, 4 и 6)	1
34	69739A2	Жгут проводов в сборе (№1, 3 и 5)	1
35	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	12
36	56774	ПРОСТАВКА	AR

Рис. 136КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
4	6232	ШТУЦЕР ВПУСКА ТОПЛИВА	2
5	70007	Штуцер 45 градусов топливного насоса	1
6	90430	ПРОКЛАДКА карбюратора	3
6	904301	Прокладка	3
7	20184	Гайка (1/4-28X7/32) резиновой опоры	12
7	8M0207775	Гайка @5	12
8	816311	Стяжка (8.00 дюймов)	3
8	816311T	СТЯЖКА (8.00 дюймов)	3
9	42859A2	Клапан в сборе обогатителя	1
10	633001	ХОМУТ	1
11	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
12	45915	КЛЕММНАЯ КОЛОДКА	1
13	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	2
14	99130122	Трубка (20,00 футов, бухта) дренажная	1
14	892024122	Шланг (240.00 дюймов, бухта)	1
15	9912688	Трубка (36.00 дюймов, бухта)	2
16	15930A15	РЕМКОМПЛЕКТ НАСОСА Топливный	1
17	42990A10	Ремкомплект диафрагмы	1
17	857005A1	Ремкомплект диафрагмы	1
18	NSS	NOT SOLD SEPARATE Check Valve	2
19	NSS	NOT SOLD SEPARATE Gasket-Boost	1
20	NSS	NOT SOLD SEPARATE Diaphragm	2
21	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
22	NSS	NOT SOLD SEPARATE Spring	1
23	NSS	NOT SOLD SEPARATE Cap	1
24	NSS	NOT SOLD SEPARATE Check Valve	2
25	NSS	NOT SOLD SEPARATE Retainer	2
26	NSS	NOT SOLD SEPARATE Spring	1
27	NSS	NOT SOLD SEPARATE Cap	1
28	987691	Прокладка	1
28	8M0204705	Прокладка @2	1
29	144303	ОСНОВАНИЕ	1
30	98775A2	Пластина	1
30	987752	Пластина	1
31	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
32	19688	Штуцер	1
33	16452	ВИНТ (#12-24 x 2.00)	2
34	4000310	ВИНТ (M5 x 40)	2
35	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
36	14868	ШТУЦЕР	1
37	19688	Штуцер	1
38	99127109	Шланг (57,00 дюймов, бухта)	1
38	8M0108355	Шланг (57 дюймов, бухта)	1
39	816296	Фильтр топливный	1
39	816296Q03	Фильтр топливный @3	1
40	15279	ХОМУТ	1
41	64705	ШТУЦЕР ВПУСКА НАСОСА	1
42	9912976	Трубка контрольной струи	1
42	8M0108349	Шланг (70 дюймов, бухта)	1
43	424251	Тройник	1
43	424253	Штуцер	1
44	36221	УГОЛЬНИК ТОПЛИВНОЙ ЛИНИИ К ПЕРЕХОДНИКУ	1
45	30186	ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА	1
46	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
46	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
47	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
48	20415	Кольцо уплотнительное стержня переходника	1
48	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
49	30188	ШАЙБА ПЕРЕХОДНИКА	1
50	69067	ВИНТ (.250-20 x 1.375)	1
51	92037	Уплотнение переходника	1
52	9912976	Трубка контрольной струи	1
52	8M0108349	Шланг (70 дюймов, бухта)	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

Рис. 137БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps

Fuel Pump (Design II With Inline Filter)

REF	Номер детали	Наименование	Кол-во
4	6232	ШТУЦЕР ВПУСКА ТОПЛИВА	2
5	70007	Штуцер 45 градусов топливного насоса	1
6	90430	ПРОКЛАДКА карбюратора	3
6	904301	Прокладка	3
7	20184	Гайка (1/4-28X7/32) резиновой опоры	12
7	8M0207775	Гайка @5	12
8	816311	Стяжка (8.00 дюймов)	3
8	816311T	СТЯЖКА (8.00 дюймов)	3
9	42859A2	Клапан в сборе обогатителя	1
10	633001	ХОМУТ	1
11	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
12	45915	КЛЕММНАЯ КОЛОДКА	1
13	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	2
14	99130122	Трубка (20,00 футов, бухта) дренажная	1
14	892024122	Шланг (240.00 дюймов, бухта)	1
15	9912688	Трубка (36.00 дюймов, бухта)	2
18	13453A1	НАСОС В СБОРЕ Топливный	1
19	30430A8	ОБРАТНЫЙ КЛАПАН В СБОРЕ	1
20	89031A2	ДИАФРАГМА В СБОРЕ	1
21	NSS	NOT SOLD SEPARATE Gasket	1
22	NSS	NOT SOLD SEPARATE Gasket	1
23	NSS	NOT SOLD SEPARATE Gasket	2
24	NSS	NOT SOLD SEPARATE Gasket	2
25	59072	Экран впуска топлива	1
26	35480	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.237 x .103) КРЫШКА К ТОПЛИВНОМУ НАСОСУ	1
27	NSS	NOT SOLD SEPARATE Gasket	1
28	91078A1	Крышка впускного отверстия топлива в сборе	1
29	89766	Винт (#10-32 x .620) нержавеющая сталь крышки топливного фильтра	1
30	70007	Штуцер 45 градусов топливного насоса	1
31	73013	ВИНТ 10-32 x 1.50	5
32	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	5
33	23004	ДЕРЖАТЕЛЬ ОБРАТНОГО КЛАПАНА	1
34	43723	Винт (#6-32 x .500) фиксатора	2
35	67623	Основание топливного насоса	1
36	86449	Камера импульсная - топливного насоса	1
37	86207	Пружина сжатия	1
38	86026	Фиксатор пружины	1
39	86252	Заглушка торца пружины	1
40	99127109	Шланг (57,00 дюймов, бухта)	1
40	8M0108355	Шланг (57 дюймов, бухта)	1
41	92007	Штуцер (.250-18) (90 градусов)	1
41	920071	Штуцер (90 градусов)	1
42	92037	Уплотнение переходника	1
43	30186	ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА	1
44	69067	ВИНТ (.250-20 x 1.375)	1
46	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
46	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
47	20415	Кольцо уплотнительное стержня переходника	1
47	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
48	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
49	30188	ШАЙБА ПЕРЕХОДНИКА	1
50	19688	Штуцер	1
51	99127109	Шланг (57,00 дюймов, бухта)	1
51	8M0108355	Шланг (57 дюймов, бухта)	1
52	816296	Фильтр топливный	1
52	816296Q03	Фильтр топливный @3	1
53	26404	Хомут топливного фильтра - с проточным фильтром	1
54	78291	Винт (.190-24 x .500)	1
55	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
56	69205	С-ОБРАЗНАЯ ШАЙБА	1
56	8M0084613	Пружинная шайба	1
57	70007	Штуцер 45 градусов топливного насоса	2
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1
-	79583A81	Комплект прокладок	1
-	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1

Рис. 138Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
4	6232	ШТУЦЕР ВПУСКА ТОПЛИВА	2
5	70007	Штуцер 45 градусов топливного насоса	1
6	677511	ПРОКЛАДКА	3
6	90430	ПРОКЛАДКА карбюратора	3
6	904301	Прокладка	3
7	20184	Гайка (1/4-28X7/32) резиновой опоры	12
7	8M0207775	Гайка @5	12
8	99127109	Шланг (57,00 дюймов, бухта)	3
8	8M0108355	Шланг (57 дюймов, бухта)	3
9	68424	ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ	3
10	89808	Пружина топливной линии	1
11	42859A2	Клапан в сборе обогатителя	1
12	90275	СОЕДИНИТЕЛЬ ОБОГАТИТЕЛЬНОГО КЛАПАНА (НИЖНИЙ)	1
13	73817	СОЕДИНИТЕЛЬ (90 ГРАДУСОВ) ОБОГАТИТЕЛЬНОГО КЛАПАНА (БОКОВОЙ)	1
14	63300	Хомут клапана обогатителя	1
14	633003	ХОМУТ	1
14A	90345	КРОНШТЕЙН ОБОГАТИТЕЛЬНОГО КЛАПАНА	1
15	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
17	45915	КЛЕММНАЯ КОЛОДКА	1
18	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	2
19	9938779	Шланг выпуска воздуха цилиндра (11 дюймов)	1
19	99130122	Трубка (20,00 футов, бухта) дренажная	1
19	892024122	Шланг (240.00 дюймов, бухта)	1
20	9912688	Трубка (36.00 дюймов, бухта)	2
21	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	1
22	88743	ВИНТ (.312-18 x .500)	1
23	13453A1	НАСОС В СБОРЕ Топливный	1
24	30430A8	ОБРАТНЫЙ КЛАПАН В СБОРЕ	1
25	89031A2	ДИАФРАГМА В СБОРЕ	1
26	NSS	NOT SOLD SEPARATE Gasket	1
27	NSS	NOT SOLD SEPARATE Gasket	1
28	NSS	NOT SOLD SEPARATE Gasket	2
29	NSS	NOT SOLD SEPARATE Gasket	2
30	59072	Экран впуска топлива	1
31	35480	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.237 x .103) КРЫШКА К ТОПЛИВНОМУ НАСОСУ	1
32	NSS	NOT SOLD SEPARATE Gasket	1
33	91078A1	Крышка впускного отверстия топлива в сборе	1
34	89766	Винт (#10-32 x .620) нержавеющая сталь крышки топливного фильтра	1
35	64705	ШТУЦЕР ВПУСКА НАСОСА	1
35	29085	ШТУЦЕР УГЛОВОЙ (45 ГРАДУСОВ)	1
35	8M0123050	Штуцер угловой (45 градусов)	1
35	70007	Штуцер 45 градусов топливного насоса	1
36	88447	Винт (.190-32 x 1.62)	5
37	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	5
38	23004	ДЕРЖАТЕЛЬ ОБРАТНОГО КЛАПАНА	1
39	43723	Винт (#6-32 x .500) фиксатора	2
40	67623	Основание топливного насоса	1
41	79826	Камера импульсов	1
41	86449	Камера импульсная - топливного насоса	1
42	86207	Пружина сжатия	1
43	86026	Фиксатор пружины	1
44	86252	Заглушка торца пружины	1
45	67620	Штуцер выхода топлива	1
46	99127109	Шланг (57,00 дюймов, бухта)	1
46	8M0108355	Шланг (57 дюймов, бухта)	1
46	17254A8	Топливная магистраль в сборе	1
46	877682Q8	Топливный шланг в сборе	1
47	92007	Штуцер (.250-18) (90 градусов)	1
47	920071	Штуцер (90 градусов)	1
48	92037	Уплотнение переходника	1
49	30186	ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА	1
49	30185A3	ТОПЛИВНЫЙ БАЙОНЕТНЫЙ РАЗЪЕМ В СБОРЕ	1
49	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
50	76596	ВИНТ (.250-20 x 1.250)	1
50	69224	ВИНТ	1
51	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
52	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
52	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
53	20415	Кольцо уплотнительное стержня переходника	1
53	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
54	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
55	30188	ШАЙБА ПЕРЕХОДНИКА	1
56	89075	ВИНТ КЛАПАНА К КРОНШТЕЙНУ	2
57	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
57	69067	ВИНТ (.250-20 x 1.375)	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя
-	79583A81	Комплект прокладок
-	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1

Рис. 139Разделительная пластина и выхлопная пластина Divider Plate and Exhaust Plate

Gear Housing (Drive) 1.86:1 Ratio-15 Teeth Pinion Gear

REF	Номер детали	Наименование	Кол-во
0	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
0	9148A10	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
0	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
0	9148A9	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) TRACKER	1
0	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
0	9148A13	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (СЕРЫЙ)	1
0	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
0	9148A26	Корпус редуктора в сборе	1
0	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A24	Корпус редуктора в сборе (устричный — базовый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
2	85822A1	Разъем в сборе спидометра	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	20033	Штифт направляющий установочный	2
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
4	78639	Шпилька	1
5	57920	Шпилька (.44 x 2.06) корпус редуктора	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	74730	Шпилька	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	43998	Втулка (старая конструкция)	1
11	440001	Вал приводной (удлинённый)	1
11	897624T	Вал гребной длинный	1
11	442091	Вал приводной (сверхудлинённый)	1
11	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
12	NSS	NOT SOLD SEPARATE Pinion Gear	1
13	92721	Шайба (.965 x .630)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	42633	Гайка подшипника гребного вала	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
20	38099	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОГО НАСОСА (2.109 внутр. диам.)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	89984	Крыльчатка водяного насоса	1
29	89984T4	Крыльчатка	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
36	30271	КОЛЬЦО РЕЗИНОВОЕ	1
36	8M0214918	Кольцо @5	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	78902	Вал	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	78907	Кольцо стопорное (старая конструкция)	1
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	816464	Сальник масляный	1
43	8M0246145	САЛЬНИК	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
45	79953Q04	Ремкомплект сливного винта	1
46	67892	Винт магнитный	1
46	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
47	19183	Шайба фибровая	2
47	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

Рис. 140Корпус приводного вала и выхлопная труба Driveshaft Housing and Exhaust tube

Gear Housing (Drive) 2:1 Ratio-14 Teeth Pinion Gear

REF	Номер детали	Наименование	Кол-во
0	9148A18	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)	1
0	9148A20	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)	1
0	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
0	9148A19	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)	1
0	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
0	9148A21	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)	1
0	9148T88	ORD 1647-9148T82 Mercury / Quicksilver	1
1	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
1	7321A11	Корпус редуктора в сборе (базовый)	1
1	7350A4	Корпус редуктора в сборе (базовый)	1
1	8688T9	Корпус редуктора базовый черный	1
1	7350A62	Корпус редуктора в сборе (базовый)	1
1	8688T10	Корпус редуктора базовый серый	1
2	85822A1	Разъем в сборе спидометра	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	66885	ВСТАВКА	1
3	66884	ВСТАВКА	1
4	76156	ВИНТ (#10-32 x 1.88)	1
5	45812	ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	1
5	859124	ГАЙКА (#10-32) Нержавеющая сталь	1
6	20033	Штифт направляющий установочный	2
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
7	78638	Шпилька (.438 x 3.12) (длинная)	1
7	786382	Шпилька (.437-14/.437-20 x 3.120)	1
7	57921	Шпилька (.437-14/.437-20 x 4.00)	1
7	78639	Шпилька	1
7	74731	Шпилька	1
8	57920	Шпилька (.44 x 2.06) корпус редуктора	2
8	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
8	74730	Шпилька	2
9	56297	Шпилька (.312 x 3.38)	1
9	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
10	30667	Шпилька (.250-20/.250-28 x 3.125)	2
10	306671	Шпилька	2
11	35934A1	Подшипник в сборе роликовый	1
12	98621	ВИНТ (.375-16 x .750)	1
13	98682A1	Гребной вал	1
13	41509A2	Гребной вал в сборе	1
14	34576	Пружина	1
15	30545	ШТИФТ ВАЛА ПРИВОДА	1
16	78081	Шестерня ведущая	1
16	78081T1	Шестерня-ведущая	1
16	67885	Шестерня ведущая	1
17	35921	ГАЙКА (.625-18)	1
18	57007A1	Прокладка регулировочная	AR
19	53079A1	Подшипник в сборе роликовый конический	1
20	856101	Прокладка	1
20	8M0214962	Прокладка @5	1
21	33145	Кольцо уплотнительное (1.984 x .139)	1
21	8M0214923	Кольцо уплотнительное (1.98 x 1.39)	1
22	96146A6	Основание в сборе водяного насоса	1
23	89238	Сальник масляный	1
24	16977	САЛЬНИК МАСЛЯНЫЙ	1
24A	35973	ШТИФТ НАПРАВЛЯЮЩИЙ	1
25	856081	Прокладка	1
25	8M0090319	ПРОКЛАДКА @5	1
26	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
26	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
27	856091	Прокладка	1
27	858524	Прокладка	1
28	96148A1	Корпус водяного насоса в сборе	1
28	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
29	48752	Вставка	1
29	48752T	ВСТАВКА	1
30	38970	САЛЬНИК X-LONG	1
31	89984	Крыльчатка водяного насоса	1
31	89984T4	Крыльчатка	1
32	56654	ШПОНКА	1
32	8M0214992	ШПОНКА @5	1
33	30720	Винт (.250-20 x 2.25)	1
34	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
34	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
35	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
36	36001	ШАЙБА	1
37	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
37	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
38	30271	КОЛЬЦО РЕЗИНОВОЕ	1
38	8M0214918	Кольцо @5	1
39	29804	ВТУЛКА	1
39	29804T	ВТУЛКА	1
40	76041	ВАЛ ПЕРЕКЛЮЧЕНИЯ НИЖНИЙ	1
40	78902	Вал	1
40	789022	Вал переключения передач (используется без стопорного кольца)	1
41	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
42	78907	Кольцо стопорное (старая конструкция)	1
43	25439	Уплотнительное кольцо (.862 x .103)	1
44	77631A2	Втулка в сборе	1
45	816464	Сальник масляный	1
45	8M0246145	САЛЬНИК	1
46	77674	ШАЙБА (.35 x .75 x .12)	1
47	79953	Винт (.375-16 x .250)	1
47	79953Q04	Ремкомплект сливного винта	1
48	67892	Винт магнитный	1
48	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
49	19183	Шайба фибровая	2
49	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	55682A1	Ремкомплект уплотнений корпуса редуктора	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1
-	79583A81	Комплект прокладок	1
-	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1

Рис. 141МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ Flywheel, Starter Motor and Ignition Coils

Gear Housing (Propshaft) 1.86:1 Ratio-15 Teeth Pinion Gear

REF	Номер детали	Наименование	Кол-во
0	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
0	9148A10	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
0	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
0	9148A9	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) TRACKER	1
0	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
0	9148A13	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (СЕРЫЙ)	1
0	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
0	9148A26	Корпус редуктора в сборе	1
0	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A24	Корпус редуктора в сборе (устричный — базовый)
1	9148T47	Корпус редуктора — базовый — черный
48	89594A1	Толкатель в сборе	1
49	78956	Кулачок переключения	1
49	789562	Кулачок переключения передач	1
50	79911	Тяга привода сцепления	1
50	79911A1	Штанга	1
51	79910	Пружина	2
52	78910	Шайба	AR
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44104A2	Шестерня переднего хода в сборе (175/200/XR6/Magnum III) (включая шестерню заднего хода)	1
56	44104T2	КОМПЛЕКТ ШЕСТЕРЕН	1
57	43999	Подшипник роликовый (1.308 наруж. диам.)	2
57	73363	ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)	2
57	73363T	ПОДШИПНИК	2
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	NSS	NOT SOLD SEPARATE Reverse Gear	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	31640A1	Пластина-триммер в сборе, корпус редуктора	1
73	31640Q4	ТРИММЕР	1
74	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
75	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
77	74727	Винт (.375-16 x 6.00) корпуса редуктора	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	816629	Стопорная шайба с усиком	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
-	89238A2	Комплект сальников
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

Рис. 142Топливный насос (Конструкция III квадратный топливный насос) Fuel Pump (Design III Square Fuel Pump)

Gear Housing (Propshaft) 2:1 Ratio-14 Teeth Pinion Gear

REF	Номер детали	Наименование	Кол-во
0	9148A18	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)	1
0	9148A19	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)	1
0	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
0	9148A20	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)	1
0	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
0	9148A21	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)	1
0	9148T88	ORD 1647-9148T82 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
48	78956	Кулачок переключения	1
48	789562	Кулачок переключения передач	1
49	89594A1	Толкатель в сборе	1
50	816520	Штанга привода сцепления	1
50	79911A1	Штанга	1
51	79910	Пружина	2
52	78910	Шайба	AR
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44102A2	Шестерня переднего хода в сборе (135/150) (включая шестерню заднего хода)	1
57	73363	ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)	2
57	73363T	ПОДШИПНИК	2
57	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	NSS	NOT SOLD SEPARATE Reverse Gear	1
63A	824108	ПРОСТАВКА	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	31640A1	Пластина-триммер в сборе, корпус редуктора	1
73	31640Q4	ТРИММЕР	1
74	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
75	67891	Заливная пробка	1
75	8M0039169	ЗАЛИВНОЙ БЛОК	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
77	74727	Винт (.375-16 x 6.00) корпуса редуктора	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	816629	Стопорная шайба с усиком	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	89238A2	Комплект сальников	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

Рис. 143Топливный насос (Конструкция II с линейным фильтром) Fuel Pump (Design II With Inline Filter)

Hydraulic Pump (S/N-Merc-5393736/Mariner-5316380 & Below)

REF	Номер детали	Наименование	Кол-во
1	67914A2	Насос гидравлический в сборе	1
2	48171	Кольцо уплотнительное (.364 x .070)	4
3	69582A2	Клапан управления в сборе	1
2	48171	Кольцо уплотнительное (.364 x .070)	4
4	56500	ВИНТ (.250-28 x 1.250)	2
4	69697	Винт (.250-28 x 1.50)	2
5	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
6	67458A7	Электромагнитный клапан	1
-	69756	Кольцо уплотнительное (.549 x .103)	1
7	28636	ВИНТ (.250-20 x .750)	2
8	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
9	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
10	68219	Гайка (#10-32) нержавеющая сталь	1
11	67740	Шланг	1
11	67742	Шланг	1
12	79139A2	Провод в сборе перемычка (положительный)	1
12	55992	Провод перемычки (отрицательный)	1
13	32979	ПРОВОД АККУМУЛЯТОРА (ПОЛОЖИТЕЛЬНЫЙ)	1
13	32988	Провод аккумулятора (отрицательный)	1
14	87762A2	КОМПЛЕКТ КРОНШТЕЙНА Крепление насоса трима	1
14	87762A04	КРОНШТЕЙН В СБОРЕ Крепление насоса трима	1
15	69698	Болт (.375-24 x 3.500)	2
16	58643	Шайба стопорная (.375)	2
17	46335	ГАЙКА (.375-24)	2
18	71976	МОНТАЖНАЯ ПЛАСТИНА	1
19	37562	Винт (.312-18 x 1.00) нержавеющая сталь	4
20	26993	СТОПОРНАЯ ШАЙБА (.312)	5
20	8M0204647	Стопорная шайба (.312)	5
21	68292	Гайка (.312-18)	4
21	8M0204668	Гайка (.312-18)	4
22	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
23	68259A1	Жгут проводов в сборе	1
24	68260A1	Жгут проводов в сборе	1
25	22627	ЗАЖИМ	1
26	37655	Винт (#10-32 x .500)	1
27	69205	С-ОБРАЗНАЯ ШАЙБА	1
27	8M0084613	Пружинная шайба	1
28	68037	Кронштейн	1
29	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
30	68219	Гайка (#10-32) нержавеющая сталь	1
31	63813	Клеммная колодка	1
31	638131	КЛЕММНАЯ КОЛОДКА	1
32	37655	Винт (#10-32 x .500)	2
33	62568	Винт (#10-16 x .375)	2
34	68036	Стяжка	1
35	38601	ВИНТ (.250-28 x 1.250)	2
36	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
37	29598	ГАЙКА (.250-28) Нержавеющая сталь	4
38	26901	ОТБОЙНИК РЕЗИНОВЫЙ - КРОНШТЕЙН СОЛЕНОИДА	2
38	269011	Бампер резиновый	2
39	68258A4	Соленоид в сборе, стартер (исполнение I)	2
39	853654A1	ЭЛЕКТРОМАГНИТ	2
40	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
41	68219	Гайка (#10-32) нержавеющая сталь	4
42	26993	СТОПОРНАЯ ШАЙБА (.312)	4
42	8M0204647	Стопорная шайба (.312)	4
43	68292	Гайка (.312-18)	4
43	8M0204668	Гайка (.312-18)	4
44	46265	ЧЕХОЛ РЕЗИНОВЫЙ - КЛЕММА СТАРТЕРА	4
45	75343	Хомут	1

Рис. 144Топливный насос (Конструкция I без линейного фильтра) Fuel Pump (Design I W/O Inline Filter)

REF	Номер детали	Наименование	Кол-во
1	92459A4	Насос гидравлический в сборе	1
2	90318	КРОНШТЕЙН	1
3	90285	ВИНТ (.312-18 x .625)	1
4	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	1
5	29488	ГАЙКА (#10-32)	2
5	8M0204718	Гайка	2
6	45915	КЛЕММНАЯ КОЛОДКА	1
7	62568	Винт (#10-16 x .375)	2
8	32988	Провод аккумулятора (отрицательный)	1
8	79138A4	Кабель в сборе (отрицательный)	1
12	87379A2	Провод	1
12	61600A9	Провод стартера соленоида (черный)	1
13	74023A1	Жгут проводов в сборе	1
14	88075	Фиксатор	1
15	68258A4	Соленоид в сборе, стартер (исполнение I)	2
15	853654A1	ЭЛЕКТРОМАГНИТ	2
16	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	4
17	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
18	68219	Гайка (#10-32) нержавеющая сталь	4
19	26993	СТОПОРНАЯ ШАЙБА (.312)	4
19	8M0204647	Стопорная шайба (.312)	4
20	68292	Гайка (.312-18)	4
20	8M0204668	Гайка (.312-18)	4
21A	46265	ЧЕХОЛ РЕЗИНОВЫЙ - КЛЕММА СТАРТЕРА	4
24	32979	ПРОВОД АККУМУЛЯТОРА (ПОЛОЖИТЕЛЬНЫЙ)	1
24	79139A9	Кабель аккумулятора в сборе (положительный)	1
28	87760	Пластина	1
28	87760T	МОНТАЖНАЯ ПЛАСТИНА	1
29	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
30	26993	СТОПОРНАЯ ШАЙБА (.312)	1
30	8M0204647	Стопорная шайба (.312)	1
31	90271	ВИНТ (.375-16 x .62)	2
32	58643	Шайба стопорная (.375)	2
33	87762	Кронштейн	1
34	69698	Болт (.375-24 x 3.500)	2
35	58643	Шайба стопорная (.375)	2
36	46335	ГАЙКА (.375-24)	2
37	89029	ПЕРЕХОДНИК (1/4" конусный)	1
37	77366	ШТУЦЕР	1
38	67740	Шланг	1
38	67742	Шланг	1
39	89017A1	Жгут проводов датчика тримма в сборе	1
40	75343	Хомут	1

Рис. 145Редуктор (приводной) передаточное отношение 1.86:1-15 зубьев ведущей шестерни Gear Housing (Drive) 1.86:1 Ratio-15 Teeth Pinion Gear

REF	Номер детали	Наименование	Кол-во
-	92459A4	Насос гидравлический в сборе	1
1	89492	Переходник	1
1	89492T	ORD 823653A 9 Mercury / Quicksilver	1
2	89493	Муфта	1
2	803852	Соединительная муфта	1
3	89494	Ручной выпуск	AR
3	96598A1	Ручной выпуск	AR
3	96598	Ручной расцепитель	AR
3	96598A1	Ручной выпуск	AR
4	89495	Насос (включая винты)	1
4	823653A9	Комплект насоса гидравлического	1
5	89496	Фильтр	2
6	89498	Уплотнительное кольцо	1
7	89497	Уплотнительное кольцо	1
8	89499	Маслоизмерительный щуп	1
9	90587	РЕЗЕРВУАР	1
9	90587T	БАЧОК	1
10	90588	ВИНТ (включает O-образное кольцо)	1
11	90589	СКВОЗНАЯ ШПИЛЬКА	1
11	90590	СКВОЗНАЯ ШПИЛЬКА	1
11	87828	Мотор	1
11	17649A02	КОМПЛЕКТ ЭЛЕКТРОМОТОРА ТРИММА	1
12	89484	Щит подшипника со стороны привода	1
13	89485	Якорь	1
14	89482	Шайба	1
15	89486	Статор с корпусом	1
16	89487	Щёткодержатель	1
16	17649A1	ЭЛЕКТРОМОТОР	1
17	89488	Щит подшипника со стороны коллектора	1
18	89483	Сквозной болт	1
18	89489	Сквозной болт	1
19	89481	Гайка	6
-	812501A1	РЕМКОМПЛЕКТ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА	1
-	99073A1	РЕМКОМПЛЕКТ ДЛЯ КАПИТАЛЬНОГО РЕМОНТА	1
-	99073A2	РЕМКОМПЛЕКТ ТРИММА	1

Рис. 146Редуктор (приводной) передаточное отношение 2:1-14 зубьев ведущей шестерни Gear Housing (Drive) 2:1 Ratio-14 Teeth Pinion Gear

REF	Номер детали	Наименование	Кол-во
1	19674A1	Выключатель аварийного останова в сборе	1
2	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
3	813679	Переходник	1
4	15920A54	Шнур аварийного останова в сборе	1
4	15920Q54	ШНУР В СБОРЕ	1
5	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	18321	Хомут крепёжный	1
7	24676	ШАЙБА (.200 x .440 x .032)	2
8	68219	Гайка (#10-32) нержавеющая сталь	4
9	79146	Фиксатор	3
10	816311	Стяжка (8.00 дюймов)	AR
10	816311T	СТЯЖКА (8.00 дюймов)	AR
11	812497A2	Диод в сборе	1
11	898289A72	Комплект диода-шнура двойной	1
12	11149A2	Трос в сборе (6.00 дюймов)	1

Рис. 147Редуктор (гребного вала) передаточное отношение 1.86:1-15 зубьев ведущей шестерни Gear Housing (Propshaft) 1.86:1 Ratio-15 Teeth Pinion Gear

REF	Номер детали	Наименование	Кол-во
1	12430A4	Датчик в сборе	1
2	8128321	Винт (#10-16 x .600)	1
2	878609	Винт (#10-16 x .600)	1
3	41470A26	Модуль предупреждения в сборе	1
4	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
5	69020	ВИНТ (#10-32 x .875)	3
5	690201	ВИНТ (#10-32 x .875)	3
6	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
7	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
8	87421	Бак	1
9	43298A2	КРЫШКА В СБОРЕ	1
10	11332	Уплотнительное кольцо (2.225 x .210)	1
11	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
11	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
12	11332	Уплотнительное кольцо (2.225 x .210)	1
13	99802	Трубка	1
14	432781	Обратный клапан картера	1
14	8781051	Обратный клапан к блоку	1
15	NSS	NOT SOLD SEPARATE Plug	1
16	99439	Шланг (114.00 дюймов)	1
17	815698	НАСОС Масляный (135/150)	1
17	815698T	НАСОС Масляный	1
17	815699	НАСОС В СБОРЕ Масляный (XR6/MAGNUM III/175/200)	1
17	815699T	Масляный насос в сборе	1
18	8141032	Втулка червяка	1
19	11379	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
20	997431	Подшипниковый узел ведущей шестерни	1
20	41429A2	Подшипник в сборе	1
21	14563	Шестерня ведомая	1
22	32228	ВИНТ (#10-32 x .625)	1
22	41507	Винт (#10-32 x 1.120)	1
23	193855	Тяга в сборе рычага дросселя к масляному насосу	1
24	424254	Штуцер	1
24	8M0207780	Фитинг	1
24	424252	Штуцер маслопровода	1
25	NSS	NOT SOLD SEPARATE Plug	1
26	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
26	8M0108355	Шланг (57 дюймов, бухта)	1
27	994436	Бачок	1
28	69020	ВИНТ (#10-32 x .875)	3
28	690201	ВИНТ (#10-32 x .875)	3
29	42118	ШАЙБА	6
30	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
31	42116	ВТУЛКА	3
32	82381455	ТРУБКА (25.00 дюймов в наборе)	1
33	816311	Стяжка (8.00 дюймов)	AR
33	816311T	СТЯЖКА (8.00 дюймов)	AR
34	43300A9	Крышка в сборе	1
35	99022A1	Поплавок в сборе	1
35	8M0187298	Поплавок в сборе	1
36	99265	Пружинная гайка	1
37	43307	Прокладка	1
37	43307T	Прокладка	1
38	NSS	NOT SOLD SEPARATE Decal - Reservoir Warning	1
-	812815A97	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	823434A97	Блок головки цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A97	Блок головки цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A97	Блок головки цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

Рис. 148Редуктор (гребного вала) передаточное отношение 2:1-14 зубьев ведущей шестерни Gear Housing (Propshaft) 2:1 Ratio-14 Teeth Pinion Gear

REF	Номер детали	Наименование	Кол-во
1	99659A21	Коллектор в сборе чёрный	1
1	99659A22	Коллектор в сборе серый	1
2	99616	Резьбовая пробка	11
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	11
3	41493A7	Цилиндр подъёма в сборе чёрный	1
3	41493A4	Цилиндр подъёма в сборе серый	1
3	41493A7	Цилиндр подъёма в сборе чёрный	1
4	41492A1	Направляющая в сборе	1
5	41478A1	Ремонтный комплект	1
6	41482A2	Комплект обратного клапана	1
7	99638A1	Направляющая в сборе	2
7	8M0021648	Торцевая крышка в сборе	2
8	43397A6	Поршень/шток в сборе Power Trim левый	1
8	878413A1	Поршень в сборе	1
9	12184A1	Фильтр подъёма в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
10	878414T01	Поршень в сборе	1
11	13794	Штифт канавки цилиндра тримма (верхний)	1
11	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
12	812843A1	Клапан в сборе	1
12	893929A01	Комплект предохранительного клапана	1
12A	812844	Стопорное кольцо E-образное	1
12A	815949001	Стопорное кольцо E-образное	1
13	4000327	ВИНТ (M6 x 14)	4
14	43450	Шайба	4
14	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
15	99642	Крышка	1
16	48462A2	Комплект уплотнительных колец	1
16	48462A4	Комплект уплотнительных колец	1
17	99609A1	Пробка в сборе	1
18	99641A1	Вал в сборе	1
18	99641A02	Вал в сборе	1
19	99616	Резьбовая пробка	2
19	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
20	4008820	ВИНТ (M6 x 20)	2
21	400256	СТОПОРНАЯ ШАЙБА (M6)	2
22	991861	Насос в сборе, силовой трим	1
22	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
23	99625	Вал	1
23	99625002	Вал	1
24	43396A2	Анод в сборе	1
24	818298Q1	Комплект анода	1
25	4000330	ВИНТ (M6 x 25)	2
25	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
27	996301	Пластина-фиксатор	2
27	8M0045383	Ударная пластина	2
28	58643	Шайба стопорная (.375)	2
29	46335	ГАЙКА (.375-24)	2
30	99695A1	Жгут проводов управления силовым триммом в сборе	1
30	17201A2	Трос в сборе (17.00 дюймов)	1
31	79138A12	Трос в сборе	1
31	88807A8	Кабель в сборе (3.50 дюйма), черный	2
31	87379A25	Провод в сборе (4.750 дюйма)	1
32	96158	Соленоид стартера	2
32	8M0185622	Соленоид	2
33	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	5
34	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
35	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
36	94330	Гайка (.250-20) латунная	4
37	97861	Изолятор	2
38	22875	ЗАЖИМ	2
39	69205	С-ОБРАЗНАЯ ШАЙБА	2
39	8M0084613	Пружинная шайба	2
40	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
41	44431	Штифт канавки нижний	1
41	878267	Штифт	1
42	4000377	ВИНТ (M10 x 30)	6
43	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6

Рис. 149Гидравлический насос (S/N-Merc-5393736/Mariner-5316380 и ниже) Hydraulic Pump (S/N-Merc-5393736/Mariner-5316380 & Below)

REF	Номер детали	Наименование	Кол-во
-	991861	Насос в сборе, силовой трим	1
1	12659	Комплект рамы и обмотки возбуждения	1
1	991861	Насос в сборе, силовой трим	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
3	991861	Насос в сборе, силовой трим	1
4	12662	Комплект насоса и торцевой рамы	1
4	991861	Насос в сборе, силовой трим	1
5	126631	Ремкомплект насоса	1
6	12660	Комплект торцевой рамы	1
6	991861	Насос в сборе, силовой трим	1
7	12661	Комплект якоря	1
7	991861	Насос в сборе, силовой трим	1
8	12664	Комплект сквозных болтов	1

Рис. 150Гидравлический насос и кронштейны крепления Hydraulic Pump and Mounting Brackets

REF	Номер детали	Наименование	Кол-во
-	99186	Насос в сборе (система гидроподъёма)	1
1	8995	Насос в сборе	1
1	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
2	8996	Комплект уплотнительных колец	1
3	8986	Якорь	1
4	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
5	8992	Уплотнительное кольцо головки	1
6	8993	Комплект пружин щёток	1
7	8988	Головка со стороны коллектора	1
8	8989	Комплект щёток	1
9	8994	Комплект сквозных болтов	1
10	8985	Зажим провода	1
11	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
12	8991	Уплотнительное кольцо гайки сальника	1

Рис. 151Сборка гидравлического насоса Hydraulic Pump Assembly

REF	Номер детали	Наименование	Кол-во
20	99747A2	Корпус лепесткового клапана	1
20	99747A9	Корпус лепесткового клапана	1
21	24878	ВИНТ (.250-20 x 1.25) КОРПУС ЛЕПЕСТКОВОГО КЛАПАНА	1
21	69067	ВИНТ (.250-20 x 1.375)	1
21	69093	ВИНТ (.250-20 x 1.50) ВОЗДУШНЫЙ КОЛЛЕКТОР	8
22	935361	Прокладка	1
23	657443	ПРОКЛАДКА	6
24	75953	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
26A	67298	Упор лепестковый	12
27A	76497	Винт крепления лепестковых клапанов к блоку	60
25	75362A1	Лепестковый клапан в сборе	6
26	96183	Хомут лепесткового клапана	12
26	961832	ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА	12
27	57583	ВИНТ (#8-32 x .375) Кронштейн к кронштейну	60
27	57583T	Винт #8-32x3/8	60
28	65746	ВИНТ (.250-20 x .750)	12
29	27037	ШПИЛЬКА (.250-28 x 1.125)	12
29	270372	Шпилька (.250-28 x 1.125)	12
30	42658	Обратный клапан	5 OR 6
30	426585	Обратный клапан	5 OR 6
31	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	5 OR 6
32	99130122	Трубка (20,00 футов, бухта) дренажная	1
32	892024122	Шланг (240.00 дюймов, бухта)	1
32	9938779	Шланг выпуска воздуха цилиндра (11 дюймов)	1
34	65857	РАЗЪЕМ	1
34	56759	ШТУЦЕР ЕРШОВЫЙ	1
34	79790	Штуцер	1
35	64871A2	Обратный клапан картера	1
35	42867	Обратный клапан нижнего дренажного шланга	1
35	428671	Обратный клапан	1
36	23567	ЗАЖИМ	2
37	62568	Винт (#10-16 x .375)	2
38	69205	С-ОБРАЗНАЯ ШАЙБА	2
38	8M0084613	Пружинная шайба	2
39	73473	ШАЙБА	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1
-	79583A81	Комплект прокладок	1

Рис. 152ПРИБОРНАЯ ПАНЕЛЬ Instrumentation

REF	Номер детали	Наименование	Кол-во
3	68729	КРЫШКА	1
4	78690	Прокладка	2
4	78690002	Прокладка	2
5	65664	ПЛАСТИНА В СБОРЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА	1
6	65663A1	КРЫШКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА - (СТАРАЯ КОНСТРУКЦИЯ)	1
6	8M0237835	Крышка в сборе	1
7	65664A1	Пластина в сборе	1
8	88907	ПРОКЛАДКА	2
8	88907003	Прокладка	2
9	38837	ВИНТ (.312-18 x 1.12)	2
10	64877	ДИАФРАГМА	1
10	648771	ДИАФРАГМА	1
11	76451	Шайба	1
12	69570	Винт (#10-16 x .750)	1
13	64878	ПРУЖИНА (Чёрная)	1
14	86596	Тарельчатый клапан	1
15	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
16	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	14462A1	КРЫШКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА - (НОВАЯ КОНСТРУКЦИЯ)	1
18	74824	Винт (.312-18 x 1.250)	4
19	78690	Прокладка	2
19	78690002	Прокладка	2
20	16497A1	Пластина	1
21	14479	Диафрагма	1
21	144791	ДИАФРАГМА	1
22	16496	ДЕФЛЕКТОР водяной	1
23	76451	Шайба	1
24	69570	Винт (#10-16 x .750)	1
25	64878	ПРУЖИНА (Чёрная)	1
26	14480	Клапан тарельчатый	1
27	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
28	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
29	85303	ШАЙБА	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1
-	79583A81	Комплект прокладок	1
-	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1

Рис. 153Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование
-	822256	Каталог запчастей 175 л.с. V-6 (1976-1988, сборный)
-	86133 3	СЕРВИСНОЕ РУКОВОДСТВО
-	976583	Руководство по обслуживанию
-	89618A80	Комплект наклеек
-	13052A86	Комплект наклеек
-	86634A79	Комплект наклеек
-	12306A85	Комплект наклеек
-	18204A88	Комплект наклеек (OYSTER) (ведерного типа)
-	17996A88	Комплект наклеек
-	11143880	Руководство владельца (чёрное)
-	11142880	Руководство владельца (серое)
-	18110881	Руководство владельца (OYSTER)

Рис. 154Компоненты гидроподъема Power Trim Components

Starter Motor (American Bosch #10652-21-M030SM)

REF	Номер детали	Наименование	Кол-во
-	72467	СТАРТЕР В СБОРЕ	1
1	90644	КОМПЛЕКТ ПРИВОДА	1
2	68575	ПРИВОД В СБОРЕ	1
2	685753	ПРИВОД В СБОРЕ	1
3	75660	Плита приводного конца	1
4	74968	Сквозной болт	2
6	74964	Якорь	1
7	75384	Комплект щёток/пружин	1
7	898265016	Комплект щёток/пружин	1
8	57387	ВТУЛКА ИЗОЛИРУЮЩАЯ	1
9	NSS	NOT SOLD SEPARATE Washer (AMERICAN BOSCH #WA-1728)	1
10	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
11	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
12	61787	Держатель щётки	2
12	898265014	Держатель щёток	2
13	NSS	NOT SOLD SEPARATE Screw (AMER. BOSCH #02441-22-SC-30SM)	2
14	15386	Торцевая крышка	1
14	15386001	ТОРЦЕВАЯ КРЫШКА	1

Рис. 155НАСОС СИСТЕМЫ POWER TRIM (ДВИГАТЕЛЬ EATON ПРЯМОУГОЛЬНЫЙ) Power Trim Pump (Eaton Rectangular Motor)

Starter Motor (American Bosch #14916-24-M030SM)

REF	Номер детали	Наименование	Кол-во
-	77141	СТАРТЕР В СБОРЕ	1
-	893893	Стартер	1
1	90645	КОМПЛЕКТ ПРИВОДА	1
2	75661	Шестерня в сборе приводная	1
2	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
3	75660	Плита приводного конца	1
4	74968	Сквозной болт	2
6	NSS	NOT SOLD SEPARATE Washer (AMER. BOSCH #WA-3122)	1
7	75658	Якорь	1
8	75384	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	2
9	898265014	Держатель щёток	2
10	NSS	NOT SOLD SEPARATE Screw (AMER. BOSCH #02441-22-SC-30SM)	2
11	15386	Торцевая крышка	1
11	15386001	ТОРЦЕВАЯ КРЫШКА	1

Рис. 156Насос гидроподъема (Prestolite Round Motor) Power Trim Pump (Prestolite Round Motor)

Starter Motor (American bosch #17183-28-M030SM)

REF	Номер детали	Наименование	Кол-во
-	79472	Стартер в сборе	1
1	90645	КОМПЛЕКТ ПРИВОДА	1
2	75661	Шестерня в сборе приводная	1
2	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
3	75660	Плита приводного конца	1
4	74968	Сквозной болт	2
6	NSS	NOT SOLD SEPARATE Washer (AMERICAN BOSCH #WA3122)	1
7	79216	Якорь	1
8	75384	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	2
9	898265014	Держатель щёток	2
10	NSS	NOT SOLD SEPARATE Screw (AMER. BOSCH #02441-22SC30SM)	2
11	15386	Торцевая крышка	1
11	15386001	ТОРЦЕВАЯ КРЫШКА	1

Рис. 157Блок клапанов Reed Block

REF	Номер детали	Наименование	Кол-во
-	64975	СТАРТЕР В СБОРЕ	1
-	898265010	Стартер	1
1	5053	Привод	1
2	4261	Пластина	1
3	2518	ВТУЛКА	1
4	5150	Якорь	1
5	2523	УПАКОВКА	1
6	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
7	2521	КОМПЛЕКТ ЩЁТОК И КЛЕММ	1
8	2514	КОМПЛЕКТ ПРУЖИН (2 ПРУЖИНЫ В КОМПЛЕКТЕ)	2
9	2519	ПЛАСТИНА/ДЕРЖАТЕЛЬ В СБОРЕ Щётка	1
10	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
11	4262	Сквозной болт	2

Рис. 158Система сбросного клапана Relief Valve System

Swivel Bracket (S/N-Merc-5488751/Mariner-5316380 & Below)

REF	Номер детали	Наименование	Кол-во
1	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33466	Кольцо уплотнительное	1
5	67668	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
6	8M0169589	Штуцер для смазки	3
8	75121A2	Труба наклона	1
9	67665	Прокладка регулировочная	2
10	56041	Гайка (.875-14)	1
10	858869	Гайка (.875-14)	1
11	75264	Хомут	1
12	75687	ВИНТ	1
12A	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
13	75275	Хомут жгута проводов	1
14	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
15	67709	Раскос	1
16	67711	Штифт	1
17	78850	Рукоятка	1
18	25191	ШПЛИНТ ОСЬ ВИЛКИ - БЕЗ ГИДРОПОДЪЁМА	2
19	36001	ШАЙБА	1
20	67714	Тяга	1
21	67672	Пружина	1
22	73194	ШТИФТ РОЛИКОВЫЙ (.125 x 1.12)	1
23	78854	Волнистая шайба	1
24	86580A1	Вилка в сборе, нижняя (чёрная)	1
24	878182T	Вилка нижняя — нержавеющая сталь	1
24	86580A2	Вилка в сборе, нижняя (серая)	1
24	86580A1	Вилка в сборе, нижняя (чёрная)	1
25	67664	Шайба (ранний тип)	1
26	67684	Кольцо стопорное	12
32	67670	Шайба	1
33	67706A46	Поворотный палец в сборе	1
33	840792A1	Поворотный палец в сборе	1
33	67706A47	Поворотный палец в сборе	1
33	840792A1	Поворотный палец в сборе	1
34	78689	Винт (.437-20 x 7.50)	2
34	8M0176309	Винт	2
35	78687	Опора (длинная)(водомет)	2
35	78687T	Опора	2
35	77326	ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)	2
36	66921	ШАЙБА	2
37	814432	Шайба	2
37	78688	Шайба	2
38	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
38	8M0204653	Гайка	2
39	67754	Упор	1
40	75792A1	Тяга рулевого управления в сборе	1
41	14000	Винт (.375-24 x 1.25)	1
41	849838	ВИНТ (.375-24 x 1.250)	1
42	34863	ГАЙКА (.375-24)	1
42	8M0204726	Гайка (.375-24) латунная	1
43	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
44	34863	ГАЙКА (.375-24)	1
44	8M0204726	Гайка (.375-24) латунная	1
45	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	2
46	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
47	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4

Рис. 159Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8710A21	Кронштейн поворотный в сборе, серый	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	33504	Кольцо уплотнительное	1
5	8M0214926	Кольцо уплотнительное @10	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	78687	Опора (длинная)(водомет)	2
10	78687T	Опора	2
10	77326	ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)	2
11	66921	ШАЙБА	2
12	814432	Шайба	2
12	78688	Шайба	2
13	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
13	8M0204653	Гайка	2
14	92876A1	Тяга рулевая в сборе	1
14	92876A12	Тяга в сборе	1
15	14000	Винт (.375-24 x 1.25)	1
15	849838	ВИНТ (.375-24 x 1.250)	1
16	34863	ГАЙКА (.375-24)	2
16	8M0204726	Гайка (.375-24) латунная	2
17	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
18	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
18	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
18	67706A56	Поворотный палец в сборе, рулевой рычаг (серый)	1
18	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
19	878182T	Вилка нижняя — нержавеющая сталь	1
19	86580A2	Вилка в сборе, нижняя (серая)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
20	67684	Кольцо стопорное	1
21	888821	Упор удлинённый	1
21	8M0000516	БУФЕР ВЕРХНЕГО ЯРМА	1
22	64014	Винт (.250-28 x .500)	2
23	821180A6	Датчик тримма в сборе	1
23	8M0074846	Заказ 8M0098273	1
24	852368	Винт (#10-24 x .750)	2
25	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
26	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2

Рис. 160Стартер (American Bosch #10652-21-M030SM) Starter Motor (American Bosch #10652-21-M030SM)

REF	Номер детали	Наименование	Кол-во
1	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
2	64022	Винт (.250-20 x 2.125)	1
3	64015	Гайка (.250-20) клеммы стартерного соленоида	1
4	26852	ЗАГЛУШКА Нейлоновая	1
5	13627	Винт (.190-32 x 1.250)	1
6	68219	Гайка (#10-32) нержавеющая сталь	1
7	48039	КРЫШКА	1
8	46765	ШАЙБА (.390 x 1.50 x .120)	1
9	46438	ГАЙКА (#10-32)	1
10	76035	ТЯГА	1
11	45076	Гайка (#10-32) латунная клемма блока выключателя	1
12	62459	Шаровой шарнир в сборе	1
12	62459T	Шаровой шарнир в сборе	1
13	74897	Ось поворота	1
13	74897T	Ось поворота	1
14	823235	Пружина	1
15	55171	Втулка	1
16	41095	РЫЧАГ	1
16	410952	РЫЧАГ	1
17	818165	ВИНТ (.375-16 x 1.75)	1
18	55164	Втулка	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	35045	ГАЙКА (.250-28)	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	14638	Цилиндр	1
27	8302391	Тяга управления дросселем	1
28	932481	Втулка	1
28	8M0215006	Втулка поворотная	1
29	8282761	Кулачок дроссельной заслонки	1
29	828276	Кулачок дроссельной заслонки	1
30	20353	Шпилька (.250-28 x 1.750)	1
31	35045	ГАЙКА (.250-28)	1
31	826709109	Гайка (.250-28) нержавеющая сталь	1

Рис. 161Стартер (American Bosch #14916-24-M030SM) Starter Motor (American Bosch #14916-24-M030SM)

REF	Номер детали	Наименование	Кол-во
1	8718A1	Кронштейн в сборе транцевый (правый борт)	1
2	8716A1	Кронштейн в сборе транцевый (левый борт)	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
1	8718A2	Кронштейн в сборе транцевый (правый борт)	1
1	8718F8	Кронштейн транца, правый борт, серый	1
2	8716A6	Кронштейн в сборе транца левый - серый	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
1	8718A3	Кронштейн транца в сборе, правый борт, устричный	1
1	8718F8	Кронштейн транца, правый борт, серый	1
2	8716A7	Кронштейн транца в сборе, левый борт, устричный	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
5	99170A1	Труба наклона, силовой триммер	1
5	99170A2	Комплект трубок наклона	1
6	90068T	Гайка трубы наклона (1"-14)	1
6	859133	ГАЙКА (1.00-14)	1
6	90068T6	Гайка трубы откидывания	1
6	859133	ГАЙКА (1.00-14)	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	2
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	56041	Гайка (.875-14)	1
9	858869	Гайка (.875-14)	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	24501	ШАЙБА ВЕРХНЯЯ, SEA RAY	2
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
16	99633T6	Ручка рычага фиксатора наклона	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

Рис. 162Стартер (American bosch #17183-28-M030SM) Starter Motor (American bosch #17183-28-M030SM)

Transom Brackets (S/N-Merc-5488751/Mariner-5316380 & Below)

REF	Номер детали	Наименование	Кол-во
1	7076	Кронштейн транца - левый борт	1
2	677552	ВИНТ (.500-20 x 6.500)	2
3	75320	Уплотнительное кольцо	2
4	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
4	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
5	35000	ГАЙКА (.500-20) Нержавеющая сталь	2
6	25810	Штифт	2
7	75319	Штифт роликовый	1
8	75293	Упор тримма - левый борт	1
9	75292	Вал	1
10	67718	Упор триммера - правый борт	1
11	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
11A	79279	Хомут	1
12	67666	Разъём	1
12	67667	Разъем	1
13	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
13	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
14	35000	ГАЙКА (.500-20) Нержавеющая сталь	2
15	76990	ПОДУШКА	1
16	76841	ВИНТ (.500-20 x 3.500)	2
17	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
17	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
18	35000	ГАЙКА (.500-20) Нержавеющая сталь	2
19	75290A1	Датчик наклона в сборе	1
20	37656	Винт (#10-32 x .620) щитка к опорному кронштейну	4
21	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
22	75343	Хомут	1
23	75688	ШТИФТ УСТАНОВОЧНЫЙ	1
-	79583A91	Комплект прокладок	1
-	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1

Рис. 163Стартер (Prestolite #MJL-4003B) Starter Motor (Prestolite #MJL-4003B)

Transom Brackets S/N-ME-5488752-6618750/MA-5316381-6618750

REF	Номер детали	Наименование	Кол-во
1	7476T1	Кронштейн транца	1
2	7478T1	Кронштейн транца	1
1	7476T6	Кронштейн транца	1
2	7478T6	Кронштейн транца	1
3	677552	ВИНТ (.500-20 x 6.500)	2
4	677551	ВИНТ (.500-20 x 4.500)	2
4	8M0149747	Винт	2
5	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
5	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
6	35000	ГАЙКА (.500-20) Нержавеющая сталь	4
7	87180	Болт (.500-20 x 11.00)	1
8	35000	ГАЙКА (.500-20) Нержавеющая сталь	1
9	99170A1	Труба наклона, силовой триммер	1
9	99170A2	Комплект трубок наклона	1
10	88750	ШАЙБА волнистая (1.62 x 1.05)	2
11	56041	Гайка (.875-14)	1
11	858869	Гайка (.875-14)	1
11	90068T	Гайка трубы наклона (1"-14)	1
11	859133	ГАЙКА (1.00-14)	1
11	90068T6	Гайка трубы откидывания	1
11	859133	ГАЙКА (1.00-14)	1
12	48462	Кольцо уплотнительное (.614 x .070)	1
13	85026T	Пластина	2
14	28636	ВИНТ (.250-20 x .750)	4
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
16	85035T	ПРОСТАВКА	1
16	8M0237541	ПРОСТАВКА ТРАНЦА	1
17	70732	Винт (.250-20 x 2.00)	4
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
19	89949A1	ПЛАСТИНА В СБОРЕ	1
20	89996	Винт (.250-20 x .875)	4
20	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	4
21	88512	Хомут шланга гидравлики	4
22	88829	ВИНТ (#10-24 x .500)	4
23	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
24	79610A6	ЦИЛИНДР ТРИММА В СБОРЕ (РЕМКОМПЛЕКТ 79879A1)	1
-	79879A1	РЕМКОМПЛЕКТ ЦИЛИНДРА ТРИММА	1
25	86489	Втулка	2
26	85022	Шайба (2.00 x 1.06 x .060)	2
27	30316	ПРУЖИНА	2
28	85020	Палец поворотный	2
28	85020T	ПАЛЕЦ ПОВОРОТНЫЙ	2
29	85024	Вал	1
30	86637	Подшипник	2
31	91862	Штифт	1
32	89024A1	Шланг	1
32	89023A2	Шланг	1
33	12602	Втулка уплотнительная	2
33	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
34	87207	Разъём	1
35	87871	Крышка	1
35	87871T	КРЫШКА	1
36	87775	Прокладка	1
37	45507	Втулка уплотнительная	1
38	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
39	20878	ШАЙБА	4
40	29488	ГАЙКА (#10-32)	4
40	8M0204718	Гайка	4
-	79583A81	Комплект прокладок	1

Рис. 164Поворотный кронштейн (S/N-Merc-5488751/Mariner-5316380 и ниже) Swivel Bracket (S/N-Merc-5488751/Mariner-5316380 & Below)

Trim Cylinder (S/N-Merc-5488751/Mariner-5555929 & Below)

REF	Номер детали	Наименование	Кол-во
1	79114A4	Цилиндр тримма в сборе	2
2	67694	Штифт	2
3	67701	Вал	1
4	67745	Шайба	2
5	67756	Винт	2
6	48926	Шайба	2
7	67698T	Проставка	1
8	67700	Крышка	1
9	35049	ВИНТ (.250-20 x 2.75)	2
10	20665	ВИНТ (.190-24 x .50) РЫЧАГА ДРОССЕЛЯ	1
11	67671	Проставка	2
12	67696	Коллектор	1
13	67683	Трубка гидравлическая (правый борт)	1
14	67681	Трубка гидравлическая (правый борт - вниз)	1
15	67678	Трубка гидравлическая (правый борт - вверх)	1
16	67682	Трубка гидравлическая (левый борт)	1
17	67680	Трубка гидравлическая (левый борт - вверх)	1
18	67679	Трубка гидравлическая (левый борт - вниз)	1
19	20094	Шпонка сегментная привода маховика	1

Рис. 165Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	43429	Пластина зажигания	1
2	7778A12	Блок переключателей в сборе	2
3	13669	Винт (#12-24 x 2.00)	2
3	90815	Винт (#12-24 x 2.250)	2
4	94304	Распорная втулка винта коробки переключателей	2
5	94453	Втулка	2
6	62310A2	Трос в сборе	1
7	45076	Гайка (#10-32) латунная клемма блока выключателя	20
8	60871A10	Провод в сборе	2
9	62568	Винт (#10-16 x .375)	2
10	38055	ВИНТ (.190-32 x .620)	1
11	65999A3	Трос в сборе черный	1
12	69092	ВИНТ (1.25)	3
12	60411	ВИНТ (.312-18 x 1.250)	3
13	26993	СТОПОРНАЯ ШАЙБА (.312)	3
13	8M0204647	Стопорная шайба (.312)	3
14	36042	ШАЙБА	6
15	67264	Шайба (резиновая)	6
16	67268	Втулка	3
17	816770	Выпрямитель	1
17	8M0058226	Выпрямитель	1
18	38055	ВИНТ (.190-32 x .620)	2
19	45076	Гайка (#10-32) латунная клемма блока выключателя	3
20	58124A21	Выключатель Mercury	1
20	33386A3	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
21	38055	ВИНТ (.190-32 x .620)	1
22	45076	Гайка (#10-32) латунная клемма блока выключателя	1
23	22028	ВИНТ (#10-32 x .50)	1
24	88439A14	ТРОС В СБОРЕ АККУМУЛЯТОР - ПЛЮСОВОЙ	1
24	88439A2	ТРОС В СБОРЕ АККУМУЛЯТОР - МИНУСОВОЙ	1
25A	87294A1	Жгут проводов двигателя в сборе	1
25	96220A4	ЖГУТ ПРОВОДОВ В СБОРЕ Двигатель	1
26	79091	Предохранитель 20 А	1
26	8M0207796	Предохранитель 20 А	1
27	95084A2	Кабель в сборе с предохранителем — ранние модели	1
28	816311	Стяжка (8.00 дюймов)	AR
28	816311T	СТЯЖКА (8.00 дюймов)	AR
29	96054	Соленоид в сборе стартера	1
29	8M0185149	СТАРТЕРНОЕ РЕЛЕ	1
29	68258A4	Соленоид в сборе, стартер (исполнение I)	1
29	853654A1	ЭЛЕКТРОМАГНИТ	1
30	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
30	68219	Гайка (#10-32) нержавеющая сталь	2
31	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
31	26993	СТОПОРНАЯ ШАЙБА (.312)	2
31	8M0204647	Стопорная шайба (.312)	2
32	94330	Гайка (.250-20) латунная	2
32	68292	Гайка (.312-18)	2
32	8M0204668	Гайка (.312-18)	2
33	90198	ВИНТ	2
33	20540	Винт (.250-20 x .62)	2
34	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
35	65999A2	Трос в сборе, черный	1
36	97861	Изолятор	1
37	88825A7	Регулятор напряжения	1
38	48409	Винт (#10-16 x .625) нержавеющая сталь	2
39	13397A1	Жгут проводов в сборе	1
40	45076	Гайка (#10-32) латунная клемма блока выключателя	2
41	134731	Держатель предохранителя	1
42	66986	КЛЕММНАЯ КОЛОДКА	1
43	22523	ВИНТ (.190-32 x .75)	1
44	22028	ВИНТ (#10-32 x .50)	1
45	62189A1	Провод в сборе (оранжевый)	2
46	67237	Фиксатор	1
47	69570	Винт (#10-16 x .750)	1
48	92012	Втулка винта крышки тримма	1
48	8M0079730	Комплект уплотнительных втулок	1
49	60466A10	Кабель заземления в сборе	1
49	62824A1	Трос в сборе	1
