水星 Mercury V-200 0C100861 THRU 0C291519 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-814180 · 共 146 个部位 · 6112 条零件

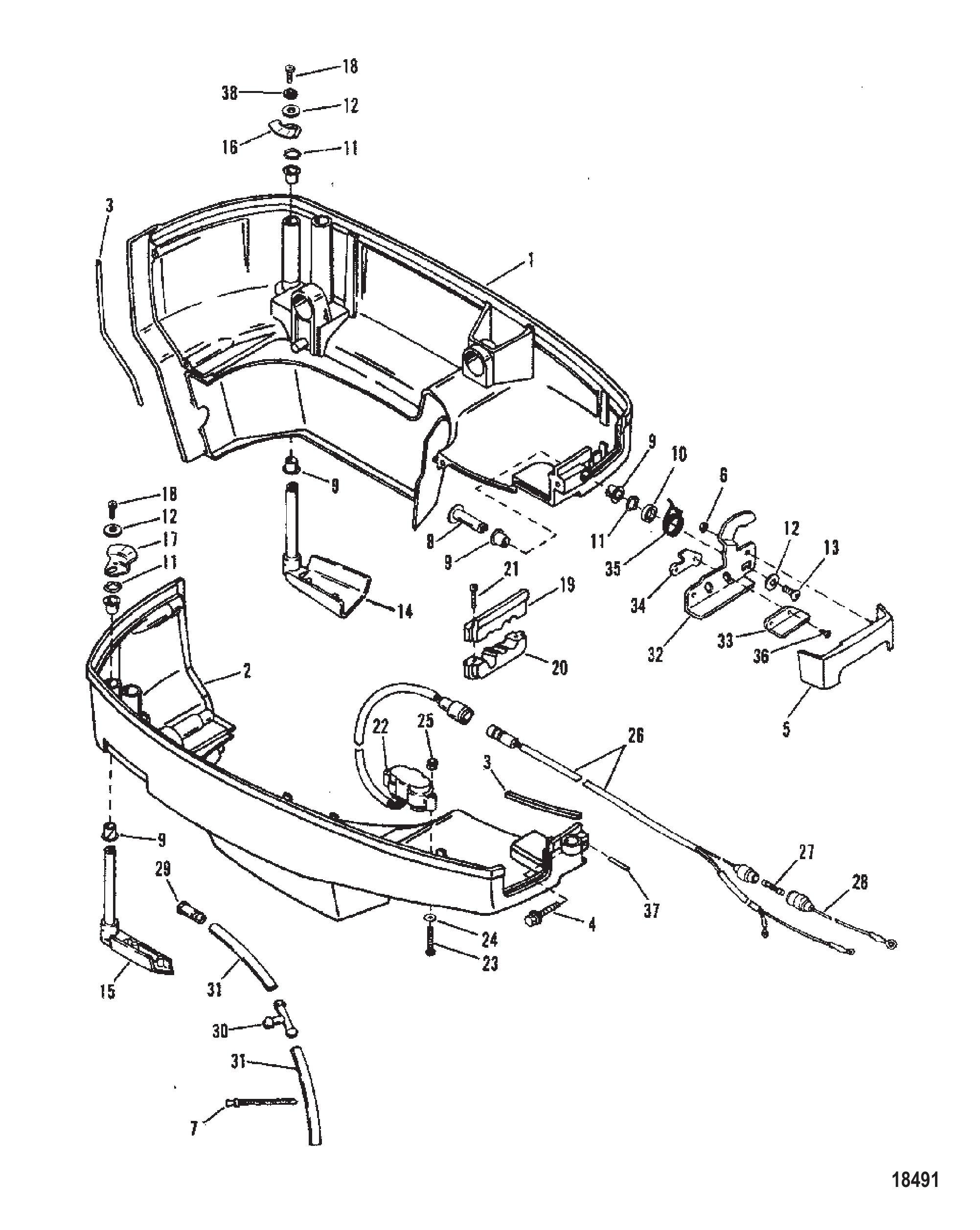

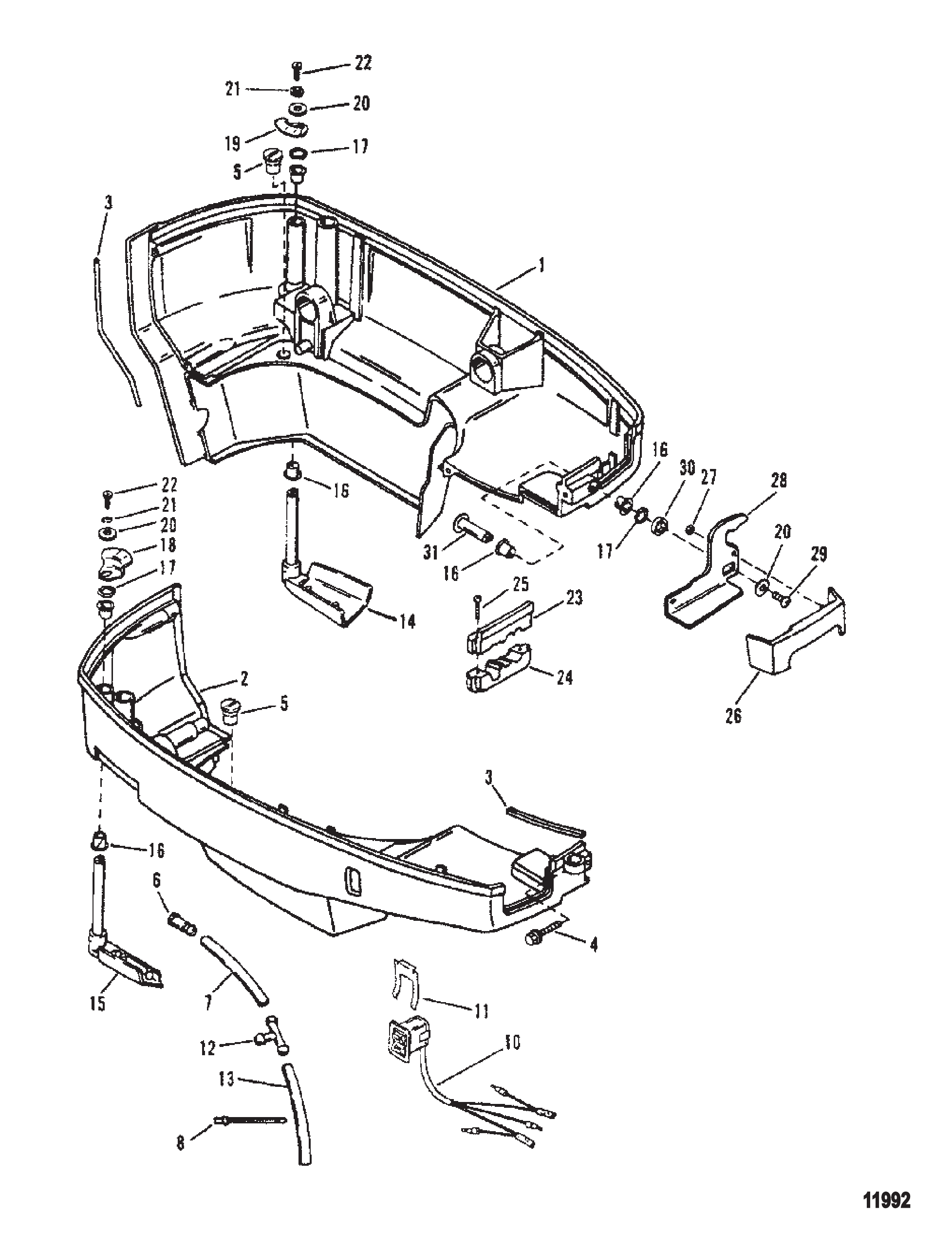

Рис. 1НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	9744A2	НИЖНИЙ КОЖУХ В СБОРЕ ЛЕВЫЙ (ЧЕРНЫЙ)	1
1	9744A3	НИЖНИЙ КОЖУХ В СБОРЕ ЛЕВЫЙ (СЕРЫЙ)	1
1	9744A16	Нижний кожух в сборе (черный) (без наклеек)	1
2	9745A1	НИЖНИЙ КОЖУХ В СБОРЕ ПРАВЫЙ (ЧЕРНЫЙ)	1
2	9745A2	НИЖНИЙ КОЖУХ В СБОРЕ ПРАВЫЙ (СЕРЫЙ)	1
3	18701A1	Комплект уплотнений	1
4	18699	Винт (.250-20 x 1.320) (правый борт)	4
5	18872A1	Крышка в сборе (черная)	1
5	18872A2	Крышка в сборе (серая)	1
5	18872A1	Крышка в сборе (черная)	1
6	813692	Контргайка	2
6	8136921	Контргайка	2
7	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
7	816311T	СТЯЖКА (8.00 дюймов)	AR
8	18727	Шток	1
9	65830	ВТУЛКА НЕЙЛОНОВАЯ	6
10	19666	Втулка	1
11	99611	Волнистая шайба	3
12	69057	ШАЙБА (.281 x .734 x .063)	3
13	18192	Винт (.250-20 x .620) кронштейна	1
14	19648A3	Рукоятка в сборе (черная)	1
14	19648A2	РУКОЯТКА В СБОРЕ ЛЕВАЯ	1
14	19648A4	Рукоятка в сборе (серая)	1
14	19648A2	РУКОЯТКА В СБОРЕ ЛЕВАЯ	1
15	19647A3	Рукоятка в сборе (черная)	1
15	19647A4	Рукоятка в сборе (серая)	1
15	19647A3	Рукоятка в сборе (черная)	1
16	19370	Собачка	1
17	19369	Собачка	1
18	90047	ВИНТ	2
19	19749	Хомут	1
20	197481	Хомут	1
21	92799	ВИНТ (#10-16 x 1.12)	2
22	16636A1	ЖГУТ ПРОВОДОВ В СБОРЕ (ТРИМ)	1
23	72202	ВИНТ (#10-32 x 1.25)	2
24	56681	ШАЙБА (.203 x .500 x .032)	2
24	8M0204666	ШАЙБА (.203 x .500 x .032)	2
25	29488	ГАЙКА (#10-32)	2
25	8M0204718	Гайка	2
26	16639A1	ЖГУТ ПРОВОДОВ В СБОРЕ	1
27	79091	Предохранитель 20 А	1
27	8M0207796	Предохранитель 20 А	1
28	95084A2	Кабель в сборе с предохранителем — ранние модели	1
29	813613	Штуцер	1
30	90824	Тройник шланга контрольной струи	1
30	90824001	Тройник	1
31	99127109	Шланг (57,00 дюймов, бухта)	1
31	8M0108355	Шланг (57 дюймов, бухта)	1
32	8130761	Передняя рукоятка в сборе	1
32	8130762	Передняя рукоятка в сборе	1
33	813925	Фиксатор румпеля	1
33	813076A2	Комплект рукоятки	1
34	813926	Румпель	1
34	813076A2	Комплект рукоятки	1
35	8139291	Пружина	1
35	813076A2	Комплект рукоятки	1
36	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
37	813930	Штифт фиксатора	1
37	815296	ШТИФТ Стопорный	1
38	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
-	813096A1	Комплект задней защелки	1

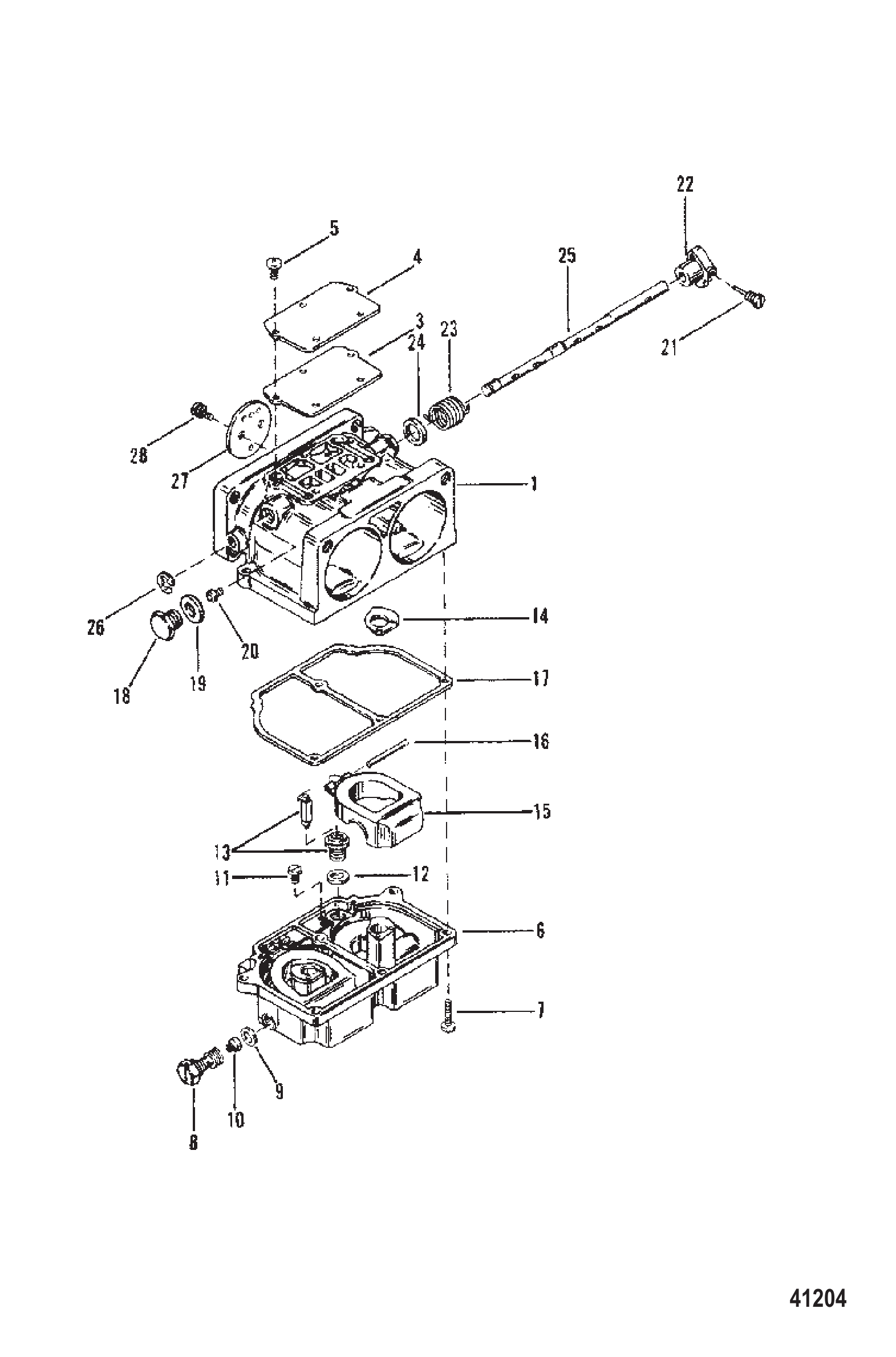

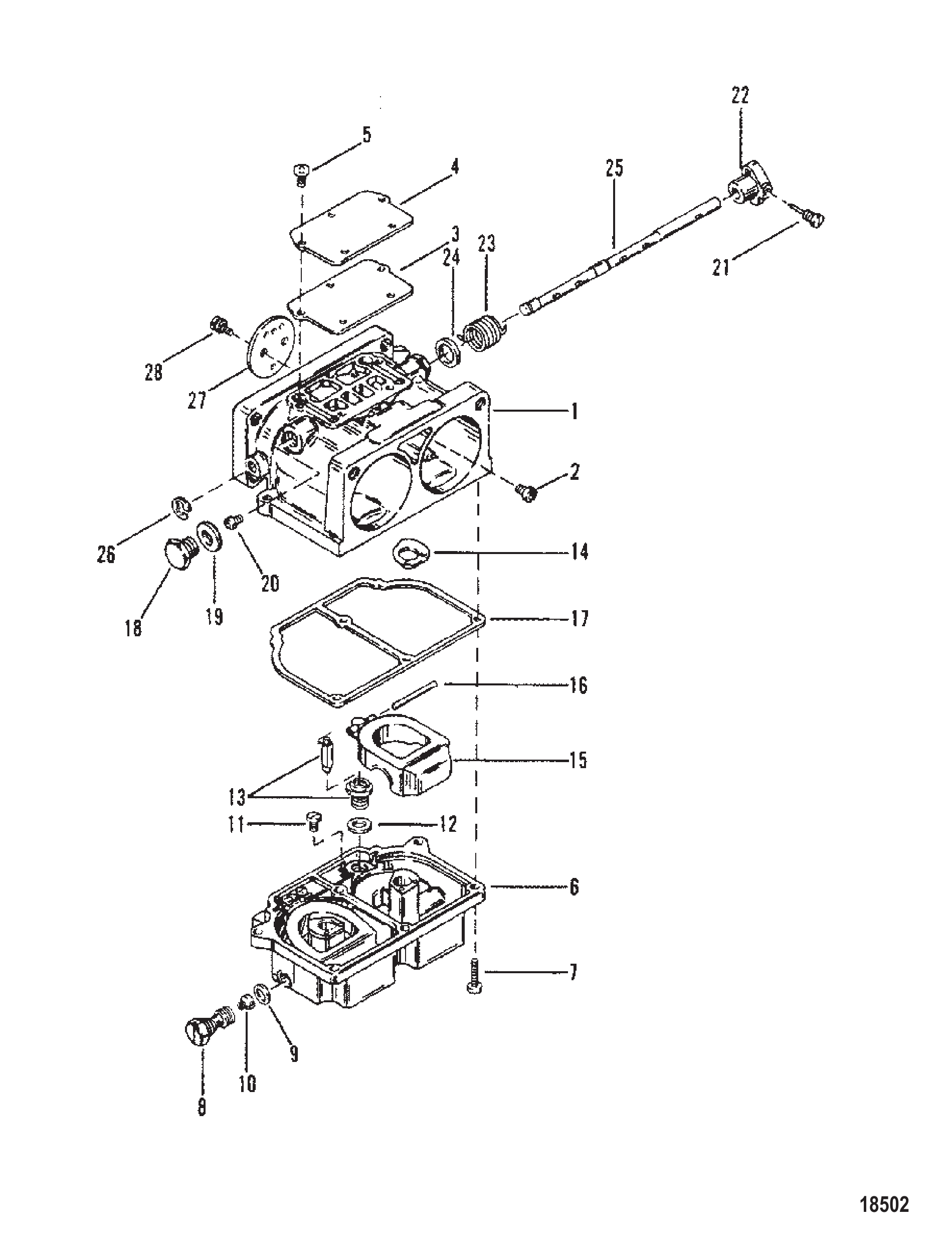

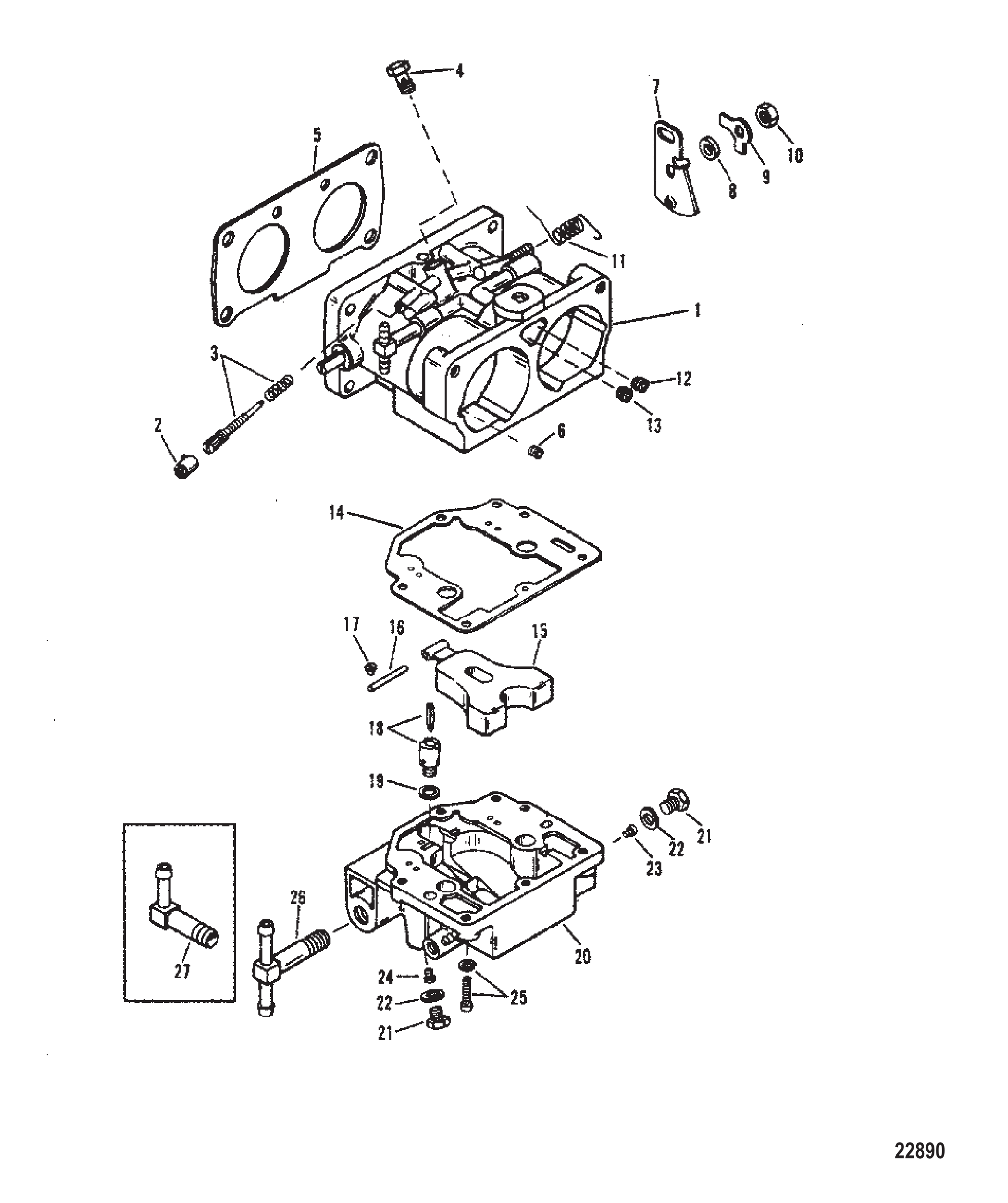

Рис. 2КАРБЮРАТОР (СБОРОЧНАЯ ЕДИНИЦА) CARBURETOR ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	9242A10	КАРБЮРАТОР (ВЕРХНИЙ)	1
1	9242A11	КАРБЮРАТОР (СРЕДНИЙ)	1
1	9242A12	КАРБЮРАТОР (НИЖНИЙ)	1
3	NSS	NOT SOLD SEPARATE GASKET, COVER PLATE	3
4	6032	КРЫШКА ПЛАСТИНЫ	3
5	NSS	NOT SOLD SEPARATE SCREW, COVER PLATE	15
6	7823	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ (ЦЕНТР/НИЗ)	1
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	2
7	NSS	NOT SOLD SEPARATE SCREW, FUEL BOWL	18
8	6025	ПРОБКА (ГЛАВНЫЙ ЖИКЛЁР)	6
9	NSS	NOT SOLD SEPARATE GASKET, MAIN JET	6
10	4216	Жиклёр (.064) главной топливной системы	4
10	4215	Жиклёр главной топливной системы (.066)	2
11	NSS	NOT SOLD SEPARATE SCREW, FLOAT PIN	6
12	NSS	NOT SOLD SEPARATE GASKET, INLET NEEDLE AND SEAT	6
13	7824	ИГЛА/СЕДЛО В СБОРЕ ВПУСКНЫЕ	6
14	NSS	NOT SOLD SEPARATE GASKET, NOZZLE BOSS	6
15	9267	Поплавок	6
16	NSS	NOT SOLD SEPARATE PIN, FLOAT LEVER	6
17	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL	3
18	4541	Винт-пробка - канал жиклёра главной топливной системы	6
19	NSS	NOT SOLD SEPARATE GASKET, BLEED JET PLUG	6
20	6030	ЖИКЛЁР (.070)	6
21	6027	ВИНТ	3
22	37752	Наклейка дросселя	3
23	NSS	NOT SOLD SEPARATE SPRING, THROTTLE RETURN	3
24	6031	ПРОСТАВКА	3
25	6022	ВАЛ	3
26	NSS	NOT SOLD SEPARATE RING, RETAINER - THROTTLE SHAFT	3
27	9416	Клапан дроссельной заслонки	6
28	NSS	NOT SOLD SEPARATE SCREW, THROTTLE VALVE	12
-	6452	РЕМКОМПЛЕКТ ПРОКЛАДОК	1
-	8506	Ремонтный комплект карбюратора WH-48	1

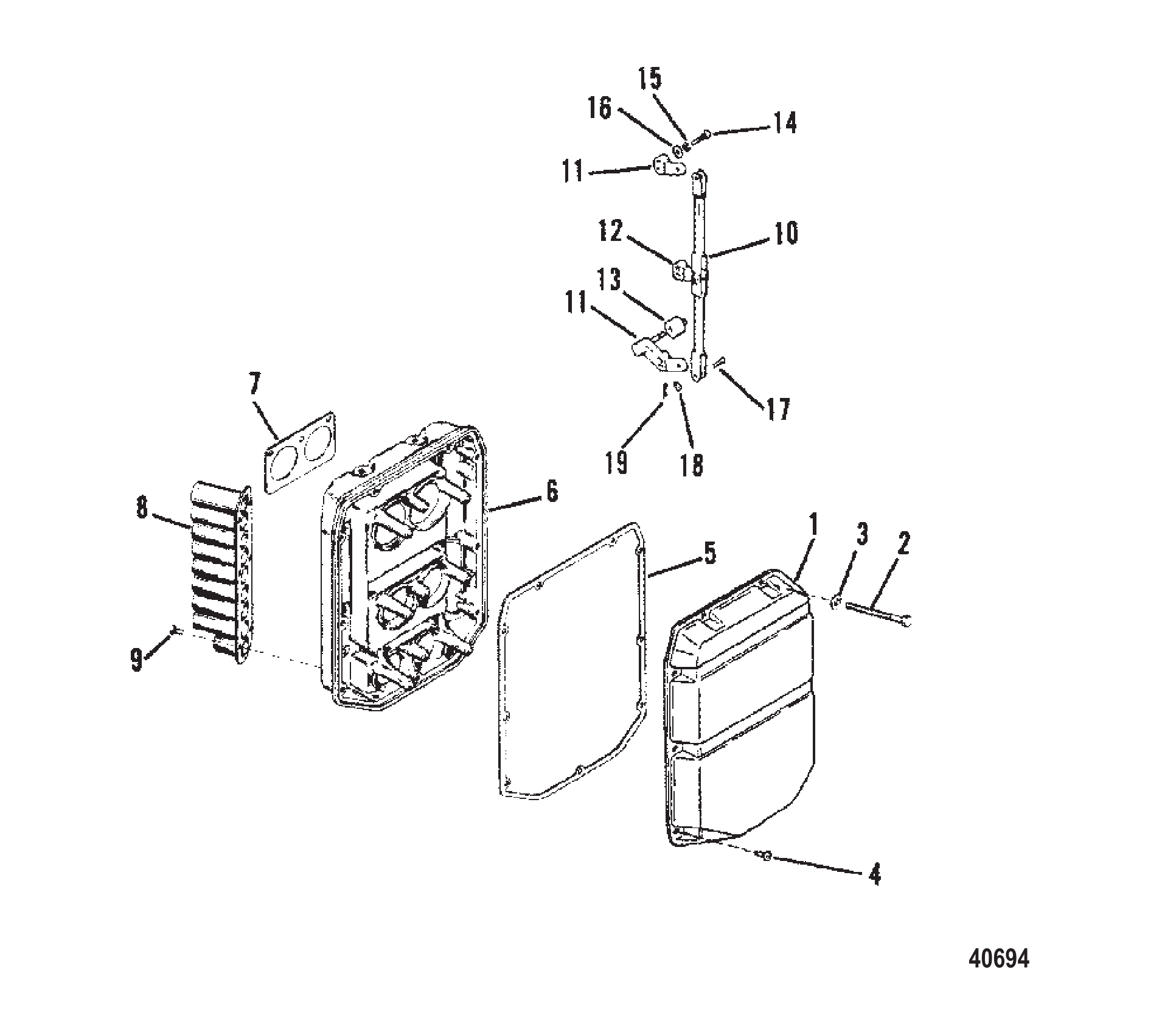

Рис. 3ЗАСЛОНКА И РЫЧАГИ ДРОССЕЛЯ (S/N-C239552 И НИЖЕ) CHOKE PLATE AND THROTTLE LEVERS (S/N-C239552 AND BELOW)

REF	Номер детали	Наименование	Кол-во
1	18734	Крышка шумоглушителя	1
2	68000	Винт (.250-28 x 1.00)	6
3	20583	Шайба шпильки крепления карбюратора	6
4	48408	Винт (#10-16 x .500) клеммной колодки	9
5	877361	Прокладка крышки	1
6	194261	Пластина звукоизоляции	1
7	892211	ПРОКЛАДКА	3
8	43440T	Впускной глушитель шума	2
9	48408	Винт (#10-16 x .500) клеммной колодки	12
10	87604	Тяга дроссельной заслонки	1
11	93332A1	Рычаг дроссельной заслонки в сборе	1
12	41048	РЫЧАГ дросселя	1
13	67748	Ролик	1
14	15124	ВИНТ (#10-32 x .750)	3
15	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	3
16	56681	ШАЙБА (.203 x .500 x .032)	3
17	67297	Штифт вильчатый	3
18	89302	Шайба (.203 x .406 x .040) винта крышки катушки	3
19	26953	ШПЛИНТ	3
-	89221A88	Комплект прокладок

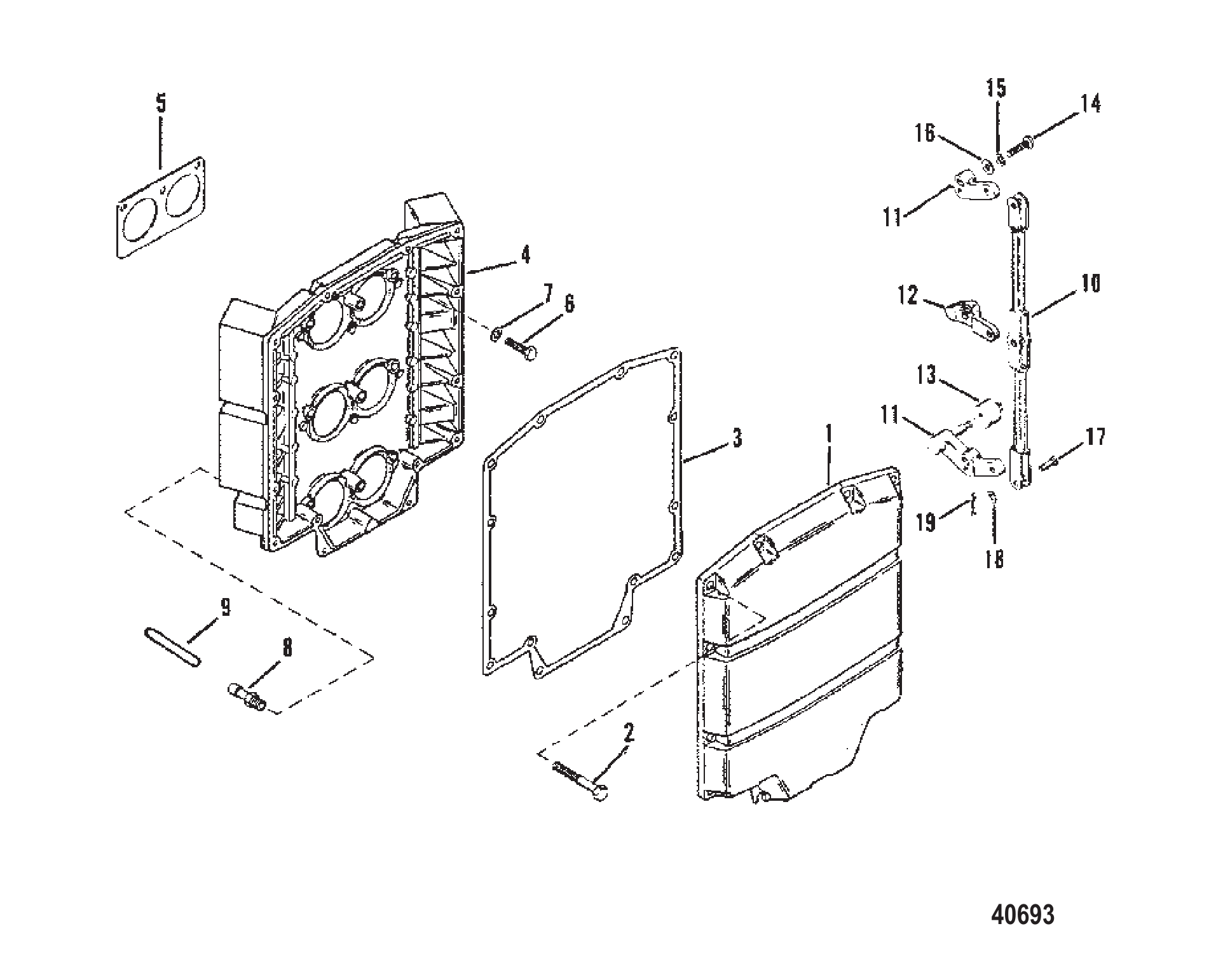

Рис. 4ЗАСЛОНКА И РЫЧАГИ ДРОССЕЛЯ (S/N-C239553 И ВЫШЕ) CHOKE PLATE AND THROTTLE LEVERS (S/N-C239553 AND UP)

REF	Номер детали	Наименование	Кол-во
1	18866T	КРЫШКА ШУМОГЛУШИТЕЛЯ	1
2	92051	Винт (10-16 x .75)	14
3	188891	Прокладка звукоизоляции	1
4	188672	Пластина звукоизоляции	1
5	892211	ПРОКЛАДКА	3
6	68000	Винт (.250-28 x 1.00)	6
7	20583	Шайба шпильки крепления карбюратора	6
8	64871A2	Обратный клапан картера	1
9	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	1
10	87604	Тяга дроссельной заслонки	1
11	93332A1	Рычаг дроссельной заслонки в сборе	1
12	41048	РЫЧАГ дросселя	1
13	67748	Ролик	1
14	15124	ВИНТ (#10-32 x .750)	3
15	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	3
16	56681	ШАЙБА (.203 x .500 x .032)	3
17	67297	Штифт вильчатый	3
18	89302	Шайба (.203 x .406 x .040) винта крышки катушки	3
19	26953	ШПЛИНТ	3

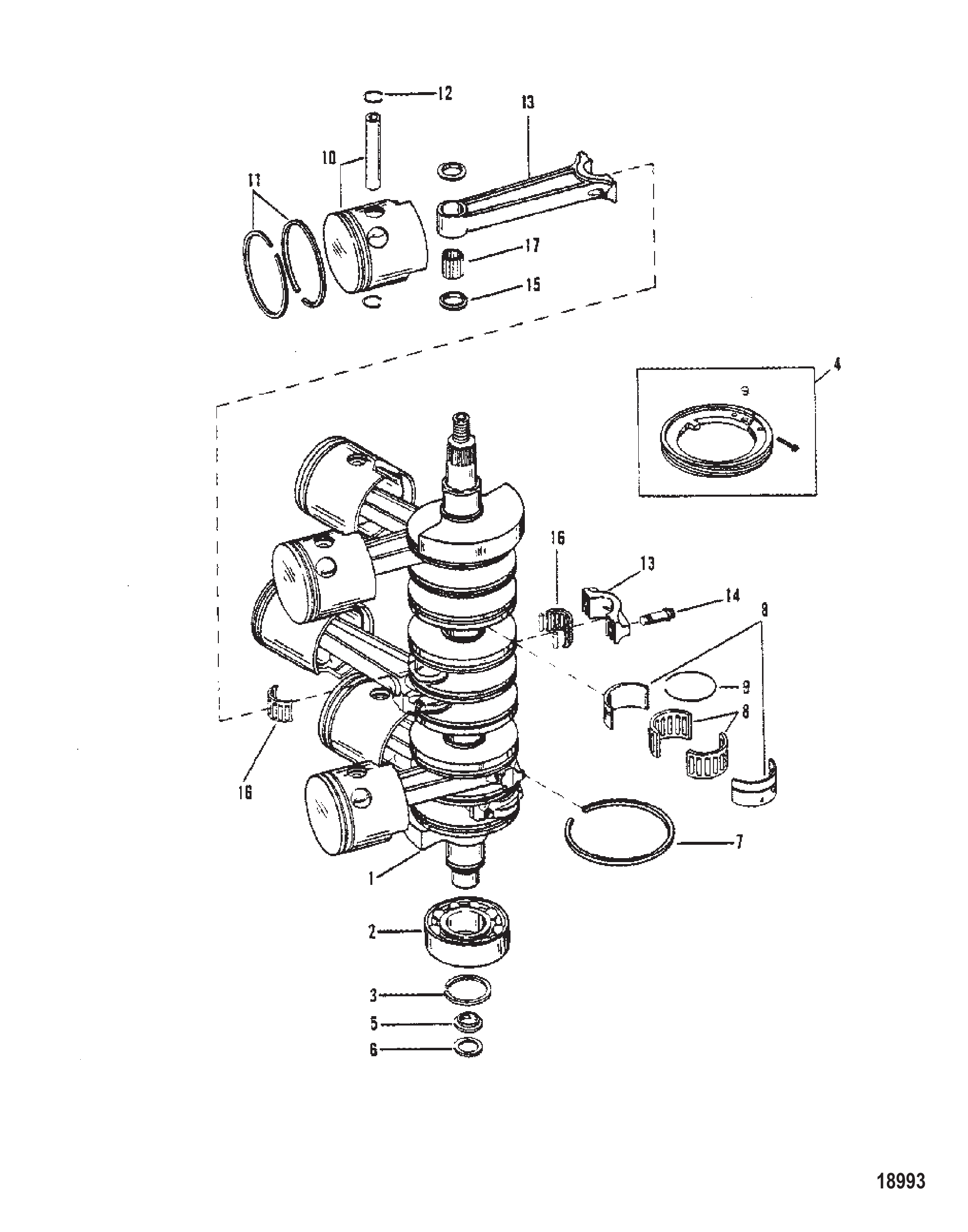

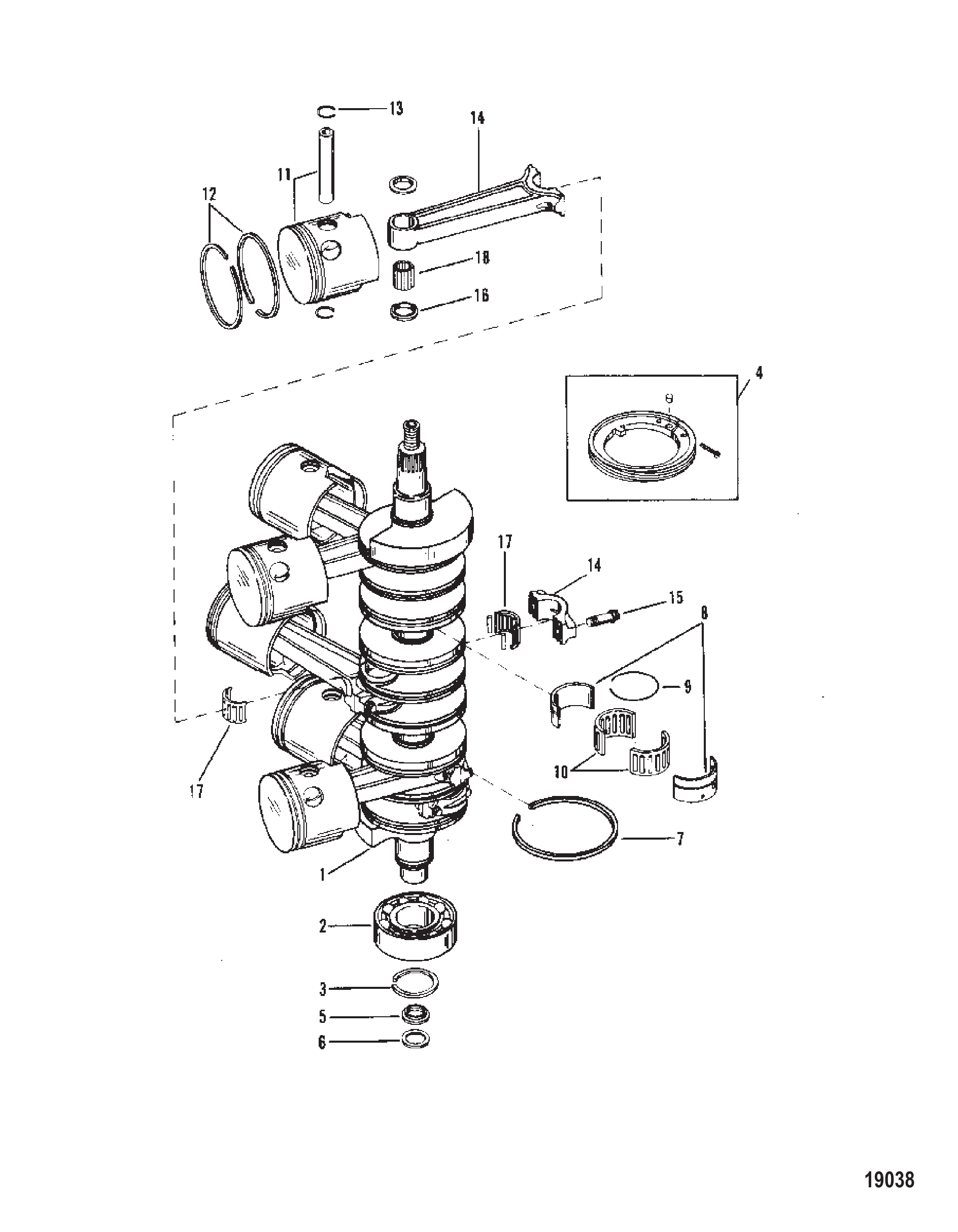

Рис. 5КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	8745A5	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	99727A1	ШЕСТЕРНЯ Приводная	1
5	54196A6	Корпус в сборе	1
6	65800	НАБИВКА	1
7	67377	Кольцо уплотнительное коленчатого вала	AR
7	67377T	Кольцо уплотнительное	AR
7	78633	Кольцо уплотнительное - коленчатый вал (.139 толщина)	AR
8	93495	ПОДШИПНИК Роликовый КОЛЕНЧАТОГО ВАЛА	2
8	93495T	Роликовый подшипник	2
9	67444	Кольцо стопорное подшипника	2
10	8666A3	Поршень в сборе (правый)	3
10	8666T41	Поршень в сборе	3
10	8667A3	Поршень в сборе (левый)	3
10	8667T41	Поршень в сборе	3
11	78996A12	Кольцо поршневое в сборе	1
11	813011A12	Комплект поршневых колец	1
12	52035	Стопорное кольцо	12
12	857196	Стопорное кольцо	12
13	8119A5	Шатун в сборе	6
13	8119A6	Комплект шатуна	6
14	93886	Винт (.312-28 x .875)	12
15	47247	ШАЙБА	12
15	8M0032839	Шайба @5	12
16	17514A1	Ремкомплект подшипников	6
16	8M0234886	Подшипник в обойме	6
17	67483	Подшипник игольчатый	174
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

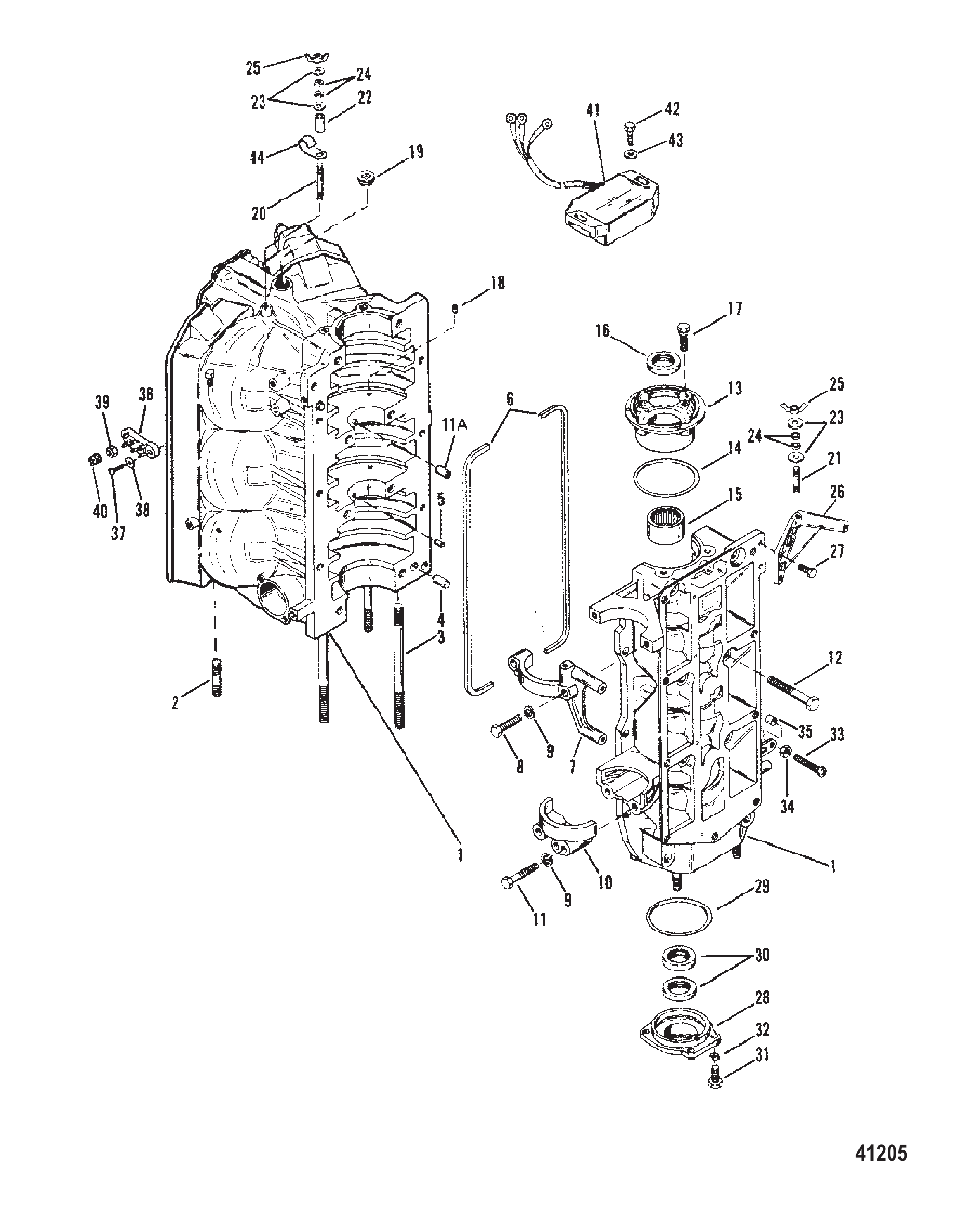

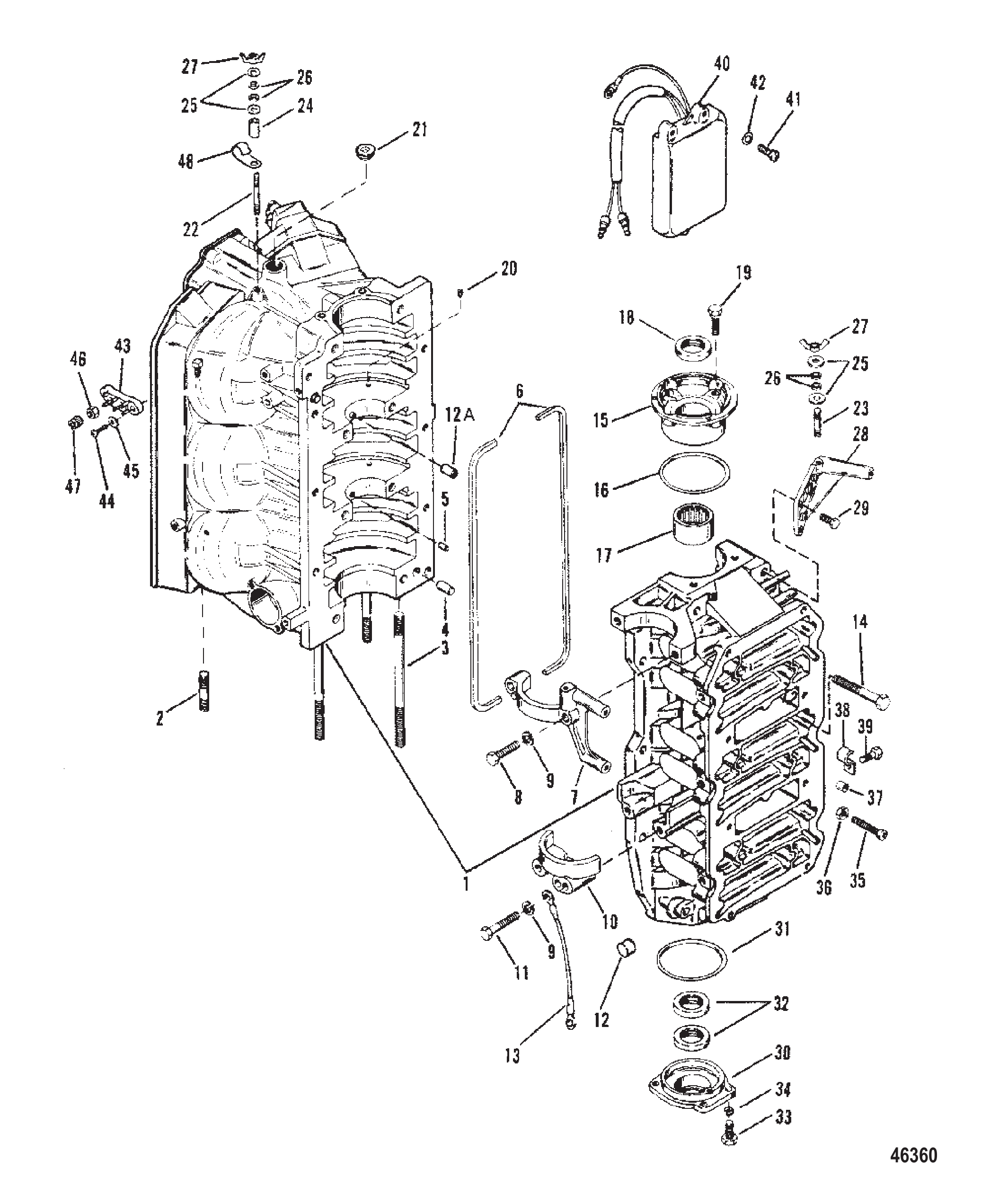

Рис. 6БЛОК ЦИЛИНДРОВ И КРЫШКИ CYLINDER BLOCK AND END CAPS

REF	Номер детали	Наименование	Кол-во
1	8712A39	Блок цилиндров	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	6
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	20033	Штифт направляющий установочный	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	77065	ВИНТ (.312-18 x 2) КРЫШКА СТАРТЕРА ДВИГАТЕЛЯ	2
11	815549	ВИНТ (.312-18 x 2.00)	2
11A	99448	Втулка	1
12	66717	ВИНТ (.375-16 x 3.250)	8
12	74824	Винт (.312-18 x 1.250)	6
13	9608A1	Верхняя концевая крышка в сборе	1
13	9608T1	Крышка в сборе верхняя	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
15	93496	ПОДШИПНИК Роликовый	1
15	93496T	Подшипник	1
16	41953	Сальник	1
17	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
17	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
18	24220	ВИНТ (.190-24 x .190) УСТАНОВОЧНЫЙ - БЛОК ЦИЛИНДРОВ	2
19	38407	ПРОБКА (.500-14)	1
20	15094	ШПИЛЬКА (.190-32 x 1.870)	1
21	15093	ШПИЛЬКА (#10-32 x 1.00)	2
21	8M0034435	ШПИЛЬКА	2
22	67269	Проставка	1
23	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	6
23	8M0204663	ШАЙБА @5	6
24	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	3
25	73651	ГАЙКА ШПИЛЬКИ КРЫШКИ МАХОВИКА	3
25	816874	Барашковая гайка (#10-32)	3
26	42248	Кронштейн	1
26	422482	Кронштейн	1
27	49668	Винт (.250-20 x .750)	2
28	7809A1	Крышка торцевая в сборе	1
28	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
29	62700	Кольцо уплотнительное (3.237 x .103)	1
30	41953	Сальник	2
31	28636	ВИНТ (.250-20 x .750)	4
32	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
33	64022	Винт (.250-20 x 2.125)	1
34	64015	Гайка (.250-20) клеммы стартерного соленоида	1
35	26852	ЗАГЛУШКА Нейлоновая	1
36	194372	Клеммная колодка	1
37	48409	Винт (#10-16 x .625) нержавеющая сталь	2
38	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
39	45076	Гайка (#10-32) латунная клемма блока выключателя	2
40	813938	Гайка колпачковая (#10-32)	2
41	87076A4	Узел регулировки холостого хода	2
42	69020	ВИНТ (#10-32 x .875)	2
42	690201	ВИНТ (#10-32 x .875)	2
43	38833	ШАЙБА	2
44	63153	J-образная защёлка	1
-	66517	ОГРАНИЧИТЕЛЬ БЛОКА ЦИЛИНДРОВ (ДРЕНАЖ)	1
-	812818A89	Силовая головка в сборе	1
-	812818T89	Силовая головка морская	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

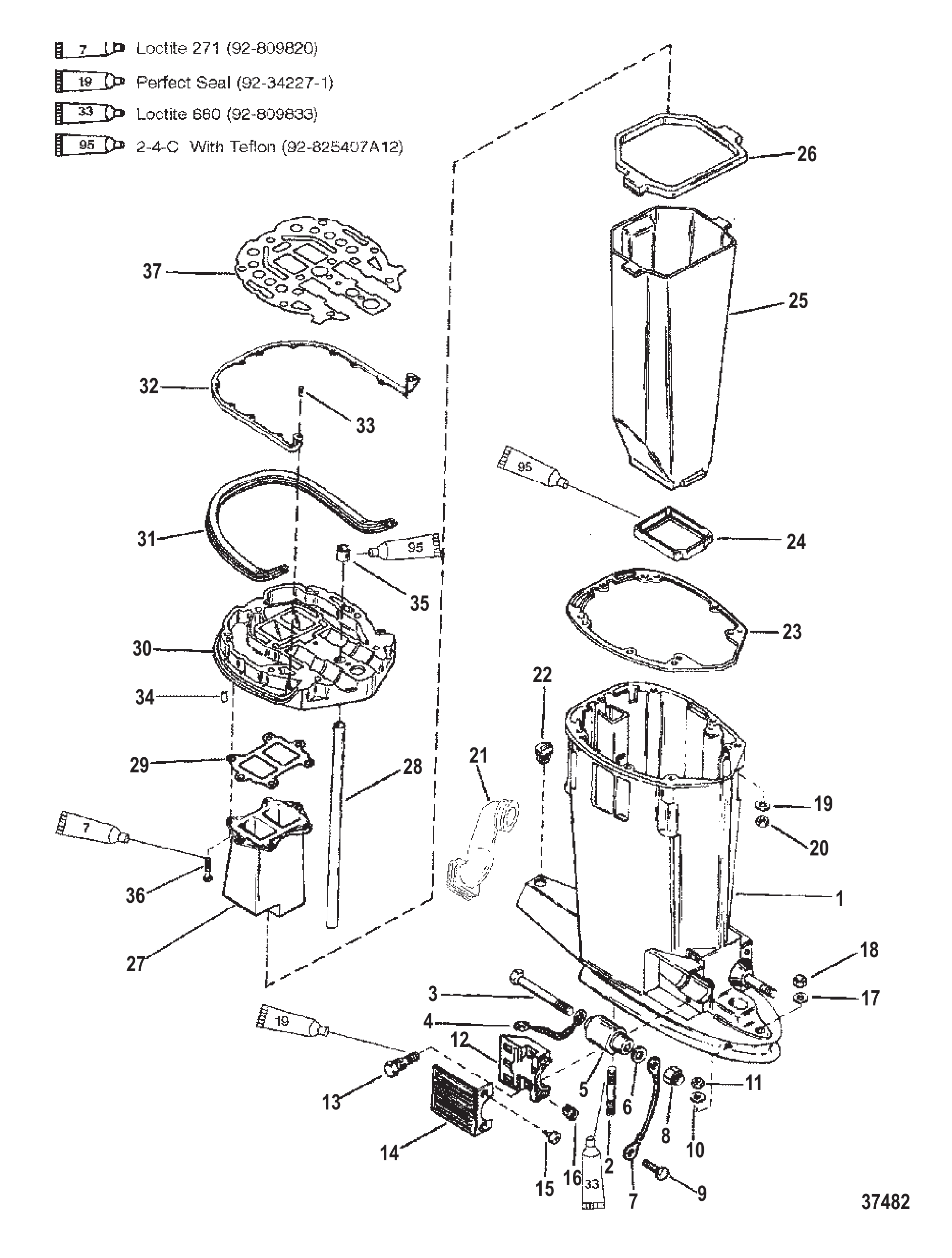

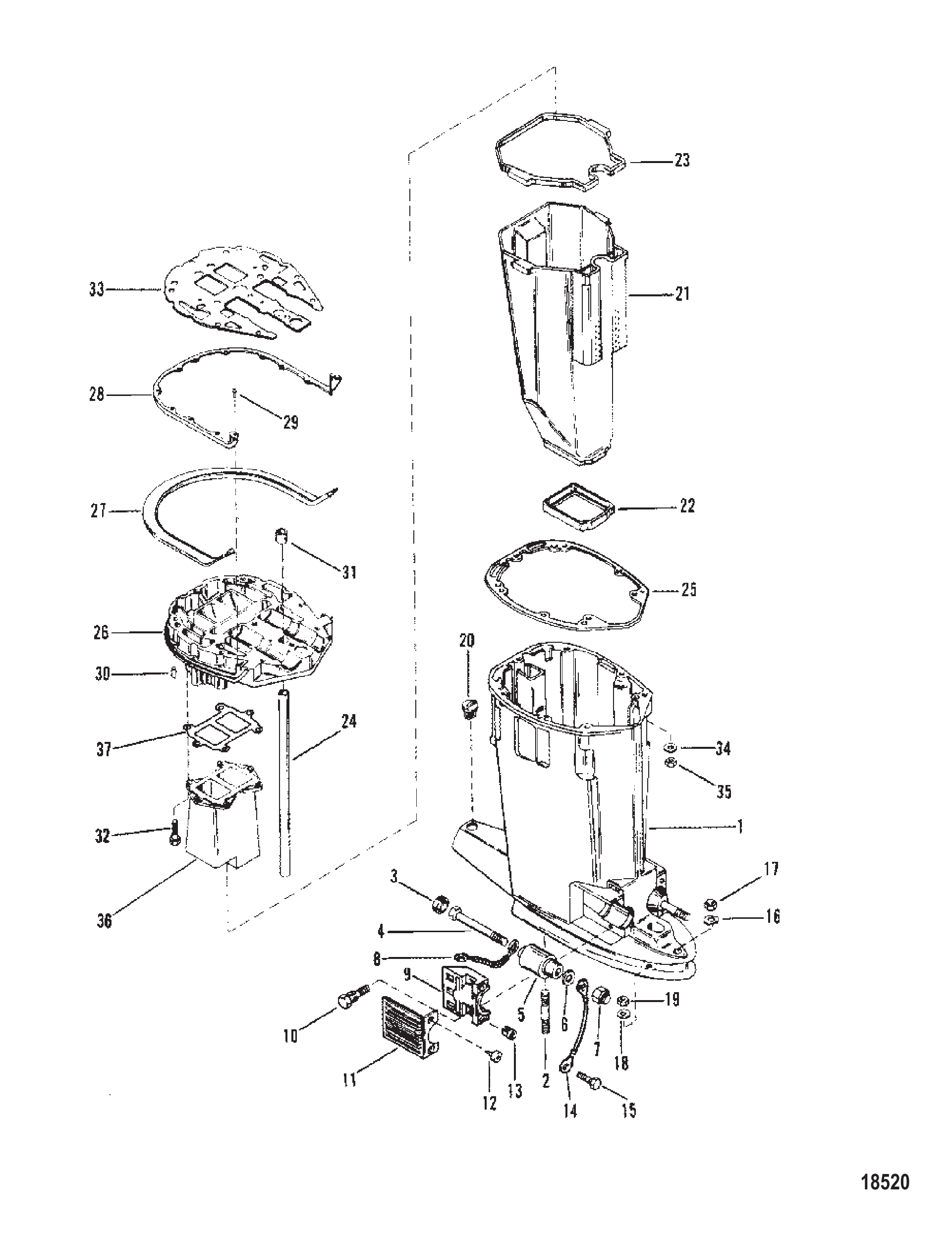

Рис. 7КАРТЕР ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА DRIVESHAFT HOUSING AND EXHAUST TUBE

REF	Номер детали	Наименование	Кол-во
1	8343A7	КОРПУС В СБОРЕ Гребной вал (ЧЕРНЫЙ)	1
1	8343A8	КОРПУС В СБОРЕ Гребной вал (СЕРЫЙ)	1
1	9748A1	Корпус в сборе, приводной вал сверхудлиненный (черный)	1
1	9748A2	Корпус в сборе, приводной вал сверхудлиненный (серый)	1
2	56295	Шпилька (.437 x 2.69)	2
3	25067	ОТБОЙНИК	2
4	63474	Винт (.500-20 x 6.00)	2
4	898831	Винт (.500-20 x 6.220)	2
5	78249	Опора (длинная)(водомет)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	25096	ГАЙКА	2
8	88238A1	Сборка троса заземления	1
8	88238A10	Кабель заземления в сборе	1
9	67076	Хомут	2
9	8M0036782	ХОМУТ	2
10	66727	ВИНТ (.312-18 x 1.250)	4
11	67077	Крышка нижней опоры	2
11	8M4500752	Крышка	2
11	67077T6	Крышка нижней опоры	2
11	67077F1	Крышка серая	2
12	88417	Винт (#12-24 x .620) крышки	4
13	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
14	88238A2	Кабель заземления в сборе	1
14	88238A10	Кабель заземления в сборе	1
15	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
16	73862	ШАЙБА ШПИЛЬКИ РЕДУКТОРА	1
17	29489	ГАЙКА ШПИЛЕК КОРПУСА РЕДУКТОРА	1
18	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
19	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
19	8M0204653	Гайка	2
20	64649	ПРОБКА	1
21	89743	Труба выпускная	1
22	66350	САЛЬНИК (НИЖНИЙ)	1
22	66350001	Сальник	1
23	86027	Сальник выхлопной трубы - верхний	1
24	67295	Труба водяная (длинная)(жиклёр)	1
24	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
24	74729	Трубка (удлинённая)	1
24	8M0042790	ВОДЯНАЯ ТРУБА	1
25	991731	Прокладка корпуса вала привода к пластине	1
25	991734	Прокладка	1
26	41945A7	Пластина корпуса приводного вала в сборе	1
27	183982	Кронштейн сальника	1
27	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
28	68011	Кронштейн	1
29	48408	Винт (#10-16 x .500) клеммной колодки	12
30	20033	Штифт направляющий установочный	2
30	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
31	38970	САЛЬНИК X-LONG	1
32	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
33	991771	Прокладка	1
33	991772	Прокладка	1
34	25970	Шайба маховика	4
34	20553	Шайба (.406 x .734 x .063)	4
35	69254	ГАЙКА	4
36	41942	Удлинитель выхлопа	1
36	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
37	78246	Прокладка	1
37	782461	Прокладка	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

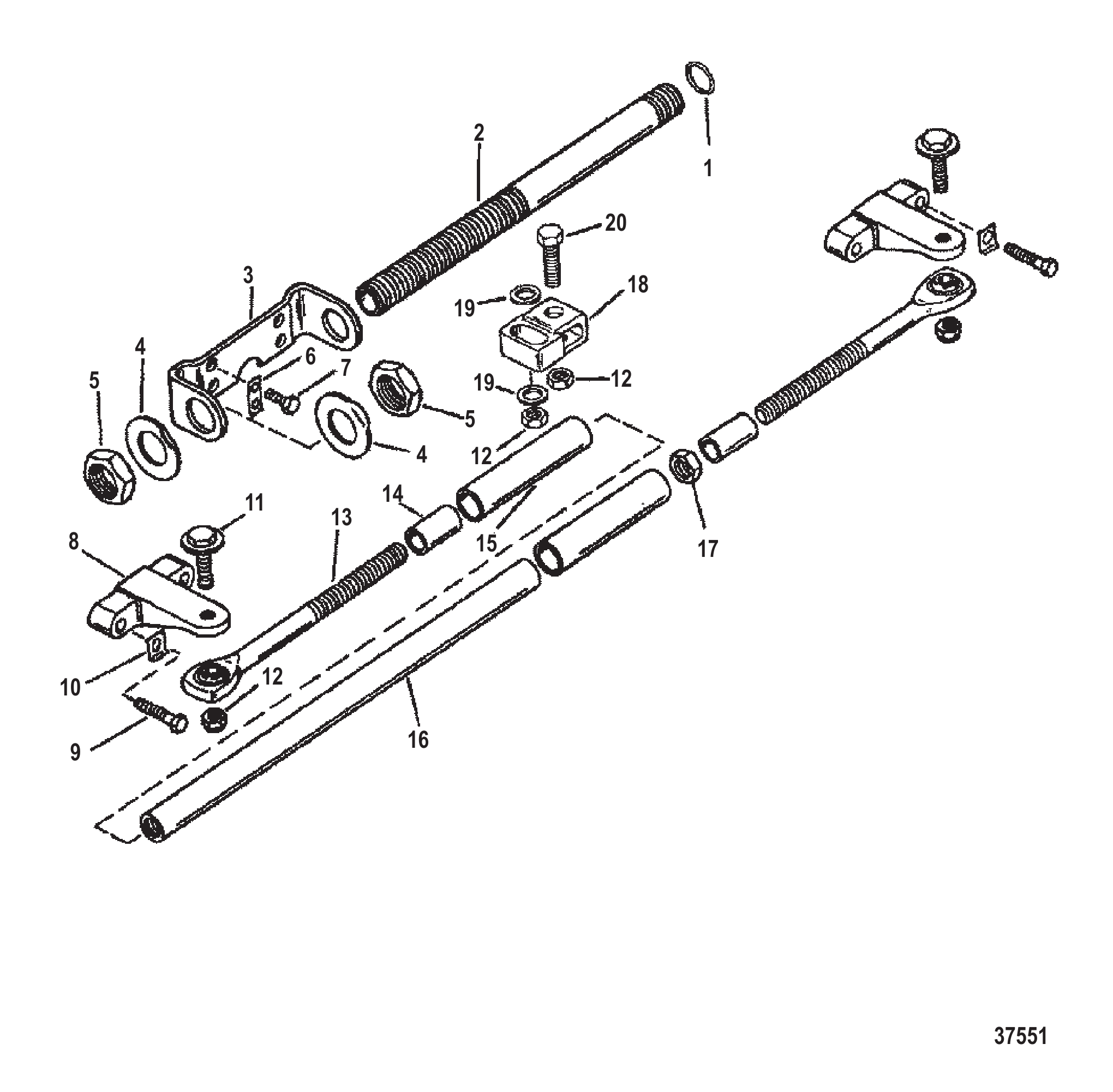

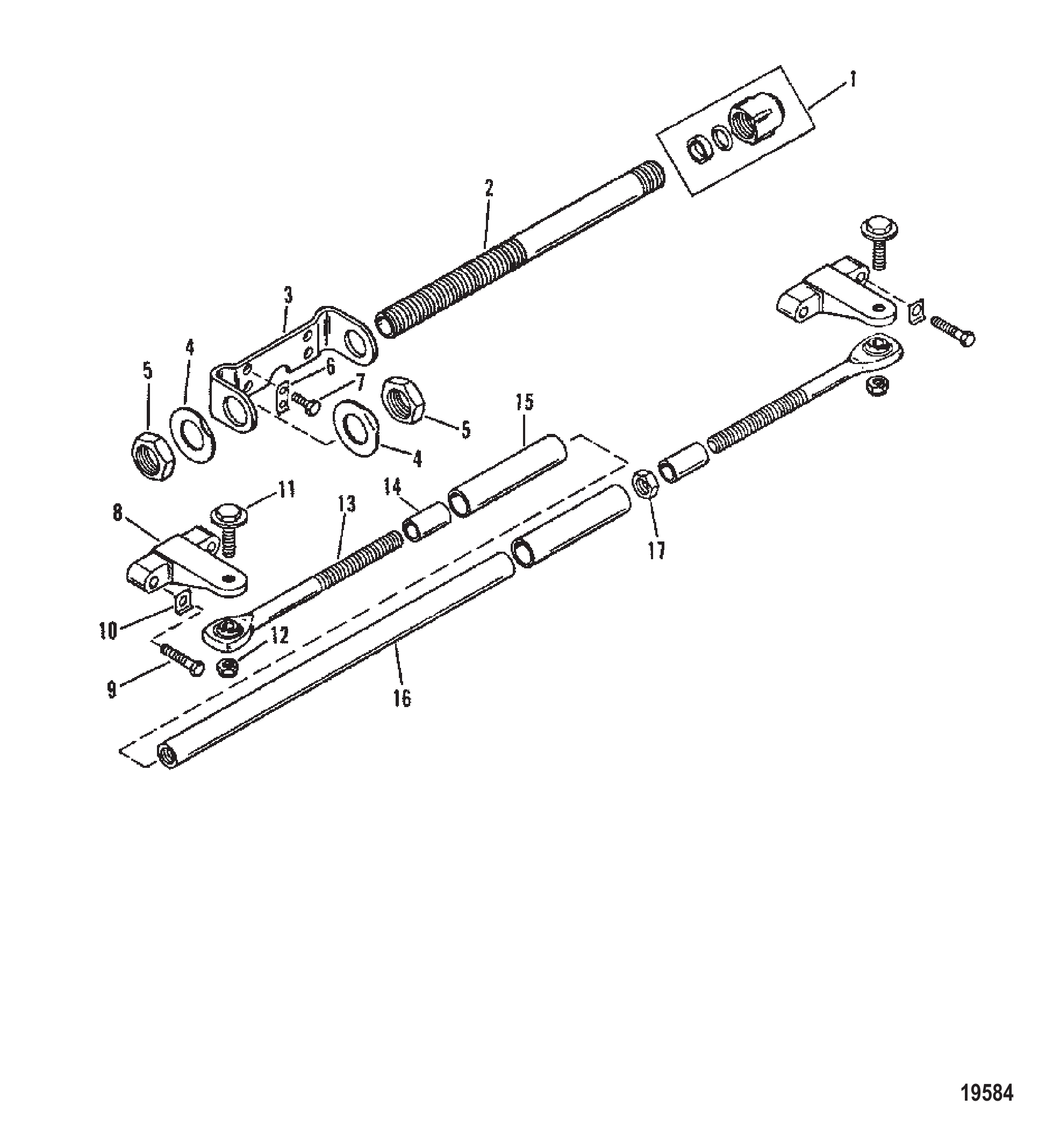

Рис. 8КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ Dual Engine Extension Kit

REF	Номер детали	Наименование	Кол-во
-	92876A6	Комплект удлинения для двух двигателей	1
1	78862A2	Комплект уплотнений	1
1	19624A1	Комплект уплотнений	1
2	71565	Труба направляющая троса	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	177291	КРОНШТЕЙН	2
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	14000	Винт (.375-24 x 1.25)	4
11	849838	ВИНТ (.375-24 x 1.250)	4
12	34863	ГАЙКА (.375-24)	4
12	8M0204726	Гайка (.375-24) латунная	4
13	97933A1	Рым рулевого управления	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	979322	Трубка	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1

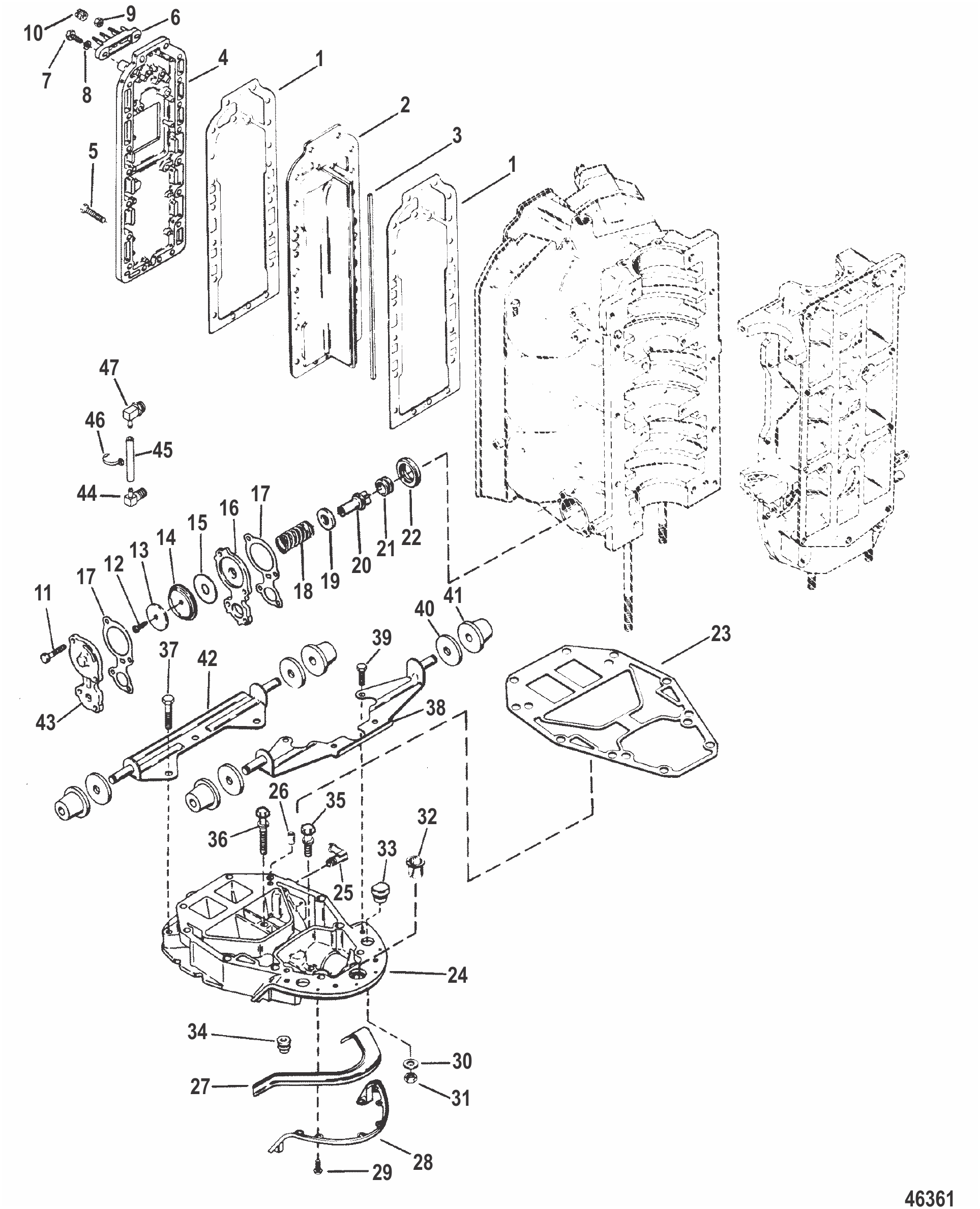

Рис. 9ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА EXHAUST MANIFOLD AND EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	904841	Прокладка	2
2	99169	Разделительная пластина	1
2	99169A1	Пластина	1
3	69668	Сальник разделительной пластины	1
3	814754	Сальник (12.50 дюймов)	1
4	193071	Крышка выпускного коллектора	1
5	74824	Винт (.312-18 x 1.250)	21
6	194373	Клеммная колодка	1
7	31716	ВИНТ (.250-20 x .620)	2
8	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
8	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	45076	Гайка (#10-32) латунная клемма блока выключателя	3
10	813938	Гайка колпачковая (#10-32)	3
11	74824	Винт (.312-18 x 1.250)	4
12	69570	Винт (#10-16 x .750)	1
13	76451	Шайба	1
14	14479	Диафрагма	1
14	144791	ДИАФРАГМА	1
15	16496	ДЕФЛЕКТОР водяной	1
16	16497A1	Пластина	1
17	78690	Прокладка	2
17	78690002	Прокладка	2
18	64878	ПРУЖИНА (Чёрная)	1
19	85303	ШАЙБА	1
20	14480	Клапан тарельчатый	1
21	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
22	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
23	991762	Прокладка выпускной пластины	1
23	991764	Прокладка	1
24	41944A5	Пластина в сборе	1
25	99664	Угольник выхлопной пластины	1
25	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
26	20033	Штифт направляющий установочный	2
26	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
27	183982	Кронштейн сальника	1
27	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
28	68010	Кронштейн сальника (чёрный и серый)	1
28	680101	КРОНШТЕЙН	1
29	48408	Винт (#10-16 x .500) клеммной колодки	6
30	25970	Шайба маховика	6
30	20553	Шайба (.406 x .734 x .063)	6
31	69254	ГАЙКА	6
32	27132	ВТУЛКА	1
33	19564	Люверс старого образца	1
33	8M0179867	ВТУЛКА	1
34	12602	Втулка уплотнительная	1
34	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
35	66727	ВИНТ (.312-18 x 1.250)	1
36	68783	ВИНТ (.312-18 x 2.50)	1
37	66725	ВИНТ (.375-16 x 3.50)	3
37	898833	Винт (.375-16 x 3.500)	3
38	812905A2	Кронштейн передний в сборе	1
38	812905T	КРОНШТЕЙН ПЕРЕДНИЙ	1
39	90285	ВИНТ (.312-18 x .625)	4
40	187031	Шайба	4
41	18778	Втулка уплотнительная	4
41	18778001	Втулка уплотнительная	4
42	18578A3	Кронштейн задний в сборе	1
42	18578T09	УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ	1
43	14462A1	КРЫШКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА - (НОВАЯ КОНСТРУКЦИЯ)	1
43	68729	КРЫШКА	1
43	8M0039767	КРЫШКА	1
44	92007	Штуцер (.250-18) (90 градусов)	1
44	920071	Штуцер (90 градусов)	1
45	99127109	Шланг (57,00 дюймов, бухта)	1
45	8M0108355	Шланг (57 дюймов, бухта)	1
46	90077	СТЯЖКА ХОМУТ Топливная форсунка	2
46	816311T	СТЯЖКА (8.00 дюймов)	2
47	814430	Фитинг (.500-14)	1
47	8144301	Штуцер	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

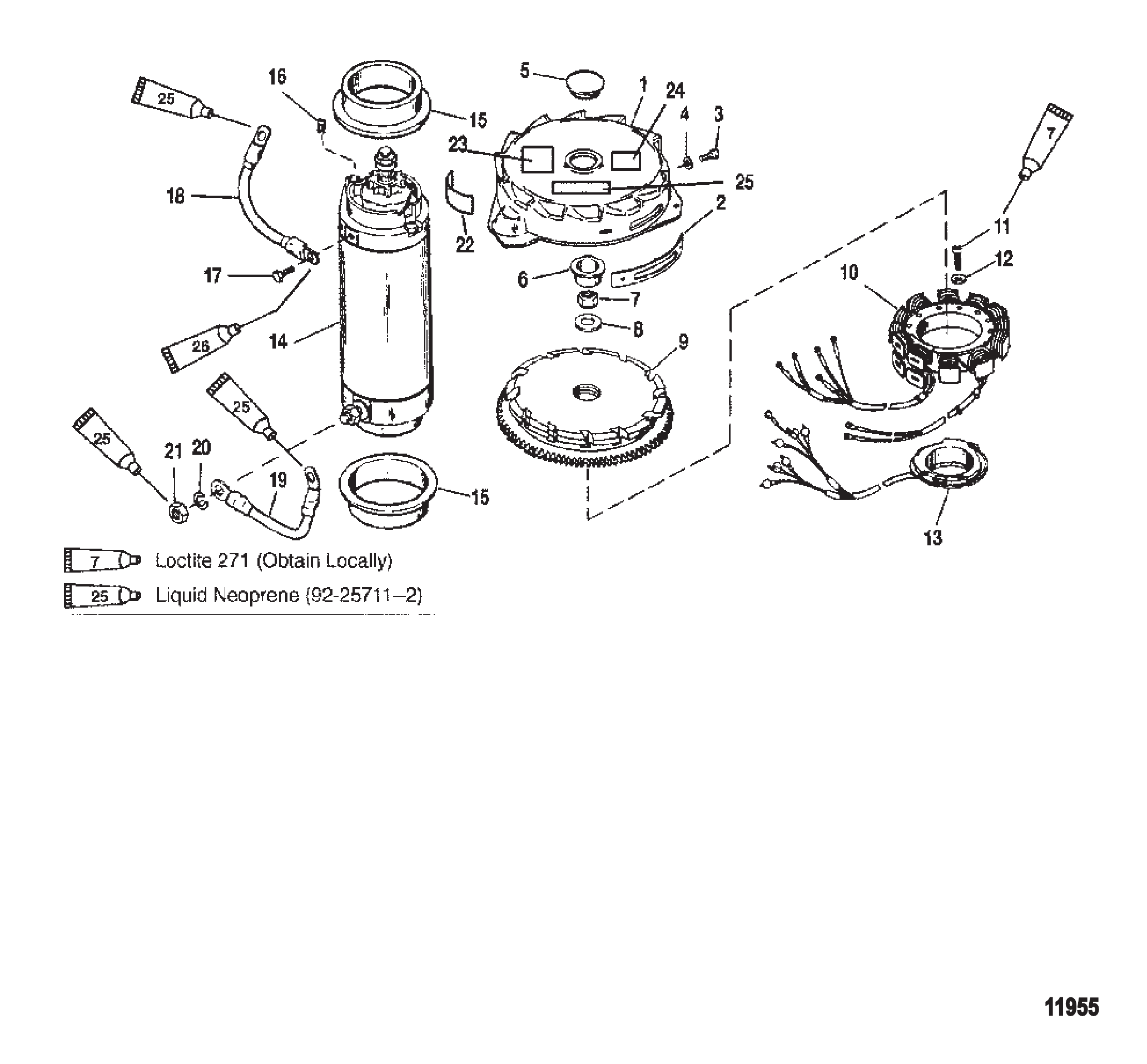

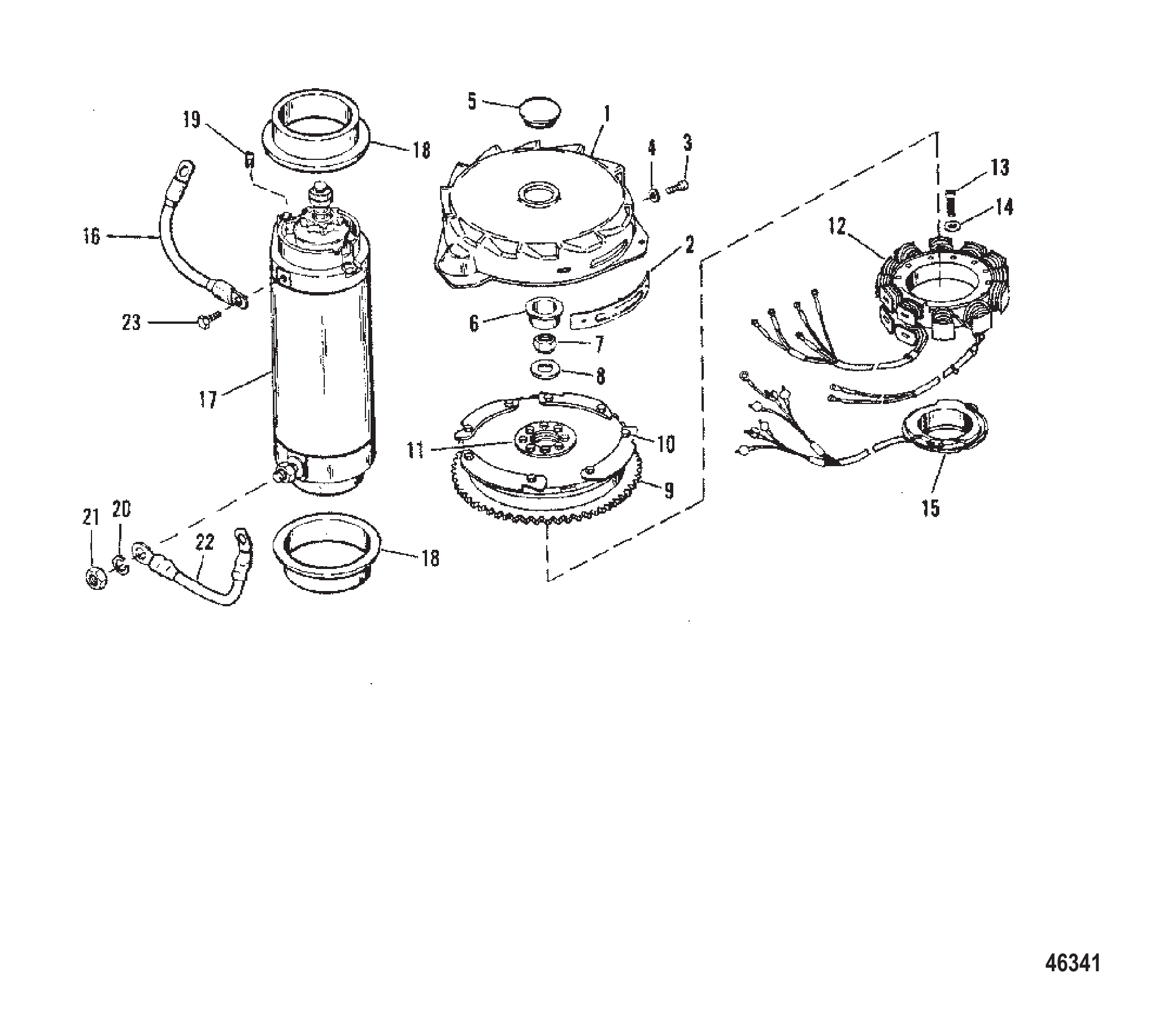

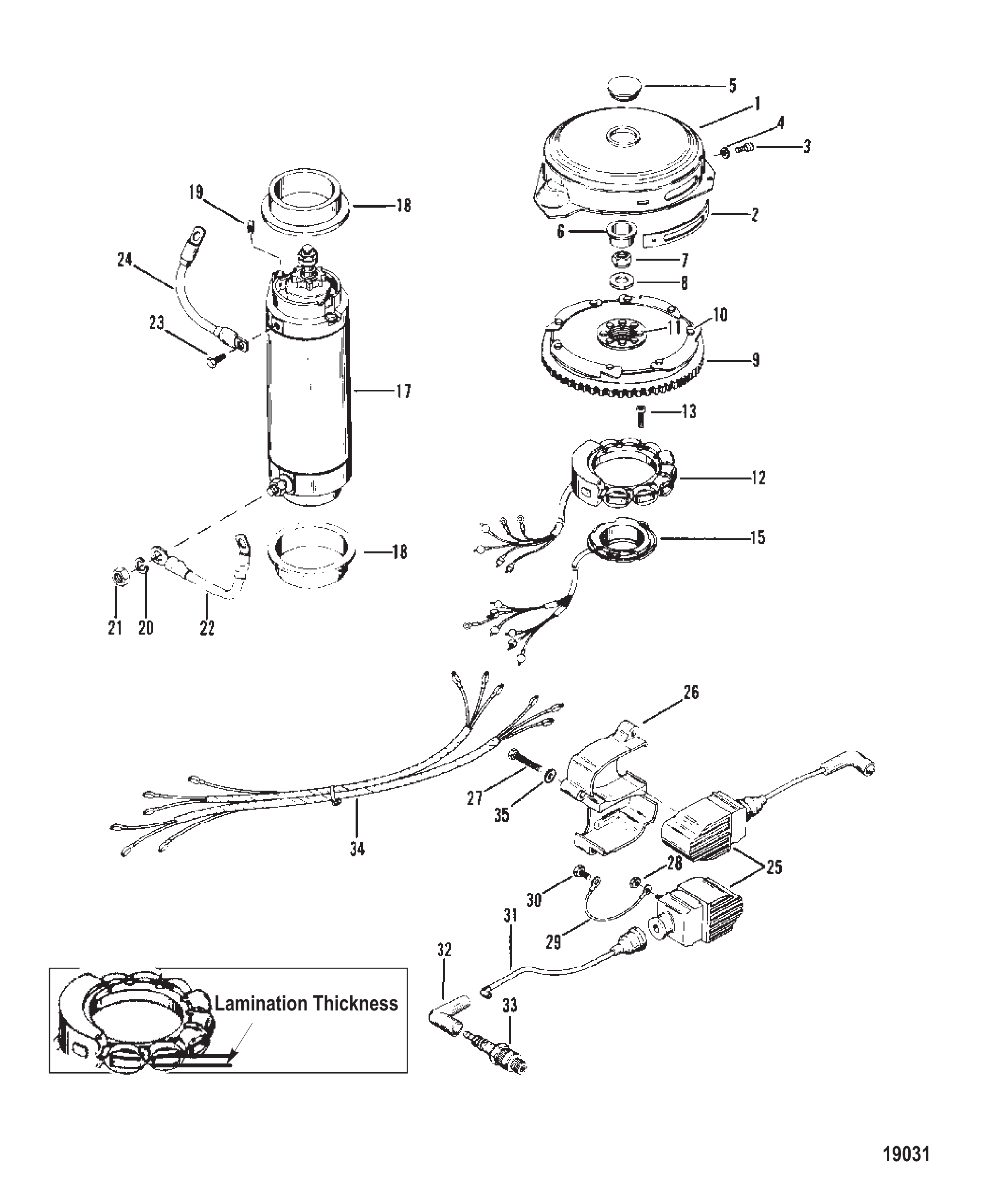

Рис. 10МАХОВИК/СТАРТЕР FLYWHEEL/STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
1	18896A1	Комплект крышки	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	817632A12	Маховик	1
9	859238T16	УЗЕЛ МАХОВИКА	1
10	9610A19	Статор	1
11	90045	ВИНТ (#10-32 x 1.375)	4
12	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
13	96455A9	Пластина в сборе с триггером	1
14	79472	Стартер в сборе	1
14	893893	Стартер	1
15	56703	ВТУЛКА СТАРТЕРА	2
15	8M0034918	Втулка	2
16	68042	Упор резиновый	2
16	8M0043376	Упор	2
17	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
18	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
19	93388A7	Трос в сборе (черный)	1
19	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	94330	Гайка (.250-20) латунная	1
22	NSS	NOT SOLD SEPARATE Decal-In Gear Idle	1
23	NSS	NOT SOLD SEPARATE Decal-High Voltage	1
24	NSS	NOT SOLD SEPARATE Decal-Start In Gear	1
25	NSS	NOT SOLD SEPARATE Decal-Timing	1

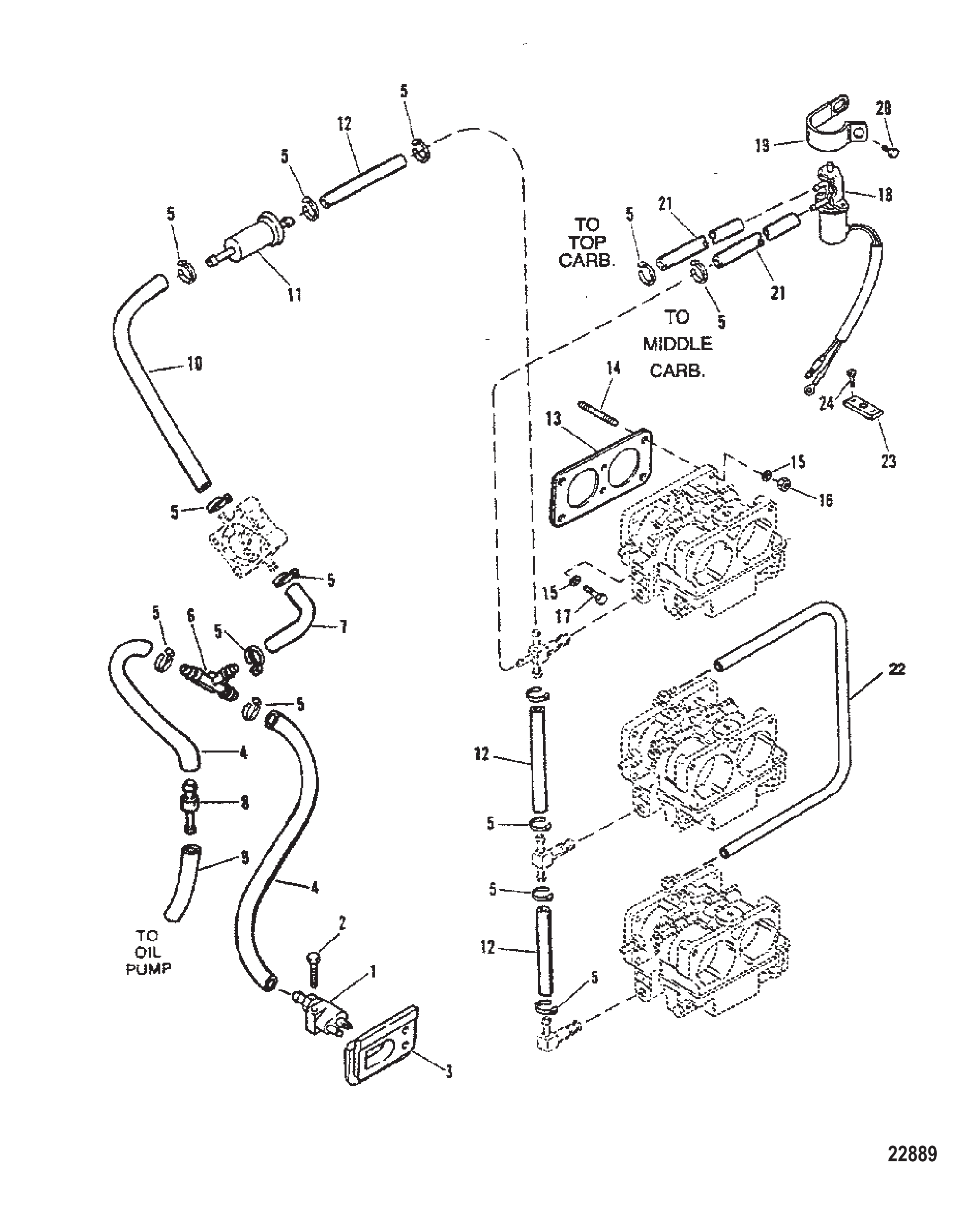

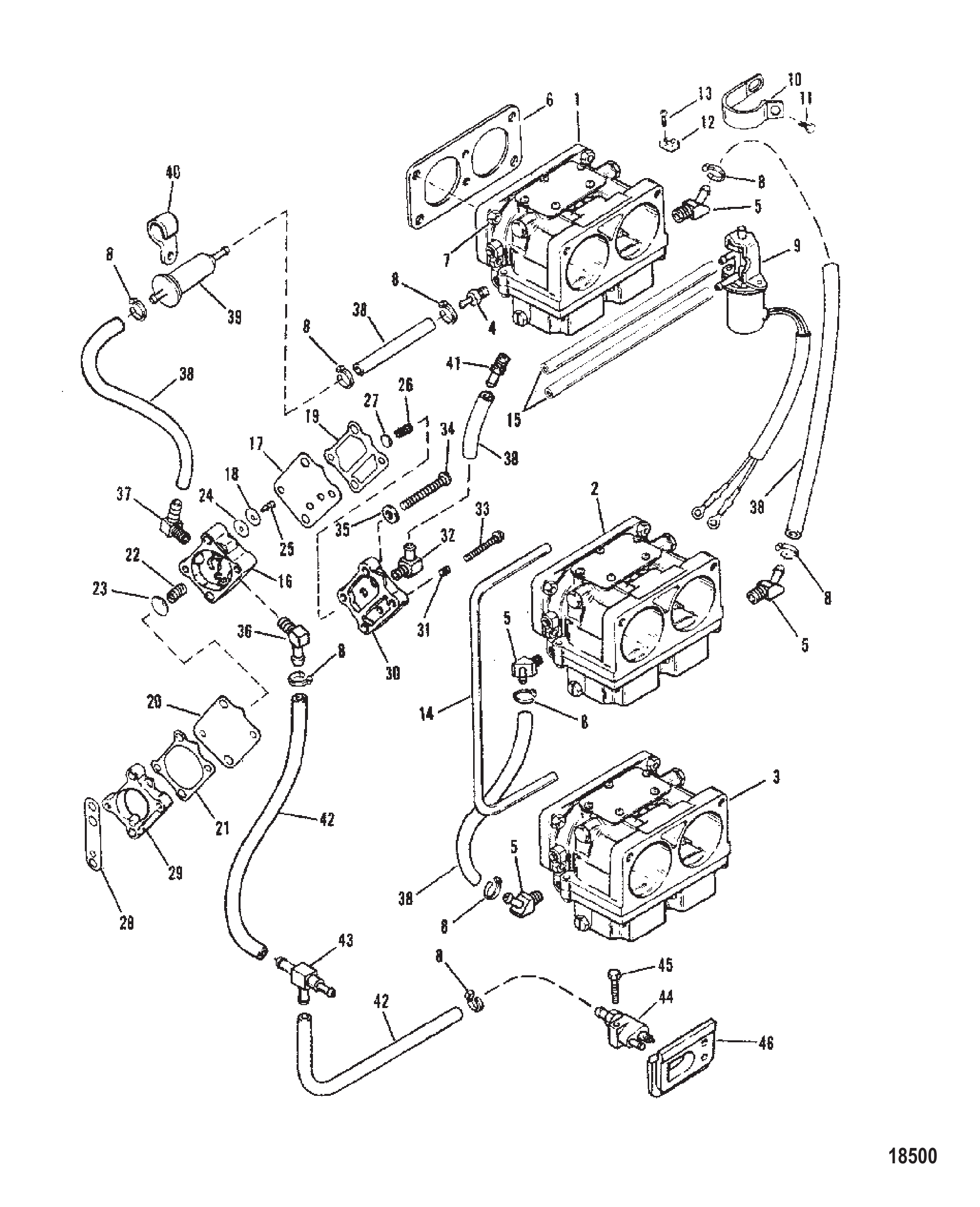

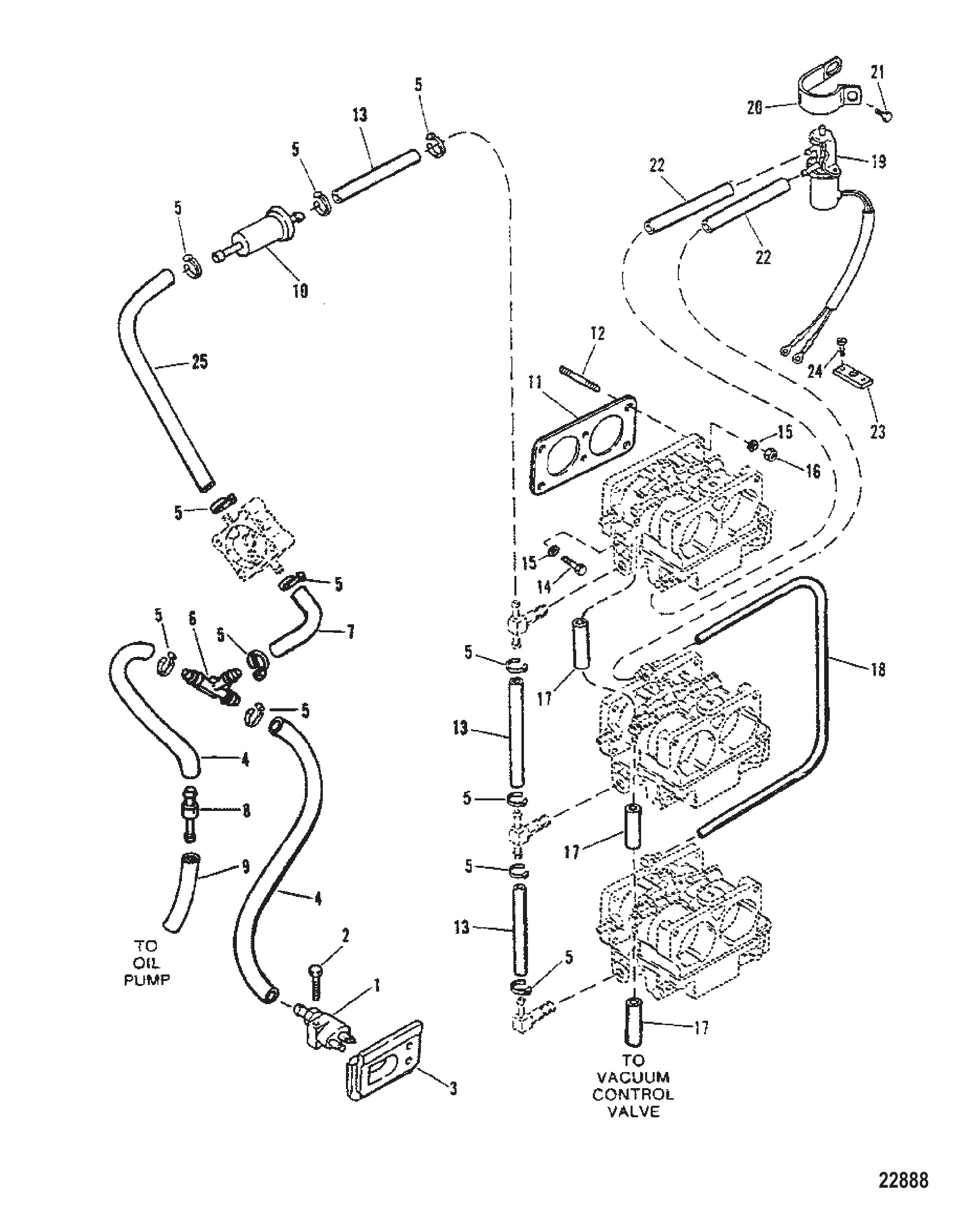

Рис. 11ТОПЛИВНЫЙ НАСОС И КАРБЮРАТОР FUEL PUMP AND CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	9242A10	КАРБЮРАТОР (ВЕРХНИЙ)	1
2	9242A11	КАРБЮРАТОР (СРЕДНИЙ)	1
3	9242A12	КАРБЮРАТОР (НИЖНИЙ)	1
4	6232	ШТУЦЕР ВПУСКА ТОПЛИВА	2
5	70007	Штуцер 45 градусов топливного насоса	1
6	904301	Прокладка	3
7	20184	Гайка (1/4-28X7/32) резиновой опоры	12
7	8M0207775	Гайка @5	12
8	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
9	42859A2	Клапан в сборе обогатителя	1
10	633001	ХОМУТ	1
11	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
12	45915	КЛЕММНАЯ КОЛОДКА	1
13	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	1
14	99130122	Трубка (20,00 футов, бухта) дренажная	1
14	892024122	Шланг (240.00 дюймов, бухта)	1
15	9912688	Трубка (36.00 дюймов, бухта)	2
16	15930A15	РЕМКОМПЛЕКТ НАСОСА Топливный	1
17	42990A6	РЕМКОМПЛЕКТ ДИАФРАГМЫ	1
17	857005A1	Ремкомплект диафрагмы	1
18	NSS	NOT SOLD SEPARATE CHECK VALVE, RUBBER	2
19	NSS	NOT SOLD SEPARATE GASKET, BOOST	1
20	NSS	NOT SOLD SEPARATE DIAPHRAGM	2
21	NSS	NOT SOLD SEPARATE GASKET, PULSE	1
22	NSS	NOT SOLD SEPARATE SPRING	1
23	NSS	NOT SOLD SEPARATE CAP	1
24	NSS	NOT SOLD SEPARATE CHECK VALVE	2
25	NSS	NOT SOLD SEPARATE RETAINER	2
26	NSS	NOT SOLD SEPARATE SPRING	1
27	NSS	NOT SOLD SEPARATE CAP	1
28	987691	Прокладка	1
28	8M0204705	Прокладка @2	1
29	144303	ОСНОВАНИЕ	1
30	98775A2	Пластина	1
30	987752	Пластина	1
31	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
32	19688	Штуцер	1
33	16452	ВИНТ (#12-24 x 2.00)	2
34	4000310	ВИНТ (M5 x 40)	2
35	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
36	14868	ШТУЦЕР	1
37	19688	Штуцер	1
38	99127109	Шланг (57,00 дюймов, бухта)	1
38	8M0108355	Шланг (57 дюймов, бухта)	1
39	16494	ФИЛЬТР топливный	1
39	816296Q03	Фильтр топливный @3	1
40	15279	ХОМУТ	1
41	64705	ШТУЦЕР ВПУСКА НАСОСА	1
42	9912976	Трубка контрольной струи	2
42	8M0108349	Шланг (70 дюймов, бухта)	2
43	424251	Тройник	2
43	424253	Штуцер	2
44	15781A1	Разъем топливный	1
44	816856Q3	Разъём в сборе, топливный	1
45	69067	ВИНТ (.250-20 x 1.375)	1
46	812782	Сальник	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

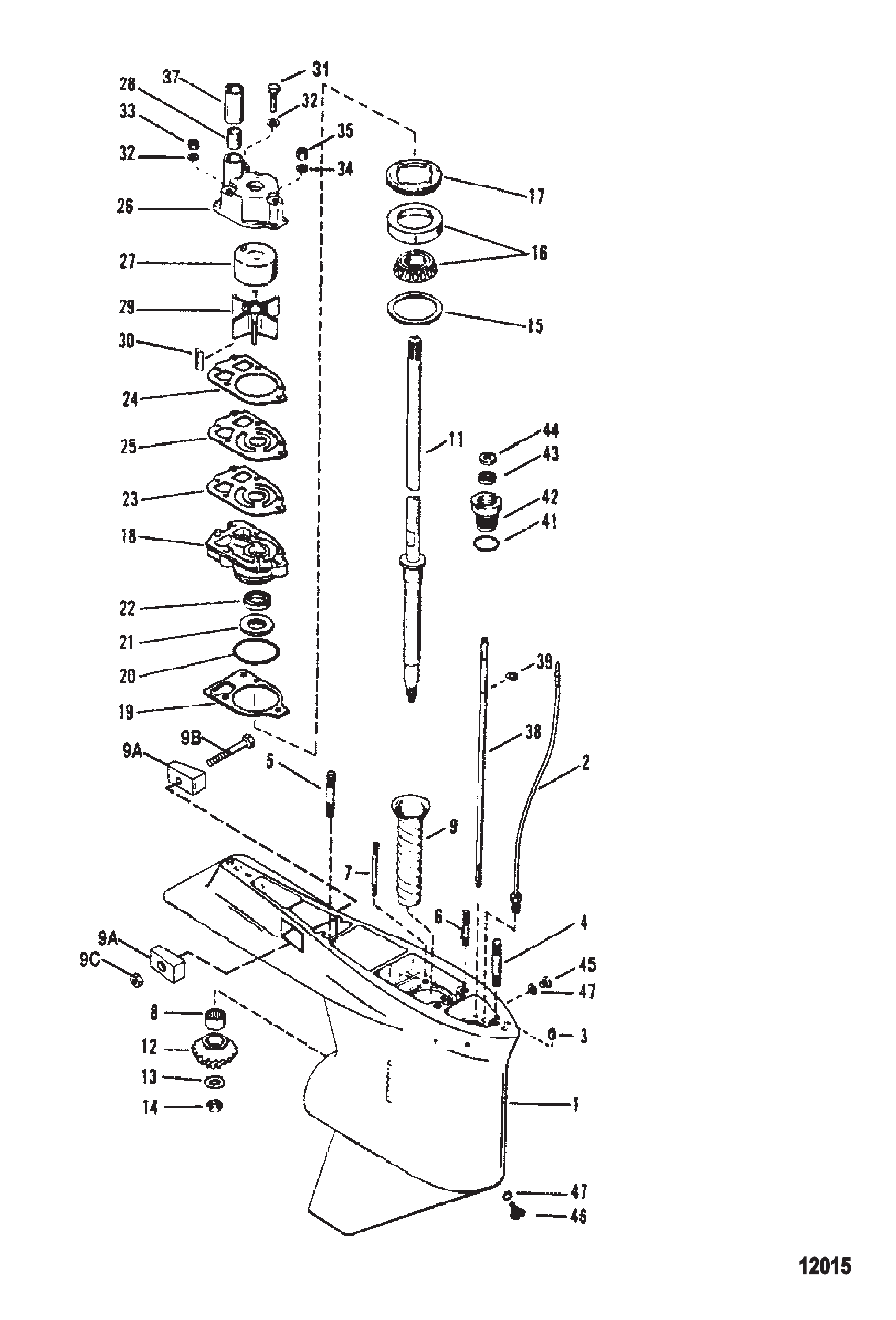

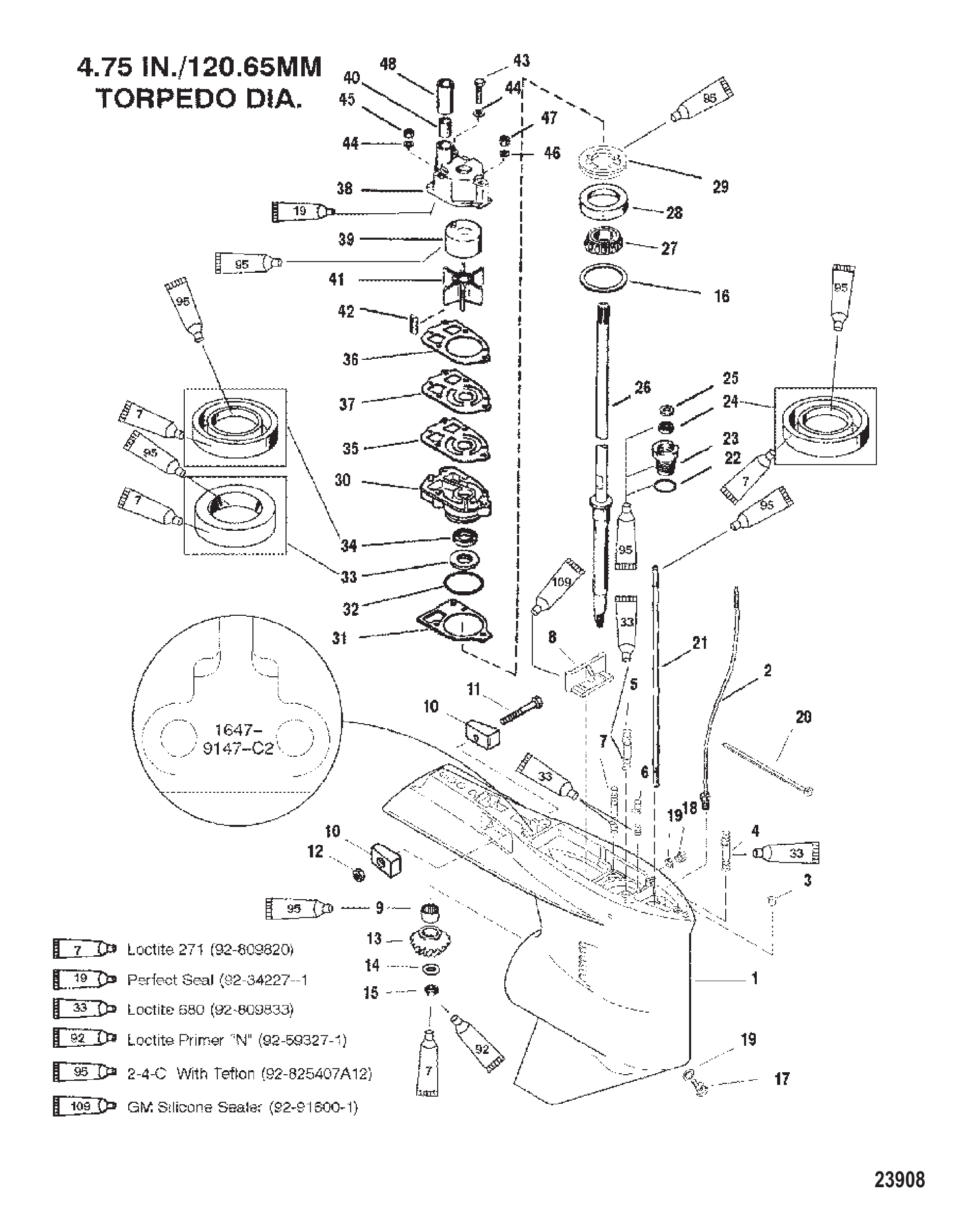

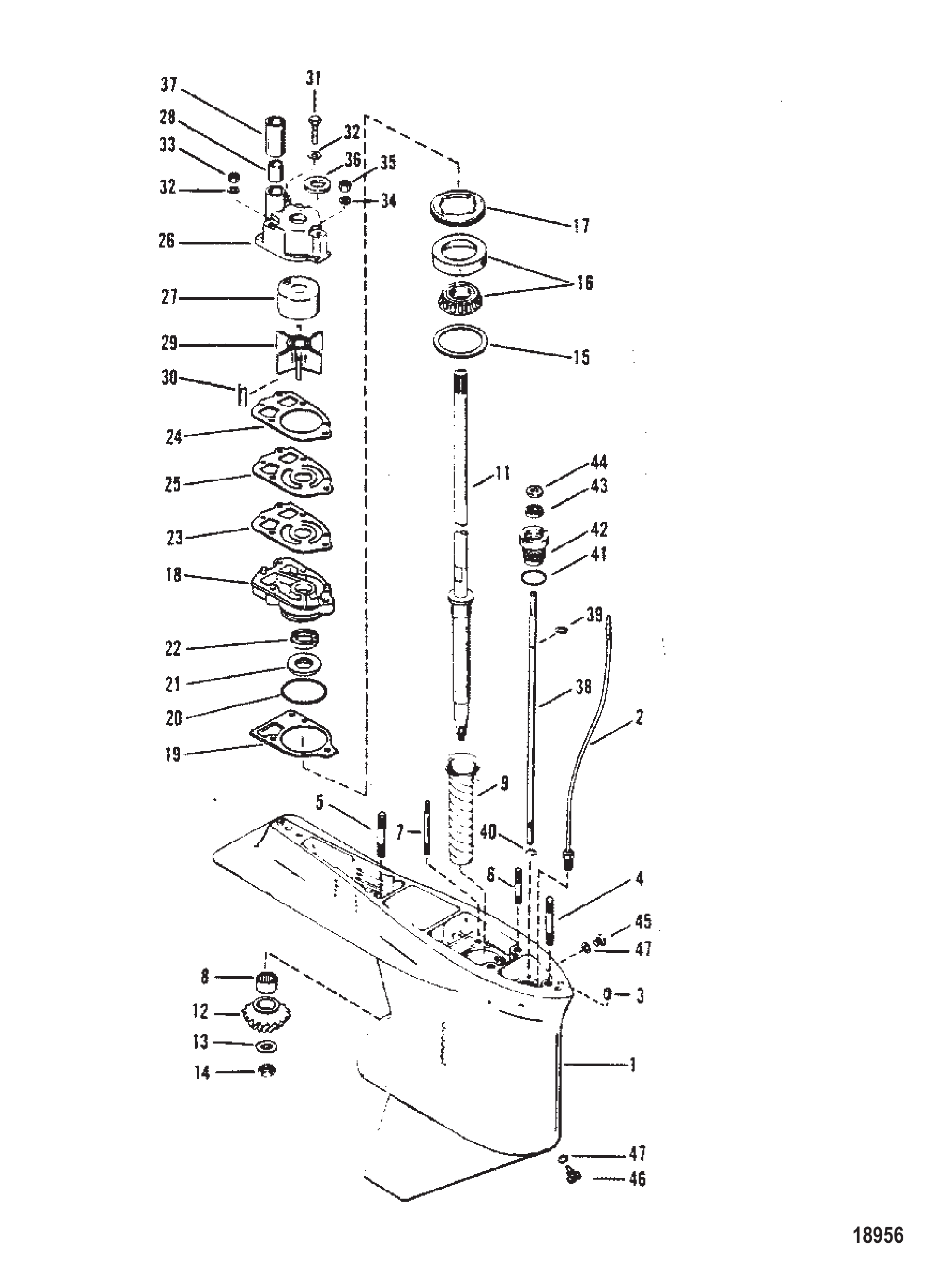

Рис. 12РЕДУКТОР (СТАНДАРТНЫЙ/РЕВЕРСНЫЙ) GEAR HOUSING (DRIVE-STANDARD/COUNTER ROTATION)

REF	Номер детали	Наименование	Кол-во
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
-	9148A9	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) TRACKER	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A10	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A13	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
-	9148A30	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A31	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
2	85822A1	Разъем в сборе спидометра	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	20033	Штифт направляющий установочный	2
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
4	18978	Шпилька (.438 x 3.69) (удлинённая)	1
4	8M0034464	ШПИЛЬКА	1
5	57920	Шпилька (.44 x 2.06) корпус редуктора	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	43998	Втулка (старая конструкция)	1
11	44000	Вал приводной (длинный)	1
11	897624T	Вал гребной длинный	1
11	44209	Вал приводной (удлинённый)	1
11	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
12	N.S.S.	Not Sold Separate Pinion Gear-Part of 43-44104A2 or 43-18475A1	1
13	92721	Шайба (.965 x .630)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	42633	Гайка подшипника гребного вала	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
20	38099	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОГО НАСОСА (2.109 внутр. диам.)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	89984	Крыльчатка водяного насоса	1
29	89984T4	Крыльчатка	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
36	30271	КОЛЬЦО РЕЗИНОВОЕ	1
36	8M0214918	Кольцо @5	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	78902	Вал	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	78907	Кольцо стопорное (старая конструкция)	1
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	76384	Сальник втулки вала переключения передач	1
43	8M0246145	САЛЬНИК	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
45	79953Q04	Ремкомплект сливного винта	1
46	67892	Винт магнитный	1
46	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
47	19183	Шайба фибровая	2
47	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
-	42579A4	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

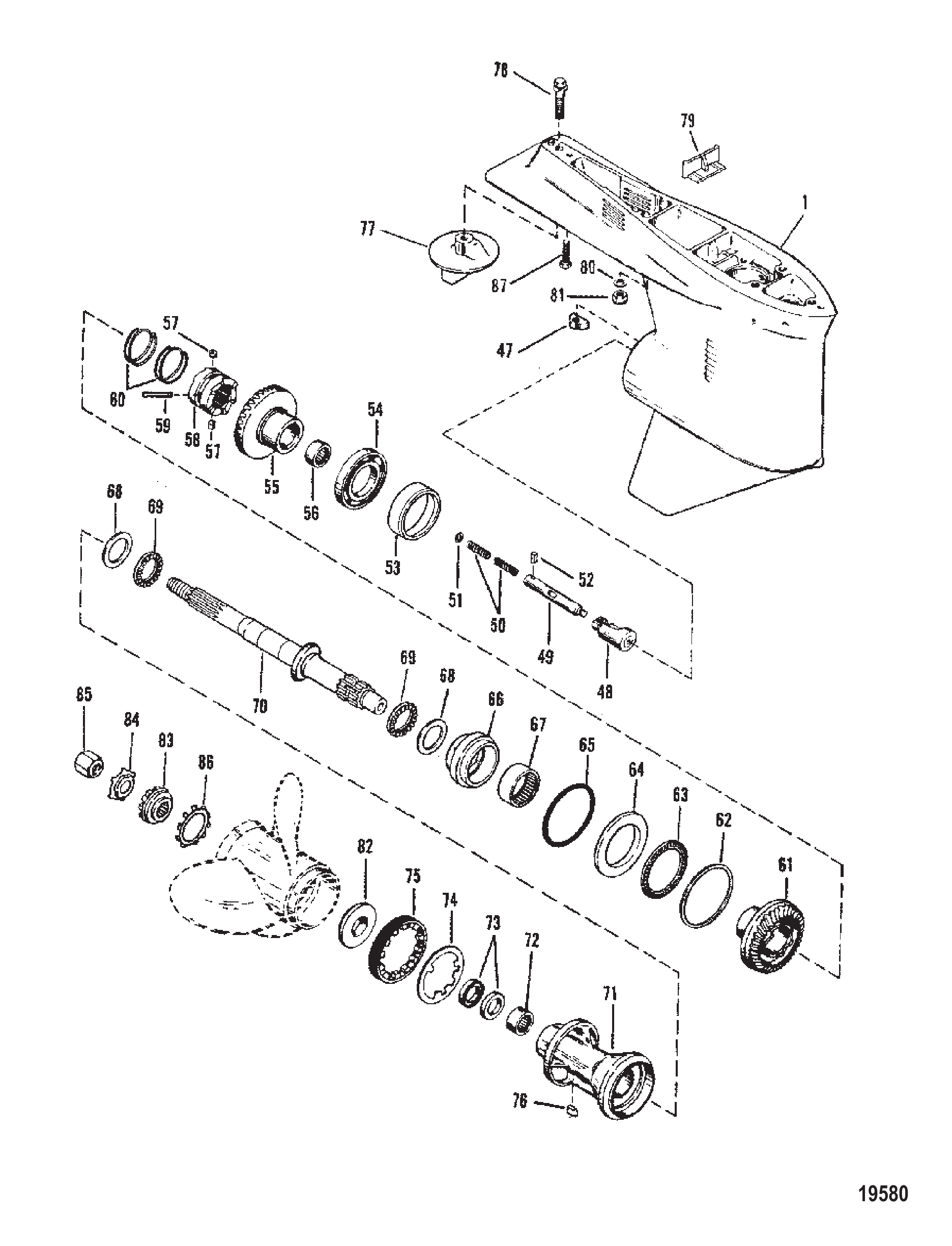

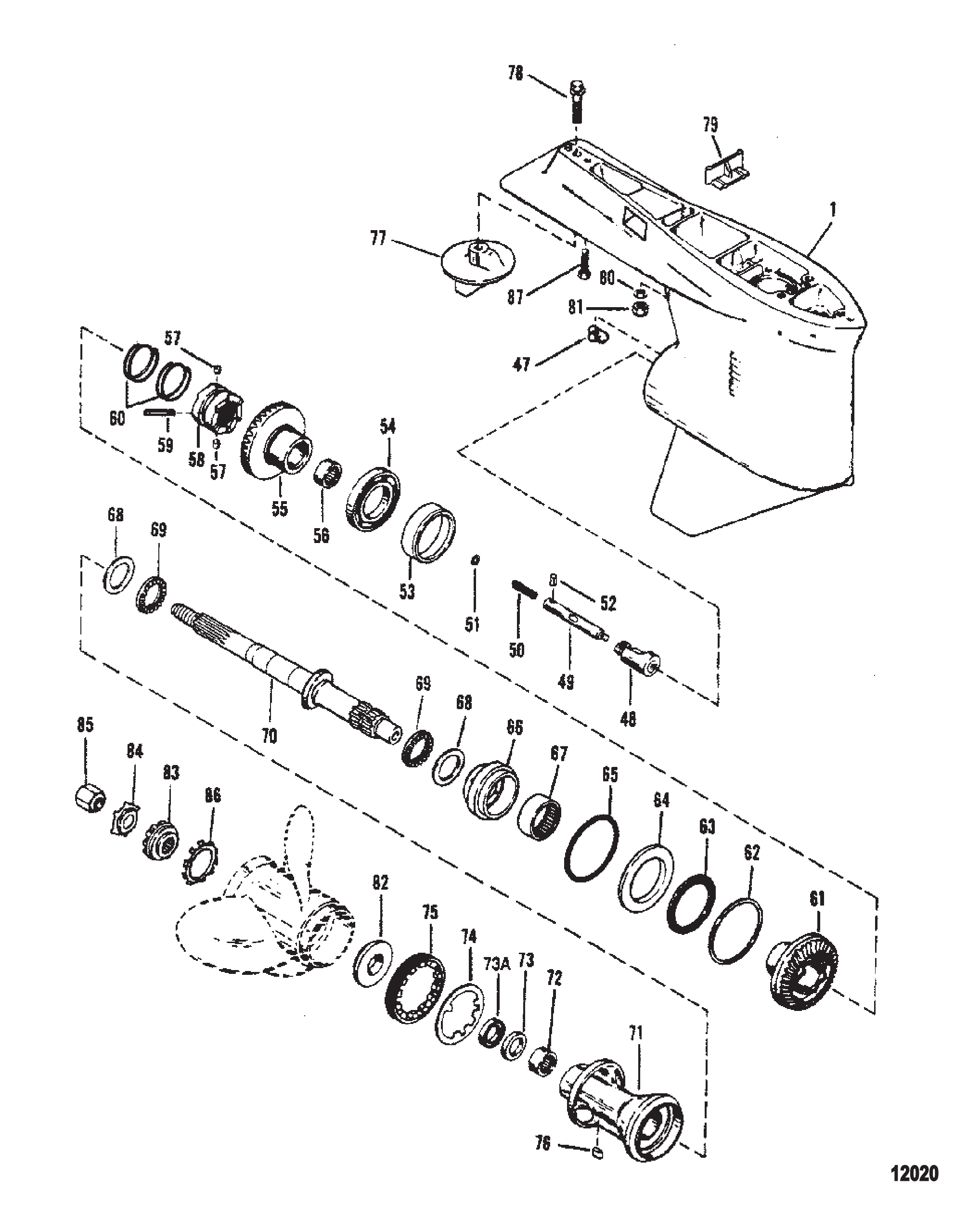

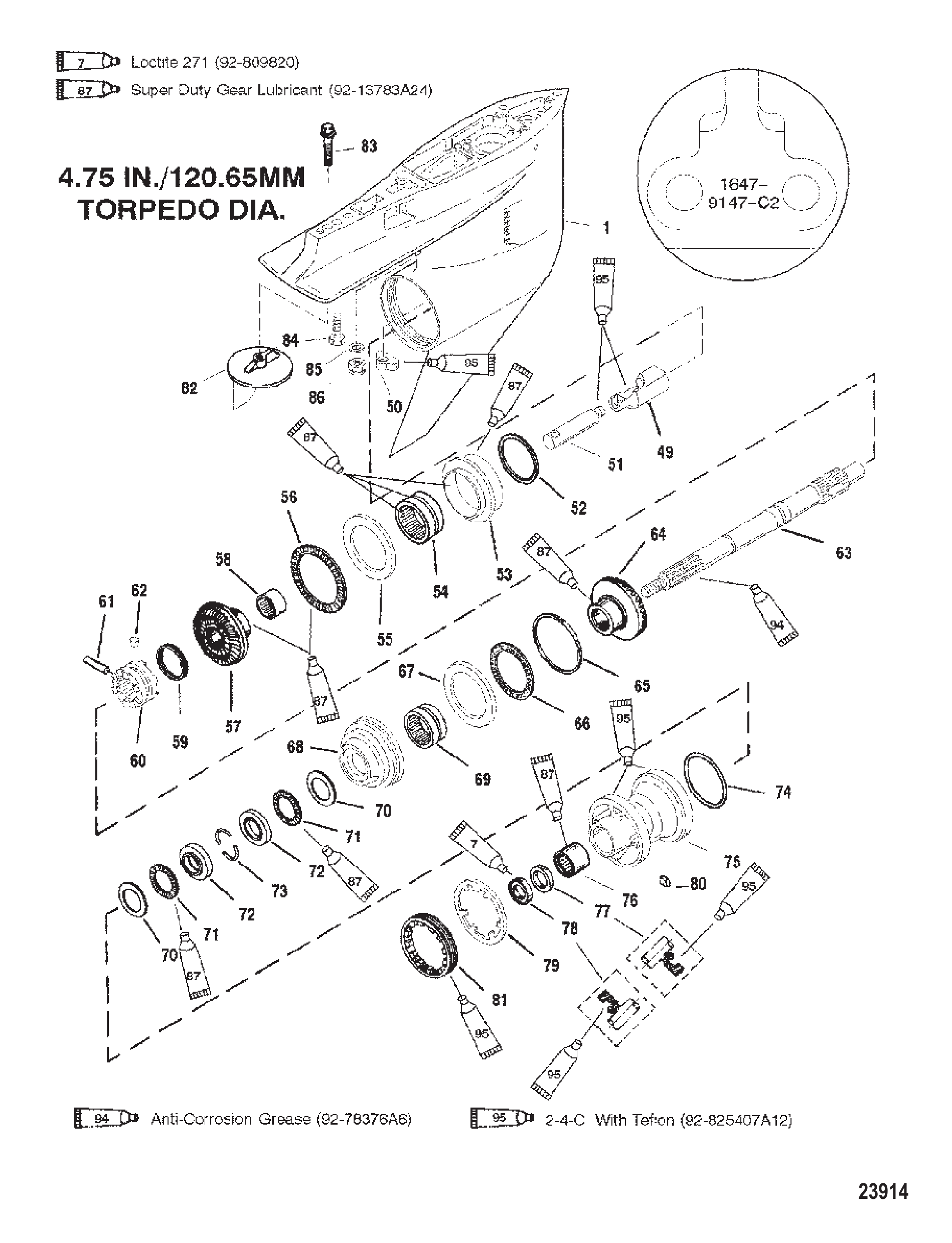

Рис. 13РЕДУКТОР (ВАЛ ГРЕБНОГО ВИНТА) (КОНТРАВРАЩЕНИЕ) GEAR HOUSING (PROPELLER SHAFT) (COUNTER ROTATION)

REF	Номер детали	Наименование	Кол-во
-	9148A30	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148A31	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
47	78956	Кулачок переключения	1
47	789562	Кулачок переключения передач	1
48	89594A1	Толкатель в сборе	1
49	79911	Тяга привода сцепления	1
49	79911A1	Штанга	1
50	79910	Пружина	2
51	78910	Шайба	AR
52	78906	Палец	1
52	8M0084245	Штифт фиксатора пружины	1
53	14469	Стакан подшипника	1
53	14469T	Обойма подшипника	1
54	88957A1	Подшипник шариковый	1
54	88957T	Подшипник шариковый	1
55	N.S.S.	Not Sold Separate REVERSE GEAR(PART OF 43-18475A1)	1
56	15844	Подшипниковый узел роликовый	1
57	78909	Палец фиксатора	2
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78962	Пружина	2
61	18475A1	Шестерня переднего хода в сборе (175/200)	1
61	18475T1	КОМПЛЕКТ ШЕСТЕРЕН	1
62	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
62	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
62	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
62	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
62	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
62	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
62	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
62	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
62	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
62	1761510	Регулировочная прокладка (.143)	AR
62	1761511	Регулировочная прокладка (.145)	AR
62	1761512	Регулировочная прокладка (.147)	AR
62	1761513	Регулировочная прокладка (.149)	AR
63	15841	Подшипник роликовый	1
64	17616	Упорное кольцо	1
65	31534	Уплотнительное кольцо	1
65	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
66	18447A2	Переходник подшипника в сборе	1
66	18447T2	АДАПТЕР В СБОРЕ	1
67	15843	Подшипник роликовый	1
67	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
68	18448	Шайба упорная	2
69	15842	Подшипник упорный	2
70	18446	Вал гребного винта	1
71	18444A1	Корпус подшипника в сборе	1
71	818896T2	ОБОЙМА ПОДШИПНИКА	1
72	30956	Подшипник игольчатый	2
72	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	2
73	76868	САЛЬНИК ВНУТРЕННИЙ	2
73	8M0248882	САЛЬНИК @5	2
74	79447	Шайба стопорная с усиком	1
75	79448	Фиксатор	1
75	8M2011027	ФИКСАТОР	1
76	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
77	31640A1	Пластина-триммер в сборе, корпус редуктора	1
77	31640Q4	ТРИММЕР	1
78	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
79	67891	Заливная пробка	1
79	8M0039169	ЗАЛИВНОЙ БЛОК	1
80	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
81	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
81	8M0204653	Гайка	2
82	13171	Ступица упорная	1
82	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
83	31211A2	Шайба шлицевая	1
83	31211Q03	ШАЙБА В СБОРЕ	1
84	31210	Шайба стопорная гайки гребного винта	1
84	816629Q	ШАЙБА СТОПОРНАЯ	1
85	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
85	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
86	423511	Шайба стопорная зубчатая	1
87	74727	Винт (.375-16 x 6.00) корпуса редуктора	1
-	89238A2	Комплект сальников	1

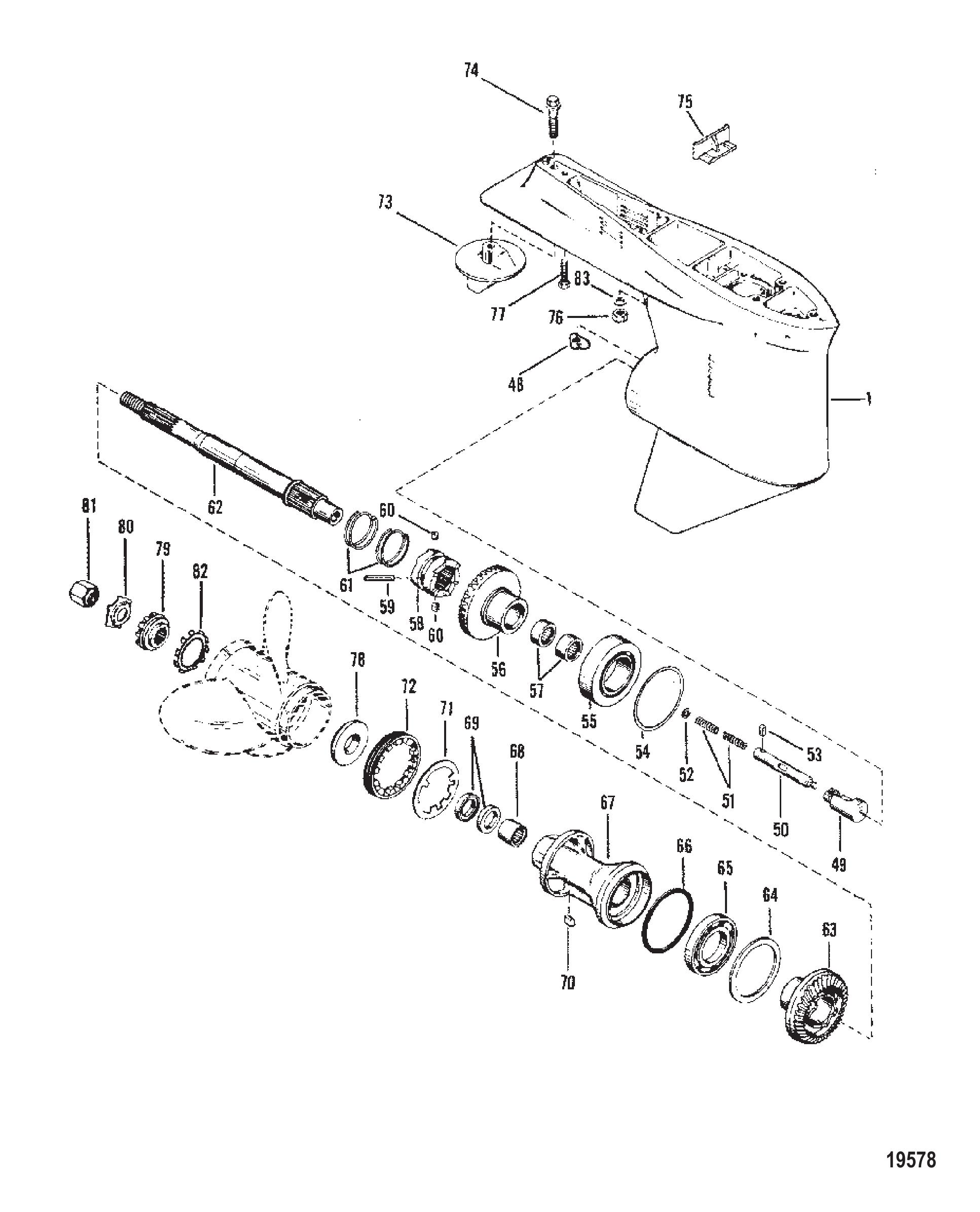

Рис. 14РЕДУКТОР (ВАЛ ГРЕБНОГО ВИНТА) (СТАНДАРТНОЕ ВРАЩЕНИЕ) GEAR HOUSING (PROPELLER SHAFT) (STANDARD ROTATION)

REF	Номер детали	Наименование	Кол-во
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
-	9148A9	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) TRACKER	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A10	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A13	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
48	78956	Кулачок переключения	1
48	789562	Кулачок переключения передач	1
49	89594A1	Толкатель в сборе	1
50	79911	Тяга привода сцепления	1
50	79911A1	Штанга	1
51	79910	Пружина	2
52	78910	Шайба	AR
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44104A2	Шестерня переднего хода в сборе (175/200/XR6/Magnum III) (включая шестерню заднего хода)	1
56	44104T2	КОМПЛЕКТ ШЕСТЕРЕН	1
57	73363	ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)	2
57	73363T	ПОДШИПНИК	2
57	43999	Подшипник роликовый (1.308 наруж. диам.)	2
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	N.S.S.	Not Sold Separate REVERSE GEAR (PART OF 43-44104A2)	1
64	68100	Кольцо упорное	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	31640A1	Пластина-триммер в сборе, корпус редуктора	1
73	31640Q4	ТРИММЕР	1
74	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
75	67891	Заливная пробка	1
75	8M0039169	ЗАЛИВНОЙ БЛОК	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
77	74727	Винт (.375-16 x 6.00) корпуса редуктора	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	31210	Шайба стопорная гайки гребного винта	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	89238A2	Комплект сальников	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

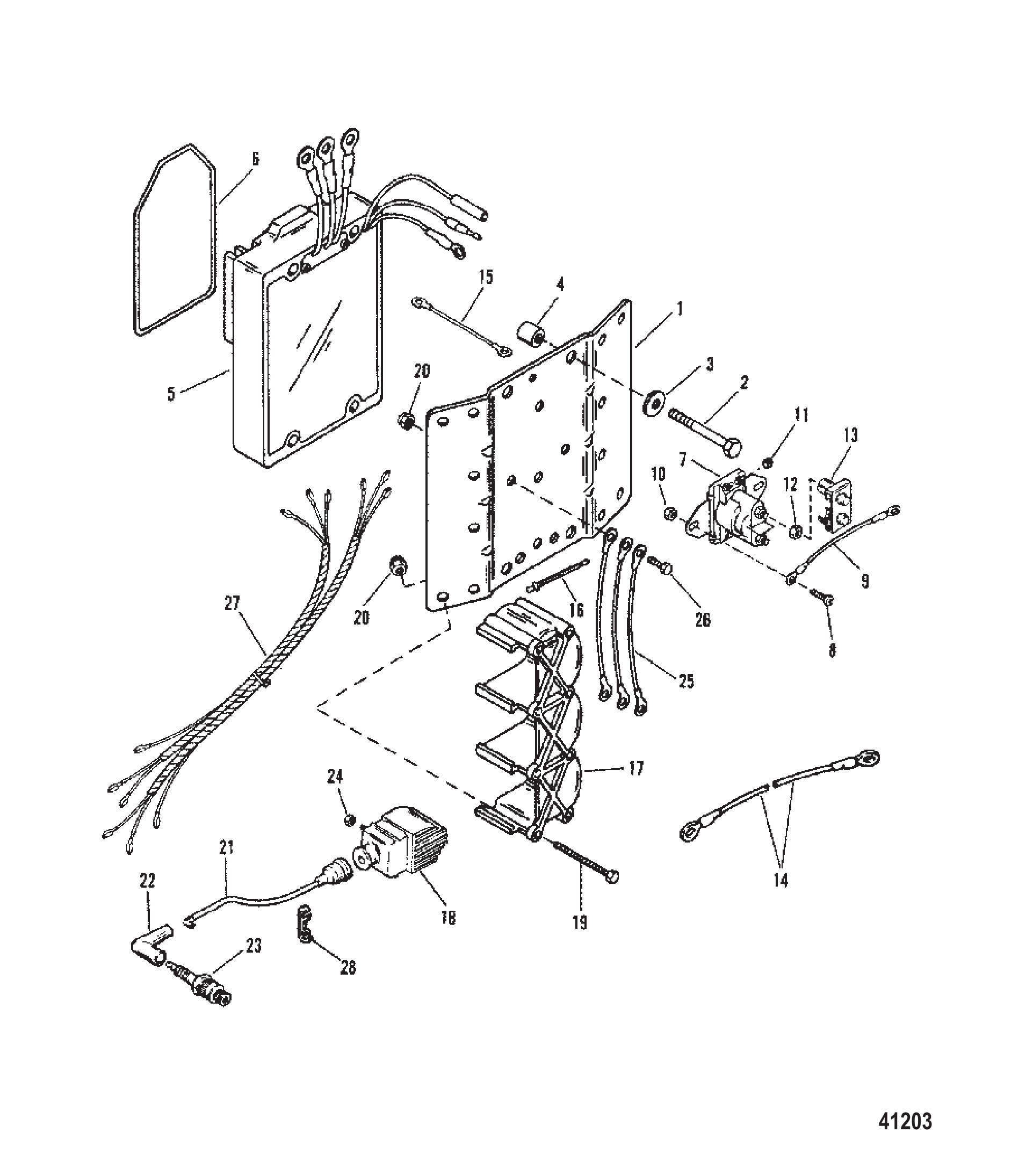

Рис. 15КАТУШКА ЗАЖИГАНИЯ/РЕГУЛЯТОР НАПРЯЖЕНИЯ IGNITION COIL/VOLTAGE REGULATOR

REF	Номер детали	Наименование	Кол-во
1	19587	Пластина крепления	1
2	30720	Винт (.250-20 x 2.25)	4
3	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
4	19661	Втулка	4
5	18736A8	Регулятор напряжения в сборе	1
5	18736A21	Регулятор в сборе	1
6	18717	Сальник	1
7	96158	Соленоид стартера	2
7	8M0185622	Соленоид	2
8	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
9	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	1
10	56374	ГАЙКА (.250-20)	3
10	8267098	Гайка (.250-20) нержавеющая сталь	3
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
12	94330	Гайка (.250-20) латунная	4
13	97861	Изолятор	2
14	88807A8	Кабель в сборе (3.50 дюйма), черный	2
15	88807A29	Кабель в сборе (чёрный-9 дюйм.)	1
16	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	43542	Крышка катушки зажигания	2
18	7370A13	Катушка зажигания в сборе	6
18	8M0230859	Катушка зажигания в сборе	6
19	90048	ВИНТ (#10-32 x 2.125)	12
20	90078	ГАЙКА (#10-32)	14
21	813715A9	Комплект проводов зажигания	1
22	63709A1	Комплект наконечника/клеммы свечи зажигания	6
23	136862	Свеча зажигания (NGK-BU8H)	6
23	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
24	45076	Гайка (#10-32) латунная клемма блока выключателя	12
25	88807A13	Трос в сборе	6
26	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
27	69738A9	Жгут проводов в сборе (2,4,6)	1
27	69739A6	Жгут проводов в сборе (1,3,5)	1
28	54676	ФИКСАТОР ДВУХПРОВОДНЫЙ	2

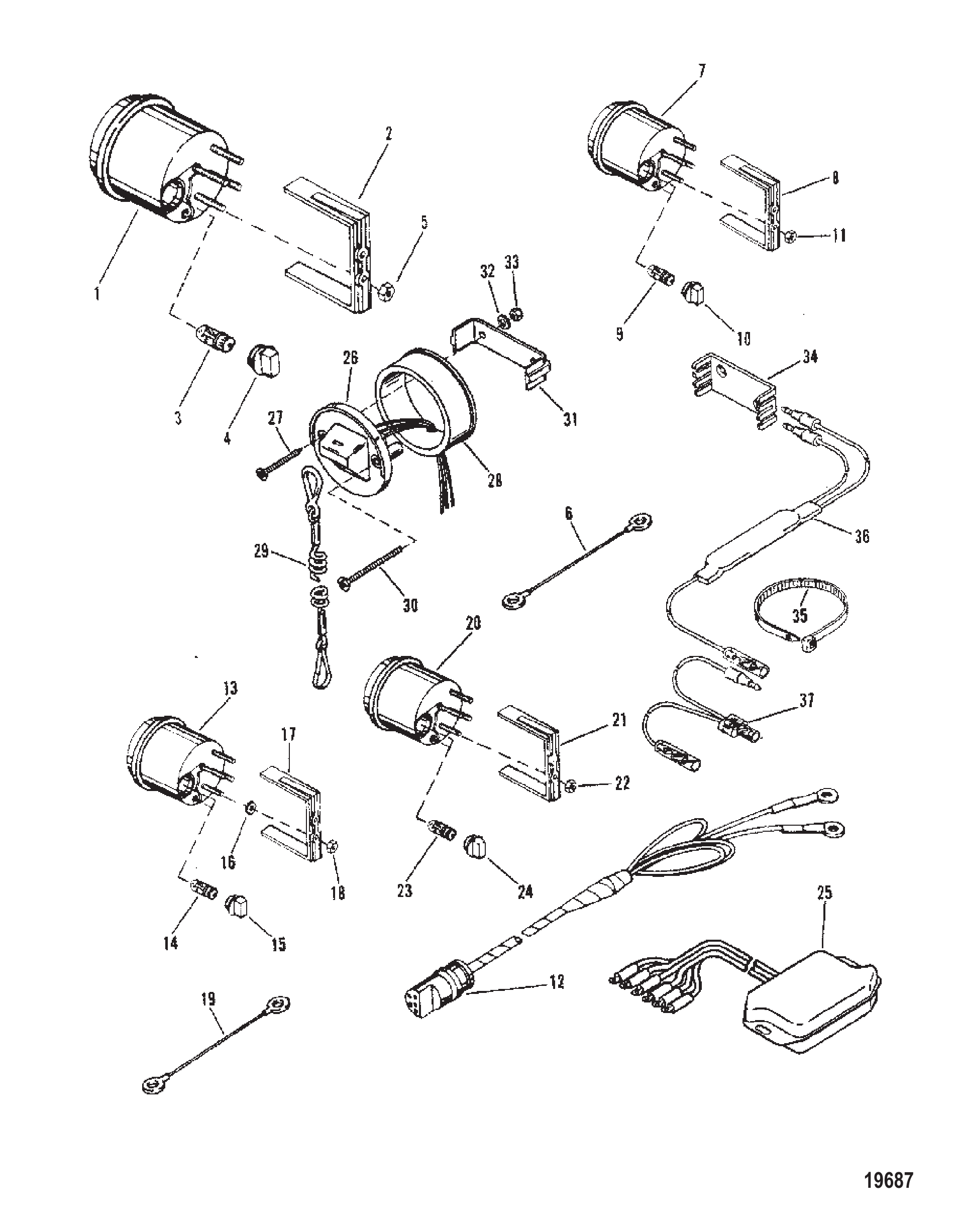

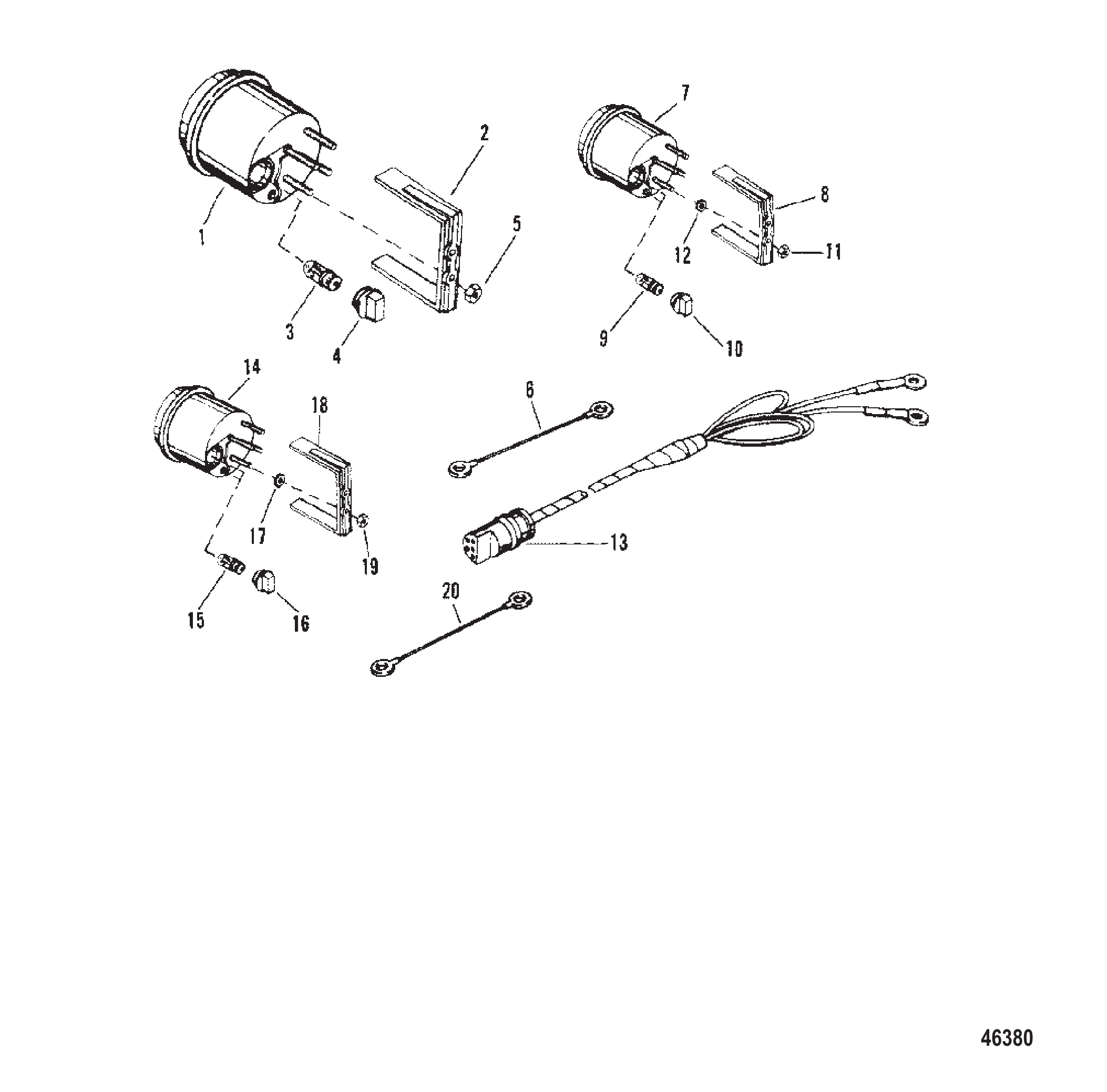

Рис. 16Приборы (Mercury и Mariner) Instrumentation (Mercury and Mariner)

REF	Номер детали	Наименование	Кол-во
1	15110A1	Тахометр 6K	1
2	79101T	Кронштейн крепежный	1
3	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
4	79888	Патрон лампы	1
5	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
6	86322A7	Трос в сборе (1.50 фута) чёрный	1
6	86323A5	Трос в сборе (1.50 фута) фиолетовый	1
7	15113A4	УКАЗАТЕЛЬ ТРИММА	1
7	895292Q41	Указатель дифферента, чёрная шкала, оранжево-белые деления, чёрный ободок	1
8	79480	Кронштейн	1
9	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
10	79888	Патрон лампы	1
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
12	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1
13	15166A1	УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ	1
13	895287Q41	КОМПЛЕКТ УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ВОДЫ (100-240 F) Чёрная шкала, Оранжево-белые деления, Чёрный ободок	1
14	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
15	79888	Патрон лампы	1
16	26427	Шайба	2
17	79480	Кронштейн	1
18	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
19	86323A2	КАТУШКА В СБОРЕ (2.00 фута) Фиолетовый	1
19	61600A16	КАТУШКА В СБОРЕ (17.00 дюймов) Чёрный	1
19	88824A4	КАТУШКА В СБОРЕ (45.00 дюймов) Светло-коричневый	1
20	15115A2	Синхронизатор, измерительный прибор	1
20	895294Q41	ИНДИКАТОР Синхронизатор двух двигателей, черная шкала, оранжево-белая градуировка, черный ободок	1
21	79480	Кронштейн	5
22	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
23	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
24	79888	Патрон лампы	1
25	14502	Синхронизатор привода	1
25	145022	ВОДИТЕЛО СИНХРОНИЗАТОРА	1
26	19674A1	Выключатель аварийного останова в сборе	1
26	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
27	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
28	813679	Переходник	1
29	15920A54	Шнур аварийного останова в сборе	1
29	15920Q54	ШНУР В СБОРЕ	1
30	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
31	18321	Хомут крепёжный	2
32	24676	ШАЙБА (.200 x .440 x .032)	2
33	68219	Гайка (#10-32) нержавеющая сталь	4
34	79146	Фиксатор	3
32	90077	СТЯЖКА ХОМУТ Топливная форсунка	9
32	816311T	СТЯЖКА (8.00 дюймов)	9
36	812497A2	Диод в сборе	1
36	898289A72	Комплект диода-шнура двойной	1
37	11149A2	Трос в сборе (6.00 дюймов)	1

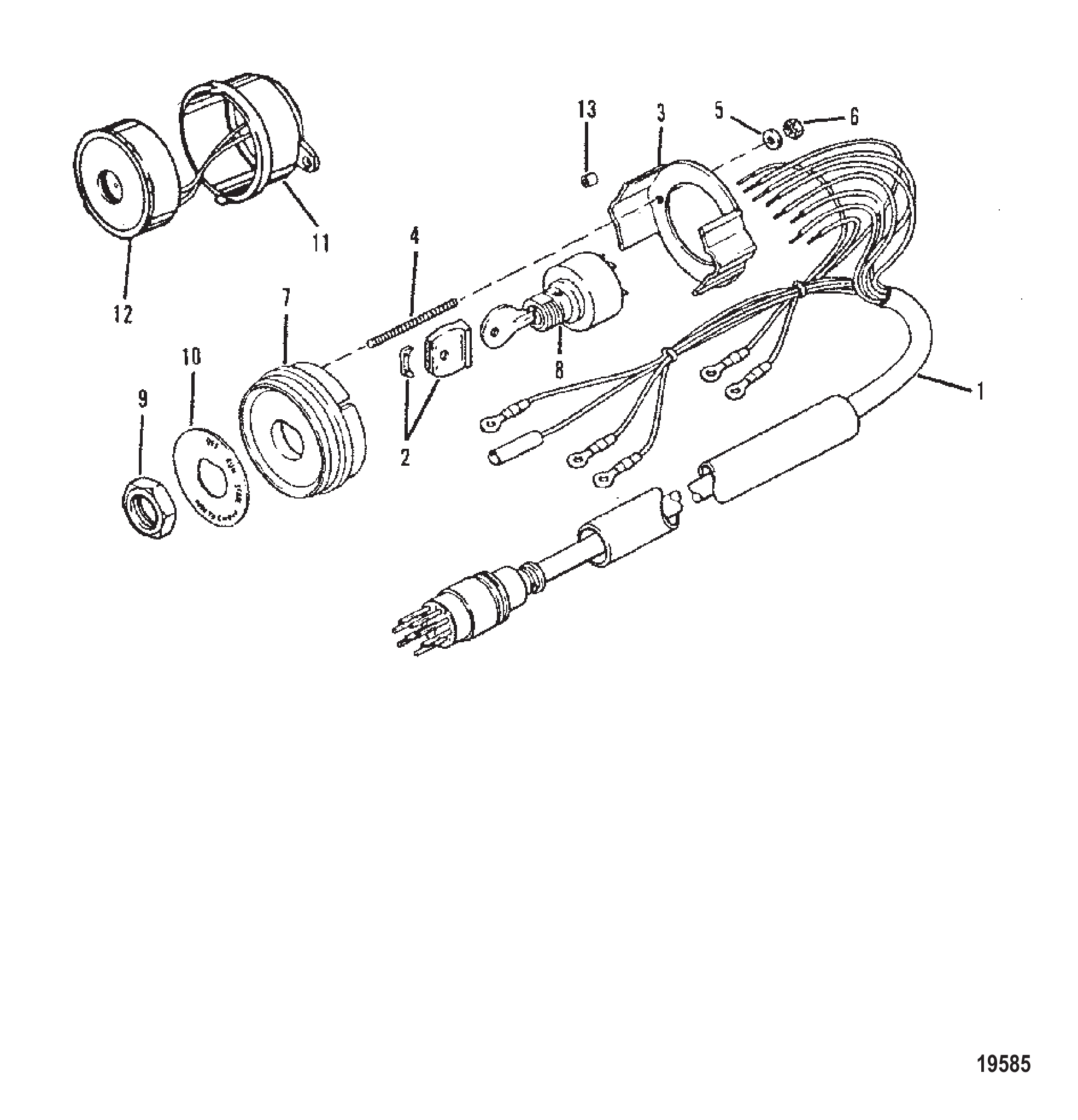

Рис. 17Выключатель зажигания (двигатели с реверсивным вращением) Key Switch (Counter Rotation Engines)

REF	Номер детали	Наименование	Кол-во
1	17925A20	Замок зажигания в сборе (20')	1
2	90468A1	Крышка в сборе с ключом	2
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	1
7	89976	Пластина крепления переключателя	1
8	88107	Замок зажигания (ключ см. ниже)	1
9	93543	ГАЙКА Специальная - Хромированная латунь	1
10	90311	ВСТАВКА Панель переключателя (Выкл-Работа-Пуск)(Нажать для подсоса)	1
11	68878A2	Звуковой сигнал в сборе, аварийный	1
12	68879	КРЫШКА	1
13	8127111	Проставка (.375)	2
13	812711	Проставка (.250)	2
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

Рис. 18РАЗЛИЧНЫЕ ДЕТАЛИ И АКСЕССУАРЫ MISCELLANEOUS PARTS AND ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	814180	Руководство по ремонту 200 л.с. (V-6)	1
-	8140981	Руководство по обслуживанию	1
-	89221A88	Комплект прокладок	1
-	11143900	Руководство владельца	1
-	11142900	Руководство владельца	1
-	812563A94	Комплект наклеек (черный 200 длинный)	1
-	808562A94	Комплект наклеек (черный 200 XL/CXL)	1
-	813038A89	Комплект наклеек (КРАСНЫЙ/ОРАНЖЕВЫЙ)	1
-	813038A90	Комплект наклеек (СЕРЕБРИСТЫЙ)	1

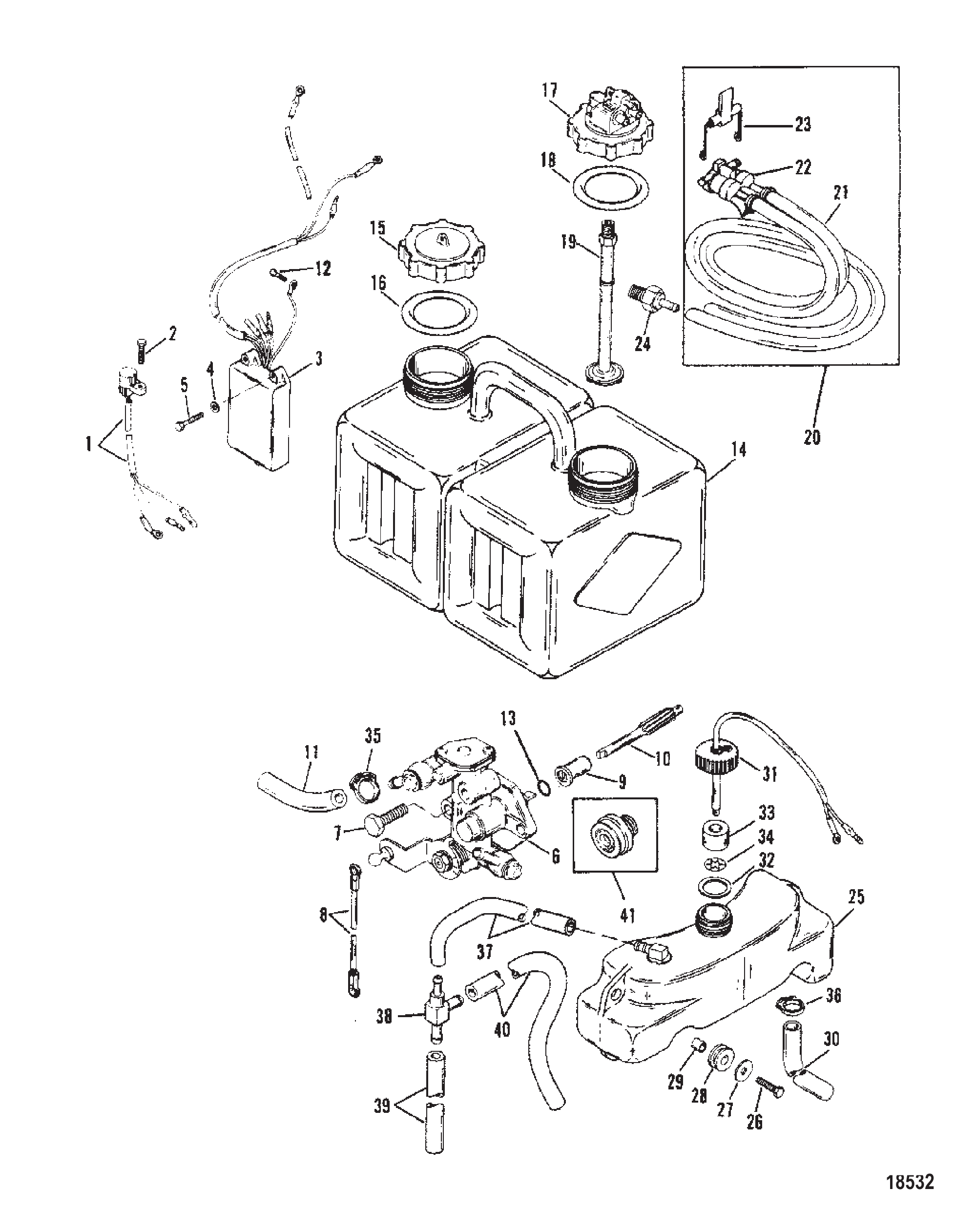

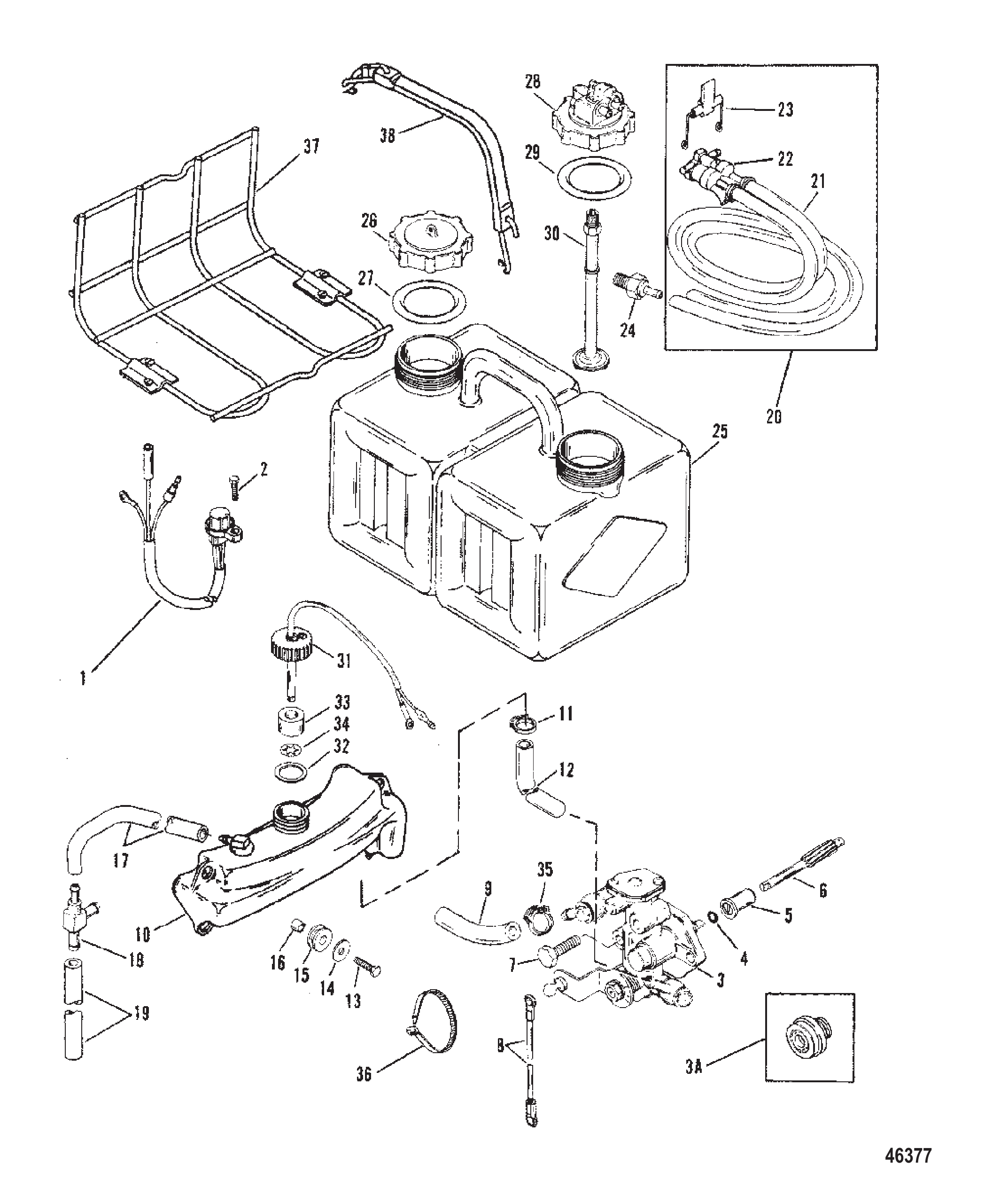

Рис. 19КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	12430A1	ДАТЧИК В СБОРЕ	1
2	48409	Винт (#10-16 x .625) нержавеющая сталь	1
3	41470A15	Модуль предупреждения в сборе	1
3	41470A26	Модуль предупреждения в сборе	1
4	38833	ШАЙБА	3
5	69020	ВИНТ (#10-32 x .875)	3
5	690201	ВИНТ (#10-32 x .875)	3
6	41032	НАСОС В СБОРЕ масляный	1
6	815698T	НАСОС Масляный	1
7	32228	ВИНТ (#10-32 x .625)	1
7	41507	Винт (#10-32 x 1.120)	1
8	193856	Тяга	1
9	41429A1	Подшипниковый узел ведущей шестерни	1
9	41429A2	Подшипник в сборе	1
10	12726	Шестерня ведомая	1
10	14563	Шестерня ведомая	1
11	4301619	ТРУБКА МАСЛЯНЫЙ НАСОС К ТОПЛИВНОМУ НАСОСУ	1
11	82381335	ТРУБКА (15.00 дюймов в наборе)	1
12	42813	Винт (#10-32 X .380)	1
13	11379	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
14	87421	Бак	1
15	43298A2	КРЫШКА В СБОРЕ	1
16	11332	Уплотнительное кольцо (2.225 x .210)	1
17	43295A5	Корпус переходника в сборе	1
17	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
18	11332	Уплотнительное кольцо (2.225 x .210)	1
19	99802	Трубка	1
20	12540A2	Корпус маховика в сборе	1
20	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
21	99439	Шланг (114.00 дюймов)	1
22	12540A3	Корпус	1
23	12242A1	Защёлка	1
24	43278	Штуцер (картер)	1
24	8781051	Обратный клапан к блоку	1
25	99443	Масляный резервуар	1
25	994436	Бачок	1
26	69020	ВИНТ (#10-32 x .875)	3
26	690201	ВИНТ (#10-32 x .875)	3
27	42118	ШАЙБА	6
28	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
29	42116	ВТУЛКА	3
30	4301736	ТРУБКА	1
30	82381455	ТРУБКА (25.00 дюймов в наборе)	1
31	43300A1	Крышка масляного резервуара в сборе	1
31	43300A9	Крышка в сборе	1
32	43307	Прокладка	1
32	43307T	Прокладка	1
33	99022A1	Поплавок в сборе	1
33	8M0187298	Поплавок в сборе	1
34	99265	Пружинная гайка	1
35	415821	ХОМУТ МАСЛЯНОГО ШЛАНГА (МАЛЫЙ)	2
36	415823	ХОМУТ	2
37	99127109	Шланг (57,00 дюймов, бухта)	1
37	8M0108355	Шланг (57 дюймов, бухта)	1
38	42425	Тройник	1
39	9072925	Шланг масляный (6-3/4")	1
40	99127109	Шланг (57,00 дюймов, бухта)	1
40	8M0108355	Шланг (57 дюймов, бухта)	1
41	814103	Подшипник (с сальником)	1
41	8141032	Втулка червяка	1

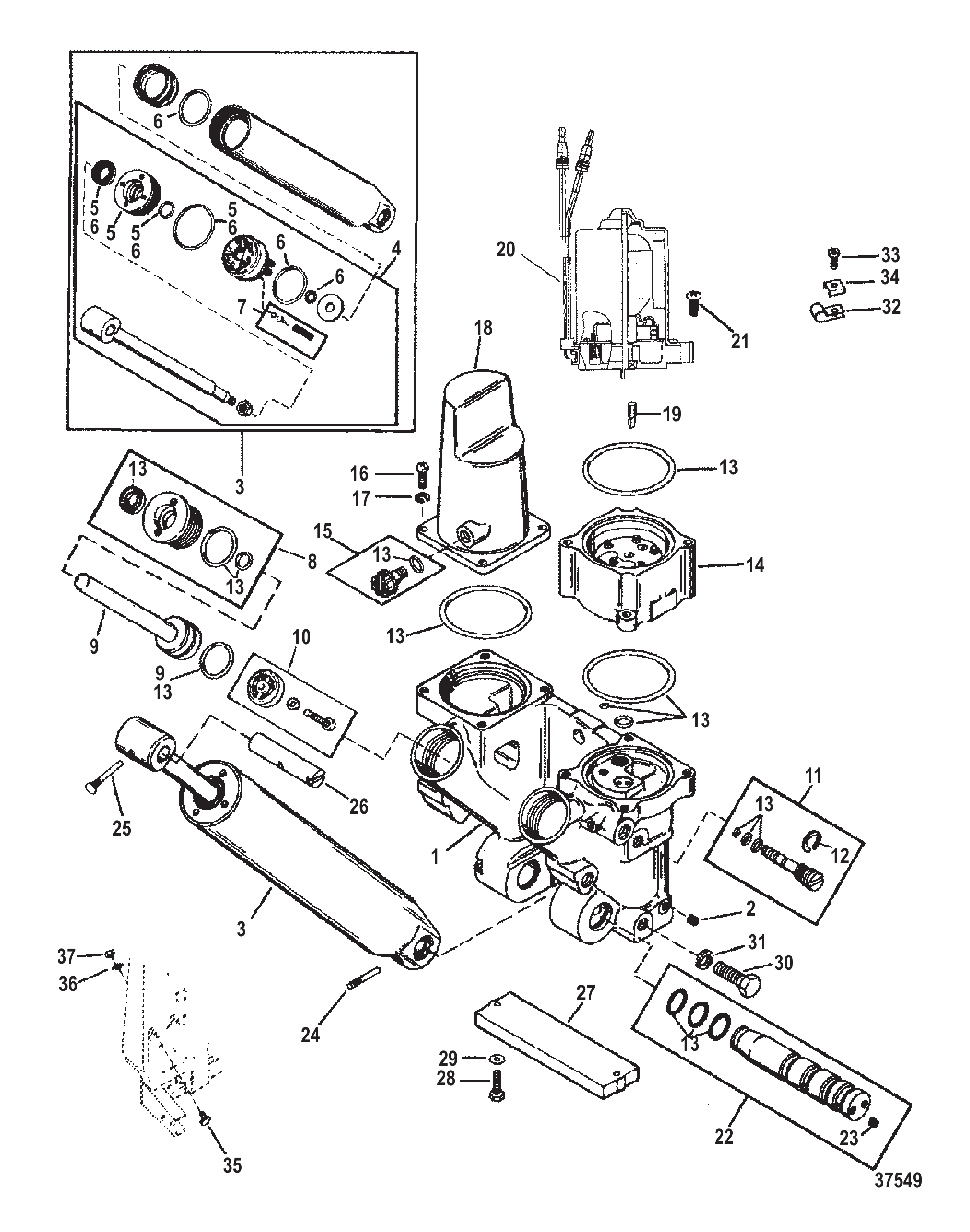

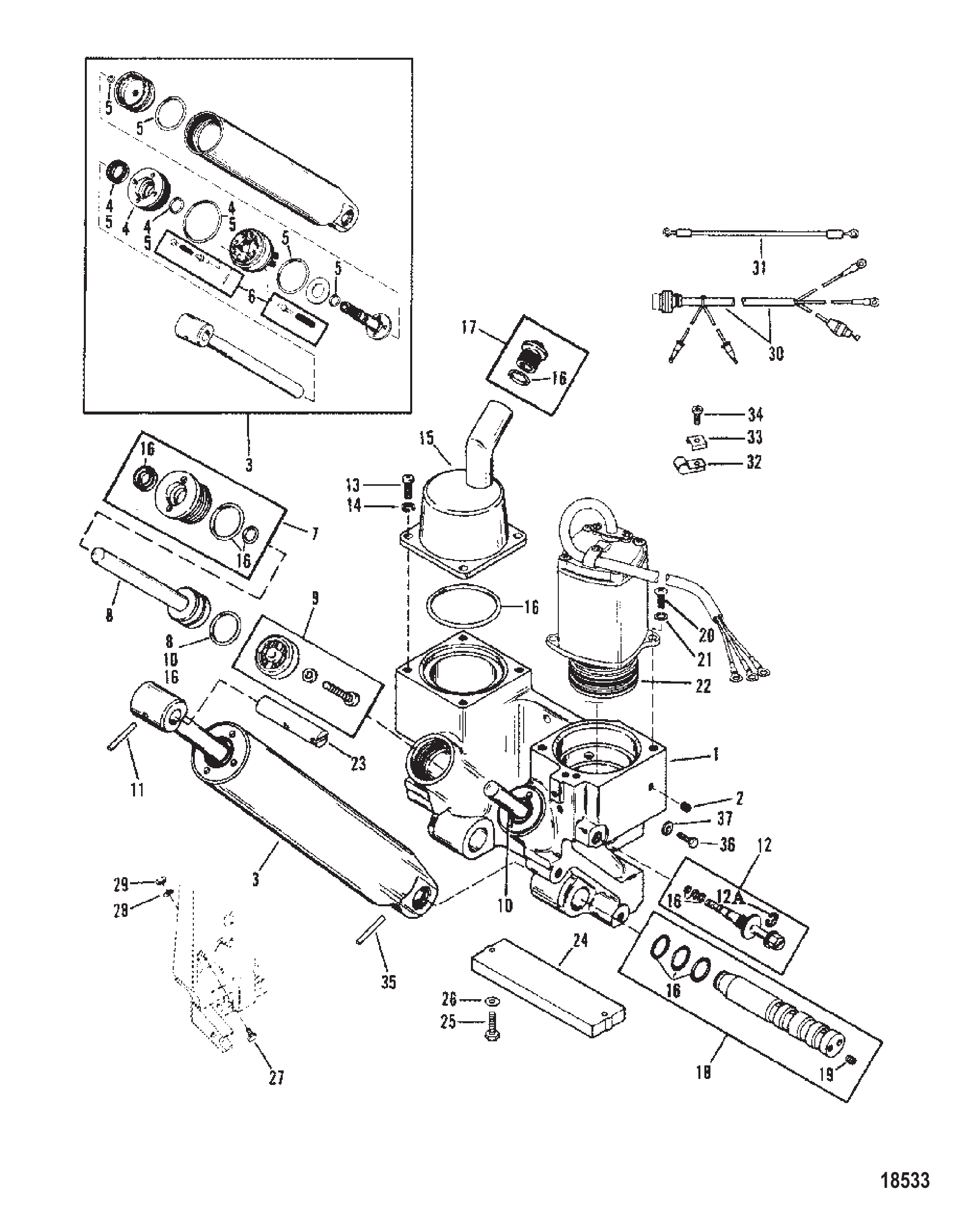

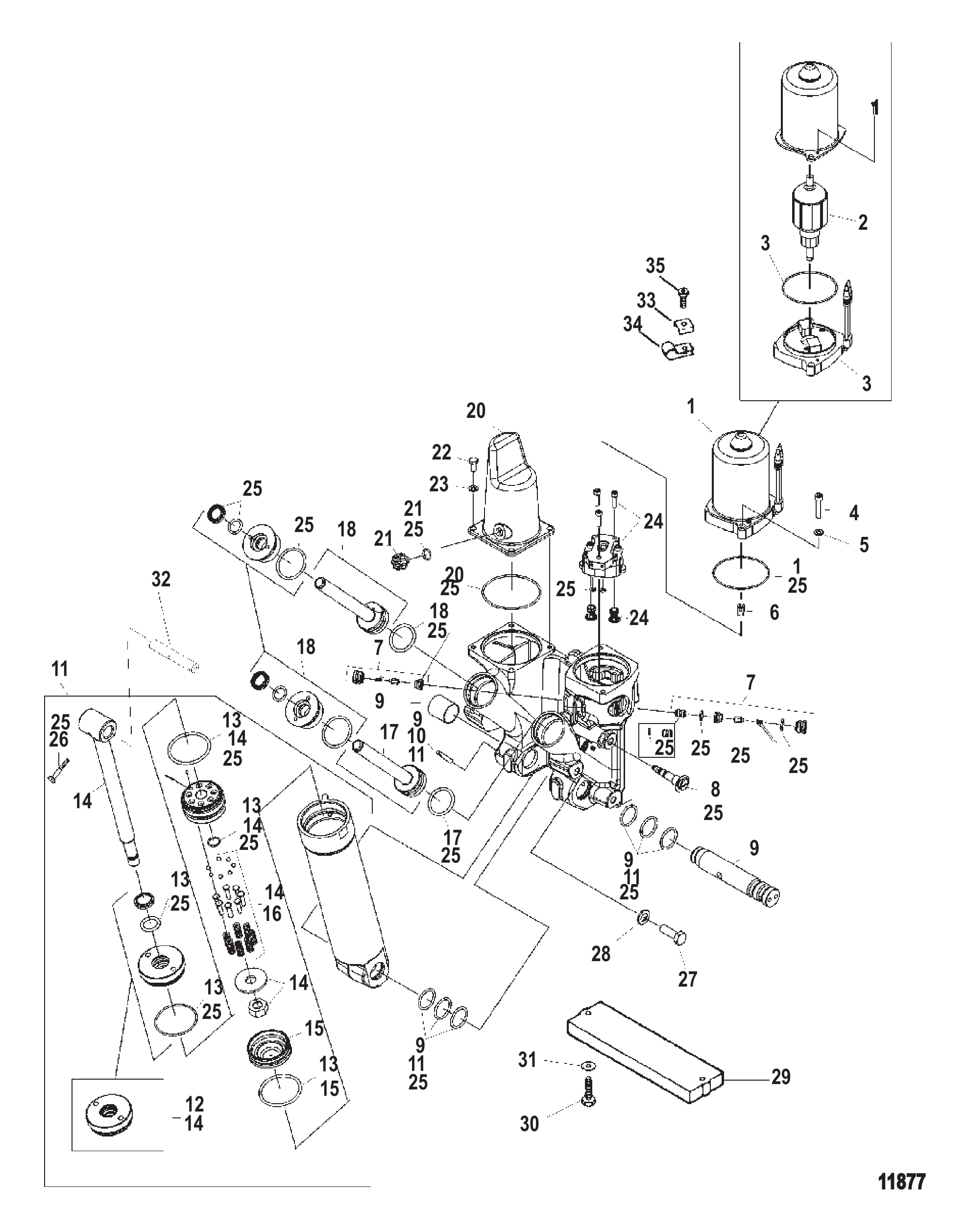

Рис. 20КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM POWER TRIM COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	99659A21	Коллектор в сборе чёрный	1
1	99659A22	Коллектор в сборе серый	1
2	99616	Резьбовая пробка	11
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	11
3	41493A7	Цилиндр подъёма в сборе чёрный	1
3	41493A4	Цилиндр подъёма в сборе серый	1
3	41493A7	Цилиндр подъёма в сборе чёрный	1
4	41492A1	Направляющая в сборе	1
5	41478A1	Ремонтный комплект	1
6	41482A2	Комплект обратного клапана	1
7	99638A1	Направляющая в сборе	2
7	8M0021648	Торцевая крышка в сборе	2
8	43397A6	Поршень/шток в сборе Power Trim левый	1
8	878413A1	Поршень в сборе	1
9	12184A1	Фильтр подъёма в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
10	878414T01	Поршень в сборе	1
11	13794	Штифт канавки цилиндра тримма (верхний)	1
11	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
12	812843A1	Клапан в сборе	1
12	893929A01	Комплект предохранительного клапана	1
12A	812844	Стопорное кольцо E-образное	1
12A	815949001	Стопорное кольцо E-образное	1
13	4000327	ВИНТ (M6 x 14)	4
14	43450	Шайба	4
14	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
15	99642	Крышка	1
16	48462A2	Комплект уплотнительных колец	1
16	48462A4	Комплект уплотнительных колец	1
17	99609A1	Пробка в сборе	1
18	99641A1	Вал в сборе	1
18	99641A02	Вал в сборе	1
19	99616	Резьбовая пробка	2
19	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
20	4008820	ВИНТ (M6 x 20)	2
21	400256	СТОПОРНАЯ ШАЙБА (M6)	2
22	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
22	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
23	99625	Вал	1
23	99625002	Вал	1
24	43396A2	Анод в сборе	1
24	818298Q1	Комплект анода	1
25	4000332	ВИНТ (M6 x 35)	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
27	996301	Пластина-фиксатор	2
27	8M0045383	Ударная пластина	2
28	58643	Шайба стопорная (.375)	2
29	46335	ГАЙКА (.375-24)	2
30	17201A5	ЖГУТ ПРОВОДОВ В СБОРЕ Управление POWER TRIM	1
31	88808A22	ТРОС В СБОРЕ (6-3/8" - КРАСНЫЙ)	1
31	87379A14	Провод в сборе (2.750 дюйма)	1
32	22875	ЗАЖИМ	2
33	69205	С-ОБРАЗНАЯ ШАЙБА	2
33	8M0084613	Пружинная шайба	2
34	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
35	44431	Штифт канавки нижний	1
35	878267	Штифт	1
36	4000377	ВИНТ (M10 x 30)	6
37	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6

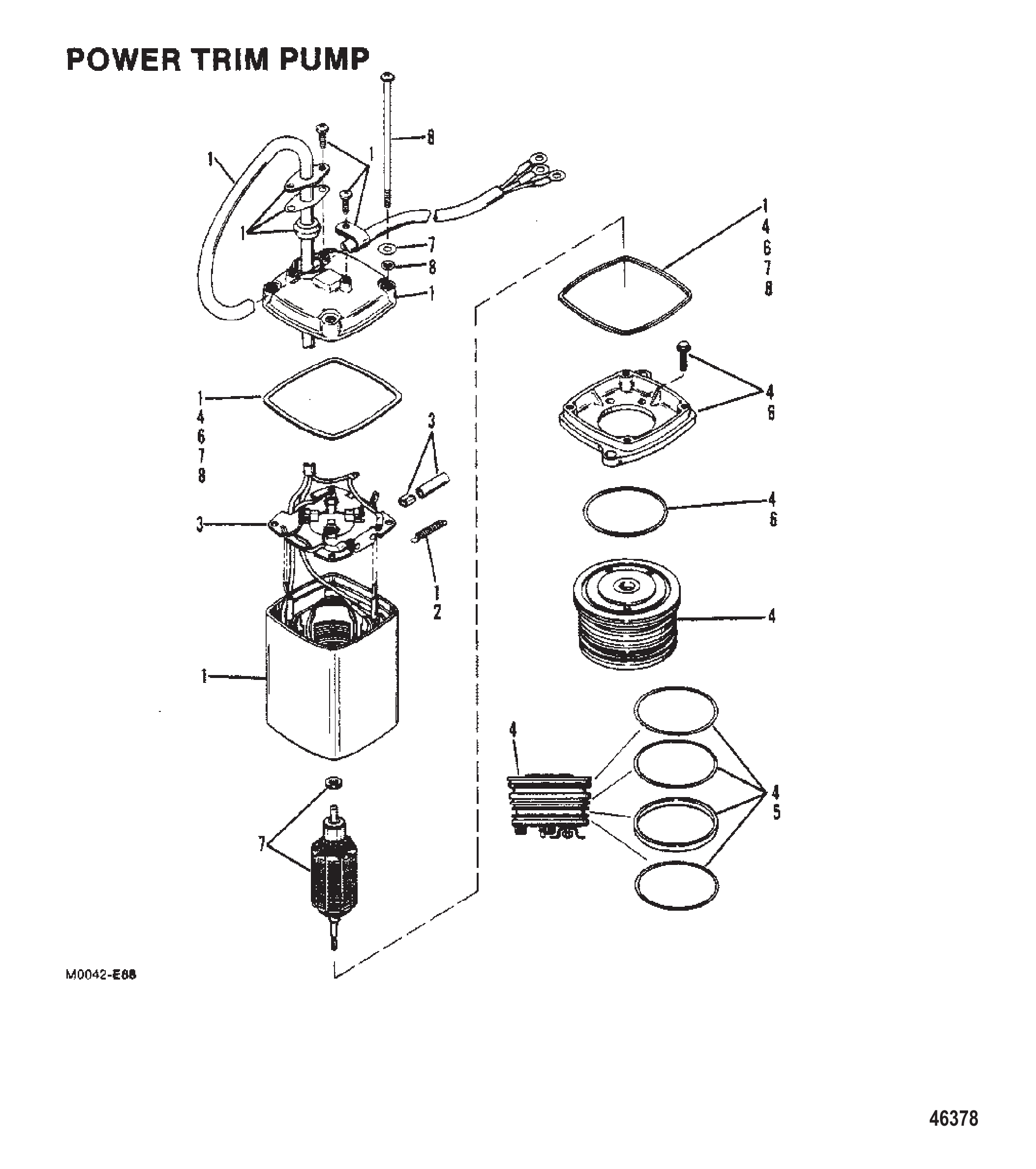

Рис. 21Насос гидроподъема Power Trim Pump

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
1	991861	Насос в сборе, силовой трим	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
3	991861	Насос в сборе, силовой трим	1
4	12662	Комплект насоса и торцевой рамы	1
4	991861	Насос в сборе, силовой трим	1
5	12663	Комплект сальников насоса	1
5	126631	Ремкомплект насоса	1
6	12660	Комплект торцевой рамы	1
6	991861	Насос в сборе, силовой трим	1
7	12661	Комплект якоря	1
7	991861	Насос в сборе, силовой трим	1
8	12664	Комплект сквозных болтов	1

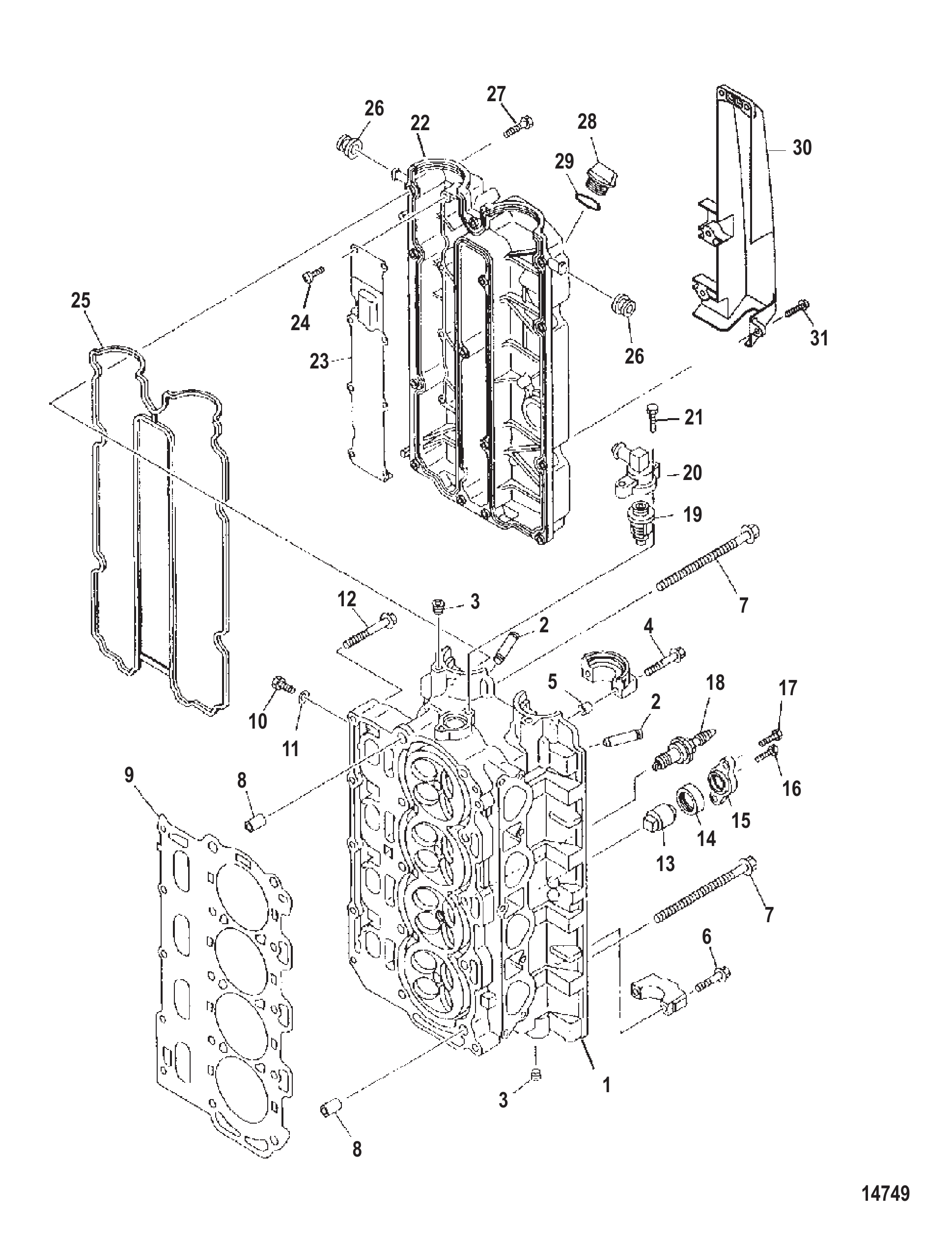

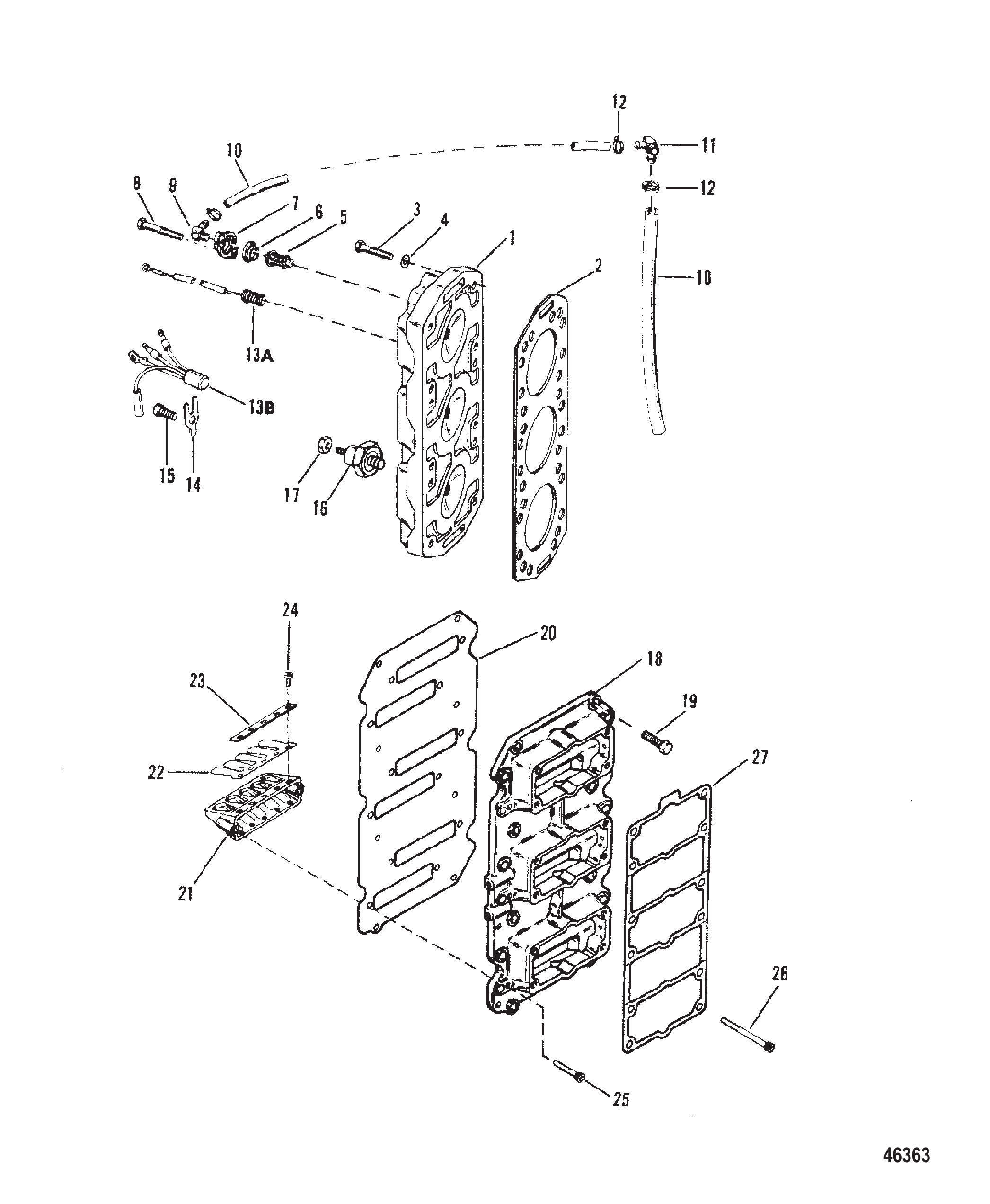

Рис. 22КЛАПАННЫЙ БЛОК И ГОЛОВКА ЦИЛИНДРА REED BLOCK AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	15221A1	Головка блока цилиндров в сборе (Mariner 135)	2
2	41246	ПРОКЛАДКА головки цилиндра	2
2	41247T01	Прокладка	2
3	98534	ВИНТ (.375-16 x 2.30)	24
4	25909	Шайба (.406 x .812 x .065) (применять где применимо)	24
5	62386	Прокладка термостата	2
5	8M0204714	Прокладка @4	2
6	90390A1	Комплект крышки	2
7	75692	ТЕРМОСТАТ (143 ГРАД.)	2
8	35386	ВИНТ (.312-18 x 1.00)	4
9	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
9	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
10	7765377	ШЛАНГ (24.500 дюймов бухта)	2
10	77653101	Шланг (48.00 дюймов, бухта)	2
11	68728	ШТУЦЕР	1
12	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	97465	Датчик температуры (правый борт)	1
14	99747A9	Корпус лепесткового клапана	1
15	24878	ВИНТ (.250-20 x 1.25) КОРПУС ЛЕПЕСТКОВОГО КЛАПАНА	1
15	69093	ВИНТ (.250-20 x 1.50) ВОЗДУШНЫЙ КОЛЛЕКТОР	8
15	69067	ВИНТ (.250-20 x 1.375)	1
16	935361	Прокладка	1
17	657442	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
17	657443	ПРОКЛАДКА	6
18	75953	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
19	75362A1	Лепестковый клапан в сборе	6
20	96183	Хомут лепесткового клапана	12
20	961832	ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА	12
21	57583	ВИНТ (#8-32 x .375) Кронштейн к кронштейну	60
21	57583T	Винт #8-32x3/8	60
22	65746	ВИНТ (.250-20 x .750)	12
23	27037	ШПИЛЬКА (.250-28 x 1.125)	12
23	270372	Шпилька (.250-28 x 1.125)	12
24	42658	Обратный клапан	5
24	426585	Обратный клапан	5
25	99130122	Трубка (20,00 футов, бухта) дренажная	1
25	892024122	Шланг (240.00 дюймов, бухта)	1
26	65857	РАЗЪЕМ	1
26	56759	ШТУЦЕР ЕРШОВЫЙ	1
27	64871A2	Обратный клапан картера	1
28	42657A1	Обратный клапан картера	1
28	42657A3	Обратный клапан	1
29	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	5
30	13536A7	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (2-ПРОВОДНЫЙ)	1
31	13715	Фиксатор	2
31	137151	Фиксатор	2
32	98257	ВИНТ (.312-18 x .500)	2
33	187531	Датчик температуры (OYSTER)	1
34	88824A8	Кабельный узел датчика температуры - (OYSTER)	1
35	23567	ЗАЖИМ	1
35	26404	Хомут топливного фильтра - с проточным фильтром	1
36	69205	С-ОБРАЗНАЯ ШАЙБА	2
36	8M0084613	Пружинная шайба	2
37	62568	Винт (#10-16 x .375)	2
38	64705	ШТУЦЕР ВПУСКА НАСОСА	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

Рис. 23СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
-	79472	Стартер в сборе	1
1	90645	КОМПЛЕКТ ПРИВОДА	1
2	75661	Шестерня в сборе приводная	1
2	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
3	75660	Плита приводного конца	1
4	74968	Сквозной болт	2
6	N.S.S.	Not Sold Separate Washer (AMERICAN BOSCH #WA3122)	1
7	79216	Якорь	1
8	75384	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	2
9	898265014	Держатель щёток	2
10	68586	ВИНТ ЩЁТКИ И ДЕРЖАТЕЛЯ	2
11	15386	Торцевая крышка	1
11	15386001	ТОРЦЕВАЯ КРЫШКА	1

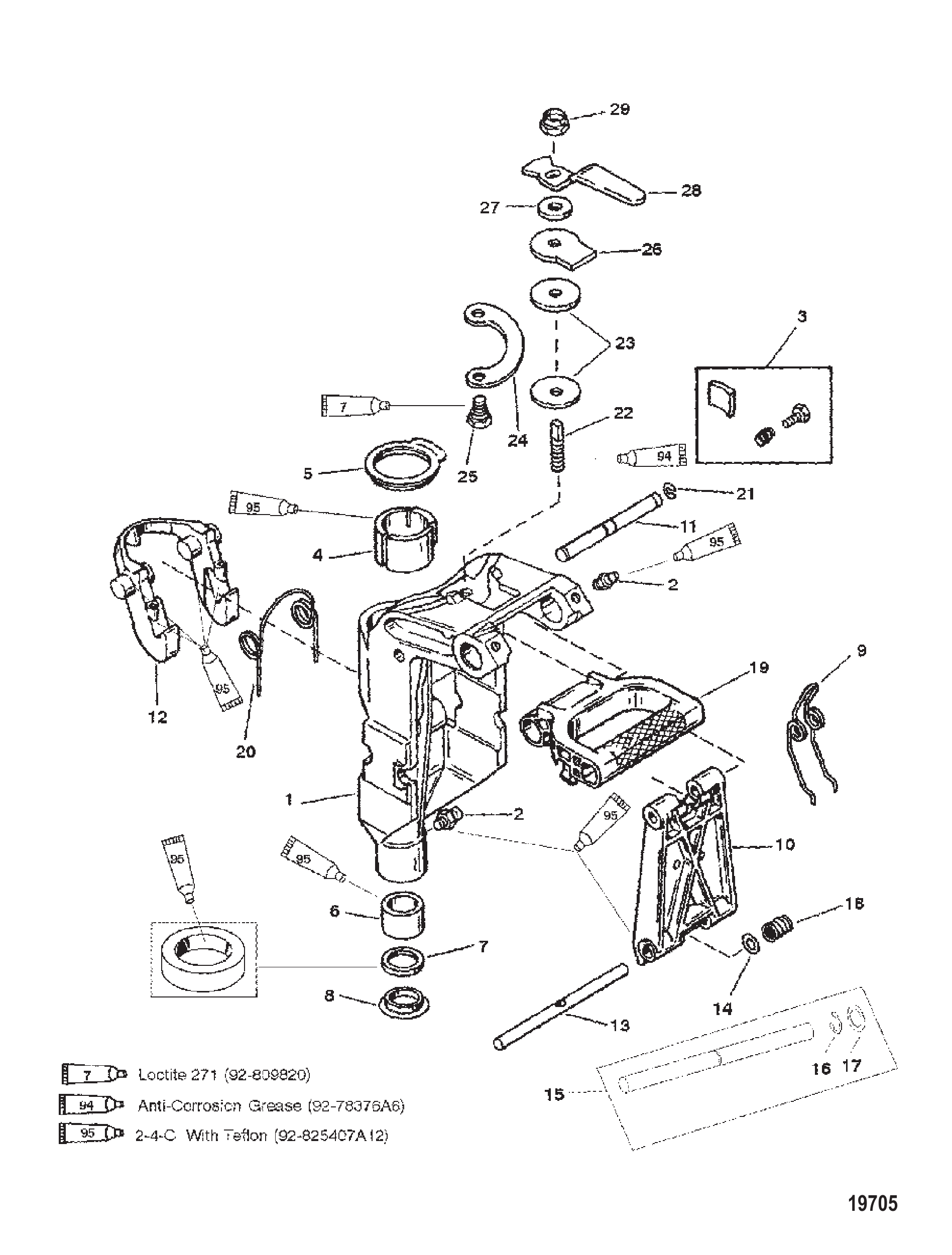

Рис. 24ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	8710A17	Поворотный кронштейн в сборе	1
1	8710A18	Поворотный кронштейн в сборе	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
2	87735	Сальник нижний масляный	1
3	67669	Втулка нижняя и верхняя	2
3	818764	ВТУЛКА	2
4	33466	Кольцо уплотнительное	1
5	67668	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	99608	Втулка	2
7	821207	ВТУЛКА	2
8	67706A30	Поворотный палец в сборе, черный	1
8	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
8	67706A31	Поворотный палец в сборе, серый	1
8	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	78687	Опора (длинная)(водомет)	2
10	78687T	Опора	2
10	77326	ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)	2
11	66921	ШАЙБА	2
12	78688	Шайба	2
13	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
13	8M0204653	Гайка	2
14	92876A1	Тяга рулевая в сборе	1
14	92876A12	Тяга в сборе	1
15	14000	Винт (.375-24 x 1.25)	1
15	849838	ВИНТ (.375-24 x 1.250)	1
16	34863	ГАЙКА (.375-24)	2
16	8M0204726	Гайка (.375-24) латунная	2
17	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
18	78854	Волнистая шайба	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
19	878182T	Вилка нижняя — нержавеющая сталь	1
19	86580A2	Вилка в сборе, нижняя (серая)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
20	67684	Кольцо стопорное	1
21	67670	Шайба	1
22	88882	УПОР верхней вилки	1
23	95164A9	Сборка датчика тримма	1
23	8M0074846	Заказ 8M0098273	1
24	56682	ВИНТ (#10-24 x .750) Sea Ray	2
24	852368	Винт (#10-24 x .750)	2
25	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
26	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
27	64014	Винт (.250-28 x .500)	2
28	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

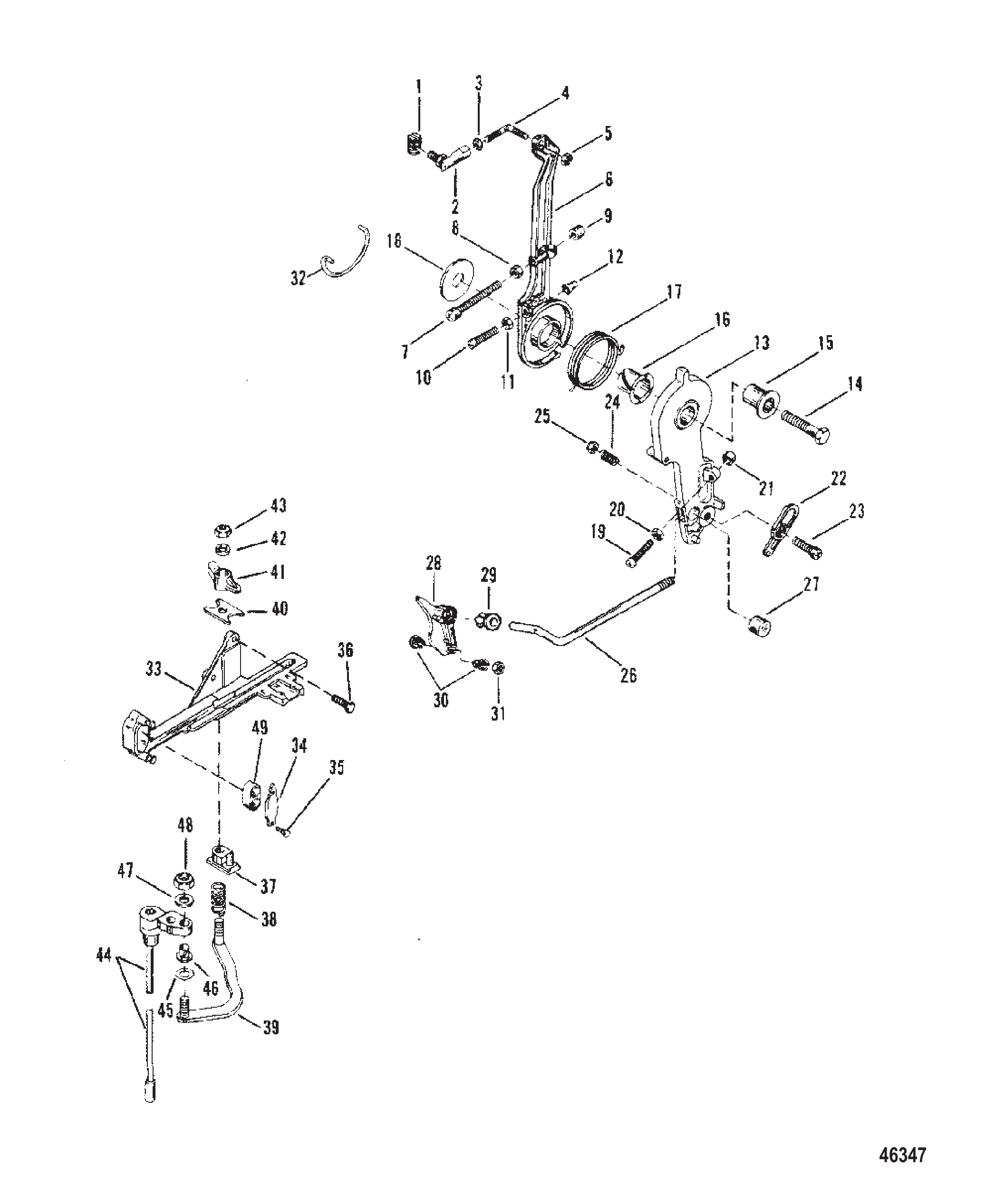

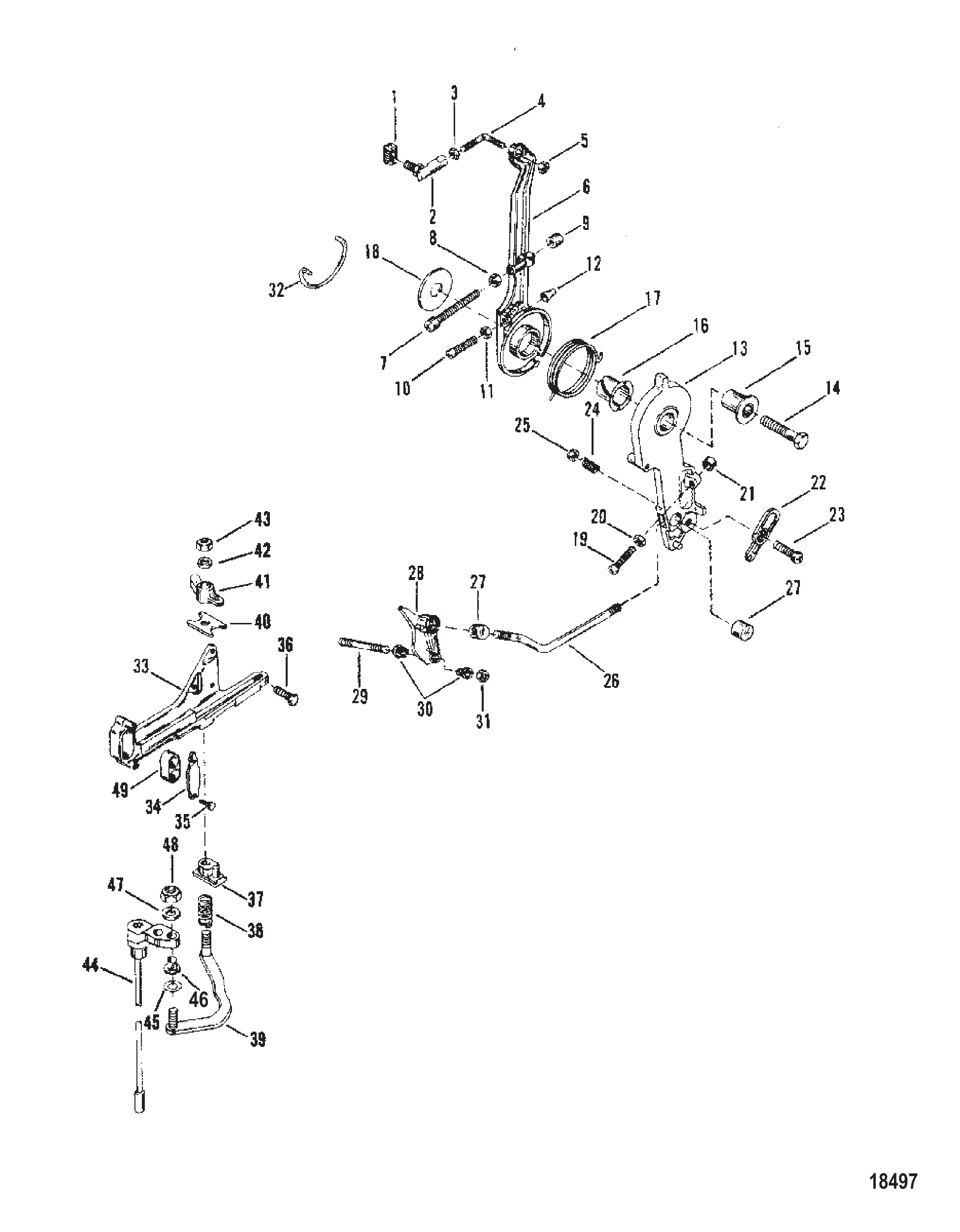

Рис. 25РЫЧАГ ДРОССЕЛЯ И ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ THROTTLE LEVER AND SHIFT SHAFT

REF	Номер детали	Наименование	Кол-во
1	74897	Ось поворота	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	69560	Винт (.190-32 x 1.250) рукоятки переключения к валу	1
11	68219	Гайка (#10-32) нержавеющая сталь	1
12	48039	КРЫШКА	1
13	41095T	Рычаг управления дросселем	1
13	410952	РЫЧАГ	1
14	55337	Винт (.375-16 x 1.75)	1
14	818165	ВИНТ (.375-16 x 1.75)	1
15	55164	Втулка	1
16	55171	Втулка	1
17	68784	ПРУЖИНА	1
18	68410	ШАЙБА	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	22486	ВИНТ (.250-28 x .880)	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	20586	Гайка (.250-28) винта защелки	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	79949	Тяга управления дросселем	1
27	60572	ГИЛЬЗА	2
27	8M0221994	Штуцер	2
28	95791	Кулачок дроссельной заслонки	1
29	20353	Шпилька (.250-28 x 1.750)	1
30	26856	ВТУЛКА	2
31	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
32	41050	ПРУЖИНА возвратная дросселя	1
33	92032A2	Кронштейн крепления - тросы управления	1
33	814283A2	Кронштейн в сборе	1
34	98889	Защёлка	1
35	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
36	53167	ВИНТ (.312-18 x .880)	3
36	53167T	ВИНТ .312-18X .88	3
37	37896	НАПРАВЛЯЮЩИЙ БЛОК ТЯГИ	1
38	20099	Пружина	1
39	67073A1	Тяга в сборе	1
40	52100	Износостойкая пластина	1
41	38279	ЗАЩЕЛКА	1
41	8M0036768	ЗАЩЕЛКА	1
42	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
43	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
44	79932A11	Вал переключения передач в сборе (ДЛИННЫЙ)	1
44	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
44	79932A12	Вал переключения передач в сборе (УДЛИНЕННЫЙ)	1
44	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
45	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
46	26600	Втулка	1
47	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
48	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
49	39519	ЧАШКА	1

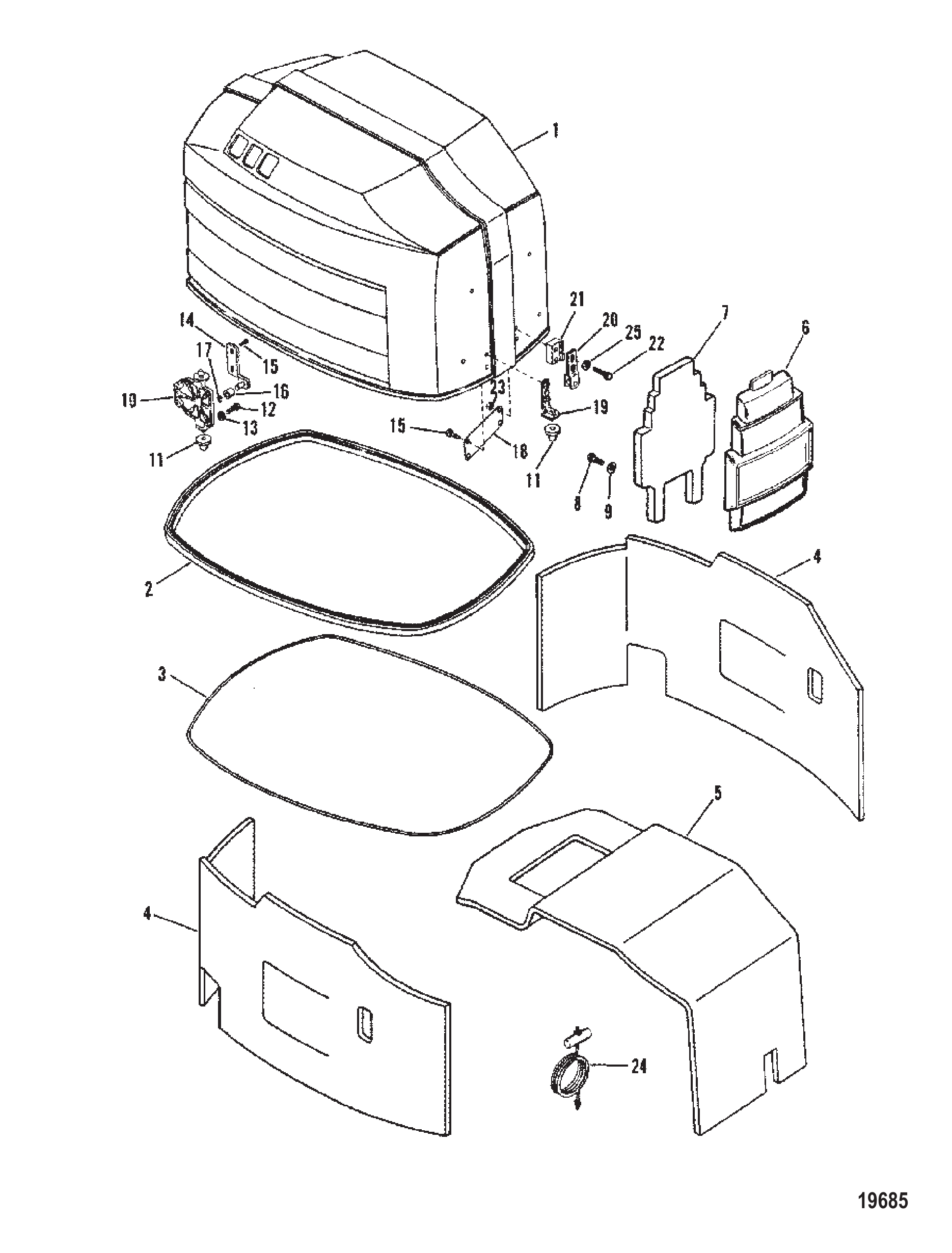

Рис. 26ВЕРХНИЙ КАПОТ И ПЕРЕДНИЙ ЩИТОК TOP COWL AND FRONT SHIELD

REF	Номер детали	Наименование	Кол-во
-	17996	ЭМБЛЕМА ЛЕВЫЙ БОРТ/ПРАВЫЙ БОРТ	2
-	179061	ЭМБЛЕМА ЗАДНЯЯ, SEA RAY	2
1	9742A16	Верхний кожух в сборе (черный)	1
1	9742T88	Верхний кожух в сборе, черный	1
1	9742A17	Верхний кожух в сборе (серый)	1
1	9743T11	ВЕРХНИЙ КОЖУХ	1
2	812784	Сальник	1
3	813566	Сальник	1
3	815478	САЛЬНИК	1
4	813670	Шумоизоляция (боковая)	1
4	814823	Шумоизоляционное покрытие	1
5	813671	Шумоизоляция (верхняя)	2
5	814837	Шумоизоляционное покрытие	2
6	18755A1	Передний щиток в сборе (ЧЕРНЫЙ) (Без наклеек)	1
6	18755A2	Передний щиток в сборе (СЕРЫЙ) (Без наклеек)	1
7	813562	Сальник	1
8	48409	Винт (#10-16 x .625) нержавеющая сталь	4
9	42118	ШАЙБА	4
10	184741	Кронштейн	2
11	18506	Втулка уплотнительная	3
11	18506001	Втулка уплотнительная	3
12	28636	ВИНТ (.250-20 x .750)	8
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	8
14	813096	Крюк	2
14	813096A2	Комплект крючка	2
15	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
16	813074	Ролик	2
16	8M0207770	Ролик @3	2
17	13194	Кольцо стопорное	2
18	813553	Пластина	1
18	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	1
19	187021	Фиксатор	1
20	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
20	893763	Кронштейн фиксатора ролика	1
21	813552	Проставка	1
21	813076A2	Комплект рукоятки	1
22	31984	ВИНТ (.312-18 x 1.375)	2
23	67980	Гайка (.312-18)	2
23	82670910	ГАЙКА (.312-18) Нержавеющая сталь	2
24	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
24	47341A11	Комплект шнура с рукояткой ручного запуска	1
25	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
25	8M0042642	Шайба (.323 x .562 x .063)	2
-	813096A1	Комплект задней защелки	1

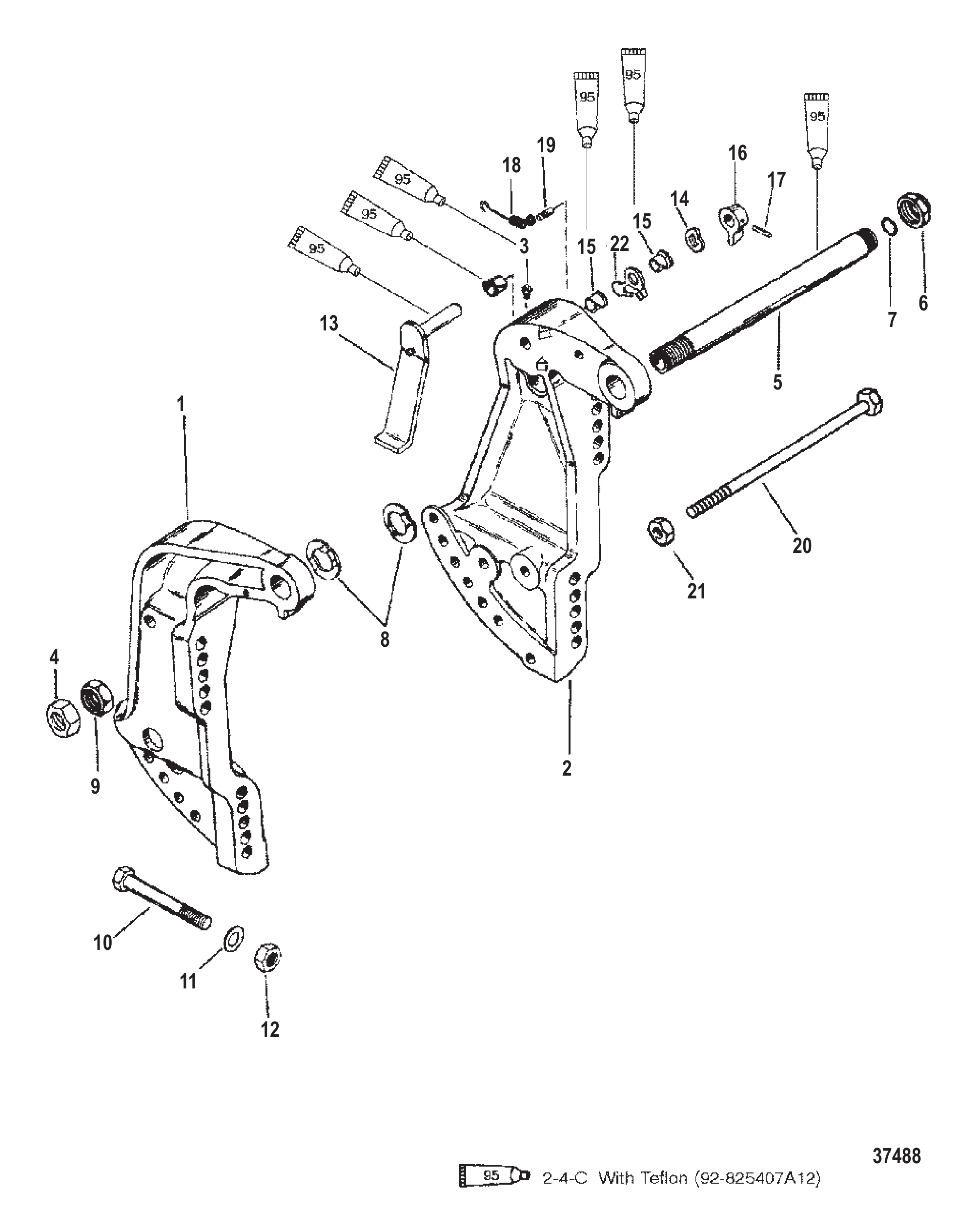

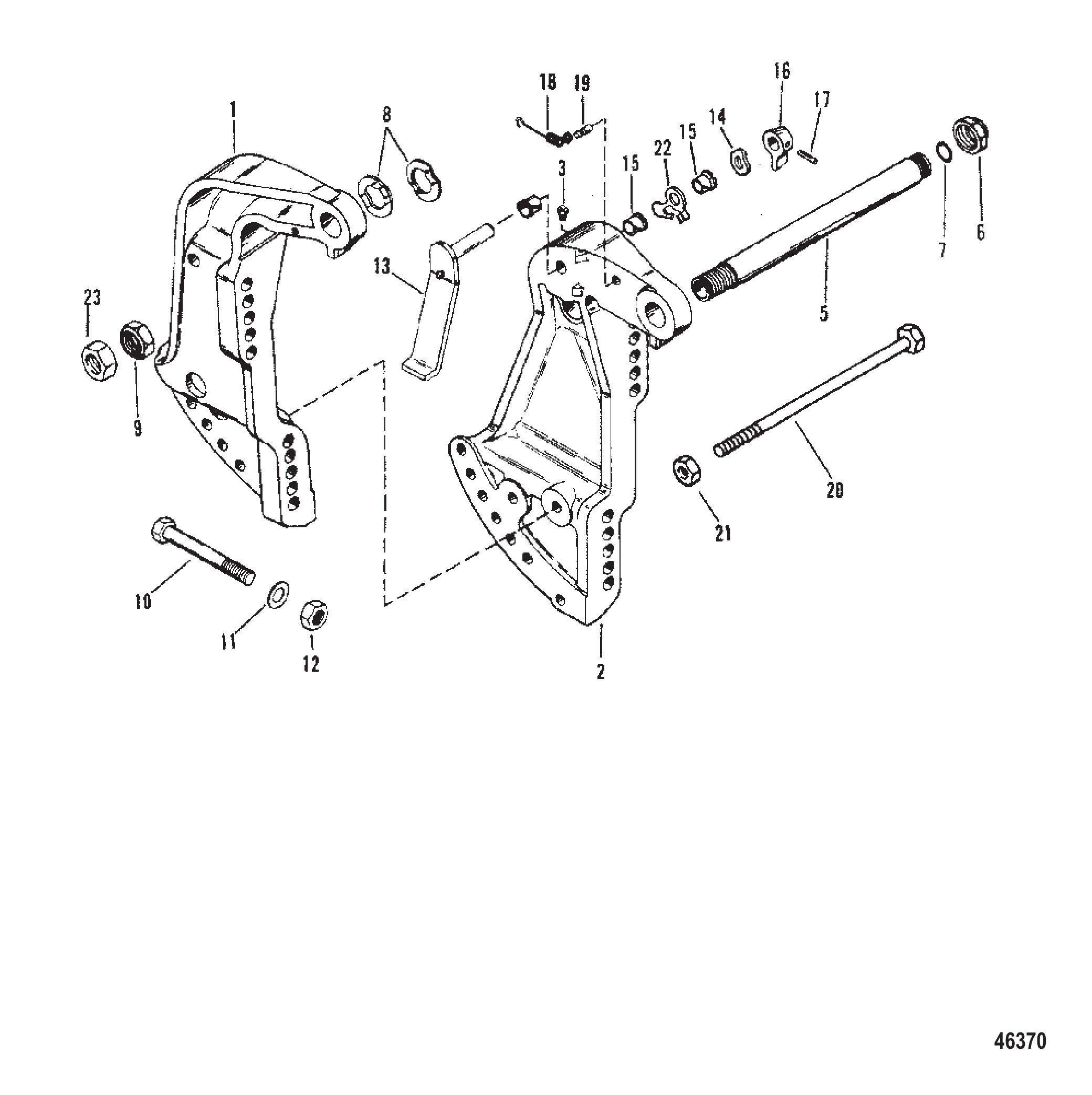

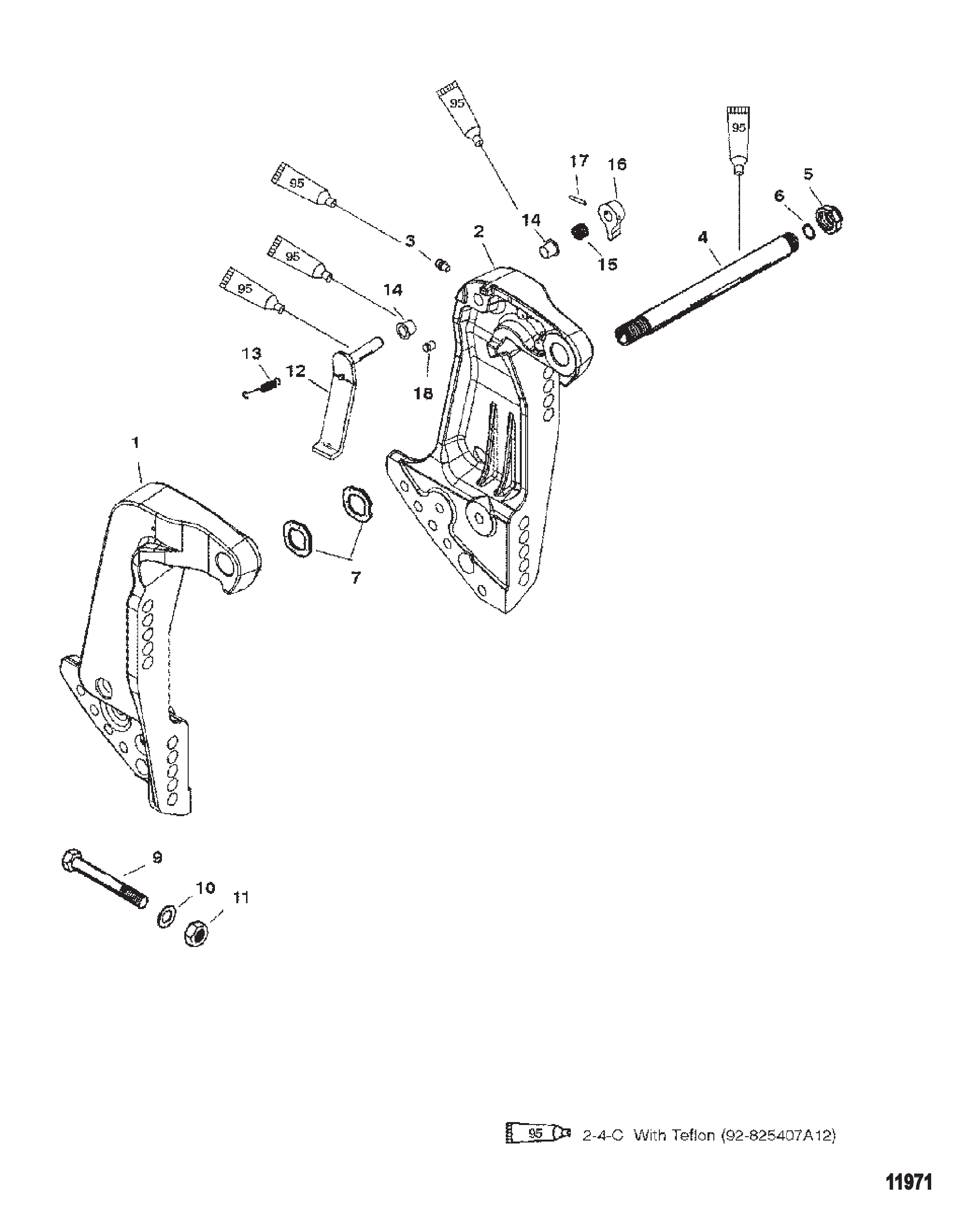

Рис. 27КРОНШТЕЙНЫ ТРАНЦА TRANSOM BRACKETS

REF	Номер детали	Наименование	Кол-во
1	8718A1	Кронштейн в сборе транцевый (правый борт)	1
1	8718A2	Кронштейн в сборе транцевый (правый борт)	1
1	8718F8	Кронштейн транца, правый борт, серый	1
2	8716A5	Кронштейн транца в сборе (левый борт)	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
2	8716A6	Кронштейн в сборе транца левый - серый	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
5	99170A1	Труба наклона, силовой триммер	1
5	99170A2	Комплект трубок наклона	1
6	90068T	Гайка трубы наклона (1"-14)	1
6	859133	ГАЙКА (1.00-14)	1
6	90068T6	Гайка трубы откидывания	1
6	859133	ГАЙКА (1.00-14)	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	56041	Гайка (.875-14)	1
9	858869	Гайка (.875-14)	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	24501	ШАЙБА ВЕРХНЯЯ, SEA RAY	2
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
16	99633T6	Ручка рычага фиксатора наклона	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

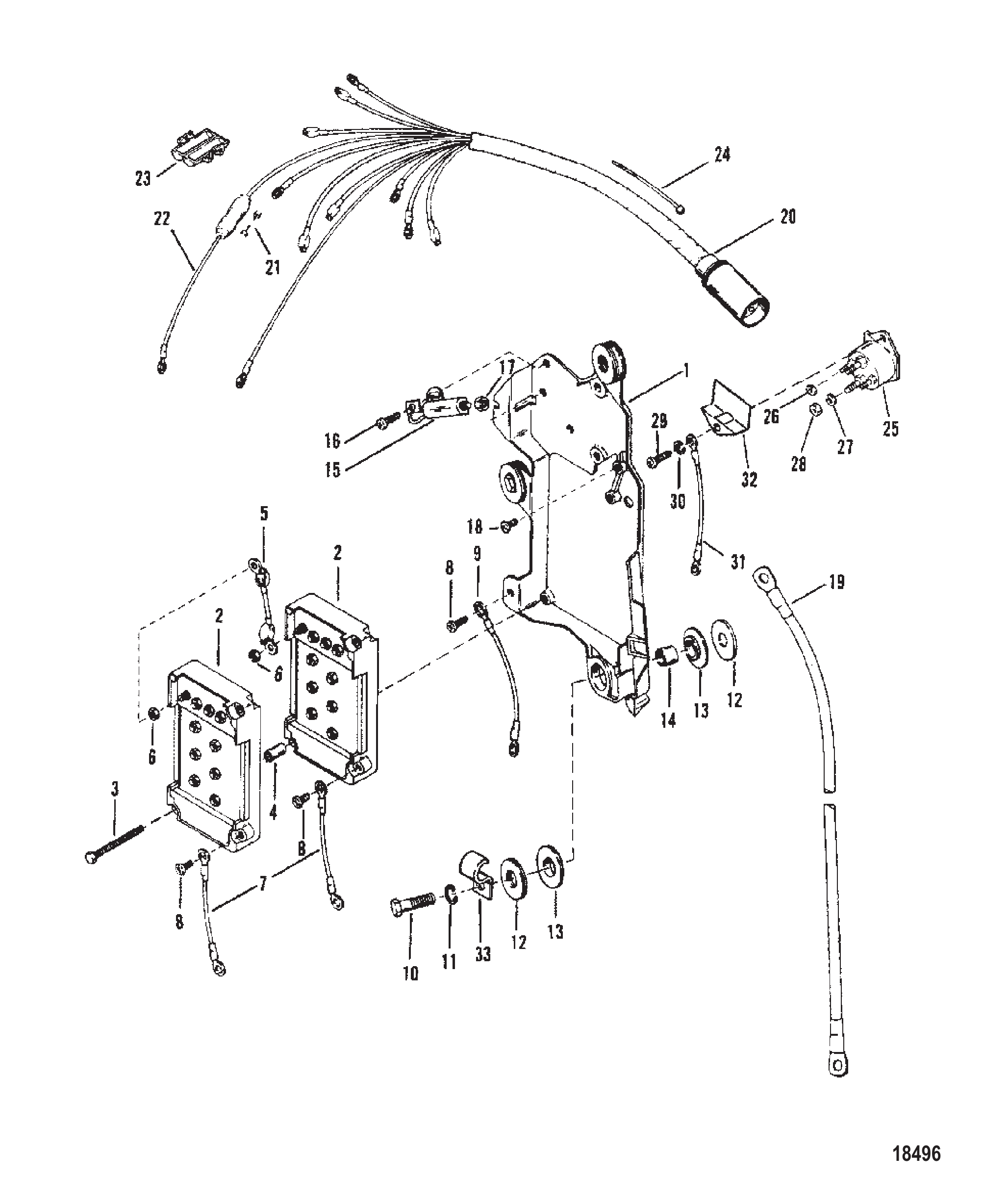

Рис. 28ЖГУТ ПРОВОДОВ / СОЛЕНОИД СТАРТЕРА WIRING HARNESS/STARTER SOLENOID

REF	Номер детали	Наименование	Кол-во
1	43429	Пластина зажигания	1
2	7778A9	БЛОК ВЫКЛЮЧАТЕЛЕЙ В СБОРЕ	2
2	7778A12	Блок переключателей в сборе	2
3	13669	Винт (#12-24 x 2.00)	2
4	94453	Втулка	2
5	62310A2	Трос в сборе	1
6	45076	Гайка (#10-32) латунная клемма блока выключателя	20
7	60871A10	Провод в сборе	2
8	62568	Винт (#10-16 x .375)	3
9	65999A3	Трос в сборе черный	1
10	69092	ВИНТ (1.25)	3
10	60411	ВИНТ (.312-18 x 1.250)	3
11	26993	СТОПОРНАЯ ШАЙБА (.312)	3
11	8M0204647	Стопорная шайба (.312)	3
12	36042	ШАЙБА	6
13	67264	Шайба (резиновая)	6
14	67268	Втулка	3
15	33386A3	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
16	38055	ВИНТ (.190-32 x .620)	1
17	45076	Гайка (#10-32) латунная клемма блока выключателя	1
18	87926	Винт (#10-32 x .500)	1
19	88439A3	Кабель в сборе положительный - аккумулятор	1
19	88439A2	ТРОС В СБОРЕ АККУМУЛЯТОР - МИНУСОВОЙ	1
20	96220A12	ЖГУТ ПРОВОДОВ В СБОРЕ (ДВИГАТЕЛЬ)	1
21	79091	Предохранитель 20 А	1
21	8M0207796	Предохранитель 20 А	1
22	95084A2	Кабель в сборе с предохранителем — ранние модели	1
23	134731	Держатель предохранителя	1
24	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
24	816311T	СТЯЖКА (8.00 дюймов)	AR
25	15857	Стартер соленоида	1
25	853654A1	ЭЛЕКТРОМАГНИТ	1
26	45076	Гайка (#10-32) латунная клемма блока выключателя	2
27	53166	СТОПОРНАЯ ШАЙБА (.312)	2
28	68292	Гайка (.312-18)	2
28	8M0204668	Гайка (.312-18)	2
29	31716	ВИНТ (.250-20 x .620)	2
30	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
31	65999A2	Трос в сборе, черный	1
32	78866	Изолятор	1
33	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	2

Рис. 29НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	9744A16	Нижний кожух в сборе (черный) (без наклеек)	1
1	9744A17	Нижний кожух в сборе, серый (без наклеек)	1
1	9744A16	Нижний кожух в сборе (черный) (без наклеек)	1
1	9744A18	Нижний кожух в сборе (TRACKER) (без наклеек)	1
1	9744A16	Нижний кожух в сборе (черный) (без наклеек)	1
2	9745A5	Нижний кожух в сборе (черный) (без наклеек)	1
2	9745A6	Нижний кожух в сборе (серый) (без наклеек)	1
2	9745A7	Нижний кожух в сборе (TRACKER) (без наклеек)	1
3	18701A1	Комплект уплотнений	1
4	18699	Винт (.250-20 x 1.320) (правый борт)	4
5	817519A1	Обратный клапан в сборе, сливной	2
6	813613	Штуцер	1
7	99127109	Шланг (57,00 дюймов, бухта)	1
7	8M0108355	Шланг (57 дюймов, бухта)	1
8	816311	Стяжка (8.00 дюймов)	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
10	18286A40	Переключатель в сборе	1
10	8M0235192	Переключатель тримма	1
11	8124431	Фиксатор (применять где применимо)	1
11	8M0032848	Держатель переключателя	1
12	815914	Тройник	1
13	7765377	ШЛАНГ (24.500 дюймов бухта)	1
13	77653101	Шланг (48.00 дюймов, бухта)	1
14	19648A3	Рукоятка в сборе (черная)	1
14	19648A2	РУКОЯТКА В СБОРЕ ЛЕВАЯ	1
14	19648A4	Рукоятка в сборе (серая)	1
14	19648A2	РУКОЯТКА В СБОРЕ ЛЕВАЯ	1
14	19648A7	Рукоятка в сборе (TRACKER)	1
15	19647A3	Рукоятка в сборе (черная)	1
15	19647A4	Рукоятка в сборе (серая)	1
15	19647A3	Рукоятка в сборе (черная)	1
15	19647A7	Рукоятка в сборе (TRACKER)	1
16	65830	ВТУЛКА НЕЙЛОНОВАЯ	6
17	99611	Волнистая шайба	3
18	19369	Собачка	1
19	19370	Собачка	1
20	69057	ШАЙБА (.281 x .734 x .063)	3
21	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
22	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
23	19749	Хомут	1
24	197481	Хомут	1
25	92799	ВИНТ (#10-16 x 1.12)	2
26	18872A1	Крышка в сборе (черная)	1
26	18872A2	Крышка в сборе (серая)	1
26	18872A1	Крышка в сборе (черная)	1
26	18872A4	Крышка в сборе (TRACKER)	1
27	8136921	Контргайка	2
28	8130764	Передняя рукоятка	1
29	181921	ВИНТ (.250-20 x .875)	1
30	19666	Втулка	1
31	18727	Шток	1

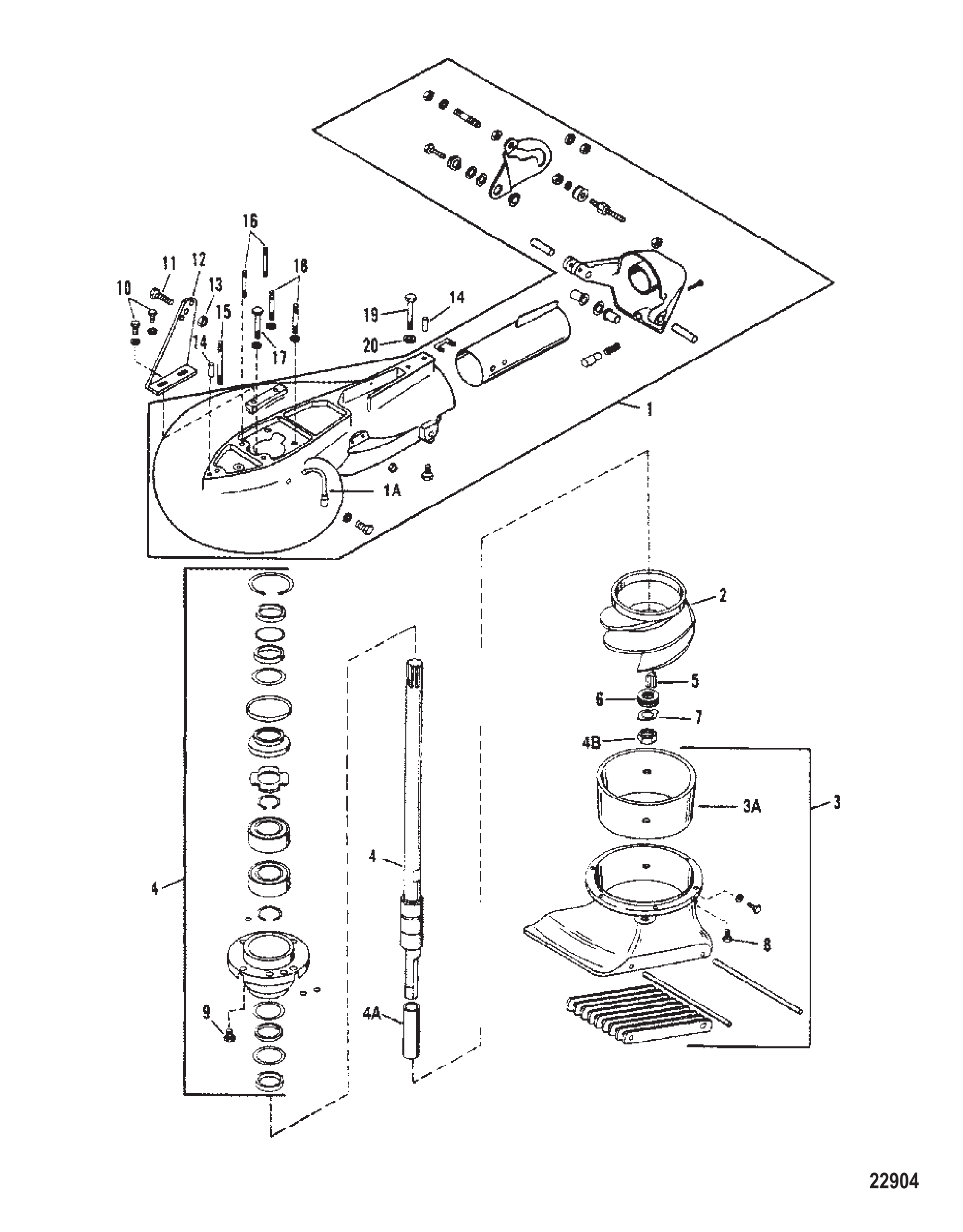

Рис. 30НАСОСНАЯ УСТАНОВКА JET PUMP ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	801400150	Водомётный насос (чёрный)	1
-	801401150	Водомётный насос (серый)	1
-	855766150	Водометный насос	1
1	801411150	Корпус насоса	1
1A	827490	ШЛАНГ СМАЗКИ	1
2	801414150	Крыльчатка	1
2	803984T	Крыльчатка	1
3	80141290	Корпус впускного отверстия	1
3A	8271883	Втулка	1
4	801413150	Вал приводной	1
4A	8271891	Гильза	1
4B	8271901	Гайка	1
5	801405875	Шпонка	1
6	801404875	Прокладка рабочего колеса	8
7	801403875	Шайба стопорная	1
8	847568	ВИНТ (.312-18 x 1.00)	6
8	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	6
9	19923088	ВИНТ (.250-20 x .875)	4
10	19923062	ВИНТ (.250-20 x .625)	2
11	60411	ВИНТ (.312-18 x 1.250)	1
12	801410	Кронштейн опоры троса	1
13	67980	Гайка (.312-18)	1
13	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
14	801407	Установочный штифт	2
15	78638	Шпилька (.438 x 3.12) (длинная)	1
15	786382	Шпилька (.437-14/.437-20 x 3.120)	1
16	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
16	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
17	69064	БОЛТ (.312-18 x 2.750)	1
18	30667	Шпилька (.250-20/.250-28 x 3.125)	2
18	306671	Шпилька	2
19	68299	Винт (.375-16 x 3.00) нержавеющая сталь	1
20	45175	Шайба (.406 x .750 x .104)	1
20	8M0214963	Шайба	1

Рис. 31Аксессуары Accessories

Номер детали	Наименование	Кол-во
86306A01	Переходник	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1
92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

Рис. 32Рычаг дросселя и вал переключения передач Throttle Lever And Shift Shaft

REF	Номер детали	Наименование	Кол-во
1	88447	Винт (.190-32 x 1.62)	3
2	38833	ШАЙБА	3
3	94304	Распорная втулка винта коробки переключателей	3
4	13381	Пластина	1
5	821889A20	Ограничитель оборотов	1
5	821889A30	Ограничитель оборотов	1
6	823147A5	Жгут проводов в сборе, адаптер - ограничитель оборотов	1
7	801402	Комплект для смазки	1
7	30500A2	КОМПЛЕКТ СМАЗКИ	1
8	42579A3	Основание водяного насоса в сборе	1
8	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
9	426311	Прокладка	1
9	8M0204678	ПРОКЛАДКА	1
10	89238	Сальник масляный	1
11	16977	САЛЬНИК МАСЛЯНЫЙ	1
12	856081	Прокладка	1
12	8M0090319	ПРОКЛАДКА @5	1
13	856091	Прокладка	1
13	858524	Прокладка	1
14	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
14	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
15	96148A1	Корпус водяного насоса в сборе	1
15	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
16	48752	Вставка	1
16	48752T	ВСТАВКА	1
17	38970	САЛЬНИК X-LONG	1
18	899841	Крыльчатка водяного насоса	1
18	89984T3	КРЫЛЬЧАТКА	1
19	56654	ШПОНКА	1
19	8M0214992	ШПОНКА @5	1
20	96411	Винт (#14-8 x 2.25)	1
20	8M0215009	ВИНТ	1
21	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
21	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
22	13438	Гайка (.250-28)	2
22	8267119	Гайка (.250-28)	2
23	19924275	ВИНТ (.312-18 x 2.75)	1
24	36001	ШАЙБА	1
25	29804	ВТУЛКА	1
25	29804T	ВТУЛКА	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

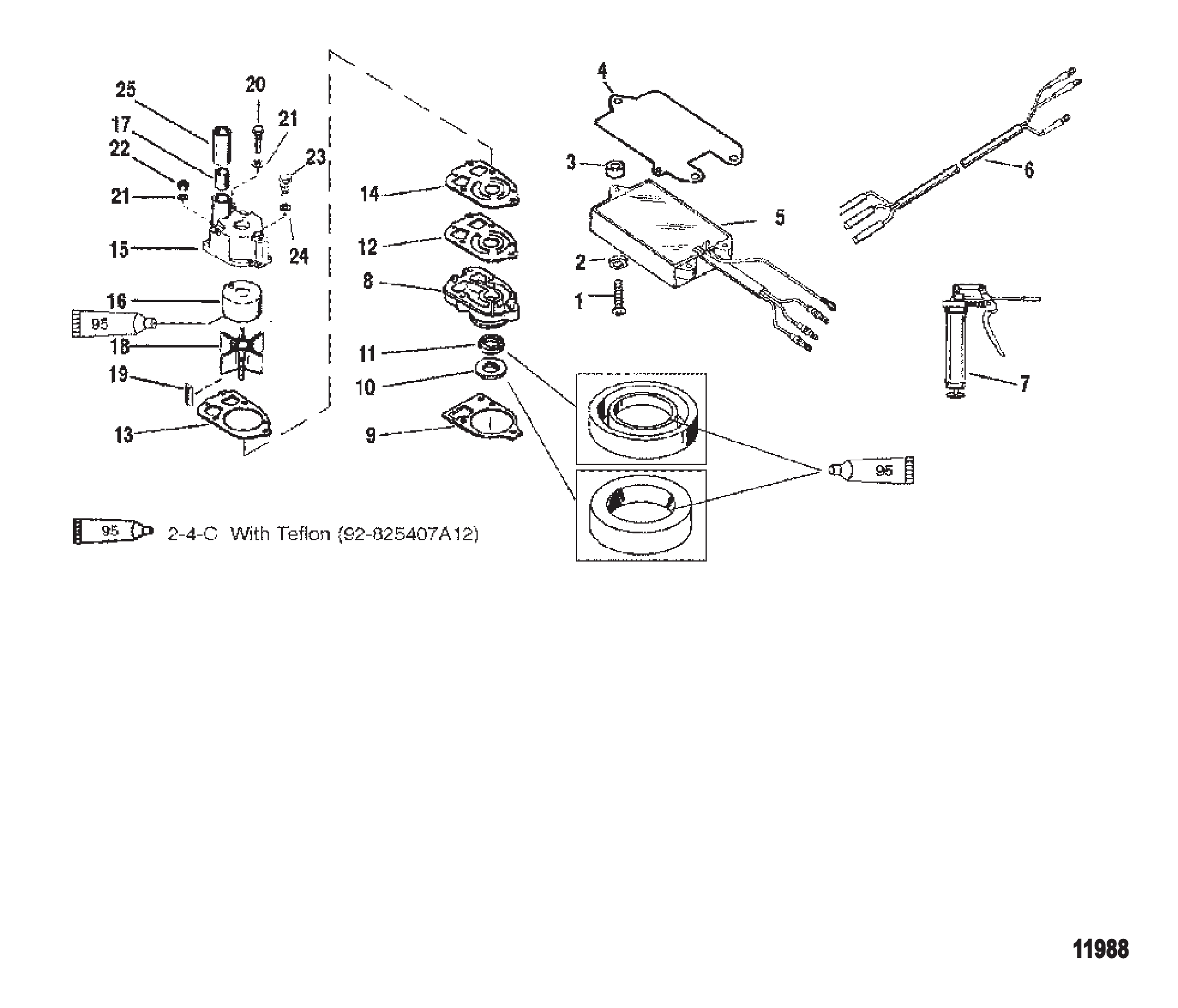

Рис. 33Компоненты водомета Jet Components

Номер детали	Наименование	Кол-во
88183801	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 115 EFI (4-тактный) Руководство по запчастям	1
881980	Руководство по обслуживанию	1
881980R03	Подвесной лодочный мотор 115 EFI 4-тактный	1
10225030	Руководство по эксплуатации	1
858610A31	Топливный шланг в сборе	1
8M0038610	Топливный шланг в сборе (9 футов) с грушей	1
880177	Инструмент для съёмника (10 мм)	1
881828	Набор инструментов Starbit	1
881649A01	Комплект наклеек	1
881649A05	Комплект наклеек	1
881840A01	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A05	Комплект наклеек	1
881650A01	Комплект наклеек	1
881650A03	Комплект наклеек	1
881650A03	Комплект наклеек	1
881702A01	Комплект наклеек	1
881839A01	Наклейка с информацией о сертификации EPA	1
881839A02	Наклейка с информацией о сертификации EPA	1
881839A03	Наклейка с информацией о сертификации EPA	1
816834A1	Тахометр	1
816932A1	Указатель температуры	1
86306	Переходник	1
86306A01	Переходник	1
817054A3	Прибор в сборе для измерения давления воды	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1
92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

Рис. 34Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
1	17771	ОПОРА	1
2	59702	ВИНТ (.250-28 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
3	88404	Шайба стопорная	4
4	78862A2	Комплект уплотнений	1
4	19624A1	Комплект уплотнений	1
5	71565A2	Труба в сборе	1
6	17776	МУФТА	1
7	817040	Винт (.375-24 x 2.75)	1
8	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
9	90092	ВИНТ	1
9	856722	Винт	1
10	34863	ГАЙКА (.375-24)	2
10	8M0204726	Гайка (.375-24) латунная	2
11	42100	ШАЙБА СТОПОРНАЯ	2
12	37984	ГАЙКА (.875-14) Система наклона	2
12	8M0041651	ГАЙКА (.875-14)	2
13	811290	АККУМУЛЯТОР	1
14	817372	Кронштейн	1
15	16862	Винт (.250-10 x 1.25)	4
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
16	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
17	4000383	ВИНТ (M10 x 70)	2
18	4002319	ШАЙБА	4
19	13914	Гайка (M10) шпильки корпуса редуктора	2
19	40140	ГАЙКА (M10)	2
20	8112891	Привод	1
20	828588A2	Комплект привода	1
21	94319	Винт (.375-24 x 1.5)	1
22	17405	Проставка	2
23	34863	ГАЙКА (.375-24)	3
23	8M0204726	Гайка (.375-24) латунная	3
24	14000	Винт (.375-24 x 1.25)	1
24	849838	ВИНТ (.375-24 x 1.250)	1
25	92876A4	Тяга в сборе	1
26	68300	Шайба (..88 x .39 x .06)	1
27	4000330	ВИНТ (M6 x 25)	2
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
28	43450	Шайба	2
28	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	2
29	8268336	Гайка (M6)	2
29	401386	ГАЙКА (M6) Нержавеющая сталь	2
30	811292	ХОМУТ	1
31	818182	ВИНТ	2
32	400263	ГАЙКА (M5)	2
33	811291	КРОНШТЕЙН	1
34	38601	ВИНТ (.250-28 x 1.250)	4
35	197491	Хомут	1
36	18211	Реле-выключатель	1
37	18244A1	Жгут проводов в сборе	1
38	18124	ВИНТ (#10-32 x .750)	1
39	90329	ВТУЛКА	1
40	309772	Проставка	1
41	816994	Кронштейн	1
42	42118	ШАЙБА	1
43	29488	ГАЙКА (#10-32)	1
43	8M0204718	Гайка	1
44	81563024	Наклейка	1

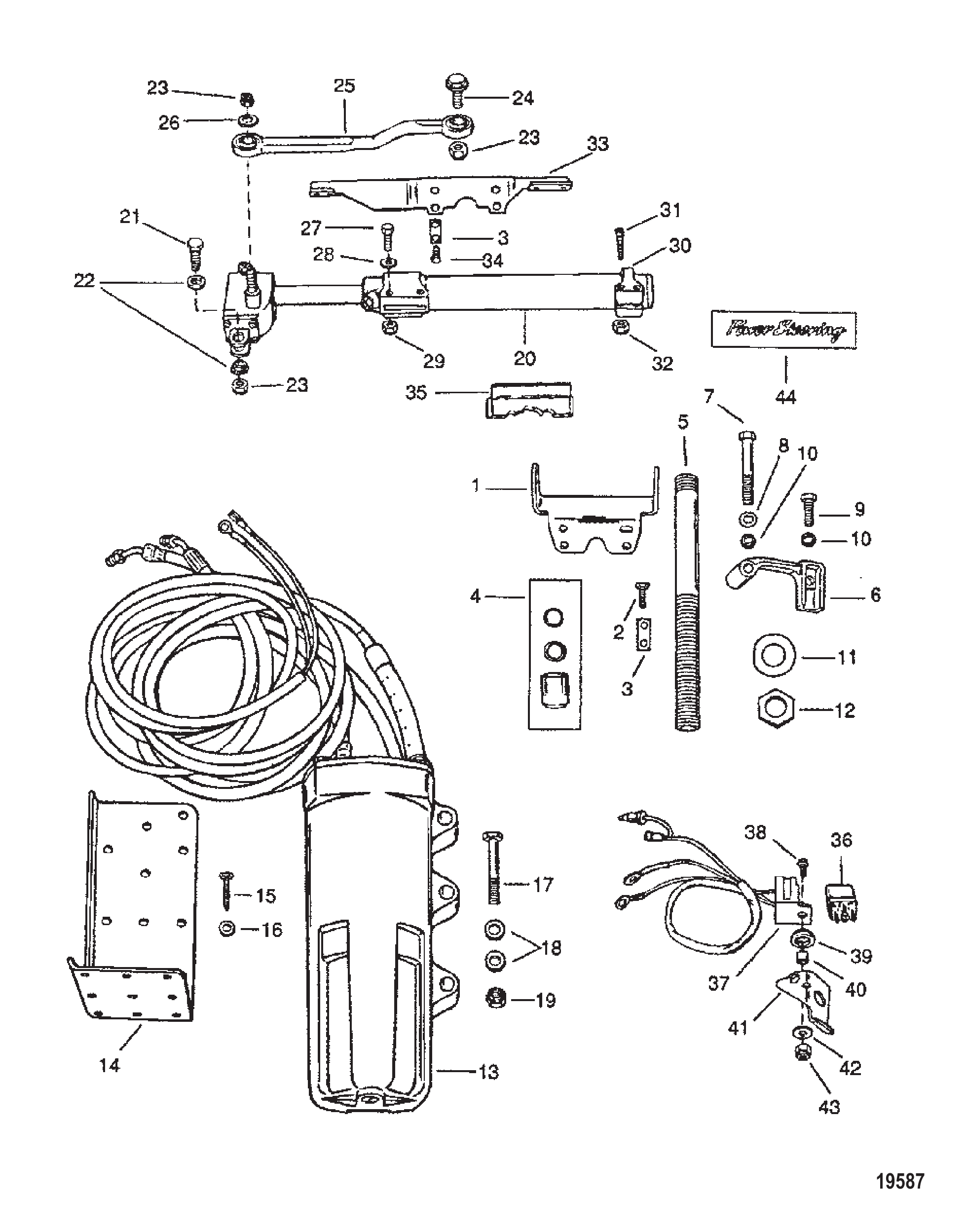

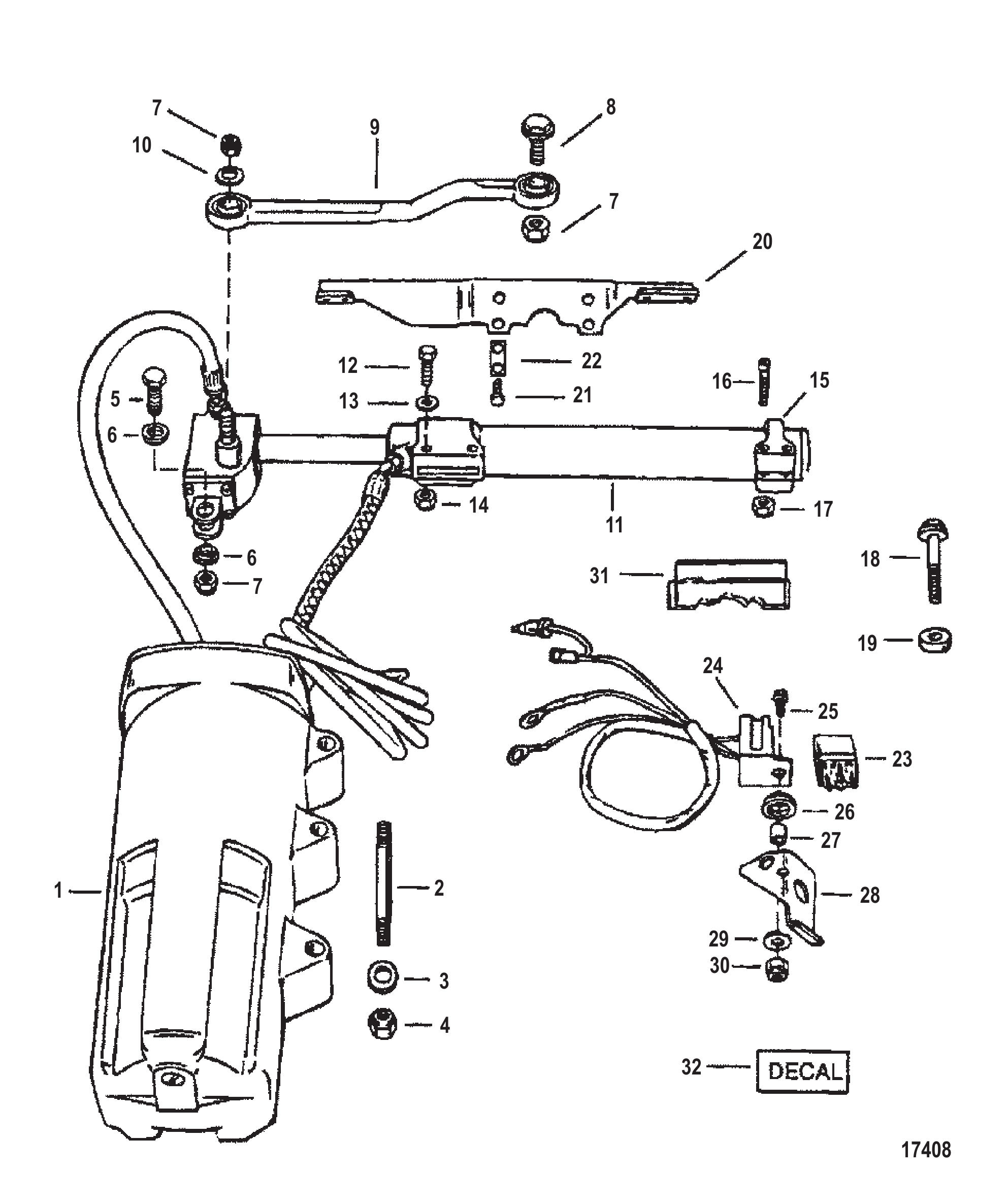

Рис. 35КОМПОНЕНТЫ ГИДРОУСИЛИТЕЛЯ РУЛЯ (ДУ) POWER STEERING COMPONENTS (REMOTE)

Номер детали	Наименование	Кол-во
803177	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 150/175/200 EFI (2.5L)	1
10126990	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
824052R2	Руководство по техническому обслуживанию	1
824052R3	SM O/B V6 135-225 Mercury / Quicksilver	1
808553A96	КОМПЛЕКТ НАКЛЕЕК	1
808553A00	КОМПЛЕКТ НАКЛЕЕК	1
809689A99	КОМПЛЕКТ НАКЛЕЕК	1
804696A03	КОМПЛЕКТ НАКЛЕЕК	1
808559A96	КОМПЛЕКТ НАКЛЕЕК	1
855418A99	КОМПЛЕКТ НАКЛЕЕК	1
809688A00	Комплект наклеек	1
808554A96	КОМПЛЕКТ НАКЛЕЕК	1
812563A00	Комплект наклеек	1
808558A99	КОМПЛЕКТ НАКЛЕЕК	1
808562A03	Комплект наклеек	1
813033A97	КОМПЛЕКТ НАКЛЕЕК	1
813033A03	КОМПЛЕКТ НАКЛЕЕК	1
809706A97	КОМПЛЕКТ НАКЛЕЕК	1
809706A03	КОМПЛЕКТ НАКЛЕЕК	1
808557A97	КОМПЛЕКТ НАКЛЕЕК	1
808557A01	КОМПЛЕКТ НАКЛЕЕК	1
855419A97	КОМПЛЕКТ НАКЛЕЕК	1
855419A00	КОМПЛЕКТ НАКЛЕЕК	1
808556A97	КОМПЛЕКТ НАКЛЕЕК	1
808556A03	КОМПЛЕКТ НАКЛЕЕК	1
808561A97	КОМПЛЕКТ НАКЛЕЕК	1
808561A03	КОМПЛЕКТ НАКЛЕЕК	1
824911A25	Наклейка декоративная полоса, рулон 25 футов — требуется 6 футов	1
808591A96	КОМПЛЕКТ НАКЛЕЕК	1
808680A96	КОМПЛЕКТ НАКЛЕЕК	1
808621A96	КОМПЛЕКТ НАКЛЕЕК	1
808602A96	КОМПЛЕКТ НАКЛЕЕК	1
808652A96	КОМПЛЕКТ НАКЛЕЕК	1
808641A96	КОМПЛЕКТ НАКЛЕЕК	1
85698511	НАКЛЕЙКА ИНФОРМАЦИЯ EPA	1
856985A11	СМ. SOB 09-18	1

Рис. 36ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ MISCELLANEOUS INFORMATION

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 37Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	811290	АККУМУЛЯТОР	1
1	823059A1	Концевая рама в сборе (с проводами)	1
2	823061A1	Якорь в сборе	1
3	823062	Насос в сборе	1
4	823063	Обойма с магнитом в сборе	1
5	823064	Комплект болтов	1
6	823065	Контроллер	1
7	823066	Комплект винтов	1
8	823067	Комплект фильтров	1
9	823068	Резиновый демпфер	1
10	823070	Резиновая опора	1
11	823071	Прокладка бачка	1
12	823072	Комплект винтов	1
13	823074	Уплотнительное кольцо	1
14	823075	Стопорная пластина	1
15	823077	Жгут проводов питания в сборе	1
16	823078A1	Крышка в сборе	1
17	823080A1	Заливная пробка	1
18	823082	Корпус в сборе	1
19	79953	Винт (.375-16 x .250)	1
20	19183	Шайба фибровая	1
21	823087	Штуцер	1
22	823069	Короткий шланг высокого давления	1
23	823073	Длинный шланг высокого давления	1
24	811524	Короткий шланг низкого давления	1
25	811525	Длинный шланг низкого давления	1

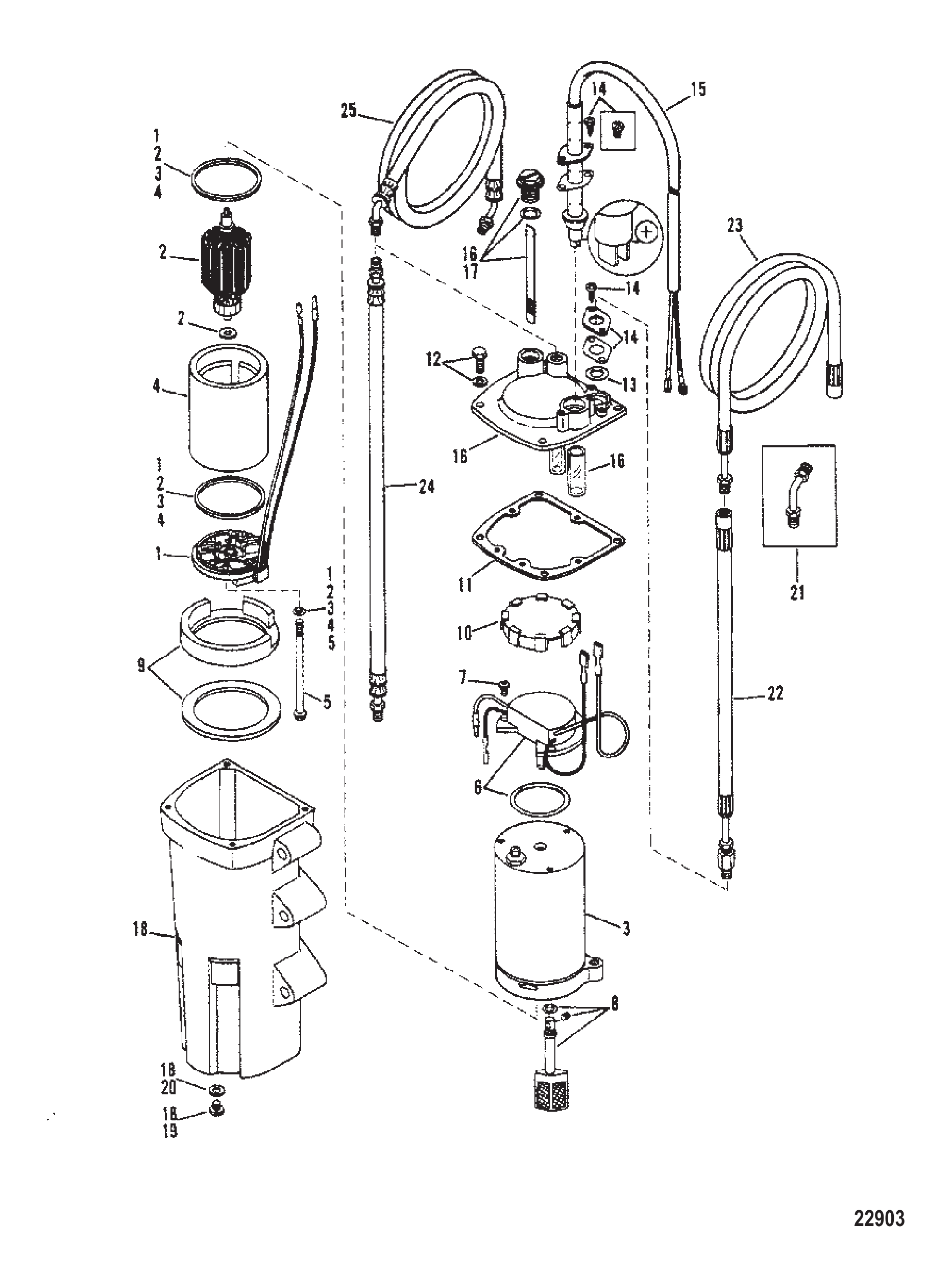

Рис. 38АККУМУЛЯТОР ACCUMULATOR

REF	Номер детали	Наименование	Кол-во
1	881310T2	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
2	804110	Штифт направляющий	16
3	804111	Пробка	4
4	804112	Болт (M7 x 48)	4
5	804113	Штифт установочный	4
6	804114	Болт (M7 x 37)	16
7	881311	Болт (M10 x 145)	10
8	804116	Втулка	2
8	8M0070515	УСТАНОВОЧНЫЙ ШТИФТ	2
9	8041151	Прокладка	1
10	83124714	БОЛТ	4
11	831246	Шайба уплотнительная	4
12	881312	Болт (M8 x 55)	5
13	NSS	NOT SOLD SEPARATE Anode	2
14	804086	Втулка уплотнительная	2
15	804085	Крышка	2
15	804085A01	Комплект крышки/анода	2
16	8524741	Болт (M6 x 20)	2
17	827207	БОЛТ (M8 x 25)	4
18	881284	Свеча зажигания	4
18	881284Q	PG LFR6A-11 @10 Mercury / Quicksilver	4
19	881429	Термостат	1
19	8M6013864	ТЕРМОСТАТ	1
20	881430	Крышка термостата	1
20	8041271	Крышка термостата	1
21	8248326	Винт (M6 x 25 мм)	2
22	881313T1	РЕМКОМПЛЕКТ КРЫШКИ	1
23	804119	Крышка вентиляции	1
24	804120	Винт (M4 x 8)	8
25	804123	Прокладка	1
26	855690	ВТУЛКА Уплотнительная	2
27	858530	Болт (M6 x 30)	14
28	859578A1	ПРОБКА В СБОРЕ Масляная	1
28	8M0240831	МАСЛЯНАЯ ПРОБКА	1
29	NSS	NOT SOLD SEPARATE O-Ring	1
30	858752	Крышка	1
30	858752001	Крышка	1
31	1993716	ВИНТ (M6 x 16)	5
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 39Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	28040	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
14	67077F1	Крышка серая	2
14	67077T	Крышка, чёрная чёрная	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991732	Прокладка	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	812834	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	78246	Прокладка	1
29	782461	Прокладка	1
30	18233A3	Пластина в сборе	1
30	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
31	8147012	Сальник	1
31	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
32	68011	Кронштейн	1
33	812832	Винт (#10-16 x .500)	12
33	878608	Винт (#10-16 x .500)	12
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
35	38970	САЛЬНИК X-LONG	1
36	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
37	183071	ПРОКЛАДКА	1
37	183076	Прокладка	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 40СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	8718F7	Кронштейн транца, правый борт, чёрный	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
1	8718F8	Кронштейн транца, правый борт, серый	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	47525	ГАЙКА (.875-14) Нижняя	1
5	826125A1	Трубка наклона	1
6	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	826164	Гайка (.875-14)	1
9	8M0231351	Контргайка	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
22	814207	Упор	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 41КАРТЕР ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА DRIVESHAFT HOUSING AND EXHAUST TUBE

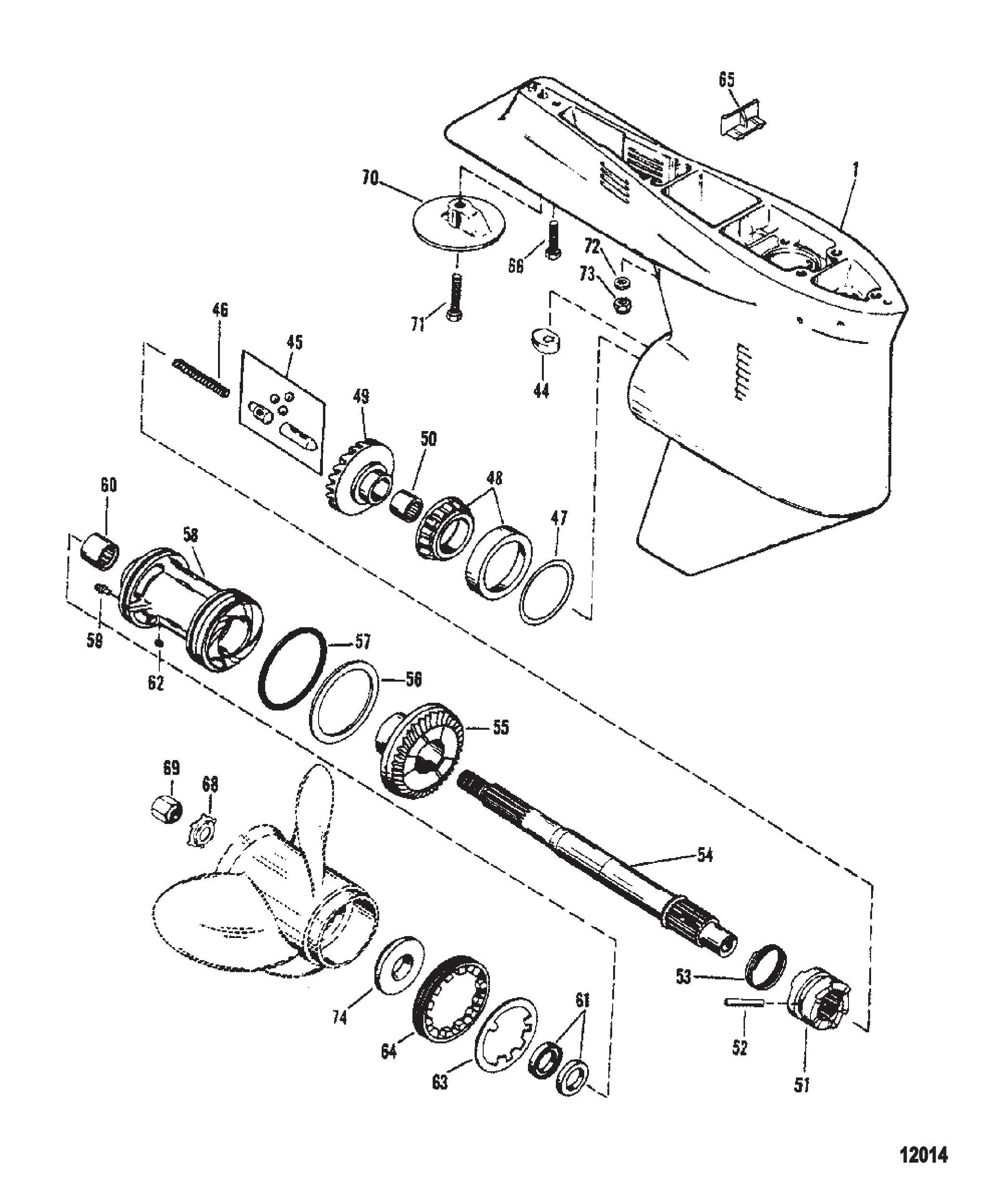

GEAR HSG (PROP SHAFT)(XR6/MAG III - 1.78:1 RATIO)

REF	Номер детали	Наименование	Кол-во
1	814247A1	Корпус редуктора в сборе базовый - черный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
44	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
44	760394	Кулачок управления переключением	1
45	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	30622	ПРУЖИНА	1
47	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
47	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
48	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
49	16279A2	Шестерня в сборе переднего хода	1
50	30895	Подшипник игольчатый	1
50	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
51	822539	МУФТА	1
51	822539T	МУФТА	1
52	30632	ШТИФТ КРЕСТОВИНЫ	1
52	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
53	30893	Пружина	1
54	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
55	N.S.S.	Not Sold Separate Reverse Gear (PART OF 43-16279A2)	1
56	76358	Упорная шайба	1
57	29976	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
58	41529A2	Обойма подшипника в сборе	1
58	41529T2	ОБОЙМА В СБОРЕ	1
59	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	2
59	8M0169588	Штуцер для смазки	2
60	30956	Подшипник игольчатый	1
60	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
61	76868	САЛЬНИК ВНУТРЕННИЙ	2
61	8M0248882	САЛЬНИК @5	2
62	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
63	52700	Стопорная шайба	1
64	52699	Крышка	1
65	67891	Заливная пробка	1
65	8M0039169	ЗАЛИВНОЙ БЛОК	1
66	65210	ВИНТ (.375-16 x 1.00)	1
68	816629	Стопорная шайба с усиком	1
68	816629Q	ШАЙБА СТОПОРНАЯ	1
69	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
69	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
70	316404	Пластина триммера	1
70	31640Q4	ТРИММЕР	1
71	806327	Винт (.437-14 x 1.750) (1-5/8")	1
71	8M0204686	ВИНТ	1
72	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
73	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
73	8M0204653	Гайка	2
74	13191A1	УПОРНАЯ ШАЙБА	1
74	13191Q01	УПОРНАЯ ШАЙБА	1
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

Рис. 42ТРАНЦЕВЫЕ КРОНШТЕЙНЫ (S/N-0G589999 И НИЖЕ) Transom Brackets (S/N-0G589999 & Below)

REF	Номер детали	Наименование	Кол-во
1	827328T9	Верхний кожух в сборе	1
1	827328T10	Верхний кожух в сборе	1
2	821256T1	Воздухозаборник - чёрный	1
2	821256T03	Воздухозаборник	1
2	821256T2	Воздухозаборник - серебристый	1
3	82130016	ВИНТ (M6 x 16)	4
4	859356A1	Комплект шумоизоляции	1
4	859356A02	Комплект шумоизоляции	1
5	NSS	NOT SOLD SEPARATE Sound Blanket	1
6	NSS	NOT SOLD SEPARATE Sound Blanket	1
7	NSS	NOT SOLD SEPARATE Sound Blanket	2
8	823865	ЗАГЛУШКА	2
9	831207T10	Рукоятка	1
9	831207A16	Комплект рукоятки замка кожуха	1
10	812707	Втулка	2
11	831214	Проставка	1
12	12134	ШАЙБА ВОЛНОВАЯ	1
13	F481777	Вал кулачкового замка	1
13	8M0001081	Кулачок	1
14	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
14	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
15	1993716	ВИНТ (M6 x 16)	1
16	821249M2	Кронштейн передний	3
16	8M0036792	Кронштейн	3
17	815477	УПОР ЗАЩЕЛКИ	3
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
19	401366	ГАЙКА (M6) Нержавеющая сталь	6
20	8237951	Стопорное кольцо	1
21	815263	РОЛИК	1
21	8M0207770	Ролик @3	1
22	8155381	Роликовый штифт	1
23	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
23	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
24	401366	ГАЙКА (M6) Нержавеющая сталь	1
25	47341A11	Комплект шнура с рукояткой ручного запуска	1
26	12066Q9	Трос	1
26	12066Q10	Трос стартера @2	1

Рис. 43РЕДУКТОР (ГРЕБНОЙ ВАЛ)(XR6/MAG III - 1.78:1) GEAR HSG (PROP SHAFT)(XR6/MAG III - 1.78:1 RATIO)

REF	Номер детали	Наименование	Кол-во
-	9148A18	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)	1
-	9148A19	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)	1
-	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A20	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)	1
-	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
-	9148A21	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)	1
-	9148T88	ORD 1647-9148T82 Mercury / Quicksilver	1
-	9148A36	Корпус редуктора в сборе (удлиненный) (устричный)	1
-	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
-	9148A25	Корпус редуктора в сборе (сверхудлиненный) (устричный)	1
-	9148T88	ORD 1647-9148T82 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A24	Корпус редуктора в сборе (устричный — базовый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
2	85822A1	Разъем в сборе спидометра	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	20033	Штифт направляющий установочный	2
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
4	78639	Шпилька	1
5	57920	Шпилька (.44 x 2.06) корпус редуктора	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	74730	Шпилька	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	43998	Втулка (старая конструкция)	1
11	44000	Вал приводной (длинный)	1
11	897624T	Вал гребной длинный	1
11	44209	Вал приводной (удлинённый)	1
11	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
12	N.S.S.	Not Sold Separate Pinion Gear (PART OF 43-44102A2)	1
13	92721	Шайба (.965 x .630)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	42633	Гайка подшипника гребного вала	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	42631	Прокладка водяного насоса к корпусу редуктора	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
20	38099	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОГО НАСОСА (2.109 внутр. диам.)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	85608	ПРОКЛАДКА НИЖНЯЯ - ВОДЯНОГО НАСОСА	1
23	8M0090319	ПРОКЛАДКА @5	1
24	85609	Прокладка верхняя - водяной насос	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	89984	Крыльчатка водяного насоса	1
29	89984T4	Крыльчатка	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
36	30271	КОЛЬЦО РЕЗИНОВОЕ	1
36	8M0214918	Кольцо @5	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	78902	Вал	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	78907	Кольцо стопорное (старая конструкция)	1
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	76384	Сальник втулки вала переключения передач	1
43	8M0246145	САЛЬНИК	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
45	79953Q04	Ремкомплект сливного винта	1
46	67892	Винт магнитный	1
46	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
47	20260	Шайба сливной и заливной пробки	2
47	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
-	42579A4	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА
-	89238A2	Комплект сальников
-	90484A88	Комплект прокладок

Рис. 44ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	904841	Прокладка	2
2	99169A1	Пластина	1
3	69668	Сальник разделительной пластины	1
3	814754	Сальник (12.50 дюймов)	1
4	193071	Крышка выпускного коллектора	1
5	74824	Винт (.312-18 x 1.250)	21
6	194373	Клеммная колодка	1
7	13716	Каталог запчастей 7.5 / 9.8 л.с.	2
8	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
8	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	45076	Гайка (#10-32) латунная клемма блока выключателя	3
10	813938	Гайка колпачковая (#10-32)	3
11	74824	Винт (.312-18 x 1.250)	4
12	69570	Винт (#10-16 x .750)	1
13	76451	Шайба	1
14	14479	Диафрагма	1
14	144791	ДИАФРАГМА	1
15	16496	ДЕФЛЕКТОР водяной	1
16	16497A1	Пластина	1
17	78690	Прокладка	2
17	78690002	Прокладка	2
18	64878	ПРУЖИНА (Чёрная)	1
19	85303	ШАЙБА	1
20	14480	Клапан тарельчатый	1
21	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
22	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
23	991763	Прокладка	1
23	991764	Прокладка	1
24	41944A5	Пластина в сборе	1
25	99664	Угольник выхлопной пластины	1
25	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
26	20033	Штифт направляющий установочный	2
26	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
27	183982	Кронштейн сальника	1
27	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
28	680101	КРОНШТЕЙН	1
29	812832	Винт (#10-16 x .500)	6
29	878608	Винт (#10-16 x .500)	6
30	25970	Шайба маховика	6
30	20553	Шайба (.406 x .734 x .063)	6
31	69254	ГАЙКА	6
32	27132	ВТУЛКА	1
33	19564	Люверс старого образца	1
33	8M0179867	ВТУЛКА	1
34	12602	Втулка уплотнительная	1
34	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
35	66727	ВИНТ (.312-18 x 1.250)	1
36	68783	ВИНТ (.312-18 x 2.50)	1
37	66725	ВИНТ (.375-16 x 3.50)	3
37	898833	Винт (.375-16 x 3.500)	3
38	812905A2	Кронштейн передний в сборе	1
38	812905T	КРОНШТЕЙН ПЕРЕДНИЙ	1
39	90285	ВИНТ (.312-18 x .625)	4
40	187031	Шайба	4
41	18778	Втулка уплотнительная	4
41	18778001	Втулка уплотнительная	4
42	18578A3	Кронштейн задний в сборе	1
42	18578T09	УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ	1
43	14462A1	КРЫШКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА - (НОВАЯ КОНСТРУКЦИЯ)	1
43	68729	КРЫШКА	1
43	8M0039767	КРЫШКА	1
44	92007	Штуцер (.250-18) (90 градусов)	1
44	920071	Штуцер (90 градусов)	1
45	99127109	Шланг (57,00 дюймов, бухта)	1
45	8M0108355	Шланг (57 дюймов, бухта)	1
46	90077	СТЯЖКА ХОМУТ Топливная форсунка	2
46	816311T	СТЯЖКА (8.00 дюймов)	2
47	814430	Фитинг (.500-14)	1
47	8144301	Штуцер	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 45РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

GEAR HSG (DRIVESHAFT)(XR6/MAG III - 1.78:1 RATIO)

REF	Номер детали	Наименование	Кол-во
1	814247A1	Корпус редуктора в сборе базовый - черный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
2	85822A10	Разъем в сборе (применять где применимо)	1
2A	43998	Втулка (старая конструкция)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
5	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	35934A1	Подшипник в сборе роликовый	1
9	79953	Винт (.375-16 x .250)	1
9	79953Q04	Ремкомплект сливного винта	1
10	67892	Винт магнитный	1
10	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
11	815168	ВЕРТИКАЛЬНЫЙ ВАЛ	1
12	N.S.S.	Not Sold Separate Pinion Gear (PART OF 43-16279A2)	1
13	19183	Шайба фибровая	2
13	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
14	826375	ГАЙКА (.625-18)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	824519	ФИКСАТОР	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	899841	Крыльчатка водяного насоса	1
29	89984T3	КРЫЛЬЧАТКА	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	8152641	Вал переключения передач (использовать без стопорного кольца)	1
38	815264	ВАЛ ПЕРЕКЛЮЧЕНИЯ НИЖНИЙ	1
38	8152641	Вал переключения передач (использовать без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	25439	Уплотнительное кольцо (.862 x .103)	1
41	77631A2	Втулка в сборе	1
42	8164641	Маслосъёмный сальник	1
42	8M0246145	САЛЬНИК	1
43	77674	ШАЙБА (.35 x .75 x .12)	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

Рис. 46ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛАСТИНА Exhaust Manifold And Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A49	Корпус редуктора в сборе (базовый) (Tracker)	1
1	9148T49	КОРПУС РЕДУКТОРА БАЗОВЫЙ-TR	1
49	89594A1	Толкатель в сборе	1
48	78956	Кулачок переключения	1
48	789562	Кулачок переключения передач	1
50	79911A1	Штанга	1
51	79910	Пружина	1
52	78910	Шайба	AR
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44102A2	Шестерня переднего хода в сборе (135/150) (включая шестерню заднего хода)	1
56	44102A7	Комплект шестерен (135/150) (без шестерни заднего хода)	1
56	16294A2	Комплект шестерен для большой высоты - передаточное число 2.3:1	1
56	16294A5	КОМПЛЕКТ ШЕСТЕРЕН	1
56	44104A2	Шестерня переднего хода в сборе (175/200/XR6/Magnum III) (включая шестерню заднего хода)	1
56	44104T2	КОМПЛЕКТ ШЕСТЕРЕН	1
56	44104A8	Комплект шестерен (175/200/XR6/Magnum III) (без шестерни заднего хода)	1
57	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
58	823174	Муфта сцепления	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	N.S.S.	Not Sold Separate Reverse Gear (Part of Forward Gear Set	1
63	824987A2	Шестерня заднего хода в сборе (135/150)	1
63	824986A2	Шестерня заднего хода в сборе (175/200/XR6/Mag. III)	1
63A	824108	ПРОСТАВКА	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	316404	Пластина триммера	1
73	31640Q4	ТРИММЕР	1
73	316405	Пластина триммера	1
73	8M0236553	Пластина тримма	1
74	806327	Винт (.437-14 x 1.750) (1-5/8")	1
74	8M0204686	ВИНТ	1
75	67891	Заливная пробка	1
75	8M0039169	ЗАЛИВНОЙ БЛОК	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	816629	Стопорная шайба с усиком	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

Рис. 47РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(XR6/MAG III - 1.78:1) GEAR HSG (DRIVESHAFT)(XR6/MAG III - 1.78:1 RATIO)

REF	Номер детали	Наименование	Кол-во
1	904841	Прокладка	2
2	99169A1	Пластина	1
3	69668	Сальник разделительной пластины	1
3	814754	Сальник (12.50 дюймов)	1
4	193071	Крышка выпускного коллектора	1
5	74824	Винт (.312-18 x 1.250)	21
6	194373	Клеммная колодка	1
7	13716	Каталог запчастей 7.5 / 9.8 л.с.	2
8	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
8	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	45076	Гайка (#10-32) латунная клемма блока выключателя	3
10	813938	Гайка колпачковая (#10-32)	3
11	74824	Винт (.312-18 x 1.250)	4
12	69570	Винт (#10-16 x .750)	1
13	76451	Шайба	1
14	14479	Диафрагма	1
14	144791	ДИАФРАГМА	1
15	16496	ДЕФЛЕКТОР водяной	1
16	16497A1	Пластина	1
17	78690	Прокладка	2
17	78690002	Прокладка	2
18	64878	ПРУЖИНА (Чёрная)	1
19	85303	ШАЙБА	1
20	14480	Клапан тарельчатый	1
21	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
22	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
23	991763	Прокладка	1
23	991764	Прокладка	1
24	41944A5	Пластина в сборе	1
25	99664	Угольник выхлопной пластины	1
25	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
26	20033	Штифт направляющий установочный	2
26	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
27	183982	Кронштейн сальника	1
27	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
28	680101	КРОНШТЕЙН	1
29	812832	Винт (#10-16 x .500)	6
29	878608	Винт (#10-16 x .500)	6
30	25970	Шайба маховика	6
30	20553	Шайба (.406 x .734 x .063)	6
31	69254	ГАЙКА	6
32	27132	ВТУЛКА	1
33	19564	Люверс старого образца	1
33	8M0179867	ВТУЛКА	1
34	12602	Втулка уплотнительная	1
34	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
35	66727	ВИНТ (.312-18 x 1.250)	1
36	68783	ВИНТ (.312-18 x 2.50)	1
37	66725	ВИНТ (.375-16 x 3.50)	3
37	898833	Винт (.375-16 x 3.500)	3
38	812905A2	Кронштейн передний в сборе	1
38	812905T	КРОНШТЕЙН ПЕРЕДНИЙ	1
39	90285	ВИНТ (.312-18 x .625)	4
40	187031	Шайба	4
41	18778	Втулка уплотнительная	4
41	18778001	Втулка уплотнительная	4
42	18578A3	Кронштейн задний в сборе	1
42	18578T09	УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ	1
43	14462A1	КРЫШКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА - (НОВАЯ КОНСТРУКЦИЯ)	1
43	68729	КРЫШКА	1
43	8M0039767	КРЫШКА	1
44	92007	Штуцер (.250-18) (90 градусов)	1
44	920071	Штуцер (90 градусов)	1
45	99127109	Шланг (57,00 дюймов, бухта)	1
45	8M0108355	Шланг (57 дюймов, бухта)	1
46	90077	СТЯЖКА ХОМУТ Топливная форсунка	2
46	816311T	СТЯЖКА (8.00 дюймов)	2
47	814430	Фитинг (.500-14)	1
47	8144301	Штуцер	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 48Поворотный кронштейн и рулевой рычаг Swivel Bracket And Steering Arm

REF	Номер детали	Наименование	Кол-во
1	7620A4	Верхний кожух в сборе	1
1	7620A22	Верхний кожух в сборе	1
1	9447A18	Верхний кожух в сборе, левый (устричный)	1
2	67260	Сальник тросов управления	1
3	67258	Подушка	1
4	88227	Теплозащитное покрытие	1
4A	193681	Сальник (3.20 Inch) Oyster	1
5	87987	Кронштейн (верхний)	2
5	879871	Кронштейн	2
6	87985	Кронштейн (нижний)	2
6	879851	Кронштейн	2
7	37562	Винт (.312-18 x 1.00) нержавеющая сталь	8
8	68049	Экран	1
8	68048	Экран	1
8	680491	ЩИТОК ВПУСКНОЙ - КОЖУХ (ПРАВЫЙ БОРТ) - (УСТРИЦА)	1
8	680481	ЩИТОК ВПУСКНОЙ - КОЖУХ (ЛЕВЫЙ БОРТ) (УСТРИЦА)	1
9	48409	Винт (#10-16 x .625) нержавеющая сталь	4
10	7619A1	Верхний кожух в сборе	1
10	7619A5	Верхний кожух в сборе	1
10	9452A3	Верхний кожух в сборе, правый (устричный)	1
11	88227	Теплозащитное покрытие	1
12	67260	Сальник тросов управления	1
12A	193681	Сальник (3.20 Inch) Oyster	1
13	62628	Фиксатор капота цилиндрический	2
14	46785A5	Замок кожуха в сборе	2
15	31312	Винт (#10-32 x 0.875) крепления защёлки к барабану	2
16	15222	ПЛАНКА РЕГУЛИРОВКИ - ЗАМОК КАПОТА	2
17	62629	Фиксатор капота цилиндрический	2
18	62624	Пружина натяжения фиксатора капота	2
19	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
20	45812	ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	2
20	859124	ГАЙКА (#10-32) Нержавеющая сталь	2
21	7532A2	Крышка в сборе кожуха передняя	1
21	7532A23	Крышка в сборе кожуха передняя	1
21	7532A32	Крышка в сборе — передняя часть кожуха (устричная)	1
21	7532A23	Крышка в сборе кожуха передняя	1
22	67615	Термоодеяло	1
23	87907	Крюк	1
24	70332	Винт (#10-16 x .500) крепления панели к нижнему кожуху	1
24	95700	Винт (#10-16 x .50)	1
25	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
25	47341A11	Комплект шнура с рукояткой ручного запуска	1

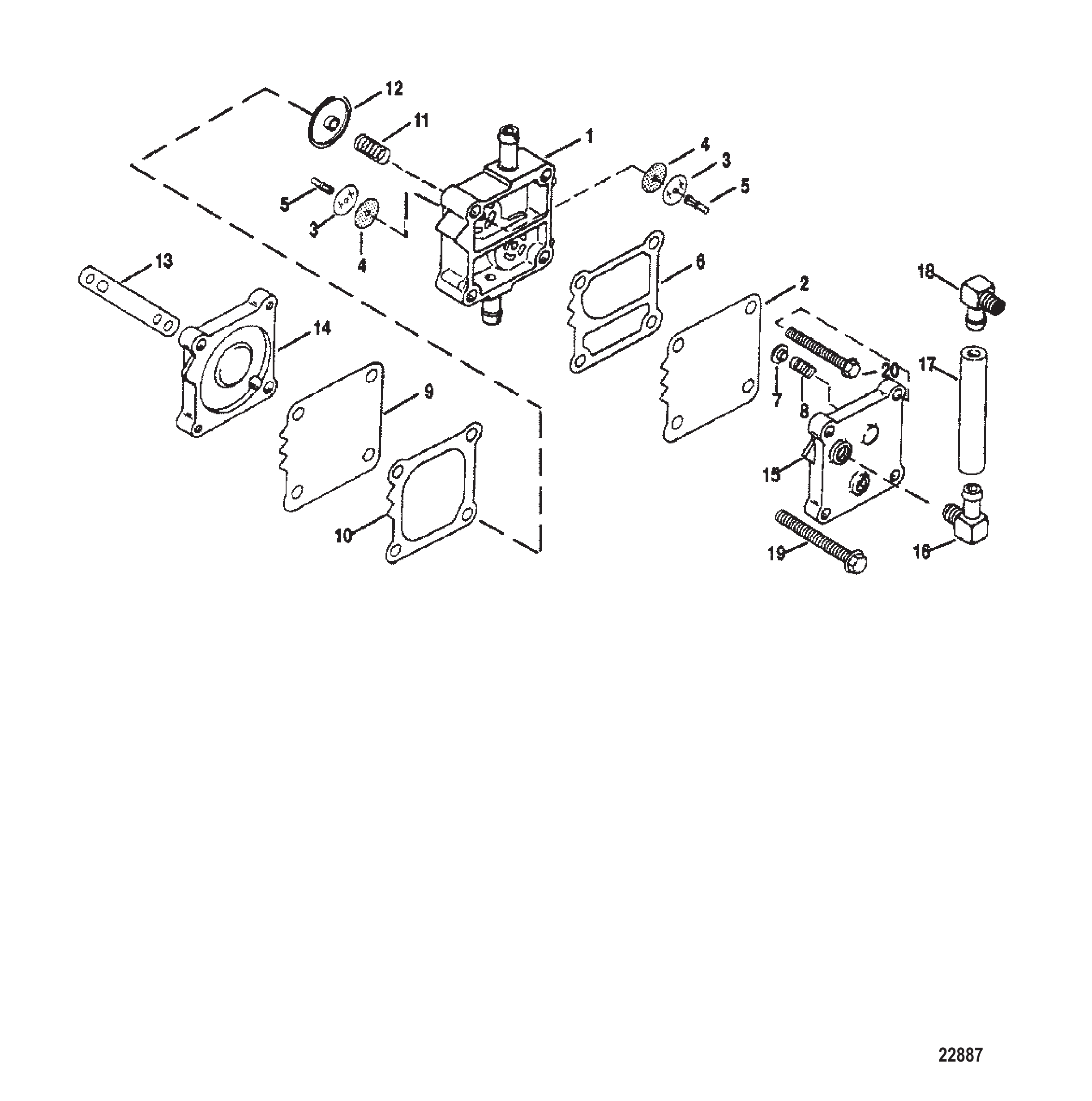

Рис. 49РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPSHAFT)

REF	Номер детали	Наименование	Кол-во
-	15132	ЭМБЛЕМА (3")	1
-	151321	ЭМБЛЕМА (6")	2
1	9742A61	Кожух верхний в сборе	1
1	9742T92	ВЕРХНИЙ КОЖУХ В СБОРЕ-ЧЕРНЫЙ	1
1	9742A19	Кожух верхний в сборе (юбилейная модель)	1
1	9742T90	Кожух верхний в сборе, черный	1
2	812784	Сальник	1
3	815478	САЛЬНИК	1
4	815225	ЗВУКОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ (БОКОВОЕ)	2
5	815226	ЗВУКОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ (ВЕРХНЕЕ)	1
5A	815227	ЗВУКОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	1
6	17196A1	Воздухозаборник защитный (юбилейная модель)	2
7	11316	Скоростная гайка (юбилейная модель)	12
8	17238	Уплотнение воздухозаборника (юбилейная модель)	4
9	17194	ЩИТОК ВОЗДУХОЗАБОРНИКА (ЛЕВЫЙ БОРТ) (ЮБИЛЕЙНАЯ МОДЕЛЬ)	1
9	17195	ЩИТОК ВОЗДУХОЗАБОРНИКА (ПРАВЫЙ БОРТ) (ЮБИЛЕЙНАЯ МОДЕЛЬ)	1
10	184741	Кронштейн	2
11	18506	Втулка уплотнительная	3
11	18506001	Втулка уплотнительная	3
12	28636	ВИНТ (.250-20 x .750)	12
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	10
14	813096	Крюк	2
14	813096A2	Комплект крючка	2
15	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	813074	Ролик	2
16	8M0207770	Ролик @3	2
17	13194	Кольцо стопорное	2
18	813553	Пластина	1
18	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	1
19	187021	Фиксатор	1
20	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
20	893763	Кронштейн фиксатора ролика	1
21	813552	Проставка	1
21	813076A2	Комплект рукоятки	1
22	31984	ВИНТ (.312-18 x 1.375)	2
23	815848	Гайка (.312)	2
24	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
24	47341A11	Комплект шнура с рукояткой ручного запуска	1
25	18755A1	Передний щиток в сборе (ЧЕРНЫЙ) (Без наклеек)	1
26	813562	Сальник	1
27	48409	Винт (#10-16 x .625) нержавеющая сталь	4
28	56681	ШАЙБА (.203 x .500 x .032)	4
28	8M0204666	ШАЙБА (.203 x .500 x .032)	4
29	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
29	8M0042642	Шайба (.323 x .562 x .063)	2
-	813096A1	Комплект задней защелки	1

Рис. 50ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА EXHAUST MANIFOLD AND EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	18896A1	Комплект крышки	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	9841A7	МАХОВИК (ИСПОЛЬЗУЕТСЯ С ПОЗ. 1)	1
9	859238T16	УЗЕЛ МАХОВИКА	1
10	32417	ВИНТ (.250-28 x .625)	8
11	68997	ВИНТ (.312-24 x .750)	8
12	9610A5	СТАТОР (40 А)	1
13	90045	ВИНТ (#10-32 x 1.375)	4
14	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
15	96455A9	Пластина в сборе с триггером	1
16	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
17	79472	Стартер в сборе	1
17	893893	Стартер	1
18	56703	ВТУЛКА СТАРТЕРА	2
18	8M0034918	Втулка	2
19	68042	Упор резиновый	2
19	8M0043376	Упор	2
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
22	93388A2	Кабельный жгут чёрный от соленоида к стартеру	1
22	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
23	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1

Рис. 51Кожухи И Передняя Крышка Cowls and Front Cover

GEAR HOUSING (PROPSHAFT) - COUNTER ROTATION

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
47	78956	Кулачок переключения	1
47	789562	Кулачок переключения передач	1
48	89594A1	Толкатель в сборе	1
49	799111	Тяга	1
49	79911A1	Штанга	1
50	79910	Пружина	2
51	78910	Шайба	AR
52	78906	Палец	1
52	8M0084245	Штифт фиксатора пружины	1
53	14469	Стакан подшипника	1
53	14469T	Обойма подшипника	1
54	88957A1	Подшипник шариковый	1
54	88957T	Подшипник шариковый	1
55	N.S.S.	Not Sold Separate Reverse Gear (PART OF 43-18572A1 OR 43-18475A1)	1
56	15844	Подшипниковый узел роликовый	1
57	78909	Палец фиксатора	2
58	823174	Муфта сцепления	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78962	Пружина	2
61	18572A1	Шестерня переднего хода в сборе (135/150)	1
61	18572T1	КОМПЛЕКТ ШЕСТЕРЕН	1
61	18475A1	Шестерня переднего хода в сборе (175/200)	1
61	18475T1	КОМПЛЕКТ ШЕСТЕРЕН	1
62	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
62	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
62	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
62	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
62	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
62	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
62	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
62	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
62	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
62	1761510	Регулировочная прокладка (.143)	AR
62	1761511	Регулировочная прокладка (.145)	AR
62	1761512	Регулировочная прокладка (.147)	AR
62	1761513	Регулировочная прокладка (.149)	AR
63	15841	Подшипник роликовый	1
64	17616	Упорное кольцо	1
65	31534	Уплотнительное кольцо	1
65	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
66	18447A2	Переходник подшипника в сборе	1
66	18447T2	АДАПТЕР В СБОРЕ	1
67	15843	Подшипник роликовый	1
67	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
68	18448	Шайба упорная	2
69	15842	Подшипник упорный	2
70	18446	Вал гребного винта	1
71	818896A2	Обойма подшипника в сборе	1
71	818896T2	ОБОЙМА ПОДШИПНИКА	1
72	30956	Подшипник игольчатый	1
72	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
73	76868	САЛЬНИК ВНУТРЕННИЙ	1
73	8M0248882	САЛЬНИК @5	1
73A	76868	САЛЬНИК ВНУТРЕННИЙ	1
73A	8M0248882	САЛЬНИК @5	1
74	183231	Шайба стопорная	1
75	79448	Фиксатор	1
75	8M2011027	ФИКСАТОР	1
76	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
77	316404	Пластина триммера	1
77	31640Q4	ТРИММЕР	1
77	316405	Пластина триммера	1
77	8M0236553	Пластина тримма	1
78	806327	Винт (.437-14 x 1.750) (1-5/8")	1
78	8M0204686	ВИНТ	1
79	67891	Заливная пробка	1
79	8M0039169	ЗАЛИВНОЙ БЛОК	1
80	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
81	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
81	8M0204653	Гайка	2
82	13171	Ступица упорная	1
82	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
83	31211A2	Шайба шлицевая	1
83	31211Q03	ШАЙБА В СБОРЕ	1
84	816629	Стопорная шайба с усиком	1
84	816629Q	ШАЙБА СТОПОРНАЯ	1
85	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
85	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
86	423511	Шайба стопорная зубчатая	1
87	65210	ВИНТ (.375-16 x 1.00)	1
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

Рис. 52ВЕРХНИЙ КАПОТ И ПЕРЕДНИЙ ЩИТОК TOP COWL AND FRONT SHIELD

REF	Номер детали	Наименование	Кол-во
-	815366A3	Комплект изолятора аккумулятора	1
-	58222A1	Индикаторный инструмент	1
-	89045	ПЕРЕХОДНИК	1
-	890451	Инструмент-адаптер прямого напряжения	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	99750A1	Мультиметр	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	52024A1	Блок переключателя	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	850439	Тестер искры	1
-	850439T1	Тестер восьмикамерный	1
-	14443A1	Жгут проводов в сборе для тестирования	1
-	99379	Стробоскоп	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	55919	Головка ведущая	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	90455	РЫМ-БОЛТ	1
-	904551	Рым-болт	1
-	77109A3	Монтажный комплект	1
-	52952A1	Съёмник стопорного кольца поршневого пальца	1
-	52952T1	Съёмник стопорного кольца поршневого пальца	1
-	74607A3	Установочный комплект поршневого пальца	1
-	65494	КОЛЬЦО ИНСТРУМЕНТА ДЛЯ СБОРКИ КОМПРЕССОРА (2.0Л)	1
-	65494T	Инструмент для сжатия кольца	1
-	818773	ПРИСПОСОБЛЕНИЕ ДЛЯ СБОРКИ КОМПРЕССОРА, ПОРШНЕВОЕ КОЛЬЦО (2.5L)	1
-	818773T	Инструмент для сжатия поршневых колец (3.50)	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	30591A1	Стенд для силовой головки	1
-	30591T1	Стенд	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1
-	112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
-	99750A1	Мультиметр	1
-	52915A6	Комплект контрольного манометра	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1
-	44487A1	Съёмник направляющей штока тримма	1
-	44487T1	Съёмник направляющей штока тримма	1
-	44486A1	Съёмник штока тримма	1

Рис. 53МАХОВИК/СТАРТЕР FLYWHEEL/STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
1	15110A1	Тахометр 6K	1
2	79101T	Кронштейн крепежный	1
3	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
4	79888	Патрон лампы	1
5	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
6	86322A7	Трос в сборе (1.50 фута) чёрный	1
6	86323A5	Трос в сборе (1.50 фута) фиолетовый	1
7	15113A4	УКАЗАТЕЛЬ ТРИММА	1
7	895292Q41	Указатель дифферента, чёрная шкала, оранжево-белые деления, чёрный ободок	1
8	79480	Кронштейн	1
9	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
10	79888	Патрон лампы	1
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
12	26427	Шайба	2
13	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1
14	15166A1	УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ	1
14	895287Q41	КОМПЛЕКТ УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ВОДЫ (100-240 F) Чёрная шкала, Оранжево-белые деления, Чёрный ободок	1
15	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
16	79888	Патрон лампы	1
17	26427	Шайба	2
18	79480	Кронштейн	1
19	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
20	86323A2	КАТУШКА В СБОРЕ (2.00 фута) Фиолетовый	1
20	61600A16	КАТУШКА В СБОРЕ (17.00 дюймов) Чёрный	1
20	88824A4	КАТУШКА В СБОРЕ (45.00 дюймов) Светло-коричневый	1

Рис. 54РЕДУКТОР (ГРЕБНОЙ ВАЛ) - РЕВЕРС GEAR HOUSING (PROPSHAFT) - COUNTER ROTATION

REF	Номер детали	Наименование	Кол-во
1	15110A1	Тахометр 6K	1
2	79101T	Кронштейн крепежный	1
3	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
4	79888	Патрон лампы	1
5	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
6	86322A7	Трос в сборе (1.50 фута) чёрный	1
6	86323A5	Трос в сборе (1.50 фута) фиолетовый	1
7	15113A4	УКАЗАТЕЛЬ ТРИММА	1
7	895292Q41	Указатель дифферента, чёрная шкала, оранжево-белые деления, чёрный ободок	1
8	79480	Кронштейн	1
9	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
10	79888	Патрон лампы	1
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
12	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1
13	15166A1	УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ	1
13	895287Q41	КОМПЛЕКТ УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ВОДЫ (100-240 F) Чёрная шкала, Оранжево-белые деления, Чёрный ободок	1
14	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
15	79888	Патрон лампы	1
16	26427	Шайба	2
17	79480	Кронштейн	1
18	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
19	86323A2	КАТУШКА В СБОРЕ (2.00 фута) Фиолетовый	1
19	61600A16	КАТУШКА В СБОРЕ (17.00 дюймов) Чёрный	1
19	88824A4	КАТУШКА В СБОРЕ (45.00 дюймов) Светло-коричневый	1
20	15115A2	Синхронизатор, измерительный прибор	1
20	895294Q41	ИНДИКАТОР Синхронизатор двух двигателей, черная шкала, оранжево-белая градуировка, черный ободок	1
21	79480	Кронштейн	5
22	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
23	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
24	79888	Патрон лампы	1
25	14502	Синхронизатор привода	1
25	145022	ВОДИТЕЛО СИНХРОНИЗАТОРА	1
26	19674A1	Выключатель аварийного останова в сборе	1
26	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
27	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
28	813679	Переходник	1
29	15920A54	Шнур аварийного останова в сборе	1
29	15920Q54	ШНУР В СБОРЕ	1
30	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
31	18321	Хомут крепёжный	2
32	24676	ШАЙБА (.200 x .440 x .032)	2
33	68219	Гайка (#10-32) нержавеющая сталь	4
34	79146	Фиксатор	3
32	90077	СТЯЖКА ХОМУТ Топливная форсунка	9
32	816311T	СТЯЖКА (8.00 дюймов)	9
36	812497A2	Диод в сборе	1
36	898289A72	Комплект диода-шнура двойной	1
37	11149A2	Трос в сборе (6.00 дюймов)	1

Рис. 55СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ TOOLS SPECIAL

Flywheel, Starter Motor and Ignition Coils

REF	Номер детали	Наименование	Кол-во
1	79918A1	Комплект крышки маховика	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	7555A8	Маховик	1
9	859238A9	Комплект маховика	1
9	7555A17	Маховик	1
9	859238A9	Комплект маховика	1
10	32417	ВИНТ (.250-28 x .625)	8
11	68997	ВИНТ (.312-24 x .750)	8
12	5454A32	Статор (используется с регулятором напряжения 15 А)	1
12	5454A35	Статор (используется с регулятором напряжения 15 А)	1
13	76566	Винт (#10-24 x 1.00)	4
13	19926100	ВИНТ (#10-24 x 1.00)	4
15	96455A9	Пластина в сборе с триггером	1
17	79472	Стартер в сборе	1
17	893893	Стартер	1
18	56703	ВТУЛКА СТАРТЕРА	2
18	8M0034918	Втулка	2
19	68042	Упор резиновый	2
19	8M0043376	Упор	2
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
22	93388A2	Кабельный жгут чёрный от соленоида к стартеру	1
22	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
23	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
24	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
25	7370A13	Катушка зажигания в сборе	6
25	8M0230859	Катушка зажигания в сборе	6
26	67614	Крышка	3
27	88447	Винт (.190-32 x 1.62)	12
28	45076	Гайка (#10-32) латунная клемма блока выключателя	12
29	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	6
30	68513	ВИНТ (#10-32 x .375) Нержавеющая сталь ПРИЖИМНАЯ ПЛАСТИНА И КУЛАЧОК	6
31	99215A25	Провод высокого напряжения в сборе	6
31	813715A1	Провод	6
32	63709A1	Комплект наконечника/клеммы свечи зажигания	6
33	136862	Свеча зажигания (NGK-BU8H)	6
33	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
34	69738A1	Жгут проводов в сборе от катушки к коммутатору (№2, 4 и 6)	1
34	69738A7	Жгут проводов в сборе (№2, 4 и 6)	1
34	69739A2	Жгут проводов в сборе (№1, 3 и 5)	1
35	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	12

Рис. 56ПРИБОРНАЯ ПАНЕЛЬ Instrumentation

REF	Номер детали	Наименование	Кол-во
1	18866T	КРЫШКА ШУМОГЛУШИТЕЛЯ	1
2	92051	Винт (10-16 x .75)	14
3	188891	Прокладка звукоизоляции	1
4	188672	Пластина звукоизоляции	1
5	892211	ПРОКЛАДКА	3
6	68000	Винт (.250-28 x 1.00)	6
7	20583	Шайба шпильки крепления карбюратора	6
8	64871A2	Обратный клапан картера	1
9	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	1
10	87604	Тяга дроссельной заслонки	1
11	93332A1	Рычаг дроссельной заслонки в сборе	1
12	41048	РЫЧАГ дросселя	1
13	67748	Ролик	1
14	15124	ВИНТ (#10-32 x .750)	3
15	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	3
16	56681	ШАЙБА (.203 x .500 x .032)	3
17	67297	Штифт вильчатый	3
18	89302	Шайба (.203 x .406 x .040) винта крышки катушки	3
19	26953	ШПЛИНТ	3

Рис. 57Приборы (Mercury и Mariner) Instrumentation (Mercury and Mariner)

REF	Номер детали	Наименование	Кол-во
1	9242A10	КАРБЮРАТОР (ВЕРХНИЙ)	1
1	9242A11	КАРБЮРАТОР (СРЕДНИЙ)	1
1	9242A12	КАРБЮРАТОР (НИЖНИЙ)	1
3	NSS	NOT SOLD SEPARATE GASKET, COVER PLATE	3
4	6032	КРЫШКА ПЛАСТИНЫ	3
5	NSS	NOT SOLD SEPARATE SCREW, COVER PLATE	15
6	7823	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ (ЦЕНТР/НИЗ)	1
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	2
7	NSS	NOT SOLD SEPARATE SCREW, FUEL BOWL	18
8	6025	ПРОБКА (ГЛАВНЫЙ ЖИКЛЁР)	6
9	NSS	NOT SOLD SEPARATE GASKET, MAIN JET	6
10	4216	Жиклёр (.064) главной топливной системы	4
10	4215	Жиклёр главной топливной системы (.066)	2
11	NSS	NOT SOLD SEPARATE SCREW, FLOAT PIN	6
12	NSS	NOT SOLD SEPARATE GASKET, INLET NEEDLE AND SEAT	6
13	7824	ИГЛА/СЕДЛО В СБОРЕ ВПУСКНЫЕ	6
14	NSS	NOT SOLD SEPARATE GASKET, NOZZLE BOSS	6
15	9267	Поплавок	6
16	NSS	NOT SOLD SEPARATE PIN, FLOAT LEVER	6
17	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL	3
18	4541	Винт-пробка - канал жиклёра главной топливной системы	6
19	NSS	NOT SOLD SEPARATE GASKET, BLEED JET PLUG	6
20	6030	ЖИКЛЁР (.070)	6
21	6027	ВИНТ	3
22	37752	Наклейка дросселя	3
23	NSS	NOT SOLD SEPARATE SPRING, THROTTLE RETURN	3
24	6031	ПРОСТАВКА	3
25	6022	ВАЛ	3
26	NSS	NOT SOLD SEPARATE RING, RETAINER - THROTTLE SHAFT	3
27	9416	Клапан дроссельной заслонки	6
28	NSS	NOT SOLD SEPARATE SCREW, THROTTLE VALVE	12
-	6452	РЕМКОМПЛЕКТ ПРОКЛАДОК	1
-	8506	Ремонтный комплект карбюратора WH-48	1

Рис. 58МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ Flywheel, Starter Motor and Ignition Coils

REF	Номер детали	Наименование	Кол-во
1	816856A3	Разъём в сборе, топливный - пластик	1
2	69067	ВИНТ (.250-20 x 1.375)	1
3	812782	Сальник	1
4	9912976	Трубка контрольной струи	1
4	8M0108349	Шланг (70 дюймов, бухта)	1
5	816311	Стяжка (8.00 дюймов)	AR
5	816311T	СТЯЖКА (8.00 дюймов)	AR
6	814964	Фитинг	1
7	19688	Штуцер	1
8	4301625	ТРУБКА (8.00 дюймов)	1
8	82381335	ТРУБКА (15.00 дюймов в наборе)	1
9	99127109	Шланг (57,00 дюймов, бухта)	4
9	8M0108355	Шланг (57 дюймов, бухта)	4
10	816296	Фильтр топливный	1
10	816296Q03	Фильтр топливный @3	1
11	67751	Прокладка	3
12	27037	ШПИЛЬКА (.250-28 x 1.125)	6
12	270372	Шпилька (.250-28 x 1.125)	6
13	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
13	8M0024808	J-образный зажим	1
14	55715	Винт (.250-20 x .880)	6
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	6
16	29598	ГАЙКА (.250-28) Нержавеющая сталь	6
17	9912878	Шланг (.187) (26.00 дюймов, бухта)	3
18	99130122	Трубка (20,00 футов, бухта) дренажная	1
18	892024122	Шланг (240.00 дюймов, бухта)	1
19	42859A2	Клапан в сборе обогатителя	1
20	633001	ХОМУТ	1
21	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	9912688	Трубка (36.00 дюймов, бухта)	2
23	45915	КЛЕММНАЯ КОЛОДКА	AR
24	48408	Винт (#10-16 x .500) клеммной колодки	AR
24	38055	ВИНТ (.190-32 x .620)	AR
24	62568	Винт (#10-16 x .375)	AR
24	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	AR
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 59ЗАСЛОНКА И РЫЧАГИ ДРОССЕЛЯ (S/N-C239553 И ВЫШЕ) CHOKE PLATE AND THROTTLE LEVERS (S/N-C239553 AND UP)

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	28040	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
14	67077F1	Крышка серая	2
14	67077T	Крышка, чёрная чёрная	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991732	Прокладка	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	812834	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	78246	Прокладка	1
29	782461	Прокладка	1
30	18233A3	Пластина в сборе	1
30	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
31	8147012	Сальник	1
31	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
32	68011	Кронштейн	1
33	812832	Винт (#10-16 x .500)	12
33	878608	Винт (#10-16 x .500)	12
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
35	38970	САЛЬНИК X-LONG	1
36	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
37	183071	ПРОКЛАДКА	1
37	183076	Прокладка	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 60КАРБЮРАТОР (СБОРОЧНАЯ ЕДИНИЦА) CARBURETOR ASSEMBLY

Gear Housing Chart (S/N-0G437999 & Below)

REF	Номер детали	Наименование	Кол-во
-	9148A69	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG)(ЧЕРНЫЙ)	1
-	9148A72	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (ЧЕРНЫЙ)	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A70	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A73	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG)(СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
-	9148A76	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A77	Корпус редуктора в сборе встречного вращения (X-LONG)(СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1

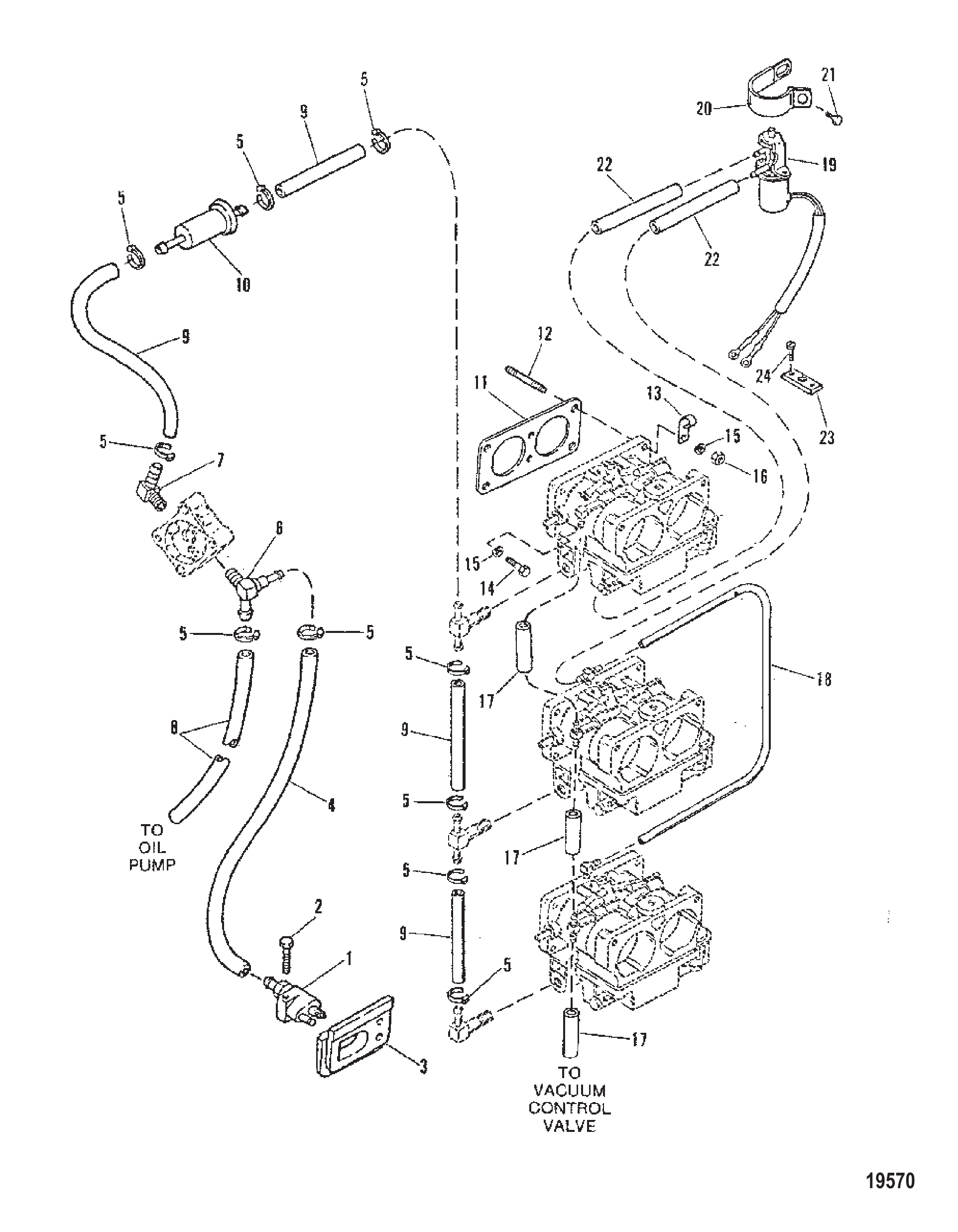

Рис. 61ТОПЛИВНЫЕ МАГИСТРАЛИ FUEL LINES

REF	Номер детали	Наименование	Кол-во
1	9148T93	Корпус редуктора в сборе базовый	1
49	89594A1	Толкатель в сборе	1
50	789562	Кулачок переключения передач	1
51	828287	Тяга	1
52	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
52	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
53	828830A2	ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК	1
54	814653	Игольчатый подшипник в сборе	1
54	814653T	Подшипник в сборе игольчатый	1
55	815481	УПОРНАЯ ШАЙБА	1
56	815480	ПОДШИПНИК Упорный	1
57	828702A2	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 15/28	1
58	15844	Подшипниковый узел роликовый	1
59	30893	Пружина	1
60	854735T	Муфта скользящая	1
60	859340T	Муфта	1
61	30632	ШТИФТ КРЕСТОВИНЫ	1
61	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
62	828356	Штифт фиксатора	1
63	828951	Вал гребного винта	1
64	828701A1	ШЕСТЕРНЯ В СБОРЕ ПЕРЕДНЕГО ХОДА - 15/28	1
65	1761514	Регулировочная прокладка (.206)	AR
65	1761515	Регулировочная прокладка (.208)	AR
65	1761516	Регулировочная прокладка (.210)	AR
65	1761517	Регулировочная прокладка (.212)	AR
65	1761518	Регулировочная прокладка (.214)	AR
65	1761519	Регулировочная прокладка (.216)	AR
65	1761520	Регулировочная прокладка (.218)	AR
65	1761521	Регулировочная прокладка (.220)	AR
65	1761522	Регулировочная прокладка (.222)	AR
65	1761523	Регулировочная прокладка (.224)	AR
65	1761524	Регулировочная прокладка (.226)	AR
65	1761525	Регулировочная прокладка (.228)	AR
65	1761526	Регулировочная прокладка (.230)	AR
66	815480	ПОДШИПНИК Упорный	1
67	815481	УПОРНАЯ ШАЙБА	1
68	828831A3	Адаптер в сборе подшипниковый	1
69	814653	Игольчатый подшипник в сборе	1
69	814653T	Подшипник в сборе игольчатый	1
70	18448	Шайба упорная	2
71	15842	Подшипник упорный	2
72	8182911	Обойма упорного подшипника	2
73	814605	Фиксатор	2
74	31534	Уплотнительное кольцо	1
74	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
75	818290A4	Обойма в сборе подшипниковая	1
76	30956	Подшипник игольчатый	1
76	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
77	14077	Сальник внутренний	1
78	76868	САЛЬНИК ВНУТРЕННИЙ	1
78	8M0248882	САЛЬНИК @5	1
79	183231	Шайба стопорная	1
80	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
81	79448	Фиксатор	1
81	8M2011027	ФИКСАТОР	1
82	316405	Пластина триммера	1
82	8M0236553	Пластина тримма	1
82	76214A5	КОМПЛЕКТ АНОДОВ	1
82	76214Q5	Анодная пластина в сборе	1
83	806327	Винт (.437-14 x 1.750) (1-5/8")	1
83	8M0204686	ВИНТ	1
84	65210	ВИНТ (.375-16 x 1.00)	1
85	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
86	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
86	8M0204653	Гайка	2
-	89238A2	Комплект сальников	1

Рис. 62КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Driveshaft Housing and Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	880890T1	Топливный насос	1
2	NSS	NOT SOLD SEPARATE Body	1
3	881544	Пружина	1
4	881545	Плунжер	1
5	881546	Пружина	1
6	881547	Диафрагма	1
7	881548	Штифт	1
8	NSS	NOT SOLD SEPARATE Body	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Body	1
11	881550	Винт	3
12	881333	Гайка	3
13	804255	Уплотнительное кольцо	1
13	8M0050719	Уплотнительное кольцо	1
14	879650	Хомут	2
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	804256	Болт (M6 x 30)	2
16	881543	Шланг	1
16	881543002	Трубка	1
17	881542	Кронштейн	1
18	8527768	Болт (M6 x 16)	1
18	811188T	Болт	1
19	8528161	Гайка	1
19	82382M	Гайка	1
20	881538T1	Фильтр в сборе	1
20	881538T02	Топливный фильтр в сборе	1
21	881540	Элемент 1.75 дюйма	1
21	8M0168897	Топливный фильтр	1
21	8M0101436	Фильтрующий элемент 1.50 дюйма	1
21	8M0117705	Топливный фильтр	1
22	826966M	Уплотнительное кольцо	1
22	826966T	Уплотнительное кольцо	1
23	881541	Поплавок	1
24	881539	Стакан	1
24	8M0101437	Стакан	1
24	8M0137185	Стакан топливного фильтра	1
25	879650	Хомут	2
25	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
26	804260	Кронштейн	1
27	804112	Болт (M7 x 48)	2
28	804113	Штифт установочный	2
29	84292M	Шайба	2
30	804257	Рычаг переключения топлива	1
31	881334	Вал	1
32	804259	Штифт	2
32	82738M	Штифт роликовый	2
33	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	822769	Соединитель	1
36	NSS	NOT SOLD SEPARATE Cap	1
37	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1

Рис. 63ТАБЛИЦА РЕДУКТОРОВ (S/N-0G437999 И РАНЕЕ) Gear Housing Chart (S/N-0G437999 & Below)

Power Trim Components (Cast Pump Housing) Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	855998T1	Гидроподъём в сборе	1
1	878265A1	Комплект электродвигателя	1
1	878265A4	Мотор тримма	1
2	878405A1	Якорь	1
2	878265A1	Комплект электродвигателя	1
3	878407A1	Щитовой подшипник	1
3	878265A1	Комплект электродвигателя	1
4	4008830	ВИНТ (M6 x 30)	2
4	82494830	ВИНТ (M6 x 30)	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	878245	Муфта	1
6	8782451	Вал приводной	1
7	878410A1	Ремкомплект обратного клапана	1
8	813442A2	Узел ручного сброса в сборе	1
8	893929A01	Комплект предохранительного клапана	1
9	878241A1	Комплект вала	1
9	8M0142997	Ремкомплект вала наклона	1
10	878267	Штифт	1
11	878235A1	Цилиндр наклона в сборе	1
11	878235A03	Ремкомплект цилиндра наклона	1
12	878239A1	Ремкомплект направляющей, включает поз. 26	1
12	878239A02	Комплект торцевой крышки цилиндра наклона	1
13	878409A1	Ремкомплект уплотнительных колец, включает поз. 26	1
13	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
14	878412A1	Ремкомплект штока амортизатора, включает поз. 26	1
14	8M0168219	Комплект штока амортизатора	1
15	878242A1	Поршень в сборе с памятью	1
15	8M0143000	Комплект поршня памяти	1
16	878406A1	Ремкомплект обратного клапана, включает поз. 26	1
16	878406A02	Ремкомплект обратного клапана	1
17	878414A1	Поршень в сборе	1
17	878414T01	Поршень в сборе	1
18	878413A1	Поршень в сборе	1
19	878243A1	Направляющая в сборе	2
19	8M0021648	Торцевая крышка в сборе	2
20	878264A1	Комплект резервуара	1
21	811613	Штекер в сборе	1
22	4000327	ВИНТ (M6 x 14)	4
23	43450	Шайба	4
23	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
24	878411A1	Комплект насоса	1
24	892251A01	Ремкомплект насоса	1
25	878408A1	Ремкомплект помпы тримма	1
26	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
27	858771	Винт (M10 x 30)	6
28	4002319	ШАЙБА	6
29	818298Q1	Комплект анода	1
30	4000330	ВИНТ (M6 x 25)	2
30	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
31	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
31	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
32	996251	Вал	1
32	99625002	Вал	1
33	69205	С-ОБРАЗНАЯ ШАЙБА	1
33	8M0084613	Пружинная шайба	1
34	22875	ЗАЖИМ	2
35	878609	Винт (#10-16 x .600)	1

Рис. 64РЕДУКТОР (ВАЛ ВИНТА)(РЕВЕРСИВНЫЙ) GEAR HOUSING (PROP SHAFT)(COUNTER ROTATION)

REF	Номер детали	Наименование	Кол-во
-	17443A11	Комплект гидроусилителя рулевого управления	1
1	811290	АККУМУЛЯТОР	1
2	17772	ШПИЛЬКА	3
3	4002319	ШАЙБА	3
4	13914	Гайка (M10) шпильки корпуса редуктора	3
4	40140	ГАЙКА (M10)	3
5	94319	Винт (.375-24 x 1.5)	1
6	17405	Проставка	2
7	34863	ГАЙКА (.375-24)	3
7	8M0204726	Гайка (.375-24) латунная	3
8	14000	Винт (.375-24 x 1.25)	1
8	849838	ВИНТ (.375-24 x 1.250)	1
9	92876A4	Тяга в сборе	1
10	68300	Шайба (..88 x .39 x .06)	1
11	8112891	Привод	1
11	828588A2	Комплект привода	1
-	811632	Ремкомплект	1
-	811632A1	РЕМОНТНЫЙ КОМПЛЕКТ	1
12	4000330	ВИНТ (M6 x 25)	2
12	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
13	43450	Шайба	2
13	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	2
14	8268336	Гайка (M6)	2
14	401386	ГАЙКА (M6) Нержавеющая сталь	2
15	811292	ХОМУТ	1
16	818182	ВИНТ	2
17	400263	ГАЙКА (M5)	2
18	81742755	ВИНТ (M8 x 55)	1
19	66751	ПРОСТАВКА (.250 x .390 x .630) Нержавеющая сталь	1
19	8M0151156	ПРОСТАВКА	1
20	811291	КРОНШТЕЙН	1
21	38601	ВИНТ (.250-28 x 1.250)	4
22	88404	Шайба стопорная	6
23	18211	Реле-выключатель	1
24	18244A1	Жгут проводов в сборе	1
25	18124	ВИНТ (#10-32 x .750)	1
26	90329	ВТУЛКА	1
27	309772	Проставка	1
28	816994	Кронштейн	1
29	42118	ШАЙБА	1
30	29488	ГАЙКА (#10-32)	1
30	8M0204718	Гайка	1
31	197491	Хомут	1
32	81563024	Наклейка	1

Рис. 65ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	827328T9	Верхний кожух в сборе	1
1	827328T10	Верхний кожух в сборе	1
2	821256T1	Воздухозаборник - чёрный	1
2	821256T03	Воздухозаборник	1
2	821256T2	Воздухозаборник - серебристый	1
3	82130016	ВИНТ (M6 x 16)	4
4	859356A1	Комплект шумоизоляции	1
4	859356A02	Комплект шумоизоляции	1
5	NSS	NOT SOLD SEPARATE Sound Blanket	1
6	NSS	NOT SOLD SEPARATE Sound Blanket	1
7	NSS	NOT SOLD SEPARATE Sound Blanket	2
8	823865	ЗАГЛУШКА	2
9	831207T10	Рукоятка	1
9	831207A16	Комплект рукоятки замка кожуха	1
10	812707	Втулка	2
11	831214	Проставка	1
12	12134	ШАЙБА ВОЛНОВАЯ	1
13	F481777	Вал кулачкового замка	1
13	8M0001081	Кулачок	1
14	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
14	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
15	1993716	ВИНТ (M6 x 16)	1
16	821249M2	Кронштейн передний	3
16	8M0036792	Кронштейн	3
17	815477	УПОР ЗАЩЕЛКИ	3
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
19	401366	ГАЙКА (M6) Нержавеющая сталь	6
20	8237951	Стопорное кольцо	1
21	815263	РОЛИК	1
21	8M0207770	Ролик @3	1
22	8155381	Роликовый штифт	1
23	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
23	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
24	401366	ГАЙКА (M6) Нержавеющая сталь	1
25	47341A11	Комплект шнура с рукояткой ручного запуска	1
26	12066Q9	Трос	1
26	12066Q10	Трос стартера @2	1

Рис. 66КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM (ЛИТОЙ КОРПУС НАСОСА) МЕТАЛЛИЧЕСКИЙ КОРПУС ДВИГАТЕЛЯ Power Trim Components (Cast Pump Housing) Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	881368T1	Стартер в сборе	1
-	881368T2	Стартер в сборе	1
1	804314T	Статор	1
2	804313T	Якорь	1
3	881369T1	Щёткодержатель в сборе	1
4	804316	Комплект щёток	1
5	804317	Пружина	4
6	881370T	Кронштейн	1
7	804337	ВИНТ (M4 x 16)	2
8	804335	СКВОЗНОЙ БОЛТ (M6 x 120)	2
9	804321T1	Комплект шестерён	1
10	804322	Муфта	1
11	804330	КОМПЛЕКТ ШАЙБ	1
12	804324	Кронштейн	1
13	804326	Зубчатый венец	1
14	804327	Прокладка	1
15	804325	Подшипник	1
16	804323	Вал шестерни	1
17	804329	ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ	3
17	804329001	Промежуточная шестерня	3
18	804328	Кронштейн	1
19	804331T	Крышка	1
20	804336	БОЛТ (M6 x 52)	2
21	804319	Шестерня	1
22	804320	Комплект упора шестерни	1
23	804332	КОМПЛЕКТ РЫЧАГА	1
24	804334	КРЫШКА	1
25	881371T	Реле стартера	1
25	881371T1	Реле стартера	1
25	881371T1	Реле стартера	1
26	804605	БОЛТ (M8 x 45)	3
27	881373	Клемма	1
28	881377	Стопорная шайба	1
29	82382M	Гайка	1
30	881372	Гайка	1
31	881374	Крышка	1

Рис. 67КОМПЛЕКТ УСИЛЕННОГО РУЛЕВОГО УПРАВЛЕНИЯ ДЛЯ ТРАНЦА TRANSOM MOUNT POWER STEERING KIT

Power Trim Pump (Eaton Rectangular Motor)

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
1	991861	Насос в сборе, силовой трим	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
3	991861	Насос в сборе, силовой трим	1
4	12662	Комплект насоса и торцевой рамы	1
4	991861	Насос в сборе, силовой трим	1
5	12663	Комплект сальников насоса	1
5	126631	Ремкомплект насоса	1
6	12660	Комплект торцевой рамы	1
6	991861	Насос в сборе, силовой трим	1
7	12661	Комплект якоря	1
7	991861	Насос в сборе, силовой трим	1
8	12664	Комплект сквозных болтов	1

Рис. 68ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	8718A1	Кронштейн в сборе транцевый (правый борт)	1
2	8716A5	Кронштейн транца в сборе (левый борт)	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
5	99170A1	Труба наклона, силовой триммер	1
5	99170A2	Комплект трубок наклона	1
6	90068T	Гайка трубы наклона (1"-14)	1
6	859133	ГАЙКА (1.00-14)	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	56041	Гайка (.875-14)	1
9	858869	Гайка (.875-14)	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
22	814207	Упор	1
23	37984	ГАЙКА (.875-14) Система наклона	1
23	8M0041651	ГАЙКА (.875-14)	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК

Рис. 69СТАРТЕР STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
-	824785A1	Инструмент для установки втулки и сальника	1
-	13664	Монтажный инструмент кронштейна подшипника, 6/15 л.с.	1
-	83165M	Съёмник в сборе для подшипника	1
-	83165T	СЪЁМНИК В СБОРЕ	1
-	31229A7	Комплект съёмников для подшипника	1
-	824787	СЪЕМНИК ВТУЛКИ	1
-	36392	Калибровочный инструмент карбюратора	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	824788A1	Инструмент для снятия подшипника	1
-	824790A1	Инструмент для установки втулки гребного вала	1
-	83163M	Фиксатор маховика	1
-	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
-	24937A1	Фиксатор	1
-	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
-	24937A1	Фиксатор	1
-	83164M	Съёмник маховика	1
-	8M0227579	СЪЁМНИК МАХОВИКА	1
-	13655	Оправка	1
-	13655T	ОПРАВКА	1
-	99750A1	Мультиметр	1
-	13663A1	Инструмент для установки поршневого пальца	1
-	13663T1	МОНТАЖНЫЙ ИНСТРУМЕНТ ПОРШНЕВОГО ПАЛЬЦА	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	13662A1	Стенд для силовой головки	1
-	13662T1	СТЕНД ДЛЯ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	37241	Пластина съёмника универсальная	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	34569A1	Съёмник в сборе со скользящим молотком	1
-	24283	ЩИПЦЫ ДЛЯ СТОПОРНЫХ КОЛЕЦ	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	99379	Стробоскоп	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1
-	NSS	NOT SOLD SEPARATE Expanding Rod (Snap On #CG-40-4)	1
-	NSS	NOT SOLD SEPARATE Collet (Snap On #CG-40-15)	1
-	NSS	NOT SOLD SEPARATE Expanding Rod (Snap-On #CG40A6)	1

Рис. 70НАСОС СИСТЕМЫ POWER TRIM (ДВИГАТЕЛЬ EATON ПРЯМОУГОЛЬНЫЙ) Power Trim Pump (Eaton Rectangular Motor)

REF	Номер детали	Наименование	Кол-во
1	8831A6	Поворотный кронштейн в сборе	1
1	8831A13	Поворотный кронштейн - чёрный	1
1	8831A7	Поворотный кронштейн в сборе	1
1	8831A14	ORD 3402-8831A13 Mercury / Quicksilver	1
1	8831A5	Поворотный кронштейн в сборе	1
1	8831A13	Поворотный кронштейн - чёрный	1
1	8831A8	Поворотный кронштейн в сборе	1
1	8831T08	Поворотный кронштейн чёрный	1
1	8831A9	Поворотный кронштейн в сборе	1
1	8831A8	Поворотный кронштейн в сборе	1
1	8831A10	Поворотный кронштейн в сборе	1
1	8831A8	Поворотный кронштейн в сборе	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
2	8M0169589	Штуцер для смазки	3
3	42124A2	Пластина в сборе Co-Pilot	1
4	421402	Подшипник	1
5	420801	Подшипник упорный - верхний	1
5	42080T01	Подшипник	1
6	42139	ВТУЛКА НИЖНЯЯ	1
7	42077	Сальник	1
8	42373	Упорная шайба нижняя	1
9	421301	Пружина	1
10	420824	Кронштейн	1
10	42082T04	Кронштейн	1
11	420811	Штифт	1
12	421411	Крюк стопора реверса	1
12	8M0075731	Крюк реверса	1
13	42083	Штифт поворотный	1
13	830741A1	Палец поворотный в сборе	1
14	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
15	830741A1	Палец поворотный в сборе	1
16	NSS	NOT SOLD SEPARATE	1
17	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
18	42128	ПРУЖИНА	1
19	42085F4	Рукоятка для переноски	1
19	420852	Рукоятка черная	1
19	42085F2	Рукоятка для переноски	1
19	42085F5	Рукоятка для переноски	1
19	42085F3	Рукоятка для переноски	1
19	420852	Рукоятка черная	1
20	42127	ПРУЖИНА КРЮКА РЕВЕРСА	1
21	13194	Кольцо стопорное	2
22	821961	Штанга	1
23	8165621	Диск	2
24	821958A1	Комплект пластин	1
25	82130014	ВИНТ (M6 x 14)	2
26	821957	Пластина тормозная	1
27	29330	ШАЙБА	1
28	821959	Рукоятка	1
29	34863	ГАЙКА (.375-24)	1
29	8M0204726	Гайка (.375-24) латунная	1
-	8237011	Наклейка Co-Pilot	1

Рис. 71Кронштейны транца Transom Brackets

GEAR HOUSING (DRIVESHAFT) - COUNTER ROTATION

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	18978	Шпилька (.438 x 3.69) (удлинённая)	1
4	8M0034464	ШПИЛЬКА	1
5	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	43998	Втулка (старая конструкция)	1
9A	826134	Анод	2
9A	826134Q	Анод	2
9B	4000333	ВИНТ (M6 x 40)	1
9C	8268336	Гайка (M6)	1
9C	401386	ГАЙКА (M6) Нержавеющая сталь	1
11	442091	Вал приводной (сверхудлинённый)
11	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long
12	N.S.S.	Not Sold Separate Pinion Gear (PART OF 43-18572A1 OR 43-18475A1)	1
13	92721	Шайба (.965 x .630)	1
14	826375	ГАЙКА (.625-18)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	824519	ФИКСАТОР	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	899841	Крыльчатка водяного насоса	1
29	89984T3	КРЫЛЬЧАТКА	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
38	78902	Вал	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	19183	Шайба фибровая	2
40	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	8164641	Маслосъёмный сальник	1
43	8M0246145	САЛЬНИК	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
45	79953Q04	Ремкомплект сливного винта	1
46	67892	Винт магнитный	1
46	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

Рис. 72Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	8712A41	Блок цилиндров	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	6
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	20033	Штифт направляющий установочный	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	77065	ВИНТ (.312-18 x 2) КРЫШКА СТАРТЕРА ДВИГАТЕЛЯ	2
11	815549	ВИНТ (.312-18 x 2.00)	2
12	88801	ПРОБКА колпачковая	2
12	99448	Втулка	1
13	88807A20	Кабель в сборе (чёрный-11 дюйм.)	1
14	66717	ВИНТ (.375-16 x 3.250)	8
14	74824	Винт (.312-18 x 1.250)	6
15	9608A1	Верхняя концевая крышка в сборе	1
15	9608T1	Крышка в сборе верхняя	1
16	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
17	93496	ПОДШИПНИК Роликовый	1
17	93496T	Подшипник	1
18	41953	Сальник	1
19	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
19	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
20	24220	ВИНТ (.190-24 x .190) УСТАНОВОЧНЫЙ - БЛОК ЦИЛИНДРОВ	2
21	38407	ПРОБКА (.500-14)	1
22	15094	ШПИЛЬКА (.190-32 x 1.870)	1
23	15093	ШПИЛЬКА (#10-32 x 1.00)	2
23	8M0034435	ШПИЛЬКА	2
24	67269	Проставка	1
25	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	6
25	8M0204663	ШАЙБА @5	6
26	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	3
27	73651	ГАЙКА ШПИЛЬКИ КРЫШКИ МАХОВИКА	3
27	816874	Барашковая гайка (#10-32)	3
28	42248	Кронштейн	1
28	422482	Кронштейн	1
29	49668	Винт (.250-20 x .750)	2
30	7809A1	Крышка торцевая в сборе	1
30	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
31	62700	Кольцо уплотнительное (3.237 x .103)	1
32	41953	Сальник	2
33	28636	ВИНТ (.250-20 x .750)	4
34	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
35	64022	Винт (.250-20 x 2.125)	1
36	64015	Гайка (.250-20) клеммы стартерного соленоида	1
37	26852	ЗАГЛУШКА Нейлоновая	1
38	16793	Хомут	1
39	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
40	87076A6	РЕГУЛЯТОР ХОЛОСТОГО ХОДА В СБОРЕ	1
40	87076A10	Регулятор холостого хода	1
41	69020	ВИНТ (#10-32 x .875)	3
41	690201	ВИНТ (#10-32 x .875)	3
42	38833	ШАЙБА	3
43	194372	Клеммная колодка	1
44	48409	Винт (#10-16 x .625) нержавеющая сталь	2
45	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
46	45076	Гайка (#10-32) латунная клемма блока выключателя	2
47	813938	Гайка колпачковая (#10-32)	2
48	63153	J-образная защёлка	1
-	812827A89	Головка блока цилиндров в сборе	1
-	812827T89	Головка блока цилиндров морская	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК

Рис. 73Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	8745A5	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	99727A1	ШЕСТЕРНЯ Приводная	1
5	54196A6	Корпус в сборе	1
6	65800	НАБИВКА	1
7	67377	Кольцо уплотнительное коленчатого вала	AR
7	67377T	Кольцо уплотнительное	AR
7	78633	Кольцо уплотнительное - коленчатый вал (.139 толщина)	AR
8	88903	ПОДШИПНИК роликовый УДЕРЖИВАЕМЫЙ ПОДШИПНИК	2
8	88903T	ОБОЙМА Подшипника	2
9	67444	Кольцо стопорное подшипника	2
10	67445	Подшипник роликовый	2
8	93495	ПОДШИПНИК Роликовый КОЛЕНЧАТОГО ВАЛА	2
8	93495T	Роликовый подшипник	2
9	67444	Кольцо стопорное подшипника	2
11	7441A3	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7441T36	ПОРШЕНЬ-ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7443A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7443A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.015	AR
11	7445A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7445A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.030	AR
11	7442A3	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7442T36	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7444A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7444A12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.015	AR
11	7446A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7446T12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.030	AR
12	93481A12	Комплект поршневых колец — стандартный (стандартный)	1
12	78918A4	Комплект поршневых колец — .015 ремонтный (.015 ремонтный)	AR
12	85636A4	Комплект поршневых колец — .030 ремонтный (.030 ремонтный)	AR
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	8119A5	Шатун в сборе	6
14	8119A6	Комплект шатуна	6
15	93886	Винт (.312-28 x .875)	12
16	47247	ШАЙБА	12
16	8M0032839	Шайба @5	12
17	17514A1	Ремкомплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	67483	Подшипник игольчатый	174

Рис. 74РЕДУКТОР (ВЕДУЩИЙ ВАЛ) - РЕВЕРС GEAR HOUSING (DRIVESHAFT) - COUNTER ROTATION

REF	Номер детали	Наименование	Кол-во
1	15110A1	Тахометр 6K	1
2	79101T	Кронштейн крепежный	1
3	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
4	79888	Патрон лампы	1
5	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
6	86322A7	Трос в сборе (1.50 фута) чёрный	1
6	86323A5	Трос в сборе (1.50 фута) фиолетовый	1
7	15113A4	УКАЗАТЕЛЬ ТРИММА	1
7	895292Q41	Указатель дифферента, чёрная шкала, оранжево-белые деления, чёрный ободок	1
8	79480	Кронштейн	1
9	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
10	79888	Патрон лампы	1
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
12	26427	Шайба	2
13	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1
14	15166A1	УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ	1
14	895287Q41	КОМПЛЕКТ УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ВОДЫ (100-240 F) Чёрная шкала, Оранжево-белые деления, Чёрный ободок	1
15	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
16	79888	Патрон лампы	1
17	26427	Шайба	2
18	79480	Кронштейн	1
19	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
20	86323A2	КАТУШКА В СБОРЕ (2.00 фута) Фиолетовый	1
20	61600A16	КАТУШКА В СБОРЕ (17.00 дюймов) Чёрный	1
20	88824A4	КАТУШКА В СБОРЕ (45.00 дюймов) Светло-коричневый	1

Рис. 75БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block And End Caps

REF	Номер детали	Наименование	Кол-во
1	8712A41	Блок цилиндров	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	6
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	20033	Штифт направляющий установочный	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	77065	ВИНТ (.312-18 x 2) КРЫШКА СТАРТЕРА ДВИГАТЕЛЯ	2
11	815549	ВИНТ (.312-18 x 2.00)	2
12	88801	ПРОБКА колпачковая	2
12	99448	Втулка	1
13	88807A20	Кабель в сборе (чёрный-11 дюйм.)	1
14	66717	ВИНТ (.375-16 x 3.250)	8
14	74824	Винт (.312-18 x 1.250)	6
15	9608A1	Верхняя концевая крышка в сборе	1
15	9608T1	Крышка в сборе верхняя	1
16	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
17	93496	ПОДШИПНИК Роликовый	1
17	93496T	Подшипник	1
18	41953	Сальник	1
19	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
19	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
20	24220	ВИНТ (.190-24 x .190) УСТАНОВОЧНЫЙ - БЛОК ЦИЛИНДРОВ	2
21	38407	ПРОБКА (.500-14)	1
22	15094	ШПИЛЬКА (.190-32 x 1.870)	1
23	15093	ШПИЛЬКА (#10-32 x 1.00)	2
23	8M0034435	ШПИЛЬКА	2
24	67269	Проставка	1
25	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	6
25	8M0204663	ШАЙБА @5	6
26	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	3
27	73651	ГАЙКА ШПИЛЬКИ КРЫШКИ МАХОВИКА	3
27	816874	Барашковая гайка (#10-32)	3
28	42248	Кронштейн	1
28	422482	Кронштейн	1
29	49668	Винт (.250-20 x .750)	2
30	7809A1	Крышка торцевая в сборе	1
30	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
31	62700	Кольцо уплотнительное (3.237 x .103)	1
32	41953	Сальник	2
33	28636	ВИНТ (.250-20 x .750)	4
34	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
35	64022	Винт (.250-20 x 2.125)	1
36	64015	Гайка (.250-20) клеммы стартерного соленоида	1
37	26852	ЗАГЛУШКА Нейлоновая	1
38	16793	Хомут	1
39	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
40	87076A6	РЕГУЛЯТОР ХОЛОСТОГО ХОДА В СБОРЕ	1
40	87076A10	Регулятор холостого хода	1
41	69020	ВИНТ (#10-32 x .875)	3
41	690201	ВИНТ (#10-32 x .875)	3
42	38833	ШАЙБА	3
43	194372	Клеммная колодка	1
44	48409	Винт (#10-16 x .625) нержавеющая сталь	2
45	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
46	45076	Гайка (#10-32) латунная клемма блока выключателя	2
47	813938	Гайка колпачковая (#10-32)	2
48	63153	J-образная защёлка	1
-	812827A89	Головка блока цилиндров в сборе	1
-	812827T89	Головка блока цилиндров морская	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК

Рис. 76КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	8712A41	Блок цилиндров	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	6
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	20033	Штифт направляющий установочный	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	77065	ВИНТ (.312-18 x 2) КРЫШКА СТАРТЕРА ДВИГАТЕЛЯ	2
11	815549	ВИНТ (.312-18 x 2.00)	2
12	88801	ПРОБКА колпачковая	2
12	99448	Втулка	1
13	88807A20	Кабель в сборе (чёрный-11 дюйм.)	1
14	66717	ВИНТ (.375-16 x 3.250)	8
14	74824	Винт (.312-18 x 1.250)	6
15	9608A1	Верхняя концевая крышка в сборе	1
15	9608T1	Крышка в сборе верхняя	1
16	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
17	93496	ПОДШИПНИК Роликовый	1
17	93496T	Подшипник	1
18	41953	Сальник	1
19	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
19	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
20	24220	ВИНТ (.190-24 x .190) УСТАНОВОЧНЫЙ - БЛОК ЦИЛИНДРОВ	2
21	38407	ПРОБКА (.500-14)	1
22	15094	ШПИЛЬКА (.190-32 x 1.870)	1
23	15093	ШПИЛЬКА (#10-32 x 1.00)	2
23	8M0034435	ШПИЛЬКА	2
24	67269	Проставка	1
25	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	6
25	8M0204663	ШАЙБА @5	6
26	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	3
27	73651	ГАЙКА ШПИЛЬКИ КРЫШКИ МАХОВИКА	3
27	816874	Барашковая гайка (#10-32)	3
28	42248	Кронштейн	1
28	422482	Кронштейн	1
29	49668	Винт (.250-20 x .750)	2
30	7809A1	Крышка торцевая в сборе	1
30	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
31	62700	Кольцо уплотнительное (3.237 x .103)	1
32	41953	Сальник	2
33	28636	ВИНТ (.250-20 x .750)	4
34	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
35	64022	Винт (.250-20 x 2.125)	1
36	64015	Гайка (.250-20) клеммы стартерного соленоида	1
37	26852	ЗАГЛУШКА Нейлоновая	1
38	16793	Хомут	1
39	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
40	87076A6	РЕГУЛЯТОР ХОЛОСТОГО ХОДА В СБОРЕ	1
40	87076A10	Регулятор холостого хода	1
41	69020	ВИНТ (#10-32 x .875)	3
41	690201	ВИНТ (#10-32 x .875)	3
42	38833	ШАЙБА	3
43	194372	Клеммная колодка	1
44	48409	Винт (#10-16 x .625) нержавеющая сталь	2
45	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
46	45076	Гайка (#10-32) латунная клемма блока выключателя	2
47	813938	Гайка колпачковая (#10-32)	2
48	63153	J-образная защёлка	1
-	812827A89	Головка блока цилиндров в сборе	1
-	812827T89	Головка блока цилиндров морская	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК

Рис. 77ПРИБОРЫ INSTRUMENTATION

REF	Номер детали	Наименование	Кол-во
-	814201	Руководство по ремонту 200 XRI (EFI) (V-6)	1
-	8140981	Руководство по обслуживанию	1
-	8162491	Руководство по обслуживанию	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1
-	813032A89	Комплект наклеек	1
-	814171A89	Комплект наклеек (юбилейная модель)	1
-	13492900	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ	1

Рис. 78БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps

REF	Номер детали	Наименование	Кол-во
1	195871	Пластина крепления	1
2	30720	Винт (.250-20 x 2.25)	4
3	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
4	19661	Втулка	4
5	18736A15	Регулятор напряжения в сборе	1
5	18736A21	Регулятор в сборе	1
6	18717	Сальник	1
7	96158	Соленоид стартера	2
7	8M0185622	Соленоид	2
8	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	3
9	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	1
10	56374	ГАЙКА (.250-20)	3
10	8267098	Гайка (.250-20) нержавеющая сталь	3
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
12	94330	Гайка (.250-20) латунная	4
13	97861	Изолятор	2
14	87379A14	Провод в сборе (2.750 дюйма)	1
14	88807A8	Кабель в сборе (3.50 дюйма), черный	2
15	88807A29	Кабель в сборе (чёрный-9 дюйм.)	1
16	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	43542	Крышка катушки зажигания	2
18	7370A13	Катушка зажигания в сборе	6
18	8M0230859	Катушка зажигания в сборе	6
19	90048	ВИНТ (#10-32 x 2.125)	8
20	90078	ГАЙКА (#10-32)	14
21	813715A9	Комплект проводов зажигания	1
22	63709A1	Комплект наконечника/клеммы свечи зажигания	6
23	14103568	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZ8H - КАНАДА/БЕЛЬГИЯ)	6
23	896329885	Свеча зажигания #L6VC @4	6
24	45076	Гайка (#10-32) латунная клемма блока выключателя	12
25	88807A13	Трос в сборе	6
26	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
27	69739A7	Жгут проводов в сборе	1
28	54676	ФИКСАТОР ДВУХПРОВОДНЫЙ	2
29	814423T	Крышка пластины катушки	1
30	814343	Винт (#10-32 x 2.380)	4

Рис. 79БЛОК ЦИЛИНДРОВ И КРЫШКИ CYLINDER BLOCK AND END CAPS

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
10	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	8M0027784	Гайка	4
11	82671117	ГАЙКА (.500-20)	4
12	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
12	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
13	830899	Пружина натяжная	1
14	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
15	830900	Пружина сжатия	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99617	Штифт	1
18	893709	Штифт	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 80ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
-	9148A9	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) TRACKER	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A10	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A13	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
48	78956	Кулачок переключения	1
48	789562	Кулачок переключения передач	1
49	89594A1	Толкатель в сборе	1
50	79911	Тяга привода сцепления	1
50	79911A1	Штанга	1
51	79910	Пружина	2
52	78910	Шайба	AR
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44104A2	Шестерня переднего хода в сборе (175/200/XR6/Magnum III) (включая шестерню заднего хода)	1
56	44104T2	КОМПЛЕКТ ШЕСТЕРЕН	1
57	73363	ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)	2
57	73363T	ПОДШИПНИК	2
57	43999	Подшипник роликовый (1.308 наруж. диам.)	2
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	N.S.S.	Not Sold Separate REVERSE GEAR (PART OF 43-44104A2)	1
64	68100	Кольцо упорное	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	31640A1	Пластина-триммер в сборе, корпус редуктора	1
73	31640Q4	ТРИММЕР	1
74	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
75	67891	Заливная пробка	1
75	8M0039169	ЗАЛИВНОЙ БЛОК	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
77	74727	Винт (.375-16 x 6.00) корпуса редуктора	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	31210	Шайба стопорная гайки гребного винта	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	89238A2	Комплект сальников	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

Рис. 81КАТУШКА ЗАЖИГАНИЯ / РЕГУЛЯТОР НАПРЯЖЕНИЯ Ignition Coil/Voltage Regulator

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1
19	88882	УПОР верхней вилки	1

Рис. 82Кронштейны транца (S/N-0G590000 и выше) Transom Brackets (S/N-0G590000 & Up)

REF	Номер детали	Наименование	Кол-во
1	880890T1	Топливный насос	1
2	NSS	NOT SOLD SEPARATE Body	1
3	881544	Пружина	1
4	881545	Плунжер	1
5	881546	Пружина	1
6	881547	Диафрагма	1
7	881548	Штифт	1
8	NSS	NOT SOLD SEPARATE Body	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Body	1
11	881550	Винт	3
12	881333	Гайка	3
13	804255	Уплотнительное кольцо	1
13	8M0050719	Уплотнительное кольцо	1
14	879650	Хомут	2
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	804256	Болт (M6 x 30)	2
16	881543	Шланг	1
16	881543002	Трубка	1
17	881542	Кронштейн	1
18	8527768	Болт (M6 x 16)	1
18	811188T	Болт	1
19	8528161	Гайка	1
19	82382M	Гайка	1
20	881538T1	Фильтр в сборе	1
20	881538T02	Топливный фильтр в сборе	1
21	881540	Элемент 1.75 дюйма	1
21	8M0168897	Топливный фильтр	1
21	8M0101436	Фильтрующий элемент 1.50 дюйма	1
21	8M0117705	Топливный фильтр	1
22	826966M	Уплотнительное кольцо	1
22	826966T	Уплотнительное кольцо	1
23	881541	Поплавок	1
24	881539	Стакан	1
24	8M0101437	Стакан	1
24	8M0137185	Стакан топливного фильтра	1
25	879650	Хомут	2
25	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
26	804260	Кронштейн	1
27	804112	Болт (M7 x 48)	2
28	804113	Штифт установочный	2
29	84292M	Шайба	2
30	804257	Рычаг переключения топлива	1
31	881334	Вал	1
32	804259	Штифт	2
32	82738M	Штифт роликовый	2
33	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	822769	Соединитель	1
36	NSS	NOT SOLD SEPARATE Cap	1
37	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1

Рис. 83РЕДУКТОР (ВАЛ ГРЕБНОГО ВИНТА) (СТАНДАРТНОЕ ВРАЩЕНИЕ) GEAR HOUSING (PROPELLER SHAFT) (STANDARD ROTATION)

REF	Номер детали	Наименование	Кол-во
1	880894T	Коленчатый вал	1
2	8040992	Сальник масляный	1
3	8041002	Сальник масляный	1
4	804101T	Подшипник	4
4	804101T10	Подшипник	4
4	804101T20	Подшипник	4
5	804102T	Подшипник	5
5	804102T10	Подшипник	5
5	804102T20	Подшипник	5
5	804102T30	Подшипник	5
6	804103T	Подшипник	1
6	804103T10	Подшипник	1
6	804103T20	Подшипник	1
7	880895T1	Поршень в сборе	4
7	880895A14	Поршень/шатун	4
7	880895T10	Поршень в сборе	AR
7	880895A16	Поршень/шатун	AR
8	880896	Болт (M8 x 38)	8
9	880897T1	Комплект поршневых колец	4
9	880897T02	Комплект поршневых колец	4
9	880898T1	Комплект поршневых колец	AR
9	880898T02	Комплект поршневых колец	AR
10	880899T	Подшипник	8
10	880899T10	Подшипник	8
10	880899T20	Подшипник	8
10	880899T30	Подшипник	8
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 84Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
1	48462	Кольцо уплотнительное (.614 x .070)	1
2	71565A2	Труба в сборе	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	140001	Винт (.375-24 x 1.38)	4
12	34863	ГАЙКА (.375-24)	6
12	8M0204726	Гайка (.375-24) латунная	6
13	979331	Рычаг рулевого управления	2
13	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8149513	Соединитель (15,00 дюймов)	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
20	94319	Винт (.375-24 x 1.5)	1

Рис. 85Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	99130122	Трубка (20,00 футов, бухта) дренажная	1
2	59169	Фитинг	4
2	59169003	Фитинг тройник	4
3	42698	Обратный клапан (запрессовываемый - длиной 13/16")	7
3	426982	Обратный клапан	7
4	42623	Обратный клапан (запрессовываемый)	1
4	426233	Обратный клапан	1
5	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	6
6	56759	ШТУЦЕР ЕРШОВЫЙ	4
7	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	4
8	18205	Тройник	1
9	9912688	Трубка (36.00 дюймов, бухта)	1
10	18206	Фильтр	1
10	8M0207786	Фильтр	1

Рис. 86КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft Pistons And Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	434291	Пластина зажигания	1
2	7778A9	БЛОК ВЫКЛЮЧАТЕЛЕЙ В СБОРЕ	2
2	7778A12	Блок переключателей в сборе	2
3	13669	Винт (#12-24 x 2.00)	2
4	94453	Втулка	2
5	88528A2	Трос в сборе (6" - КРАСНЫЙ/БЕЛЫЙ)	1
6	45076	Гайка (#10-32) латунная клемма блока выключателя	20
7	60871A10	Провод в сборе	2
8	62568	Винт (#10-16 x .375)	3
9	65999A3	Трос в сборе черный	1
10	69092	ВИНТ (1.25)	3
10	60411	ВИНТ (.312-18 x 1.250)	3
11	26993	СТОПОРНАЯ ШАЙБА (.312)	3
11	8M0204647	Стопорная шайба (.312)	3
12	36042	ШАЙБА	6
13	67264	Шайба (резиновая)	6
14	67268	Втулка	3
15	33386A3	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
16	38055	ВИНТ (.190-32 x .620)	1
17	45076	Гайка (#10-32) латунная клемма блока выключателя	1
18	87926	Винт (#10-32 x .500)	1
19	88439A3	Кабель в сборе положительный - аккумулятор	1
19	88439A2	ТРОС В СБОРЕ АККУМУЛЯТОР - МИНУСОВОЙ	1
20	96220A13	Жгут проводов двигателя в сборе	1
20	96220A12	ЖГУТ ПРОВОДОВ В СБОРЕ (ДВИГАТЕЛЬ)	1
21	79091	Предохранитель 20 А	1
21	8M0207796	Предохранитель 20 А	1
22	95084A2	Кабель в сборе с предохранителем — ранние модели	1
23	134731	Держатель предохранителя	1
24	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
24	816311T	СТЯЖКА (8.00 дюймов)	AR
25	15857	Стартер соленоида	1
25	853654A1	ЭЛЕКТРОМАГНИТ	1
26	45076	Гайка (#10-32) латунная клемма блока выключателя	2
27	53166	СТОПОРНАЯ ШАЙБА (.312)	2
28	68292	Гайка (.312-18)	2
28	8M0204668	Гайка (.312-18)	2
29	31716	ВИНТ (.250-20 x .620)	2
30	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
31	65999A2	Трос в сборе, черный	1
32	78866	Изолятор	1
33	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	2
34	814422T	Крышка пластины зажигания	1
35	88447	Винт (.190-32 x 1.62)	2
36	69020	ВИНТ (#10-32 x .875)	1
36	690201	ВИНТ (#10-32 x .875)	1
37	89302	Шайба (.203 x .406 x .040) винта крышки катушки	3
38	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	3

Рис. 87КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ DUAL ENGINE EXTENSION KIT

REF	Номер детали	Наименование	Кол-во
-	830250T3	Насос в сборе гидроподъёма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	22740	ЗАЖИМ	2
20	878609	Винт (#10-16 x .600)	1
21	69205	С-ОБРАЗНАЯ ШАЙБА	1
21	8M0084613	Пружинная шайба	1

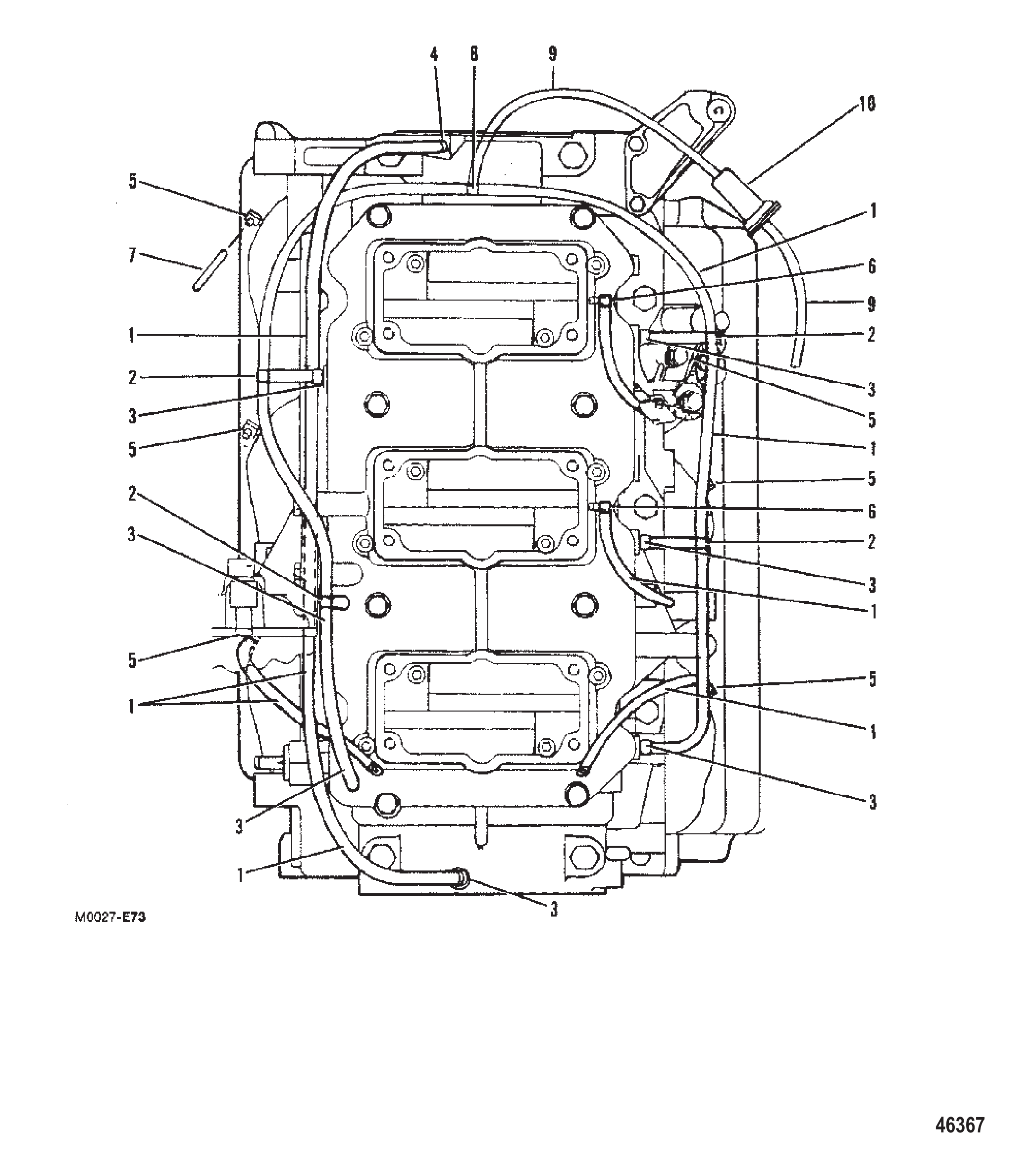

Рис. 88СИСТЕМА ПРОДУВКИ Bleed System

Номер детали	Наименование	Кол-во
803177	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 150/175/200 EFI (2.5L)	1
10126990	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
824052R2	Руководство по техническому обслуживанию	1
824052R3	SM O/B V6 135-225 Mercury / Quicksilver	1
808553A96	КОМПЛЕКТ НАКЛЕЕК	1
808553A00	КОМПЛЕКТ НАКЛЕЕК	1
809689A99	КОМПЛЕКТ НАКЛЕЕК	1
804696A03	КОМПЛЕКТ НАКЛЕЕК	1
808559A96	КОМПЛЕКТ НАКЛЕЕК	1
855418A99	КОМПЛЕКТ НАКЛЕЕК	1
809688A00	Комплект наклеек	1
808554A96	КОМПЛЕКТ НАКЛЕЕК	1
812563A00	Комплект наклеек	1
808558A99	КОМПЛЕКТ НАКЛЕЕК	1
808562A03	Комплект наклеек	1
813033A97	КОМПЛЕКТ НАКЛЕЕК	1
813033A03	КОМПЛЕКТ НАКЛЕЕК	1
809706A97	КОМПЛЕКТ НАКЛЕЕК	1
809706A03	КОМПЛЕКТ НАКЛЕЕК	1
808557A97	КОМПЛЕКТ НАКЛЕЕК	1
808557A01	КОМПЛЕКТ НАКЛЕЕК	1
855419A97	КОМПЛЕКТ НАКЛЕЕК	1
855419A00	КОМПЛЕКТ НАКЛЕЕК	1
808556A97	КОМПЛЕКТ НАКЛЕЕК	1
808556A03	КОМПЛЕКТ НАКЛЕЕК	1
808561A97	КОМПЛЕКТ НАКЛЕЕК	1
808561A03	КОМПЛЕКТ НАКЛЕЕК	1
824911A25	Наклейка декоративная полоса, рулон 25 футов — требуется 6 футов	1
808591A96	КОМПЛЕКТ НАКЛЕЕК	1
808680A96	КОМПЛЕКТ НАКЛЕЕК	1
808621A96	КОМПЛЕКТ НАКЛЕЕК	1
808602A96	КОМПЛЕКТ НАКЛЕЕК	1
808652A96	КОМПЛЕКТ НАКЛЕЕК	1
808641A96	КОМПЛЕКТ НАКЛЕЕК	1
85698511	НАКЛЕЙКА ИНФОРМАЦИЯ EPA	1
856985A11	СМ. SOB 09-18	1

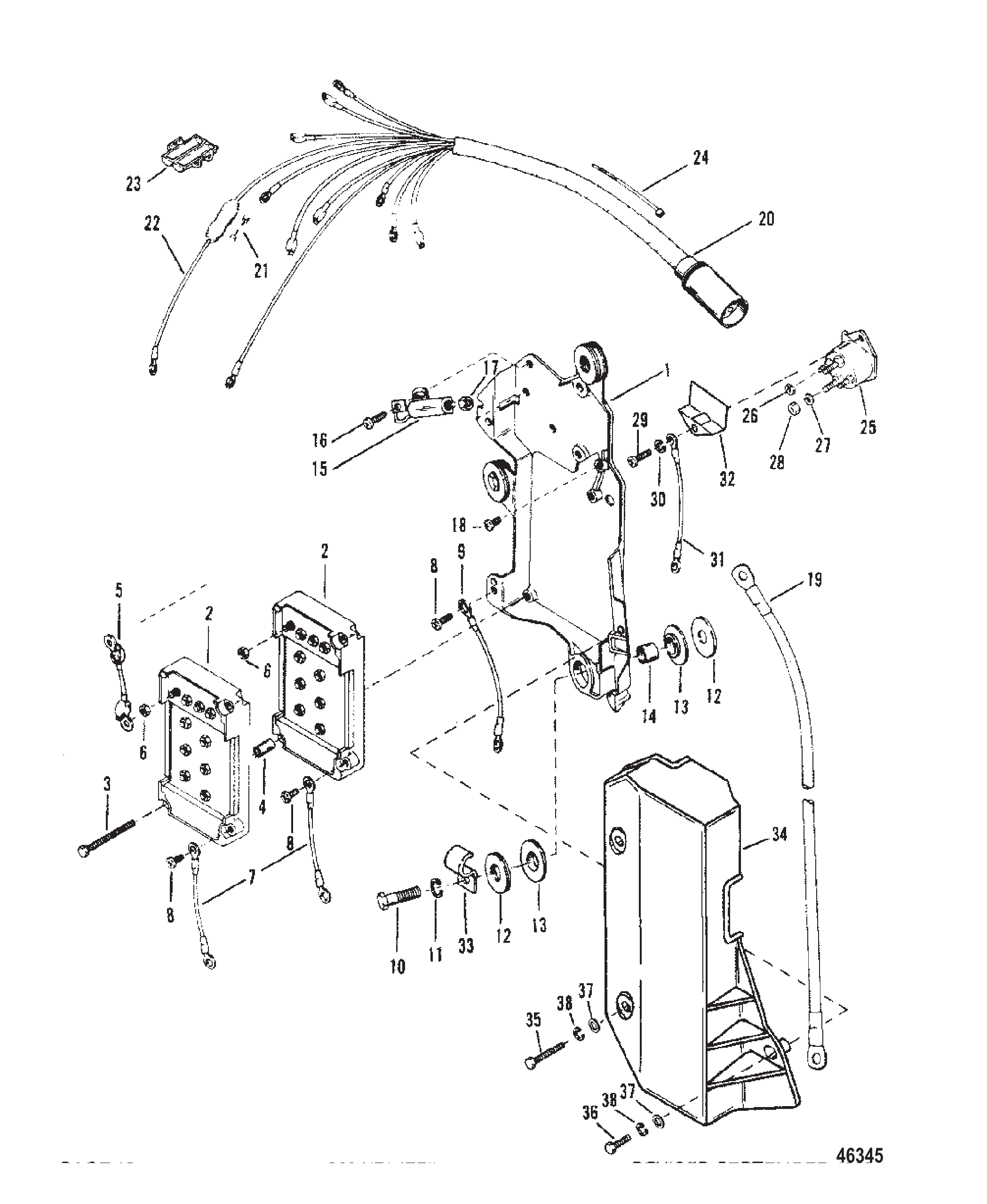

Рис. 89ЖГУТ ПРОВОДОВ / СОЛЕНОИД СТАРТЕРА WIRING HARNESS/STARTER SOLENOID

REF	Номер детали	Наименование	Кол-во
1	9242A10	КАРБЮРАТОР (ВЕРХНИЙ)	1
2	9242A11	КАРБЮРАТОР (СРЕДНИЙ)	1
3	9242A12	КАРБЮРАТОР (НИЖНИЙ)	1
4	6232	ШТУЦЕР ВПУСКА ТОПЛИВА	2
5	70007	Штуцер 45 градусов топливного насоса	1
6	904301	Прокладка	3
7	20184	Гайка (1/4-28X7/32) резиновой опоры	12
7	8M0207775	Гайка @5	12
8	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
9	42859A2	Клапан в сборе обогатителя	1
10	633001	ХОМУТ	1
11	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
12	45915	КЛЕММНАЯ КОЛОДКА	1
13	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	1
14	99130122	Трубка (20,00 футов, бухта) дренажная	1
14	892024122	Шланг (240.00 дюймов, бухта)	1
15	9912688	Трубка (36.00 дюймов, бухта)	2
16	15930A15	РЕМКОМПЛЕКТ НАСОСА Топливный	1
17	42990A6	РЕМКОМПЛЕКТ ДИАФРАГМЫ	1
17	857005A1	Ремкомплект диафрагмы	1
18	NSS	NOT SOLD SEPARATE CHECK VALVE, RUBBER	2
19	NSS	NOT SOLD SEPARATE GASKET, BOOST	1
20	NSS	NOT SOLD SEPARATE DIAPHRAGM	2
21	NSS	NOT SOLD SEPARATE GASKET, PULSE	1
22	NSS	NOT SOLD SEPARATE SPRING	1
23	NSS	NOT SOLD SEPARATE CAP	1
24	NSS	NOT SOLD SEPARATE CHECK VALVE	2
25	NSS	NOT SOLD SEPARATE RETAINER	2
26	NSS	NOT SOLD SEPARATE SPRING	1
27	NSS	NOT SOLD SEPARATE CAP	1
28	987691	Прокладка	1
28	8M0204705	Прокладка @2	1
29	144303	ОСНОВАНИЕ	1
30	98775A2	Пластина	1
30	987752	Пластина	1
31	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
32	19688	Штуцер	1
33	16452	ВИНТ (#12-24 x 2.00)	2
34	4000310	ВИНТ (M5 x 40)	2
35	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
36	14868	ШТУЦЕР	1
37	19688	Штуцер	1
38	99127109	Шланг (57,00 дюймов, бухта)	1
38	8M0108355	Шланг (57 дюймов, бухта)	1
39	16494	ФИЛЬТР топливный	1
39	816296Q03	Фильтр топливный @3	1
40	15279	ХОМУТ	1
41	64705	ШТУЦЕР ВПУСКА НАСОСА	1
42	9912976	Трубка контрольной струи	2
42	8M0108349	Шланг (70 дюймов, бухта)	2
43	424251	Тройник	2
43	424253	Штуцер	2
44	15781A1	Разъем топливный	1
44	816856Q3	Разъём в сборе, топливный	1
45	69067	ВИНТ (.250-20 x 1.375)	1
46	812782	Сальник	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

Рис. 90КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM POWER TRIM COMPONENTS

REF	Номер детали	Наименование	Кол-во
-	9148A18	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)	1
-	9148A19	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)	1
-	9148A20	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)	1
-	9148A21	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)	1
-	9148A23	Корпус редуктора в сборе (удлинённый)	1
-	9148A38	Корпус редуктора в сборе (особо удлинённый)	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
48	78956	Кулачок переключения	1
49	89594A1	Толкатель в сборе	1
50	79911	Тяга привода сцепления	1
51	79910	Пружина	2
52	78910	Шайба	AR
53	78906	Палец	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44102A2	Шестерня переднего хода в сборе (135/150) (включая шестерню заднего хода)	1
57	73363	ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)	2
58	78959	Храповик скользящей муфты	1
59	78905	Палец крестовый	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	N.S.S.	Not Sold Separate Reverse Gear (PART OF 43-44102A2)	1
64	68100	Кольцо упорное	1
65	88957A1	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
67	43567A1	Обойма подшипника в сборе	1
68	30956	Подшипник игольчатый	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
73	31640A1	Пластина-триммер в сборе, корпус редуктора	1
74	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
75	67891	Заливная пробка	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
77	65210	ВИНТ (.375-16 x 1.00)	1
77	74727	Винт (.375-16 x 6.00) корпуса редуктора	1
78	13171	Ступица упорная	1
79	31211A2	Шайба шлицевая	1
80	31210	Шайба стопорная гайки гребного винта	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	89238A2	Комплект сальников	1
-	90484A88	Комплект прокладок	1

Рис. 91Разная информация Miscellaneous Information

REF	Номер детали	Наименование	Кол-во
1	15221A2	Головка блока цилиндров в сборе	2
2	41246	ПРОКЛАДКА головки цилиндра	2
2	41247T01	Прокладка	2
3	98534	ВИНТ (.375-16 x 2.30)	23
3	13450	Винт (.375-16 x 2.30) головки цилиндра (специальный)	1
4	25909	Шайба (.406 x .812 x .065) (применять где применимо)	24
5	75692	ТЕРМОСТАТ (143 ГРАД.)	2
6	62386	Прокладка термостата	2
6	8M0204714	Прокладка @4	2
7	90390A1	Комплект крышки	2
8	35386	ВИНТ (.312-18 x 1.00)	4
9	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
9	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
10	7765377	ШЛАНГ (24.500 дюймов бухта)	2
10	77653101	Шланг (48.00 дюймов, бухта)	2
11	68728	ШТУЦЕР	1
12	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	97465	Датчик температуры (правый борт)	1
13	13536A6	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (4-ПРОВОДНЫЙ)	1
14	13715	Фиксатор	2
14	137151	Фиксатор	2
15	98257	ВИНТ (.312-18 x .500)	2
16	13192	Датчик детонации	1
16	825164A1	Датчик детонации в сборе	1
17	45076	Гайка (#10-32) латунная клемма блока выключателя	1
18	14593A4	Переходная пластина в сборе	1
19	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
20	146971	ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
21	75953	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
22	75362A1	Лепестковый клапан в сборе	6
23	96183	Хомут лепесткового клапана	12
23	961832	ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА	12
24	14783	ВИНТ (#8-32 x .187) ЛЕПЕСТКОВЫХ КЛАПАНОВ К БЛОКУ КЛАПАНОВ	60
24	823588	Винт (#8-32 x .250)	60
25	21558	ВИНТ (.250-20 x .75) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО БЛОКА (3/4")	6
25	92160	Винт (.250-20 x .750) нержавеющая сталь	6
26	90197	ВИНТ (.250-20 x 1.125) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО БЛОКА (2")	6
27	167371	Прокладка	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК

Рис. 92ТОПЛИВНЫЙ НАСОС И КАРБЮРАТОР FUEL PUMP AND CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	9242A33	Карбюратор (верхний) - (WH-40)	1
1	9242A34	Карбюратор (средний) - (WH-40)	1
1	9242A35	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-40)	1
1	7563A10	Карбюратор (верхний) - (WH-35)	1
1	7563A11	Карбюратор (средний) - (WH-35)	1
1	7563A12	Карбюратор (нижний) - (WH-35)	1
1	7563A13	КАРБЮРАТОР (ВЕРХНЯЯ ЧАСТЬ) - (WH-38)	1
1	7563A14	КАРБЮРАТОР (СРЕДНЯЯ ЧАСТЬ) - (WH-38)	1
1	7563A15	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-38)	1
2	6249	ЖИКЛЁР ГЛАВНЫЙ (.096)	6
2	8423	Жиклёр (.094) воздушный (.094)	6
2	6680	Жиклёр (.078) (WME1/2)-115 WME-14	6
3	NSS	NOT SOLD SEPARATE Gasket-Cover Plate	3
4	6032	КРЫШКА ПЛАСТИНЫ	3
5	NSS	NOT SOLD SEPARATE Screw-Cover Plate	15
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	3
6	7823	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ (ЦЕНТР/НИЗ)	1
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	2
7	NSS	NOT SOLD SEPARATE Screw-Fuel Bowl	18
8	6025	ПРОБКА (ГЛАВНЫЙ ЖИКЛЁР)	6
9	NSS	NOT SOLD SEPARATE Gasket-Main Jet	6
10	4216	Жиклёр (.064) главной топливной системы	6
10	6246	ЖИКЛЁР (.048)	6
10	6028	ЖИКЛЁР (.050)	6
10	6359	ЖИКЛЁР (.052)	6
10	6201	ЖИКЛЁР (.080)	6
11	NSS	NOT SOLD SEPARATE Screw-Float Pin	6
12	NSS	NOT SOLD SEPARATE Gasket--Inlet Needle and Seat	6
13	7824	ИГЛА/СЕДЛО В СБОРЕ ВПУСКНЫЕ	6
14	NSS	NOT SOLD SEPARATE Gasket-Nozzle Boss	6
15	9267	Поплавок	6
16	NSS	NOT SOLD SEPARATE Pin-Float Lever	6
17	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
18	4541	Винт-пробка - канал жиклёра главной топливной системы	6
19	NSS	NOT SOLD SEPARATE Gasket-Bleed Jet Plug	6
20	5213	Жиклёр главный (.056)	6
20	7831	ГЛАВНЫЙ ЖИКЛЕР ТОПЛИВНЫЙ (.058) (XR6/MAGNUM III)	6
20	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	6
20	5317	Жиклёр (.046)	6
20	6246	ЖИКЛЁР (.048)	6
21	6027	ВИНТ	3
22	67752	Рычаг дросселя	3
23	NSS	NOT SOLD SEPARATE Spring-Throttle Return	3
24	6031	ПРОСТАВКА	3
25	6022	ВАЛ	3
26	NSS	NOT SOLD SEPARATE Ring-Retainer-Throttle Shaft	3
27	6023	КЛАПАН ДРОССЕЛЬНЫЙ (WH-40) (WH-48)	6
27	9496	Клапан дроссельной заслонки (WH-32)	6
27	9545	Клапан дроссельной заслонки (WH-38) (WH-35)	6
28	NSS	NOT SOLD SEPARATE Screw-Throttle Valve	12
-	6452	РЕМКОМПЛЕКТ ПРОКЛАДОК	1
-	8506	Ремонтный комплект карбюратора WH-48	1
-	7826	РЕМОНТНЫЙ КОМПЛЕКТ WH-38	1

Рис. 93РЕДУКТОР ВАЛА ВИНТА - СТАНДАРТНЫЙ Gear Housing Propeller Shaft - Standard Rotation

REF	Номер детали	Наименование	Кол-во
1	818650A28	Карбюратор верх	1
1	818650A29	Карбюратор середина	1
1	818650A55	Карбюратор низ (30A)	1
1	818650A31	Карбюратор верх	1
1	818650A32	Карбюратор середина	1
1	818650A56	Карбюратор низ (31A)	1
1	818650A34	Карбюратор верх	1
1	818650A35	Карбюратор середина	1
1	818650A57	Карбюратор низ (32A)	1
1	818650A37	Карбюратор верх	1
1	818650A38	Карбюратор середина	1
1	818650A58	Карбюратор низ (33A)	1
1	818650A52	Карбюратор верх	1
1	818650A53	Карбюратор середина	1
1	818650A59	Карбюратор низ (34A)	1
2	810779	КРЫШКА	6
3	NSS	NOT SOLD SEPARATE Idle Mixture Screw/Spring	6
5	677511	ПРОКЛАДКА	3
6	815633060	Жиклёр (.060) (.056 - 150/135 - WMH-24)	6
6	7570	Жиклёр .040 (175)	6
6	815633050	Жиклёр (.050) (XR6/MAGNUM III/200)	6
7	810721	РЫЧАГ дросселя (ВЕРХ/ЦЕНТР)	2
7	810722	РЫЧАГ дросселя (НИЗ)	1
7	8107221	РЫЧАГ ДРОССЕЛЯ (НИЖНИЙ - СЕРИЯ WMH-A)	1
8	811284	ПРОСТАВКА	3
9	810745	ШАЙБА	3
10	810744	ГАЙКА	3
11	NSS	NOT SOLD SEPARATE Spring	3
12	5815	Жиклёр (.086) (XR6/MAGNUM III)	3
12	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	3
12	3517	Жиклёр (.084) (135/175/200)	3
13	5225	Жиклёр главный (.054)	3
13	6359	ЖИКЛЁР (.052)	3
13	6246	ЖИКЛЁР (.048)	3
13	7831	ГЛАВНЫЙ ЖИКЛЕР ТОПЛИВНЫЙ (.058) (XR6/MAGNUM III)	3
13	5317	Жиклёр (.046)	3
14	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
15	810738	ПОПЛАВОК В СБОРЕ	3
16	F10064	ВАЛ	3
17	NSS	NOT SOLD SEPARATE Screw-Float	3
18	811690	КОМПЛЕКТ СЕДЛА КЛАПАНА	3
19	NSS	NOT SOLD SEPARATE Gasket-Valve Seat	3
20	823623	Поплавковая камера (верх)	1
20	823624	Поплавковая камера (центр/низ)	2
21	9596	Пробка главного жиклера	15
22	NSS	NOT SOLD SEPARATE Gasket-Power/Progression Jet	AR
23	4215	Жиклёр главной топливной системы (.066)	6
23	4217	Жиклёр главной системы (.062)	6
23	4216	Жиклёр (.064) главной топливной системы	6
23	4215	Жиклёр главной топливной системы (.066)	2
23	4216	Жиклёр (.064) главной топливной системы	4
24	808584	Топливный жиклер (135 - WMH-28)	6
25	808612	Винт с шайбой (#8-32 x .750)	18
26	7900	ТРОЙНИК (ВЕРХ/ЦЕНТР)	2
27	7901	УГОЛЬНИК (НИЗ)	1
-	8107492	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	1
-	8116912	Ремкомплект карбюратора	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 94КЛАПАННЫЙ БЛОК И ГОЛОВКА ЦИЛИНДРА REED BLOCK AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	88447	Винт (.190-32 x 1.62)	3
2	38833	ШАЙБА	3
3	94304	Распорная втулка винта коробки переключателей	3
4	13381	Пластина	1
5	821889A20	Ограничитель оборотов	1
5	821889A30	Ограничитель оборотов	1
6	823147A5	Жгут проводов в сборе, адаптер - ограничитель оборотов	1
7	801402	Комплект для смазки	1
7	30500A2	КОМПЛЕКТ СМАЗКИ	1
8	42579A3	Основание водяного насоса в сборе	1
8	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
9	426311	Прокладка	1
9	8M0204678	ПРОКЛАДКА	1
10	89238	Сальник масляный	1
11	16977	САЛЬНИК МАСЛЯНЫЙ	1
12	856081	Прокладка	1
12	8M0090319	ПРОКЛАДКА @5	1
13	856091	Прокладка	1
13	858524	Прокладка	1
14	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
14	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
15	96148A1	Корпус водяного насоса в сборе	1
15	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
16	48752	Вставка	1
16	48752T	ВСТАВКА	1
17	38970	САЛЬНИК X-LONG	1
18	899841	Крыльчатка водяного насоса	1
18	89984T3	КРЫЛЬЧАТКА	1
19	56654	ШПОНКА	1
19	8M0214992	ШПОНКА @5	1
20	96411	Винт (#14-8 x 2.25)	1
20	8M0215009	ВИНТ	1
21	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
21	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
22	13438	Гайка (.250-28)	2
22	8267119	Гайка (.250-28)	2
23	19924275	ВИНТ (.312-18 x 2.75)	1
24	36001	ШАЙБА	1
25	29804	ВТУЛКА	1
25	29804T	ВТУЛКА	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

Рис. 95Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
-	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	715651	Трубка троса рулевого управления	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
11	826709113	Гайка (.375-24) нержавеющая сталь	3
11	8M0204726	Гайка (.375-24) латунная	3

Рис. 96КАРБЮРАТОР (WMH-30/31/32/33/34) CARBURETOR (WMH-30/31/32/33/34)

Номер детали	Наименование	Кол-во
840470T9	Редуктор в сборе	1
840470T27	Редуктор в сборе	1
840470T8	Редуктор в сборе	1
840306T6	Редуктор в сборе, с антикавитационным плавником	1
840307T12	Редуктор в сборе	1
840306T7	Редуктор в сборе, с антикавитационным плавником	1
840307T13	Редуктор в сборе	1
859399T22	Редуктор в сборе	1
8M0236198	GC DSI XL 1.75 Mercury / Quicksilver	1
840307T10	Корпус редуктора в сборе	1
840307T11	Корпус редуктора в сборе	1
859399T23	Корпус редуктора в сборе	1
8M0236209	GC DSI CXL 1.75 Mercury / Quicksilver	1

Рис. 97КОМПЛЕКТУЮЩИЕ ЖИКЛЕРОВ JET COMPONENTS

REF	Номер детали	Наименование	Кол-во
-	814180	Руководство по ремонту 200 л.с. (V-6)	1
-	8140981	Руководство по обслуживанию	1
-	89221A88	Комплект прокладок	1
-	11143900	Руководство владельца	1
-	11142900	Руководство владельца	1
-	812563A94	Комплект наклеек (черный 200 длинный)	1
-	808562A94	Комплект наклеек (черный 200 XL/CXL)	1
-	813038A89	Комплект наклеек (КРАСНЫЙ/ОРАНЖЕВЫЙ)	1
-	813038A90	Комплект наклеек (СЕРЕБРИСТЫЙ)	1

Рис. 98КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Attaching Kit

REF	Номер детали	Наименование	Кол-во
1	67245T	Кронштейн	1
2	67272	Кронштейн втулки	2
3	90435	ОПОРА	2
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
5	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
6	87076A4	Узел регулировки холостого хода	1
7	799831	Пластина	1
8	67274	Прокладка пластины воздушной заслонки к карбюратору	1
8	672741	ПРОКЛАДКА	1
9	68000	Винт (.250-28 x 1.00)	6
10	20583	Шайба шпильки крепления карбюратора	6
11	67275	Прокладка крышки	1
11	672751	ПРОКЛАДКА	1
12	67246T	Крышка	1
13	30720	Винт (.250-20 x 2.25)	2
14	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
14	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
16	90585	ПРОБКА (жиклёра)	1
17	67760	Тяга дросселя	1
18	67759	Рычаг дросселя	1
19	41049	РЫЧАГ дросселя	1
20	67749	Рычаг дросселя нижний	1
21	15124	ВИНТ (#10-32 x .750)	3
22	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	3
23	56681	ШАЙБА (.203 x .500 x .032)	3
23	8M0204666	ШАЙБА (.203 x .500 x .032)	3
24	67297	Штифт вильчатый	3
25	89302	Шайба (.203 x .406 x .040) винта крышки катушки	3
26	26953	ШПЛИНТ	3
27	67748	Ролик	1
28	69020	ВИНТ (#10-32 x .875)	2
28	690201	ВИНТ (#10-32 x .875)	2
29	38833	ШАЙБА	2
-	90484A88	Комплект прокладок

Рис. 99ТАБЛИЦА РЕДУКТОРОВ GEAR HOUSING CHART

REF	Номер детали	Наименование	Кол-во
1	8343A7	КОРПУС В СБОРЕ Гребной вал (ЧЕРНЫЙ)	1
2	56295	Шпилька (.437 x 2.69)	2
3	25067	ОТБОЙНИК	2
4	63474	Винт (.500-20 x 6.00)	2
4	898831	Винт (.500-20 x 6.220)	2
5	78249	Опора (длинная)(водомет)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	25096	ГАЙКА	2
8	88238A1	Сборка троса заземления	1
8	88238A10	Кабель заземления в сборе	1
9	67076	Хомут	2
9	8M0036782	ХОМУТ	2
10	66727	ВИНТ (.312-18 x 1.250)	4
11	67077	Крышка нижней опоры	2
11	8M4500752	Крышка	2
12	88417	Винт (#12-24 x .620) крышки	4
13	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
14	88238A2	Кабель заземления в сборе	1
14	88238A10	Кабель заземления в сборе	1
15	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
16	48926	Шайба	1
17	29489	ГАЙКА ШПИЛЕК КОРПУСА РЕДУКТОРА	1
18	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
19	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
19	8M0204653	Гайка	2
20	64649	ПРОБКА	1
21	89743	Труба выпускная	1
22	66350	САЛЬНИК (НИЖНИЙ)	1
22	66350001	Сальник	1
23	86027	Сальник выхлопной трубы - верхний	1
24	67295	Труба водяная (длинная)(жиклёр)	1
24	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
25	991731	Прокладка корпуса вала привода к пластине	1
25	991734	Прокладка	1
26	41945A7	Пластина корпуса приводного вала в сборе	1
27	183982	Кронштейн сальника	1
27	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
28	68011	Кронштейн	1
29	812832	Винт (#10-16 x .500)	12
29	878608	Винт (#10-16 x .500)	12
30	20033	Штифт направляющий установочный	2
30	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
31	38970	САЛЬНИК X-LONG	1
32	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
33	991771	Прокладка	1
33	991772	Прокладка	1
34	25970	Шайба маховика	4
34	20553	Шайба (.406 x .734 x .063)	4
35	69254	ГАЙКА	4
36	41941	Диффузор	1
36	41941T	Диффузор выпускной	1
37	78246	Прокладка	1
37	782461	Прокладка	1
38	814630	Пробка разгрузки холостого хода	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК

Рис. 100РАЗЛИЧНЫЕ ДЕТАЛИ И АКСЕССУАРЫ MISCELLANEOUS PARTS AND ACCESSORIES

GEAR HOUSING (PROP SHAFT)(STANDARD ROTATION)

REF	Номер детали	Наименование	Кол-во
1	9148T93	Корпус редуктора в сборе базовый	1
49	89594A1	Толкатель в сборе	1
50	789562	Кулачок переключения передач	1
51	828287	Тяга	1
52	828174A2	КОМПЛЕКТ ШЕСТЕРЕН	1
52	878613A2	Шестерня переднего хода в сборе 1.87:1 - 15/28	1
53	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
53	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
54	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
55	30895	Подшипник игольчатый	1
55	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
56	854735T	Муфта скользящая	1
56	859340T	Муфта	1
57	30632	ШТИФТ КРЕСТОВИНЫ	1
57	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
58	828356	Штифт фиксатора	1
59	30893	Пружина	1
60	94148	Гребной вал	1
61	828175A1	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 15/28	1
62	824108	ПРОСТАВКА	1
63	681001	КОЛЬЦО УПОРНОЕ	1
64	88957	ПОДШИПНИКОВЫЙ УЗЕЛ шариковый	1
64	88957T	Подшипник шариковый	1
65	31534	Уплотнительное кольцо	1
65	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
66	43567A1	Обойма подшипника в сборе	1
66	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
67	30956	Подшипник игольчатый	1
67	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
68	14077	Сальник внутренний	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	1
69	8M0248882	САЛЬНИК @5	1
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	316405	Пластина триммера	1
73	8M0236553	Пластина тримма	1
73	76214A5	КОМПЛЕКТ АНОДОВ	1
73	76214Q5	Анодная пластина в сборе	1
74	806327	Винт (.437-14 x 1.750) (1-5/8")	1
74	8M0204686	ВИНТ	1
75	65210	ВИНТ (.375-16 x 1.00)	1
76	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
77	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
77	8M0204653	Гайка	2
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

Рис. 101ЗАСЛОНКА ХОЛОСТОГО ХОДА И РЫЧАГИ ДРОССЕЛЯ CHOKE PLATE AND THROTTLE LEVERS

REF	Номер детали	Наименование	Кол-во
-	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
1	828714A1	Комплект щёток и уплотнений	1
2	828713A1	Комплект якоря	1
2	828713T1	Комплект якоря	1
3	828715A1	Концевая крышка (в сборе)	1

Рис. 102КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Drive Shaft Housing And Exhaust Tube

REF	Номер детали	Наименование	Кол-во
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
-	9148A9	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) TRACKER	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A10	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A13	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
-	9148A30	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A31	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
2	85822A1	Разъем в сборе спидометра	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	20033	Штифт направляющий установочный	2
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
4	18978	Шпилька (.438 x 3.69) (удлинённая)	1
4	8M0034464	ШПИЛЬКА	1
5	57920	Шпилька (.44 x 2.06) корпус редуктора	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	43998	Втулка (старая конструкция)	1
11	44000	Вал приводной (длинный)	1
11	897624T	Вал гребной длинный	1
11	44209	Вал приводной (удлинённый)	1
11	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
12	N.S.S.	Not Sold Separate Pinion Gear-Part of 43-44104A2 or 43-18475A1	1
13	92721	Шайба (.965 x .630)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	42633	Гайка подшипника гребного вала	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
20	38099	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОГО НАСОСА (2.109 внутр. диам.)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	89984	Крыльчатка водяного насоса	1
29	89984T4	Крыльчатка	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
36	30271	КОЛЬЦО РЕЗИНОВОЕ	1
36	8M0214918	Кольцо @5	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	78902	Вал	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	78907	Кольцо стопорное (старая конструкция)	1
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	76384	Сальник втулки вала переключения передач	1
43	8M0246145	САЛЬНИК	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
45	79953Q04	Ремкомплект сливного винта	1
46	67892	Винт магнитный	1
46	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
47	19183	Шайба фибровая	2
47	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
-	42579A4	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

Рис. 103АКСЕССУАРЫ ACCESSORIES

REF	Номер детали	Наименование	Кол-во
1	15221A2	Головка блока цилиндров в сборе	2
2	41246	ПРОКЛАДКА головки цилиндра	2
2	41247T01	Прокладка	2
3	98534	ВИНТ (.375-16 x 2.30)	23
3	13450	Винт (.375-16 x 2.30) головки цилиндра (специальный)	1
4	25909	Шайба (.406 x .812 x .065) (применять где применимо)	24
5	75692	ТЕРМОСТАТ (143 ГРАД.)	2
6	62386	Прокладка термостата	2
6	8M0204714	Прокладка @4	2
7	90390A1	Комплект крышки	2
8	35386	ВИНТ (.312-18 x 1.00)	4
9	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
9	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
10	7765377	ШЛАНГ (24.500 дюймов бухта)	2
10	77653101	Шланг (48.00 дюймов, бухта)	2
11	68728	ШТУЦЕР	1
12	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	97465	Датчик температуры (правый борт)	1
13	13536A6	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (4-ПРОВОДНЫЙ)	1
14	13715	Фиксатор	2
14	137151	Фиксатор	2
15	98257	ВИНТ (.312-18 x .500)	2
16	13192	Датчик детонации	1
16	825164A1	Датчик детонации в сборе	1
17	45076	Гайка (#10-32) латунная клемма блока выключателя	1
18	14593A4	Переходная пластина в сборе	1
19	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
20	146971	ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
21	75953	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
22	75362A1	Лепестковый клапан в сборе	6
23	96183	Хомут лепесткового клапана	12
23	961832	ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА	12
24	14783	ВИНТ (#8-32 x .187) ЛЕПЕСТКОВЫХ КЛАПАНОВ К БЛОКУ КЛАПАНОВ	60
24	823588	Винт (#8-32 x .250)	60
25	21558	ВИНТ (.250-20 x .75) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО БЛОКА (3/4")	6
25	92160	Винт (.250-20 x .750) нержавеющая сталь	6
26	90197	ВИНТ (.250-20 x 1.125) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО БЛОКА (2")	6
27	167371	Прокладка	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК

Рис. 104РЕДУКТОР (ВАЛ ВИНТА)(СТАНДАРТНЫЙ) GEAR HOUSING (PROP SHAFT)(STANDARD ROTATION)

CARBURETOR (WMH - 12A/12B/13/13B/14A/15/16)

REF	Номер детали	Наименование	Кол-во
1	9672A50	Карбюратор верх	1
1	9672A51	Карбюратор середина	1
1	9672A52	Карбюратор низ	1
1	9672A35	Карбюратор верх	1
1	9672A36	Карбюратор середина	1
1	9672A37	Карбюратор низ	1
1	813682A13	Карбюратор верх	1
1	813682A14	Карбюратор середина	1
1	813682A15	Карбюратор низ	1
1	9672A41	Карбюратор верхний	1
1	9672A42	Карбюратор средний	1
1	9672A43	Карбюратор нижний	1
1	9672A44	Карбюратор верхний	1
1	9672A45	Карбюратор средний	1
1	9672A46	Карбюратор нижний	1
2	810779	КРЫШКА	6
3	NSS	NOT SOLD SEPARATE Idle Mixture Screw/Spring	6
4	811803	ФИКСАТОР ПРОБКИ	3
5	677511	ПРОКЛАДКА	3
6	815633048	Жиклёр (.048)	3
6	815633070	Жиклёр (.070 - 135 - WMH-28)	3
6	815633050	Жиклёр (.050) (XR6/MAGNUM III/200)	3
7	810721	РЫЧАГ дросселя (ВЕРХ/ЦЕНТР)	2
7	810722	РЫЧАГ дросселя (НИЗ)	1
8	811284	ПРОСТАВКА	3
9	810745	ШАЙБА	3
10	810744	ГАЙКА	3
11	NSS	NOT SOLD SEPARATE Spring	3
12	6249	ЖИКЛЁР ГЛАВНЫЙ (.096)	3
12	5815	Жиклёр (.086) (XR6/MAGNUM III)	3
12	6201	ЖИКЛЁР (.080)	3
12	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	3
13	6246	ЖИКЛЁР (.048)	3
13	5317	Жиклёр (.046)	3
13	6359	ЖИКЛЁР (.052)	3
14	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
15	810738	ПОПЛАВОК В СБОРЕ	3
16	NSS	NOT SOLD SEPARATE Float Shaft	3
17	NSS	NOT SOLD SEPARATE Screw-Float	3
18	811690	КОМПЛЕКТ СЕДЛА КЛАПАНА	3
19	NSS	NOT SOLD SEPARATE Gasket	3
20	811687	ПОПЛАВКОВАЯ КАМЕРА Топливная (ВЕРХ)	1
20	811688	ПОПЛАВКОВАЯ КАМЕРА Топливная (СРЕДНЯЯ/НИЖНЯЯ)	2
21	9596	Пробка главного жиклера	12
22	NSS	NOT SOLD SEPARATE Gasket-Power/Progression Jet	12
23	5225	Жиклёр главный (.054)	6
23	4217	Жиклёр главной системы (.062)	6
23	4216	Жиклёр (.064) главной топливной системы	6
23	4215	Жиклёр главной топливной системы (.066)	6
24	811689	ГЛАВНЫЙ ЖИКЛЁР	6
24	811807	ГЛАВНЫЙ ЖИКЛЁР	6
24	811925	ГЛАВНЫЙ ЖИКЛЁР	6
25	NSS	NOT SOLD SEPARATE Screw-Fuel Bowl	15
26	7900	ТРОЙНИК (ВЕРХ/ЦЕНТР)	2
27	7901	УГОЛЬНИК (НИЗ)	1
-	8107492	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	1
-	811691	РЕМОНТНЫЙ КОМПЛЕКТ Карбюратор	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 105Двигатель гидроподъема Power Trim Motor

REF	Номер детали	Наименование	Кол-во
-	9148A27	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148A28	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
47	78956	Кулачок переключения	1
48	89594A1	Толкатель в сборе	1
49	79911	Тяга привода сцепления	1
50	79910	Пружина	2
51	78910	Шайба	AR
52	78906	Палец	1
53	14469	Стакан подшипника	1
54	88957A1	Подшипник шариковый	1
55	N.S.S.	Not Sold Separate Reverse Gear (PART OF 43-18572A1)	1
56	15844	Подшипниковый узел роликовый	1
57	78909	Палец фиксатора	2
58	78959	Храповик скользящей муфты	1
59	78905	Палец крестовый	1
60	78962	Пружина	2
61	18572A1	Шестерня переднего хода в сборе (135/150)	1
62	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
62	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
62	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
62	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
62	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
62	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
62	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
62	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
62	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
62	1761510	Регулировочная прокладка (.143)	AR
62	1761511	Регулировочная прокладка (.145)	AR
62	1761512	Регулировочная прокладка (.147)	AR
62	1761513	Регулировочная прокладка (.149)	AR
63	15841	Подшипник роликовый	1
64	17616	Упорное кольцо	1
65	31534	Уплотнительное кольцо	1
66	18447A2	Переходник подшипника в сборе	1
67	15843	Подшипник роликовый	1
68	18448	Шайба упорная	2
69	15842	Подшипник упорный	2
70	18446	Вал гребного винта	1
71	18444A1	Корпус подшипника в сборе	1
72	30956	Подшипник игольчатый	2
73	76868	САЛЬНИК ВНУТРЕННИЙ	2
74	79447	Шайба стопорная с усиком	1
75	79448	Фиксатор	1
76	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
77	31640A1	Пластина-триммер в сборе, корпус редуктора	1
78	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
79	67891	Заливная пробка	1
80	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
81	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
82	13171	Ступица упорная	1
83	31211A2	Шайба шлицевая	1
84	31210	Шайба стопорная гайки гребного винта	1
85	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
86	423511	Шайба стопорная зубчатая	1
87	74727	Винт (.375-16 x 6.00) корпуса редуктора	1

Рис. 106РЕДУКТОР (СТАНДАРТНЫЙ/РЕВЕРСНЫЙ) GEAR HOUSING (DRIVE-STANDARD/COUNTER ROTATION)

REF	Номер детали	Наименование	Кол-во
1	195871	Пластина крепления	1
2	30720	Винт (.250-20 x 2.25)	4
3	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
4	19661	Втулка	4
5	18736A15	Регулятор напряжения в сборе	1
5	18736A21	Регулятор в сборе	1
6	18717	Сальник	1
7	96158	Соленоид стартера	2
7	8M0185622	Соленоид	2
8	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	3
9	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	1
10	56374	ГАЙКА (.250-20)	3
10	8267098	Гайка (.250-20) нержавеющая сталь	3
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
12	94330	Гайка (.250-20) латунная	4
13	97861	Изолятор	2
14	87379A14	Провод в сборе (2.750 дюйма)	1
14	88807A8	Кабель в сборе (3.50 дюйма), черный	2
15	88807A29	Кабель в сборе (чёрный-9 дюйм.)	1
16	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	43542	Крышка катушки зажигания	2
18	7370A13	Катушка зажигания в сборе	6
18	8M0230859	Катушка зажигания в сборе	6
19	90048	ВИНТ (#10-32 x 2.125)	8
20	90078	ГАЙКА (#10-32)	14
21	813715A9	Комплект проводов зажигания	1
22	63709A1	Комплект наконечника/клеммы свечи зажигания	6
23	14103568	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZ8H - КАНАДА/БЕЛЬГИЯ)	6
23	896329885	Свеча зажигания #L6VC @4	6
24	45076	Гайка (#10-32) латунная клемма блока выключателя	12
25	88807A13	Трос в сборе	6
26	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
27	69739A7	Жгут проводов в сборе	1
28	54676	ФИКСАТОР ДВУХПРОВОДНЫЙ	2
29	814423T	Крышка пластины катушки	1
30	814343	Винт (#10-32 x 2.380)	4

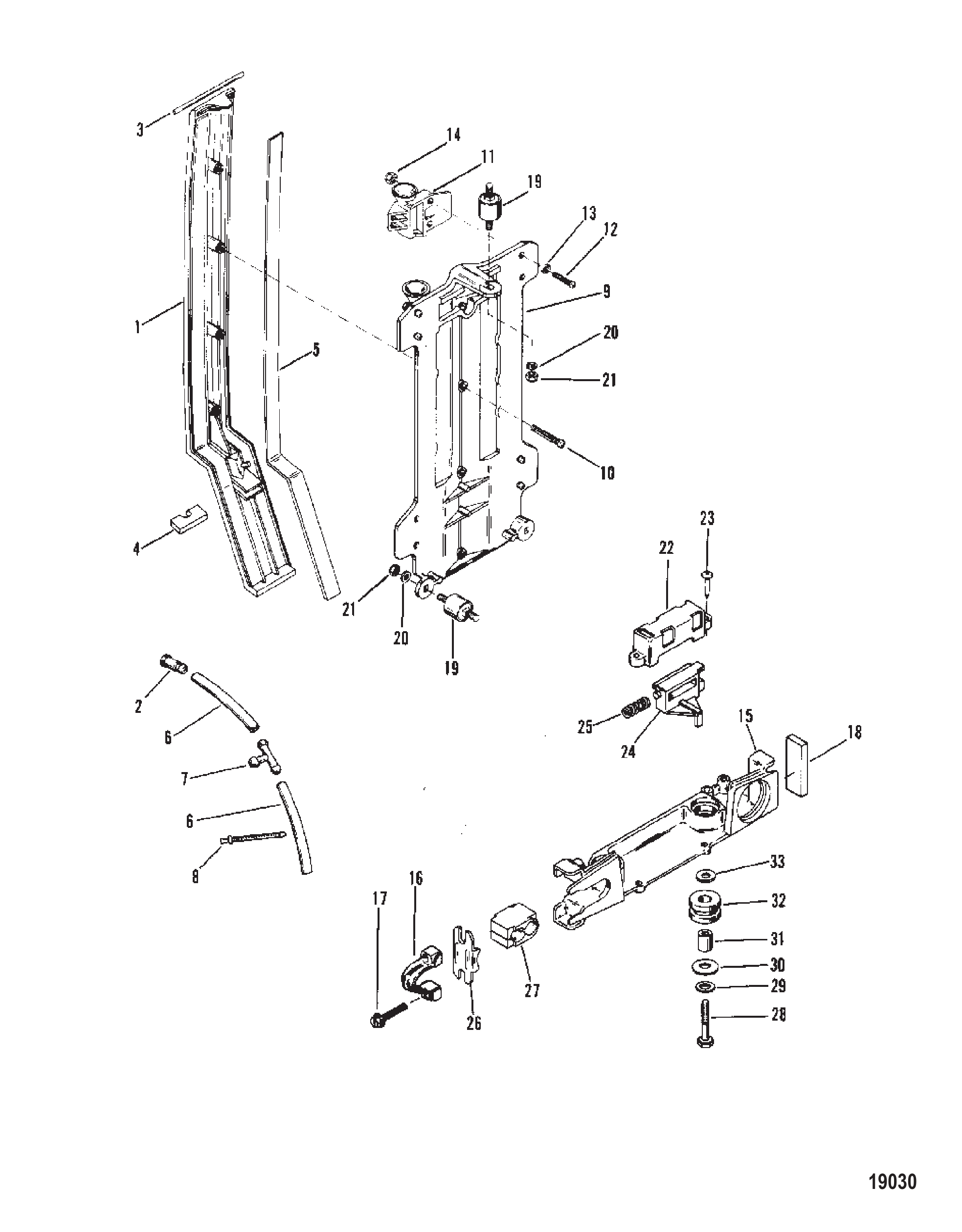

Рис. 107РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА Reed Block and Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	76258A2	Кронштейн заднего кожуха	1
1	76258A3	Кронштейн заднего кожуха	1
1	76258A4	Кронштейн заднего кожуха (устричный)	1
1	76258A3	Кронштейн заднего кожуха	1
2	76256	Форсунка	1
2	762561	Сопло контрольной струи (устричный)	1
3	67984	Сальник	1
4	67228	Сальник	1
5	67999	Сальник	2
6	34395A1	ШЛАНГ КОНТРОЛЬНОЙ СТРУИ (8")	2
6	8M0108355	Шланг (57 дюймов, бухта)	2
7	90824	Тройник шланга контрольной струи	1
7	90824001	Тройник	1
8	73498	ХОМУТ	2
8	816311T	СТЯЖКА (8.00 дюймов)	2
9	86386A1	Кронштейн в сборе	1
10	66687	ВИНТ (#10-32 x 1.50)	4
11	85651	Корпус	2
11	85650	Корпус	2
12	64278	Винт (.250-28 x 1.00)	8
13	20583	Шайба шпильки крепления карбюратора	8
14	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
15	99424	Кронштейн	1
15	99424T6	Кронштейн крепления кожуха — нижний (серый)	1
15	99424T10	Кронштейн крепления кожуха — нижний (устричный)	1
15	99424T6	Кронштейн крепления кожуха — нижний (серый)	1
16	99447T	Фиксатор тросов управления	1
16	99447	Фиксатор	1
17	22411	ВИНТ (.190-24 x 1.00) ВЫПУСКНОЙ ПЛАСТИНЫ	2
17	68918	ВИНТ (#10-24 x 1.00)	2
18	67260	Сальник тросов управления	1
19	90435	ОПОРА	3
20	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
20	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
21	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
22	67241	Корпус	1
23	92051	Винт (10-16 x .75)	2
24	87608	Защёлка кожуха	1
25	60295	ПРУЖИНА	1
26	88622	Пластина	1
27	99391	Фиксатор	1
28	69067	ВИНТ (.250-20 x 1.375)	2
29	20346	Шайба шпильки стартера ручного	4
29	69057	ШАЙБА (.281 x .734 x .063)	4
30	57427	ШАЙБА (БОЛЬШАЯ)	4
30	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	4
31	88180	Втулка	2
32	88033	Втулка уплотнительная винта корпуса	2
33	28927	ШАЙБА	2
33	26907	ШАЙБА	2

Рис. 108КАРБЮРАТОР (WMH-12A/12B/13/13B/14A/15/16) CARBURETOR (WMH - 12A/12B/13/13B/14A/15/16)

Gear Housing (Driveshaft)(Standard/Counter Rotation)

REF	Номер детали	Наименование	Кол-во
1	9148T93	Корпус редуктора в сборе базовый	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
4	189783	Шпилька (.438 x 3.82 дюйма)	1
4	8M0034464	ШПИЛЬКА	1
5	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	67891	Заливная пробка	1
8	8M0039169	ЗАЛИВНОЙ БЛОК	1
9	42647A1	Подшипник роликовый в сборе	1
10	826134	Анод	2
10	826134Q	Анод	2
11	4000333	ВИНТ (M6 x 40)	1
12	8268336	Гайка (M6)	1
12	401386	ГАЙКА (M6) Нержавеющая сталь	1
13	NSS	NOT SOLD SEPARATE Pinion Gear (Part of 43-828174A2 or 43-828701A1)	1
14	92721	Шайба (.965 x .630)	1
15	35921	ГАЙКА (.625-18)	1
16	42637A1	Комплект регулировочных шайб	AR
16	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
17	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
17	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
18	79953A2	Комплект винтов (.375-16 x .250)	1
18	79953Q04	Ремкомплект сливного винта	1
19	19183	Шайба фибровая	2
19	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
20	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
21	789022	Вал переключения передач (используется без стопорного кольца)	1
22	25439	Уплотнительное кольцо (.862 x .103)	1
23	77631A2	Втулка в сборе	1
24	8164641	Маслосъёмный сальник	1
24	8M0246145	САЛЬНИК	1
25	77674	ШАЙБА (.35 x .75 x .12)	1
26	440001	Вал приводной (удлинённый)	1
26	897624T	Вал гребной длинный	1
26	442091	Вал приводной (сверхудлинённый)	1
26	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
27	36387A1	Подшипник роликовый/обойма в сборе	1
27	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
28	NSS	NOT SOLD SEPARATE Cup	1
29	824519	ФИКСАТОР	1
29	8245191	Фиксатор	1
30	42579A3	Основание водяного насоса в сборе	1
30	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
31	426311	Прокладка	1
31	8M0204678	ПРОКЛАДКА	1
32	90011	Кольцо уплотнительное (2.175 x .175)	1
32	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
33	89238	Сальник масляный	1
34	16977	САЛЬНИК МАСЛЯНЫЙ	1
35	856081	Прокладка	1
35	8M0090319	ПРОКЛАДКА @5	1
36	856091	Прокладка	1
36	858524	Прокладка	1
37	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
37	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
38	96148A1	Корпус водяного насоса в сборе	1
38	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
39	48752T	ВСТАВКА	1
40	38970	САЛЬНИК X-LONG	1
41	899843	Крыльчатка водяного насоса	1
41	89984T3	КРЫЛЬЧАТКА	1
42	56654	ШПОНКА	1
42	8M0214992	ШПОНКА @5	1
43	96411	Винт (#14-8 x 2.25)	1
43	8M0215009	ВИНТ	1
44	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
44	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
45	13438	Гайка (.250-28)	2
45	8267119	Гайка (.250-28)	2
46	36001	ШАЙБА	1
47	13436	Гайка	1
48	29804	ВТУЛКА	1
48	29804T	ВТУЛКА	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

Рис. 109РЕДУКТОР ВАЛА ВИНТА - РЕВЕРСИВНЫЙ Gear Housing Propeller Shaft - Counter Rotation

REF	Номер детали	Наименование	Кол-во
1	18734	Крышка шумоглушителя	1
2	68000	Винт (.250-28 x 1.00)	6
3	20583	Шайба шпильки крепления карбюратора	6
4	48408	Винт (#10-16 x .500) клеммной колодки	9
5	877361	Прокладка крышки	1
6	194261	Пластина звукоизоляции	1
7	892211	ПРОКЛАДКА	3
8	43440T	Впускной глушитель шума	2
9	48408	Винт (#10-16 x .500) клеммной колодки	12
10	87604	Тяга дроссельной заслонки	1
11	93332A1	Рычаг дроссельной заслонки в сборе	1
12	41048	РЫЧАГ дросселя	1
13	67748	Ролик	1
14	15124	ВИНТ (#10-32 x .750)	3
15	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	3
16	56681	ШАЙБА (.203 x .500 x .032)	3
17	67297	Штифт вильчатый	3
18	89302	Шайба (.203 x .406 x .040) винта крышки катушки	3
19	26953	ШПЛИНТ	3
-	89221A88	Комплект прокладок

Рис. 110КАТУШКА ЗАЖИГАНИЯ/РЕГУЛЯТОР НАПРЯЖЕНИЯ IGNITION COIL/VOLTAGE REGULATOR

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
1	48462	Кольцо уплотнительное (.614 x .070)	1
2	71565A2	Труба в сборе	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	140001	Винт (.375-24 x 1.38)	4
12	34863	ГАЙКА (.375-24)	6
12	8M0204726	Гайка (.375-24) латунная	6
13	979331	Рычаг рулевого управления	2
13	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8149513	Соединитель (15,00 дюймов)	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
20	94319	Винт (.375-24 x 1.5)	1

Рис. 111Специальный инструмент Tools Special

REF	Номер детали	Наименование	Кол-во
-	16115A1	Комплект прокладок головки блока цилиндров	1
-	16115A03	Комплект прокладок	1
0	16259	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
0	16262	ПРОКЛАДКА	1
0	16327	ПРОКЛАДКА	1
0	812939	Прокладка головки цилиндра	1
0	812939015	ПРОКЛАДКА	1
0	16703	Сальник масляной головки	2
0	8M0101649	Сальник	2
0	16704	Прокладка головки	1
0	8M0152378	Прокладка картера	1
0	16051	Сальник коленчатого вала	2
0	16115	Прокладка корпуса гребного вала	1
0	812947001	ПРОКЛАДКА	1

Рис. 112Кронштейны крепления кожуха Cowl Mounting Brackets

REF	Номер детали	Наименование	Кол-во
1	9148T93	Корпус редуктора в сборе базовый	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
4	189783	Шпилька (.438 x 3.82 дюйма)	1
4	8M0034464	ШПИЛЬКА	1
5	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	67891	Заливная пробка	1
8	8M0039169	ЗАЛИВНОЙ БЛОК	1
9	42647A1	Подшипник роликовый в сборе	1
10	826134	Анод	2
10	826134Q	Анод	2
11	4000333	ВИНТ (M6 x 40)	1
12	8268336	Гайка (M6)	1
12	401386	ГАЙКА (M6) Нержавеющая сталь	1
13	NSS	NOT SOLD SEPARATE Pinion Gear (Part of 43-828174A2 or 43-828701A1)	1
14	92721	Шайба (.965 x .630)	1
15	35921	ГАЙКА (.625-18)	1
16	42637A1	Комплект регулировочных шайб	AR
16	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
17	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
17	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
18	79953A2	Комплект винтов (.375-16 x .250)	1
18	79953Q04	Ремкомплект сливного винта	1
19	19183	Шайба фибровая	2
19	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
20	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
21	789022	Вал переключения передач (используется без стопорного кольца)	1
22	25439	Уплотнительное кольцо (.862 x .103)	1
23	77631A2	Втулка в сборе	1
24	8164641	Маслосъёмный сальник	1
24	8M0246145	САЛЬНИК	1
25	77674	ШАЙБА (.35 x .75 x .12)	1
26	440001	Вал приводной (удлинённый)	1
26	897624T	Вал гребной длинный	1
26	442091	Вал приводной (сверхудлинённый)	1
26	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
27	36387A1	Подшипник роликовый/обойма в сборе	1
27	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
28	NSS	NOT SOLD SEPARATE Cup	1
29	824519	ФИКСАТОР	1
29	8245191	Фиксатор	1
30	42579A3	Основание водяного насоса в сборе	1
30	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
31	426311	Прокладка	1
31	8M0204678	ПРОКЛАДКА	1
32	90011	Кольцо уплотнительное (2.175 x .175)	1
32	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
33	89238	Сальник масляный	1
34	16977	САЛЬНИК МАСЛЯНЫЙ	1
35	856081	Прокладка	1
35	8M0090319	ПРОКЛАДКА @5	1
36	856091	Прокладка	1
36	858524	Прокладка	1
37	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
37	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
38	96148A1	Корпус водяного насоса в сборе	1
38	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
39	48752T	ВСТАВКА	1
40	38970	САЛЬНИК X-LONG	1
41	899843	Крыльчатка водяного насоса	1
41	89984T3	КРЫЛЬЧАТКА	1
42	56654	ШПОНКА	1
42	8M0214992	ШПОНКА @5	1
43	96411	Винт (#14-8 x 2.25)	1
43	8M0215009	ВИНТ	1
44	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
44	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
45	13438	Гайка (.250-28)	2
45	8267119	Гайка (.250-28)	2
46	36001	ШАЙБА	1
47	13436	Гайка	1
48	29804	ВТУЛКА	1
48	29804T	ВТУЛКА	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

Рис. 113Редуктор (Ведущий вал)(Стандартный/Реверсивный) Gear Housing (Driveshaft)(Standard/Counter Rotation)

REF	Номер детали	Наименование	Кол-во
1	8718A1	Кронштейн в сборе транцевый (правый борт)	1
2	8716A5	Кронштейн транца в сборе (левый борт)	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
5	99170A1	Труба наклона, силовой триммер	1
5	99170A2	Комплект трубок наклона	1
6	90068T	Гайка трубы наклона (1"-14)	1
6	859133	ГАЙКА (1.00-14)	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	56041	Гайка (.875-14)	1
9	858869	Гайка (.875-14)	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
22	814207	Упор	1
23	37984	ГАЙКА (.875-14) Система наклона	1
23	8M0041651	ГАЙКА (.875-14)	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК

Рис. 114ЗАСЛОНКА И РЫЧАГИ ДРОССЕЛЯ (S/N-C239552 И НИЖЕ) CHOKE PLATE AND THROTTLE LEVERS (S/N-C239552 AND BELOW)

REF	Номер детали	Наименование	Кол-во
-	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
1	828714A1	Комплект щёток и уплотнений	1
2	828713A1	Комплект якоря	1
2	828713T1	Комплект якоря	1
3	828715A1	Концевая крышка (в сборе)	1

Рис. 115КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	12430A4	Датчик в сборе	1
2	48409	Винт (#10-16 x .625) нержавеющая сталь	1
3	815699	НАСОС В СБОРЕ Масляный (XR6/MAGNUM III/175/200)	1
3	815699T	Масляный насос в сборе	1
3A	814103	Подшипник (с сальником)	1
3A	8141032	Втулка червяка	1
4	11379	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
5	41429A2	Подшипник в сборе	1
6	12726	Шестерня ведомая	1
6	14563	Шестерня ведомая	1
7	32228	ВИНТ (#10-32 x .625)	1
7	41507	Винт (#10-32 x 1.120)	1
8	1938512	ТЯГА В СБОРЕ РЫЧАГ ДРОССЕЛЯ К МАСЛЯНОМУ НАСОСУ	1
9	4301619	ТРУБКА МАСЛЯНЫЙ НАСОС К ТОПЛИВНОМУ НАСОСУ	1
9	82381335	ТРУБКА (15.00 дюймов в наборе)	1
10	99443T	Масляный резервуар	1
10	994436	Бачок	1
11	415823	ХОМУТ	2
12	4301736	ТРУБКА	1
12	82381455	ТРУБКА (25.00 дюймов в наборе)	1
13	69020	ВИНТ (#10-32 x .875)	3
13	690201	ВИНТ (#10-32 x .875)	3
14	42118	ШАЙБА	6
15	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
16	42116	ВТУЛКА	3
17	99127109	Шланг (57,00 дюймов, бухта)	1
17	8M0108355	Шланг (57 дюймов, бухта)	1
18	42425	Тройник	1
19	9072925	Шланг масляный (6-3/4")	1
20	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	1
21	99439	Шланг (114.00 дюймов)	1
22	12540A3	Корпус	1
23	12242A1	Защёлка	1
24	43278	Штуцер (картер)	1
24	8781051	Обратный клапан к блоку	1
25	87421	Бак	1
26	43298A2	КРЫШКА В СБОРЕ	1
27	11332	Уплотнительное кольцо (2.225 x .210)	1
28	43295A5	Корпус переходника в сборе	1
28	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
29	11332	Уплотнительное кольцо (2.225 x .210)	1
30	99802	Трубка	1
31	43300A1	Крышка масляного резервуара в сборе	1
31	43300A9	Крышка в сборе	1
32	43307	Прокладка	1
32	43307T	Прокладка	1
33	99022A1	Поплавок в сборе	1
33	8M0187298	Поплавок в сборе	1
34	99265	Пружинная гайка	1
35	415824	ХОМУТ	2
36	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
36	816311T	СТЯЖКА (8.00 дюймов)	AR
37	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
38	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1

Рис. 116КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ Dual Engine Extension Kit

Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	826729A2	Узел триммера и наклона в сборе	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	823552F	Цилиндр в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
4	823553T	Шток поршня подъёма	1
5	811606	Комплект направляющих	1
5	878239A02	Комплект торцевой крышки цилиндра наклона	1
6	811607A1	Ремонтный комплект	1
7	811610A1	Комплект обратного клапана	1
7	823553T	Шток поршня подъёма	1
8	99638A1	Направляющая в сборе	2
8	8M0021648	Торцевая крышка в сборе	2
9	43397A6	Поршень/шток в сборе Power Trim левый	1
9	878413A1	Поршень в сборе	1
9	43398A3	Поршень/шток в сборе Power Trim правый	1
9	878414T01	Поршень в сборе	1
10	12184A1	Фильтр подъёма в сборе	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	811612A2	Комплект уплотнительных колец	1
13	811612A3	Ремкомплект уплотнительных колец	1
14	811617F	Насос	1
14	811617T1	НАСОС	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	43450	Шайба	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	811611	Крышка	1
19	828710	Шарнир привода	1
20	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
20	878265A4	Мотор тримма	1
21	828709	Винт (длинный)	2
21	881768A1	Комплект винт/шайба	2
21	811616	Винт короткий	2
22	811614	Вал в сборе	1
22	8M0142997	Ремкомплект вала наклона	1
23	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
24	44431	Штифт канавки нижний	1
24	878267	Штифт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	996251	Вал	1
26	99625002	Вал	1
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	4000377	ВИНТ (M10 x 30)	6
31	4002319	ШАЙБА	6
32	26550	Хомут	2
33	817626	Винт (#10-16 x .380)	2
33	878607	Винт (#10-16 x .375)	2
34	69205	С-ОБРАЗНАЯ ШАЙБА	2
34	8M0084613	Пружинная шайба	2
35	996301	Пластина-фиксатор	2
35	8M0045383	Ударная пластина	2
36	58643	Шайба стопорная (.375)	2
37	46335	ГАЙКА (.375-24)	2

Рис. 117КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ Engine Gasket Set Components

REF	Номер детали	Наименование	Кол-во
1	9242A33	Карбюратор (верхний) - (WH-40)	1
1	9242A34	Карбюратор (средний) - (WH-40)	1
1	9242A35	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-40)	1
1	7563A10	Карбюратор (верхний) - (WH-35)	1
1	7563A11	Карбюратор (средний) - (WH-35)	1
1	7563A12	Карбюратор (нижний) - (WH-35)	1
1	7563A13	КАРБЮРАТОР (ВЕРХНЯЯ ЧАСТЬ) - (WH-38)	1
1	7563A14	КАРБЮРАТОР (СРЕДНЯЯ ЧАСТЬ) - (WH-38)	1
1	7563A15	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-38)	1
2	6249	ЖИКЛЁР ГЛАВНЫЙ (.096)	6
2	8423	Жиклёр (.094) воздушный (.094)	6
2	6680	Жиклёр (.078) (WME1/2)-115 WME-14	6
3	NSS	NOT SOLD SEPARATE Gasket-Cover Plate	3
4	6032	КРЫШКА ПЛАСТИНЫ	3
5	NSS	NOT SOLD SEPARATE Screw-Cover Plate	15
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	3
6	7823	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ (ЦЕНТР/НИЗ)	1
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	2
7	NSS	NOT SOLD SEPARATE Screw-Fuel Bowl	18
8	6025	ПРОБКА (ГЛАВНЫЙ ЖИКЛЁР)	6
9	NSS	NOT SOLD SEPARATE Gasket-Main Jet	6
10	4216	Жиклёр (.064) главной топливной системы	6
10	6246	ЖИКЛЁР (.048)	6
10	6028	ЖИКЛЁР (.050)	6
10	6359	ЖИКЛЁР (.052)	6
10	6201	ЖИКЛЁР (.080)	6
11	NSS	NOT SOLD SEPARATE Screw-Float Pin	6
12	NSS	NOT SOLD SEPARATE Gasket--Inlet Needle and Seat	6
13	7824	ИГЛА/СЕДЛО В СБОРЕ ВПУСКНЫЕ	6
14	NSS	NOT SOLD SEPARATE Gasket-Nozzle Boss	6
15	9267	Поплавок	6
16	NSS	NOT SOLD SEPARATE Pin-Float Lever	6
17	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
18	4541	Винт-пробка - канал жиклёра главной топливной системы	6
19	NSS	NOT SOLD SEPARATE Gasket-Bleed Jet Plug	6
20	5213	Жиклёр главный (.056)	6
20	7831	ГЛАВНЫЙ ЖИКЛЕР ТОПЛИВНЫЙ (.058) (XR6/MAGNUM III)	6
20	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	6
20	5317	Жиклёр (.046)	6
20	6246	ЖИКЛЁР (.048)	6
21	6027	ВИНТ	3
22	67752	Рычаг дросселя	3
23	NSS	NOT SOLD SEPARATE Spring-Throttle Return	3
24	6031	ПРОСТАВКА	3
25	6022	ВАЛ	3
26	NSS	NOT SOLD SEPARATE Ring-Retainer-Throttle Shaft	3
27	6023	КЛАПАН ДРОССЕЛЬНЫЙ (WH-40) (WH-48)	6
27	9496	Клапан дроссельной заслонки (WH-32)	6
27	9545	Клапан дроссельной заслонки (WH-38) (WH-35)	6
28	NSS	NOT SOLD SEPARATE Screw-Throttle Valve	12
-	6452	РЕМКОМПЛЕКТ ПРОКЛАДОК	1
-	8506	Ремонтный комплект карбюратора WH-48	1
-	7826	РЕМОНТНЫЙ КОМПЛЕКТ WH-38	1

Рис. 118РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ) GEAR HOUSING (DRIVESHAFT)(STANDARD/COUNTER ROTATION)

FUEL LINES (Use With WMH-12A/B thru WMH-28 Carburtors)

REF	Номер детали	Наименование	Кол-во
1	816856A3	Разъём в сборе, топливный - пластик	1
2	69067	ВИНТ (.250-20 x 1.375)	1
3	812782	Сальник	1
4	9912980	Шланг	AR
4	8M0108349	Шланг (70 дюймов, бухта)	AR
5	816311	Стяжка (8.00 дюймов)	AR
5	816311T	СТЯЖКА (8.00 дюймов)	AR
6	818993	Тройник соединительный	1
7	18175	ШЛАНГ	1
8	818994	Обратный клапан	1
8	8189941	Обратный клапан	1
9	82381325	ТРУБКА (10.00 дюймов в наборе)	1
9	82381335	ТРУБКА (15.00 дюймов в наборе)	1
10	8162961	Топливный фильтр	1
10	816296Q2	Фильтр топливный	1
11	677511	ПРОКЛАДКА	3
12	27037	ШПИЛЬКА (.250-28 x 1.125)	6
12	270372	Шпилька (.250-28 x 1.125)	6
13	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
13	8M0108355	Шланг (57 дюймов, бухта)	1
14	55715	Винт (.250-20 x .880)	6
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	6
16	29598	ГАЙКА (.250-28) Нержавеющая сталь	6
17	9912878	Шланг (.187) (26.00 дюймов, бухта)	3
18	99130122	Трубка (20,00 футов, бухта) дренажная	1
18	892024122	Шланг (240.00 дюймов, бухта)	1
19	42859A2	Клапан в сборе обогатителя	1
20	633001	ХОМУТ	1
21	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	9912688	Трубка (36.00 дюймов, бухта)	2
23	45915	КЛЕММНАЯ КОЛОДКА	1
24	48409	Винт (#10-16 x .625) нержавеющая сталь	1
24	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	1
25	824001	ШЛАНГ	1
25	830762	Шланг	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 119КРОНШТЕЙНЫ ТРАНЦА TRANSOM BRACKETS

REF	Номер детали	Наименование	Кол-во
-	826729A2	Узел триммера и наклона в сборе	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	823552F	Цилиндр в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
4	823553T	Шток поршня подъёма	1
5	811606	Комплект направляющих	1
5	878239A02	Комплект торцевой крышки цилиндра наклона	1
6	811607A1	Ремонтный комплект	1
7	811610A1	Комплект обратного клапана	1
7	823553T	Шток поршня подъёма	1
8	99638A1	Направляющая в сборе	2
8	8M0021648	Торцевая крышка в сборе	2
9	43397A6	Поршень/шток в сборе Power Trim левый	1
9	878413A1	Поршень в сборе	1
9	43398A3	Поршень/шток в сборе Power Trim правый	1
9	878414T01	Поршень в сборе	1
10	12184A1	Фильтр подъёма в сборе	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	811612A2	Комплект уплотнительных колец	1
13	811612A3	Ремкомплект уплотнительных колец	1
14	811617F	Насос	1
14	811617T1	НАСОС	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	43450	Шайба	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	811611	Крышка	1
19	828710	Шарнир привода	1
20	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
20	878265A4	Мотор тримма	1
21	828709	Винт (длинный)	2
21	881768A1	Комплект винт/шайба	2
21	811616	Винт короткий	2
22	811614	Вал в сборе	1
22	8M0142997	Ремкомплект вала наклона	1
23	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
24	44431	Штифт канавки нижний	1
24	878267	Штифт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	996251	Вал	1
26	99625002	Вал	1
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	4000377	ВИНТ (M10 x 30)	6
31	4002319	ШАЙБА	6
32	26550	Хомут	2
33	817626	Винт (#10-16 x .380)	2
33	878607	Винт (#10-16 x .375)	2
34	69205	С-ОБРАЗНАЯ ШАЙБА	2
34	8M0084613	Пружинная шайба	2
35	996301	Пластина-фиксатор	2
35	8M0045383	Ударная пластина	2
36	58643	Шайба стопорная (.375)	2
37	46335	ГАЙКА (.375-24)	2

Рис. 120ДВИГАТЕЛЬ ГИДРОПОДЪЕМА POWER TRIM MOTOR

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
1	991861	Насос в сборе, силовой трим	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
3	991861	Насос в сборе, силовой трим	1
4	12662	Комплект насоса и торцевой рамы	1
4	991861	Насос в сборе, силовой трим	1
5	12663	Комплект сальников насоса	1
5	126631	Ремкомплект насоса	1
6	12660	Комплект торцевой рамы	1
6	991861	Насос в сборе, силовой трим	1
7	12661	Комплект якоря	1
7	991861	Насос в сборе, силовой трим	1
8	12664	Комплект сквозных болтов	1

Рис. 121Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	17925A20	Замок зажигания в сборе (20')	1
2	90468A1	Крышка в сборе с ключом	2
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	1
7	89976	Пластина крепления переключателя	1
8	88107	Замок зажигания (ключ см. ниже)	1
9	93543	ГАЙКА Специальная - Хромированная латунь	1
10	90311	ВСТАВКА Панель переключателя (Выкл-Работа-Пуск)(Нажать для подсоса)	1
11	68878A2	Звуковой сигнал в сборе, аварийный	1
12	68879	КРЫШКА	1
13	8127111	Проставка (.375)	2
13	812711	Проставка (.250)	2
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

Рис. 122Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	715651	Трубка троса рулевого управления	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
11	826709113	Гайка (.375-24) нержавеющая сталь	3
11	8M0204726	Гайка (.375-24) латунная	3

Рис. 123КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
-	830250T3	Насос в сборе гидроподъёма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	22740	ЗАЖИМ	2
20	878609	Винт (#10-16 x .600)	1
21	69205	С-ОБРАЗНАЯ ШАЙБА	1
21	8M0084613	Пружинная шайба	1

Рис. 124ТОПЛИВНЫЕ ШЛАНГИ (для карбюраторов WMH-12A/B - WMH-28) FUEL LINES (Use With WMH-12A/B thru WMH-28 Carburtors)

REF	Номер детали	Наименование	Кол-во
1	74897	Ось поворота	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	13627	Винт (.190-32 x 1.250)	1
11	68219	Гайка (#10-32) нержавеющая сталь	1
12	48039	КРЫШКА	1
13	41095T	Рычаг управления дросселем	1
13	410952	РЫЧАГ	1
14	55337	Винт (.375-16 x 1.75)	1
14	818165	ВИНТ (.375-16 x 1.75)	1
15	55164	Втулка	1
16	55171	Втулка	1
17	68784	ПРУЖИНА	1
18	68410	ШАЙБА	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	22486	ВИНТ (.250-28 x .880)	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	20586	Гайка (.250-28) винта защелки	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	14634	Тяга	1
27	14638	Цилиндр	1
28	146351	КУЛАЧОК ДРОССЕЛЯ	1
29	93248	ВТУЛКА Поворотного узла	1
29	8M0215006	Втулка поворотная	1
30	26856	ВТУЛКА	2
31	35045	ГАЙКА (.250-28)	1
31	826709109	Гайка (.250-28) нержавеющая сталь	1
32	41050	ПРУЖИНА возвратная дросселя	1
33	92032A2	Кронштейн крепления - тросы управления	1
33	814283A2	Кронштейн в сборе	1
33	814283A1	Кронштейн крепления тросов управления	1
33	814283A2	Кронштейн в сборе	1
34	98889	Защёлка	1
35	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
36	53167	ВИНТ (.312-18 x .880)	3
36	53167T	ВИНТ .312-18X .88	3
37	37896	НАПРАВЛЯЮЩИЙ БЛОК ТЯГИ	1
37	814284	Направляющий блок	1
38	20099	Пружина	1
39	67073A1	Тяга в сборе	1
40	52100	Износостойкая пластина	1
41	38279	ЗАЩЕЛКА	1
41	8M0036768	ЗАЩЕЛКА	1
42	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
43	35045	ГАЙКА (.250-28)	1
43	826709109	Гайка (.250-28) нержавеющая сталь	1
44	79932A11	Вал переключения передач в сборе (ДЛИННЫЙ)	1
44	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
45	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
46	26600	Втулка	1
47	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
48	35045	ГАЙКА (.250-28)	1
48	826709109	Гайка (.250-28) нержавеющая сталь	1
49	39519	ЧАШКА	1

Рис. 125КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический POWER TRIM COMPONENTS Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
1	904841	Прокладка	2
2	99169A1	Пластина	1
3	69668	Сальник разделительной пластины	1
3	814754	Сальник (12.50 дюймов)	1
4	193071	Крышка выпускного коллектора	1
5	74824	Винт (.312-18 x 1.250)	21
6	194373	Клеммная колодка	1
7	13716	Каталог запчастей 7.5 / 9.8 л.с.	2
8	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
8	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	45076	Гайка (#10-32) латунная клемма блока выключателя	3
10	813938	Гайка колпачковая (#10-32)	3
11	74824	Винт (.312-18 x 1.250)	4
12	69570	Винт (#10-16 x .750)	1
13	76451	Шайба	1
14	14479	Диафрагма	1
14	144791	ДИАФРАГМА	1
15	16496	ДЕФЛЕКТОР водяной	1
16	16497A1	Пластина	1
17	78690	Прокладка	2
17	78690002	Прокладка	2
18	64878	ПРУЖИНА (Чёрная)	1
19	85303	ШАЙБА	1
20	14480	Клапан тарельчатый	1
21	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
22	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
23	991763	Прокладка	1
23	991764	Прокладка	1
24	41944A5	Пластина в сборе	1
25	99664	Угольник выхлопной пластины	1
25	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
26	20033	Штифт направляющий установочный	2
26	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
27	183982	Кронштейн сальника	1
27	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
28	680101	КРОНШТЕЙН	1
29	812832	Винт (#10-16 x .500)	6
29	878608	Винт (#10-16 x .500)	6
30	25970	Шайба маховика	6
30	20553	Шайба (.406 x .734 x .063)	6
31	69254	ГАЙКА	6
32	27132	ВТУЛКА	1
33	19564	Люверс старого образца	1
33	8M0179867	ВТУЛКА	1
34	12602	Втулка уплотнительная	1
34	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
35	66727	ВИНТ (.312-18 x 1.250)	1
36	68783	ВИНТ (.312-18 x 2.50)	1
37	66725	ВИНТ (.375-16 x 3.50)	3
37	898833	Винт (.375-16 x 3.500)	3
38	812905A2	Кронштейн передний в сборе	1
38	812905T	КРОНШТЕЙН ПЕРЕДНИЙ	1
39	90285	ВИНТ (.312-18 x .625)	4
40	187031	Шайба	4
41	18778	Втулка уплотнительная	4
41	18778001	Втулка уплотнительная	4
42	18578A3	Кронштейн задний в сборе	1
42	18578T09	УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ	1
43	14462A1	КРЫШКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА - (НОВАЯ КОНСТРУКЦИЯ)	1
43	68729	КРЫШКА	1
43	8M0039767	КРЫШКА	1
44	92007	Штуцер (.250-18) (90 градусов)	1
44	920071	Штуцер (90 градусов)	1
45	99127109	Шланг (57,00 дюймов, бухта)	1
45	8M0108355	Шланг (57 дюймов, бухта)	1
46	90077	СТЯЖКА ХОМУТ Топливная форсунка	2
46	816311T	СТЯЖКА (8.00 дюймов)	2
47	814430	Фитинг (.500-14)	1
47	8144301	Штуцер	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 126Насос гидроподъема Power Trim Pump

REF	Номер детали	Наименование	Кол-во
1	816856A3	Разъём в сборе, топливный - пластик	1
2	69067	ВИНТ (.250-20 x 1.375)	1
3	812782	Сальник	1
4	9912976	Трубка контрольной струи	1
4	8M0108349	Шланг (70 дюймов, бухта)	1
5	816311	Стяжка (8.00 дюймов)	AR
5	816311T	СТЯЖКА (8.00 дюймов)	AR
6	814964	Фитинг	1
7	19688	Штуцер	1
8	4301625	ТРУБКА (8.00 дюймов)	1
8	82381335	ТРУБКА (15.00 дюймов в наборе)	1
9	99127109	Шланг (57,00 дюймов, бухта)	4
9	8M0108355	Шланг (57 дюймов, бухта)	4
10	816296	Фильтр топливный	1
10	816296Q03	Фильтр топливный @3	1
11	67751	Прокладка	3
12	27037	ШПИЛЬКА (.250-28 x 1.125)	6
12	270372	Шпилька (.250-28 x 1.125)	6
13	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
13	8M0024808	J-образный зажим	1
14	55715	Винт (.250-20 x .880)	6
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	6
16	29598	ГАЙКА (.250-28) Нержавеющая сталь	6
17	9912878	Шланг (.187) (26.00 дюймов, бухта)	3
18	99130122	Трубка (20,00 футов, бухта) дренажная	1
18	892024122	Шланг (240.00 дюймов, бухта)	1
19	42859A2	Клапан в сборе обогатителя	1
20	633001	ХОМУТ	1
21	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	9912688	Трубка (36.00 дюймов, бухта)	2
23	45915	КЛЕММНАЯ КОЛОДКА	AR
24	48408	Винт (#10-16 x .500) клеммной колодки	AR
24	38055	ВИНТ (.190-32 x .620)	AR
24	62568	Винт (#10-16 x .375)	AR
24	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	AR
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 127Выключатель зажигания (двигатели с реверсивным вращением) Key Switch (Counter Rotation Engines)

REF	Номер детали	Наименование	Кол-во
1	818650A16	Карбюратор верх	1
1	818650A17	Карбюратор середина	1
1	818650A18	Карбюратор низ	1
1	818650A10	Карбюратор верх	1
1	818650A11	Карбюратор середина	1
1	818650A12	Карбюратор низ	1
1	821684A1	Карбюратор верх	1
1	821684A2	Карбюратор середина	1
1	821684A3	Карбюратор низ	1
1	818650A7	Карбюратор верх	1
1	818650A8	Карбюратор середина	1
1	818650A9	Карбюратор низ	1
1	818650A4	Карбюратор верх	1
1	818650A5	Карбюратор середина	1
1	818650A6	Карбюратор низ	1
2	810779	КРЫШКА	6
3	NSS	NOT SOLD SEPARATE Idle Mixture Screw/Spring	6
5	677511	ПРОКЛАДКА	3
6	815633060	Жиклёр (.060) (.056 - 150/135 - WMH-24)	6
6	815633070	Жиклёр (.070 - 135 - WMH-28)	6
6	7570	Жиклёр .040 (175)	6
6	815633050	Жиклёр (.050) (XR6/MAGNUM III/200)	6
7	810721	РЫЧАГ дросселя (ВЕРХ/ЦЕНТР)	2
7	810722	РЫЧАГ дросселя (НИЗ)	1
8	811284	ПРОСТАВКА	3
9	810745	ШАЙБА	3
10	810744	ГАЙКА	3
11	NSS	NOT SOLD SEPARATE Spring	3
12	8423	Жиклёр (.094) воздушный (.094)	3
12	5815	Жиклёр (.086) (XR6/MAGNUM III)	3
12	7335	Жиклёр (.098) (175)	3
12	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	3
13	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	3
13	5213	Жиклёр главный (.056)	3
13	6246	ЖИКЛЁР (.048)	3
13	6028	ЖИКЛЁР (.050)	3
13	5317	Жиклёр (.046)	3
14	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
15	810738	ПОПЛАВОК В СБОРЕ	3
16	F10064	ВАЛ	3
17	NSS	NOT SOLD SEPARATE Screw-Float	3
18	811690	КОМПЛЕКТ СЕДЛА КЛАПАНА	3
19	NSS	NOT SOLD SEPARATE Gasket-Valve Seat	3
20	823623	Поплавковая камера (верх)	1
20	823624	Поплавковая камера (центр/низ)	2
21	9596	Пробка главного жиклера	15
22	NSS	NOT SOLD SEPARATE Gasket-Power/Progression Jet	AR
23	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	6
23	4217	Жиклёр главной системы (.062)	6
23	5225	Жиклёр главный (.054)	6
23	4216	Жиклёр (.064) главной топливной системы	6
24	823629	Силовой жиклёр (150/135 - WMH-24)	6
24	808584	Топливный жиклер (135 - WMH-28)	6
24	823625	Силовой жиклёр (XR6/MAGNUM III)	6
24	823626	Силовой жиклёр (175)	6
24	823627	Силовой жиклёр (200)	6
25	NSS	NOT SOLD SEPARATE Screw-Fuel Bowl	18
26	7900	ТРОЙНИК (ВЕРХ/ЦЕНТР)	2
27	7901	УГОЛЬНИК (НИЗ)	1
-	8107492	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	1
-	8116912	Ремкомплект карбюратора	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 128КОМПЛЕКТ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ STEERING ATTACHING KIT

REF	Номер детали	Наименование	Кол-во
1	8745A5	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	99727A1	ШЕСТЕРНЯ Приводная	1
5	54196A6	Корпус в сборе	1
6	65800	НАБИВКА	1
7	67377	Кольцо уплотнительное коленчатого вала	AR
7	67377T	Кольцо уплотнительное	AR
7	78633	Кольцо уплотнительное - коленчатый вал (.139 толщина)	AR
8	88903	ПОДШИПНИК роликовый УДЕРЖИВАЕМЫЙ ПОДШИПНИК	2
8	88903T	ОБОЙМА Подшипника	2
9	67444	Кольцо стопорное подшипника	2
10	67445	Подшипник роликовый	2
8	93495	ПОДШИПНИК Роликовый КОЛЕНЧАТОГО ВАЛА	2
8	93495T	Роликовый подшипник	2
9	67444	Кольцо стопорное подшипника	2
11	7441A3	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7441T36	ПОРШЕНЬ-ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7443A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7443A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.015	AR
11	7445A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7445A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.030	AR
11	7442A3	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7442T36	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7444A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7444A12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.015	AR
11	7446A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7446T12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.030	AR
12	93481A12	Комплект поршневых колец — стандартный (стандартный)	1
12	78918A4	Комплект поршневых колец — .015 ремонтный (.015 ремонтный)	AR
12	85636A4	Комплект поршневых колец — .030 ремонтный (.030 ремонтный)	AR
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	8119A5	Шатун в сборе	6
14	8119A6	Комплект шатуна	6
15	93886	Винт (.312-28 x .875)	12
16	47247	ШАЙБА	12
16	8M0032839	Шайба @5	12
17	17514A1	Ремкомплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	67483	Подшипник игольчатый	174

Рис. 129Жгут проводов/соленоид стартера Wiring Harness/Starter Solenoid

REF	Номер детали	Наименование	Кол-во
1	18896A1	Комплект крышки	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	9841A7	МАХОВИК (ИСПОЛЬЗУЕТСЯ С ПОЗ. 1)	1
9	859238T16	УЗЕЛ МАХОВИКА	1
10	32417	ВИНТ (.250-28 x .625)	8
11	68997	ВИНТ (.312-24 x .750)	8
12	9610A5	СТАТОР (40 А)	1
13	90045	ВИНТ (#10-32 x 1.375)	4
14	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
15	96455A9	Пластина в сборе с триггером	1
16	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
17	79472	Стартер в сборе	1
17	893893	Стартер	1
18	56703	ВТУЛКА СТАРТЕРА	2
18	8M0034918	Втулка	2
19	68042	Упор резиновый	2
19	8M0043376	Упор	2
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
22	93388A2	Кабельный жгут чёрный от соленоида к стартеру	1
22	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
23	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1

Рис. 130Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	9148A30	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148A31	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
47	78956	Кулачок переключения	1
47	789562	Кулачок переключения передач	1
48	89594A1	Толкатель в сборе	1
49	79911	Тяга привода сцепления	1
49	79911A1	Штанга	1
50	79910	Пружина	2
51	78910	Шайба	AR
52	78906	Палец	1
52	8M0084245	Штифт фиксатора пружины	1
53	14469	Стакан подшипника	1
53	14469T	Обойма подшипника	1
54	88957A1	Подшипник шариковый	1
54	88957T	Подшипник шариковый	1
55	N.S.S.	Not Sold Separate REVERSE GEAR(PART OF 43-18475A1)	1
56	15844	Подшипниковый узел роликовый	1
57	78909	Палец фиксатора	2
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78962	Пружина	2
61	18475A1	Шестерня переднего хода в сборе (175/200)	1
61	18475T1	КОМПЛЕКТ ШЕСТЕРЕН	1
62	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
62	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
62	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
62	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
62	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
62	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
62	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
62	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
62	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
62	1761510	Регулировочная прокладка (.143)	AR
62	1761511	Регулировочная прокладка (.145)	AR
62	1761512	Регулировочная прокладка (.147)	AR
62	1761513	Регулировочная прокладка (.149)	AR
63	15841	Подшипник роликовый	1
64	17616	Упорное кольцо	1
65	31534	Уплотнительное кольцо	1
65	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
66	18447A2	Переходник подшипника в сборе	1
66	18447T2	АДАПТЕР В СБОРЕ	1
67	15843	Подшипник роликовый	1
67	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
68	18448	Шайба упорная	2
69	15842	Подшипник упорный	2
70	18446	Вал гребного винта	1
71	18444A1	Корпус подшипника в сборе	1
71	818896T2	ОБОЙМА ПОДШИПНИКА	1
72	30956	Подшипник игольчатый	2
72	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	2
73	76868	САЛЬНИК ВНУТРЕННИЙ	2
73	8M0248882	САЛЬНИК @5	2
74	79447	Шайба стопорная с усиком	1
75	79448	Фиксатор	1
75	8M2011027	ФИКСАТОР	1
76	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
77	31640A1	Пластина-триммер в сборе, корпус редуктора	1
77	31640Q4	ТРИММЕР	1
78	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
79	67891	Заливная пробка	1
79	8M0039169	ЗАЛИВНОЙ БЛОК	1
80	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
81	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
81	8M0204653	Гайка	2
82	13171	Ступица упорная	1
82	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
83	31211A2	Шайба шлицевая	1
83	31211Q03	ШАЙБА В СБОРЕ	1
84	31210	Шайба стопорная гайки гребного винта	1
84	816629Q	ШАЙБА СТОПОРНАЯ	1
85	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
85	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
86	423511	Шайба стопорная зубчатая	1
87	74727	Винт (.375-16 x 6.00) корпуса редуктора	1
-	89238A2	Комплект сальников	1

Рис. 131Рычаг дросселя и вал переключения передач Throttle Lever and Shift Shaft

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1
19	88882	УПОР верхней вилки	1

Рис. 132ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА Exhaust Manifold and Exhaust Plate

REF	Номер детали	Наименование	Кол-во
-	801400150	Водомётный насос (чёрный)	1
-	801401150	Водомётный насос (серый)	1
-	855766150	Водометный насос	1
1	801411150	Корпус насоса	1
1A	827490	ШЛАНГ СМАЗКИ	1
2	801414150	Крыльчатка	1
2	803984T	Крыльчатка	1
3	80141290	Корпус впускного отверстия	1
3A	8271883	Втулка	1
4	801413150	Вал приводной	1
4A	8271891	Гильза	1
4B	8271901	Гайка	1
5	801405875	Шпонка	1
6	801404875	Прокладка рабочего колеса	8
7	801403875	Шайба стопорная	1
8	847568	ВИНТ (.312-18 x 1.00)	6
8	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	6
9	19923088	ВИНТ (.250-20 x .875)	4
10	19923062	ВИНТ (.250-20 x .625)	2
11	60411	ВИНТ (.312-18 x 1.250)	1
12	801410	Кронштейн опоры троса	1
13	67980	Гайка (.312-18)	1
13	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
14	801407	Установочный штифт	2
15	78638	Шпилька (.438 x 3.12) (длинная)	1
15	786382	Шпилька (.437-14/.437-20 x 3.120)	1
16	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
16	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
17	69064	БОЛТ (.312-18 x 2.750)	1
18	30667	Шпилька (.250-20/.250-28 x 3.125)	2
18	306671	Шпилька	2
19	68299	Винт (.375-16 x 3.00) нержавеющая сталь	1
20	45175	Шайба (.406 x .750 x .104)	1
20	8M0214963	Шайба	1

Рис. 133ТОПЛИВНЫЕ ШЛАНГИ Fuel Lines

Power Trim Pump (Prestolite Round Motor)

REF	Номер детали	Наименование	Кол-во
-	99186	Насос в сборе (система гидроподъёма)	1
1	8995	Насос в сборе	1
1	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
2	8996	Комплект уплотнительных колец	1
3	8986	Якорь	1
4	8987	Корпус и статор	1
4	99186	Насос в сборе (система гидроподъёма)	1
5	8992	Уплотнительное кольцо головки	1
6	8993	Комплект пружин щёток	1
7	8988	Головка со стороны коллектора	1
8	8989	Комплект щёток	1
9	8994	Комплект сквозных болтов	1
10	8985	Зажим провода	1
11	8990	Гайка сальника	1
12	8991	Уплотнительное кольцо гайки сальника	1

Рис. 134КАРБЮРАТОР (WMH-21/22/23/24/25/28) CARBURETOR (WMH-21/22/23/24/25/28)

REF	Номер детали	Наименование	Кол-во
1	74897	Ось поворота	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	13627	Винт (.190-32 x 1.250)	1
11	68219	Гайка (#10-32) нержавеющая сталь	1
12	48039	КРЫШКА	1
13	41095T	Рычаг управления дросселем	1
13	410952	РЫЧАГ	1
14	55337	Винт (.375-16 x 1.75)	1
14	818165	ВИНТ (.375-16 x 1.75)	1
15	55164	Втулка	1
16	55171	Втулка	1
17	68784	ПРУЖИНА	1
18	68410	ШАЙБА	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	22486	ВИНТ (.250-28 x .880)	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	20586	Гайка (.250-28) винта защелки	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	14634	Тяга	1
27	14638	Цилиндр	1
28	146351	КУЛАЧОК ДРОССЕЛЯ	1
29	93248	ВТУЛКА Поворотного узла	1
29	8M0215006	Втулка поворотная	1
30	26856	ВТУЛКА	2
31	35045	ГАЙКА (.250-28)	1
31	826709109	Гайка (.250-28) нержавеющая сталь	1
32	41050	ПРУЖИНА возвратная дросселя	1
33	92032A2	Кронштейн крепления - тросы управления	1
33	814283A2	Кронштейн в сборе	1
33	814283A1	Кронштейн крепления тросов управления	1
33	814283A2	Кронштейн в сборе	1
34	98889	Защёлка	1
35	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
36	53167	ВИНТ (.312-18 x .880)	3
36	53167T	ВИНТ .312-18X .88	3
37	37896	НАПРАВЛЯЮЩИЙ БЛОК ТЯГИ	1
37	814284	Направляющий блок	1
38	20099	Пружина	1
39	67073A1	Тяга в сборе	1
40	52100	Износостойкая пластина	1
41	38279	ЗАЩЕЛКА	1
41	8M0036768	ЗАЩЕЛКА	1
42	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
43	35045	ГАЙКА (.250-28)	1
43	826709109	Гайка (.250-28) нержавеющая сталь	1
44	79932A11	Вал переключения передач в сборе (ДЛИННЫЙ)	1
44	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
45	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
46	26600	Втулка	1
47	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
48	35045	ГАЙКА (.250-28)	1
48	826709109	Гайка (.250-28) нержавеющая сталь	1
49	39519	ЧАШКА	1

Рис. 135КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	878587A1	Поддон нижний в сборе	1
2	858743A2	Поддон нижний в сборе	1
2	8M0113913	Кожух нижний, правый борт B	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	878547T	Вставка	1
5	82130040	ВИНТ (M6 x 40)	8
6	831209	Фиксатор	1
7	858742	Чехол холостого выпуска	1
8	859251	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
8	8M0039078	Втулка уплотнительная	1
9	827948	Штуцер	1
10	855576	Шайба	1
11	816311T	СТЯЖКА (8.00 дюймов)	6
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	881535	Шланг (32.00 дюйма)	1
14	9912688	Трубка (36.00 дюймов, бухта)	1
15	817518	Тройник	1
16	82130020	ВИНТ (M6 x 20)	2
17	8587411	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
17	889724	ВТУЛКА	1
18	856990	Выключатель в сборе	1
18	8M0235192	Переключатель тримма	1
19	824868	ВИНТ (M6 x 75)	1
20	821253F1	Рукоятка передняя, чёрная	1
20	889740A02	Комплект рукоятки	1
21	33589	Втулка	2
22	48462	Кольцо уплотнительное (.614 x .070)	1
23	8219423	Собачка	1
24	69057	ШАЙБА (.281 x .734 x .063)	1
25	401366	ГАЙКА (M6) Нержавеющая сталь	1
26	13541	Разъём штыревой	2

Рис. 136МАХОВИК / СТАРТЕР Flywheel/Starter Motor

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

Рис. 137РЕДУКТОР (ВАЛ ГРЕБНОГО ВИНТА) (КОНТРАВРАЩЕНИЕ) GEAR HOUSING (PROPELLER SHAFT) (COUNTER ROTATION)

FUEL LINES (Use With WMH -30/31/32/33/34 Carburetors)

REF	Номер детали	Наименование	Кол-во
1	816856A3	Разъём в сборе, топливный - пластик	1
2	69067	ВИНТ (.250-20 x 1.375)	1
3	812782	Сальник	1
4	9912980	Шланг	AR
4	8M0108349	Шланг (70 дюймов, бухта)	AR
5	816311	Стяжка (8.00 дюймов)	AR
5	816311T	СТЯЖКА (8.00 дюймов)	AR
6	818993	Тройник соединительный	1
7	18175	ШЛАНГ	1
8	818994	Обратный клапан	1
8	8189941	Обратный клапан	1
9	82381325	ТРУБКА (10.00 дюймов в наборе)	1
9	82381335	ТРУБКА (15.00 дюймов в наборе)	1
10	824001	ШЛАНГ	1
10	830762	Шланг	1
11	8162961	Топливный фильтр	1
11	816296Q2	Фильтр топливный	1
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	677511	ПРОКЛАДКА	3
14	27037	ШПИЛЬКА (.250-28 x 1.125)	6
14	270372	Шпилька (.250-28 x 1.125)	6
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	6
16	29598	ГАЙКА (.250-28) Нержавеющая сталь	6
17	55715	Винт (.250-20 x .880)	6
18	42859A2	Клапан в сборе обогатителя	1
19	633001	ХОМУТ	1
20	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
21	9912688	Трубка (36.00 дюймов, бухта)	2
22	99130122	Трубка (20,00 футов, бухта) дренажная	1
22	892024122	Шланг (240.00 дюймов, бухта)	1
23	45915	КЛЕММНАЯ КОЛОДКА	1
24	8128321	Винт (#10-16 x .600)	1
24	878609	Винт (#10-16 x .600)	1
24	817626	Винт (#10-16 x .380)	1
24	878607	Винт (#10-16 x .375)	1
-	815791A92	Комплект прокладок двигателя	1
