水星 Mercury 115 HP 3 CYL (1.5L) 1B417702 THRU 1B736885 - — взрыв-схемы и запчасти

两冲程直喷 DFI OptiMax · USA - Cat.# 90-891837007 · 共 44 个部位 · 1584 条零件

1Аксессуары 2Компрессор 3ВОЗДУШНЫЕ ШЛАНГИ 4СИСТЕМА ПРОДУВКИ 5НИЖНИЙ КОЖУХ 6Комплект для промывки Coastal 858566A02 7Комплект для промывки Coastal Flush 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 9БЛОК ЦИЛИНДРОВ И КАРТЕР 10Картер редуктора 11Электрические компоненты 12Электронные компоненты крепления PCM 13Комплект прокладок для капитального ремонта двигателя 14Выхлопная пластина 15Маховик и генератор 16Топливный насос 17Топливная рампа 18ТОПЛИВНАЯ СИСТЕМА 19Картер редуктора - передаточное число 2,07:1 20Картер редуктора - передаточное число 2,33:1 21Редуктор гребного вала - передаточное число 2.07:1 22Картер редуктора, гребной вал, передаточное отношение 2,33:1 23Система смазки 24Масляный бак 75/90/115/Jet 80 25Комплект датчика Пито 881879A22 26Крепление термостата/клапана сброса давления 27Компоненты гидроподъема 28Блок клапанов 29Сервисные/вспомогательные материалы 30СТАРТЕР 31КОМПЛЕКТ РУЛЕВОЙ РУКОЯТКИ 32Комплект рулевой рукоятки 896648A02 33Компоненты комплекта рулевой рукоятки 34Компоненты комплекта рулевой рукоятки 896648A02 35Поворотный кронштейн и рулевой рычаг 36Дроссельный узел 37РЫЧАГ И ТЯГИ ДРОССЕЛЯ 38Инструменты 39ВЕРХНИЙ КОКПИТ 40Транцевый кронштейн 41Сепаратор паров 42Крепление сепаратора паров/топливной рампы 43Водяные шланги 44Комплект водяного насоса Jet

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	877680Q8	Топливный шланг в сборе (8 футов)	A/R
-	877680Q12	Топливный шланг в сборе (12 футов)	A/R
-	858109Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом	A/R
-	877681Q8	Топливный шланг в сборе (8 футов)	A/R
-	858104Q08	Топливный шланг в сборе (8 футов) - с быстросъёмным разъёмом, только со стороны двигателя	A/R
-	877681Q12	Топливный шланг в сборе (12 футов)	A/R
-	858106Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом, только со стороны двигателя	A/R
-	877683Q12	Топливный шланг в сборе (12 футов)	A/R
-	858108Q12	Шланг в сборе топливный (8 футов) - без фитингов	A/R
-	858697A4	Топливопровод в сборе (оригинальный)	A/R
-	877680Q8	Топливный шланг в сборе (8 футов)	A/R
-	824072A5	Комплект удлинителя (22.5)	A/R
-	852387A6	Комплект генератора повышенной мощности	A/R
-	852387A11	Комплект генератора	A/R
-	828019A1	Комплект датчика давления масла	A/R
-	8M0068785	Адаптер давления масла	A/R
-	859185A1	Комплект крепления дистанционного управления	A/R
-	830150A7	Комплект гидроподъема	A/R
-	8M0055001	Комплект гидроподъема	A/R
-	830150A8	Комплект гидроподъема	A/R
-	8M0055002	Комплект гидроподъема	A/R
-	855654A5	Комплект гидроподъема	A/R
-	8M0055008	Комплект гидроподъема	A/R
-	855654A6	Комплект гидроподъема	A/R
-	821400A2	Комплект датчика Power Trim	A/R
-	8M0074845	ORD 8M0098264 Mercury / Quicksilver	A/R
-	15000A7	Комплект замка зажигания дистанционного	A/R
-	816667A2	Кронштейн в сборе рулевого управления (без ручки для переноски)	A/R
-	821455A11	Комплект румпеля 30/40 4-тактный с электростартером	A/R
-	821455A22	Комплект румпеля 30/40 4-тактный	A/R

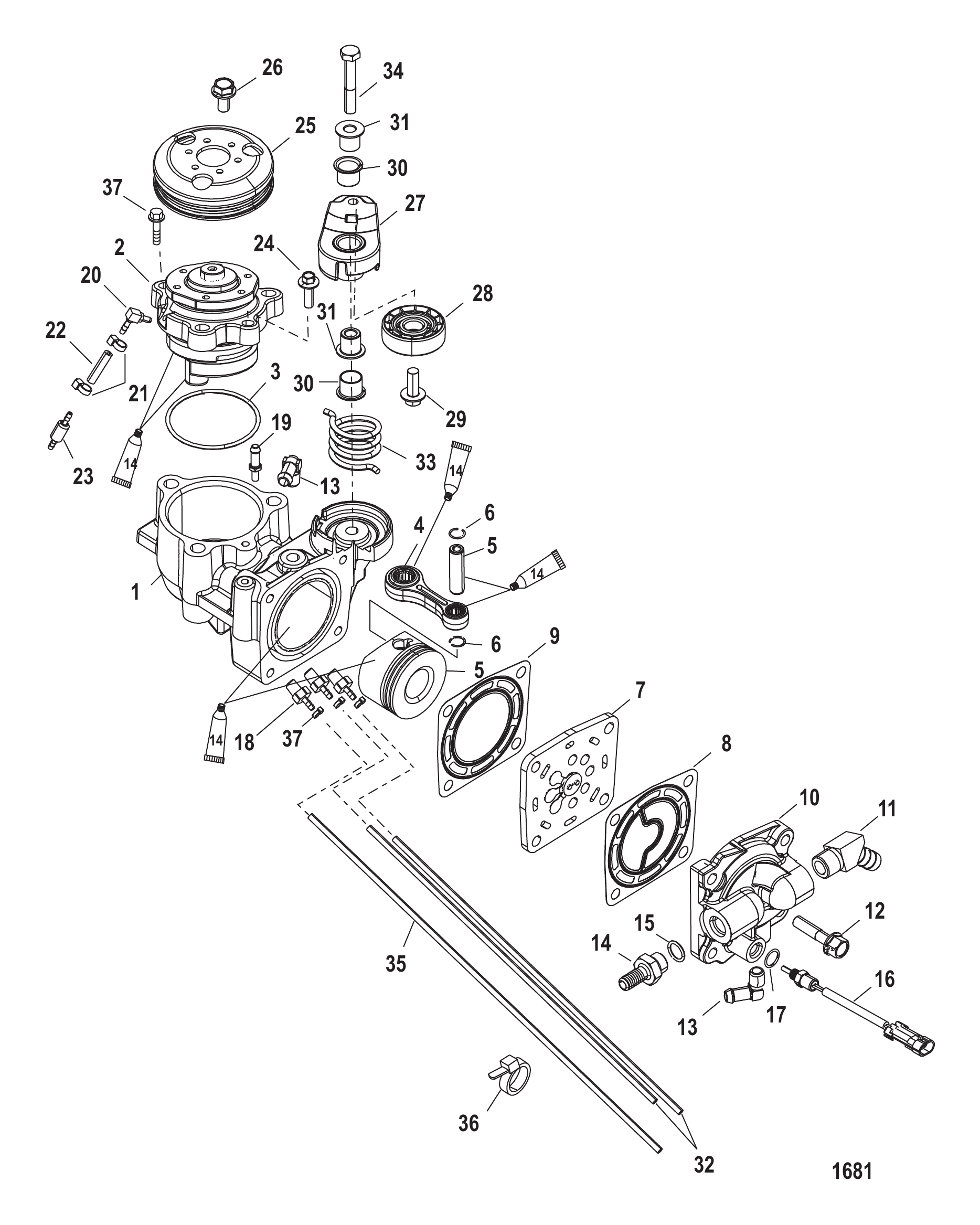

Рис. 2Компрессор Air Compressor

REF	Номер детали	Наименование	Кол-во
1	854333T07	Компрессор в сборе воздушный	1
2	853874A02	Заглушка	1
2	8M0114192	Заглушка в сборе	1
3	86391	Кольцо уплотнительное крышки перепускного канала	1
4	853658T02	Шатун в сборе	1
5	NSS	NOT SOLD SEPARATE Piston Assy. (With Rings)	1
6	854638	Стопорное кольцо	2
7	853584A10	Лепестковый клапан в сборе	1
8	854442	Прокладка	1
9	854443	Прокладка	1
10	854334T02	Головка компрессора	1
11	38565	ШТУЦЕР (.375-18)	1
12	82446035	ВИНТ (M8 x 35 ММ)	4
13	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	2
14	856744	Штуцер	1
15	831985	Кольцо уплотнительное (.468 x .078)	1
16	885342001	ДАТЧИК В СБОРЕ	1
16	8M0148668	ДАТЧИК В СБОРЕ	1
17	888814	Кольцо уплотнительное (.351 x .072)	1
17	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
18	888421	Обратный клапан	3
19	8215832	Штифт специальный (1.5 дюйма)	1
20	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	1
21	69355	Стяжка (5.50 дюймов)	5
21	8M0214940	Стяжка	5
22	88306955	ШЛАНГ (.125 x 25.00 дюймов)	1
23	889851	Разъем	1
24	82130025	ВИНТ (M6 x 25) крепление к картеру	1
25	853944T01	Шкив	1
25	853944T03	Шкив	1
26	85593912	ВИНТ (M6 x 12)	6
27	854799001	Рычаг натяжителя	1
27	8M0047394	Рычаг натяжителя	1
28	8547971	Шкив	1
29	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	1
30	8570111	ПОДШИПНИК ФЛАНЦЕВЫЙ	2
31	856549001	Втулка	2
32	88104441	ТРУБКА (18.00 дюймов в рулоне), отрезка 8 дюймов	2
33	8547953	Пружина	1
34	4000382	ВИНТ (M10 x 60)	1
35	88104441	ТРУБКА (18.00 дюймов в рулоне), отрезка 8 дюймов	1
36	816311T	СТЯЖКА (8.00 дюймов)	4
37	82446090	ВИНТ (M8 x 90)	3

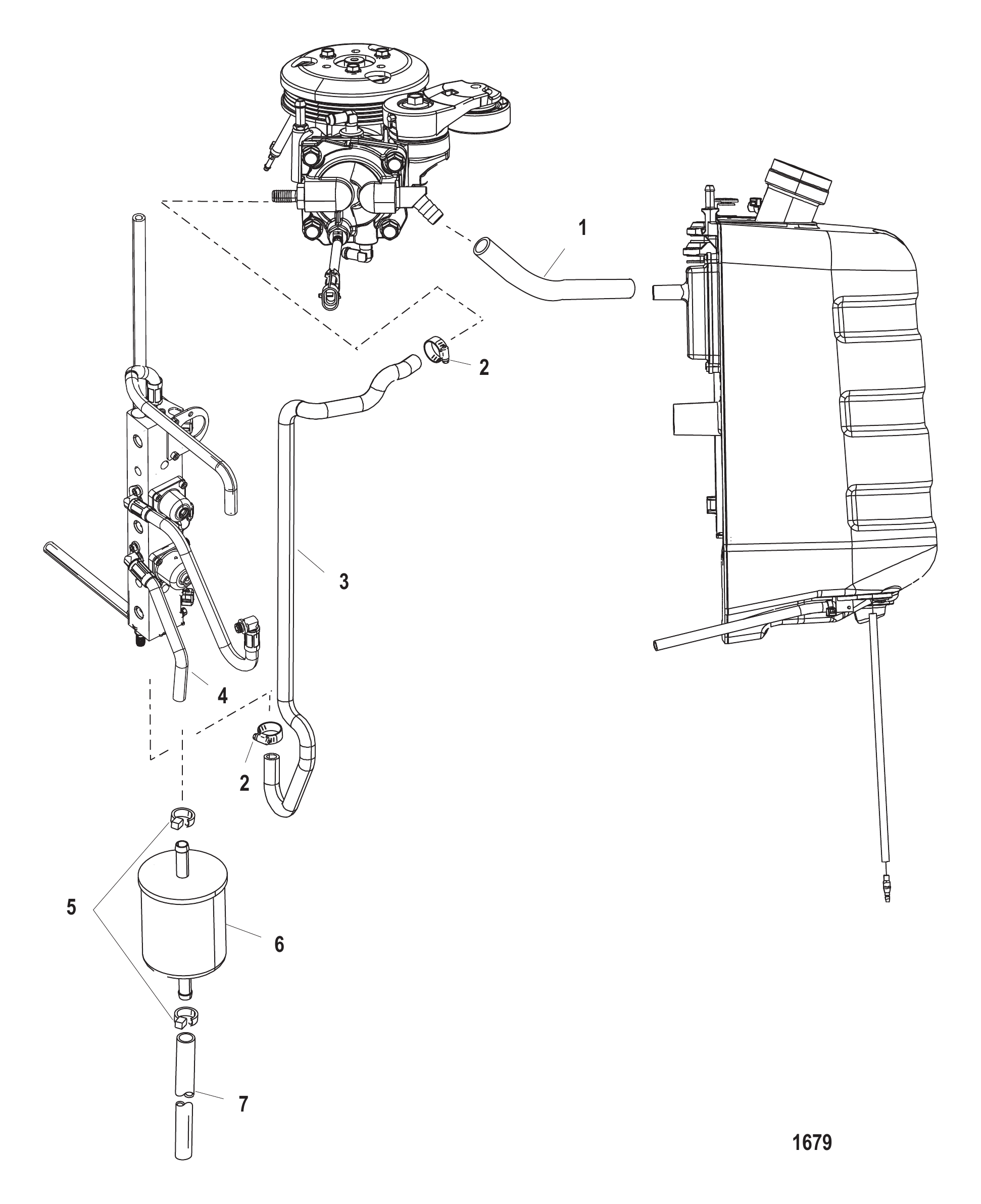

Рис. 3ВОЗДУШНЫЕ ШЛАНГИ Air Hoses

REF	Номер детали	Наименование	Кол-во
1	85525884	ШЛАНГ (32.00 дюйма) (Отрезать до 8 дюймов	1
2	856880	Хомут шланга (15.3)	2
2	8M0214964	Хомут	2
3	885376	Шланг воздушный	1
4	881041A1	Шланг в сборе воздушный перепускной	1
5	816311T	СТЯЖКА (8.00 дюймов)	2
6	881197	Глушитель воздушный	1
7	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1

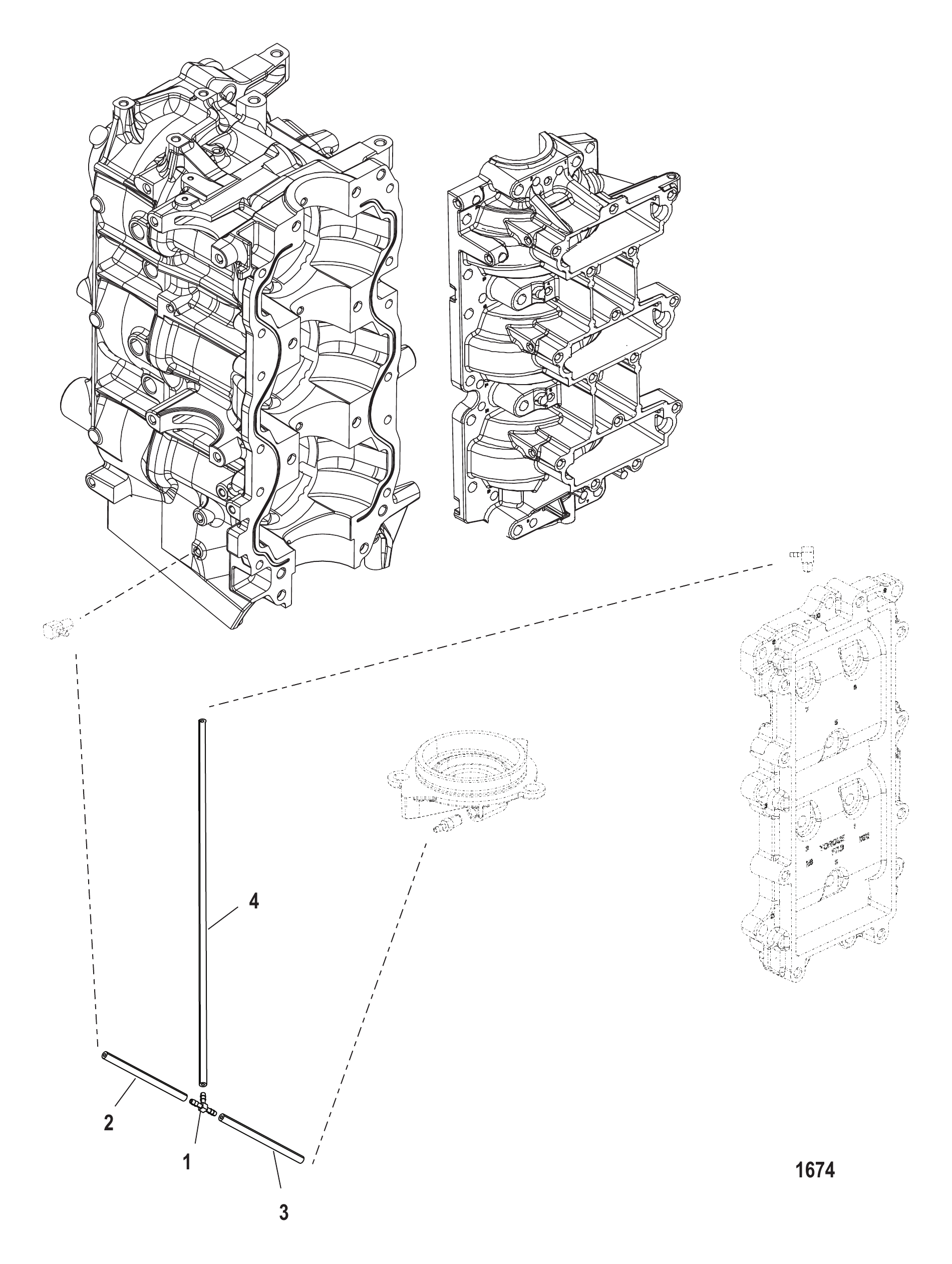

Рис. 4СИСТЕМА ПРОДУВКИ Bleed System

REF	Номер детали	Наименование	Кол-во
1	59169003	Фитинг тройник	1
2	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	8M0054152	Трубка (39.00 дюймов, бухта)	1
3	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
3	8M0054152	Трубка (39.00 дюймов, бухта)	1
4	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
4	8M0054152	Трубка (39.00 дюймов, бухта)	1
0	895233A05	Головка блока цилиндров в сборе	1
0	895233A07	Головка блока цилиндров в сборе 75 DFI	1
0	891767A04	Головка блока цилиндров в сборе	1
0	891767A07	Головка блока цилиндров в сборе 90/115 DFI	1

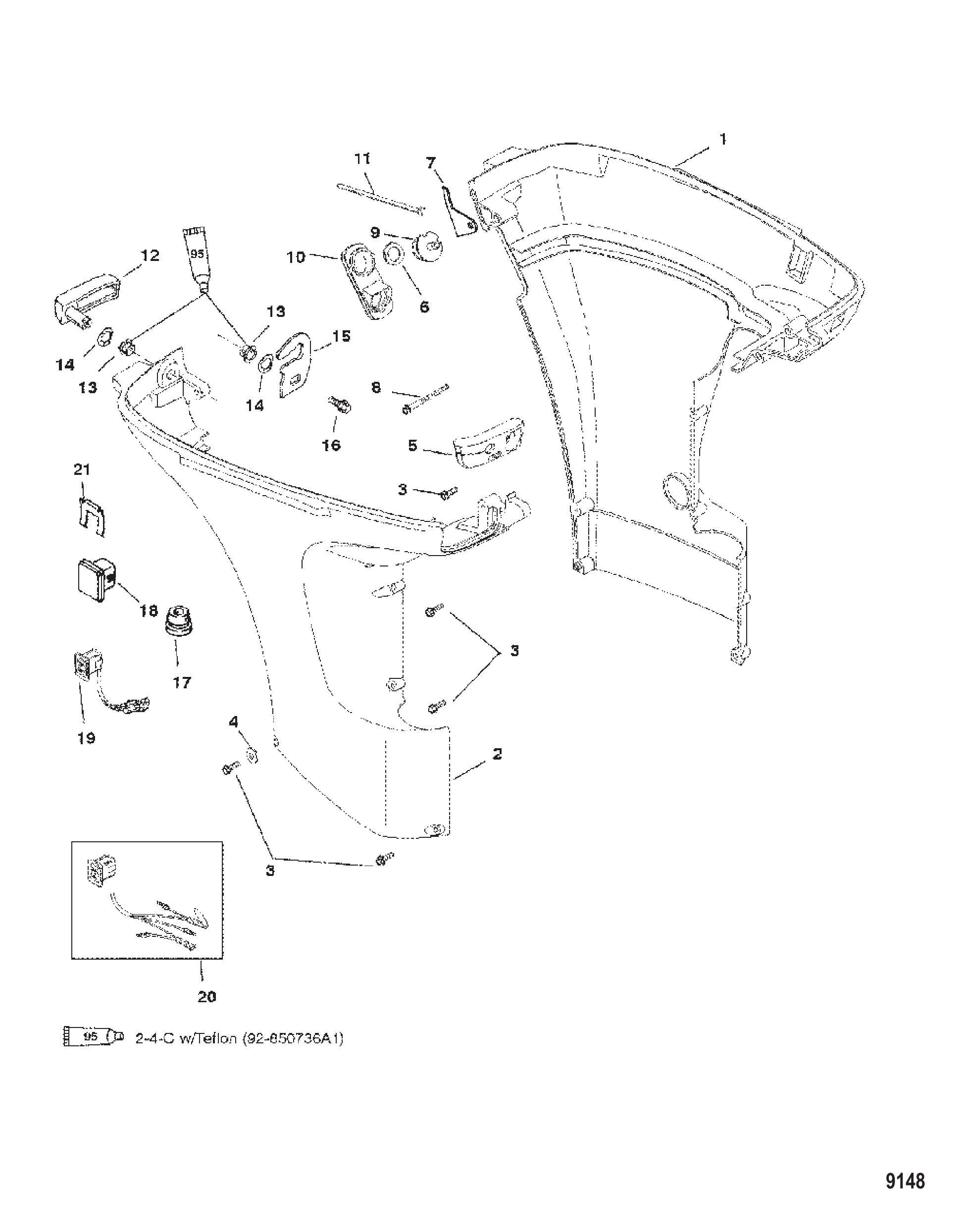

Рис. 5НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	852554T1	Нижний кожух	1
1	826277T1	Нижний кожух	1
2	852555T1	Нижний кожух	1
2	852555T5	Нижний кожух	1
2	826278T3	Нижний кожух	1
2	826278T7	Нижний кожух	1
3	82684430	ВИНТ (M6 x 30)	6
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
5	825238	Сальник	1
5	825238002	Сальник	1
6	855576	Шайба	1
7	855627	ПРОКЛАДКА	1
8	82684460	ВИНТ (M6 x 60)	1
9	827948	Штуцер	1
10	826273	Пыльник	1
10	826273001	Пыльник	1
11	816311T	СТЯЖКА (8.00 дюймов)	2
12	825782F1	Рычаг защёлки кожуха	1
13	812707	Втулка	2
14	12134	ШАЙБА ВОЛНОВАЯ	2
15	825783	КРЮЧОК ЗАЩЕЛКИ	1
15	893766	Крючок фиксатора	1
16	1993716	ВИНТ (M6 x 16)	1
17	19564	Люверс старого образца	1
17	8M0179867	ВТУЛКА	1
17	19565	Люверс	1
17	19565002	ВТУЛКА	1
18	8128301	Пробка	1
18	812830T01	Пробка	1
19	8569901	ВЫКЛЮЧАТЕЛЬ ТРИММА	1
19	8M0235191	Выключатель тримма	1
20	856990	Выключатель в сборе	1
20	8M0235192	Переключатель тримма	1
21	8124431	Фиксатор (применять где применимо)	1
21	8M0032848	Держатель переключателя	1

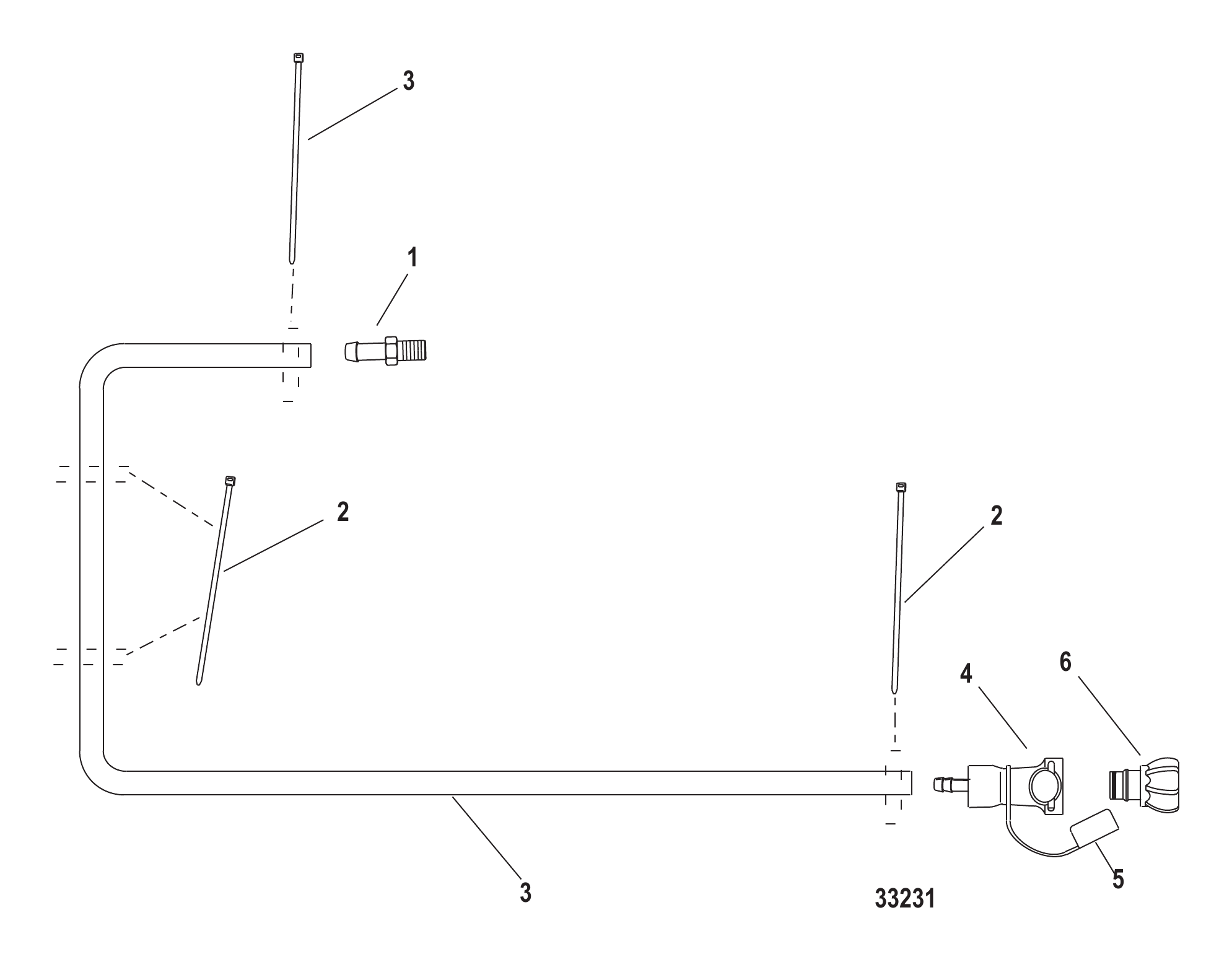

Рис. 6Комплект для промывки Coastal 858566A02 Coastal Flush Kit 858566A02

REF	Номер детали	Наименование	Кол-во
-	858566A02	Комплект для промывки (прибрежный)	1
1	835454001	Штуцер	1
2	816311T	СТЯЖКА (8.00 дюймов)	4
3	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
3	8M0108349	Шланг (70 дюймов, бухта)	1
4	857176	Корпус соединительной муфты	1
5	858240	Колпачок с тросиком	1
6	857175	Вставка соединительной муфты	1

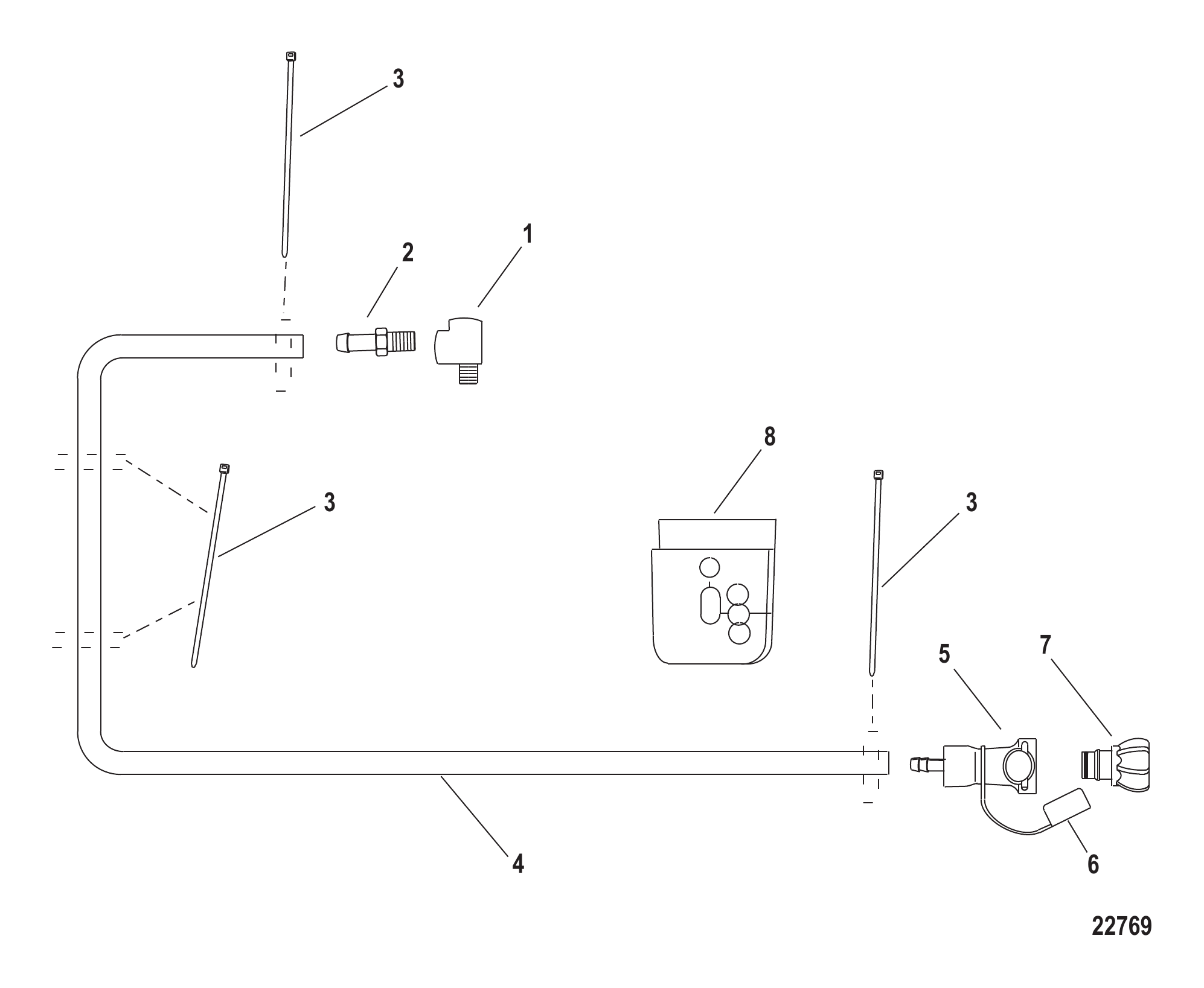

Рис. 7Комплект для промывки Coastal Flush Coastal Flush Kit Outboard

REF	Номер детали	Наименование	Кол-во
-	858566A02	Комплект для промывки (прибрежный)	1
1	NSS	NOT SOLD SEPARATE Fitting	1
2	835454001	Штуцер	1
3	816311T	СТЯЖКА (8.00 дюймов)	4
4	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
4	8M0108349	Шланг (70 дюймов, бухта)	1
5	857176	Корпус соединительной муфты	1
6	858240	Колпачок с тросиком	1
7	857175	Вставка соединительной муфты	1
8	NSS	NOT SOLD SEPARATE Grommet	A

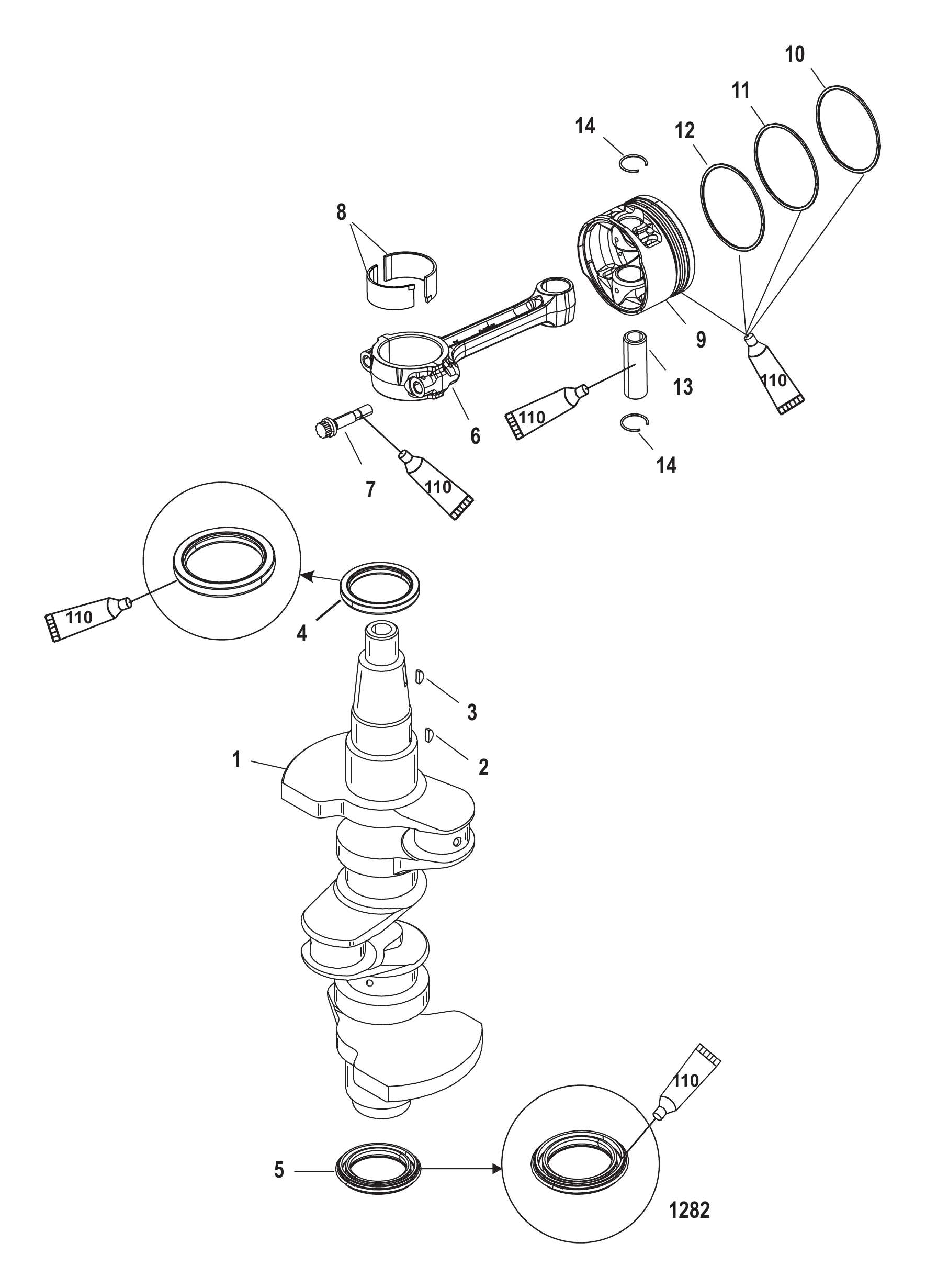

Рис. 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	834774T1	Коленчатый вал в сборе	1
1	834774T2	Коленчатый вал	1
2	18856M	Шпонка коленчатого вала к маховику	1
2	893761	Шпонка	1
3	91800	Шпонка	1
4	825027	САЛЬНИК	1
4	8M0151047	Сальник масляный	1
5	832013	Сальник	1
5	8M0151048	Сальник масляный	1
6	856065T1	Шатун	3
6	893530T01	Шатун в сборе	3
7	825019	БОЛТ	6
7	8M0049884	Болт	6
8	8250211	Подшипник чёрный	6
8	893630001	Подшипник чёрный	6
8	825021	ПОДШИПНИК коричневый	AR
8	893630	Подшипник коричневый	AR
8	8250212	Подшипник синий	AR
8	893630002	Подшипник синий	AR
9	856064A1	Поршень в сборе	3
9	893524T08	Поршень в сборе	3
9	8560642	Поршень	AR
9	893524T01	Поршень в сборе	AR
9	8560643	ПОРШЕНЬ	AR
9	893524T02	Поршень в сборе	AR
10	833099A1	Комплект поршневых колец (верхнее)	3
10	893525A01	Комплект поршневых колец	3
10	833100T2	Поршневое кольцо (верхнее)	AR
10	893525A02	Комплект поршневых колец	AR
10	833100T3	Поршневое кольцо (верхнее)	AR
10	893525A03	Комплект колец	AR
11	NSS	NOT SOLD SEPARATE Piston Ring (2nd.)	3
11	NSS	NOT SOLD SEPARATE Piston Ring (2nd.)	AR
11	NSS	NOT SOLD SEPARATE Piston Ring (2nd.)	AR
12	8331011	Кольцо масляное	3
12	893950	Кольцо	3
13	825016	ПАЛЕЦ поршневой	3
13	893863	Палец поршневой	3
14	825017	ФИКСАТОР	6
14	893529	Фиксатор поршневого пальца	6
-	825231A02	Комплект прокладок двигателя	1
-	803017T01	Сборка головки блока цилиндров	1
-	803016T01	Сборка головки блока цилиндров	1

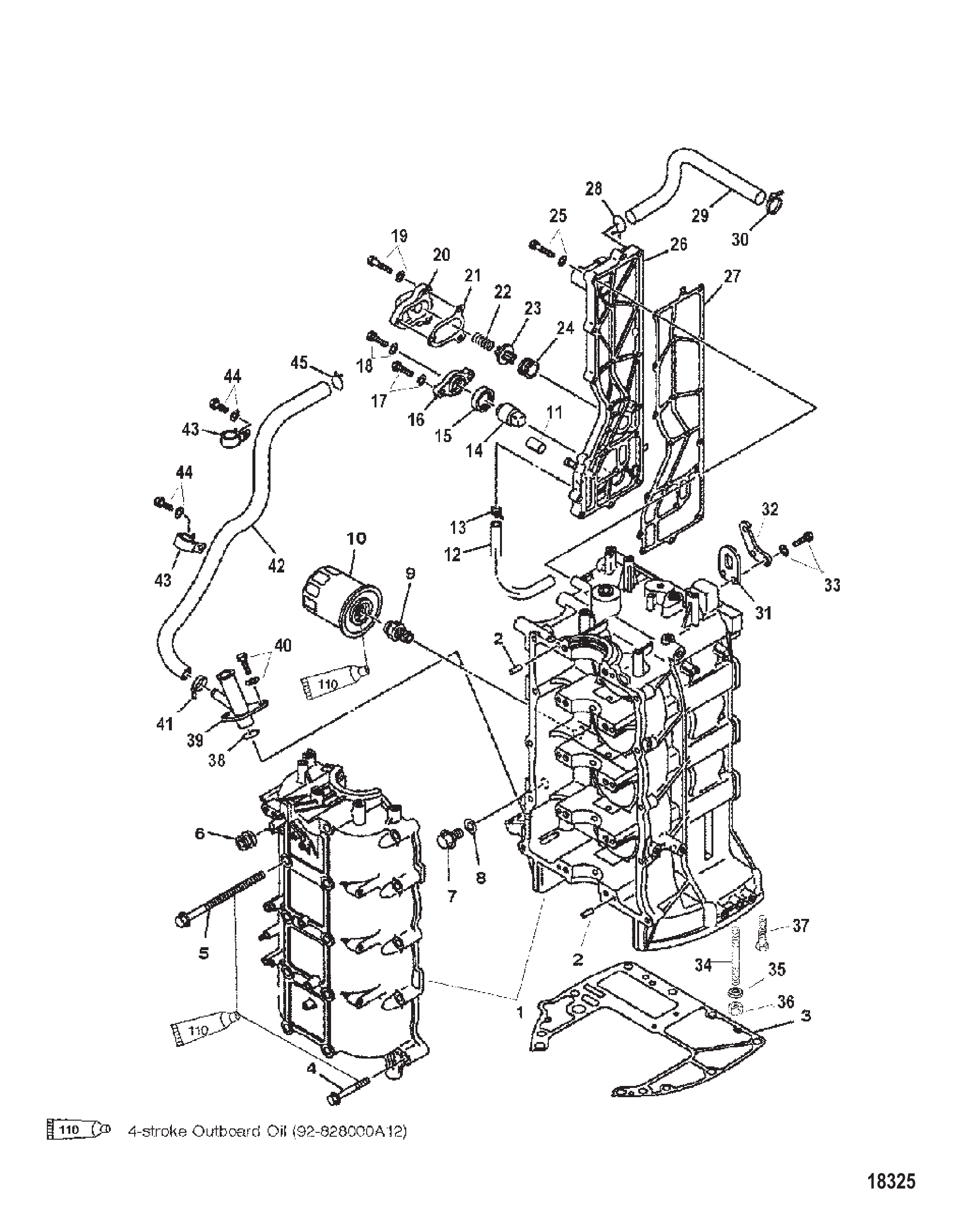

Рис. 9БЛОК ЦИЛИНДРОВ И КАРТЕР Cylinder Block and Crankcase

REF	Номер детали	Наименование	Кол-во
1	804071T2	Блок цилиндров	1
2	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	10
3	8587321	ПРОКЛАДКА	1
3	858732002	Прокладка блока цилиндров	1
4	41884M	Болт (M8 x 55)	10
4	8M0101617	Болт	10
5	804072	Болт (M10 x 135)	10
6	855690	ВТУЛКА Уплотнительная	1
7	825953	ПРОБКА (M14 x 12)	1
8	81990M	Прокладка	1
9	804097	Болт	1
10	822626Q2	Масляный фильтр	1
10	8M0162830	Масляный фильтр	1
11	881600	Крышка резиновая	1
12	804078	Шланг	1
13	816311T	СТЯЖКА (8.00 дюймов)	2
14	NSS	NOT SOLD SEPARATE Anode	1
15	804086	Втулка уплотнительная	1
16	804085	Крышка	1
16	804085A01	Комплект крышки/анода	1
17	827207	БОЛТ (M8 x 25)	2
18	8524741	Болт (M6 x 20)	1
19	881428	Болт (M6 x 16)	3
20	804083	Крышка	1
20	804083001	Крышка	1
21	804084	Прокладка	1
22	804081	Пружина	1
23	804080	Клапан регулировки давления	1
23	804080001	Клапан	1
24	804082	Втулка уплотнительная	1
25	881427	Болт (M6 x 30)	18
26	804075T1	Крышка наружного выхлопа	1
26	804075T02	Крышка выхлопа	1
27	804076	Прокладка	1
27	804076003	Прокладка	1
28	804089	Зажим	1
29	804088	Шланг	1
30	816311T	СТЯЖКА (8.00 дюймов)	1
31	804073	Рым-болт	2
32	804149	Тарелка клапана	1
33	8257021	Болт (M6 x 20)	4
34	8587331	ШПИЛЬКА	6
35	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	6
35	8M0214963	Шайба	6
36	40140	ГАЙКА (M10)	6
37	81893435	ВИНТ (M8 x 35)	2
37	8M0103814	Винт (M8 x 35 мм)	2
38	804093	Кольцо уплотнительное	1
39	804092	Кронштейн	1
40	8527768	Болт (M6 x 16)	2
40	811188T	Болт	2
41	816311T	СТЯЖКА (8.00 дюймов)	1
42	804094	Трубка вентиляции	1
43	804095	Хомут	2
44	804602	БОЛТ (M6 x 12)	2
45	804096	Зажим	1
-	804070T2	Сборка головки блока цилиндров	1
-	804070T05	Головка блока 75/90 4-тактный	1
-	883548T02	Сборка головки блока цилиндров	1
-	804345A02	Комплект прокладок головки блока цилиндров	1

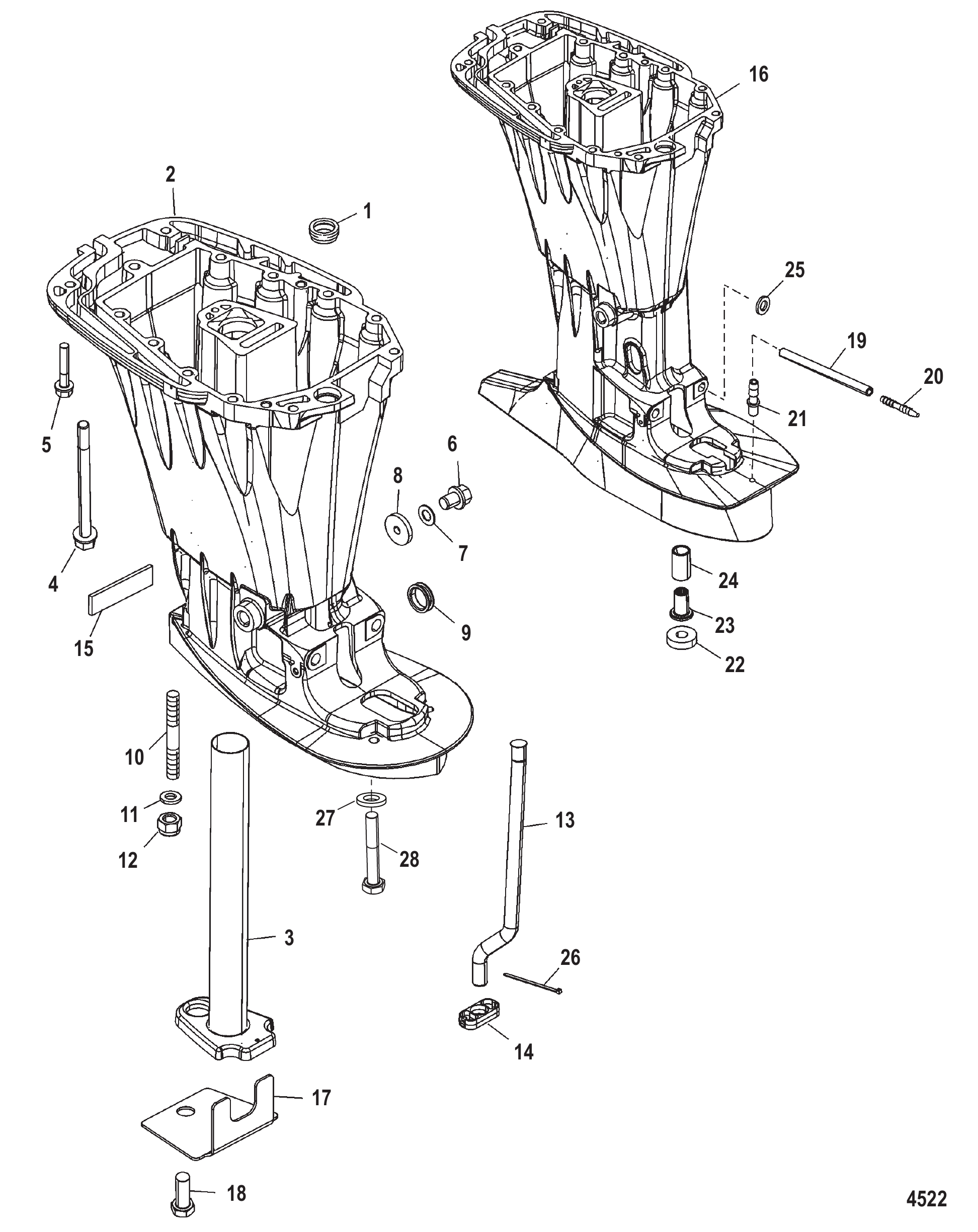

Рис. 10Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	42941	Уплотнение водяной трубки (верхнее)	1
2	850168T5	Корпус гребного вала	1
2	825218T7	Сборка корпуса гребного вала	1
2	850168T3	Корпус гребного вала	1
2	825218T5	Сборка корпуса гребного вала	1
3	NSS	NOT SOLD SEPARATE Exhaust Pipe	1
3	825220T06	Выхлопная труба	1
4	824459110	ВИНТ (M8 x 110) нержавеющая сталь	8
5	85467845	ВИНТ (M8 x 45) (M8 X 45)	5
5	88960845	Винт (M8 x 45)	5
6	8288181	Пробка сливная	1
7	828816	Прокладка	1
7	8M0204692	Прокладка @5	1
8	826276	Отбойник	2
9	828817	Втулка уплотнительная	1
9	8M0151042	Втулка уплотнительная	1
10	823984	ШПИЛЬКА (M10 x 50)	1
10	903501	Шпилька (M10 x 100) корпуса гребного вала	1
11	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	1
11	8M0214963	Шайба	1
12	13914	Гайка (M10) шпильки корпуса редуктора	1
12	40140	ГАЙКА (M10)	1
13	850169	ТРУБКА ВОДЯНАЯ	1
13	897970A01	Комплект трубок/уплотнений системы охлаждения - короткий	1
13	8252501	Трубка водяная	1
13	897971A01	Комплект трубок/уплотнений системы охлаждения - длинный	1
14	828529	Направляющая	1
15	828706	Упор	1
15	8M0043364	Демпфер	1
16	852421T5	Корпус гребного вала	1
16	852421T07	Корпус гребного вала - длинный	1
16	852421T3	Сборка корпуса гребного вала	1
17	854471	Пластина	1
17	893770	Пластина корпуса гребного вала	1
18	1993325	ВИНТ (M10 x 25 мм)	1
19	85822A7	ДАТЧИК СПИДОМЕТРА	1
20	85822	Соединитель прямой	1
20	85822T	Разъём прямой	1
21	13035	Штуцер	1
21	8M0181450	ШТУЦЕР	1
22	813745	Проставка	1
23	43585	Муфта вала переключения	1
24	855623	ВТУЛКА	1
25	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
26	816311T	СТЯЖКА (8.00 дюймов)	1
27	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
27	8M0214963	Шайба	4
28	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4

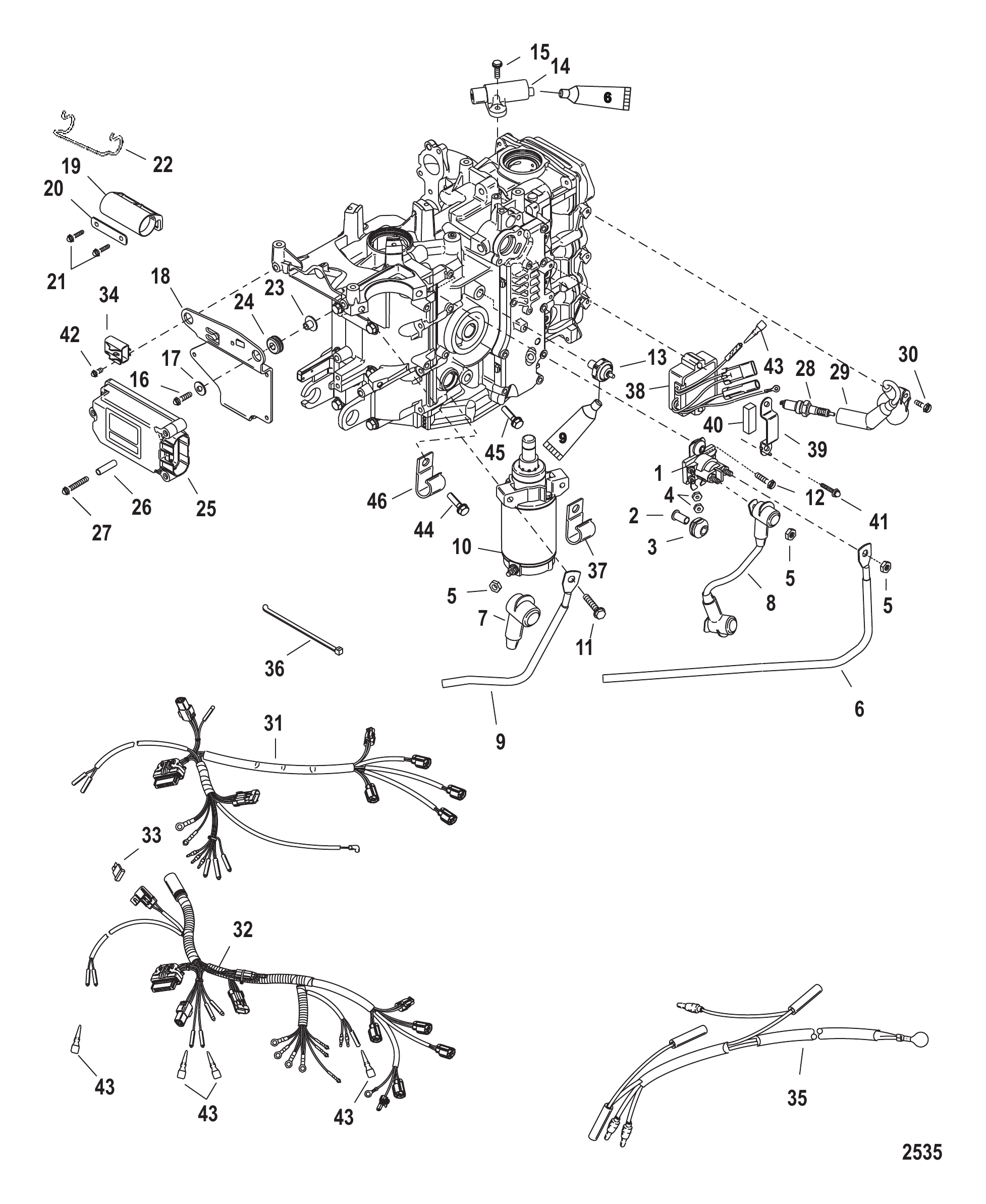

Рис. 11Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	850187T1	Электромагнит в сборе	1
2	818968	ВТУЛКА	2
2	8M0214955	Втулка	2
3	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
3	8M0207785	Втулка	2
4	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
5	94330	Гайка (.250-20) латунная	3
6	88439A9	Кабель аккумулятора положительный в сборе (5/16)	1
7	880786	Изоляционный колпачок - красный	1
8	93388A16	Сборка троса (8.50 дюймов)	1
9	88439A4	Кабель в сборе аккумулятор - отрицательный	1
10	884045T	Сборка стартера	1
10	893887T	Сборка стартера в сборе	1
10	888160T	Сборка стартера	1
10	893887T	Сборка стартера в сборе	1
11	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	3
11	40011149	Винт (M8 x 25) нержавеющая сталь	1
12	82684430	ВИНТ (M6 x 30)	2
12	8248324	Винт (M6 x 16)	1
13	8280401	Датчик давления	1
13	8M0098207	Датчик давления масла	1
14	8283582	Датчик	1
14	8M0082988	Датчик положения коленчатого вала	1
15	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
16	82130025	ВИНТ (M6 x 25) крепление к картеру	3
17	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
17	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
18	859224	ПЛАСТИНА	1
19	856836	Фиксатор	1
19	856836001	Фиксатор	1
20	856040	Кронштейн	1
21	82129114	ВИНТ (M6 x 14)	2
22	92753	Фиксатор	1
23	856954	Втулка	3
24	834985	Втулка уплотнительная	3
24	8M0190980	ВТУЛКА	3
25	87843302S	Электронный блок управления двигателем	1
26	8539201	Втулка	3
27	82129140	ВИНТ (M6 x 40)	3
28	827858	СВЕЧА ЗАЖИГАНИЯ NGK-DPR6EA-9	3
28	827858Q	Свеча зажигания DPR6EA-9 @10	3
29	858942T1	Сборка катушки зажигания	3
30	40011128	Винт (M6 x 20) нержавеющая сталь	3
30	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
31	859196T1	Сборка жгута проводов двигателя	1
32	859197T3	Сборка жгута проводов двигателя	1
33	812619	Предохранитель жёлтый - 20 ампер	1
34	828054	Крышка предохранителя	1
35	852375A6	Сборка удлинительного жгута проводов	1
36	816311T	СТЯЖКА (8.00 дюймов)	AR
37	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
37	8M0024808	J-образный зажим	1
38	883071T1	Регулятор напряжения	1
39	858413	Кронштейн	1
39	893771	Кронштейн соединителя	1
40	8308971	Поролоновая прокладка	1
41	8248329	Винт (M6 x 40)	2
41	8248324	Винт (M6 x 16)	1
42	82129110	ВИНТ (M6 x 10)	1
43	13541	Разъём штыревой	AR
44	8248324	Винт (M6 x 16)	1
45	8248324	Винт (M6 x 16)	1
46	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
46	8M0024808	J-образный зажим	1
-	803017T01	Сборка головки блока цилиндров	1
-	803016T01	Сборка головки блока цилиндров	1

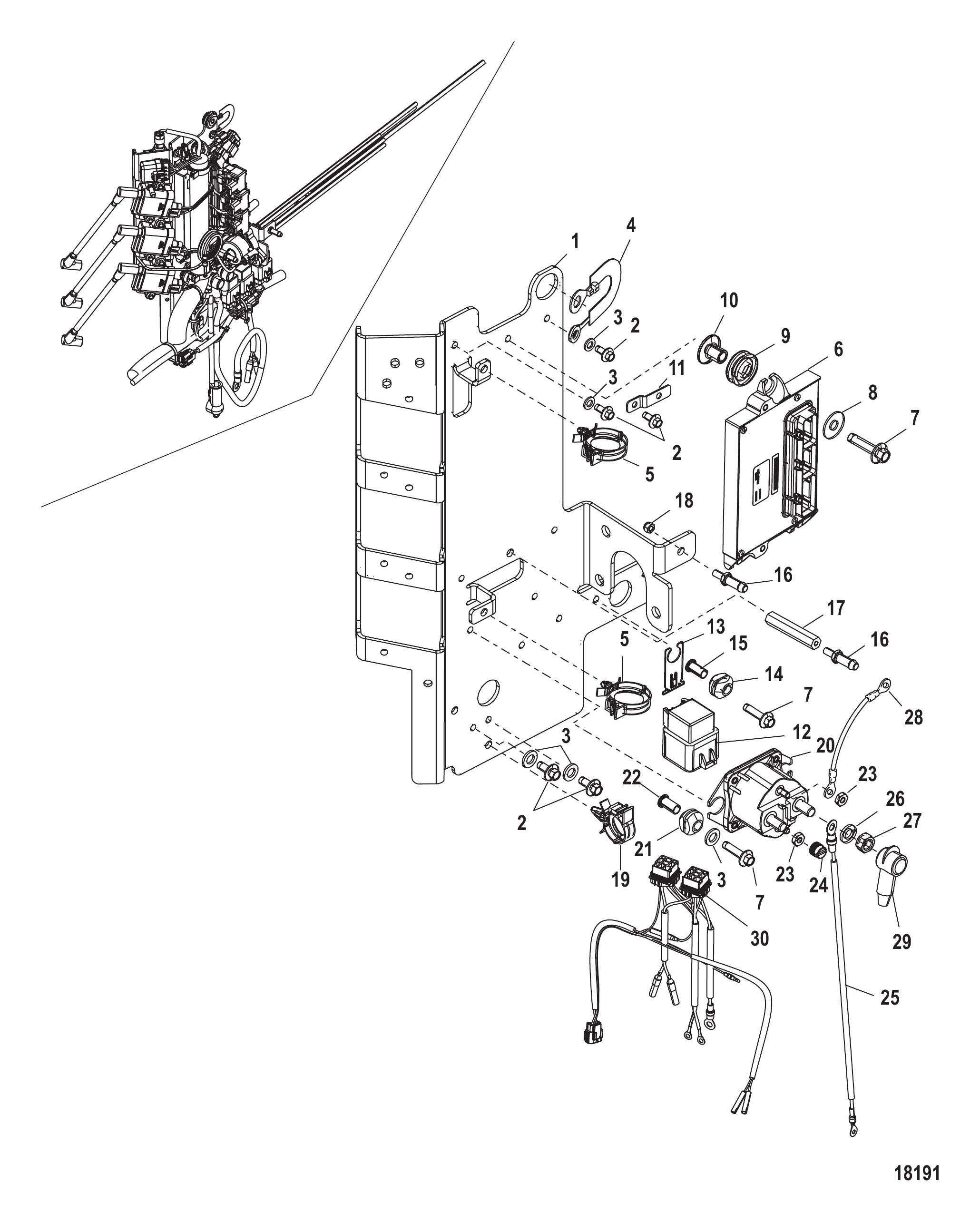

Рис. 12Электронные компоненты крепления PCM Electrical Components PCM Mounting

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	880190T03	Электрическая панель	1
2	82129114	ВИНТ (M6 x 14)	5
3	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	5
3	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	5
4	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	1
5	858755	Зажим (1.00)	2
6	88555701S	Модуль управления силовой установкой PCM	1
6	89790640T	Модуль управления силовой установкой PCM	1
6	88555746S	Модуль управления силовой установкой PCM	1
6	89790641T	Модуль управления силовой установкой PCM	1
6	88555747S	Модуль управления силовой установкой PCM	1
6	89790642T	Модуль управления силовой установкой PCM	1
7	82129125	ВИНТ (M6 x 25 мм)	8
8	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
9	834985	Втулка уплотнительная	3
9	8M0190980	ВТУЛКА	3
10	856954	Втулка	3
11	858953	КРОНШТЕЙН	1
12	882751A1	РЕЛЕ В СБОРЕ	3
12	8M0207773	Реле тримма в сборе	3
13	828102	Кронштейн	3
13	8M0207771	Кронштейн крепления	3
14	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
14	8M0207785	Втулка	3
15	818968	ВТУЛКА	3
15	8M0214955	Втулка	3
16	8215832	Штифт специальный (1.5 дюйма)	2
17	889600	ПРОСТАВКА	1
18	401376	ГАЙКА (M6)	1
19	858954	ЗАЖИМ (.625)	1
20	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
21	822179	Втулка уплотнительная	2
22	818968	ВТУЛКА	2
22	8M0214955	Втулка	2
23	45076	Гайка (#10-32) латунная клемма блока выключателя	2
24	813938	Гайка колпачковая (#10-32)	1
25	883726A1	Кабельный жгут желтый/красный в сборе	1
26	53166	СТОПОРНАЯ ШАЙБА (.312)	2
27	68292	Гайка (.312-18)	2
27	8M0204668	Гайка (.312-18)	2
28	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
29	8500673	Колпачок изолятора — жёлтый	1
30	819514T18	Жгут проводов тримма в сборе	1

Рис. 13Комплект прокладок для капитального ремонта двигателя Engine Overhaul Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	879855A04	Комплект прокладок головки блока цилиндров	1
0	857005A1	Ремкомплект диафрагмы	1
0	NSS	NOT SOLD SEPARATE Diaphragm	2
0	NSS	NOT SOLD SEPARATE Retainer	2
0	NSS	NOT SOLD SEPARATE Spring	1
0	NSS	NOT SOLD SEPARATE Cap	1
0	NSS	NOT SOLD SEPARATE Spring-Boost	1
0	NSS	NOT SOLD SEPARATE Cap-Spring End	1
0	NSS	NOT SOLD SEPARATE Gasket-Boost	1
0	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
0	987691	Прокладка	1
0	8M0204705	Прокладка @2	1
0	430075	ПРОКЛАДКА	1
0	419533	Сальник масляный	1
0	89224	Уплотнительное кольцо	1
0	879840	Прокладка пластины лепестковых клапанов	1
0	879843	Прокладка крышки	1
0	880122	Прокладка лепесткового блока	3
0	888814	Кольцо уплотнительное (.351 x .072)	2
0	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
0	8128871	Диафрагма	1
0	812887002	ДИАФРАГМА	1
0	812887002	ДИАФРАГМА	1
0	879855	Прокладка крышки термостата и клапана	1
0	879855001	Прокладка	1
0	879855001	Прокладка	1
0	62386	Прокладка термостата	1
0	8M0204714	Прокладка @4	1
0	62386001	Прокладка	1
0	8M0204714	Прокладка @4	1
0	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
0	879635	Сальник коленчатого вала верхний	1
0	891956	Сальник блока цилиндров	2

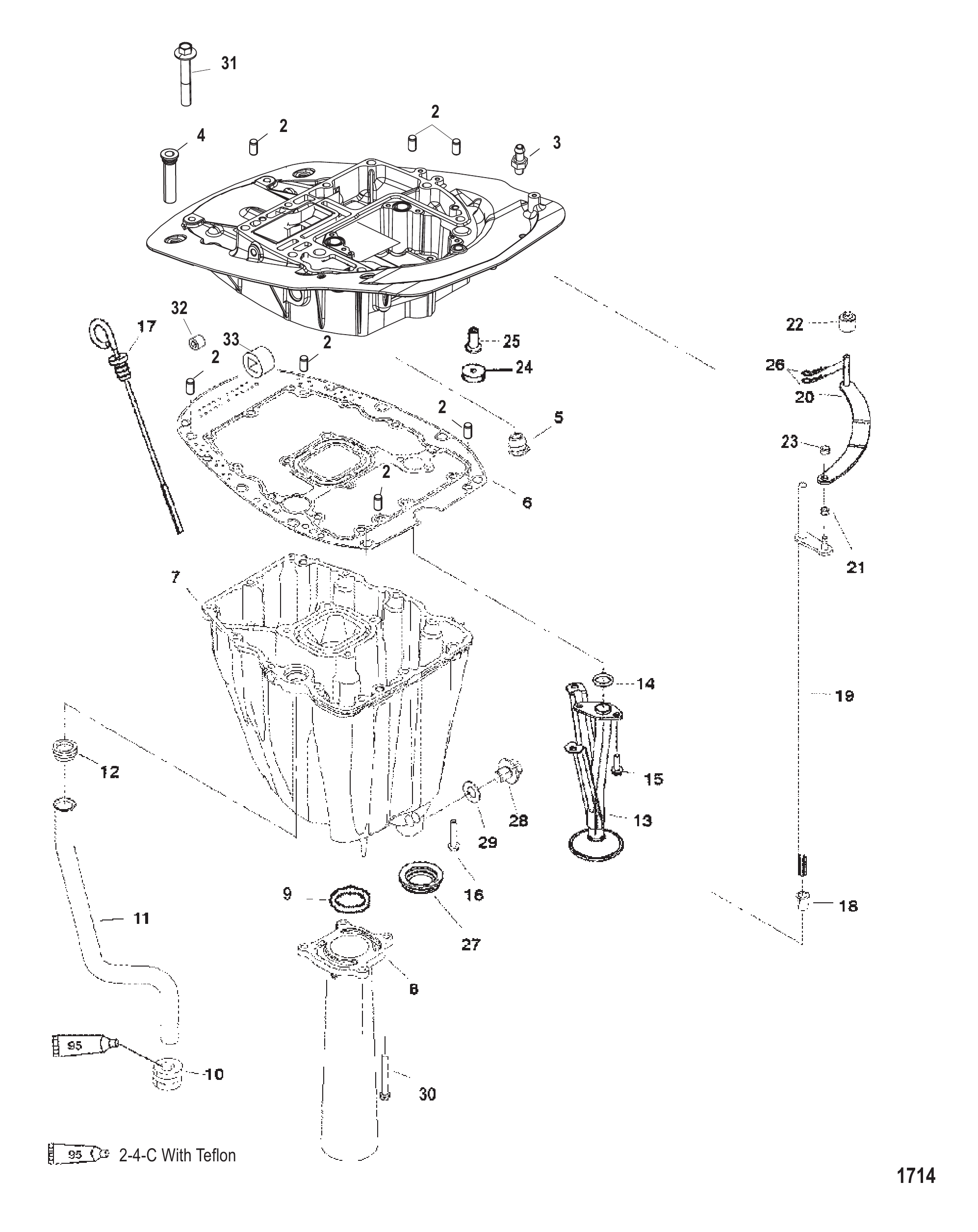

Рис. 14Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	858582T	Переходная плита в сборе	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	7
3	291112	Фитинг	1
4	817519A2	Обратный клапан в сборе, сливной	2
5	126021	Втулка	1
5	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
6	8585831	ПРОКЛАДКА	1
7	858572T	Картер масляный	1
7	858572T01	Картер масляный	1
8	858584A1	Труба в сборе, выпускная	1
9	881295	Уплотнительное кольцо	1
10	894171	Втулка уплотнительная	1
10	89417004	Втулка уплотнительная	1
11	858575	Водяная трубка	1
11	8M0026130	Труба водяная	1
11	8585751	ТРУБКА ВОДЯНАЯ	1
11	8M0026129	Труба водяная	1
12	814080	Сальник верхний	1
12	814080001	Сальник	1
13	858571T	Труба маслозаборная	1
14	859082	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
15	40011128	Винт (M6 x 20) нержавеющая сталь	4
15	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
16	8248327	Винт (M6 x 30)	12
16	8M0214957	Винт	12
17	859602	МАСЛОМЕРНЫЙ ЩУП	1
17	8596021	Маслоизмерительный щуп	1
18	48237	Втулка вала переключения передач	1
19	858577A2	Вал переключения передач	1
19	858577A3	Рычаг в сборе, переключения передач	1
20	859177A3	Тяга переключения передач	1
21	NSS	NOT SOLD SEPARATE Bushing	1
22	NSS	NOT SOLD SEPARATE Roller	1
23	401386	ГАЙКА (M6) Нержавеющая сталь	1
24	813745	Проставка	1
24	11289	Распорная втулка вала переключения	1
25	43585	Муфта вала переключения	1
26	859746	ШПЛИНТ	2
27	858573	Сальник	1
27	8M0039073	Сальник	1
28	8288181	Пробка сливная	1
29	828816	Прокладка	1
29	8M0204692	Прокладка @5	1
30	82483213	ВИНТ (M6 x 60)	4
31	4010750	ВИНТ (M8 x 50) ХОМУТ	4
32	479452	ПРОБКА	1
33	384073	Пробка трубная (.500-14)	1

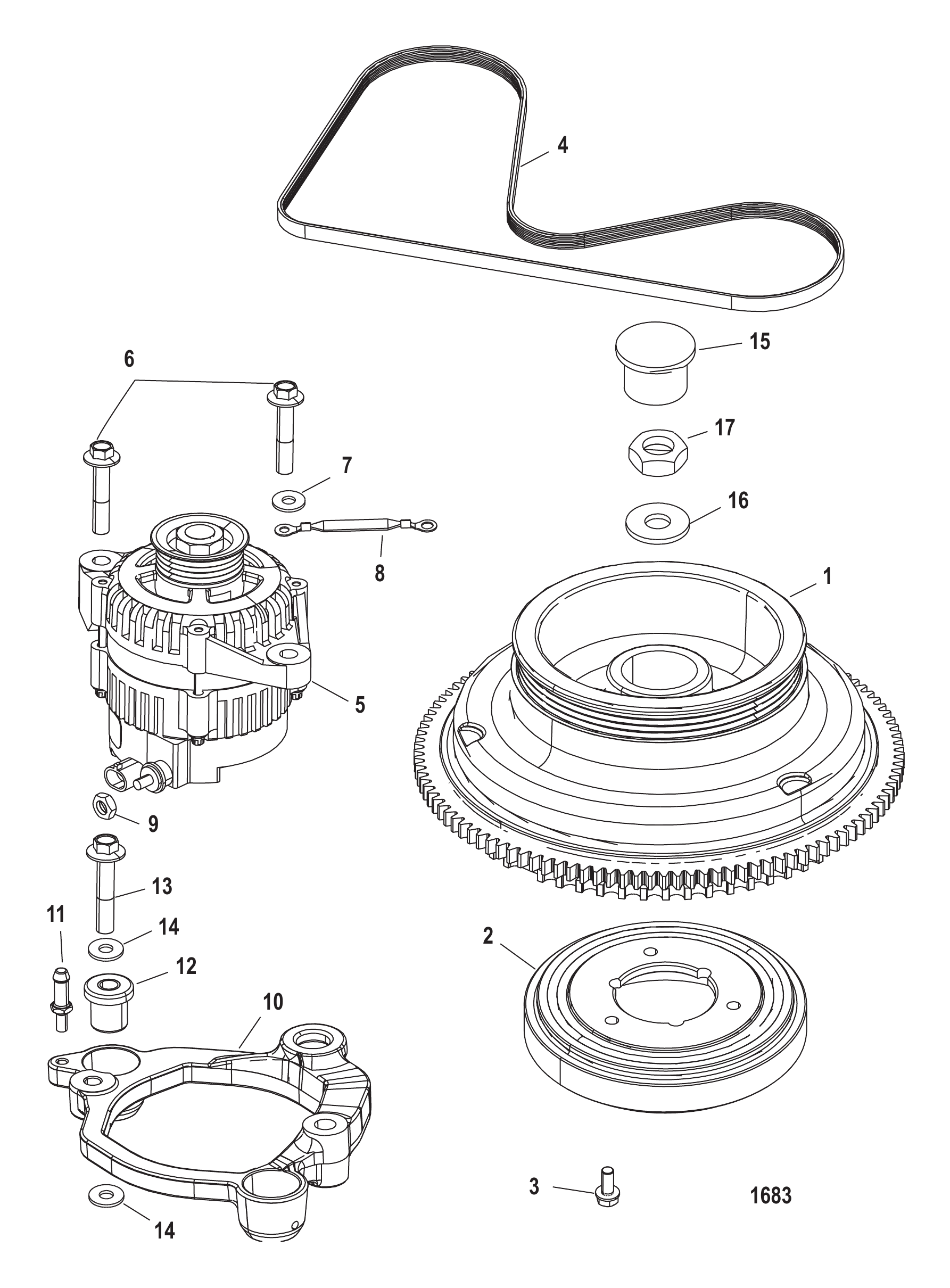

Рис. 15Маховик и генератор Flywheel and Alternator

REF	Номер детали	Наименование	Кол-во
1	878588T03	Маховик	1
2	888842T	Демпфер	1
2	888842T01	Демпфер	1
3	889678	ВИНТ (M8 x 20)	3
3	8M0143223	Винт	3
4	892318	РЕМЕНЬ	1
4	8M0026410	Ремень	1
5	881247A1	ГЕНЕРАТОР	1
5	8M6013461	ГЕНЕРАТОР	1
6	82130150	ВИНТ (M10 x 50)	2
7	4002319	ШАЙБА	1
8	856583A5	ТРОС В СБОРЕ	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	1
10	879856T02	КРОНШТЕЙН ГЕНЕРАТОРА	1
11	8215832	Штифт специальный (1.5 дюйма)	1
12	856975	Опора	3
13	82130145	ВИНТ (M10 x 45)	3
14	855725	ШАЙБА	6
15	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
16	68229	Шайба (.641 x 1.250 x .190) маховика	1
16	33001	Шайба	1
17	42979	ГАЙКА (M16) МАХОВИКА	1

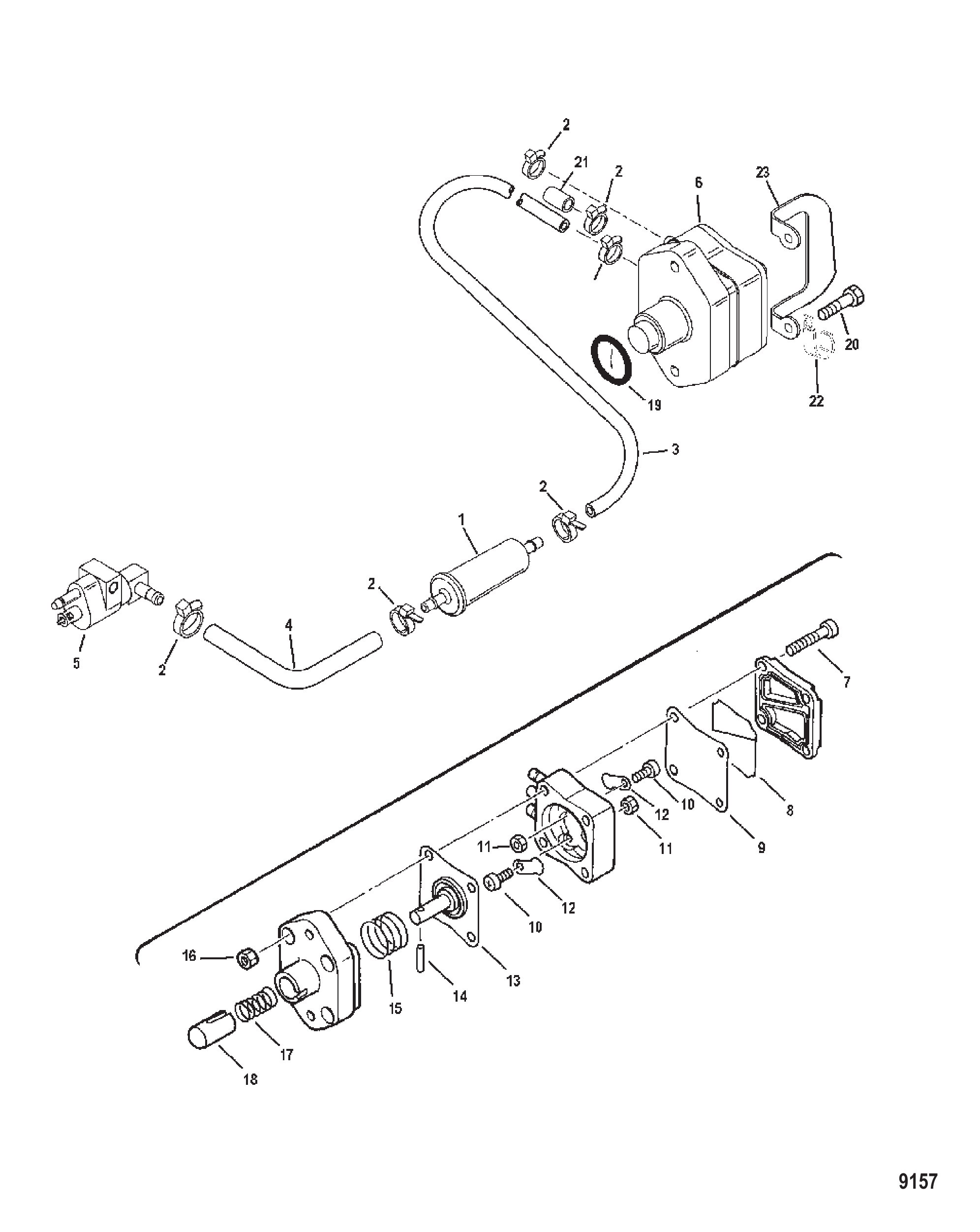

Рис. 16Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	877565T1	ФИЛЬТР ТОПЛИВНЫЙ	1
2	816311T	СТЯЖКА (8.00 дюймов)	7
3	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
3	8M0108355	Шланг (57 дюймов, бухта)	1
4	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
4	8M0108355	Шланг (57 дюймов, бухта)	1
5	816856A4	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ В СБОРЕ	1
5	8M0148585	СОЕДИНИТЕЛЬ В СБОРЕ	1
-	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
6	826398T3	НАСОС ТОПЛИВНЫЙ	1
7	809564	Винт (M5 x 35)	4
8	809565	Крышка	1
9	8095611	Диафрагма	1
10	41889M	Винт (M3 x 5)	2
11	82537M	Гайка	2
12	41888M	Клапан обратный	2
13	8095612	Диафрагма	1
14	8095661	Штифт	1
15	809562	Пружина	1
16	82388M	Гайка (M5)	4
17	8095621	Пружина	1
18	8095631	Плунжер	1
19	825492	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
19	8M0052669	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
20	82684430	ВИНТ (M6 x 30)	2
21	854310	Пробка	1
22	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
22	8M0024808	J-образный зажим	1
23	8566031	ДЕФЛЕКТОР КОЖУХА	1
23	8M0007776	ДЕФЛЕКТОР КОЖУХА	1
-	825231A99	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1

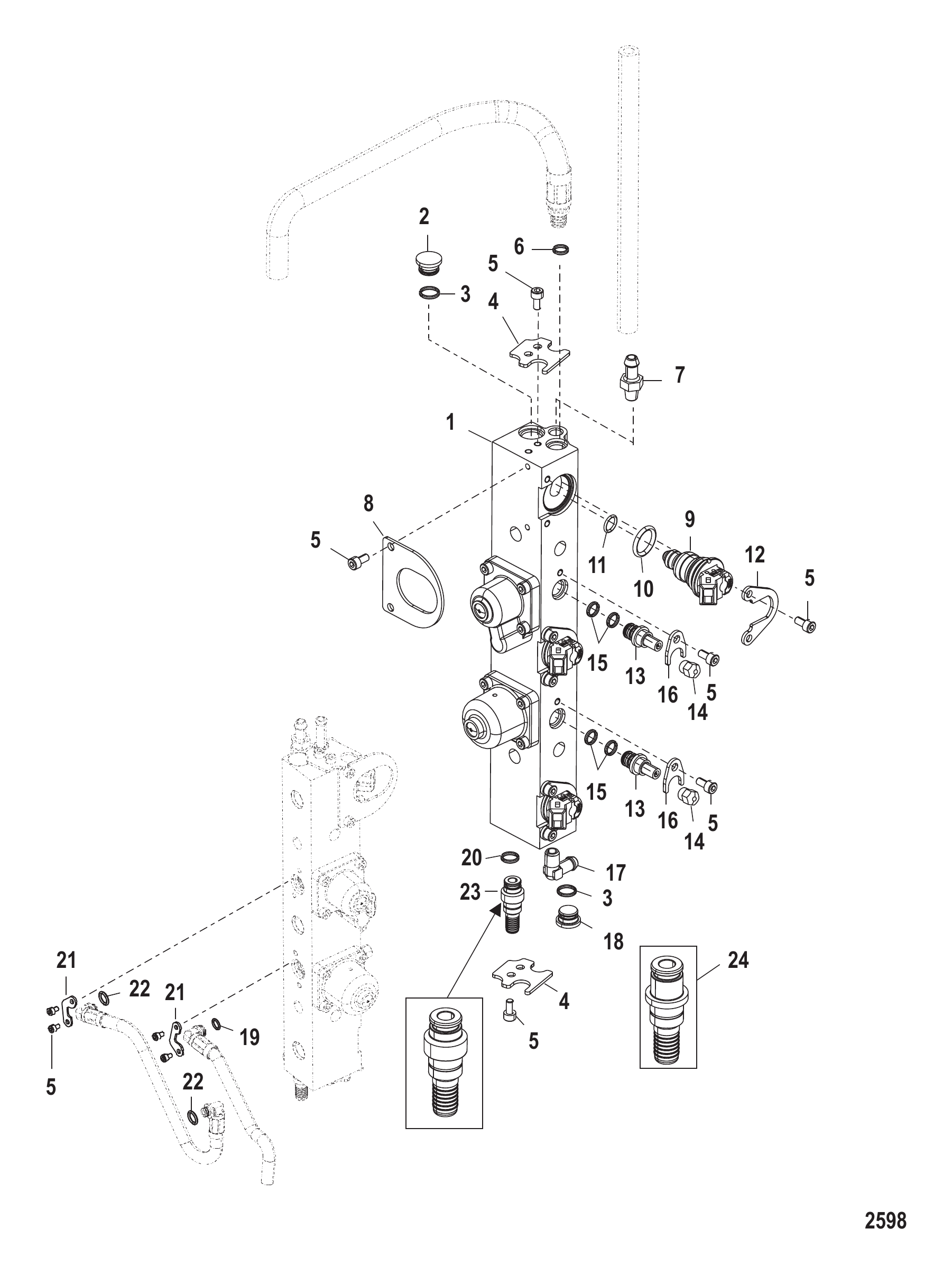

Рис. 17Топливная рампа Fuel Rail

REF	Номер детали	Наименование	Кол-во
1	880037T03	ТОПЛИВНАЯ РАМПА В СБОРЕ	1
2	804834	ЗАГЛУШКА правого борта	1
3	804532	Комплект уплотнительных колец	2
4	804830	ХОМУТ	2
5	804525	Комплект винтов (M5 x 8) (2 шт.)	9
5	804525001	Комплект винтов (2 шт.)(M5 x 10)	9
5	804525001	Комплект винтов (2 шт.)(M5 x 10)	9
5	8M0041100	Винт (M5 x 10)	9
6	804840	РЕМКОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
7	291112	Фитинг	1
8	891820	Кронштейн	1
9	804528	Форсунка	3
9	8M0222157	ТОПЛИВНАЯ ФОРСУНКА	3
10	804530	Комплект уплотнительных колец содержит 6 шт.	1
11	804529	Комплект уплотнительных колец содержит 6 шт.	1
12	804522	Хомут	3
13	883542	Клапан в сборе (диаметр .375 дюйма)	2
13	8M0047053	Комплект клапана Шредера	2
14	805515	Колпачок клапана Шредера - латунный	2
14	8M0046566	Крышка клапана	2
15	804840	РЕМКОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
16	880816	Хомут	2
16	8M0041097	Кронштейн	2
17	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
18	804835	ЗАГЛУШКА левого борта	1
19	804532	Комплект уплотнительных колец	1
20	804536	Уплотнительное кольцо	1
21	804832	ХОМУТ	2
22	804840	РЕМКОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
23	804836002	Штуцер	1
24	804836001	Штуцер	1

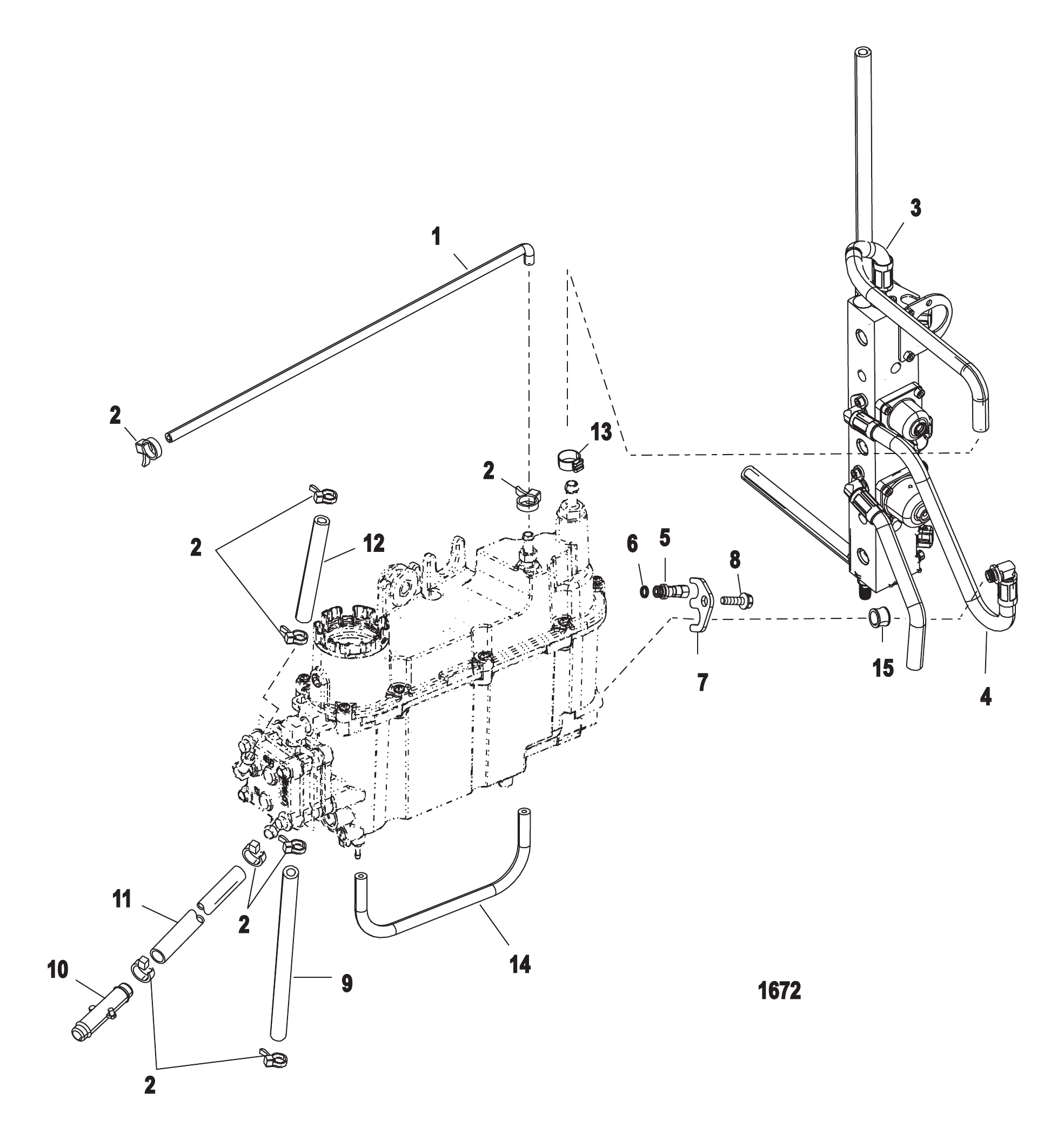

Рис. 18ТОПЛИВНАЯ СИСТЕМА Fuel System

REF	Номер детали	Наименование	Кол-во
1	889712001	Шланг вентиляции к штуцеру вентиляции	1
2	816311T	СТЯЖКА (8.00 дюймов)	AR
3	881040A1	ШЛАНГ ПОДАЧИ ТОПЛИВА В СБОРЕ	1
3	8M6001915	ШЛАНГ ПОДАЧИ ТОПЛИВА	1
4	878506A1	ШЛАНГ ПЕРЕПУСКА ТОПЛИВА В СБОРЕ	1
4	8M6001913	ШЛАНГ ПЕРЕПУСКА ТОПЛИВА	1
5	884820	Клапан Шредера	1
6	891778	Уплотнительное кольцо	1
7	884819	Зажим	1
8	82130012	ВИНТ (M6 x 12)	1
9	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
9	8M0108349	Шланг (70 дюймов, бухта)	1
10	822769	Соединитель	1
11	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
11	8M0108349	Шланг (70 дюймов, бухта)	1
12	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
12	8M0108349	Шланг (70 дюймов, бухта)	1
13	856880	Хомут шланга (15.3)	1
13	8M0214964	Хомут	1
14	883545002	Шланг	1
15	888852	Сальник направляющей топлива	1

Рис. 19Картер редуктора - передаточное число 2,07:1 Gear Housing Driveshaft - 2.07:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	9011J33	КОРПУС РЕДУКТОРА В СБОРЕ (4.25 ДЮЙМА/107.95 ММ ДИАМЕТР ТОРПЕДЫ) (В СБОРЕ)	1
-	9011J35	КОРПУС РЕДУКТОРА В СБОРЕ (4.25 ДЮЙМА/107.95 ММ ДИАМЕТР ТОРПЕДЫ) (В СБОРЕ)	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	3
4	79953Q04	Ремкомплект сливного винта	3
5	830749	Сальник	3
5	8M0204693	Уплотнение сливной пробки	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	31640T5	ТРИММЕР	1
7	8M0236553	Пластина тримма	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	451761	Шайба (.453 x .812 x .105) чёрное оксидирование	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	NSS	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	Анод	2
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	881259T	ШЕСТЕРНЯ ПРИВОДНАЯ - 14 ЗУБЬЕВ	1
16	35921	ГАЙКА (.625-18)	1
17	850307	Кулачок управления переключением	1
18	883047A1	Подшипник в сборе, роликовый конический	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	AR
19	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	AR
20	888933A1	ВЕРТИКАЛЬНЫЙ ВАЛ В СБОРЕ	1
20	888934A1	ВЕРТИКАЛЬНЫЙ ВАЛ В СБОРЕ	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	NSS	NOT SOLD SEPARATE Seal Ring	1
23	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	430331	Прокладка	1
25	430472	Прокладка	1
25	8M0214931	ПРОКЛАДКА	1
26	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	8M0245495	САЛЬНИК	1
27	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
28	8172771	Прокладка водяного насоса, верхняя	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	8172761	Передняя пластина	1
30	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
31	82684430	ВИНТ (M6 x 30)	4
32	430232	Сальник	1
33	43037	ШПОНКА	1
33	8M0204723	ШПОНКА	1
34	43026T2	КРЫЛЬЧАТКА	1
35	82684425	ВИНТ (M6 x 25)	6
36	853906A1	Вал переключения передач в сборе	1
36	853908A1	Вал переключения передач в сборе	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	457101	Кольцо уплотнительное (1.424 x .103) (1.424 внутр. диам.)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	82684425	ВИНТ (M6 x 25)	2
42	861415	САЛЬНИК ТОРЦЕВОЙ	1
42	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	43026Q06	Ремкомплект крыльчатки водяного насоса	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1
-	803489T1	РЕМОНТНЫЙ КОМПЛЕКТ МУФТЫ/КУЛАЧКА	1
-	803496T2	Комплект подшипников/сальников	1

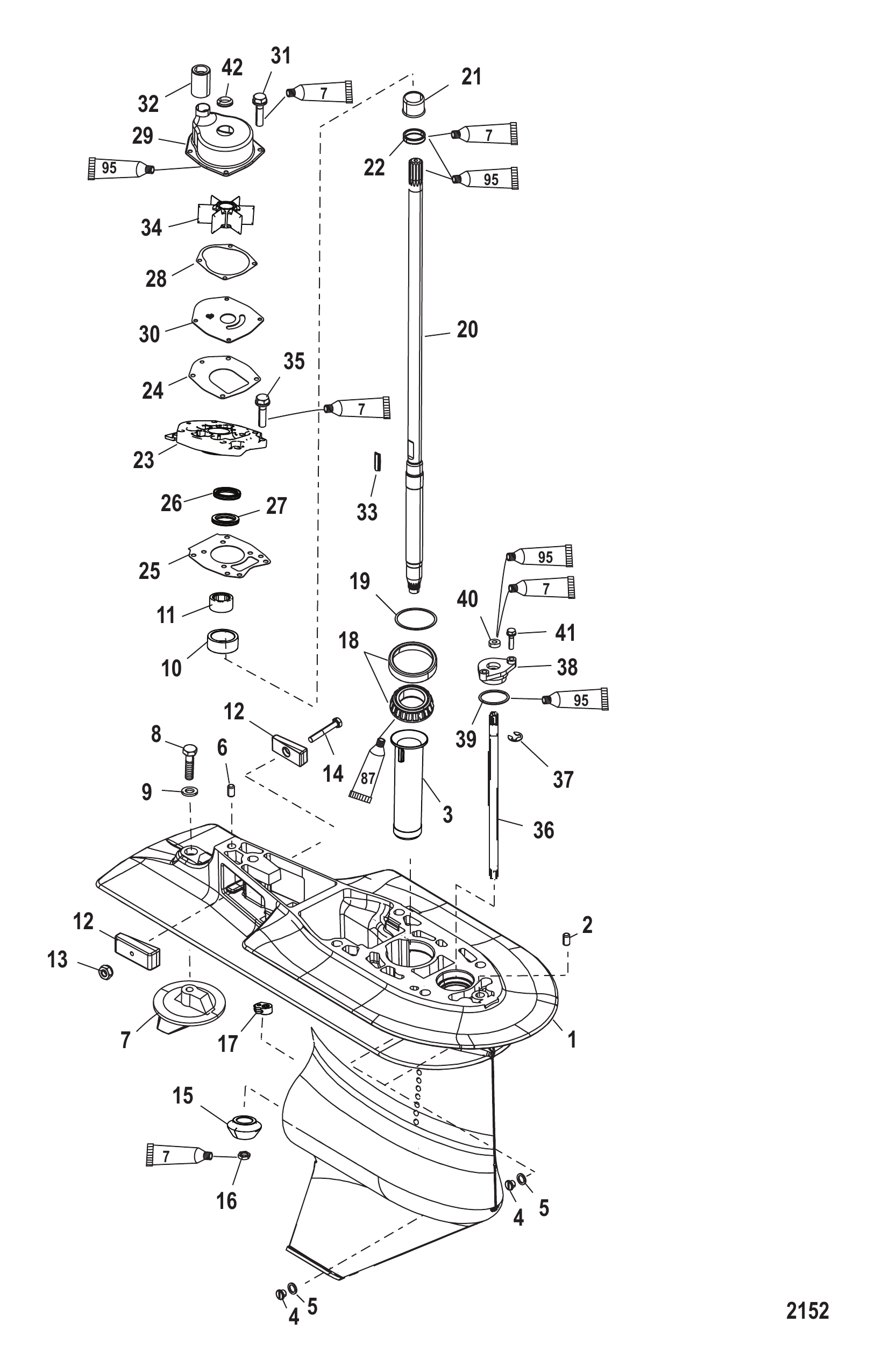

Рис. 20Картер редуктора - передаточное число 2,33:1 Gear Housing Driveshaft - 2.33:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	9011J37	Корпус редуктора в сборе (4.25 дюйма/107.95 мм диаметр торпедо)	1
-	9011J39	Корпус редуктора в сборе (4.25 дюйма/107.95 мм диаметр торпедо)	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	3
4	79953Q04	Ремкомплект сливного винта	3
5	830749	Сальник	3
5	8M0204693	Уплотнение сливной пробки	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	31640T5	ТРИММЕР	1
7	8M0236553	Пластина тримма	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	451761	Шайба (.453 x .812 x .105) чёрное оксидирование	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	NSS	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	Анод	2
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear - 12 Teeth	1
16	35921	ГАЙКА (.625-18)	1
17	850307	Кулачок управления переключением	1
18	883047A1	Подшипник в сборе, роликовый конический	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	AR
19	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	AR
20	888933A1	ВЕРТИКАЛЬНЫЙ ВАЛ В СБОРЕ	1
20	888934A1	ВЕРТИКАЛЬНЫЙ ВАЛ В СБОРЕ	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	NSS	NOT SOLD SEPARATE Seal Ring	1
23	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	430331	Прокладка	1
25	430472	Прокладка	1
25	8M0214931	ПРОКЛАДКА	1
26	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	8M0245495	САЛЬНИК	1
27	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
28	8172771	Прокладка водяного насоса, верхняя	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	8172761	Передняя пластина	1
30	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
31	82684430	ВИНТ (M6 x 30)	4
32	430232	Сальник	1
33	43037	ШПОНКА	1
33	8M0204723	ШПОНКА	1
34	43026T2	КРЫЛЬЧАТКА	1
35	82684425	ВИНТ (M6 x 25)	6
36	853906A1	Вал переключения передач в сборе	1
36	853908A1	Вал переключения передач в сборе	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	457101	Кольцо уплотнительное (1.424 x .103) (1.424 внутр. диам.)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	82684425	ВИНТ (M6 x 25)	2
42	861415	САЛЬНИК ТОРЦЕВОЙ	1
42	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	43026Q06	Ремкомплект крыльчатки водяного насоса	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1
-	803489T1	РЕМОНТНЫЙ КОМПЛЕКТ МУФТЫ/КУЛАЧКА	1
-	803496T2	Комплект подшипников/сальников	1

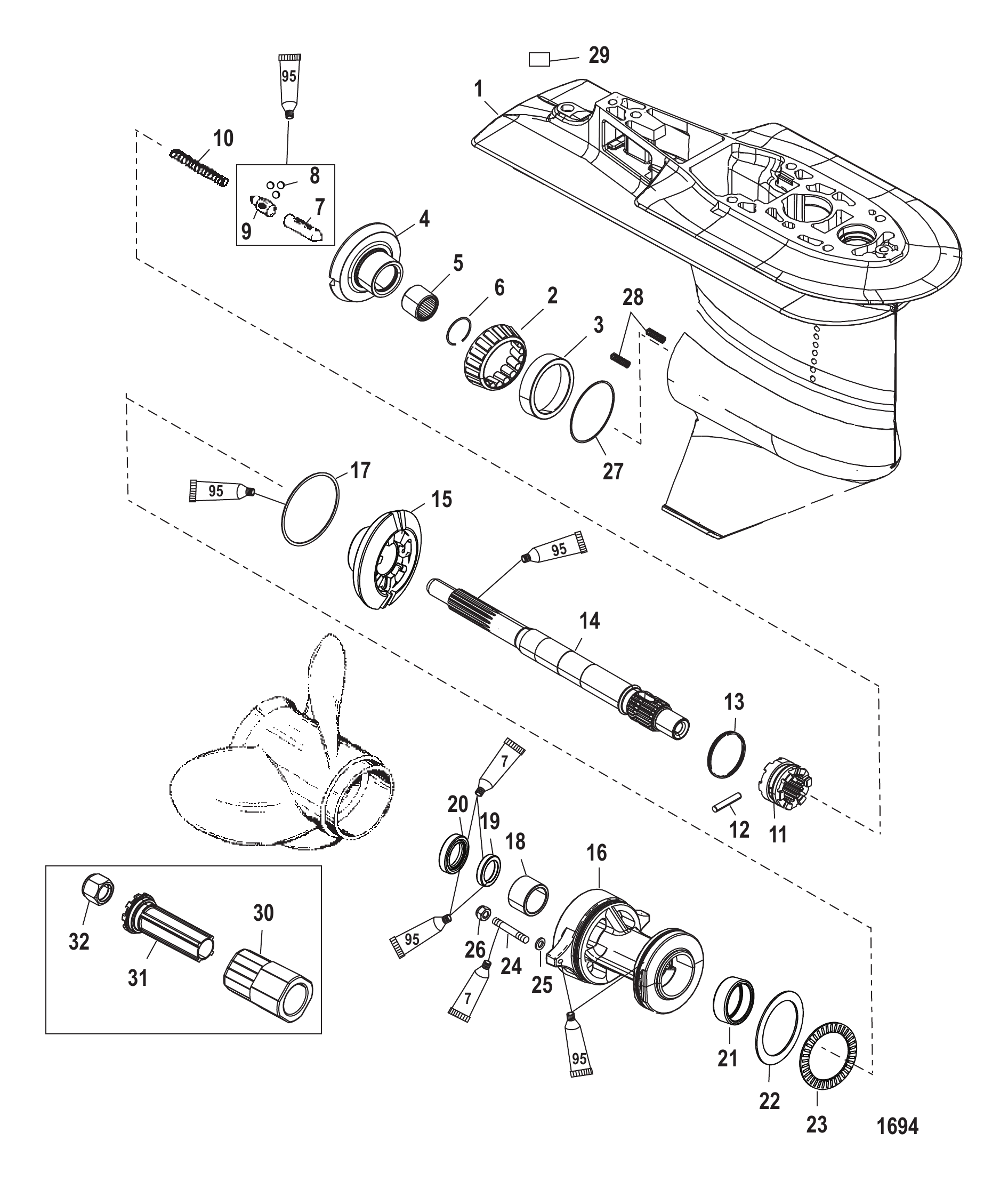

Рис. 21Редуктор гребного вала - передаточное число 2.07:1 Gear Housing Propeller Shaft - 2.07:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	9011J33	КОРПУС РЕДУКТОРА В СБОРЕ (4.25 ДЮЙМА/107.95 ММ ДИАМЕТР ТОРПЕДЫ) (В СБОРЕ)	1
-	9011J35	КОРПУС РЕДУКТОРА В СБОРЕ (4.25 ДЮЙМА/107.95 ММ ДИАМЕТР ТОРПЕДЫ) (В СБОРЕ)	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
3	NSS	NOT SOLD SEPARATE Cup	1
4	881260A3	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА - 29 ЗУБЬЕВ	1
5	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
6	856823	Кольцо стопорное	1
7	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
8	44530	Шарик	3
9	NSS	NOT SOLD SEPARATE Slide	1
10	850327	Пружина	1
11	850048T	Обгонная муфта	1
12	30632	ШТИФТ КРЕСТОВИНЫ	1
12	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
13	30893	Пружина	1
14	850308	Вал гребной	1
14	8M0140445	Гребной вал	1
15	850036T	Шестерня заднего хода - 29 зубьев	1
16	12596T2	Корпус подшипника в сборе	1
16	8M0168901	КОРПУС В СБОРЕ	1
17	97386	Кольцо уплотнительное (3.609 x .139)	1
17	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
18	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
19	70080	Сальник масляный (внутренний)	1
19	8M0205728	Сальник	1
20	70081	Сальник масляный наружный	1
20	8M0205729	САЛЬНИК	1
21	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
22	12577	Упорная шайба	1
23	12576	Подшипник упорный	1
24	429172	ШПИЛЬКА (M8 x 48)	2
24	8M0034456	Шпилька (M8 X 1.25 X 48)	2
25	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
26	401378	ГАЙКА (M8)	2
27	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
27	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
28	NSS	NOT SOLD SEPARATE Insert	2
29	NSS	NOT SOLD SEPARATE Decal-G/H Pinion Ident.	1
30	835257K9	КОМПЛЕКТ FLO TORQUE III	1
30	8M0150151	FLO TORQ SSR Mercury / Quicksilver	1
31	NSS	NOT SOLD SEPARATE Adapter	1
32	NSS	NOT SOLD SEPARATE Lock Nut	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	803489T1	РЕМОНТНЫЙ КОМПЛЕКТ МУФТЫ/КУЛАЧКА	1
-	803496T2	Комплект подшипников/сальников	1

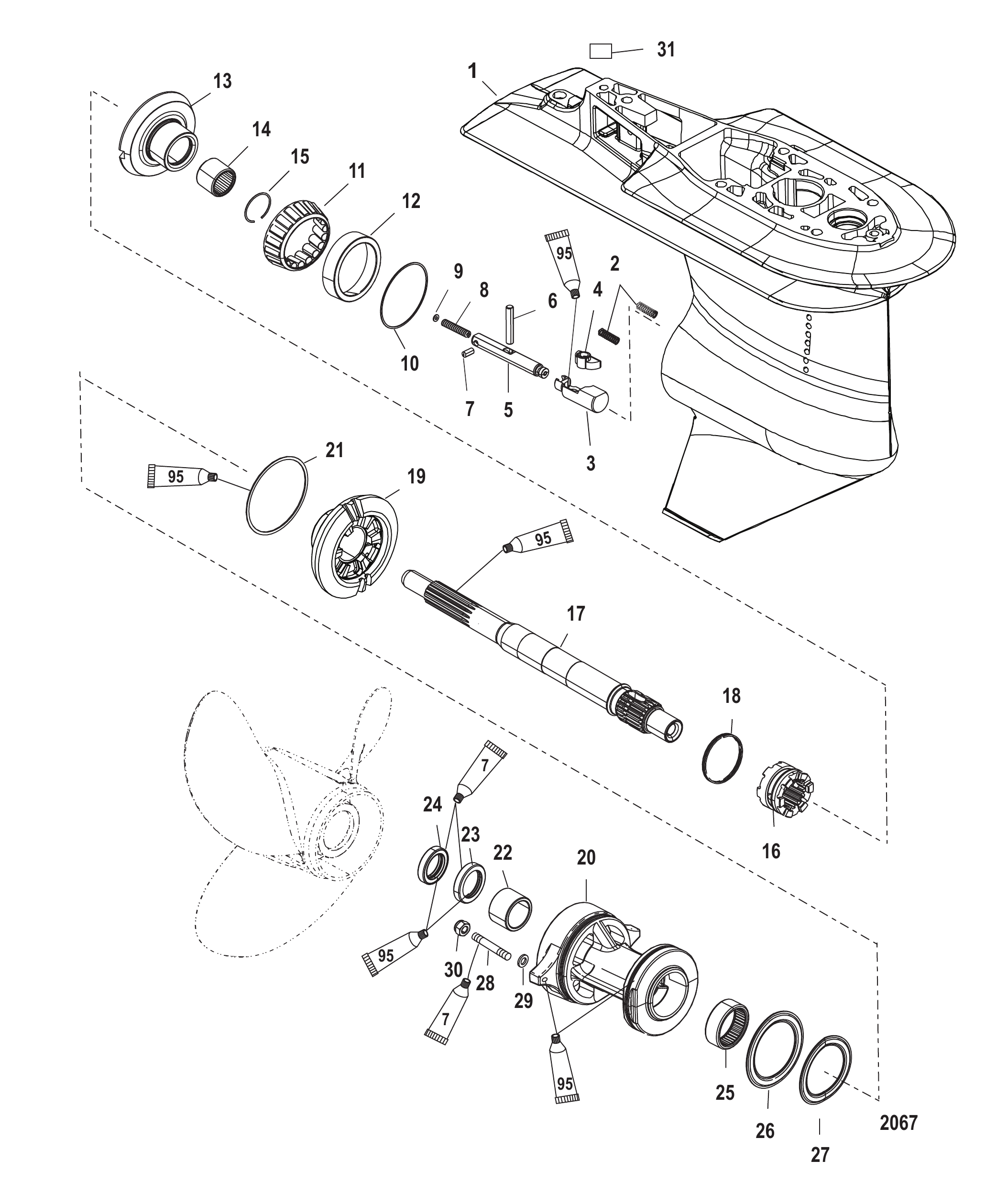

Рис. 22Картер редуктора, гребной вал, передаточное отношение 2,33:1 Gear Housing Propeller Shaft - 2.33:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
0	888845T03	КОРПУС РЕДУКТОРА В СБОРЕ (4.25 ДЮЙМА/107.95 ММ ДИАМЕТР ТОРПЕДЫ)	1
0	888845T04	КОРПУС РЕДУКТОРА В СБОРЕ (4.25 ДЮЙМА/107.95 ММ ДИАМЕТР ТОРПЕДЫ)	1
1	888845T	Корпус редуктора в сборе базовый	1
2	8227731	ВСТАВКА Резьбовая	2
3	888807	Толкатель кулачка в сборе	1
4	892250	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ	1
4	8M4504018	Кулачок переключения	1
4	75771	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ	1
4	8M4504018	Кулачок переключения	1
5	888806	Штанга привода сцепления	1
6	78905	Палец крестовый	1
6	8M0084243	ШТИФТ КРЕСТОВИНА	1
7	78906	Палец	1
7	8M0084245	Штифт фиксатора пружины	1
8	79910	Пружина	1
9	78910	Шайба	1
10	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
10	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
11	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
12	NSS	NOT SOLD SEPARATE Cup	1
13	882813A3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА И ПРИВОДНОЙ 28 ЗУБЬЕВ	1
14	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
15	856823	Кольцо стопорное	1
16	888805T	Муфта	1
17	888804	Вал гребного винта	1
17	8M0140444	Вал гребного винта	1
18	30893	Пружина	1
19	889990T	Шестерня заднего хода	1
20	12596T2	Корпус подшипника в сборе	1
20	8M0168901	КОРПУС В СБОРЕ	1
21	97386	Кольцо уплотнительное (3.609 x .139)	1
21	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
22	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
23	70080	Сальник масляный (внутренний)	1
23	8M0205728	Сальник	1
24	70081	Сальник масляный наружный	1
24	8M0205729	САЛЬНИК	1
25	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
26	12577	Упорная шайба	1
27	12576	Подшипник упорный	1
28	429172	ШПИЛЬКА (M8 x 48)	2
28	8M0034456	Шпилька (M8 X 1.25 X 48)	2
29	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
30	401378	ГАЙКА (M8)	2
31	NSS	NOT SOLD SEPARATE Decal-G/H Pinion Ident.	1
-	888805A00	Ремонтный комплект муфты и толкателя кулачка	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	803496T2	Комплект подшипников/сальников	1

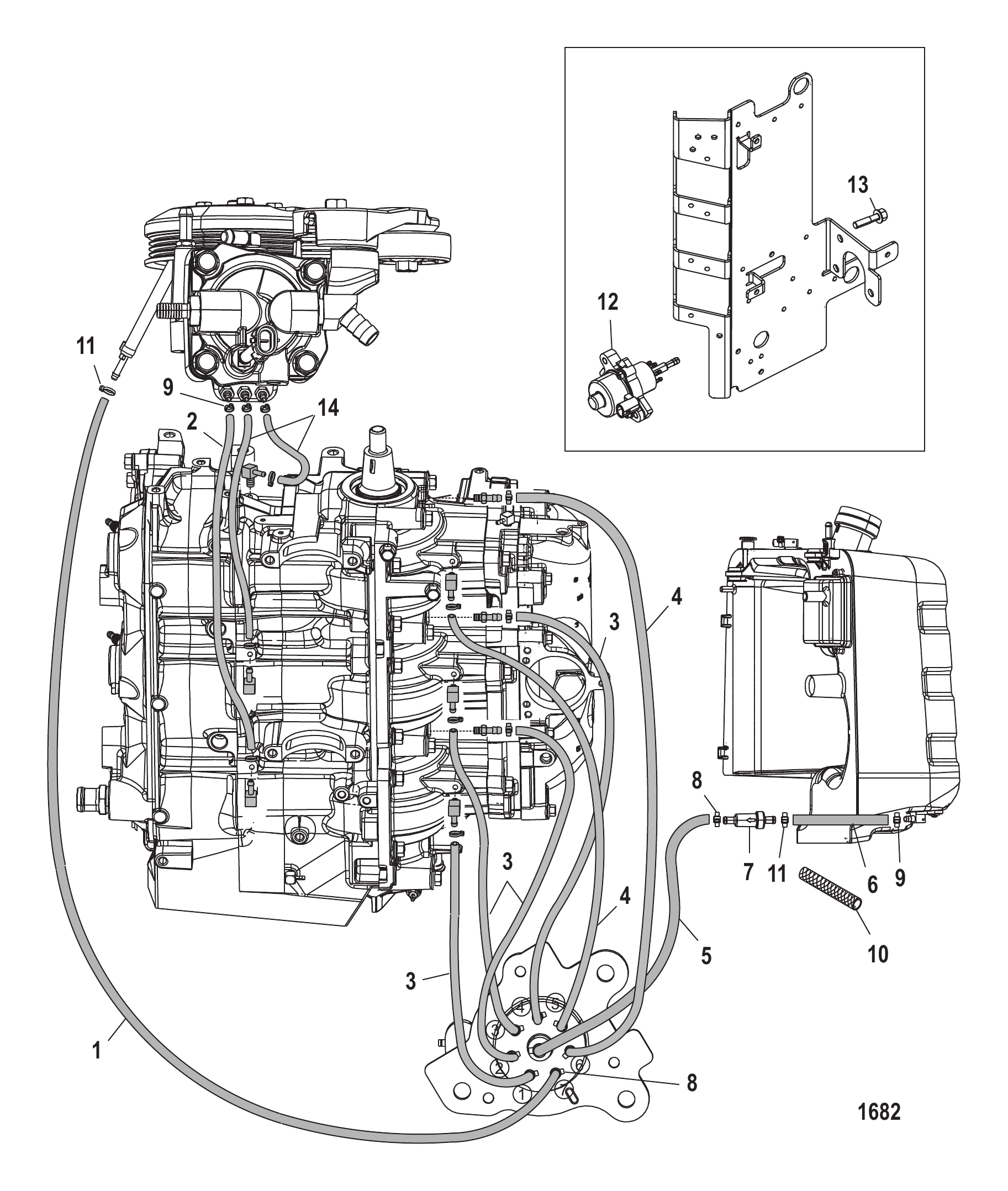

Рис. 23Система смазки Oiling System

REF	Номер детали	Наименование	Кол-во
1	88306955	ШЛАНГ (.125 x 25.00 дюймов)	1
2	88104441	ТРУБКА (18.00 дюймов в рулоне), отрезка 8 дюймов	1
3	88104441	ТРУБКА (18.00 дюймов в рулоне), отрезка 8 дюймов	4
4	88104441	ТРУБКА (18.00 дюймов в рулоне), отрезка 8 дюймов	2
5	82381455	ТРУБКА (25.00 дюймов в наборе)	1
6	82381455	ТРУБКА (25.00 дюймов в наборе)	1
7	875284001	Фильтр масляный - линейный	1
7	875284T01	Масляный фильтр - в линии	1
8	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
9	816311T	СТЯЖКА (8.00 дюймов)	AR
10	828547412	Трубка (10.00 дюймов, на отрез) (Отрезать 6 дюймов)	1
11	69355	Стяжка (5.50 дюймов)	AR
11	8M0214940	Стяжка	AR
12	857149T2	НАСОС МАСЛЯНЫЙ В СБОРЕ	1
12	8M0185614	МАСЛЯНЫЙ НАСОС	1
13	81893420	ВИНТ (M8 x 20)	3
14	88104441	ТРУБКА (18.00 дюймов в рулоне), отрезка 8 дюймов	2

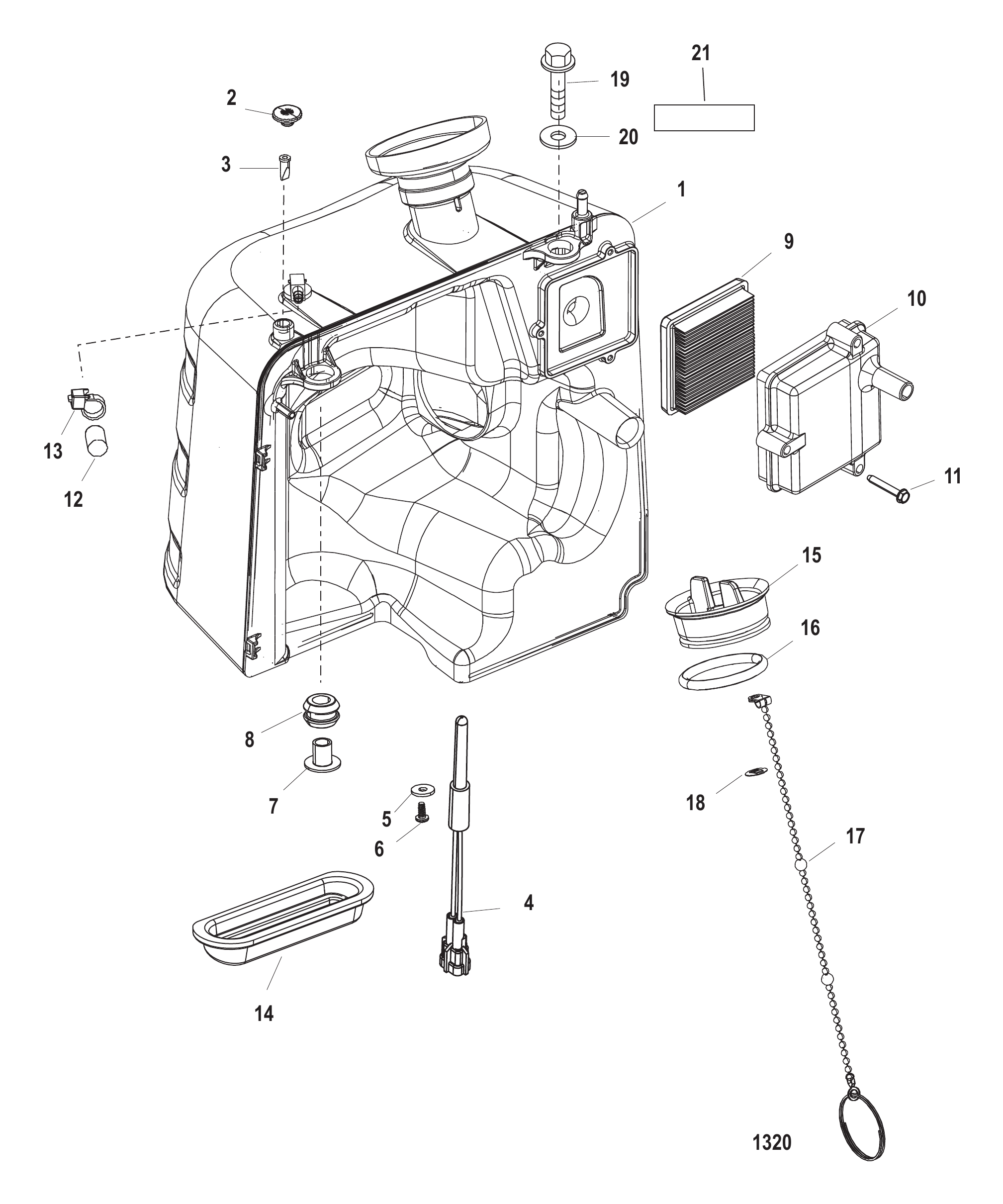

Рис. 24Масляный бак 75/90/115/Jet 80 Oil Tank 75/90/115/Jet 80

REF	Номер детали	Наименование	Кол-во
1	879844T04	БАЧОК МАСЛЯНЫЙ	1
2	19299A1	Вентиляция в сборе	1
3	64871	КЛАПАН	1
4	856156A4	ВЫКЛЮЧАТЕЛЬ	1
4	856156T04	ВЫКЛЮЧАТЕЛЬ	1
5	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
6	58376	Винт (.164-18 x .375)	1
7	883821	Втулка	2
8	883820001	Втулка уплотнительная	2
9	883037T	ФИЛЬТР	1
10	883044001	Крышка воздушного компрессора	1
11	883075	Винт (#10-16 x 1.25)	3
12	854310	Пробка	1
13	816311T	СТЯЖКА (8.00 дюймов)	1
14	879857	Чехол	1
15	828475A09	КРЫШКА	1
15	8M0073266	КРЫШКА В СБОРЕ	1
16	26318	Уплотнительное кольцо	1
16	26318T	Уплотнительное кольцо	1
17	887776002	ЦЕПЬ	1
18	113161	ГАЙКА	1
18	65110	ГАЙКА	1
19	82446035	ВИНТ (M8 x 35 ММ)	2
20	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	2
21	881865	Наклейка предупреждающая — запуск на передаче	1

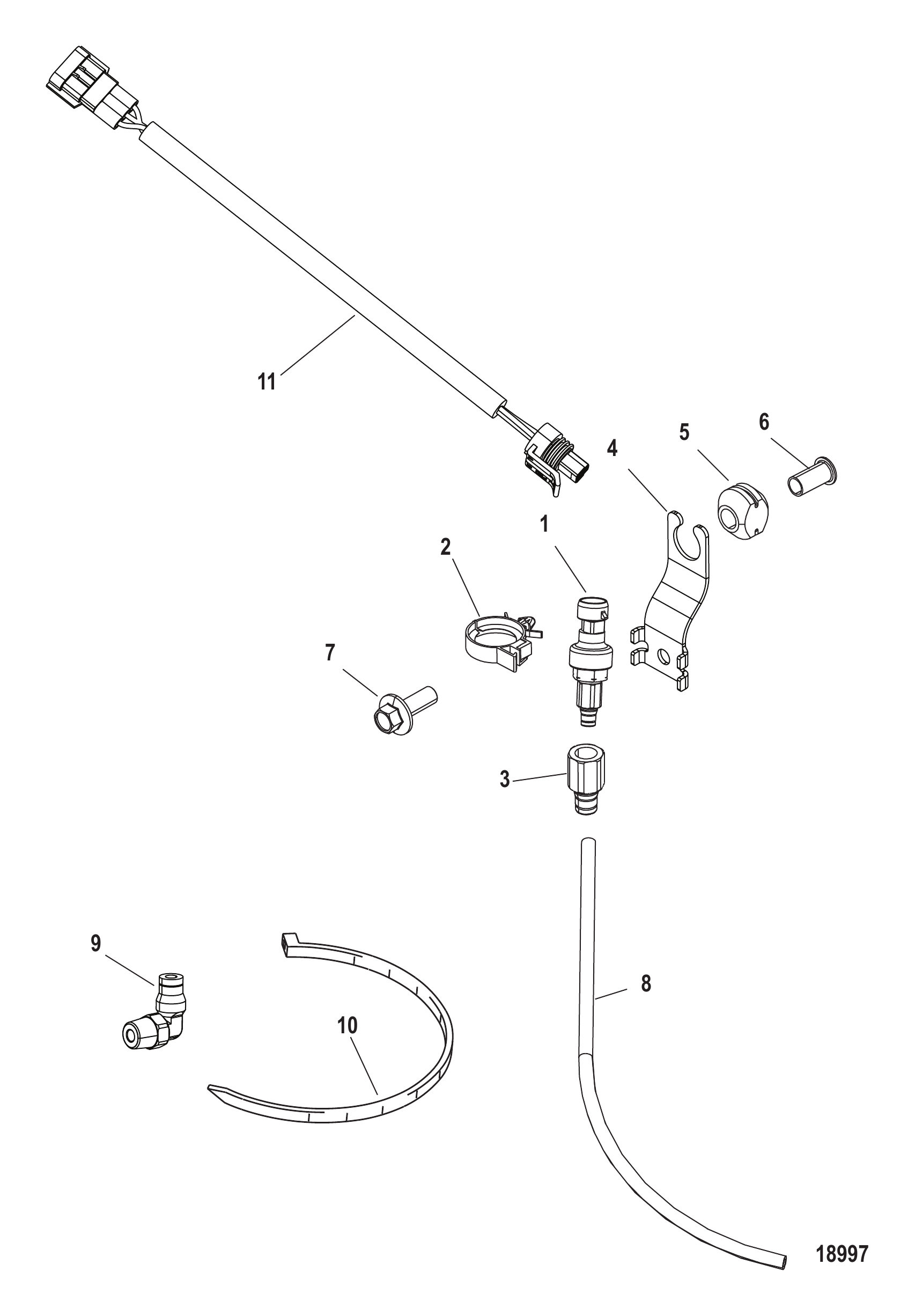

Рис. 25Комплект датчика Пито 881879A22 Pitot Sensor Kit 881879A22

REF	Номер детали	Наименование	Кол-во
-	881879A22	Комплект датчика Пито с переходным жгутом	1
-	881879A16	Датчик Пито в сборе	1
-	881879T25	Датчик Пито в сборе	1
1	881879011	Датчик давления (0 - 100 PSI)	1
1	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	1
2	883066	Зажим (.865)	1
3	892403	ФИТИНГ	1
3	8M0207782	ШТУЦЕР ПРЯМОЙ	1
4	NSS	NOT SOLD SEPARATE Bracket	1
5	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
5	8M0207785	Втулка	1
6	818968	ВТУЛКА	1
6	8M0214955	Втулка	1
7	82130025	ВИНТ (M6 x 25) крепление к картеру	1
8	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
9	840908	Штуцер	1
10	816311T	СТЯЖКА (8.00 дюймов)	1
11	897485A01	Переходный жгут в сборе	1

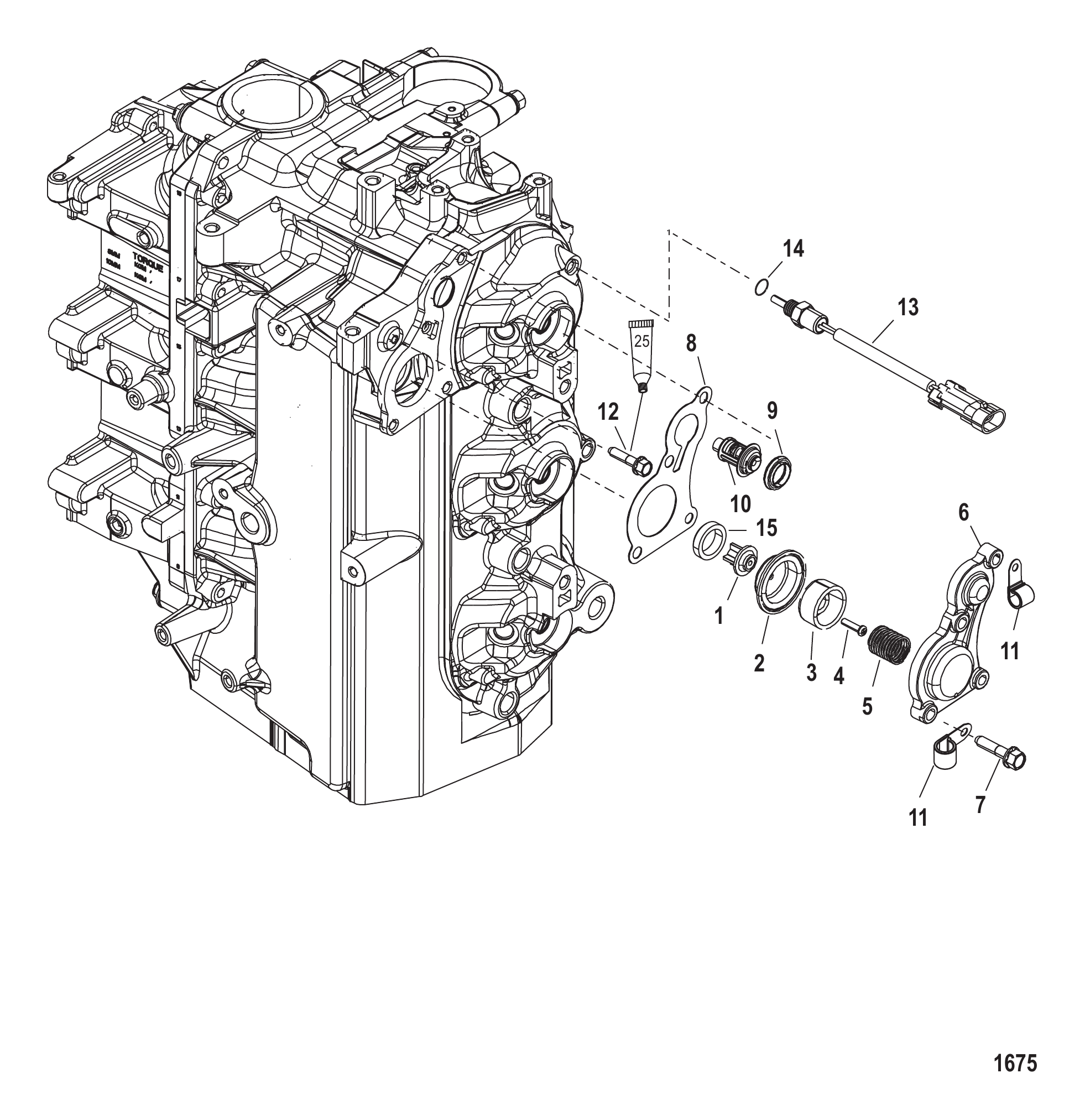

Рис. 26Крепление термостата/клапана сброса давления Poppet/Thermostat Mounting

REF	Номер детали	Наименование	Кол-во
1	884389	Клапан	1
2	8128871	Диафрагма	1
2	812887002	ДИАФРАГМА	1
2	812887002	ДИАФРАГМА	1
3	94182	Шайба	1
4	69570	Винт (#10-16 x .750)	1
5	892321	ПРУЖИНА	1
6	879854	Крышка	1
6	8M0036780	КРЫШКА	1
7	82127335	ВИНТ (M8 x 35 ММ)	4
8	879855	Прокладка крышки термостата и клапана	1
8	879855001	Прокладка	1
8	879855001	Прокладка	1
9	62386	Прокладка термостата	1
9	8M0204714	Прокладка @4	1
9	62386001	Прокладка	1
9	8M0204714	Прокладка @4	1
10	833072002	Термостат 62°C (143°F)	1
10	833072004	Термостат 62°C (143°F)	1
10	833072004	Термостат 62°C (143°F)	1
11	814634	Хомут	2
12	82130012	ВИНТ (M6 x 12)	1
13	885342001	ДАТЧИК В СБОРЕ	1
13	8M0148668	ДАТЧИК В СБОРЕ	1
14	888814	Кольцо уплотнительное (.351 x .072)	1
14	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
15	892265	ПРОСТАВКА	1
0	879855A04	Комплект прокладок головки блока цилиндров	1
0	895233A05	Головка блока цилиндров в сборе	1
0	895233A07	Головка блока цилиндров в сборе 75 DFI	1
0	891767A04	Головка блока цилиндров в сборе	1
0	891767A07	Головка блока цилиндров в сборе 90/115 DFI	1

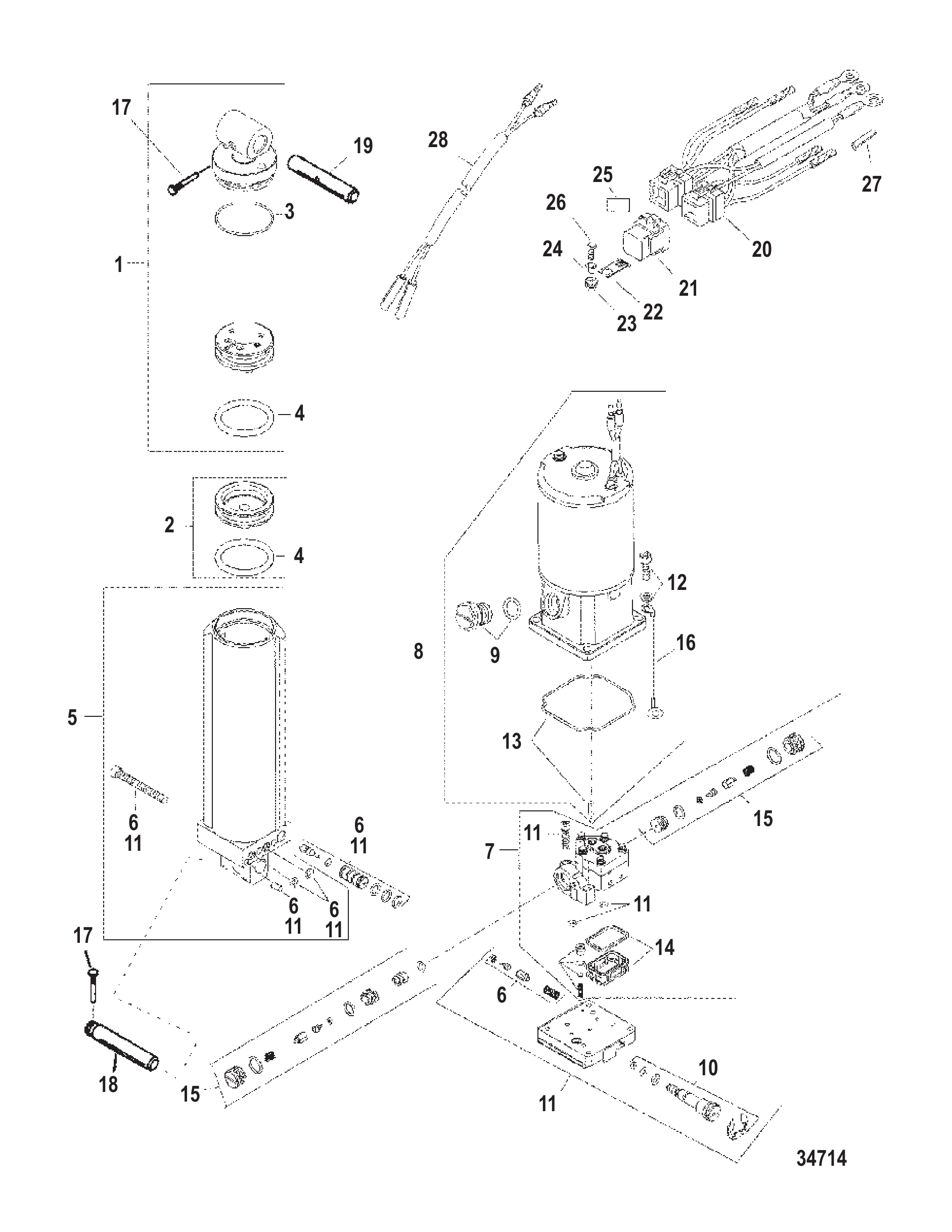

Рис. 27Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	830150T4	НАСОС/ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ	1
-	8M0055006	Комплект гидроподъёма	1
-	830150T2	Насосный узел силового тримма	1
-	855654T2	НАСОС/ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ	1
-	8M0055011	Комплект гидроподъёма	1
1	855833A1	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
1	855833A1	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
1	855833A1	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
1	813427A3	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
1	813427A3	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
1	879194064	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
1	879194064	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
2	810776A1	Поршень в сборе с памятью	1
2	8M0171822	Ремкомплект поршня памяти	1
3	809872A2	Ремкомплект уплотнительных колец	1
3	8M0171819	Ремкомплект уплотнительных колец	1
4	N.S.S.	Not Sold Separate O-Ring	2
5	811228A1	Узел цилиндра	1
5	893904T01	Узел цилиндра	1
6	809873A1	Ремкомплект клапана ограничения подъёма	1
6	893905A02	Ремкомплект клапана	1
6	809873A2	Комплект клапана ограничения тримма	1
6	893944A01	Комплект клапана ограничения тримма	1
7	809874A1	Насос в сборе	1
7	893906A02	Насос в сборе	1
8	809885A2	Ремкомплект электромотора	1
8	893907A02	Ремкомплект электромотора	1
9	8134351	Пробка	1
10	813442A2	Узел ручного сброса в сборе	1
10	893929A01	Комплект предохранительного клапана	1
11	809875A1	Ремкомплект коллектора	1
11	893909A02	Ремкомплект коллектора	1
12	809876A1	Ремкомплект крепежа электромотора	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
16	88238A18	Трос в сборе	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
17	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
18	19607	Штифт	1
19	822869	Штифт	1
19	822869001	ПАЛЕЦ АНКЕРНЫЙ	1
-	826802A15	ЖГУТ ПРОВОДОВ В СБОРЕ С РЕЛЕ	1
20	826802A12	Жгут проводов в сборе	1
21	828151A1	Реле в сборе	2
21	8M0207773	Реле тримма в сборе	2
22	828102	Кронштейн	2
22	8M0207771	Кронштейн крепления	2
23	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
23	8M0207785	Втулка	2
24	818968	ВТУЛКА	2
24	8M0214955	Втулка	2
25	NSS	NOT SOLD SEPARATE Decal-Trim Relay	2
26	8248326	Винт (M6 x 25 мм)	2
27	13541	Разъём штыревой	2
28	852539A1	ЖГУТ ПРОВОДОВ В СБОРЕ С ПЕРЕХОДНИКОМ	1

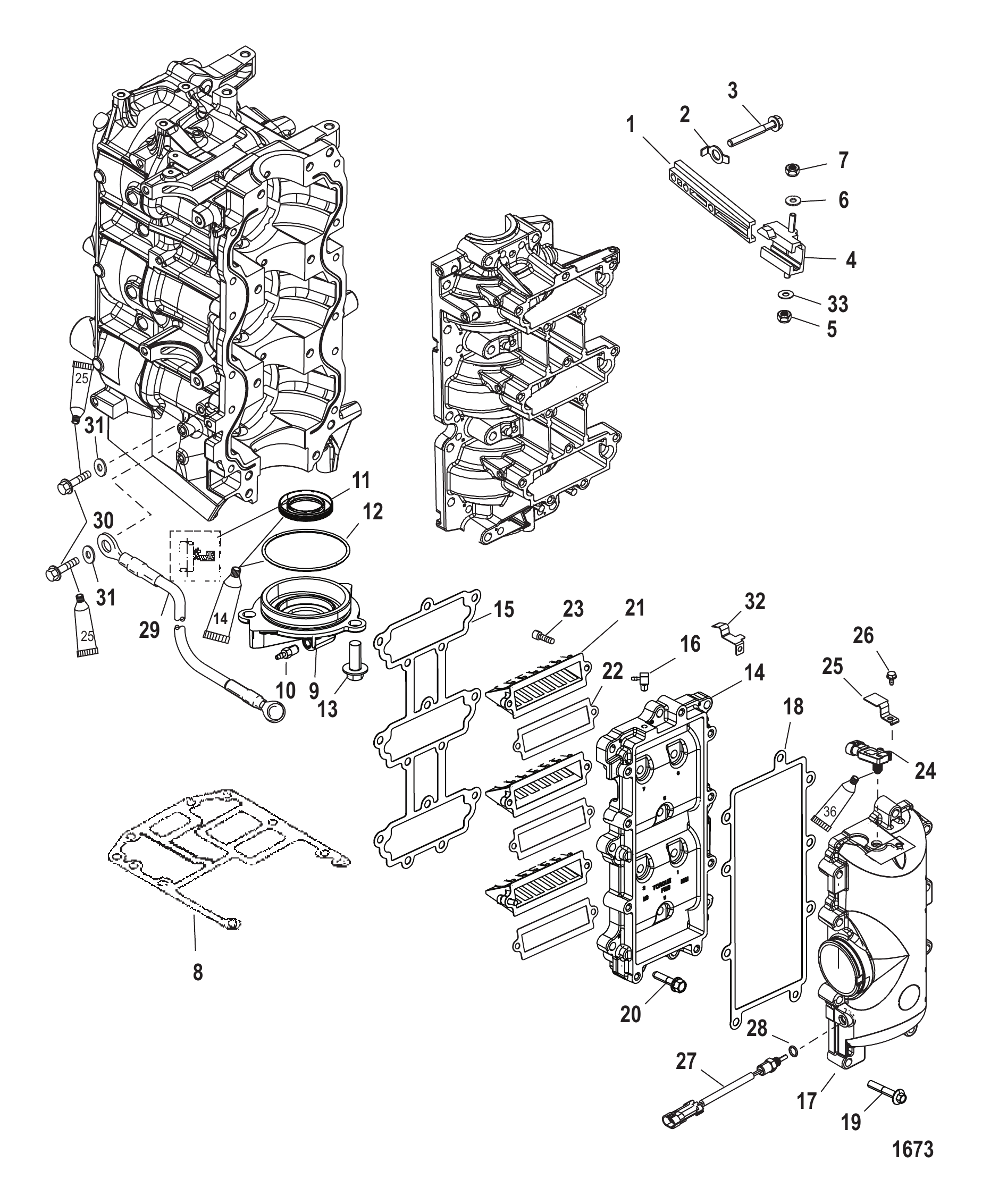

Рис. 28Блок клапанов Reed Block

REF	Номер детали	Наименование	Кол-во
1	42881A1	ТЯГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
2	42981	ШАЙБА СТОПОРНАЯ	2
3	40001134	Винт (M8 x 25)	2
4	988851	Ползун	1
5	401386	ГАЙКА (M6) Нержавеющая сталь	1
6	35459	ШАЙБА	1
7	401386	ГАЙКА (M6) Нержавеющая сталь	1
8	430075	ПРОКЛАДКА	1
9	858552T2	КРЫШКА НИЖНЯЯ В СБОРЕ	1
10	426585	Обратный клапан	1
11	419533	Сальник масляный	1
12	89224	Уплотнительное кольцо	1
13	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	3
14	879839A00	ПЛАСТИНА В СБОРЕ С ПЕРЕХОДНИКОМ ЛЕПЕСТКОВОГО КЛАПАНА	1
15	879840	Прокладка пластины лепестковых клапанов	1
16	768431	Штуцер	1
17	879841A03	КРЫШКА	1
18	879843	Прокладка крышки	1
19	82127345	ВИНТ (M8 x 45)	9
20	82127335	ВИНТ (M8 x 35 ММ)	15
21	828623T4	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	3
22	880122	Прокладка лепесткового блока	3
23	4007420	ВИНТ (M6 x 20)	6
24	854445	Датчик MAP	1
24	8M0237529	ДАТЧИК MAP	1
25	884522	Кронштейн датчика MAP	1
26	82130016	ВИНТ (M6 x 16)	1
27	885342001	ДАТЧИК В СБОРЕ	1
27	8M0148668	ДАТЧИК В СБОРЕ	1
28	888814	Кольцо уплотнительное (.351 x .072)	1
28	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
29	88439A26	Кабельный жгут аккумулятора — отрицательный	1
30	81893414	ВИНТ (M8 x 14)	2
31	36001	ШАЙБА	4
32	889559	ХОМУТ	1
33	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
0	879855A04	Комплект прокладок головки блока цилиндров	1
0	895233A05	Головка блока цилиндров в сборе	1
0	895233A07	Головка блока цилиндров в сборе 75 DFI	1
0	891767A04	Головка блока цилиндров в сборе	1
0	891767A07	Головка блока цилиндров в сборе 90/115 DFI	1

Рис. 29Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
80394102	Каталог запчастей 30/40 Карбюратор 4-тактный (3 цилиндра)	1
10212020	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10212030	Руководство по эксплуатации	1
10212040	Руководство по эксплуатации	1
10212050	Руководство по эксплуатации	1
10214020	Руководство по эксплуатации	1
857046R1	РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ	1
803640A00	КОМПЛЕКТ НАКЛЕЕК	1
803640A05	КОМПЛЕКТ НАКЛЕЕК	1
8M0099557	КОМПЛЕКТ НАКЛЕЕК MERCURY	1
803641A00	КОМПЛЕКТ НАКЛЕЕК	1
803641A05	КОМПЛЕКТ НАКЛЕЕК	1
8M0099557	КОМПЛЕКТ НАКЛЕЕК MERCURY	1
803644A00	КОМПЛЕКТ НАКЛЕЕК	1
8M0099557	КОМПЛЕКТ НАКЛЕЕК MERCURY	1
803642A01	КОМПЛЕКТ НАКЛЕЕК	1
803642A03	КОМПЛЕКТ НАКЛЕЕК	1
803642A03	КОМПЛЕКТ НАКЛЕЕК	1
803643A01	КОМПЛЕКТ НАКЛЕЕК	1
803643A03	КОМПЛЕКТ НАКЛЕЕК	1
803643A03	КОМПЛЕКТ НАКЛЕЕК	1
803645A01	КОМПЛЕКТ НАКЛЕЕК	1
803946A99	КОМПЛЕКТ НАКЛЕЕК	1
803947A99	КОМПЛЕКТ НАКЛЕЕК	1
88343312	Наклейка California Ultra Low Emissions	1
804654A02	НАКЛЕЙКА С ИНФОРМАЦИЕЙ EPA	1
804654A03	НАКЛЕЙКА С ИНФОРМАЦИЕЙ EPA	1
804654A04	НАКЛЕЙКА С ИНФОРМАЦИЕЙ EPA	1
804654A05	НАКЛЕЙКА С ИНФОРМАЦИЕЙ EPA	1

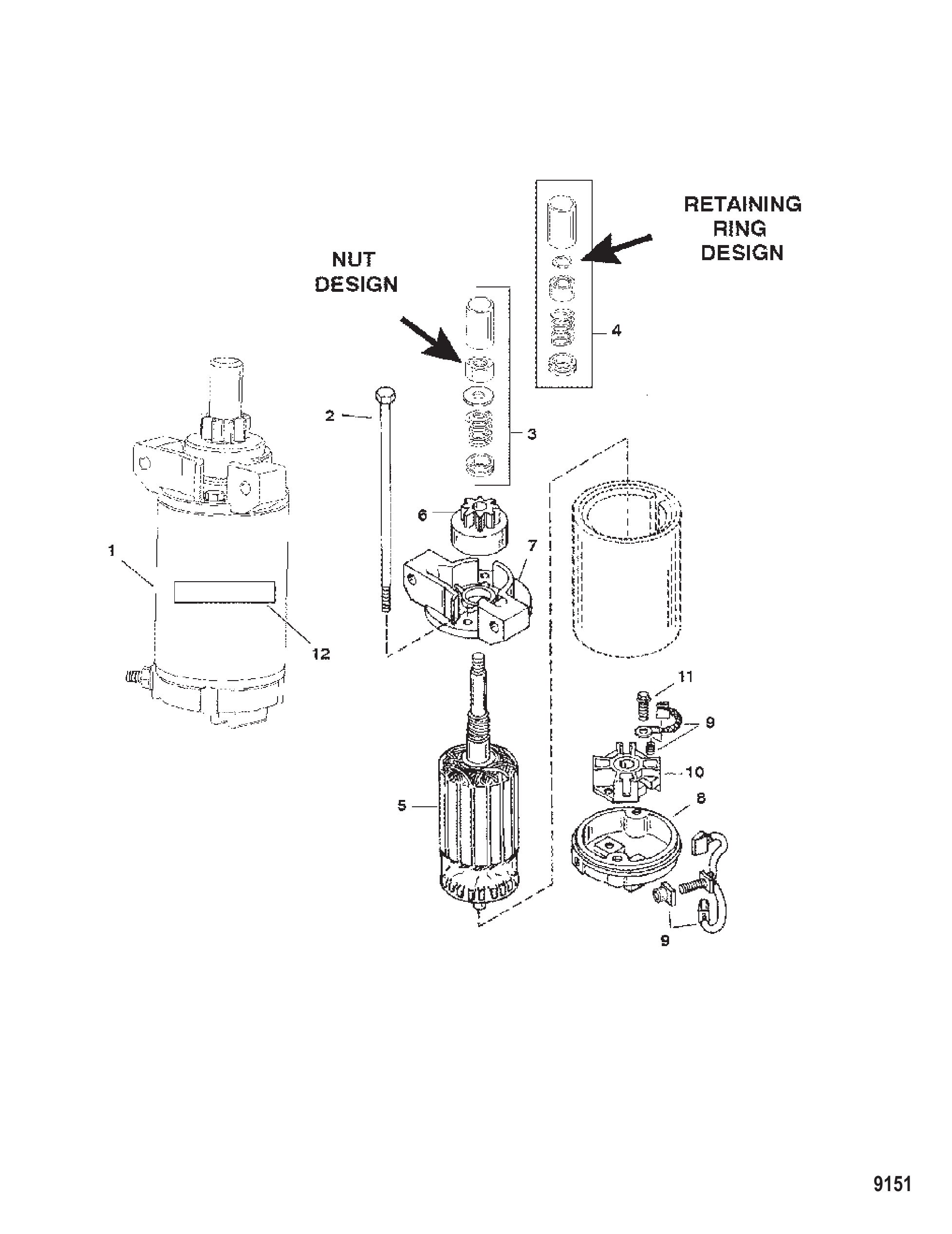

Рис. 30СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	859170T	СТАРТЕР В СБОРЕ	1
1	854636T	СТАРТЕР В СБОРЕ	1
1	893887T	Сборка стартера в сборе	1
2	965661	СКВОЗНОЙ БОЛТ	2
3	906433	Ремкомплект привода	1
3	891752	Комплект привода	1
4	803945	ПРИВОДНОЙ КОМПЛЕКТ	1
5	8236382	Якорь	1
5	8236384	Якорь	1
6	68575T2	ШЕСТЕРНЯ	1
7	8236392	Крышка привода	1
8	8119011	Крышка коллектора	1
9	753841	Комплект щёток/пружин	1
9	898265016	Комплект щёток/пружин	1
10	61787	Держатель щётки	1
10	898265014	Держатель щёток	1
11	F15158	Винт	2
12	8272822	Наклейка предупреждение высокое напряжение	1

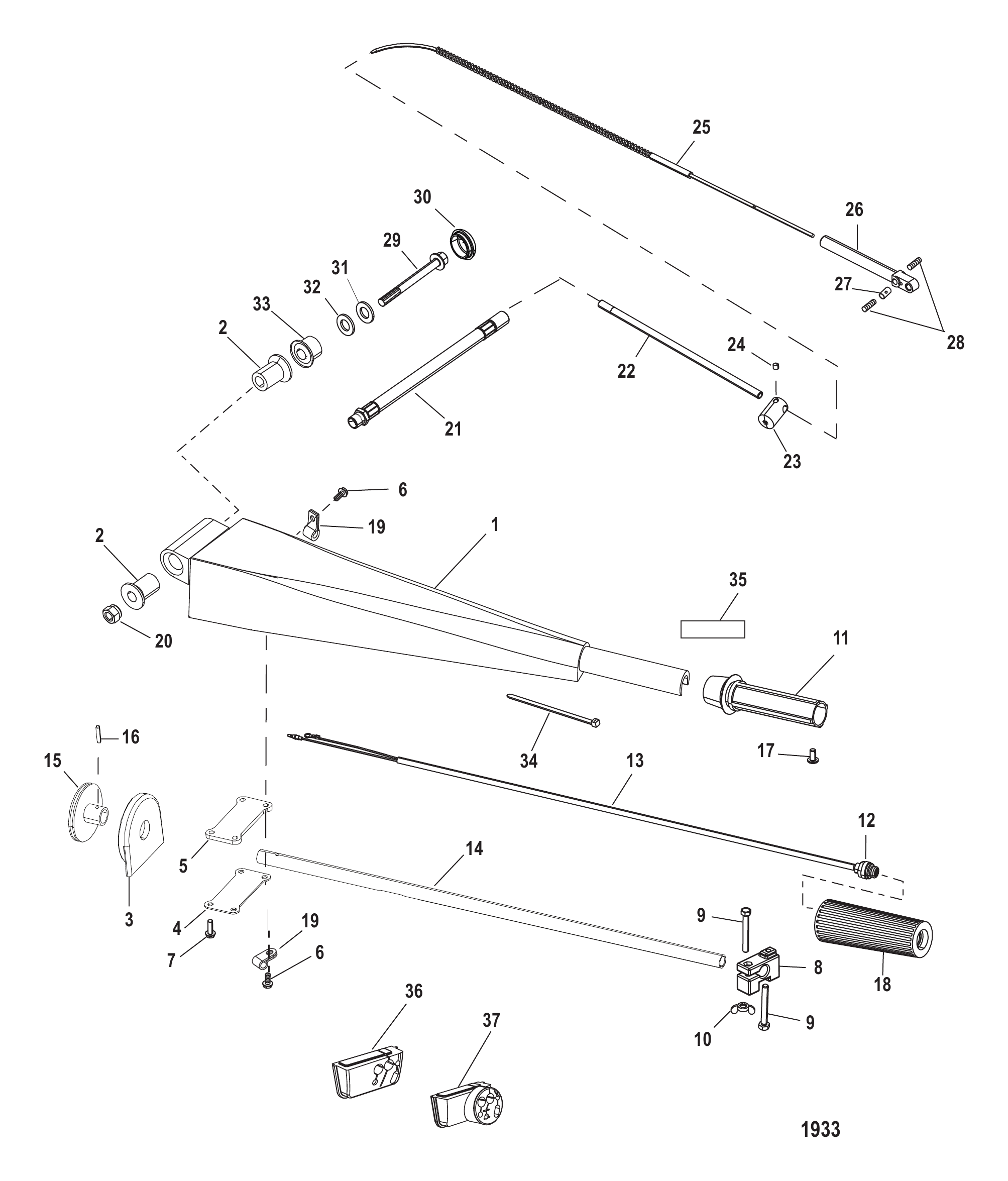

Рис. 31КОМПЛЕКТ РУЛЕВОЙ РУКОЯТКИ Steering Handle Kit

REF	Номер детали	Наименование	Кол-во
-	816366A30	Комплект рулевой рукоятки	1
-	816366A42	Комплект рукоятки управления	1
-	816366A31	Комплект рукоятки управления	1
-	816366A42	Комплект рукоятки управления	1
-	816366A32	Комплект рукоятки управления	1
1	12020A3	Рукоятка в сборе рулевого рычага	1
NS	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
NS	8M0169589	Штуцер для смазки	1
2	429922	ВТУЛКА	2
2	42992T02	ВТУЛКА	2
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	878609	Винт (#10-16 x .600)	1 or 2
7	878608	Винт (#10-16 x .500)	3 or 4
8	12013	ХОМУТ ДРОССЕЛЯ	1
8	889729	ХОМУТ	1
9	40007112	Винт (M5 x 40) хомута дросселя	2
10	816874	Барашковая гайка (#10-32)	1
11	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
12	823609A5	Выключатель в сборе стоп	1
12	8M0104612	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
13	NSS	NOT SOLD SEPARATE Insulator	1
14	12018A4	ТРУБКА В СБОРЕ Дроссель	1
15	NSS	NOT SOLD SEPARATE Drive Wheel	1
16	NSS	NOT SOLD SEPARATE Roll Pin	1
17	62568	Винт (#10-16 x .375)	1
18	99589	Рукоятка	1
18	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
19	648552	ЗАЖИМ	2
20	40140	ГАЙКА (M10)	1
21	8885242	Трубка защитная	1
21	8885241	Трубка защитная (9,03 дюйма)	1
22	895665	Направляющая труба	1
23	89578	Ствол	1
24	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
25	12019003	Трос в сборе	1
26	43433	Направляющая	1
26	8M0204660	НАПРАВЛЯЮЩАЯ	1
27	20007	Анкер	1
28	20518	Винт установочный (#8-32)	2
28	8M0204644	КОМПЛЕКТ ВИНТОВ	2
29	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	1
30	48416	Крышка	1
31	4002319	ШАЙБА	1
32	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
33	146011	ПРОСТАВКА	1
34	816311T	СТЯЖКА (8.00 дюймов)	AR
35	NSS	NOT SOLD SEPARATE Decal-Throttle	1
36	881240	Втулка уплотнительная троса	1
37	889724	ВТУЛКА	1

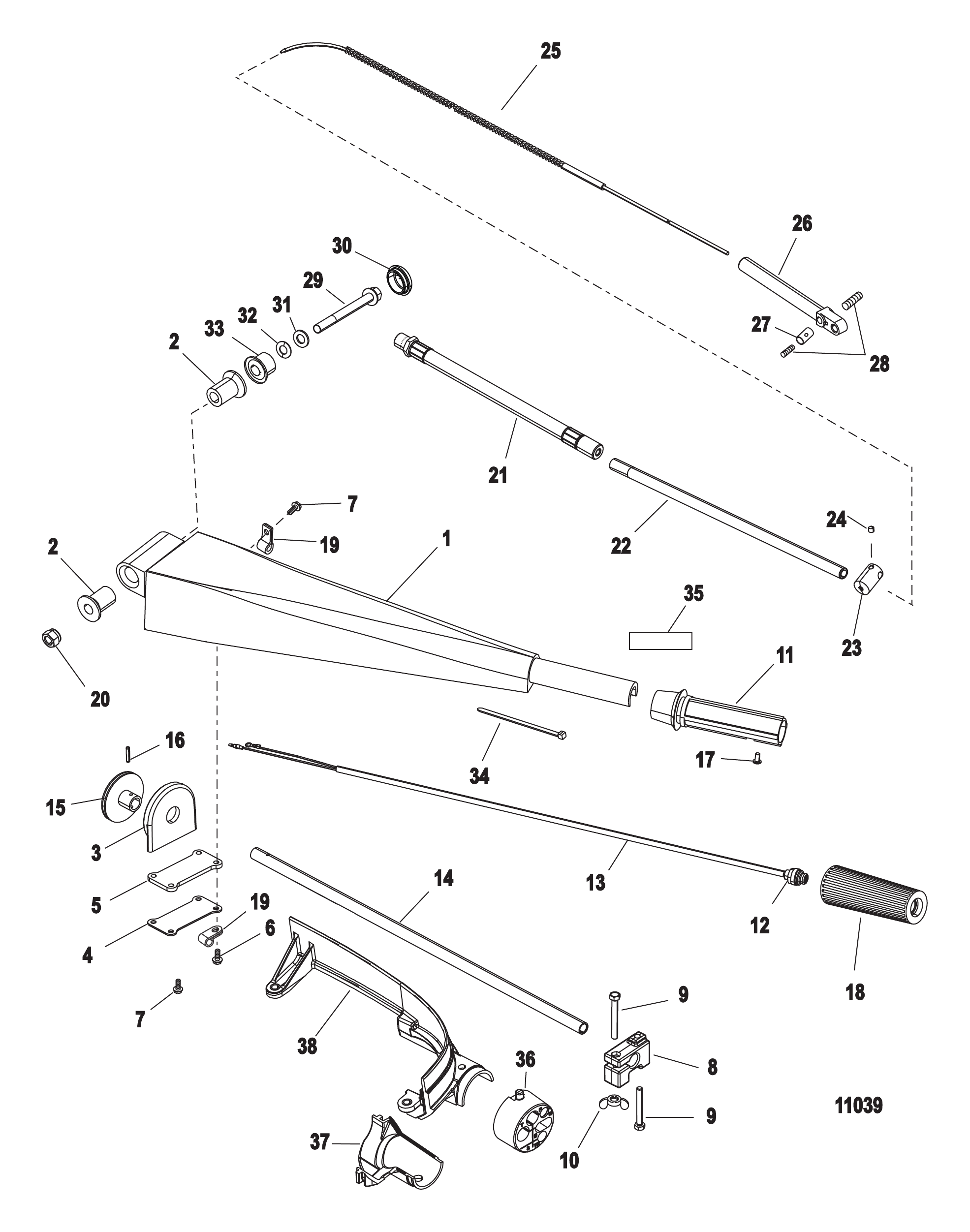

Рис. 32Комплект рулевой рукоятки 896648A02 Steering Handle Kit 896648A02

REF	Номер детали	Наименование	Кол-во
-	896648A02	Комплект рулевой рукоятки (румпель)	1
1	12020A3	Рукоятка в сборе рулевого рычага	1
NS	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
NS	8M0169589	Штуцер для смазки	1
2	429922	ВТУЛКА	2
2	42992T02	ВТУЛКА	2
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	878609	Винт (#10-16 x .600)	1
7	878608	Винт (#10-16 x .500)	4
8	889729	ХОМУТ	1
9	40007112	Винт (M5 x 40) хомута дросселя	2
10	816874	Барашковая гайка (#10-32)	1
11	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
12	823609A5	Выключатель в сборе стоп	1
12	8M0104612	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
13	NSS	NOT SOLD SEPARATE Insulator	1
14	12018A4	ТРУБКА В СБОРЕ Дроссель	1
15	NSS	NOT SOLD SEPARATE Drive Wheel	1
16	NSS	NOT SOLD SEPARATE Roll Pin	1
17	62568	Винт (#10-16 x .375)	1
18	99589003	Рукоятка	1
18	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
19	648552	ЗАЖИМ	2
20	40140	ГАЙКА (M10)	1
21	8885241	Трубка защитная (9,03 дюйма)	1
22	895665	Направляющая труба	1
23	89578	Ствол	1
24	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
25	12019003	Трос в сборе	1
26	43433	Направляющая	1
26	8M0204660	НАПРАВЛЯЮЩАЯ	1
27	20007	Анкер	1
28	20518	Винт установочный (#8-32)	2
28	8M0204644	КОМПЛЕКТ ВИНТОВ	2
29	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	1
30	48416	Крышка	1
31	4002319	ШАЙБА	1
32	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
33	146011	ПРОСТАВКА	1
34	816311T	СТЯЖКА (8.00 дюймов)	AR
35	NSS	NOT SOLD SEPARATE Decal-Throttle	1
36	896641	Втулка уплотнительная шланга троса	1
37	896636	Крышка троса верхняя	1
37	8M0008289	Кронштейн	1
38	896637	Крышка троса нижняя	1
38	8M0000484	Нижний зажим	1

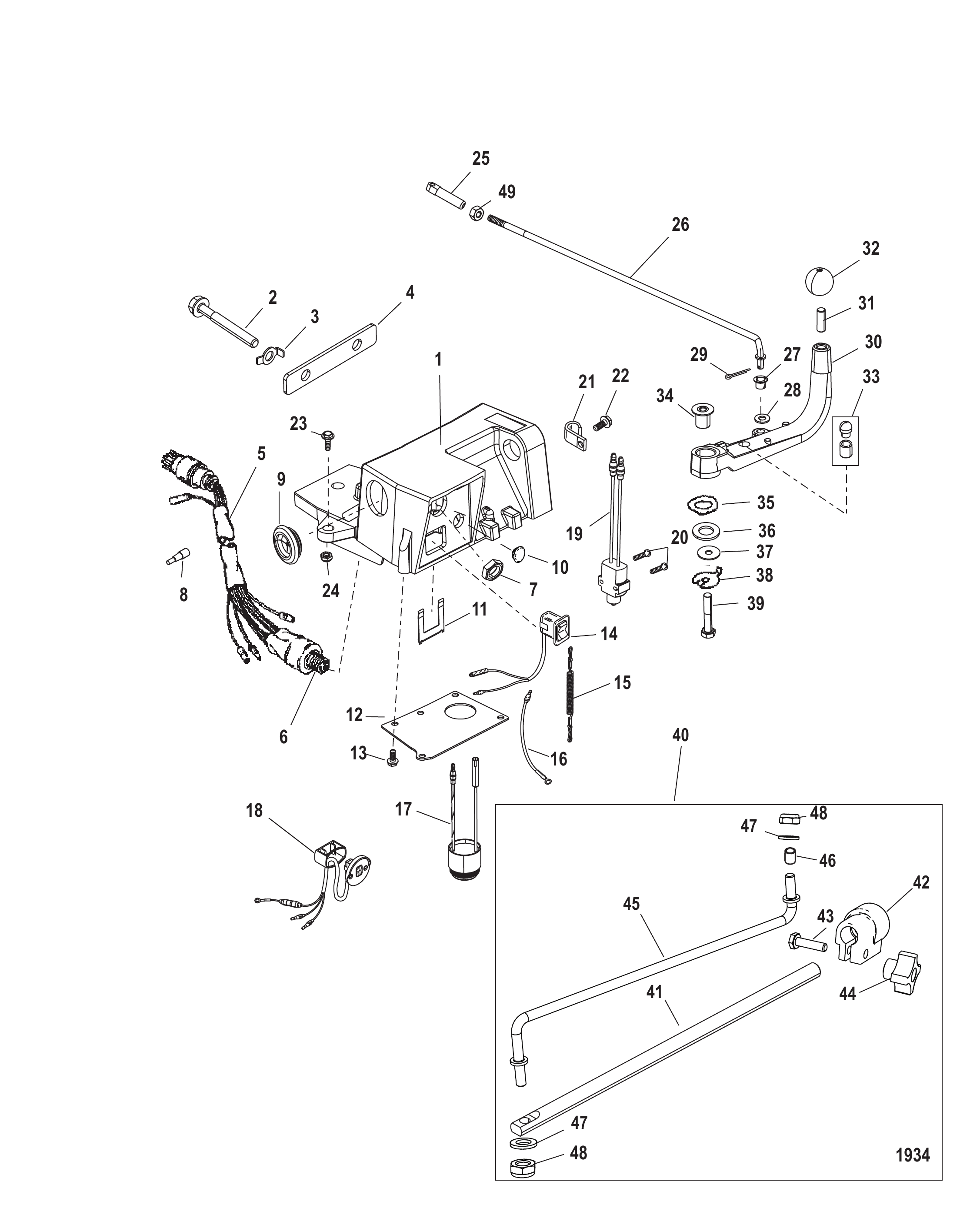

Рис. 33Компоненты комплекта рулевой рукоятки Steering Handle Kit Components

REF	Номер детали	Наименование	Кол-во
-	816366A30	Комплект рулевой рукоятки	1
-	816366A42	Комплект рукоятки управления	1
-	816366A31	Комплект рукоятки управления	1
-	816366A42	Комплект рукоятки управления	1
-	816366T10	Рукоятка	1
1	816366T5	Кронштейн рукоятки	1
1	816366T08	Кронштейн рукоятки	1
1	816366T10	Рукоятка	1
2	881261	Винт (.313-24 x 3.50)	2
3	42981	ШАЙБА СТОПОРНАЯ	2
4	822263	Проставка	1
5	12649A4	Жгут проводов в сборе	1
6	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
7	879755	Гайка специальная - черный нейлон	1
8	13541	Разъём штыревой	1
9	121051	ВТУЛКА	1
10	12014	ПРОБКА	1
10	889730	ПРОБКА	1
11	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
11	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
12	8158041	Крышка	1
13	878608	Винт (#10-16 x .500)	5
14	11083A4	Выключатель стоп-сигнала в сборе	1
15	15920Q54	ШНУР В СБОРЕ	1
16	11149A3	Трос в сборе	1
17	816051A2	Звуковой сигнал в сборе	1
17	889528T01	Звуковой сигнал в сборе	1
18	18286A19	Комплект переключателя тримма (25.00 футов)	1
19	813960A3	ВЫКЛЮЧАТЕЛЬ	1
19	8M0052927	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
20	12110	ВИНТ (#6-32 x .750)	2
21	648551	ХОМУТ	1
22	878608	Винт (#10-16 x .500)	1
23	849838	ВИНТ (.375-24 x 1.250)	1
24	826709113	Гайка (.375-24) нержавеющая сталь	1
24	8M0204726	Гайка (.375-24) латунная	1
25	48419	Наконечник тяги переключения передач	1
25	48419T	Наконечник тяги-2.16 IN	1
25	48419001	Наконечник тяги	1
25	48419T01	Наконечник тяги (2.66 дюйма)	1
26	495637	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
27	26856	ВТУЛКА	1
28	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
29	25191	ШПЛИНТ ОСЬ ВИЛКИ - БЕЗ ГИДРОПОДЪЁМА	1
30	8163677	Рычаг переключения передач	1
31	58152	Шпилька (.375-24 x 1.125)	1
31	8M0034452	Шпилька	1
32	98530	РУЧКА	1
33	12016A2	Комплект фиксатора с пружиной	1
34	8159831	Втулка	1
35	823970	ШАЙБА	1
36	824610	ШАЙБА ПЛАСТИКОВАЯ	1
37	814803	Шайба	1
38	8158051	Шайба стопорная с усиком	1
39	4000357	ВИНТ (M8 x 45)	1
40	52148A7	Сборка системы Co-Pilot	1
40	52148A08	Узел системы Co-Pilot	1
41	521481	НАПРАВЛЯЮЩИЙ СТЕРЖЕНЬ	1
41	52148002	Направляющая тяга (15.00 дюймов)	1
42	52155A1	Гайка в сборе	1
42	8M0103848	Гайка в сборе	1
43	36137	ВИНТ (.250-28 x 1.00) ПОДШИПНИК К ПРИВОДУ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
44	821621	Рукоятка штифтовая	1
45	873491	Штанга	1
46	521512	ВТУЛКА	1
46	26841	ВТУЛКА НЕЙЛОНОВАЯ - ТЯГА РЫЧАГА БЛОКИРОВКИ ЗАДНЕГО ХОДА	1
47	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
47	8M0042642	Шайба (.323 x .562 x .063)	2
48	826709111	Гайка (.312-24) нержавеющая сталь	2
49	64015	Гайка (.250-20) клеммы стартерного соленоида	1

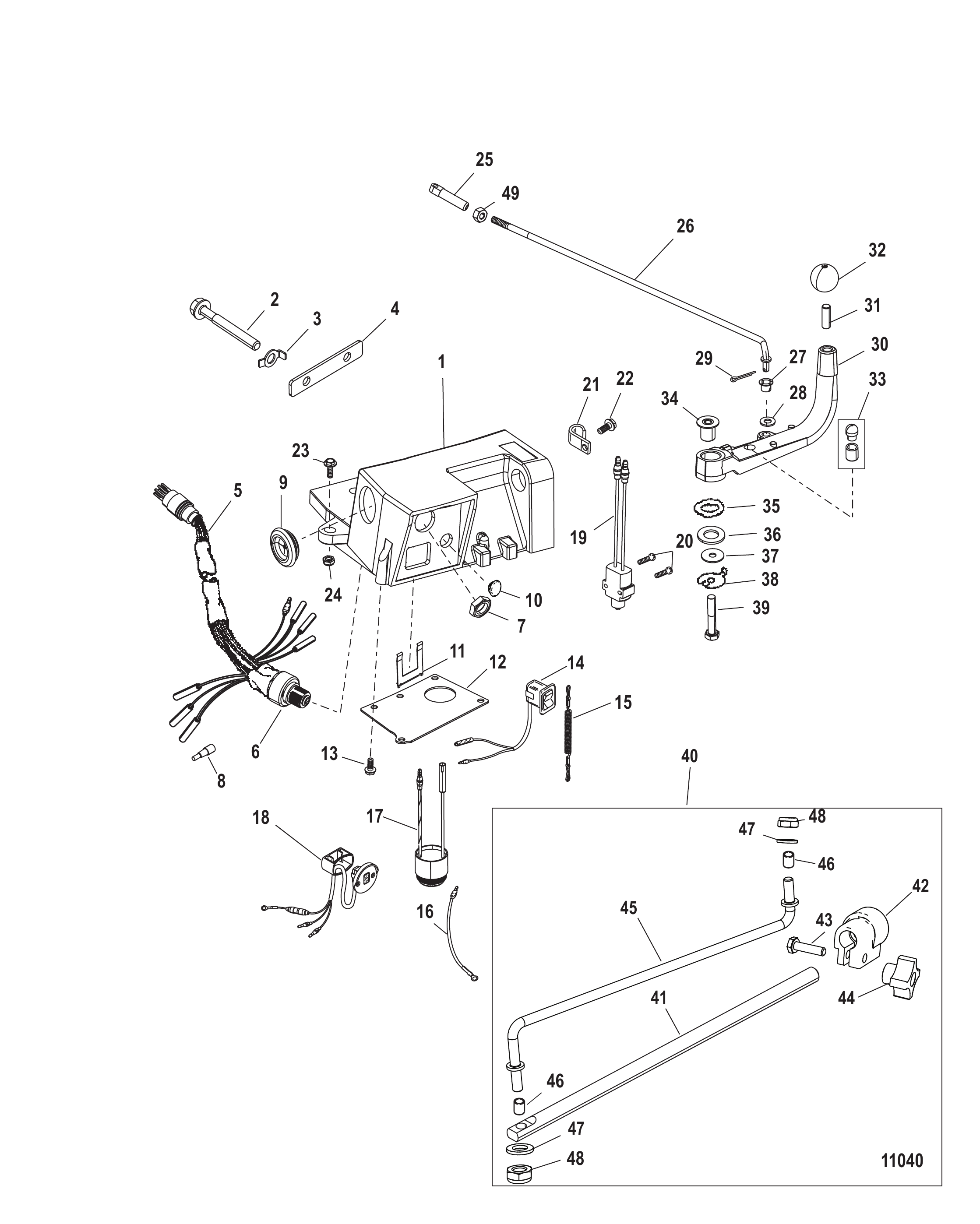

Рис. 34Компоненты комплекта рулевой рукоятки 896648A02 Steering Handle Kit Components 896648A02

REF	Номер детали	Наименование	Кол-во
-	896648A02	Комплект рулевой рукоятки (румпель)	1
1	816366T08	Кронштейн рукоятки	1
2	881261	Винт (.313-24 x 3.50)	2
3	42981	ШАЙБА СТОПОРНАЯ	2
4	822263	Проставка	1
5	12649T11	Жгут проводов в сборе	1
6	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
7	879755	Гайка специальная - черный нейлон	1
8	13541	Разъём штыревой	1
9	121051	ВТУЛКА	1
10	889730	ПРОБКА	1
11	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
11	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
12	8158041	Крышка	1
13	878608	Винт (#10-16 x .500)	5
14	11083A4	Выключатель стоп-сигнала в сборе	1
15	15920Q54	ШНУР В СБОРЕ	1
15	15920T54	Узел аварийного выключателя (шнур)	1
16	11149A3	Трос в сборе	1
17	889528T01	Звуковой сигнал в сборе	1
18	18286A19	Комплект переключателя тримма (25.00 футов)	1
19	813960A3	ВЫКЛЮЧАТЕЛЬ	1
19	8M0052927	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
20	12110	ВИНТ (#6-32 x .750)	2
21	648551	ХОМУТ	1
22	878608	Винт (#10-16 x .500)	1
23	849838	ВИНТ (.375-24 x 1.250)	1
24	826709113	Гайка (.375-24) нержавеющая сталь	1
24	8M0204726	Гайка (.375-24) латунная	1
25	48419001	Наконечник тяги	1
25	48419T01	Наконечник тяги (2.66 дюйма)	1
26	896640	Тяга переключения	1
27	26856	ВТУЛКА	1
28	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
29	25191	ШПЛИНТ ОСЬ ВИЛКИ - БЕЗ ГИДРОПОДЪЁМА	1
30	8163677	Рычаг переключения передач	1
31	58152	Шпилька (.375-24 x 1.125)	1
31	8M0034452	Шпилька	1
32	98530	РУЧКА	1
33	12016A2	Комплект фиксатора с пружиной	1
34	8159831	Втулка	1
35	823970	ШАЙБА	1
36	824610	ШАЙБА ПЛАСТИКОВАЯ	1
37	814803	Шайба	1
38	8158051	Шайба стопорная с усиком	1
39	4000357	ВИНТ (M8 x 45)	1
40	52148A08	Узел системы Co-Pilot	1
41	52148002	Направляющая тяга (15.00 дюймов)	1
42	52155A1	Гайка в сборе	1
42	8M0103848	Гайка в сборе	1
43	36137	ВИНТ (.250-28 x 1.00) ПОДШИПНИК К ПРИВОДУ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
44	821621	Рукоятка штифтовая	1
45	873491	Штанга	1
46	26841	ВТУЛКА НЕЙЛОНОВАЯ - ТЯГА РЫЧАГА БЛОКИРОВКИ ЗАДНЕГО ХОДА	2
47	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
47	8M0042642	Шайба (.323 x .562 x .063)	2
48	826709111	Гайка (.312-24) нержавеющая сталь	2
49	64015	Гайка (.250-20) клеммы стартерного соленоида	1

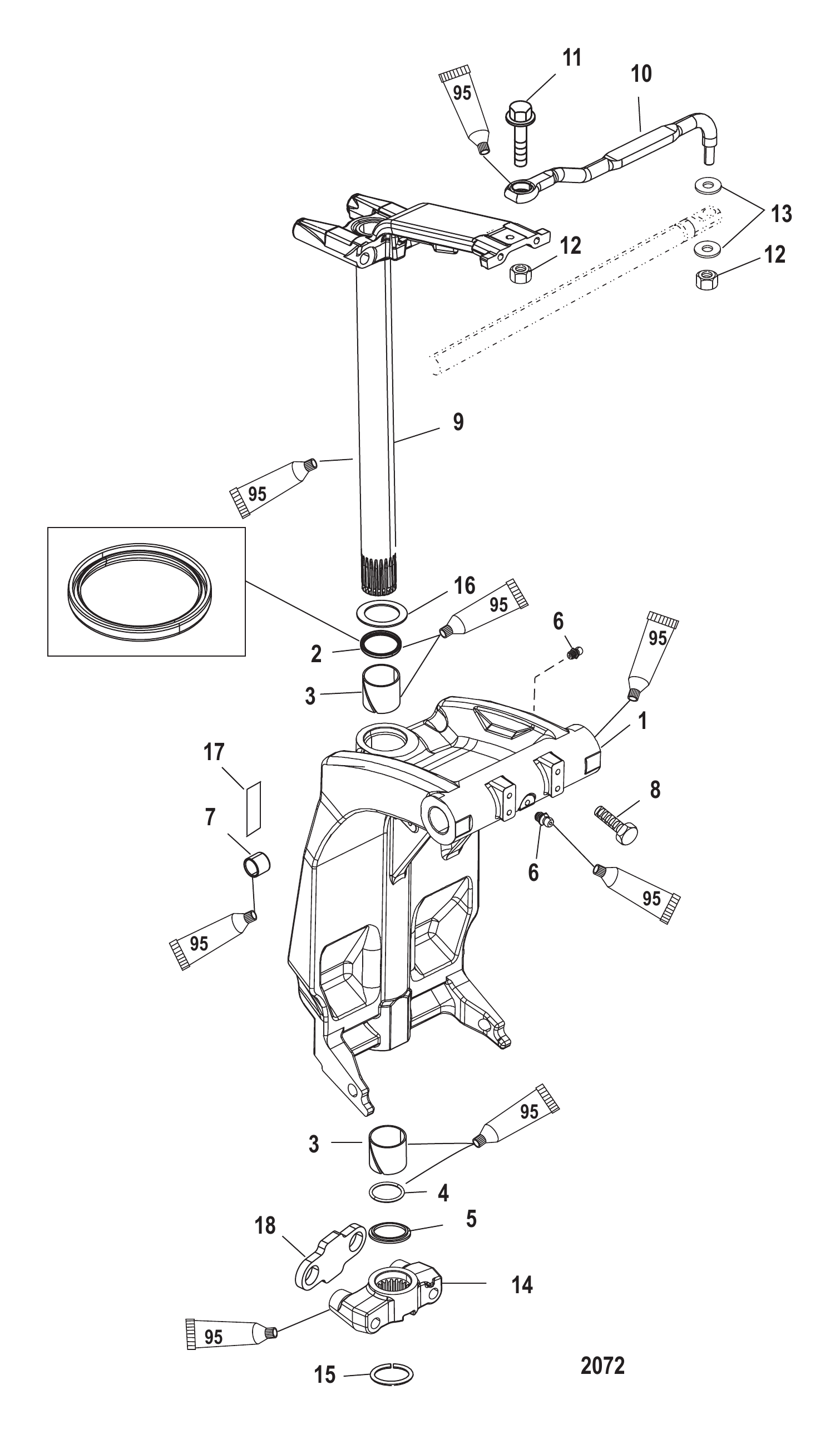

Рис. 35Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1

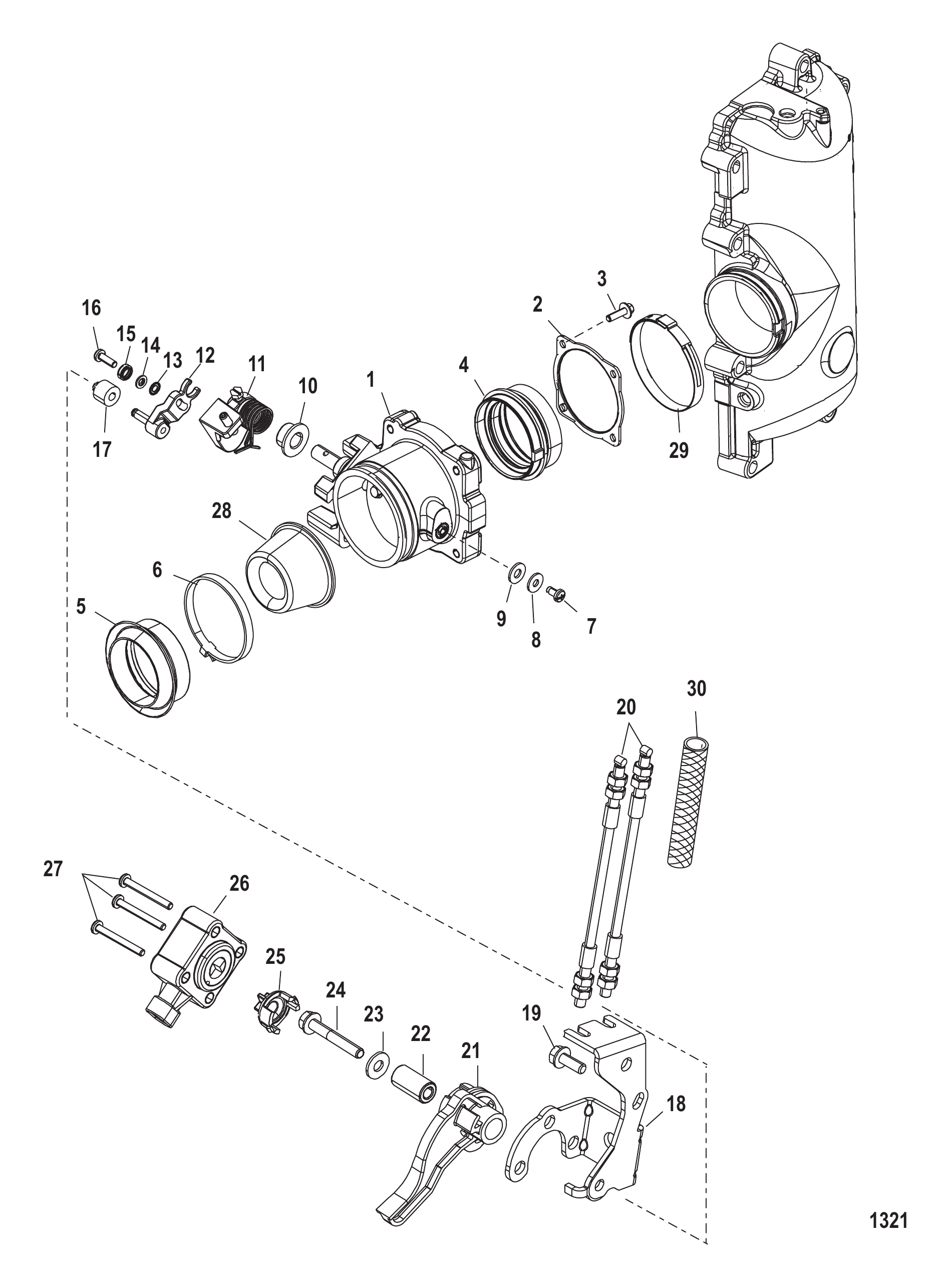

Рис. 36Дроссельный узел Throttle Body

REF	Номер детали	Наименование	Кол-во
1	893370T01	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ
1	893301T01	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
1	880129T02	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
2	891770	Фиксатор	1
3	891771	Винт	4
4	891772	Сальник	1
5	891772001	Сальник	1
5	891772002	Сальник	1
5	891772002	Сальник	1
6	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
6	804842001	Хомут Oetiker	1
7	891771001	Винт	1
8	891773	Шайба	1
9	891773001	Шайба	1
10	891774	Втулка	1
11	853659A01	РЫЧАГ ДРОССЕЛЬНОЙ ЗАСЛОНКИ, КОМПЛЕКТ	1
12	858851A03	РЫЧАГ ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
13	69432	Шайба стопорная наружная (#10)	1
14	881992	Шайба катушечная	1
14	8M0095734	Комплект шайб/винтов	1
15	881991	Шайба тарельчатая	1
15	8M0095734	Комплект шайб/винтов	1
16	889354	Винт специальный	1
17	677483	РОЛИК	1
18	891775	Кронштейн	1
19	1993716	ВИНТ (M6 x 16)	1
20	8819881	ТРОС	2
21	891776	Кулачок	1
22	421621	Втулка	1
23	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
24	4000333	ВИНТ (M6 x 40)	1
25	881967	Соединительная муфта	1
26	83295211	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВНУТРЕННИЙ	1
26	8M6005165	TPI Mercury / Quicksilver	1
27	891771002	Винт	3
28	892623002	Вставка	1
28	892623001	Вставка	1
29	889691	ХОМУТ Oetiker	1
30	828547253	Трубка (внутренний диаметр .250 x 3.00 фута, на отрез) Отрезать 13 дюймов	2

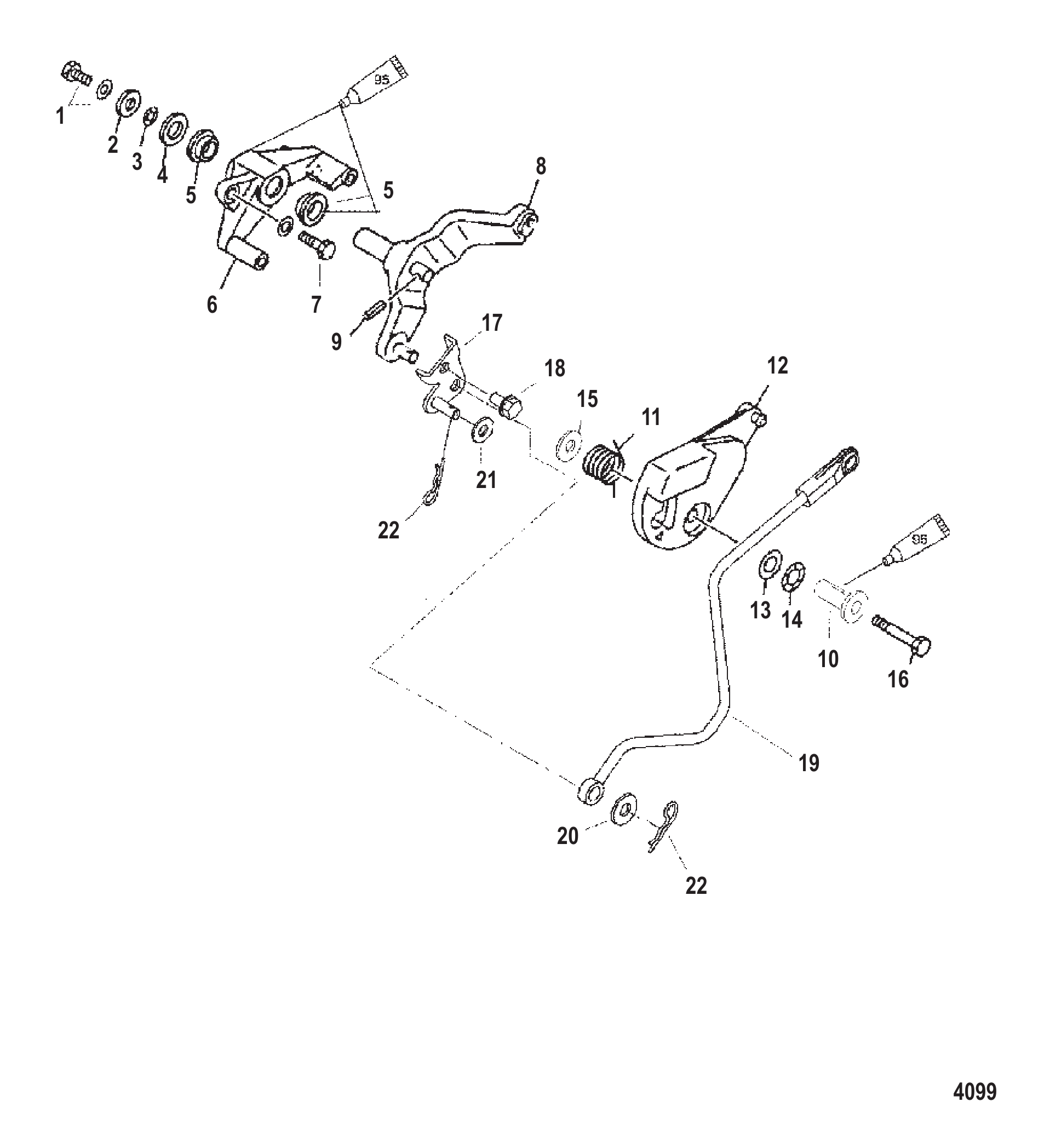

Рис. 37РЫЧАГ И ТЯГИ ДРОССЕЛЯ Throttle Lever and Linkage

REF	Номер детали	Наименование	Кол-во
1	804602	БОЛТ (M6 x 12)	1
2	804339	ШАЙБА	1
2	81794M	Шайба	1
3	83457M	Волнистая шайба	1
4	82221M	ПЛАСТИНА	1
5	81949M	Втулка рычага зажима кожуха	2
6	804340	КРОНШТЕЙН	1
7	8248326	Винт (M6 x 25 мм)	2
8	804338	РЫЧАГ управления дросселем	1
9	82149M	Роликовый штифт (18.5 мм)	1
10	804344	ВТУЛКА	1
11	804343	ПРУЖИНА	1
12	804342	КУЛАЧОК	1
12	8043421	Кулачок	1
13	84974M	ШАЙБА	1
14	81868M	ВОЛНОВАЯ ШАЙБА	1
15	94524M	ШАЙБА	1
16	826958M	БОЛТ (M6 x 35)	1
17	8587951	Кронштейн рычага дросселя	1
18	85593912	ВИНТ (M6 x 12)	1
19	8587961	Тяга дросселя	1
20	71055	Шайба пальца рычага переключения	1
21	35459	ШАЙБА	1
22	859746	ШПЛИНТ	2

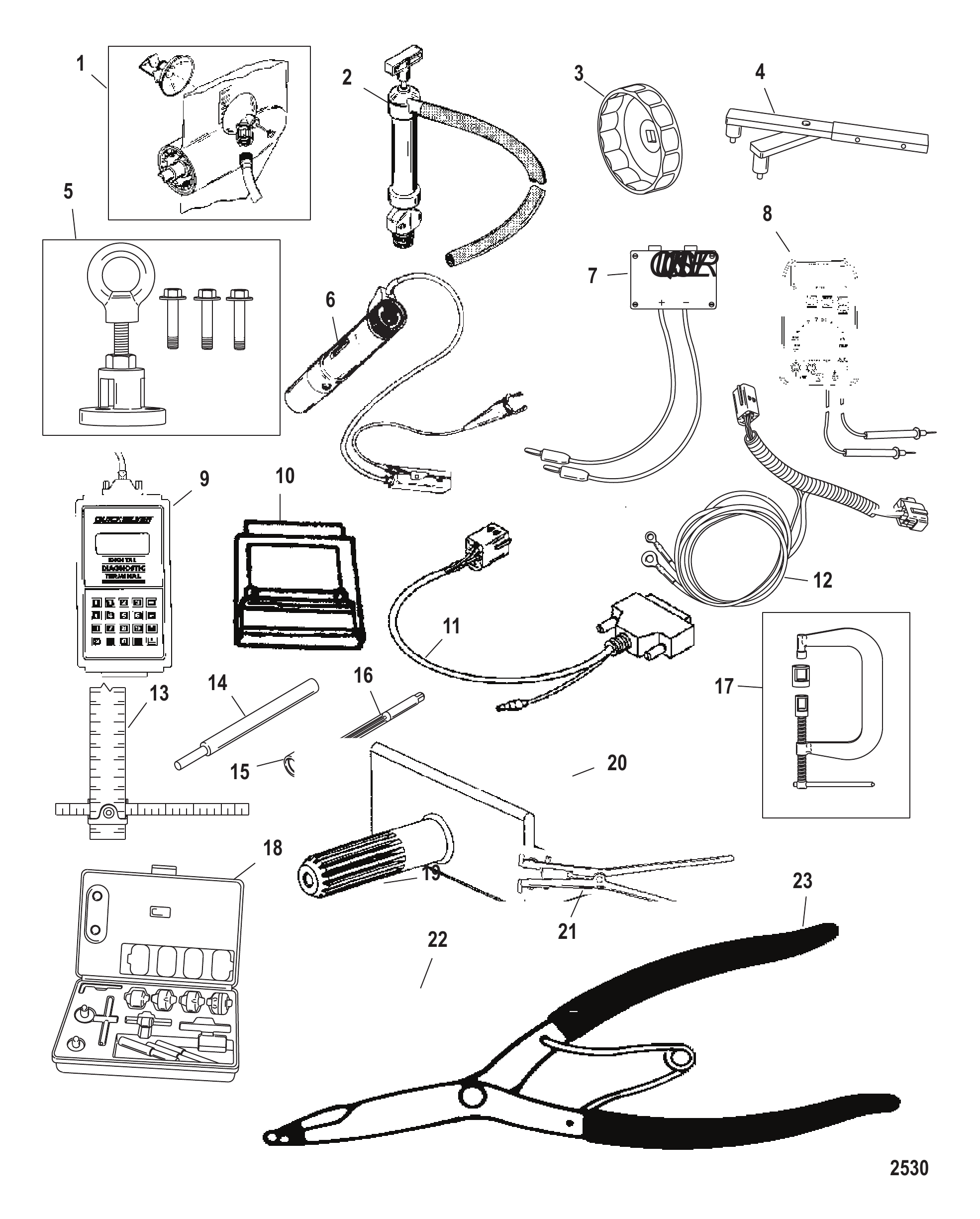

Рис. 38Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	44357A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
2	90265A2	Насос масла картера в сборе	1
2	802889Q1	Насос масла картера	1
3	802653Q1	Съемник масляного фильтра	1
3	802653Q02	Съемник масляного фильтра	1
4	83163M	Фиксатор маховика	1
4	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
5	83164M	Съёмник маховика	1
5	8M0227579	СЪЁМНИК МАХОВИКА	1
6	99379	Стробоскоп	1
7	890451	Инструмент-адаптер прямого напряжения	1
8	854009T1	Многофункциональный тахометр	1
8	854009A3	Многофункциональный цифровой тахометр DMT 2000	1
9	823686A2	Цифровой диагностический тестер	1
10	8226086	КАРТРИДЖ	1
11	822560A7	Жгут проводов в сборе переходный	1
12	822560A10	Переходный жгут проводов в сборе	1
13	36392	Калибровочный инструмент карбюратора	1
14	809495A1	Инструмент для снятия направляющей клапана	1
14	809495001	ИНСТРУМЕНТ ДЛЯ НАПРАВЛЯЮЩЕЙ КЛАПАНА	1
15	809496A1	Инструмент для установки втулки направляющей клапана	1
16	809497A1	Развертка направляющей клапана	1
17	809494A1	Инструмент для сжатия пружин клапанов	1
18	NSS	NOT SOLD SEPARATE Valve Seat Cutter Kit	1
19	FT2997	Инструмент для сжатия поршневых колец	1
20	827001A1	СТЕНД ДЛЯ ГОЛОВКИ БЛОКА	1
21	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
22	74951	Гаечный ключ	1
23	822778A3	Комплект прижимного давления	1

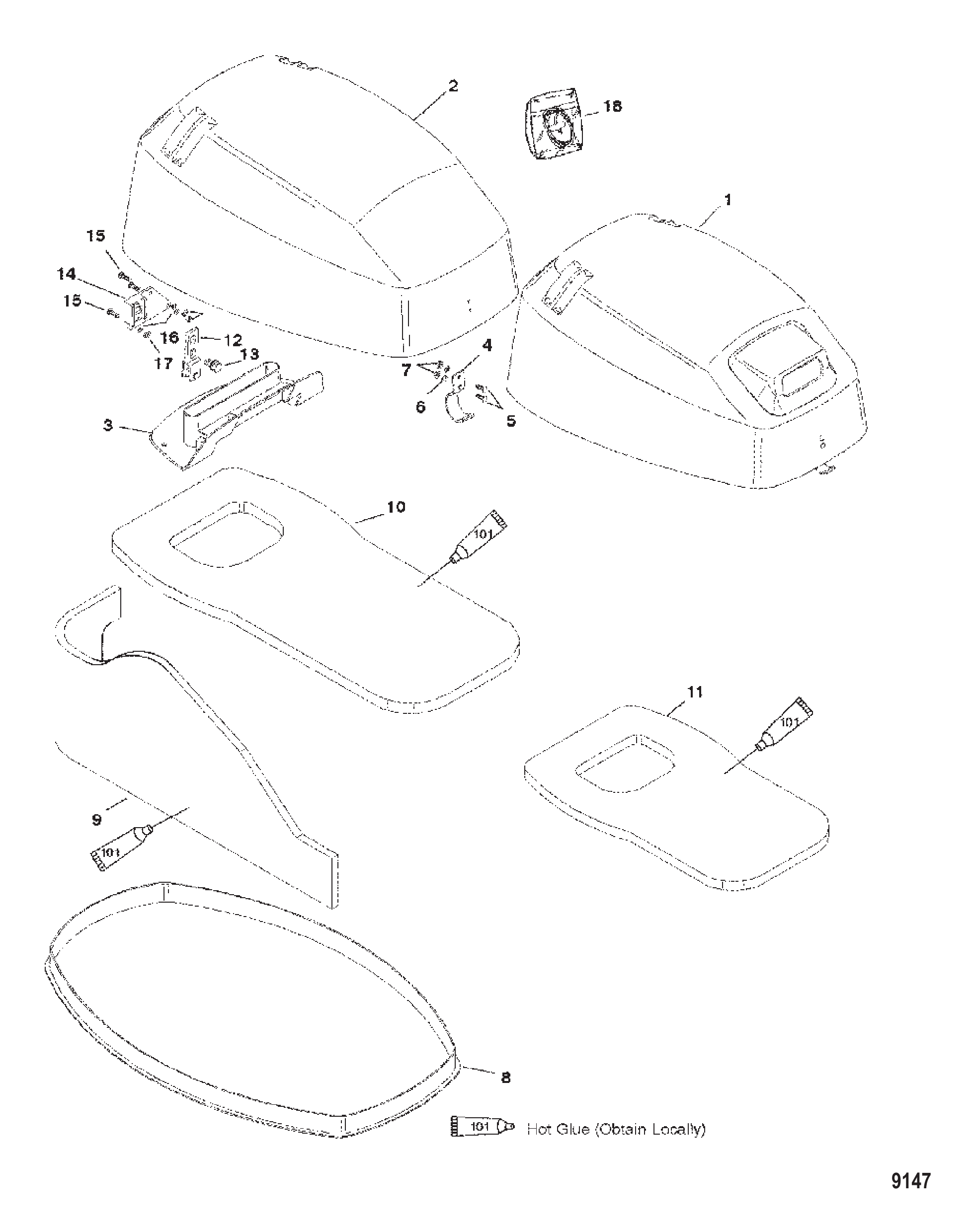

Рис. 39ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	834785T5	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	834785T6	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	834785T7	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	834785T22	ВЕРХНИЙ КОЖУХ В СБОРЕ, ЧЕРНЫЙ	1
2	834785T8	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
3	NSS	NOT SOLD SEPARATE Induction Insert	1
4	826291F1	ЗАЩЕЛКА	1
4	826291F2	ЗАЩЕЛКА	1
4	826291F1	ЗАЩЕЛКА	1
5	8231871	Винт (M4 x 14.5)	2
6	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
7	8237515	Гайка (M4)	2
8	8255662	Сальник	1
8	8M0153618	Уплотнение кожуха	1
9	834786A1	Комплект звукоизоляционного покрытия	1
9	834786A04	Комплект звукоизоляционного покрытия	1
10	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
11	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
12	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
12	893763	Кронштейн фиксатора ролика	1
13	4006731	ВИНТ (M6 x 16)	2
14	8224261	КРОНШТЕЙН	1
14	8M0038412	Кронштейн кожуха	1
15	8231871	Винт (M4 x 14.5)	3
16	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
17	8237515	Гайка (M4)	3
18	47341A11	Комплект шнура с рукояткой ручного запуска	1

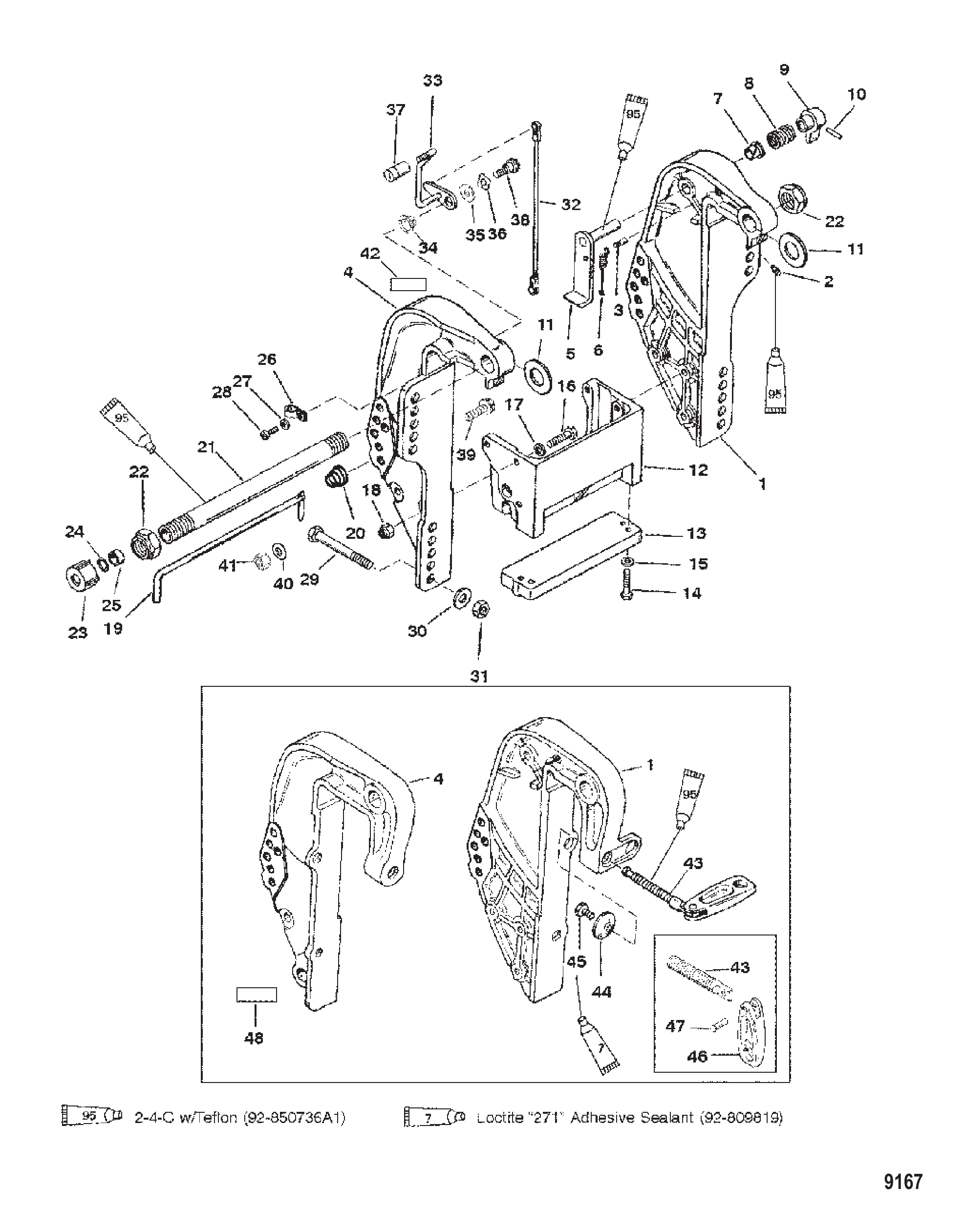

Рис. 40Транцевый кронштейн Transom Bracket

REF	Номер детали	Наименование	Кол-во
1	822866A1	Узел кронштейна транца	1
1	822868A1	Узел зажимного кронштейна	1
1	8M0084195	Кронштейн зажимной чёрный	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	822865F2	Кронштейн транца	1
4	822865T05	Кронштейн транца - правый борт	1
4	822867F1	Зажимной кронштейн	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	893704T01	Рычаг фиксатора наклона	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	812709T	Ручка	1
9	812709	Ручка	1
10	99615	Штифт с канавкой	1
11	19619	Шайба	2
12	18486F5	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
13	818298A1	Комплект анода	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	4000354	ВИНТ (M8 x 30)	5
16	4000355	ВИНТ (M8 x 35)	1
17	400257	СТОПОРНАЯ ШАЙБА (M8)	4
18	401388	ГАЙКА (M8) Нержавеющая сталь	2
19	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
19	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
20	821461	ПРУЖИНА	1
21	19614	Труба наклона	1
21	8M0041938	Трубка наклона	1
22	30499	ГАЙКА (7/8-14)	2
22	858869	Гайка (.875-14)	2
23	19624A1	Комплект уплотнений	1
24	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.583 x .103)	1
25	78861	Проставка	1
26	22740	ЗАЖИМ	2
27	69205	С-ОБРАЗНАЯ ШАЙБА	1
27	8M0084613	Пружинная шайба	1
28	8128321	Винт (#10-16 x .600)	1
28	878609	Винт (#10-16 x .600)	1
29	814259	Винт (.500-20 x 4.00)	4
30	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
30	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
31	82671117	ГАЙКА (.500-20)	4
32	1938525	ТЯГА	1
32	8M0084737	Тяга	1
33	19615A4	Рычаг в сборе, наклон	1
33	19615A05	Рычаг в сборе, наклон	1
34	812707	Втулка	1
35	19605	Шайба (.520 x .850 x .060) нейлоновая - чёрная	1
35	8M0042643	Шайба (.520 x .850 x .060) нейлоновая, чёрная	1
36	99611	Волнистая шайба	1
37	19621	Ручка наклона	1
37	8M0007469	Ручка тримма	1
38	19611	Винт (.375-16 x .62)	1
39	4009040	ВИНТ (M10 x 40) Нержавеющая сталь	2
40	4002319	ШАЙБА	2
41	13914	Гайка (M10) шпильки корпуса редуктора	2
41	40140	ГАЙКА (M10)	2
42	830253	Наклейка фиксатора откидывания	1
43	818883A1	Винт барашковый в сборе	1
44	818884	ШАЙБА	1
45	768042	Винт с буртиком шестигранный	1
46	NSS	NOT SOLD SEPARATE Handle	1
47	NSS	NOT SOLD SEPARATE Rivet	1
48	NSS	NOT SOLD SEPARATE Decal-Warning	1

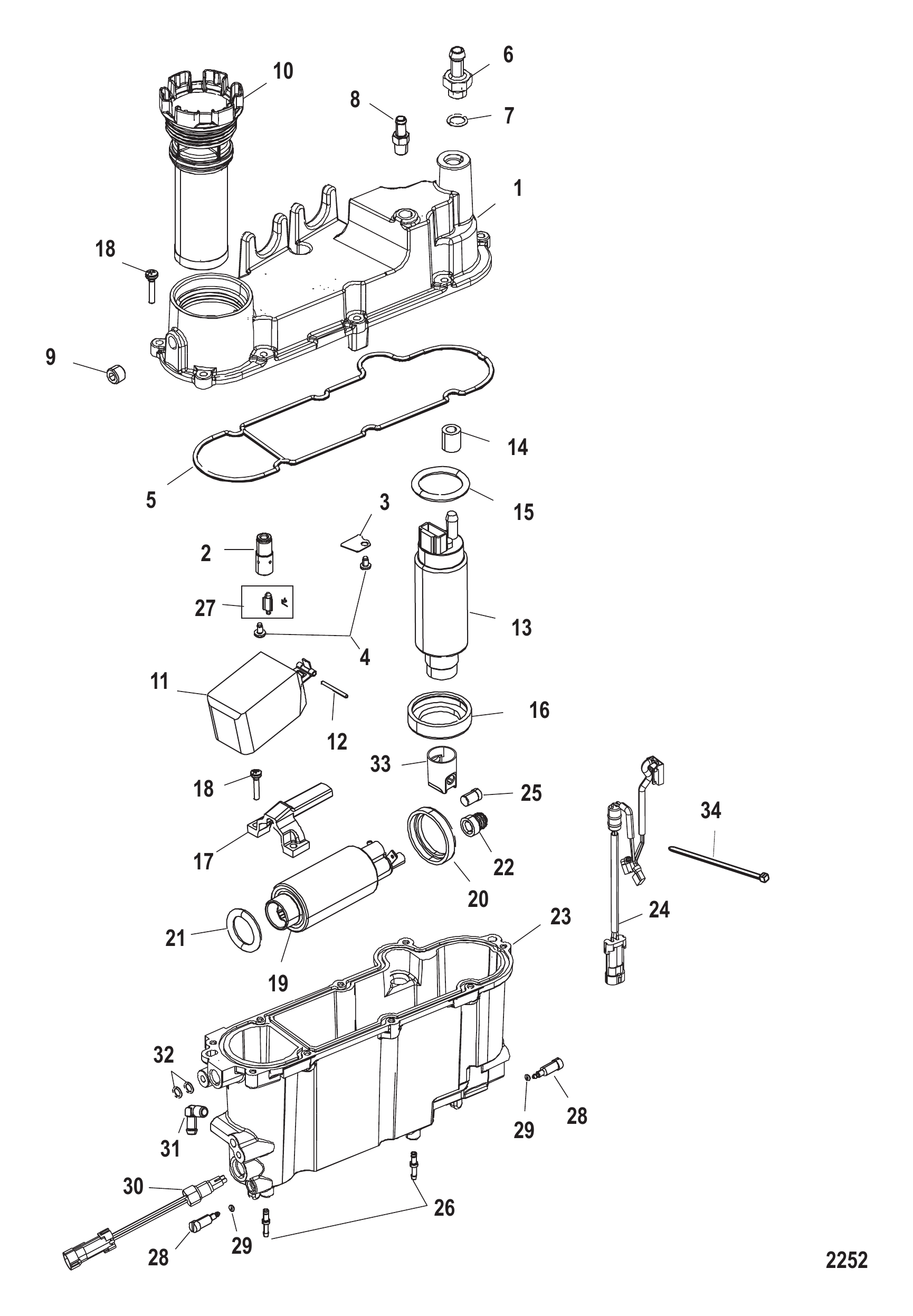

Рис. 41Сепаратор паров Vapor Separator

REF	Номер детали	Наименование	Кол-во
-	880133T07	Узел сепаратора паров топлива	1
1	889317T1	Комплект крышки	1
2	NSS	NOT SOLD SEPARATE Seat	1
3	889318001	Пластина-дефлектор	1
4	883223	Винт (M6 x 16)	2
5	889319	Прокладка	1
6	883556	Штуцер	1
7	883209	Кольцо уплотнительное	1
7	8M0062785	Уплотнительное кольцо	1
8	889329	Штуцер	1
9	883208	Пробка	1
10	884380T	Фильтр топливный	1
10	8M0122423	Топливный фильтр Quicksilver	1
11	889320A1	Комплект поплавка	1
12	F10064	ВАЛ	1
13	888725T02	Топливный насос высокого давления в сборе	1
14	855428	Втулка	1
14	8M6000589	Втулка	1
15	8893162	Кольцо уплотнительное	1
16	889321	Сальник	1
16	8M6001412	Уплотнение	1
17	889328	Фиксатор	1
18	9643	Винт крышки топливного насоса	11
19	888733T02	Насос наддува в сборе	1
20	889322	Втулка уплотнительная	1
21	889316	Уплотнительное кольцо	1
22	889323	Сальник	1
22	8M6001413	Уплотнение	1
23	889324T02	Комплект поплавковой камеры	1
23	889324T03	Комплект поплавковой камеры	1
24	889325A1	Провод	1
24	889325A02	Провод	1
25	NSS	NOT SOLD SEPARATE Check Valve	1
26	855424011	Штуцер	2
27	889326A1	Комплект впускного клапана	1
28	889327A1	Винт сливной	2
29	8893161	Кольцо уплотнительное	2
30	889330	Датчик воды	1
30	8M0214989	Датчик наличия воды в топливе	1
31	782792	Штуцер угловой 45 градусов (1.25)	1
31	8M0207781	Угольник	1
32	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	2
33	889430	Вставка	1
34	816311T	СТЯЖКА (8.00 дюймов)	1

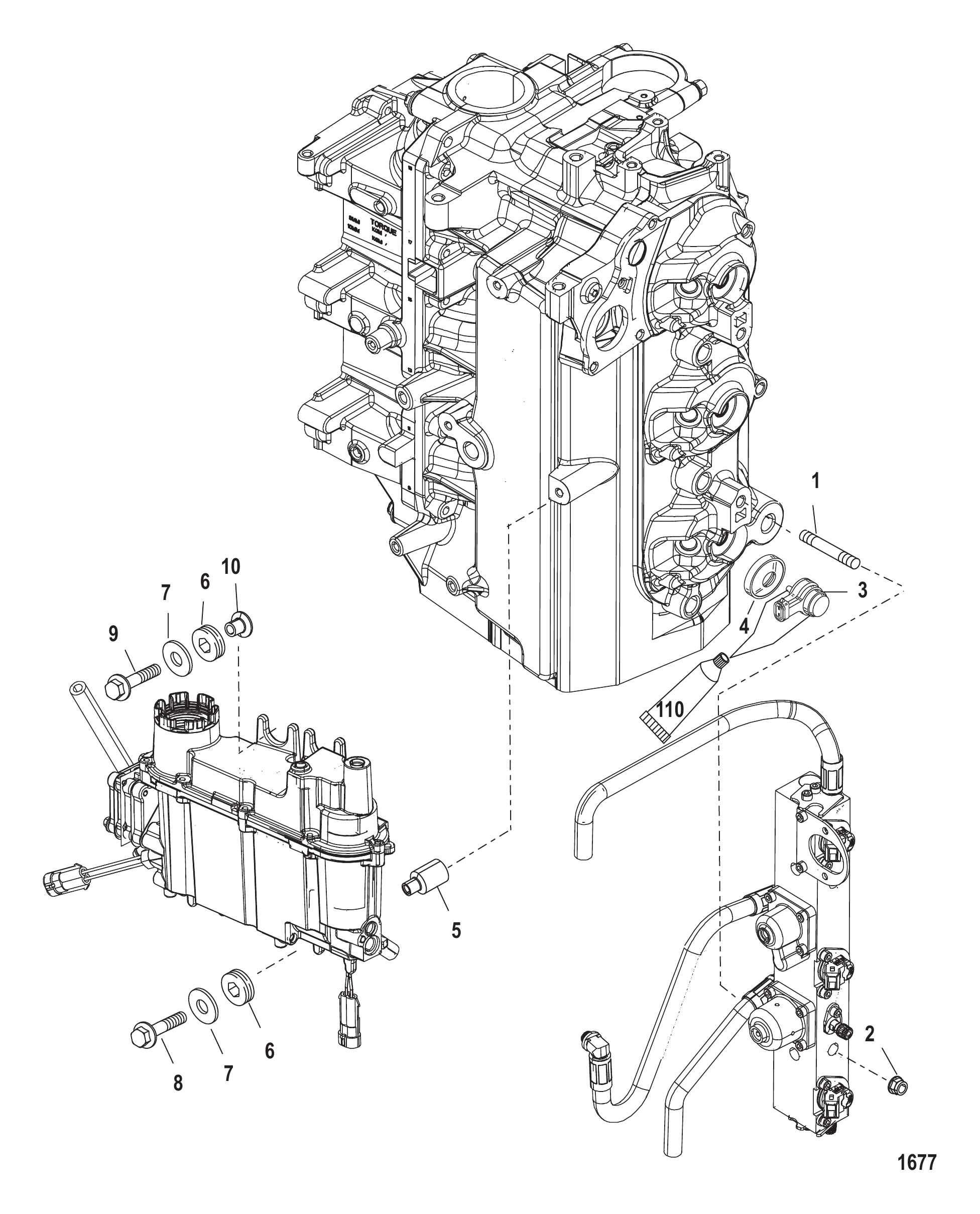

Рис. 42Крепление сепаратора паров/топливной рампы Vapor Separator/Fuel Rail Mounting

REF	Номер детали	Наименование	Кол-во
1	858778	Шпилька (M10 x 91)	2
2	826292	ГАЙКА (M10) Латунная/Никелированная	2
3	884595A02	Воздушная форсунка в сборе	3
3	8M6001744	Воздушная форсунка в сборе	3
3	884595A01	Воздушная форсунка в сборе	3
3	8M6001744	Воздушная форсунка в сборе	3
4	828694A1	Шайба в сборе чашеобразная	3
5	883050	Проставка	2
6	855362	Втулка уплотнительная	3
6	855362001	Втулка	3
6	855362001	Втулка	3
7	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	3
8	82446060	ВИНТ (M8 x 60)	2
9	82446035	ВИНТ (M8 x 35 ММ)	1
10	855364	Втулка	1

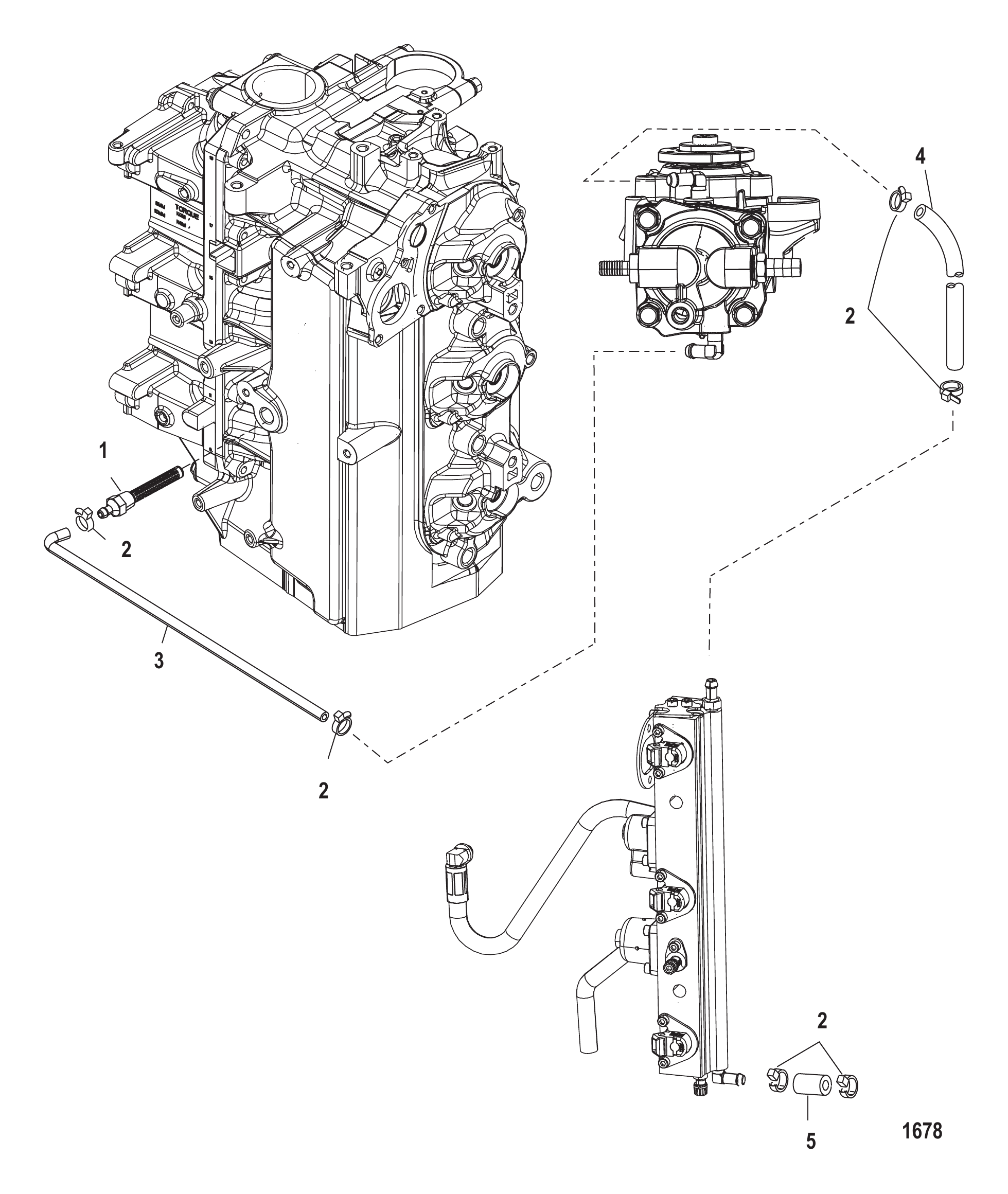

Рис. 43Водяные шланги Water Hoses

REF	Номер детали	Наименование	Кол-во
1	8348084	Фильтр сетчатый	1
2	816311T	СТЯЖКА (8.00 дюймов)	AR
3	883060	Шланг	1
3	883060001	Шланг	1
3	883060001	Шланг	1
4	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
5	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1

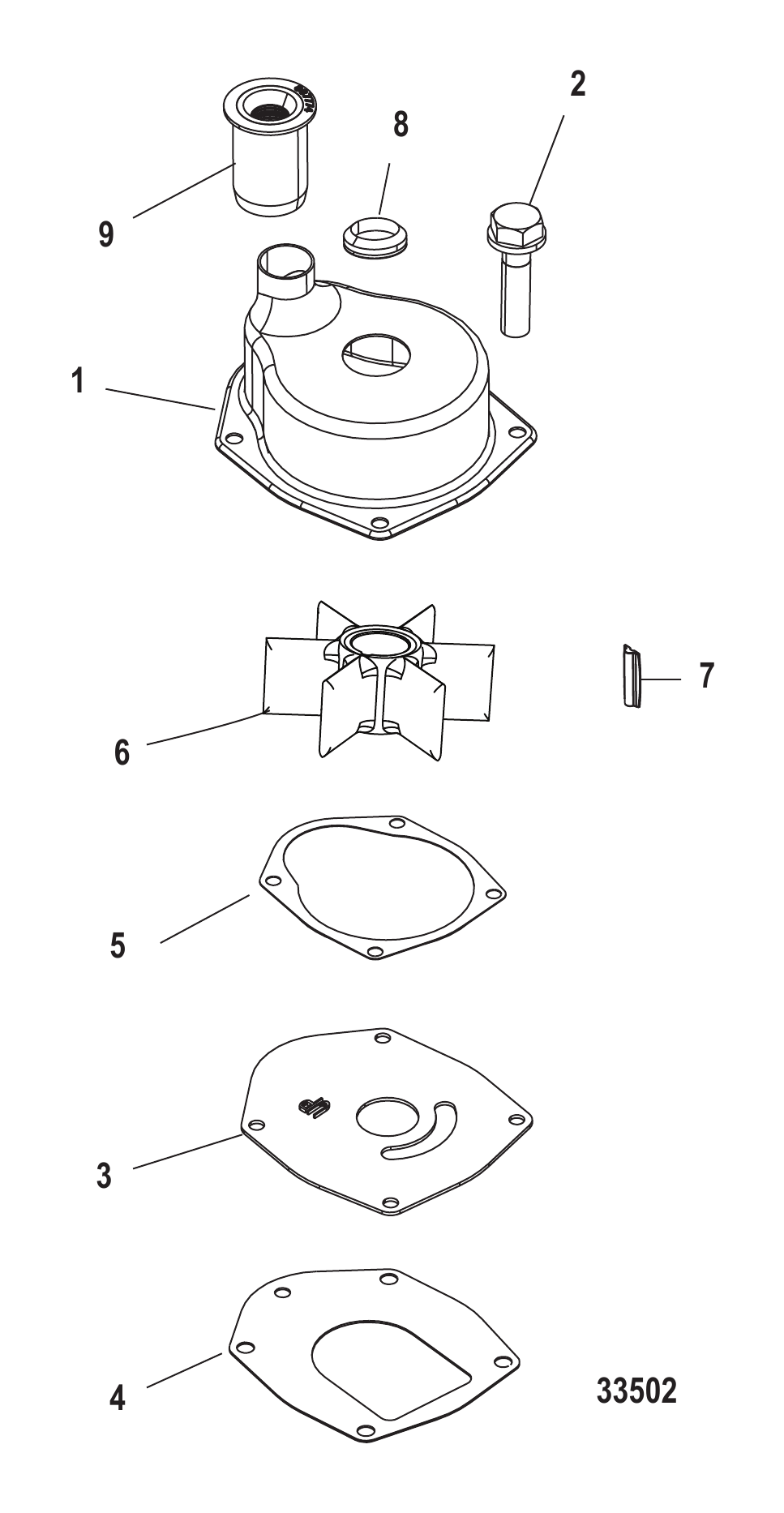

Рис. 44Комплект водяного насоса Jet Water Pump Kit Jet

REF	Номер детали	Наименование	Кол-во
1	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
2	82684430	ВИНТ (M6 x 30)	4
3	8172761	Передняя пластина	1
3	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
4	430331	Прокладка	1
5	8172771	Прокладка водяного насоса, верхняя	1
6	43026T2	КРЫЛЬЧАТКА	1
7	43037	ШПОНКА	1
7	8M0204723	ШПОНКА	1
8	861415	САЛЬНИК ТОРЦЕВОЙ	1
8	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
9	430232	Сальник	1
