水星 Mercury 200 HP 6 CYL (3.0L) 0G386496 THRU 0G589999 - — взрыв-схемы и запчасти

两冲程直喷 DFI OptiMax · USA - Cat.# 90-80917097 · 共 39 个部位 · 1497 条零件

1АКСЕССУАРЫ 2СИСТЕМА УПРАВЛЕНИЯ ВОЗДУХОМ 3СКОБА ЯКОРЯ / ТРОСИК ДРОССЕЛЯ 4СИСТЕМА ПРОДУВКИ 5НИЖНИЙ КОК 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 7БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА 8КОРПУС ВЕДУЩЕГО ВАЛА И ВЫПУСКНОЙ ТРУБЫ S/N-0G509799 И РАНЕЕ 9КОРПУС ВЕДУЩЕГО ВАЛА И ВЫПУСКНОЙ ТРУБЫ S/N-0G509800 И ПОЗЖЕ 10КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ 11ЭЛЕКТРОКОМПОНЕНТЫ 12ВЫПУСКНАЯ ПЛАСТИНА 13МАХОВИК/СТАТОР 14ТОПЛИВНЫЙ НАСОС 15ТОПЛИВНЫЕ РАМПЫ 16ТАБЛИЦА РЕДУКТОРОВ (S/N-0G437999 И РАНЕЕ)17ТАБЛИЦА РЕДУКТОРОВ (S/N-0G438000 И ВЫШЕ)18РЕДУКТОР (ВЕДУЩИЙ ВАЛ) РЕВЕРС (G437999 И РАНЕЕ)19РЕДУКТОР (ВЕДУЩИЙ ВАЛ) РЕВЕРС (G438000 И ПОЗЖЕ)20РЕДУКТОР (ВЕДУЩИЙ ВАЛ) СТАНД. ВРАЩЕНИЕ (G438000 И ПОЗЖЕ)21КОРПУС РЕДУКТОРА (ВЕДУЩИЙ ВАЛ) СТАНД. ВРАЩЕНИЕ (G437999 & НИЖЕ)22КОРПУС РЕДУКТОРА (ГРЕБНОЙ ВАЛ) ОБРАТНОЕ ВРАЩЕНИЕ (0G438000 & ВЫШЕ)23КОРПУС РЕДУКТОРА (ГРЕБНОЙ ВАЛ) ОБРАТНОЕ ВРАЩЕНИЕ (G437999 & НИЖЕ)24КОРПУС РЕДУКТОРА (ГРЕБНОЙ ВАЛ) ОБРАТНОЕ ВРАЩЕНИЕ (G438000 & ВЫШЕ)25КОРПУС РЕДУКТОРА (ГРЕБНОЙ ВАЛ) СТАНД. ВРАЩЕНИЕ (G437999 & НИЖЕ)26КОРПУС РЕДУКТОРА (ГРЕБНОЙ ВАЛ) СТАНД. ВРАЩЕНИЕ (G438000 & ВЫШЕ)27КОРПУС РЕДУКТОРА (ГРЕБНОЙ ВАЛ) ОБРАТНОЕ ВРАЩЕНИЕ (G437999 & НИЖЕ)28ПРИБОРЫ 29ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ 30КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ 31Компоненты гидроподъема 8M0231193 32КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический 33Компоненты гидроподъема Корпус двигателя пластиковый 34ДВИГАТЕЛЬ ГИДРОПОДЪЕМА 35РЕШЕТКА ВПУСКА / КРЫШКА МАХОВИКА 36СТАРТЕР 37ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ 38ВЕРХНИЙ КОК 39КРОНШТЕЙНЫ ТРАНЦА

Рис. 1АКСЕССУАРЫ ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
-	877680Q8	Топливный шланг в сборе (8 футов)	1
-	827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
-	877680Q12	Топливный шланг в сборе (12 футов)	1
-	17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
-	877681Q8	Топливный шланг в сборе (8 футов)	1
-	17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
-	877681Q12	Топливный шланг в сборе (12 футов)	1
-	822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
-	877683Q12	Топливный шланг в сборе (12 футов)	1
-	852400	Соединение промывочное	1

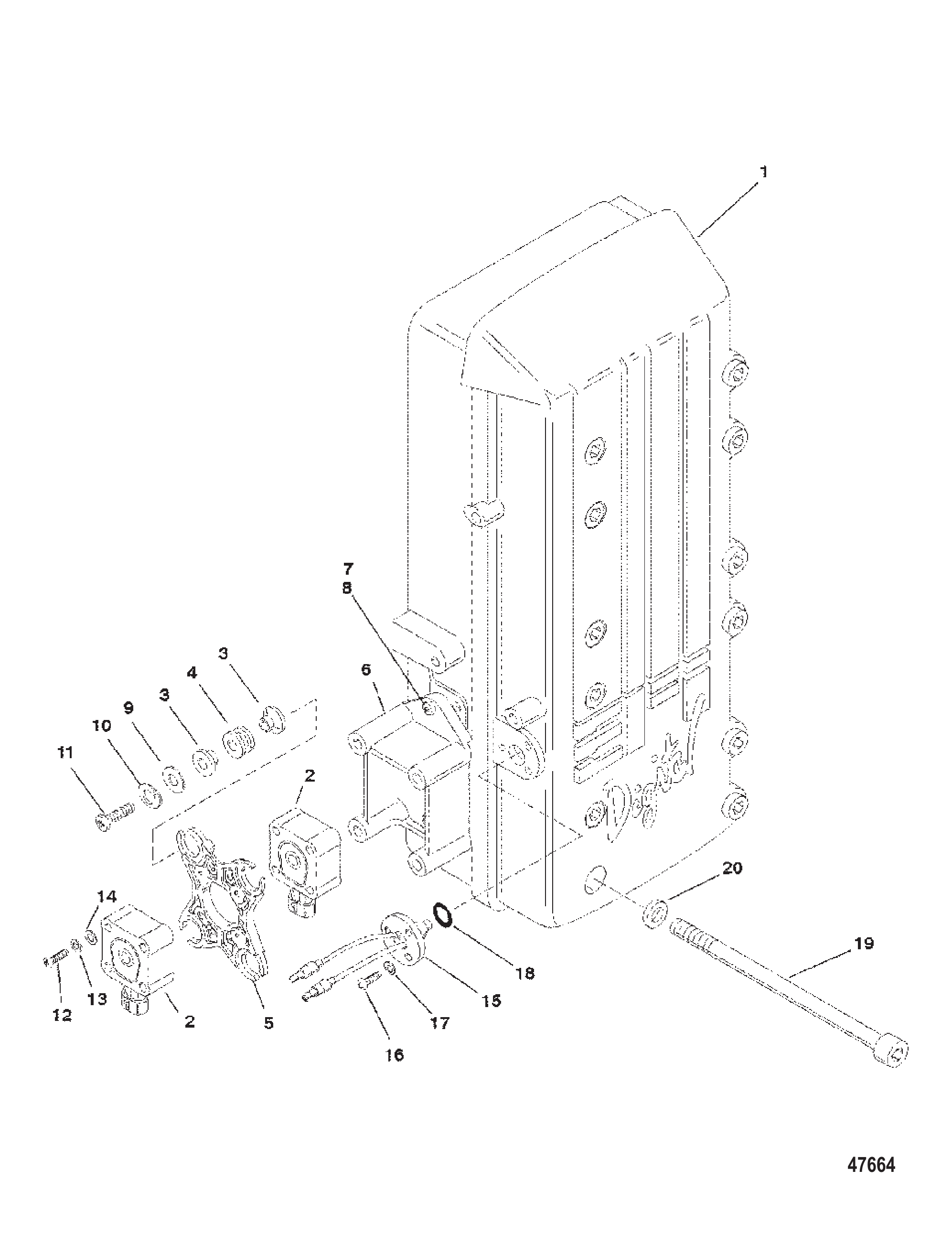

Рис. 2СИСТЕМА УПРАВЛЕНИЯ ВОЗДУХОМ AIR MANAGEMENT SYSTEM

REF	Номер детали	Наименование	Кол-во
1	828127A2	СИСТЕМА ВОЗДУХОСНАБЖЕНИЯ	1
2	832952	Указатель положения дроссельной заслонки	2
3	8318701	Втулка	8
4	834985	Втулка уплотнительная	4
4	8M0190980	ВТУЛКА	4
5	852085	Пластина	1
6	852086	Корпус	1
7	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	2
8	400255	СТОПОРНАЯ ШАЙБА (M5)	2
9	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
9	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
10	400256	СТОПОРНАЯ ШАЙБА (M6)	4
11	40104	ВИНТ (M6 x 25) (M6 X 25)	4
12	40056110	ВИНТ (M5 x 30)	4
13	89302	Шайба (.203 x .406 x .040) винта крышки катушки	4
14	400255	СТОПОРНАЯ ШАЙБА (M5)	4
15	13221A1	Датчик в сборе, температура	1
15	13221T01	Датчик температуры	1
16	4005685	ВИНТ (M4 x 10)	3
17	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
18	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
19	40132	ВИНТ (M8 x 125)	12
20	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	12
20	8M0042642	Шайба (.323 x .562 x .063)	12

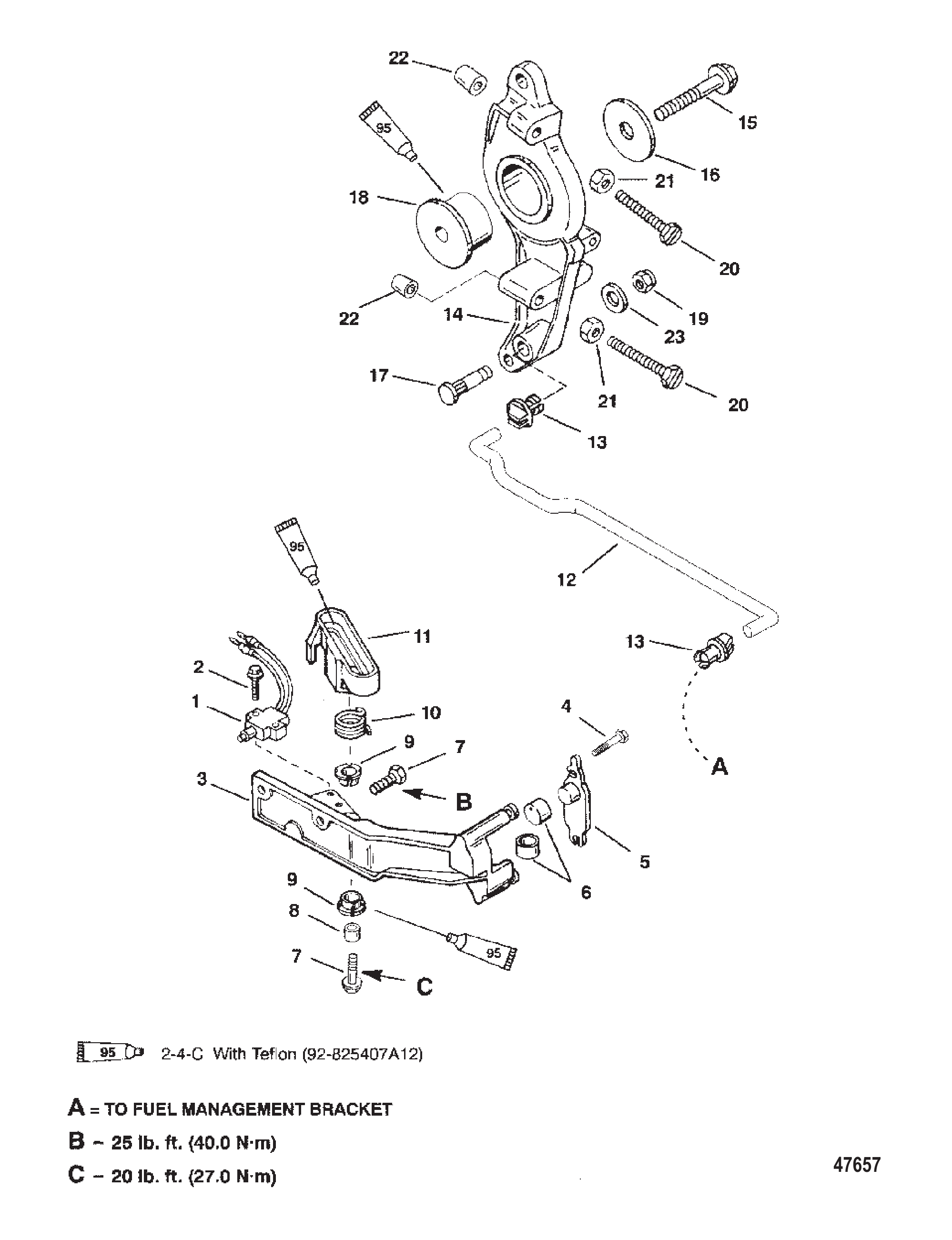

Рис. 3СКОБА ЯКОРЯ / ТРОСИК ДРОССЕЛЯ ANCHOR BRACKET/THROTTLE LINKAGE

REF	Номер детали	Наименование	Кол-во
1	814281A2	Переключатель	1
1	8M0052931	Переключатель	1
2	82470620	ВИНТ (M3.5 x 20)	2
3	8240101	Кронштейн якоря	1
3	824010T05	Кронштейн	1
4	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
5	824016	ЗАЩЕЛКА	1
6	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
7	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	3
8	824013	ВТУЛКА	1
9	812707	Втулка	2
10	824014	ПРУЖИНА	1
11	8240111	Направляющий ролик	1
12	834978	Тяга дросселя	1
13	932481	Втулка	2
13	8M0215006	Втулка поворотная	2
14	8252681	Рычаг управления дросселем	1
14	8M0040987	Рычаг	1
15	81893435	ВИНТ (M8 x 35)	1
15	8M0103814	Винт (M8 x 35 мм)	1
16	36042	ШАЙБА	1
17	42927	Вставка	1
18	821113	ВТУЛКА	1
19	8268336	Гайка (M6)	1
19	401386	ГАЙКА (M6) Нержавеющая сталь	1
20	850156	ВИНТ (M6 X 70)	2
21	400212	ГАЙКА (M6) Нержавеющая сталь	2
22	42942	Колпачок регулировочного винта	2
23	35459	ШАЙБА	1

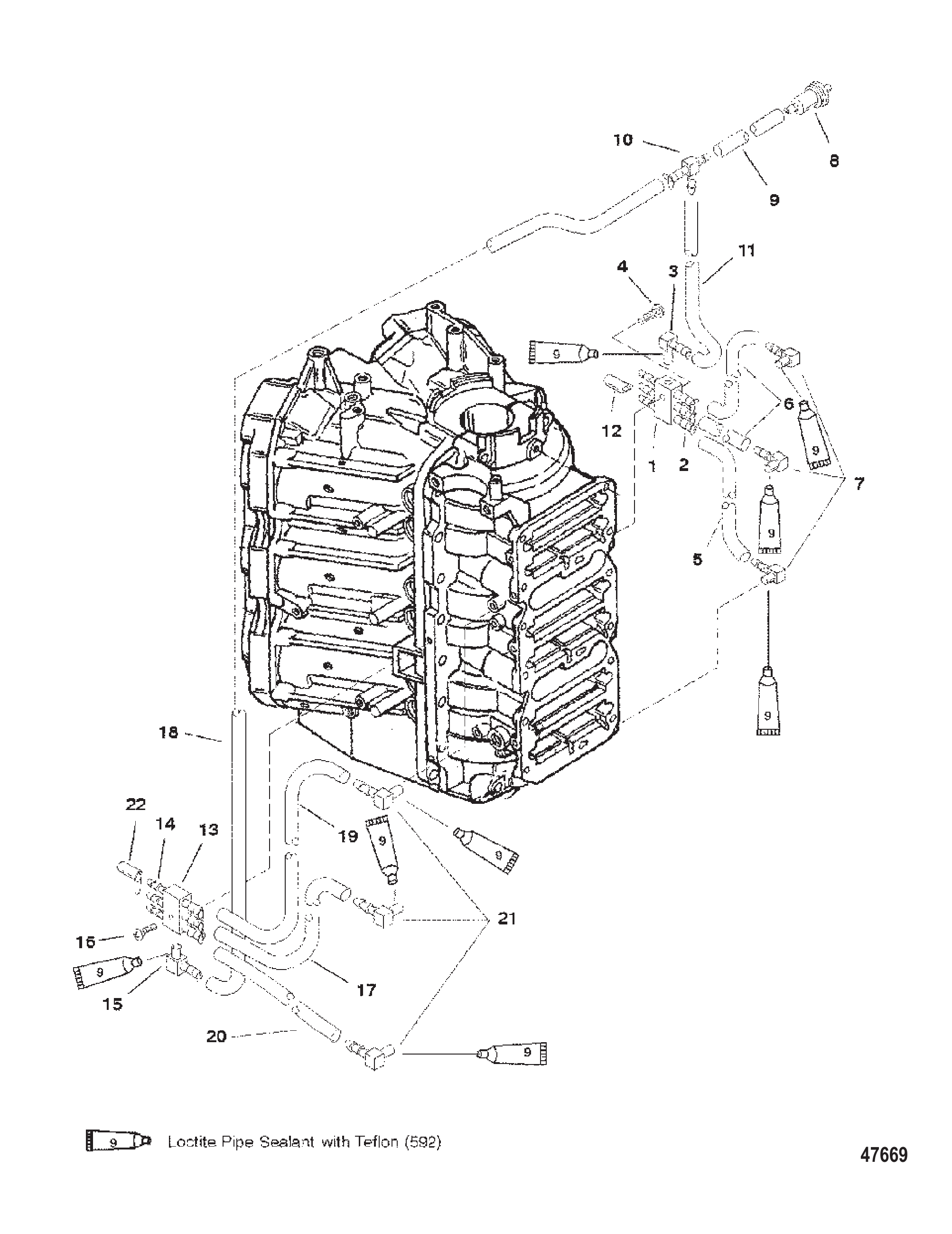

Рис. 4СИСТЕМА ПРОДУВКИ BLEED SYSTEM

REF	Номер детали	Наименование	Кол-во
1	827210A1	КОЛЛЕКТОР В СБОРЕ СИСТЕМЫ ВЫПУСКА ВОЗДУХА	1
2	426231	Обратный клапан	6
2	426233	Обратный клапан	6
3	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	1
4	92051	Винт (10-16 x .75)	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	99130122	Трубка (20,00 футов, бухта) дренажная	2
6	892024122	Шланг (240.00 дюймов, бухта)	2
7	76843	ШТУЦЕР	3
7	768431	Штуцер	3
8	18206	Фильтр	1
8	8M0207786	Фильтр	1
9	9912688	Трубка (36.00 дюймов, бухта)	1
10	827200	ТРОЙНИК	1
11	99130122	Трубка (20,00 футов, бухта) дренажная	1
11	892024122	Шланг (240.00 дюймов, бухта)	1
12	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	3
13	827210A1	КОЛЛЕКТОР В СБОРЕ СИСТЕМЫ ВЫПУСКА ВОЗДУХА	1
14	426231	Обратный клапан	6
14	426233	Обратный клапан	6
15	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	1
16	92051	Винт (10-16 x .75)	1
17	99130122	Трубка (20,00 футов, бухта) дренажная	1
17	892024122	Шланг (240.00 дюймов, бухта)	1
18	99130122	Трубка (20,00 футов, бухта) дренажная	1
18	892024122	Шланг (240.00 дюймов, бухта)	1
19	99130122	Трубка (20,00 футов, бухта) дренажная	1
19	892024122	Шланг (240.00 дюймов, бухта)	1
20	99130122	Трубка (20,00 футов, бухта) дренажная	1
20	892024122	Шланг (240.00 дюймов, бухта)	1
21	76843	ШТУЦЕР	3
21	768431	Штуцер	3
22	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	3

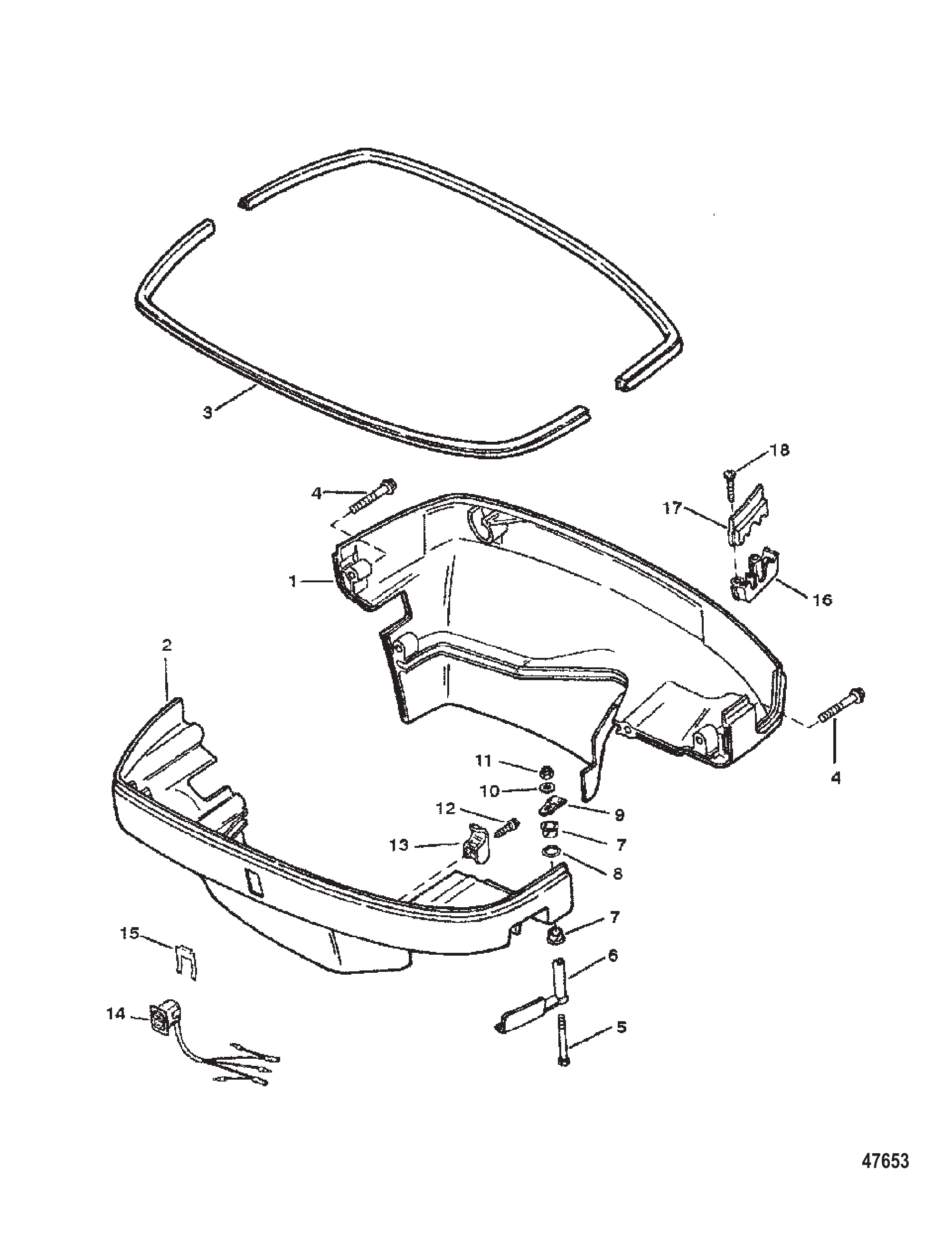

Рис. 5НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	818448A1	Нижний кожух	1
1	818448A2	Нижний кожух	1
1	818448A4	Нижний кожух	1
2	818447A1	Нижний кожух	1
2	818447A2	Нижний кожух	1
2	818447A4	Нижний кожух	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	82130040	ВИНТ (M6 x 40)	4
5	824868	ВИНТ (M6 x 75)	1
6	821253F1	Рукоятка передняя, чёрная	1
6	889740A02	Комплект рукоятки	1
6	821253F2	Передняя рукоятка	1
6	889740A02	Комплект рукоятки	1
6	821253F4	Передняя рукоятка	1
6	889740A02	Комплект рукоятки	1
7	335891	Втулка	2
8	48462	Кольцо уплотнительное (.614 x .070)	1
9	8219423	Собачка	1
10	69057	ШАЙБА (.281 x .734 x .063)	1
11	401196	ГАЙКА (M6)	1
12	8214281	Винт (#10-16 x .625)	1
13	822873	Зажим	1
14	18286A40	Переключатель в сборе	1
14	8M0235192	Переключатель тримма	1
15	8124431	Фиксатор (применять где применимо)	1
15	8M0032848	Держатель переключателя	1
16	822024	Хомут	1
17	822023	Хомут	1
18	92799	ВИНТ (#10-16 x 1.12)	2

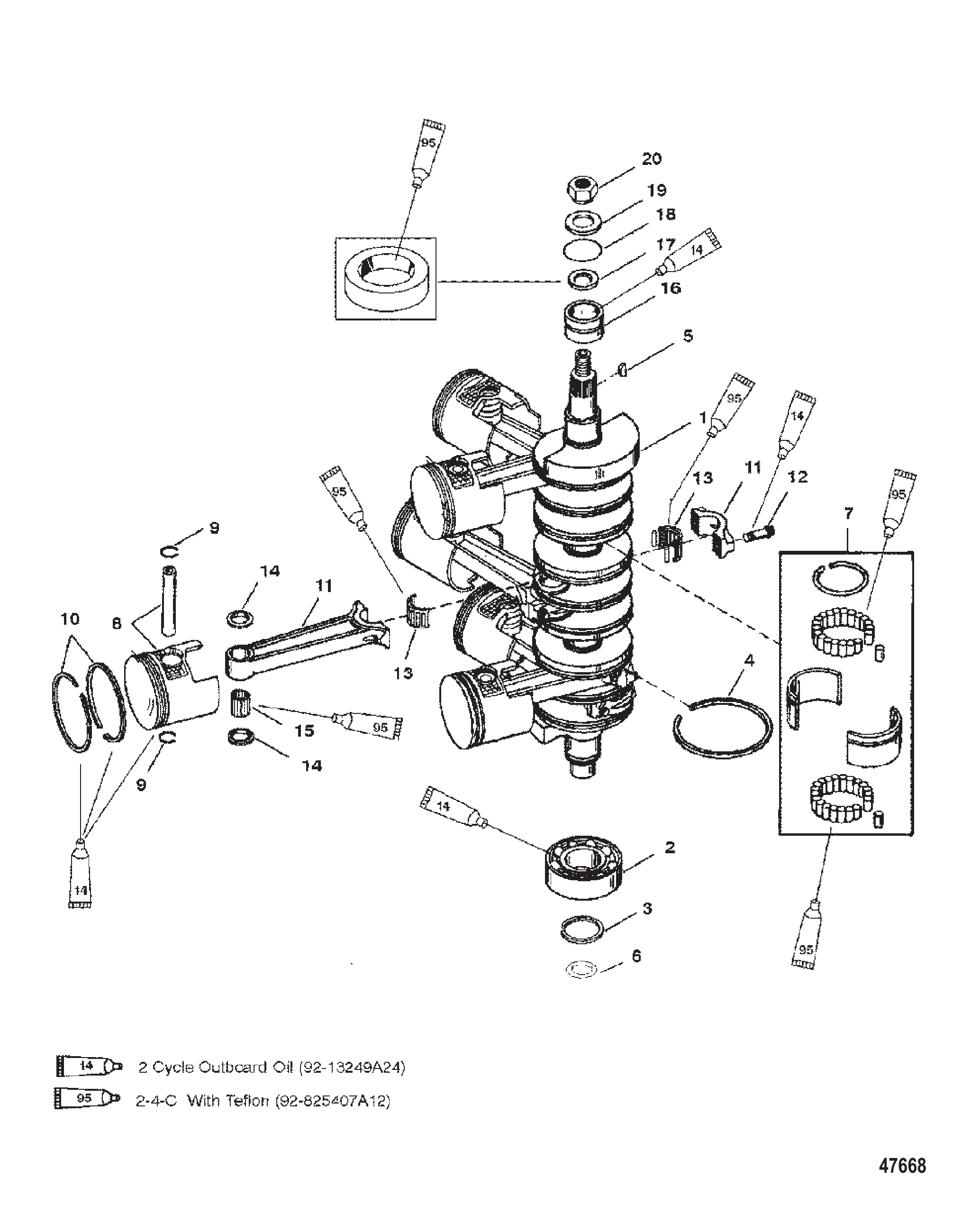

Рис. 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT PISTONS - AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	9784A8	Коленчатый вал	1
1	9784A11	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	816106	Кольцо	7
4	843198T01	Уплотнительное кольцо	7
5	91800	Шпонка	1
6	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
7	817001A1	Обойма подшипника в сборе	2
7	8M0113288	Обойма подшипника в сборе	2
8	827902A4	ПОРШЕНЬ В СБОРЕ	3
8	827902T4	ПОРШЕНЬ В СБОРЕ - ПРАВЫЙ БОРТ	3
8	827901A4	ПОРШЕНЬ В СБОРЕ	3
8	827901T4	ПОРШЕНЬ В СБОРЕ - ЛЕВЫЙ БОРТ	3
9	832081	Стопорное кольцо	12
9	8320811	Стопорное кольцо	12
10	834805A12	Комплект поршневых колец	1
11	822373A3	Шатун в сборе	6
11	8M0125869	Комплект шатуна	6
12	94320	Винт (.375-24 x 1.250)	12
13	43012A1	Комплект подшипника с сепаратором	6
13	8M0235070	Подшипник с сепаратором	6
14	88263	Упорная шайба	12
15	88258	Игольчатый роликовый подшипник	204
15	8M0204715	Иглы подшипника @102	204
16	816773A2	Подшипник в сборе (верхний)	1
17	815449	САЛЬНИК Масляный	1
17	859093	САЛЬНИК	1
18	823683	Уплотнительное кольцо (1.989 x .070)	1
19	68229	Шайба (.641 x 1.250 x .190) маховика	1
19	33001	Шайба	1
20	42979	ГАЙКА (M16) МАХОВИКА	1
-	814195A97	КОМПЛЕКТ ПРОКЛАДОК	1
-	809973A97	Сборка головки блока цилиндров	1

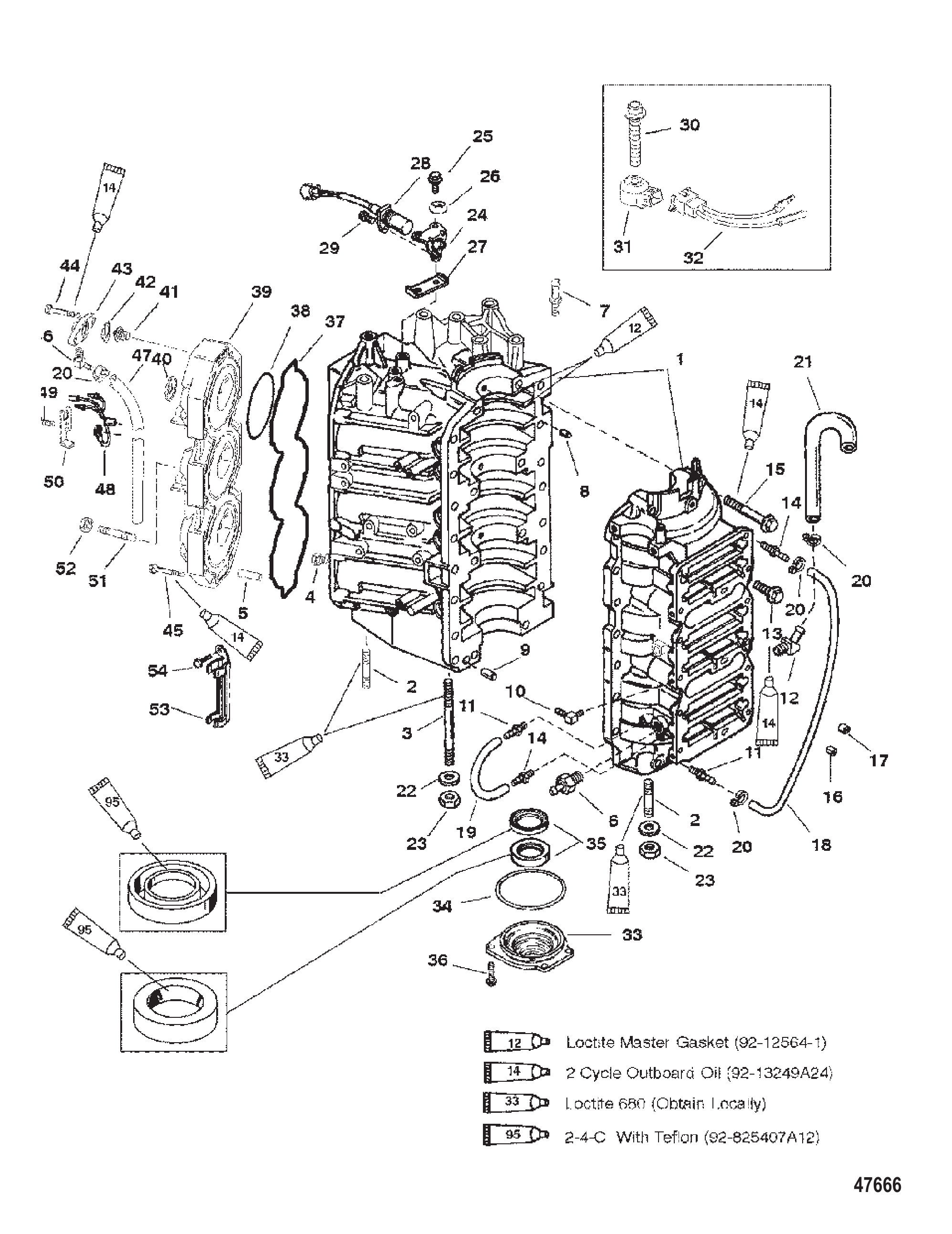

Рис. 7БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА CYLINDER BLOCK AND END CAP

REF	Номер детали	Наименование	Кол-во
1	9811A18	Блок цилиндров	1
2	903509	Шпилька (M10 x 1.5 x 64)	4
3	8154431	Шпилька (M10 x 1.5 x 155)	6
4	328021	Пробка трубная (.125-27)	2
4	328022	Пробка трубная (.125-27) латунная	2
5	8248572	Дефлектор водяной	4
5	8248577	Дефлектор	4
6	43278	Штуцер (картер)	1
6	8781051	Обратный клапан к блоку	1
7	821583	ШТИФТ	1
7	8215832	Штифт специальный (1.5 дюйма)	1
8	67296	Штифт (обоймы подшипника)	3
8	8M0036405	Штифт	3
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
10	76843	ШТУЦЕР	6
10	768431	Штуцер	6
11	426581	Обратный клапан	2
11	426585	Обратный клапан	2
12	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
12	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
13	81893435	ВИНТ (M8 x 35)	14
13	8M0103814	Винт (M8 x 35 мм)	14
14	8159231	Обратный клапан	2
14	8159234	Обратный клапан	2
15	82446180	ВИНТ (M10 x 80)	8
16	825367A1	Держатель в сборе (включает 6 держателей)	1
17	42657A3	Обратный клапан	6
18	99130122	Трубка (20,00 футов, бухта) дренажная	1
18	892024122	Шланг (240.00 дюймов, бухта)	1
19	99130122	Трубка (20,00 футов, бухта) дренажная	1
19	892024122	Шланг (240.00 дюймов, бухта)	1
20	816311	Стяжка (8.00 дюймов)	AR
20	816311T	СТЯЖКА (8.00 дюймов)	AR
21	826544	ТРУБКА Формованная	1
22	45175	Шайба (.406 x .750 x .104)	10
22	8M0214963	Шайба	10
23	400266	ГАЙКА (M10)	10
23	4013610	ГАЙКА (M10) Нержавеющая сталь	10
24	8212251	КРОНШТЕЙН	1
25	82130016	ВИНТ (M6 x 16)	2
26	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
27	822486	КРОНШТЕЙН Направляющий	1
28	828558	Датчик положения коленчатого вала	1
28	8285581	Энкодер	1
29	82104510	ВИНТ (M5 x 10)	1
30	81893435	ВИНТ (M8 x 35)	1
30	8M0103814	Винт (M8 x 35 мм)	1
31	828635	Датчик детонации	1
32	850075A2	Жгут проводов в сборе, адаптер	1
-	809973A97	Сборка головки блока цилиндров	1

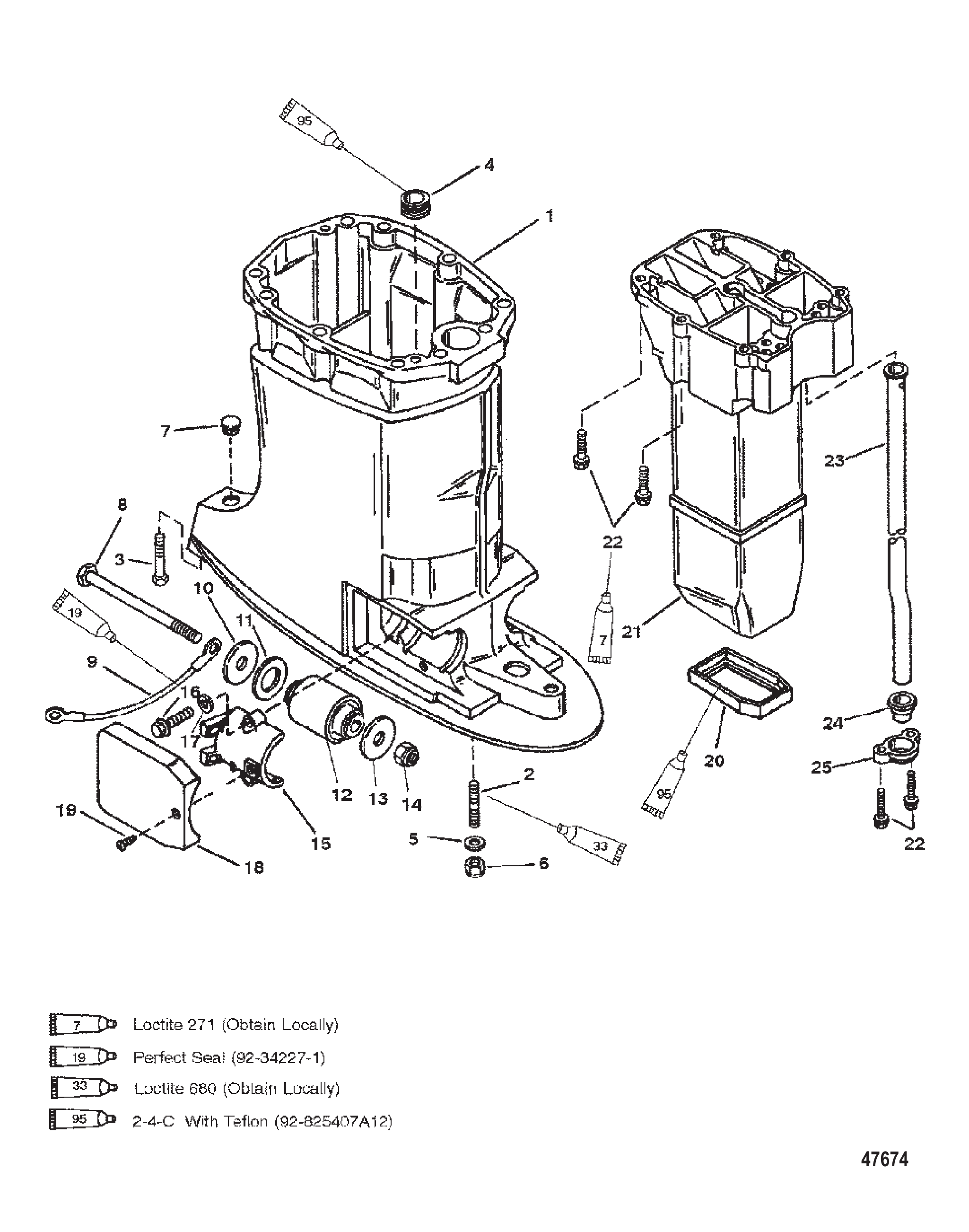

Рис. 8КОРПУС ВЕДУЩЕГО ВАЛА И ВЫПУСКНОЙ ТРУБЫ S/N-0G509799 И РАНЕЕ DRIVE SHAFT HOUSING AND EXHAUST TUBE S/N-0G509799 & BELOW

REF	Номер детали	Наименование	Кол-во
1	818452A1	Корпус в сборе, приводной вал	1
1	818452A2	Корпус в сборе, приводной вал	1
1	818452A1	Корпус в сборе, приводной вал	1
1	818453A1	Корпус в сборе, приводной вал	1
1	818453A2	Корпус в сборе, приводной вал	1
1	818453A1	Корпус в сборе, приводной вал	1
2	822257	Шпилька (M12 X 1.75 X 50)	4
2	8M0008031	Шпилька (M12 x 1.75 x 52)	4
3	82130130	ВИНТ (M10 x 30)	1
4	89417	Втулка уплотнительная	1
5	4002321	ШАЙБА (12.80 мм x 24.0 мм x 2.4 мм) Нержавеющая сталь	4
6	821280	ГАЙКА (SEA PRO/MARATHON 25/SUPER 15)	4
6	4013812	ГАЙКА (M12) Нержавеющая сталь	4
7	64649	ПРОБКА	1
8	815431	ВИНТ (M14 x 178)	2
8	898834	Болт (M14 x 178)	2
9	88238A10	Кабель заземления в сборе	1
10	815432	ШАЙБА (.562 x 2.00 x .125)	2
11	815433	ШАЙБА	2
11	8154331	Шайба (1.25 x 2.00 x .19)	2
12	8137711	Опора	2
13	825190	ШАЙБА	1
14	815434	ГАЙКА	2
14	896602	ГАЙКА (M14)	2
15	8186442	Хомут	2
15	879150A90	Комплект крышки нижней опоры	2
16	81893435	ВИНТ (M8 x 35)	4
16	8M0103814	Винт (M8 x 35 мм)	4
17	72521	ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ	1
18	818645F1	Крышка чёрная (ЧЁРНАЯ)	2
18	8M0001136	Крышка нижней опоры	2
18	818645F2	Крышка (СЕРАЯ)	2
19	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
20	816503	Сальник	1
21	8263841	Труба выхлопная	1
21	826384T1	Труба выпускная	1
22	81893435	ВИНТ (M8 x 35)	6
22	8M0103814	Винт (M8 x 35 мм)	6
23	8141964	Трубка водяная	1
23	8141965	Трубка водяная	1
24	814080	Сальник верхний	1
24	814080001	Сальник	1
25	814081	Хомут	1

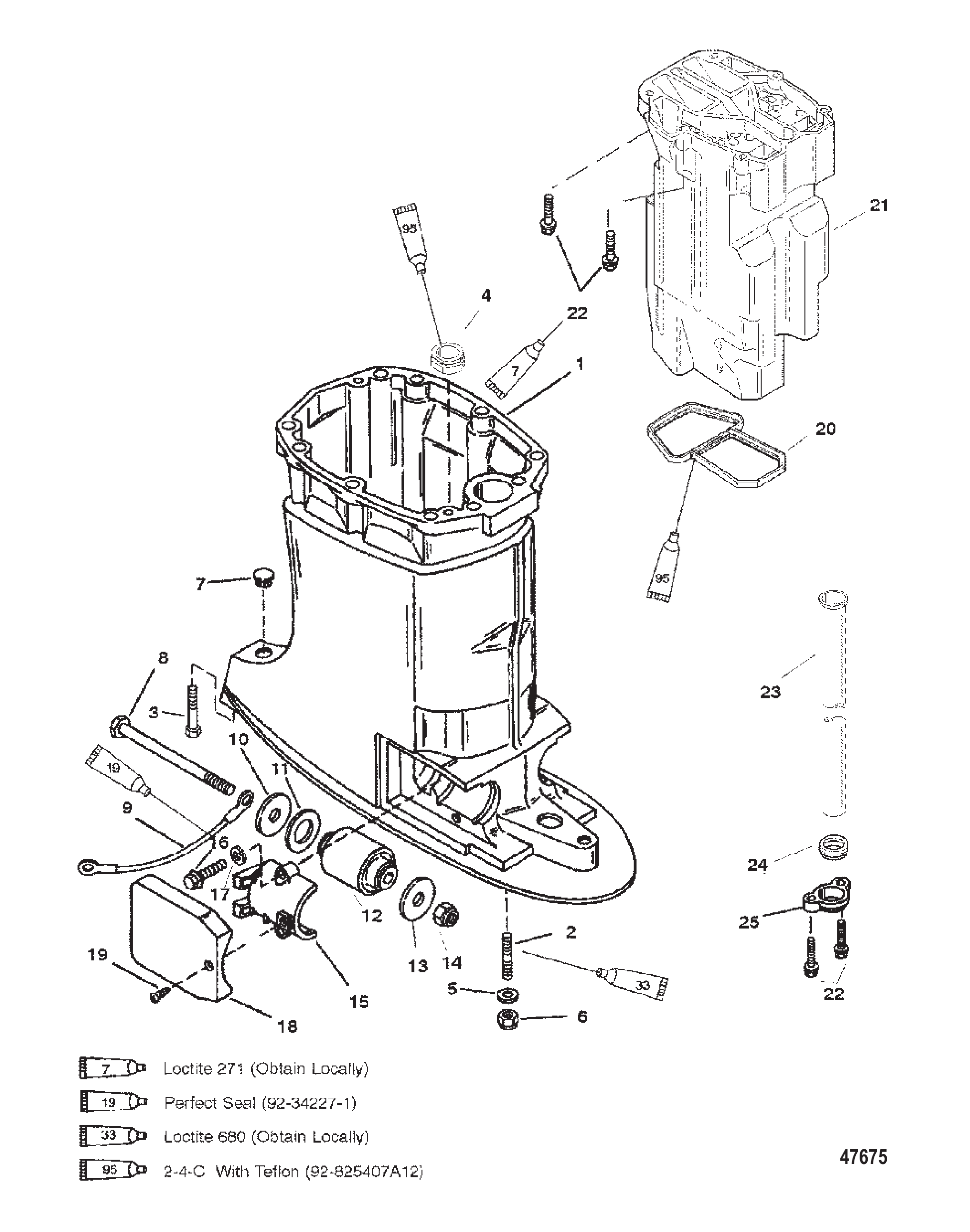

Рис. 9КОРПУС ВЕДУЩЕГО ВАЛА И ВЫПУСКНОЙ ТРУБЫ S/N-0G509800 И ПОЗЖЕ DRIVE SHAFT HOUSING AND EXHAUST TUBE S/N-0G509800 & UP

REF	Номер детали	Наименование	Кол-во
1	832937A1	Корпус в сборе, приводной вал	1
1	832937A06	Корпус в сборе, приводной вал — длинный	1
1	832937A2	Корпус в сборе, приводной вал	1
1	832937A06	Корпус в сборе, приводной вал — длинный	1
1	832938A1	Корпус в сборе, приводной вал	1
1	832938A06	Корпус в сборе, приводной вал — X/XX-длинный	1
1	832938A3	Корпус в сборе, приводной вал	1
2	822257	Шпилька (M12 X 1.75 X 50)	4
2	8M0008031	Шпилька (M12 x 1.75 x 52)	4
3	82130130	ВИНТ (M10 x 30)	1
4	8331231	Втулка уплотнительная	1
5	4002321	ШАЙБА (12.80 мм x 24.0 мм x 2.4 мм) Нержавеющая сталь	4
6	821280	ГАЙКА (SEA PRO/MARATHON 25/SUPER 15)	4
6	4013812	ГАЙКА (M12) Нержавеющая сталь	4
7	64649	ПРОБКА	1
8	815431	ВИНТ (M14 x 178)	2
8	898834	Болт (M14 x 178)	2
9	88238A10	Кабель заземления в сборе	1
10	815432	ШАЙБА (.562 x 2.00 x .125)	2
11	815433	ШАЙБА	2
11	8154331	Шайба (1.25 x 2.00 x .19)	2
12	8137711	Опора	2
13	825190	ШАЙБА	1
14	815434	ГАЙКА	2
14	896602	ГАЙКА (M14)	2
15	8186442	Хомут	2
15	879150A90	Комплект крышки нижней опоры	2
16	81893435	ВИНТ (M8 x 35)	4
16	8M0103814	Винт (M8 x 35 мм)	4
17	72521	ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ	1
18	818645F1	Крышка чёрная (ЧЁРНАЯ)	2
18	8M0001136	Крышка нижней опоры	2
18	818645F2	Крышка (СЕРАЯ)	2
18	818645F4	Крышка	2
19	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
20	8329321	Сальник	1
21	832931	Трубка выхлопная	1
21	833116A7	Труба в сборе, выпускная	1
22	81893435	ВИНТ (M8 x 35)	6
22	8M0103814	Винт (M8 x 35 мм)	6
23	8329411	Трубка водяная	1
23	8M0042785	Трубка водяная	1
23	8329412	Трубка водяная	1
23	8M0042786	Трубка водяная	1
24	832940	Сальник	1
24	832940001	Сальник	1
25	8329391	Хомут	1

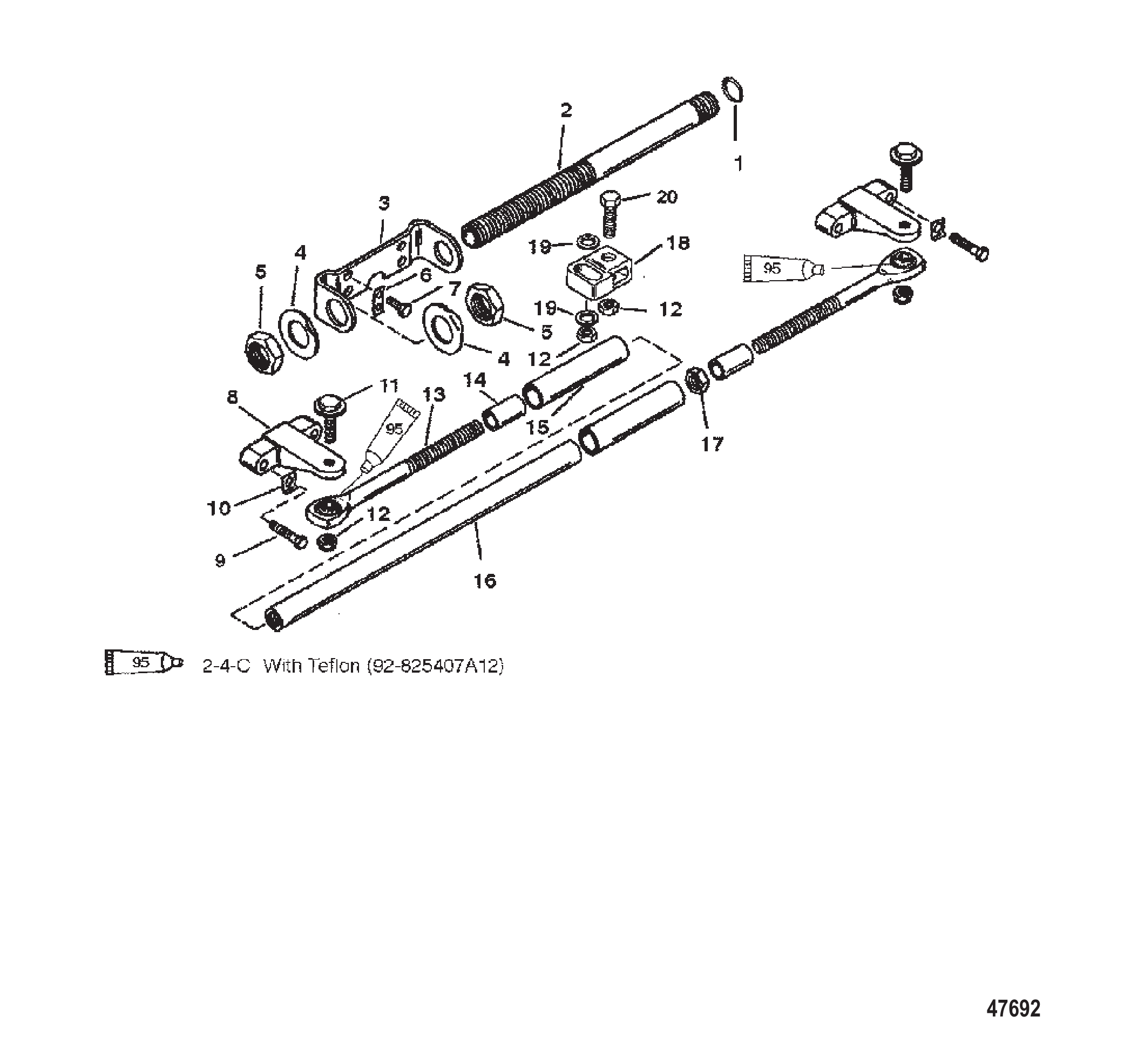

Рис. 10КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ DUAL ENGINE EXTENSION KIT

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
1	48462	Кольцо уплотнительное (.614 x .070)	1
2	715651	Трубка троса рулевого управления	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	14000	Винт (.375-24 x 1.25)	4
11	849838	ВИНТ (.375-24 x 1.250)	4
12	34863	ГАЙКА (.375-24)	6
12	8M0204726	Гайка (.375-24) латунная	6
13	979331	Рычаг рулевого управления	2
13	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8149513	Соединитель (15,00 дюймов)	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
20	94319	Винт (.375-24 x 1.5)	1

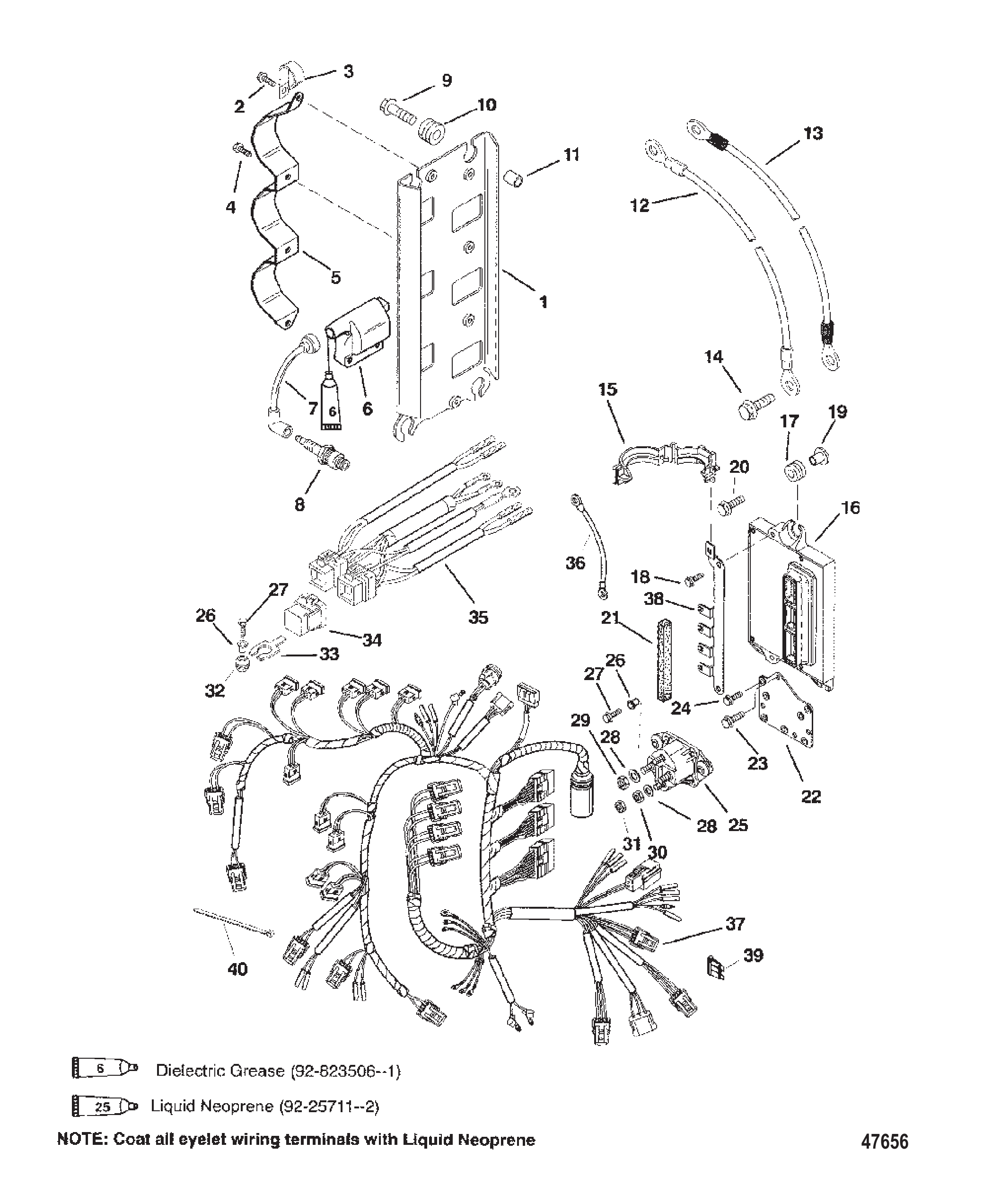

Рис. 11ЭЛЕКТРОКОМПОНЕНТЫ ELECTRICAL COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	8300151	Пластина крепления электрооборудования	1
2	82129114	ВИНТ (M6 x 14)	1
3	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
3	8M0024808	J-образный зажим	1
4	82129110	ВИНТ (M6 x 10)	7
5	831254	Стяжка	2
6	828559	Катушка зажигания	6
6	828559T	Катушка зажигания	6
7	821945A63	Кабельный узел высокого напряжения	1
8	918	СВЕЧА ЗАЖИГАНИЯ	6
9	81893435	ВИНТ (M8 x 35)	4
9	8M0103814	Винт (M8 x 35 мм)	4
10	830752	Втулка уплотнительная	4
11	830040	Втулка	4
12	88439A25	Кабельный узел аккумулятора — положительный	1
13	88439A26	Кабельный жгут аккумулятора — отрицательный	1
14	81893412	ВИНТ (M8 x 12)	1
15	833136	Зажим	1
16	8502701	ЭБУ (электронный блок управления двигателем)	1
16	850270T6	Электронный блок управления	1
16	8502706	ЭБУ (электронный блок управления двигателем)	1
16	850270T6	Электронный блок управления	1
17	834985	Втулка уплотнительная	3
17	8M0190980	ВТУЛКА	3
18	82129114	ВИНТ (M6 x 14)	2
19	8318701	Втулка	6
20	82130025	ВИНТ (M6 x 25) крепление к картеру	3
21	830897	Подушка	1
22	833137	Монтажная пластина соленоида	1
22	8331371	Пластина крепления соленоида	1
23	82130012	ВИНТ (M6 x 12)	3
24	82129114	ВИНТ (M6 x 14)	2
25	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
26	818968	ВТУЛКА	5
26	8M0214955	Втулка	5
27	82129125	ВИНТ (M6 x 25 мм)	5
28	53166	СТОПОРНАЯ ШАЙБА (.312)	2
29	68292	Гайка (.312-18)	2
29	8M0204668	Гайка (.312-18)	2
30	45076	Гайка (#10-32) латунная клемма блока выключателя	2
31	813938	Гайка колпачковая (#10-32)	1
32	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
32	8M0207785	Втулка	3
33	828102	Кронштейн	3
33	8M0207771	Кронштейн крепления	3
34	828151	Реле	3
34	8M0207773	Реле тримма в сборе	3
35	819514A14	Жгут проводов тримма	1
36	93388A7	Трос в сборе (черный)	1
36	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
37	828562A4	Жгут проводов двигателя в сборе	1
38	8289471	Кронштейн держателя предохранителя	1
39	812619	Предохранитель жёлтый - 20 ампер	4
40	61990	Стяжка (14.00 дюймов)	1

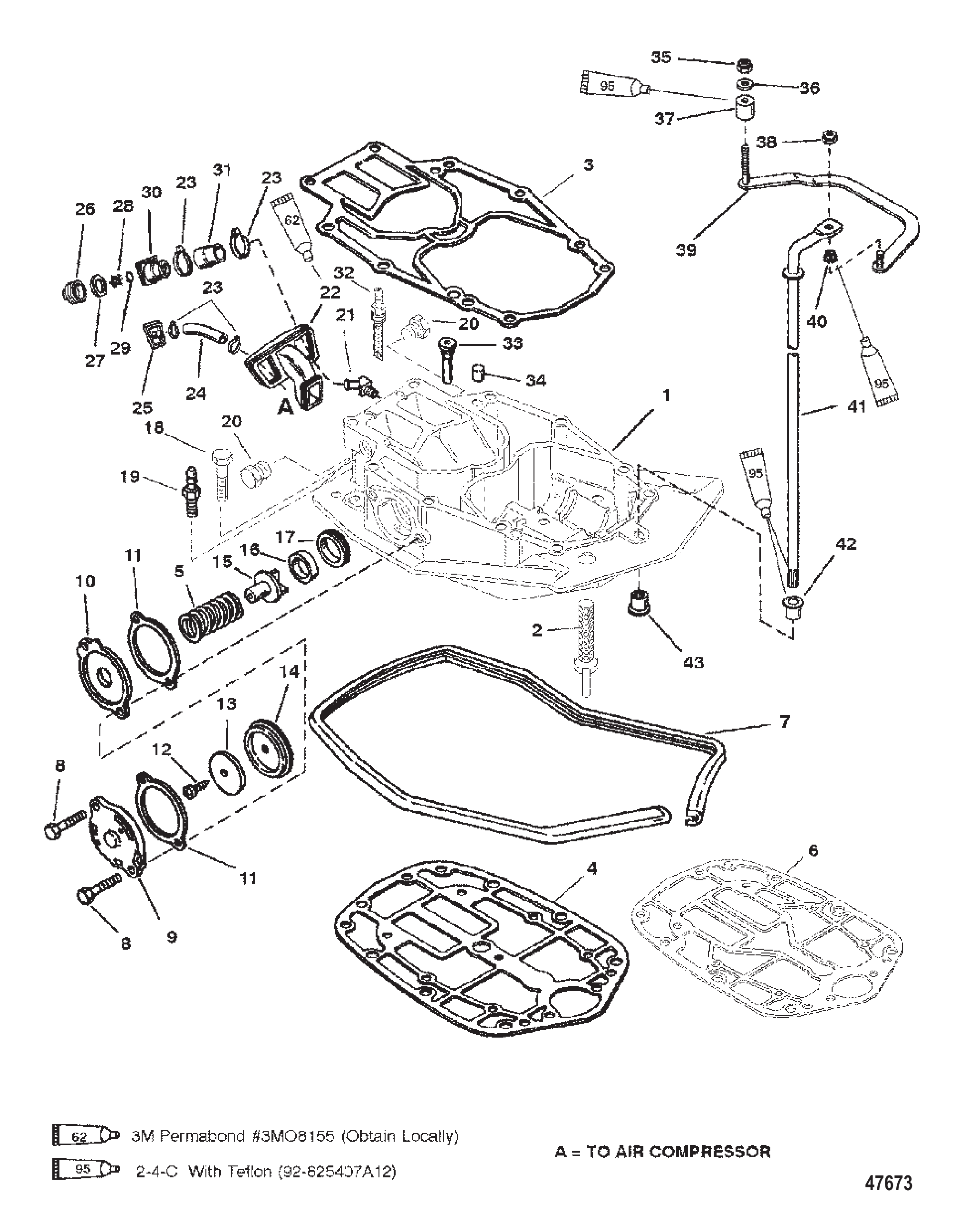

Рис. 12ВЫПУСКНАЯ ПЛАСТИНА EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	818450A4	Пластина выпускной системы в сборе	1
2	832994	Фильтр-сетка	2
3	8139322	Прокладка	1
4	823988	ПРОКЛАДКА (НИЖНЯЯ)	1
5	64878	ПРУЖИНА (Чёрная)	1
5	851907	Пружина	1
5	854478	Пружина	1
1	832935A1	Пластина выпускная в сборе	1
3	8329331	Прокладка	1
3	8329335	Прокладка	1
6	8329342	Прокладка (нижняя)	1
6	8329344	Прокладка	1
7	8238051	Сальник	1
7	8M0043157	Сальник	1
8	81893435	ВИНТ (M8 x 35)	2
8	8M0103814	Винт (M8 x 35 мм)	2
9	656632	КРЫШКА	1
9	8M0237835	Крышка в сборе	1
10	65664A1	Пластина в сборе	1
11	88907	ПРОКЛАДКА	2
11	88907003	Прокладка	2
12	69570	Винт (#10-16 x .750)	1
13	76451	Шайба	1
14	64877	ДИАФРАГМА	1
14	648771	ДИАФРАГМА	1
15	814189	Клапан тарельчатый	1
16	814191	Втулка уплотнительная	1
17	814190	Держатель	1
18	81893435	ВИНТ (M8 x 35)	6
18	8M0103814	Винт (M8 x 35 мм)	6
19	34982	РАЗЪЕМ	3
20	36382	Фитинг (.250-18 x .62) латунный	2
21	821975	Угольник 45 градусов (45 DEGREES)	1
22	821255	ЧЕХОЛ ВЫПУСКА ХОЛОСТОГО ХОДА	1
23	816311	Стяжка (8.00 дюймов)	AR
23	816311T	СТЯЖКА (8.00 дюймов)	AR
24	83476456	Шланг	1
24	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
25	821904	Штуцер контрольной струи	1
25	8M0077650	Штуцер контрольной струи	1
26	821908	Пробка	1
27	821915	Шайба	1
28	821963	Клапан обратный	1
28	8219631	Обратный клапан	1
29	30641	Уплотнительное кольцо (.299 x .103)	1
30	821952	Штуцер	1
31	821976	Шланг	1
32	834808	Фильтр топливного охладителя	1
32	8348083	Фильтр сетчатый	1
33	817519A1	Обратный клапан в сборе, сливной	2
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	4
35	8268336	Гайка (M6)	1
35	401386	ГАЙКА (M6) Нержавеющая сталь	1
36	35459	ШАЙБА	1
37	824012	РОЛИК	1
38	8268336	Гайка (M6)	1
38	401386	ГАЙКА (M6) Нержавеющая сталь	1
39	8141935	Тяга переключения	1
39	883142A03	Ремонтный комплект тяги переключения	1
40	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
41	8240701	Вал переключения передач верхний	1
41	8M0036408	Вал переключения	1
41	8240702	Вал переключения передач верхний	1
41	8M0187153	Вал переключения верхний XL	1
42	48237	Втулка вала переключения передач	1
43	43585	Муфта вала переключения	1
-	814195A97	КОМПЛЕКТ ПРОКЛАДОК	1
-	809973A97	Сборка головки блока цилиндров	1

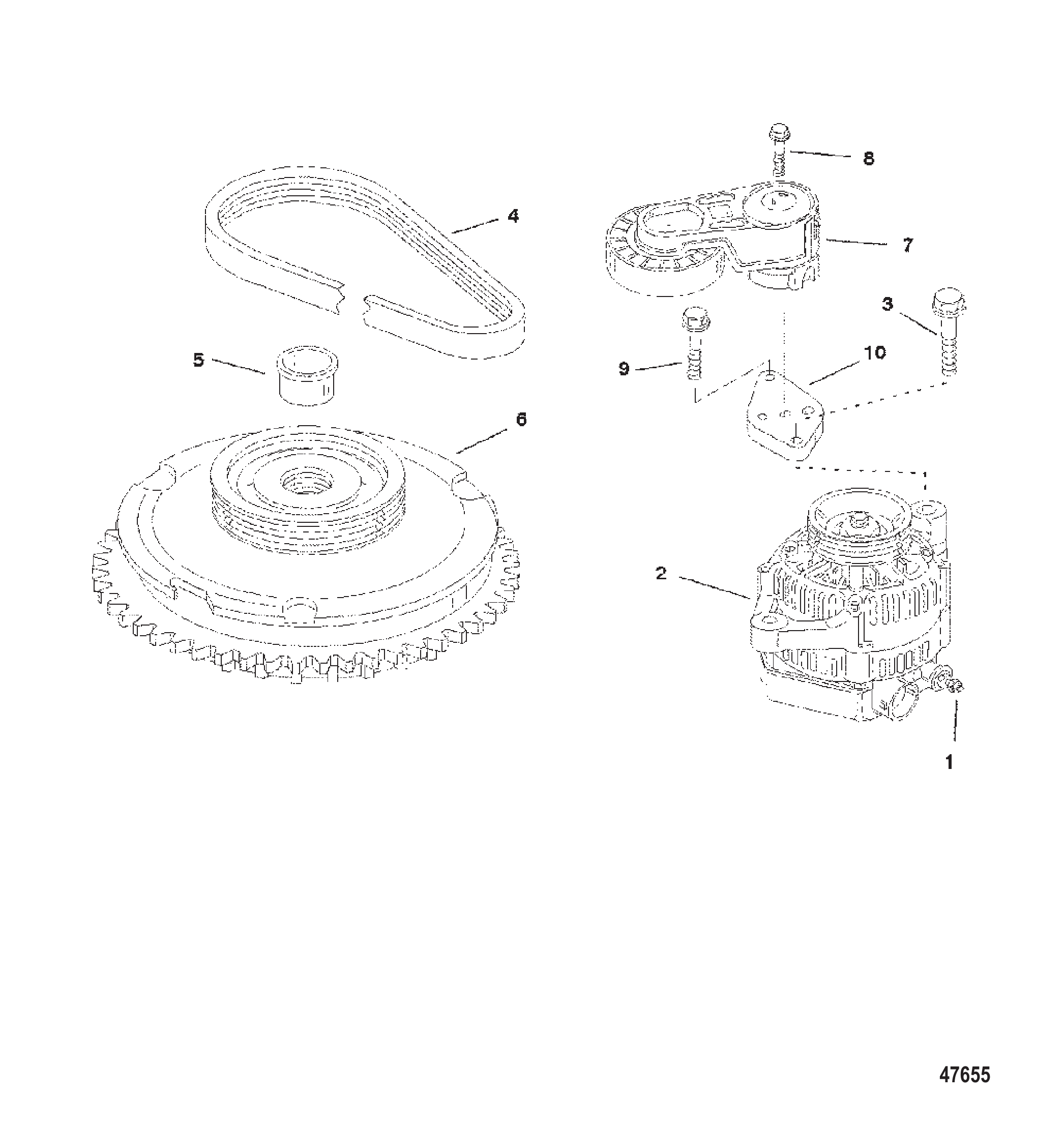

Рис. 13МАХОВИК/СТАТОР FLYWHEEL/STATOR

REF	Номер детали	Наименование	Кол-во
1	8268336	Гайка (M6)	1
1	401386	ГАЙКА (M6) Нержавеющая сталь	1
2	828506	Генератор	1
2	8M6013461	ГЕНЕРАТОР	1
3	82130155	ВИНТ (M10 X 55)	2
3	82446155	ВИНТ (M10 x 55)	2
4	828507	Ремень	1
4	828507Q	Ремень поликлиновой	1
5	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
6	828519A3	Маховик	1
7	833132	Натяжитель ремня	1
8	1995670	ВИНТ (M10 x 70) (M10 X 70)	1
9	81893435	ВИНТ (M8 x 35)	1
9	8M0103814	Винт (M8 x 35 мм)	1
10	832092	Кронштейн	1

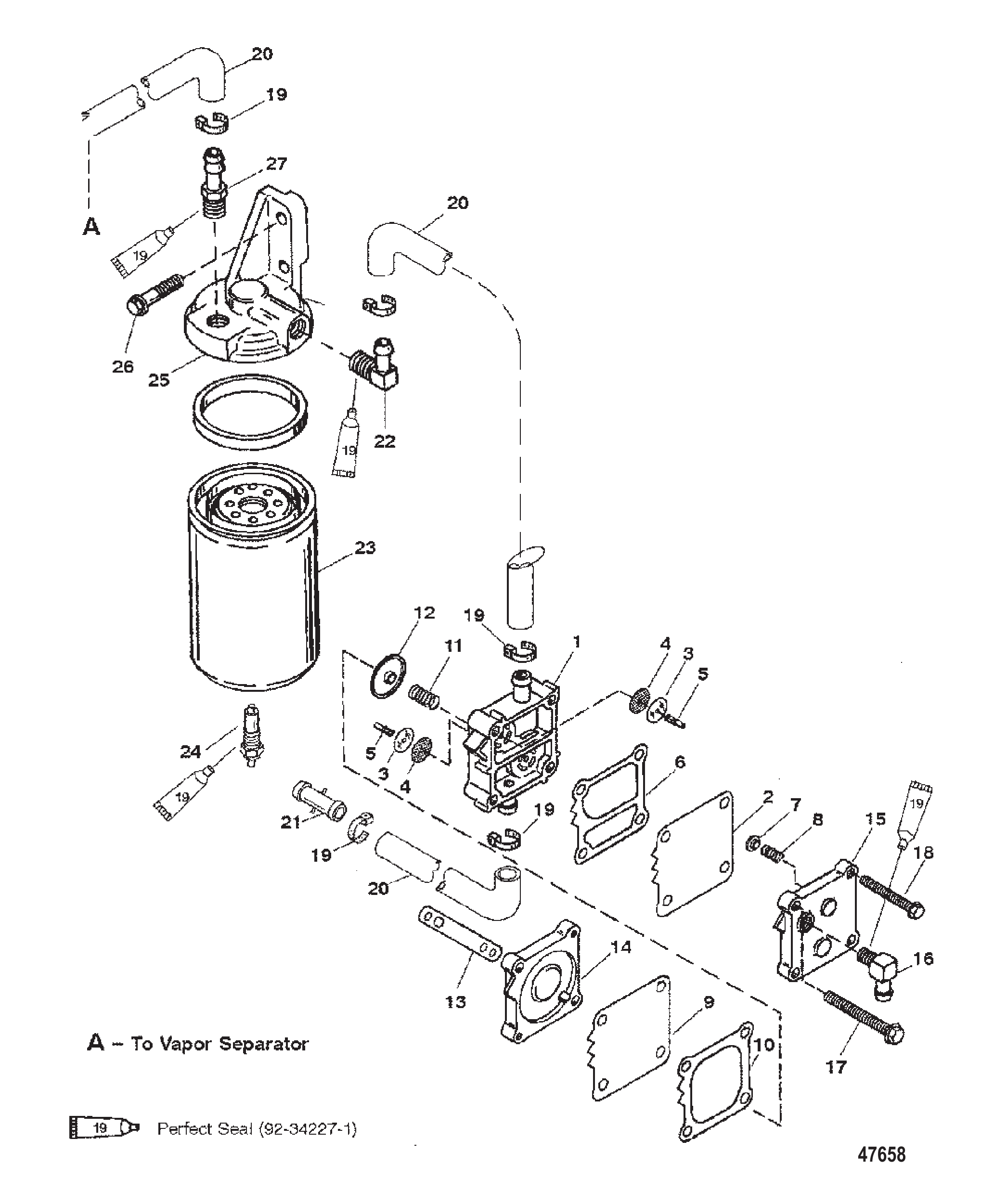

Рис. 14ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
1	14360A78	КОМПЛЕКТ ТОПЛИВНОГО НАСОСА	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE CHECK VALVE	2
4	NSS	NOT SOLD SEPARATE CHECK VALVE	2
5	NSS	NOT SOLD SEPARATE RETAINER	2
6	NSS	NOT SOLD SEPARATE GASKET	1
7	NSS	NOT SOLD SEPARATE CAP	1
8	NSS	NOT SOLD SEPARATE SPRING	1
9	NSS	NOT SOLD SEPARATE DIAPHRAGM	2
10	NSS	NOT SOLD SEPARATE GASKET	1
11	NSS	NOT SOLD SEPARATE SPRING	1
12	NSS	NOT SOLD SEPARATE CAP	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	62910	Угольник (.125-27) (90 градусов)	1
16	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
17	82130050	ВИНТ (M6 x 50)	2
18	82104540	ВИНТ (M5 x 40)	2
19	816311	Стяжка (8.00 дюймов)	AR
19	816311T	СТЯЖКА (8.00 дюймов)	AR
20	83075780	ТРУБКА (28.00 дюймов, бухта)	3
20	8M0108349	Шланг (70 дюймов, бухта)	3
21	822769	Соединитель	1
22	13607	Штуцер основания (входит в поз. №34)	1
22	136071	Угольник	1
23	18458A4	КОМПЛЕКТ ФИЛЬТРА	1
23	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
24	828586	Щуп	1
24	8M0204710	ДАТЧИК	1
25	13170A3	ОСНОВАНИЕ	1
26	82130030	ВИНТ (M6 x 30)	2
27	89771	Разъём (.250-18) (прямой)	1
27	89771Q2	Разъем (.250-18)	1
-	814195A97	КОМПЛЕКТ ПРОКЛАДОК	1
-	809973A97	Сборка головки блока цилиндров	1

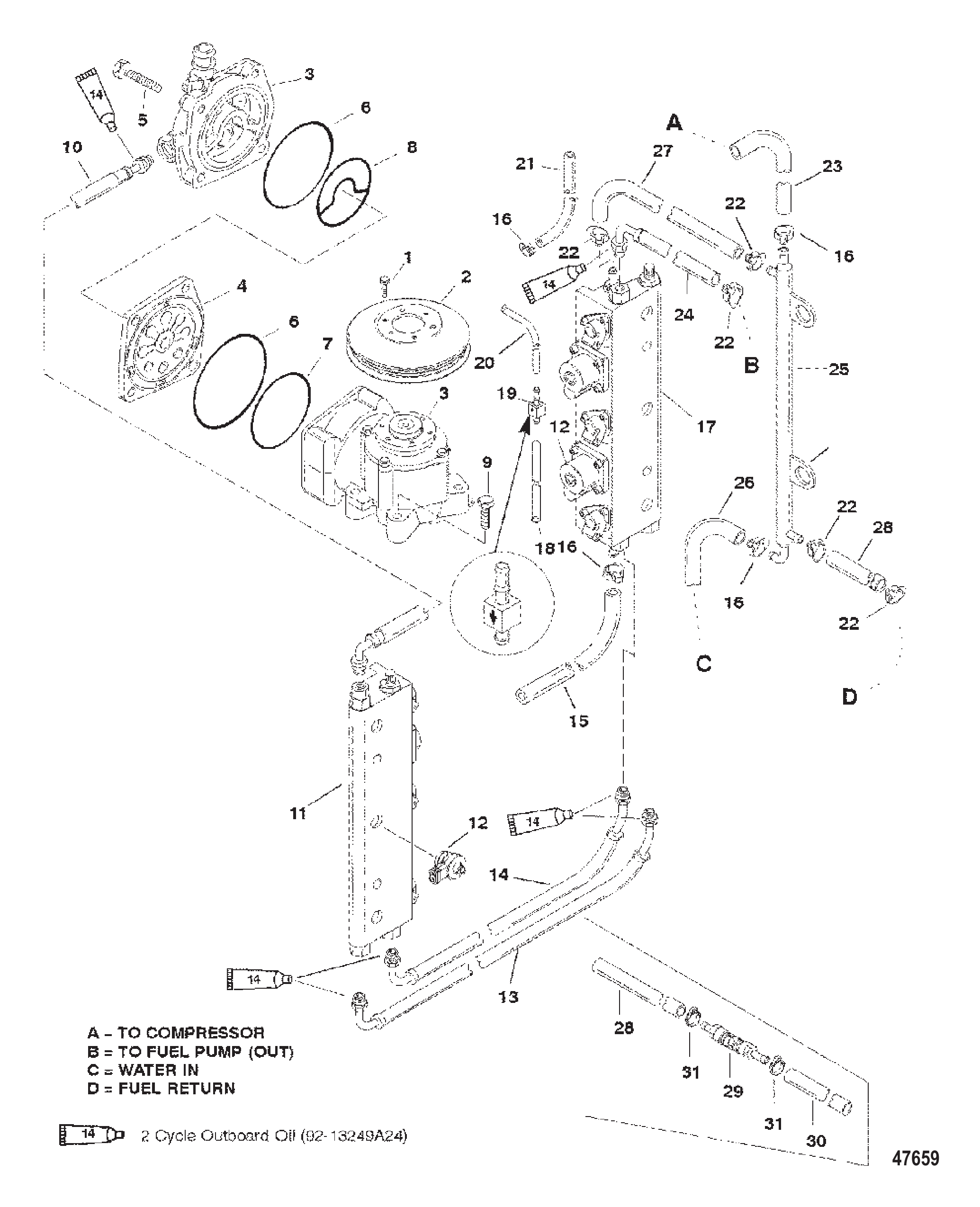

Рис. 15ТОПЛИВНЫЕ РАМПЫ FUEL RAILS

REF	Номер детали	Наименование	Кол-во
1	82130012	ВИНТ (M6 x 12)	3
2	828223	Шкив	1
3	828123A5	Компрессор воздушный в сборе	1
4	828293A3	Комплект лепестковых клапанов	1
5	81893435	ВИНТ (M8 x 35)	4
5	8M0103814	Винт (M8 x 35 мм)	4
6	67207	Кольцо уплотнительное (3.489 x .070)	2
7	832804	Уплотнительное кольцо (2.739 x .070)	1
8	828225	Сальник	1
9	81893450	ВИНТ (M8 x 50)	4
10	830018A1	Шланг	1
11	828126A2	Топливная рампа в сборе	1
11	828126T2	Топливная рампа, правый борт	1
12	828812	Форсунка	6
12	828812T	Воздушная форсунка	6
-	835083	Ремкомплект уплотнений	1
-	804875	Ремкомплект форсунки прямого впрыска	1
13	830020	Шланг	1
14	831859	Шланг	1
15	1350382	Трубка (бухта 30.00 дюймов)	1
15	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	1
16	816311	Стяжка (8.00 дюймов)	AR
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	828125A2	Топливная рампа в сборе	1
17	828125T2	Топливная рампа, левый борт	1
18	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
18	8M0108355	Шланг (57 дюймов, бухта)	1
19	826810	Клапан обратный	1
20	83075780	ТРУБКА (28.00 дюймов, бухта)	1
20	8M0108349	Шланг (70 дюймов, бухта)	1
21	9912688	Трубка (36.00 дюймов, бухта)	1
22	850241	Хомут	AR
23	834757	Шланг	1
24	830019	Шланг	1
25	833126	Охладитель топлива	1
26	833159	Шланг	1
27	833160	Шланг (формованный)	1
28	83476456	Шланг	1
28	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
27	1350382	Трубка (бухта 30.00 дюймов)	1
27	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	1
28	1350382	Трубка (бухта 30.00 дюймов)	1
28	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	1
29	851974A1	Обратный клапан	1
30	1350382	Трубка (бухта 30.00 дюймов)	1
30	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	1
31	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	2
31	8M0214911	Хомут @5	2

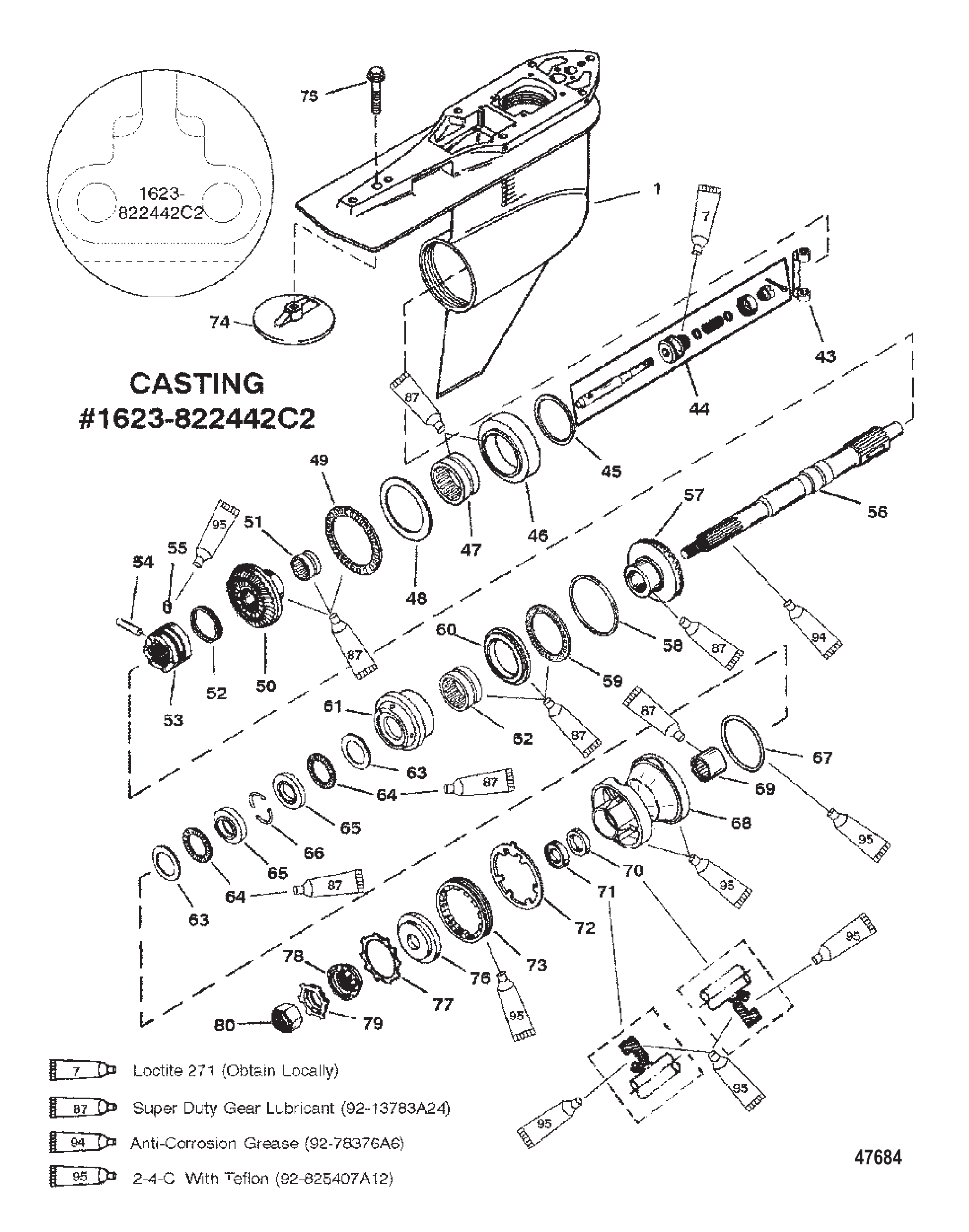

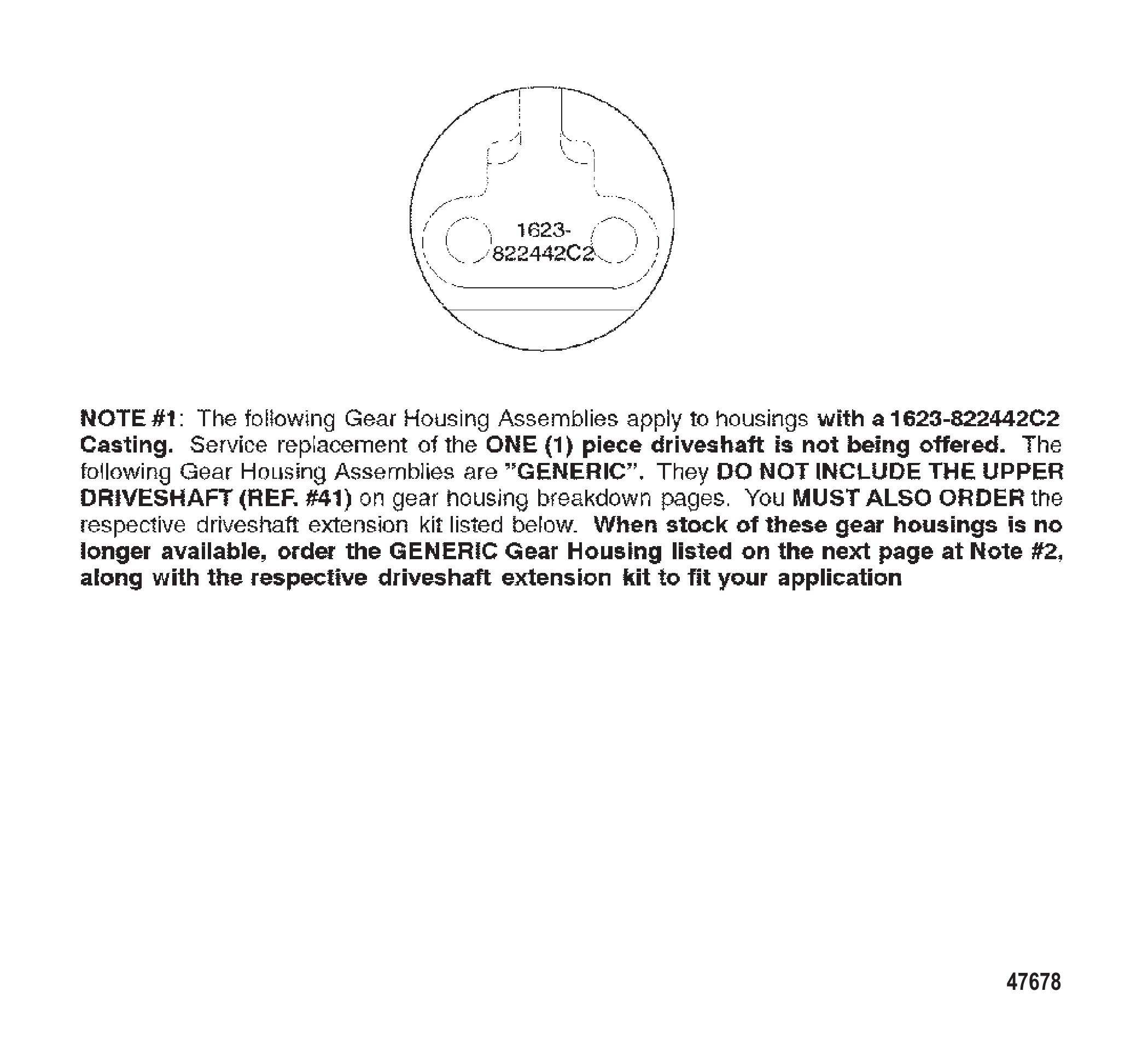

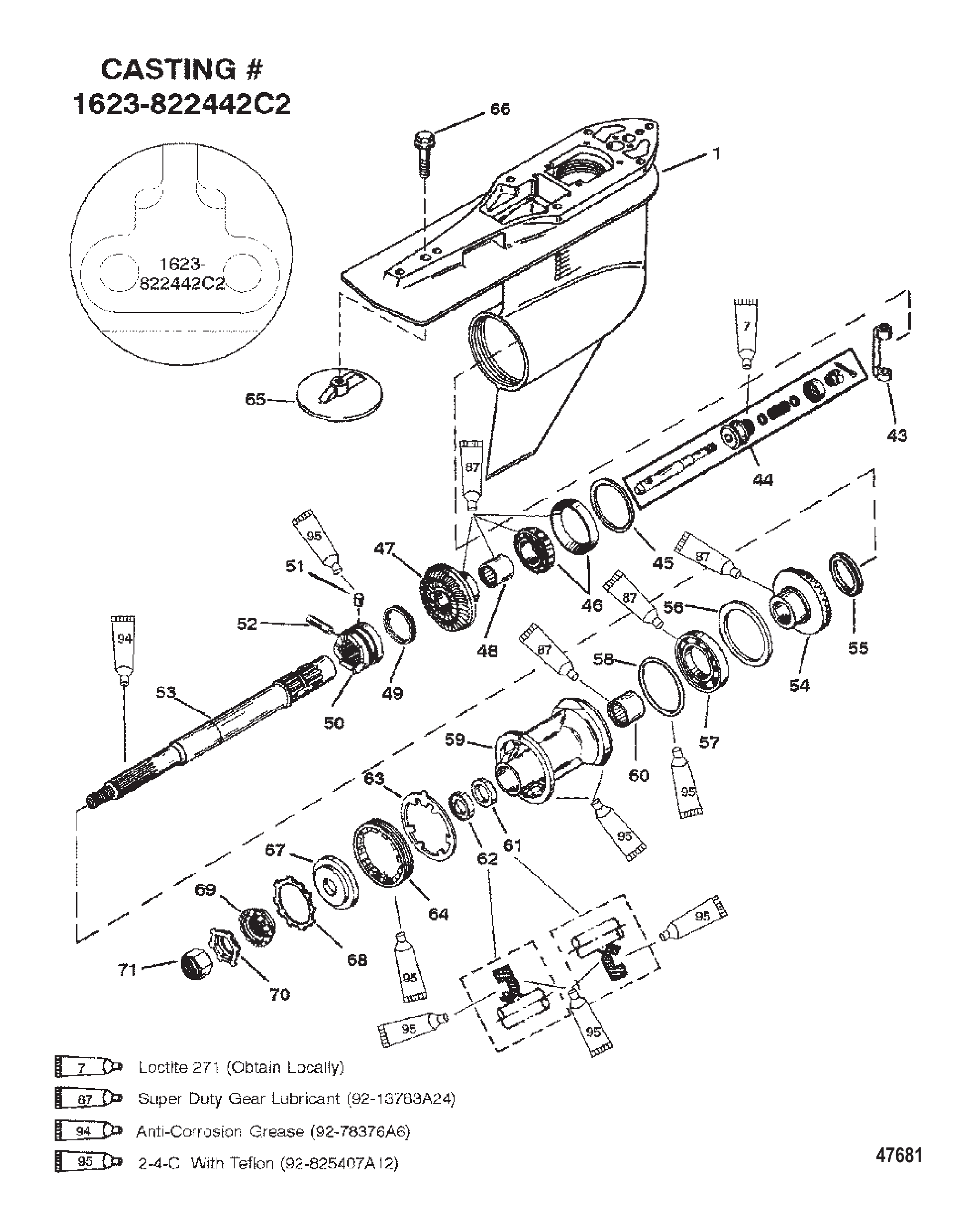

Рис. 16ТАБЛИЦА РЕДУКТОРОВ (S/N-0G437999 И РАНЕЕ) GEAR HOUSING CHART (S/N-0G437999 & BELOW)

REF	Номер детали	Наименование	Кол-во
-	822442A51	СБОРКА КОРПУСА РЕДУКТОРА	1
-	822442T77	REF OB PB 99-02 Mercury / Quicksilver	1
-	822442A52	СБОРКА КОРПУСА РЕДУКТОРА	1
-	822442T78	REF OB PB 99-02 Mercury / Quicksilver	1
-	822442A53	СБОРКА КОРПУСА РЕДУКТОРА	1
-	857113T2	КОРПУС РЕДУКТОРА	1
-	822442A54	СБОРКА КОРПУСА РЕДУКТОРА	1
-	822442T82	КОРПУС РЕДУКТОРА СЕРЫЙ CXL	1
-	827754A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
-	827755A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
-	826353A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1

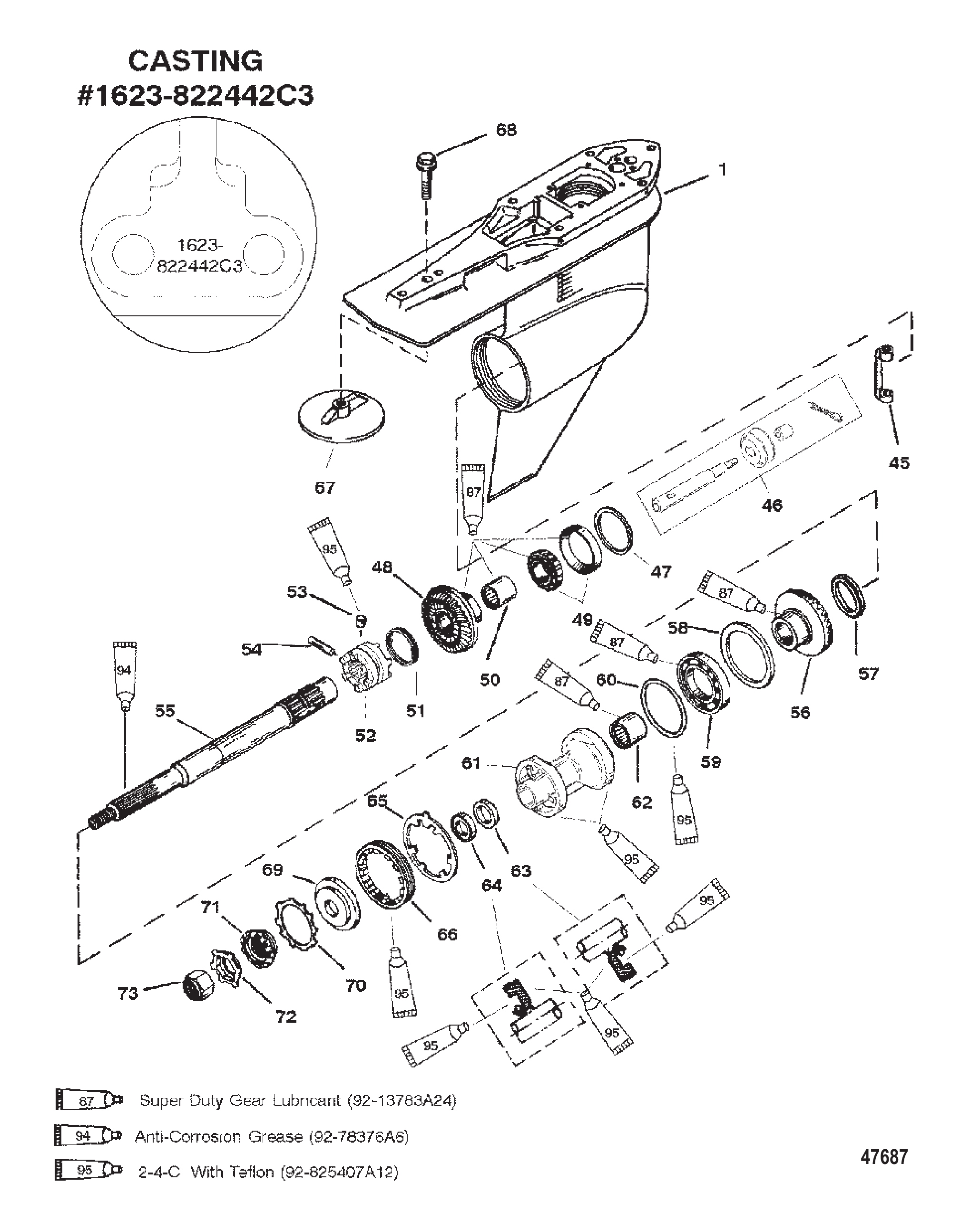

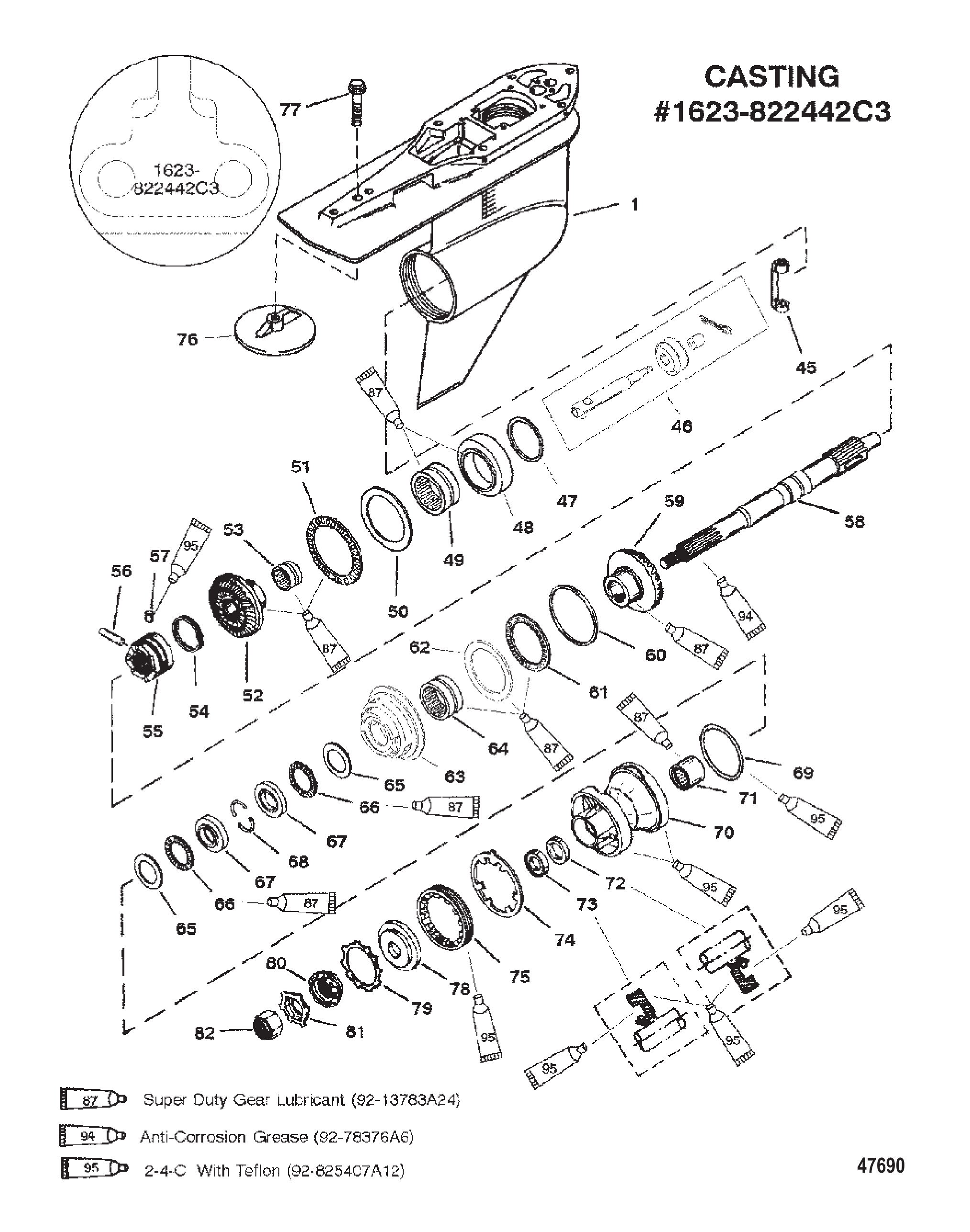

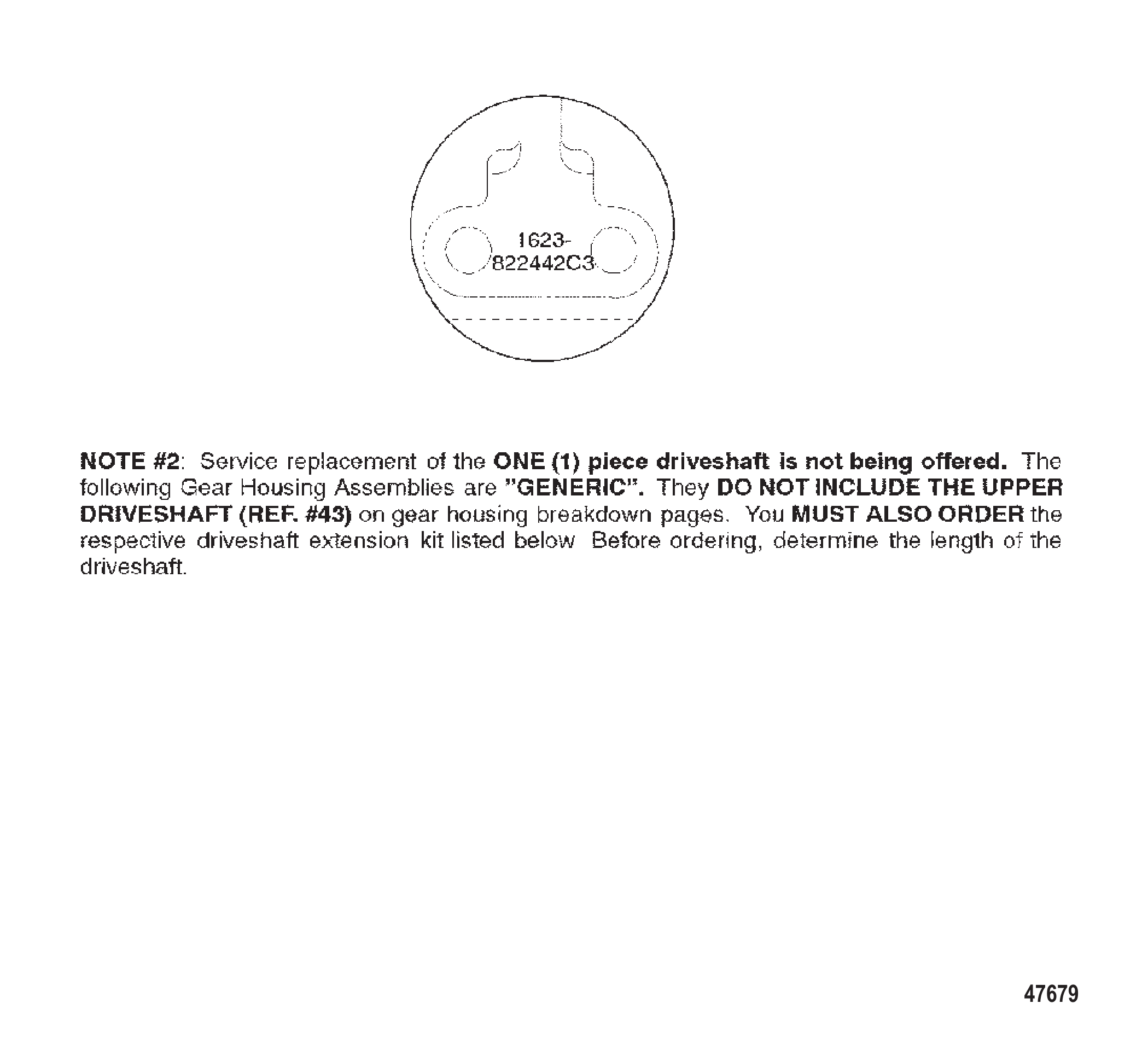

Рис. 17ТАБЛИЦА РЕДУКТОРОВ (S/N-0G438000 И ВЫШЕ) GEAR HOUSING CHART (S/N-0G438000 & UP)

REF	Номер детали	Наименование	Кол-во
-	822442A77	СБОРКА КОРПУСА РЕДУКТОРА	1
-	822442T77	REF OB PB 99-02 Mercury / Quicksilver	1
-	822442A78	СБОРКА КОРПУСА РЕДУКТОРА	1
-	822442T78	REF OB PB 99-02 Mercury / Quicksilver	1
-	822442A80	СБОРКА КОРПУСА РЕДУКТОРА	1
-	822442T80	КОРПУС РЕДУКТОРА - БЕЛЫЙ	1
-	822442A81	СБОРКА КОРПУСА РЕДУКТОРА	1
-	857113T2	КОРПУС РЕДУКТОРА	1
-	822442A82	СБОРКА КОРПУСА РЕДУКТОРА	1
-	822442T82	КОРПУС РЕДУКТОРА СЕРЫЙ CXL	1
-	822442A85	СБОРКА КОРПУСА РЕДУКТОРА	1
-	822442T85	КОРПУС РЕДУКТОРА - БЕЛЫЙ C/R	1
-	822442A95	СБОРКА КОРПУСА РЕДУКТОРА	1
-	822442T95	СБОРКА КОРПУСА РЕДУКТОРА	1
-	822442A96	СБОРКА КОРПУСА РЕДУКТОРА	1
-	822442T96	КОРПУС РЕДУКТОРА - СЕРЫЙ	1
-	827754A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
-	827755A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
-	826353A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1

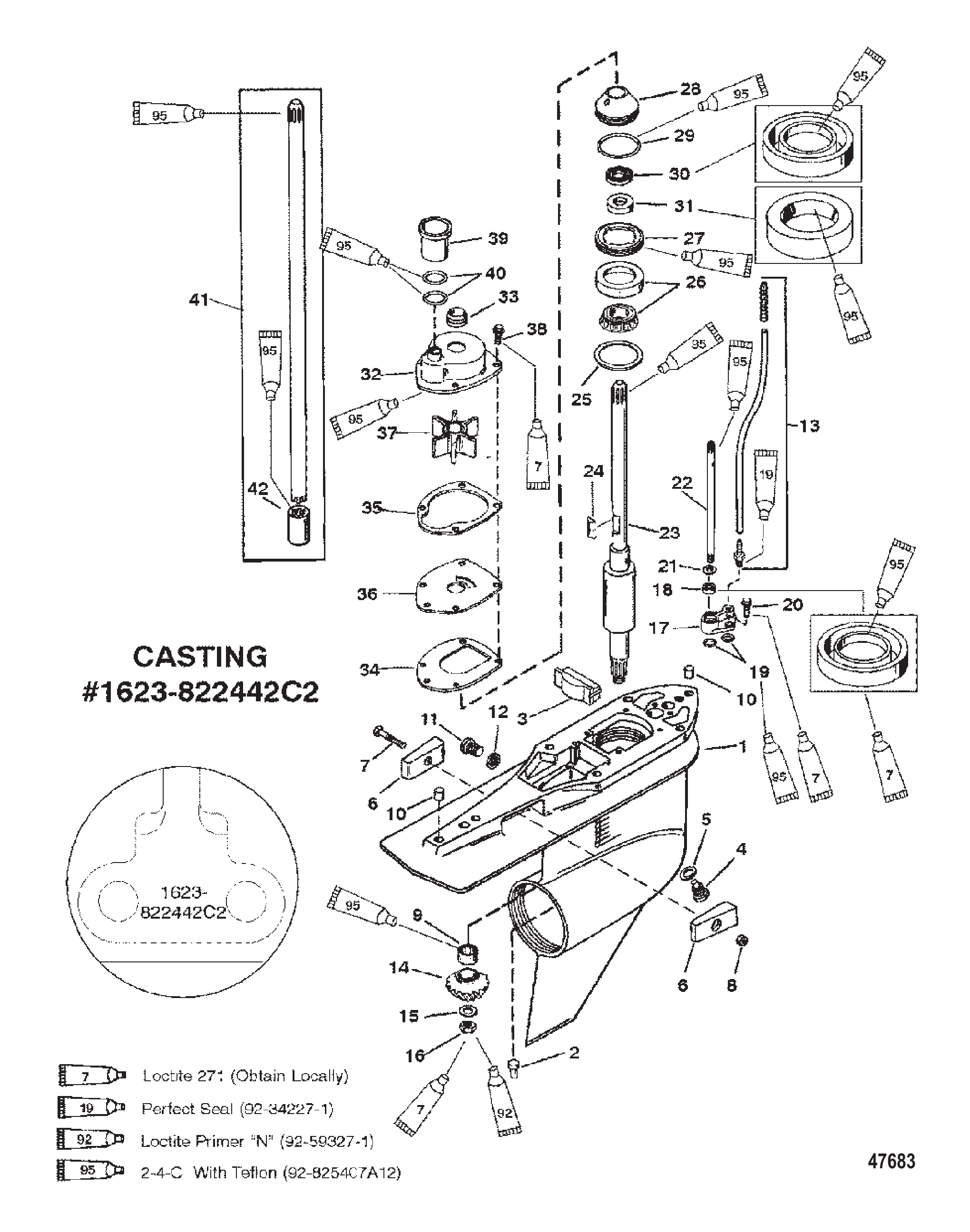

Рис. 18РЕДУКТОР (ВЕДУЩИЙ ВАЛ) РЕВЕРС (G437999 И РАНЕЕ) GEAR HSG (DRIVE SHAFT)COUNTER ROTATION(G437999 & BELOW)

REF	Номер детали	Наименование	Кол-во
1	822442A25	Корпус редуктора в сборе базовый - чёрный	1
1	822442A26	Корпус редуктора в сборе базовый - серый	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
3	821526001	Заглушка заливная	1
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
5	19183	Шайба фибровая	1
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
6	826134	Анод	2
6	826134Q	Анод	2
7	4000333	ВИНТ (M6 x 40)	1
8	8268336	Гайка (M6)	1
8	401386	ГАЙКА (M6) Нержавеющая сталь	1
9	42647A1	Подшипник роликовый в сборе	1
10	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
11	79953A2	Комплект винтов (.375-16 x .250)	1
11	79953Q04	Ремкомплект сливного винта	1
12	19183	Шайба фибровая	1
12	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
13	85822A10	Разъем в сборе (применять где применимо)	1
14	NSS	NOT SOLD SEPARATE (PART OF 43-826287A1 )	1
15	92721	Шайба (.965 x .630)	1
16	35921	ГАЙКА (.625-18)	1
17	815921A4	СБОРКА ВТУЛКИ	1
18	8164641	Маслосъёмный сальник	1
18	8M0246145	САЛЬНИК	1
19	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	2
19	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	2
20	1993716	ВИНТ (M6 x 16)	2
21	77674	ШАЙБА (.35 x .75 x .12)	1
22	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
23	816472	Вал приводной (нижний)	1
23	8M0140442	ГРЕБНОЙ ВАЛ	1
24	43037	ШПОНКА	1
24	8M0204723	ШПОНКА	1
25	42637A1	Комплект регулировочных шайб	AR
25	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
26	36387A1	Подшипник роликовый/обойма в сборе	1
26	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
27	824519	ФИКСАТОР	1
27	8245191	Фиксатор	1
28	821759A2	СБОРКА ВОДЯНОГО НАСОСА	1
28	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
29	90011	Кольцо уплотнительное (2.175 x .175)	1
29	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
30	16977	САЛЬНИК МАСЛЯНЫЙ	1
31	89238	Сальник масляный	1
32	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
33	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
34	430331	Прокладка	1
35	817277	Прокладка	1
35	8172771	Прокладка водяного насоса, верхняя	1
36	817276	Передняя панель	1
36	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
37	430262	Крыльчатка	1
37	43026T2	КРЫЛЬЧАТКА	1
38	1993716	ВИНТ (M6 x 16)	4
39	816597A1	СБОРКА СОЕДИНИТЕЛЬНОЙ МУФТЫ	1
40	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	2
40	8M0204645	Кольцо уплотнительное (.796 x .139)	2
41	827755A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
42	823902	МУФТА	1
-	816575A5	Ремкомплект уплотнений корпуса редуктора	1
-	817275A6	Ремкомплект водяного насоса	1

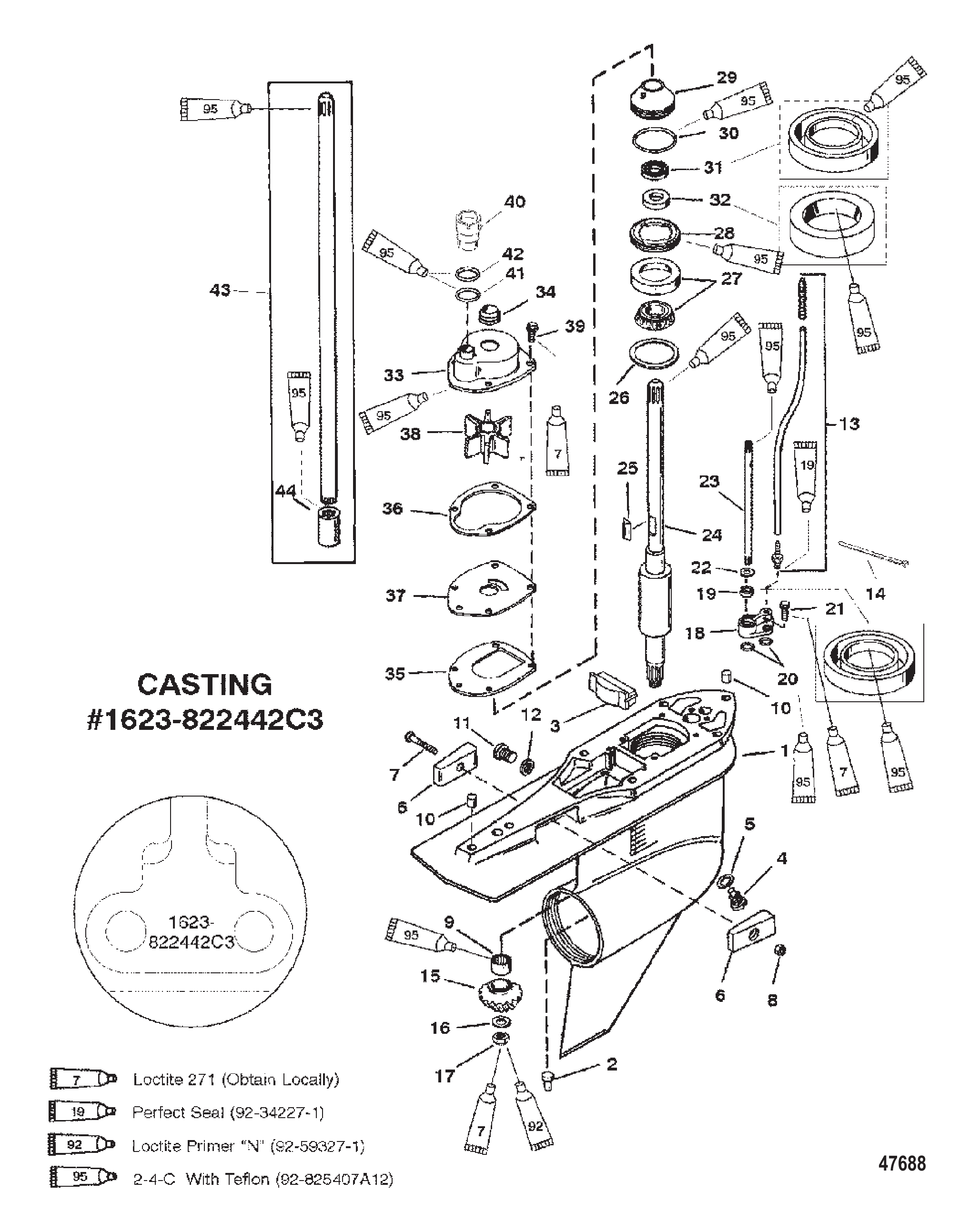

Рис. 19РЕДУКТОР (ВЕДУЩИЙ ВАЛ) РЕВЕРС (G438000 И ПОЗЖЕ) GEAR HSG (DRIVE SHAFT)COUNTER ROTATION(G438000 & UP)

REF	Номер детали	Наименование	Кол-во
1	822442A83	Корпус редуктора в сборе	1
1	822442T77	REF OB PB 99-02 Mercury / Quicksilver	1
1	822442A84	Корпус редуктора в сборе	1
1	822442T84	Корпус редуктора	1
1	822442A79	Корпус редуктора в сборе	1
1	822442T79	Корпус редуктора базовый	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
3	821526001	Заглушка заливная	1
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
5	19183	Шайба фибровая	1
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
6	826134	Анод	2
6	826134Q	Анод	2
7	4000333	ВИНТ (M6 x 40)	1
8	8268336	Гайка (M6)	1
8	401386	ГАЙКА (M6) Нержавеющая сталь	1
9	42647A1	Подшипник роликовый в сборе	1
10	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
11	79953A2	Комплект винтов (.375-16 x .250)	1
11	79953Q04	Ремкомплект сливного винта	1
12	19183	Шайба фибровая	1
12	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
13	85822A10	Разъем в сборе (применять где применимо)	1
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
15	NSS	NOT SOLD SEPARATE (PART OF 43-828695A1)	1
16	92721	Шайба (.965 x .630)	1
17	35921	ГАЙКА (.625-18)	1
18	815921A4	СБОРКА ВТУЛКИ	1
19	8164641	Маслосъёмный сальник	1
19	8M0246145	САЛЬНИК	1
20	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	2
20	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	2
21	1993716	ВИНТ (M6 x 16)	2
22	77674	ШАЙБА (.35 x .75 x .12)	1
23	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
24	816472	Вал приводной (нижний)	1
24	8M0140442	ГРЕБНОЙ ВАЛ	1
25	43037	ШПОНКА	1
25	8M0204723	ШПОНКА	1
26	42637A1	Комплект регулировочных шайб	AR
26	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
27	36387A1	Подшипник роликовый/обойма в сборе	1
27	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
28	824519	ФИКСАТОР	1
28	8245191	Фиксатор	1
29	821759A4	Обойма в сборе	1
29	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
30	90011	Кольцо уплотнительное (2.175 x .175)	1
30	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
31	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
31	8M0214939	Сальник @3	1
32	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
32	8M0214939	Сальник @3	1
33	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
34	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
35	430331	Прокладка	1
36	817277	Прокладка	1
36	8172771	Прокладка водяного насоса, верхняя	1
37	817276	Передняя панель	1
37	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
38	430262	Крыльчатка	1
38	43026T2	КРЫЛЬЧАТКА	1
39	1993716	ВИНТ (M6 x 16)	4
40	832942A1	Соединительная муфта в сборе	1
41	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
41	8M0204645	Кольцо уплотнительное (.796 x .139)	1
42	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
42	8M0204654	Уплотнительное кольцо	1
43	827755A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
44	823902	МУФТА	1
-	816575A4	Комплект сальников корпуса редуктора	1
-	817275A6	Ремкомплект водяного насоса	1

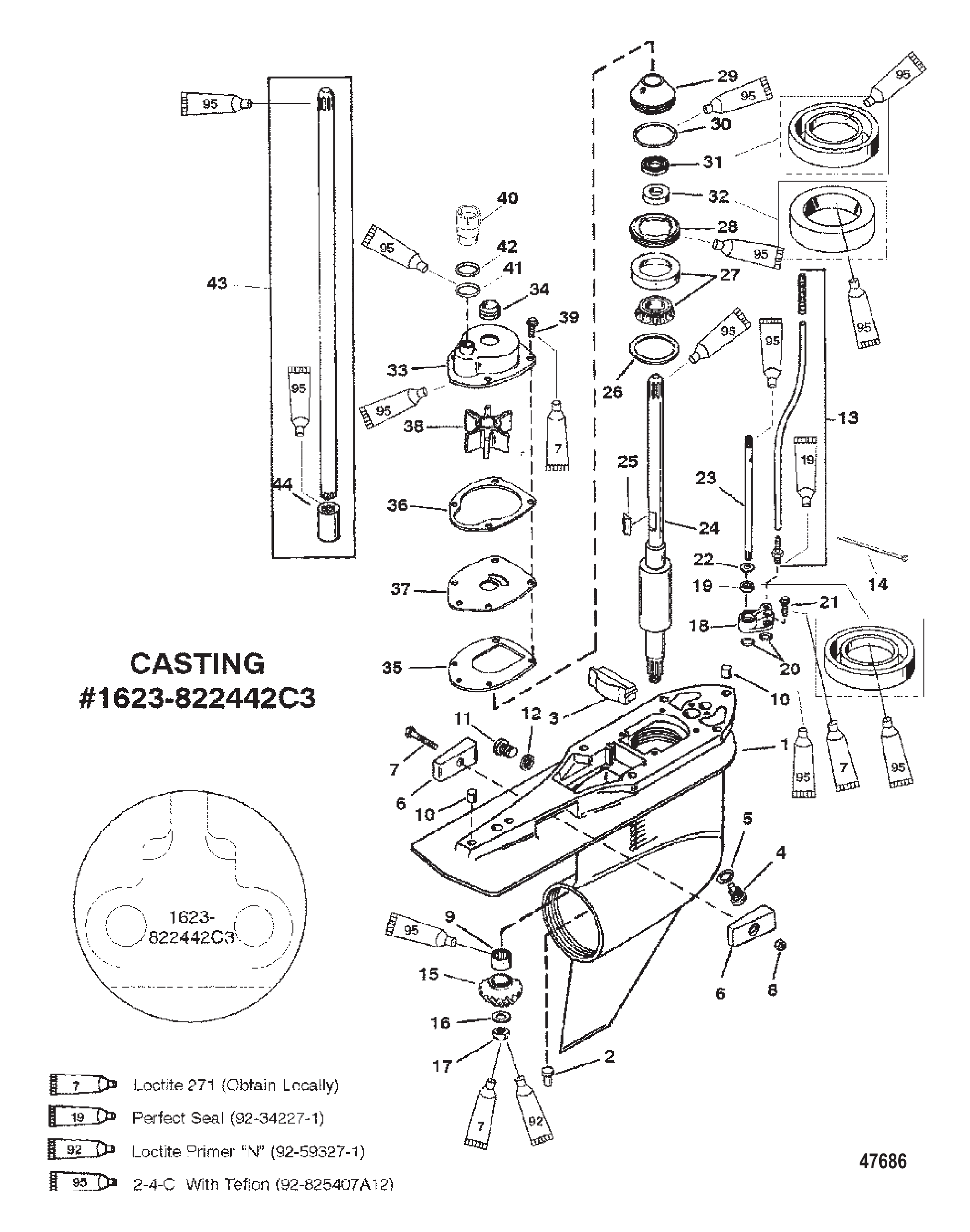

Рис. 20РЕДУКТОР (ВЕДУЩИЙ ВАЛ) СТАНД. ВРАЩЕНИЕ (G438000 И ПОЗЖЕ) GEAR HSG (DRIVE SHAFT)STD. ROTATION(G438000 & UP)

REF	Номер детали	Наименование	Кол-во
1	822442A83	Корпус редуктора в сборе	1
1	822442T77	REF OB PB 99-02 Mercury / Quicksilver	1
1	822442A84	Корпус редуктора в сборе	1
1	822442T84	Корпус редуктора	1
1	822442A79	Корпус редуктора в сборе	1
1	822442T79	Корпус редуктора базовый	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
3	821526001	Заглушка заливная	1
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
5	19183	Шайба фибровая	1
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
6	826134	Анод	2
6	826134Q	Анод	2
7	4000333	ВИНТ (M6 x 40)	1
8	8268336	Гайка (M6)	1
8	401386	ГАЙКА (M6) Нержавеющая сталь	1
9	42647A1	Подшипник роликовый в сборе	1
10	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
11	79953A2	Комплект винтов (.375-16 x .250)	1
11	79953Q04	Ремкомплект сливного винта	1
12	19183	Шайба фибровая	1
12	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
13	85822A10	Разъем в сборе (применять где применимо)	1
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
15	NSS	NOT SOLD SEPARATE	1
16	92721	Шайба (.965 x .630)	1
17	35921	ГАЙКА (.625-18)	1
18	815921A4	СБОРКА ВТУЛКИ	1
19	8164641	Маслосъёмный сальник	1
19	8M0246145	САЛЬНИК	1
20	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	2
20	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	2
21	1993716	ВИНТ (M6 x 16)	2
22	77674	ШАЙБА (.35 x .75 x .12)	1
23	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
24	816472	Вал приводной (нижний)	1
24	8M0140442	ГРЕБНОЙ ВАЛ	1
25	43037	ШПОНКА	1
25	8M0204723	ШПОНКА	1
26	42637A1	Комплект регулировочных шайб	AR
26	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
27	36387A1	Подшипник роликовый/обойма в сборе	1
27	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
28	824519	ФИКСАТОР	1
28	8245191	Фиксатор	1
29	821759A4	Обойма в сборе	1
29	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
30	90011	Кольцо уплотнительное (2.175 x .175)	1
30	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
31	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
31	8M0214939	Сальник @3	1
32	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
32	8M0214939	Сальник @3	1
33	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
34	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
35	430331	Прокладка	1
36	817277	Прокладка	1
36	8172771	Прокладка водяного насоса, верхняя	1
37	817276	Передняя панель	1
37	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
38	430262	Крыльчатка	1
38	43026T2	КРЫЛЬЧАТКА	1
39	1993716	ВИНТ (M6 x 16)	4
40	832942A1	Соединительная муфта в сборе	1
41	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
41	8M0204645	Кольцо уплотнительное (.796 x .139)	1
42	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
42	8M0204654	Уплотнительное кольцо	1
43	827754A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
43	827755A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
44	823902	МУФТА	1
-	816575A4	Комплект сальников корпуса редуктора	1
-	817275A6	Ремкомплект водяного насоса	1

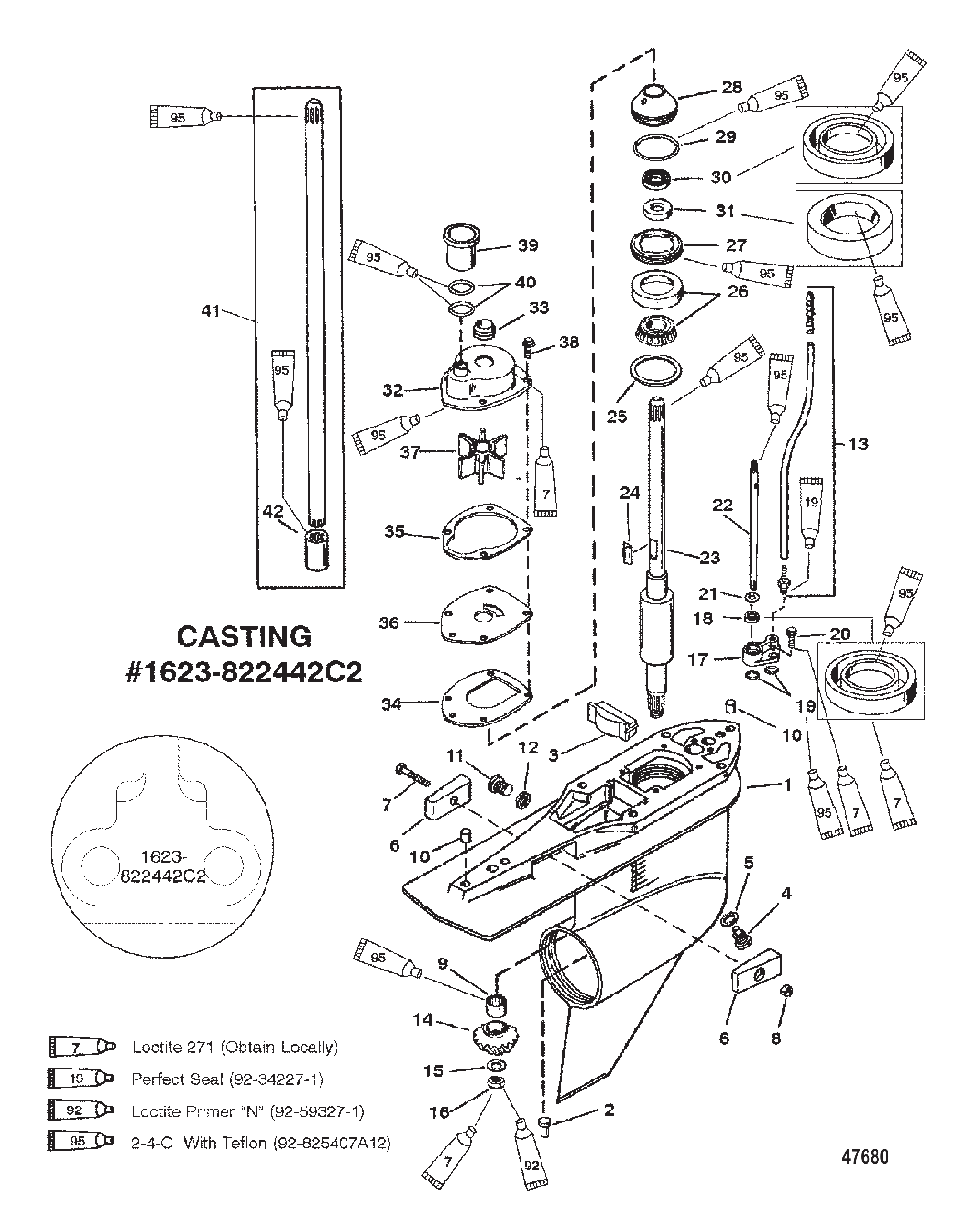

Рис. 21КОРПУС РЕДУКТОРА (ВЕДУЩИЙ ВАЛ) СТАНД. ВРАЩЕНИЕ (G437999 & НИЖЕ) GEAR HSG (DRIVE SHAFT)STD. ROTATION (G437999 & BELOW)

REF	Номер детали	Наименование	Кол-во
1	822442A25	Корпус редуктора в сборе базовый - чёрный	1
1	822442A26	Корпус редуктора в сборе базовый - серый	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
3	821526001	Заглушка заливная	1
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
5	19183	Шайба фибровая	1
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
6	826134	Анод	2
6	826134Q	Анод	2
7	4000333	ВИНТ (M6 x 40)	1
8	8268336	Гайка (M6)	1
8	401386	ГАЙКА (M6) Нержавеющая сталь	1
9	42647A1	Подшипник роликовый в сборе	1
10	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
11	79953A2	Комплект винтов (.375-16 x .250)	1
11	79953Q04	Ремкомплект сливного винта	1
12	19183	Шайба фибровая	1
12	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
13	85822A10	Разъем в сборе (применять где применимо)	1
14	NSS	NOT SOLD SEPARATE (PART OF 43-826181A2)	1
15	92721	Шайба (.965 x .630)	1
16	35921	ГАЙКА (.625-18)	1
17	815921A4	СБОРКА ВТУЛКИ	1
18	8164641	Маслосъёмный сальник	1
18	8M0246145	САЛЬНИК	1
19	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	2
19	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	2
20	1993716	ВИНТ (M6 x 16)	2
21	77674	ШАЙБА (.35 x .75 x .12)	1
22	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
23	816472	Вал приводной (нижний)	1
23	8M0140442	ГРЕБНОЙ ВАЛ	1
24	43037	ШПОНКА	1
24	8M0204723	ШПОНКА	1
25	42637A1	Комплект регулировочных шайб	AR
25	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
26	36387A1	Подшипник роликовый/обойма в сборе	1
26	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
27	824519	ФИКСАТОР	1
27	8245191	Фиксатор	1
28	821759A2	СБОРКА ВОДЯНОГО НАСОСА	1
28	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
29	90011	Кольцо уплотнительное (2.175 x .175)	1
29	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
30	16977	САЛЬНИК МАСЛЯНЫЙ	1
31	89238	Сальник масляный	1
32	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
33	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
34	430331	Прокладка	1
35	817277	Прокладка	1
35	8172771	Прокладка водяного насоса, верхняя	1
36	817276	Передняя панель	1
36	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
37	430262	Крыльчатка	1
37	43026T2	КРЫЛЬЧАТКА	1
38	1993716	ВИНТ (M6 x 16)	4
39	816597A1	СБОРКА СОЕДИНИТЕЛЬНОЙ МУФТЫ	1
40	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	2
40	8M0204645	Кольцо уплотнительное (.796 x .139)	2
41	827754A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
41	827755A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
42	823902	МУФТА	1
-	816575A5	Ремкомплект уплотнений корпуса редуктора	1
-	817275A6	Ремкомплект водяного насоса	1

Рис. 22КОРПУС РЕДУКТОРА (ГРЕБНОЙ ВАЛ) ОБРАТНОЕ ВРАЩЕНИЕ (0G438000 & ВЫШЕ) GEAR HSG (PROP SHAFT)COUNTER ROTATION(0G438000 & UP)

REF	Номер детали	Наименование	Кол-во
1	822442A83	Корпус редуктора в сборе	1
1	822442T77	REF OB PB 99-02 Mercury / Quicksilver	1
1	822442A84	Корпус редуктора в сборе	1
1	822442T84	Корпус редуктора	1
1	822442A79	Корпус редуктора в сборе	1
1	822442T79	Корпус редуктора базовый	1
61	815480	ПОДШИПНИК Упорный	1
62	815481	УПОРНАЯ ШАЙБА	1
63	828831A1	Переходник с подшипником в сборе	1
63	828831A3	Адаптер в сборе подшипниковый	1
64	814653	Игольчатый подшипник в сборе	1
64	814653T	Подшипник в сборе игольчатый	1
65	18448	Шайба упорная	2
66	15842	Подшипник упорный	2
67	8182911	Обойма упорного подшипника	2
68	814605	Фиксатор	2
69	31534	Уплотнительное кольцо	1
69	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
70	818290A8	Обойма с подшипником в сборе	1
70	818290T8	Обойма с подшипником в сборе	1
71	30956	Подшипник игольчатый	1
71	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
72	14077	Сальник внутренний	1
73	76868	САЛЬНИК ВНУТРЕННИЙ	1
73	8M0248882	САЛЬНИК @5	1
74	18323	Шайба стопорная с усиком	1
75	79448	Фиксатор	1
75	8M2011027	ФИКСАТОР	1
76	76214A5	КОМПЛЕКТ АНОДОВ	1
76	76214Q5	Анодная пластина в сборе	1
77	806327	Винт (.437-14 x 1.750) (1-5/8")	1
77	8M0204686	ВИНТ	1
78	835467	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	423511	Шайба стопорная зубчатая	1
80	31211A2	Шайба шлицевая	1
80	31211Q03	ШАЙБА В СБОРЕ	1
81	816629	Стопорная шайба с усиком	1
81	816629Q	ШАЙБА СТОПОРНАЯ	1
82	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
-	816575A4	Комплект сальников корпуса редуктора	1

Рис. 23КОРПУС РЕДУКТОРА (ГРЕБНОЙ ВАЛ) ОБРАТНОЕ ВРАЩЕНИЕ (G437999 & НИЖЕ) GEAR HSG (PROP SHAFT)COUNTER ROTATION(G437999 & BELOW)

REF	Номер детали	Наименование	Кол-во
1	822442A25	Корпус редуктора в сборе базовый - чёрный	1
1	822442A26	Корпус редуктора в сборе базовый - серый	1
59	15841	Подшипник роликовый	1
60	17616	Упорное кольцо	1
61	818292A1	Переходник подшипника в сборе	1
62	814653	Игольчатый подшипник в сборе	1
62	814653T	Подшипник в сборе игольчатый	1
63	18448	Шайба упорная	2
64	15842	Подшипник упорный	2
65	8182911	Обойма упорного подшипника	2
66	814605	Фиксатор	2
67	31534	Уплотнительное кольцо	1
67	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
68	818290A1	Корпус подшипника в сборе	1
68	818290T1	Корпус подшипника в сборе	1
69	30956	Подшипник игольчатый	1
69	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
70	14077	Сальник внутренний	1
71	76868	САЛЬНИК ВНУТРЕННИЙ	1
71	8M0248882	САЛЬНИК @5	1
72	18323	Шайба стопорная с усиком	1
73	79448	Фиксатор	1
73	8M2011027	ФИКСАТОР	1
74	76214A5	КОМПЛЕКТ АНОДОВ	1
74	76214Q5	Анодная пластина в сборе	1
75	806327	Винт (.437-14 x 1.750) (1-5/8")	1
75	8M0204686	ВИНТ	1
76	835467	Ступица упорная	1
76	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
77	423511	Шайба стопорная зубчатая	1
78	31211A2	Шайба шлицевая	1
78	31211Q03	ШАЙБА В СБОРЕ	1
79	816629	Стопорная шайба с усиком	1
79	816629Q	ШАЙБА СТОПОРНАЯ	1
80	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
80	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
-	816575A5	Ремкомплект уплотнений корпуса редуктора	1

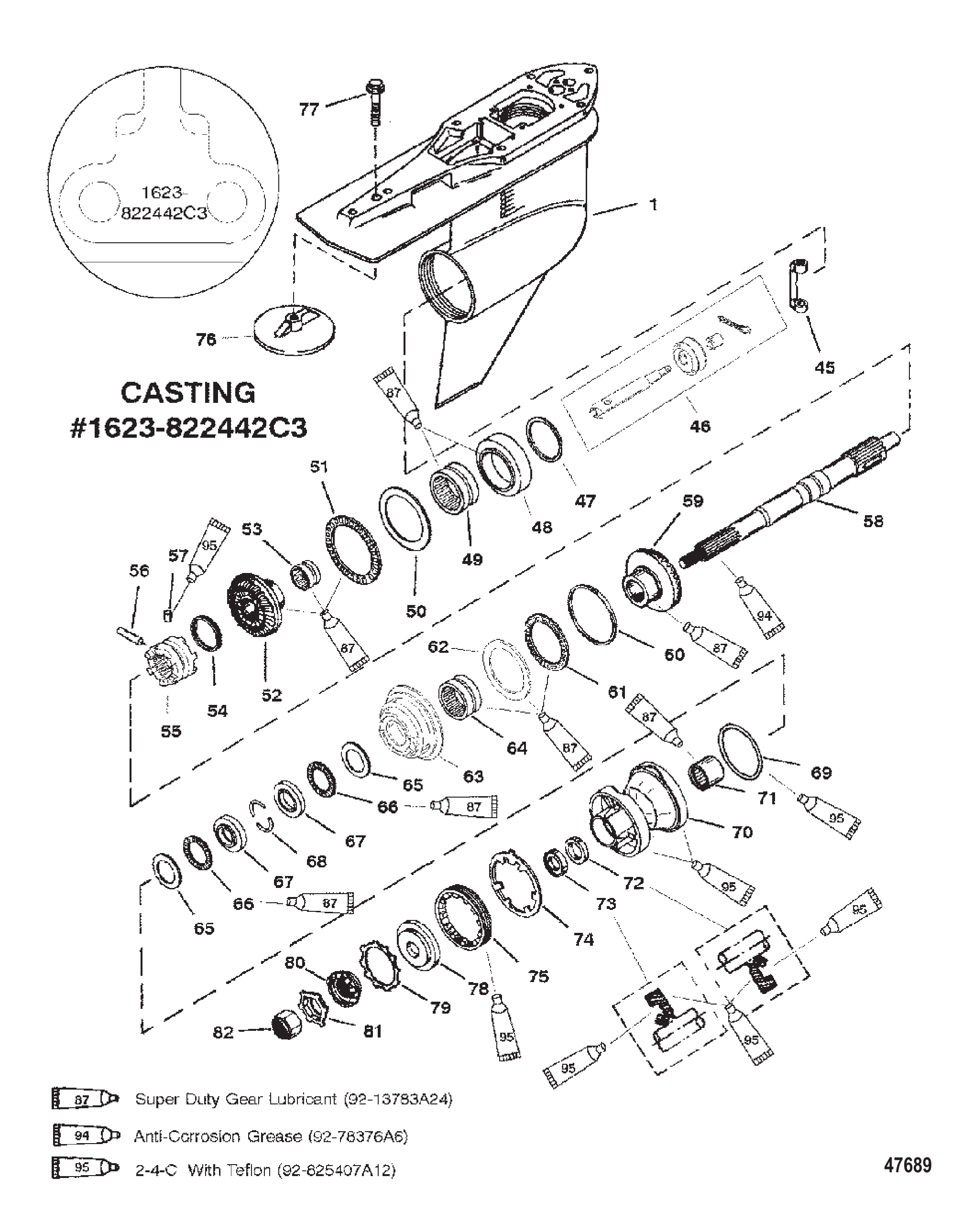

Рис. 24КОРПУС РЕДУКТОРА (ГРЕБНОЙ ВАЛ) ОБРАТНОЕ ВРАЩЕНИЕ (G438000 & ВЫШЕ) GEAR HSG (PROP SHAFT)COUNTER ROTATION(G438000 & UP)

REF	Номер детали	Наименование	Кол-во
1	822442A83	Корпус редуктора в сборе	1
1	822442T77	REF OB PB 99-02 Mercury / Quicksilver	1
1	822442A84	Корпус редуктора в сборе	1
1	822442T84	Корпус редуктора	1
1	822442A79	Корпус редуктора в сборе	1
1	822442T79	Корпус редуктора базовый	1
45	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
45	8M0226861	Кривошип переключателя	1
46	19755A7	Катушка в сборе	1
46	8M0235940	Катушка в сборе	1
47	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
47	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
48	828830A2	ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК	1
49	814653	Игольчатый подшипник в сборе	1
49	814653T	Подшипник в сборе игольчатый	1
50	815481	УПОРНАЯ ШАЙБА	1
51	815480	ПОДШИПНИК Упорный	1
52	828696A2	Шестерня заднего хода в сборе	1
52	828696T2	Шестерня заднего хода (12/21)	1
53	15844	Подшипниковый узел роликовый	1
54	30893	Пружина	1
55	828288	Скользящая муфта	1
55	859340T	Муфта	1
56	30632	ШТИФТ КРЕСТОВИНЫ	1
56	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
57	828356	Штифт фиксатора	1
58	824111	ГРЕБНОЙ ВАЛ	1
58	8M0140448	Гребной вал левого вращения	1
59	828695A1	Комплект шестерён переднего хода/ведущей шестерни (12/21) (включает ведущую шестерню)	1
60	1761514	Регулировочная прокладка (.206)	AR
60	1761515	Регулировочная прокладка (.208)	AR
60	1761516	Регулировочная прокладка (.210)	AR
60	1761517	Регулировочная прокладка (.212)	AR
60	1761518	Регулировочная прокладка (.214)	AR
60	1761519	Регулировочная прокладка (.216)	AR
60	1761520	Регулировочная прокладка (.218)	AR
60	1761521	Регулировочная прокладка (.220)	AR
60	1761522	Регулировочная прокладка (.222)	AR
60	1761523	Регулировочная прокладка (.224)	AR
60	1761524	Регулировочная прокладка (.226)	AR
60	1761525	Регулировочная прокладка (.228)	AR
60	1761526	Регулировочная прокладка (.230)	AR

Рис. 25КОРПУС РЕДУКТОРА (ГРЕБНОЙ ВАЛ) СТАНД. ВРАЩЕНИЕ (G437999 & НИЖЕ) GEAR HSG (PROP SHAFT)STD. ROTATION(G437999 & BELOW)

REF	Номер детали	Наименование	Кол-во
1	822442A25	Корпус редуктора в сборе базовый - чёрный	1
1	822442A26	Корпус редуктора в сборе базовый - серый	1
43	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
43	8M0226861	Кривошип переключателя	1
44	818349A1	Ремонтный комплект катушки	1
44	818349T1	Запасная часть Mercury / Quicksilver	1
45	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
46	35928A1	Подшипник роликовый конический в сборе	1
46	35928T1	Подшипник роликовый конический в сборе	1
46	828439A2	Подшипник роликовый конический в сборе	1
47	826181A2	Комплект шестерён переднего хода (включает ведущую шестерню)	1
48	30895	Подшипник игольчатый	1
48	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
49	30893	Пружина	1
50	824112	СКОЛЬЗЯЩАЯ МУФТА	1
50	853594T	Обгонная муфта	1
51	78909	Палец фиксатора	1
52	30632	ШТИФТ КРЕСТОВИНЫ	1
52	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
53	824110	ГРЕБНОЙ ВАЛ	1
53	8M0140440	Гребной вал правого вращения	1
54	826182A1	Шестерня заднего хода в сборе	1
55	824108	ПРОСТАВКА	1
56	681001	КОЛЬЦО УПОРНОЕ	1
57	88957	ПОДШИПНИКОВЫЙ УЗЕЛ шариковый	1
57	88957T	Подшипник шариковый	1
58	31534	Уплотнительное кольцо	1
58	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
59	818763A11	Корпус подшипника в сборе	1
59	818763T11	Корпус подшипника в сборе	1
60	30956	Подшипник игольчатый	1
60	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
61	14077	Сальник внутренний	1
62	76868	САЛЬНИК ВНУТРЕННИЙ	1
62	8M0248882	САЛЬНИК @5	1
63	18323	Шайба стопорная с усиком	1
64	79448	Фиксатор	1
64	8M2011027	ФИКСАТОР	1
65	76214A5	КОМПЛЕКТ АНОДОВ	1
65	76214Q5	Анодная пластина в сборе	1
66	806327	Винт (.437-14 x 1.750) (1-5/8")	1
66	8M0204686	ВИНТ	1
67	835467	Ступица упорная	1
67	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
68	423511	Шайба стопорная зубчатая	1
69	31211A2	Шайба шлицевая	1
69	31211Q03	ШАЙБА В СБОРЕ	1
70	816629	Стопорная шайба с усиком	1
70	816629Q	ШАЙБА СТОПОРНАЯ	1
71	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
71	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
-	816575A5	Ремкомплект уплотнений корпуса редуктора	1

Рис. 26КОРПУС РЕДУКТОРА (ГРЕБНОЙ ВАЛ) СТАНД. ВРАЩЕНИЕ (G438000 & ВЫШЕ) GEAR HSG (PROP SHAFT)STD. ROTATION(G438000 & UP)

REF	Номер детали	Наименование	Кол-во
1	822442A83	Корпус редуктора в сборе	1
1	822442T77	REF OB PB 99-02 Mercury / Quicksilver	1
1	822442A84	Корпус редуктора в сборе	1
1	822442T84	Корпус редуктора	1
1	822442A79	Корпус редуктора в сборе	1
1	822442T79	Корпус редуктора базовый	1
45	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
45	8M0226861	Кривошип переключателя	1
46	19755A7	Катушка в сборе	1
46	8M0235940	Катушка в сборе	1
47	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
47	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
48	828168A2	Шестерня переднего хода в сборе (включает ведущую шестерню)	1
48	859321A3	Комплект шестерён переднего хода/ведущей шестерни (12/21)	1
48	828170A2	Комплект шестерён переднего хода и ведущей шестерни (включает ведущую шестерню)	1
48	878611A2	Комплект шестерён переднего хода/ведущей шестерни	1
49	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
50	30895	Подшипник игольчатый	1
50	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
51	30893	Пружина	1
52	828288	Скользящая муфта	1
52	859340T	Муфта	1
53	828356	Штифт фиксатора	1
54	30632	ШТИФТ КРЕСТОВИНЫ	1
54	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
55	824110	ГРЕБНОЙ ВАЛ	1
55	8M0140440	Гребной вал правого вращения	1
56	828169A1	Шестерня заднего хода в сборе	1
56	859322A1	Шестерня заднего хода (12/21)	1
56	828171A1	Шестерня заднего хода	1
56	844147T01	Шестерня заднего хода	1
57	824108	ПРОСТАВКА	1
58	681001	КОЛЬЦО УПОРНОЕ	1
59	88957	ПОДШИПНИКОВЫЙ УЗЕЛ шариковый	1
59	88957T	Подшипник шариковый	1
60	31534	Уплотнительное кольцо	1
60	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
61	818763A11	Корпус подшипника в сборе	1
61	818763T11	Корпус подшипника в сборе	1
62	30956	Подшипник игольчатый	1
62	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
63	14077	Сальник внутренний	1
64	76868	САЛЬНИК ВНУТРЕННИЙ	1
64	8M0248882	САЛЬНИК @5	1
65	18323	Шайба стопорная с усиком	1
66	79448	Фиксатор	1
66	8M2011027	ФИКСАТОР	1
67	76214A5	КОМПЛЕКТ АНОДОВ	1
67	76214Q5	Анодная пластина в сборе	1
68	806327	Винт (.437-14 x 1.750) (1-5/8")	1
68	8M0204686	ВИНТ	1
69	835467	Ступица упорная	1
69	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
70	423511	Шайба стопорная зубчатая	1
71	31211A2	Шайба шлицевая	1
71	31211Q03	ШАЙБА В СБОРЕ	1
72	816629	Стопорная шайба с усиком	1
72	816629Q	ШАЙБА СТОПОРНАЯ	1
73	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
73	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
-	816575A4	Комплект сальников корпуса редуктора	1

Рис. 27КОРПУС РЕДУКТОРА (ГРЕБНОЙ ВАЛ) ОБРАТНОЕ ВРАЩЕНИЕ (G437999 & НИЖЕ) GEAR HS (PROP SHAFT)COUNTER ROTATION(G437999 & BELOW)

REF	Номер детали	Наименование	Кол-во
1	822442A25	Корпус редуктора в сборе базовый - чёрный	1
1	822442A26	Корпус редуктора в сборе базовый - серый	1
43	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
43	8M0226861	Кривошип переключателя	1
44	818349A1	Ремонтный комплект катушки	1
44	818349T1	Запасная часть Mercury / Quicksilver	1
45	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
46	815362A1	Переходник подшипника в сборе	1
46	815362T1	Переходник подшипника в сборе	1
46	828830A2	ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК	1
47	814653	Игольчатый подшипник в сборе	1
47	814653T	Подшипник в сборе игольчатый	1
48	815481	УПОРНАЯ ШАЙБА	1
49	815480	ПОДШИПНИК Упорный	1
50	826288A1	Редуктор заднего хода в сборе	1
50	826288T1	Редуктор заднего хода в сборе	1
51	815482	ПОДШИПНИК Роликовый	1
52	30893	Пружина	1
53	824112	СКОЛЬЗЯЩАЯ МУФТА	1
53	853594T	Обгонная муфта	1
54	30632	ШТИФТ КРЕСТОВИНЫ	1
54	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
55	78909	Палец фиксатора	1
56	824111	ГРЕБНОЙ ВАЛ	1
56	8M0140448	Гребной вал левого вращения	1
57	826287A1	Редуктор переднего хода в сборе (включая шестерню привода)	1
58	1761514	Регулировочная прокладка (.206)	AR
58	1761515	Регулировочная прокладка (.208)	AR
58	1761516	Регулировочная прокладка (.210)	AR
58	1761517	Регулировочная прокладка (.212)	AR
58	1761518	Регулировочная прокладка (.214)	AR
58	1761519	Регулировочная прокладка (.216)	AR
58	1761520	Регулировочная прокладка (.218)	AR
58	1761521	Регулировочная прокладка (.220)	AR
58	1761522	Регулировочная прокладка (.222)	AR
58	1761523	Регулировочная прокладка (.224)	AR
58	1761524	Регулировочная прокладка (.226)	AR
58	1761525	Регулировочная прокладка (.228)	AR
58	1761526	Регулировочная прокладка (.230)	AR

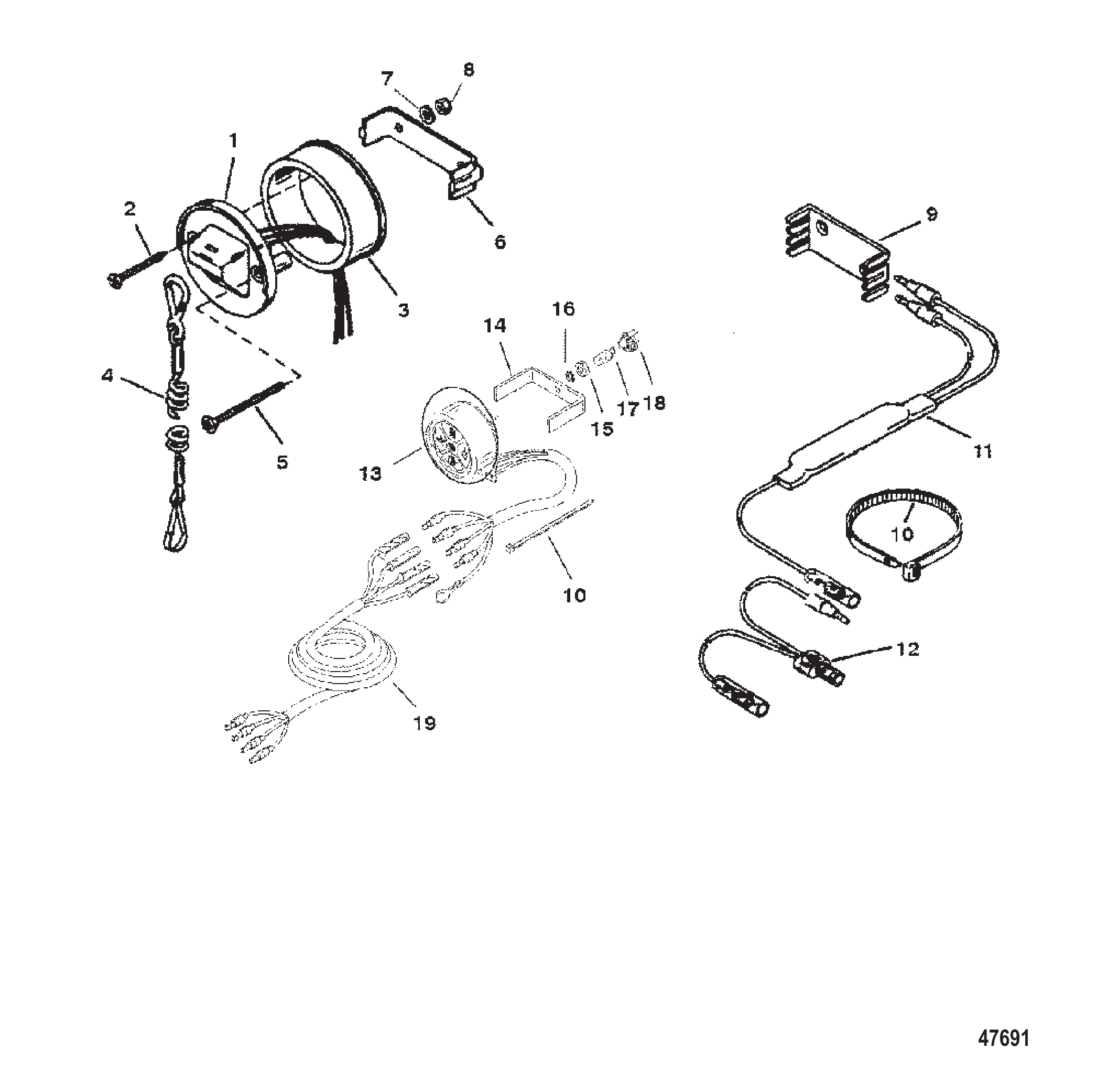

Рис. 28ПРИБОРЫ INSTRUMENTATION

REF	Номер детали	Наименование	Кол-во
1	19674A1	Выключатель аварийного останова в сборе	1
1	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
2	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
3	813679	Переходник	1
4	15920A54	Шнур аварийного останова в сборе	1
4	15920Q54	ШНУР В СБОРЕ	1
5	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	18321	Хомут крепёжный	1
7	24676	ШАЙБА (.200 x .440 x .032)	2
8	68219	Гайка (#10-32) нержавеющая сталь	4
9	79146	Фиксатор	3
10	816311	Стяжка (8.00 дюймов)	16
10	816311T	СТЯЖКА (8.00 дюймов)	16
11	812497A2	Диод в сборе	1
11	898289A72	Комплект диода-шнура двойной	1
12	11149A2	Трос в сборе (6.00 дюймов)	1
13	835360A1	Комплект сигнального манометра	1
13	859699A1	Комплект сигнального прибора	1
14	850020	ХОМУТ	1
15	26419	Гайка (#8-32) латунная клеммы стартера соленоида	1
16	825361	Шайба стопорная звездообразная (#8)	1
17	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	4
18	79888	Патрон лампы	4
19	835359A1	Кабель в сборе (20,00 футов)	1

Рис. 29ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ MISCELLANEOUS INFORMATION

REF	Номер детали	Наименование	Кол-во
-	80917097	200 DFI 3.0L Mercury / Quicksilver	1
-	830169A97	Комплект наклеек	1
-	824105A97	Комплект наклеек	1
-	83016957	НАКЛЕЙКА ПОЛОСА	1
-	830169A25	Полоса декоративная, рулон 25 футов	1
-	824104A97	Комплект наклеек	1
-	824106A97	Комплект наклеек	1
-	851989A97	Комплект наклеек	1
-	824911	НАКЛЕЙКА ПОЛОСА (РУЛОН)	1
-	824911A25	Наклейка декоративная полоса, рулон 25 футов — требуется 6 футов	1
-	10130971	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	10130972	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1

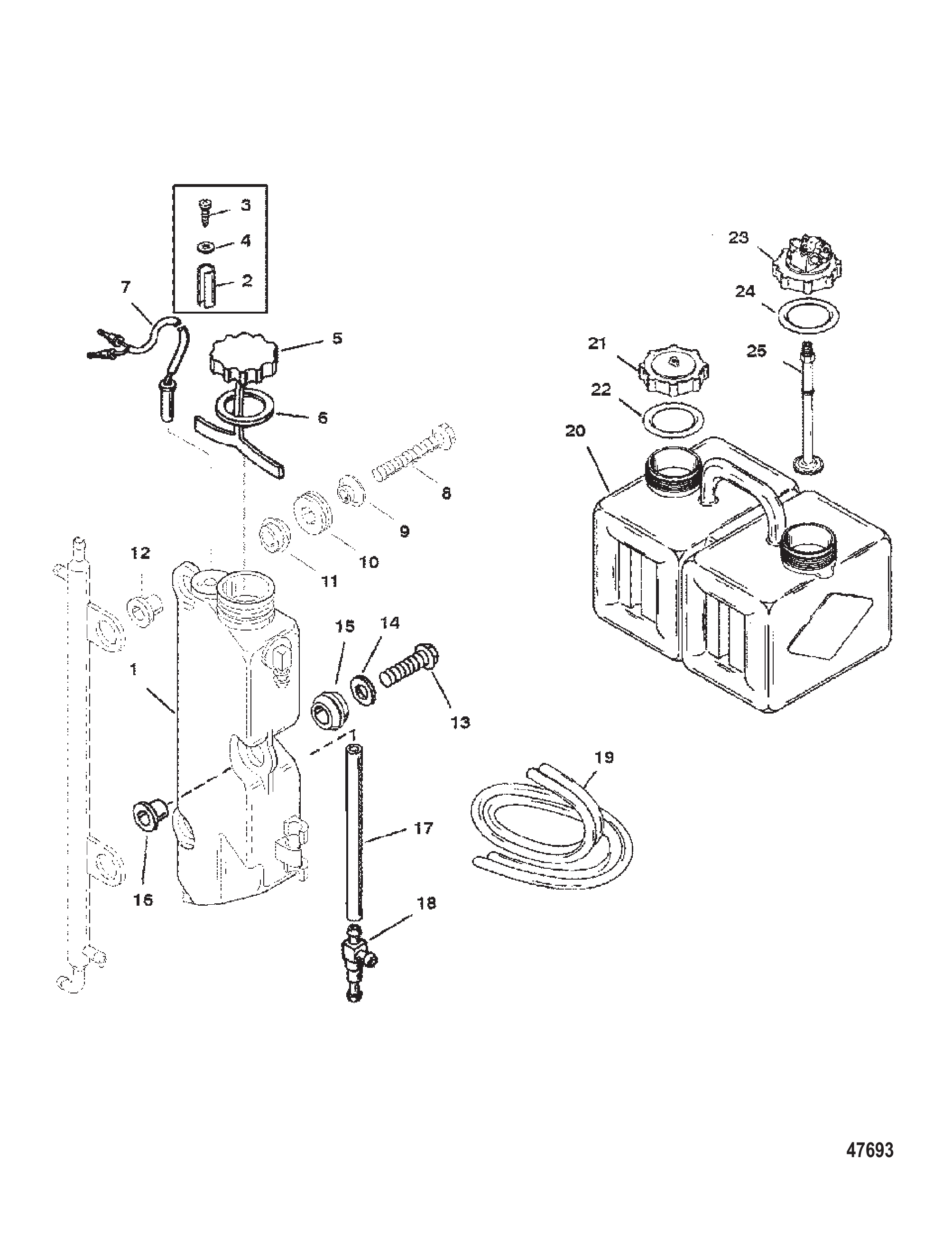

Рис. 30КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	830889A1	Масляный бак в сборе	1
2	8260841	Проставка	1
3	58376	Винт (.164-18 x .375)	1
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
5	814449A3	КРЫШКА В СБОРЕ	1
6	42999	ПРОКЛАДКА КРЫШКИ	1
6	42999T	Прокладка	1
7	12886A7	Переключатель в сборе	1
8	83476945	Винт (M8 X 45)	2
9	834758	Втулка	2
10	833155	Втулка	2
11	834756	Втулка	2
12	19064	Втулка	2
13	83476935	Винт (M8 X 35)	1
14	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	1
15	825380	Втулка уплотнительная	1
15	825380001	Втулка уплотнительная	1
16	19064	Втулка	1
17	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
17	8M0108355	Шланг (57 дюймов, бухта)	1
18	424254	Штуцер	1
18	8M0207780	Фитинг	1
19	99439	Шланг (114.00 дюймов)	1
20	87421	Бак	1
21	43298A2	КРЫШКА В СБОРЕ	1
22	11332	Уплотнительное кольцо (2.225 x .210)	1
23	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
23	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
24	11332	Уплотнительное кольцо (2.225 x .210)	1
25	99802	Трубка	1

Рис. 31Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

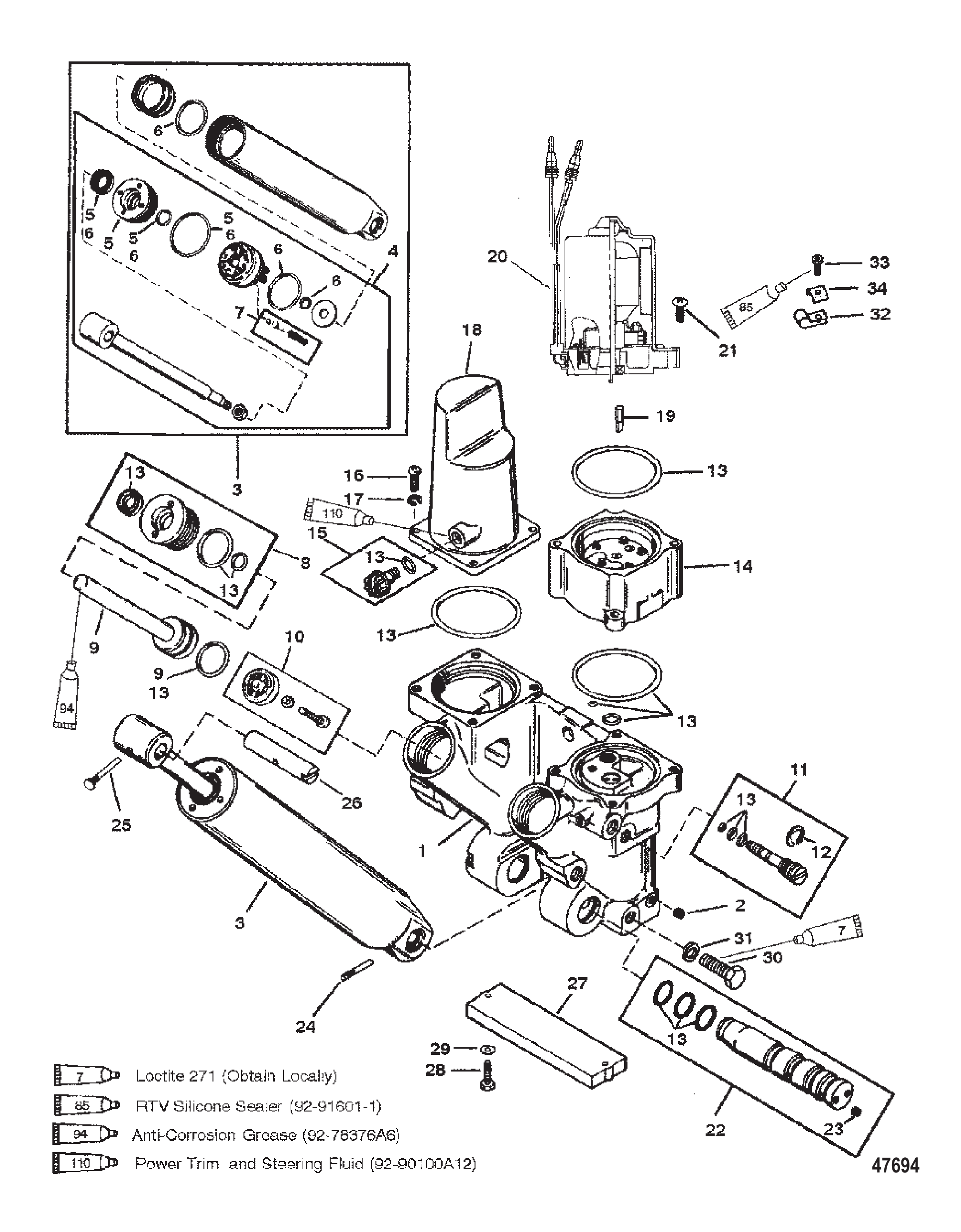

Рис. 32КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический POWER TRIM COMPONENTS Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	826729A2	Узел триммера и наклона в сборе	1
-	855998A11	Комплект гидроподъема	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	823552F	Цилиндр в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
4	823553T	Шток поршня подъёма	1
5	811606	Комплект направляющих	1
5	878239A02	Комплект торцевой крышки цилиндра наклона	1
6	811607A1	Ремонтный комплект	1
7	811610A1	Комплект обратного клапана	1
7	823553T	Шток поршня подъёма	1
8	99638A1	Направляющая в сборе	2
8	8M0021648	Торцевая крышка в сборе	2
9	43397A6	Поршень/шток в сборе Power Trim левый	1
9	878413A1	Поршень в сборе	1
9	43398A3	Поршень/шток в сборе Power Trim правый	1
9	878414T01	Поршень в сборе	1
10	12184A1	Фильтр подъёма в сборе	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	811612A2	Комплект уплотнительных колец	1
13	811612A3	Ремкомплект уплотнительных колец	1
14	811617F	Насос	1
14	811617T1	НАСОС	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	43450	Шайба	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	811611	Крышка	1
19	828710	Шарнир привода	1
20	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
20	878265A4	Мотор тримма	1
21	828709	Винт (длинный)	2
21	881768A1	Комплект винт/шайба	2
21	811616	Винт короткий	2
22	811614	Вал в сборе	1
22	8M0142997	Ремкомплект вала наклона	1
23	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
24	44431	Штифт канавки нижний	1
24	878267	Штифт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	996251	Вал	1
26	99625002	Вал	1
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	4000377	ВИНТ (M10 x 30)	6
31	4002319	ШАЙБА	6
32	26550	Хомут	2
33	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
34	69205	С-ОБРАЗНАЯ ШАЙБА	2
34	8M0084613	Пружинная шайба	2

Рис. 33Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 34ДВИГАТЕЛЬ ГИДРОПОДЪЕМА POWER TRIM MOTOR

REF	Номер детали	Наименование	Кол-во
-	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
-	878265A4	Мотор тримма	1
1	828714A1	Комплект щёток и уплотнений	1
2	828713A1	Комплект якоря	1
2	828713T1	Комплект якоря	1
3	828715A1	Концевая крышка (в сборе)	1

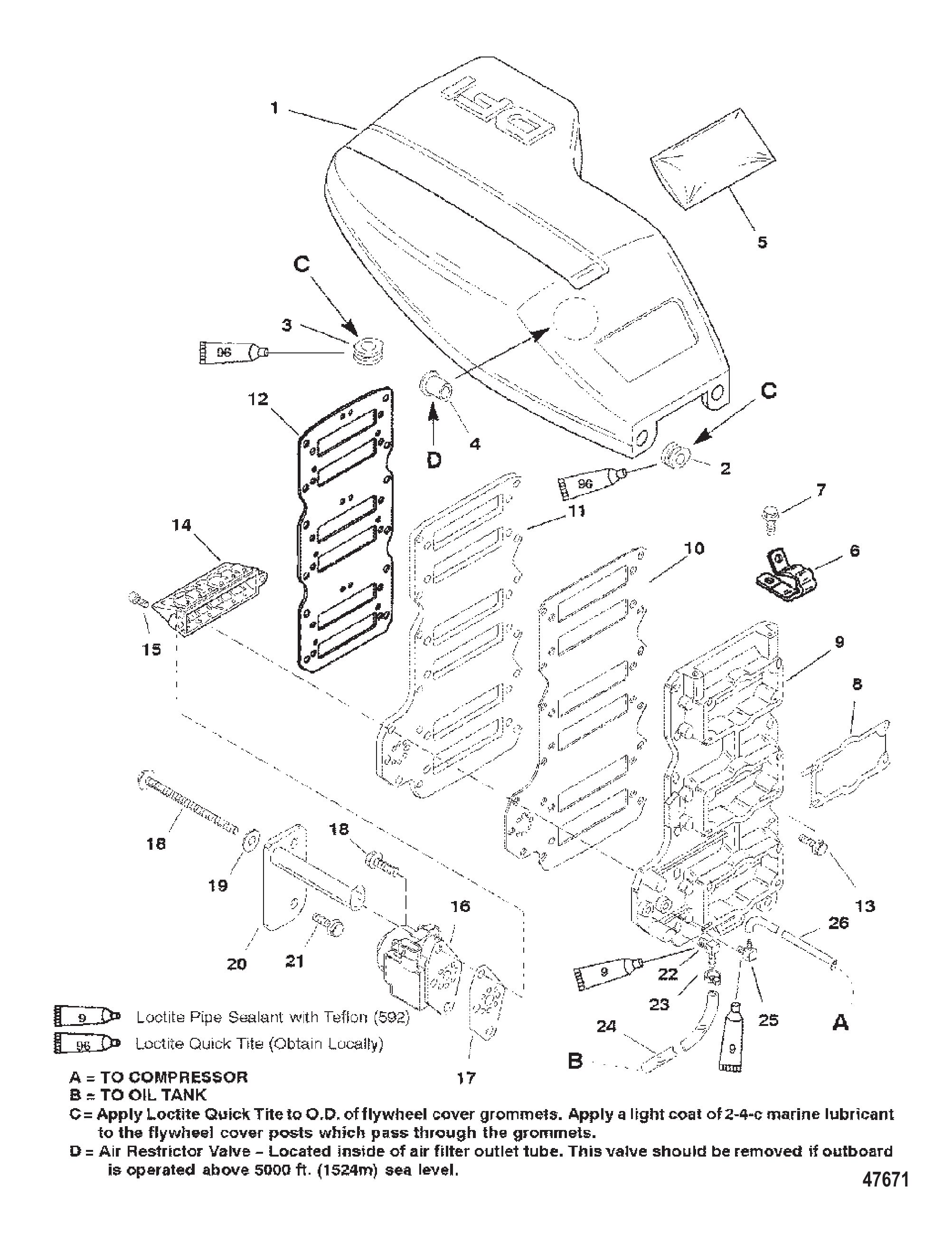

Рис. 35РЕШЕТКА ВПУСКА / КРЫШКА МАХОВИКА REED BLOCK/FLYWHEEL COVER

REF	Номер детали	Наименование	Кол-во
1	830051A1	Крышка маховика	1
2	834921	Втулка уплотнительная	3
3	86361	Втулка кабеля аккумулятора	1
4	834925	Ограничитель (8ММ)	1
5	834922	Фильтр воздушный	1
6	49542	Хомут	2
7	82130012	ВИНТ (M6 x 12)	2
8	825815	ПРОКЛАДКА	3
9	8283721	Переходная пластина	1
9	828372T1	Пластина	1
10	834828	Прокладка	1
11	8283711	Опорная пластина	1
12	8141951	Прокладка	1
13	82130025	ВИНТ (M6 x 25) крепление к картеру	12
14	828623	Лепестковый блок	6
14	828623T6	Лепестковый блок в сборе	6
15	4007425	ВИНТ (M6 X 1 X 25)	12
16	8281241	Насос масляный	1
16	828124T1	Масляный насос	1
17	828432	Прокладка	1
18	81893435	ВИНТ (M8 x 35)	2
18	8M0103814	Винт (M8 x 35 мм)	2
18	12516F2	Винт (M8 x 133.35) верхнее крепление	1
18	125161	ВИНТ (M8 x 133)	1
19	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	1
20	853565	КРОНШТЕЙН МАСЛЯНОГО НАСОСА	1
21	81893445	ВИНТ (M8 X 45)	2
22	99498	Штуцер	1
23	816311	Стяжка (8.00 дюймов)	1
23	816311T	СТЯЖКА (8.00 дюймов)	1
24	82381451	ТРУБКА (8-1/2 ДЮЙМ.)	1
24	82381455	ТРУБКА (25.00 дюймов в наборе)	1
25	76843	ШТУЦЕР	1
25	768431	Штуцер	1
26	99130122	Трубка (20,00 футов, бухта) дренажная	1
26	892024122	Шланг (240.00 дюймов, бухта)	1
-	814195A97	КОМПЛЕКТ ПРОКЛАДОК	1
-	809973A97	Сборка головки блока цилиндров	1

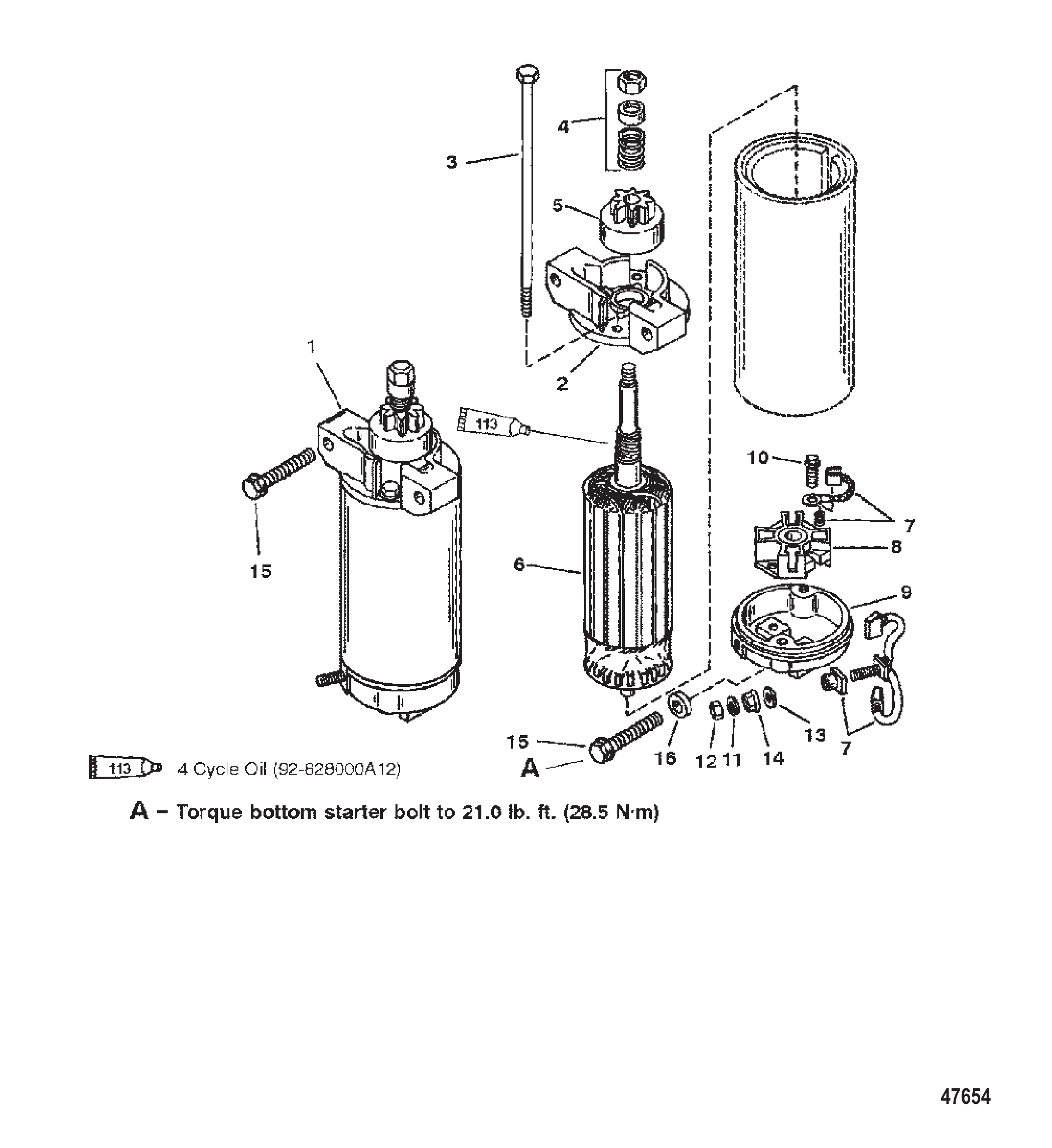

Рис. 36СТАРТЕР STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
1	833153	Стартер в сборе	1
1	898265008	Стартер	1
2	823639	Крышка привода	1
2	8236392	Крышка привода	1
3	8236411	Сквозной болт	2
4	8236401	Комплект привода	1
5	86177	Шестерня ведущая	1
5	898265015	Шестерня привода	1
6	8236381	Якорь	1
7	753841	Комплект щёток/пружин	1
7	898265016	Комплект щёток/пружин	1
8	61787	Держатель щётки	1
8	898265014	Держатель щёток	1
9	8119011	Крышка коллектора	1
10	F15158	Винт	2
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
12	94330	Гайка (.250-20) латунная	2
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
14	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
15	81893450	ВИНТ (M8 x 50)	3
16	824921	ПРОСТАВКА	1

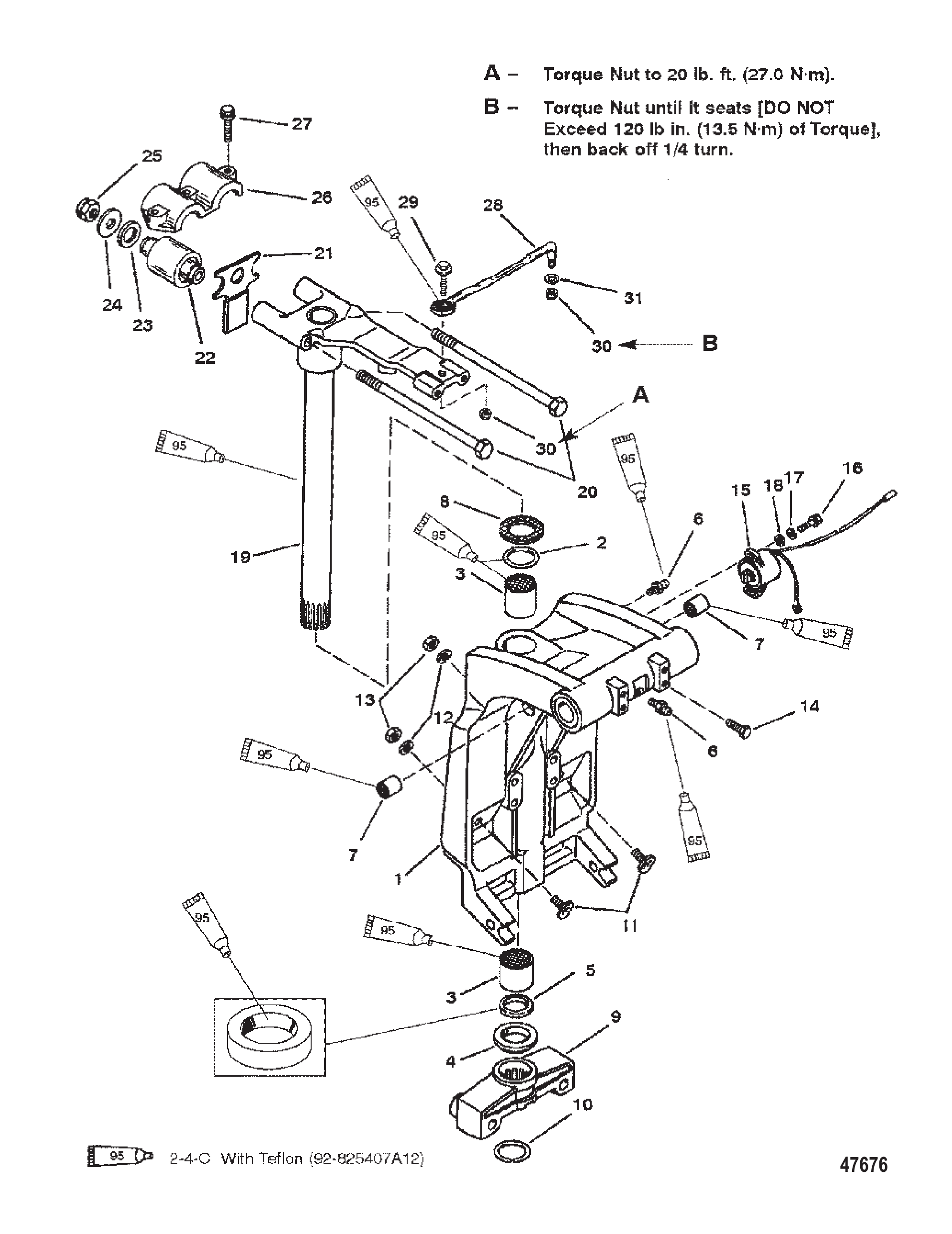

Рис. 37ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8M0102865	Поворотный кронштейн в сборе, чёрный	1
1	8710A21	Кронштейн поворотный в сборе, серый	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
1	8710A23	Поворотный кронштейн	1
2	33504	Кольцо уплотнительное	1
2	8M0214926	Кольцо уплотнительное @10	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	87735	Сальник нижний масляный	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	814084F1	Вилка нижняя	1
9	8M0219200	Вилка нижняя чёрная	1
9	814084F2	Вилка нижняя	1
9	826364F1	Вилка нижняя	1
9	826364T	Вилка нижняя	1
9	826364F2	Вилка нижняя	1
9	826364F3	Вилка нижняя	1
10	67684	Кольцо стопорное	1
11	996301	Пластина-фиксатор	2
11	8M0045383	Ударная пластина	2
12	58643	Шайба стопорная (.375)	2
13	46335	ГАЙКА (.375-24)	2
14	64014	Винт (.250-28 x .500)	2
15	821180A6	Датчик тримма в сборе	1
15	8M0074846	Заказ 8M0098273	1
16	56682	ВИНТ (#10-24 x .750) Sea Ray	2
16	852368	Винт (#10-24 x .750)	2
17	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
18	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
19	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
19	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
19	67706A56	Поворотный палец в сборе, рулевой рычаг (серый)	1
19	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
19	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
19	8M0132731	Палец поворотный в сборе	1
19	826432A3	Поворотный шкворень в сборе с рулевым рычагом - нержавеющая сталь	1
19	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
19	826432A6	Поворотный шкворень в сборе	1
19	8M0132731	Палец поворотный в сборе	1
20	816386	Винт (M12 x 190)	2
20	8M0141069	Винт	2
21	824998	ОТБОЙНИК	1
21	824998001	ОТБОЙНИК	1
22	8163851	Верхняя опора	2
23	815437	ШАЙБА	2
23	8154371	Шайба	2
24	815436	ШАЙБА	2
25	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
25	896963	Гайка (M12)	2
26	813769	Хомут	1
26	8M0036783	Хомут	1
27	81893435	ВИНТ (M8 x 35)	3
27	8M0103814	Винт (M8 x 35 мм)	3
28	92876A1	Тяга рулевая в сборе	1
28	92876A12	Тяга в сборе	1
29	14000	Винт (.375-24 x 1.25)	1
29	849838	ВИНТ (.375-24 x 1.250)	1
30	34863	ГАЙКА (.375-24)	2
30	8M0204726	Гайка (.375-24) латунная	2
31	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2

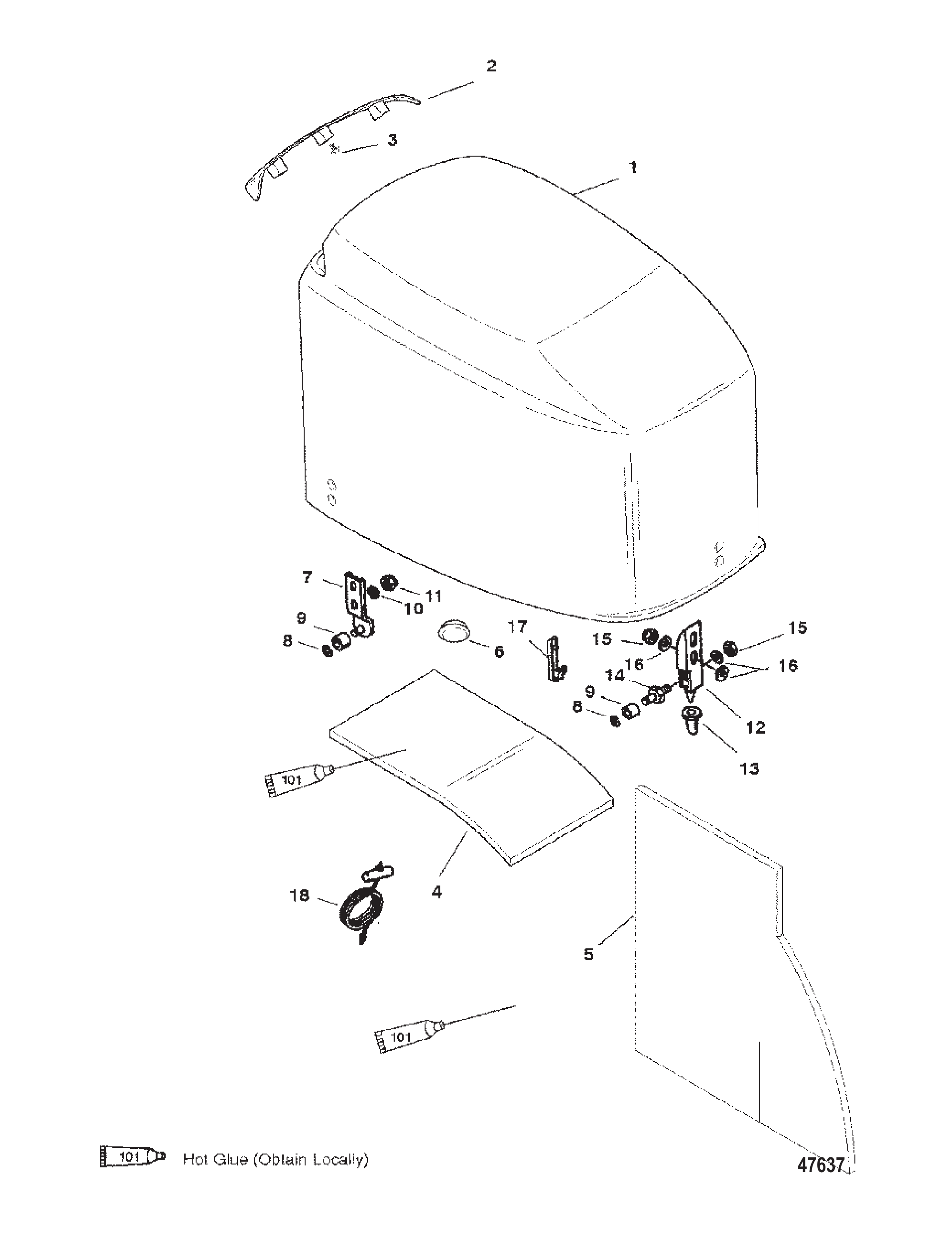

Рис. 38ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	833096A2	Верхний кожух в сборе	1
1	833096A3	Верхний кожух в сборе	1
1	833096T3	Верхний кожух, серебристый	1
1	833096A4	Верхний кожух в сборе	1
2	834806F1	Крышка	1
2	834806T2	Крышка кожуха, чёрная	1
2	8348061	Крышка	1
2	834806T1	Крышка хромированная	1
2	834806F3	Крышка	1
3	82130012	ВИНТ (M6 x 12)	3
4	821250A1	Комплект шумоизоляции	1
5	NSS	NOT SOLD SEPARATE	2
6	823865	ЗАГЛУШКА	3
7	821248	ЗАДНИЙ КРЮК ЗАЩЕЛКИ	2
8	8237951	Стопорное кольцо	3
9	815263	РОЛИК	3
9	8M0207770	Ролик @3	3
10	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
10	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
11	401196	ГАЙКА (M6)	4
12	821249M2	Кронштейн передний	1
12	8M0036792	Кронштейн	1
13	815477	УПОР ЗАЩЕЛКИ	1
14	8155381	Роликовый штифт	1
15	401196	ГАЙКА (M6)	3
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
16	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
17	826639T	Крышка	1
18	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
18	47341A11	Комплект шнура с рукояткой ручного запуска	1

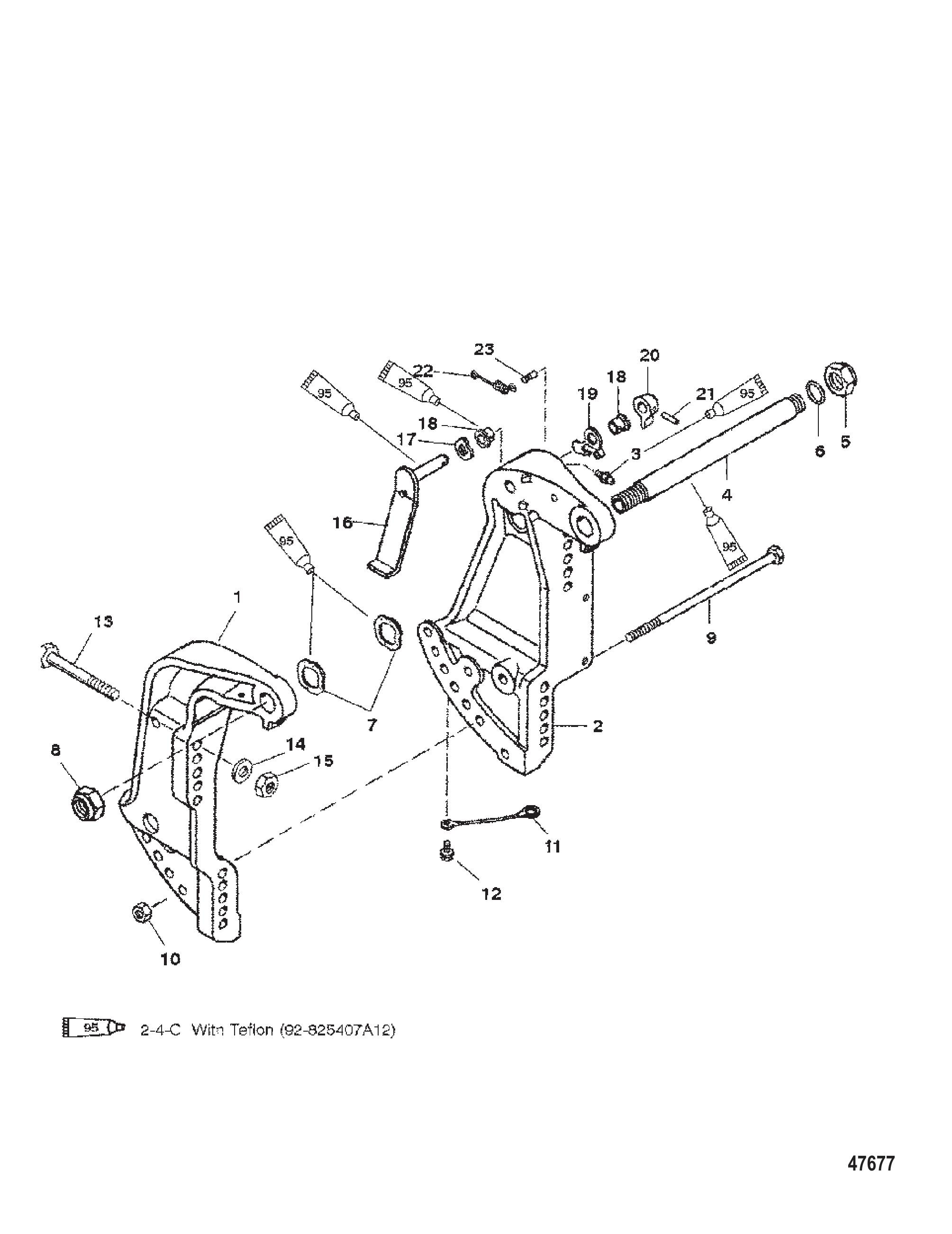

Рис. 39КРОНШТЕЙНЫ ТРАНЦА TRANSOM BRACKETS

REF	Номер детали	Наименование	Кол-во
1	8718F7	Кронштейн транца, правый борт, чёрный	1
1	8718F8	Кронштейн транца, правый борт, серый	1
1	8718F11	Кронштейн транца	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
2	8716A11	Кронштейн транца в сборе	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	96930A1	Болт в сборе, силовой триммер	1
10	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
11	88238A10	Кабель заземления в сборе	1
12	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
13	677551	ВИНТ (.500-20 x 4.500)	4
13	8M0149747	Винт	4
14	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
14	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
15	8M0027784	Гайка	4
15	82671117	ГАЙКА (.500-20)	4
16	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
16	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
17	99611	Волнистая шайба	1
18	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
19	814207	Упор	1
20	99633	Головка	1
21	99615	Штифт с канавкой	1
22	99622	Пружина	1
23	99604	Штифт с канавкой	1
