水星 Mercury 200 HP 6 CYL (3.0L) 0T599000 THRU 0T800999 - — взрыв-схемы и запчасти

两冲程直喷 DFI OptiMax · USA - Cat.# 90-80348503 · 共 35 个部位 · 1314 条零件

1АКСЕССУАРЫ 2КОМПОНЕНТЫ ВОЗДУШНОГО КОМПРЕССОРА 3ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ 4ВОЗДУШНЫЕ ШЛАНГИ 5НИЖНИЙ КОК 6ПЛАТА КАТУШЕК 7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 8БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА 9КОРПУС ВЕДУЩЕГО ВАЛА И ВЫХЛОПНАЯ ТРУБА 10КОМПЛЕКТ КРЕПЛЕНИЯ ДВУХ ТРОСОВ 11КОМПЛЕКТ СТЯЖНОЙ ШТАНГИ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ 12ВЫПУСКНАЯ ПЛАСТИНА 13МАХОВИК/ГЕНЕРАТОР 14ТОПЛИВНЫЙ НАСОС 15ТОПЛИВНЫЕ РАМПЫ 16РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ)17РЕДУКТОР (ВАЛ ВИНТА)(РЕВЕРСИВНЫЙ)18РЕДУКТОР (ВАЛ ВИНТА)(СТАНДАРТНЫЙ)19СИСТЕМА СМАЗКИ 20СИСТЕМА СМАЗКИ ЦЕНТРАЛЬНОГО ПОРТА 21Компоненты гидроподъема 8M0231193 22КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический 23Компоненты гидроподъема Корпус двигателя пластиковый 24СЕРВИСНЫЕ/ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ 25ПЛАСТИНА СОЛЕНОИДА 26ДАТЧИК СПИДОМЕТРА 27СИСТЕМА СМАЗКИ ЦЕНТРАЛЬНОГО ПРАВОГО БОРТА 28СТАРТЕР 29ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ 30ДРОССЕЛЬНАЯ ЗАСЛОНКА 31СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ 32ВЕРХНИЙ КОК 33Кронштейны транца 34КОМПОНЕНТЫ ПАРООТДЕЛИТЕЛЯ 35ВОДЯНЫЕ ШЛАНГИ

Рис. 1АКСЕССУАРЫ ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
-	877680Q8	Топливный шланг в сборе (8 футов)	1
-	827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
-	877680Q12	Топливный шланг в сборе (12 футов)	1
-	17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
-	877681Q8	Топливный шланг в сборе (8 футов)	1
-	17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
-	877681Q12	Топливный шланг в сборе (12 футов)	1
-	822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
-	877683Q12	Топливный шланг в сборе (12 футов)	1
-	852400	Соединение промывочное	1

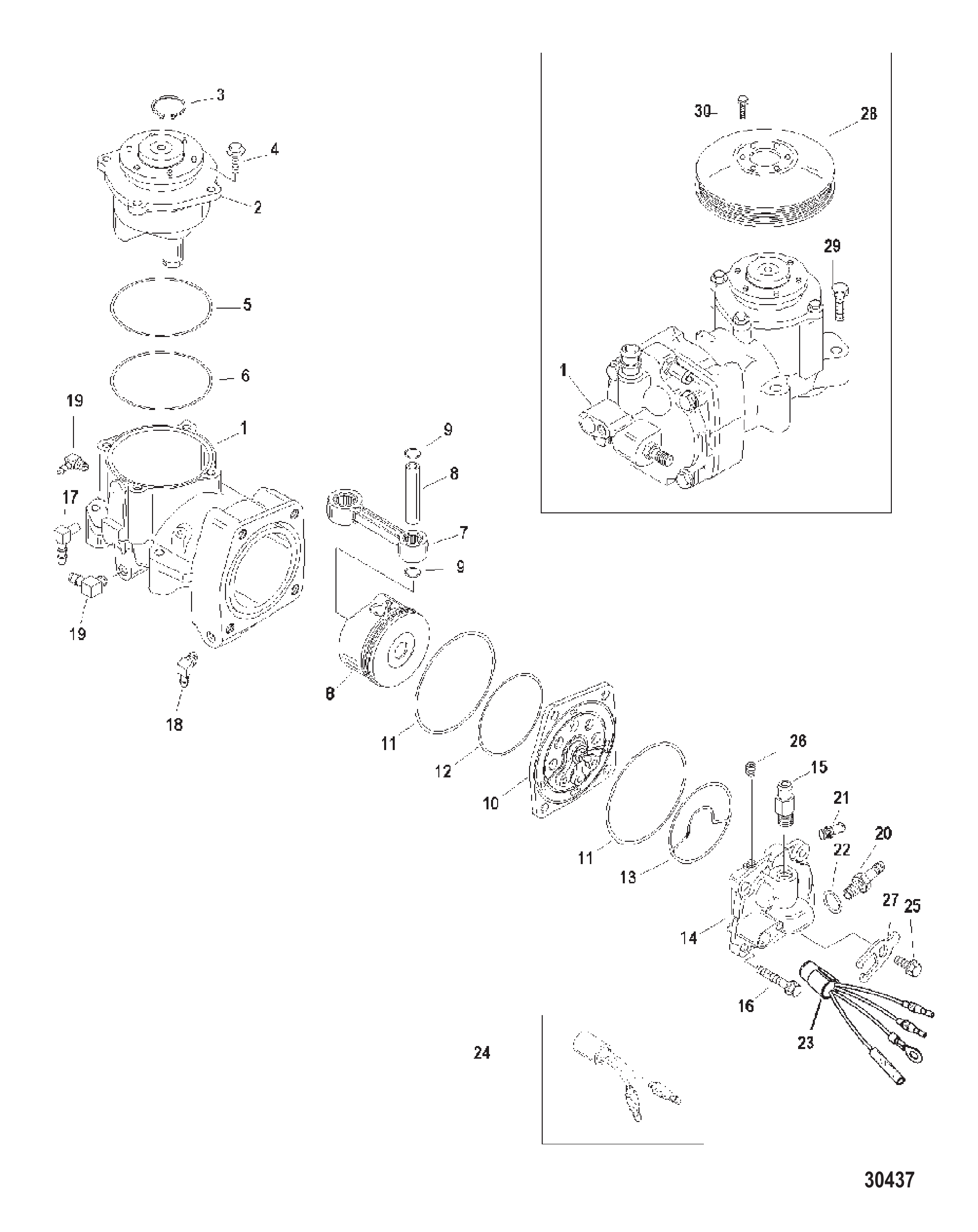

Рис. 2КОМПОНЕНТЫ ВОЗДУШНОГО КОМПРЕССОРА AIR COMPRESSOR COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	828123T15	Компрессор воздушный в сборе	1
1	8M0063279	ORD 8M0133589 Mercury / Quicksilver	1
2	828131A5	Концевая крышка в сборе	1
2	8M0050792	Концевая крышка в сборе	1
3	NSS	NOT SOLD SEPARATE SNAP RING	1
4	82130020	ВИНТ (M6 x 20)	4
5	89224	Уплотнительное кольцо	1
6	832804	Уплотнительное кольцо (2.739 x .070)	1
7	833146A3	Шатун в сборе	1
7	833146T06	Шатун в сборе	1
8	828222A4	Поршень в сборе (с кольцами и пальцем)	1
9	8348101	Кольцо стопорное	2
10	835088A10	Пластина лепесткового клапана в сборе	1
11	67207	Кольцо уплотнительное (3.489 x .070)	2
12	832804	Уплотнительное кольцо (2.739 x .070)	1
13	828225	Сальник	1
14	835087A3	Головка компрессора в сборе	1
14	8M0073890	Комплект головки компрессора	1
15	8307532	Фитинг прямой	1
16	82446035	ВИНТ (M8 x 35 ММ)	4
17	151331	ШТУЦЕР	1
18	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
19	428641	Штуцер обратного клапана	2
20	856744	Штуцер	1
21	16604	ШТУЦЕР прямой (.125-27)	1
22	831985	Кольцо уплотнительное (.468 x .078)	1
23	13536A14	Датчик температуры в сборе	1
24	13536A12	Датчик температуры в сборе	1
25	81893412	ВИНТ (M8 x 12)	1
26	390721	Пробка трубная (.125-27) латунная	1
27	137151	Фиксатор	1
28	8328233	Шкив	1
28	8M0175171	Шкив	1
29	81893450	ВИНТ (M8 x 50)	4
30	85593912	ВИНТ (M6 x 12)	5
-	832804A1	Комплект уплотнительных колец	1
-	832804A03	Комплект уплотнительных колец	1

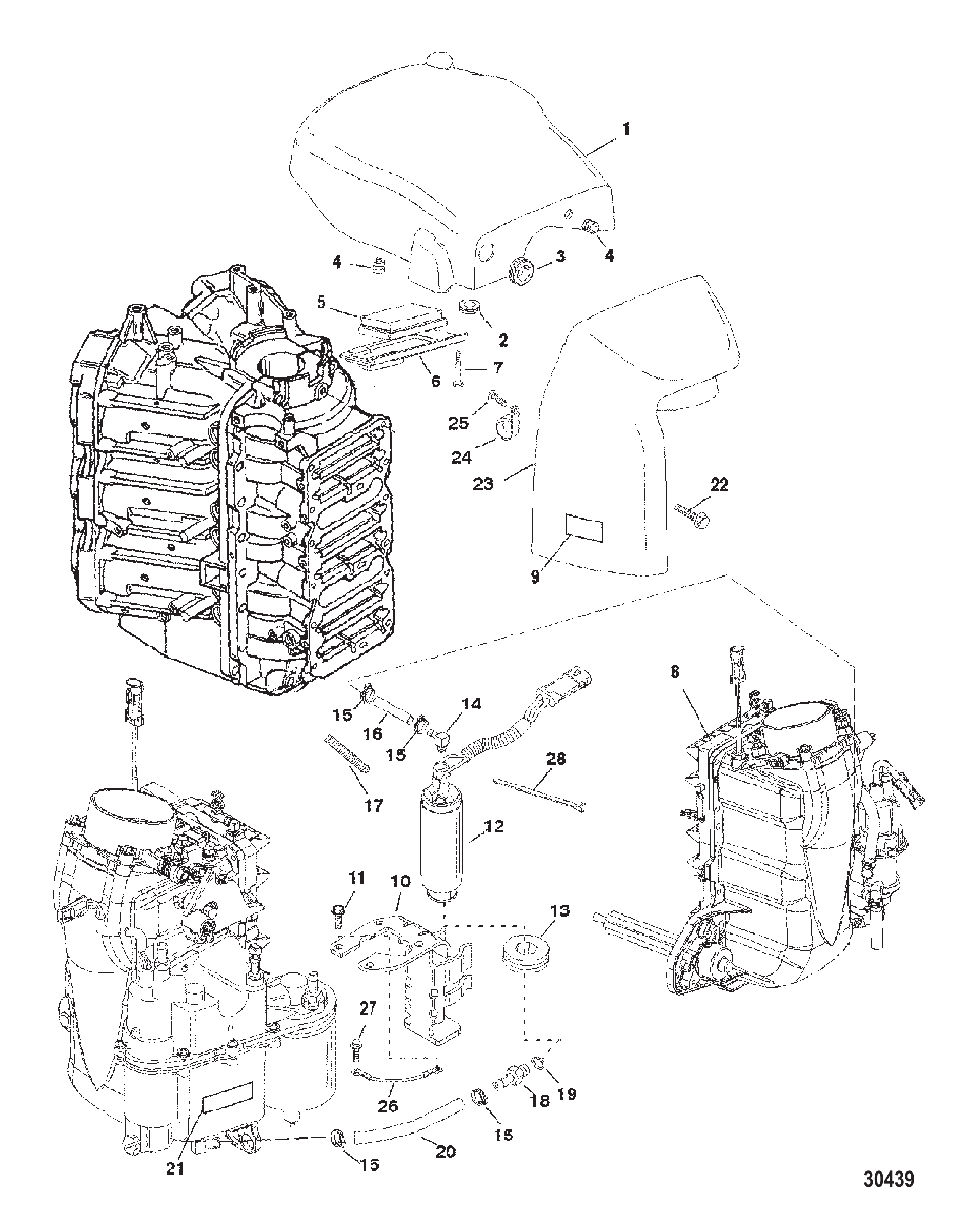

Рис. 3ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ AIR HANDLER

REF	Номер детали	Наименование	Кол-во
1	850296T4	Крышка	1
1	8M0111168	Крышка	1
2	86361	Втулка кабеля аккумулятора	1
3	13467	Втулка (.88 внутренний диаметр)	1
4	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
4	8M0153609	Втулка уплотнительная	2
5	853333T	Фильтр	1
6	8544932	Крышка	1
7	40056106	ВИНТ (M5 x 13)	4
8	878112T1	Воздушный блок в сборе	1
9	881865	Наклейка предупреждающая — запуск на передаче	1
10	855756A1	Комплект кронштейнов	1
11	1993716	ВИНТ (M6 x 16)	4
12	8558432	Насос в сборе	1
12	8M0240950	Топливный насос в сборе	1
13	856928	Втулка уплотнительная	1
14	855802	УГОЛЬНИК	1
14	855802A1	Угольник	1
15	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	4
15	8M0214911	Хомут @5	4
16	856825	Шланг	1
17	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	1
18	856812	Штуцер	1
18	880862A1	Комплект фитингов	1
19	805062	Уплотнительное кольцо (.530 x .082)	1
20	856778	Шланг	1
21	804658A02	Наклейка с информацией EPA Label	1
21	804658A01	Наклейка с информацией EPA Label	1
22	82130045	ВИНТ (M6 x 45)	1
23	854343T7	Воздушный глушитель в сборе	1
24	23567	ЗАЖИМ	1
25	69570	Винт (#10-16 x .750)	1
26	88807A27	Трос в сборе	1
27	16955	ВИНТ (M6 x 8) ПЛОЩАДКА	1
28	61990	Стяжка (14.00 дюймов)	1

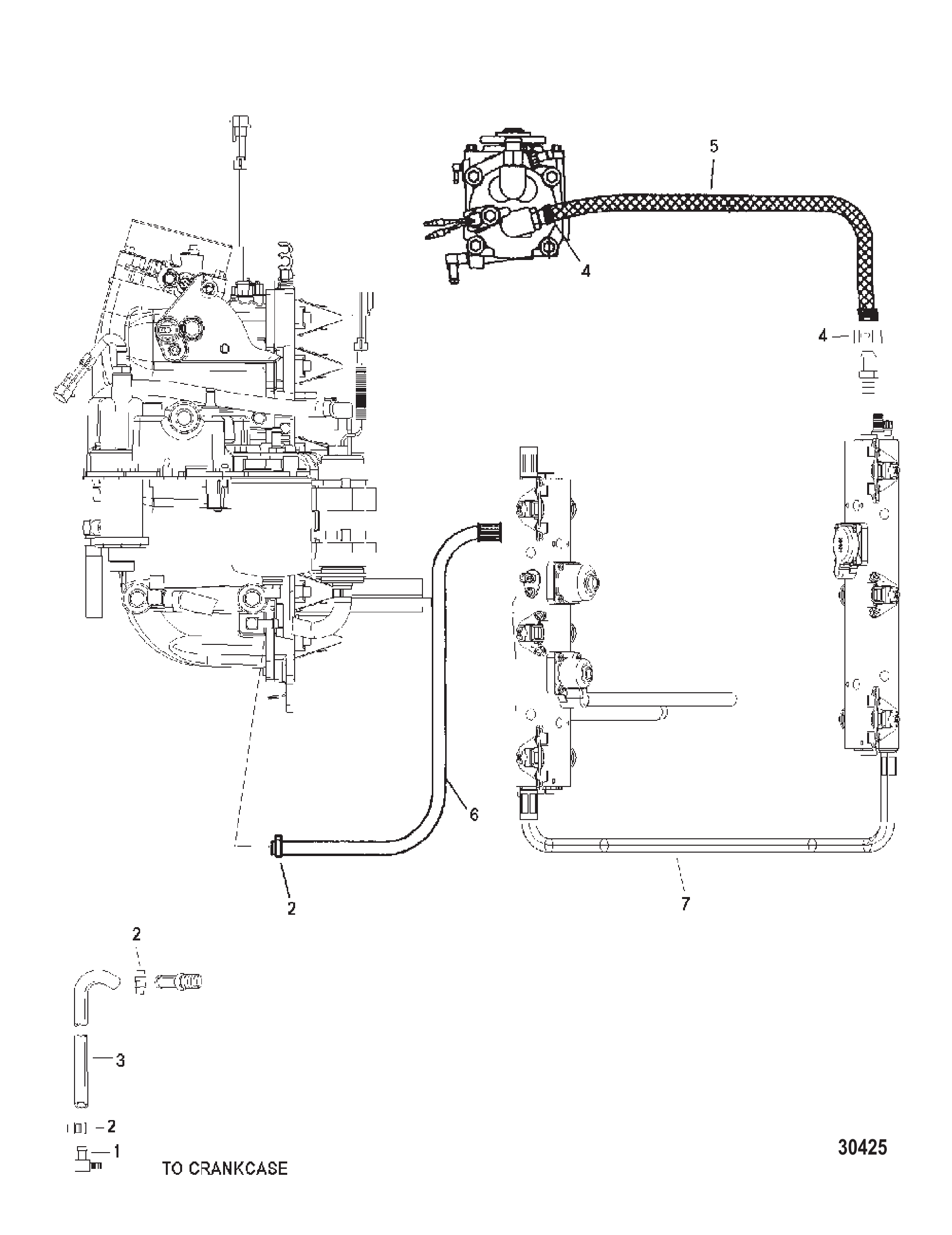

Рис. 4ВОЗДУШНЫЕ ШЛАНГИ AIR HOSES

REF	Номер детали	Наименование	Кол-во
1	856842	Угольник	1
2	816311T	СТЯЖКА (8.00 дюймов)	3
3	858800	Шланг импульсной линии	1
3	8M0064783	Шланг	1
4	856880	Хомут шланга (15.3)	2
4	8M0214964	Хомут	2
5	8567631	ШЛАНГ В СБОРЕ	1
6	804828	ШЛАНГ	1
7	804829	ШЛАНГ В СБОРЕ воздушного баланса	1
7	8M6001365	Шланг в сборе	1
-	877869A01	Узел головки блока цилиндров	1
-	854198A01	Узел головки блока цилиндров	1
-	854198R01	Головка блока цилиндров 200 DFI -RM	1

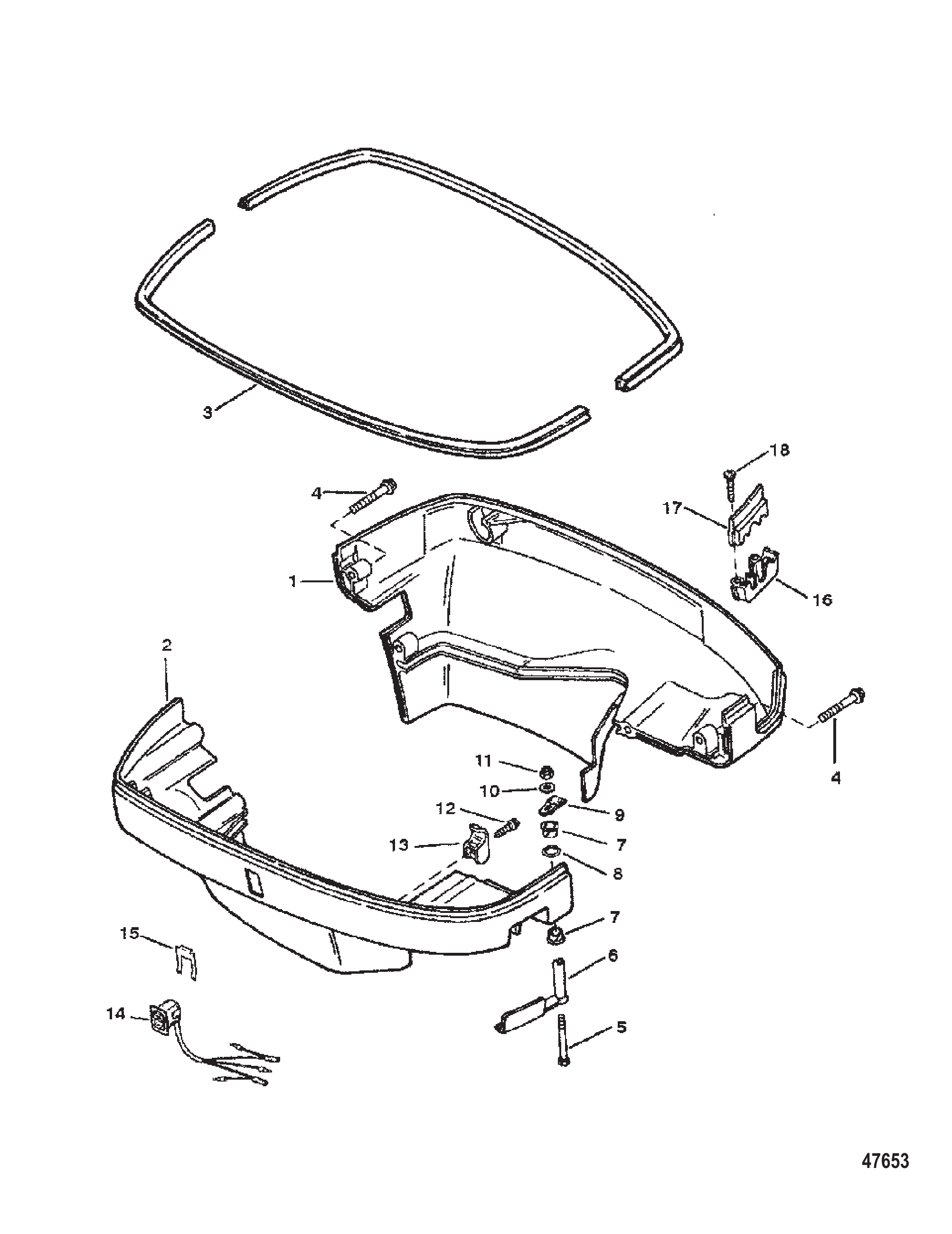

Рис. 5НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	818448A1	Нижний кожух	1
1	818448A2	Нижний кожух	1
1	818448A4	Нижний кожух	1
2	818447A1	Нижний кожух	1
2	818447A2	Нижний кожух	1
2	818447A4	Нижний кожух	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	82130040	ВИНТ (M6 x 40)	4
5	824868	ВИНТ (M6 x 75)	1
6	821253F1	Рукоятка передняя, чёрная	1
6	889740A02	Комплект рукоятки	1
6	821253F2	Передняя рукоятка	1
6	889740A02	Комплект рукоятки	1
6	821253F4	Передняя рукоятка	1
6	889740A02	Комплект рукоятки	1
7	335891	Втулка	2
8	48462	Кольцо уплотнительное (.614 x .070)	1
9	8219423	Собачка	1
10	69057	ШАЙБА (.281 x .734 x .063)	1
11	401196	ГАЙКА (M6)	1
12	8214281	Винт (#10-16 x .625)	1
13	822873	Зажим	1
14	18286A40	Переключатель в сборе	1
14	8M0235192	Переключатель тримма	1
15	8124431	Фиксатор (применять где применимо)	1
15	8M0032848	Держатель переключателя	1
16	822024	Хомут	1
17	822023	Хомут	1
18	92799	ВИНТ (#10-16 x 1.12)	2

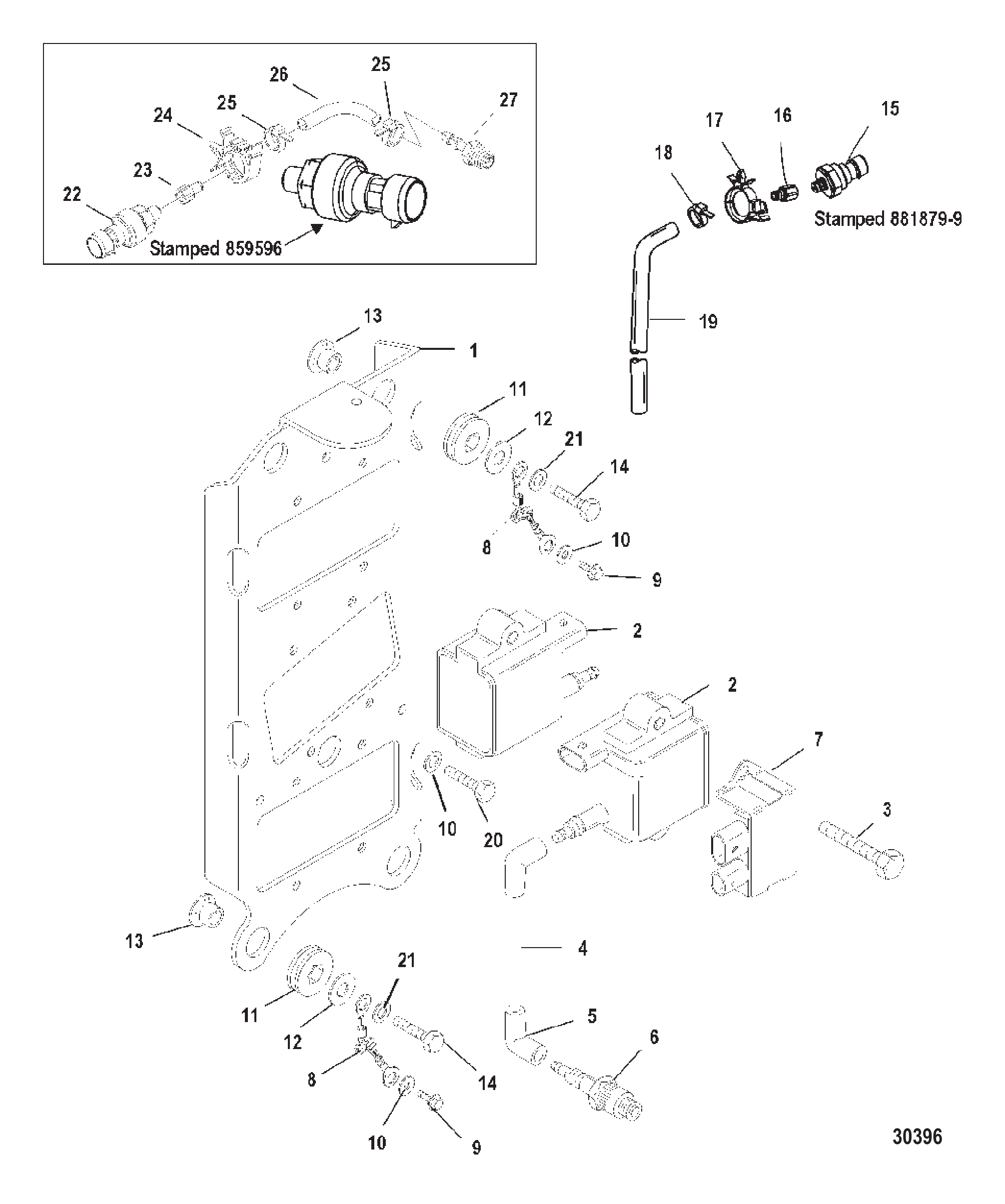

Рис. 6ПЛАТА КАТУШЕК COIL PLATE

REF	Номер детали	Наименование	Кол-во
1	850295T4	Пластина	1
2	856991A1	КОМПЛЕКТ КАТУШКИ	6
3	82129130	ВИНТ (M6 x 30)	12
4	821945T74	Комплект высоковольтных проводов	1
4	881908T	КОМПЛЕКТ КАБЕЛЕЙ	1
5	NSS	NOT SOLD SEPARATE BOOT	12
6	8556721	Свеча зажигания	6
6	889597Q	NGK IZFR5G @4 Mercury / Quicksilver	6
7	859595T	БЛОК УПРАВЛЕНИЯ ДВОЙНАЯ КАТУШКА	3
8	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	2
9	82129110	ВИНТ (M6 x 10)	2
10	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
10	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
11	833155	Втулка	4
12	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	4
13	8502341	Втулка	4
14	81893435	ВИНТ (M8 x 35)	4
14	8M0103814	Винт (M8 x 35 мм)	4
15	881879A7	Комплект датчика (0-50 PSI) бежевый	1
15	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
16	859431	ШТУЦЕР	1
16	8M0207782	ШТУЦЕР ПРЯМОЙ	1
17	883066	Зажим (.865)	1
18	816311T	СТЯЖКА (8.00 дюймов)	1
19	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
19	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
20	82129114	ВИНТ (M6 x 14)	2
21	36001	ШАЙБА	2
22	859596	ДАТЧИК (0-50 PSI) (БЕЖЕВЫЙ)	1
22	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
23	856594	Штуцер ершовый	1
24	858954	ЗАЖИМ (.625)	1
25	816311T	СТЯЖКА (8.00 дюймов)	2
26	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
27	859092	ШТУЦЕР	1

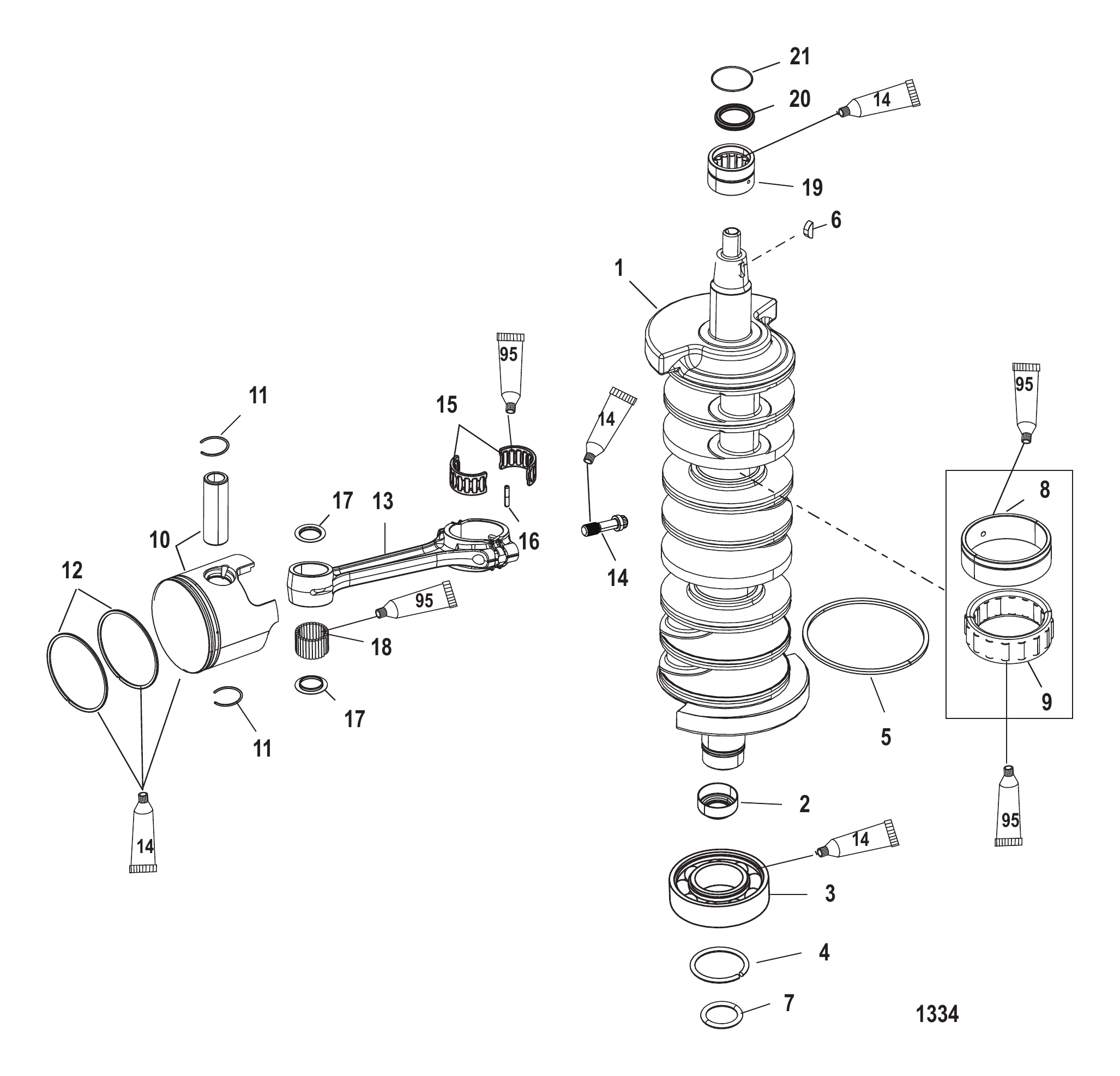

Рис. 7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	9784A11	Коленчатый вал в сборе	1
2	NSS	NOT SOLD SEPARATE Wear Sleeve	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	816106	Кольцо	7
5	843198T01	Уплотнительное кольцо	7
6	91800	Шпонка	1
7	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
8	88270A1	Обойма в сборе	2
8	88270A02	Комплект подшипника и обоймы	2
9	NSS	NOT SOLD SEPARATE Needle Roller	2
10	881055T3	Поршневой узел	3
10	881055T10	Поршневой узел стандартный - правый борт	3
10	889640A02	Поршневой узел (правый борт - .015 увеличенный)	AR
10	889642A02	Поршневой узел (правый борт - .030 увеличенный)	AR
10	881054T3	Поршневой узел	3
10	881054T10	Поршневой узел стандартный - левый борт	3
10	889639A02	ПОРШЕНЬ В СБОРЕ (Левый - .015 Ремонтный размер)	AR
10	889641A02	ПОРШЕНЬ В СБОРЕ (Левый - .030 Ремонтный размер)	AR
11	841202	Кольцо	12
12	827179A12	Комплект поршневых колец	1
13	822373A7	Шатун в сборе	6
13	8M0125869	Комплект шатуна	6
14	94320	Винт (.375-24 x 1.250)	12
15	43012A1	Комплект подшипника с сепаратором	6
15	8M0235070	Подшипник с сепаратором	6
16	NSS	NOT SOLD SEPARATE Needle Roller Bearing	96
17	88263	Упорная шайба	12
18	88258	Игольчатый роликовый подшипник	204
18	8M0204715	Иглы подшипника @102	204
19	816773A2	Подшипник в сборе (верхний)	1
20	859093	САЛЬНИК	1
21	823683	Уплотнительное кольцо (1.989 x .070)	1
-	832934A00	Комплект прокладок головки блока	1
-	854198A03	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	854198A07	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	877869A03	Головка блока цилиндров в сборе	1
-	877869A07	Сборка головки блока цилиндров	1

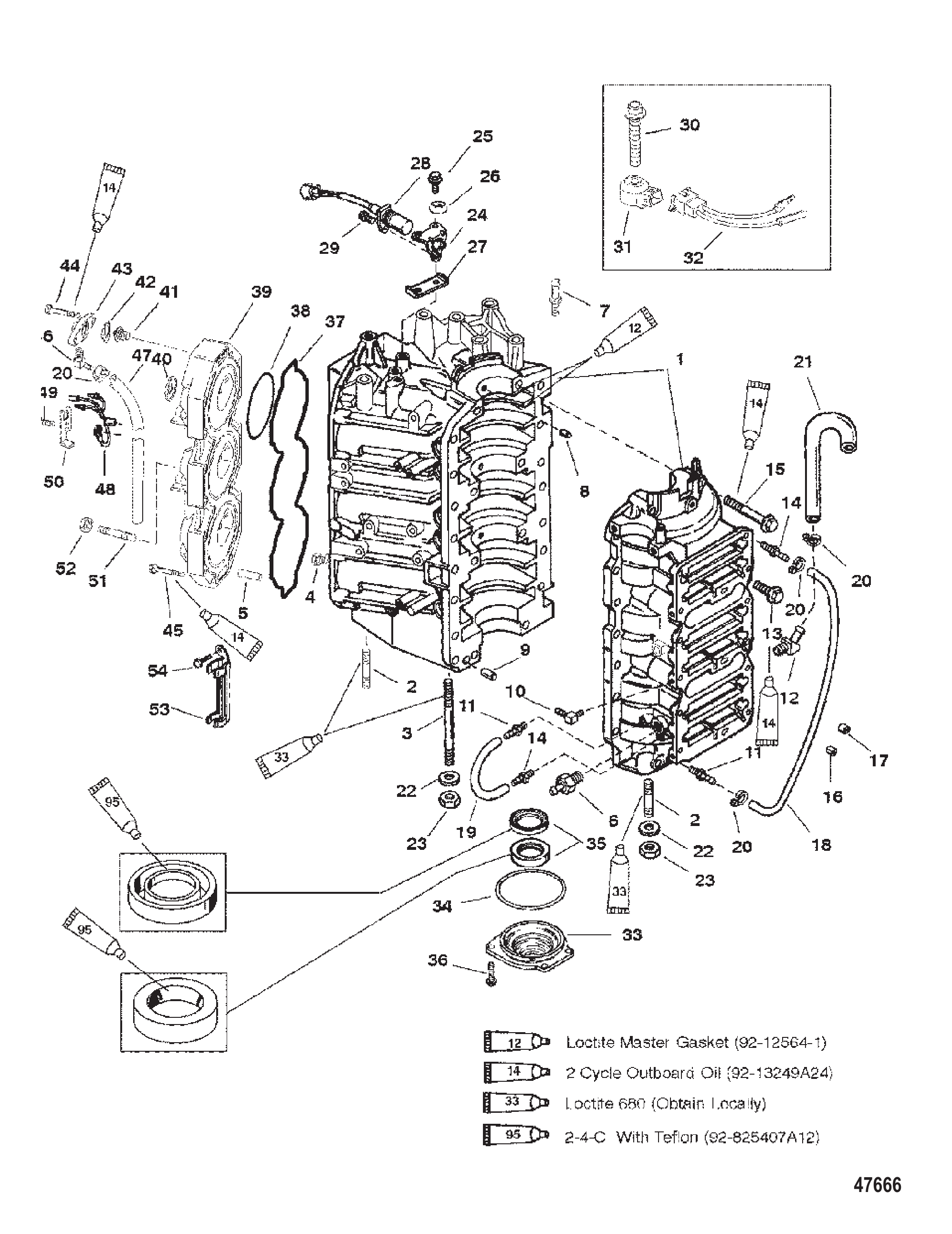

Рис. 8БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА CYLINDER BLOCK AND END CAP

REF	Номер детали	Наименование	Кол-во
1	9811A18	Блок цилиндров	1
2	903509	Шпилька (M10 x 1.5 x 64)	4
3	8154431	Шпилька (M10 x 1.5 x 155)	6
4	328021	Пробка трубная (.125-27)	2
4	328022	Пробка трубная (.125-27) латунная	2
5	8248572	Дефлектор водяной	4
5	8248577	Дефлектор	4
6	43278	Штуцер (картер)	1
6	8781051	Обратный клапан к блоку	1
7	821583	ШТИФТ	1
7	8215832	Штифт специальный (1.5 дюйма)	1
8	67296	Штифт (обоймы подшипника)	3
8	8M0036405	Штифт	3
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
10	76843	ШТУЦЕР	6
10	768431	Штуцер	6
11	426581	Обратный клапан	2
11	426585	Обратный клапан	2
12	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
12	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
13	81893435	ВИНТ (M8 x 35)	14
13	8M0103814	Винт (M8 x 35 мм)	14
14	8159231	Обратный клапан	2
14	8159234	Обратный клапан	2
15	82446180	ВИНТ (M10 x 80)	8
16	825367A1	Держатель в сборе (включает 6 держателей)	1
17	42657A3	Обратный клапан	6
18	99130122	Трубка (20,00 футов, бухта) дренажная	1
18	892024122	Шланг (240.00 дюймов, бухта)	1
19	99130122	Трубка (20,00 футов, бухта) дренажная	1
19	892024122	Шланг (240.00 дюймов, бухта)	1
20	816311	Стяжка (8.00 дюймов)	AR
20	816311T	СТЯЖКА (8.00 дюймов)	AR
21	826544	ТРУБКА Формованная	1
22	45175	Шайба (.406 x .750 x .104)	10
22	8M0214963	Шайба	10
23	400266	ГАЙКА (M10)	10
23	4013610	ГАЙКА (M10) Нержавеющая сталь	10
24	8212251	КРОНШТЕЙН	1
25	82130016	ВИНТ (M6 x 16)	2
26	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
27	822486	КРОНШТЕЙН Направляющий	1
28	828558	Датчик положения коленчатого вала	1
28	8285581	Энкодер	1
29	82104510	ВИНТ (M5 x 10)	1
30	81893435	ВИНТ (M8 x 35)	1
30	8M0103814	Винт (M8 x 35 мм)	1
31	828635	Датчик детонации	1
32	850075A2	Жгут проводов в сборе, адаптер	1
-	809973A97	Сборка головки блока цилиндров	1

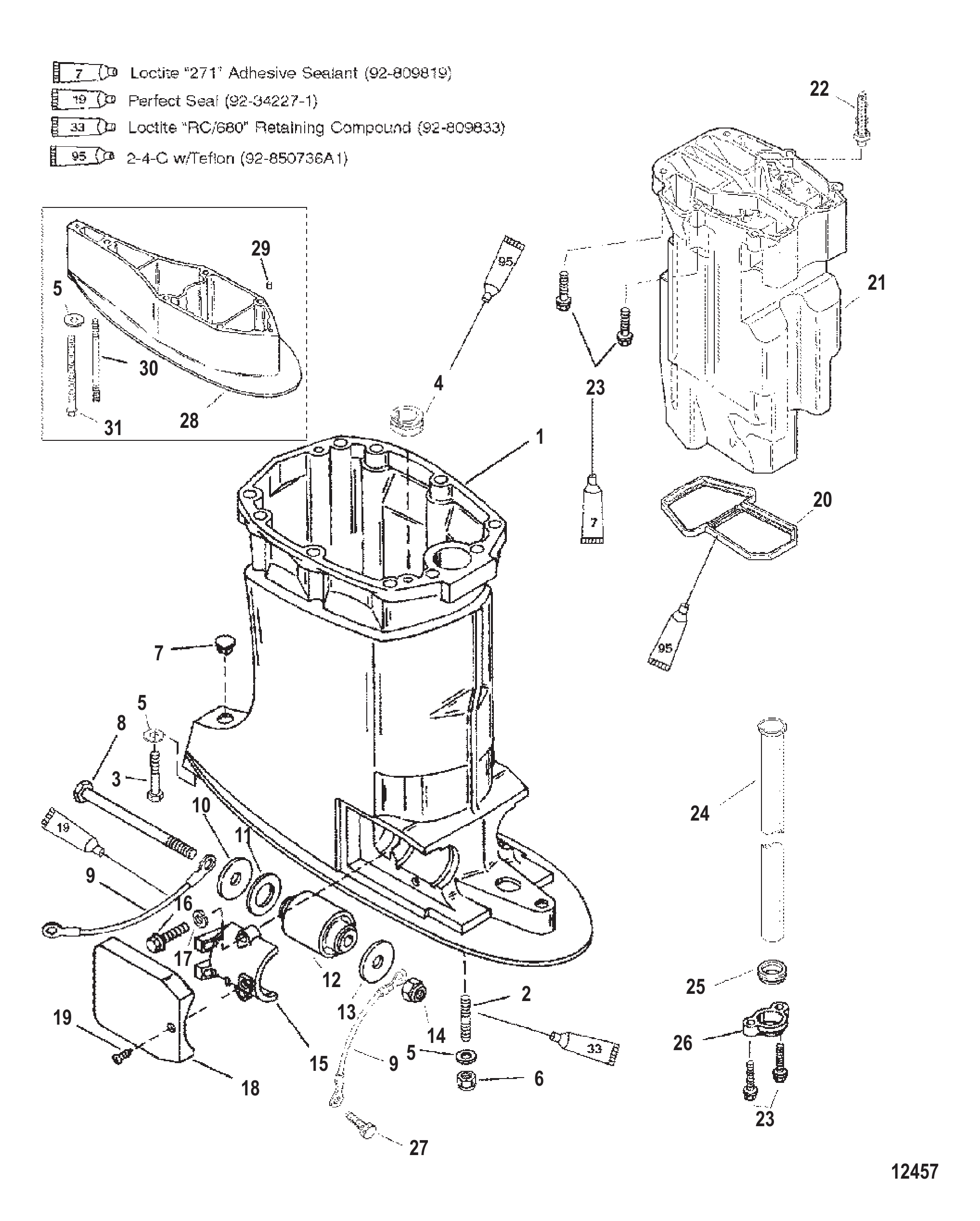

Рис. 9КОРПУС ВЕДУЩЕГО ВАЛА И ВЫХЛОПНАЯ ТРУБА DRIVESHAFT HOUSING & EXHAUST TUBE

REF	Номер детали	Наименование	Кол-во
1	832937A3	Корпус гребного вала в сборе	1
1	832937A06	Корпус в сборе, приводной вал — длинный	1
1	832938A5	Корпус гребного вала в сборе	1
1	832938A06	Корпус в сборе, приводной вал — X/XX-длинный	1
2	856983	Шпилька (M12 x 52)	4
2	8M0008031	Шпилька (M12 x 1.75 x 52)	4
3	857136	Винт (M12 x 35 мм)	1
4	8331231	Втулка уплотнительная	1
5	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
6	857008	Гайка (M12 x 1.75)	4
6	896895	Гайка (M12)	4
7	64649	ПРОБКА	1
8	815431	ВИНТ (M14 x 178)	2
8	898834	Болт (M14 x 178)	2
9	88238A10	Кабель заземления в сборе	2
10	815432	ШАЙБА (.562 x 2.00 x .125)	2
11	8154331	Шайба (1.25 x 2.00 x .19)	2
12	8137711	Опора	2
13	825190	ШАЙБА	2
14	815434	ГАЙКА	2
14	896602	ГАЙКА (M14)	2
15	8186442	Хомут	2
15	879150A90	Комплект крышки нижней опоры	2
16	81893435	ВИНТ (M8 x 35)	4
16	8M0103814	Винт (M8 x 35 мм)	4
17	72521	ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ	1
18	818645F1	Крышка чёрная (ЧЁРНАЯ)	2
18	8M0001136	Крышка нижней опоры	2
19	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
20	8329321	Сальник	1
21	833116A4	Трубка выпускная в сборе	1
22	NSS	NOT SOLD SEPARATE STRAINER	1
23	81893435	ВИНТ (M8 x 35)	4
23	8M0103814	Винт (M8 x 35 мм)	4
24	8329411	Трубка водяная	1
24	8M0042785	Трубка водяная	1
24	8329418	Трубка водяная	1
24	8M0042786	Трубка водяная	1
24	8329413	Трубка водяная	1
24	8M0042787	Труба водяная	1
25	832940	Сальник	1
25	832940001	Сальник	1
26	8329391	Хомут	1
27	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
28	823979T1	Проставка	1
28	8M0105088	Проставка корпуса приводного вала, удлинённый, чёрная	1
29	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
30	857009	Шпилька (M12 x 179)	4
30	8M0008047	Шпилька (M12 x 179)	4
31	857137	Винт (M12 x 160)	1

Рис. 10КОМПЛЕКТ КРЕПЛЕНИЯ ДВУХ ТРОСОВ DUAL CABLE ATTACHING KIT

REF	Номер детали	Наименование	Кол-во
-	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	715651	Трубка троса рулевого управления	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
11	826709113	Гайка (.375-24) нержавеющая сталь	3
11	8M0204726	Гайка (.375-24) латунная	3

Рис. 11КОМПЛЕКТ СТЯЖНОЙ ШТАНГИ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ Dual Engine Tie Bar Kit

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
1	71565A2	Труба в сборе	1
2	48462	Кольцо уплотнительное (.614 x .070)	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	140001	Винт (.375-24 x 1.38)	2
12	826709113	Гайка (.375-24) нержавеющая сталь	6
12	8M0204726	Гайка (.375-24) латунная	6
13	979331	Рычаг рулевого управления	2
13	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8149513	Соединитель (15,00 дюймов)	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
19	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	1
20	94319	Винт (.375-24 x 1.5)	1

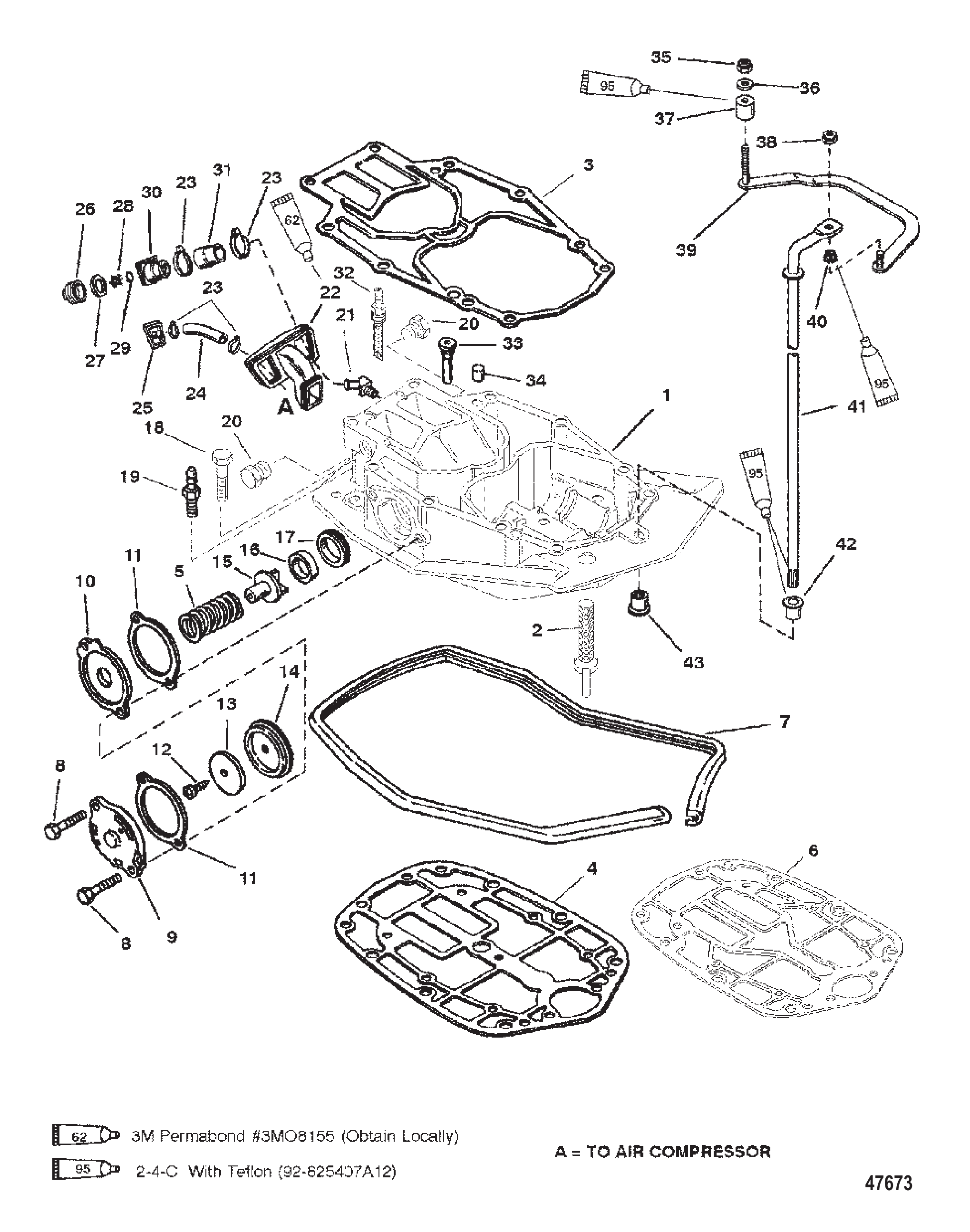

Рис. 12ВЫПУСКНАЯ ПЛАСТИНА EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	818450A4	Пластина выпускной системы в сборе	1
2	832994	Фильтр-сетка	2
3	8139322	Прокладка	1
4	823988	ПРОКЛАДКА (НИЖНЯЯ)	1
5	64878	ПРУЖИНА (Чёрная)	1
5	851907	Пружина	1
5	854478	Пружина	1
1	832935A1	Пластина выпускная в сборе	1
3	8329331	Прокладка	1
3	8329335	Прокладка	1
6	8329342	Прокладка (нижняя)	1
6	8329344	Прокладка	1
7	8238051	Сальник	1
7	8M0043157	Сальник	1
8	81893435	ВИНТ (M8 x 35)	2
8	8M0103814	Винт (M8 x 35 мм)	2
9	656632	КРЫШКА	1
9	8M0237835	Крышка в сборе	1
10	65664A1	Пластина в сборе	1
11	88907	ПРОКЛАДКА	2
11	88907003	Прокладка	2
12	69570	Винт (#10-16 x .750)	1
13	76451	Шайба	1
14	64877	ДИАФРАГМА	1
14	648771	ДИАФРАГМА	1
15	814189	Клапан тарельчатый	1
16	814191	Втулка уплотнительная	1
17	814190	Держатель	1
18	81893435	ВИНТ (M8 x 35)	6
18	8M0103814	Винт (M8 x 35 мм)	6
19	34982	РАЗЪЕМ	3
20	36382	Фитинг (.250-18 x .62) латунный	2
21	821975	Угольник 45 градусов (45 DEGREES)	1
22	821255	ЧЕХОЛ ВЫПУСКА ХОЛОСТОГО ХОДА	1
23	816311	Стяжка (8.00 дюймов)	AR
23	816311T	СТЯЖКА (8.00 дюймов)	AR
24	83476456	Шланг	1
24	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
25	821904	Штуцер контрольной струи	1
25	8M0077650	Штуцер контрольной струи	1
26	821908	Пробка	1
27	821915	Шайба	1
28	821963	Клапан обратный	1
28	8219631	Обратный клапан	1
29	30641	Уплотнительное кольцо (.299 x .103)	1
30	821952	Штуцер	1
31	821976	Шланг	1
32	834808	Фильтр топливного охладителя	1
32	8348083	Фильтр сетчатый	1
33	817519A1	Обратный клапан в сборе, сливной	2
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	4
35	8268336	Гайка (M6)	1
35	401386	ГАЙКА (M6) Нержавеющая сталь	1
36	35459	ШАЙБА	1
37	824012	РОЛИК	1
38	8268336	Гайка (M6)	1
38	401386	ГАЙКА (M6) Нержавеющая сталь	1
39	8141935	Тяга переключения	1
39	883142A03	Ремонтный комплект тяги переключения	1
40	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
41	8240701	Вал переключения передач верхний	1
41	8M0036408	Вал переключения	1
41	8240702	Вал переключения передач верхний	1
41	8M0187153	Вал переключения верхний XL	1
42	48237	Втулка вала переключения передач	1
43	43585	Муфта вала переключения	1
-	814195A97	КОМПЛЕКТ ПРОКЛАДОК	1
-	809973A97	Сборка головки блока цилиндров	1

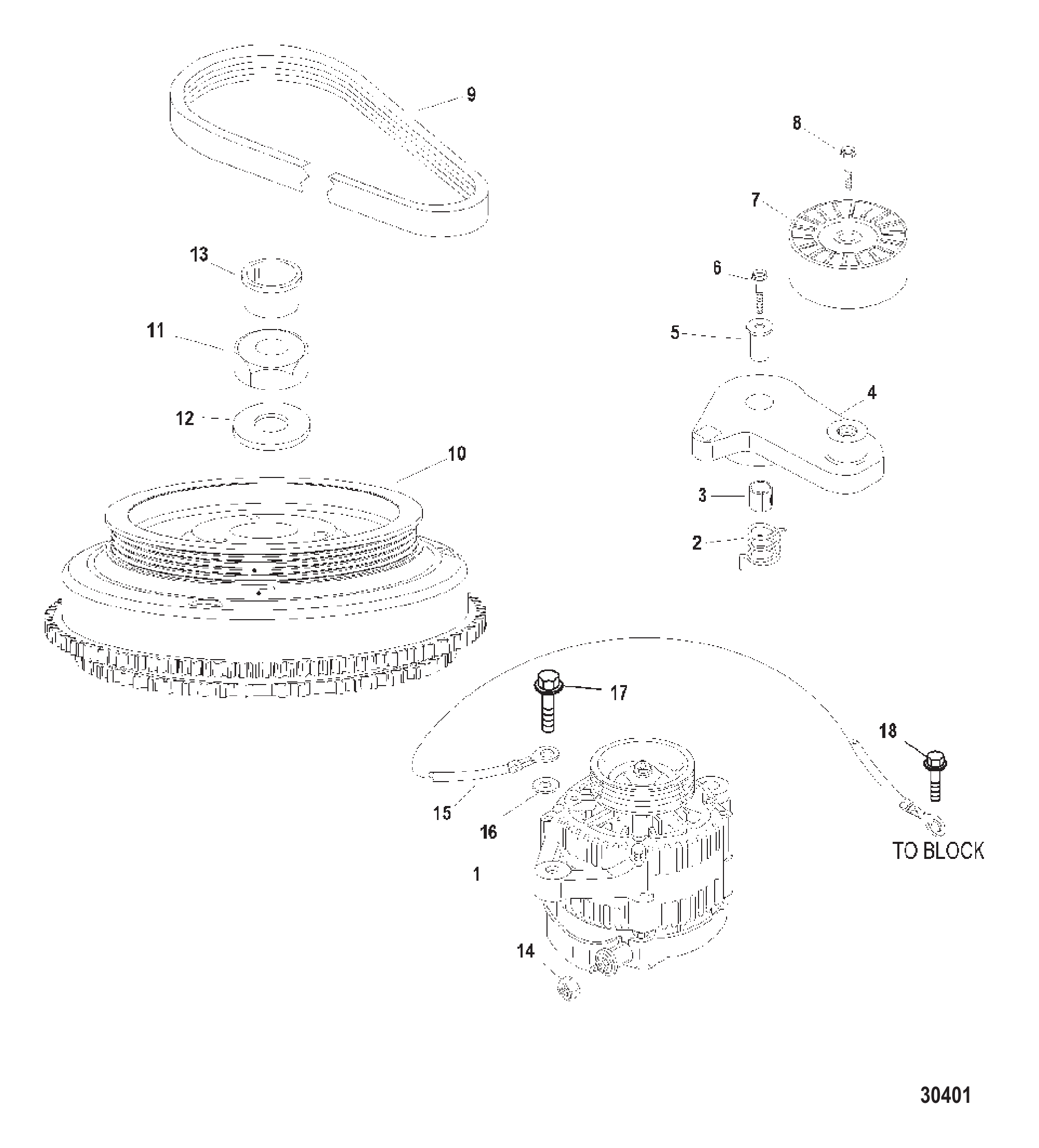

Рис. 13МАХОВИК/ГЕНЕРАТОР FLYWHEEL/ALTERNATOR

REF	Номер детали	Наименование	Кол-во
1	875286A1	Генератор	1
1	8M6013461	ГЕНЕРАТОР	1
2	8523742	Пружина	1
3	42139	ВТУЛКА НИЖНЯЯ	1
4	850291T3	Натяжитель ремня	1
5	8525622	Втулка	1
6	4007180	ВИНТ (M10 x 45) Исполнение II	1
7	852385A2	Шкив в сборе	1
7	8M6005030	Шкив в сборе	1
8	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1
9	8285075	Ремень	1
9	828507Q5	Ремень	1
10	859619T1	Маховик	1
11	42979	ГАЙКА (M16) МАХОВИКА	1
12	68229	Шайба (.641 x 1.250 x .190) маховика	1
12	33001	Шайба	1
13	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	1
15	856583A4	Тросовый узел	1
16	4002319	ШАЙБА	1
17	82130150	ВИНТ (M10 x 50)	2
18	82130012	ВИНТ (M6 x 12)	1

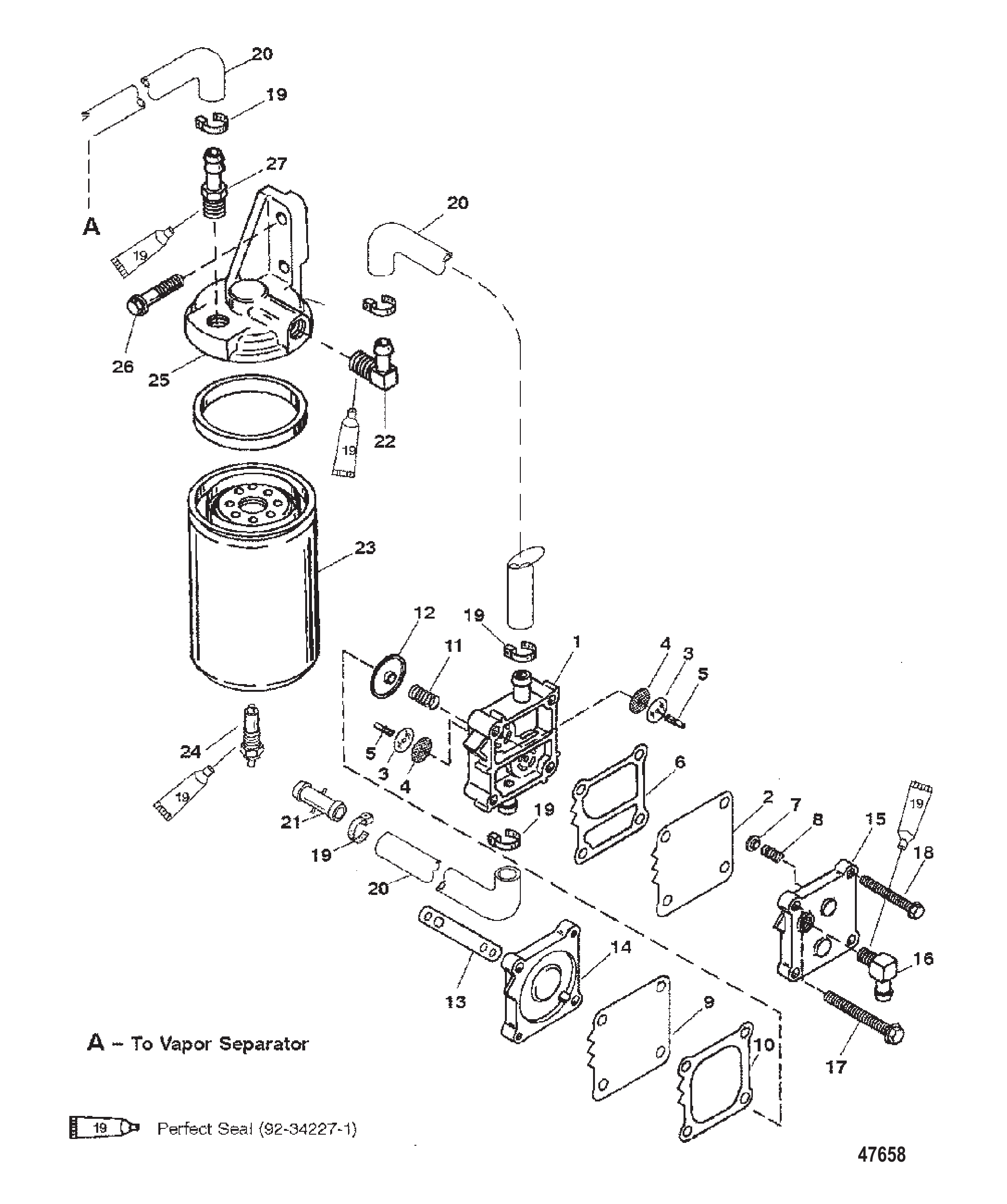

Рис. 14ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
1	14360A78	КОМПЛЕКТ ТОПЛИВНОГО НАСОСА	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE CHECK VALVE	2
4	NSS	NOT SOLD SEPARATE CHECK VALVE	2
5	NSS	NOT SOLD SEPARATE RETAINER	2
6	NSS	NOT SOLD SEPARATE GASKET	1
7	NSS	NOT SOLD SEPARATE CAP	1
8	NSS	NOT SOLD SEPARATE SPRING	1
9	NSS	NOT SOLD SEPARATE DIAPHRAGM	2
10	NSS	NOT SOLD SEPARATE GASKET	1
11	NSS	NOT SOLD SEPARATE SPRING	1
12	NSS	NOT SOLD SEPARATE CAP	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	62910	Угольник (.125-27) (90 градусов)	1
16	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
17	82130050	ВИНТ (M6 x 50)	2
18	82104540	ВИНТ (M5 x 40)	2
19	816311	Стяжка (8.00 дюймов)	AR
19	816311T	СТЯЖКА (8.00 дюймов)	AR
20	83075780	ТРУБКА (28.00 дюймов, бухта)	3
20	8M0108349	Шланг (70 дюймов, бухта)	3
21	822769	Соединитель	1
22	13607	Штуцер основания (входит в поз. №34)	1
22	136071	Угольник	1
23	18458A4	КОМПЛЕКТ ФИЛЬТРА	1
23	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
24	828586	Щуп	1
24	8M0204710	ДАТЧИК	1
25	13170A3	ОСНОВАНИЕ	1
26	82130030	ВИНТ (M6 x 30)	2
27	89771	Разъём (.250-18) (прямой)	1
27	89771Q2	Разъем (.250-18)	1
-	814195A97	КОМПЛЕКТ ПРОКЛАДОК	1
-	809973A97	Сборка головки блока цилиндров	1

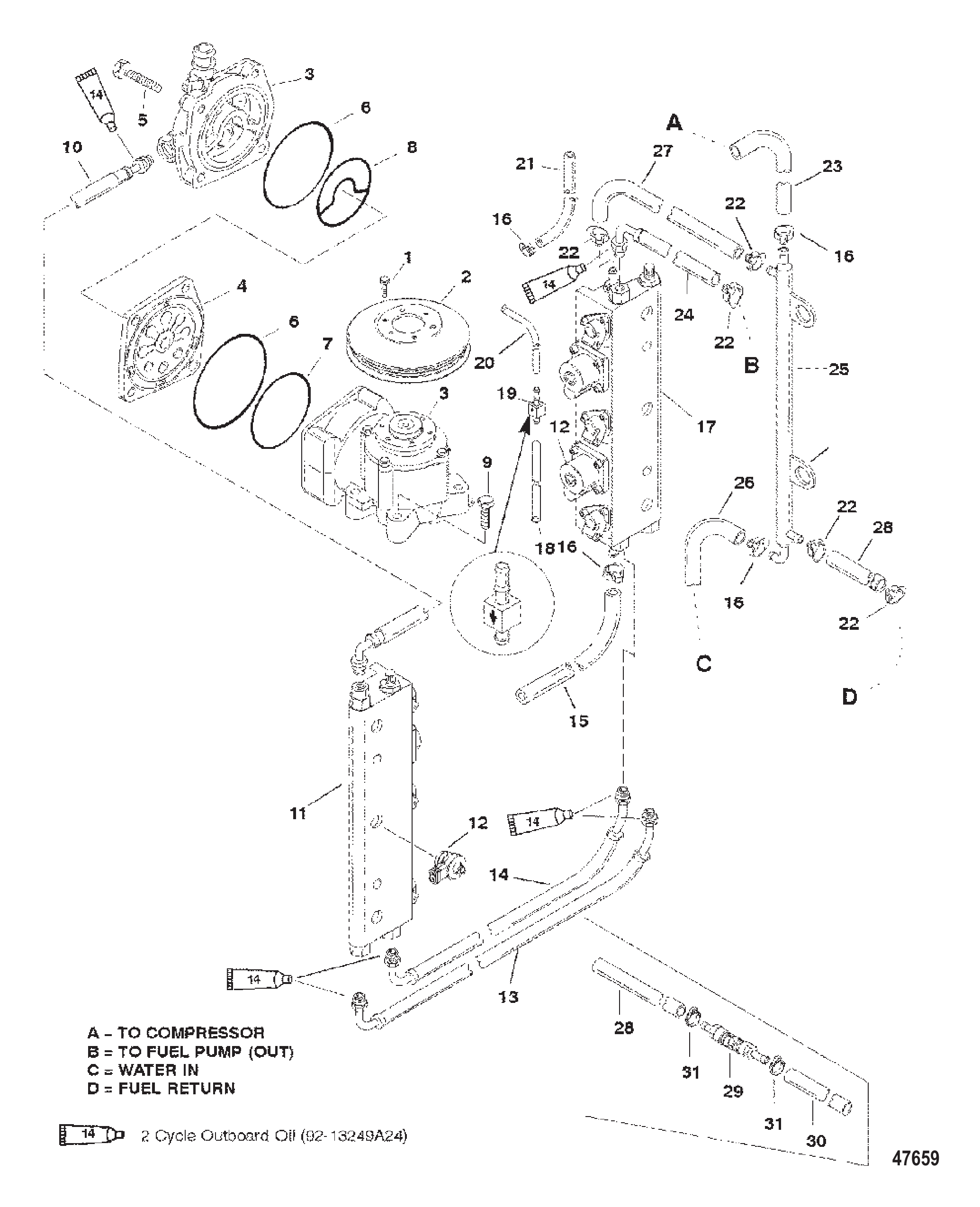

Рис. 15ТОПЛИВНЫЕ РАМПЫ FUEL RAILS

REF	Номер детали	Наименование	Кол-во
1	82130012	ВИНТ (M6 x 12)	3
2	828223	Шкив	1
3	828123A5	Компрессор воздушный в сборе	1
4	828293A3	Комплект лепестковых клапанов	1
5	81893435	ВИНТ (M8 x 35)	4
5	8M0103814	Винт (M8 x 35 мм)	4
6	67207	Кольцо уплотнительное (3.489 x .070)	2
7	832804	Уплотнительное кольцо (2.739 x .070)	1
8	828225	Сальник	1
9	81893450	ВИНТ (M8 x 50)	4
10	830018A1	Шланг	1
11	828126A2	Топливная рампа в сборе	1
11	828126T2	Топливная рампа, правый борт	1
12	828812	Форсунка	6
12	828812T	Воздушная форсунка	6
-	835083	Ремкомплект уплотнений	1
-	804875	Ремкомплект форсунки прямого впрыска	1
13	830020	Шланг	1
14	831859	Шланг	1
15	1350382	Трубка (бухта 30.00 дюймов)	1
15	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	1
16	816311	Стяжка (8.00 дюймов)	AR
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	828125A2	Топливная рампа в сборе	1
17	828125T2	Топливная рампа, левый борт	1
18	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
18	8M0108355	Шланг (57 дюймов, бухта)	1
19	826810	Клапан обратный	1
20	83075780	ТРУБКА (28.00 дюймов, бухта)	1
20	8M0108349	Шланг (70 дюймов, бухта)	1
21	9912688	Трубка (36.00 дюймов, бухта)	1
22	850241	Хомут	AR
23	834757	Шланг	1
24	830019	Шланг	1
25	833126	Охладитель топлива	1
26	833159	Шланг	1
27	833160	Шланг (формованный)	1
28	83476456	Шланг	1
28	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
27	1350382	Трубка (бухта 30.00 дюймов)	1
27	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	1
28	1350382	Трубка (бухта 30.00 дюймов)	1
28	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	1
29	851974A1	Обратный клапан	1
30	1350382	Трубка (бухта 30.00 дюймов)	1
30	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	1
31	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	2
31	8M0214911	Хомут @5	2

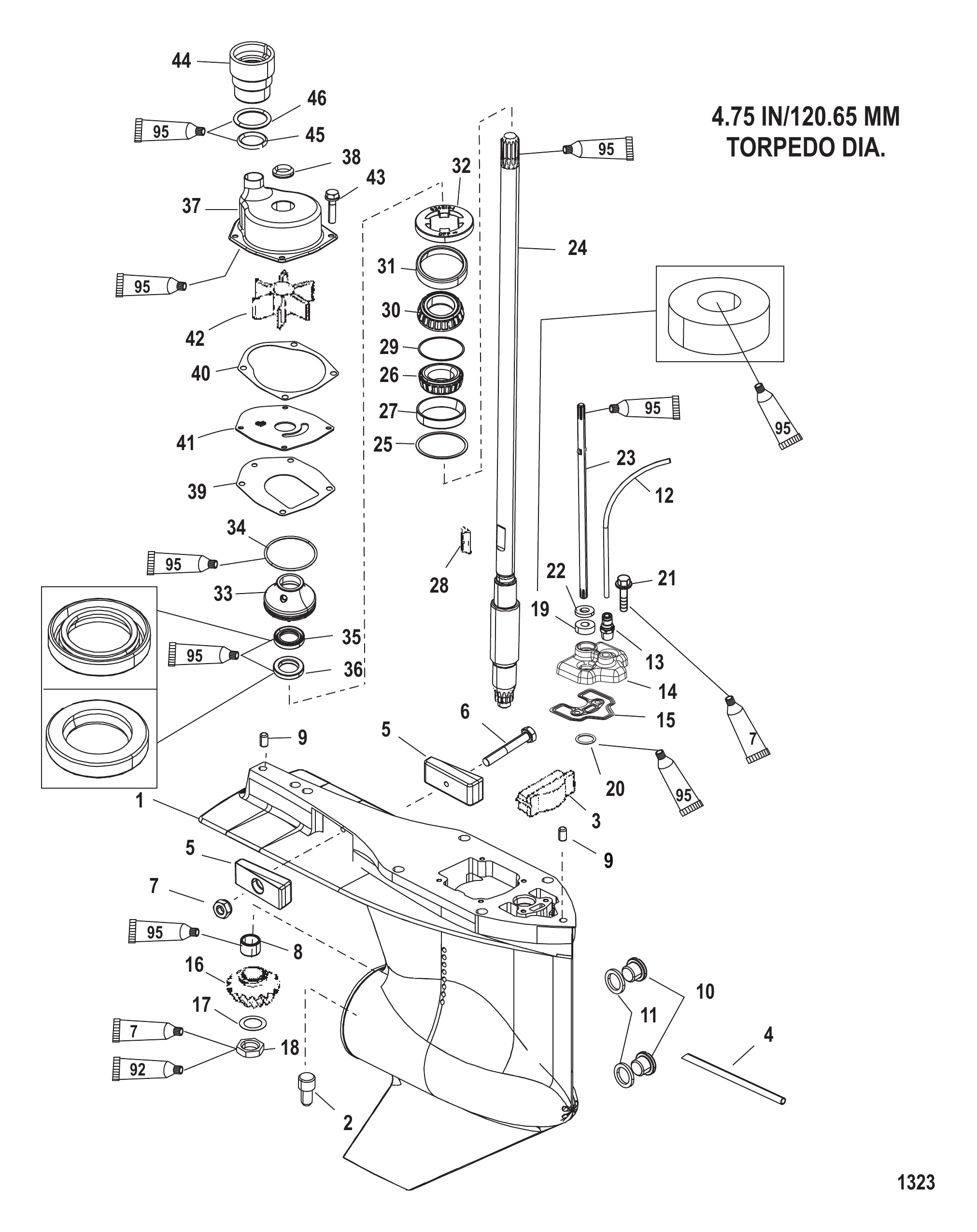

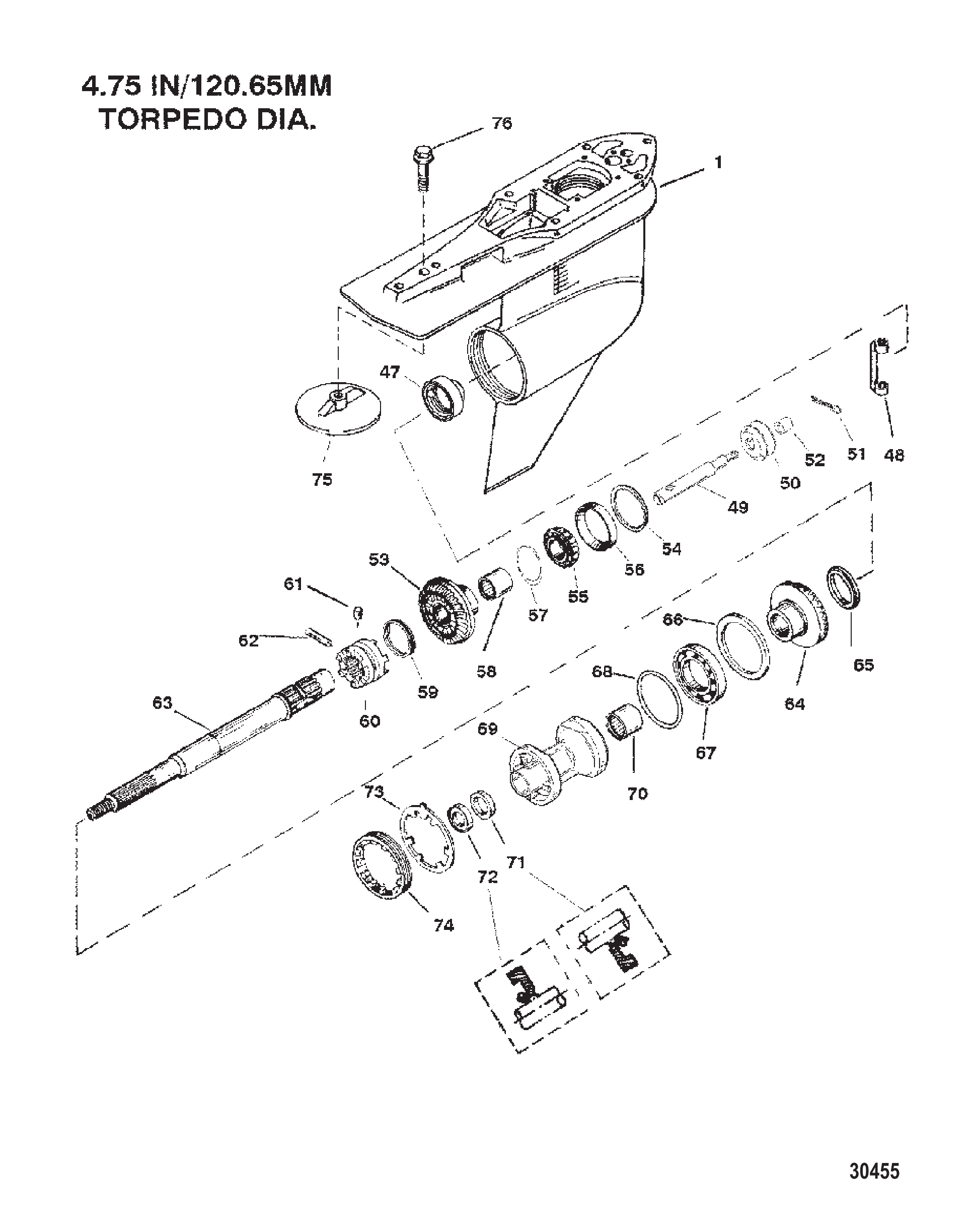

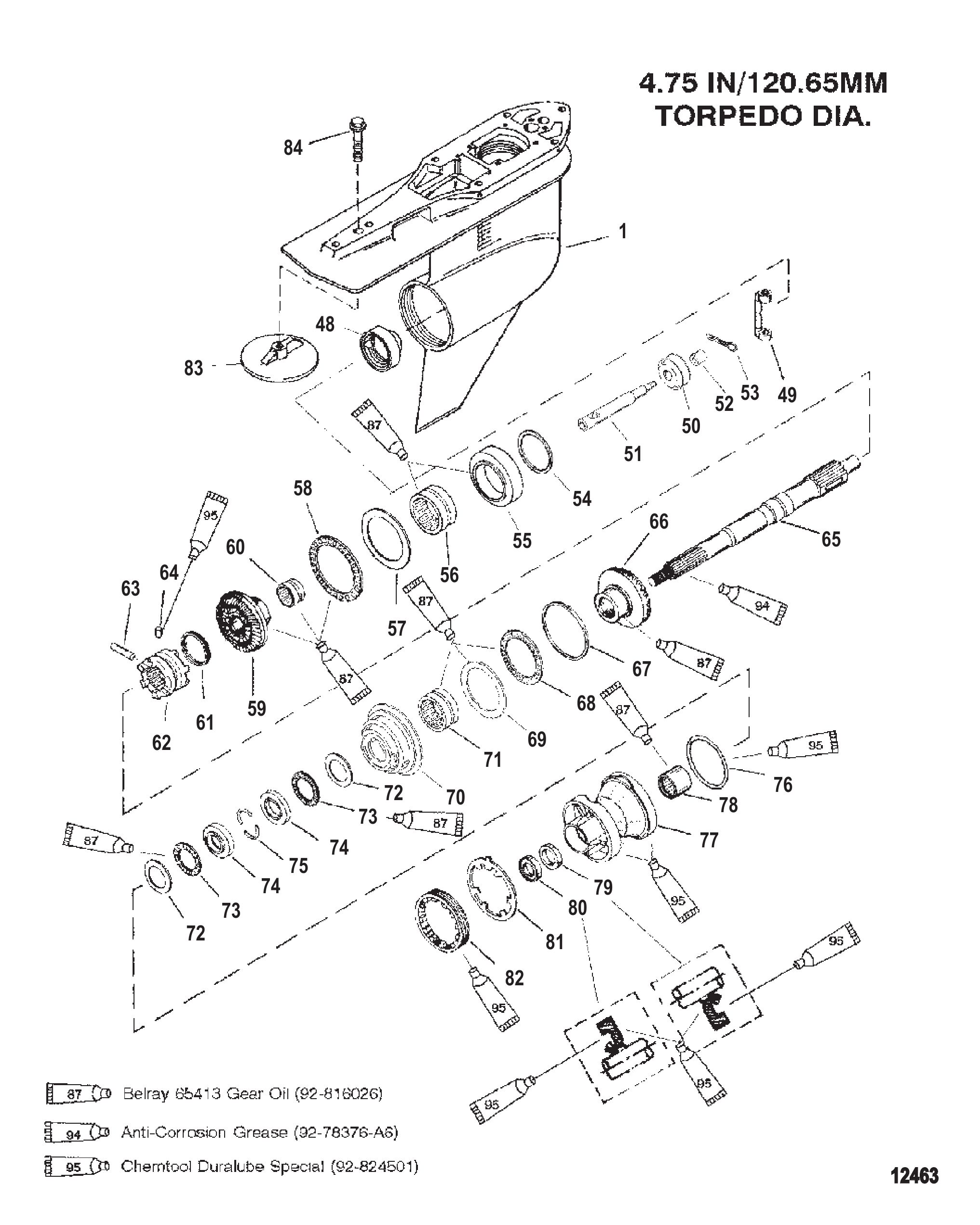

Рис. 16РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ) GEAR HOUSING (DRIVESHAFT)(STANDARD/COUNTER ROTATION)

REF	Номер детали	Наименование	Кол-во
-	859399T13	Корпус редуктора в сборе (4.75 дюйма/120.65 мм диаметр торпеды)	1
-	8M0236231	Крышка головки блока цилиндров 3.0L левая	1
-	859399T14	Корпус редуктора в сборе (диаметр торпеды 4,75 дюйма/120,65 мм)	1
-	8M0236242	Корпус редуктора в сборе 3.0L XL	1
-	859399T15	Редуктор в сборе полный (4.75 дюйма/120.65 мм диаметр торпеды)	1
-	859399T16	Корпус редуктора в сборе (диаметр торпеды 4,75 дюйма/120,65 мм)	1
-	8M0236248	Корпус редуктора в сборе 3.0L CXL	1
-	859399T17	Редуктор в сборе полный (4.75 дюйма/120.65 мм диаметр торпеды)	1
1	859399T18	Корпус редуктора основной	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
3	821526001	Заглушка заливная	1
4	859402	ТРУБКА ПИТО	1
5	826134Q	Анод	2
6	4000333	ВИНТ (M6 x 40)	1
7	401386	ГАЙКА (M6) Нержавеющая сталь	1
8	42647A1	Подшипник роликовый в сборе	1
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
10	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	2
10	79953Q04	Ремкомплект сливного винта	2
11	191832	Шайба	2
11	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
12	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
12	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
12	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
13	859432	ШТУЦЕР	1
13	881866	Фитинг	1
14	858934	КРЫШКА	1
15	858935	ПРОКЛАДКА	1
16	NSS	NOT SOLD SEPARATE Gear-Pinion	1
17	92721	Шайба (.965 x .630)	1
18	35921	ГАЙКА (.625-18)	1
19	8164641	Маслосъёмный сальник	1
19	8M0246145	САЛЬНИК	1
20	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	1
20	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	1
21	1993716	ВИНТ (M6 x 16)	2
22	77674	ШАЙБА (.35 x .75 x .12)	1
23	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
24	881938	Гребной вал	1
24	881942	Гребной вал	1
24	881943	Гребной вал	1
25	38657A1	Регулировочные прокладки в сборе	AR
25	8M0063268	Комплект регулировочных прокладок	AR
26	48939A2	Подшипник роликовый конический	1
26	8M0146553	Подшипник в сборе (обойма/конус)	1
27	NSS	NOT SOLD SEPARATE Cup	1
28	43037	ШПОНКА	1
28	8M0204723	ШПОНКА	1
29	42637A1	Комплект регулировочных шайб	AR
29	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
30	36387A1	Подшипник роликовый/обойма в сборе	1
30	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
31	NSS	NOT SOLD SEPARATE Cup	1
32	8245191	Фиксатор	1
33	807929A1	Корпус подшипника в сборе	1
33	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
34	90011	Кольцо уплотнительное (2.175 x .175)	1
34	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
35	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
35	8M0214939	Сальник @3	1
36	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
36	8M0214939	Сальник @3	1
37	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
38	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
39	430331	Прокладка	1
40	8172771	Прокладка водяного насоса, верхняя	1
41	8172761	Передняя пластина	1
41	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
42	43026T2	КРЫЛЬЧАТКА	1
43	1993716	ВИНТ (M6 x 16)	4
44	832942A1	Соединительная муфта в сборе	1
45	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
45	8M0204645	Кольцо уплотнительное (.796 x .139)	1
46	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
46	8M0204654	Уплотнительное кольцо	1
-	817275A5	Ремкомплект водяного насоса	1
-	816575A4	Комплект сальников корпуса редуктора	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

Рис. 17РЕДУКТОР (ВАЛ ВИНТА)(РЕВЕРСИВНЫЙ) GEAR HOUSING (PROP SHAFT)(COUNTER ROTATION)

REF	Номер детали	Наименование	Кол-во
1	859399T18	Корпус редуктора основной	1
48	859403	ПРОБКА	1
49	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
49	8M0226861	Кривошип переключателя	1
50	19755T7	Шпуля в сборе	1
50	8M0235940	Катушка в сборе	1
51	NSS	NOT SOLD SEPARATE SPOOL	1
52	NSS	NOT SOLD SEPARATE SLEEVE	1
53	469501	Шплинт	1
54	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
54	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
55	828830A2	ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК	1
56	814653T	Подшипник в сборе игольчатый	1
57	815481	УПОРНАЯ ШАЙБА	1
58	815480	ПОДШИПНИК Упорный	1
59	828696T2	Шестерня заднего хода (12/21)	1
60	15844	Подшипниковый узел роликовый	1
61	30893	Пружина	1
62	859340T	Муфта	1
63	30632	ШТИФТ КРЕСТОВИНЫ	1
63	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
64	828356	Штифт фиксатора	1
65	824111	ГРЕБНОЙ ВАЛ	1
65	8M0140448	Гребной вал левого вращения	1
66	828695A1	Комплект шестерён переднего хода/ведущей шестерни (12/21) (включает ведущую шестерню)	1
67	1761514	Регулировочная прокладка (.206)	AR
67	1761515	Регулировочная прокладка (.208)	AR
67	1761516	Регулировочная прокладка (.210)	AR
67	1761517	Регулировочная прокладка (.212)	AR
67	1761518	Регулировочная прокладка (.214)	AR
67	1761519	Регулировочная прокладка (.216)	AR
67	1761520	Регулировочная прокладка (.218)	AR
67	1761521	Регулировочная прокладка (.220)	AR
67	1761522	Регулировочная прокладка (.222)	AR
67	1761523	Регулировочная прокладка (.224)	AR
67	1761524	Регулировочная прокладка (.226)	AR
67	1761525	Регулировочная прокладка (.228)	AR
67	1761526	Регулировочная прокладка (.230)	AR
68	815480	ПОДШИПНИК Упорный	1
69	815481	УПОРНАЯ ШАЙБА	1
70	828831A3	Адаптер в сборе подшипниковый	1
71	814653T	Подшипник в сборе игольчатый	1
72	18448	Шайба упорная	2
73	15842	Подшипник упорный	2
74	8182911	Обойма упорного подшипника	2
75	814605	Фиксатор	2
76	31534	Уплотнительное кольцо	1
76	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
77	818290T8	Обойма с подшипником в сборе	1
78	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
79	14077	Сальник внутренний	1
80	76868	САЛЬНИК ВНУТРЕННИЙ	1
80	8M0248882	САЛЬНИК @5	1
81	18323	Шайба стопорная с усиком	1
82	79448	Фиксатор	1
82	8M2011027	ФИКСАТОР	1
83	76214Q5	Анодная пластина в сборе	1
84	806327	Винт (.437-14 x 1.750) (1-5/8")	1
84	8M0204686	ВИНТ	1
-	816575A4	Комплект сальников корпуса редуктора	1

Рис. 18РЕДУКТОР (ВАЛ ВИНТА)(СТАНДАРТНЫЙ) GEAR HOUSING (PROP SHAFT)(STANDARD ROTATION)

REF	Номер детали	Наименование	Кол-во
1	859399T18	Корпус редуктора основной	1
47	859403	ПРОБКА	1
48	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
48	8M0226861	Кривошип переключателя	1
49	19755T7	Шпуля в сборе	1
49	8M0235940	Катушка в сборе	1
50	NSS	NOT SOLD SEPARATE SHIFT POOL	1
51	469501	Шплинт	1
52	NSS	NOT SOLD SEPARATE SLEEVE	1
53	859321A3	Комплект шестерён переднего хода/ведущей шестерни (12/21)	1
54	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
54	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
55	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
56	NSS	NOT SOLD SEPARATE CUP	1
57	856823	Кольцо стопорное	1
58	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
59	30893	Пружина	1
60	859340T	Муфта	1
61	828356	Штифт фиксатора	1
62	30632	ШТИФТ КРЕСТОВИНЫ	1
62	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
63	824110	ГРЕБНОЙ ВАЛ	1
63	8M0140440	Гребной вал правого вращения	1
64	859322A1	Шестерня заднего хода (12/21)	1
65	824108	ПРОСТАВКА	1
66	681001	КОЛЬЦО УПОРНОЕ	1
67	88957T	Подшипник шариковый	1
68	31534	Уплотнительное кольцо	1
68	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
69	818763T11	Корпус подшипника в сборе	1
70	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
71	14077	Сальник внутренний	1
72	76868	САЛЬНИК ВНУТРЕННИЙ	1
72	8M0248882	САЛЬНИК @5	1
73	18323	Шайба стопорная с усиком	1
74	79448	Фиксатор	1
74	8M2011027	ФИКСАТОР	1
75	76214Q5	Анодная пластина в сборе	1
76	806327	Винт (.437-14 x 1.750) (1-5/8")	1
76	8M0204686	ВИНТ	1
-	816575A4	Комплект сальников корпуса редуктора	1

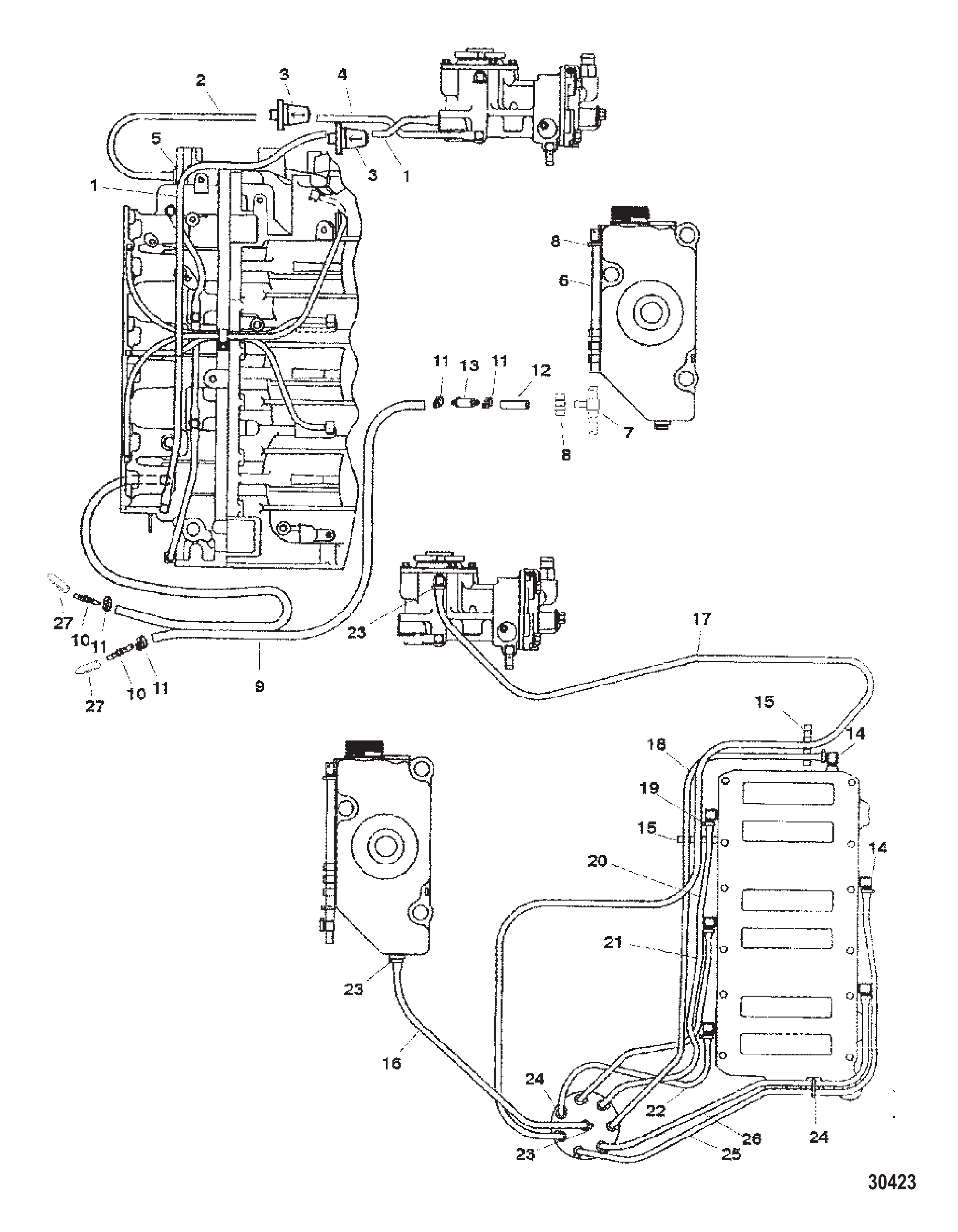

Рис. 19СИСТЕМА СМАЗКИ OILING SYSTEM

REF	Номер детали	Наименование	Кол-во
1	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	2
1	8M0054152	Трубка (39.00 дюймов, бухта)	2
2	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
2	8M0054152	Трубка (39.00 дюймов, бухта)	1
3	18206	Фильтр	2
3	8M0207786	Фильтр	2
4	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
4	8M0054152	Трубка (39.00 дюймов, бухта)	1
5	8245021	Разъём	1
6	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
6	8M0108355	Шланг (57 дюймов, бухта)	1
7	424254	Штуцер	1
7	8M0207780	Фитинг	1
8	816311T	СТЯЖКА (8.00 дюймов)	3
9	875289	Шланг	1
10	858955	РАЗЪЕМ	2
11	816311T	СТЯЖКА (8.00 дюймов)	4
12	875283	Шланг (2.00 дюйма)	1
13	875284	Фильтр линейный	1
13	875284T01	Масляный фильтр - в линии	1
14	858870	ОБРАТНЫЙ КЛАПАН	6
15	859230	ФИКСАТОР	2
15	859230T	Фиксатор	2
16	82381455	ТРУБКА (25.00 дюймов в наборе)	1
17	85583463	ТРУБКА (33.00 ДЮЙМА В БУХТЕ) (ОТРЕЗАТЬ 15.00 ДЮЙМОВ)	1
17	85583464	ТРУБКА (34.00 ДЮЙМА В БУХТЕ)	1
18	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
18	8M0054152	Трубка (39.00 дюймов, бухта)	1
19	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	6
20	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
20	8M0054152	Трубка (39.00 дюймов, бухта)	1
21	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
21	8M0054152	Трубка (39.00 дюймов, бухта)	1
22	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
22	8M0054152	Трубка (39.00 дюймов, бухта)	1
23	816311T	СТЯЖКА (8.00 дюймов)	3
24	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	13
25	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
25	8M0054152	Трубка (39.00 дюймов, бухта)	1
26	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
26	8M0054152	Трубка (39.00 дюймов, бухта)	1
27	NSS	NOT SOLD SEPARATE PLUG	2
-	877869A01	Узел головки блока цилиндров	1
-	854198A01	Узел головки блока цилиндров	1
-	854198R01	Головка блока цилиндров 200 DFI -RM	1

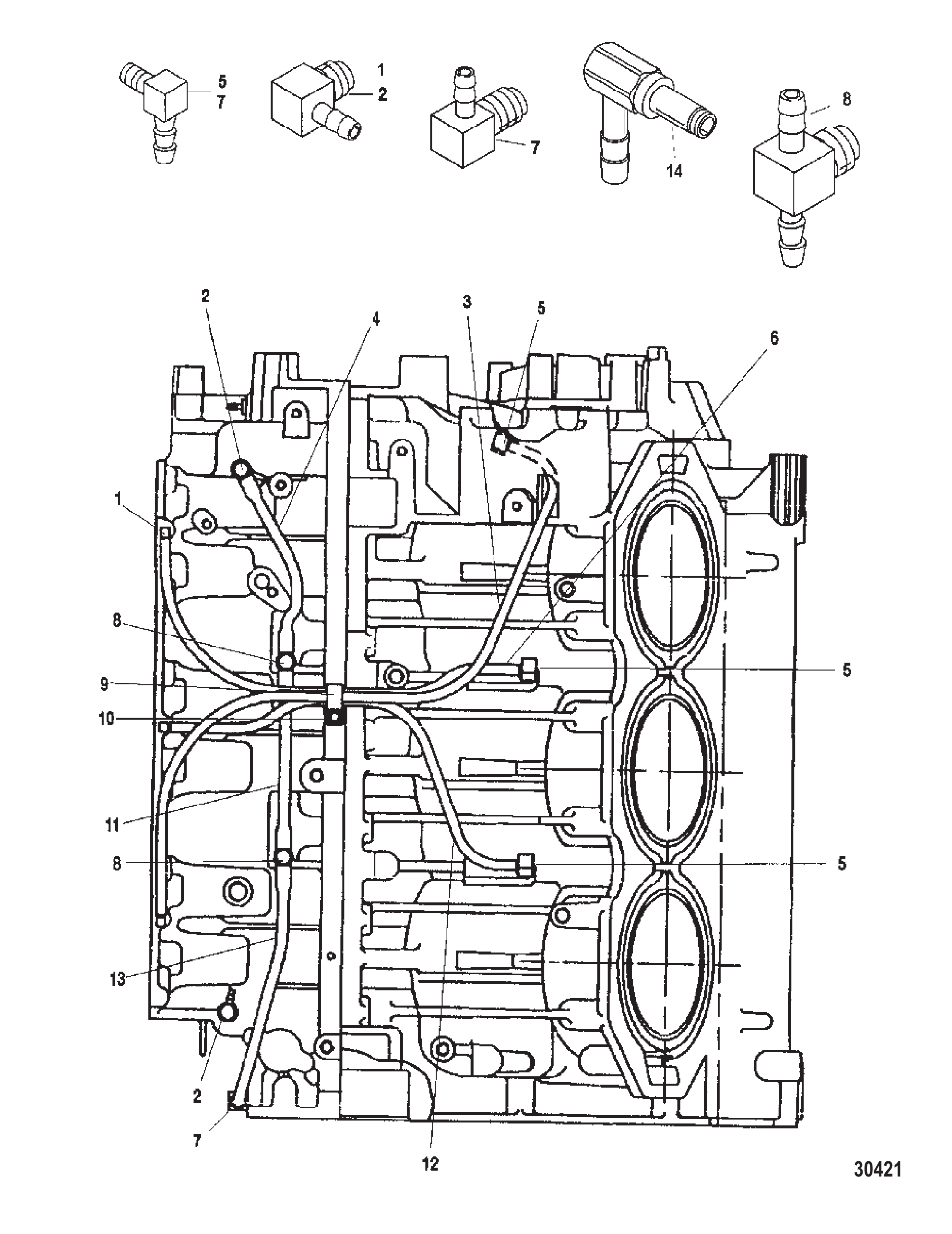

Рис. 20СИСТЕМА СМАЗКИ ЦЕНТРАЛЬНОГО ПОРТА PORT CENTER MAIN OILING SYSTEM

REF	Номер детали	Наименование	Кол-во
1	887801	Угловой штуцер 90 градусов (.0625-27)	3
2	887801	Угловой штуцер 90 градусов (.0625-27)	2
3	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
3	8M0054152	Трубка (39.00 дюймов, бухта)	1
4	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
4	8M0054152	Трубка (39.00 дюймов, бухта)	1
5	8592352	Обратный клапан 90 градусов (.0625-27)	3
6	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
6	8M0054152	Трубка (39.00 дюймов, бухта)	1
7	8282182	Обратный клапан	1
8	8582362	ОБРАТНЫЙ КЛАПАН	2
9	23567	ЗАЖИМ	1
10	48408	Винт (#10-16 x .500) клеммной колодки	1
11	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
11	8M0054152	Трубка (39.00 дюймов, бухта)	1
12	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
12	8M0054152	Трубка (39.00 дюймов, бухта)	1
13	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
13	8M0054152	Трубка (39.00 дюймов, бухта)	1
14	151333	ШТУЦЕР	3
-	877869A01	Узел головки блока цилиндров	1
-	854198A01	Узел головки блока цилиндров	1
-	854198R01	Головка блока цилиндров 200 DFI -RM	1

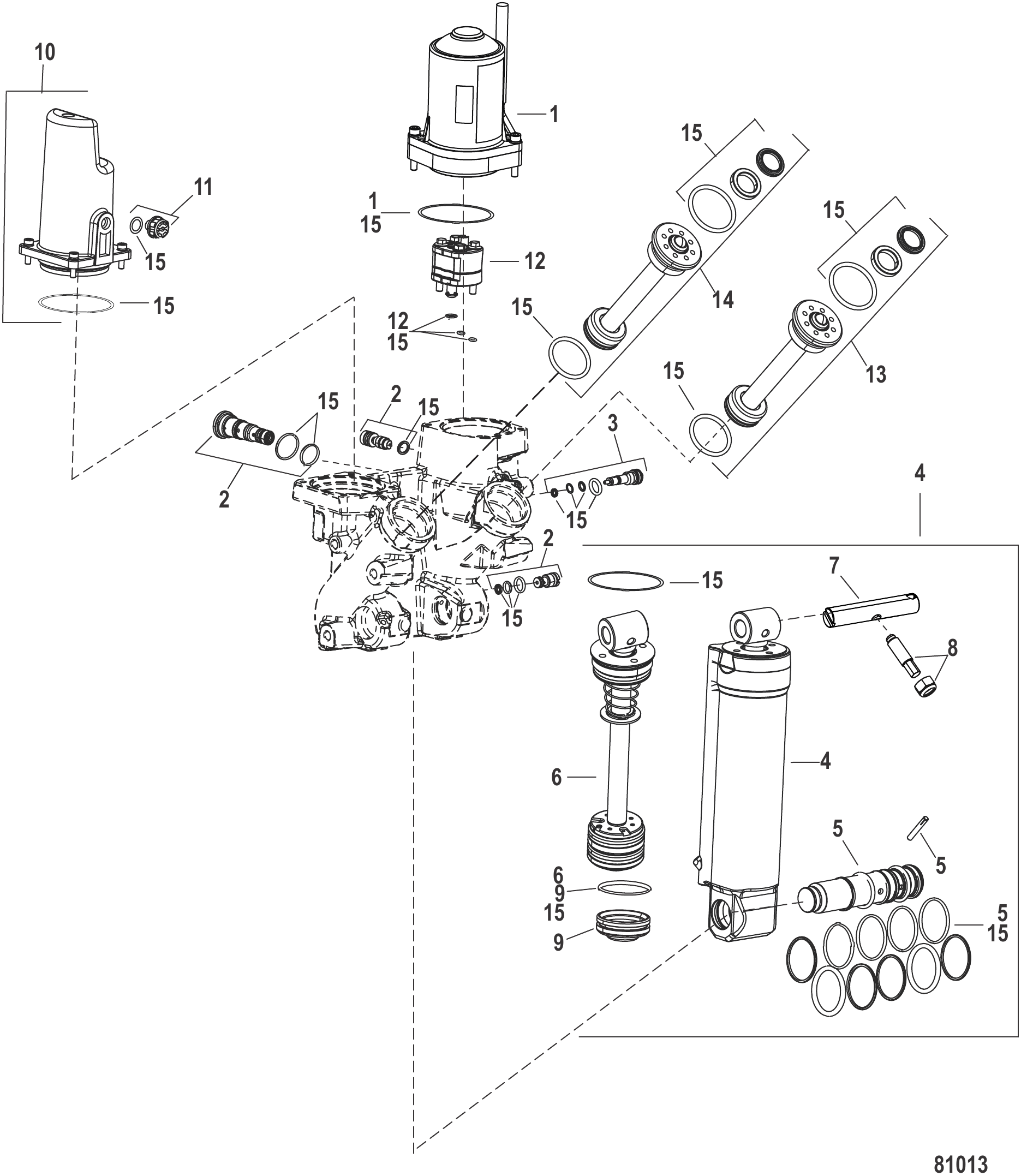

Рис. 21Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

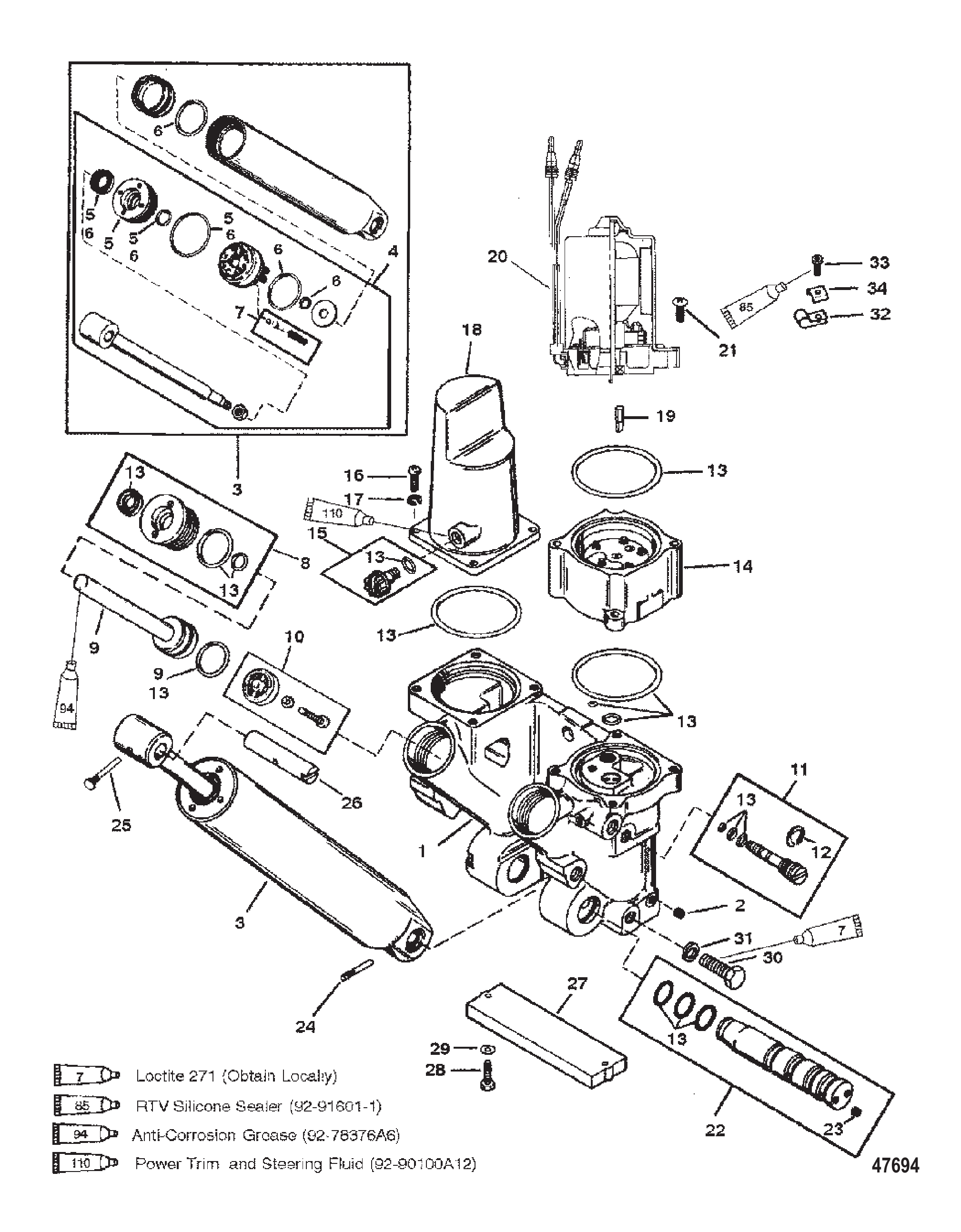

Рис. 22КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический POWER TRIM COMPONENTS Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	826729A2	Узел триммера и наклона в сборе	1
-	855998A11	Комплект гидроподъема	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	823552F	Цилиндр в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
4	823553T	Шток поршня подъёма	1
5	811606	Комплект направляющих	1
5	878239A02	Комплект торцевой крышки цилиндра наклона	1
6	811607A1	Ремонтный комплект	1
7	811610A1	Комплект обратного клапана	1
7	823553T	Шток поршня подъёма	1
8	99638A1	Направляющая в сборе	2
8	8M0021648	Торцевая крышка в сборе	2
9	43397A6	Поршень/шток в сборе Power Trim левый	1
9	878413A1	Поршень в сборе	1
9	43398A3	Поршень/шток в сборе Power Trim правый	1
9	878414T01	Поршень в сборе	1
10	12184A1	Фильтр подъёма в сборе	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	811612A2	Комплект уплотнительных колец	1
13	811612A3	Ремкомплект уплотнительных колец	1
14	811617F	Насос	1
14	811617T1	НАСОС	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	43450	Шайба	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	811611	Крышка	1
19	828710	Шарнир привода	1
20	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
20	878265A4	Мотор тримма	1
21	828709	Винт (длинный)	2
21	881768A1	Комплект винт/шайба	2
21	811616	Винт короткий	2
22	811614	Вал в сборе	1
22	8M0142997	Ремкомплект вала наклона	1
23	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
24	44431	Штифт канавки нижний	1
24	878267	Штифт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	996251	Вал	1
26	99625002	Вал	1
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	4000377	ВИНТ (M10 x 30)	6
31	4002319	ШАЙБА	6
32	26550	Хомут	2
33	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
34	69205	С-ОБРАЗНАЯ ШАЙБА	2
34	8M0084613	Пружинная шайба	2

Рис. 23Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 24СЕРВИСНЫЕ/ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ SERVICE/SUPPORT MATERIAL

Номер детали	Наименование	Кол-во
80348501	Каталог запчастей 200/225 DFI (3.0L)	1
10201020	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10201023	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
859769R1	Руководство по обслуживанию	1
859769R03	Руководство по обслуживанию	1
855405A00	Комплект наклеек	1
8M0065126	ORD 8M0099561 Mercury / Quicksilver	1
855408A00	Комплект наклеек	1
8M0099562	Комплект наклеек Mercury	1
855409A01	Комплект наклеек	1
855409A03	КОМПЛЕКТ НАКЛЕЕК	1
855410A00	Комплект наклеек	1
8M0099561	Комплект наклеек Mercury	1
855412A00	Комплект наклеек	1
8M0099562	Комплект наклеек Mercury	1
855413A01	Комплект наклеек	1
855413A03	Комплект наклеек	1
802641A98	Комплект наклеек	1
855405A00	Комплект наклеек	1
8M0065126	ORD 8M0099561 Mercury / Quicksilver	1
802642A98	Комплект наклеек	1
855410A00	Комплект наклеек	1
8M0099561	Комплект наклеек Mercury	1
804658A01	Наклейка с информацией EPA Label	1
804658A02	Наклейка с информацией EPA Label	1

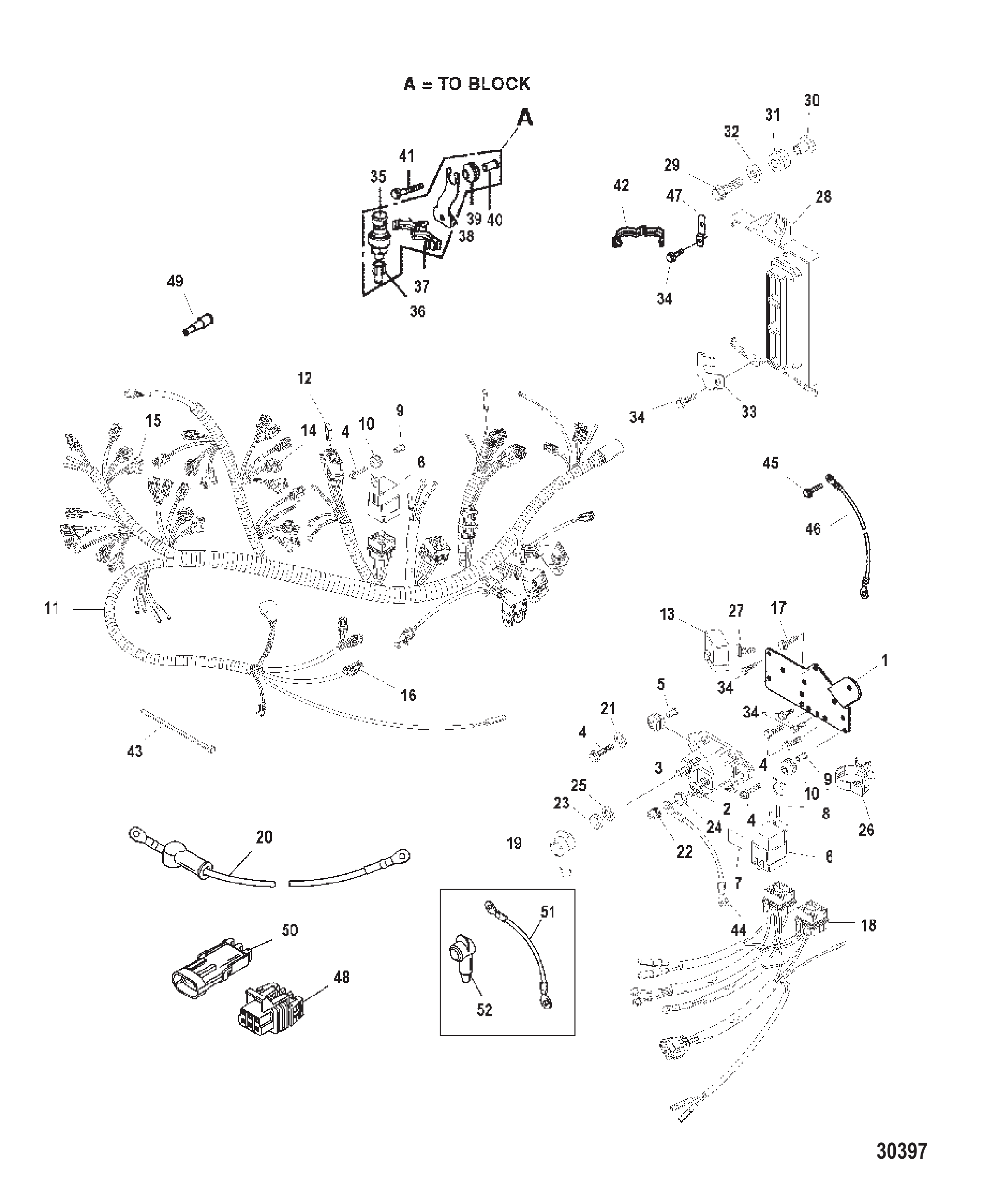

Рис. 25ПЛАСТИНА СОЛЕНОИДА SOLENOID PLATE

REF	Номер детали	Наименование	Кол-во
1	858366T2	Пластина	1
2	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
3	822179	Втулка уплотнительная	2
4	82129125	ВИНТ (M6 x 25 мм)	5
5	818968	ВТУЛКА	2
5	8M0214955	Втулка	2
6	828151A1	Реле в сборе	3
6	8M0207773	Реле тримма в сборе	3
7	NSS	NOT SOLD SEPARATE DECAL	3
8	828102	Кронштейн	3
8	8M0207771	Кронштейн крепления	3
9	818968	ВТУЛКА	3
9	8M0214955	Втулка	3
10	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
10	8M0207785	Втулка	3
11	878082T4	Жгут проводов двигателя	1
12	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	4
12	832969T20	Предохранитель Mini — жёлтый — 20 А	4
12	83296915	ПРЕДОХРАНИТЕЛЬ мини - синий - 15 ампер	1
12	832969T15	Предохранитель Mini — синий — 15 А	1
13	858754	Крышка предохранителя	1
14	858781A2	ЖГУТ ПРОВОДОВ В СБОРЕ ФОРСУНКИ ПРЯМОГО ВПРЫСКА	1
14	879346A49	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
15	858780A2	ЖГУТ ПРОВОДОВ В СБОРЕ ТОПЛИВНОЙ ФОРСУНКИ	1
15	879346A50	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
16	858780A2	ЖГУТ ПРОВОДОВ В СБОРЕ ТОПЛИВНОЙ ФОРСУНКИ	1
16	879346A50	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	879964A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНВАЛА	1
-	881262A2	ЖГУТ ПРОВОДОВ В СБОРЕ ГЕНЕРАТОРА	1
17	82130012	ВИНТ (M6 x 12)	3
18	819514T16	Жгут проводов тримма в сборе	1
19	8500671	Колпачок изолятора — красный	1
20	882829A1	КАТБЕЛЬ В СБОРЕ СТАРТЕРА	1
21	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
21	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	813938	Гайка колпачковая (#10-32)	1
23	68292	Гайка (.312-18)	2
23	8M0204668	Гайка (.312-18)	2
24	45076	Гайка (#10-32) латунная клемма блока выключателя	2
25	53166	СТОПОРНАЯ ШАЙБА (.312)	2
26	858755	Зажим (1.00)	1
27	828991	Зажим	1
27	828991T	ЗАЖИМ	1
28	859610A70	Электронный модуль управления двигателем	1
28	8M0086582	Электронный блок управления	1
28	859610A71	Электронный модуль управления двигателем	1
28	8M0086583	Электронный блок управления	1
28	859610A72	Электронный модуль управления двигателем	1
28	8M0086582	Электронный блок управления	1
28	859610A73	Электронный модуль управления двигателем	1
28	8M0086583	Электронный блок управления	1
29	82130025	ВИНТ (M6 x 25) крепление к картеру	3
30	856954	Втулка	3
31	834985	Втулка уплотнительная	3
31	8M0190980	ВТУЛКА	3
32	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
33	8590881	Хомут	1
34	82129114	ВИНТ (M6 x 14)	5
35	881879A6	ДАТЧИК (0 - 100 PSI)	1
35	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	1
36	859431	ШТУЦЕР	1
36	8M0207782	ШТУЦЕР ПРЯМОЙ	1
37	883066	Зажим (.865)	1
37	858954	ЗАЖИМ (.625)	1
38	859313	КРОНШТЕЙН	1
39	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
39	8M0207785	Втулка	1
40	818968	ВТУЛКА	1
40	8M0214955	Втулка	1
41	82130025	ВИНТ (M6 x 25) крепление к картеру	1
42	859376	ЗАЖИМ	1
43	816311T	СТЯЖКА (8.00 дюймов)	2
44	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
45	81893420	ВИНТ (M8 x 20)	1
46	88439A26	Кабельный жгут аккумулятора — отрицательный	1
47	858953	КРОНШТЕЙН	1
48	881065A1	Разъем 6-контактная вилка	1
49	13541	Разъём штыревой	1
50	832948A1	Разъём в сборе, 2 контакта, вилка	1
51	880771T1	Кабельный жгут (24,00 дюйма) красный	1
52	8500673	Колпачок изолятора — жёлтый	1
-	13540	Колпачок гнездовой	2

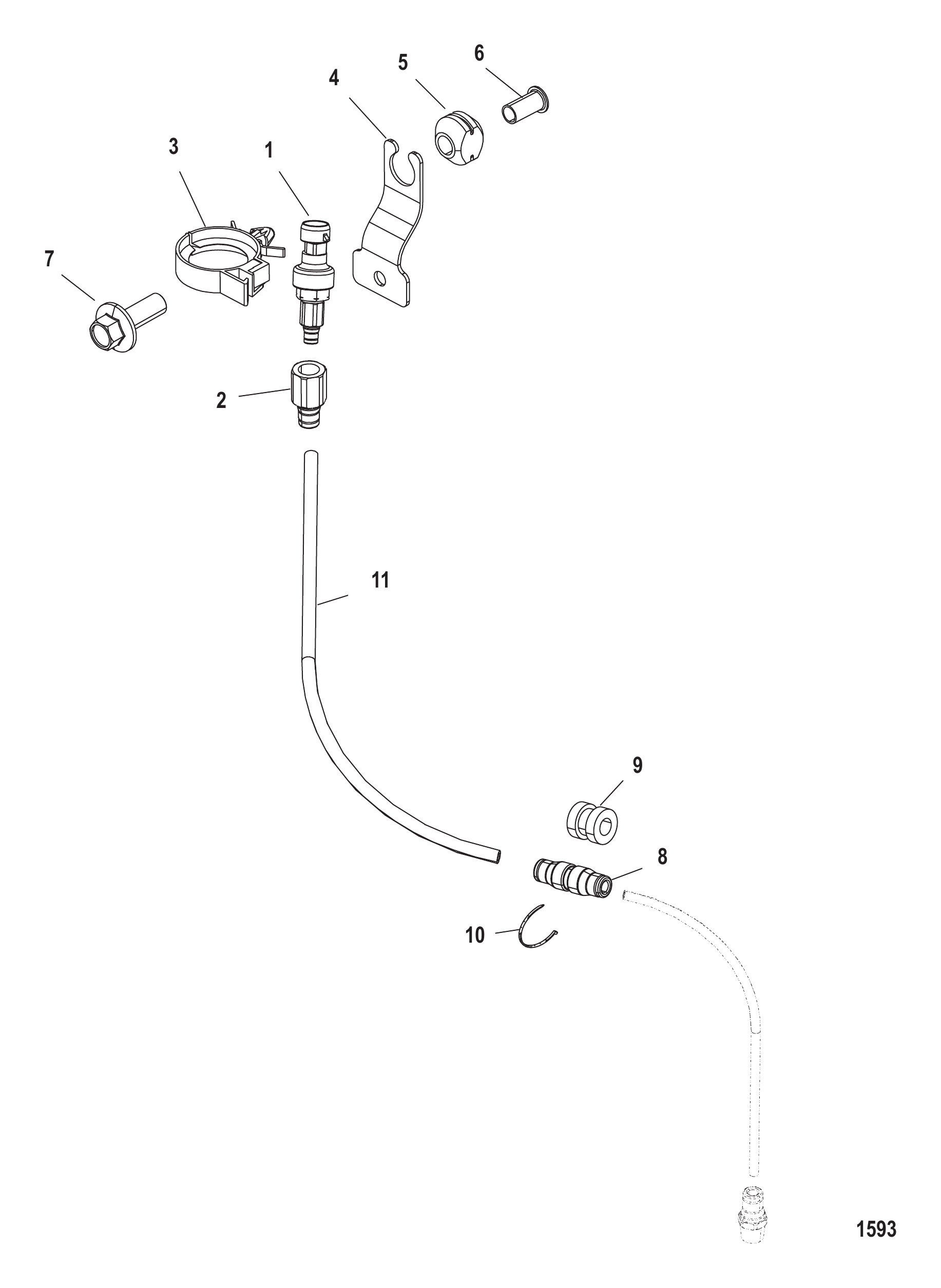

Рис. 26ДАТЧИК СПИДОМЕТРА SPEEDOMETER PICKUP

REF	Номер детали	Наименование	Кол-во
1	881879A6	ДАТЧИК (0 - 100 PSI)	1
1	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	1
2	859431	ШТУЦЕР	1
2	8M0207782	ШТУЦЕР ПРЯМОЙ	1
3	883066	Зажим (.865)	1
4	859313	КРОНШТЕЙН	1
5	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
5	8M0207785	Втулка	1
6	818968	ВТУЛКА	1
6	8M0214955	Втулка	1
7	82130025	ВИНТ (M6 x 25) крепление к картеру	1
8	859448	ШТУЦЕР	1
8	859448T	Штуцер	1
9	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
9	8M0153609	Втулка уплотнительная	1
10	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
11	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1

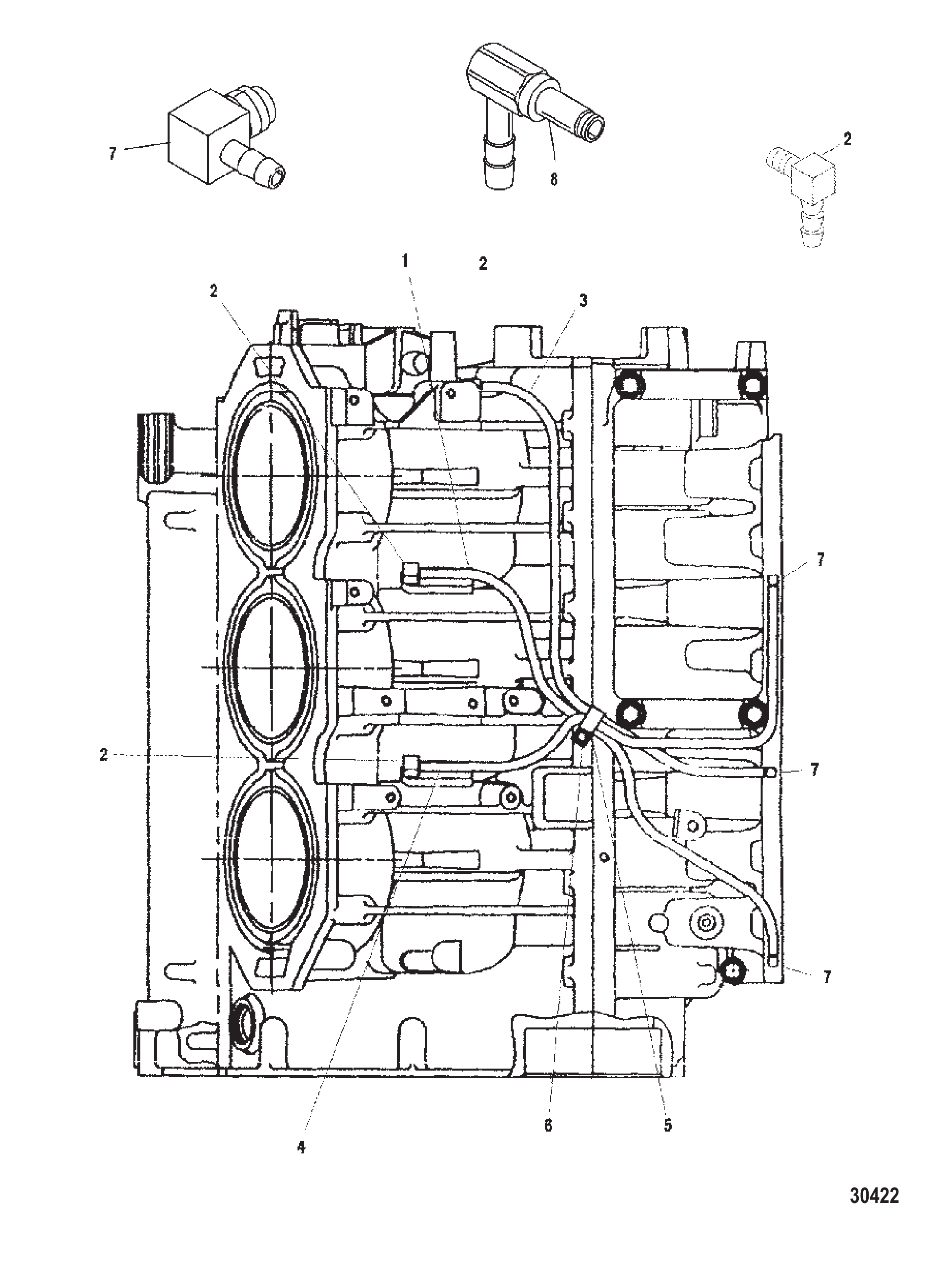

Рис. 27СИСТЕМА СМАЗКИ ЦЕНТРАЛЬНОГО ПРАВОГО БОРТА STARBOARD CENTER MAIN OILING SYSTEM

REF	Номер детали	Наименование	Кол-во
1	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
1	8M0054152	Трубка (39.00 дюймов, бухта)	1
2	8592352	Обратный клапан 90 градусов (.0625-27)	3
3	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
3	8M0054152	Трубка (39.00 дюймов, бухта)	1
4	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
4	8M0054152	Трубка (39.00 дюймов, бухта)	1
5	23567	ЗАЖИМ	1
6	48408	Винт (#10-16 x .500) клеммной колодки	1
7	887801	Угловой штуцер 90 градусов (.0625-27)	3
8	151333	ШТУЦЕР	3
-	877869A01	Узел головки блока цилиндров	1
-	854198A01	Узел головки блока цилиндров	1
-	854198R01	Головка блока цилиндров 200 DFI -RM	1

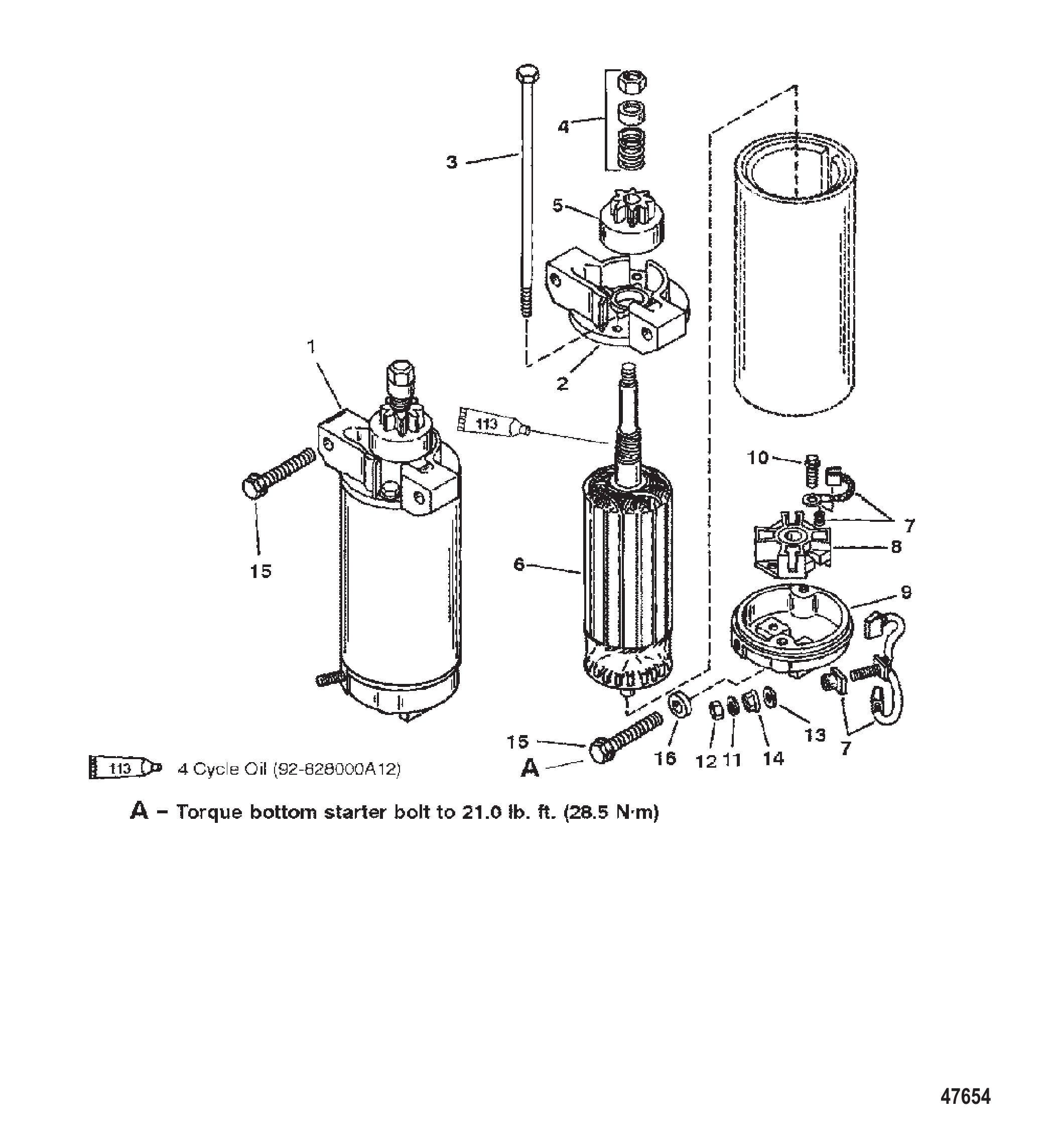

Рис. 28СТАРТЕР STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
1	833153	Стартер в сборе	1
1	898265008	Стартер	1
2	823639	Крышка привода	1
2	8236392	Крышка привода	1
3	8236411	Сквозной болт	2
4	8236401	Комплект привода	1
5	86177	Шестерня ведущая	1
5	898265015	Шестерня привода	1
6	8236381	Якорь	1
7	753841	Комплект щёток/пружин	1
7	898265016	Комплект щёток/пружин	1
8	61787	Держатель щётки	1
8	898265014	Держатель щёток	1
9	8119011	Крышка коллектора	1
10	F15158	Винт	2
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
12	94330	Гайка (.250-20) латунная	2
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
14	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
15	81893450	ВИНТ (M8 x 50)	3
16	824921	ПРОСТАВКА	1

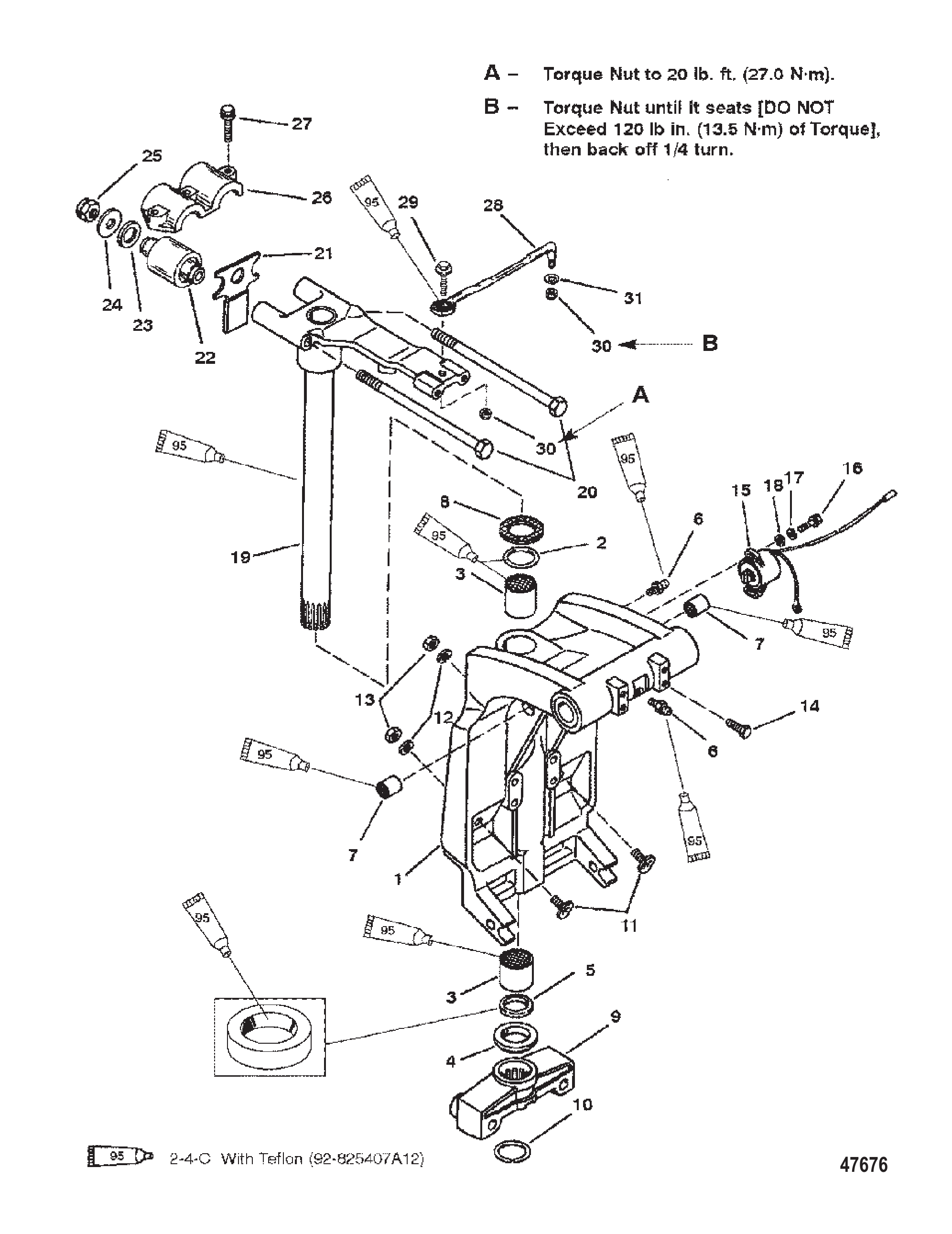

Рис. 29ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8M0102865	Поворотный кронштейн в сборе, чёрный	1
1	8710A21	Кронштейн поворотный в сборе, серый	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
1	8710A23	Поворотный кронштейн	1
2	33504	Кольцо уплотнительное	1
2	8M0214926	Кольцо уплотнительное @10	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	87735	Сальник нижний масляный	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	814084F1	Вилка нижняя	1
9	8M0219200	Вилка нижняя чёрная	1
9	814084F2	Вилка нижняя	1
9	826364F1	Вилка нижняя	1
9	826364T	Вилка нижняя	1
9	826364F2	Вилка нижняя	1
9	826364F3	Вилка нижняя	1
10	67684	Кольцо стопорное	1
11	996301	Пластина-фиксатор	2
11	8M0045383	Ударная пластина	2
12	58643	Шайба стопорная (.375)	2
13	46335	ГАЙКА (.375-24)	2
14	64014	Винт (.250-28 x .500)	2
15	821180A6	Датчик тримма в сборе	1
15	8M0074846	Заказ 8M0098273	1
16	56682	ВИНТ (#10-24 x .750) Sea Ray	2
16	852368	Винт (#10-24 x .750)	2
17	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
18	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
19	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
19	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
19	67706A56	Поворотный палец в сборе, рулевой рычаг (серый)	1
19	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
19	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
19	8M0132731	Палец поворотный в сборе	1
19	826432A3	Поворотный шкворень в сборе с рулевым рычагом - нержавеющая сталь	1
19	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
19	826432A6	Поворотный шкворень в сборе	1
19	8M0132731	Палец поворотный в сборе	1
20	816386	Винт (M12 x 190)	2
20	8M0141069	Винт	2
21	824998	ОТБОЙНИК	1
21	824998001	ОТБОЙНИК	1
22	8163851	Верхняя опора	2
23	815437	ШАЙБА	2
23	8154371	Шайба	2
24	815436	ШАЙБА	2
25	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
25	896963	Гайка (M12)	2
26	813769	Хомут	1
26	8M0036783	Хомут	1
27	81893435	ВИНТ (M8 x 35)	3
27	8M0103814	Винт (M8 x 35 мм)	3
28	92876A1	Тяга рулевая в сборе	1
28	92876A12	Тяга в сборе	1
29	14000	Винт (.375-24 x 1.25)	1
29	849838	ВИНТ (.375-24 x 1.250)	1
30	34863	ГАЙКА (.375-24)	2
30	8M0204726	Гайка (.375-24) латунная	2
31	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2

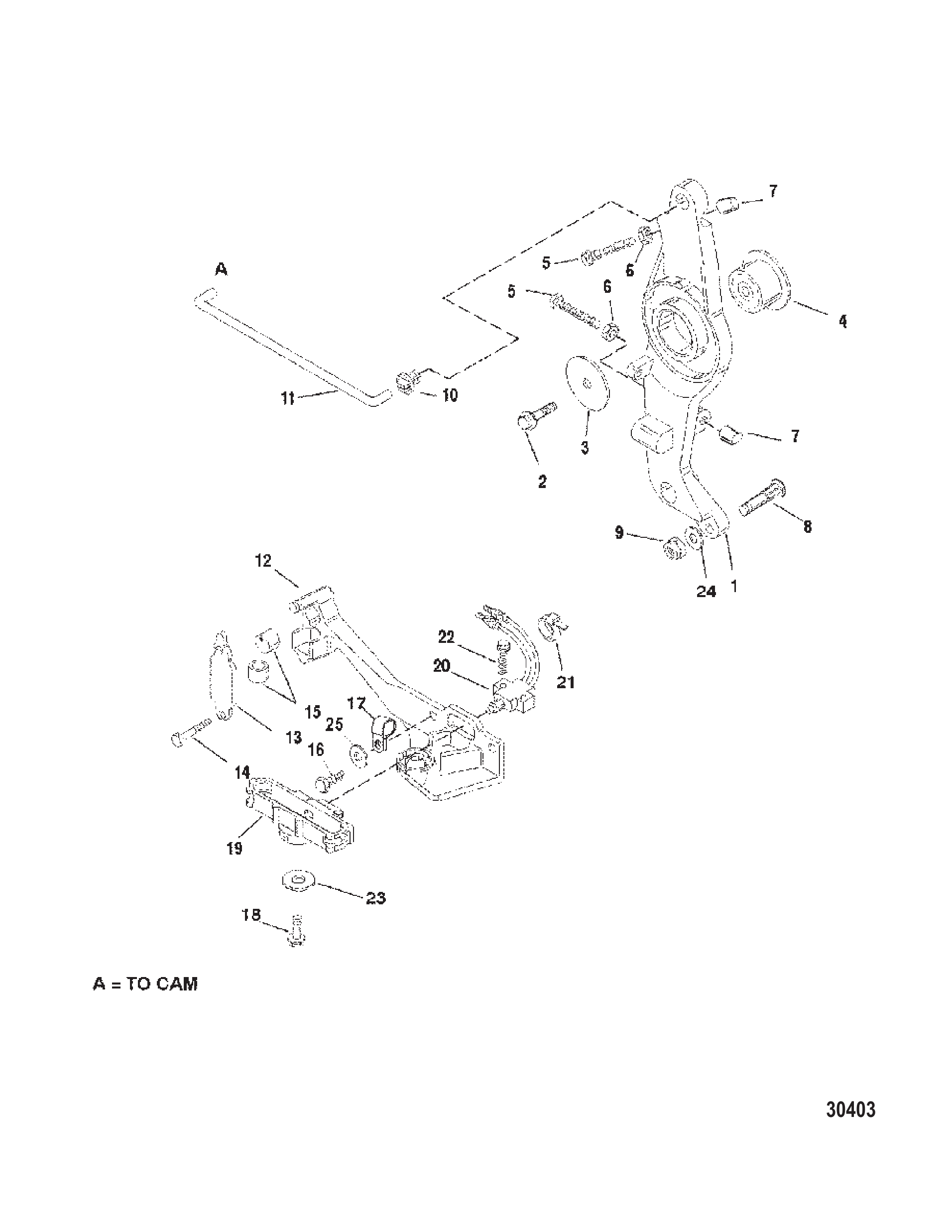

Рис. 30ДРОССЕЛЬНАЯ ЗАСЛОНКА THROTTLE LINKAGE

REF	Номер детали	Наименование	Кол-во
1	8252681	Рычаг управления дросселем	1
1	8M0040987	Рычаг	1
2	81893435	ВИНТ (M8 x 35)	1
2	8M0103814	Винт (M8 x 35 мм)	1
3	36042	ШАЙБА	1
4	821113	ВТУЛКА	1
5	40124	ВИНТ (M6 x 55)	2
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42942	Колпачок регулировочного винта	2
8	42927	Вставка	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	1
10	932481	Втулка	1
10	8M0215006	Втулка поворотная	1
11	8583541	ТЯГА	1
12	8240102	Кронштейн	1
12	824010T05	Кронштейн	1
13	824016	ЗАЩЕЛКА	1
14	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
15	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
16	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	2
17	859172	ХОМУТ Применять где применимо	1
18	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	1
19	8546531	Направляющая ролика	1
19	8M0039052	Направляющая кронштейна	1
20	814281A2	Переключатель	1
20	8M0052931	Переключатель	1
21	816311T	СТЯЖКА (8.00 дюймов)	1
22	82470620	ВИНТ (M3.5 x 20)	2
23	43430	Шайба	1
24	35459	ШАЙБА	1
25	36001	ШАЙБА	1

Рис. 31СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ TOOLS-SPECIAL

Номер детали	Наименование	Кол-во
8801181	Картридж DDT	1
880118A04	Картридж DDT	1
822560A5	Жгут проводов в сборе, адаптер DDT, электрика/зажигание	1
825003A1	Кабель в сборе DDT, зажигание	1
823686A2	Цифровой диагностический тестер	1
99750A1	Мультиметр	1
52024A1	Блок переключателя	1
59339	Сервисный тахометр	1
892647A01	Комплект мультиметра DMT	1
850439T	Тестер	1
850439T1	Тестер восьмикамерный	1
63998A1	Инструмент для зазора однокамерный	1
825824A2	Модуль интерфейса тахометра, электрика/зажигание	1
99379	Стробоскоп	1
112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
99750A1	Мультиметр	1
52915A6	Комплект контрольного манометра	1
74951	Гаечный ключ	1
44487T1	Съёмник направляющей штока тримма	1
44486A1	Съёмник штока тримма	1
29287	КАЛИБР ИНСТРУМЕНТ	1
55919	Головка ведущая	1
52344	Съёмник маховика зубчатого типа	1
849154T1	Съёмник в сборе	1
90455T	Рым-болт	1
904551	Рым-болт	1
93004A2	Монтажный инструмент стопорного кольца	1
52952T1	Съёмник стопорного кольца поршневого пальца	1
24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
92973A1	Оправка, поршневой палец, блок цилиндров	1
812549T	Стенд для силовой головки	1
24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
823237T	Инструмент для сжатия поршневых колец (3.625)	1
66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
37241	Пластина съёмника универсальная	1
852087A3	Манометр	1
881834A1	Манометр DFI	1
4007325	ВИНТ (M5 x 25) СТАТОРА	1
8519802	Калибровочный инструмент DFI	1
8519803	Установочная крышка DFI	1
881833A2	Манометр давления воздуха/топлива	1
881833A03	Комплект манометров давления воздуха/топлива DFI	1
99750A1	Мультиметр	1
53459	СТЕРЖЕНЬ ИНСТРУМЕНТ ФЛАЖОК ИНДИКАТОРА ЛЮФТА КОРПУС РЕДУКТОРА	1
78473	Индикаторный инструмент люфта корпуса редуктора	1
8M0053505	Инструмент-индикатор люфта	1
816244	Оправка для запрессовки подшипника картера редуктора	1
31106T	Оправка для запрессовки подшипника, наружное кольцо, корпус редуктора	1
14311A2	ИНСТРУМЕНТ ПРЕДНАТЯГА ПОДШИПНИКА	1
14311A04	Инструмент предварительного натяга, корпус редуктора	1
31229A7	Комплект съёмников для подшипника	1
15755T	Оправка для запрессовки игольчатого подшипника, корпус редуктора	1
30366T1	Втулка корпуса редуктора	1
36569T	Инструмент для ведущей головки, корпус редуктора	1
37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
36571T	Направляющая шайба, корпус редуктора	1
38628T	Инструмент для установки подшипника, корпус редуктора	1
24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
29310	ПЛАСТИНА КОРПУСА РЕДУКТОРА	1
32325T	Оправка для запрессовки корпуса редуктора	1
34961	ШАЙБА КОРПУСА РЕДУКТОРА	1
43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
54048	ШАЙБА КОРПУС РЕДУКТОРА	1
83155	Комплект переходника индикатора часового типа	1
8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА	1
58222A1	Индикаторный инструмент	1
89897	Приспособление для удержания индикатора часового типа корпуса редуктора	1
36577T	Стакан оправки корпуса редуктора	1
61077T	Переходник для оправки гребного вала корпуса редуктора	1
56775T	Фиксирующий инструмент для гребного вала	1
815850	Приспособление для установки передней шестерни картера редуктора	1
86943T	Инструмент для установки игольчатого подшипника передней передачи, корпус редуктора	1
61069T	Инструмент для гайки крышки корпуса редуктора, корпус редуктора	1
816243	Направляющая пластина картера редуктора	1
816242	Губки съёмника картера редуктора	1
NSS	NOT SOLD SEPARATE LEAKAGE TESTER, Gear Housing	1
33491	Ведущая шестерня картера редуктора	1
31108T	Оправка для запрессовки сальника, корпус редуктора	1
817569T	Оправка для сальника корпуса редуктора	1
12349A2	Установочный инструмент для шестерни	1
12349A05	Инструмент для фиксации шестерни в корпусе	1
61067A3	Переходник для гайки шестерни корпуса редуктора	1
61067A04	Ключ для гайки шестерни	1
93003	ВАЛ ГРЕБНОГО ВИНТА Корпус редуктора	1
85716	Съёмник болтовой инструмент - несущий корпус редуктора	1
46086A1	Комплект губок съёмника, корпус редуктора	1
37241	Пластина съёмника универсальная	1
18605A2	Монтажный инструмент, адаптер подшипника, корпус редуктора	1
34569A1	Съёмник в сборе со скользящим молотком	1
66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
821571A1	Направляющая для центровки водяного насоса со штифтами корпуса редуктора	1
875233A2	Жгут проводов для проверки	1

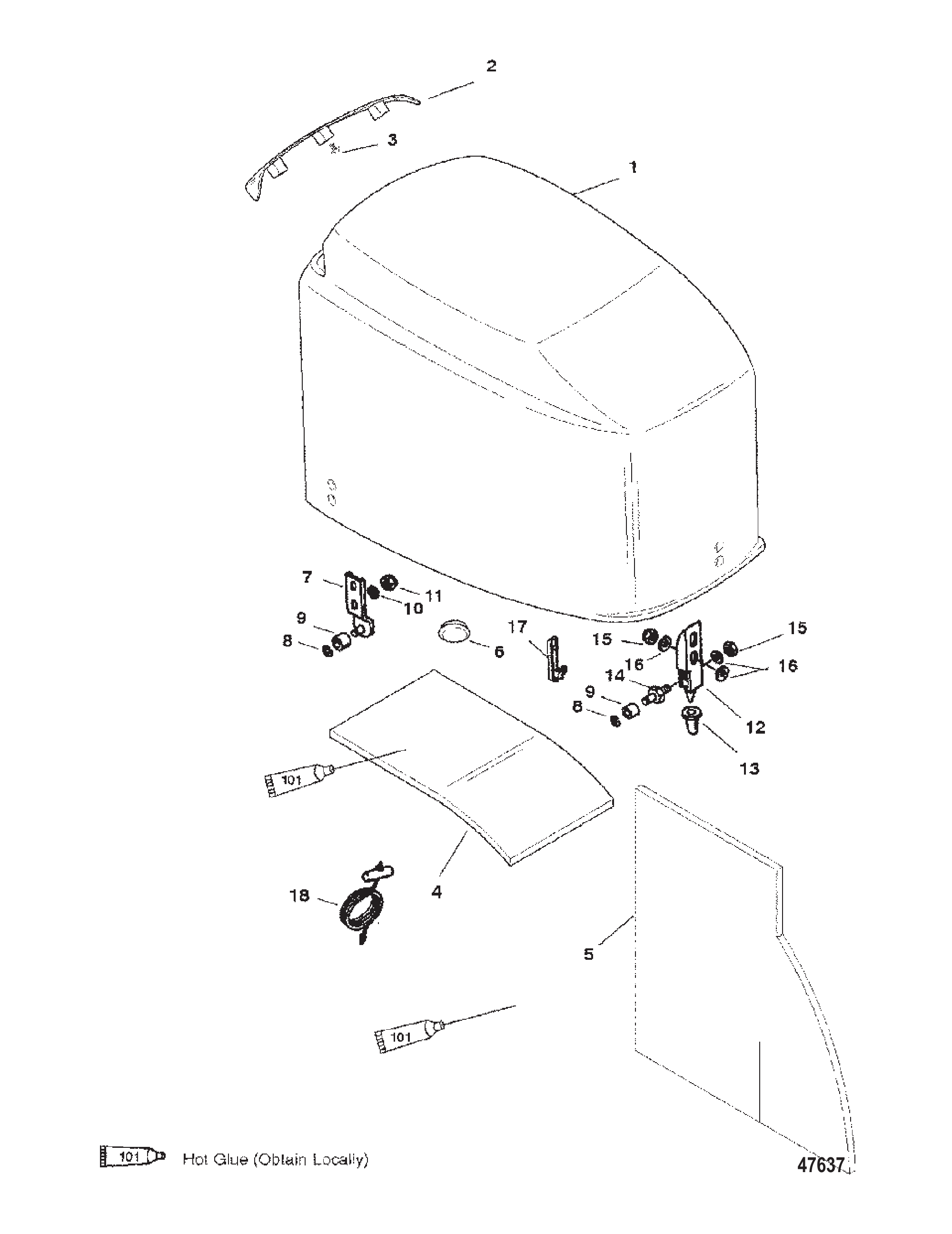

Рис. 32ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	833096A2	Верхний кожух в сборе	1
1	833096A3	Верхний кожух в сборе	1
1	833096T3	Верхний кожух, серебристый	1
1	833096A4	Верхний кожух в сборе	1
2	834806F1	Крышка	1
2	834806T2	Крышка кожуха, чёрная	1
2	8348061	Крышка	1
2	834806T1	Крышка хромированная	1
2	834806F3	Крышка	1
3	82130012	ВИНТ (M6 x 12)	3
4	821250A1	Комплект шумоизоляции	1
5	NSS	NOT SOLD SEPARATE	2
6	823865	ЗАГЛУШКА	3
7	821248	ЗАДНИЙ КРЮК ЗАЩЕЛКИ	2
8	8237951	Стопорное кольцо	3
9	815263	РОЛИК	3
9	8M0207770	Ролик @3	3
10	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
10	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
11	401196	ГАЙКА (M6)	4
12	821249M2	Кронштейн передний	1
12	8M0036792	Кронштейн	1
13	815477	УПОР ЗАЩЕЛКИ	1
14	8155381	Роликовый штифт	1
15	401196	ГАЙКА (M6)	3
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
16	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
17	826639T	Крышка	1
18	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
18	47341A11	Комплект шнура с рукояткой ручного запуска	1

Рис. 33Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	99629T2	Рычаг в сборе, фиксатор наклона	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	830899	Пружина натяжная	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1

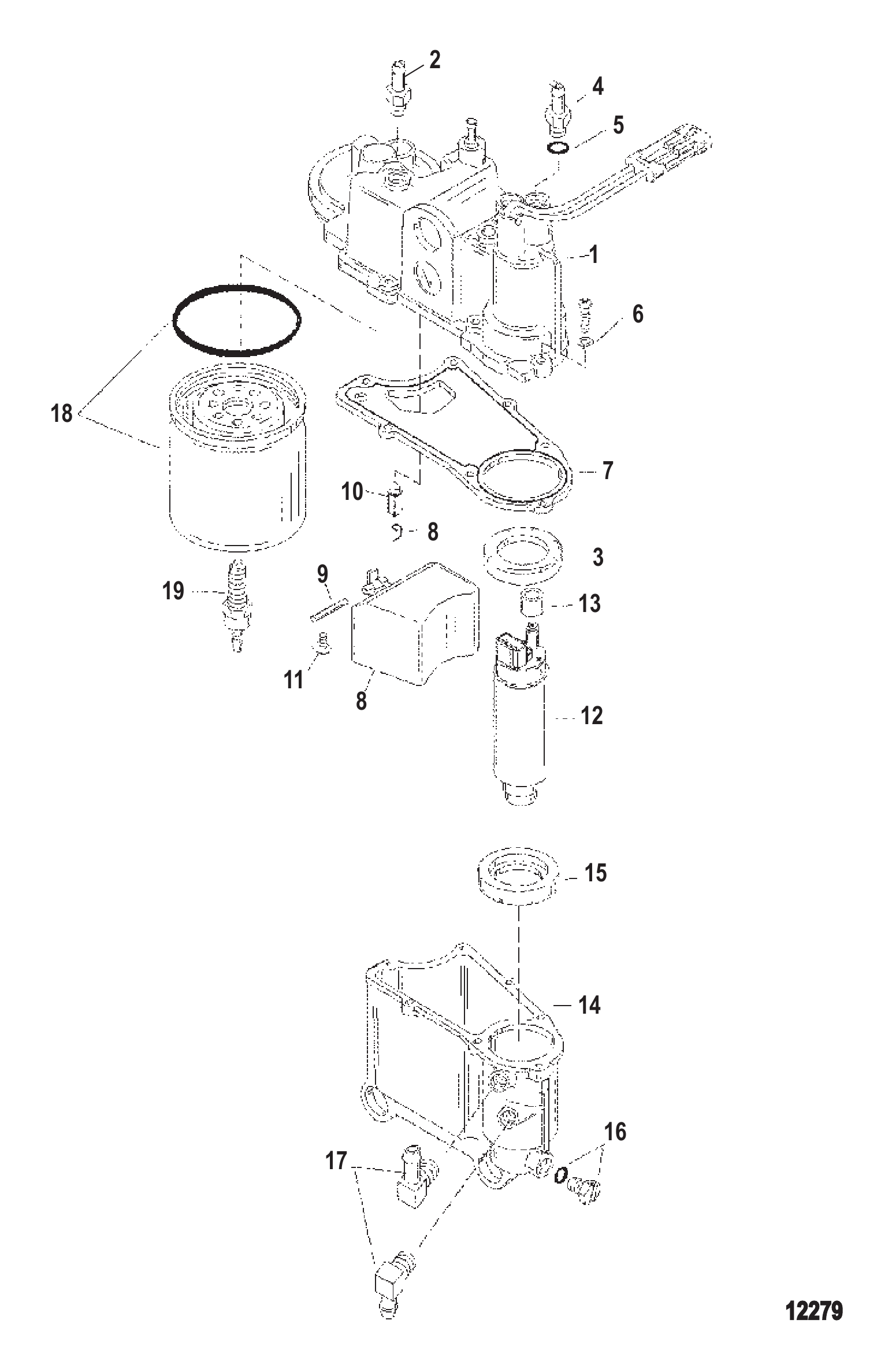

Рис. 34КОМПОНЕНТЫ ПАРООТДЕЛИТЕЛЯ VAPOR SEPARATOR COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	855432A2	Комплект крышки	1
1	855432A07	Комплект крышки	1
2	8568431	ШТУЦЕР ПРЯМОЙ	1
3	803878	Сальник насоса	1
4	855437A2	Комплект штуцера выхода насоса	1
5	NSS	NOT SOLD SEPARATE O-RING	1
6	808612	Винт с шайбой (#8-32 x .750)	7
7	855528	Прокладка	1
7	8M6002520	Комплект прокладок	1
8	855430A1	Комплект поплавка	1
8	8M6004920	Комплект поплавка	1
9	F10064	ВАЛ	1
10	855431	Игла клапана	1
10	8M6004917	Впускной клапан	1
11	5902	Винт (#6-32 x .187)	1
12	855427A1	Комплект насоса	1
13	855428	Втулка	1
13	8M6000589	Втулка	1
14	855434A2	КОМПЛЕКТ ПОПЛАВКОВОЙ КАМЕРЫ	1
15	855433	Сальник	1
15	8554331	Сальник насоса	1
16	855435A1	Комплект пробок	1
17	8568421	УГОЛЬНИК	2
18	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
19	8285861	Зонд	1
19	8M0204710	ДАТЧИК	1

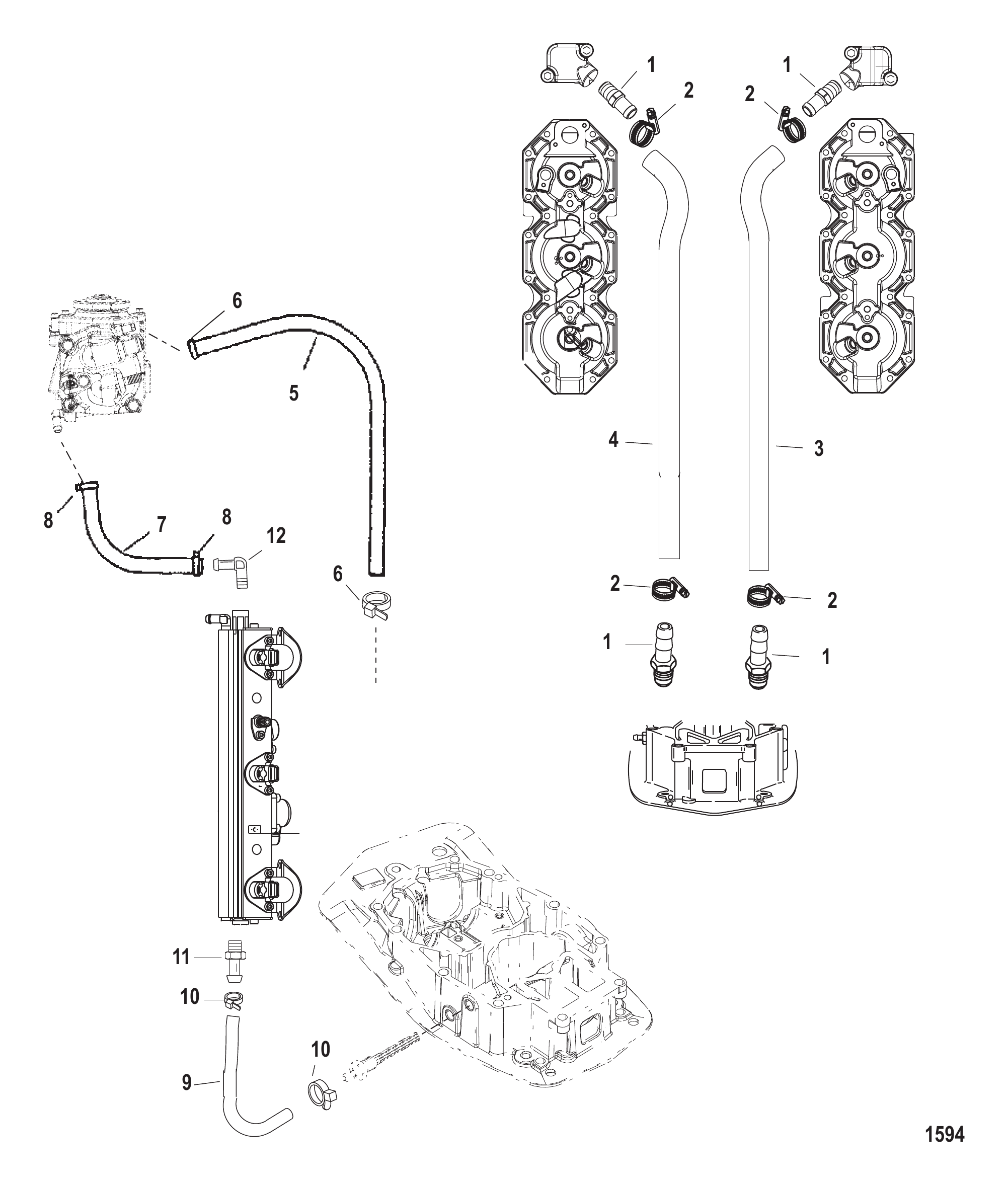

Рис. 35ВОДЯНЫЕ ШЛАНГИ WATER HOSES

REF	Номер детали	Наименование	Кол-во
1	8552141	Штуцер	4
1	8M0214961	Штуцер	4
2	816311T	СТЯЖКА (8.00 дюймов)	4
3	859090	ШЛАНГ СЛИВНОЙ	1
3	859090001	Шланг сливной правого борта	1
4	859089	ШЛАНГ СЛИВНОЙ	1
4	859089001	Шланг сливной левого борта	1
5	856839	Трубка	1
6	816311T	СТЯЖКА (8.00 дюймов)	2
7	858807	Шланг	1
8	816311T	СТЯЖКА (8.00 дюймов)	2
9	858865	Шланг	1
10	816311T	СТЯЖКА (8.00 дюймов)	2
11	291112	Фитинг	1
12	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
-	877869A01	Узел головки блока цилиндров	1
-	854198A01	Узел головки блока цилиндров	1
-	854198R01	Головка блока цилиндров 200 DFI -RM	1
