水星 Mercury 250 HP Pro XS 6 CYL (3.0L) 1B752547 THRU 2B535608 - — взрыв-схемы и запчасти

两冲程直喷 DFI OptiMax · Cat.# 90-898103231 · 共 85 个部位 · 3811 条零件

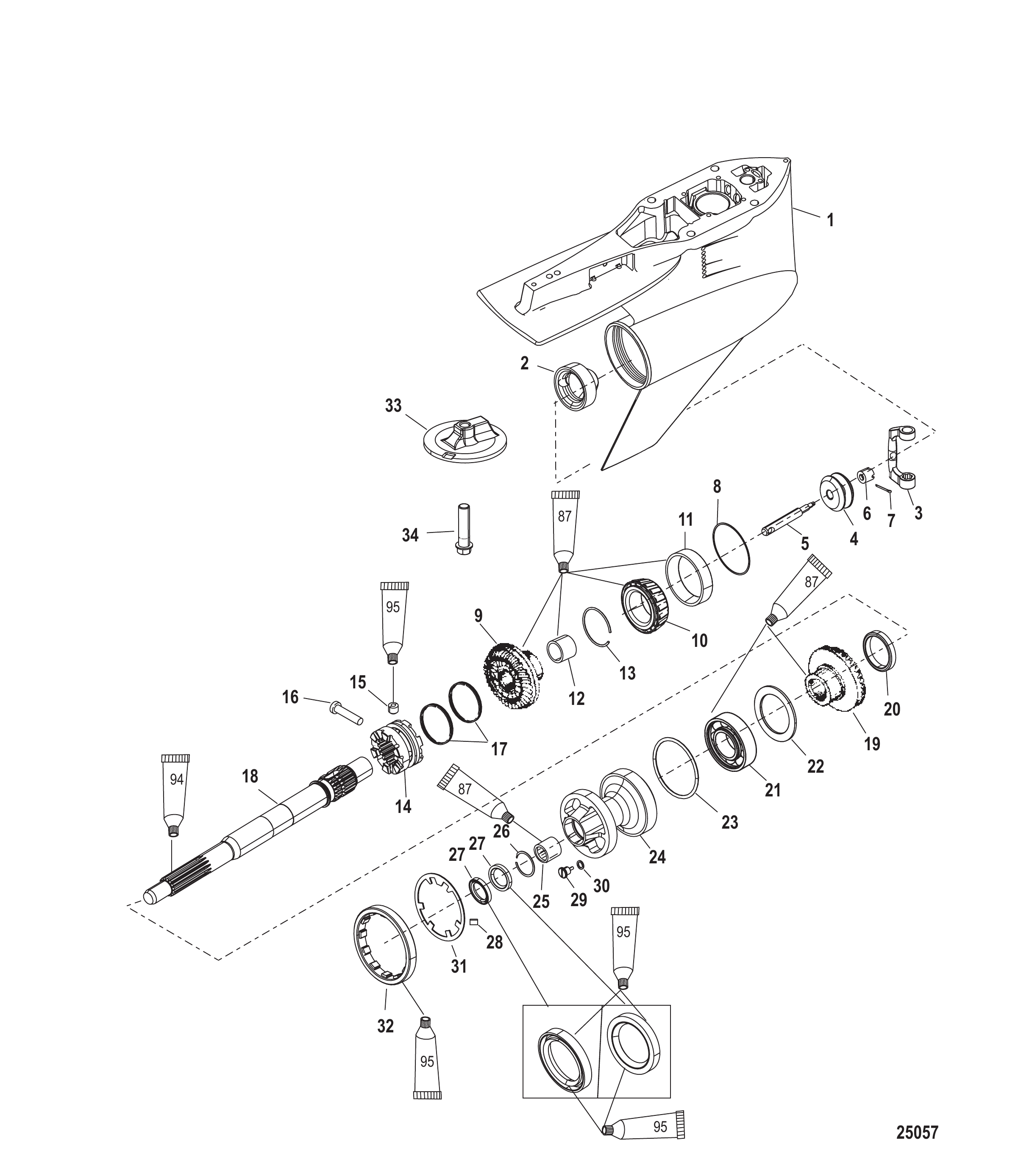

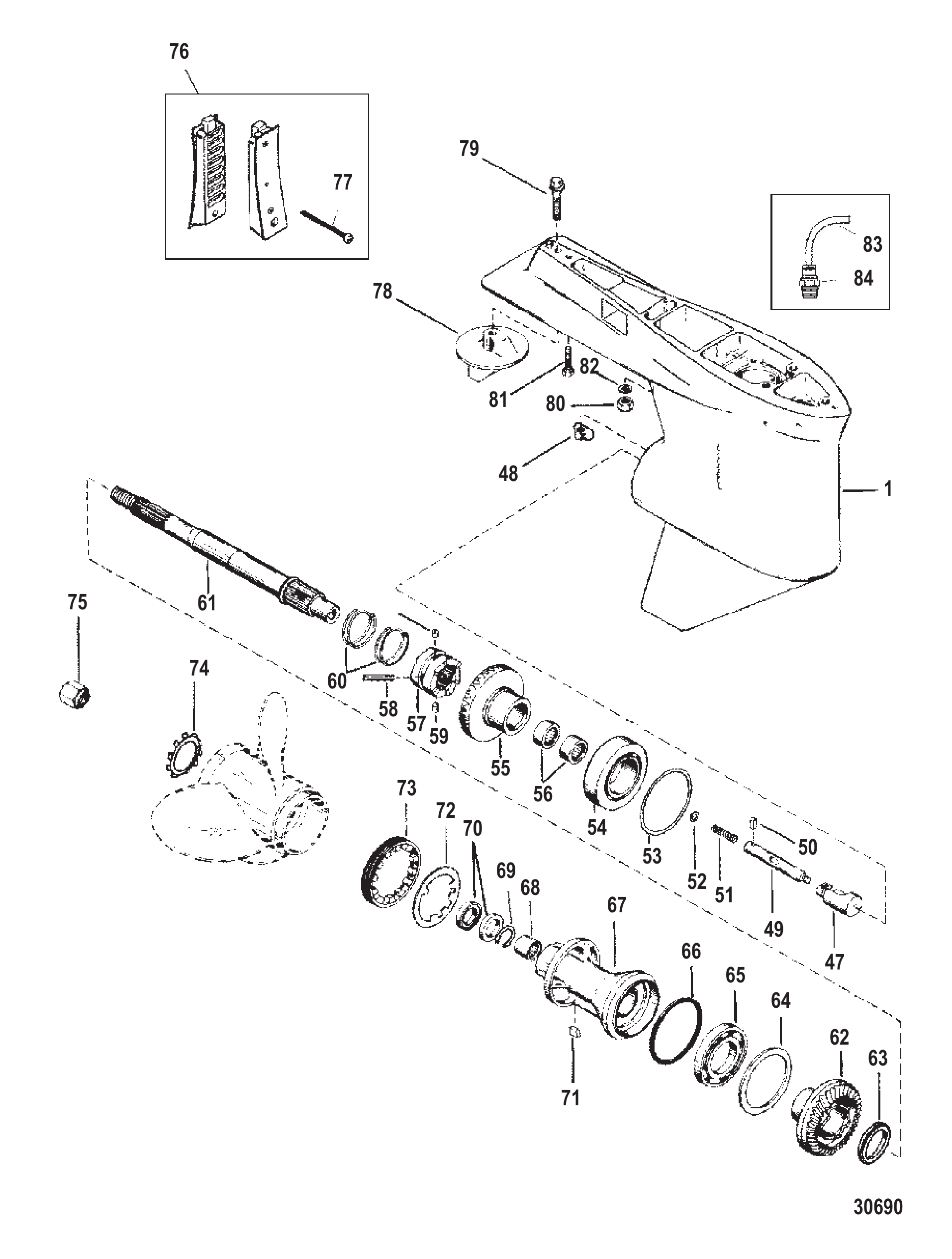

Рис. 1Редуктор - Гребной вал - TorqueMaster Gear Housing Propeller Shaft - TorqueMaster

REF	Номер детали	Наименование	Кол-во
-	827214T23	Корпус редуктора в сборе (комплект)	1
1	827214T16	Корпус редуктора в сборе (базовый)	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
47	89594A1	Толкатель в сборе	1
48	789562	Кулачок переключения передач	1
49	79911A1	Штанга	1
50	78906	Палец	1
50	8M0084245	Штифт фиксатора пружины	1
51	79910	Пружина	2
52	78910	Шайба	AR
53	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
54	78172A1	Подшипник конический роликовый в сборе	1
55	44104A7	Комплект шестерён (включая ведущую шестерню)	1
56	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
57	42672T	Храповик	1
58	42671	Палец крестовой	1
59	78909	Палец фиксатора	2
60	78962	Пружина	2
61	840451A2	Гребной вал	1
61	840451A03	Гребной вал	1
-	840389K5	Комплект ступицы	1
-	8M0183487	Комплект ступицы гребного винта HD	1
-	840382A1	Комплект демпферной накладки	1
-	840382A02	Комплект демпферной накладки	1
62	822824A1	Шестерня заднего хода в сборе	1
62	8M0192202	Шестерня заднего хода	1
63	822823	Упорное кольцо	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	848840T1	Обойма подшипника в сборе	1
67	848840A1	Обойма подшипника в сборе	1
68	817072	Подшипник роликовый	1
69	817071	Кольцо стопорное	1
70	815565	САЛЬНИК Масляный	2
71	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
72	79447	Шайба стопорная с усиком	1
73	79448	Фиксатор	1
73	8M2011027	ФИКСАТОР	1
74	423511	Шайба стопорная зубчатая	1
75	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
76	832066A1	Комплект пластины водозаборника	1
77	188642	Винт (#8-32 x .500)	4
78	76214Q5	Анодная пластина в сборе	1
79	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
80	859116	ГАЙКА (.437-20)	2
81	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
82	822836	Шайба (.445 x .805 x .108)	2
83	859432	ШТУЦЕР	1
83	881866	Фитинг	1
84	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1

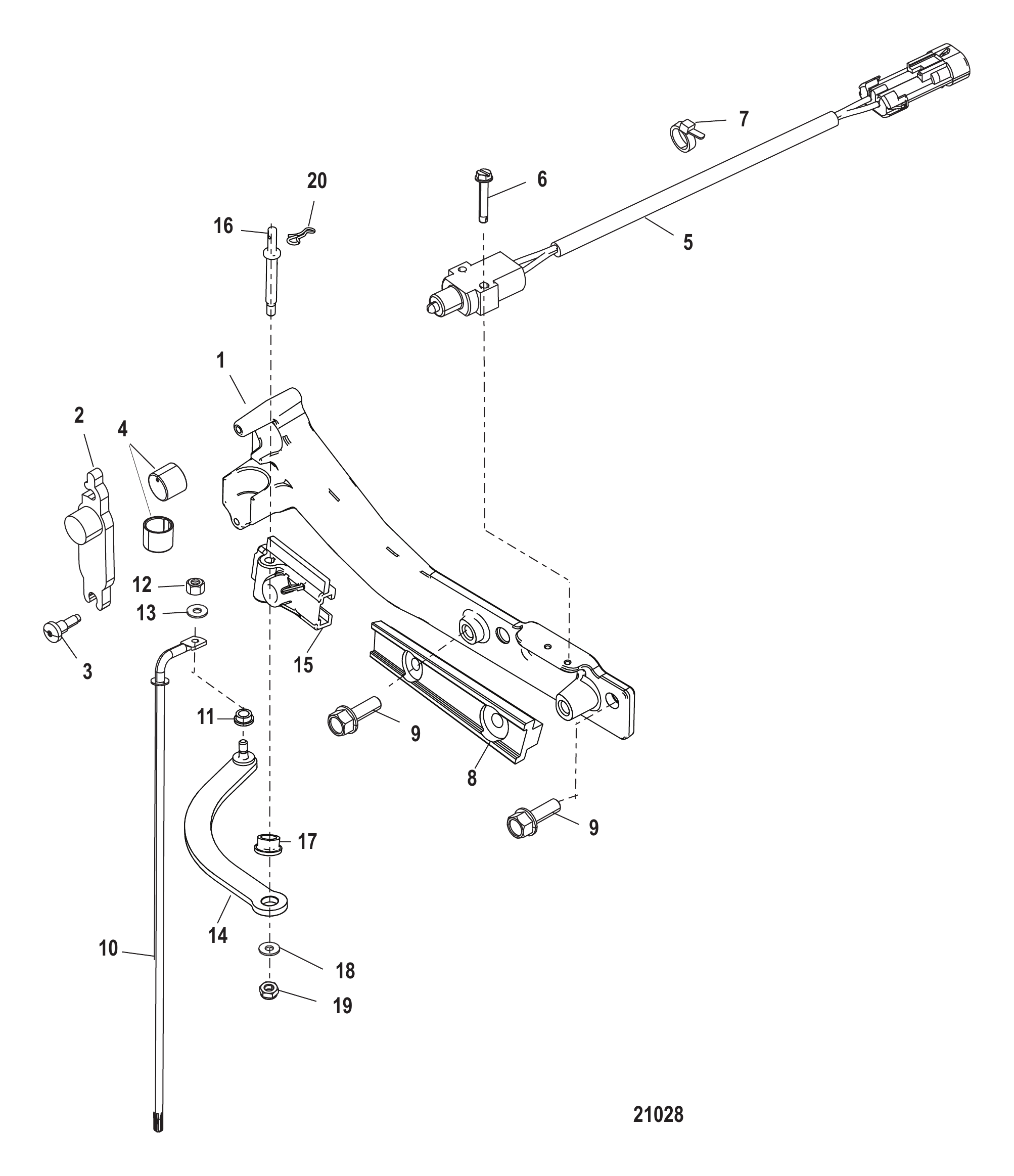

Рис. 2Привод переключения передач SN# 1B973744 и выше Shift Linkage SN# 1B973744 and up

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	28040	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
14	67077F1	Крышка серая	2
14	67077T	Крышка, чёрная чёрная	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991732	Прокладка	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	812834	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	78246	Прокладка	1
29	782461	Прокладка	1
30	18233A6	Пластина в сборе	1
30	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
31	8147012	Сальник	1
31	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
32	68011	Кронштейн	1
33	812832	Винт (#10-16 x .500)	12
33	878608	Винт (#10-16 x .500)	12
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
35	38970	САЛЬНИК X-LONG	1
36	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
37	39072	ПРОБКА (1/8 ДЮЙМА ЛАТУНЬ) (ЛАТУНЬ)	2
37	390721	Пробка трубная (.125-27) латунная	2
38	183071	ПРОКЛАДКА	1
38	183076	Прокладка	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1

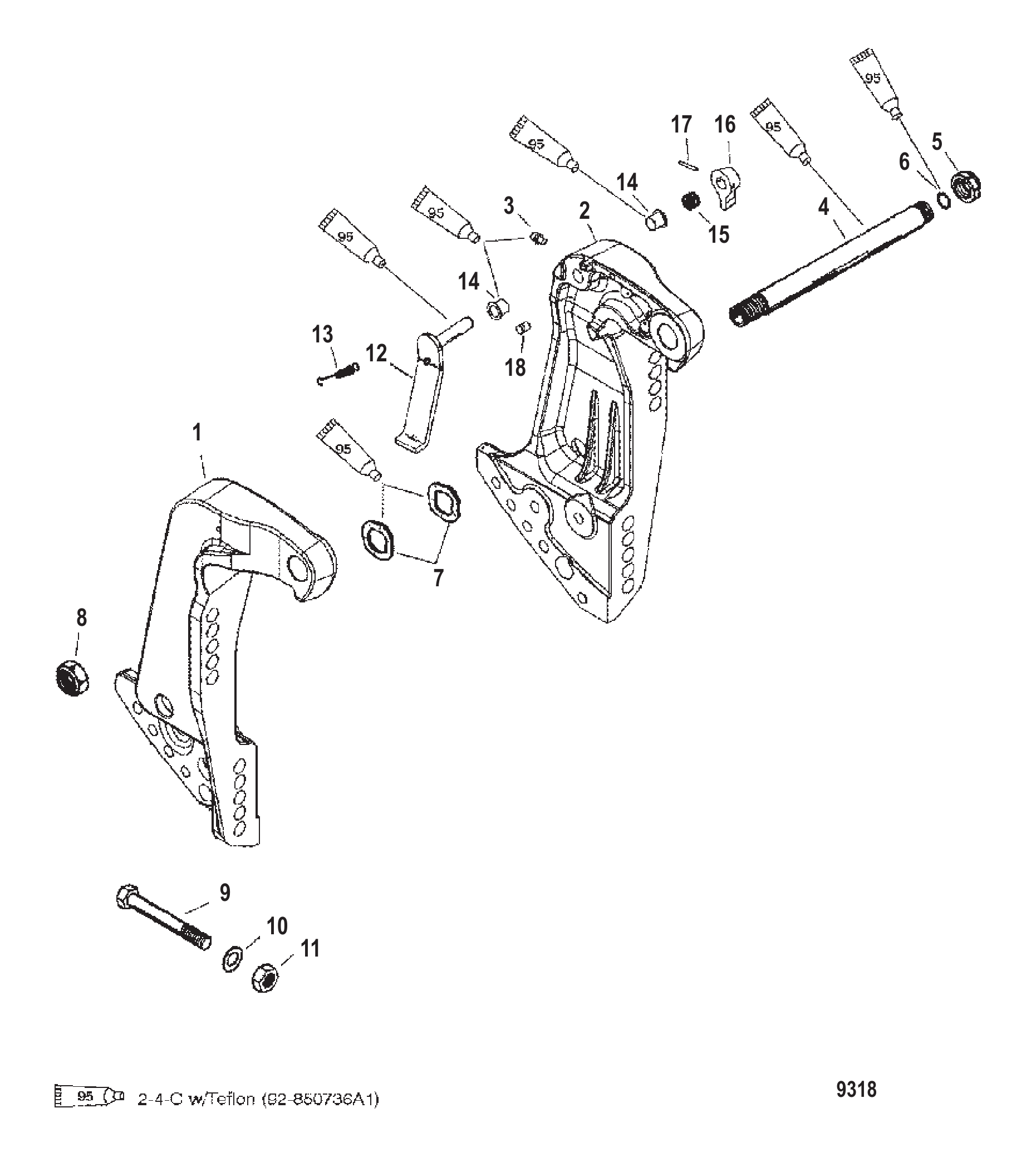

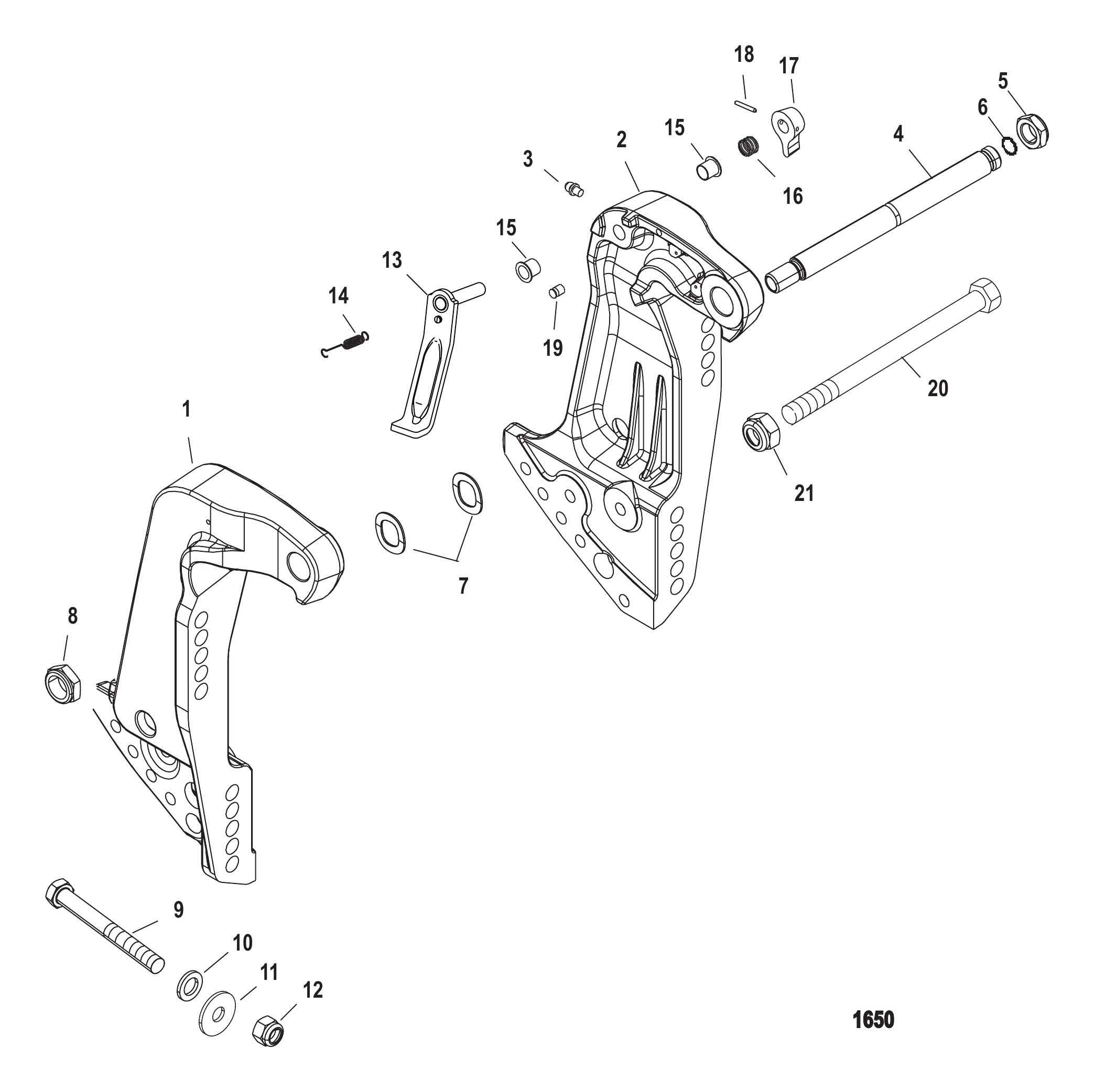

Рис. 3Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
10	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	8M0027784	Гайка	4
11	82671117	ГАЙКА (.500-20)	4
12	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
12	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
13	830899	Пружина натяжная	1
14	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
15	830900	Пружина сжатия	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99617	Штифт	1
18	893709	Штифт	1

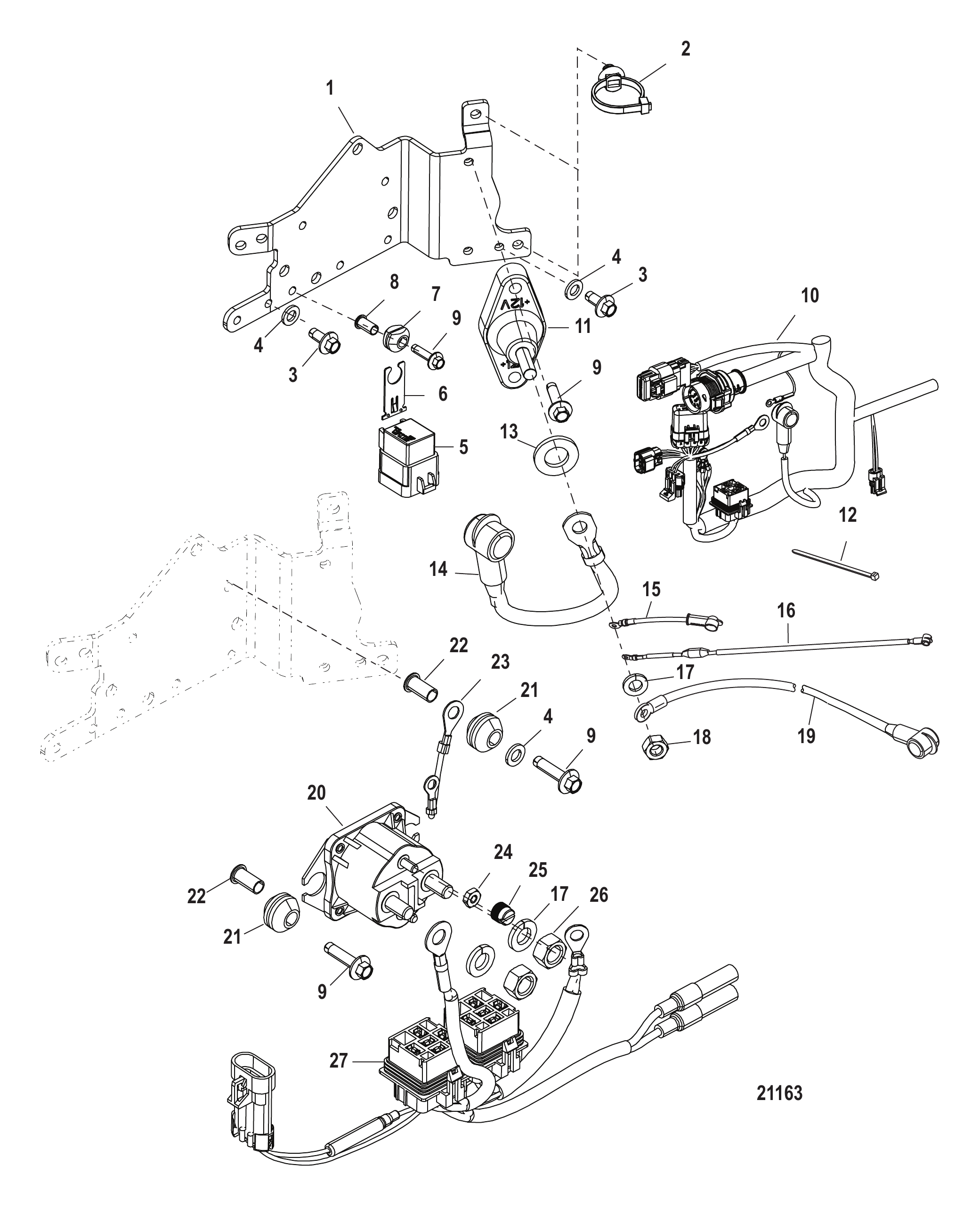

Рис. 4КОМПОНЕНТЫ ЭЛЕКТРОПЛАТЫ SN# 1B884207 И РАНЕЕ Electrical Plate Components SN# 1B884207 and below

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	28040	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
14	67077F1	Крышка серая	2
14	67077T	Крышка, чёрная чёрная	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991732	Прокладка	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	812834	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	78246	Прокладка	1
29	782461	Прокладка	1
30	18233A6	Пластина в сборе	1
30	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
31	8147012	Сальник	1
31	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
32	68011	Кронштейн	1
33	812832	Винт (#10-16 x .500)	12
33	878608	Винт (#10-16 x .500)	12
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
35	38970	САЛЬНИК X-LONG	1
36	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
37	39072	ПРОБКА (1/8 ДЮЙМА ЛАТУНЬ) (ЛАТУНЬ)	2
37	390721	Пробка трубная (.125-27) латунная	2
38	183071	ПРОКЛАДКА	1
38	183076	Прокладка	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1

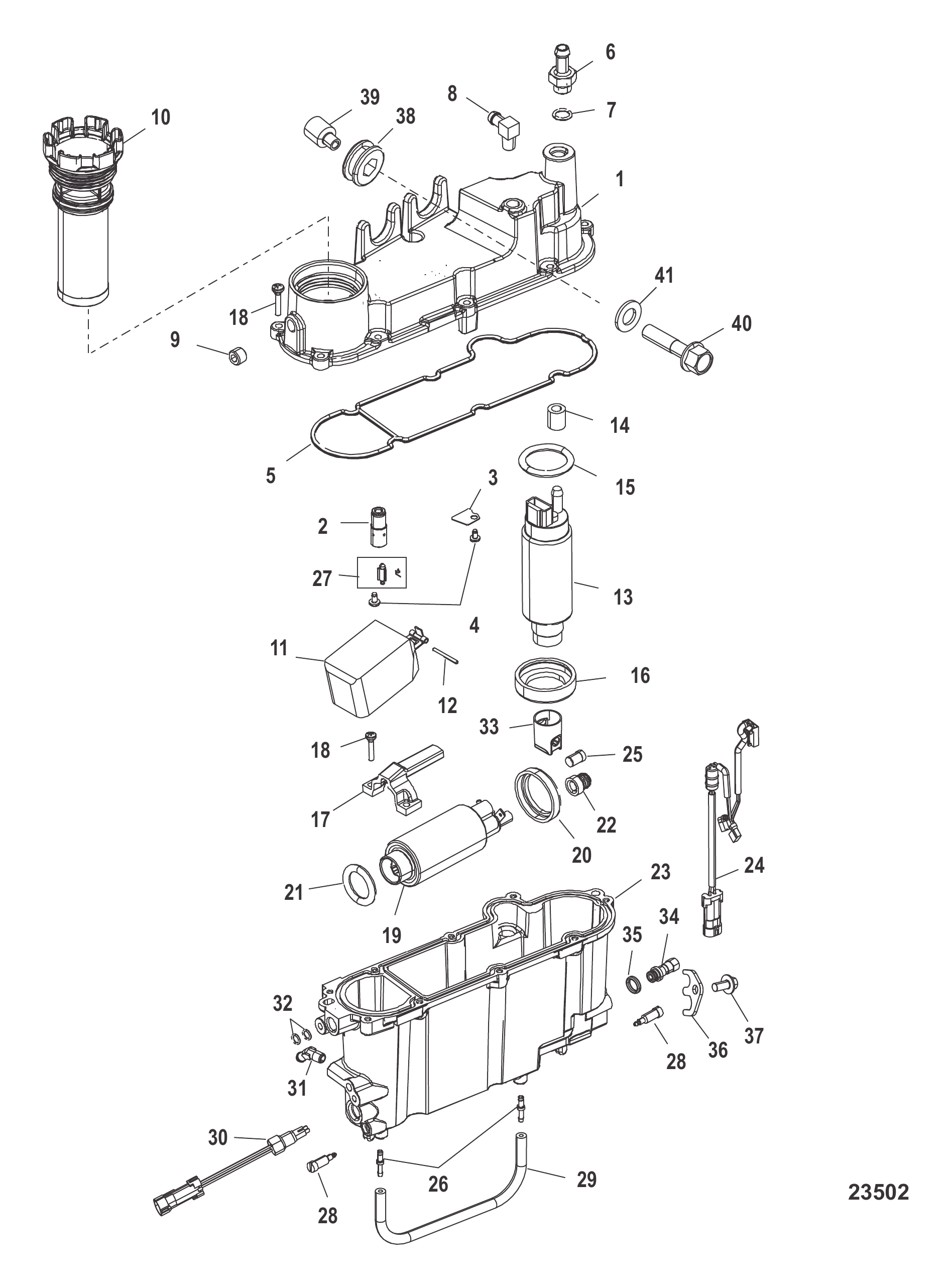

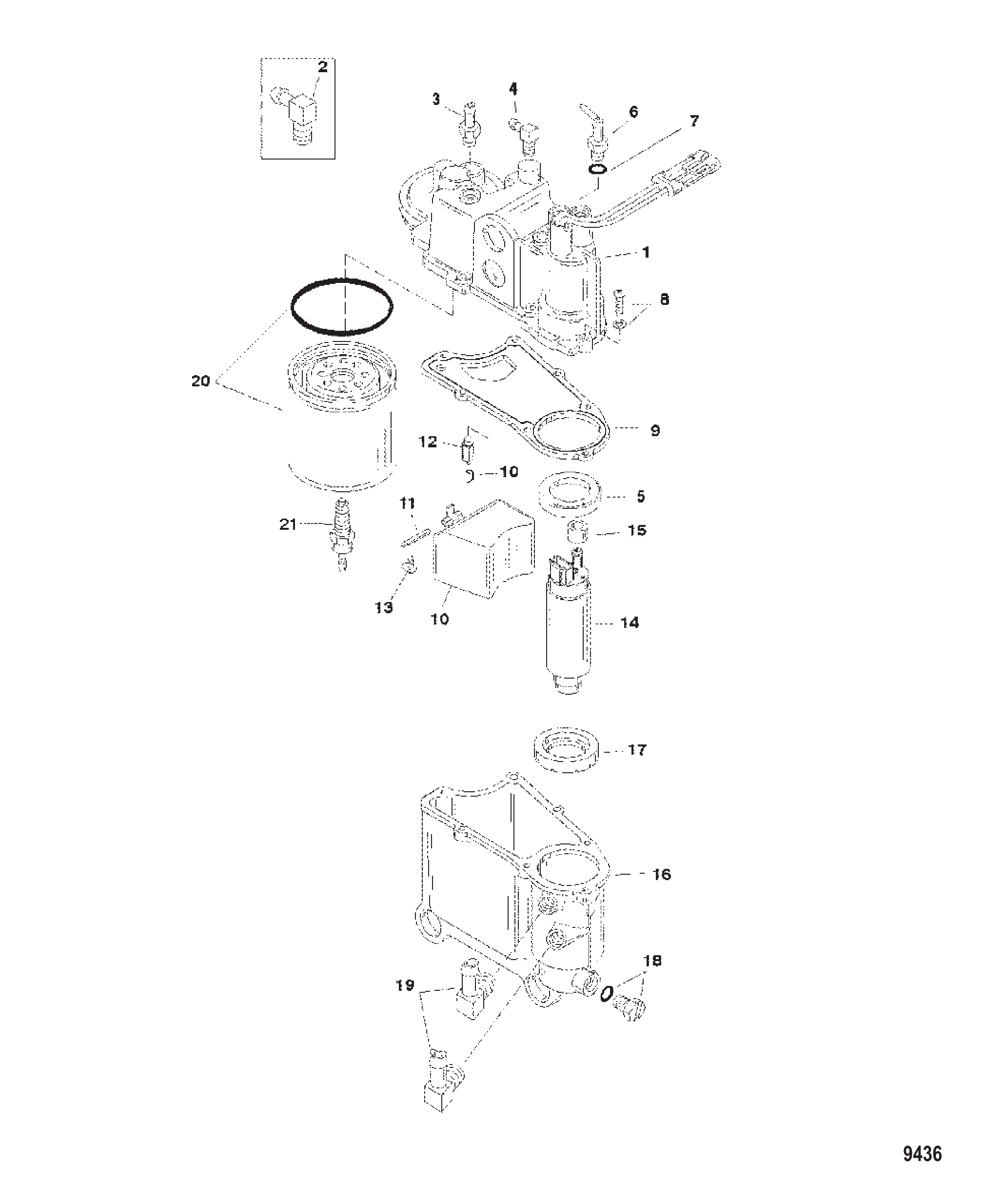

Рис. 5Компоненты сепаратора паров Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
1	855432A1	Комплект крышки	1
2	NSS	NOT SOLD SEPARATE Elbow	1
3	8568431	ШТУЦЕР ПРЯМОЙ	1
4	19688	Штуцер	1
5	803878	Сальник насоса	1
6	NSS	NOT SOLD SEPARATE Fitting Kit-Pump Outlet	1
6	855437A2	Комплект штуцера выхода насоса	1
7	NSS	NOT SOLD SEPARATE O Ring	1
8	808612	Винт с шайбой (#8-32 x .750)	7
9	855528	Прокладка	1
9	8M6002520	Комплект прокладок	1
10	855430A1	Комплект поплавка	1
10	8M6004920	Комплект поплавка	1
11	F10064	ВАЛ	1
12	855431	Игла клапана	1
12	8M6004917	Впускной клапан	1
13	5902	Винт (#6-32 x .187)	1
14	855427A1	Комплект насоса	1
15	855428	Втулка	1
15	8M6000589	Втулка	1
16	855434A1	Комплект поплавковой камеры	1
17	855433	Сальник	1
17	8554331	Сальник насоса	1
18	855435A1	Комплект пробок	1
19	8554245	Угольник	2
20	18458A4	КОМПЛЕКТ ФИЛЬТРА	1
20	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
21	828586	Щуп	1
21	8M0204710	ДАТЧИК	1

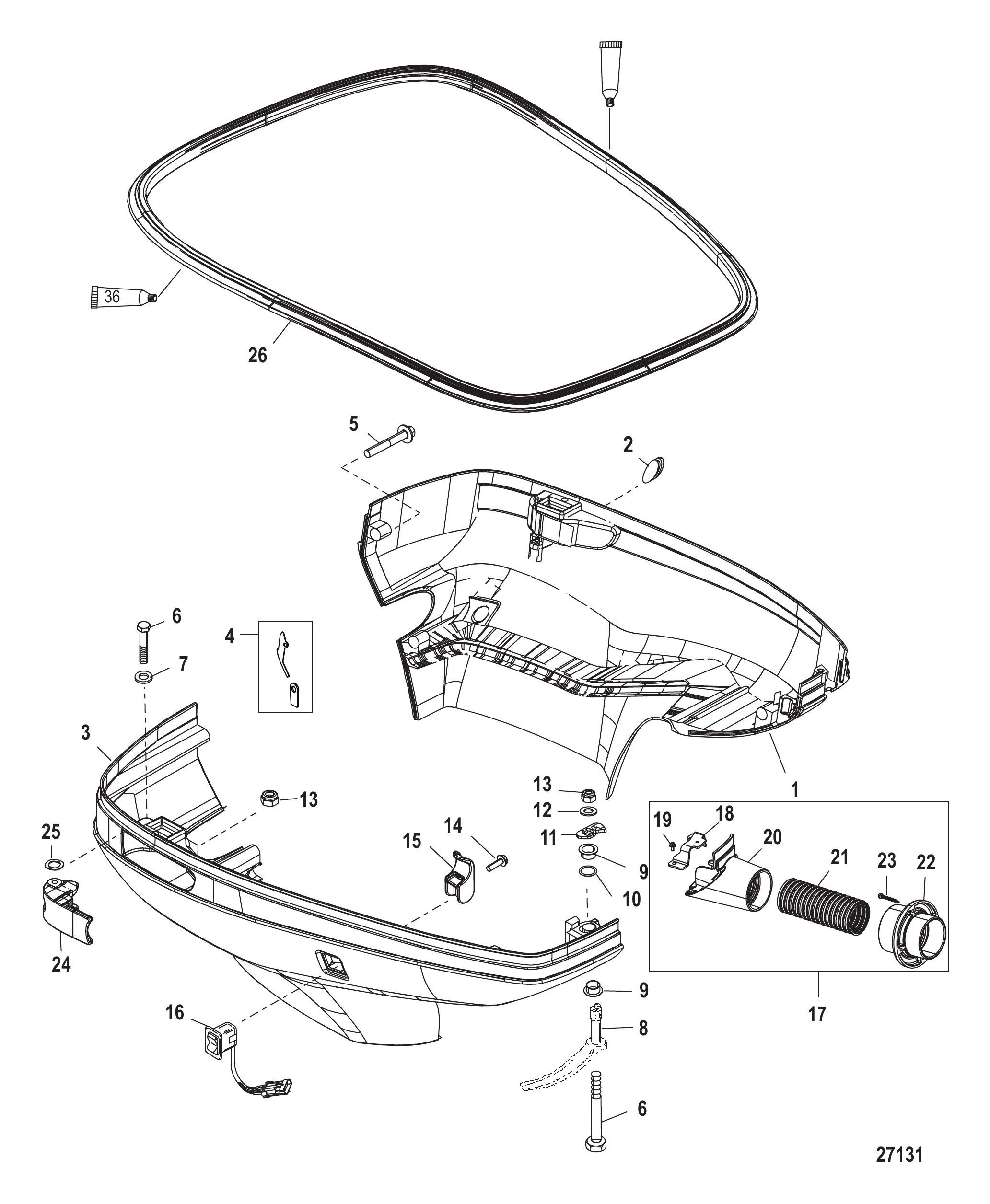

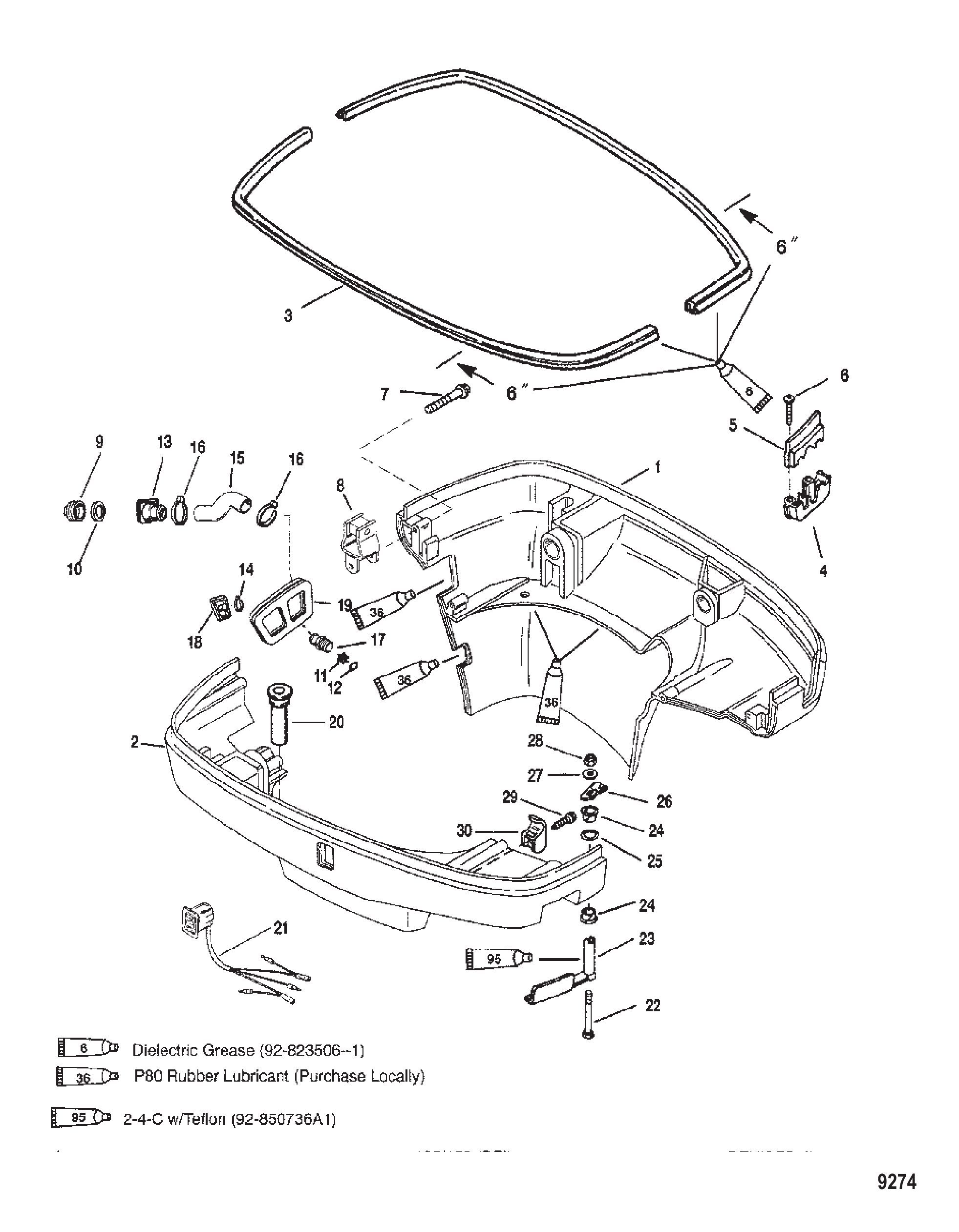

Рис. 6НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	834814A1	Поддон нижний левый	1
1	834814A2	НИЖНИЙ КОЖУХ	1
2	834815A1	Поддон нижний правый	1
2	8M0107322	Кожух нижний, правый	1
2	834815A2	НИЖНИЙ КОЖУХ	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	822024	Хомут	1
5	822023	Хомут	1
6	92799	ВИНТ (#10-16 x 1.12)	2
7	82130040	ВИНТ (M6 x 40)	4
8	831209	Фиксатор	1
9	821908	Пробка	1
10	821915	Шайба	1
11	821963	Клапан обратный	1
11	8219631	Обратный клапан	1
12	30641	Уплотнительное кольцо (.299 x .103)	1
13	821952	Штуцер	1
14	816311	Стяжка (8.00 дюймов)	1
14	816311T	СТЯЖКА (8.00 дюймов)	1
15	8320782	Шланг	1
15	8M0039077	Шланг формованный	1
16	850896	Хомут (28.6)	2
17	8320763	Фитинг	1
18	821904	Штуцер контрольной струи	1
18	8M0077650	Штуцер контрольной струи	1
19	828216	Чехол холостого выхлопа	1
19	889847	ЧЕХОЛ выхлопа холостого хода	1
20	817519A1	Обратный клапан в сборе, сливной	2
21	850691	Выключатель	1
21	8M0235192	Переключатель тримма	1
22	824868	ВИНТ (M6 x 75)	1
23	821253F1	Рукоятка передняя, чёрная	1
23	889740A02	Комплект рукоятки	1
23	821253F2	Передняя рукоятка	1
23	889740A02	Комплект рукоятки	1
24	335891	Втулка	2
25	48462	Кольцо уплотнительное (.614 x .070)	1
26	8219423	Собачка	1
27	69057	ШАЙБА (.281 x .734 x .063)	1
28	401196	ГАЙКА (M6)	1
29	8214281	Винт (#10-16 x .625)	1
30	822873	Зажим	1

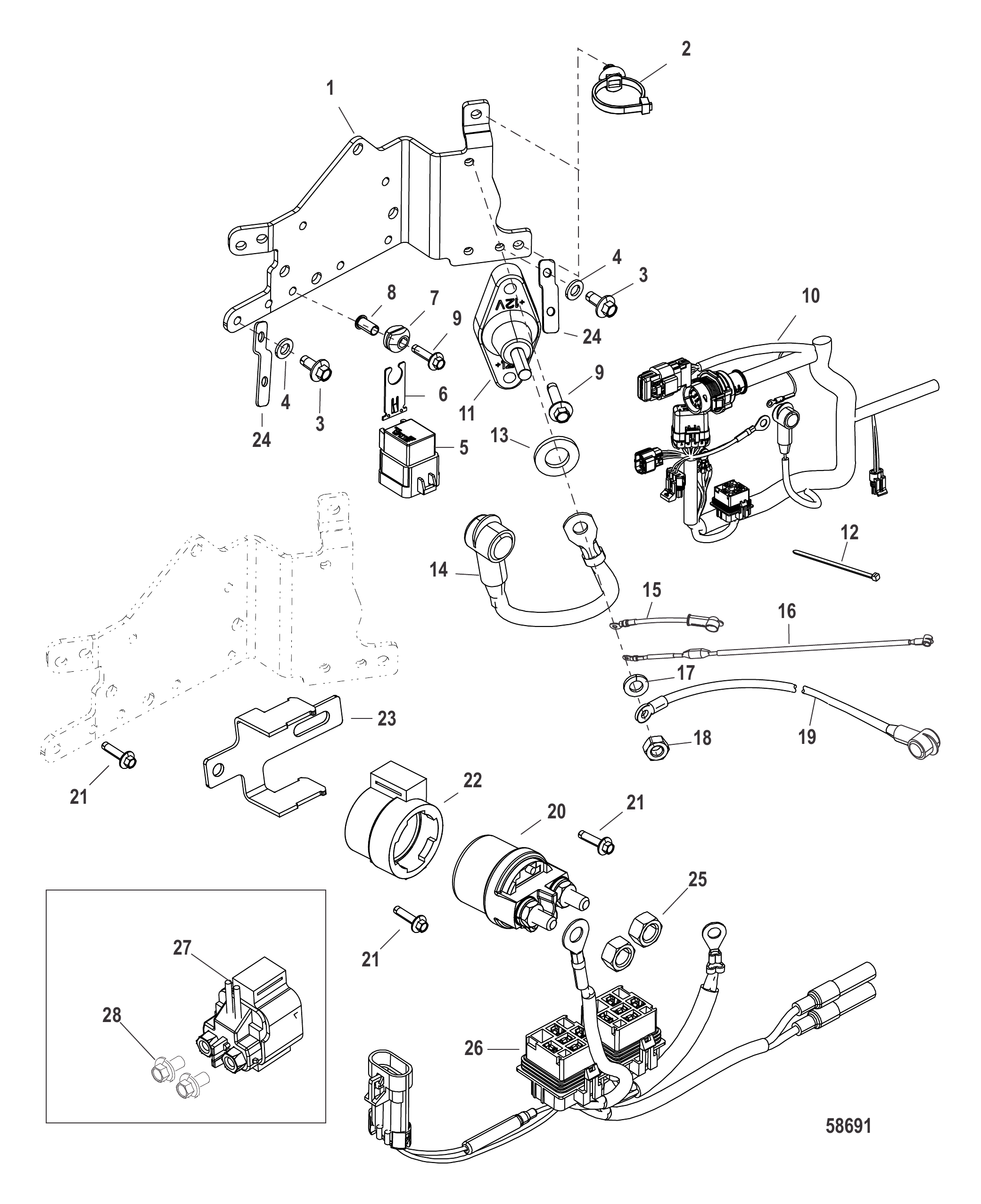

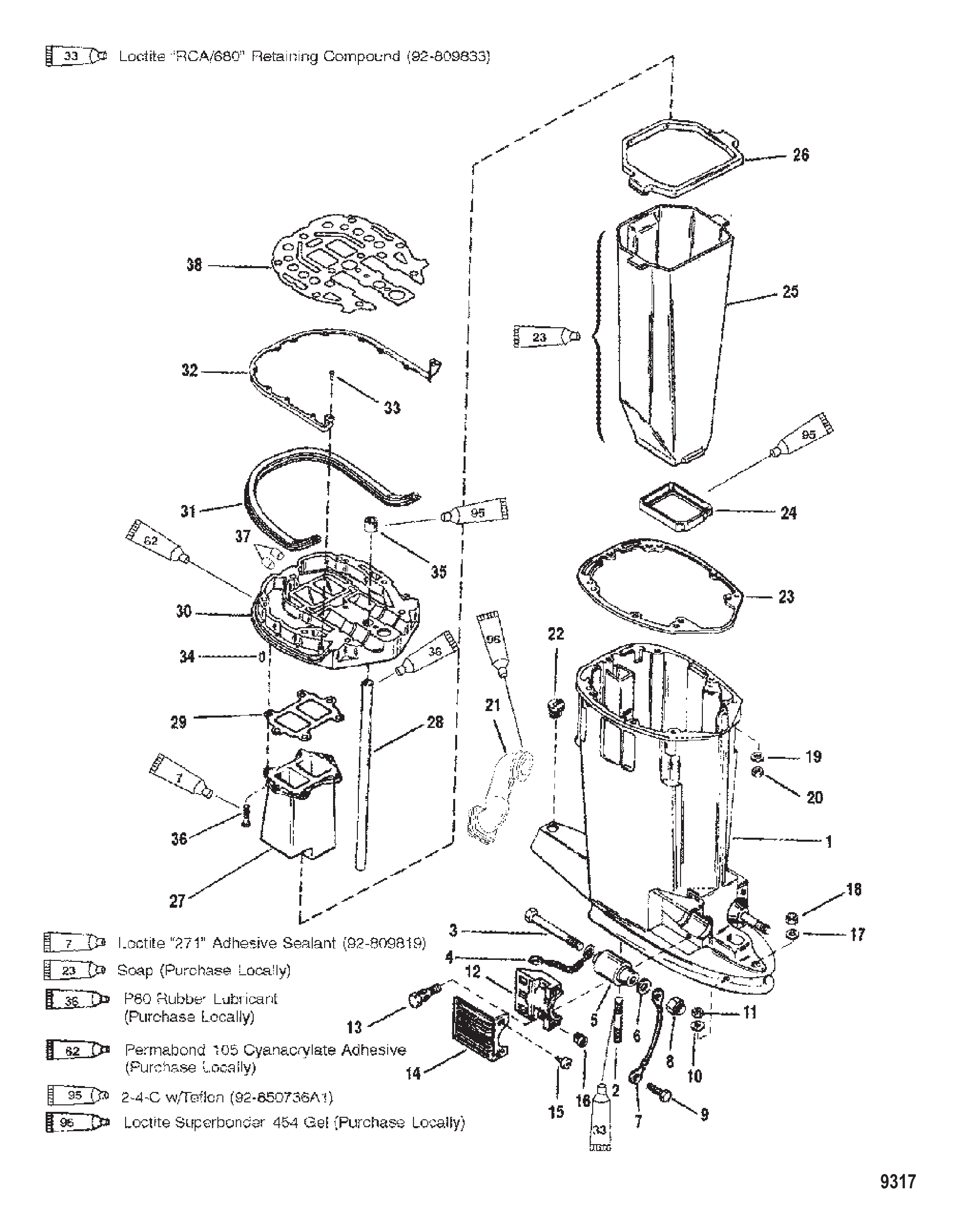

Рис. 7КОМПОНЕНТЫ ЭЛЕКТРОПЛАТЫ SN# 1B884208 И ПОЗЖЕ Electrical Plate Components SN# 1B884208 and up

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1

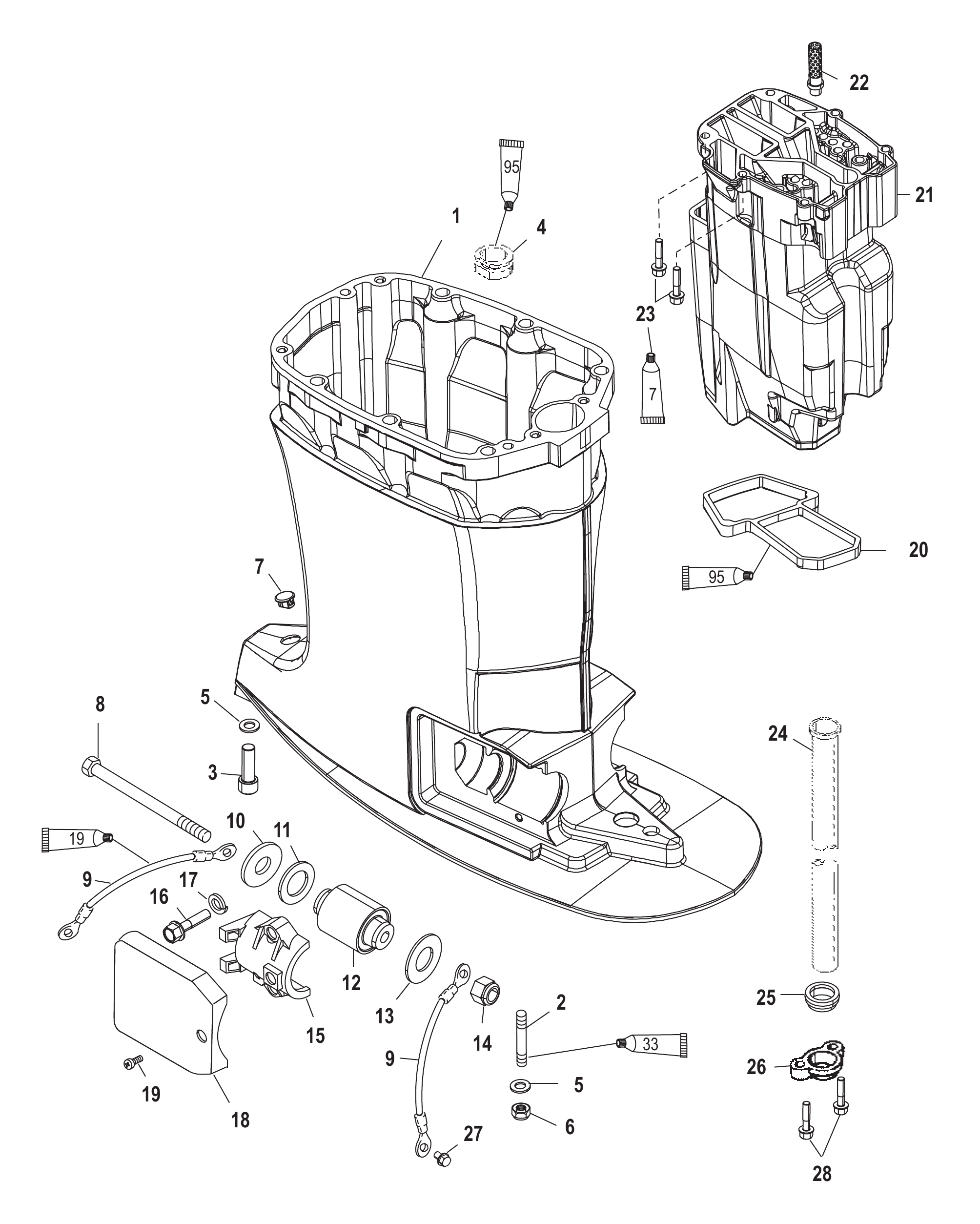

1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	28040	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
14	67077F1	Крышка серая	2
14	67077T	Крышка, чёрная чёрная	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991732	Прокладка	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	812834	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	78246	Прокладка	1
29	782461	Прокладка	1
30	18233A6	Пластина в сборе	1
30	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
31	8147012	Сальник	1
31	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
32	68011	Кронштейн	1
33	812832	Винт (#10-16 x .500)	12
33	878608	Винт (#10-16 x .500)	12
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
35	38970	САЛЬНИК X-LONG	1
36	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
37	39072	ПРОБКА (1/8 ДЮЙМА ЛАТУНЬ) (ЛАТУНЬ)	2
37	390721	Пробка трубная (.125-27) латунная	2
38	183071	ПРОКЛАДКА	1
38	183076	Прокладка	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1

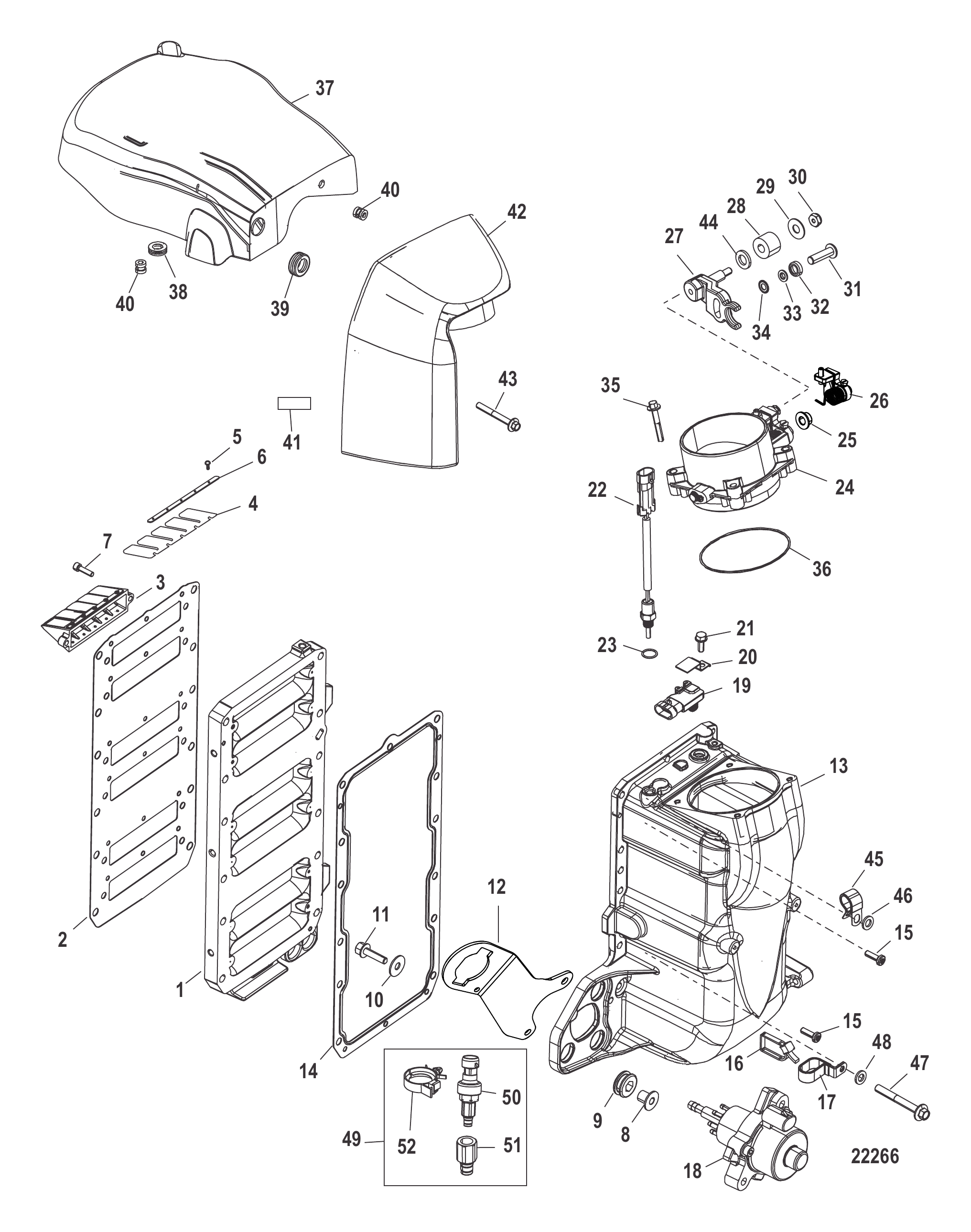

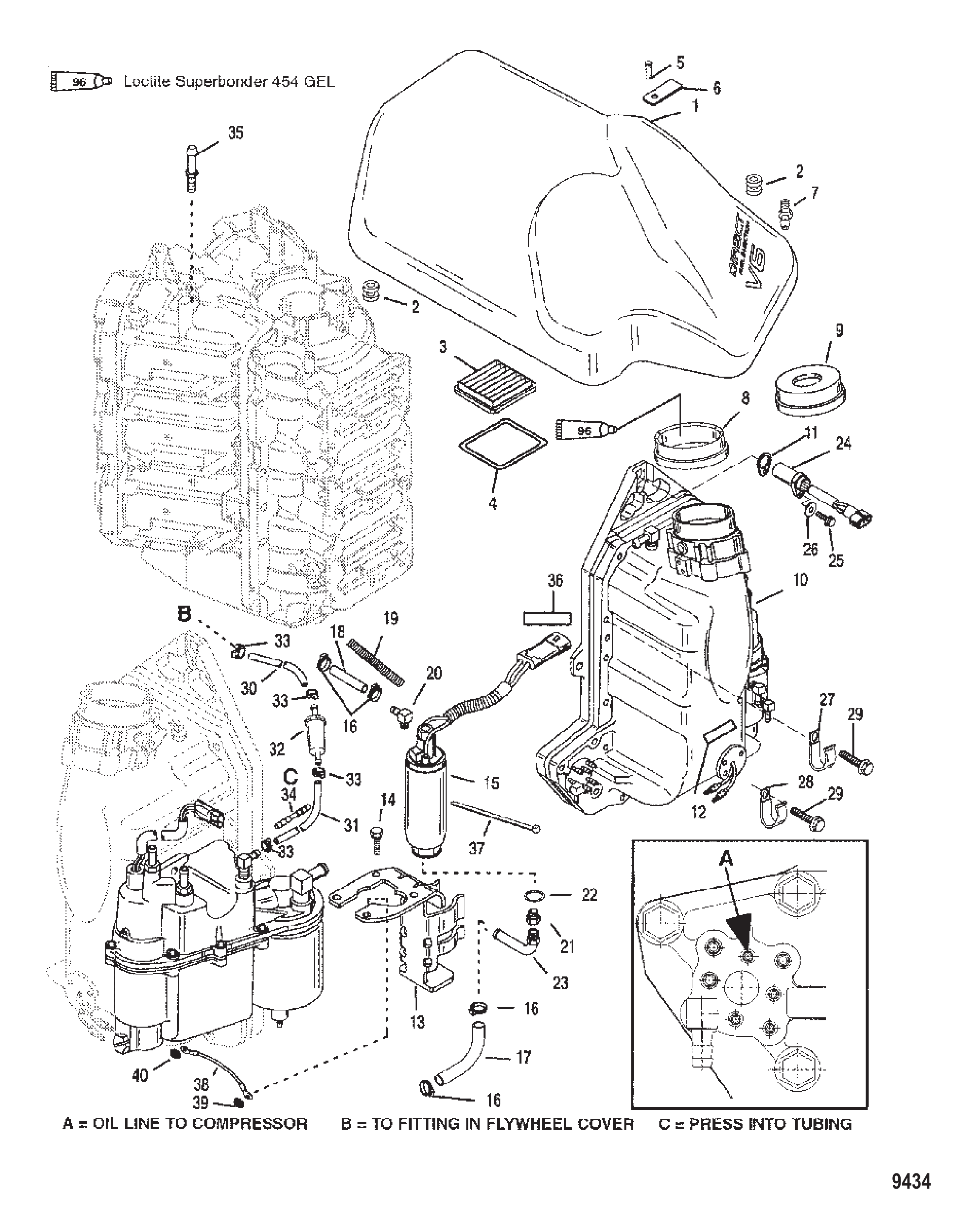

Рис. 8Воздушный блок Air Handler

REF	Номер детали	Наименование	Кол-во
1	827325A1	Крышка в сборе	1
2	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
2	8M0153609	Втулка уплотнительная	2
3	853333	ФИЛЬТР ВОЗДУШНЫЙ	1
3	853333T	Фильтр	1
4	853352	КРЫШКА	1
5	855590	Заклёпка	1
6	854633	Фиксатор	1
7	64705	ШТУЦЕР ВПУСКА НАСОСА	1
8	855613	ВТУЛКА Уплотнительная	1
9	8556131	Втулка уплотнительная	1
10	855633A4	Воздушный блок в сборе	1
10	855633A15	Воздушный блок в сборе	1
11	856139	Регулировочная шайба	1
11	8561391	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (.010 THICK)	1
12	NSS	NOT SOLD SEPARATE Decal-Caution-Start in Gear	1
13	8557561	Кронштейн	1
13	855756A1	Комплект кронштейнов	1
14	1993716	ВИНТ (M6 x 16)	4
15	8558432	Насос в сборе	1
15	8M0240950	Топливный насос в сборе	1
16	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	4
16	8M0214911	Хомут @5	4
17	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	1
18	85564361	ШЛАНГ (18 ДЮЙМ.)	1
19	83312531	Изолирующая втулка	1
20	855802	УГОЛЬНИК	1
20	855802A1	Угольник	1
21	805026A1	Штуцер	1
22	805062	Уплотнительное кольцо (.530 x .082)	1
23	8554247	Штуцер	1
24	8285581	Энкодер	1
25	418051	ВИНТ (#10-24 x .620)	1
26	56681	ШАЙБА (.203 x .500 x .032)	1
26	8M0204666	ШАЙБА (.203 x .500 x .032)	1
27	97224	Скоба J-образная	2
28	814634	Хомут	1
29	817504	Винт (.250-20 x 1.500) нержавеющая сталь	12
30	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
30	8M0108355	Шланг (57 дюймов, бухта)	1
31	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
31	8M0108355	Шланг (57 дюймов, бухта)	1
32	855896	Вентиляция канистры	1
32	855896T	Фильтр	1
33	816311	Стяжка (8.00 дюймов)	4
33	816311T	СТЯЖКА (8.00 дюймов)	4
34	860273	РАЗЪЕМ	1
35	821583	ШТИФТ	1
35	8215832	Штифт специальный (1.5 дюйма)	1
36	85557726	НАКЛЕЙКА Информация на этикетке EPA	1
36	855577A26	См. SB 09-18	1
37	61990	Стяжка (14.00 дюймов)	1
38	88807A27	Трос в сборе	1
39	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
39	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
40	12038	ШАЙБА	1
40	8M0207778	ШАЙБА .344 x .625 x.063	1
-	854008A98	Головка блока цилиндров в сборе	1
-	804545T99	Головка блока цилиндров в сборе	1

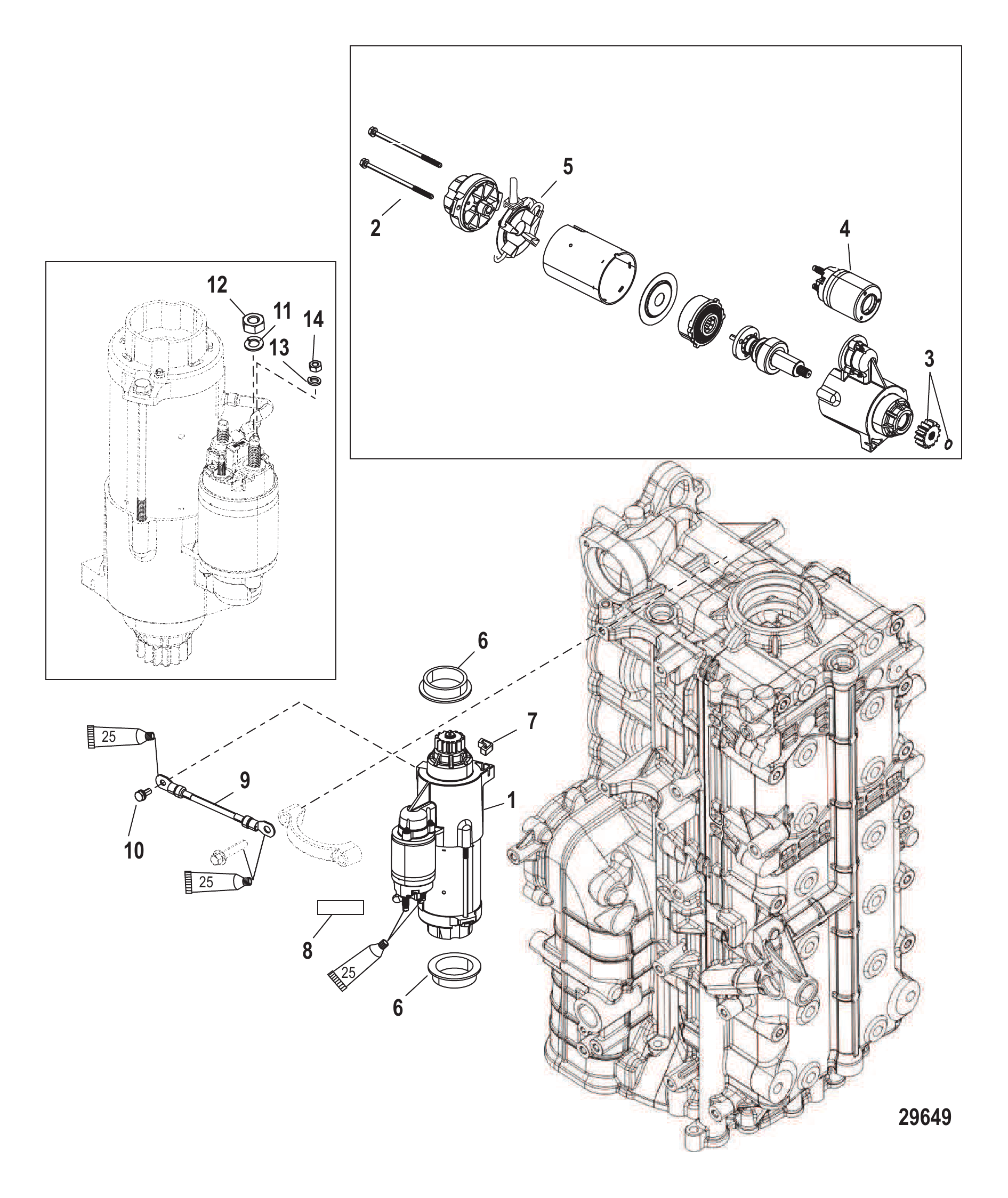

Рис. 9СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Starter Motor Assembly	1
1	892339T01	Стартер в сборе	1
2	NSS	NOT SOLD SEPARATE Screws	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	8M0034918	Втулка	2
7	8M0043276	Упор	1
8	NSS	NOT SOLD SEPARATE Decal-Waring-High Voltage	1
9	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
10	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	1
11	8M0204647	Стопорная шайба (.312)	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	400255	СТОПОРНАЯ ШАЙБА (M5)	1
14	400211	ГАЙКА (M5) Нержавеющая сталь	1

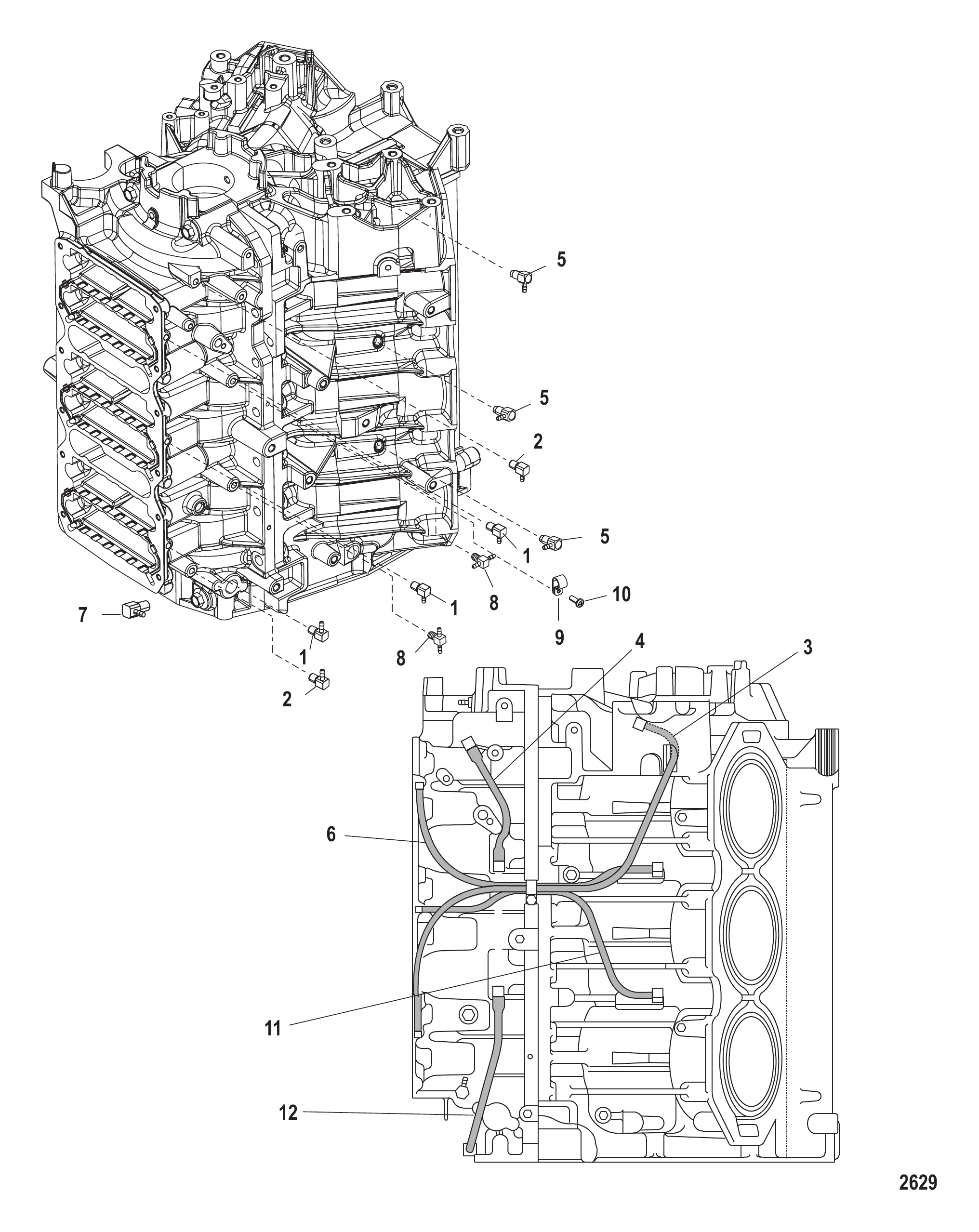

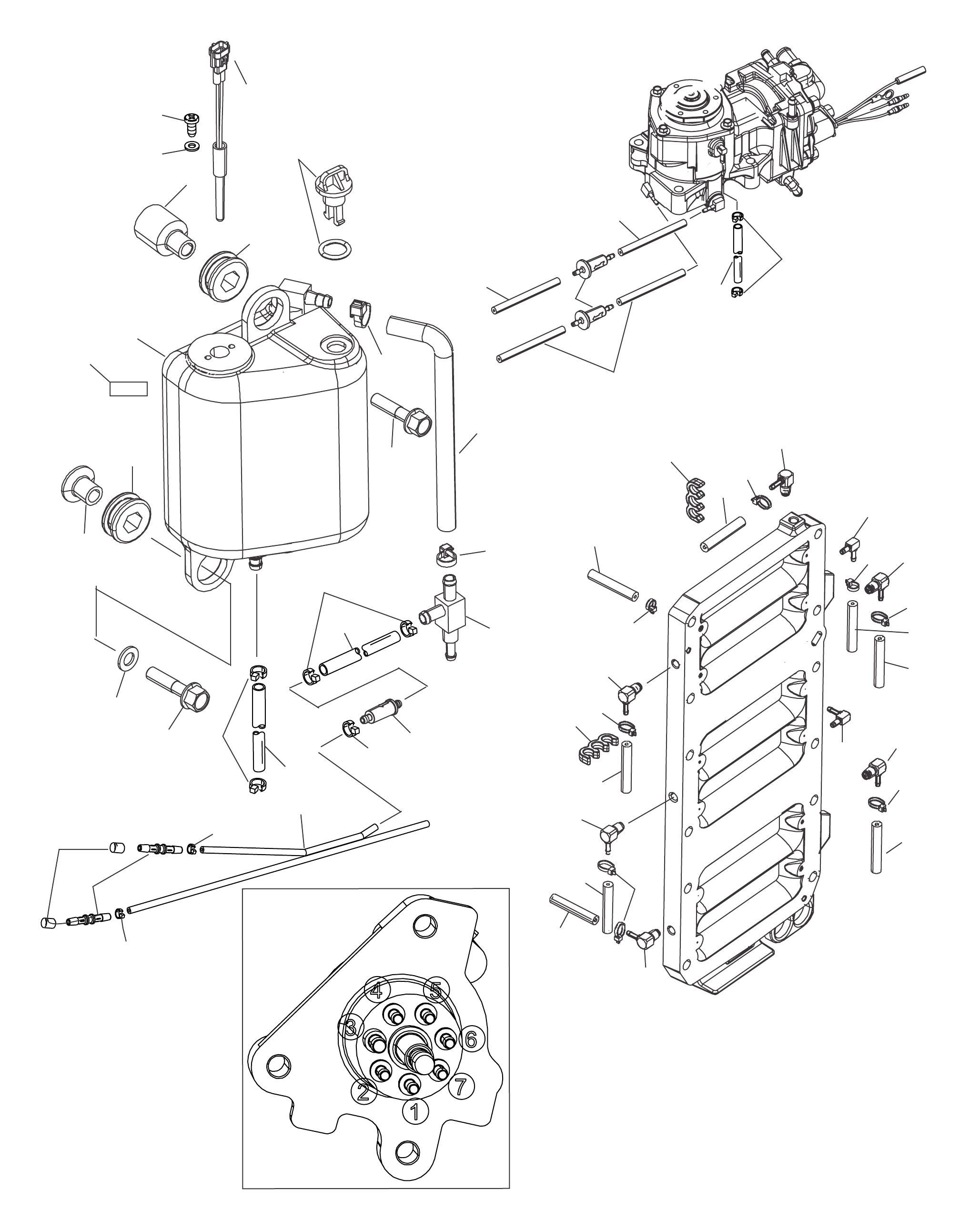

Рис. 10ЦЕНТРАЛЬНАЯ СИСТЕМА СМАЗКИ ПОРТ Port Center Main Oiling System

REF	Номер детали	Наименование	Кол-во
1	887801	Угловой штуцер 90 градусов (.0625-27)	3
2	887801	Угловой штуцер 90 градусов (.0625-27)	2
3	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
3	8M0054152	Трубка (39.00 дюймов, бухта)	1
4	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
4	8M0054152	Трубка (39.00 дюймов, бухта)	1
5	8592352	Обратный клапан 90 градусов (.0625-27)	3
6	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
6	8M0054152	Трубка (39.00 дюймов, бухта)	1
7	8282182	Обратный клапан	1
8	8582362	ОБРАТНЫЙ КЛАПАН	2
9	23567	ЗАЖИМ	1
10	878608	Винт (#10-16 x .500)	1
11	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
11	8M0054152	Трубка (39.00 дюймов, бухта)	1
12	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
12	8M0054152	Трубка (39.00 дюймов, бухта)	1
-	843034A05	Сборка головки блока цилиндров	1
-	843034A07	Сборка головки блока цилиндров	1

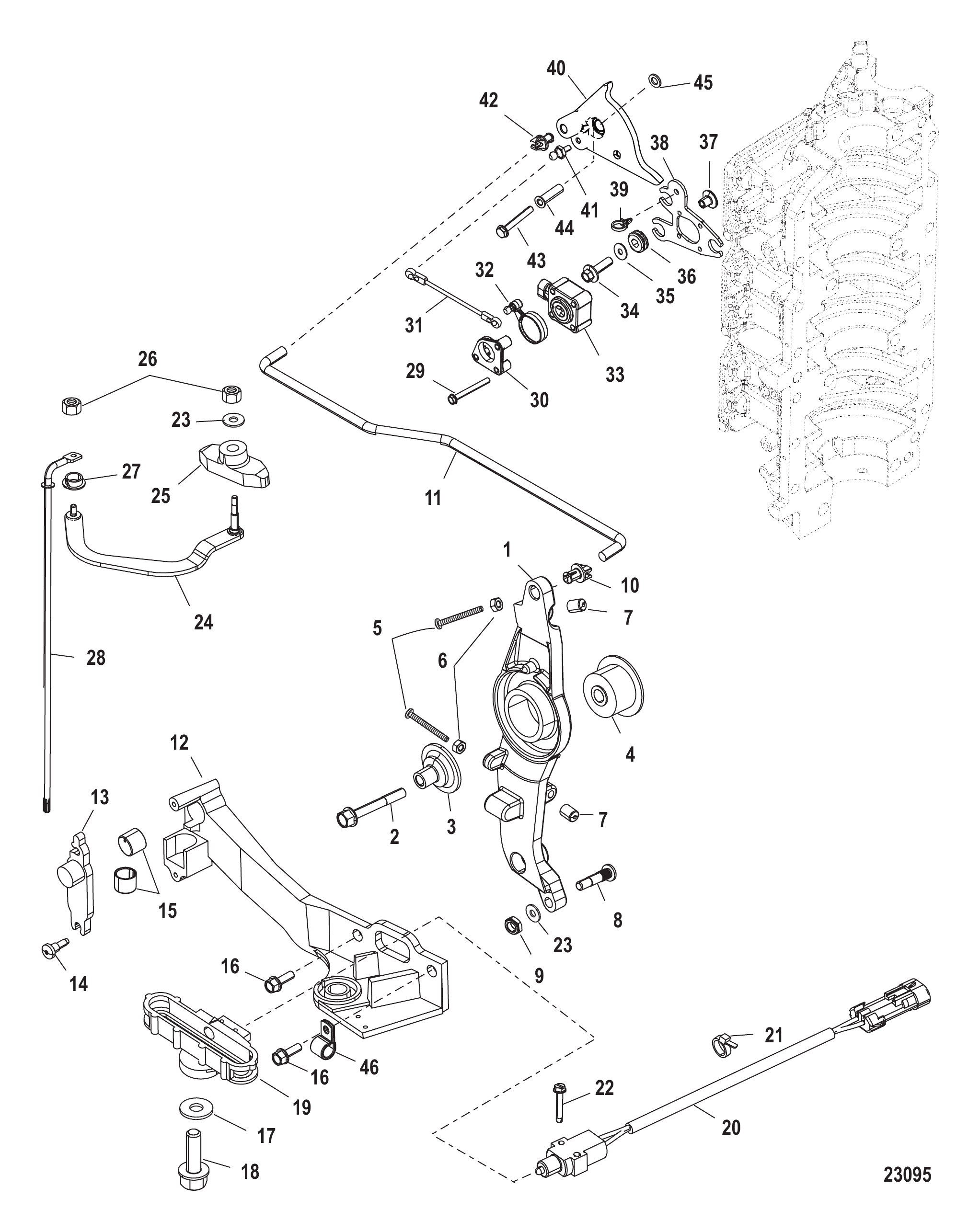

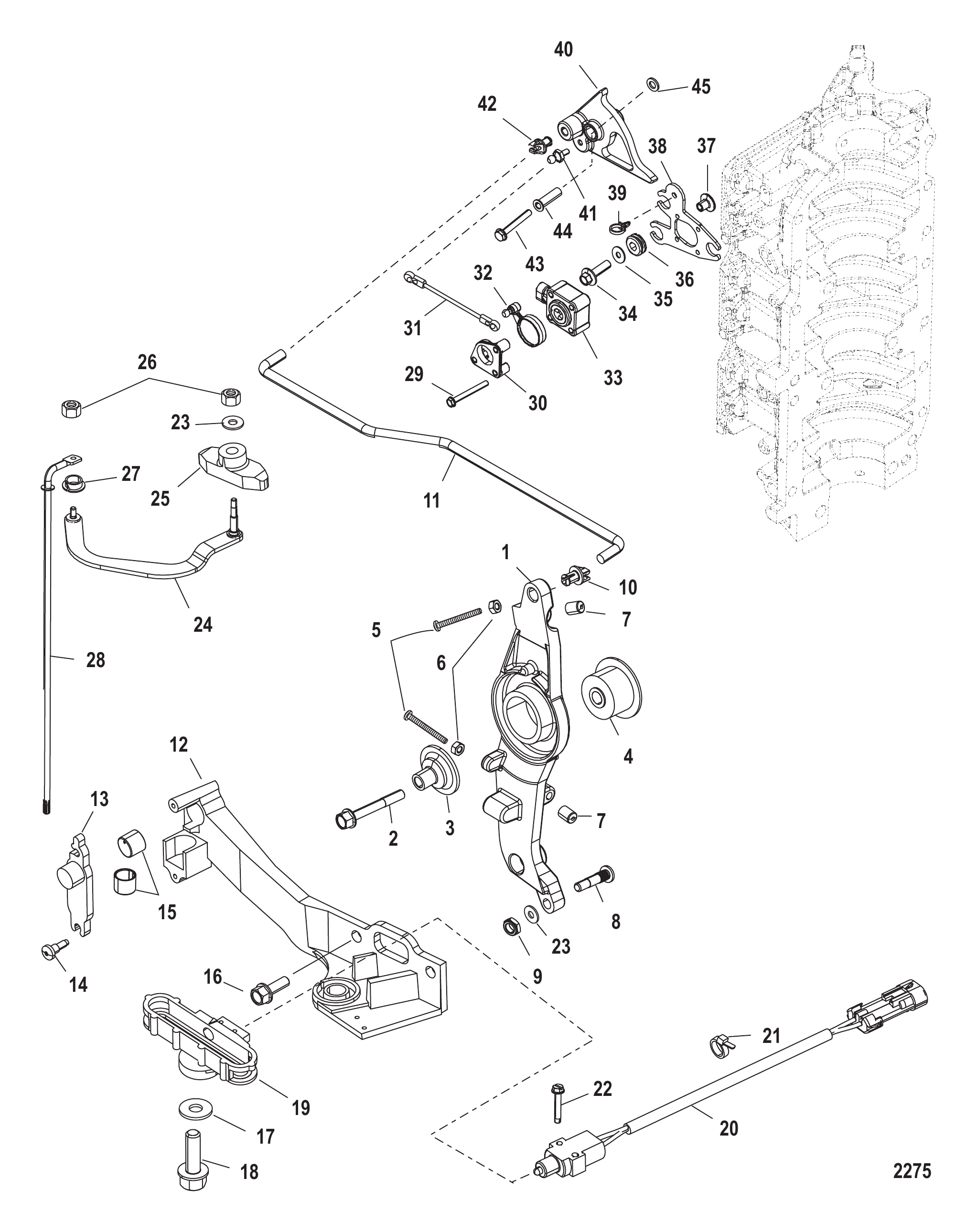

Рис. 11ДРОССЕЛЬНАЯ ЗАСЛОНКА Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	8252682	Рычаг	1
2	81893460	ВИНТ (M8 x 60)	1
3	887605	Втулка	1
4	821113	ВТУЛКА	1
5	40124	ВИНТ (M6 x 55)	2
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42942	Колпачок регулировочного винта	2
8	42927	Вставка	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	1
10	932481	Втулка	1
10	8M0215006	Втулка поворотная	1
11	884834	Тяга	1
12	8240102	Кронштейн	1
12	824010T05	Кронштейн	1
13	824016	ЗАЩЕЛКА	1
14	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
15	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
16	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	2
17	43430	Шайба	1
18	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	1
19	896662	Кронштейн направляющий	1
19	8M0039052	Направляющая кронштейна	1
20	889514A01	Выключатель	1
20	8M0207794	Выключатель	1
21	816311T	СТЯЖКА (8.00 дюймов)	1
22	82470620	ВИНТ (M3.5 x 20)	2
23	35459	ШАЙБА	2
24	883142A03	Ремонтный комплект тяги переключения	1
25	8539683	Ползун	1
26	401366	ГАЙКА (M6) Нержавеющая сталь	2
27	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
28	8240701	Вал переключения передач верхний	1
28	8M0036408	Вал переключения	1
28	8240702	Вал переключения передач верхний	1
28	8M0187153	Вал переключения верхний XL	1
29	40011113	Винт (M5 x 45) нержавеющая сталь	3
30	8582261	КРЫШКА TPS	1
31	883082	Тяга	1
31	8M0008111	Тяга	1
32	883081	Рычаг	1
33	83295211	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВНУТРЕННИЙ	1
33	8M6005165	TPI Mercury / Quicksilver	1
34	82130025	ВИНТ (M6 x 25) крепление к картеру	3
35	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
36	834985	Втулка уплотнительная	3
36	8M0190980	ВТУЛКА	3
37	856954	Втулка	3
38	8544862	Кронштейн	1
39	858932	ЗАЖИМ	1
40	858353T5	Кулачковый узел	1
41	8235694	Шарик резьбовой	1
42	932481	Втулка	1
42	8M0215006	Втулка поворотная	1
43	40011155	ВИНТ (M8 x 55) Нержавеющая сталь	1
44	8807371	Втулка	1
45	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	1

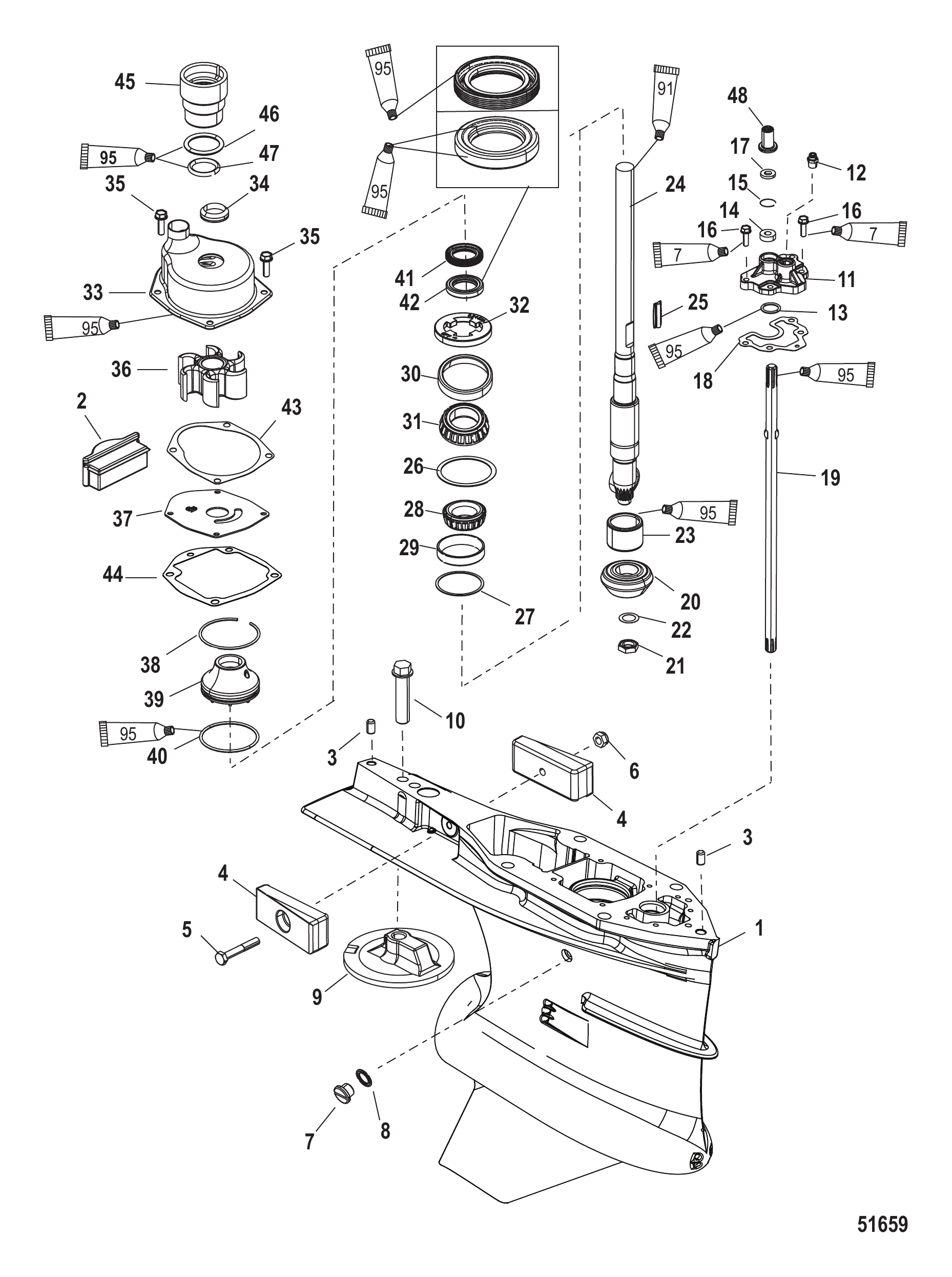

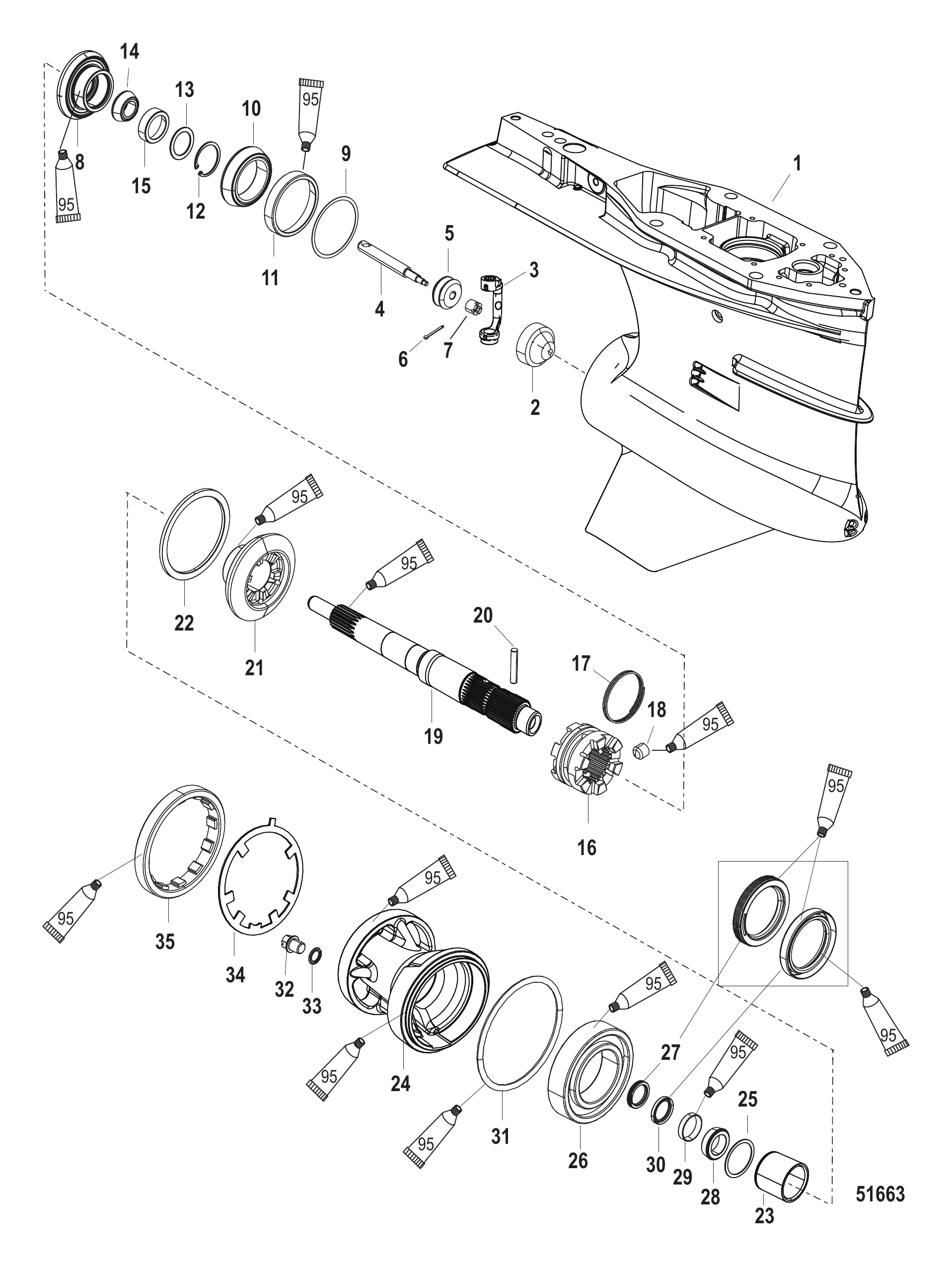

Рис. 12Редуктор - Гребной вал, Torque Master 2, SN-1B973744 & выше Gear Housing Prop Shaft, Torque Master 2, SN-1B973744 & up

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	28040	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
14	67077F1	Крышка серая	2
14	67077T	Крышка, чёрная чёрная	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991732	Прокладка	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	812834	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	78246	Прокладка	1
29	782461	Прокладка	1
30	18233A6	Пластина в сборе	1
30	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
31	8147012	Сальник	1
31	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
32	68011	Кронштейн	1
33	812832	Винт (#10-16 x .500)	12
33	878608	Винт (#10-16 x .500)	12
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
35	38970	САЛЬНИК X-LONG	1
36	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
37	39072	ПРОБКА (1/8 ДЮЙМА ЛАТУНЬ) (ЛАТУНЬ)	2
37	390721	Пробка трубная (.125-27) латунная	2
38	183071	ПРОКЛАДКА	1
38	183076	Прокладка	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1

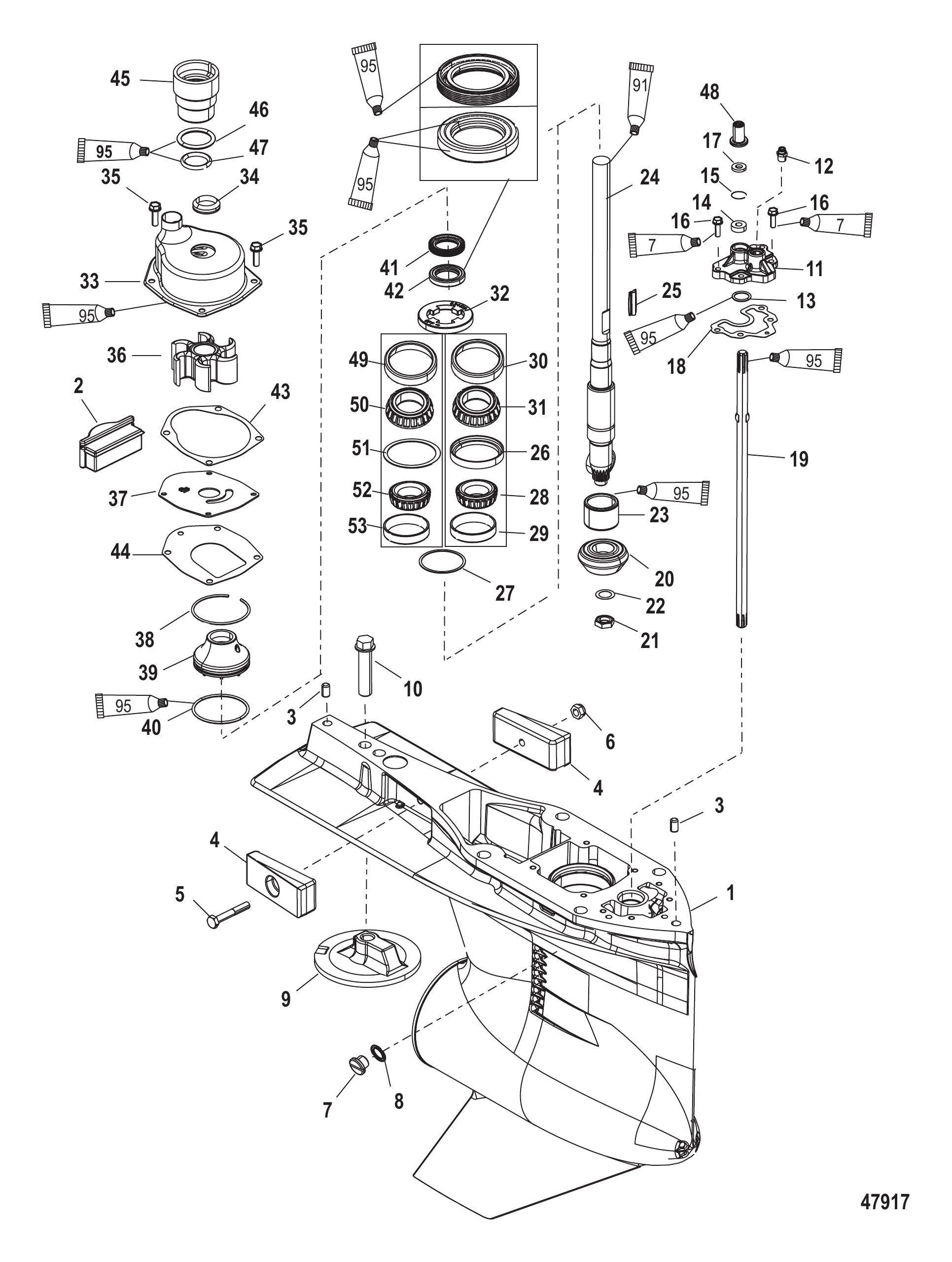

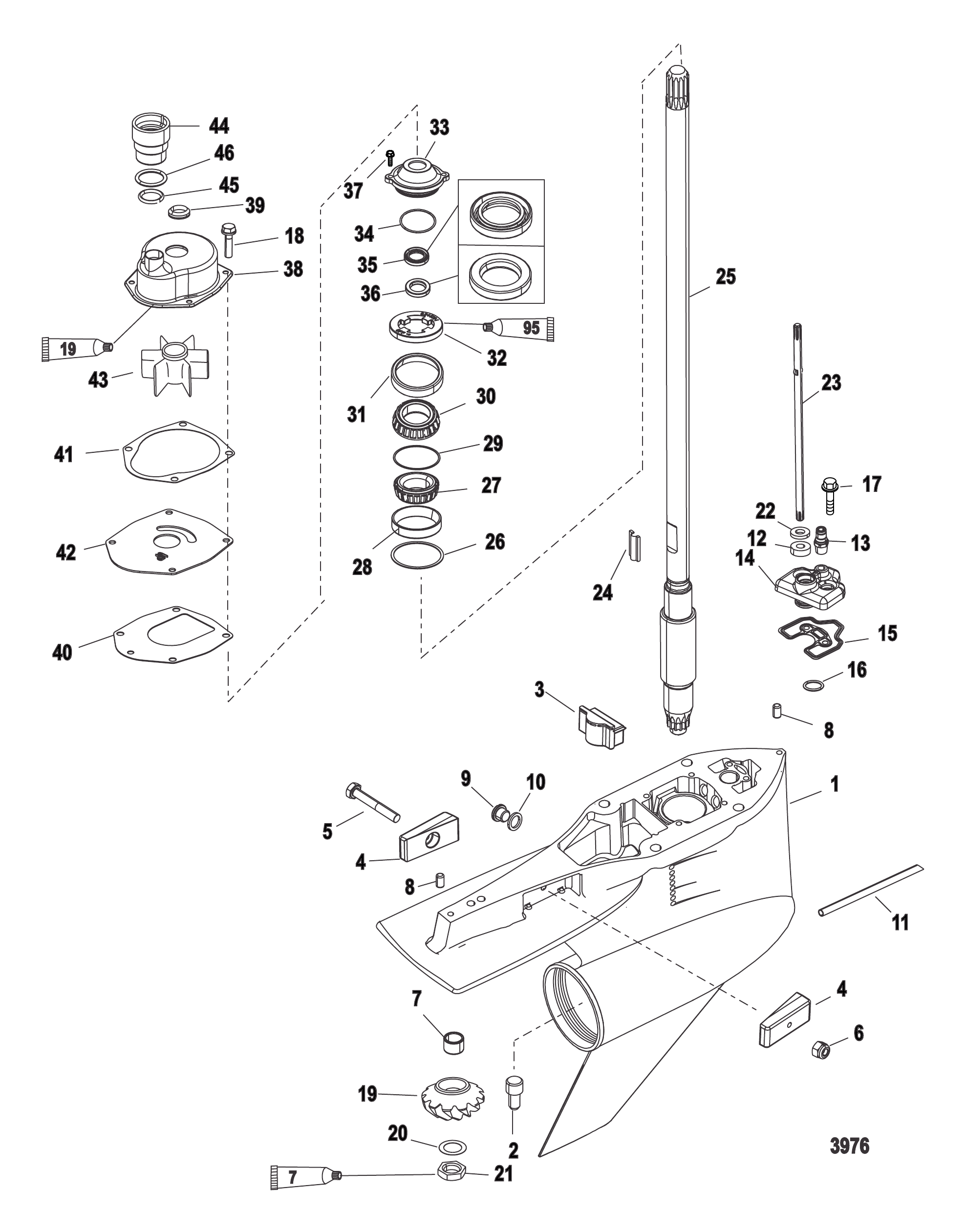

Рис. 13Редуктор (Карданный вал - TorqueMaster) Gear Housing (Driveshaft - TorqueMaster)

REF	Номер детали	Наименование	Кол-во
-	842739T08	Корпус редуктора в сборе (длинный)(1.75:1)	1
-	842739T12	Корпус редуктора в сборе (длинный)(1.75:1)	1
-	842739T13	КОРПУС РЕДУКТОРА В СБОРЕ В сборе (Длинный)(1.75:1)(Чёрный)	1
-	842739T06	Корпус редуктора в сборе (удлинённый)(1.75:1)	1
-	842739T15	КОРПУС РЕДУКТОРА В СБОРЕ В сборе (Удлинённый)(1.75:1)(Чёрный)	1
-	842739T14	Корпус редуктора в сборе (удлинённый)(1.75:1)	1
-	842739T15	КОРПУС РЕДУКТОРА В СБОРЕ В сборе (Удлинённый)(1.75:1)(Чёрный)	1
1	842739T03	Корпус редуктора в сборе базовый	1
1	842739T16	Корпус редуктора в сборе базовый (чёрный)	1
1	842739T16	Корпус редуктора в сборе базовый (чёрный)	1
1	8M0072954	Корпус редуктора в сборе базовый (серебристый)	1
2	379721	Штифт	1
3	821526001	Заглушка заливная	1
4	826134Q	Анод	2
5	4000333	ВИНТ (M6 x 40)	1
6	401386	ГАЙКА (M6) Нержавеющая сталь	1
7	42647A1	Подшипник роликовый в сборе	1
8	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
9	79953Q04	Ремкомплект сливного винта	1
10	830749	Сальник	1
10	8M0204693	Уплотнение сливной пробки	1
11	859402	ТРУБКА ПИТО	1
12	8164641	Маслосъёмный сальник	1
12	8M0246145	САЛЬНИК	1
13	881866	Фитинг	1
14	858934	КРЫШКА	1
15	858935	ПРОКЛАДКА	1
16	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	1
16	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	1
16	896522	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (799 x .103)	1
17	82130016	ВИНТ (M6 x 16)	2
17	1993716	ВИНТ (M6 x 16)	2
18	82130016	ВИНТ (M6 x 16)	4
18	1993716	ВИНТ (M6 x 16)	4
19	NSS	NOT SOLD SEPARATE Pinion Gear	1
20	92721	Шайба (.965 x .630)	1
21	35921	ГАЙКА (.625-18)	1
22	77674	ШАЙБА (.35 x .75 x .12)	1
23	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
24	43037	ШПОНКА	1
24	8M0204723	ШПОНКА	1
25	881938	Гребной вал	1
25	881942	Гребной вал	1
26	38657A1	Регулировочные прокладки в сборе	AR
26	8M0063268	Комплект регулировочных прокладок	AR
27	48939A2	Подшипник роликовый конический	1
27	8M0146553	Подшипник в сборе (обойма/конус)	1
28	NSS	NOT SOLD SEPARATE Cup	1
29	42637A1	Комплект регулировочных шайб	AR
29	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
30	36387A1	Подшипник роликовый/обойма в сборе	1
30	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
31	NSS	NOT SOLD SEPARATE Cup	1
32	8245191	Фиксатор	1
33	840836A2	Обойма в сборе	1
33	8M0192207	Комплект уплотнений обоймы	1
34	90011	Кольцо уплотнительное (2.175 x .175)	1
34	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
35	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
35	8M0214939	Сальник @3	1
36	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
36	8M0214939	Сальник @3	1
37	82130016	ВИНТ (M6 x 16)	2
37	1993716	ВИНТ (M6 x 16)	2
38	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
39	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
40	430331	Прокладка	1
41	8172771	Прокладка водяного насоса, верхняя	1
42	8172761	Передняя пластина	1
42	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
43	43026T2	КРЫЛЬЧАТКА	1
44	832942A1	Соединительная муфта в сборе	1
45	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
45	8M0204645	Кольцо уплотнительное (.796 x .139)	1
46	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
46	8M0204654	Уплотнительное кольцо	1
-	816575A6	Комплект уплотнений корпуса редуктора	1

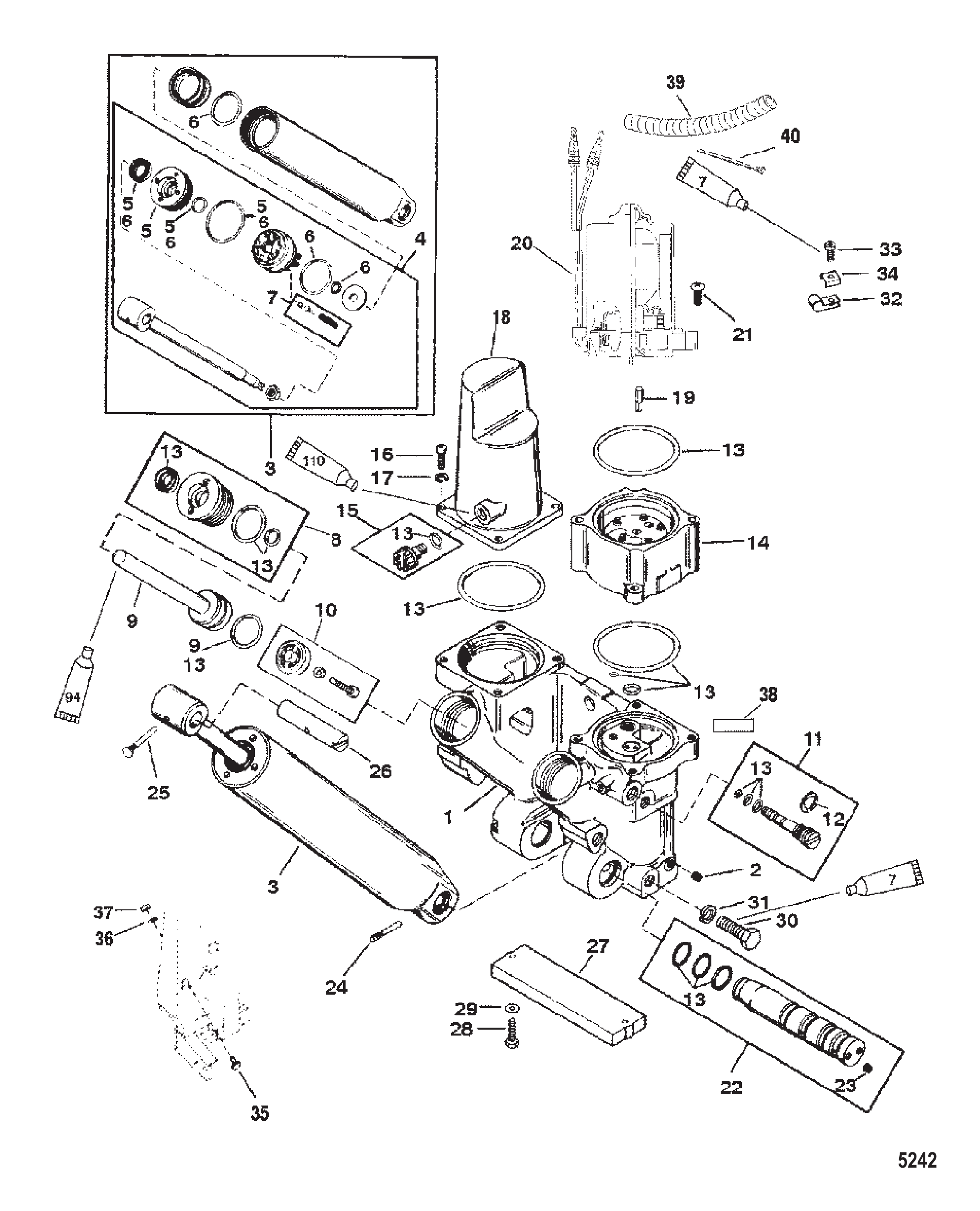

Рис. 14Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

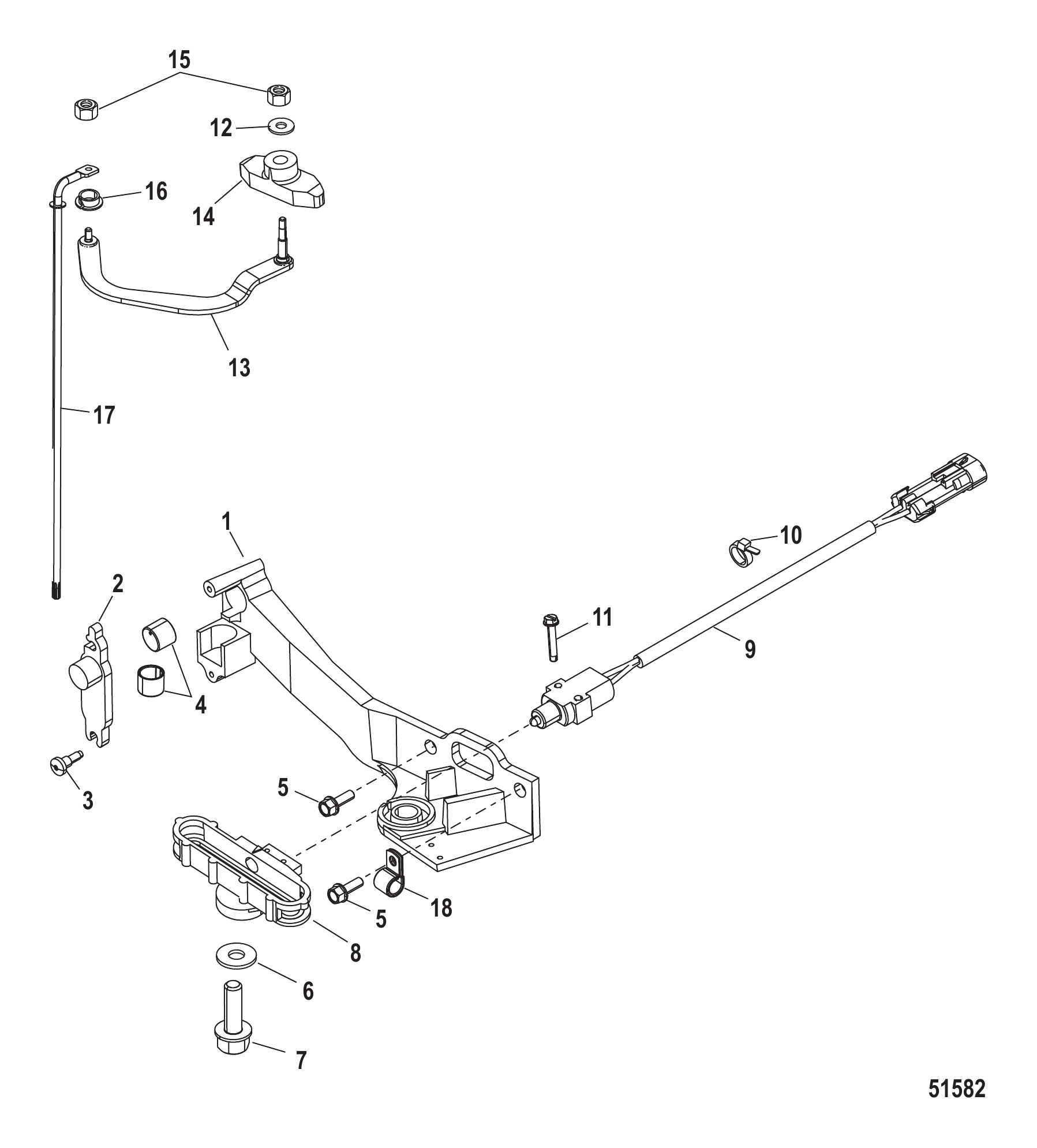

Рис. 15Привод переключения передач SN# 1B973743 и ниже Shift Linkage SN# 1B973743 and below

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	28040	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
14	67077F1	Крышка серая	2
14	67077T	Крышка, чёрная чёрная	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991732	Прокладка	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	812834	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	78246	Прокладка	1
29	782461	Прокладка	1
30	18233A6	Пластина в сборе	1
30	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
31	8147012	Сальник	1
31	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
32	68011	Кронштейн	1
33	812832	Винт (#10-16 x .500)	12
33	878608	Винт (#10-16 x .500)	12
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
35	38970	САЛЬНИК X-LONG	1
36	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
37	39072	ПРОБКА (1/8 ДЮЙМА ЛАТУНЬ) (ЛАТУНЬ)	2
37	390721	Пробка трубная (.125-27) латунная	2
38	183071	ПРОКЛАДКА	1
38	183076	Прокладка	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1

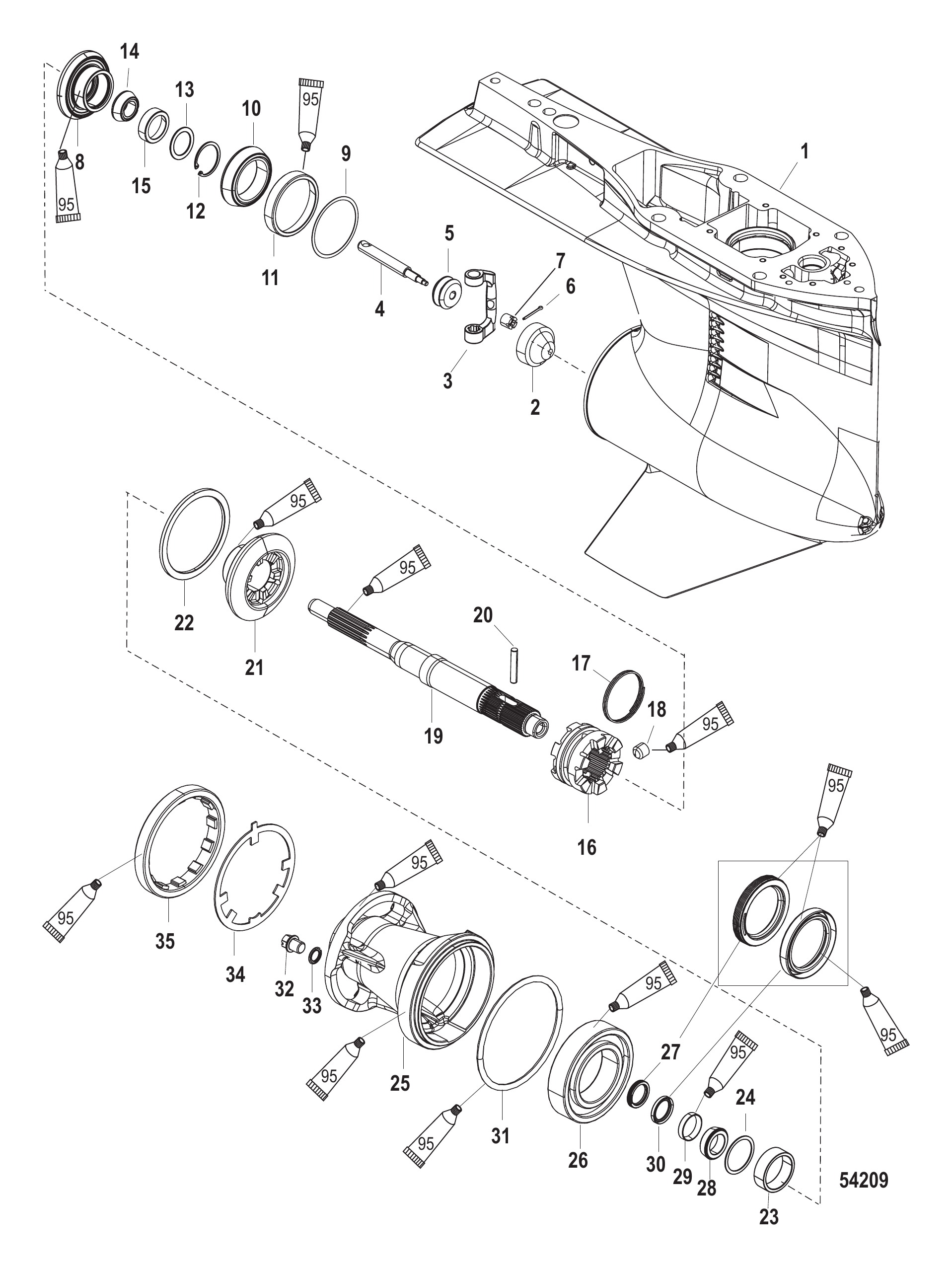

Рис. 16Редуктор - Гребной вал 2B014226 & выше Gear Housing Propeller Shaft 2B014226 & up

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	28040	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
14	67077F1	Крышка серая	2
14	67077T	Крышка, чёрная чёрная	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991732	Прокладка	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	812834	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	78246	Прокладка	1
29	782461	Прокладка	1
30	18233A6	Пластина в сборе	1
30	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
31	8147012	Сальник	1
31	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
32	68011	Кронштейн	1
33	812832	Винт (#10-16 x .500)	12
33	878608	Винт (#10-16 x .500)	12
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
35	38970	САЛЬНИК X-LONG	1
36	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
37	39072	ПРОБКА (1/8 ДЮЙМА ЛАТУНЬ) (ЛАТУНЬ)	2
37	390721	Пробка трубная (.125-27) латунная	2
38	183071	ПРОКЛАДКА	1
38	183076	Прокладка	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1

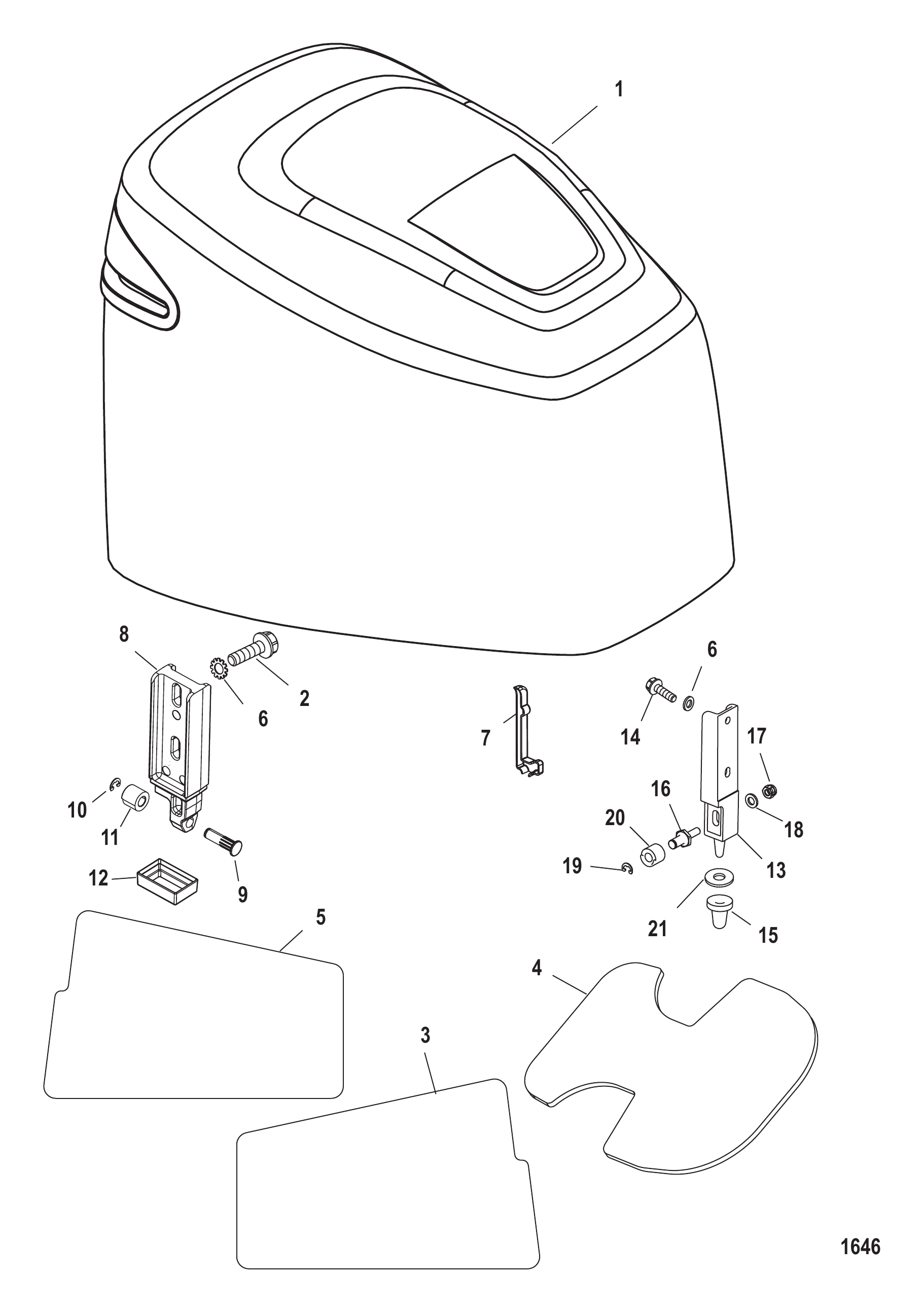

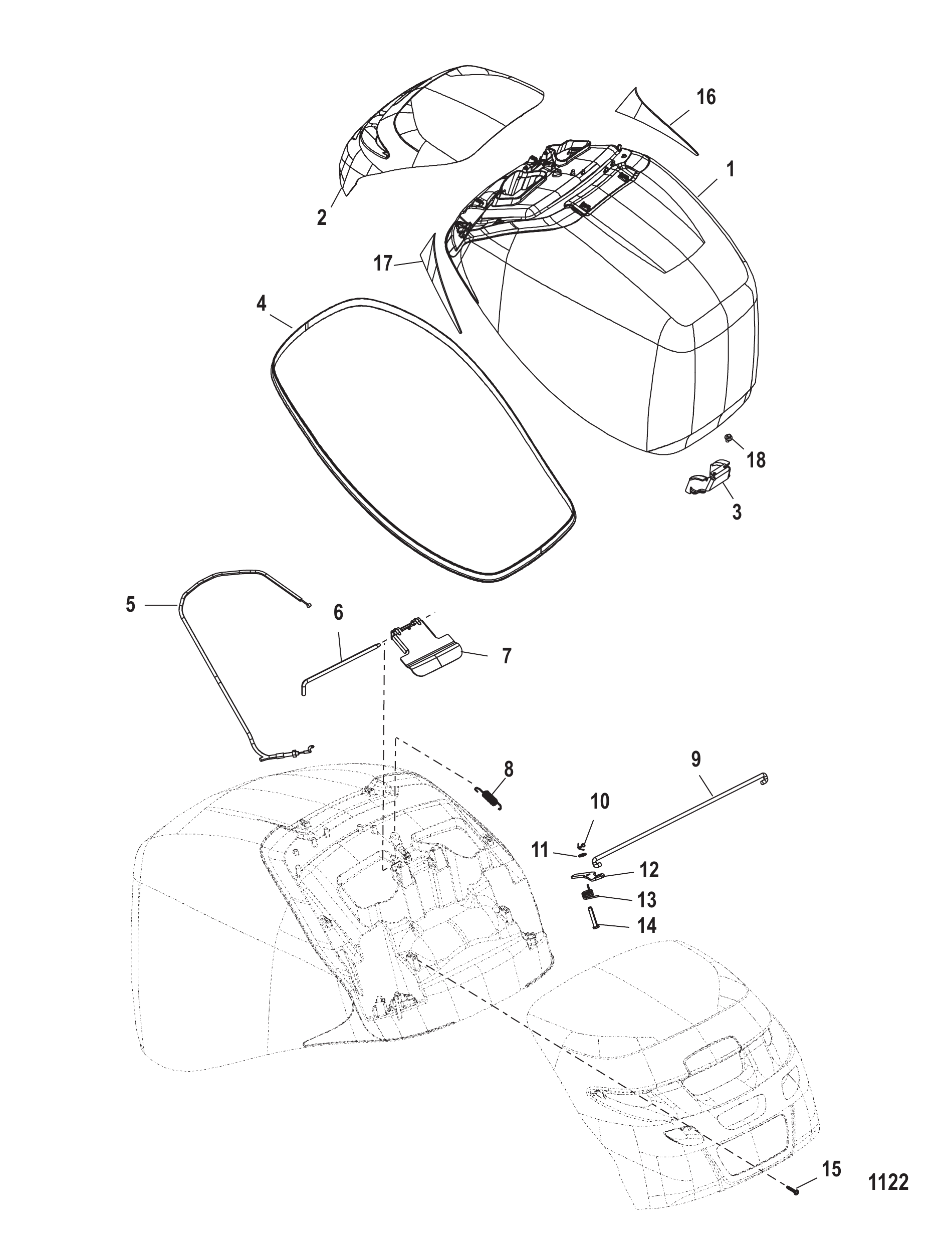

Рис. 17ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	885355T03	Верхний кожух в сборе	1
1	885355T02	Верхний кожух в сборе	1
1	8M0050000	Верхний кожух Mariner	1
2	885354T	Крышка воздушного дефлектора	1
2	885354T01	Крышка воздушного дефлектора Mercury, чёрная	1
2	895838T	Крышка воздушного дефлектора	1
2	895838T01	Крышка воздушного дефлектора - Mariner	1
3	888971	Передний приёмник защёлки	1
4	885545	Уплотнение верхнего кожуха	1
4	8M0111178	Сальник	1
5	888951	Трос	1
5	8M0080461	Трос защёлки	1
6	888959	Шарнирный палец	1
7	888956	Рычаг защёлки	1
8	895373	Пружина	1
9	888955	Соединительная защёлка тяги	1
10	26953	ШПЛИНТ	2
11	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
12	888952	Рычаг тяги	2
13	888953	Пружина	2
14	822417	ШТИФТ	2
15	888950020	Винт (M4 x 20 мм) (M4 x 1.75)	6
16	888970	Накладка левого борта (левый борт)	1
16	888970A01	Комплект наклеек	1
16	895839	Накладка левого борта (левый борт)	1
16	895839A01	Комплект наклеек	1
17	888969	Накладка правого борта (правый борт)	1
17	895840	Накладка правого борта (правый борт)	1
18	4010610	ВИНТ (M6 x 10) Нержавеющая сталь	2
-	892564A05	Комплект наклеек	1
-	859271A05	Комплект наклеек	1
-	895252A05	Комплект наклеек	1
-	895253A05	Комплект наклеек	1
-	892571A05	Комплект наклеек	1
-	892571A07	Комплект наклеек (Mariner 200)	1
-	892871A05	Комплект наклеек	1
-	892871A07	Комплект наклеек (Mariner 225)	1
-	895254A05	Комплект наклеек	1
-	895254A07	Комплект наклеек (Mariner 250)	1
-	895255A05	Комплект наклеек	1
-	895255A07	Комплект наклеек (Mariner 275)	1

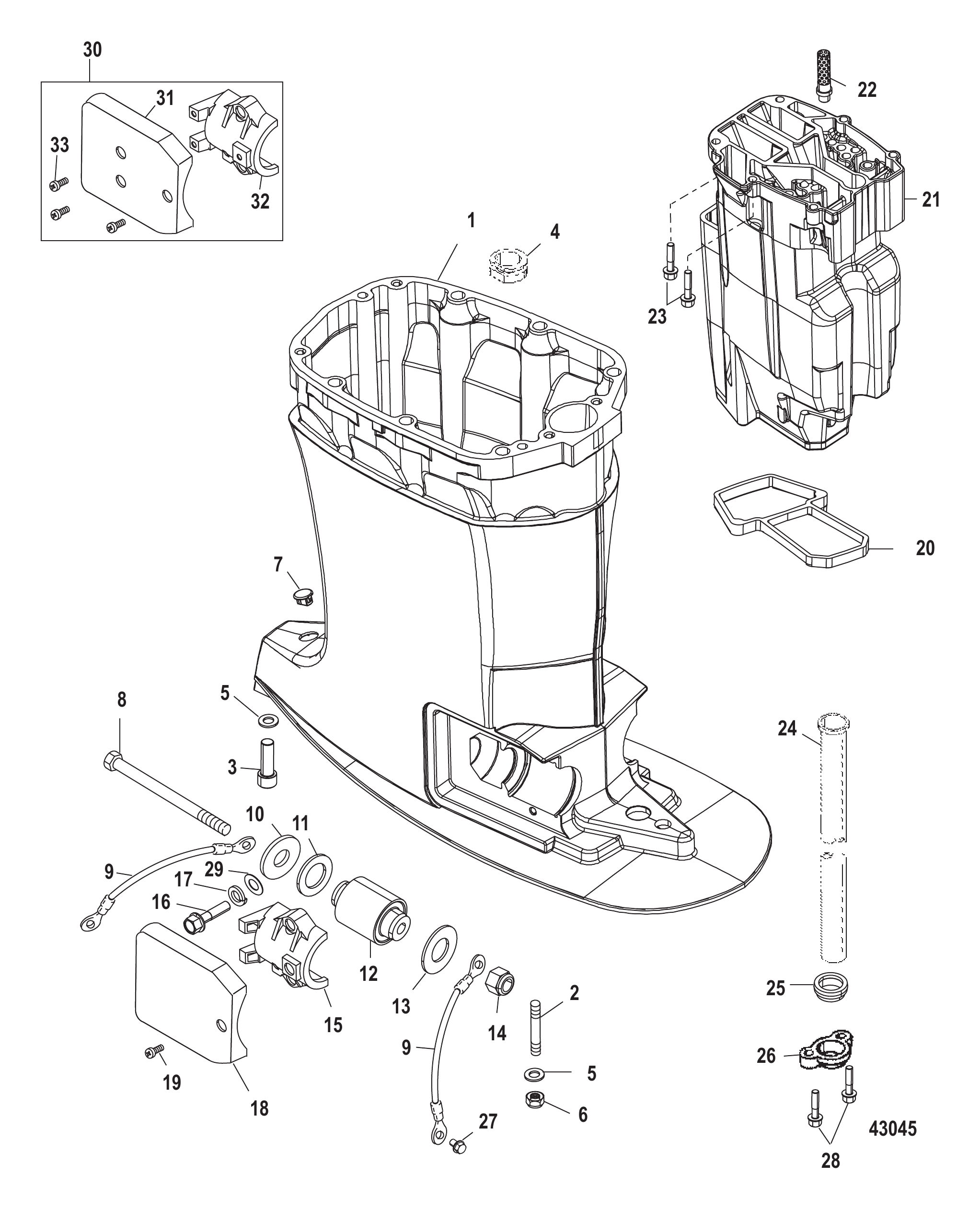

Рис. 18КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНОЙ ТРУБЫ Drivehshaft Housing and Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	832937A05	Сборка корпуса приводного вала	1
1	832938A5	Корпус гребного вала в сборе	1
1	832938A06	Корпус в сборе, приводной вал — X/XX-длинный	1
2	856983	Шпилька (M12 x 52)	4
2	8M0008031	Шпилька (M12 x 1.75 x 52)	4
3	892860	Винт (M12 x 35)	1
4	8331231	Втулка уплотнительная	1
5	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
6	857008	Гайка (M12 x 1.75)	4
6	896895	Гайка (M12)	4
6	896895	Гайка (M12)	4
7	64649	ПРОБКА	1
8	815431002	Болт (M14 x 178)	2
8	898834	Болт (M14 x 178)	2
9	88238A10	Кабель заземления в сборе	2
10	815432	ШАЙБА (.562 x 2.00 x .125)	2
11	8154331	Шайба (1.25 x 2.00 x .19)	2
12	8137711	Опора	2
13	825190	ШАЙБА	2
14	815434	ГАЙКА	2
14	896602	ГАЙКА (M14)	2
15	8186442	Хомут	2
15	879150A90	Комплект крышки нижней опоры	2
16	8M0033179	Винт (M8 x 40)	4
16	8M0084475	Винт (M8 x 40)	4
17	72521	ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ	1
18	818645F1	Крышка чёрная (ЧЁРНАЯ)	2
18	8M0001136	Крышка нижней опоры	2
19	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
20	8329321	Сальник	1
21	833116A4	Трубка выпускная в сборе	1
22	8524052	Сетчатый фильтр	1
22	8M0026113	Сетчатый фильтр	1
23	81893435	ВИНТ (M8 x 35)	6
23	8M0103814	Винт (M8 x 35 мм)	6
24	8329417	Трубка водяная	1
24	8M0042785	Трубка водяная	1
24	8329418	Трубка водяная	1
24	8M0042786	Трубка водяная	1
25	832940001	Сальник	1
26	8329391	Хомут	1
27	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
28	81893435	ВИНТ (M8 x 35)	2
28	8M0103814	Винт (M8 x 35 мм)	2

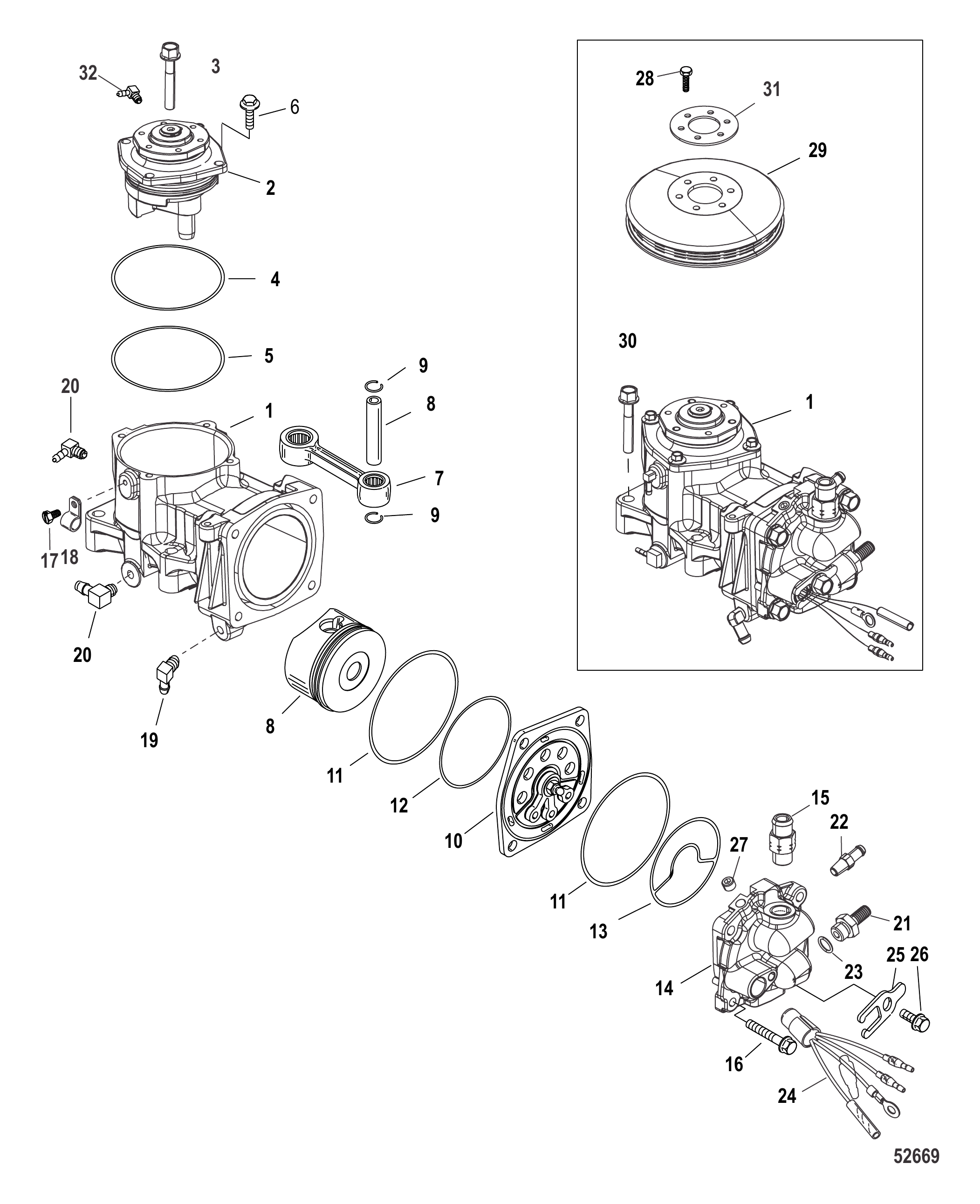

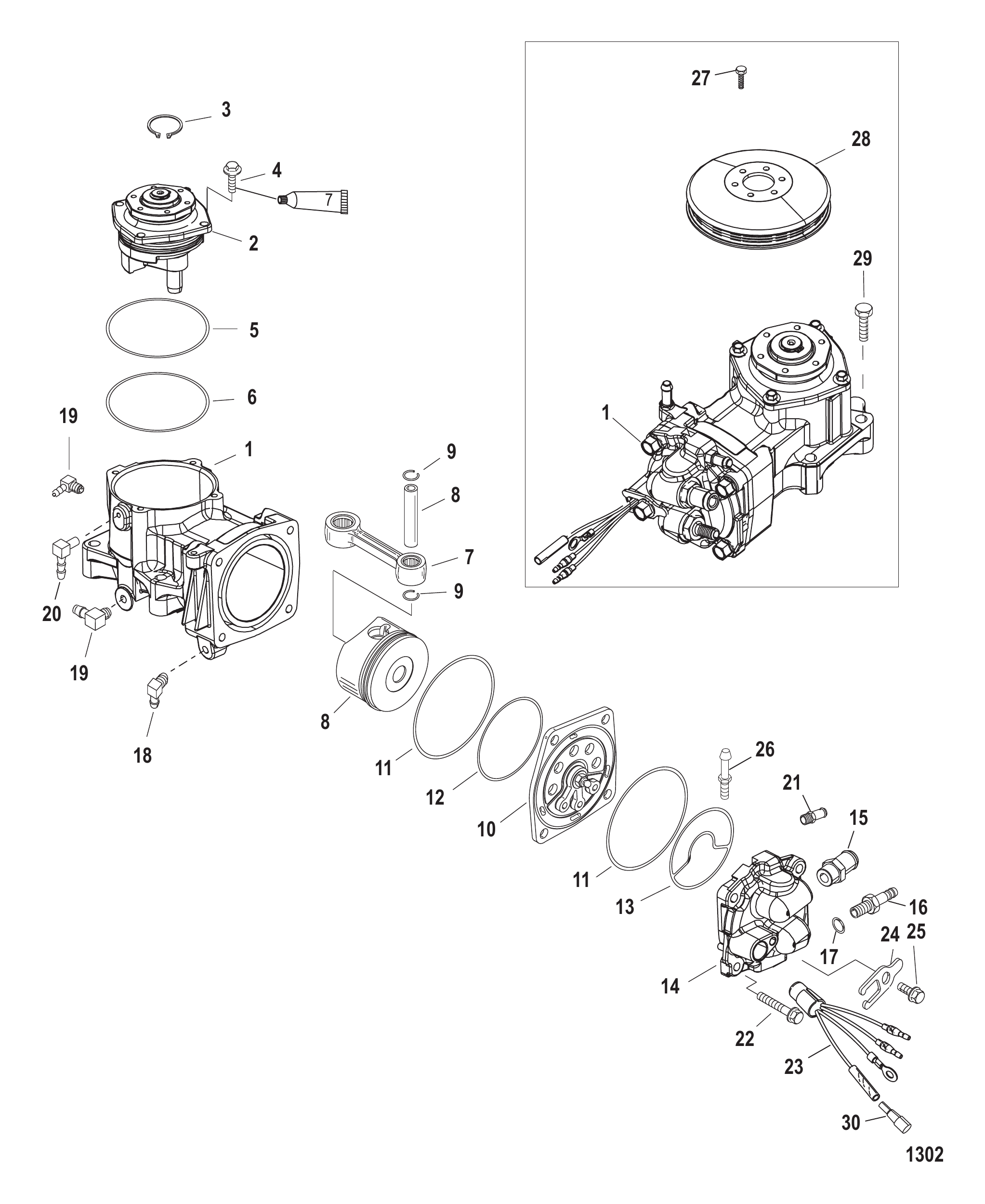

Рис. 19Компоненты воздушного компрессора Air Compressor Components

REF	Номер детали	Наименование	Кол-во
1	828123T19	Компрессор в сборе, воздушный	1
1	8M0060052	Компрессор в сборе, воздушный	1
1	828123T26	Компрессор в сборе, воздушный	1
1	8M0060052	Компрессор в сборе, воздушный	1
1	828123T29	Компрессор в сборе, воздушный	1
1	8M0060052	Компрессор в сборе, воздушный	1
2	828131A8	СБОРКА КОНЦЕВОЙ КРЫШКИ	1
2	8M0050792	Концевая крышка в сборе	1
2	828131A09	КОНЦЕВАЯ КРЫШКА В СБОРЕ	1
2	8M0050792	Концевая крышка в сборе	1
3	NSS	NOT SOLD SEPARATE Snap Ring	1
4	82130020	ВИНТ (M6 x 20)	4
5	832804	Уплотнительное кольцо (2.739 x .070)	1
6	832804	Уплотнительное кольцо (2.739 x .070)	1
7	833146T3	СБОРКА ШАТУНА	1
7	833146T06	Шатун в сборе	1
7	833146T05	ШАТУН В СБОРЕ	1
7	833146T06	Шатун в сборе	1
7	833146T06	Шатун в сборе	1
8	NSS	NOT SOLD SEPARATE Piston assembly	1
9	8348101	Кольцо стопорное	2
10	835088A10	Пластина лепесткового клапана в сборе	1
11	67207	Кольцо уплотнительное (3.489 x .070)	2
12	832804	Уплотнительное кольцо (2.739 x .070)	1
13	828225	Сальник	1
14	835087A8	Комплект головки компрессора	1
14	8M0073889	Комплект головки компрессора	1
15	8812711	Фитинг	1
16	856744	Штуцер	1
17	831985	Кольцо уплотнительное (.468 x .078)	1
18	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
19	428641	Штуцер обратного клапана	2
20	151331	ШТУЦЕР	1
21	16604	ШТУЦЕР прямой (.125-27)	1
22	82446035	ВИНТ (M8 x 35 ММ)	4
23	13536A14	Датчик температуры в сборе	1
24	137151	Фиксатор	1
25	81893414	ВИНТ (M8 x 14)	1
26	8215832	Штифт специальный (1.5 дюйма)	1
27	85593912	ВИНТ (M6 x 12)	6
28	8328233	Шкив	1
28	8M0175171	Шкив	1
29	81893450	ВИНТ (M8 x 50)	4
30	13541	Разъём штыревой	1
-	832804A1	Комплект уплотнительных колец	1
-	832804A03	Комплект уплотнительных колец	1

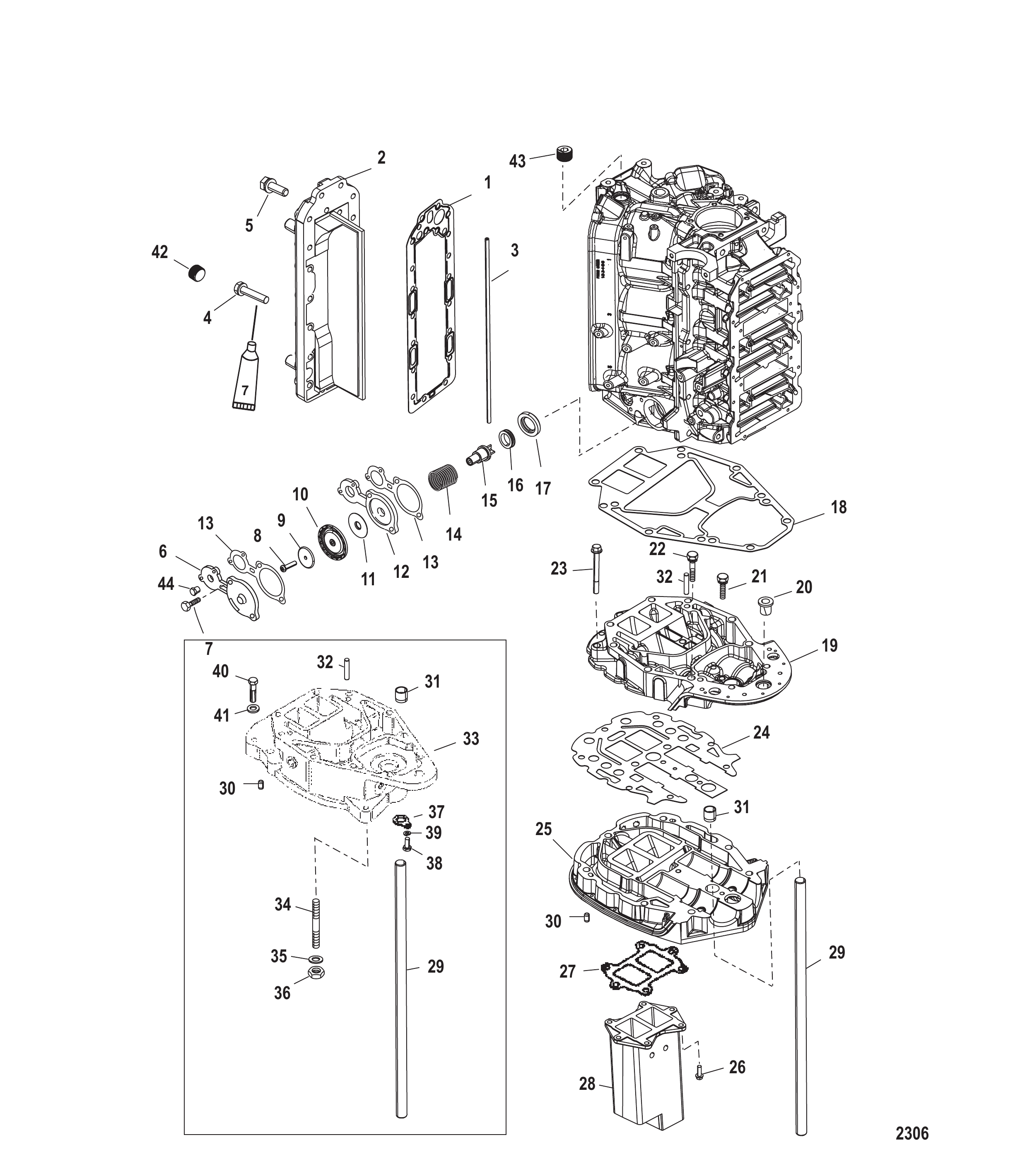

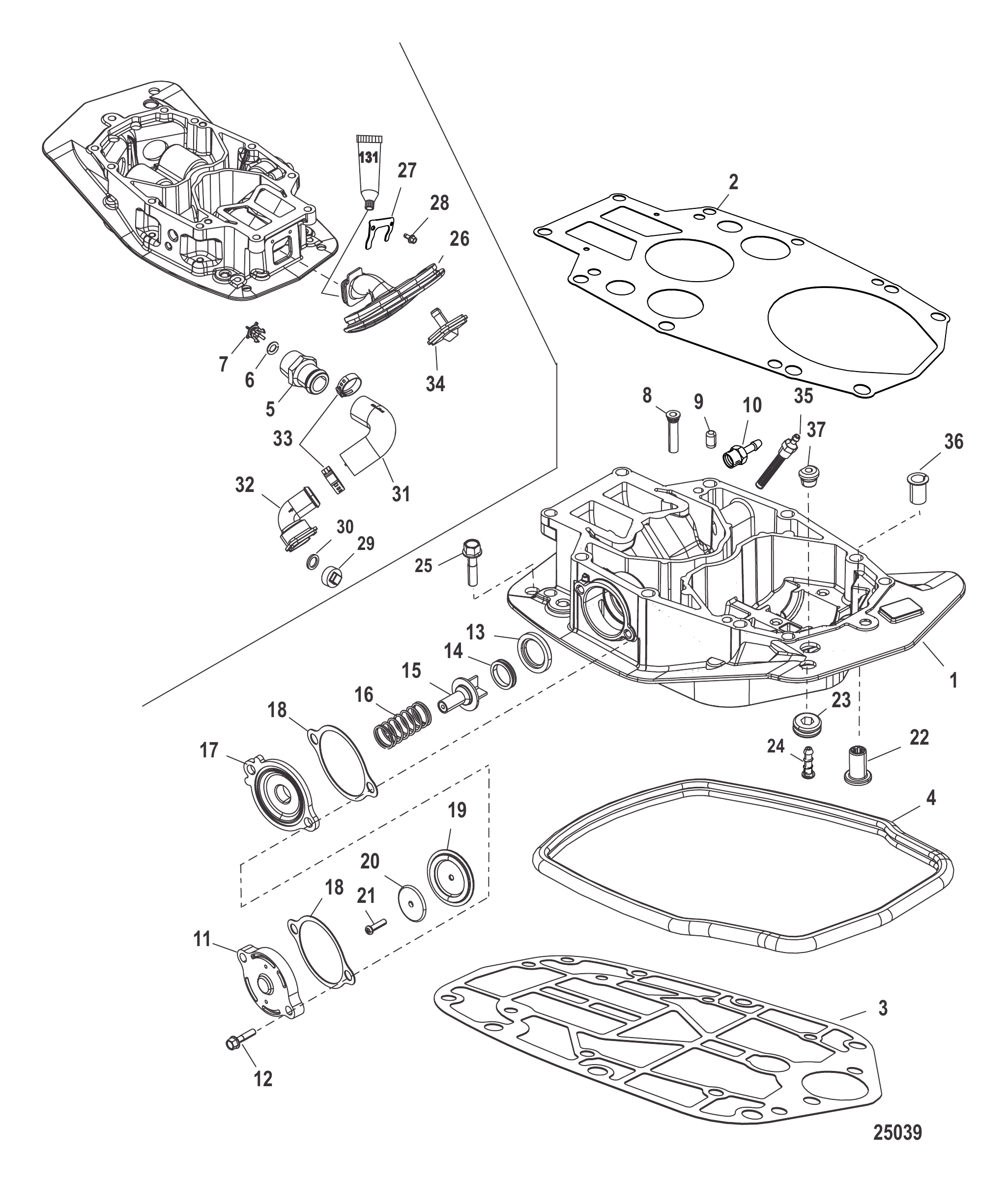

Рис. 20Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	190506	Прокладка	1
2	828343A4	Комплект пластины разделителя выхлопа	1
2	828343A05	Пластина разделителя выхлопа в сборе	1
3	814754	Сальник (12.50 дюймов)	1
4	8263561	Винт с шайбой (.312-18 x 1.500)	17
5	881190	Винт (.312-18 x 1.00)	2
6	687291	КРЫШКА ПЕРЕПУСКНОГО КЛАПАНА	1
6	8M0039767	КРЫШКА	1
7	74824	Винт (.312-18 x 1.250)	4
8	69570	Винт (#10-16 x .750)	1
9	76451	Шайба	1
10	144791	ДИАФРАГМА	1
11	16496	ДЕФЛЕКТОР водяной	1
12	16497A1	Пластина	1
13	78690	Прокладка	2
13	78690002	Прокладка	2
14	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
15	14480	Клапан тарельчатый	1
16	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
18	8231422	Прокладка (головка блока)	1
19	850814T2	Пластина выпускная	1
20	27132	ВТУЛКА	1
21	66727	ВИНТ (.312-18 x 1.250)	1
22	68783	ВИНТ (.312-18 x 2.50)	1
23	66725	ВИНТ (.375-16 x 3.50)	3
23	898833	Винт (.375-16 x 3.500)	3
24	183076	Прокладка	1
25	18233A8	Пластина в сборе, корпус вертикального вала	1
25	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
26	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
27	782461	Прокладка	1
28	419424	УДЛИНИТЕЛЬ ВЫПУСКНОЙ	1
28	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
29	672951	ТРУБКА ВОДЯНАЯ	1
29	8590971	Трубка водяная	1
29	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
30	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
31	38970	САЛЬНИК X-LONG	1
32	823106	Установочный штифт (.875)	2
32	8M0043826	Штифт установочный	2
33	817717T7	ПЛАСТИНА Удлинитель - Выхлоп	1
33	817717A7	Пластина выхлопного удлинителя в сборе (короткая)	1
34	58893	Шпилька (.250-28 x 1.310)	6
34	8M0030694	ВИНТ (0.25-20 x 1.00)	6
35	20533	Шайба	6
36	30506	ГАЙКА (.250-28)	6
37	44260	Фиксатор (короткий)	1
38	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
39	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
40	91903	Винт (.437-14 x 1.750)	3
41	822836	Шайба (.445 x .805 x .108)	3
42	428611	Штуцер трубный - латунный (.750-14)	1
42	8M0204679	Штуцер трубки - латунь (.750-14)	1
43	883048	Пробка (.500-14)	1
44	36382	Фитинг (.250-18 x .62) латунный	1
-	881805A01	Комплект прокладок двигателя	1
-	883201A01	Головка блока цилиндров в сборе	1

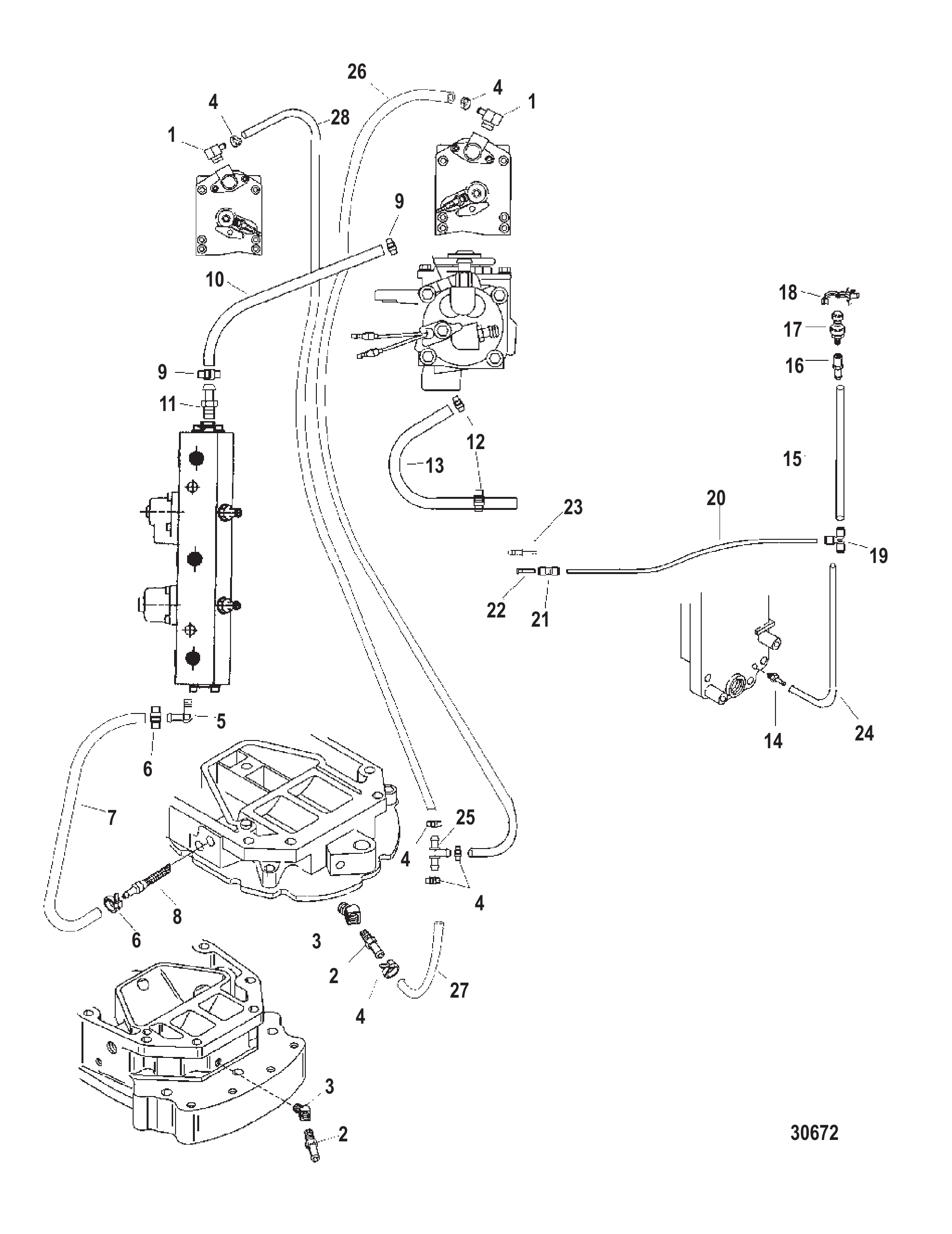

Рис. 21Компоненты воздушного компрессора SN# 1B885132 и выше Air Compressor Components SN# 1B885132 and above

REF	Номер детали	Наименование	Кол-во
1	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	2
2	89772	Разъём (.125-27) (прямой)	1
3	29085	ШТУЦЕР УГЛОВОЙ (45 ГРАДУСОВ)	1
3	8M0123050	Штуцер угловой (45 градусов)	1
4	816311T	СТЯЖКА (8.00 дюймов)	6
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	816311T	СТЯЖКА (8.00 дюймов)	2
7	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
7	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
8	8348084	Фильтр сетчатый	1
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
10	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
11	291112	Фитинг	1
12	816311T	СТЯЖКА (8.00 дюймов)	2
13	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
14	859432	ШТУЦЕР	1
14	881866	Фитинг	1
15	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
15	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
16	859431	ШТУЦЕР	1
16	8M0207782	ШТУЦЕР ПРЯМОЙ	1
17	881879A7	Комплект датчика (0-50 PSI) бежевый	1
17	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
18	858954	ЗАЖИМ (.625)	1
19	875207	Тройник	1
20	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
20	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
21	859747	СОЕДИНИТЕЛЬ	1
21	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
22	859732	ПРОБКА	1
23	859731	ШТУЦЕР-АДАПТЕР	1
23	8M0214970	Фитинг	1
24	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
24	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
25	858459	Штуцер	1
26	77653101	Шланг (48.00 дюймов, бухта)	1
27	8276021	Формованный шланг	1
27	8M0114859	ШЛАНГ	1
27	77653101	Шланг (48.00 дюймов, бухта)	1
28	77653101	Шланг (48.00 дюймов, бухта)	1
-	883201A01	Головка блока цилиндров в сборе	1

Рис. 22Редуктор, ведущий вал Gear Housing Driveshaft

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	28040	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
14	67077F1	Крышка серая	2
14	67077T	Крышка, чёрная чёрная	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991732	Прокладка	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	812834	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	78246	Прокладка	1
29	782461	Прокладка	1
30	18233A6	Пластина в сборе	1
30	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
31	8147012	Сальник	1
31	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
32	68011	Кронштейн	1
33	812832	Винт (#10-16 x .500)	12
33	878608	Винт (#10-16 x .500)	12
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
35	38970	САЛЬНИК X-LONG	1
36	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
37	39072	ПРОБКА (1/8 ДЮЙМА ЛАТУНЬ) (ЛАТУНЬ)	2
37	390721	Пробка трубная (.125-27) латунная	2
38	183071	ПРОКЛАДКА	1
38	183076	Прокладка	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 23Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 24Редуктор - Гребной вал, TorqueMaster, SN-1B973743 & ниже Gear Housing Prop Shaft, TorqueMaster, SN-1B973743 & below

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	28040	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
14	67077F1	Крышка серая	2
14	67077T	Крышка, чёрная чёрная	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991732	Прокладка	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	812834	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	78246	Прокладка	1
29	782461	Прокладка	1
30	18233A6	Пластина в сборе	1
30	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
31	8147012	Сальник	1
31	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
32	68011	Кронштейн	1
33	812832	Винт (#10-16 x .500)	12
33	878608	Винт (#10-16 x .500)	12
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
35	38970	САЛЬНИК X-LONG	1
36	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
37	39072	ПРОБКА (1/8 ДЮЙМА ЛАТУНЬ) (ЛАТУНЬ)	2
37	390721	Пробка трубная (.125-27) латунная	2
38	183071	ПРОКЛАДКА	1
38	183076	Прокладка	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1

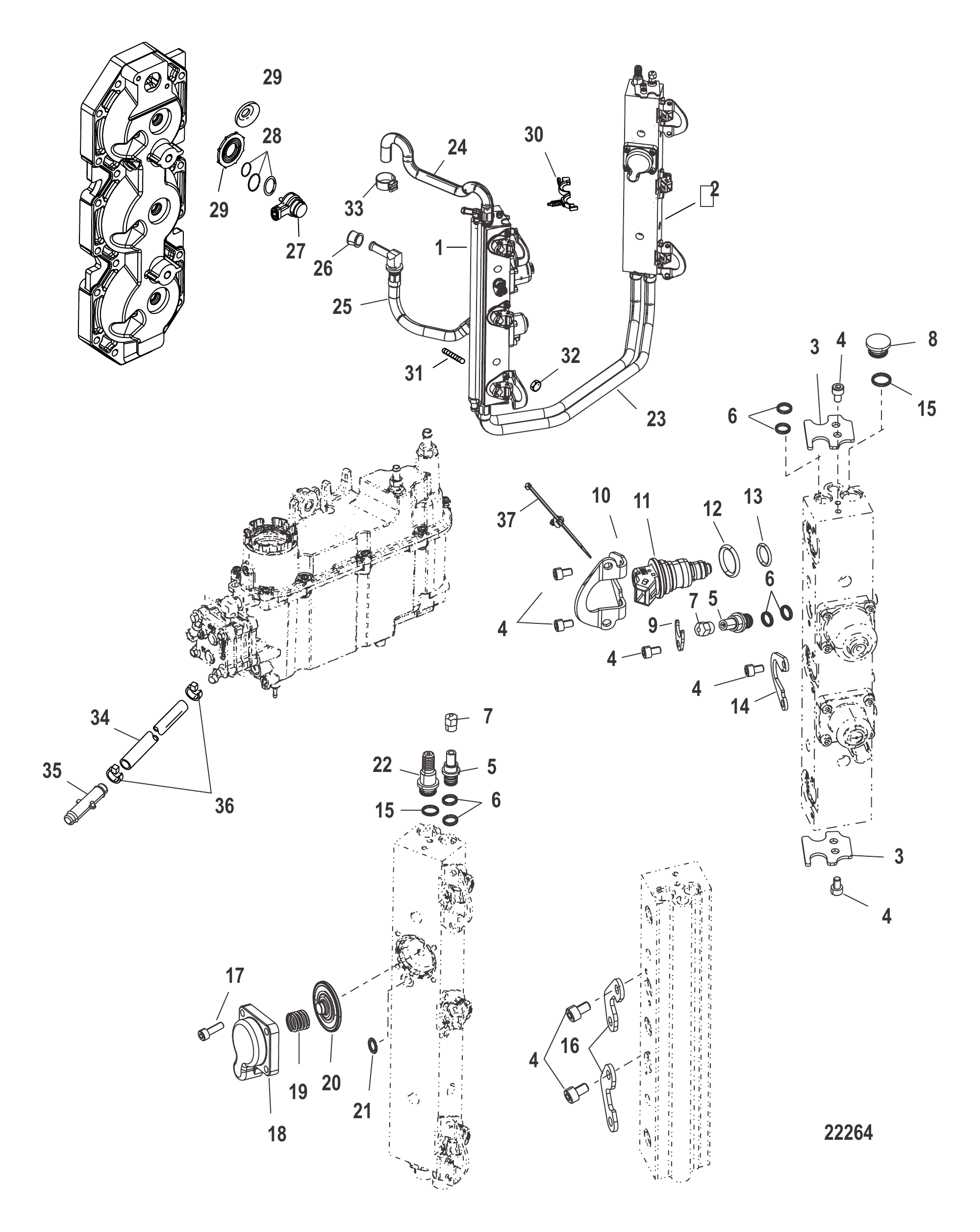

Рис. 25ТОПЛИВНАЯ СИСТЕМА Fuel System

REF	Номер детали	Наименование	Кол-во
-	884433T15	Топливная рампа в сборе	1
1	NSS	NOT SOLD SEPARATE Fuel Rail (Port)	1
2	NSS	NOT SOLD SEPARATE Fuel Rail (Starboard)	1
3	804830	ХОМУТ	4
4	804525001	Комплект винтов (2 шт.)(M5 x 10)	11
4	8M0041100	Винт (M5 x 10)	11
5	883542	Клапан в сборе (диаметр .375 дюйма)	2
5	8M0047053	Комплект клапана Шредера	2
6	804840	РЕМКОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
7	805515	Колпачок клапана Шредера - латунный	2
7	8M0046566	Крышка клапана	2
8	804835	ЗАГЛУШКА левого борта	1
9	880816	Хомут	1
9	8M0041097	Кронштейн	1
10	8048311	Хомут	4
11	804528	Форсунка	6
11	8M0222157	ТОПЛИВНАЯ ФОРСУНКА	6
12	804530	Комплект уплотнительных колец содержит 6 шт.	1
13	804529	Комплект уплотнительных колец содержит 6 шт.	1
14	804522	Хомут	2
15	804532	Комплект уплотнительных колец	1
16	804832	ХОМУТ	2
17	804526	Комплект винтов (M5 x 16) (2 шт.)	4
18	804535001	Крышка	1
19	804534001	Пружина	1
20	804533	Диафрагма в сборе	1
21	804536	Уплотнительное кольцо	1
22	804836	ФИТИНГ	1
23	804827	ШЛАНГ балансировки топлива	1
23	8M6001364	Шланг в сборе	1
24	889310	Шланг подачи топлива к паровому сепаратору	1
24	8M6001362	Шланг в сборе	1
25	889311	Шланг перепуска топлива	1
25	8M6001363	Шланг в сборе	1
NS	804840	РЕМКОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
26	888852	Сальник направляющей топлива	1
27	884595A01	Воздушная форсунка в сборе	6
27	8M6001744	Воздушная форсунка в сборе	6
28	804875	Ремкомплект форсунки прямого впрыска	1
29	859404002	Шайба впрыска	6
30	828791	Зажим	4
31	858778	Шпилька (M10 x 91)	4
31	8M0063255	Шпилька M10x92	4
32	826292	ГАЙКА (M10) Латунная/Никелированная	4
33	856880	Хомут шланга (15.3)	1
33	8M0214964	Хомут	1
34	856822A2	Шланг с рукавом в сборе (18.00 дюйма)	1
34	8M0043979	Шланг с рукавом в сборе	1
35	822769	Соединитель	1
36	816311T	СТЯЖКА (8.00 дюймов)	2
37	899145	Хомут крепёжный	4
-	8M6002988	Комплект диафрагм	2
-	8M6002989	Комплект топливного регулятора 15 PSI	1
-	8M6002990	Комплект топливного регулятора 10 PSI	1
-	8M6002991	Комплект регулятора воздуха	1

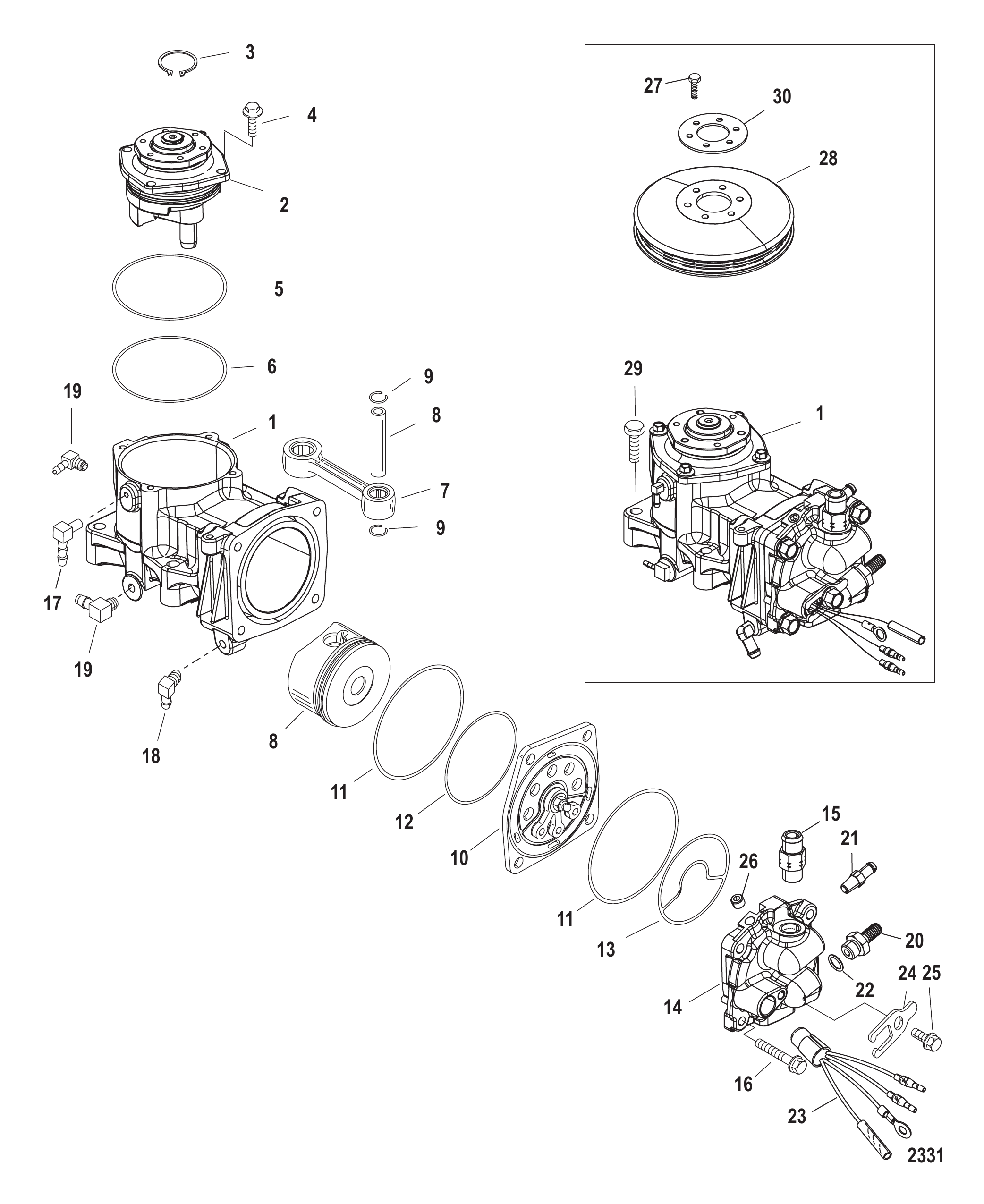

Рис. 26Компоненты воздушного компрессора SN# 1B885131 и ниже Air Compressor Components SN# 1B885131 and below

REF	Номер детали	Наименование	Кол-во
1	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	2
2	89772	Разъём (.125-27) (прямой)	1
3	29085	ШТУЦЕР УГЛОВОЙ (45 ГРАДУСОВ)	1
3	8M0123050	Штуцер угловой (45 градусов)	1
4	816311T	СТЯЖКА (8.00 дюймов)	6
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	816311T	СТЯЖКА (8.00 дюймов)	2
7	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
7	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
8	8348084	Фильтр сетчатый	1
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
10	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
11	291112	Фитинг	1
12	816311T	СТЯЖКА (8.00 дюймов)	2
13	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
14	859432	ШТУЦЕР	1
14	881866	Фитинг	1
15	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
15	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
16	859431	ШТУЦЕР	1
16	8M0207782	ШТУЦЕР ПРЯМОЙ	1
17	881879A7	Комплект датчика (0-50 PSI) бежевый	1
17	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
18	858954	ЗАЖИМ (.625)	1
19	875207	Тройник	1
20	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
20	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
21	859747	СОЕДИНИТЕЛЬ	1
21	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
22	859732	ПРОБКА	1
23	859731	ШТУЦЕР-АДАПТЕР	1
23	8M0214970	Фитинг	1
24	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
24	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
25	858459	Штуцер	1
26	77653101	Шланг (48.00 дюймов, бухта)	1
27	8276021	Формованный шланг	1
27	8M0114859	ШЛАНГ	1
27	77653101	Шланг (48.00 дюймов, бухта)	1
28	77653101	Шланг (48.00 дюймов, бухта)	1
-	883201A01	Головка блока цилиндров в сборе	1

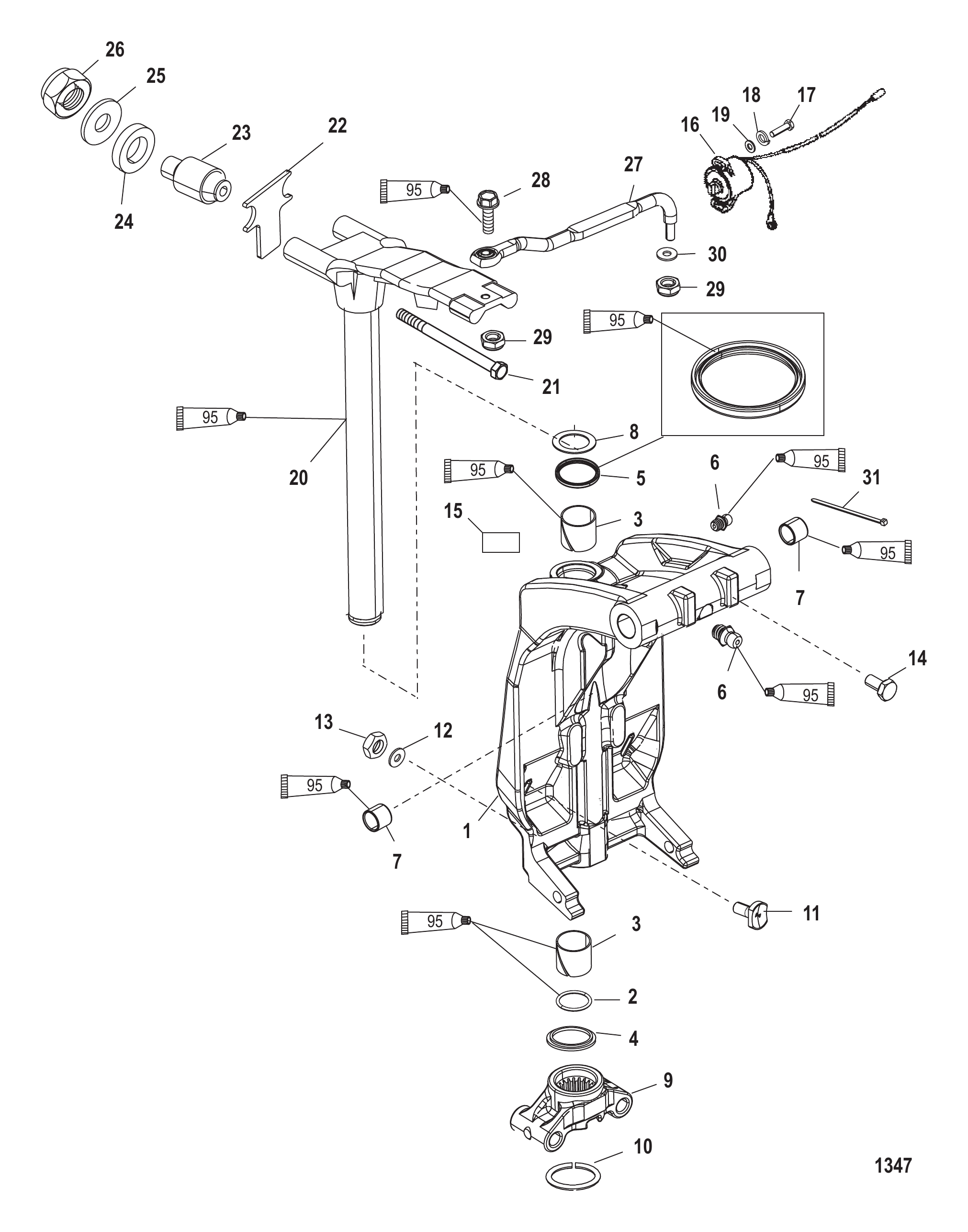

Рис. 27Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8710A21	Кронштейн поворотный в сборе, серый	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
2	33504	Кольцо уплотнительное	1
2	8M0214926	Кольцо уплотнительное @10	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	87735	Сальник нижний масляный	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	86580A1	Вилка в сборе, нижняя (чёрная)	1
9	878182T	Вилка нижняя — нержавеющая сталь	1
9	86580A2	Вилка в сборе, нижняя (серая)	1
9	86580A1	Вилка в сборе, нижняя (чёрная)	1
10	67684	Кольцо стопорное	1
11	996301	Пластина-фиксатор	2
11	8M0045383	Ударная пластина	2
12	58643	Шайба стопорная (.375)	2
13	46335	ГАЙКА (.375-24)	2
14	64014	Винт (.250-28 x .500)	2
15	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
16	821180A6	Датчик тримма в сборе	1
16	8M0074846	Заказ 8M0098273	1
17	852368	Винт (#10-24 x .750)	2
18	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
19	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
20	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
20	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
20	67706A56	Поворотный палец в сборе, рулевой рычаг (серый)	1
20	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
21	78689	Винт (.437-20 x 7.50)	2
21	8M0176309	Винт	2
22	888821	Упор удлинённый	1
22	8M0000516	БУФЕР ВЕРХНЕГО ЯРМА	1
23	77326	ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)	2
24	66921	ШАЙБА	2
25	814432	Шайба	2
25	78688	Шайба	2
26	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
26	8M0204653	Гайка	2
27	92876A1	Тяга рулевая в сборе	1
27	92876A12	Тяга в сборе	1
28	14000	Винт (.375-24 x 1.25)	1
28	849838	ВИНТ (.375-24 x 1.250)	1
29	34863	ГАЙКА (.375-24)	2
29	8M0204726	Гайка (.375-24) латунная	2
30	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
31	816311	Стяжка (8.00 дюймов)	1
31	816311T	СТЯЖКА (8.00 дюймов)	1

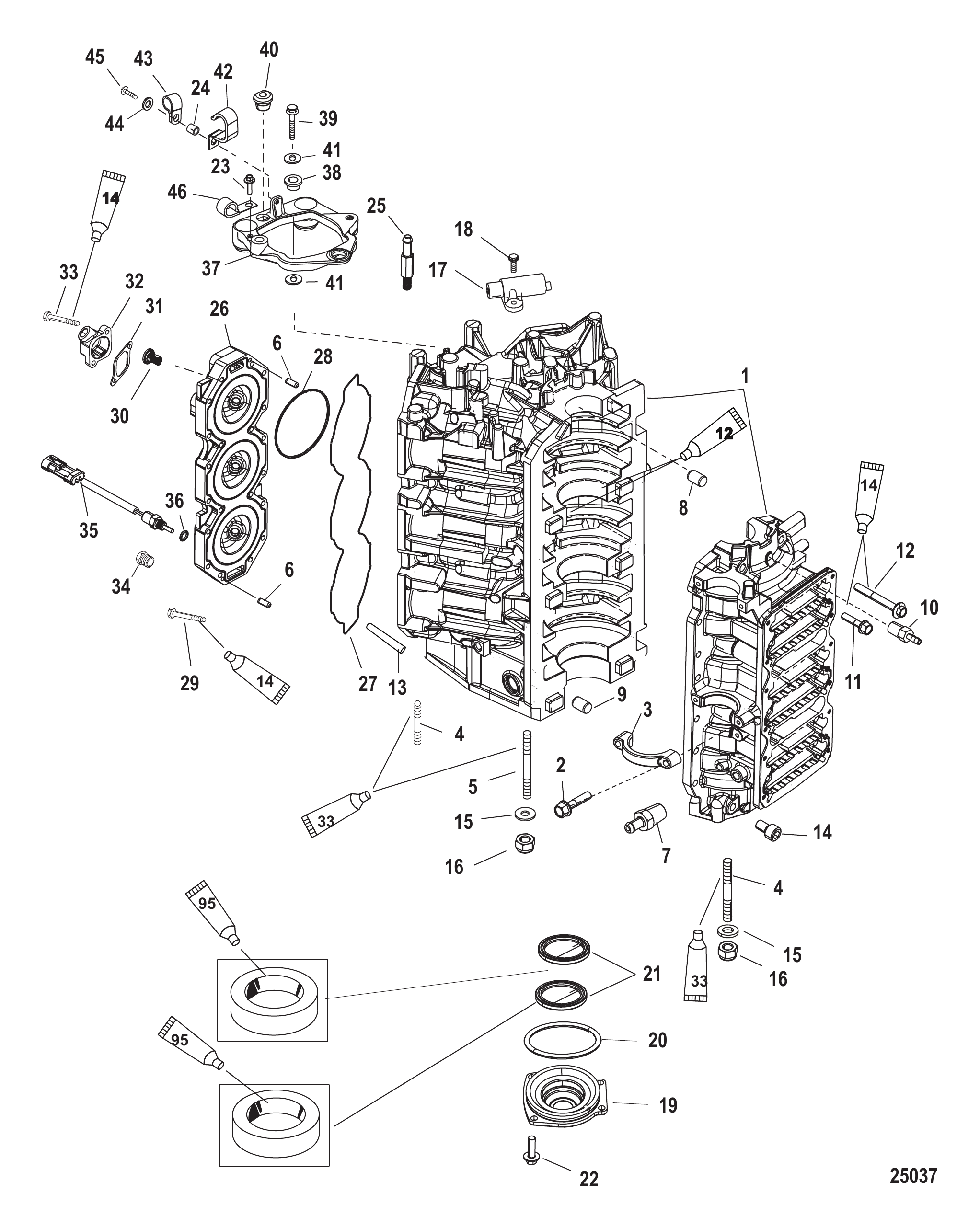

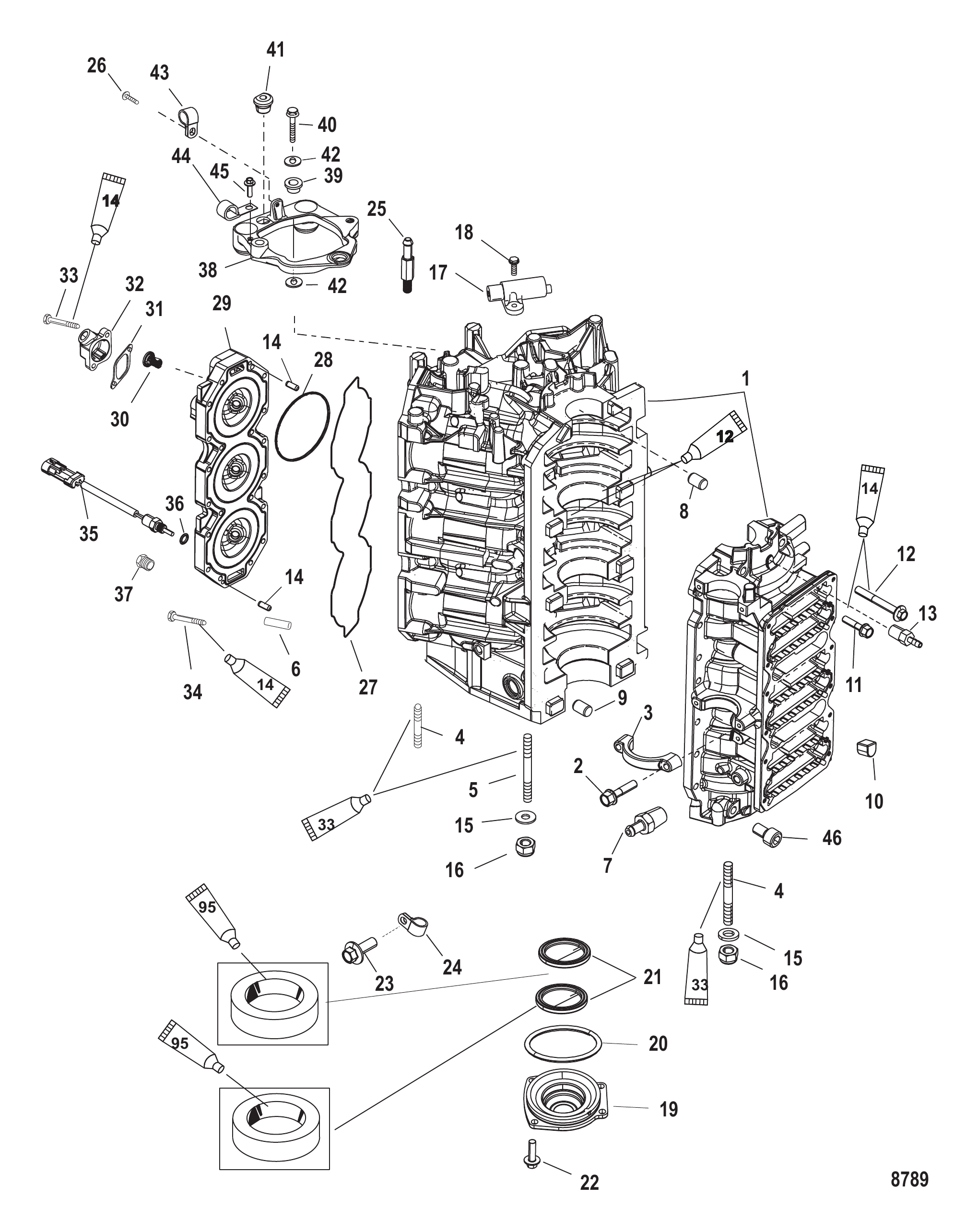

Рис. 28БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА Cylinder Block and End Cap

REF	Номер детали	Наименование	Кол-во
1	9811T92	Блок цилиндров	1
2	81893440	ВИНТ (M8 x 40)	4
3	8569662	КРОНШТЕЙН	2
3	8M0111325	КРЫШКА	2
4	903509	Шпилька (M10 x 1.5 x 64)	4
5	8154431	Шпилька (M10 x 1.5 x 155)	6
6	8248577	Дефлектор	6
7	8781051	Обратный клапан к блоку	1
8	67296	Штифт (обоймы подшипника)	3
8	8M0036405	Штифт	3
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
10	850309001	ПРОБКА стопорная	6
11	81893435	ВИНТ (M8 x 35)	14
11	8M0103814	Винт (M8 x 35 мм)	14
12	82446180	ВИНТ (M10 x 80)	8
13	8245021	Разъём	1
14	63779	Штифт установочный (.250 x .625)	4
15	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	10
15	8M0214963	Шайба	10
16	4013610	ГАЙКА (M10) Нержавеющая сталь	10
17	8283582	Датчик	1
17	8M0082988	Датчик положения коленчатого вала	1
18	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
19	9787A4	Крышка в сборе	1
20	62700	Кольцо уплотнительное (3.237 x .103)	1
21	8308981	Уплотнение	2
22	82130020	ВИНТ (M6 x 20)	4
23	82130012	ВИНТ (M6 x 12)	1
24	858902	ХОМУТ	1
25	8215832	Штифт специальный (1.5 дюйма)	1
26	82130012	ВИНТ (M6 x 12)	1
27	818574	САЛЬНИК	2
28	884391	Сальник	6
29	841021A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ Правого борта	1
29	841020A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ Левого борта	1
30	885599004	ТЕРМОСТАТ 54°C/130°F	2
30	8M0057307	Термостат 54 °C/130 °F	2
31	8503181	Прокладка	2
32	887601	Крышка термостата	1
32	887601002	КРЫШКА ЛЕВАЯ	1
32	887602	Крышка термостата	1
32	887602002	КРЫШКА ПРАВАЯ	1
33	82130025	ВИНТ (M6 x 25) крепление к картеру	4
34	891570	Винт (M8 x 50)	40
34	8M0045380	Винт (M8 x 50)	40
34	891570050	Винт (M8 x 50)	40
34	8M0045380	Винт (M8 x 50)	40
35	885342001	ДАТЧИК В СБОРЕ	2
35	8M0148668	ДАТЧИК В СБОРЕ	2
36	888814	Кольцо уплотнительное (.351 x .072)	2
36	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
37	328022	Пробка трубная (.125-27) латунная	1
38	857186A1	Пластина в сборе	1
38	857186T02	Пластина в сборе	1
39	855729	ОПОРА	3
40	82130145	ВИНТ (M10 x 45)	3
41	19565002	ВТУЛКА	1
42	855725	ШАЙБА	6
43	858424	Хомут	1
44	858951	ЗАЖИМ J-ОБРАЗНЫЙ	1
45	82130012	ВИНТ (M6 x 12)	1
46	82494810	ВИНТ (M6 x 10)	1
-	843034A05	Сборка головки блока цилиндров	1
-	843034A07	Сборка головки блока цилиндров	1
-	832933A05	Комплект прокладок головки блока цилиндров	1
-	841220A03	Комплект прокладок головки блока цилиндров	1

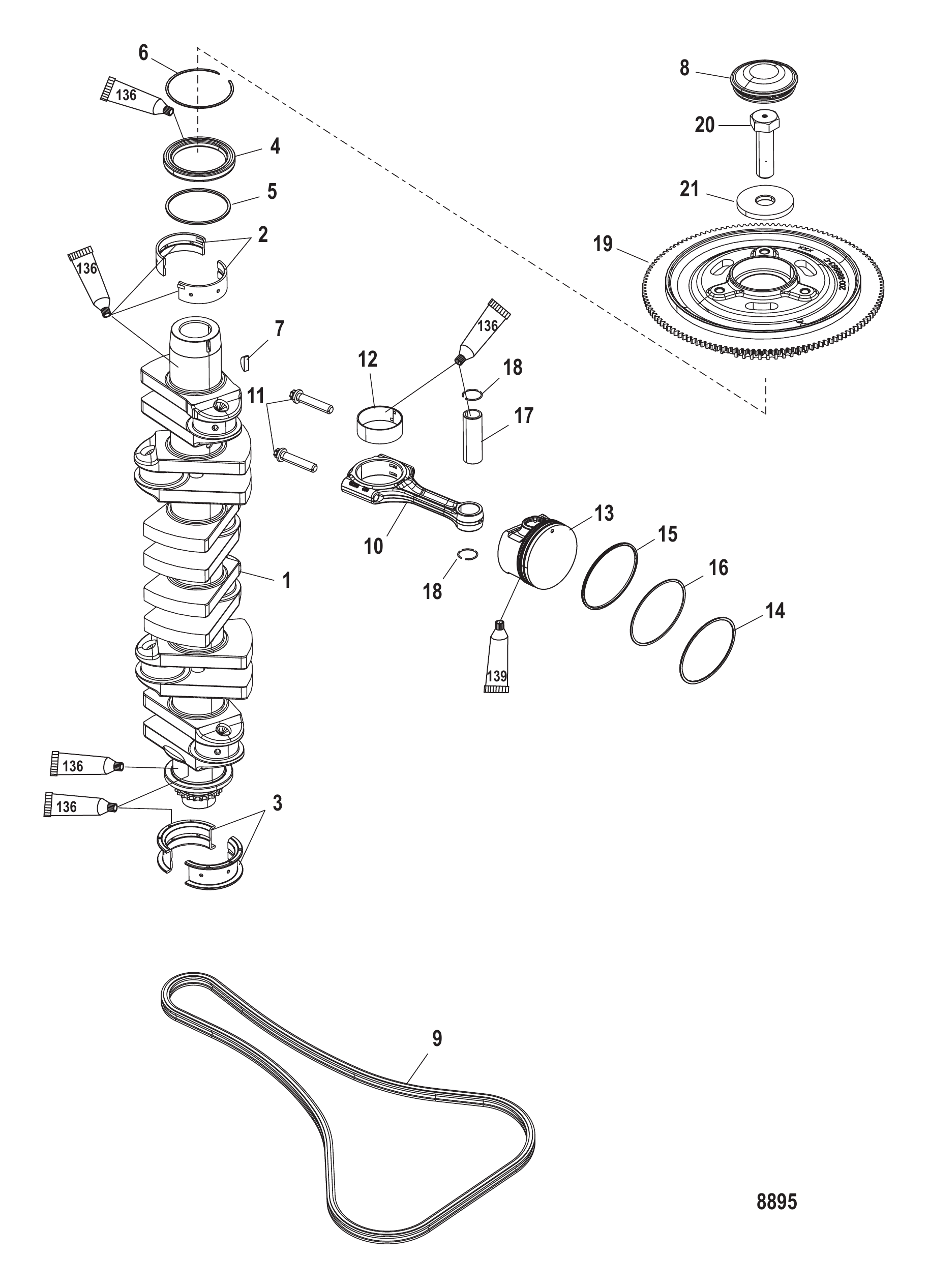

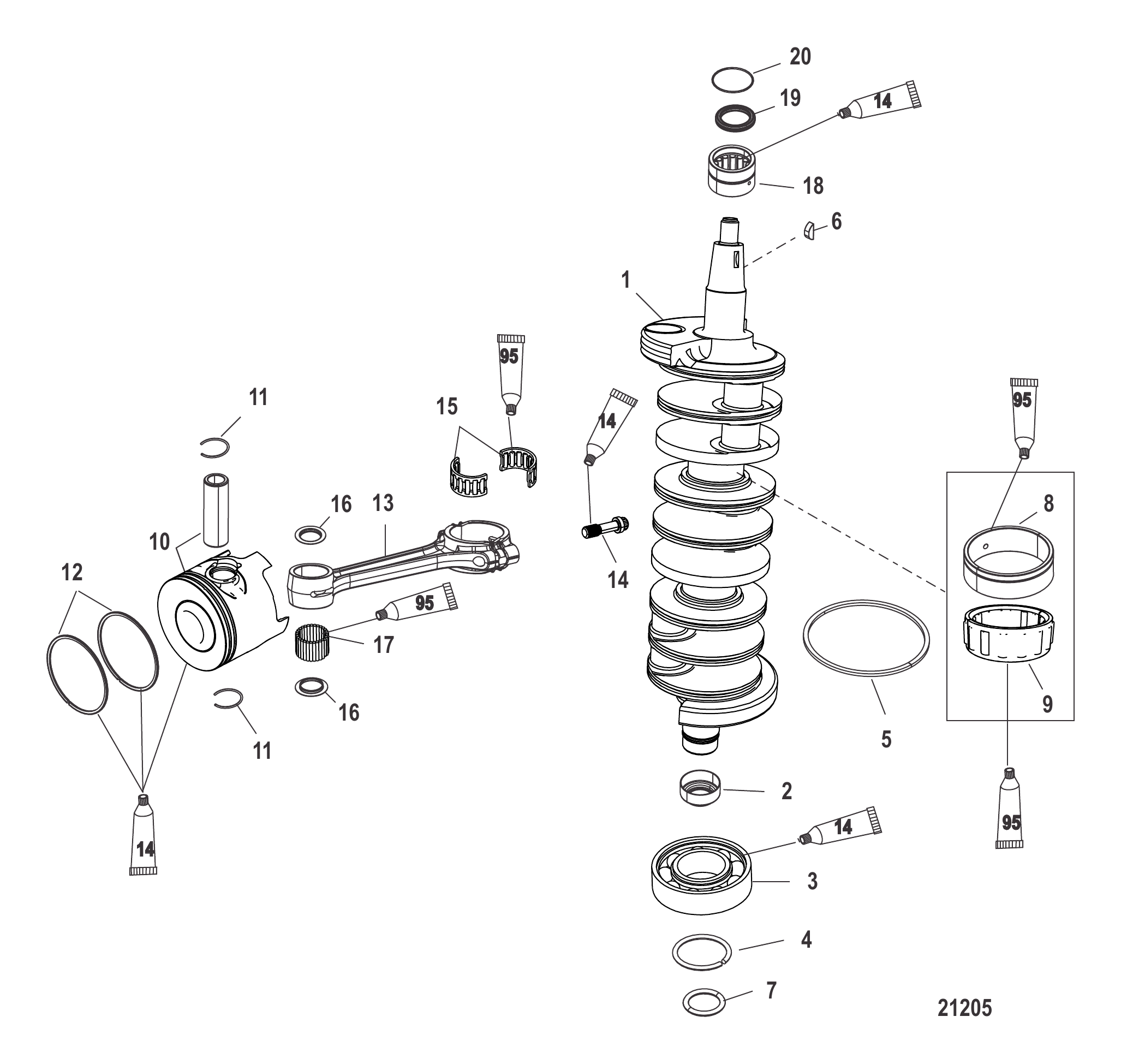

Рис. 29КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	891644A04	Коленчатый вал в сборе	1
2	897498T01	Подшипник коренной - зеленый, коленчатый вал, верхний	12/AR
2	897498T02	Подшипник коренной - темно-синий, коленчатый вал, верхний	12/AR
2	897498T03	Подшипник коренной - белый, коленчатый вал, верхний	12/AR
2	897498T04	Подшипник коренной - оранжевый, коленчатый вал, верхний	12/AR
3	892309T01	Подшипник упорный - зеленый, коленчатый вал, нижний	2/AR
3	8M0117003	Подшипник	2/AR
3	892309T02	Подшипник упорный - темно-синий, коленчатый вал, нижний	2/AR
3	8M0117001	Подшипник	2/AR
3	892309T03	Подшипник упорный - белый, коленчатый вал, нижний	2/AR
3	8M0117002	Подшипник	2/AR
3	892309T04	Подшипник упорный - оранжевый, коленчатый вал, нижний	2/AR
3	8M0117004	Подшипник	2/AR
4	8805251	Сальник верхнего главного подшипника	1
4	8M0032912	Сальник	1
5	896883	Проставка	1
6	896882	Кольцо стопорное	1
7	91800	Шпонка	1
8	885348	Колпак болта маховика	1
9	897796	ЦЕПЬ привод кулачкового вала роликовая	1
9	8M0103398	Цепь роликовая привода распредвала	1
10	881210T02	Шатун в сборе	6
10	8M0103285	Шатун в сборе	6
11	884441	Болт	12
12	892005A01	Подшипник шатуна - синий	12/AR
12	892005A02	Подшипник шатуна - белый	12/AR
12	892005A03	Подшипник шатуна - оранжевый	12/AR
13	897737T01	Поршень в сборе	6
13	897737A04	Комплект поршня/масляного жиклёра	6
14	881180A02	Комплект поршневых колец	6
15	NSS	NOT SOLD SEPARATE Piston Ring-Oil	6
16	NSS	NOT SOLD SEPARATE Piston Ring-2nd	6
17	NSS	NOT SOLD SEPARATE Piston Pin	6
18	881184	Стопорное кольцо	12
19	888983T02	Маховик	1
19	888983T03	Маховик в сборе	1
20	880515	Болт (M20 x 68)	1
20	8M0147042	Болт	1
21	880517	Шайба	1
21	8M0090010	Шайба	1
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

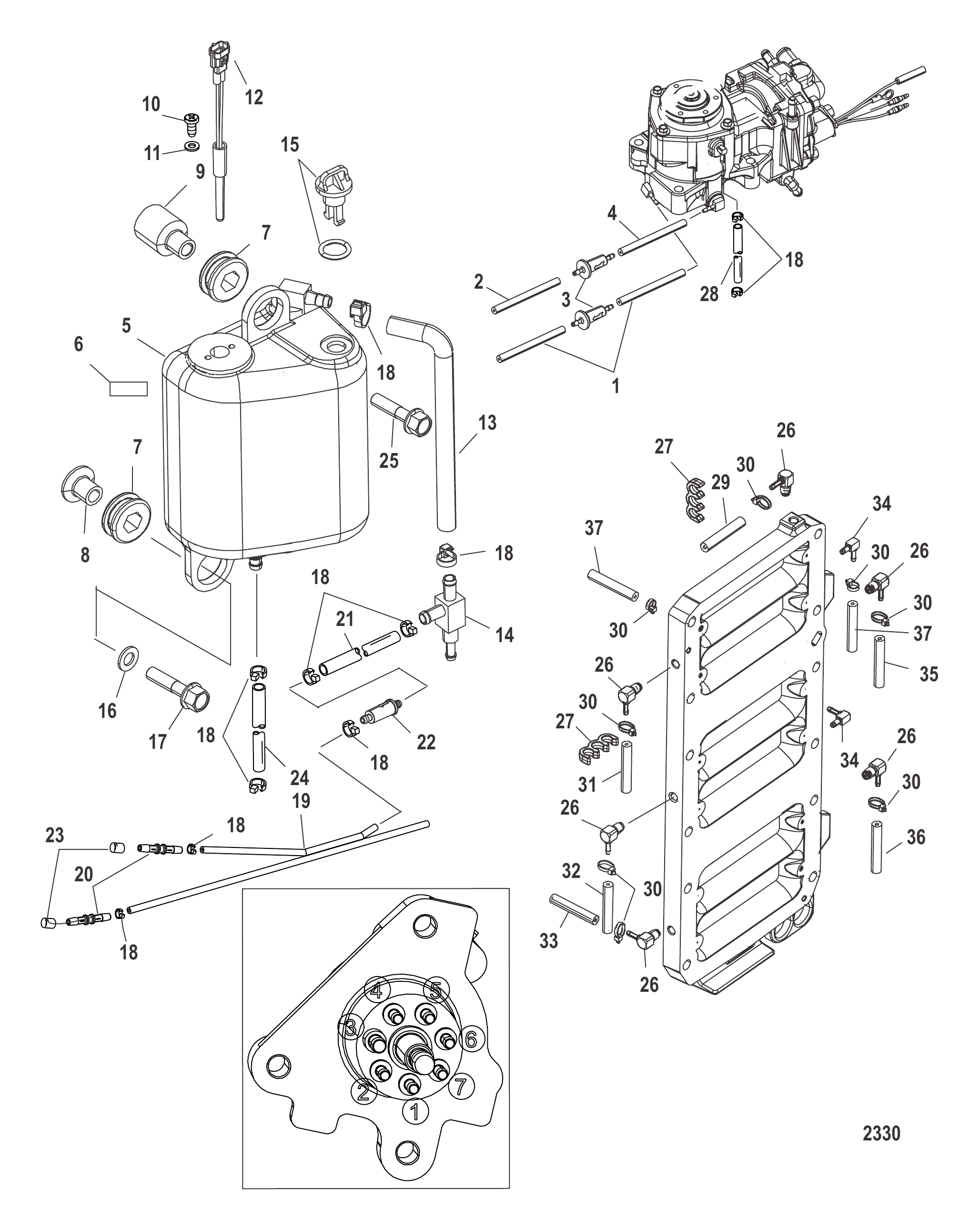

Рис. 30Система смазки Oiling System

REF	Номер детали	Наименование	Кол-во
1	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
2	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	8M0054152	Трубка (39.00 дюймов, бухта)	1
3	18206	Фильтр	2
3	8M0207786	Фильтр	2
4	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
4	8M0054152	Трубка (39.00 дюймов, бухта)	1
5	884525T1	Масляный бак	1
5	8M0064075	Масляный бак	1
6	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
7	855362001	Втулка	3
8	855364	Втулка	2
9	883050	Проставка	1
10	58376	Винт (.164-18 x .375)	1
11	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
12	856156A4	ВЫКЛЮЧАТЕЛЬ	1
12	856156T04	ВЫКЛЮЧАТЕЛЬ	1
13	885553	Шланг	1
14	424254	Штуцер	1
14	8M0207780	Фитинг	1
15	887609	Пробка	1
16	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	3
17	81893435	ВИНТ (M8 x 35)	2
17	8M0103814	Винт (M8 x 35 мм)	2
18	816311T	СТЯЖКА (8.00 дюймов)	AR
19	8752891	Шланг к блоку	1
20	858955	РАЗЪЕМ	2
21	875283	Шланг (2.00 дюйма)	1
22	875284001	Фильтр масляный - линейный	1
22	875284T01	Масляный фильтр - в линии	1
23	NSS	NOT SOLD SEPARATE Plug	2
24	892830053	Шланг (24.00 дюйма плетёный)	1
25	81893460	ВИНТ (M8 x 60)	1
26	858870	ОБРАТНЫЙ КЛАПАН	6
27	859230	ФИКСАТОР	2
27	859230T	Фиксатор	2
28	85583466	ШЛАНГ (40.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 32 ДЮЙМА	1
28	8M0054213	Шланг	1
29	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
29	8M0054152	Трубка (39.00 дюймов, бухта)	1
30	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
31	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
31	8M0054152	Трубка (39.00 дюймов, бухта)	1
32	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
32	8M0054152	Трубка (39.00 дюймов, бухта)	1
33	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
33	8M0054152	Трубка (39.00 дюймов, бухта)	1
34	883988	Угольник	2
35	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
35	8M0054152	Трубка (39.00 дюймов, бухта)	1
36	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
36	8M0054152	Трубка (39.00 дюймов, бухта)	1
37	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
37	8M0054152	Трубка (39.00 дюймов, бухта)	2

Рис. 31Редуктор - Карданный вал, TorqueMaster, SN-1B973743 & ниже Gear Housing Driveshaft, TorqueMaster, SN-1B973743 & below

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	28040	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
14	67077F1	Крышка серая	2
14	67077T	Крышка, чёрная чёрная	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991732	Прокладка	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	812834	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	78246	Прокладка	1
29	782461	Прокладка	1
30	18233A6	Пластина в сборе	1
30	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
31	8147012	Сальник	1
31	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
32	68011	Кронштейн	1
33	812832	Винт (#10-16 x .500)	12
33	878608	Винт (#10-16 x .500)	12
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
35	38970	САЛЬНИК X-LONG	1
36	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
37	39072	ПРОБКА (1/8 ДЮЙМА ЛАТУНЬ) (ЛАТУНЬ)	2
37	390721	Пробка трубная (.125-27) латунная	2
38	183071	ПРОКЛАДКА	1
38	183076	Прокладка	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 32ЦЕНТРАЛЬНАЯ СИСТЕМА СМАЗКИ СТАРБОРД Starboard Center Main Oiling System

REF	Номер детали	Наименование	Кол-во
1	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	8592352	Обратный клапан 90 градусов (.0625-27)	3
3	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
3	8M0054152	Трубка (39.00 дюймов, бухта)	1
4	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
4	8M0054152	Трубка (39.00 дюймов, бухта)	1
5	23567	ЗАЖИМ	1
6	878608	Винт (#10-16 x .500)	1
7	887801	Угловой штуцер 90 градусов (.0625-27)	3
-	843034A05	Сборка головки блока цилиндров	1
-	843034A07	Сборка головки блока цилиндров	1

Рис. 33КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Driveshaft Housing and Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	28040	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
14	67077F1	Крышка серая	2
14	67077T	Крышка, чёрная чёрная	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991732	Прокладка	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	812834	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	78246	Прокладка	1
29	782461	Прокладка	1
30	18233A6	Пластина в сборе	1
30	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
31	8147012	Сальник	1
31	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
32	68011	Кронштейн	1
33	812832	Винт (#10-16 x .500)	12
33	878608	Винт (#10-16 x .500)	12
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
35	38970	САЛЬНИК X-LONG	1
36	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
37	39072	ПРОБКА (1/8 ДЮЙМА ЛАТУНЬ) (ЛАТУНЬ)	2
37	390721	Пробка трубная (.125-27) латунная	2
38	183071	ПРОКЛАДКА	1
38	183076	Прокладка	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 34Электрическая плата Electrical Plate Components

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	899071T01	ПЛАСТИНА	1
2	899145	Хомут крепёжный	2
3	82129114	ВИНТ (M6 x 14)	2
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
5	882751A1	РЕЛЕ В СБОРЕ	3
5	8M0207773	Реле тримма в сборе	3
6	828102	Кронштейн	3
6	8M0207771	Кронштейн крепления	3
7	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
7	8M0207785	Втулка	3
8	818968	ВТУЛКА	3
8	8M0214955	Втулка	3
9	82129125	ВИНТ (M6 x 25 мм)	7
10	892971T05	Жгут проводов двигателя в сборе	1
-	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	3
-	832969T20	Предохранитель Mini — жёлтый — 20 А	3
-	8329692	Предохранитель мини - серый - 2 А	1
-	8M0207797	Предохранитель Mini — серый — 2 А	1
-	8329695	Предохранитель мини - коричневый - 5 А	1
-	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
-	858781A2	ЖГУТ ПРОВОДОВ В СБОРЕ ФОРСУНКИ ПРЯМОГО ВПРЫСКА	1
-	879346A49	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	858780A2	ЖГУТ ПРОВОДОВ В СБОРЕ ТОПЛИВНОЙ ФОРСУНКИ	1
-	879346A50	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	881262A2	ЖГУТ ПРОВОДОВ В СБОРЕ ГЕНЕРАТОРА	1
-	878073A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
-	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
11	875302A1	Клемма аккумуляторная в сборе	1
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	85172	ШАЙБА	1
14	93388T21	Трос в сборе чёрный	1
15	93388A17	Трос в сборе (8.50 дюймов)	1
16	878231A6	Жгут проводов предохранителя - 100 ампер	1
17	53166	СТОПОРНАЯ ШАЙБА (.312)	3
18	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
19	88439A46	Кабельный жгут аккумулятора — положительный	1
20	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
21	822179	Втулка уплотнительная	2
22	818968	ВТУЛКА	2
22	8M0214955	Втулка	2
23	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
24	45076	Гайка (#10-32) латунная клемма блока выключателя	2
25	813938	Гайка колпачковая (#10-32)	2
26	68292	Гайка (.312-18)	2
26	8M0204668	Гайка (.312-18)	2
27	819514T26	Жгут проводов триммера в сборе	1

Рис. 35Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	896280006	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 200/225/250/275 4-тактный Verado	1
-	896579T00	Руководство по обслуживанию	1
-	8M0082470	Руководство по обслуживанию 200-300V	1
-	10238060	Руководство по установке	1
-	10237060	Руководство по эксплуатации	1
-	10237J60	Руководство владельца (испанский)	1
-	10237D60	Руководство владельца (французский)	1
-	895269001	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895269002	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895282A06	Наклейка с информацией EPA	1

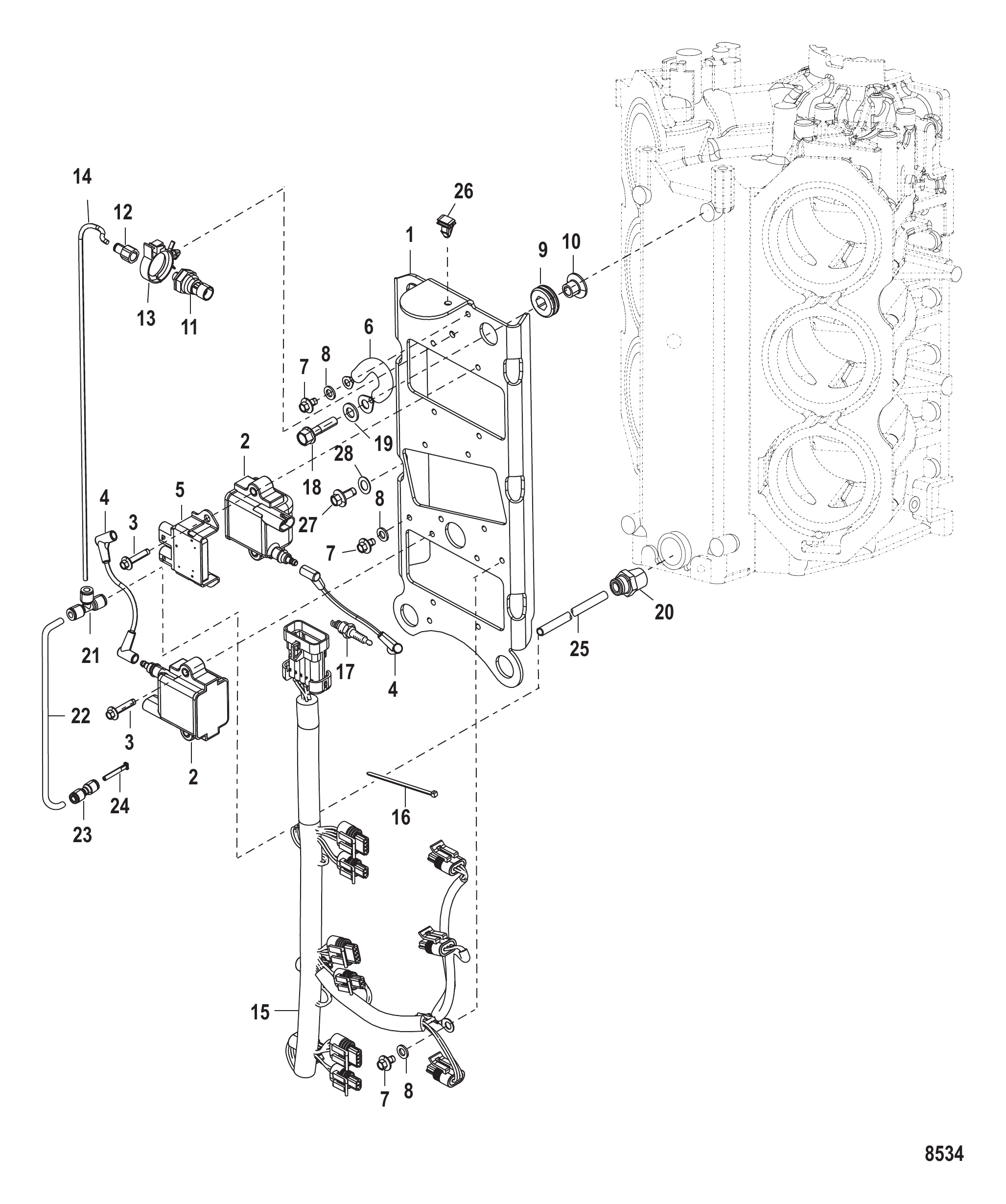

Рис. 36ПЛАСТИНА КАТУШКИ Coil Plate

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Plate Assembly-Coil Mounting	1
1	850295T4	Пластина	1
2	856991A1	КОМПЛЕКТ КАТУШКИ	6
3	82129130	ВИНТ (M6 x 30)	12
4	881908T	КОМПЛЕКТ КАБЕЛЕЙ	6
5	859595T	БЛОК УПРАВЛЕНИЯ ДВОЙНАЯ КАТУШКА	3
6	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	2
7	82129110	ВИНТ (M6 x 10)	4
8	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
8	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
9	833155	Втулка	4
10	8502341	Втулка	4
11	881879A7	Комплект датчика (0-50 PSI) бежевый	1
11	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
12	892403	ФИТИНГ	1
12	8M0207782	ШТУЦЕР ПРЯМОЙ	1
13	883066	Зажим (.865)	1
14	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
15	892972T01	ЖГУТ ПРОВОДОВ В СБОРЕ Катушка	1
16	859671	СТЯЖКА (8.00 ДЮЙМОВ)	1
17	843220001	Свеча зажигания	6
17	843220Q	NGK IZFR6J @4 Mercury / Quicksilver	6
18	81893435	ВИНТ (M8 x 35)	4
18	8M0103814	Винт (M8 x 35 мм)	4
19	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	4
20	881866	Фитинг	1
21	875207	Тройник	1
22	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
23	859747	СОЕДИНИТЕЛЬ	1
23	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
24	859732	ПРОБКА	1
25	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
26	879962	Зажим	1
27	82129114	ВИНТ (M6 x 14)	2
28	36001	ШАЙБА	2

Рис. 37Водяные шланги Water Hoses

REF	Номер детали	Наименование	Кол-во
1	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	2
2	89772	Разъём (.125-27) (прямой)	1
3	29085	ШТУЦЕР УГЛОВОЙ (45 ГРАДУСОВ)	1
3	8M0123050	Штуцер угловой (45 градусов)	1
4	816311T	СТЯЖКА (8.00 дюймов)	6
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	816311T	СТЯЖКА (8.00 дюймов)	2
7	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
7	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
8	8348084	Фильтр сетчатый	1
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
10	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
11	291112	Фитинг	1
12	816311T	СТЯЖКА (8.00 дюймов)	2
13	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
14	859432	ШТУЦЕР	1
14	881866	Фитинг	1
15	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
15	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
16	859431	ШТУЦЕР	1
16	8M0207782	ШТУЦЕР ПРЯМОЙ	1
17	881879A7	Комплект датчика (0-50 PSI) бежевый	1
17	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
18	858954	ЗАЖИМ (.625)	1
19	875207	Тройник	1
20	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
20	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
21	859747	СОЕДИНИТЕЛЬ	1
21	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
22	859732	ПРОБКА	1
23	859731	ШТУЦЕР-АДАПТЕР	1
23	8M0214970	Фитинг	1
24	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
24	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
25	858459	Штуцер	1
26	77653101	Шланг (48.00 дюймов, бухта)	1
27	8276021	Формованный шланг	1
27	8M0114859	ШЛАНГ	1
27	77653101	Шланг (48.00 дюймов, бухта)	1
28	77653101	Шланг (48.00 дюймов, бухта)	1
-	883201A01	Головка блока цилиндров в сборе	1

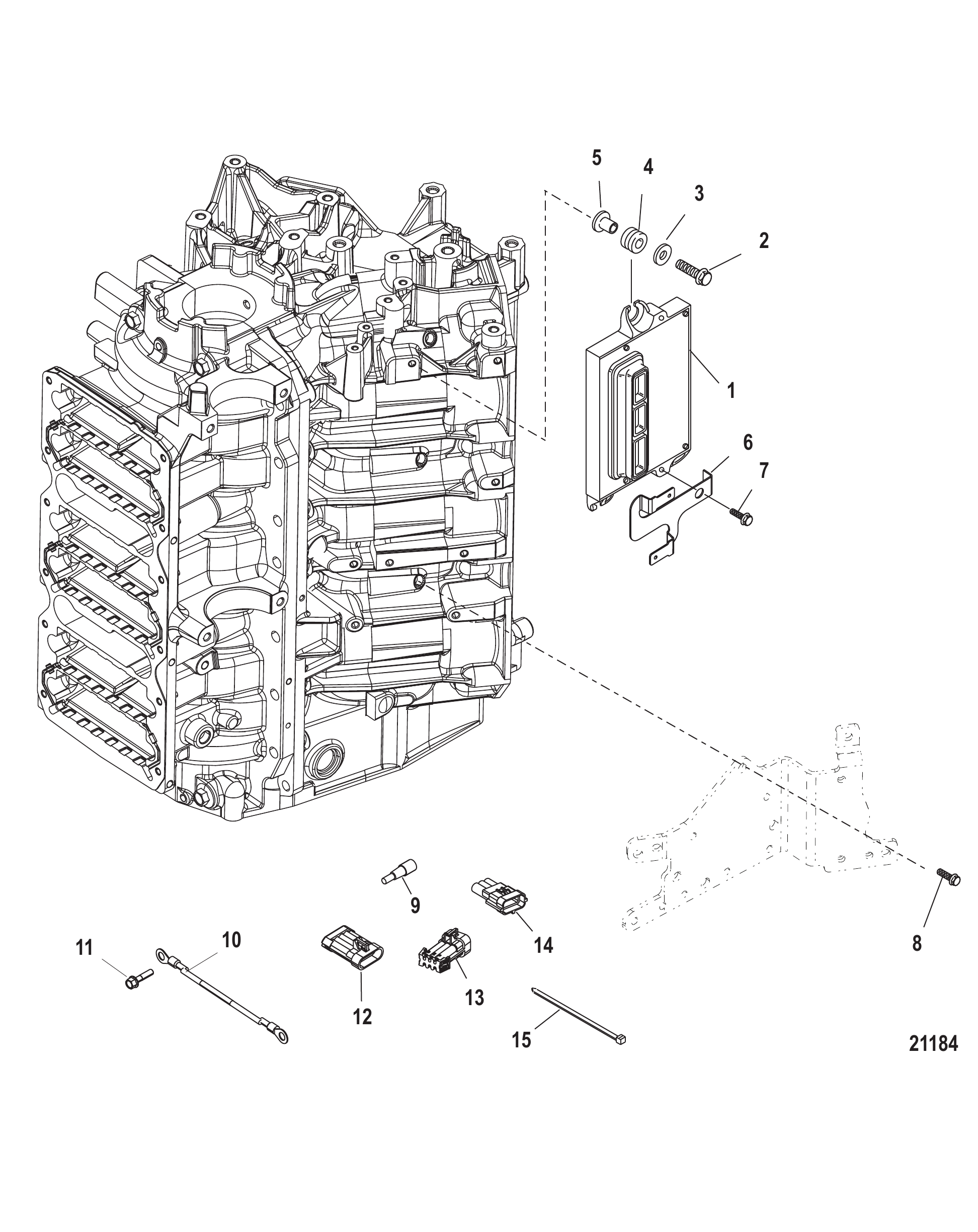

Рис. 38КРЕПЛЕНИЕ PCM PCM Mounting

REF	Номер детали	Наименование	Кол-во
1	89790612T	Модуль управления силовой установкой PCM	1
2	82130025	ВИНТ (M6 x 25) крепление к картеру	3
3	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
4	834985	Втулка уплотнительная	3
4	8M0190980	ВТУЛКА	3
5	856954	Втулка	3
6	891520001	Зажим	1
7	82129114	ВИНТ (M6 x 14)	1
8	82130012	ВИНТ (M6 x 12)	4
9	13541	Разъём штыревой	1
10	88439A26	Кабельный жгут аккумулятора — отрицательный	1
11	81893420	ВИНТ (M8 x 20)	1
12	830796A04	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ - 4-КОНТАКТНЫЙ ВИЛОЧНЫЙ	1
13	877613A02	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ 6-КОНТАКТНЫЙ	1
14	881176A1	Крышка в сборе 3-контактный разъем-вилка (ВИЛКА)	1
15	816311T	СТЯЖКА (8.00 дюймов)	AR

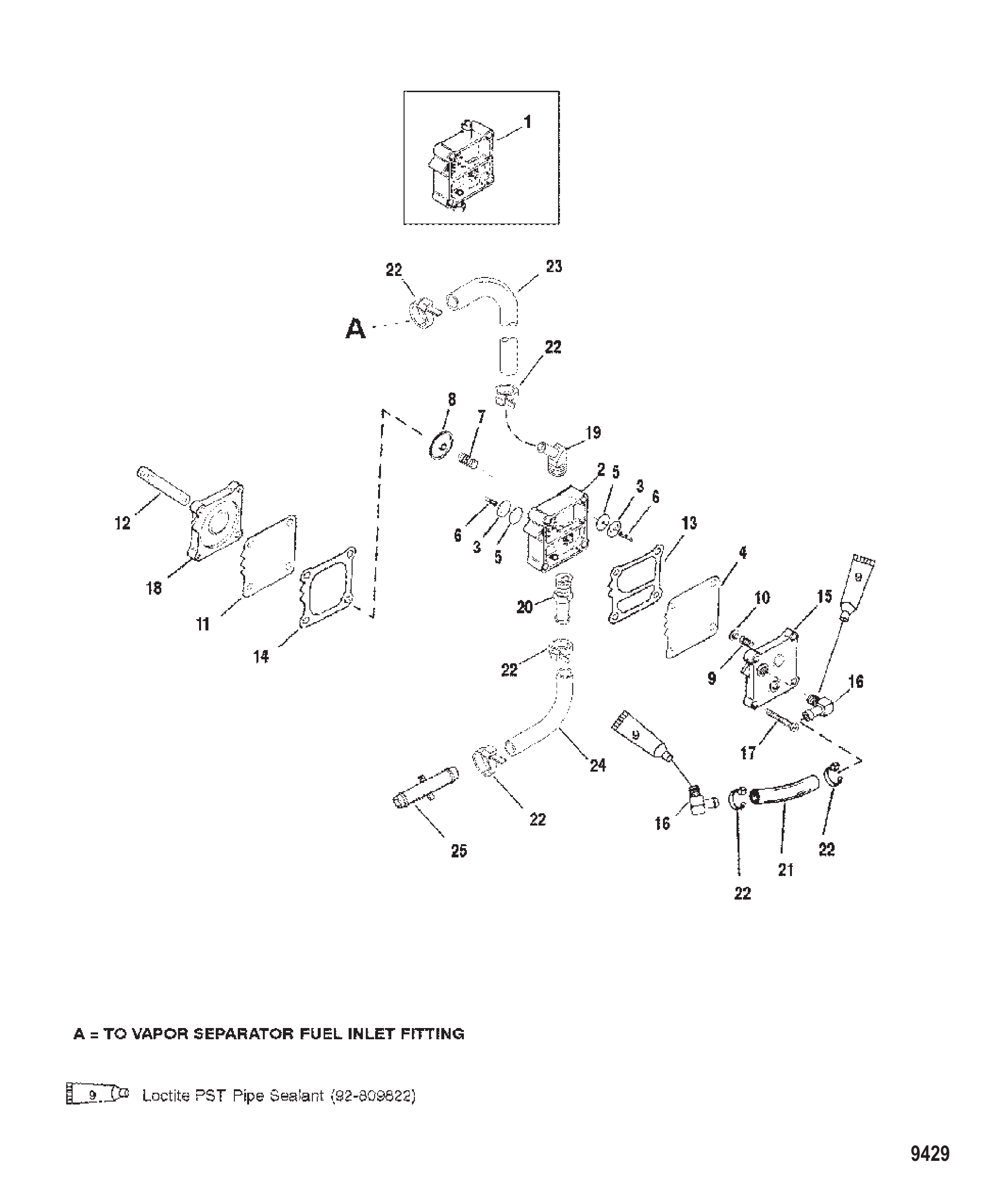

Рис. 39Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	NSS	NOT SOLD SEPARATE Fuel Pump	1
2	14360A53	Топливный насос в сборе	1
2	14360T75	Насос топливный в сборе	1
3	42990A10	Ремкомплект диафрагмы	2
3	857005A1	Ремкомплект диафрагмы	2
4	NSS	NOT SOLD SEPARATE Diaphragm	1
5	NSS	NOT SOLD SEPARATE Rubber Check Valve	2
6	NSS	NOT SOLD SEPARATE Retainer	2
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Spring	1
10	NSS	NOT SOLD SEPARATE Cap	1
11	NSS	NOT SOLD SEPARATE Diaphragm	1
12	987691	Прокладка	1
12	8M0204705	Прокладка @2	1
13	NSS	NOT SOLD SEPARATE Gasket-Boost	1
14	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
15	987752	Пластина	1
16	996641	Угольник	2
16	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	2
17	82104540	ВИНТ (M5 x 40)	2
17	82130050	ВИНТ (M6 x 50)	2
18	144303	ОСНОВАНИЕ	1
19	78279	Угольник	1
19	8M0207781	Угольник	1
20	291111	Фитинг	1
20	291112	Фитинг	1
21	83075780	ТРУБКА (28.00 дюймов, бухта)	1
21	8M0108349	Шланг (70 дюймов, бухта)	1
22	816311	Стяжка (8.00 дюймов)	6
22	816311T	СТЯЖКА (8.00 дюймов)	6
23	856822A1	Трубка	1
23	8M0064784	Шланг формованный импульсный	1
24	856822A2	Шланг с рукавом в сборе (18.00 дюйма)	1
24	8M0043979	Шланг с рукавом в сборе	1
25	822769	Соединитель	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1
-	854008A98	Головка блока цилиндров в сборе	1
-	804545T99	Головка блока цилиндров в сборе	1

Рис. 40Редуктор - Гребной вал 2B014225 & ниже Gear Housing Propeller Shaft 2B014225 & below

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	28040	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
14	67077F1	Крышка серая	2
14	67077T	Крышка, чёрная чёрная	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991732	Прокладка	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	812834	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	78246	Прокладка	1
29	782461	Прокладка	1
30	18233A6	Пластина в сборе	1
30	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
31	8147012	Сальник	1
31	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
32	68011	Кронштейн	1
33	812832	Винт (#10-16 x .500)	12
33	878608	Винт (#10-16 x .500)	12
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
35	38970	САЛЬНИК X-LONG	1
36	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
37	39072	ПРОБКА (1/8 ДЮЙМА ЛАТУНЬ) (ЛАТУНЬ)	2
37	390721	Пробка трубная (.125-27) латунная	2
38	183071	ПРОКЛАДКА	1
38	183076	Прокладка	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 41Редуктор - Карданный вал, Torque Master 2, SN-1B973744 & выше Gear Housing Driveshaft, Torque Master 2, SN-1B973744 & up

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	28040	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
14	67077F1	Крышка серая	2
14	67077T	Крышка, чёрная чёрная	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991732	Прокладка	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	812834	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	78246	Прокладка	1
29	782461	Прокладка	1
30	18233A6	Пластина в сборе	1
30	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
31	8147012	Сальник	1
31	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
32	68011	Кронштейн	1
33	812832	Винт (#10-16 x .500)	12
33	878608	Винт (#10-16 x .500)	12
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
35	38970	САЛЬНИК X-LONG	1
36	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
37	39072	ПРОБКА (1/8 ДЮЙМА ЛАТУНЬ) (ЛАТУНЬ)	2
37	390721	Пробка трубная (.125-27) латунная	2
38	183071	ПРОКЛАДКА	1
38	183076	Прокладка	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 42Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	826729A2	Узел триммера и наклона в сборе	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	823552F	Цилиндр в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
4	823553T	Шток поршня подъёма	1
5	811606	Комплект направляющих	1
5	878239A02	Комплект торцевой крышки цилиндра наклона	1
6	811607A1	Ремонтный комплект	1
7	811610A1	Комплект обратного клапана	1
7	823553T	Шток поршня подъёма	1
8	99638A1	Направляющая в сборе	2
8	8M0021648	Торцевая крышка в сборе	2
9	43397A6	Поршень/шток в сборе Power Trim левый	1
9	878413A1	Поршень в сборе	1
9	43398A3	Поршень/шток в сборе Power Trim правый	1
9	878414T01	Поршень в сборе	1
10	12184A1	Фильтр подъёма в сборе	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	811612A2	Комплект уплотнительных колец	1
13	811612A3	Ремкомплект уплотнительных колец	1
14	811617F	Насос	1
14	811617T1	НАСОС	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	43450	Шайба	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	811611	Крышка	1
19	828710	Шарнир привода	1
20	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
20	878265A4	Мотор тримма	1
21	828709	Винт (длинный)	2
21	881768A1	Комплект винт/шайба	2
21	811616	Винт короткий	2
22	811614	Вал в сборе	1
22	8M0142997	Ремкомплект вала наклона	1
23	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
24	44431	Штифт канавки нижний	1
24	878267	Штифт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	996251	Вал	1
26	99625002	Вал	1
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	4000377	ВИНТ (M10 x 30)	6
31	4002319	ШАЙБА	6
32	26550	Хомут	2
33	8128321	Винт (#10-16 x .600)	1
33	878609	Винт (#10-16 x .600)	1
34	69205	С-ОБРАЗНАЯ ШАЙБА	1
34	8M0084613	Пружинная шайба	1
35	996301	Пластина-фиксатор	2
35	8M0045383	Ударная пластина	2
36	58643	Шайба стопорная (.375)	2
37	46335	ГАЙКА (.375-24)	2
38	435301	Наклейка «Осторожно — силовой триммер»	1
39	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
40	816311	Стяжка (8.00 дюймов)	1
40	816311T	СТЯЖКА (8.00 дюймов)	1

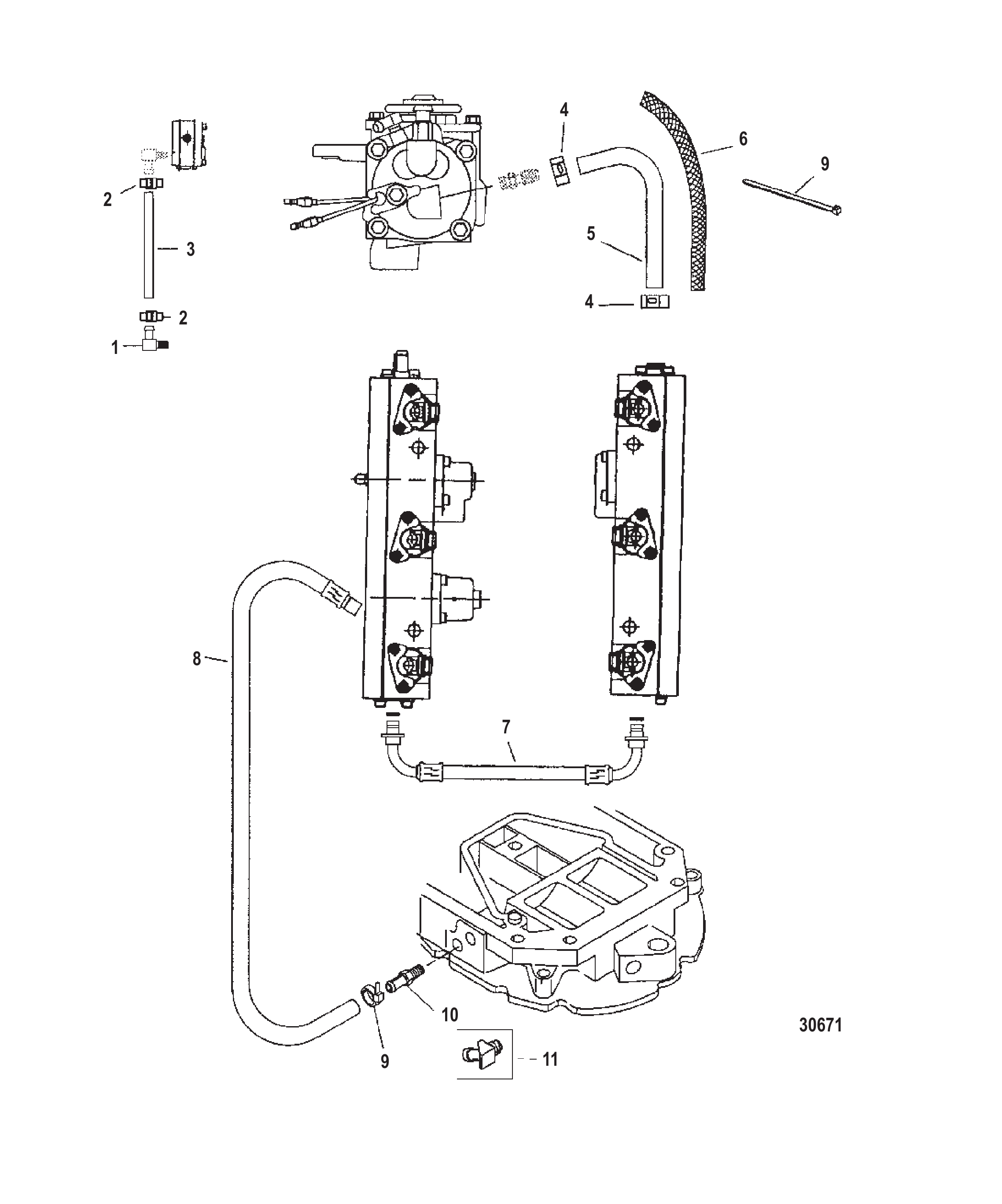

Рис. 43ВОЗДУШНЫЕ ШЛАНГИ Air Hoses

REF	Номер детали	Наименование	Кол-во
1	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
2	816311T	СТЯЖКА (8.00 дюймов)	2
3	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
3	8M0108349	Шланг (70 дюймов, бухта)	1
4	856880	Хомут шланга (15.3)	2
4	8M0214964	Хомут	2
5	8502512	Шланг	1
6	85687631	ВТУЛКА (16.00 ДЮЙМОВ)	1
7	804823	ШЛАНГ В СБОРЕ С ФИТИНГОМ воздушного баланса	1
7	8M6000383	Шланг в сборе	1
8	804824	ШЛАНГ В СБОРЕ С ФИТИНГОМ	1
8	8M6000382	Шланг в сборе	1
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	16604	ШТУЦЕР прямой (.125-27)	1
11	14867	УГОЛЬНИК 45 ГРАДУСОВ	1
-	883201A01	Головка блока цилиндров в сборе	1

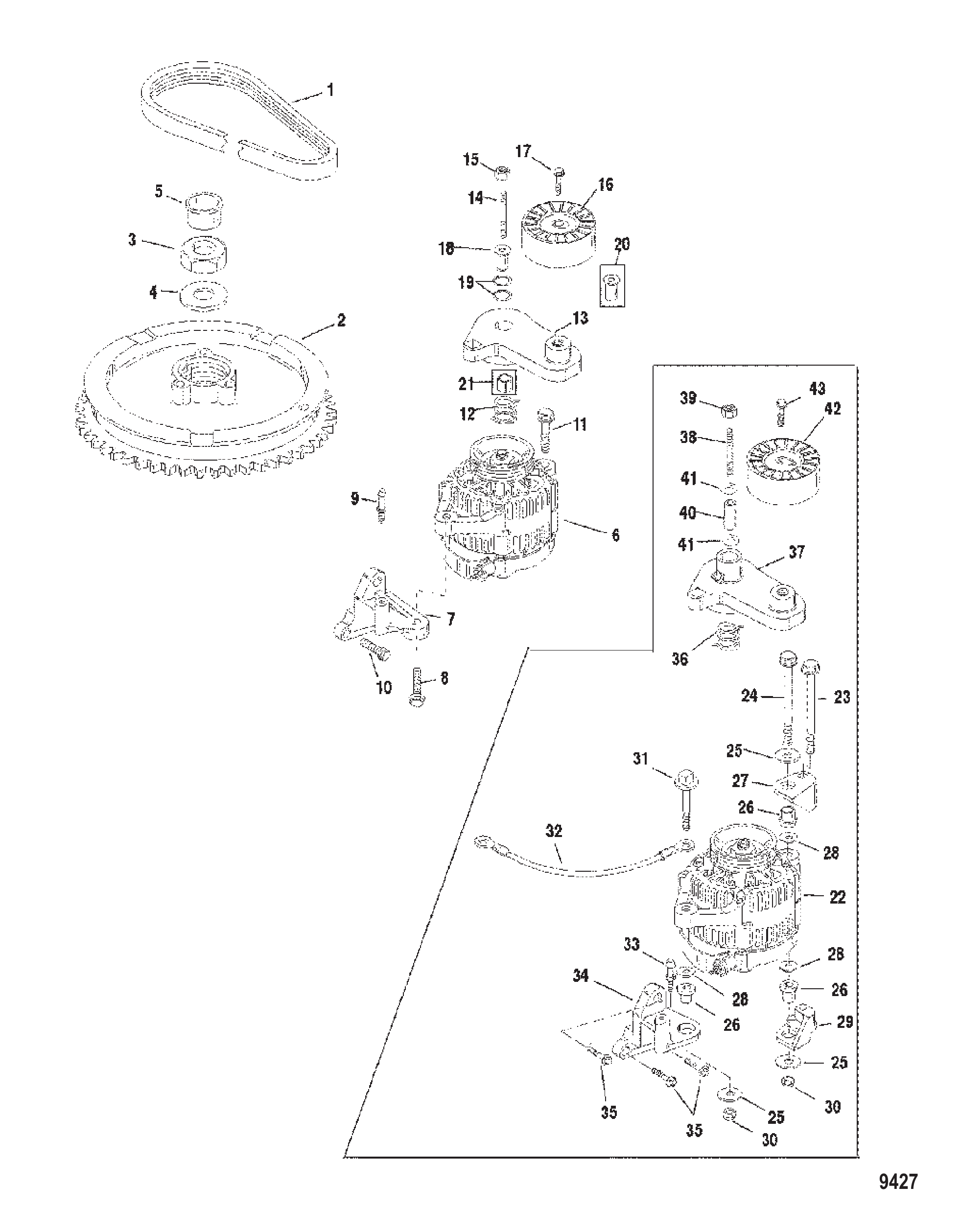

Рис. 44МАХОВИК/ГЕНЕРАТОР Flywheel/Alternator

REF	Номер детали	Наименование	Кол-во
1	8285072	Ремень	1
2	834936A3	Маховик	1
2	834936T6	Маховик	1
3	52901	Гайка (.625-18)	1
4	68229	Шайба (.641 x 1.250 x .190) маховика	1
4	33001	Шайба	1
5	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
6	834832	Генератор	1
6	857006T	Генератор	1
7	832080M2	Кронштейн генератора	1
8	81893430	ВИНТ (M8 x 30)	1
8	81893435	ВИНТ (M8 x 35)	1
9	821583	ШТИФТ	1
9	8215832	Штифт специальный (1.5 дюйма)	1
10	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	3
11	82446180	ВИНТ (M10 x 80)	1
12	855798	ПРУЖИНА	1
12	855798001	Пружина	1
13	8502913	Натяжитель ремня	1
13	850291T3	Натяжитель ремня	1
14	855728	ШПИЛЬКА (M10 X 54)	1
14	8557281	Шпилька	1
15	826292	ГАЙКА (M10) Латунная/Никелированная	1
16	852385A1	Шкив	1
16	8M6005030	Шкив в сборе	1
17	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1
18	856030A2	Комплект втулок	1
19	85045	Кольцо уплотнительное (.551 x .070)	2
20	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
21	42139	ВТУЛКА НИЖНЯЯ	1
22	857006T	Генератор	1
22	889955A03	Комплект генератора	1
23	40108100	ВИНТ (M10 x 100) Шестигранный с фланцем - Нержавеющая сталь	1
23	8M0012503	Винт (M10 x 1.5)	1
24	40108120	ВИНТ (M10 x 120) Шестигранный с фланцем - Нержавеющая сталь	1
25	29395	ШАЙБА (.390 x 1.00 x .06)	3
25	8M0042641	Шайба (.390 x 1.00 x .06)	3
26	856975	Опора	3
27	856972T	Кронштейн	1
27	858391T01	Кронштейн	1
28	845998	Шайба (.406 x 1.250 x .089)	3
29	856973T	Кронштейн	1
29	858393T01	Кронштейн	1
30	826292	ГАЙКА (M10) Латунная/Никелированная	2
31	82446155	ВИНТ (M10 x 55)	1
32	856583T2	Трос в сборе	1
33	821583	ШТИФТ	1
33	8215832	Штифт специальный (1.5 дюйма)	1
34	856974T	Кронштейн	1
34	857142T	Кронштейн	1
35	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	3
36	855798	ПРУЖИНА	1
36	855798001	Пружина	1
37	856815T2	Натяжитель в сборе	1
38	856900	Шпилька (M10 x 85)	1
38	8M0034457	Шпилька (M10 x 85)	1
39	826292	ГАЙКА (M10) Латунная/Никелированная	1
40	856894	Втулка	1
40	8568941	ВТУЛКА	1
41	4002320	ШАЙБА	2
42	852385A1	Шкив	1
42	8M6005030	Шкив в сборе	1
43	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1

Рис. 45КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА Powerhead Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	880552A06	Комплект прокладок блока цилиндров	1
-	62701	Кольцо уплотнительное	2
-	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
-	8M0204673	Кольцо уплотнительное .921 x .139	1
-	846594	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.239 x .070) Черная переходная пластина сливного фитинга	1
-	8M0092943	Кольцо уплотнительное оранжевое	1
-	846594	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.239 x .070) Черная переходная пластина сливного фитинга	1
-	8M0092943	Кольцо уплотнительное оранжевое	1
-	8805251	Сальник верхнего главного подшипника	1
-	8M0032912	Сальник	1
-	895374006	ПРОКЛАДКА Головка блока цилиндров к блоку	1
-	8M0033476	Прокладка головки	1
-	880624003	Прокладка блока к адаптеру	1
-	880629	Уплотнение выпускной трубы	1
-	880631001	Уплотнительное кольцо крышки натяжителя оранжевое	1
-	8M0237361	Кольцо уплотнительное	1
-	884409	Уплотнительное кольцо направляющей подачи масла блока	1
-	884423	Уплотнительное кольцо направляющей подачи масла блока	1
-	884461	Сальник пластины масляного переходника	1
-	8M0033928	Сальник масляный	1
-	884462	Сальник пластины водяного переходника	2
-	887930	Кольцо уплотнительное переходной пластины	2
-	888593	Сальник сливной пробки масляной трубки	1
-	8M0188614	Сальник сливной пробки	1
-	889617001	Прокладка переходной пластины	1
-	889618001	Прокладка масляного картера	1
-	892077	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО В СБОРЕ ФИТИНГА БЛОКА
-	892117	САЛЬНИК КОРПУСА КОЛЛЕКТОРА	1
-	892445	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОЙ ТРУБКИ	1
-	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
-	895791	Уплотнительное кольцо привода масляного насоса	2
-	8M0034912	Кольцо уплотнительное 3.78 X 21.32	2

Рис. 46Компоненты воздушного компрессора SN# 1B885131 и ниже Air Compressor Components SN# 1B885131 and below

REF	Номер детали	Наименование	Кол-во
1	828123T33	Компрессор в сборе воздушный	1
2	828131A11	ТОРЦЕВАЯ КРЫШКА В СБОРЕ	1
2	8M0050793	СМ. SOB 11-14	1
3	NSS	NOT SOLD SEPARATE Snap Ring	1
4	85593920	ВИНТ (M6 x 20)	4
5	89224001	Кольцо уплотнительное	1
6	67206001	Кольцо уплотнительное	1
7	833146T06	Шатун в сборе	1
8	NSS	NOT SOLD SEPARATE Piston Assembly	1
9	8348101	Кольцо стопорное	2
10	835088A10	Пластина лепесткового клапана в сборе	1
11	67207	Кольцо уплотнительное (3.489 x .070)	2
12	832804	Уплотнительное кольцо (2.739 x .070)	1
13	828225	Сальник	1
14	835087A3	Головка компрессора в сборе	1
14	8M0073890	Комплект головки компрессора	1
15	8307535	Фитинг прямой	1
16	82127335	ВИНТ (M8 x 35 ММ)	4
17	151331	ШТУЦЕР	1
18	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
19	428641	Штуцер обратного клапана	2
20	856744	Штуцер	1
21	16604	ШТУЦЕР прямой (.125-27)	1
22	831985	Кольцо уплотнительное (.468 x .078)	1
23	13536A14	Датчик температуры в сборе	1
24	137151	Фиксатор	1
25	81893414	ВИНТ (M8 x 14)	1
26	390721	Пробка трубная (.125-27) латунная	1
27	85593912	ВИНТ (M6 x 12)	6
27	85593920	ВИНТ (M6 x 20)	6
28	8328233	Шкив	1
28	8M0175171	Шкив	1
28	843224	Шкив	1
28	8M0138680	Шкив	1
29	891570050	Винт (M8 x 50)	4
29	8M0045380	Винт (M8 x 50)	4
30	884594	Шайба	1
-	832804A03	Комплект уплотнительных колец	1

Рис. 47Компоненты воздушного компрессора SN# 1B885132 и выше Air Compressor Components SN# 1B885132 and above

REF	Номер детали	Наименование	Кол-во
1	8M0060051	КОМПРЕССОР В СБОРЕ Воздушный	1
2	8M0060381	Крышка торцевая в сборе	1
3	8M0045380	Винт (M8 x 50)	1
4	67206001	Кольцо уплотнительное	1
5	67206001	Кольцо уплотнительное	1
6	85593920	ВИНТ (M6 x 20)	4
7	833146T06	Шатун в сборе	1
8	NSS	NOT SOLD SEPARATE Piston Assembly	1
9	8348101	Кольцо стопорное	2
10	835088A10	Пластина лепесткового клапана в сборе	1
11	67207	Кольцо уплотнительное (3.489 x .070)	2
12	832804	Уплотнительное кольцо (2.739 x .070)	1
13	828225	Сальник	1
14	8M0073890	Комплект головки компрессора	1
15	8307535	Фитинг прямой	1
16	82127335	ВИНТ (M8 x 35 ММ)	4
17	8M0037204	ВИНТ Нейлоновый, Вставной (.25-20 x .50)	1
18	22875	ЗАЖИМ	1
19	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
20	428641	Штуцер обратного клапана	2
21	856744	Штуцер	1
22	16604	ШТУЦЕР прямой (.125-27)	1
23	831985	Кольцо уплотнительное (.468 x .078)	1
24	13536A14	Датчик температуры в сборе	1
25	137151	Фиксатор	1
26	81893414	ВИНТ (M8 x 14)	1
27	390721	Пробка трубная (.125-27) латунная	1
28	85593912	ВИНТ (M6 x 12)	6
28	85593920	ВИНТ (M6 x 20)	6
29	8328233	Шкив	1
29	8M0175171	Шкив	1
29	843224	Шкив	1
29	8M0138680	Шкив	1
30	8M0045380	Винт (M8 x 50)	4
31	884594	Шайба	1
32	151331	ШТУЦЕР	1
-	832804A03	Комплект уплотнительных колец	1

Рис. 48Воздушный блок Air Handler

REF	Номер детали	Наименование	Кол-во
-	878112T08	ВОЗДУШНЫЙ БЛОК В СБОРЕ	1
1	858541T4	ПЕРЕХОДНАЯ ПЛАСТИНА	1
2	841220	Прокладка	1
3	840418T04	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ В СБОРЕ	6
4	840445A04	ЛЕПЕСТКОВЫЙ КЛАПАН В СБОРЕ	1
5	849038	ВИНТ (M3 x 5)	60
6	840447	Лепестковый клапан	12
7	8555252	Винт (M6)	12
8	855364	Втулка	3
9	855362001	Втулка	3
10	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
11	81893435	ВИНТ (M8 x 35)	3
11	8M0103814	Винт (M8 x 35 мм)	3
12	8M0001447	КРОНШТЕЙН	1
13	858708T1	КОМПЛЕКТ РЕСИВЕРА Воздушный	1
14	804679004	Прокладка	1
15	883942	Винт (M4 x 16)	2
16	816311T	СТЯЖКА (8.00 дюймов)	1
17	804842	Хомут	1
18	857149T05	Насос масляный в сборе	1
18	8M0185614	МАСЛЯНЫЙ НАСОС	1
19	854445	Датчик MAP	1
19	8M0237529	ДАТЧИК MAP	1
20	884522	Кронштейн датчика MAP	1
21	1993716	ВИНТ (M6 x 16)	1
22	885342002	ДАТЧИК В СБОРЕ	1
22	8M0148668	ДАТЧИК В СБОРЕ	1
23	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
24	841194T03	ДРОССЕЛЬНЫЙ УЗЕЛ В СБОРЕ	1
24	841194T04	Корпус дроссельной заслонки в сборе	1
25	891774	Втулка	1
26	853659A01	РЫЧАГ ДРОССЕЛЬНОЙ ЗАСЛОНКИ, КОМПЛЕКТ	1
27	858851A03	РЫЧАГ ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
28	889610	РОЛИК	1
28	8M0072162	Ролик	1
29	56681	ШАЙБА (.203 x .500 x .032)	1
29	8M0204666	ШАЙБА (.203 x .500 x .032)	1
30	826709104	Гайка (#8-32) нержавеющая сталь	1
31	889354	Винт специальный	1
32	881991	Шайба тарельчатая	1
32	8M0095734	Комплект шайб/винтов	1
33	881992	Шайба катушечная	1
33	8M0095734	Комплект шайб/винтов	1
34	69432	Шайба стопорная наружная (#10)	1
35	82130040	ВИНТ (M6 x 40)	4
36	855426	Кольцо уплотнительное	1
37	850296A5	КРЫШКА	1
37	8M0111168	Крышка	1
38	86361	Втулка кабеля аккумулятора	1
39	13467	Втулка (.88 внутренний диаметр)	1
40	821555001	Втулка уплотнительная	2
40	8M0153609	Втулка уплотнительная	2
41	881865	Наклейка предупреждающая — запуск на передаче	1
42	854343T11	ГЛУШИТЕЛЬ Воздушный	1
43	82130050	ВИНТ (M6 x 50)	1
44	NSS	NOT SOLD SEPARATE Decal-87 Octane	1
45	858902	ХОМУТ	1
46	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
46	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
47	82130040	ВИНТ (M6 x 40)	12
48	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
48	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
49	881879A16	Датчик Пито в сборе	1
49	881879T25	Датчик Пито в сборе	1
50	881879011	Датчик давления (0 - 100 PSI)	1
50	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	1
51	892403	ФИТИНГ	1
51	8M0207782	ШТУЦЕР ПРЯМОЙ	1
52	883066	Зажим (.865)	1
NS	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
-	832933A05	Комплект прокладок головки блока цилиндров	1
-	841220A03	Комплект прокладок головки блока цилиндров	1
-	843034A07	Сборка головки блока цилиндров	1

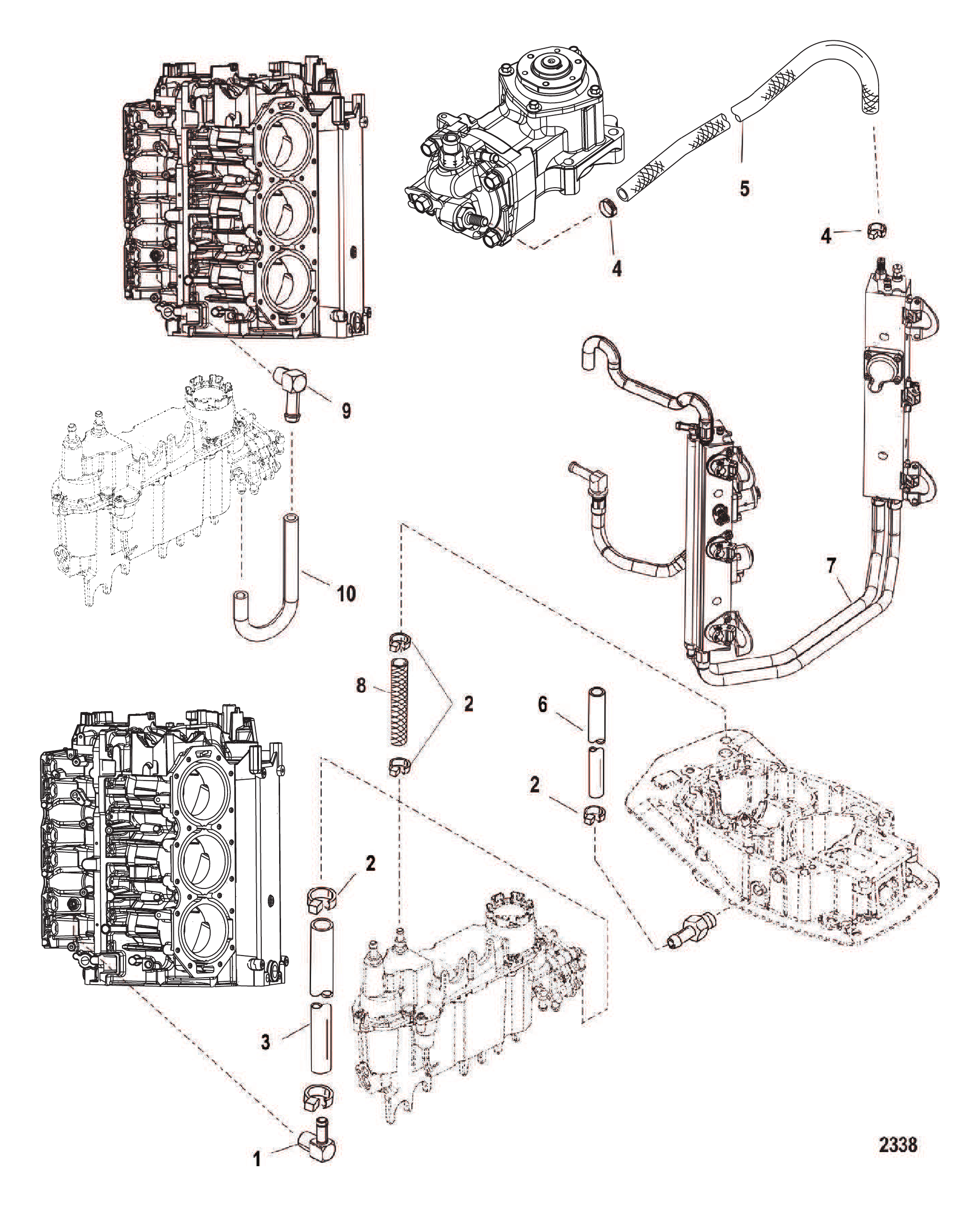

Рис. 49ВОЗДУШНЫЕ ШЛАНГИ Air Hoses

REF	Номер детали	Наименование	Кол-во
1	856842	Угольник	1
2	816311T	СТЯЖКА (8.00 дюймов)	AR
3	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
3	8M0108349	Шланг (70 дюймов, бухта)	1
4	856880	Хомут шланга (15.3)	2
4	8M0214964	Хомут	2
5	8567631	ШЛАНГ В СБОРЕ	1
6	889314	Шланг перепуска воздуха	1
7	804829	ШЛАНГ В СБОРЕ воздушного баланса	1
7	8M6001365	Шланг в сборе	1
-	804532	Комплект уплотнительных колец	1
8	888827	Шланг/втулка	1
8	8M0116380	Втулка	1
9	875271	Штуцер 90 градусов - латунный (.125-27)	1
10	887630	Шланг формованный	1
-	843034A07	Сборка головки блока цилиндров	1

Рис. 50НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	850302A07	Нижний кожух левый	1
2	854367001	Пробка	1
3	850301A07	Нижний кожух правый	1
3	8M0107323	Нижний кожух правый	1
4	889246A97	Комплект прокладок	1
5	82130040	ВИНТ (M6 x 40)	4
6	824868	ВИНТ (M6 x 75)	3
7	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
7	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
8	850684F1	Передняя рукоятка	1
8	8M0053903	Передняя рукоятка	1
9	335891	Втулка	2
10	48462	Кольцо уплотнительное (.614 x .070)	1
11	8219423	Собачка	1
12	69057	ШАЙБА (.281 x .734 x .063)	1
13	401366	ГАЙКА (M6) Нержавеющая сталь	3
14	8214281	Винт (#10-16 x .625)	1
15	822873	Зажим	1
16	896620001	Переключатель тримма	1
16	8M0235191	Выключатель тримма	1
17	842756T01	Комплект дистанционного управления	1
18	842744002	Кронштейн	1
19	82130012	ВИНТ (M6 x 12)	3
20	843185T02	Соединитель	1
21	842756005	Шланг	1
22	843174002	Соединитель	1
23	47994	ВИНТ (#10 x 1.50)	4
24	852361T1	Рукоятка кожуха	2
24	850682A06	Комплект кронштейна и рукоятки	2
24	852361T02	Рукоятка	1
25	29402	ШАЙБА ВОЛНОВАЯ	2
26	8M0011984	Сальник	1
26	8M0109222	Сальник	1

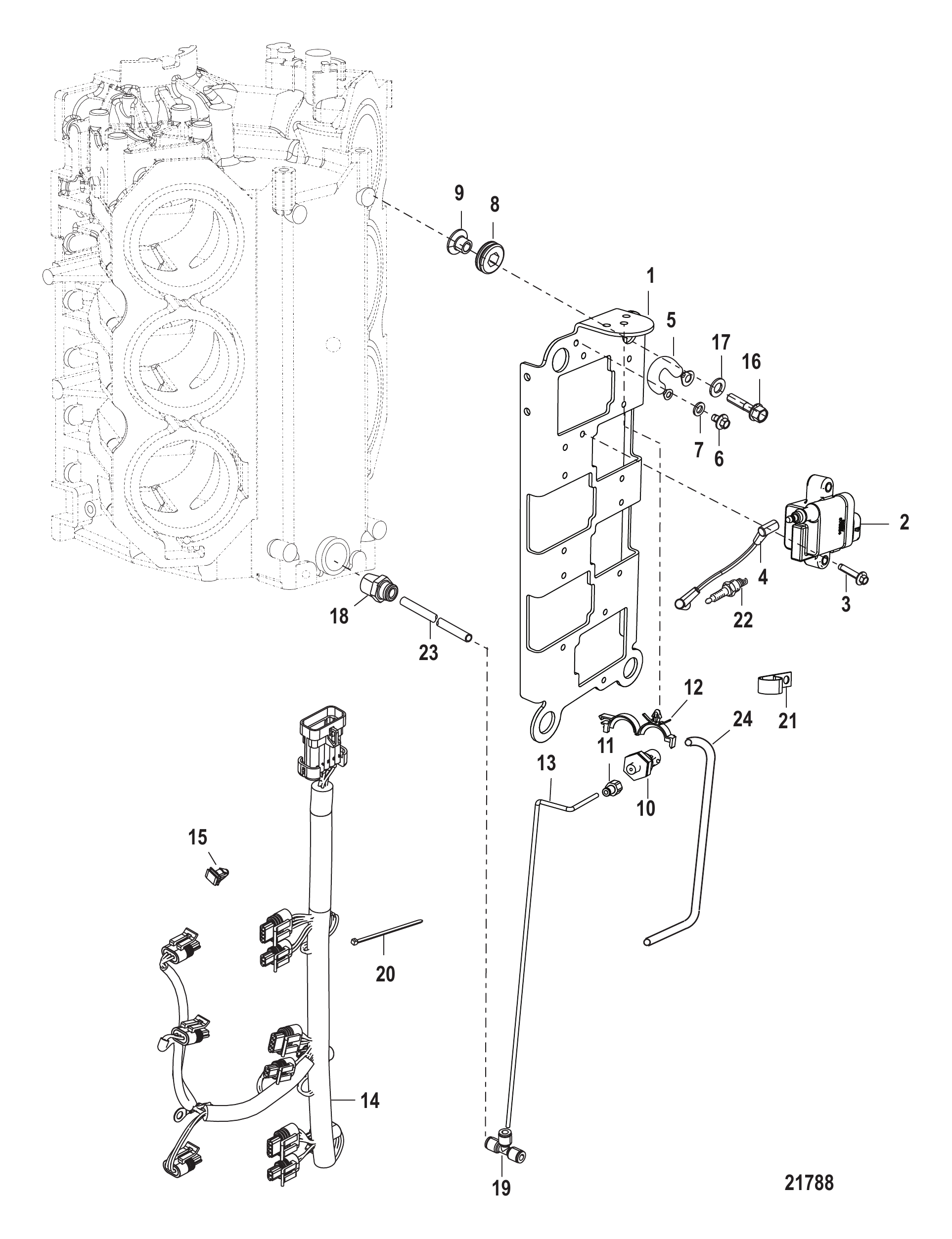

Рис. 51ПЛАСТИНА КАТУШКИ Coil Plate

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Coil Mounting Plate Assembly-Complete	1
1	884272T	Пластина крепления катушки зажигания	1
2	879984A1	Комплект катушки зажигания	6
2	8M0077471	Катушка зажигания	6
3	82129130	ВИНТ (M6 x 30)	12
4	881908T	КОМПЛЕКТ КАБЕЛЕЙ	1
5	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	2
6	82129110	ВИНТ (M6 x 10)	4
7	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
7	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
8	833155	Втулка	4
9	8502341	Втулка	4
10	881879A20	Сборка датчика давления	1
10	881879T26	Датчик давления	1
11	892403	ФИТИНГ	1
11	8M0207782	ШТУЦЕР ПРЯМОЙ	1
12	883066	Зажим (.865)	1
13	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
14	892972T04	Сборка жгута проводов катушки зажигания	1
14	892972T05	Сборка жгута проводов катушки зажигания	1
15	879962	Зажим	1
16	81893435	ВИНТ (M8 x 35)	4
16	8M0103814	Винт (M8 x 35 мм)	4
17	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	4
18	881866	Фитинг	1
19	875207	Тройник	1
20	816311T	СТЯЖКА (8.00 дюймов)	2
21	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
21	8M0024808	J-образный зажим	1
22	843220001	Свеча зажигания	6
22	843220Q	NGK IZFR6J @4 Mercury / Quicksilver	6
23	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
24	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1

Рис. 52КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	842753A02	Коленчатый вал в сборе	1
2	NSS	NOT SOLD SEPARATE Wear Sleeve	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	843198T01	Уплотнительное кольцо	7
6	91800	Шпонка	1
7	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
8	88270A02	Комплект подшипника и обоймы	2
9	88269T	Подшипник в сборе	2
10	843199T13	Поршень в сборе	3
10	843200T13	Поршень в сборе	3
10	842986T03	Поршень в сборе	3
11	841202	Кольцо	12
12	858772A02	Комплект поршневых колец	1
13	879148T74	Соединительный шатун в сборе	6
14	94320	Винт (.375-24 x 1.250)	12
15	844338A01	Подшипниковый узел в сборе	6
15	8M0235070	Подшипник с сепаратором	6
16	88263	Упорная шайба	12
17	88258001	ПОДШИПНИК игольчатый	204
17	8M0204715	Иглы подшипника @102	204
18	816773A2	Подшипник в сборе (верхний)	1
19	859093	САЛЬНИК	1
20	823683	Уплотнительное кольцо (1.989 x .070)	1
-	832933A05	Комплект прокладок головки блока цилиндров	1
-	841220A03	Комплект прокладок головки блока цилиндров	1
-	843034A07	Сборка головки блока цилиндров	1

Рис. 53БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА Cylinder Block and End Cap

REF	Номер детали	Наименование	Кол-во
1	899162A06	Блок цилиндров в сборе	1
2	81893440	ВИНТ (M8 x 40)	4
3	8569662	КРОНШТЕЙН	2
3	8M0111325	КРЫШКА	2
4	903509	Шпилька (M10 x 1.5 x 64)	4
5	8154431	Шпилька (M10 x 1.5 x 155)	6
6	63779	Штифт установочный (.250 x .625)	4
7	8781051	Обратный клапан к блоку	1
8	67296	Штифт (обоймы подшипника)	3
8	8M0036405	Штифт	3
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
10	8245021	Разъём	1
11	81893435	ВИНТ (M8 x 35)	14
11	8M0103814	Винт (M8 x 35 мм)	14
12	82446180	ВИНТ (M10 x 80)	8
13	8248577	Дефлектор	6
14	82494810	ВИНТ (M6 x 10)	1
15	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	10
15	8M0214963	Шайба	10
16	4013610	ГАЙКА (M10) Нержавеющая сталь	10
17	8283582	Датчик	1
17	8M0082988	Датчик положения коленчатого вала	1
18	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
19	9787A4	Крышка в сборе	1
20	62700	Кольцо уплотнительное (3.237 x .103)	1
21	8308981	Уплотнение	2
22	82130020	ВИНТ (M6 x 20)	4
23	82130012	ВИНТ (M6 x 12)	1
24	421581	Втулка	1
25	8215832	Штифт специальный (1.5 дюйма)	1
26	841021A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ Правого борта	1
26	841020A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ Левого борта	1
27	818574	САЛЬНИК	2
28	884391	Сальник	6
29	891570050	Винт (M8 x 50)	40
29	8M0045380	Винт (M8 x 50)	40
30	885599004	ТЕРМОСТАТ 54°C/130°F	2
30	8M0057307	Термостат 54 °C/130 °F	2
31	8503181	Прокладка	2
32	887601	Крышка термостата	1
32	887601002	КРЫШКА ЛЕВАЯ	1
32	887602	Крышка термостата	1
32	887602002	КРЫШКА ПРАВАЯ	1
33	82130025	ВИНТ (M6 x 25) крепление к картеру	4
34	328022	Пробка трубная (.125-27) латунная	1
35	885342002	ДАТЧИК В СБОРЕ	2
35	8M0148668	ДАТЧИК В СБОРЕ	2
36	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
37	857186A1	Пластина в сборе	1
37	857186T02	Пластина в сборе	1
38	855729	ОПОРА	3
39	82130145	ВИНТ (M10 x 45)	3
40	19565002	ВТУЛКА	1
41	855725	ШАЙБА	6
42	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
42	8M0024808	J-образный зажим	1
43	858424	Хомут	1
44	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
44	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
45	82130016	ВИНТ (M6 x 16)	2
46	858951	ЗАЖИМ J-ОБРАЗНЫЙ	1
-	843034A07	Сборка головки блока цилиндров	1
-	832933A05	Комплект прокладок головки блока цилиндров	1
-	841220A03	Комплект прокладок головки блока цилиндров	1

Рис. 54КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Driveshaft Housing and Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	832937A06	Корпус в сборе, приводной вал — длинный	1
1	832938A06	Корпус в сборе, приводной вал — X/XX-длинный	1
2	8M0008031	Шпилька (M12 x 1.75 x 52)	4
3	88552835	Винт (M12 x 35 мм)	1
3	8M0102995	ВИНТ (M12)	1
3	892860	Винт (M12 x 35)	1
4	8331231	Втулка уплотнительная	1
5	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
6	896895	Гайка (M12)	4
7	64649	ПРОБКА	1
8	898834	Болт (M14 x 178)	2
9	88238A10	Кабель заземления в сборе	2
10	815432	ШАЙБА (.562 x 2.00 x .125)	2
11	8154331	Шайба (1.25 x 2.00 x .19)	2
12	8137711	Опора	2
12	840361T	Опора	2
12	8M0055931	Кронштейн	2
13	825190	ШАЙБА	2
14	896602	ГАЙКА (M14)	2
15	8186442	Хомут	2
15	879150A90	Комплект крышки нижней опоры	2
16	8M0033179	Винт (M8 x 40)	4
16	8M0084475	Винт (M8 x 40)	4
17	72521	ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ	1
18	8M0001136	Крышка нижней опоры	2
18	879150A90	Комплект крышки нижней опоры	2
19	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
20	8329321	Сальник	1
21	833116A19	Сборка трубы выпускной системы	1
21	8M0075819	Сборка трубы выпускной системы	1
22	8524052	Сетчатый фильтр	1
22	8M0026113	Сетчатый фильтр	1
22	8M0026113	Сетчатый фильтр	1
23	81893435	ВИНТ (M8 x 35)	6
23	8M0103814	Винт (M8 x 35 мм)	6
24	8329417	Трубка водяная	1
24	8M0042785	Трубка водяная	1
24	8329418	Трубка водяная	1
24	8M0042786	Трубка водяная	1
25	832940001	Сальник	1
26	8329391	Хомут	1
27	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
28	81893435	ВИНТ (M8 x 35)	2
28	8M0103814	Винт (M8 x 35 мм)	2
28	8M0103814	Винт (M8 x 35 мм)	2
29	847541	ШАЙБА	4
30	879150A90	Комплект крышки нижней опоры	2
31	8M4501006	Крышка нижней опоры	2
31	8M0148785	Крышка	2
32	8M4501003	Хомут	2
33	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	6

Рис. 55КОМПОНЕНТЫ ЭЛЕКТРОПЛАТЫ SN# 1B884207 И РАНЕЕ Electrical Plate Components SN# 1B884207 and below

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	899071T01	ПЛАСТИНА	1
2	899145	Хомут крепёжный	2
3	82129114	ВИНТ (M6 x 14)	2
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
5	882751A1	РЕЛЕ В СБОРЕ	3
5	8M0207773	Реле тримма в сборе	3
6	828102	Кронштейн	3
6	8M0207771	Кронштейн крепления	3
7	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
7	8M0207785	Втулка	3
8	818968	ВТУЛКА	3
8	8M0214955	Втулка	3
9	82129125	ВИНТ (M6 x 25 мм)	7
10	892971T05	Жгут проводов двигателя в сборе	1
-	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	3
-	832969T20	Предохранитель Mini — жёлтый — 20 А	3
-	8329692	Предохранитель мини - серый - 2 А	1
-	8M0207797	Предохранитель Mini — серый — 2 А	1
-	8329695	Предохранитель мини - коричневый - 5 А	1
-	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
-	858781A2	ЖГУТ ПРОВОДОВ В СБОРЕ ФОРСУНКИ ПРЯМОГО ВПРЫСКА	1
-	879346A49	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	858780A2	ЖГУТ ПРОВОДОВ В СБОРЕ ТОПЛИВНОЙ ФОРСУНКИ	1
-	879346A50	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	881262A2	ЖГУТ ПРОВОДОВ В СБОРЕ ГЕНЕРАТОРА	1
-	878073A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
-	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
11	875302A1	Клемма аккумуляторная в сборе	1
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	85172	ШАЙБА	1
14	93388T21	Трос в сборе чёрный	1
15	93388A17	Трос в сборе (8.50 дюймов)	1
16	878231A6	Жгут проводов предохранителя - 100 ампер	1
17	53166	СТОПОРНАЯ ШАЙБА (.312)	3
18	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
19	88439A46	Кабельный жгут аккумулятора — положительный	1
20	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
21	822179	Втулка уплотнительная	2
22	818968	ВТУЛКА	2
22	8M0214955	Втулка	2
23	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
24	45076	Гайка (#10-32) латунная клемма блока выключателя	2
25	813938	Гайка колпачковая (#10-32)	2
26	68292	Гайка (.312-18)	2
26	8M0204668	Гайка (.312-18)	2
27	819514T26	Жгут проводов триммера в сборе	1

Рис. 56КОМПОНЕНТЫ ЭЛЕКТРОПЛАТЫ SN# 1B884208 И ПОЗЖЕ Electrical Plate Components SN# 1B884208 and up

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	899071T01	ПЛАСТИНА	1
2	899145	Хомут крепёжный	2
3	82129114	ВИНТ (M6 x 14)	2
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
5	882751A1	РЕЛЕ В СБОРЕ	3
5	8M0207773	Реле тримма в сборе	3
6	828102	Кронштейн	3
6	8M0207771	Кронштейн крепления	3
7	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
7	8M0207785	Втулка	3
8	818968	ВТУЛКА	3
8	8M0214955	Втулка	3
9	82129125	ВИНТ (M6 x 25 мм)	5
10	8M0065142	Жгут проводов двигателя в сборе	1
-	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	3
-	832969T20	Предохранитель Mini — жёлтый — 20 А	3
-	8329692	Предохранитель мини - серый - 2 А	1
-	8M0207797	Предохранитель Mini — серый — 2 А	1
-	8329695	Предохранитель мини - коричневый - 5 А	1
-	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
-	879346A49	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	879346A50	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	881262A2	ЖГУТ ПРОВОДОВ В СБОРЕ ГЕНЕРАТОРА	1
-	878073A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
-	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
11	875302A1	Клемма аккумуляторная в сборе	1
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	85172	ШАЙБА	1
14	93388T22	Трос в сборе черный	1
15	93388A17	Трос в сборе (8.50 дюймов)	1
16	878231A6	Жгут проводов предохранителя - 100 ампер	1
17	26993	СТОПОРНАЯ ШАЙБА (.312)	1
17	8M0204647	Стопорная шайба (.312)	1
18	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
19	88439A46	Кабельный жгут аккумулятора — положительный	1
20	825096T01	СОЛЕНОИД СТАРТЕРА	1
20	8M0098898	Реле	1
21	82129110	ВИНТ (M6 x 10)	3
22	8M0010250	КРОНШТЕЙН	1
23	8M0024801	Кронштейн соленоида	1
24	858953	КРОНШТЕЙН	2
25	401386	ГАЙКА (M6) Нержавеющая сталь	2
26	8M0065143	Жгут проводов тримма в сборе	1
27	8M0098898	Реле	1
28	8M0085874	Винт Design-II	2

Рис. 57Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	832935A17	Пластина в сборе выпускная	1
2	832933006	Прокладка	1
3	832934006	Прокладка	1
4	8238051	Сальник	1
4	8M0043157	Сальник	1
-	832076A1	Сборка штуцера промывки	1
5	8320761	Фитинг обратного клапана	1
6	30641	Уплотнительное кольцо (.299 x .103)	1
7	8219631	Обратный клапан	1
8	817519A1	Обратный клапан в сборе, сливной	2
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	4
10	887603	Штуцер	1
11	65663A2	Крышка в сборе	1
11	8M0237835	Крышка в сборе	1
12	81893435	ВИНТ (M8 x 35)	2
12	8M0103814	Винт (M8 x 35 мм)	2
13	814190	Держатель	1
14	814191	Втулка уплотнительная	1
15	814189	Клапан тарельчатый	1
16	64878	ПРУЖИНА (Чёрная)	1
17	65664A1	Пластина в сборе	1
18	88907003	Прокладка	2
19	648771	ДИАФРАГМА	1
20	76451	Шайба	1
21	69570	Винт (#10-16 x .750)	1
22	43585	Муфта вала переключения	1
23	822002	Втулка уплотнительная	1
24	94848	Штуцер шланга контрольной струи — нижний кожух	1
25	81893435	ВИНТ (M8 x 35)	6
25	8M0103814	Винт (M8 x 35 мм)	6
26	850306A04	Комплект чехла холостого выпуска	1
27	888910	Пластина	1
28	82239312	ВИНТ (M5 x 12)	2
29	821908	Пробка	1
30	821915	Шайба	1
31	859626A1	Комплект промывочного шланга (впуск)	1
32	8596001	Штуцер	1
33	850896	Хомут (28.6)	2
34	821904	Штуцер контрольной струи	1
34	8M0077650	Штуцер контрольной струи	1
35	8348084	Фильтр сетчатый	1
36	48237	Втулка вала переключения передач	1
37	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
-	832933A05	Комплект прокладок головки блока цилиндров	1
-	841220A03	Комплект прокладок головки блока цилиндров	1

Рис. 58МАХОВИК/ГЕНЕРАТОР Flywheel/Alternator

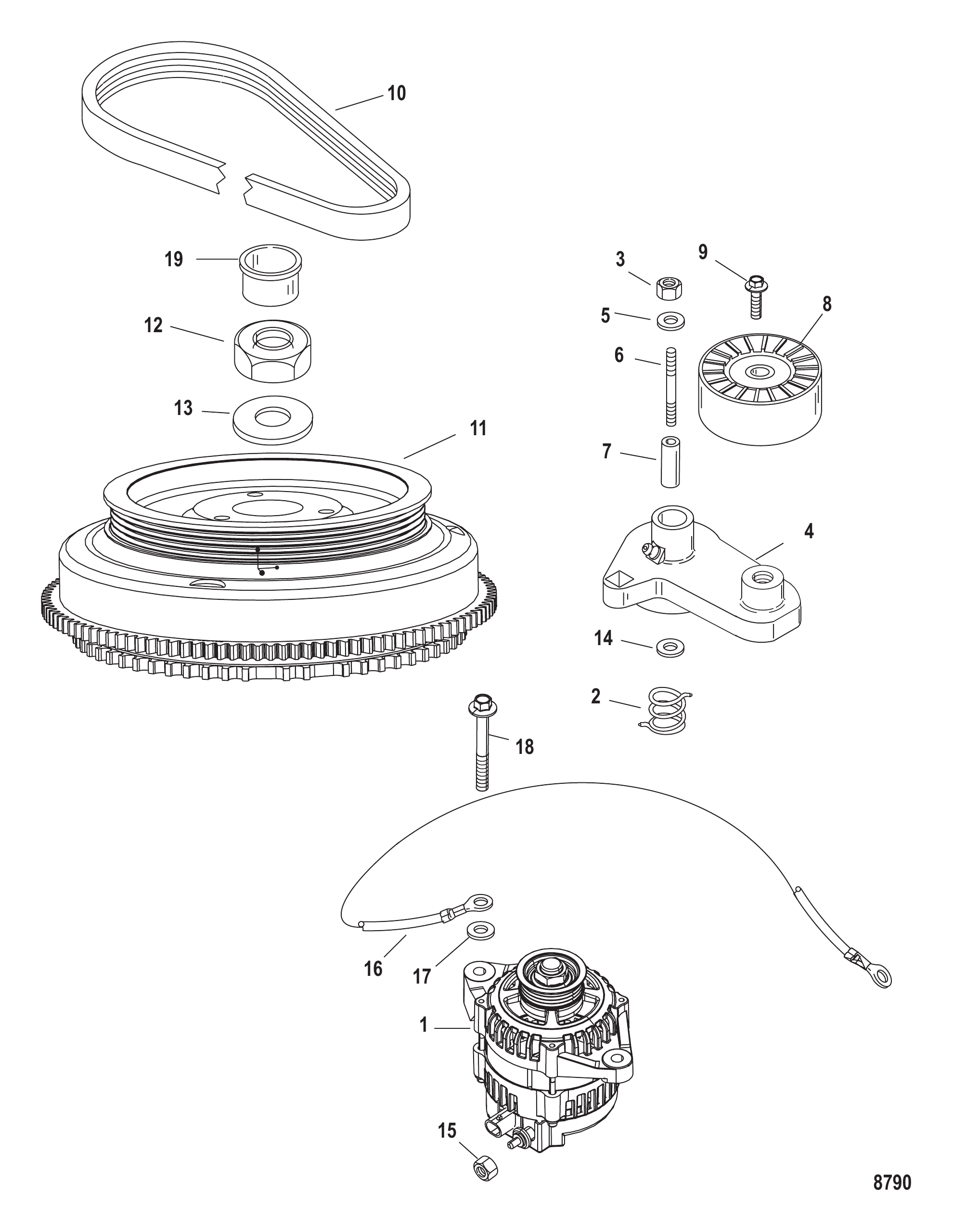

REF	Номер детали	Наименование	Кол-во
1	881247A1	ГЕНЕРАТОР
2	8523742	Пружина	1
3	400636	ГАЙКА (M10 X 1.5)	1
4	856815T2	Натяжитель в сборе	1
5	4002320	ШАЙБА	1
6	8M0034457	Шпилька (M10 x 85)	1
6	8M0063255	Шпилька M10x92	1
7	8568941	ВТУЛКА	1
8	852385A2	Шкив в сборе	1
8	8M6005030	Шкив в сборе	1
9	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1
10	828507Q5	Ремень	1
11	859619T1	Маховик	1
12	42979	ГАЙКА (M16) МАХОВИКА	1
13	68229	Шайба (.641 x 1.250 x .190) маховика	1
13	33001	Шайба	1
14	47533	ШАЙБА Термостата (БОЛЬШОЕ ОТВЕРСТИЕ)	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	1
16	856583A5	ТРОС В СБОРЕ	1
17	4002319	ШАЙБА	1
18	82130150	ВИНТ (M10 x 50)	2
19	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1

Рис. 59Топливный насос Fuel Pump

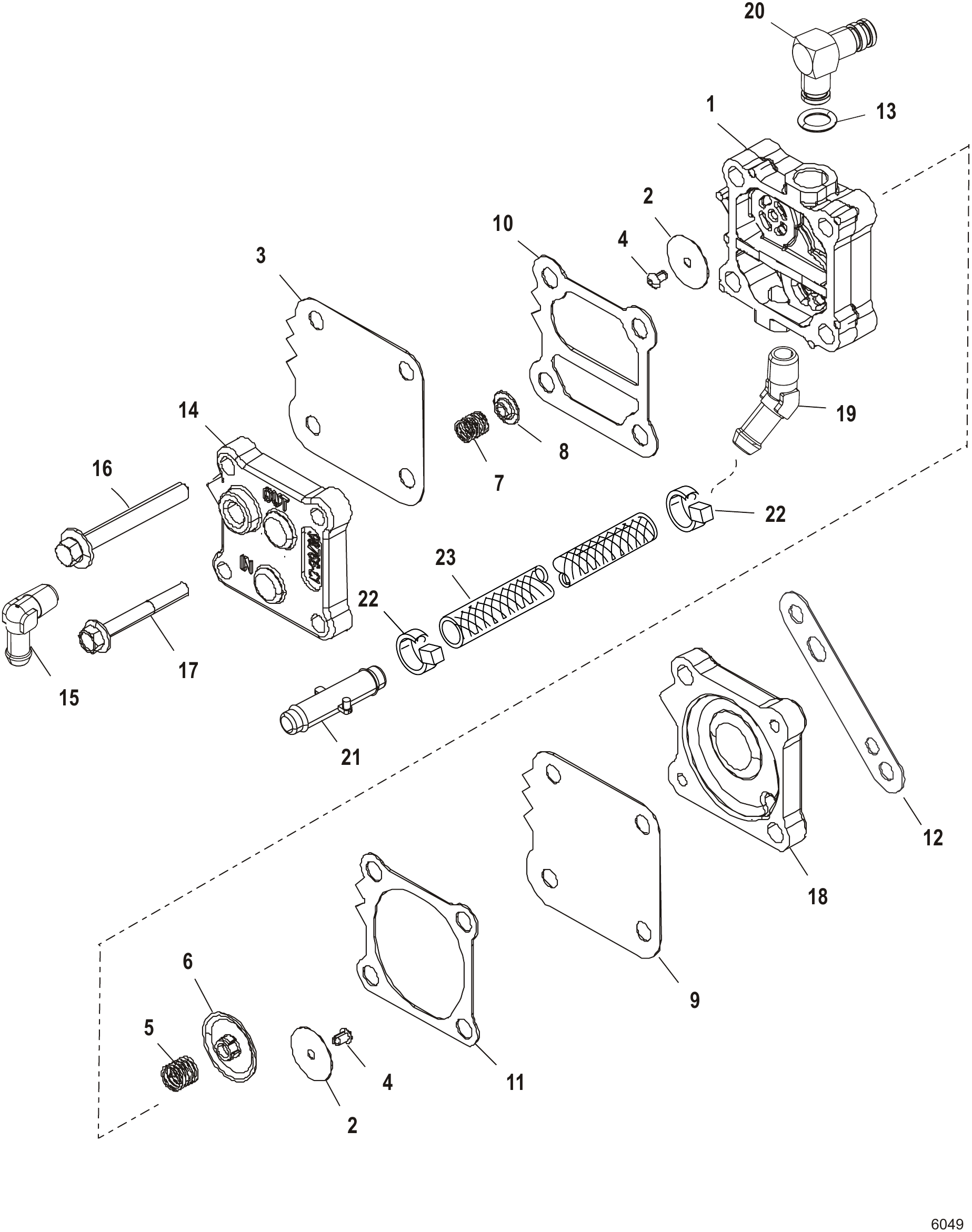

REF	Номер детали	Наименование	Кол-во
-	14360T74	Насос в сборе топливный	1
1	NSS	NOT SOLD SEPARATE Fuel Pump	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Diaphragm	1
4	NSS	NOT SOLD SEPARATE Retainer	2
5	NSS	NOT SOLD SEPARATE Spring	1
6	NSS	NOT SOLD SEPARATE Cap	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Gasket-Boost	1
11	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
12	987691	Прокладка	1
12	8M0204705	Прокладка @2	1
13	805063	Уплотнительное кольцо (.301 x .070)	1
13	8M0204683	Кольцо уплотнительное (.070 x .301 внутр. диам.)	1
14	987752	Пластина	1
15	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
16	82104540	ВИНТ (M5 x 40)	2
17	82130050	ВИНТ (M6 x 50)	2
18	144303	ОСНОВАНИЕ	1
19	782792	Штуцер угловой 45 градусов (1.25)	1
19	8M0207781	Угольник	1
20	888493	Угольник	1
21	822769	Соединитель	1
22	816311T	СТЯЖКА (8.00 дюймов)	2
23	856822A2	Шланг с рукавом в сборе (18.00 дюйма)	1
23	8M0043979	Шланг с рукавом в сборе	1
-	832933A05	Комплект прокладок головки блока цилиндров	1
-	841220A03	Комплект прокладок головки блока цилиндров	1

Рис. 60ТОПЛИВНАЯ СИСТЕМА Fuel System

REF	Номер детали	Наименование	Кол-во
-	884433T15	Топливная рампа в сборе	1
1	NSS	NOT SOLD SEPARATE Fuel Rail (Port)	1
2	NSS	NOT SOLD SEPARATE Fuel Rail (Starboard)	1
3	804830	ХОМУТ	4
4	804525001	Комплект винтов (2 шт.)(M5 x 10)	11
4	8M0041100	Винт (M5 x 10)	11
5	883542	Клапан в сборе (диаметр .375 дюйма)	2
5	8M0047053	Комплект клапана Шредера	2
6	804840	РЕМКОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
7	805515	Колпачок клапана Шредера - латунный	2
7	8M0046566	Крышка клапана	2
8	804835	ЗАГЛУШКА левого борта	1
9	880816	Хомут	1
9	8M0041097	Кронштейн	1
10	8048311	Хомут	4
11	804528	Форсунка	6
11	8M0222157	ТОПЛИВНАЯ ФОРСУНКА	6
12	804530	Комплект уплотнительных колец содержит 6 шт.	1
13	804529	Комплект уплотнительных колец содержит 6 шт.	1
14	804522	Хомут	2
15	804532	Комплект уплотнительных колец	1
16	804832	ХОМУТ	2
17	804526	Комплект винтов (M5 x 16) (2 шт.)	4
18	804535001	Крышка	1
19	804534001	Пружина	1
20	804533	Диафрагма в сборе	1
21	804536	Уплотнительное кольцо	1
22	804836	ФИТИНГ	1
23	804827	ШЛАНГ балансировки топлива	1
23	8M6001364	Шланг в сборе	1
24	889310	Шланг подачи топлива к паровому сепаратору	1
24	8M6001362	Шланг в сборе	1
25	889311	Шланг перепуска топлива	1
25	8M6001363	Шланг в сборе	1
NS	804840	РЕМКОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
26	888852	Сальник направляющей топлива	1
27	884595A01	Воздушная форсунка в сборе	6
27	8M6001744	Воздушная форсунка в сборе	6
28	804875	Ремкомплект форсунки прямого впрыска	1
29	859404002	Шайба впрыска	6
30	828791	Зажим	4
31	858778	Шпилька (M10 x 91)	4
31	8M0063255	Шпилька M10x92	4
32	826292	ГАЙКА (M10) Латунная/Никелированная	4
33	856880	Хомут шланга (15.3)	1
33	8M0214964	Хомут	1
34	856822A2	Шланг с рукавом в сборе (18.00 дюйма)	1
34	8M0043979	Шланг с рукавом в сборе	1
35	822769	Соединитель	1
36	816311T	СТЯЖКА (8.00 дюймов)	2
37	899145	Хомут крепёжный	4
-	8M6002988	Комплект диафрагм	2
-	8M6002989	Комплект топливного регулятора 15 PSI	1
-	8M6002990	Комплект топливного регулятора 10 PSI	1
-	8M6002991	Комплект регулятора воздуха	1

Рис. 61Редуктор - Карданный вал, TorqueMaster, SN-1B973743 & ниже Gear Housing Driveshaft, TorqueMaster, SN-1B973743 & below

REF	Номер детали	Наименование	Кол-во
-	842739T13	КОРПУС РЕДУКТОРА В СБОРЕ В сборе (Длинный)(1.75:1)(Чёрный)	1
-	8M0072952	Корпус редуктора в сборе (длинный)(1.75:1)(серебристый)	1
-	8M0250788	GC TM SLV Mercury / Quicksilver	1
-	842739T15	КОРПУС РЕДУКТОРА В СБОРЕ В сборе (Удлинённый)(1.75:1)(Чёрный)	1
-	8M0072953	Корпус редуктора в сборе (удлинённый)(1.75:1)(серебристый)	1
-	8M0072953	Корпус редуктора в сборе (удлинённый)(1.75:1)(серебристый)	1
1	842739T16	Корпус редуктора в сборе базовый (чёрный)	1
1	8M0072954	Корпус редуктора в сборе базовый (серебристый)	1
1	8M0072954	Корпус редуктора в сборе базовый (серебристый)	1
1	8M0228609	GC BASIC TM SILVR Mercury / Quicksilver	1
2	379721	Штифт	1
3	821526001	Заглушка заливная	1
4	826134Q	Анод	2
5	4000333	ВИНТ (M6 x 40)	1
6	401386	ГАЙКА (M6) Нержавеющая сталь	1
7	42647A1	Подшипник роликовый в сборе	1
8	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
9	79953Q04	Ремкомплект сливного винта	1
10	830749	Сальник	1
10	8M0204693	Уплотнение сливной пробки	1
11	859402	ТРУБКА ПИТО	1
12	8164641	Маслосъёмный сальник	1
12	8M0246145	САЛЬНИК	1
13	881866	Фитинг	1
14	858934	КРЫШКА	1
15	858935	ПРОКЛАДКА	1
16	896522	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (799 x .103)	1
17	1993716	ВИНТ (M6 x 16)	2
18	1993716	ВИНТ (M6 x 16)	4
19	NSS	NOT SOLD SEPARATE Pinion Gear	1
20	92721	Шайба (.965 x .630)	1
21	35921	ГАЙКА (.625-18)	1
22	77674	ШАЙБА (.35 x .75 x .12)	1
23	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
24	43037	ШПОНКА	1
24	8M0204723	ШПОНКА	1
25	881938	Гребной вал	1
26	38657A1	Регулировочные прокладки в сборе	AR
26	8M0063268	Комплект регулировочных прокладок	AR
27	48939A2	Подшипник роликовый конический	1
27	8M0146553	Подшипник в сборе (обойма/конус)	1
28	NSS	NOT SOLD SEPARATE Cup	1
29	42637A1	Комплект регулировочных шайб	AR
29	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
30	36387A1	Подшипник роликовый/обойма в сборе	1
30	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
31	NSS	NOT SOLD SEPARATE Cup	1
32	8245191	Фиксатор	1
33	840836A2	Обойма в сборе	1
33	8M0192207	Комплект уплотнений обоймы	1
34	90011	Кольцо уплотнительное (2.175 x .175)	1
34	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
35	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
35	8M0214939	Сальник @3	1
36	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
36	8M0214939	Сальник @3	1
37	1993716	ВИНТ (M6 x 16)	2
38	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
39	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
40	430331	Прокладка	1
41	8172771	Прокладка водяного насоса, верхняя	1
42	8172761	Передняя пластина	1
42	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
43	43026T2	КРЫЛЬЧАТКА	1
44	832942A1	Соединительная муфта в сборе	1
45	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
45	8M0204645	Кольцо уплотнительное (.796 x .139)	1
46	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
46	8M0204654	Уплотнительное кольцо	1
-	816575A6	Комплект уплотнений корпуса редуктора	1

Рис. 62Редуктор - Карданный вал, Torque Master 2, SN-1B973744 & выше Gear Housing Driveshaft, Torque Master 2, SN-1B973744 & up

REF	Номер детали	Наименование	Кол-во
-	8M0075782	Корпус редуктора в сборе, длинный	1
1	8M0075791	Корпус редуктора в сборе базовый	1
2	8M0010459	Заполняющий блок	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	826134Q	Анод	2
5	4000333	ВИНТ (M6 x 40)	1
6	401386	ГАЙКА (M6) Нержавеющая сталь	1
7	79953A04	Пробка в сборе (.375-16 x .250)	1
8	830749	Сальник	1
8	8M0204693	Уплотнение сливной пробки	1
9	76214T5	Комплект анодов	1
9	76214Q5	Анодная пластина в сборе	1
10	806327	Винт (.437-14 x 1.750) (1-5/8")	1
10	8M0204686	ВИНТ	1
11	8M0047129	Крышка в сборе	1
12	881866	Фитинг	1
13	896522	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (799 x .103)	1
14	8164641	Маслосъёмный сальник	1
14	8M0246145	САЛЬНИК	1
15	8M0046563	Стопорное кольцо	1
16	40011128	Винт (M6 x 20) нержавеющая сталь	4
16	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
17	77674	ШАЙБА (.35 x .75 x .12)	1
18	880729	Прокладка	1
19	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
20	NSS	NOT SOLD SEPARATE Pinion Gear	1
21	35921	ГАЙКА (.625-18)	1
22	92721	Шайба (.965 x .630)	1
23	42647A1	Подшипник роликовый в сборе	1
24	895079T	Гребной вал длинный	1
25	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
25	8M0204723	ШПОНКА	1
26	8M0053110	Комплект регулировочных шайб	1
26	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
27	8M0063268	Комплект регулировочных прокладок	AR
28	48939A2	Подшипник роликовый конический	1
28	8M0146553	Подшипник в сборе (обойма/конус)	1
29	NSS	NOT SOLD SEPARATE Cup	1
30	36387A1	Подшипник роликовый/обойма в сборе	1
30	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
31	NSS	NOT SOLD SEPARATE Cup	1
32	8245191	Фиксатор	1
33	817275A09	Корпус водяного насоса в сборе	1
34	861415A1	Комплект сальников	1
35	40011128	Винт (M6 x 20) нержавеющая сталь	4
35	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
36	43026T2	КРЫЛЬЧАТКА	1
37	8172761	Передняя пластина	1
37	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
38	880719	Кольцо стопорное	1
39	8M0007131	Держатель сальника в сборе	1
40	896523	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.175 x .103)	1
40	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
41	NSS	NOT SOLD SEPARATE Oil Seal	1
42	NSS	NOT SOLD SEPARATE Oil Seal	1
43	8172771	Прокладка водяного насоса, верхняя	1
44	8M0050720	Прокладка	1
44	8M0142616	Прокладка передней пластины к корпусу редуктора	1
-	8M0235174	Наклейка корпуса редуктора, 1.75:1	1
45	832942A1	Соединительная муфта в сборе	1
46	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
46	8M0204654	Уплотнительное кольцо	1
47	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
47	8M0204645	Кольцо уплотнительное (.796 x .139)	1
48	43585	Муфта вала переключения	1
-	8M0077244	Ремкомплект уплотнений корпуса редуктора	1
-	8M0077246	Ремкомплект водяного насоса верхний	1
-	817275A08	Ремкомплект водяного насоса (верхний)	1

Рис. 63Редуктор, ведущий вал Gear Housing Driveshaft

REF	Номер детали	Наименование	Кол-во
-	880686T29	Корпус редуктора в сборе - стандартный - длинный	1
-	880686T33	Корпус редуктора в сборе - стандартный - удлиненный	1
-	880686A44	Корпус редуктора в сборе	1
1	880687T01	Корпус редуктора в сборе (базовый)	1
1	8M0056631	Корпус редуктора в сборе (базовый)	1
1	8M0056631	Корпус редуктора в сборе (базовый)	1
2	8M0010459	Заполняющий блок	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	826134Q	Анод	2
5	4000333	ВИНТ (M6 x 40)	1
6	401386	ГАЙКА (M6) Нержавеющая сталь	1
7	79953A04	Пробка в сборе (.375-16 x .250)	1
8	830749	Сальник	1
8	8M0204693	Уплотнение сливной пробки	1
9	76214T5	Комплект анодов	1
9	76214Q5	Анодная пластина в сборе	1
10	806327	Винт (.437-14 x 1.750) (1-5/8")	1
10	8M0204686	ВИНТ	1
11	880703A1	Крышка в сборе	1
11	8M0047129	Крышка в сборе	1
11	8M0047129	Крышка в сборе	1
12	881866	Фитинг	1
13	896522	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (799 x .103)	1
14	8164641	Маслосъёмный сальник	1
14	8M0246145	САЛЬНИК	1
15	8M0046563	Стопорное кольцо	1
16	40011128	Винт (M6 x 20) нержавеющая сталь	4
16	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
17	77674	ШАЙБА (.35 x .75 x .12)	1
18	880729	Прокладка	1
19	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
20	NSS	NOT SOLD SEPARATE Pinion Gear	1
21	35921	ГАЙКА (.625-18)	1
22	92721	Шайба (.965 x .630)	1
23	42647A1	Подшипник роликовый в сборе	1
24	895079T	Гребной вал длинный	1
24	895080T	Гребной вал удлиненный	1
25	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
25	8M0204723	ШПОНКА	1
26	884327A02	Регулировочная шайба/подшипник в сборе	1
27	38657A1	Регулировочные прокладки в сборе	AR
27	8M0063268	Комплект регулировочных прокладок	AR
28	NSS	NOT SOLD SEPARATE Roller Bearing Assembly	1
29	NSS	NOT SOLD SEPARATE Cup	1
30	NSS	NOT SOLD SEPARATE Roller Bearing Assembly	1
31	NSS	NOT SOLD SEPARATE Cup	1
32	8245191	Фиксатор	1
33	817275A09	Корпус водяного насоса в сборе	1
34	861415A1	Комплект сальников	1
35	40011128	Винт (M6 x 20) нержавеющая сталь	4
35	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
36	43026T2	КРЫЛЬЧАТКА	1
37	8172761	Передняя пластина	1
37	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
38	880719	Кольцо стопорное	1
39	8M0007131	Держатель сальника в сборе	1
40	896523	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.175 x .103)	1
40	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
41	NSS	NOT SOLD SEPARATE Oil Seal	1
42	NSS	NOT SOLD SEPARATE Oil Seal	1
43	8172771	Прокладка водяного насоса, верхняя	1
44	8M0050720	Прокладка	1
44	8M0142616	Прокладка передней пластины к корпусу редуктора	1
45	832942A1	Соединительная муфта в сборе	1
46	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
46	8M0204654	Уплотнительное кольцо	1
47	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
47	8M0204645	Кольцо уплотнительное (.796 x .139)	1
48	43585	Муфта вала переключения	1
49	36387A1	Подшипник роликовый/обойма в сборе	1
49	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
50	NSS	NOT SOLD SEPARATE CUP	1
51	8M0053110	Комплект регулировочных шайб	1
51	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
52	48939A2	Подшипник роликовый конический	1
52	8M0146553	Подшипник в сборе (обойма/конус)	1
53	NSS	NOT SOLD SEPARATE CUP	1
-	830749A01	Комплект сальников корпуса редуктора	1
-	817275A08	Ремкомплект водяного насоса (верхний)	1

Рис. 64Редуктор - Гребной вал 2B014225 & ниже Gear Housing Propeller Shaft 2B014225 & below

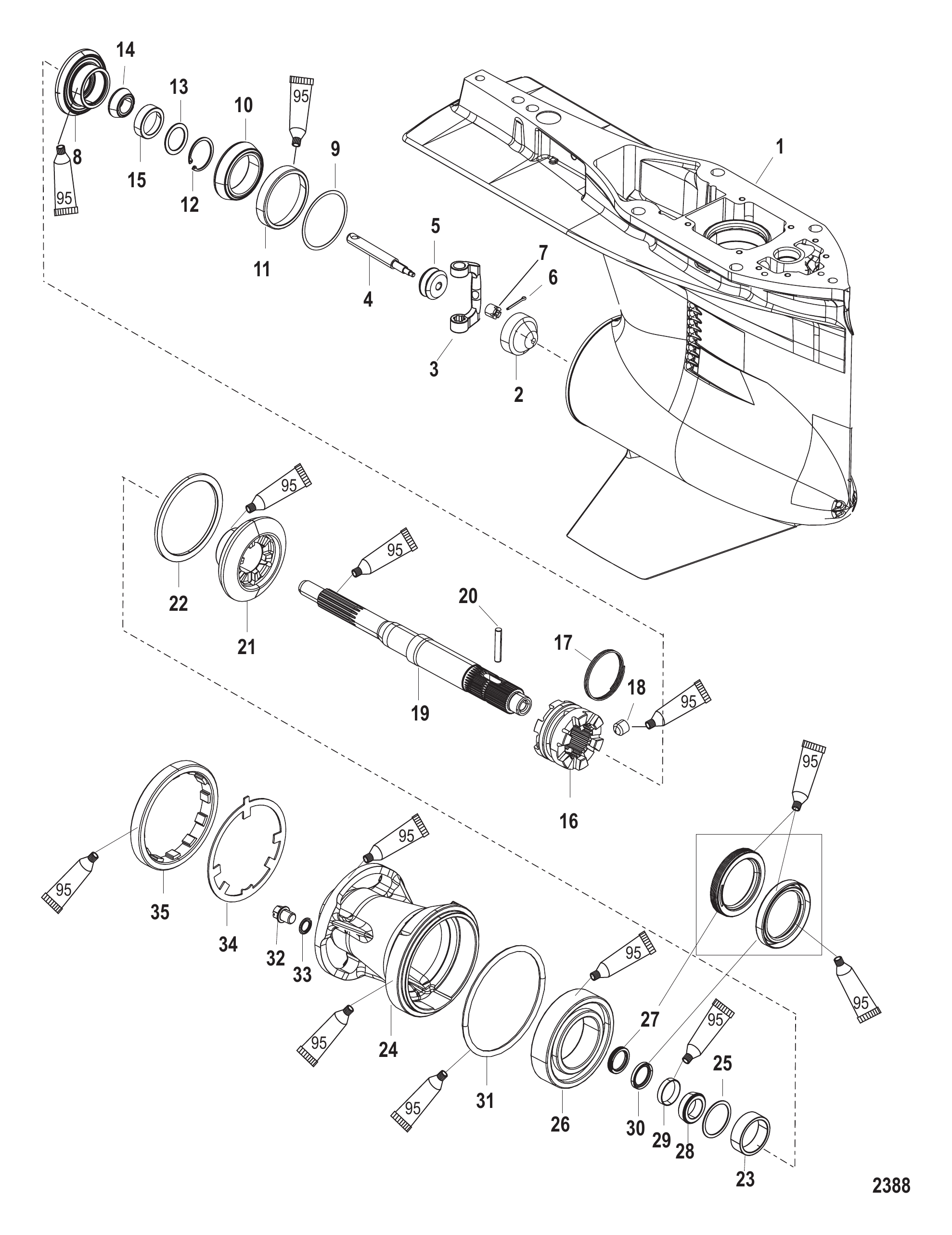

REF	Номер детали	Наименование	Кол-во
-	880686T29	Корпус редуктора в сборе - стандартный - длинный	1
-	880686T33	Корпус редуктора в сборе - стандартный - удлиненный	1
-	880686A44	Корпус редуктора в сборе	1
1	880687T01	Корпус редуктора в сборе (базовый)	1
1	8M0056631	Корпус редуктора в сборе (базовый)	1
1	8M0046215	Кривошип переключателя передач 1/4 оси	1
1	8M0220880	Кривошип переключателя передач 1/4 оси	1
2	NSS	NOT SOLD SEPARATE Plug	1
3	896847A01	Рычаг переключения передач, ось 5/16	1
3	8M0046215	Кривошип переключателя передач 1/4 оси	1
3	8M0220880	Кривошип переключателя передач 1/4 оси	1
4	19755T7	Шпуля в сборе	1
4	8M0235940	Катушка в сборе	1
5	NSS	NOT SOLD SEPARATE Spool	1
6	469501	Шплинт	1
7	NSS	NOT SOLD SEPARATE Sleeve Adjusting	1
8	892595A04	КОМПЛЕКТ ШЕСТЕРЁН ПЕРЕДНЕГО ХОДА/ШЕСТЕРНЯ ПРИВОДА	1
9	884328A01	Комплект регулировочных шайб	AR
9	8M0063270	Комплект регулировочных шайб	AR
10	884323T01	Роликовый подшипник в сборе	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	NSS	NOT SOLD SEPARATE Cup	1
12	23721	КОЛЬЦО СТОПОРНОЕ	1
12	8M0051043	Кольцо стопорное	1
13	892805	Упорная шайба	1
13	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
14	884325T01	Подшипник в сборе роликовый конический	1
14	8M0142835	Подшипник роликовый конический (чашка/конус)	1
15	NSS	NOT SOLD SEPARATE Cup	1
16	880714T01	Муфта	1
17	30893	Пружина	1
18	828356	Штифт фиксатора	1
19	888530	Гребной вал	1
20	30632	ШТИФТ КРЕСТОВИНЫ	1
20	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
21	880707A01	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
21	8M0118363	ШЕСТЕРНЯ ЗАДНЕГО ХОДА, 21 ЗУБ	1
22	880699	Упорное кольцо	1
23	891919001	Проставка упорная	1
24	880696A08	Корпус подшипника в сборе	1
25	891936A01	Комплект регулировочных шайб	AR
26	884329T	Подшипник шариковый	1
26	8M0142873	Подшипник шариковый	1
27	888483	Сальник масляный	1
27	8M0204700	Сальник масляный	1
28	884330T01	Подшипник в сборе конический	1
28	8M0148319	Подшипник роликовый конический чашка/конус	1
29	NSS	NOT SOLD SEPARATE Cup	1
30	896600	САЛЬНИК масляный	1
30	8M0204700	Сальник масляный	1
31	896524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (3.850 x .210)	1
31	8M0142840	Кольцо уплотнительное (3.85 x 0.210)	1
32	880717A01	Комплект винтов/сальников редуктора	1
33	830749	Сальник	1
33	8M0204693	Уплотнение сливной пробки	1
34	880697	Шайба стопорная	1
35	79448	Фиксатор	1
35	8M2011027	ФИКСАТОР	1
-	830749A01	Комплект сальников корпуса редуктора	1

Рис. 65Редуктор - Гребной вал 2B014226 & выше Gear Housing Propeller Shaft 2B014226 & up

REF	Номер детали	Наименование	Кол-во
-	880686T29	Корпус редуктора в сборе - стандартный - длинный	1
-	880686T33	Корпус редуктора в сборе - стандартный - удлиненный	1
-	880686A44	Корпус редуктора в сборе	1
1	880687T01	Корпус редуктора в сборе (базовый)	1
1	8M0056631	Корпус редуктора в сборе (базовый)	1
1	8M0046215	Кривошип переключателя передач 1/4 оси	1
1	8M0220880	Кривошип переключателя передач 1/4 оси	1
2	NSS	NOT SOLD SEPARATE Plug	1
3	8M0046215	Кривошип переключателя передач 1/4 оси	1
3	8M0220880	Кривошип переключателя передач 1/4 оси	1
4	19755T7	Шпуля в сборе	1
4	8M0235940	Катушка в сборе	1
5	NSS	NOT SOLD SEPARATE Spool	1
6	469501	Шплинт	1
7	NSS	NOT SOLD SEPARATE Sleeve Adjusting	1
8	892595A04	КОМПЛЕКТ ШЕСТЕРЁН ПЕРЕДНЕГО ХОДА/ШЕСТЕРНЯ ПРИВОДА	1
9	884328A01	Комплект регулировочных шайб	AR
9	8M0063270	Комплект регулировочных шайб	AR
10	884323T01	Роликовый подшипник в сборе	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	NSS	NOT SOLD SEPARATE Cup	1
12	23721	КОЛЬЦО СТОПОРНОЕ	1
12	8M0051043	Кольцо стопорное	1
13	892805	Упорная шайба	1
13	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
14	884325T01	Подшипник в сборе роликовый конический	1
14	8M0142835	Подшипник роликовый конический (чашка/конус)	1
15	NSS	NOT SOLD SEPARATE Cup	1
16	880714T01	Муфта	1
17	30893	Пружина	1
18	828356	Штифт фиксатора	1
19	8M0069774	Гребной вал	1
19	8M0140446	Гребной вал	1
20	30632	ШТИФТ КРЕСТОВИНЫ	1
20	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
21	880707A01	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
21	8M0118363	ШЕСТЕРНЯ ЗАДНЕГО ХОДА, 21 ЗУБ	1
22	880699	Упорное кольцо	1
23	8M0064306	ПРОСТАВКА УПОРНАЯ	1
24	8M0076745	Комплект регулировочных шайб	1
24	8M0050423	Шайба .020	AR
24	8M0050424	Шайба .022	AR
24	8M0050425	ШАЙБА .024	AR
24	8M0050427	ШАЙБА .026	AR
24	8M0050428	ШАЙБА .028	AR
24	8M0050429	ШАЙБА .030	AR
24	8M0050430	ШАЙБА .032	AR
24	8M0050431	ШАЙБА .034	AR
24	8M0050432	ШАЙБА .036	AR
24	8M0050433	ШАЙБА .038	AR
24	8M0050434	ШАЙБА .040	AR
24	8M0050435	ШАЙБА .042	AR
24	8M0050436	ШАЙБА .044	AR
24	8M0050437	ШАЙБА .046	AR
24	8M0050438	ШАЙБА .048	AR
24	8M0050439	ШАЙБА .050	AR
25	8M0083392	КРОНШТЕЙН В СБОРЕ С ПОДШИПНИКОМ	1
26	884329T	Подшипник шариковый	1
26	8M0142873	Подшипник шариковый	1
27	888483	Сальник масляный	1
27	8M0204700	Сальник масляный	1
28	884330T01	Подшипник в сборе конический	1
28	8M0148319	Подшипник роликовый конический чашка/конус	1
29	NSS	NOT SOLD SEPARATE Cup	1
30	896600	САЛЬНИК масляный	1
30	8M0204700	Сальник масляный	1
31	896524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (3.850 x .210)	1
31	8M0142840	Кольцо уплотнительное (3.85 x 0.210)	1
32	880717A01	Комплект винтов/сальников редуктора	1
33	830749	Сальник	1
33	8M0204693	Уплотнение сливной пробки	1
34	880697	Шайба стопорная	1
35	79448	Фиксатор	1
35	8M2011027	ФИКСАТОР	1
-	830749A01	Комплект сальников корпуса редуктора	1

Рис. 66Редуктор - Гребной вал, TorqueMaster, SN-1B973743 & ниже Gear Housing Prop Shaft, TorqueMaster, SN-1B973743 & below

REF	Номер детали	Наименование	Кол-во
-	842739T13	КОРПУС РЕДУКТОРА В СБОРЕ В сборе (Длинный)(1.75:1)(Чёрный)	1
-	8M0072952	Корпус редуктора в сборе (длинный)(1.75:1)(серебристый)	1
-	8M0250788	GC TM SLV Mercury / Quicksilver	1
-	842739T15	КОРПУС РЕДУКТОРА В СБОРЕ В сборе (Удлинённый)(1.75:1)(Чёрный)	1
-	8M0072953	Корпус редуктора в сборе (удлинённый)(1.75:1)(серебристый)	1
-	8M0072953	Корпус редуктора в сборе (удлинённый)(1.75:1)(серебристый)	1
1	842739T16	Корпус редуктора в сборе базовый (чёрный)	1
1	8M0072954	Корпус редуктора в сборе базовый (серебристый)	1
1	8M0072954	Корпус редуктора в сборе базовый (серебристый)	1
1	8M0228609	GC BASIC TM SILVR Mercury / Quicksilver	1
2	859403	ПРОБКА	1
3	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
3	8M0226861	Кривошип переключателя	1
4	19755T7	Шпуля в сборе	1
4	8M0235940	Катушка в сборе	1
5	NSS	NOT SOLD SEPARATE Spool	1
6	NSS	NOT SOLD SEPARATE Sleeve	1
7	NSS	NOT SOLD SEPARATE Cotter Pin	1
8	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
9	859321T04	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА/ВЕДУЩЕЙ	1
10	828437A2	Подшипник в сборе	1
11	NSS	NOT SOLD SEPARATE Cup	1
12	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
13	856823	Кольцо стопорное	1
14	848878T	СЦЕПЛЕНИЕ	1
15	78909	Палец фиксатора	2
16	848838	ПАЛЕЦ КРЕСТОВИНЫ	1
17	78962	Пружина	2
18	841978	Вал гребной	1
19	848881A1	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
19	8M0192235	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
20	8241081	Упорная шайба	1
21	88957T	Подшипник шариковый	1
22	681001	КОЛЬЦО УПОРНОЕ	1
23	896524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (3.850 x .210)	1
23	8M0142840	Кольцо уплотнительное (3.85 x 0.210)	1
24	848840T1	Обойма подшипника в сборе	1
24	848840A1	Обойма подшипника в сборе	1
25	817072	Подшипник роликовый	1
26	817071	Кольцо стопорное	1
27	815565	САЛЬНИК Масляный	2
28	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
29	79953Q04	Ремкомплект сливного винта	1
30	830749	Сальник	1
30	8M0204693	Уплотнение сливной пробки	1
31	79447	Шайба стопорная с усиком	1
32	79448	Фиксатор	1
32	8M2011027	ФИКСАТОР	1
33	762145	Анод	1
33	76214Q5	Анодная пластина в сборе	1
34	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
-	816575A6	Комплект уплотнений корпуса редуктора	1

Рис. 67Редуктор - Гребной вал, Torque Master 2, SN-1B973744 & выше Gear Housing Prop Shaft, Torque Master 2, SN-1B973744 & up

REF	Номер детали	Наименование	Кол-во
-	8M0075782	Корпус редуктора в сборе, длинный	1
1	8M0075791	Корпус редуктора в сборе базовый	1
2	NSS	NOT SOLD SEPARATE Plug	1
3	8M0046215	Кривошип переключателя передач 1/4 оси	1
3	8M0220880	Кривошип переключателя передач 1/4 оси	1
4	19755T7	Шпуля в сборе	1
4	8M0235940	Катушка в сборе	1
5	NSS	NOT SOLD SEPARATE Spool	1
6	469501	Шплинт	1
7	NSS	NOT SOLD SEPARATE Sleeve Adjusting	1
8	892595A04	КОМПЛЕКТ ШЕСТЕРЁН ПЕРЕДНЕГО ХОДА/ШЕСТЕРНЯ ПРИВОДА	1
9	884328A01	Комплект регулировочных шайб	AR
9	8M0063270	Комплект регулировочных шайб	AR
10	884323T01	Роликовый подшипник в сборе	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	NSS	NOT SOLD SEPARATE Cup	1
12	8M0051043	Кольцо стопорное	1
13	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
14	884325T01	Подшипник в сборе роликовый конический	1
14	8M0142835	Подшипник роликовый конический (чашка/конус)	1
15	NSS	NOT SOLD SEPARATE Cup	1
16	880714T01	Муфта	1
17	30893	Пружина	1
18	828356	Штифт фиксатора	1
19	8M0060371	Вал гребного винта	1
19	8M0140443	Вал гребного винта	1
20	8M0020941	ПАЛЕЦ КРЕСТОВИНЫ	1
20	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
21	880707A01	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
21	8M0118363	ШЕСТЕРНЯ ЗАДНЕГО ХОДА, 21 ЗУБ	1
22	880699	Упорное кольцо	1
23	8M0064306	ПРОСТАВКА УПОРНАЯ	1
24	8M0075827	Обойма подшипника в сборе	1
25	8M0076745	Комплект регулировочных шайб	1
25	8M0050423	Шайба .020	AR
25	8M0050424	Шайба .022	AR
25	8M0050425	ШАЙБА .024	AR
25	8M0050427	ШАЙБА .026	AR
25	8M0050428	ШАЙБА .028	AR
25	8M0050429	ШАЙБА .030	AR
25	8M0050430	ШАЙБА .032	AR
25	8M0050431	ШАЙБА .034	AR
25	8M0050432	ШАЙБА .036	AR
25	8M0050433	ШАЙБА .038	AR
25	8M0050434	ШАЙБА .040	AR
25	8M0050435	ШАЙБА .042	AR
25	8M0050436	ШАЙБА .044	AR
25	8M0050437	ШАЙБА .046	AR
25	8M0050438	ШАЙБА .048	AR
25	8M0050439	ШАЙБА .050	AR
26	884329T	Подшипник шариковый	1
26	8M0142873	Подшипник шариковый	1
27	888483	Сальник масляный	1
27	8M0204700	Сальник масляный	1
28	884330T01	Подшипник в сборе конический	1
28	8M0148319	Подшипник роликовый конический чашка/конус	1
29	NSS	NOT SOLD SEPARATE Cup	1
30	888483	Сальник масляный	1
30	8M0204700	Сальник масляный	1
31	896524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (3.850 x .210)	1
31	8M0142840	Кольцо уплотнительное (3.85 x 0.210)	1
32	880717A01	Комплект винтов/сальников редуктора	1
32	8M0077071	Комплект винтов/сальников .75 дюйма длиной	1
33	830749	Сальник	1
33	8M0204693	Уплотнение сливной пробки	1
34	8M0056265	Шайба стопорная	1
35	8M2011027	ФИКСАТОР	1
35	8M2000347	ФИКСАТОР	1
-	8M0077244	Ремкомплект уплотнений корпуса редуктора	1
-	8M0077246	Ремкомплект водяного насоса верхний	1
-	817275A08	Ремкомплект водяного насоса (верхний)	1

Рис. 68Система смазки Oiling System

REF	Номер детали	Наименование	Кол-во
1	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
2	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	8M0054152	Трубка (39.00 дюймов, бухта)	1
3	18206001	Фильтр топливный	2
3	8M0207786	Фильтр	2
4	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
4	8M0054152	Трубка (39.00 дюймов, бухта)	1
5	884525T1	Масляный бак	1
5	8M0064075	Масляный бак	1
6	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
7	855362001	Втулка	3
8	855364	Втулка	2
9	883050	Проставка	1
10	58376	Винт (.164-18 x .375)	1
11	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
12	856156A4	ВЫКЛЮЧАТЕЛЬ	1
12	856156T04	ВЫКЛЮЧАТЕЛЬ	1
13	885553	Шланг	1
14	424254	Штуцер	1
14	8M0207780	Фитинг	1
15	887609	Пробка	1
16	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	3
17	81893435	ВИНТ (M8 x 35)	2
17	8M0103814	Винт (M8 x 35 мм)	2
18	816311T	СТЯЖКА (8.00 дюймов)	AR
19	8752891	Шланг к блоку	1
20	858955	РАЗЪЕМ	2
21	875283	Шланг (2.00 дюйма)	1
22	875284001	Фильтр масляный - линейный	1
22	875284T01	Масляный фильтр - в линии	1
23	NSS	NOT SOLD SEPARATE Plug	2
24	892830053	Шланг (24.00 дюйма плетёный)	1
25	81893460	ВИНТ (M8 x 60)	1
26	858870	ОБРАТНЫЙ КЛАПАН	6
27	859230T	Фиксатор	2
28	85583466	ШЛАНГ (40.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 32 ДЮЙМА	1
28	8M0054213	Шланг	1
29	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
29	8M0054152	Трубка (39.00 дюймов, бухта)	1
30	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
31	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
31	8M0054152	Трубка (39.00 дюймов, бухта)	1
32	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
32	8M0054152	Трубка (39.00 дюймов, бухта)	1
33	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
33	8M0054152	Трубка (39.00 дюймов, бухта)	1
34	883988	Угольник	2
35	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
35	8M0054152	Трубка (39.00 дюймов, бухта)	1
36	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
36	8M0054152	Трубка (39.00 дюймов, бухта)	1
37	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
37	8M0054152	Трубка (39.00 дюймов, бухта)	2

Рис. 69КРЕПЛЕНИЕ PCM PCM Mounting

REF	Номер детали	Наименование	Кол-во
1	89790609T	Модуль управления движением PCM	1
2	82130025	ВИНТ (M6 x 25) крепление к картеру	3
3	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
4	834985	Втулка уплотнительная	3
4	8M0190980	ВТУЛКА	3
5	856954	Втулка	3
6	891520001	Зажим	1
7	82129114	ВИНТ (M6 x 14)	1
8	82130012	ВИНТ (M6 x 12)	4
9	13541	Разъём штыревой	1
10	88439A26	Кабельный жгут аккумулятора — отрицательный	1
11	81893420	ВИНТ (M8 x 20)	1
12	830796A04	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ - 4-КОНТАКТНЫЙ ВИЛОЧНЫЙ	1
13	877613A02	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ 6-КОНТАКТНЫЙ	1
14	881176A1	Крышка в сборе 3-контактный разъем-вилка (ВИЛКА)	1
15	816311T	СТЯЖКА (8.00 дюймов)	AR

Рис. 70ЦЕНТРАЛЬНАЯ СИСТЕМА СМАЗКИ ПОРТ Port Center Main Oiling System

REF	Номер детали	Наименование	Кол-во
1	887801	Угловой штуцер 90 градусов (.0625-27)	3
2	887801	Угловой штуцер 90 градусов (.0625-27)	2
3	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
3	8M0054152	Трубка (39.00 дюймов, бухта)	1
4	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
4	8M0054152	Трубка (39.00 дюймов, бухта)	1
5	8592352	Обратный клапан 90 градусов (.0625-27)	3
6	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
6	8M0054152	Трубка (39.00 дюймов, бухта)	1
7	8282182	Обратный клапан	1
8	8582362	ОБРАТНЫЙ КЛАПАН	2
9	23567	ЗАЖИМ	1
10	878608	Винт (#10-16 x .500)	1
11	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
11	8M0054152	Трубка (39.00 дюймов, бухта)	1
12	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
12	8M0054152	Трубка (39.00 дюймов, бухта)	1
-	843034A07	Сборка головки блока цилиндров	1

Рис. 71КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА Powerhead Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	832933A05	Комплект прокладок головки блока цилиндров	1
-	857005A1	Ремкомплект диафрагмы	1
-	NSS	NOT SOLD SEPARATE Diaphragm	2
-	NSS	NOT SOLD SEPARATE Retainer	2
-	NSS	NOT SOLD SEPARATE Spring	1
-	NSS	NOT SOLD SEPARATE Cap	1
-	NSS	NOT SOLD SEPARATE Spring-Boost	1
-	NSS	NOT SOLD SEPARATE Cap-Spring End	1
-	NSS	NOT SOLD SEPARATE Gasket-Boost	1
-	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
-	987691	Прокладка	1
-	8M0204705	Прокладка @2	1
-	841220	Прокладка	1
-	62700	Кольцо уплотнительное (3.237 x .103)	1
-	818574	САЛЬНИК	2
-	8503181	Прокладка	2
-	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
-	823683	Уплотнительное кольцо (1.989 x .070)	1
-	8329335	Прокладка	1
-	832933006	Прокладка	1
-	8329344	Прокладка	1
-	832934006	Прокладка	1
-	88907003	Прокладка	2

Рис. 72Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

Рис. 73Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	855998A05	Помпа тримма в сборе	1
1	878265A4	Мотор тримма	1
1	8M0031551	Электромотор тримма	1
2	NSS	NOT SOLD SEPARATE Armature	1
3	NSS	NOT SOLD SEPARATE End Frame	1
-	878285	Кольцо уплотнительное	1
4	82494830	ВИНТ (M6 x 30)	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	8782451	Вал приводной	1
7	878410A1	Ремкомплект обратного клапана	1
8	813442A2	Узел ручного сброса в сборе	1
8	893929A01	Комплект предохранительного клапана	1
9	878241A02	Ремкомплект вала	1
9	8M0142997	Ремкомплект вала наклона	1
10	878267	Штифт	1
11	878235A02	Цилиндр наклона в сборе	1
11	878235A03	Ремкомплект цилиндра наклона	1
12	878239A1	Ремкомплект направляющей, включает поз. 26	1
12	878239A02	Комплект торцевой крышки цилиндра наклона	1
13	878409A1	Ремкомплект уплотнительных колец, включает поз. 26	1
13	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
14	878412A1	Ремкомплект штока амортизатора, включает поз. 26	1
14	8M0168219	Комплект штока амортизатора	1
15	878242A1	Поршень в сборе с памятью	1
15	8M0143000	Комплект поршня памяти	1
16	878406A1	Ремкомплект обратного клапана, включает поз. 26	1
16	878406A02	Ремкомплект обратного клапана	1
17	878414A1	Поршень в сборе	1
17	878414T01	Поршень в сборе	1
18	878413A1	Поршень в сборе	1
19	878243A1	Направляющая в сборе	2
19	8M0021648	Торцевая крышка в сборе	2
20	878264A1	Комплект резервуара	1
21	811613	Штекер в сборе	1
22	4000327	ВИНТ (M6 x 14)	4
23	43450	Шайба	4
23	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
24	892251A01	Ремкомплект насоса	1
25	878408A1	Ремкомплект помпы тримма	1
26	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
27	858771	Винт (M10 x 30)	6
28	4002319	ШАЙБА	6
29	818298Q1	Комплект анода	1
30	4000330	ВИНТ (M6 x 25)	2
30	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
31	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
31	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
32	99625002	Вал	1
33	69205	С-ОБРАЗНАЯ ШАЙБА	1
33	8M0084613	Пружинная шайба	1
34	26550	Хомут	2
35	878609	Винт (#10-16 x .600)	1
36	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
37	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 74Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 75Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	896328006	Каталог запчастей 225 PRO XS (3.0L) DFI	1
-	841916R01	Руководство по обслуживанию	1
-	841915060	Руководство владельца	1
-	841914060	Руководство по установке	1
-	842795A01	Сборочная схема	1
-	842800	Оглавление и втулка	1
-	842795	Схема 03 Электропроводка	1
-	842796	Схема 04 Электропроводка	1
-	842797	Схема CAN	1
-	842804	Схема 03 Топливная	1
-	842798	Схема 04 Топливная	1
-	842799	Схема потока воды	1
-	889246A38	Наклейка с информацией об экологическом стандарте EPA	1
-	898246A07	Наклейка с информацией об экологическом стандарте EPA	1
-	898246A08	Наклейка с информацией об экологическом стандарте EPA	1

Рис. 76Привод переключения передач SN# 1B973743 и ниже Shift Linkage SN# 1B973743 and below

REF	Номер детали	Наименование	Кол-во
1	8240102	Кронштейн	1
2	824016	ЗАЩЕЛКА	1
3	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
4	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
5	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	2
6	43430	Шайба	1
7	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	1
8	896662	Кронштейн направляющий	1
8	8M0039052	Направляющая кронштейна	1
9	889514A01	Выключатель	1
9	8M0207794	Выключатель	1
10	816311T	СТЯЖКА (8.00 дюймов)	1
11	82470620	ВИНТ (M3.5 x 20)	2
12	35459	ШАЙБА	2
13	883142A03	Ремонтный комплект тяги переключения	1
14	8539683	Ползун	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	2
16	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
17	896669001	Вал переключения передач верхний	1
17	8M0036408	Вал переключения	1
17	896669002	Вал переключения передач верхний	1
17	8M0187153	Вал переключения верхний XL	1
18	475451	ЗАЖИМ	1

Рис. 77Привод переключения передач SN# 1B973744 и выше Shift Linkage SN# 1B973744 and up

REF	Номер детали	Наименование	Кол-во
1	899080T01	КРОНШТЕЙН В СБОРЕ ЯКОРНЫЙ	1
2	824016	ЗАЩЕЛКА	1
3	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
4	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
5	8M0052939	ВЫКЛЮЧАТЕЛЬ	1
5	8M0207794	Выключатель	1
6	82470620	ВИНТ (M3.5 x 20)	2
7	816311T	СТЯЖКА (8.00 дюймов)	1
8	8M0033943	РЕЙКА ПЕРЕКЛЮЧЕНИЯ	1
9	8M0006893	ВИНТ (M8 x 25 ММ)	4
10	8M0026171	ВАЛ ПЕРЕКЛЮЧЕНИЯ ВЕРХНИЙ	1
10	8M0188529	ВАЛ ПЕРЕКЛЮЧЕНИЯ ДЛИННЫЙ	1
10	8M0026172	ВАЛ ПЕРЕКЛЮЧЕНИЯ ВЕРХНИЙ	1
10	8M0179833	ВАЛ ПЕРЕКЛЮЧЕНИЯ ВЕРХНИЙ XL	1
10	8M0026173	ВАЛ ПЕРЕКЛЮЧЕНИЯ ВЕРХНИЙ	1
10	8M0188525	ВАЛ ПЕРЕКЛЮЧЕНИЯ ВЕРХНИЙ XXL	1
11	892263	ВТУЛКА	1
12	401386	ГАЙКА (M6) Нержавеющая сталь	1
13	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
14	899083	Тяга переключения передач	1
15	899082	Ползун переключения передач	1
15	8M0085621	ПОЛЗУН ПЕРЕКЛЮЧЕНИЯ	1
16	8M0000793	ПАЛЕЦ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
17	896551	ВТУЛКА	1
18	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
19	401386	ГАЙКА (M6) Нержавеющая сталь	1
20	8M0001157	ПАЛЕЦ ЗАЖИМА "БАБОЧКА"	1

Рис. 78ЦЕНТРАЛЬНАЯ СИСТЕМА СМАЗКИ СТАРБОРД Starboard Center Main Oiling System

REF	Номер детали	Наименование	Кол-во
1	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	8592352	Обратный клапан 90 градусов (.0625-27)	3
3	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
3	8M0054152	Трубка (39.00 дюймов, бухта)	1
4	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
4	8M0054152	Трубка (39.00 дюймов, бухта)	1
5	23567	ЗАЖИМ	1
6	878608	Винт (#10-16 x .500)	1
7	887801	Угловой штуцер 90 градусов (.0625-27)	3
-	843034A07	Сборка головки блока цилиндров	1

Рис. 79СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	892339T01	Стартер в сборе	1
2	NSS	NOT SOLD SEPARATE Thru Bolt	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
7	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
8	8272822	Наклейка предупреждение высокое напряжение	1
9	400255	СТОПОРНАЯ ШАЙБА (M5)	1
10	400211	ГАЙКА (M5) Нержавеющая сталь	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	1
11	8M0204647	Стопорная шайба (.312)	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	8M0034918	Втулка	1
14	879845	Упор	1
14	8M0043276	Упор	1

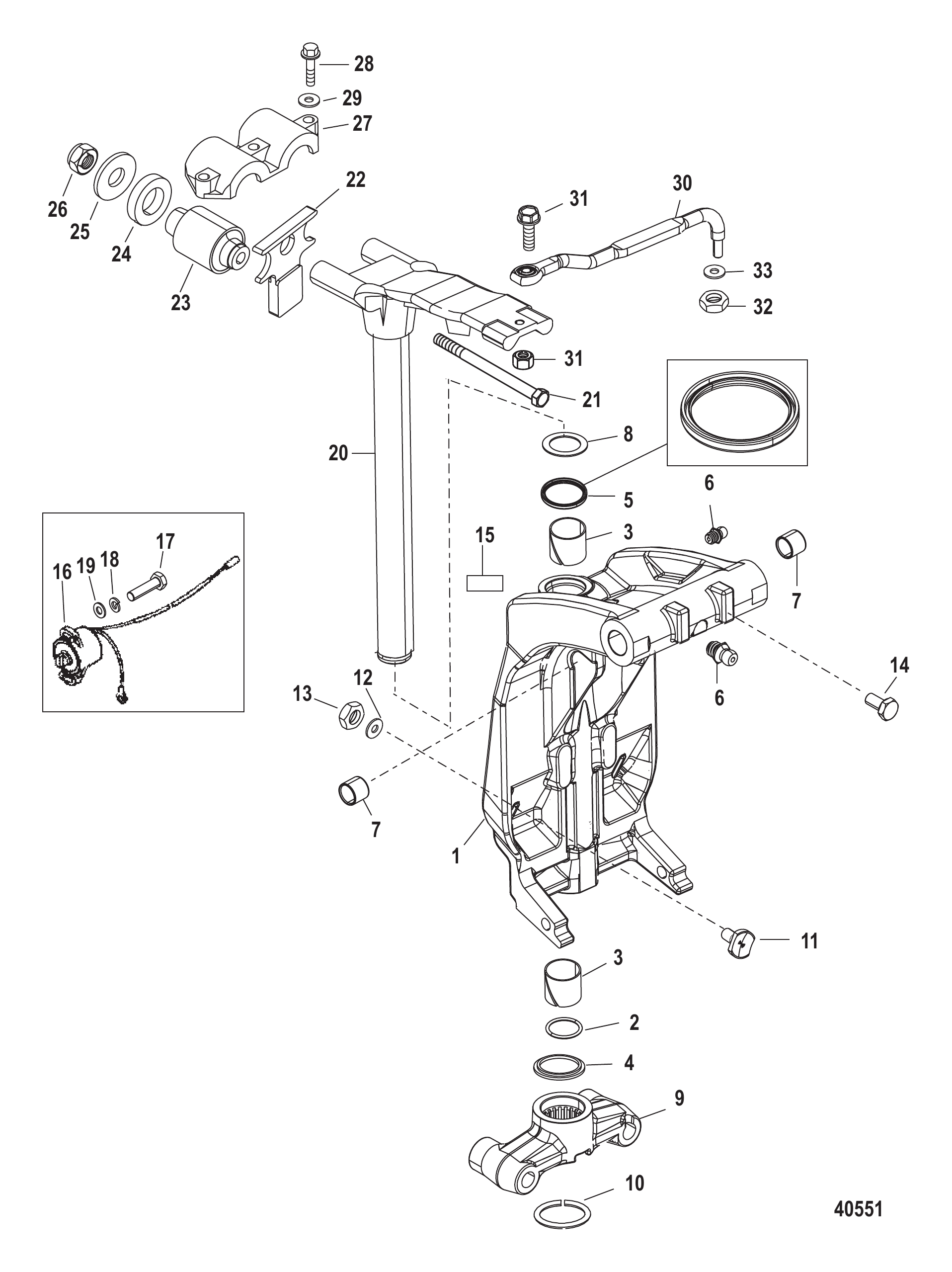

Рис. 80Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	8710T20	Кронштейн поворотный в сборе чёрный	1
2	33504	Кольцо уплотнительное	1
2	8M0214926	Кольцо уплотнительное @10	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	87735	Сальник нижний масляный	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	826364T	Вилка нижняя	1
10	67684	Кольцо стопорное	1
11	996301	Пластина-фиксатор	2
11	8M0045383	Ударная пластина	2
12	58643	Шайба стопорная (.375)	2
13	46335	ГАЙКА (.375-24)	2
14	64014	Винт (.250-28 x .500)	2
15	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
16	821180A6	Датчик тримма в сборе	1
16	8M0074846	Заказ 8M0098273	1
17	852368	Винт (#10-24 x .750)	2
18	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
19	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
20	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
20	8M0132731	Палец поворотный в сборе	1
21	8M0000517	Винт (M12 x 190)	2
21	8M0141069	Винт	2
22	824998001	ОТБОЙНИК	1
23	8163851	Верхняя опора	2
24	8154371	Шайба	2
25	815436	ШАЙБА	2
26	896963	Гайка (M12)	2
27	813769	Хомут	1
27	8M0036783	Хомут	1
28	81893435	ВИНТ (M8 x 35)	3
28	8M0103814	Винт (M8 x 35 мм)	3
30	92876A12	Тяга в сборе	1
31	849838	ВИНТ (.375-24 x 1.250)	1
32	826709113	Гайка (.375-24) нержавеющая сталь	2
32	8M0204726	Гайка (.375-24) латунная	2
33	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2

Рис. 81ДРОССЕЛЬНАЯ ЗАСЛОНКА Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	8252682	Рычаг	1
2	81893460	ВИНТ (M8 x 60)	1
3	887605	Втулка	1
4	821113	ВТУЛКА	1
5	40124	ВИНТ (M6 x 55)	2
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42942	Колпачок регулировочного винта	2
8	42927	Вставка	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	1
10	932481	Втулка	1
10	8M0215006	Втулка поворотная	1
11	884834	Тяга	1
12	8240102	Кронштейн	1
12	824010T05	Кронштейн	1
13	824016	ЗАЩЕЛКА	1
14	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
15	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
16	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	2
17	43430	Шайба	1
18	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	1
19	896662	Кронштейн направляющий	1
19	8M0039052	Направляющая кронштейна	1
20	889514A01	Выключатель	1
20	8M0207794	Выключатель	1
21	816311T	СТЯЖКА (8.00 дюймов)	1
22	82470620	ВИНТ (M3.5 x 20)	2
23	35459	ШАЙБА	2
24	883142A03	Ремонтный комплект тяги переключения	1
25	8539683	Ползун	1
26	401386	ГАЙКА (M6) Нержавеющая сталь	2
27	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
28	896669001	Вал переключения передач верхний	1
28	8M0036408	Вал переключения	1
28	896669002	Вал переключения передач верхний	1
28	8M0187153	Вал переключения верхний XL	1
29	40011113	Винт (M5 x 45) нержавеющая сталь	3
30	8582261	КРЫШКА TPS	1
31	8M0008111	Тяга	1
32	883081	Рычаг	1
33	83295211	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВНУТРЕННИЙ	1
33	8M6005165	TPI Mercury / Quicksilver	1
34	82130025	ВИНТ (M6 x 25) крепление к картеру	3
35	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
36	834985	Втулка уплотнительная	3
36	8M0190980	ВТУЛКА	3
37	856954	Втулка	3
38	8544862	Кронштейн	1
39	858932	ЗАЖИМ	1
40	858353A09	Сборка кулачка	1
40	858353T10	Сборка кулачка	1
41	8235694	Шарик резьбовой	1
42	932481	Втулка	1
42	8M0215006	Втулка поворотная	1
43	40011155	ВИНТ (M8 x 55) Нержавеющая сталь	1
44	8807371	Втулка	1
45	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	1
46	475451	ЗАЖИМ	1

Рис. 82ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	881288T58	Сборка верхнего кожуха	1
1	881288T66	Сборка верхнего кожуха (чёрный)	1
1	8M0063392	ORD 100-8M0075372 Mercury / Quicksilver	1
2	82130030	ВИНТ (M6 x 30)	4
3	884041A1	Комплект шумоизоляции	1
3	884041A04	Комплект шумоизоляции	1
4	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
5	NSS	NOT SOLD SEPARATE Sound Blanket-Port	1
6	93702	Шайба (.250 наружная звездообразная)	6
7	826639T	Крышка	1
8	850682T4	Крюк задней защёлки в сборе	2
8	850682A06	Комплект кронштейна и рукоятки	2
8	8M0010389	Сборка кронштейна кожуха	2
9	NSS	NOT SOLD SEPARATE Pin	2
10	8237951	Стопорное кольцо	2
11	815263	РОЛИК	2
11	8M0207770	Ролик @3	2
12	850685002	ВТУЛКА уплотнительная	1
12	850685T02	Втулка уплотнительная	1
13	821249M2	Кронштейн передний	1
13	8M0036792	Кронштейн	1
14	82130020	ВИНТ (M6 x 20)	2
15	815477	УПОР ЗАЩЕЛКИ	1
16	8155381	Роликовый штифт	1
17	401366	ГАЙКА (M6) Нержавеющая сталь	1
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
19	8237951	Стопорное кольцо	1
20	815263	РОЛИК	1
20	8M0207770	Ролик @3	1
21	87161	Шайба	1
-	897136A07	КОМПЛЕКТ НАКЛЕЕК ProXS, наклейка мощности не входит	1
-	892564006	Наклейка «225 л.с.»	1
-	8M0061186	Наклейка	1

Рис. 83Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	99629T2	Рычаг в сборе, фиксатор наклона	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	830899	Пружина натяжная	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1

Рис. 84Компоненты сепаратора паров Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
-	880133T12	ПАРООТДЕЛИТЕЛЬ В СБОРЕ	1
1	889317T1	Комплект крышки	1
2	NSS	NOT SOLD SEPARATE Seat	1
3	889318001	Пластина-дефлектор	1
4	883223	Винт (M6 x 16)	2
5	889319	Прокладка	1
6	883556	Штуцер	1
7	883209	Кольцо уплотнительное	1
7	8M0062785	Уплотнительное кольцо	1
8	14868	ШТУЦЕР	1
9	883208	Пробка	1
10	8M0020349	Фильтр топливный, элемент	1
10	8M0122423	Топливный фильтр Quicksilver	1
11	889320A1	Комплект поплавка	1
12	F10064	ВАЛ	1
13	888725T02	Топливный насос высокого давления в сборе	1
14	855428	Втулка	1
14	8M6000589	Втулка	1
15	8893162	Кольцо уплотнительное	1
16	889321	Сальник	1
16	8M6001412	Уплотнение	1
17	889328	Фиксатор	1
18	9643	Винт крышки топливного насоса	11
19	888733T02	Насос наддува в сборе	1
20	889322	Втулка уплотнительная	1
21	889316	Уплотнительное кольцо	1
22	889323	Сальник	1
22	8M6001413	Уплотнение	1
23	889324T03	Комплект поплавковой камеры	1
24	889325A02	Провод	1
25	NSS	NOT SOLD SEPARATE Check Valve	1
26	855424011	Штуцер	2
27	889326A1	Комплект впускного клапана	1
28	889327002	Винт сливной	2
29	883545002	Шланг	1
30	889330	Датчик воды	1
30	8M0214989	Датчик наличия воды в топливе	1
31	782792	Штуцер угловой 45 градусов (1.25)	1
31	8M0207781	Угольник	1
32	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	2
33	889430	Вставка	1
34	884820	Клапан Шредера	1
35	891778	Уплотнительное кольцо	1
36	884819	Зажим	1
37	40011126	Винт (M6 x 13) нержавеющая сталь	1
38	855362001	Втулка	3
39	883050	Проставка	3
40	81893460	ВИНТ (M8 x 60)	3
41	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	3
-	889316A1	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ ПАРООТДЕЛИТЕЛЯ	1

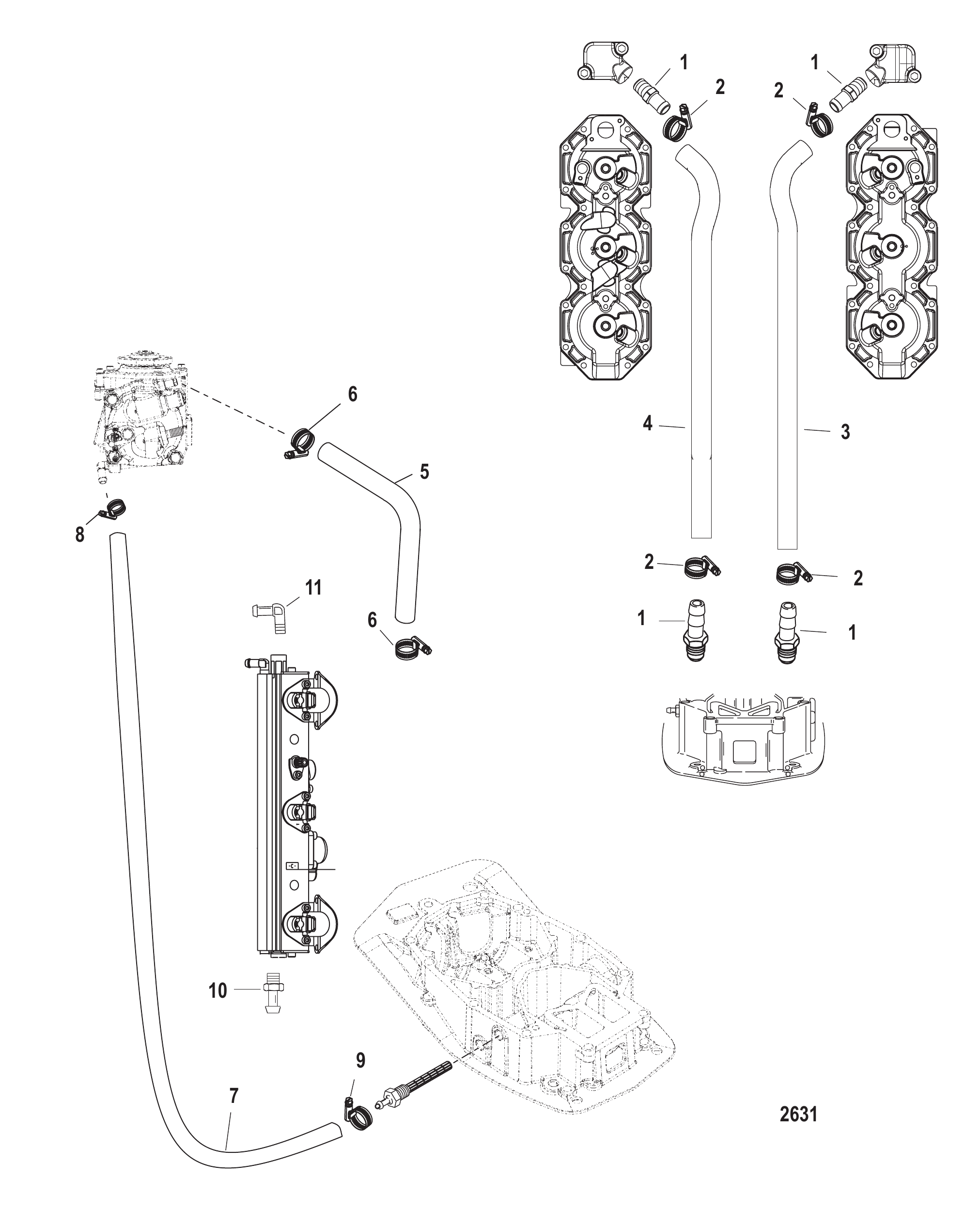

Рис. 85Водяные шланги Water Hoses

REF	Номер детали	Наименование	Кол-во
1	858855	Штуцер прямой	4
2	888988014	Хомут (25,6 мм)	4
2	855228	Хомут	4
3	859090001	Шланг сливной правого борта	1
4	859089001	Шланг сливной левого борта	1
5	856839	Трубка	1
6	815504104	Хомут червячный	2
7	774572	Шланг (48.00 дюймов, бухта) (отрезать до длины 15.00 дюймов)	1
8	815504104	Хомут червячный	2
9	815504104	Хомут червячный	2
10	291112	Фитинг	1
11	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
-	843034A07	Сборка головки блока цилиндров	1
