水星 Mercury 225 (3.0L) 0G760300 THRU 0T408999 - — взрыв-схемы и запчасти

两冲程电喷 EFI · USA - Cat.# 90-803199 · 共 39 个部位 · 1564 条零件

Рис. 1Аксессуары Accessories

Номер детали	Наименование	Кол-во
15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
812497A2	Диод в сборе	1
898289A72	Комплект диода-шнура двойной	1
44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
858610A31	Топливный шланг в сборе	1
8M0038610	Топливный шланг в сборе (9 футов) с грушей	1
877680Q8	Топливный шланг в сборе (8 футов)	1
8M0044836	Топливный шланг в сборе (8 футов), марка Quicksilver	1
877680Q12	Топливный шланг в сборе (12 футов)	1
858109Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом	1
877681Q8	Топливный шланг в сборе (8 футов)	1
858104Q08	Топливный шланг в сборе (8 футов) - с быстросъёмным разъёмом, только со стороны двигателя	1
877681Q12	Топливный шланг в сборе (12 футов)	1
858106Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом, только со стороны двигателя	1
877683Q12	Топливный шланг в сборе (12 футов)	1
858108Q12	Шланг в сборе топливный (8 футов) - без фитингов	1
852400	Соединение промывочное	1
19674A2	Комплект выключателя/шнура безопасности	1
19674Q2	Комплект выключателя/шнура аварийной остановки	1
88334A2	КОМПЛЕКТ MERCATHODE	1
8M0180081	КОМПЛЕКТ МЕРКАТОД	1
41729A3	Комплект удлинителя шланга	1
NSS	NOT SOLD SEPARATE Rigging Hose Kit	1
17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1

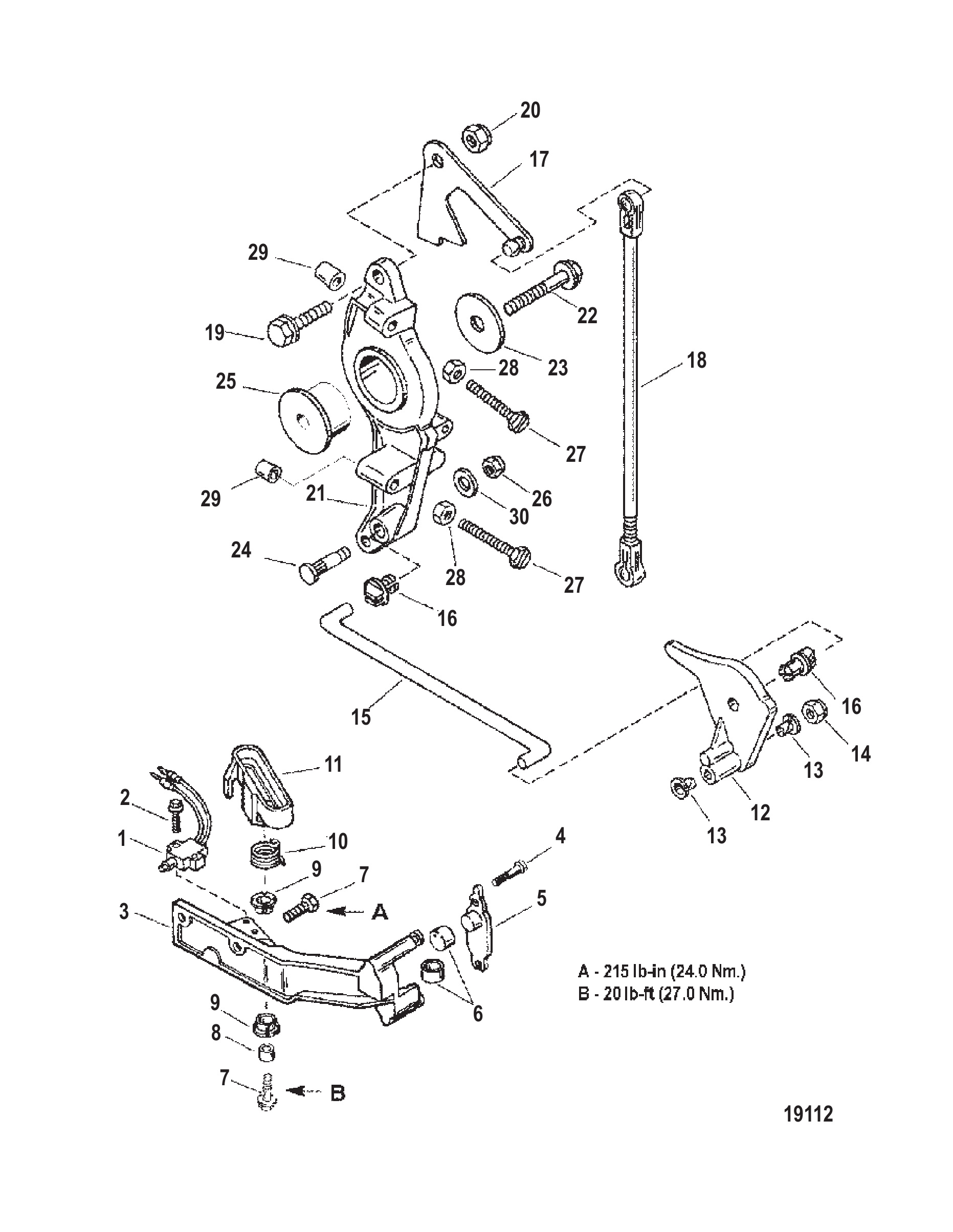

Рис. 2КРОНШТЕЙН ЯКОРЯ/ТЯГА ДРОССЕЛЯ Anchor Bracket/Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	814281A2	Переключатель	1
2	82470620	ВИНТ (M3.5 x 20)	2
3	8240102	Кронштейн	1
3	824010T05	Кронштейн	1
4	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
5	824016	ЗАЩЕЛКА	1
6	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
7	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	3
8	824013	ВТУЛКА	1
9	812707	Втулка	2
10	824014	ПРУЖИНА	1
11	8240111	Направляющий ролик	1
12	8142391	Кулачок	1
12	8142392	Кулачок дроссельной заслонки	1
13	26856	ВТУЛКА	2
14	8268336	Гайка (M6)	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	1
15	825377	Тяга дросселя	1
16	932481	Втулка	2
16	8M0215006	Втулка поворотная	2
17	826205	Кронштейн масляной тяги	1
18	857155	Тяга	1
18	878190	Связка	1
19	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	1
20	400635	ГАЙКА (M8)	1
20	401388	ГАЙКА (M8) Нержавеющая сталь	1
21	8252681	Рычаг управления дросселем	1
21	8M0040987	Рычаг	1
22	81893435	ВИНТ (M8 x 35)	1
22	8M0103814	Винт (M8 x 35 мм)	1
23	36042	ШАЙБА	1
24	42927	Вставка	1
25	821113	ВТУЛКА	1
26	401366	ГАЙКА (M6) Нержавеющая сталь	1
27	40124	ВИНТ (M6 x 55)	2
28	400212	ГАЙКА (M6) Нержавеющая сталь	2
29	42942	Колпачок регулировочного винта	2
30	35459	ШАЙБА	1

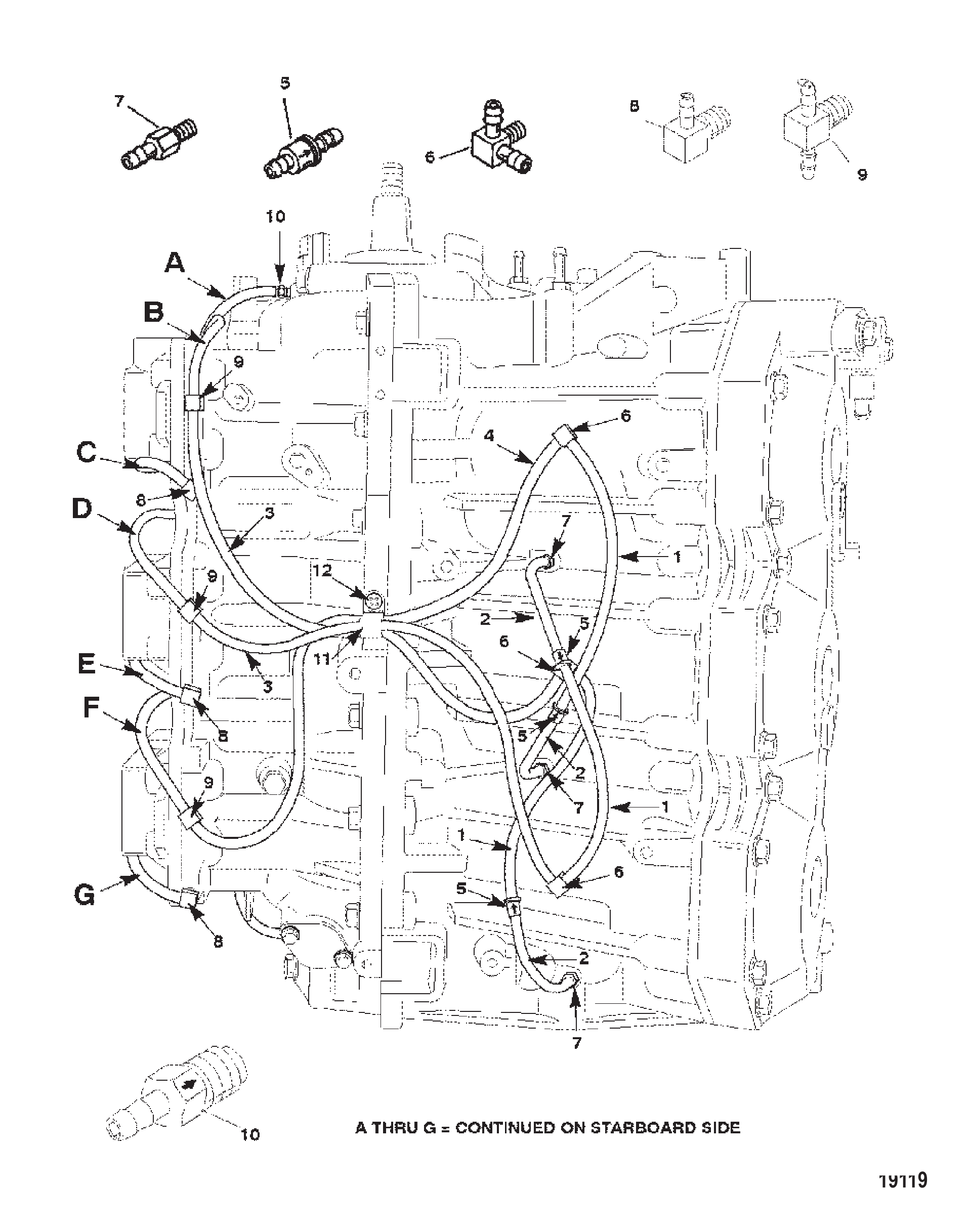

Рис. 3СИСТЕМА ПРОДУВКИ (ЛЕВЫЙ БОРТ) Bleed System (Port)

REF	Номер детали	Наименование	Кол-во
1	99130122	Трубка (20,00 футов, бухта) дренажная	3
1	892024122	Шланг (240.00 дюймов, бухта)	3
2	99130122	Трубка (20,00 футов, бухта) дренажная	3
2	892024122	Шланг (240.00 дюймов, бухта)	3
3	99130122	Трубка (20,00 футов, бухта) дренажная	2
3	892024122	Шланг (240.00 дюймов, бухта)	2
4	99130122	Трубка (20,00 футов, бухта) дренажная	1
4	892024122	Шланг (240.00 дюймов, бухта)	1
5	149126	ОБРАТНЫЙ КЛАПАН	3
6	8243561	Штуцер	3
7	8245021	Разъём	3
8	8282182	Обратный клапан	3
9	8348041	Обратный клапан	3
10	8159234	Обратный клапан	1
11	22875	ЗАЖИМ	1
12	48408	Винт (#10-16 x .500) клеммной колодки	1
-	809794A97	Головка блока цилиндров в сборе	1
-	809794R97	Головка блока цилиндров 225/250 -RM	1
-	804799A00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	804800A00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	804800R00	PH 250 EFI RM Mercury / Quicksilver	1

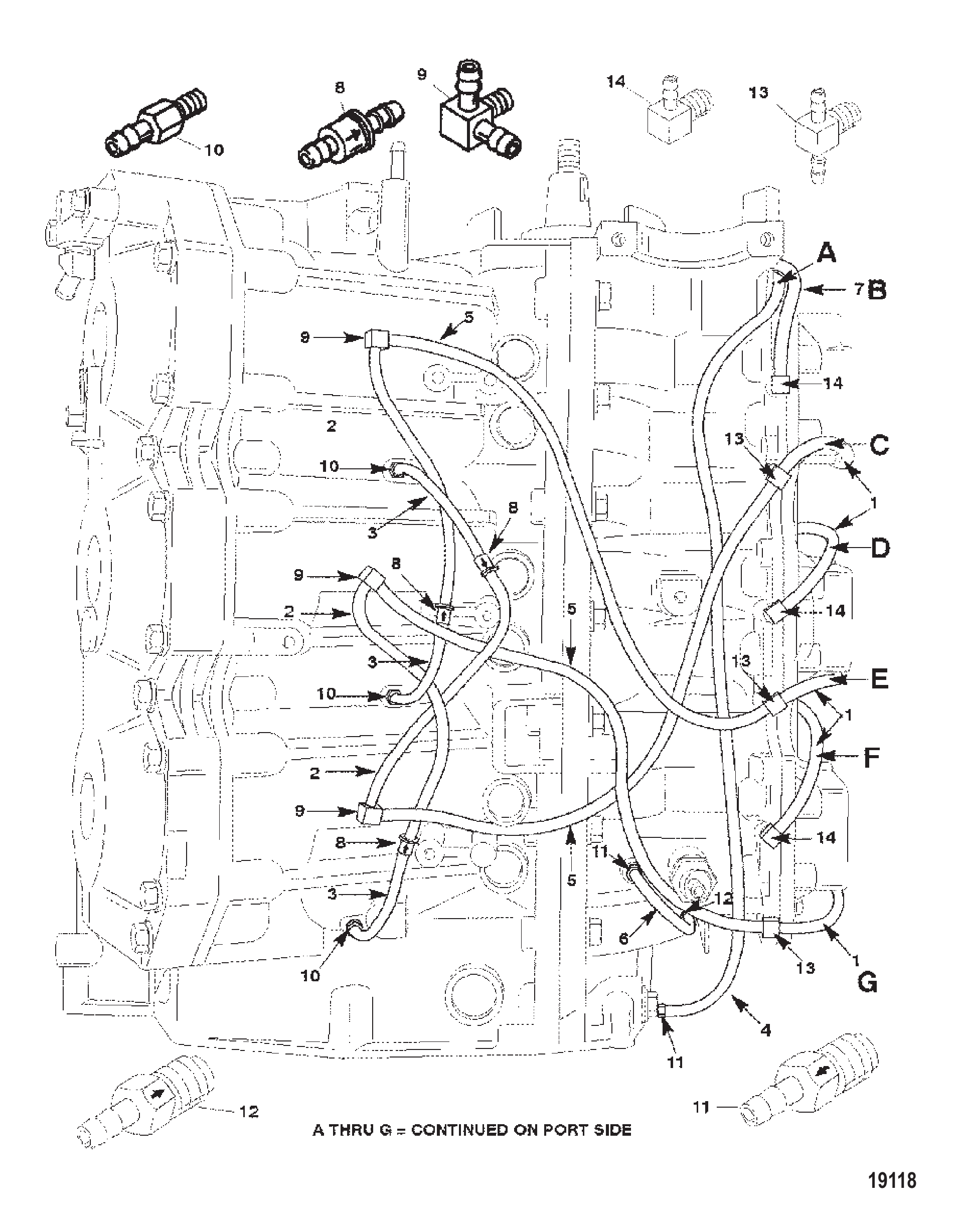

Рис. 4СИСТЕМА ПРОДУВКИ (ПРАВЫЙ БОРТ) Bleed System (Starboard)

REF	Номер детали	Наименование	Кол-во
1	99130122	Трубка (20,00 футов, бухта) дренажная	5
1	892024122	Шланг (240.00 дюймов, бухта)	5
2	99130122	Трубка (20,00 футов, бухта) дренажная	3
2	892024122	Шланг (240.00 дюймов, бухта)	3
3	99130122	Трубка (20,00 футов, бухта) дренажная	3
3	892024122	Шланг (240.00 дюймов, бухта)	3
4	99130122	Трубка (20,00 футов, бухта) дренажная	1
4	892024122	Шланг (240.00 дюймов, бухта)	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	3
5	892024122	Шланг (240.00 дюймов, бухта)	3
6	99130122	Трубка (20,00 футов, бухта) дренажная	1
6	892024122	Шланг (240.00 дюймов, бухта)	1
7	99130122	Трубка (20,00 футов, бухта) дренажная	1
7	892024122	Шланг (240.00 дюймов, бухта)	1
8	149126	ОБРАТНЫЙ КЛАПАН	3
9	8243561	Штуцер	3
10	8245021	Разъём	3
11	426585	Обратный клапан	2
12	8159234	Обратный клапан	1
13	8348041	Обратный клапан	3
14	8282182	Обратный клапан	3
-	809794A97	Головка блока цилиндров в сборе	1
-	809794R97	Головка блока цилиндров 225/250 -RM	1
-	804799A00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	804800A00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	804800R00	PH 250 EFI RM Mercury / Quicksilver	1

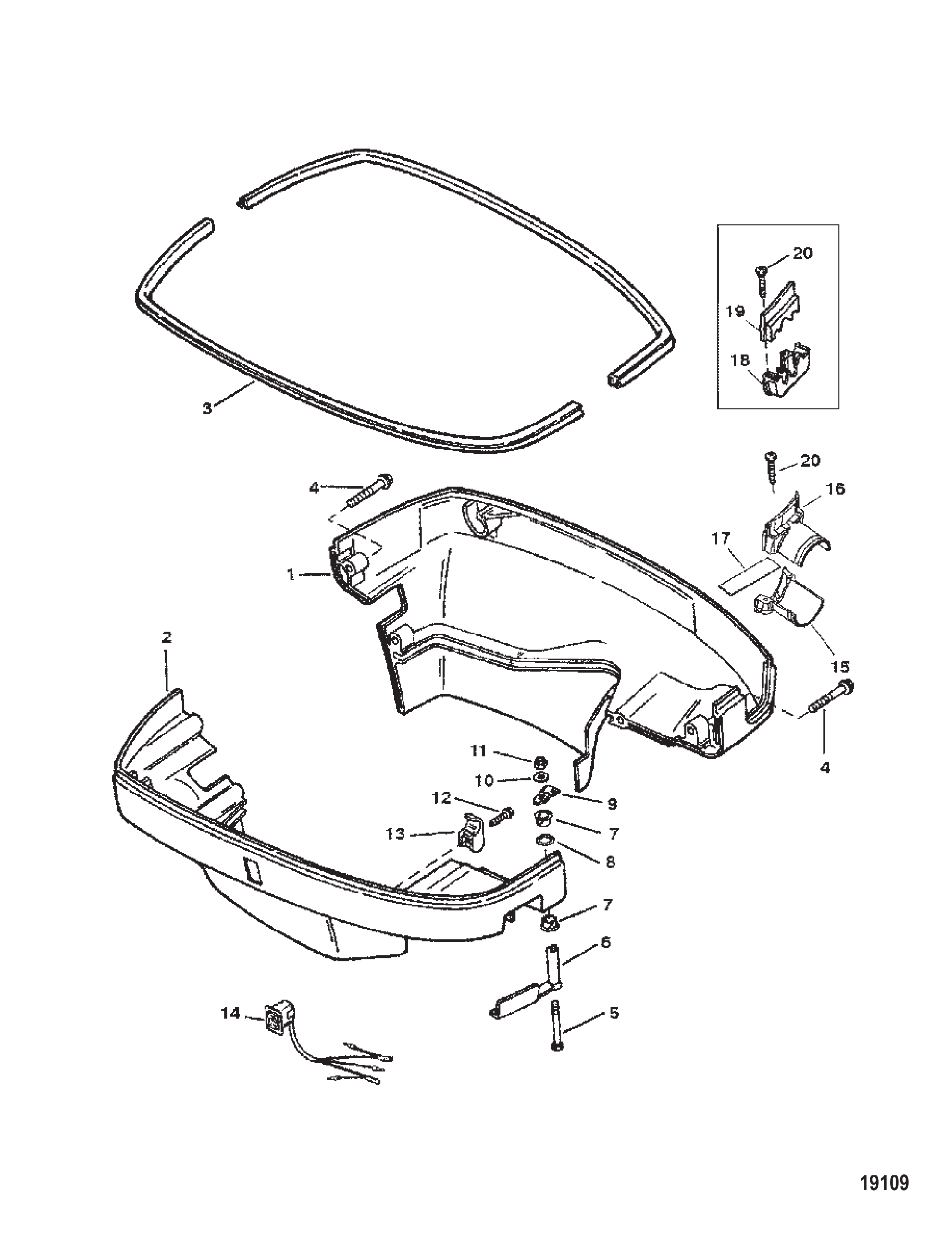

Рис. 5НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	818448A1	Нижний кожух	1
2	818447A1	Нижний кожух	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	82130040	ВИНТ (M6 x 40)	4
5	824868	ВИНТ (M6 x 75)	1
6	821253F1	Рукоятка передняя, чёрная	1
6	889740A02	Комплект рукоятки	1
7	335891	Втулка	2
8	48462	Кольцо уплотнительное (.614 x .070)	1
9	8219423	Собачка	1
10	69057	ШАЙБА (.281 x .734 x .063)	1
11	401366	ГАЙКА (M6) Нержавеющая сталь	1
12	8214281	Винт (#10-16 x .625)	1
13	822873	Зажим	1
14	856990	Выключатель в сборе	1
14	8M0235192	Переключатель тримма	1
15	859435	ВСТАВКА НИЖНЯЯ	1
15	859435T	Вставка	1
16	859434	ВСТАВКА ВЕРХНЯЯ	1
16	859434T	Вставка	1
17	859343	ПЕНОМАТЕРИАЛ	1
18	822024	Хомут	1
19	822023	Хомут	1
20	92799	ВИНТ (#10-16 x 1.12)	2

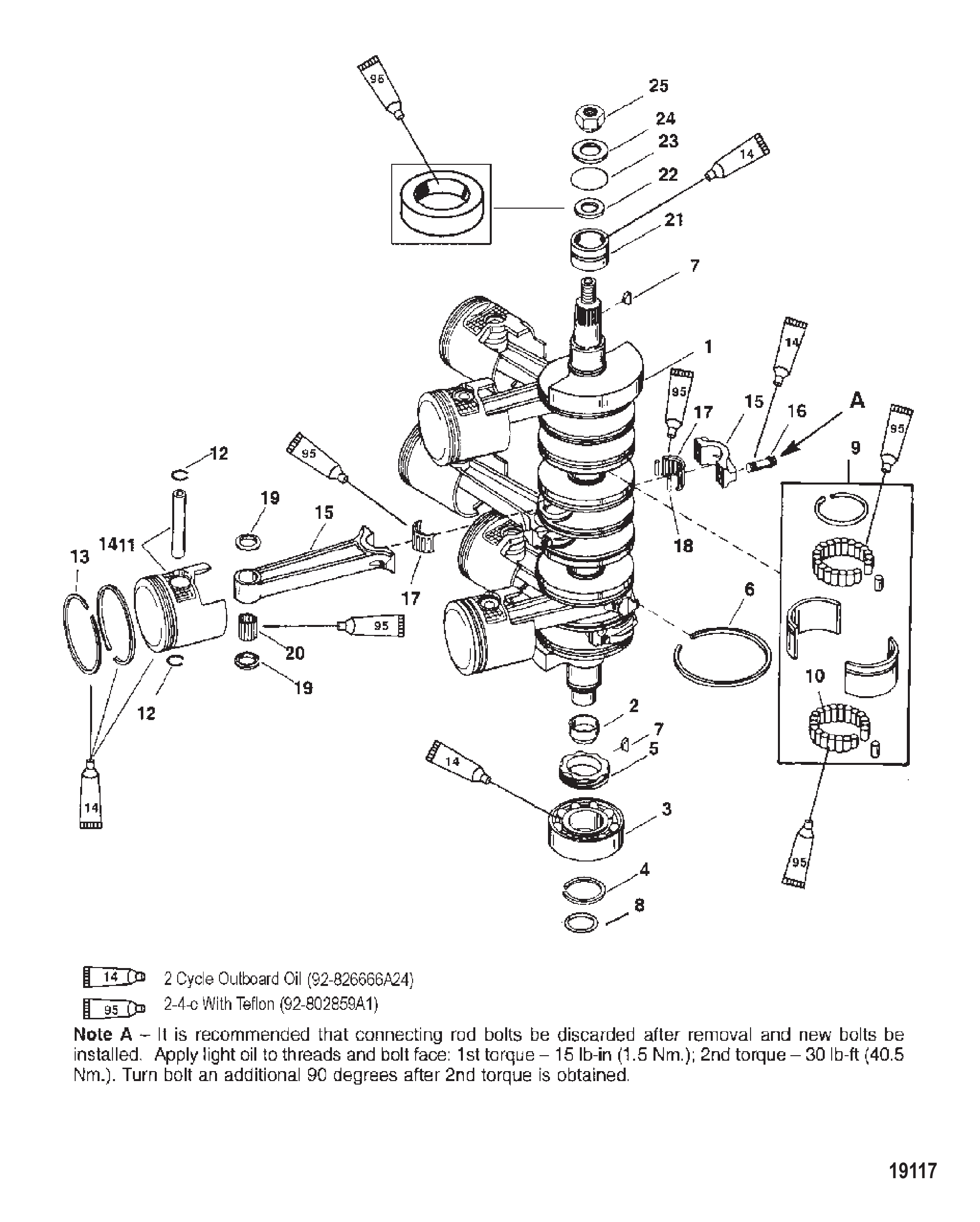

Рис. 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	9784T6	Коленчатый вал	1
1	9784A11	Коленчатый вал в сборе	1
2	NSS	NOT SOLD SEPARATE Wear Sleeve	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	19301	Шестерня	1
6	816106	Кольцо	7
6	843198T01	Уплотнительное кольцо	7
7	91800	Шпонка	2
8	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
9	88270A1	Обойма в сборе	2
9	88270A02	Комплект подшипника и обоймы	2
10	NSS	NOT SOLD SEPARATE Needle Bearing	2
9	817001A1	Обойма подшипника в сборе	2
9	8M0113288	Обойма подшипника в сборе	2
10	NSS	NOT SOLD SEPARATE Roller	88
11	858295T1	Поршень	3
11	858295T14	Поршень в сборе стандартный - правый борт	3
11	858294T1	Поршень	3
11	858294T14	Поршень в сборе стандартный - левый борт	3
11	878572A2	Поршень в сборе	AR
11	878574A2	Поршень в сборе	AR
11	878571A2	Поршень в сборе	AR
11	878573A2	Поршень в сборе	AR
12	8320811	Стопорное кольцо	12
13	827179A12	Комплект поршневых колец	1
13	826293A12	Комплект поршневых колец	AR
13	875252A12	Комплект поршневых колец	AR
13	826297A12	Комплект поршневых колец	AR
13	875257A12	Комплект поршневых колец	AR
13	858772A12	Комплект поршневых колец с 6 верхними и нижними кольцами	1
13	875252A12	Комплект поршневых колец	AR
13	875257A12	Комплект поршневых колец	AR
14	NSS	NOT SOLD SEPARATE Piston Ring (SECOND)	6
15	822373A7	Шатун в сборе	6
15	8M0125869	Комплект шатуна	6
16	94320	Винт (.375-24 x 1.250)	12
17	43012A1	Комплект подшипника с сепаратором	6
17	8M0235070	Подшипник с сепаратором	6
18	NSS	NOT SOLD SEPARATE Bearing	96
19	88263	Упорная шайба	12
20	88258	Игольчатый роликовый подшипник	204
20	8M0204715	Иглы подшипника @102	204
21	816773A2	Подшипник в сборе (верхний)	1
22	859093	САЛЬНИК	1
23	823683	Уплотнительное кольцо (1.989 x .070)	1
24	68229	Шайба (.641 x 1.250 x .190) маховика	1
24	33001	Шайба	1
25	42979	ГАЙКА (M16) МАХОВИКА	1
-	814195A93	Комплект прокладок	1
-	809794A97	Головка блока цилиндров в сборе	1
-	809794R97	Головка блока цилиндров 225/250 -RM	1
-	804799A00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	804800A00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	804800R00	PH 250 EFI RM Mercury / Quicksilver	1

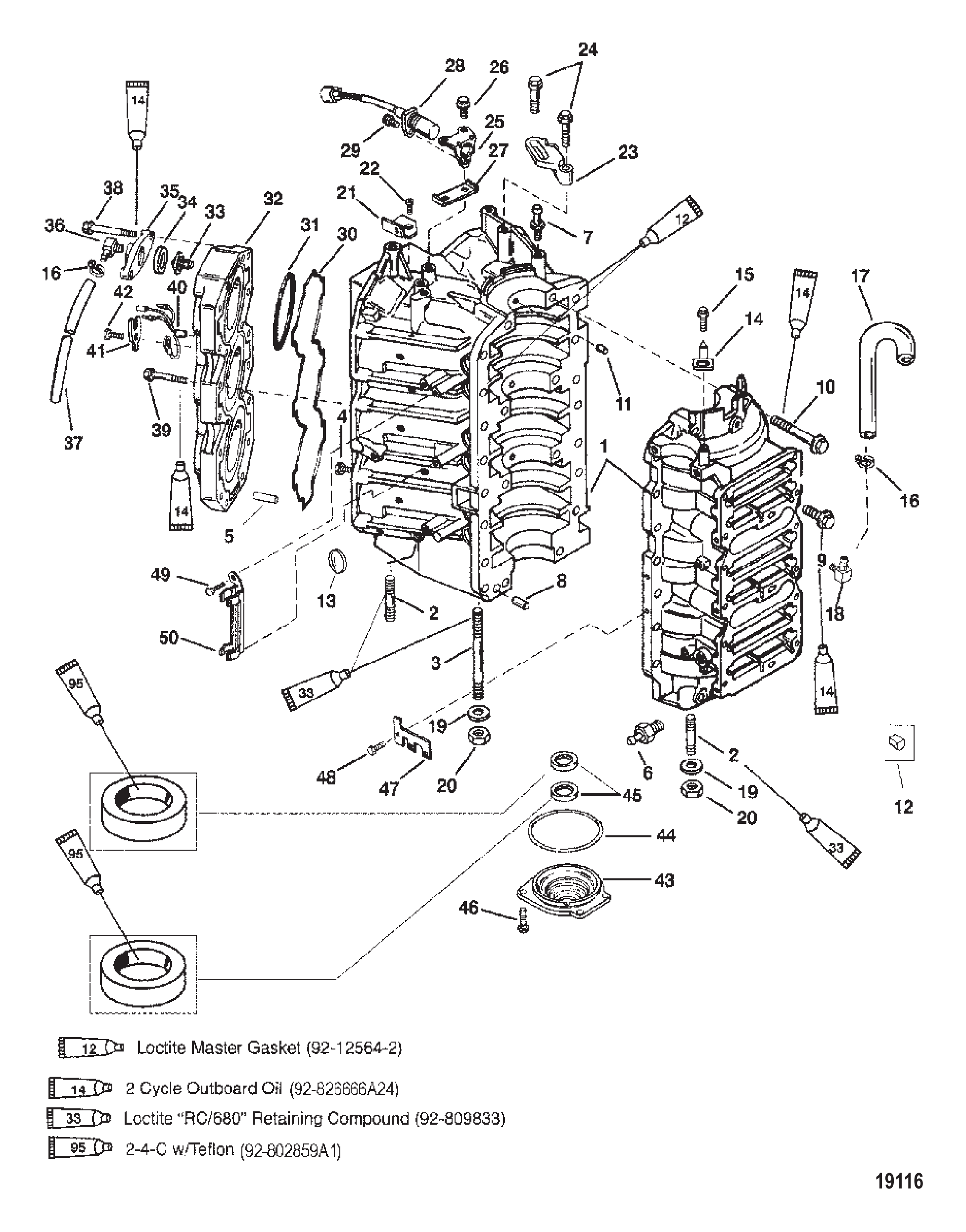

Рис. 7ЦИЛИНДР И ТОРЦЕВЫЕ КРЫШКИ Cyliner Block and End Caps

REF	Номер детали	Наименование	Кол-во
1	9811A57	Блок цилиндров	1
1	9811A58	Блок цилиндров	1
1	9811A19	Блок цилиндров	1
2	903509	Шпилька (M10 x 1.5 x 64)	4
3	8154431	Шпилька (M10 x 1.5 x 155)	6
4	328022	Пробка трубная (.125-27) латунная	1
5	8248572	Дефлектор водяной	4
5	8248577	Дефлектор	4
6	432783	Обратный клапан	1
6	8781051	Обратный клапан к блоку	1
7	821583	ШТИФТ	2
7	8215832	Штифт специальный (1.5 дюйма)	2
8	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
9	81893435	ВИНТ (M8 x 35)	14
9	8M0103814	Винт (M8 x 35 мм)	14
10	82446180	ВИНТ (M10 x 80)	8
11	67296	Штифт (обоймы подшипника)	3
11	8M0036405	Штифт	3
12	850309	Пробка	6
12	850309001	ПРОБКА стопорная	6
13	NSS	NOT SOLD SEPARATE Plug-Serial Number	1
14	8217621	Указатель момента зажигания	1
15	82130012	ВИНТ (M6 x 12)	1
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	826544A1	Комплект трубок	1
18	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
19	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	10
19	8M0214963	Шайба	10
20	4013610	ГАЙКА (M10) Нержавеющая сталь	10
21	8256751	Кронштейн	1
22	82130012	ВИНТ (M6 x 12)	1
23	8211051	КРОНШТЕЙН Генератора	1
24	81893450	ВИНТ (M8 x 50)	2
25	8212251	КРОНШТЕЙН	1
26	82130012	ВИНТ (M6 x 12)	2
27	822486	КРОНШТЕЙН Направляющий	1
28	821909	Датчик	1
29	82104510	ВИНТ (M5 x 10)	1
30	818574	САЛЬНИК	2
31	818573	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	6
32	812851A16	Головка цилиндров	2
32	812851A2	Головка цилиндра	1
33	833072	Термостат 62° Цельсия (143° Фаренгейта)	2
33	833072003	Термостат 62°C (143°F)	2
34	62386	Прокладка термостата	2
34	8M0204714	Прокладка @4	2
35	19801A1	Крышка термостата	1
36	8167811	Угольник (45 градусов)	2
37	77653101	Шланг (48.00 дюймов, бухта)	1
37	77653101	Шланг (48.00 дюймов, бухта)	1
38	82446090	ВИНТ (M8 x 90)	4
39	82446050	ВИНТ (M8 x 50)	36
39	8M0045380	Винт (M8 x 50)	36
40	13536A14	Датчик температуры в сборе	1
41	137151	Фиксатор	1
42	81893414	ВИНТ (M8 x 14)	1
43	9787A4	Крышка в сборе	1
44	62700	Кольцо уплотнительное (3.237 x .103)	1
45	8308981	Уплотнение	2
46	82130020	ВИНТ (M6 x 20)	4
47	8261211	Кронштейн	1
48	48408	Винт (#10-16 x .500) клеммной колодки	1
49	82130012	ВИНТ (M6 x 12)	2
50	8266241	Хомут	1
-	809794A97	Головка блока цилиндров в сборе	1
-	809794R97	Головка блока цилиндров 225/250 -RM	1
-	804799A00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	804800A00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	804800R00	PH 250 EFI RM Mercury / Quicksilver	1

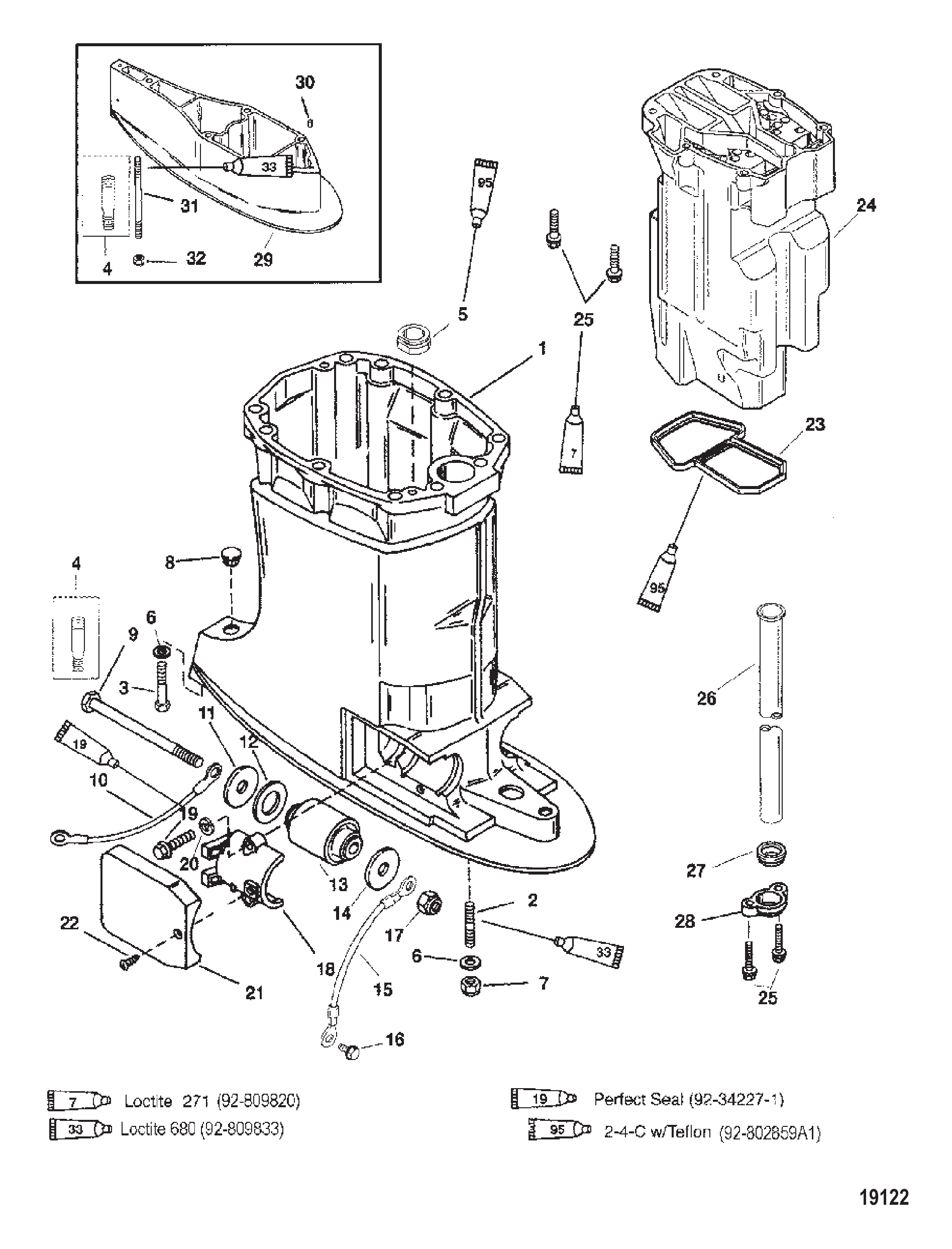

Рис. 8КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Driveshaft Housing and Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	832937A3	Корпус гребного вала в сборе	1
1	832937A06	Корпус в сборе, приводной вал — длинный	1
1	832938A5	Корпус гребного вала в сборе	1
1	832938A06	Корпус в сборе, приводной вал — X/XX-длинный	1
2	856983	Шпилька (M12 x 52)	4
2	8M0008031	Шпилька (M12 x 1.75 x 52)	4
3	82130130	ВИНТ (M10 x 30)	1
3	857136	Винт (M12 x 35 мм)	1
4	858569	Ступенчатая шпилька	1
4	8M0036404	Шпилька M12/M10	1
4	858570	Ступенчатая шпилька	1
5	8331231	Втулка уплотнительная	1
6	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
7	857008	Гайка (M12 x 1.75)	4
7	896895	Гайка (M12)	4
8	64649	ПРОБКА	1
9	815431	ВИНТ (M14 x 178)	2
9	898834	Болт (M14 x 178)	2
10	88238A10	Кабель заземления в сборе	1
11	815432	ШАЙБА (.562 x 2.00 x .125)	2
12	8154331	Шайба (1.25 x 2.00 x .19)	2
13	8137711	Опора	2
14	825190	ШАЙБА	1
15	88238A10	Кабель заземления в сборе	1
16	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
17	815434	ГАЙКА	2
17	896602	ГАЙКА (M14)	2
18	8186442	Хомут	2
18	879150A90	Комплект крышки нижней опоры	2
19	81893435	ВИНТ (M8 x 35)	4
19	8M0103814	Винт (M8 x 35 мм)	4
20	72521	ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ	1
21	818645F1	Крышка чёрная (ЧЁРНАЯ)	2
21	8M0001136	Крышка нижней опоры	2
22	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
23	8329321	Сальник	1
24	833116A7	Труба в сборе, выпускная	1
-	NSS	NOT SOLD SEPARATE Strainer	1
25	81893435	ВИНТ (M8 x 35)	6
25	8M0103814	Винт (M8 x 35 мм)	6
26	8329411	Трубка водяная	1
26	8M0042785	Трубка водяная	1
26	8329412	Трубка водяная	1
26	8M0042786	Трубка водяная	1
26	8329413	Трубка водяная	1
26	8M0042787	Труба водяная	1
27	832940	Сальник	1
27	832940001	Сальник	1
28	8329391	Хомут	1
29	823979T1	Проставка	1
29	8M0105088	Проставка корпуса приводного вала, удлинённый, чёрная	1
30	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
31	857009	Шпилька (M12 x 179)	4
31	8M0008047	Шпилька (M12 x 179)	4
31	824118	ШПИЛЬКА (M10 X 1.5 X 173)	1
32	400636	ГАЙКА (M10 X 1.5)	1

Рис. 9КОМПЛЕКТ СТЯЖНОЙ ШТАНГИ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ Dual Engine Tie Bar Kit

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
1	715651	Трубка троса рулевого управления	1
2	48462	Кольцо уплотнительное (.614 x .070)	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	140001	Винт (.375-24 x 1.38)	2
12	34863	ГАЙКА (.375-24)	6
12	8M0204726	Гайка (.375-24) латунная	6
13	979331	Рычаг рулевого управления	2
13	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8149513	Соединитель (15,00 дюймов)	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
20	94319	Винт (.375-24 x 1.5)	1

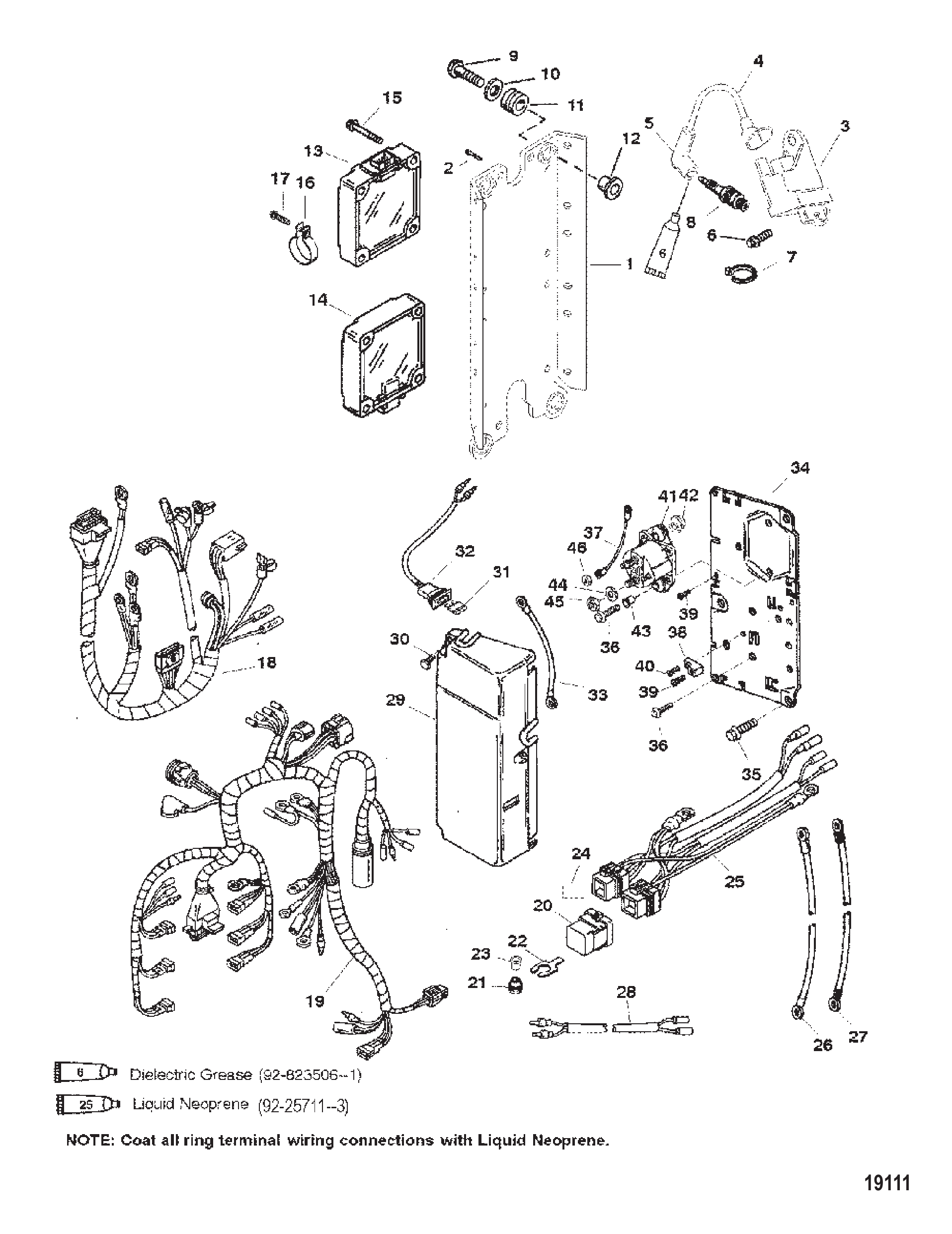

Рис. 10Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	825296T1	Пластина крепления электрооборудования	1
2	82129114	ВИНТ (M6 x 14)	2
3	827509T7	Модуль CDM в сборе	6
4	857124A1	Кабель высокого напряжения в сборе	6
5	857074A1	Комплект колпачков/клемм	6
6	82129116	ВИНТ (M6 x 16)	12
7	816311T	СТЯЖКА (8.00 дюймов)	AR
8	941	СВЕЧА ЗАЖИГАНИЯ (CHAMPION #QL77CC)	6
9	81893435	ВИНТ (M8 x 35)	4
9	8M0103814	Винт (M8 x 35 мм)	4
10	49436	Шайба	4
11	825380	Втулка уплотнительная	4
11	825380001	Втулка уплотнительная	4
12	19064	Втулка	4
13	83004417	ЭБУ БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (CDI)	1
13	83004417T	Электронный блок управления	1
13	83004414	ЭБУ БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (CDI)	1
13	83004414T	Электронный блок управления	1
13	83004415	ЭБУ БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (CDI)	1
13	83004415T	Электронный блок управления	1
14	83004612	ЭБУ БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (EFI)	1
14	83004612T	Электронный блок управления	1
14	83004613	ЭБУ БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (EFI)	1
14	83004613T	Электронный блок управления	1
14	8300467	Блок управления двигателем (ЭБУ)	1
14	830046T07	Электронный блок управления	1
14	8300468	Блок управления двигателем (ЭБУ)	1
14	830046T08	Электронный блок управления	1
15	82129145	ВИНТ (M6 x 45)	8
16	826188	Хомут	1
17	82104520	ВИНТ (M5 x 20) (M5 X 20)	1
18	825763A5	Жгут проводов (EFI)	1
19	825433A11	Жгут проводов зажигания	1
20	828151A1	Реле в сборе	2
20	8M0207773	Реле тримма в сборе	2
21	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
21	8M0207785	Втулка	2
22	828102	Кронштейн	2
22	8M0207771	Кронштейн крепления	2
23	818968	ВТУЛКА	2
23	8M0214955	Втулка	2
24	NSS	NOT SOLD SEPARATE Decal-Trim Relay	2
25	826802A2	Жгут проводов в сборе, трим	1
26	88439A34	Кабель в сборе положительный - аккумулятор	1
27	88439A24	Кабель в сборе отрицательный - аккумулятор	1
28	827356A2	Жгут проводов в сборе (26 дюймов)	1
29	8216091	Крышка	1
30	82239320	ВИНТ (M5 x 20) (M5 X 0.8)	3
31	812619	Предохранитель жёлтый - 20 ампер	1
32	19637	Гнездо предохранителя	1
33	93388A8	Трос в сборе (12.5 дюймов) чёрный	1
34	8212282	ПЛАСТИНА Крепления Соленоида	1
35	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	3
36	82129125	ВИНТ (M6 x 25 мм)	4
37	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
38	45915	КЛЕММНАЯ КОЛОДКА	1
39	812832	Винт (#10-16 x .500)	2
39	878608	Винт (#10-16 x .500)	2
40	817626	Винт (#10-16 x .380)	1
40	878607	Винт (#10-16 x .375)	1
41	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
42	822179	Втулка уплотнительная	2
43	818968	ВТУЛКА	2
43	8M0214955	Втулка	2
44	53166	СТОПОРНАЯ ШАЙБА (.312)	2
45	68292	Гайка (.312-18)	2
45	8M0204668	Гайка (.312-18)	2
46	45076	Гайка (#10-32) латунная клемма блока выключателя	2

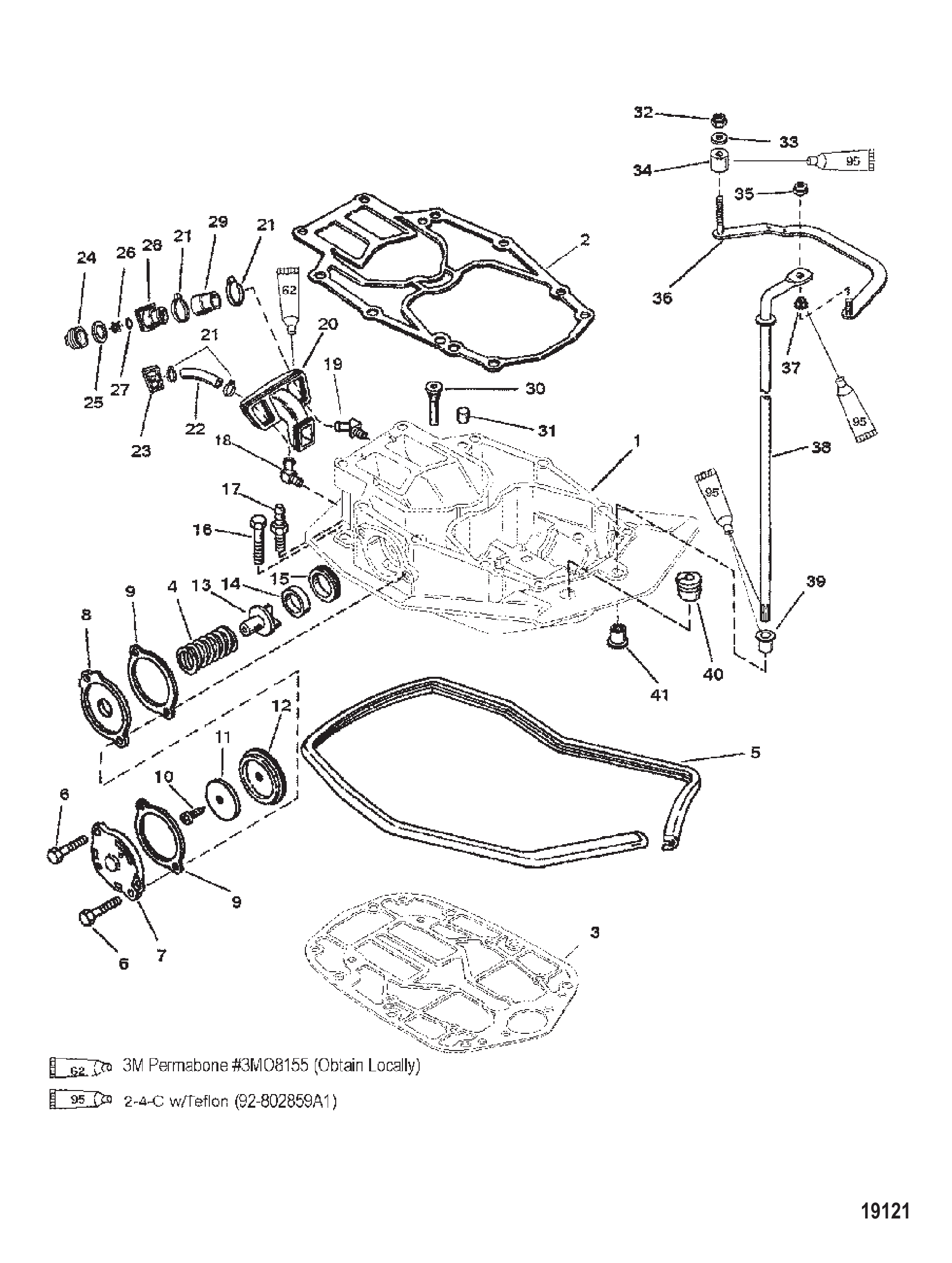

Рис. 11Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	832935A1	Пластина выпускная в сборе	1
2	8329332	Прокладка	1
2	8329335	Прокладка	1
3	8329343	Прокладка (нижняя)	1
3	8329344	Прокладка	1
4	64878	ПРУЖИНА (Чёрная)	1
5	8238051	Сальник	1
5	8M0043157	Сальник	1
6	81893435	ВИНТ (M8 x 35)	2
6	8M0103814	Винт (M8 x 35 мм)	2
7	656632	КРЫШКА	1
7	8M0237835	Крышка в сборе	1
8	65664A1	Пластина в сборе	1
9	88907	ПРОКЛАДКА	2
9	88907003	Прокладка	2
10	69570	Винт (#10-16 x .750)	1
11	76451	Шайба	1
12	64877	ДИАФРАГМА	1
12	648771	ДИАФРАГМА	1
13	814189	Клапан тарельчатый	1
14	814191	Втулка уплотнительная	1
15	814190	Держатель	1
16	81893435	ВИНТ (M8 x 35)	6
16	8M0103814	Винт (M8 x 35 мм)	6
17	34982	РАЗЪЕМ	2
18	782792	Штуцер угловой 45 градусов (1.25)	1
18	8M0207781	Угольник	1
19	821975	Угольник 45 градусов (45 DEGREES)	1
20	821255	ЧЕХОЛ ВЫПУСКА ХОЛОСТОГО ХОДА	1
21	816311T	СТЯЖКА (8.00 дюймов)	AR
22	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
22	8M0108355	Шланг (57 дюймов, бухта)	1
23	821904	Штуцер контрольной струи	1
23	8M0077650	Штуцер контрольной струи	1
24	821908	Пробка	1
25	821915	Шайба	1
26	821963	Клапан обратный	1
26	8219631	Обратный клапан	1
27	30641	Уплотнительное кольцо (.299 x .103)	1
28	821952	Штуцер	1
29	821976	Шланг	1
30	817519A1	Обратный клапан в сборе, сливной	2
31	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	4
32	8268336	Гайка (M6)	1
32	401386	ГАЙКА (M6) Нержавеющая сталь	1
33	35459	ШАЙБА	1
34	824012	РОЛИК	1
35	8268336	Гайка (M6)	1
35	401386	ГАЙКА (M6) Нержавеющая сталь	1
36	8141935	Тяга переключения	1
36	883142A03	Ремонтный комплект тяги переключения	1
37	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
38	8240701	Вал переключения передач верхний	1
38	8M0036408	Вал переключения	1
38	8240702	Вал переключения передач верхний	1
38	8M0187153	Вал переключения верхний XL	1
38	8240703	Вал переключения передач верхний	1
39	48237	Втулка вала переключения передач	1
40	126021	Втулка	1
40	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
41	43585	Муфта вала переключения	1
-	814195A93	Комплект прокладок	1
-	809794A97	Головка блока цилиндров в сборе	1
-	809794R97	Головка блока цилиндров 225/250 -RM	1
-	804799A00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	804800A00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	804800R00	PH 250 EFI RM Mercury / Quicksilver	1

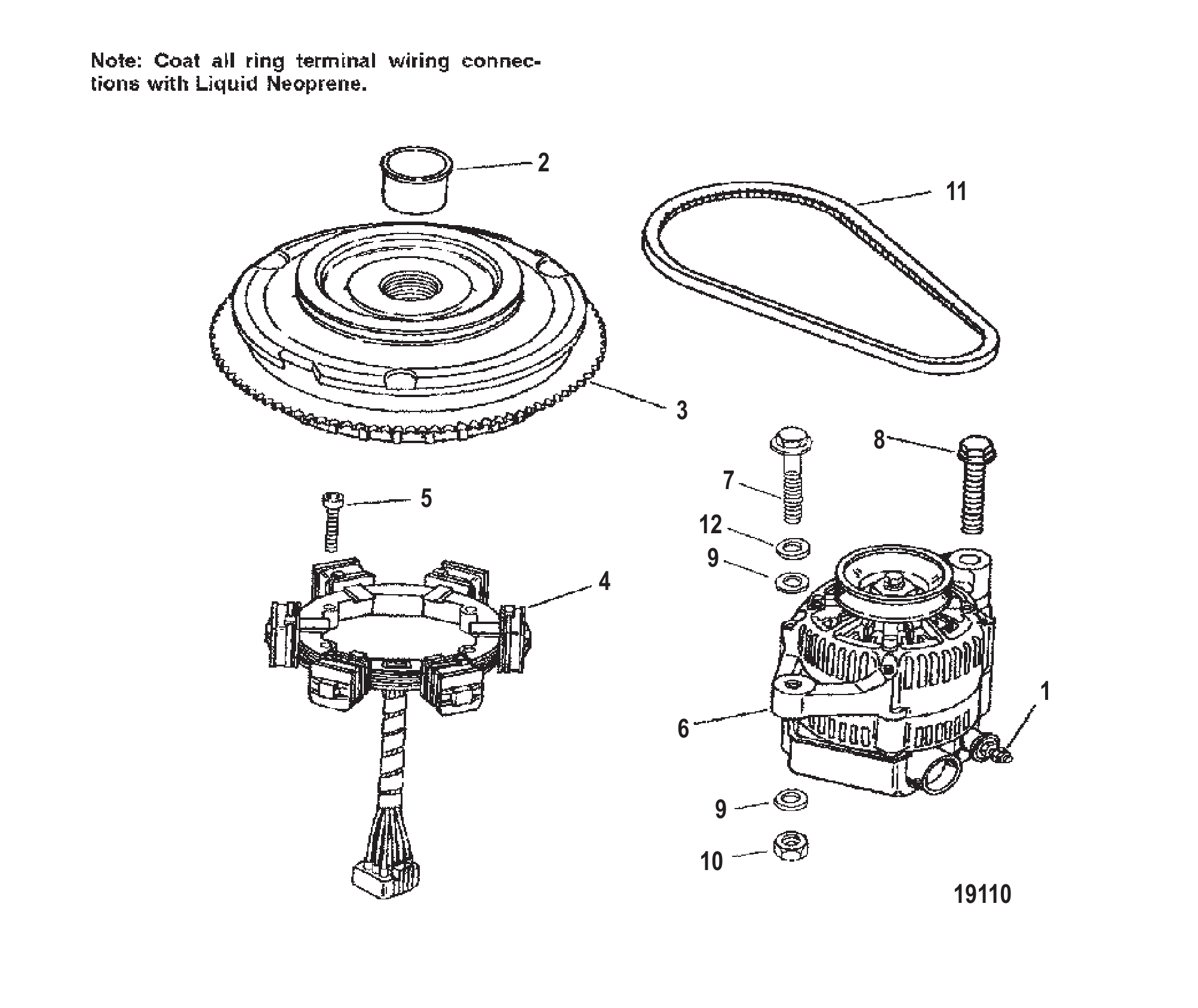

Рис. 12МАХОВИК/СТАТОР Flywheel/Stator

REF	Номер детали	Наименование	Кол-во
1	8268336	Гайка (M6)	1
2	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
3	821033T2	Маховик	1
4	821935A5	Статор	1
5	82494830	ВИНТ (M6 x 30)	4
6	821663A1	Генератор	1
7	82446155	ВИНТ (M10 x 55)	1
8	82130140	ВИНТ (M10 x 40) (M10 X 40)	1
9	796431	Шайба	2
10	4013610	ГАЙКА (M10) Нержавеющая сталь	1
11	497561	КЛИНОВОЙ РЕМЕНЬ	1
11	49756Q1	Ремень клиновой	1
12	17457	Шайба	1

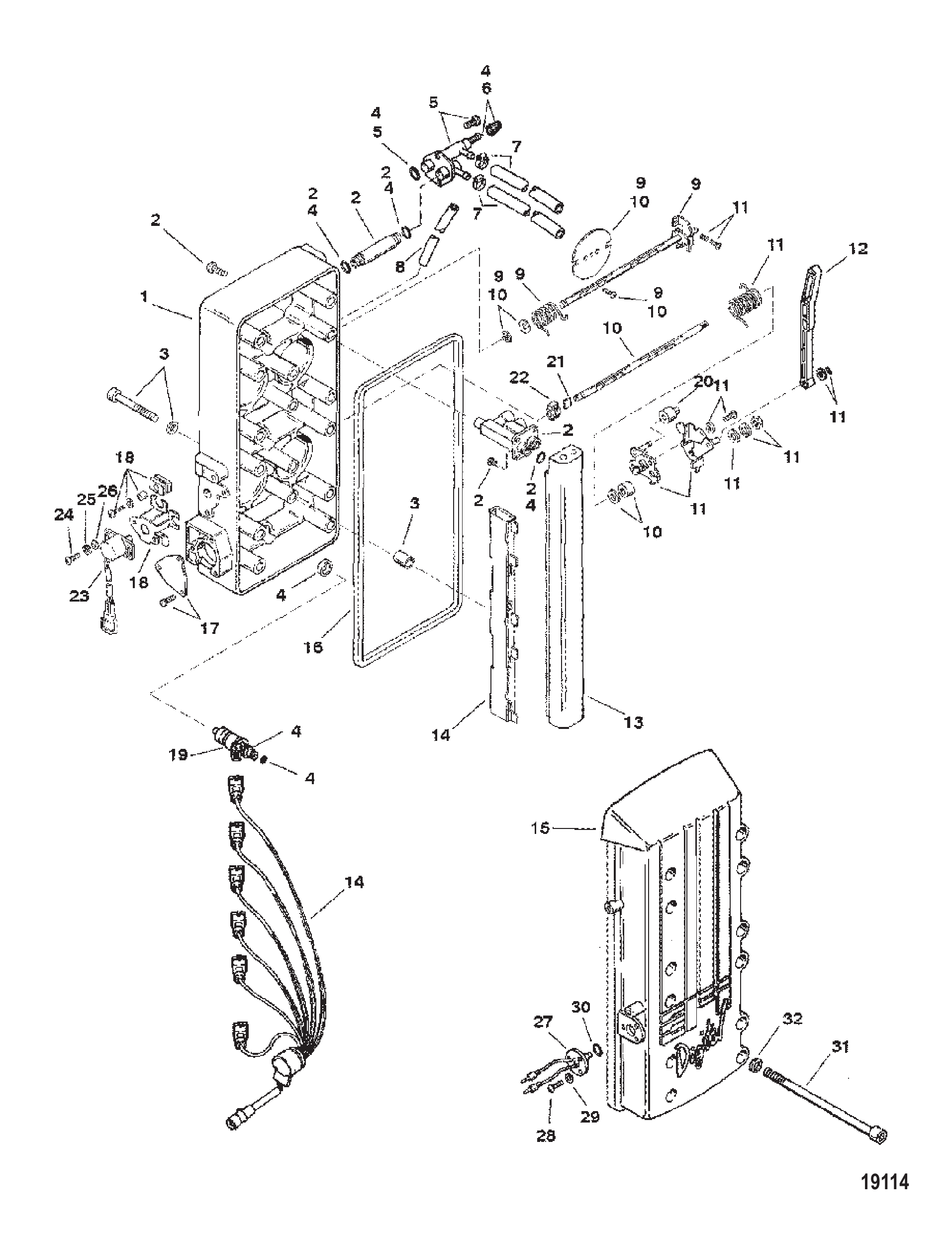

Рис. 13СИСТЕМА УПРАВЛЕНИЯ ТОПЛИВОМ Fuel Management System

REF	Номер детали	Наименование	Кол-во
-	825818A14	Узел управления топливом	1
-	825818A14	Узел управления топливом	1
-	825818A12	Топливный узел управления	1
1	827693T4	Дроссельный узел	1
1	827693T5	Дроссельный узел	1
2	8090571	Комплект соединения топливной трубки	1
3	8276983	Комплект винтов	1
4	150291	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
5	814233T1	Комплект соединения FMA	1
6	8090591	Комплект клапана Шредера	1
7	827694	КОМПЛЕКТ ТРУБОК	1
7	827694A02	Комплект шлангов	1
8	8276941	Комплект трубок	1
8	897992A01	Комплект трубок	1
9	8090843	Вал дроссельной заслонки	1
10	8090842	Комплект вала дроссельной заслонки	1
11	827697A1	Комплект рычага тяги	1
12	154441	Тяга	1
13	8276991	Топливная рампа	1
14	154432	Комплект жгута проводов	1
15	8276921	Крышка	1
16	187921	Сальник	1
17	827696	КОМПЛЕКТ ФИКСАТОРОВ	1
18	809093	Ремкомплект кронштейна датчика положения дроссельной заслонки	5
19	18715T1	Комплект форсунок	6
19	805225A1	Топливная форсунка в сборе	6
20	67748	Ролик	1
21	89694	Шпонка муфты вала дроссельной заслонки	1
22	821153	МУФТА	1
23	821664	Датчик положения дроссельной заслонки (TPI)	1
24	4005685	ВИНТ (M4 x 10)	2
25	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
26	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
27	13221A1	Датчик в сборе, температура	1
27	13221T01	Датчик температуры	1
28	4005685	ВИНТ (M4 x 10)	3
29	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
30	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
31	40132	ВИНТ (M8 x 125)	12
32	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	12
32	8M0042642	Шайба (.323 x .562 x .063)	12

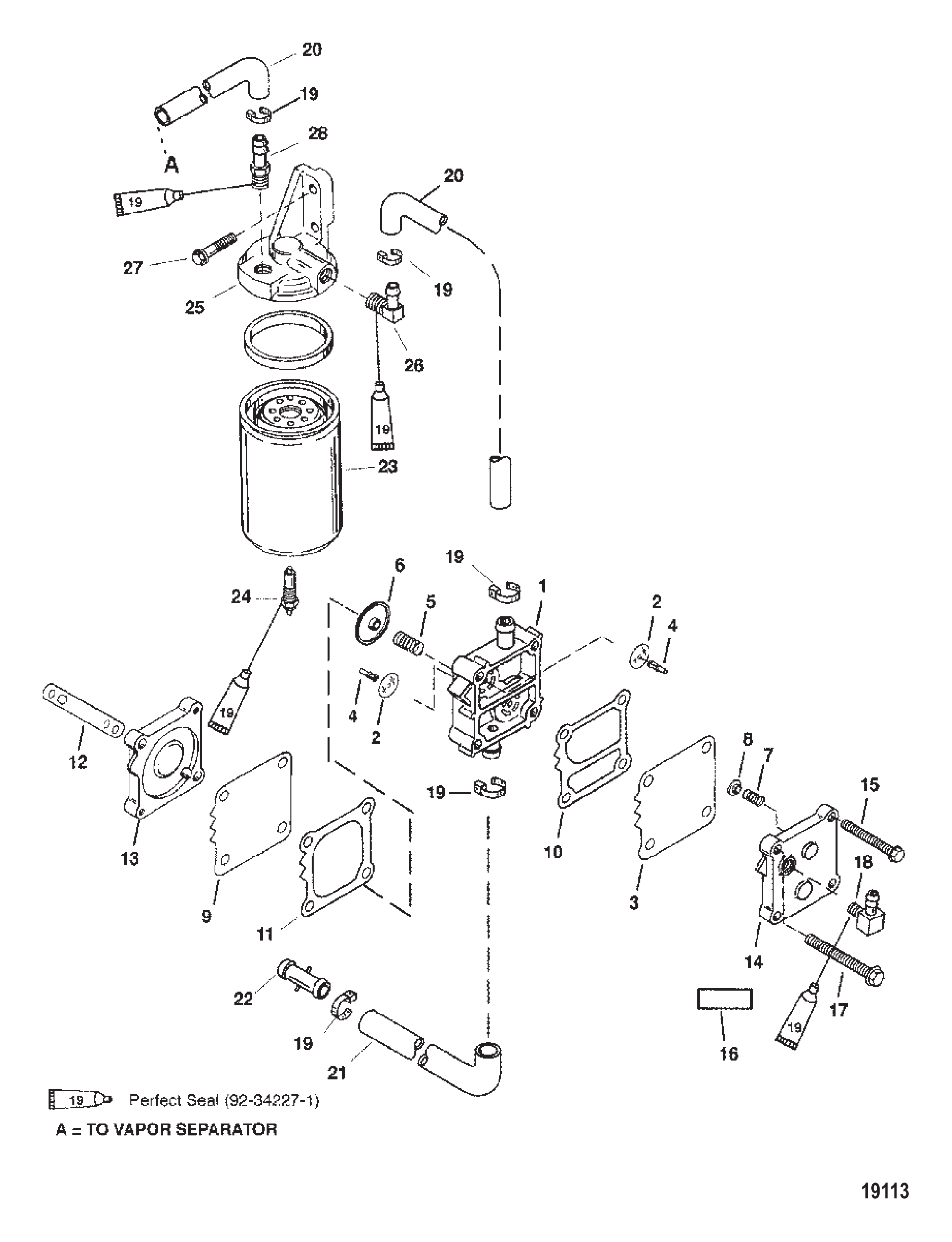

Рис. 14Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
-	14360A71	Насос топливный в сборе	1
1	NSS	NOT SOLD SEPARATE Fuel Pump	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Diaphragm	1
4	NSS	NOT SOLD SEPARATE Retainer	2
5	NSS	NOT SOLD SEPARATE Spring	1
6	NSS	NOT SOLD SEPARATE Cap	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Gasket-Boost	1
11	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
12	987691	Прокладка	1
12	8M0204705	Прокладка @2	1
13	144303	ОСНОВАНИЕ	1
14	987752	Пластина	1
15	82104540	ВИНТ (M5 x 40)	2
16	NSS	NOT SOLD SEPARATE Decal	1
17	82130050	ВИНТ (M6 x 50)	2
18	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
19	816311T	СТЯЖКА (8.00 дюймов)	AR
20	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	2
20	8M0108349	Шланг (70 дюймов, бухта)	2
21	85936157	ТРУБКА (26.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 18 ДЮЙМОВ)	1
21	85682257	ШЛАНГ ТОПЛИВНЫЙ 26 ДЮЙМОВ	1
21	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
21	8M0108349	Шланг (70 дюймов, бухта)	1
22	822769	Соединитель	1
23	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
24	828586	Щуп	1
24	8M0204710	ДАТЧИК	1
25	13170A3	ОСНОВАНИЕ	1
26	136071	Угольник	1
27	82130030	ВИНТ (M6 x 30)	2
28	897712	РАЗЪЕМ (.250-18) (ПРЯМОЙ)	1
28	89771Q2	Разъем (.250-18)	1
-	814195A93	Комплект прокладок	1
-	809794A97	Головка блока цилиндров в сборе	1
-	809794R97	Головка блока цилиндров 225/250 -RM	1
-	804799A00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	804800A00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	804800R00	PH 250 EFI RM Mercury / Quicksilver	1

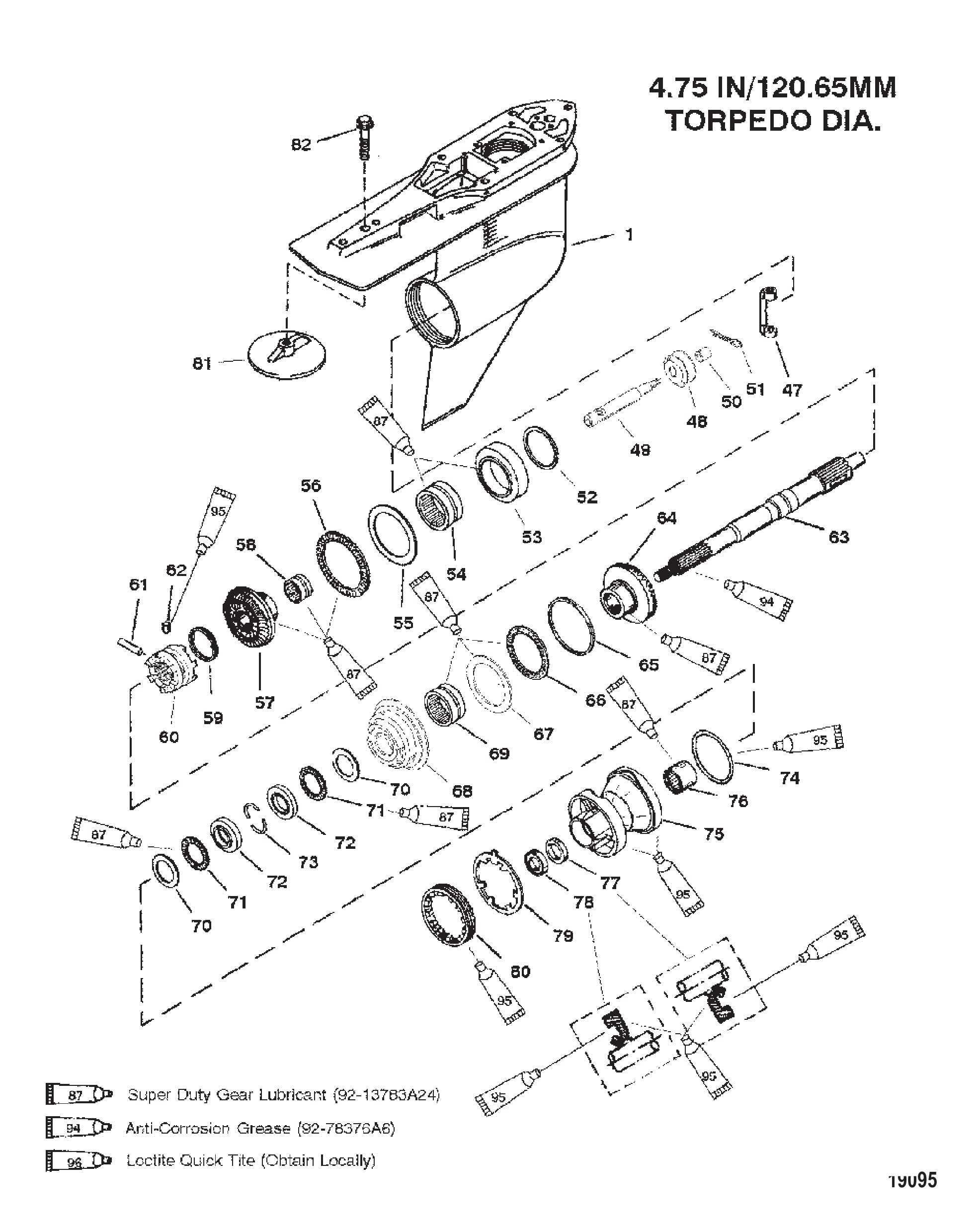

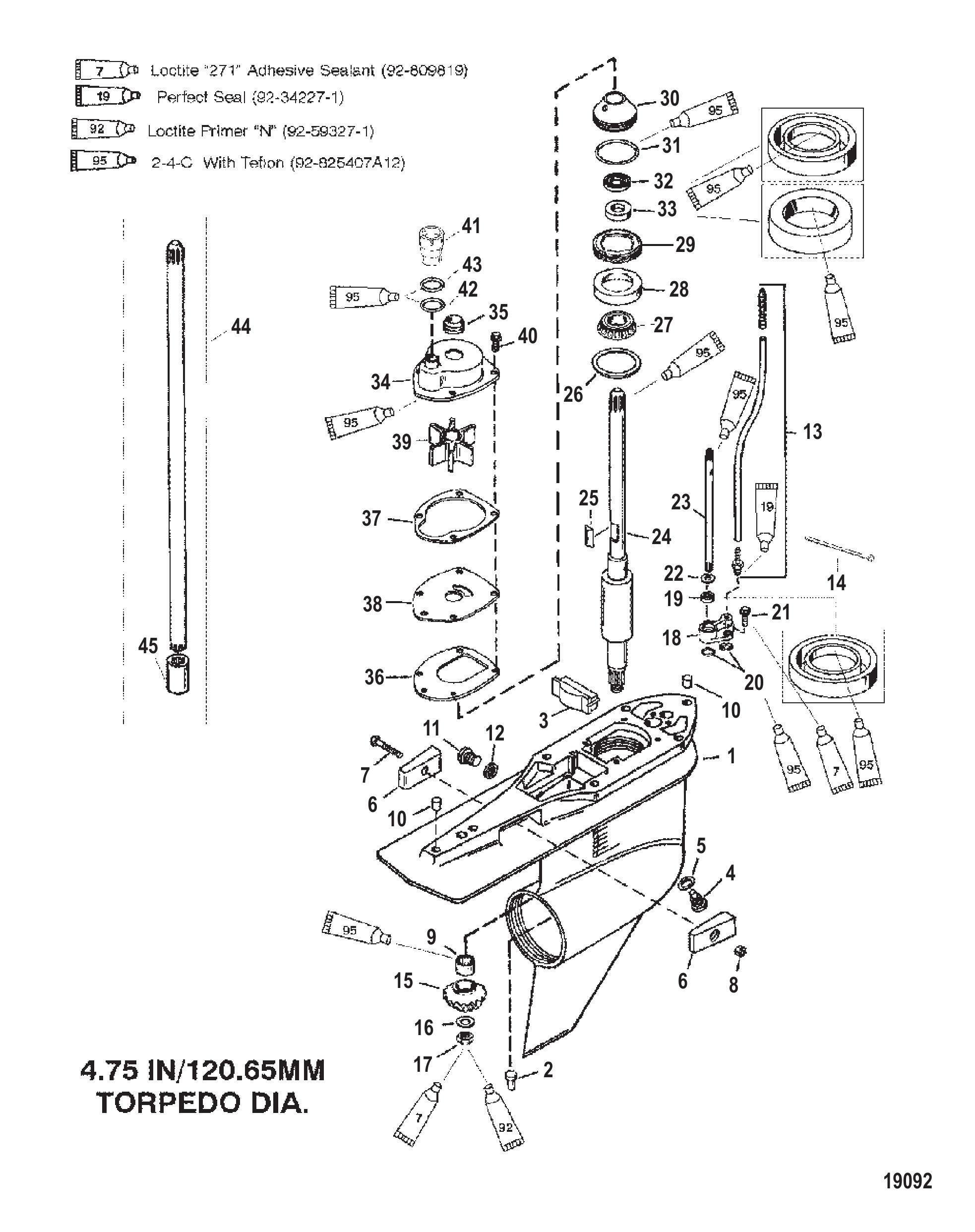

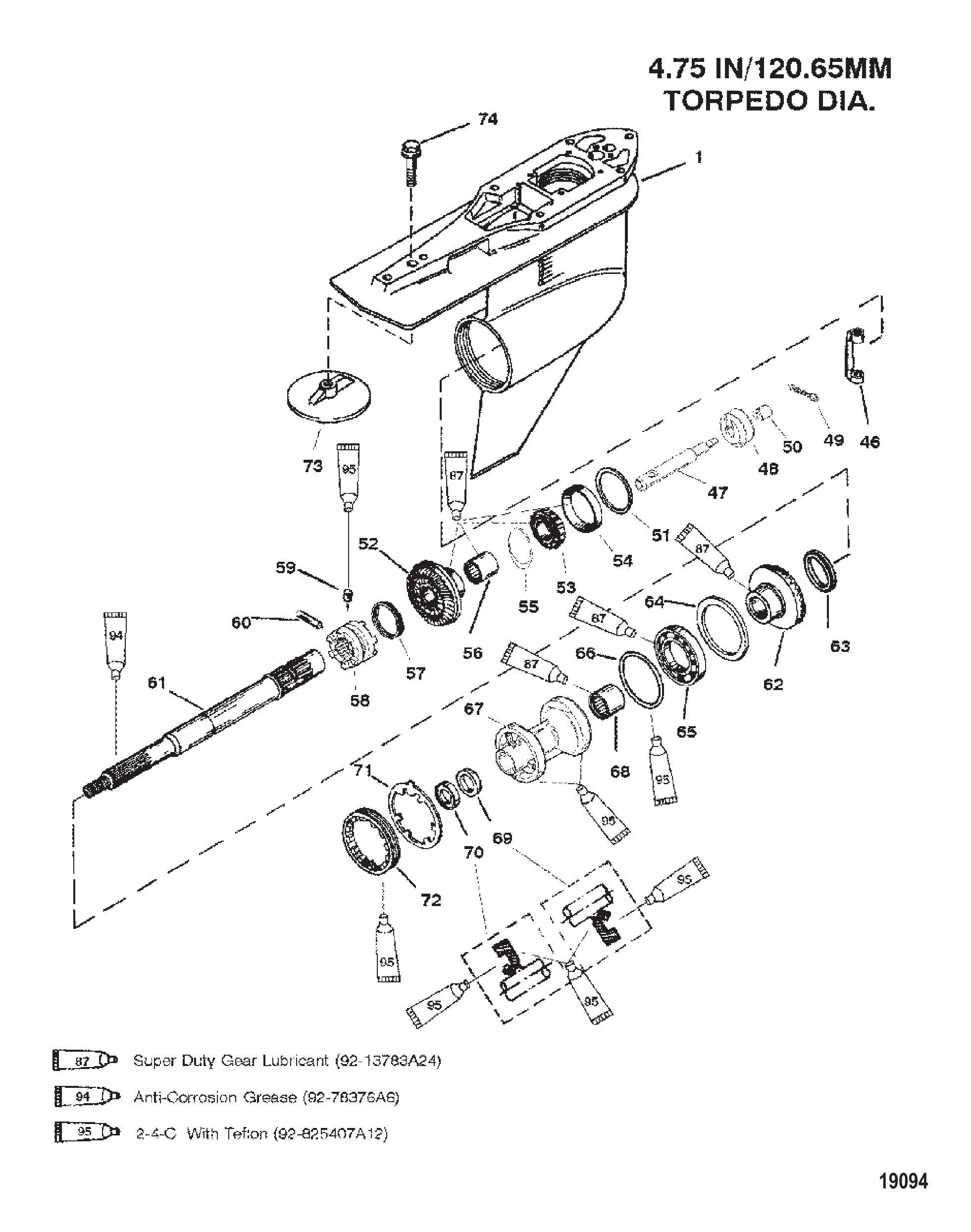

Рис. 15СХЕМА РЕДУКТОРА (S/N-0G960499 И НИЖЕ) Gear Housing Chart (S/N-0G960499 & Below)

REF	Номер детали	Наименование	Кол-во
-	857113T1	Редуктор	1
-	857113T2	КОРПУС РЕДУКТОРА	1
-	822442T95	СБОРКА КОРПУСА РЕДУКТОРА	1
-	827754A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
-	827755A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
-	826353A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1

Рис. 16СХЕМА РЕДУКТОРА (S/N-0G960500 И ВЫШЕ) Gear Housing Chart (S/N-0G960500 & Up)

REF	Номер детали	Наименование	Кол-во
-	859399T13	Корпус редуктора в сборе (4.75 дюйма/120.65 мм диаметр торпеды)	1
-	8M0236231	Крышка головки блока цилиндров 3.0L левая	1
-	859399T14	Корпус редуктора в сборе (диаметр торпеды 4,75 дюйма/120,65 мм)	1
-	8M0236242	Корпус редуктора в сборе 3.0L XL	1
-	859399T15	Редуктор в сборе полный (4.75 дюйма/120.65 мм диаметр торпеды)	1
-	859399T16	Корпус редуктора в сборе (диаметр торпеды 4,75 дюйма/120,65 мм)	1
-	8M0236248	Корпус редуктора в сборе 3.0L CXL	1
-	859399T17	Редуктор в сборе полный (4.75 дюйма/120.65 мм диаметр торпеды)	1

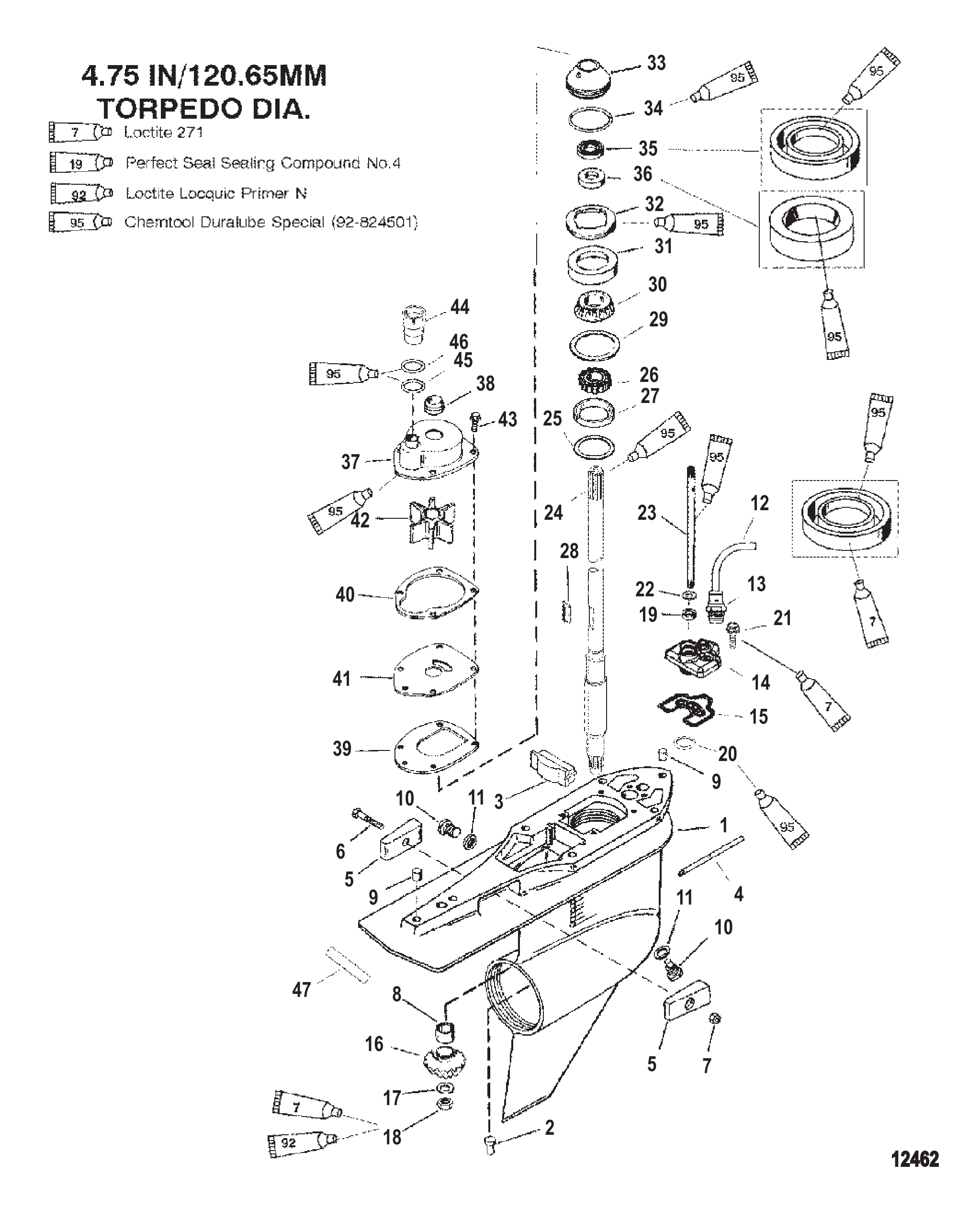

Рис. 17РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(C/R)(S/N-0G960500 И ВЫШЕ) Gear Hsg (Driveshaft)(C/R)(S/N-0G960500 & Up)

REF	Номер детали	Наименование	Кол-во
1	859399T18	Корпус редуктора основной	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
3	821526001	Заглушка заливная	1
4	859402	ТРУБКА ПИТО	1
5	826134Q	Анод	2
6	4000333	ВИНТ (M6 x 40)	1
7	401386	ГАЙКА (M6) Нержавеющая сталь	1
8	42647A1	Подшипник роликовый в сборе	1
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
10	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	2
10	79953Q04	Ремкомплект сливного винта	2
11	191832	Шайба	2
11	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
12	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
12	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
13	859432	ШТУЦЕР	1
13	881866	Фитинг	1
14	858934	КРЫШКА	1
15	858935	ПРОКЛАДКА	1
16	NSS	NOT SOLD SEPARATE Pinion Gear	1
17	92721	Шайба (.965 x .630)	1
18	35921	ГАЙКА (.625-18)	1
19	8164641	Маслосъёмный сальник	1
19	8M0246145	САЛЬНИК	1
20	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	1
20	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	1
21	1993716	ВИНТ (M6 x 16)	2
22	77674	ШАЙБА (.35 x .75 x .12)	1
23	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
24	881942	Гребной вал	1
24	881943	Гребной вал	1
25	38657A1	Регулировочные прокладки в сборе	AR
25	8M0063268	Комплект регулировочных прокладок	AR
26	48939A2	Подшипник роликовый конический	1
26	8M0146553	Подшипник в сборе (обойма/конус)	1
27	NSS	NOT SOLD SEPARATE Cup	1
28	43037	ШПОНКА	1
28	8M0204723	ШПОНКА	1
29	42637A1	Комплект регулировочных шайб	AR
29	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
30	36387A1	Подшипник роликовый/обойма в сборе	1
30	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
31	NSS	NOT SOLD SEPARATE Cup	1
32	8245191	Фиксатор	1
33	807929A1	Корпус подшипника в сборе	1
33	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
34	90011	Кольцо уплотнительное (2.175 x .175)	1
34	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
35	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
35	8M0214939	Сальник @3	1
36	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
36	8M0214939	Сальник @3	1
37	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
38	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
39	430331	Прокладка	1
40	8172771	Прокладка водяного насоса, верхняя	1
41	8172761	Передняя пластина	1
41	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
42	43026T2	КРЫЛЬЧАТКА	1
43	1993716	ВИНТ (M6 x 16)	4
44	832942A1	Соединительная муфта в сборе	1
45	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
45	8M0204645	Кольцо уплотнительное (.796 x .139)	1
46	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
46	8M0204654	Уплотнительное кольцо	1
47	NSS	NOT SOLD SEPARATE Decal-Counter Rotation	1
-	816575A4	Комплект сальников корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

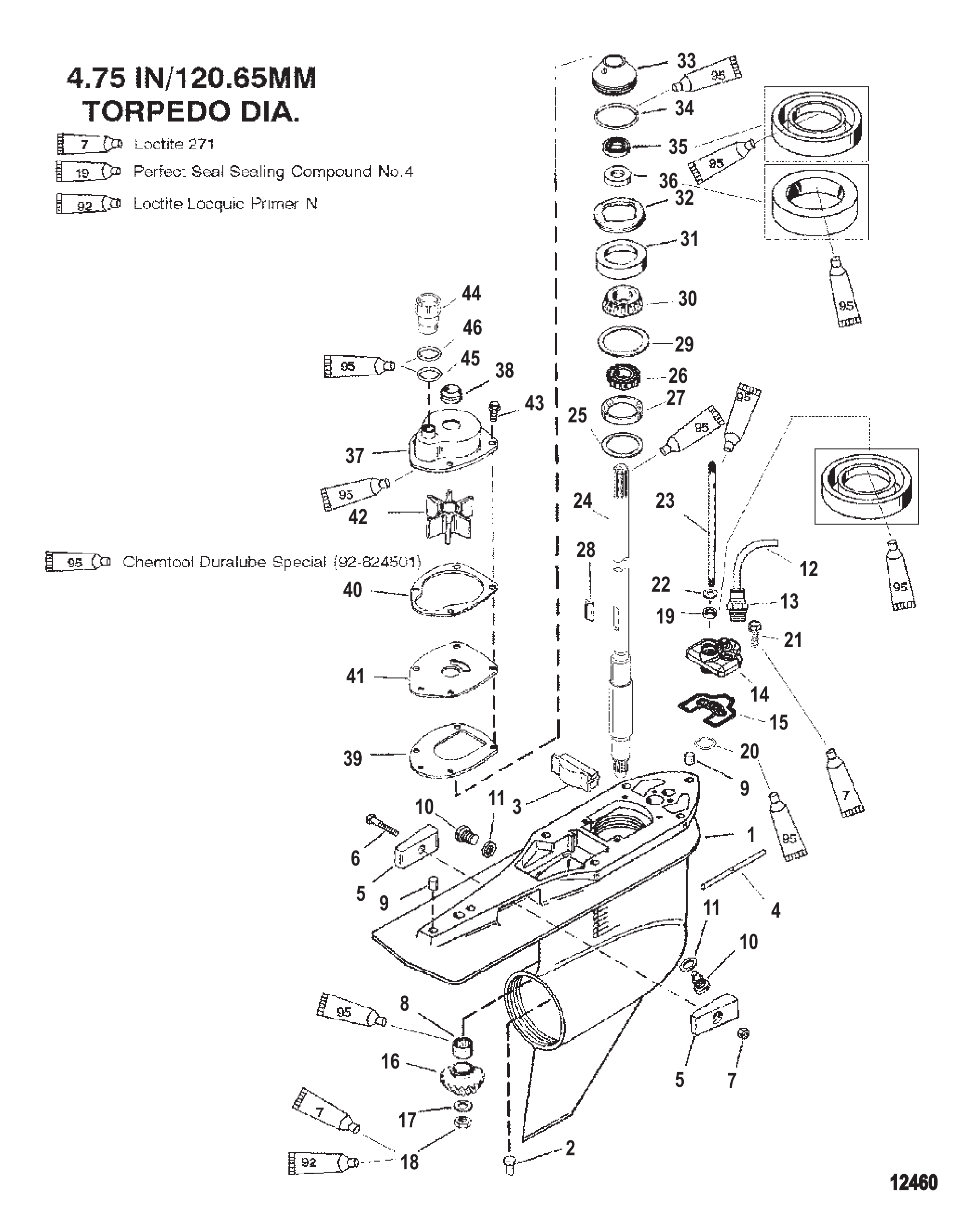

Рис. 18РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(СТД)(S/N-0G960500 И ВЫШЕ) Gear Hsg (Driveshaft)(Std)(S/N-0G960500 & Up)

REF	Номер детали	Наименование	Кол-во
1	859399T18	Корпус редуктора основной	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
3	821526001	Заглушка заливная	1
4	859402	ТРУБКА ПИТО	1
5	826134Q	Анод	2
6	4000333	ВИНТ (M6 x 40)	1
7	401386	ГАЙКА (M6) Нержавеющая сталь	1
8	42647A1	Подшипник роликовый в сборе	1
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
10	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	2
10	79953Q04	Ремкомплект сливного винта	2
11	191832	Шайба	2
11	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
12	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
12	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
12	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
13	859432	ШТУЦЕР	1
13	881866	Фитинг	1
14	858934	КРЫШКА	1
15	858935	ПРОКЛАДКА	1
16	NSS	NOT SOLD SEPARATE Pinion Gear	1
17	92721	Шайба (.965 x .630)	1
18	35921	ГАЙКА (.625-18)	1
19	8164641	Маслосъёмный сальник	1
19	8M0246145	САЛЬНИК	1
20	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	1
20	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	1
21	1993716	ВИНТ (M6 x 16)	2
22	77674	ШАЙБА (.35 x .75 x .12)	1
23	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
24	881938	Гребной вал	1
24	881942	Гребной вал	1
24	881943	Гребной вал	1
25	38657A1	Регулировочные прокладки в сборе	AR
25	8M0063268	Комплект регулировочных прокладок	AR
26	48939A2	Подшипник роликовый конический	1
26	8M0146553	Подшипник в сборе (обойма/конус)	1
27	NSS	NOT SOLD SEPARATE Cup	1
28	43037	ШПОНКА	1
28	8M0204723	ШПОНКА	1
29	42637A1	Комплект регулировочных шайб	AR
29	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
30	36387A1	Подшипник роликовый/обойма в сборе	1
30	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
31	NSS	NOT SOLD SEPARATE Cup	1
32	8245191	Фиксатор	1
33	807929A1	Корпус подшипника в сборе	1
33	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
34	90011	Кольцо уплотнительное (2.175 x .175)	1
34	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
35	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
35	8M0214939	Сальник @3	1
36	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
36	8M0214939	Сальник @3	1
37	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
38	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
39	430331	Прокладка	1
40	8172771	Прокладка водяного насоса, верхняя	1
41	8172761	Передняя пластина	1
41	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
42	43026T2	КРЫЛЬЧАТКА	1
43	1993716	ВИНТ (M6 x 16)	4
44	832942A1	Соединительная муфта в сборе	1
45	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
45	8M0204645	Кольцо уплотнительное (.796 x .139)	1
46	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
46	8M0204654	Уплотнительное кольцо	1
-	816575A4	Комплект сальников корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

Рис. 19РЕДУКТОР (ВЕДУЩИЙ ВАЛ) (C/R)(S/N-0G960499 И НИЖЕ) Gear Hsg (Driveshaft) (C/R)(S/N-0G960499 & Below)

REF	Номер детали	Наименование	Кол-во
1	859399T18	Корпус редуктора основной	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
3	821526001	Заглушка заливная	1
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
5	191832	Шайба	1
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
6	826134Q	Анод	2
7	4000333	ВИНТ (M6 x 40)	1
8	8268336	Гайка (M6)	1
8	401386	ГАЙКА (M6) Нержавеющая сталь	1
9	42647A1	Подшипник роликовый в сборе	1
10	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
11	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
11	79953Q04	Ремкомплект сливного винта	1
12	191832	Шайба	1
12	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
13	85822A10	Разъем в сборе (применять где применимо)	1
13	85822A6	РАЗЪЕМ	1
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear (PART OF 43-828695A1)	1
16	92721	Шайба (.965 x .630)	1
17	35921	ГАЙКА (.625-18)	1
18	815921A4	СБОРКА ВТУЛКИ	1
19	8164641	Маслосъёмный сальник	1
19	8M0246145	САЛЬНИК	1
20	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	2
20	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	2
21	1993716	ВИНТ (M6 x 16)	2
22	77674	ШАЙБА (.35 x .75 x .12)	1
23	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
24	816472	Вал приводной (нижний)	1
24	8M0140442	ГРЕБНОЙ ВАЛ	1
25	43037	ШПОНКА	1
25	8M0204723	ШПОНКА	1
26	42637A1	Комплект регулировочных шайб	AR
26	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
27	36387A1	Подшипник роликовый/обойма в сборе	1
27	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
28	NSS	NOT SOLD SEPARATE Cup	1
29	8245191	Фиксатор	1
30	807929A1	Корпус подшипника в сборе	1
30	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
31	90011	Кольцо уплотнительное (2.175 x .175)	1
31	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
32	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
32	8M0214939	Сальник @3	1
33	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
33	8M0214939	Сальник @3	1
34	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
35	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
36	430331	Прокладка	1
37	8172771	Прокладка водяного насоса, верхняя	1
38	8172761	Передняя пластина	1
38	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
39	43026T2	КРЫЛЬЧАТКА	1
40	1993716	ВИНТ (M6 x 16)	4
41	832942A1	Соединительная муфта в сборе	1
42	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
42	8M0204645	Кольцо уплотнительное (.796 x .139)	1
43	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
43	8M0204654	Уплотнительное кольцо	1
44	827755A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
44	826353A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
45	823902	МУФТА	1
-	816575A4	Комплект сальников корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

Рис. 20РЕДУКТОР (ВЕДУЩИЙ ВАЛ) (СТД)(S/N-0G960499 И НИЖЕ) Gear Hsg (Driveshaft) (Std)(S/N-0G960499 & Below)

REF	Номер детали	Наименование	Кол-во
1	859399T18	Корпус редуктора основной	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
3	821526001	Заглушка заливная	1
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
5	191832	Шайба	1
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
6	826134Q	Анод	2
7	4000333	ВИНТ (M6 x 40)	1
8	8268336	Гайка (M6)	1
8	401386	ГАЙКА (M6) Нержавеющая сталь	1
9	42647A1	Подшипник роликовый в сборе	1
10	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
11	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
11	79953Q04	Ремкомплект сливного винта	1
12	191832	Шайба	1
12	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
13	85822A10	Разъем в сборе (применять где применимо)	1
13	85822A6	РАЗЪЕМ	1
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear PART OF 43-828168A2)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear (PART OF 43-828170A2)	1
16	92721	Шайба (.965 x .630)	1
17	35921	ГАЙКА (.625-18)	1
18	815921A4	СБОРКА ВТУЛКИ	1
19	8164641	Маслосъёмный сальник	1
19	8M0246145	САЛЬНИК	1
20	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	2
20	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	2
21	1993716	ВИНТ (M6 x 16)	2
22	77674	ШАЙБА (.35 x .75 x .12)	1
23	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
24	816472	Вал приводной (нижний)	1
24	8M0140442	ГРЕБНОЙ ВАЛ	1
25	43037	ШПОНКА	1
25	8M0204723	ШПОНКА	1
26	42637A1	Комплект регулировочных шайб	AR
26	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
27	36387A1	Подшипник роликовый/обойма в сборе	1
27	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
28	NSS	NOT SOLD SEPARATE Cup	1
29	8245191	Фиксатор	1
30	807929A1	Корпус подшипника в сборе	1
30	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
31	90011	Кольцо уплотнительное (2.175 x .175)	1
31	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
32	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
32	8M0214939	Сальник @3	1
33	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
33	8M0214939	Сальник @3	1
34	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
35	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
36	430331	Прокладка	1
37	8172771	Прокладка водяного насоса, верхняя	1
38	8172761	Передняя пластина	1
38	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
39	43026T2	КРЫЛЬЧАТКА	1
40	1993716	ВИНТ (M6 x 16)	4
41	832942A1	Соединительная муфта в сборе	1
42	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
42	8M0204645	Кольцо уплотнительное (.796 x .139)	1
43	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
43	8M0204654	Уплотнительное кольцо	1
44	827754A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
44	827755A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
44	826353A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
45	823902	МУФТА	1
-	816575A4	Комплект сальников корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

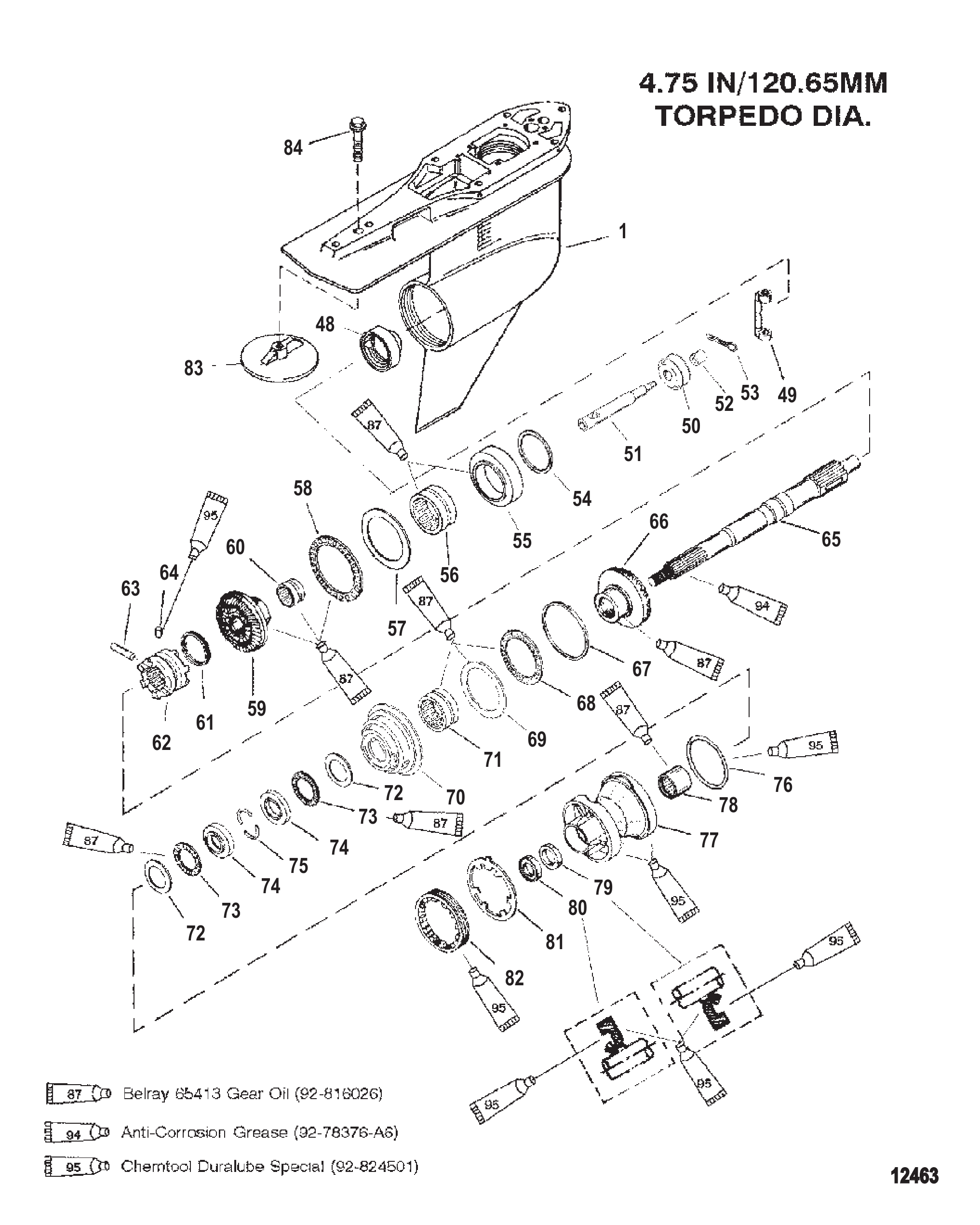

Рис. 21РЕДУКТОР (ВЕДОМЫЙ ВАЛ)(C/R)(S/N-0G960500 И ВЫШЕ) Gear Hsg (Propshaft)(C/R)(S/N-0G960500 & Up)

REF	Номер детали	Наименование	Кол-во
1	859399T18	Корпус редуктора основной	1
48	859403	ПРОБКА	1
49	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
49	8M0226861	Кривошип переключателя	1
50	19755T7	Шпуля в сборе	1
50	8M0235940	Катушка в сборе	1
51	NSS	NOT SOLD SEPARATE Spool	1
52	NSS	NOT SOLD SEPARATE Sleeve	1
53	469501	Шплинт	1
54	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
54	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
55	828830A2	ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК	1
56	814653T	Подшипник в сборе игольчатый	1
57	815481	УПОРНАЯ ШАЙБА	1
58	815480	ПОДШИПНИК Упорный	1
59	828696T2	Шестерня заднего хода (12/21)	1
60	15844	Подшипниковый узел роликовый	1
61	30893	Пружина	1
62	859340T	Муфта	1
63	30632	ШТИФТ КРЕСТОВИНЫ	1
63	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
64	828356	Штифт фиксатора	1
65	824111	ГРЕБНОЙ ВАЛ	1
65	8M0140448	Гребной вал левого вращения	1
66	828695A1	Комплект шестерён переднего хода/ведущей шестерни (12/21) (включает ведущую шестерню)	1
67	1761514	Регулировочная прокладка (.206)	AR
67	1761515	Регулировочная прокладка (.208)	AR
67	1761516	Регулировочная прокладка (.210)	AR
67	1761517	Регулировочная прокладка (.212)	AR
67	1761518	Регулировочная прокладка (.214)	AR
67	1761519	Регулировочная прокладка (.216)	AR
67	1761520	Регулировочная прокладка (.218)	AR
67	1761521	Регулировочная прокладка (.220)	AR
67	1761522	Регулировочная прокладка (.222)	AR
67	1761523	Регулировочная прокладка (.224)	AR
67	1761524	Регулировочная прокладка (.226)	AR
67	1761525	Регулировочная прокладка (.228)	AR
67	1761526	Регулировочная прокладка (.230)	AR
68	815480	ПОДШИПНИК Упорный	1
69	815481	УПОРНАЯ ШАЙБА	1
70	828831A3	Адаптер в сборе подшипниковый	1
71	814653T	Подшипник в сборе игольчатый	1
72	18448	Шайба упорная	2
73	15842	Подшипник упорный	2
74	8182911	Обойма упорного подшипника	2
75	814605	Фиксатор	2
76	31534	Уплотнительное кольцо	1
76	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
77	818290T8	Обойма с подшипником в сборе	1
78	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
79	14077	Сальник внутренний	1
80	76868	САЛЬНИК ВНУТРЕННИЙ	1
80	8M0248882	САЛЬНИК @5	1
81	18323	Шайба стопорная с усиком	1
82	79448	Фиксатор	1
82	8M2011027	ФИКСАТОР	1
83	76214Q5	Анодная пластина в сборе	1
84	806327	Винт (.437-14 x 1.750) (1-5/8")	1
84	8M0204686	ВИНТ	1
-	816575A4	Комплект сальников корпуса редуктора	1

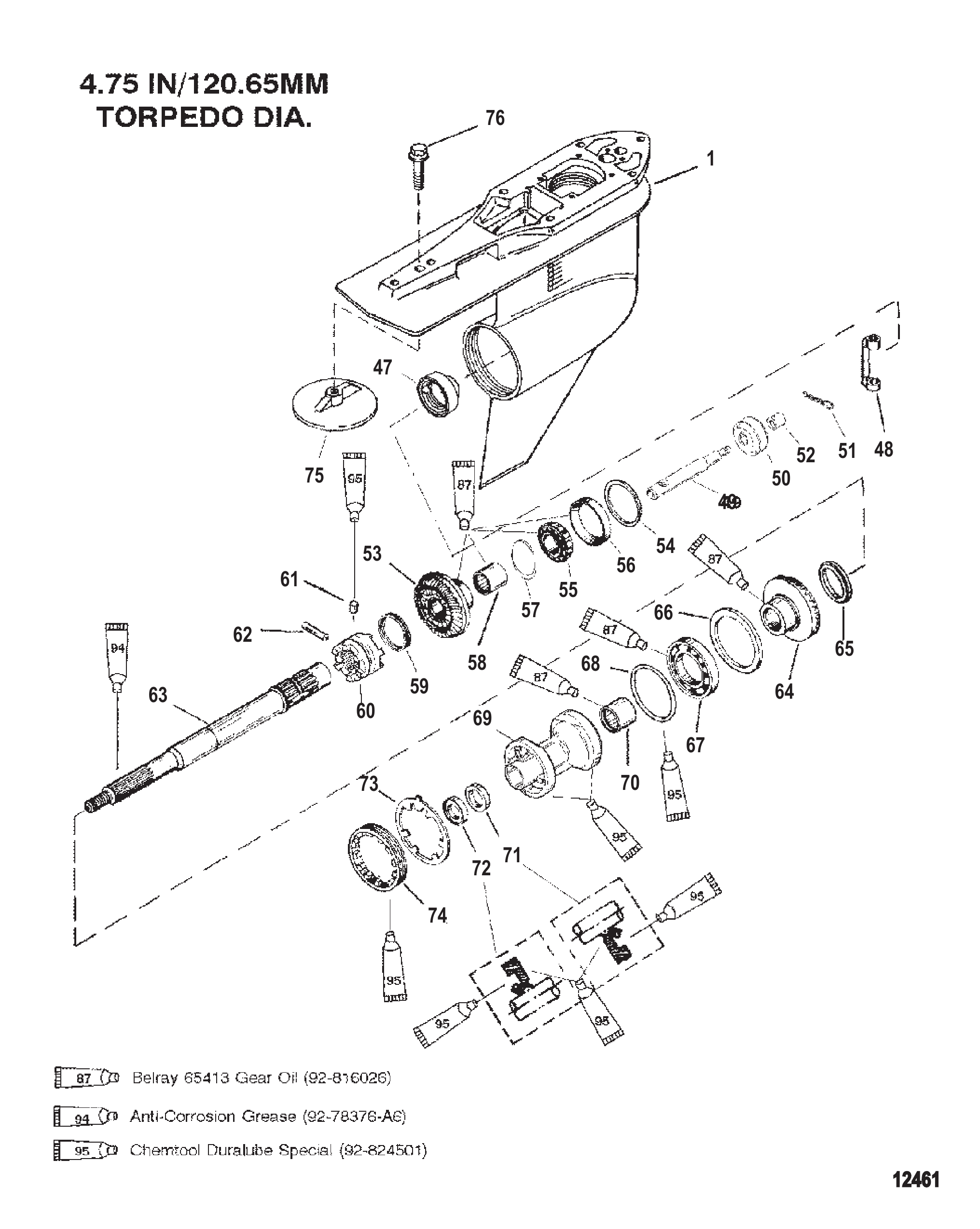

Рис. 22РЕДУКТОР (ВЕДОМЫЙ ВАЛ)(СТД)(S/N-0G960500 И ВЫШЕ) Gear Hsg (Propshaft)(Std)(S/N-0G960500 & Up)

REF	Номер детали	Наименование	Кол-во
1	859399T18	Корпус редуктора основной	1
47	859403	ПРОБКА	1
48	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
48	8M0226861	Кривошип переключателя	1
49	19755T7	Шпуля в сборе	1
49	8M0235940	Катушка в сборе	1
50	NSS	NOT SOLD SEPARATE Shift Spool	1
51	469501	Шплинт	1
52	NSS	NOT SOLD SEPARATE Sleeve	1
53	859321A3	Комплект шестерён переднего хода/ведущей шестерни (12/21)	1
54	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
54	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
55	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
56	NSS	NOT SOLD SEPARATE Cup	1
57	856823	Кольцо стопорное	1
58	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
59	30893	Пружина	1
60	859340T	Муфта	1
61	828356	Штифт фиксатора	1
62	30632	ШТИФТ КРЕСТОВИНЫ	1
62	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
63	824110	ГРЕБНОЙ ВАЛ	1
63	8M0140440	Гребной вал правого вращения	1
64	859322A1	Шестерня заднего хода (12/21)	1
65	824108	ПРОСТАВКА	1
66	681001	КОЛЬЦО УПОРНОЕ	1
67	88957T	Подшипник шариковый	1
68	31534	Уплотнительное кольцо	1
68	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
69	818763T11	Корпус подшипника в сборе	1
70	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
71	14077	Сальник внутренний	1
72	76868	САЛЬНИК ВНУТРЕННИЙ	1
72	8M0248882	САЛЬНИК @5	1
73	18323	Шайба стопорная с усиком	1
74	79448	Фиксатор	1
74	8M2011027	ФИКСАТОР	1
75	76214Q5	Анодная пластина в сборе	1
76	806327	Винт (.437-14 x 1.750) (1-5/8")	1
76	8M0204686	ВИНТ	1
-	816575A4	Комплект сальников корпуса редуктора	1

Рис. 23РЕДУКТОР (ВЕДОМЫЙ ВАЛ) (C/R)(S/N-0G960499 И НИЖЕ) Gear Hsg (Propshaft) (C/R)(S/N-0G960499 & Below)

REF	Номер детали	Наименование	Кол-во
1	859399T18	Корпус редуктора основной	1
47	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
47	8M0226861	Кривошип переключателя	1
48	19755T7	Шпуля в сборе	1
48	8M0235940	Катушка в сборе	1
49	NSS	NOT SOLD SEPARATE Spool	1
50	NSS	NOT SOLD SEPARATE Sleeve	1
51	NSS	NOT SOLD SEPARATE Cotter Pin	1
52	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
52	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
53	828830A2	ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК	1
54	814653T	Подшипник в сборе игольчатый	1
55	815481	УПОРНАЯ ШАЙБА	1
56	815480	ПОДШИПНИК Упорный	1
57	828696T2	Шестерня заднего хода (12/21)	1
58	15844	Подшипниковый узел роликовый	1
59	30893	Пружина	1
60	859340T	Муфта	1
61	30632	ШТИФТ КРЕСТОВИНЫ	1
61	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
62	828356	Штифт фиксатора	1
63	824111	ГРЕБНОЙ ВАЛ	1
63	8M0140448	Гребной вал левого вращения	1
64	828695A1	Комплект шестерён переднего хода/ведущей шестерни (12/21) (включает ведущую шестерню)	1
65	1761514	Регулировочная прокладка (.206)	AR
65	1761515	Регулировочная прокладка (.208)	AR
65	1761516	Регулировочная прокладка (.210)	AR
65	1761517	Регулировочная прокладка (.212)	AR
65	1761518	Регулировочная прокладка (.214)	AR
65	1761519	Регулировочная прокладка (.216)	AR
65	1761520	Регулировочная прокладка (.218)	AR
65	1761521	Регулировочная прокладка (.220)	AR
65	1761522	Регулировочная прокладка (.222)	AR
65	1761523	Регулировочная прокладка (.224)	AR
65	1761524	Регулировочная прокладка (.226)	AR
65	1761525	Регулировочная прокладка (.228)	AR
65	1761526	Регулировочная прокладка (.230)	AR
66	815480	ПОДШИПНИК Упорный	1
67	815481	УПОРНАЯ ШАЙБА	1
68	828831A3	Адаптер в сборе подшипниковый	1
69	814653T	Подшипник в сборе игольчатый	1
70	18448	Шайба упорная	2
71	15842	Подшипник упорный	2
72	8182911	Обойма упорного подшипника	2
73	814605	Фиксатор	2
74	31534	Уплотнительное кольцо	1
74	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
75	818290T8	Обойма с подшипником в сборе	1
76	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
77	14077	Сальник внутренний	1
78	76868	САЛЬНИК ВНУТРЕННИЙ	1
78	8M0248882	САЛЬНИК @5	1
79	18323	Шайба стопорная с усиком	1
80	79448	Фиксатор	1
80	8M2011027	ФИКСАТОР	1
81	76214Q5	Анодная пластина в сборе	1
82	806327	Винт (.437-14 x 1.750) (1-5/8")	1
82	8M0204686	ВИНТ	1
-	816575A4	Комплект сальников корпуса редуктора	1

Рис. 24РЕДУКТОР (ВЕДОМЫЙ ВАЛ) (СТД)(S/N-0G960499 И НИЖЕ) Gear Hsg (Propshaft) (Std)(S/N-0G960499 & Below)

REF	Номер детали	Наименование	Кол-во
1	859399T18	Корпус редуктора основной	1
46	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
46	8M0226861	Кривошип переключателя	1
47	19755T7	Шпуля в сборе	1
47	8M0235940	Катушка в сборе	1
48	NSS	NOT SOLD SEPARATE Shift Spool	1
49	NSS	NOT SOLD SEPARATE Cotter Pin	1
50	NSS	NOT SOLD SEPARATE Sleeve	1
51	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
51	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
52	859321A3	Комплект шестерён переднего хода/ведущей шестерни (12/21)	1
52	878611A2	Комплект шестерён переднего хода/ведущей шестерни	1
53	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
54	NSS	NOT SOLD SEPARATE Cup	1
55	856823	Кольцо стопорное	1
56	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
57	30893	Пружина	1
58	859340T	Муфта	1
59	828356	Штифт фиксатора	1
60	30632	ШТИФТ КРЕСТОВИНЫ	1
60	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
61	824110	ГРЕБНОЙ ВАЛ	1
61	8M0140440	Гребной вал правого вращения	1
62	859322A1	Шестерня заднего хода (12/21)	1
62	828171A1	Шестерня заднего хода	1
62	844147T01	Шестерня заднего хода	1
63	824108	ПРОСТАВКА	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	818763T11	Корпус подшипника в сборе	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	14077	Сальник внутренний	1
70	76868	САЛЬНИК ВНУТРЕННИЙ	1
70	8M0248882	САЛЬНИК @5	1
71	18323	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	76214Q5	Анодная пластина в сборе	1
74	806327	Винт (.437-14 x 1.750) (1-5/8")	1
74	8M0204686	ВИНТ	1
-	816575A4	Комплект сальников корпуса редуктора	1

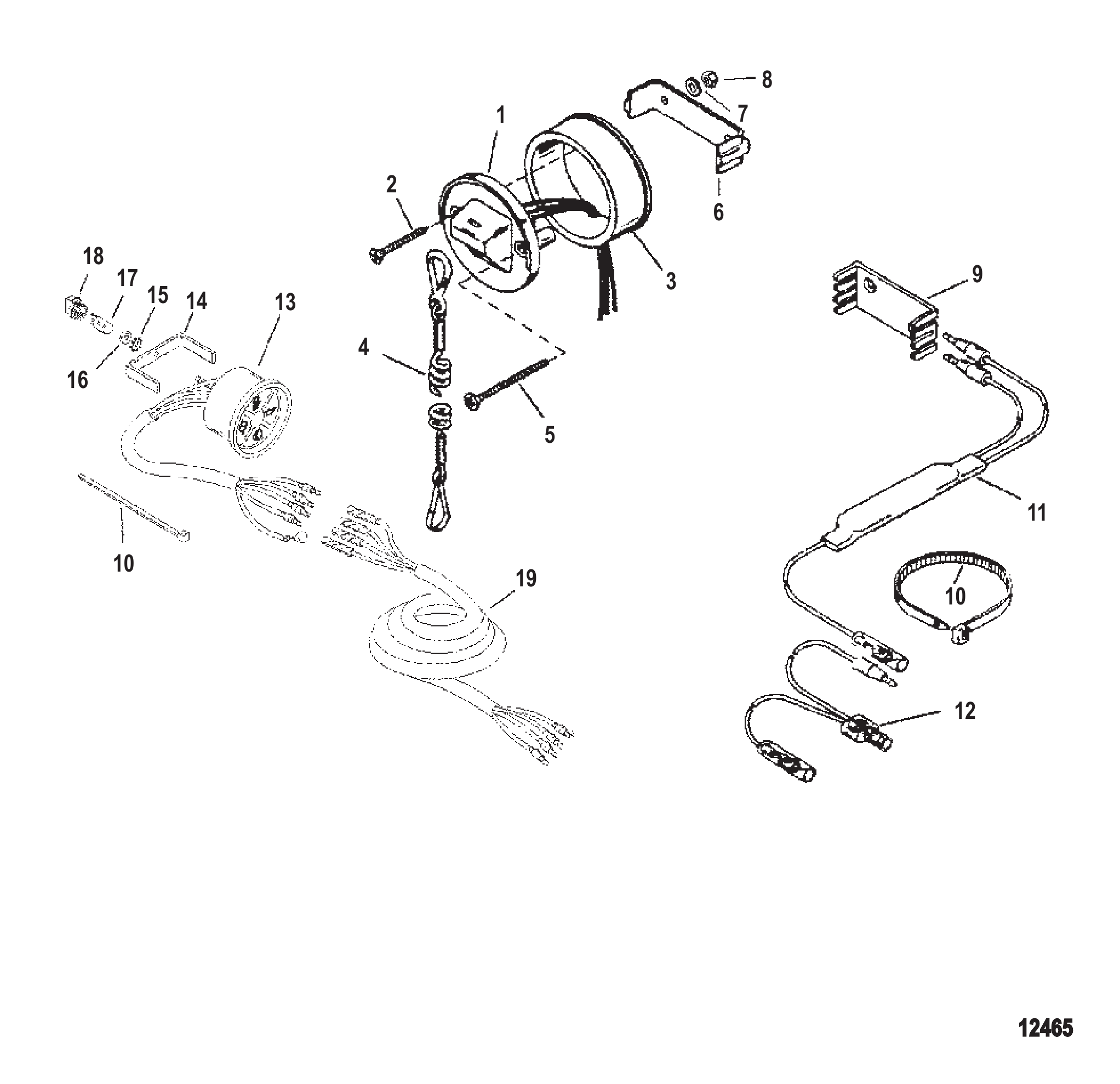

Рис. 25ПРИБОРНАЯ ПАНЕЛЬ Instrumentation

REF	Номер детали	Наименование	Кол-во
1	19674A1	Выключатель аварийного останова в сборе	1
2	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
3	813679	Переходник	1
4	15920Q54	ШНУР В СБОРЕ	1
5	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	18321	Хомут крепёжный	1
7	24676	ШАЙБА (.200 x .440 x .032)	2
8	68219	Гайка (#10-32) нержавеющая сталь	4
9	79146	Фиксатор	3
10	816311T	СТЯЖКА (8.00 дюймов)	AR
11	812497A2	Диод в сборе	1
11	898289A72	Комплект диода-шнура двойной	1
12	11149A2	Трос в сборе (6.00 дюймов)	1
13	859698A1	Комплект контрольного прибора предупреждения	1
14	850020	ХОМУТ	1
15	825361	Шайба стопорная звездообразная (#8)	1
16	26419	Гайка (#8-32) латунная клеммы стартера соленоида	1
17	15163	ЛАМПА (ВЕРХНЯЯ)	3
18	79888	Патрон лампы	3
19	827752A1	Кабельный узел (20.00 футов)	1

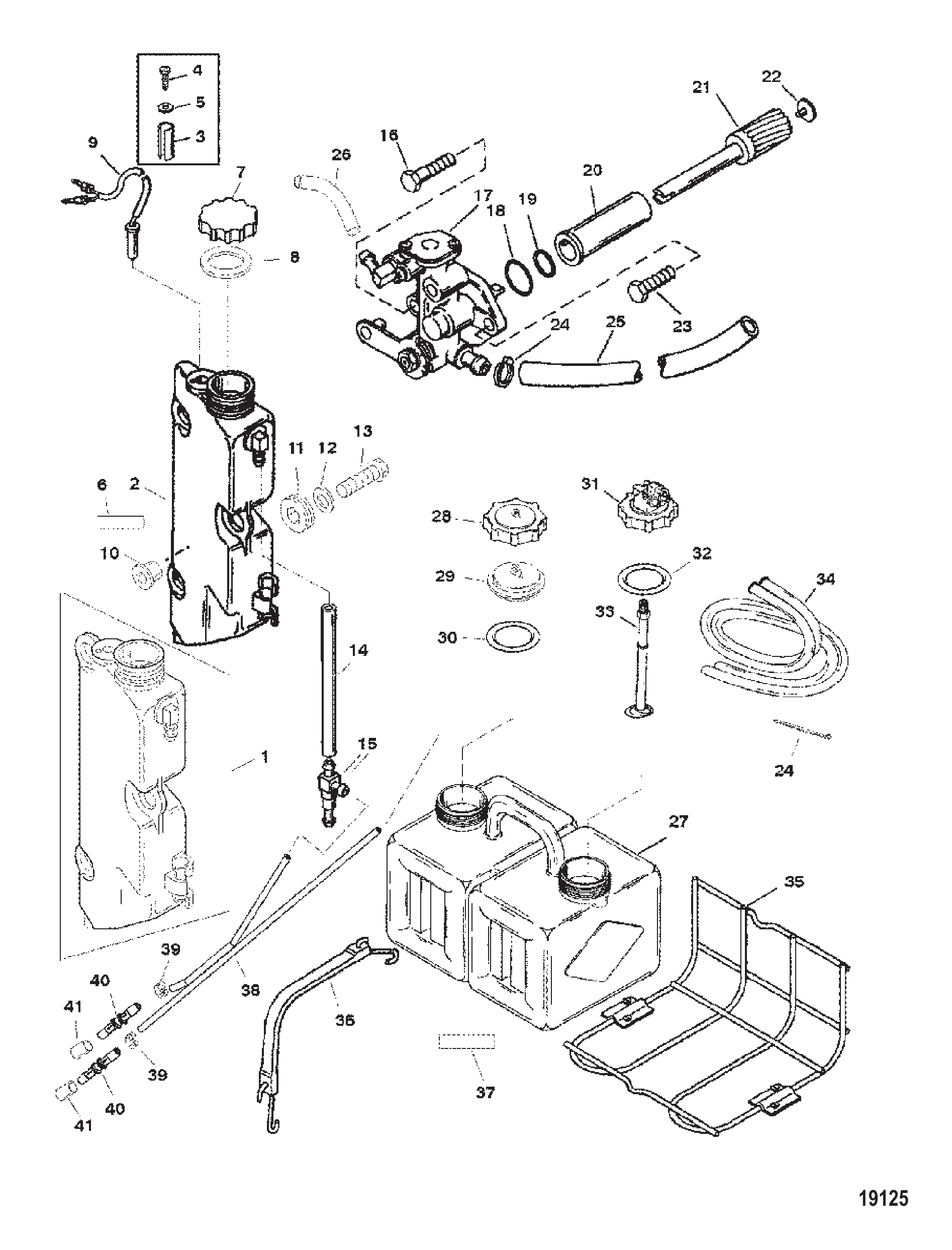

Рис. 26Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	830889A1	Масляный бак в сборе	1
2	818456A1	Масляный бак в сборе	1
3	8260841	Проставка	1
4	58376	Винт (.164-18 x .375)	1
5	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
6	NSS	NOT SOLD SEPARATE Decal-Oil Tank	1
7	814449A3	КРЫШКА В СБОРЕ	1
8	42999	ПРОКЛАДКА КРЫШКИ	1
8	42999T	Прокладка	1
9	12886A7	Переключатель в сборе	1
10	19064	Втулка	3
11	825380	Втулка уплотнительная	3
11	825380001	Втулка уплотнительная	3
12	49436	Шайба	3
13	81893435	ВИНТ (M8 x 35)	3
13	8M0103814	Винт (M8 x 35 мм)	3
14	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
14	8M0108355	Шланг (57 дюймов, бухта)	1
14	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
14	8M0108355	Шланг (57 дюймов, бухта)	1
15	424254	Штуцер	1
15	8M0207780	Фитинг	1
16	82104530	ВИНТ (30ММ)	1
17	815536T1	Масляный насос	1
18	11379	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
19	48462	Кольцо уплотнительное (.614 x .070)	1
20	817631	Подшипник ведомой шестерни	1
21	430204	Шестерня ведомая	1
22	816974	Подшипник упорный	1
23	82104520	ВИНТ (M5 x 20) (M5 X 20)	1
24	816311T	СТЯЖКА (8.00 дюймов)	AR
25	82381455	ТРУБКА (25.00 дюймов в наборе)	1
26	82381335	ТРУБКА (15.00 дюймов в наборе)	1
27	87421	Бак	1
28	43298A2	КРЫШКА В СБОРЕ	2
29	NSS	NOT SOLD SEPARATE Insert	1
30	11332	Уплотнительное кольцо (2.225 x .210)	1
31	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
32	11332	Уплотнительное кольцо (2.225 x .210)	1
33	99802	Трубка	1
34	99439	Шланг (114.00 дюймов)	1
35	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
36	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
37	NSS	NOT SOLD SEPARATE Decal-Caution Remote Tank	1
38	858853	Шланг	1
39	816311T	СТЯЖКА (8.00 дюймов)	2
40	858955	РАЗЪЕМ	2
41	NSS	NOT SOLD SEPARATE Cap	2

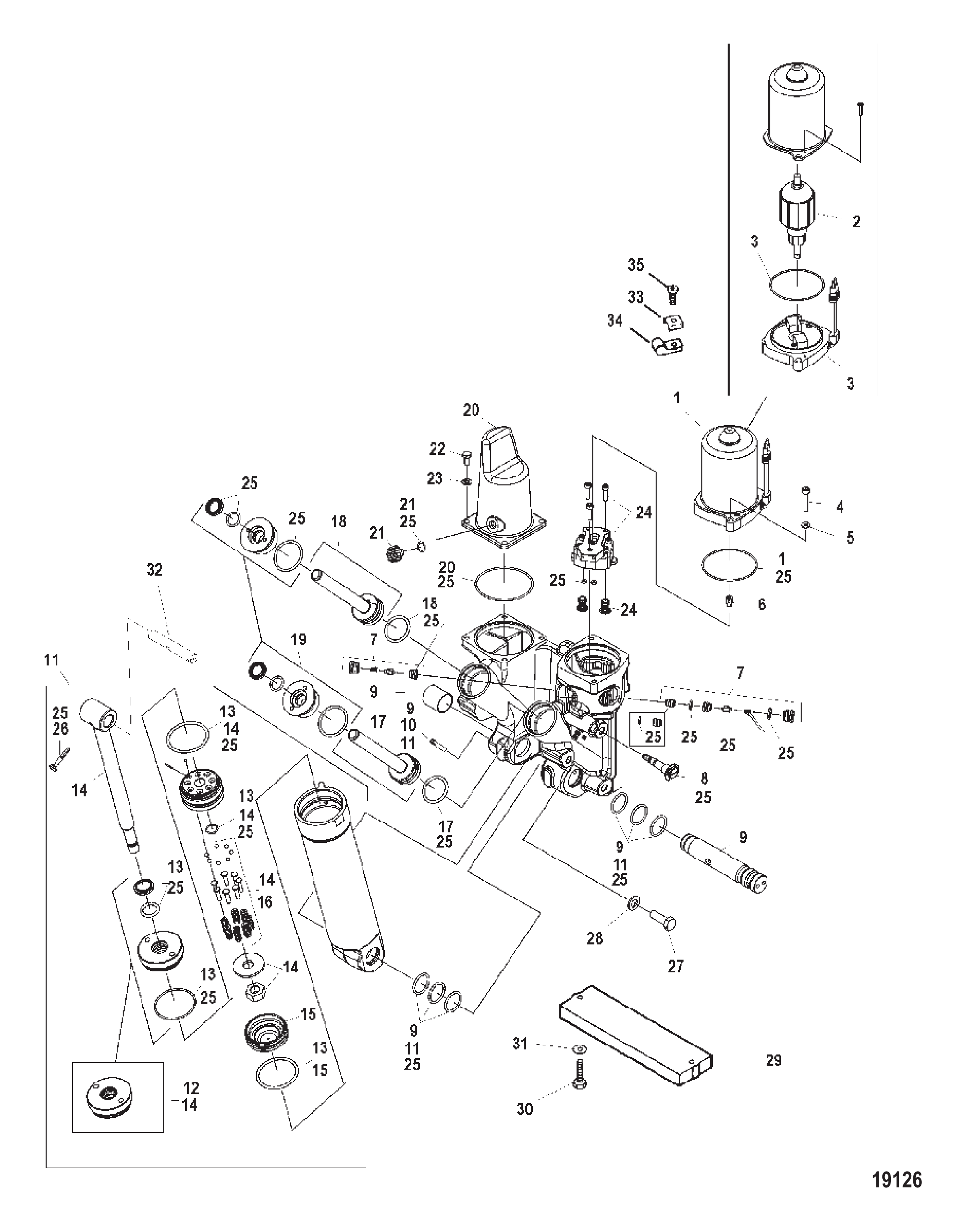

Рис. 27КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM (ЛИТОЙ КОРПУС НАСОСА) МЕТАЛЛИЧЕСКИЙ КОРПУС ДВИГАТЕЛЯ Power Trim Components (Cast Pump Housing) Metal Motor Housing

Power Trim Components (Cast Pump Housing) Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	855998A3	Помпа подъёма в сборе	1
-	855998A11	Комплект гидроподъема	1
1	878265A4	Мотор тримма	1
1	8M0031551	Электромотор тримма	1
2	NSS	NOT SOLD SEPARATE Armature	1
3	NSS	NOT SOLD SEPARATE End Frame	1
4	82494830	ВИНТ (M6 x 30)	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	878245	Муфта	1
6	8782451	Вал приводной	1
7	878410A1	Ремкомплект обратного клапана	1
8	813442A2	Узел ручного сброса в сборе	1
8	893929A01	Комплект предохранительного клапана	1
9	878241A1	Комплект вала	1
9	8M0142997	Ремкомплект вала наклона	1
10	878267	Штифт	1
11	878235A1	Цилиндр наклона в сборе	1
11	878235A03	Ремкомплект цилиндра наклона	1
12	878239A1	Ремкомплект направляющей, включает поз. 26	1
12	878239A02	Комплект торцевой крышки цилиндра наклона	1
13	878409A1	Ремкомплект уплотнительных колец, включает поз. 26	1
13	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
14	878412A1	Ремкомплект штока амортизатора, включает поз. 26	1
14	8M0168219	Комплект штока амортизатора	1
15	878242A1	Поршень в сборе с памятью	1
15	8M0143000	Комплект поршня памяти	1
16	878406A1	Ремкомплект обратного клапана, включает поз. 26	1
16	878406A02	Ремкомплект обратного клапана	1
17	878414A1	Поршень в сборе	1
17	878414T01	Поршень в сборе	1
18	878413A1	Поршень в сборе	1
19	878243A1	Направляющая в сборе	2
19	8M0021648	Торцевая крышка в сборе	2
20	878264A1	Комплект резервуара	1
21	811613	Штекер в сборе	1
22	4000327	ВИНТ (M6 x 14)	4
23	43450	Шайба	4
23	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
24	878411A1	Комплект насоса	1
24	892251A01	Ремкомплект насоса	1
25	878408A1	Ремкомплект помпы тримма	1
26	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
27	858771	Винт (M10 x 30)	6
28	4002319	ШАЙБА	6
29	818298Q1	Комплект анода	1
30	4000330	ВИНТ (M6 x 25)	2
30	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
31	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
31	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
32	996251	Вал	1
32	99625002	Вал	1
33	69205	С-ОБРАЗНАЯ ШАЙБА	1
33	8M0084613	Пружинная шайба	1
34	26550	Хомут	2
35	878609	Винт (#10-16 x .600)	1

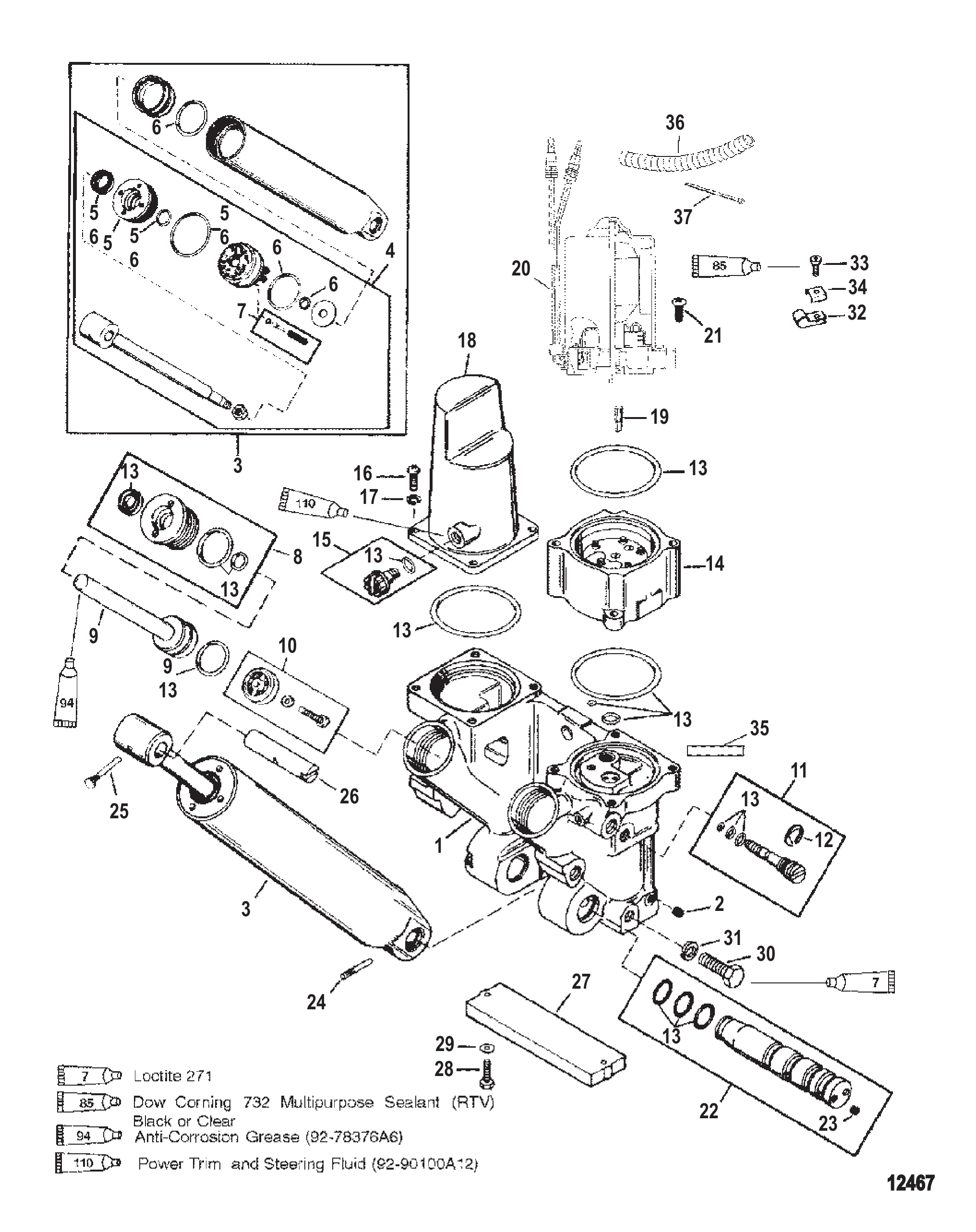

Рис. 28КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM (СЪЕМНЫЙ КОРПУС НАСОСА) МЕТАЛЛИЧЕСКИЙ КОРПУС МОТОРА Power Trim Components (Removable Pump Housing) Metal Motor Housing

Power Trim Components (Removable Pump Housing) Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	826729T2	Помпа подъёма в сборе	1
-	855998A11	Комплект гидроподъема	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	880952A1	Цилиндр наклона в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	823553T	Шток поршня подъёма	1
4	880952A02	Комплект гидроцилиндра	1
5	878239A1	Ремкомплект направляющей, включает поз. 26	1
5	878239A02	Комплект торцевой крышки цилиндра наклона	1
6	811607A1	Ремонтный комплект	1
7	811610A1	Комплект обратного клапана	1
7	823553T	Шток поршня подъёма	1
8	878243A1	Направляющая в сборе	2
8	8M0021648	Торцевая крышка в сборе	2
9	878413A1	Поршень в сборе	1
9	878414A1	Поршень в сборе	1
9	878414T01	Поршень в сборе	1
10	12184A1	Фильтр подъёма в сборе	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	811612A3	Ремкомплект уплотнительных колец	1
14	811617T1	НАСОС	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	43450	Шайба	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	811611	Крышка	1
19	828710	Шарнир привода	1
20	828708T	Мотор тримма	1
20	878265A4	Мотор тримма	1
21	828709	Винт (длинный)	2
21	881768A1	Комплект винт/шайба	2
21	811616	Винт короткий	2
22	811614T	Вал в сборе	1
22	8M0142997	Ремкомплект вала наклона	1
23	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
24	44431	Штифт канавки нижний	1
24	878267	Штифт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	996251	Вал	1
26	99625002	Вал	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	4000377	ВИНТ (M10 x 30)	6
31	4002319	ШАЙБА	6
32	26550	Хомут	2
33	8128321	Винт (#10-16 x .600)	2
33	878609	Винт (#10-16 x .600)	2
34	69205	С-ОБРАЗНАЯ ШАЙБА	2
34	8M0084613	Пружинная шайба	2
35	435301	Наклейка «Осторожно — силовой триммер»	1
36	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
37	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 29Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

Рис. 30Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 31МОТОР POWER TRIM (СЪЕМНЫЙ КОРПУС НАСОСА) Power Trim Motor (Removable Pump Housing)

REF	Номер детали	Наименование	Кол-во
-	828708T	Мотор тримма	1
-	878265A4	Мотор тримма	1
1	828714A1	Комплект щёток и уплотнений	1
2	828713T1	Комплект якоря	1
3	828715A1	Концевая крышка (в сборе)	1

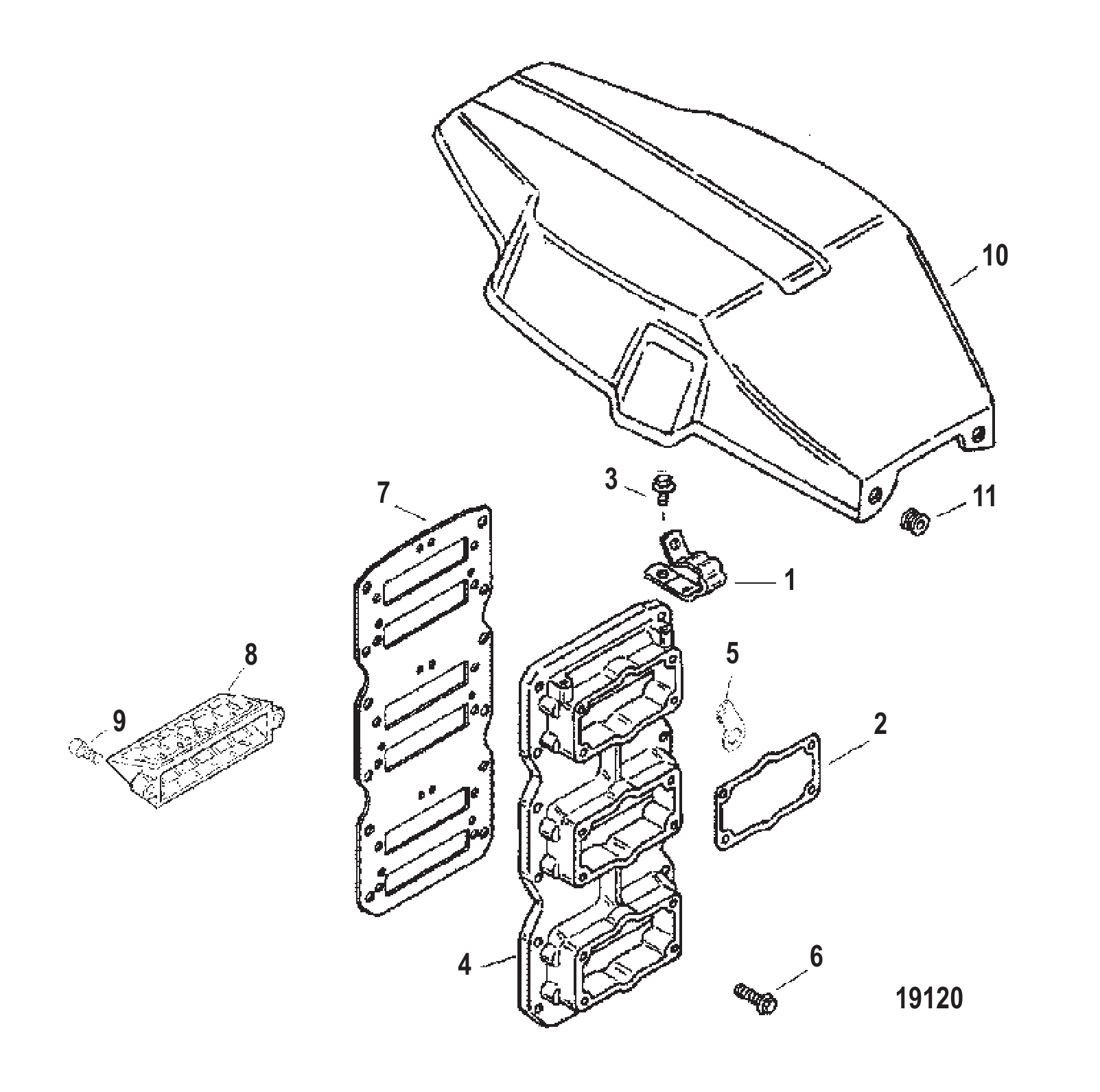

Рис. 32РЕШЕТКА ВПУСКА/КРЫШКА МАХОВИКА Reed Block/Flywheel Cover

REF	Номер детали	Наименование	Кол-во
1	49542	Хомут	2
2	825815	ПРОКЛАДКА	3
3	82130012	ВИНТ (M6 x 12)	2
4	825178T5	Переходная пластина	1
5	827507	ФИКСАТОР	1
6	82130025	ВИНТ (M6 x 25) крепление к картеру	12
7	8141951	Прокладка	1
8	828623T	Лепестковый блок	6
8	828623T6	Лепестковый блок в сборе	6
8	828623T4	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
9	4007420	ВИНТ (M6 x 20)	12
10	825832	КРЫШКА МАХОВИКА	1
11	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	4
11	8M0153609	Втулка уплотнительная	4
-	814195A93	Комплект прокладок	1
-	809794A97	Головка блока цилиндров в сборе	1
-	809794R97	Головка блока цилиндров 225/250 -RM	1
-	804799A00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	804800A00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	804800R00	PH 250 EFI RM Mercury / Quicksilver	1

Рис. 33Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
803199	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 225/250 (3.0L) EFI	1
822900R3	Руководство по обслуживанию	1
10128010	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
824105A00	КОМПЛЕКТ НАКЛЕЕК	1
8M0112711	Комплект наклеек	1
809693A00	Набор наклеек	1
8M0114999	Сервисный комплект наклеек	1
809167A00	Набор наклеек	1
8M0114999	Сервисный комплект наклеек	1
824105A96	Набор наклеек	1
824105A00	КОМПЛЕКТ НАКЛЕЕК	1
809693A99	Набор наклеек	1
809693A00	Набор наклеек	1
809167A99	Набор наклеек	1
809167A00	Набор наклеек	1
809709A97	Набор наклеек	1
827438A97	Набор наклеек	1
827438A01	Набор наклеек	1
809168A97	Набор наклеек	1
809168A01	Набор наклеек	1
824911A25	Наклейка декоративная полоса, рулон 25 футов — требуется 6 футов	1
827438A00	Набор наклеек	1
827438A01	Набор наклеек	1
827438A01	Набор наклеек	1
809168A00	Набор наклеек	1
809168A01	Набор наклеек	1
809168A01	Набор наклеек	1
809848A96	Набор наклеек	1
809854A96	Набор наклеек	1
856985A12	Наклейка с информацией о маркировке EPA	1
804670A00	Наклейка с информацией о маркировке EPA	1
804670A01	Наклейка с информацией о маркировке EPA	1

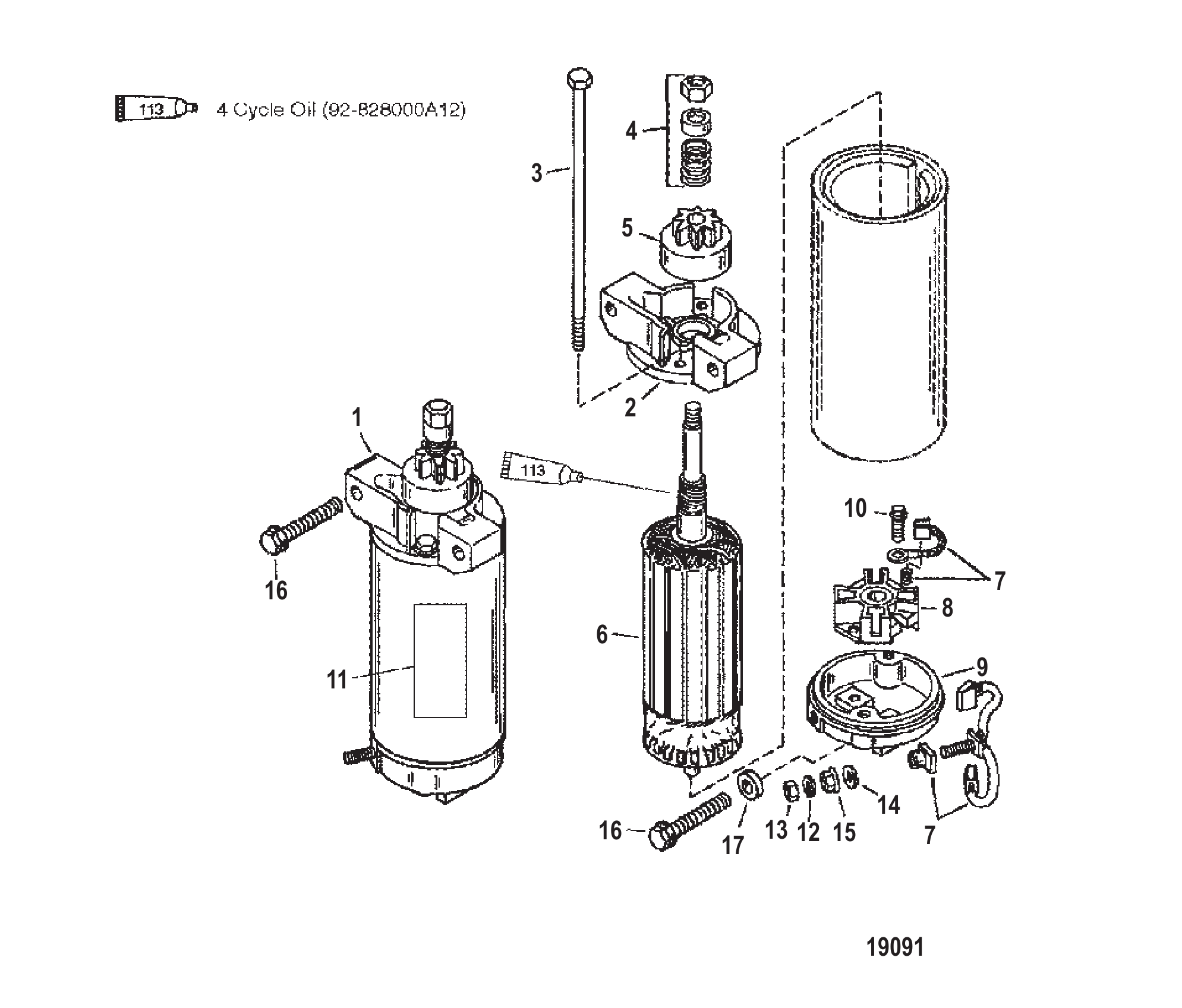

Рис. 34СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	8184455	Стартер в сборе	1
2	8236392	Крышка привода	1
3	823641	Сквозной болт	2
4	823640T	Комплект привода	1
5	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
6	823638	Якорь	1
7	75384	Комплект щёток/пружин	1
7	898265016	Комплект щёток/пружин	1
8	61787	Держатель щётки	1
8	898265014	Держатель щёток	1
9	8119011	Крышка коллектора	1
10	F15158	Винт	2
11	8272822	Наклейка предупреждение высокое напряжение	1
12	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
13	94330	Гайка (.250-20) латунная	2
14	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
15	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
16	81893450	ВИНТ (M8 x 50)	3
17	824921	ПРОСТАВКА	1

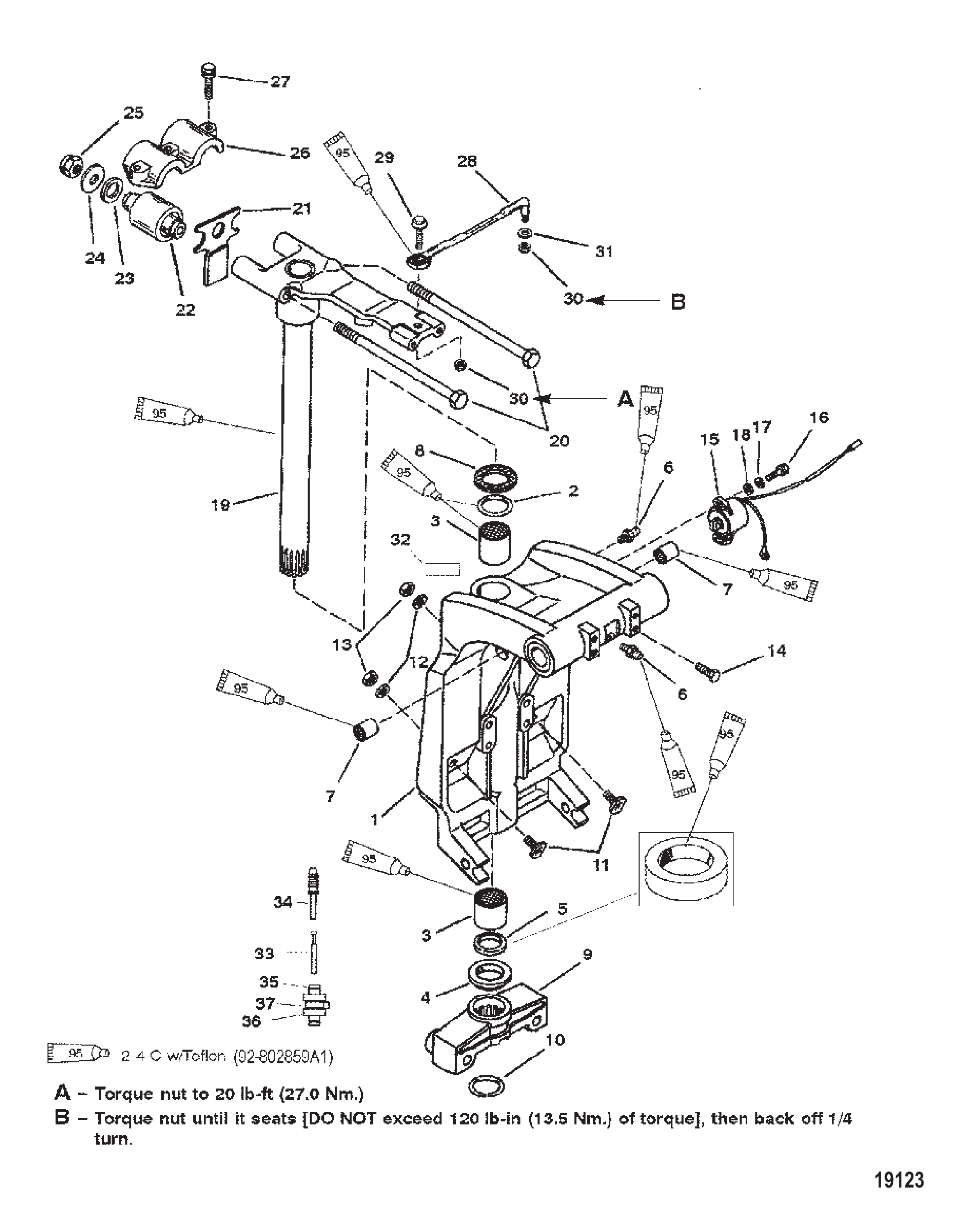

Рис. 35Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	8710T20	Кронштейн поворотный в сборе чёрный	1
2	33504	Кольцо уплотнительное	1
2	8M0214926	Кольцо уплотнительное @10	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	87735	Сальник нижний масляный	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	814084F1	Вилка нижняя	1
9	8M0219200	Вилка нижняя чёрная	1
9	826364F1	Вилка нижняя	1
9	826364T	Вилка нижняя	1
10	67684	Кольцо стопорное	1
11	996301	Пластина-фиксатор	2
11	8M0045383	Ударная пластина	2
12	58643	Шайба стопорная (.375)	2
13	46335	ГАЙКА (.375-24)	2
14	64014	Винт (.250-28 x .500)	2
15	821180A6	Датчик тримма в сборе	1
15	8M0074846	Заказ 8M0098273	1
16	852368	Винт (#10-24 x .750)	2
17	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
18	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
19	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
19	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
19	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
19	8M0132731	Палец поворотный в сборе	1
20	816386	Винт (M12 x 190)	2
20	8M0141069	Винт	2
21	824998	ОТБОЙНИК	1
21	824998001	ОТБОЙНИК	1
22	8163851	Верхняя опора	2
23	8154371	Шайба	2
24	815436	ШАЙБА	2
25	859129	ГАЙКА (M12)	2
25	896963	Гайка (M12)	2
26	813769	Хомут	1
26	8M0036783	Хомут	1
27	81893435	ВИНТ (M8 x 35)	3
27	8M0103814	Винт (M8 x 35 мм)	3
28	92876A10	Тяга в сборе	1
28	92876A12	Тяга в сборе	1
29	849838	ВИНТ (.375-24 x 1.250)	1
30	826709113	Гайка (.375-24) нержавеющая сталь	2
30	8M0204726	Гайка (.375-24) латунная	2
31	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
32	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
33	859732	ПРОБКА	2
34	859731	ШТУЦЕР-АДАПТЕР	2
34	8M0214970	Фитинг	2
35	859448	ШТУЦЕР	1
35	859448T	Штуцер	1
36	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
36	8M0153609	Втулка уплотнительная	1
37	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1

Рис. 36Специальный инструмент Tools-Special

REF	Номер детали	Наименование	Кол-во
-	58222A1	Индикаторный инструмент	1
-	8226086	КАРТРИДЖ	1
-	822560A7	Жгут проводов в сборе переходный	1
-	52344	Съёмник маховика зубчатого типа	1
-	849154T1	Съёмник в сборе	1
-	825003A1	Кабель в сборе DDT, зажигание	1
-	823686A2	Цифровой диагностический тестер	1
-	99750A1	Мультиметр	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	52024A1	Блок переключателя	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	850439T	Тестер	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	822560A6	Жгут проводов в сборе для тестирования	1
-	99379	Стробоскоп	1
-	825207A1	Жгут проводов в сборе TPI/CDM тестовый	1
-	825207A2	Жгут проводов в сборе	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	55919	Головка ведущая	1
-	90455T	Рым-болт	1
-	904551	Рым-болт	1
-	93004A2	Монтажный инструмент стопорного кольца	1
-	52952T1	Съёмник стопорного кольца поршневого пальца	1
-	92973A1	Оправка, поршневой палец, блок цилиндров	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	812549T	Стенд для силовой головки	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	823237T	Инструмент для сжатия поршневых колец (3.625)	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1
-	112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1

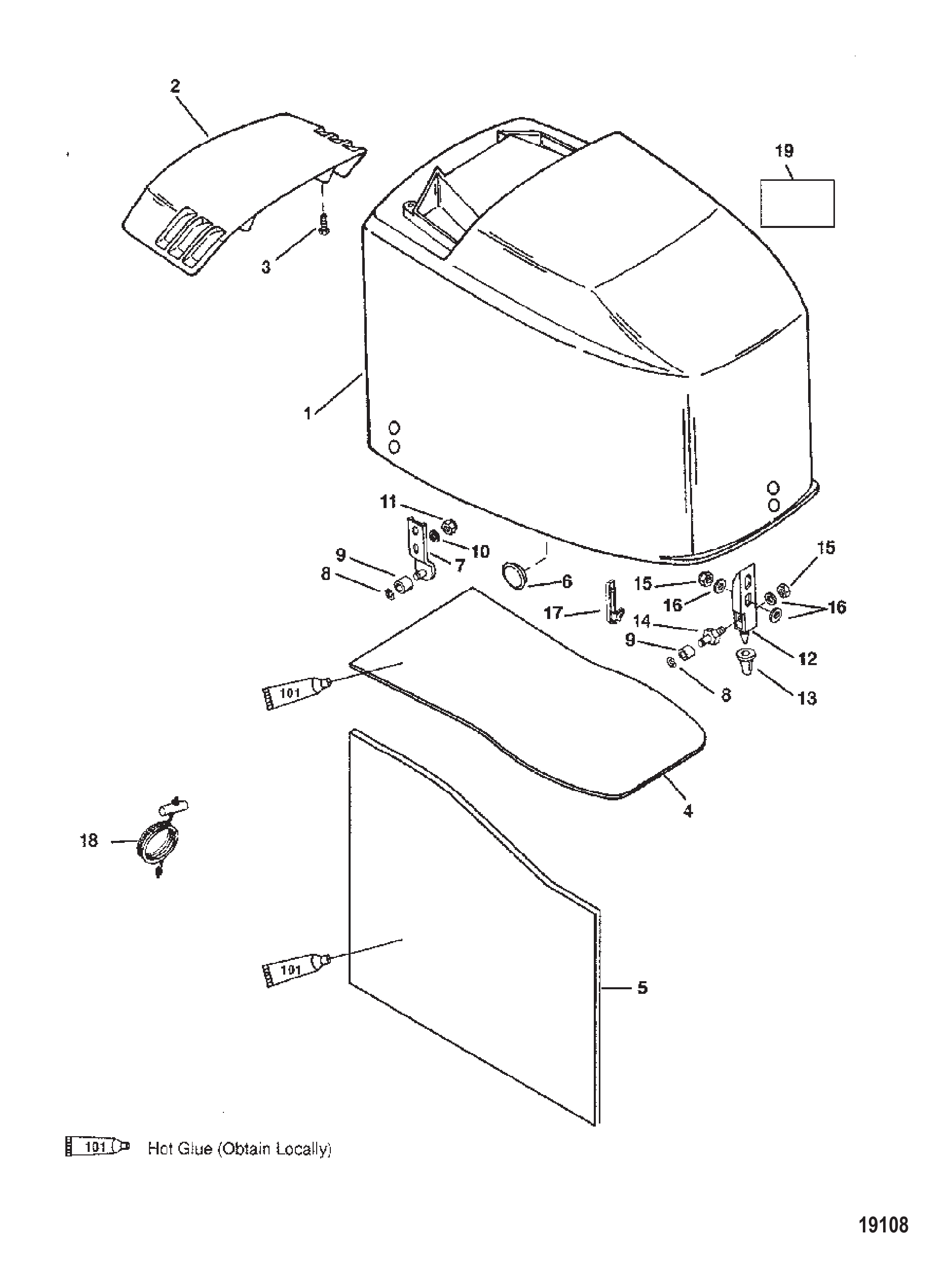

Рис. 37ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	814277T14	Верхний кожух в сборе	1
1	814277T15	Верхний кожух в сборе	1
2	821256T1	Воздухозаборник - чёрный	1
2	821256T03	Воздухозаборник	1
2	821256T2	Воздухозаборник - серебристый	1
3	82130016	ВИНТ (M6 x 16)	4
4	821250A1	Комплект шумоизоляции	1
5	NSS	NOT SOLD SEPARATE Sound Blanket (SIDE)	2
6	823865	ЗАГЛУШКА	2
7	821248	ЗАДНИЙ КРЮК ЗАЩЕЛКИ	2
8	8237951	Стопорное кольцо	3
9	815263	РОЛИК	3
9	8M0207770	Ролик @3	3
10	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
10	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
11	401366	ГАЙКА (M6) Нержавеющая сталь	4
12	821249M2	Кронштейн передний	1
12	8M0036792	Кронштейн	1
13	815477	УПОР ЗАЩЕЛКИ	1
14	8155381	Роликовый штифт	1
15	401366	ГАЙКА (M6) Нержавеющая сталь	3
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
16	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
17	826639T	Крышка	1
18	47341A11	Комплект шнура с рукояткой ручного запуска	1
19	NSS	NOT SOLD SEPARATE Decal-Break-In	1

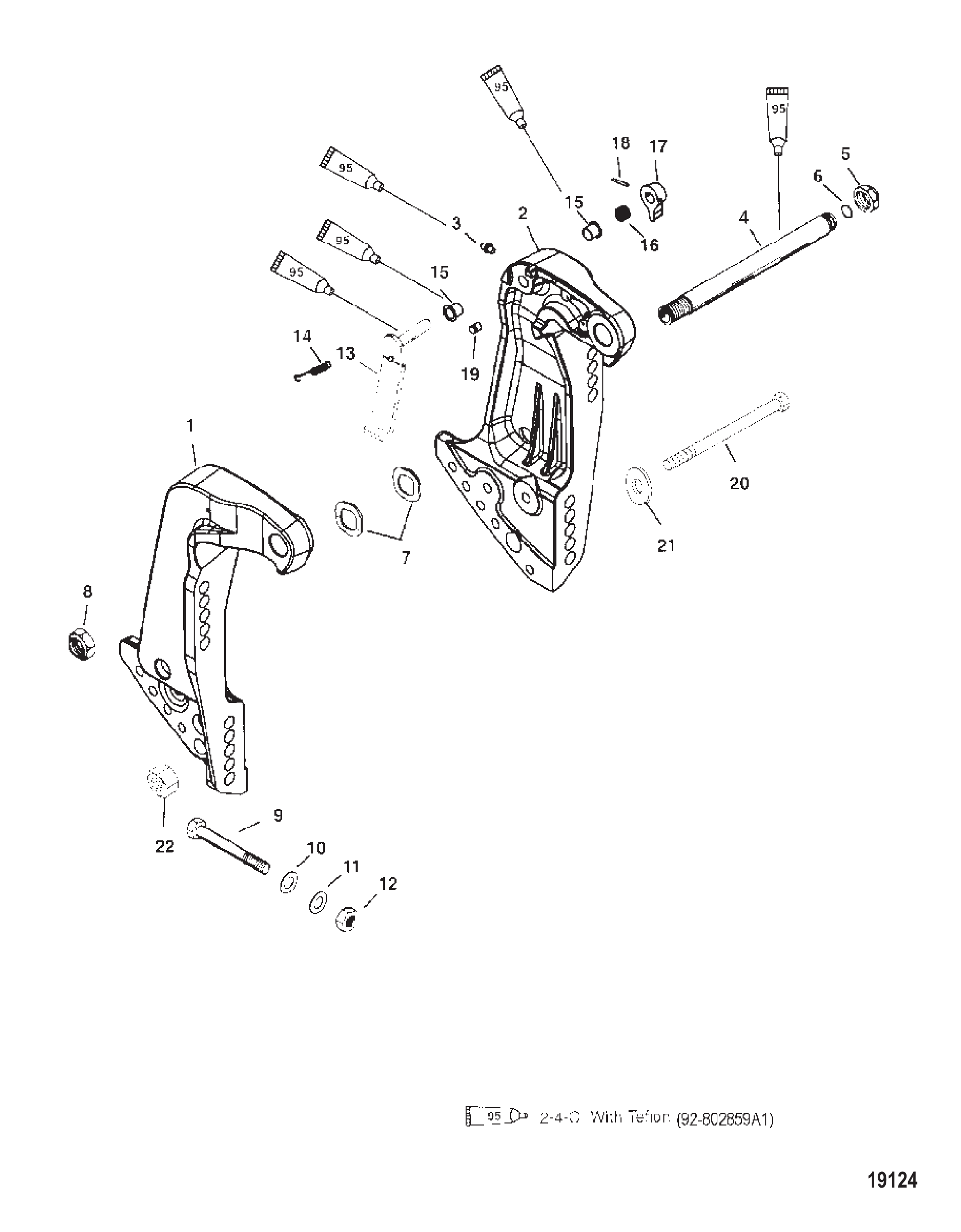

Рис. 38Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	99629T2	Рычаг в сборе, фиксатор наклона	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	830899	Пружина натяжная	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1
20	96930A1	Болт в сборе, силовой триммер	1
21	25909	Шайба (.406 x .812 x .065) (применять где применимо)	1
22	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1

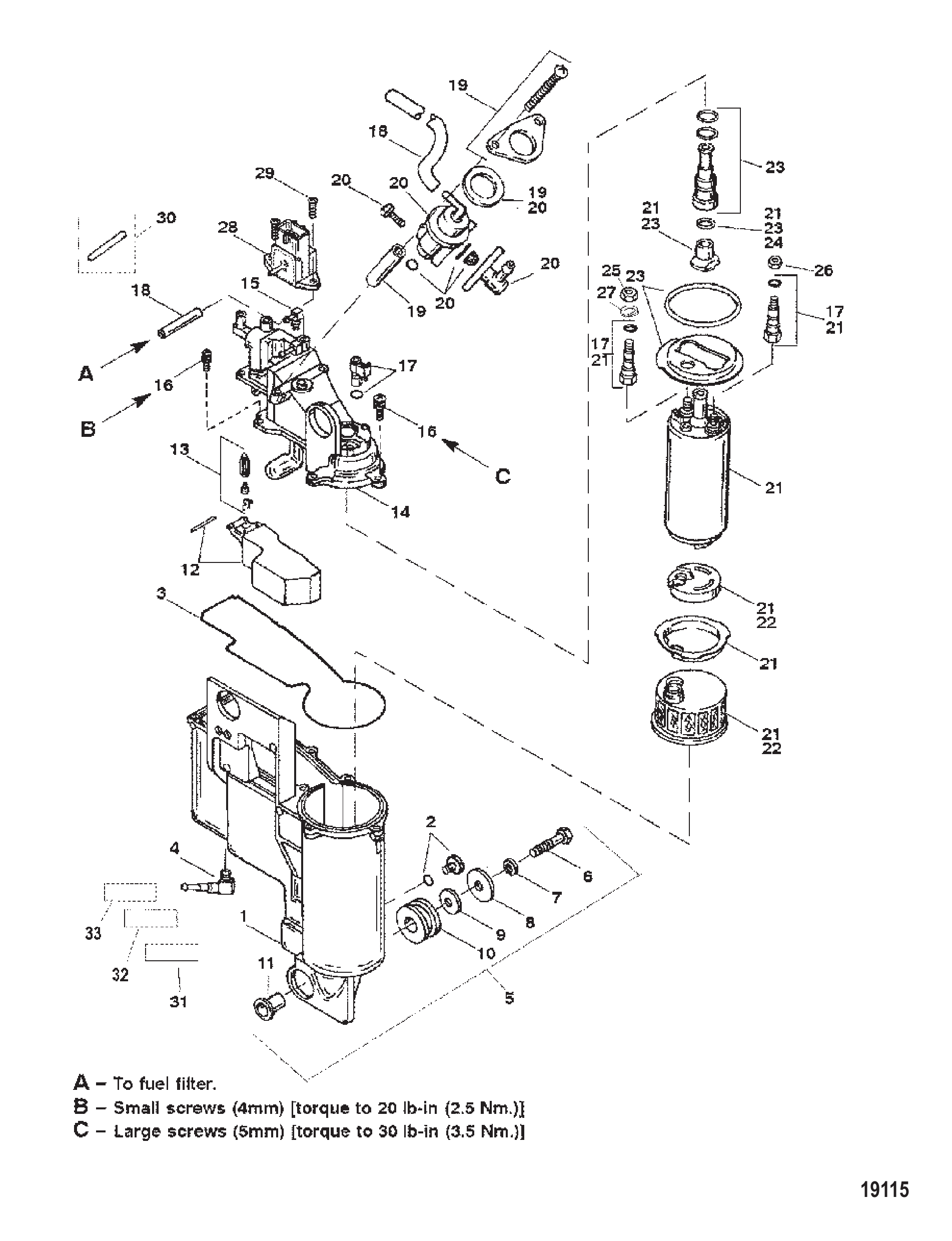

Рис. 39Компоненты сепаратора паров Vapor Seperator Components

REF	Номер детали	Наименование	Кол-во
-	825818A14	Узел управления топливом	1
-	825818A14	Узел управления топливом	1
-	825818A12	Топливный узел управления	1
1	8140111	Комплект корпуса сепаратора паров	1
2	809091	Ремкомплект винтов	1
3	809086	Уплотнительное кольцо	1
4	424811	Клапан	1
5	809092	Ремкомплект крепления	1
6	809061	Болт	3
7	809080	Стопорная шайба	3
7	400256	СТОПОРНАЯ ШАЙБА (M6)	3
8	8090621	Шайба	3
9	8090622	Шайба	3
10	809079	Уплотнительная втулка	3
10	88033	Втулка уплотнительная винта корпуса	3
11	809078	Втулка	3
12	15445	Комплект поплавка	1
13	15446	Комплект клапана поплавка	1
14	8140101	Крышка	1
15	809085	Ремкомплект углового штуцера	1
16	8140761	Комплект винтов	1
17	809090	Ремкомплект электрических соединений	1
18	8276941	Комплект трубок	1
18	897992A01	Комплект трубок	1
19	809087	Крепежный комплект	1
20	814012T1	Комплект регулятора давления топлива	1
21	809088T	Комплект топливного насоса	1
21	808505T01	Комплект топливного насоса	1
22	808504T1	Комплект фильтра-отстойника	1
23	809089	Ремкомплект топливного насоса	1
24	150291	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
25	8237515	Гайка (M4)	1
26	400211	ГАЙКА (M5) Нержавеющая сталь	1
27	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	1
28	825762	Датчик MAP	1
29	82130012	ВИНТ (M6 x 12)	2
30	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	1
31	856985A12	Наклейка с информацией о маркировке EPA	1
31	804670A00	Наклейка с информацией о маркировке EPA	1
31	804670A01	Наклейка с информацией о маркировке EPA	1
32	NSS	NOT SOLD SEPARATE Decal-Caustion In-Gear Idle	1
33	825064	НАКЛЕЙКА Предупреждение о запуске на передаче, (ЭЛЕКТРИЧЕСКИЙ-БЕЗ РУКОЯТКИ)	1
33	881865	Наклейка предупреждающая — запуск на передаче	1
