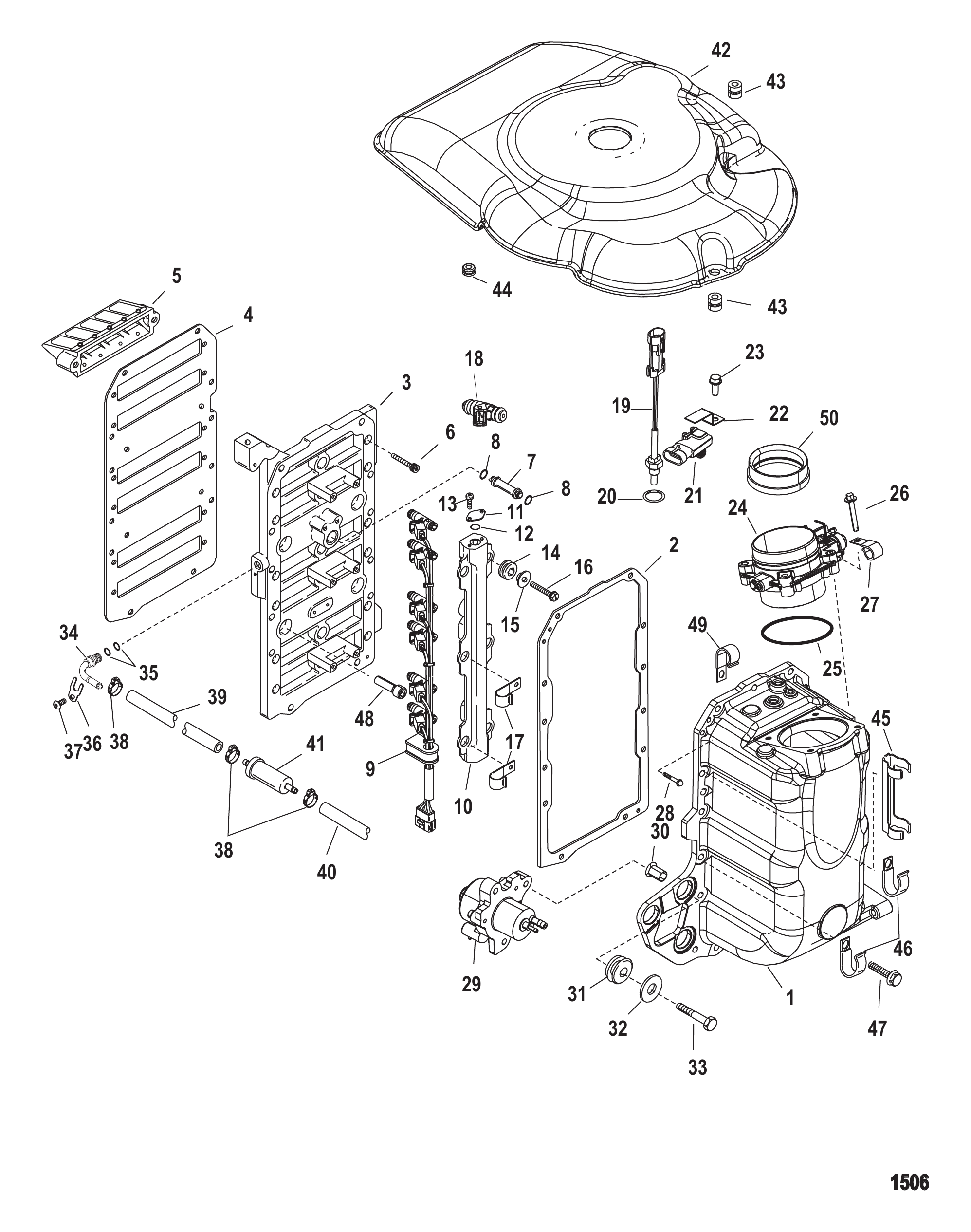

Рис. 1Воздушный блок Air Handler

REF	Номер детали	Наименование	Кол-во
-	841085T05	Воздухозаборник в сборе	1
1	858708T1	КОМПЛЕКТ РЕСИВЕРА Воздушный	1
2	840485	Прокладка	1
3	840396T1	Переходная пластина	1
4	840484	Прокладка	1
5	840805T1	Лепестковый блок в сборе	6
6	55715	Винт (.250-20 x .880)	12
7	840892	Штуцер топливный	1
8	862053	Кольцо уплотнительное	2
9	840482A2	Жгут проводов в сборе	1
10	840889T	Топливная рампа	1
11	840422A1	Комплект пластин	2
12	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	2
13	188642	Винт (#8-32 x .500)	4
14	840893	Втулка уплотнительная	6
15	840891	Проставка	12
16	812987	Винт (#10-24 x 1.250)	6
17	63153	J-образная защёлка	2
18	840481001	Форсунка в сборе	6
18	840481T01	Сборка форсунки	6
19	889575	ДАТЧИК В СБОРЕ	1
19	8M0214984	Датчик температуры	1
19	885342001	ДАТЧИК В СБОРЕ	1
19	8M0148668	ДАТЧИК В СБОРЕ	1
20	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
20	888814	Кольцо уплотнительное (.351 x .072)	1
20	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
21	854445	Датчик MAP	1
21	8M0237529	ДАТЧИК MAP	1
22	884522	Кронштейн датчика MAP	1
23	1993716	ВИНТ (M6 x 16)	1
24	883957T1	Комплект корпуса дроссельной заслонки	1
25	855423	Кольцо уплотнительное	1
26	82130040	ВИНТ (M6 x 40)	4
27	55098	J-ОБРАЗНЫЙ ЗАЖИМ	2
27	8M0024808	J-образный зажим	2
28	4001987	ВИНТ (M4 x 16)	2
29	879892T04	Насос в сборе	1
29	8M0185615	Масляный насос EFI	1
30	855364	Втулка	3
31	855362	Втулка уплотнительная	3
31	855362001	Втулка	3
32	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
33	81893430	ВИНТ (M8 x 30)	3
33	81893435	ВИНТ (M8 x 35)	3
34	841014A1	Фитинг в сборе	1
35	20385	Кольцо уплотнительное (.239 x .070) регулировочного винта	2
36	841022	Хомут	1
37	883376	Винт (#10-24 x .375)	1
38	856880	Хомут шланга (15.3)	3
38	8M0214964	Хомут	3
39	774572	Шланг (48.00 дюймов, бухта) (отрезать до длины 15.00 дюймов)	1
40	774572	Шланг (48.00 дюймов, бухта) (отрезать до длины 15.00 дюймов)	1
41	816296K2	Фильтр топливный	1
42	880194T05	Крышка в сборе	1
43	840525	Втулка уплотнительная	2
44	20116	Втулка ручки воздушной заслонки	1
45	8261151	Хомут соединительный	1
46	97224	Скоба J-образная	2
47	817504	Винт (.250-20 x 1.500) нержавеющая сталь	12
48	55715	Винт (.250-20 x .880)	4
49	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
49	8M0024808	J-образный зажим	1
50	855613	ВТУЛКА Уплотнительная	1
-	813859A02	Комплект прокладок	1

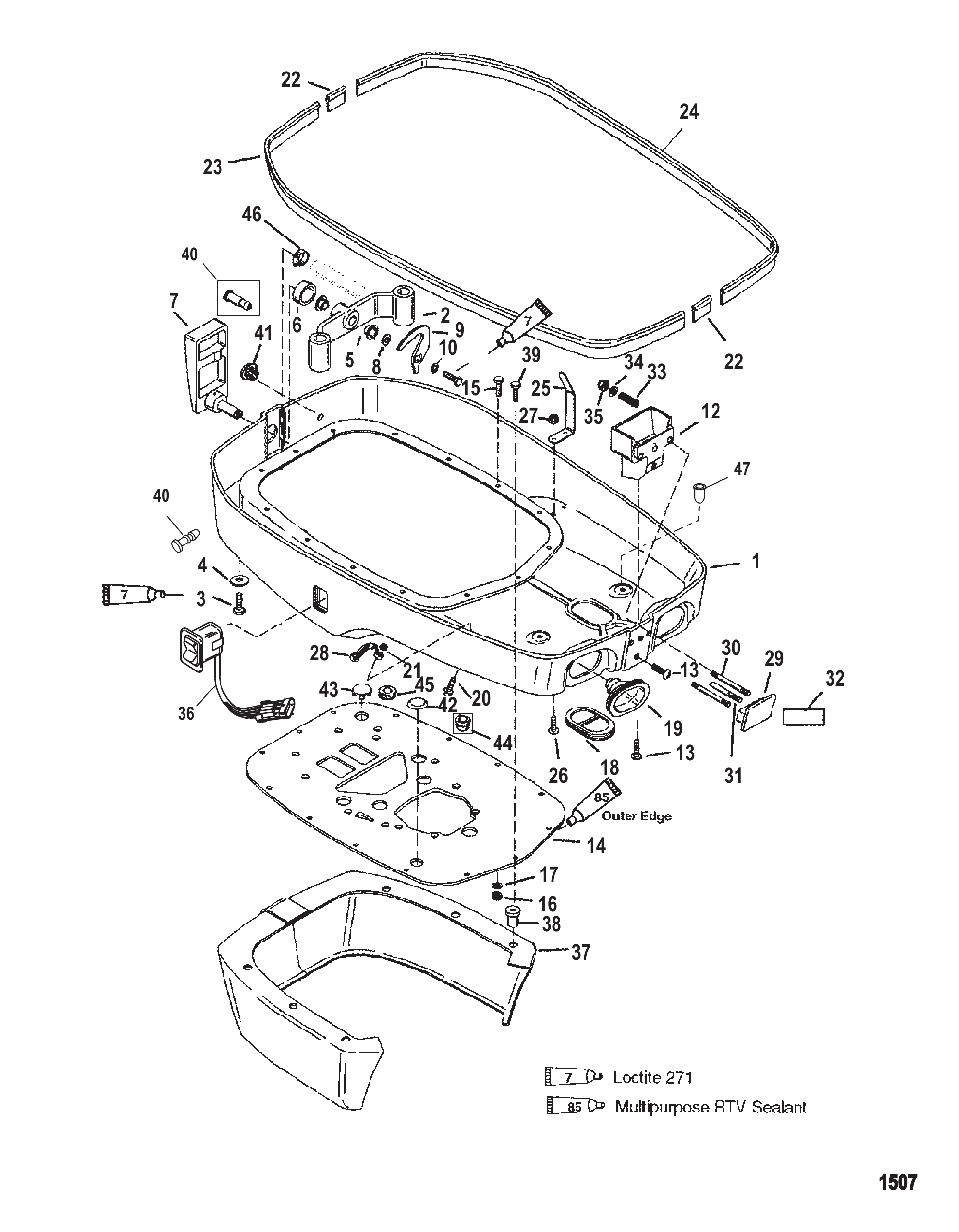

Рис. 2НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	849479A8	НИЖНИЙ ПОДДОН	1
1	849479T5	НИЖНИЙ ПОДДОН	1
2	848810	КРОНШТЕЙН ЗАЩЕЛКИ	1
3	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
4	814806	Шайба (.344 x .688 x .065) нержавеющая сталь	2
4	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	2
5	812707	Втулка	2
6	848985	САЛЬНИК	1
7	848815T1	Рукоятка	1
8	F2047	Шайба волнистая	1
9	889566	КУЛАЧОК	1
9	8M0001081	Кулачок	1
10	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
10	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
11	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
12	849830T1	Защёлка	1
13	849011	ВИНТ (.250-20 x .750)	2
14	849480T2	ПЛАСТИНА	1
14	849480T	ПЛАСТИНА	1
15	38601	ВИНТ (.250-28 x 1.250)	14
16	826709109	Гайка (.250-28) нержавеющая сталь	14
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	14
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	14
18	849750	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
19	8177133	Втулка уплотнительная	2
20	690201	ВИНТ (#10-32 x .875)	2
21	826709106	Гайка (#10-32) нержавеющая сталь	2
21	8M0204718	Гайка	2
22	849767	САЛЬНИК	2
22	8M0043399	Сальник	2
23	849766	САЛЬНИК	1
23	8M0043398	Уплотнение капота	1
24	849765	САЛЬНИК	1
24	8M0043397	Уплотнение капота	1
25	8496191	Раскос	2
26	849011	ВИНТ (.250-20 x .750)	4
27	8267098	Гайка (.250-20) нержавеющая сталь	4
28	88621	Фиксатор тросов управления	1
29	849831A1	Защёлка с рукояткой в сборе	1
29	8M0192237	Рукоятка защёлки	1
30	849833	ШПИЛЬКА (.250-20 x 3.310)	2
30	843118	Шпилька (.250-20 x 3.45)	2
30	843118	Шпилька (.250-20 x 3.45)	2
31	849832	ШТИФТ	1
32	NSS	NOT SOLD SEPARATE Decal	1
33	849837	ПРУЖИНА (.360 НАРУЖНЫЙ ДИАМЕТР)	2
33	842776	Пружина (.420 наружный диаметр)	2
34	846673	ШАЙБА (.265 x .500 x .060) Нержавеющая сталь	2
35	8267098	Гайка (.250-20) нержавеющая сталь	2
36	8569901	ВЫКЛЮЧАТЕЛЬ ТРИММА	1
36	8M0235191	Выключатель тримма	1
37	849534A1	ЮБКА	1
38	849000	ГАЙКА	6
39	F2030	Винт (.250-20 x 1.250) нержавеющая сталь	6
40	94848	Штуцер шланга контрольной струи — нижний кожух	1 or 2
41	32298	ПРОБКА РУКОЯТКИ, СТАРАЯ КОНСТРУКЦИЯ	2
42	817362	Крышка шкива стартера (заглушка)	1
43	89774	Пробка	1
44	126021	Втулка	1
44	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
45	57009	ВТУЛКА ПРОВОДКИ БЛОКА ПЕРЕКЛЮЧАТЕЛЯ	1
45	57009001	Втулка уплотнительная	1
46	816311T	СТЯЖКА (8.00 дюймов)	AR
47	849751	ПРОБКА	2

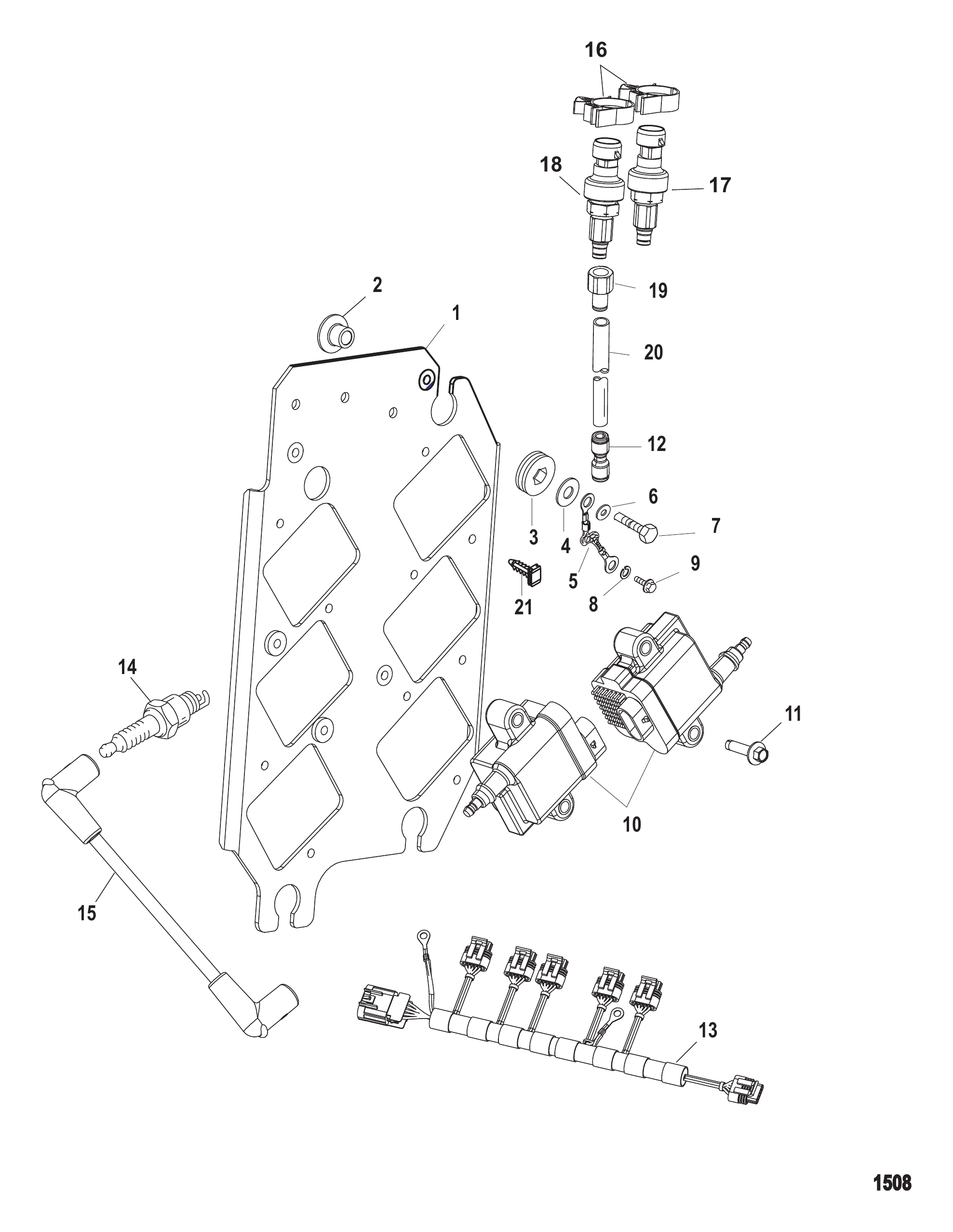

Рис. 3УЗЕЛ КАТУШКИ ЗАЖИГАНИЯ Coil Plate Assembly

REF	Номер детали	Наименование	Кол-во
1	880188F1	ПЛАСТИНА катушки	1
2	8502341	Втулка	4
3	833155	Втулка	4
4	49436	Шайба	4
5	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	2
6	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
6	8M0042642	Шайба (.323 x .562 x .063)	2
7	60411	ВИНТ (.312-18 x 1.250)	4
8	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
8	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
9	82129110	ВИНТ (M6 x 10)	3
10	879984A1	Комплект катушки зажигания	6
10	8M0077471	Катушка зажигания	6
11	82129130	ВИНТ (M6 x 30)	12
12	859747	СОЕДИНИТЕЛЬ	1
12	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
13	882757T1	Жгут проводов катушки зажигания в сборе	1
14	885185	Свеча зажигания	6
14	8M0046265	СВЕЧА ЗАЖИГАНИЯ @4	6
15	881908T	КОМПЛЕКТ КАБЕЛЕЙ	1
16	883066	Зажим (.865)	2
17	881879A7	Комплект датчика (0-50 PSI) бежевый	1
17	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
18	881879A6	ДАТЧИК (0 - 100 PSI)	1
18	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	1
18	881879A5	Датчик спидометра (0-200 PSI)	1
19	859431	ШТУЦЕР	1
19	8M0207782	ШТУЦЕР ПРЯМОЙ	1
20	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
21	828991	Зажим	1
21	828991T	ЗАЖИМ	1

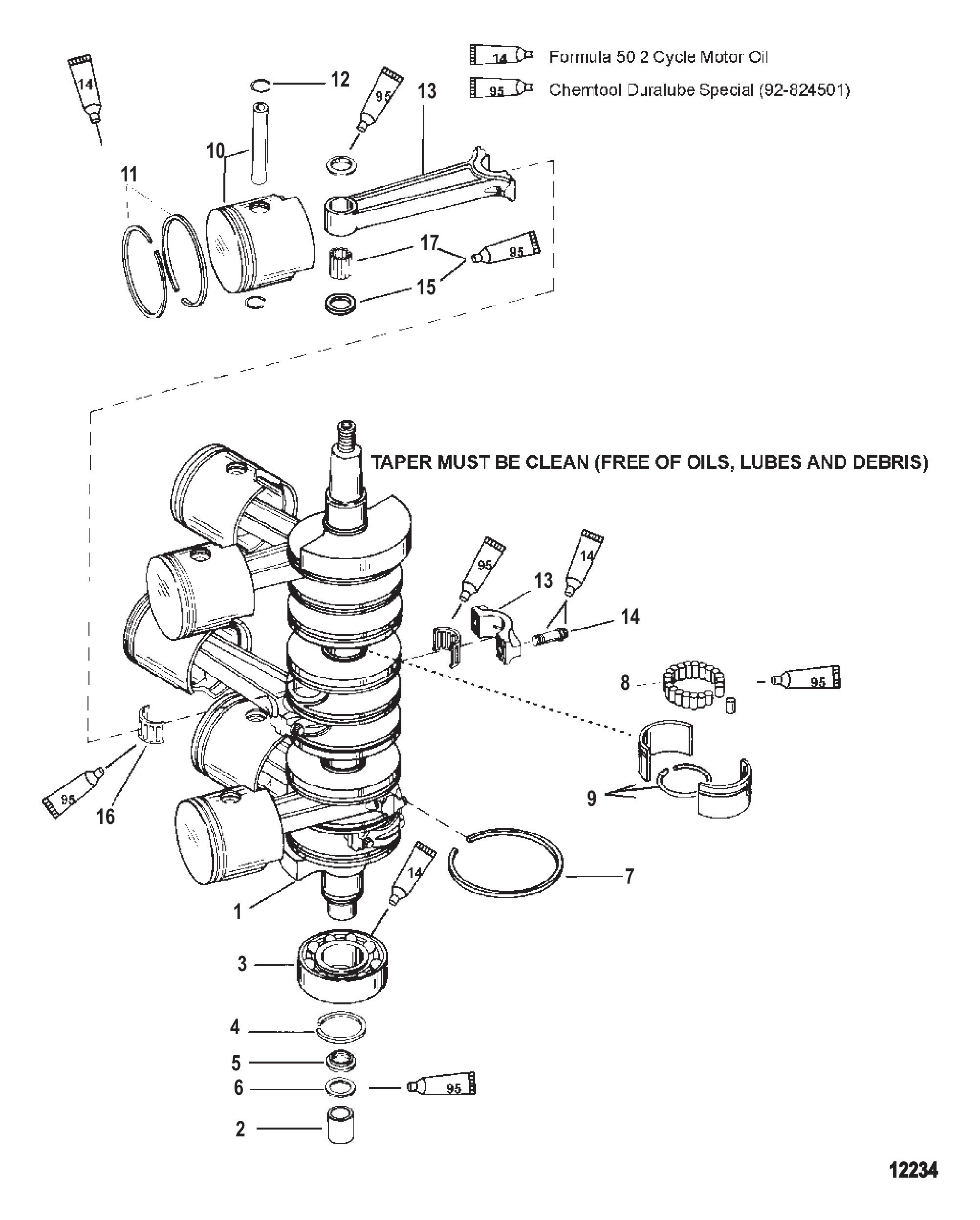

Рис. 4КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft Pistons And Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	850690T7	Коленчатый вал в сборе	1
2	78662	Втулка износа	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	54196A6	Корпус в сборе	1
6	65800	НАБИВКА	1
7	67377	Кольцо уплотнительное коленчатого вала	9
7	67377T	Кольцо уплотнительное	9
8	16756A6	Комплект подшипников	2
9	NSS	NOT SOLD SEPARATE Race	2
10	840993T1	ПОРШЕНЬ	3
10	841123T1	ПОРШЕНЬ	AR
10	840992T1	ПОРШЕНЬ	3
10	841124T1	ПОРШЕНЬ	AR
11	840684A12	Комплект поршневых колец (12 колец в комплекте)	1
11	841139A12	КОМПЛЕКТ КОЛЕЦ поршневых	AR
12	857196	Стопорное кольцо	12
13	8M0081411	Шатун в сборе	6
14	763491	Винт (.312-24 x .875)	12
15	812876	Шайба	12
15	8M0012298	Упорная шайба	12
16	8M0082405	Комплект подшипников	6
17	822553	Игольчатый подшипник	174
17	8M0204691	Подшипник игольчатый @200	174
-	813859A02	Комплект прокладок	1
-	809430T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

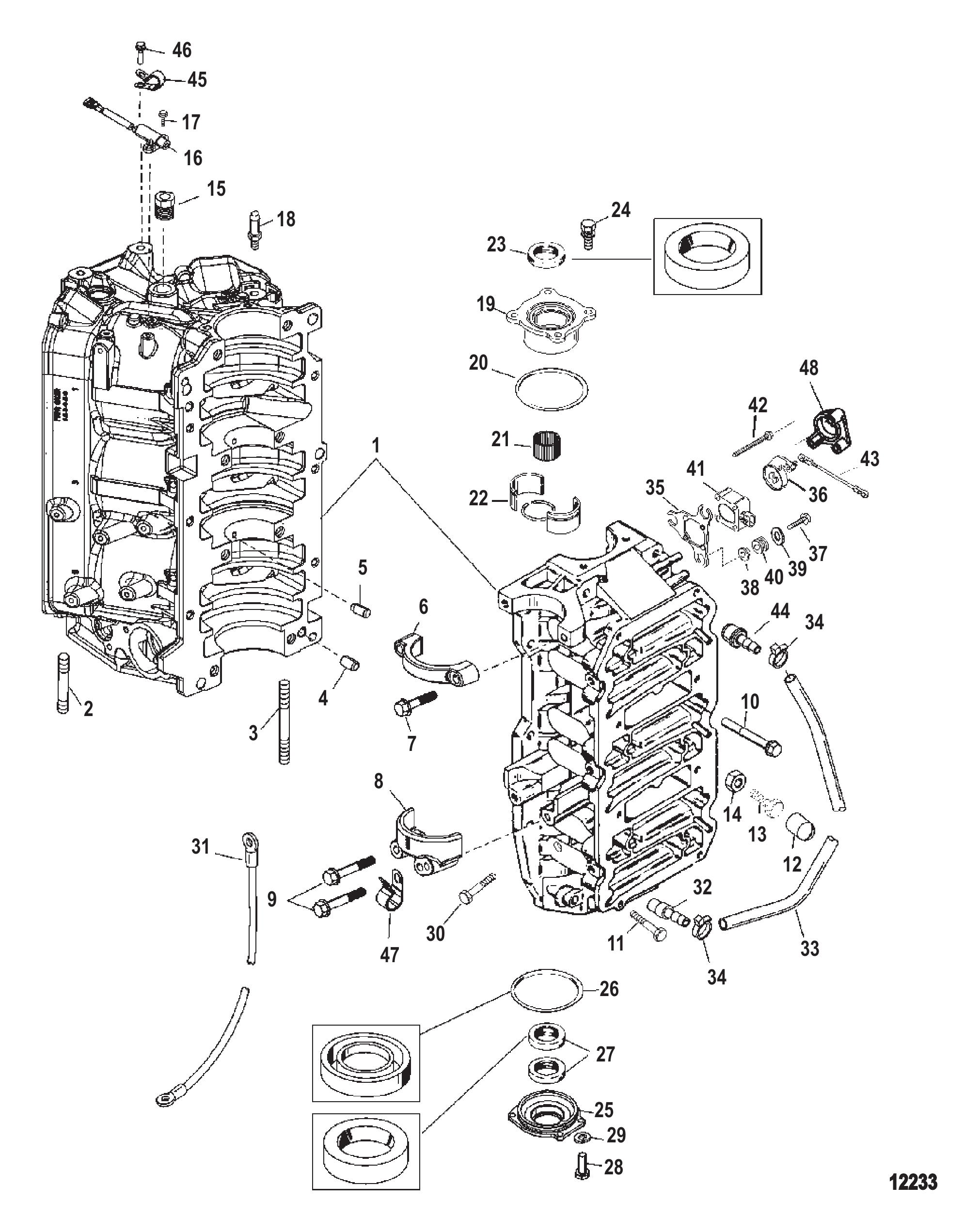

Рис. 5БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block And End Caps

REF	Номер детали	Наименование	Кол-во
1	858961T02	БЛОК ЦИЛИНДРОВ	1
2	847530	ШПИЛЬКА (.375-16/.375-24 x 2.040)	2
2	8M0034443	ШПИЛЬКА	2
2	847530	ШПИЛЬКА (.375-16/.375-24 x 2.040)	6
2	8M0034443	ШПИЛЬКА	6
3	847529	ШПИЛЬКА (.375-16/.375-24 x 2.490) (2-1/2 ДЮЙМА)	4
3	8M0034430	Шпилька	4
3	670653	ШПИЛЬКА (.375 x 5.620) (5-1/2 ДЮЙМ.)	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	847532	ШПИЛЬКА (.375-16/.375-24 x 5.750)	4
3	8M0034437	ШПИЛЬКА	4
3	784385	Шпилька (.375-16/.375-24 x 6.870)	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	8569662	КРОНШТЕЙН	1
6	8M0111325	КРЫШКА	1
7	828213	Винт (.312-18 x 1.500) шестигранный с фланцем	2
8	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
9	828214	Винт (.312-18 x 2.00) шестигранный с фланцем	2
10	66717	ВИНТ (.375-16 x 3.250)	8
11	74824	Винт (.312-18 x 1.250)	6
12	26852	ЗАГЛУШКА Нейлоновая	1
13	856832	Винт (.250-20 x 1.750)	1
14	64015	Гайка (.250-20) клеммы стартерного соленоида	1
15	883048	Пробка (.500-14)	1
16	8283582	Датчик	1
16	8M0082988	Датчик положения коленчатого вала	1
17	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
18	8215832	Штифт специальный (1.5 дюйма)	1
19	832760T1	ЗАГЛУШКА В СБОРЕ	1
20	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
21	16756A4	Комплект подшипников	1
22	NSS	NOT SOLD SEPARATE Bearing Race	1
23	41953	Сальник	1
24	881190	Винт (.312-18 x 1.00)	4
25	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
26	62700	Кольцо уплотнительное (3.237 x .103)	1
27	41953	Сальник	2
28	28636	ВИНТ (.250-20 x .750)	4
29	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
30	81893414	ВИНТ (M8 x 14)	1
31	88439A26	Кабельный жгут аккумулятора — отрицательный	1
32	426982	Обратный клапан	1
33	99130122	Трубка (20,00 футов, бухта) дренажная	1
33	892024122	Шланг (240.00 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	2
35	8538821	Кронштейн крепления указателя положения дроссельной заслонки	1
36	8519371	Рычаг датчика положения дроссельной заслонки	1
37	82130025	ВИНТ (M6 x 25) крепление к картеру	3
38	856954	Втулка	3
39	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
40	834985	Втулка уплотнительная	3
40	8M0190980	ВТУЛКА	3
41	83295211	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВНУТРЕННИЙ	1
41	8M6005165	TPI Mercury / Quicksilver	1
42	8508281	Винт (#10-32 x 2.00) датчика положения дросселя к кронштейну	3
43	878175	Связка в сборе	1
43	8M0084738	ТЯГА В СБОРЕ	1
44	426233	Обратный клапан	1
45	28700	ХОМУТ ЖГУТА ПРОВОДОВ	1
46	8248324	Винт (M6 x 16)	1
47	859172	ХОМУТ Применять где применимо	1
48	8582261	КРЫШКА TPS	1
-	813859A02	Комплект прокладок	1
-	809430T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

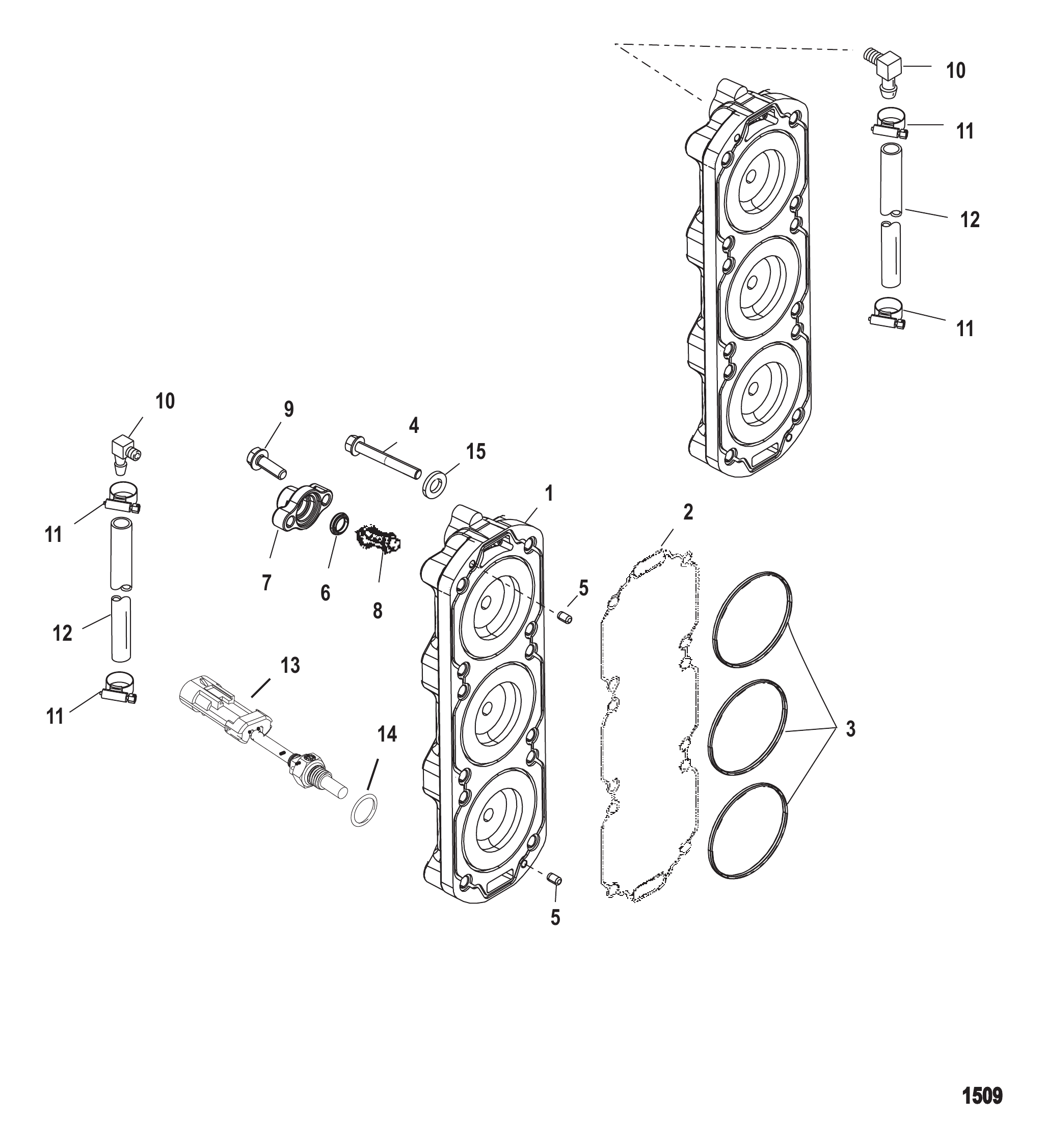

Рис. 6Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	849496T12	ГОЛОВКА ЦИЛИНДРОВ	2
2	8584521	САЛЬНИК	2
2	8M0149612	САЛЬНИК ГОЛОВКИ ЦИЛИНДРА	2
3	8597721	Сальник	6
4	878217	Винт (.375-16 x 2.750)	24
4	8M0125882	ВИНТ	24
5	63779	Штифт установочный (.250 x .625)	4
6	62386	Прокладка термостата	2
6	8M0204714	Прокладка @4	2
7	90390A1	Комплект крышки	2
8	14586	Термостат	2
9	40011149	Винт (M8 x 25) нержавеющая сталь	4
10	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	2
11	815504104	Хомут червячный	4
12	774572	Шланг (48.00 дюймов, бухта) (отрезать до длины 15.00 дюймов)	1
12	774572	Шланг (48.00 дюймов, бухта) (отрезать до длины 15.00 дюймов)	1
13	885342001	ДАТЧИК В СБОРЕ	2
13	8M0148668	ДАТЧИК В СБОРЕ	2
14	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	2
14	888814	Кольцо уплотнительное (.351 x .072)	2
14	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
15	822838	Шайба (.401 x .745 x .097)	24
-	813859A02	Комплект прокладок	1
-	809430T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

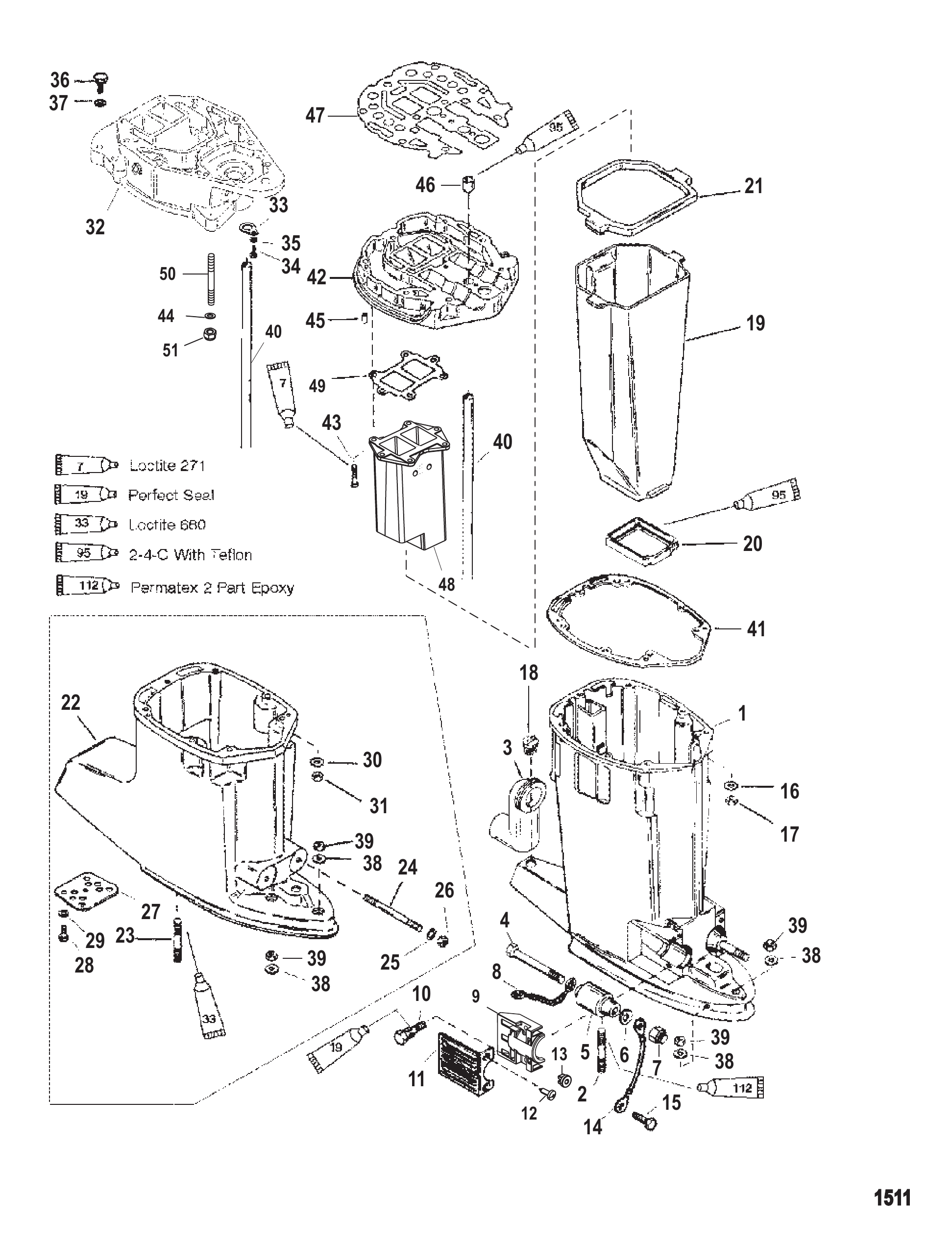

Рис. 7КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Drive Shaft Housing And Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	8343T19	КОРПУС В СБОРЕ гребного вала	1
2	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	2
3	849330	ЧЕХОЛ ВЫПУСКА ХОЛОСТОГО ХОДА	1
4	63474	Винт (.500-20 x 6.00)	2
4	898831	Винт (.500-20 x 6.220)	2
5	816054T1	Нижняя опора	2
6	816056	Шайба	4
7	82670817	ГАЙКА (.500-20)	2
7	898832	Гайка (.500-20)	2
8	88238A10	Кабель заземления в сборе	1
9	67076	Хомут	2
9	8M0036782	ХОМУТ	2
10	66727	ВИНТ (.312-18 x 1.250)	4
11	67077T	Крышка, чёрная чёрная	2
11	8M4500752	Крышка	2
12	88417	Винт (#12-24 x .620) крышки	4
13	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
14	88238A10	Кабель заземления в сборе	1
15	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
16	822838	Шайба (.401 x .745 x .097)	10
17	46335	ГАЙКА (.375-24)	10
18	64649	ПРОБКА	1
19	18276	Трубка выхлопная	1
19	18276T	ВЫПУСКНАЯ ТРУБА	1
20	66350	САЛЬНИК (НИЖНИЙ)	1
20	66350001	Сальник	1
21	177261	САЛЬНИК (ВЕРХНИЙ)	1
21	8M0039076	САЛЬНИК	1
22	818900T8	Корпус гребного вала	1
22	818900T24	Корпус гребного вала	1
22	818900T24	Корпус гребного вала	1
23	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	2
24	818908	ШПИЛЬКА (.500-13/.500-20 x 4.120)	2
25	816056	Шайба	2
26	82670817	ГАЙКА (.500-20)	2
26	898832	Гайка (.500-20)	2
27	818909	ПЛАСТИНА-ЗАГЛУШКА ВЫХЛОПНОГО КАНАЛА	1
27	8189091	Заглушка выхлопного канала	1
28	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
29	847539	ШАЙБА	1
30	822838	Шайба (.401 x .745 x .097)	10
31	826709113	Гайка (.375-24) нержавеющая сталь	2
31	8M0204726	Гайка (.375-24) латунная	2
31	82671013	ГАЙКА (.375-24) Нержавеющая сталь	8
32	817717T8	ПЛАСТИНА В СБОРЕ выпускного удлинителя	1
33	44260	Фиксатор (короткий)	1
34	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
35	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
36	91903	Винт (.437-14 x 1.750)	3
37	822836	Шайба (.445 x .805 x .108)	3
38	822836	Шайба (.445 x .805 x .108)	3
39	859116	ГАЙКА (.437-20)	3
40	672951	ТРУБКА ВОДЯНАЯ	1
40	8590971	Трубка водяная	1
40	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
41	991734	Прокладка	1
42	18233T18	ПЛАСТИНА В СБОРЕ	1
43	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
44	20533	Шайба	6
45	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
45	823106	Установочный штифт (.875)	2
45	8M0043826	Штифт установочный	2
46	38970	САЛЬНИК X-LONG	1
47	183074	Прокладка	1
48	419424	УДЛИНИТЕЛЬ ВЫПУСКНОЙ	1
48	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
49	782461	Прокладка	1
50	58893	Шпилька (.250-28 x 1.310)	6
50	8M0030694	ВИНТ (0.25-20 x 1.00)	6
51	30506	ГАЙКА (.250-28)	6
-	813859A02	Комплект прокладок	1

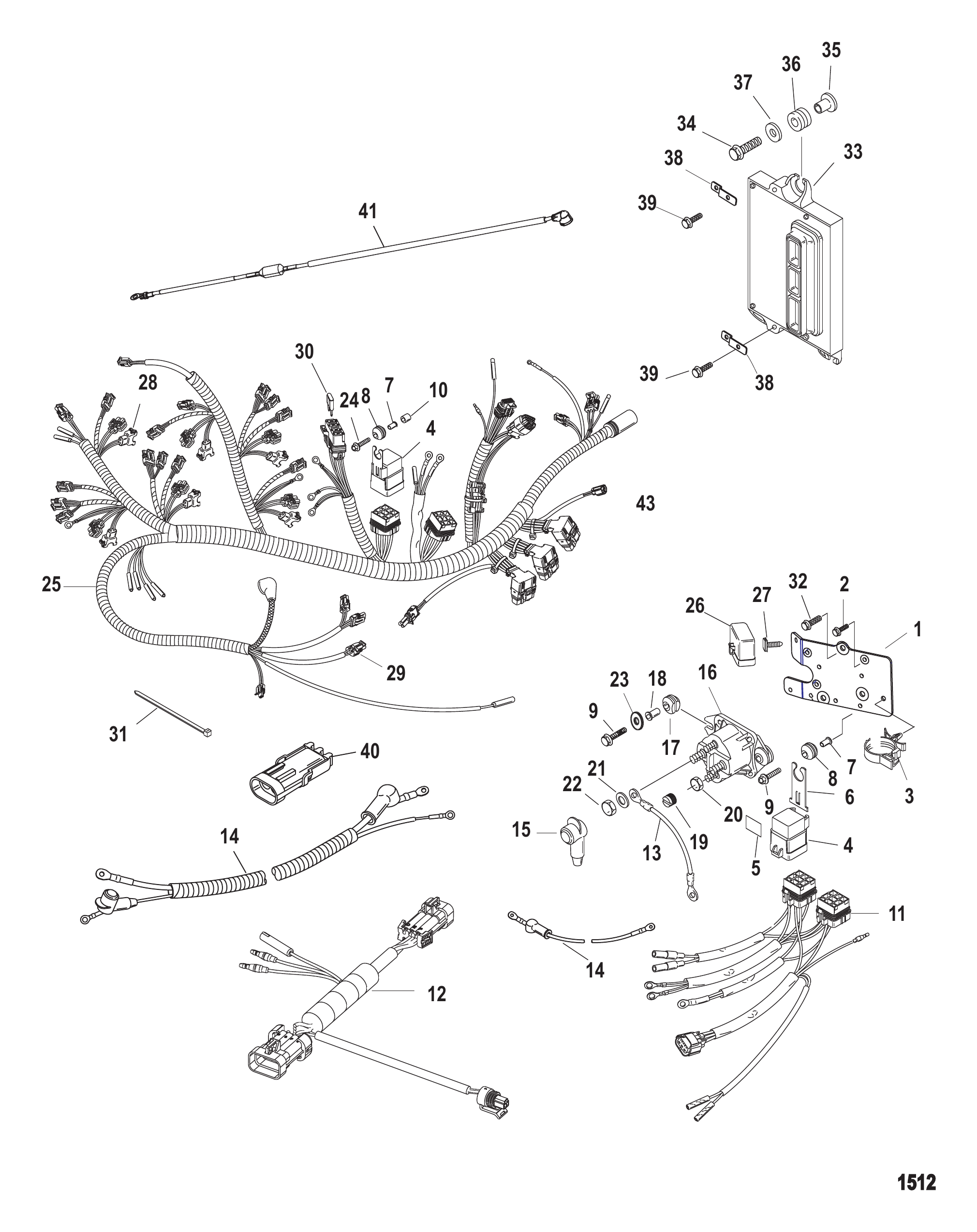

Рис. 8ЭЛЕКТРИЧЕСКАЯ ПЛАТА Electrical Plate Assembly

REF	Номер детали	Наименование	Кол-во
1	833137F1	ПЛАСТИНА	1
2	82129110	ВИНТ (M6 x 10)	3
3	858755	Зажим (1.00)	1
4	882751A1	РЕЛЕ В СБОРЕ	3
4	8M0207773	Реле тримма в сборе	3
5	NSS	NOT SOLD SEPARATE Decal - Trim Relay	3
6	828102	Кронштейн	3
6	8M0207771	Кронштейн крепления	3
7	818968	ВТУЛКА	3
7	8M0214955	Втулка	3
8	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
8	8M0207785	Втулка	3
9	82129125	ВИНТ (M6 x 25 мм)	4
10	91912	Втулка	1
11	819514T16	Жгут проводов тримма в сборе	1
12	859244T2	Жгут проводов в сборе	1
12	859244A2	Жгут проводов в сборе Smartcraft	1
13	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
14	882830A1	Трос в сборе	1
15	8500671	Колпачок изолятора — красный	1
16	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
17	822179	Втулка уплотнительная	2
18	818968	ВТУЛКА	2
18	8M0214955	Втулка	2
19	813938	Гайка колпачковая (#10-32)	1
20	45076	Гайка (#10-32) латунная клемма блока выключателя	2
21	53166	СТОПОРНАЯ ШАЙБА (.312)	2
22	68292	Гайка (.312-18)	2
22	8M0204668	Гайка (.312-18)	2
23	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
23	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
24	82129135	ВИНТ (M6 x 35)	1
25	880186T1	ЖГУТ ПРОВОДОВ В СБОРЕ электропроводки двигателя	1
25	880186T3	ЖГУТ ПРОВОДОВ В СБОРЕ электропроводки двигателя	1
26	858754	Крышка предохранителя	1
27	828991	Зажим	2
27	828991T	ЗАЖИМ	2
28	858780A2	ЖГУТ ПРОВОДОВ В СБОРЕ ТОПЛИВНОЙ ФОРСУНКИ	1
28	879346A50	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
29	878073A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
29	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
30	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	4
30	832969T20	Предохранитель Mini — жёлтый — 20 А	4
30	8329695	Предохранитель мини - коричневый - 5 А	1
30	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
30	83296915	ПРЕДОХРАНИТЕЛЬ мини - синий - 15 ампер	1
30	832969T15	Предохранитель Mini — синий — 15 А	1
31	816311T	СТЯЖКА (8.00 дюймов)	AR
32	82130012	ВИНТ (M6 x 12)	3
33	85961010	ЭБУ БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ	1
33	885557T19	МОДУЛЬ УПРАВЛЕНИЯ СИЛОВОЙ УСТАНОВКОЙ	1
33	8596109S	ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ	1
33	885557T19	МОДУЛЬ УПРАВЛЕНИЯ СИЛОВОЙ УСТАНОВКОЙ	1
33	88555719S	МОДУЛЬ УПРАВЛЕНИЯ ДВИЖИТЕЛЕМ	1
33	885557T19	МОДУЛЬ УПРАВЛЕНИЯ СИЛОВОЙ УСТАНОВКОЙ	1
34	82130025	ВИНТ (M6 x 25) крепление к картеру	3
35	856954	Втулка	3
36	834985	Втулка уплотнительная	3
36	8M0190980	ВТУЛКА	3
37	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
38	858953	КРОНШТЕЙН	2
39	82129114	ВИНТ (M6 x 14)	2
40	832948A1	Разъём в сборе, 2 контакта, вилка	1
41	878231A6	Жгут проводов предохранителя - 100 ампер	1

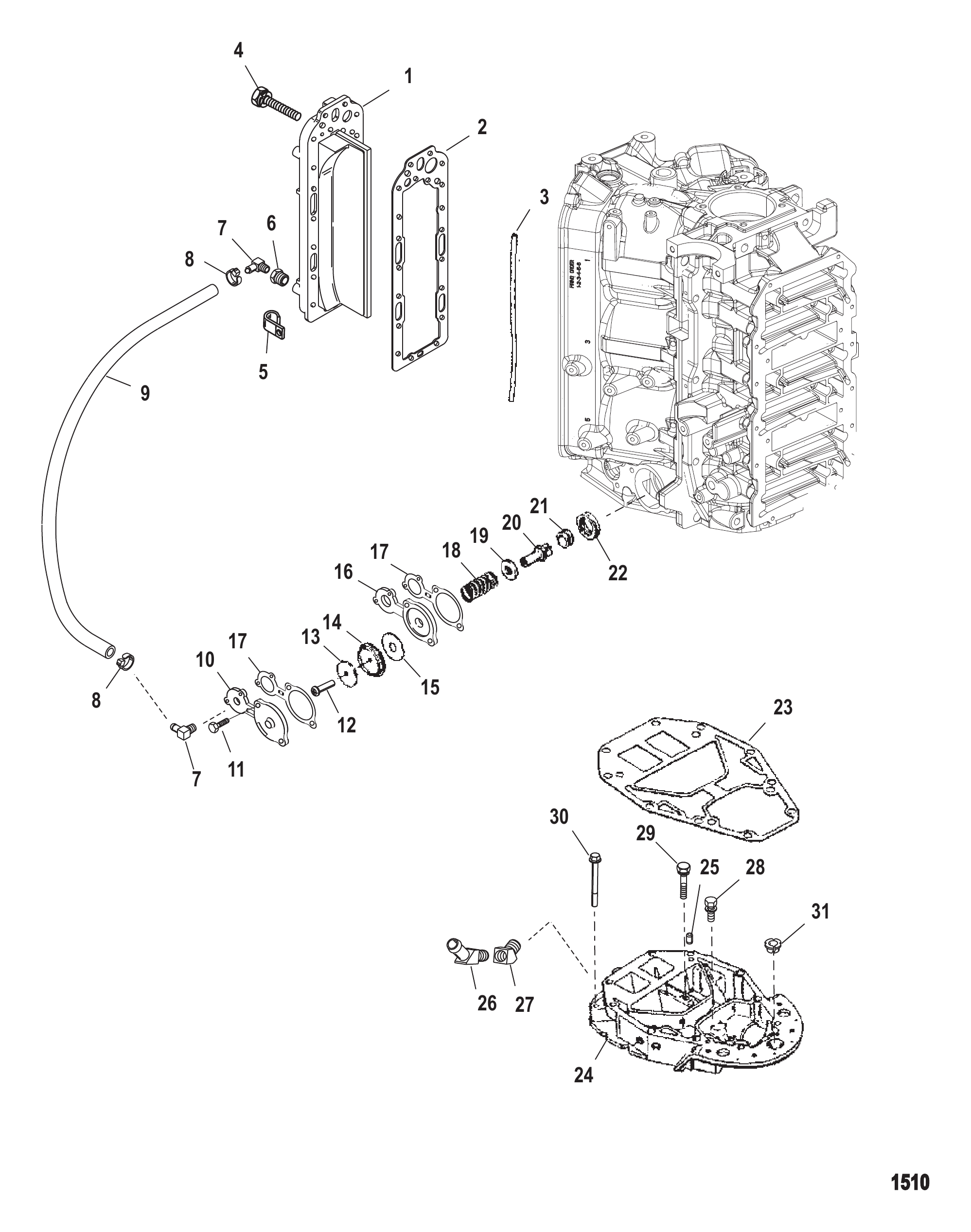

Рис. 9РАЗДЕЛИТЕЛЬ ВЫХЛОПА И ПЛИТА ВЫХЛОПА Exhaust Divider And Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	840760T	ПЛАСТИНА разделителя выхлопа	1
2	8475251	Прокладка (разделительная пластина)	1
2	847525004	Прокладка	1
3	814754	Сальник (12.50 дюймов)	1
4	8263561	Винт с шайбой (.312-18 x 1.500)	18
4	881190	Винт (.312-18 x 1.00)	2
5	814634	Хомут	2
6	8231931	Переходник	1
7	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	2
8	816311T	СТЯЖКА (8.00 дюймов)	2
9	77653101	Шланг (48.00 дюймов, бухта)	1
10	687291	КРЫШКА ПЕРЕПУСКНОГО КЛАПАНА	1
10	8M0039767	КРЫШКА	1
11	74824	Винт (.312-18 x 1.250)	4
12	69570	Винт (#10-16 x .750)	1
13	76451	Шайба	1
14	144791	ДИАФРАГМА	1
15	16496	ДЕФЛЕКТОР водяной	1
16	16497A1	Пластина	1
17	78690	Прокладка	2
17	78690002	Прокладка	2
18	64878	ПРУЖИНА (Чёрная)	1
19	85303	ШАЙБА	1
20	14480	Клапан тарельчатый	1
21	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
22	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
23	8231422	Прокладка (головка блока)	2
24	18260T5	ПЛАСТИНА В СБОРЕ выхлопной системы	1
25	823106	Установочный штифт (.875)	2
25	8M0043826	Штифт установочный	2
26	14867	УГОЛЬНИК 45 ГРАДУСОВ	1
27	29085	ШТУЦЕР УГЛОВОЙ (45 ГРАДУСОВ)	1
27	8M0123050	Штуцер угловой (45 градусов)	1
28	66727	ВИНТ (.312-18 x 1.250)	1
29	68783	ВИНТ (.312-18 x 2.50)	1
30	66725	ВИНТ (.375-16 x 3.50)	3
30	898833	Винт (.375-16 x 3.500)	3
31	27132	ВТУЛКА	1
-	813859A02	Комплект прокладок	1
-	809430T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

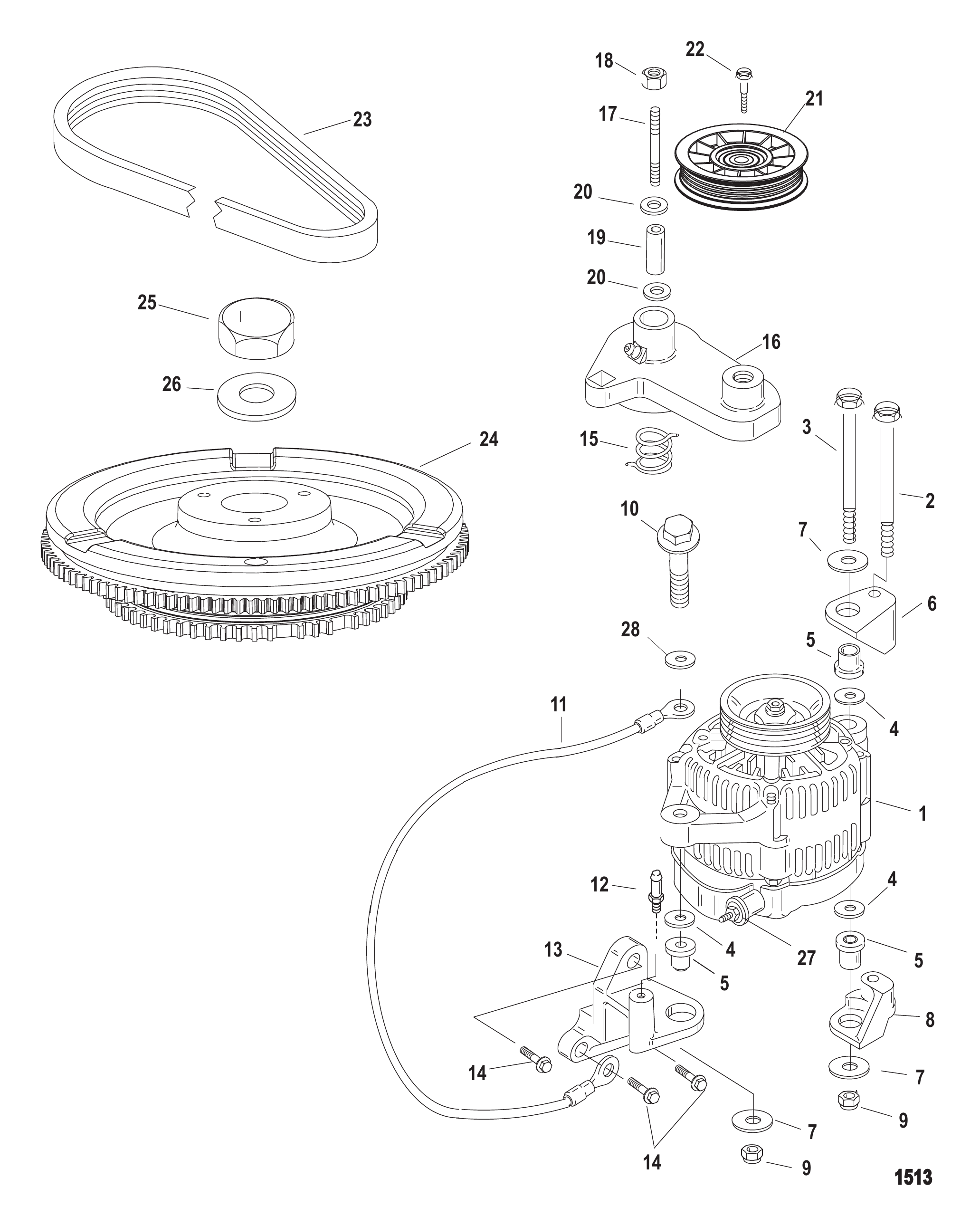

Рис. 10МАХОВИК/ГЕНЕРАТОР Flywheel/Alternator

REF	Номер детали	Наименование	Кол-во
1	881248T	Генератор	1
1	8M0064021	Генератор	1
2	40108100	ВИНТ (M10 x 100) Шестигранный с фланцем - Нержавеющая сталь	1
2	8M0012503	Винт (M10 x 1.5)	1
3	40108120	ВИНТ (M10 x 120) Шестигранный с фланцем - Нержавеющая сталь	1
4	29395	ШАЙБА (.390 x 1.00 x .06)	3
4	8M0042641	Шайба (.390 x 1.00 x .06)	3
5	856975	Опора	3
6	858391T	Кронштейн	1
6	858391T01	Кронштейн	1
7	845998	Шайба (.406 x 1.250 x .089)	3
8	858393T	Кронштейн	1
8	858393T01	Кронштейн	1
9	826292	ГАЙКА (M10) Латунная/Никелированная	2
10	82446155	ВИНТ (M10 x 55)	1
11	856583T2	Трос в сборе	1
12	8215832	Штифт специальный (1.5 дюйма)	1
13	857142T	Кронштейн	1
14	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	3
15	840994	Пружина	1
16	856815T2	Натяжитель в сборе	1
17	856900	Шпилька (M10 x 85)	1
17	8M0034457	Шпилька (M10 x 85)	1
18	826292	ГАЙКА (M10) Латунная/Никелированная	1
19	8568941	ВТУЛКА	1
20	4002320	ШАЙБА	2
21	883471T	ШКИВ	1
22	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1
23	828507Q10	РЕМЕНЬ	1
24	859734T1	Маховик	1
25	52901	Гайка (.625-18)	1
26	68229	Шайба (.641 x 1.250 x .190) маховика	1
26	33001	Шайба	1
27	401386	ГАЙКА (M6) Нержавеющая сталь	1
28	4002319	ШАЙБА	1
-	809430T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

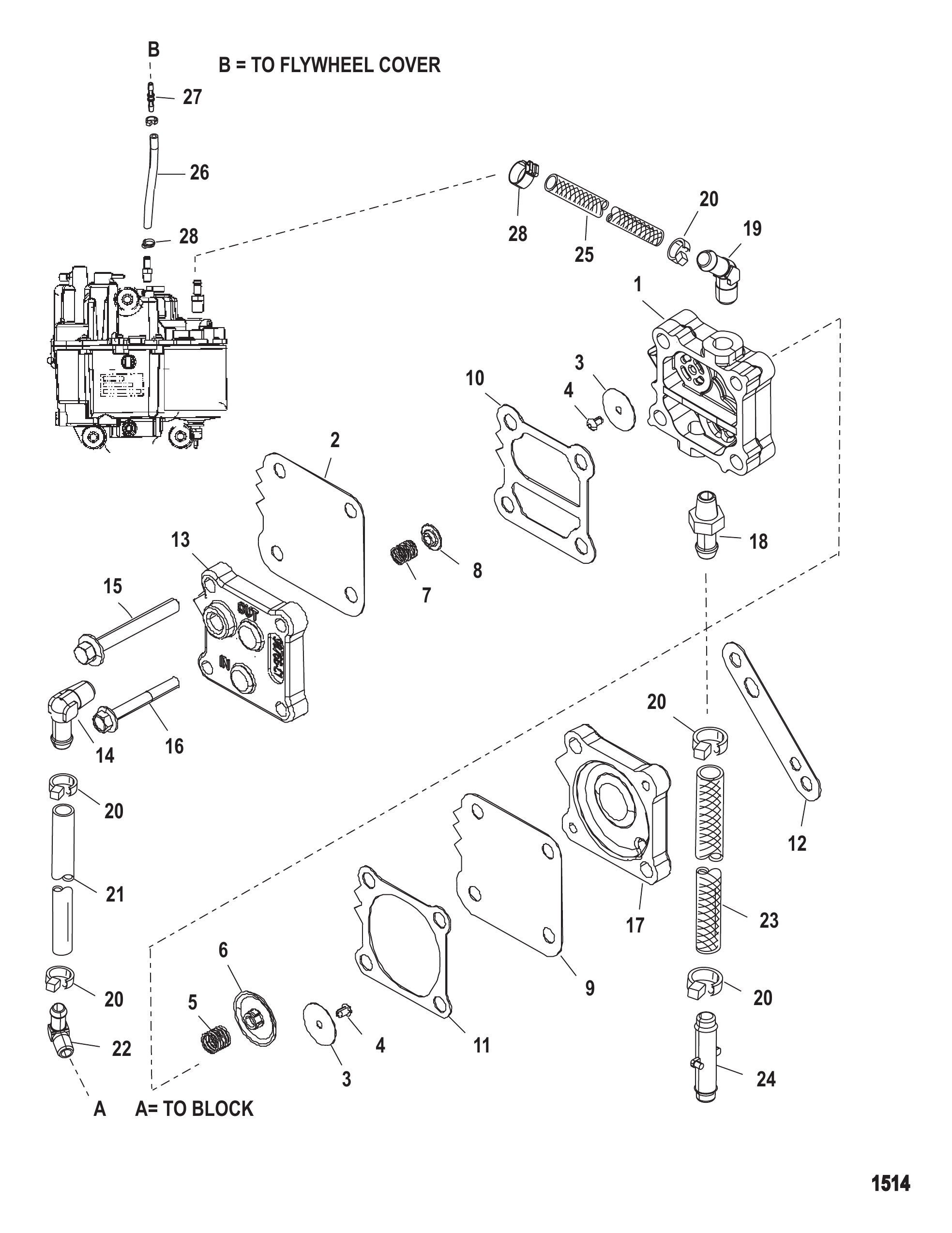

Рис. 11ТОПЛИВНАЯ СИСТЕМА Fuel System

REF	Номер детали	Наименование	Кол-во
-	14360T75	Насос топливный в сборе	1
1	NSS	NOT SOLD SEPARATE Fuel Pump Body	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve	2
4	NSS	NOT SOLD SEPARATE Retainer	2
5	NSS	NOT SOLD SEPARATE Spring	1
6	NSS	NOT SOLD SEPARATE Cap	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Gasket - Boost	1
11	NSS	NOT SOLD SEPARATE Gasket - Pulse	1
12	987691	Прокладка	1
12	8M0204705	Прокладка @2	1
13	987752	Пластина	1
14	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
15	82104540	ВИНТ (M5 x 40)	2
16	82130050	ВИНТ (M6 x 50)	2
17	144303	ОСНОВАНИЕ	1
18	291112	Фитинг	1
19	782792	Штуцер угловой 45 градусов (1.25)	1
19	8M0207781	Угольник	1
20	816311T	СТЯЖКА (8.00 дюймов)	AR
21	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
21	8M0108349	Шланг (70 дюймов, бухта)	1
22	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
23	856822A2	Шланг с рукавом в сборе (18.00 дюйма)	1
23	8M0043979	Шланг с рукавом в сборе	1
24	822769	Соединитель	1
25	856822A1	Трубка	1
25	8M0064784	Шланг формованный импульсный	1
26	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
26	8M0108355	Шланг (57 дюймов, бухта)	1
27	858955	РАЗЪЕМ	1
28	856880	Хомут шланга (15.3)	AR
28	8M0214964	Хомут	AR
-	813859A02	Комплект прокладок	1
-	809430T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

Рис. 12КОМПЛЕКТ ПРОКЛАДОК ДЛЯ ПОЛНОЙ СБОРКИ ГОЛОВКИ ЦИЛИНДРОВ И НИЖНЕГО БЛОКА Gasket Set Components Complete Powerhead And Lower Unit

REF	Номер детали	Наименование	Кол-во
-	813859A02	Комплект прокладок	1
0	857005A1	Ремкомплект диафрагмы	1
0	NSS	NOT SOLD SEPARATE Diaphragm	2
0	NSS	NOT SOLD SEPARATE Retainer	2
0	NSS	NOT SOLD SEPARATE Spring	1
0	NSS	NOT SOLD SEPARATE Cap	1
0	NSS	NOT SOLD SEPARATE Spring - Boost	1
0	NSS	NOT SOLD SEPARATE Cap - Spring End	1
0	NSS	NOT SOLD SEPARATE Gasket Boost	1
0	NSS	NOT SOLD SEPARATE Gasket Pulse	1
0	987691	Прокладка	1
0	8M0204705	Прокладка @2	1
0	840484	Прокладка	1
0	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
0	62700	Кольцо уплотнительное (3.237 x .103)	1
0	62386	Прокладка термостата	2
0	8M0204714	Прокладка @4	2
0	65800	НАБИВКА	1
0	8475251	Прокладка (разделительная пластина)	1
0	847525004	Прокладка	1
0	814754	Сальник (12.50 дюймов)	1
0	78690002	Прокладка	2
0	8231422	Прокладка (головка блока)	2
0	991734	Прокладка	1
0	38970	САЛЬНИК X-LONG	1
0	183074	Прокладка	1
0	782461	Прокладка	1
0	25439	Уплотнительное кольцо (.862 x .103)	1
0	426311	Прокладка	1
0	8M0204678	ПРОКЛАДКА	1
0	90011	Кольцо уплотнительное (2.175 x .175)	1
0	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
0	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
0	858524	Прокладка	1
0	88397	Сальник	2
0	38970	САЛЬНИК X-LONG	1
0	31534	Уплотнительное кольцо	1
0	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1

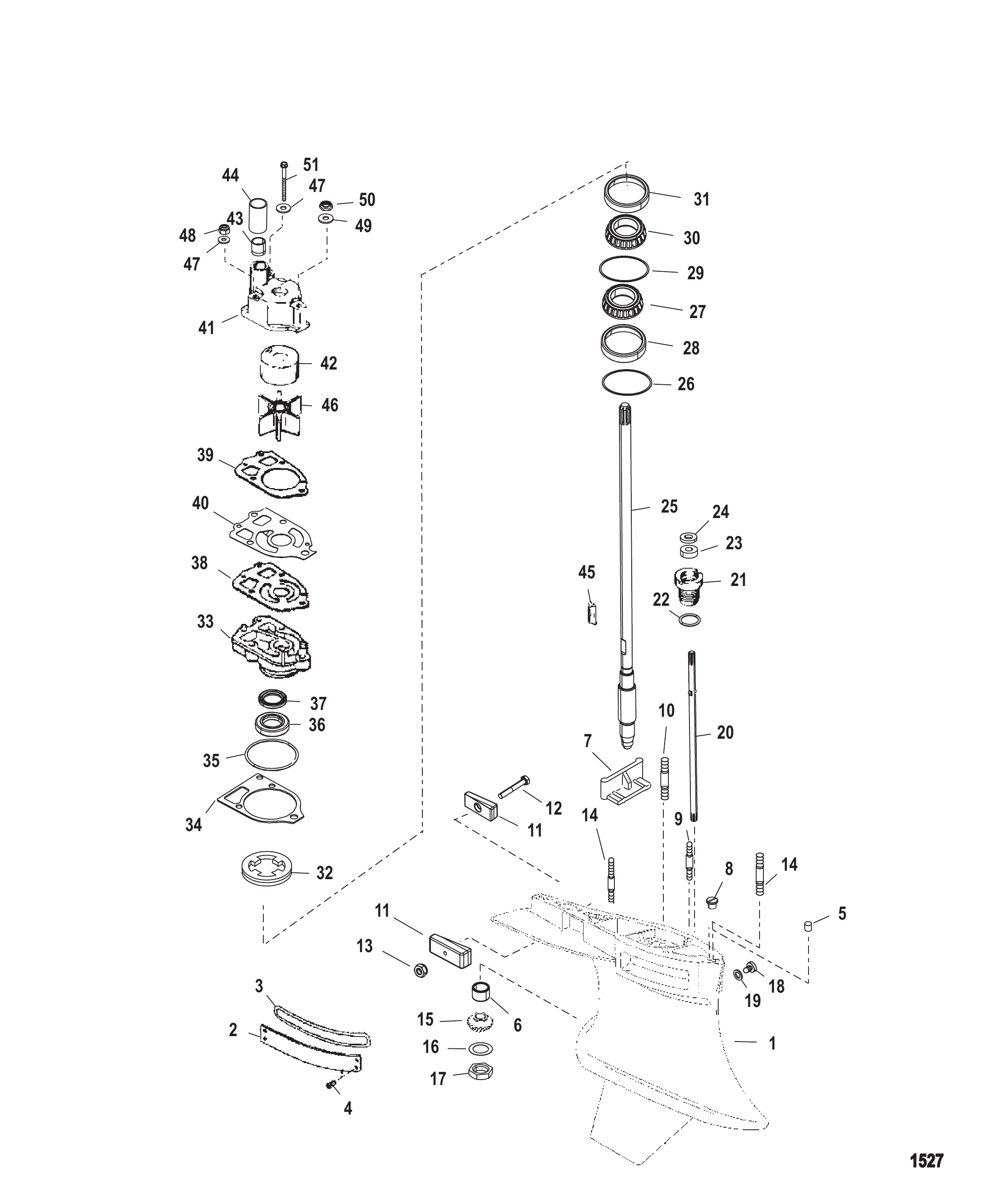

Рис. 13РЕДУКТОР (ВЕДОМЫЙ ВАЛ) - СТАНДАРТ/ПРОТИВОВРАЩЕНИЕ-SPORTMASTER Gear Housing Driveshaft-Standard/Counter-SportMaster

REF	Номер детали	Наименование	Кол-во
0	840560T33	Корпус редуктора в сборе	1
0	840560T34	Корпус редуктора в сборе	1
0	840561T69	Редуктор в сборе	1
0	840561T70	Редуктор в сборе	1
1	849780A2	Корпус редуктора в сборе (базовый)	1
1	8M0083306	Корпус редуктора-SM	1
1	849781A2	Редуктор в сборе (базовый)	1
1	8M0084203	Редуктор SM	1
2	847950T4	Крышка	2
2	8479504	Крышка	2
3	34776	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
4	815904	Винт (#10-32 x .500)	12
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
6	42647A1	Подшипник роликовый в сборе	1
7	67891	Заливная пробка	1
7	8M0039169	ЗАЛИВНОЙ БЛОК	1
8	847949	ПРОБКА Трубная	1
9	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
9	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
10	30667	Шпилька (.250-20/.250-28 x 3.125)	2
10	306671	Шпилька	2
11	826134Q	Анод	2
12	4000333	ВИНТ (M6 x 40)	1
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	3
14	786382	Шпилька (.437-14/.437-20 x 3.120)	1
14	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
14	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
15	NSS	NOT SOLD SEPARATE	1
16	92721	Шайба (.965 x .630)	1
17	35921	ГАЙКА (.625-18)	1
18	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
18	79953Q04	Ремкомплект сливного винта	1
19	191833	Сальник	1
19	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
20	789022	Вал переключения передач (используется без стопорного кольца)	1
21	77631A2	Втулка в сборе	1
22	25439	Уплотнительное кольцо (.862 x .103)	1
23	8164641	Маслосъёмный сальник	1
23	8M0246145	САЛЬНИК	1
24	77674	ШАЙБА (.35 x .75 x .12)	1
25	848449A4	Вертикальный вал в сборе	1
25	8M0192233	Вертикальный вал	1
25	848449A5	Вертикальный вал в сборе	1
25	8M0192234	Вертикальный вал	1
26	38657A1	Регулировочные прокладки в сборе	1
26	8M0063268	Комплект регулировочных прокладок	1
27	48939A2	Подшипник роликовый конический	1
27	8M0146553	Подшипник в сборе (обойма/конус)	1
28	NSS	NOT SOLD SEPARATE Cup	1
29	42637A1	Комплект регулировочных шайб	AR
29	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
30	36387A1	Подшипник роликовый/обойма в сборе	1
30	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
31	NSS	NOT SOLD SEPARATE Cup	1
32	8245191	Фиксатор	1
33	44292A3	Основание водяного насоса в сборе	1
34	426311	Прокладка	1
34	8M0204678	ПРОКЛАДКА	1
35	90011	Кольцо уплотнительное (2.175 x .175)	1
35	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
36	89238	Сальник масляный	1
37	16977	САЛЬНИК МАСЛЯНЫЙ	1
38	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
39	858524	Прокладка	1
40	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
40	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
41	847710T1	Корпус водяного насоса в сборе	1
41	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
42	48752T	ВСТАВКА	1
43	88397	Сальник	1
43	38970	САЛЬНИК X-LONG	1
44	847685	ГИЛЬЗА	1
44	29804T	ВТУЛКА	1
45	56654	ШПОНКА	1
45	8M0214992	ШПОНКА @5	1
46	89984T4	Крыльчатка	1
47	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
47	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
48	8267119	Гайка (.250-28)	2
49	36001	ШАЙБА	1
50	13436	Гайка	1
51	96411	Винт (#14-8 x 2.25)	1
51	8M0215009	ВИНТ	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	813859A02	Комплект прокладок	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1

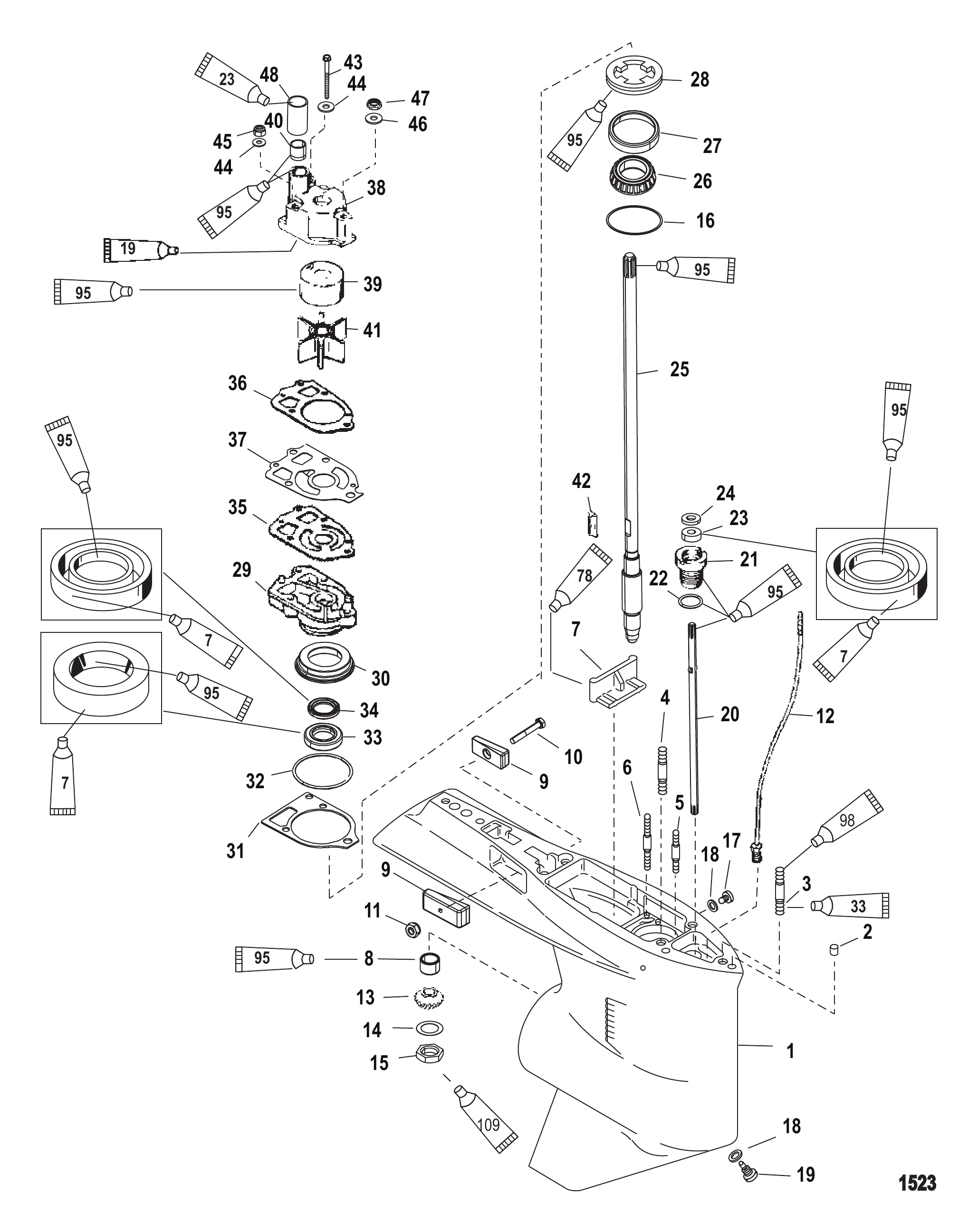

Рис. 14Картер редуктора ведущий вал - TorqueMaster Gear Housing Driveshaft - TorqueMaster

REF	Номер детали	Наименование	Кол-во
-	827214T23	Корпус редуктора в сборе (комплект)	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
2	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
3	786382	Шпилька (.437-14/.437-20 x 3.120)	1
4	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
4	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
5	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
6	30667	Шпилька (.250-20/.250-28 x 3.125)	2
6	306671	Шпилька	2
7	67891	Заливная пробка	1
7	8M0039169	ЗАЛИВНОЙ БЛОК	1
8	42647A1	Подшипник роликовый в сборе	1
9	826134Q	Анод	2
10	4000333	ВИНТ (M6 x 40)	1
11	401386	ГАЙКА (M6) Нержавеющая сталь	1
12	85822A10	Разъем в сборе (применять где применимо)	1
13	NSS	NOT SOLD SEPARATE Pinion Gear (Part Of 43- 44104A 7)	1
14	92721	Шайба (.965 x .630)	1
15	35921	ГАЙКА (.625-18)	1
16	42637A1	Комплект регулировочных шайб	AR
16	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
17	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
17	79953Q04	Ремкомплект сливного винта	1
18	191833	Сальник	2
18	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
19	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
19	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
20	789022	Вал переключения передач (используется без стопорного кольца)	1
21	77631A2	Втулка в сборе	1
22	25439	Уплотнительное кольцо (.862 x .103)	1
23	8164641	Маслосъёмный сальник	1
23	8M0246145	САЛЬНИК	1
24	77674	ШАЙБА (.35 x .75 x .12)	1
25	848449A5	Вертикальный вал в сборе	1
25	8M0192234	Вертикальный вал	1
26	36387A1	Подшипник роликовый/обойма в сборе	1
26	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
27	NSS	NOT SOLD SEPARATE Cup	1
28	8245191	Фиксатор	1
29	44292A3	Основание водяного насоса в сборе	1
30	NSS	NOT SOLD SEPARATE Retainer	1
31	426311	Прокладка	1
31	8M0204678	ПРОКЛАДКА	1
32	90011	Кольцо уплотнительное (2.175 x .175)	1
32	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
33	89238	Сальник масляный	1
34	16977	САЛЬНИК МАСЛЯНЫЙ	1
35	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
36	858524	Прокладка	1
37	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
37	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
38	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
39	48752T	ВСТАВКА	1
40	38970	САЛЬНИК X-LONG	1
41	89984T4	Крыльчатка	1
42	56654	ШПОНКА	1
42	8M0214992	ШПОНКА @5	1
43	96411	Винт (#14-8 x 2.25)	1
43	8M0215009	ВИНТ	1
44	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
44	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
45	8267119	Гайка (.250-28)	2
46	36001	ШАЙБА	1
47	13436	Гайка	1
48	29804T	ВТУЛКА	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	813859A02	Комплект прокладок	1

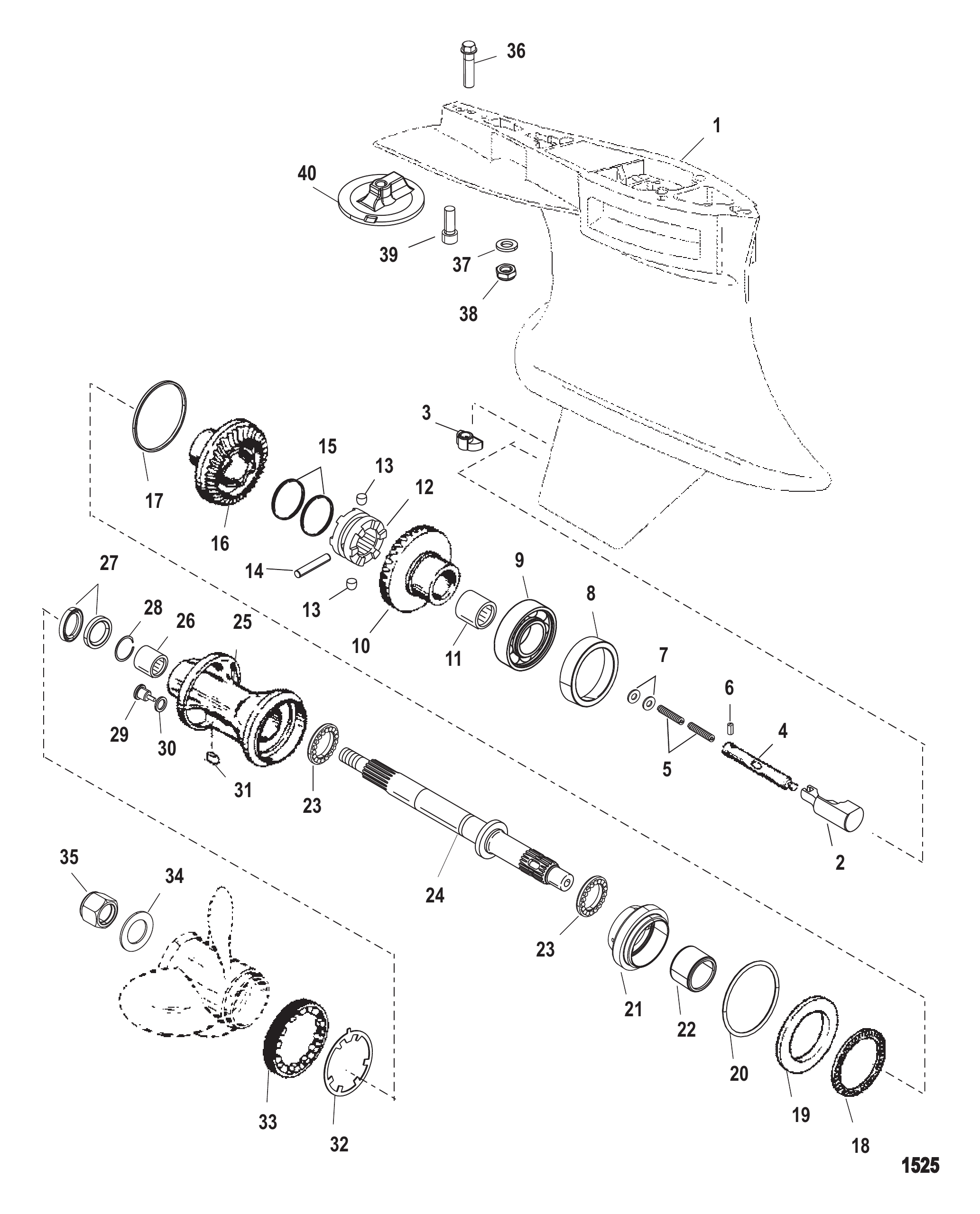

Рис. 15Редуктор гребного вала - реверсивный - SportMaster Gear Housing Propeller Shaft-Counter Rotation-Sportmaster

REF	Номер детали	Наименование	Кол-во
0	840561T69	Редуктор в сборе	1
0	840561T70	Редуктор в сборе	1
1	849781A2	Редуктор в сборе (базовый)	1
1	8M0084203	Редуктор SM	1
2	89594A1	Толкатель в сборе	1
3	789562	Кулачок переключения передач	1
4	79911A1	Штанга	1
5	79910	Пружина	2
6	78906	Палец	1
6	8M0084245	Штифт фиксатора пружины	1
7	78910	Шайба	2
8	14469T	Обойма подшипника	1
9	88957T	Подшипник шариковый	1
10	NSS	NOT SOLD SEPARATE Reverse Gear (Part Of 43- 15845A 2)	1
11	15844	Подшипниковый узел роликовый	1
12	42672T	Храповик	1
13	78909	Палец фиксатора	2
14	42671	Палец крестовой	1
15	78962	Пружина	2
16	15845A2	Комплект шестерён	1
17	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
17	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
17	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
17	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
17	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
17	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
17	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
17	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
17	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
17	1761510	Регулировочная прокладка (.143)	AR
17	1761511	Регулировочная прокладка (.145)	AR
17	1761512	Регулировочная прокладка (.147)	AR
17	1761513	Регулировочная прокладка (.149)	AR
18	15841	Подшипник роликовый	1
19	17616	Упорное кольцо	1
20	31534	Уплотнительное кольцо	1
20	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
21	15838A2	Адаптер в сборе с подшипником	1
22	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
23	15834	Подшипник упорный	2
24	840450A2	Гребной вал	1
24	840450A03	Комплект гребного вала	1
25	847616T1	Подшипник в обойме	1
26	817072	Подшипник роликовый	1
27	815565	САЛЬНИК Масляный	2
28	817071	Кольцо стопорное	1
29	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
29	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
30	191833	Сальник	1
30	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
31	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
32	79447	Шайба стопорная с усиком	1
33	158401	Крышка	1
34	85344	ШАЙБА (ВНУТРЕННИЙ ДИАМЕТР .750)	1
35	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
36	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
36	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
37	822836	Шайба (.445 x .805 x .108)	2
38	859116	ГАЙКА (.437-20)	2
39	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
40	76214T3	Анод	1
40	76214Q5	Анодная пластина в сборе	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1

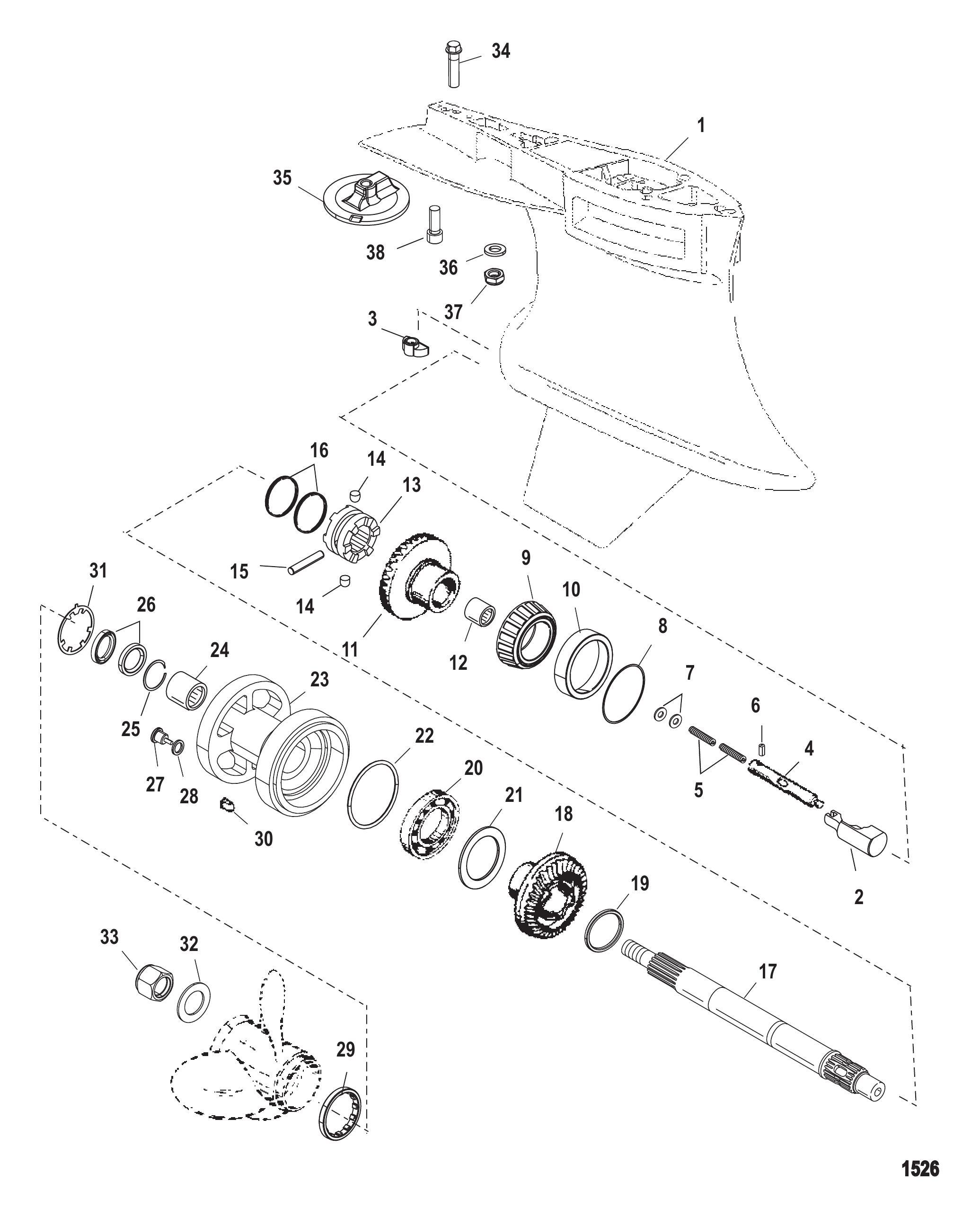

Рис. 16Редуктор гребного вала - стандартный - SportMaster Gear Housing Propeller Shaft-Standard Rotation-Sportmaster

REF	Номер детали	Наименование	Кол-во
0	840560T33	Корпус редуктора в сборе	1
0	840560T34	Корпус редуктора в сборе	1
1	849780A2	Корпус редуктора в сборе (базовый)	1
1	8M0083306	Корпус редуктора-SM	1
2	89594A1	Толкатель в сборе	1
3	789562	Кулачок переключения передач	1
4	79911A1	Штанга	1
5	79910	Пружина	2
6	78906	Палец	1
6	8M0084245	Штифт фиксатора пружины	1
7	78910	Шайба	2
8	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
9	78172A1	Подшипник конический роликовый в сборе	1
10	NSS	NOT SOLD SEPARATE Cup	1
11	44104A7	Комплект шестерён (включая ведущую шестерню)	1
12	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
13	42672T	Храповик	1
14	78909	Палец фиксатора	2
15	42671	Палец крестовой	1
16	78962	Пружина	2
17	840451A2	Гребной вал	1
17	840451A03	Гребной вал	1
18	822824A1	Шестерня заднего хода в сборе	1
18	8M0192202	Шестерня заднего хода	1
19	822823	Упорное кольцо	1
20	88957T	Подшипник шариковый	1
21	681001	КОЛЬЦО УПОРНОЕ	1
22	31534	Уплотнительное кольцо	1
22	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
23	848840T1	Обойма подшипника в сборе	1
23	848840A1	Обойма подшипника в сборе	1
24	817072	Подшипник роликовый	1
25	817071	Кольцо стопорное	1
26	815565	САЛЬНИК Масляный	2
27	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
27	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
28	191833	Сальник	1
28	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
29	79448	Фиксатор	1
29	8M2011027	ФИКСАТОР	1
30	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
31	79447	Шайба стопорная с усиком	1
32	85344	ШАЙБА (ВНУТРЕННИЙ ДИАМЕТР .750)	1
33	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
34	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
34	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
35	76214T3	Анод	1
35	76214Q5	Анодная пластина в сборе	1
36	822836	Шайба (.445 x .805 x .108)	2
37	859116	ГАЙКА (.437-20)	2
38	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1

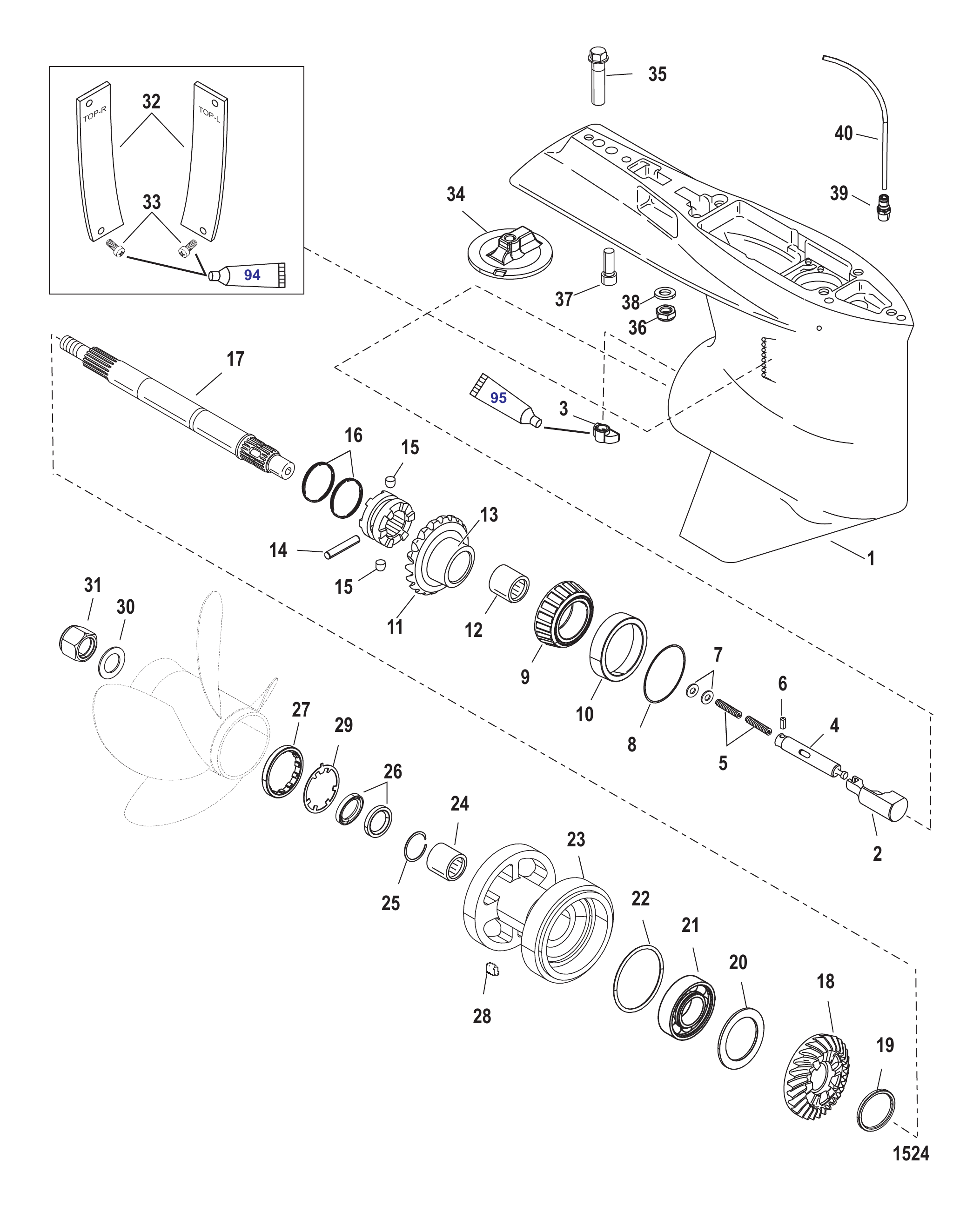

Рис. 17РЕДУКТОР ВАЛА ВИНТА - TORQUE MASTER Gear Housing Propeller Shaft - Torque Master

REF	Номер детали	Наименование	Кол-во
-	827214T23	Корпус редуктора в сборе (комплект)	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
2	89594A1	Толкатель в сборе	1
3	789562	Кулачок переключения передач	1
4	79911A1	Штанга	1
5	79910	Пружина	2
6	78906	Палец	1
7	78910	Шайба	2
8	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
9	78172A1	Подшипник конический роликовый в сборе	1
10	NSS	NOT SOLD SEPARATE Cup	1
11	44104A7	Комплект шестерён (включая ведущую шестерню)	1
12	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
13	42672T	Храповик	1
14	42671	Палец крестовой	1
15	78909	Палец фиксатора	2
16	78962	Пружина	2
17	840451A2	Гребной вал	1
18	822824A1	Шестерня заднего хода в сборе	1
19	822823	Упорное кольцо	1
20	681001	КОЛЬЦО УПОРНОЕ	1
21	88957T	Подшипник шариковый	1
22	31534	Уплотнительное кольцо	1
23	848840T1	Обойма подшипника в сборе	1
24	817072	Подшипник роликовый	1
25	817071	Кольцо стопорное	1
26	815565	САЛЬНИК Масляный	2
27	79448	Фиксатор	1
28	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
29	79447	Шайба стопорная с усиком	1
30	85344	ШАЙБА (ВНУТРЕННИЙ ДИАМЕТР .750)	1
31	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
32	832066A1	Комплект пластины водозаборника	1
33	188642	Винт (#8-32 x .500)	4
34	76214Q5	Анодная пластина в сборе	1
35	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
36	859116	ГАЙКА (.437-20)	2
37	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
38	822836	Шайба (.445 x .805 x .108)	2
39	859432	ШТУЦЕР	1
40	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	813859A02	Комплект прокладок	1

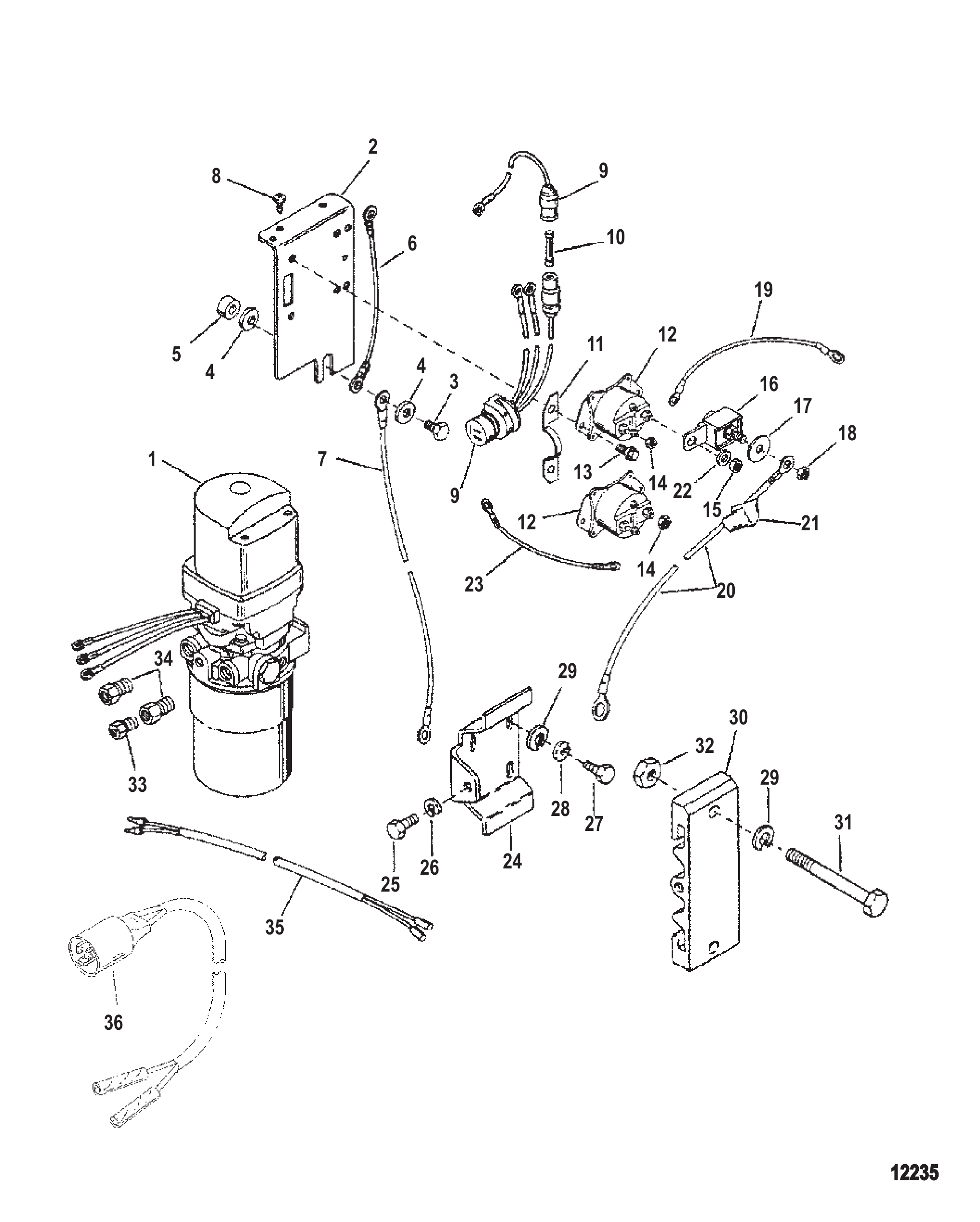

Рис. 18Гидравлический насос и монтажные кронштейны Hydraulic Pump And Mounting Brackets

REF	Номер детали	Наименование	Кол-во
-	846859A4	НАСОС В СБОРЕ Гидравлический (В СБОРЕ)	1
1	818161A4	НАСОС В СБОРЕ Гидравлический	1
1	8M0051203	НАСОС В СБОРЕ - TRIM	1
2	818567	КРОНШТЕЙН	1
3	38837	ВИНТ (.312-18 x 1.12)	1
4	57792	ШАЙБА	2
5	34948	ПРОСТАВКА	1
6	65999A12	ТРОС В СБОРЕ Масса	1
7	79138A9	КАТУШКА В СБОРЕ (6.00 футов) Чёрный-Отрицательный	1
8	92051	Винт (10-16 x .75)	2
9	79147A5	ЖГУТ ПРОВОДОВ В СБОРЕ	1
10	79091	Предохранитель 20 А	1
10	8M0207796	Предохранитель 20 А	1
11	88075	Фиксатор	1
12	853654A1	ЭЛЕКТРОМАГНИТ	2
13	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	4
14	20110	Гайка (#10-32) крепления стопора лепесткового клапана	4
15	26484	Гайка (.312-18)	4
15	8M0204646	ГАЙКА (.312-18)	4
16	79023A10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
16	79023T10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
17	96457	Шайба фенольная (.27 x .81 x .062)	1
18	21825	ГАЙКА (.250-28)	1
19	65999A11	ТРОС В СБОРЕ	1
20	79139A12	КАТУШКА В СБОРЕ Красный-Положительный	1
21	46265	ЧЕХОЛ РЕЗИНОВЫЙ - КЛЕММА СТАРТЕРА	5
22	22753	ШАЙБА ВИНТОВ КАРТЕРА	4
23	79139A26	ТРОС В СБОРЕ Красный	1
24	87760T	МОНТАЖНАЯ ПЛАСТИНА	1
25	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
26	26993	СТОПОРНАЯ ШАЙБА (.312)	1
26	8M0204647	Стопорная шайба (.312)	1
27	90271	ВИНТ (.375-16 x .62)	2
28	58643	Шайба стопорная (.375)	2
29	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
29	8M0214963	Шайба	4
30	87762	Кронштейн	1
31	63826	Винт (.375-16 x 2.50)	2
32	82670912	ГАЙКА (.375-16) Нержавеющая сталь	2
33	818200	ШТУЦЕР	1
34	77366	ШТУЦЕР	2
35	65017A14	ЖГУТ ПРОВОДОВ В СБОРЕ	1
36	848017A2	Жгут проводов в сборе тримма	1

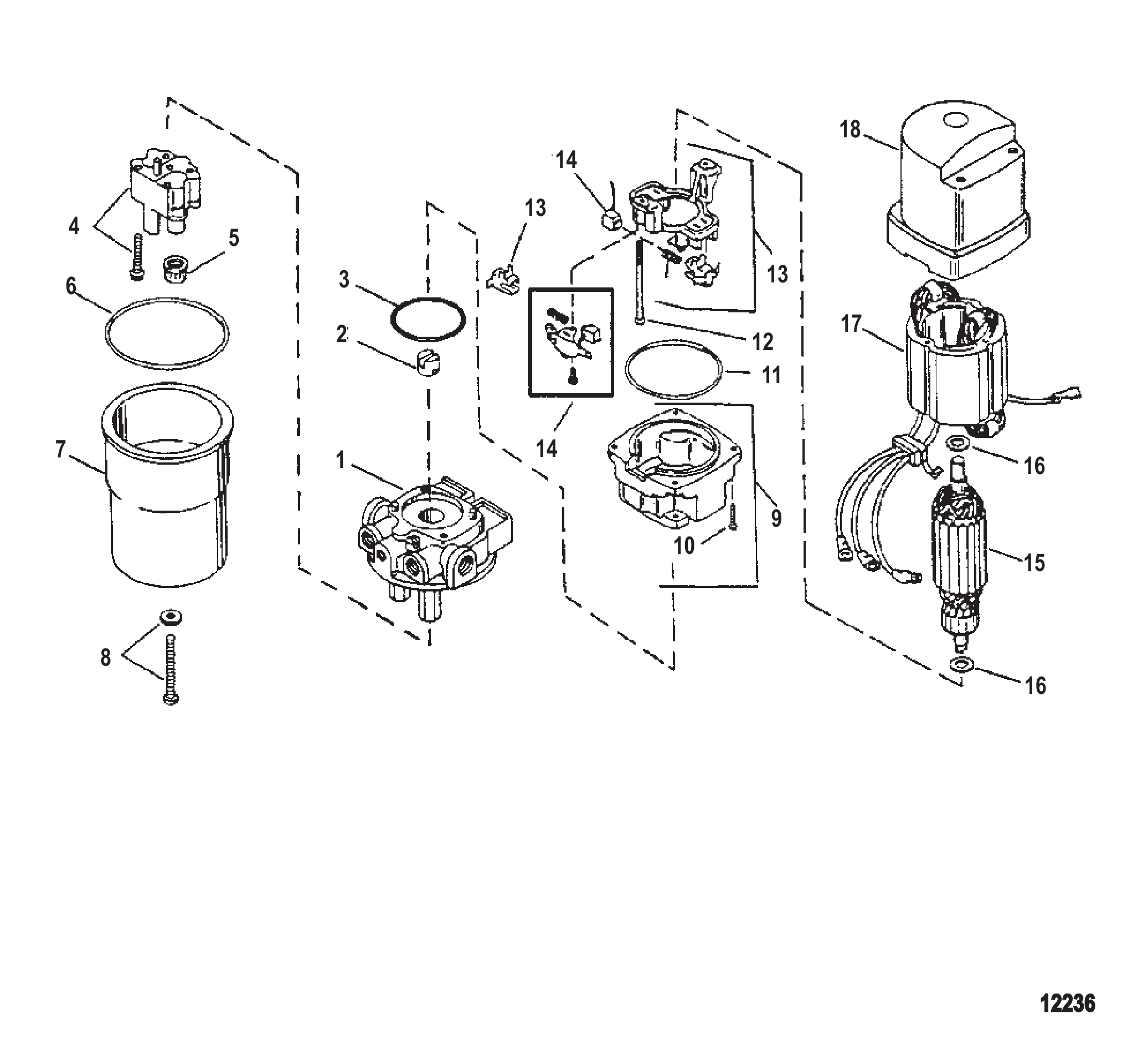

Рис. 19Сборка гидравлического насоса Hydraulic Pump Assembly

REF	Номер детали	Наименование	Кол-во
-	818161A4	НАСОС В СБОРЕ Гидравлический	1
-	8M0051203	НАСОС В СБОРЕ - TRIM	1
1	811491	Переходник	1
1	8M0084543	ПЕРЕХОДНИК	1
2	803852	Соединительная муфта	1
3	89498	Уплотнительное кольцо	1
4	811492T	НАСОС В СБОРЕ	1
5	89496	Фильтр	2
6	89497	Уплотнительное кольцо	1
7	41219T	БАЧОК	1
8	811493	Комплект винтов	1
-	17649T	Мотор в сборе	1
-	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
-	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
9	17632T	КРЫШКА В СБОРЕ	1
9	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
9	NSS	NOT SOLD SEPARATE End Frame	1
10	17626	Винт	4
10	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	4
10	891741	Винт	4
11	17625	Кольцо уплотнительное	1
11	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
11	891740	Уплотнительное кольцо	1
12	17621	Винт	2
12	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
12	891739	Винт	2
13	17633	Комплект держателя	1
13	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
13	891738	Держатель в сборе	1
14	17631A1	КОМПЛЕКТ ЩЁТОК	1
14	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
14	891737	Комплект щеток	1
15	17623	Якорь	1
15	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
15	NSS	NOT SOLD SEPARATE Armature	1
16	17653	ШАЙБА	2
16	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
16	NSS	NOT SOLD SEPARATE Thrust Washer	2
17	17624	Статор с корпусом в сборе	1
17	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
17	NSS	NOT SOLD SEPARATE Field And Frame	1
18	17622	Крышка в сборе (с подшипником)	1
18	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
18	NSS	NOT SOLD SEPARATE Housing	1
-	812498A1	РЕМКОМПЛЕКТ КЛАПАНА Предохранительный	1

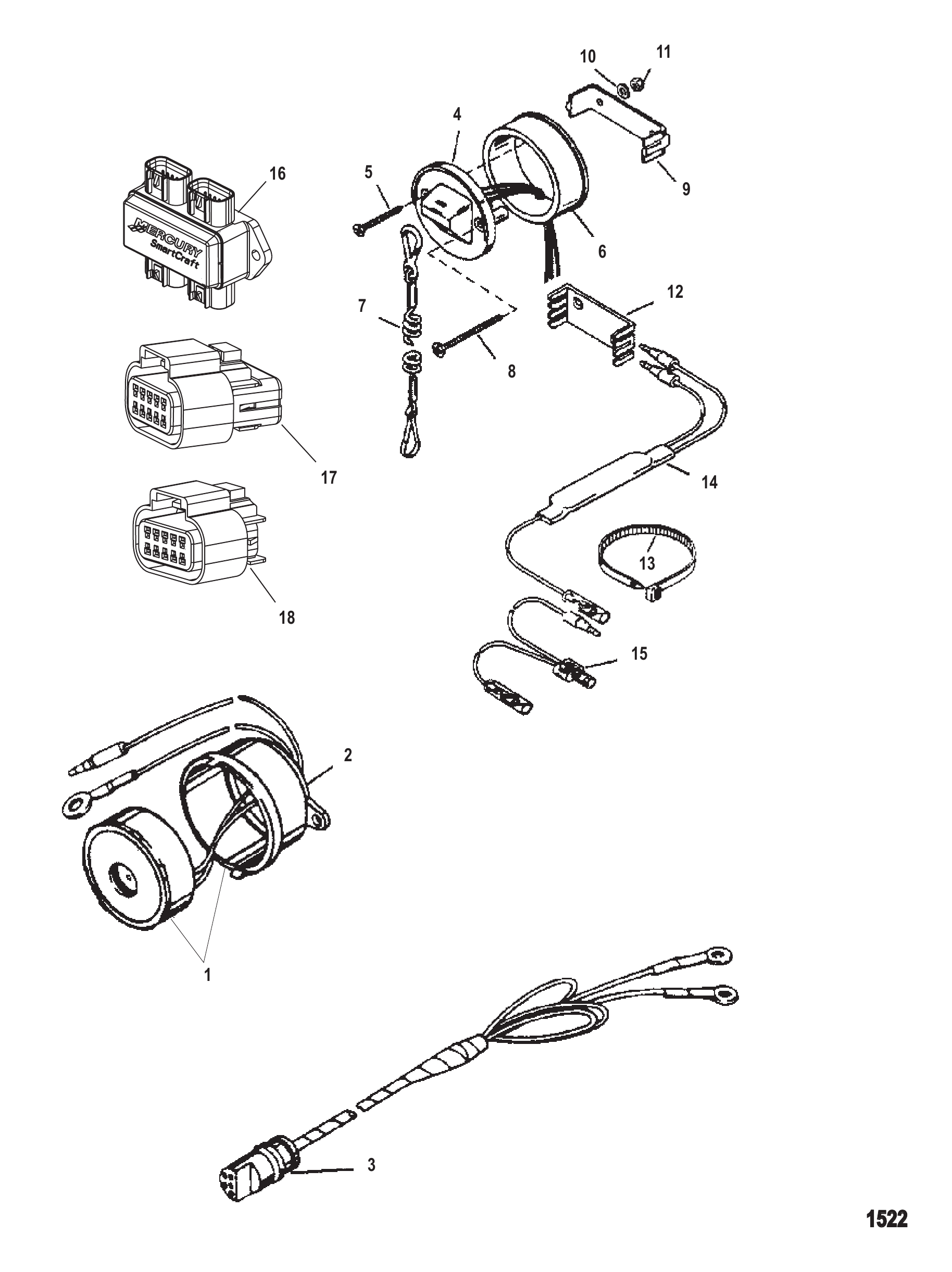

Рис. 20ПРИБОРЫ/АКСЕССУАРЫ Instrumentation/Accessories

REF	Номер детали	Наименование	Кол-во
1	68878A6	Звуковой сигнал в сборе	1
2	68879	КРЫШКА	1
3	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1
4	19674A1	Выключатель аварийного останова в сборе	1
4	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
5	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
6	813679	Переходник	1
7	15920Q54	ШНУР В СБОРЕ	1
8	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	18321	Хомут крепёжный	1
10	24676	ШАЙБА (.200 x .440 x .032)	2
11	68219	Гайка (#10-32) нержавеющая сталь	4
12	79146	Фиксатор	AR
13	816311T	СТЯЖКА (8.00 дюймов)	AR
14	812497A2	Диод в сборе	1
14	898289A72	Комплект диода-шнура двойной	1
15	11149A2	Трос в сборе (6.00 дюймов)	1
-	879896K4	Комплект системы мониторинга SC1000 - переднее крепление	1
-	879896K10	Комплект системы мониторинга SC1000 - переднее крепление	1
-	879981T20	Жгут проводов в сборе (SC1000R-20)	1
16	878492T4	Распределительная коробка 4-ходовая	1
16	878492T14	Распределительная коробка 4-ходовая	1
17	859318T1	Терминатор 10-контактный (CAN 1 и 2)	1
17	8M0210753	Терминатор распределительной коробки	1
18	859318T2	Заглушка влагозащитная - 10-контактная	1
18	8M0210754	Влагозащитная заглушка	1
-	879979T1	Жгут проводов в сборе (тахометр) (SC1000-3)	1
-	879979T11	Жгут проводов в сборе (тахометр)	1
-	879918K11	МАНОМЕТР ДАВЛЕНИЯ ВОДЫ (белый)	1

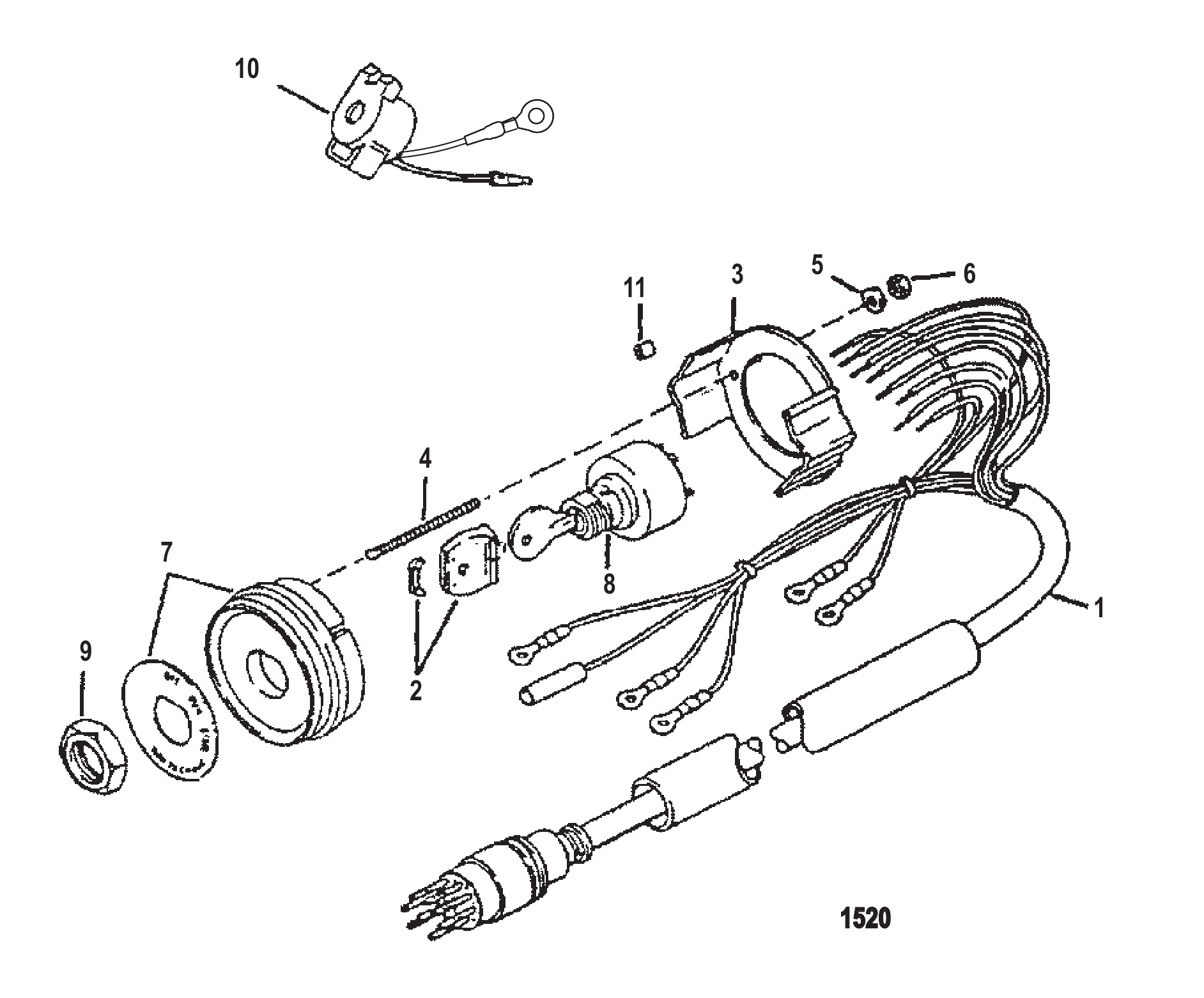

Рис. 21Комплект выключателя зажигания Key Switch Assembly

REF	Номер детали	Наименование	Кол-во
1	816626A15	Жгут проводов в сборе (замок зажигания) (15.00 футов)	1
2	90468A1	Крышка в сборе с ключом	2
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	816479A3	КОМПЛЕКТ ПЛАСТИНЫ	2
8	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
9	879755	Гайка специальная - черный нейлон	1
10	816492A2	Сигнализация	1
10	8M0089727	Сигнализация в сборе	1
11	8127111	Проставка (.375)	2
11	812711	Проставка (.250)	2
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

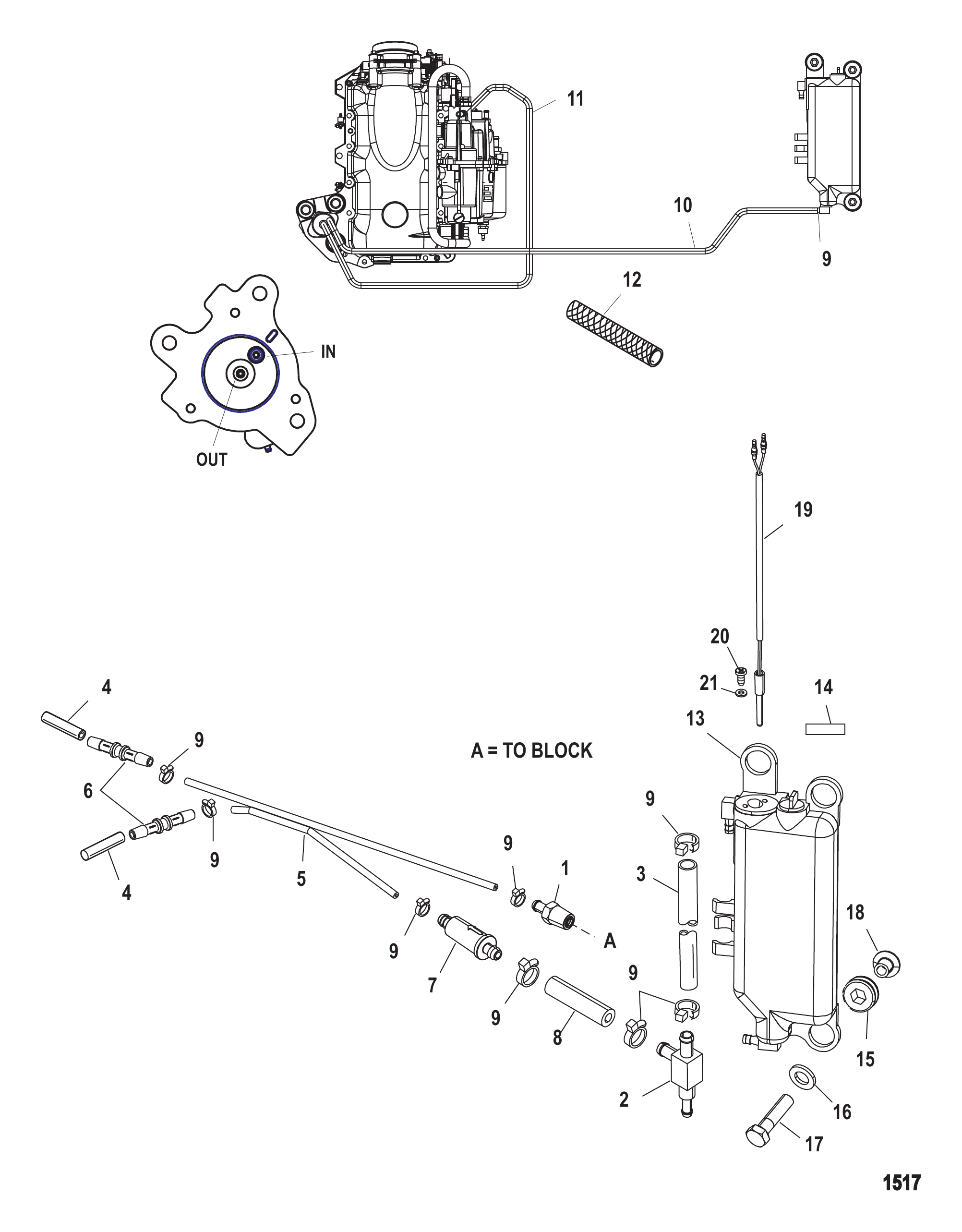

Рис. 22МАСЛЯНАЯ СИСТЕМА Oil System

REF	Номер детали	Наименование	Кол-во
1	8781051	Обратный клапан к блоку	1
2	424254	Штуцер	1
2	8M0207780	Фитинг	1
3	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
3	8M0108355	Шланг (57 дюймов, бухта)	1
4	NSS	NOT SOLD SEPARATE Cap	2
5	875289	Шланг	1
6	858955	РАЗЪЕМ	2
7	875284001	Фильтр масляный - линейный	1
7	875284T01	Масляный фильтр - в линии	1
8	875283	Шланг (2.00 дюйма)	1
9	816311T	СТЯЖКА (8.00 дюймов)	AR
9	69355	Стяжка (5.50 дюймов)	AR
9	8M0214940	Стяжка	AR
9	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
10	892830053	Шланг (24.00 дюйма плетёный)	1
11	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
11	8M0054152	Трубка (39.00 дюймов, бухта)	1
12	828547753	Трубка (внутренний диаметр .750 x 3.00 фута) (Отрезать 7 дюймов)	1
13	833069T9	Резервуар в сборе	1
13	8M0063190	Масляный бак в сборе	1
14	NSS	NOT SOLD SEPARATE Decal	1
15	855362	Втулка уплотнительная	3
15	855362001	Втулка	3
16	49436	Шайба	3
17	60411	ВИНТ (.312-18 x 1.250)	3
18	855634	ВИНТ (M4 X 8)	3
19	856156A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
19	856156T02	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
20	58376	Винт (.164-18 x .375)	1
21	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
-	809430T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

Рис. 23Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

Рис. 24Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	855998A3	Помпа подъёма в сборе	1
-	855998A11	Комплект гидроподъема	1
1	878265A4	Мотор тримма	1
1	8M0031551	Электромотор тримма	1
2	NSS	NOT SOLD SEPARATE Armature	1
3	NSS	NOT SOLD SEPARATE End Frame	1
4	82494830	ВИНТ (M6 x 30)	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	8782451	Вал приводной	1
7	878410A1	Ремкомплект обратного клапана	1
8	813442A2	Узел ручного сброса в сборе	1
8	893929A01	Комплект предохранительного клапана	1
9	878241A1	Комплект вала	1
9	8M0142997	Ремкомплект вала наклона	1
10	878267	Штифт	1
11	878235A1	Цилиндр наклона в сборе	1
11	878235A03	Ремкомплект цилиндра наклона	1
12	878239A1	Ремкомплект направляющей, включает поз. 26	1
12	878239A02	Комплект торцевой крышки цилиндра наклона	1
13	878409A1	Ремкомплект уплотнительных колец, включает поз. 26	1
13	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
14	878412A1	Ремкомплект штока амортизатора, включает поз. 26	1
14	8M0168219	Комплект штока амортизатора	1
15	878242A1	Поршень в сборе с памятью	1
15	8M0143000	Комплект поршня памяти	1
16	878406A1	Ремкомплект обратного клапана, включает поз. 26	1
16	878406A02	Ремкомплект обратного клапана	1
17	878414A1	Поршень в сборе	1
17	878414T01	Поршень в сборе	1
18	878413A1	Поршень в сборе	1
19	878243A1	Направляющая в сборе	2
19	8M0021648	Торцевая крышка в сборе	2
20	878264A1	Комплект резервуара	1
21	811613	Штекер в сборе	1
22	4000327	ВИНТ (M6 x 14)	4
23	43450	Шайба	4
23	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
24	892251A01	Ремкомплект насоса	1
25	878408A1	Ремкомплект помпы тримма	1
26	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
27	858771	Винт (M10 x 30)	6
28	4002319	ШАЙБА	6
29	818298Q1	Комплект анода	1
30	4000330	ВИНТ (M6 x 25)	2
30	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
31	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
31	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
32	996251	Вал	1
32	99625002	Вал	1
33	69205	С-ОБРАЗНАЯ ШАЙБА	2
33	8M0084613	Пружинная шайба	2
34	22875	ЗАЖИМ	2
35	878608	Винт (#10-16 x .500)	2
36	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
37	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 25Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 26Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
80393402	Каталог запчастей 225X EFI PROMAX	1
848714040	Руководство владельца	1
804673A02	НАКЛЕЙКА информационная этикетка EPA	1
804673A03	НАКЛЕЙКА информационная этикетка EPA	1
804673A04	НАКЛЕЙКА информационная этикетка EPA	1
858610A31	Топливный шланг в сборе	1
8M0038610	Топливный шланг в сборе (9 футов) с грушей	1

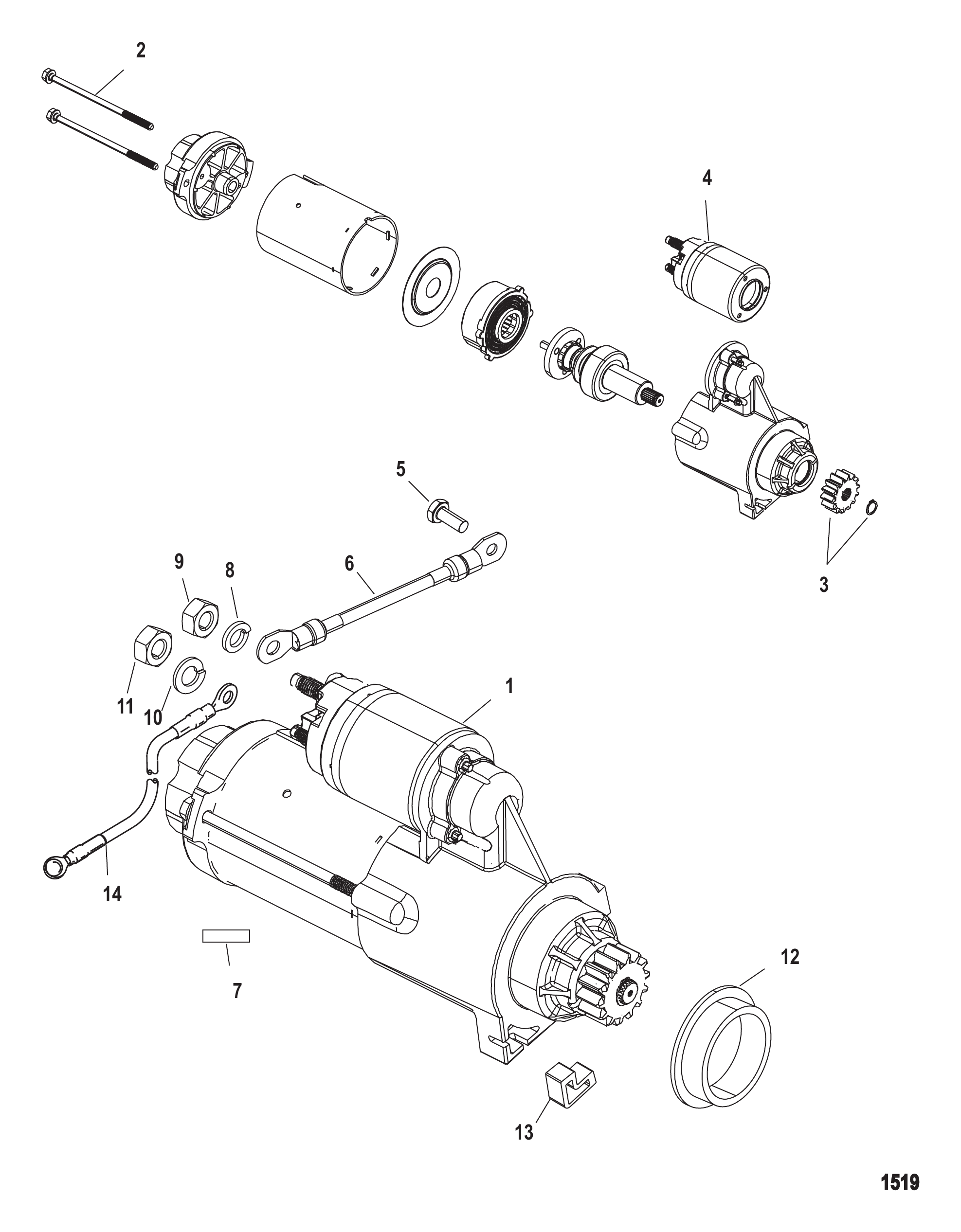

Рис. 27СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	853329T	Стартер в сборе	1
1	892339T01	Стартер в сборе	1
2	803005	СКВОЗНОЙ БОЛТ	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
6	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
7	8272822	Наклейка предупреждение высокое напряжение	1
8	400255	СТОПОРНАЯ ШАЙБА (M5)	1
9	400211	ГАЙКА (M5) Нержавеющая сталь	1
10	26993	СТОПОРНАЯ ШАЙБА (.312)	1
10	8M0204647	Стопорная шайба (.312)	1
11	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
12	56703	ВТУЛКА СТАРТЕРА	2
12	8M0034918	Втулка	2
13	879845	Упор	1
13	8M0043276	Упор	1
14	88439A25	Кабельный узел аккумулятора — положительный	1

Рис. 28КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Attaching Kit

REF	Номер детали	Наименование	Кол-во
-	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	71565A2	Труба в сборе	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
11	826709113	Гайка (.375-24) нержавеющая сталь	3
11	8M0204726	Гайка (.375-24) латунная	3

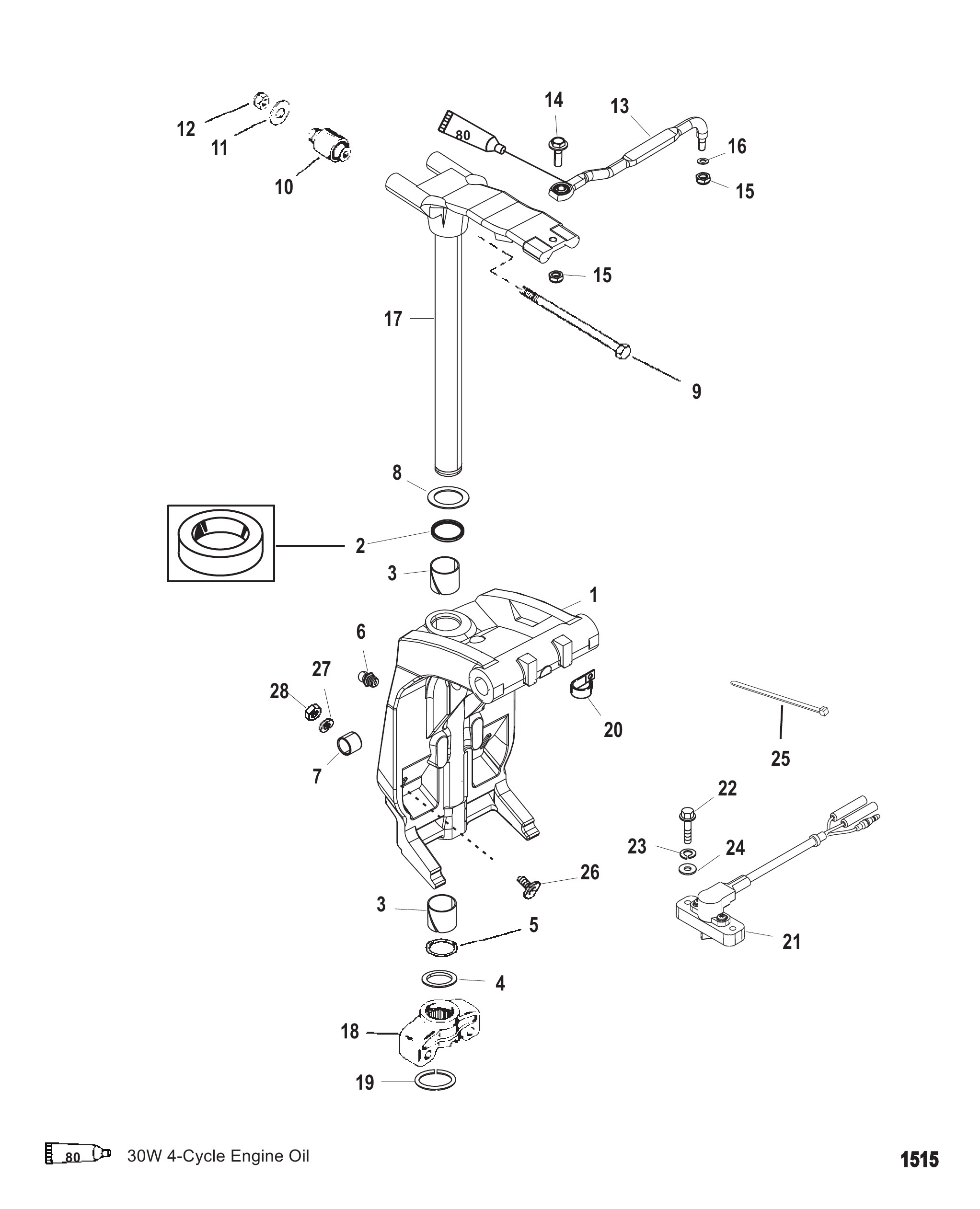

Рис. 29ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ (ДЛИННЫЙ) Swivel Bracket And Steering Arm (Long)

REF	Номер детали	Наименование	Кол-во
1	8710T20	Кронштейн поворотный в сборе чёрный	1
1	8M0102865	Поворотный кронштейн в сборе, чёрный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	33504	Кольцо уплотнительное	1
5	8M0214926	Кольцо уплотнительное @10	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	776981	Опора	2
11	78688	Шайба	2
12	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
12	8M0204653	Гайка	2
13	92876A10	Тяга в сборе	1
13	92876A12	Тяга в сборе	1
14	849838	ВИНТ (.375-24 x 1.250)	1
15	826709113	Гайка (.375-24) нержавеющая сталь	2
15	8M0204726	Гайка (.375-24) латунная	2
16	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
17	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
17	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
18	86580A1	Вилка в сборе, нижняя (чёрная)	1
18	878182T	Вилка нижняя — нержавеющая сталь	1
19	67684	Кольцо стопорное	1
20	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
21	859187A1	Датчик тримма в сборе	1
22	852368	Винт (#10-24 x .750)	2
23	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
24	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
25	816311T	СТЯЖКА (8.00 дюймов)	1
26	996301	Пластина-фиксатор	2
26	8M0045383	Ударная пластина	2
27	58643	Шайба стопорная (.375)	2
28	46335	ГАЙКА (.375-24)	2

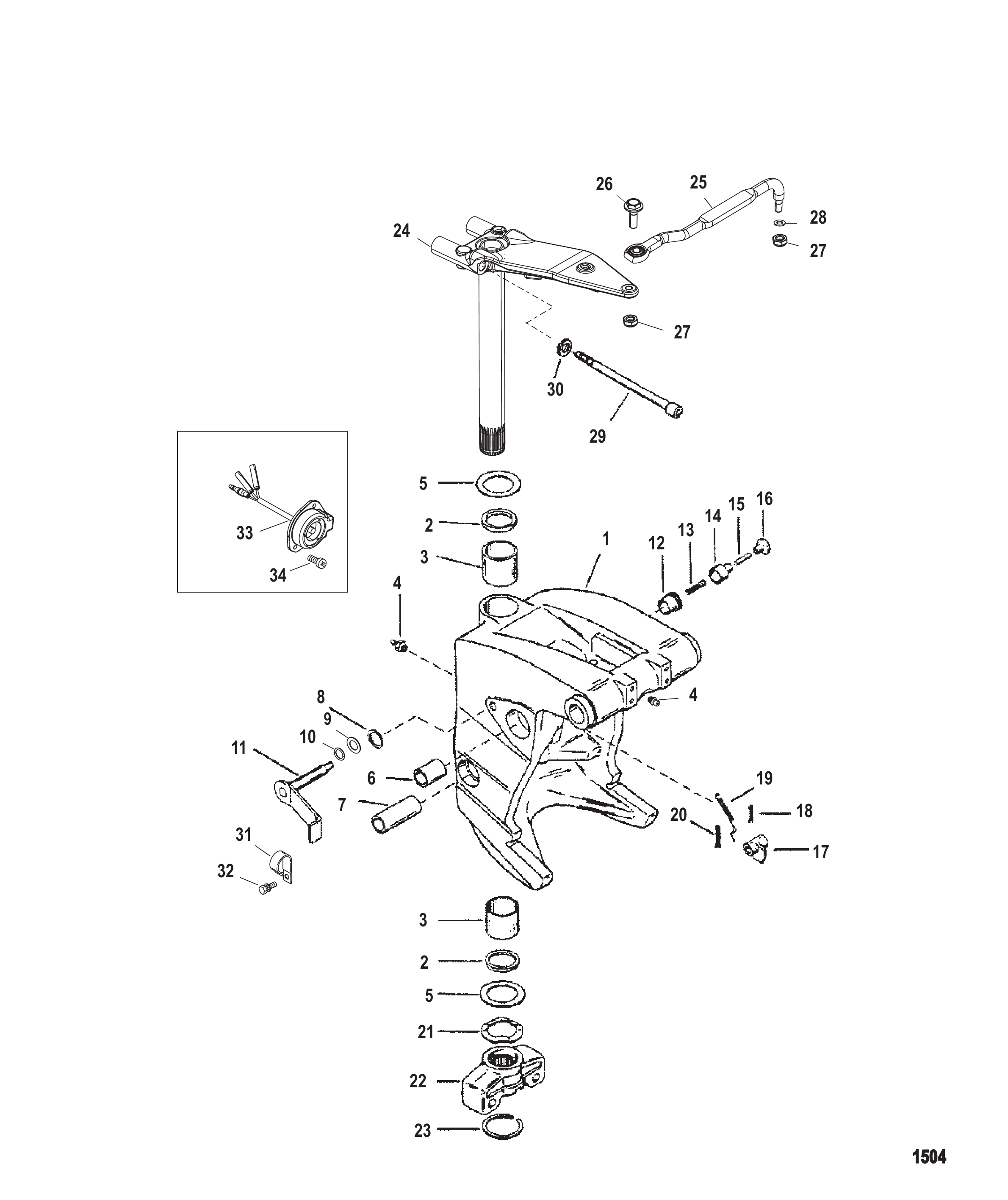

Рис. 30ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ (КОРОТКИЙ) Swivel Bracket And Steering Arm (Short)

REF	Номер детали	Наименование	Кол-во
1	818810A14	КРОНШТЕЙН ПОВОРОТНЫЙ В СБОРЕ	1
1	8M0145740	Поворотный кронштейн	1
2	847729	САЛЬНИК Масло	2
3	847726	ПОДШИПНИК	2
4	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
4	8M0169589	Штуцер для смазки	2
5	847728	ПОДШИПНИК	2
6	82203522	ПОДШИПНИК	1
6	82203516	ПОДШИПНИК	1
6	82203524	ПОДШИПНИК	2
7	82203540	ПОДШИПНИК (2.5 дюйма)	2
8	85023	Сальник масляный	2
9	87161	Шайба	2
10	48171	Кольцо уплотнительное (.364 x .070)	2
11	85030A2	Рычаг фиксатора откидывания в сборе	1
11	85028A2	Рычаг фиксатора откидывания в сборе	1
12	86600	Втулка	1
13	85367	ПРУЖИНА	1
14	41052	ПЛУНЖЕР	1
15	88876	ШПИЛЬКА	1
16	86603	Ручка	1
17	864751	Муфта	1
18	69745	Штифт роликовый рычага к вертикальному валу	2
19	88049	Пружина	1
20	93861	Шплинт	1
21	78854	Волнистая шайба	1
22	86580F4	Вилка нижняя	1
23	848125	КОЛЬЦО СТОПОРНОЕ - Спиральный замок	2
24	8407871	Поворотный палец	1
24	8M0192243	Палец поворотный	1
25	92876A10	Тяга в сборе	1
25	92876A12	Тяга в сборе	1
26	849838	ВИНТ (.375-24 x 1.250)	1
27	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
27	8M0204653	Гайка	2
28	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
29	132121	Винт	2
30	816056	Шайба	2
31	88512	Хомут шланга гидравлики	1
32	88829	ВИНТ (#10-24 x .500)	1
33	841198A1	Датчик трима в сборе	1
34	852453	Винт (#10-24 x .560)	2

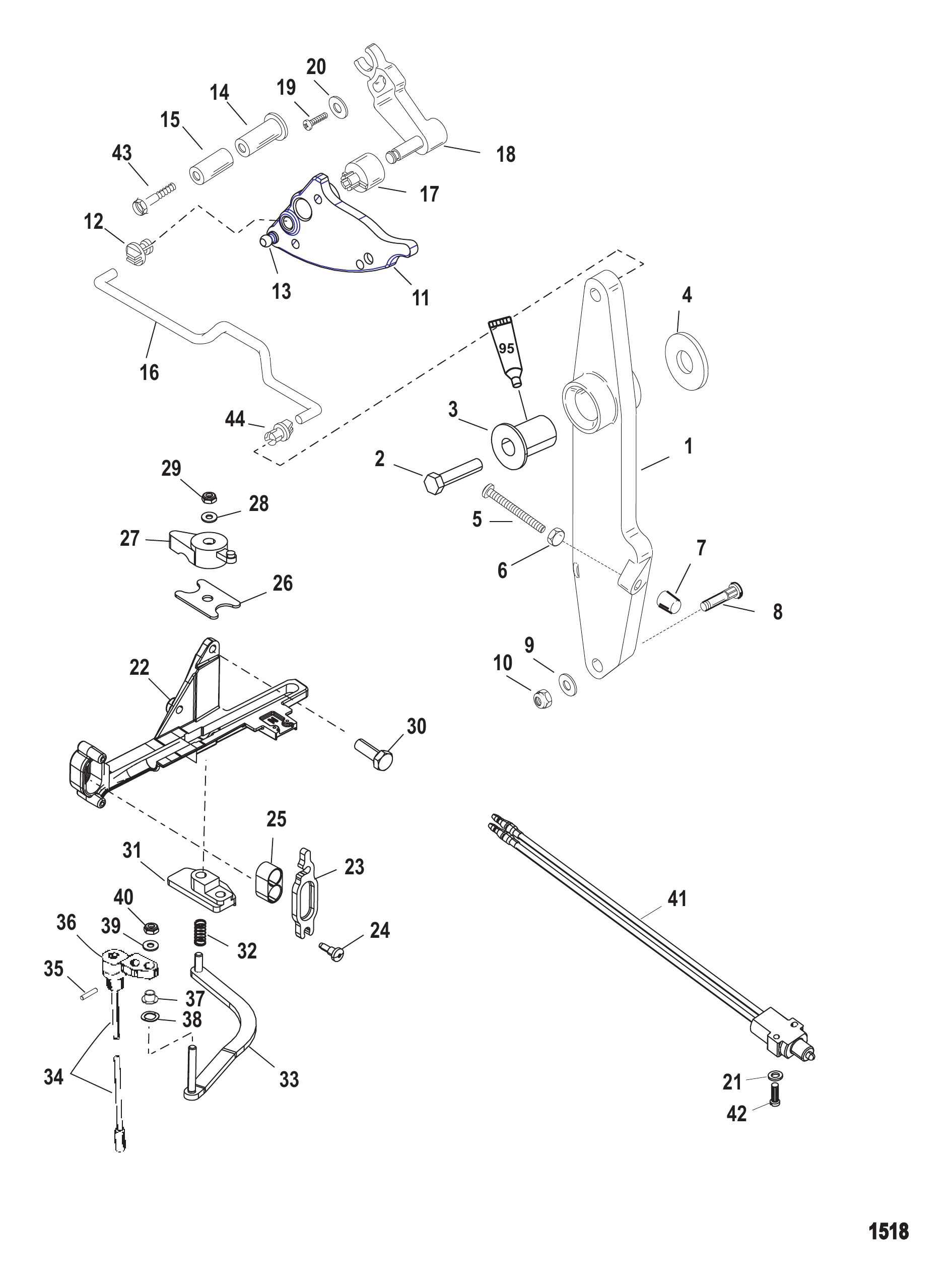

Рис. 31РЫЧАГ ГАЗА И ВАЛ ПЕРЕКЛЮЧЕНИЯ (S/N-0T818234 И НИЖЕ) Throttle Lever And Shift Shaft (S/N-0T818234 & Below)

REF	Номер детали	Наименование	Кол-во
1	8503891	Рычаг управления дросселем	1
1	8M0040990	Рычаг управления дросселем	1
2	818165	ВИНТ (.375-16 x 1.75)	1
3	55164	Втулка	1
4	858959	ПРОСТАВКА	1
5	64022	Винт (.250-20 x 2.125)	1
6	64015	Гайка (.250-20) клеммы стартерного соленоида	1
7	26852	ЗАГЛУШКА Нейлоновая	1
8	42927	Вставка	1
9	35459	ШАЙБА	1
10	401386	ГАЙКА (M6) Нержавеющая сталь	1
11	858847A2	Кулачок	1
12	932481	Втулка	1
12	8M0215006	Втулка поворотная	1
13	8235694	Шарик резьбовой	1
14	856895	Втулка	1
15	856896	Подшипник	1
16	8508152	Тяга	1
17	840968	Ролик	1
17	8M0072162	Ролик	1
18	8502861	Рычаг	1
18	850286A03	Комплект рычага/ролика дросселя	1
19	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
20	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
21	27882	ШАЙБА	2
22	814283T6	Кронштейн в сборе якорный	1
23	98889	Защёлка	1
24	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
25	39519	ЧАШКА	1
26	52100	Износостойкая пластина	1
27	38279	ЗАЩЕЛКА	1
27	8M0036768	ЗАЩЕЛКА	1
28	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
29	826709109	Гайка (.250-28) нержавеющая сталь	1
30	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
31	814284	Направляющий блок	1
32	20099	Пружина	1
33	67073A1	Тяга в сборе	1
34	79932A18	Узел вала переключения передач	1
34	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
35	NSS	NOT SOLD SEPARATE Roll Pin	1
36	NSS	NOT SOLD SEPARATE Shift Shaft Lever - Upper	1
37	26856	ВТУЛКА	1
38	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
39	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
40	826709109	Гайка (.250-28) нержавеющая сталь	1
41	814281A2	Переключатель	1
41	8M0052931	Переключатель	1
42	77478	ВИНТ (#6-32 x .875)	2
43	81893440	ВИНТ (M8 x 40)	1
44	932481	Втулка	1
44	8M0215006	Втулка поворотная	1
-	809430T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

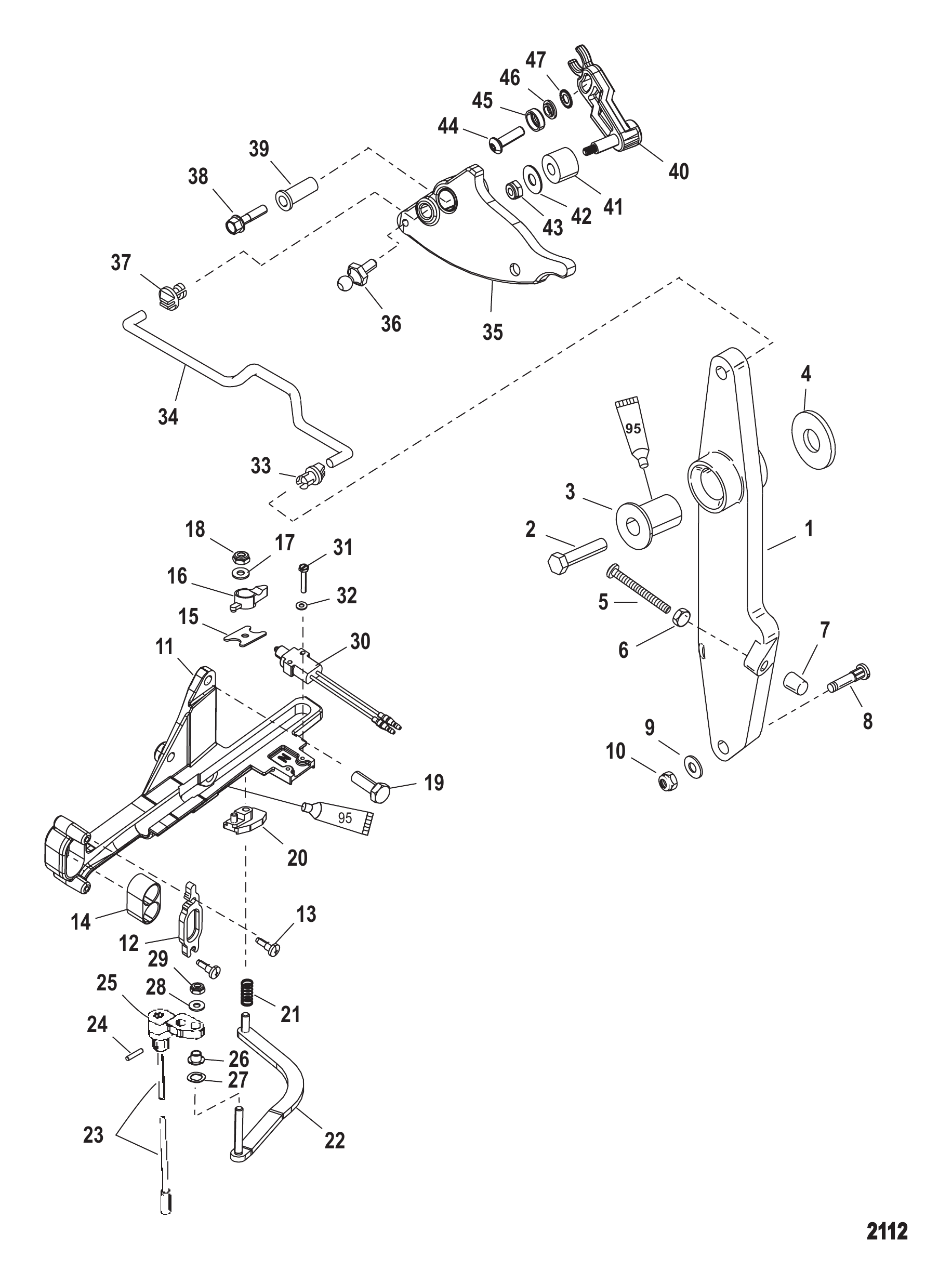

Рис. 32РЫЧАГ ГАЗА И ВАЛ ПЕРЕКЛЮЧЕНИЯ (S/N-0T818235 И ВЫШЕ) Throttle Lever And Shift Shaft (S/N-0T818235 & Up)

REF	Номер детали	Наименование	Кол-во
1	8503891	Рычаг управления дросселем	1
1	8M0040990	Рычаг управления дросселем	1
2	818165	ВИНТ (.375-16 x 1.75)	1
3	55164	Втулка	1
4	858959	ПРОСТАВКА	1
5	64022	Винт (.250-20 x 2.125)	1
6	64015	Гайка (.250-20) клеммы стартерного соленоида	1
7	26852	ЗАГЛУШКА Нейлоновая	1
8	42927	Вставка	1
9	35459	ШАЙБА	1
10	401386	ГАЙКА (M6) Нержавеющая сталь	1
11	814283T6	Кронштейн в сборе якорный	1
12	98889	Защёлка	1
13	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
14	39519	ЧАШКА	1
15	52100	Износостойкая пластина	1
16	38279	ЗАЩЕЛКА	1
16	8M0036768	ЗАЩЕЛКА	1
17	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
18	826709109	Гайка (.250-28) нержавеющая сталь	1
19	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
20	814284	Направляющий блок	1
21	20099	Пружина	1
22	67073A1	Тяга в сборе	1
23	79932A18	Узел вала переключения передач	1
23	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
24	NSS	NOT SOLD SEPARATE Roll Pin	1
25	NSS	NOT SOLD SEPARATE Shift Shaft Lever - Upper	1
26	26856	ВТУЛКА	1
27	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
28	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
29	826709109	Гайка (.250-28) нержавеющая сталь	1
30	889514A02	Выключатель	1
30	889514T02	Выключатель	1
31	77478	ВИНТ (#6-32 x .875)	2
32	27882	ШАЙБА	2
33	932481	Втулка	1
33	8M0215006	Втулка поворотная	1
34	8508152	Тяга	1
35	858847A2	Кулачок	1
36	8235694	Шарик резьбовой	1
37	932481	Втулка	1
37	8M0215006	Втулка поворотная	1
38	81893440	ВИНТ (M8 x 40)	1
39	856895	Втулка	1
40	850286A03	Комплект рычага/ролика дросселя	1
41	889610	РОЛИК	1
41	8M0072162	Ролик	1
42	56681	ШАЙБА (.203 x .500 x .032)	1
42	8M0204666	ШАЙБА (.203 x .500 x .032)	1
43	826709104	Гайка (#8-32) нержавеющая сталь	1
44	889354	Винт специальный	1
45	881991	Шайба тарельчатая	1
45	8M0095734	Комплект шайб/винтов	1
46	881992	Шайба катушечная	1
46	8M0095734	Комплект шайб/винтов	1
47	69432	Шайба стопорная наружная (#10)	1
-	809430T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

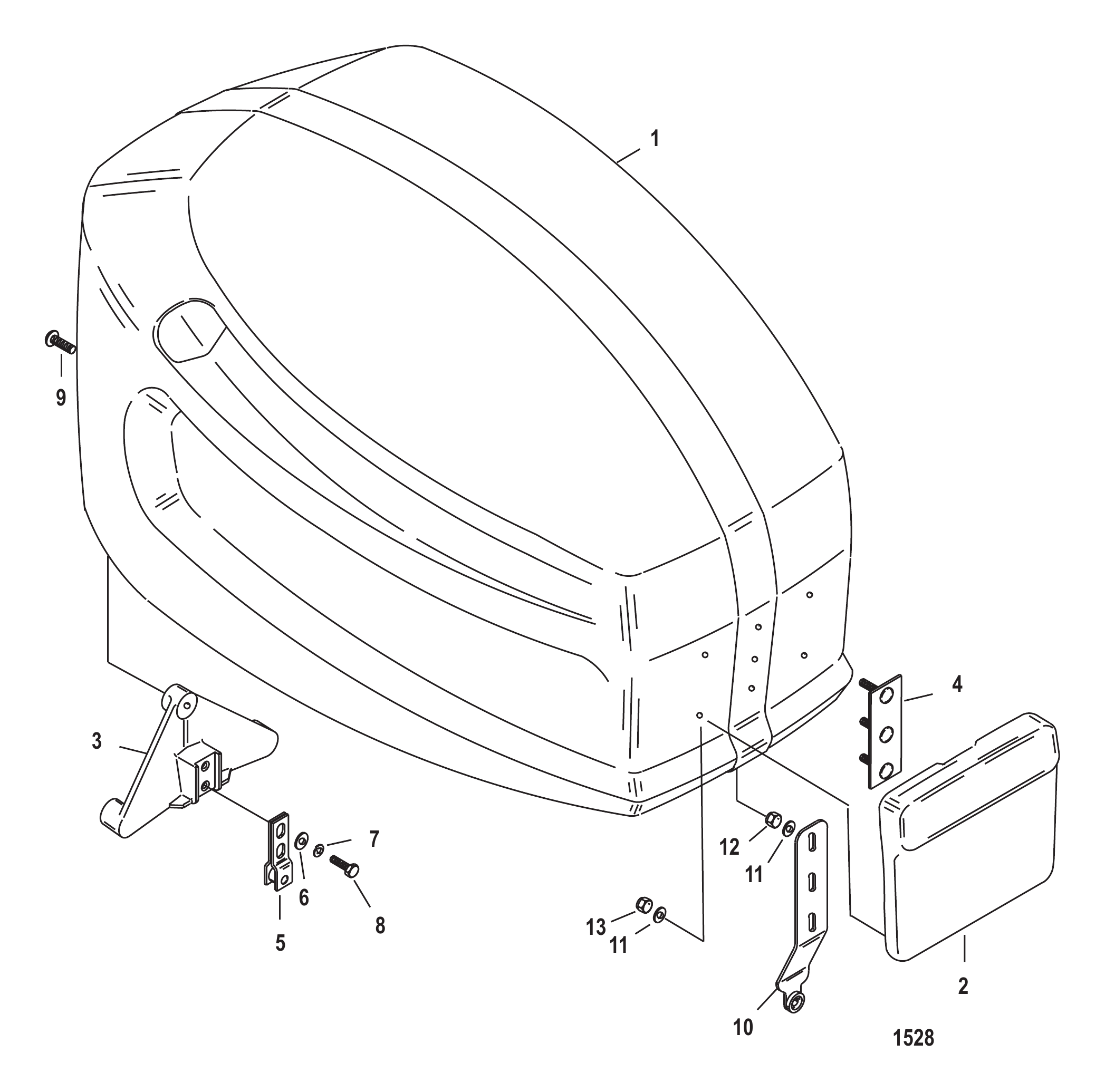

Рис. 33ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	849203T23	Узел верхнего кожуха	1
2	849209A3	Экран	1
3	8488081	Кронштейн защёлки	1
4	849179	ПЛАСТИНА	1
5	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
5	893763	Кронштейн фиксатора ролика	1
6	814806	Шайба (.344 x .688 x .065) нержавеющая сталь	2
6	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	2
7	53166	СТОПОРНАЯ ШАЙБА (.312)	2
8	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	849011	ВИНТ (.250-20 x .750)	4
10	849834A1	Защёлка	1
11	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	7
11	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	7
12	8267098	Гайка (.250-20) нержавеющая сталь	3
13	814101	Гайка (.250-20) нержавеющая сталь	4
13	8M0207776	ГАЙКА	4
0	840323A1	Комплект наклеек (базовый)	1
0	840323A21	КОМПЛЕКТ НАКЛЕЕК	1

Рис. 34Кронштейны транца (длинные) Transom Brackets (Long)

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	99629T2	Рычаг в сборе, фиксатор наклона	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	830899	Пружина натяжная	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1

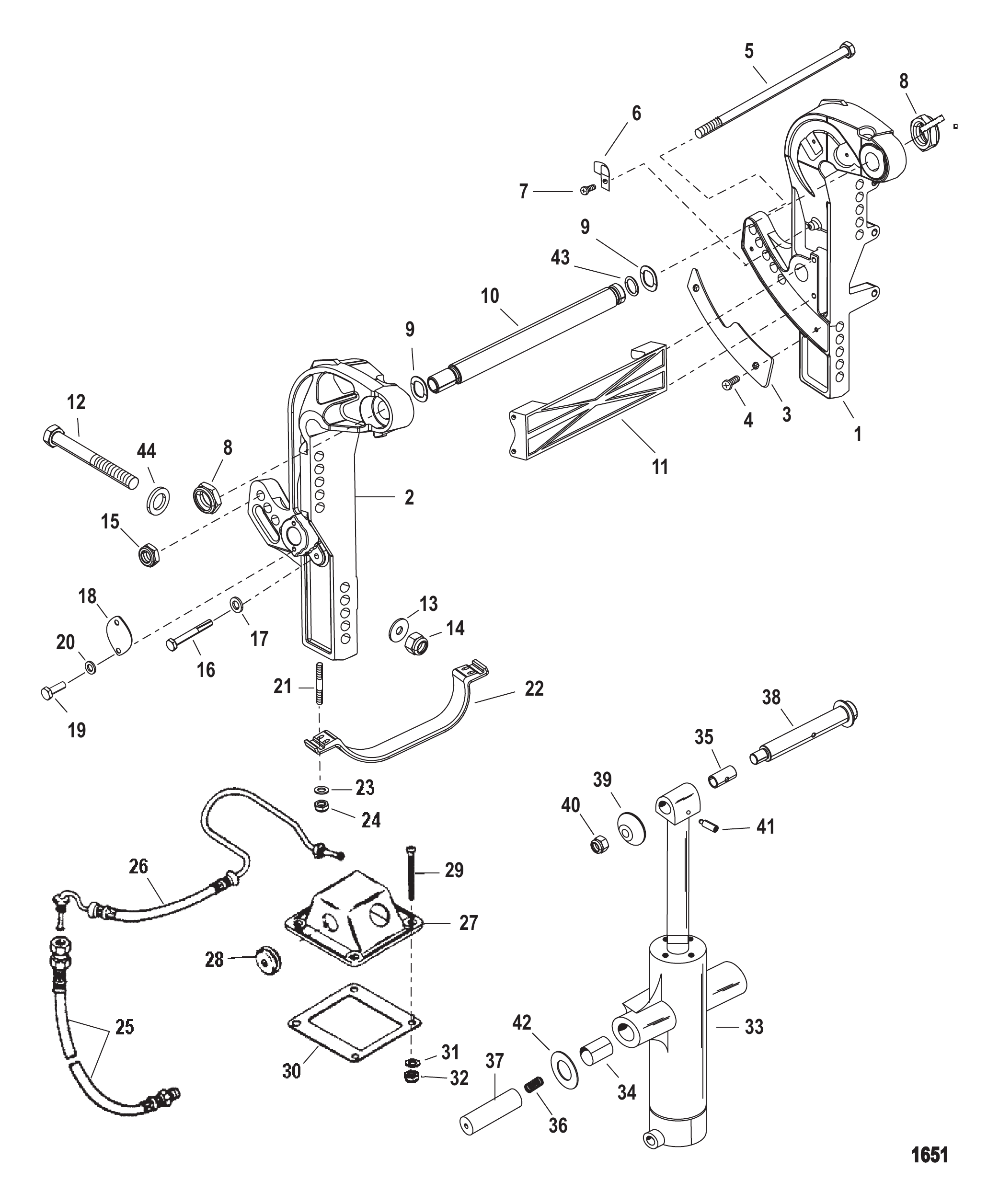

Рис. 35Кронштейны транца (короткие) Transom Brackets (Short)

REF	Номер детали	Наименование	Кол-во
1	847800A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
1	844353T01	КОМПЛЕКТ ТРАНЦА	1
2	847801A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
2	847801T01	КРОНШТЕЙН ТРАНЦА - ПРАВЫЙ БОРТ	1
3	847798A1	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
3	847798A02	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
4	86843	Винт (#10-24 x .500)	4
5	87180	Болт (.500-20 x 11.00)	1
6	88512	Хомут шланга гидравлики	4
6	75275	Хомут жгута проводов	2
7	88829	ВИНТ (#10-24 x .500)	6
8	858869	Гайка (.875-14)	1
8	859133	ГАЙКА (1.00-14)	1
8	82671327	ГАЙКА (1.0-14)	1
9	88750	ШАЙБА волнистая (1.62 x 1.05)	2
10	99170A2	Комплект трубок наклона	1
10	826125A1	Трубка наклона	1
11	85035T	ПРОСТАВКА	1
11	8M0237541	ПРОСТАВКА ТРАНЦА	1
12	677551	ВИНТ (.500-20 x 4.500)	4
12	8M0149747	Винт	4
12	677552	ВИНТ (.500-20 x 6.500)	AR
13	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
13	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
14	82671317	ГАЙКА (.500-20)	4
15	82671317	ГАЙКА (.500-20)	1
16	70732	Винт (.250-20 x 2.00)	4
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
18	85026T	Пластина	2
19	28636	ВИНТ (.250-20 x .750)	4
20	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
20	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
21	54343	ШПИЛЬКА (.312-24 x 1.380)	4
21	8M0034451	ШПИЛЬКА	4
22	89949A1	ПЛАСТИНА В СБОРЕ	1
23	847539	ШАЙБА	4
24	82670911	ГАЙКА (.312-24) Нержавеющая сталь	4
25	89024	ШЛАНГ гидравлический	1
25	89023	ШЛАНГ гидравлический	1
26	96993	Шланг гидравлический	1
26	96994	Шланг гидравлический	1
27	87871	Крышка	1
27	87871T	КРЫШКА	1
28	45507	Втулка уплотнительная	1
29	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
30	87775	Прокладка	1
31	20878	ШАЙБА	4
32	826709106	Гайка (#10-32) нержавеющая сталь	4
32	8M0204718	Гайка	4
33	79610T29	Цилиндр трима	1
33	79610A33	Комплект цилиндра трима	1
33	79610A21	Цилиндр трима	1
33	79610T29	Цилиндр трима	1
34	847724	ВТУЛКА	2
35	841223	Подшипник	1
36	30316	ПРУЖИНА	2
37	85020T	ПАЛЕЦ ПОВОРОТНЫЙ	2
38	841199	Штифт тримма	1
38	8220752	Штифт тримма	1
39	822076	Фиксатор	1
40	82671317	ГАЙКА (.500-20)	1
41	8071791	Установочный винт (.250-20 x .820)	1
42	85022	Шайба (2.00 x 1.06 x .060)	2
43	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
44	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	1
44	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	1
-	79879A1	РЕМКОМПЛЕКТ ЦИЛИНДРА ТРИММА	1

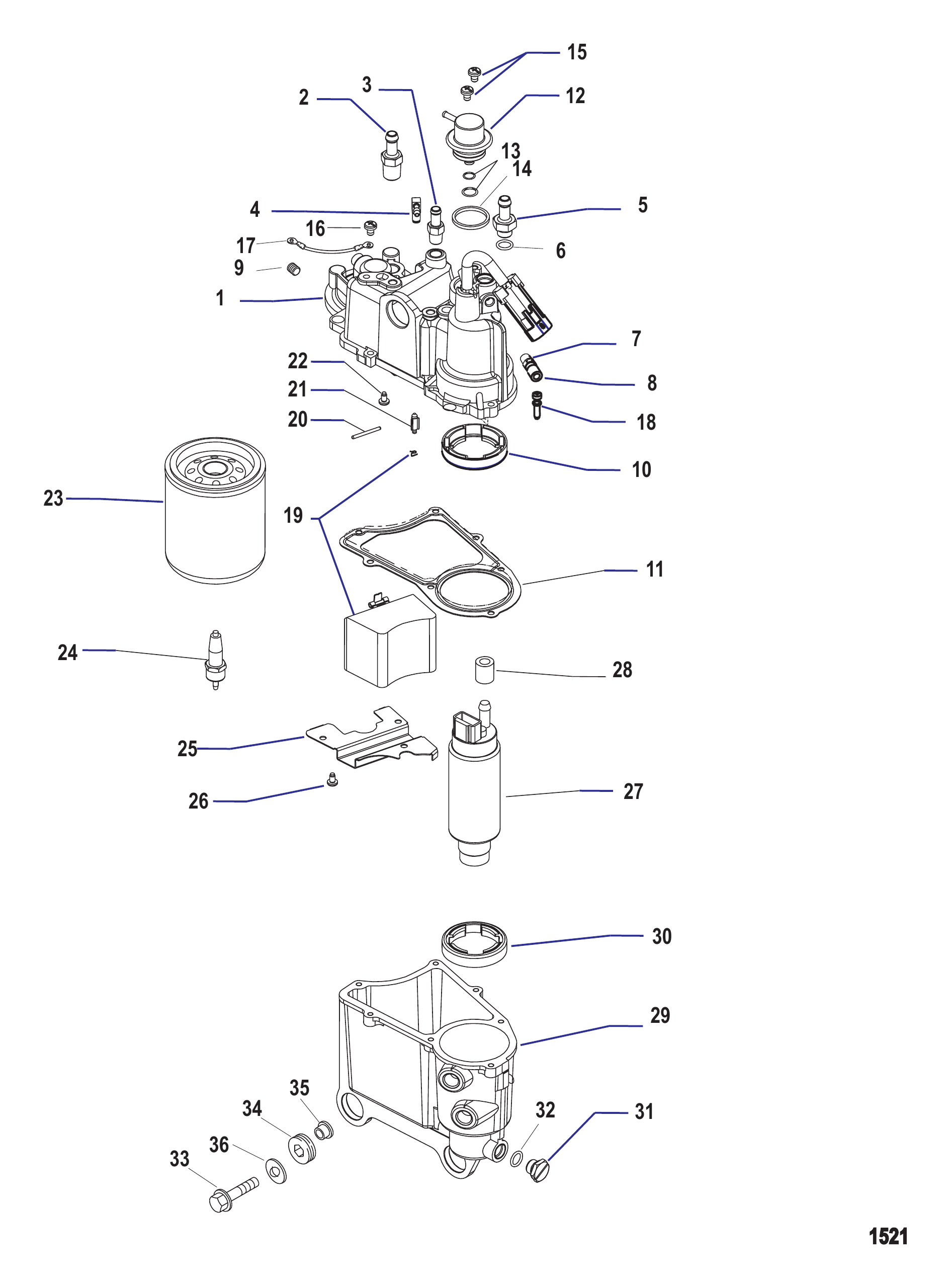

Рис. 36Компоненты сепаратора паров Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Vapor Seperator Assembly	1
1	883245T3	КОМПЛЕКТ КРЫШКИ	1
2	881740	Фитинг прямой	1
3	883249	Штуцер	1
4	NSS	NOT SOLD SEPARATE Elbow	1
5	855437A2	Комплект штуцера выхода насоса	1
6	883209	Кольцо уплотнительное	1
6	8M0062785	Уплотнительное кольцо	1
7	883219	Клапан	1
8	883220	Крышка	1
9	883208	Пробка	1
10	883248	Сальник	1
11	883252	Прокладка	1
12	883257T1	Регулятор	1
13	883593A1	Комплект уплотнительных колец	1
14	883258	Шайба	1
15	883261	Винт (M5 x .8)	2
16	883261	Винт (M5 x .8)	1
17	881831	Провод в сборе	1
18	808612	Винт с шайбой (#8-32 x .750)	7
19	883253A1	Комплект поплавка	1
20	F10064	ВАЛ	1
21	883247A1	Комплект клапана/седла впускного	1
22	883223	Винт (M6 x 16)	1
23	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
24	8285861	Зонд	1
24	8M0204710	ДАТЧИК	1
25	883260	Перегородка	1
25	889318002	Дефлектор топлива	1
26	883223	Винт (M6 x 16)	3
27	881705T1	Комплект насоса	1
28	855428	Втулка	1
28	8M6000589	Втулка	1
29	883256T1	Комплект поплавковой камеры	1
30	883248	Сальник	1
31	855435A1	Комплект пробок	1
32	883209	Кольцо уплотнительное	1
32	8M0062785	Уплотнительное кольцо	1
33	81893435	ВИНТ (M8 x 35)	3
33	8M0103814	Винт (M8 x 35 мм)	3
34	855364	Втулка	3
35	855362	Втулка уплотнительная	3
35	855362001	Втулка	3
36	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3

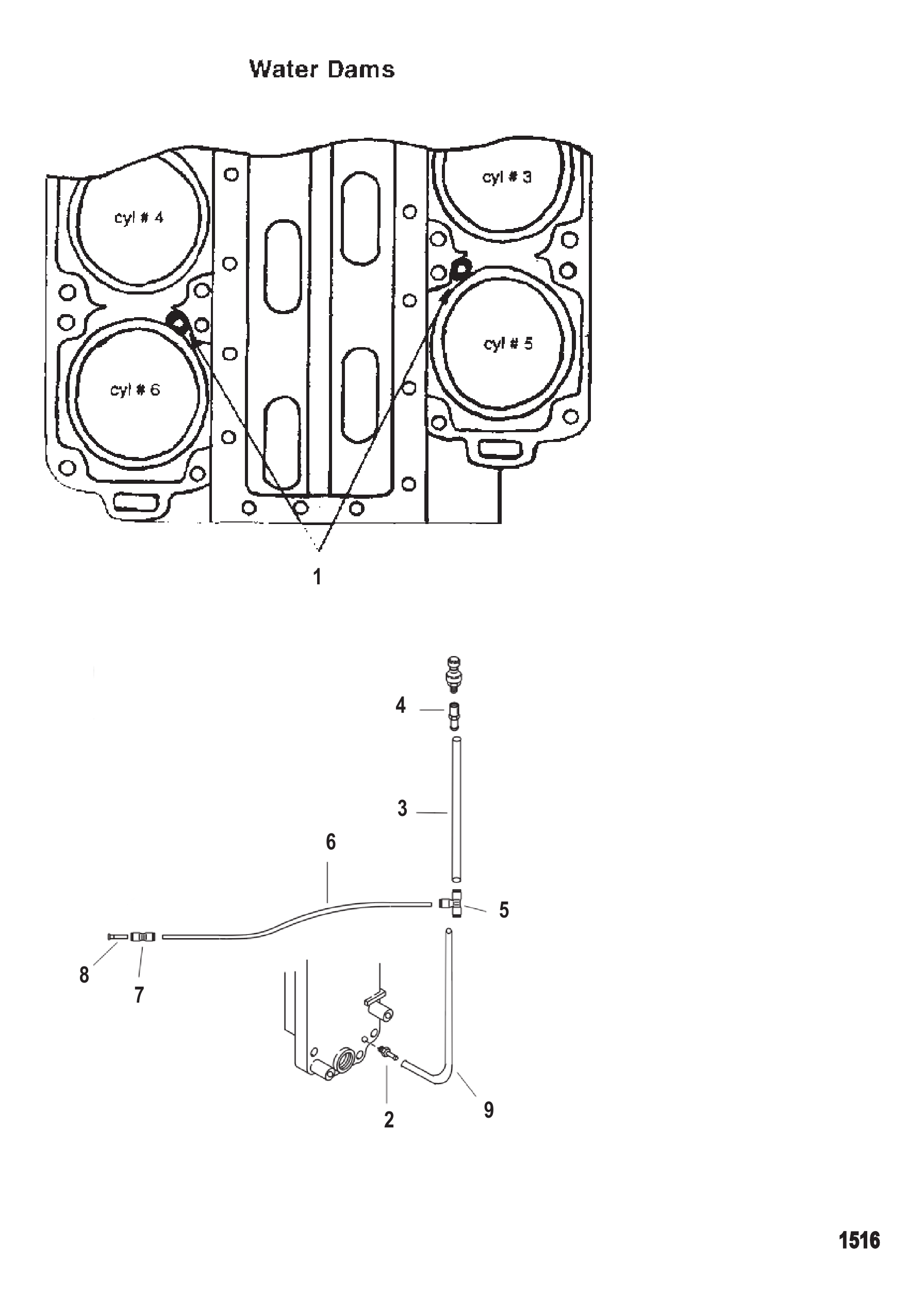

Рис. 37Водяные шланги Water Hoses

REF	Номер детали	Наименование	Кол-во
1	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
1	8M0108355	Шланг (57 дюймов, бухта)	1
2	881866	Фитинг	1
3	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
4	859431	ШТУЦЕР	1
4	8M0207782	ШТУЦЕР ПРЯМОЙ	1
5	875207	Тройник	1
6	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
7	859747	СОЕДИНИТЕЛЬ	1
7	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
8	859732	ПРОБКА	1
9	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
-	809430T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
