水星 Mercury 250 (3.0L) 0T409000 THRU 0T800999 - — взрыв-схемы и запчасти

两冲程电喷 EFI · USA - Cat.# 90-80319902 · 共 32 个部位 · 1258 条零件

1АКСЕССУАРЫ 2ДЕМПФЕР/КРЫШКА МАХОВИКА 3НИЖНИЙ КОК 4ПЛАТА КАТУШЕК 5КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 6БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА 7КОРПУС ВЕДУЩЕГО ВАЛА И ВЫХЛОПНАЯ ТРУБА 8КОМПЛЕКТ СТЯЖНОЙ ШТАНГИ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ 9ВЫПУСКНАЯ ПЛАСТИНА 10МАХОВИК/ГЕНЕРАТОР 11УПРАВЛЕНИЕ ТОПЛИВОМ 12ТОПЛИВНЫЙ НАСОС 13РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ)14РЕДУКТОР (ВАЛ ВИНТА)(РЕВЕРСИВНЫЙ)15РЕДУКТОР (ВАЛ ВИНТА)(СТАНДАРТНЫЙ)16КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ 17ПОРТОВАЯ СИСТЕМА СБРОСА 18Компоненты гидроподъема 8M0231193 19КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический 20Компоненты гидроподъема Корпус двигателя пластиковый 21СЕРВИСНЫЕ/ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ 22ПЛАСТИНА СОЛЕНОИДА 23СИСТЕМА ДАВЛЕНИЯ СПИДОМЕТРА/БЛОКА 24СТАРБОРТНАЯ СИСТЕМА СБРОСА 25СТАРТЕР (225-S/N-0T467441/250-S/N-0T467334 и ниже)26СТАРТЕР (225-S/N-0T467442/250-S/N-0T467335 и выше)27ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ 28ДРОССЕЛЬНАЯ ЗАСЛОНКА 29ИНСТРУМЕНТЫ 30ВЕРХНИЙ КОК 31Кронштейны транца 32КОМПОНЕНТЫ ПАРООТДЕЛИТЕЛЯ

Рис. 1АКСЕССУАРЫ ACCESSORIES

Номер детали	Наименование	Кол-во
15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
812497A2	Диод в сборе	1
898289A72	Комплект диода-шнура двойной	1
44357A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877680Q8	Топливный шланг в сборе (8 футов)	1
827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877680Q12	Топливный шланг в сборе (12 футов)	1
17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877681Q8	Топливный шланг в сборе (8 футов)	1
17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877681Q12	Топливный шланг в сборе (12 футов)	1
822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877683Q12	Топливный шланг в сборе (12 футов)	1
852400	Соединение промывочное	1
19674A2	Комплект выключателя/шнура безопасности	1
19674Q2	Комплект выключателя/шнура аварийной остановки	1
88334A2	КОМПЛЕКТ MERCATHODE	1
8M0180081	КОМПЛЕКТ МЕРКАТОД	1
86300A5	МОНИТОР MERCATHODE	1
41729A3	Комплект удлинителя шланга	1
825191A1	Комплект шлангов подключения	1
825191A3	Снято с производства, см. PB99-4	1
17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1

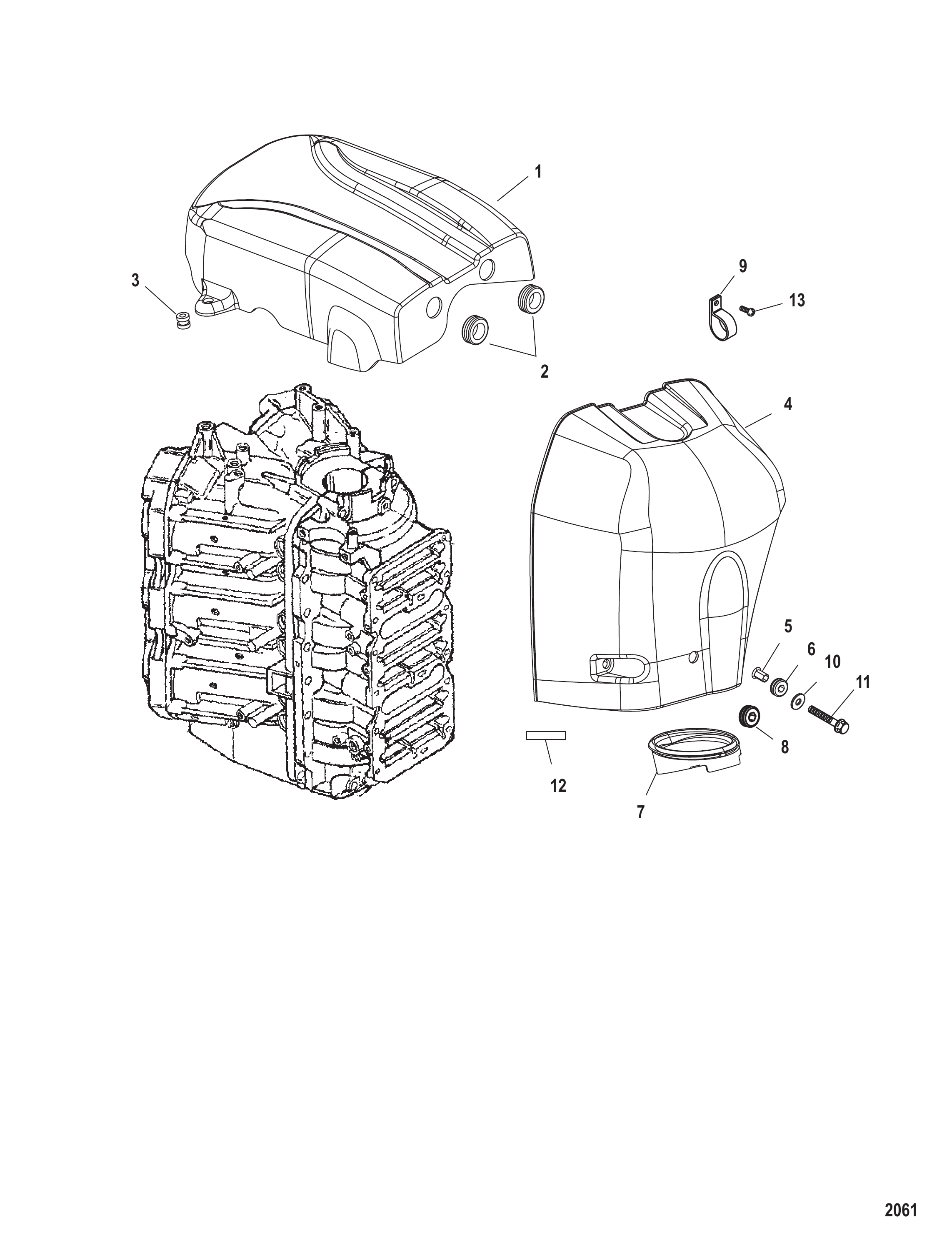

Рис. 2ДЕМПФЕР/КРЫШКА МАХОВИКА ATTENUATOR/FLYWHEEL COVER

REF	Номер детали	Наименование	Кол-во
1	880009T1	Крышка	1
2	13467	Втулка (.88 внутренний диаметр)	2
3	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
4	881909T1	Гаситель	1
5	856954	Втулка	1
6	834985	Втулка уплотнительная	1
7	882767	Сальник	1
8	20116	Втулка ручки воздушной заслонки	1
9	23567	ЗАЖИМ	1
10	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
11	82130025	ВИНТ (M6 x 25) крепление к картеру	1
12	881865	Наклейка предупреждающая — запуск на передаче	1
13	69570	Винт (#10-16 x .750)	1

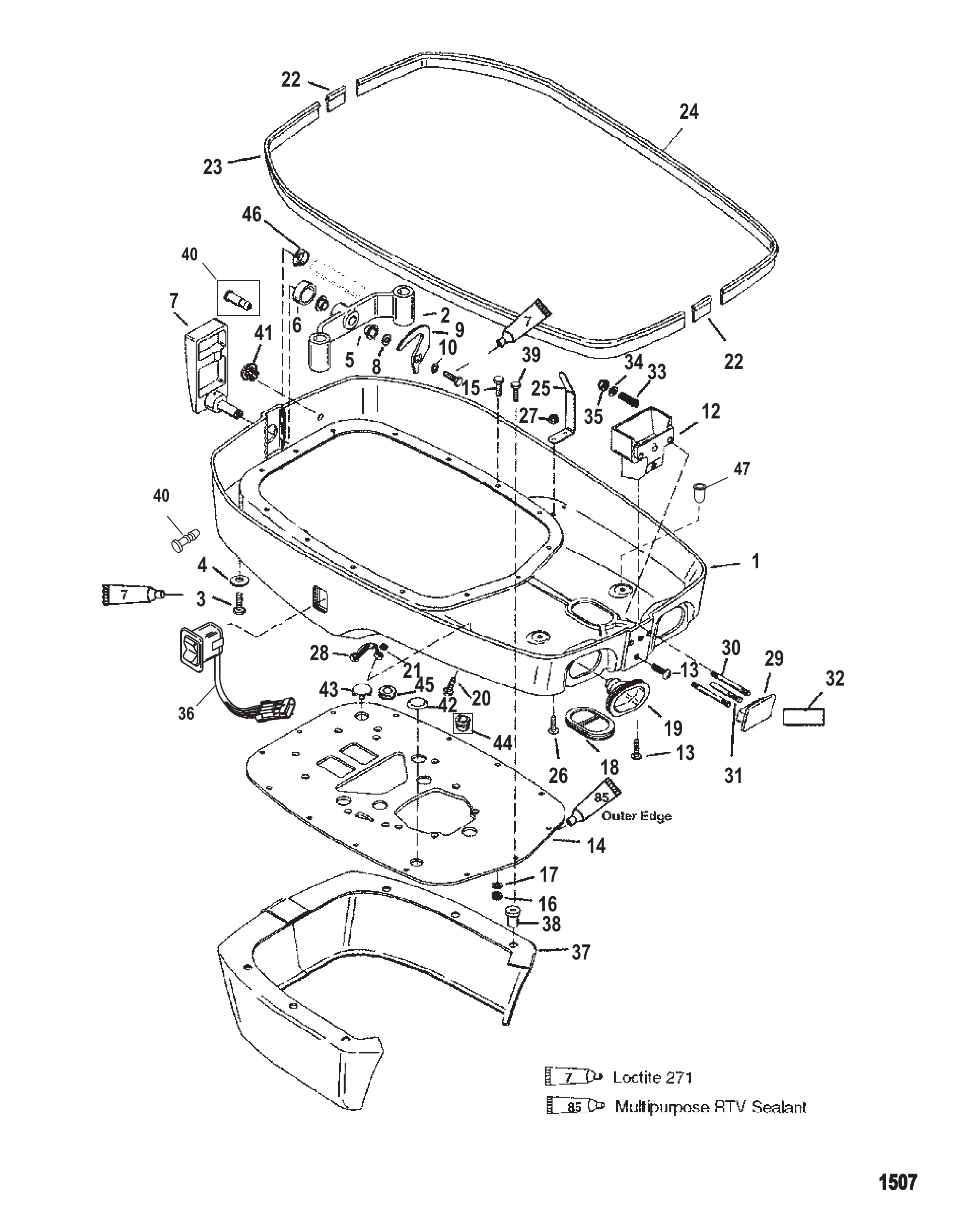

Рис. 3НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	849479A8	НИЖНИЙ ПОДДОН	1
1	849479T5	НИЖНИЙ ПОДДОН	1
2	848810	КРОНШТЕЙН ЗАЩЕЛКИ	1
3	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
4	814806	Шайба (.344 x .688 x .065) нержавеющая сталь	2
4	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	2
5	812707	Втулка	2
6	848985	САЛЬНИК	1
7	848815T1	Рукоятка	1
8	F2047	Шайба волнистая	1
9	889566	КУЛАЧОК	1
9	8M0001081	Кулачок	1
10	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
10	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
11	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
12	849830T1	Защёлка	1
13	849011	ВИНТ (.250-20 x .750)	2
14	849480T2	ПЛАСТИНА	1
14	849480T	ПЛАСТИНА	1
15	38601	ВИНТ (.250-28 x 1.250)	14
16	826709109	Гайка (.250-28) нержавеющая сталь	14
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	14
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	14
18	849750	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
19	8177133	Втулка уплотнительная	2
20	690201	ВИНТ (#10-32 x .875)	2
21	826709106	Гайка (#10-32) нержавеющая сталь	2
21	8M0204718	Гайка	2
22	849767	САЛЬНИК	2
22	8M0043399	Сальник	2
23	849766	САЛЬНИК	1
23	8M0043398	Уплотнение капота	1
24	849765	САЛЬНИК	1
24	8M0043397	Уплотнение капота	1
25	8496191	Раскос	2
26	849011	ВИНТ (.250-20 x .750)	4
27	8267098	Гайка (.250-20) нержавеющая сталь	4
28	88621	Фиксатор тросов управления	1
29	849831A1	Защёлка с рукояткой в сборе	1
29	8M0192237	Рукоятка защёлки	1
30	849833	ШПИЛЬКА (.250-20 x 3.310)	2
30	843118	Шпилька (.250-20 x 3.45)	2
30	843118	Шпилька (.250-20 x 3.45)	2
31	849832	ШТИФТ	1
32	NSS	NOT SOLD SEPARATE Decal	1
33	849837	ПРУЖИНА (.360 НАРУЖНЫЙ ДИАМЕТР)	2
33	842776	Пружина (.420 наружный диаметр)	2
34	846673	ШАЙБА (.265 x .500 x .060) Нержавеющая сталь	2
35	8267098	Гайка (.250-20) нержавеющая сталь	2
36	8569901	ВЫКЛЮЧАТЕЛЬ ТРИММА	1
36	8M0235191	Выключатель тримма	1
37	849534A1	ЮБКА	1
38	849000	ГАЙКА	6
39	F2030	Винт (.250-20 x 1.250) нержавеющая сталь	6
40	94848	Штуцер шланга контрольной струи — нижний кожух	1 or 2
41	32298	ПРОБКА РУКОЯТКИ, СТАРАЯ КОНСТРУКЦИЯ	2
42	817362	Крышка шкива стартера (заглушка)	1
43	89774	Пробка	1
44	126021	Втулка	1
44	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
45	57009	ВТУЛКА ПРОВОДКИ БЛОКА ПЕРЕКЛЮЧАТЕЛЯ	1
45	57009001	Втулка уплотнительная	1
46	816311T	СТЯЖКА (8.00 дюймов)	AR
47	849751	ПРОБКА	2

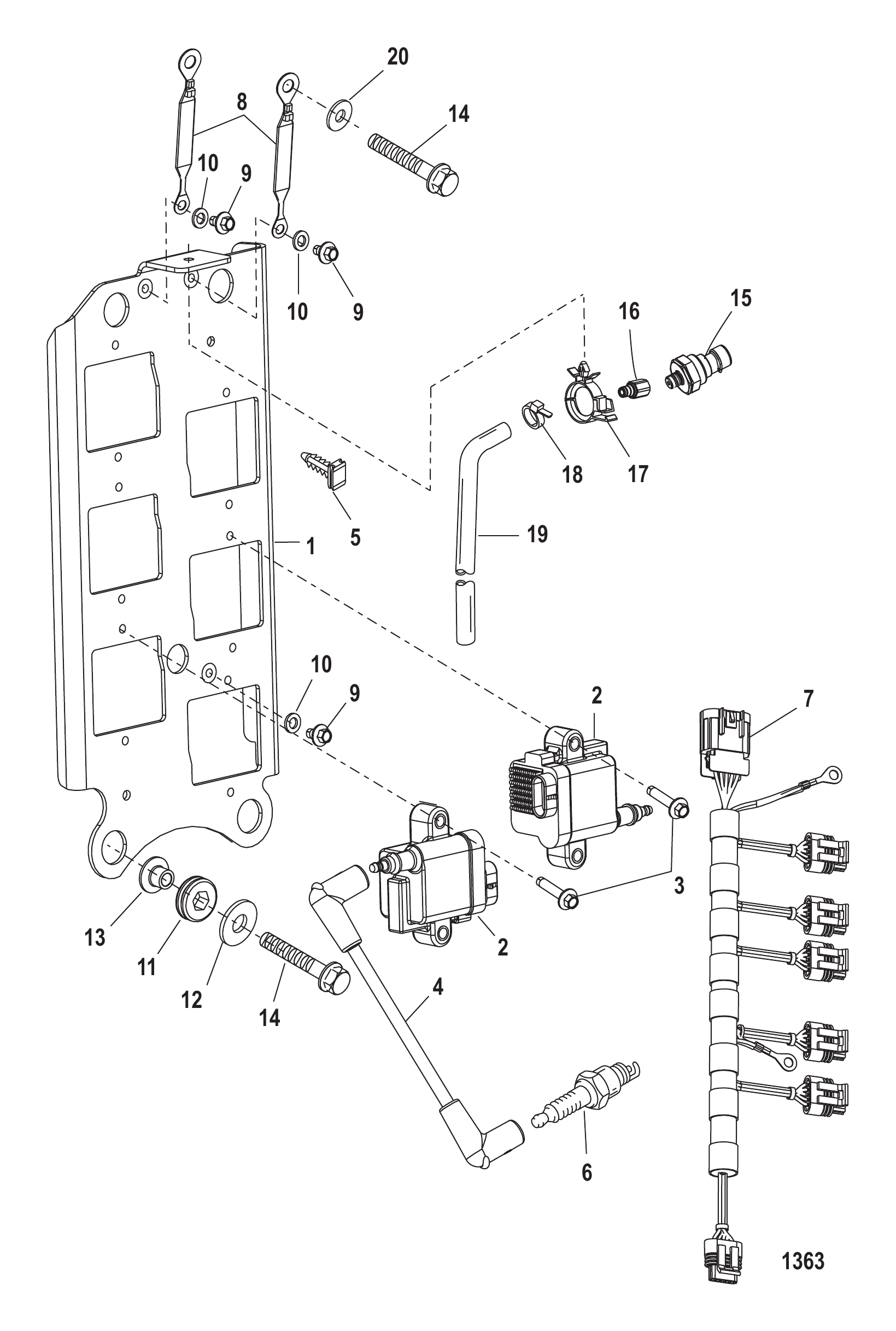

Рис. 4ПЛАТА КАТУШЕК COIL PLATE

REF	Номер детали	Наименование	Кол-во
1	850295T2	Пластина крепления катушки зажигания	1
2	879984A1	Комплект катушки зажигания	6
3	82129130	ВИНТ (M6 x 30)	12
4	881908T	КОМПЛЕКТ КАБЕЛЕЙ	1
5	828991	Зажим	1
6	941	СВЕЧА ЗАЖИГАНИЯ (CHAMPION #QL77CC)	6
7	882757T1	Жгут проводов катушки зажигания в сборе	1
-	854839T02	ЖГУТ ПРОВОДОВ 5-КОНТАКТНЫЙ	1
8	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	2
9	82129110	ВИНТ (M6 x 10)	3
10	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
11	833155	Втулка	4
12	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	4
13	8502341	Втулка	4
14	81893435	ВИНТ (M8 x 35)	4
15	881879A7	Комплект датчика (0-50 PSI) бежевый	1
16	859431	ШТУЦЕР	1
17	883066	Зажим (.865)	1
18	816311T	СТЯЖКА (8.00 дюймов)	AR
19	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
20	36001	ШАЙБА	2

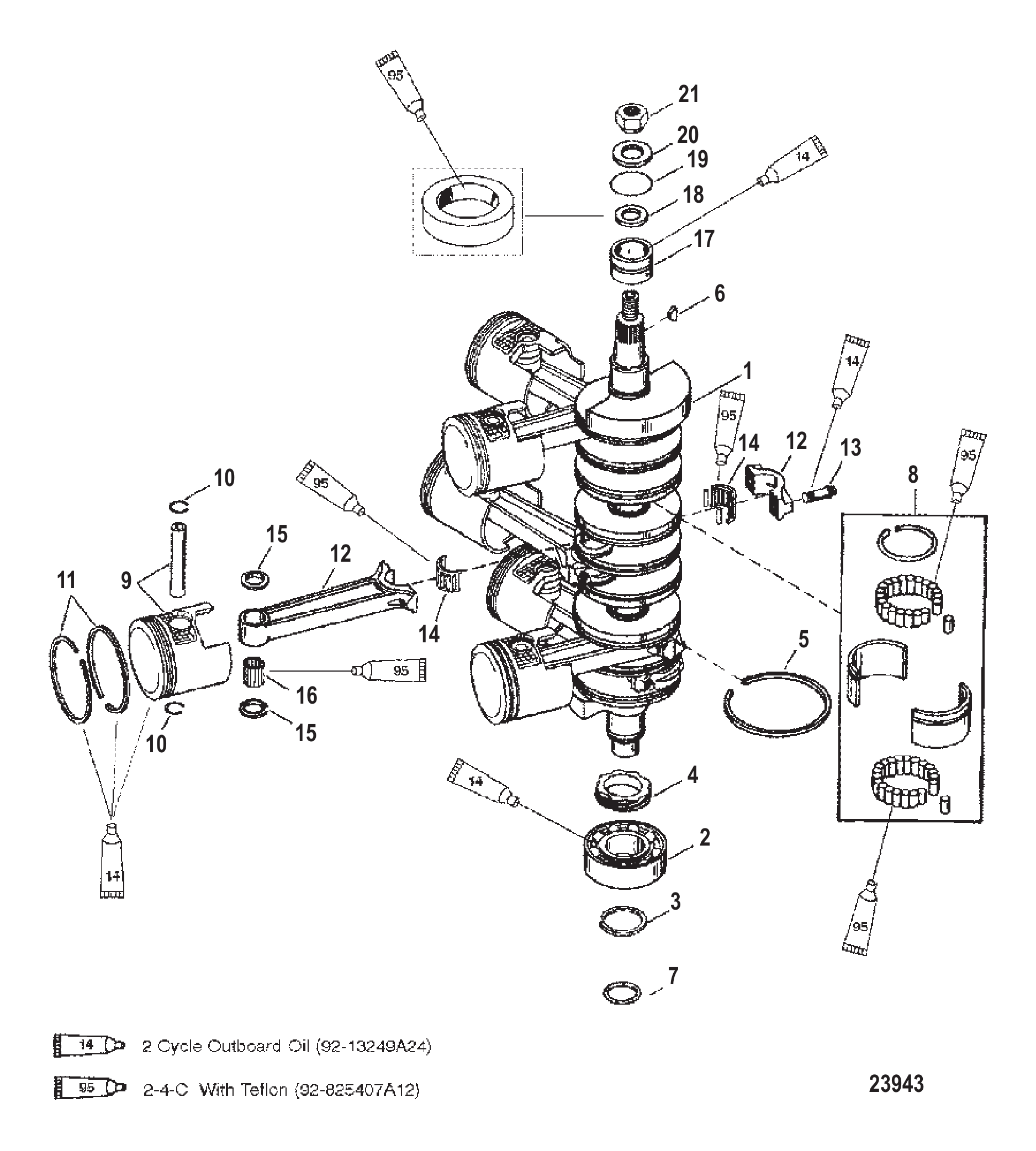

Рис. 5КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	9784A3	Коленчатый вал	1
1	9784A4	Коленчатый вал в сборе	1
1	9784A6	Коленчатый вал	1
1	9784A4	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	19301	Шестерня	1
5	816106	Кольцо	7
5	843198T01	Уплотнительное кольцо	7
6	91800	Шпонка	2
7	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
8	817001A1	Обойма подшипника в сборе	2
8	8M0113288	Обойма подшипника в сборе	2
9	822067A7	Поршень в сборе	3
9	858295T14	Поршень в сборе стандартный - правый борт	3
9	822066A7	Поршень в сборе	3
9	858294T14	Поршень в сборе стандартный - левый борт	3
9	826266A4	Поршень в сборе	AR
9	878572A2	Поршень в сборе	AR
9	826265A4	Поршень в сборе	AR
9	878571A2	Поршень в сборе	AR
9	826296A4	Поршень в сборе	AR
9	878574A2	Поршень в сборе	AR
9	826295A4	Поршень в сборе	AR
9	878573A2	Поршень в сборе	AR
10	88466	Стопорное кольцо	12
10	8320811	Стопорное кольцо	12
11	827179A12	Комплект поршневых колец	1
11	826293A12	Комплект поршневых колец	AR
11	875252A12	Комплект поршневых колец	AR
11	826297A12	Комплект поршневых колец	AR
11	875257A12	Комплект поршневых колец	AR
12	822373A3	Шатун в сборе	6
12	8M0125869	Комплект шатуна	6
13	94320	Винт (.375-24 x 1.250)	12
14	43012A1	Комплект подшипника с сепаратором	6
14	8M0235070	Подшипник с сепаратором	6
15	88263	Упорная шайба	12
16	88258	Игольчатый роликовый подшипник	204
16	8M0204715	Иглы подшипника @102	204
17	816773A2	Подшипник в сборе (верхний)	1
18	815449	САЛЬНИК Масляный	1
18	859093	САЛЬНИК	1
19	823683	Уплотнительное кольцо (1.989 x .070)	1
20	68229	Шайба (.641 x 1.250 x .190) маховика	1
20	33001	Шайба	1
21	42979	ГАЙКА (M16) МАХОВИКА	1
-	814195A93	Комплект прокладок	1
-	809794A97	Головка блока цилиндров в сборе	1
-	809794R97	Головка блока цилиндров 225/250 -RM	1

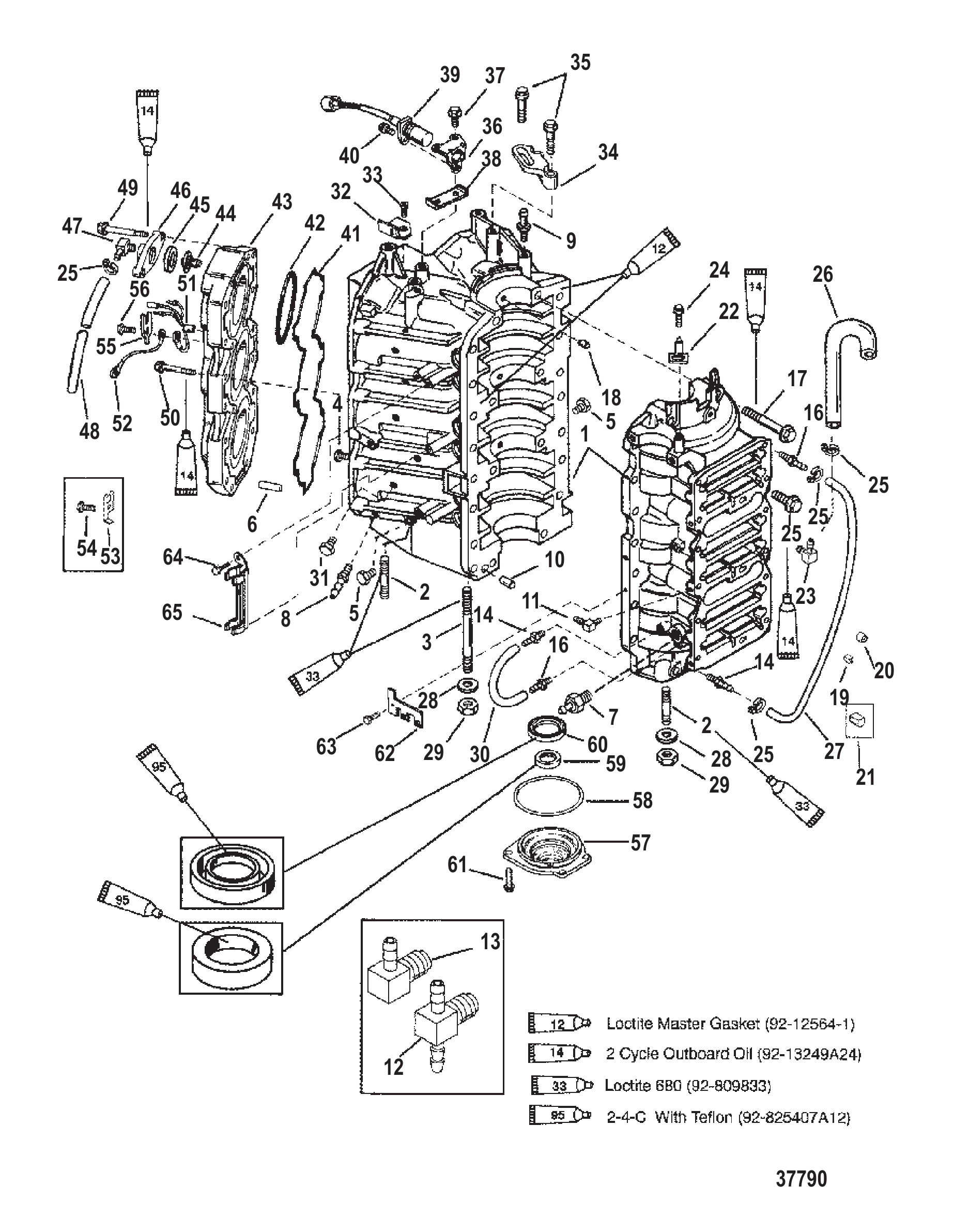

Рис. 6БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА CYLINDER BLOCK AND END CAP

REF	Номер детали	Наименование	Кол-во
1	9811A19	Блок цилиндров	1
1	9811A10	Блок цилиндров	1
1	9811A19	Блок цилиндров	1
2	903509	Шпилька (M10 x 1.5 x 64)	4
3	8154431	Шпилька (M10 x 1.5 x 155)	6
4	328021	Пробка трубная (.125-27)	1
4	328022	Пробка трубная (.125-27) латунная	1
5	36382	Фитинг (.250-18 x .62) латунный	2
6	8248572	Дефлектор водяной	4
6	8248577	Дефлектор	4
7	43278	Штуцер (картер)	1
7	8781051	Обратный клапан к блоку	1
8	8245021	Разъём	6
9	821583	ШТИФТ	2
9	8215832	Штифт специальный (1.5 дюйма)	2
10	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
11	76843	ШТУЦЕР	13
11	768431	Штуцер	13
11	76843	ШТУЦЕР	6
11	768431	Штуцер	6
12	8348041	Обратный клапан	6
13	8282182	Обратный клапан	6
14	426585	Обратный клапан	2
15	81893435	ВИНТ (M8 x 35)	14
15	8M0103814	Винт (M8 x 35 мм)	14
16	8159234	Обратный клапан	2
17	82446180	ВИНТ (M10 x 80)	8
18	67296	Штифт (обоймы подшипника)	3
18	8M0036405	Штифт	3
19	825367A1	Держатель в сборе (включает 6 держателей)	1
20	42657A3	Обратный клапан	6
21	850309	Пробка	6
21	850309001	ПРОБКА стопорная	6
22	8217621	Указатель момента зажигания	1
23	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
23	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
24	82130012	ВИНТ (M6 x 12)	1
25	816311	Стяжка (8.00 дюймов)	AR
25	816311T	СТЯЖКА (8.00 дюймов)	AR
26	826544A1	Комплект трубок	1
27	99130122	Трубка (20,00 футов, бухта) дренажная	1
27	892024122	Шланг (240.00 дюймов, бухта)	1
28	45175	Шайба (.406 x .750 x .104)	10
28	8M0214963	Шайба	10
29	400266	ГАЙКА (M10)	10
29	4013610	ГАЙКА (M10) Нержавеющая сталь	10
30	99130122	Трубка (20,00 футов, бухта) дренажная	1
30	892024122	Шланг (240.00 дюймов, бухта)	1
30	99130122	Трубка (20,00 футов, бухта) дренажная	1
30	892024122	Шланг (240.00 дюймов, бухта)	1
31	827201	ПРОБКА ТРУБНАЯ	6
31	8272011	Пробка трубная	6
32	8256751	Кронштейн	1
33	82130012	ВИНТ (M6 x 12)	1
34	8211051	КРОНШТЕЙН Генератора	1
35	81893450	ВИНТ (M8 x 50)	2
36	8212251	КРОНШТЕЙН	1
37	82130012	ВИНТ (M6 x 12)	2
38	822486	КРОНШТЕЙН Направляющий	1
39	821909	Датчик	1
40	82104510	ВИНТ (M5 x 10)	1
41	818574	САЛЬНИК	2
42	818573	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	6
43	812851A2	Головка цилиндра	2
44	833072	Термостат 62° Цельсия (143° Фаренгейта)	2
44	833072003	Термостат 62°C (143°F)	2
44	75692	ТЕРМОСТАТ (143 ГРАД.)	2
45	62386	Прокладка термостата	2
45	8M0204714	Прокладка @4	2
46	19801A1	Крышка термостата	2
46	198012	Крышка термостата	2
46	19801A1	Крышка термостата	2
47	816781	Штуцер (45 градусов)	2
47	8167811	Угольник (45 градусов)	2
47	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	2
47	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	2
48	77653112	Шланг (59.00 дюймов, бухта) (19 дюйм.)(20-1/2 дюйм.)	2
48	77653101	Шланг (48.00 дюймов, бухта)	2
48	77653112	Шланг (59.00 дюймов, бухта) (19 дюйм.)(20-1/2 дюйм.)	2
48	77653101	Шланг (48.00 дюймов, бухта)	2
49	82446090	ВИНТ (M8 x 90)	4
50	82446050	ВИНТ (M8 x 50)	36
50	8M0045380	Винт (M8 x 50)	36
51	13536A11	Датчик температуры в сборе	1
51	13536A14	Датчик температуры в сборе	1
52	88807A42	Кабель в сборе (применять где применимо)	1
53	828523	Держатель датчика	1
54	828552	Винт (.375-16 x .500)	1
55	137151	Фиксатор	1
56	81893412	ВИНТ (M8 x 12)	1
57	9787A3	Нижняя концевая крышка в сборе	1
57	9787A5	Концевая крышка в сборе	1
57	9787A4	Крышка в сборе	1
58	62700	Кольцо уплотнительное (3.237 x .103)	1
58	62700	Кольцо уплотнительное (3.237 x .103)	1
59	8185711	Масляный сальник	2
59	830898	Сальник масляный	2
59	8308981	Уплотнение	2
60	815449	САЛЬНИК Масляный	1
60	859093	САЛЬНИК	1
61	82130020	ВИНТ (M6 x 20)	4
62	8261211	Кронштейн	1
63	48408	Винт (#10-16 x .500) клеммной колодки	1
64	82130012	ВИНТ (M6 x 12)	2
65	8266241	Хомут	1
-	814195A93	Комплект прокладок	1
-	809794A97	Головка блока цилиндров в сборе	1
-	809794R97	Головка блока цилиндров 225/250 -RM	1

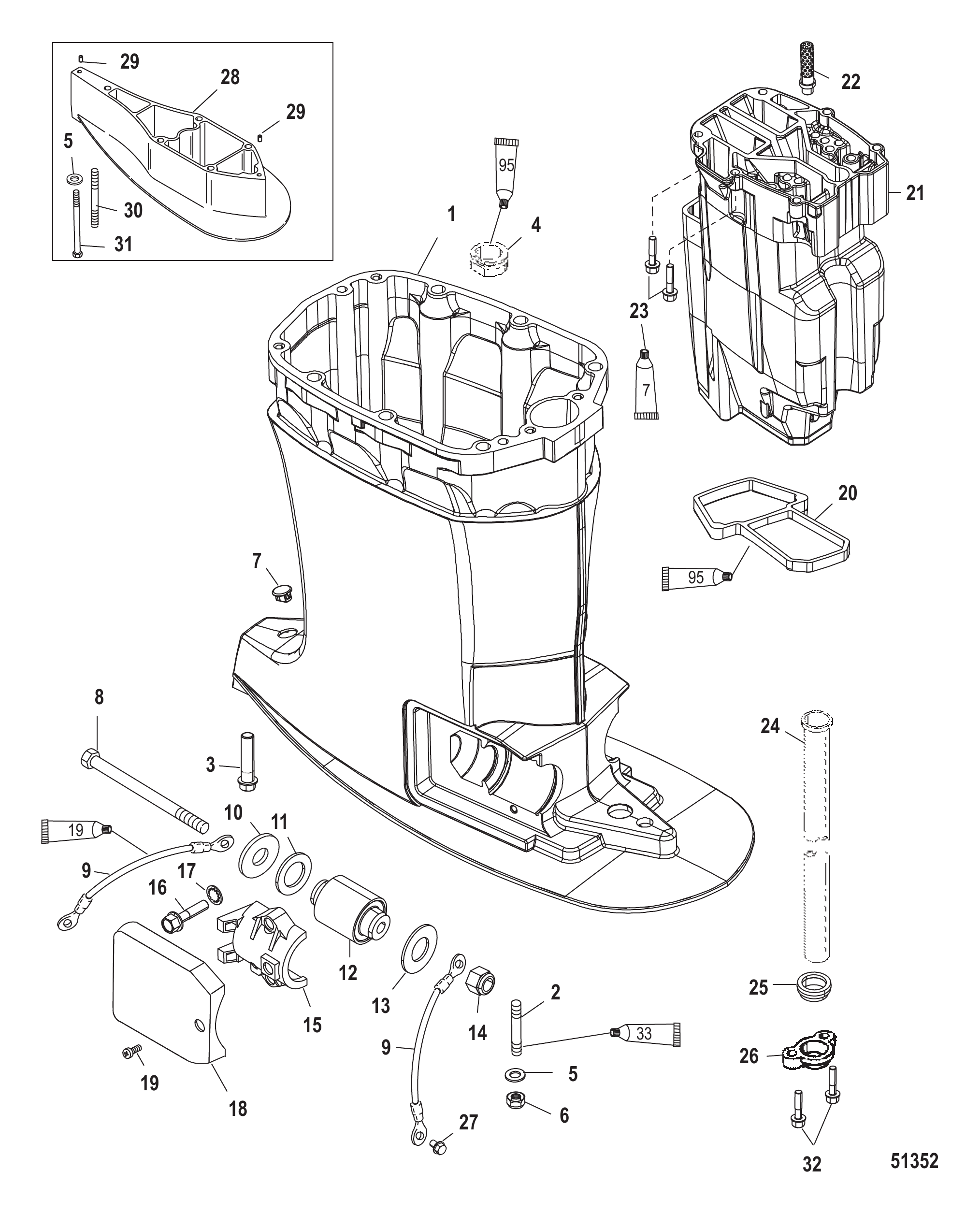

Рис. 7КОРПУС ВЕДУЩЕГО ВАЛА И ВЫХЛОПНАЯ ТРУБА DRIVESHAFT HOUSING & EXHAUST TUBE

REF	Номер детали	Наименование	Кол-во
1	832937A3	Корпус гребного вала в сборе	1
1	832938A5	Корпус гребного вала в сборе	1
2	856983	Шпилька (M12 x 52)	4
3	88552835	Винт (M12 x 35 мм)	1
4	8331231	Втулка уплотнительная	1
5	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	4
6	857008	Гайка (M12 x 1.75)	4
7	64649	ПРОБКА	1
8	815431	ВИНТ (M14 x 178)	2
9	88238A10	Кабель заземления в сборе	2
10	815432	ШАЙБА (.562 x 2.00 x .125)	2
11	8154331	Шайба (1.25 x 2.00 x .19)	2
12	8137711	Опора	2
13	825190	ШАЙБА	2
14	815434	ГАЙКА	2
15	8186442	Хомут	2
16	81893435	ВИНТ (M8 x 35)	4
17	72521	ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ	1
18	818645F1	Крышка чёрная (ЧЁРНАЯ)	2
19	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
20	8329321	Сальник	1
21	833116A4	Трубка выпускная в сборе	1
22	NSS	NOT SOLD SEPARATE Strainer	1
23	81893435	ВИНТ (M8 x 35)	4
24	8329417	Трубка водяная	1
24	8329418	Трубка водяная	1
24	8329419	Трубка водяная	1
25	832940	Сальник	1
26	8329391	Хомут	1
27	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
28	823979T1	Проставка	1
29	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
30	857009	Шпилька (M12 x 179)	4
31	857137	Винт (M12 x 160)	1
32	81893435	ВИНТ (M8 x 35)	2

Рис. 8КОМПЛЕКТ СТЯЖНОЙ ШТАНГИ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ Dual Engine Tie Bar Kit

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
1	715651	Трубка троса рулевого управления	1
2	48462	Кольцо уплотнительное (.614 x .070)	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	140001	Винт (.375-24 x 1.38)	2
12	34863	ГАЙКА (.375-24)	6
12	8M0204726	Гайка (.375-24) латунная	6
13	979331	Рычаг рулевого управления	2
13	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8149513	Соединитель (15,00 дюймов)	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
20	94319	Винт (.375-24 x 1.5)	1

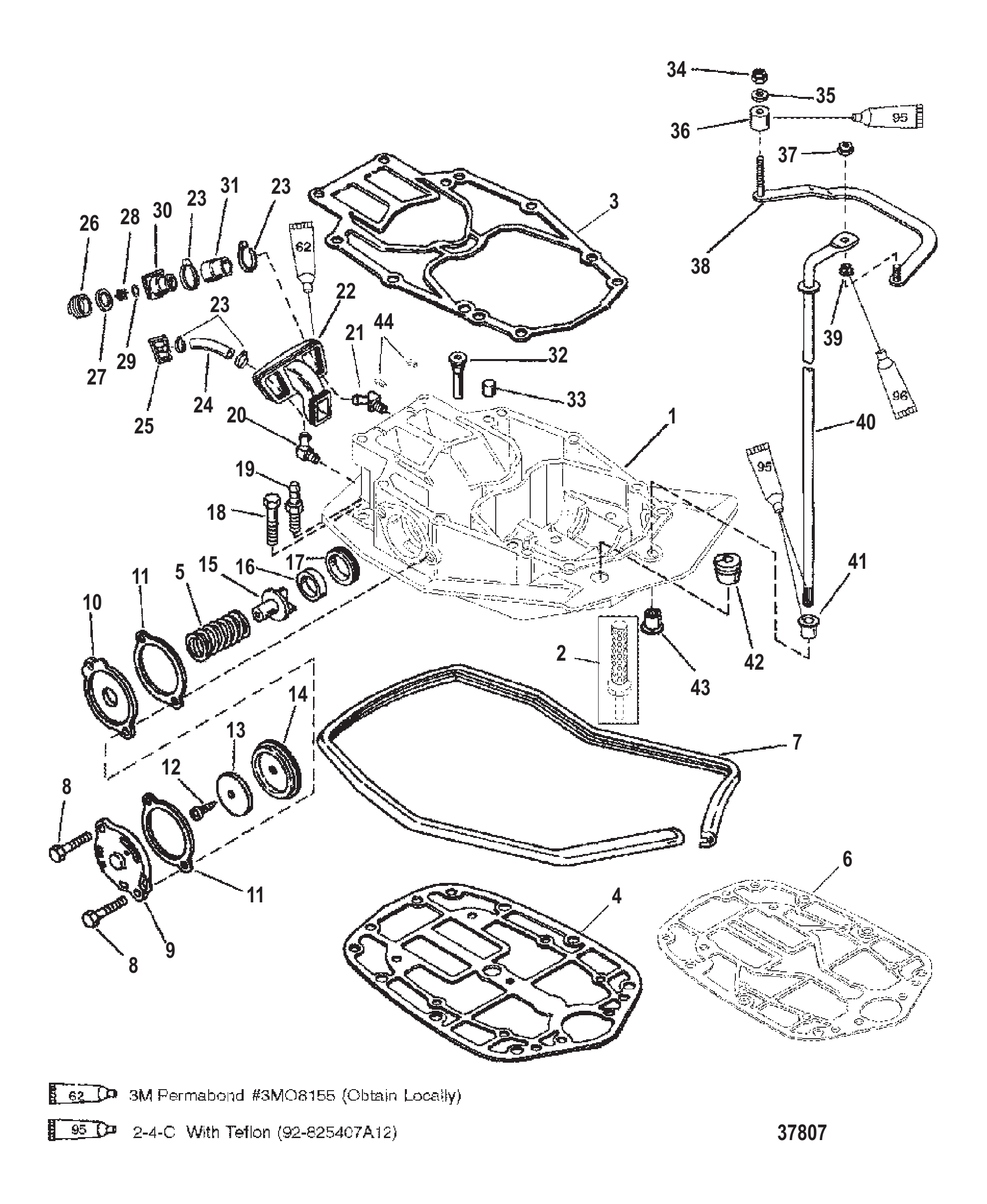

Рис. 9ВЫПУСКНАЯ ПЛАСТИНА EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	818450A2	Пластина выпускная в сборе	1
1	832935A1	Пластина выпускная в сборе	1
2	832994	Фильтр-сетка	2
3	8139322	Прокладка	1
3	8329331	Прокладка	1
3	8329335	Прокладка	1
4	823988	ПРОКЛАДКА (НИЖНЯЯ)	1
5	64878	ПРУЖИНА (Чёрная)	1
5	854478	Пружина	1
5	64878	ПРУЖИНА (Чёрная)	1
6	8329342	Прокладка (нижняя)	1
6	8329344	Прокладка	1
7	8238051	Сальник	1
7	8M0043157	Сальник	1
8	81893435	ВИНТ (M8 x 35)	2
8	8M0103814	Винт (M8 x 35 мм)	2
9	656632	КРЫШКА	1
9	8M0237835	Крышка в сборе	1
10	65664A1	Пластина в сборе	1
11	88907	ПРОКЛАДКА	2
11	88907003	Прокладка	2
12	69570	Винт (#10-16 x .750)	1
13	76451	Шайба	1
14	64877	ДИАФРАГМА	1
14	648771	ДИАФРАГМА	1
15	814189	Клапан тарельчатый	1
16	814191	Втулка уплотнительная	1
17	814190	Держатель	1
18	81893435	ВИНТ (M8 x 35)	4
18	8M0103814	Винт (M8 x 35 мм)	4
19	34982	РАЗЪЕМ	2
20	78279	Угольник	1
20	8M0207781	Угольник	1
21	821975	Угольник 45 градусов (45 DEGREES)	1
22	821255	ЧЕХОЛ ВЫПУСКА ХОЛОСТОГО ХОДА	1
23	816311	Стяжка (8.00 дюймов)	AR
23	816311T	СТЯЖКА (8.00 дюймов)	AR
24	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
24	8M0108355	Шланг (57 дюймов, бухта)	1
25	821904	Штуцер контрольной струи	1
25	8M0077650	Штуцер контрольной струи	1
26	821908	Пробка	1
27	821915	Шайба	1
28	821963	Клапан обратный	1
28	8219631	Обратный клапан	1
29	30641	Уплотнительное кольцо (.299 x .103)	1
30	821952	Штуцер	1
31	821976	Шланг	1
32	817519A1	Обратный клапан в сборе, сливной	2
33	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	4
34	8268336	Гайка (M6)	1
34	401386	ГАЙКА (M6) Нержавеющая сталь	1
35	35459	ШАЙБА	1
36	824012	РОЛИК	1
37	8268336	Гайка (M6)	1
37	401386	ГАЙКА (M6) Нержавеющая сталь	1
38	8141935	Тяга переключения	1
38	883142A03	Ремонтный комплект тяги переключения	1
39	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
40	8240701	Вал переключения передач верхний	1
40	8M0036408	Вал переключения	1
40	8240702	Вал переключения передач верхний	1
40	8M0187153	Вал переключения верхний XL	1
40	8240703	Вал переключения передач верхний	1
41	48237	Втулка вала переключения передач	1
42	19565	Люверс	1
42	19565002	ВТУЛКА	1
43	43585	Муфта вала переключения	1
44	828808	Пробка	2
-	814195A93	Комплект прокладок	1
-	809794A97	Головка блока цилиндров в сборе	1
-	809794R97	Головка блока цилиндров 225/250 -RM	1

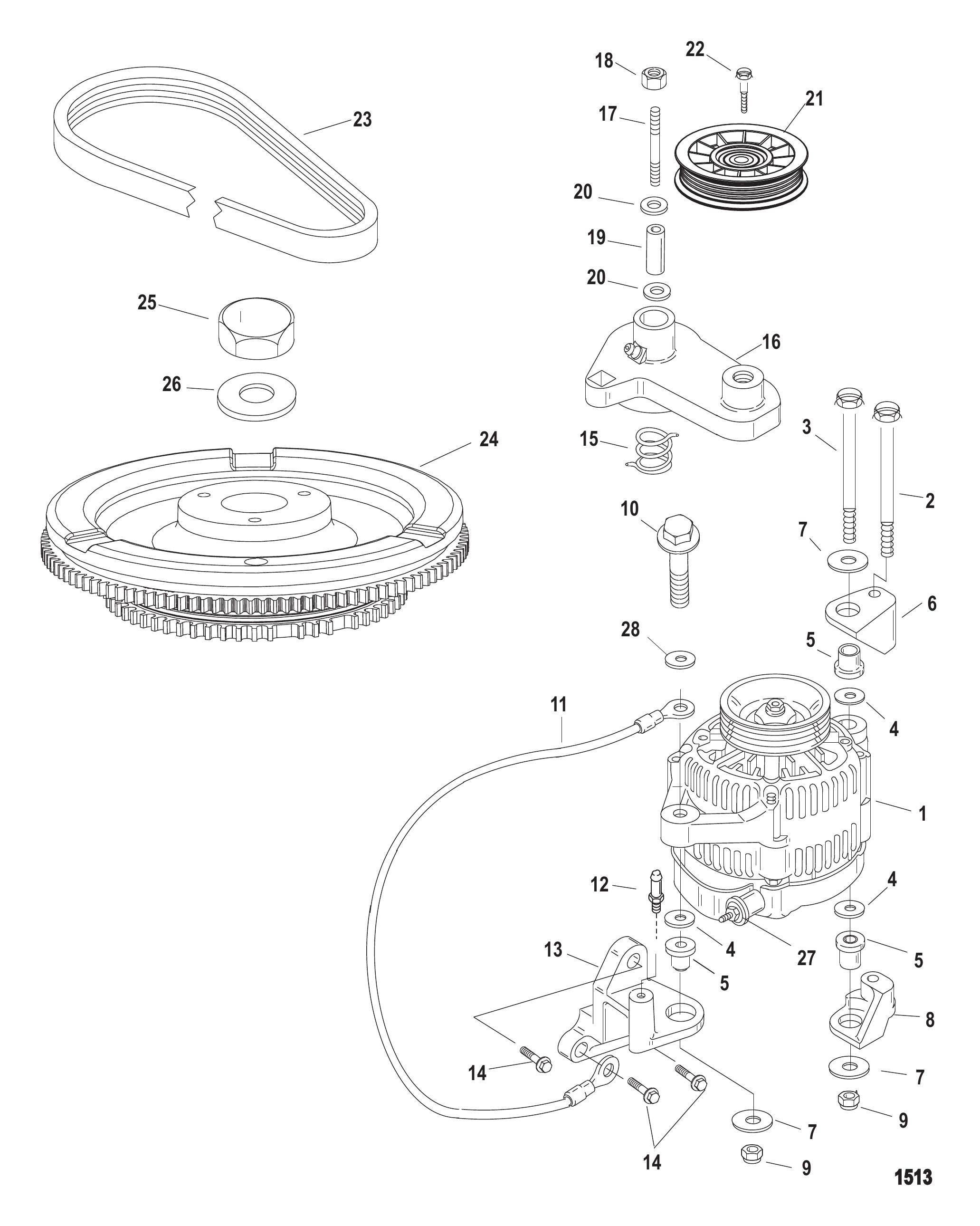

Рис. 10МАХОВИК/ГЕНЕРАТОР FLYWHEEL/ALTERNATOR

REF	Номер детали	Наименование	Кол-во
1	881248T	Генератор	1
1	8M0064021	Генератор	1
2	40108100	ВИНТ (M10 x 100) Шестигранный с фланцем - Нержавеющая сталь	1
2	8M0012503	Винт (M10 x 1.5)	1
3	40108120	ВИНТ (M10 x 120) Шестигранный с фланцем - Нержавеющая сталь	1
4	29395	ШАЙБА (.390 x 1.00 x .06)	3
4	8M0042641	Шайба (.390 x 1.00 x .06)	3
5	856975	Опора	3
6	858391T	Кронштейн	1
6	858391T01	Кронштейн	1
7	845998	Шайба (.406 x 1.250 x .089)	3
8	858393T	Кронштейн	1
8	858393T01	Кронштейн	1
9	826292	ГАЙКА (M10) Латунная/Никелированная	2
10	82446155	ВИНТ (M10 x 55)	1
11	856583T2	Трос в сборе	1
12	8215832	Штифт специальный (1.5 дюйма)	1
13	857142T	Кронштейн	1
14	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	3
15	840994	Пружина	1
16	856815T2	Натяжитель в сборе	1
17	856900	Шпилька (M10 x 85)	1
17	8M0034457	Шпилька (M10 x 85)	1
18	826292	ГАЙКА (M10) Латунная/Никелированная	1
19	8568941	ВТУЛКА	1
20	4002320	ШАЙБА	2
21	883471T	ШКИВ	1
22	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1
23	828507Q10	РЕМЕНЬ	1
24	859734T1	Маховик	1
25	52901	Гайка (.625-18)	1
26	68229	Шайба (.641 x 1.250 x .190) маховика	1
26	33001	Шайба	1
27	401386	ГАЙКА (M6) Нержавеющая сталь	1
28	4002319	ШАЙБА	1
-	809430T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

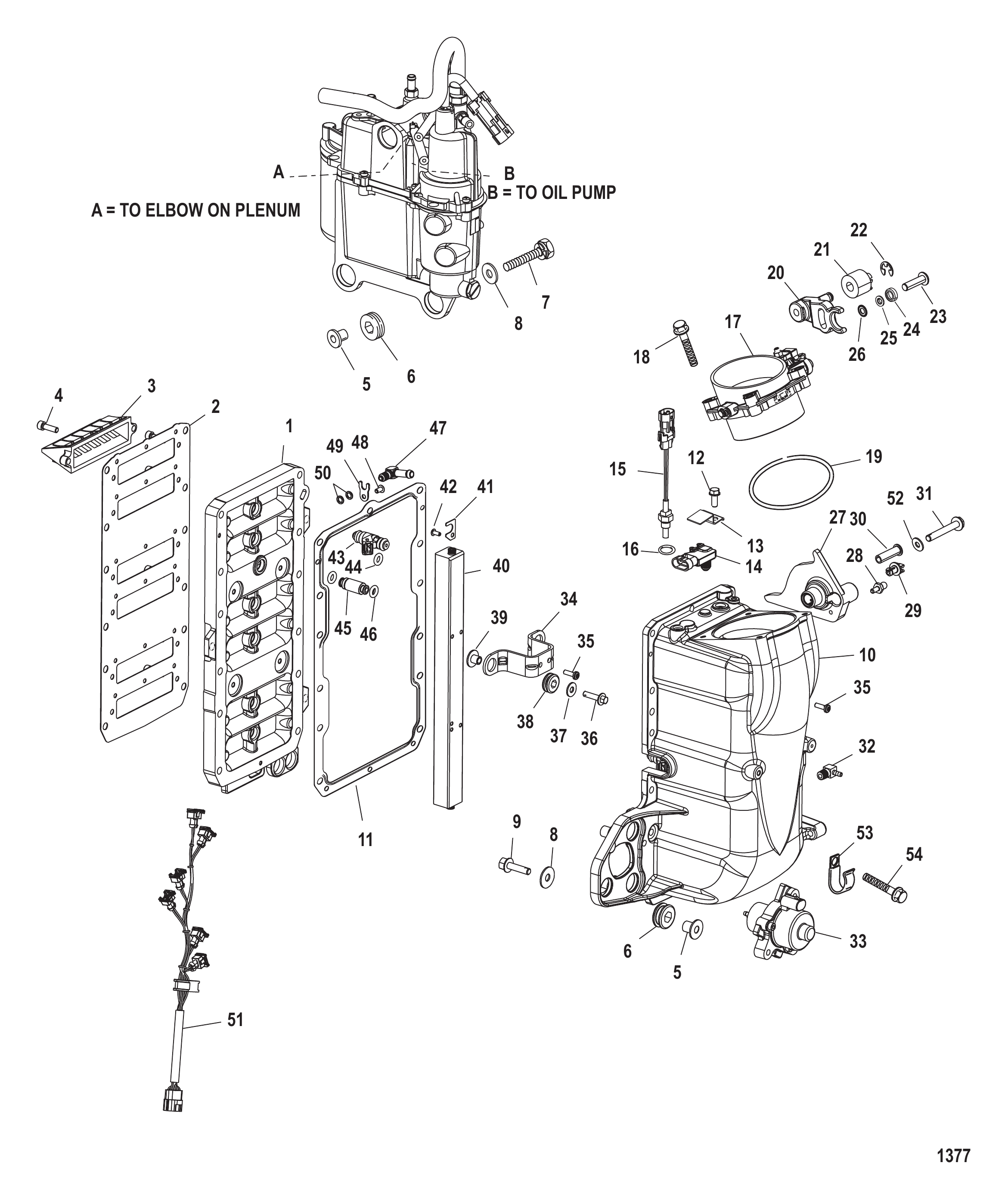

Рис. 11УПРАВЛЕНИЕ ТОПЛИВОМ FUEL MANAGEMENT

REF	Номер детали	Наименование	Кол-во
-	880004T2	Сборка управления подачей топлива	1
1	883951T1	Переходная пластина	1
2	804680	ПРОКЛАДКА	1
3	828623T4	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
4	8555252	Винт (M6)	12
5	855364	Втулка	6
6	855362	Втулка уплотнительная	6
7	81893435	ВИНТ (M8 x 35)	3
8	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	6
9	81893430	ВИНТ (M8 x 30)	3
10	883950T1	Комплект воздушного ресивера	1
11	8046793	Прокладка	1
12	1993716	ВИНТ (M6 x 16)	1
13	884522	Кронштейн датчика MAP	1
14	854445	Датчик MAP	1
15	858535	Датчик температуры в сборе	1
16	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
17	883949T1	Комплект дроссельного узла	1
18	82130040	ВИНТ (M6 x 40)	4
19	855426	Кольцо уплотнительное	1
20	8588511	Рычаг в сборе дросселя	1
21	677483	РОЛИК	1
22	8237951	Стопорное кольцо	1
23	889354	Винт специальный	1
24	881991	Шайба тарельчатая	1
25	881992	Шайба катушечная	1
26	69432	Шайба стопорная наружная (#10)	1
27	858353A3	Сборка кулачкового вала	1
28	8235694	Шарик резьбовой	1
29	932481	Втулка	1
30	883948	Втулка	1
31	40011155	ВИНТ (M8 x 55) Нержавеющая сталь	1
32	993211	Штуцер	1
33	879892T	Сборка масляного насоса	1
34	883926	Кронштейн	2
35	883942	Винт (M4 x 16)	6
36	82130025	ВИНТ (M6 x 25) крепление к картеру	4
37	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	4
38	834985	Втулка уплотнительная	4
39	822003	Втулка	4
40	883952T1	Топливная рампа	1
41	8833821	ФИКСАТОР	7
42	840118	Винт (#8-32 x .380)	7
43	840481	Форсунка топливная	6
44	NSS	NOT SOLD SEPARATE O-Ring	12
45	8832151	ТРУБКА	1
46	883355	Кольцо уплотнительное	2
47	883940	Штуцер	1
48	883376	Винт (#10-24 x .375)	1
49	883382	Фиксатор	1
50	20385	Кольцо уплотнительное (.239 x .070) регулировочного винта	2
51	880745T1	Жгут проводов топливной рампы	1
52	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	1
53	65292	J-ОБРАЗНЫЙ ЗАЖИМ	2
54	82130040	ВИНТ (M6 x 40)	12
-	832934A00	Комплект прокладок головки блока	1
-	883892A02	Головка блока цилиндров в сборе	1
-	883892A03	Головка блока цилиндров в сборе	1
-	883893A02	Головка блока цилиндров в сборе	1
-	883893A03	Головка блока цилиндров в сборе	1
-	883894A02	Головка блока цилиндров в сборе	1
-	883894A03	Головка блока цилиндров в сборе	1
-	891823A04	Головка блока цилиндров в сборе	1

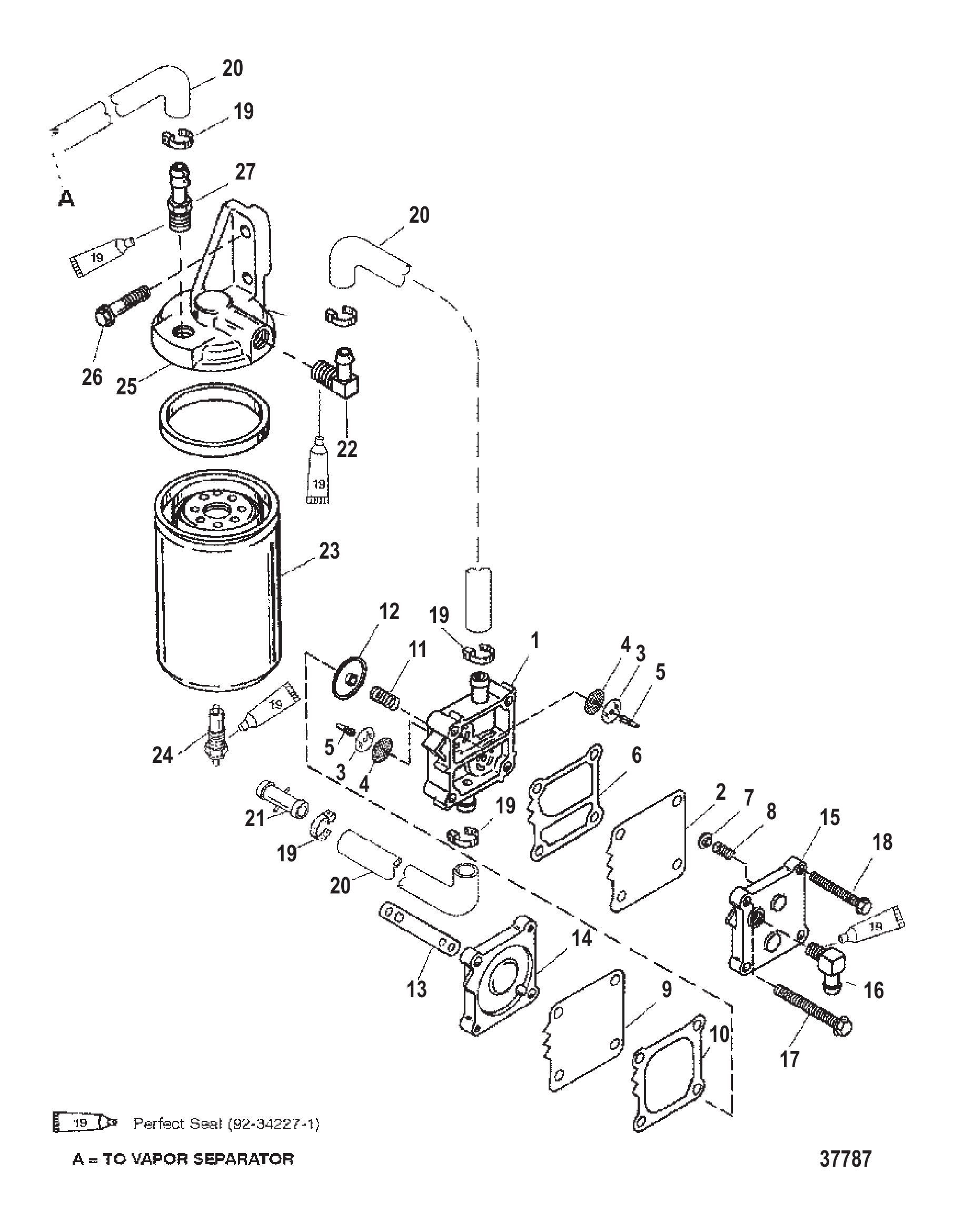

Рис. 12ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
1	14360A78	КОМПЛЕКТ ТОПЛИВНОГО НАСОСА	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	NOT SOLD SEPARATE Check Valve	2
5	NSS	NOT SOLD SEPARATE Retainer	2
6	NSS	NOT SOLD SEPARATE Gasket-Boost	1
7	NSS	NOT SOLD SEPARATE Cap	1
8	NSS	NOT SOLD SEPARATE Spring	1
9	NSS	NOT SOLD SEPARATE Diaphragm	2
10	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	62910	Угольник (.125-27) (90 градусов)	1
16	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
17	82130050	ВИНТ (M6 x 50)	2
18	82104540	ВИНТ (M5 x 40)	2
19	816311	Стяжка (8.00 дюймов)	AR
19	816311T	СТЯЖКА (8.00 дюймов)	AR
20	83075780	ТРУБКА (28.00 дюймов, бухта)	3
20	8M0108349	Шланг (70 дюймов, бухта)	3
21	822769	Соединитель	1
22	136071	Угольник	1
23	18458A3	Топливный фильтр в сборе	1
23	18458Q3	Фильтр топливный	1
23	18458A4	КОМПЛЕКТ ФИЛЬТРА	1
23	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
24	14570	Датчик контроля воды	1
24	828586	Щуп	1
24	8M0204710	ДАТЧИК	1
25	13170A3	ОСНОВАНИЕ	1
26	82130030	ВИНТ (M6 x 30)	2
27	897712	РАЗЪЕМ (.250-18) (ПРЯМОЙ)	1
27	89771Q2	Разъем (.250-18)	1
-	814195A93	Комплект прокладок	1
-	809794A97	Головка блока цилиндров в сборе	1
-	809794R97	Головка блока цилиндров 225/250 -RM	1

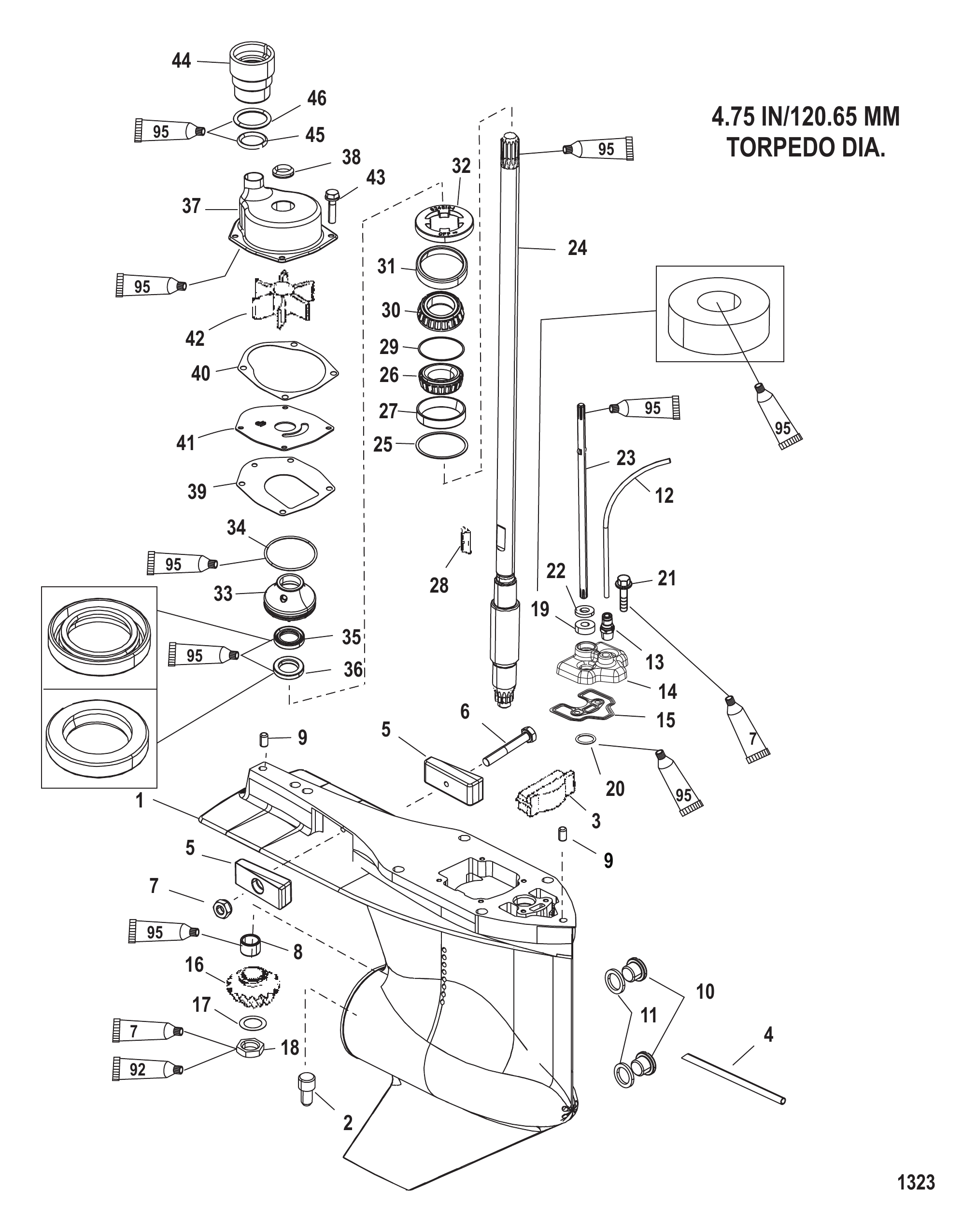

Рис. 13РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ) GEAR HOUSING (DRIVESHAFT)(STANDARD/COUNTER ROTATION)

REF	Номер детали	Наименование	Кол-во
-	859399T13	Корпус редуктора в сборе (4.75 дюйма/120.65 мм диаметр торпеды)	1
-	859399T14	Корпус редуктора в сборе (диаметр торпеды 4,75 дюйма/120,65 мм)	1
-	859399T15	Редуктор в сборе полный (4.75 дюйма/120.65 мм диаметр торпеды)	1
-	859399T16	Корпус редуктора в сборе (диаметр торпеды 4,75 дюйма/120,65 мм)	1
-	859399T17	Редуктор в сборе полный (4.75 дюйма/120.65 мм диаметр торпеды)	1
1	859399T18	Корпус редуктора основной	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
4	859402	ТРУБКА ПИТО	1
5	826134Q	Анод	2
6	4000333	ВИНТ (M6 x 40)	1
7	401386	ГАЙКА (M6) Нержавеющая сталь	1
8	42647A1	Подшипник роликовый в сборе	1
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
10	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	2
11	191832	Шайба	2
12	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
12	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
12	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
13	859432	ШТУЦЕР	1
14	858934	КРЫШКА	1
15	858935	ПРОКЛАДКА	1
16	NSS	NOT SOLD SEPARATE Pinion Gear	1
17	92721	Шайба (.965 x .630)	1
18	35921	ГАЙКА (.625-18)	1
19	8164641	Маслосъёмный сальник	1
20	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	1
21	1993716	ВИНТ (M6 x 16)	2
22	77674	ШАЙБА (.35 x .75 x .12)	1
23	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
24	881938	Гребной вал	1
24	881942	Гребной вал	1
24	881943	Гребной вал	1
25	38657A1	Регулировочные прокладки в сборе	AR
26	48939A2	Подшипник роликовый конический	1
27	NSS	NOT SOLD SEPARATE Cup	1
28	43037	ШПОНКА	1
29	42637A1	Комплект регулировочных шайб	AR
30	36387A1	Подшипник роликовый/обойма в сборе	1
31	NSS	NOT SOLD SEPARATE Cup	1
32	8245191	Фиксатор	1
33	807929A1	Корпус подшипника в сборе	1
34	90011	Кольцо уплотнительное (2.175 x .175)	1
35	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
36	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
37	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
38	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
39	430331	Прокладка	1
40	8172771	Прокладка водяного насоса, верхняя	1
41	8172761	Передняя пластина	1
42	43026T2	КРЫЛЬЧАТКА	1
43	1993716	ВИНТ (M6 x 16)	4
44	832942A1	Соединительная муфта в сборе	1
45	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
46	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
-	816575A4	Комплект сальников корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1

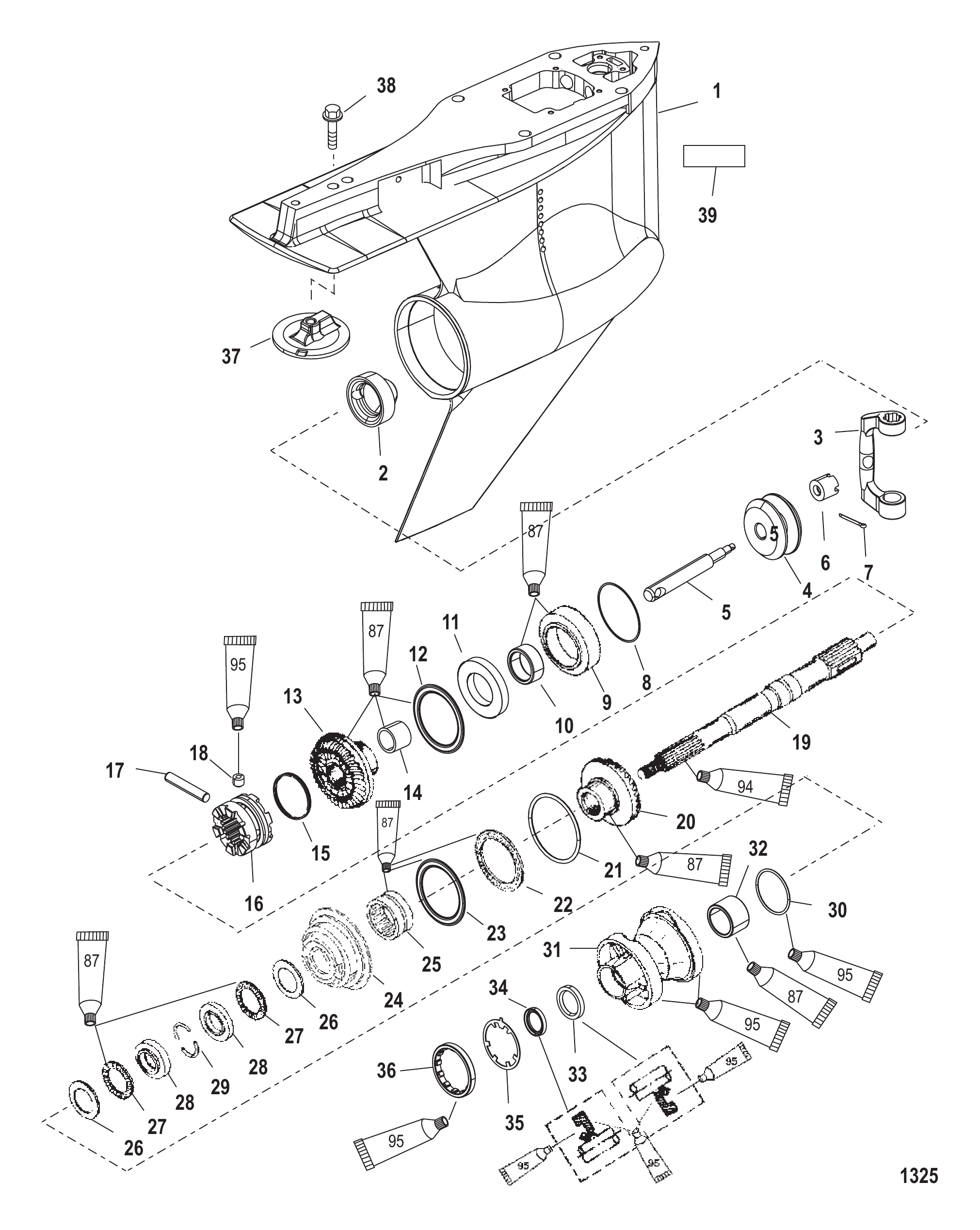

Рис. 14РЕДУКТОР (ВАЛ ВИНТА)(РЕВЕРСИВНЫЙ) GEAR HOUSING (PROP SHAFT)(COUNTER ROTATION)

REF	Номер детали	Наименование	Кол-во
-	859399T16	Корпус редуктора в сборе (диаметр торпеды 4,75 дюйма/120,65 мм)	1
-	859399T17	Редуктор в сборе полный (4.75 дюйма/120.65 мм диаметр торпеды)	1
1	859399T18	Корпус редуктора основной	1
2	859403	ПРОБКА	1
3	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
4	19755T7	Шпуля в сборе	1
5	NSS	NOT SOLD SEPARATE Spool	1
6	NSS	NOT SOLD SEPARATE Sleeve	1
7	469501	Шплинт	1
8	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
9	828830A2	ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК	1
10	814653T	Подшипник в сборе игольчатый	1
11	815481	УПОРНАЯ ШАЙБА	1
12	815480	ПОДШИПНИК Упорный	1
13	828696T2	Шестерня заднего хода (12/21)	1
14	15844	Подшипниковый узел роликовый	1
15	30893	Пружина	1
16	859340T	Муфта	1
17	30632	ШТИФТ КРЕСТОВИНЫ	1
18	828356	Штифт фиксатора	1
19	824111	ГРЕБНОЙ ВАЛ	1
20	828695A1	Комплект шестерён переднего хода/ведущей шестерни (12/21) (включает ведущую шестерню)	1
21	1761514	Регулировочная прокладка (.206)	AR
21	1761515	Регулировочная прокладка (.208)	AR
21	1761516	Регулировочная прокладка (.210)	AR
21	1761517	Регулировочная прокладка (.212)	AR
21	1761518	Регулировочная прокладка (.214)	AR
21	1761519	Регулировочная прокладка (.216)	AR
21	1761520	Регулировочная прокладка (.218)	AR
21	1761521	Регулировочная прокладка (.220)	AR
21	1761522	Регулировочная прокладка (.222)	AR
21	1761523	Регулировочная прокладка (.224)	AR
21	1761524	Регулировочная прокладка (.226)	AR
21	1761525	Регулировочная прокладка (.228)	AR
21	1761526	Регулировочная прокладка (.230)	AR
22	815480	ПОДШИПНИК Упорный	1
23	815481	УПОРНАЯ ШАЙБА	1
24	828831A3	Адаптер в сборе подшипниковый	1
25	814653T	Подшипник в сборе игольчатый	1
26	18448	Шайба упорная	2
27	15842	Подшипник упорный	2
28	8182911	Обойма упорного подшипника	2
29	814605	Фиксатор	2
30	31534	Уплотнительное кольцо	1
31	818290T8	Обойма с подшипником в сборе	1
32	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
33	14077	Сальник внутренний	1
34	76868	САЛЬНИК ВНУТРЕННИЙ	1
35	18323	Шайба стопорная с усиком	1
36	79448	Фиксатор	1
37	76214Q5	Анодная пластина в сборе	1
38	806327	Винт (.437-14 x 1.750) (1-5/8")	1
39	NSS	NOT SOLD SEPARATE Decal-Counter Rotation	1
-	816575A4	Комплект сальников корпуса редуктора	1

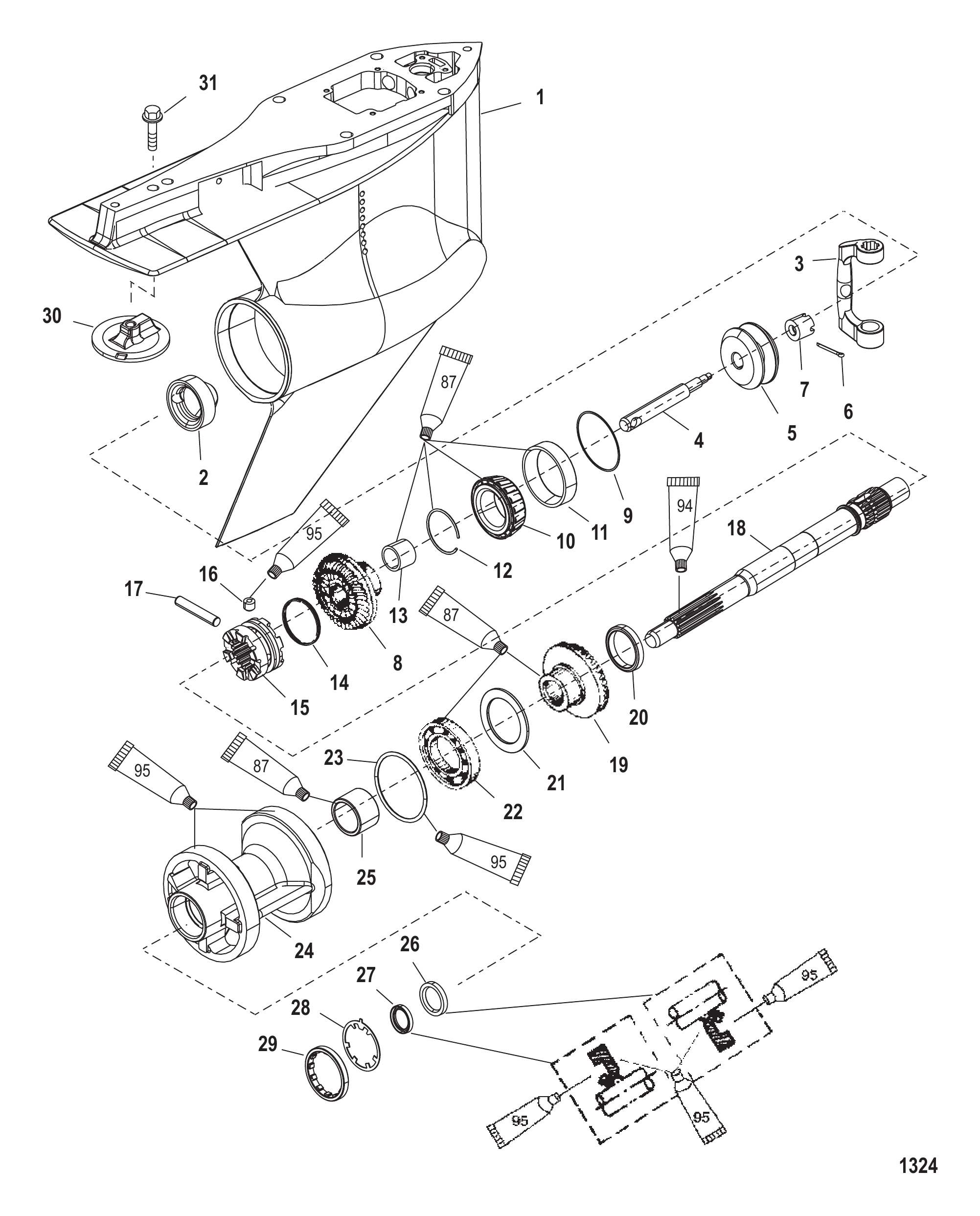

Рис. 15РЕДУКТОР (ВАЛ ВИНТА)(СТАНДАРТНЫЙ) GEAR HOUSING (PROP SHAFT)(STANDARD ROTATION)

REF	Номер детали	Наименование	Кол-во
-	859399T13	Корпус редуктора в сборе (4.75 дюйма/120.65 мм диаметр торпеды)	1
-	859399T14	Корпус редуктора в сборе (диаметр торпеды 4,75 дюйма/120,65 мм)	1
-	859399T15	Редуктор в сборе полный (4.75 дюйма/120.65 мм диаметр торпеды)	1
1	859399T18	Корпус редуктора основной	1
2	859403	ПРОБКА	1
3	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
4	19755T7	Шпуля в сборе	1
5	NSS	NOT SOLD SEPARATE Shift Spool	1
6	469501	Шплинт	1
7	NSS	NOT SOLD SEPARATE Sleeve	1
8	859321A3	Комплект шестерён переднего хода/ведущей шестерни (12/21)	1
9	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
10	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
11	NSS	NOT SOLD SEPARATE Cup	1
12	856823	Кольцо стопорное	1
13	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
14	30893	Пружина	1
15	859340T	Муфта	1
16	828356	Штифт фиксатора	1
17	30632	ШТИФТ КРЕСТОВИНЫ	1
18	824110	ГРЕБНОЙ ВАЛ	1
19	859322A1	Шестерня заднего хода (12/21)	1
20	824108	ПРОСТАВКА	1
21	681001	КОЛЬЦО УПОРНОЕ	1
22	88957T	Подшипник шариковый	1
23	31534	Уплотнительное кольцо	1
24	818763T11	Корпус подшипника в сборе	1
25	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
26	14077	Сальник внутренний	1
27	76868	САЛЬНИК ВНУТРЕННИЙ	1
28	18323	Шайба стопорная с усиком	1
29	79448	Фиксатор	1
30	76214Q5	Анодная пластина в сборе	1
31	806327	Винт (.437-14 x 1.750) (1-5/8")	1
-	816575A4	Комплект сальников корпуса редуктора	1

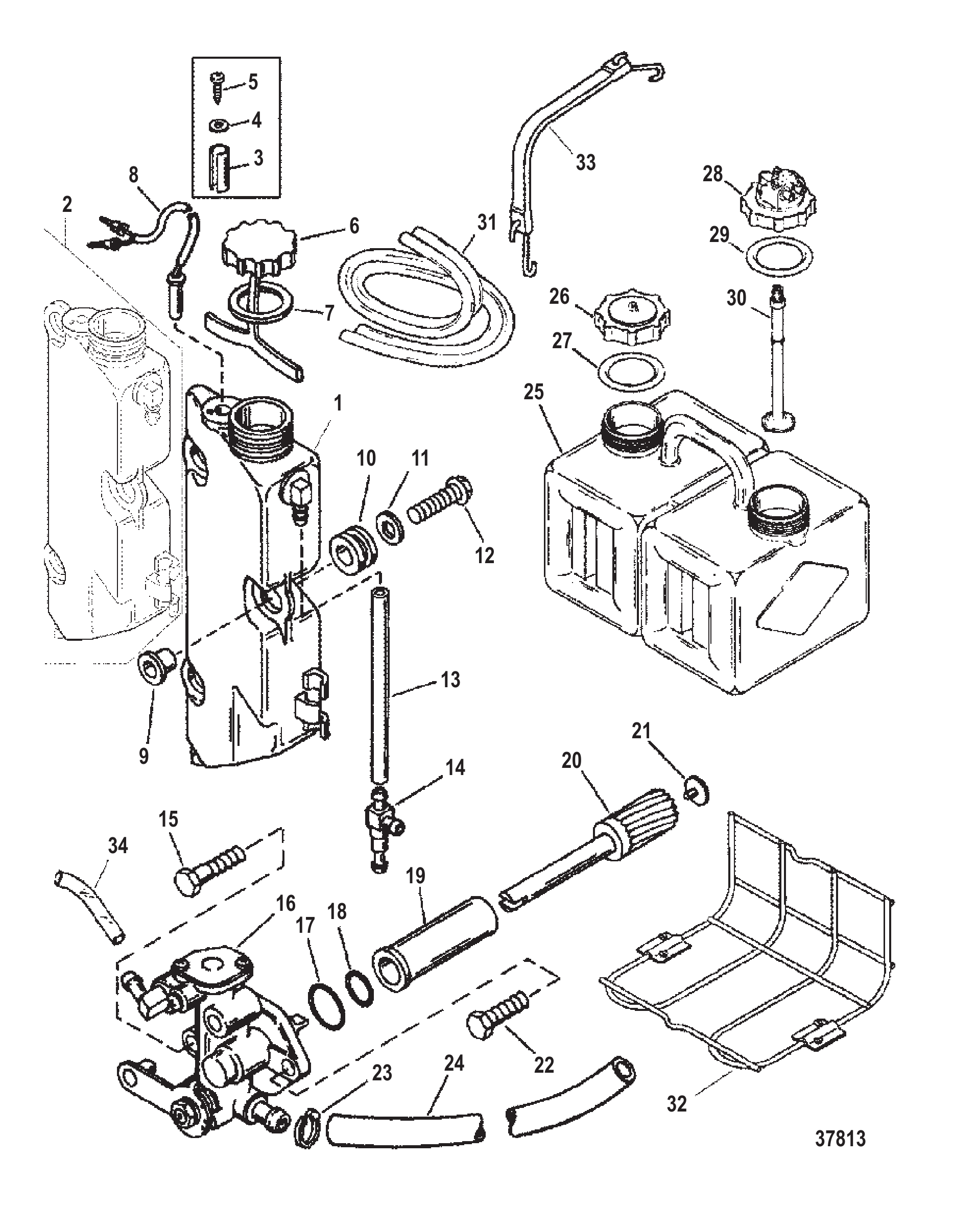

Рис. 16КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	818456A1	Масляный бак в сборе	1
2	830889A1	Масляный бак в сборе	1
3	8260841	Проставка	1
4	58376	Винт (.164-18 x .375)	1
5	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
6	814449A2	Крышка в сборе	1
6	814449A3	КРЫШКА В СБОРЕ	1
6	814449A3	КРЫШКА В СБОРЕ	1
7	42999	ПРОКЛАДКА КРЫШКИ	1
7	42999T	Прокладка	1
8	12886A6	Переключатель в сборе	1
8	12886A7	Переключатель в сборе	1
9	19064	Втулка	3
10	825380	Втулка уплотнительная	3
10	825380001	Втулка уплотнительная	3
11	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	3
12	81893435	ВИНТ (M8 x 35)	3
12	8M0103814	Винт (M8 x 35 мм)	3
13	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
13	8M0108355	Шланг (57 дюймов, бухта)	1
13	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
13	8M0108355	Шланг (57 дюймов, бухта)	1
14	424254	Штуцер	1
14	8M0207780	Фитинг	1
15	82104530	ВИНТ (30ММ)	1
16	8155361	Масляный насос	1
16	815536T1	Масляный насос	1
17	11379	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
18	48462	Кольцо уплотнительное (.614 x .070)	1
19	817631	Подшипник ведомой шестерни	1
20	430204	Шестерня ведомая	1
21	816974	Подшипник упорный	1
22	82104520	ВИНТ (M5 x 20) (M5 X 20)	1
23	816311	Стяжка (8.00 дюймов)	AR
23	816311T	СТЯЖКА (8.00 дюймов)	AR
24	82381451	ТРУБКА (8-1/2 ДЮЙМ.)	1
24	82381455	ТРУБКА (25.00 дюймов в наборе)	1
25	87421	Бак	1
26	43298A2	КРЫШКА В СБОРЕ	1
27	11332	Уплотнительное кольцо (2.225 x .210)	1
28	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
28	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
29	11332	Уплотнительное кольцо (2.225 x .210)	1
30	99802	Трубка	1
31	99439	Шланг (114.00 дюймов)	1
32	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
33	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
34	82381329	ТРУБКА (12.00 дюймов в наборе) (5-1/2 ДЮЙМ.) к масляному насосу	1
34	82381335	ТРУБКА (15.00 дюймов в наборе)	1

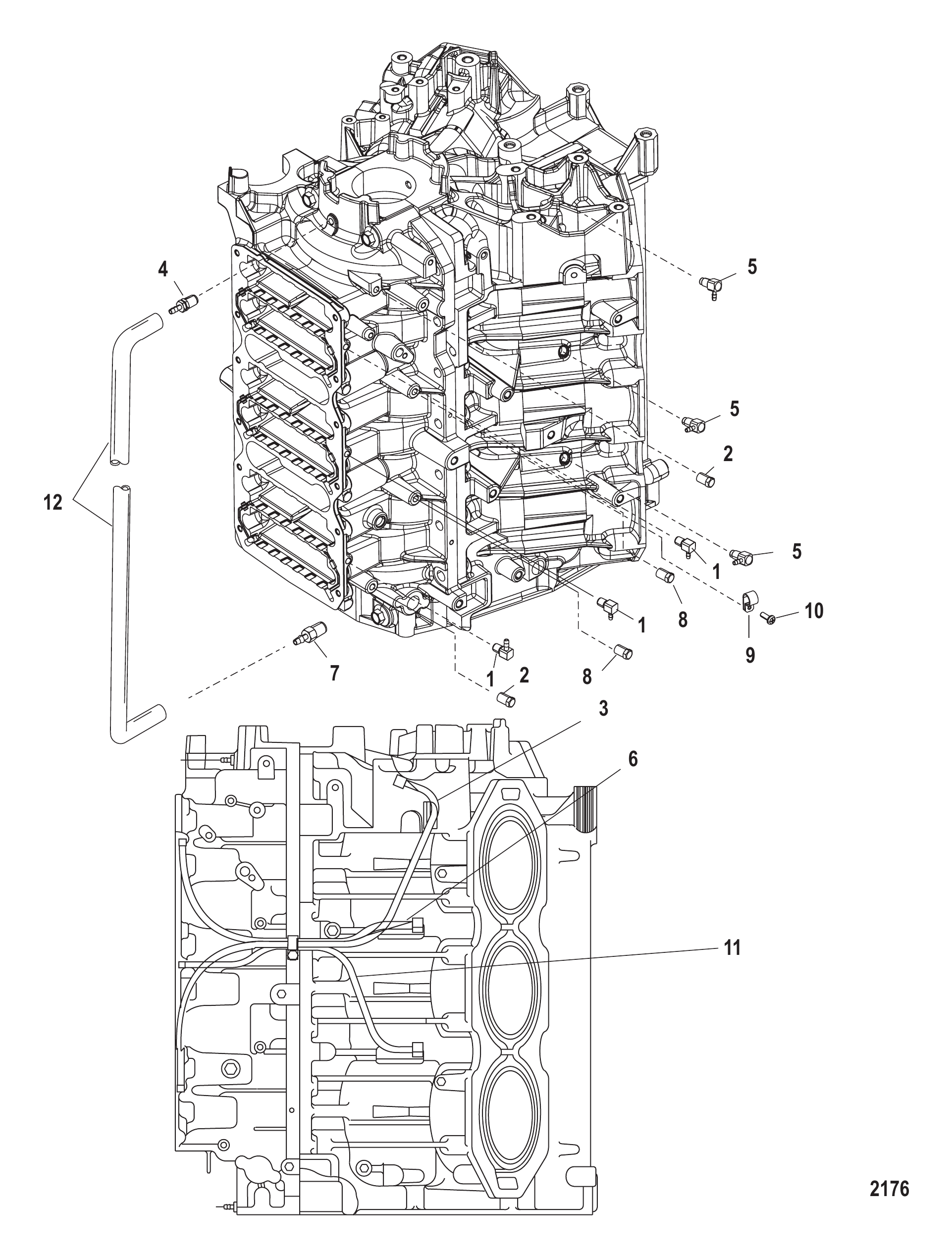

Рис. 17ПОРТОВАЯ СИСТЕМА СБРОСА PORT BLEED SYSTEM

REF	Номер детали	Наименование	Кол-во
1	8282182	Обратный клапан	3
2	8272011	Пробка трубная	2
3	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
4	8159234	Обратный клапан	1
5	8592352	Обратный клапан 90 градусов (.0625-27)	3
6	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
7	426585	Обратный клапан	1
8	8272011	Пробка трубная	2
9	23567	ЗАЖИМ	1
10	48408	Винт (#10-16 x .500) клеммной колодки	1
11	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
12	99130122	Трубка (20,00 футов, бухта) дренажная	1
-	883892A02	Головка блока цилиндров в сборе	1
-	883892A03	Головка блока цилиндров в сборе	1
-	883893A02	Головка блока цилиндров в сборе	1
-	883893A03	Головка блока цилиндров в сборе	1
-	883894A02	Головка блока цилиндров в сборе	1
-	883894A03	Головка блока цилиндров в сборе	1
-	891823A04	Головка блока цилиндров в сборе	1

Рис. 18Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

Рис. 19КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический POWER TRIM COMPONENTS Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	855998A3	Помпа подъёма в сборе	1
-	855998A11	Комплект гидроподъема	1
1	878265A4	Мотор тримма	1
1	8M0031551	Электромотор тримма	1
2	NSS	NOT SOLD SEPARATE Armature	1
3	NSS	NOT SOLD SEPARATE End Frame	1
4	82494830	ВИНТ (M6 x 30)	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	8782451	Вал приводной	1
7	878410A1	Ремкомплект обратного клапана	1
8	813442A2	Узел ручного сброса в сборе	1
8	893929A01	Комплект предохранительного клапана	1
9	878241A1	Комплект вала	1
9	8M0142997	Ремкомплект вала наклона	1
10	878267	Штифт	1
11	878235A1	Цилиндр наклона в сборе	1
11	878235A03	Ремкомплект цилиндра наклона	1
12	878239A1	Ремкомплект направляющей, включает поз. 26	1
12	878239A02	Комплект торцевой крышки цилиндра наклона	1
13	878409A1	Ремкомплект уплотнительных колец, включает поз. 26	1
13	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
14	878412A1	Ремкомплект штока амортизатора, включает поз. 26	1
14	8M0168219	Комплект штока амортизатора	1
15	878242A1	Поршень в сборе с памятью	1
15	8M0143000	Комплект поршня памяти	1
16	878406A1	Ремкомплект обратного клапана, включает поз. 26	1
16	878406A02	Ремкомплект обратного клапана	1
17	878414A1	Поршень в сборе	1
17	878414T01	Поршень в сборе	1
18	878413A1	Поршень в сборе	1
19	878243A1	Направляющая в сборе	2
19	8M0021648	Торцевая крышка в сборе	2
20	878264A1	Комплект резервуара	1
21	811613	Штекер в сборе	1
22	4000327	ВИНТ (M6 x 14)	4
23	43450	Шайба	4
23	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
24	892251A01	Ремкомплект насоса	1
25	878408A1	Ремкомплект помпы тримма	1
26	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
27	858771	Винт (M10 x 30)	6
28	4002319	ШАЙБА	6
29	818298Q1	Комплект анода	1
30	4000330	ВИНТ (M6 x 25)	2
30	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
31	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
31	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
32	996251	Вал	1
32	99625002	Вал	1
33	69205	С-ОБРАЗНАЯ ШАЙБА	2
33	8M0084613	Пружинная шайба	2
34	22875	ЗАЖИМ	2
35	878608	Винт (#10-16 x .500)	2
36	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
37	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 20Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 21СЕРВИСНЫЕ/ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ SERVICE/SUPPORT MATERIAL

Номер детали	Наименование	Кол-во
80393402	Каталог запчастей 225X EFI PROMAX	1
848714040	Руководство владельца	1
804673A02	НАКЛЕЙКА информационная этикетка EPA	1
804673A03	НАКЛЕЙКА информационная этикетка EPA	1
804673A04	НАКЛЕЙКА информационная этикетка EPA	1
858610A31	Топливный шланг в сборе	1
8M0038610	Топливный шланг в сборе (9 футов) с грушей	1

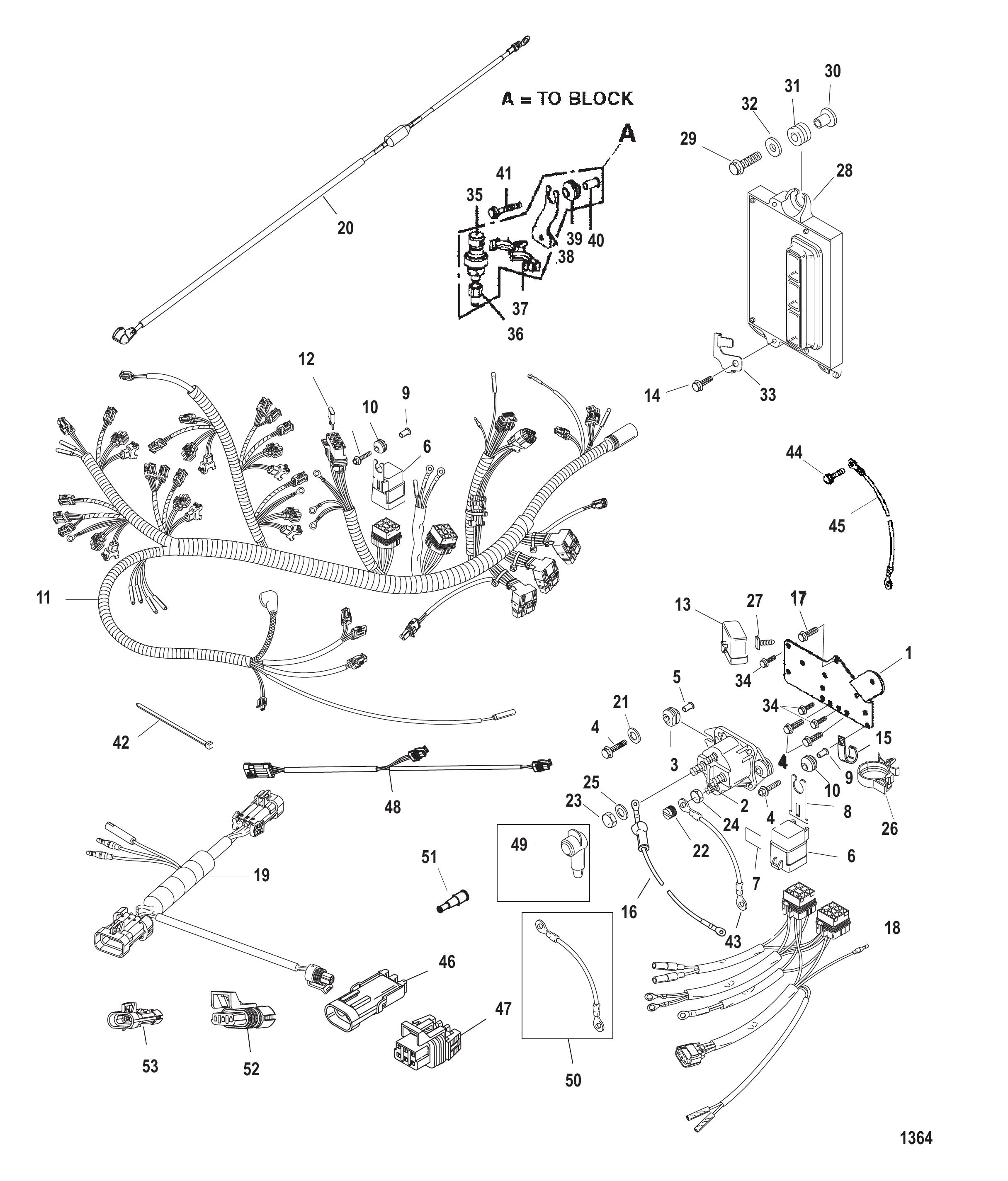

Рис. 22ПЛАСТИНА СОЛЕНОИДА SOLENOID PLATE

REF	Номер детали	Наименование	Кол-во
1	858366T2	Пластина	1
2	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
3	822179	Втулка уплотнительная	2
4	82129125	ВИНТ (M6 x 25 мм)	5
5	818968	ВТУЛКА	2
6	882751A1	РЕЛЕ В СБОРЕ	3
7	NSS	NOT SOLD SEPARATE Decal	3
8	828102	Кронштейн	3
9	818968	ВТУЛКА	3
10	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
11	880005T1	Жгут проводов в сборе, электропроводка двигателя	1
11	880005T2	Жгут проводов в сборе, электропроводка двигателя	1
12	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	3
12	8329695	Предохранитель мини - коричневый - 5 А	1
13	858754	Крышка предохранителя	1
-	878073A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
-	879964A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНВАЛА	1
-	881262A2	ЖГУТ ПРОВОДОВ В СБОРЕ ГЕНЕРАТОРА	1
14	82129114	ВИНТ (M6 x 14)	1
15	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
16	882830A1	Трос в сборе	1
16	882830A1	Трос в сборе	1
17	82130012	ВИНТ (M6 x 12)	3
18	819514T16	Жгут проводов тримма в сборе	1
18	819514T18	Жгут проводов тримма в сборе	1
19	859244T1	Жгут проводов в сборе Digital Adaptor	1
19	859244T1	Жгут проводов в сборе Digital Adaptor	1
20	878231A6	Жгут проводов предохранителя - 100 ампер	1
21	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
22	813938	Гайка колпачковая (#10-32)	2
23	68292	Гайка (.312-18)	2
24	45076	Гайка (#10-32) латунная клемма блока выключателя	2
25	53166	СТОПОРНАЯ ШАЙБА (.312)	2
26	858755	Зажим (1.00)	1
27	828991	Зажим	1
28	88555721S	Модуль управления силовой установкой PCM	1
28	85961047S	Модуль управления силовой установкой PCM	1
28	85961017S	Модуль управления силовой установкой PCM	1
28	85961048S	Модуль управления силовой установкой PCM	1
29	82130025	ВИНТ (M6 x 25) крепление к картеру	3
30	856954	Втулка	3
31	834985	Втулка уплотнительная	3
32	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
33	8590881	Хомут	1
34	82129110	ВИНТ (M6 x 10)	3
35	881879A6	ДАТЧИК (0 - 100 PSI)	1
36	859431	ШТУЦЕР	1
37	883066	Зажим (.865)	1
38	859313	КРОНШТЕЙН	1
39	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
40	818968	ВТУЛКА	1
41	82130025	ВИНТ (M6 x 25) крепление к картеру	1
42	816311T	СТЯЖКА (8.00 дюймов)	AR
43	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
44	81893420	ВИНТ (M8 x 20)	1
45	88439A26	Кабельный жгут аккумулятора — отрицательный	1
45	88439A25	Кабельный узел аккумулятора — положительный	1
46	832948A1	Разъём в сборе, 2 контакта, вилка	1
47	881065A1	Разъем 6-контактная вилка	1
48	882815A1	Жгут проводов в сборе	1
49	8500671	Колпачок изолятора — красный	1
50	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
51	13541	Разъём штыревой	1
52	881175A1	Крышка в сборе 3-контактный разъем-гнездо (ГНЕЗДО)	1
53	881176A1	Крышка в сборе 3-контактный разъем-вилка (ВИЛКА)	1
-	13540	Колпачок гнездовой	AR

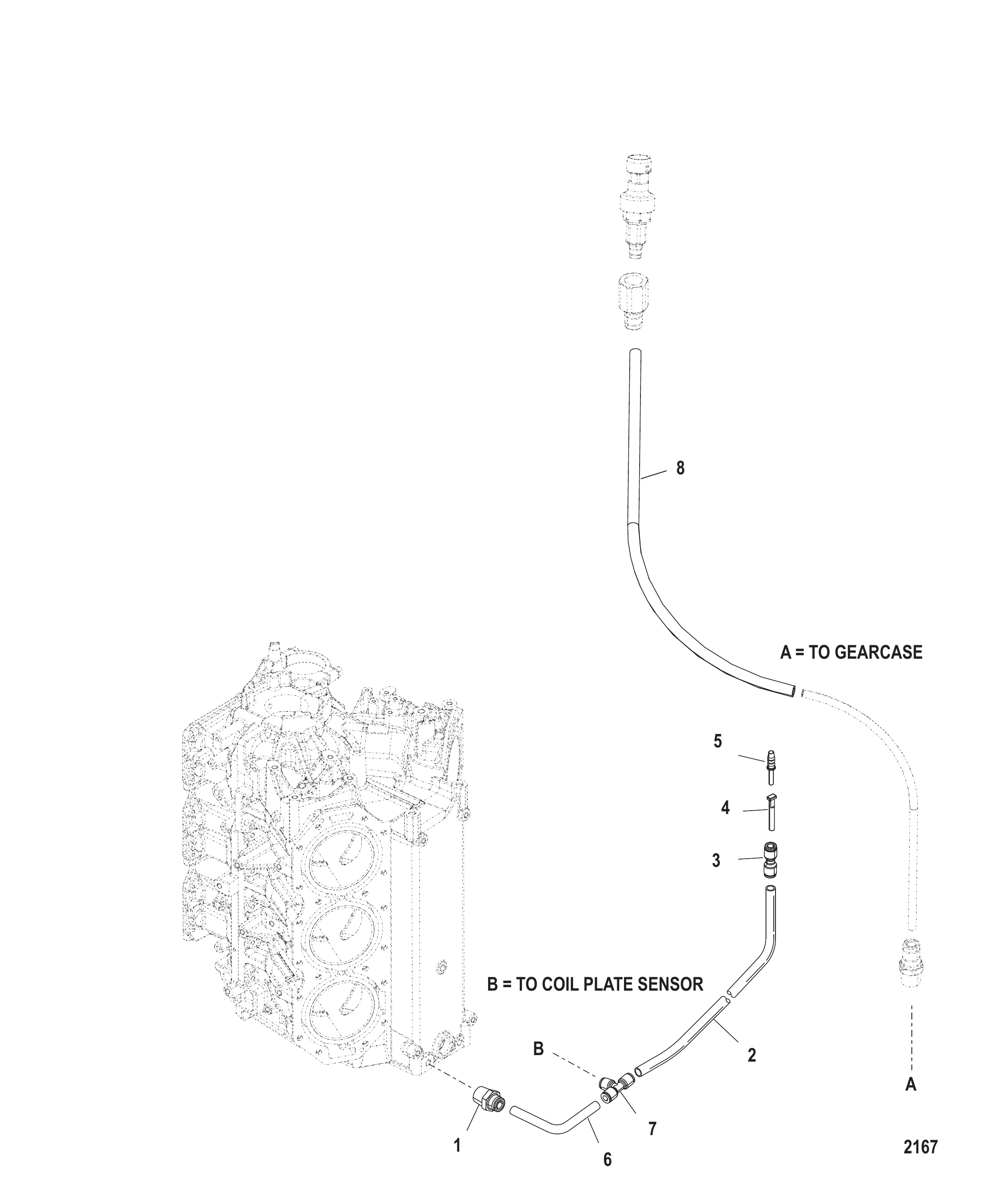

Рис. 23СИСТЕМА ДАВЛЕНИЯ СПИДОМЕТРА/БЛОКА SPEEDOMETER/BLOCK PRESSURE SYSTEM

REF	Номер детали	Наименование	Кол-во
1	881866	Фитинг	1
2	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
3	859747	СОЕДИНИТЕЛЬ	1
4	859732	ПРОБКА	1
5	859731	ШТУЦЕР-АДАПТЕР	1
6	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
7	875207	Тройник	1
8	859448	ШТУЦЕР	1
9	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
10	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
11	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1

Рис. 24СТАРБОРТНАЯ СИСТЕМА СБРОСА STARBOARD BLEED SYSTEM

REF	Номер детали	Наименование	Кол-во
1	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
2	8592352	Обратный клапан 90 градусов (.0625-27)	3
3	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
4	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
5	23567	ЗАЖИМ	1
6	48408	Винт (#10-16 x .500) клеммной колодки	1
7	8282182	Обратный клапан	3
-	883892A02	Головка блока цилиндров в сборе	1
-	883892A03	Головка блока цилиндров в сборе	1
-	883893A02	Головка блока цилиндров в сборе	1
-	883893A03	Головка блока цилиндров в сборе	1
-	883894A02	Головка блока цилиндров в сборе	1
-	883894A03	Головка блока цилиндров в сборе	1
-	891823A04	Головка блока цилиндров в сборе	1

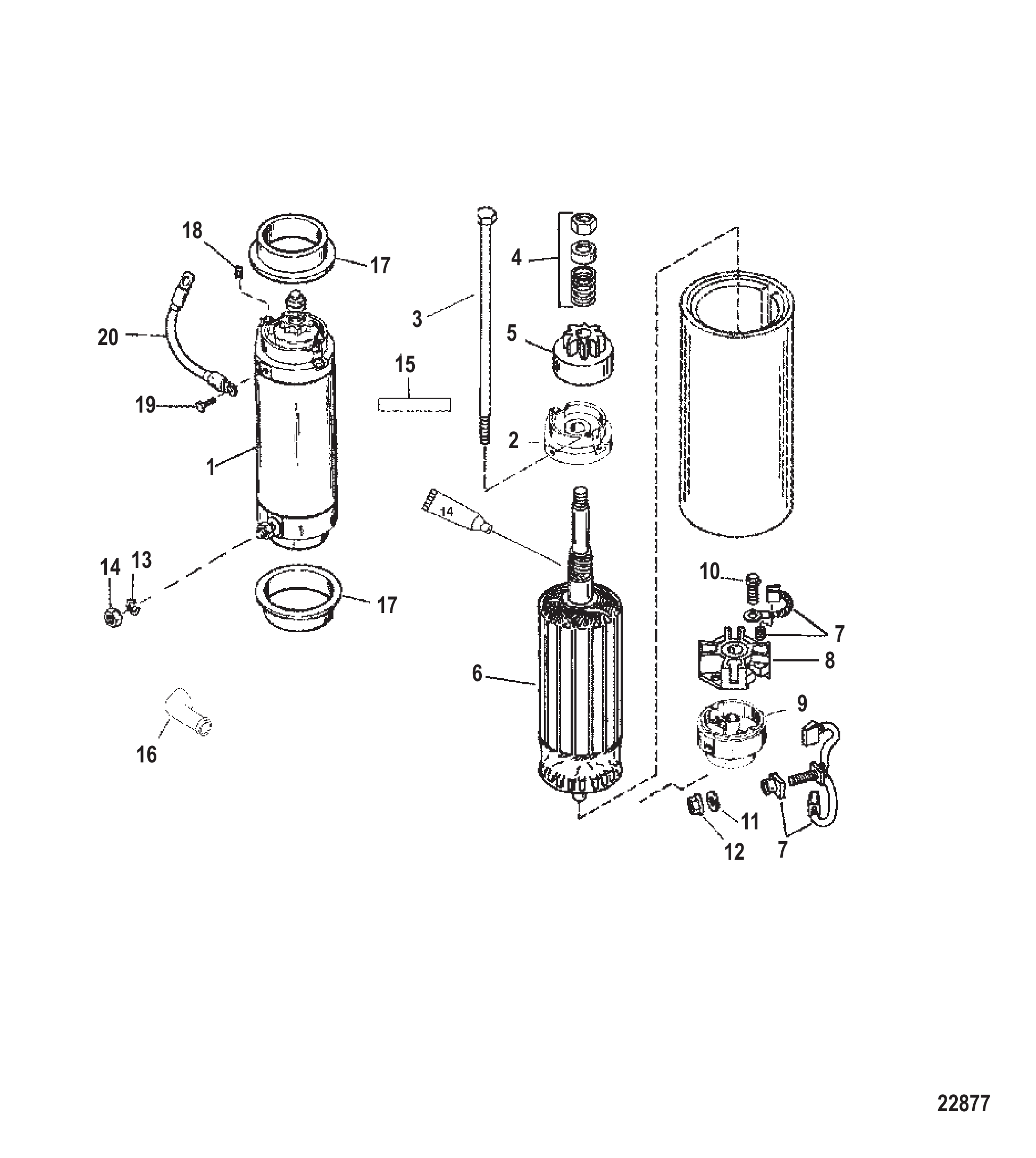

Рис. 25СТАРТЕР (225-S/N-0T467441/250-S/N-0T467334 и ниже) STARTER MOTOR (225-S/N-0T467441/250-S/N-0T467334 &BELOW)

REF	Номер детали	Наименование	Кол-во
1	856996T	Стартер в сборе	1
2	75660	Плита приводного конца	1
3	749681	Сквозной болт	2
4	8236401	Комплект привода	1
5	861771	ШЕСТЕРНЯ	1
6	8236381	Якорь	1
7	75384	Комплект щёток/пружин	1
8	61787	Держатель щётки	1
9	15386	Торцевая крышка	1
10	F15158	Винт	2
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	64015	Гайка (.250-20) клеммы стартерного соленоида	1
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
14	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
15	8272822	Наклейка предупреждение высокое напряжение	1
16	8500673	Колпачок изолятора — жёлтый	2
17	56703	ВТУЛКА СТАРТЕРА	2
18	68042	Упор резиновый	2
19	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
20	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1

Рис. 26СТАРТЕР (225-S/N-0T467442/250-S/N-0T467335 и выше) STARTER MOTOR (225-S/N-0T467442/250-S/N-0T467335 & UP)

REF	Номер детали	Наименование	Кол-во
1	853329T	Стартер в сборе	1
2	803005	СКВОЗНОЙ БОЛТ	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
7	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
8	8272822	Наклейка предупреждение высокое напряжение	1
9	400255	СТОПОРНАЯ ШАЙБА (M5)	1
10	400211	ГАЙКА (M5) Нержавеющая сталь	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	2
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	56703	ВТУЛКА СТАРТЕРА	2
14	879845	Упор	1

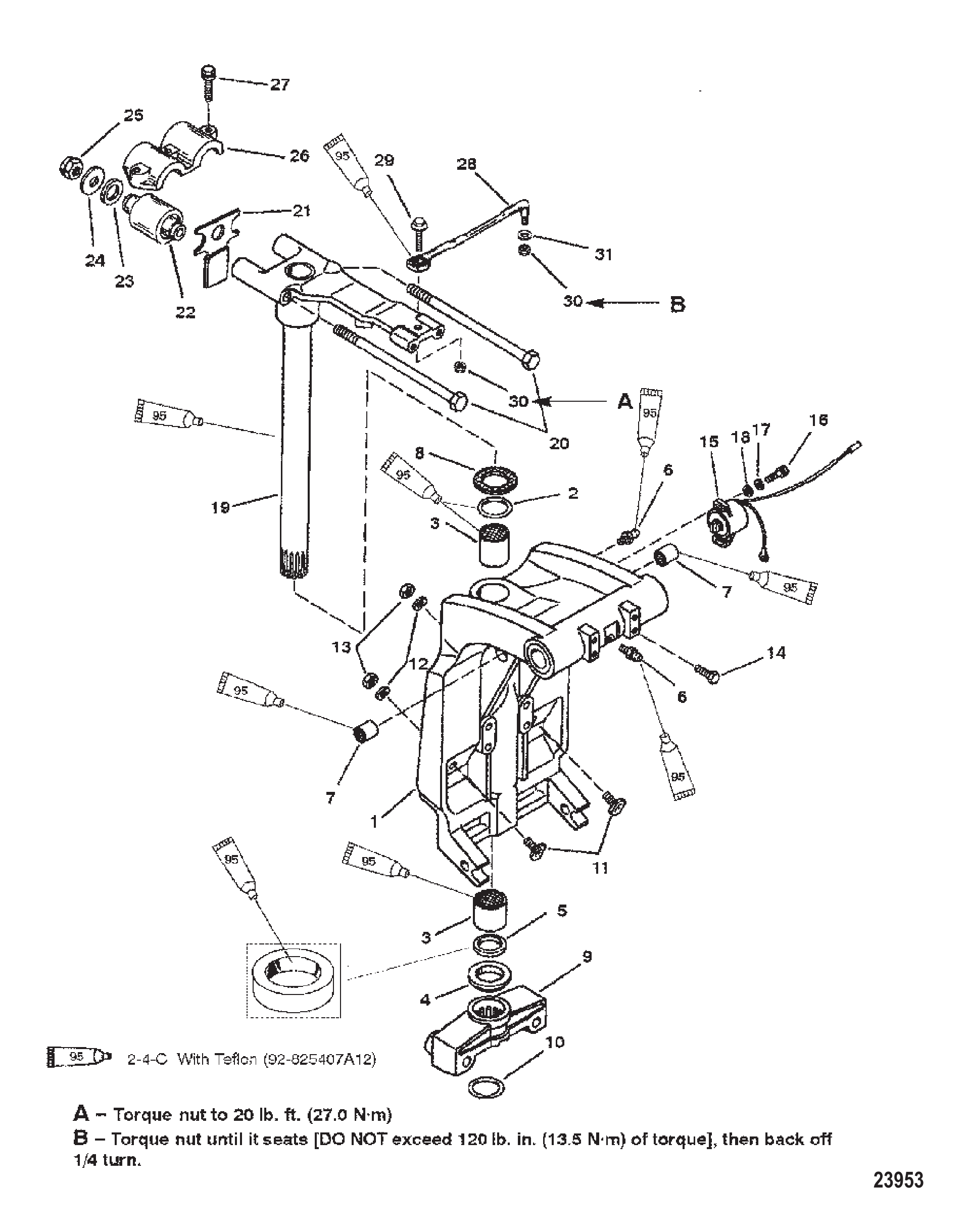

Рис. 27ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8M0102865	Поворотный кронштейн в сборе, чёрный	1
1	8710A21	Кронштейн поворотный в сборе, серый	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
1	8710A23	Поворотный кронштейн	1
2	33504	Кольцо уплотнительное	1
2	8M0214926	Кольцо уплотнительное @10	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	87735	Сальник нижний масляный	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	814084F1	Вилка нижняя	1
9	8M0219200	Вилка нижняя чёрная	1
9	814084F2	Вилка нижняя	1
9	826364F1	Вилка нижняя	1
9	826364T	Вилка нижняя	1
9	826364F2	Вилка нижняя	1
9	826364F3	Вилка нижняя	1
10	67684	Кольцо стопорное	1
11	996301	Пластина-фиксатор	2
11	8M0045383	Ударная пластина	2
12	58643	Шайба стопорная (.375)	2
13	46335	ГАЙКА (.375-24)	2
14	64014	Винт (.250-28 x .500)	2
15	821180A6	Датчик тримма в сборе	1
15	8M0074846	Заказ 8M0098273	1
16	56682	ВИНТ (#10-24 x .750) Sea Ray	2
16	852368	Винт (#10-24 x .750)	2
17	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
18	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
19	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
19	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
19	67706A56	Поворотный палец в сборе, рулевой рычаг (серый)	1
19	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
19	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
19	8M0132731	Палец поворотный в сборе	1
19	826432A3	Поворотный шкворень в сборе с рулевым рычагом - нержавеющая сталь	1
19	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
19	826432A6	Поворотный шкворень в сборе	1
19	8M0132731	Палец поворотный в сборе	1
20	816386	Винт (M12 x 190)	2
20	8M0141069	Винт	2
21	824998	ОТБОЙНИК	1
21	824998001	ОТБОЙНИК	1
22	8163851	Верхняя опора	2
23	815437	ШАЙБА	2
23	8154371	Шайба	2
24	815436	ШАЙБА	2
25	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
25	896963	Гайка (M12)	2
26	813769	Хомут	1
26	8M0036783	Хомут	1
27	81893435	ВИНТ (M8 x 35)	3
27	8M0103814	Винт (M8 x 35 мм)	3
28	92876A1	Тяга рулевая в сборе	1
28	92876A12	Тяга в сборе	1
29	14000	Винт (.375-24 x 1.25)	1
29	849838	ВИНТ (.375-24 x 1.250)	1
30	34863	ГАЙКА (.375-24)	2
30	8M0204726	Гайка (.375-24) латунная	2
31	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2

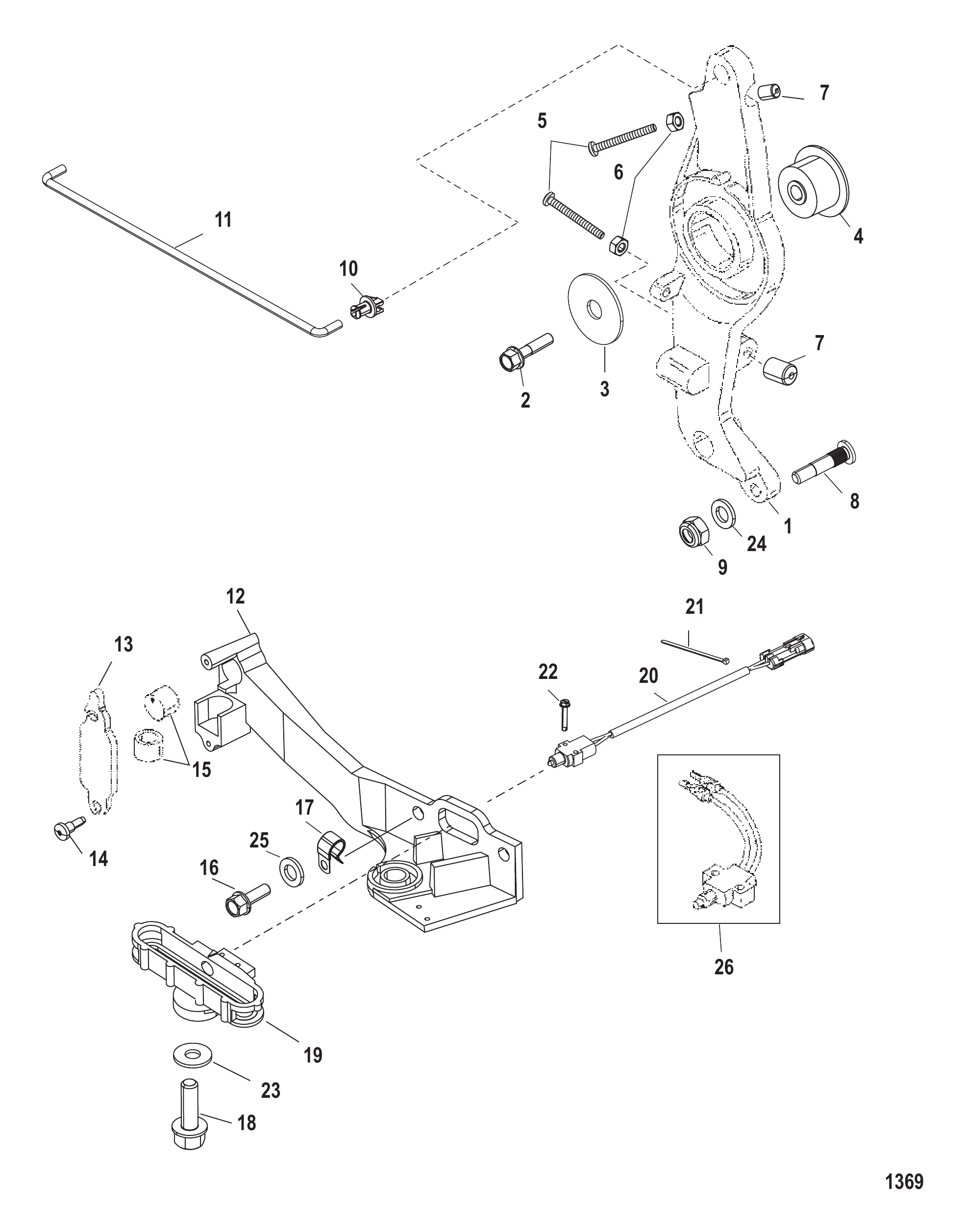

Рис. 28ДРОССЕЛЬНАЯ ЗАСЛОНКА THROTTLE LINKAGE

REF	Номер детали	Наименование	Кол-во
1	8252681	Рычаг управления дросселем	1
2	81893435	ВИНТ (M8 x 35)	1
3	36042	ШАЙБА	1
4	821113	ВТУЛКА	1
5	40124	ВИНТ (M6 x 55)	2
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42942	Колпачок регулировочного винта	2
8	42927	Вставка	1
9	401366	ГАЙКА (M6) Нержавеющая сталь	1
10	932481	Втулка	1
11	8583541	ТЯГА	1
12	8240102	Кронштейн	1
13	824016	ЗАЩЕЛКА	1
14	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
15	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
16	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	2
17	859172	ХОМУТ Применять где применимо	1
18	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	1
19	8546531	Направляющая ролика	1
20	814281A7	Выключатель	1
21	816311T	СТЯЖКА (8.00 дюймов)	1
22	82470620	ВИНТ (M3.5 x 20)	2
23	43430	Шайба	1
24	35459	ШАЙБА	1
25	36001	ШАЙБА	1
26	814281A2	Переключатель	1

Рис. 29ИНСТРУМЕНТЫ TOOLS

Номер детали	Наименование	Кол-во
880118A2	Картридж	1
58222A1	Индикаторный инструмент	1
822560A5	Жгут проводов в сборе, адаптер DDT, электрика/зажигание	1
52344	Съёмник маховика зубчатого типа	1
827001A1	СТЕНД ДЛЯ ГОЛОВКИ БЛОКА	1
825003A1	Кабель в сборе DDT, зажигание	1
823686A2	Цифровой диагностический тестер	1
854009A3	Многофункциональный цифровой тахометр DMT 2000	1
24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
52024A1	Блок переключателя	1
850439T1	Тестер восьмикамерный	1
63998A1	Инструмент для зазора однокамерный	1
99379	Стробоскоп	1
29287	КАЛИБР ИНСТРУМЕНТ	1
55919	Головка ведущая	1
90455T	Рым-болт	1
93004A2	Монтажный инструмент стопорного кольца	1
52952T1	Съёмник стопорного кольца поршневого пальца	1
92973A1	Оправка, поршневой палец, блок цилиндров	1
24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
812549T	Стенд для силовой головки	1
823237T	Инструмент для сжатия поршневых колец (3.625)	1
66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
37241	Пластина съёмника универсальная	1
112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
74951	Гаечный ключ	1
63209	Тепловая лампа	1
53459	СТЕРЖЕНЬ ИНСТРУМЕНТ ФЛАЖОК ИНДИКАТОРА ЛЮФТА КОРПУС РЕДУКТОРА	1
78473	Индикаторный инструмент люфта корпуса редуктора	1
816244	Оправка для запрессовки подшипника картера редуктора	1
816245	Съёмник подшипника	1
31106T	Оправка для запрессовки подшипника, наружное кольцо, корпус редуктора	1
87120T	Инструмент для запрессовки наружного кольца подшипника, корпус редуктора	1
14311A2	ИНСТРУМЕНТ ПРЕДНАТЯГА ПОДШИПНИКА	1
31229A7	Комплект съёмников для подшипника	1
15755T	Оправка для запрессовки игольчатого подшипника, корпус редуктора	1
36569T	Инструмент для ведущей головки, корпус редуктора	1
37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
36571T	Направляющая шайба, корпус редуктора	1
38628T	Инструмент для установки подшипника, корпус редуктора	1
24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
29310	ПЛАСТИНА КОРПУСА РЕДУКТОРА	1
34961	ШАЙБА КОРПУСА РЕДУКТОРА	1
43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
54048	ШАЙБА КОРПУС РЕДУКТОРА	1
86642	Инструмент для установки поперечного штифта корпуса редуктора	1
83155	Комплект переходника индикатора часового типа	1
89897	Приспособление для удержания индикатора часового типа корпуса редуктора	1
36577T	Стакан оправки корпуса редуктора	1
61077T	Переходник для оправки гребного вала корпуса редуктора	1
56775T	Фиксирующий инструмент для гребного вала	1
36577T	Стакан оправки корпуса редуктора	1
61077T	Переходник для оправки гребного вала корпуса редуктора	1
56775T	Фиксирующий инструмент для гребного вала	1
815850	Приспособление для установки передней шестерни картера редуктора	1
86943T	Инструмент для установки игольчатого подшипника передней передачи, корпус редуктора	1
61069T	Инструмент для гайки крышки корпуса редуктора, корпус редуктора	1
816243	Направляющая пластина картера редуктора	1
816242	Губки съёмника картера редуктора	1
92788T	Оправка, корпус редуктора	1
33491	Ведущая шестерня картера редуктора	1
31108T	Оправка для запрессовки сальника, корпус редуктора	1
817569T	Оправка для сальника корпуса редуктора	1
12349A2	Установочный инструмент для шестерни	1
56048T	Регулировочный инструмент, шестерня привода	1
61067A3	Переходник для гайки шестерни корпуса редуктора	1
93003	ВАЛ ГРЕБНОГО ВИНТА Корпус редуктора	1
85716	Съёмник болтовой инструмент - несущий корпус редуктора	1
46086A1	Комплект губок съёмника, корпус редуктора	1
18605A2	Монтажный инструмент, адаптер подшипника, корпус редуктора	1
34569A1	Съёмник в сборе со скользящим молотком	1
821571A1	Направляющая для центровки водяного насоса со штифтами корпуса редуктора	1
803146A2	Комплект хомутов	1
881833A2	Манометр давления воздуха/топлива	1
881814A1	Комплект уплотнений жгута проводов	1

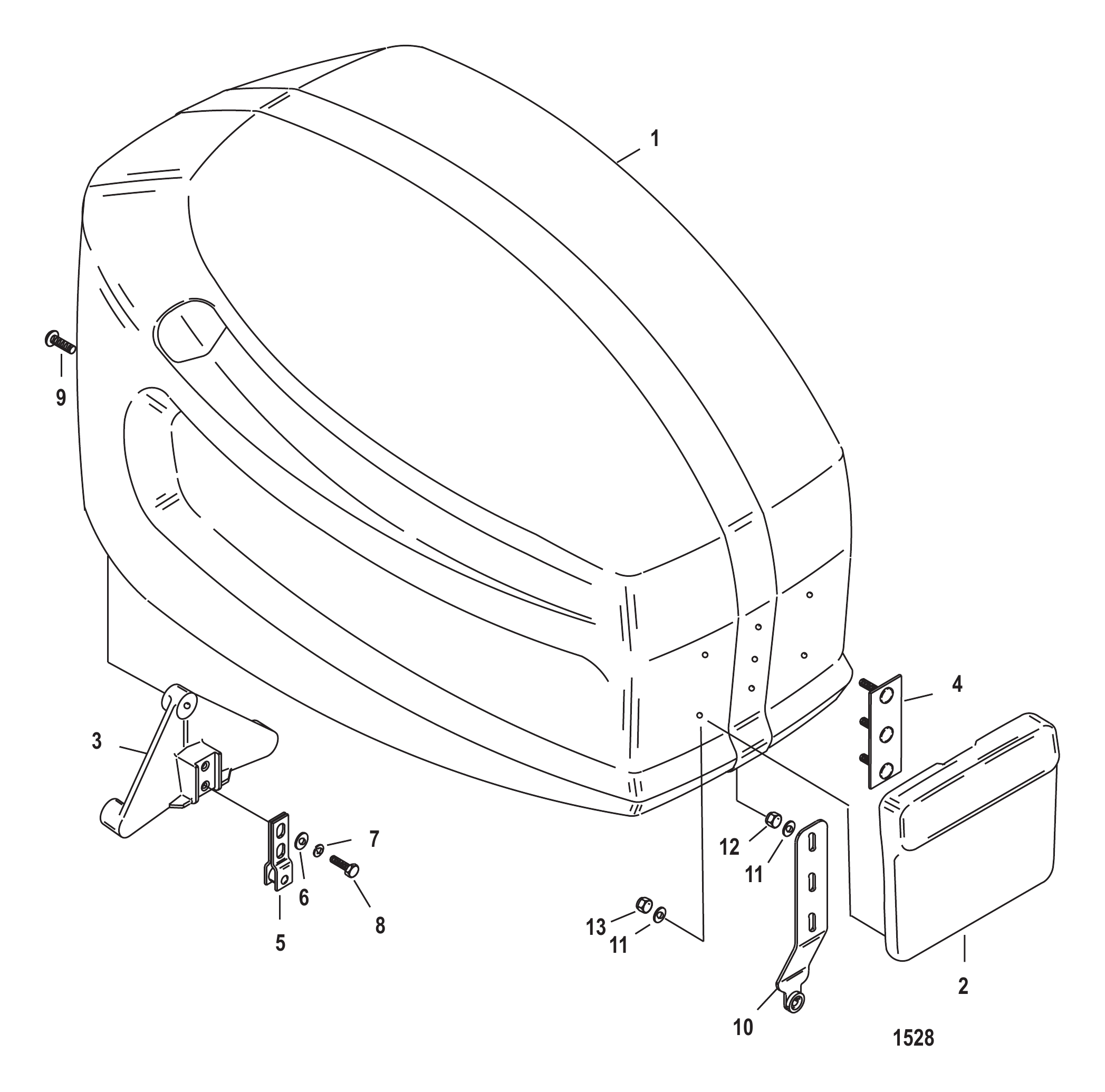

Рис. 30ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	849203T23	Узел верхнего кожуха	1
2	849209A3	Экран	1
3	8488081	Кронштейн защёлки	1
4	849179	ПЛАСТИНА	1
5	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
5	893763	Кронштейн фиксатора ролика	1
6	814806	Шайба (.344 x .688 x .065) нержавеющая сталь	2
6	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	2
7	53166	СТОПОРНАЯ ШАЙБА (.312)	2
8	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	849011	ВИНТ (.250-20 x .750)	4
10	849834A1	Защёлка	1
11	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	7
11	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	7
12	8267098	Гайка (.250-20) нержавеющая сталь	3
13	814101	Гайка (.250-20) нержавеющая сталь	4
13	8M0207776	ГАЙКА	4
0	840323A1	Комплект наклеек (базовый)	1
0	840323A21	КОМПЛЕКТ НАКЛЕЕК	1

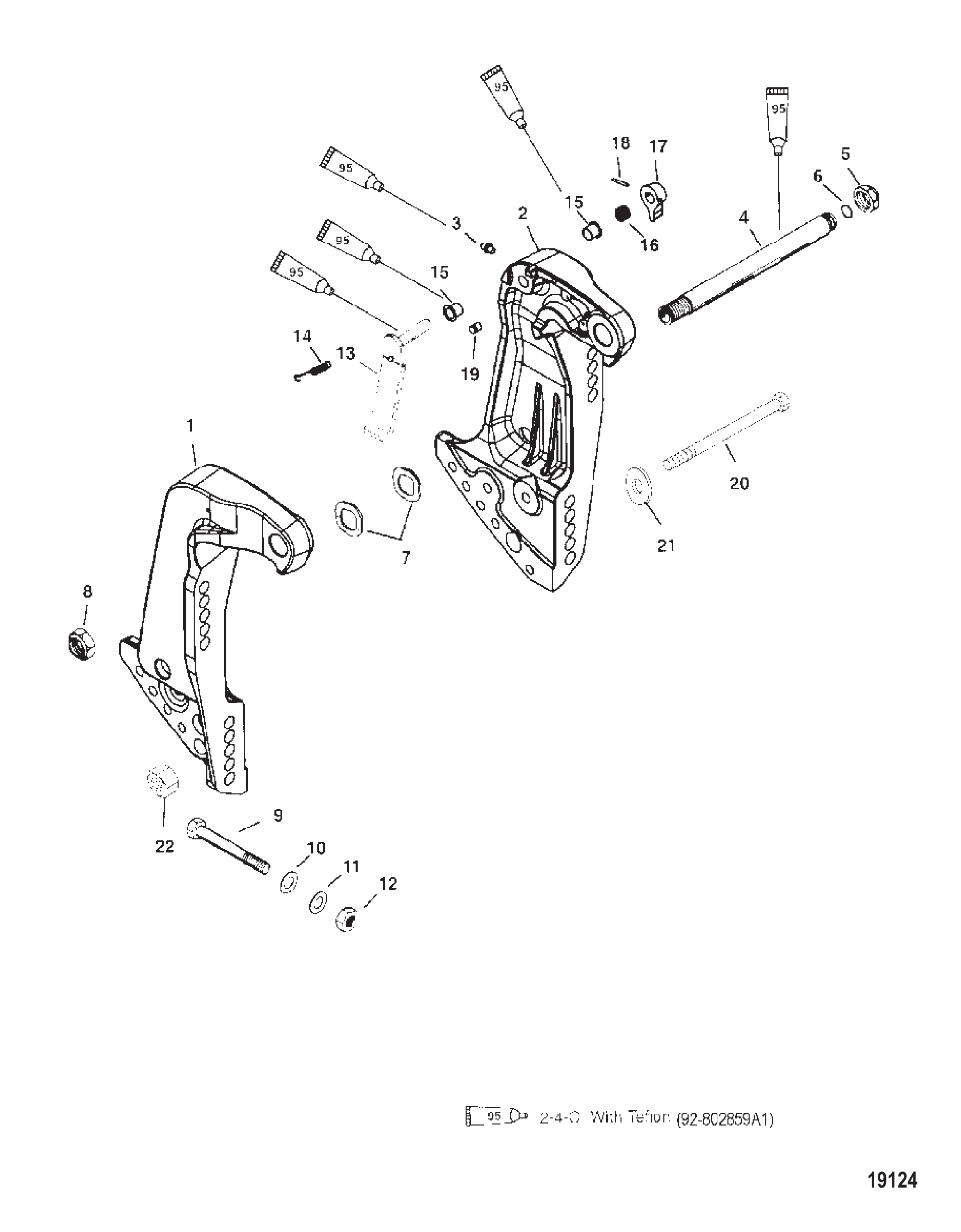

Рис. 31Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	99629T2	Рычаг в сборе, фиксатор наклона	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	830899	Пружина натяжная	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1
20	96930A1	Болт в сборе, силовой триммер	1
21	25909	Шайба (.406 x .812 x .065) (применять где применимо)	1
22	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1

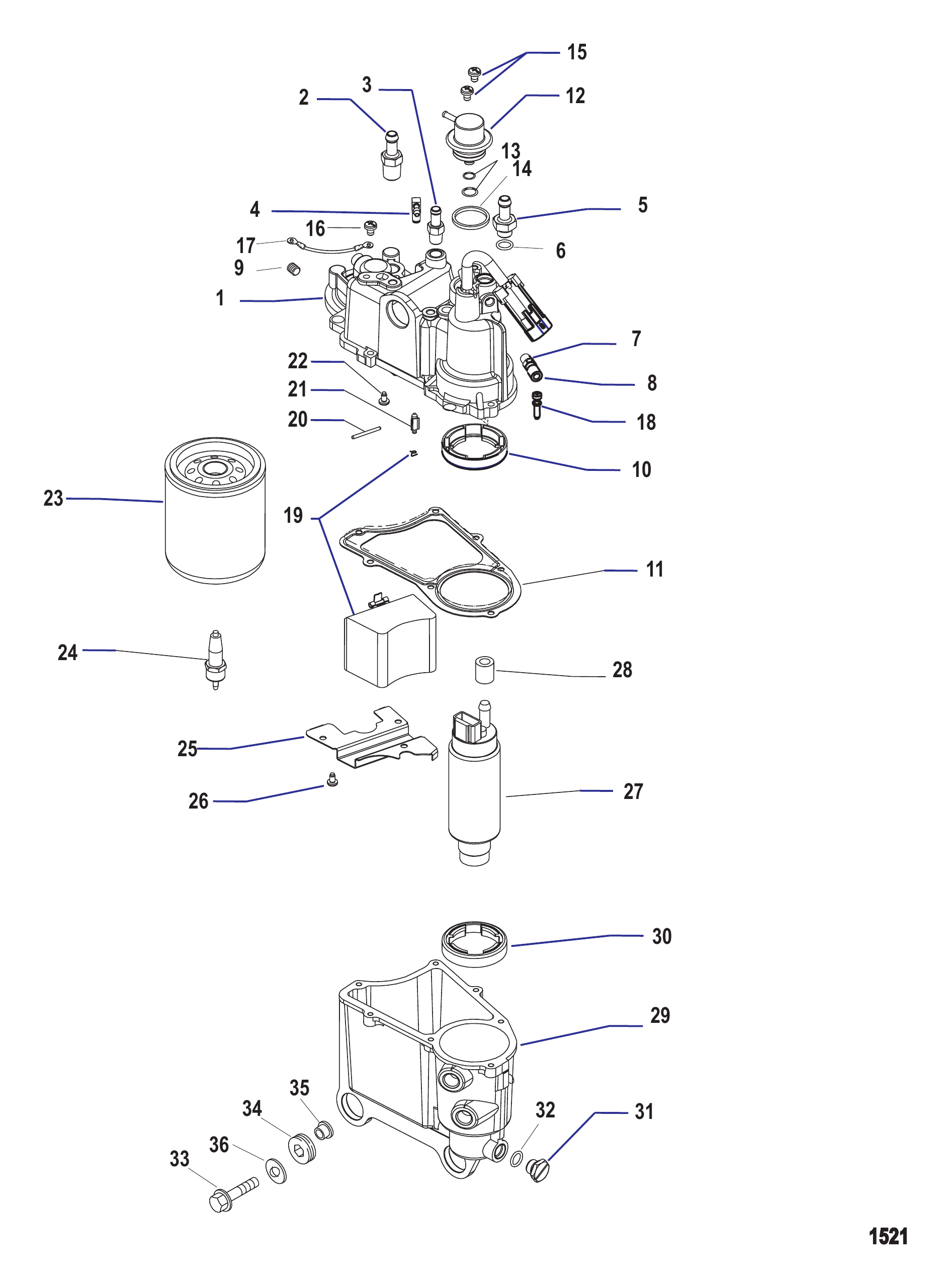

Рис. 32КОМПОНЕНТЫ ПАРООТДЕЛИТЕЛЯ VAPOR SEPARATOR COMPONENTS

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Vapor Seperator Assembly	1
1	883245T3	КОМПЛЕКТ КРЫШКИ	1
2	881740	Фитинг прямой	1
3	883249	Штуцер	1
4	NSS	NOT SOLD SEPARATE Elbow	1
5	855437A2	Комплект штуцера выхода насоса	1
6	883209	Кольцо уплотнительное	1
6	8M0062785	Уплотнительное кольцо	1
7	883219	Клапан	1
8	883220	Крышка	1
9	883208	Пробка	1
10	883248	Сальник	1
11	883252	Прокладка	1
12	883257T1	Регулятор	1
13	883593A1	Комплект уплотнительных колец	1
14	883258	Шайба	1
15	883261	Винт (M5 x .8)	2
16	883261	Винт (M5 x .8)	1
17	881831	Провод в сборе	1
18	808612	Винт с шайбой (#8-32 x .750)	7
19	883253A1	Комплект поплавка	1
20	F10064	ВАЛ	1
21	883247A1	Комплект клапана/седла впускного	1
22	883223	Винт (M6 x 16)	1
23	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
24	8285861	Зонд	1
24	8M0204710	ДАТЧИК	1
25	883260	Перегородка	1
25	889318002	Дефлектор топлива	1
26	883223	Винт (M6 x 16)	3
27	881705T1	Комплект насоса	1
28	855428	Втулка	1
28	8M6000589	Втулка	1
29	883256T1	Комплект поплавковой камеры	1
30	883248	Сальник	1
31	855435A1	Комплект пробок	1
32	883209	Кольцо уплотнительное	1
32	8M0062785	Уплотнительное кольцо	1
33	81893435	ВИНТ (M8 x 35)	3
33	8M0103814	Винт (M8 x 35 мм)	3
34	855364	Втулка	3
35	855362	Втулка уплотнительная	3
35	855362001	Втулка	3
36	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
