Рис. 1Аксессуары Accessories

Номер детали	Наименование	Кол-во
15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
812497A2	Диод в сборе	1
898289A72	Комплект диода-шнура двойной	1
44357A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877680Q8	Топливный шланг в сборе (8 футов)	1
827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877680Q12	Топливный шланг в сборе (12 футов)	1
17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877681Q8	Топливный шланг в сборе (8 футов)	1
17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877681Q12	Топливный шланг в сборе (12 футов)	1
822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877683Q12	Топливный шланг в сборе (12 футов)	1
852400	Соединение промывочное	1
19674A2	Комплект выключателя/шнура безопасности	1
19674Q2	Комплект выключателя/шнура аварийной остановки	1
88334A2	КОМПЛЕКТ MERCATHODE	1
8M0180081	КОМПЛЕКТ МЕРКАТОД	1
86300A5	МОНИТОР MERCATHODE	1
41729A3	Комплект удлинителя шланга	1
825191A1	Комплект шлангов подключения	1
825191A3	Снято с производства, см. PB99-4	1
17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1

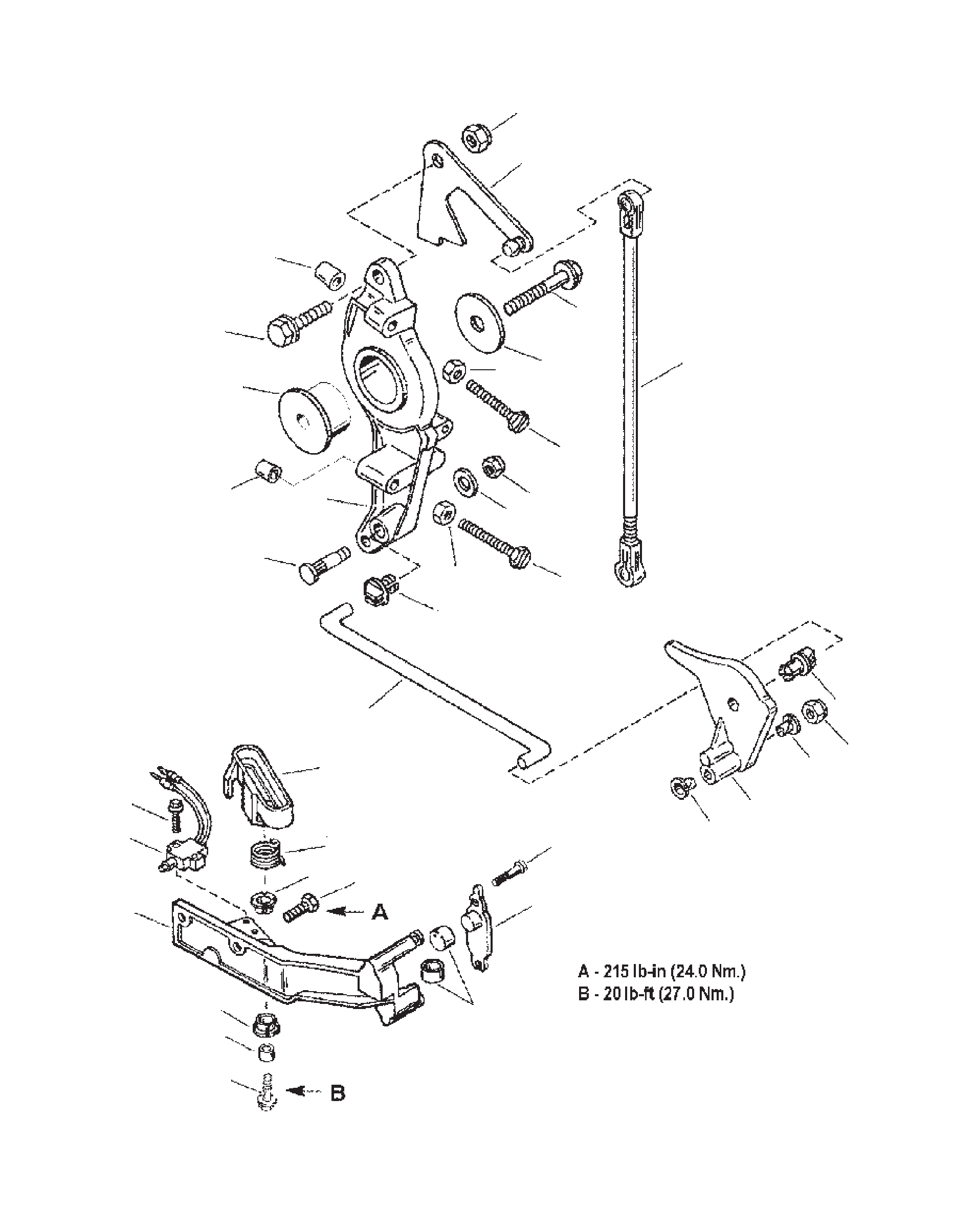

Рис. 2КРОНШТЕЙН ЯКОРЯ/ТЯГА ДРОССЕЛЯ Anchor Bracket/Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	814281A2	Переключатель	1
1	8M0052931	Переключатель	1
2	82470620	ВИНТ (M3.5 x 20)	2
3	8240102	Кронштейн	1
3	824010T05	Кронштейн	1
4	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
5	824016	ЗАЩЕЛКА	1
6	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
7	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	3
8	824013	ВТУЛКА	1
9	812707	Втулка	2
10	824014	ПРУЖИНА	1
11	8240111	Направляющий ролик	1
12	8142391	Кулачок	1
12	8142392	Кулачок дроссельной заслонки	1
13	26856	ВТУЛКА	2
14	8268336	Гайка (M6)	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	1
15	825377	Тяга дросселя	1
16	932481	Втулка	2
16	8M0215006	Втулка поворотная	2
17	826205	Кронштейн масляной тяги	1
18	1938526	ТЯГА	1
18	878190	Связка	1
19	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	1
20	400635	ГАЙКА (M8)	1
20	401388	ГАЙКА (M8) Нержавеющая сталь	1
21	8252681	Рычаг управления дросселем	1
21	8M0040987	Рычаг	1
22	81893435	ВИНТ (M8 x 35)	1
22	8M0103814	Винт (M8 x 35 мм)	1
23	36042	ШАЙБА	1
24	42927	Вставка	1
25	821113	ВТУЛКА	1
26	8268336	Гайка (M6)	1
26	401386	ГАЙКА (M6) Нержавеющая сталь	1
27	40124	ВИНТ (M6 x 55)	2
28	400212	ГАЙКА (M6) Нержавеющая сталь	2
29	42942	Колпачок регулировочного винта	2
30	35459	ШАЙБА	1

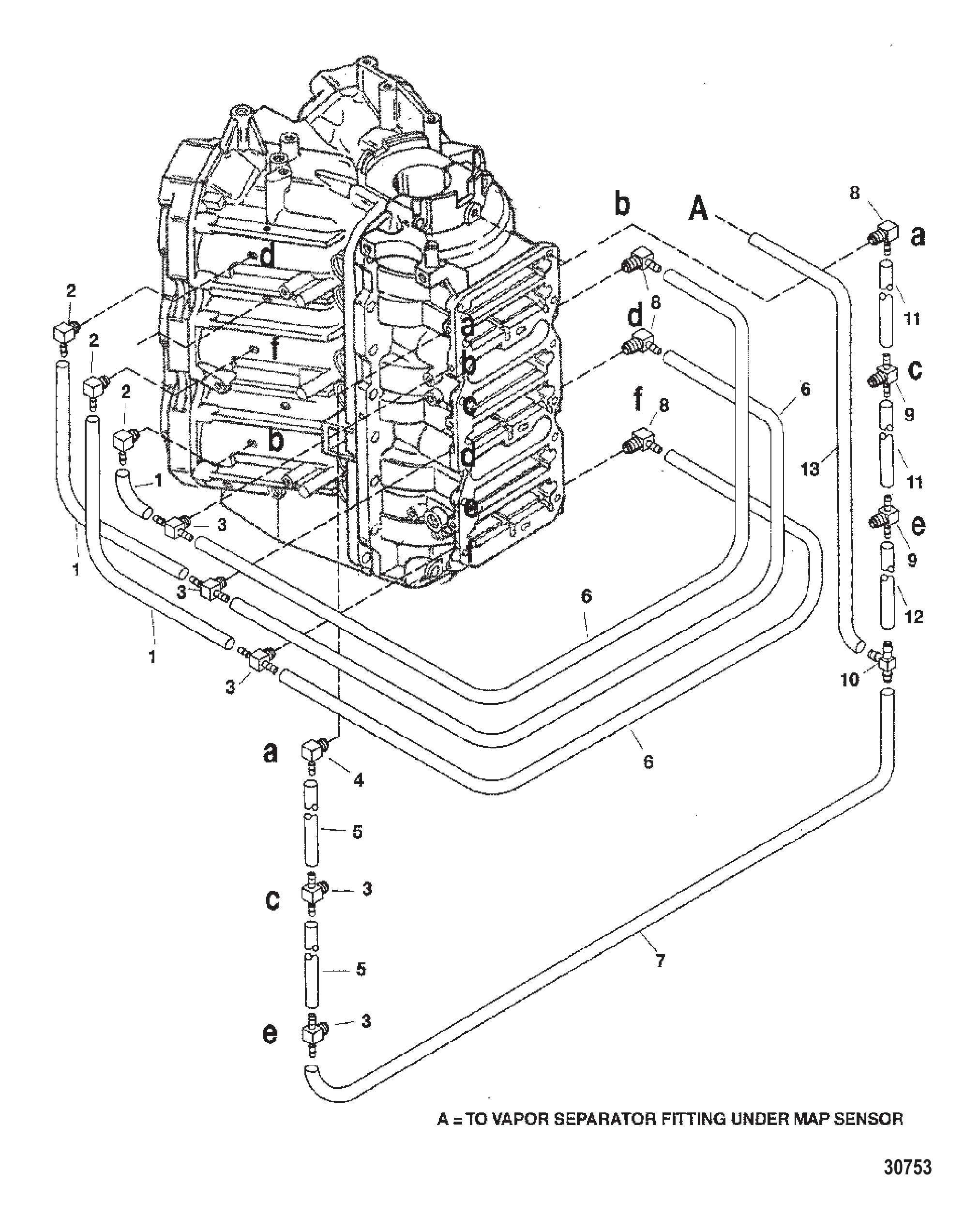

Рис. 3СИСТЕМА ПРОДУВКИ Bleed System

REF	Номер детали	Наименование	Кол-во
1	99130122	Трубка (20,00 футов, бухта) дренажная	3
1	892024122	Шланг (240.00 дюймов, бухта)	3
2	768431	Штуцер	3
3	8348041	Обратный клапан	5
4	8282182	Обратный клапан	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	2
5	892024122	Шланг (240.00 дюймов, бухта)	2
6	99130122	Трубка (20,00 футов, бухта) дренажная	3
6	892024122	Шланг (240.00 дюймов, бухта)	3
7	99130122	Трубка (20,00 футов, бухта) дренажная	1
7	892024122	Шланг (240.00 дюймов, бухта)	1
8	8282182	Обратный клапан	4
9	8348041	Обратный клапан	2
10	591692	ФИТИНГ ТРОЙНИКОВЫЙ	1
10	59169003	Фитинг тройник	1
11	99130122	Трубка (20,00 футов, бухта) дренажная	2
11	892024122	Шланг (240.00 дюймов, бухта)	2
12	99130122	Трубка (20,00 футов, бухта) дренажная	1
12	892024122	Шланг (240.00 дюймов, бухта)	1
13	99130122	Трубка (20,00 футов, бухта) дренажная	1
13	892024122	Шланг (240.00 дюймов, бухта)	1
-	848700A7	Узел силовой головки	1

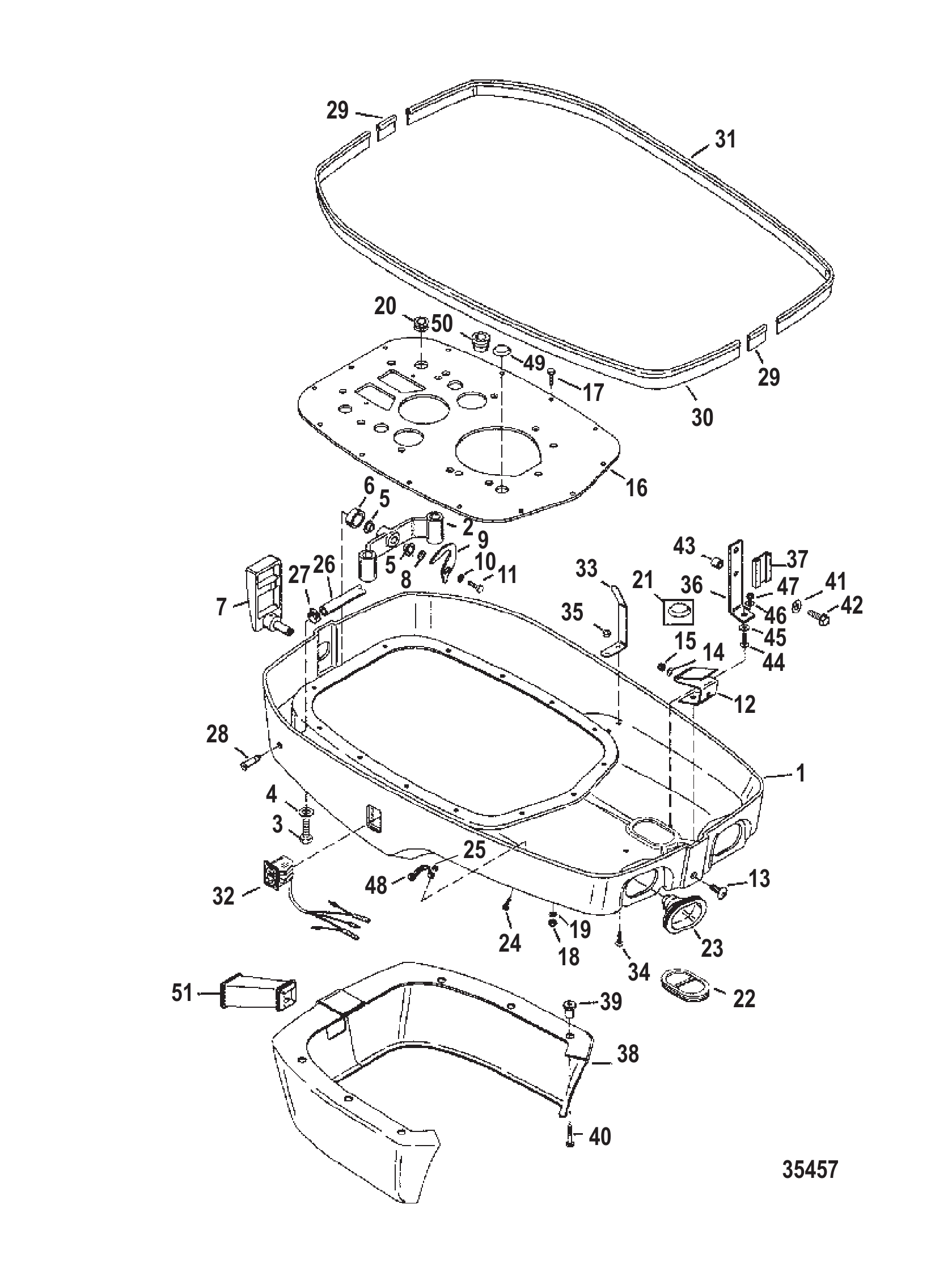

Рис. 4НИЖНИЙ КАПОТ (S/N-0G856999 И НИЖЕ) Bottom Cowl (S/N-0G856999 and Below)

REF	Номер детали	Наименование	Кол-во
1	848797T1	Нижний поддон	1
1	848797A2	Нижний поддон	1
1	848797T2	Нижний кожух — серый	1
2	848810	КРОНШТЕЙН ЗАЩЕЛКИ	1
3	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
4	814806	Шайба (.344 x .688 x .065) нержавеющая сталь	2
4	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	2
5	812707	Втулка	2
6	848985	САЛЬНИК	1
7	848815T1	Рукоятка	1
7	848816A1	Рукоятка	1
8	F2047	Шайба волнистая	1
9	F481777	Вал кулачкового замка	1
9	8M0001081	Кулачок	1
10	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
10	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
11	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
12	848812	ЗАЩЕЛКА	1
13	849011	ВИНТ (.250-20 x .750)	2
14	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
14	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
15	56374	ГАЙКА (.250-20)	2
15	8267098	Гайка (.250-20) нержавеющая сталь	2
16	848818T	Пластина	1
17	38601	ВИНТ (.250-28 x 1.250)	14
18	35045	ГАЙКА (.250-28)	14
18	826709109	Гайка (.250-28) нержавеющая сталь	14
19	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	14
19	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	14
20	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	2
20	93221002	Втулка уплотнительная	2
21	815784	КРЫШКА	1
22	849750	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
23	8177133	Втулка уплотнительная	2
24	69020	ВИНТ (#10-32 x .875)	2
24	690201	ВИНТ (#10-32 x .875)	2
25	29488	ГАЙКА (#10-32)	2
25	8M0204718	Гайка	2
26	77653101	Шланг (48.00 дюймов, бухта)	1
27	815504104	Хомут червячный	1
28	76256	Форсунка	1
29	NSS	NOT SOLD SEPARATE Seal	2
30	NSS	NOT SOLD SEPARATE Seal	1
31	849767A1	Уплотнение	1
32	850691	Выключатель	1
32	8M0235192	Переключатель тримма	1
33	849619	РАСКОС	2
33	8496191	Раскос	2
34	849011	ВИНТ (.250-20 x .750)	4
35	56374	ГАЙКА (.250-20)	4
35	8267098	Гайка (.250-20) нержавеющая сталь	4
36	849081	РАСПОРКА ПОДДОНА	2
37	849417	ВТУЛКА	2
38	848801A1	Юбка	1
38	848801A2	Юбка	1
38	848801A1	Юбка	1
39	849000	ГАЙКА	6
40	F2030	Винт (.250-20 x 1.250) нержавеющая сталь	6
41	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	4
41	8M0042642	Шайба (.323 x .562 x .063)	4
42	849082	ВИНТ (M8 X 140)	4
43	849083	ПРОСТАВКА	4
44	69028	ВИНТ (.250-28 x .750) Нержавеющая сталь Рельс к крышке выпускного коллектора	2
45	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
46	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
47	35045	ГАЙКА (.250-28)	2
47	826709109	Гайка (.250-28) нержавеющая сталь	2
48	88621	Фиксатор тросов управления	1
49	817362	Крышка шкива стартера (заглушка)	1
50	126021	Втулка	1
50	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
51	848817	ЧЕХОЛ	1

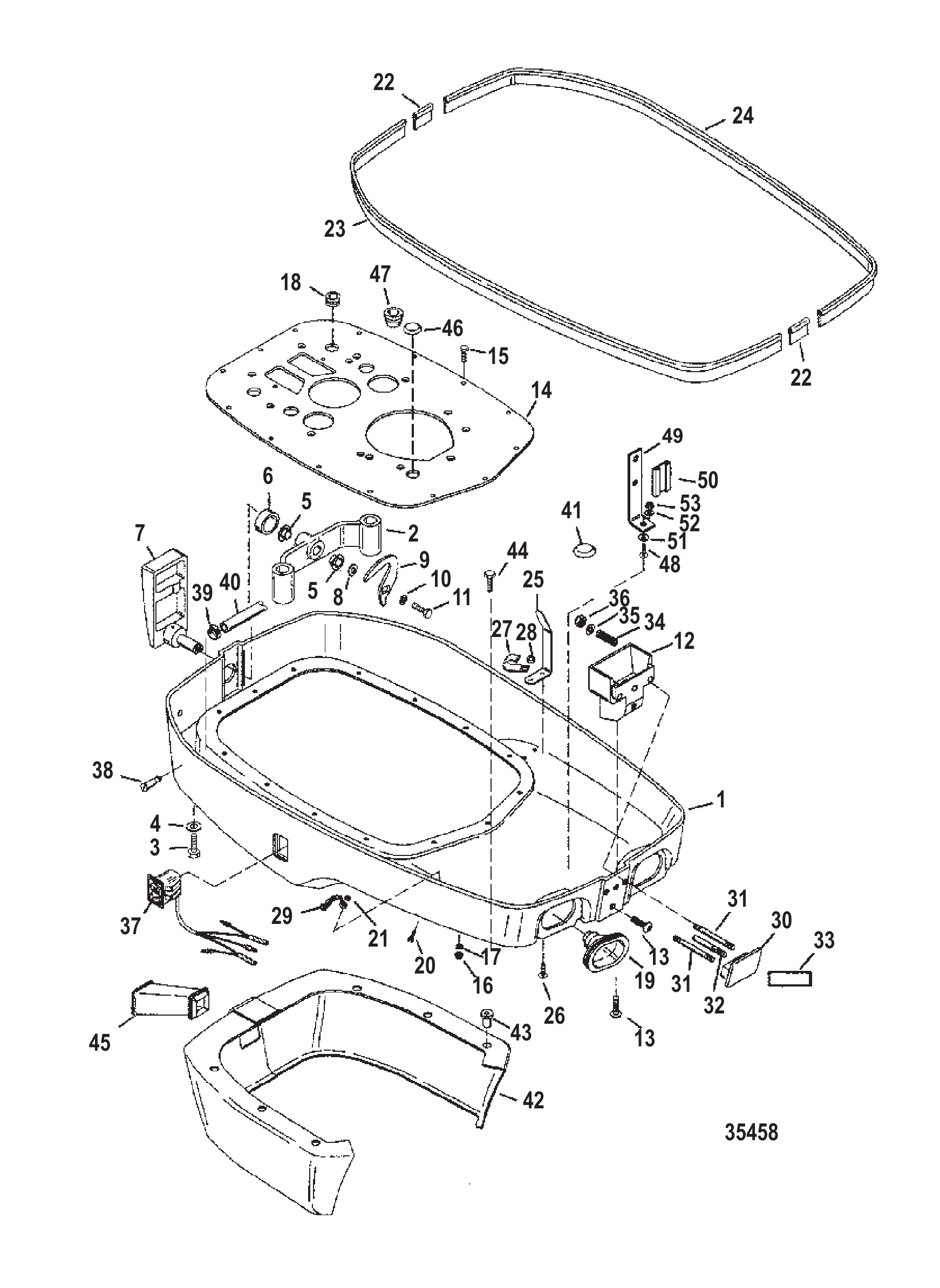

Рис. 5НИЖНИЙ КАПОТ (S/N-0G857000 ДО 0G980649) Bottom Cowl (S/N-0G857000 thru 0G980649)

REF	Номер детали	Наименование	Кол-во
1	848797T3	Нижний поддон	1
2	848810	КРОНШТЕЙН ЗАЩЕЛКИ	1
3	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
4	814806	Шайба (.344 x .688 x .065) нержавеющая сталь	2
4	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	2
5	812707	Втулка	2
6	848985	САЛЬНИК	1
7	848815T1	Рукоятка	1
8	F2047	Шайба волнистая	1
9	F481777	Вал кулачкового замка	1
9	8M0001081	Кулачок	1
10	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
10	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
11	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
12	849830T1	Защёлка	1
13	849011	ВИНТ (.250-20 x .750)	2
14	848818T	Пластина	1
15	38601	ВИНТ (.250-28 x 1.250)	14
16	35045	ГАЙКА (.250-28)	14
16	826709109	Гайка (.250-28) нержавеющая сталь	14
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	14
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	14
18	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	2
18	93221002	Втулка уплотнительная	2
19	8177133	Втулка уплотнительная	2
20	69020	ВИНТ (#10-32 x .875)	2
20	690201	ВИНТ (#10-32 x .875)	2
21	29488	ГАЙКА (#10-32)	2
21	8M0204718	Гайка	2
22	849767	САЛЬНИК	2
22	8M0043399	Сальник	2
23	849766	САЛЬНИК	1
23	8M0043398	Уплотнение капота	1
24	849765	САЛЬНИК	1
24	8M0043397	Уплотнение капота	1
25	849619	РАСКОС	2
25	8496191	Раскос	2
26	849011	ВИНТ (.250-20 x .750)	4
27	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
27	8M0024808	J-образный зажим	1
28	56374	ГАЙКА (.250-20)	4
28	8267098	Гайка (.250-20) нержавеющая сталь	4
29	88621	Фиксатор тросов управления	1
30	849831A1	Защёлка с рукояткой в сборе	1
30	8M0192237	Рукоятка защёлки	1
31	849833	ШПИЛЬКА (.250-20 x 3.310)	2
31	843118	Шпилька (.250-20 x 3.45)	2
32	849832	ШТИФТ	1
33	NSS	NOT SOLD SEPARATE Decal	1
34	849837	ПРУЖИНА (.360 НАРУЖНЫЙ ДИАМЕТР)	2
35	846673	ШАЙБА (.265 x .500 x .060) Нержавеющая сталь	2
36	56374	ГАЙКА (.250-20)	2
36	8267098	Гайка (.250-20) нержавеющая сталь	2
37	856990	Выключатель в сборе	1
37	8M0235192	Переключатель тримма	1
38	76256	Форсунка	1
39	815504104	Хомут червячный	1
40	77653101	Шланг (48.00 дюймов, бухта)	1
41	815784	КРЫШКА	1
42	848801A1	Юбка	1
43	849000	ГАЙКА	6
44	F2030	Винт (.250-20 x 1.250) нержавеющая сталь	6
45	848817	ЧЕХОЛ	1
46	817362	Крышка шкива стартера (заглушка)	1
47	126021	Втулка	1
47	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
48	69028	ВИНТ (.250-28 x .750) Нержавеющая сталь Рельс к крышке выпускного коллектора	2
49	849081	РАСПОРКА ПОДДОНА	2
50	849417	ВТУЛКА	2
51	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
52	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
53	35045	ГАЙКА (.250-28)	2
53	826709109	Гайка (.250-28) нержавеющая сталь	2

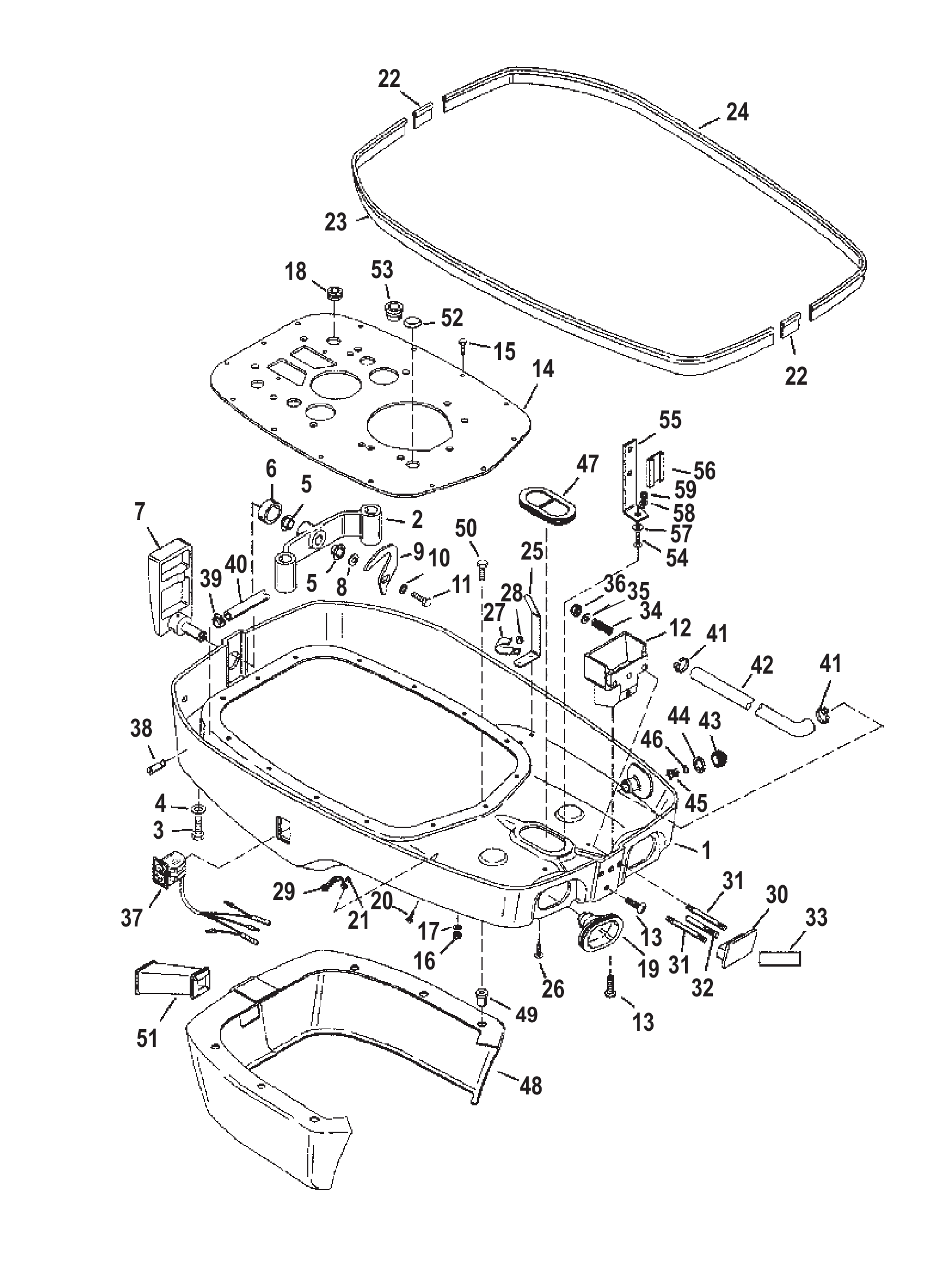

Рис. 6НИЖНИЙ КАПОТ (S/N-0G980650 И ВЫШЕ) Bottom Cowl (S/N-0G980650 and Up)

REF	Номер детали	Наименование	Кол-во
1	848797T5	Нижний поддон	1
2	848810	КРОНШТЕЙН ЗАЩЕЛКИ	1
3	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
4	814806	Шайба (.344 x .688 x .065) нержавеющая сталь	2
4	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	2
5	812707	Втулка	2
6	848985	САЛЬНИК	1
7	848815T1	Рукоятка	1
8	F2047	Шайба волнистая	1
9	F481777	Вал кулачкового замка	1
9	8M0001081	Кулачок	1
10	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
10	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
11	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
12	849830T1	Защёлка	1
13	849011	ВИНТ (.250-20 x .750)	2
14	848818T	Пластина	1
15	38601	ВИНТ (.250-28 x 1.250)	14
16	35045	ГАЙКА (.250-28)	14
16	826709109	Гайка (.250-28) нержавеющая сталь	14
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	14
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	14
18	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	2
18	93221002	Втулка уплотнительная	2
19	8177133	Втулка уплотнительная	2
20	69020	ВИНТ (#10-32 x .875)	2
20	690201	ВИНТ (#10-32 x .875)	2
21	29488	ГАЙКА (#10-32)	2
21	8M0204718	Гайка	2
22	849767	САЛЬНИК	2
22	8M0043399	Сальник	2
23	849766	САЛЬНИК	1
23	8M0043398	Уплотнение капота	1
24	849765	САЛЬНИК	1
24	8M0043397	Уплотнение капота	1
25	8496191	Раскос	2
26	849011	ВИНТ (.250-20 x .750)	4
27	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
27	8M0024808	J-образный зажим	1
28	56374	ГАЙКА (.250-20)	4
28	8267098	Гайка (.250-20) нержавеющая сталь	4
29	88621	Фиксатор тросов управления	1
30	849831A1	Защёлка с рукояткой в сборе	1
30	8M0192237	Рукоятка защёлки	1
31	849833	ШПИЛЬКА (.250-20 x 3.310)	2
31	843118	Шпилька (.250-20 x 3.45)	2
32	849832	ШТИФТ	1
33	NSS	NOT SOLD SEPARATE Decal	1
34	849837	ПРУЖИНА (.360 НАРУЖНЫЙ ДИАМЕТР)	2
35	846673	ШАЙБА (.265 x .500 x .060) Нержавеющая сталь	2
36	56374	ГАЙКА (.250-20)	2
36	8267098	Гайка (.250-20) нержавеющая сталь	2
37	856990	Выключатель в сборе	1
37	8M0235192	Переключатель тримма	1
38	76256	Форсунка	1
39	815504104	Хомут червячный	1
40	77653101	Шланг (48.00 дюймов, бухта)	1
41	816311	Стяжка (8.00 дюймов)	2
41	816311T	СТЯЖКА (8.00 дюймов)	2
42	840144	Шланг	1
42	8401441	Шланг	1
43	821908	Пробка	1
44	821915	Шайба	1
45	821963	Клапан обратный	1
45	8219631	Обратный клапан	1
46	30641	Уплотнительное кольцо (.299 x .103)	1
47	849750	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
48	848801A1	Юбка	1
49	849000	ГАЙКА	6
50	F2030	Винт (.250-20 x 1.250) нержавеющая сталь	6
51	848817	ЧЕХОЛ	1
52	817362	Крышка шкива стартера (заглушка)	1
53	126021	Втулка	1
53	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
54	69028	ВИНТ (.250-28 x .750) Нержавеющая сталь Рельс к крышке выпускного коллектора	2
55	849081	РАСПОРКА ПОДДОНА	2
56	849417	ВТУЛКА	2
57	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
58	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
59	35045	ГАЙКА (.250-28)	2
59	826709109	Гайка (.250-28) нержавеющая сталь	2

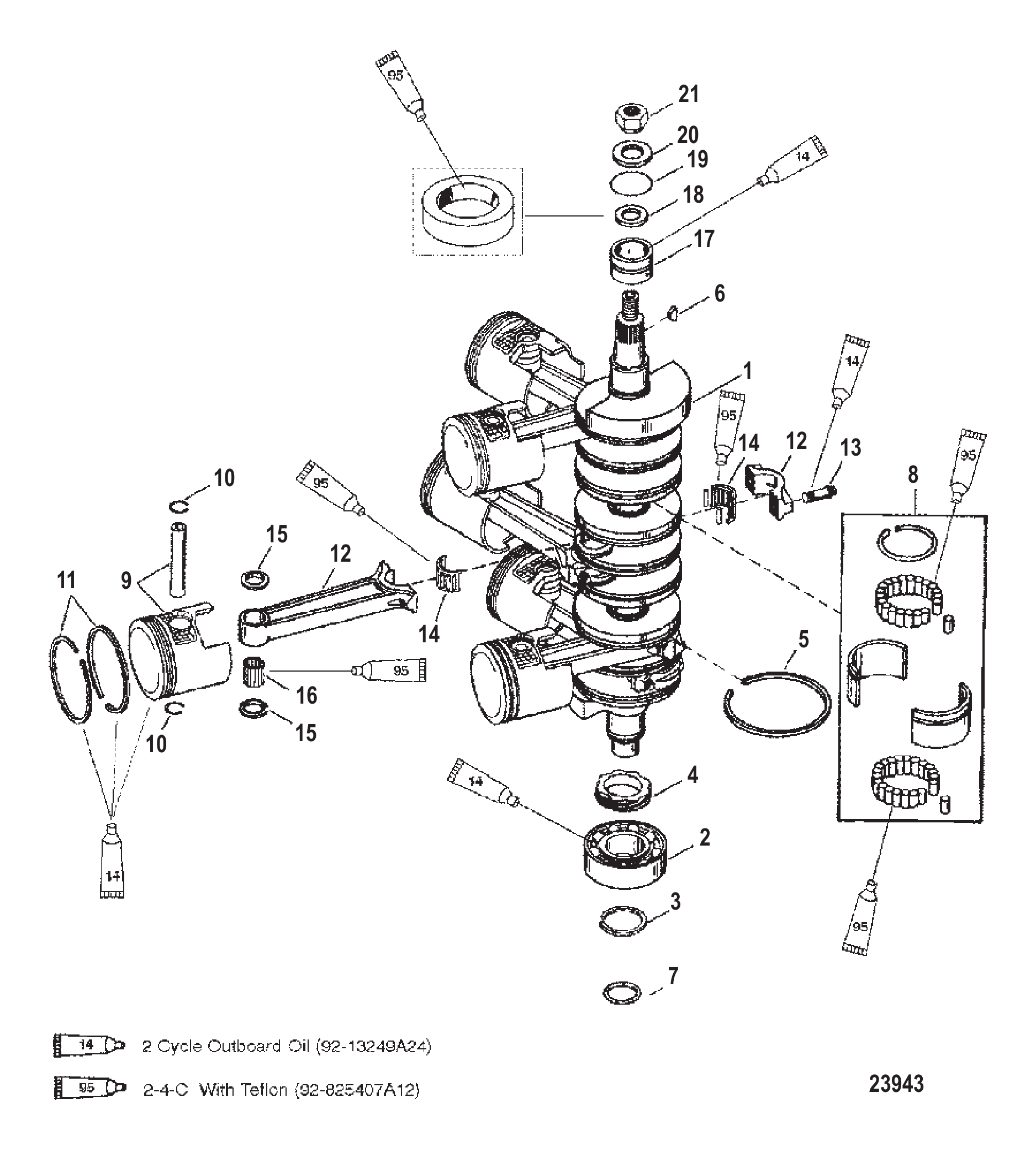

Рис. 7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	9784A3	Коленчатый вал	1
1	9784A4	Коленчатый вал в сборе	1
1	9784A6	Коленчатый вал	1
1	9784A4	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	19301	Шестерня	1
5	816106	Кольцо	7
5	843198T01	Уплотнительное кольцо	7
6	91800	Шпонка	2
7	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
8	817001A1	Обойма подшипника в сборе	2
8	8M0113288	Обойма подшипника в сборе	2
9	822067A7	Поршень в сборе	3
9	858295T14	Поршень в сборе стандартный - правый борт	3
9	822066A7	Поршень в сборе	3
9	858294T14	Поршень в сборе стандартный - левый борт	3
9	826266A4	Поршень в сборе	AR
9	878572A2	Поршень в сборе	AR
9	826265A4	Поршень в сборе	AR
9	878571A2	Поршень в сборе	AR
9	826296A4	Поршень в сборе	AR
9	878574A2	Поршень в сборе	AR
9	826295A4	Поршень в сборе	AR
9	878573A2	Поршень в сборе	AR
10	88466	Стопорное кольцо	12
10	8320811	Стопорное кольцо	12
11	827179A12	Комплект поршневых колец	1
11	826293A12	Комплект поршневых колец	AR
11	875252A12	Комплект поршневых колец	AR
11	826297A12	Комплект поршневых колец	AR
11	875257A12	Комплект поршневых колец	AR
12	822373A3	Шатун в сборе	6
12	8M0125869	Комплект шатуна	6
13	94320	Винт (.375-24 x 1.250)	12
14	43012A1	Комплект подшипника с сепаратором	6
14	8M0235070	Подшипник с сепаратором	6
15	88263	Упорная шайба	12
16	88258	Игольчатый роликовый подшипник	204
16	8M0204715	Иглы подшипника @102	204
17	816773A2	Подшипник в сборе (верхний)	1
18	815449	САЛЬНИК Масляный	1
18	859093	САЛЬНИК	1
19	823683	Уплотнительное кольцо (1.989 x .070)	1
20	68229	Шайба (.641 x 1.250 x .190) маховика	1
20	33001	Шайба	1
21	42979	ГАЙКА (M16) МАХОВИКА	1
-	814195A93	Комплект прокладок	1
-	809794A97	Головка блока цилиндров в сборе	1
-	809794R97	Головка блока цилиндров 225/250 -RM	1

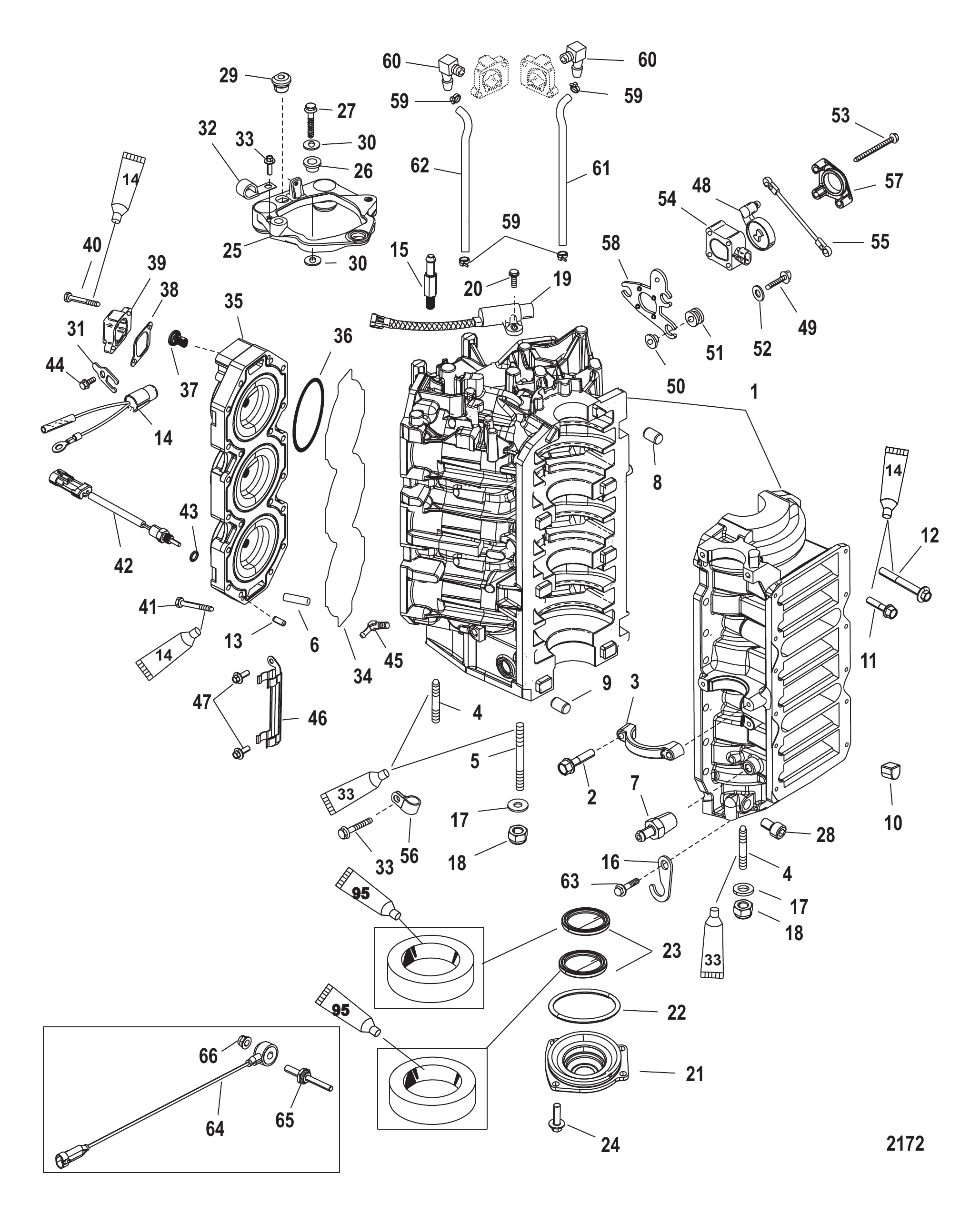

Рис. 8Блок цилиндров и торцевая крышка Cyliner Block and End Cap

REF	Номер детали	Наименование	Кол-во
1	9811T92	Блок цилиндров	1
1	899162A06	Блок цилиндров в сборе	1
1	9811T91	Блок цилиндров	1
1	899162A05	Сборка блока цилиндров	1
1	9811T93	Блок цилиндров	1
1	899162A07	Сборка блока цилиндров	1
2	81893440	ВИНТ (M8 x 40)	4
3	8569662	КРОНШТЕЙН	2
3	8M0111325	КРЫШКА	2
4	903509	Шпилька (M10 x 1.5 x 64)	4
5	8154431	Шпилька (M10 x 1.5 x 155)	6
6	8248577	Дефлектор	6
7	8781051	Обратный клапан к блоку	1
8	67296	Штифт (обоймы подшипника)	3
8	8M0036405	Штифт	3
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
10	850309	Пробка	6
10	850309001	ПРОБКА стопорная	6
10	850309001	ПРОБКА стопорная	6
11	81893435	ВИНТ (M8 x 35)	14
11	8M0103814	Винт (M8 x 35 мм)	14
12	82446180	ВИНТ (M10 x 80)	8
13	63779	Штифт установочный (.250 x .625)	4
14	13536A13	Датчик температуры в сборе (левый борт) (2-проводный)	1
15	8405101	Палец	2
16	8588641	Фиксатор	1
17	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	10
17	8M0214963	Шайба	10
18	4013610	ГАЙКА (M10) Нержавеющая сталь	10
19	8283582	Датчик	1
19	8M0082988	Датчик положения коленчатого вала	1
20	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
21	9787A4	Крышка в сборе	1
22	62700	Кольцо уплотнительное (3.237 x .103)	1
23	8308981	Уплотнение	2
24	82130020	ВИНТ (M6 x 20)	4
25	857186A1	Пластина в сборе	1
25	857186T02	Пластина в сборе	1
26	855729	ОПОРА	3
27	82130145	ВИНТ (M10 x 45)	3
28	82130012	ВИНТ (M6 x 12)	1
28	82494810	ВИНТ (M6 x 10)	1
29	19565	Люверс	1
29	19565002	ВТУЛКА	1
29	19565002	ВТУЛКА	1
30	855725	ШАЙБА	6
31	137151	Фиксатор	1
32	858951	ЗАЖИМ J-ОБРАЗНЫЙ	1
33	82130012	ВИНТ (M6 x 12)	1
34	818574	САЛЬНИК	2
35	812851A27	Сборка головки блока цилиндров	2
35	812851A26	Головка блока цилиндров	2
36	884391	Сальник	6
37	885599003	ТЕРМОСТАТ 54°C (130°F) (130 ГРАДУСОВ)	2
37	8M0057307	Термостат 54 °C/130 °F	2
37	885599004	ТЕРМОСТАТ 54°C/130°F	2
37	8M0057307	Термостат 54 °C/130 °F	2
38	8503181	Прокладка	2
39	887926	Крышка термостата	2
39	8M0039357	Крышка	2
40	82130025	ВИНТ (M6 x 25) крепление к картеру	4
41	859096	ВИНТ (M8 x 50)	40
41	8M0045380	Винт (M8 x 50)	40
42	885342001	ДАТЧИК В СБОРЕ	2
42	8M0148668	ДАТЧИК В СБОРЕ	2
43	888814	Кольцо уплотнительное (.351 x .072)	2
43	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
44	81893414	ВИНТ (M8 x 14)	1
45	782792	Штуцер угловой 45 градусов (1.25)	1
45	8M0207781	Угольник	1
46	8266241	Хомут	1
47	82130012	ВИНТ (M6 x 12)	2
48	8583561	РЫЧАГ TPI	1
49	82130025	ВИНТ (M6 x 25) крепление к картеру	3
50	856954	Втулка	3
51	834985	Втулка уплотнительная	3
51	8M0190980	ВТУЛКА	3
52	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
53	40011113	Винт (M5 x 45) нержавеющая сталь	3
54	83295211	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВНУТРЕННИЙ	1
54	8M6005165	TPI Mercury / Quicksilver	1
55	859095	ТЯГА	1
55	8M0084743	Тяга	1
56	858902	ХОМУТ	1
57	8582261	КРЫШКА TPS	1
58	8544862	Кронштейн	1
59	888988014	Хомут (25,6 мм)	4
59	855228	Хомут	4
60	8533394	ШТУЦЕР	2
61	8404461	Шланг (правый борт)	1
62	8404462	Шланг (левый борт)	1
63	81893420	ВИНТ (M8 x 20)	1
64	878187	Датчик детонации в сборе	2
64	8M6003194	Сборка датчика детонации	2
65	882781	Шпилька	2
66	826292	ГАЙКА (M10) Латунная/Никелированная	2
-	832934A00	Комплект прокладок головки блока	1
-	883892A04	Сборка головки блока цилиндров с электрическим масляным насосом	1
-	883892A07	Головка блока цилиндров в сборе	1
-	883893A04	Головка блока цилиндров в сборе	1
-	883893A07	Головка блока цилиндров 3L WORK EFI	1
-	883894A04	Головка блока цилиндров в сборе	1
-	883894A07	Головка блока цилиндров в сборе	1
-	891823A04	Головка блока цилиндров в сборе	1
-	891823A07	Сборка головки блока цилиндров	1

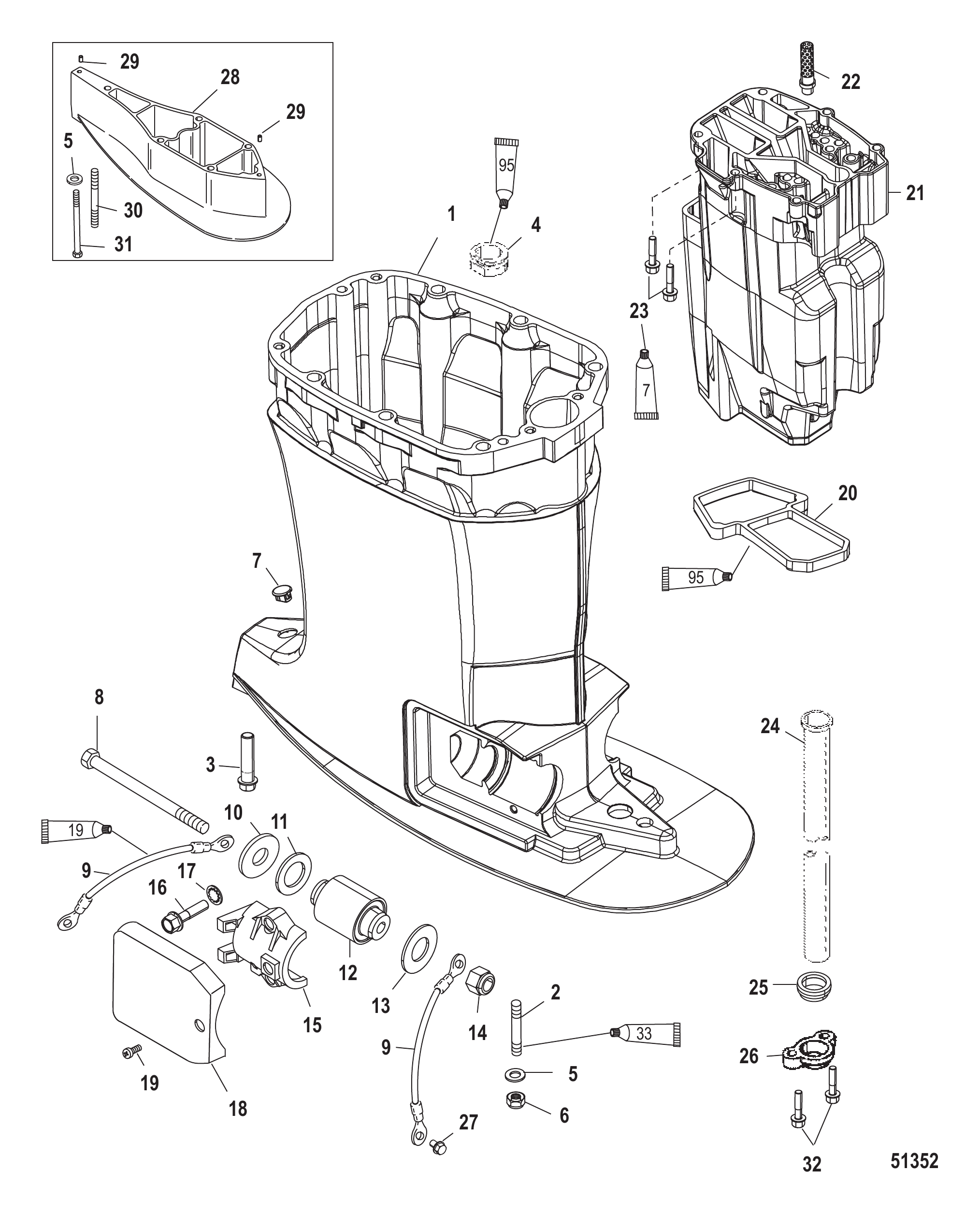

Рис. 9КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Driveshaft Housing and Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	832937A3	Корпус гребного вала в сборе	1
1	832937A06	Корпус в сборе, приводной вал — длинный	1
1	832937A05	Сборка корпуса приводного вала	1
1	832937A06	Корпус в сборе, приводной вал — длинный	1
1	832938A5	Корпус гребного вала в сборе	1
1	832938A06	Корпус в сборе, приводной вал — X/XX-длинный	1
2	856983	Шпилька (M12 x 52)	4
2	8M0008031	Шпилька (M12 x 1.75 x 52)	4
3	88552835	Винт (M12 x 35 мм)	1
3	8M0102995	ВИНТ (M12)	1
4	8331231	Втулка уплотнительная	1
5	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	4
6	857008	Гайка (M12 x 1.75)	4
6	896895	Гайка (M12)	4
7	64649	ПРОБКА	1
8	815431	ВИНТ (M14 x 178)	2
8	898834	Болт (M14 x 178)	2
8	815431002	Болт (M14 x 178)	2
8	898834	Болт (M14 x 178)	2
9	88238A10	Кабель заземления в сборе	2
10	815432	ШАЙБА (.562 x 2.00 x .125)	2
11	8154331	Шайба (1.25 x 2.00 x .19)	2
12	8137711	Опора	2
13	825190	ШАЙБА	2
14	815434	ГАЙКА	2
14	896602	ГАЙКА (M14)	2
15	8186442	Хомут	2
15	879150A90	Комплект крышки нижней опоры	2
16	81893435	ВИНТ (M8 x 35)	4
16	8M0103814	Винт (M8 x 35 мм)	4
17	72521	ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ	1
18	818645F1	Крышка чёрная (ЧЁРНАЯ)	2
18	8M0001136	Крышка нижней опоры	2
19	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
20	8329321	Сальник	1
21	833116A4	Трубка выпускная в сборе	1
22	8524052	Сетчатый фильтр	1
22	8M0026113	Сетчатый фильтр	1
23	81893435	ВИНТ (M8 x 35)	6
23	8M0103814	Винт (M8 x 35 мм)	6
24	8329417	Трубка водяная	1
24	8M0042785	Трубка водяная	1
24	8329418	Трубка водяная	1
24	8M0042786	Трубка водяная	1
24	8329419	Трубка водяная	1
24	8M0042787	Труба водяная	1
25	832940	Сальник	1
25	832940001	Сальник	1
25	832940001	Сальник	1
26	8329391	Хомут	1
27	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
28	823979T1	Проставка	1
28	8M0105088	Проставка корпуса приводного вала, удлинённый, чёрная	1
29	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
30	857009	Шпилька (M12 x 179)	4
30	8M0008047	Шпилька (M12 x 179)	4
31	857137	Винт (M12 x 160)	1
32	81893435	ВИНТ (M8 x 35)	2
32	8M0103814	Винт (M8 x 35 мм)	2

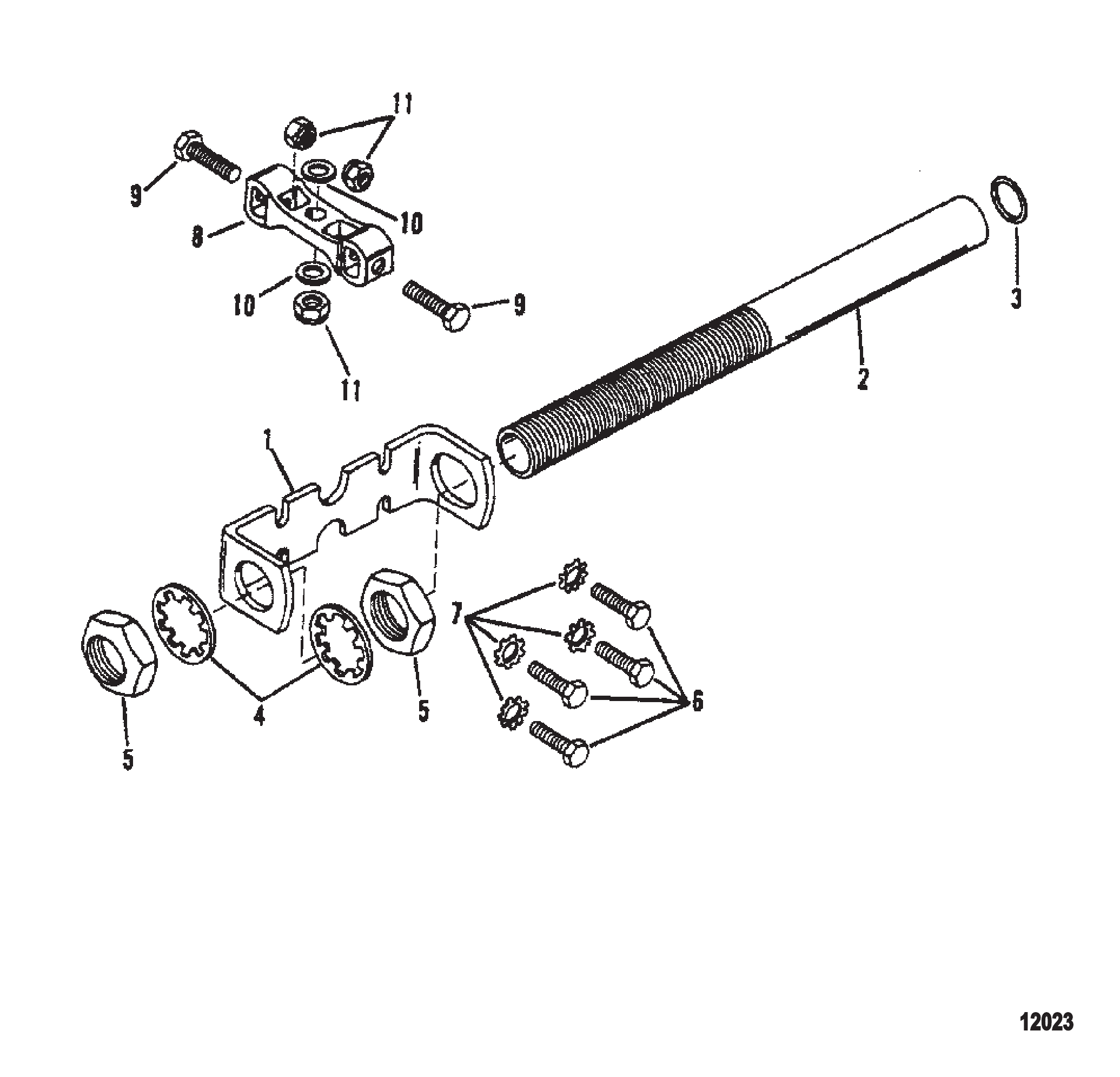

Рис. 10КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ ДВУХ ТРОСОВ Dual Cable Attaching Kit

REF	Номер детали	Наименование	Кол-во
-	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	71565A2	Труба в сборе	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
11	826709113	Гайка (.375-24) нержавеющая сталь	3
11	8M0204726	Гайка (.375-24) латунная	3

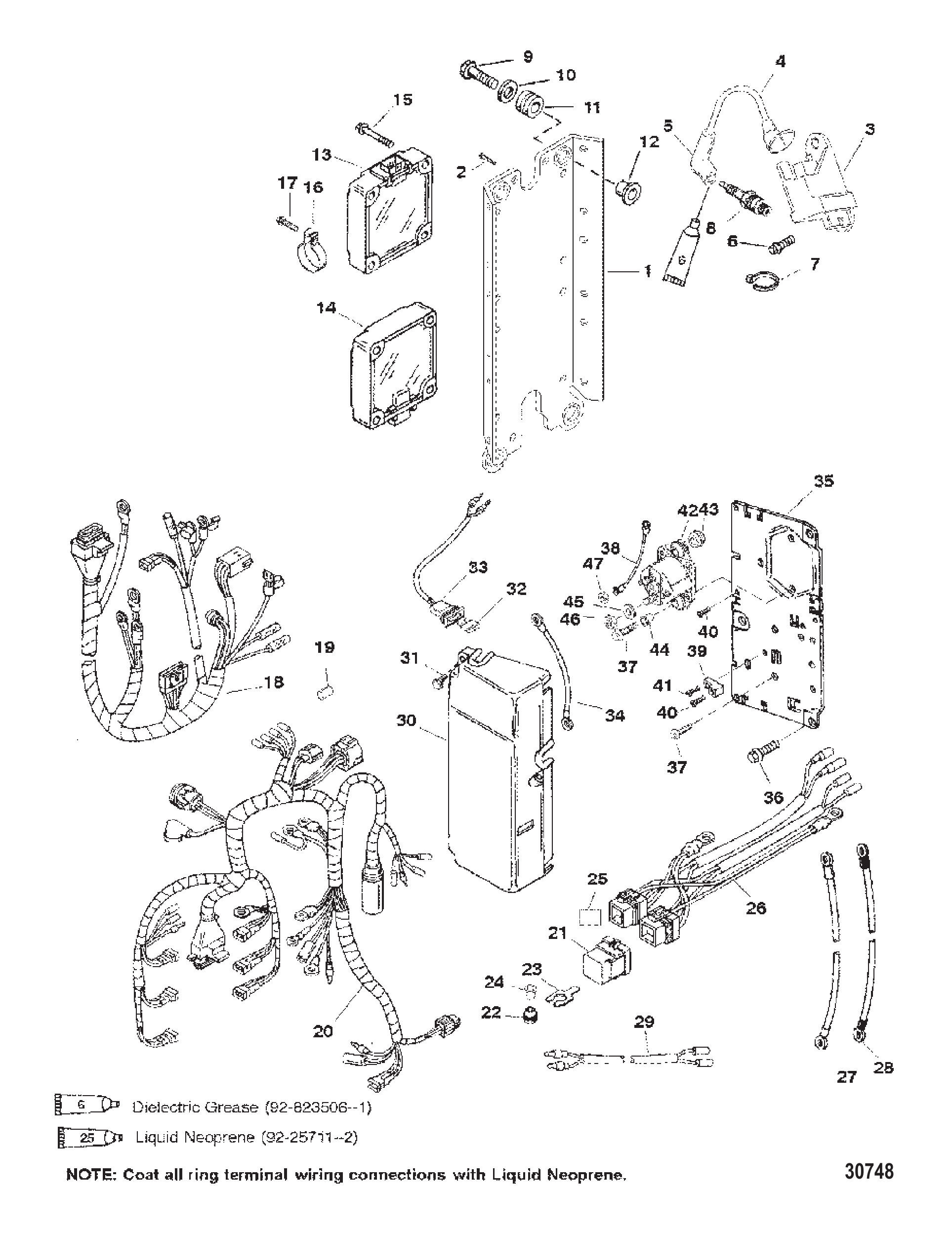

Рис. 11Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	825296T1	Пластина крепления электрооборудования	1
2	82129114	ВИНТ (M6 x 14)	2
3	827509T7	Модуль CDM в сборе	6
4	857124A1	Кабель высокого напряжения в сборе	6
5	857074A1	Комплект колпачков/клемм	6
6	82129116	ВИНТ (M6 x 16)	12
7	816311T	СТЯЖКА (8.00 дюймов)	AR
8	941	СВЕЧА ЗАЖИГАНИЯ (CHAMPION #QL77CC)	6
9	81893435	ВИНТ (M8 x 35)	4
9	8M0103814	Винт (M8 x 35 мм)	4
10	49436	Шайба	4
11	825380	Втулка уплотнительная	4
11	825380001	Втулка уплотнительная	4
12	19064	Втулка	4
13	83004419S	Электронный блок управления двигателем (CDI)	1
14	83004615S	Электронный блок управления двигателем (EFI)	1
14	83004615T	Электронный блок управления	1
15	82129145	ВИНТ (M6 x 45)	8
16	826188	Хомут	1
17	82104520	ВИНТ (M5 x 20) (M5 X 20)	1
18	825763A5	Жгут проводов (EFI)	1
19	13541	Разъём штыревой	3
20	825433A11	Жгут проводов зажигания	1
21	828151A1	Реле в сборе	2
21	8M0207773	Реле тримма в сборе	2
22	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
22	8M0207785	Втулка	2
23	828102	Кронштейн	2
23	8M0207771	Кронштейн крепления	2
24	818968	ВТУЛКА	2
24	8M0214955	Втулка	2
25	NSS	NOT SOLD SEPARATE DECAL, Trim Relay	2
26	826802A2	Жгут проводов в сборе, трим	1
27	88439A34	Кабель в сборе положительный - аккумулятор	1
28	88439A24	Кабель в сборе отрицательный - аккумулятор	1
29	827356A2	Жгут проводов в сборе (26 дюймов)	1
30	8216091	Крышка	1
31	82239320	ВИНТ (M5 x 20) (M5 X 0.8)	3
32	812619	Предохранитель жёлтый - 20 ампер	1
33	19637	Гнездо предохранителя	1
34	93388A8	Трос в сборе (12.5 дюймов) чёрный	1
35	8212282	ПЛАСТИНА Крепления Соленоида	1
36	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	3
37	82129125	ВИНТ (M6 x 25 мм)	4
38	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
39	45915	КЛЕММНАЯ КОЛОДКА	1
40	878608	Винт (#10-16 x .500)	2
41	878607	Винт (#10-16 x .375)	1
42	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
43	822179	Втулка уплотнительная	2
44	818968	ВТУЛКА	2
44	8M0214955	Втулка	2
45	53166	СТОПОРНАЯ ШАЙБА (.312)	2
46	68292	Гайка (.312-18)	2
46	8M0204668	Гайка (.312-18)	2
47	45076	Гайка (#10-32) латунная клемма блока выключателя	2

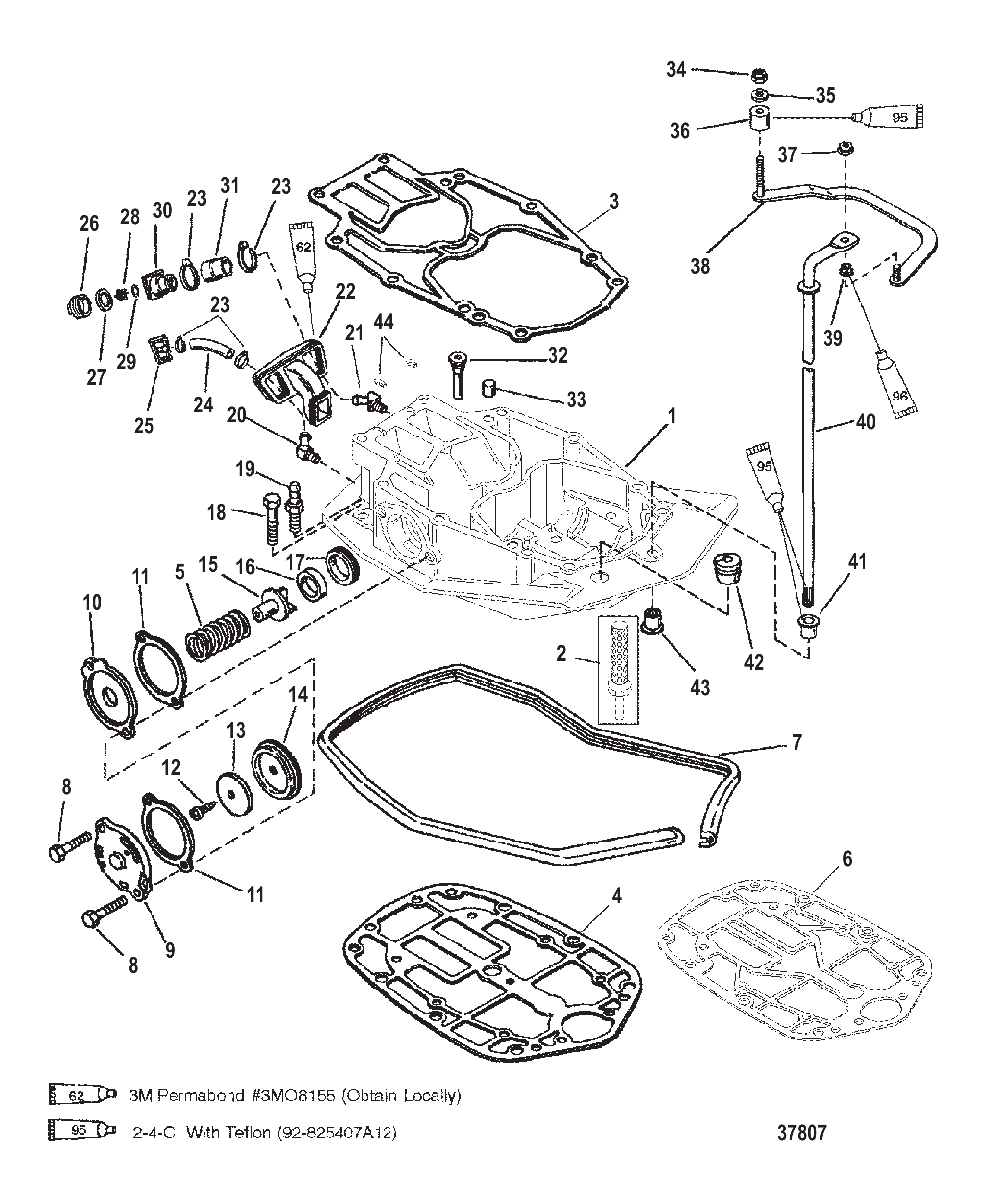

Рис. 12Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	818450A2	Пластина выпускная в сборе	1
1	832935A1	Пластина выпускная в сборе	1
2	832994	Фильтр-сетка	2
3	8139322	Прокладка	1
3	8329331	Прокладка	1
3	8329335	Прокладка	1
4	823988	ПРОКЛАДКА (НИЖНЯЯ)	1
5	64878	ПРУЖИНА (Чёрная)	1
5	854478	Пружина	1
5	64878	ПРУЖИНА (Чёрная)	1
6	8329342	Прокладка (нижняя)	1
6	8329344	Прокладка	1
7	8238051	Сальник	1
7	8M0043157	Сальник	1
8	81893435	ВИНТ (M8 x 35)	2
8	8M0103814	Винт (M8 x 35 мм)	2
9	656632	КРЫШКА	1
9	8M0237835	Крышка в сборе	1
10	65664A1	Пластина в сборе	1
11	88907	ПРОКЛАДКА	2
11	88907003	Прокладка	2
12	69570	Винт (#10-16 x .750)	1
13	76451	Шайба	1
14	64877	ДИАФРАГМА	1
14	648771	ДИАФРАГМА	1
15	814189	Клапан тарельчатый	1
16	814191	Втулка уплотнительная	1
17	814190	Держатель	1
18	81893435	ВИНТ (M8 x 35)	4
18	8M0103814	Винт (M8 x 35 мм)	4
19	34982	РАЗЪЕМ	2
20	78279	Угольник	1
20	8M0207781	Угольник	1
21	821975	Угольник 45 градусов (45 DEGREES)	1
22	821255	ЧЕХОЛ ВЫПУСКА ХОЛОСТОГО ХОДА	1
23	816311	Стяжка (8.00 дюймов)	AR
23	816311T	СТЯЖКА (8.00 дюймов)	AR
24	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
24	8M0108355	Шланг (57 дюймов, бухта)	1
25	821904	Штуцер контрольной струи	1
25	8M0077650	Штуцер контрольной струи	1
26	821908	Пробка	1
27	821915	Шайба	1
28	821963	Клапан обратный	1
28	8219631	Обратный клапан	1
29	30641	Уплотнительное кольцо (.299 x .103)	1
30	821952	Штуцер	1
31	821976	Шланг	1
32	817519A1	Обратный клапан в сборе, сливной	2
33	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	4
34	8268336	Гайка (M6)	1
34	401386	ГАЙКА (M6) Нержавеющая сталь	1
35	35459	ШАЙБА	1
36	824012	РОЛИК	1
37	8268336	Гайка (M6)	1
37	401386	ГАЙКА (M6) Нержавеющая сталь	1
38	8141935	Тяга переключения	1
38	883142A03	Ремонтный комплект тяги переключения	1
39	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
40	8240701	Вал переключения передач верхний	1
40	8M0036408	Вал переключения	1
40	8240702	Вал переключения передач верхний	1
40	8M0187153	Вал переключения верхний XL	1
40	8240703	Вал переключения передач верхний	1
41	48237	Втулка вала переключения передач	1
42	19565	Люверс	1
42	19565002	ВТУЛКА	1
43	43585	Муфта вала переключения	1
44	828808	Пробка	2
-	814195A93	Комплект прокладок	1
-	809794A97	Головка блока цилиндров в сборе	1
-	809794R97	Головка блока цилиндров 225/250 -RM	1

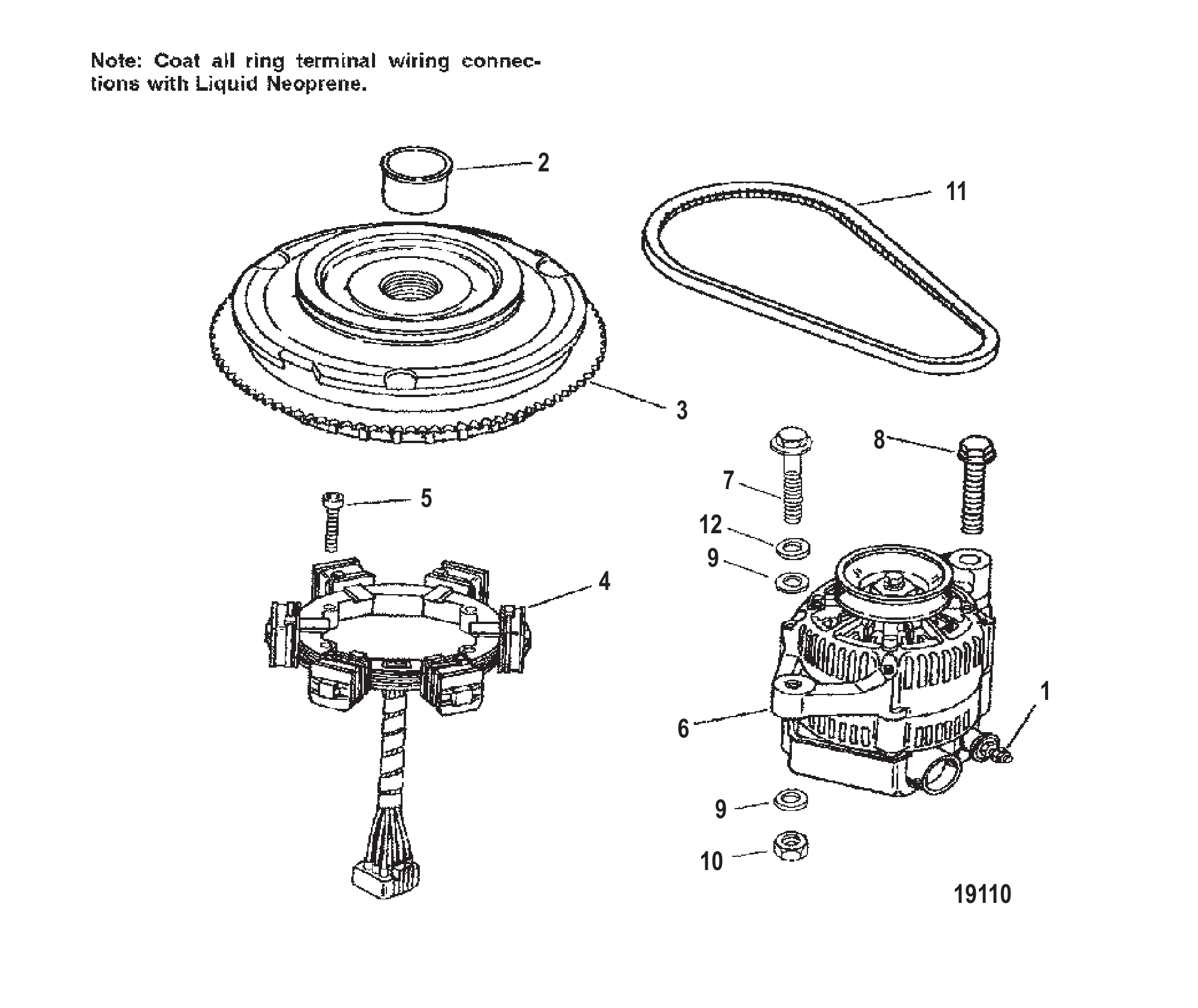

Рис. 13МАХОВИК/СТАТОР Flywheel/Stator

REF	Номер детали	Наименование	Кол-во
1	8268336	Гайка (M6)	1
1	401386	ГАЙКА (M6) Нержавеющая сталь	1
2	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
3	821033A2	Маховик	1
3	821033T2	Маховик	1
4	821935A5	Статор	1
5	82494830	ВИНТ (M6 x 30)	4
6	821663A1	Генератор	1
7	82446155	ВИНТ (M10 x 55)	1
8	82130140	ВИНТ (M10 x 40) (M10 X 40)	1
9	796431	Шайба	2
10	400266	ГАЙКА (M10)	1
10	4013610	ГАЙКА (M10) Нержавеющая сталь	1
11	497561	КЛИНОВОЙ РЕМЕНЬ	1
11	49756Q1	Ремень клиновой	1
12	17457	Шайба	1

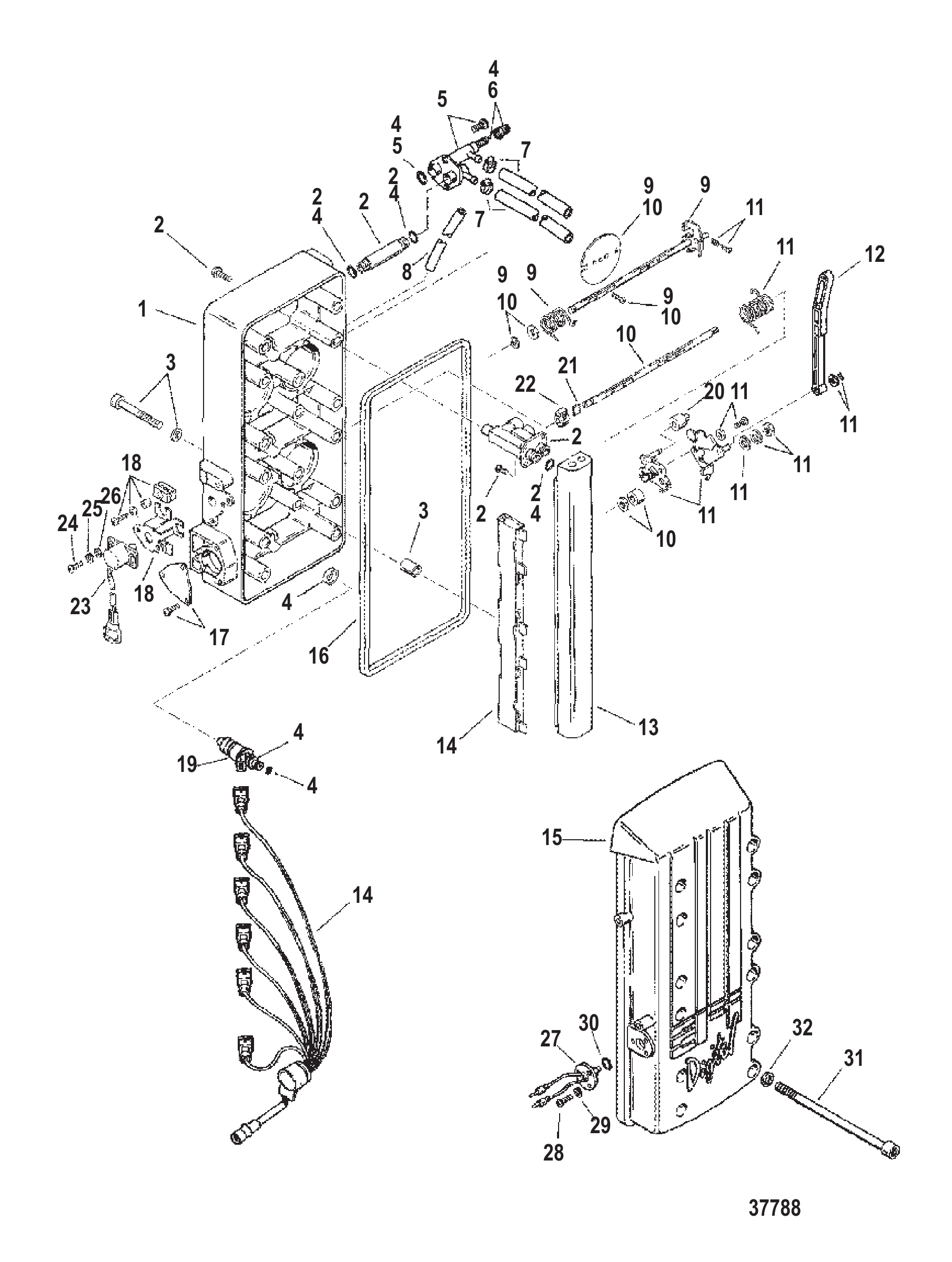

Рис. 14СИСТЕМА УПРАВЛЕНИЯ ТОПЛИВОМ Fuel Management System

REF	Номер детали	Наименование	Кол-во
-	825818A13	Топливный узел управления	1
-	825818A14	Узел управления топливом	1
-	825818A12	Топливный узел управления	1
1	8276934	Корпус дроссельной заслонки	1
1	827693T4	Дроссельный узел	1
1	8276935	Корпус дроссельной заслонки	1
1	827693T5	Дроссельный узел	1
1	8276931	Корпус дроссельной заслонки	1
1	827693T4	Дроссельный узел	1
1	8276932	Корпус дроссельной заслонки	1
1	827693T5	Дроссельный узел	1
2	8090571	Комплект соединения топливной трубки	1
3	8276983	Комплект винтов	1
4	150291	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
5	8142331	Комплект соединения FMA	1
5	814233T1	Комплект соединения FMA	1
6	8090591	Комплект клапана Шредера	1
7	827694	КОМПЛЕКТ ТРУБОК	1
7	827694A02	Комплект шлангов	1
8	8276941	Комплект трубок	1
8	897992A01	Комплект трубок	1
9	8090843	Вал дроссельной заслонки	1
9	809084	Вал дроссельной заслонки	1
9	8090843	Вал дроссельной заслонки	1
10	8090842	Комплект вала дроссельной заслонки	1
10	8090841	Комплект вала дроссельной заслонки	1
10	8090842	Комплект вала дроссельной заслонки	1
11	827697A1	Комплект рычага тяги	1
12	154441	Тяга	1
13	8276991	Топливная рампа	1
14	154432	Комплект жгута проводов	1
14	154431	Комплект жгута проводов	1
15	8276921	Крышка	1
16	187921	Сальник	1
17	827696	КОМПЛЕКТ ФИКСАТОРОВ	1
18	809093	Ремкомплект кронштейна датчика положения дроссельной заслонки	5
19	187151	Комплект форсунки	6
19	805225A1	Топливная форсунка в сборе	6
20	67748	Ролик	1
21	89694	Шпонка муфты вала дроссельной заслонки	1
22	821153	МУФТА	1
23	821664	Датчик положения дроссельной заслонки (TPI)	1
24	4005685	ВИНТ (M4 x 10)	2
25	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
26	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
27	13221A1	Датчик в сборе, температура	1
27	13221T01	Датчик температуры	1
28	4005685	ВИНТ (M4 x 10)	3
29	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
30	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
31	40132	ВИНТ (M8 x 125)	12
32	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	12
32	8M0042642	Шайба (.323 x .562 x .063)	12

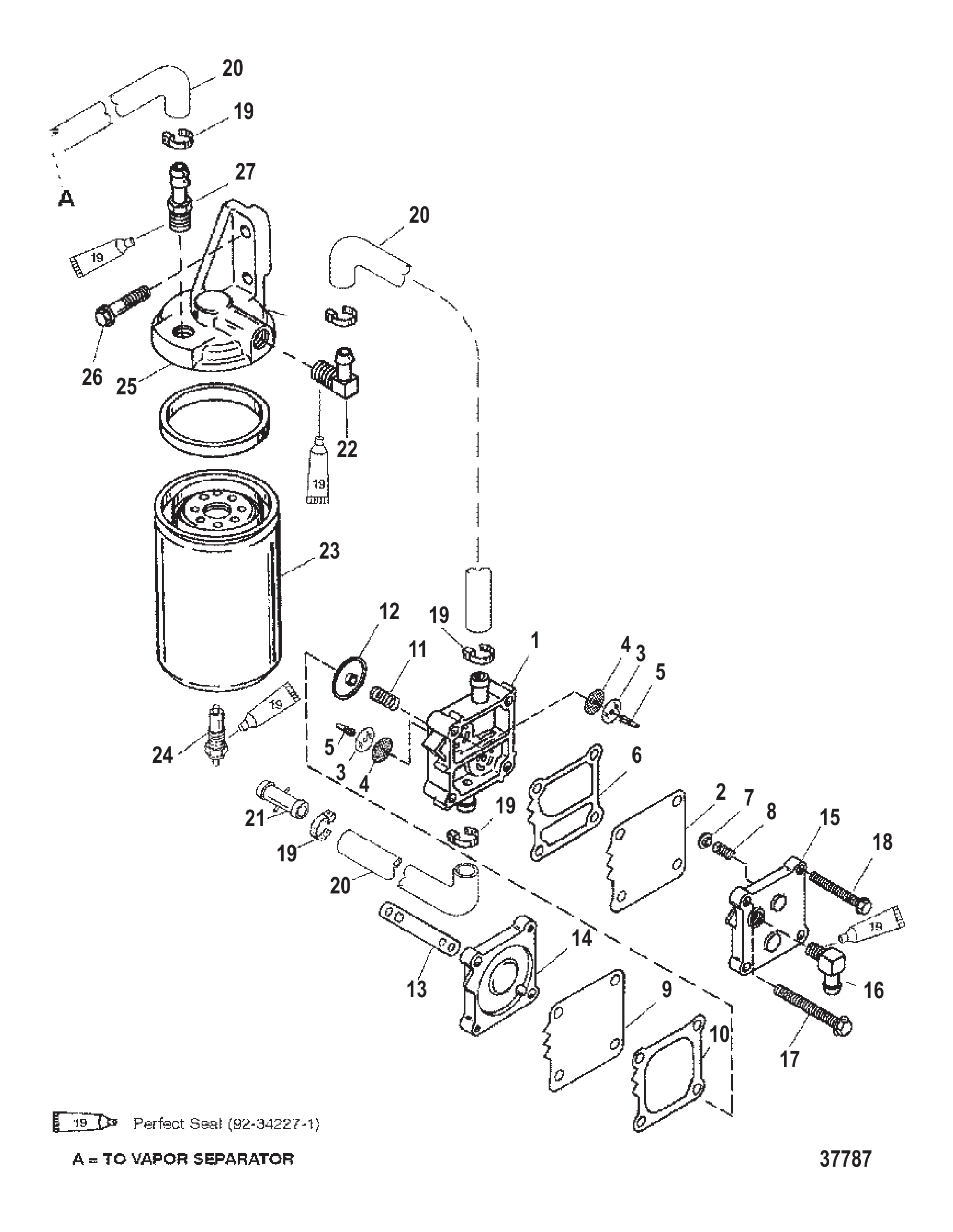

Рис. 15Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
1	14360A78	КОМПЛЕКТ ТОПЛИВНОГО НАСОСА	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	NOT SOLD SEPARATE Check Valve	2
5	NSS	NOT SOLD SEPARATE Retainer	2
6	NSS	NOT SOLD SEPARATE Gasket-Boost	1
7	NSS	NOT SOLD SEPARATE Cap	1
8	NSS	NOT SOLD SEPARATE Spring	1
9	NSS	NOT SOLD SEPARATE Diaphragm	2
10	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	62910	Угольник (.125-27) (90 градусов)	1
16	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
17	82130050	ВИНТ (M6 x 50)	2
18	82104540	ВИНТ (M5 x 40)	2
19	816311	Стяжка (8.00 дюймов)	AR
19	816311T	СТЯЖКА (8.00 дюймов)	AR
20	83075780	ТРУБКА (28.00 дюймов, бухта)	3
20	8M0108349	Шланг (70 дюймов, бухта)	3
21	822769	Соединитель	1
22	136071	Угольник	1
23	18458A3	Топливный фильтр в сборе	1
23	18458Q3	Фильтр топливный	1
23	18458A4	КОМПЛЕКТ ФИЛЬТРА	1
23	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
24	14570	Датчик контроля воды	1
24	828586	Щуп	1
24	8M0204710	ДАТЧИК	1
25	13170A3	ОСНОВАНИЕ	1
26	82130030	ВИНТ (M6 x 30)	2
27	897712	РАЗЪЕМ (.250-18) (ПРЯМОЙ)	1
27	89771Q2	Разъем (.250-18)	1
-	814195A93	Комплект прокладок	1
-	809794A97	Головка блока цилиндров в сборе	1
-	809794R97	Головка блока цилиндров 225/250 -RM	1

Рис. 16СХЕМА РЕДУКТОРА Gear Housing Chart

REF	Номер детали	Наименование	Кол-во
-	849012T8	Редуктор в сборе, стандартное вращение (1.62)	1
-	840470T27	Редуктор в сборе	1
-	849012T7	Редуктор в сборе, стандартное вращение (1.75)	1
-	840470T8	Редуктор в сборе	1
-	849012T5	Редуктор в сборе, стандартное вращение (1.62)	1
-	840470T27	Редуктор в сборе	1
-	849012T4	Редуктор в сборе, стандартное вращение (1.75)	1
-	840470T8	Редуктор в сборе	1
-	849107T7	Редуктор в сборе, стандартное вращение	1
-	8M0236198	GC DSI XL 1.75 Mercury / Quicksilver	1
-	849107T4	Редуктор в сборе, стандартное вращение	1
-	8M0236198	GC DSI XL 1.75 Mercury / Quicksilver	1
-	840306T1	Редуктор в сборе с упором от реактивного момента, стандартное вращение (1.62)	1
-	840306T6	Редуктор в сборе, с антикавитационным плавником	1
-	840306T2	Редуктор в сборе с упором от реактивного момента, стандартное вращение (1.75)	1
-	840306T7	Редуктор в сборе, с антикавитационным плавником	1
-	849014T1	Редуктор в сборе, стандартное вращение (1.62)	1
-	840306T6	Редуктор в сборе, с антикавитационным плавником	1
-	849014T3	Редуктор в сборе, стандартное вращение (1.75)	1
-	840306T7	Редуктор в сборе, с антикавитационным плавником	1
-	849107T8	Редуктор в сборе, встречное вращение	1
-	8M0236209	GC DSI CXL 1.75 Mercury / Quicksilver	1
-	849107T5	Редуктор в сборе, встречное вращение	1
-	8M0236209	GC DSI CXL 1.75 Mercury / Quicksilver	1
-	840307T1	Редуктор в сборе, встречное вращение (1.62)	1
-	840307T10	Корпус редуктора в сборе	1
-	840307T2	Редуктор в сборе, встречное вращение (1.75)	1
-	840307T11	Корпус редуктора в сборе	1
-	849015T1	Редуктор в сборе, встречное вращение (1.62)	1
-	840307T10	Корпус редуктора в сборе	1
-	849015T3	Редуктор в сборе, встречное вращение (1.75)	1
-	840307T11	Корпус редуктора в сборе	1

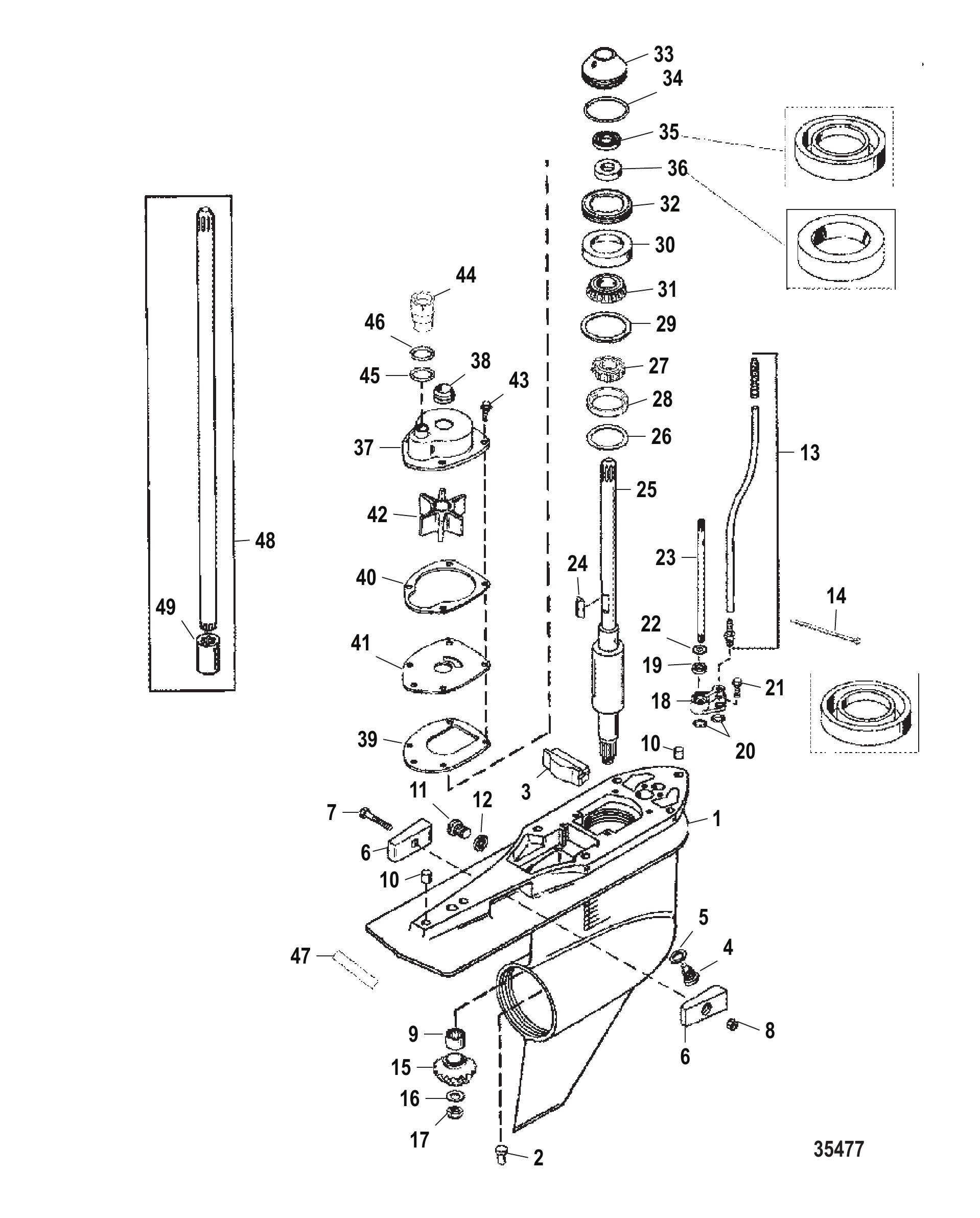

Рис. 17РЕДУКТОР (ВЕДОМЫЙ ВАЛ)-ПРОТИВОВРАЩЕНИЕ-FLEETMASTER Gear Housing Driveshaft-Counter-FleetMaster

REF	Номер детали	Наименование	Кол-во
1	849107T9	Узел редуктора базовый	1
1	859399T24	Корпус редуктора в сборе	1
1	849107T6	Узел редуктора базовый	1
1	859399T24	Корпус редуктора в сборе	1
1	849107A3	Узел редуктора базовый	1
1	859399T24	Корпус редуктора в сборе	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
3	821526001	Заглушка заливная	1
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
5	19183	Шайба фибровая	1
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
6	826134	Анод	2
6	826134Q	Анод	2
7	4000333	ВИНТ (M6 x 40)	1
8	8268336	Гайка (M6)	1
8	401386	ГАЙКА (M6) Нержавеющая сталь	1
9	42647A1	Подшипник роликовый в сборе	1
10	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
11	79953A2	Комплект винтов (.375-16 x .250)	1
11	79953Q04	Ремкомплект сливного винта	1
12	19183	Шайба фибровая	1
12	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
13	85822A10	Разъем в сборе (применять где применимо)	1
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear (Part of 43-828695A1)	1
16	92721	Шайба (.965 x .630)	1
17	35921	ГАЙКА (.625-18)	1
18	815921A4	СБОРКА ВТУЛКИ	1
19	8164641	Маслосъёмный сальник	1
19	8M0246145	САЛЬНИК	1
20	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	2
20	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	2
21	82130016	ВИНТ (M6 x 16)	2
22	77674	ШАЙБА (.35 x .75 x .12)	1
23	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
24	43037	ШПОНКА	1
24	8M0204723	ШПОНКА	1
25	859348	ГРЕБНОЙ ВАЛ	1
25	816472	Вал приводной (нижний)	1
25	8M0140442	ГРЕБНОЙ ВАЛ	1
26	38657A1	Регулировочные прокладки в сборе	AR
26	8M0063268	Комплект регулировочных прокладок	AR
27	48939A2	Подшипник роликовый конический	1
27	8M0146553	Подшипник в сборе (обойма/конус)	1
28	NSS	NOT SOLD SEPARATE Cup	1
29	42637A1	Комплект регулировочных шайб	AR
29	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
30	36387A1	Подшипник роликовый/обойма в сборе	1
30	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
31	NSS	NOT SOLD SEPARATE Cup	1
32	824519	ФИКСАТОР	1
32	8245191	Фиксатор	1
33	807929A1	Корпус подшипника в сборе	1
33	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
34	90011	Кольцо уплотнительное (2.175 x .175)	1
34	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
35	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
35	8M0214939	Сальник @3	1
36	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
36	8M0214939	Сальник @3	1
37	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
38	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
39	430331	Прокладка	1
40	8172771	Прокладка водяного насоса, верхняя	1
41	8172761	Передняя пластина	1
41	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
42	430262	Крыльчатка	1
42	43026T2	КРЫЛЬЧАТКА	1
43	82130016	ВИНТ (M6 x 16)	4
44	832942A1	Соединительная муфта в сборе	1
45	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
45	8M0204645	Кольцо уплотнительное (.796 x .139)	1
46	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
46	8M0204654	Уплотнительное кольцо	1
47	NSS	NOT SOLD SEPARATE Decal-Counter Rotation	1
48	827755A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
49	823902	МУФТА	1
-	816575A5	Ремкомплект уплотнений корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1

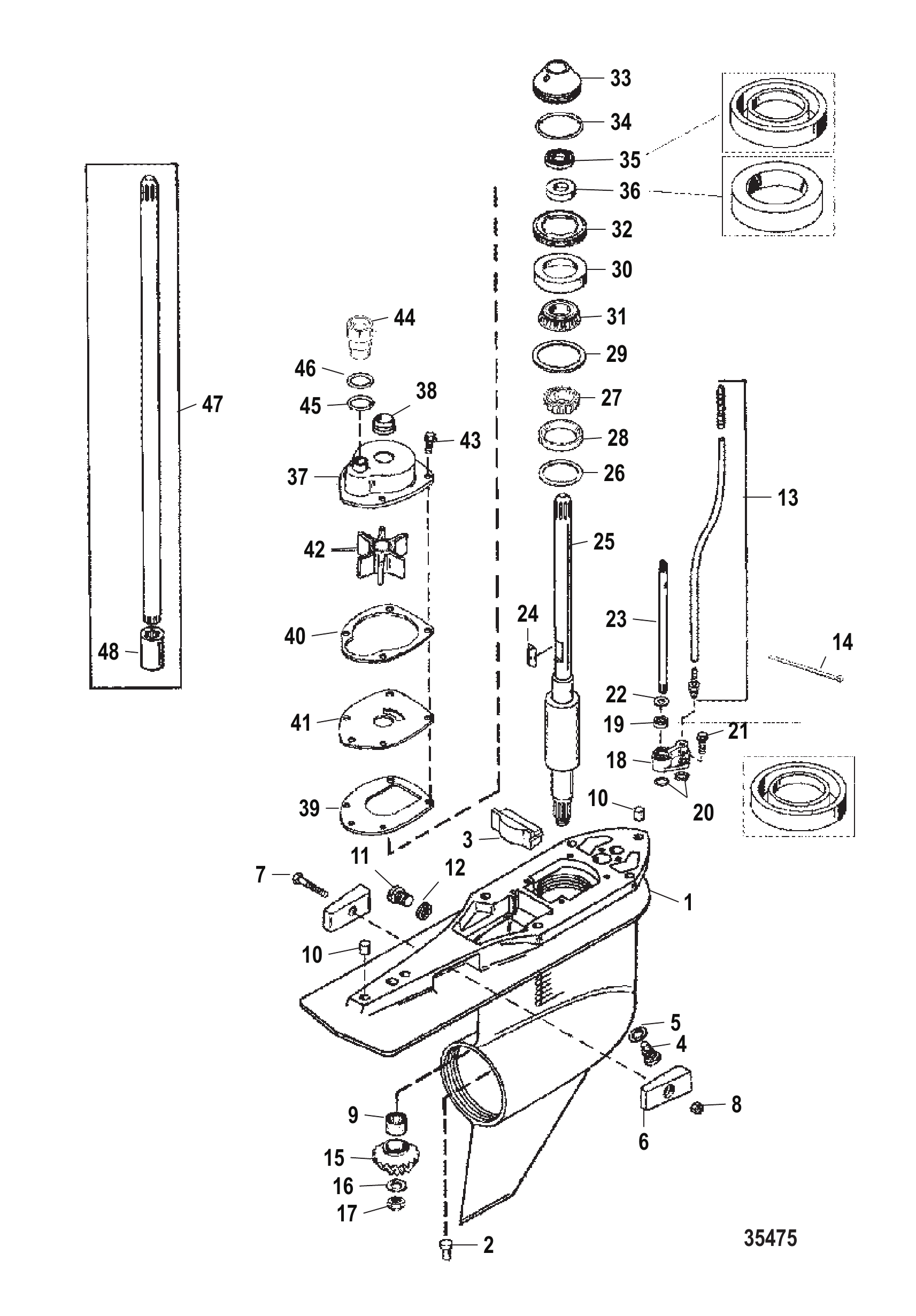

Рис. 18РЕДУКТОР (ВЕДОМЫЙ ВАЛ)-СТАНДАРТ-FLEETMASTER Gear Housing Driveshaft-Standard-FleetMaster

REF	Номер детали	Наименование	Кол-во
1	849107T9	Узел редуктора базовый	1
1	859399T24	Корпус редуктора в сборе	1
1	849107T6	Узел редуктора базовый	1
1	859399T24	Корпус редуктора в сборе	1
1	849107A3	Узел редуктора базовый	1
1	859399T24	Корпус редуктора в сборе	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
3	821526001	Заглушка заливная	1
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
5	19183	Шайба фибровая	1
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
6	826134	Анод	2
6	826134Q	Анод	2
7	4000333	ВИНТ (M6 x 40)	1
8	8268336	Гайка (M6)	1
8	401386	ГАЙКА (M6) Нержавеющая сталь	1
9	42647A1	Подшипник роликовый в сборе	1
10	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
11	79953A2	Комплект винтов (.375-16 x .250)	1
11	79953Q04	Ремкомплект сливного винта	1
12	19183	Шайба фибровая	1
12	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
13	85822A10	Разъем в сборе (применять где применимо)	1
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear (Part of 43-828168A3)	1
16	92721	Шайба (.965 x .630)	1
17	35921	ГАЙКА (.625-18)	1
18	815921A4	СБОРКА ВТУЛКИ	1
19	8164641	Маслосъёмный сальник	1
19	8M0246145	САЛЬНИК	1
20	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	2
20	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	2
21	82130016	ВИНТ (M6 x 16)	2
22	77674	ШАЙБА (.35 x .75 x .12)	1
23	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
24	43037	ШПОНКА	1
24	8M0204723	ШПОНКА	1
25	816472	Вал приводной (нижний)	1
25	8M0140442	ГРЕБНОЙ ВАЛ	1
25	859348	ГРЕБНОЙ ВАЛ	1
26	38657A1	Регулировочные прокладки в сборе	AR
26	8M0063268	Комплект регулировочных прокладок	AR
27	48939A2	Подшипник роликовый конический	1
27	8M0146553	Подшипник в сборе (обойма/конус)	1
28	NSS	NOT SOLD SEPARATE Cup	1
29	42637A1	Комплект регулировочных шайб	AR
29	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
30	36387A1	Подшипник роликовый/обойма в сборе	1
30	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
31	NSS	NOT SOLD SEPARATE Cup	1
32	824519	ФИКСАТОР	1
32	8245191	Фиксатор	1
33	807929A1	Корпус подшипника в сборе	1
33	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
34	90011	Кольцо уплотнительное (2.175 x .175)	1
34	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
35	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
35	8M0214939	Сальник @3	1
36	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
36	8M0214939	Сальник @3	1
37	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
38	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
39	430331	Прокладка	1
40	8172771	Прокладка водяного насоса, верхняя	1
41	8172761	Передняя пластина	1
41	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
42	430262	Крыльчатка	1
42	43026T2	КРЫЛЬЧАТКА	1
43	82130016	ВИНТ (M6 x 16)	4
44	832942A1	Соединительная муфта в сборе	1
45	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
45	8M0204645	Кольцо уплотнительное (.796 x .139)	1
46	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
46	8M0204654	Уплотнительное кольцо	1
47	827755A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
48	823902	МУФТА	1
-	816575A5	Ремкомплект уплотнений корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1

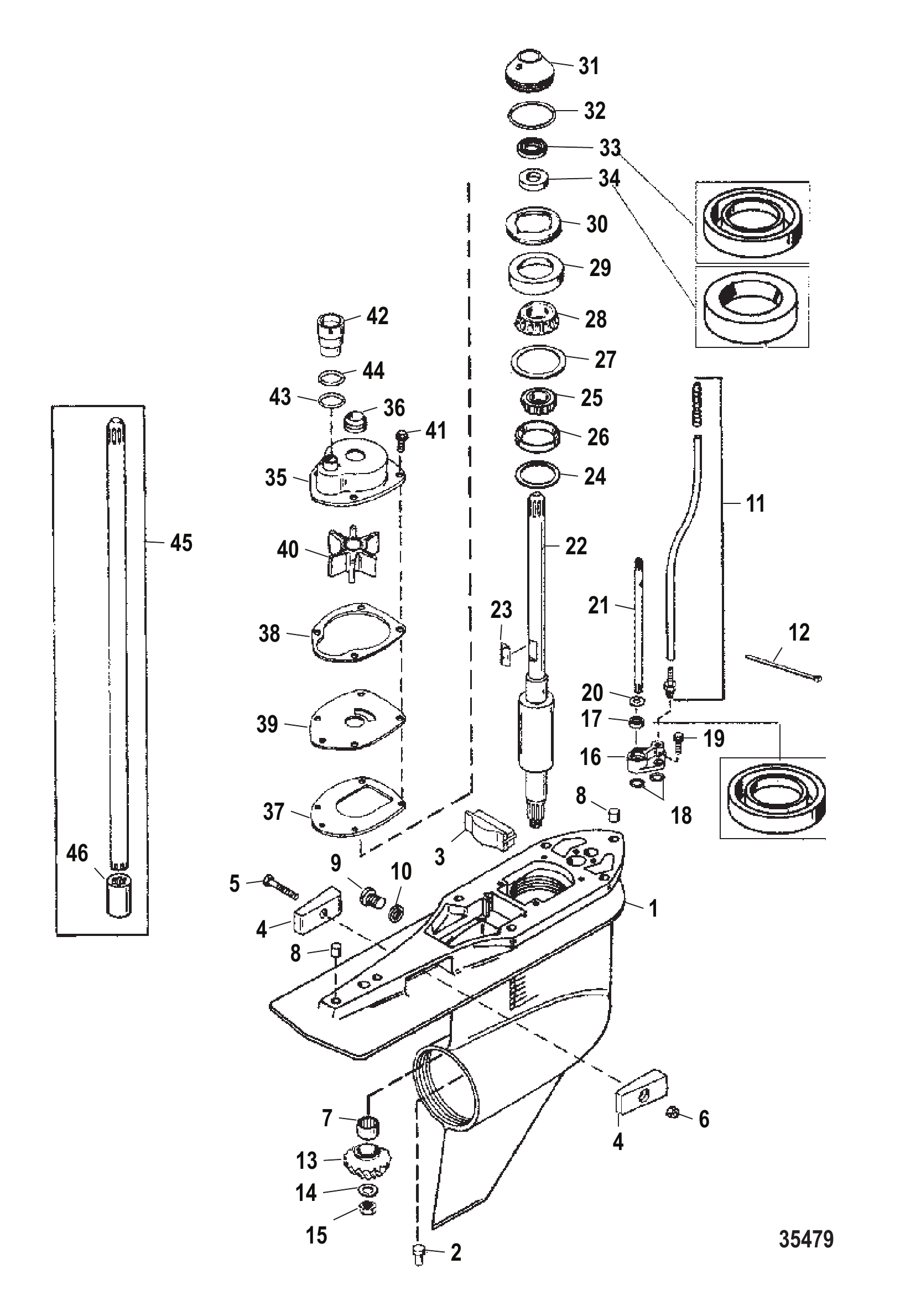

Рис. 19РЕДУКТОР (ВЕДОМЫЙ ВАЛ)-СТАНДАРТ-TORQUEMASTER Gear Housing Driveshaft-Standard-TorqueMaster

REF	Номер детали	Наименование	Кол-во
1	849012T9	Узел редуктора базовый	1
1	840470T5	Корпус редуктора в сборе базовый	1
1	849012T6	Узел редуктора базовый	1
1	840470T5	Корпус редуктора в сборе базовый	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
3	821526001	Заглушка заливная	1
4	826134	Анод	2
4	826134Q	Анод	2
5	4000333	ВИНТ (M6 x 40)	1
6	8268336	Гайка (M6)	1
6	401386	ГАЙКА (M6) Нержавеющая сталь	1
7	42647A1	Подшипник роликовый в сборе	1
8	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
9	79953A2	Комплект винтов (.375-16 x .250)	1
9	79953Q04	Ремкомплект сливного винта	1
10	19183	Шайба фибровая	1
10	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
11	85822A10	Разъем в сборе (применять где применимо)	1
12	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
13	NSS	NOT SOLD SEPARATE Pinion Gear (Part of Forward Gear Set)	1
14	92721	Шайба (.965 x .630)	1
15	35921	ГАЙКА (.625-18)	1
16	815921A4	СБОРКА ВТУЛКИ	1
17	8164641	Маслосъёмный сальник	1
17	8M0246145	САЛЬНИК	1
18	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	2
18	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	2
19	82130016	ВИНТ (M6 x 16)	2
20	77674	ШАЙБА (.35 x .75 x .12)	1
21	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
22	848831	ВАЛ ПРИВОДА НИЖНИЙ	1
23	43037	ШПОНКА	1
23	8M0204723	ШПОНКА	1
24	38657A1	Регулировочные прокладки в сборе	AR
24	8M0063268	Комплект регулировочных прокладок	AR
25	48939A2	Подшипник роликовый конический	1
25	8M0146553	Подшипник в сборе (обойма/конус)	1
26	NSS	NOT SOLD SEPARATE Cup	1
27	42637A1	Комплект регулировочных шайб	AR
27	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
28	36387A1	Подшипник роликовый/обойма в сборе	1
28	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
29	NSS	NOT SOLD SEPARATE Cup	1
30	824519	ФИКСАТОР	1
30	8245191	Фиксатор	1
31	807929A1	Корпус подшипника в сборе	1
31	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
32	90011	Кольцо уплотнительное (2.175 x .175)	1
32	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
33	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
33	8M0214939	Сальник @3	1
34	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
34	8M0214939	Сальник @3	1
35	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
36	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
37	430331	Прокладка	1
38	8172771	Прокладка водяного насоса, верхняя	1
39	8172761	Передняя пластина	1
39	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
40	430262	Крыльчатка	1
40	43026T2	КРЫЛЬЧАТКА	1
41	82130016	ВИНТ (M6 x 16)	4
42	832942A1	Соединительная муфта в сборе	1
43	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
43	8M0204645	Кольцо уплотнительное (.796 x .139)	1
44	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
44	8M0204654	Уплотнительное кольцо	1
45	848832A1	Вал приводной в сборе верхний	1
46	823902	МУФТА	1
-	816575A6	Комплект уплотнений корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1

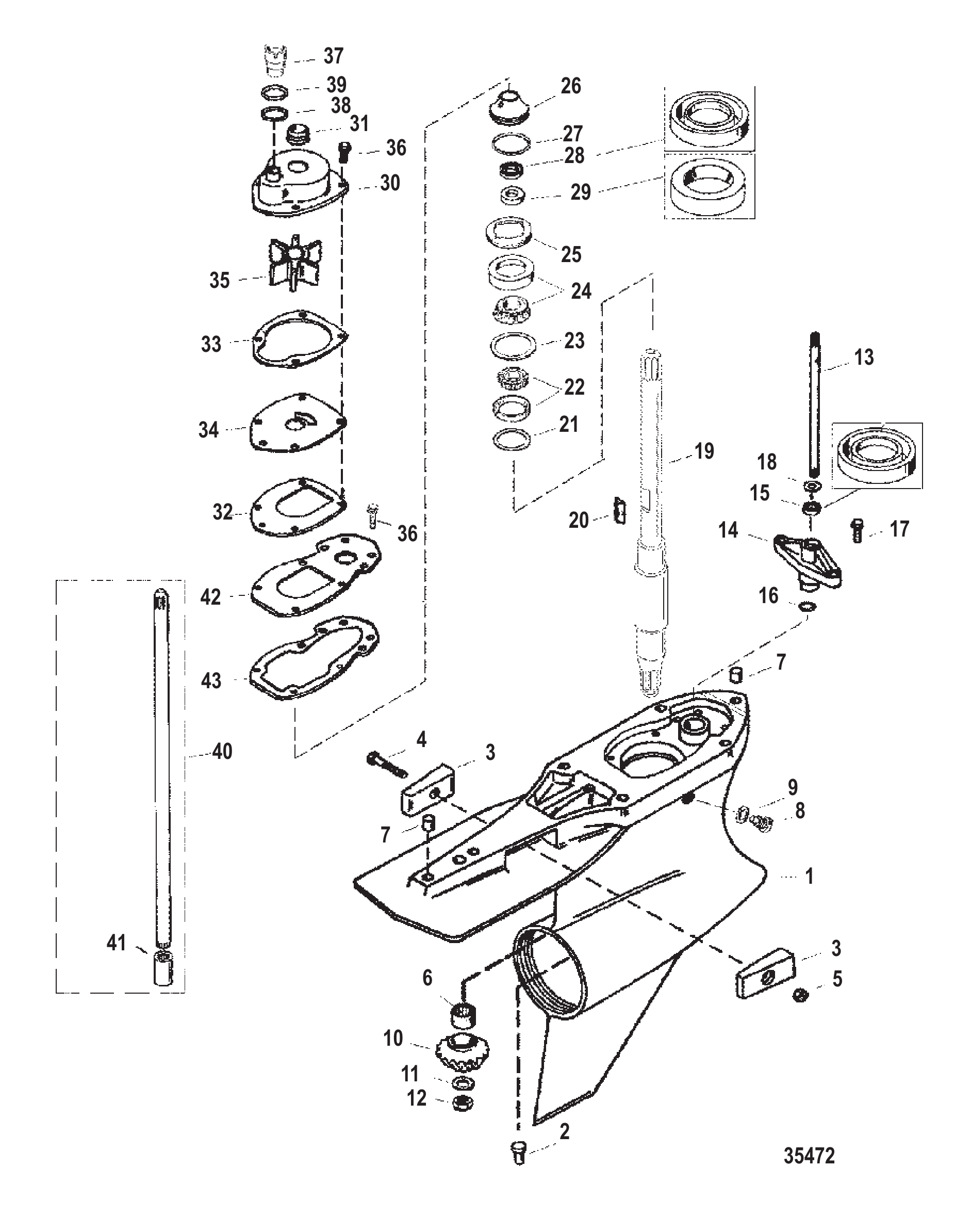

Рис. 20РЕДУКТОР (ВЕДОМЫЙ ВАЛ) - СТАНДАРТ/ПРОТИВОВРАЩЕНИЕ-SPORTMASTER Gear Housing Driveshaft-Standard/Counter-SportMaster

REF	Номер детали	Наименование	Кол-во
1	840306T3	Корпус редуктора в сборе базовый, с упором крутящего момента	1
1	840307T3	Редуктор в сборе базовый	1
1	849014T2	Узел редуктора базовый	1
1	840306T3	Корпус редуктора в сборе базовый, с упором крутящего момента	1
1	849015T2	Узел редуктора базовый	1
1	840307T3	Редуктор в сборе базовый	1
2	379721	Штифт	1
3	826134	Анод	2
3	826134Q	Анод	2
4	4000333	ВИНТ (M6 x 40)	1
5	8268336	Гайка (M6)	1
5	401386	ГАЙКА (M6) Нержавеющая сталь	1
6	42647A1	Подшипник роликовый в сборе	1
7	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
8	79953A2	Комплект винтов (.375-16 x .250)	1
8	79953Q04	Ремкомплект сливного винта	1
9	19183	Шайба фибровая	1
9	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
10	NSS	NOT SOLD SEPARATE Pinion Gear	1
11	92721	Шайба (.965 x .630)	1
12	35921	ГАЙКА (.625-18)	1
13	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
14	848836A1	Втулка в сборе	1
15	8164641	Маслосъёмный сальник	1
15	8M0246145	САЛЬНИК	1
16	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	1
16	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	1
17	82130016	ВИНТ (M6 x 16)	2
18	77674	ШАЙБА (.35 x .75 x .12)	1
19	848831	ВАЛ ПРИВОДА НИЖНИЙ	1
20	43037	ШПОНКА	1
20	8M0204723	ШПОНКА	1
21	38657A1	Регулировочные прокладки в сборе	1
21	8M0063268	Комплект регулировочных прокладок	1
22	48939A2	Подшипник роликовый конический	1
22	8M0146553	Подшипник в сборе (обойма/конус)	1
23	42637A1	Комплект регулировочных шайб	1
23	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
24	36387A1	Подшипник роликовый/обойма в сборе	1
24	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
25	824519	ФИКСАТОР	1
25	8245191	Фиксатор	1
26	807929A1	Корпус подшипника в сборе	1
26	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
27	90011	Кольцо уплотнительное (2.175 x .175)	1
27	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
28	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
28	8M0214939	Сальник @3	1
29	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
29	8M0214939	Сальник @3	1
30	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
31	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
32	430331	Прокладка	1
33	8172771	Прокладка водяного насоса, верхняя	1
34	8172761	Передняя пластина	1
34	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
35	430262	Крыльчатка	1
35	43026T2	КРЫЛЬЧАТКА	1
36	82130020	ВИНТ (M6 x 20)	6
37	832942A1	Соединительная муфта в сборе	1
38	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
38	8M0204645	Кольцо уплотнительное (.796 x .139)	1
39	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
39	8M0204654	Уплотнительное кольцо	1
40	848832A1	Вал приводной в сборе верхний	1
40	827755A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
41	823902	МУФТА	1
42	848834	ПЛАСТИНА ВОДЯНОГО КАНАЛА	1
43	848835	ПРОКЛАДКА	1
-	816575A6	Комплект уплотнений корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1

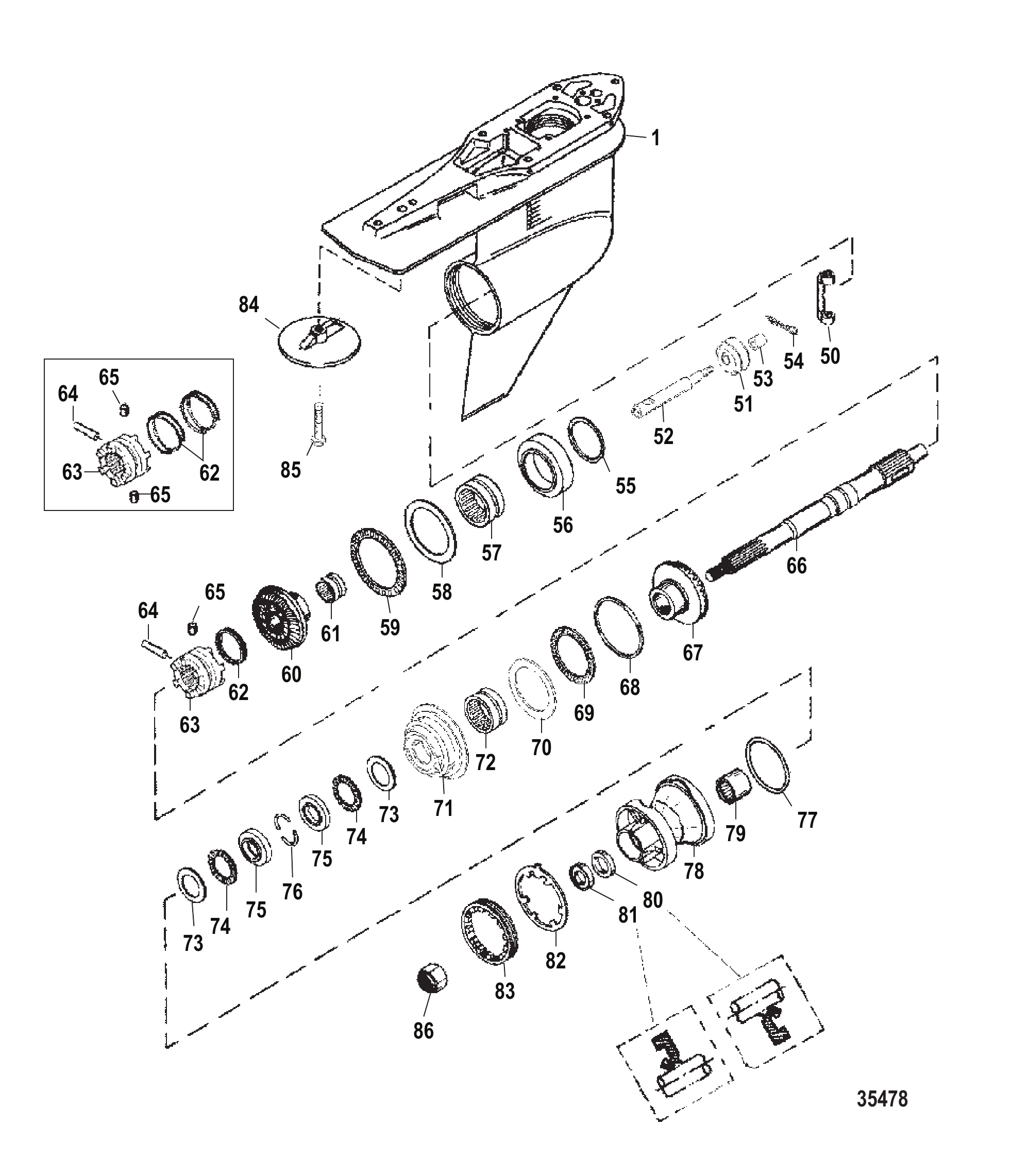

Рис. 21Картер редуктора гребной вал - реверсивный - FleetMaster Gear Housing Propeller Shaft-Counter-FleetMaster

REF	Номер детали	Наименование	Кол-во
1	849107T9	Узел редуктора базовый	1
1	859399T24	Корпус редуктора в сборе	1
1	849107T6	Узел редуктора базовый	1
1	859399T24	Корпус редуктора в сборе	1
1	849107A3	Узел редуктора базовый	1
1	859399T24	Корпус редуктора в сборе	1
50	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
50	8M0226861	Кривошип переключателя	1
51	19755T7	Шпуля в сборе	1
51	8M0235940	Катушка в сборе	1
52	NSS	NOT SOLD SEPARATE Spool	1
53	NSS	NOT SOLD SEPARATE Sleeve	1
54	NSS	NOT SOLD SEPARATE Cotter Pin	1
55	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
56	815362T1	Переходник подшипника в сборе	1
57	814653	Игольчатый подшипник в сборе	1
57	814653T	Подшипник в сборе игольчатый	1
58	815481	УПОРНАЯ ШАЙБА	1
59	815480	ПОДШИПНИК Упорный	1
60	828696T2	Шестерня заднего хода (12/21)	1
61	15844	Подшипниковый узел роликовый	1
62	30893	Пружина	1
62	78962	Пружина	2
63	854735T	Муфта скользящая	1
63	859340T	Муфта	1
63	848878T	СЦЕПЛЕНИЕ	1
64	30632	ШТИФТ КРЕСТОВИНЫ	1
64	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
64	848838	ПАЛЕЦ КРЕСТОВИНЫ	1
65	828356	Штифт фиксатора	1
65	78909	Палец фиксатора	2
66	824111	ГРЕБНОЙ ВАЛ	1
66	8M0140448	Гребной вал левого вращения	1
67	828695A1	Комплект шестерён переднего хода/ведущей шестерни (12/21) (включает ведущую шестерню)	1
68	1761514	Регулировочная прокладка (.206)	AR
68	1761515	Регулировочная прокладка (.208)	AR
68	1761516	Регулировочная прокладка (.210)	AR
68	1761517	Регулировочная прокладка (.212)	AR
68	1761518	Регулировочная прокладка (.214)	AR
68	1761519	Регулировочная прокладка (.216)	AR
68	1761520	Регулировочная прокладка (.218)	AR
68	1761521	Регулировочная прокладка (.220)	AR
68	1761522	Регулировочная прокладка (.222)	AR
68	1761523	Регулировочная прокладка (.224)	AR
68	1761524	Регулировочная прокладка (.226)	AR
68	1761525	Регулировочная прокладка (.228)	AR
68	1761526	Регулировочная прокладка (.230)	AR
69	815480	ПОДШИПНИК Упорный	1
70	815481	УПОРНАЯ ШАЙБА	1
71	828831A3	Адаптер в сборе подшипниковый	1
72	814653	Игольчатый подшипник в сборе	1
72	814653T	Подшипник в сборе игольчатый	1
73	18448	Шайба упорная	2
74	15842	Подшипник упорный	2
75	8182911	Обойма упорного подшипника	2
76	814605	Фиксатор	2
77	31534	Уплотнительное кольцо	1
77	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
78	818290T8	Обойма с подшипником в сборе	1
79	30956	Подшипник игольчатый	1
79	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
80	14077	Сальник внутренний	1
81	76868	САЛЬНИК ВНУТРЕННИЙ	1
81	8M0248882	САЛЬНИК @5	1
82	18323	Шайба стопорная с усиком	1
83	79448	Фиксатор	1
83	8M2011027	ФИКСАТОР	1
84	76214T3	Анод	1
85	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
86	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
86	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1

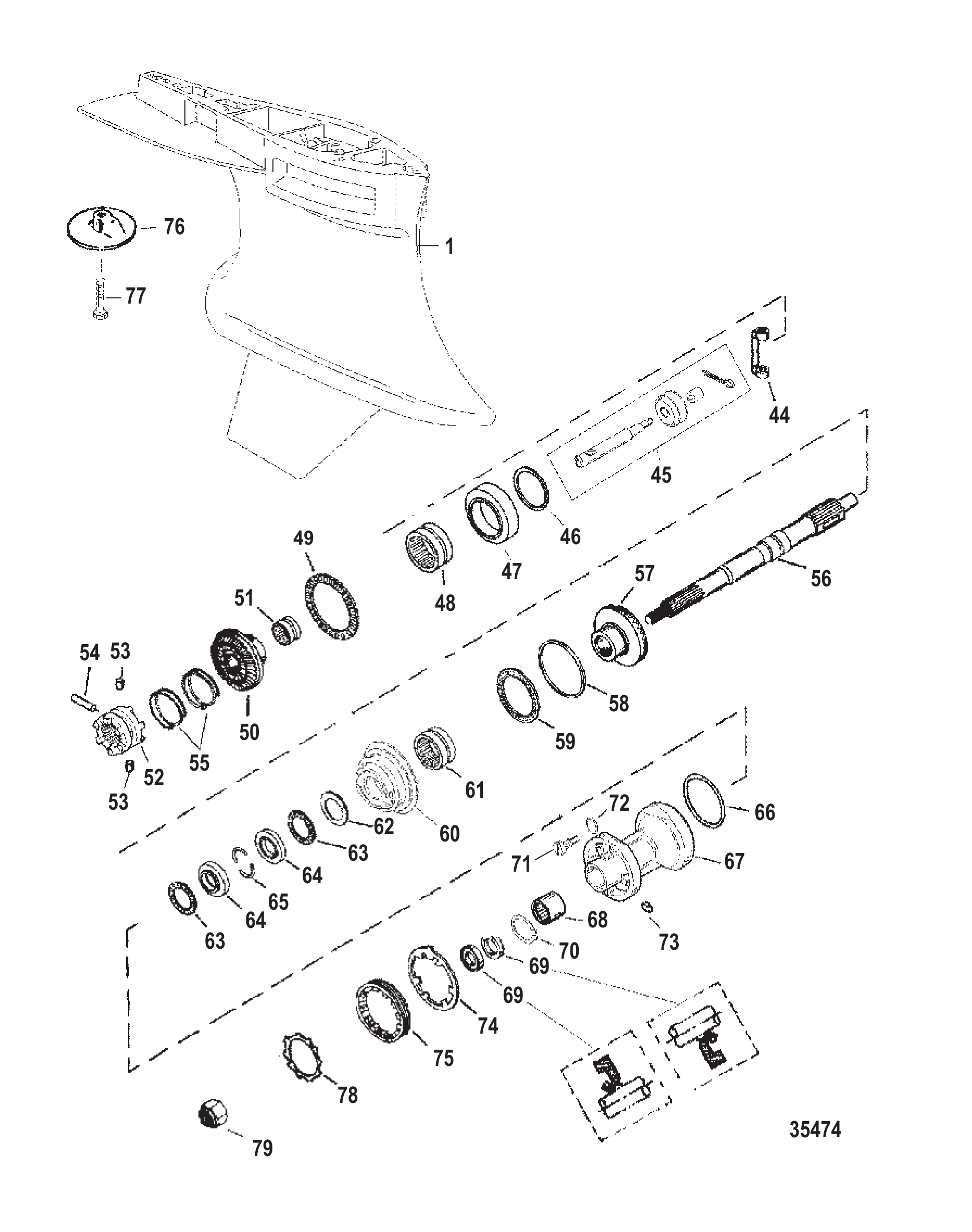

Рис. 22Редуктор гребного вала - реверсивный - SportMaster Gear Housing Propeller Shaft-Counter-SportMaster

REF	Номер детали	Наименование	Кол-во
1	840307T3	Редуктор в сборе базовый	1
1	849015T2	Узел редуктора базовый	1
1	840307T3	Редуктор в сборе базовый	1
44	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
44	8M0226861	Кривошип переключателя	1
45	19755T7	Шпуля в сборе	1
45	8M0235940	Катушка в сборе	1
46	47397A1	Комплект регулировочных шайб (.002-3-5-10)	1
47	848876A1	Адаптер в сборе с подшипником	1
48	15843	Подшипник роликовый	1
48	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
49	815480	ПОДШИПНИК Упорный	1
50	828290A5	Шестерня заднего хода в сборе	1
50	828696T4	Шестерня заднего хода	1
51	15844	Подшипниковый узел роликовый	1
52	848878T	СЦЕПЛЕНИЕ	1
53	78909	Палец фиксатора	2
54	848838	ПАЛЕЦ КРЕСТОВИНЫ	1
55	78962	Пружина	2
56	848830	ГРЕБНОЙ ВАЛ	1
57	828289A4	Шестерня в сборе переднего хода	1
57	828695A3	Шестерня переднего хода в сборе	1
58	1761540	Регулировочная прокладка	AR
58	1761541	Регулировочная прокладка	AR
58	1761542	Регулировочная прокладка	AR
58	1761543	Регулировочная прокладка	AR
58	1761544	Регулировочная прокладка	AR
58	1761545	Регулировочная прокладка	AR
58	1761546	Регулировочная прокладка	AR
58	1761547	Регулировочная прокладка	AR
58	1761548	ПРОСТАВОЧНАЯ ШАЙБА	AR
58	1761549	ПРОСТАВОЧНАЯ ШАЙБА	AR
58	1761550	ПРОСТАВОЧНАЯ ШАЙБА	AR
58	1761551	ПРОСТАВОЧНАЯ ШАЙБА	AR
59	815480	ПОДШИПНИК Упорный	1
60	848875A1	Адаптер в сборе с подшипником	1
61	15843	Подшипник роликовый	1
61	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
62	18448	Шайба упорная	1
63	15842	Подшипник упорный	2
64	8182912	Обойма упорного подшипника	2
64	8182911	Обойма упорного подшипника	2
65	814605	Фиксатор	2
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	848841T1	Обойма в сборе с подшипником	1
67	848841A1	Обойма в сборе с подшипником	1
68	817072	Подшипник роликовый	1
69	815565	САЛЬНИК Масляный	2
70	817071	Кольцо стопорное	1
71	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
71	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
72	19183	Шайба фибровая	1
72	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
73	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
74	79447	Шайба стопорная с усиком	1
75	79448	Фиксатор	1
75	8M2011027	ФИКСАТОР	1
76	76214T3	Анод	1
77	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
78	423511	Шайба стопорная зубчатая	1
79	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
79	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
-	816575A6	Комплект уплотнений корпуса редуктора	1

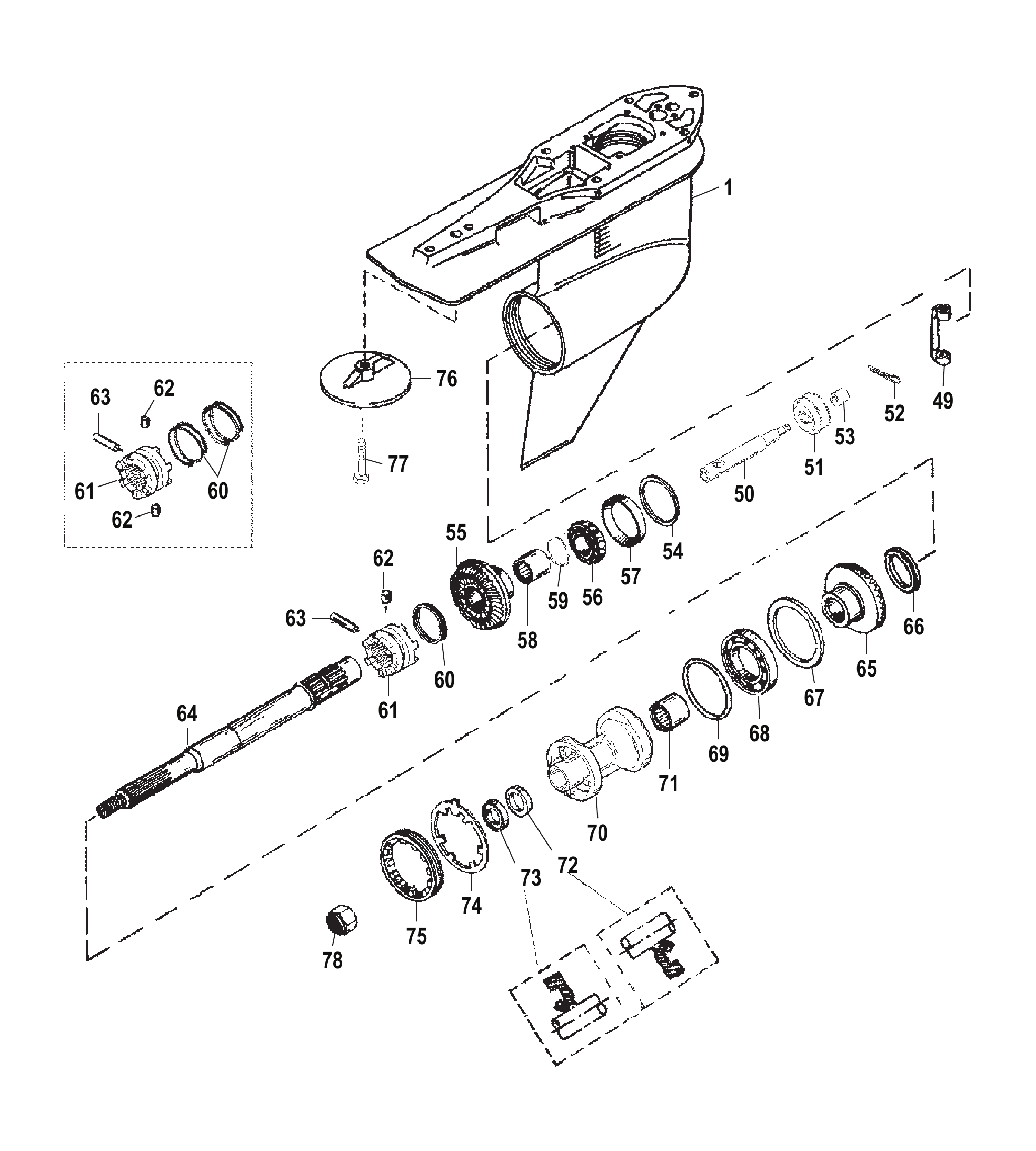

Рис. 23Редуктор гребного вала - стандарт - Fleetmaster Gear Housing Propeller Shaft-Standard-Fleetmaster

REF	Номер детали	Наименование	Кол-во
1	849107T9	Узел редуктора базовый	1
1	859399T24	Корпус редуктора в сборе	1
1	849107T6	Узел редуктора базовый	1
1	859399T24	Корпус редуктора в сборе	1
1	849107A3	Узел редуктора базовый	1
1	859399T24	Корпус редуктора в сборе	1
49	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
49	8M0226861	Кривошип переключателя	1
50	19755T7	Шпуля в сборе	1
50	8M0235940	Катушка в сборе	1
51	NSS	NOT SOLD SEPARATE Shift Spool	1
52	NSS	NOT SOLD SEPARATE Cotter Pin	1
53	NSS	NOT SOLD SEPARATE Sleeve	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	828168T3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА/ВЕДУЩЕЙ	1
55	859321T04	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА/ВЕДУЩЕЙ	1
56	828437A2	Подшипник в сборе	1
57	NSS	NOT SOLD SEPARATE Cup	1
58	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
59	856823	Кольцо стопорное	1
60	30893	Пружина	1
60	78962	Пружина	2
61	854735T	Муфта скользящая	1
61	859340T	Муфта	1
61	848878T	СЦЕПЛЕНИЕ	1
62	828356	Штифт фиксатора	1
62	78909	Палец фиксатора	2
63	30632	ШТИФТ КРЕСТОВИНЫ	1
63	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
63	848838	ПАЛЕЦ КРЕСТОВИНЫ	1
64	824110	ГРЕБНОЙ ВАЛ	1
64	8M0140440	Гребной вал правого вращения	1
65	859322A1	Шестерня заднего хода (12/21)	1
65	828169A1	Шестерня заднего хода в сборе	1
65	859322A1	Шестерня заднего хода (12/21)	1
66	824108	ПРОСТАВКА	1
67	681001	КОЛЬЦО УПОРНОЕ	1
68	88957T	Подшипник шариковый	1
69	31534	Уплотнительное кольцо	1
69	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
70	818763T11	Корпус подшипника в сборе	1
71	30956	Подшипник игольчатый	1
71	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
72	14077	Сальник внутренний	1
73	76868	САЛЬНИК ВНУТРЕННИЙ	1
73	8M0248882	САЛЬНИК @5	1
74	18323	Шайба стопорная с усиком	1
75	79448	Фиксатор	1
75	8M2011027	ФИКСАТОР	1
76	76214T3	Анод	1
77	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
78	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
78	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1

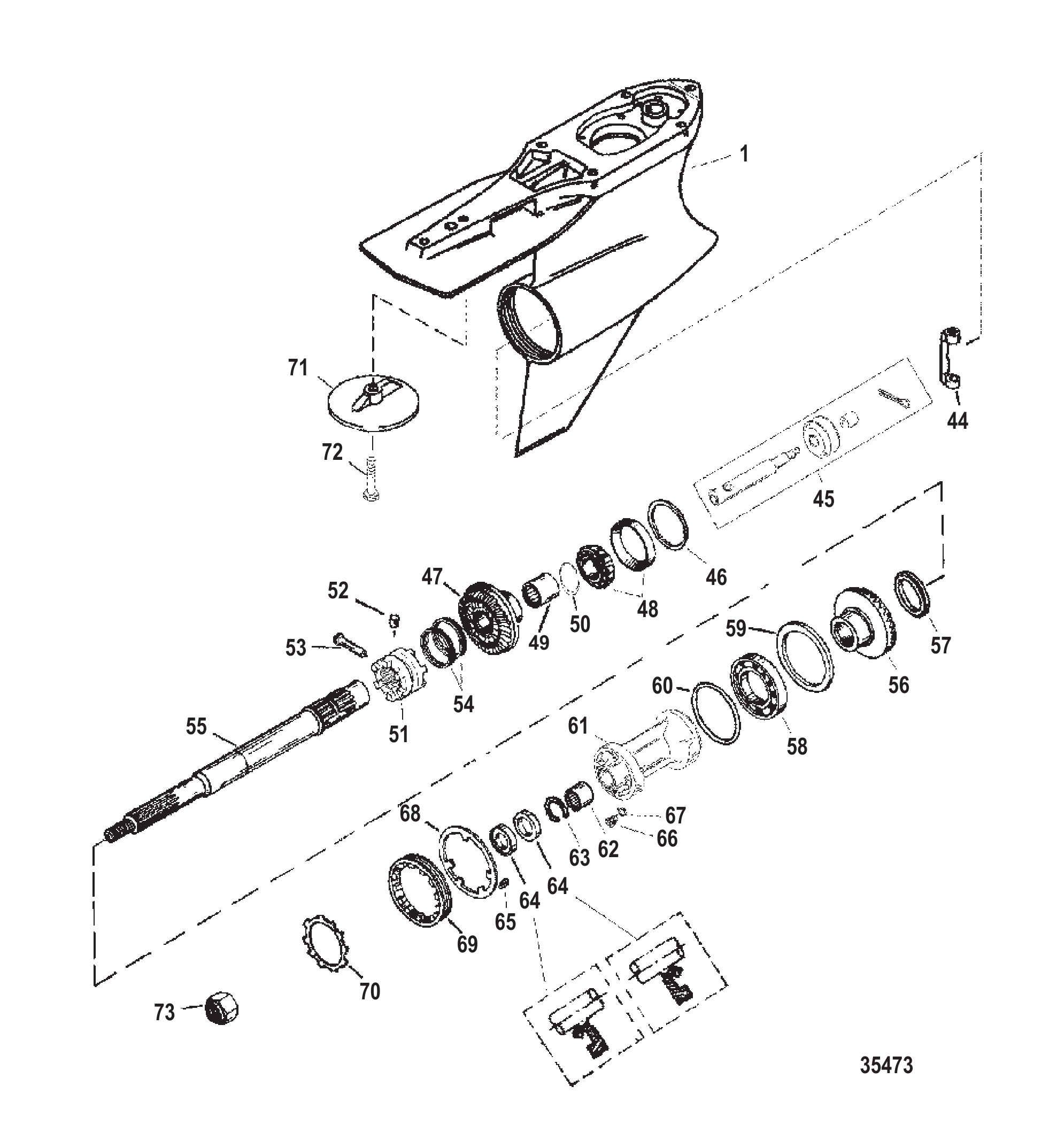

Рис. 24Редуктор гребного вала - стандартный - SportMaster Gear Housing Propeller Shaft-Standard-SportMaster

REF	Номер детали	Наименование	Кол-во
1	840306T3	Корпус редуктора в сборе базовый, с упором крутящего момента	1
1	849014T2	Узел редуктора базовый	1
1	840306T3	Корпус редуктора в сборе базовый, с упором крутящего момента	1
44	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
44	8M0226861	Кривошип переключателя	1
45	19755T7	Шпуля в сборе	1
45	8M0235940	Катушка в сборе	1
46	47397A1	Комплект регулировочных шайб (.002-3-5-10)	1
47	828072A4	Комплект шестерён переднего хода/ведущей шестерни	1
47	878087A6	Комплект шестерён переднего хода/ведущей шестерни	1
47	828168T3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА/ВЕДУЩЕЙ	1
47	859321T04	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА/ВЕДУЩЕЙ	1
48	828437A2	Подшипник в сборе	1
49	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
50	856823	Кольцо стопорное	1
51	848878T	СЦЕПЛЕНИЕ	1
52	78909	Палец фиксатора	2
53	848838	ПАЛЕЦ КРЕСТОВИНЫ	1
54	78962	Пружина	2
55	848829	ГРЕБНОЙ ВАЛ	1
56	848880T1	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
56	848881A1	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
56	8M0192235	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
57	8241081	Упорная шайба	1
58	88957T	Подшипник шариковый	1
59	681001	КОЛЬЦО УПОРНОЕ	1
60	31534	Уплотнительное кольцо	1
60	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
61	848840T1	Обойма подшипника в сборе	1
61	848840A1	Обойма подшипника в сборе	1
62	817072	Подшипник роликовый	1
63	817071	Кольцо стопорное	1
64	815565	САЛЬНИК Масляный	2
65	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
66	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
66	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
67	19183	Шайба фибровая	1
67	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
68	79447	Шайба стопорная с усиком	1
69	79448	Фиксатор	1
69	8M2011027	ФИКСАТОР	1
70	423511	Шайба стопорная зубчатая	1
71	76214T3	Анод	1
72	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
73	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
73	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
-	816575A6	Комплект уплотнений корпуса редуктора	1

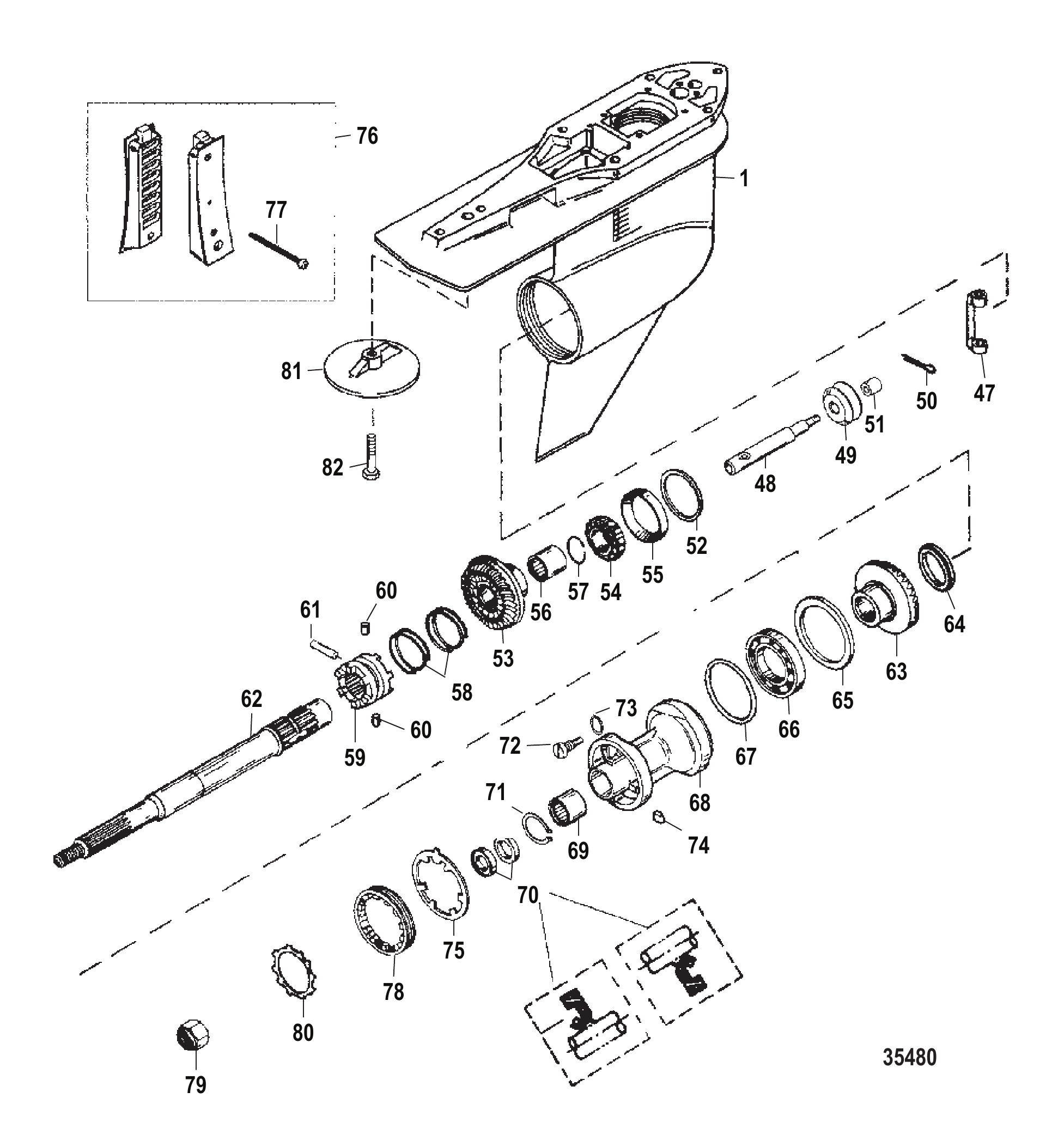

Рис. 25Редуктор гребного вала - стандарт - TorqueMaster Gear Housing Propeller Shaft-Standard-TorqueMaster

REF	Номер детали	Наименование	Кол-во
1	849012T9	Узел редуктора базовый	1
1	840470T5	Корпус редуктора в сборе базовый	1
1	849012T6	Узел редуктора базовый	1
1	840470T5	Корпус редуктора в сборе базовый	1
47	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
47	8M0226861	Кривошип переключателя	1
48	19755T7	Шпуля в сборе	1
48	8M0235940	Катушка в сборе	1
49	NSS	NOT SOLD SEPARATE Shift Spool	1
50	NSS	NOT SOLD SEPARATE Cotter Pin	1
51	NSS	NOT SOLD SEPARATE Sleeve	1
52	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
53	828168T3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА/ВЕДУЩЕЙ	1
53	859321T04	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА/ВЕДУЩЕЙ	1
53	828072A4	Комплект шестерён переднего хода/ведущей шестерни	1
53	878087A6	Комплект шестерён переднего хода/ведущей шестерни	1
54	828437A2	Подшипник в сборе	1
55	NSS	NOT SOLD SEPARATE Cup	1
56	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
57	856823	Кольцо стопорное	1
58	78962	Пружина	2
59	848878T	СЦЕПЛЕНИЕ	1
60	78909	Палец фиксатора	2
61	848838	ПАЛЕЦ КРЕСТОВИНЫ	1
62	848829	ГРЕБНОЙ ВАЛ	1
63	848881A1	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
63	8M0192235	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
63	848880T1	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
64	8241081	Упорная шайба	1
65	681001	КОЛЬЦО УПОРНОЕ	1
66	88957T	Подшипник шариковый	1
67	31534	Уплотнительное кольцо	1
67	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
68	848840T1	Обойма подшипника в сборе	1
68	848840A1	Обойма подшипника в сборе	1
69	817072	Подшипник роликовый	1
70	815565	САЛЬНИК Масляный	2
71	817071	Кольцо стопорное	1
72	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
72	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
73	19183	Шайба фибровая	1
73	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
74	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
75	79447	Шайба стопорная с усиком	1
76	832066A1	Комплект пластины водозаборника	1
77	188642	Винт (#8-32 x .500)	4
78	79448	Фиксатор	1
78	8M2011027	ФИКСАТОР	1
79	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
79	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
80	423511	Шайба стопорная зубчатая	1
81	76214T3	Анод	1
82	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
-	816575A6	Комплект уплотнений корпуса редуктора	1

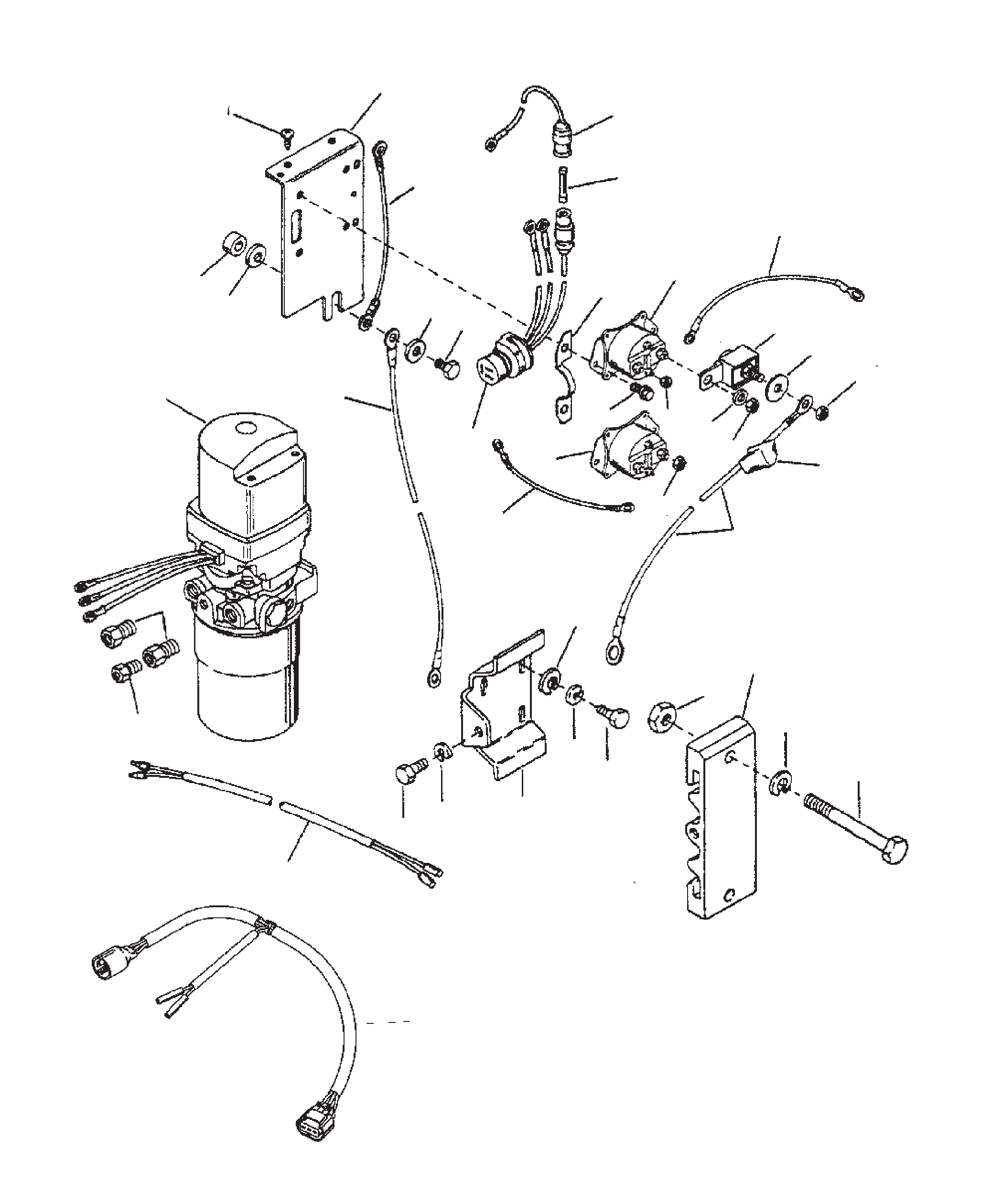

Рис. 26Гидравлический насос и кронштейны крепления (Sportmaster) Hydraulic Pump And Mounting Brackets (Sportmaster)

REF	Номер детали	Наименование	Кол-во
-	846859A4	НАСОС В СБОРЕ Гидравлический (В СБОРЕ)	1
1	818161A4	НАСОС В СБОРЕ Гидравлический	1
1	8M0051203	НАСОС В СБОРЕ - TRIM	1
2	818567	КРОНШТЕЙН	1
3	38837	ВИНТ (.312-18 x 1.12)	1
4	57792	ШАЙБА	2
5	34948	ПРОСТАВКА	1
6	65999A12	ТРОС В СБОРЕ Масса	1
7	79138A9	КАТУШКА В СБОРЕ (6.00 футов) Чёрный-Отрицательный	1
8	92051	Винт (10-16 x .75)	2
9	79147A5	ЖГУТ ПРОВОДОВ В СБОРЕ	1
10	79091	Предохранитель 20 А	1
10	8M0207796	Предохранитель 20 А	1
11	88075	Фиксатор	1
12	853654A1	ЭЛЕКТРОМАГНИТ	2
13	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	4
14	20110	Гайка (#10-32) крепления стопора лепесткового клапана	4
15	26484	Гайка (.312-18)	4
15	8M0204646	ГАЙКА (.312-18)	4
16	79023A10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
16	79023T10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
17	96457	Шайба фенольная (.27 x .81 x .062)	1
18	21825	ГАЙКА (.250-28)	1
19	65999A11	ТРОС В СБОРЕ	1
20	79139A12	КАТУШКА В СБОРЕ Красный-Положительный	1
21	46265	ЧЕХОЛ РЕЗИНОВЫЙ - КЛЕММА СТАРТЕРА	4
22	22753	ШАЙБА ВИНТОВ КАРТЕРА	4
23	79139A26	ТРОС В СБОРЕ Красный	1
24	87760T	МОНТАЖНАЯ ПЛАСТИНА	1
25	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
26	26993	СТОПОРНАЯ ШАЙБА (.312)	1
26	8M0204647	Стопорная шайба (.312)	1
27	90271	ВИНТ (.375-16 x .62)	2
28	58643	Шайба стопорная (.375)	2
29	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
29	8M0214963	Шайба	4
30	87762	Кронштейн	1
31	63826	Винт (.375-16 x 2.50)	2
32	82670912	ГАЙКА (.375-16) Нержавеющая сталь	2
33	818200	ШТУЦЕР	1
34	77366	ШТУЦЕР	2
35	65017A14	ЖГУТ ПРОВОДОВ В СБОРЕ	1
36	848017T4	Жгут проводов в сборе (трим)	1

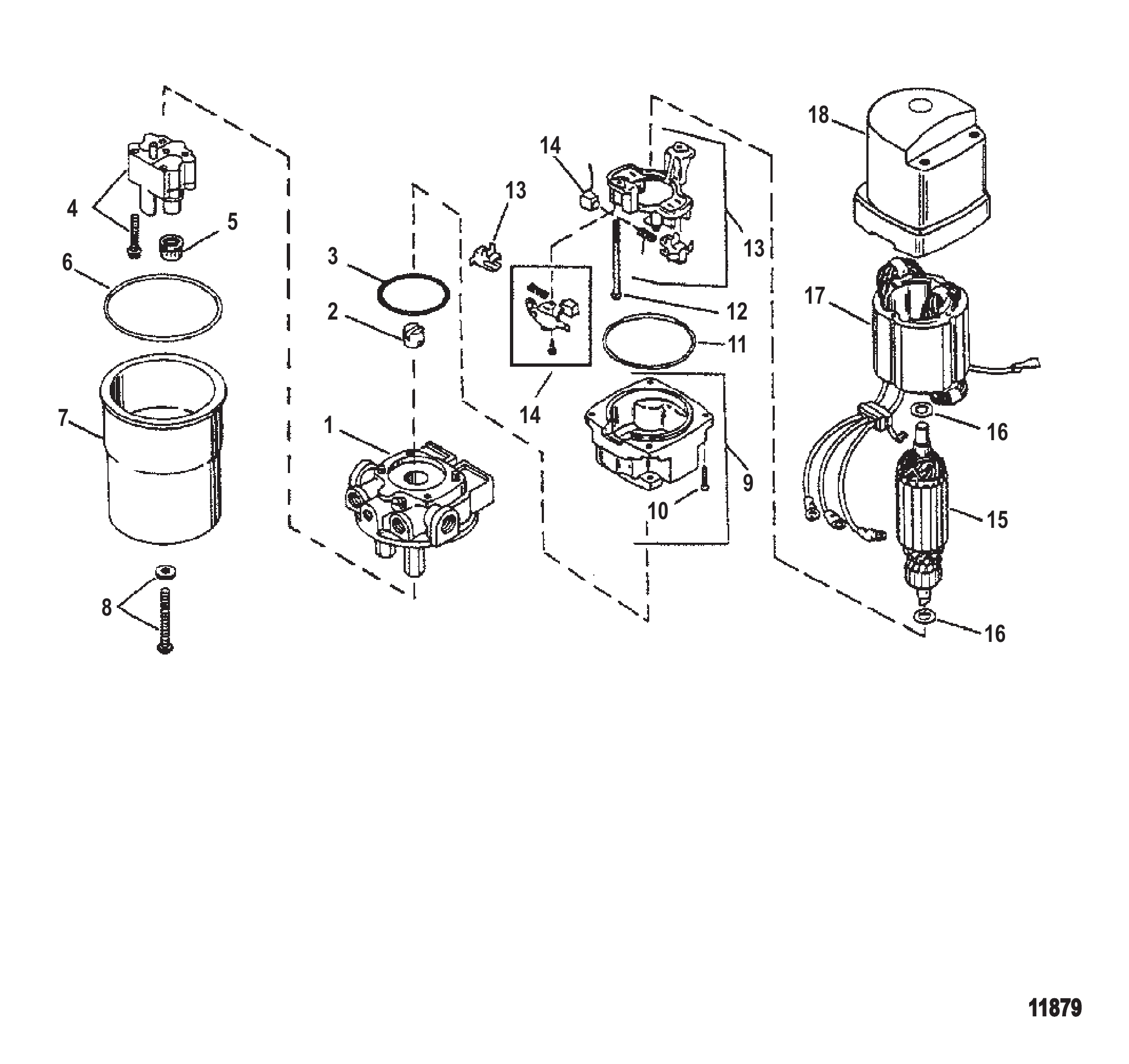

Рис. 27Сборка гидравлического насоса (Sportmaster) Hydraulic Pump Assembly (Sportmaster)

REF	Номер детали	Наименование	Кол-во
-	818161A4	НАСОС В СБОРЕ Гидравлический	1
-	8M0051203	НАСОС В СБОРЕ - TRIM	1
1	811491	Переходник	1
1	8M0084543	ПЕРЕХОДНИК	1
2	803852	Соединительная муфта	1
3	89498	Уплотнительное кольцо	1
4	811492T	НАСОС В СБОРЕ	1
5	89496	Фильтр	2
6	89497	Уплотнительное кольцо	1
7	41219T	БАЧОК	1
8	811493	Комплект винтов	1
-	17649T	Мотор в сборе	1
-	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
9	17632T	КРЫШКА В СБОРЕ	1
9	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
10	17626	Винт	4
10	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	4
11	17625	Кольцо уплотнительное	1
11	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
12	17621	Винт	2
12	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
13	17633	Комплект держателя	1
13	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
14	17631A1	КОМПЛЕКТ ЩЁТОК	1
14	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
15	17623	Якорь	1
15	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
16	17653	ШАЙБА	2
16	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
17	17624	Статор с корпусом в сборе	1
17	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
18	17622	Крышка в сборе (с подшипником)	1
18	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
-	812498A1	РЕМКОМПЛЕКТ КЛАПАНА Предохранительный	1

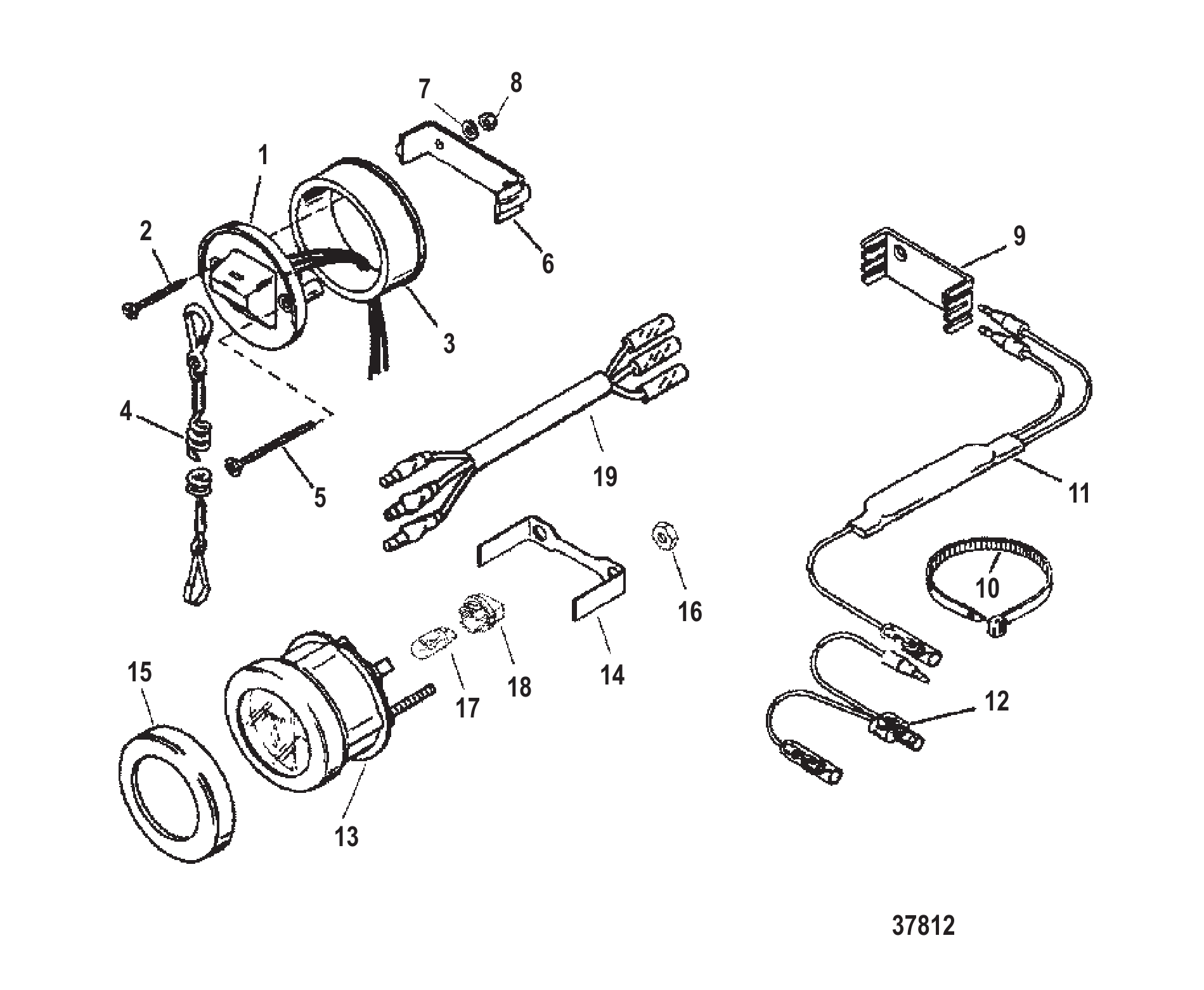

Рис. 28ПРИБОРНАЯ ПАНЕЛЬ Instrumentation

REF	Номер детали	Наименование	Кол-во
1	19674A1	Выключатель аварийного останова в сборе	1
1	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
2	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
3	813679	Переходник	1
4	15920A54	Шнур аварийного останова в сборе	1
4	15920Q54	ШНУР В СБОРЕ	1
5	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	18321	Хомут крепёжный	1
7	24676	ШАЙБА (.200 x .440 x .032)	2
8	68219	Гайка (#10-32) нержавеющая сталь	4
9	79146	Фиксатор	3
10	816311	Стяжка (8.00 дюймов)	AR
10	816311T	СТЯЖКА (8.00 дюймов)	AR
11	812497A2	Диод в сборе	1
11	898289A72	Комплект диода-шнура двойной	1
12	11149A2	Трос в сборе (6.00 дюймов)	1
13	827871A1	Комплект контрольного прибора предупреждения	1
13	859698A1	Комплект контрольного прибора предупреждения	1
14	823486	Хомут	1
15	817315	Обрамление	1
16	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
17	15163	ЛАМПА (ВЕРХНЯЯ)	3
18	79888	Патрон лампы	3
19	827752A1	Кабельный узел (20.00 футов)	1

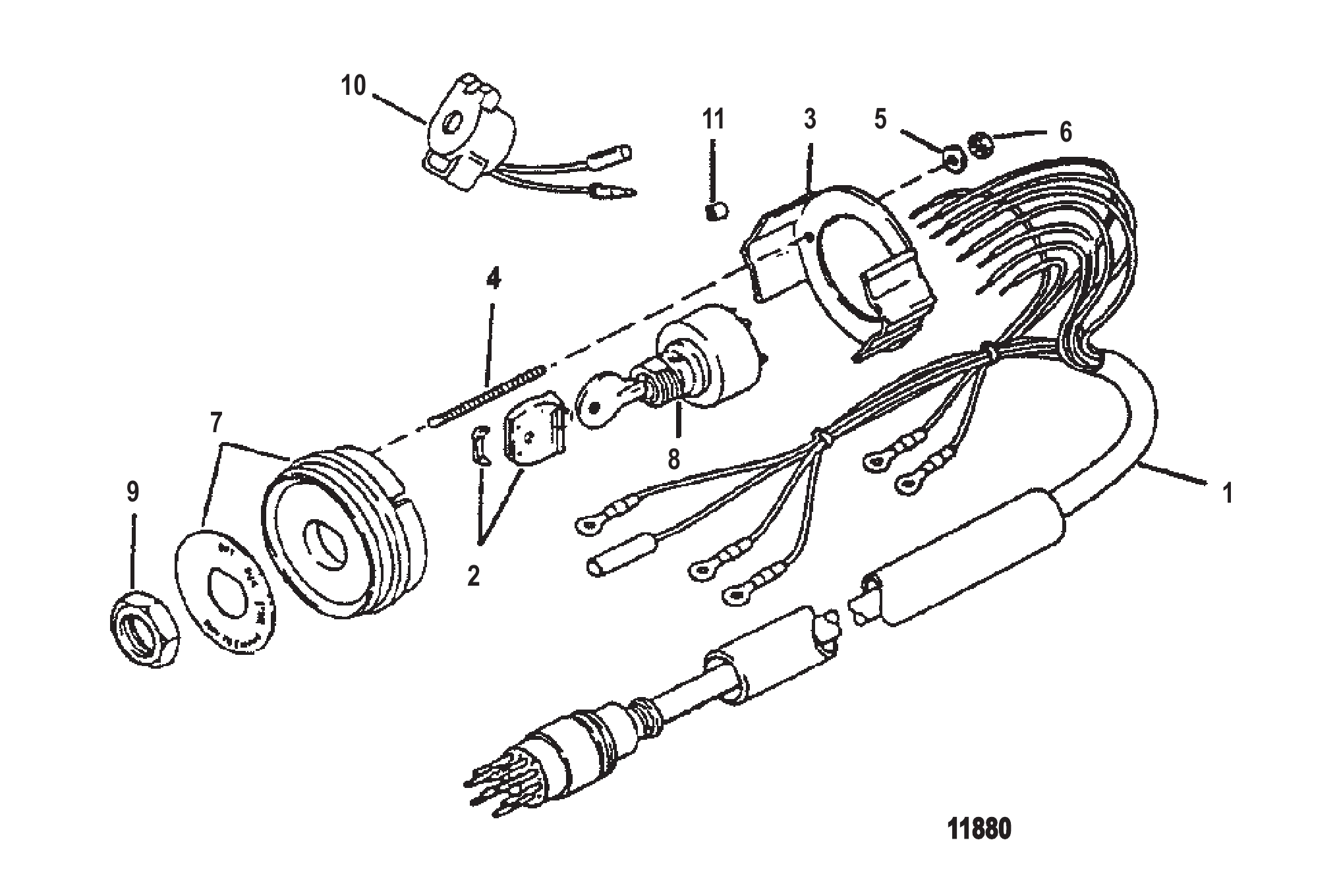

Рис. 29Комплект выключателя зажигания Key Switch Assembly

REF	Номер детали	Наименование	Кол-во
1	816626A20	ЖГУТ ПРОВОДОВ В СБОРЕ Замок зажигания (20.00 футов)	1
2	90468A1	Крышка в сборе с ключом	2
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	816479A3	КОМПЛЕКТ ПЛАСТИНЫ	2
8	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
9	879755	Гайка специальная - черный нейлон	1
10	816492A1	СИГНАЛИЗАТОР В СБОРЕ Звуковое предупреждение	1
10	8M0210763	СИГНАЛИЗАТОР	1
11	8127111	Проставка (.375)	2
11	812711	Проставка (.250)	2
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

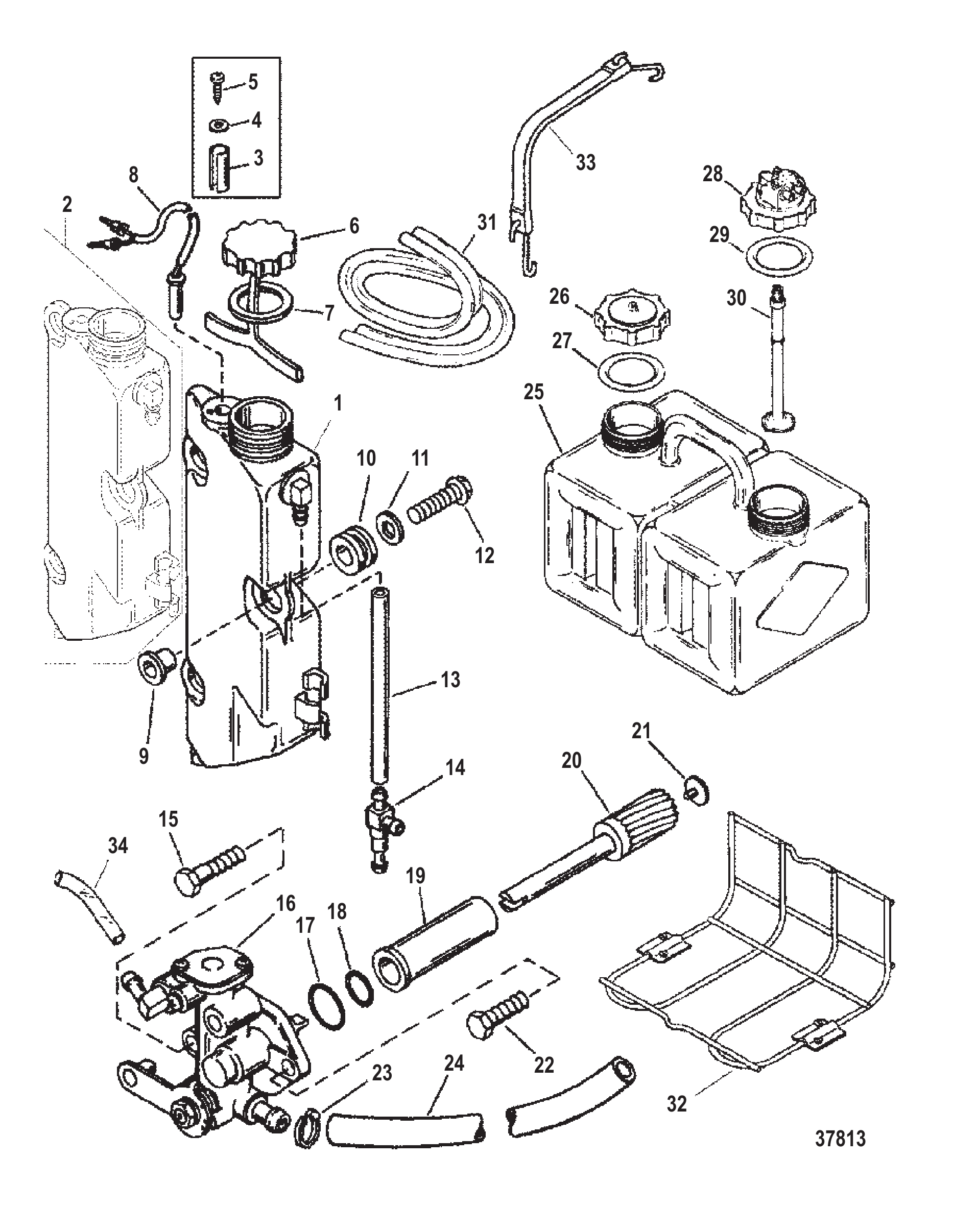

Рис. 30Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	818456A1	Масляный бак в сборе	1
2	830889A1	Масляный бак в сборе	1
3	8260841	Проставка	1
4	58376	Винт (.164-18 x .375)	1
5	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
6	814449A2	Крышка в сборе	1
6	814449A3	КРЫШКА В СБОРЕ	1
6	814449A3	КРЫШКА В СБОРЕ	1
7	42999	ПРОКЛАДКА КРЫШКИ	1
7	42999T	Прокладка	1
8	12886A6	Переключатель в сборе	1
8	12886A7	Переключатель в сборе	1
9	19064	Втулка	3
10	825380	Втулка уплотнительная	3
10	825380001	Втулка уплотнительная	3
11	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	3
12	81893435	ВИНТ (M8 x 35)	3
12	8M0103814	Винт (M8 x 35 мм)	3
13	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
13	8M0108355	Шланг (57 дюймов, бухта)	1
13	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
13	8M0108355	Шланг (57 дюймов, бухта)	1
14	424254	Штуцер	1
14	8M0207780	Фитинг	1
15	82104530	ВИНТ (30ММ)	1
16	8155361	Масляный насос	1
16	815536T1	Масляный насос	1
17	11379	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
18	48462	Кольцо уплотнительное (.614 x .070)	1
19	817631	Подшипник ведомой шестерни	1
20	430204	Шестерня ведомая	1
21	816974	Подшипник упорный	1
22	82104520	ВИНТ (M5 x 20) (M5 X 20)	1
23	816311	Стяжка (8.00 дюймов)	AR
23	816311T	СТЯЖКА (8.00 дюймов)	AR
24	82381451	ТРУБКА (8-1/2 ДЮЙМ.)	1
24	82381455	ТРУБКА (25.00 дюймов в наборе)	1
25	87421	Бак	1
26	43298A2	КРЫШКА В СБОРЕ	1
27	11332	Уплотнительное кольцо (2.225 x .210)	1
28	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
28	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
29	11332	Уплотнительное кольцо (2.225 x .210)	1
30	99802	Трубка	1
31	99439	Шланг (114.00 дюймов)	1
32	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
33	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
34	82381329	ТРУБКА (12.00 дюймов в наборе) (5-1/2 ДЮЙМ.) к масляному насосу	1
34	82381335	ТРУБКА (15.00 дюймов в наборе)	1

Рис. 31Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

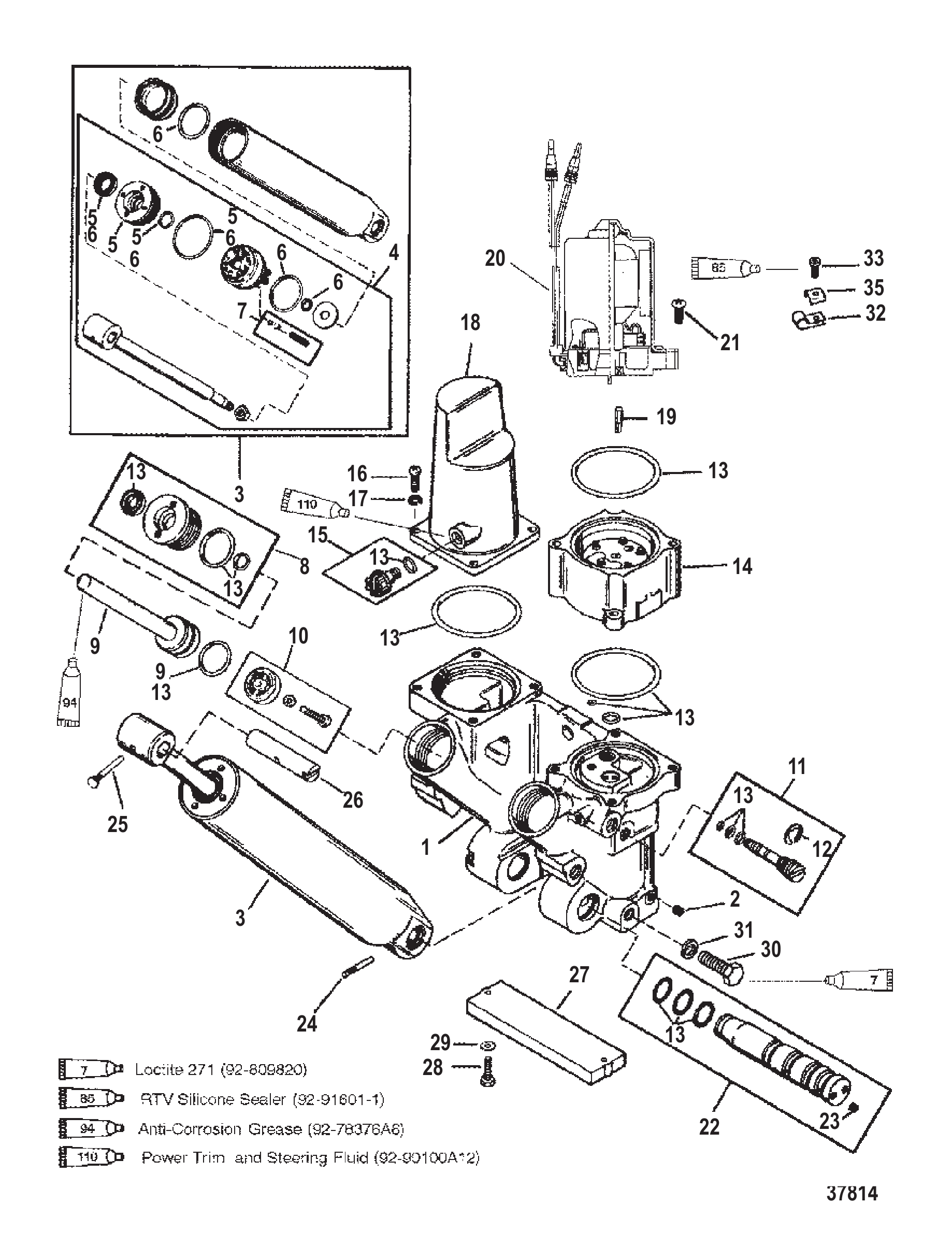

Рис. 32Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	826729A6	Узел гидроподъёма в сборе	1
-	855998A11	Комплект гидроподъема	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	823552F	Цилиндр в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
4	823553T	Шток поршня подъёма	1
5	811606	Комплект направляющих	1
5	878239A02	Комплект торцевой крышки цилиндра наклона	1
6	811607A1	Ремонтный комплект	1
7	811610A1	Комплект обратного клапана	1
7	823553T	Шток поршня подъёма	1
8	99638A1	Направляющая в сборе	2
8	8M0021648	Торцевая крышка в сборе	2
9	43397A6	Поршень/шток в сборе Power Trim левый	1
9	878413A1	Поршень в сборе	1
9	43398A3	Поршень/шток в сборе Power Trim правый	1
9	878414T01	Поршень в сборе	1
10	12184A1	Фильтр подъёма в сборе	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	811612A2	Комплект уплотнительных колец	1
13	811612A3	Ремкомплект уплотнительных колец	1
14	811617F	Насос	1
14	811617T1	НАСОС	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	43450	Шайба	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	811611	Крышка	1
19	828710	Шарнир привода	1
20	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
20	878265A4	Мотор тримма	1
21	828709	Винт (длинный)	2
21	881768A1	Комплект винт/шайба	2
21	811616	Винт короткий	2
22	811614	Вал в сборе	1
22	8M0142997	Ремкомплект вала наклона	1
23	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
24	44431	Штифт канавки нижний	1
24	878267	Штифт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	996251	Вал	1
26	99625002	Вал	1
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	4000377	ВИНТ (M10 x 30)	6
31	4002319	ШАЙБА	6
32	22740	ЗАЖИМ	2
33	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
34	8128321	Винт (#10-16 x .600)	2
34	878609	Винт (#10-16 x .600)	2
35	69205	С-ОБРАЗНАЯ ШАЙБА	2
35	8M0084613	Пружинная шайба	2

Рис. 33Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 34Двигатель гидроподъема Power Trim Motor

REF	Номер детали	Наименование	Кол-во
-	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
-	878265A4	Мотор тримма	1
1	828714A1	Комплект щёток и уплотнений	1
2	828713A1	Комплект якоря	1
2	828713T1	Комплект якоря	1
3	828715A1	Концевая крышка (в сборе)	1

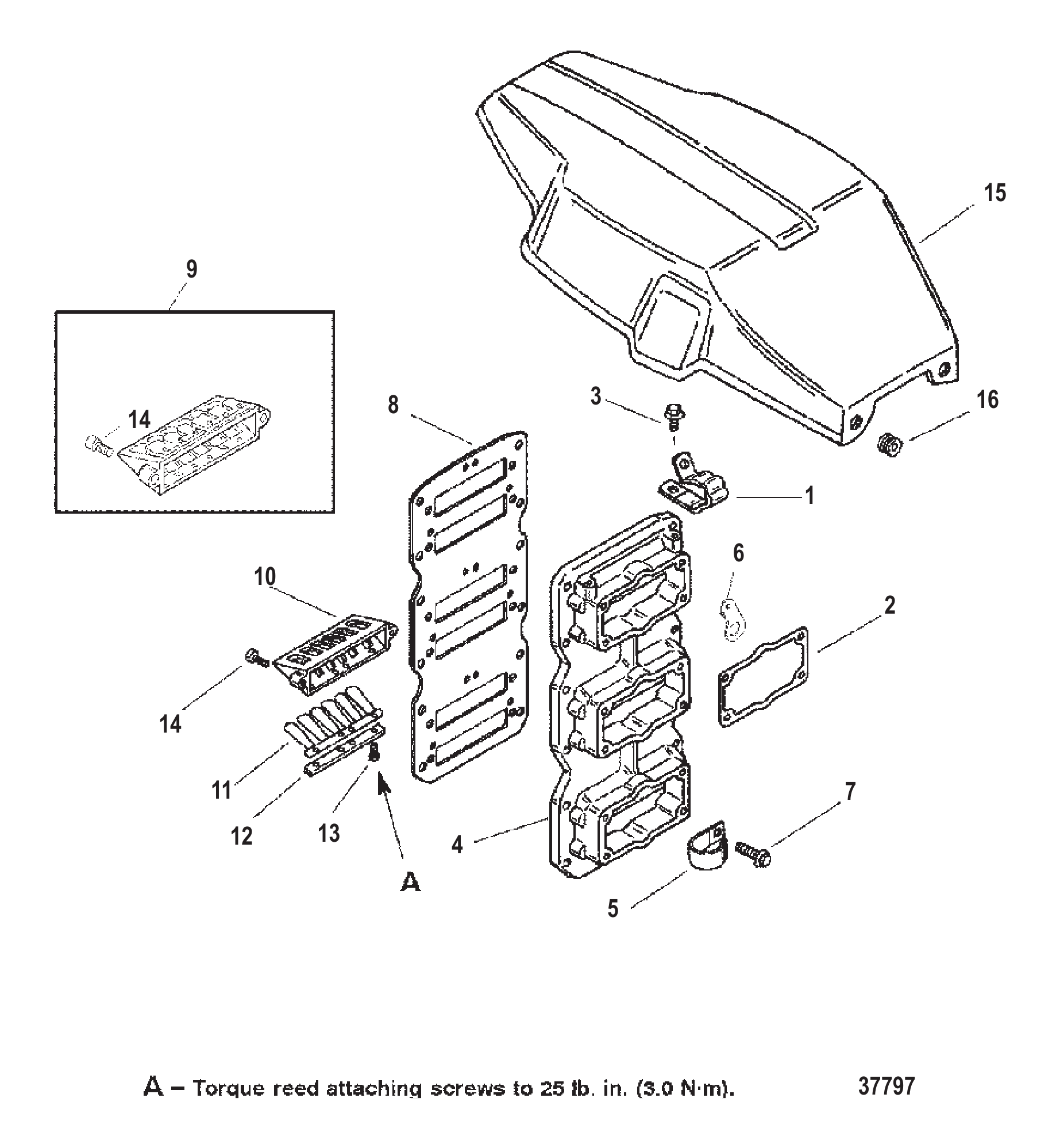

Рис. 35РЕШЕТКА ВПУСКА/КРЫШКА МАХОВИКА Reed Block/Flywheel Cover

REF	Номер детали	Наименование	Кол-во
1	49542	Хомут	2
2	825815	ПРОКЛАДКА	3
3	82130012	ВИНТ (M6 x 12)	2
4	8251785	Пластина переходная	1
4	825178T5	Переходная пластина	1
4	8251783	Пластина переходная	1
4	825178T5	Переходная пластина	1
5	67015	ХОМУТ	2
5	859172	ХОМУТ Применять где применимо	2
6	827507	ФИКСАТОР	1
7	82130025	ВИНТ (M6 x 25) крепление к картеру	12
8	8141951	Прокладка	1
9	828623	Лепестковый блок	6
9	828623T6	Лепестковый блок в сборе	6
10	816032A1	Лепестковый блок	6
10	816032T1	Лепестковый блок в сборе	6
10	8160321	Лепестковый блок	6
10	816032T1	Лепестковый блок в сборе	6
11	816107A1	Комплект лепестков	6
12	8161081	Зажим лепестков	12
12	816032A1	Лепестковый блок	12
12	8161082	Зажим лепестков	12
13	8211108	ВИНТ (M4 X .7)(САМОРЕЗНЫЙ)	48
13	8211108	ВИНТ (M4 X .7)(САМОРЕЗНЫЙ)	72
14	4007420	ВИНТ (M6 x 20)	12
15	825832	КРЫШКА МАХОВИКА	1
16	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	4
16	8M0153609	Втулка уплотнительная	4
-	814195A93	Комплект прокладок	1
-	809794A97	Головка блока цилиндров в сборе	1
-	809794R97	Головка блока цилиндров 225/250 -RM	1

Рис. 36Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	803199004	Каталог запчастей 200/225/250 (3.0L) SeaPro/Marathon EFI	1
-	884294	Руководство по обслуживанию	1
-	884294R01	Руководство по обслуживанию	1
-	884294R01	Руководство по обслуживанию	1
-	10128040	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	10128041	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	10128050	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	10128060	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	10128J60	Руководство владельца (испанский)	1
-	10128D60	Руководство владельца (французский)	1
-	818937060	Руководство по установке	1
-	891764A04	Наклейка с информацией о маркировке EPA	1
-	891764A05	Наклейка с информацией о маркировке EPA	1
-	891764A06	Наклейка с информацией о маркировке EPA	1
-	804670A04	Наклейка с информацией о маркировке EPA	1
-	804670A05	Наклейка с информацией о маркировке EPA	1
-	804670A06	Наклейка с информацией о маркировке EPA	1
-	826798A1	Набор инструментов	1

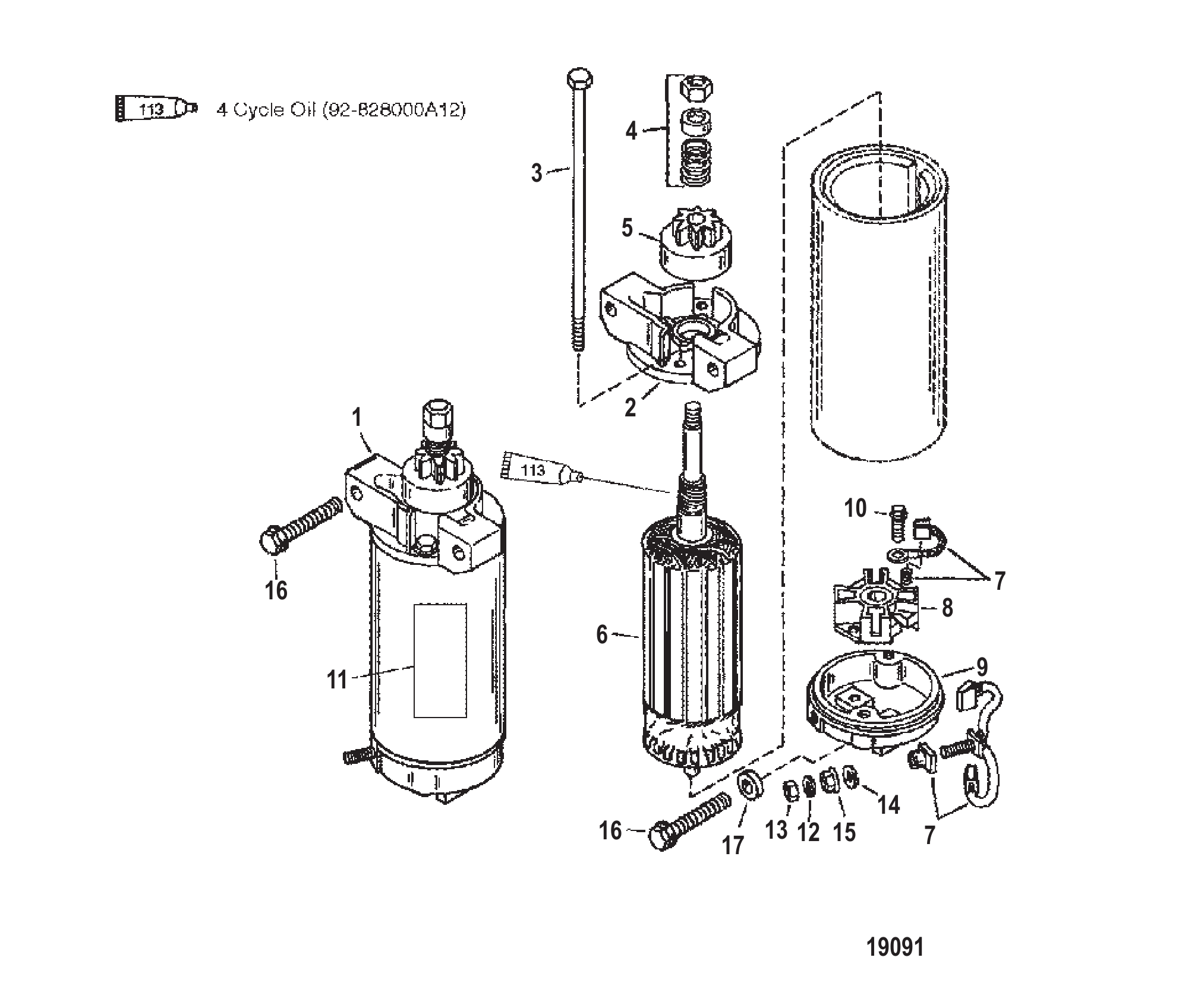

Рис. 37СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	8184453	Стартер в сборе	1
1	898265009	Стартер	1
2	823639	Крышка привода	1
2	8236392	Крышка привода	1
3	823641	Сквозной болт	2
4	823640	Комплект привода	1
4	823640T	Комплект привода	1
5	13310	Привод	1
5	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
6	823638	Якорь	1
7	75384	Комплект щёток/пружин	1
7	898265016	Комплект щёток/пружин	1
8	61787	Держатель щётки	1
8	898265014	Держатель щёток	1
9	8119011	Крышка коллектора	1
10	F15158	Винт	2
11	8272822	Наклейка предупреждение высокое напряжение	1
12	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
13	94330	Гайка (.250-20) латунная	2
14	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
15	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
16	81893450	ВИНТ (M8 x 50)	3
17	824921	ПРОСТАВКА	1

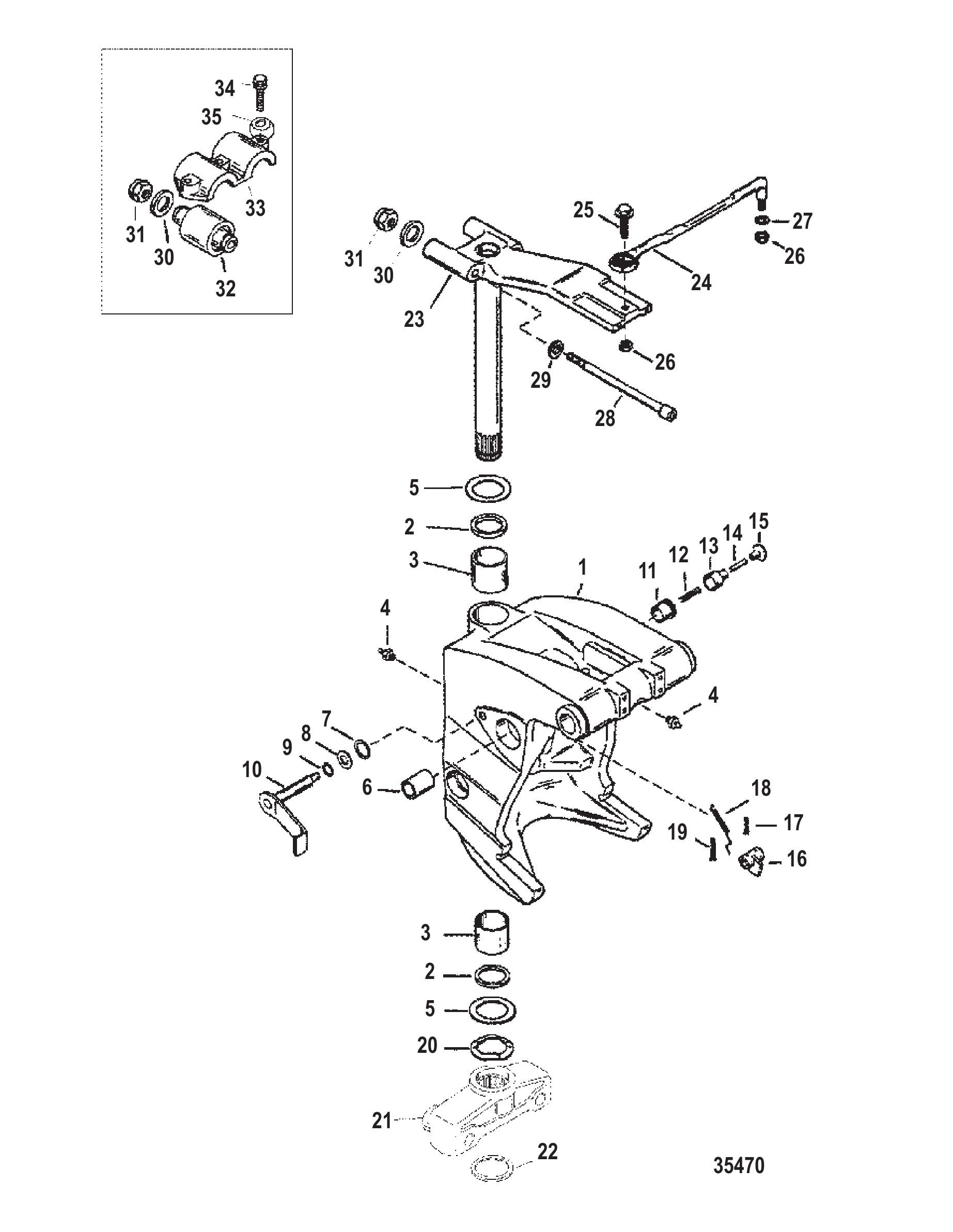

Рис. 38Поворотный кронштейн усиленный Swivel Bracket Heavy Duty

REF	Номер детали	Наименование	Кол-во
1	847723A3	Узел поворотного кронштейна	1
1	847723T09	Кронштейн поворотный в сборе	1
1	847723A4	Узел поворотного кронштейна	1
2	847729	САЛЬНИК Масло	2
3	847726	ПОДШИПНИК	2
4	74036	ШТУЦЕР СМАЗОЧНЫЙ	4
4	8M0169589	Штуцер для смазки	4
5	847728	ПОДШИПНИК	2
6	82203524	ПОДШИПНИК	2
7	85023	Сальник масляный	2
8	87161	Шайба	2
9	48171	Кольцо уплотнительное (.364 x .070)	2
10	85030A2	Рычаг фиксатора откидывания в сборе	1
10	85028A2	Рычаг фиксатора откидывания в сборе	1
10	85030A3	Рычаг фиксатора откидывания в сборе	1
10	85028A3	Рычаг фиксатора откидывания в сборе	1
11	86600	Втулка	1
12	85367	ПРУЖИНА	1
13	41052	ПЛУНЖЕР	1
14	88876	ШПИЛЬКА	1
15	86603	Ручка	1
16	864751	Муфта	1
17	69745	Штифт роликовый рычага к вертикальному валу	2
18	88049	Пружина	1
19	93861	Шплинт	1
20	78854	Волнистая шайба	1
21	814084T1	Вилка нижняя	1
21	814084T3	Вилка нижняя	1
22	848125	КОЛЬЦО СТОПОРНОЕ - Спиральный замок	2
23	840308T2	Узел поворотного пальца	1
23	879330T36	Палец поворотный	1
23	67706A64	Узел поворотной цапфы с рулевым рычагом	1
23	879330T36	Палец поворотный	1
23	67706A65	Узел поворотной цапфы с рулевым рычагом	1
23	879330T36	Палец поворотный	1
24	92876A10	Тяга в сборе	1
24	92876A12	Тяга в сборе	1
25	849838	ВИНТ (.375-24 x 1.250)	1
26	34863	ГАЙКА (.375-24)	2
26	8M0204726	Гайка (.375-24) латунная	2
27	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
28	8495812	Винт (.500-13 x 7.00)	2
28	8495811	Винт (.500-13 x 7.750)	2
28	8495811	Винт (.500-13 x 7.750)	2
29	816056	Шайба	2
30	4002321	ШАЙБА (12.80 мм x 24.0 мм x 2.4 мм) Нержавеющая сталь	2
31	844766	Гайка (.500-13)	2
32	NSS	NOT SOLD SEPARATE Mount-Upper	2
33	NSS	NOT SOLD SEPARATE Clamp	1
34	82445940	ВИНТ (M8 x 40) Нержавеющая сталь	3
34	8M0038368	Винт M8 x 40	3
35	847541	ШАЙБА	3

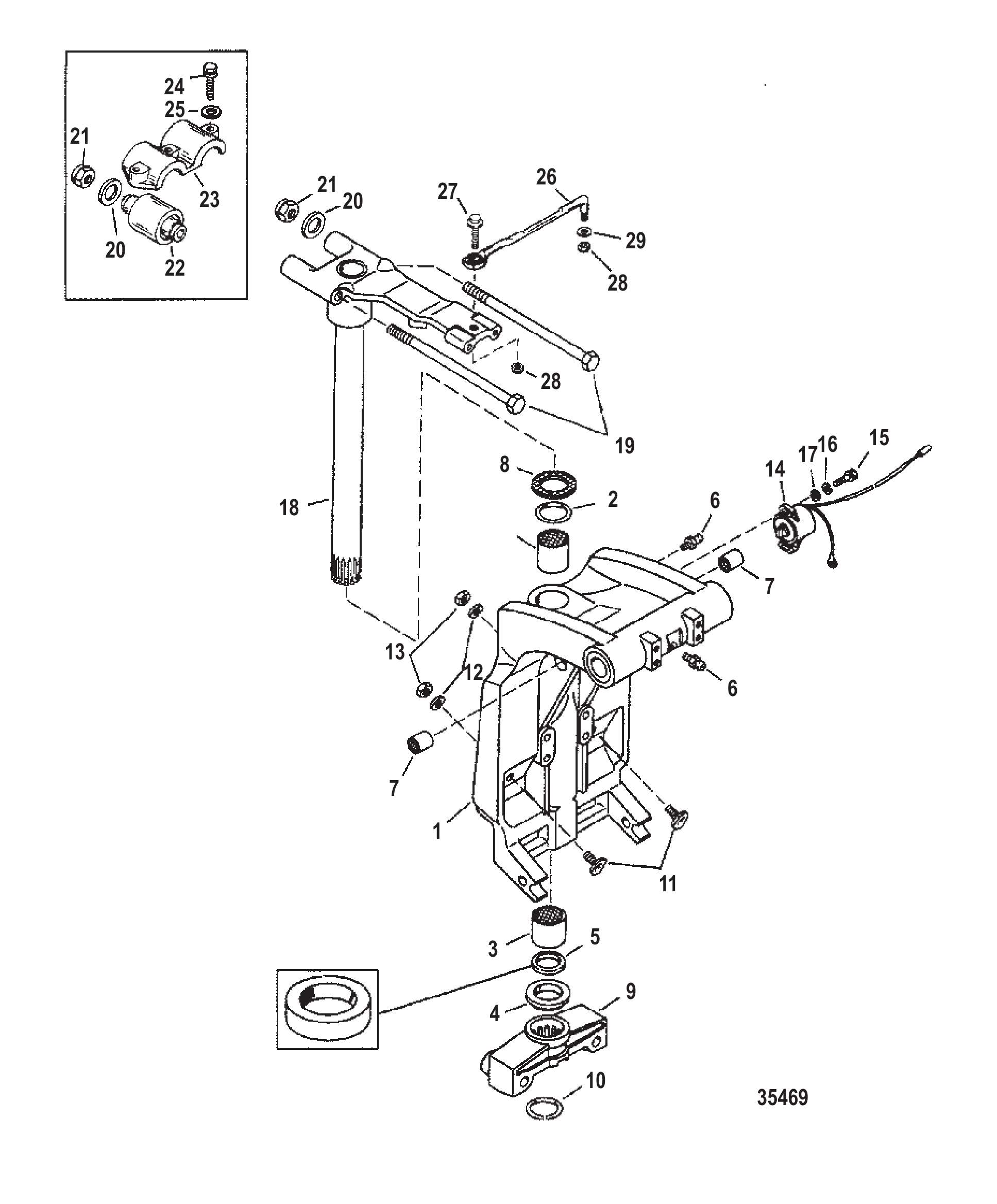

Рис. 39Поворотный кронштейн с интегрированным тримом Swivel Bracket With Integral Trim

REF	Номер детали	Наименование	Кол-во
1	8710T20	Кронштейн поворотный в сборе чёрный	1
1	8M0102865	Поворотный кронштейн в сборе, чёрный	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
1	8710T20	Кронштейн поворотный в сборе чёрный	1
2	33504	Кольцо уплотнительное	1
2	8M0214926	Кольцо уплотнительное @10	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	87735	Сальник нижний масляный	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	826364F1	Вилка нижняя	1
9	826364T	Вилка нижняя	1
9	826364F2	Вилка нижняя	1
10	67684	Кольцо стопорное	1
11	996301	Пластина-фиксатор	2
11	8M0045383	Ударная пластина	2
12	58643	Шайба стопорная (.375)	2
13	46335	ГАЙКА (.375-24)	2
14	821180A6	Датчик тримма в сборе	1
14	8M0074846	Заказ 8M0098273	1
15	852368	Винт (#10-24 x .750)	2
16	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
17	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
18	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
18	8M0132731	Палец поворотный в сборе	1
18	826432A3	Поворотный шкворень в сборе с рулевым рычагом - нержавеющая сталь	1
18	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
19	8163861	Винт (M12 x 175)	2
19	8M0000518	Винт (M12 x 175)	2
19	816386	Винт (M12 x 190)	2
19	8M0141069	Винт	2
20	4002321	ШАЙБА (12.80 мм x 24.0 мм x 2.4 мм) Нержавеющая сталь	2
21	821280	ГАЙКА (SEA PRO/MARATHON 25/SUPER 15)	2
21	4013812	ГАЙКА (M12) Нержавеющая сталь	2
22	NSS	NOT SOLD SEPARATE Mount-Upper	2
23	NSS	NOT SOLD SEPARATE Clamp	1
24	82445940	ВИНТ (M8 x 40) Нержавеющая сталь	3
24	8M0038368	Винт M8 x 40	3
25	847541	ШАЙБА	3
26	92876A10	Тяга в сборе	1
26	92876A12	Тяга в сборе	1
27	849838	ВИНТ (.375-24 x 1.250)	1
28	34863	ГАЙКА (.375-24)	2
28	8M0204726	Гайка (.375-24) латунная	2
29	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2

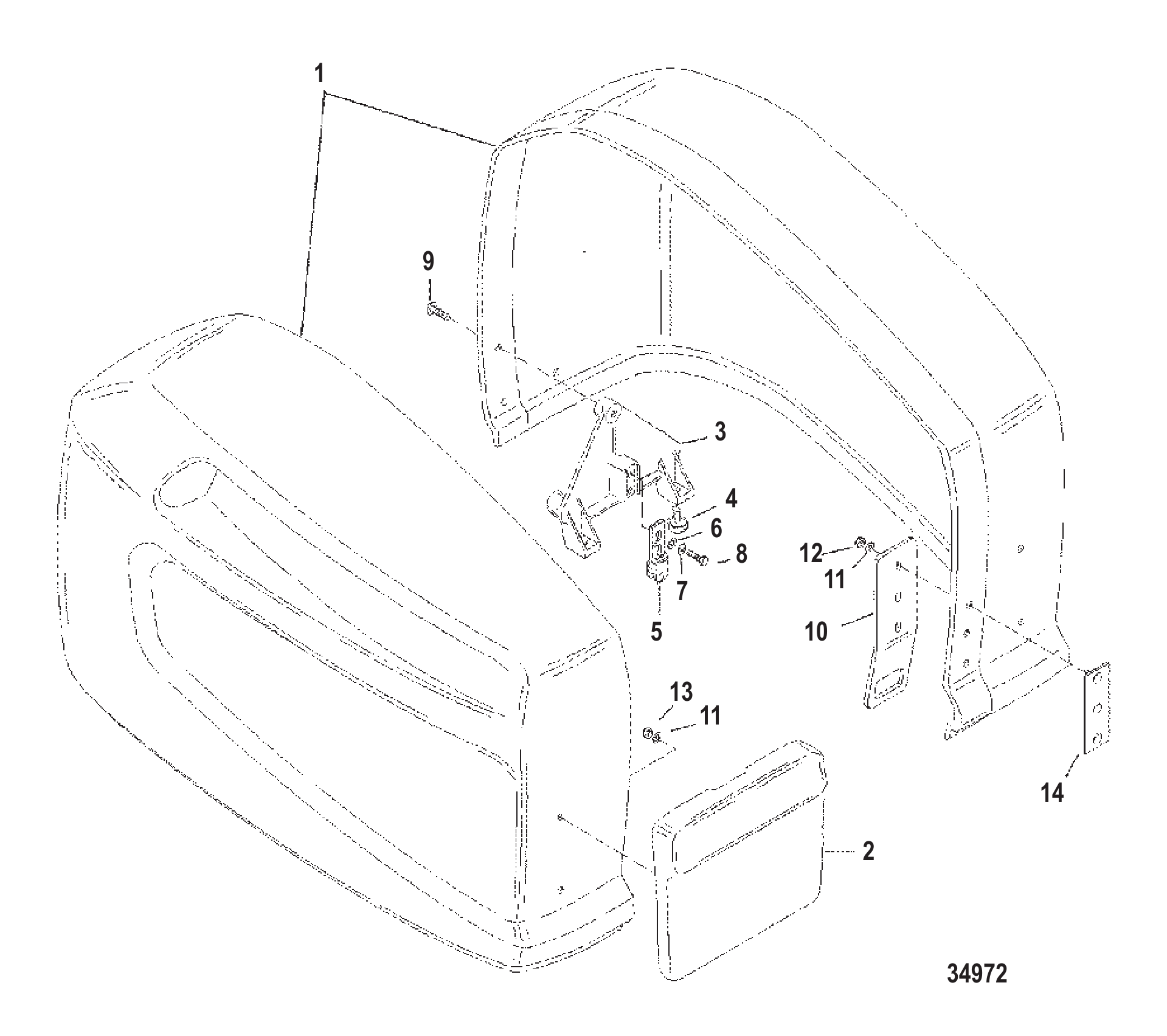

Рис. 40Верхний кожух (S/N-0G856999 и ниже) Top Cowl (S/N-0G856999 and Below)

REF	Номер детали	Наименование	Кол-во
1	848792T2	Узел верхнего кожуха	1
1	848792A4	Узел верхнего кожуха	1
1	848792T4	Верхний кожух — серый	1
2	848820T1	Щиток	1
2	848820T2	Щиток	1
3	848808	КРОНШТЕЙН ЗАЩЕЛКИ	1
4	849374	УПОР	2
5	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
5	893763	Кронштейн фиксатора ролика	1
6	814806	Шайба (.344 x .688 x .065) нержавеющая сталь	2
6	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	2
7	53166	СТОПОРНАЯ ШАЙБА (.312)	2
8	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	849011	ВИНТ (.250-20 x .750)	4
10	848811	ЗАЩЕЛКА	1
11	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	7
11	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	7
12	814101	Гайка (.250-20) нержавеющая сталь	4
12	8M0207776	ГАЙКА	4
13	56374	ГАЙКА (.250-20)	3
13	8267098	Гайка (.250-20) нержавеющая сталь	3
14	849179	ПЛАСТИНА	1
-	849049A1	Комплект наклеек	1
-	840323A16	Комплект наклеек	1
-	849065A1	Комплект наклеек	1

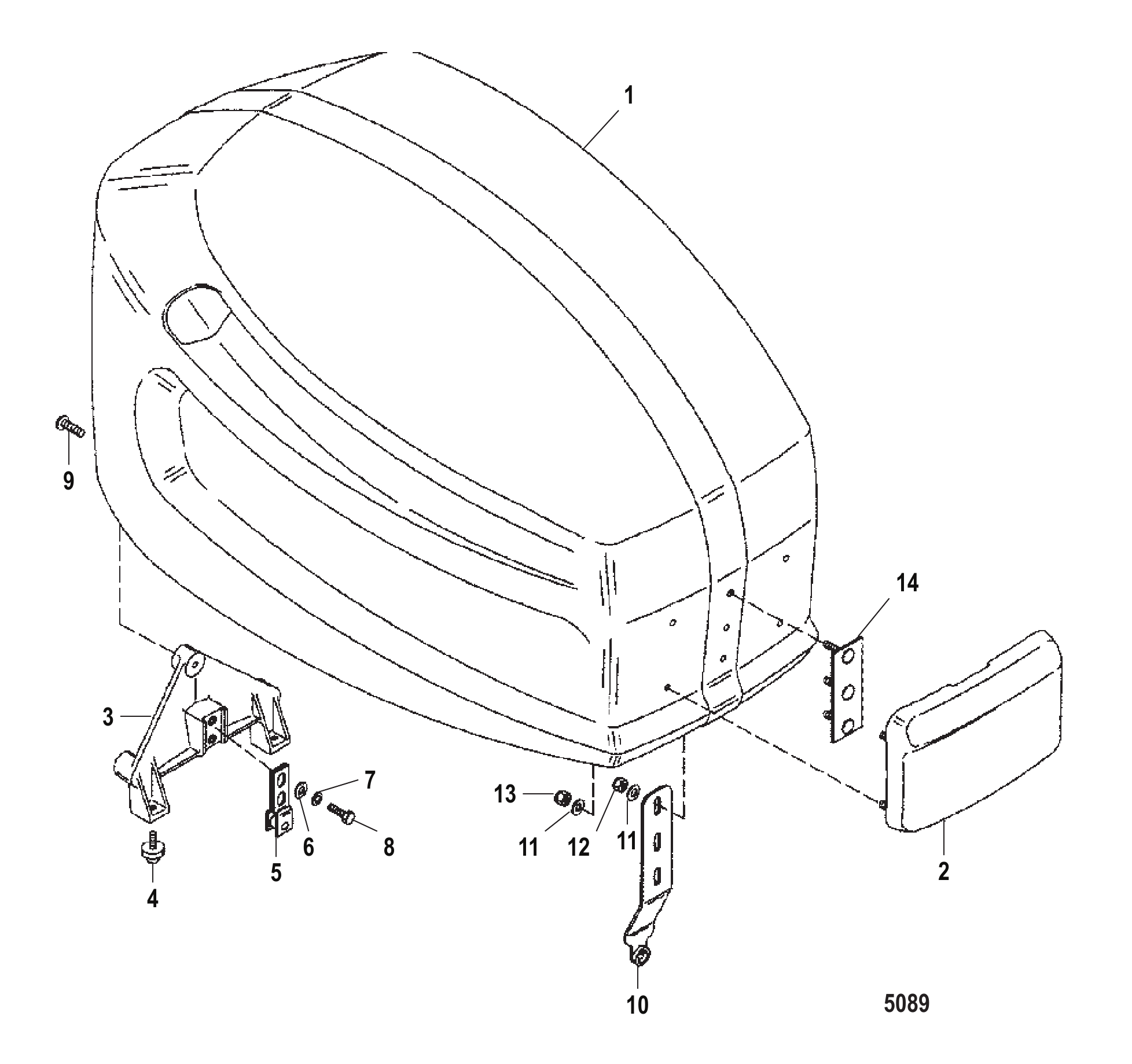

Рис. 41Верхний кожух (S/N-0G857000 и выше) Top Cowl (S/N-0G857000 and Up)

REF	Номер детали	Наименование	Кол-во
1	848792T7	Узел верхнего кожуха	1
1	848792T5	Узел верхнего кожуха	1
1	848792T7	Узел верхнего кожуха	1
1	848792T6	Кожух верхний в сборе	1
2	848820T1	Щиток	1
2	848820T2	Щиток	1
3	848808	КРОНШТЕЙН ЗАЩЕЛКИ	1
4	849374	УПОР	2
5	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
5	893763	Кронштейн фиксатора ролика	1
6	814806	Шайба (.344 x .688 x .065) нержавеющая сталь	2
6	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	2
7	53166	СТОПОРНАЯ ШАЙБА (.312)	2
8	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	849011	ВИНТ (.250-20 x .750)	4
10	849834A1	Защёлка	1
11	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	7
11	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	7
12	56374	ГАЙКА (.250-20)	3
12	8267098	Гайка (.250-20) нержавеющая сталь	3
13	814101	Гайка (.250-20) нержавеющая сталь	4
13	8M0207776	ГАЙКА	4
14	849179	ПЛАСТИНА	1
-	849049A1	Комплект наклеек	1
-	840323A16	Комплект наклеек	1
-	849065A1	Комплект наклеек	1
-	840323A16	Комплект наклеек	1
-	840323A20	Комплект наклеек полный - включает наклейку с номером 300	1

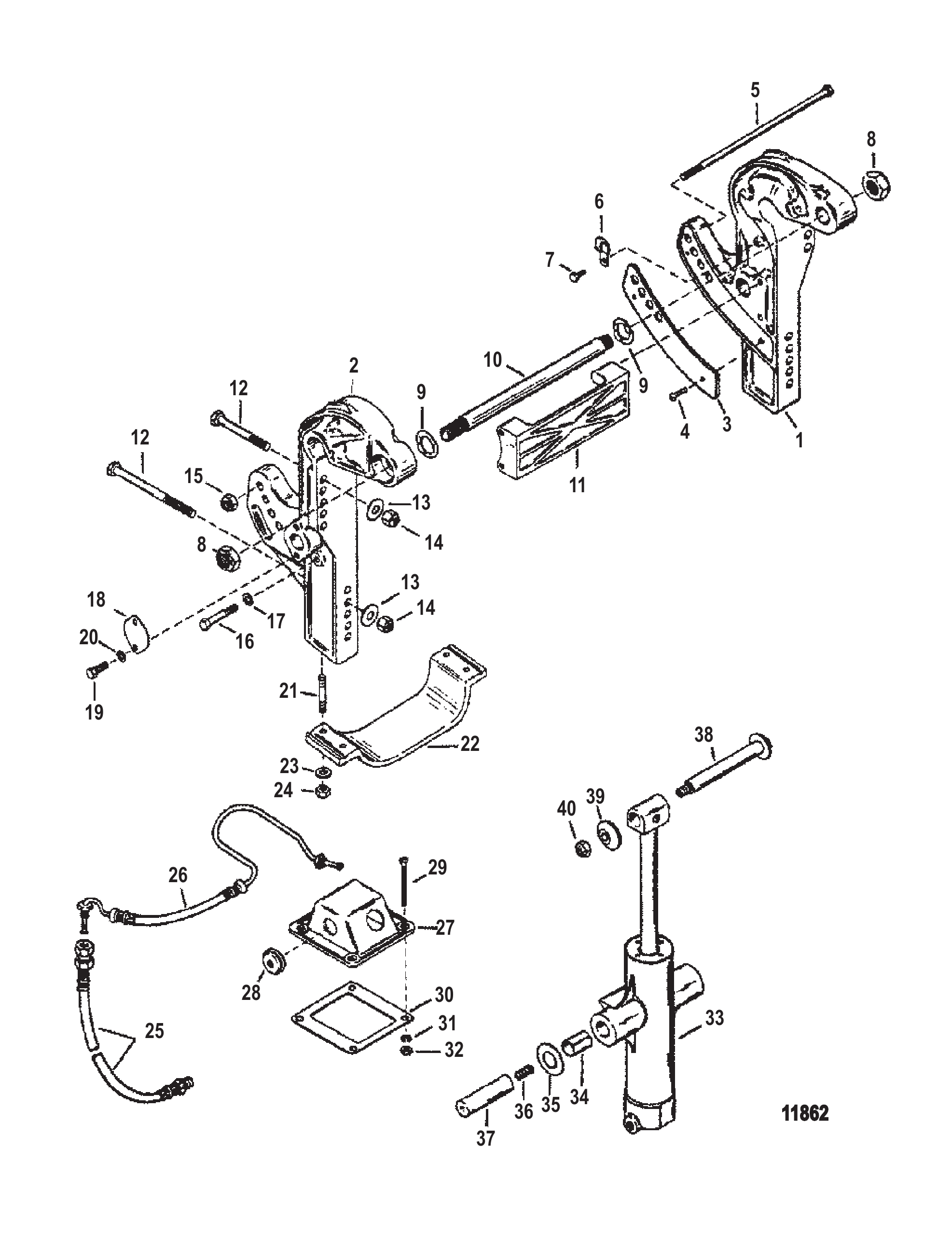

Рис. 42Кронштейны транца SportMaster Transom Brackets SportMaster

REF	Номер детали	Наименование	Кол-во
1	847800A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
1	844353T01	КОМПЛЕКТ ТРАНЦА	1
2	847801A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
2	847801T01	КРОНШТЕЙН ТРАНЦА - ПРАВЫЙ БОРТ	1
1	847800A2	Кронштейн транцевый в сборе	1
2	847801A2	Кронштейн транцевый в сборе	1
3	847798A1	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
3	847798A02	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
4	86843	Винт (#10-24 x .500)	4
5	87180	Болт (.500-20 x 11.00)	1
6	88512	Хомут шланга гидравлики	4
6	75275	Хомут жгута проводов	2
7	88829	ВИНТ (#10-24 x .500)	6
8	30499	ГАЙКА (7/8-14)	1
8	858869	Гайка (.875-14)	1
8	34862	ГАЙКА (1.00-14) ТРУБЫ НАКЛОНА	1
8	859133	ГАЙКА (1.00-14)	1
9	88750	ШАЙБА волнистая (1.62 x 1.05)	2
10	99170A2	Комплект трубок наклона	1
10	826125A1	Трубка наклона	1
11	85035T	ПРОСТАВКА	1
11	8M0237541	ПРОСТАВКА ТРАНЦА	1
11	85035T6	ПРОСТАВКА	1
11	85035T	ПРОСТАВКА	1
12	677551	ВИНТ (.500-20 x 4.500)	2/4
12	8M0149747	Винт	2/4
12	677552	ВИНТ (.500-20 x 6.500)	2
13	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
13	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
14	8M0027784	Гайка	4
14	82671117	ГАЙКА (.500-20)	4
15	20220	Гайка (.500-20)	1
15	82671317	ГАЙКА (.500-20)	1
16	70732	Винт (.250-20 x 2.00)	4
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
18	85026T	Пластина	2
19	28636	ВИНТ (.250-20 x .750)	4
20	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
20	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
21	54343	ШПИЛЬКА (.312-24 x 1.380)	4
21	8M0034451	ШПИЛЬКА	4
22	89949A1	ПЛАСТИНА В СБОРЕ	1
23	847539	ШАЙБА	4
24	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	4
24	82670911	ГАЙКА (.312-24) Нержавеющая сталь	4
25	89024	ШЛАНГ гидравлический	1
25	89023	ШЛАНГ гидравлический	1
26	96993	Шланг гидравлический	1
26	96994	Шланг гидравлический	1
27	87871	Крышка	1
27	87871T	КРЫШКА	1
28	45507	Втулка уплотнительная	1
29	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
30	87775	Прокладка	1
31	20878	ШАЙБА	4
32	29488	ГАЙКА (#10-32)	4
32	8M0204718	Гайка	4
33	79610A17	ЦИЛИНДР ТРИММА	1
33	79610T28	ЦИЛИНДР ТРИММА	1
33	79610A18	ЦИЛИНДР ТРИММА	1
34	847724	ВТУЛКА	2
35	85022	Шайба (2.00 x 1.06 x .060)	2
36	30316	ПРУЖИНА	2
37	85020	Палец поворотный	2
37	85020T	ПАЛЕЦ ПОВОРОТНЫЙ	2
38	8220752	Штифт тримма	1
39	822076	Фиксатор	1
40	20220	Гайка (.500-20)	1
40	82671317	ГАЙКА (.500-20)	1
-	79879A1	РЕМКОМПЛЕКТ ЦИЛИНДРА ТРИММА	1

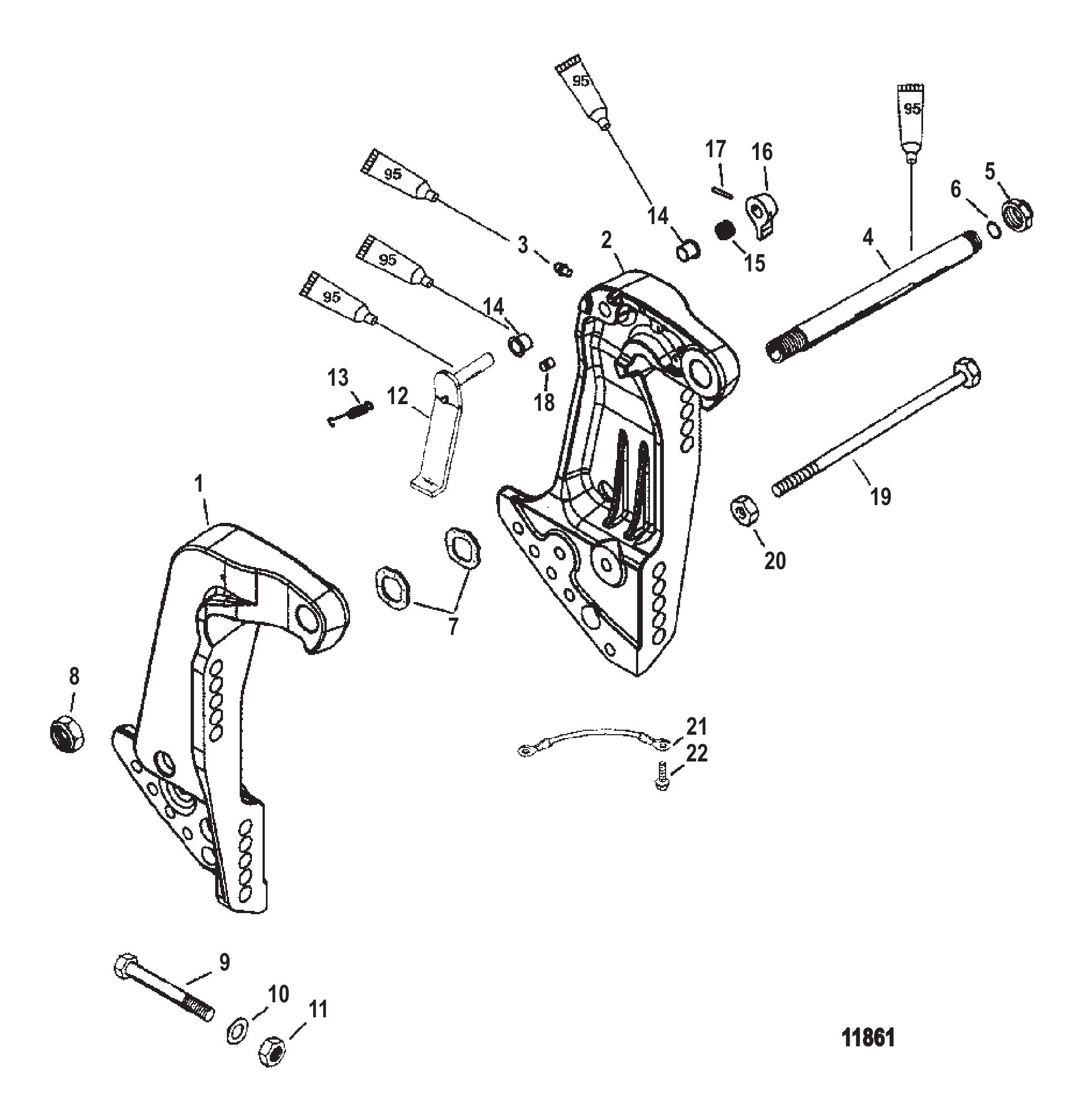

Рис. 43Кронштейны транца Torque/FleetMaster Transom Brackets Torque/FleetMaster

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
10	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	8M0027784	Гайка	4
11	82671117	ГАЙКА (.500-20)	4
12	99629T2	Рычаг в сборе, фиксатор наклона	1
12	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
13	830899	Пружина натяжная	1
14	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
15	830900	Пружина сжатия	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99617	Штифт	1
18	893709	Штифт	1
19	96930A1	Болт в сборе, силовой триммер	1
20	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
21	88238A10	Кабель заземления в сборе	1
22	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1

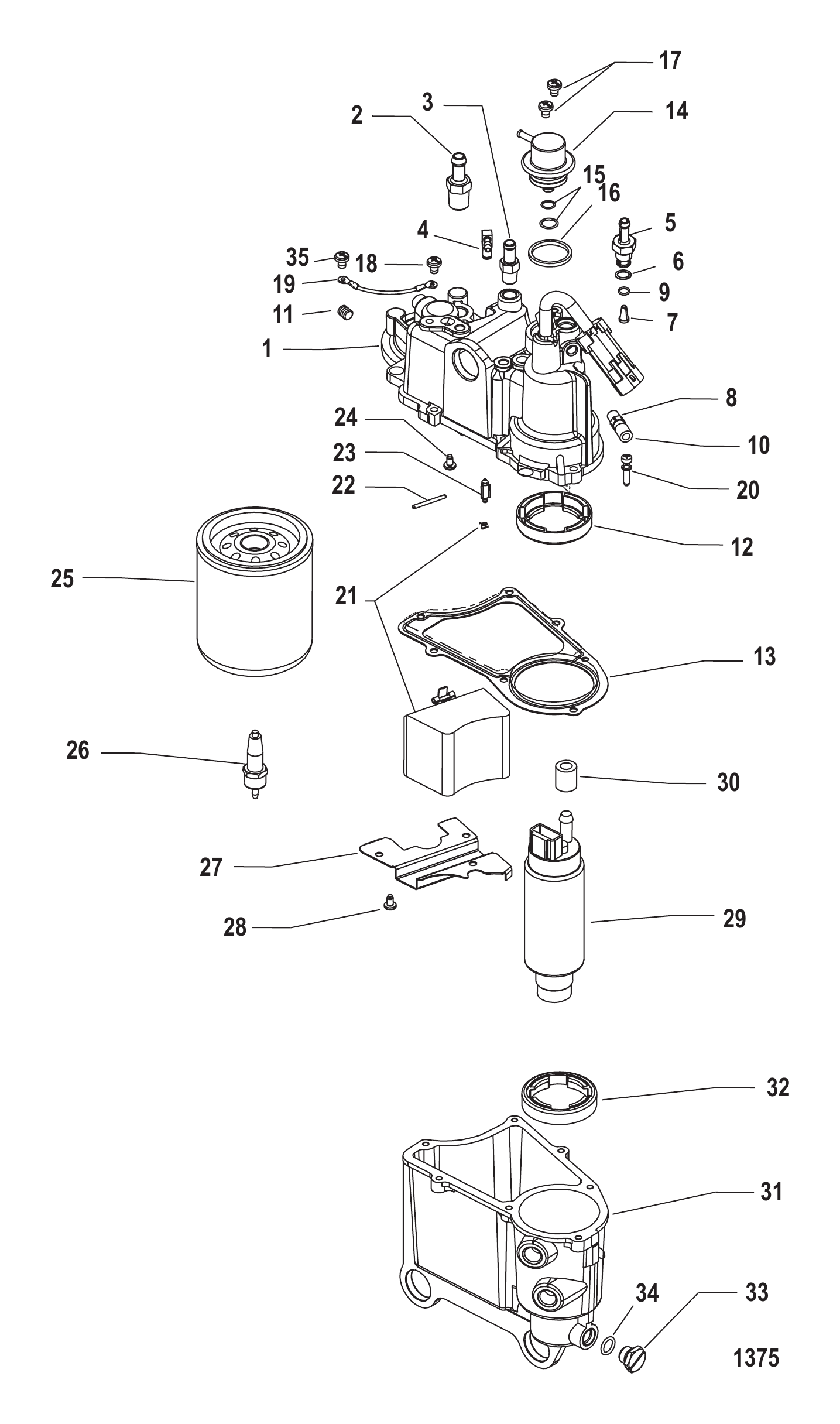

Рис. 44Компоненты сепаратора паров Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
1	883245T2	Комплект крышки	1
1	883245T04	Комплект крышки сепаратора паров топлива	1
1	883245T04	Комплект крышки сепаратора паров топлива	1
2	881740	Фитинг прямой	1
3	883249	Штуцер	1
4	NSS	NOT SOLD SEPARATE Elbow	1
5	855437A2	Комплект штуцера выхода насоса	1
5	885186A1	Комплект фитингов	1
6	883209	Кольцо уплотнительное	1
6	8M0062785	Уплотнительное кольцо	1
6	831985	Кольцо уплотнительное (.468 x .078)	1
7	885188	Фильтр	1
8	883219	Клапан	1
9	883209	Кольцо уплотнительное	1
9	8M0062785	Уплотнительное кольцо	1
10	883220	Крышка	1
11	883208	Пробка	1
12	883248	Сальник	1
13	883252	Прокладка	1
14	883257T1	Регулятор	1
15	883593A1	Комплект уплотнительных колец	1
16	883258	Шайба	1
17	883261	Винт (M5 x .8)	2
18	883261	Винт (M5 x .8)	1
19	881831	Провод в сборе	1
20	808612	Винт с шайбой (#8-32 x .750)	7
21	883253A1	Комплект поплавка	1
22	F10064	ВАЛ	1
23	883247A1	Комплект клапана/седла впускного	1
24	883223	Винт (M6 x 16)	1
25	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
26	8285861	Зонд	1
26	8M0204710	ДАТЧИК	1
27	883260	Перегородка	1
27	889318002	Дефлектор топлива	1
28	883223	Винт (M6 x 16)	3
29	881705T1	Комплект насоса	1
30	855428	Втулка	1
30	8M6000589	Втулка	1
31	883256T1	Комплект поплавковой камеры	1
32	883248	Сальник	1
33	855435A1	Комплект пробок	1
34	883209	Кольцо уплотнительное	1
34	8M0062785	Уплотнительное кольцо	1
35	16955	ВИНТ (M6 x 8) ПЛОЩАДКА	1
