水星 Mercury 300X (3.0L) PRO MAX 0T235084 THRU 0T429939 - — взрыв-схемы и запчасти

两冲程电喷 EFI · USA - Cat.# 90-85552901 · 共 115 个部位 · 4931 条零件

1Аксессуары 2Компоненты воздухораспределителя 3НИЖНИЙ КОЖУХ 4ПЛАСТИНА КАТУШКИ 5КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 6БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА 7КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА 8Выхлопная пластина 9МАХОВИК/ГЕНЕРАТОР 10Топливный насос 11Топливная рампа 12ТОПЛИВНАЯ СИСТЕМА 13СХЕМА РЕДУКТОРА 14РЕДУКТОР (ВЕДОМЫЙ ВАЛ)-ПРОТИВОВРАЩЕНИЕ-FLEETMASTER 15Редуктор ведущего вала - реверсивный - SportMaster 16РЕДУКТОР (ВЕДОМЫЙ ВАЛ)-СТАНДАРТ-FLEETMASTER 17Редуктор ведущего вала - стандартное вращение - SportMaster 18РЕДУКТОР ВЕДУЩИЙ ВАЛ - TORQUE MASTER 19Картер редуктора гребной вал - реверсивный - FleetMaster 20Редуктор Вал гребного винта-Counter-Sportmaster 21Картер редуктора гребной вал - стандарт - FleetMaster 22РЕДУКТОР ВАЛА ВИНТА-СТАНДАРТ-SPORTMASTER 23РЕДУКТОР ВАЛА ВИНТА - TORQUE MASTER 24Гидравлический насос и кронштейны крепления (Sportmaster)25Сборка гидравлического насоса (Sportmaster)26ПРИБОРНАЯ ПАНЕЛЬ 27Комплект выключателя зажигания 28РАЗНОЕ 29Система смазки 30Компоненты системы впрыска масла 31Портовая система сброса 32КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM (ЛИТОЙ КОРПУС НАСОСА) МЕТАЛЛИЧЕСКИЙ КОРПУС ДВИГАТЕЛЯ 33КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM (СЪЕМНЫЙ КОРПУС НАСОСА) МЕТАЛЛИЧЕСКИЙ КОРПУС МОТОРА 34Компоненты гидроподъема 8M0231193 35Компоненты гидроподъема Корпус двигателя пластиковый 36МОТОР POWER TRIM (СЪЕМНЫЙ КОРПУС НАСОСА)37ПЛАСТИНА СОЛЕНОИДА 38Старбортная система сброса 39СТАРТЕР 40КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ 41Поворотный кронштейн (усиленный)42Поворотный кронштейн (со встроенным тримом)43ДРОССЕЛЬНАЯ ЗАСЛОНКА 44ВЕРХНИЙ КОКПИТ 45Кронштейны транца (Sportmaster)46Кронштейны транца FleetMaster 47Компоненты сепаратора паров 48КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 49Аксессуары/Приборы 50Гидравлический насос и кронштейны крепления Sportmaster 51Сборка гидравлического насоса (Sportmaster)52Поворотный кронштейн (со встроенным тримом)53РЕДУКТОР (ВЕДУЩИЙ-TORQUEMASTER/FLEETMASTER-HEAVY DUTY)54РЕДУКТОР ВАЛА ВИНТА - TORQUE MASTER 55Кронштейн транца (Sportmaster)(Шпильковое крепление)56Картер редуктора ведущий вал - стандарт/реверсивный - FleetMaster 57РЕДУКТОР ВАЛА ВИНТА-СТАНДАРТ-SPORTMASTER 58Редуктор ведущего вала - стандартное вращение - SportMaster 59Редуктор (привод) стандартный/реверсивный-Sportmaster 60Компоненты гидроподъема, металлический корпус двигателя 61Компоненты гидроподъема Корпус двигателя пластиковый 62Кронштейны транца (Fleet/Torque Master)63Сборка гидравлического насоса Sportmaster 64Редуктор ведущего вала - реверсивный - SportMaster 65МОТОР POWER TRIM (СЪЕМНЫЙ КОРПУС НАСОСА)66Редуктор Вал гребного винта-Counter-Sportmaster 67КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM (СЪЕМНЫЙ КОРПУС НАСОСА) МЕТАЛЛИЧЕСКИЙ КОРПУС МОТОРА 68Компоненты воздушного тракта (Серийный номер 0T818119 и ниже)69ТРАНЦЕВЫЕ КРОНШТЕЙНЫ (SPORTMASTER)(КРЕПЛЕНИЕ БОЛТАМИ)70РЕДУКТОР (ВЕДОМЫЙ ВАЛ)-СТАНДАРТ-FLEETMASTER 71БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА 72РЕДУКТОР (ВИНТ-РЕВЕРС-FLEETMASTER HEAVY DUTY)73КОМПОНЕНТЫ ВОЗДУХОРАСПРЕДЕЛИТЕЛЯ (СЕРИЙНЫЙ НОМЕР 0T818120 И ВЫШЕ)74РЕДУКТОР ВЕДУЩИЙ ВАЛ - TORQUE MASTER 75РЕДУКТОР (ВИНТ-TORQUEMASTER/FLEETMASTER-HEAVY DUTY)76Кронштейны транца FleetMaster 77Картер редуктора гребной вал - реверсивный - FleetMaster 78РЕДУКТОР (ВЕДОМЫЙ ВАЛ)-ПРОТИВОВРАЩЕНИЕ-FLEETMASTER 79Картер редуктора гребной вал - стандарт - FleetMaster 80Компоненты гидроподъема 8M0231193 81Аксессуары 82Компоненты воздухораспределителя 83НИЖНИЙ КОЖУХ 84ПЛАСТИНА КАТУШКИ 85КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 86БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА 87КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА 88КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА 89КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ ДВУХ ТРОСОВ 90Выхлопная пластина 91МАХОВИК/ГЕНЕРАТОР 92Топливный насос 93Топливная рампа 94ТОПЛИВНАЯ СИСТЕМА 95СХЕМА РЕДУКТОРА 96Гидравлический насос и кронштейны крепления (Sportmaster)97ПРИБОРНАЯ ПАНЕЛЬ 98Комплект выключателя зажигания 99РАЗНОЕ 100Система смазки 101Компоненты системы впрыска масла 102Портовая система сброса 103КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА 104КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM (ЛИТОЙ КОРПУС НАСОСА) МЕТАЛЛИЧЕСКИЙ КОРПУС ДВИГАТЕЛЯ 105СЕРВИСНЫЕ/ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ 106ПЛАСТИНА СОЛЕНОИДА 107Старбортная система сброса 108СТАРТЕР 109КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ 110Поворотный кронштейн (усиленный)111ДРОССЕЛЬНАЯ ЗАСЛОНКА 112ВЕРХНИЙ КОКПИТ 113Кронштейны транца (Sportmaster)114Компоненты сепаратора паров 115Компоненты сепаратора паров

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	841970T01	КОМПЛЕКТ ОБНОВЛЕНИЯ ЖЕСТКОГО КРЕПЛЕНИЯ	1

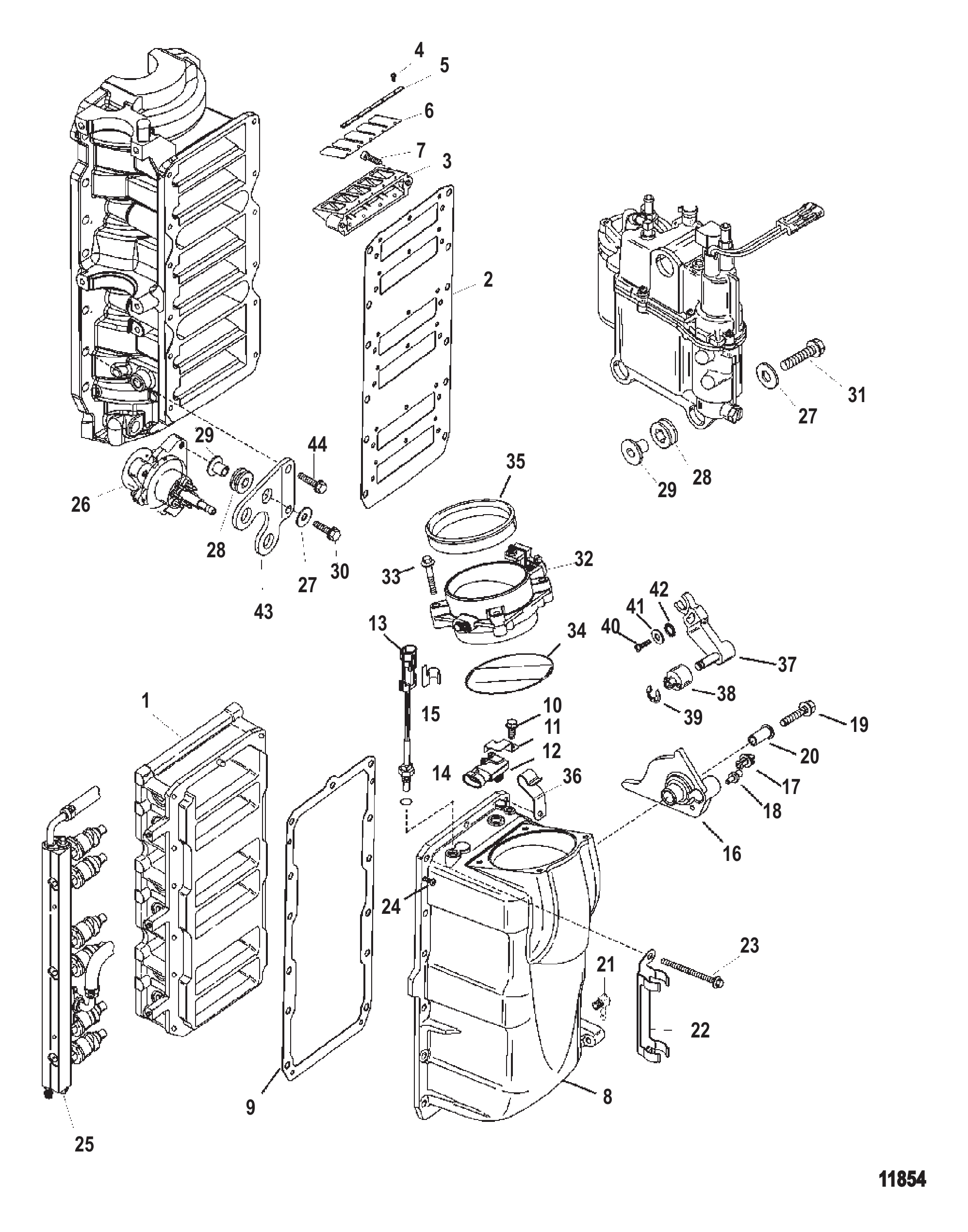

Рис. 2Компоненты воздухораспределителя Air Handler Components

REF	Номер детали	Наименование	Кол-во
-	840444T1	Узел воздухозаборника	1
1	840366A2	Узел впускного коллектора	1
1	840366A5	Узел впускного коллектора	1
2	8046801	Прокладка	1
3	840418T1	Блок лепестковых клапанов	6
3	840418T04	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ В СБОРЕ	6
4	849038	ВИНТ (M3 x 5)	60
5	840447	Лепестковый клапан	12
6	840445A1	Лепесток клапана	6
6	840445A04	ЛЕПЕСТКОВЫЙ КЛАПАН В СБОРЕ	6
7	8555252	Винт (M6)	12
8	858539A3	Комплект воздушного ресивера	1
9	8046791	Прокладка	1
9	804679004	Прокладка	1
10	1993716	ВИНТ (M6 x 16)	1
11	804873	Кронштейн	1
11	884522	Кронштейн датчика MAP	1
12	854445	Датчик MAP	1
12	8M0237529	ДАТЧИК MAP	1
13	858535	Датчик температуры в сборе	1
13	8M0214984	Датчик температуры	1
14	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
15	840512	Зажим	1
16	840546T2	Узел кулачкового механизма	1
17	932481	Втулка	1
17	8M0215006	Втулка поворотная	1
18	8235694	Шарик резьбовой	1
19	81893440	ВИНТ (M8 x 40)	1
20	856895	Втулка	1
21	993211	Штуцер	1
22	8266241	Хомут	1
23	84044875	Винт (M6 x 75)	12
24	4001987	ВИНТ (M4 x 16)	2

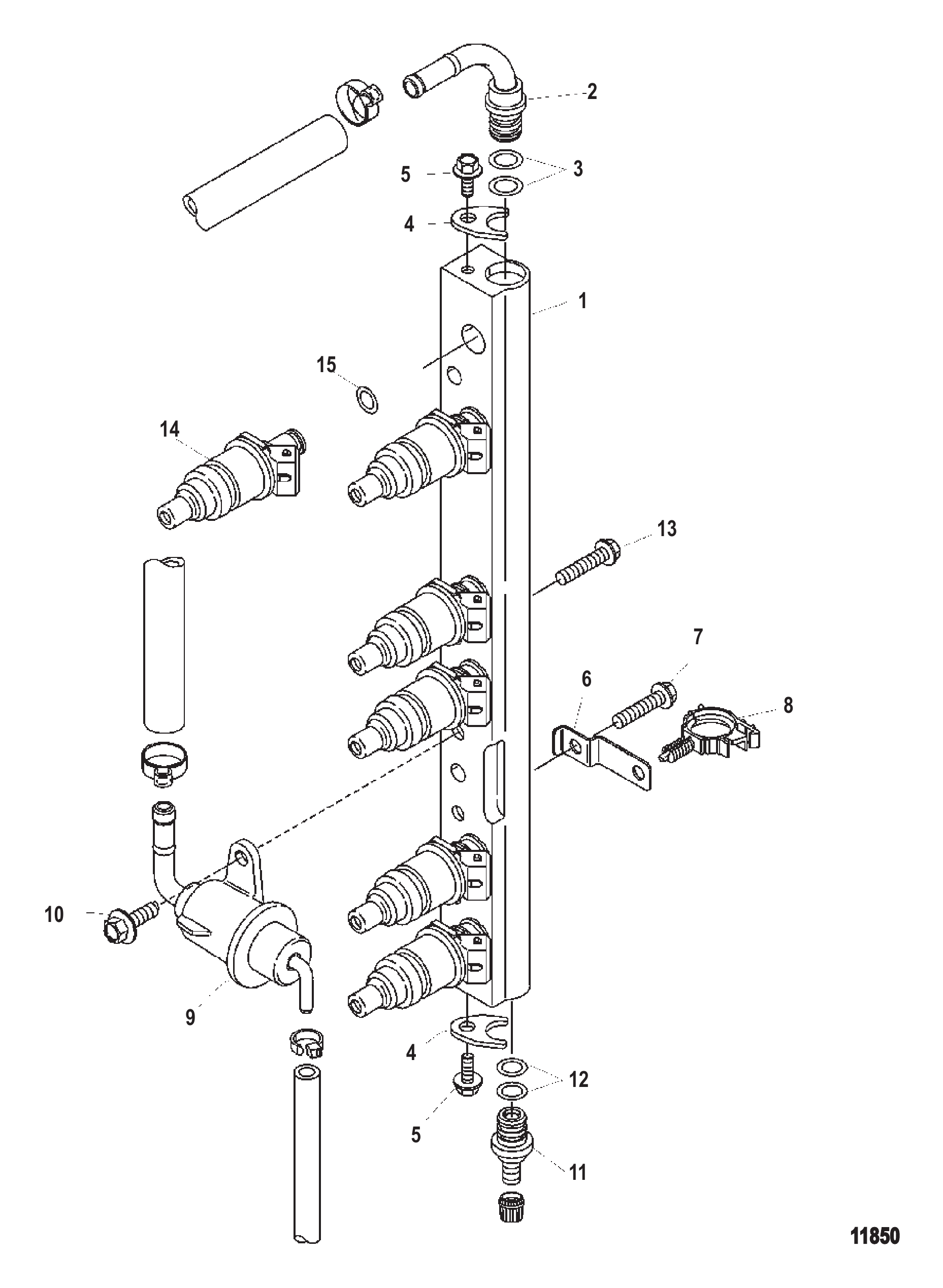

25	840405T1	Топливная рампа	1
26	857149T2	НАСОС МАСЛЯНЫЙ В СБОРЕ	1
26	8M0185614	МАСЛЯНЫЙ НАСОС	1
27	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	6
28	855362	Втулка уплотнительная	6
28	855362001	Втулка	6
29	855364	Втулка	6
30	81893440	ВИНТ (M8 x 40)	3
31	81893435	ВИНТ (M8 x 35)	3
31	8M0103814	Винт (M8 x 35 мм)	3
32	855425A4	Комплект дроссельного узла	1
32	855425A06	Комплект дроссельного узла	1
33	82130040	ВИНТ (M6 x 40)	4
34	855426	Кольцо уплотнительное	1
35	8533511	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
36	840449	Зажим	1
37	8588511	Рычаг в сборе дросселя	1
37	858851A03	РЫЧАГ ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
38	677483	РОЛИК	1
39	8237951	Стопорное кольцо	1
40	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
41	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
42	69432	Шайба стопорная наружная (#10)	1
43	840506T	Кронштейн	1
44	81893440	ВИНТ (M8 x 40)	2
-	832933A01	Комплект прокладок головки блока цилиндров	1
-	840756A01	Головка блока цилиндров в сборе	1
-	840756A04	Головка блока цилиндров в сборе	1

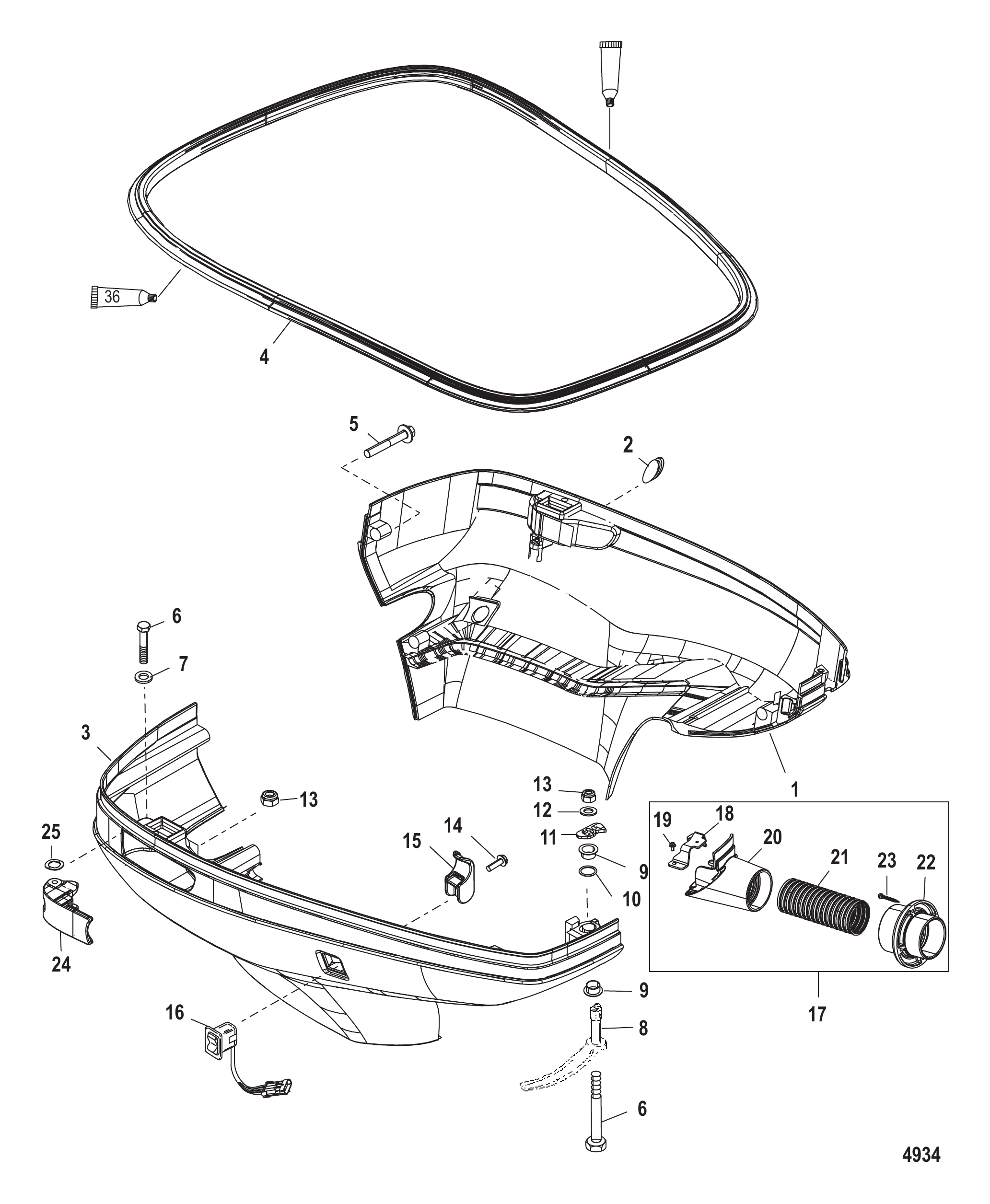

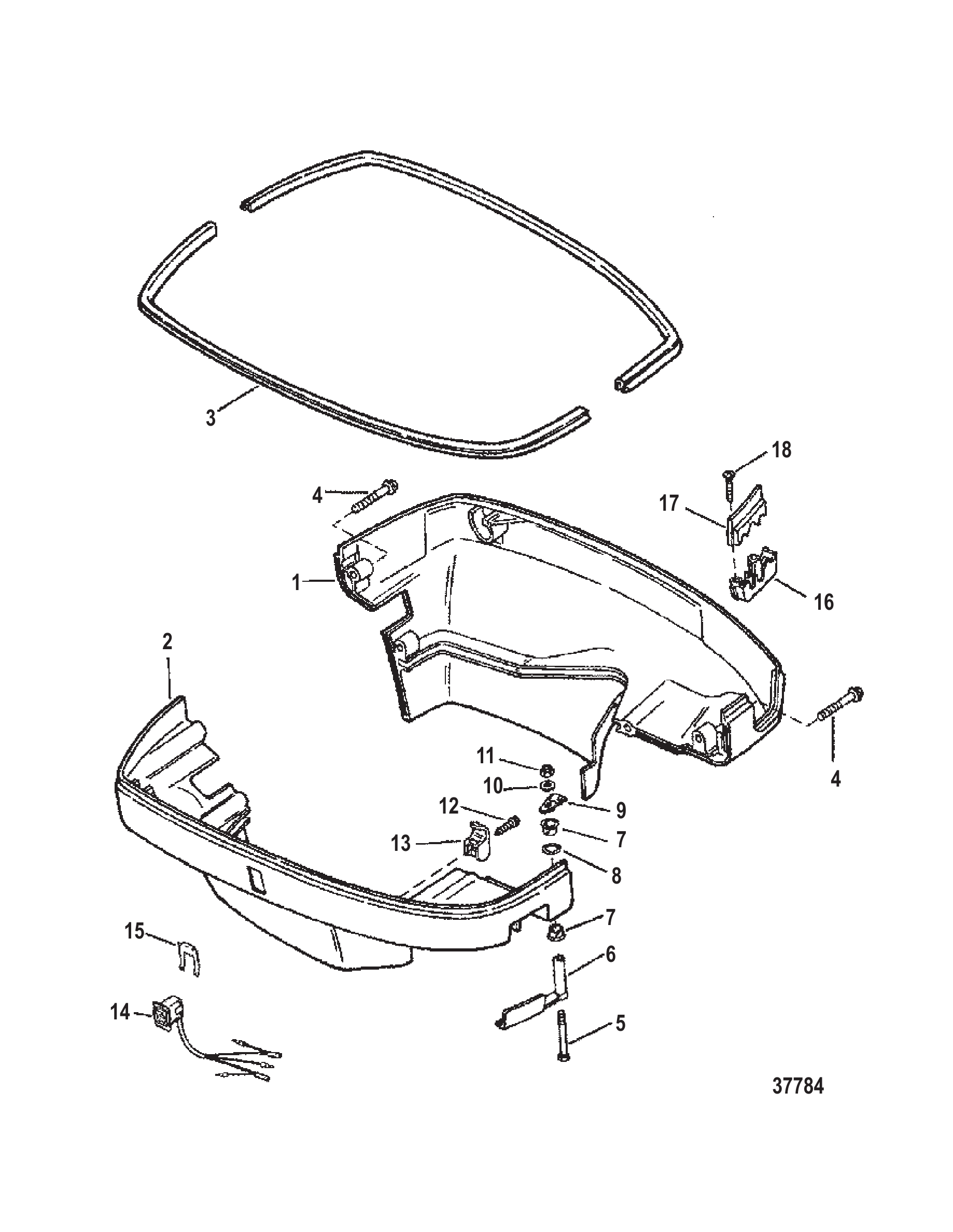

Рис. 3НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	850302A1	Нижний кожух левый	1
1	850302A07	Нижний кожух левый	1
1	8M0107324	Нижний кожух левый	1
2	854367001	Пробка	1
3	850301A1	Нижний кожух правый	1
3	850301A07	Нижний кожух правый	1
3	850301A07	Нижний кожух правый	1
3	8M0107323	Нижний кожух правый	1
4	844155001	Уплотнение кожуха	1
4	8M0043268	Сальник кожуха	1
5	82130040	ВИНТ (M6 x 40)	4
6	824868	ВИНТ (M6 x 75)	3
7	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
7	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
8	850684F1	Передняя рукоятка	1
8	8M0053903	Передняя рукоятка	1
9	335891	Втулка	2
10	48462	Кольцо уплотнительное (.614 x .070)	1
11	8219423	Собачка	1
12	69057	ШАЙБА (.281 x .734 x .063)	1
13	401366	ГАЙКА (M6) Нержавеющая сталь	3
14	8214281	Винт (#10-16 x .625)	1
15	822873	Зажим	1
16	8569901	ВЫКЛЮЧАТЕЛЬ ТРИММА	1
16	8M0235191	Выключатель тримма	1
16	896620001	Переключатель тримма	1
16	8M0235191	Выключатель тримма	1
17	842756T01	Комплект дистанционного управления	1
18	842744002	Кронштейн	1
19	82130012	ВИНТ (M6 x 12)	3
20	843185T02	Соединитель	1
21	842756T05	Шланг	1
21	842756005	Шланг	1
22	843174T02	Соединитель дистанционного управления	1
22	843174002	Соединитель	1
23	47994	ВИНТ (#10 x 1.50)	4
24	852361T1	Рукоятка кожуха	2
24	850682A06	Комплект кронштейна и рукоятки	2
25	29402	ШАЙБА ВОЛНОВАЯ	2

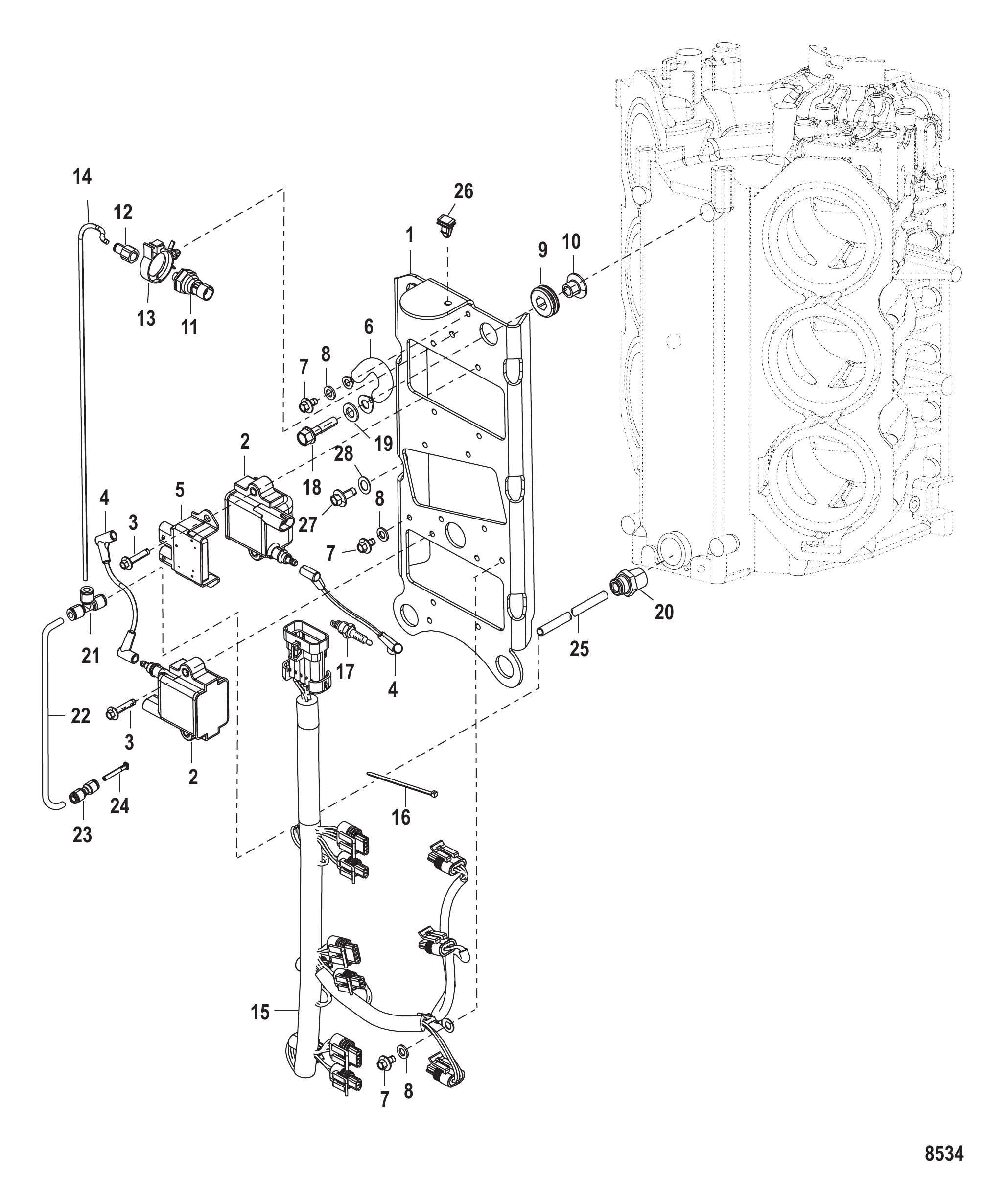

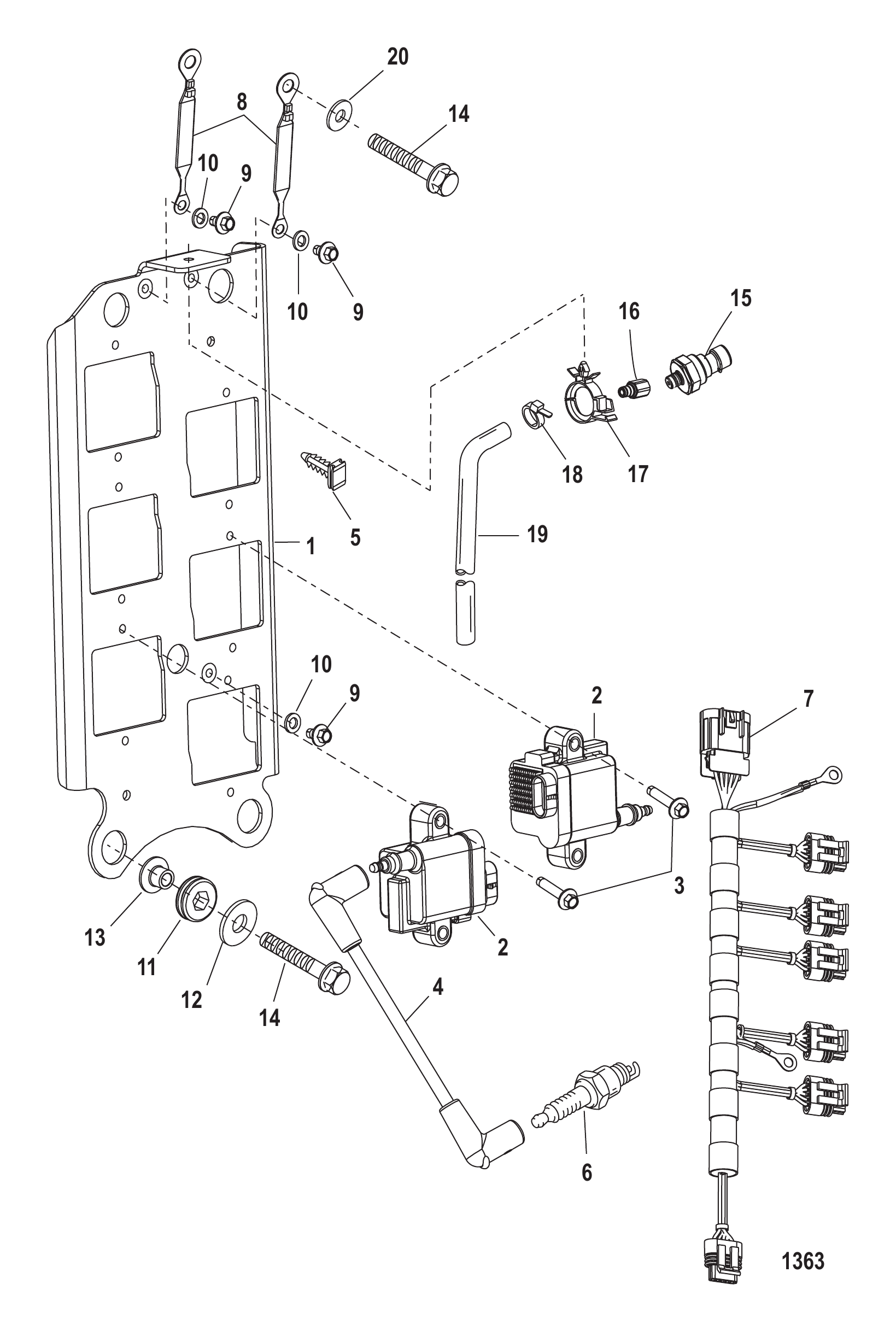

Рис. 4ПЛАСТИНА КАТУШКИ Coil Plate

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Plate Assembly-Coil Mounting	1
1	850295T4	Пластина	1
2	856991A1	КОМПЛЕКТ КАТУШКИ	6
3	82129130	ВИНТ (M6 x 30)	12
4	881908T	КОМПЛЕКТ КАБЕЛЕЙ	6
5	859595T	БЛОК УПРАВЛЕНИЯ ДВОЙНАЯ КАТУШКА	3
6	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	2
7	82129110	ВИНТ (M6 x 10)	4
8	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
8	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
9	833155	Втулка	4
10	8502341	Втулка	4
11	881879A7	Комплект датчика (0-50 PSI) бежевый	1
11	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
12	892403	ФИТИНГ	1
12	8M0207782	ШТУЦЕР ПРЯМОЙ	1
13	883066	Зажим (.865)	1
14	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
15	892972T01	ЖГУТ ПРОВОДОВ В СБОРЕ Катушка	1
16	859671	СТЯЖКА (8.00 ДЮЙМОВ)	1
17	843220001	Свеча зажигания	6
17	843220Q	NGK IZFR6J @4 Mercury / Quicksilver	6
18	81893435	ВИНТ (M8 x 35)	4
18	8M0103814	Винт (M8 x 35 мм)	4
19	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	4
20	881866	Фитинг	1
21	875207	Тройник	1
22	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
23	859747	СОЕДИНИТЕЛЬ	1
23	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
24	859732	ПРОБКА	1
25	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
26	879962	Зажим	1
27	82129114	ВИНТ (M6 x 14)	2
28	36001	ШАЙБА	2

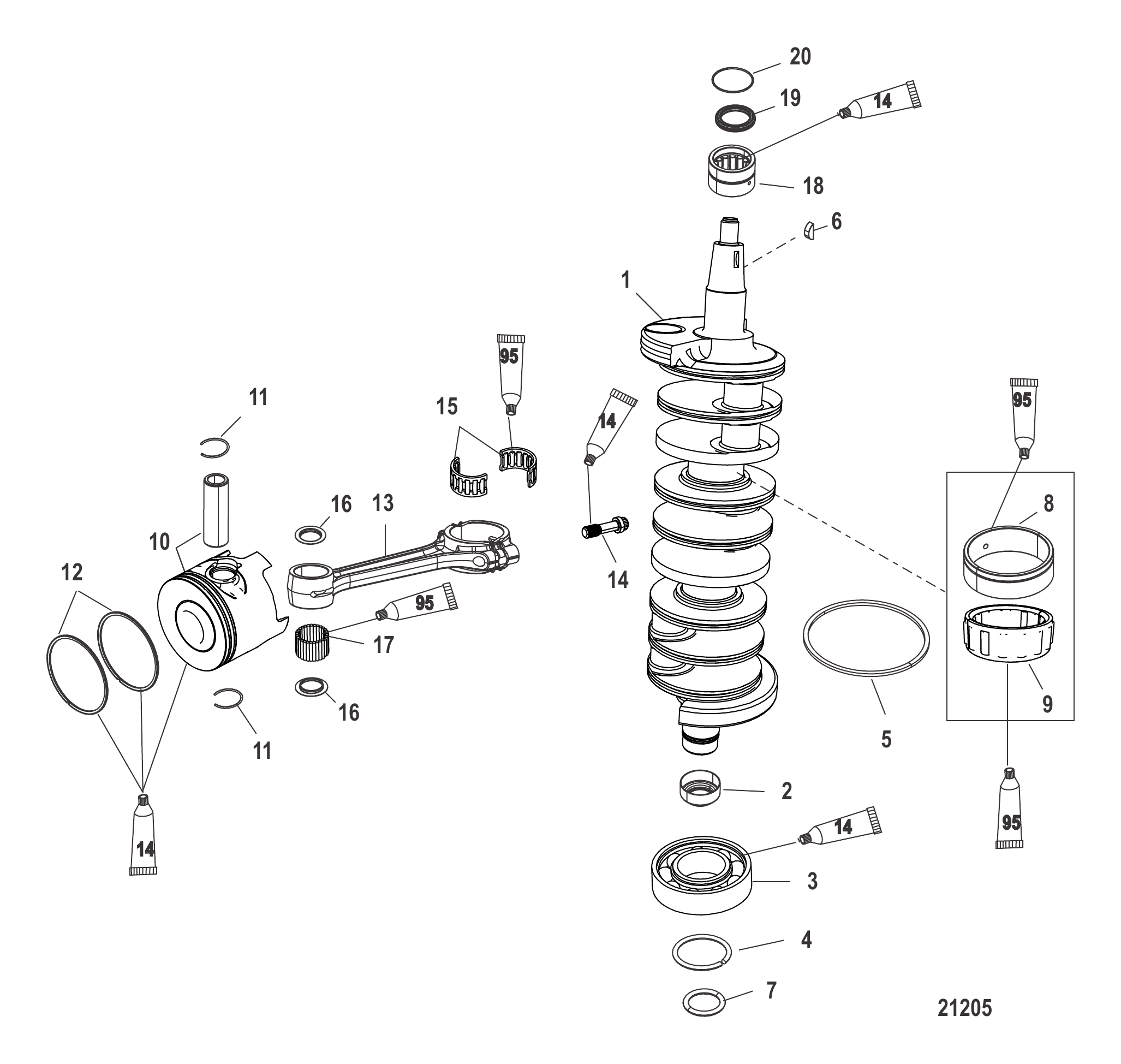

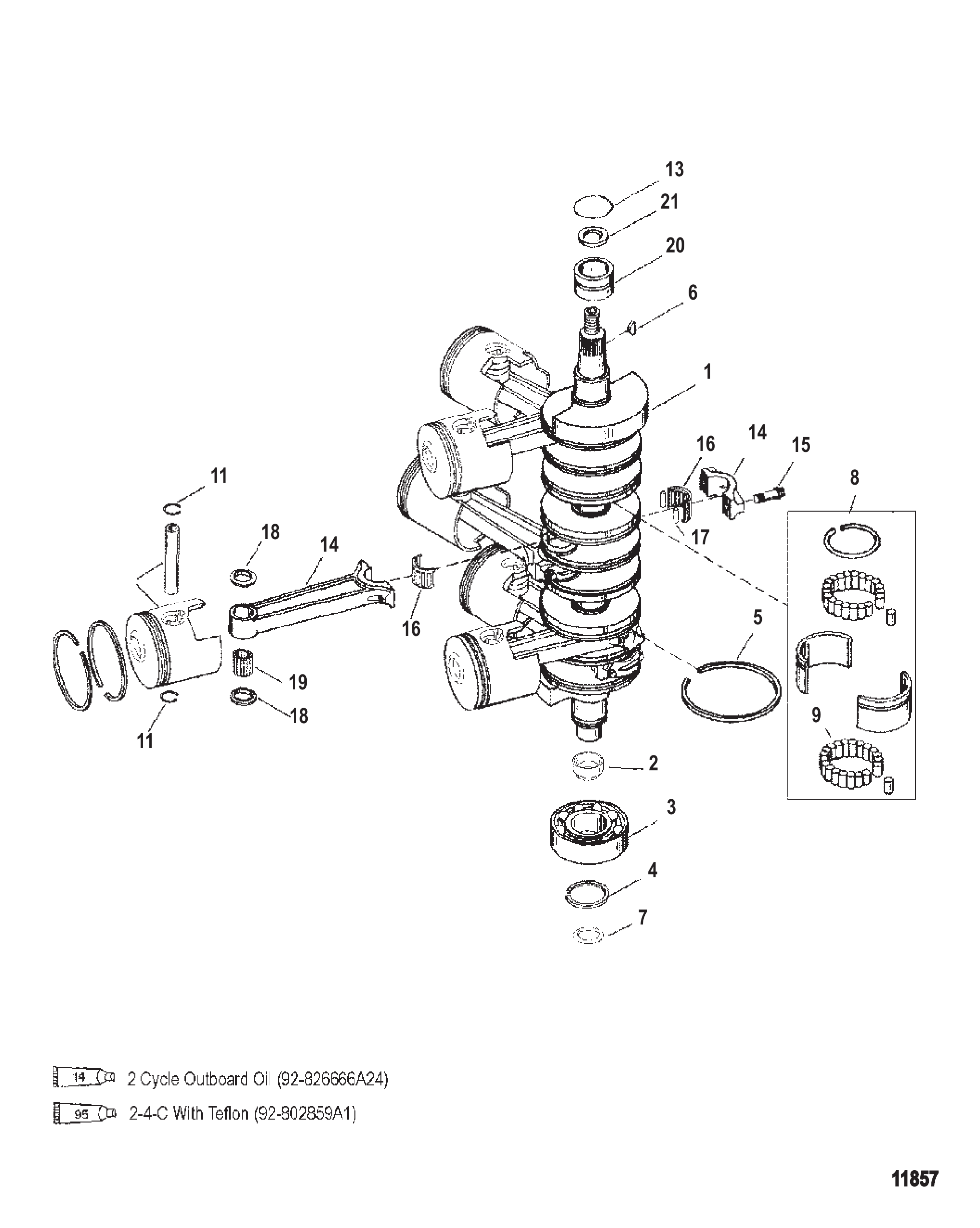

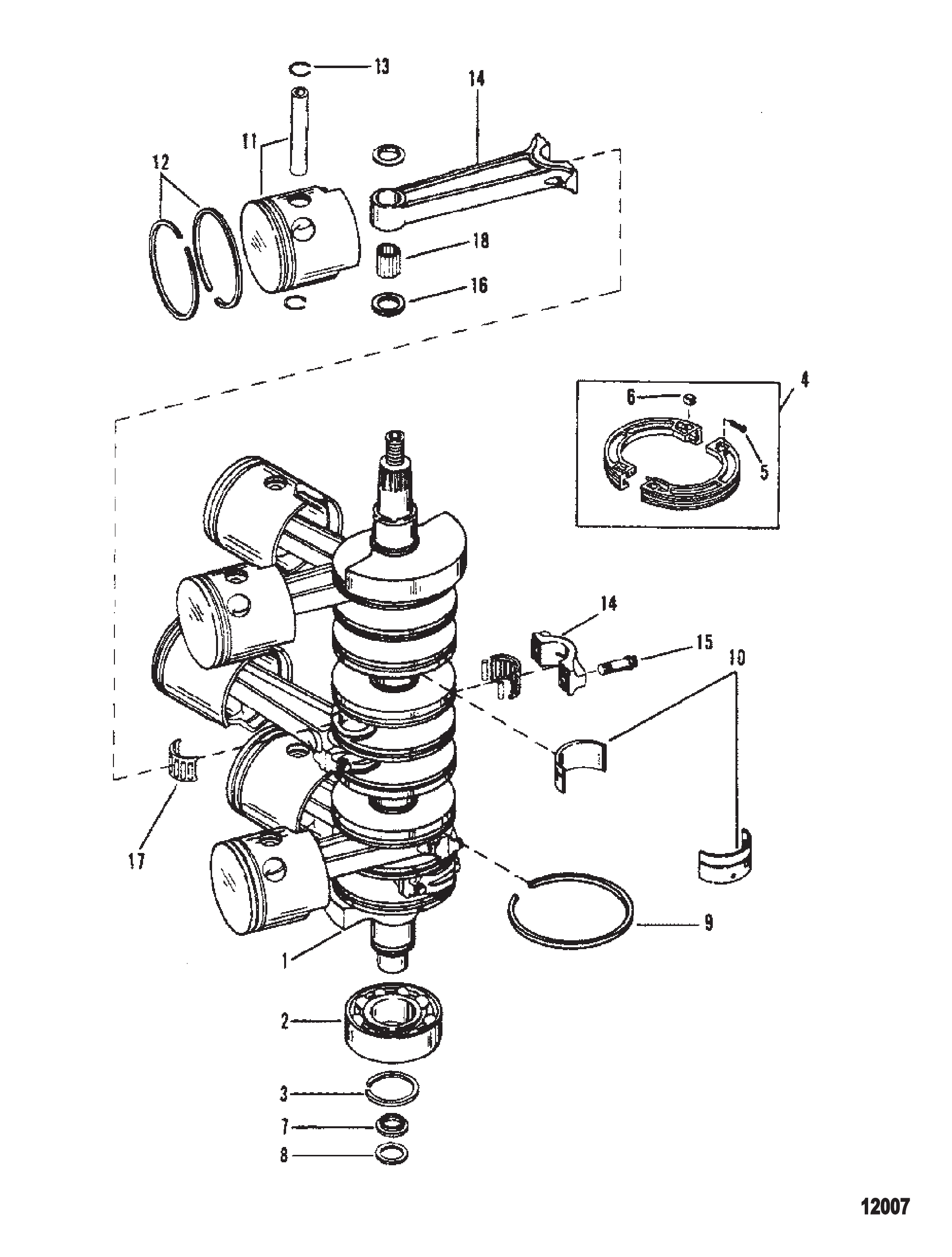

Рис. 5КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft Pistons And Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	9536A4	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	14513A2	Комплект зубчатого сектора привода	1
4	14513A09	Комплект зубчатого сектора привода	1
5	813073	Винт (#6-32 x .620) с внутренним шестигранником	2
6	813134	Гайка (#6-32) специальная	2
7	54196A6	Корпус в сборе	1
8	65800	НАБИВКА	1
9	67377	Кольцо уплотнительное коленчатого вала	7
9	67377T	Кольцо уплотнительное	7
10	16756A6	Комплект подшипников	2
11	9738A7	Поршень в сборе (правый борт — стандартный)	AR
11	9738T9	Поршень в сборе стандартный	AR
11	9738A8	Поршень в сборе (правый борт — .015 ремонтный)	AR
11	9738T10	Поршень в сборе .015 ремонтный	AR
11	9737A7	Поршень в сборе (левый борт — стандартный)	3
11	9737T9	Поршень в сборе стандартный	3
11	9737A8	Поршень в сборе (левый борт — .015 ремонтный)	AR
11	9737A10	Поршень в сборе .015 ремонтный	AR
12	815515A12	Комплект поршневых колец (стандартный) (1-1/2 мм)	1
12	815268A4	Комплект поршневых колец (.015 ремонтный) (1-1/2 мм)	AR
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
11	9738A9	Поршень в сборе стандартный (правый борт — стандартный)	3
11	9738T9	Поршень в сборе стандартный	3
11	9738A10	Поршень в сборе .015 ремонтный (правый борт — .015 ремонтный)	AR
11	9738T10	Поршень в сборе .015 ремонтный	AR
11	9737A9	Поршень в сборе стандартный (левый борт — стандартный)	3
11	9737T9	Поршень в сборе стандартный	3
11	9737A10	Поршень в сборе .015 ремонтный	AR
12	822321A12	Комплект поршневых колец — стандартный	1
12	822321A1	Комплект поршневых колец — ремонтный .015	2
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	818141A2	Комплект шатуна	6
14	818141A13	Шатун в сборе	6
15	763491	Винт (.312-24 x .875)	12
16	812876	Шайба	12
16	8M0012298	Упорная шайба	12
17	17514A2	Комплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	822553	Игольчатый подшипник	174
18	8M0204691	Подшипник игольчатый @200	174
-	815791A92	Комплект прокладок двигателя	1

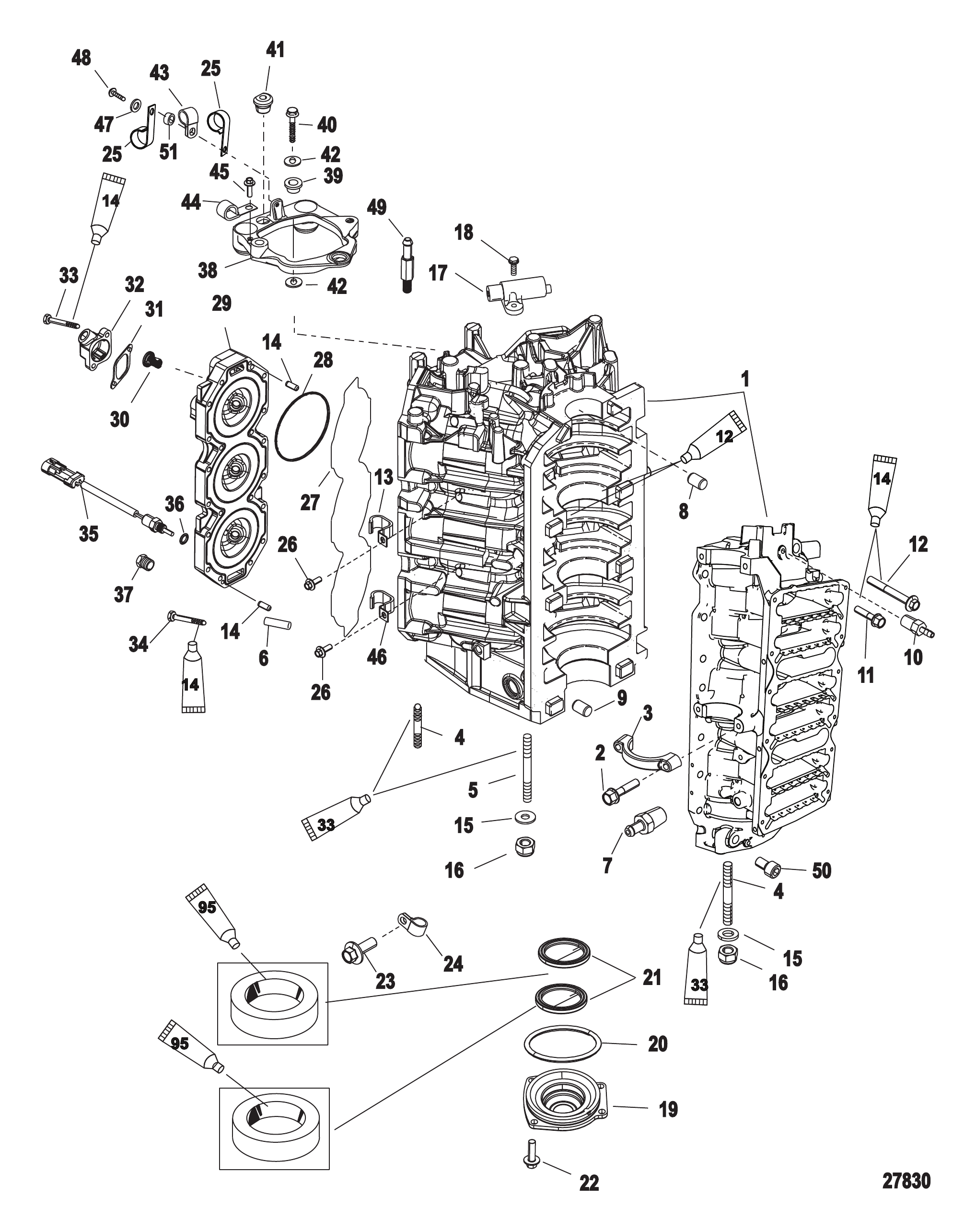

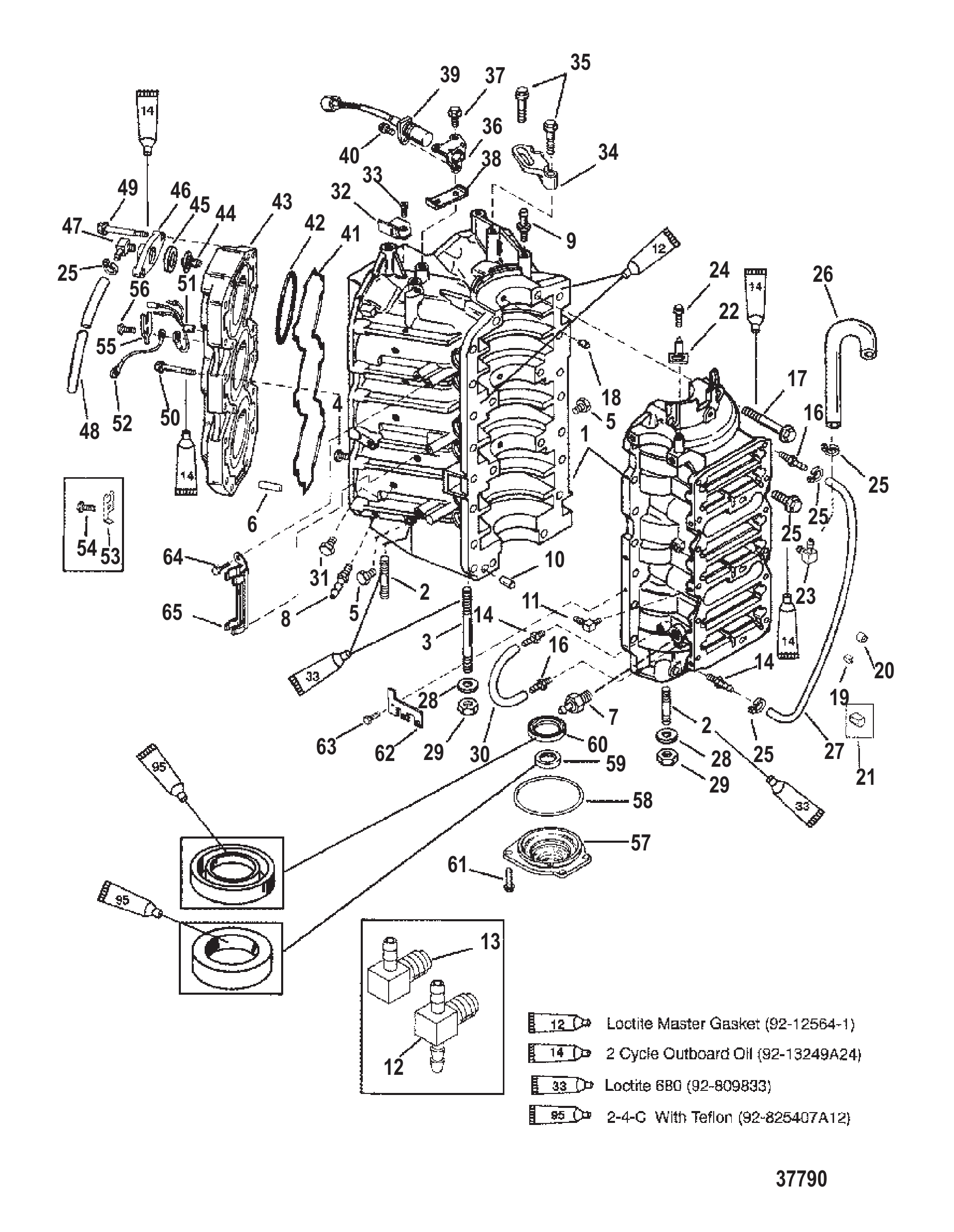

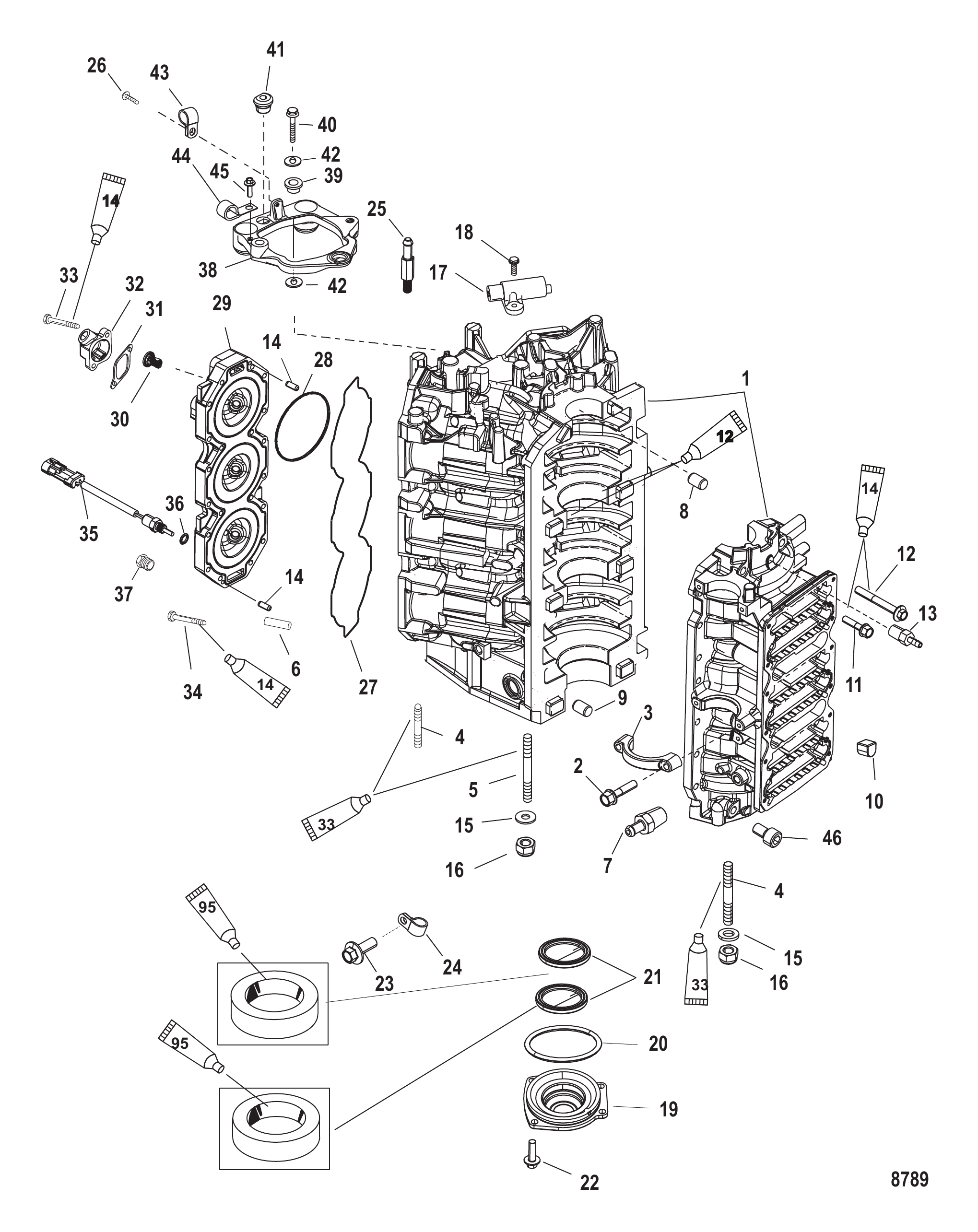

Рис. 6БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА Cylinder Block And End Cap

REF	Номер детали	Наименование	Кол-во
1	9811T92	Блок цилиндров	1
2	81893440	ВИНТ (M8 x 40)	4
3	8569662	КРОНШТЕЙН	2
3	8M0111325	КРЫШКА	2
4	903509	Шпилька (M10 x 1.5 x 64)	4
5	8154431	Шпилька (M10 x 1.5 x 155)	6
6	8248577	Дефлектор	6
7	8781051	Обратный клапан к блоку	1
8	67296	Штифт (обоймы подшипника)	3
8	8M0036405	Штифт	3
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
10	850309001	ПРОБКА стопорная	6
11	81893435	ВИНТ (M8 x 35)	14
11	8M0103814	Винт (M8 x 35 мм)	14
12	82446180	ВИНТ (M10 x 80)	8
13	8245021	Разъём	1
14	63779	Штифт установочный (.250 x .625)	4
15	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	10
15	8M0214963	Шайба	10
16	4013610	ГАЙКА (M10) Нержавеющая сталь	10
17	8283582	Датчик	1
17	8M0082988	Датчик положения коленчатого вала	1
18	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
19	9787A4	Крышка в сборе	1
20	62700	Кольцо уплотнительное (3.237 x .103)	1
21	8308981	Уплотнение	2
22	82130020	ВИНТ (M6 x 20)	4
23	82130012	ВИНТ (M6 x 12)	1
24	858902	ХОМУТ	1
25	8215832	Штифт специальный (1.5 дюйма)	1
26	82130012	ВИНТ (M6 x 12)	1
27	818574	САЛЬНИК	2
28	884391	Сальник	6
29	841021A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ Правого борта	1
29	841020A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ Левого борта	1
30	885599004	ТЕРМОСТАТ 54°C/130°F	2
30	8M0057307	Термостат 54 °C/130 °F	2
31	8503181	Прокладка	2
32	887601	Крышка термостата	1
32	887601002	КРЫШКА ЛЕВАЯ	1
32	887602	Крышка термостата	1
32	887602002	КРЫШКА ПРАВАЯ	1
33	82130025	ВИНТ (M6 x 25) крепление к картеру	4
34	891570	Винт (M8 x 50)	40
34	8M0045380	Винт (M8 x 50)	40
34	891570050	Винт (M8 x 50)	40
34	8M0045380	Винт (M8 x 50)	40
35	885342001	ДАТЧИК В СБОРЕ	2
35	8M0148668	ДАТЧИК В СБОРЕ	2
36	888814	Кольцо уплотнительное (.351 x .072)	2
36	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
37	328022	Пробка трубная (.125-27) латунная	1
38	857186A1	Пластина в сборе	1
38	857186T02	Пластина в сборе	1
39	855729	ОПОРА	3
40	82130145	ВИНТ (M10 x 45)	3
41	19565002	ВТУЛКА	1
42	855725	ШАЙБА	6
43	858424	Хомут	1
44	858951	ЗАЖИМ J-ОБРАЗНЫЙ	1
45	82130012	ВИНТ (M6 x 12)	1
46	82494810	ВИНТ (M6 x 10)	1
-	843034A05	Сборка головки блока цилиндров	1
-	843034A07	Сборка головки блока цилиндров	1
-	832933A05	Комплект прокладок головки блока цилиндров	1
-	841220A03	Комплект прокладок головки блока цилиндров	1

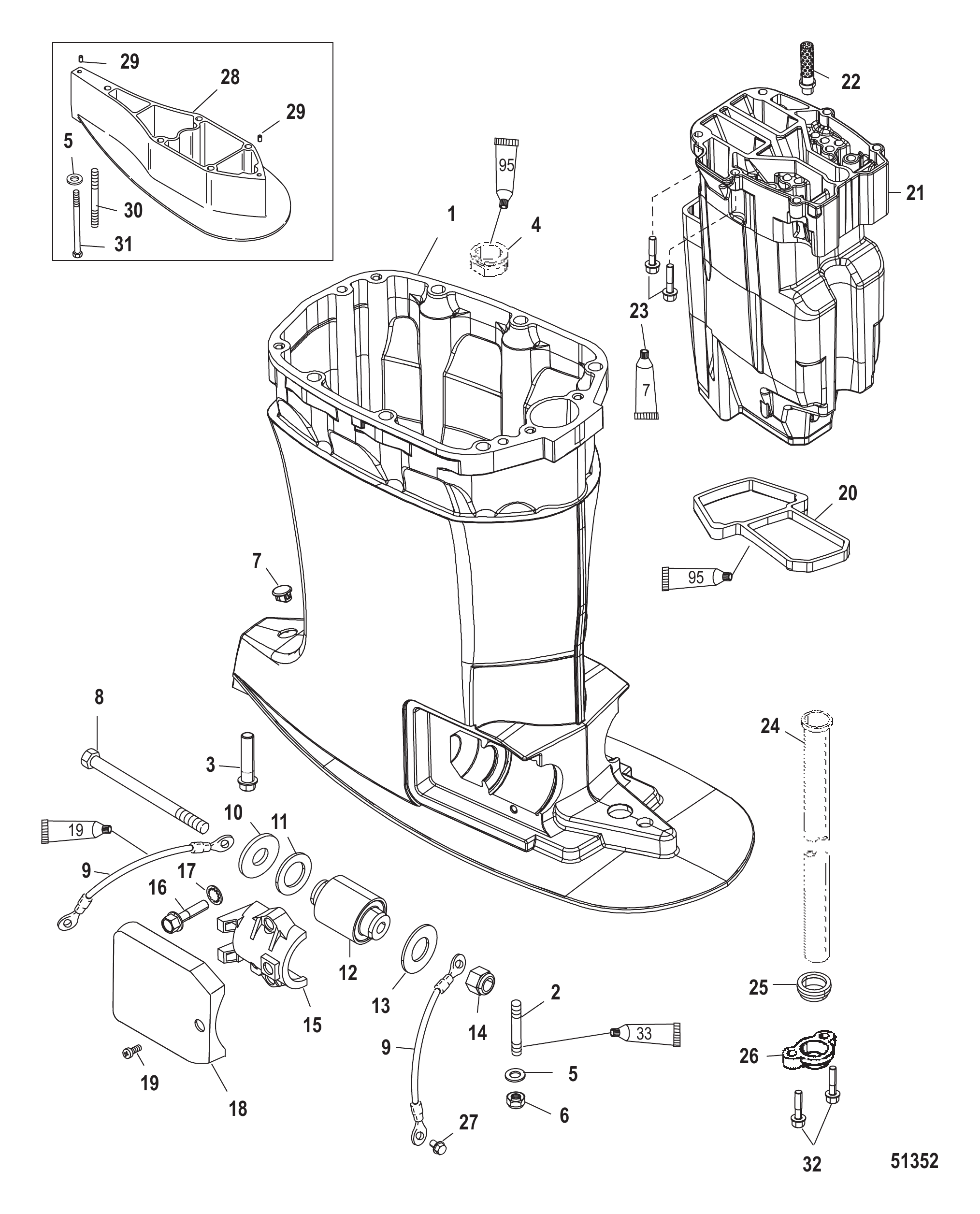

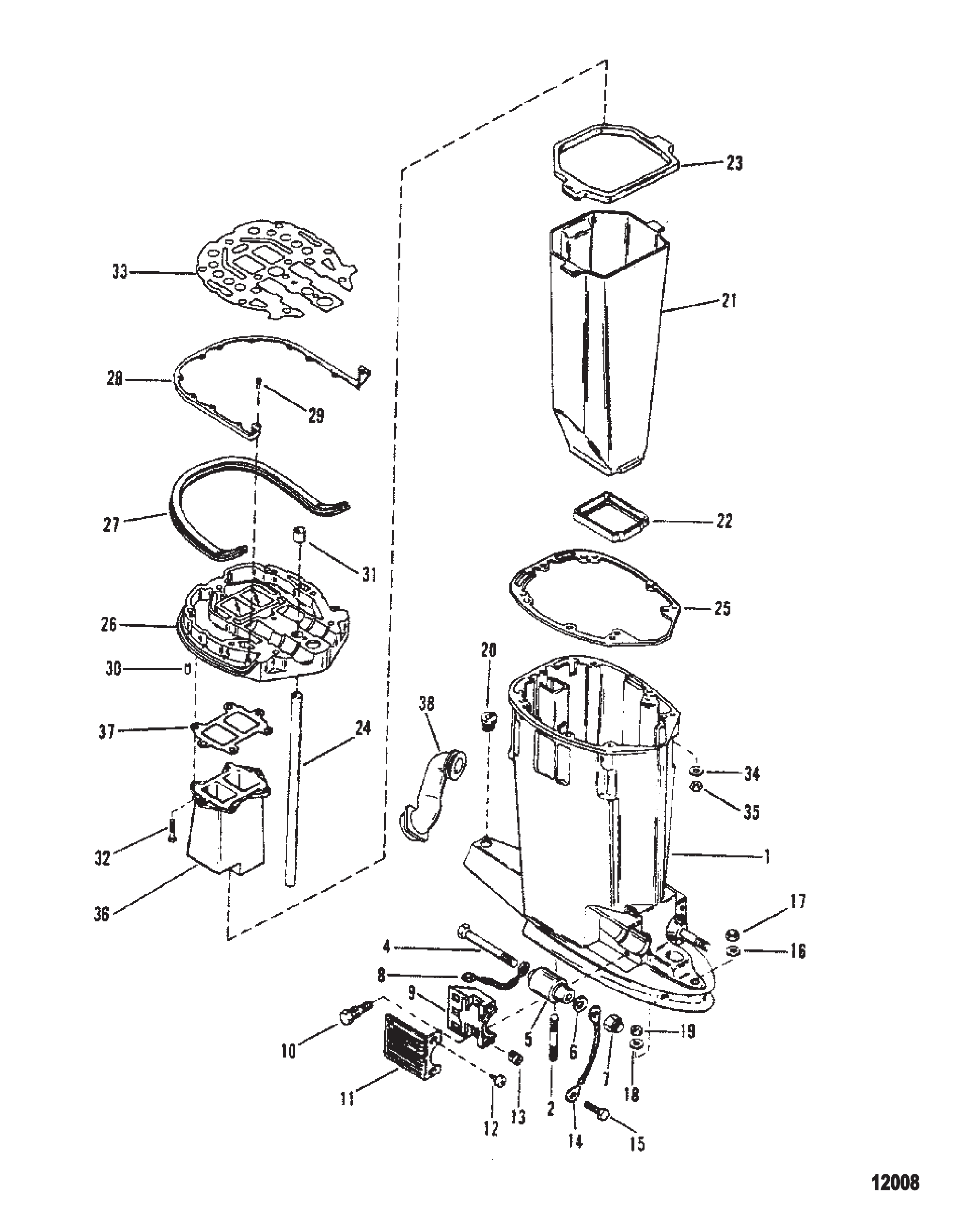

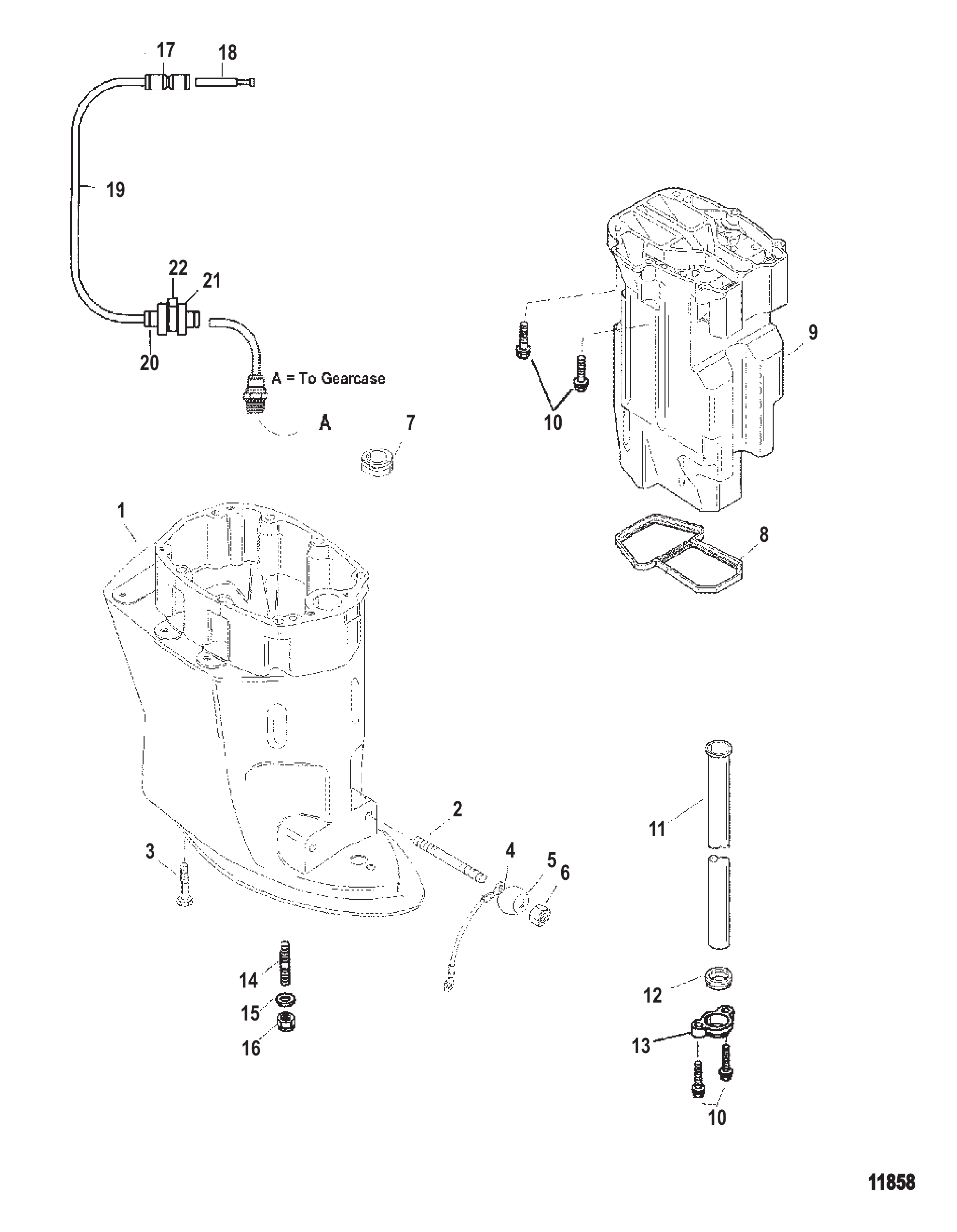

Рис. 7КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Drive Shaft Housing And Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	8343A12	Корпус в сборе гребного вала (TRACKER)	1
1	8343T12	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА D-ОБРАЗНЫЙ	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
2	56295	Шпилька (.437 x 2.69)	2
4	63474	Винт (.500-20 x 6.00)	2
4	898831	Винт (.500-20 x 6.220)	2
5	78249	Опора (длинная)(водомет)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	28040	ГАЙКА (.500-20)	2
7	898832	Гайка (.500-20)	2
8	88238A1	Сборка троса заземления	1
8	88238A10	Кабель заземления в сборе	1
9	67076	Хомут	2
9	8M0036782	ХОМУТ	2
10	66727	ВИНТ (.312-18 x 1.250)	4
11	67077T	Крышка, чёрная чёрная	2
11	8M4500752	Крышка	2
11	67077T6	Крышка нижней опоры	2
11	67077F1	Крышка серая	2
11	67077F2	Крышка (TRACKER)	2
11	8M4500752	Крышка	2
12	88417	Винт (#12-24 x .620) крышки	4
13	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
14	88238A1	Сборка троса заземления	1
14	88238A10	Кабель заземления в сборе	1
15	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
16	48926	Шайба	1
17	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
17	8M0204653	Гайка	1
18	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
19	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
19	8M0204653	Гайка	2
20	64649	ПРОБКА	1
21	18276	Трубка выхлопная	1
21	18276T	ВЫПУСКНАЯ ТРУБА	1
22	66350	САЛЬНИК (НИЖНИЙ)	1
22	66350001	Сальник	1
23	177261	САЛЬНИК (ВЕРХНИЙ)	1
23	8M0039076	САЛЬНИК	1
24	67295	Труба водяная (длинная)(жиклёр)	1
24	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
24	74729	Трубка (удлинённая)	1
24	8M0042790	ВОДЯНАЯ ТРУБА	1
25	991732	Прокладка	1
25	991734	Прокладка	1
26	18233A3	Пластина в сборе	1
26	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
27	8147012	Сальник	1
27	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
28	68011	Кронштейн	1
29	812832	Винт (#10-16 x .500)	12
29	878608	Винт (#10-16 x .500)	12
30	20033	Штифт направляющий установочный	2
30	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
31	38970	САЛЬНИК X-LONG	1
32	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
33	183071	ПРОКЛАДКА	1
33	183076	Прокладка	1
34	20553	Шайба (.406 x .734 x .063)	4
35	69254	ГАЙКА	4
36	812834	Выпускной удлинитель	1
36	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
36	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
36	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
37	78246	Прокладка	1
37	782461	Прокладка	1
38	814618	Чехол	1
-	815791A92	Комплект прокладок двигателя	1

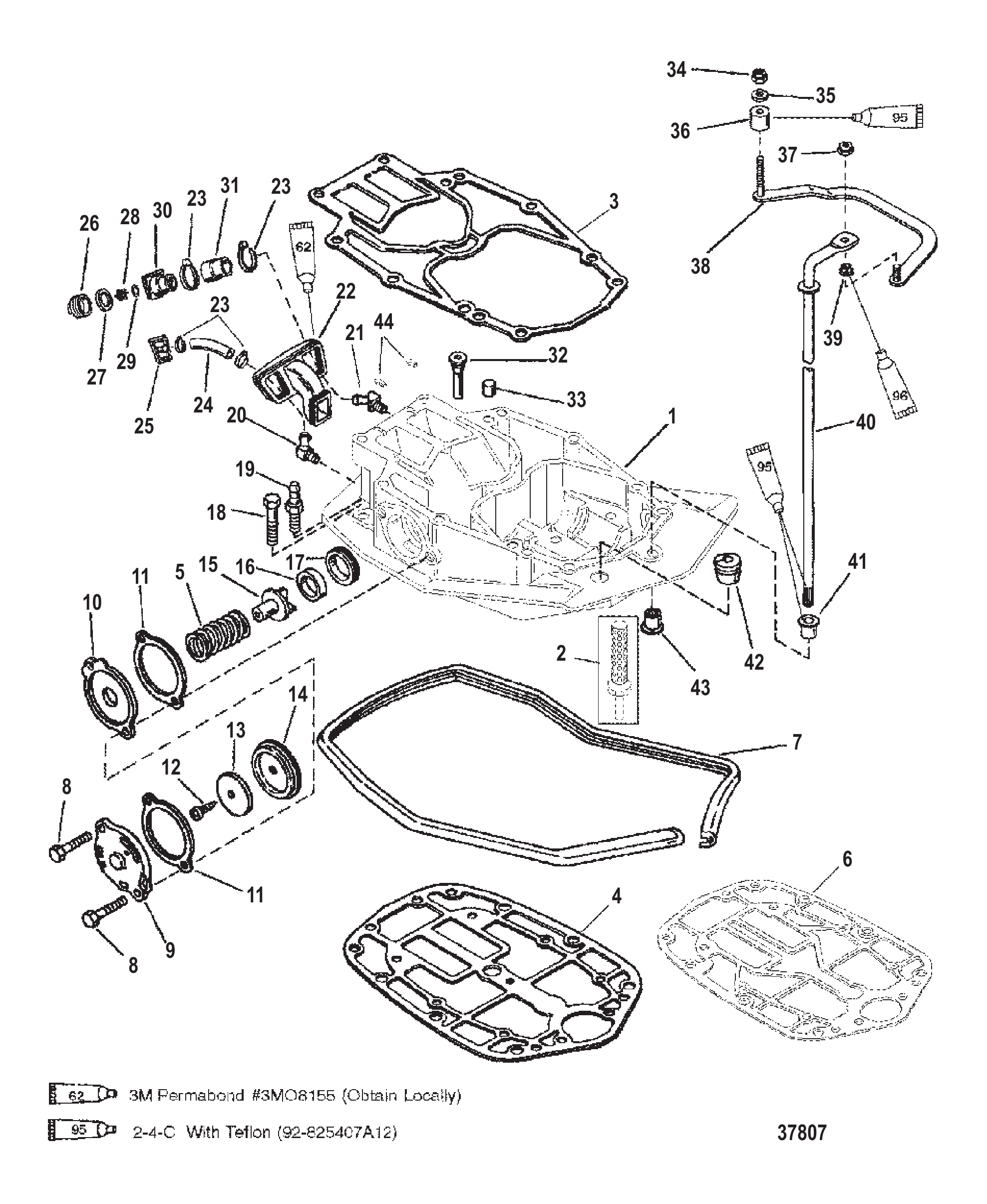

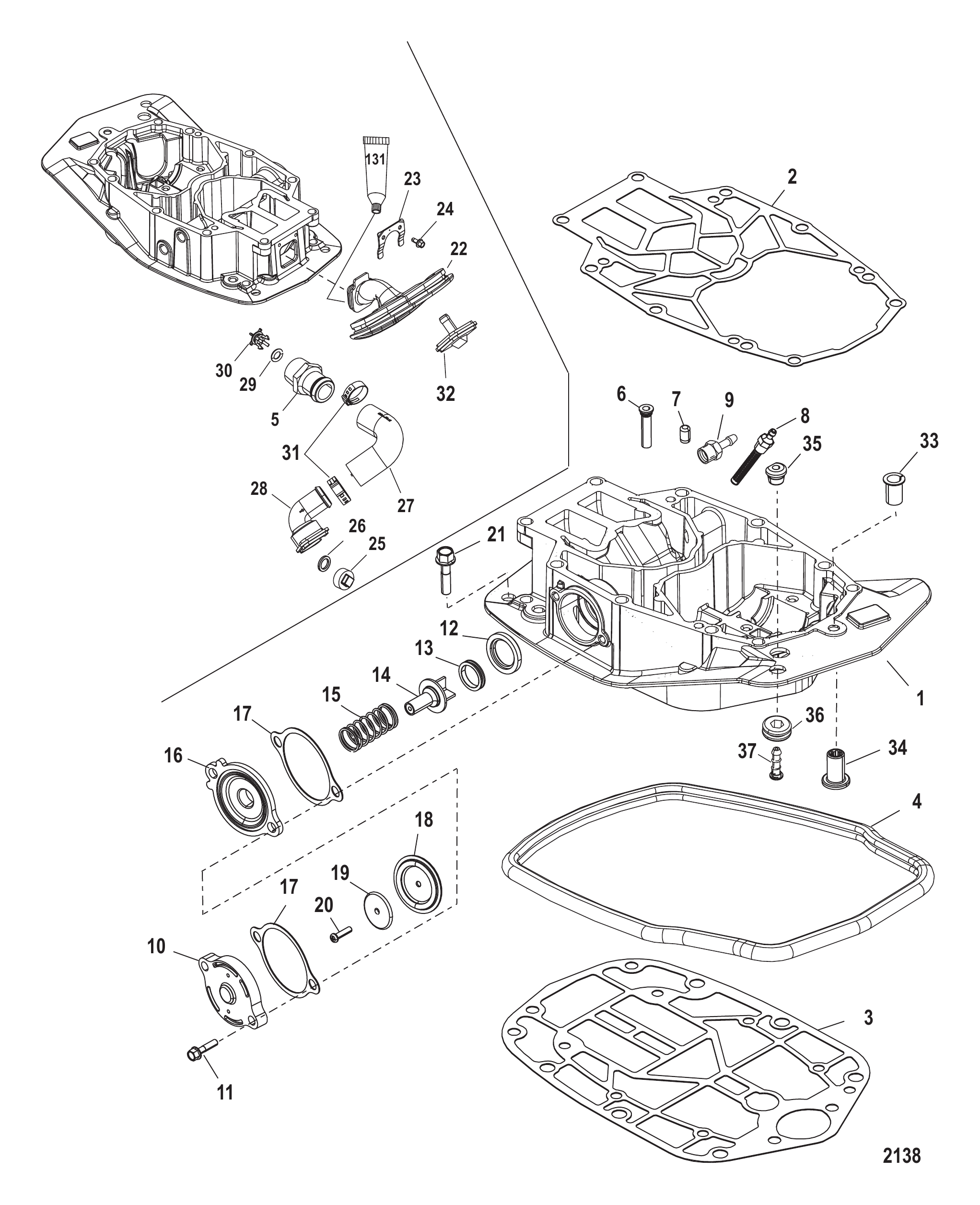

Рис. 8Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	832935A17	Пластина в сборе выпускная	1
2	8329335	Прокладка	1
2	832933006	Прокладка	1
3	8329344	Прокладка	1
3	832934006	Прокладка	1
4	8238051	Сальник	1
4	8M0043157	Сальник	1
5	8320761	Фитинг обратного клапана	1
6	817519A1	Обратный клапан в сборе, сливной	2
7	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	4
8	8348084	Фильтр сетчатый	1
9	887603	Штуцер	1
10	65663A2	Крышка в сборе	1
10	8M0237835	Крышка в сборе	1
11	81893435	ВИНТ (M8 x 35)	2
11	8M0103814	Винт (M8 x 35 мм)	2
12	814190	Держатель	1
13	814191	Втулка уплотнительная	1
14	814189	Клапан тарельчатый	1
15	64878	ПРУЖИНА (Чёрная)	1
16	65664A1	Пластина в сборе	1
17	88907003	Прокладка	2
18	648771	ДИАФРАГМА	1
19	76451	Шайба	1
20	69570	Винт (#10-16 x .750)	1
21	81893435	ВИНТ (M8 x 35)	4
21	8M0103814	Винт (M8 x 35 мм)	4
22	850306A04	Комплект чехла холостого выпуска	1
23	888910	Пластина	1
24	82239312	ВИНТ (M5 x 12)	2
25	821908	Пробка	1
26	821915	Шайба	1
27	859626A1	Комплект промывочного шланга (впуск)	1
28	8596001	Штуцер	1
29	30641	Уплотнительное кольцо (.299 x .103)	1
30	8219631	Обратный клапан	1
31	850896	Хомут (28.6)	2
32	821904	Штуцер контрольной струи	1
32	8M0077650	Штуцер контрольной струи	1
33	48237	Втулка вала переключения передач	1
34	43585	Муфта вала переключения	1
35	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
36	822002	Втулка уплотнительная	1
37	94848	Штуцер шланга контрольной струи — нижний кожух	1
-	843034A05	Сборка головки блока цилиндров	1
-	843034A07	Сборка головки блока цилиндров	1
-	832933A05	Комплект прокладок головки блока цилиндров	1
-	841220A03	Комплект прокладок головки блока цилиндров	1

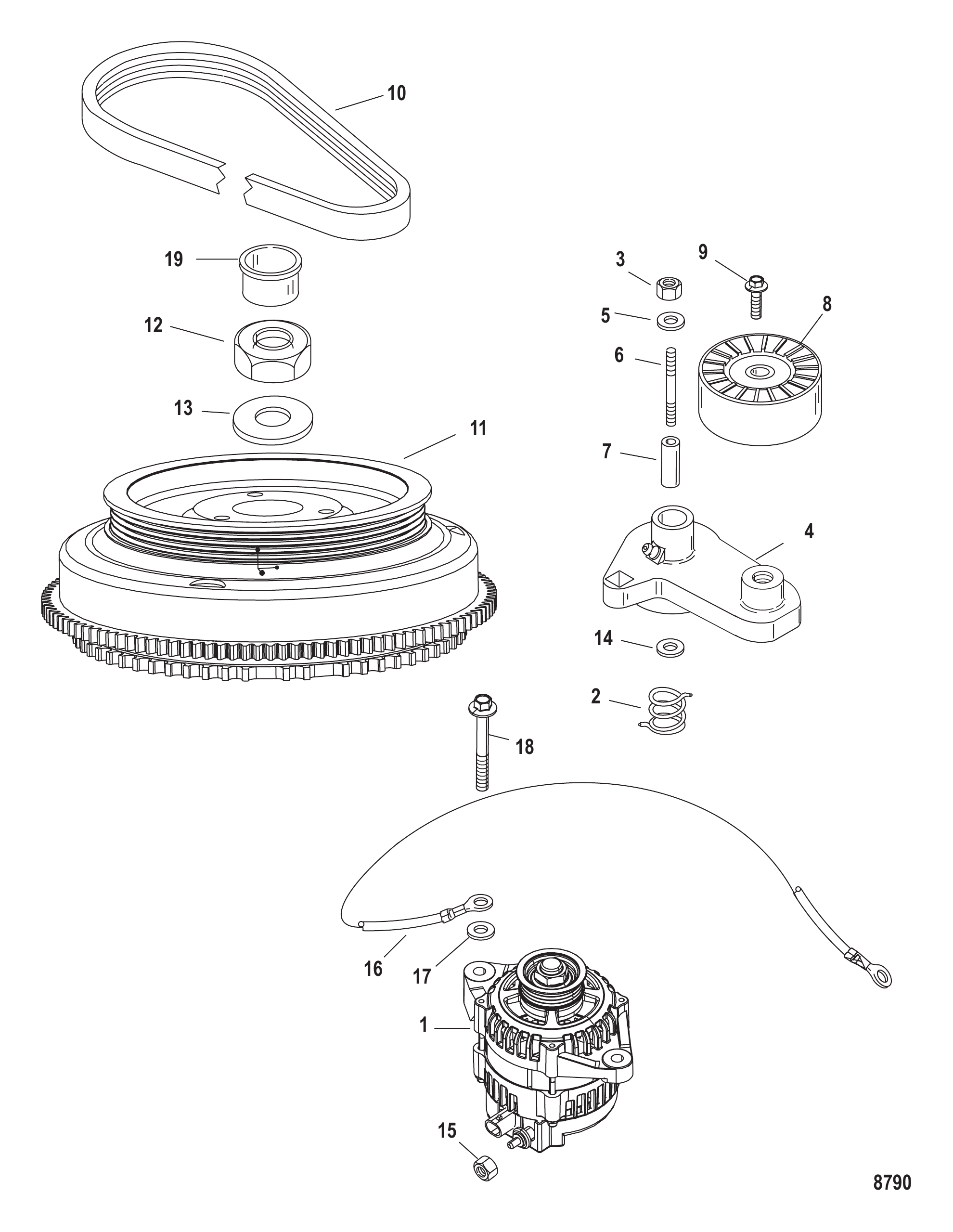

Рис. 9МАХОВИК/ГЕНЕРАТОР Flywheel/Alternator

REF	Номер детали	Наименование	Кол-во
1	881247A1	ГЕНЕРАТОР
2	8523742	Пружина	1
3	400636	ГАЙКА (M10 X 1.5)	1
4	856815T2	Натяжитель в сборе	1
5	4002320	ШАЙБА	1
6	8M0034457	Шпилька (M10 x 85)	1
6	8M0063255	Шпилька M10x92	1
7	8568941	ВТУЛКА	1
8	852385A2	Шкив в сборе	1
8	8M6005030	Шкив в сборе	1
9	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1
10	828507Q5	Ремень	1
11	859619T1	Маховик	1
12	42979	ГАЙКА (M16) МАХОВИКА	1
13	68229	Шайба (.641 x 1.250 x .190) маховика	1
13	33001	Шайба	1
14	47533	ШАЙБА Термостата (БОЛЬШОЕ ОТВЕРСТИЕ)	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	1
16	856583A5	ТРОС В СБОРЕ	1
17	4002319	ШАЙБА	1
18	82130150	ВИНТ (M10 x 50)	2
19	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1

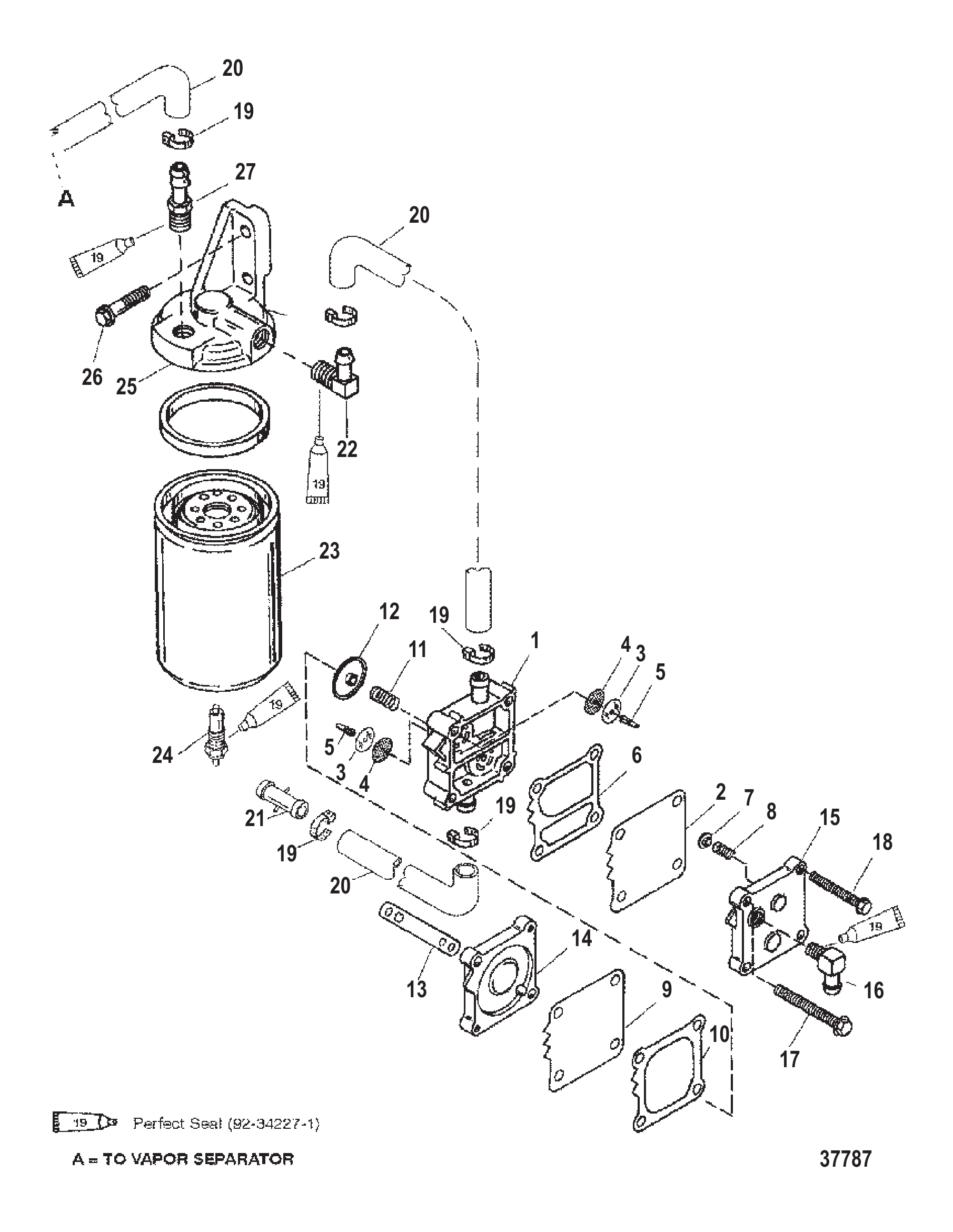

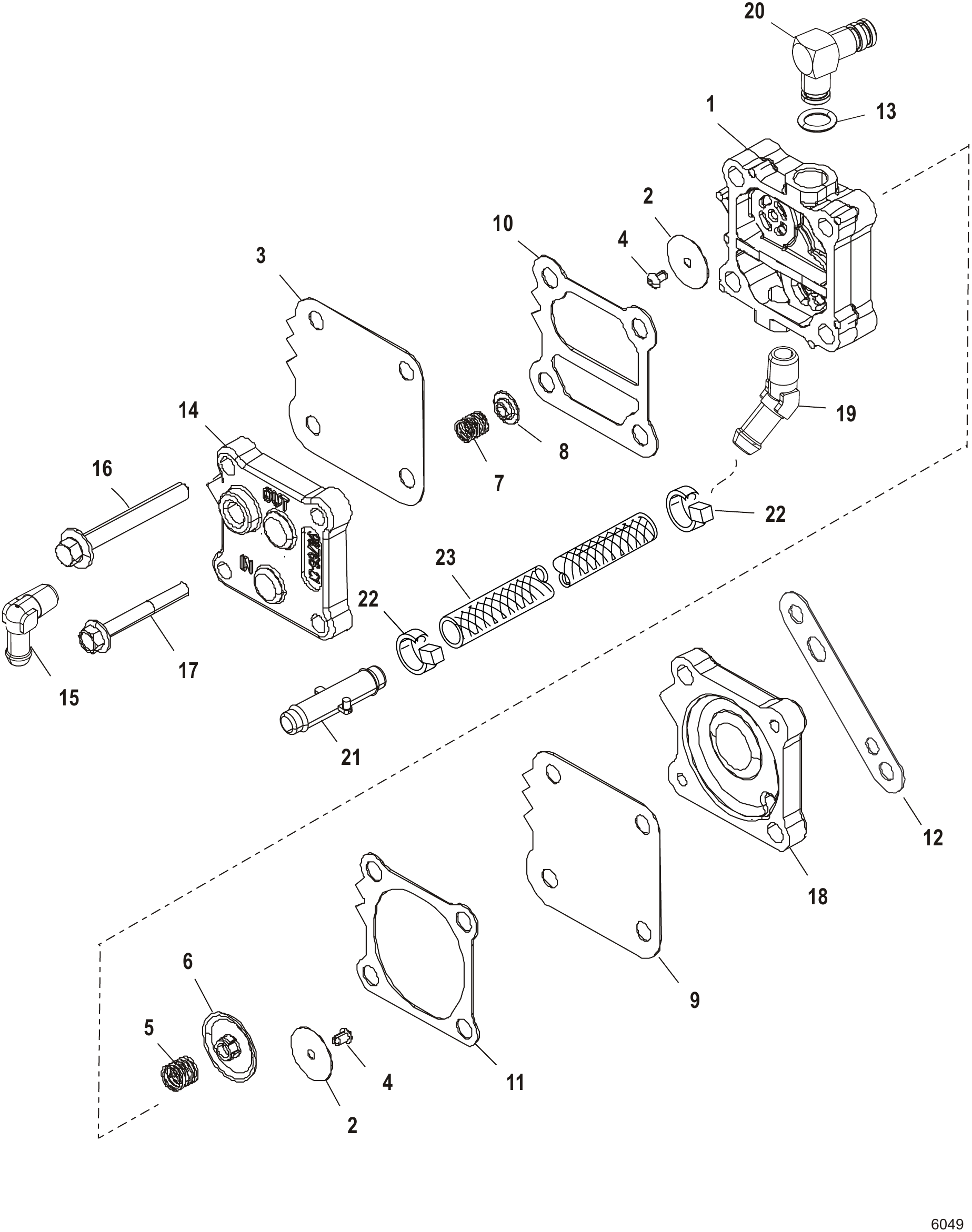

Рис. 10Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
-	14360T74	Насос в сборе топливный	1
1	NSS	NOT SOLD SEPARATE Fuel Pump	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Diaphragm	1
4	NSS	NOT SOLD SEPARATE Retainer	2
5	NSS	NOT SOLD SEPARATE Spring	1
6	NSS	NOT SOLD SEPARATE Cap	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Gasket-Boost	1
11	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
12	987691	Прокладка	1
12	8M0204705	Прокладка @2	1
13	805063	Уплотнительное кольцо (.301 x .070)	1
13	8M0204683	Кольцо уплотнительное (.070 x .301 внутр. диам.)	1
14	987752	Пластина	1
15	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
16	82104540	ВИНТ (M5 x 40)	2
17	82130050	ВИНТ (M6 x 50)	2
18	144303	ОСНОВАНИЕ	1
19	782792	Штуцер угловой 45 градусов (1.25)	1
19	8M0207781	Угольник	1
20	888493	Угольник	1
21	822769	Соединитель	1
22	816311T	СТЯЖКА (8.00 дюймов)	2
23	856822A2	Шланг с рукавом в сборе (18.00 дюйма)	1
23	8M0043979	Шланг с рукавом в сборе	1
-	832933A05	Комплект прокладок головки блока цилиндров	1
-	841220A03	Комплект прокладок головки блока цилиндров	1

Рис. 11Топливная рампа Fuel Rail

REF	Номер детали	Наименование	Кол-во
1	840405T1	Топливная рампа	1
2	840414A1	Узел штуцерного соединения	1
3	840416	Кольцо уплотнительное	2
4	840415	Хомут	2
5	82104512	ВИНТ (M5 x 12)	2
6	840511T	Кронштейн	2
7	82104512	ВИНТ (M5 x 12)	2
8	859376	ЗАЖИМ	2
9	840411T	Регулятор давления топлива	1
10	82130014	ВИНТ (M6 x 14)	2
11	804838A1	КЛАПАННЫЙ КОМПЛЕКТ ТОПЛИВНЫЙ (короткая сторона рампы)	1
11	8M0047053	Комплект клапана Шредера	1
12	840416	Кольцо уплотнительное	2
13	82130035	ВИНТ (M6 x 35)	3
14	18715T	Форсунка в сборе	6
15	805511A1	Комплект уплотнений топливной форсунки	1

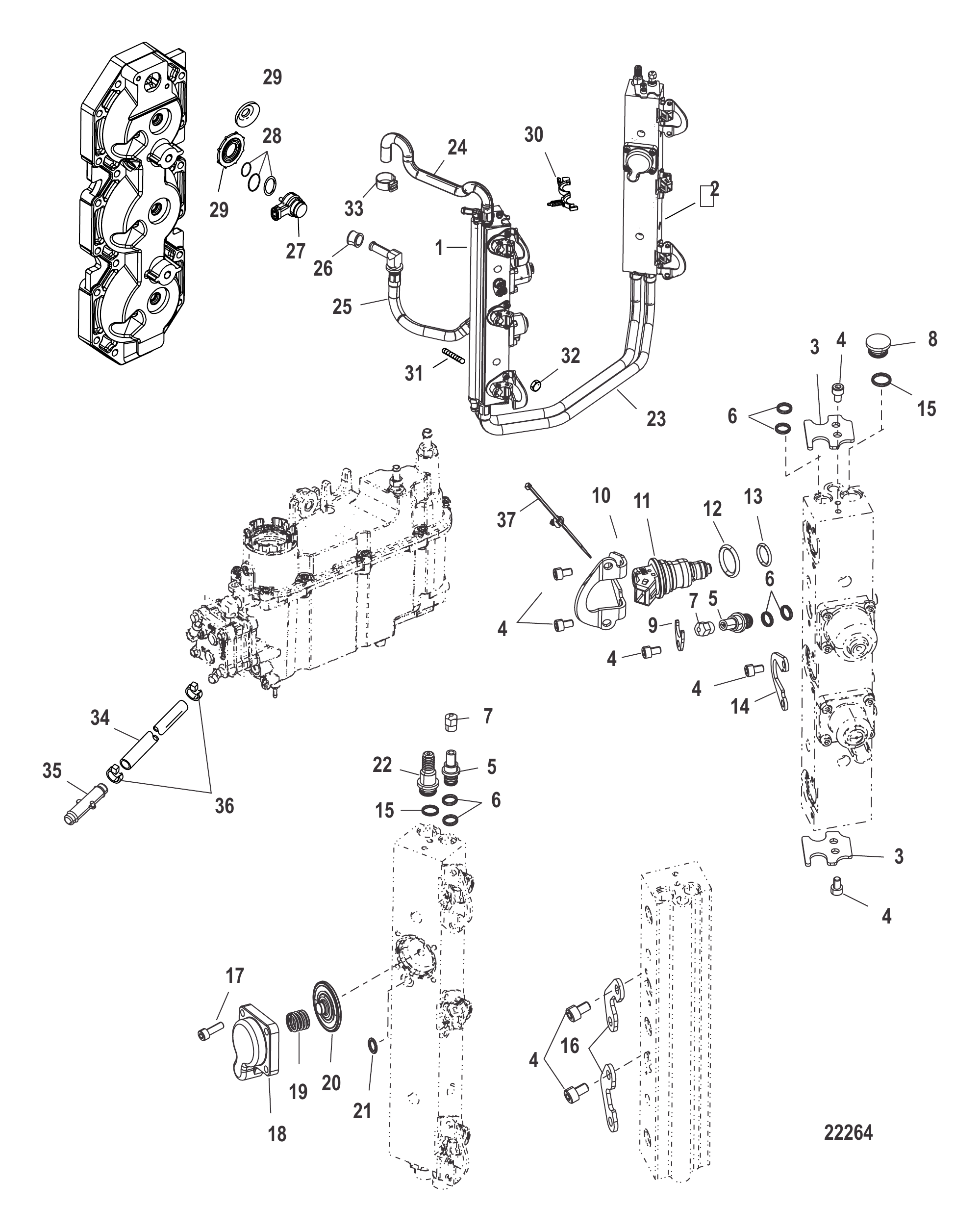

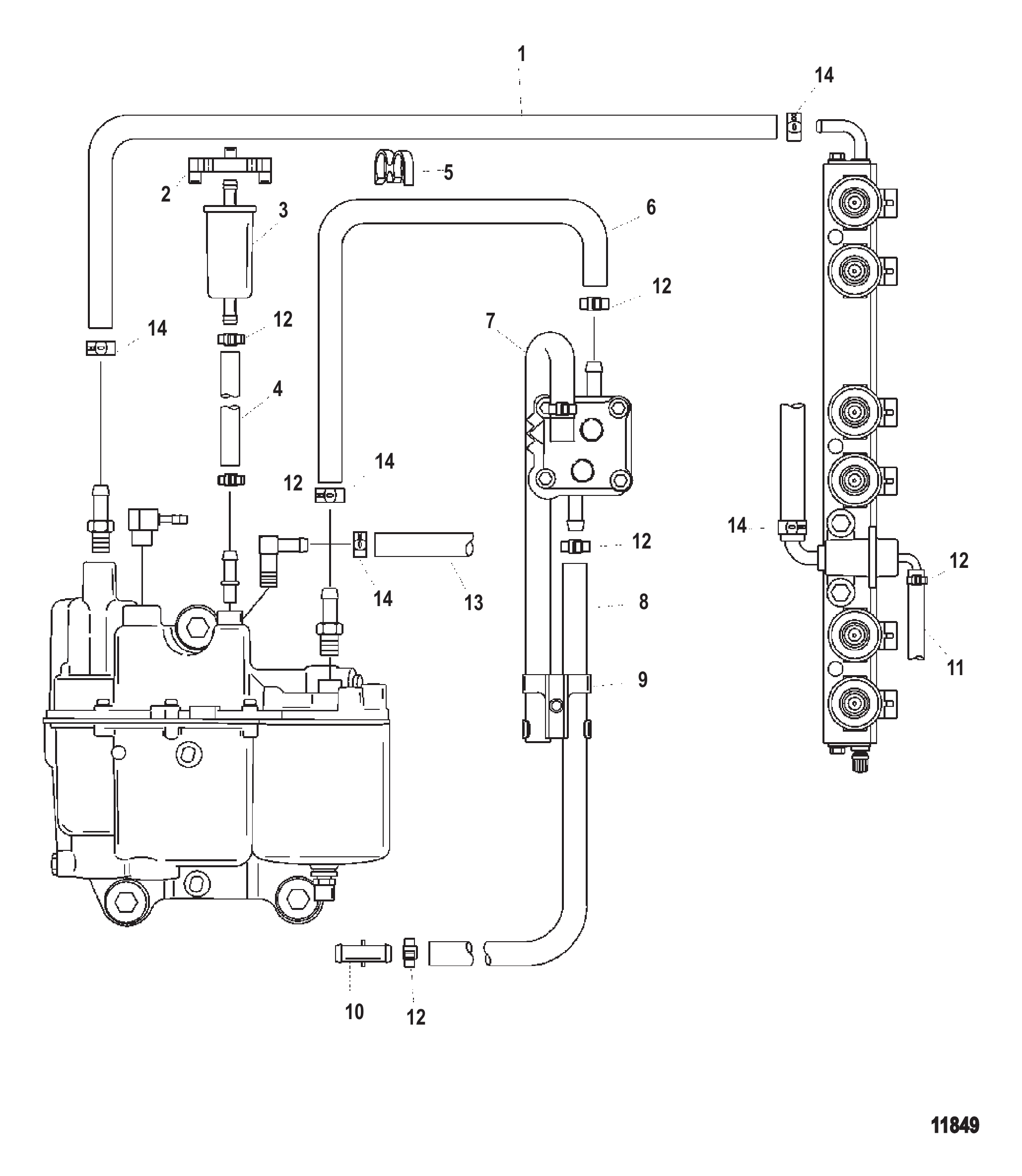

Рис. 12ТОПЛИВНАЯ СИСТЕМА Fuel System

REF	Номер детали	Наименование	Кол-во
-	884433T15	Топливная рампа в сборе	1
1	NSS	NOT SOLD SEPARATE Fuel Rail (Port)	1
2	NSS	NOT SOLD SEPARATE Fuel Rail (Starboard)	1
3	804830	ХОМУТ	4
4	804525001	Комплект винтов (2 шт.)(M5 x 10)	11
4	8M0041100	Винт (M5 x 10)	11
5	883542	Клапан в сборе (диаметр .375 дюйма)	2
5	8M0047053	Комплект клапана Шредера	2
6	804840	РЕМКОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
7	805515	Колпачок клапана Шредера - латунный	2
7	8M0046566	Крышка клапана	2
8	804835	ЗАГЛУШКА левого борта	1
9	880816	Хомут	1
9	8M0041097	Кронштейн	1
10	8048311	Хомут	4
11	804528	Форсунка	6
11	8M0222157	ТОПЛИВНАЯ ФОРСУНКА	6
12	804530	Комплект уплотнительных колец содержит 6 шт.	1
13	804529	Комплект уплотнительных колец содержит 6 шт.	1
14	804522	Хомут	2
15	804532	Комплект уплотнительных колец	1
16	804832	ХОМУТ	2
17	804526	Комплект винтов (M5 x 16) (2 шт.)	4
18	804535001	Крышка	1
19	804534001	Пружина	1
20	804533	Диафрагма в сборе	1
21	804536	Уплотнительное кольцо	1
22	804836	ФИТИНГ	1
23	804827	ШЛАНГ балансировки топлива	1
23	8M6001364	Шланг в сборе	1
24	889310	Шланг подачи топлива к паровому сепаратору	1
24	8M6001362	Шланг в сборе	1
25	889311	Шланг перепуска топлива	1
25	8M6001363	Шланг в сборе	1
NS	804840	РЕМКОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
26	888852	Сальник направляющей топлива	1
27	884595A01	Воздушная форсунка в сборе	6
27	8M6001744	Воздушная форсунка в сборе	6
28	804875	Ремкомплект форсунки прямого впрыска	1
29	859404002	Шайба впрыска	6
30	828791	Зажим	4
31	858778	Шпилька (M10 x 91)	4
31	8M0063255	Шпилька M10x92	4
32	826292	ГАЙКА (M10) Латунная/Никелированная	4
33	856880	Хомут шланга (15.3)	1
33	8M0214964	Хомут	1
34	856822A2	Шланг с рукавом в сборе (18.00 дюйма)	1
34	8M0043979	Шланг с рукавом в сборе	1
35	822769	Соединитель	1
36	816311T	СТЯЖКА (8.00 дюймов)	2
37	899145	Хомут крепёжный	4
-	8M6002988	Комплект диафрагм	2
-	8M6002989	Комплект топливного регулятора 15 PSI	1
-	8M6002990	Комплект топливного регулятора 10 PSI	1
-	8M6002991	Комплект регулятора воздуха	1

Рис. 13СХЕМА РЕДУКТОРА Gear Housing Chart

REF	Номер детали	Наименование	Кол-во
-	814247A3	Корпус редуктора в сборе, передаточное число 1.78:1 - черный (черный)	1
-	814247T3	Редуктор в сборе	1
-	814247A4	Корпус редуктора в сборе 1.78:1 передаточное число - серый (СЕРЫЙ)	1
-	814247T4	Редуктор в сборе	1
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A9	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) TRACKER	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A10	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A13	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
-	9148A45	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число TRACKER	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A18	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)	1
-	9148T81	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A20	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)	1
-	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
-	9148A30	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A31	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1
-	9148A65	Корпус редуктора в сборе стандартного вращения 2:1 передаточное число (LONG) (ЧЕРНЫЙ)	1
-	9148T81	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A67	Корпус редуктора в сборе стандартного вращения 2:1 передаточное число (X-LONG) (ЧЕРНЫЙ)	1
-	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A66	Корпус редуктора в сборе стандартного вращения 2:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
-	9148A68	Корпус редуктора в сборе стандартного вращения 2:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T88	ORD 1647-9148T82 Mercury / Quicksilver	1
-	9148A69	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG)(ЧЕРНЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A72	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (ЧЕРНЫЙ)	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A70	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A73	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG)(СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
-	9148A71	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число TRACKER	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A76	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A77	Корпус редуктора в сборе встречного вращения (X-LONG)(СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1

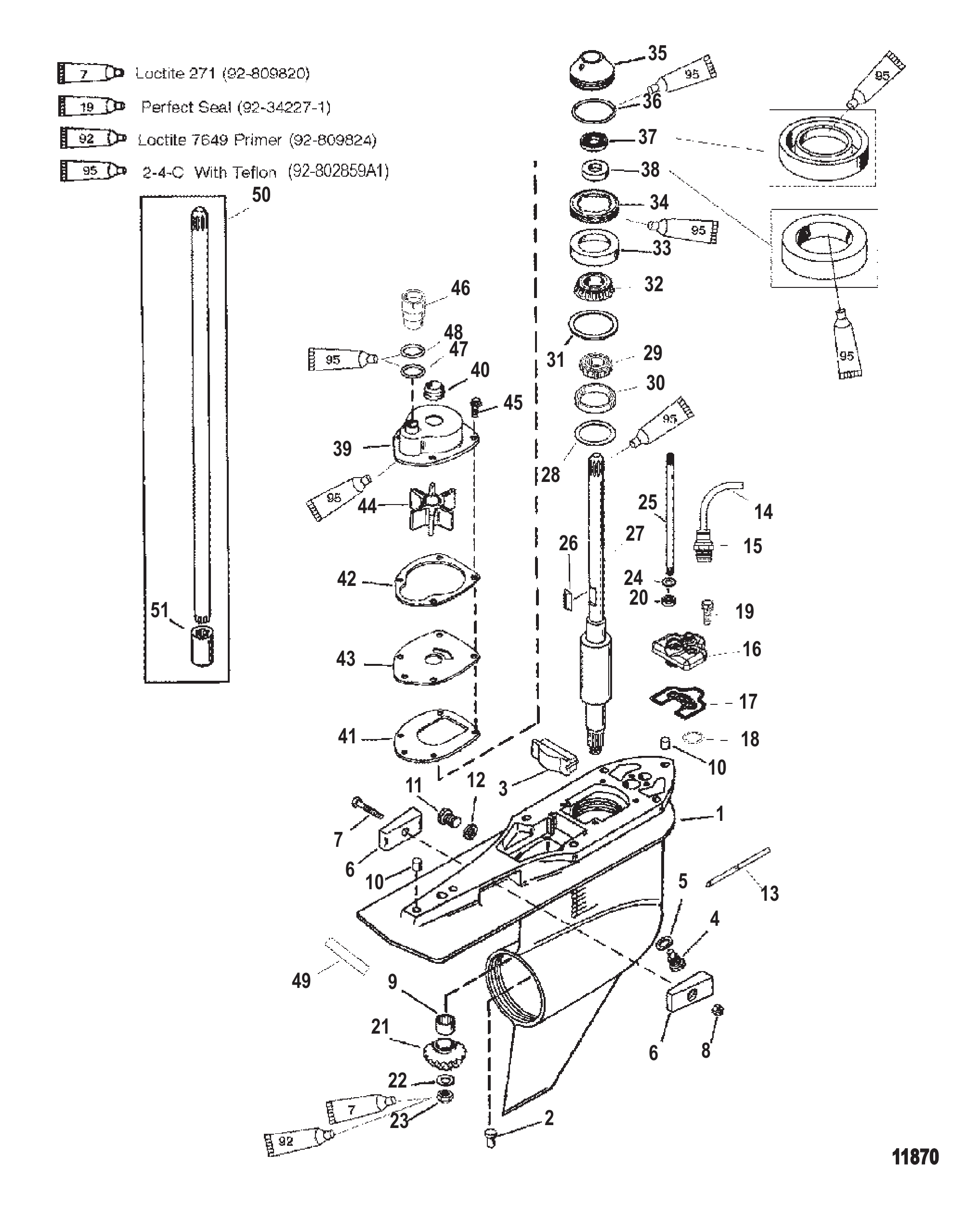

Рис. 14РЕДУКТОР (ВЕДОМЫЙ ВАЛ)-ПРОТИВОВРАЩЕНИЕ-FLEETMASTER Gear Housing Driveshaft-Counter-FleetMaster

REF	Номер детали	Наименование	Кол-во
-	859399T23	Корпус редуктора в сборе	1
-	8M0236209	GC DSI CXL 1.75 Mercury / Quicksilver	1
1	859399T24	Корпус редуктора в сборе	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
3	821526001	Заглушка заливная	1
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
5	191832	Шайба	1
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
6	826134Q	Анод	2
7	4000333	ВИНТ (M6 x 40)	1
8	401386	ГАЙКА (M6) Нержавеющая сталь	1
9	42647A1	Подшипник роликовый в сборе	1
10	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
11	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
11	79953Q04	Ремкомплект сливного винта	1
12	191832	Шайба	1
12	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
13	859402	ТРУБКА ПИТО	1
14	85944971	ТРУБКА (52.00 ДЮЙМА) ЧЕРНАЯ	1
14	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
15	859432	ШТУЦЕР	1
15	881866	Фитинг	1
16	858934	КРЫШКА	1
17	858935	ПРОКЛАДКА	1
18	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	1
18	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	1
19	82130016	ВИНТ (M6 x 16)	2
20	8164641	Маслосъёмный сальник	1
20	8M0246145	САЛЬНИК	1
21	NSS	NOT SOLD SEPARATE Pinion Gear (PART OF 43-828695A1)	1
22	92721	Шайба (.965 x .630)	1
23	35921	ГАЙКА (.625-18)	1
24	77674	ШАЙБА (.35 x .75 x .12)	1
25	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
26	43037	ШПОНКА	1
26	8M0204723	ШПОНКА	1
27	859348	ГРЕБНОЙ ВАЛ	1
28	38657A1	Регулировочные прокладки в сборе	AR
28	8M0063268	Комплект регулировочных прокладок	AR
29	48939A2	Подшипник роликовый конический	1
29	8M0146553	Подшипник в сборе (обойма/конус)	1
30	NSS	NOT SOLD SEPARATE Cup	1
31	42637A1	Комплект регулировочных шайб	AR
31	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
32	36387A1	Подшипник роликовый/обойма в сборе	1
32	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
33	NSS	NOT SOLD SEPARATE Cup	1
34	8245191	Фиксатор	1
35	807929A1	Корпус подшипника в сборе	1
35	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
36	90011	Кольцо уплотнительное (2.175 x .175)	1
36	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
37	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
37	8M0214939	Сальник @3	1
38	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
38	8M0214939	Сальник @3	1
39	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
40	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
41	430331	Прокладка	1
42	8172771	Прокладка водяного насоса, верхняя	1
43	8172761	Передняя пластина	1
43	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
44	43026T2	КРЫЛЬЧАТКА	1
45	82130016	ВИНТ (M6 x 16)	4
46	832942A1	Соединительная муфта в сборе	1
47	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
47	8M0204645	Кольцо уплотнительное (.796 x .139)	1
48	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
48	8M0204654	Уплотнительное кольцо	1
49	NSS	NOT SOLD SEPARATE Decal-Counter Rotation	1
50	827755A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
51	823902	МУФТА	1
-	816575A5	Ремкомплект уплотнений корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

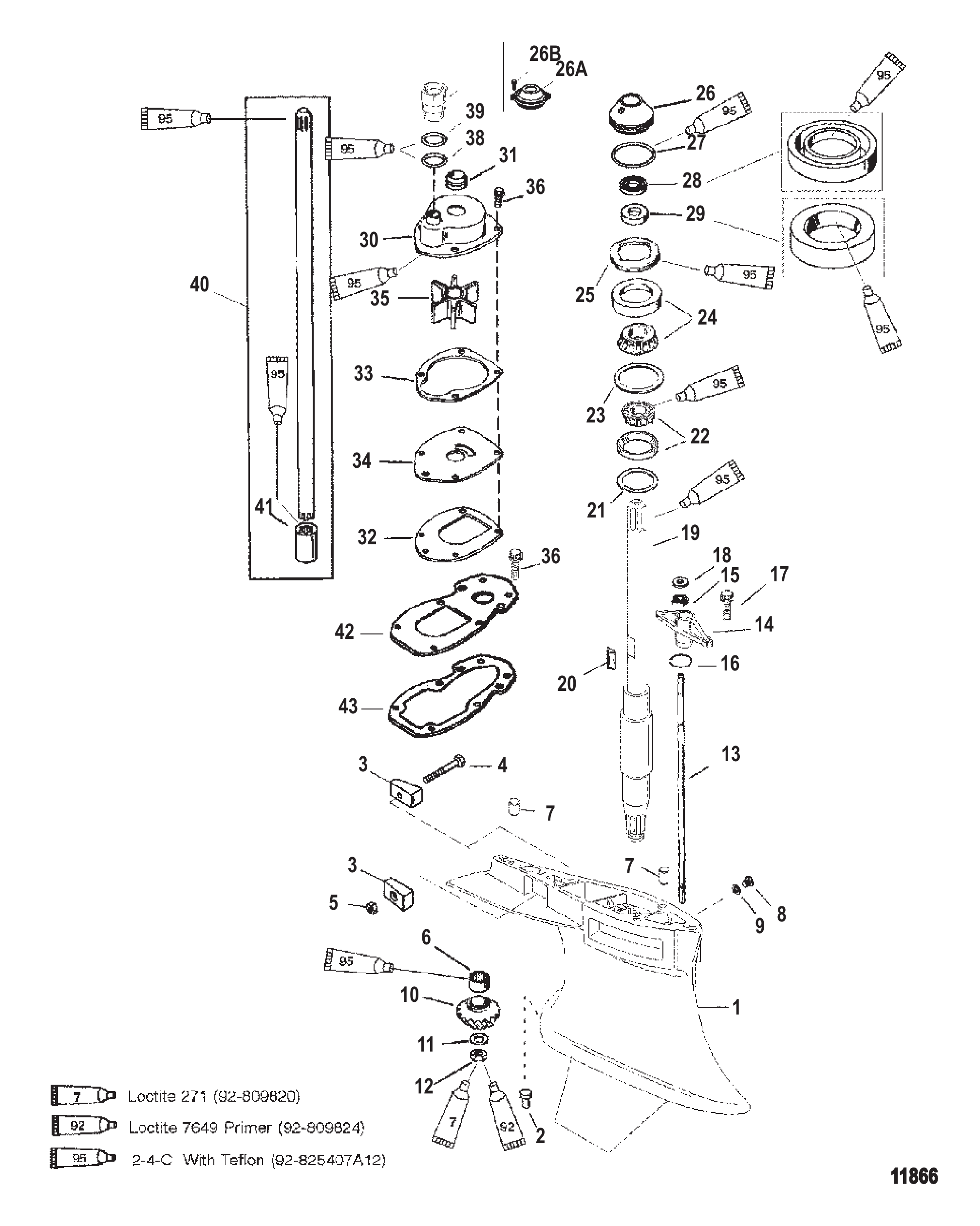

Рис. 15Редуктор ведущего вала - реверсивный - SportMaster Gear Housing Driveshaft-Counter Rotation-SportMaster

REF	Номер детали	Наименование	Кол-во
1	840307T3	Редуктор в сборе базовый	1
2	379721	Штифт	1
3	826134Q	Анод	2
4	4000333	ВИНТ (M6 x 40)	1
5	401386	ГАЙКА (M6) Нержавеющая сталь	1
6	42647A1	Подшипник роликовый в сборе	1
7	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
8	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
8	79953Q04	Ремкомплект сливного винта	1
9	191832	Шайба	1
9	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
10	NSS	NOT SOLD SEPARATE Pinion Gear	1
11	92721	Шайба (.965 x .630)	1
12	35921	ГАЙКА (.625-18)	1
13	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
14	848836A1	Втулка в сборе	1
15	8164641	Маслосъёмный сальник	1
15	8M0246145	САЛЬНИК	1
16	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	1
16	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	1
17	82130016	ВИНТ (M6 x 16)	2
18	77674	ШАЙБА (.35 x .75 x .12)	1
19	848831	ВАЛ ПРИВОДА НИЖНИЙ	1
20	43037	ШПОНКА	1
20	8M0204723	ШПОНКА	1
21	38657A1	Регулировочные прокладки в сборе	1
21	8M0063268	Комплект регулировочных прокладок	1
22	48939A2	Подшипник роликовый конический	1
22	8M0146553	Подшипник в сборе (обойма/конус)	1
23	42637A1	Комплект регулировочных шайб	1
23	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
24	36387A1	Подшипник роликовый/обойма в сборе	1
24	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
25	8245191	Фиксатор	1
26A	840836A2	Обойма в сборе	1
26A	8M0192207	Комплект уплотнений обоймы	1
26	807929A1	Корпус подшипника в сборе	1
26	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
26B	82130016	ВИНТ (M6 x 16)	2
27	90011	Кольцо уплотнительное (2.175 x .175)	1
27	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
28	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
28	8M0214939	Сальник @3	1
29	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
29	8M0214939	Сальник @3	1
30	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
31	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
32	430331	Прокладка	1
33	8172771	Прокладка водяного насоса, верхняя	1
34	8172761	Передняя пластина	1
34	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
35	43026T2	КРЫЛЬЧАТКА	1
36	82130020	ВИНТ (M6 x 20)	6
37	832942A1	Соединительная муфта в сборе	1
38	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
38	8M0204645	Кольцо уплотнительное (.796 x .139)	1
39	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
39	8M0204654	Уплотнительное кольцо	1
40	848832A1	Вал приводной в сборе верхний	1
41	823902	МУФТА	1
42	848834	ПЛАСТИНА ВОДЯНОГО КАНАЛА	1
43	848835	ПРОКЛАДКА	1
-	816575A6	Комплект уплотнений корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

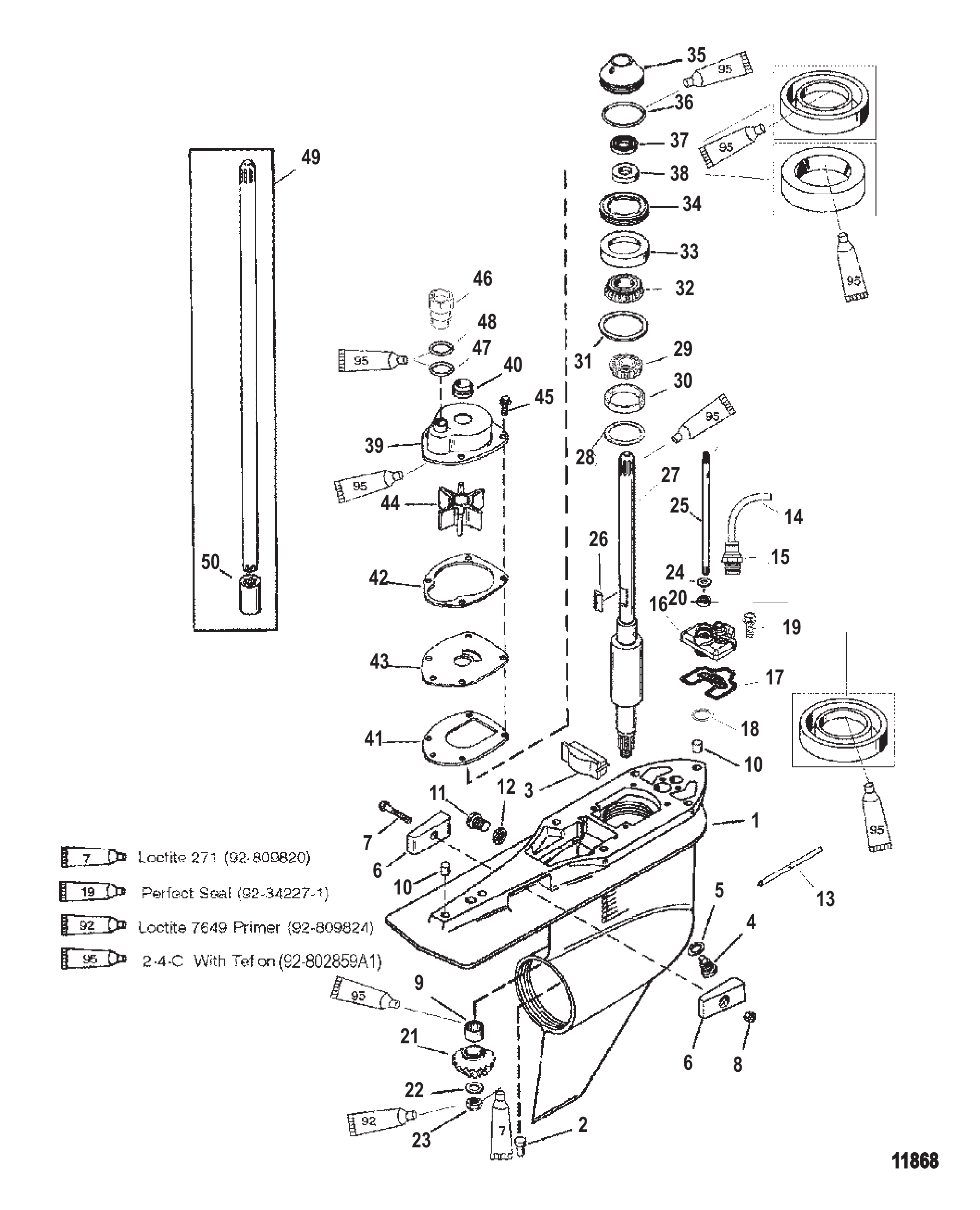

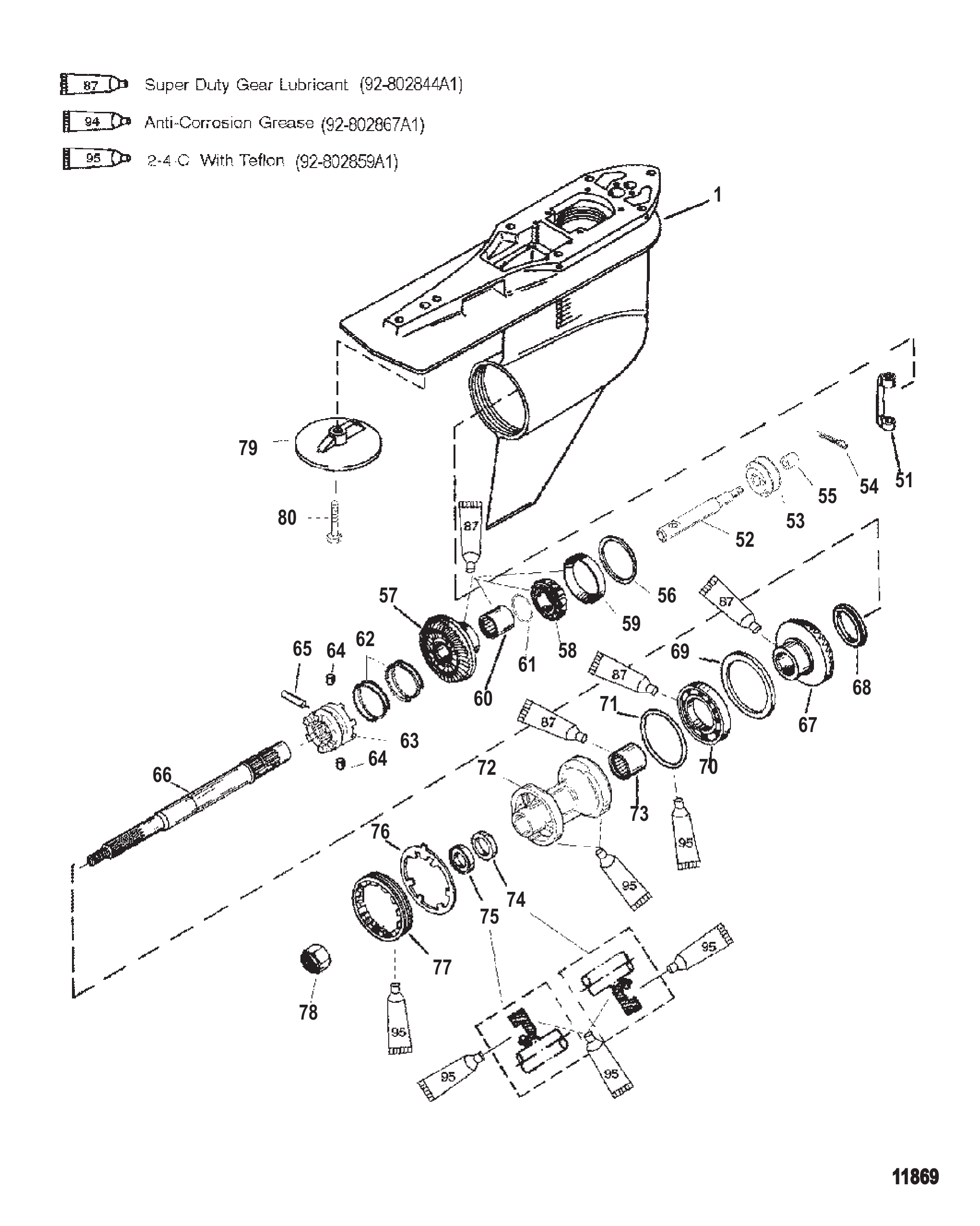

Рис. 16РЕДУКТОР (ВЕДОМЫЙ ВАЛ)-СТАНДАРТ-FLEETMASTER Gear Housing Driveshaft-Standard-FleetMaster

REF	Номер детали	Наименование	Кол-во
-	859399T22	Редуктор в сборе	1
-	8M0236198	GC DSI XL 1.75 Mercury / Quicksilver	1
1	859399T24	Корпус редуктора в сборе	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
3	821526001	Заглушка заливная	1
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
5	191832	Шайба	1
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
6	826134Q	Анод	2
7	4000333	ВИНТ (M6 x 40)	1
8	401386	ГАЙКА (M6) Нержавеющая сталь	1
9	42647A1	Подшипник роликовый в сборе	1
10	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
11	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
11	79953Q04	Ремкомплект сливного винта	1
12	191832	Шайба	1
12	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
13	859402	ТРУБКА ПИТО	1
14	85944971	ТРУБКА (52.00 ДЮЙМА) ЧЕРНАЯ	1
14	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
15	859432	ШТУЦЕР	1
15	881866	Фитинг	1
16	858934	КРЫШКА	1
17	858935	ПРОКЛАДКА	1
18	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	1
18	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	1
19	82130016	ВИНТ (M6 x 16)	2
20	8164641	Маслосъёмный сальник	1
20	8M0246145	САЛЬНИК	1
21	NSS	NOT SOLD SEPARATE Pinion Gear (PART OF 43-859321A3)	1
22	92721	Шайба (.965 x .630)	1
23	35921	ГАЙКА (.625-18)	1
24	77674	ШАЙБА (.35 x .75 x .12)	1
25	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
26	43037	ШПОНКА	1
26	8M0204723	ШПОНКА	1
27	859348	ГРЕБНОЙ ВАЛ	1
28	38657A1	Регулировочные прокладки в сборе	AR
28	8M0063268	Комплект регулировочных прокладок	AR
29	48939A2	Подшипник роликовый конический	1
29	8M0146553	Подшипник в сборе (обойма/конус)	1
30	NSS	NOT SOLD SEPARATE Cup	1
31	42637A1	Комплект регулировочных шайб	AR
31	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
32	36387A1	Подшипник роликовый/обойма в сборе	1
32	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
33	NSS	NOT SOLD SEPARATE Cup	1
34	8245191	Фиксатор	1
35	807929A1	Корпус подшипника в сборе	1
35	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
36	90011	Кольцо уплотнительное (2.175 x .175)	1
36	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
37	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
37	8M0214939	Сальник @3	1
38	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
38	8M0214939	Сальник @3	1
39	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
40	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
41	430331	Прокладка	1
42	8172771	Прокладка водяного насоса, верхняя	1
43	8172761	Передняя пластина	1
43	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
44	43026T2	КРЫЛЬЧАТКА	1
45	82130016	ВИНТ (M6 x 16)	4
46	832942A1	Соединительная муфта в сборе	1
47	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
47	8M0204645	Кольцо уплотнительное (.796 x .139)	1
48	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
48	8M0204654	Уплотнительное кольцо	1
49	827755A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
50	823902	МУФТА	1
-	816575A5	Ремкомплект уплотнений корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

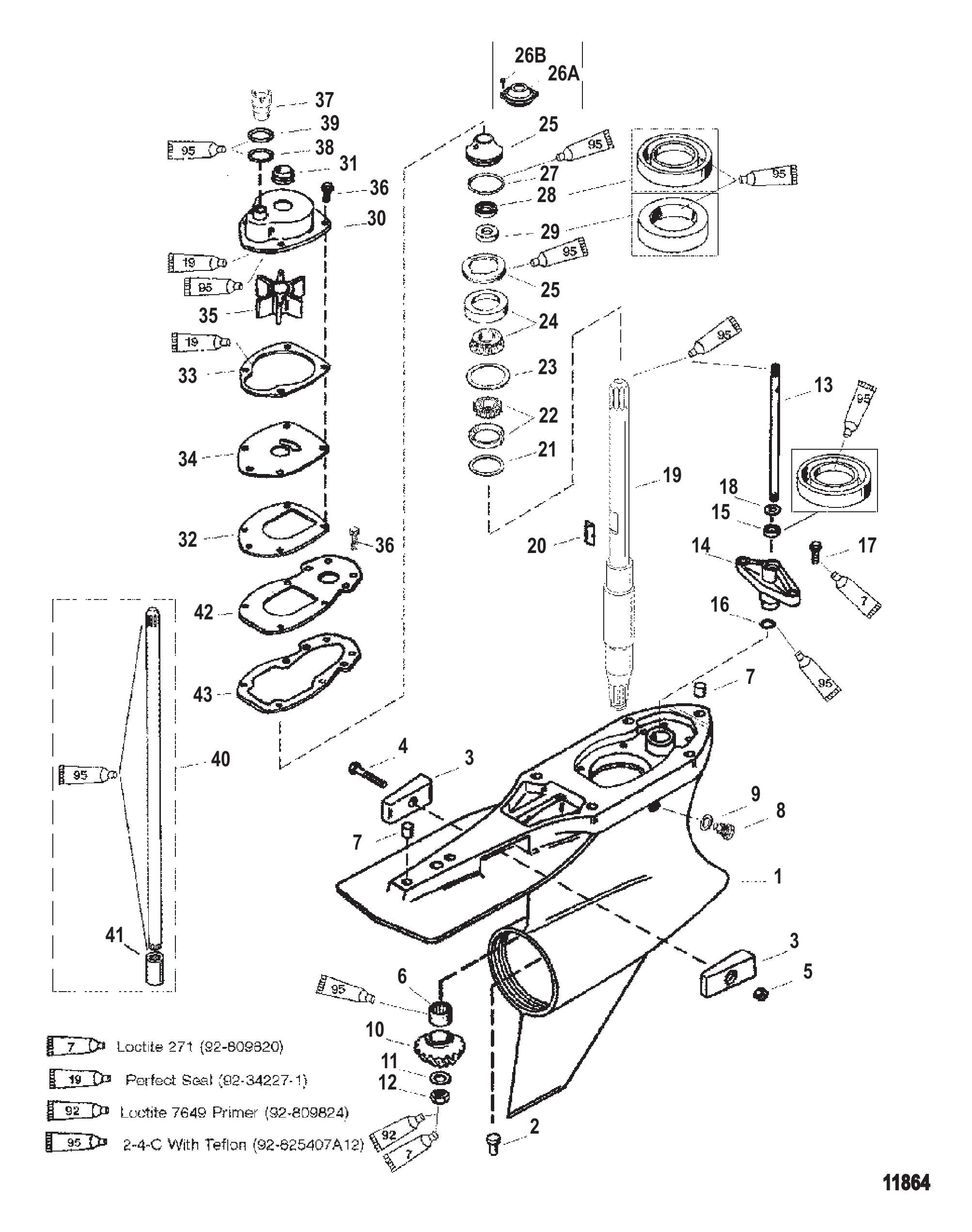

Рис. 17Редуктор ведущего вала - стандартное вращение - SportMaster Gear Housing Driveshaft-Standard Rotation-SportMaster

REF	Номер детали	Наименование	Кол-во
-	840306T6	Редуктор в сборе, с антикавитационным плавником	1
1	840307T3	Редуктор в сборе базовый	1
1	840306T3	Корпус редуктора в сборе базовый, с упором крутящего момента	1
2	379721	Штифт	1
3	826134Q	Анод	2
4	4000333	ВИНТ (M6 x 40)	1
5	401386	ГАЙКА (M6) Нержавеющая сталь	1
6	42647A1	Подшипник роликовый в сборе	1
7	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
8	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
8	79953Q04	Ремкомплект сливного винта	1
9	191832	Шайба	1
9	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
10	NSS	NOT SOLD SEPARATE Pinion Gear	1
11	92721	Шайба (.965 x .630)	1
12	35921	ГАЙКА (.625-18)	1
13	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
14	848836A1	Втулка в сборе	1
15	8164641	Маслосъёмный сальник	1
15	8M0246145	САЛЬНИК	1
16	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	1
16	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	1
17	82130016	ВИНТ (M6 x 16)	2
18	77674	ШАЙБА (.35 x .75 x .12)	1
19	848831	ВАЛ ПРИВОДА НИЖНИЙ	1
20	43037	ШПОНКА	1
20	8M0204723	ШПОНКА	1
21	38657A1	Регулировочные прокладки в сборе	1
21	8M0063268	Комплект регулировочных прокладок	1
22	48939A2	Подшипник роликовый конический	1
22	8M0146553	Подшипник в сборе (обойма/конус)	1
23	42637A1	Комплект регулировочных шайб	1
23	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
24	36387A1	Подшипник роликовый/обойма в сборе	1
24	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
25	8245191	Фиксатор	1
26A	840836A2	Обойма в сборе	1
26A	8M0192207	Комплект уплотнений обоймы	1
26	807929A1	Корпус подшипника в сборе	1
26	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
26B	82130016	ВИНТ (M6 x 16)	2
27	90011	Кольцо уплотнительное (2.175 x .175)	1
27	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
28	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
28	8M0214939	Сальник @3	1
29	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
29	8M0214939	Сальник @3	1
30	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
31	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
32	430331	Прокладка	1
33	8172771	Прокладка водяного насоса, верхняя	1
34	8172761	Передняя пластина	1
34	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
35	43026T2	КРЫЛЬЧАТКА	1
36	82130020	ВИНТ (M6 x 20)	6
37	832942A1	Соединительная муфта в сборе	1
38	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
38	8M0204645	Кольцо уплотнительное (.796 x .139)	1
39	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
39	8M0204654	Уплотнительное кольцо	1
40	848832A1	Вал приводной в сборе верхний	1
40	827755A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
41	823902	МУФТА	1
42	848834	ПЛАСТИНА ВОДЯНОГО КАНАЛА	1
43	848835	ПРОКЛАДКА	1
-	816575A6	Комплект уплотнений корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

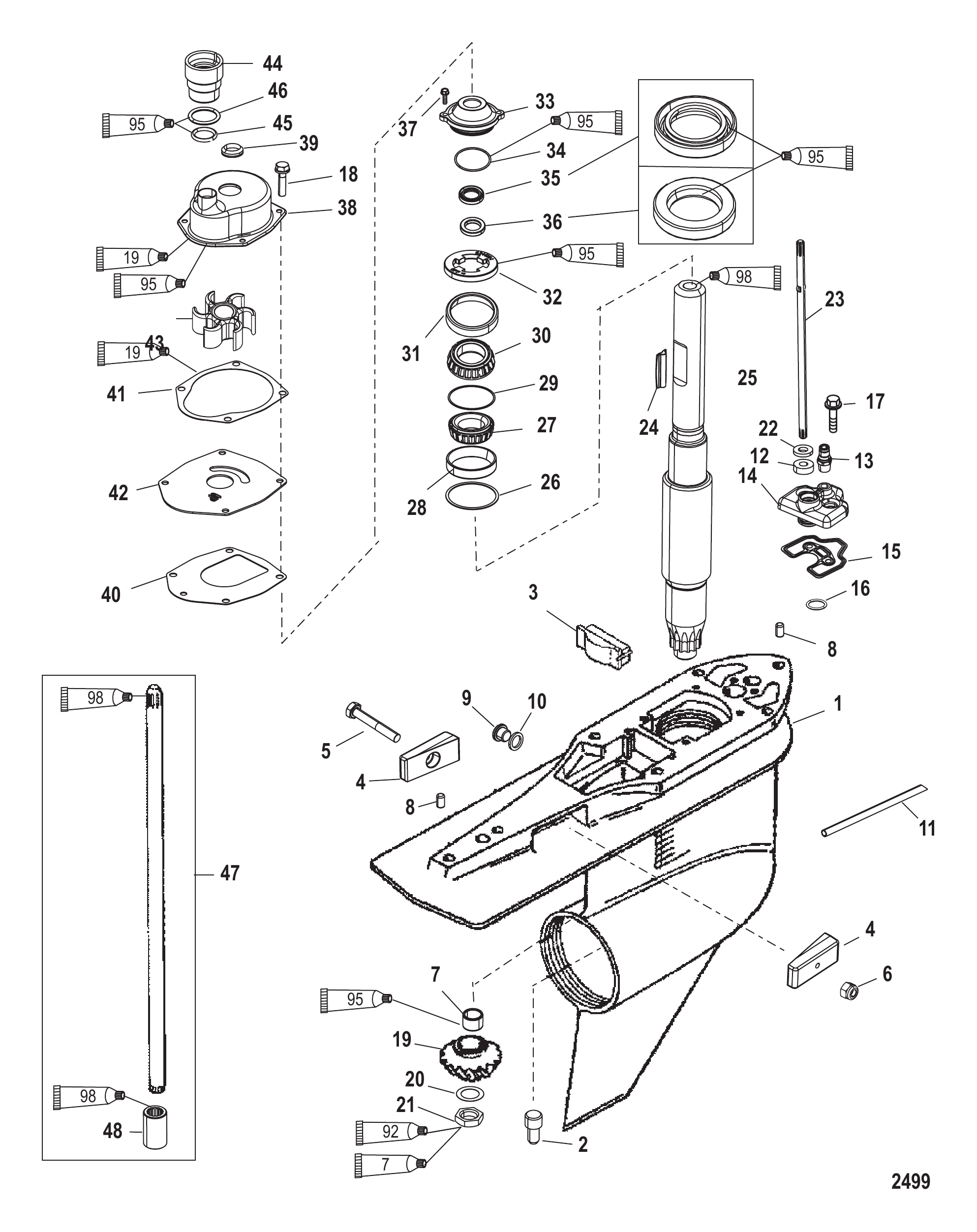

Рис. 18РЕДУКТОР ВЕДУЩИЙ ВАЛ - TORQUE MASTER Gear Housing Driveshaft - Torque Master

REF	Номер детали	Наименование	Кол-во
-	840470T9	Редуктор в сборе	1
-	840470T27	Редуктор в сборе	1
-	840470T8	Редуктор в сборе	1
1	840470T5	Корпус редуктора в сборе базовый	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
3	821526001	Заглушка заливная	1
4	826134Q	Анод	2
5	4000333	ВИНТ (M6 x 40)	1
6	401386	ГАЙКА (M6) Нержавеющая сталь	1
7	42647A1	Подшипник роликовый в сборе	1
8	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
9	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
9	79953Q04	Ремкомплект сливного винта	1
10	191833	Сальник	1
10	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
11	859402	ТРУБКА ПИТО	1
12	8164641	Маслосъёмный сальник	1
12	8M0246145	САЛЬНИК	1
13	881866	Фитинг	1
14	858934	КРЫШКА	1
15	858935	ПРОКЛАДКА	1
16	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	2
16	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	2
17	82130016	ВИНТ (M6 x 16)	2
18	82130016	ВИНТ (M6 x 16)	4
19	NSS	NOT SOLD SEPARATE Pinion Gear(Part of 43-828168T3 or 43-878087A6)	1
20	92721	Шайба (.965 x .630)	1
21	35921	ГАЙКА (.625-18)	1
22	77674	ШАЙБА (.35 x .75 x .12)	1
23	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
24	43037	ШПОНКА	1
24	8M0204723	ШПОНКА	1
25	848831	ВАЛ ПРИВОДА НИЖНИЙ	1
26	38657A1	Регулировочные прокладки в сборе	AR
26	8M0063268	Комплект регулировочных прокладок	AR
27	48939A2	Подшипник роликовый конический	1
27	8M0146553	Подшипник в сборе (обойма/конус)	1
28	NSS	NOT SOLD SEPARATE Cup	1
29	42637A1	Комплект регулировочных шайб	AR
29	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
30	36387A1	Подшипник роликовый/обойма в сборе	1
30	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
31	NSS	NOT SOLD SEPARATE Cup	1
32	8245191	Фиксатор	1
33	840836A2	Обойма в сборе	1
33	8M0192207	Комплект уплотнений обоймы	1
34	90011	Кольцо уплотнительное (2.175 x .175)	1
34	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
35	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
35	8M0214939	Сальник @3	1
36	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
36	8M0214939	Сальник @3	1
37	82130016	ВИНТ (M6 x 16)	2
38	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
39	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
40	430331	Прокладка	1
41	8172771	Прокладка водяного насоса, верхняя	1
42	8172761	Передняя пластина	1
42	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
43	43026T2	КРЫЛЬЧАТКА	1
44	832942A1	Соединительная муфта в сборе	1
45	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
45	8M0204645	Кольцо уплотнительное (.796 x .139)	1
46	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
46	8M0204654	Уплотнительное кольцо	1
47	8488321	Длинный приводной вал	1
48	823902	МУФТА	1
-	816575A6	Комплект уплотнений корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1

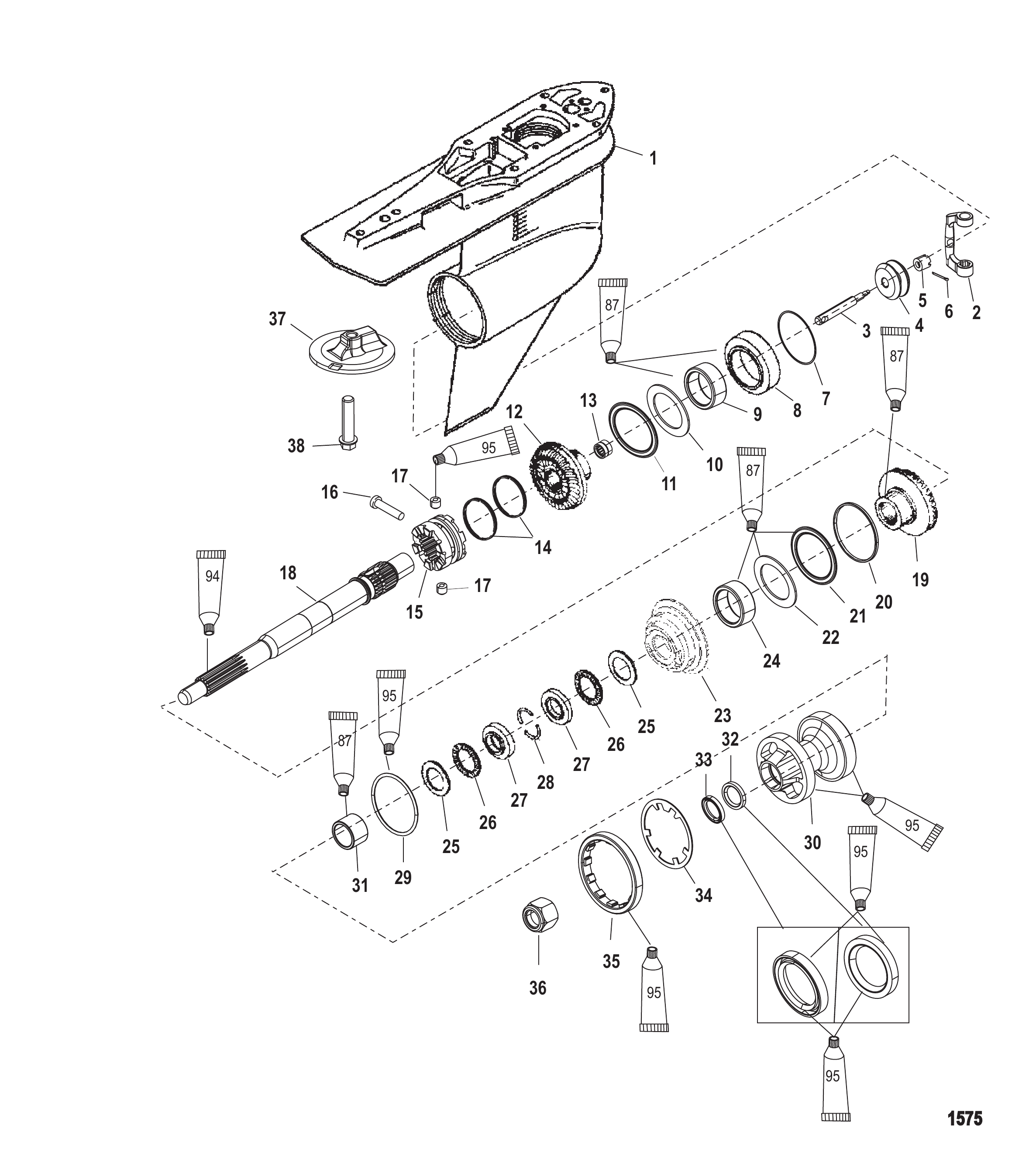

Рис. 19Картер редуктора гребной вал - реверсивный - FleetMaster Gear Housing Propeller Shaft-Counter-FleetMaster

REF	Номер детали	Наименование	Кол-во
-	859399T44	Корпус редуктора в сборе	1
-	859399T38	Корпус редуктора в сборе	1
-	842004T19	Редуктор в сборе	1
1	859399T24	Корпус редуктора в сборе	1
2	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
2	8M0226861	Кривошип переключателя	1
3	19755T7	Шпуля в сборе	1
3	8M0235940	Катушка в сборе	1
4	NSS	NOT SOLD SEPARATE Spool	1
5	NSS	NOT SOLD SEPARATE Sleeve	1
6	NSS	NOT SOLD SEPARATE Cotter Pin	1
7	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
7	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
8	828830A2	ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК	1
9	814653T	Подшипник в сборе игольчатый	1
10	815481	УПОРНАЯ ШАЙБА	1
11	815480	ПОДШИПНИК Упорный	1
12	855652T1	Шестерня заднего хода	1
13	15844	Подшипниковый узел роликовый	1
14	78962	Пружина	2
15	848878T	СЦЕПЛЕНИЕ	1
16	848838	ПАЛЕЦ КРЕСТОВИНЫ	1
17	78909	Палец фиксатора	2
18	824111	ГРЕБНОЙ ВАЛ	1
18	8M0140448	Гребной вал левого вращения	1
19	855651A1	Комплект шестерён переднего хода/ведущая шестерня	1
20	1761514	Регулировочная прокладка (.206)	AR
20	1761515	Регулировочная прокладка (.208)	AR
20	1761516	Регулировочная прокладка (.210)	AR
20	1761517	Регулировочная прокладка (.212)	AR
20	1761518	Регулировочная прокладка (.214)	AR
20	1761519	Регулировочная прокладка (.216)	AR
20	1761520	Регулировочная прокладка (.218)	AR
20	1761521	Регулировочная прокладка (.220)	AR
20	1761522	Регулировочная прокладка (.222)	AR
20	1761523	Регулировочная прокладка (.224)	AR
20	1761524	Регулировочная прокладка (.226)	AR
20	1761525	Регулировочная прокладка (.228)	AR
20	1761526	Регулировочная прокладка (.230)	AR
21	815480	ПОДШИПНИК Упорный	1
22	815481	УПОРНАЯ ШАЙБА	1
23	828831A3	Адаптер в сборе подшипниковый	1
24	814653T	Подшипник в сборе игольчатый	1
25	18448	Шайба упорная	2
26	15842	Подшипник упорный	2
27	8182911	Обойма упорного подшипника	2
28	814605	Фиксатор	2
29	31534	Уплотнительное кольцо	1
29	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
30	818290T8	Обойма с подшипником в сборе	1
31	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
32	14077	Сальник внутренний	1
33	76868	САЛЬНИК ВНУТРЕННИЙ	1
33	8M0248882	САЛЬНИК @5	1
34	18323	Шайба стопорная с усиком	1
35	79448	Фиксатор	1
35	8M2011027	ФИКСАТОР	1
36	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
37	762145	Анод	1
37	76214Q5	Анодная пластина в сборе	1
38	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
-	816575A4	Комплект сальников корпуса редуктора	1

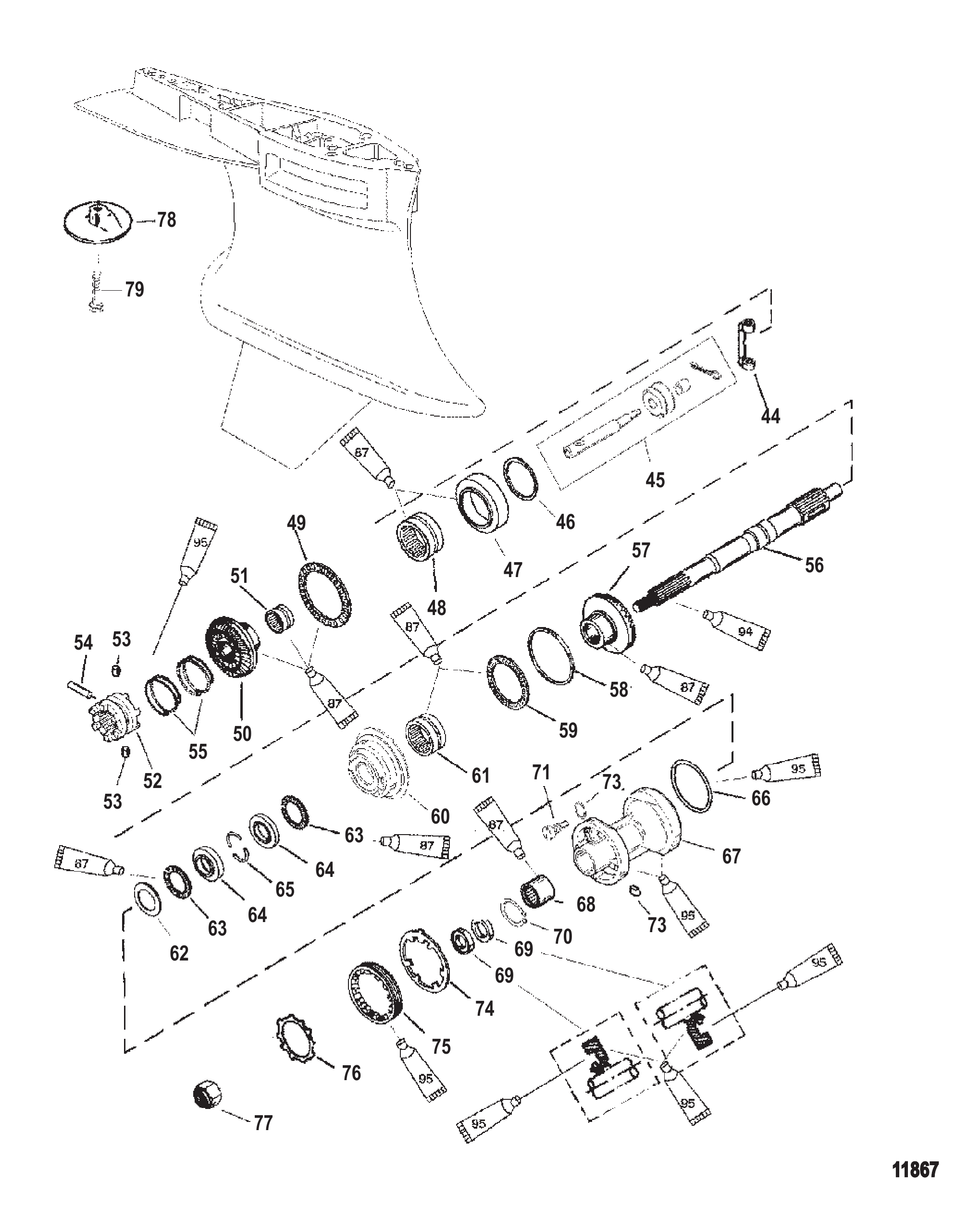

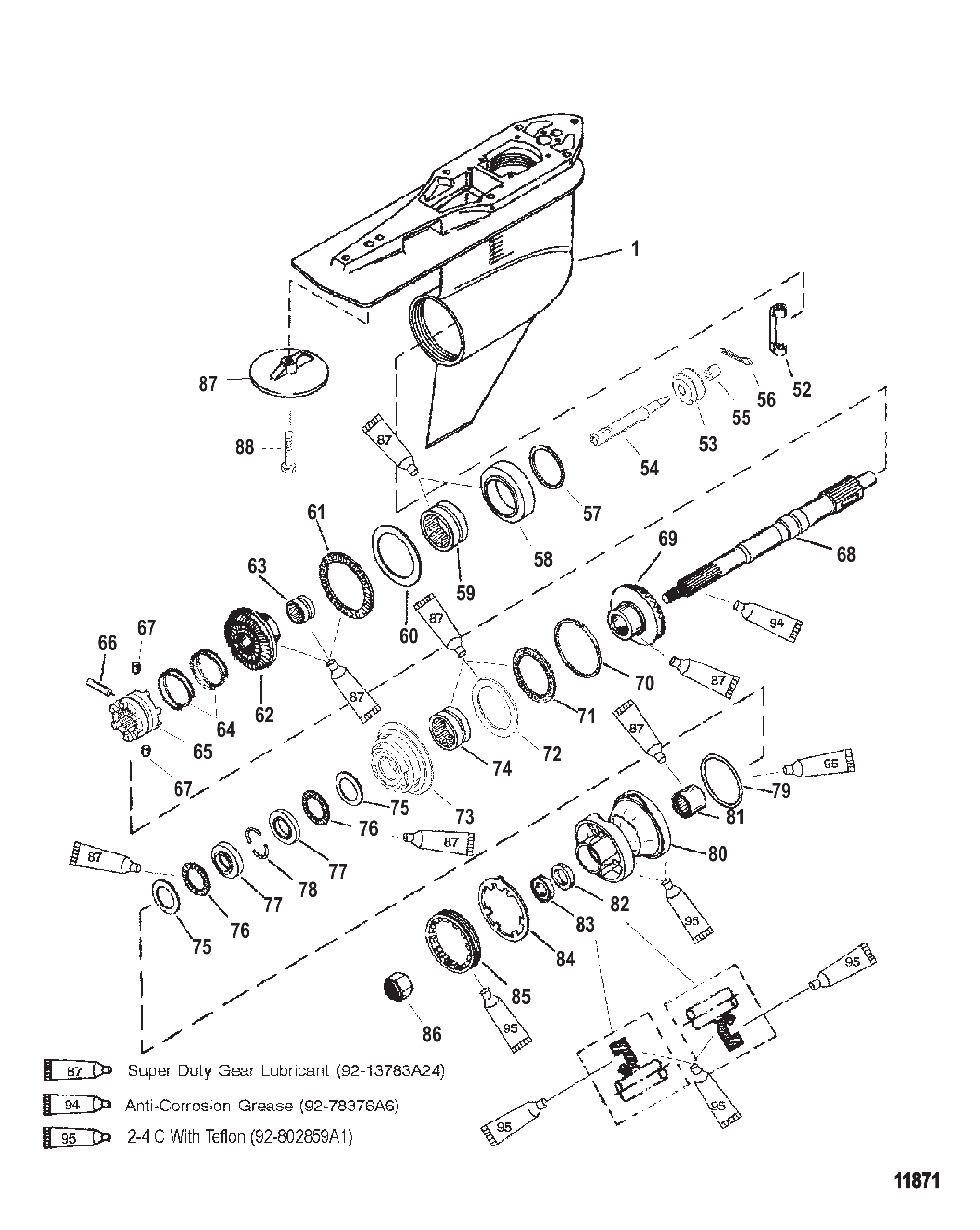

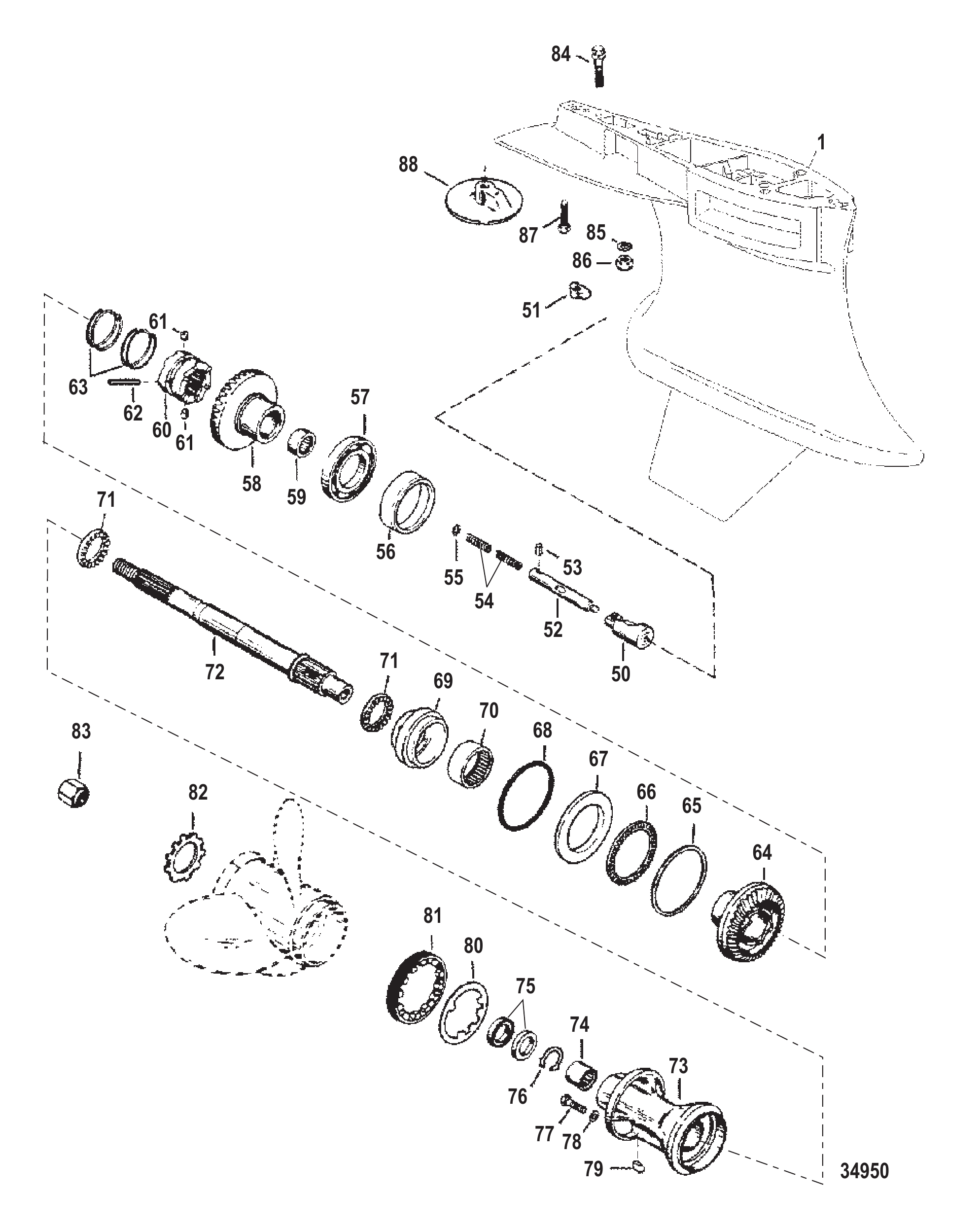

Рис. 20Редуктор Вал гребного винта-Counter-Sportmaster Gear Housing Propeller Shaft-Counter-Sportmaster

REF	Номер детали	Наименование	Кол-во
0	849781T69	Узел редуктора в сборе	1
0	849781T70	Узел редуктора в сборе	1
0	840561T70	Редуктор в сборе	1
1	849781A2	Редуктор в сборе (базовый)	1
1	8M0084203	Редуктор SM	1
50	89594A1	Толкатель в сборе	1
51	789562	Кулачок переключения передач	1
52	79911A1	Штанга	1
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	79910	Пружина	2
55	78910	Шайба	AR
56	14469T	Обойма подшипника	1
57	88957T	Подшипник шариковый	1
58	NSS	NOT SOLD SEPARATE Reverse Gear (Part of 43-15845A2)	1
59	15844	Подшипниковый узел роликовый	1
60	42672T	Храповик	1
61	78909	Палец фиксатора	2
62	42671	Палец крестовой	1
63	78962	Пружина	2
64	15845A2	Комплект шестерён	1
65	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
65	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
65	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
65	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
65	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
65	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
65	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
65	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
65	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
65	1761510	Регулировочная прокладка (.143)	AR
65	1761511	Регулировочная прокладка (.145)	AR
65	1761512	Регулировочная прокладка (.147)	AR
65	1761513	Регулировочная прокладка (.149)	AR
66	15841	Подшипник роликовый	1
67	17616	Упорное кольцо	1
68	31534	Уплотнительное кольцо	1
68	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
69	15838A2	Адаптер в сборе с подшипником	1
70	15843	Подшипник роликовый	1
70	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
71	15834	Подшипник упорный	2
72	815495T	Гребной вал	1
73	847616T1	Подшипник в обойме	1
74	817072	Подшипник роликовый	1
75	815565	САЛЬНИК Масляный	2
76	817071	Кольцо стопорное	1
77	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
77	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
78	19183	Шайба фибровая	1
78	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
79	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
80	79447	Шайба стопорная с усиком	1
81	158401	Крышка	1
82	423511	Шайба стопорная зубчатая	1
83	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
83	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
84	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
84	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
85	822836	Шайба (.445 x .805 x .108)	2
86	134391	Гайка (.4375-20)	2
86	859116	ГАЙКА (.437-20)	2
87	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
88	76214T3	Анод	1
88	76214Q5	Анодная пластина в сборе	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	840389A2	Комплект ступицы гребного винта	1
-	8M0183487	Комплект ступицы гребного винта HD	1

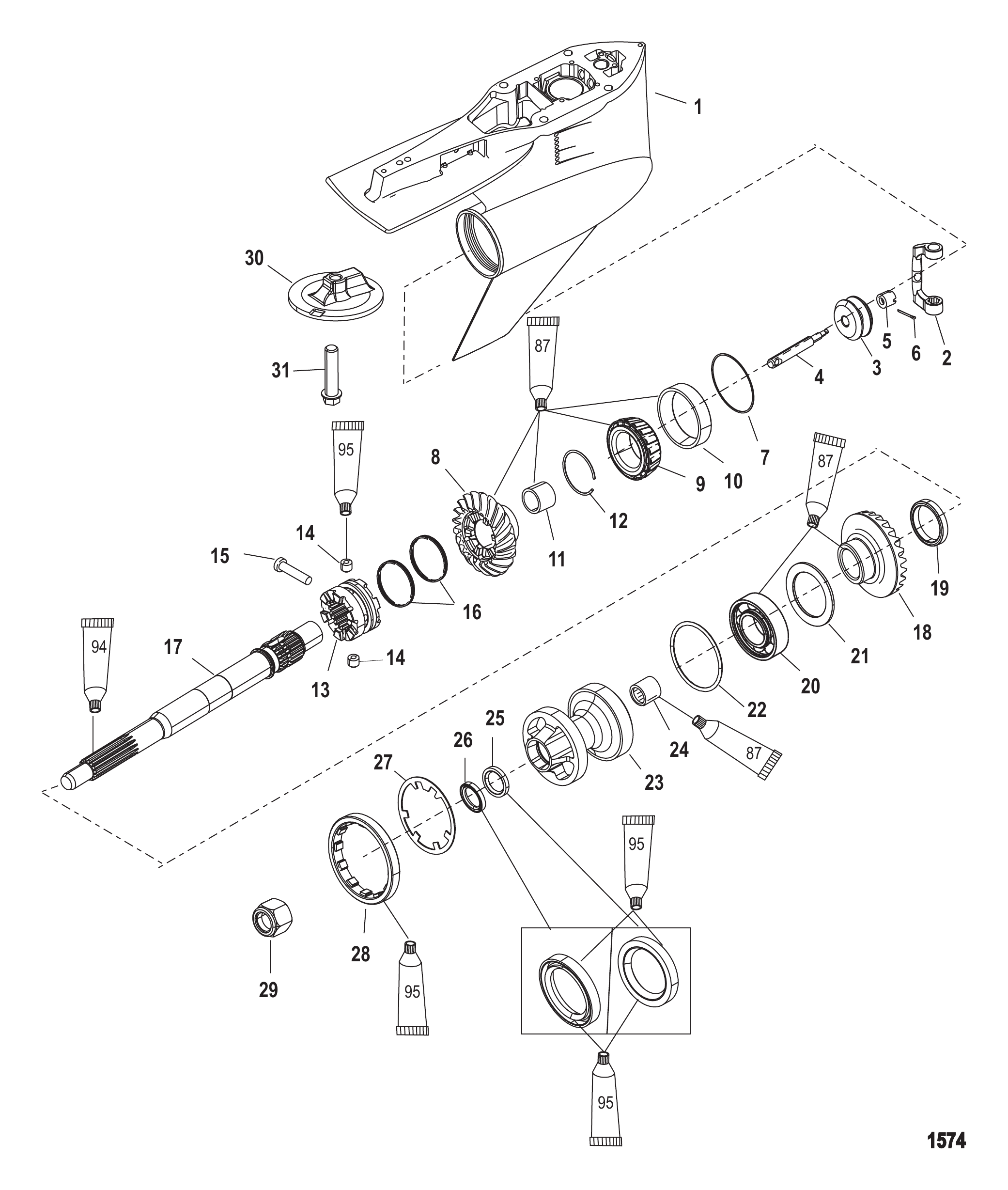

Рис. 21Картер редуктора гребной вал - стандарт - FleetMaster Gear Housing Propeller Shaft-Standard-FleetMaster

REF	Номер детали	Наименование	Кол-во
-	859399T43	Корпус редуктора в сборе	1
-	859399T37	Корпус редуктора в сборе	1
-	842004T18	Редуктор в сборе	1
1	859399T24	Корпус редуктора в сборе	1
2	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
2	8M0226861	Кривошип переключателя	1
3	19755T7	Шпуля в сборе	1
3	8M0235940	Катушка в сборе	1
4	NSS	NOT SOLD SEPARATE Spool	1
5	NSS	NOT SOLD SEPARATE Sleeve	1
6	NSS	NOT SOLD SEPARATE Cotter Pin	1
7	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
7	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
8	878617A2	Шестерня переднего хода/шестерня привода	1
9	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
10	NSS	NOT SOLD SEPARATE Cup	1
11	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
12	856823	Кольцо стопорное	1
13	848878T	СЦЕПЛЕНИЕ	1
14	78909	Палец фиксатора	2
15	848838	ПАЛЕЦ КРЕСТОВИНЫ	1
16	78962	Пружина	2
17	824110	ГРЕБНОЙ ВАЛ	1
17	8M0140440	Гребной вал правого вращения	1
18	853593A1	Шестерня	1
19	824108	ПРОСТАВКА	1
20	88957T	Подшипник шариковый	1
21	681001	КОЛЬЦО УПОРНОЕ	1
22	31534	Уплотнительное кольцо	1
22	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
23	818763T11	Корпус подшипника в сборе	1
24	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
25	14077	Сальник внутренний	1
26	76868	САЛЬНИК ВНУТРЕННИЙ	1
26	8M0248882	САЛЬНИК @5	1
27	18323	Шайба стопорная с усиком	1
28	79448	Фиксатор	1
28	8M2011027	ФИКСАТОР	1
29	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
30	762145	Анод	1
30	76214Q5	Анодная пластина в сборе	1
31	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
-	816575A4	Комплект сальников корпуса редуктора	1

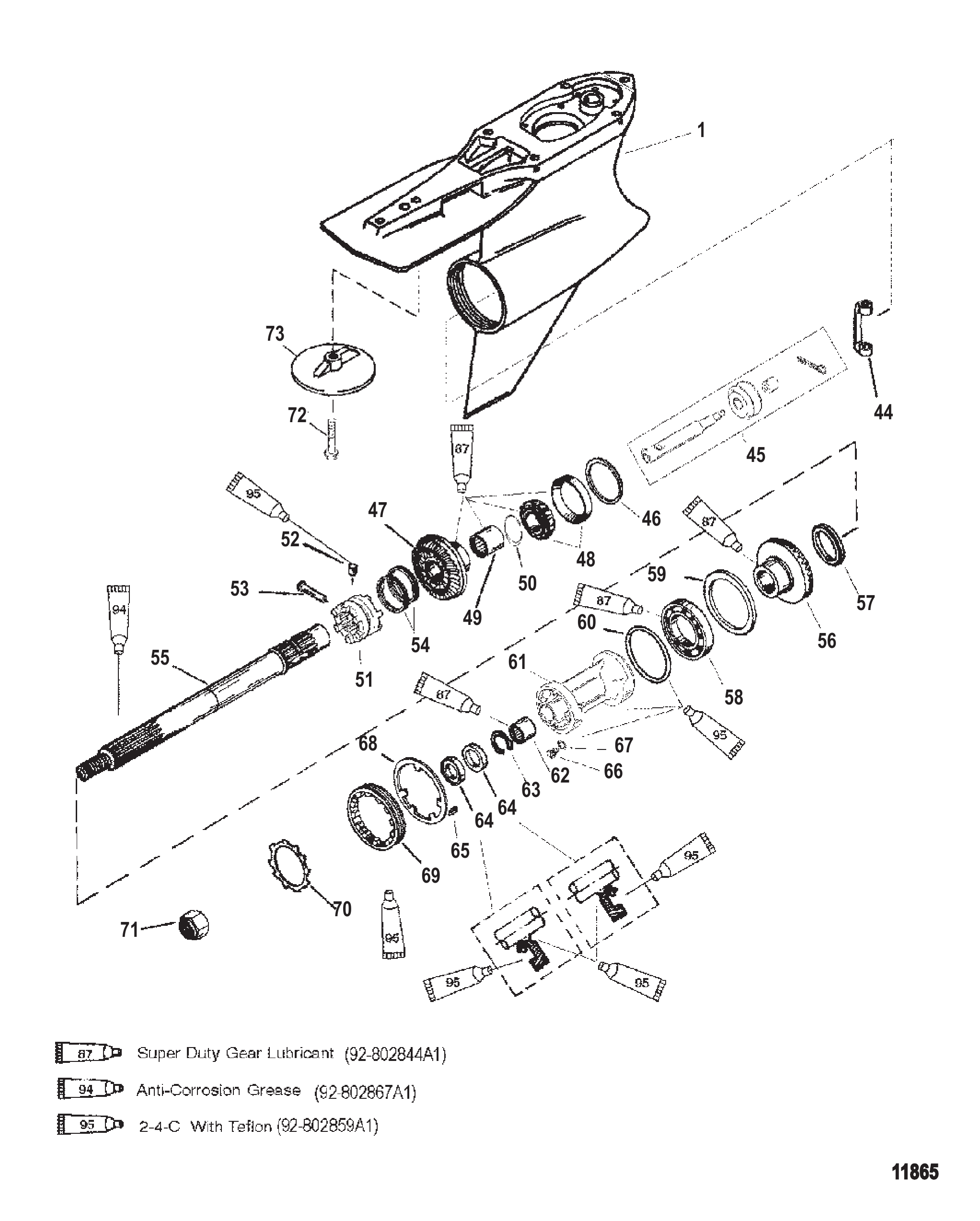

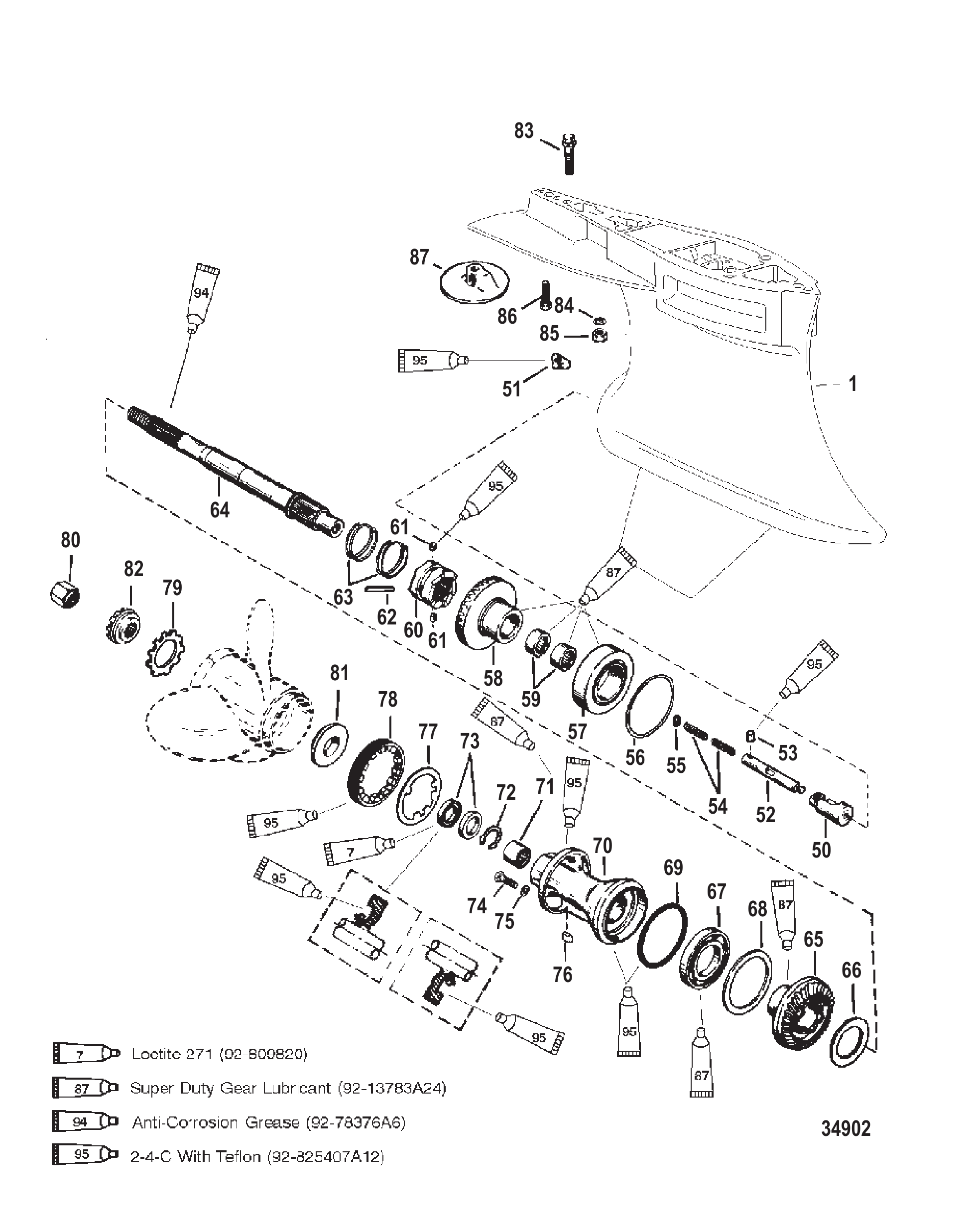

Рис. 22РЕДУКТОР ВАЛА ВИНТА-СТАНДАРТ-SPORTMASTER Gear Housing Propeller Shaft-Standard-Sportmaster

REF	Номер детали	Наименование	Кол-во
-	849780A33	Корпус редуктора в сборе	1
-	849780T34	Корпус редуктора в сборе	1
-	840560T34	Корпус редуктора в сборе	1
1	849780A2	Корпус редуктора в сборе (базовый)	1
1	8M0083306	Корпус редуктора-SM	1
50	89594A1	Толкатель в сборе	1
51	789562	Кулачок переключения передач	1
52	79911A1	Штанга	1
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	79910	Пружина	2
55	78910	Шайба	2
56	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
57	78172A1	Подшипник конический роликовый в сборе	1
58	44104A7	Комплект шестерён (включая ведущую шестерню)	1
59	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
60	42672T	Храповик	1
61	78909	Палец фиксатора	2
62	42671	Палец крестовой	1
63	78962	Пружина	2
64	822820F1	Гребной вал	1
64	840451A03	Гребной вал	1
65	822824A1	Шестерня заднего хода в сборе	1
65	8M0192202	Шестерня заднего хода	1
66	822823	Упорное кольцо	1
67	88957T	Подшипник шариковый	1
68	681001	КОЛЬЦО УПОРНОЕ	1
69	31534	Уплотнительное кольцо	1
69	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
70	848840T1	Обойма подшипника в сборе	1
70	848840A1	Обойма подшипника в сборе	1
71	817072	Подшипник роликовый	1
72	817071	Кольцо стопорное	1
73	815565	САЛЬНИК Масляный	2
74	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
74	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
75	19183	Шайба фибровая	1
75	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
76	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
77	79447	Шайба стопорная с усиком	1
78	79448	Фиксатор	1
78	8M2011027	ФИКСАТОР	1
79	423511	Шайба стопорная зубчатая	1
80	827614	ГАЙКА ГРЕБНОГО ВИНТА	1
80	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	13171T1	Упорная ступица	1
81	8354675	Шайба упорная	1
82	31211A2	Шайба шлицевая	1
82	31211Q03	ШАЙБА В СБОРЕ	1
83	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
83	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
84	822836	Шайба (.445 x .805 x .108)	2
85	134391	Гайка (.4375-20)	2
85	859116	ГАЙКА (.437-20)	2
86	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
87	762143	Анод	1
87	76214T3	Анод	1
87	76214A5	КОМПЛЕКТ АНОДОВ	1
87	76214Q5	Анодная пластина в сборе	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1

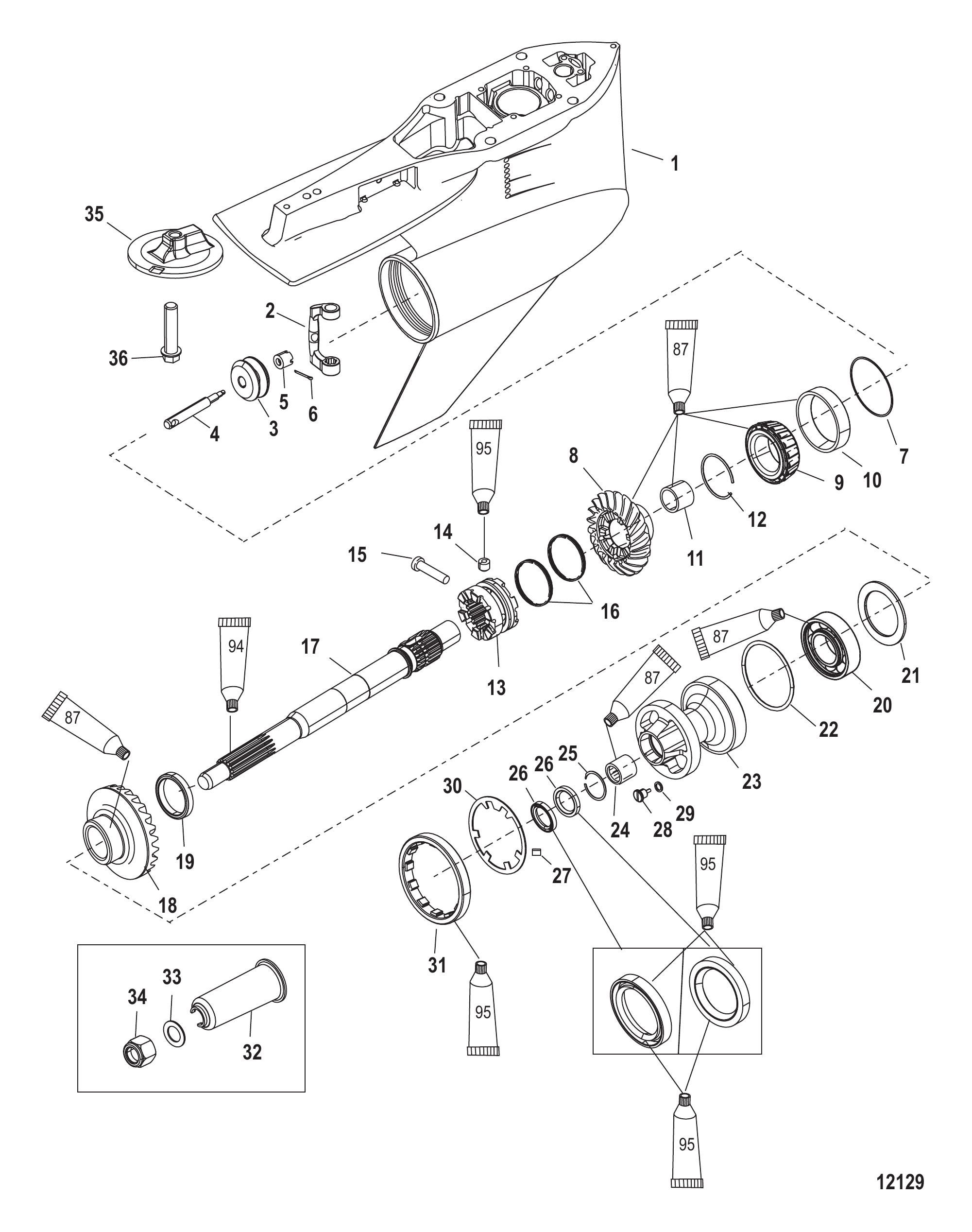

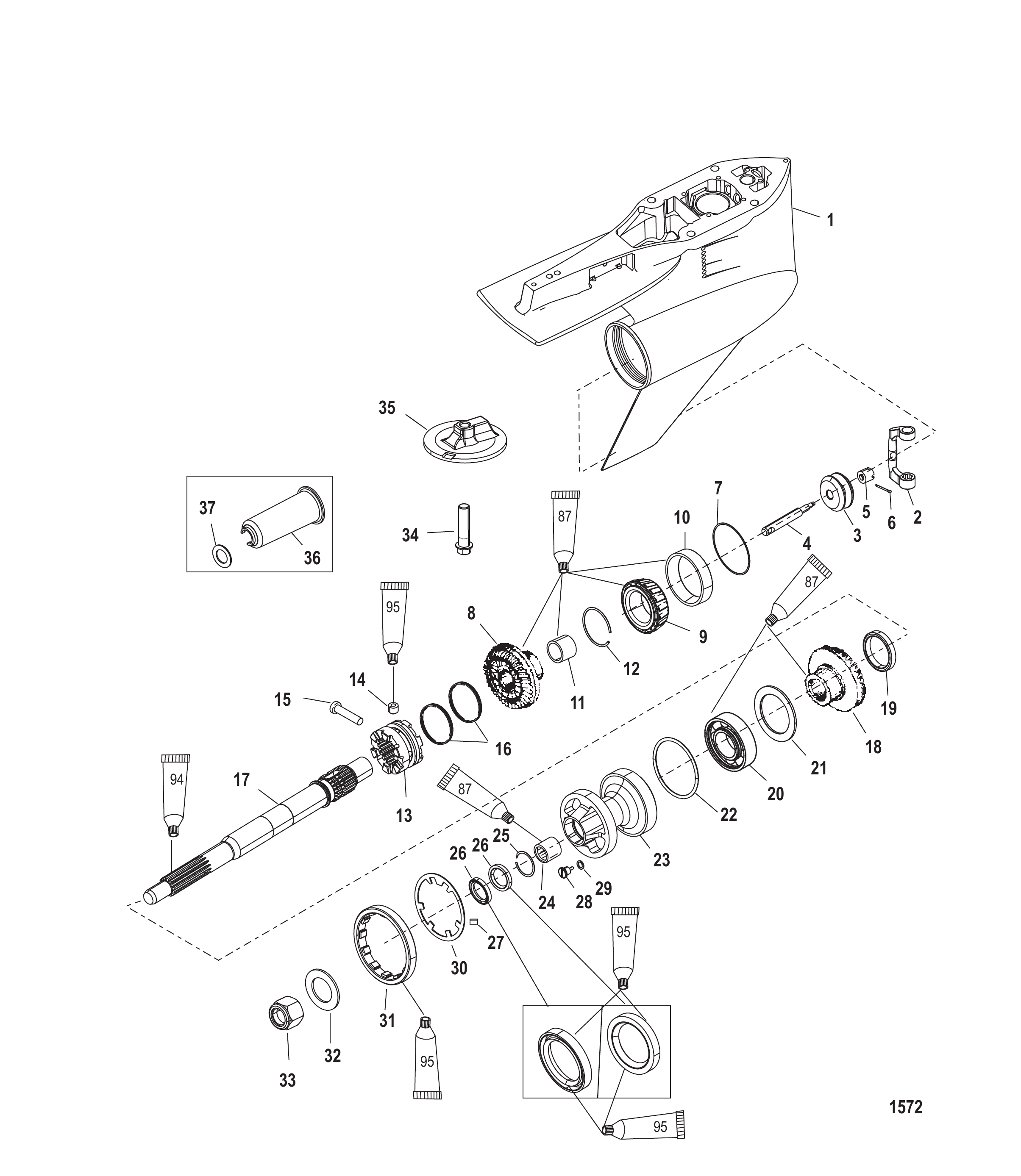

Рис. 23РЕДУКТОР ВАЛА ВИНТА - TORQUE MASTER Gear Housing Propeller Shaft - Torque Master

REF	Номер детали	Наименование	Кол-во
-	842739T04	КОРПУС РЕДУКТОРА В СБОРЕ В сборе	1
-	842739T13	КОРПУС РЕДУКТОРА В СБОРЕ В сборе (Длинный)(1.75:1)(Чёрный)	1
-	842739T05	КОРПУС РЕДУКТОРА В СБОРЕ В сборе	1
-	842739T13	КОРПУС РЕДУКТОРА В СБОРЕ В сборе (Длинный)(1.75:1)(Чёрный)	1
-	842739T07	КОРПУС РЕДУКТОРА В СБОРЕ В сборе	1
-	842739T15	КОРПУС РЕДУКТОРА В СБОРЕ В сборе (Удлинённый)(1.75:1)(Чёрный)	1
1	842739T03	Корпус редуктора в сборе базовый	1
1	842739T16	Корпус редуктора в сборе базовый (чёрный)	1
2	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
2	8M0226861	Кривошип переключателя	1
3	19755T7	Шпуля в сборе	1
3	8M0235940	Катушка в сборе	1
4	NSS	NOT SOLD SEPARATE Shift Spool	1
5	NSS	NOT SOLD SEPARATE Sleeve	1
6	NSS	NOT SOLD SEPARATE Cotter Pin	1
7	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
8	828168T3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА/ВЕДУЩЕЙ	1
8	859321T04	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА/ВЕДУЩЕЙ	1
9	828437A2	Подшипник в сборе	1
10	NSS	NOT SOLD SEPARATE Cup	1
11	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
12	856823	Кольцо стопорное	1
13	848878T	СЦЕПЛЕНИЕ	1
14	78909	Палец фиксатора	2
15	848838	ПАЛЕЦ КРЕСТОВИНЫ	1
16	78962	Пружина	2
17	844186	Гребной вал	1
17	841978	Вал гребной	1
18	848881A1	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
18	8M0192235	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
19	8241081	Упорная шайба	1
20	88957T	Подшипник шариковый	1
21	681001	КОЛЬЦО УПОРНОЕ	1
22	31534	Уплотнительное кольцо	1
22	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
23	848840T1	Обойма подшипника в сборе	1
23	848840A1	Обойма подшипника в сборе	1
24	817072	Подшипник роликовый	1
25	817071	Кольцо стопорное	1
26	815565	САЛЬНИК Масляный	2
27	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
28	67892A06	КОМПЛЕКТ ПРОБОК СЛИВНЫХ - МАГНИТНЫХ	1
28	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
29	191833	Сальник	1
29	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
30	79447	Шайба стопорная с усиком	1
31	79448	Фиксатор	1
31	8M2011027	ФИКСАТОР	1
32	8480611	Крышка	1
33	85344	ШАЙБА (ВНУТРЕННИЙ ДИАМЕТР .750)	1
34	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
35	806327	Винт (.437-14 x 1.750) (1-5/8")	1
35	8M0204686	ВИНТ	1
36	76214Q5	Анодная пластина в сборе	1
-	NS	Не показано. См. руководство по аксессуарам — гребные винты — соответствующая арматура. (Упорные шайбы/гайки)	1
-	816575A6	Комплект уплотнений корпуса редуктора	1

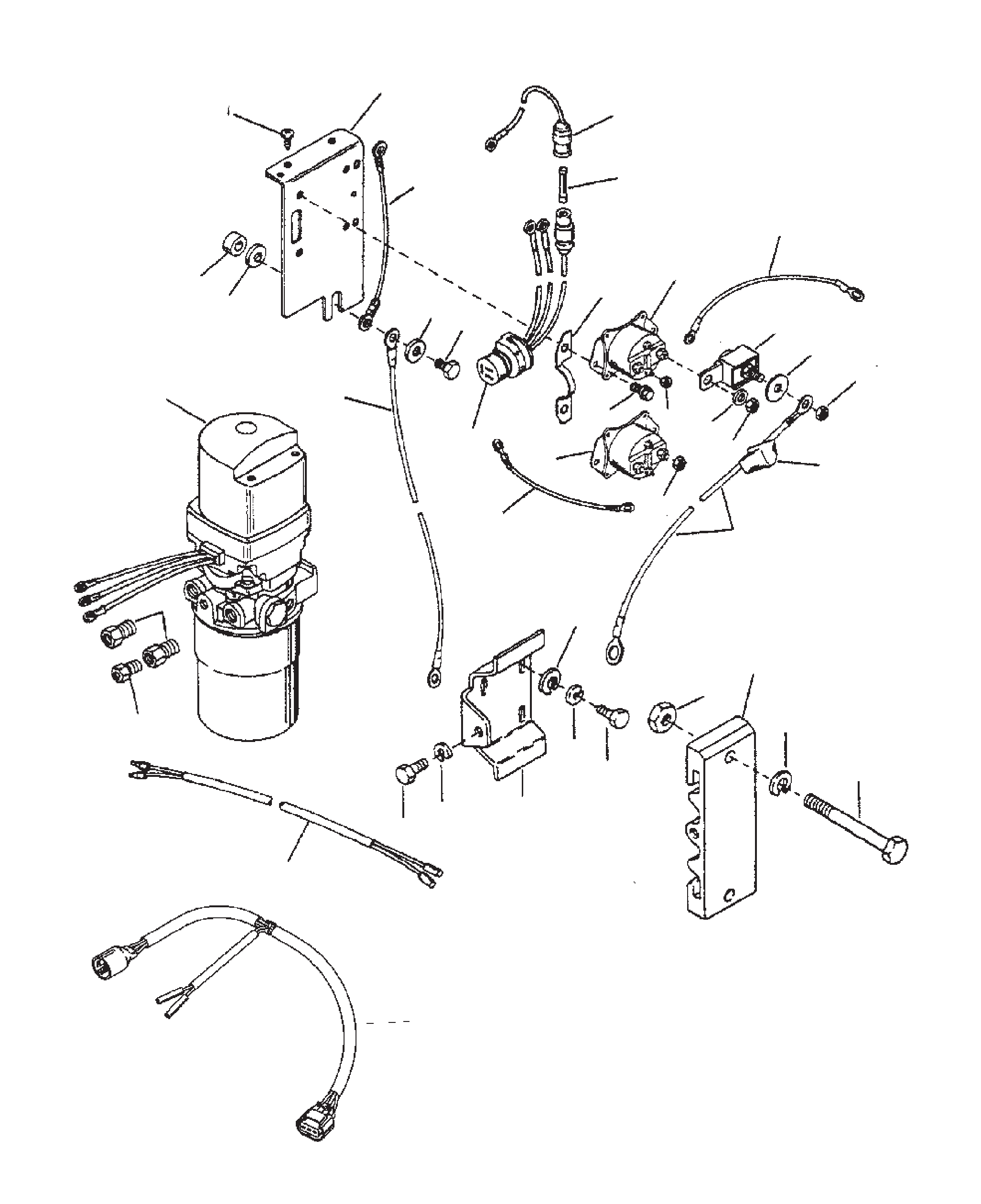

Рис. 24Гидравлический насос и кронштейны крепления (Sportmaster) Hydraulic Pump And Mounting Brackets (Sportmaster)

REF	Номер детали	Наименование	Кол-во
-	846859A4	НАСОС В СБОРЕ Гидравлический (В СБОРЕ)	1
1	818161A4	НАСОС В СБОРЕ Гидравлический	1
1	8M0051203	НАСОС В СБОРЕ - TRIM	1
2	818567	КРОНШТЕЙН	1
3	38837	ВИНТ (.312-18 x 1.12)	1
4	57792	ШАЙБА	2
5	34948	ПРОСТАВКА	1
6	65999A12	ТРОС В СБОРЕ Масса	1
7	79138A9	КАТУШКА В СБОРЕ (6.00 футов) Чёрный-Отрицательный	1
8	92051	Винт (10-16 x .75)	2
9	79147A5	ЖГУТ ПРОВОДОВ В СБОРЕ	1
10	79091	Предохранитель 20 А	1
10	8M0207796	Предохранитель 20 А	1
11	88075	Фиксатор	1
12	853654A1	ЭЛЕКТРОМАГНИТ	2
13	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	4
14	20110	Гайка (#10-32) крепления стопора лепесткового клапана	4
15	26484	Гайка (.312-18)	4
15	8M0204646	ГАЙКА (.312-18)	4
16	79023A10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
16	79023T10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
17	96457	Шайба фенольная (.27 x .81 x .062)	1
18	21825	ГАЙКА (.250-28)	1
19	65999A11	ТРОС В СБОРЕ	1
20	79139A12	КАТУШКА В СБОРЕ Красный-Положительный	1
21	46265	ЧЕХОЛ РЕЗИНОВЫЙ - КЛЕММА СТАРТЕРА	4
22	22753	ШАЙБА ВИНТОВ КАРТЕРА	4
23	79139A26	ТРОС В СБОРЕ Красный	1
24	87760T	МОНТАЖНАЯ ПЛАСТИНА	1
25	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
26	26993	СТОПОРНАЯ ШАЙБА (.312)	1
26	8M0204647	Стопорная шайба (.312)	1
27	90271	ВИНТ (.375-16 x .62)	2
28	58643	Шайба стопорная (.375)	2
29	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
29	8M0214963	Шайба	4
30	87762	Кронштейн	1
31	63826	Винт (.375-16 x 2.50)	2
32	82670912	ГАЙКА (.375-16) Нержавеющая сталь	2
33	818200	ШТУЦЕР	1
34	77366	ШТУЦЕР	2
35	65017A14	ЖГУТ ПРОВОДОВ В СБОРЕ	1
36	848017T4	Жгут проводов в сборе (трим)	1

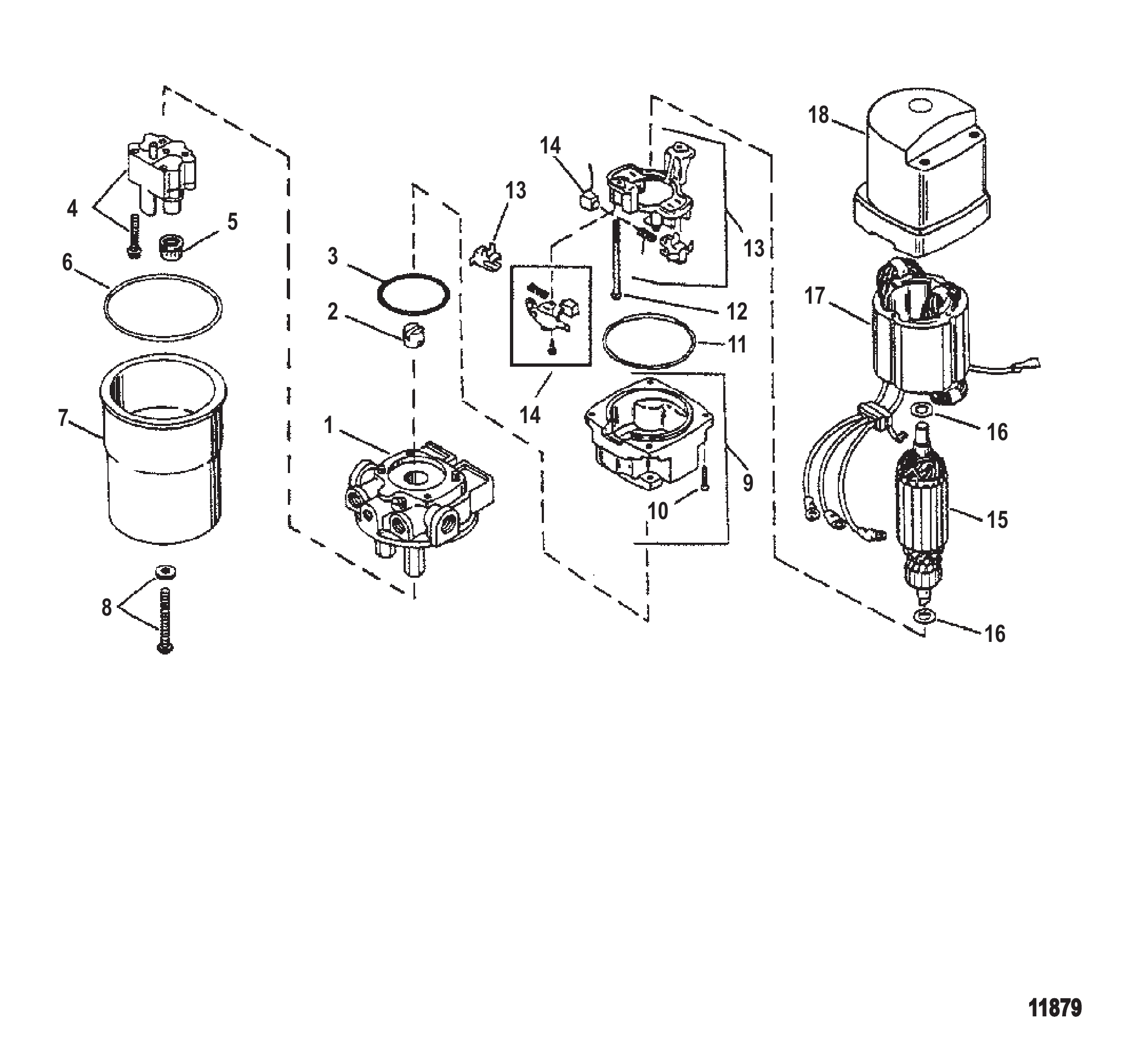

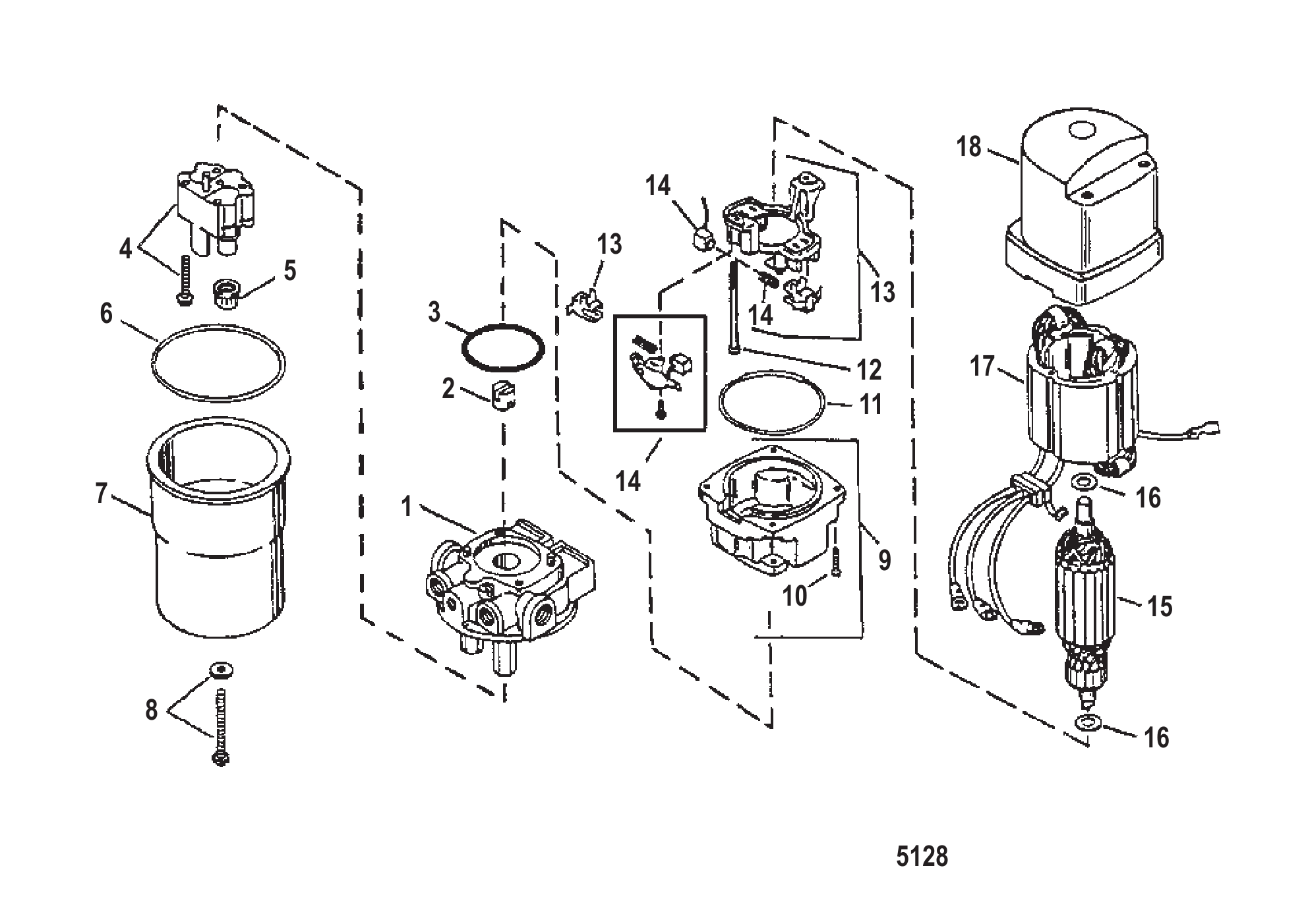

Рис. 25Сборка гидравлического насоса (Sportmaster) Hydraulic Pump Assembly (Sportmaster)

REF	Номер детали	Наименование	Кол-во
-	818161A4	НАСОС В СБОРЕ Гидравлический	1
-	8M0051203	НАСОС В СБОРЕ - TRIM	1
1	811491	Переходник	1
1	8M0084543	ПЕРЕХОДНИК	1
2	803852	Соединительная муфта	1
3	89498	Уплотнительное кольцо	1
4	811492T	НАСОС В СБОРЕ	1
5	89496	Фильтр	2
6	89497	Уплотнительное кольцо	1
7	41219T	БАЧОК	1
8	811493	Комплект винтов	1
-	17649T	Мотор в сборе	1
-	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
9	17632T	КРЫШКА В СБОРЕ	1
9	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
10	17626	Винт	4
10	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	4
11	17625	Кольцо уплотнительное	1
11	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
12	17621	Винт	2
12	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
13	17633	Комплект держателя	1
13	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
14	17631A1	КОМПЛЕКТ ЩЁТОК	1
14	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
15	17623	Якорь	1
15	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
16	17653	ШАЙБА	2
16	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
17	17624	Статор с корпусом в сборе	1
17	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
18	17622	Крышка в сборе (с подшипником)	1
18	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
-	812498A1	РЕМКОМПЛЕКТ КЛАПАНА Предохранительный	1

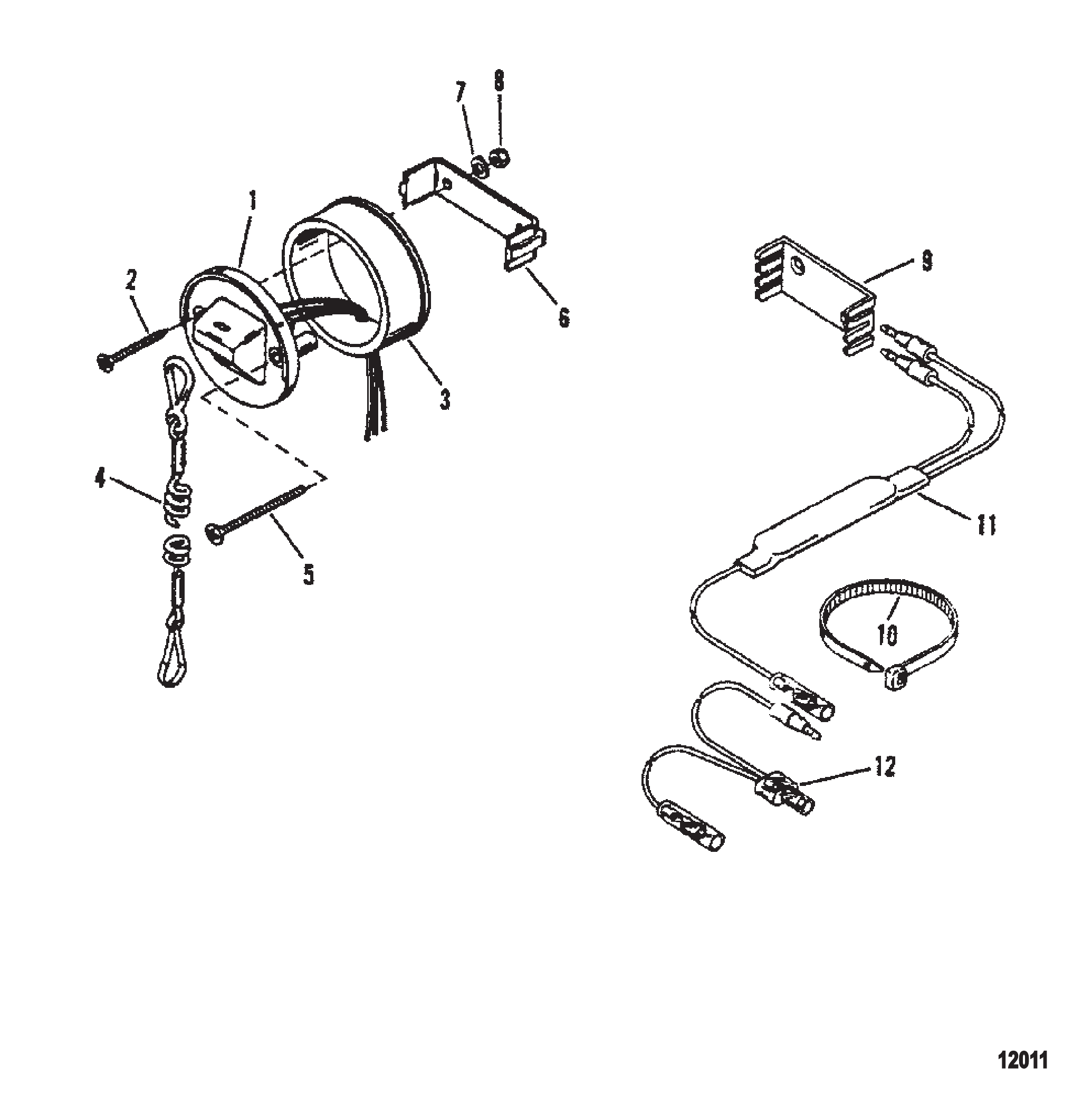

Рис. 26ПРИБОРНАЯ ПАНЕЛЬ Instrumentation

REF	Номер детали	Наименование	Кол-во
1	19674A1	Выключатель аварийного останова в сборе	1
2	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
3	813679	Переходник	1
4	15920A54	Шнур аварийного останова в сборе	1
4	15920Q54	ШНУР В СБОРЕ	1
5	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	18321	Хомут крепёжный	1
7	24676	ШАЙБА (.200 x .440 x .032)	2
8	68219	Гайка (#10-32) нержавеющая сталь	4
9	79146	Фиксатор	3
10	816311	Стяжка (8.00 дюймов)	AR
10	816311T	СТЯЖКА (8.00 дюймов)	AR
11	812497A2	Диод в сборе	1
11	898289A72	Комплект диода-шнура двойной	1
12	11149A2	Трос в сборе (6.00 дюймов)	1

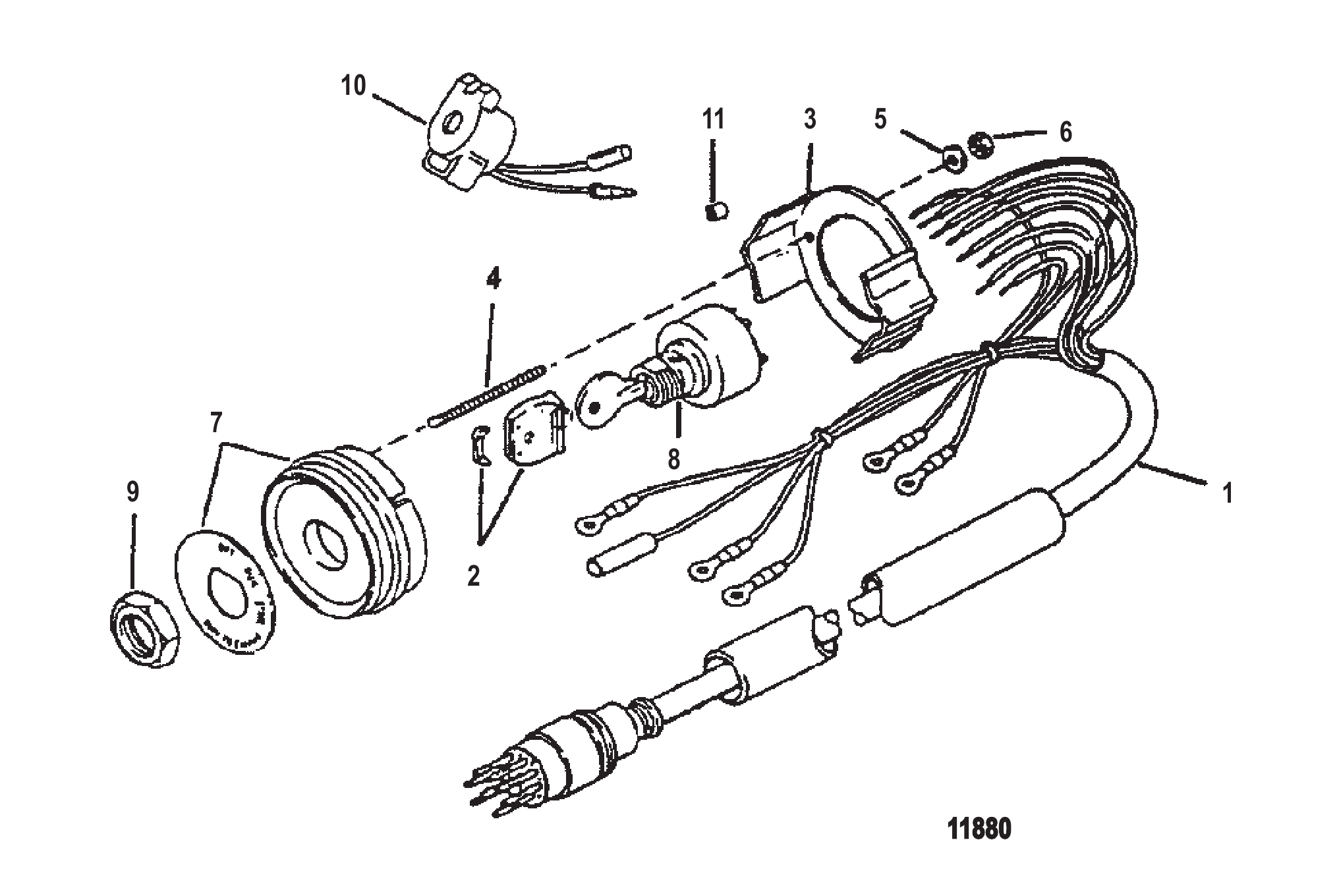

Рис. 27Комплект выключателя зажигания Key Switch Assembly

REF	Номер детали	Наименование	Кол-во
1	816626A20	ЖГУТ ПРОВОДОВ В СБОРЕ Замок зажигания (20.00 футов)	1
2	90468A1	Крышка в сборе с ключом	2
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	816479A3	КОМПЛЕКТ ПЛАСТИНЫ	2
8	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
9	879755	Гайка специальная - черный нейлон	1
10	816492A1	СИГНАЛИЗАТОР В СБОРЕ Звуковое предупреждение	1
10	8M0210763	СИГНАЛИЗАТОР	1
11	8127111	Проставка (.375)	2
11	812711	Проставка (.250)	2
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

Рис. 28РАЗНОЕ Miscellaneous

REF	Номер детали	Наименование	Кол-во
-	80317700	Каталог запчастей 150/175/200 EFI (2.5L)	1
-	10126010	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	878079	Руководство по обслуживанию	1
-	878079R01	Руководство по обслуживанию	1
-	808553A00	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0114985	Наклейка сервисного комплекта	1
-	804696A00	Комплект наклеек	1
-	804696A03	КОМПЛЕКТ НАКЛЕЕК	1
-	824911A00	Комплект наклеек	1
-	809688A00	Комплект наклеек	1
-	812563A00	Комплект наклеек	1
-	8M0114985	Наклейка сервисного комплекта	1
-	808562A00	Комплект наклеек	1
-	808562A03	Комплект наклеек	1
-	813033A97	КОМПЛЕКТ НАКЛЕЕК	1
-	813033A03	КОМПЛЕКТ НАКЛЕЕК	1
-	813033A01	Комплект наклеек	1
-	813033A03	КОМПЛЕКТ НАКЛЕЕК	1
-	808557A97	КОМПЛЕКТ НАКЛЕЕК	1
-	808557A01	КОМПЛЕКТ НАКЛЕЕК	1
-	808557A01	КОМПЛЕКТ НАКЛЕЕК	1
-	808556A97	КОМПЛЕКТ НАКЛЕЕК	1
-	808556A03	КОМПЛЕКТ НАКЛЕЕК	1
-	808556A01	Комплект наклеек	1
-	808556A03	КОМПЛЕКТ НАКЛЕЕК	1
-	824911A25	Наклейка декоративная полоса, рулон 25 футов — требуется 6 футов	1
-	809706A00	Комплект наклеек	1
-	809706A03	КОМПЛЕКТ НАКЛЕЕК	1
-	809706A01	Комплект наклеек	1
-	809706A03	КОМПЛЕКТ НАКЛЕЕК	1
-	855419A00	КОМПЛЕКТ НАКЛЕЕК	1
-	808561A00	Комплект наклеек	1
-	808561A03	КОМПЛЕКТ НАКЛЕЕК	1
-	808561A01	Комплект наклеек	1
-	808561A03	КОМПЛЕКТ НАКЛЕЕК	1
-	808591A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808680A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808621A96	КОМПЛЕКТ НАКЛЕЕК	1
-	804669A00	НАКЛЕЙКА Информация о маркировке EPA	1
-	804669A01	НАКЛЕЙКА Информация о маркировке EPA	1

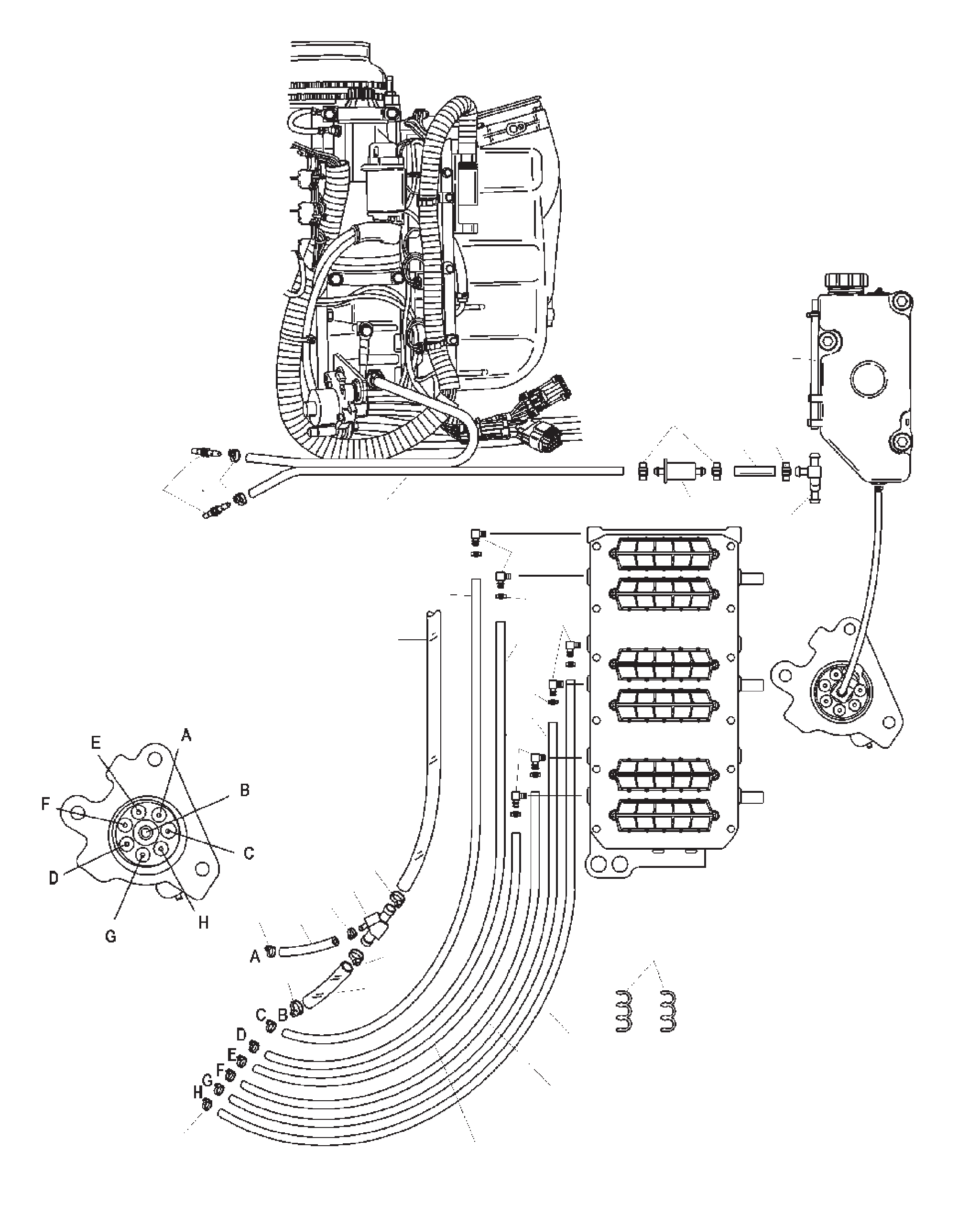

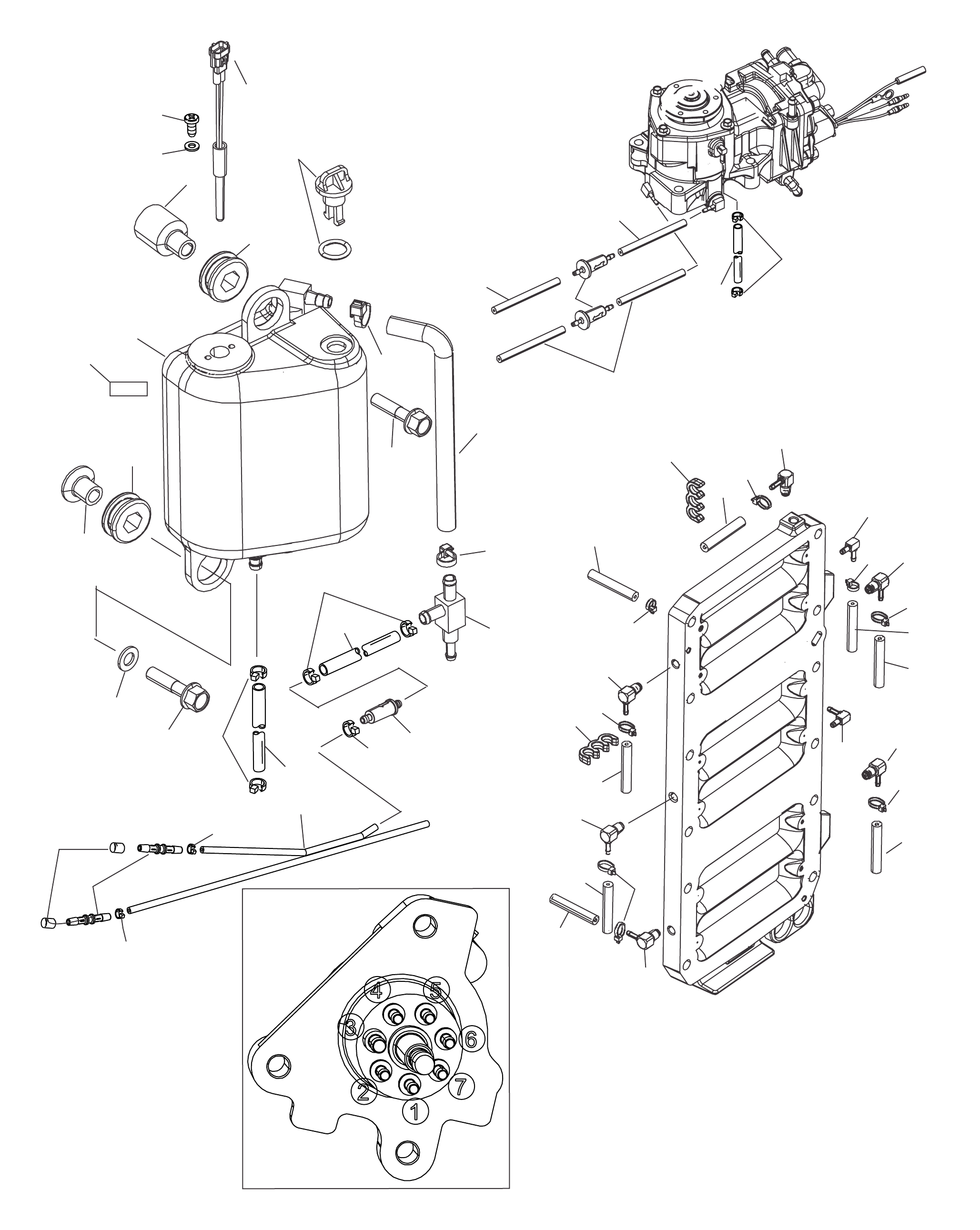

Рис. 29Система смазки Oiling System

REF	Номер детали	Наименование	Кол-во
1	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
2	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	8M0054152	Трубка (39.00 дюймов, бухта)	1
3	18206	Фильтр	2
3	8M0207786	Фильтр	2
4	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
4	8M0054152	Трубка (39.00 дюймов, бухта)	1
5	884525T1	Масляный бак	1
5	8M0064075	Масляный бак	1
6	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
7	855362001	Втулка	3
8	855364	Втулка	2
9	883050	Проставка	1
10	58376	Винт (.164-18 x .375)	1
11	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
12	856156A4	ВЫКЛЮЧАТЕЛЬ	1
12	856156T04	ВЫКЛЮЧАТЕЛЬ	1
13	885553	Шланг	1
14	424254	Штуцер	1
14	8M0207780	Фитинг	1
15	887609	Пробка	1
16	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	3
17	81893435	ВИНТ (M8 x 35)	2
17	8M0103814	Винт (M8 x 35 мм)	2
18	816311T	СТЯЖКА (8.00 дюймов)	AR
19	8752891	Шланг к блоку	1
20	858955	РАЗЪЕМ	2
21	875283	Шланг (2.00 дюйма)	1
22	875284001	Фильтр масляный - линейный	1
22	875284T01	Масляный фильтр - в линии	1
23	NSS	NOT SOLD SEPARATE Plug	2
24	892830053	Шланг (24.00 дюйма плетёный)	1
25	81893460	ВИНТ (M8 x 60)	1
26	858870	ОБРАТНЫЙ КЛАПАН	6
27	859230	ФИКСАТОР	2
27	859230T	Фиксатор	2
28	85583466	ШЛАНГ (40.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 32 ДЮЙМА	1
28	8M0054213	Шланг	1
29	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
29	8M0054152	Трубка (39.00 дюймов, бухта)	1
30	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
31	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
31	8M0054152	Трубка (39.00 дюймов, бухта)	1
32	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
32	8M0054152	Трубка (39.00 дюймов, бухта)	1
33	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
33	8M0054152	Трубка (39.00 дюймов, бухта)	1
34	883988	Угольник	2
35	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
35	8M0054152	Трубка (39.00 дюймов, бухта)	1
36	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
36	8M0054152	Трубка (39.00 дюймов, бухта)	1
37	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
37	8M0054152	Трубка (39.00 дюймов, бухта)	2

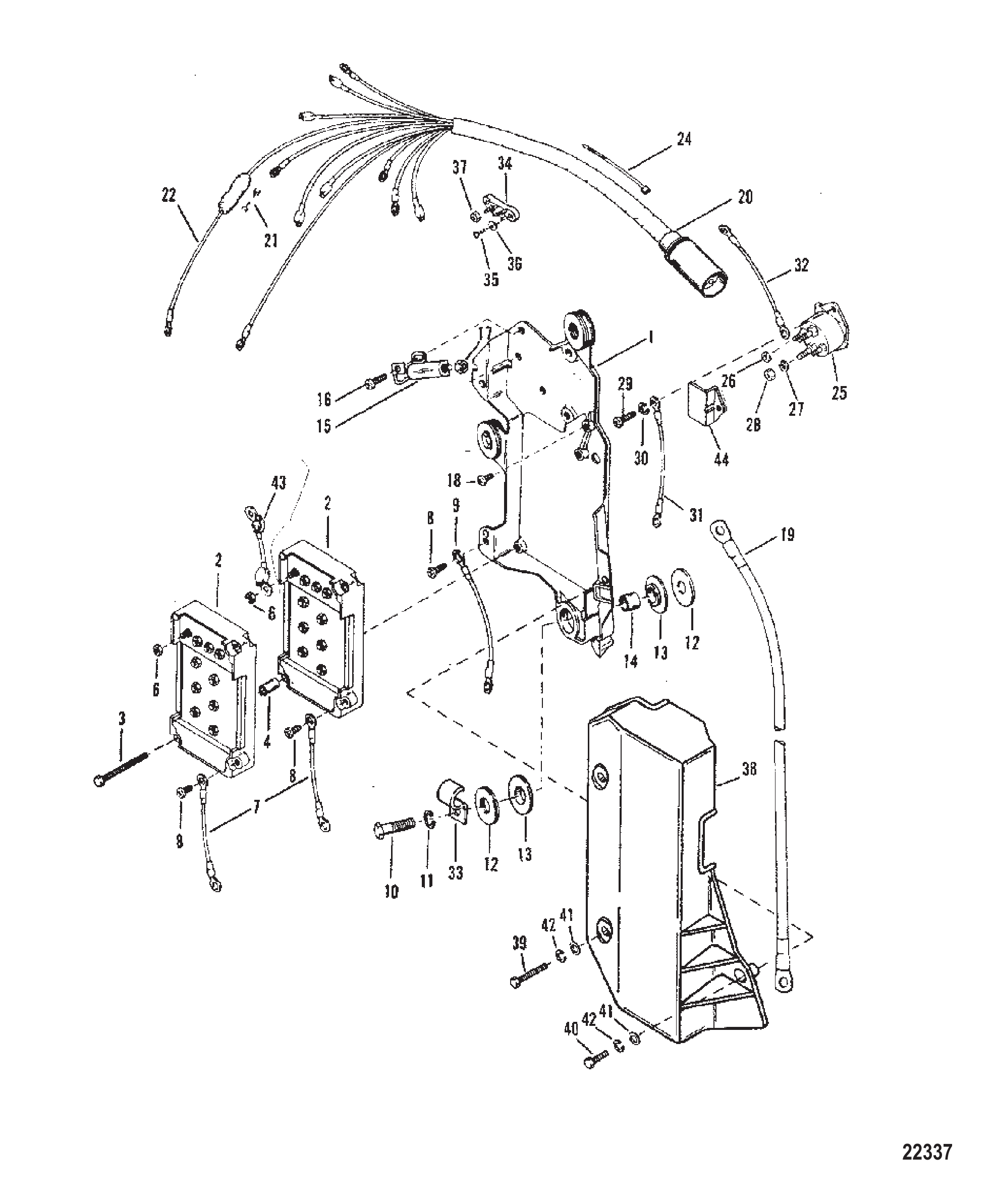

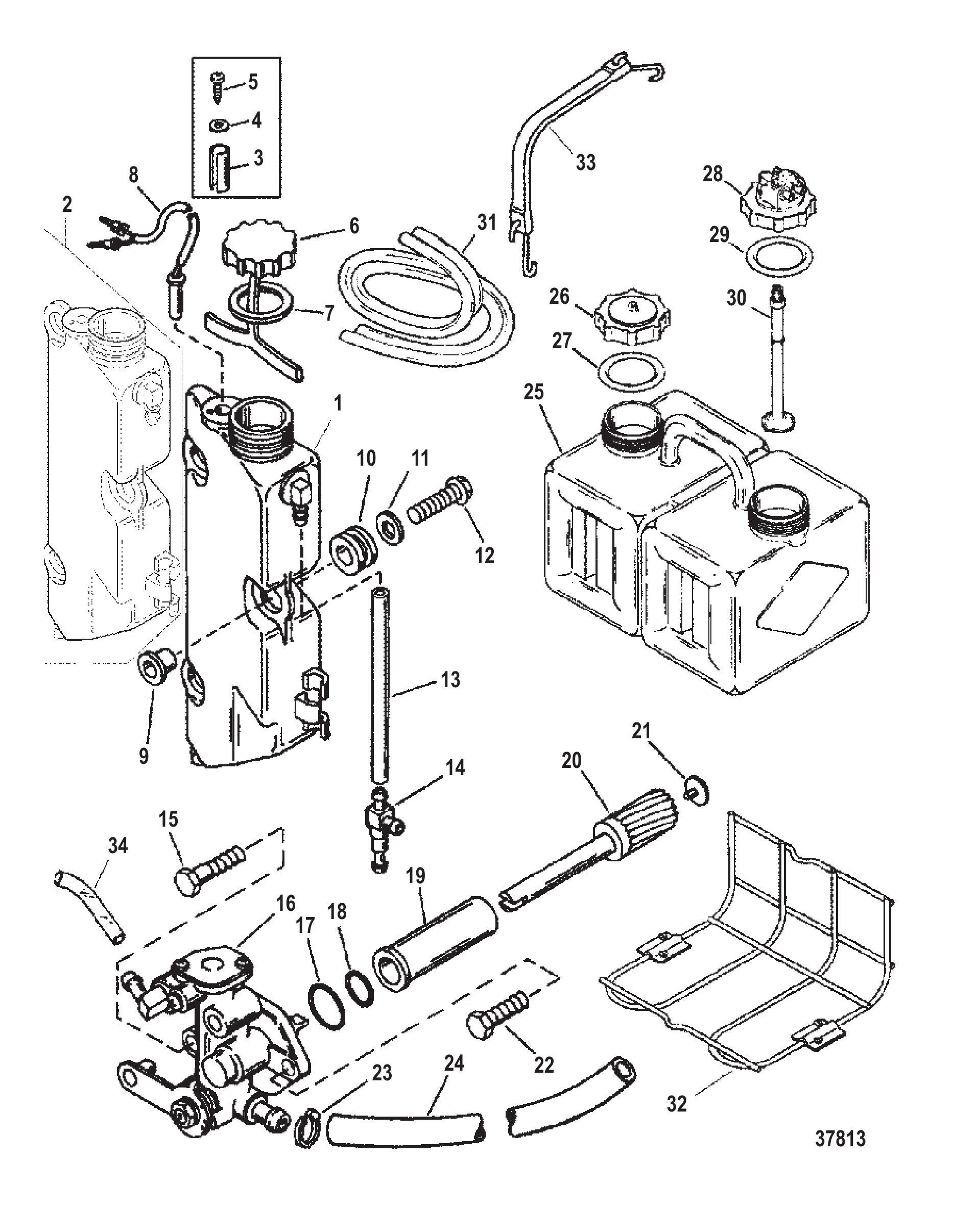

Рис. 30Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	12430A4	Датчик в сборе	1
2	48409	Винт (#10-16 x .625) нержавеющая сталь	1
3	815698	НАСОС Масляный (135/150)	1
3	815698T	НАСОС Масляный	1
3	815699	НАСОС В СБОРЕ Масляный (XR6/MAGNUM III/175/200)	1
3	815699T	Масляный насос в сборе	1
4	11379	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
5	41429A2	Подшипник в сборе	1
6	14563	Шестерня ведомая	1
7	32228	ВИНТ (#10-32 x .625)	1
7	41507	Винт (#10-32 x 1.120)	1
8	1938512	ТЯГА В СБОРЕ РЫЧАГ ДРОССЕЛЯ К МАСЛЯНОМУ НАСОСУ	1
9	4301625	ТРУБКА (8.00 дюймов)	1
9	82381335	ТРУБКА (15.00 дюймов в наборе)	1
10	99443T	Масляный резервуар	1
10	994436	Бачок	1
11	415823	ХОМУТ	2
12	4301736	ТРУБКА	1
12	82381455	ТРУБКА (25.00 дюймов в наборе)	1
13	69020	ВИНТ (#10-32 x .875)	3
13	690201	ВИНТ (#10-32 x .875)	3
14	42118	ШАЙБА	6
15	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
16	42116	ВТУЛКА	3
17	99127109	Шланг (57,00 дюймов, бухта)	1
17	8M0108355	Шланг (57 дюймов, бухта)	1
18	42425	Тройник	1
19	9072925	Шланг масляный (6-3/4")	1
20	816311	Стяжка (8.00 дюймов)	AR
20	816311T	СТЯЖКА (8.00 дюймов)	AR
21	99439	Шланг (114.00 дюймов)	1
22	415824	ХОМУТ	2
24	43278	Штуцер (картер)	1
24	8781051	Обратный клапан к блоку	1
25	87421	Бак	1
26	43298A2	КРЫШКА В СБОРЕ	1
27	11332	Уплотнительное кольцо (2.225 x .210)	1
28	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
28	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
29	11332	Уплотнительное кольцо (2.225 x .210)	1
30	99802	Трубка	1
31	43300A9	Крышка в сборе	1
32	43307	Прокладка	1
32	43307T	Прокладка	1
33	99022A1	Поплавок в сборе	1
33	8M0187298	Поплавок в сборе	1
34	99265	Пружинная гайка	1

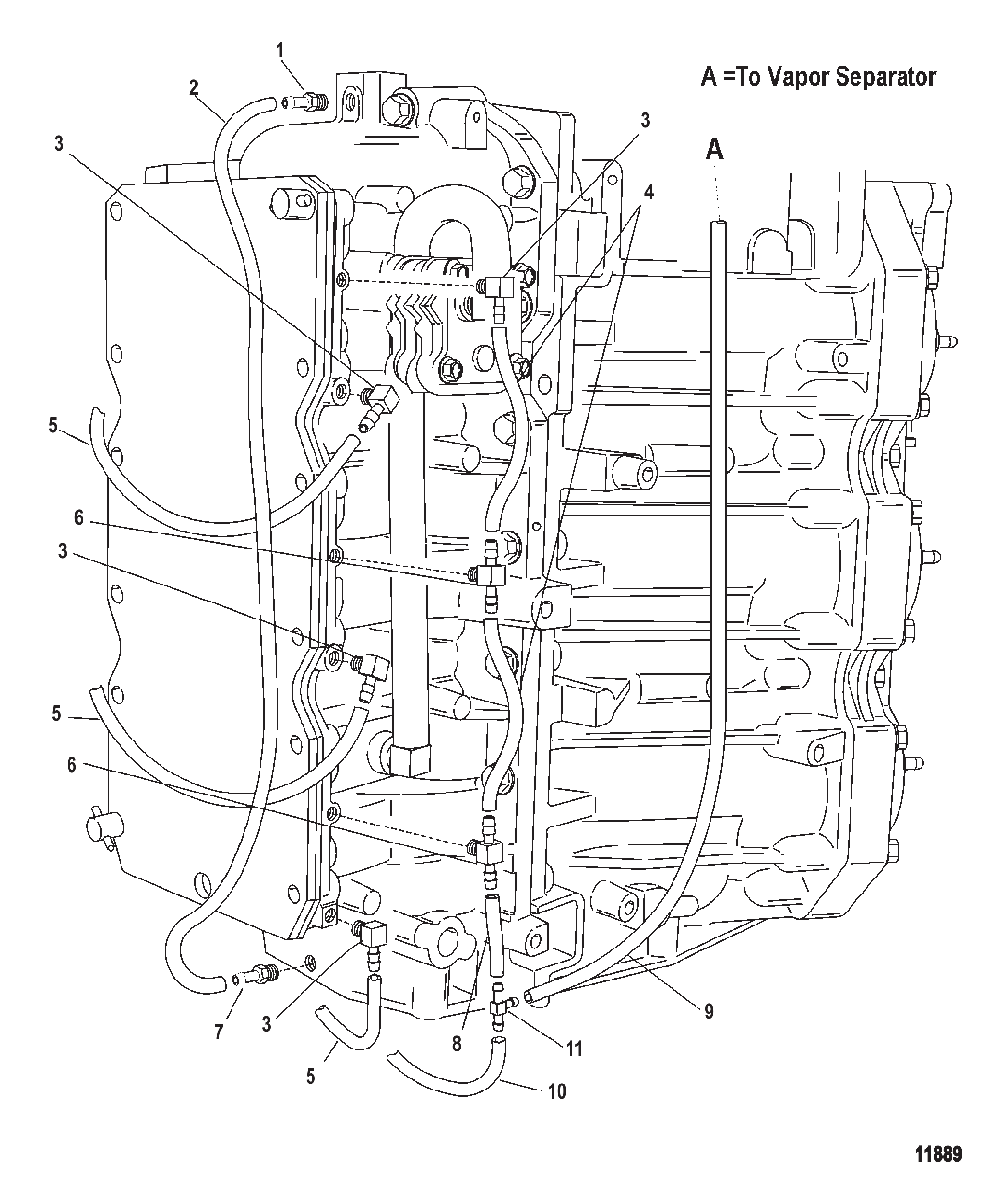

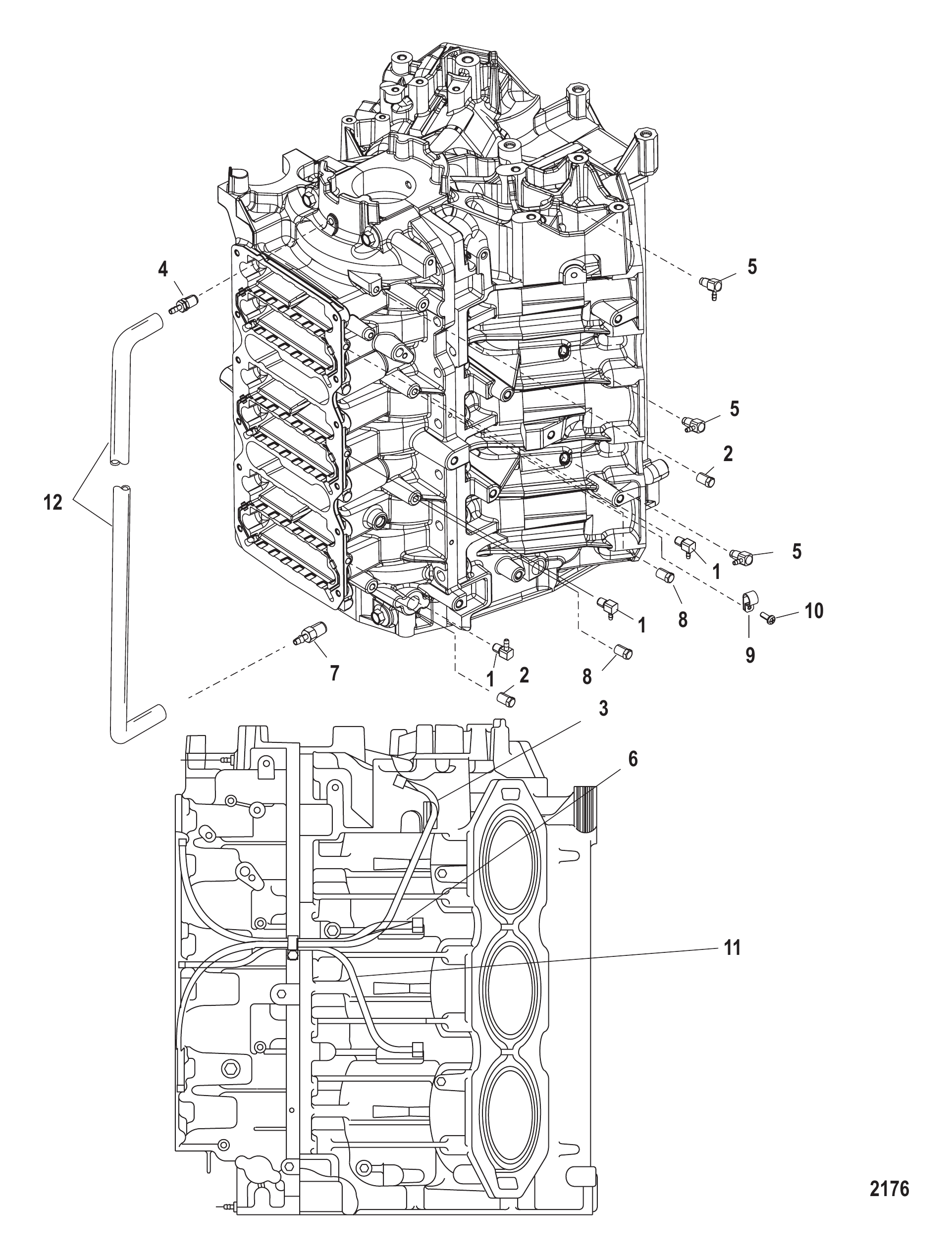

Рис. 31Портовая система сброса Port Bleed System

REF	Номер детали	Наименование	Кол-во
1	8159234	Обратный клапан	1
2	99130122	Трубка (20,00 футов, бухта) дренажная	1
2	892024122	Шланг (240.00 дюймов, бухта)	1
3	8282182	Обратный клапан	4
4	99130122	Трубка (20,00 футов, бухта) дренажная	2
4	892024122	Шланг (240.00 дюймов, бухта)	2
5	99130122	Трубка (20,00 футов, бухта) дренажная	3
5	892024122	Шланг (240.00 дюймов, бухта)	3
6	8348041	Обратный клапан	2
7	426585	Обратный клапан	1
8	99130122	Трубка (20,00 футов, бухта) дренажная	1
8	892024122	Шланг (240.00 дюймов, бухта)	1
9	99130122	Трубка (20,00 футов, бухта) дренажная	1
9	892024122	Шланг (240.00 дюймов, бухта)	1
10	99130122	Трубка (20,00 футов, бухта) дренажная	1
10	892024122	Шланг (240.00 дюймов, бухта)	1
11	591692	ФИТИНГ ТРОЙНИКОВЫЙ	1
11	59169003	Фитинг тройник	1
-	840756A01	Головка блока цилиндров в сборе	1
-	840756A04	Головка блока цилиндров в сборе	1

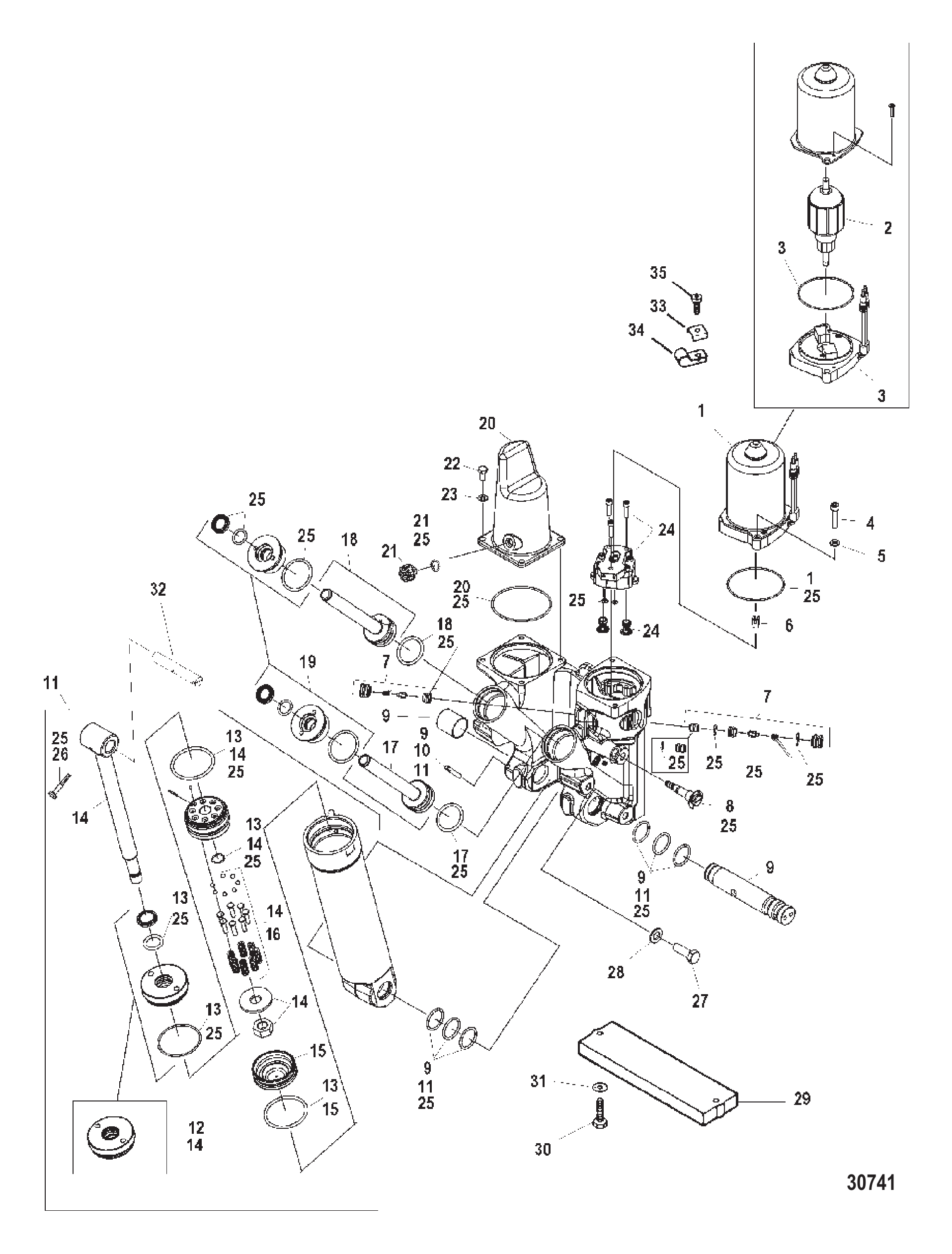

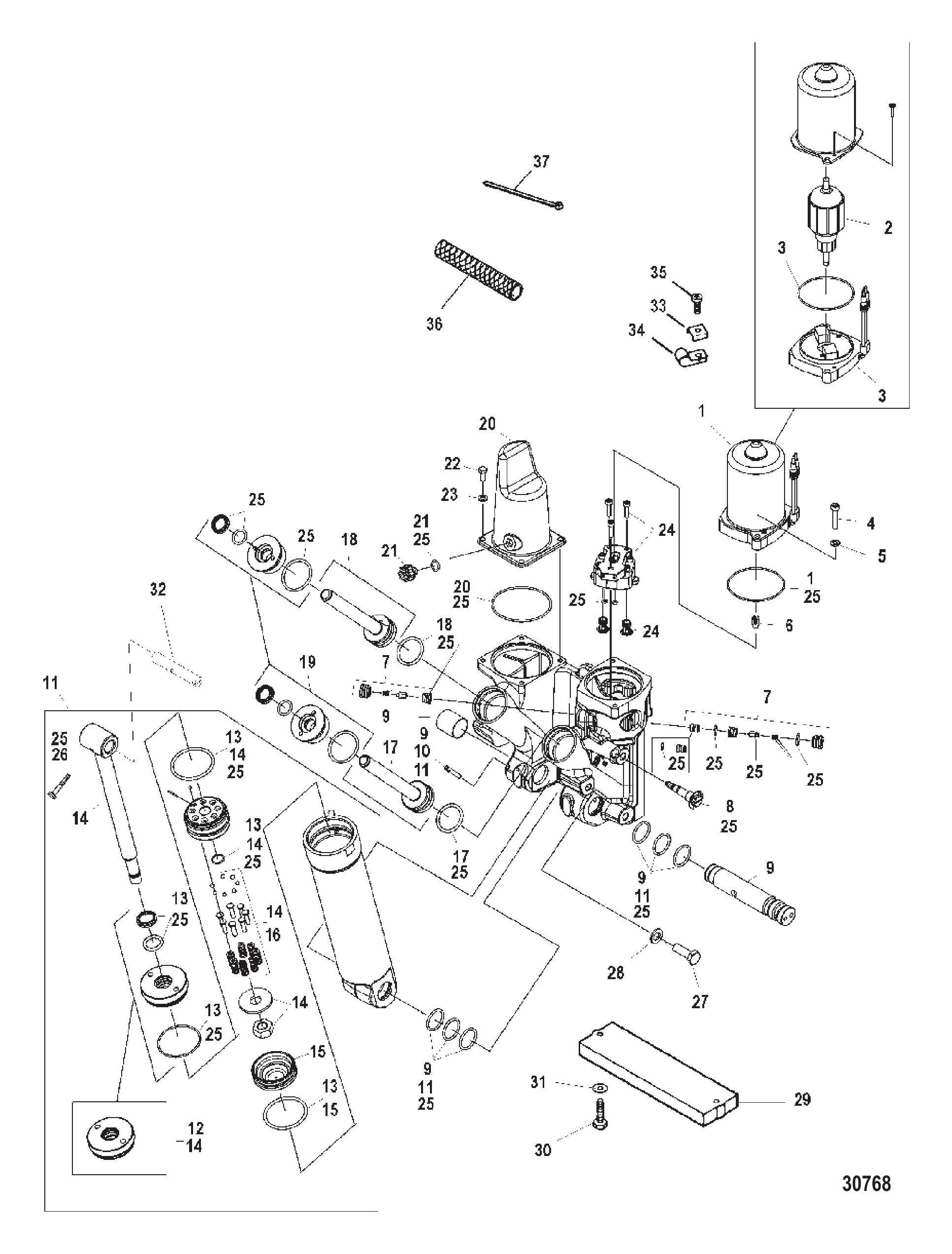

Рис. 32КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM (ЛИТОЙ КОРПУС НАСОСА) МЕТАЛЛИЧЕСКИЙ КОРПУС ДВИГАТЕЛЯ Power Trim Components (Cast Pump Housing) Metal Motor Housing

Power Trim Components (Cast Pump Housing) Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	855998A3	Помпа подъёма в сборе	1
1	878265A4	Мотор тримма	1
1	8M0031551	Электромотор тримма	1
2	NSS	NOT SOLD SEPARATE ARMATURE	1
3	NSS	NOT SOLD SEPARATE END FRAME	1
4	82494830	ВИНТ (M6 x 30)	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	878245	Муфта	1
6	8782451	Вал приводной	1
7	878410A1	Ремкомплект обратного клапана	4
8	813442A2	Узел ручного сброса в сборе	1
8	893929A01	Комплект предохранительного клапана	1
9	878241A1	Комплект вала	1
9	8M0142997	Ремкомплект вала наклона	1
10	878267	Штифт	1
11	878235A1	Цилиндр наклона в сборе	1
11	878235A03	Ремкомплект цилиндра наклона	1
12	878239A1	Ремкомплект направляющей, включает поз. 26	1
12	878239A02	Комплект торцевой крышки цилиндра наклона	1
13	878409A1	Ремкомплект уплотнительных колец, включает поз. 26	1
13	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
14	878412A1	Ремкомплект штока амортизатора, включает поз. 26	1
14	8M0168219	Комплект штока амортизатора	1
15	878242A1	Поршень в сборе с памятью	1
15	8M0143000	Комплект поршня памяти	1
16	878406A1	Ремкомплект обратного клапана, включает поз. 26	1
16	878406A02	Ремкомплект обратного клапана	1
17	878414A1	Поршень в сборе	1
17	878414T01	Поршень в сборе	1
18	878413A1	Поршень в сборе	1
19	878243A1	Направляющая в сборе	2
19	8M0021648	Торцевая крышка в сборе	2
20	878264A1	Комплект резервуара	1
21	811613	Штекер в сборе	1
22	4000327	ВИНТ (M6 x 14)	4
23	43450	Шайба	4
23	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
24	878411A1	Комплект насоса	1
24	892251A01	Ремкомплект насоса	1
25	878408A1	Ремкомплект помпы тримма	1
26	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
27	858771	Винт (M10 x 30)	6
28	4002319	ШАЙБА	6
29	818298	АНОД	1
29	818298Q1	Комплект анода	1
30	4000330	ВИНТ (M6 x 25)	2
30	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
31	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
31	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
32	996251	Вал	1
32	99625002	Вал	1
33	69205	С-ОБРАЗНАЯ ШАЙБА	1
33	8M0084613	Пружинная шайба	1
34	22875	ЗАЖИМ	2
35	878609	Винт (#10-16 x .600)	1

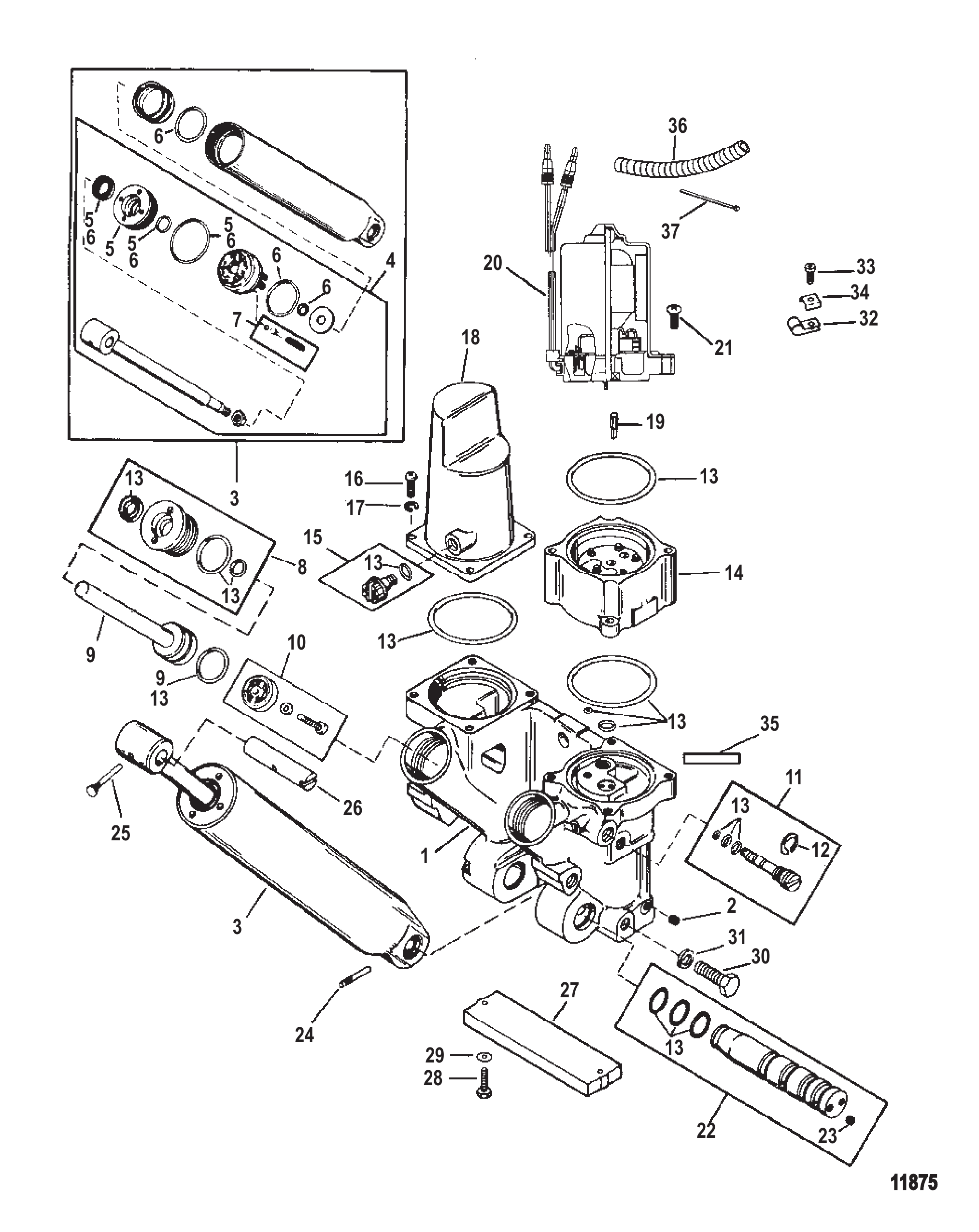

Рис. 33КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM (СЪЕМНЫЙ КОРПУС НАСОСА) МЕТАЛЛИЧЕСКИЙ КОРПУС МОТОРА Power Trim Components (Removable Pump Housing) Metal Motor Housing

Power Trim Components (Removable Pump Housing) Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	826729T2	Помпа подъёма в сборе	1
-	855998A11	Комплект гидроподъема	1
1	811604F	Коллектор в сборе	1
2	878089	Пробка трубная (.0625-27)	9
3	823552F	Цилиндр в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	823553T	Шток поршня подъёма	1
4	880952A02	Комплект гидроцилиндра	1
5	811606	Комплект направляющих	1
5	878239A02	Комплект торцевой крышки цилиндра наклона	1
6	811607A1	Ремонтный комплект	1
7	811610A1	Комплект обратного клапана	1
7	823553T	Шток поршня подъёма	1
8	99638A1	Направляющая в сборе	2
8	8M0021648	Торцевая крышка в сборе	2
9	43397T6	Поршень в сборе	1
9	878413A1	Поршень в сборе	1
9	43398T3	Поршень в сборе гидроподъёма	1
9	878414T01	Поршень в сборе	1
10	12184A1	Фильтр подъёма в сборе	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	811612A2	Комплект уплотнительных колец	1
13	811612A3	Ремкомплект уплотнительных колец	1
14	811617T1	НАСОС	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	43450	Шайба	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	811611	Крышка	1
19	828710	Шарнир привода	1
20	828708T	Мотор тримма	1
20	878265A4	Мотор тримма	1
21	828709	Винт (длинный)	2
21	881768A1	Комплект винт/шайба	2
21	811616	Винт короткий	2
22	811614T	Вал в сборе	1
22	8M0142997	Ремкомплект вала наклона	1
23	878089	Пробка трубная (.0625-27)	2
24	44431	Штифт канавки нижний	1
24	878267	Штифт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	996251	Вал	1
26	99625002	Вал	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	4000377	ВИНТ (M10 x 30)	6
31	4002319	ШАЙБА	6
32	26550	Хомут	2
33	8128321	Винт (#10-16 x .600)	1
33	878609	Винт (#10-16 x .600)	1
34	69205	С-ОБРАЗНАЯ ШАЙБА	1
34	8M0084613	Пружинная шайба	1
35	435301	Наклейка «Осторожно — силовой триммер»	1
36	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
37	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 34Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

Рис. 35Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 36МОТОР POWER TRIM (СЪЕМНЫЙ КОРПУС НАСОСА) Power Trim Motor (Removable Pump Housing)

REF	Номер детали	Наименование	Кол-во
-	828708T	Мотор тримма	1
-	878265A4	Мотор тримма	1
1	828714A1	Комплект щёток и уплотнений	1
2	828713A1	Комплект якоря	1
2	828713T1	Комплект якоря	1
3	828715A1	Концевая крышка (в сборе)	1

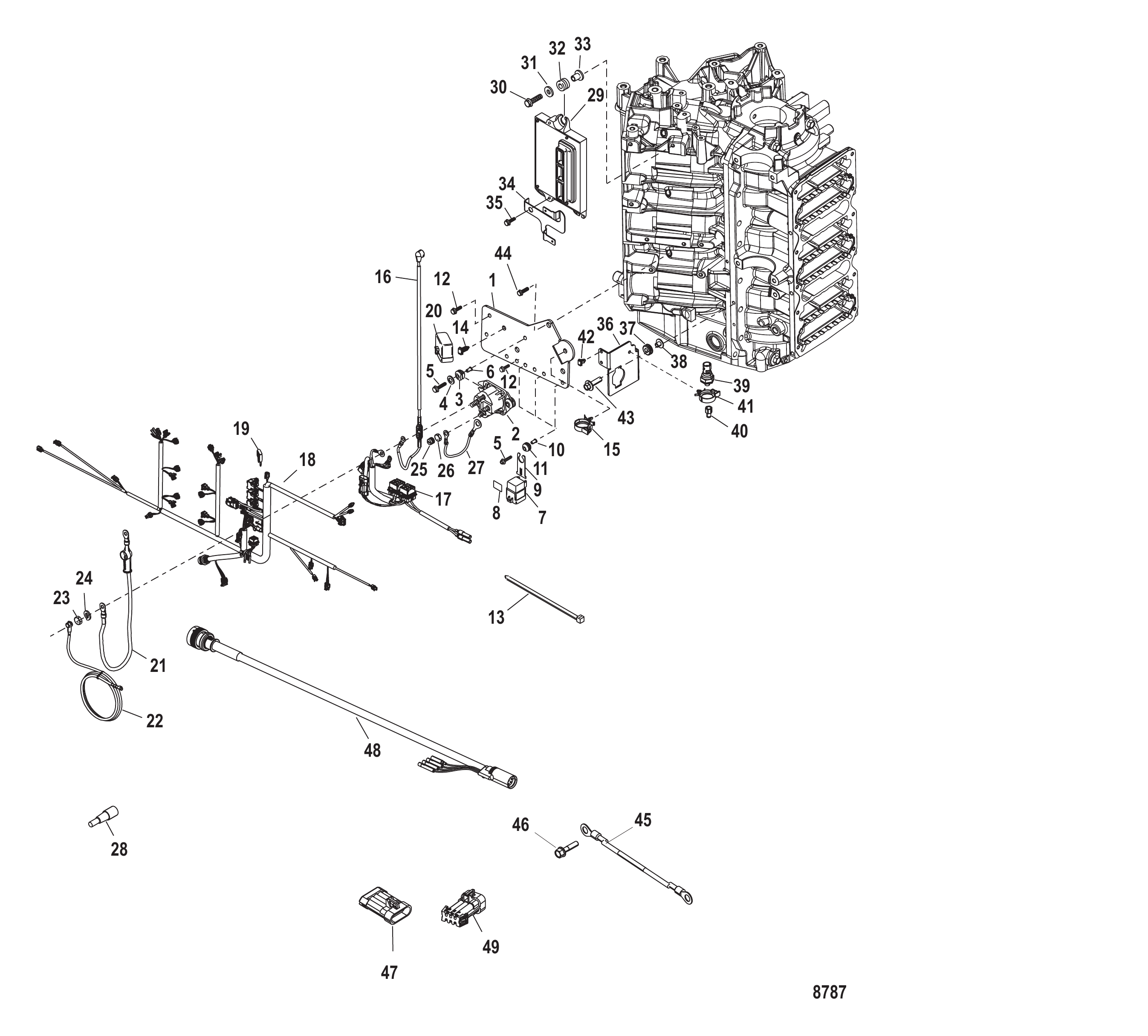

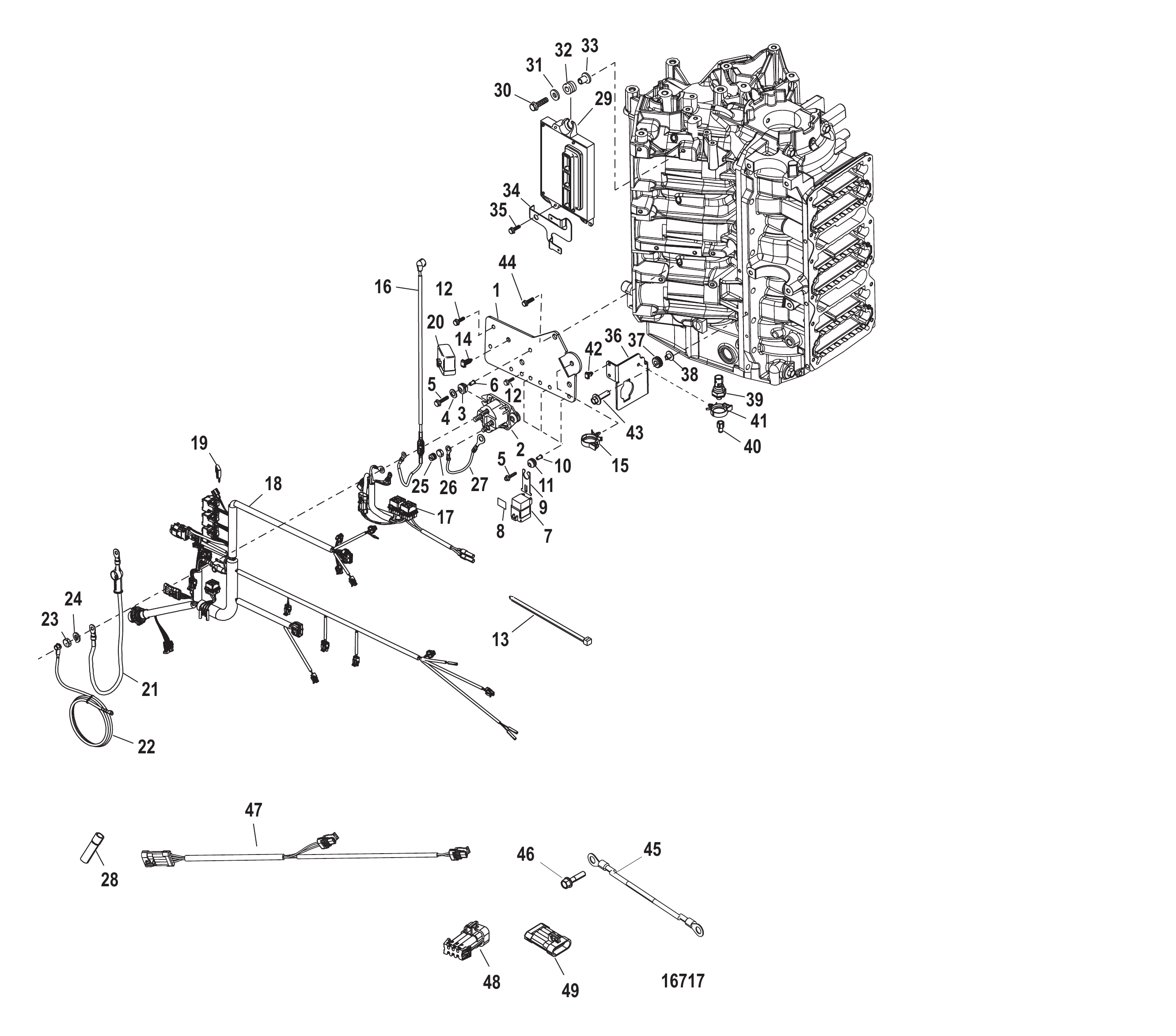

Рис. 37ПЛАСТИНА СОЛЕНОИДА Solenoid Plate

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Plate Assembly	1
1	858366T2	Пластина	1
2	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
3	822179	Втулка уплотнительная	2
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
5	82129125	ВИНТ (M6 x 25 мм)	5
6	818968	ВТУЛКА	2
6	8M0214955	Втулка	2
7	882751A1	РЕЛЕ В СБОРЕ	3
7	8M0207773	Реле тримма в сборе	3
8	NSS	NOT SOLD SEPARATE Decal-Trim Relay	1
9	828102	Кронштейн	3
9	8M0207771	Кронштейн крепления	3
10	818968	ВТУЛКА	3
10	8M0214955	Втулка	3
11	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
11	8M0207785	Втулка	3
12	82129110	ВИНТ (M6 x 10)	2
13	816311T	СТЯЖКА (8.00 дюймов)	AR
14	828991	Зажим	1
14	828991T	ЗАЖИМ	1
15	858755	Зажим (1.00)	1
16	878231A6	Жгут проводов предохранителя - 100 ампер	1
17	819514T21	ЖГУТ ПРОВОДОВ В СБОРЕ ТРИММА	1
18	892971T01	ЖГУТ ПРОВОДОВ В СБОРЕ Двигатель	1
19	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	3
19	832969T20	Предохранитель Mini — жёлтый — 20 А	3
19	8329695	Предохранитель мини - коричневый - 5 А	1
19	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
20	858754	Крышка предохранителя	1
-	878073A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
-	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	858781A2	ЖГУТ ПРОВОДОВ В СБОРЕ ФОРСУНКИ ПРЯМОГО ВПРЫСКА	1
-	879346A49	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	858780A2	ЖГУТ ПРОВОДОВ В СБОРЕ ТОПЛИВНОЙ ФОРСУНКИ	1
-	879346A50	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	881262A2	ЖГУТ ПРОВОДОВ В СБОРЕ ГЕНЕРАТОРА	1
21	882829A1	КАТБЕЛЬ В СБОРЕ СТАРТЕРА	1
22	88439A46	Кабельный жгут аккумулятора — положительный	1
23	68292	Гайка (.312-18)	2
23	8M0204668	Гайка (.312-18)	2
24	53166	СТОПОРНАЯ ШАЙБА (.312)	2
25	813938	Гайка колпачковая (#10-32)	1
26	45076	Гайка (#10-32) латунная клемма блока выключателя	2
27	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
28	13541	Разъём штыревой	1
29	88555755T	Модуль управления движением PCM	1
30	82130025	ВИНТ (M6 x 25) крепление к картеру	3
31	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
32	834985	Втулка уплотнительная	3
32	8M0190980	ВТУЛКА	3
33	856954	Втулка	3
34	891520001	Зажим	1
35	82129114	ВИНТ (M6 x 14)	1
36	892295F01	КРОНШТЕЙН	1
37	834985	Втулка уплотнительная	2
37	8M0190980	ВТУЛКА	2
38	822003	Втулка	2
39	881879011	Датчик давления (0 - 100 PSI)	1
39	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	1
40	892403	ФИТИНГ	1
40	8M0207782	ШТУЦЕР ПРЯМОЙ	1
41	883066	Зажим (.865)	1
42	879962	Зажим	1
43	82130025	ВИНТ (M6 x 25) крепление к картеру	2
44	82130012	ВИНТ (M6 x 12)	3
45	88439A26	Кабельный жгут аккумулятора — отрицательный	1
46	81893420	ВИНТ (M8 x 20)	1
47	830796A04	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ - 4-КОНТАКТНЫЙ ВИЛОЧНЫЙ	1
48	896542A01	Жгут проводов в сборе переходной (применять где применимо)	1
48	896542T01	Жгут проводов в сборе переходной - с кронштейном (12 дюймов) 14-контактный разъём к 8-контактному	1
49	877613A02	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ 6-КОНТАКТНЫЙ	1

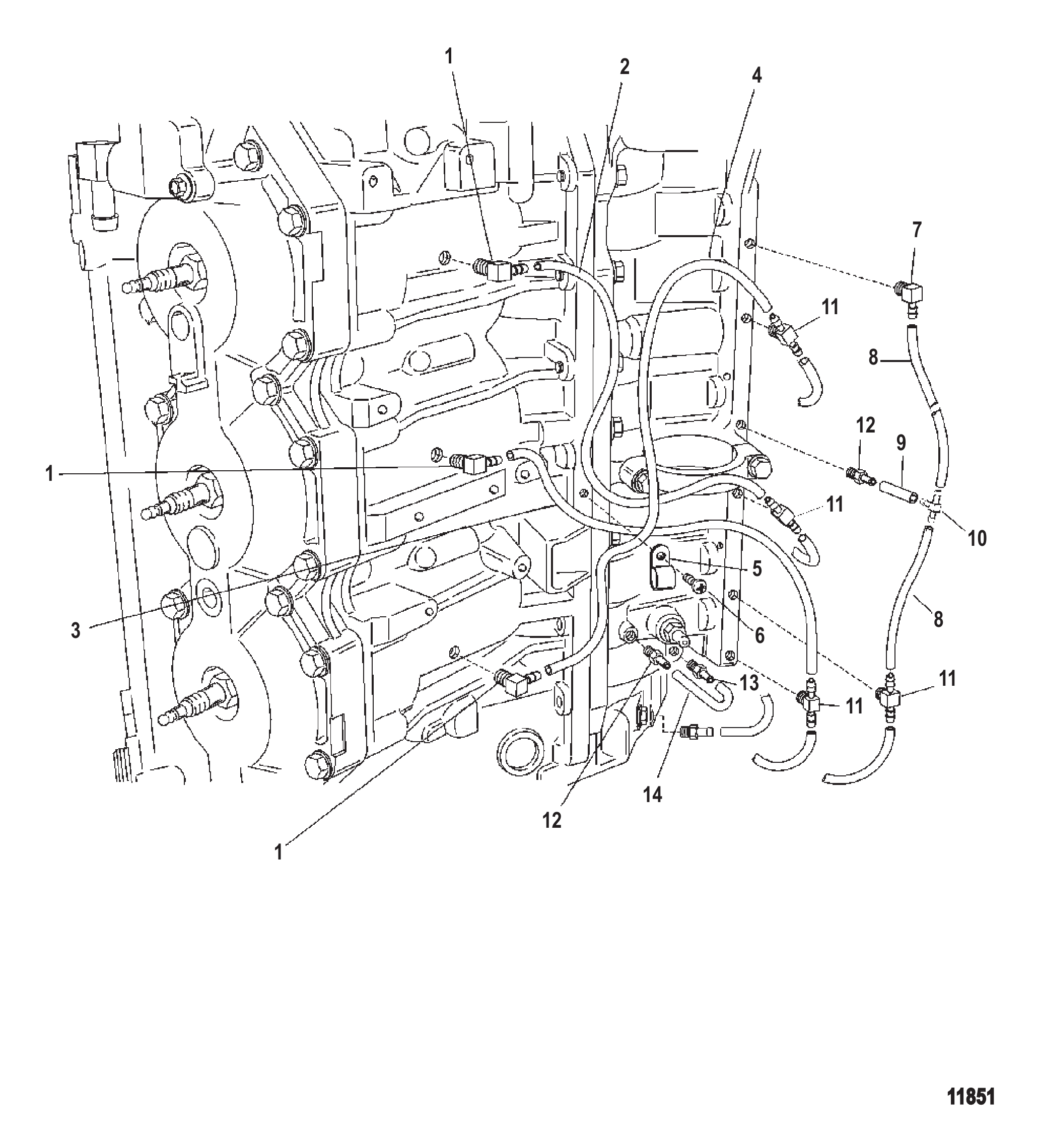

Рис. 38Старбортная система сброса Starboard Bleed System

REF	Номер детали	Наименование	Кол-во
1	768431	Штуцер	3
2	99130122	Трубка (20,00 футов, бухта) дренажная	1
2	892024122	Шланг (240.00 дюймов, бухта)	1
3	99130122	Трубка (20,00 футов, бухта) дренажная	1
3	892024122	Шланг (240.00 дюймов, бухта)	1
4	99130122	Трубка (20,00 футов, бухта) дренажная	1
4	892024122	Шланг (240.00 дюймов, бухта)	1
5	22875	ЗАЖИМ	1
6	48408	Винт (#10-16 x .500) клеммной колодки	1
7	8282182	Обратный клапан	1
8	99130122	Трубка (20,00 футов, бухта) дренажная	2
8	892024122	Шланг (240.00 дюймов, бухта)	2
9	99130122	Трубка (20,00 футов, бухта) дренажная	1
9	892024122	Шланг (240.00 дюймов, бухта)	1
10	591692	ФИТИНГ ТРОЙНИКОВЫЙ	1
10	59169003	Фитинг тройник	1
11	8348041	Обратный клапан	4
12	426585	Обратный клапан	2
13	8159234	Обратный клапан	1
14	99130122	Трубка (20,00 футов, бухта) дренажная	1
14	892024122	Шланг (240.00 дюймов, бухта)	1
-	840756A01	Головка блока цилиндров в сборе	1
-	840756A04	Головка блока цилиндров в сборе	1

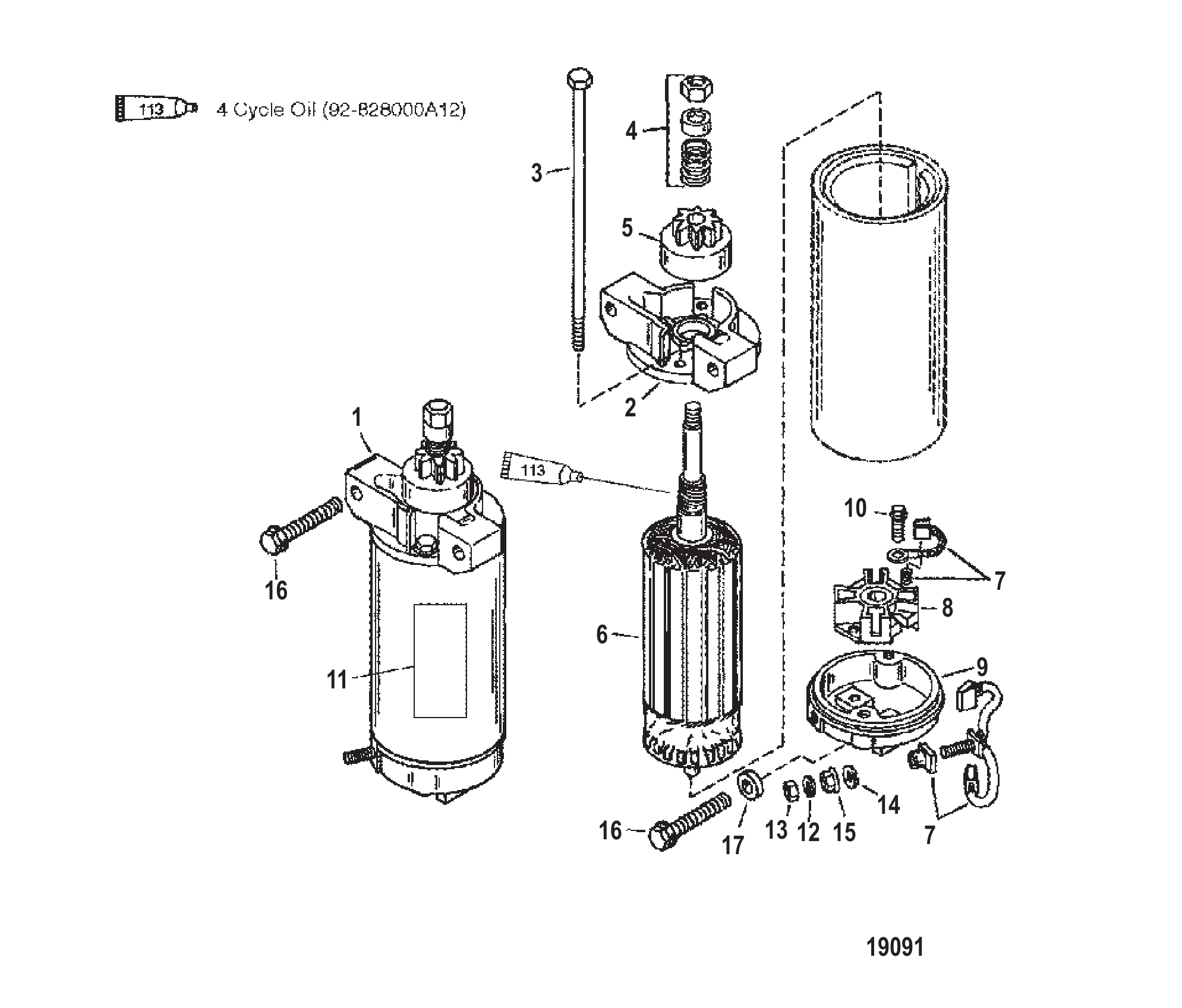

Рис. 39СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	892339T	Стартер в сборе	1
2	803005	СКВОЗНОЙ БОЛТ	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
7	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
8	NSS	NOT SOLD SEPARATE Decal-Warning-High Voltage	1
9	400255	СТОПОРНАЯ ШАЙБА (M5)	1
10	400211	ГАЙКА (M5) Нержавеющая сталь	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	1
11	8M0204647	Стопорная шайба (.312)	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	56703	ВТУЛКА СТАРТЕРА	2
13	8M0034918	Втулка	2
14	879845	Упор	1
14	8M0043276	Упор	1

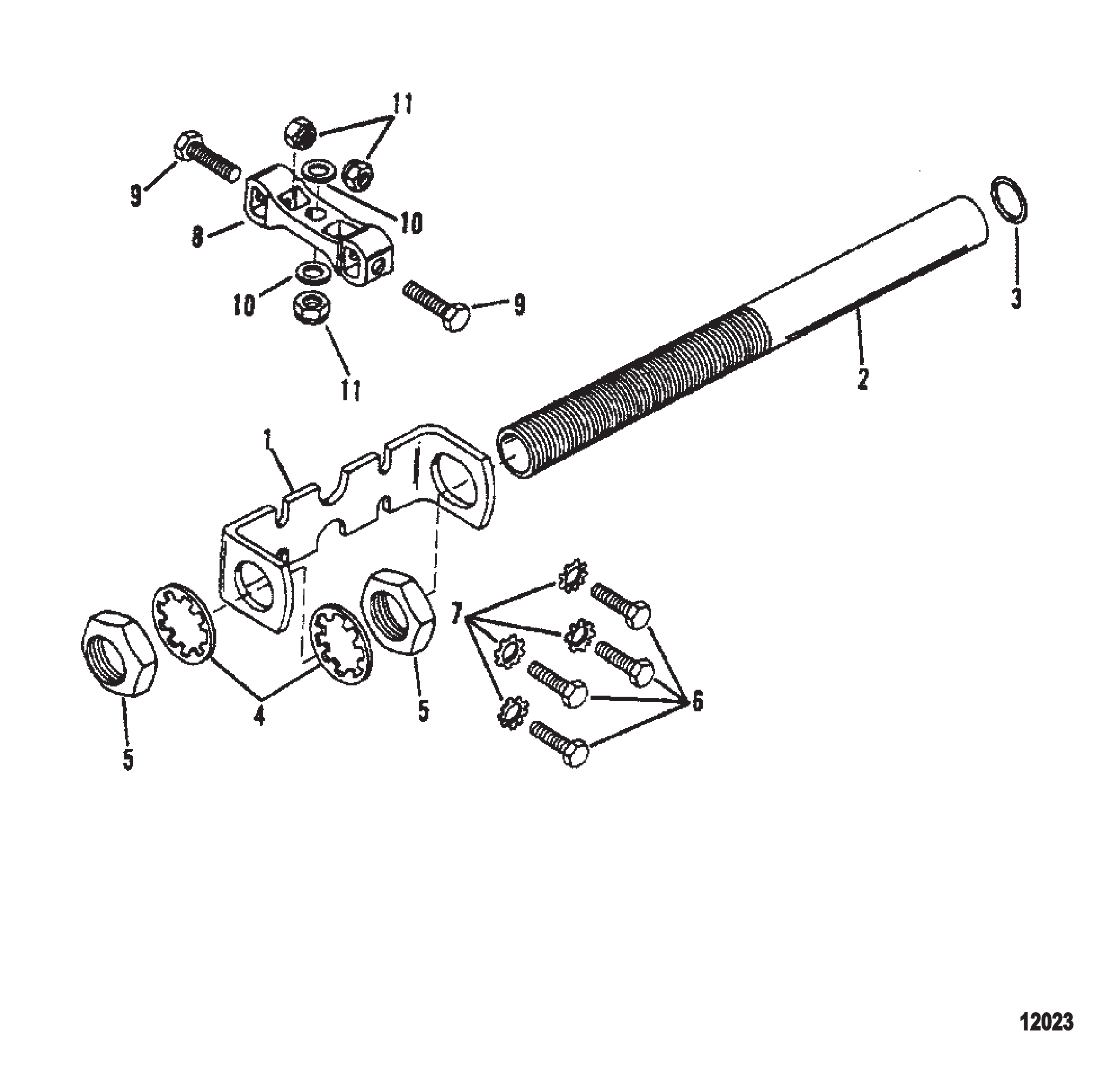

Рис. 40КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Attaching Kit

REF	Номер детали	Наименование	Кол-во
-	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	71565A2	Труба в сборе	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	93702	Шайба (.250 наружная звездообразная)	4
8	88319	Соединительная муфта	1
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
11	34863	ГАЙКА (.375-24)	3
11	8M0204726	Гайка (.375-24) латунная	3

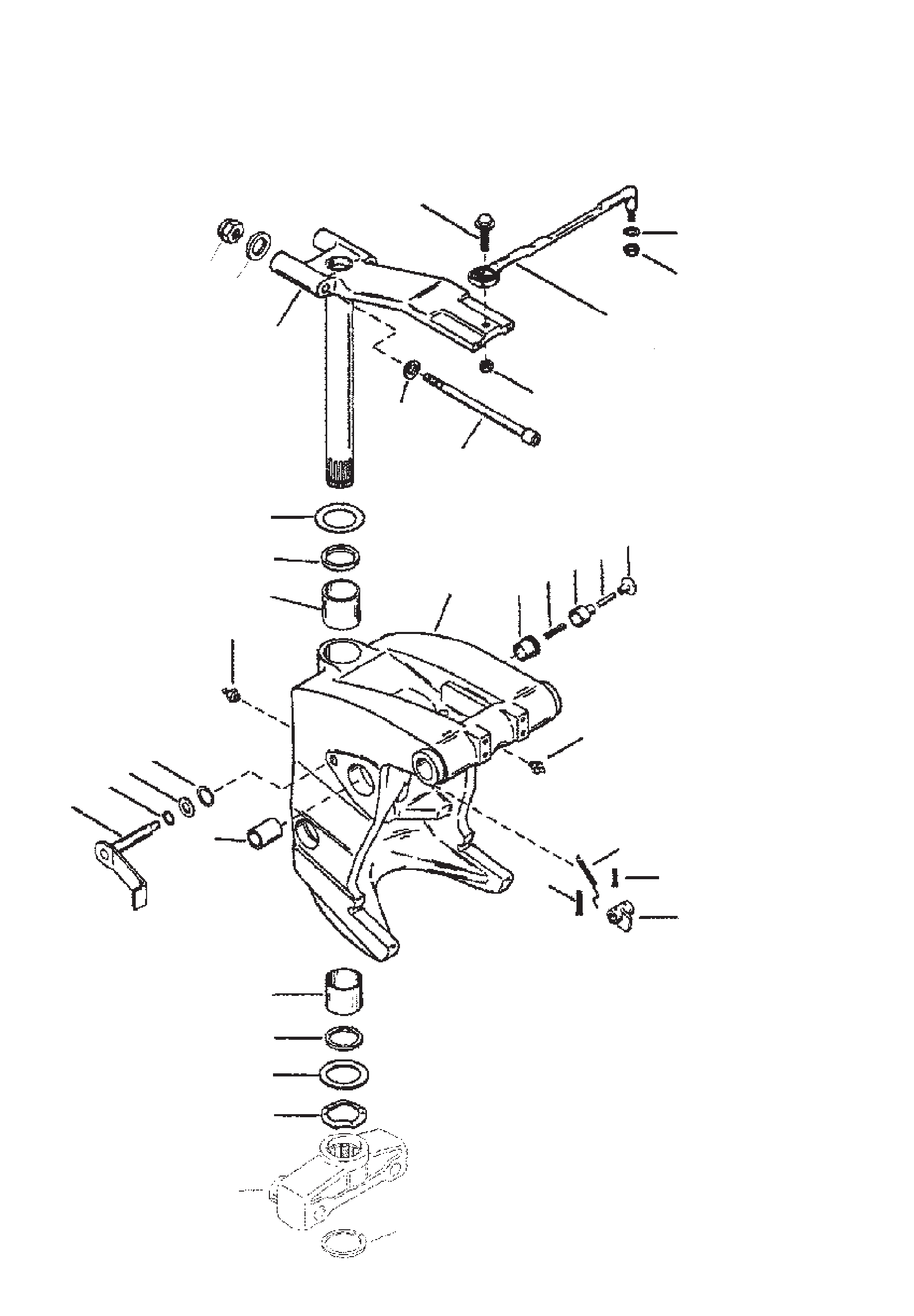

Рис. 41Поворотный кронштейн (усиленный) Swivel Bracket (Heavy Duty)

REF	Номер детали	Наименование	Кол-во
1	847723A3	Узел поворотного кронштейна	1
2	847729	САЛЬНИК Масло	2
3	847726	ПОДШИПНИК	2
4	74036	ШТУЦЕР СМАЗОЧНЫЙ	4
4	8M0169589	Штуцер для смазки	4
5	847728	ПОДШИПНИК	2
6	82203524	ПОДШИПНИК	2
7	85023	Сальник масляный	2
8	87161	Шайба	2
9	48171	Кольцо уплотнительное (.364 x .070)	2
10	85030A2	Рычаг фиксатора откидывания в сборе	1
10	85028A2	Рычаг фиксатора откидывания в сборе	1
11	86600	Втулка	1
12	85367	ПРУЖИНА	1
13	41052	ПЛУНЖЕР	1
14	88876	ШПИЛЬКА	1
15	86603	Ручка	1
16	864751	Муфта	1
17	69745	Штифт роликовый рычага к вертикальному валу	2
18	88049	Пружина	1
19	93861	Шплинт	1
20	78854	Волнистая шайба	1
21	814084T1	Вилка нижняя	1
22	848125	КОЛЬЦО СТОПОРНОЕ - Спиральный замок	2
23	840308T2	Узел поворотного пальца	1
23	879330T36	Палец поворотный	1
24	92876A10	Тяга в сборе	1
24	92876A12	Тяга в сборе	1
25	849838	ВИНТ (.375-24 x 1.250)	1
26	826709113	Гайка (.375-24) нержавеющая сталь	2
26	8M0204726	Гайка (.375-24) латунная	2
27	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
28	8495812	Винт (.500-13 x 7.00)	2
28	8495811	Винт (.500-13 x 7.750)	2
29	816056	Шайба	2
30	4002321	ШАЙБА (12.80 мм x 24.0 мм x 2.4 мм) Нержавеющая сталь	2
31	844766	Гайка (.500-13)	2

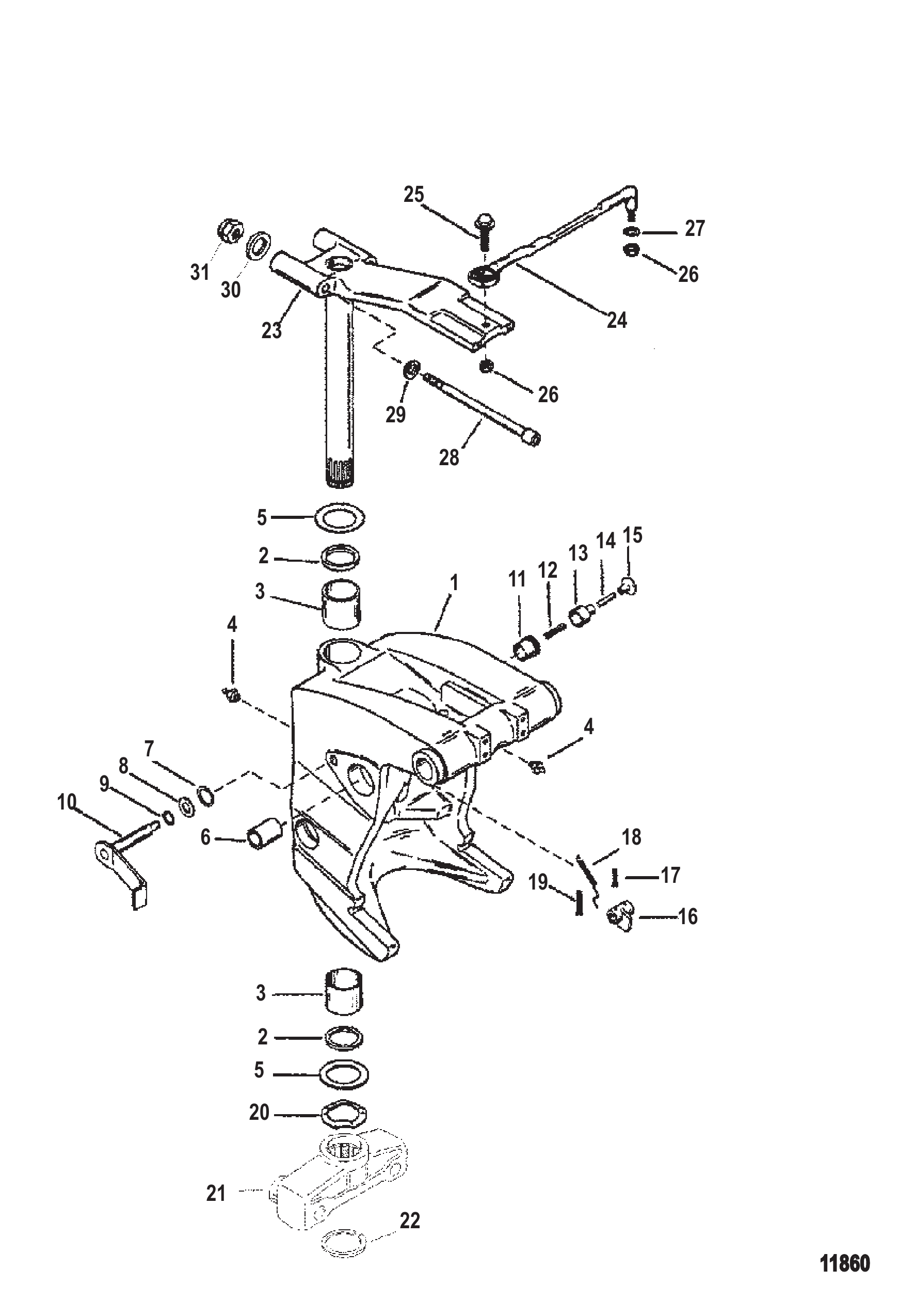

Рис. 42Поворотный кронштейн (со встроенным тримом) Swivel Bracket (With Integral Trim)

REF	Номер детали	Наименование	Кол-во
1	8710T20	Кронштейн поворотный в сборе чёрный	1
2	33504	Кольцо уплотнительное	1
2	8M0214926	Кольцо уплотнительное @10	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	87735	Сальник нижний масляный	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	826364F1	Вилка нижняя	1
9	826364T	Вилка нижняя	1
10	67684	Кольцо стопорное	1
11	996301	Пластина-фиксатор	2
11	8M0045383	Ударная пластина	2
12	58643	Шайба стопорная (.375)	2
13	46335	ГАЙКА (.375-24)	2
14	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
14	8M0132731	Палец поворотный в сборе	1
15	8163861	Винт (M12 x 175)	2
15	8M0000518	Винт (M12 x 175)	2
16	4002321	ШАЙБА (12.80 мм x 24.0 мм x 2.4 мм) Нержавеющая сталь	2
17	4013812	ГАЙКА (M12) Нержавеющая сталь	2
18	92876A10	Тяга в сборе	1
18	92876A12	Тяга в сборе	1
19	849838	ВИНТ (.375-24 x 1.250)	1
20	826709113	Гайка (.375-24) нержавеющая сталь	2
20	8M0204726	Гайка (.375-24) латунная	2
21	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
22	859187A1	Датчик тримма в сборе	1
23	852368	Винт (#10-24 x .750)	2
24	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
25	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2

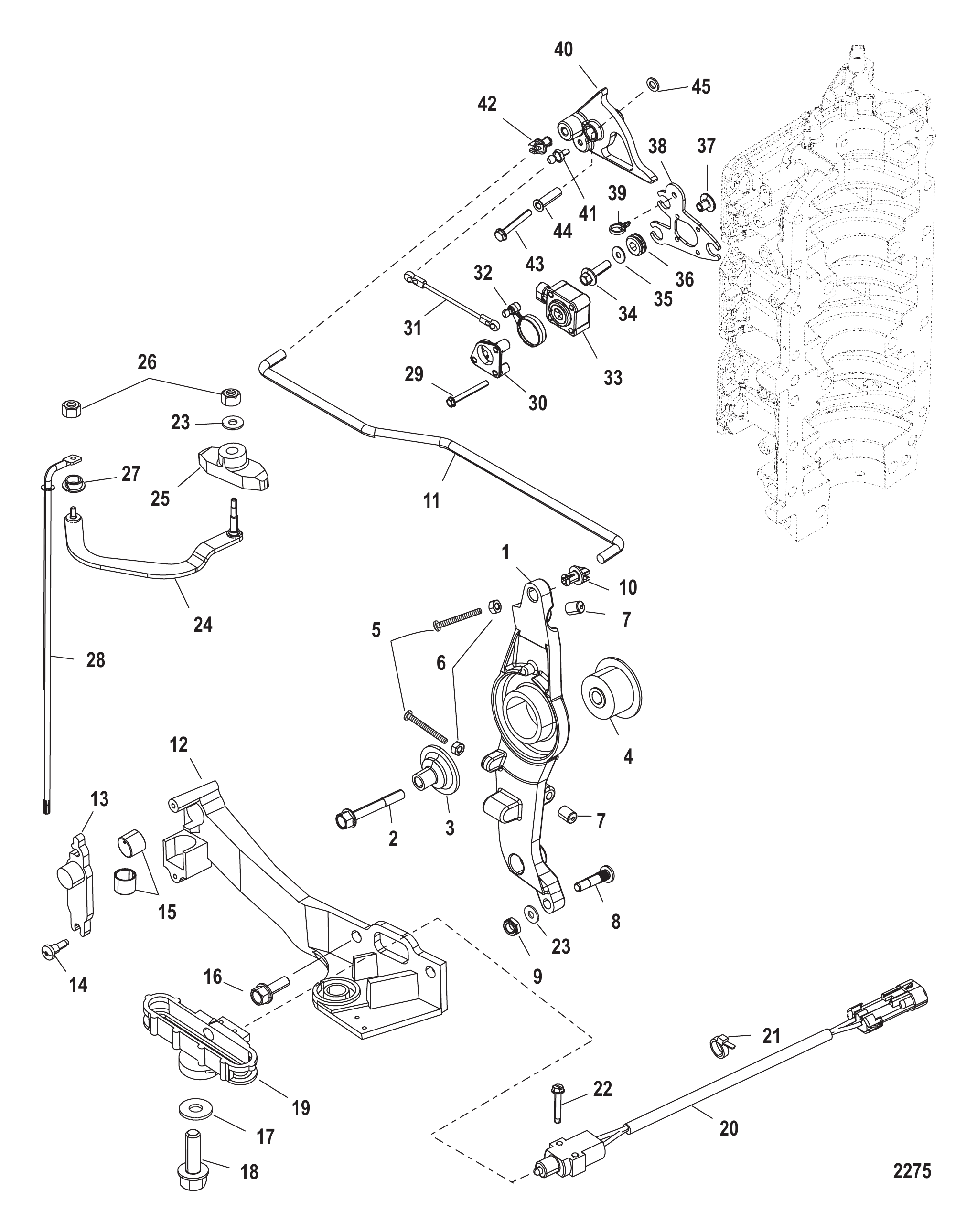

Рис. 43ДРОССЕЛЬНАЯ ЗАСЛОНКА Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	8252682	Рычаг	1
2	81893460	ВИНТ (M8 x 60)	1
3	887605	Втулка	1
4	821113	ВТУЛКА	1
5	40124	ВИНТ (M6 x 55)	2
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42942	Колпачок регулировочного винта	2
8	42927	Вставка	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	1
10	932481	Втулка	1
10	8M0215006	Втулка поворотная	1
11	884834	Тяга	1
12	8240102	Кронштейн	1
12	824010T05	Кронштейн	1
13	824016	ЗАЩЕЛКА	1
14	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
15	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
16	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	2
17	43430	Шайба	1
18	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	1
19	896662	Кронштейн направляющий	1
19	8M0039052	Направляющая кронштейна	1
20	889514A01	Выключатель	1
20	8M0207794	Выключатель	1
21	816311T	СТЯЖКА (8.00 дюймов)	1
22	82470620	ВИНТ (M3.5 x 20)	2
23	35459	ШАЙБА	2
24	883142A03	Ремонтный комплект тяги переключения	1
25	8539683	Ползун	1
26	401366	ГАЙКА (M6) Нержавеющая сталь	2
27	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
28	8240701	Вал переключения передач верхний	1
28	8M0036408	Вал переключения	1
28	8240702	Вал переключения передач верхний	1
28	8M0187153	Вал переключения верхний XL	1
29	40011113	Винт (M5 x 45) нержавеющая сталь	3
30	8582261	КРЫШКА TPS	1
31	883082	Тяга	1
31	8M0008111	Тяга	1
32	883081	Рычаг	1
33	83295211	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВНУТРЕННИЙ	1
33	8M6005165	TPI Mercury / Quicksilver	1
34	82130025	ВИНТ (M6 x 25) крепление к картеру	3
35	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
36	834985	Втулка уплотнительная	3
36	8M0190980	ВТУЛКА	3
37	856954	Втулка	3
38	8544862	Кронштейн	1
39	858932	ЗАЖИМ	1
40	858353T5	Кулачковый узел	1
41	8235694	Шарик резьбовой	1
42	932481	Втулка	1
42	8M0215006	Втулка поворотная	1
43	40011155	ВИНТ (M8 x 55) Нержавеющая сталь	1
44	8807371	Втулка	1
45	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	1

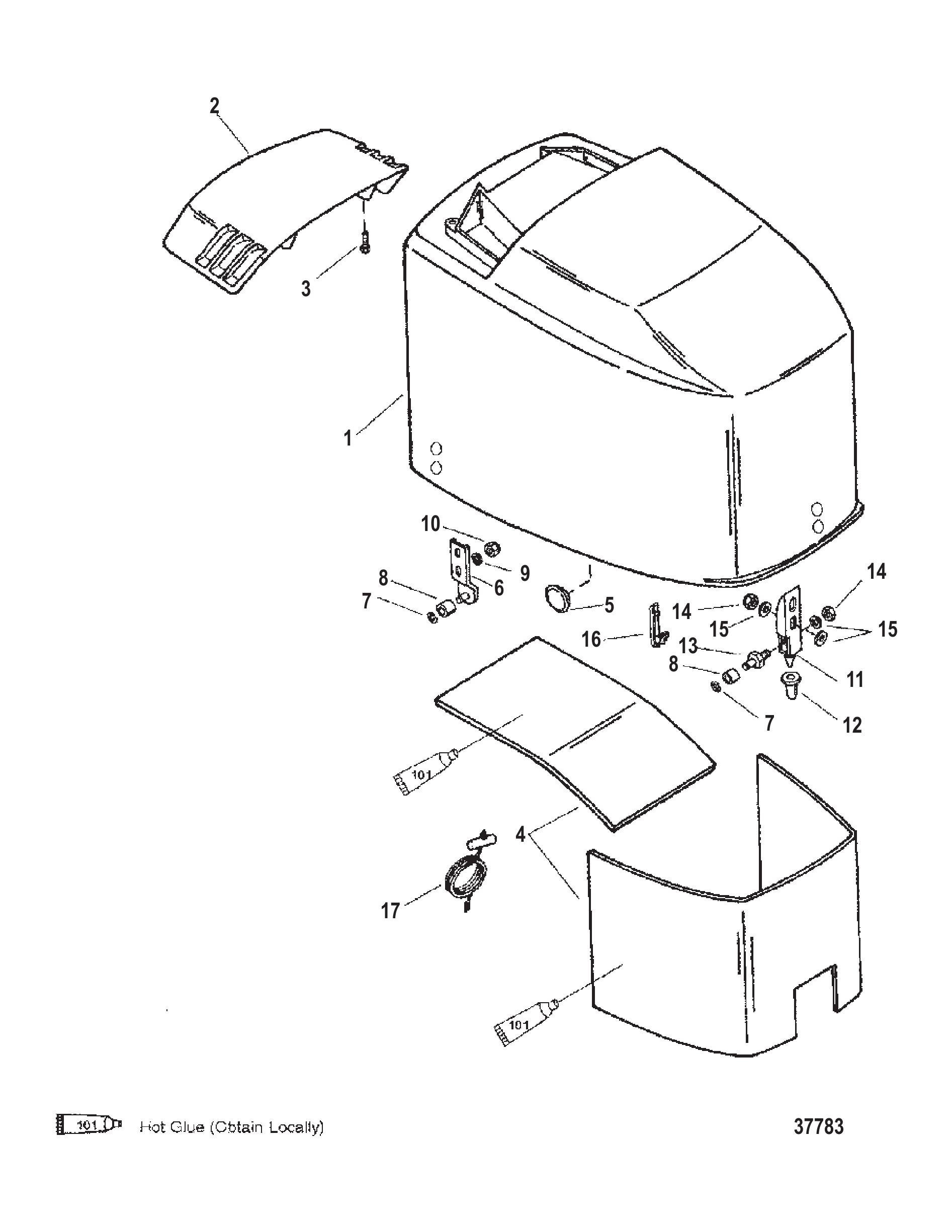

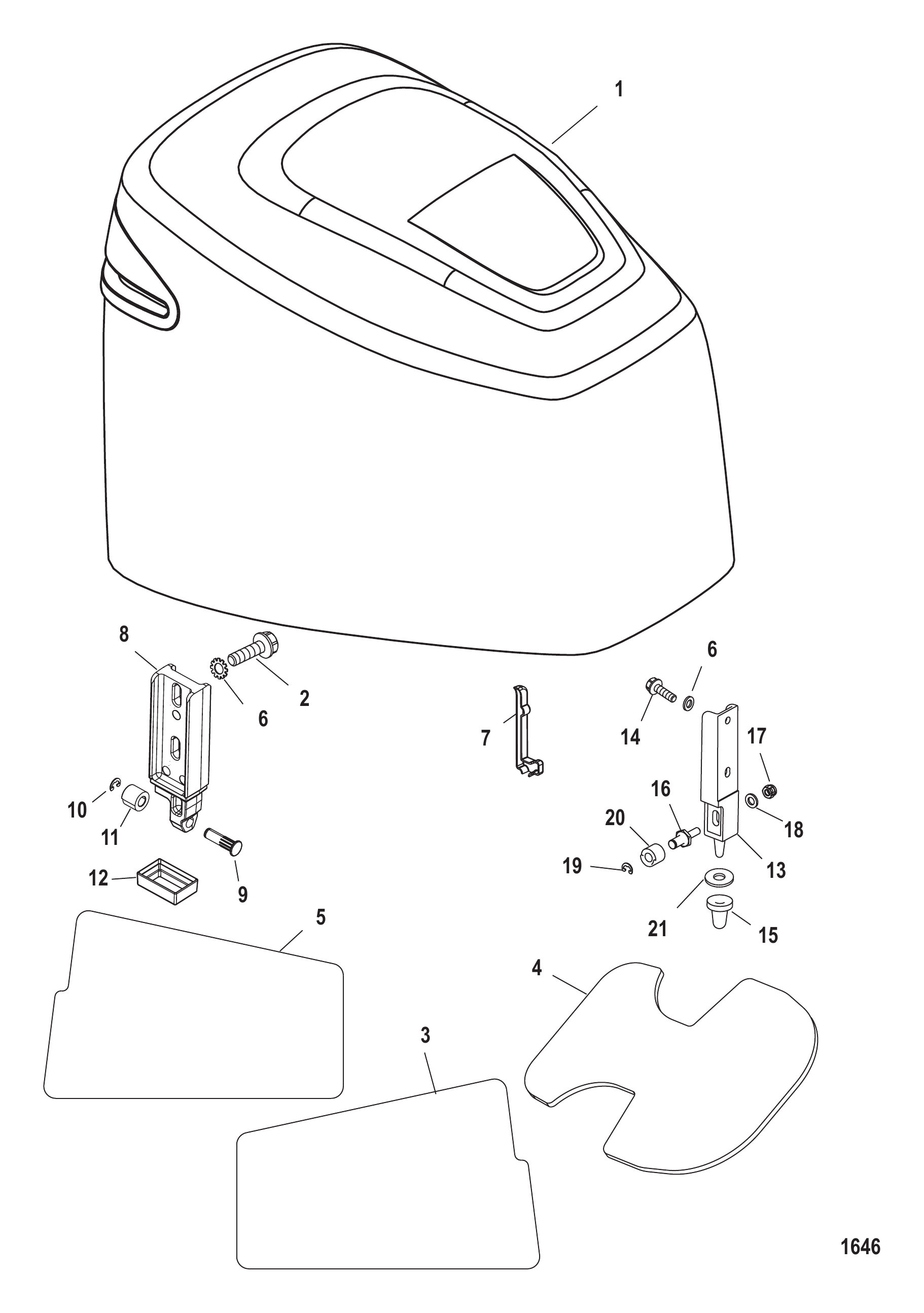

Рис. 44ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	881288T32	Верхний кожух в сборе	1
2	82130030	ВИНТ (M6 x 30)	4
3	884041A1	Комплект шумоизоляции	1
3	884041A04	Комплект шумоизоляции	1
4	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
5	NSS	NOT SOLD SEPARATE Sound Blanket-Port	1
6	93702	Шайба (.250 наружная звездообразная)	6
7	826639T	Крышка	1
8	850682T4	Крюк задней защёлки в сборе	2
8	850682A06	Комплект кронштейна и рукоятки	2
9	NSS	NOT SOLD SEPARATE Pin	2
10	8237951	Стопорное кольцо	2
11	815263	РОЛИК	2
11	8M0207770	Ролик @3	2
12	850685002	ВТУЛКА уплотнительная	1
12	850685T02	Втулка уплотнительная	1
13	821249M2	Кронштейн передний	1
13	8M0036792	Кронштейн	1
14	82130020	ВИНТ (M6 x 20)	2
15	815477	УПОР ЗАЩЕЛКИ	1
16	8155381	Роликовый штифт	1
17	401366	ГАЙКА (M6) Нержавеющая сталь	1
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
19	8237951	Стопорное кольцо	1
20	815263	РОЛИК	1
20	8M0207770	Ролик @3	1
21	87161	Шайба	1
-	897136A05	Комплект наклеек	1
-	8M0065133	ORD 8M0114995 Mercury / Quicksilver	1

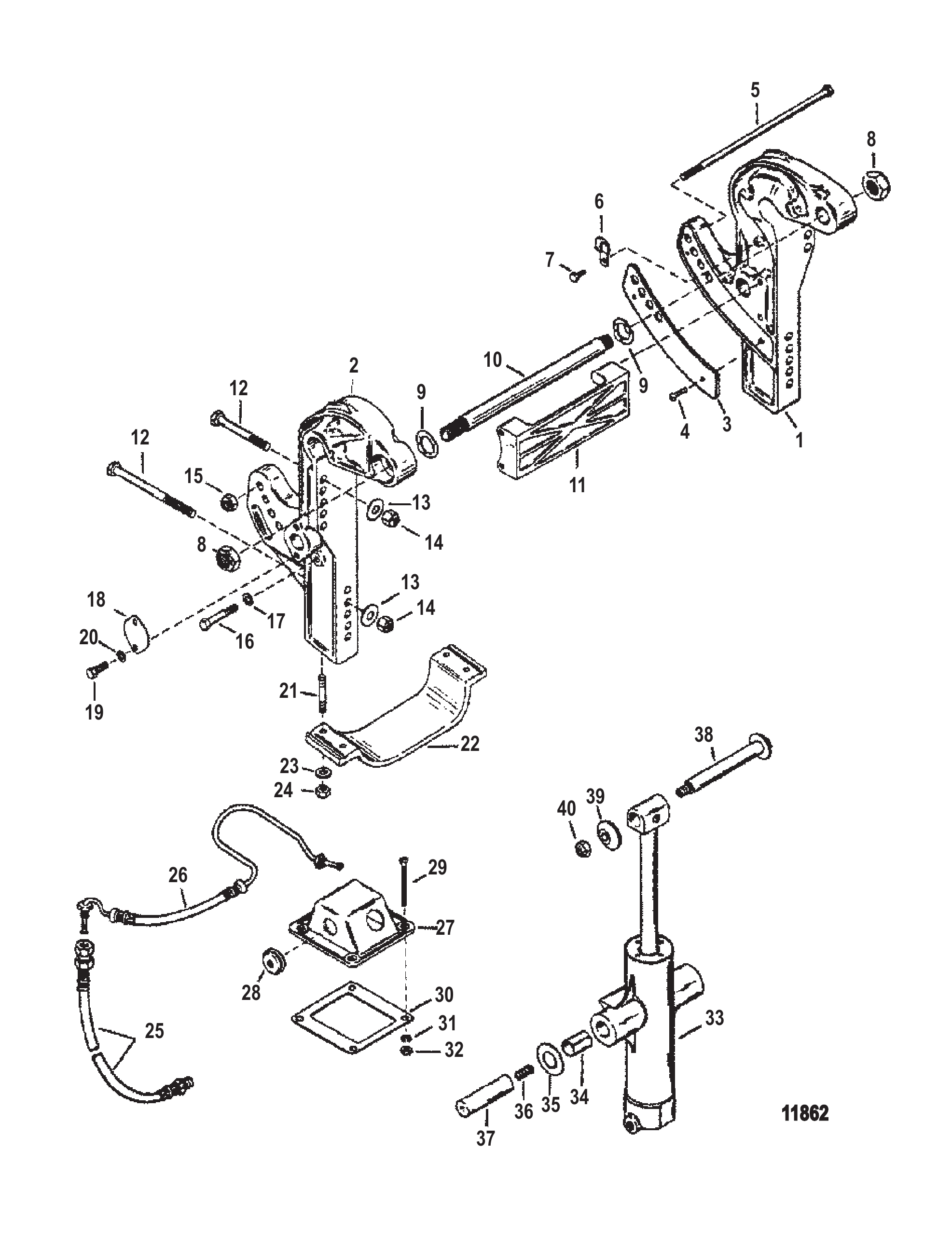

Рис. 45Кронштейны транца (Sportmaster) Transom Brackets (Sportmaster)

REF	Номер детали	Наименование	Кол-во
1	847800A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
1	844353T01	КОМПЛЕКТ ТРАНЦА	1
2	847801A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
2	847801T01	КРОНШТЕЙН ТРАНЦА - ПРАВЫЙ БОРТ	1
3	847798A1	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
3	847798A02	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
4	86843	Винт (#10-24 x .500)	4
5	87180	Болт (.500-20 x 11.00)	1
6	88512	Хомут шланга гидравлики	4
6	75275	Хомут жгута проводов	2
7	88829	ВИНТ (#10-24 x .500)	6
8	858869	Гайка (.875-14)	1
8	34862	ГАЙКА (1.00-14) ТРУБЫ НАКЛОНА	1
8	859133	ГАЙКА (1.00-14)	1
9	88750	ШАЙБА волнистая (1.62 x 1.05)	2
10	99170A2	Комплект трубок наклона	1
10	826125A1	Трубка наклона	1
11	85035T	ПРОСТАВКА	1
11	8M0237541	ПРОСТАВКА ТРАНЦА	1
12	677551	ВИНТ (.500-20 x 4.500)	4
12	8M0149747	Винт	4
13	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
13	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
14	82671117	ГАЙКА (.500-20)	4
15	20220	Гайка (.500-20)	1
15	82671317	ГАЙКА (.500-20)	1
16	70732	Винт (.250-20 x 2.00)	4
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
18	85026T	Пластина	2
19	28636	ВИНТ (.250-20 x .750)	4
20	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
20	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
21	54343	ШПИЛЬКА (.312-24 x 1.380)	4
21	8M0034451	ШПИЛЬКА	4
22	89949A1	ПЛАСТИНА В СБОРЕ	1
23	847539	ШАЙБА	4
24	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	4
24	82670911	ГАЙКА (.312-24) Нержавеющая сталь	4
25	89024	ШЛАНГ гидравлический	1
25	89023	ШЛАНГ гидравлический	1
26	96993	Шланг гидравлический	1
26	96994	Шланг гидравлический	1
27	87871	Крышка	1
27	87871T	КРЫШКА	1
28	45507	Втулка уплотнительная	1
29	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
30	87775	Прокладка	1
31	20878	ШАЙБА	4
32	29488	ГАЙКА (#10-32)	4
32	8M0204718	Гайка	4
33	79610A17	ЦИЛИНДР ТРИММА	1
33	79610T28	ЦИЛИНДР ТРИММА	1
34	847724	ВТУЛКА	2
35	85022	Шайба (2.00 x 1.06 x .060)	2
36	30316	ПРУЖИНА	2
37	85020T	ПАЛЕЦ ПОВОРОТНЫЙ	2
38	8220752	Штифт тримма	1
39	822076	Фиксатор	1
40	20220	Гайка (.500-20)	1
40	82671317	ГАЙКА (.500-20)	1
-	79879A1	РЕМКОМПЛЕКТ ЦИЛИНДРА ТРИММА	1

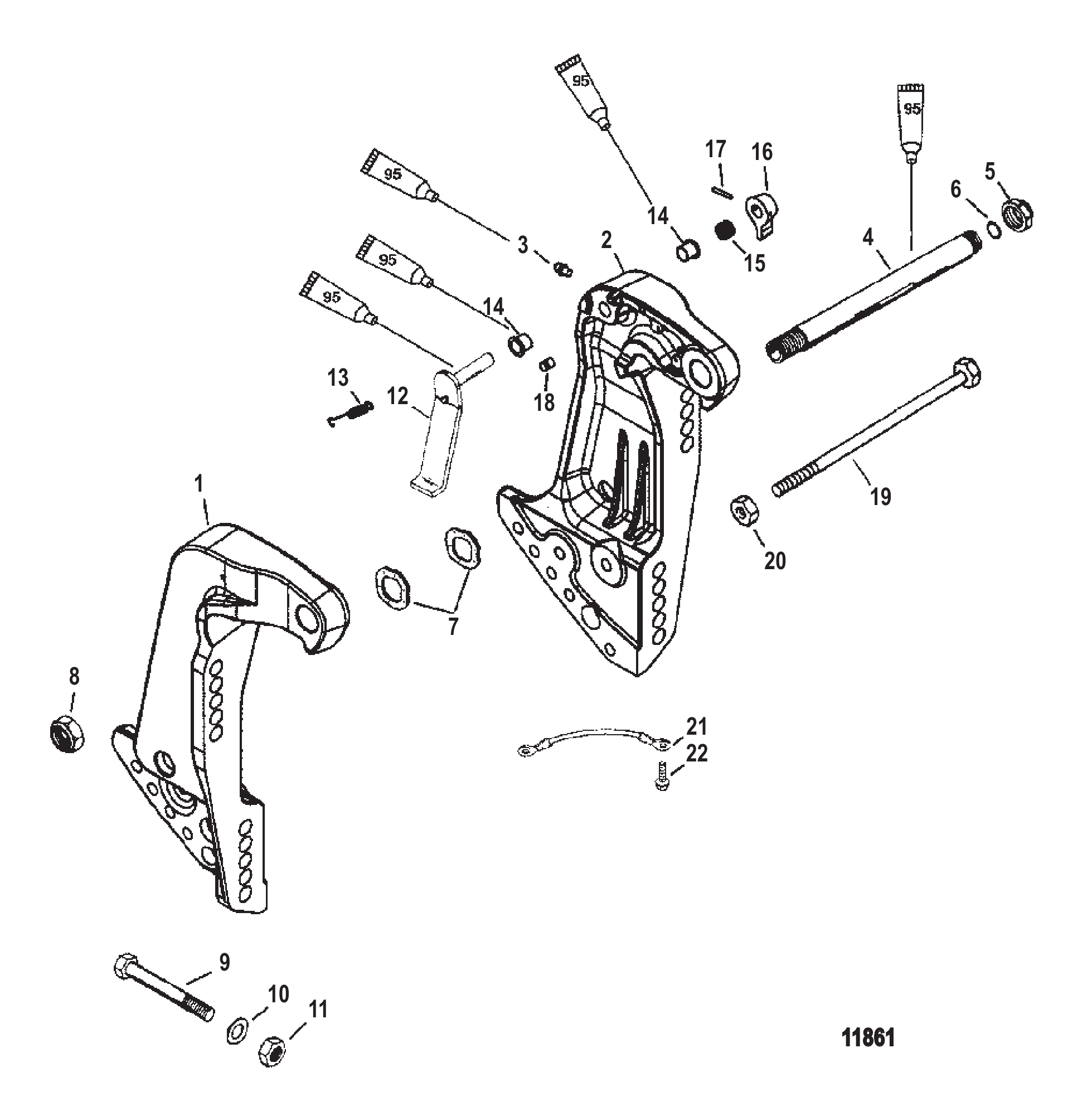

Рис. 46Кронштейны транца FleetMaster Transom Brackets FleetMaster

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
10	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	82671117	ГАЙКА (.500-20)	4
12	99629T2	Рычаг в сборе, фиксатор наклона	1
12	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
13	830899	Пружина натяжная	1
14	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
15	830900	Пружина сжатия	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99617	Штифт	1
18	893709	Штифт	1
19	96930A1	Болт в сборе, силовой триммер	1
20	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
21	88238A10	Кабель заземления в сборе	2
22	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1

Рис. 47Компоненты сепаратора паров Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
-	880133T07	Узел сепаратора паров топлива	1
1	889317T1	Комплект крышки	1
2	NSS	NOT SOLD SEPARATE Seat	1
3	889318001	Пластина-дефлектор	1
4	883223	Винт (M6 x 16)	2
5	889319	Прокладка	1
6	883556	Штуцер	1
7	883209	Кольцо уплотнительное	1
7	8M0062785	Уплотнительное кольцо	1
8	889329	Штуцер	1
9	883208	Пробка	1
10	884380T	Фильтр топливный	1
10	8M0122423	Топливный фильтр Quicksilver	1
11	889320A1	Комплект поплавка	1
12	F10064	ВАЛ	1
13	888725T02	Топливный насос высокого давления в сборе	1
14	855428	Втулка	1
14	8M6000589	Втулка	1
15	8893162	Кольцо уплотнительное	1
16	889321	Сальник	1
16	8M6001412	Уплотнение	1
17	889328	Фиксатор	1
18	9643	Винт крышки топливного насоса	11
19	888733T02	Насос наддува в сборе	1
20	889322	Втулка уплотнительная	1
21	889316	Уплотнительное кольцо	1
22	889323	Сальник	1
22	8M6001413	Уплотнение	1
23	889324T02	Комплект поплавковой камеры	1
23	889324T03	Комплект поплавковой камеры	1
24	889325A1	Провод	1
24	889325A02	Провод	1
25	NSS	NOT SOLD SEPARATE Check Valve	1
26	855424011	Штуцер	2
27	889326A1	Комплект впускного клапана	1
28	889327A1	Винт сливной	2
29	8893161	Кольцо уплотнительное	2
30	889330	Датчик воды	1
30	8M0214989	Датчик наличия воды в топливе	1
31	782792	Штуцер угловой 45 градусов (1.25)	1
31	8M0207781	Угольник	1
32	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	2
33	889430	Вставка	1
34	883545002	Шланг	1
35	884820	Клапан Шредера	1
36	891778	Уплотнительное кольцо	1
37	884819	Зажим	1
38	82130012	ВИНТ (M6 x 12)	1
39	855362001	Втулка	3
40	883050	Проставка	3
41	81893460	ВИНТ (M8 x 60)	3
42	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	3
-	889316A1	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ ПАРООТДЕЛИТЕЛЯ	1

Рис. 48КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	842753A04	Коленчатый вал в сборе	1
2	NSS	NOT SOLD SEPARATE Wear Sleeve	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	843198	Кольцо уплотнительное	7
5	8M0071646	Уплотнительное кольцо	7
6	91800	Шпонка	1
7	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
8	88270A02	Комплект подшипника и обоймы	2
9	88269T	Подшипник в сборе	2
10	842987T03	Поршень в сборе	3
10	843199T13	Поршень в сборе	3
10	842986T03	Поршень в сборе	3
11	841202	Кольцо	12
12	858772A02	Комплект поршневых колец	1
13	822373A12	Шатун в сборе	6
13	8M0125870	Шатун	6
14	94320	Винт (.375-24 x 1.250)	12
15	844338A01	Подшипниковый узел в сборе	6
15	8M0235070	Подшипник с сепаратором	6
16	88263	Упорная шайба	12
17	88258001	ПОДШИПНИК игольчатый	204
17	8M0204715	Иглы подшипника @102	204
18	816773A2	Подшипник в сборе (верхний)	1
19	859093	САЛЬНИК	1
20	823683	Уплотнительное кольцо (1.989 x .070)	1
-	841220A03	Комплект прокладок головки блока цилиндров	1
-	842983A02	Головка блока цилиндров в сборе	1

Рис. 49Аксессуары/Приборы Accessories/Instrumentation

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
10	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	82671117	ГАЙКА (.500-20)	4
12	99629T2	Рычаг в сборе, фиксатор наклона	1
12	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
13	830899	Пружина натяжная	1
14	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
15	830900	Пружина сжатия	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99617	Штифт	1
18	893709	Штифт	1
19	96930A1	Болт в сборе, силовой триммер	1
20	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
21	88238A10	Кабель заземления в сборе	2
22	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1

Рис. 50Гидравлический насос и кронштейны крепления Sportmaster Hydraulic Pump and mounting Brackets Sportmaster

REF	Номер детали	Наименование	Кол-во
1	842753A04	Коленчатый вал в сборе	1
2	NSS	NOT SOLD SEPARATE Wear Sleeve	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	843198	Кольцо уплотнительное	7
5	8M0071646	Уплотнительное кольцо	7
6	91800	Шпонка	1
7	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
8	88270A02	Комплект подшипника и обоймы	2
9	88269T	Подшипник в сборе	2
10	842987T03	Поршень в сборе	3
10	843199T13	Поршень в сборе	3
10	842986T03	Поршень в сборе	3
11	841202	Кольцо	12
12	858772A02	Комплект поршневых колец	1
13	822373A12	Шатун в сборе	6
13	8M0125870	Шатун	6
14	94320	Винт (.375-24 x 1.250)	12
15	844338A01	Подшипниковый узел в сборе	6
15	8M0235070	Подшипник с сепаратором	6
16	88263	Упорная шайба	12
17	88258001	ПОДШИПНИК игольчатый	204
17	8M0204715	Иглы подшипника @102	204
18	816773A2	Подшипник в сборе (верхний)	1
19	859093	САЛЬНИК	1
20	823683	Уплотнительное кольцо (1.989 x .070)	1
-	841220A03	Комплект прокладок головки блока цилиндров	1
-	842983A02	Головка блока цилиндров в сборе	1

Рис. 51Сборка гидравлического насоса (Sportmaster) Hydraulic Pump Assembly (Sportmaster)

REF	Номер детали	Наименование	Кол-во
-	818161A4	НАСОС В СБОРЕ Гидравлический	1
-	8M0051203	НАСОС В СБОРЕ - TRIM	1
1	811491	Переходник	1
1	8M0084543	ПЕРЕХОДНИК	1
2	803852	Соединительная муфта	1
3	89498	Уплотнительное кольцо	1
4	811492T	НАСОС В СБОРЕ	1
5	89496	Фильтр	2
6	89497	Уплотнительное кольцо	1
7	41219T	БАЧОК	1
8	811493	Комплект винтов	1
-	17649T	Мотор в сборе	1
-	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
9	17632T	КРЫШКА В СБОРЕ	1
9	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
10	17626	Винт	4
10	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	4
11	17625	Кольцо уплотнительное	1
11	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
12	17621	Винт	2
12	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
13	17633	Комплект держателя	1
13	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
14	17631A1	КОМПЛЕКТ ЩЁТОК	1
14	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
15	17623	Якорь	1
15	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
16	17653	ШАЙБА	2
16	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
17	17624	Статор с корпусом в сборе	1
17	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
18	17622	Крышка в сборе (с подшипником)	1
18	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
-	812498A1	РЕМКОМПЛЕКТ КЛАПАНА Предохранительный	1

Рис. 52Поворотный кронштейн (со встроенным тримом) Swivel Bracket (With Integral Trim)

REF	Номер детали	Наименование	Кол-во
1	8710T20	Кронштейн поворотный в сборе чёрный	1
2	33504	Кольцо уплотнительное	1
2	8M0214926	Кольцо уплотнительное @10	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	87735	Сальник нижний масляный	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	826364F1	Вилка нижняя	1
9	826364T	Вилка нижняя	1
10	67684	Кольцо стопорное	1
11	996301	Пластина-фиксатор	2
11	8M0045383	Ударная пластина	2
12	58643	Шайба стопорная (.375)	2
13	46335	ГАЙКА (.375-24)	2
14	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
14	8M0132731	Палец поворотный в сборе	1
15	8163861	Винт (M12 x 175)	2
15	8M0000518	Винт (M12 x 175)	2
16	4002321	ШАЙБА (12.80 мм x 24.0 мм x 2.4 мм) Нержавеющая сталь	2
17	4013812	ГАЙКА (M12) Нержавеющая сталь	2
18	92876A10	Тяга в сборе	1
18	92876A12	Тяга в сборе	1
19	849838	ВИНТ (.375-24 x 1.250)	1
20	826709113	Гайка (.375-24) нержавеющая сталь	2
20	8M0204726	Гайка (.375-24) латунная	2
21	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
22	859187A1	Датчик тримма в сборе	1
23	852368	Винт (#10-24 x .750)	2
24	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
25	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2

Рис. 53РЕДУКТОР (ВЕДУЩИЙ-TORQUEMASTER/FLEETMASTER-HEAVY DUTY) Gear Housing (Drive-TorqueMaster/FleetMaster-Heavy Duty)

REF	Номер детали	Наименование	Кол-во
1	899162A05	Сборка блока цилиндров	1
1	899162A06	Блок цилиндров в сборе	1
2	81893440	ВИНТ (M8 x 40)	4
3	8569662	КРОНШТЕЙН	2
3	8M0111325	КРЫШКА	2
4	903509	Шпилька (M10 x 1.5 x 64)	4
5	8154431	Шпилька (M10 x 1.5 x 155)	6
6	8248577	Дефлектор	6
7	8781051	Обратный клапан к блоку	1
8	67296	Штифт (обоймы подшипника)	3
8	8M0036405	Штифт	3
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
10	8245021	Разъём	1
11	81893435	ВИНТ (M8 x 35)	14
11	8M0103814	Винт (M8 x 35 мм)	14
12	82446180	ВИНТ (M10 x 80)	8
13	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
13	8M0024808	J-образный зажим	1
14	63779	Штифт установочный (.250 x .625)	4
15	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	10
15	8M0214963	Шайба	10
16	4013610	ГАЙКА (M10) Нержавеющая сталь	10
17	8283582	Датчик	1
17	8M0082988	Датчик положения коленчатого вала	1
18	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
19	9787A4	Крышка в сборе	1
20	62700	Кольцо уплотнительное (3.237 x .103)	1
21	8308981	Уплотнение	2
22	82130020	ВИНТ (M6 x 20)	4
23	82130012	ВИНТ (M6 x 12)	1
24	858902	ХОМУТ	1
25	65292	J-ОБРАЗНЫЙ ЗАЖИМ	2
25	8M0024808	J-образный зажим	2
26	82130012	ВИНТ (M6 x 12)	2
27	818574	САЛЬНИК	2
28	884391	Сальник	6
29	858485T07	Головка цилиндра правого борта	1
29	841021A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ Правого борта	1
29	858483T07	Головка цилиндра левого борта	1
29	841020A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ Левого борта	1
30	885599004	ТЕРМОСТАТ 54°C/130°F	2
30	8M0057307	Термостат 54 °C/130 °F	2
31	8503181	Прокладка	2
32	887601002	КРЫШКА ЛЕВАЯ	1
32	887602002	КРЫШКА ПРАВАЯ	1
33	82130025	ВИНТ (M6 x 25) крепление к картеру	4
34	891570050	Винт (M8 x 50)	40
34	8M0045380	Винт (M8 x 50)	40
35	885342002	ДАТЧИК В СБОРЕ	2
35	8M0148668	ДАТЧИК В СБОРЕ	2
36	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
37	328022	Пробка трубная (.125-27) латунная	1
38	857186T02	Пластина в сборе	1
39	855729	ОПОРА	3
40	82130145	ВИНТ (M10 x 45)	3
41	19565002	ВТУЛКА	1
42	855725	ШАЙБА	6
43	858424	Хомут	1
44	858951	ЗАЖИМ J-ОБРАЗНЫЙ	1
45	82130012	ВИНТ (M6 x 12)	1
46	8M0005663	Пружинная защёлка J-образная	1
47	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
47	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
48	82130030	ВИНТ (M6 x 30)	1
49	8405101	Палец	1
49	8215832	Штифт специальный (1.5 дюйма)	1
50	82494810	ВИНТ (M6 x 10)	1
51	421581	Втулка	1
-	832934A00	Комплект прокладок головки блока	1
-	832933A05	Комплект прокладок головки блока цилиндров	1
-	841220A03	Комплект прокладок головки блока цилиндров	1
-	854198A07	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	877869A07	Сборка головки блока цилиндров	1
-	843034A07	Сборка головки блока цилиндров	1

Рис. 54РЕДУКТОР ВАЛА ВИНТА - TORQUE MASTER Gear Housing Propeller Shaft - Torque Master

REF	Номер детали	Наименование	Кол-во
-	840470T9	Редуктор в сборе	1
-	840470T27	Редуктор в сборе	1
0	840470T8	Редуктор в сборе	1
1	840470T5	Корпус редуктора в сборе базовый	1
2	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
2	8M0226861	Кривошип переключателя	1
3	19755T7	Шпуля в сборе	1
3	8M0235940	Катушка в сборе	1
4	NSS	NOT SOLD SEPARATE Spool	1
5	NSS	NOT SOLD SEPARATE Sleeve	1
6	NSS	NOT SOLD SEPARATE Cotter Pin	1
7	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
8	878087A6	Комплект шестерён переднего хода/ведущей шестерни	1
8	828168T3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА/ВЕДУЩЕЙ	1
8	859321T04	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА/ВЕДУЩЕЙ	1
9	828437A2	Подшипник в сборе	1
10	NSS	NOT SOLD SEPARATE Cup	1
11	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
12	856823	Кольцо стопорное	1
13	848878T	СЦЕПЛЕНИЕ	1
14	78909	Палец фиксатора	2
15	848838	ПАЛЕЦ КРЕСТОВИНЫ	1
16	78962	Пружина	2
17	840453A03	ГРЕБНОЙ ВАЛ	1
17	840453	Вал гребной правый	1
18	848880T1	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
18	848881A1	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
18	8M0192235	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
19	8241081	Упорная шайба	1
20	88957T	Подшипник шариковый	1
21	681001	КОЛЬЦО УПОРНОЕ	1
22	31534	Уплотнительное кольцо	1
22	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
23	848840T1	Обойма подшипника в сборе	1
23	848840A1	Обойма подшипника в сборе	1
24	817072	Подшипник роликовый	1
25	817071	Кольцо стопорное	1
26	815565	САЛЬНИК Масляный	2
27	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
28	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
28	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
29	191833	Сальник	1
29	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
30	79447	Шайба стопорная с усиком	1
31	79448	Фиксатор	1
31	8M2011027	ФИКСАТОР	1
32	85344	ШАЙБА (ВНУТРЕННИЙ ДИАМЕТР .750)	1
33	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
34	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
35	762145	Анод	1
35	76214Q5	Анодная пластина в сборе	1
36	8480611	Крышка	1
37	85344	ШАЙБА (ВНУТРЕННИЙ ДИАМЕТР .750)	1
-	816575A6	Комплект уплотнений корпуса редуктора	1

Рис. 55Кронштейн транца (Sportmaster)(Шпильковое крепление) Transom Bracket (Sportmaster)(Stud Mounting)

REF	Номер детали	Наименование	Кол-во
-	855998A09	Комплект гидроподъёма	1
-	855998A11	Комплект гидроподъема	1
1	8M0031551	Электромотор тримма	1
2	NSS	NOT SOLD SEPARATE Armature	1
3	NSS	NOT SOLD SEPARATE End Frame	1
-	878285	Кольцо уплотнительное	1
4	82494830	ВИНТ (M6 x 30)	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	8782451	Вал приводной	1
7	878410A1	Ремкомплект обратного клапана	1
8	893929A01	Комплект предохранительного клапана	1
9	878241A03	Комплект вала наклона поворотного узла	1
9	8M0142997	Ремкомплект вала наклона	1
10	878267	Штифт	1
11	878235A03	Ремкомплект цилиндра наклона	1
11	898479A03	Комплект цилиндра наклона	1
12	878239A02	Комплект торцевой крышки цилиндра наклона	1
12	8M0090322	Комплект штока амортизатора	1
13	878409A1	Ремкомплект уплотнительных колец, включает поз. 26	1
13	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
14	878412A02	Комплект штока амортизатора, включает позицию №26	1
14	8M0168219	Комплект штока амортизатора	1
15	878242A02	Поршень в сборе с памятью	1
15	8M0143000	Комплект поршня памяти	1
16	878406A02	Ремкомплект обратного клапана	1
16	8M0090322	Комплект штока амортизатора	1
17	878414T01	Поршень в сборе	1
18	878413A1	Поршень в сборе	1
19	8M0021648	Торцевая крышка в сборе	2
20	878264A1	Комплект резервуара	1
21	811613	Штекер в сборе	1
22	4000327	ВИНТ (M6 x 14)	4
23	43450	Шайба	4
23	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
24	892251A01	Ремкомплект насоса	1
25	878408A1	Ремкомплект помпы тримма	1
26	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
27	858771	Винт (M10 x 30)	6
28	4002319	ШАЙБА	6
29	818298Q1	Комплект анода	1
30	4000330	ВИНТ (M6 x 25)	2
30	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
31	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
31	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
32	99625002	Вал	1
33	69205	С-ОБРАЗНАЯ ШАЙБА	1
33	8M0084613	Пружинная шайба	1
34	26550	Хомут	2
35	878609	Винт (#10-16 x .600)	1
36	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
37	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 56Картер редуктора ведущий вал - стандарт/реверсивный - FleetMaster Gear Housing Driveshaft-Standard/Counter-FleetMaster

REF	Номер детали	Наименование	Кол-во
1	842753A04	Коленчатый вал в сборе	1
2	NSS	NOT SOLD SEPARATE Wear Sleeve	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	843198	Кольцо уплотнительное	7
5	8M0071646	Уплотнительное кольцо	7
6	91800	Шпонка	1
7	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
8	88270A02	Комплект подшипника и обоймы	2
9	88269T	Подшипник в сборе	2
10	842987T03	Поршень в сборе	3
10	843199T13	Поршень в сборе	3
10	842986T03	Поршень в сборе	3
11	841202	Кольцо	12
12	858772A02	Комплект поршневых колец	1
13	822373A12	Шатун в сборе	6
13	8M0125870	Шатун	6
14	94320	Винт (.375-24 x 1.250)	12
15	844338A01	Подшипниковый узел в сборе	6
15	8M0235070	Подшипник с сепаратором	6
16	88263	Упорная шайба	12
17	88258001	ПОДШИПНИК игольчатый	204
17	8M0204715	Иглы подшипника @102	204
18	816773A2	Подшипник в сборе (верхний)	1
19	859093	САЛЬНИК	1
20	823683	Уплотнительное кольцо (1.989 x .070)	1
-	841220A03	Комплект прокладок головки блока цилиндров	1
-	842983A02	Головка блока цилиндров в сборе	1

Рис. 57РЕДУКТОР ВАЛА ВИНТА-СТАНДАРТ-SPORTMASTER Gear Housing Propeller Shaft-Standard-Sportmaster

REF	Номер детали	Наименование	Кол-во
-	840306T6	Редуктор в сборе, с антикавитационным плавником	1
1	840307T3	Редуктор в сборе базовый	1
1	840306T3	Корпус редуктора в сборе базовый, с упором крутящего момента	1
44	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
44	8M0226861	Кривошип переключателя	1
45	19755T7	Шпуля в сборе	1
45	8M0235940	Катушка в сборе	1
46	47397A1	Комплект регулировочных шайб (.002-3-5-10)	1
47	878087A6	Комплект шестерён переднего хода/ведущей шестерни	1
47	828168T3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА/ВЕДУЩЕЙ	1
47	859321T04	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА/ВЕДУЩЕЙ	1
48	828437A2	Подшипник в сборе	1
49	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
50	856823	Кольцо стопорное	1
51	848878T	СЦЕПЛЕНИЕ	1
52	78909	Палец фиксатора	2
53	848838	ПАЛЕЦ КРЕСТОВИНЫ	1
54	78962	Пружина	2
55	840453A1	Гребной вал	1
55	840453A03	ГРЕБНОЙ ВАЛ	1
56	848880T1	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
56	848881A1	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
56	8M0192235	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
57	8241081	Упорная шайба	1
58	88957T	Подшипник шариковый	1
59	681001	КОЛЬЦО УПОРНОЕ	1
60	31534	Уплотнительное кольцо	1
60	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
61	848840T1	Обойма подшипника в сборе	1
61	848840A1	Обойма подшипника в сборе	1
62	817072	Подшипник роликовый	1
63	817071	Кольцо стопорное	1
64	815565	САЛЬНИК Масляный	2
65	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
66	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
66	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
67	191832	Шайба	1
67	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
68	79447	Шайба стопорная с усиком	1
69	79448	Фиксатор	1
69	8M2011027	ФИКСАТОР	1
70	85344	ШАЙБА (ВНУТРЕННИЙ ДИАМЕТР .750)	1
71	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
72	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
73	76214T3	Анод	1
-	816575A6	Комплект уплотнений корпуса редуктора	1
-	840389A2	Комплект ступицы гребного винта	1
-	8M0183487	Комплект ступицы гребного винта HD	1
-	840382A1	Комплект демпферной накладки	1
-	840382A02	Комплект демпферной накладки	1

Рис. 58Редуктор ведущего вала - стандартное вращение - SportMaster Gear Housing Driveshaft-Standard Rotation-SportMaster

REF	Номер детали	Наименование	Кол-во
-	840306T6	Редуктор в сборе, с антикавитационным плавником	1
1	840307T3	Редуктор в сборе базовый	1
1	840306T3	Корпус редуктора в сборе базовый, с упором крутящего момента	1
2	379721	Штифт	1
3	826134Q	Анод	2
4	4000333	ВИНТ (M6 x 40)	1
5	401386	ГАЙКА (M6) Нержавеющая сталь	1
6	42647A1	Подшипник роликовый в сборе	1
7	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
8	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
8	79953Q04	Ремкомплект сливного винта	1
9	191832	Шайба	1
9	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
10	NSS	NOT SOLD SEPARATE Pinion Gear	1
11	92721	Шайба (.965 x .630)	1
12	35921	ГАЙКА (.625-18)	1
13	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
14	848836A1	Втулка в сборе	1
15	8164641	Маслосъёмный сальник	1
15	8M0246145	САЛЬНИК	1
16	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	1
16	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	1
17	82130016	ВИНТ (M6 x 16)	2
18	77674	ШАЙБА (.35 x .75 x .12)	1
19	848831	ВАЛ ПРИВОДА НИЖНИЙ	1
20	43037	ШПОНКА	1
20	8M0204723	ШПОНКА	1
21	38657A1	Регулировочные прокладки в сборе	1
21	8M0063268	Комплект регулировочных прокладок	1
22	48939A2	Подшипник роликовый конический	1
22	8M0146553	Подшипник в сборе (обойма/конус)	1
23	42637A1	Комплект регулировочных шайб	1
23	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
24	36387A1	Подшипник роликовый/обойма в сборе	1
24	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
25	8245191	Фиксатор	1
26A	840836A2	Обойма в сборе	1
26A	8M0192207	Комплект уплотнений обоймы	1
26	807929A1	Корпус подшипника в сборе	1
26	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
26B	82130016	ВИНТ (M6 x 16)	2
27	90011	Кольцо уплотнительное (2.175 x .175)	1
27	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
28	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
28	8M0214939	Сальник @3	1
29	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
29	8M0214939	Сальник @3	1
30	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
31	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
32	430331	Прокладка	1
33	8172771	Прокладка водяного насоса, верхняя	1
34	8172761	Передняя пластина	1
34	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
35	43026T2	КРЫЛЬЧАТКА	1
36	82130020	ВИНТ (M6 x 20)	6
37	832942A1	Соединительная муфта в сборе	1
38	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
38	8M0204645	Кольцо уплотнительное (.796 x .139)	1
39	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
39	8M0204654	Уплотнительное кольцо	1
40	848832A1	Вал приводной в сборе верхний	1
40	827755A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
41	823902	МУФТА	1
42	848834	ПЛАСТИНА ВОДЯНОГО КАНАЛА	1
43	848835	ПРОКЛАДКА	1
-	816575A6	Комплект уплотнений корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

Рис. 59Редуктор (привод) стандартный/реверсивный-Sportmaster Gear Housing (Drive) Standard/Counter Rotatation-Sportmaster

REF	Номер детали	Наименование	Кол-во
1	899162A05	Сборка блока цилиндров	1
1	899162A06	Блок цилиндров в сборе	1
2	81893440	ВИНТ (M8 x 40)	4
3	8569662	КРОНШТЕЙН	2
3	8M0111325	КРЫШКА	2
4	903509	Шпилька (M10 x 1.5 x 64)	4
5	8154431	Шпилька (M10 x 1.5 x 155)	6
6	8248577	Дефлектор	6
7	8781051	Обратный клапан к блоку	1
8	67296	Штифт (обоймы подшипника)	3
8	8M0036405	Штифт	3
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
10	8245021	Разъём	1
11	81893435	ВИНТ (M8 x 35)	14
11	8M0103814	Винт (M8 x 35 мм)	14
12	82446180	ВИНТ (M10 x 80)	8
13	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
13	8M0024808	J-образный зажим	1
14	63779	Штифт установочный (.250 x .625)	4
15	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	10
15	8M0214963	Шайба	10
16	4013610	ГАЙКА (M10) Нержавеющая сталь	10
17	8283582	Датчик	1
17	8M0082988	Датчик положения коленчатого вала	1
18	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
19	9787A4	Крышка в сборе	1
20	62700	Кольцо уплотнительное (3.237 x .103)	1
21	8308981	Уплотнение	2
22	82130020	ВИНТ (M6 x 20)	4
23	82130012	ВИНТ (M6 x 12)	1
24	858902	ХОМУТ	1
25	65292	J-ОБРАЗНЫЙ ЗАЖИМ	2
25	8M0024808	J-образный зажим	2
26	82130012	ВИНТ (M6 x 12)	2
27	818574	САЛЬНИК	2
28	884391	Сальник	6
29	858485T07	Головка цилиндра правого борта	1
29	841021A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ Правого борта	1
29	858483T07	Головка цилиндра левого борта	1
29	841020A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ Левого борта	1
30	885599004	ТЕРМОСТАТ 54°C/130°F	2
30	8M0057307	Термостат 54 °C/130 °F	2
31	8503181	Прокладка	2
32	887601002	КРЫШКА ЛЕВАЯ	1
32	887602002	КРЫШКА ПРАВАЯ	1
33	82130025	ВИНТ (M6 x 25) крепление к картеру	4
34	891570050	Винт (M8 x 50)	40
34	8M0045380	Винт (M8 x 50)	40
35	885342002	ДАТЧИК В СБОРЕ	2
35	8M0148668	ДАТЧИК В СБОРЕ	2
36	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
37	328022	Пробка трубная (.125-27) латунная	1
38	857186T02	Пластина в сборе	1
39	855729	ОПОРА	3
40	82130145	ВИНТ (M10 x 45)	3
41	19565002	ВТУЛКА	1
42	855725	ШАЙБА	6
43	858424	Хомут	1
44	858951	ЗАЖИМ J-ОБРАЗНЫЙ	1
45	82130012	ВИНТ (M6 x 12)	1
46	8M0005663	Пружинная защёлка J-образная	1
47	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
47	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
48	82130030	ВИНТ (M6 x 30)	1
49	8405101	Палец	1
49	8215832	Штифт специальный (1.5 дюйма)	1
50	82494810	ВИНТ (M6 x 10)	1
51	421581	Втулка	1
-	832934A00	Комплект прокладок головки блока	1
-	832933A05	Комплект прокладок головки блока цилиндров	1
-	841220A03	Комплект прокладок головки блока цилиндров	1
-	854198A07	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	877869A07	Сборка головки блока цилиндров	1
-	843034A07	Сборка головки блока цилиндров	1

Рис. 60Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	855998A09	Комплект гидроподъёма	1
-	855998A11	Комплект гидроподъема	1
1	8M0031551	Электромотор тримма	1
2	NSS	NOT SOLD SEPARATE Armature	1
3	NSS	NOT SOLD SEPARATE End Frame	1
-	878285	Кольцо уплотнительное	1
4	82494830	ВИНТ (M6 x 30)	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	8782451	Вал приводной	1
7	878410A1	Ремкомплект обратного клапана	1
8	893929A01	Комплект предохранительного клапана	1
9	878241A03	Комплект вала наклона поворотного узла	1
9	8M0142997	Ремкомплект вала наклона	1
10	878267	Штифт	1
11	878235A03	Ремкомплект цилиндра наклона	1
11	898479A03	Комплект цилиндра наклона	1
12	878239A02	Комплект торцевой крышки цилиндра наклона	1
12	8M0090322	Комплект штока амортизатора	1
13	878409A1	Ремкомплект уплотнительных колец, включает поз. 26	1
13	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
14	878412A02	Комплект штока амортизатора, включает позицию №26	1
14	8M0168219	Комплект штока амортизатора	1
15	878242A02	Поршень в сборе с памятью	1
15	8M0143000	Комплект поршня памяти	1
16	878406A02	Ремкомплект обратного клапана	1
16	8M0090322	Комплект штока амортизатора	1
17	878414T01	Поршень в сборе	1
18	878413A1	Поршень в сборе	1
19	8M0021648	Торцевая крышка в сборе	2
20	878264A1	Комплект резервуара	1
21	811613	Штекер в сборе	1
22	4000327	ВИНТ (M6 x 14)	4
23	43450	Шайба	4
23	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
24	892251A01	Ремкомплект насоса	1
25	878408A1	Ремкомплект помпы тримма	1
26	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
27	858771	Винт (M10 x 30)	6
28	4002319	ШАЙБА	6
29	818298Q1	Комплект анода	1
30	4000330	ВИНТ (M6 x 25)	2
30	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
31	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
31	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
32	99625002	Вал	1
33	69205	С-ОБРАЗНАЯ ШАЙБА	1
33	8M0084613	Пружинная шайба	1
34	26550	Хомут	2
35	878609	Винт (#10-16 x .600)	1
36	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
37	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 61Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 62Кронштейны транца (Fleet/Torque Master) Transom Brackets (Fleet/Torque Master)

REF	Номер детали	Наименование	Кол-во
-	855998A09	Комплект гидроподъёма	1
-	855998A11	Комплект гидроподъема	1
1	8M0031551	Электромотор тримма	1
2	NSS	NOT SOLD SEPARATE Armature	1
3	NSS	NOT SOLD SEPARATE End Frame	1
-	878285	Кольцо уплотнительное	1
4	82494830	ВИНТ (M6 x 30)	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	8782451	Вал приводной	1
7	878410A1	Ремкомплект обратного клапана	1
8	893929A01	Комплект предохранительного клапана	1
9	878241A03	Комплект вала наклона поворотного узла	1
9	8M0142997	Ремкомплект вала наклона	1
10	878267	Штифт	1
11	878235A03	Ремкомплект цилиндра наклона	1
11	898479A03	Комплект цилиндра наклона	1
12	878239A02	Комплект торцевой крышки цилиндра наклона	1
12	8M0090322	Комплект штока амортизатора	1
13	878409A1	Ремкомплект уплотнительных колец, включает поз. 26	1
13	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
14	878412A02	Комплект штока амортизатора, включает позицию №26	1
14	8M0168219	Комплект штока амортизатора	1
15	878242A02	Поршень в сборе с памятью	1
15	8M0143000	Комплект поршня памяти	1
16	878406A02	Ремкомплект обратного клапана	1
16	8M0090322	Комплект штока амортизатора	1
17	878414T01	Поршень в сборе	1
18	878413A1	Поршень в сборе	1
19	8M0021648	Торцевая крышка в сборе	2
20	878264A1	Комплект резервуара	1
21	811613	Штекер в сборе	1
22	4000327	ВИНТ (M6 x 14)	4
23	43450	Шайба	4
23	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
24	892251A01	Ремкомплект насоса	1
25	878408A1	Ремкомплект помпы тримма	1
26	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
27	858771	Винт (M10 x 30)	6
28	4002319	ШАЙБА	6
29	818298Q1	Комплект анода	1
30	4000330	ВИНТ (M6 x 25)	2
30	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
31	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
31	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
32	99625002	Вал	1
33	69205	С-ОБРАЗНАЯ ШАЙБА	1
33	8M0084613	Пружинная шайба	1
34	26550	Хомут	2
35	878609	Винт (#10-16 x .600)	1
36	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
37	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 63Сборка гидравлического насоса Sportmaster Hydraulic Pump Assembly Sportmaster

REF	Номер детали	Наименование	Кол-во
-	846859A1	Насос в сборе (гидравлический)	1
1	811491	Переходник	1
1	8M0084543	ПЕРЕХОДНИК	1
2	803852	Соединительная муфта	1
3	89498	Уплотнительное кольцо	1
4	811492T	НАСОС В СБОРЕ	1
5	89496	Фильтр	2
6	89497	Уплотнительное кольцо	1
7	41219T	БАЧОК	1
8	811493	Комплект винтов	1
-	17649T	Мотор в сборе	1
-	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
-	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
9	17632T	КРЫШКА В СБОРЕ	1
9	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
9	NSS	NOT SOLD SEPARATE End Cap	1
10	17626	Винт	4
10	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	4
10	891741	Винт	4
11	17625	Кольцо уплотнительное	1
11	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
11	891740	Уплотнительное кольцо	1
12	17621	Винт	2
12	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
12	891739	Винт	2
13	17633	Комплект держателя	1
13	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
13	891738	Держатель в сборе	1
14	17631A1	КОМПЛЕКТ ЩЁТОК	1
14	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
14	891737	Комплект щеток	1
15	17623	Якорь	1
15	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
15	NSS	NOT SOLD SEPARATE Armature	1
16	17653	ШАЙБА	2
16	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
16	NSS	NOT SOLD SEPARATE Thrust Washer	2
17	17624	Статор с корпусом в сборе	1
17	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
17	NSS	NOT SOLD SEPARATE Field and Frame	1
18	17622	Крышка в сборе (с подшипником)	1
18	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
18	NSS	NOT SOLD SEPARATE Cover	1
-	812498A1	РЕМКОМПЛЕКТ КЛАПАНА Предохранительный	1

Рис. 64Редуктор ведущего вала - реверсивный - SportMaster Gear Housing Driveshaft-Counter Rotation-SportMaster

REF	Номер детали	Наименование	Кол-во
1	840307T3	Редуктор в сборе базовый	1
2	379721	Штифт	1
3	826134Q	Анод	2
4	4000333	ВИНТ (M6 x 40)	1
5	401386	ГАЙКА (M6) Нержавеющая сталь	1
6	42647A1	Подшипник роликовый в сборе	1
7	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
8	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
8	79953Q04	Ремкомплект сливного винта	1
9	191832	Шайба	1
9	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
10	NSS	NOT SOLD SEPARATE Pinion Gear	1
11	92721	Шайба (.965 x .630)	1
12	35921	ГАЙКА (.625-18)	1
13	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
14	848836A1	Втулка в сборе	1
15	8164641	Маслосъёмный сальник	1
15	8M0246145	САЛЬНИК	1
16	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	1
16	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	1
17	82130016	ВИНТ (M6 x 16)	2
18	77674	ШАЙБА (.35 x .75 x .12)	1
19	848831	ВАЛ ПРИВОДА НИЖНИЙ	1
20	43037	ШПОНКА	1
20	8M0204723	ШПОНКА	1
21	38657A1	Регулировочные прокладки в сборе	1
21	8M0063268	Комплект регулировочных прокладок	1
22	48939A2	Подшипник роликовый конический	1
22	8M0146553	Подшипник в сборе (обойма/конус)	1
23	42637A1	Комплект регулировочных шайб	1
23	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
24	36387A1	Подшипник роликовый/обойма в сборе	1
24	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
25	8245191	Фиксатор	1
26A	840836A2	Обойма в сборе	1
26A	8M0192207	Комплект уплотнений обоймы	1
26	807929A1	Корпус подшипника в сборе	1
26	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
26B	82130016	ВИНТ (M6 x 16)	2
27	90011	Кольцо уплотнительное (2.175 x .175)	1
27	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
28	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
28	8M0214939	Сальник @3	1
29	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
29	8M0214939	Сальник @3	1
30	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
31	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
32	430331	Прокладка	1
33	8172771	Прокладка водяного насоса, верхняя	1
34	8172761	Передняя пластина	1
34	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
35	43026T2	КРЫЛЬЧАТКА	1
36	82130020	ВИНТ (M6 x 20)	6
37	832942A1	Соединительная муфта в сборе	1
38	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
38	8M0204645	Кольцо уплотнительное (.796 x .139)	1
39	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
39	8M0204654	Уплотнительное кольцо	1
40	848832A1	Вал приводной в сборе верхний	1
41	823902	МУФТА	1
42	848834	ПЛАСТИНА ВОДЯНОГО КАНАЛА	1
43	848835	ПРОКЛАДКА	1
-	816575A6	Комплект уплотнений корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

Рис. 65МОТОР POWER TRIM (СЪЕМНЫЙ КОРПУС НАСОСА) Power Trim Motor (Removable Pump Housing)

REF	Номер детали	Наименование	Кол-во
-	828708T	Мотор тримма	1
-	878265A4	Мотор тримма	1
1	828714A1	Комплект щёток и уплотнений	1
2	828713A1	Комплект якоря	1
2	828713T1	Комплект якоря	1
3	828715A1	Концевая крышка (в сборе)	1

Рис. 66Редуктор Вал гребного винта-Counter-Sportmaster Gear Housing Propeller Shaft-Counter-Sportmaster

REF	Номер детали	Наименование	Кол-во
1	840307T3	Редуктор в сборе базовый	1
44	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
44	8M0226861	Кривошип переключателя	1
45	19755T7	Шпуля в сборе	1
45	8M0235940	Катушка в сборе	1
46	47397A1	Комплект регулировочных шайб (.002-3-5-10)	1
47	848876A1	Адаптер в сборе с подшипником	1
48	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
49	815480	ПОДШИПНИК Упорный	1
50	828290A5	Шестерня заднего хода в сборе	1
50	828696T4	Шестерня заднего хода	1
51	15844	Подшипниковый узел роликовый	1
52	848878T	СЦЕПЛЕНИЕ	1
53	78909	Палец фиксатора	2
54	848838	ПАЛЕЦ КРЕСТОВИНЫ	1
55	78962	Пружина	2
56	840452A1	Гребной вал	1
56	840452A03	Гребной вал	1
57	828289A4	Шестерня в сборе переднего хода	1
57	828695A3	Шестерня переднего хода в сборе	1
58	1761540	Регулировочная прокладка	AR
58	1761541	Регулировочная прокладка	AR
58	1761542	Регулировочная прокладка	AR
58	1761543	Регулировочная прокладка	AR
58	1761544	Регулировочная прокладка	AR
58	1761545	Регулировочная прокладка	AR
58	1761546	Регулировочная прокладка	AR
58	1761547	Регулировочная прокладка	AR
58	1761548	ПРОСТАВОЧНАЯ ШАЙБА	AR
58	1761549	ПРОСТАВОЧНАЯ ШАЙБА	AR
58	1761550	ПРОСТАВОЧНАЯ ШАЙБА	AR
58	1761551	ПРОСТАВОЧНАЯ ШАЙБА	AR
59	815480	ПОДШИПНИК Упорный	1
60	848875A1	Адаптер в сборе с подшипником	1
61	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
62	18448	Шайба упорная	1
63	15842	Подшипник упорный	2
64	8182912	Обойма упорного подшипника	2
64	8182911	Обойма упорного подшипника	2
65	814605	Фиксатор	2
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	848841T1	Обойма в сборе с подшипником	1
67	848841A1	Обойма в сборе с подшипником	1
68	817072	Подшипник роликовый	1
69	815565	САЛЬНИК Масляный	2
70	817071	Кольцо стопорное	1
71	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
71	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
72	191832	Шайба	1
72	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
73	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
74	79447	Шайба стопорная с усиком	1
75	79448	Фиксатор	1
75	8M2011027	ФИКСАТОР	1
76	85344	ШАЙБА (ВНУТРЕННИЙ ДИАМЕТР .750)	1
77	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
78	76214T3	Анод	1
79	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
-	816575A6	Комплект уплотнений корпуса редуктора	1
-	840389A2	Комплект ступицы гребного винта	1
-	8M0183487	Комплект ступицы гребного винта HD	1
-	840382A1	Комплект демпферной накладки	1
-	840382A02	Комплект демпферной накладки	1

Рис. 67КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM (СЪЕМНЫЙ КОРПУС НАСОСА) МЕТАЛЛИЧЕСКИЙ КОРПУС МОТОРА Power Trim Components (Removable Pump Housing) Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	826729T2	Помпа подъёма в сборе	1
-	855998A11	Комплект гидроподъема	1
1	811604F	Коллектор в сборе	1
2	878089	Пробка трубная (.0625-27)	9
3	823552F	Цилиндр в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	823553T	Шток поршня подъёма	1
4	880952A02	Комплект гидроцилиндра	1
5	811606	Комплект направляющих	1
5	878239A02	Комплект торцевой крышки цилиндра наклона	1
6	811607A1	Ремонтный комплект	1
7	811610A1	Комплект обратного клапана	1
7	823553T	Шток поршня подъёма	1
8	99638A1	Направляющая в сборе	2
8	8M0021648	Торцевая крышка в сборе	2
9	43397T6	Поршень в сборе	1
9	878413A1	Поршень в сборе	1
9	43398T3	Поршень в сборе гидроподъёма	1
9	878414T01	Поршень в сборе	1
10	12184A1	Фильтр подъёма в сборе	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	811612A2	Комплект уплотнительных колец	1
13	811612A3	Ремкомплект уплотнительных колец	1
14	811617T1	НАСОС	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	43450	Шайба	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	811611	Крышка	1
19	828710	Шарнир привода	1
20	828708T	Мотор тримма	1
20	878265A4	Мотор тримма	1
21	828709	Винт (длинный)	2
21	881768A1	Комплект винт/шайба	2
21	811616	Винт короткий	2
22	811614T	Вал в сборе	1
22	8M0142997	Ремкомплект вала наклона	1
23	878089	Пробка трубная (.0625-27)	2
24	44431	Штифт канавки нижний	1
24	878267	Штифт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	996251	Вал	1
26	99625002	Вал	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	4000377	ВИНТ (M10 x 30)	6
31	4002319	ШАЙБА	6
32	26550	Хомут	2
33	8128321	Винт (#10-16 x .600)	1
33	878609	Винт (#10-16 x .600)	1
34	69205	С-ОБРАЗНАЯ ШАЙБА	1
34	8M0084613	Пружинная шайба	1
35	435301	Наклейка «Осторожно — силовой триммер»	1
36	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
37	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 68Компоненты воздушного тракта (Серийный номер 0T818119 и ниже) Air Handler Components (Serial Number 0T818119 and Below)

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
10	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	82671117	ГАЙКА (.500-20)	4
12	99629T2	Рычаг в сборе, фиксатор наклона	1
12	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
13	830899	Пружина натяжная	1
14	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
15	830900	Пружина сжатия	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99617	Штифт	1
18	893709	Штифт	1
19	96930A1	Болт в сборе, силовой триммер	1
20	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
21	88238A10	Кабель заземления в сборе	2
22	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1

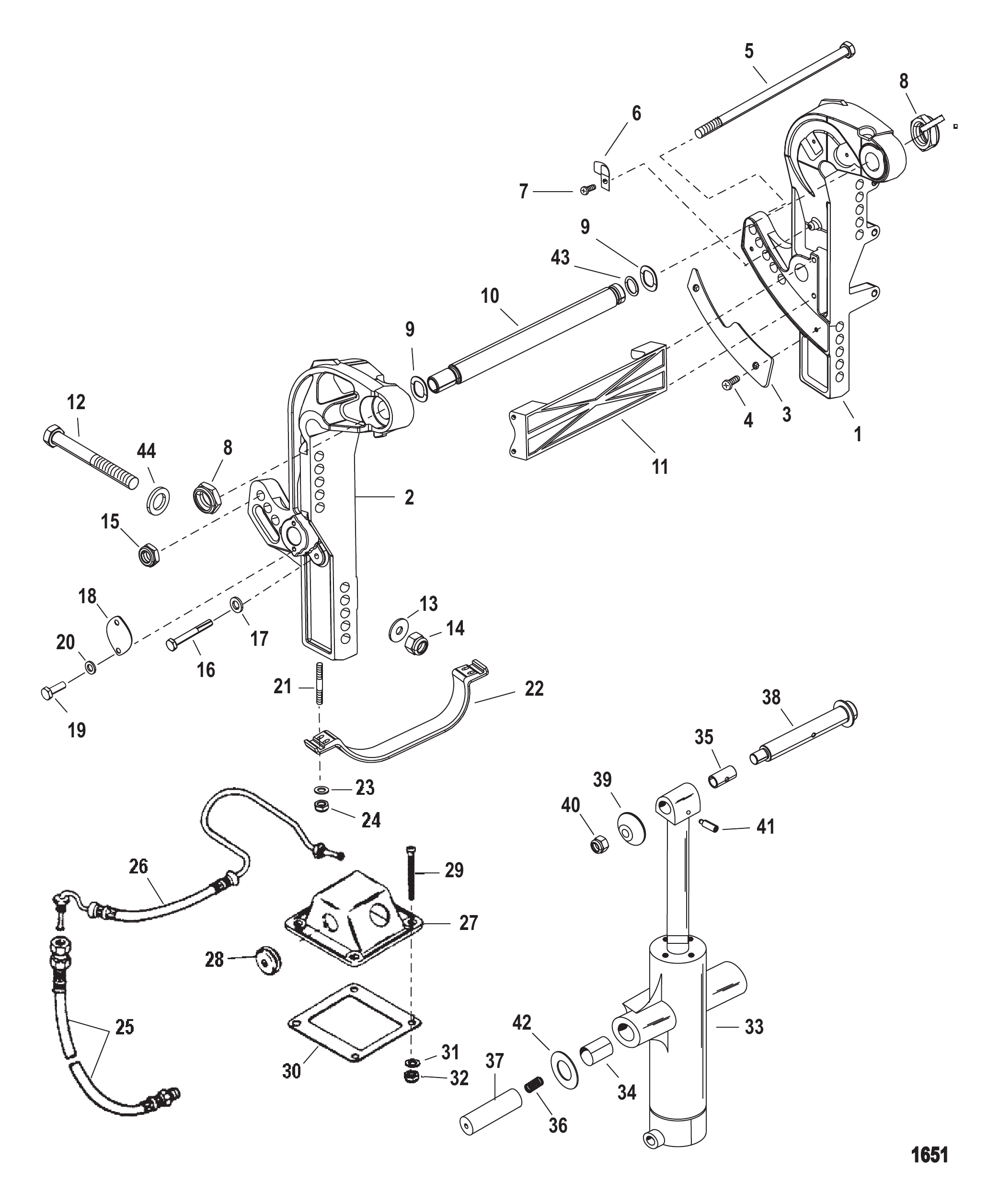

Рис. 69ТРАНЦЕВЫЕ КРОНШТЕЙНЫ (SPORTMASTER)(КРЕПЛЕНИЕ БОЛТАМИ) Transom Brackets (Sportmaster)(Bolt Mounting)

REF	Номер детали	Наименование	Кол-во
1	847800A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
2	847801A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
2	847801T01	КРОНШТЕЙН ТРАНЦА - ПРАВЫЙ БОРТ	1
3	847798A1	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
3	847798A02	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
4	86843	Винт (#10-24 x .500)	4
5	87180	Болт (.500-20 x 11.00)	1
6	88512	Хомут шланга гидравлики	4
6	75275	Хомут жгута проводов	2
7	88829	ВИНТ (#10-24 x .500)	6
8	858869	Гайка (.875-14)	1
8	859133	ГАЙКА (1.00-14)	1
8	82671327	ГАЙКА (1.0-14)	1
9	88750	ШАЙБА волнистая (1.62 x 1.05)	2
10	99170A2	Комплект трубок наклона	1
10	826125A1	Трубка наклона	1
11	85035T	ПРОСТАВКА	1
11	8M0237541	ПРОСТАВКА ТРАНЦА	1
12	677552	ВИНТ (.500-20 x 6.500)	2
12	677551	ВИНТ (.500-20 x 4.500)	2
12	8M0149747	Винт	2
13	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
13	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
14	82671117	ГАЙКА (.500-20)	4
15	82671317	ГАЙКА (.500-20)	1
16	70732	Винт (.250-20 x 2.00)	4
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
18	85026T	Пластина	2
19	28636	ВИНТ (.250-20 x .750)	4
20	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
20	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
21	54343	ШПИЛЬКА (.312-24 x 1.380)	4
21	8M0034451	ШПИЛЬКА	4
22	89949A1	ПЛАСТИНА В СБОРЕ	1
23	843108	Шайба (.330 x .560 x .060) нержавеющая сталь	4
24	82670911	ГАЙКА (.312-24) Нержавеющая сталь	4
25	89024	ШЛАНГ гидравлический	1
25	89023	ШЛАНГ гидравлический	1
26	96993	Шланг гидравлический	1
26	96994	Шланг гидравлический	1
27	87871	Крышка	1
27	87871T	КРЫШКА	1
28	45507	Втулка уплотнительная	1
29	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
30	87775	Прокладка	1
31	20878	ШАЙБА	4
32	826709106	Гайка (#10-32) нержавеющая сталь	4
32	8M0204718	Гайка	4
33	79610A17	ЦИЛИНДР ТРИММА	1
33	79610T28	ЦИЛИНДР ТРИММА	1
33	79610T28	ЦИЛИНДР ТРИММА	1
33	79610A32	КОМПЛЕКТ ЦИЛИНДРА ТРИММА	1
34	847724	ВТУЛКА	2
35	841223	Подшипник	1
36	30316	ПРУЖИНА	2
37	85020T	ПАЛЕЦ ПОВОРОТНЫЙ	2
38	841199	Штифт тримма	1
38	8220752	Штифт тримма	1
39	822076	Фиксатор	1
40	82671317	ГАЙКА (.500-20)	1
41	8071791	Установочный винт (.250-20 x .820)	1
42	85022	Шайба (2.00 x 1.06 x .060)	2
43	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
44	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
44	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
-	79879A1	РЕМКОМПЛЕКТ ЦИЛИНДРА ТРИММА	1

Рис. 70РЕДУКТОР (ВЕДОМЫЙ ВАЛ)-СТАНДАРТ-FLEETMASTER Gear Housing Driveshaft-Standard-FleetMaster

REF	Номер детали	Наименование	Кол-во
-	859399T22	Редуктор в сборе	1
-	8M0236198	GC DSI XL 1.75 Mercury / Quicksilver	1
1	859399T24	Корпус редуктора в сборе	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
3	821526001	Заглушка заливная	1
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
5	191832	Шайба	1
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
6	826134Q	Анод	2
7	4000333	ВИНТ (M6 x 40)	1
8	401386	ГАЙКА (M6) Нержавеющая сталь	1
9	42647A1	Подшипник роликовый в сборе	1
10	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
11	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
11	79953Q04	Ремкомплект сливного винта	1
12	191832	Шайба	1
12	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
13	859402	ТРУБКА ПИТО	1
14	85944971	ТРУБКА (52.00 ДЮЙМА) ЧЕРНАЯ	1
14	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
15	859432	ШТУЦЕР	1
15	881866	Фитинг	1
16	858934	КРЫШКА	1
17	858935	ПРОКЛАДКА	1
18	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	1
18	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	1
19	82130016	ВИНТ (M6 x 16)	2
20	8164641	Маслосъёмный сальник	1
20	8M0246145	САЛЬНИК	1
21	NSS	NOT SOLD SEPARATE Pinion Gear (PART OF 43-859321A3)	1
22	92721	Шайба (.965 x .630)	1
23	35921	ГАЙКА (.625-18)	1
24	77674	ШАЙБА (.35 x .75 x .12)	1
25	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
26	43037	ШПОНКА	1
26	8M0204723	ШПОНКА	1
27	859348	ГРЕБНОЙ ВАЛ	1
28	38657A1	Регулировочные прокладки в сборе	AR
28	8M0063268	Комплект регулировочных прокладок	AR
29	48939A2	Подшипник роликовый конический	1
29	8M0146553	Подшипник в сборе (обойма/конус)	1
30	NSS	NOT SOLD SEPARATE Cup	1
31	42637A1	Комплект регулировочных шайб	AR
31	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
32	36387A1	Подшипник роликовый/обойма в сборе	1
32	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
33	NSS	NOT SOLD SEPARATE Cup	1
34	8245191	Фиксатор	1
35	807929A1	Корпус подшипника в сборе	1
35	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
36	90011	Кольцо уплотнительное (2.175 x .175)	1
36	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
37	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
37	8M0214939	Сальник @3	1
38	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
38	8M0214939	Сальник @3	1
39	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
40	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
41	430331	Прокладка	1
42	8172771	Прокладка водяного насоса, верхняя	1
43	8172761	Передняя пластина	1
43	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
44	43026T2	КРЫЛЬЧАТКА	1
45	82130016	ВИНТ (M6 x 16)	4
46	832942A1	Соединительная муфта в сборе	1
47	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
47	8M0204645	Кольцо уплотнительное (.796 x .139)	1
48	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
48	8M0204654	Уплотнительное кольцо	1
49	827755A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
50	823902	МУФТА	1
-	816575A5	Ремкомплект уплотнений корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

Рис. 71БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА Cylinder Block and End Cap

REF	Номер детали	Наименование	Кол-во
1	899162A05	Сборка блока цилиндров	1
1	899162A06	Блок цилиндров в сборе	1
2	81893440	ВИНТ (M8 x 40)	4
3	8569662	КРОНШТЕЙН	2
3	8M0111325	КРЫШКА	2
4	903509	Шпилька (M10 x 1.5 x 64)	4
5	8154431	Шпилька (M10 x 1.5 x 155)	6
6	8248577	Дефлектор	6
7	8781051	Обратный клапан к блоку	1
8	67296	Штифт (обоймы подшипника)	3
8	8M0036405	Штифт	3
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
10	8245021	Разъём	1
11	81893435	ВИНТ (M8 x 35)	14
11	8M0103814	Винт (M8 x 35 мм)	14
12	82446180	ВИНТ (M10 x 80)	8
13	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
13	8M0024808	J-образный зажим	1
14	63779	Штифт установочный (.250 x .625)	4
15	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	10
15	8M0214963	Шайба	10
16	4013610	ГАЙКА (M10) Нержавеющая сталь	10
17	8283582	Датчик	1
17	8M0082988	Датчик положения коленчатого вала	1
18	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
19	9787A4	Крышка в сборе	1
20	62700	Кольцо уплотнительное (3.237 x .103)	1
21	8308981	Уплотнение	2
22	82130020	ВИНТ (M6 x 20)	4
23	82130012	ВИНТ (M6 x 12)	1
24	858902	ХОМУТ	1
25	65292	J-ОБРАЗНЫЙ ЗАЖИМ	2
25	8M0024808	J-образный зажим	2
26	82130012	ВИНТ (M6 x 12)	2
27	818574	САЛЬНИК	2
28	884391	Сальник	6
29	858485T07	Головка цилиндра правого борта	1
29	841021A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ Правого борта	1
29	858483T07	Головка цилиндра левого борта	1
29	841020A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ Левого борта	1
30	885599004	ТЕРМОСТАТ 54°C/130°F	2
30	8M0057307	Термостат 54 °C/130 °F	2
31	8503181	Прокладка	2
32	887601002	КРЫШКА ЛЕВАЯ	1
32	887602002	КРЫШКА ПРАВАЯ	1
33	82130025	ВИНТ (M6 x 25) крепление к картеру	4
34	891570050	Винт (M8 x 50)	40
34	8M0045380	Винт (M8 x 50)	40
35	885342002	ДАТЧИК В СБОРЕ	2
35	8M0148668	ДАТЧИК В СБОРЕ	2
36	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
37	328022	Пробка трубная (.125-27) латунная	1
38	857186T02	Пластина в сборе	1
39	855729	ОПОРА	3
40	82130145	ВИНТ (M10 x 45)	3
41	19565002	ВТУЛКА	1
42	855725	ШАЙБА	6
43	858424	Хомут	1
44	858951	ЗАЖИМ J-ОБРАЗНЫЙ	1
45	82130012	ВИНТ (M6 x 12)	1
46	8M0005663	Пружинная защёлка J-образная	1
47	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
47	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
48	82130030	ВИНТ (M6 x 30)	1
49	8405101	Палец	1
49	8215832	Штифт специальный (1.5 дюйма)	1
50	82494810	ВИНТ (M6 x 10)	1
51	421581	Втулка	1
-	832934A00	Комплект прокладок головки блока	1
-	832933A05	Комплект прокладок головки блока цилиндров	1
-	841220A03	Комплект прокладок головки блока цилиндров	1
-	854198A07	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	877869A07	Сборка головки блока цилиндров	1
-	843034A07	Сборка головки блока цилиндров	1

Рис. 72РЕДУКТОР (ВИНТ-РЕВЕРС-FLEETMASTER HEAVY DUTY) Gear Housing (Prop-Counter Rotation-FleetMaster Heavy Duty)

REF	Номер детали	Наименование	Кол-во
1	899162A05	Сборка блока цилиндров	1
1	899162A06	Блок цилиндров в сборе	1
2	81893440	ВИНТ (M8 x 40)	4
3	8569662	КРОНШТЕЙН	2
3	8M0111325	КРЫШКА	2
4	903509	Шпилька (M10 x 1.5 x 64)	4
5	8154431	Шпилька (M10 x 1.5 x 155)	6
6	8248577	Дефлектор	6
7	8781051	Обратный клапан к блоку	1
8	67296	Штифт (обоймы подшипника)	3
8	8M0036405	Штифт	3
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
10	8245021	Разъём	1
11	81893435	ВИНТ (M8 x 35)	14
11	8M0103814	Винт (M8 x 35 мм)	14
12	82446180	ВИНТ (M10 x 80)	8
13	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
13	8M0024808	J-образный зажим	1
14	63779	Штифт установочный (.250 x .625)	4
15	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	10
15	8M0214963	Шайба	10
16	4013610	ГАЙКА (M10) Нержавеющая сталь	10
17	8283582	Датчик	1
17	8M0082988	Датчик положения коленчатого вала	1
18	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
19	9787A4	Крышка в сборе	1
20	62700	Кольцо уплотнительное (3.237 x .103)	1
21	8308981	Уплотнение	2
22	82130020	ВИНТ (M6 x 20)	4
23	82130012	ВИНТ (M6 x 12)	1
24	858902	ХОМУТ	1
25	65292	J-ОБРАЗНЫЙ ЗАЖИМ	2
25	8M0024808	J-образный зажим	2
26	82130012	ВИНТ (M6 x 12)	2
27	818574	САЛЬНИК	2
28	884391	Сальник	6
29	858485T07	Головка цилиндра правого борта	1
29	841021A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ Правого борта	1
29	858483T07	Головка цилиндра левого борта	1
29	841020A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ Левого борта	1
30	885599004	ТЕРМОСТАТ 54°C/130°F	2
30	8M0057307	Термостат 54 °C/130 °F	2
31	8503181	Прокладка	2
32	887601002	КРЫШКА ЛЕВАЯ	1
32	887602002	КРЫШКА ПРАВАЯ	1
33	82130025	ВИНТ (M6 x 25) крепление к картеру	4
34	891570050	Винт (M8 x 50)	40
34	8M0045380	Винт (M8 x 50)	40
35	885342002	ДАТЧИК В СБОРЕ	2
35	8M0148668	ДАТЧИК В СБОРЕ	2
36	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
37	328022	Пробка трубная (.125-27) латунная	1
38	857186T02	Пластина в сборе	1
39	855729	ОПОРА	3
40	82130145	ВИНТ (M10 x 45)	3
41	19565002	ВТУЛКА	1
42	855725	ШАЙБА	6
43	858424	Хомут	1
44	858951	ЗАЖИМ J-ОБРАЗНЫЙ	1
45	82130012	ВИНТ (M6 x 12)	1
46	8M0005663	Пружинная защёлка J-образная	1
47	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
47	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
48	82130030	ВИНТ (M6 x 30)	1
49	8405101	Палец	1
49	8215832	Штифт специальный (1.5 дюйма)	1
50	82494810	ВИНТ (M6 x 10)	1
51	421581	Втулка	1
-	832934A00	Комплект прокладок головки блока	1
-	832933A05	Комплект прокладок головки блока цилиндров	1
-	841220A03	Комплект прокладок головки блока цилиндров	1
-	854198A07	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	877869A07	Сборка головки блока цилиндров	1
-	843034A07	Сборка головки блока цилиндров	1

Рис. 73КОМПОНЕНТЫ ВОЗДУХОРАСПРЕДЕЛИТЕЛЯ (СЕРИЙНЫЙ НОМЕР 0T818120 И ВЫШЕ) Air Handler Components (Serial Number 0T818120 and Up)

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
10	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	82671117	ГАЙКА (.500-20)	4
12	99629T2	Рычаг в сборе, фиксатор наклона	1
12	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
13	830899	Пружина натяжная	1
14	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
15	830900	Пружина сжатия	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99617	Штифт	1
18	893709	Штифт	1
19	96930A1	Болт в сборе, силовой триммер	1
20	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
21	88238A10	Кабель заземления в сборе	2
22	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1

Рис. 74РЕДУКТОР ВЕДУЩИЙ ВАЛ - TORQUE MASTER Gear Housing Driveshaft - Torque Master

REF	Номер детали	Наименование	Кол-во
-	840470T9	Редуктор в сборе	1
-	840470T27	Редуктор в сборе	1
-	840470T8	Редуктор в сборе	1
1	840470T5	Корпус редуктора в сборе базовый	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
3	821526001	Заглушка заливная	1
4	826134Q	Анод	2
5	4000333	ВИНТ (M6 x 40)	1
6	401386	ГАЙКА (M6) Нержавеющая сталь	1
7	42647A1	Подшипник роликовый в сборе	1
8	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
9	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
9	79953Q04	Ремкомплект сливного винта	1
10	191833	Сальник	1
10	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
11	859402	ТРУБКА ПИТО	1
12	8164641	Маслосъёмный сальник	1
12	8M0246145	САЛЬНИК	1
13	881866	Фитинг	1
14	858934	КРЫШКА	1
15	858935	ПРОКЛАДКА	1
16	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	2
16	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	2
17	82130016	ВИНТ (M6 x 16)	2
18	82130016	ВИНТ (M6 x 16)	4
19	NSS	NOT SOLD SEPARATE Pinion Gear(Part of 43-828168T3 or 43-878087A6)	1
20	92721	Шайба (.965 x .630)	1
21	35921	ГАЙКА (.625-18)	1
22	77674	ШАЙБА (.35 x .75 x .12)	1
23	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
24	43037	ШПОНКА	1
24	8M0204723	ШПОНКА	1
25	848831	ВАЛ ПРИВОДА НИЖНИЙ	1
26	38657A1	Регулировочные прокладки в сборе	AR
26	8M0063268	Комплект регулировочных прокладок	AR
27	48939A2	Подшипник роликовый конический	1
27	8M0146553	Подшипник в сборе (обойма/конус)	1
28	NSS	NOT SOLD SEPARATE Cup	1
29	42637A1	Комплект регулировочных шайб	AR
29	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
30	36387A1	Подшипник роликовый/обойма в сборе	1
30	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
31	NSS	NOT SOLD SEPARATE Cup	1
32	8245191	Фиксатор	1
33	840836A2	Обойма в сборе	1
33	8M0192207	Комплект уплотнений обоймы	1
34	90011	Кольцо уплотнительное (2.175 x .175)	1
34	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
35	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
35	8M0214939	Сальник @3	1
36	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
36	8M0214939	Сальник @3	1
37	82130016	ВИНТ (M6 x 16)	2
38	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
39	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
40	430331	Прокладка	1
41	8172771	Прокладка водяного насоса, верхняя	1
42	8172761	Передняя пластина	1
42	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
43	43026T2	КРЫЛЬЧАТКА	1
44	832942A1	Соединительная муфта в сборе	1
45	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
45	8M0204645	Кольцо уплотнительное (.796 x .139)	1
46	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
46	8M0204654	Уплотнительное кольцо	1
47	8488321	Длинный приводной вал	1
48	823902	МУФТА	1
-	816575A6	Комплект уплотнений корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1

Рис. 75РЕДУКТОР (ВИНТ-TORQUEMASTER/FLEETMASTER-HEAVY DUTY) Gear Housing (Prop-TorqueMaster/FleetMaster-Heavy Duty)

REF	Номер детали	Наименование	Кол-во
1	842753A04	Коленчатый вал в сборе	1
2	NSS	NOT SOLD SEPARATE Wear Sleeve	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	843198	Кольцо уплотнительное	7
5	8M0071646	Уплотнительное кольцо	7
6	91800	Шпонка	1
7	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
8	88270A02	Комплект подшипника и обоймы	2
9	88269T	Подшипник в сборе	2
10	842987T03	Поршень в сборе	3
10	843199T13	Поршень в сборе	3
10	842986T03	Поршень в сборе	3
11	841202	Кольцо	12
12	858772A02	Комплект поршневых колец	1
13	822373A12	Шатун в сборе	6
13	8M0125870	Шатун	6
14	94320	Винт (.375-24 x 1.250)	12
15	844338A01	Подшипниковый узел в сборе	6
15	8M0235070	Подшипник с сепаратором	6
16	88263	Упорная шайба	12
17	88258001	ПОДШИПНИК игольчатый	204
17	8M0204715	Иглы подшипника @102	204
18	816773A2	Подшипник в сборе (верхний)	1
19	859093	САЛЬНИК	1
20	823683	Уплотнительное кольцо (1.989 x .070)	1
-	841220A03	Комплект прокладок головки блока цилиндров	1
-	842983A02	Головка блока цилиндров в сборе	1

Рис. 76Кронштейны транца FleetMaster Transom Brackets FleetMaster

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
10	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	82671117	ГАЙКА (.500-20)	4
12	99629T2	Рычаг в сборе, фиксатор наклона	1
12	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
13	830899	Пружина натяжная	1
14	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
15	830900	Пружина сжатия	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99617	Штифт	1
18	893709	Штифт	1
19	96930A1	Болт в сборе, силовой триммер	1
20	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
21	88238A10	Кабель заземления в сборе	2
22	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1

Рис. 77Картер редуктора гребной вал - реверсивный - FleetMaster Gear Housing Propeller Shaft-Counter-FleetMaster

REF	Номер детали	Наименование	Кол-во
-	859399T23	Корпус редуктора в сборе	1
-	8M0236209	GC DSI CXL 1.75 Mercury / Quicksilver	1
1	859399T24	Корпус редуктора в сборе	1
52	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
52	8M0226861	Кривошип переключателя	1
53	19755T7	Шпуля в сборе	1
53	8M0235940	Катушка в сборе	1
54	NSS	NOT SOLD SEPARATE Spool	1
55	NSS	NOT SOLD SEPARATE Sleeve	1
56	NSS	NOT SOLD SEPARATE Cotter Pin	1
57	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
57	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
58	828830A2	ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК	1
59	814653T	Подшипник в сборе игольчатый	1
60	815481	УПОРНАЯ ШАЙБА	1
61	815480	ПОДШИПНИК Упорный	1
62	828696T2	Шестерня заднего хода (12/21)	1
63	15844	Подшипниковый узел роликовый	1
64	78962	Пружина	2
65	848878T	СЦЕПЛЕНИЕ	1
66	848838	ПАЛЕЦ КРЕСТОВИНЫ	1
67	78909	Палец фиксатора	2
68	824111	ГРЕБНОЙ ВАЛ	1
68	8M0140448	Гребной вал левого вращения	1
69	828695A1	Комплект шестерён переднего хода/ведущей шестерни (12/21) (включает ведущую шестерню)	1
70	1761514	Регулировочная прокладка (.206)	AR
70	1761515	Регулировочная прокладка (.208)	AR
70	1761516	Регулировочная прокладка (.210)	AR
70	1761517	Регулировочная прокладка (.212)	AR
70	1761518	Регулировочная прокладка (.214)	AR
70	1761519	Регулировочная прокладка (.216)	AR
70	1761520	Регулировочная прокладка (.218)	AR
70	1761521	Регулировочная прокладка (.220)	AR
70	1761522	Регулировочная прокладка (.222)	AR
70	1761523	Регулировочная прокладка (.224)	AR
70	1761524	Регулировочная прокладка (.226)	AR
70	1761525	Регулировочная прокладка (.228)	AR
70	1761526	Регулировочная прокладка (.230)	AR
71	815480	ПОДШИПНИК Упорный	1
72	815481	УПОРНАЯ ШАЙБА	1
73	828831A3	Адаптер в сборе подшипниковый	1
74	814653T	Подшипник в сборе игольчатый	1
75	18448	Шайба упорная	2
76	15842	Подшипник упорный	2
77	8182911	Обойма упорного подшипника	2
78	814605	Фиксатор	2
79	31534	Уплотнительное кольцо	1
79	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
80	818290T8	Обойма с подшипником в сборе	1
81	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
82	14077	Сальник внутренний	1
83	76868	САЛЬНИК ВНУТРЕННИЙ	1
83	8M0248882	САЛЬНИК @5	1
84	18323	Шайба стопорная с усиком	1
85	79448	Фиксатор	1
85	8M2011027	ФИКСАТОР	1
86	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
87	76214T3	Анод	1
88	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
-	840389A2	Комплект ступицы гребного винта	1
-	8M0183487	Комплект ступицы гребного винта HD	1
-	840382A1	Комплект демпферной накладки	1
-	840382A02	Комплект демпферной накладки	1

Рис. 78РЕДУКТОР (ВЕДОМЫЙ ВАЛ)-ПРОТИВОВРАЩЕНИЕ-FLEETMASTER Gear Housing Driveshaft-Counter-FleetMaster

REF	Номер детали	Наименование	Кол-во
-	859399T23	Корпус редуктора в сборе	1
-	8M0236209	GC DSI CXL 1.75 Mercury / Quicksilver	1
1	859399T24	Корпус редуктора в сборе	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
3	821526001	Заглушка заливная	1
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
5	191832	Шайба	1
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
6	826134Q	Анод	2
7	4000333	ВИНТ (M6 x 40)	1
8	401386	ГАЙКА (M6) Нержавеющая сталь	1
9	42647A1	Подшипник роликовый в сборе	1
10	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
11	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
11	79953Q04	Ремкомплект сливного винта	1
12	191832	Шайба	1
12	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
13	859402	ТРУБКА ПИТО	1
14	85944971	ТРУБКА (52.00 ДЮЙМА) ЧЕРНАЯ	1
14	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
15	859432	ШТУЦЕР	1
15	881866	Фитинг	1
16	858934	КРЫШКА	1
17	858935	ПРОКЛАДКА	1
18	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	1
18	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	1
19	82130016	ВИНТ (M6 x 16)	2
20	8164641	Маслосъёмный сальник	1
20	8M0246145	САЛЬНИК	1
21	NSS	NOT SOLD SEPARATE Pinion Gear (PART OF 43-828695A1)	1
22	92721	Шайба (.965 x .630)	1
23	35921	ГАЙКА (.625-18)	1
24	77674	ШАЙБА (.35 x .75 x .12)	1
25	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
26	43037	ШПОНКА	1
26	8M0204723	ШПОНКА	1
27	859348	ГРЕБНОЙ ВАЛ	1
28	38657A1	Регулировочные прокладки в сборе	AR
28	8M0063268	Комплект регулировочных прокладок	AR
29	48939A2	Подшипник роликовый конический	1
29	8M0146553	Подшипник в сборе (обойма/конус)	1
30	NSS	NOT SOLD SEPARATE Cup	1
31	42637A1	Комплект регулировочных шайб	AR
31	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
32	36387A1	Подшипник роликовый/обойма в сборе	1
32	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
33	NSS	NOT SOLD SEPARATE Cup	1
34	8245191	Фиксатор	1
35	807929A1	Корпус подшипника в сборе	1
35	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
36	90011	Кольцо уплотнительное (2.175 x .175)	1
36	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
37	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
37	8M0214939	Сальник @3	1
38	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
38	8M0214939	Сальник @3	1
39	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
40	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
41	430331	Прокладка	1
42	8172771	Прокладка водяного насоса, верхняя	1
43	8172761	Передняя пластина	1
43	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
44	43026T2	КРЫЛЬЧАТКА	1
45	82130016	ВИНТ (M6 x 16)	4
46	832942A1	Соединительная муфта в сборе	1
47	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
47	8M0204645	Кольцо уплотнительное (.796 x .139)	1
48	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
48	8M0204654	Уплотнительное кольцо	1
49	NSS	NOT SOLD SEPARATE Decal-Counter Rotation	1
50	827755A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
51	823902	МУФТА	1
-	816575A5	Ремкомплект уплотнений корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

Рис. 79Картер редуктора гребной вал - стандарт - FleetMaster Gear Housing Propeller Shaft-Standard-FleetMaster

REF	Номер детали	Наименование	Кол-во
-	859399T22	Редуктор в сборе	1
-	8M0236198	GC DSI XL 1.75 Mercury / Quicksilver	1
1	859399T24	Корпус редуктора в сборе	1
51	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
51	8M0226861	Кривошип переключателя	1
52	19755T7	Шпуля в сборе	1
52	8M0235940	Катушка в сборе	1
53	NSS	NOT SOLD SEPARATE Shift Spool	1
54	NSS	NOT SOLD SEPARATE Cotter Pin	1
55	NSS	NOT SOLD SEPARATE Sleeve	1
56	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
56	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
57	859321A3	Комплект шестерён переднего хода/ведущей шестерни (12/21)	1
58	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
59	NSS	NOT SOLD SEPARATE Cup	1
60	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
61	856823	Кольцо стопорное	1
62	78962	Пружина	2
63	848878T	СЦЕПЛЕНИЕ	1
64	78909	Палец фиксатора	2
65	848838	ПАЛЕЦ КРЕСТОВИНЫ	1
66	824110	ГРЕБНОЙ ВАЛ	1
66	8M0140440	Гребной вал правого вращения	1
67	859322A1	Шестерня заднего хода (12/21)	1
68	824108	ПРОСТАВКА	1
69	681001	КОЛЬЦО УПОРНОЕ	1
70	88957T	Подшипник шариковый	1
71	31534	Уплотнительное кольцо	1
71	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
72	818763T11	Корпус подшипника в сборе	1
73	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
74	14077	Сальник внутренний	1
75	76868	САЛЬНИК ВНУТРЕННИЙ	1
75	8M0248882	САЛЬНИК @5	1
76	18323	Шайба стопорная с усиком	1
77	79448	Фиксатор	1
77	8M2011027	ФИКСАТОР	1
78	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
79	76214T3	Анод	1
80	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
-	840389A2	Комплект ступицы гребного винта	1
-	8M0183487	Комплект ступицы гребного винта HD	1
-	840382A1	Комплект демпферной накладки	1
-	840382A02	Комплект демпферной накладки	1

Рис. 80Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

Рис. 81Аксессуары Accessories

Номер детали	Наименование	Кол-во
15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
812497A2	Диод в сборе	1
898289A72	Комплект диода-шнура двойной	1
44357A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877680Q8	Топливный шланг в сборе (8 футов)	1
827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877680Q12	Топливный шланг в сборе (12 футов)	1
17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877681Q8	Топливный шланг в сборе (8 футов)	1
17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877681Q12	Топливный шланг в сборе (12 футов)	1
822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877683Q12	Топливный шланг в сборе (12 футов)	1
852400	Соединение промывочное	1
19674A2	Комплект выключателя/шнура безопасности	1
19674Q2	Комплект выключателя/шнура аварийной остановки	1
88334A2	КОМПЛЕКТ MERCATHODE	1
8M0180081	КОМПЛЕКТ МЕРКАТОД	1
86300A5	МОНИТОР MERCATHODE	1
41729A3	Комплект удлинителя шланга	1
825191A1	Комплект шлангов подключения	1
825191A3	Снято с производства, см. PB99-4	1
17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1

Рис. 82Компоненты воздухораспределителя Air Handler Components

REF	Номер детали	Наименование	Кол-во
-	840444T1	Узел воздухозаборника	1
1	840366A2	Узел впускного коллектора	1
1	840366A5	Узел впускного коллектора	1
2	8046801	Прокладка	1
3	840418T1	Блок лепестковых клапанов	6
3	840418T04	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ В СБОРЕ	6
4	849038	ВИНТ (M3 x 5)	60
5	840447	Лепестковый клапан	12
6	840445A1	Лепесток клапана	6
6	840445A04	ЛЕПЕСТКОВЫЙ КЛАПАН В СБОРЕ	6
7	8555252	Винт (M6)	12
8	858539A3	Комплект воздушного ресивера	1
9	8046791	Прокладка	1
9	804679004	Прокладка	1
10	1993716	ВИНТ (M6 x 16)	1
11	804873	Кронштейн	1
11	884522	Кронштейн датчика MAP	1
12	854445	Датчик MAP	1
12	8M0237529	ДАТЧИК MAP	1
13	858535	Датчик температуры в сборе	1
13	8M0214984	Датчик температуры	1
14	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
15	840512	Зажим	1
16	840546T2	Узел кулачкового механизма	1
17	932481	Втулка	1
17	8M0215006	Втулка поворотная	1
18	8235694	Шарик резьбовой	1
19	81893440	ВИНТ (M8 x 40)	1
20	856895	Втулка	1
21	993211	Штуцер	1
22	8266241	Хомут	1
23	84044875	Винт (M6 x 75)	12
24	4001987	ВИНТ (M4 x 16)	2
25	840405T1	Топливная рампа	1
26	857149T2	НАСОС МАСЛЯНЫЙ В СБОРЕ	1
26	8M0185614	МАСЛЯНЫЙ НАСОС	1
27	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	6
28	855362	Втулка уплотнительная	6
28	855362001	Втулка	6
29	855364	Втулка	6
30	81893440	ВИНТ (M8 x 40)	3
31	81893435	ВИНТ (M8 x 35)	3
31	8M0103814	Винт (M8 x 35 мм)	3
32	855425A4	Комплект дроссельного узла	1
32	855425A06	Комплект дроссельного узла	1
33	82130040	ВИНТ (M6 x 40)	4
34	855426	Кольцо уплотнительное	1
35	8533511	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
36	840449	Зажим	1
37	8588511	Рычаг в сборе дросселя	1
37	858851A03	РЫЧАГ ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
38	677483	РОЛИК	1
39	8237951	Стопорное кольцо	1
40	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
41	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
42	69432	Шайба стопорная наружная (#10)	1
43	840506T	Кронштейн	1
44	81893440	ВИНТ (M8 x 40)	2
-	832933A01	Комплект прокладок головки блока цилиндров	1
-	840756A01	Головка блока цилиндров в сборе	1
-	840756A04	Головка блока цилиндров в сборе	1

Рис. 83НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	818448A1	Нижний кожух	1
1	818448A2	Нижний кожух	1
1	818448A4	Нижний кожух	1
2	818447A1	Нижний кожух	1
2	818447A2	Нижний кожух	1
2	818447A4	Нижний кожух	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	82130040	ВИНТ (M6 x 40)	4
5	824868	ВИНТ (M6 x 75)	1
6	821253F1	Рукоятка передняя, чёрная	1
6	889740A02	Комплект рукоятки	1
6	821253F2	Передняя рукоятка	1
6	889740A02	Комплект рукоятки	1
6	821253F4	Передняя рукоятка	1
6	889740A02	Комплект рукоятки	1
7	335891	Втулка	2
8	48462	Кольцо уплотнительное (.614 x .070)	1
9	8219423	Собачка	1
10	69057	ШАЙБА (.281 x .734 x .063)	1
11	401196	ГАЙКА (M6)	1
12	8214281	Винт (#10-16 x .625)	1
13	822873	Зажим	1
14	850691	Выключатель	1
14	8M0235192	Переключатель тримма	1
15	8124431	Фиксатор (применять где применимо)	1
15	8M0032848	Держатель переключателя	1
16	822024	Хомут	1
17	822023	Хомут	1
18	92799	ВИНТ (#10-16 x 1.12)	2

Рис. 84ПЛАСТИНА КАТУШКИ Coil Plate

REF	Номер детали	Наименование	Кол-во
1	850295T2	Пластина крепления катушки зажигания	1
2	879984A1	Комплект катушки зажигания	6
2	8M0077471	Катушка зажигания	6
3	82129130	ВИНТ (M6 x 30)	12
4	881908T	КОМПЛЕКТ КАБЕЛЕЙ	1
5	828991	Зажим	1
5	828991T	ЗАЖИМ	1
6	941	СВЕЧА ЗАЖИГАНИЯ (CHAMPION #QL77CC)	6
7	882757T1	Жгут проводов катушки зажигания в сборе	1
7	882757T02	Жгут проводов в сборе катушки	1
-	854839T02	ЖГУТ ПРОВОДОВ 5-КОНТАКТНЫЙ	1
-	879346A51	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
8	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	2
9	82129110	ВИНТ (M6 x 10)	3
10	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
10	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
11	833155	Втулка	4
12	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	4
13	8502341	Втулка	4
14	81893435	ВИНТ (M8 x 35)	4
14	8M0103814	Винт (M8 x 35 мм)	4
15	881879A7	Комплект датчика (0-50 PSI) бежевый	1
15	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
16	859431	ШТУЦЕР	1
16	8M0207782	ШТУЦЕР ПРЯМОЙ	1
16	892403	ФИТИНГ	1
16	8M0207782	ШТУЦЕР ПРЯМОЙ	1
17	883066	Зажим (.865)	1
18	816311T	СТЯЖКА (8.00 дюймов)	AR
19	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
20	36001	ШАЙБА	2

Рис. 85КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft Pistons And Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	842753A02	Коленчатый вал в сборе	1
2	NSS	NOT SOLD SEPARATE Wear Sleeve	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	816106	Кольцо	7
5	843198T01	Уплотнительное кольцо	7
6	91800	Шпонка	1
7	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
8	88270A1	Обойма в сборе	2
8	88270A02	Комплект подшипника и обоймы	2
9	NSS	NOT SOLD SEPARATE Needle Roller	2
10	858295T2	Поршень	3
10	858294T2	Поршень	3
11	8320811	Стопорное кольцо	12
12	827179A12	Комплект поршневых колец	1
13	823683	Уплотнительное кольцо (1.989 x .070)	1
14	822373A7	Шатун в сборе	6
14	8M0125869	Комплект шатуна	6
15	94320	Винт (.375-24 x 1.250)	12
16	43012A1	Комплект подшипника с сепаратором	12
16	8M0235070	Подшипник с сепаратором	12
17	NSS	NOT SOLD SEPARATE Needle Roller Bearing	96
18	88263	Упорная шайба	12
19	88258	Игольчатый роликовый подшипник	204
19	8M0204715	Иглы подшипника @102	204
20	816773A2	Подшипник в сборе (верхний)	1
21	859093	САЛЬНИК	1
-	832933A01	Комплект прокладок головки блока цилиндров	1
-	840756A01	Головка блока цилиндров в сборе	1
-	840756A04	Головка блока цилиндров в сборе	1

Рис. 86БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА Cylinder Block And End Cap

REF	Номер детали	Наименование	Кол-во
1	9811A19	Блок цилиндров	1
1	9811A10	Блок цилиндров	1
1	9811A19	Блок цилиндров	1
2	903509	Шпилька (M10 x 1.5 x 64)	4
3	8154431	Шпилька (M10 x 1.5 x 155)	6
4	328021	Пробка трубная (.125-27)	1
4	328022	Пробка трубная (.125-27) латунная	1
5	36382	Фитинг (.250-18 x .62) латунный	2
6	8248572	Дефлектор водяной	4
6	8248577	Дефлектор	4
7	43278	Штуцер (картер)	1
7	8781051	Обратный клапан к блоку	1
8	8245021	Разъём	6
9	821583	ШТИФТ	2
9	8215832	Штифт специальный (1.5 дюйма)	2
10	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
11	76843	ШТУЦЕР	13
11	768431	Штуцер	13
11	76843	ШТУЦЕР	6
11	768431	Штуцер	6
12	8348041	Обратный клапан	6
13	8282182	Обратный клапан	6
14	426585	Обратный клапан	2
15	81893435	ВИНТ (M8 x 35)	14
15	8M0103814	Винт (M8 x 35 мм)	14
16	8159234	Обратный клапан	2
17	82446180	ВИНТ (M10 x 80)	8
18	67296	Штифт (обоймы подшипника)	3
18	8M0036405	Штифт	3
19	825367A1	Держатель в сборе (включает 6 держателей)	1
20	42657A3	Обратный клапан	6
21	850309	Пробка	6
21	850309001	ПРОБКА стопорная	6
22	8217621	Указатель момента зажигания	1
23	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
23	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
24	82130012	ВИНТ (M6 x 12)	1
25	816311	Стяжка (8.00 дюймов)	AR
25	816311T	СТЯЖКА (8.00 дюймов)	AR
26	826544A1	Комплект трубок	1
27	99130122	Трубка (20,00 футов, бухта) дренажная	1
27	892024122	Шланг (240.00 дюймов, бухта)	1
28	45175	Шайба (.406 x .750 x .104)	10
28	8M0214963	Шайба	10
29	400266	ГАЙКА (M10)	10
29	4013610	ГАЙКА (M10) Нержавеющая сталь	10
30	99130122	Трубка (20,00 футов, бухта) дренажная	1
30	892024122	Шланг (240.00 дюймов, бухта)	1
30	99130122	Трубка (20,00 футов, бухта) дренажная	1
30	892024122	Шланг (240.00 дюймов, бухта)	1
31	827201	ПРОБКА ТРУБНАЯ	6
31	8272011	Пробка трубная	6
32	8256751	Кронштейн	1
33	82130012	ВИНТ (M6 x 12)	1
34	8211051	КРОНШТЕЙН Генератора	1
35	81893450	ВИНТ (M8 x 50)	2
36	8212251	КРОНШТЕЙН	1
37	82130012	ВИНТ (M6 x 12)	2
38	822486	КРОНШТЕЙН Направляющий	1
39	821909	Датчик	1
40	82104510	ВИНТ (M5 x 10)	1
41	818574	САЛЬНИК	2
42	818573	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	6
43	812851A2	Головка цилиндра	2
44	833072	Термостат 62° Цельсия (143° Фаренгейта)	2
44	833072003	Термостат 62°C (143°F)	2
44	75692	ТЕРМОСТАТ (143 ГРАД.)	2
45	62386	Прокладка термостата	2
45	8M0204714	Прокладка @4	2
46	19801A1	Крышка термостата	2
46	198012	Крышка термостата	2
46	19801A1	Крышка термостата	2
47	816781	Штуцер (45 градусов)	2
47	8167811	Угольник (45 градусов)	2
47	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	2
47	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	2
48	77653112	Шланг (59.00 дюймов, бухта) (19 дюйм.)(20-1/2 дюйм.)	2
48	77653101	Шланг (48.00 дюймов, бухта)	2
48	77653112	Шланг (59.00 дюймов, бухта) (19 дюйм.)(20-1/2 дюйм.)	2
48	77653101	Шланг (48.00 дюймов, бухта)	2
49	82446090	ВИНТ (M8 x 90)	4
50	82446050	ВИНТ (M8 x 50)	36
50	8M0045380	Винт (M8 x 50)	36
51	13536A11	Датчик температуры в сборе	1
51	13536A14	Датчик температуры в сборе	1
52	88807A42	Кабель в сборе (применять где применимо)	1
53	828523	Держатель датчика	1
54	828552	Винт (.375-16 x .500)	1
55	137151	Фиксатор	1
56	81893412	ВИНТ (M8 x 12)	1
57	9787A3	Нижняя концевая крышка в сборе	1
57	9787A5	Концевая крышка в сборе	1
57	9787A4	Крышка в сборе	1
58	62700	Кольцо уплотнительное (3.237 x .103)	1
58	62700	Кольцо уплотнительное (3.237 x .103)	1
59	8185711	Масляный сальник	2
59	830898	Сальник масляный	2
59	8308981	Уплотнение	2
60	815449	САЛЬНИК Масляный	1
60	859093	САЛЬНИК	1
61	82130020	ВИНТ (M6 x 20)	4
62	8261211	Кронштейн	1
63	48408	Винт (#10-16 x .500) клеммной колодки	1
64	82130012	ВИНТ (M6 x 12)	2
65	8266241	Хомут	1
-	814195A93	Комплект прокладок	1
-	809794A97	Головка блока цилиндров в сборе	1
-	809794R97	Головка блока цилиндров 225/250 -RM	1

Рис. 87КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Driveshaft Housing and Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	832937A3	Корпус гребного вала в сборе	1
1	832937A06	Корпус в сборе, приводной вал — длинный	1
1	832937A05	Сборка корпуса приводного вала	1
1	832937A06	Корпус в сборе, приводной вал — длинный	1
1	832938A5	Корпус гребного вала в сборе	1
1	832938A06	Корпус в сборе, приводной вал — X/XX-длинный	1
2	856983	Шпилька (M12 x 52)	4
2	8M0008031	Шпилька (M12 x 1.75 x 52)	4
3	88552835	Винт (M12 x 35 мм)	1
3	8M0102995	ВИНТ (M12)	1
4	8331231	Втулка уплотнительная	1
5	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	4
6	857008	Гайка (M12 x 1.75)	4
6	896895	Гайка (M12)	4
7	64649	ПРОБКА	1
8	815431	ВИНТ (M14 x 178)	2
8	898834	Болт (M14 x 178)	2
8	815431002	Болт (M14 x 178)	2
8	898834	Болт (M14 x 178)	2
9	88238A10	Кабель заземления в сборе	2
10	815432	ШАЙБА (.562 x 2.00 x .125)	2
11	8154331	Шайба (1.25 x 2.00 x .19)	2
12	8137711	Опора	2
13	825190	ШАЙБА	2
14	815434	ГАЙКА	2
14	896602	ГАЙКА (M14)	2
15	8186442	Хомут	2
15	879150A90	Комплект крышки нижней опоры	2
16	81893435	ВИНТ (M8 x 35)	4
16	8M0103814	Винт (M8 x 35 мм)	4
17	72521	ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ	1
18	818645F1	Крышка чёрная (ЧЁРНАЯ)	2
18	8M0001136	Крышка нижней опоры	2
19	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
20	8329321	Сальник	1
21	833116A4	Трубка выпускная в сборе	1
22	8524052	Сетчатый фильтр	1
22	8M0026113	Сетчатый фильтр	1
23	81893435	ВИНТ (M8 x 35)	6
23	8M0103814	Винт (M8 x 35 мм)	6
24	8329417	Трубка водяная	1
24	8M0042785	Трубка водяная	1
24	8329418	Трубка водяная	1
24	8M0042786	Трубка водяная	1
24	8329419	Трубка водяная	1
24	8M0042787	Труба водяная	1
25	832940	Сальник	1
25	832940001	Сальник	1
25	832940001	Сальник	1
26	8329391	Хомут	1
27	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
28	823979T1	Проставка	1
28	8M0105088	Проставка корпуса приводного вала, удлинённый, чёрная	1
29	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
30	857009	Шпилька (M12 x 179)	4
30	8M0008047	Шпилька (M12 x 179)	4
31	857137	Винт (M12 x 160)	1
32	81893435	ВИНТ (M8 x 35)	2
32	8M0103814	Винт (M8 x 35 мм)	2

Рис. 88КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Drive Shaft Housing And Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	848939T3	Корпус в сборе гребного вала	1
1	849778T2	Корпус в сборе гребного вала	1
1	849778A2	Корпус в сборе гребного вала	1
2	816055	Шпилька (.500 x 4.50)	2
3	4009135	ВИНТ (M12 x 35)	2
3	892860	Винт (M12 x 35)	2
4	88238A10	Кабель заземления в сборе	1
5	816056	Шайба	2
6	82670817	ГАЙКА (.500-20)	2
6	898832	Гайка (.500-20)	2
7	8331231	Втулка уплотнительная	1
8	8329321	Сальник	1
9	833116A9	Труба в сборе выпускная	1
10	81893435	ВИНТ (M8 x 35)	6
10	8M0103814	Винт (M8 x 35 мм)	6
11	8329411	Трубка водяная	1
11	8M0042785	Трубка водяная	1
11	8329412	Трубка водяная	1
11	8M0042786	Трубка водяная	1
12	832940	Сальник	1
12	832940001	Сальник	1
13	8329391	Хомут	1
14	848843	ШПИЛЬКА (M12 x 65)	4
14	8M0045821	Шпилька	4
14	856983	Шпилька (M12 x 52)	4
14	8M0008031	Шпилька (M12 x 1.75 x 52)	4
15	4002321	ШАЙБА (12.80 мм x 24.0 мм x 2.4 мм) Нержавеющая сталь	4
16	4013812	ГАЙКА (M12) Нержавеющая сталь	4
17	859747	СОЕДИНИТЕЛЬ	1
17	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
18	859732	ПРОБКА	1
19	85944971	ТРУБКА (52.00 ДЮЙМА) ЧЕРНАЯ	1
19	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
20	859448	ШТУЦЕР	1
20	859448T	Штуцер	1
21	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
21	8M0153609	Втулка уплотнительная	1
22	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1

Рис. 89КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ ДВУХ ТРОСОВ Dual Cable Attaching Kit

REF	Номер детали	Наименование	Кол-во
-	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	71565A2	Труба в сборе	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
11	826709113	Гайка (.375-24) нержавеющая сталь	3
11	8M0204726	Гайка (.375-24) латунная	3

Рис. 90Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	818450A2	Пластина выпускная в сборе	1
1	832935A1	Пластина выпускная в сборе	1
2	832994	Фильтр-сетка	2
3	8139322	Прокладка	1
3	8329331	Прокладка	1
3	8329335	Прокладка	1
4	823988	ПРОКЛАДКА (НИЖНЯЯ)	1
5	64878	ПРУЖИНА (Чёрная)	1
5	854478	Пружина	1
5	64878	ПРУЖИНА (Чёрная)	1
6	8329342	Прокладка (нижняя)	1
6	8329344	Прокладка	1
7	8238051	Сальник	1
7	8M0043157	Сальник	1
8	81893435	ВИНТ (M8 x 35)	2
8	8M0103814	Винт (M8 x 35 мм)	2
9	656632	КРЫШКА	1
9	8M0237835	Крышка в сборе	1
10	65664A1	Пластина в сборе	1
11	88907	ПРОКЛАДКА	2
11	88907003	Прокладка	2
12	69570	Винт (#10-16 x .750)	1
13	76451	Шайба	1
14	64877	ДИАФРАГМА	1
14	648771	ДИАФРАГМА	1
15	814189	Клапан тарельчатый	1
16	814191	Втулка уплотнительная	1
17	814190	Держатель	1
18	81893435	ВИНТ (M8 x 35)	4
18	8M0103814	Винт (M8 x 35 мм)	4
19	34982	РАЗЪЕМ	2
20	78279	Угольник	1
20	8M0207781	Угольник	1
21	821975	Угольник 45 градусов (45 DEGREES)	1
22	821255	ЧЕХОЛ ВЫПУСКА ХОЛОСТОГО ХОДА	1
23	816311	Стяжка (8.00 дюймов)	AR
23	816311T	СТЯЖКА (8.00 дюймов)	AR
24	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
24	8M0108355	Шланг (57 дюймов, бухта)	1
25	821904	Штуцер контрольной струи	1
25	8M0077650	Штуцер контрольной струи	1
26	821908	Пробка	1
27	821915	Шайба	1
28	821963	Клапан обратный	1
28	8219631	Обратный клапан	1
29	30641	Уплотнительное кольцо (.299 x .103)	1
30	821952	Штуцер	1
31	821976	Шланг	1
32	817519A1	Обратный клапан в сборе, сливной	2
33	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	4
34	8268336	Гайка (M6)	1
34	401386	ГАЙКА (M6) Нержавеющая сталь	1
35	35459	ШАЙБА	1
36	824012	РОЛИК	1
37	8268336	Гайка (M6)	1
37	401386	ГАЙКА (M6) Нержавеющая сталь	1
38	8141935	Тяга переключения	1
38	883142A03	Ремонтный комплект тяги переключения	1
39	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
40	8240701	Вал переключения передач верхний	1
40	8M0036408	Вал переключения	1
40	8240702	Вал переключения передач верхний	1
40	8M0187153	Вал переключения верхний XL	1
40	8240703	Вал переключения передач верхний	1
41	48237	Втулка вала переключения передач	1
42	19565	Люверс	1
42	19565002	ВТУЛКА	1
43	43585	Муфта вала переключения	1
44	828808	Пробка	2
-	814195A93	Комплект прокладок	1
-	809794A97	Головка блока цилиндров в сборе	1
-	809794R97	Головка блока цилиндров 225/250 -RM	1

Рис. 91МАХОВИК/ГЕНЕРАТОР Flywheel/Alternator

REF	Номер детали	Наименование	Кол-во
1	881247A1	ГЕНЕРАТОР	1
1	8M6013461	ГЕНЕРАТОР	1
2	8523742	Пружина	1
3	856815T2	Натяжитель в сборе	1
4	4002320	ШАЙБА	2
5	8568941	ВТУЛКА	1
6	856900	Шпилька (M10 x 85)	1
6	8M0034457	Шпилька (M10 x 85)	1
7	826292	ГАЙКА (M10) Латунная/Никелированная	1
8	852385A2	Шкив в сборе	1
8	8M6005030	Шкив в сборе	1
9	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1
10	82850711	РЕМЕНЬ	1
10	828507Q11	Ремень поликлиновой	1
11	859619T1	Маховик	1
12	42979	ГАЙКА (M16) МАХОВИКА	1
13	68229	Шайба (.641 x 1.250 x .190) маховика	1
13	33001	Шайба	1
14	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	1
16	856583A5	ТРОС В СБОРЕ	1
17	4002319	ШАЙБА	1
18	82130150	ВИНТ (M10 x 50)	2
19	82130012	ВИНТ (M6 x 12)	1

Рис. 92Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
1	14360A78	КОМПЛЕКТ ТОПЛИВНОГО НАСОСА	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	NOT SOLD SEPARATE Check Valve	2
5	NSS	NOT SOLD SEPARATE Retainer	2
6	NSS	NOT SOLD SEPARATE Gasket-Boost	1
7	NSS	NOT SOLD SEPARATE Cap	1
8	NSS	NOT SOLD SEPARATE Spring	1
9	NSS	NOT SOLD SEPARATE Diaphragm	2
10	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	62910	Угольник (.125-27) (90 градусов)	1
16	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
17	82130050	ВИНТ (M6 x 50)	2
18	82104540	ВИНТ (M5 x 40)	2
19	816311	Стяжка (8.00 дюймов)	AR
19	816311T	СТЯЖКА (8.00 дюймов)	AR
20	83075780	ТРУБКА (28.00 дюймов, бухта)	3
20	8M0108349	Шланг (70 дюймов, бухта)	3
21	822769	Соединитель	1
22	136071	Угольник	1
23	18458A3	Топливный фильтр в сборе	1
23	18458Q3	Фильтр топливный	1
23	18458A4	КОМПЛЕКТ ФИЛЬТРА	1
23	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
24	14570	Датчик контроля воды	1
24	828586	Щуп	1
24	8M0204710	ДАТЧИК	1
25	13170A3	ОСНОВАНИЕ	1
26	82130030	ВИНТ (M6 x 30)	2
27	897712	РАЗЪЕМ (.250-18) (ПРЯМОЙ)	1
27	89771Q2	Разъем (.250-18)	1
-	814195A93	Комплект прокладок	1
-	809794A97	Головка блока цилиндров в сборе	1
-	809794R97	Головка блока цилиндров 225/250 -RM	1

Рис. 93Топливная рампа Fuel Rail

REF	Номер детали	Наименование	Кол-во
1	840405T1	Топливная рампа	1
2	840414A1	Узел штуцерного соединения	1
3	840416	Кольцо уплотнительное	2
4	840415	Хомут	2
5	82104512	ВИНТ (M5 x 12)	2
6	840511T	Кронштейн	2
7	82104512	ВИНТ (M5 x 12)	2
8	859376	ЗАЖИМ	2
9	840411T	Регулятор давления топлива	1
10	82130014	ВИНТ (M6 x 14)	2
11	804838A1	КЛАПАННЫЙ КОМПЛЕКТ ТОПЛИВНЫЙ (короткая сторона рампы)	1
11	8M0047053	Комплект клапана Шредера	1
12	840416	Кольцо уплотнительное	2
13	82130035	ВИНТ (M6 x 35)	3
14	18715T	Форсунка в сборе	6
15	805511A1	Комплект уплотнений топливной форсунки	1

Рис. 94ТОПЛИВНАЯ СИСТЕМА Fuel System

REF	Номер детали	Наименование	Кол-во
1	840429	Шланг	1
2	840437	Зажим	1
3	855896T	Фильтр	1
4	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
4	8M0108355	Шланг (57 дюймов, бухта)	1
5	840436	Зажим	1
6	840435	Шланг	1
7	826544A1	Комплект трубок	1
8	8568172	ШЛАНГ	1
8	8M0064778	Шланг	1
9	8583253	ХОМУТ	1
10	822769	Соединитель	1
11	85583463	ТРУБКА (33.00 ДЮЙМА В БУХТЕ) (ОТРЕЗАТЬ 15.00 ДЮЙМОВ)	1
11	85583464	ТРУБКА (34.00 ДЮЙМА В БУХТЕ)	1
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	774572	Шланг (48.00 дюймов, бухта) (отрезать до длины 15.00 дюймов)	1
14	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	3
14	8M0214911	Хомут @5	3
14	856880	Хомут шланга (15.3)	2
14	8M0214964	Хомут	2
-	840756A01	Головка блока цилиндров в сборе	1
-	840756A04	Головка блока цилиндров в сборе	1

Рис. 95СХЕМА РЕДУКТОРА Gear Housing Chart

REF	Номер детали	Наименование	Кол-во
-	849012T8	Редуктор в сборе, стандартное вращение (1.62)	1
-	840470T27	Редуктор в сборе	1
-	849012T7	Редуктор в сборе, стандартное вращение (1.75)	1
-	840470T8	Редуктор в сборе	1
-	849012T5	Редуктор в сборе, стандартное вращение (1.62)	1
-	840470T27	Редуктор в сборе	1
-	849012T4	Редуктор в сборе, стандартное вращение (1.75)	1
-	840470T8	Редуктор в сборе	1
-	849107T7	Редуктор в сборе, стандартное вращение	1
-	8M0236198	GC DSI XL 1.75 Mercury / Quicksilver	1
-	849107T4	Редуктор в сборе, стандартное вращение	1
-	8M0236198	GC DSI XL 1.75 Mercury / Quicksilver	1
-	840306T1	Редуктор в сборе с упором от реактивного момента, стандартное вращение (1.62)	1
-	840306T6	Редуктор в сборе, с антикавитационным плавником	1
-	840306T2	Редуктор в сборе с упором от реактивного момента, стандартное вращение (1.75)	1
-	840306T7	Редуктор в сборе, с антикавитационным плавником	1
-	849014T1	Редуктор в сборе, стандартное вращение (1.62)	1
-	840306T6	Редуктор в сборе, с антикавитационным плавником	1
-	849014T3	Редуктор в сборе, стандартное вращение (1.75)	1
-	840306T7	Редуктор в сборе, с антикавитационным плавником	1
-	849107T8	Редуктор в сборе, встречное вращение	1
-	8M0236209	GC DSI CXL 1.75 Mercury / Quicksilver	1
-	849107T5	Редуктор в сборе, встречное вращение	1
-	8M0236209	GC DSI CXL 1.75 Mercury / Quicksilver	1
-	840307T1	Редуктор в сборе, встречное вращение (1.62)	1
-	840307T10	Корпус редуктора в сборе	1
-	840307T2	Редуктор в сборе, встречное вращение (1.75)	1
-	840307T11	Корпус редуктора в сборе	1
-	849015T1	Редуктор в сборе, встречное вращение (1.62)	1
-	840307T10	Корпус редуктора в сборе	1
-	849015T3	Редуктор в сборе, встречное вращение (1.75)	1
-	840307T11	Корпус редуктора в сборе	1

Рис. 96Гидравлический насос и кронштейны крепления (Sportmaster) Hydraulic Pump And Mounting Brackets (Sportmaster)

REF	Номер детали	Наименование	Кол-во
-	846859A4	НАСОС В СБОРЕ Гидравлический (В СБОРЕ)	1
1	818161A4	НАСОС В СБОРЕ Гидравлический	1
1	8M0051203	НАСОС В СБОРЕ - TRIM	1
2	818567	КРОНШТЕЙН	1
3	38837	ВИНТ (.312-18 x 1.12)	1
4	57792	ШАЙБА	2
5	34948	ПРОСТАВКА	1
6	65999A12	ТРОС В СБОРЕ Масса	1
7	79138A9	КАТУШКА В СБОРЕ (6.00 футов) Чёрный-Отрицательный	1
8	92051	Винт (10-16 x .75)	2
9	79147A5	ЖГУТ ПРОВОДОВ В СБОРЕ	1
10	79091	Предохранитель 20 А	1
10	8M0207796	Предохранитель 20 А	1
11	88075	Фиксатор	1
12	853654A1	ЭЛЕКТРОМАГНИТ	2
13	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	4
14	20110	Гайка (#10-32) крепления стопора лепесткового клапана	4
15	26484	Гайка (.312-18)	4
15	8M0204646	ГАЙКА (.312-18)	4
16	79023A10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
16	79023T10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
17	96457	Шайба фенольная (.27 x .81 x .062)	1
18	21825	ГАЙКА (.250-28)	1
19	65999A11	ТРОС В СБОРЕ	1
20	79139A12	КАТУШКА В СБОРЕ Красный-Положительный	1
21	46265	ЧЕХОЛ РЕЗИНОВЫЙ - КЛЕММА СТАРТЕРА	4
22	22753	ШАЙБА ВИНТОВ КАРТЕРА	4
23	79139A26	ТРОС В СБОРЕ Красный	1
24	87760T	МОНТАЖНАЯ ПЛАСТИНА	1
25	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
26	26993	СТОПОРНАЯ ШАЙБА (.312)	1
26	8M0204647	Стопорная шайба (.312)	1
27	90271	ВИНТ (.375-16 x .62)	2
28	58643	Шайба стопорная (.375)	2
29	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
29	8M0214963	Шайба	4
30	87762	Кронштейн	1
31	63826	Винт (.375-16 x 2.50)	2
32	82670912	ГАЙКА (.375-16) Нержавеющая сталь	2
33	818200	ШТУЦЕР	1
34	77366	ШТУЦЕР	2
35	65017A14	ЖГУТ ПРОВОДОВ В СБОРЕ	1
36	848017T4	Жгут проводов в сборе (трим)	1

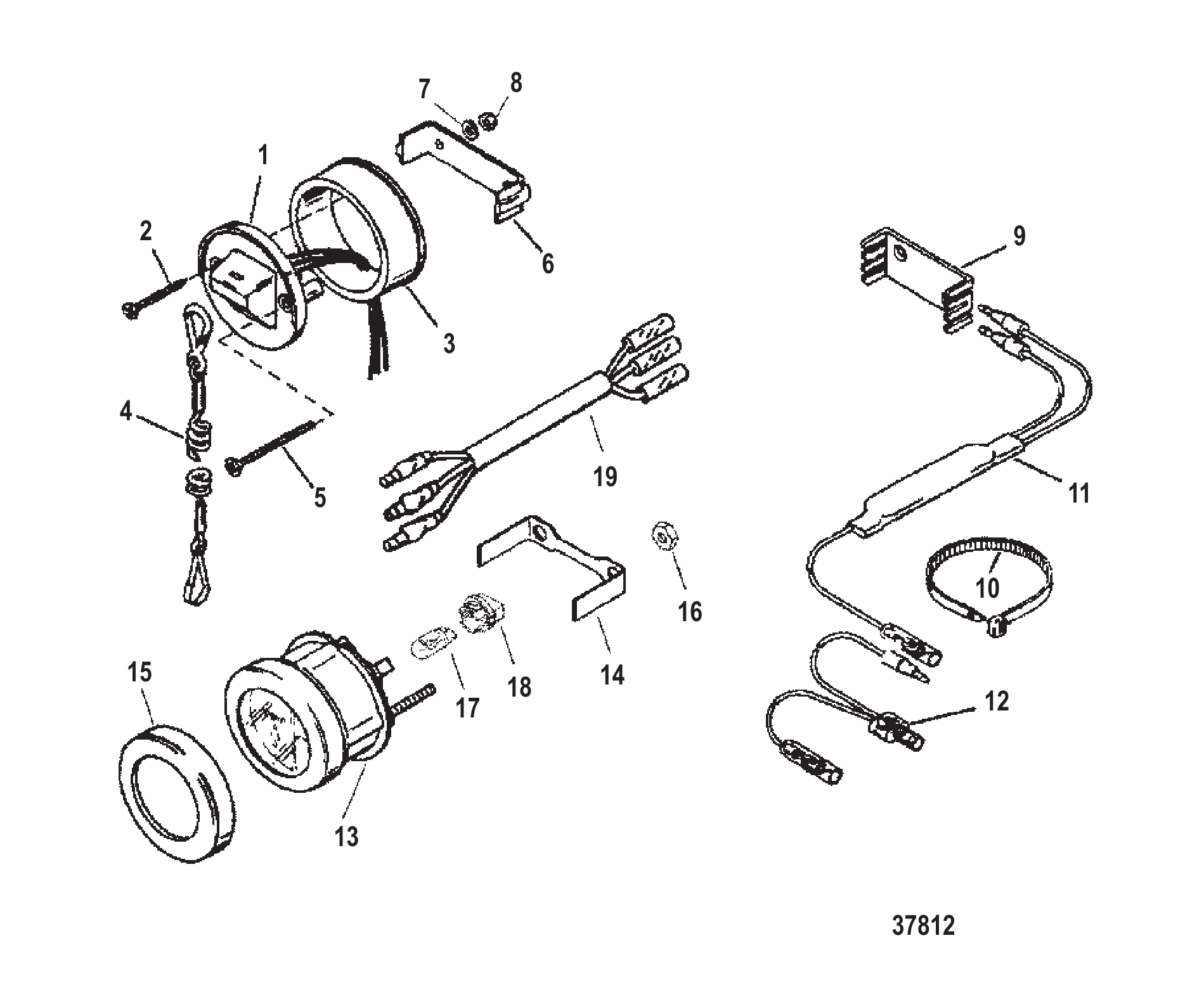

Рис. 97ПРИБОРНАЯ ПАНЕЛЬ Instrumentation

REF	Номер детали	Наименование	Кол-во
1	19674A1	Выключатель аварийного останова в сборе	1
1	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
2	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
3	813679	Переходник	1
4	15920A54	Шнур аварийного останова в сборе	1
4	15920Q54	ШНУР В СБОРЕ	1
5	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	18321	Хомут крепёжный	1
7	24676	ШАЙБА (.200 x .440 x .032)	2
8	68219	Гайка (#10-32) нержавеющая сталь	4
9	79146	Фиксатор	3
10	816311	Стяжка (8.00 дюймов)	AR
10	816311T	СТЯЖКА (8.00 дюймов)	AR
11	812497A2	Диод в сборе	1
11	898289A72	Комплект диода-шнура двойной	1
12	11149A2	Трос в сборе (6.00 дюймов)	1
13	827871A1	Комплект контрольного прибора предупреждения	1
13	859698A1	Комплект контрольного прибора предупреждения	1
14	823486	Хомут	1
15	817315	Обрамление	1
16	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
17	15163	ЛАМПА (ВЕРХНЯЯ)	3
18	79888	Патрон лампы	3
19	827752A1	Кабельный узел (20.00 футов)	1

Рис. 98Комплект выключателя зажигания Key Switch Assembly

REF	Номер детали	Наименование	Кол-во
1	816626A20	ЖГУТ ПРОВОДОВ В СБОРЕ Замок зажигания (20.00 футов)	1
2	90468A1	Крышка в сборе с ключом	2
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	816479A3	КОМПЛЕКТ ПЛАСТИНЫ	2
8	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
9	879755	Гайка специальная - черный нейлон	1
10	816492A1	СИГНАЛИЗАТОР В СБОРЕ Звуковое предупреждение	1
10	8M0210763	СИГНАЛИЗАТОР	1
11	8127111	Проставка (.375)	2
11	812711	Проставка (.250)	2
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

Рис. 99РАЗНОЕ Miscellaneous

Номер детали	Наименование	Кол-во
85552901	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 300X (3.0L EFI) PRO MAX	1
849233010	Руководство владельца	1
840514	Руководство по обслуживанию	1
840514R01	Руководство по техническому обслуживанию	1
804675A01	Наклейка с информацией о маркировке EPA	1

Рис. 100Система смазки Oiling System

REF	Номер детали	Наименование	Кол-во
1	858955	РАЗЪЕМ	2
2	816311T	СТЯЖКА (8.00 дюймов)	AR
2	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
3	875289	Шланг	1
4	875284	Фильтр линейный	1
4	875284T01	Масляный фильтр - в линии	1
5	875283	Шланг (2.00 дюйма)	1
6	424254	Штуцер	1
6	8M0207780	Фитинг	1
7	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
7	8M0108355	Шланг (57 дюймов, бухта)	1
8	859230	ФИКСАТОР	2
8	859230T	Фиксатор	2
9	82381455	ТРУБКА (25.00 дюймов в наборе)	1
10	840399	Y-образный штуцер	1
11	85583463	ТРУБКА (33.00 ДЮЙМА В БУХТЕ) (ОТРЕЗАТЬ 15.00 ДЮЙМОВ)	1
11	85583464	ТРУБКА (34.00 ДЮЙМА В БУХТЕ)	1
12	897131	Шланг (2.75 дюйма)	1
13	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
13	8M0054152	Трубка (39.00 дюймов, бухта)	1
14	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
14	8M0054152	Трубка (39.00 дюймов, бухта)	1
15	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
15	8M0054152	Трубка (39.00 дюймов, бухта)	1
16	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
16	8M0054152	Трубка (39.00 дюймов, бухта)	1
17	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
17	8M0054152	Трубка (39.00 дюймов, бухта)	1
18	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
18	8M0054152	Трубка (39.00 дюймов, бухта)	1
19	858870	ОБРАТНЫЙ КЛАПАН	6

Рис. 101Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	818456A1	Масляный бак в сборе	1
2	830889A1	Масляный бак в сборе	1
3	8260841	Проставка	1
4	58376	Винт (.164-18 x .375)	1
5	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
6	814449A2	Крышка в сборе	1
6	814449A3	КРЫШКА В СБОРЕ	1
6	814449A3	КРЫШКА В СБОРЕ	1
7	42999	ПРОКЛАДКА КРЫШКИ	1
7	42999T	Прокладка	1
8	12886A6	Переключатель в сборе	1
8	12886A7	Переключатель в сборе	1
9	19064	Втулка	3
10	825380	Втулка уплотнительная	3
10	825380001	Втулка уплотнительная	3
11	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	3
12	81893435	ВИНТ (M8 x 35)	3
12	8M0103814	Винт (M8 x 35 мм)	3
13	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
13	8M0108355	Шланг (57 дюймов, бухта)	1
13	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
13	8M0108355	Шланг (57 дюймов, бухта)	1
14	424254	Штуцер	1
14	8M0207780	Фитинг	1
15	82104530	ВИНТ (30ММ)	1
16	8155361	Масляный насос	1
16	815536T1	Масляный насос	1
17	11379	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
18	48462	Кольцо уплотнительное (.614 x .070)	1
19	817631	Подшипник ведомой шестерни	1
20	430204	Шестерня ведомая	1
21	816974	Подшипник упорный	1
22	82104520	ВИНТ (M5 x 20) (M5 X 20)	1
23	816311	Стяжка (8.00 дюймов)	AR
23	816311T	СТЯЖКА (8.00 дюймов)	AR
24	82381451	ТРУБКА (8-1/2 ДЮЙМ.)	1
24	82381455	ТРУБКА (25.00 дюймов в наборе)	1
25	87421	Бак	1
26	43298A2	КРЫШКА В СБОРЕ	1
27	11332	Уплотнительное кольцо (2.225 x .210)	1
28	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
28	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
29	11332	Уплотнительное кольцо (2.225 x .210)	1
30	99802	Трубка	1
31	99439	Шланг (114.00 дюймов)	1
32	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
33	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
34	82381329	ТРУБКА (12.00 дюймов в наборе) (5-1/2 ДЮЙМ.) к масляному насосу	1
34	82381335	ТРУБКА (15.00 дюймов в наборе)	1

Рис. 102Портовая система сброса Port Bleed System

REF	Номер детали	Наименование	Кол-во
1	8282182	Обратный клапан	3
2	8272011	Пробка трубная	2
3	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
3	8M0054152	Трубка (39.00 дюймов, бухта)	1
4	8159234	Обратный клапан	1
5	8592352	Обратный клапан 90 градусов (.0625-27)	3
6	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
6	8M0054152	Трубка (39.00 дюймов, бухта)	1
7	426585	Обратный клапан	1
8	8272011	Пробка трубная	2
9	23567	ЗАЖИМ	1
10	878608	Винт (#10-16 x .500)	1
11	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
11	8M0054152	Трубка (39.00 дюймов, бухта)	1
12	892024122	Шланг (240.00 дюймов, бухта)	1
-	883892A04	Сборка головки блока цилиндров с электрическим масляным насосом	1
-	883892A07	Головка блока цилиндров в сборе	1
-	883893A04	Головка блока цилиндров в сборе	1
-	883893A07	Головка блока цилиндров 3L WORK EFI	1
-	883894A04	Головка блока цилиндров в сборе	1
-	883894A07	Головка блока цилиндров в сборе	1
-	891823A04	Головка блока цилиндров в сборе	1
-	891823A07	Сборка головки блока цилиндров	1

Рис. 103КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА Powerhead Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	832934A00	Комплект прокладок головки блока	1
0	857005A1	Ремкомплект диафрагмы	1
0	NSS	NOT SOLD SEPARATE Diaphragm	2
0	NSS	NOT SOLD SEPARATE Retainer	2
0	NSS	NOT SOLD SEPARATE Spring	1
0	NSS	NOT SOLD SEPARATE Cap	1
0	NSS	NOT SOLD SEPARATE Spring	1
0	NSS	NOT SOLD SEPARATE Cap-Spring End	1
0	NSS	NOT SOLD SEPARATE Gasket-Boost	1
0	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
0	987691	Прокладка	1
0	8M0204705	Прокладка @2	1
0	804680	ПРОКЛАДКА	1
0	62700	Кольцо уплотнительное (3.237 x .103)	1
0	818574	САЛЬНИК	2
0	8503181	Прокладка	2
0	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
0	823683	Уплотнительное кольцо (1.989 x .070)	1
0	8329335	Прокладка	1
0	832933006	Прокладка	1
0	8329344	Прокладка	1
0	832934006	Прокладка	1
0	88907003	Прокладка	2
0	854639	Сальник	2
0	854639001	Сальник	2

Рис. 104КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM (ЛИТОЙ КОРПУС НАСОСА) МЕТАЛЛИЧЕСКИЙ КОРПУС ДВИГАТЕЛЯ Power Trim Components (Cast Pump Housing) Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	855998A3	Помпа подъёма в сборе	1
-	855998A11	Комплект гидроподъема	1
1	878265A4	Мотор тримма	1
1	8M0031551	Электромотор тримма	1
2	NSS	NOT SOLD SEPARATE Armature	1
3	NSS	NOT SOLD SEPARATE End Frame	1
4	82494830	ВИНТ (M6 x 30)	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	878245	Муфта	1
6	8782451	Вал приводной	1
7	878410A1	Ремкомплект обратного клапана	1
8	813442A2	Узел ручного сброса в сборе	1
8	893929A01	Комплект предохранительного клапана	1
9	878241A1	Комплект вала	1
9	8M0142997	Ремкомплект вала наклона	1
10	878267	Штифт	1
11	878235A1	Цилиндр наклона в сборе	1
11	878235A03	Ремкомплект цилиндра наклона	1
12	878239A1	Ремкомплект направляющей, включает поз. 26	1
12	878239A02	Комплект торцевой крышки цилиндра наклона	1
13	878409A1	Ремкомплект уплотнительных колец, включает поз. 26	1
13	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
14	878412A1	Ремкомплект штока амортизатора, включает поз. 26	1
14	8M0168219	Комплект штока амортизатора	1
15	878242A1	Поршень в сборе с памятью	1
15	8M0143000	Комплект поршня памяти	1
16	878406A1	Ремкомплект обратного клапана, включает поз. 26	1
16	878406A02	Ремкомплект обратного клапана	1
17	878414A1	Поршень в сборе	1
17	878414T01	Поршень в сборе	1
18	878413A1	Поршень в сборе	1
19	878243A1	Направляющая в сборе	2
19	8M0021648	Торцевая крышка в сборе	2
20	878264A1	Комплект резервуара	1
21	811613	Штекер в сборе	1
22	4000327	ВИНТ (M6 x 14)	4
23	43450	Шайба	4
23	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
24	878411A1	Комплект насоса	1
24	892251A01	Ремкомплект насоса	1
25	878408A1	Ремкомплект помпы тримма	1
26	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
27	858771	Винт (M10 x 30)	6
28	4002319	ШАЙБА	6
29	818298Q1	Комплект анода	1
30	4000330	ВИНТ (M6 x 25)	2
30	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
31	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
31	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
32	996251	Вал	1
32	99625002	Вал	1
33	69205	С-ОБРАЗНАЯ ШАЙБА	2
33	8M0084613	Пружинная шайба	2
34	22875	ЗАЖИМ	2
35	878608	Винт (#10-16 x .500)	2
36	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
37	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 105СЕРВИСНЫЕ/ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ Servie/Support Material

REF	Номер детали	Наименование	Кол-во
-	832934A00	Комплект прокладок головки блока	1
0	857005A1	Ремкомплект диафрагмы	1
0	NSS	NOT SOLD SEPARATE Diaphragm	2
0	NSS	NOT SOLD SEPARATE Retainer	2
0	NSS	NOT SOLD SEPARATE Spring	1
0	NSS	NOT SOLD SEPARATE Cap	1
0	NSS	NOT SOLD SEPARATE Spring	1
0	NSS	NOT SOLD SEPARATE Cap-Spring End	1
0	NSS	NOT SOLD SEPARATE Gasket-Boost	1
0	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
0	987691	Прокладка	1
0	8M0204705	Прокладка @2	1
0	804680	ПРОКЛАДКА	1
0	62700	Кольцо уплотнительное (3.237 x .103)	1
0	818574	САЛЬНИК	2
0	8503181	Прокладка	2
0	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
0	823683	Уплотнительное кольцо (1.989 x .070)	1
0	8329335	Прокладка	1
0	832933006	Прокладка	1
0	8329344	Прокладка	1
0	832934006	Прокладка	1
0	88907003	Прокладка	2
0	854639	Сальник	2
0	854639001	Сальник	2

Рис. 106ПЛАСТИНА СОЛЕНОИДА Solenoid Plate

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	858366T2	Пластина	1
2	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
3	822179	Втулка уплотнительная	2
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
5	82129125	ВИНТ (M6 x 25 мм)	5
6	818968	ВТУЛКА	2
6	8M0214955	Втулка	2
7	882751A1	РЕЛЕ В СБОРЕ	3
7	8M0207773	Реле тримма в сборе	3
8	NSS	NOT SOLD SEPARATE Decal-Trim Relay	3
9	828102	Кронштейн	3
9	8M0207771	Кронштейн крепления	3
10	818968	ВТУЛКА	3
10	8M0214955	Втулка	3
11	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
11	8M0207785	Втулка	3
12	82129110	ВИНТ (M6 x 10)	2
13	816311T	СТЯЖКА (8.00 дюймов)	AR
14	828991T	ЗАЖИМ	1
15	858755	Зажим (1.00)	1
16	878231A6	Жгут проводов предохранителя - 100 ампер	1
17	819514T21	ЖГУТ ПРОВОДОВ В СБОРЕ ТРИММА	1
18	892973T01	Жгут проводов двигателя в сборе	1
19	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	4
19	832969T20	Предохранитель Mini — жёлтый — 20 А	4
19	8329695	Предохранитель мини - коричневый - 5 А	1
19	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
20	858754	Крышка предохранителя	1
-	878073A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
-	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	879964A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНВАЛА	1
-	881262A2	ЖГУТ ПРОВОДОВ В СБОРЕ ГЕНЕРАТОРА	1
21	882829A1	КАТБЕЛЬ В СБОРЕ СТАРТЕРА	1
22	88439A46	Кабельный жгут аккумулятора — положительный	1
23	68292	Гайка (.312-18)	2
23	8M0204668	Гайка (.312-18)	2
24	53166	СТОПОРНАЯ ШАЙБА (.312)	2
25	813938	Гайка колпачковая (#10-32)	2
26	45076	Гайка (#10-32) латунная клемма блока выключателя	2
27	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
28	13540	Колпачок гнездовой	AR
28	13541	Разъём штыревой	1
29	88555741T	Модуль управления силовой установкой PCM	1
29	89790644T	PCM Mercury / Quicksilver	1
29	88555742T	Модуль управления силовой установкой PCM	1
29	89790645T	PCM Mercury / Quicksilver	1
29	88555743T	Модуль управления силовой установкой PCM	1
29	89790646T	PCM Mercury / Quicksilver	1
30	82130025	ВИНТ (M6 x 25) крепление к картеру	3
31	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
32	834985	Втулка уплотнительная	3
32	8M0190980	ВТУЛКА	3
33	856954	Втулка	3
34	891520001	Зажим	1
35	82129114	ВИНТ (M6 x 14)	1
36	892295F01	КРОНШТЕЙН	1
37	834985	Втулка уплотнительная	2
37	8M0190980	ВТУЛКА	2
38	822003	Втулка	2
39	881879011	Датчик давления (0 - 100 PSI)	1
39	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	1
40	892403	ФИТИНГ	1
40	8M0207782	ШТУЦЕР ПРЯМОЙ	1
41	883066	Зажим (.865)	1
42	879962	Зажим	1
43	82130025	ВИНТ (M6 x 25) крепление к картеру	2
44	82130012	ВИНТ (M6 x 12)	3
45	88439A26	Кабельный жгут аккумулятора — отрицательный	1
46	81893420	ВИНТ (M8 x 20)	1
47	882815A1	Жгут проводов в сборе	1
48	877613A02	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ 6-КОНТАКТНЫЙ	1
49	830796A04	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ - 4-КОНТАКТНЫЙ ВИЛОЧНЫЙ	1

Рис. 107Старбортная система сброса Starboard Bleed System

REF	Номер детали	Наименование	Кол-во
1	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
1	8M0054152	Трубка (39.00 дюймов, бухта)	1
2	8592352	Обратный клапан 90 градусов (.0625-27)	3
3	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
3	8M0054152	Трубка (39.00 дюймов, бухта)	1
4	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
4	8M0054152	Трубка (39.00 дюймов, бухта)	1
5	23567	ЗАЖИМ	1
6	878608	Винт (#10-16 x .500)	1
7	8282182	Обратный клапан	3
-	883892A04	Сборка головки блока цилиндров с электрическим масляным насосом	1
-	883892A07	Головка блока цилиндров в сборе	1
-	883893A04	Головка блока цилиндров в сборе	1
-	883893A07	Головка блока цилиндров 3L WORK EFI	1
-	883894A04	Головка блока цилиндров в сборе	1
-	883894A07	Головка блока цилиндров в сборе	1
-	891823A04	Головка блока цилиндров в сборе	1
-	891823A07	Сборка головки блока цилиндров	1

Рис. 108СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	8184453	Стартер в сборе	1
1	898265009	Стартер	1
2	823639	Крышка привода	1
2	8236392	Крышка привода	1
3	823641	Сквозной болт	2
4	823640	Комплект привода	1
4	823640T	Комплект привода	1
5	13310	Привод	1
5	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
6	823638	Якорь	1
7	75384	Комплект щёток/пружин	1
7	898265016	Комплект щёток/пружин	1
8	61787	Держатель щётки	1
8	898265014	Держатель щёток	1
9	8119011	Крышка коллектора	1
10	F15158	Винт	2
11	8272822	Наклейка предупреждение высокое напряжение	1
12	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
13	94330	Гайка (.250-20) латунная	2
14	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
15	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
16	81893450	ВИНТ (M8 x 50)	3
17	824921	ПРОСТАВКА	1

Рис. 109КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Attaching Kit

REF	Номер детали	Наименование	Кол-во
-	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	715651	Трубка троса рулевого управления	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
11	826709113	Гайка (.375-24) нержавеющая сталь	3
11	8M0204726	Гайка (.375-24) латунная	3

Рис. 110Поворотный кронштейн (усиленный) Swivel Bracket (Heavy Duty)

REF	Номер детали	Наименование	Кол-во
1	847723A3	Узел поворотного кронштейна	1
2	847729	САЛЬНИК Масло	2
3	847726	ПОДШИПНИК	2
4	74036	ШТУЦЕР СМАЗОЧНЫЙ	4
4	8M0169589	Штуцер для смазки	4
5	847728	ПОДШИПНИК	2
6	82203524	ПОДШИПНИК	2
7	85023	Сальник масляный	2
8	87161	Шайба	2
9	48171	Кольцо уплотнительное (.364 x .070)	2
10	85030A2	Рычаг фиксатора откидывания в сборе	1
10	85028A2	Рычаг фиксатора откидывания в сборе	1
11	86600	Втулка	1
12	85367	ПРУЖИНА	1
13	41052	ПЛУНЖЕР	1
14	88876	ШПИЛЬКА	1
15	86603	Ручка	1
16	864751	Муфта	1
17	69745	Штифт роликовый рычага к вертикальному валу	2
18	88049	Пружина	1
19	93861	Шплинт	1
20	78854	Волнистая шайба	1
21	814084T1	Вилка нижняя	1
22	848125	КОЛЬЦО СТОПОРНОЕ - Спиральный замок	2
23	840308T2	Узел поворотного пальца	1
23	879330T36	Палец поворотный	1
24	92876A10	Тяга в сборе	1
24	92876A12	Тяга в сборе	1
25	849838	ВИНТ (.375-24 x 1.250)	1
26	826709113	Гайка (.375-24) нержавеющая сталь	2
26	8M0204726	Гайка (.375-24) латунная	2
27	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
28	8495812	Винт (.500-13 x 7.00)	2
28	8495811	Винт (.500-13 x 7.750)	2
29	816056	Шайба	2
30	4002321	ШАЙБА (12.80 мм x 24.0 мм x 2.4 мм) Нержавеющая сталь	2
31	844766	Гайка (.500-13)	2

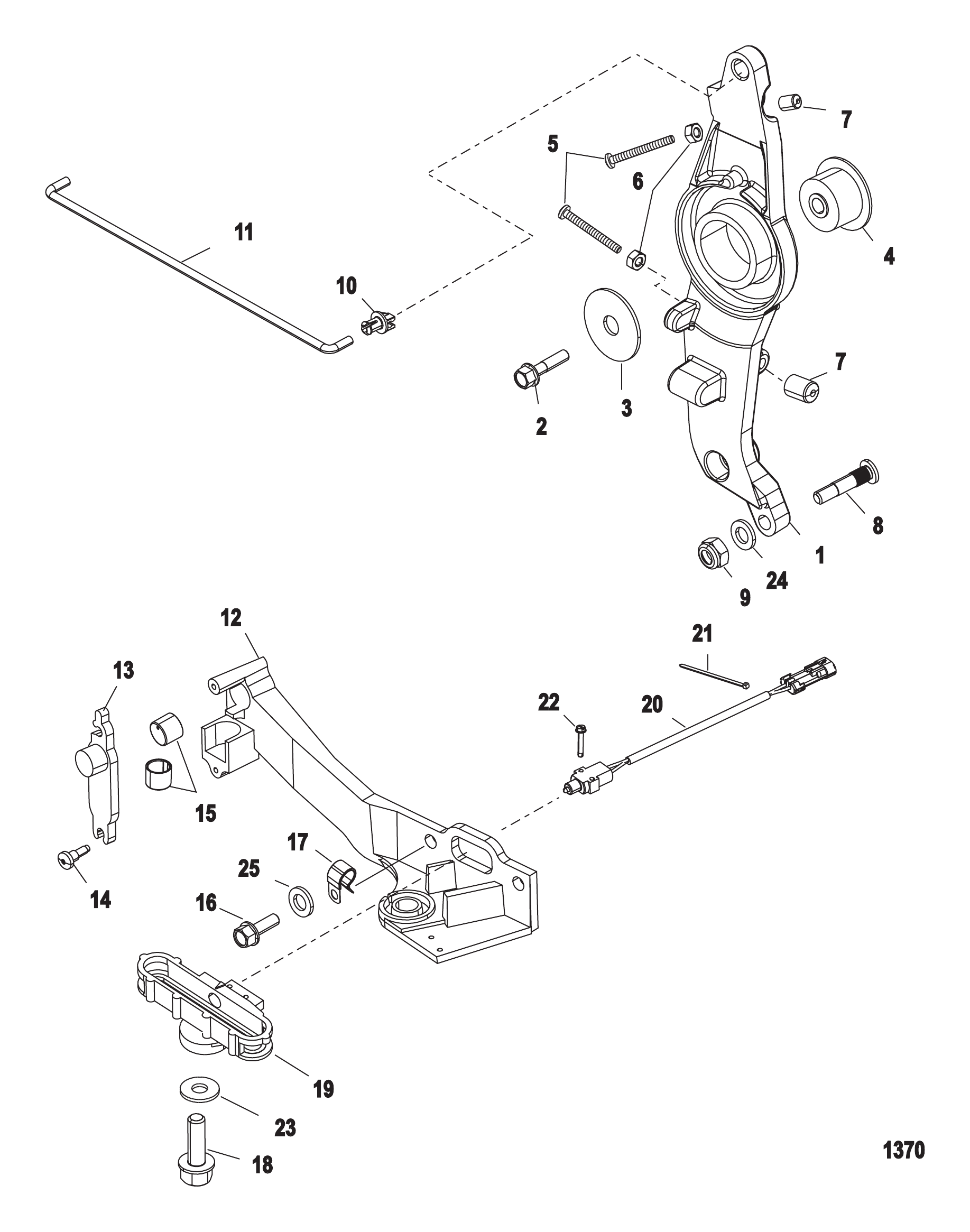

Рис. 111ДРОССЕЛЬНАЯ ЗАСЛОНКА Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	8252682	Рычаг	1
1	8M0040987	Рычаг	1
2	81893435	ВИНТ (M8 x 35)	1
2	8M0103814	Винт (M8 x 35 мм)	1
3	36042	ШАЙБА	1
4	821113	ВТУЛКА	1
5	40124	ВИНТ (M6 x 55)	2
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42942	Колпачок регулировочного винта	2
8	42927	Вставка	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	1
10	932481	Втулка	1
10	8M0215006	Втулка поворотная	1
11	8583541	ТЯГА	1
12	8240102	Кронштейн	1
12	824010T05	Кронштейн	1
13	824016	ЗАЩЕЛКА	1
14	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
15	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
16	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	2
17	859172	ХОМУТ Применять где применимо	1
18	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	1
19	896662	Кронштейн направляющий	1
19	8M0039052	Направляющая кронштейна	1
20	889514A01	Выключатель	1
20	8M0207794	Выключатель	1
21	816311T	СТЯЖКА (8.00 дюймов)	1
22	82470620	ВИНТ (M3.5 x 20)	2
23	43430	Шайба	1
24	35459	ШАЙБА	1
25	36001	ШАЙБА	1

Рис. 112ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	814277A14	Верхний кожух в сборе	1
1	814277T14	Верхний кожух в сборе	1
1	814277A15	Верхний кожух в сборе	1
1	814277T15	Верхний кожух в сборе	1
1	814277A25	Верхний кожух в сборе	1
1	814277T25	Кожух верхний в сборе белый	1
2	821256F1	Воздухозаборник	1
2	821256T03	Воздухозаборник	1
2	821256F2	Воздухозаборник	1
2	821256T2	Воздухозаборник - серебристый	1
2	821256F6	Воздухозаборник	1
3	82130016	ВИНТ (M6 x 16)	4
4	821250A1	Комплект шумоизоляции	1
5	823865	ЗАГЛУШКА	2
6	821248	ЗАДНИЙ КРЮК ЗАЩЕЛКИ	2
7	8237951	Стопорное кольцо	3
8	815263	РОЛИК	3
8	8M0207770	Ролик @3	3
9	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
9	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
10	401196	ГАЙКА (M6)	4
11	821249M2	Кронштейн передний	1
11	8M0036792	Кронштейн	1
12	815477	УПОР ЗАЩЕЛКИ	1
13	8155381	Роликовый штифт	1
14	401196	ГАЙКА (M6)	3
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
16	826639T	Крышка	1
17	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
17	47341A11	Комплект шнура с рукояткой ручного запуска	1

Рис. 113Кронштейны транца (Sportmaster) Transom Brackets (Sportmaster)

REF	Номер детали	Наименование	Кол-во
1	847800A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
1	844353T01	КОМПЛЕКТ ТРАНЦА	1
2	847801A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
2	847801T01	КРОНШТЕЙН ТРАНЦА - ПРАВЫЙ БОРТ	1
3	847798A1	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
3	847798A02	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
4	86843	Винт (#10-24 x .500)	4
5	87180	Болт (.500-20 x 11.00)	1
6	88512	Хомут шланга гидравлики	4
6	75275	Хомут жгута проводов	2
7	88829	ВИНТ (#10-24 x .500)	6
8	858869	Гайка (.875-14)	1
8	34862	ГАЙКА (1.00-14) ТРУБЫ НАКЛОНА	1
8	859133	ГАЙКА (1.00-14)	1
9	88750	ШАЙБА волнистая (1.62 x 1.05)	2
10	99170A2	Комплект трубок наклона	1
10	826125A1	Трубка наклона	1
11	85035T	ПРОСТАВКА	1
11	8M0237541	ПРОСТАВКА ТРАНЦА	1
12	677551	ВИНТ (.500-20 x 4.500)	4
12	8M0149747	Винт	4
13	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
13	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
14	82671117	ГАЙКА (.500-20)	4
15	20220	Гайка (.500-20)	1
15	82671317	ГАЙКА (.500-20)	1
16	70732	Винт (.250-20 x 2.00)	4
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
18	85026T	Пластина	2
19	28636	ВИНТ (.250-20 x .750)	4
20	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
20	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
21	54343	ШПИЛЬКА (.312-24 x 1.380)	4
21	8M0034451	ШПИЛЬКА	4
22	89949A1	ПЛАСТИНА В СБОРЕ	1
23	847539	ШАЙБА	4
24	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	4
24	82670911	ГАЙКА (.312-24) Нержавеющая сталь	4
25	89024	ШЛАНГ гидравлический	1
25	89023	ШЛАНГ гидравлический	1
26	96993	Шланг гидравлический	1
26	96994	Шланг гидравлический	1
27	87871	Крышка	1
27	87871T	КРЫШКА	1
28	45507	Втулка уплотнительная	1
29	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
30	87775	Прокладка	1
31	20878	ШАЙБА	4
32	29488	ГАЙКА (#10-32)	4
32	8M0204718	Гайка	4
33	79610A17	ЦИЛИНДР ТРИММА	1
33	79610T28	ЦИЛИНДР ТРИММА	1
34	847724	ВТУЛКА	2
35	85022	Шайба (2.00 x 1.06 x .060)	2
36	30316	ПРУЖИНА	2
37	85020T	ПАЛЕЦ ПОВОРОТНЫЙ	2
38	8220752	Штифт тримма	1
39	822076	Фиксатор	1
40	20220	Гайка (.500-20)	1
40	82671317	ГАЙКА (.500-20)	1
-	79879A1	РЕМКОМПЛЕКТ ЦИЛИНДРА ТРИММА	1

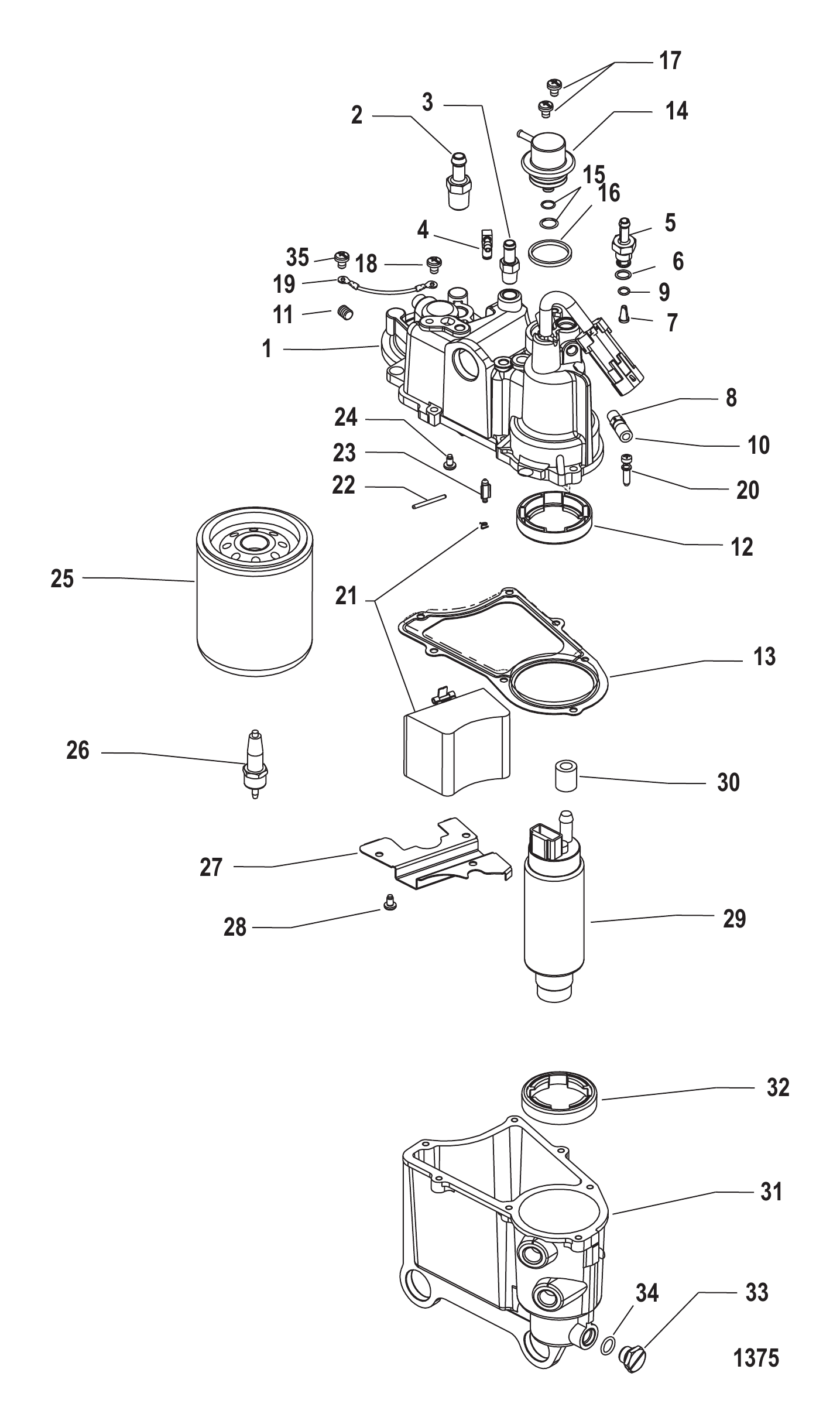

Рис. 114Компоненты сепаратора паров Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
1	883245T2	Комплект крышки	1
1	883245T04	Комплект крышки сепаратора паров топлива	1
1	883245T04	Комплект крышки сепаратора паров топлива	1
2	881740	Фитинг прямой	1
3	883249	Штуцер	1
4	NSS	NOT SOLD SEPARATE Elbow	1
5	855437A2	Комплект штуцера выхода насоса	1
5	885186A1	Комплект фитингов	1
6	883209	Кольцо уплотнительное	1
6	8M0062785	Уплотнительное кольцо	1
6	831985	Кольцо уплотнительное (.468 x .078)	1
7	885188	Фильтр	1
8	883219	Клапан	1
9	883209	Кольцо уплотнительное	1
9	8M0062785	Уплотнительное кольцо	1
10	883220	Крышка	1
11	883208	Пробка	1
12	883248	Сальник	1
13	883252	Прокладка	1
14	883257T1	Регулятор	1
15	883593A1	Комплект уплотнительных колец	1
16	883258	Шайба	1
17	883261	Винт (M5 x .8)	2
18	883261	Винт (M5 x .8)	1
19	881831	Провод в сборе	1
20	808612	Винт с шайбой (#8-32 x .750)	7
21	883253A1	Комплект поплавка	1
22	F10064	ВАЛ	1
23	883247A1	Комплект клапана/седла впускного	1
24	883223	Винт (M6 x 16)	1
25	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
26	8285861	Зонд	1
26	8M0204710	ДАТЧИК	1
27	883260	Перегородка	1
27	889318002	Дефлектор топлива	1
28	883223	Винт (M6 x 16)	3
29	881705T1	Комплект насоса	1
30	855428	Втулка	1
30	8M6000589	Втулка	1
31	883256T1	Комплект поплавковой камеры	1
32	883248	Сальник	1
33	855435A1	Комплект пробок	1
34	883209	Кольцо уплотнительное	1
34	8M0062785	Уплотнительное кольцо	1
35	16955	ВИНТ (M6 x 8) ПЛОЩАДКА	1

Рис. 115Компоненты сепаратора паров Vapor Seperator Components

REF	Номер детали	Наименование	Кол-во
-	832934A00	Комплект прокладок головки блока	1
0	857005A1	Ремкомплект диафрагмы	1
0	NSS	NOT SOLD SEPARATE Diaphragm	2
0	NSS	NOT SOLD SEPARATE Retainer	2
0	NSS	NOT SOLD SEPARATE Spring	1
0	NSS	NOT SOLD SEPARATE Cap	1
0	NSS	NOT SOLD SEPARATE Spring	1
0	NSS	NOT SOLD SEPARATE Cap-Spring End	1
0	NSS	NOT SOLD SEPARATE Gasket-Boost	1
0	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
0	987691	Прокладка	1
0	8M0204705	Прокладка @2	1
0	804680	ПРОКЛАДКА	1
0	62700	Кольцо уплотнительное (3.237 x .103)	1
0	818574	САЛЬНИК	2
0	8503181	Прокладка	2
0	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
0	823683	Уплотнительное кольцо (1.989 x .070)	1
0	8329335	Прокладка	1
0	832933006	Прокладка	1
0	8329344	Прокладка	1
0	832934006	Прокладка	1
0	88907003	Прокладка	2
0	854639	Сальник	2
0	854639001	Сальник	2
