水星 Mercury V-150 HP (2.5L) 0T801000 THRU 1B226999 - — взрыв-схемы и запчасти

两冲程电喷 EFI · USA - Cat.# 90-803177004 · 共 32 个部位 · 1454 条零件

1Аксессуары 2Воздушный блок 3Компоненты воздухораспределителя 4НИЖНИЙ КОЖУХ 5УЗЕЛ КАТУШКИ ЗАЖИГАНИЯ 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 7БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ 8Головка цилиндра 9КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА 10КОМПЛЕКТ СТЯЖНОЙ ШТАНГИ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ 11ЭЛЕКТРИЧЕСКАЯ ПЛАТА 12КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ 13ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА 14МАХОВИК/ГЕНЕРАТОР 15ТОПЛИВНАЯ СИСТЕМА 16Редуктор (Ведущий вал)(Стандартный/Реверсивный)17РЕДУКТОР ВАЛА ВИНТА - РЕВЕРСИВНЫЙ 18РЕДУКТОР ВАЛА ВИНТА - СТАНДАРТНЫЙ 19МАСЛЯНЫЕ ЛИНИИ 20Масляный бак 21Компоненты гидроподъема 8M0231193 22Компоненты гидроподъема, металлический корпус двигателя 23Компоненты гидроподъема Корпус двигателя пластиковый 24Сервисные/вспомогательные материалы 25СТАРТЕР 26Поворотный кронштейн и рулевой рычаг 27Рычаг дросселя и вал переключения передач 28Инструменты 29ВЕРХНИЙ КОКПИТ 30Кронштейны транца 31Компоненты сепаратора паров 32Водяные шланги

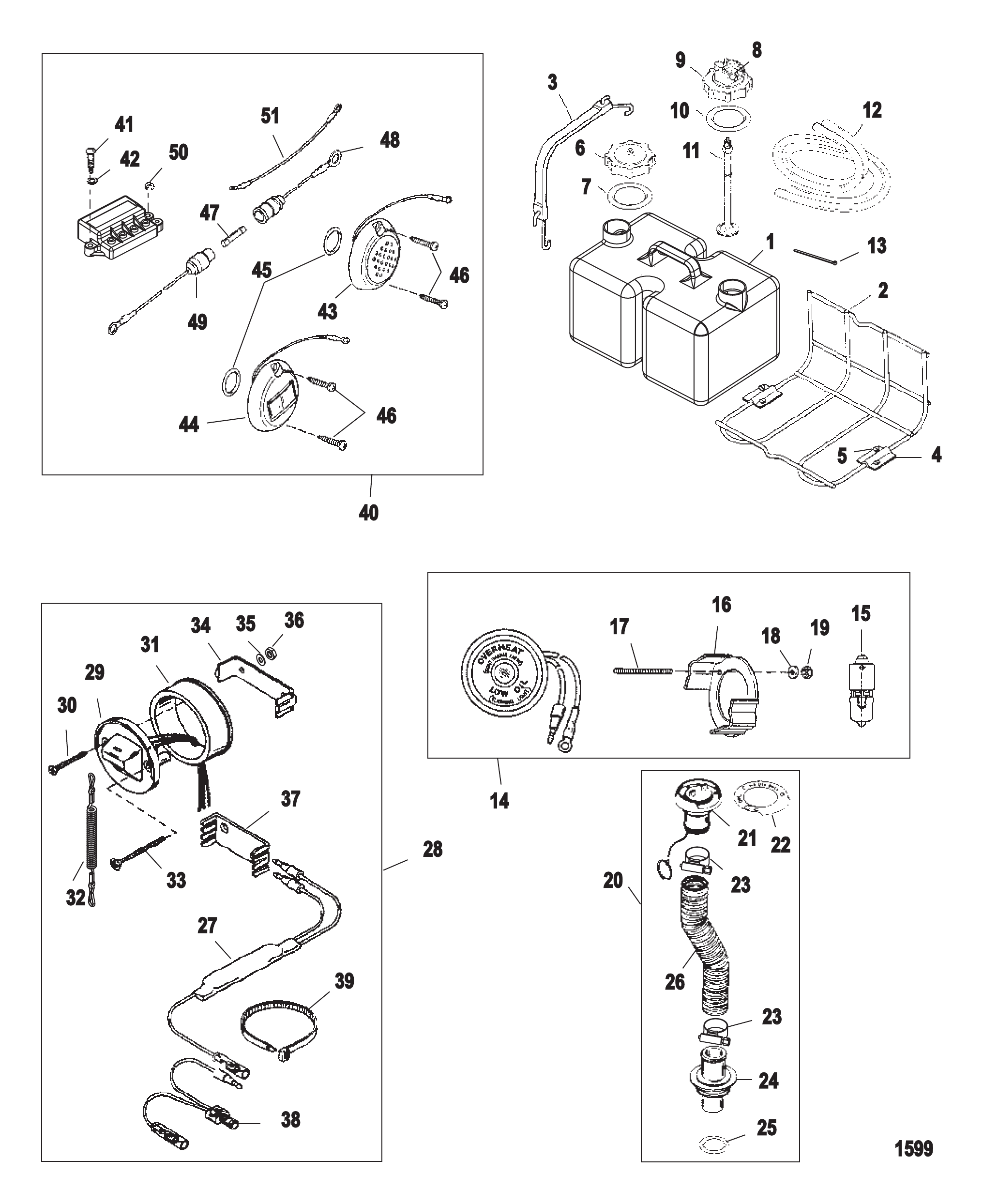

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	887767K03	Комплект выключателя пуск/стоп - тройной (три двигателя)	1
-	8M0117133	Панель выключателя пуск/стоп для установки на приборную панель - тройная	1
-	852400	Соединение промывочное	1
-	15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
-	812497A2	Диод в сборе	1
-	898289A72	Комплект диода-шнура двойной	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	825191A03	Комплект шлангов для монтажа	1
-	19674A2	Комплект выключателя/шнура безопасности	1
-	19674Q2	Комплект выключателя/шнура аварийной остановки	1
-	88334A2	КОМПЛЕКТ MERCATHODE	1
-	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
-	879899K04	Комплект системного тахометра/спидометра, серая шкала	1
-	8M0063203	Комплект тахометра/спидометра 80, серый	1
-	879897K03	Системный тахометр, серая шкала	1
-	8M6001270	Комплект тахометра 7K, серый	1
-	879899K14	Комплект системного тахометра/спидометра, белая шкала	1
-	889223K32	Комплект тахометра / спидометра	1
-	879897K13	Системный тахометр, белая шкала	1
-	889222K22	Комплект тахометра 0-7000 об/мин, белая шкала	1
-	41729A3	Комплект удлинителя шланга	1
-	877561A2	Жгут проводов в сборе	1
-	859187A1	Датчик тримма в сборе	1
-	887979A2	Комплект выключателя ограничения наклона	1
1	8742A22	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
1	8742A21	Бак в сборе дистанционной подачи масла	1
2	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
3	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
4	12320	Кронштейн	2
5	79968	Винт (#12-11 x .750)	4
6	43298A2	КРЫШКА В СБОРЕ	1
7	11332	Уплотнительное кольцо (2.225 x .210)	1
8	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
8	816190A5	Маслозаборник в сборе с датчиком	1
9	43298A2	КРЫШКА В СБОРЕ	1
10	11332	Уплотнительное кольцо (2.225 x .210)	1
11	99802	Трубка	12
12	99439	Шланг (114.00 дюймов)	1
13	816311T	СТЯЖКА (8.00 дюймов)	5
14	17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
15	17429	Лампа	1
16	76424	Кронштейн крепления переключателя	1
17	55422	Шпилька (#10-32 x 2.00)	2
18	24676	ШАЙБА (.200 x .440 x .032)	2
19	68219	Гайка (#10-32) нержавеющая сталь	2
20	15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
21	15969A5	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА БЕЗ ШЛАНГА	1
21	15969A13	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА	1
22	15966	Пластина	1
23	815504228	Хомут червячный	2
23	8M0232395	ХОМУТ ШЛАНГА	2
24	15967	Переходник маслозаливной горловины	1
25	11332	Уплотнительное кольцо (2.225 x .210)	1
26	850719	Шланг (бухта 100.00 футов) заливной горловины масла - отрезать по необходимости	AR
27	812497A2	Диод в сборе	1
27	898289A72	Комплект диода-шнура двойной	1
28	19674Q2	Комплект выключателя/шнура аварийной остановки	1
29	19674A1	Выключатель аварийного останова в сборе	1
29	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
30	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
31	813679	Переходник	1
32	15920Q54	ШНУР В СБОРЕ	1
33	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
34	18321	Хомут крепёжный	1
35	24676	ШАЙБА (.200 x .440 x .032)	2
36	68219	Гайка (#10-32) нержавеющая сталь	4
37	79146	Фиксатор	1
38	11149A2	Трос в сборе (6.00 дюймов)	1
39	816311T	СТЯЖКА (8.00 дюймов)	AR
40	88334A2	КОМПЛЕКТ MERCATHODE	1
40	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
41	22793	ВИНТ (#9-14 x .875)	2
42	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
43	72958A5	Электрод в сборе	1
44	72957A5	Анод в сборе	1
44	8M0181304	Анод в сборе	1
45	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	2
45	8M0204645	Кольцо уплотнительное (.796 x .139)	2
46	87698	Винт (#10-16 x 1.250) нержавеющая сталь	4
47	79091	Предохранитель 20 А	1
47	8M0207796	Предохранитель 20 А	1
48	95084A10	Трос в сборе (5.00 дюймов) красный	1
48	8M0207788	Трос в сборе	1
49	95084A13	Трос в сборе (64.00 дюймов)	1
50	45076	Гайка (#10-32) латунная клемма блока выключателя	4
51	79138A8	Трос в сборе (72.00 дюймов) чёрный	1

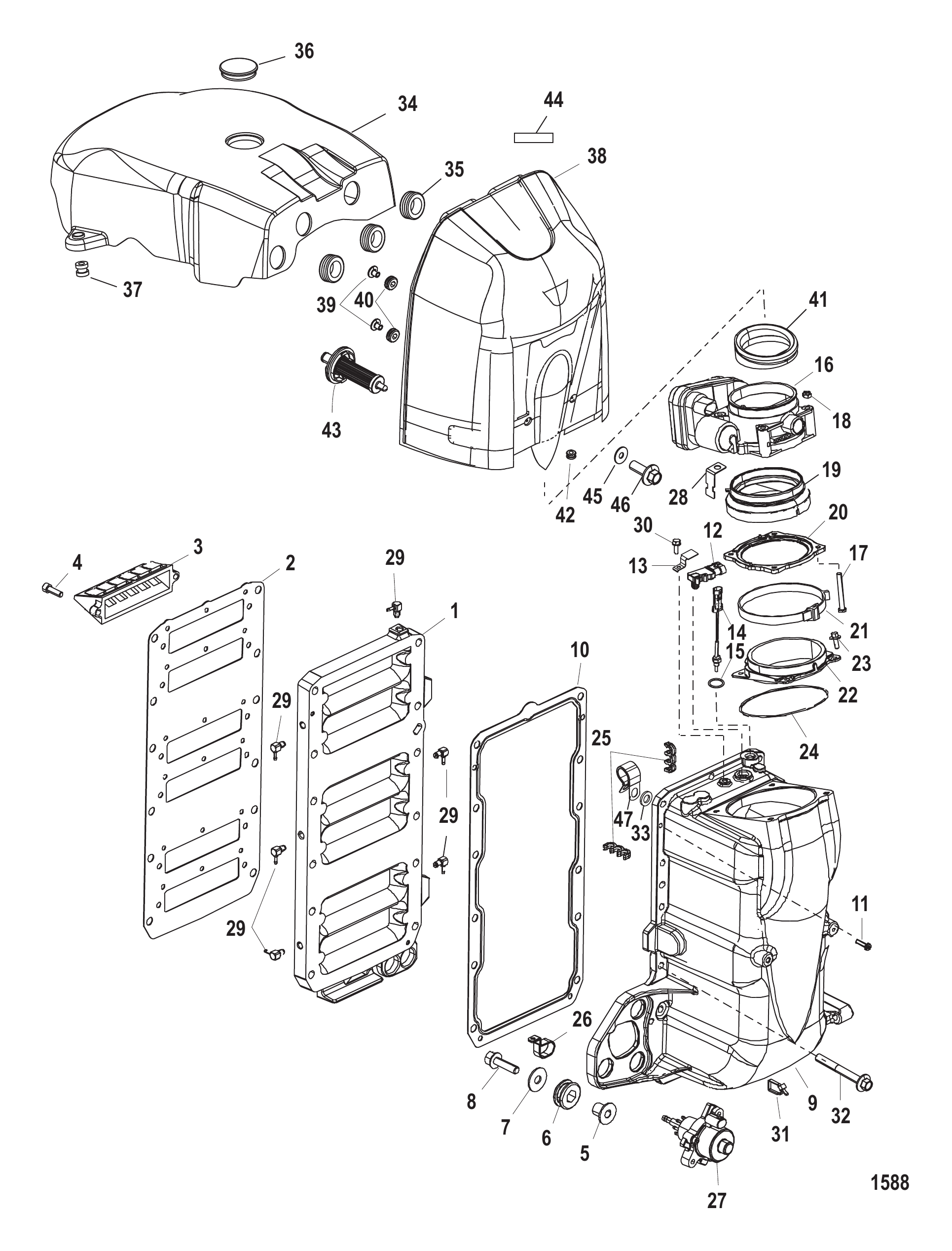

Рис. 2Воздушный блок Air Handler

REF	Номер детали	Наименование	Кол-во
-	884552T1	Воздухозаборник в сборе	1
-	884552T03	Воздухозаборник в сборе	1
-	884552T07	Воздухозаборник в сборе, комплектный	1
1	858541T3	Пластина	1
2	804680	ПРОКЛАДКА	1
3	828623T6	Лепестковый блок в сборе	6
4	8555252	Винт (M6)	12
5	855364	Втулка	3
6	855362	Втулка уплотнительная	3
6	855362001	Втулка	3
6	855362001	Втулка	3
7	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
8	81893430	ВИНТ (M8 x 30)	3
8	81893435	ВИНТ (M8 x 35)	3
9	858539T6	Комплект ресивера воздушного	1
10	8046793	Прокладка	1
10	804679004	Прокладка	1
10	804679004	Прокладка	1
11	883942	Винт (M4 x 16)	2
12	854445	Датчик MAP	1
12	8M0237529	ДАТЧИК MAP	1
13	884522	Кронштейн датчика MAP	1
14	889575	ДАТЧИК В СБОРЕ	1
14	8M0214984	Датчик температуры	1
14	885342001	ДАТЧИК В СБОРЕ	1
14	8M0148668	ДАТЧИК В СБОРЕ	1
15	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
15	888814	Кольцо уплотнительное (.351 x .072)	1
15	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
16	877828T02	Управление дросселем - электронное	1
17	881852	Шпилька M6 x 50	4
18	889452	Гайка	4
19	881005	Изолятор	1
20	880791	Пластина	1
21	889594	ХОМУТ	1
21	889594001	Хомут	1
22	881004	Пластина	1
23	82130014	ВИНТ (M6 x 14)	4
24	855426	Кольцо уплотнительное	1
25	859230	ФИКСАТОР	1
25	859230T	Фиксатор	1
26	804842	Хомут	1
27	857149T2	НАСОС МАСЛЯНЫЙ В СБОРЕ	1
27	8M0185614	МАСЛЯНЫЙ НАСОС	1
28	884353	Кронштейн	1
29	858870	ОБРАТНЫЙ КЛАПАН	6
30	1993716	ВИНТ (M6 x 16)	1
31	816311T	СТЯЖКА (8.00 дюймов)	1
32	82130040	ВИНТ (M6 x 40)	12
33	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
33	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
34	880083T1	Крышка в сборе	1
35	13467	Втулка (.88 внутренний диаметр)	3
36	89219	Пробка	1
36	89219001	Пробка	1
36	89219001	Пробка	1
37	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
37	8M0153609	Втулка уплотнительная	2
37	821555001	Втулка уплотнительная	2
37	8M0153609	Втулка уплотнительная	2
38	881277T2	Гаситель	1
39	856954	Втулка	2
40	834985	Втулка уплотнительная	2
40	8M0190980	ВТУЛКА	2
41	NSS	NOT SOLD SEPARATE Seal	1
42	20116	Втулка ручки воздушной заслонки	1
43	880084T	Фильтр в сборе	1
43	880084T01	Фильтр воздушный в сборе	1
44	881865	Наклейка предупреждающая — запуск на передаче	1
45	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	2
46	82130025	ВИНТ (M6 x 25) крепление к картеру	2
47	858902	ХОМУТ	1
-	832934A00	Комплект прокладок головки блока	1
-	877869A03	Головка блока цилиндров в сборе	1
-	877869A07	Сборка головки блока цилиндров	1
-	877869A04	Сборка головки блока цилиндров	1
-	877869A07	Сборка головки блока цилиндров	1

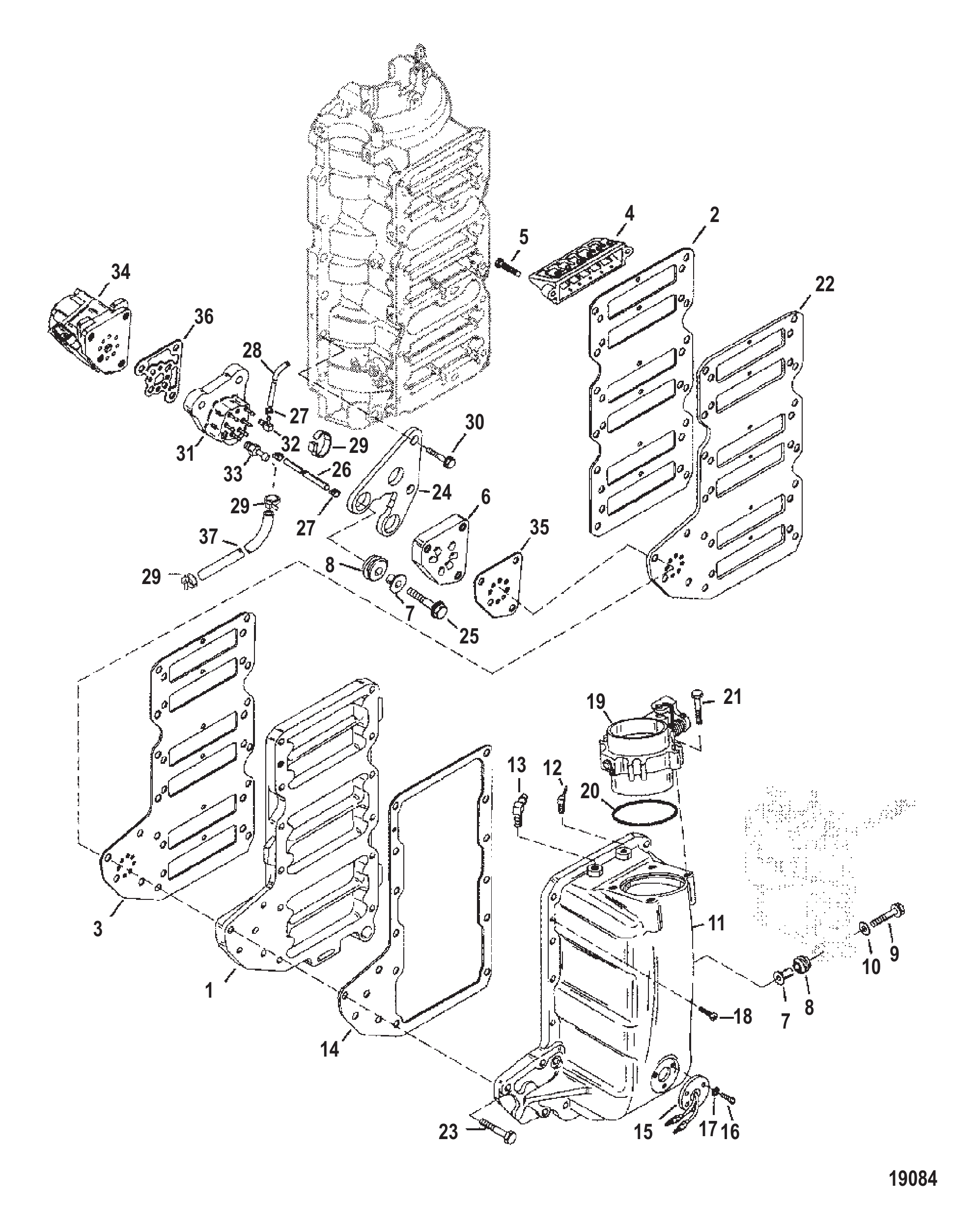

Рис. 3Компоненты воздухораспределителя Air Handler Components

REF	Номер детали	Наименование	Кол-во
-	850287A2	Воздушный блок в сборе	1
-	850287T10	Воздушный блок в сборе	1
1	850281A1	Комплект переходной пластины	1
2	850283	Прокладка	1
2	804680	ПРОКЛАДКА	1
3	850282	Прокладка	1
4	828623	Лепестковый блок	6
4	828623T6	Лепестковый блок в сборе	6
5	855525	Винт (M6 X 1)	12
6	855644	РАСПРЕДЕЛИТЕЛЬ	1
6	855644T	Распределитель	1
7	855364	Втулка	6
8	855362	Втулка уплотнительная	6
8	855362001	Втулка	6
9	4000355	ВИНТ (M8 x 35)	3
10	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
11	855631A1	Комплект ресивера воздушного	1
12	8554243	Штуцер	1
13	8554242	Угольник	1
14	879194027	Прокладка	1
15	13221A1	Датчик в сборе, температура	1
15	13221T01	Датчик температуры	1
16	4005685	ВИНТ (M4 x 10)	3
17	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
18	4001987	ВИНТ (M4 x 16)	2
19	855425A1	Комплект корпуса дроссельной заслонки	1
19	841194T04	Корпус дроссельной заслонки в сборе	1
20	855426	Кольцо уплотнительное	1
21	82130040	ВИНТ (M6 x 40)	4
22	855524	Пластина	1
23	81893450	ВИНТ (M8 x 50)	3
24	855588	Кронштейн	1
25	81893440	ВИНТ (M8 x 40)	3
26	85583445	ТРУБКА (16 ДЮЙМ.)	6
26	85583464	ТРУБКА (34.00 ДЮЙМА В БУХТЕ)	6
27	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	13
28	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
28	8M0054152	Трубка (39.00 дюймов, бухта)	1
29	816311	Стяжка (8.00 дюймов)	3
29	816311T	СТЯЖКА (8.00 дюймов)	3
30	81893440	ВИНТ (M8 x 40)	2
31	8552842	Кронштейн	1
32	8554243	Штуцер	1
33	64705	ШТУЦЕР ВПУСКА НАСОСА	1
34	855884P1	Масляный насос	1
35	856542	Прокладка	1
36	8565421	ПРОКЛАДКА	1
37	82381455	ТРУБКА (25.00 дюймов в наборе)	1
-	832934A98	Комплект прокладок	1
-	8M0133170	Комплект прокладок	1

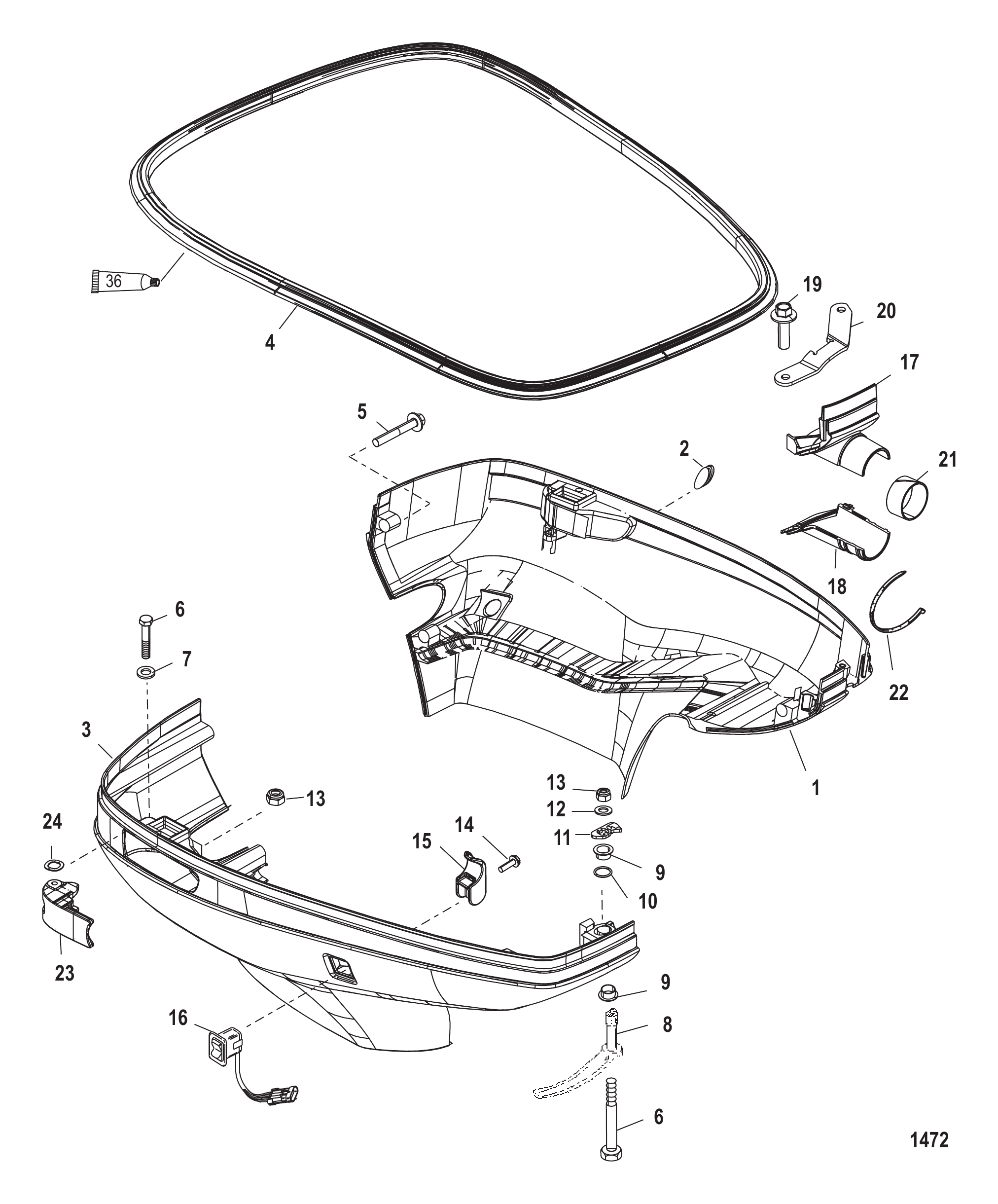

Рис. 4НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	850302A1	Нижний кожух левый	1
1	850302A07	Нижний кожух левый	1
2	854367001	Пробка	1
3	850301A1	Нижний кожух правый	1
3	850301A07	Нижний кожух правый	1
4	8253183	Уплотнение (44,00 дюйма)	2
4	8M0109218	Сальник - кожух	2
5	82130040	ВИНТ (M6 x 40)	4
6	824868	ВИНТ (M6 x 75)	3
7	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
7	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
8	850684F1	Передняя рукоятка	1
8	8M0053903	Передняя рукоятка	1
9	335891	Втулка	2
10	48462	Кольцо уплотнительное (.614 x .070)	1
11	8219423	Собачка	1
12	69057	ШАЙБА (.281 x .734 x .063)	1
13	401366	ГАЙКА (M6) Нержавеющая сталь	3
14	8214281	Винт (#10-16 x .625)	1
15	822873	Зажим	1
16	8569901	ВЫКЛЮЧАТЕЛЬ ТРИММА	1
16	8M0235191	Выключатель тримма	1
16	896620001	Переключатель тримма	1
16	8M0235191	Выключатель тримма	1
17	859359A2	Монтажный комплект (верхний)	1
17	8M8027677	Монтажный комплект 3.0L	1
18	NSS	NOT SOLD SEPARATE Clamp-Lower	1
19	82130012	ВИНТ (M6 x 12)	2
20	NSS	NOT SOLD SEPARATE Strap	1
21	859343	ПЕНОМАТЕРИАЛ	1
22	850181	СТЯЖКА (11.750 ДЮЙМОВ)	2
23	852361T1	Рукоятка кожуха	2
23	850682A06	Комплект кронштейна и рукоятки	2
24	29402	ШАЙБА ВОЛНОВАЯ	2

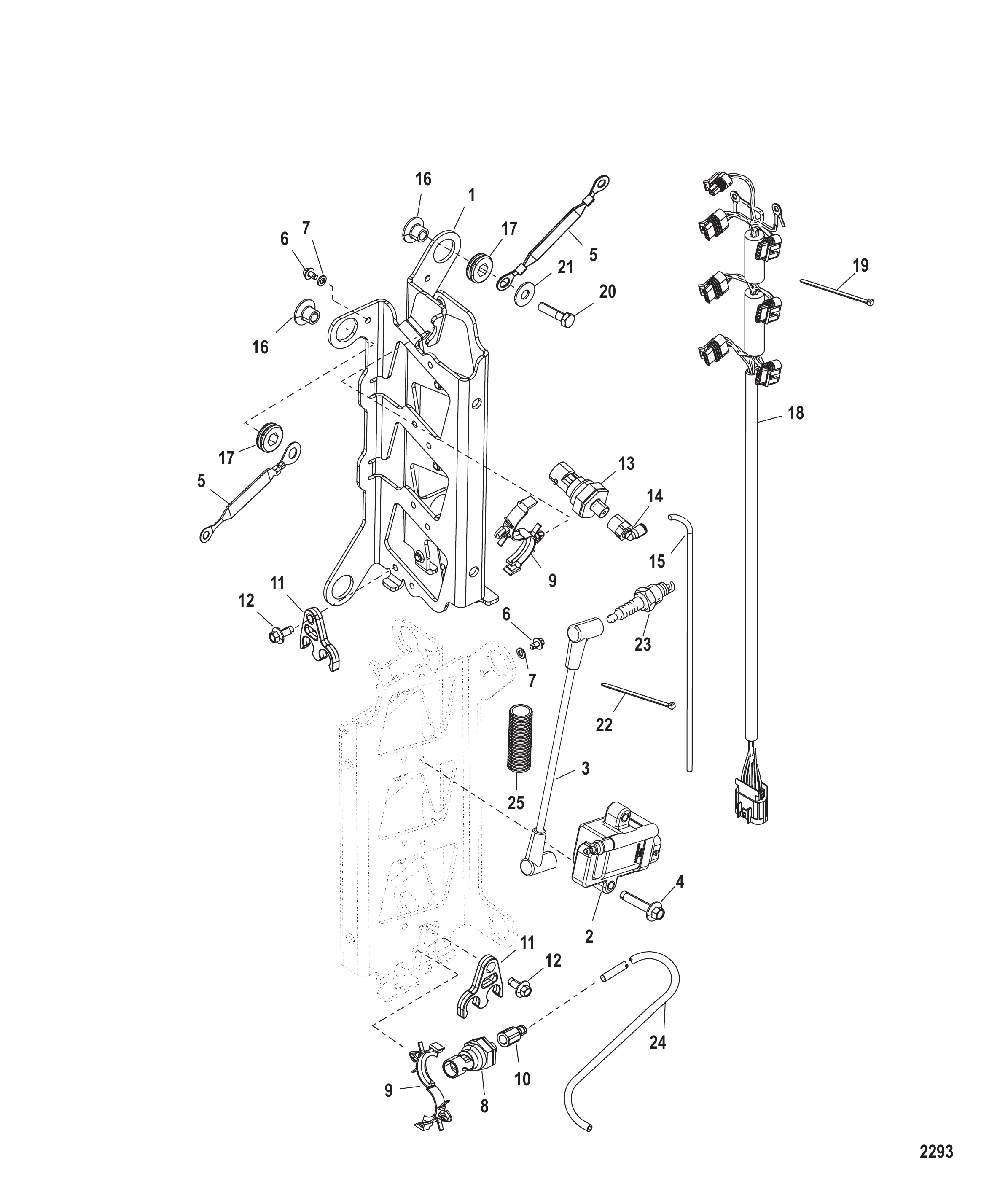

Рис. 5УЗЕЛ КАТУШКИ ЗАЖИГАНИЯ Coil Plate Assembly

REF	Номер детали	Наименование	Кол-во
0	NSS	NOT SOLD SEPARATE Coil Plate Assembly	1
1	843238T	Пластина катушки	1
2	883778A01	КАТУШКА ЗАЖИГАНИЯ В СБОРЕ	6
2	8M0077473	КАТУШКА ЗАЖИГАНИЯ	6
3	884442A02	Высоковольтные провода	1
4	82129130	ВИНТ (M6 x 30)	12
5	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	2
6	82129110	ВИНТ (M6 x 10)	2
7	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
7	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
8	881879A5	Датчик спидометра (0-200 PSI)	1
0	NSS	NOT SOLD SEPARATE Decal-Sensor (0-200 PSIA)	1
9	883066	Зажим (.865)	2
10	892403	ФИТИНГ	1
10	8M0207782	ШТУЦЕР ПРЯМОЙ	1
11	891525	Зажим двойной	2
12	82129114	ВИНТ (M6 x 14)	2
13	881879A7	Комплект датчика (0-50 PSI) бежевый	1
13	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
0	NSS	NOT SOLD SEPARATE Decal-Sensor (0-50 PSIA)	1
14	891533	Штуцер (90 градусов)	1
15	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
16	8502341	Втулка	4
17	833155	Втулка	4
18	888445A01	Сборка жгута проводов катушки	1
19	847509	СТЯЖКА (7.50 дюймов)	2
20	60411	ВИНТ (.312-18 x 1.250)	4
21	49436	Шайба	4
22	816311T	СТЯЖКА (8.00 дюймов)	1
23	843220001	Свеча зажигания	6
23	843220Q	NGK IZFR6J @4 Mercury / Quicksilver	6
24	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
25	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1

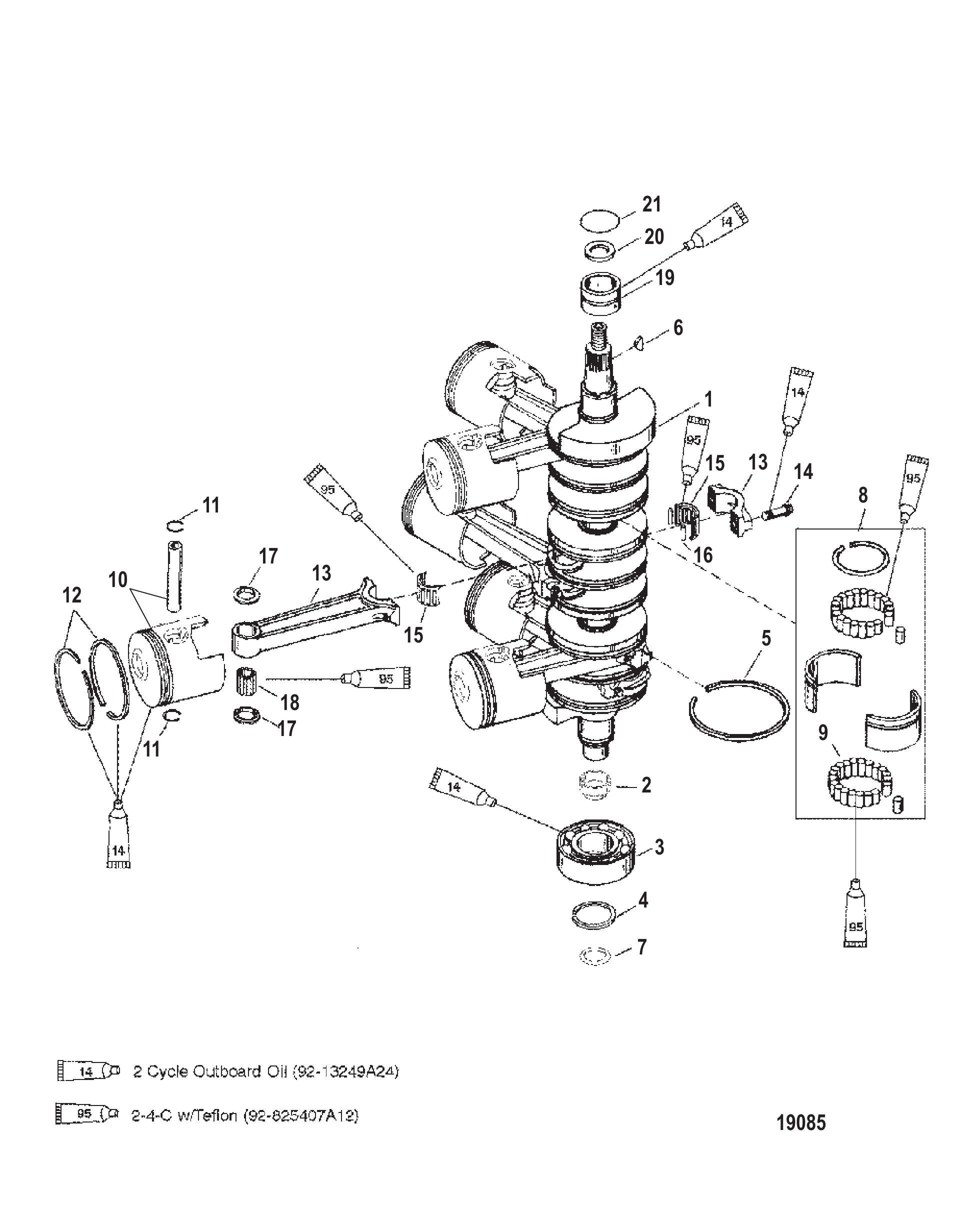

Рис. 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	9784A8	Коленчатый вал	1
1	9784A11	Коленчатый вал в сборе	1
2	NSS	NOT SOLD SEPARATE Wear Sleeve	1
3	67923	Подшипник шариковый (нижний)	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	816106	Кольцо	7
5	843198T01	Уплотнительное кольцо	7
6	91800	Шпонка	1
7	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
8	817001A1	Обойма подшипника в сборе	2
8	8M0113288	Обойма подшипника в сборе	2
9	NSS	NOT SOLD SEPARATE Needle Roller	88
10	855354A3	Поршень	3
10	859297T2	Поршень	3
10	855353A3	Поршень	3
10	855353T3	Поршень	3
10	856936A2	Сборка поршня	AR
10	859444A2	Сборка поршня	AR
10	856938A2	Сборка поршня	AR
10	859446A2	Сборка поршня	AR
10	856935A2	Сборка поршня	AR
10	859443A2	Сборка поршня	AR
10	856937A2	Сборка поршня	AR
10	859445A2	Сборка поршня	AR
11	8320811	Стопорное кольцо	12
12	834805A12	Комплект поршневых колец	12
12	856939A12	Комплект поршневых колец	3
12	875252A12	Комплект поршневых колец	3
12	856940A12	Комплект поршневых колец	3
12	875257A12	Комплект поршневых колец	3
13	822373A3	Шатун в сборе	6
13	8M0125869	Комплект шатуна	6
14	94320	Винт (.375-24 x 1.250)	12
15	43012A1	Комплект подшипника с сепаратором	12
15	8M0235070	Подшипник с сепаратором	12
16	NSS	NOT SOLD SEPARATE Needle Roller Bearing	96
17	88263	Упорная шайба	12
18	88258	Игольчатый роликовый подшипник	204
18	8M0204715	Иглы подшипника @102	204
19	816773A2	Подшипник в сборе (верхний)	1
20	815449	САЛЬНИК Масляный	1
20	859093	САЛЬНИК	1
21	823683	Уплотнительное кольцо (1.989 x .070)	1
-	854198A98	Сборка головки блока цилиндров	1
-	854198A99	Сборка головки блока цилиндров	1
-	854199A98	Сборка головки блока цилиндров	1
-	854199A99	Сборка головки блока цилиндров	1
-	832934A98	Комплект прокладок	1
-	8M0133170	Комплект прокладок	1

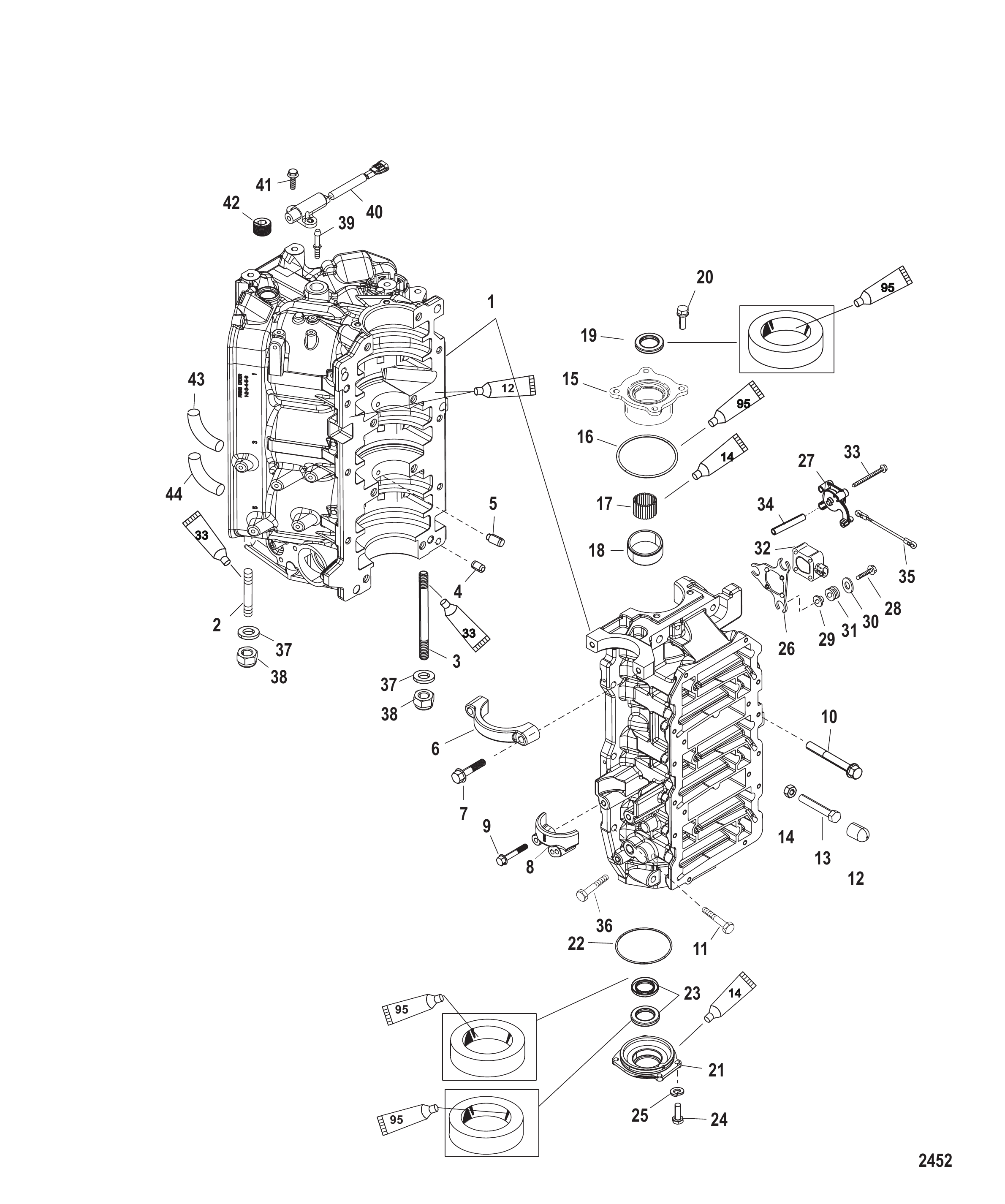

Рис. 7БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps

REF	Номер детали	Наименование	Кол-во
1	858961T32	Сборка блока цилиндров	1
2	847529	ШПИЛЬКА (.375-16/.375-24 x 2.490) (2-1/2 ДЮЙМА)	8
2	8M0034430	Шпилька	8
3	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	8569662	КРОНШТЕЙН	1
6	8M0111325	КРЫШКА	1
7	828213	Винт (.312-18 x 1.500) шестигранный с фланцем	2
8	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
9	828214	Винт (.312-18 x 2.00) шестигранный с фланцем	2
10	66717	ВИНТ (.375-16 x 3.250)	8
11	74824	Винт (.312-18 x 1.250)	6
12	26852	ЗАГЛУШКА Нейлоновая	1
13	856832	Винт (.250-20 x 1.750)	1
14	64015	Гайка (.250-20) клеммы стартерного соленоида	1
15	832760T1	ЗАГЛУШКА В СБОРЕ	1
16	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
17	16756A4	Комплект подшипников	1
18	NSS	NOT SOLD SEPARATE	1
19	41953	Сальник	1
20	881190	Винт (.312-18 x 1.00)	4
21	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
22	62700	Кольцо уплотнительное (3.237 x .103)	1
23	41953	Сальник	2
24	28636	ВИНТ (.250-20 x .750)	4
25	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
26	8538821	Кронштейн крепления указателя положения дроссельной заслонки	1
27	851937A1	Сборка рычага указателя положения дроссельной заслонки	1
28	82130025	ВИНТ (M6 x 25) крепление к картеру	3
29	856954	Втулка	3
30	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
31	834985	Втулка уплотнительная	3
31	8M0190980	ВТУЛКА	3
32	83295211	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВНУТРЕННИЙ	1
32	8M6005165	TPI Mercury / Quicksilver	1
33	8508281	Винт (#10-32 x 2.00) датчика положения дросселя к кронштейну	3
34	843120	Проставка	3
35	878175	Связка в сборе	1
35	8M0084738	ТЯГА В СБОРЕ	1
36	81893414	ВИНТ (M8 x 14)	1
37	822838	Шайба (.401 x .745 x .097)	10
38	4013610	ГАЙКА (M10) Нержавеющая сталь	10
39	8215832	Штифт специальный (1.5 дюйма)	1
40	8283582	Датчик	1
40	8M0082988	Датчик положения коленчатого вала	1
41	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
42	883048	Пробка (.500-14)	1
43	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	2
43	8M0108355	Шланг (57 дюймов, бухта)	2
44	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	2
44	8M0108355	Шланг (57 дюймов, бухта)	2
-	841125T02	Сборка головки блока цилиндров	1
-	843151A05	Комплект прокладок	1

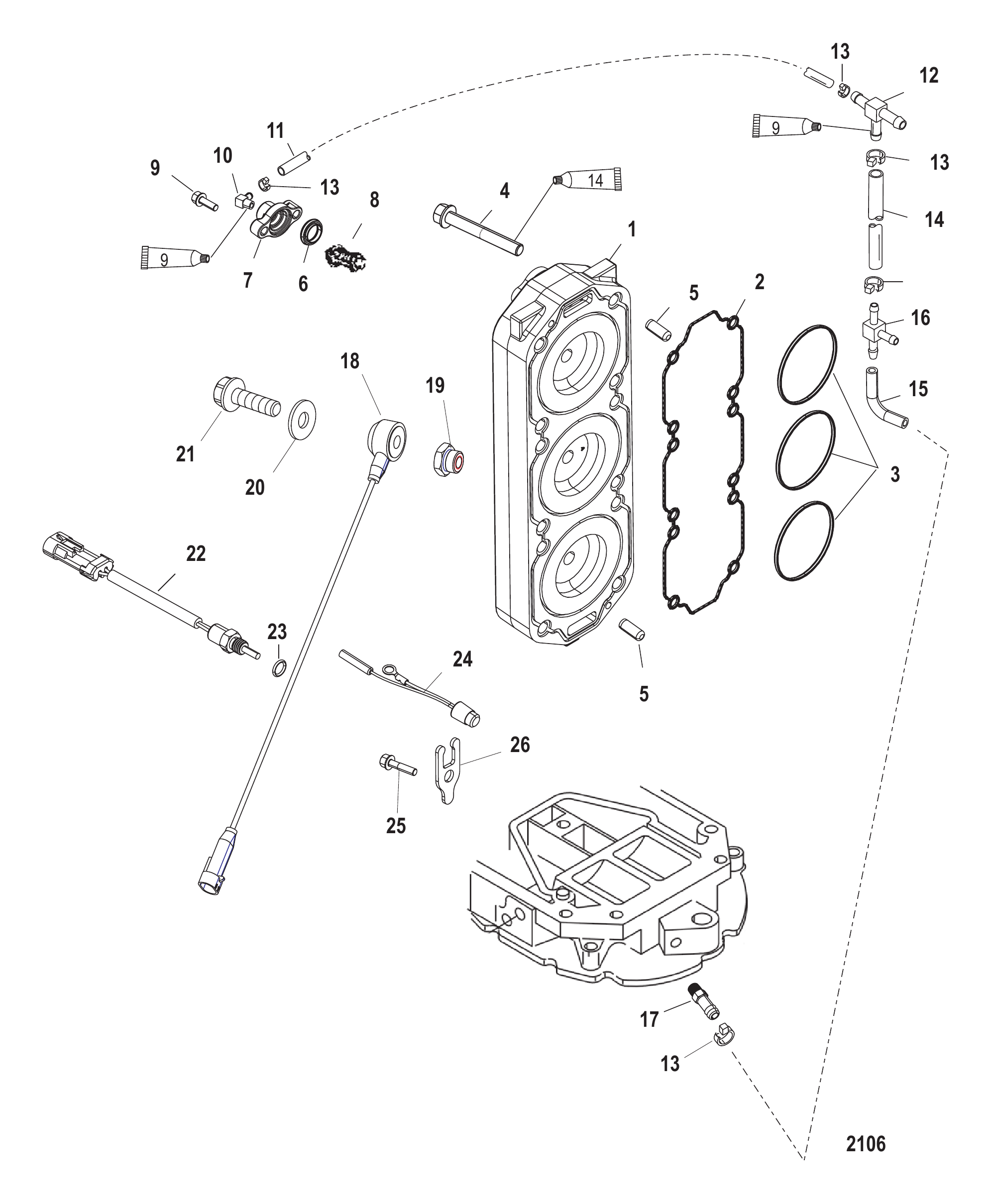

Рис. 8Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	858281A9	Комплект головки блока цилиндров	2
1	858281A10	Головка блока цилиндров в сборе	2
2	8584521	САЛЬНИК	2
2	8M0149612	САЛЬНИК ГОЛОВКИ ЦИЛИНДРА	2
3	8597721	Сальник	6
4	878217	Винт (.375-16 x 2.750)	24
4	8M0125882	ВИНТ	24
5	63779	Штифт установочный (.250 x .625)	4
6	62386	Прокладка термостата	2
6	8M0204714	Прокладка @4	2
6	62386001	Прокладка	2
6	8M0204714	Прокладка @4	2
7	90390A1	Комплект крышки	2
8	75692	ТЕРМОСТАТ (143 ГРАД.)	2
9	40011149	Винт (M8 x 25) нержавеющая сталь	4
10	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
11	77653101	Шланг (48.00 дюймов, бухта)	1
12	68728	ШТУЦЕР	1
13	816311T	СТЯЖКА (8.00 дюймов)	AR
14	77653101	Шланг (48.00 дюймов, бухта)	1
15	827602002	Шланг	1
16	815914	Тройник	1
17	897722	ШТУЦЕР прямой	1
18	878187	Датчик детонации в сборе	2
18	8M6003194	Сборка датчика детонации	2
19	882841	Переходник	2
20	4002319	ШАЙБА	2
21	87810178	ВИНТ (M10 x 35)	2
22	885342001	ДАТЧИК В СБОРЕ	2
22	8M0148668	ДАТЧИК В СБОРЕ	2
23	888814	Кольцо уплотнительное (.351 x .072)	2
23	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
24	13536A13	Датчик температуры в сборе (левый борт) (2-проводный)	1
25	81893414	ВИНТ (M8 x 14)	1
26	137151	Фиксатор	1
-	815791A02	Комплект прокладок	1
-	8M0046715	Комплект прокладок	1
-	883511T02	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883511T04	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883600T02	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1

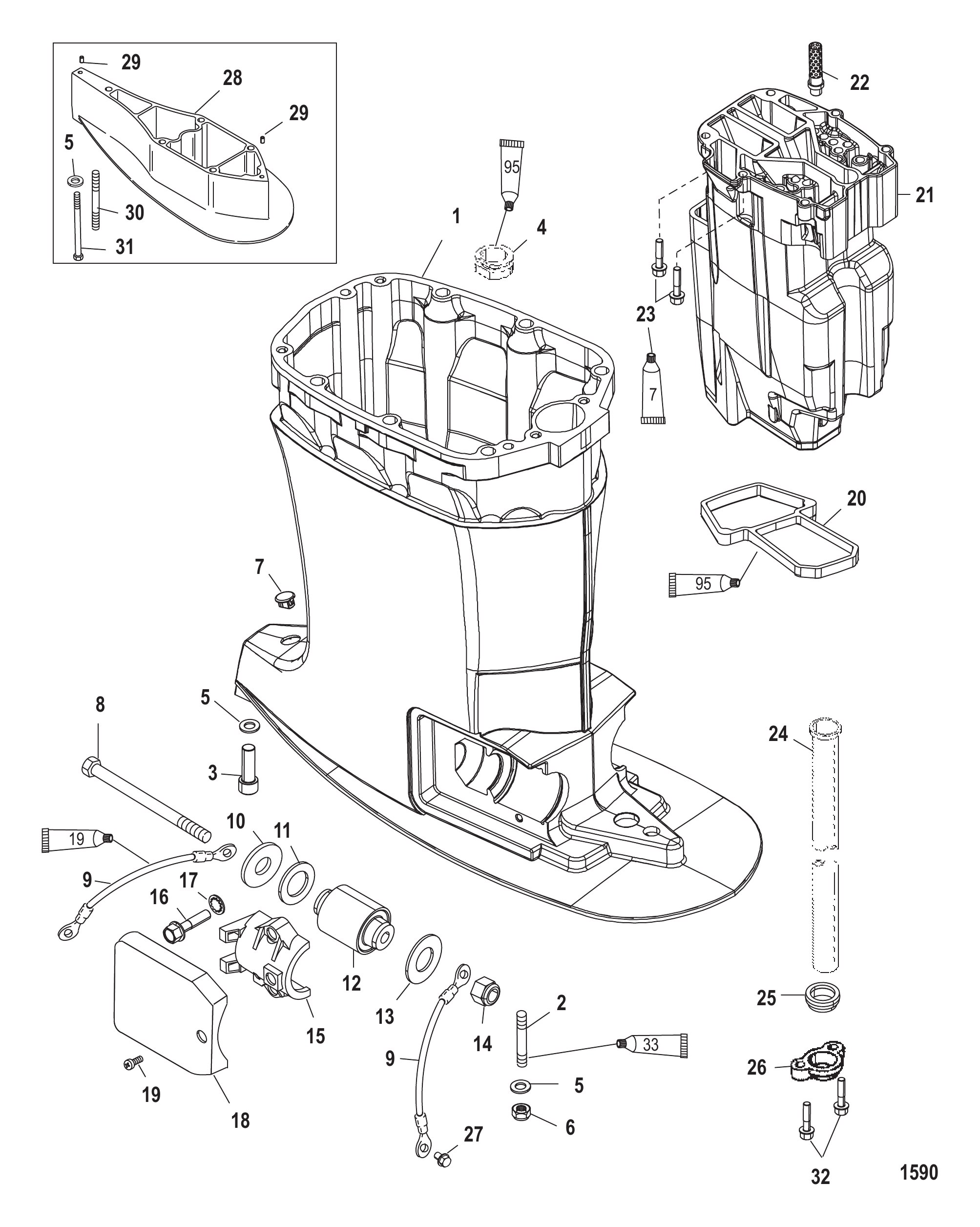

Рис. 9КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Driveshaft Housing and Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	832937A05	Сборка корпуса приводного вала	1
1	832937A06	Корпус в сборе, приводной вал — длинный	1
1	832938A5	Корпус гребного вала в сборе	1
1	832938A06	Корпус в сборе, приводной вал — X/XX-длинный	1
2	856983	Шпилька (M12 x 52)	4
2	8M0008031	Шпилька (M12 x 1.75 x 52)	4
3	857136	Винт (M12 x 35 мм)	1
4	8331231	Втулка уплотнительная	1
5	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
6	896895	Гайка (M12)	4
7	64649	ПРОБКА	1
8	898834	Болт (M14 x 178)	2
9	88238A10	Кабель заземления в сборе	2
10	815432	ШАЙБА (.562 x 2.00 x .125)	2
11	8154331	Шайба (1.25 x 2.00 x .19)	2
12	8137711	Опора	2
13	825190	ШАЙБА	2
14	896602	ГАЙКА (M14)	2
15	8186442	Хомут	2
15	879150A90	Комплект крышки нижней опоры	2
16	81893435	ВИНТ (M8 x 35)	4
16	8M0103814	Винт (M8 x 35 мм)	4
17	72521	ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ	1
18	8M0001136	Крышка нижней опоры	2
18	879150A90	Комплект крышки нижней опоры	2
19	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
20	8329321	Сальник	1
21	833116A4	Трубка выпускная в сборе	1
22	8524052	Сетчатый фильтр	1
22	8M0026113	Сетчатый фильтр	1
23	81893435	ВИНТ (M8 x 35)	6
23	8M0103814	Винт (M8 x 35 мм)	6
24	8329417	Трубка водяная	1
24	8M0042785	Трубка водяная	1
24	8329418	Трубка водяная	1
24	8M0042786	Трубка водяная	1
24	8329419	Трубка водяная	1
24	8M0042787	Труба водяная	1
25	832940001	Сальник	1
26	8329391	Хомут	1
27	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
28	823979T1	Проставка	1
28	8M0105088	Проставка корпуса приводного вала, удлинённый, чёрная	1
29	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
30	857009	Шпилька (M12 x 179)	4
30	8M0008047	Шпилька (M12 x 179)	4
31	857137	Винт (M12 x 160)	1
32	81893435	ВИНТ (M8 x 35)	2
32	8M0103814	Винт (M8 x 35 мм)	2

Рис. 10КОМПЛЕКТ СТЯЖНОЙ ШТАНГИ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ Dual Engine Tie Bar Kit

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
1	71565A2	Труба в сборе	1
2	48462	Кольцо уплотнительное (.614 x .070)	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	140001	Винт (.375-24 x 1.38)	2
12	826709113	Гайка (.375-24) нержавеющая сталь	6
12	8M0204726	Гайка (.375-24) латунная	6
13	979331	Рычаг рулевого управления	2
13	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8149513	Соединитель (15,00 дюймов)	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
19	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	1
20	94319	Винт (.375-24 x 1.5)	1

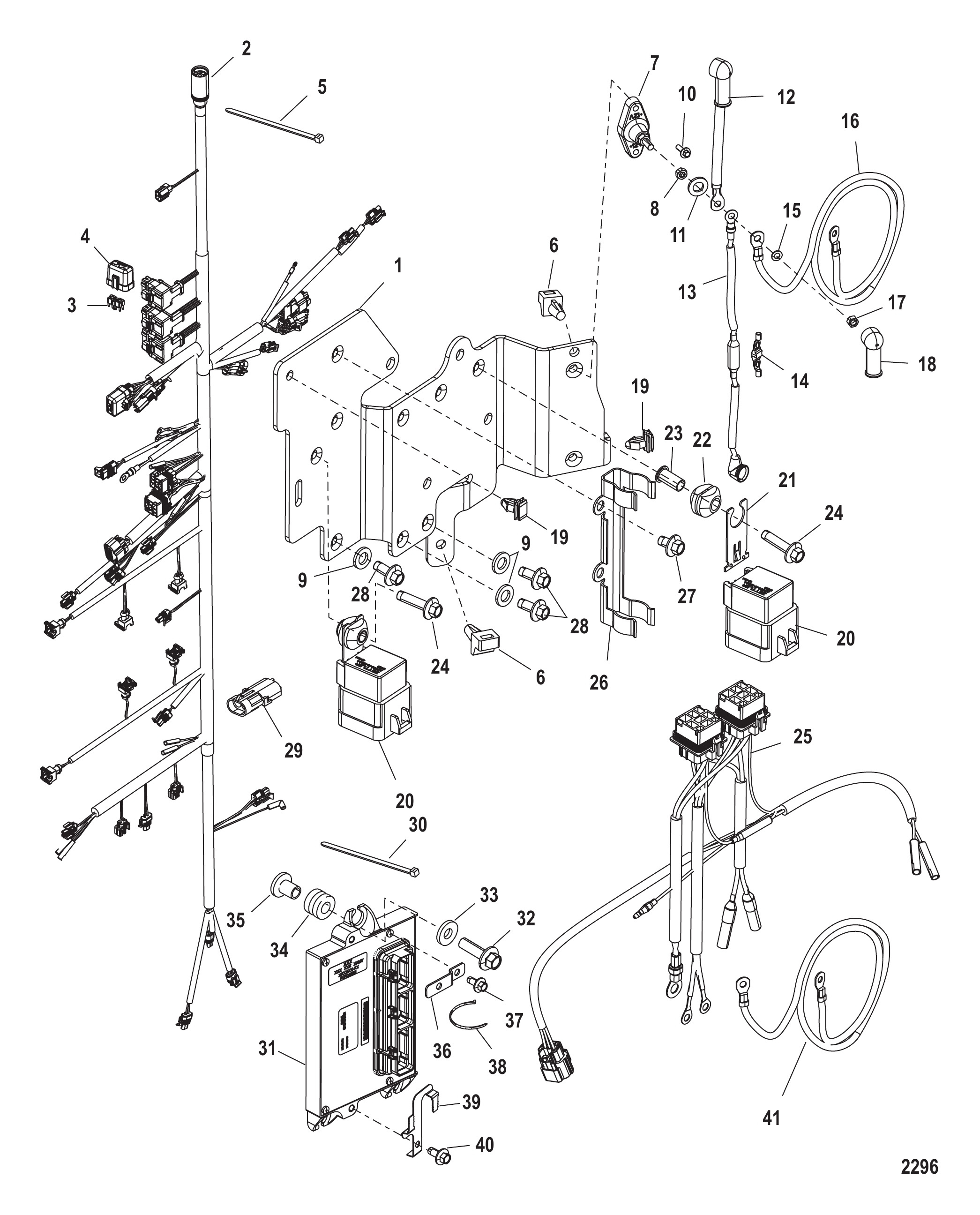

Рис. 11ЭЛЕКТРИЧЕСКАЯ ПЛАТА Electrical Plate Assembly

REF	Номер детали	Наименование	Кол-во
0	NSS	NOT SOLD SEPARATE Electrical Plate Assembly	1
1	891528T	Пластина	1
1	891528T01	Пластина электрическая	1
2	891917T02	Жгут проводов в сборе двигателя	1
3	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	4
3	832969T20	Предохранитель Mini — жёлтый — 20 А	4
3	8329695	Предохранитель мини - коричневый - 5 А	1
3	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
4	858754	Крышка предохранителя	1
5	816311T	СТЯЖКА (8.00 дюймов)	3
6	847509	СТЯЖКА (7.50 дюймов)	2
7	875302A1	Клемма аккумуляторная в сборе	1
8	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
9	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
9	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
10	82130020	ВИНТ (M6 x 20)	2
11	85172	ШАЙБА	2
12	93388A18	Трос в сборе	1
13	878231A03	ЖГУТ ПРОВОДОВ В СБОРЕ ПРЕДОХРАНИТЕЛЯ - 100 АМПЕР	1
14	NSS	NOT SOLD SEPARATE Fuse (100 AMP)	1
15	26993	СТОПОРНАЯ ШАЙБА (.312)	1
15	8M0204647	Стопорная шайба (.312)	1
16	88439A25	Кабельный узел аккумулятора — положительный	1
17	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
18	830233	Колпак изолятора - красный	1
19	879962	Зажим	2
20	882751A1	РЕЛЕ В СБОРЕ	4
20	8M0207773	Реле тримма в сборе	4
21	828102	Кронштейн	4
21	8M0207771	Кронштейн крепления	4
22	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	4
22	8M0207785	Втулка	4
23	818968	ВТУЛКА	4
23	8M0214955	Втулка	4
24	82129125	ВИНТ (M6 x 25 мм)	4
25	819514T18	Жгут проводов тримма в сборе	1
26	8261151	Хомут соединительный	1
27	82129110	ВИНТ (M6 x 10)	2
28	82129114	ВИНТ (M6 x 14)	3
29	832948A1	Разъём в сборе, 2 контакта, вилка	1
30	816311T	СТЯЖКА (8.00 дюймов)	3
31	88555718S	Модуль управления тягой PCM	1
31	88555759T	PCM Mercury / Quicksilver	1
32	82130025	ВИНТ (M6 x 25) крепление к картеру	3
33	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
34	834985	Втулка уплотнительная	3
34	8M0190980	ВТУЛКА	3
35	856954	Втулка	3
36	858953	КРОНШТЕЙН	1
37	82129114	ВИНТ (M6 x 14)	1
38	847509	СТЯЖКА (7.50 дюймов)	1
39	891520	Зажим	1
40	82129114	ВИНТ (M6 x 14)	1
41	88439A26	Кабельный жгут аккумулятора — отрицательный	1

Рис. 12КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ Engine Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	815791A02	Комплект прокладок	1
0	857005A1	Ремкомплект диафрагмы	1
0	NSS	NOT SOLD SEPARATE Diaphragm	2
0	987691	Прокладка	1
0	8M0204705	Прокладка @2	1
0	NSS	NOT SOLD SEPARATE Gasket-Boost Chamber	1
0	NSS	NOT SOLD SEPARATE Gasket-Pulse Chamber	1
0	NSS	NOT SOLD SEPARATE Retainer	2
0	NSS	NOT SOLD SEPARATE Spring-Main	1
0	NSS	NOT SOLD SEPARATE Spring-Boost	1
0	NSS	NOT SOLD SEPARATE Cap-Spring End	1
0	NSS	NOT SOLD SEPARATE Cap-Spring End	1
0	NSS	NOT SOLD SEPARATE Gasket-Fuel Pump	1
0	146974	ПРОКЛАДКА ВОЗДУШНОГО КАНАЛА	1
0	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
0	62700	Кольцо уплотнительное (3.237 x .103)	1
0	8584521	САЛЬНИК	2
0	8M0149612	САЛЬНИК ГОЛОВКИ ЦИЛИНДРА	2
0	62386	Прокладка термостата	2
0	8M0204714	Прокладка @4	2
0	62386001	Прокладка	2
0	8M0204714	Прокладка @4	2
0	65800	НАБИВКА	1
0	190506	Прокладка	1
0	814754	Сальник (12.50 дюймов)	1
0	78690002	Прокладка	2
0	991764	Прокладка	1
0	991734	Прокладка	1
0	183076	Прокладка	1
0	25439	Уплотнительное кольцо (.862 x .103)	1
0	426311	Прокладка	1
0	8M0204678	ПРОКЛАДКА	1
0	90011	Кольцо уплотнительное (2.175 x .175)	1
0	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
0	856081	Прокладка	1
0	8M0090319	ПРОКЛАДКА @5	1
0	858524	Прокладка	1
0	38970	САЛЬНИК X-LONG	1
0	38970	САЛЬНИК X-LONG	1
0	31534	Уплотнительное кольцо	1
0	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1

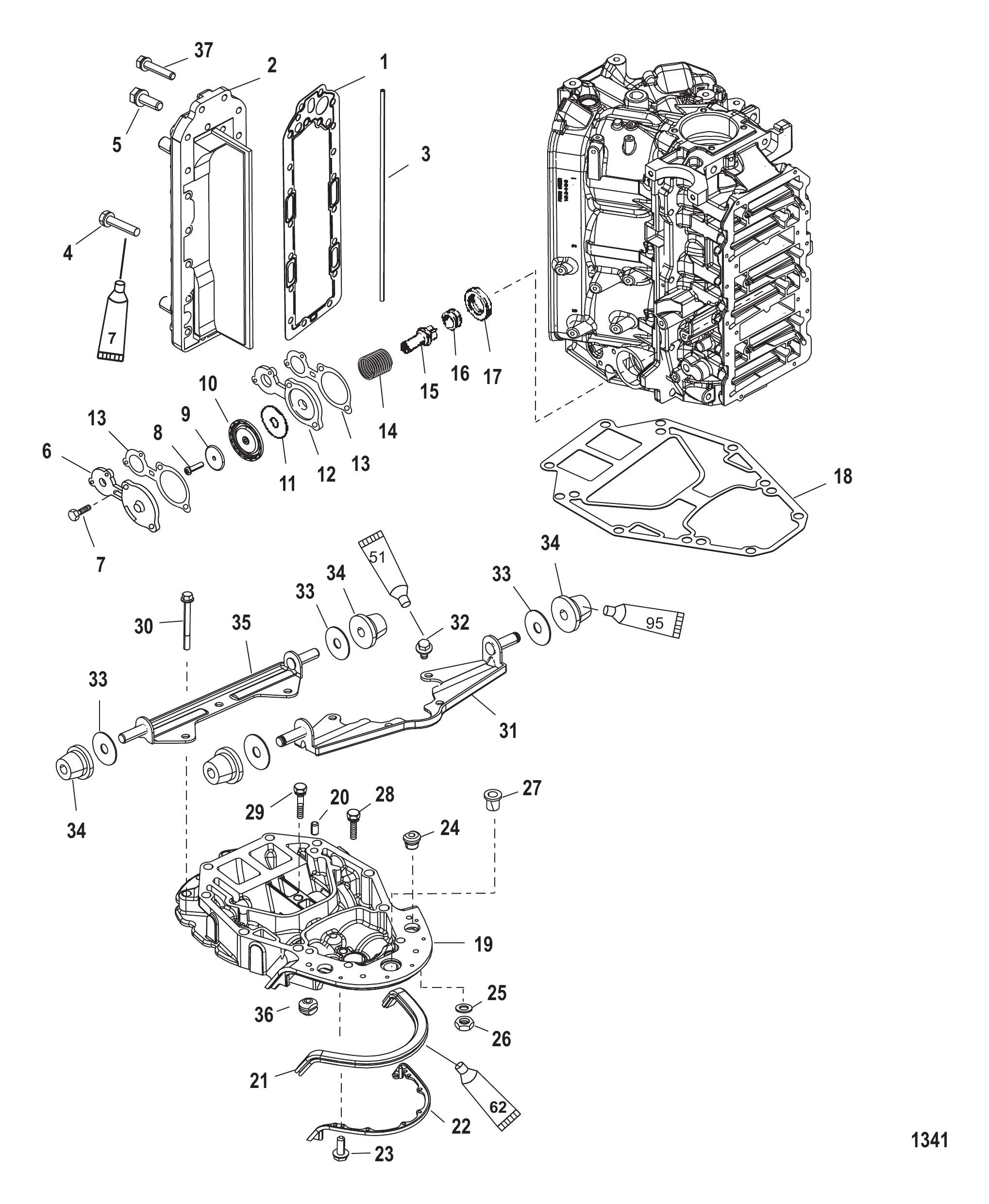

Рис. 13ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА Exhaust Manifold and Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	190506	Прокладка	1
2	828343A4	Комплект пластины разделителя выхлопа	1
2	828343A05	Пластина разделителя выхлопа в сборе	1
3	814754	Сальник (12.50 дюймов)	1
4	8263561	Винт с шайбой (.312-18 x 1.500)	17
5	881190	Винт (.312-18 x 1.00)	2
6	687291	КРЫШКА ПЕРЕПУСКНОГО КЛАПАНА	1
6	8M0039767	КРЫШКА	1
7	31984	ВИНТ (.312-18 x 1.375)	4
8	69570	Винт (#10-16 x .750)	1
9	76451	Шайба	1
10	144791	ДИАФРАГМА	1
11	16496	ДЕФЛЕКТОР водяной	1
12	16497A1	Пластина	1
13	78690002	Прокладка	2
14	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
15	14480	Клапан тарельчатый	1
16	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
18	991764	Прокладка	1
19	18260T2	УЗЕЛ ПЛАСТИНЫ ВЫПУСКНОЙ СИСТЕМЫ	1
20	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
21	8147011	Сальник	1
21	8M0043164	САЛЬНИК	1
22	680101	КРОНШТЕЙН	1
23	878608	Винт (#10-16 x .500)	8
24	19565	Люверс	1
24	19565002	ВТУЛКА	1
24	19565002	ВТУЛКА	1
25	20553	Шайба (.406 x .734 x .063)	4
26	69254	ГАЙКА	6
27	27132	ВТУЛКА	1
28	66727	ВИНТ (.312-18 x 1.250)	1
29	68783	ВИНТ (.312-18 x 2.50)	1
30	66725	ВИНТ (.375-16 x 3.50)	3
30	898833	Винт (.375-16 x 3.500)	3
31	812905A5	Кронштейн в сборе, передний	1
31	812905T	КРОНШТЕЙН ПЕРЕДНИЙ	1
32	8055571	Винт (.3125-18 x .50)	4
33	187031	Шайба	4
34	18778T	Втулка уплотнительная	4
34	18778001	Втулка уплотнительная	4
34	18778001	Втулка уплотнительная	4
35	18578T8	Кронштейн в сборе, задний	1
35	18578T09	УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ	1
36	126021	Втулка	1
36	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
36	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
37	881892	Винт (.312-18 x 1.750)	1
-	815791A02	Комплект прокладок	1
-	8M0046715	Комплект прокладок	1
-	883511T02	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883511T04	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883600T02	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1

Рис. 14МАХОВИК/ГЕНЕРАТОР Flywheel/Alternator

REF	Номер детали	Наименование	Кол-во
1	881247A1	ГЕНЕРАТОР	1
1	8M6013461	ГЕНЕРАТОР	1
2	8523742	Пружина	1
3	856815T2	Натяжитель в сборе	1
4	4002320	ШАЙБА	2
5	8568941	ВТУЛКА	1
6	856900	Шпилька (M10 x 85)	1
6	8M0034457	Шпилька (M10 x 85)	1
7	826292	ГАЙКА (M10) Латунная/Никелированная	1
8	852385A2	Шкив в сборе	1
8	8M6005030	Шкив в сборе	1
9	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1
10	828507Q5	Ремень	1
11	859619T1	Маховик	1
12	42979	ГАЙКА (M16) МАХОВИКА	1
13	68229	Шайба (.641 x 1.250 x .190) маховика	1
13	33001	Шайба	1
14	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	1
16	856583A5	ТРОС В СБОРЕ	1
17	4002319	ШАЙБА	1
18	82130150	ВИНТ (M10 x 50)	2
19	82130012	ВИНТ (M6 x 12)	1

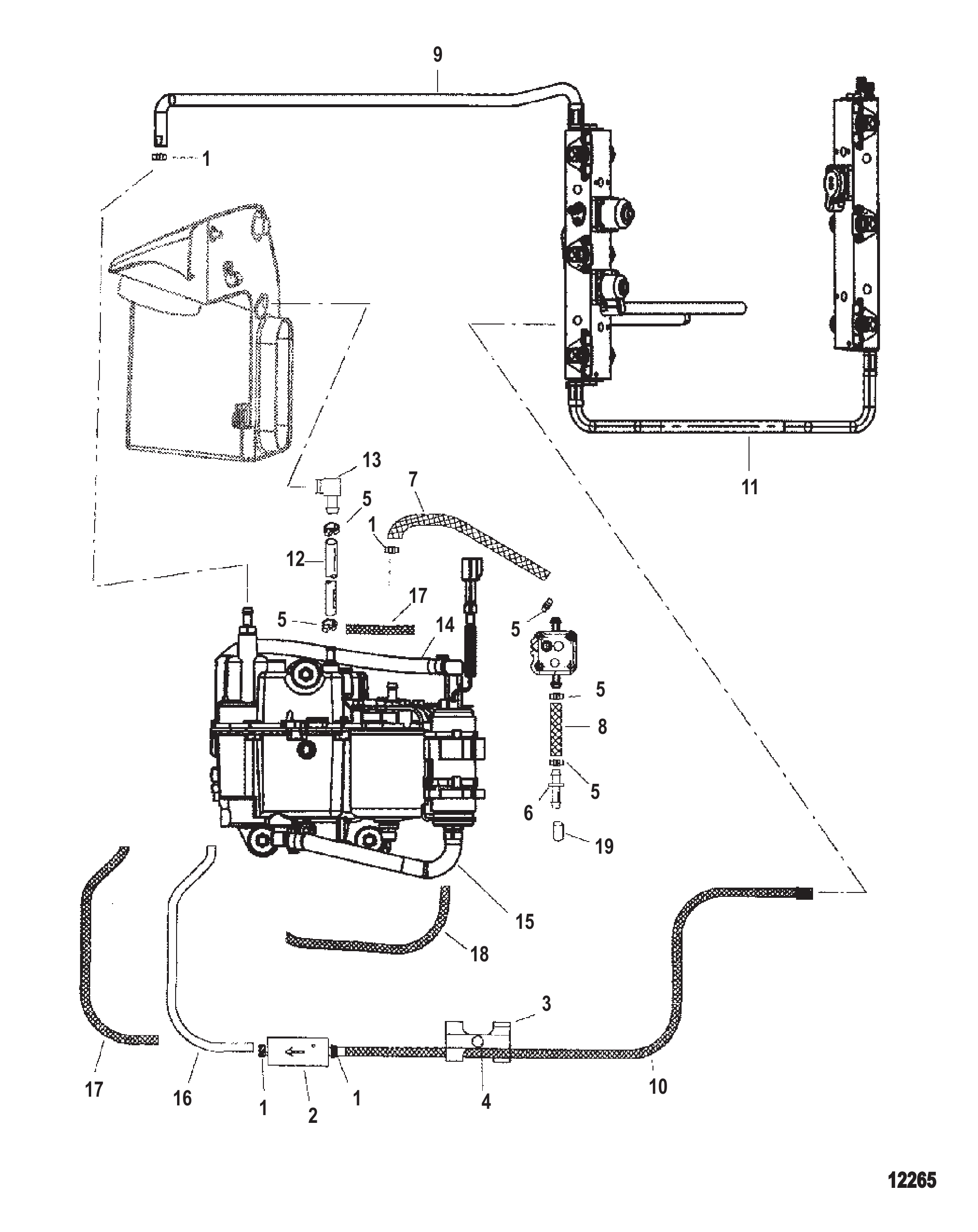

Рис. 15ТОПЛИВНАЯ СИСТЕМА Fuel System

REF	Номер детали	Наименование	Кол-во
1	856880	Хомут шланга (15.3)	4
1	8M0214964	Хомут	4
2	8557611	Клапан обратный	1
3	8583253	ХОМУТ	1
4	858939	ВИНТ (M5 x 35)	1
5	816311T	СТЯЖКА (8.00 дюймов)	5
6	822769	Соединитель	1
7	856818A1	Шланг/втулка	1
7	8M0064780	Шланг в сборе	1
8	8568172	ШЛАНГ	1
8	8M0064778	Шланг	1
9	804825	ШЛАНГ подачи топлива	1
10	804826	ШЛАНГ перепуска топлива	1
11	804827	ШЛАНГ балансировки топлива	1
11	8M6001364	Шланг в сборе	1
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	8589052	Угольник	1
14	856825	Шланг	1
15	856778	Шланг	1
16	85682239	ТРУБКА (17.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 3 ДЮЙМА)	1
17	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	2
18	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	1
19	NSS	NOT SOLD SEPARATE Cap	1

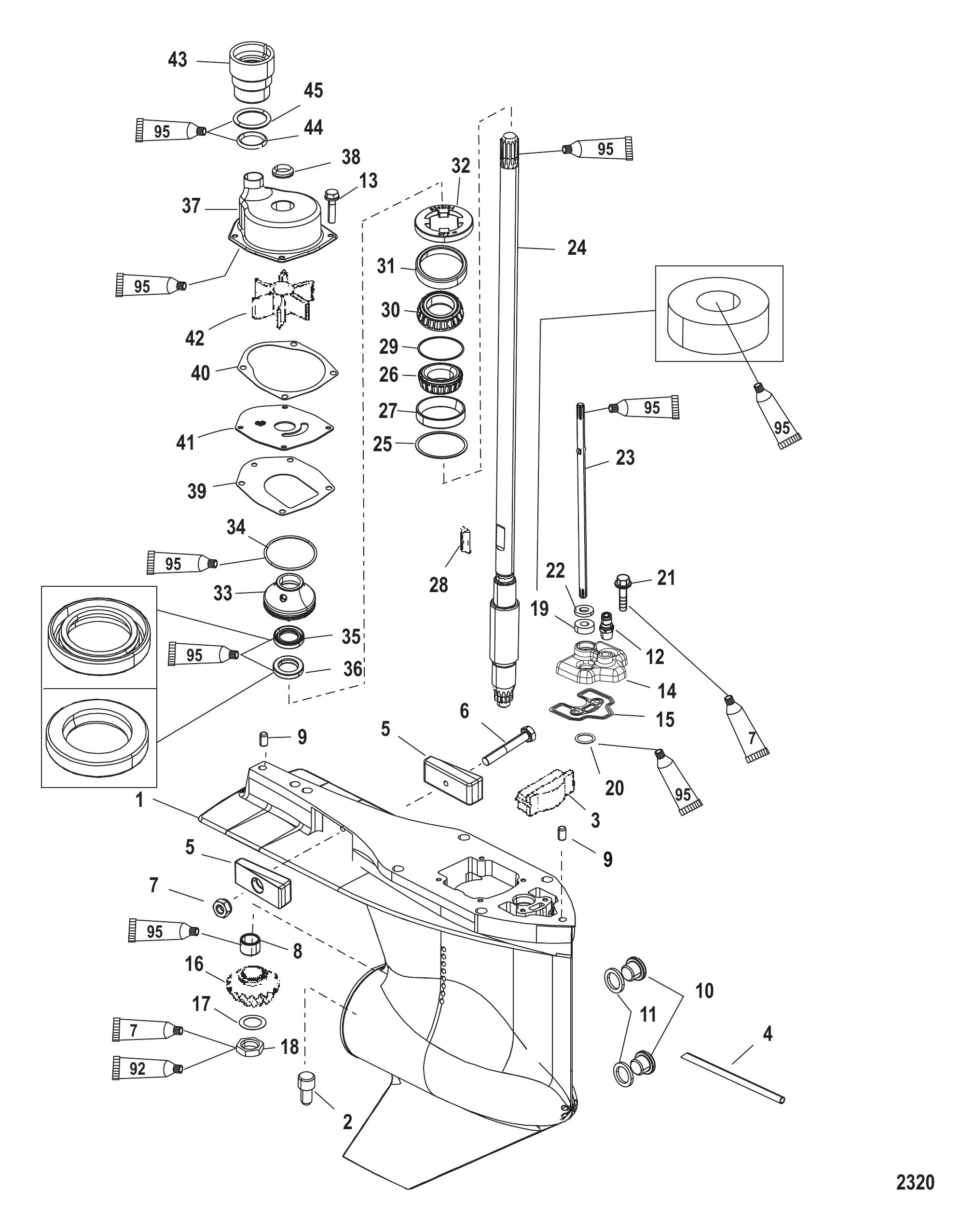

Рис. 16Редуктор (Ведущий вал)(Стандартный/Реверсивный) Gear Housing (Driveshaft)(Standard/Counter Rotation)

REF	Номер детали	Наименование	Кол-во
-	859399T13	Корпус редуктора в сборе (4.75 дюйма/120.65 мм диаметр торпеды)	1
-	8M0236231	Крышка головки блока цилиндров 3.0L левая	1
-	859399T14	Корпус редуктора в сборе (диаметр торпеды 4,75 дюйма/120,65 мм)	1
-	8M0236242	Корпус редуктора в сборе 3.0L XL	1
-	859399T15	Редуктор в сборе полный (4.75 дюйма/120.65 мм диаметр торпеды)	1
-	859399T16	Корпус редуктора в сборе (диаметр торпеды 4,75 дюйма/120,65 мм)	1
-	8M0236248	Корпус редуктора в сборе 3.0L CXL	1
-	859399T17	Редуктор в сборе полный (4.75 дюйма/120.65 мм диаметр торпеды)	1
1	859399T18	Корпус редуктора основной	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
3	821526001	Заглушка заливная	1
4	859402	ТРУБКА ПИТО	1
5	826134Q	Анод	2
6	4000333	ВИНТ (M6 x 40)	1
7	401386	ГАЙКА (M6) Нержавеющая сталь	1
8	42647A1	Подшипник роликовый в сборе	1
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
10	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	2
10	79953Q04	Ремкомплект сливного винта	2
11	191833	Сальник	2
11	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
12	881866	Фитинг	1
13	1993716	ВИНТ (M6 x 16)	4
14	858934	КРЫШКА	1
15	858935	ПРОКЛАДКА	1
16	NSS	NOT SOLD SEPARATE Pinion Gear (1.75:1 - 12/21)(Part of 43-859321A3 or 43-828695A1)	1
17	92721	Шайба (.965 x .630)	1
18	35921	ГАЙКА (.625-18)	1
19	8164641	Маслосъёмный сальник	1
19	8M0246145	САЛЬНИК	1
20	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	1
20	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	1
20	896522	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (799 x .103)	1
21	1993716	ВИНТ (M6 x 16)	2
22	77674	ШАЙБА (.35 x .75 x .12)	1
23	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
24	881938	Гребной вал	1
24	881942	Гребной вал	1
24	881943	Гребной вал	1
25	38657A1	Регулировочные прокладки в сборе	AR
25	8M0063268	Комплект регулировочных прокладок	AR
26	48939A2	Подшипник роликовый конический	1
26	8M0146553	Подшипник в сборе (обойма/конус)	1
27	NSS	NOT SOLD SEPARATE Cup	1
28	43037	ШПОНКА	1
28	8M0204723	ШПОНКА	1
29	42637A1	Комплект регулировочных шайб	AR
29	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
30	36387A1	Подшипник роликовый/обойма в сборе	1
30	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
31	NSS	NOT SOLD SEPARATE Cup	1
32	8245191	Фиксатор	1
33	807929A1	Корпус подшипника в сборе	1
33	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
34	90011	Кольцо уплотнительное (2.175 x .175)	1
34	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
34	896523	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.175 x .103)	1
34	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
35	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
35	8M0214939	Сальник @3	1
36	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
36	8M0214939	Сальник @3	1
37	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
38	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
39	430331	Прокладка	1
40	8172771	Прокладка водяного насоса, верхняя	1
41	8172761	Передняя пластина	1
41	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
42	43026T2	КРЫЛЬЧАТКА	1
43	832942A1	Соединительная муфта в сборе	1
44	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
44	8M0204645	Кольцо уплотнительное (.796 x .139)	1
45	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
45	8M0204654	Уплотнительное кольцо	1
-	817275A5	Ремкомплект водяного насоса	1
-	816575A4	Комплект сальников корпуса редуктора	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

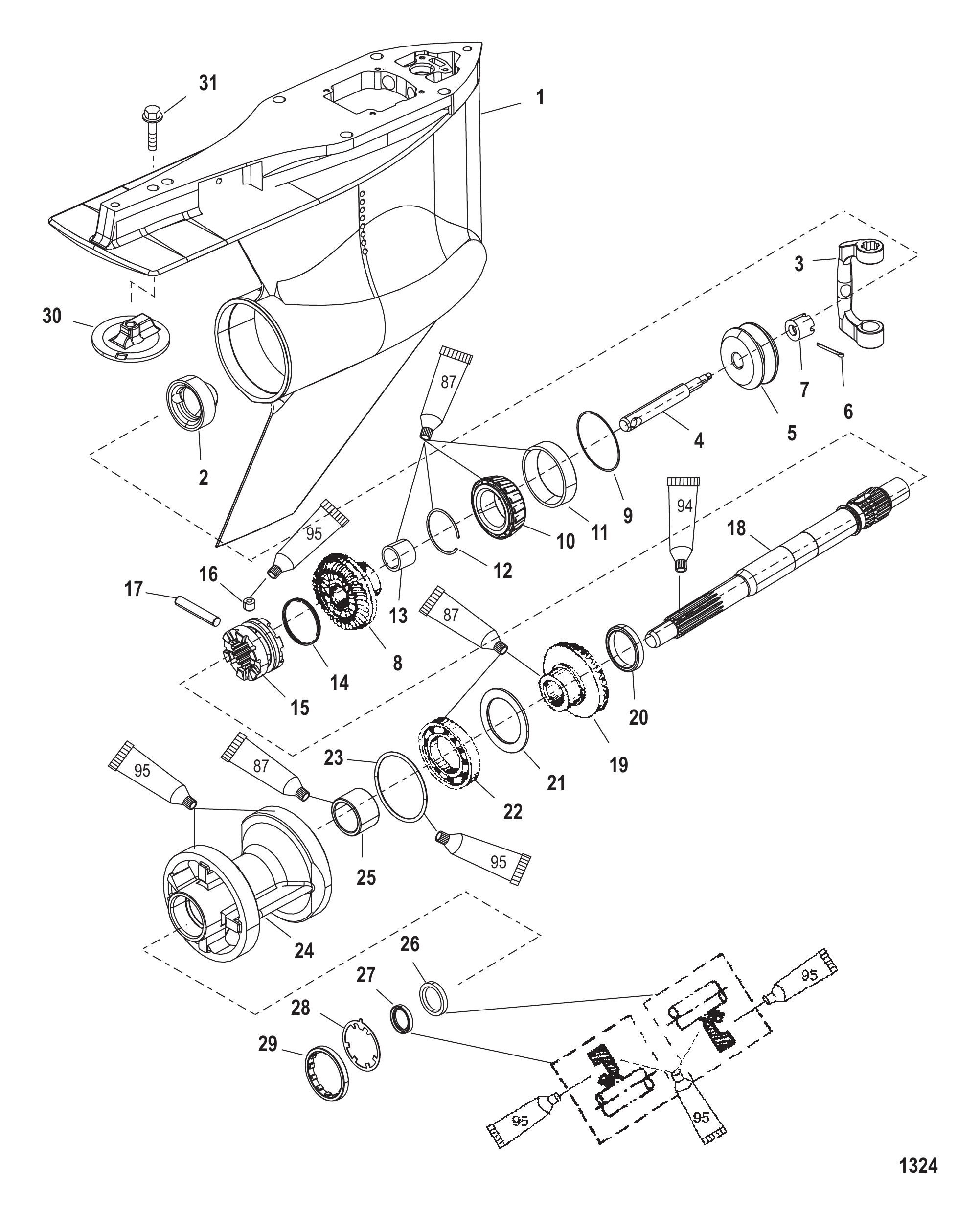

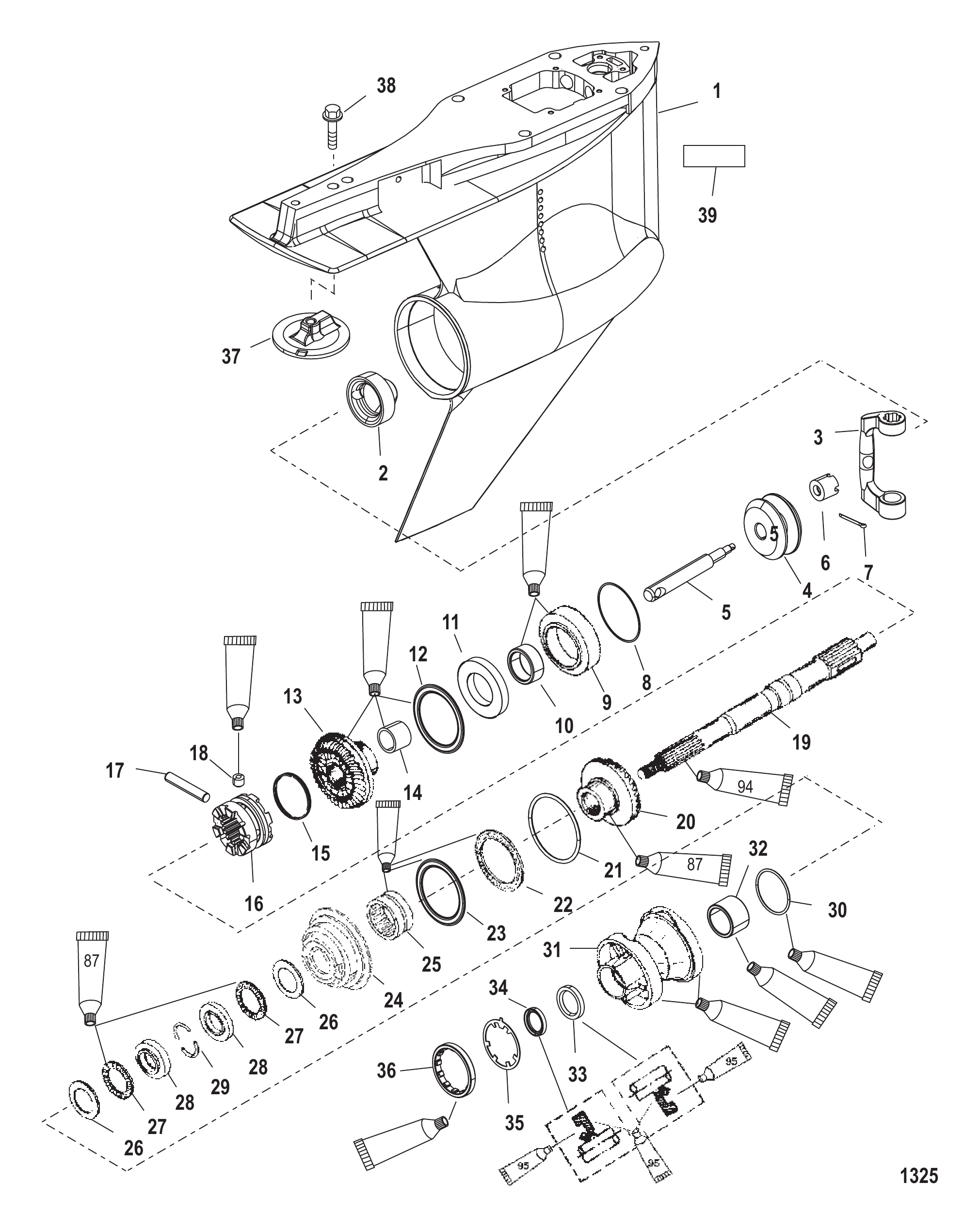

Рис. 17РЕДУКТОР ВАЛА ВИНТА - РЕВЕРСИВНЫЙ Gear Housing Propeller Shaft - Counter Rotation

REF	Номер детали	Наименование	Кол-во
-	859399T16	Корпус редуктора в сборе (диаметр торпеды 4,75 дюйма/120,65 мм)	1
-	8M0236248	Корпус редуктора в сборе 3.0L CXL	1
-	859399T17	Редуктор в сборе полный (4.75 дюйма/120.65 мм диаметр торпеды)	1
1	859399T18	Корпус редуктора основной	1
2	859403	ПРОБКА	1
3	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
3	8M0226861	Кривошип переключателя	1
4	19755T7	Шпуля в сборе	1
4	8M0235940	Катушка в сборе	1
5	NSS	NOT SOLD SEPARATE Spool	1
6	NSS	NOT SOLD SEPARATE Sleeve	1
7	469501	Шплинт	1
8	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
8	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
9	828830A2	ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК	1
10	814653T	Подшипник в сборе игольчатый	1
11	815481	УПОРНАЯ ШАЙБА	1
12	815480	ПОДШИПНИК Упорный	1
13	828696T2	Шестерня заднего хода (12/21)	1
14	15844	Подшипниковый узел роликовый	1
15	30893	Пружина	1
16	859340T	Муфта	1
17	30632	ШТИФТ КРЕСТОВИНЫ	1
17	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
18	828356	Штифт фиксатора	1
19	824111	ГРЕБНОЙ ВАЛ	1
19	8M0140448	Гребной вал левого вращения	1
20	828695A1	Комплект шестерён переднего хода/ведущей шестерни (12/21) (включает ведущую шестерню)	1
21	1761514	Регулировочная прокладка (.206)	AR
21	1761515	Регулировочная прокладка (.208)	AR
21	1761516	Регулировочная прокладка (.210)	AR
21	1761517	Регулировочная прокладка (.212)	AR
21	1761518	Регулировочная прокладка (.214)	AR
21	1761519	Регулировочная прокладка (.216)	AR
21	1761520	Регулировочная прокладка (.218)	AR
21	1761521	Регулировочная прокладка (.220)	AR
21	1761522	Регулировочная прокладка (.222)	AR
21	1761523	Регулировочная прокладка (.224)	AR
21	1761524	Регулировочная прокладка (.226)	AR
21	1761525	Регулировочная прокладка (.228)	AR
21	1761526	Регулировочная прокладка (.230)	AR
22	815480	ПОДШИПНИК Упорный	1
23	815481	УПОРНАЯ ШАЙБА	1
24	828831A3	Адаптер в сборе подшипниковый	1
25	814653T	Подшипник в сборе игольчатый	1
26	18448	Шайба упорная	2
27	15842	Подшипник упорный	2
28	8182911	Обойма упорного подшипника	2
29	814605	Фиксатор	2
30	31534	Уплотнительное кольцо	1
30	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
30	896524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (3.850 x .210)	1
30	8M0142840	Кольцо уплотнительное (3.85 x 0.210)	1
31	818290T8	Обойма с подшипником в сборе	1
32	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
33	14077	Сальник внутренний	1
34	76868	САЛЬНИК ВНУТРЕННИЙ	1
34	8M0248882	САЛЬНИК @5	1
35	18323	Шайба стопорная с усиком	1
36	79448	Фиксатор	1
36	8M2011027	ФИКСАТОР	1
37	76214Q5	Анодная пластина в сборе	1
38	806327	Винт (.437-14 x 1.750) (1-5/8")	1
38	8M0204686	ВИНТ	1
39	NSS	NOT SOLD SEPARATE Decal- Counter Rotation	1
-	NS	Не показано. См. руководство по аксессуарам — гребные винты — соответствующая арматура. (Упорные шайбы/гайки)	1
-	816575A4	Комплект сальников корпуса редуктора	1

Рис. 18РЕДУКТОР ВАЛА ВИНТА - СТАНДАРТНЫЙ Gear Housing Propeller Shaft - Standard Rotation

REF	Номер детали	Наименование	Кол-во
-	859399T13	Корпус редуктора в сборе (4.75 дюйма/120.65 мм диаметр торпеды)	1
-	8M0236231	Крышка головки блока цилиндров 3.0L левая	1
-	859399T14	Корпус редуктора в сборе (диаметр торпеды 4,75 дюйма/120,65 мм)	1
-	8M0236242	Корпус редуктора в сборе 3.0L XL	1
-	859399T15	Редуктор в сборе полный (4.75 дюйма/120.65 мм диаметр торпеды)	1
1	859399T18	Корпус редуктора основной	1
2	859403	ПРОБКА	1
3	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
3	8M0226861	Кривошип переключателя	1
4	19755T7	Шпуля в сборе	1
4	8M0235940	Катушка в сборе	1
5	NSS	NOT SOLD SEPARATE Shift Spool	1
6	469501	Шплинт	1
7	NSS	NOT SOLD SEPARATE Sleeve	1
8	859321A3	Комплект шестерён переднего хода/ведущей шестерни (12/21)	1
9	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
9	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
10	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
11	NSS	NOT SOLD SEPARATE Cup	1
12	856823	Кольцо стопорное	1
13	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
14	30893	Пружина	1
15	859340T	Муфта	1
16	828356	Штифт фиксатора	1
17	30632	ШТИФТ КРЕСТОВИНЫ	1
17	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
18	824110	ГРЕБНОЙ ВАЛ	1
18	8M0140440	Гребной вал правого вращения	1
19	859322A1	Шестерня заднего хода (12/21)	1
20	824108	ПРОСТАВКА	1
21	681001	КОЛЬЦО УПОРНОЕ	1
22	88957T	Подшипник шариковый	1
23	31534	Уплотнительное кольцо	1
23	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
23	896524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (3.850 x .210)	1
23	8M0142840	Кольцо уплотнительное (3.85 x 0.210)	1
24	818763T11	Корпус подшипника в сборе	1
25	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
26	14077	Сальник внутренний	1
27	76868	САЛЬНИК ВНУТРЕННИЙ	1
27	8M0248882	САЛЬНИК @5	1
28	18323	Шайба стопорная с усиком	1
29	79448	Фиксатор	1
29	8M2011027	ФИКСАТОР	1
30	76214Q5	Анодная пластина в сборе	1
31	806327	Винт (.437-14 x 1.750) (1-5/8")	1
31	8M0204686	ВИНТ	1
-	NS	Не показано. См. руководство по аксессуарам — гребные винты — соответствующая арматура. (Упорные шайбы/гайки)	1
-	816575A4	Комплект сальников корпуса редуктора	1

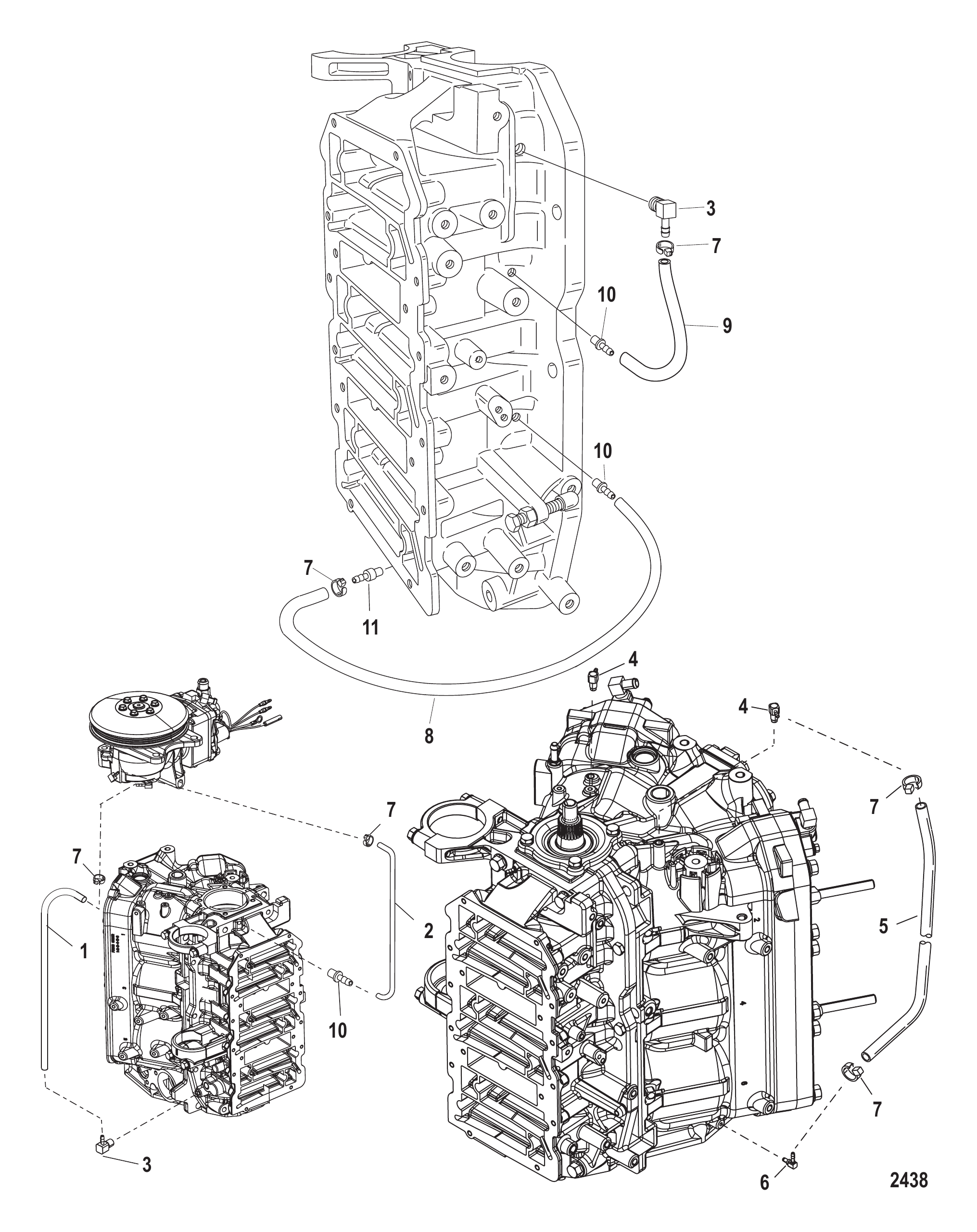

Рис. 19МАСЛЯНЫЕ ЛИНИИ Oil Lines

REF	Номер детали	Наименование	Кол-во
1	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
1	8M0054152	Трубка (39.00 дюймов, бухта)	1
2	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	8M0054152	Трубка (39.00 дюймов, бухта)	1
3	887801	Угловой штуцер 90 градусов (.0625-27)	2
4	8592352	Обратный клапан 90 градусов (.0625-27)	2
5	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
5	8M0054152	Трубка (39.00 дюймов, бухта)	2
6	151333	ШТУЦЕР	2
7	69355	Стяжка (5.50 дюймов)	AR
7	8M0214940	Стяжка	AR
7	816311T	СТЯЖКА (8.00 дюймов)	AR
8	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
8	8M0054152	Трубка (39.00 дюймов, бухта)	1
9	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
9	8M0054152	Трубка (39.00 дюймов, бухта)	1
10	426233	Обратный клапан	3
11	426982	Обратный клапан	1
-	841125T02	Сборка головки блока цилиндров	1

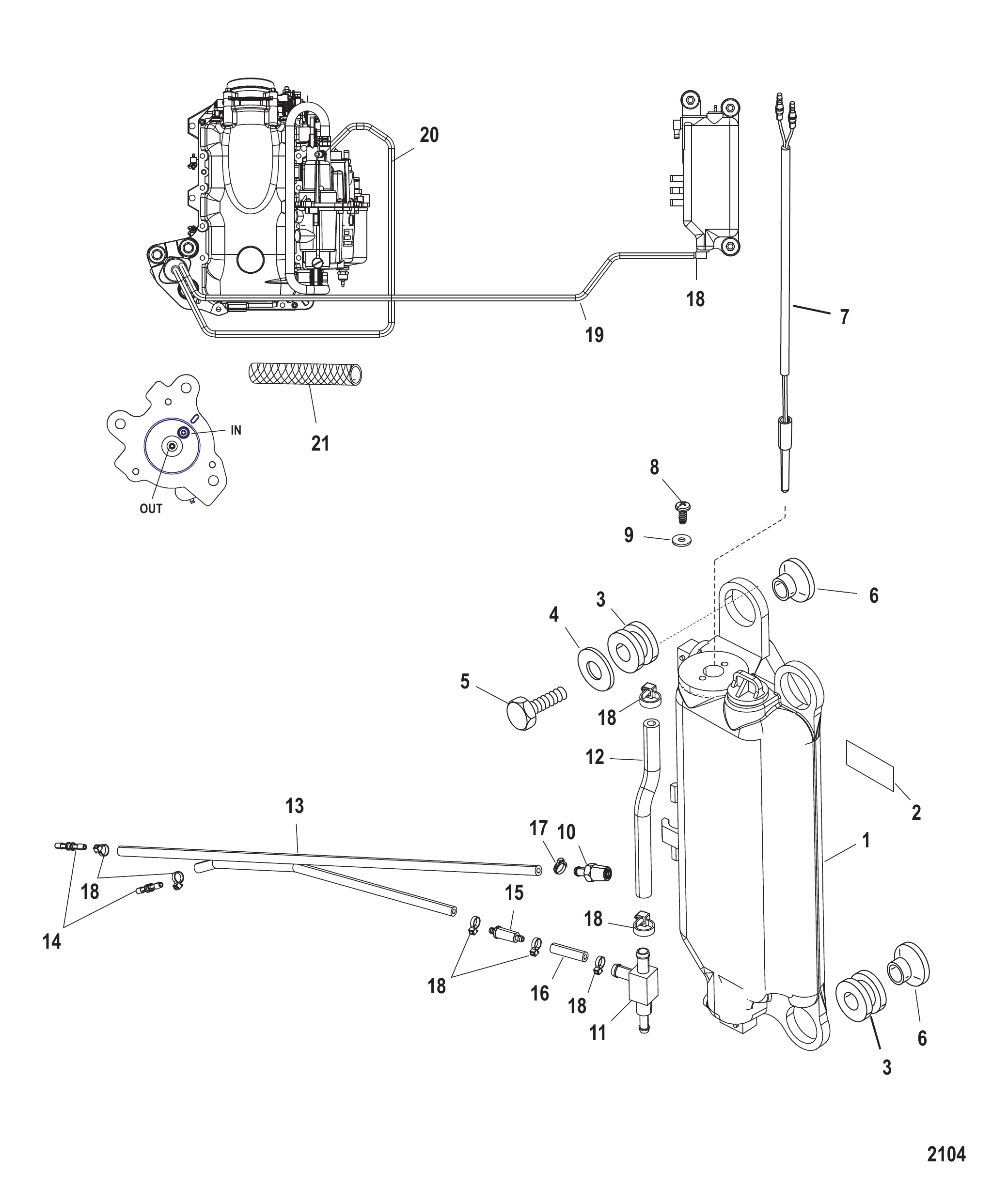

Рис. 20Масляный бак Oil Tank

REF	Номер детали	Наименование	Кол-во
-	833069T9	Резервуар в сборе	1
1	NSS	NOT SOLD SEPARATE Oil Reservoir	1
2	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
3	855362	Втулка уплотнительная	3
3	855362001	Втулка	3
3	855362001	Втулка	3
4	49436	Шайба	3
5	60411	ВИНТ (.312-18 x 1.250)	3
6	855364	Втулка	3
7	856156A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
7	856156T02	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
8	58376	Винт (.164-18 x .375)	1
9	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
10	8781051	Обратный клапан к блоку	1
11	424254	Штуцер	1
11	8M0207780	Фитинг	1
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	875289	Шланг	1
14	858955	РАЗЪЕМ	2
15	875284001	Фильтр масляный - линейный	1
15	875284T01	Масляный фильтр - в линии	1
16	875283	Шланг (2.00 дюйма)	1
17	415825	ХОМУТ Нейлоновый	1
18	816311T	СТЯЖКА (8.00 дюймов)	AR
19	892830053	Шланг (24.00 дюйма плетёный)	1
20	883354	Шланг	1
21	883357	Трубка защитная	1
-	883511T02	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883511T04	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883600T02	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1

Рис. 21Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

Рис. 22Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	855998A3	Помпа подъёма в сборе	1
-	855998A11	Комплект гидроподъема	1
-	855998A05	Помпа тримма в сборе	1
-	855998A11	Комплект гидроподъема	1
1	878265A4	Мотор тримма	1
1	8M0031551	Электромотор тримма	1
2	NSS	NOT SOLD SEPARATE Armature	1
3	NSS	NOT SOLD SEPARATE End Frame	1
4	82494830	ВИНТ (M6 x 30)	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	8782451	Вал приводной	1
7	878410A1	Ремкомплект обратного клапана	1
8	813442A2	Узел ручного сброса в сборе	1
8	893929A01	Комплект предохранительного клапана	1
9	878241A02	Ремкомплект вала	1
9	8M0142997	Ремкомплект вала наклона	1
10	878267	Штифт	1
11	878235A1	Цилиндр наклона в сборе	1
11	878235A03	Ремкомплект цилиндра наклона	1
11	878235A02	Цилиндр наклона в сборе	1
11	878235A03	Ремкомплект цилиндра наклона	1
12	878239A1	Ремкомплект направляющей, включает поз. 26	1
12	878239A02	Комплект торцевой крышки цилиндра наклона	1
13	878409A1	Ремкомплект уплотнительных колец, включает поз. 26	1
13	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
14	878412A1	Ремкомплект штока амортизатора, включает поз. 26	1
14	8M0168219	Комплект штока амортизатора	1
15	878242A1	Поршень в сборе с памятью	1
15	8M0143000	Комплект поршня памяти	1
16	878406A1	Ремкомплект обратного клапана, включает поз. 26	1
16	878406A02	Ремкомплект обратного клапана	1
17	878414A1	Поршень в сборе	1
17	878414T01	Поршень в сборе	1
18	878413A1	Поршень в сборе	1
19	878243A1	Направляющая в сборе	2
19	8M0021648	Торцевая крышка в сборе	2
20	878264A1	Комплект резервуара	1
21	811613	Штекер в сборе	1
22	4000327	ВИНТ (M6 x 14)	4
23	43450	Шайба	4
23	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
24	892251A01	Ремкомплект насоса	1
25	878408A1	Ремкомплект помпы тримма	1
26	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
27	858771	Винт (M10 x 30)	6
28	4002319	ШАЙБА	6
29	818298Q1	Комплект анода	1
30	4000330	ВИНТ (M6 x 25)	2
30	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
31	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
31	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
32	996251	Вал	1
32	99625002	Вал	1
32	99625002	Вал	11
33	69205	С-ОБРАЗНАЯ ШАЙБА	1
33	8M0084613	Пружинная шайба	1
34	26550	Хомут	2
35	878609	Винт (#10-16 x .600)	1
36	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
37	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 23Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 24Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	889453003	Каталог запчастей 200/225 DFI (3,0 л) (DTS)	1
-	859769R2	Руководство по обслуживанию	1
-	859769R03	Руководство по обслуживанию	1
-	859769R03	Руководство по обслуживанию	1
-	10233030	Руководство по эксплуатации	1
-	10233040	Руководство по эксплуатации	1
-	10233050	Руководство по эксплуатации	1
-	10233060	Руководство по эксплуатации	1
-	10234060	Руководство по установке	1
-	88343311	Наклейка California-Very Low Emission	1
-	804658A03	Наклейка с информацией о маркировке EPA	1
-	804658A04	Наклейка с информацией о маркировке EPA	1
-	804658A05	Наклейка с информацией о маркировке EPA	1
-	804658A06	Наклейка с информацией о маркировке EPA	1

Рис. 25СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	853329T	Стартер в сборе	1
1	892339T01	Стартер в сборе	1
1	892339T	Стартер в сборе	1
1	892339T01	Стартер в сборе	1
2	803005	СКВОЗНОЙ БОЛТ	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
7	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
8	8272822	Наклейка предупреждение высокое напряжение	1
8	NSS	NOT SOLD SEPARATE Decal-Warning-High Voltage	1
9	400255	СТОПОРНАЯ ШАЙБА (M5)	1
10	400211	ГАЙКА (M5) Нержавеющая сталь	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	1
11	8M0204647	Стопорная шайба (.312)	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	56703	ВТУЛКА СТАРТЕРА	2
13	8M0034918	Втулка	2
14	879845	Упор	1
14	8M0043276	Упор	1

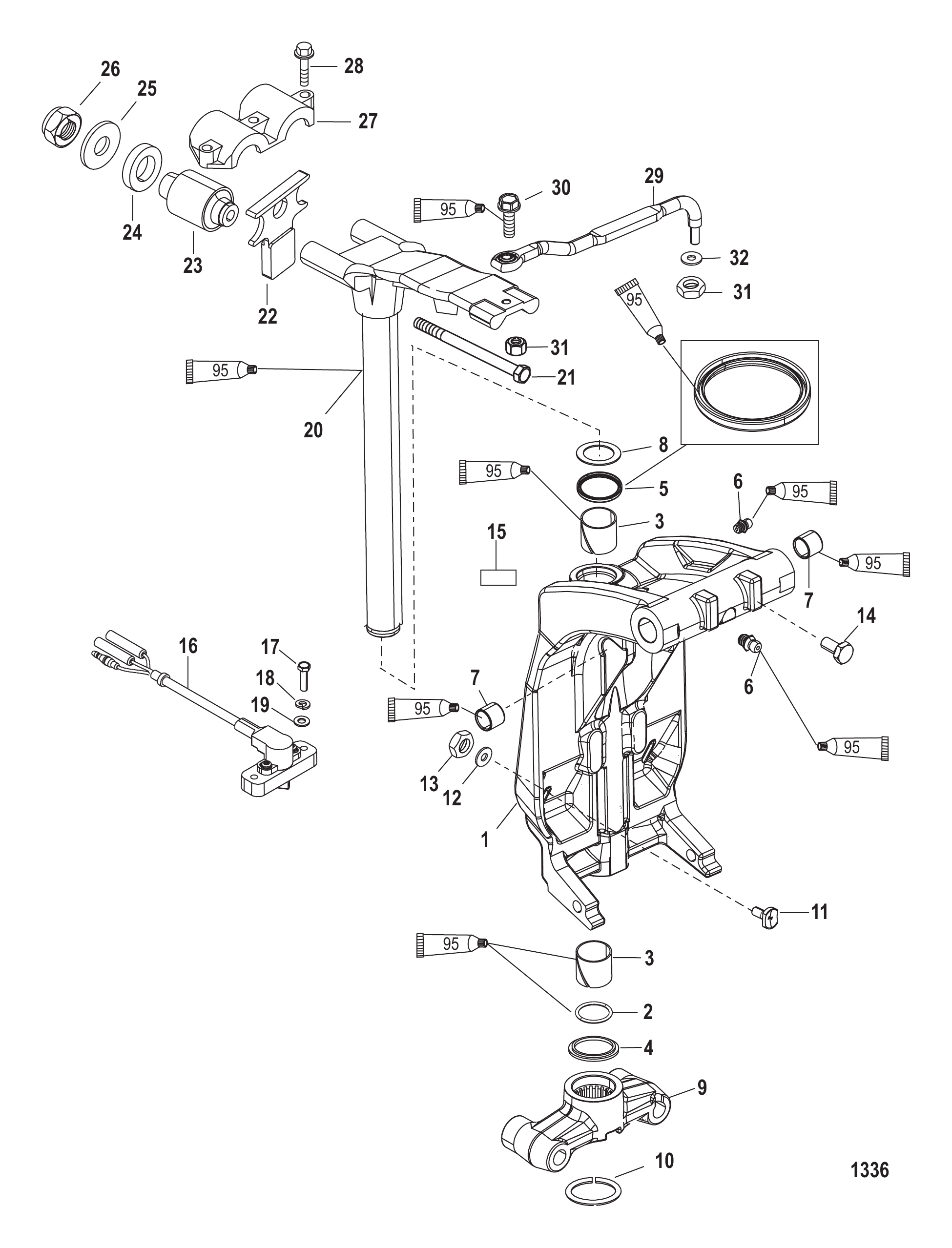

Рис. 26Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	8710T20	Кронштейн поворотный в сборе чёрный	1
1	8M0102865	Поворотный кронштейн в сборе, чёрный	1
2	33504	Кольцо уплотнительное	1
2	8M0214926	Кольцо уплотнительное @10	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	87735	Сальник нижний масляный	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	814084F1	Вилка нижняя	1
9	8M0219200	Вилка нижняя чёрная	1
9	826364F1	Вилка нижняя	1
9	826364T	Вилка нижняя	1
10	67684	Кольцо стопорное	1
11	996301	Пластина-фиксатор	2
11	8M0045383	Ударная пластина	2
12	58643	Шайба стопорная (.375)	2
13	46335	ГАЙКА (.375-24)	2
14	64014	Винт (.250-28 x .500)	2
15	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
16	859187A1	Датчик тримма в сборе	1
17	852368	Винт (#10-24 x .750)	2
18	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
19	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
20	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
20	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
20	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
20	8M0132731	Палец поворотный в сборе	1
21	816386	Винт (M12 x 190)	2
21	8M0141069	Винт	2
22	824998	ОТБОЙНИК	1
22	824998001	ОТБОЙНИК	1
22	824998001	ОТБОЙНИК	1
23	8163851	Верхняя опора	2
24	8154371	Шайба	2
25	815436	ШАЙБА	2
26	896963	Гайка (M12)	2
27	813769	Хомут	1
27	8M0036783	Хомут	1
28	81893435	ВИНТ (M8 x 35)	3
28	8M0103814	Винт (M8 x 35 мм)	3
29	92876A10	Тяга в сборе	1
29	92876A12	Тяга в сборе	1
30	849838	ВИНТ (.375-24 x 1.250)	1
31	826709113	Гайка (.375-24) нержавеющая сталь	2
31	8M0204726	Гайка (.375-24) латунная	2
32	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2

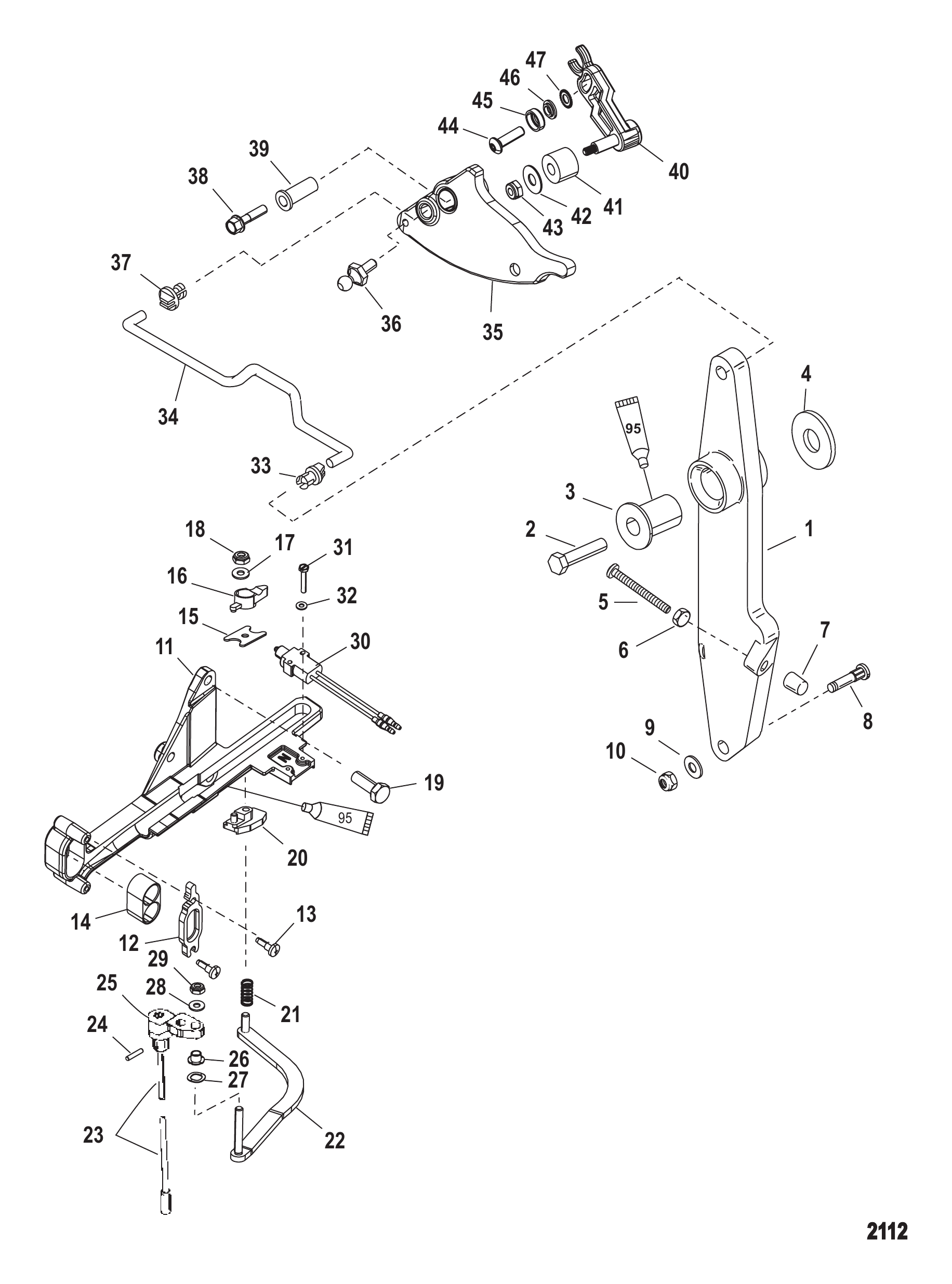

Рис. 27Рычаг дросселя и вал переключения передач Throttle Lever and Shift Shaft

REF	Номер детали	Наименование	Кол-во
1	8503891	Рычаг управления дросселем	1
2	818165	ВИНТ (.375-16 x 1.75)	1
3	55164	Втулка	1
4	858959	ПРОСТАВКА	1
5	64022	Винт (.250-20 x 2.125)	1
6	64015	Гайка (.250-20) клеммы стартерного соленоида	1
7	26852	ЗАГЛУШКА Нейлоновая	1
8	42927	Вставка	1
9	35459	ШАЙБА	1
10	401386	ГАЙКА (M6) Нержавеющая сталь	1
11	814283T6	Кронштейн в сборе якорный	1
12	98889	Защёлка	1
13	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
14	39519	ЧАШКА	1
15	52100	Износостойкая пластина	1
16	38279	ЗАЩЕЛКА	1
16	8M0036768	ЗАЩЕЛКА	1
17	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
18	826709109	Гайка (.250-28) нержавеющая сталь	1
19	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
20	814284	Направляющий блок	1
21	20099	Пружина	1
22	67073A1	Тяга в сборе	1
23	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
23	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
24	NSS	NOT SOLD SEPARATE Roll Pin	1
25	NSS	NOT SOLD SEPARATE Shift Shaft Lever-Upper	1
26	26856	ВТУЛКА	1
27	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
28	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
29	826709109	Гайка (.250-28) нержавеющая сталь	1
30	889514A02	Выключатель	1
30	889514T02	Выключатель	1
31	77478	ВИНТ (#6-32 x .875)	2
32	27882	ШАЙБА	2
33	932481	Втулка	1
33	8M0215006	Втулка поворотная	1
34	8508152	Тяга	1
35	858847A2	Кулачок	1
36	8235694	Шарик резьбовой	1
37	932481	Втулка	1
37	8M0215006	Втулка поворотная	1
38	81893440	ВИНТ (M8 x 40)	1
39	856895	Втулка	1
40	850286A03	Комплект рычага/ролика дросселя	1
41	889610	РОЛИК	1
41	8M0072162	Ролик	1
42	56681	ШАЙБА (.203 x .500 x .032)	1
42	8M0204666	ШАЙБА (.203 x .500 x .032)	1
43	826709104	Гайка (#8-32) нержавеющая сталь	1
44	889354	Винт специальный	1
45	881991	Шайба тарельчатая	1
45	8M0095734	Комплект шайб/винтов	1
46	881992	Шайба катушечная	1
46	8M0095734	Комплект шайб/винтов	1
47	69432	Шайба стопорная наружная (#10)	1

Рис. 28Инструменты Tools

REF	Номер детали	Наименование	Кол-во
-	880118A2	Картридж	1
-	880118A04	Картридж DDT	1
-	880118A03	КАРТРИДЖ DDT	1
-	880118A04	Картридж DDT	1
-	822560A5	Жгут проводов в сборе, адаптер DDT, электрика/зажигание	1
-	825003A1	Кабель в сборе DDT, зажигание	1
-	823686A2	Цифровой диагностический тестер	1
-	99750A1	Мультиметр	1
-	52024A1	Блок переключателя	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	825824A2	Модуль интерфейса тахометра, электрика/зажигание	1
-	99379	Стробоскоп	1
-	112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
-	99750A1	Мультиметр	1
-	52915A6	Комплект контрольного манометра	1
-	74951	Гаечный ключ	1
-	44487T1	Съёмник направляющей штока тримма	1
-	44486A1	Съёмник штока тримма	1
-	55919	Головка ведущая	1
-	52344	Съёмник маховика зубчатого типа	1
-	849154T1	Съёмник в сборе	1
-	90455T1	Рым-болт подъёмный	1
-	904551	Рым-болт	1
-	904551	Рым-болт	1
-	93004A2	Монтажный инструмент стопорного кольца	1
-	52952T1	Съёмник стопорного кольца поршневого пальца	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	92973A1	Оправка, поршневой палец, блок цилиндров	1
-	812549T	Стенд для силовой головки	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	823237T	Инструмент для сжатия поршневых колец (3.625)	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1
-	881834A1	Манометр DFI	1
-	4007325	ВИНТ (M5 x 25) СТАТОРА	1
-	8519802	Калибровочный инструмент DFI	1
-	8519803	Установочная крышка DFI	1
-	881833A2	Манометр давления воздуха/топлива	1
-	881833A03	Комплект манометров давления воздуха/топлива DFI	1
-	881833A03	Комплект манометров давления воздуха/топлива DFI	1
-	99750A1	Мультиметр	1
-	53459	СТЕРЖЕНЬ ИНСТРУМЕНТ ФЛАЖОК ИНДИКАТОРА ЛЮФТА КОРПУС РЕДУКТОРА	1
-	78473	Индикаторный инструмент люфта корпуса редуктора	1
-	8M0053505	Инструмент-индикатор люфта	1
-	816244	Оправка для запрессовки подшипника картера редуктора	1
-	31106T	Оправка для запрессовки подшипника, наружное кольцо, корпус редуктора	1
-	14311A2	ИНСТРУМЕНТ ПРЕДНАТЯГА ПОДШИПНИКА	1
-	14311A04	Инструмент предварительного натяга, корпус редуктора	1
-	14311A04	Инструмент предварительного натяга, корпус редуктора	1
-	31229A7	Комплект съёмников для подшипника	1
-	15755T	Оправка для запрессовки игольчатого подшипника, корпус редуктора	1
-	30366T1	Втулка корпуса редуктора	1
-	36569T	Инструмент для ведущей головки, корпус редуктора	1
-	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
-	36571T	Направляющая шайба, корпус редуктора	1
-	38628T	Инструмент для установки подшипника, корпус редуктора	1
-	24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
-	29310	ПЛАСТИНА КОРПУСА РЕДУКТОРА	1
-	32325T	Оправка для запрессовки корпуса редуктора	1
-	34961	ШАЙБА КОРПУСА РЕДУКТОРА	1
-	43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
-	54048	ШАЙБА КОРПУС РЕДУКТОРА	1
-	83155	Комплект переходника индикатора часового типа	1
-	8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА	1
-	58222A1	Индикаторный инструмент	1
-	89897	Приспособление для удержания индикатора часового типа корпуса редуктора	1
-	36577T	Стакан оправки корпуса редуктора	1
-	61077T	Переходник для оправки гребного вала корпуса редуктора	1
-	56775T	Фиксирующий инструмент для гребного вала	1
-	815850	Приспособление для установки передней шестерни картера редуктора	1
-	86943T	Инструмент для установки игольчатого подшипника передней передачи, корпус редуктора	1
-	61069T	Инструмент для гайки крышки корпуса редуктора, корпус редуктора	1
-	816243	Направляющая пластина картера редуктора	1
-	816242	Губки съёмника картера редуктора	1
-	FT8950	Комплект тестеров	1
-	33491	Ведущая шестерня картера редуктора	1
-	31108T	Оправка для запрессовки сальника, корпус редуктора	1
-	817569T	Оправка для сальника корпуса редуктора	1
-	12349A2	Установочный инструмент для шестерни	1
-	12349A05	Инструмент для фиксации шестерни в корпусе	1
-	12349A05	Инструмент для фиксации шестерни в корпусе	1
-	61067A3	Переходник для гайки шестерни корпуса редуктора	1
-	61067A04	Ключ для гайки шестерни	1
-	61067A04	Ключ для гайки шестерни	1
-	93003	ВАЛ ГРЕБНОГО ВИНТА Корпус редуктора	1
-	85716	Съёмник болтовой инструмент - несущий корпус редуктора	1
-	46086A1	Комплект губок съёмника, корпус редуктора	1
-	37241	Пластина съёмника универсальная	1
-	18605A2	Монтажный инструмент, адаптер подшипника, корпус редуктора	1
-	34569A1	Съёмник в сборе со скользящим молотком	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	821571A1	Направляющая для центровки водяного насоса со штифтами корпуса редуктора	1
-	875233A2	Жгут проводов для проверки	1
-	889675A01	Инструмент шунт 14-контактный	1
-	896661	Съемник топливного фильтра	1

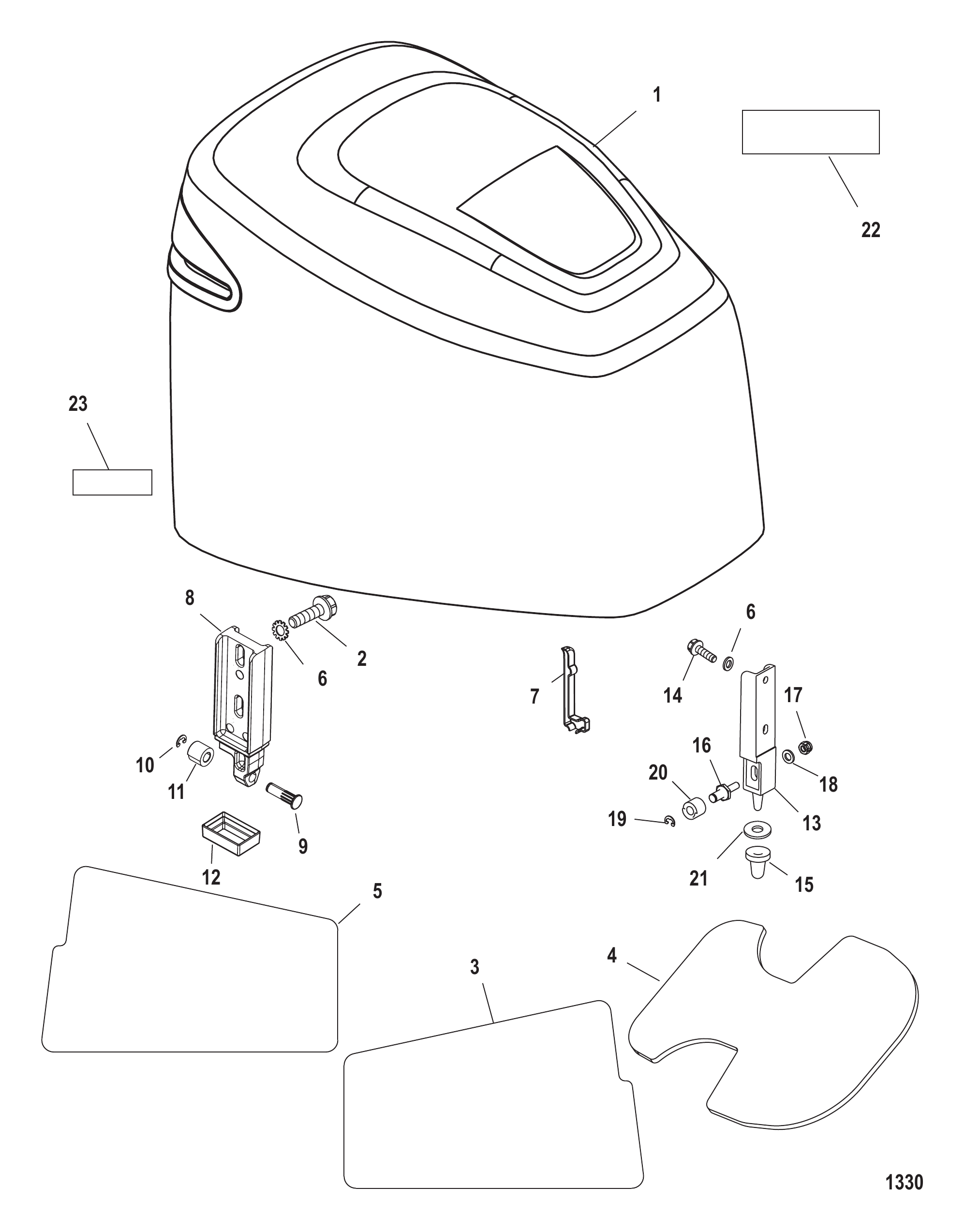

Рис. 29ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	881288T1	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	8M0059965	КОЖУХ ВЕРХНИЙ - ЧЕРНЫЙ	1
1	881288T2	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	8M0059966	КОЖУХ ВЕРХНИЙ - СЕРЕБРИСТЫЙ	1
2	82130030	ВИНТ (M6 x 30)	4
3	884041A1	Комплект шумоизоляции	1
3	884041A04	Комплект шумоизоляции	1
4	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
5	NSS	NOT SOLD SEPARATE Sound Blanket-Port	1
6	93702	Шайба (.250 наружная звездообразная)	6
7	826639T	Крышка	1
8	850682T4	Крюк задней защёлки в сборе	2
8	850682A06	Комплект кронштейна и рукоятки	2
9	NSS	NOT SOLD SEPARATE Pin	2
10	8237951	Стопорное кольцо	2
11	815263	РОЛИК	2
11	8M0207770	Ролик @3	2
12	8506851	Люверс	1
12	850685T02	Втулка уплотнительная	1
12	850685002	ВТУЛКА уплотнительная	1
12	850685T02	Втулка уплотнительная	1
13	821249M2	Кронштейн передний	1
13	8M0036792	Кронштейн	1
14	82130020	ВИНТ (M6 x 20)	2
15	815477	УПОР ЗАЩЕЛКИ	1
16	8155381	Роликовый штифт	1
17	401366	ГАЙКА (M6) Нержавеющая сталь	1
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
19	8237951	Стопорное кольцо	1
20	815263	РОЛИК	1
20	8M0207770	Ролик @3	1
21	87161	Шайба	1
22	NSS	NOT SOLD SEPARATE Decal-Break-In	1
23	NSS	NOT SOLD SEPARATE Decal-Counter Rotation	1
-	855410A04	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0065127	ORD 8M0099561 Mercury / Quicksilver	1
-	855412A04	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0065131	ORD 8M0099562 Mercury / Quicksilver	1
-	855412A06	КОМПЛЕКТ НАКЛЕЕК	1
-	855405A03	КОМПЛЕКТ НАКЛЕЕК	1
-	855405A04	КОМПЛЕКТ НАКЛЕЕК	1
-	855405A04	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0065127	ORD 8M0099561 Mercury / Quicksilver	1
-	855408A03	КОМПЛЕКТ НАКЛЕЕК	1
-	855408A04	КОМПЛЕКТ НАКЛЕЕК	1
-	855408A04	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0065131	ORD 8M0099562 Mercury / Quicksilver	1
-	855408A06	КОМПЛЕКТ НАКЛЕЕК	1
-	855409A03	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0065129	КОМПЛЕКТ НАКЛЕЕК	1

Рис. 30Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
9	677551	ВИНТ (.500-20 x 4.500)	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
12	82671117	ГАЙКА (.500-20)	4
13	99629T2	Рычаг в сборе, фиксатор наклона	1
14	830899	Пружина натяжная	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1

Рис. 31Компоненты сепаратора паров Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Vapor Separator Assembly	1
-	880133T07	Узел сепаратора паров топлива	1
-	880133T12	ПАРООТДЕЛИТЕЛЬ В СБОРЕ	1
1	889317T1	Комплект крышки	1
2	NSS	NOT SOLD SEPARATE Seat	1
3	889318	Перегородка	1
3	889318001	Пластина-дефлектор	1
3	889318001	Пластина-дефлектор	1
4	883223	Винт (M6 x 16)	2
5	889319	Прокладка	1
6	883556	Штуцер	1
7	883209	Кольцо уплотнительное	1
7	8M0062785	Уплотнительное кольцо	1
8	889329	Штуцер	1
9	883208	Пробка	1
10	884380T	Фильтр топливный	1
10	8M0122423	Топливный фильтр Quicksilver	1
11	889320A1	Комплект поплавка	1
12	F10064	ВАЛ	1
13	888725T1	НАСОС В СБОРЕ ТОПЛИВНЫЙ - ВЫСОКОГО ДАВЛЕНИЯ	1
13	888725T02	Топливный насос высокого давления в сборе	1
13	888725T02	Топливный насос высокого давления в сборе	1
14	855428	Втулка	1
14	8M6000589	Втулка	1
15	8893162	Кольцо уплотнительное	1
16	889321	Сальник	1
16	8M6001412	Уплотнение	1
17	889328	Фиксатор	1
18	9643	Винт крышки топливного насоса	11
19	888733T1	НАСОС ПОДКАЧКИ	1
19	888733T02	Насос наддува в сборе	1
19	888733T02	Насос наддува в сборе	1
20	889322	Втулка уплотнительная	1
21	889316	Уплотнительное кольцо	1
22	889323	Сальник	1
22	8M6001413	Уплотнение	1
23	889324T1	КОМПЛЕКТ ПОПЛАВКОВОЙ КАМЕРЫ	1
23	889324T02	Комплект поплавковой камеры	1
23	889324T02	Комплект поплавковой камеры	1
23	889324T03	Комплект поплавковой камеры	1
24	889325A1	Провод	1
24	889325A02	Провод	1
25	NSS	NOT SOLD SEPARATE Check Valve	1
26	8554241	Штуцер	2
26	855424011	Штуцер	2
27	889326A1	Комплект впускного клапана	1
28	889327A1	Винт сливной	2
29	8893161	Кольцо уплотнительное	2
30	889330	Датчик воды	1
30	8M0214989	Датчик наличия воды в топливе	1
31	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
31	782792	Штуцер угловой 45 градусов (1.25)	1
31	8M0207781	Угольник	1
32	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	2
33	889430	Вставка	1
34	8835451	ШЛАНГ	1
34	883545002	Шланг	1
35	884820	Клапан Шредера	1
36	891778	Уплотнительное кольцо	1
37	884819	Зажим	1
38	82130012	ВИНТ (M6 x 12)	1
39	855362	Втулка уплотнительная	3
39	855362001	Втулка	3
39	855362001	Втулка	3
40	883050	Проставка	3
41	81893460	ВИНТ (M8 x 60)	3
42	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	3
-	889316A1	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ ПАРООТДЕЛИТЕЛЯ	1

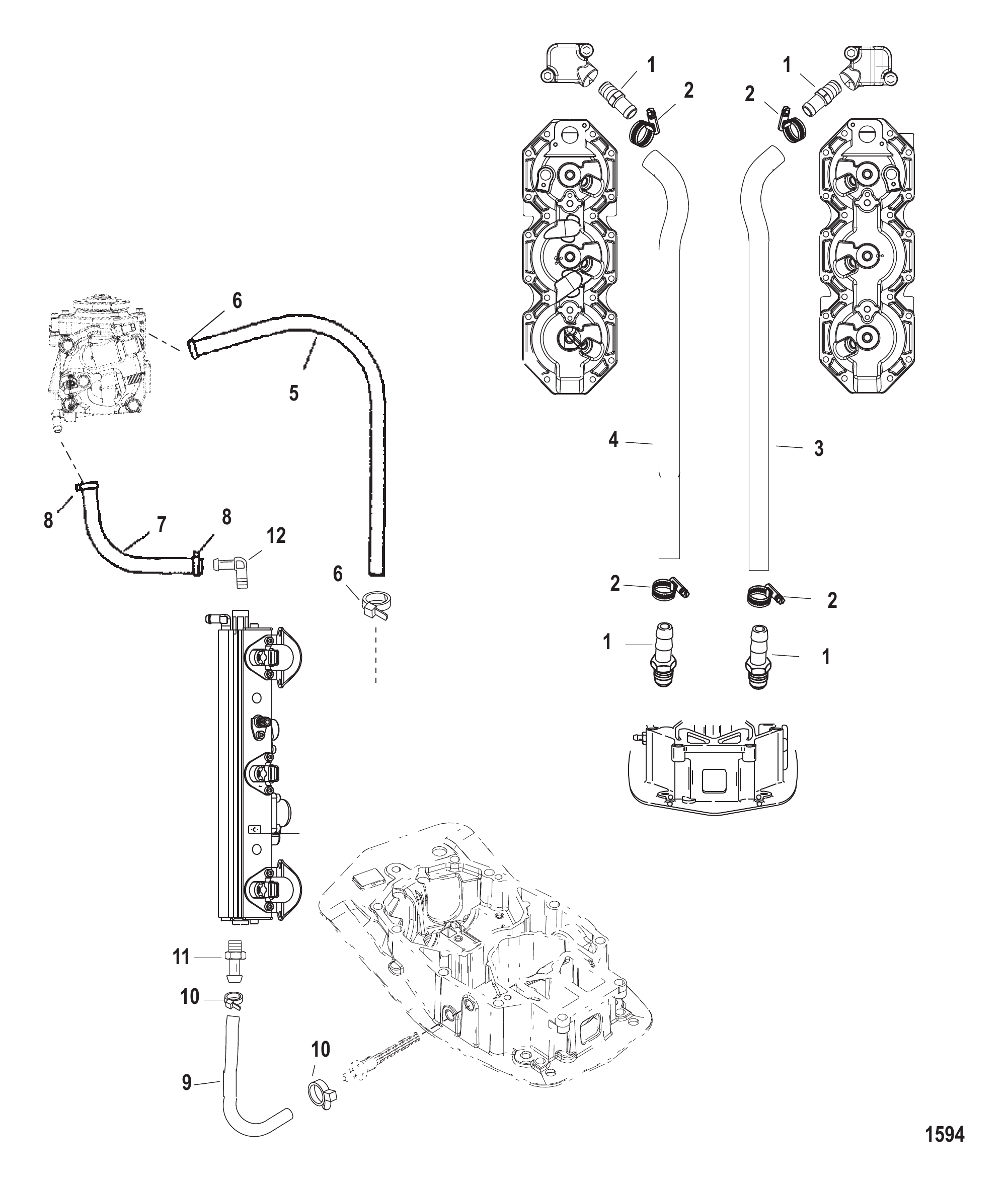

Рис. 32Водяные шланги Water Hoses

REF	Номер детали	Наименование	Кол-во
1	858855	Штуцер прямой	4
2	816311T	СТЯЖКА (8.00 дюймов)	4
3	859090	ШЛАНГ СЛИВНОЙ	1
3	859090001	Шланг сливной правого борта	1
3	859090001	Шланг сливной правого борта	1
4	859089	ШЛАНГ СЛИВНОЙ	1
4	859089001	Шланг сливной левого борта	1
4	859089001	Шланг сливной левого борта	1
5	856839	Трубка	1
6	816311T	СТЯЖКА (8.00 дюймов)	2
7	858807	Шланг	1
8	816311T	СТЯЖКА (8.00 дюймов)	2
9	858865	Шланг	1
10	816311T	СТЯЖКА (8.00 дюймов)	2
11	291112	Фитинг	1
12	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
-	877869A03	Головка блока цилиндров в сборе	1
-	877869A07	Сборка головки блока цилиндров	1
-	877869A04	Сборка головки блока цилиндров	1
-	877869A07	Сборка головки блока цилиндров	1
