水星 Mercury V-150 HP 0G303046 THRU 0G760299 - — взрыв-схемы и запчасти

两冲程电喷 EFI · USA - Cat.# 90-81741896 · 共 42 个部位 · 1756 条零件

Рис. 1АКСЕССУАРЫ ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
-	877680Q8	Топливный шланг в сборе (8 футов)	1
-	827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
-	877680Q12	Топливный шланг в сборе (12 футов)	1
-	17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
-	877681Q8	Топливный шланг в сборе (8 футов)	1
-	17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
-	877681Q12	Топливный шланг в сборе (12 футов)	1
-	822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
-	877683Q12	Топливный шланг в сборе (12 футов)	1
-	852400	Соединение промывочное	1

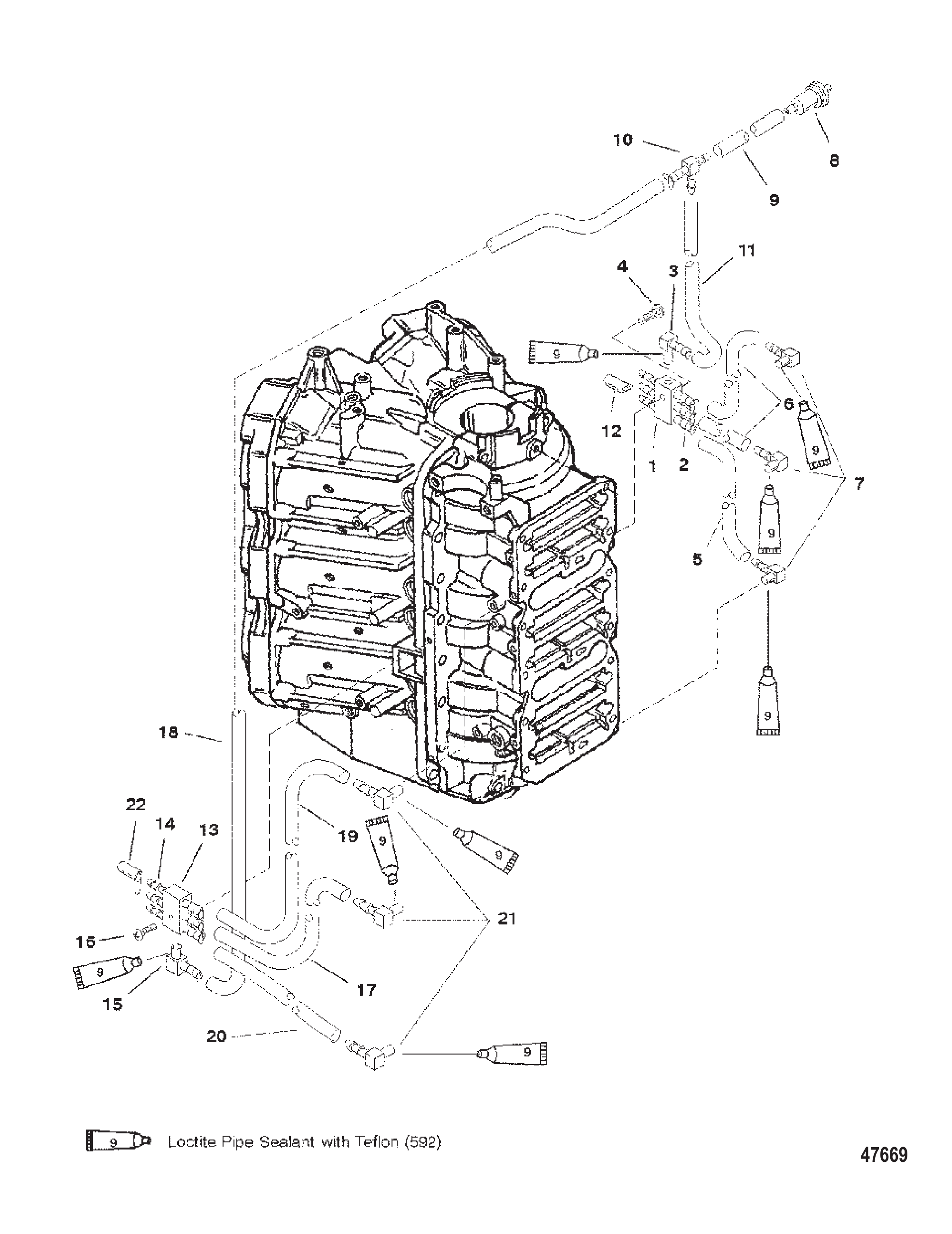

Рис. 2СИСТЕМА ПРОДУВКИ BLEED SYSTEM

REF	Номер детали	Наименование	Кол-во
1	827210A1	КОЛЛЕКТОР В СБОРЕ СИСТЕМЫ ВЫПУСКА ВОЗДУХА	1
2	426231	Обратный клапан	6
2	426233	Обратный клапан	6
3	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	1
4	92051	Винт (10-16 x .75)	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	99130122	Трубка (20,00 футов, бухта) дренажная	2
6	892024122	Шланг (240.00 дюймов, бухта)	2
7	76843	ШТУЦЕР	3
7	768431	Штуцер	3
8	18206	Фильтр	1
8	8M0207786	Фильтр	1
9	9912688	Трубка (36.00 дюймов, бухта)	1
10	827200	ТРОЙНИК	1
11	99130122	Трубка (20,00 футов, бухта) дренажная	1
11	892024122	Шланг (240.00 дюймов, бухта)	1
12	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	3
13	827210A1	КОЛЛЕКТОР В СБОРЕ СИСТЕМЫ ВЫПУСКА ВОЗДУХА	1
14	426231	Обратный клапан	6
14	426233	Обратный клапан	6
15	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	1
16	92051	Винт (10-16 x .75)	1
17	99130122	Трубка (20,00 футов, бухта) дренажная	1
17	892024122	Шланг (240.00 дюймов, бухта)	1
18	99130122	Трубка (20,00 футов, бухта) дренажная	1
18	892024122	Шланг (240.00 дюймов, бухта)	1
19	99130122	Трубка (20,00 футов, бухта) дренажная	1
19	892024122	Шланг (240.00 дюймов, бухта)	1
20	99130122	Трубка (20,00 футов, бухта) дренажная	1
20	892024122	Шланг (240.00 дюймов, бухта)	1
21	76843	ШТУЦЕР	3
21	768431	Штуцер	3
22	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	3

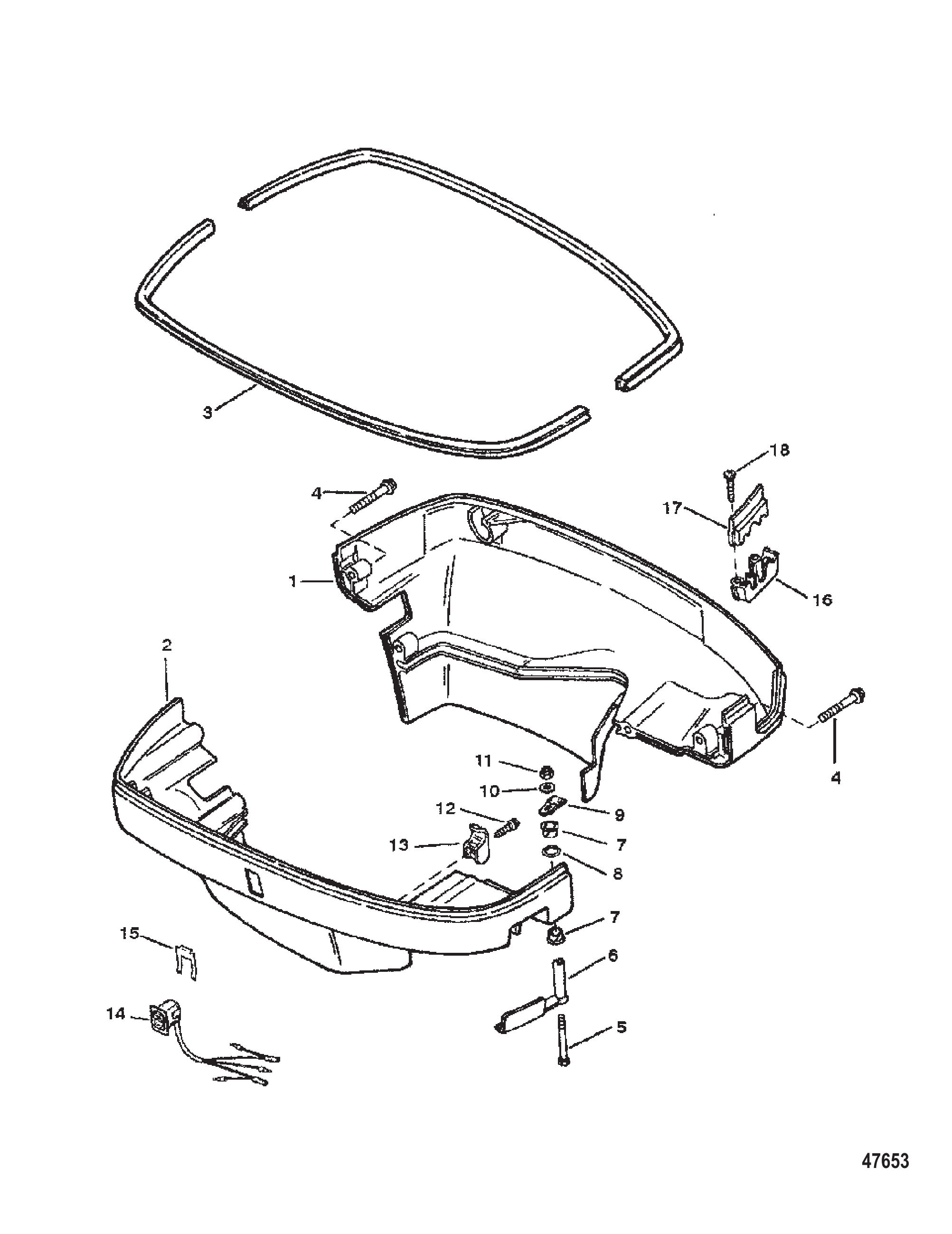

Рис. 3НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	818448A1	Нижний кожух	1
1	818448A2	Нижний кожух	1
1	818448A4	Нижний кожух	1
2	818447A1	Нижний кожух	1
2	818447A2	Нижний кожух	1
2	818447A4	Нижний кожух	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	82130040	ВИНТ (M6 x 40)	4
5	824868	ВИНТ (M6 x 75)	1
6	821253F1	Рукоятка передняя, чёрная	1
6	889740A02	Комплект рукоятки	1
6	821253F2	Передняя рукоятка	1
6	889740A02	Комплект рукоятки	1
6	821253F4	Передняя рукоятка	1
6	889740A02	Комплект рукоятки	1
7	335891	Втулка	2
8	48462	Кольцо уплотнительное (.614 x .070)	1
9	8219423	Собачка	1
10	69057	ШАЙБА (.281 x .734 x .063)	1
11	401196	ГАЙКА (M6)	1
12	8214281	Винт (#10-16 x .625)	1
13	822873	Зажим	1
14	18286A40	Переключатель в сборе	1
14	8M0235192	Переключатель тримма	1
15	8124431	Фиксатор (применять где применимо)	1
15	8M0032848	Держатель переключателя	1
16	822024	Хомут	1
17	822023	Хомут	1
18	92799	ВИНТ (#10-16 x 1.12)	2

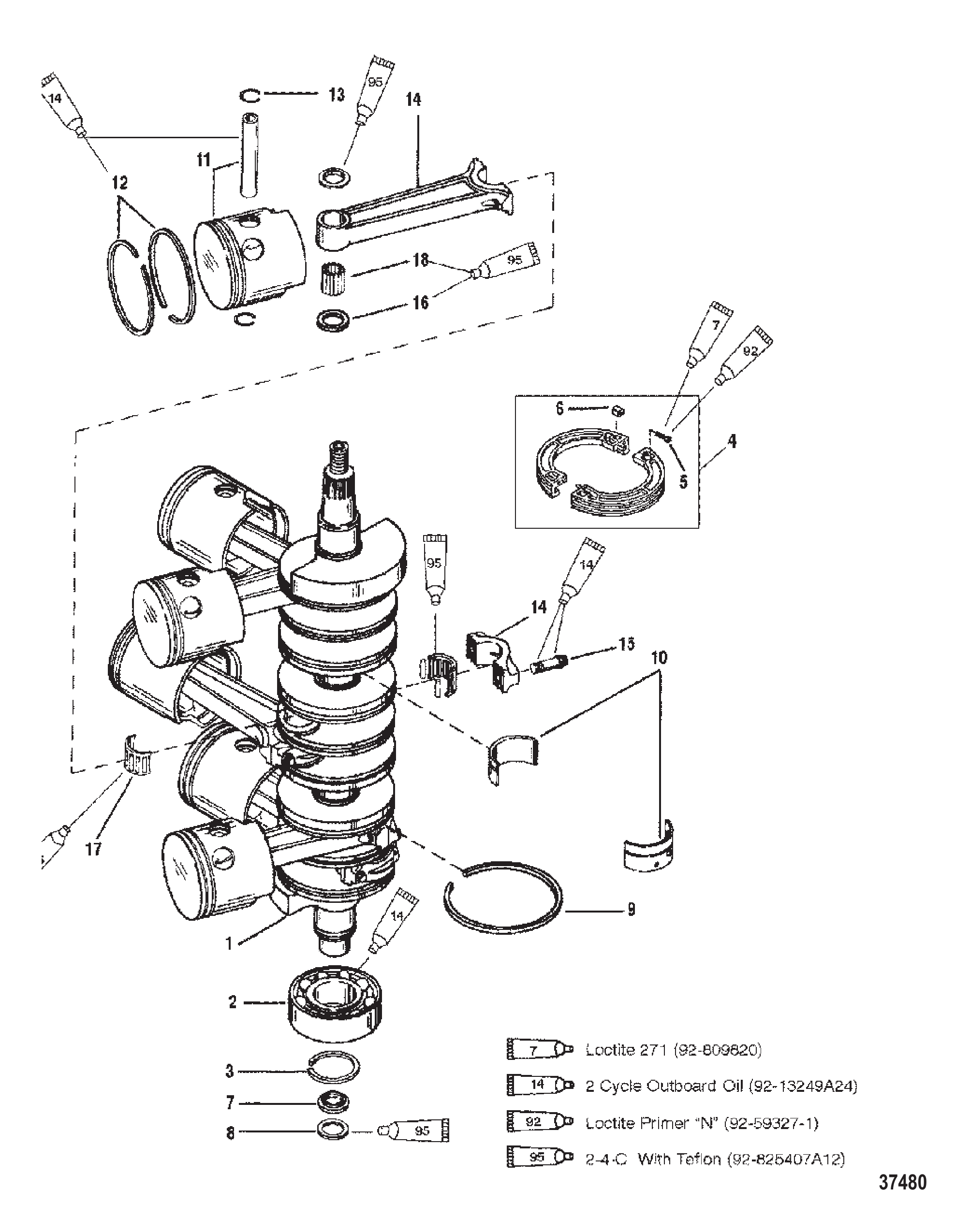

Рис. 4КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	9536A4	Коленчатый вал в сборе	1
1	9536T4	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	14513A3	Комплект зубчатого сектора привода	1
4	14513A09	Комплект зубчатого сектора привода	1
5	854812	Винт (#6-32 x .630) с полукруглой головкой под шестигранник	2
6	854811	Гайка специальная (#6-32)	2
4	14513A2	Комплект зубчатого сектора привода	1
4	14513A09	Комплект зубчатого сектора привода	1
5	813073	Винт (#6-32 x .620) с внутренним шестигранником	2
6	813134	Гайка (#6-32) специальная	2
7	54196A6	Корпус в сборе	1
8	65800	НАБИВКА	1
9	67377	Кольцо уплотнительное коленчатого вала	7
9	67377T	Кольцо уплотнительное	7
10	16756A6	Комплект подшипников	2
11	9738A9	Поршень в сборе стандартный (правый борт — стандартный)	3
11	9738T9	Поршень в сборе стандартный	3
11	9738A10	Поршень в сборе .015 ремонтный (правый борт — .015 ремонтный)	AR
11	9738T10	Поршень в сборе .015 ремонтный	AR
11	9737A9	Поршень в сборе стандартный (левый борт — стандартный)	3
11	9737T9	Поршень в сборе стандартный	3
11	9737A10	Поршень в сборе .015 ремонтный	AR
12	822321A12	Комплект поршневых колец — стандартный	1
12	822321A1	Комплект поршневых колец — ремонтный .015	2
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	818141A2	Комплект шатуна	6
14	818141A13	Шатун в сборе	6
15	763491	Винт (.312-24 x .875)	12
16	812876	Шайба	12
16	8M0012298	Упорная шайба	12
17	17514A2	Комплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	822553	Игольчатый подшипник	174
18	8M0204691	Подшипник игольчатый @200	174
-	815791A92	Комплект прокладок двигателя	1
-	823434A97	Блок головки цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A97	Блок головки цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A97	Блок головки цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

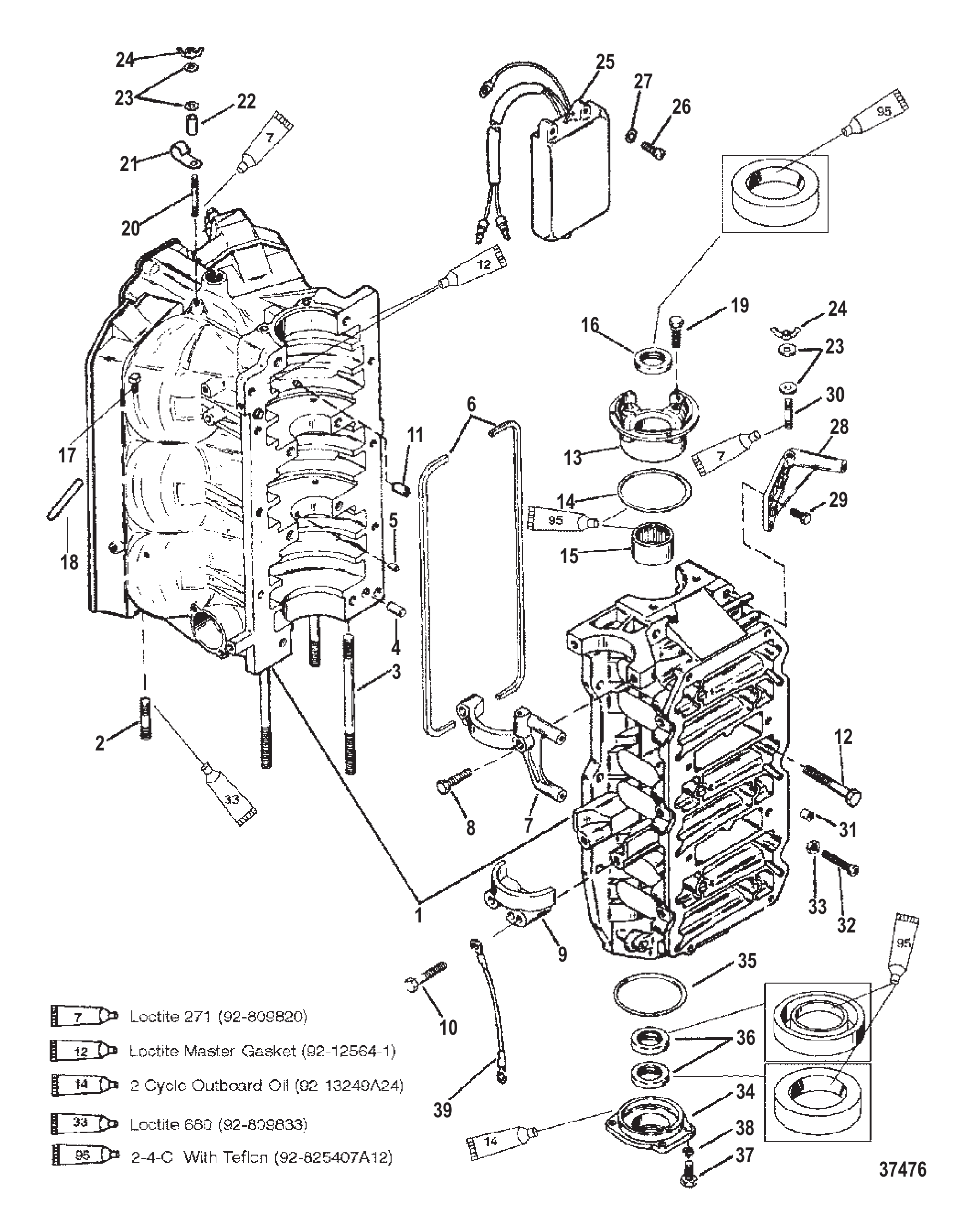

Рис. 5БЛОК ЦИЛИНДРОВ И КРЫШКИ CYLINDER BLOCK AND END CAPS

REF	Номер детали	Наименование	Кол-во
1	9763A23	Блок цилиндров (XR6/Magnum III)	1
1	9763T23	БЛОК ЦИЛИНДРОВ	1
1	9763A17	Блок цилиндров (XR6/Magnum III)	1
1	9763T17	БЛОК ЦИЛИНДРОВ	1
1	9763A61	Блок цилиндров (200)	1
1	9763T61	БЛОК ЦИЛИНДРОВ	1
2	8181383	Шпилька головки блока (1.75 дюйма)	6
2	8M0034455	ШПИЛЬКА 1.750	6
3	670653	ШПИЛЬКА (.375 x 5.620) (5-1/2 ДЮЙМ.)	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	784384	Шпилька (.375 x 6.870) (6.75 дюймов)	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	828213	Винт (.312-18 x 1.500) шестигранный с фланцем	2
9	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
10	828214	Винт (.312-18 x 2.00) шестигранный с фланцем	2
11	99448	Втулка	1
12	66717	ВИНТ (.375-16 x 3.250)	8
12	74824	Винт (.312-18 x 1.250)	6
13	9642A1	Крышка торцевая верхняя в сборе	1
13	858521T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
15	16756A4	Комплект подшипников	1
16	41953	Сальник	1
17	822715	Угловой штуцер (запрессовываемый)	6
18	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	6
19	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
19	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
20	15094	ШПИЛЬКА (.190-32 x 1.870)	1
21	63153	J-образная защёлка	1
22	67269	Проставка	1
23	49221	Шайба (.187 x .500 x .062) неопреновая	3
23	8M0204663	ШАЙБА @5	3
24	816874	Барашковая гайка (#10-32)	3
25	87076A10	Регулятор холостого хода	1
26	69020	ВИНТ (#10-32 x .875)	3
26	690201	ВИНТ (#10-32 x .875)	3
27	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
28	42248	Кронштейн	1
28	422482	Кронштейн	1
29	49668	Винт (.250-20 x .750)	2
30	15093	ШПИЛЬКА (#10-32 x 1.00)	2
30	8M0034435	ШПИЛЬКА	2
31	26852	ЗАГЛУШКА Нейлоновая	1
32	64022	Винт (.250-20 x 2.125)	1
33	64015	Гайка (.250-20) клеммы стартерного соленоида	1
34	7809A1	Крышка торцевая в сборе	1
34	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
35	62700	Кольцо уплотнительное (3.237 x .103)	1
36	41953	Сальник	2
37	28636	ВИНТ (.250-20 x .750)	4
38	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
39	88807A20	Кабель в сборе (чёрный-11 дюйм.)	1
-	815791A92	Комплект прокладок двигателя	1
-	823434A97	Блок головки цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A97	Блок головки цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A97	Блок головки цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

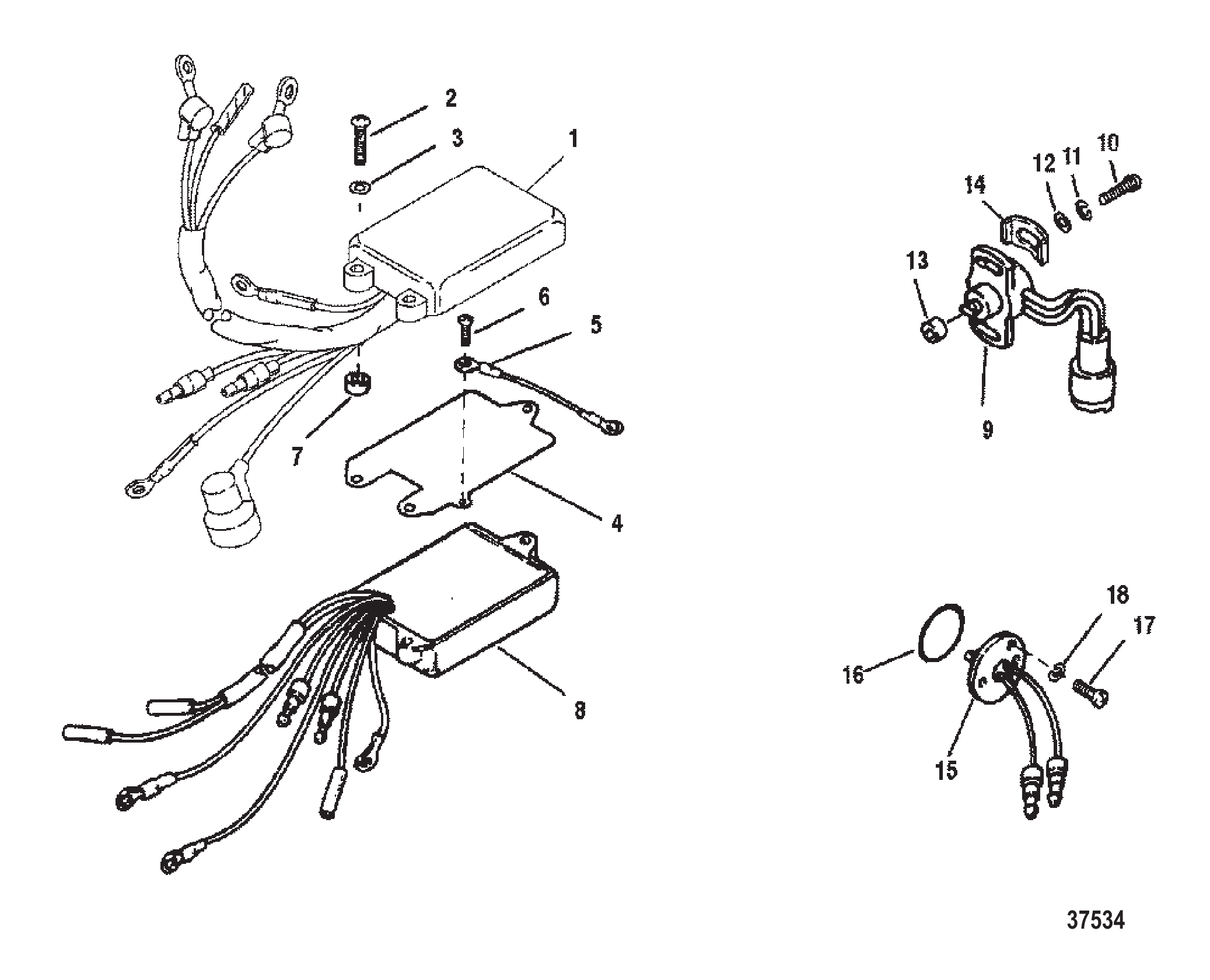

Рис. 6ДЕТОНАЦИОННЫЙ КОНТРОЛЛЕР/ДАТЧИК ТЕМПЕРАТУРЫ DETONATION CONTROLLER/TEMPERATURE SENSOR

REF	Номер детали	Наименование	Кол-во
1	826800A8	Контроллер детонации в сборе	1
2	88447	Винт (.190-32 x 1.62)	3
3	38833	ШАЙБА	3
4	13381	Пластина	1
5	88807A10	Трос в сборе, масса	1
6	62568	Винт (#10-16 x .375)	1
7	94304	Распорная втулка винта коробки переключателей	3
8	41470A25	Модуль в сборе, предупреждение о подаче масла	1
9	14851	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
9	14851T03	Индикатор	1
10	15150	ВИНТ (#8-32 x .625) ДАТЧИКА	2
11	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
12	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
13	15885	Втулка	1
14	813501	Пластина	2
15	13221A1	Датчик в сборе, температура	1
15	13221T01	Датчик температуры	1
16	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
17	57583	ВИНТ (#8-32 x .375) Кронштейн к кронштейну	3
17	57583T	Винт #8-32x3/8	3
18	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
-	815791A92	Комплект прокладок двигателя	1

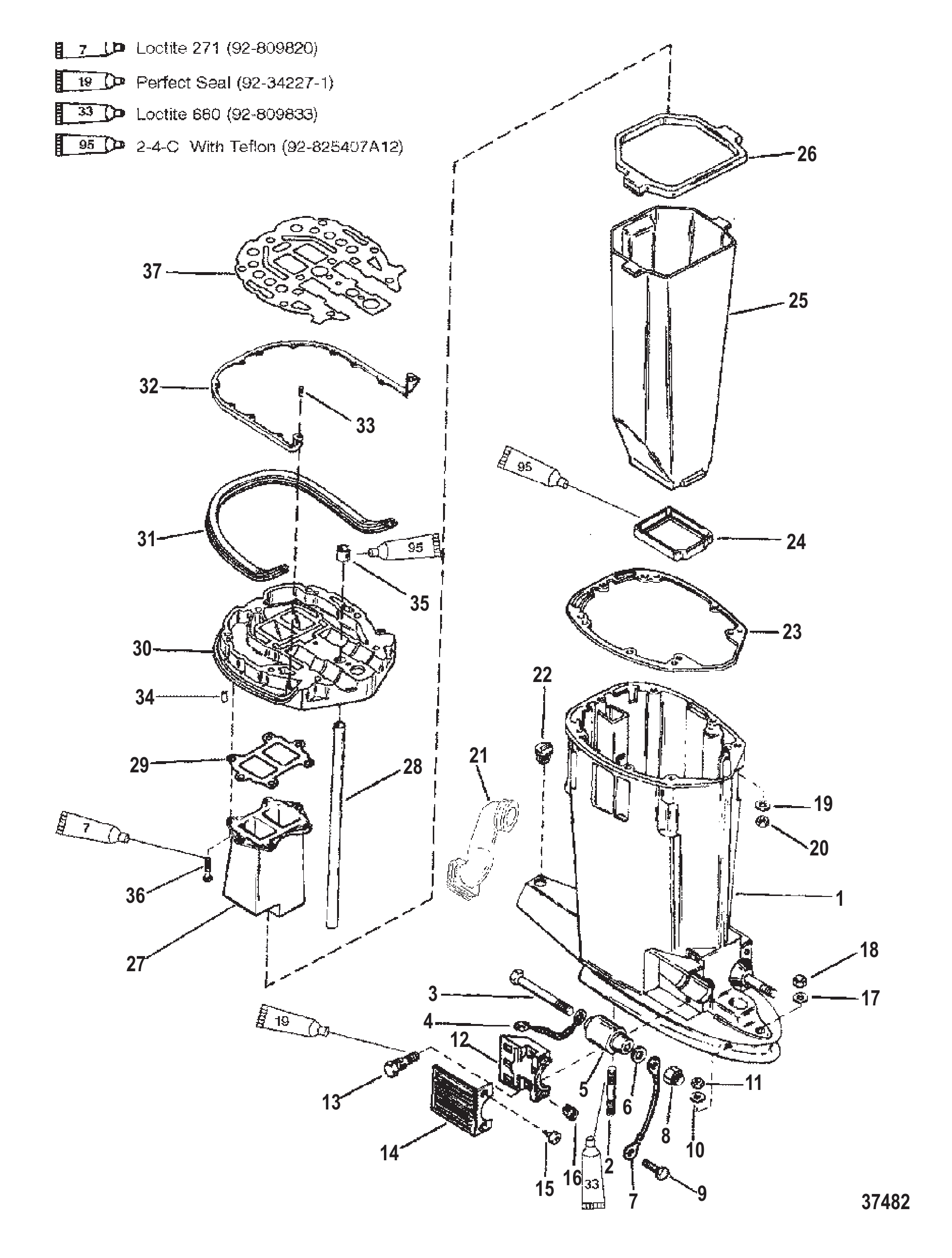

Рис. 7КАРТЕР ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА DRIVESHAFT HOUSING AND EXHAUST TUBE

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343T10	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА - ЧЁРНЫЙ - ДЛИННЫЙ	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	28040	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
14	67077F1	Крышка серая	2
14	67077T	Крышка, чёрная чёрная	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991732	Прокладка	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	812834	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	78246	Прокладка	1
29	782461	Прокладка	1
30	18233A3	Пластина в сборе	1
30	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
31	8147012	Сальник	1
31	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
32	68011	Кронштейн	1
33	812832	Винт (#10-16 x .500)	12
33	878608	Винт (#10-16 x .500)	12
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
35	38970	САЛЬНИК X-LONG	1
36	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
37	183071	ПРОКЛАДКА	1
37	183076	Прокладка	1
-	815791A92	Комплект прокладок двигателя	1

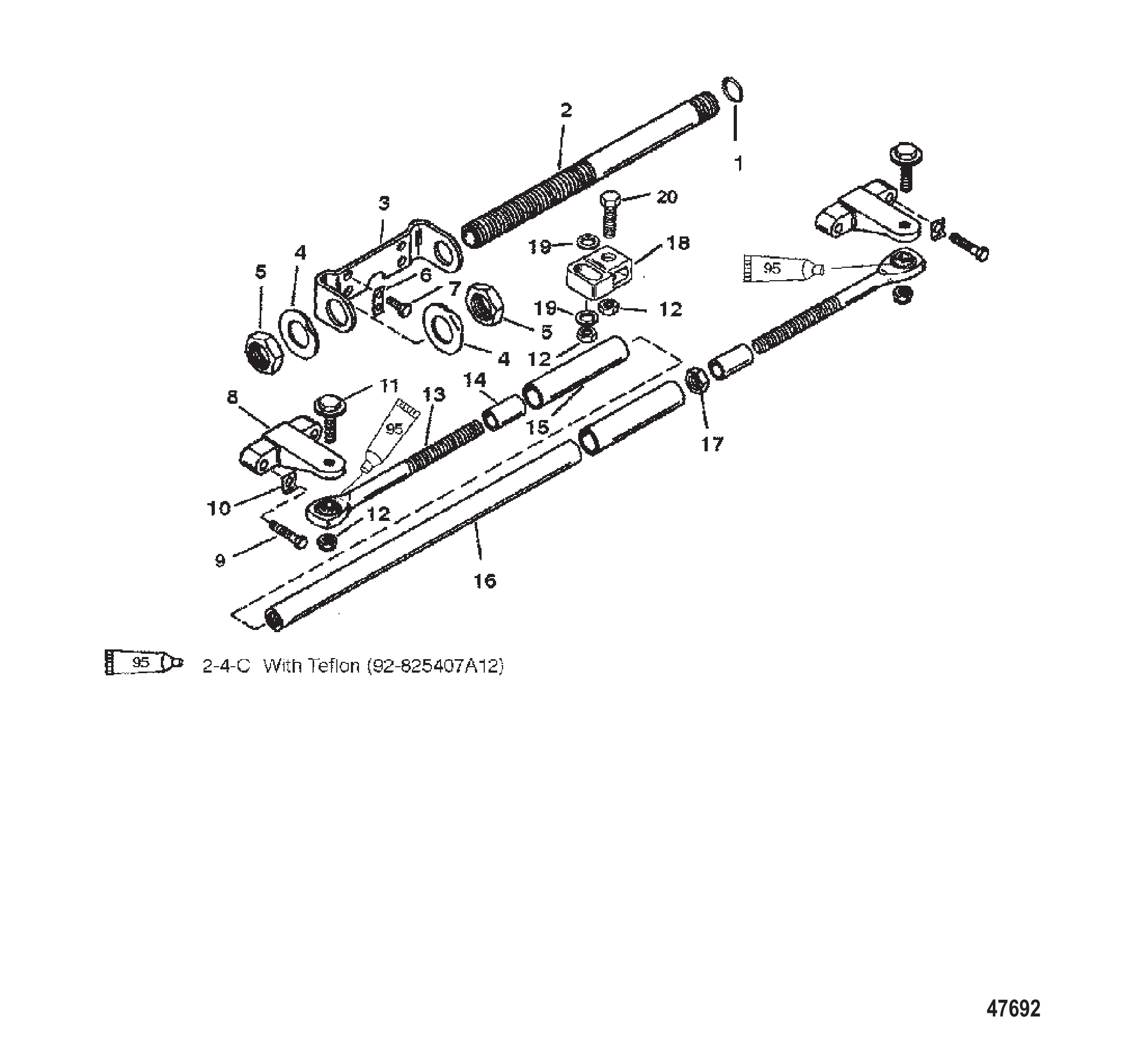

Рис. 8КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ DUAL ENGINE EXTENSION KIT

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
1	48462	Кольцо уплотнительное (.614 x .070)	1
2	715651	Трубка троса рулевого управления	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	14000	Винт (.375-24 x 1.25)	4
11	849838	ВИНТ (.375-24 x 1.250)	4
12	34863	ГАЙКА (.375-24)	6
12	8M0204726	Гайка (.375-24) латунная	6
13	979331	Рычаг рулевого управления	2
13	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8149513	Соединитель (15,00 дюймов)	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
20	94319	Винт (.375-24 x 1.5)	1

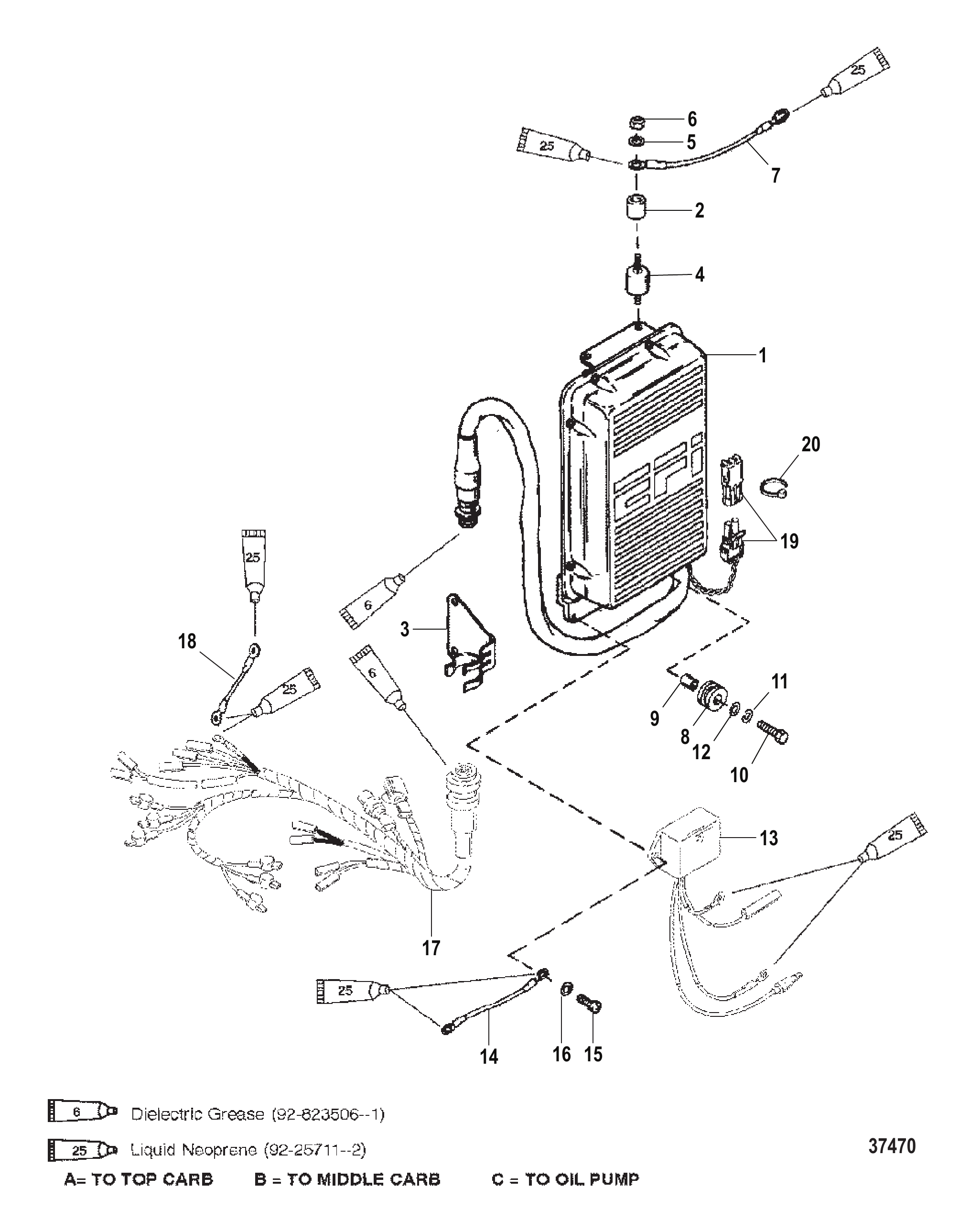

Рис. 9БЛОК УПРАВЛЕНИЯ (E.C.U.) E.C.U. ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	824003A10	ЭБУ блок управления двигателем	1
1	824003A9	ЭБУ блок управления двигателем	1
1	824003T25	ЭБУ	1
1	824003A8	ЭБУ блок управления двигателем	1
1	824003T26	ЭБУ	1
2	34948	ПРОСТАВКА	2
3	146951	ЗАЖИМ	1
4	90435	ОПОРА	2
5	21249	ШАЙБА ВИНТА РУКОЯТКИ	4
6	20361	Гайка (.250-28)	4
6	8267089	Гайка (.250-28)	4
7	88807A19	Кабель в сборе	1
8	14637	Втулка уплотнительная	1
9	14636	Втулка	1
10	28667	ВИНТ (.250-20 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
13	13202A4	Модуль датчика воды в сборе	1
14	88807A18	Кабель в сборе, чёрный	1
15	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	2
16	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
17	98866A25	Жгут проводов ЭБУ и форсунок в сборе	1
18	87895A4	Кабель в сборе (150/175)	1
19	832948A1	Разъём в сборе, 2 контакта, вилка	1
20	816311	Стяжка (8.00 дюймов)	AR
20	816311T	СТЯЖКА (8.00 дюймов)	AR

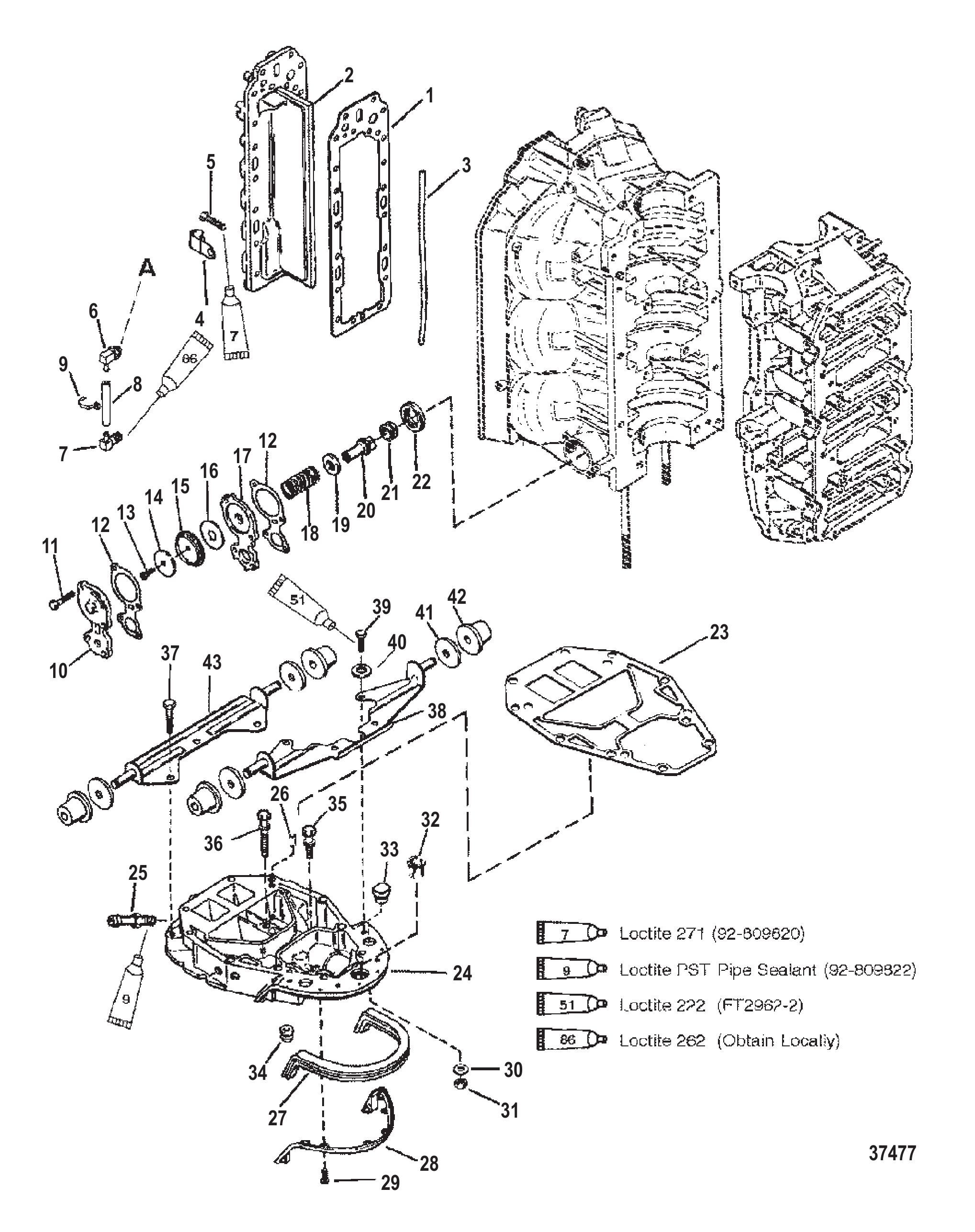

Рис. 10ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА EXHAUST MANIFOLD AND EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	190503	Прокладка	1
2	827323A2	РАЗДЕЛИТЕЛЬНАЯ ПЛАСТИНА	1
3	814754	Сальник (12.50 дюймов)	1
4	814634	Хомут	4
5	826356	ВИНТ С ШАЙБОЙ (.312-18 x 1.500)	20
5	8263561	Винт с шайбой (.312-18 x 1.500)	20
6	814430	Фитинг (.500-14)	1
6	8144301	Штуцер	1
7	92007	Штуцер (.250-18) (90 градусов)	1
7	920071	Штуцер (90 градусов)	1
8	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
8	8M0108355	Шланг (57 дюймов, бухта)	1
9	816311	Стяжка (8.00 дюймов)	2
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	68729	КРЫШКА	1
10	8M0039767	КРЫШКА	1
11	74824	Винт (.312-18 x 1.250)	4
12	78690	Прокладка	2
12	78690002	Прокладка	2
13	69570	Винт (#10-16 x .750)	1
14	76451	Шайба	1
15	14479	Диафрагма	1
15	144791	ДИАФРАГМА	1
16	16496	ДЕФЛЕКТОР водяной	1
17	16497A1	Пластина	1
18	64878	ПРУЖИНА (Чёрная)	1
19	85303	ШАЙБА	1
20	14480	Клапан тарельчатый	1
21	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
22	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
23	991763	Прокладка	1
23	991764	Прокладка	1
24	18260A2	Пластина выхлопная в сборе	1
24	18260T2	УЗЕЛ ПЛАСТИНЫ ВЫПУСКНОЙ СИСТЕМЫ	1
25	897721	РАЗЪЕМ (.125-27) (ПРЯМОЙ)	1
25	89772Q1	СОЕДИНИТЕЛЬ (.125-27)	1
26	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
27	8147011	Сальник	1
27	8M0043164	САЛЬНИК	1
28	680101	КРОНШТЕЙН	1
29	812832	Винт (#10-16 x .500)	8
29	878608	Винт (#10-16 x .500)	8
30	20553	Шайба (.406 x .734 x .063)	6
31	69254	ГАЙКА	6
32	27132	ВТУЛКА	1
33	19564	Люверс старого образца	1
33	8M0179867	ВТУЛКА	1
34	19565	Люверс	1
34	19565002	ВТУЛКА	1
35	66727	ВИНТ (.312-18 x 1.250)	1
36	68783	ВИНТ (.312-18 x 2.50)	1
37	66725	ВИНТ (.375-16 x 3.50)	3
37	898833	Винт (.375-16 x 3.500)	3
38	812905A5	Кронштейн в сборе, передний	1
38	812905T	КРОНШТЕЙН ПЕРЕДНИЙ	1
39	8055571	Винт (.3125-18 x .50)	4
39	90285	ВИНТ (.312-18 x .625)	4
40	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	4
41	187031	Шайба	4
42	18778	Втулка уплотнительная	4
42	18778001	Втулка уплотнительная	4
43	18578A8	Кронштейн в сборе задний	1
43	18578T09	УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ	1
-	815791A92	Комплект прокладок двигателя	1
-	823434A97	Блок головки цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A97	Блок головки цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A97	Блок головки цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

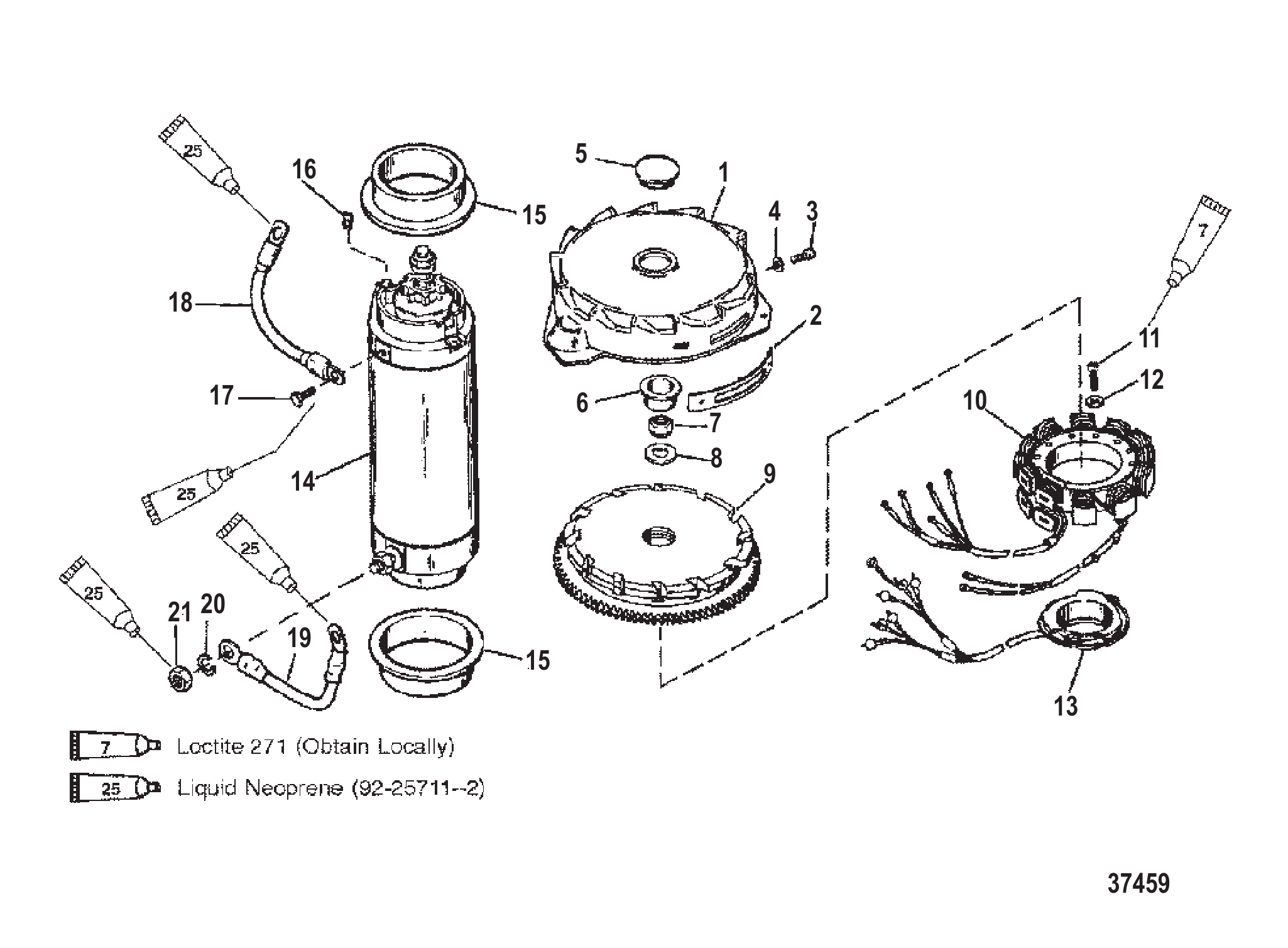

Рис. 11МАХОВИК/СТАРТЕР FLYWHEEL/STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
1	18896A1	Комплект крышки	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	817632A12	Маховик	1
9	859238T16	УЗЕЛ МАХОВИКА	1
10	9610A19	Статор	1
11	90045	ВИНТ (#10-32 x 1.375)	4
12	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
13	96455A9	Пластина в сборе с триггером	1

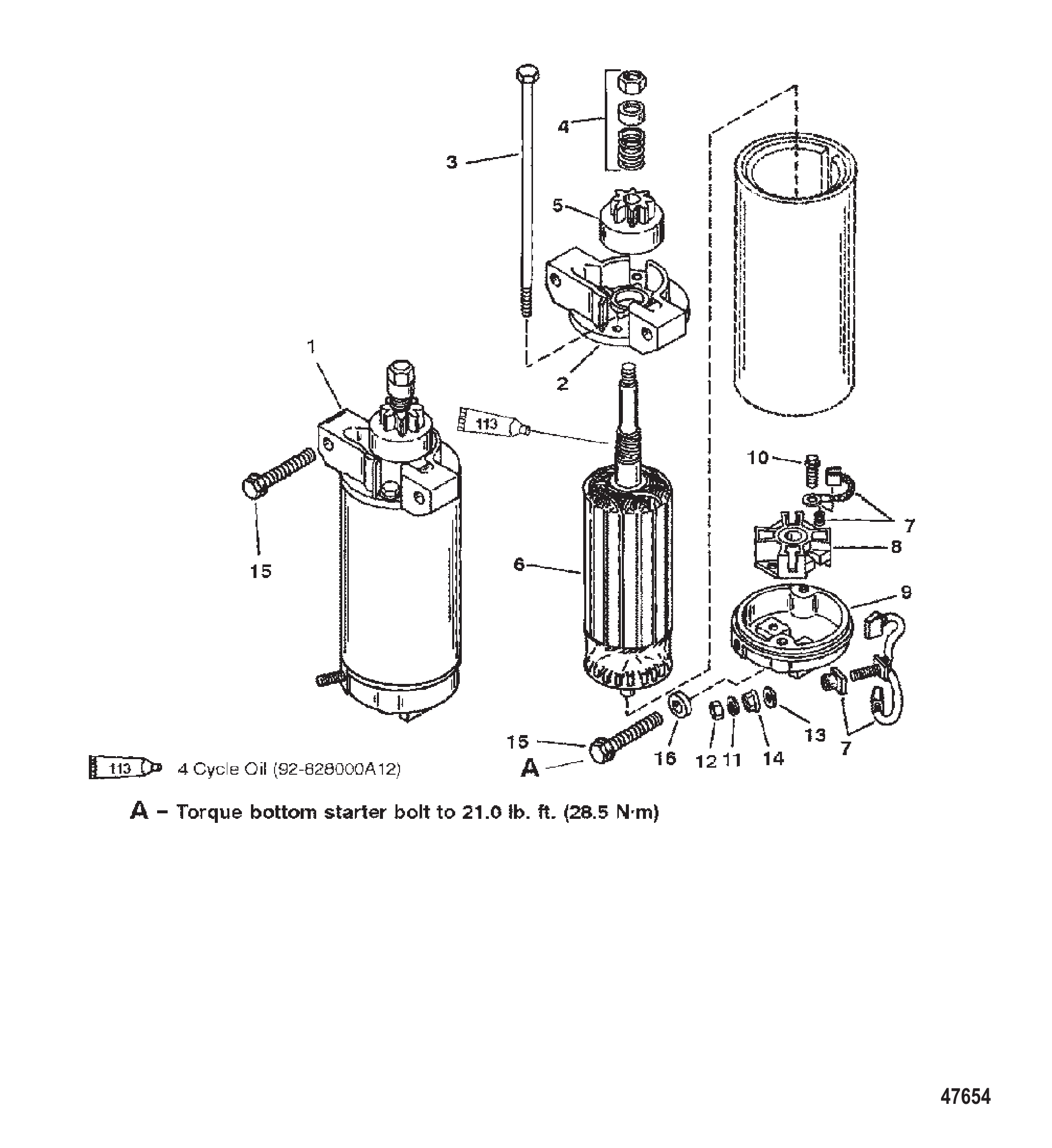

14	79472	Стартер в сборе	1
14	893893	Стартер	1
15	56703	ВТУЛКА СТАРТЕРА	2
15	8M0034918	Втулка	2
16	68042	Упор резиновый	2
16	8M0043376	Упор	2
17	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
18	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
19	93388A7	Трос в сборе (черный)	1
19	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1

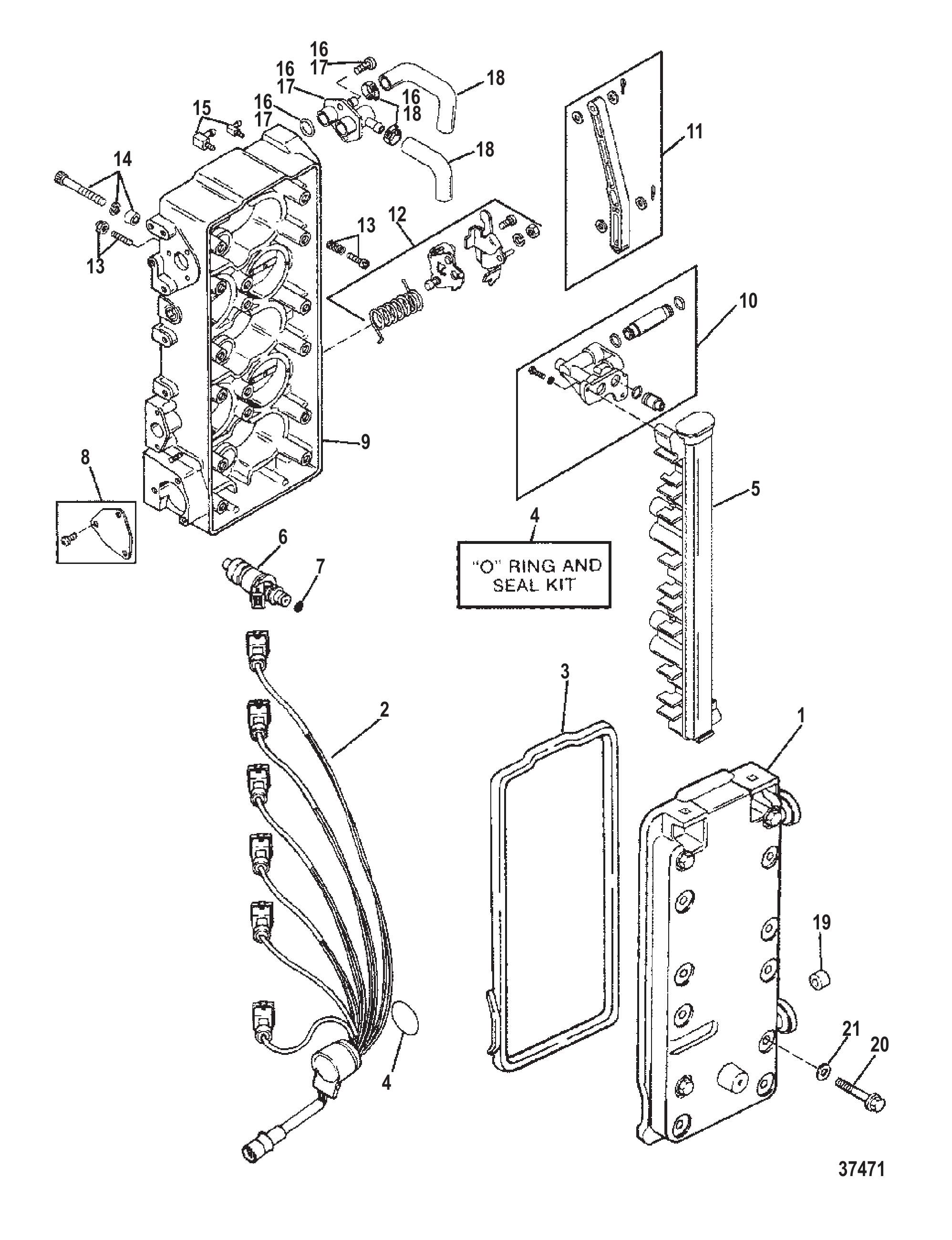

Рис. 12СИСТЕМА УПРАВЛЕНИЯ ТОПЛИВОМ (КОРПУС) FUEL MANAGEMENT SYSTEM (HOUSING)

REF	Номер детали	Наименование	Кол-во
-	14817A23	Топливная система в сборе	1
1	8276922	Крышка	1
2	15443	Комплект жгута проводов	1
3	18792	Сальник коллектора форсунок	1
4	15029	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ И САЛЬНИКОВ	1
5	8276992	Топливная рампа	1
5	827699T2	Топливная рампа	1
6	18715	Форсунка топливная	6
6	18715T	Форсунка в сборе	6
7	17422	Фильтр форсунки	1
8	827696	КОМПЛЕКТ ФИКСАТОРОВ	1
9	8276933	Корпус дроссельной заслонки	1
10	8090572	Комплект соединения	1
11	8276891	Комплект тяг	1
12	827697	КОМПЛЕКТ РЫЧАГОВ ТЯГИ	1
13	827698	КОМПЛЕКТ ВИНТОВ	1
14	8276981	Комплект винтов	1
15	8090851	Комплект углового штуцера	1
16	814233A1	Ремкомплект клапана Шредера	1
16	814233A02	Ремкомплект клапана	1
17	8142332	Комплект соединения FMA	1
18	8276942	Комплект шлангов	1
18	827694A01	Комплект топливных шлангов	1
19	67748	Ролик	1
20	90088	ВИНТ (.250-20 x 4)	12
20	845674	Винт (.250-20 x 4.00)	12
21	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	12
21	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	12

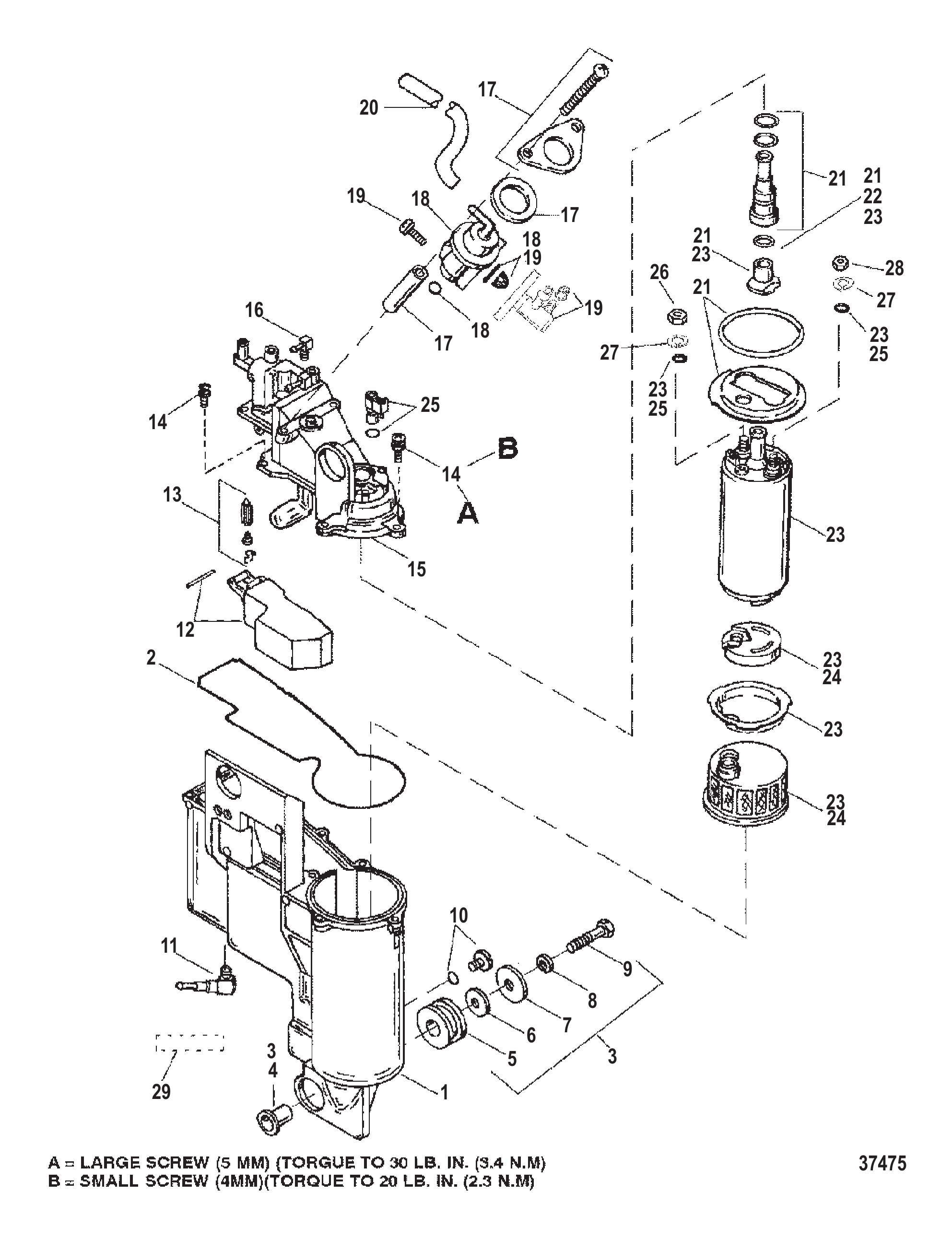

Рис. 13СИСТЕМА УПРАВЛЕНИЯ ТОПЛИВОМ (ПАРООТДЕЛИТЕЛЬ) FUEL MANAGEMENT SYSTEM (VAPOR SEPARATOR)

REF	Номер детали	Наименование	Кол-во
-	14817A23	Топливная система в сборе	1
1	8140111	Комплект корпуса сепаратора паров	1
2	809086	Уплотнительное кольцо	1
3	809092A1	Комплект крепежных винтов	1
4	809078	Втулка	1
5	809079	Уплотнительная втулка	3
5	88033	Втулка уплотнительная винта корпуса	3
6	8090622	Шайба	3
7	8090621	Шайба	3
8	809080	Стопорная шайба	3
8	400256	СТОПОРНАЯ ШАЙБА (M6)	3
9	8090611	Винт	3
10	809091	Ремкомплект винтов	1
11	424811	Клапан	1
12	15445	Комплект поплавка	1
13	15446	Комплект клапана поплавка	1
14	8140762	Комплект винтов	1
15	8140102	Комплект крышки	1
16	8090851	Комплект углового штуцера	1
17	809087	Крепежный комплект	1
18	8140122	Комплект регулятора давления топлива	1
19	814233A1	Ремкомплект клапана Шредера	1
19	814233A02	Ремкомплект клапана	1
20	8276943	Комплект трубок	1
21	809089	Ремкомплект топливного насоса	1
22	15029	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ И САЛЬНИКОВ	1
23	8090881	Комплект топливного насоса	1
23	809088T1	Комплект топливного насоса	1
24	8085041	Комплект фильтра топлива	1
24	808504T1	Комплект фильтра-отстойника	1
25	8090901	Комплект соединения	1
26	8237515	Гайка (M4)	1
27	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
28	400211	ГАЙКА (M5) Нержавеющая сталь	1
29	85557713	НАКЛЕЙКА Информация на этикетке EPA	1
29	855577A13	REF SOB 09-18 Mercury / Quicksilver	1

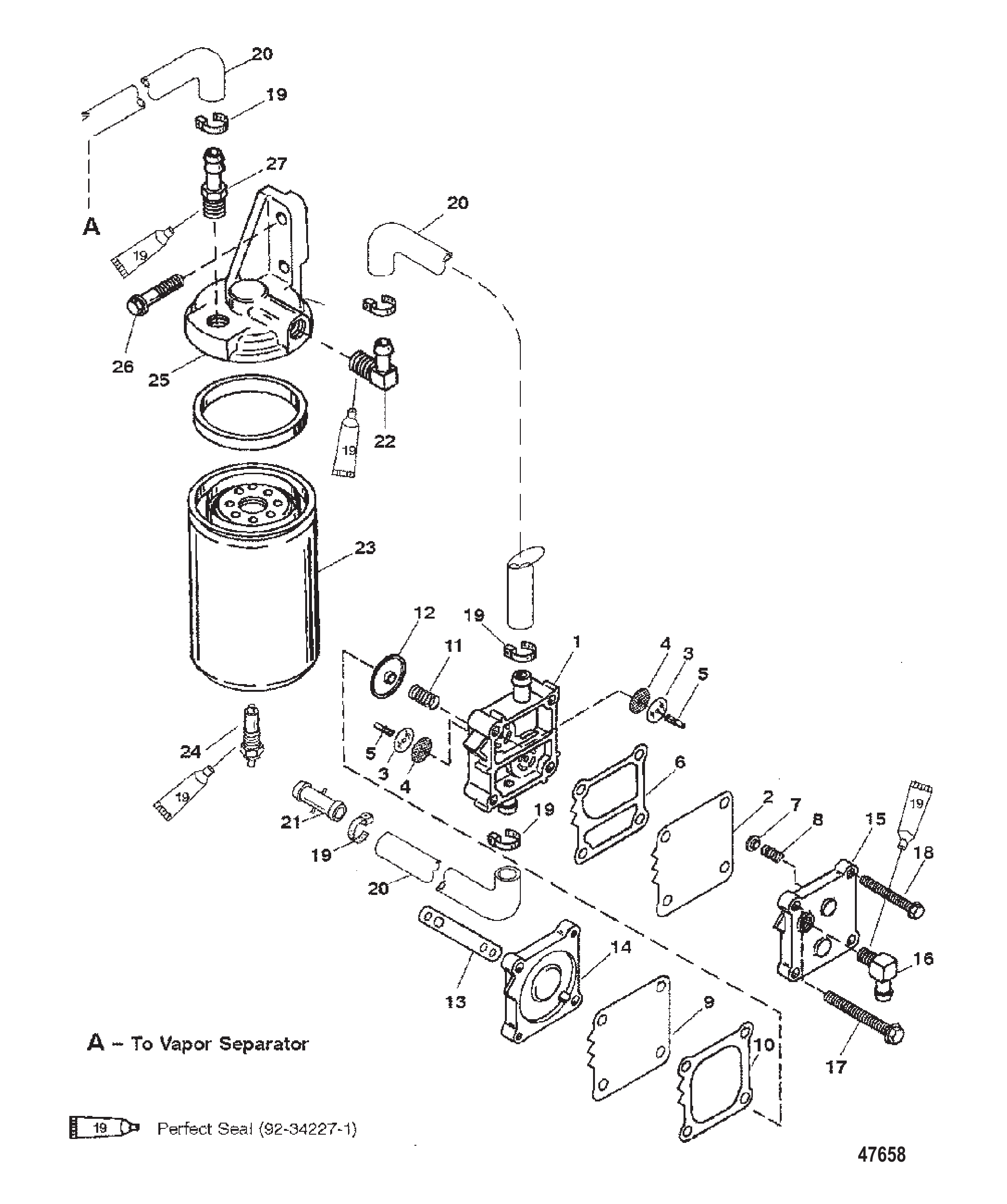

Рис. 14ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
1	14360A78	КОМПЛЕКТ ТОПЛИВНОГО НАСОСА	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE CHECK VALVE	2
4	NSS	NOT SOLD SEPARATE CHECK VALVE	2
5	NSS	NOT SOLD SEPARATE RETAINER	2
6	NSS	NOT SOLD SEPARATE GASKET	1
7	NSS	NOT SOLD SEPARATE CAP	1
8	NSS	NOT SOLD SEPARATE SPRING	1
9	NSS	NOT SOLD SEPARATE DIAPHRAGM	2
10	NSS	NOT SOLD SEPARATE GASKET	1
11	NSS	NOT SOLD SEPARATE SPRING	1
12	NSS	NOT SOLD SEPARATE CAP	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	62910	Угольник (.125-27) (90 градусов)	1
16	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
17	82130050	ВИНТ (M6 x 50)	2
18	82104540	ВИНТ (M5 x 40)	2
19	816311	Стяжка (8.00 дюймов)	AR
19	816311T	СТЯЖКА (8.00 дюймов)	AR
20	83075780	ТРУБКА (28.00 дюймов, бухта)	3
20	8M0108349	Шланг (70 дюймов, бухта)	3
21	822769	Соединитель	1
22	13607	Штуцер основания (входит в поз. №34)	1
22	136071	Угольник	1
23	18458A4	КОМПЛЕКТ ФИЛЬТРА	1
23	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
24	828586	Щуп	1
24	8M0204710	ДАТЧИК	1
25	13170A3	ОСНОВАНИЕ	1
26	82130030	ВИНТ (M6 x 30)	2
27	89771	Разъём (.250-18) (прямой)	1
27	89771Q2	Разъем (.250-18)	1
-	814195A97	КОМПЛЕКТ ПРОКЛАДОК	1
-	809973A97	Сборка головки блока цилиндров	1

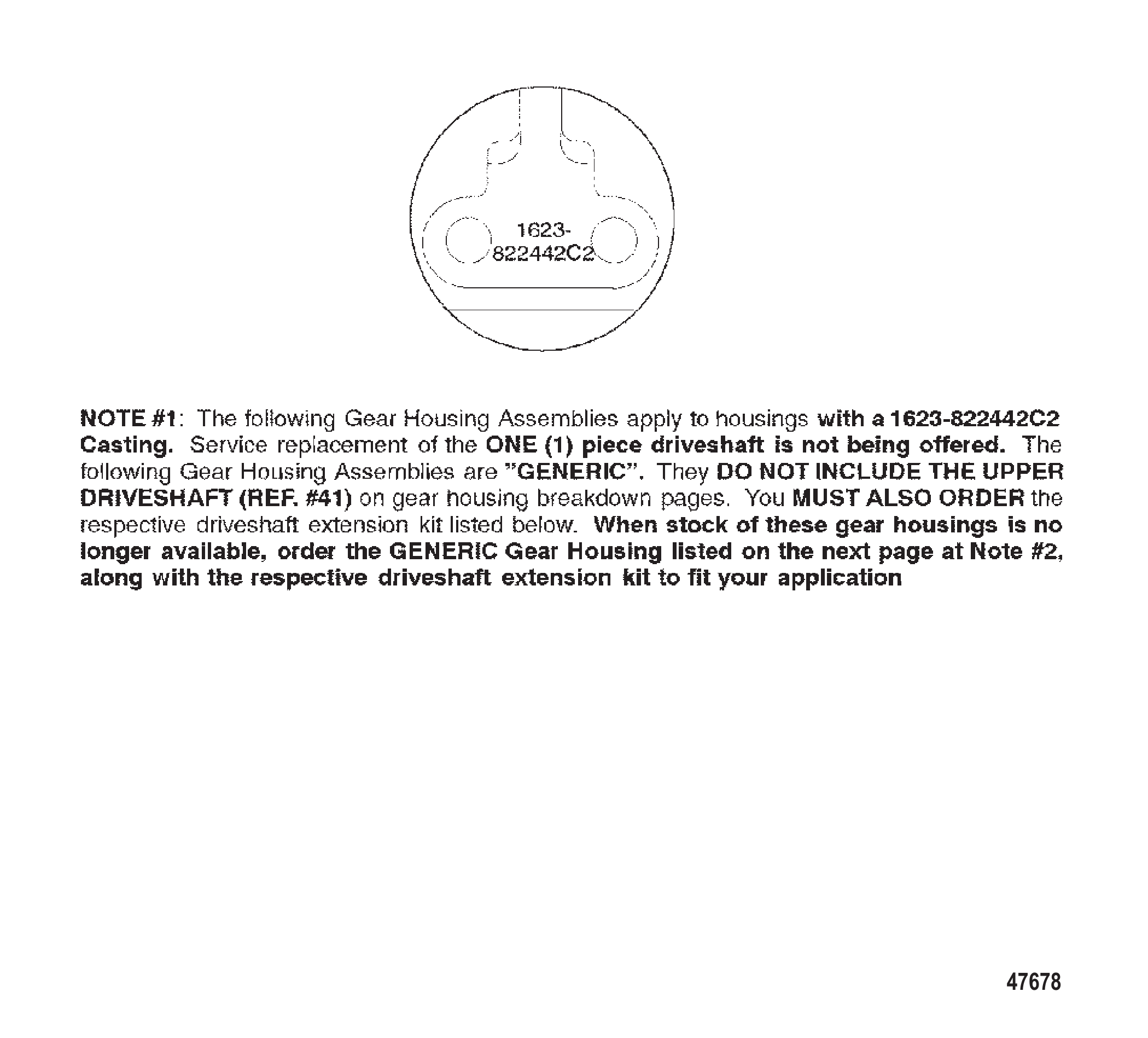

Рис. 15ТАБЛИЦА РЕДУКТОРОВ (S/N-0G437999 И РАНЕЕ) GEAR HOUSING CHART (S/N-0G437999 & BELOW)

REF	Номер детали	Наименование	Кол-во
-	822442A51	СБОРКА КОРПУСА РЕДУКТОРА	1
-	822442T77	REF OB PB 99-02 Mercury / Quicksilver	1
-	822442A52	СБОРКА КОРПУСА РЕДУКТОРА	1
-	822442T78	REF OB PB 99-02 Mercury / Quicksilver	1
-	822442A53	СБОРКА КОРПУСА РЕДУКТОРА	1
-	857113T2	КОРПУС РЕДУКТОРА	1
-	822442A54	СБОРКА КОРПУСА РЕДУКТОРА	1
-	822442T82	КОРПУС РЕДУКТОРА СЕРЫЙ CXL	1
-	827754A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
-	827755A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1
-	826353A1	КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА	1

Рис. 16СХЕМА РЕДУКТОРА (S/N-0G438000 И ВЫШЕ) GEAR HSG. CHART (S/N-0G438000 & UP)

REF	Номер детали	Наименование	Кол-во
-	9148A84	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A85	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A90	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A91	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
-	9148A86	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A92	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1

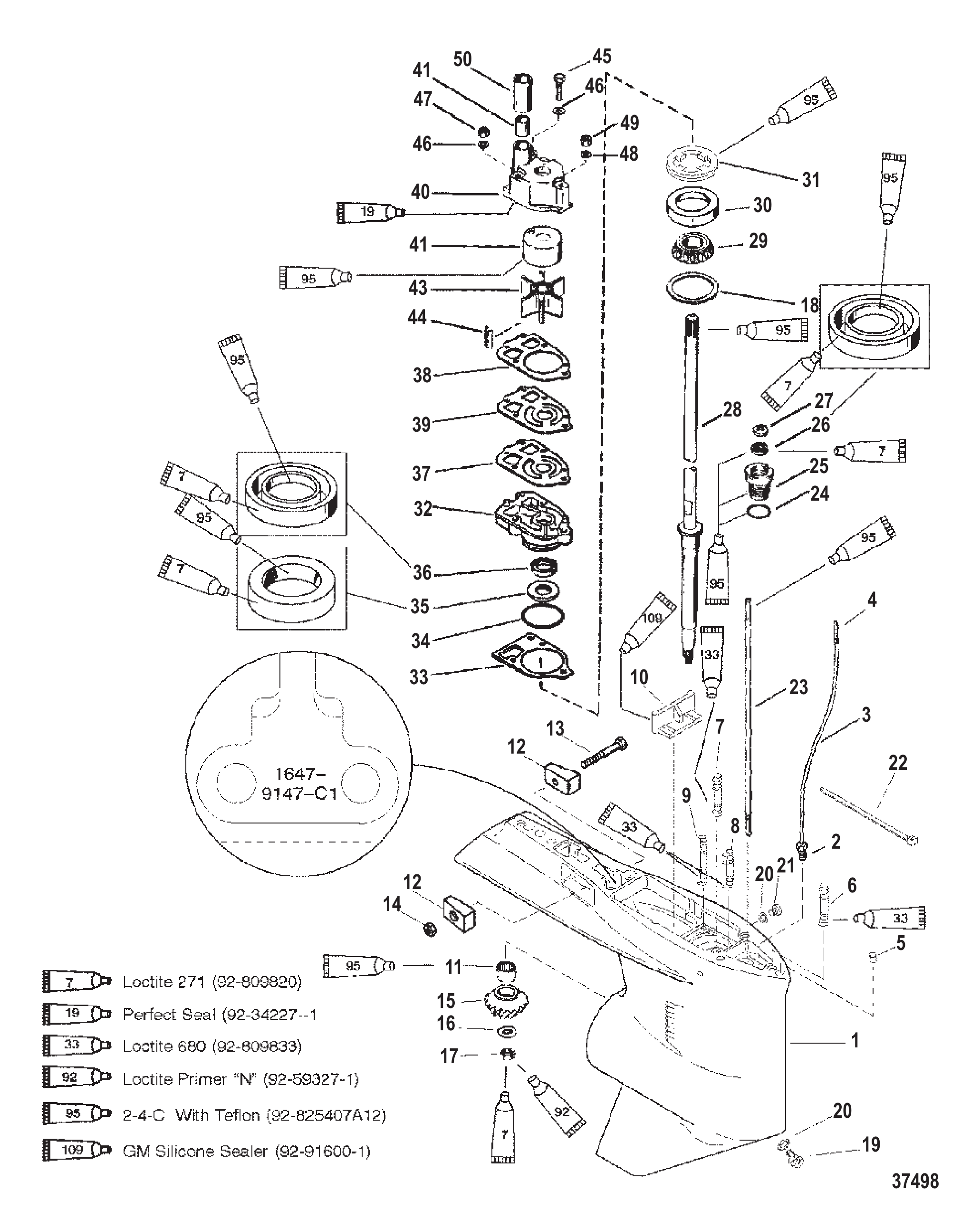

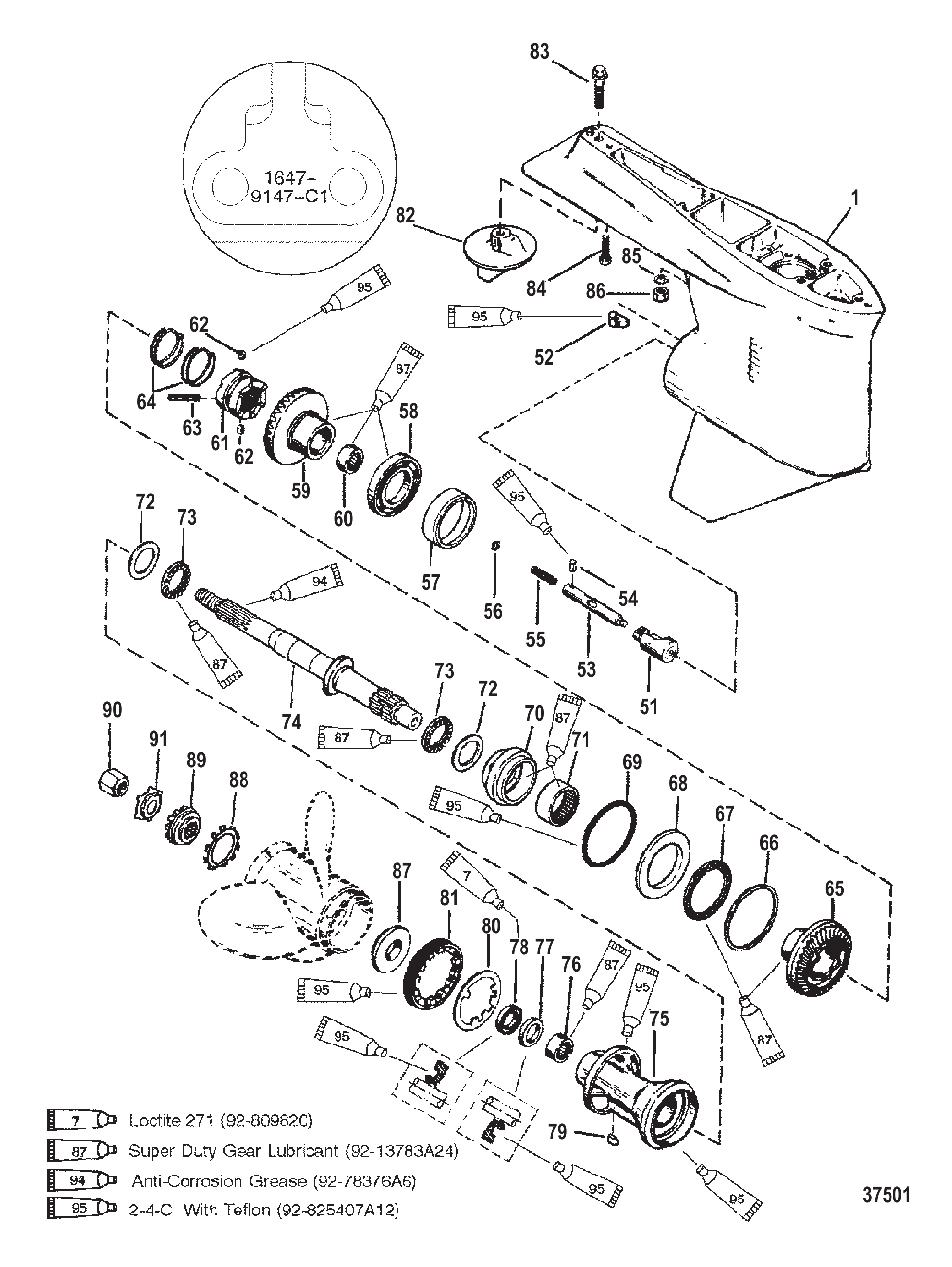

Рис. 17РЕДУКТОР (ПРИВОД)(ОБРАТНОЕ ВРАЩЕНИЕ) (S/N-0G437999 И НИЖЕ) GEAR HSG (DRIVE)(CNTR ROTATION) (S/N-0G437999, BELOW)

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	NSS	NOT SOLD SEPARATE TUBING	1
4	NSS	NOT SOLD SEPARATE CONNECTOR	1
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
6	189783	Шпилька (.438 x 3.82 дюйма)	1
6	8M0034464	ШПИЛЬКА	1
7	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
7	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
8	56297	Шпилька (.312 x 3.38)	1
8	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
9	30667	Шпилька (.250-20/.250-28 x 3.125)	2
9	306671	Шпилька	2
10	67891	Заливная пробка	1
10	8M0039169	ЗАЛИВНОЙ БЛОК	1
11	42647A1	Подшипник роликовый в сборе	1
12	826134	Анод	2
12	826134Q	Анод	2
13	4000333	ВИНТ (M6 x 40)	1
14	8268336	Гайка (M6)	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	1
15	NSS	NOT SOLD SEPARATE PINION GEAR (PART OF 43-18475A1)	1
16	92721	Шайба (.965 x .630)	1
17	35921	ГАЙКА (.625-18)	1
18	42637A1	Комплект регулировочных шайб	AR
18	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
19	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
19	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
20	19183	Шайба фибровая	2
20	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
21	79953A2	Комплект винтов (.375-16 x .250)	1
21	79953Q04	Ремкомплект сливного винта	1
22	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
23	789022	Вал переключения передач (используется без стопорного кольца)	1
24	25439	Уплотнительное кольцо (.862 x .103)	1
25	77631A2	Втулка в сборе	1
26	8164641	Маслосъёмный сальник	1
26	8M0246145	САЛЬНИК	1
27	77674	ШАЙБА (.35 x .75 x .12)	1
28	442091	Вал приводной (сверхудлинённый)	1
28	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
29	36387A1	Подшипник роликовый/обойма в сборе	1
29	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
30	NSS	NOT SOLD SEPARATE CUP	1
31	824519	ФИКСАТОР	1
31	8245191	Фиксатор	1
32	42579A3	Основание водяного насоса в сборе	1
32	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
33	426311	Прокладка	1
33	8M0204678	ПРОКЛАДКА	1
34	90011	Кольцо уплотнительное (2.175 x .175)	1
34	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
35	89238	Сальник масляный	1
36	16977	САЛЬНИК МАСЛЯНЫЙ	1
37	856081	Прокладка	1
37	8M0090319	ПРОКЛАДКА @5	1
38	856091	Прокладка	1
38	858524	Прокладка	1
39	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
39	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
40	96148A1	Корпус водяного насоса в сборе	1
40	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
41	48752	Вставка	1
41	48752T	ВСТАВКА	1
42	38970	САЛЬНИК X-LONG	1
43	899841	Крыльчатка водяного насоса	1
43	89984T3	КРЫЛЬЧАТКА	1
44	56654	ШПОНКА	1
44	8M0214992	ШПОНКА @5	1
45	96411	Винт (#14-8 x 2.25)	1
45	8M0215009	ВИНТ	1
46	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
46	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
47	13438	Гайка (.250-28)	2
47	8267119	Гайка (.250-28)	2
48	36001	ШАЙБА	1
49	13436	Гайка	1
50	29804	ВТУЛКА	1
50	29804T	ВТУЛКА	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

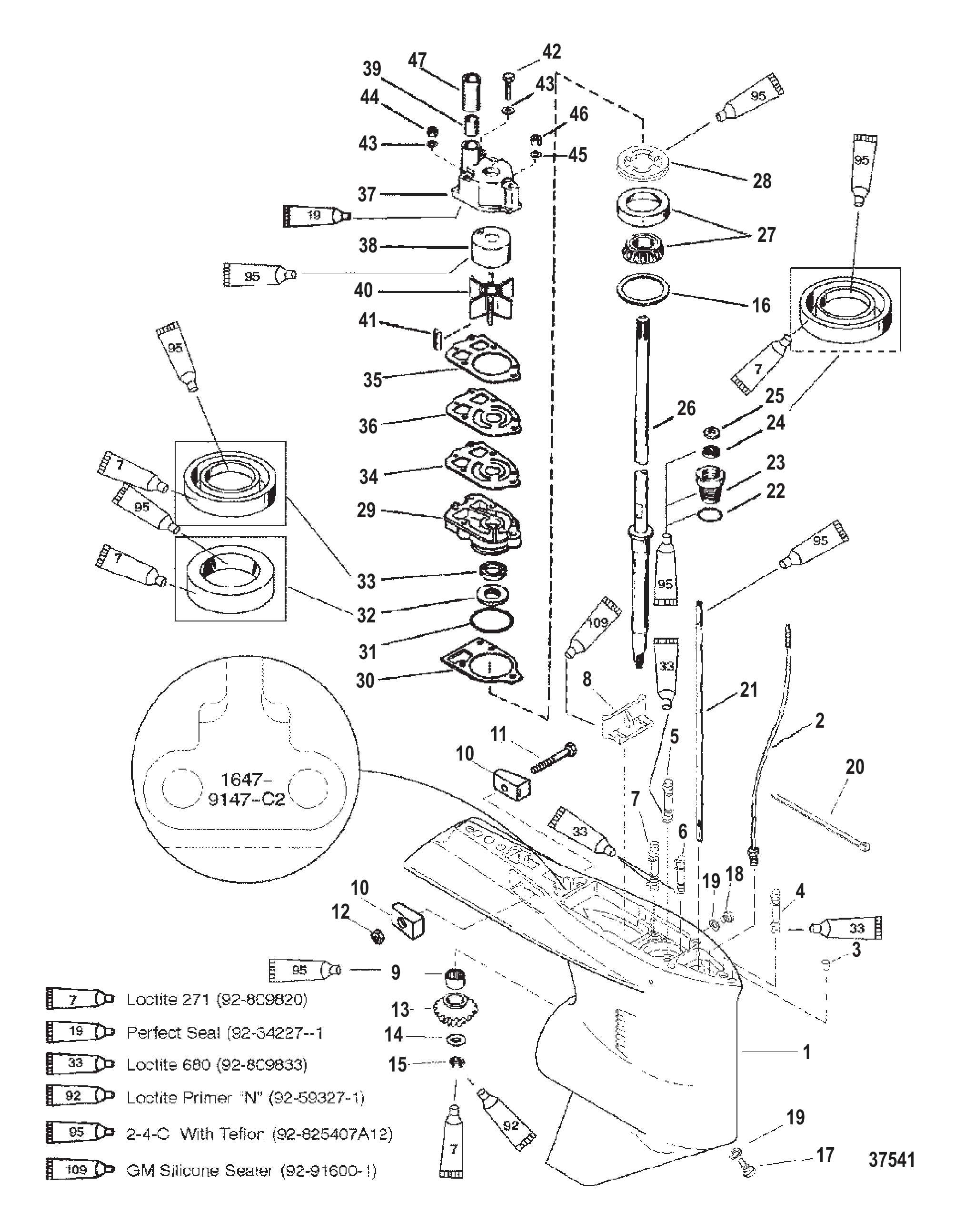

Рис. 18РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(ОБРАТНОЕ ВРАЩЕНИЕ) (S/N-0G438000 И ВЫШЕ) GEAR HSG (DRIVESHAFT)(CNTR ROTATION) (S/N-0G438000, UP)

REF	Номер детали	Наименование	Кол-во
1	9148A93	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	9148A94	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	9148T94	ORD 1647-9148T93 Mercury / Quicksilver	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	189783	Шпилька (.438 x 3.82 дюйма)	1
4	8M0034464	ШПИЛЬКА	1
5	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	67891	Заливная пробка	1
8	8M0039169	ЗАЛИВНОЙ БЛОК	1
9	42647A1	Подшипник роликовый в сборе	1
10	826134	Анод	2
10	826134Q	Анод	2
11	4000333	ВИНТ (M6 x 40)	1
12	8268336	Гайка (M6)	1
12	401386	ГАЙКА (M6) Нержавеющая сталь	1
13	NSS	NOT SOLD SEPARATE PINION GEAR (PART OF 43-828701A1)	1
14	92721	Шайба (.965 x .630)	1
15	35921	ГАЙКА (.625-18)	1
16	42637A1	Комплект регулировочных шайб	AR
16	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
17	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
17	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
18	79953A2	Комплект винтов (.375-16 x .250)	1
18	79953Q04	Ремкомплект сливного винта	1
19	19183	Шайба фибровая	2
19	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
20	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
21	789022	Вал переключения передач (используется без стопорного кольца)	1
22	25439	Уплотнительное кольцо (.862 x .103)	1
23	77631A2	Втулка в сборе	1
24	8164641	Маслосъёмный сальник	1
24	8M0246145	САЛЬНИК	1
25	77674	ШАЙБА (.35 x .75 x .12)	1
26	442091	Вал приводной (сверхудлинённый)	1
26	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
27	36387A1	Подшипник роликовый/обойма в сборе	1
27	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
28	824519	ФИКСАТОР	1
28	8245191	Фиксатор	1
29	42579A3	Основание водяного насоса в сборе	1
29	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
30	426311	Прокладка	1
30	8M0204678	ПРОКЛАДКА	1
31	90011	Кольцо уплотнительное (2.175 x .175)	1
31	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
32	89238	Сальник масляный	1
33	16977	САЛЬНИК МАСЛЯНЫЙ	1
34	856081	Прокладка	1
34	8M0090319	ПРОКЛАДКА @5	1
35	856091	Прокладка	1
35	858524	Прокладка	1
36	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
36	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
37	96148A1	Корпус водяного насоса в сборе	1
37	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
38	48752	Вставка	1
38	48752T	ВСТАВКА	1
39	38970	САЛЬНИК X-LONG	1
40	899841	Крыльчатка водяного насоса	1
40	89984T3	КРЫЛЬЧАТКА	1
41	56654	ШПОНКА	1
41	8M0214992	ШПОНКА @5	1
42	96411	Винт (#14-8 x 2.25)	1
42	8M0215009	ВИНТ	1
43	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
43	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
44	13438	Гайка (.250-28)	2
44	8267119	Гайка (.250-28)	2
45	36001	ШАЙБА	1
46	13436	Гайка	1
47	29804	ВТУЛКА	1
47	29804T	ВТУЛКА	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

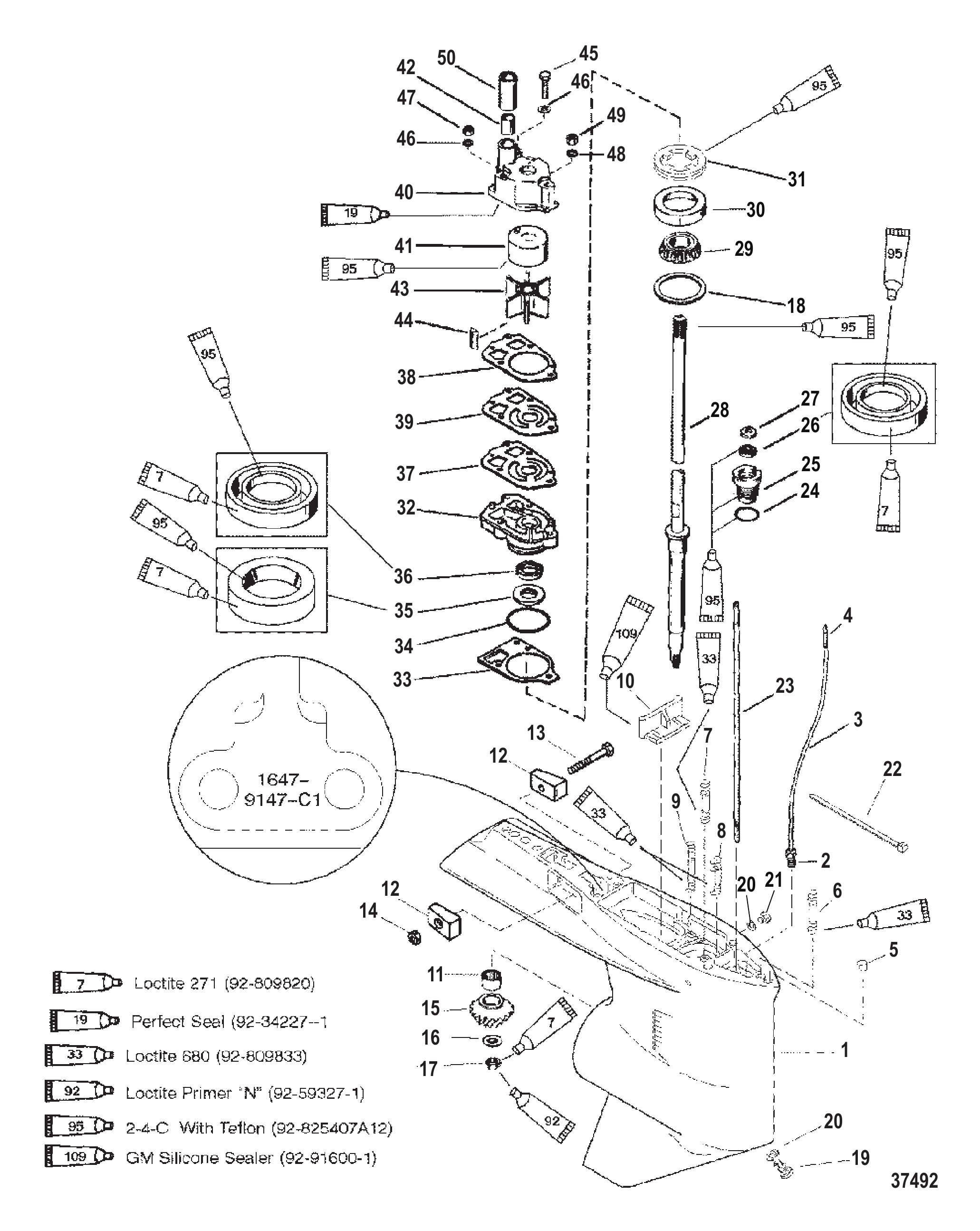

Рис. 19РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(СТАНДАРТНОЕ ВРАЩЕНИЕ) (S/N-0G437999 И НИЖЕ) GEAR HSG (DRIVESHAFT)(STD ROTATION) (S/N-0G437999, BELOW)

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	NSS	NOT SOLD SEPARATE TUBING	1
4	NSS	NOT SOLD SEPARATE CONNECTOR	1
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
6	786382	Шпилька (.437-14/.437-20 x 3.120)	1
6	189783	Шпилька (.438 x 3.82 дюйма)	1
6	8M0034464	ШПИЛЬКА	1
7	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
7	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
8	56297	Шпилька (.312 x 3.38)	1
8	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
9	30667	Шпилька (.250-20/.250-28 x 3.125)	2
9	306671	Шпилька	2
10	67891	Заливная пробка	1
10	8M0039169	ЗАЛИВНОЙ БЛОК	1
11	42647A1	Подшипник роликовый в сборе	1
12	826134	Анод	2
12	826134Q	Анод	2
13	4000333	ВИНТ (M6 x 40)	1
14	8268336	Гайка (M6)	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	1
15	NSS	NOT SOLD SEPARATE PINION GEAR (PART OF 43-44104A8(1.87:1 GEAR RATIO-15TEETH)	1
16	92721	Шайба (.965 x .630)	1
17	35921	ГАЙКА (.625-18)	1
18	42637A1	Комплект регулировочных шайб	AR
18	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
19	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
19	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
20	19183	Шайба фибровая	2
20	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
21	79953A2	Комплект винтов (.375-16 x .250)	1
21	79953Q04	Ремкомплект сливного винта	1
22	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
23	789022	Вал переключения передач (используется без стопорного кольца)	1
24	25439	Уплотнительное кольцо (.862 x .103)	1
25	77631A2	Втулка в сборе	1
26	8164641	Маслосъёмный сальник	1
26	8M0246145	САЛЬНИК	1
27	77674	ШАЙБА (.35 x .75 x .12)	1
28	440001	Вал приводной (удлинённый)	1
28	897624T	Вал гребной длинный	1
28	442091	Вал приводной (сверхудлинённый)	1
28	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
29	36387A1	Подшипник роликовый/обойма в сборе	1
29	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
30	NSS	NOT SOLD SEPARATE CUP, TAPERED	1
31	824519	ФИКСАТОР	1
31	8245191	Фиксатор	1
32	42579A3	Основание водяного насоса в сборе	1
32	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
33	426311	Прокладка	1
33	8M0204678	ПРОКЛАДКА	1
34	90011	Кольцо уплотнительное (2.175 x .175)	1
34	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
35	89238	Сальник масляный	1
36	16977	САЛЬНИК МАСЛЯНЫЙ	1
37	856081	Прокладка	1
37	8M0090319	ПРОКЛАДКА @5	1
38	856091	Прокладка	1
38	858524	Прокладка	1
39	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
39	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
40	96148A1	Корпус водяного насоса в сборе	1
40	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
41	48752	Вставка	1
41	48752T	ВСТАВКА	1
42	38970	САЛЬНИК X-LONG	1
43	899841	Крыльчатка водяного насоса	1
43	89984T3	КРЫЛЬЧАТКА	1
44	56654	ШПОНКА	1
44	8M0214992	ШПОНКА @5	1
45	96411	Винт (#14-8 x 2.25)	1
45	8M0215009	ВИНТ	1
46	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
46	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
47	13438	Гайка (.250-28)	2
47	8267119	Гайка (.250-28)	2
48	36001	ШАЙБА	1
49	13436	Гайка	1
50	29804	ВТУЛКА	1
50	29804T	ВТУЛКА	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

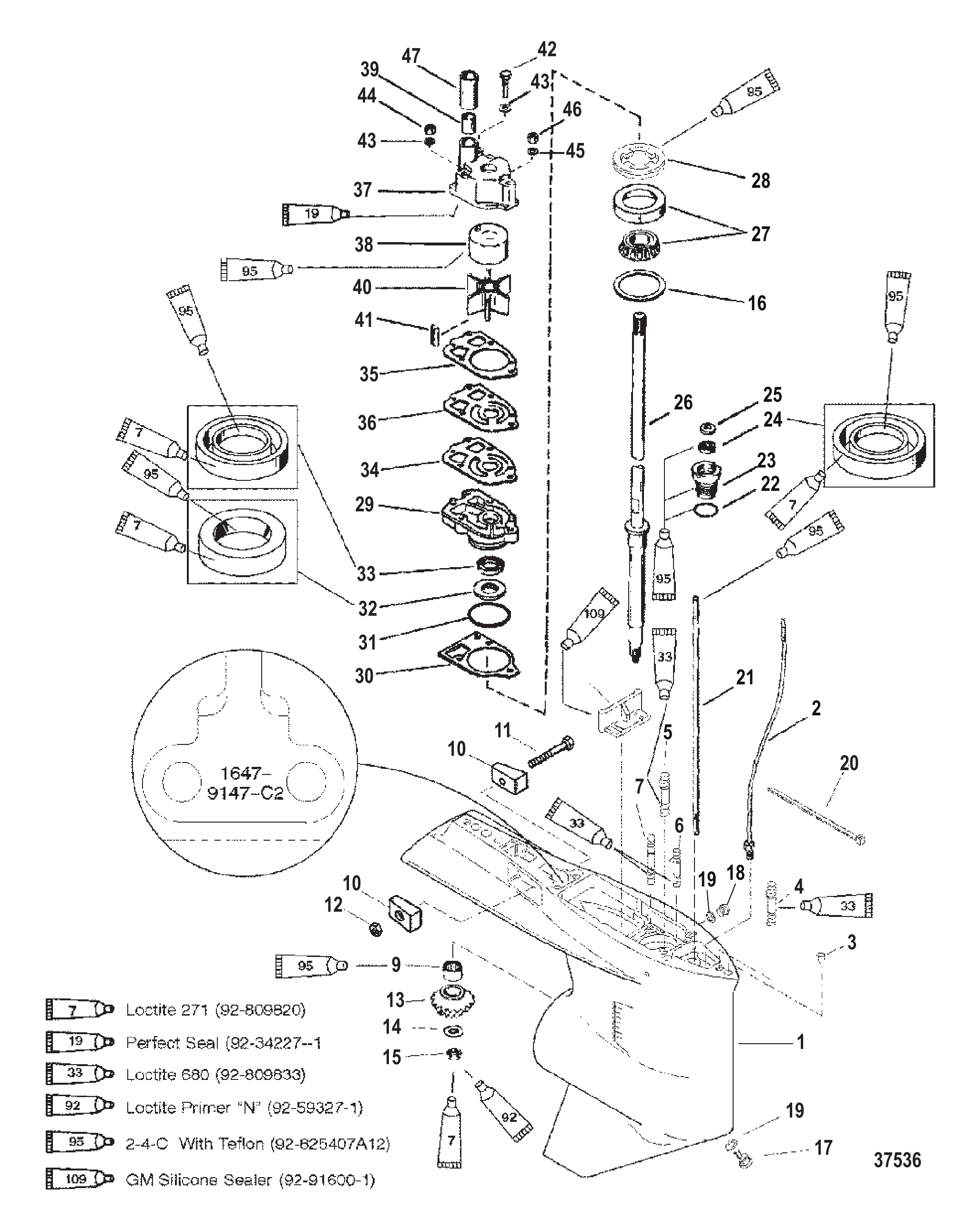

Рис. 20РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(СТАНДАРТНОЕ ВРАЩЕНИЕ) (S/N-0G438000 И ВЫШЕ) GEAR HSG (DRIVESHAFT)(STD ROTATION) (S/N-0G438000, UP)

REF	Номер детали	Наименование	Кол-во
1	9148A93	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	9148A94	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	9148T94	ORD 1647-9148T93 Mercury / Quicksilver	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
4	189783	Шпилька (.438 x 3.82 дюйма)	1
4	8M0034464	ШПИЛЬКА	1
5	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	67891	Заливная пробка	1
8	8M0039169	ЗАЛИВНОЙ БЛОК	1
9	42647A1	Подшипник роликовый в сборе	1
10	826134	Анод	2
10	826134Q	Анод	2
11	4000333	ВИНТ (M6 x 40)	1
12	8268336	Гайка (M6)	1
12	401386	ГАЙКА (M6) Нержавеющая сталь	1
13	NSS	NOT SOLD SEPARATE PINION GEAR (PART OF 43-828174A2	1
14	92721	Шайба (.965 x .630)	1
15	35921	ГАЙКА (.625-18)	1
16	42637A1	Комплект регулировочных шайб	AR
16	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
17	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
17	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
18	79953A2	Комплект винтов (.375-16 x .250)	1
18	79953Q04	Ремкомплект сливного винта	1
19	19183	Шайба фибровая	2
19	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
20	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
21	789022	Вал переключения передач (используется без стопорного кольца)	1
22	25439	Уплотнительное кольцо (.862 x .103)	1
23	77631A2	Втулка в сборе	1
24	8164641	Маслосъёмный сальник	1
24	8M0246145	САЛЬНИК	1
25	77674	ШАЙБА (.35 x .75 x .12)	1
26	440001	Вал приводной (удлинённый)	1
26	897624T	Вал гребной длинный	1
26	442091	Вал приводной (сверхудлинённый)	1
26	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
27	36387A1	Подшипник роликовый/обойма в сборе	1
27	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
28	824519	ФИКСАТОР	1
28	8245191	Фиксатор	1
29	42579A3	Основание водяного насоса в сборе	1
29	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
30	426311	Прокладка	1
30	8M0204678	ПРОКЛАДКА	1
31	90011	Кольцо уплотнительное (2.175 x .175)	1
31	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
32	89238	Сальник масляный	1
33	16977	САЛЬНИК МАСЛЯНЫЙ	1
34	856081	Прокладка	1
34	8M0090319	ПРОКЛАДКА @5	1
35	856091	Прокладка	1
35	858524	Прокладка	1
36	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
36	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
37	96148A1	Корпус водяного насоса в сборе	1
37	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
38	48752	Вставка	1
38	48752T	ВСТАВКА	1
39	38970	САЛЬНИК X-LONG	1
40	899841	Крыльчатка водяного насоса	1
40	89984T3	КРЫЛЬЧАТКА	1
41	56654	ШПОНКА	1
41	8M0214992	ШПОНКА @5	1
42	96411	Винт (#14-8 x 2.25)	1
42	8M0215009	ВИНТ	1
43	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
43	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
44	13438	Гайка (.250-28)	2
44	8267119	Гайка (.250-28)	2
45	36001	ШАЙБА	1
46	13436	Гайка	1
47	29804	ВТУЛКА	1
47	29804T	ВТУЛКА	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

Рис. 21РЕДУКТОР (ГРЕБНОЙ ВАЛ)(ОБРАТНОЕ ВРАЩЕНИЕ) (S/N-0G437999 И НИЖЕ) GEAR HSG (PROP)(CNTR ROTATION) (S/N-0G437999, BELOW)

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
51	89594A1	Толкатель в сборе	1
52	789562	Кулачок переключения передач	1
53	799111	Тяга	1
53	79911A1	Штанга	1
54	78906	Палец	1
54	8M0084245	Штифт фиксатора пружины	1
55	79910	Пружина	2
56	78910	Шайба	AR
57	14469	Стакан подшипника	1
57	14469T	Обойма подшипника	1
58	88957	ПОДШИПНИКОВЫЙ УЗЕЛ шариковый	1
58	88957T	Подшипник шариковый	1
59	NSS	NOT SOLD SEPARATE REVERSE GEAR (PART OF 43-18475A1)	1
60	15844	Подшипниковый узел роликовый	1
61	823174	Муфта сцепления	1
61	823174T	ORD 8M0100493 Mercury / Quicksilver	1
62	78909	Палец фиксатора	2
63	78905	Палец крестовый	1
63	8M0084243	ШТИФТ КРЕСТОВИНА	1
64	78962	Пружина	2
65	18475A1	Шестерня переднего хода в сборе (175/200)	1
65	18475T1	КОМПЛЕКТ ШЕСТЕРЕН	1
66	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
66	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
66	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
66	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
66	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
66	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
66	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
66	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
66	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
66	1761510	Регулировочная прокладка (.143)	AR
66	1761511	Регулировочная прокладка (.145)	AR
66	1761512	Регулировочная прокладка (.147)	AR
66	1761513	Регулировочная прокладка (.149)	AR

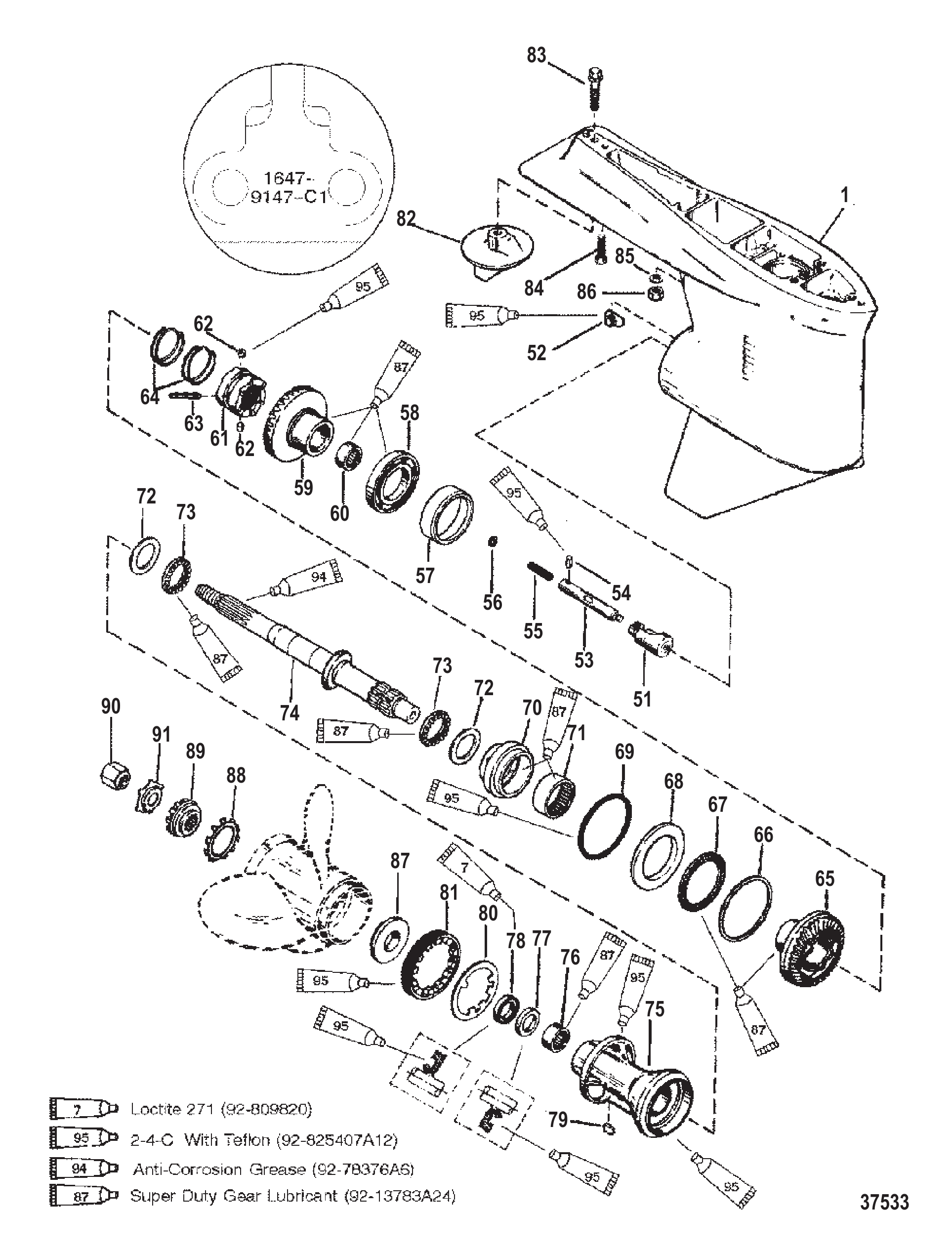

Рис. 22РЕДУКТОР (ГРЕБНОЙ ВАЛ)(ОБРАТНОЕ ВРАЩЕНИЕ) (S/N-0G437999 И НИЖЕ) GEAR HSG (PROP SHAFT)(CNTR ROTATION) (S/N-0G437999, BELOW)

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
67	15841	Подшипник роликовый	1
68	17616	Упорное кольцо	1
69	31534	Уплотнительное кольцо	1
69	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
70	18447A2	Переходник подшипника в сборе	1
70	18447T2	АДАПТЕР В СБОРЕ	1
71	15843	Подшипник роликовый	1
71	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
72	18448	Шайба упорная	2
73	15842	Подшипник упорный	2
74	18446	Вал гребного винта	1
75	818896A2	Обойма подшипника в сборе	1
75	818896T2	ОБОЙМА ПОДШИПНИКА	1
76	30956	Подшипник игольчатый	1
76	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
77	76868	САЛЬНИК ВНУТРЕННИЙ	1
77	8M0248882	САЛЬНИК @5	1
78	76868	САЛЬНИК ВНУТРЕННИЙ	1
78	8M0248882	САЛЬНИК @5	1
79	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
80	183231	Шайба стопорная	1
81	79448	Фиксатор	1
81	8M2011027	ФИКСАТОР	1
82	316405	Пластина триммера	1
82	8M0236553	Пластина тримма	1
83	806327	Винт (.437-14 x 1.750) (1-5/8")	1
83	8M0204686	ВИНТ	1
84	65210	ВИНТ (.375-16 x 1.00)	1
85	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
86	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
86	8M0204653	Гайка	2
87	8354671	Ступица упорная	1
87	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
88	423511	Шайба стопорная зубчатая	1
89	31211A2	Шайба шлицевая	1
89	31211Q03	ШАЙБА В СБОРЕ	1
90	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
90	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
91	816629	Стопорная шайба с усиком	1
91	816629Q	ШАЙБА СТОПОРНАЯ	1
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

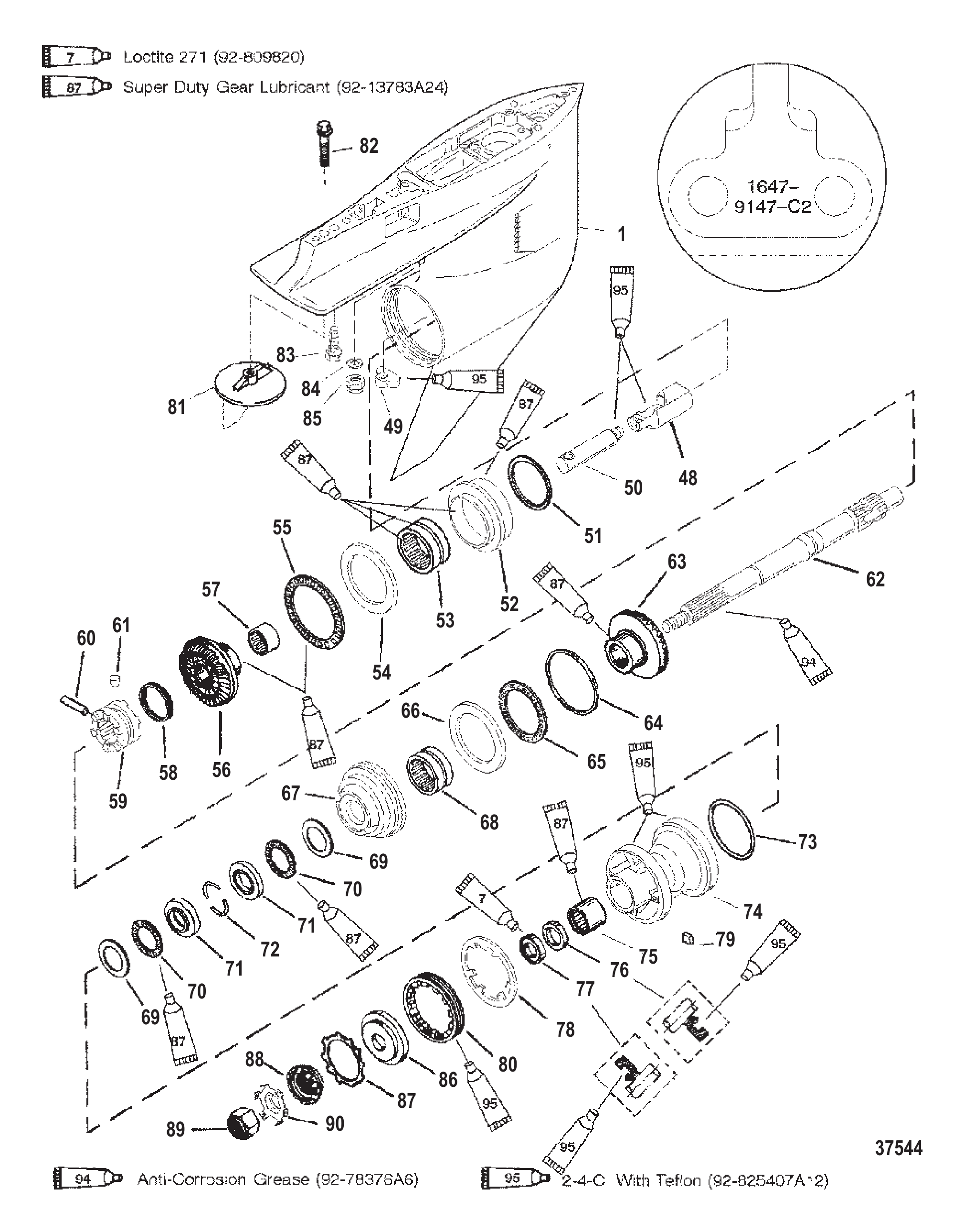

Рис. 23РЕДУКТОР (ГРЕБНОЙ ВАЛ)(ОБРАТНОЕ ВРАЩЕНИЕ) (S/N-0G438000 И ВЫШЕ) GEAR HSG (PROP SHAFT)(CNTR ROTATION) (S/N-0G438000, UP)

REF	Номер детали	Наименование	Кол-во
1	9148A93	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	9148A94	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	9148T94	ORD 1647-9148T93 Mercury / Quicksilver	1
48	89594A1	Толкатель в сборе	1
49	789562	Кулачок переключения передач	1
50	828287	Тяга	1
51	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
51	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
52	828830A2	ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК	1
53	814653	Игольчатый подшипник в сборе	1
53	814653T	Подшипник в сборе игольчатый	1
54	815481	УПОРНАЯ ШАЙБА	1
55	815480	ПОДШИПНИК Упорный	1
56	828702A2	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 15/28	1
57	15844	Подшипниковый узел роликовый	1
58	30893	Пружина	1
59	828288	Скользящая муфта	1
59	859340T	Муфта	1
60	30632	ШТИФТ КРЕСТОВИНЫ	1
60	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
61	828356	Штифт фиксатора	1
62	828951	Вал гребного винта	1
63	828701A1	ШЕСТЕРНЯ В СБОРЕ ПЕРЕДНЕГО ХОДА - 15/28	1
64	1761514	Регулировочная прокладка (.206)	AR
64	1761515	Регулировочная прокладка (.208)	AR
64	1761516	Регулировочная прокладка (.210)	AR
64	1761517	Регулировочная прокладка (.212)	AR
64	1761518	Регулировочная прокладка (.214)	AR
64	1761519	Регулировочная прокладка (.216)	AR
64	1761520	Регулировочная прокладка (.218)	AR
64	1761521	Регулировочная прокладка (.220)	AR
64	1761522	Регулировочная прокладка (.222)	AR
64	1761523	Регулировочная прокладка (.224)	AR
64	1761524	Регулировочная прокладка (.226)	AR
64	1761525	Регулировочная прокладка (.228)	AR
64	1761526	Регулировочная прокладка (.230)	AR

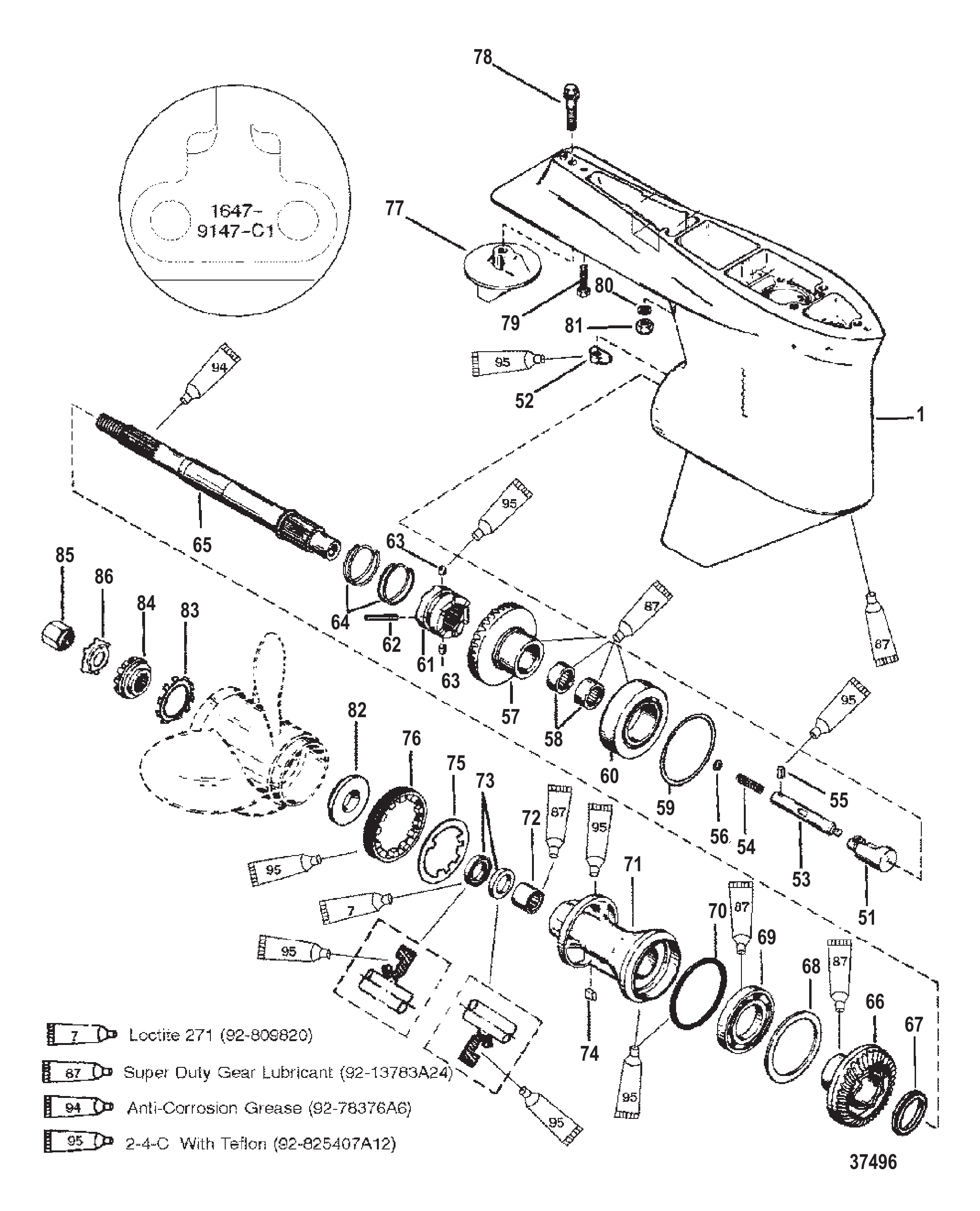

Рис. 24РЕДУКТОР (ВАЛ ГРЕБНОГО ВИНТА)(СТАНД. ВРАЩЕНИЕ) (S/N-0G437999 И НИЖЕ) GEAR HSG (PROP SHAFT)(STD ROTATION) (S/N-0G437999, BELOW)

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
51	89594A1	Толкатель в сборе	1
52	789562	Кулачок переключения передач	1
53	79911A1	Штанга	1
54	79910	Пружина	1
55	78906	Палец	1
55	8M0084245	Штифт фиксатора пружины	1
56	78910	Шайба	AR
57	44104A8	Комплект шестерен (175/200/XR6/Magnum III) (без шестерни заднего хода)	1
58	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
59	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
60	78172A1	Подшипник конический роликовый в сборе	1
61	823174	Муфта сцепления	1
61	823174T	ORD 8M0100493 Mercury / Quicksilver	1
62	78905	Палец крестовый	1
62	8M0084243	ШТИФТ КРЕСТОВИНА	1
63	78909	Палец фиксатора	2
64	78962	Пружина	2
65	94148	Гребной вал	1
66	824986A2	Шестерня заднего хода в сборе (175/200/XR6/Mag. III)	1
67	824108	ПРОСТАВКА	1
68	681001	КОЛЬЦО УПОРНОЕ	1
69	88957	ПОДШИПНИКОВЫЙ УЗЕЛ шариковый	1
69	88957T	Подшипник шариковый	1
70	31534	Уплотнительное кольцо	1
70	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
71	43567A1	Обойма подшипника в сборе	1
71	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
72	30956	Подшипник игольчатый	1
72	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
73	76868	САЛЬНИК ВНУТРЕННИЙ	2
73	8M0248882	САЛЬНИК @5	2
74	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
75	79447	Шайба стопорная с усиком	1
76	79448	Фиксатор	1
76	8M2011027	ФИКСАТОР	1
77	316405	Пластина триммера	1
77	8M0236553	Пластина тримма	1
78	806327	Винт (.437-14 x 1.750) (1-5/8")	1
78	8M0204686	ВИНТ	1
79	65210	ВИНТ (.375-16 x 1.00)	1
80	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
81	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
81	8M0204653	Гайка	2
82	8354671	Ступица упорная	1
82	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
83	423511	Шайба стопорная зубчатая	1
84	31211A2	Шайба шлицевая	1
84	31211Q03	ШАЙБА В СБОРЕ	1
85	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
85	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
86	816629	Стопорная шайба с усиком	1
86	816629Q	ШАЙБА СТОПОРНАЯ	1
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

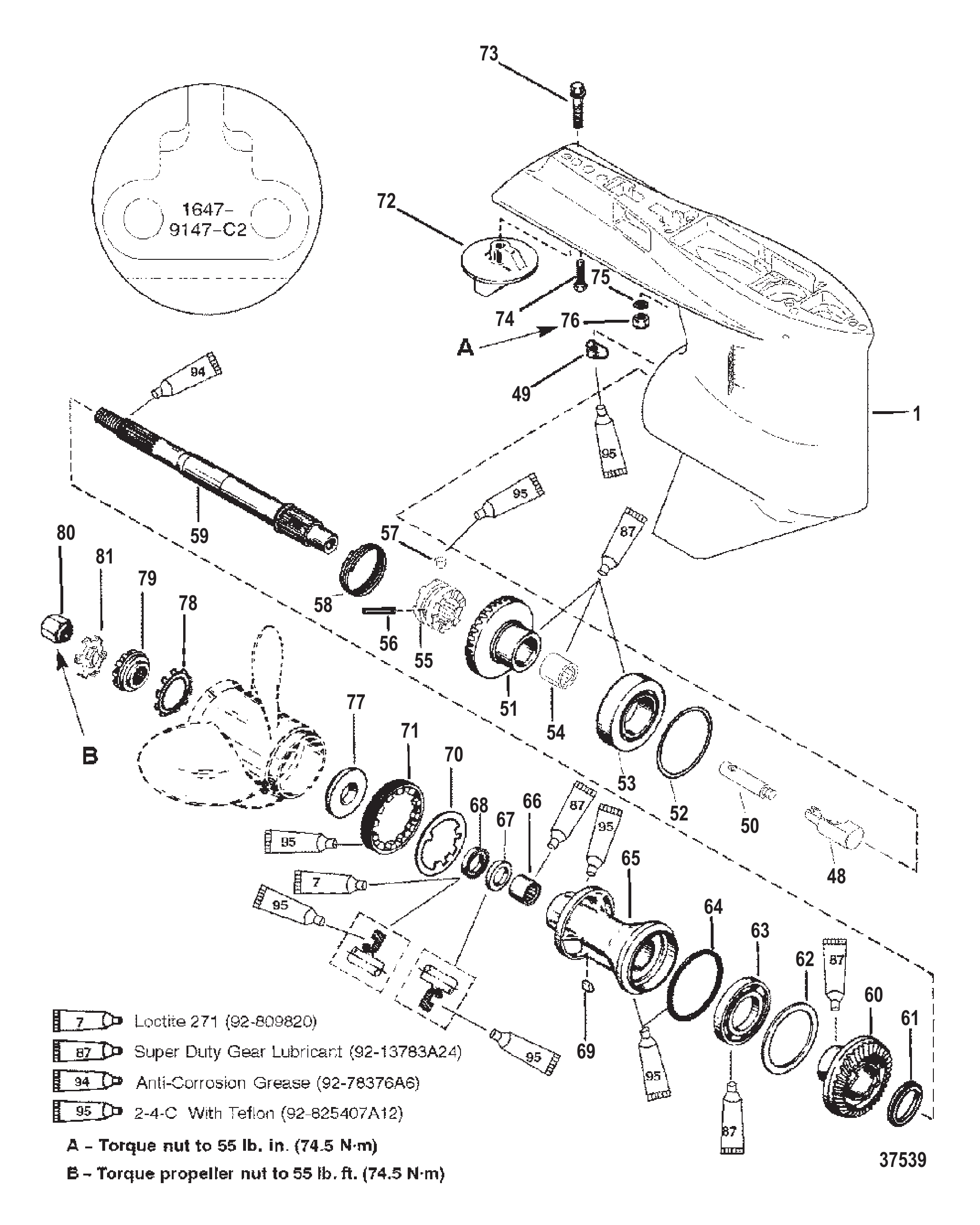

Рис. 25РЕДУКТОР (ВАЛ ГРЕБНОВОГО ВИНТА)(СТАНД. ВРАЩЕНИЕ) (S/N-0G438000 И ВЫШЕ) GEAR HSG (PROP SHAFT)(STD ROTATION) (S/N-0G438000, UP)

REF	Номер детали	Наименование	Кол-во
1	9148A93	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	9148A94	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	9148T94	ORD 1647-9148T93 Mercury / Quicksilver	1
48	89594A1	Толкатель в сборе	1
49	789562	Кулачок переключения передач	1
50	828287	Тяга	1
51	828174A2	КОМПЛЕКТ ШЕСТЕРЕН	1
51	878613A2	Шестерня переднего хода в сборе 1.87:1 - 15/28	1
52	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
52	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
53	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
54	30895	Подшипник игольчатый	1
54	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
55	828288	Скользящая муфта	1
55	859340T	Муфта	1
56	30632	ШТИФТ КРЕСТОВИНЫ	1
56	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
57	828356	Штифт фиксатора	1
58	30893	Пружина	1
59	94148	Гребной вал	1
60	828175A1	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 15/28	1
61	824108	ПРОСТАВКА	1
62	681001	КОЛЬЦО УПОРНОЕ	1
63	88957	ПОДШИПНИКОВЫЙ УЗЕЛ шариковый	1
63	88957T	Подшипник шариковый	1
64	31534	Уплотнительное кольцо	1
64	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
65	43567A1	Обойма подшипника в сборе	1
65	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
66	30956	Подшипник игольчатый	1
66	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
67	14077	Сальник внутренний	1
68	76868	САЛЬНИК ВНУТРЕННИЙ	1
68	8M0248882	САЛЬНИК @5	1
69	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
70	79447	Шайба стопорная с усиком	1
71	79448	Фиксатор	1
71	8M2011027	ФИКСАТОР	1
72	316405	Пластина триммера	1
72	8M0236553	Пластина тримма	1
72	76214A5	КОМПЛЕКТ АНОДОВ	1
72	76214Q5	Анодная пластина в сборе	1
73	806327	Винт (.437-14 x 1.750) (1-5/8")	1
73	8M0204686	ВИНТ	1
74	65210	ВИНТ (.375-16 x 1.00)	1
75	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	8354671	Ступица упорная	1
77	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
78	423511	Шайба стопорная зубчатая	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
80	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	816629	Стопорная шайба с усиком	1
81	816629Q	ШАЙБА СТОПОРНАЯ	1
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

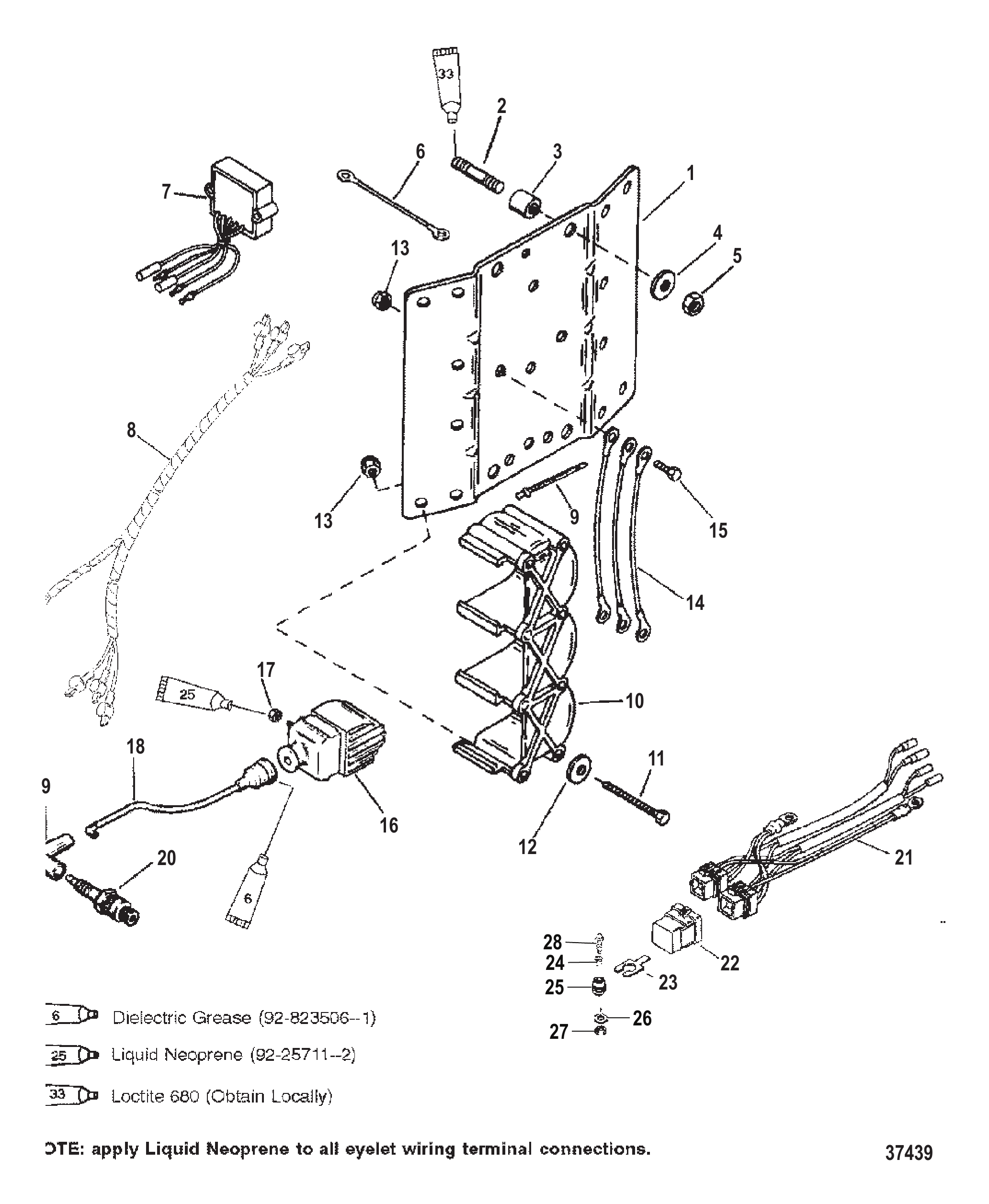

Рис. 26КАТУШКА ЗАЖИГАНИЯ/РЕГУЛЯТОР НАПРЯЖЕНИЯ IGNITION COIL/VOLTAGE REGULATOR

REF	Номер детали	Наименование	Кол-во
1	195872	Монтажная пластина	1
2	33778	Шпилька	4
3	19661	Втулка	4
4	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
5	13438	Гайка (.250-28)	4
5	8267119	Гайка (.250-28)	4
6	88807A35	Трос в сборе	1
7	854515	Регулятор напряжения	2
7	8M0084173	Регулятор напряжения	2
8	69739A7	Жгут проводов в сборе	1
9	816311	Стяжка (8.00 дюймов)	AR
9	816311T	СТЯЖКА (8.00 дюймов)	AR
10	43542	Крышка катушки зажигания	2
11	90048	ВИНТ (#10-32 x 2.125)	12
12	89302	Шайба (.203 x .406 x .040) винта крышки катушки	12
13	90078	ГАЙКА (#10-32)	14
14	88807A13	Трос в сборе	6
15	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
16	832757A4	Комплект катушки	6
16	8M0230859	Катушка зажигания в сборе	6
17	45076	Гайка (#10-32) латунная клемма блока выключателя	12
18	813706A55	Трос в сборе высоковольтный	1
18	813715A9	Комплект проводов зажигания	1
19	63709A1	Комплект наконечника/клеммы свечи зажигания	6
20	136862	Свеча зажигания (NGK-BU8H)	6
20	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
20	14103568	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZ8H - КАНАДА/БЕЛЬГИЯ)	6
20	896329885	Свеча зажигания #L6VC @4	6
21	826802A4	Жгут проводов в сборе	1
22	828151A1	Реле в сборе	2
22	8M0207773	Реле тримма в сборе	2
23	828102	Кронштейн	2
23	8M0207771	Кронштейн крепления	2
24	818968	ВТУЛКА	2
24	8M0214955	Втулка	2
25	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
25	8M0207785	Втулка	2
26	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
27	13855A1	Комплект гаек и винтов	2
28	NSS	NOT SOLD SEPARATE SCREW	2

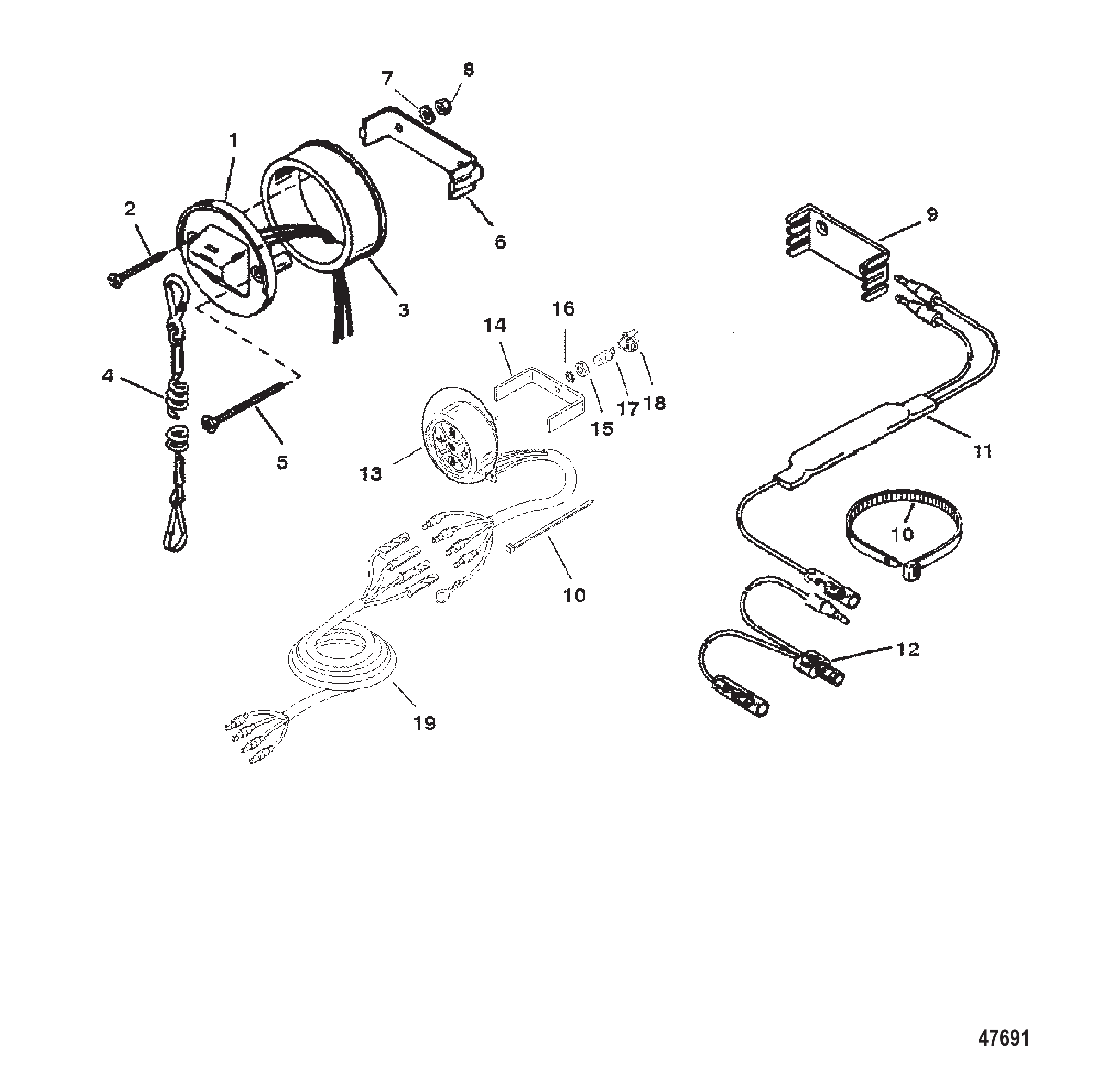

Рис. 27ПРИБОРЫ INSTRUMENTATION

REF	Номер детали	Наименование	Кол-во
1	19674A1	Выключатель аварийного останова в сборе	1
1	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
2	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
3	813679	Переходник	1
4	15920A54	Шнур аварийного останова в сборе	1
4	15920Q54	ШНУР В СБОРЕ	1
5	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	18321	Хомут крепёжный	1
7	24676	ШАЙБА (.200 x .440 x .032)	2
8	68219	Гайка (#10-32) нержавеющая сталь	4
9	79146	Фиксатор	3
10	816311	Стяжка (8.00 дюймов)	16
10	816311T	СТЯЖКА (8.00 дюймов)	16
11	812497A2	Диод в сборе	1
11	898289A72	Комплект диода-шнура двойной	1
12	11149A2	Трос в сборе (6.00 дюймов)	1
13	835360A1	Комплект сигнального манометра	1
13	859699A1	Комплект сигнального прибора	1
14	850020	ХОМУТ	1
15	26419	Гайка (#8-32) латунная клеммы стартера соленоида	1
16	825361	Шайба стопорная звездообразная (#8)	1
17	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	4
18	79888	Патрон лампы	4
19	835359A1	Кабель в сборе (20,00 футов)	1

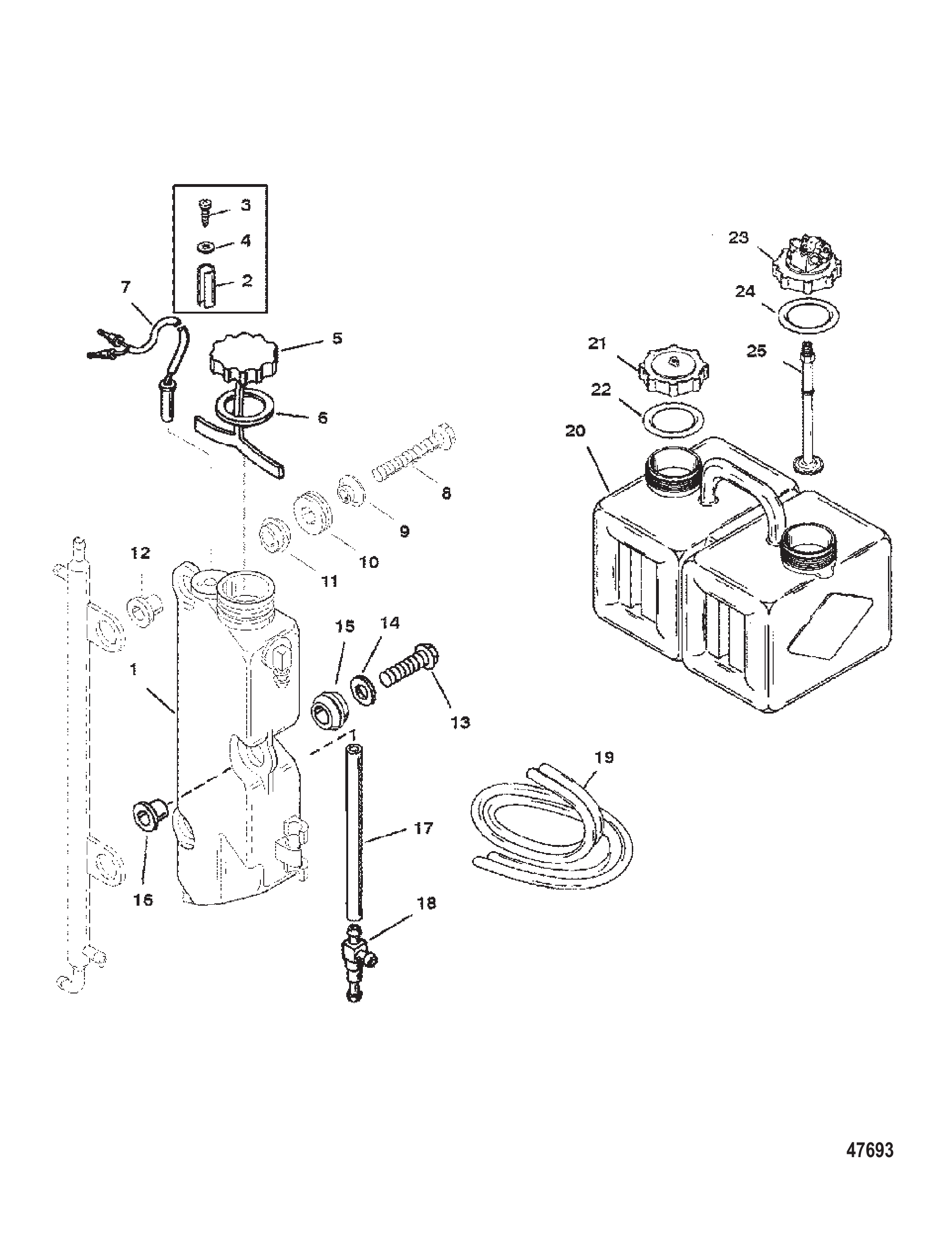

Рис. 28КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	830889A1	Масляный бак в сборе	1
2	8260841	Проставка	1
3	58376	Винт (.164-18 x .375)	1
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
5	814449A3	КРЫШКА В СБОРЕ	1
6	42999	ПРОКЛАДКА КРЫШКИ	1
6	42999T	Прокладка	1
7	12886A7	Переключатель в сборе	1
8	83476945	Винт (M8 X 45)	2
9	834758	Втулка	2
10	833155	Втулка	2
11	834756	Втулка	2
12	19064	Втулка	2
13	83476935	Винт (M8 X 35)	1
14	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	1
15	825380	Втулка уплотнительная	1
15	825380001	Втулка уплотнительная	1
16	19064	Втулка	1
17	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
17	8M0108355	Шланг (57 дюймов, бухта)	1
18	424254	Штуцер	1
18	8M0207780	Фитинг	1
19	99439	Шланг (114.00 дюймов)	1
20	87421	Бак	1
21	43298A2	КРЫШКА В СБОРЕ	1
22	11332	Уплотнительное кольцо (2.225 x .210)	1
23	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
23	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
24	11332	Уплотнительное кольцо (2.225 x .210)	1
25	99802	Трубка	1

Рис. 29Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

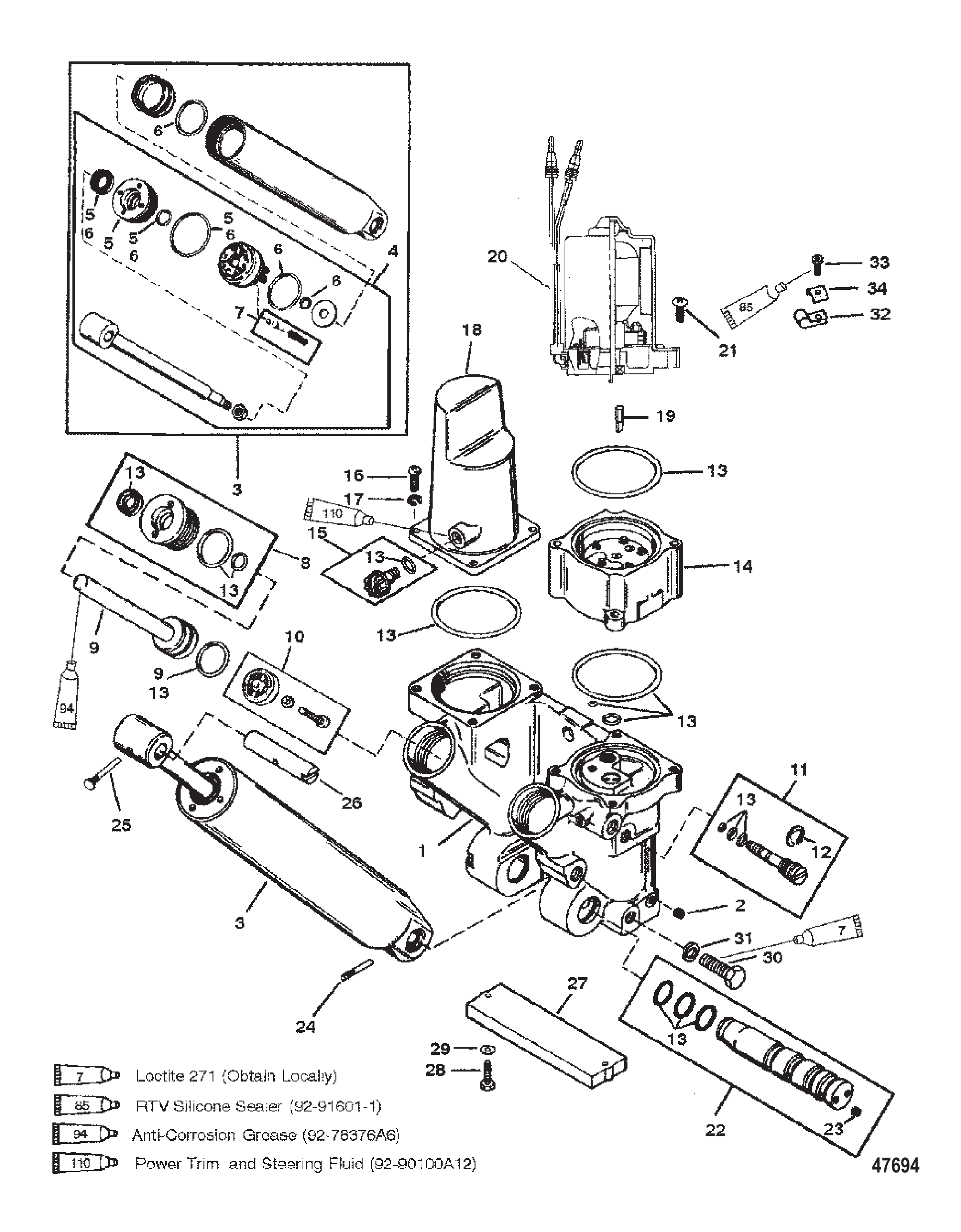

Рис. 30КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический POWER TRIM COMPONENTS Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	826729A2	Узел триммера и наклона в сборе	1
-	855998A11	Комплект гидроподъема	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	823552F	Цилиндр в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
4	823553T	Шток поршня подъёма	1
5	811606	Комплект направляющих	1
5	878239A02	Комплект торцевой крышки цилиндра наклона	1
6	811607A1	Ремонтный комплект	1
7	811610A1	Комплект обратного клапана	1
7	823553T	Шток поршня подъёма	1
8	99638A1	Направляющая в сборе	2
8	8M0021648	Торцевая крышка в сборе	2
9	43397A6	Поршень/шток в сборе Power Trim левый	1
9	878413A1	Поршень в сборе	1
9	43398A3	Поршень/шток в сборе Power Trim правый	1
9	878414T01	Поршень в сборе	1
10	12184A1	Фильтр подъёма в сборе	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	811612A2	Комплект уплотнительных колец	1
13	811612A3	Ремкомплект уплотнительных колец	1
14	811617F	Насос	1
14	811617T1	НАСОС	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	43450	Шайба	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	811611	Крышка	1
19	828710	Шарнир привода	1
20	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
20	878265A4	Мотор тримма	1
21	828709	Винт (длинный)	2
21	881768A1	Комплект винт/шайба	2
21	811616	Винт короткий	2
22	811614	Вал в сборе	1
22	8M0142997	Ремкомплект вала наклона	1
23	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
24	44431	Штифт канавки нижний	1
24	878267	Штифт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	996251	Вал	1
26	99625002	Вал	1
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	4000377	ВИНТ (M10 x 30)	6
31	4002319	ШАЙБА	6
32	26550	Хомут	2
33	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
34	69205	С-ОБРАЗНАЯ ШАЙБА	2
34	8M0084613	Пружинная шайба	2

Рис. 31Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 32ДВИГАТЕЛЬ ГИДРОПОДЪЕМА POWER TRIM MOTOR

REF	Номер детали	Наименование	Кол-во
-	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
-	878265A4	Мотор тримма	1
1	828714A1	Комплект щёток и уплотнений	1
2	828713A1	Комплект якоря	1
2	828713T1	Комплект якоря	1
3	828715A1	Концевая крышка (в сборе)	1

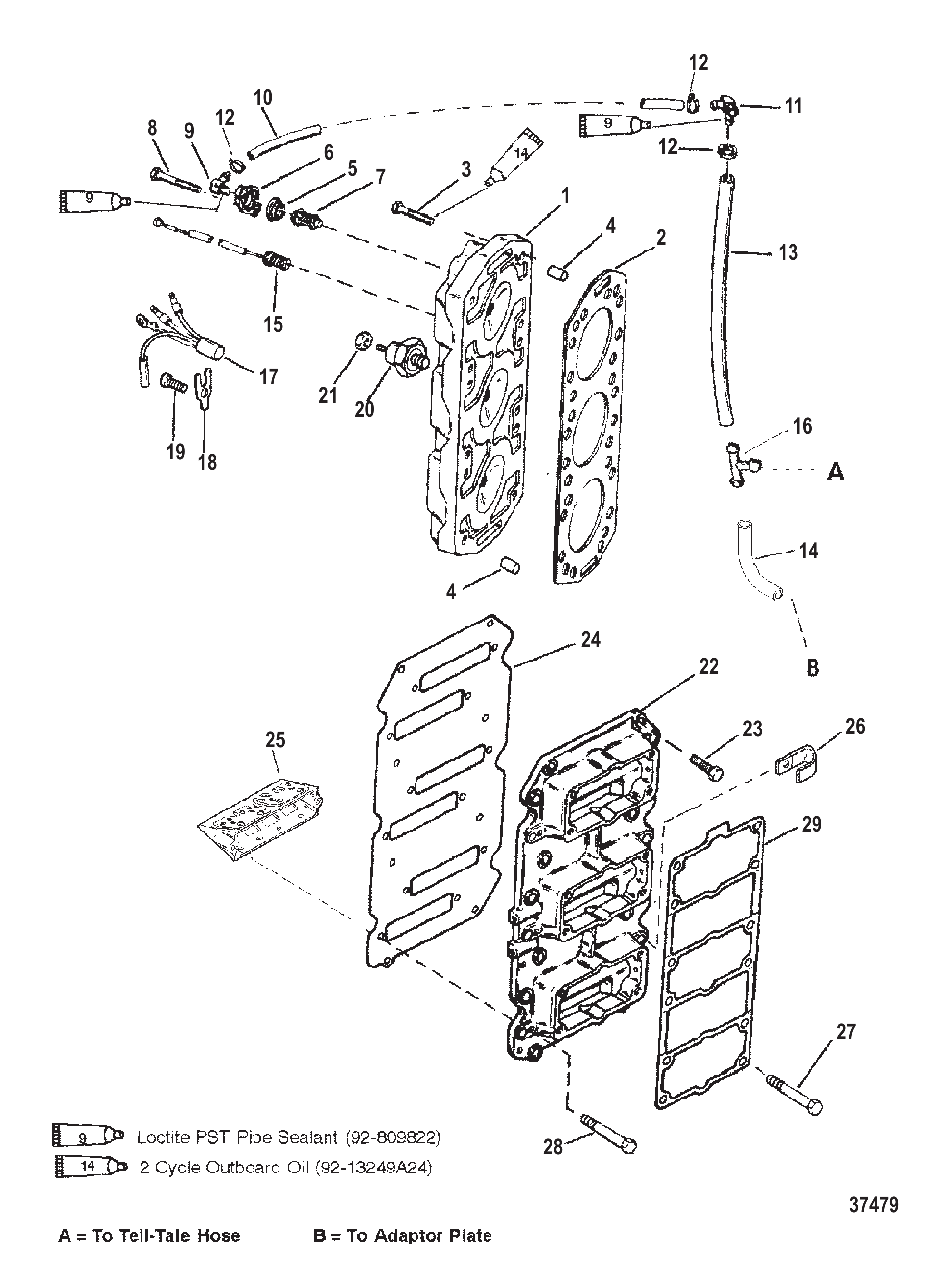

Рис. 33КЛАПАННЫЙ БЛОК И ГОЛОВКА ЦИЛИНДРА REED BLOCK AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	18488F1	Головка цилиндра	2
2	8228441	ПРОКЛАДКА	2
2	822844T05	Прокладка	2
3	98534	ВИНТ (.375-16 x 2.30)	23
3	827426	ВИНТ	1
4	63779	Штифт установочный (.250 x .625)	4
5	62386	Прокладка термостата	2
5	8M0204714	Прокладка @4	2
6	90390A1	Комплект крышки	2
7	75692	ТЕРМОСТАТ (143 ГРАД.)	2
8	35386	ВИНТ (.312-18 x 1.00)	4
9	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
9	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
10	77653112	Шланг (59.00 дюймов, бухта) (19 дюйм.)(20-1/2 дюйм.)	1
10	77653101	Шланг (48.00 дюймов, бухта)	1
11	68728	ШТУЦЕР	1
12	816311	Стяжка (8.00 дюймов)	AR
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	77653112	Шланг (59.00 дюймов, бухта) (19 дюйм.)(20-1/2 дюйм.)	1
13	77653101	Шланг (48.00 дюймов, бухта)	1
14	77653112	Шланг (59.00 дюймов, бухта) (19 дюйм.)(20-1/2 дюйм.)	1
14	77653101	Шланг (48.00 дюймов, бухта)	1
15	97465	Датчик температуры (правый борт)	1
16	815914	Тройник	1
17	13536A6	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (4-ПРОВОДНЫЙ)	1
18	137151	Фиксатор	2
19	98257	ВИНТ (.312-18 x .500)	2
20	826858	Датчик детонации	1
21	45076	Гайка (#10-32) латунная клемма блока выключателя	1
22	17735A2	Пластина переходная в сборе	1
23	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
24	146972	ПРОКЛАДКА	1
25	116453	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
25	855952T3	Блок лепестковых клапанов в сборе	6
26	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
26	8M0024808	J-образный зажим	1
27	55715	Винт (.250-20 x .880)	6
28	90197	ВИНТ (.250-20 x 1.125) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО БЛОКА (2")	6
29	167371	Прокладка	1
-	815791A92	Комплект прокладок двигателя	1
-	823434A97	Блок головки цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A97	Блок головки цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A97	Блок головки цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

Рис. 34СЕРВИСНЫЕ И ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ SERVICE AND SUPPORT MATERIAL

REF	Номер детали	Наименование	Кол-во
-	10126980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	824052R2	Руководство по техническому обслуживанию	1
-	824052R3	SM O/B V6 135-225 Mercury / Quicksilver	1
-	808553A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808553A00	КОМПЛЕКТ НАКЛЕЕК	1
-	809689A96	КОМПЛЕКТ НАКЛЕЕК	1
-	804696A03	КОМПЛЕКТ НАКЛЕЕК	1
-	808559A96	КОМПЛЕКТ НАКЛЕЕК	1
-	855418A97	КОМПЛЕКТ НАКЛЕЕК	1
-	809688A00	Комплект наклеек	1
-	808554A96	КОМПЛЕКТ НАКЛЕЕК	1
-	812563A00	Комплект наклеек	1
-	808558A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808562A03	Комплект наклеек	1
-	813033A96	КОМПЛЕКТ НАКЛЕЕК	1
-	813033A03	КОМПЛЕКТ НАКЛЕЕК	1
-	809706A96	КОМПЛЕКТ НАКЛЕЕК	1
-	809706A03	КОМПЛЕКТ НАКЛЕЕК	1
-	808557A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808557A01	КОМПЛЕКТ НАКЛЕЕК	1
-	808556A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808556A03	КОМПЛЕКТ НАКЛЕЕК	1
-	808561A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808561A03	КОМПЛЕКТ НАКЛЕЕК	1
-	813033A97	КОМПЛЕКТ НАКЛЕЕК	1
-	813033A03	КОМПЛЕКТ НАКЛЕЕК	1
-	809706A97	КОМПЛЕКТ НАКЛЕЕК	1
-	809706A03	КОМПЛЕКТ НАКЛЕЕК	1
-	808557A97	КОМПЛЕКТ НАКЛЕЕК	1
-	808557A01	КОМПЛЕКТ НАКЛЕЕК	1
-	855419A97	КОМПЛЕКТ НАКЛЕЕК	1
-	855419A00	КОМПЛЕКТ НАКЛЕЕК	1
-	808556A97	КОМПЛЕКТ НАКЛЕЕК	1
-	808556A03	КОМПЛЕКТ НАКЛЕЕК	1
-	808561A97	КОМПЛЕКТ НАКЛЕЕК	1
-	808561A03	КОМПЛЕКТ НАКЛЕЕК	1
-	824911A25	Наклейка декоративная полоса, рулон 25 футов — требуется 6 футов	1
-	808591A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808680A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808621A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808602A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808652A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808641A96	КОМПЛЕКТ НАКЛЕЕК	1
-	85557713	НАКЛЕЙКА Информация на этикетке EPA	1
-	855577A13	REF SOB 09-18 Mercury / Quicksilver	1

Рис. 35СТАРТЕР STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
1	833153	Стартер в сборе	1
1	898265008	Стартер	1
2	823639	Крышка привода	1
2	8236392	Крышка привода	1
3	8236411	Сквозной болт	2
4	8236401	Комплект привода	1
5	86177	Шестерня ведущая	1
5	898265015	Шестерня привода	1
6	8236381	Якорь	1
7	753841	Комплект щёток/пружин	1
7	898265016	Комплект щёток/пружин	1
8	61787	Держатель щётки	1
8	898265014	Держатель щёток	1
9	8119011	Крышка коллектора	1
10	F15158	Винт	2
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
12	94330	Гайка (.250-20) латунная	2
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
14	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
15	81893450	ВИНТ (M8 x 50)	3
16	824921	ПРОСТАВКА	1

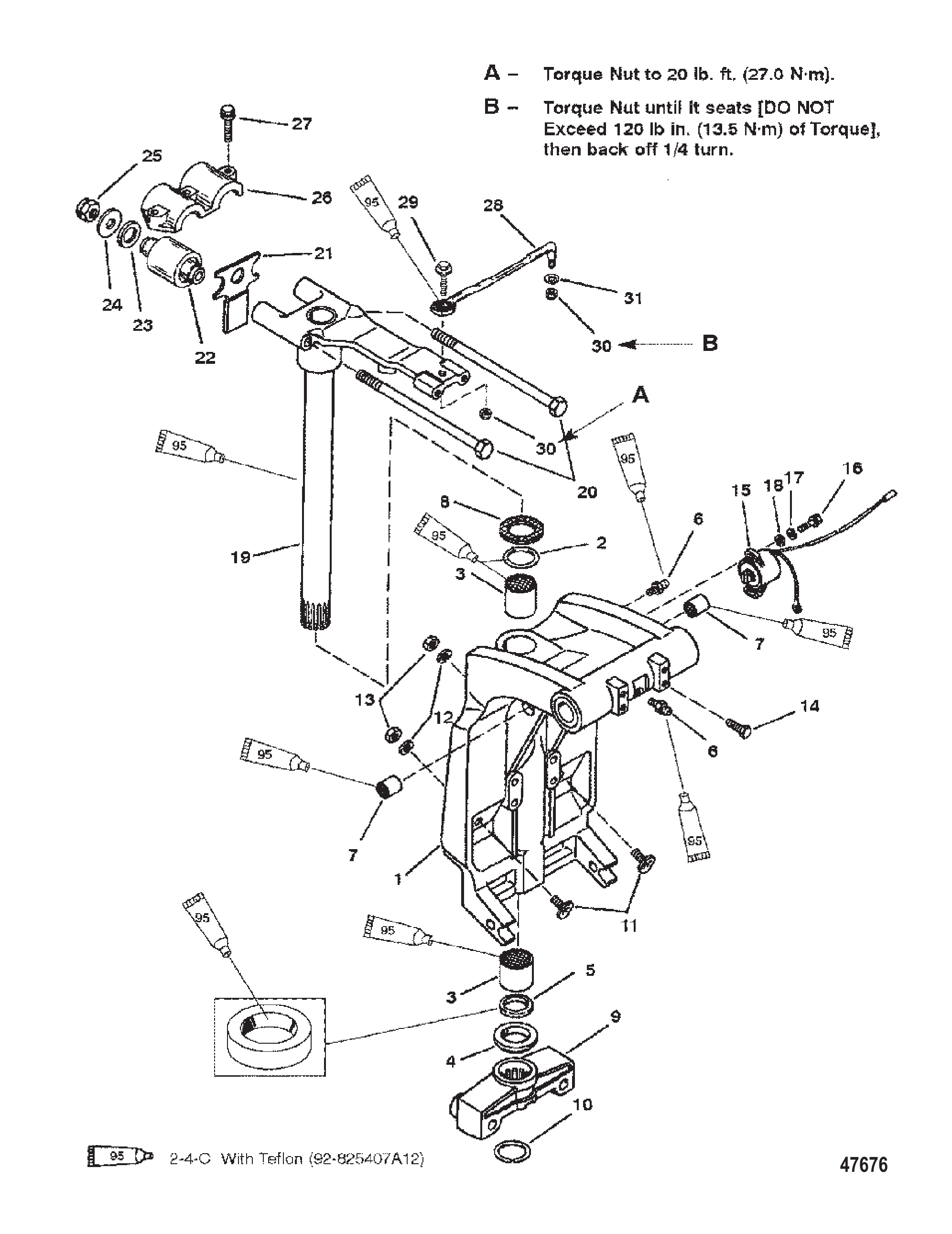

Рис. 36ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8M0102865	Поворотный кронштейн в сборе, чёрный	1
1	8710A21	Кронштейн поворотный в сборе, серый	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
1	8710A23	Поворотный кронштейн	1
2	33504	Кольцо уплотнительное	1
2	8M0214926	Кольцо уплотнительное @10	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	87735	Сальник нижний масляный	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	814084F1	Вилка нижняя	1
9	8M0219200	Вилка нижняя чёрная	1
9	814084F2	Вилка нижняя	1
9	826364F1	Вилка нижняя	1
9	826364T	Вилка нижняя	1
9	826364F2	Вилка нижняя	1
9	826364F3	Вилка нижняя	1
10	67684	Кольцо стопорное	1
11	996301	Пластина-фиксатор	2
11	8M0045383	Ударная пластина	2
12	58643	Шайба стопорная (.375)	2
13	46335	ГАЙКА (.375-24)	2
14	64014	Винт (.250-28 x .500)	2
15	821180A6	Датчик тримма в сборе	1
15	8M0074846	Заказ 8M0098273	1
16	56682	ВИНТ (#10-24 x .750) Sea Ray	2
16	852368	Винт (#10-24 x .750)	2
17	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
18	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
19	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
19	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
19	67706A56	Поворотный палец в сборе, рулевой рычаг (серый)	1
19	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
19	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
19	8M0132731	Палец поворотный в сборе	1
19	826432A3	Поворотный шкворень в сборе с рулевым рычагом - нержавеющая сталь	1
19	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
19	826432A6	Поворотный шкворень в сборе	1
19	8M0132731	Палец поворотный в сборе	1
20	816386	Винт (M12 x 190)	2
20	8M0141069	Винт	2
21	824998	ОТБОЙНИК	1
21	824998001	ОТБОЙНИК	1
22	8163851	Верхняя опора	2
23	815437	ШАЙБА	2
23	8154371	Шайба	2
24	815436	ШАЙБА	2
25	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
25	896963	Гайка (M12)	2
26	813769	Хомут	1
26	8M0036783	Хомут	1
27	81893435	ВИНТ (M8 x 35)	3
27	8M0103814	Винт (M8 x 35 мм)	3
28	92876A1	Тяга рулевая в сборе	1
28	92876A12	Тяга в сборе	1
29	14000	Винт (.375-24 x 1.25)	1
29	849838	ВИНТ (.375-24 x 1.250)	1
30	34863	ГАЙКА (.375-24)	2
30	8M0204726	Гайка (.375-24) латунная	2
31	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2

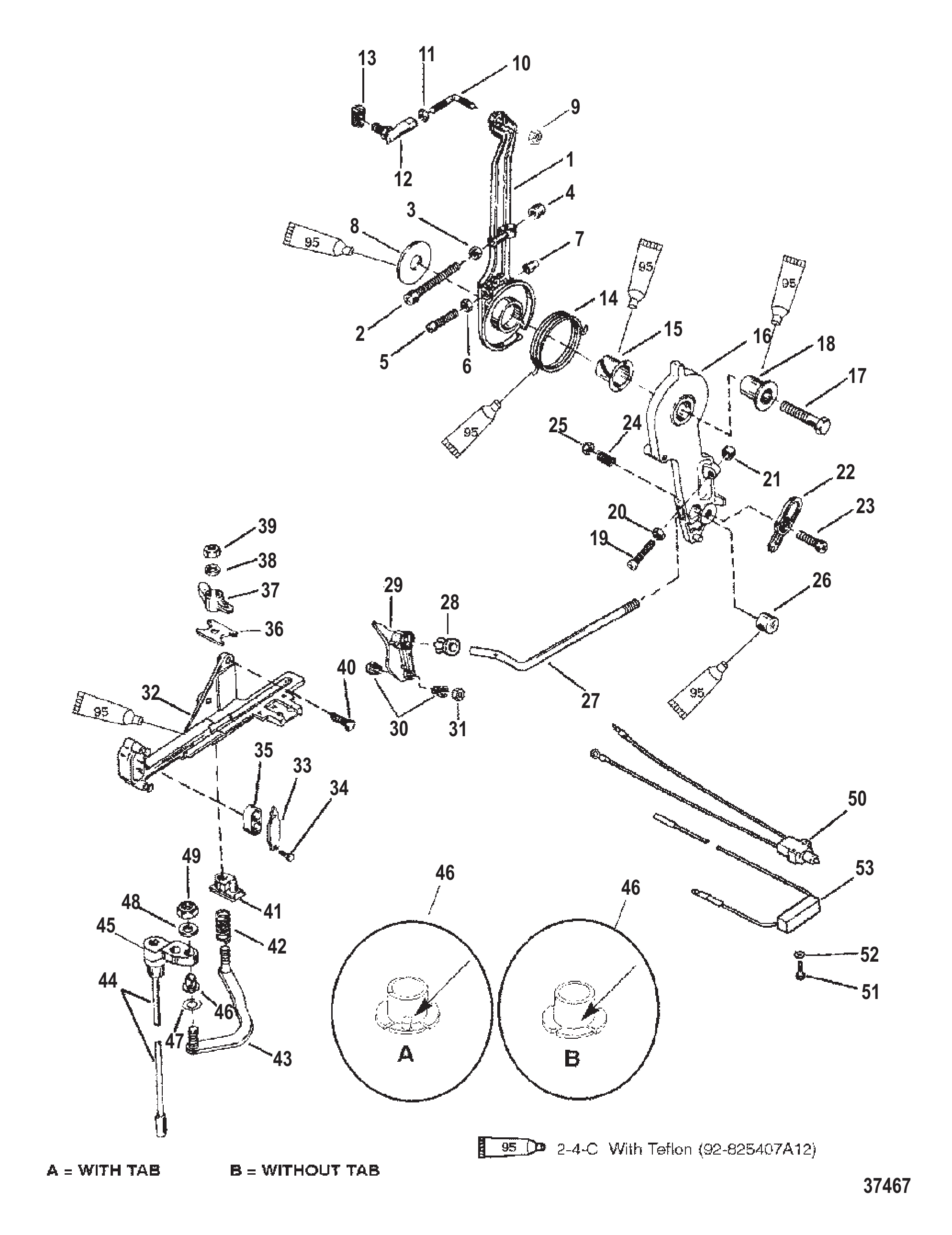

Рис. 37РЫЧАГ ДРОССЕЛЯ И ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ THROTTLE LEVER AND SHIFT SHAFT

REF	Номер детали	Наименование	Кол-во
1	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
2	64022	Винт (.250-20 x 2.125)	1
3	64015	Гайка (.250-20) клеммы стартерного соленоида	1
4	26852	ЗАГЛУШКА Нейлоновая	1
5	13627	Винт (.190-32 x 1.250)	1
6	68219	Гайка (#10-32) нержавеющая сталь	1
7	48039	КРЫШКА	1
8	46765	ШАЙБА (.390 x 1.50 x .120)	1
9	46438	ГАЙКА (#10-32)	1
10	76035	ТЯГА	1
11	45076	Гайка (#10-32) латунная клемма блока выключателя	1
12	62459	Шаровой шарнир в сборе	1
12	62459T	Шаровой шарнир в сборе	1
13	74897	Ось поворота	1
13	74897T	Ось поворота	1
14	823235	Пружина	1
15	55171	Втулка	1
16	41095	РЫЧАГ	1
16	410952	РЫЧАГ	1
17	818165	ВИНТ (.375-16 x 1.75)	1
18	55164	Втулка	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	35045	ГАЙКА (.250-28)	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	14638	Цилиндр	1
27	14634	Тяга	1
28	932481	Втулка	1
28	8M0215006	Втулка поворотная	1
29	8142391	Кулачок	1
29	8142392	Кулачок дроссельной заслонки	1
30	26856	ВТУЛКА	2
31	35045	ГАЙКА (.250-28)	1
31	826709109	Гайка (.250-28) нержавеющая сталь	1
32	814283A2	Кронштейн в сборе	1
33	98889	Защёлка	1
34	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
35	39519	ЧАШКА	1
36	52100	Износостойкая пластина	1
37	38279	ЗАЩЕЛКА	1
37	8M0036768	ЗАЩЕЛКА	1
38	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
39	35045	ГАЙКА (.250-28)	1
39	826709109	Гайка (.250-28) нержавеющая сталь	1
40	53167	ВИНТ (.312-18 x .880)	3
40	53167T	ВИНТ .312-18X .88	3
41	814284	Направляющий блок	1
42	20099	Пружина	1
43	67073A1	Тяга в сборе	1
44	79932A11	Вал переключения передач в сборе (ДЛИННЫЙ)	1
44	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
44	79932A12	Вал переключения передач в сборе (УДЛИНЕННЫЙ)	1
44	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
44	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
44	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
45	NSS	NOT SOLD SEPARATE SHIFT SHAFT LEVER, UPPER	1
45	NSS	NOT SOLD SEPARATE SHIFT SHAFT LEVER, UPPER	1
46	26856	ВТУЛКА	1
46	26600	Втулка	1
47	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
48	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
49	35045	ГАЙКА (.250-28)	1
49	826709109	Гайка (.250-28) нержавеющая сталь	1
50	814281A1	Комплект стабилизации холостого хода при переключении	1
51	77478	ВИНТ (#6-32 x .875)	2
52	27882	ШАЙБА	2
53	17461A3	Резисторный модуль	1

Рис. 38СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ TOOLS SPECIAL

REF	Номер детали	Наименование	Кол-во
-	815366A3	Комплект изолятора аккумулятора	1
-	58222A1	Индикаторный инструмент	1
-	89045	ПЕРЕХОДНИК	1
-	890451	Инструмент-адаптер прямого напряжения	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	99750A1	Мультиметр	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	52024A1	Блок переключателя	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	850439	Тестер искры	1
-	850439T1	Тестер восьмикамерный	1
-	14443A1	Жгут проводов в сборе для тестирования	1
-	99379	Стробоскоп	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	55919	Головка ведущая	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	90455	РЫМ-БОЛТ	1
-	904551	Рым-болт	1
-	77109A3	Монтажный комплект	1
-	52952A1	Съёмник стопорного кольца поршневого пальца	1
-	52952T1	Съёмник стопорного кольца поршневого пальца	1
-	74607A3	Установочный комплект поршневого пальца	1
-	65494	КОЛЬЦО ИНСТРУМЕНТА ДЛЯ СБОРКИ КОМПРЕССОРА (2.0Л)	1
-	65494T	Инструмент для сжатия кольца	1
-	818773	ПРИСПОСОБЛЕНИЕ ДЛЯ СБОРКИ КОМПРЕССОРА, ПОРШНЕВОЕ КОЛЬЦО (2.5L)	1
-	818773T	Инструмент для сжатия поршневых колец (3.50)	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	30591A1	Стенд для силовой головки	1
-	30591T1	Стенд	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1
-	112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
-	99750A1	Мультиметр	1
-	52915A6	Комплект контрольного манометра	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1
-	44487A1	Съёмник направляющей штока тримма	1
-	44487T1	Съёмник направляющей штока тримма	1
-	44486A1	Съёмник штока тримма	1

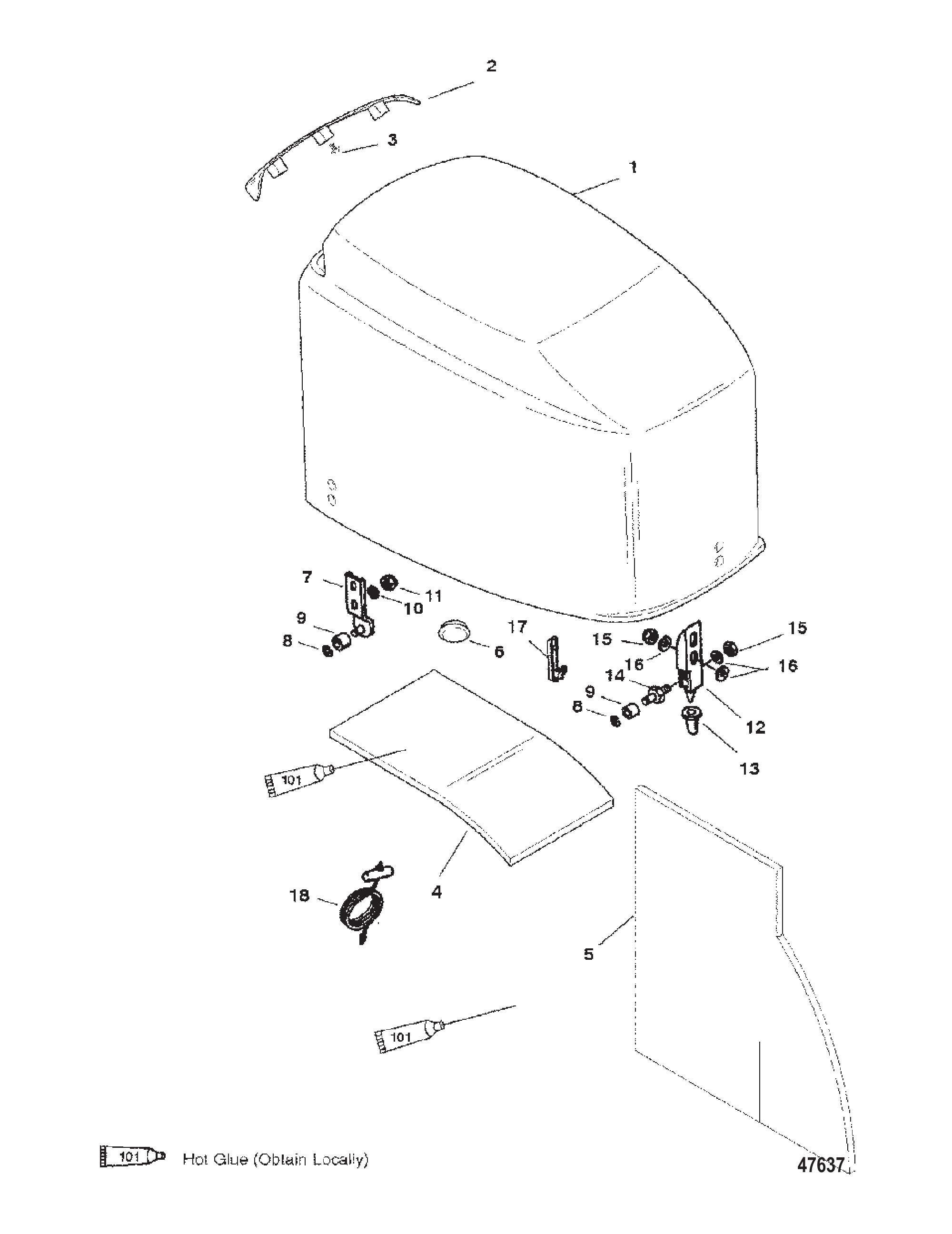

Рис. 39ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	833096A2	Верхний кожух в сборе	1
1	833096A3	Верхний кожух в сборе	1
1	833096T3	Верхний кожух, серебристый	1
1	833096A4	Верхний кожух в сборе	1
2	834806F1	Крышка	1
2	834806T2	Крышка кожуха, чёрная	1
2	8348061	Крышка	1
2	834806T1	Крышка хромированная	1
2	834806F3	Крышка	1
3	82130012	ВИНТ (M6 x 12)	3
4	821250A1	Комплект шумоизоляции	1
5	NSS	NOT SOLD SEPARATE	2
6	823865	ЗАГЛУШКА	3
7	821248	ЗАДНИЙ КРЮК ЗАЩЕЛКИ	2
8	8237951	Стопорное кольцо	3
9	815263	РОЛИК	3
9	8M0207770	Ролик @3	3
10	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
10	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
11	401196	ГАЙКА (M6)	4
12	821249M2	Кронштейн передний	1
12	8M0036792	Кронштейн	1
13	815477	УПОР ЗАЩЕЛКИ	1
14	8155381	Роликовый штифт	1
15	401196	ГАЙКА (M6)	3
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
16	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
17	826639T	Крышка	1
18	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
18	47341A11	Комплект шнура с рукояткой ручного запуска	1

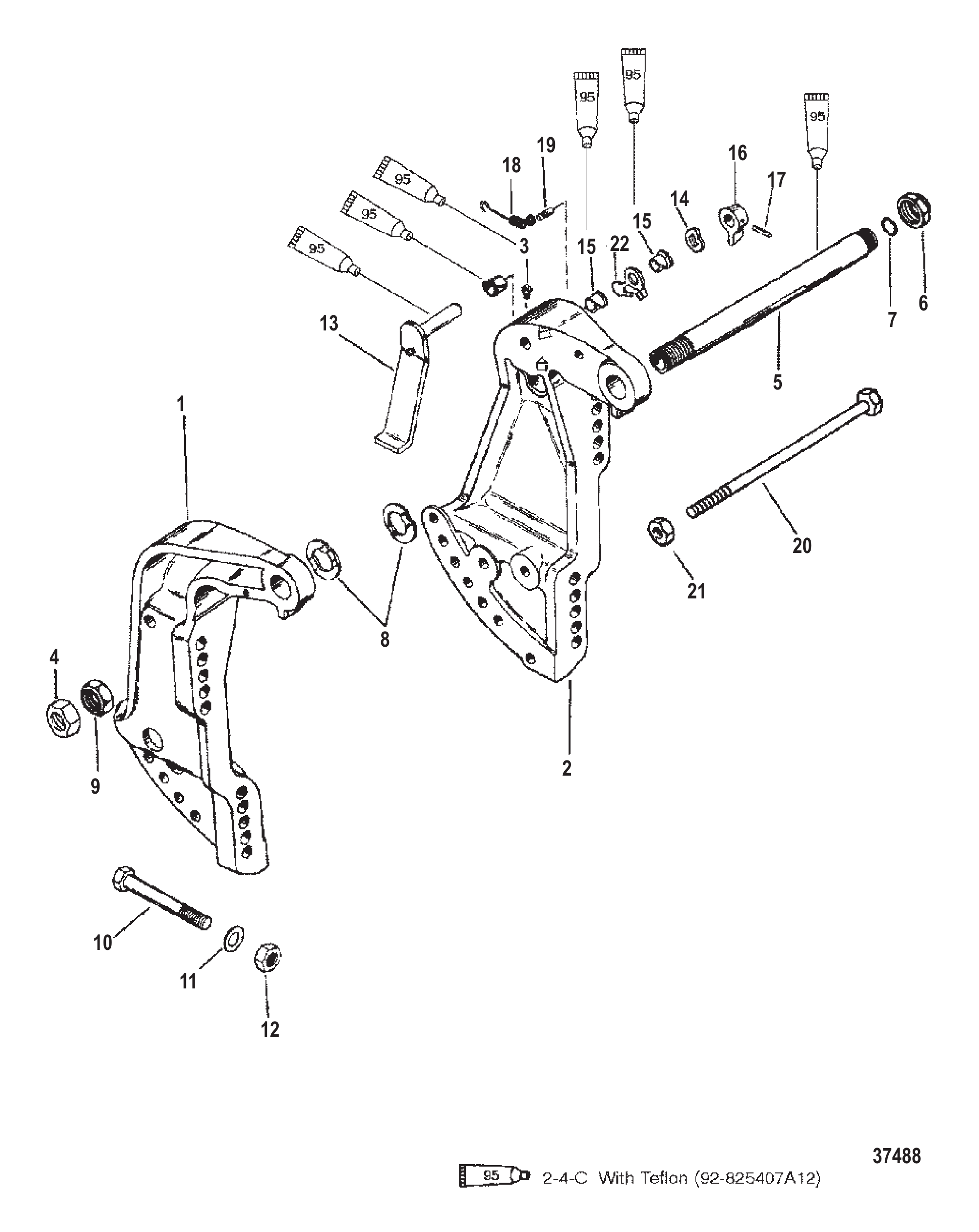

Рис. 40ТРАНЦЕВЫЕ КРОНШТЕЙНЫ (S/N-0G589999 И НИЖЕ) TRANSOM BRACKETS (S/N-0G589999 & BELOW)

REF	Номер детали	Наименование	Кол-во
1	8718F7	Кронштейн транца, правый борт, чёрный	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
1	8718F8	Кронштейн транца, правый борт, серый	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	47525	ГАЙКА (.875-14) Нижняя	1
5	826125A1	Трубка наклона	1
6	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	826164	Гайка (.875-14)	1
9	8M0231351	Контргайка	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
22	814207	Упор	1
-	815791A92	Комплект прокладок двигателя	1

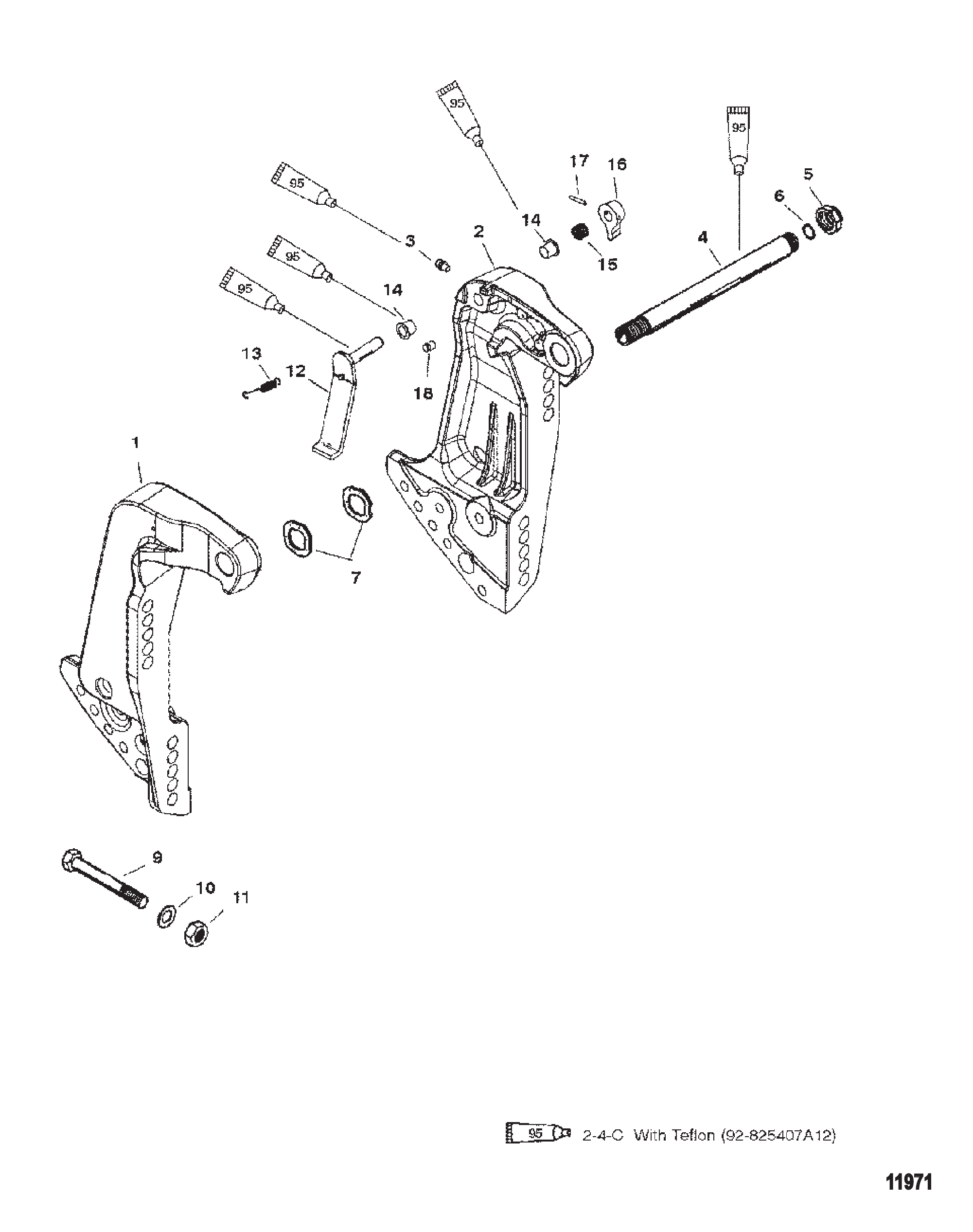

Рис. 41Кронштейны транца (S/N-0G590000 и выше) Transom Brackets (S/N-0G590000 & Up)

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
10	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	8M0027784	Гайка	4
11	82671117	ГАЙКА (.500-20)	4
12	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
12	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
13	830899	Пружина натяжная	1
14	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
15	830900	Пружина сжатия	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99617	Штифт	1
18	893709	Штифт	1
-	815791A92	Комплект прокладок двигателя	1

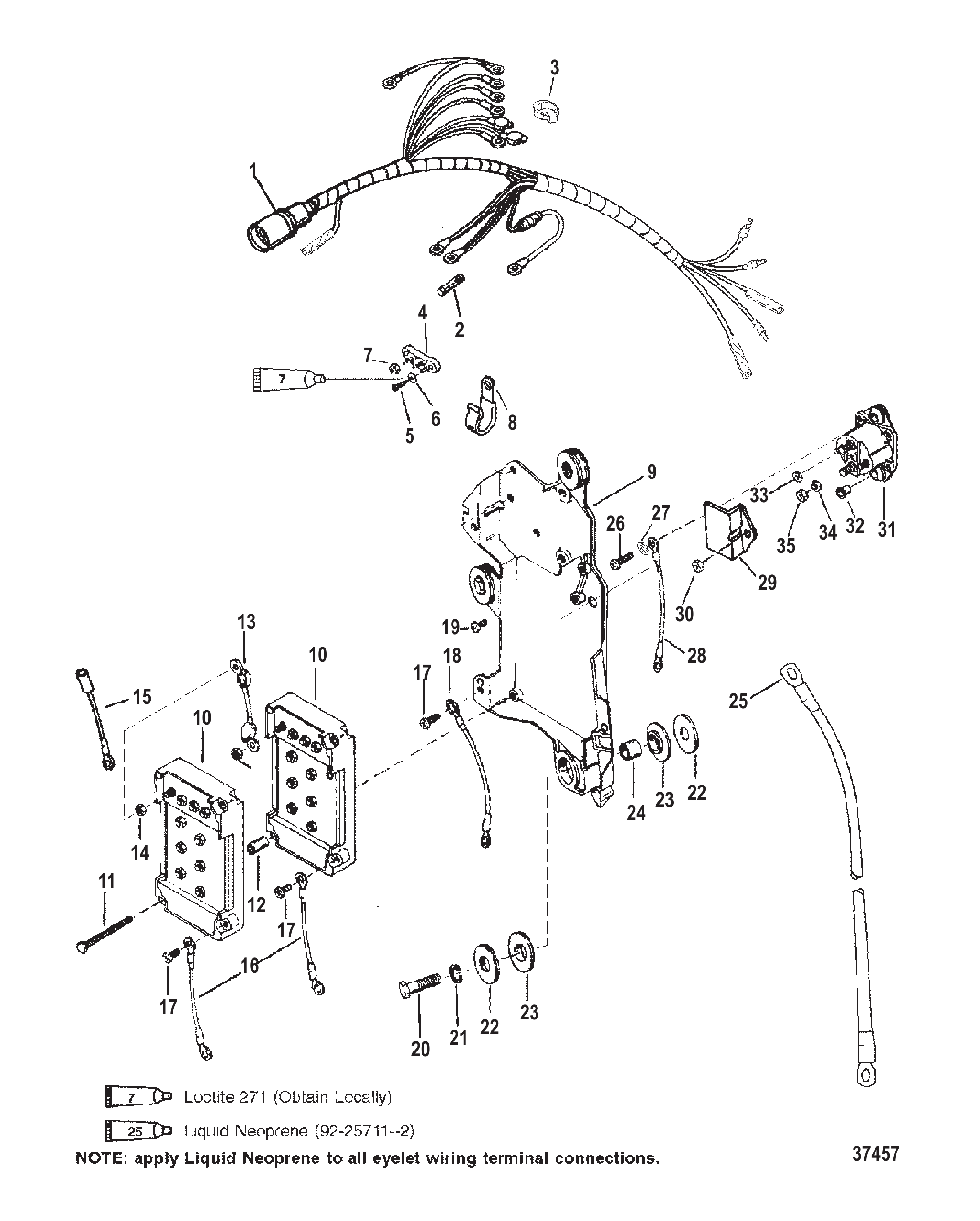

Рис. 42ЖГУТ ПРОВОДОВ / СОЛЕНОИД СТАРТЕРА WIRING HARNESS/STARTER SOLENOID

REF	Номер детали	Наименование	Кол-во
1	826730A4	Жгут проводов в сборе, электропроводка двигателя	1
2	79091	Предохранитель 20 А	1
2	8M0207796	Предохранитель 20 А	1
3	816311	Стяжка (8.00 дюймов)	AR
3	816311T	СТЯЖКА (8.00 дюймов)	AR
4	194372	Клеммная колодка	1
5	38055	ВИНТ (.190-32 x .620)	2
6	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
7	45076	Гайка (#10-32) латунная клемма блока выключателя	2
8	814634	Хомут	1
9	434292	Пластина зажигания	1
10	7778A12	Блок переключателей в сборе	2
11	13669	Винт (#12-24 x 2.00)	2
12	94453	Втулка	2
13	62310A2	Трос в сборе	1
14	45076	Гайка (#10-32) латунная клемма блока выключателя	20
15	91865A1	Трос в сборе (3" - БЕЛЫЙ/ЧЕРНЫЙ)	1
15	88528A2	Трос в сборе (6" - КРАСНЫЙ/БЕЛЫЙ)	1
16	60871A10	Провод в сборе	2
17	817626	Винт (#10-16 x .380)	2
17	878607	Винт (#10-16 x .375)	2
18	65999A3	Трос в сборе черный	1
19	87926	Винт (#10-32 x .500)	1
20	60411	ВИНТ (.312-18 x 1.250)	3
21	26993	СТОПОРНАЯ ШАЙБА (.312)	3
21	8M0204647	Стопорная шайба (.312)	3
22	36042	ШАЙБА	6
23	67264	Шайба (резиновая)	6
24	67268	Втулка	3
25	88439A23	Кабель в сборе, плюсовой — аккумулятор	1
25	88439A34	Кабель в сборе положительный - аккумулятор	1
25	88439A24	Кабель в сборе отрицательный - аккумулятор	1
26	45561	Винт (.250-20 x 1.12)	2
26	455611	Винт (.250-20 x 1.120)	2
27	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
28	65999A2	Трос в сборе, черный	1
29	78866	Изолятор	1
30	45076	Гайка (#10-32) латунная клемма блока выключателя	4
31	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
32	818968	ВТУЛКА	2
32	8M0214955	Втулка	2
33	45076	Гайка (#10-32) латунная клемма блока выключателя	2
34	53166	СТОПОРНАЯ ШАЙБА (.312)	2
35	68292	Гайка (.312-18)	2
35	8M0204668	Гайка (.312-18)	2
