水星 Mercury V-200 (2.5L) 1B227000 THRU 2B121048 - — взрыв-схемы и запчасти

两冲程电喷 EFI · USA - Cat.# 90-803177006 · 共 35 个部位 · 1436 条零件

1Аксессуары 2Воздушный блок 3Компоненты воздухораспределителя 4НИЖНИЙ КОЖУХ 5УЗЕЛ КАТУШКИ ЗАЖИГАНИЯ 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 7БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ 8Головка цилиндра 9КОМПЛЕКТ ЗАЛИВКИ МАСЛА В ПАЛУБУ 15969A3 ИЛИ 15969A5 10КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА 11КОМПЛЕКТ СТЯЖНОЙ ШТАНГИ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ 12ЭЛЕКТРИЧЕСКАЯ ПЛАТА 13КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ 14ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА 15МАХОВИК/ГЕНЕРАТОР 16ТОПЛИВНАЯ СИСТЕМА 17Редуктор (Ведущий вал)(Стандартный/Реверсивный)18РЕДУКТОР ВАЛА ВИНТА - РЕВЕРСИВНЫЙ 19РЕДУКТОР ВАЛА ВИНТА - СТАНДАРТНЫЙ 20КОМПЛЕКТ MERCATHODE 21МАСЛЯНЫЕ ЛИНИИ 22Масляный бак 23Компоненты гидроподъема 8M0231193 24Компоненты гидроподъема, металлический корпус двигателя 25Компоненты гидроподъема Корпус двигателя пластиковый 26Комплект переключателя Power Trim (18286A18 и 18286A19)27Сервисные/вспомогательные материалы 28СТАРТЕР 29Поворотный кронштейн и рулевой рычаг 30Рычаг дросселя и вал переключения передач 31Инструменты 32ВЕРХНИЙ КОКПИТ 33Кронштейны транца 34Компоненты сепаратора паров 35Водяные шланги

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	41729A3	Комплект удлинителя шланга	1

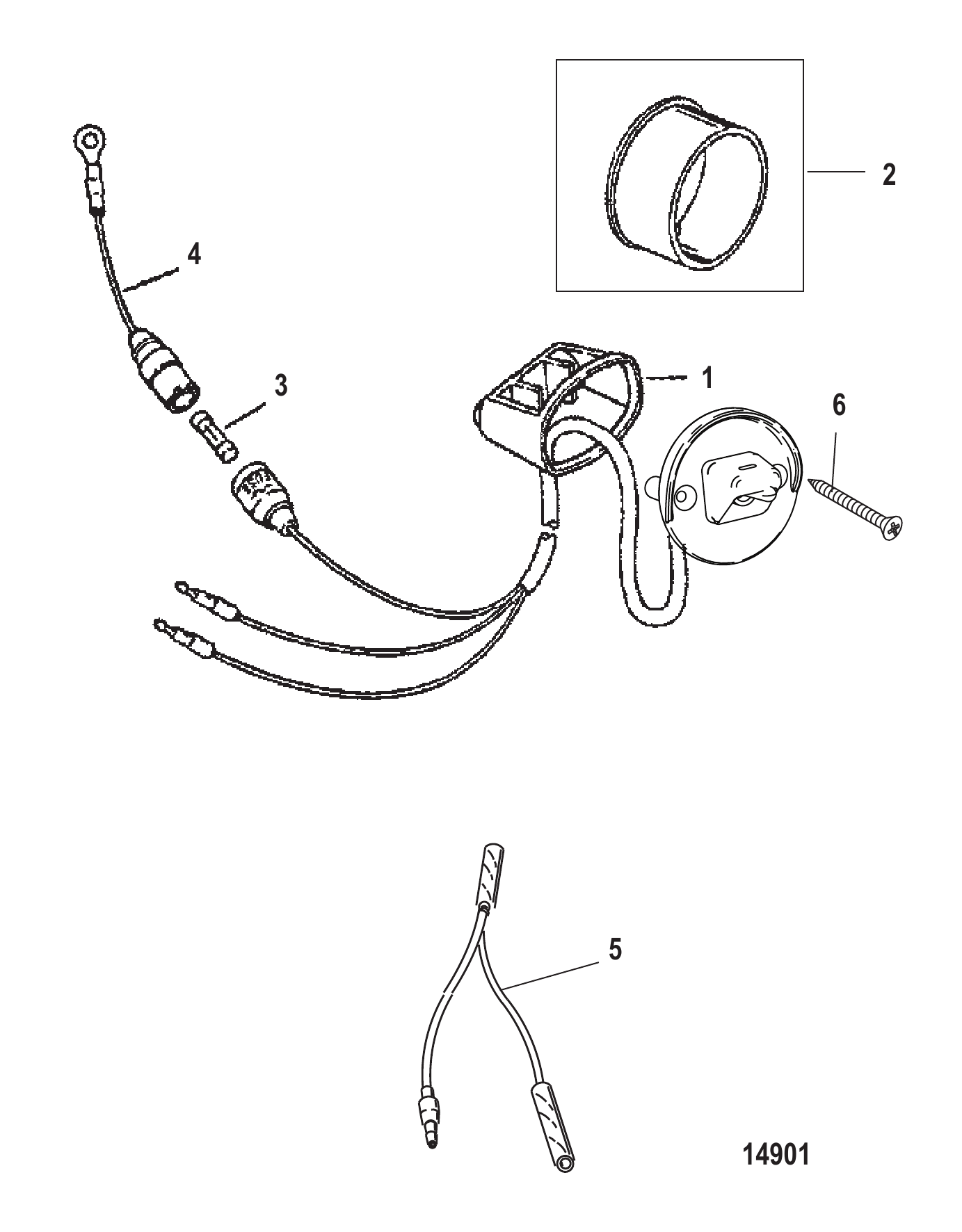

-	18286A18	Комплект переключателя тримма (10.00 футов)	1
-	88334A2	КОМПЛЕКТ MERCATHODE	1
-	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
-	17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
-	858915A1	Комплект редуктора тримма	1
-	677552	ВИНТ (.500-20 x 6.500)	4

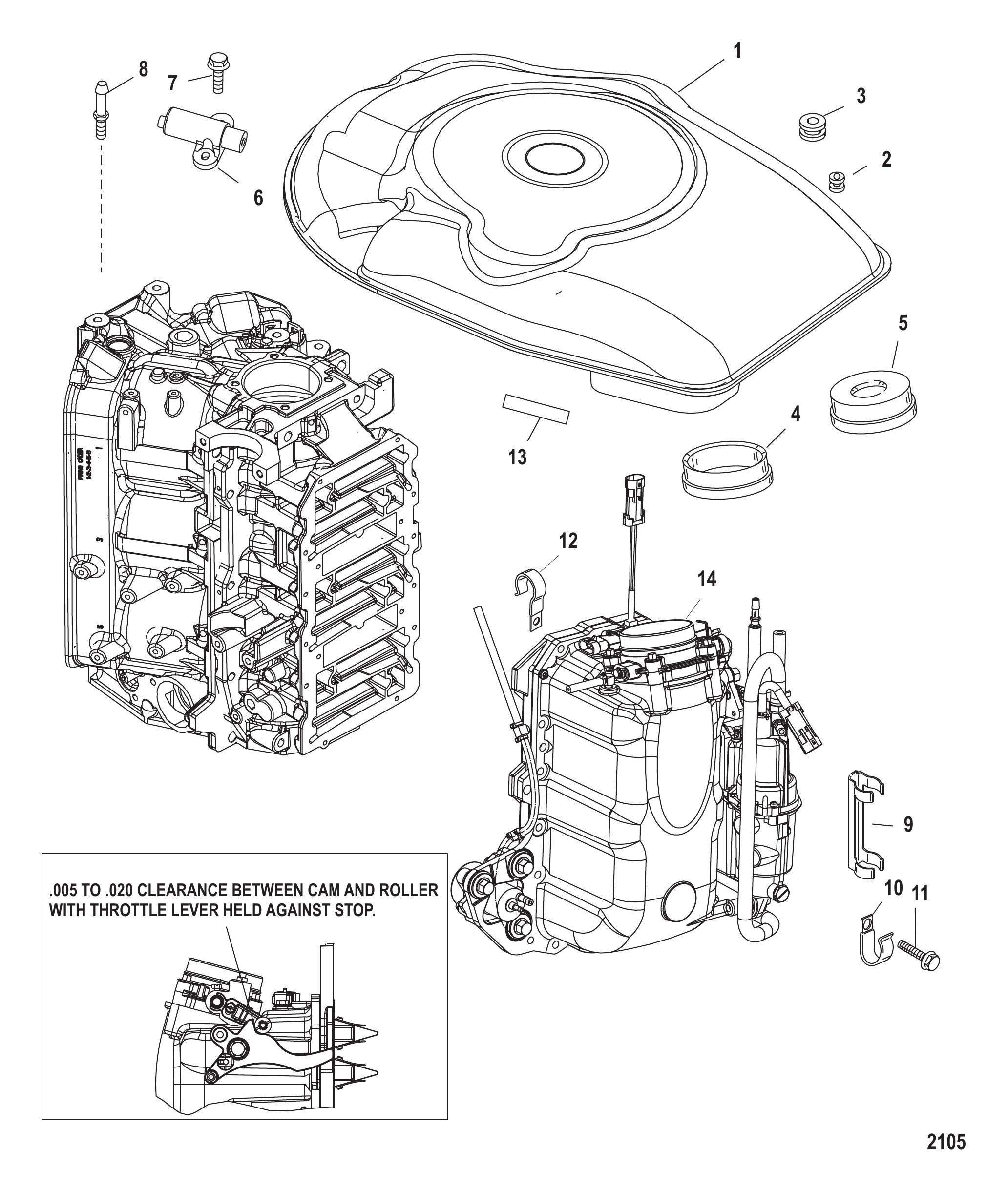

Рис. 2Воздушный блок Air Handler

REF	Номер детали	Наименование	Кол-во
1	880194T05	Крышка в сборе	1
2	840525	Втулка уплотнительная	2
3	20116	Втулка ручки воздушной заслонки	1
4	855613	ВТУЛКА Уплотнительная	1
5	882840	Втулка уплотнительная	1
6	8283582	Датчик	1
6	8M0082988	Датчик положения коленчатого вала	1
7	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
8	8215832	Штифт специальный (1.5 дюйма)	1
9	8261151	Хомут соединительный	1
10	883080	J-образный зажим	2
11	817504	Винт (.250-20 x 1.500) нержавеющая сталь	12
12	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
12	8M0024808	J-образный зажим	1
13	881865	Наклейка предупреждающая — запуск на передаче	1
14	880131T07	ВОЗДУХООЧИСТИТЕЛЬ В СБОРЕ	1
14	880131T08	ВОЗДУХООЧИСТИТЕЛЬ В СБОРЕ	1
14	880131T08	ВОЗДУХООЧИСТИТЕЛЬ В СБОРЕ	1
-	883511T02	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883511T04	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883600T02	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1

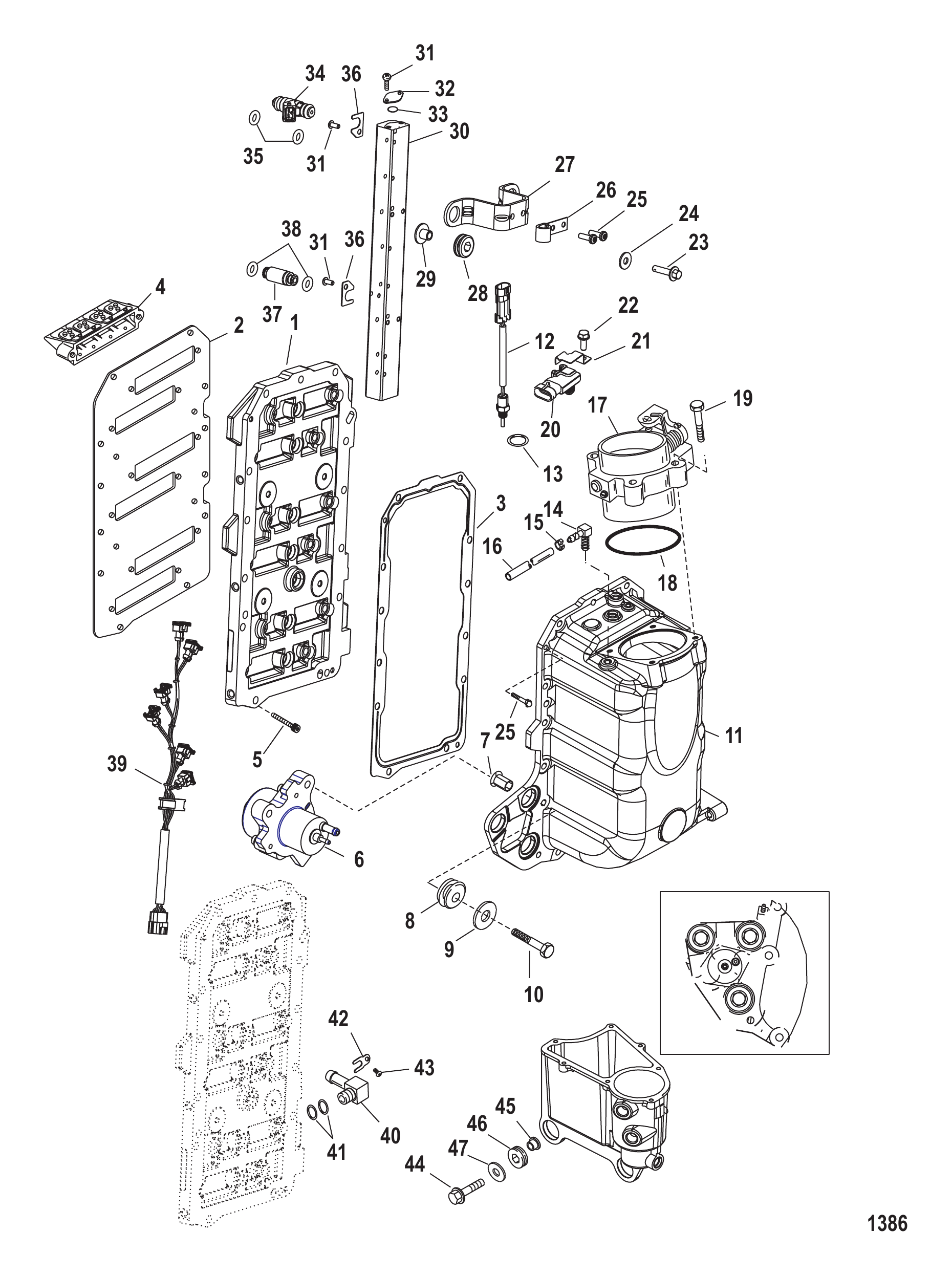

Рис. 3Компоненты воздухораспределителя Air Handler Components

REF	Номер детали	Наименование	Кол-во
-	880131T07	ВОЗДУХООЧИСТИТЕЛЬ В СБОРЕ	1
-	880131T08	ВОЗДУХООЧИСТИТЕЛЬ В СБОРЕ	1
1	883955T1	КОМПЛЕКТ ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
2	146974	ПРОКЛАДКА ВОЗДУШНОГО КАНАЛА	1
3	8500581	Прокладка	1
4	855952T3	Блок лепестковых клапанов в сборе	6
5	55715	Винт (.250-20 x .880)	12
6	879892T04	Насос в сборе	1
6	8M0185615	Масляный насос EFI	1
7	855364	Втулка	3
8	855362	Втулка уплотнительная	3
8	855362001	Втулка	3
8	855362001	Втулка	3
9	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
10	81893430	ВИНТ (M8 x 30)	3
10	81893435	ВИНТ (M8 x 35)	3
11	883954T1	КОМПЛЕКТ РЕСИВЕРА ВОЗДУХА	1
12	885342001	ДАТЧИК В СБОРЕ	1
12	8M0148668	ДАТЧИК В СБОРЕ	1
13	888814	Кольцо уплотнительное (.351 x .072)	1
13	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
14	884588	Штуцер	1
15	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
16	883401001	Трубка	1
16	85583466	ШЛАНГ (40.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 32 ДЮЙМА	1
16	8M0054213	Шланг	1
17	883956T1	КОМПЛЕКТ КОРПУСА ДРОССЕЛЯ	1
18	855423	Кольцо уплотнительное	1
19	82130040	ВИНТ (M6 x 40)	4
20	854445	Датчик MAP	1
20	8M0237529	ДАТЧИК MAP	1
21	884522	Кронштейн датчика MAP	1
22	1993716	ВИНТ (M6 x 16)	1
23	82130025	ВИНТ (M6 x 25) крепление к картеру	4
24	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	4
24	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	4
25	883942	Винт (M4 x 16)	6
26	883941	Хомут	2
27	883926	Кронштейн	2
28	834985	Втулка уплотнительная	4
28	8M0190980	ВТУЛКА	4
29	822003	Втулка	4
30	883953T1	ТОПЛИВНАЯ РАМПА	1
31	840118	Винт (#8-32 x .380)	11
32	840422A1	Комплект пластин	2
33	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	2
34	840481001	Форсунка в сборе	6
34	840481T01	Сборка форсунки	6
35	NSS	NOT SOLD SEPARATE O Ring	12
36	8833821	ФИКСАТОР	7
37	8832151	ТРУБКА	1
38	883355	Кольцо уплотнительное	2
39	840482A3	ЖГУТ ПРОВОДОВ В СБОРЕ ФОРСУНКИ	1
40	883940	Штуцер	1
41	20385	Кольцо уплотнительное (.239 x .070) регулировочного винта	2
42	883382	Фиксатор	1
43	883376	Винт (#10-24 x .375)	1
44	81893435	ВИНТ (M8 x 35)	3
44	8M0103814	Винт (M8 x 35 мм)	3
45	855364	Втулка	3
46	855362	Втулка уплотнительная	3
46	855362001	Втулка	3
46	855362001	Втулка	3
47	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
-	815791A02	Комплект прокладок	1
-	8M0046715	Комплект прокладок	1
-	883511T02	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883511T04	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883600T02	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1

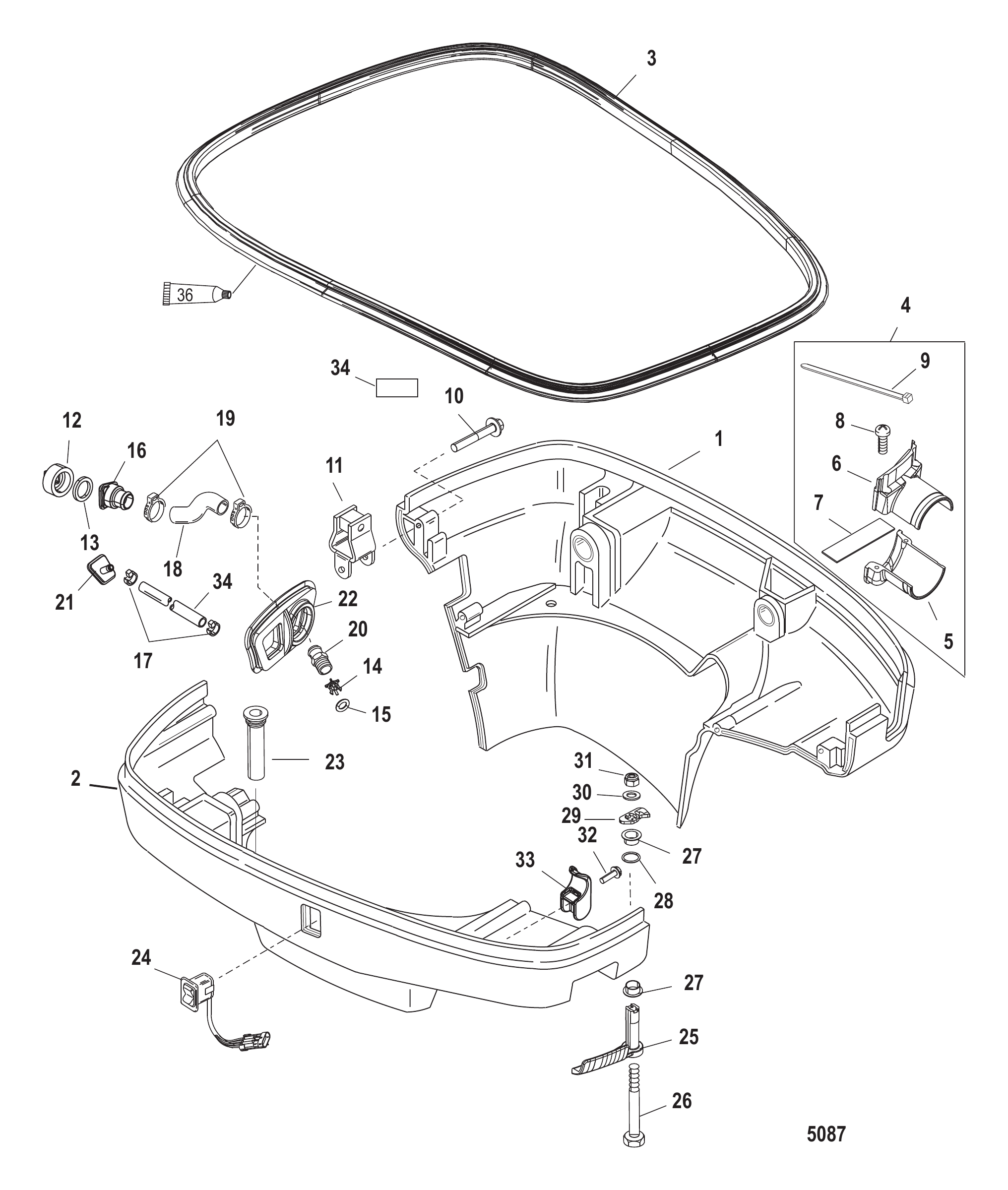

Рис. 4НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	828044A1	Нижний кожух, черный	1
2	828045A1	Нижний кожух, черный	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	875266A2	Комплект жгута проводов	1
5	859435	ВСТАВКА НИЖНЯЯ	1
5	859435T	Вставка	1
6	859434	ВСТАВКА ВЕРХНЯЯ	1
6	859434T	Вставка	1
7	859343	ПЕНОМАТЕРИАЛ	1
8	92799	ВИНТ (#10-16 x 1.12)	2
9	816311T	СТЯЖКА (8.00 дюймов)	1
10	82130040	ВИНТ (M6 x 40)	4
11	831209	Фиксатор	1
12	821908	Пробка	1
13	821915	Шайба	1
14	8219631	Обратный клапан	1
15	30641	Уплотнительное кольцо (.299 x .103)	1
16	821952	Штуцер	1
17	816311T	СТЯЖКА (8.00 дюймов)	AR
18	8320782	Шланг	1
18	8M0039077	Шланг формованный	1
19	850896	Хомут (28.6)	2
20	8320763	Фитинг	1
21	821904	Штуцер контрольной струи	1
21	8M0077650	Штуцер контрольной струи	1
22	889847	ЧЕХОЛ выхлопа холостого хода	1
23	817519A1	Обратный клапан в сборе, сливной	2
24	8569901	ВЫКЛЮЧАТЕЛЬ ТРИММА	1
24	8M0235191	Выключатель тримма	1
25	821253F1	Рукоятка передняя, чёрная	1
25	889740A02	Комплект рукоятки	1
25	889740A02	Комплект рукоятки	1
26	1993716	ВИНТ (M6 x 16)	1
26	824868	ВИНТ (M6 x 75)	1
27	335891	Втулка	2
28	48462	Кольцо уплотнительное (.614 x .070)	1
29	8219423	Собачка	1
30	69057	ШАЙБА (.281 x .734 x .063)	1
31	401366	ГАЙКА (M6) Нержавеющая сталь	1
32	8214281	Винт (#10-16 x .625)	1
33	822873	Зажим	1
34	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
34	8M0108355	Шланг (57 дюймов, бухта)	1

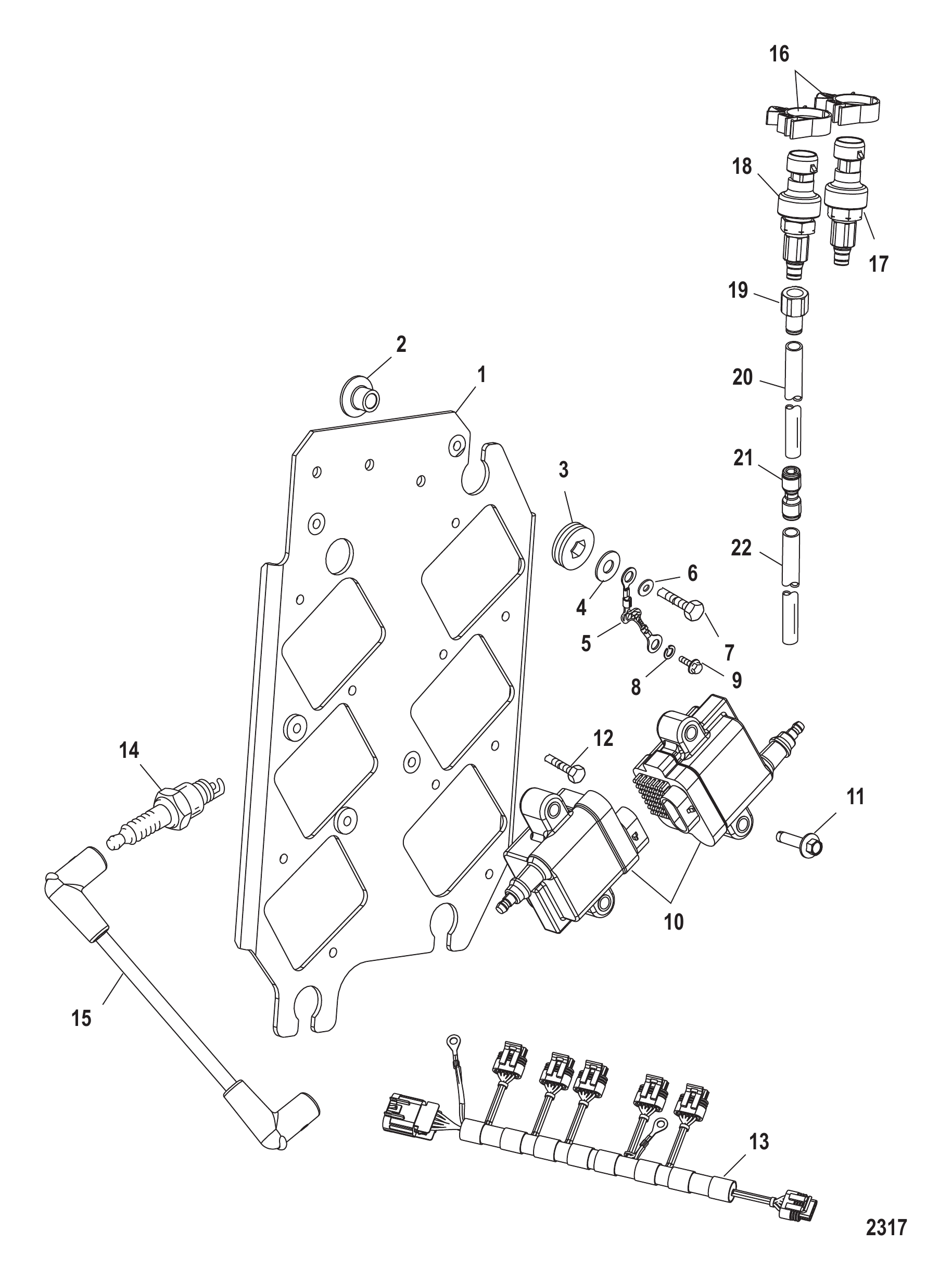

Рис. 5УЗЕЛ КАТУШКИ ЗАЖИГАНИЯ Coil Plate Assembly

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Coil Plate Assembly	1
1	880188F1	ПЛАСТИНА катушки	1
2	8502341	Втулка	4
3	833155	Втулка	4
4	49436	Шайба	4
5	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	2
6	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
6	8M0042642	Шайба (.323 x .562 x .063)	2
7	60411	ВИНТ (.312-18 x 1.250)	4
8	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
8	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
9	82129110	ВИНТ (M6 x 10)	3
10	879984A1	Комплект катушки зажигания	6
10	8M0077471	Катушка зажигания	6
11	82129130	ВИНТ (M6 x 30)	12
12	82129114	ВИНТ (M6 x 14)	2
13	882757T1	Жгут проводов катушки зажигания в сборе	2
-	854839T02	ЖГУТ ПРОВОДОВ 5-КОНТАКТНЫЙ	2
-	879346A51	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	2
14	14814548	СВЕЧА ЗАЖИГАНИЯ (NGK # BPZ8HS-10) (КАН./БЕЛЬГ.)	6
14	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	6
15	881908T	КОМПЛЕКТ КАБЕЛЕЙ	6
16	883066	Зажим (.865)	2
17	881879A7	Комплект датчика (0-50 PSI) бежевый	1
17	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
18	881879A2	КОМПЛЕКТ ДАТЧИКОВ (100 PSI)	1
19	859431	ШТУЦЕР	1
19	8M0207782	ШТУЦЕР ПРЯМОЙ	1
19	892403	ФИТИНГ	1
19	8M0207782	ШТУЦЕР ПРЯМОЙ	1
20	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
21	859747	СОЕДИНИТЕЛЬ	1
21	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
22	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1

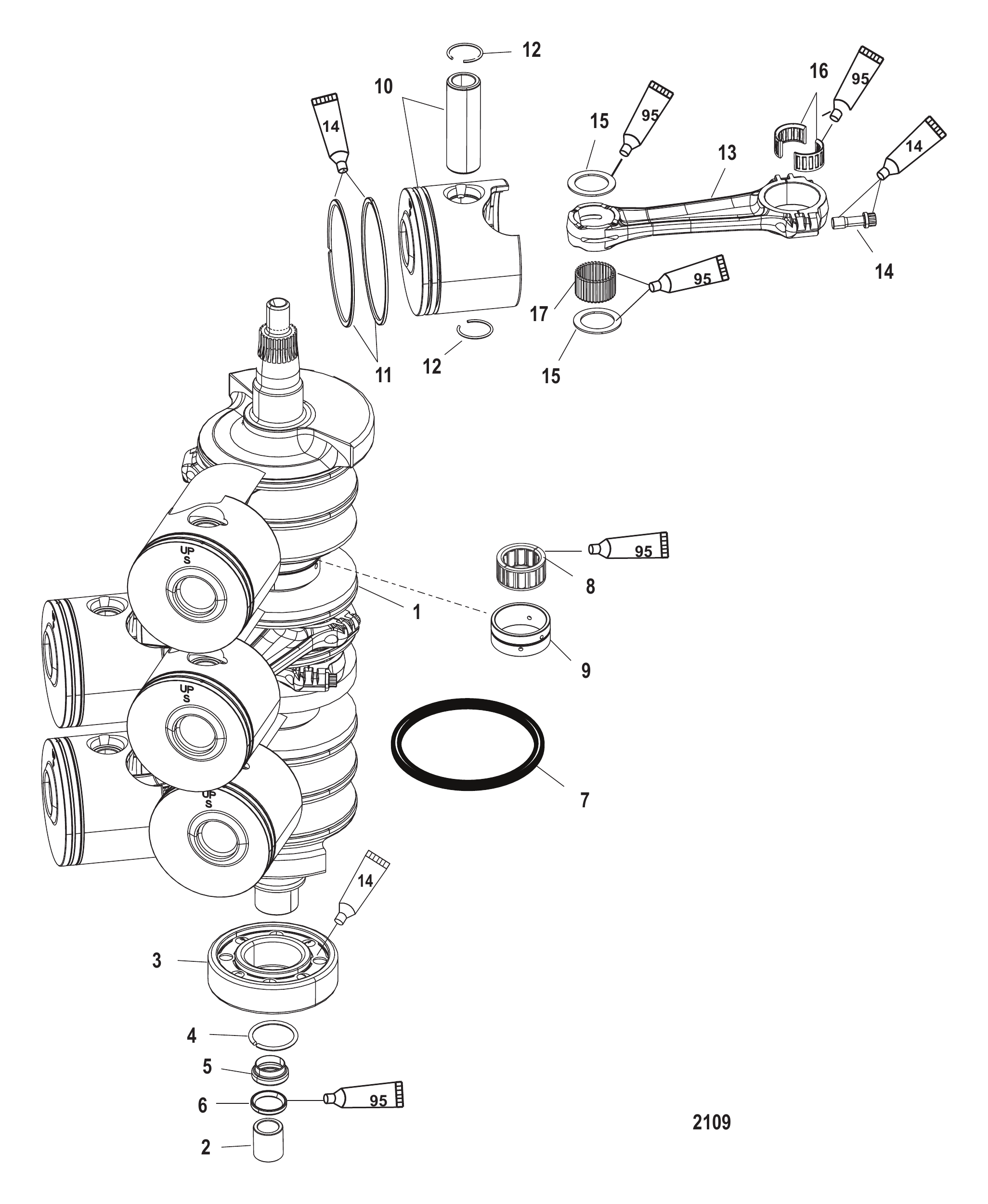

Рис. 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	850690T2	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
2	78662	Втулка износа	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	54196A6	Корпус в сборе	1
6	65800	НАБИВКА	1
7	67377	Кольцо уплотнительное коленчатого вала	7
7	67377T	Кольцо уплотнительное	7
8	16756A6	Комплект подшипников	2
9	NSS	NOT SOLD SEPARATE Race	2
10	883062T3	ПОРШЕНЬ	3
10	883063T3	ПОРШЕНЬ	3
10	883062T2	ПОРШЕНЬ	AR
10	883063T2	ПОРШЕНЬ	AR
11	822321A12	Комплект поршневых колец — стандартный	1
11	822321A1	Комплект поршневых колец — ремонтный .015	2
12	857196	Стопорное кольцо	12
13	818141A2	Комплект шатуна	6
13	818141A13	Шатун в сборе	6
14	763491	Винт (.312-24 x .875)	12
15	812876	Шайба	12
15	8M0012298	Упорная шайба	12
16	17514A2	Комплект подшипников	12
16	8M0234886	Подшипник в обойме	12
17	822553	Игольчатый подшипник	174
17	8M0204691	Подшипник игольчатый @200	174
-	815791A02	Комплект прокладок	1
-	8M0046715	Комплект прокладок	1
-	883511T02	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883511T04	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883600T02	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1

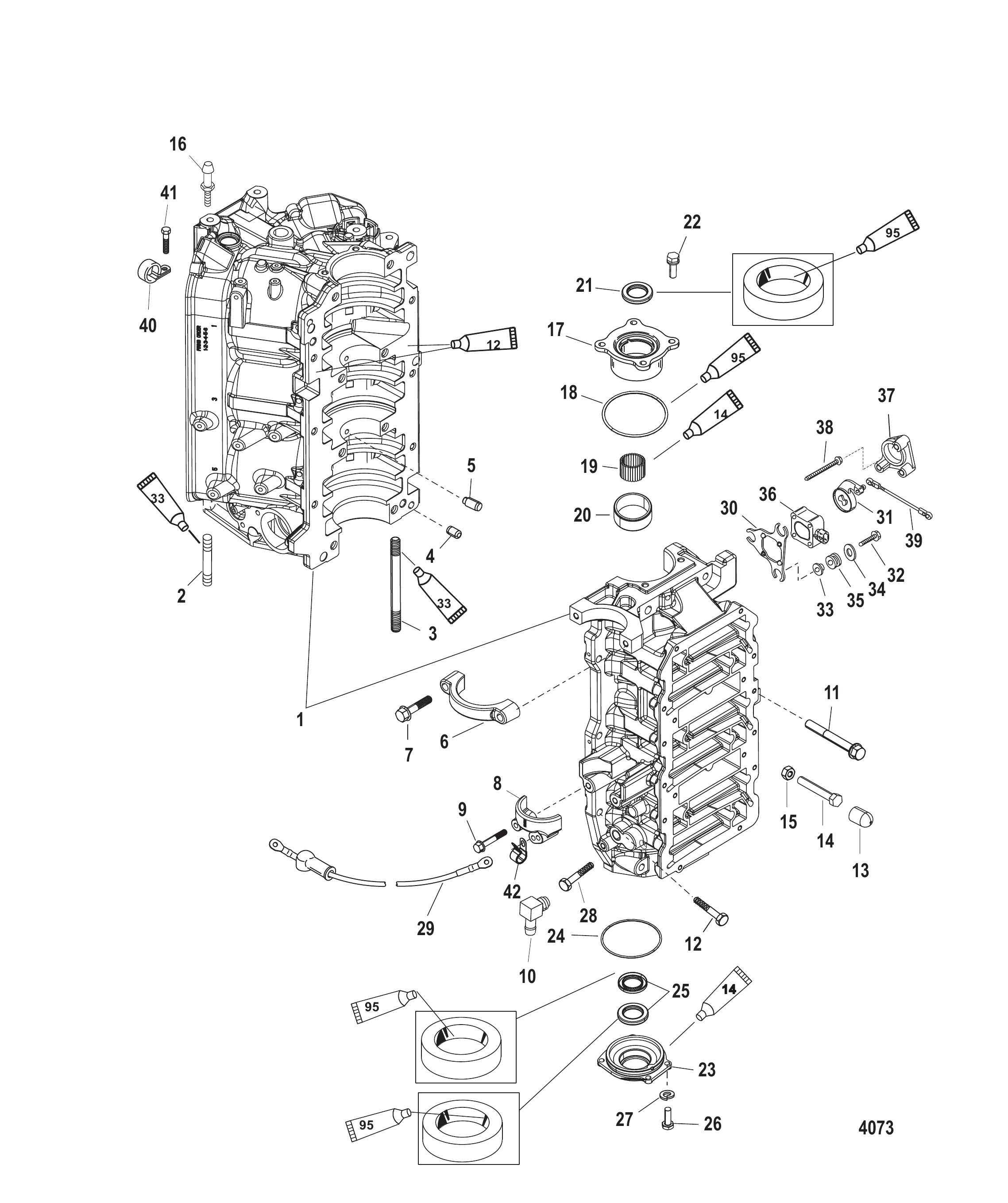

Рис. 7БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps

REF	Номер детали	Наименование	Кол-во
1	858961A21	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
1	858961A23	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
2	8181384	Шпилька (1.750 дюйма)	6
2	8M0034455	ШПИЛЬКА 1.750	6
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	784385	Шпилька (.375-16/.375-24 x 6.870)	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	8569662	КРОНШТЕЙН	1
6	8M0111325	КРЫШКА	1
7	828213	Винт (.312-18 x 1.500) шестигранный с фланцем	2
8	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
9	828214	Винт (.312-18 x 2.00) шестигранный с фланцем	2
10	887801	Угловой штуцер 90 градусов (.0625-27)	1
11	66717	ВИНТ (.375-16 x 3.250)	8
12	74824	Винт (.312-18 x 1.250)	6
13	26852	ЗАГЛУШКА Нейлоновая	1
14	856832	Винт (.250-20 x 1.750)	1
15	64015	Гайка (.250-20) клеммы стартерного соленоида	1
16	8215832	Штифт специальный (1.5 дюйма)	1
17	832760T1	ЗАГЛУШКА В СБОРЕ	1
18	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
19	16756A4	Комплект подшипников	1
20	NSS	NOT SOLD SEPARATE Bearing Race	1
21	41953	Сальник	1
22	881190	Винт (.312-18 x 1.00)	4
23	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
24	62700	Кольцо уплотнительное (3.237 x .103)	1
25	41953	Сальник	2
26	28636	ВИНТ (.250-20 x .750)	4
27	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
28	81893414	ВИНТ (M8 x 14)	1
29	88439A26	Кабельный жгут аккумулятора — отрицательный	1
29	88439A25	Кабельный узел аккумулятора — положительный	1
29	88439A46	Кабельный жгут аккумулятора — положительный	1
30	8538821	Кронштейн крепления указателя положения дроссельной заслонки	1
31	8519371	Рычаг датчика положения дроссельной заслонки	1
32	82130025	ВИНТ (M6 x 25) крепление к картеру	3
33	856954	Втулка	3
34	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
35	834985	Втулка уплотнительная	3
35	8M0190980	ВТУЛКА	3
36	83295211	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВНУТРЕННИЙ	1
36	8M6005165	TPI Mercury / Quicksilver	1
37	8582261	КРЫШКА TPS	1
38	8508281	Винт (#10-32 x 2.00) датчика положения дросселя к кронштейну	3
39	878175	Связка в сборе	1
39	8M0084738	ТЯГА В СБОРЕ	1
40	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
40	8M0024808	J-образный зажим	1
40	28700	ХОМУТ ЖГУТА ПРОВОДОВ	1
41	8248324	Винт (M6 x 16)	1
42	859172	ХОМУТ Применять где применимо	1
-	815791A02	Комплект прокладок	1
-	8M0046715	Комплект прокладок	1
-	883511T02	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883511T04	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883600T02	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1

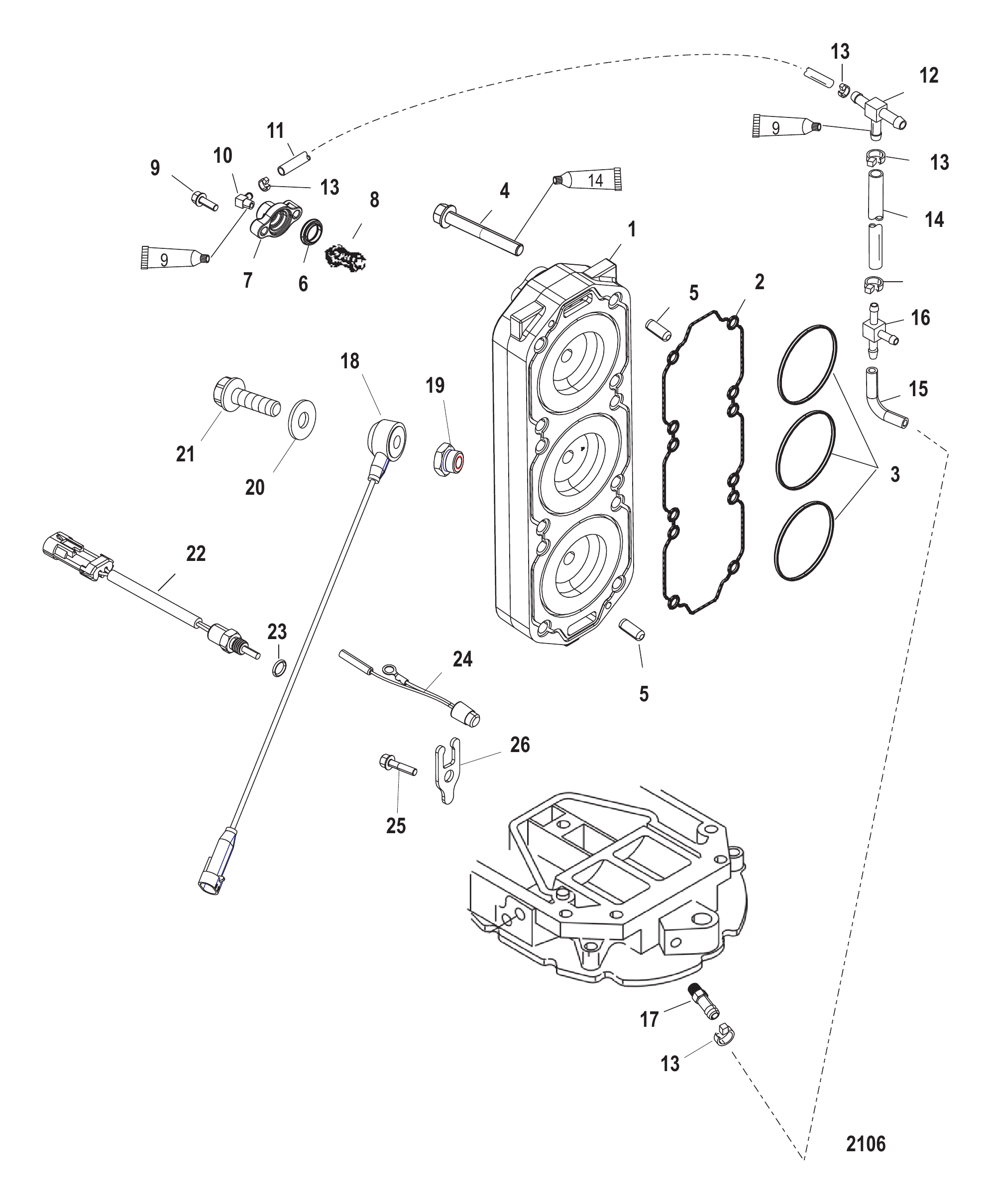

Рис. 8Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	858281A9	Комплект головки блока цилиндров	2
1	858281A10	Головка блока цилиндров в сборе	2
2	8584521	САЛЬНИК	2
2	8M0149612	САЛЬНИК ГОЛОВКИ ЦИЛИНДРА	2
3	8597721	Сальник	6
4	878217	Винт (.375-16 x 2.750)	24
4	8M0125882	ВИНТ	24
5	63779	Штифт установочный (.250 x .625)	4
6	62386	Прокладка термостата	2
6	8M0204714	Прокладка @4	2
6	62386001	Прокладка	2
6	8M0204714	Прокладка @4	2
7	90390A1	Комплект крышки	2
8	75692	ТЕРМОСТАТ (143 ГРАД.)	2
9	40011149	Винт (M8 x 25) нержавеющая сталь	4
10	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
11	77653101	Шланг (48.00 дюймов, бухта)	1
12	68728	ШТУЦЕР	1
13	816311T	СТЯЖКА (8.00 дюймов)	AR
14	77653101	Шланг (48.00 дюймов, бухта)	1
15	827602002	Шланг	1
16	815914	Тройник	1
17	897722	ШТУЦЕР прямой	1
18	878187	Датчик детонации в сборе	2
18	8M6003194	Сборка датчика детонации	2
19	882841	Переходник	2
20	4002319	ШАЙБА	2
21	87810178	ВИНТ (M10 x 35)	2
22	885342001	ДАТЧИК В СБОРЕ	2
22	8M0148668	ДАТЧИК В СБОРЕ	2
23	888814	Кольцо уплотнительное (.351 x .072)	2
23	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
24	13536A13	Датчик температуры в сборе (левый борт) (2-проводный)	1
25	81893414	ВИНТ (M8 x 14)	1
26	137151	Фиксатор	1
-	815791A02	Комплект прокладок	1
-	8M0046715	Комплект прокладок	1
-	883511T02	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883511T04	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883600T02	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1

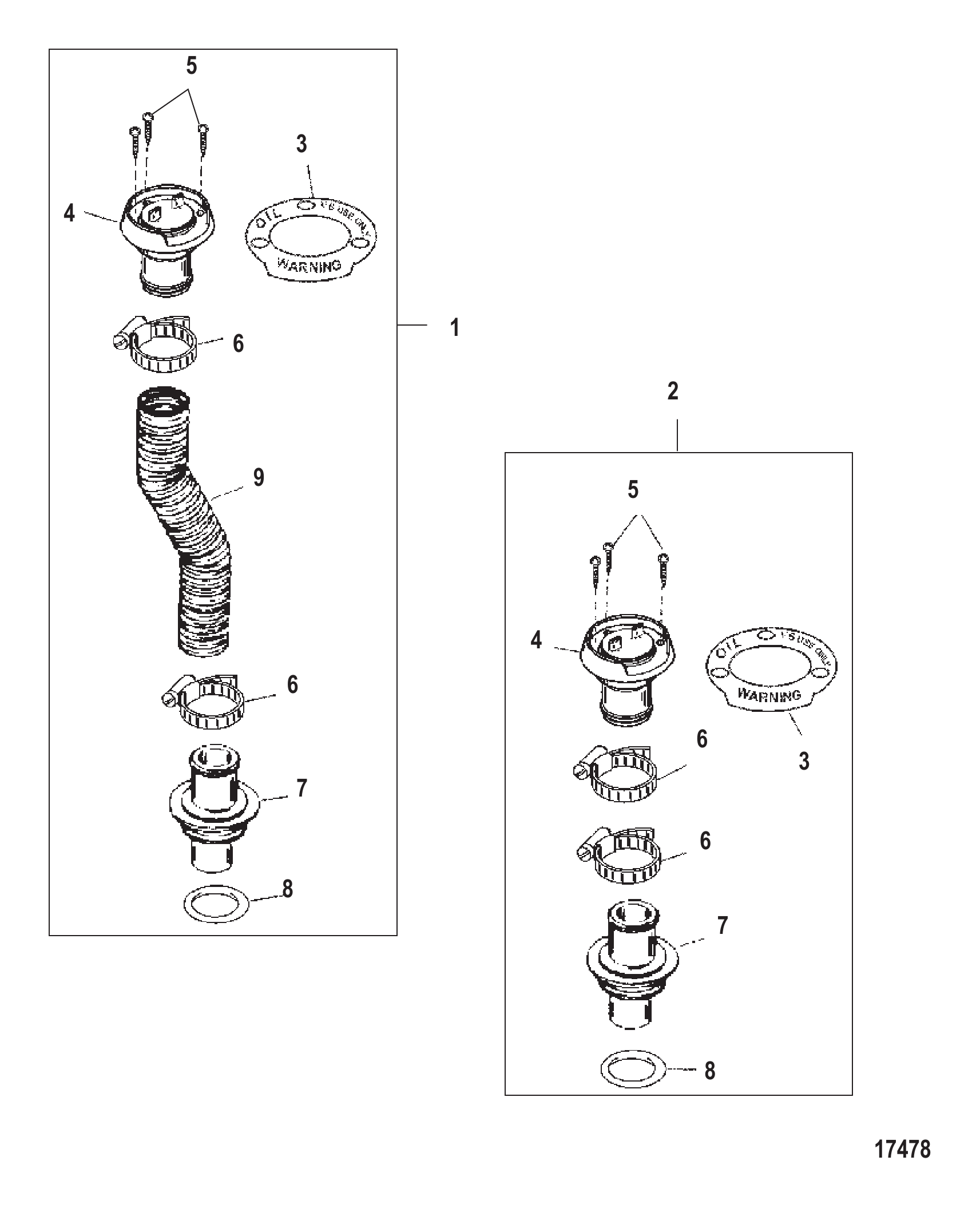

Рис. 9КОМПЛЕКТ ЗАЛИВКИ МАСЛА В ПАЛУБУ 15969A3 ИЛИ 15969A5 Deck Oil Fill Kit 15969A3 or 15969A5

REF	Номер детали	Наименование	Кол-во
1	15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
2	15969A5	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА БЕЗ ШЛАНГА	1
2	15969A13	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА	1
3	15966	Пластина	1
4	15969A08	ПАЛУБНАЯ ПЛАСТИНА В СБОРЕ	1
5	16324	ВИНТ (#8 x .625)	3
6	815504228	Хомут червячный	2
6	8M0232395	ХОМУТ ШЛАНГА	2
7	15967	Переходник маслозаливной горловины	1
8	11332	Уплотнительное кольцо (2.225 x .210)	1
9	850719	Шланг (бухта 100.00 футов) заливной горловины масла - отрезать по необходимости	AR

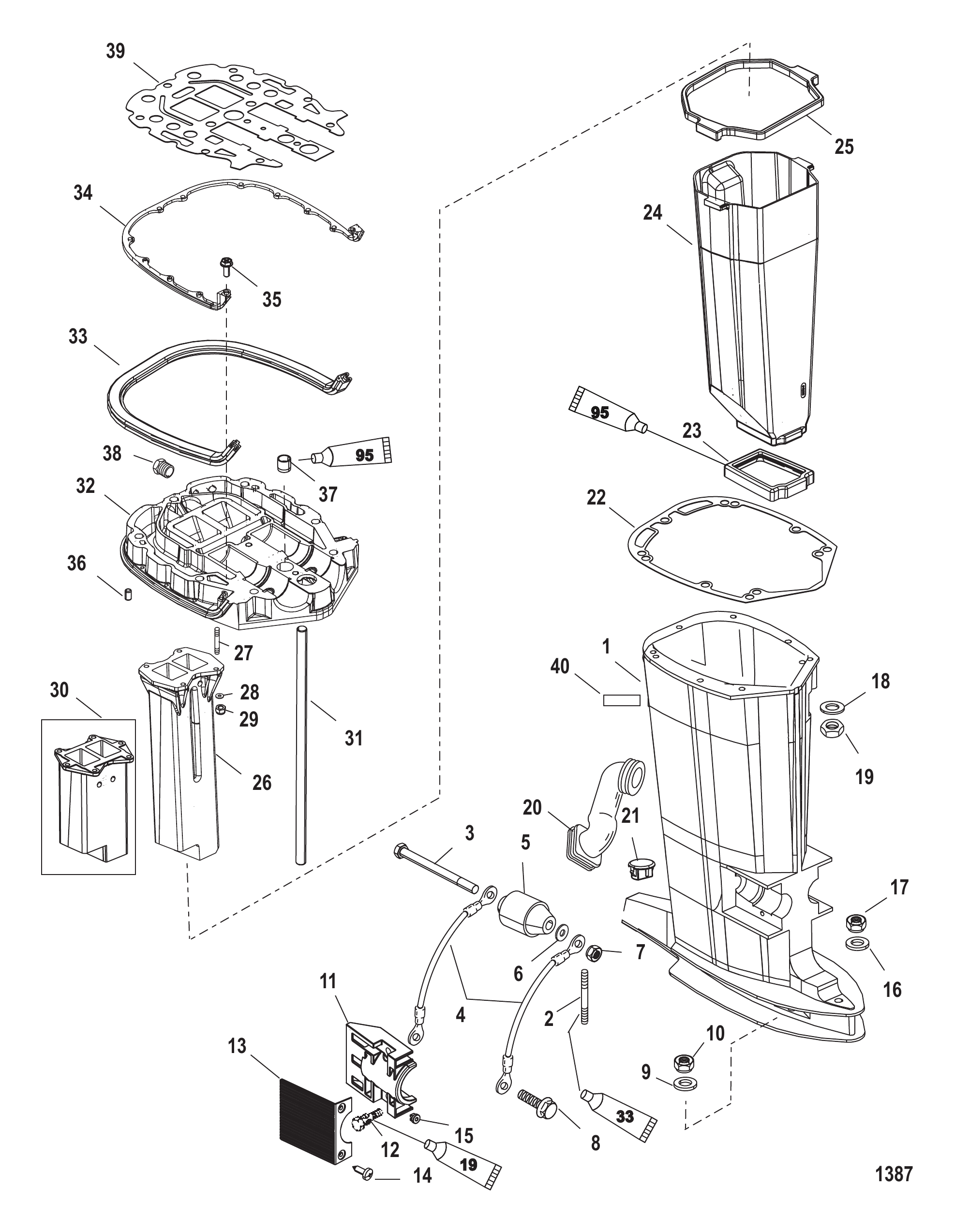

Рис. 10КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Driveshaft Housing and Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	8343T10	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА - ЧЁРНЫЙ - ДЛИННЫЙ	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	82670817	ГАЙКА (.500-20)	2
7	898832	Гайка (.500-20)	2
8	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
9	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
10	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
10	8M0204653	Гайка	2
11	67076	Хомут	2
11	8M0036782	ХОМУТ	2
12	66727	ВИНТ (.312-18 x 1.250)	4
13	67077T	Крышка, чёрная чёрная	2
13	8M4500752	Крышка	2
14	88417	Винт (#12-24 x .620) крышки	4
15	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
16	48926	Шайба	1
17	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
17	8M0204653	Гайка	1
18	20553	Шайба (.406 x .734 x .063)	4
19	69254	ГАЙКА	4
20	828212	Чехол холостого выхлопа	1
20	8M0039081	ПЫЛЬНИК	1
21	64649	ПРОБКА	1
22	991734	Прокладка	1
23	66350	САЛЬНИК (НИЖНИЙ)	1
23	66350001	Сальник	1
23	66350001	Сальник	1
24	18276	Трубка выхлопная	1
24	18276T	ВЫПУСКНАЯ ТРУБА	1
25	177261	САЛЬНИК (ВЕРХНИЙ)	1
25	8M0039076	САЛЬНИК	1
26	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	883085	Шпилька (.250 x 1.38)	4
27	56766	ШПИЛЬКА (.250-20/.250-28 x 1.380)	4
28	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	4
29	888500	Гайка	4
30	419424	УДЛИНИТЕЛЬ ВЫПУСКНОЙ	1
30	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
31	8590971	Трубка водяная	1
31	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
31	8590972	Трубка водяная	1
31	8M0042790	ВОДЯНАЯ ТРУБА	1
32	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
33	8147012	Сальник	1
33	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
34	68011	Кронштейн	1
35	878608	Винт (#10-16 x .500)	12
36	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
37	38970	САЛЬНИК X-LONG	1
38	328022	Пробка трубная (.125-27) латунная	2
39	183076	Прокладка	1
40	NSS	NOT SOLD SEPARATE Decal-Counter Rotation	1
-	815791A02	Комплект прокладок	1
-	8M0046715	Комплект прокладок	1

Рис. 11КОМПЛЕКТ СТЯЖНОЙ ШТАНГИ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ Dual Engine Tie Bar Kit

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
1	71565A2	Труба в сборе	1
2	48462	Кольцо уплотнительное (.614 x .070)	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	140001	Винт (.375-24 x 1.38)	2
12	826709113	Гайка (.375-24) нержавеющая сталь	6
12	8M0204726	Гайка (.375-24) латунная	6
13	979331	Рычаг рулевого управления	2
13	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8149513	Соединитель (15,00 дюймов)	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
19	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	1
20	94319	Винт (.375-24 x 1.5)	1

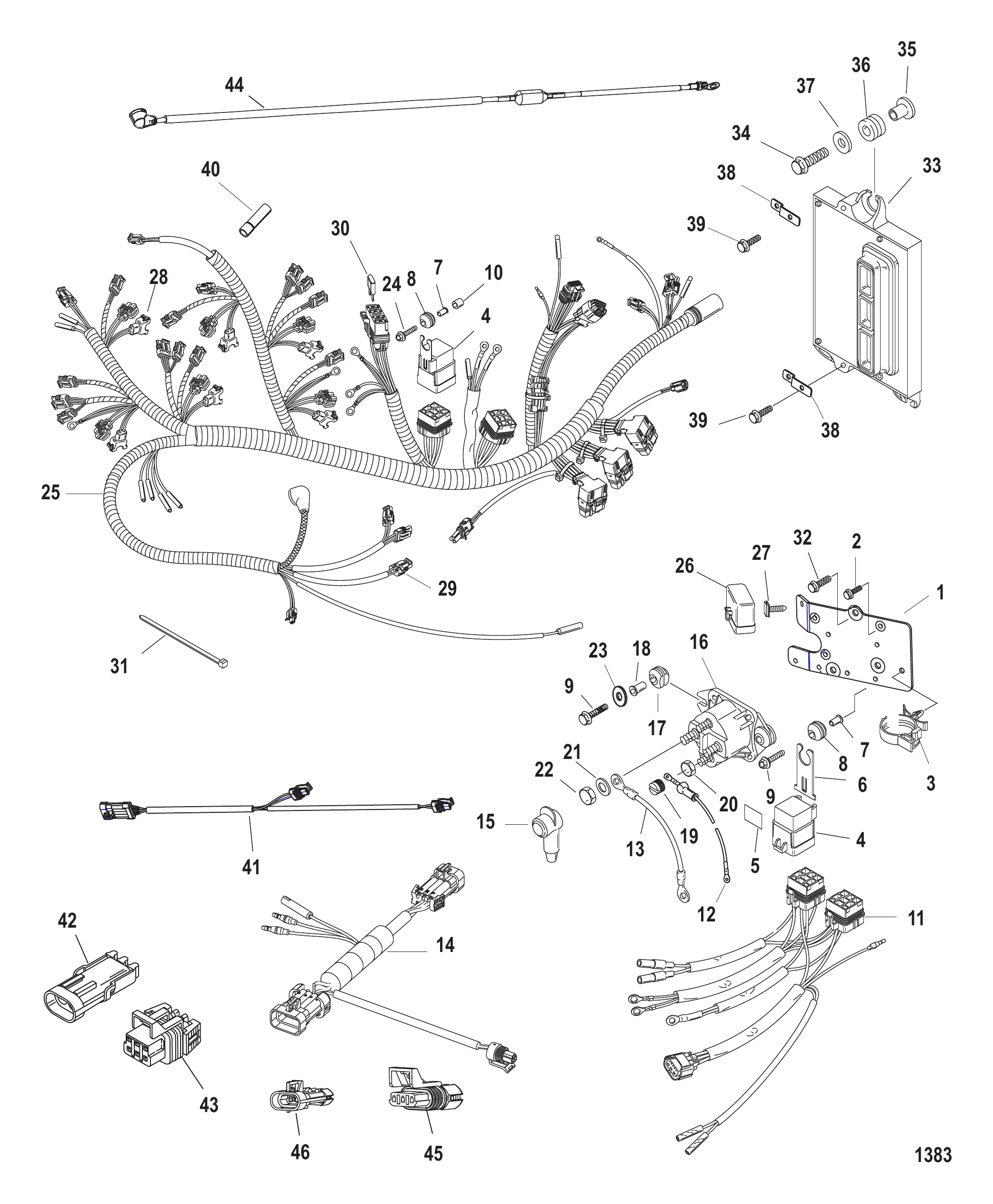

Рис. 12ЭЛЕКТРИЧЕСКАЯ ПЛАТА Electrical Plate Assembly

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Plate Assembly	1
1	833137F1	ПЛАСТИНА	1
2	82129110	ВИНТ (M6 x 10)	3
3	858755	Зажим (1.00)	1
4	882751A1	РЕЛЕ В СБОРЕ	3
4	8M0207773	Реле тримма в сборе	3
5	NSS	NOT SOLD SEPARATE Decal-Trim Relay	3
6	828102	Кронштейн	3
6	8M0207771	Кронштейн крепления	3
7	818968	ВТУЛКА	3
7	8M0214955	Втулка	3
8	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
8	8M0207785	Втулка	3
9	82129125	ВИНТ (M6 x 25 мм)	5
10	91912	Втулка	1
11	819514T16	Жгут проводов тримма в сборе	1
12	882830A1	Трос в сборе	1
13	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
14	859244A2	Жгут проводов в сборе Smartcraft	1
15	8500671	Колпачок изолятора — красный	1
16	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
17	822179	Втулка уплотнительная	2
18	818968	ВТУЛКА	2
18	8M0214955	Втулка	2
19	813938	Гайка колпачковая (#10-32)	1
20	45076	Гайка (#10-32) латунная клемма блока выключателя	2
21	53166	СТОПОРНАЯ ШАЙБА (.312)	2
22	68292	Гайка (.312-18)	2
22	8M0204668	Гайка (.312-18)	2
23	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
23	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
24	82129135	ВИНТ (M6 x 35)	1
25	880186T3	ЖГУТ ПРОВОДОВ В СБОРЕ электропроводки двигателя	1
26	858754	Крышка предохранителя	1
27	828991	Зажим	2
27	828991T	ЗАЖИМ	2
28	858780A2	ЖГУТ ПРОВОДОВ В СБОРЕ ТОПЛИВНОЙ ФОРСУНКИ	1
28	879346A50	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
29	878073A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
29	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
30	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	4
30	832969T20	Предохранитель Mini — жёлтый — 20 А	4
30	83296915	ПРЕДОХРАНИТЕЛЬ мини - синий - 15 ампер	1
30	832969T15	Предохранитель Mini — синий — 15 А	1
31	816311T	СТЯЖКА (8.00 дюймов)	AR
32	82130012	ВИНТ (M6 x 12)	3
33	88555704S	ЭБУ МОДУЛЬ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ	1
33	885557R37	Модуль управления движителем	1
33	885557R37	Модуль управления движителем	1
33	89790630T	МОДУЛЬ УПРАВЛЕНИЯ СИЛОВОЙ УСТАНОВКОЙ	1
33	88555706S	ЭБУ МОДУЛЬ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ	1
33	885557R38	Модуль управления движителем	1
33	885557R38	Модуль управления движителем	1
33	89790617T	МОДУЛЬ УПРАВЛЕНИЯ СИЛОВОЙ УСТАНОВКОЙ	1
34	82130025	ВИНТ (M6 x 25) крепление к картеру	3
35	856954	Втулка	3
36	834985	Втулка уплотнительная	3
36	8M0190980	ВТУЛКА	3
37	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
38	858953	КРОНШТЕЙН	2
39	82129114	ВИНТ (M6 x 14)	2
40	13540	Колпачок гнездовой	2
41	882815A1	Жгут проводов в сборе	1
42	832948A1	Разъём в сборе, 2 контакта, вилка	1
43	881065A1	Разъем 6-контактная вилка	1
44	878231A6	Жгут проводов предохранителя - 100 ампер	1
45	881175A1	Крышка в сборе 3-контактный разъем-гнездо (ГНЕЗДО)	1
46	881176A1	Крышка в сборе 3-контактный разъем-вилка (ВИЛКА)	1

Рис. 13КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ Engine Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	815791A02	Комплект прокладок	1
0	857005A1	Ремкомплект диафрагмы	1
0	NSS	NOT SOLD SEPARATE Diaphragm	2
0	987691	Прокладка	1
0	8M0204705	Прокладка @2	1
0	NSS	NOT SOLD SEPARATE Gasket-Boost Chamber	1
0	NSS	NOT SOLD SEPARATE Gasket-Pulse Chamber	1
0	NSS	NOT SOLD SEPARATE Retainer	2
0	NSS	NOT SOLD SEPARATE Spring-Main	1
0	NSS	NOT SOLD SEPARATE Spring-Boost	1
0	NSS	NOT SOLD SEPARATE Cap-Spring End	1
0	NSS	NOT SOLD SEPARATE Cap-Spring End	1
0	NSS	NOT SOLD SEPARATE Gasket-Fuel Pump	1
0	146974	ПРОКЛАДКА ВОЗДУШНОГО КАНАЛА	1
0	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
0	62700	Кольцо уплотнительное (3.237 x .103)	1
0	8584521	САЛЬНИК	2
0	8M0149612	САЛЬНИК ГОЛОВКИ ЦИЛИНДРА	2
0	62386	Прокладка термостата	2
0	8M0204714	Прокладка @4	2
0	62386001	Прокладка	2
0	8M0204714	Прокладка @4	2
0	65800	НАБИВКА	1
0	190506	Прокладка	1
0	814754	Сальник (12.50 дюймов)	1
0	78690002	Прокладка	2
0	991764	Прокладка	1
0	991734	Прокладка	1
0	183076	Прокладка	1
0	25439	Уплотнительное кольцо (.862 x .103)	1
0	426311	Прокладка	1
0	8M0204678	ПРОКЛАДКА	1
0	90011	Кольцо уплотнительное (2.175 x .175)	1
0	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
0	856081	Прокладка	1
0	8M0090319	ПРОКЛАДКА @5	1
0	858524	Прокладка	1
0	38970	САЛЬНИК X-LONG	1
0	38970	САЛЬНИК X-LONG	1
0	31534	Уплотнительное кольцо	1
0	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1

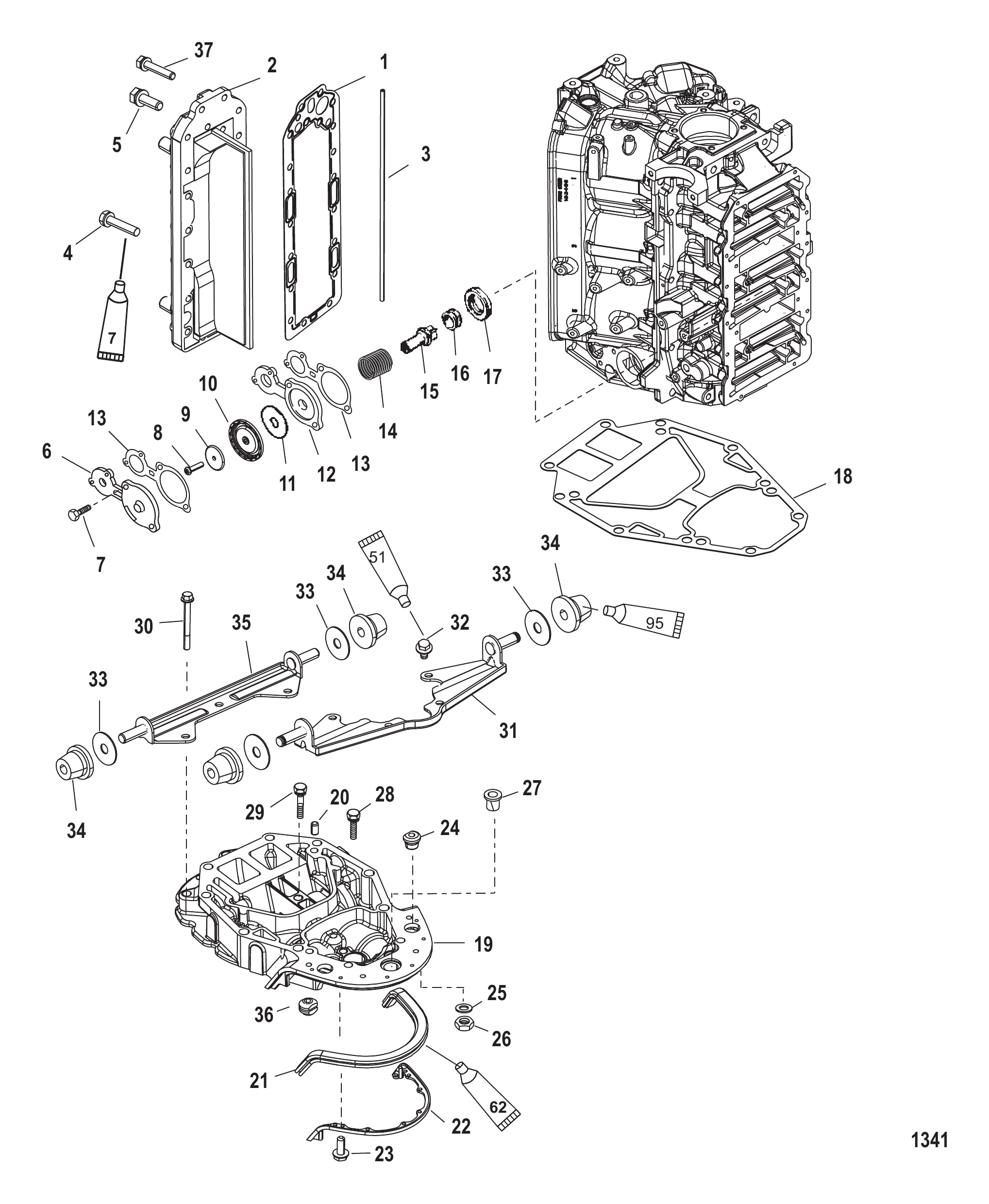

Рис. 14ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА Exhaust Manifold and Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	190506	Прокладка	1
2	828343A4	Комплект пластины разделителя выхлопа	1
2	828343A05	Пластина разделителя выхлопа в сборе	1
3	814754	Сальник (12.50 дюймов)	1
4	8263561	Винт с шайбой (.312-18 x 1.500)	17
5	881190	Винт (.312-18 x 1.00)	2
6	687291	КРЫШКА ПЕРЕПУСКНОГО КЛАПАНА	1
6	8M0039767	КРЫШКА	1
7	31984	ВИНТ (.312-18 x 1.375)	4
8	69570	Винт (#10-16 x .750)	1
9	76451	Шайба	1
10	144791	ДИАФРАГМА	1
11	16496	ДЕФЛЕКТОР водяной	1
12	16497A1	Пластина	1
13	78690002	Прокладка	2
14	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
15	14480	Клапан тарельчатый	1
16	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
18	991764	Прокладка	1
19	18260T2	УЗЕЛ ПЛАСТИНЫ ВЫПУСКНОЙ СИСТЕМЫ	1
20	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
21	8147011	Сальник	1
21	8M0043164	САЛЬНИК	1
22	680101	КРОНШТЕЙН	1
23	878608	Винт (#10-16 x .500)	8
24	19565	Люверс	1
24	19565002	ВТУЛКА	1
24	19565002	ВТУЛКА	1
25	20553	Шайба (.406 x .734 x .063)	4
26	69254	ГАЙКА	6
27	27132	ВТУЛКА	1
28	66727	ВИНТ (.312-18 x 1.250)	1
29	68783	ВИНТ (.312-18 x 2.50)	1
30	66725	ВИНТ (.375-16 x 3.50)	3
30	898833	Винт (.375-16 x 3.500)	3
31	812905A5	Кронштейн в сборе, передний	1
31	812905T	КРОНШТЕЙН ПЕРЕДНИЙ	1
32	8055571	Винт (.3125-18 x .50)	4
33	187031	Шайба	4
34	18778T	Втулка уплотнительная	4
34	18778001	Втулка уплотнительная	4
34	18778001	Втулка уплотнительная	4
35	18578T8	Кронштейн в сборе, задний	1
35	18578T09	УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ	1
36	126021	Втулка	1
36	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
36	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
37	881892	Винт (.312-18 x 1.750)	1
-	815791A02	Комплект прокладок	1
-	8M0046715	Комплект прокладок	1
-	883511T02	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883511T04	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883600T02	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1

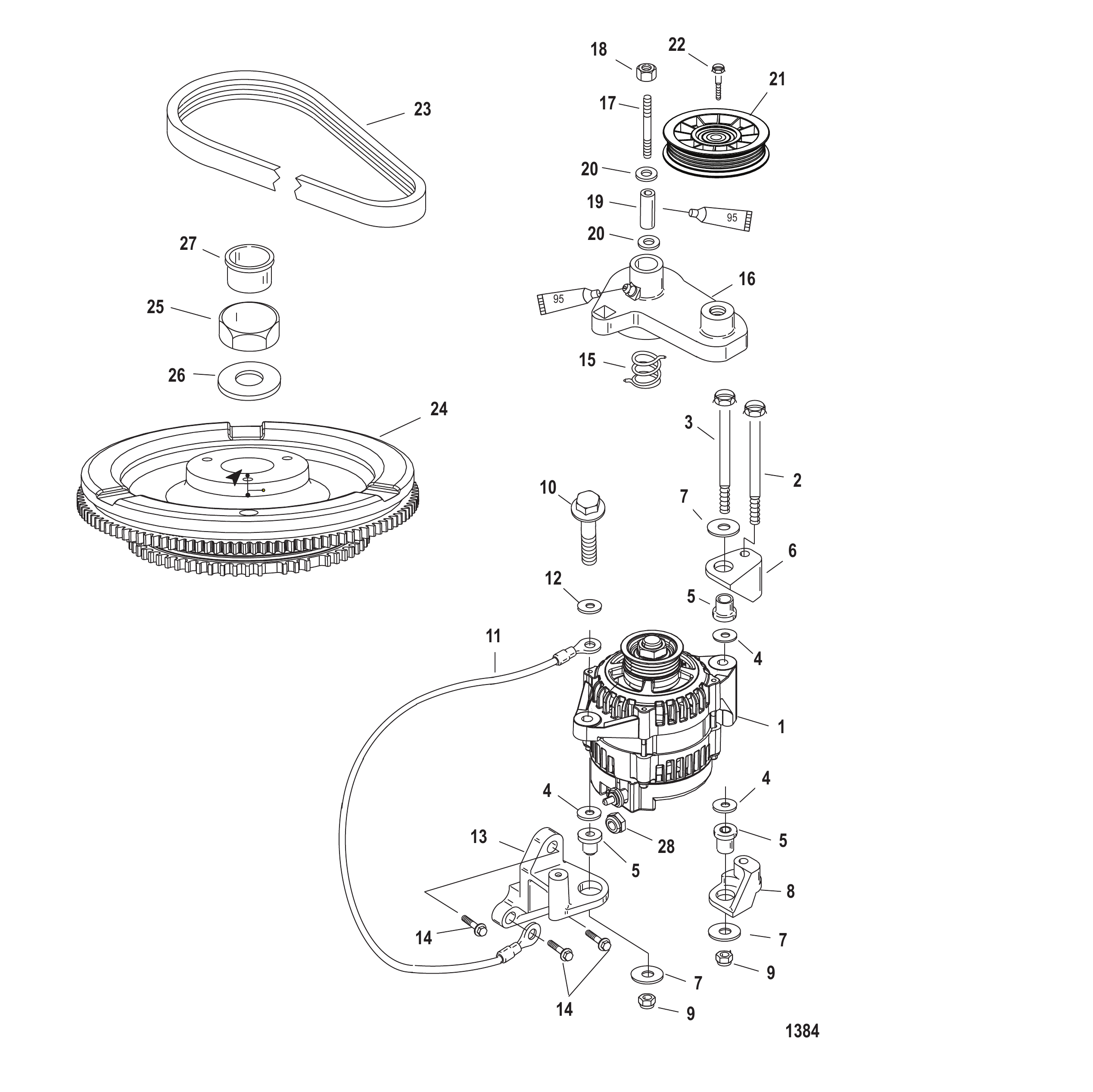

Рис. 15МАХОВИК/ГЕНЕРАТОР Flywheel/Alternator

REF	Номер детали	Наименование	Кол-во
1	881248T	Генератор	1
2	40108100	ВИНТ (M10 x 100) Шестигранный с фланцем - Нержавеющая сталь	1
2	8M0012503	Винт (M10 x 1.5)	1
3	40108120	ВИНТ (M10 x 120) Шестигранный с фланцем - Нержавеющая сталь	1
4	29395	ШАЙБА (.390 x 1.00 x .06)	3
4	8M0042641	Шайба (.390 x 1.00 x .06)	3
5	856975	Опора	3
6	858391T	Кронштейн	1
6	858391T01	Кронштейн	1
7	845998	Шайба (.406 x 1.250 x .089)	3
8	858393T	Кронштейн	1
8	858393T01	Кронштейн	1
9	826292	ГАЙКА (M10) Латунная/Никелированная	2
10	82446155	ВИНТ (M10 x 55)	1
11	856583T2	Трос в сборе	1
12	4002319	ШАЙБА	1
13	857142T	Кронштейн	1
14	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	3
15	855798	ПРУЖИНА	1
15	855798001	Пружина	1
16	856815T2	Натяжитель в сборе	1
17	856900	Шпилька (M10 x 85)	1
17	8M0034457	Шпилька (M10 x 85)	1
18	826292	ГАЙКА (M10) Латунная/Никелированная	1
19	8568941	ВТУЛКА	1
20	4002320	ШАЙБА	2
21	883471T	ШКИВ	1
22	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1
23	82850711	РЕМЕНЬ	1
23	828507Q11	Ремень поликлиновой	1
24	859734T1	Маховик	1
25	52901	Гайка (.625-18)	1
26	68229	Шайба (.641 x 1.250 x .190) маховика	1
26	33001	Шайба	1
27	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
28	401386	ГАЙКА (M6) Нержавеющая сталь	1

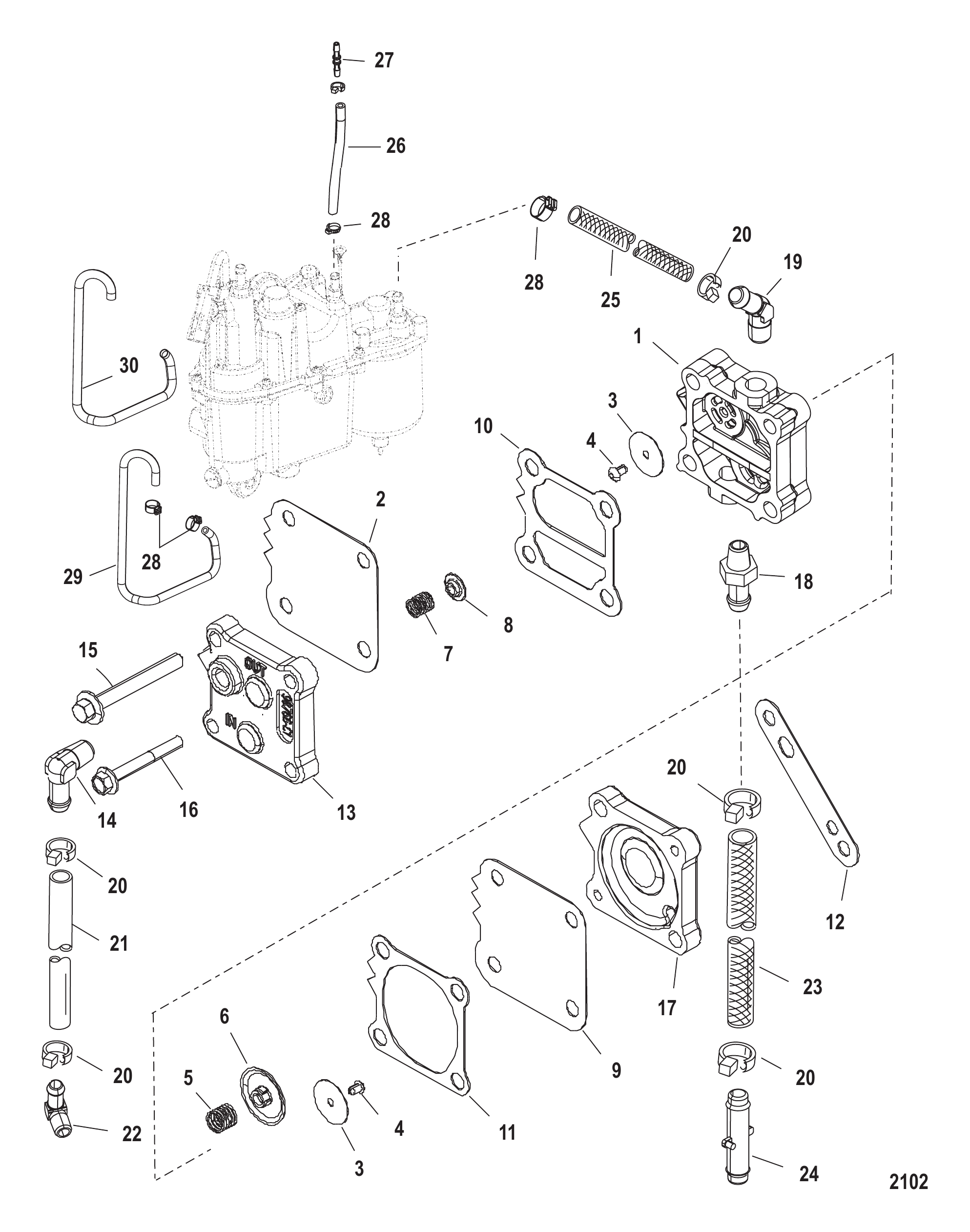

Рис. 16ТОПЛИВНАЯ СИСТЕМА Fuel System

REF	Номер детали	Наименование	Кол-во
-	14360T75	Насос топливный в сборе	1
1	NSS	NOT SOLD SEPARATE Body-Fuel Pump	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve	2
4	NSS	NOT SOLD SEPARATE Retainer	2
5	NSS	NOT SOLD SEPARATE Spring	1
6	NSS	NOT SOLD SEPARATE Cap	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Diaphragm	2
10	NSS	NOT SOLD SEPARATE Gasket-Boost	1
11	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
12	987691	Прокладка	1
12	8M0204705	Прокладка @2	1
13	987752	Пластина	1
14	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
15	82104540	ВИНТ (M5 x 40)	2
16	82130050	ВИНТ (M6 x 50)	2
17	144303	ОСНОВАНИЕ	1
18	291112	Фитинг	1
19	782792	Штуцер угловой 45 градусов (1.25)	1
19	8M0207781	Угольник	1
20	816311T	СТЯЖКА (8.00 дюймов)	AR
21	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
21	8M0108349	Шланг (70 дюймов, бухта)	1
22	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
23	856822A2	Шланг с рукавом в сборе (18.00 дюйма)	1
23	8M0043979	Шланг с рукавом в сборе	1
24	822769	Соединитель	1
25	856822A1	Трубка	1
25	8M0064784	Шланг формованный импульсный	1
26	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
26	8M0108355	Шланг (57 дюймов, бухта)	1
27	858955	РАЗЪЕМ	1
28	856880	Хомут шланга (15.3)	AR
28	8M0214964	Хомут	AR
29	883363	Шланг	1
30	883352	Трубка защитная	1
-	815791A02	Комплект прокладок	1
-	8M0046715	Комплект прокладок	1
-	883511T02	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883511T04	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883600T02	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1

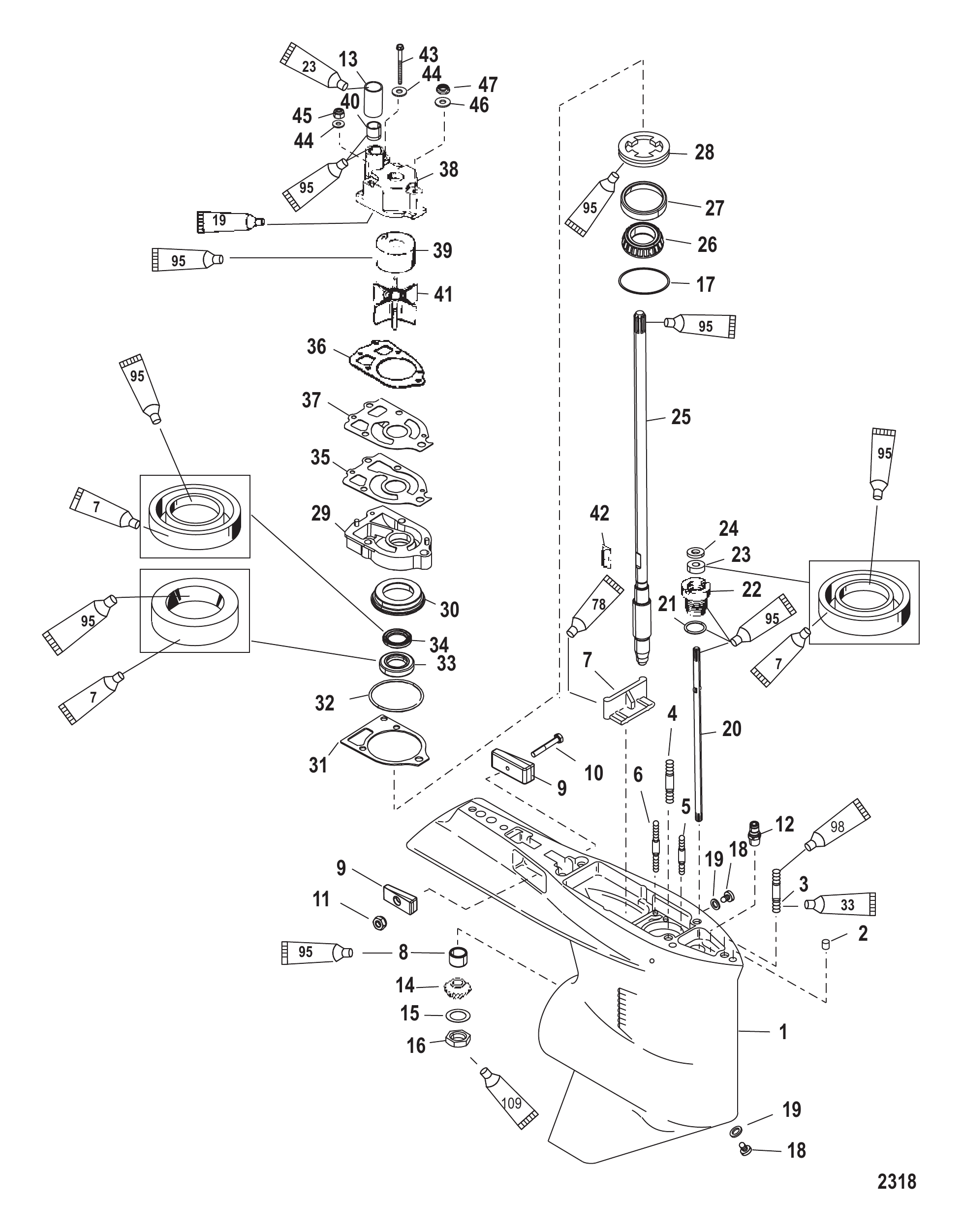

Рис. 17Редуктор (Ведущий вал)(Стандартный/Реверсивный) Gear Housing (Driveshaft)(Standard/Counter Rotation)

REF	Номер детали	Наименование	Кол-во
0	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
0	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
0	9148T81	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
0	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
0	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
0	9148T83	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
1	9148T93	Корпус редуктора в сборе базовый	1
2	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
3	786382	Шпилька (.437-14/.437-20 x 3.120)	1
3	189783	Шпилька (.438 x 3.82 дюйма)	1
3	8M0034464	ШПИЛЬКА	1
4	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
4	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
5	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
6	30667	Шпилька (.250-20/.250-28 x 3.125)	2
6	306671	Шпилька	2
7	67891	Заливная пробка	1
7	8M0039169	ЗАЛИВНОЙ БЛОК	1
8	42647A1	Подшипник роликовый в сборе	1
9	826134Q	Анод	2
10	4000333	ВИНТ (M6 x 40)	1
11	401386	ГАЙКА (M6) Нержавеющая сталь	1
12	881866	Фитинг	1
13	29804T	ВТУЛКА	1
14	NSS	NOT SOLD SEPARATE Pinion Gear	1
14	44101T3	Шестерня ведущая	1
15	92721	Шайба (.965 x .630)	1
16	35921	ГАЙКА (.625-18)	1
17	42637A1	Комплект регулировочных шайб	AR
17	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
18	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	2
18	79953Q04	Ремкомплект сливного винта	2
19	191833	Сальник	2
19	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
20	789022	Вал переключения передач (используется без стопорного кольца)	1
21	25439	Уплотнительное кольцо (.862 x .103)	1
22	77631A2	Втулка в сборе	1
23	8164641	Маслосъёмный сальник	1
23	8M0246145	САЛЬНИК	1
24	77674	ШАЙБА (.35 x .75 x .12)	1
25	440001	Вал приводной (удлинённый)	1
25	897624T	Вал гребной длинный	1
25	442091	Вал приводной (сверхудлинённый)	1
25	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
26	36387A1	Подшипник роликовый/обойма в сборе	1
26	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
27	NSS	NOT SOLD SEPARATE Cup	1
28	8245191	Фиксатор	1
29	42579A3	Основание водяного насоса в сборе	1
29	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
30	NSS	NOT SOLD SEPARATE Retainer	1
31	426311	Прокладка	1
31	8M0204678	ПРОКЛАДКА	1
32	90011	Кольцо уплотнительное (2.175 x .175)	1
32	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
33	89238	Сальник масляный	1
34	16977	САЛЬНИК МАСЛЯНЫЙ	1
35	856081	Прокладка	1
35	8M0090319	ПРОКЛАДКА @5	1
36	858524	Прокладка	1
37	324351	Лицевая пластина	1
37	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
38	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
39	48752T	ВСТАВКА	1
40	38970	САЛЬНИК X-LONG	1
41	89984T3	КРЫЛЬЧАТКА	1
42	56654	ШПОНКА	1
42	8M0214992	ШПОНКА @5	1
43	96411	Винт (#14-8 x 2.25)	1
43	8M0215009	ВИНТ	1
44	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
44	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
45	8267119	Гайка (.250-28)	2
46	36001	ШАЙБА	1
47	13436	Гайка	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1
-	803033T1	Комплект подшипников и сальников без переднего подшипника	1
-	803034T1	Комплект подшипников и сальников без переднего подшипника	1
-	815791A02	Комплект прокладок	1
-	8M0046715	Комплект прокладок	1
-	803615T2	Редуктор в сборе ведущая/передняя	1
-	803612T2	Редуктор в сборе ведущая/передняя	1
-	803616T1	Редуктор в сборе ведущая/передняя	1
-	803613T1	Редуктор в сборе ведущая/передняя	1

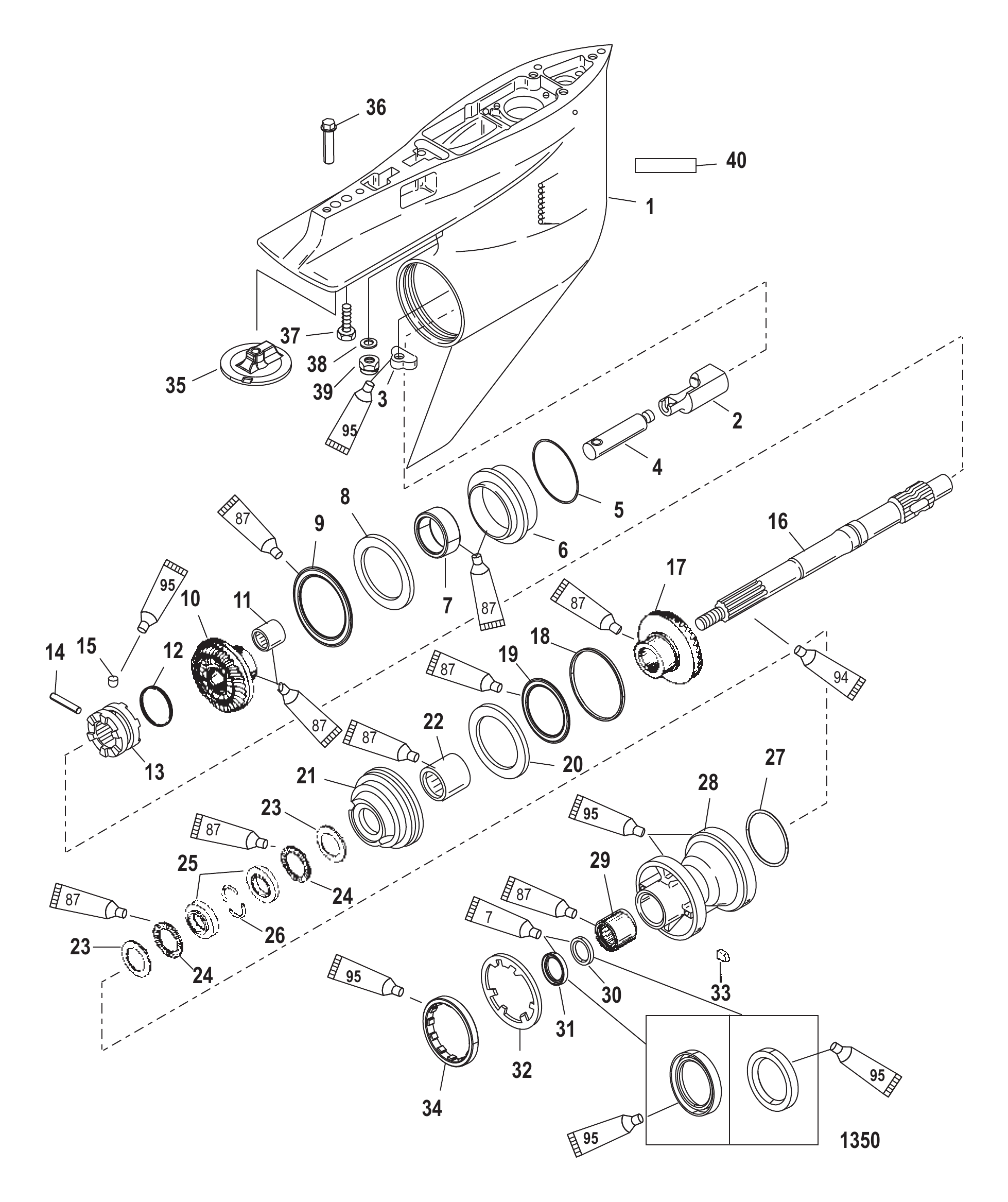

Рис. 18РЕДУКТОР ВАЛА ВИНТА - РЕВЕРСИВНЫЙ Gear Housing Propeller Shaft - Counter Rotation

REF	Номер детали	Наименование	Кол-во
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148T83	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
1	9148T93	Корпус редуктора в сборе базовый	1
2	89594A1	Толкатель в сборе	1
3	789562	Кулачок переключения передач	1
4	828287	Тяга	1
5	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
5	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
6	828830A2	ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК	1
7	814653T	Подшипник в сборе игольчатый	1
8	815481	УПОРНАЯ ШАЙБА	1
9	815480	ПОДШИПНИК Упорный	1
10	828702A2	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 15/28	1
10	828704A2	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 14/28	1
11	15844	Подшипниковый узел роликовый	1
12	30893	Пружина	1
13	859340T	Муфта	1
14	30632	ШТИФТ КРЕСТОВИНЫ	1
14	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
15	828356	Штифт фиксатора	1
16	828951	Вал гребного винта	1
17	828701A1	ШЕСТЕРНЯ В СБОРЕ ПЕРЕДНЕГО ХОДА - 15/28	1
17	828703A1	ШЕСТЕРНЯ В СБОРЕ ПЕРЕДНЕГО ХОДА - 14/28	1
18	1761552	ПРОСТАВОЧНАЯ ШАЙБА (.202)	AR
18	1761553	ПРОСТАВОЧНАЯ ШАЙБА (.204)	AR
18	1761514	Регулировочная прокладка (.206)	AR
18	1761515	Регулировочная прокладка (.208)	AR
18	1761516	Регулировочная прокладка (.210)	AR
18	1761517	Регулировочная прокладка (.212)	AR
18	1761518	Регулировочная прокладка (.214)	AR
18	1761519	Регулировочная прокладка (.216)	AR
18	1761520	Регулировочная прокладка (.218)	AR
18	1761521	Регулировочная прокладка (.220)	AR
18	1761522	Регулировочная прокладка (.222)	AR
18	1761523	Регулировочная прокладка (.224)	AR
18	1761524	Регулировочная прокладка (.226)	AR
18	1761525	Регулировочная прокладка (.228)	AR
18	1761526	Регулировочная прокладка (.230)	AR
19	815480	ПОДШИПНИК Упорный	1
20	815481	УПОРНАЯ ШАЙБА	1
21	828831A3	Адаптер в сборе подшипниковый	1
22	814653T	Подшипник в сборе игольчатый	1
23	18448	Шайба упорная	2
24	15842	Подшипник упорный	2
25	8182911	Обойма упорного подшипника	2
26	814605	Фиксатор	2
27	31534	Уплотнительное кольцо	1
27	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
28	818290A4	Обойма в сборе подшипниковая	1
29	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
30	14077	Сальник внутренний	1
31	76868	САЛЬНИК ВНУТРЕННИЙ	1
31	8M0248882	САЛЬНИК @5	1
32	183231	Шайба стопорная	1
33	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
34	79448	Фиксатор	1
34	8M2011027	ФИКСАТОР	1
35	31640T5	ТРИММЕР	1
35	8M0236553	Пластина тримма	1
35	762145	Анод	1
35	76214Q5	Анодная пластина в сборе	1
36	806327	Винт (.437-14 x 1.750) (1-5/8")	1
36	8M0204686	ВИНТ	1
37	65210	ВИНТ (.375-16 x 1.00)	1
38	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
39	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
39	8M0204653	Гайка	2
40	NSS	NOT SOLD SEPARATE Decal-Counter Rotation	1
-	89238A2	Комплект сальников	1
-	803034T1	Комплект подшипников и сальников без переднего подшипника	1
-	803491T1	Толкатель в сборе муфта/кулачок	1
-	815791A02	Комплект прокладок	1
-	8M0046715	Комплект прокладок	1
-	803616T1	Редуктор в сборе ведущая/передняя	1
-	803613T1	Редуктор в сборе ведущая/передняя	1

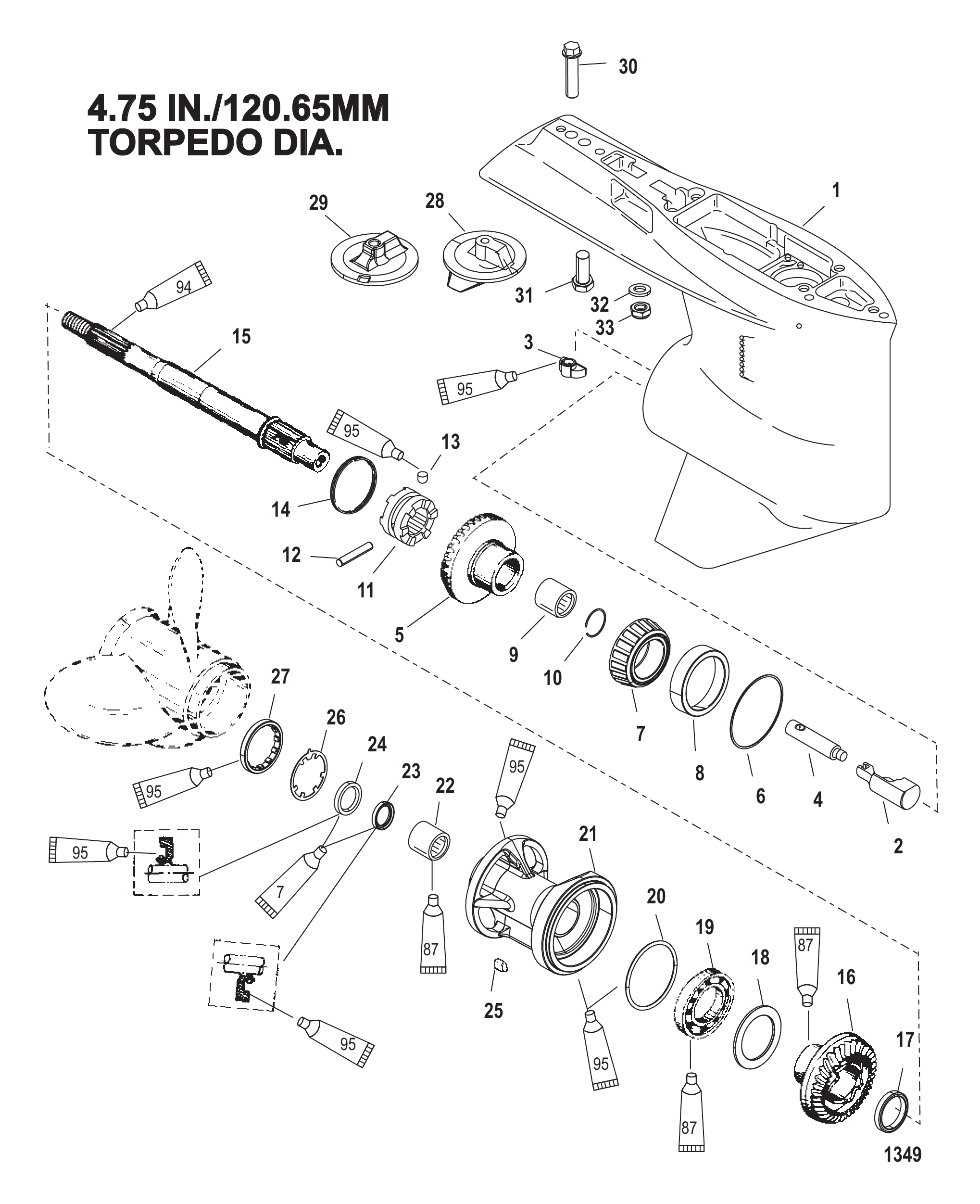

Рис. 19РЕДУКТОР ВАЛА ВИНТА - СТАНДАРТНЫЙ Gear Housing Propeller Shaft - Standard Rotation

REF	Номер детали	Наименование	Кол-во
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148T81	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
1	9148T93	Корпус редуктора в сборе базовый	1
2	89594A1	Толкатель в сборе	1
3	789562	Кулачок переключения передач	1
4	828287	Тяга	1
5	878613A2	Шестерня переднего хода в сборе 1.87:1 - 15/28	1
5	803615T2	Редуктор в сборе ведущая/передняя	1
5	803615T2	Редуктор в сборе ведущая/передняя	1
5	878615A2	Шестерня в сборе переднего хода 2:1 - 14/28	1
5	803612T2	Редуктор в сборе ведущая/передняя	1
5	803612T2	Редуктор в сборе ведущая/передняя	1
6	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
6	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
7	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
8	NSS	NOT SOLD SEPARATE Cup	1
9	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
10	856823	Кольцо стопорное	1
11	859340T	Муфта	1
12	30632	ШТИФТ КРЕСТОВИНЫ	1
12	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
13	828356	Штифт фиксатора	1
14	30893	Пружина	1
15	94148	Гребной вал	1
16	828175A1	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 15/28	1
16	828177A1	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 14/28	1
17	824108	ПРОСТАВКА	1
18	681001	КОЛЬЦО УПОРНОЕ	1
19	88957T	Подшипник шариковый	1
20	31534	Уплотнительное кольцо	1
20	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
21	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
22	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
23	14077	Сальник внутренний	1
24	76868	САЛЬНИК ВНУТРЕННИЙ	1
24	8M0248882	САЛЬНИК @5	1
25	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
26	79447	Шайба стопорная с усиком	1
27	79448	Фиксатор	1
27	8M2011027	ФИКСАТОР	1
28	31640T5	ТРИММЕР	1
28	8M0236553	Пластина тримма	1
29	76214Q5	Анодная пластина в сборе	1
30	806327	Винт (.437-14 x 1.750) (1-5/8")	1
30	8M0204686	ВИНТ	1
31	65210	ВИНТ (.375-16 x 1.00)	1
32	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
33	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
33	8M0204653	Гайка	2
-	89238A2	Комплект сальников	1
-	803491T1	Толкатель в сборе муфта/кулачок	1
-	803033T1	Комплект подшипников и сальников без переднего подшипника	1
-	815791A02	Комплект прокладок	1
-	8M0046715	Комплект прокладок	1

Рис. 20КОМПЛЕКТ MERCATHODE Mercathode Kit

REF	Номер детали	Наименование	Кол-во
1	88334A2	КОМПЛЕКТ MERCATHODE	1
2	42600A09	Узел меркатода	1
3	22793	ВИНТ (#9-14 x .875)	2
4	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
5	45076	Гайка (#10-32) латунная клемма блока выключателя	4
6	72958A5	Электрод в сборе	1
7	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
7	8M0204645	Кольцо уплотнительное (.796 x .139)	1
8	87698	Винт (#10-16 x 1.250) нержавеющая сталь	2
9	72957A5	Анод в сборе	1
9	8M0181304	Анод в сборе	1
10	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
10	8M0204645	Кольцо уплотнительное (.796 x .139)	1
11	87698	Винт (#10-16 x 1.250) нержавеющая сталь	2
12	79091	Предохранитель 20 А	1
12	8M0207796	Предохранитель 20 А	1
13	95084A10	Трос в сборе (5.00 дюймов) красный	1
13	8M0207788	Трос в сборе	1
14	95084A13	Трос в сборе (64.00 дюймов)	1
15	79138A8	Трос в сборе (72.00 дюймов) чёрный	1

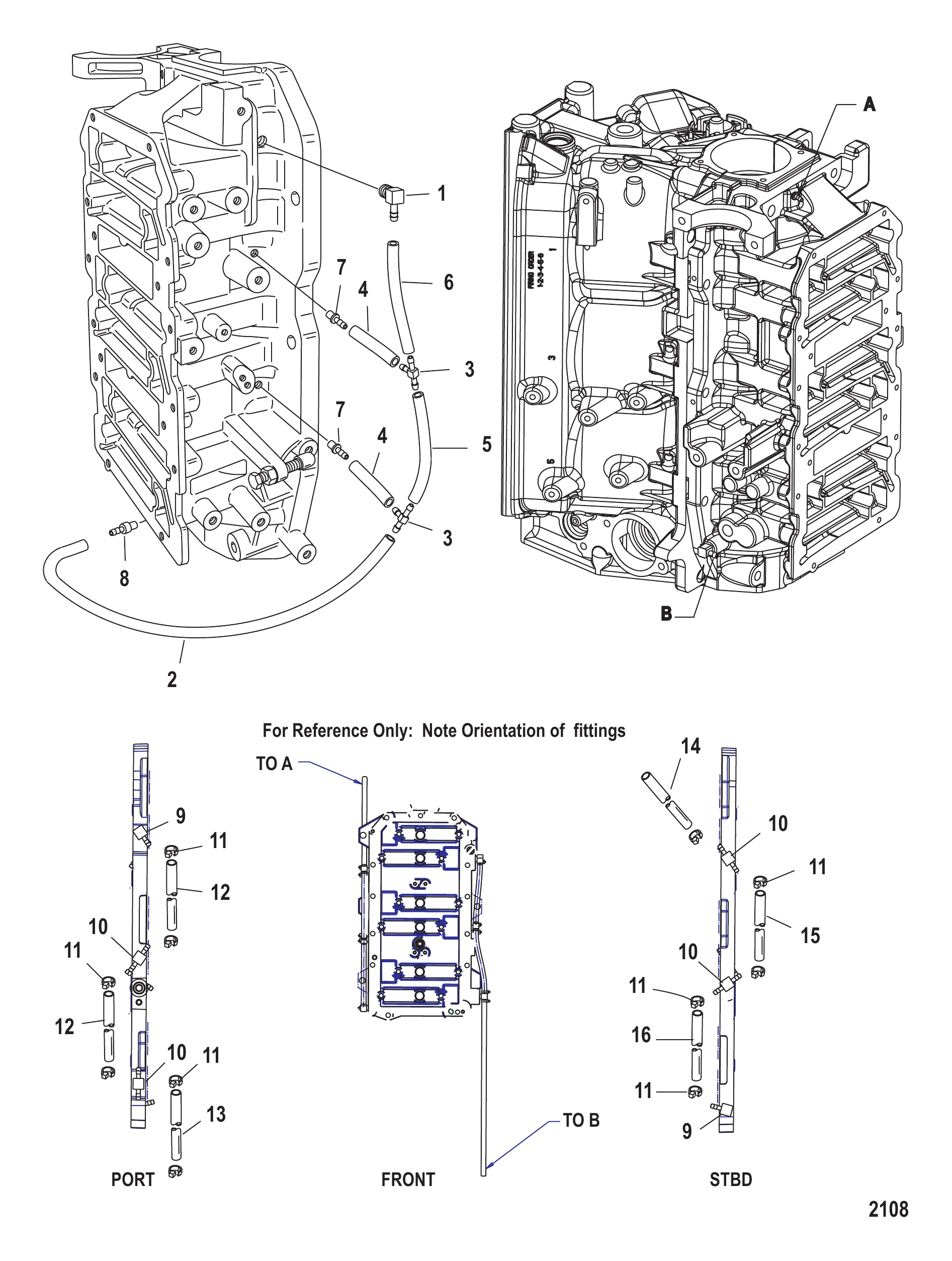

Рис. 21МАСЛЯНЫЕ ЛИНИИ Oil Lines

REF	Номер детали	Наименование	Кол-во
1	887801	Угловой штуцер 90 градусов (.0625-27)	1
-	NSS	NOT SOLD SEPARATE Hose Assembly	1
2	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	8M0054152	Трубка (39.00 дюймов, бухта)	1
3	59169003	Фитинг тройник	2
4	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
4	8M0054152	Трубка (39.00 дюймов, бухта)	2
5	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
5	8M0054152	Трубка (39.00 дюймов, бухта)	1
6	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
6	8M0054152	Трубка (39.00 дюймов, бухта)	1
7	426233	Обратный клапан	3
8	426982	Обратный клапан	1
9	8282182	Обратный клапан	2
10	8348041	Обратный клапан	4
11	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
12	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
12	8M0054152	Трубка (39.00 дюймов, бухта)	2
13	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
13	8M0054152	Трубка (39.00 дюймов, бухта)	1
13	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
13	8M0054152	Трубка (39.00 дюймов, бухта)	1
14	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
14	8M0054152	Трубка (39.00 дюймов, бухта)	1
15	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
15	8M0054152	Трубка (39.00 дюймов, бухта)	1
16	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
16	8M0054152	Трубка (39.00 дюймов, бухта)	1
-	883511T02	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883511T04	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883600T02	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1

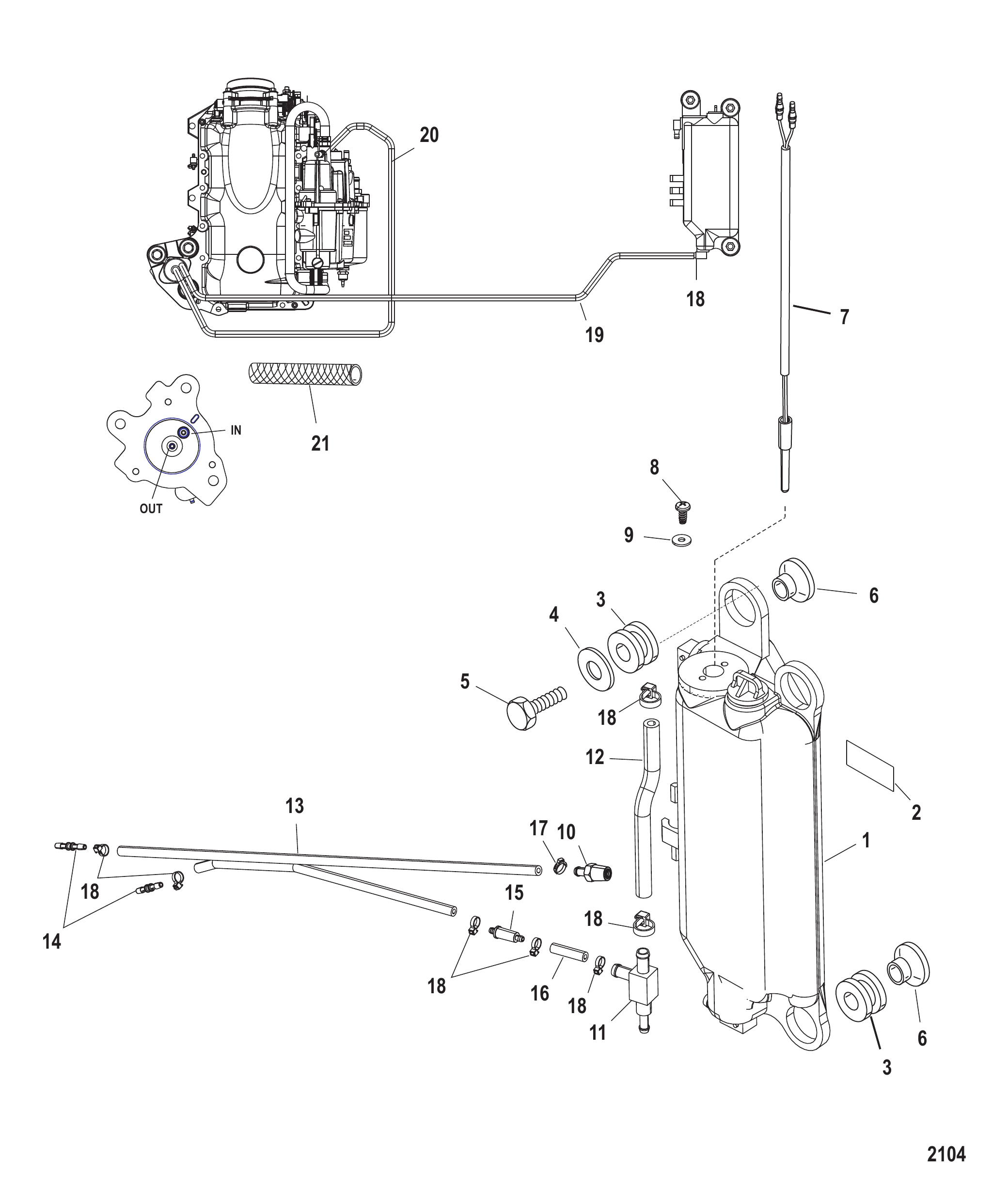

Рис. 22Масляный бак Oil Tank

REF	Номер детали	Наименование	Кол-во
-	833069T9	Резервуар в сборе	1
1	NSS	NOT SOLD SEPARATE Oil Reservoir	1
2	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
3	855362	Втулка уплотнительная	3
3	855362001	Втулка	3
3	855362001	Втулка	3
4	49436	Шайба	3
5	60411	ВИНТ (.312-18 x 1.250)	3
6	855364	Втулка	3
7	856156A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
7	856156T02	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
8	58376	Винт (.164-18 x .375)	1
9	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
10	8781051	Обратный клапан к блоку	1
11	424254	Штуцер	1
11	8M0207780	Фитинг	1
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	875289	Шланг	1
14	858955	РАЗЪЕМ	2
15	875284001	Фильтр масляный - линейный	1
15	875284T01	Масляный фильтр - в линии	1
16	875283	Шланг (2.00 дюйма)	1
17	415825	ХОМУТ Нейлоновый	1
18	816311T	СТЯЖКА (8.00 дюймов)	AR
19	892830053	Шланг (24.00 дюйма плетёный)	1
20	883354	Шланг	1
21	883357	Трубка защитная	1
-	883511T02	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883511T04	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883600T02	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1

Рис. 23Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

Рис. 24Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	855998A3	Помпа подъёма в сборе	1
1	878265A4	Мотор тримма	1
1	8M0031551	Электромотор тримма	1
2	NSS	NOT SOLD SEPARATE Armature	1
3	NSS	NOT SOLD SEPARATE End Frame	1
4	82494830	ВИНТ (M6 x 30)	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	8782451	Вал приводной	1
7	878410A1	Ремкомплект обратного клапана	1
8	813442A2	Узел ручного сброса в сборе	1
8	893929A01	Комплект предохранительного клапана	1
9	878241A02	Ремкомплект вала	1
9	8M0142997	Ремкомплект вала наклона	1
10	878267	Штифт	1
11	878235A1	Цилиндр наклона в сборе	1
11	878235A03	Ремкомплект цилиндра наклона	1
12	878239A1	Ремкомплект направляющей, включает поз. 26	1
12	878239A02	Комплект торцевой крышки цилиндра наклона	1
13	878409A1	Ремкомплект уплотнительных колец, включает поз. 26	1
13	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
14	878412A1	Ремкомплект штока амортизатора, включает поз. 26	1
14	8M0168219	Комплект штока амортизатора	1
15	878242A1	Поршень в сборе с памятью	1
15	8M0143000	Комплект поршня памяти	1
16	878406A1	Ремкомплект обратного клапана, включает поз. 26	1
16	878406A02	Ремкомплект обратного клапана	1
17	878414A1	Поршень в сборе	1
17	878414T01	Поршень в сборе	1
18	878413A1	Поршень в сборе	1
19	878243A1	Направляющая в сборе	2
19	8M0021648	Торцевая крышка в сборе	2
20	878264A1	Комплект резервуара	1
21	811613	Штекер в сборе	1
22	4000327	ВИНТ (M6 x 14)	4
23	43450	Шайба	4
23	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
24	892251A01	Ремкомплект насоса	1
25	878408A1	Ремкомплект помпы тримма	1
26	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
27	858771	Винт (M10 x 30)	6
28	4002319	ШАЙБА	6
29	818298Q1	Комплект анода	1
30	4000330	ВИНТ (M6 x 25)	2
30	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
31	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
31	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
32	996251	Вал	1
32	99625002	Вал	1
32	99625002	Вал	11
33	69205	С-ОБРАЗНАЯ ШАЙБА	1
33	8M0084613	Пружинная шайба	1
34	26550	Хомут	2
35	878609	Винт (#10-16 x .600)	1
36	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
37	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 25Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 26Комплект переключателя Power Trim (18286A18 и 18286A19) Power Trim Switch Kit (18286A18 and 18286A19)

REF	Номер детали	Наименование	Кол-во
_	18286A18	Комплект переключателя тримма (10.00 футов)	1
_	18286A19	Комплект переключателя тримма (25.00 футов)	1
1	18861	Фиксатор	1
2	814820	Переходник	1
3	79091	Предохранитель 20 А	1
3	8M0207796	Предохранитель 20 А	1
4	95084A2	Кабель в сборе с предохранителем — ранние модели	1
5	11149A2	Трос в сборе (6.00 дюймов)	2
6	19209	Винт (#10-32 x 2.25)	2
6	813523	Винт (#10-16 x 2.25)	2

Рис. 27Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
803177004	Каталог запчастей 150/200 EFI (2.5L)	1
883728	Руководство по обслуживанию	1
10126040	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10126050	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
804669A04	НАКЛЕЙКА Информация о маркировке EPA	1
804669A05	НАКЛЕЙКА Информация о маркировке EPA	1

Рис. 28СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	853329T	Стартер в сборе	1
1	892339T	Стартер в сборе	1
1	892339T01	Стартер в сборе	1
2	803005	СКВОЗНОЙ БОЛТ	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
7	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
8	8272822	Наклейка предупреждение высокое напряжение	1
9	400255	СТОПОРНАЯ ШАЙБА (M5)	1
10	400211	ГАЙКА (M5) Нержавеющая сталь	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	1
11	8M0204647	Стопорная шайба (.312)	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	56703	ВТУЛКА СТАРТЕРА	2
13	8M0034918	Втулка	2
14	879845	Упор	1
14	8M0043276	Упор	1

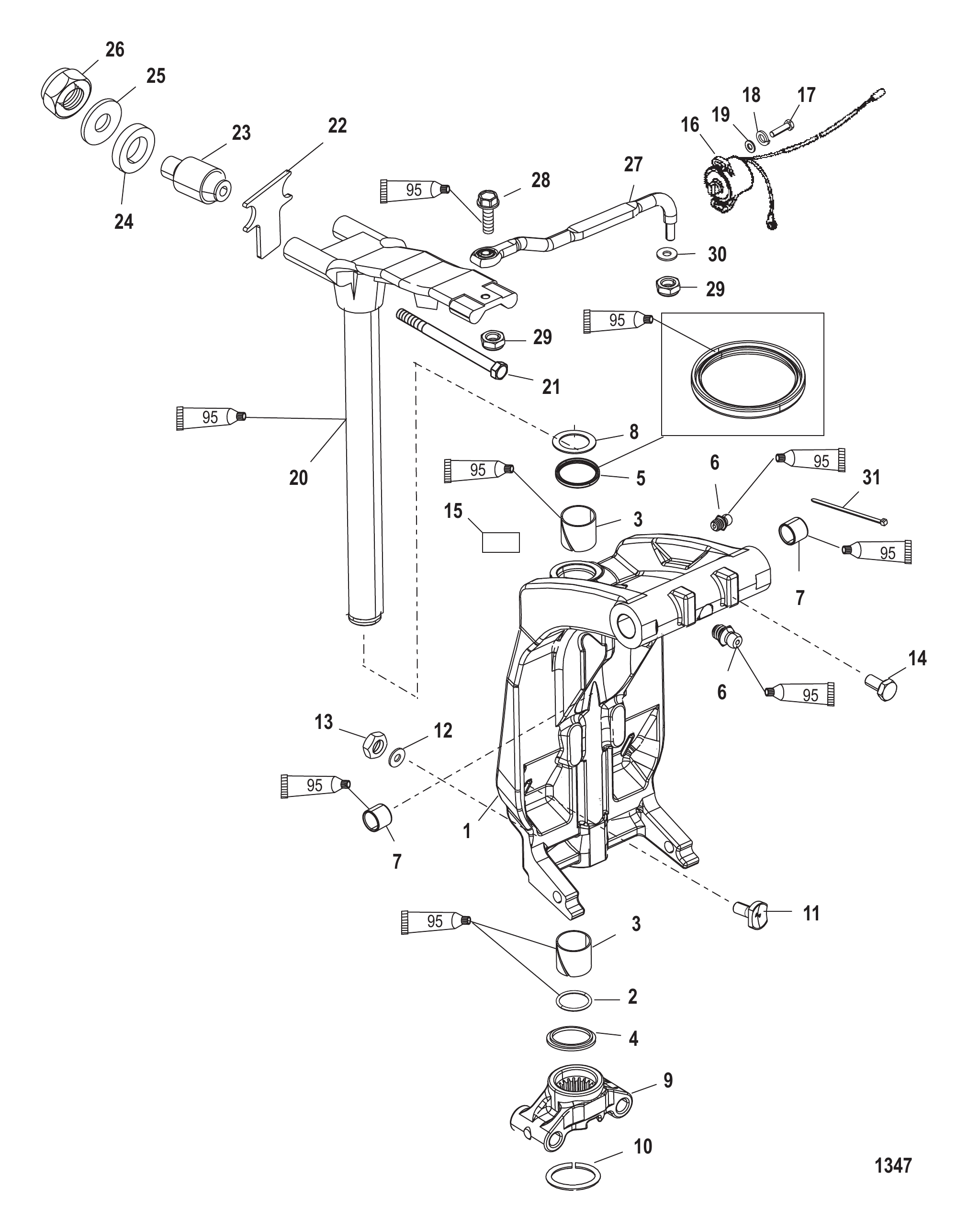

Рис. 29Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	8710T20	Кронштейн поворотный в сборе чёрный	1
2	33504	Кольцо уплотнительное	1
2	8M0214926	Кольцо уплотнительное @10	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	87735	Сальник нижний масляный	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	86580A1	Вилка в сборе, нижняя (чёрная)	1
9	878182T	Вилка нижняя — нержавеющая сталь	1
9	878182T	Вилка нижняя — нержавеющая сталь	1
9	878182T01	Вилка нижняя	1
10	67684	Кольцо стопорное	1
11	996301	Пластина-фиксатор	2
11	8M0045383	Ударная пластина	2
12	58643	Шайба стопорная (.375)	2
13	46335	ГАЙКА (.375-24)	2
14	64014	Винт (.250-28 x .500)	2
15	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
16	821180A6	Датчик тримма в сборе	1
16	8M0074846	Заказ 8M0098273	1
17	852368	Винт (#10-24 x .750)	2
18	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
19	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
20	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
20	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
20	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
20	8M0132731	Палец поворотный в сборе	1
21	78689	Винт (.437-20 x 7.50)	2
21	8M0176309	Винт	2
22	888821	Упор удлинённый	1
22	8M0000516	БУФЕР ВЕРХНЕГО ЯРМА	1
23	77326	ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)	2
24	66921	ШАЙБА	2
25	78688	Шайба	2
26	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
26	8M0204653	Гайка	2
27	92876A10	Тяга в сборе	1
27	92876A12	Тяга в сборе	1
28	849838	ВИНТ (.375-24 x 1.250)	1
29	826709113	Гайка (.375-24) нержавеющая сталь	2
29	8M0204726	Гайка (.375-24) латунная	2
30	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
31	816311T	СТЯЖКА (8.00 дюймов)	1

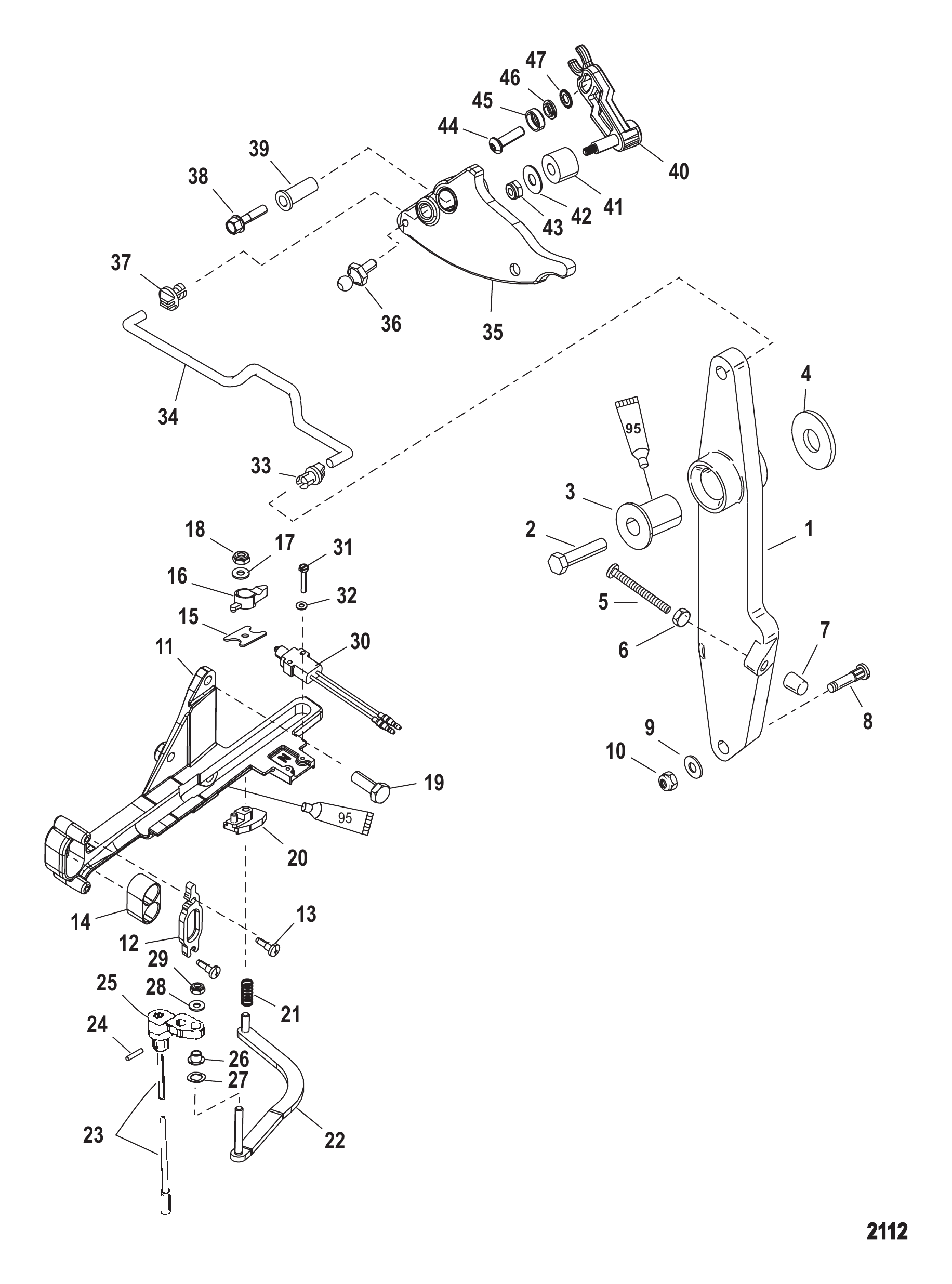

Рис. 30Рычаг дросселя и вал переключения передач Throttle Lever and Shift Shaft

REF	Номер детали	Наименование	Кол-во
1	8503891	Рычаг управления дросселем	1
2	818165	ВИНТ (.375-16 x 1.75)	1
3	55164	Втулка	1
4	858959	ПРОСТАВКА	1
5	64022	Винт (.250-20 x 2.125)	1
6	64015	Гайка (.250-20) клеммы стартерного соленоида	1
7	26852	ЗАГЛУШКА Нейлоновая	1
8	42927	Вставка	1
9	35459	ШАЙБА	1
10	401386	ГАЙКА (M6) Нержавеющая сталь	1
11	814283T6	Кронштейн в сборе якорный	1
12	98889	Защёлка	1
13	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
14	39519	ЧАШКА	1
15	52100	Износостойкая пластина	1
16	38279	ЗАЩЕЛКА	1
16	8M0036768	ЗАЩЕЛКА	1
17	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
18	826709109	Гайка (.250-28) нержавеющая сталь	1
19	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
20	814284	Направляющий блок	1
21	20099	Пружина	1
22	67073A1	Тяга в сборе	1
23	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
23	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
24	NSS	NOT SOLD SEPARATE Roll Pin	1
25	NSS	NOT SOLD SEPARATE Shift Shaft Lever-Upper	1
26	26856	ВТУЛКА	1
27	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
28	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
29	826709109	Гайка (.250-28) нержавеющая сталь	1
30	889514A02	Выключатель	1
30	889514T02	Выключатель	1
31	77478	ВИНТ (#6-32 x .875)	2
32	27882	ШАЙБА	2
33	932481	Втулка	1
33	8M0215006	Втулка поворотная	1
34	8508152	Тяга	1
35	858847A2	Кулачок	1
36	8235694	Шарик резьбовой	1
37	932481	Втулка	1
37	8M0215006	Втулка поворотная	1
38	81893440	ВИНТ (M8 x 40)	1
39	856895	Втулка	1
40	850286A03	Комплект рычага/ролика дросселя	1
41	889610	РОЛИК	1
41	8M0072162	Ролик	1
42	56681	ШАЙБА (.203 x .500 x .032)	1
42	8M0204666	ШАЙБА (.203 x .500 x .032)	1
43	826709104	Гайка (#8-32) нержавеющая сталь	1
44	889354	Винт специальный	1
45	881991	Шайба тарельчатая	1
45	8M0095734	Комплект шайб/винтов	1
46	881992	Шайба катушечная	1
46	8M0095734	Комплект шайб/винтов	1
47	69432	Шайба стопорная наружная (#10)	1

Рис. 31Инструменты Tools

Номер детали	Наименование	Кол-во
815366A5	Комплект изолятора аккумулятора	1
52024A1	Блок переключателя	1
850439T1	Тестер восьмикамерный	1
63998A1	Инструмент для зазора однокамерный	1
99379	Стробоскоп	1
58222A1	Индикаторный инструмент	1
52344	Съёмник маховика зубчатого типа	1
849154T1	Съёмник в сборе	1
854009A3	Многофункциональный цифровой тахометр DMT 2000	1
892647A01	Комплект мультиметра DMT	1
24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
29287	КАЛИБР ИНСТРУМЕНТ	1
55919	Головка ведущая	1
90455T1	Рым-болт подъёмный	1
904551	Рым-болт	1
904551	Рым-болт	1
77109A3	Монтажный комплект	1
52952T1	Съёмник стопорного кольца поршневого пальца	1
74607A3	Установочный комплект поршневого пальца	1
818773T	Инструмент для сжатия поршневых колец (3.50)	1
24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
30591T1	Стенд	1
37241	Пластина съёмника универсальная	1
112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
52915A6	Комплект контрольного манометра	1
74951	Гаечный ключ	1
63209	Тепловая лампа	1
44487T1	Съёмник направляющей штока тримма	1
44486A1	Съёмник штока тримма	1
78473	Индикаторный инструмент люфта корпуса редуктора	1
8M0053505	Инструмент-индикатор люфта	1
196601	Индикаторный инструмент люфта корпуса редуктора	1
31106T	Оправка для запрессовки подшипника, наружное кольцо, корпус редуктора	1
87120T	Инструмент для запрессовки наружного кольца подшипника, корпус редуктора	1
14311A2	ИНСТРУМЕНТ ПРЕДНАТЯГА ПОДШИПНИКА	1
14311A04	Инструмент предварительного натяга, корпус редуктора	1
14311A04	Инструмент предварительного натяга, корпус редуктора	1
18601	Приспособление для установки подшипника редуктора	1
31229A7	Комплект съёмников для подшипника	1
15755T	Оправка для запрессовки игольчатого подшипника, корпус редуктора	1
36569T	Инструмент для ведущей головки, корпус редуктора	1
37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
36571T	Направляющая шайба, корпус редуктора	1
38628T	Инструмент для установки подшипника, корпус редуктора	1
24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
29310	ПЛАСТИНА КОРПУСА РЕДУКТОРА	1
34961	ШАЙБА КОРПУСА РЕДУКТОРА	1
43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
86642	Инструмент для установки поперечного штифта корпуса редуктора	1
73688	ИНСТРУМЕНТ ГАЙКИ КРЫШКИ РЕДУКТОРА	1
89897	Приспособление для удержания индикатора часового типа корпуса редуктора	1
815850	Приспособление для установки передней шестерни картера редуктора	1
86943T	Инструмент для установки игольчатого подшипника передней передачи, корпус редуктора	1
61069T	Инструмент для гайки крышки корпуса редуктора, корпус редуктора	1
816243	Направляющая пластина картера редуктора	1
816242	Губки съёмника картера редуктора	1
37429	Шайба корпуса редуктора	1
92788T	Оправка, корпус редуктора	1
31108T	Оправка для запрессовки сальника, корпус редуктора	1
12349A2	Установочный инструмент для шестерни	1
12349A05	Инструмент для фиксации шестерни в корпусе	1
12349A05	Инструмент для фиксации шестерни в корпусе	1
74776T	Инструмент для позиционирования шестерни в корпусе редуктора	1
93003	ВАЛ ГРЕБНОГО ВИНТА Корпус редуктора	1
816292	Оправка для игольчатого подшипника картера редуктора	1
85716	Съёмник болтовой инструмент - несущий корпус редуктора	1
46086A1	Комплект губок съёмника, корпус редуктора	1
18605A2	Монтажный инструмент, адаптер подшипника, корпус редуктора	1
34569A1	Съёмник в сборе со скользящим молотком	1
31107T	Инструмент для снятия/установки, втулка вала переключения, корпус редуктора	1
66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1

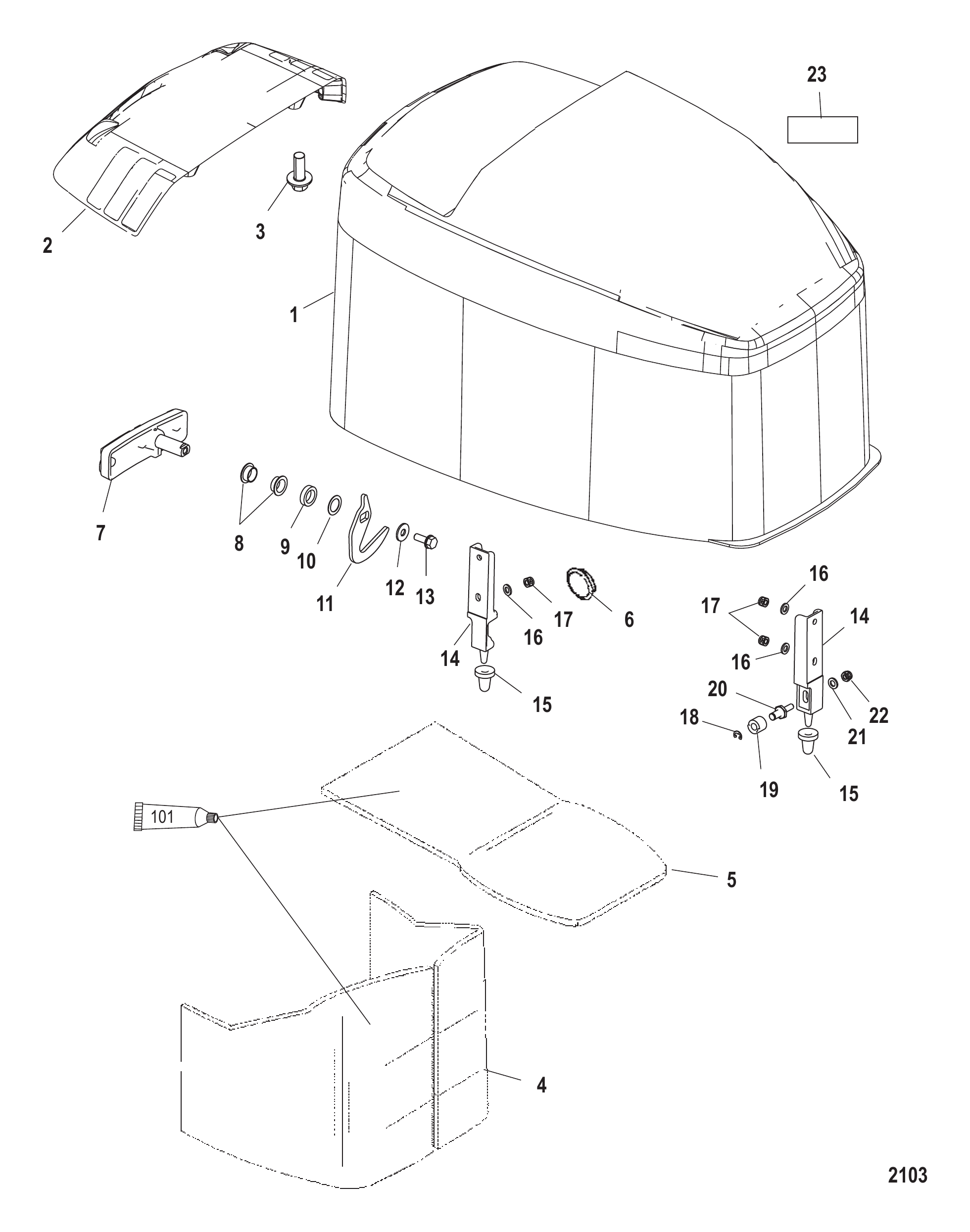

Рис. 32ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	827328T7	Узел верхнего кожуха черный	1
1	827328T8	Узел верхнего кожуха серебристый	1
2	821256T1	Воздухозаборник - чёрный	1
2	821256T03	Воздухозаборник	1
2	821256T2	Воздухозаборник - серебристый	1
3	82130016	ВИНТ (M6 x 16)	4
4	828344A1	Комплект шумоизоляции	2
4	828344A02	Комплект шумоизоляции	2
5	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
6	823865	ЗАГЛУШКА	2
7	831207A14	Узел рукоятки черный	1
7	831207A16	Комплект рукоятки замка кожуха	1
7	831207A15	Рукоятка в сборе серебристая	1
7	831207A16	Комплект рукоятки замка кожуха	1
8	812707	Втулка	2
9	831214	Проставка	1
10	12134	ШАЙБА ВОЛНОВАЯ	1
11	F481777	Вал кулачкового замка	1
11	8M0001081	Кулачок	1
11	889566	КУЛАЧОК	1
11	8M0001081	Кулачок	1
12	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
12	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
13	1993716	ВИНТ (M6 x 16)	1
14	821249M2	Кронштейн передний	3
14	8M0036792	Кронштейн	3
15	815477	УПОР ЗАЩЕЛКИ	3
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
16	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
17	401366	ГАЙКА (M6) Нержавеющая сталь	6
18	8237951	Стопорное кольцо	1
19	815263	РОЛИК	1
19	8M0207770	Ролик @3	1
20	8155381	Роликовый штифт	1
21	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
21	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	401366	ГАЙКА (M6) Нержавеющая сталь	1
23	NSS	NOT SOLD SEPARATE Decal-Starting Procedure	1
0	808553A00	КОМПЛЕКТ НАКЛЕЕК	1
0	8M0114985	Наклейка сервисного комплекта	1
0	804696A03	КОМПЛЕКТ НАКЛЕЕК	1
0	8M0114998	НАКЛЕЙКА-СЕРВИСНЫЙ КОМПЛЕКТ	1
0	891808A04	КОМПЛЕКТ НАКЛЕЕК	1
0	812563A00	Комплект наклеек	1
0	8M0114985	Наклейка сервисного комплекта	1
0	808562A03	Комплект наклеек	1
0	8M0114998	НАКЛЕЙКА-СЕРВИСНЫЙ КОМПЛЕКТ	1
0	891809A04	КОМПЛЕКТ НАКЛЕЕК	1
0	813033A03	КОМПЛЕКТ НАКЛЕЕК	1
0	809706A03	КОМПЛЕКТ НАКЛЕЕК	1
0	809706A03	КОМПЛЕКТ НАКЛЕЕК	1
0	808591A96	КОМПЛЕКТ НАКЛЕЕК	1
0	808556A03	КОМПЛЕКТ НАКЛЕЕК	1
0	808561A03	КОМПЛЕКТ НАКЛЕЕК	1
0	808621A96	КОМПЛЕКТ НАКЛЕЕК	1

Рис. 33Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	99629T2	Рычаг в сборе, фиксатор наклона	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	830899	Пружина натяжная	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1

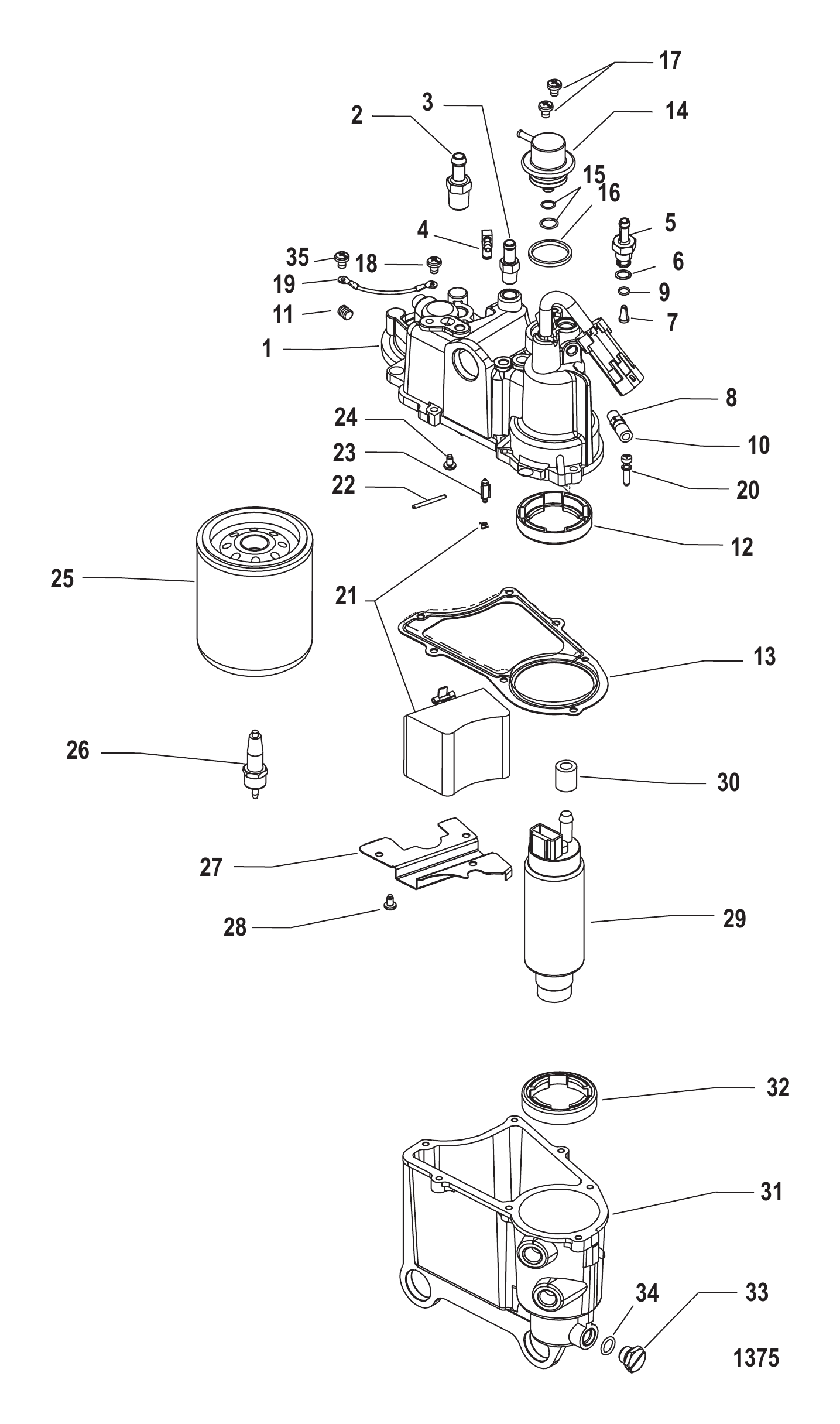

Рис. 34Компоненты сепаратора паров Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
1	883245T2	Комплект крышки	1
2	881740	Фитинг прямой	1
3	883249	Штуцер	1
4	NSS	NOT SOLD SEPARATE Elbow	1
5	855437A2	Комплект штуцера выхода насоса	1
5	885186A1	Комплект фитингов	1
6	883209	Кольцо уплотнительное	1
6	8M0062785	Уплотнительное кольцо	1
6	831985	Кольцо уплотнительное (.468 x .078)	1
7	885188	Фильтр	1
8	883219	Клапан	1
9	883209	Кольцо уплотнительное	1
9	8M0062785	Уплотнительное кольцо	1
10	883220	Крышка	1
11	883208	Пробка	1
12	883248	Сальник	1
13	883252	Прокладка	1
14	883257T1	Регулятор	1
15	883593A1	Комплект уплотнительных колец	1
16	883258	Шайба	1
17	883261	Винт (M5 x .8)	2
18	883261	Винт (M5 x .8)	1
19	881831	Провод в сборе	1
20	808612	Винт с шайбой (#8-32 x .750)	7
21	883253A1	Комплект поплавка	1
22	F10064	ВАЛ	1
23	883247A1	Комплект клапана/седла впускного	1
24	883223	Винт (M6 x 16)	1
25	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
26	8285861	Зонд	1
26	8M0204710	ДАТЧИК	1
27	883260	Перегородка	1
27	889318002	Дефлектор топлива	1
28	883223	Винт (M6 x 16)	3
29	881705T1	Комплект насоса	1
30	855428	Втулка	1
30	8M6000589	Втулка	1
31	883256T1	Комплект поплавковой камеры	1
32	883248	Сальник	1
33	855435A1	Комплект пробок	1
34	883209	Кольцо уплотнительное	1
34	8M0062785	Уплотнительное кольцо	1
35	16955	ВИНТ (M6 x 8) ПЛОЩАДКА	1

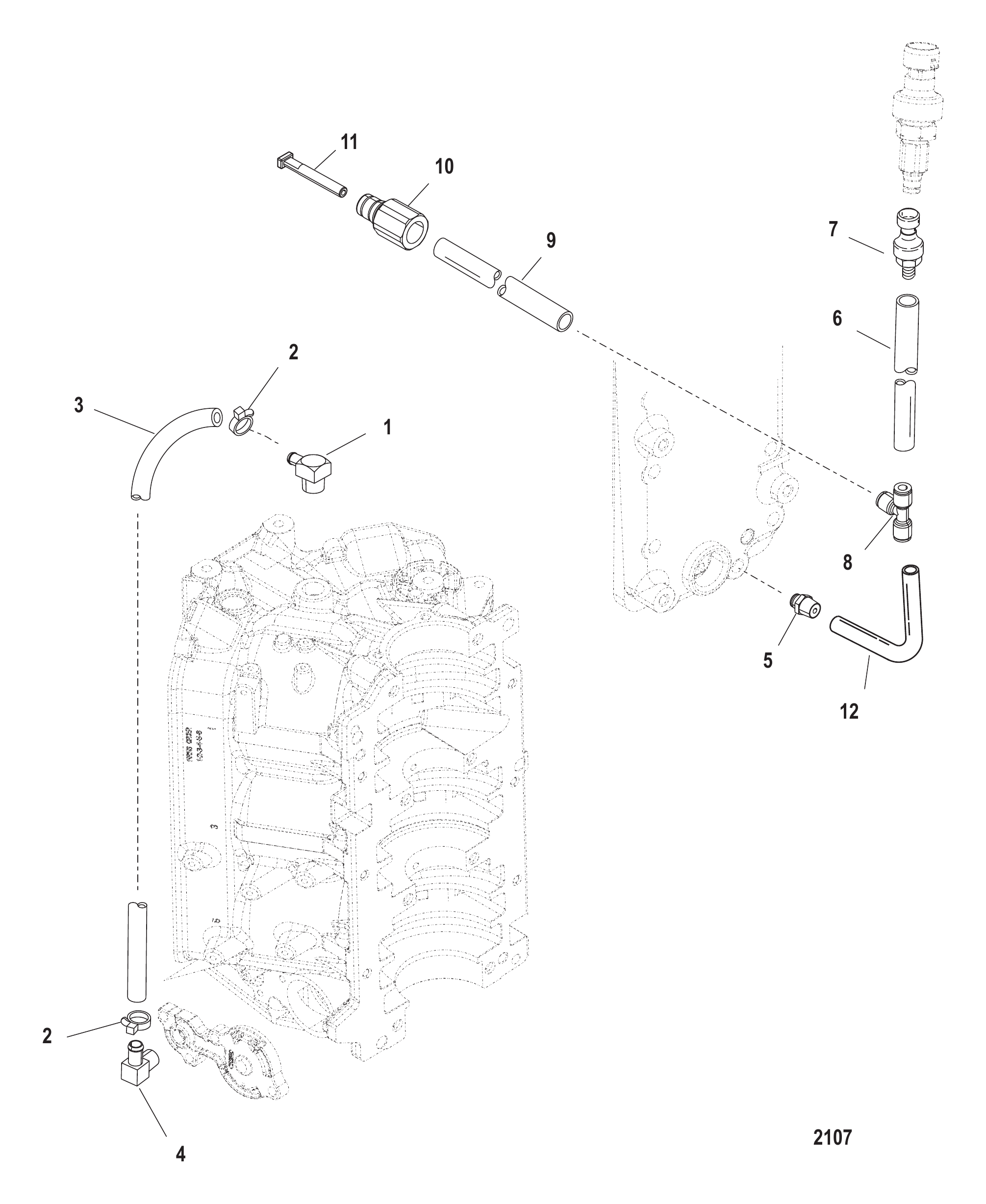

Рис. 35Водяные шланги Water Hoses

REF	Номер детали	Наименование	Кол-во
1	850805	Штуцер	1
2	816311T	СТЯЖКА (8.00 дюймов)	2
3	77653101	Шланг (48.00 дюймов, бухта)	1
4	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
5	881866	Фитинг	1
6	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
7	859431	ШТУЦЕР	1
7	8M0207782	ШТУЦЕР ПРЯМОЙ	1
7	892403	ФИТИНГ	1
7	8M0207782	ШТУЦЕР ПРЯМОЙ	1
8	875207	Тройник	1
9	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
10	859747	СОЕДИНИТЕЛЬ	1
10	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
11	859732	ПРОБКА	1
12	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
-	883511T02	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883511T04	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883600T02	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1
