水星 Mercury 30 HP Carb 3 CYL 0P153500 THRU 0P400999 - — взрыв-схемы и запчасти

四冲程化油器 · Belgium - Cat.# 90-80394102 · 共 39 个部位 · 1441 条零件

1Аксессуары 2АДАПТЕРНАЯ ПЛИТА 3НИЖНИЙ КОЖУХ 4РАСПРЕДВАЛ/МАСЛЯНЫЙ НАСОС 5Карбюратор 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 7Блок цилиндров 8Головка цилиндра 9Картер редуктора 10Электрические компоненты 11Маховик 12ТОПЛИВНЫЕ ШЛАНГИ 13Топливный насос 14РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(ПЕРЕДАЧА 2:1)15РЕДУКТОР (ВЕДУЩИЙ ВАЛ - 2,31:1 - S/N-0T625303 И РАНЕЕ)16РЕДУКТОР (ВЕДУЩИЙ ВАЛ - 2,33:1 - S/N-0T625304 И ПОЗЖЕ)17РЕДУКТОР (ГРЕБНОЙ ВАЛ - 2,31:1 - S/N-0T625303 И РАНЕЕ)18РЕДУКТОР (ГРЕБНОЙ ВАЛ - 2,33:1 - S/N-0T625304 И ПОЗЖЕ)19РЕДУКТОР ГРЕБНОГО ВАЛА - ПЕРЕДАЧА 2:1 20Впуск 21ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ 22ПРИВОД (ЭЛЕКТРИЧЕСКИЙ BIGFOOT)23ПРИВОД (МЕХАНИЧЕСКИЙ BIGFOOT)24ПРИВОД (НЕ BIGFOOT)25Ручной стартер 26Ручной наклон 27КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА 28Гидроподъем 29Сервисные/вспомогательные материалы 30СТАРТЕР 31РУЛЕВОЙ РЫЧАГ 32Поворотный кронштейн 33Ручное Управление 34ИНСТРУМЕНТЫ 1 35Инструменты 2 36Инструменты 3 37ВЕРХНИЙ КОКПИТ 38Транцевый кронштейн 39Комплект выключателя трима

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	828000A12	Масляный картер	A/R
-	828019A1	Комплект датчика давления масла	A/R
-	8M0068785	Адаптер давления масла	A/R
-	822573A12	Комплект датчика гидроподъема	A/R
-	822344A8	Комплект гидроподъема	A/R
-	822344A13	Комплект гидроподъема	A/R
-	15000A7	Комплект замка зажигания дистанционного	A/R
-	828533A2	Комплект ручного подъёма с усилителем	A/R
-	816667A2	Кронштейн в сборе рулевого управления (без ручки для переноски)	A/R
-	821455A10	Комплект румпеля 25 л.с. 4-тактный	A/R
-	821455A26	Комплект румпеля 25 л.с. 4-тактный	A/R
-	877680Q8	Топливный шланг в сборе (8 футов)	A/R
-	8M0044836	Топливный шланг в сборе (8 футов), марка Quicksilver	A/R
-	877680Q12	Топливный шланг в сборе (12 футов)	A/R
-	858109Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом	A/R
-	877681Q8	Топливный шланг в сборе (8 футов)	A/R
-	858104Q08	Топливный шланг в сборе (8 футов) - с быстросъёмным разъёмом, только со стороны двигателя	A/R
-	877681Q12	Топливный шланг в сборе (12 футов)	A/R
-	858106Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом, только со стороны двигателя	A/R
-	877683Q12	Топливный шланг в сборе (12 футов)	A/R
-	858108Q12	Шланг в сборе топливный (8 футов) - без фитингов	A/R
-	877680Q8	Топливный шланг в сборе (8 футов)	A/R
-	8M0044836	Топливный шланг в сборе (8 футов), марка Quicksilver	A/R

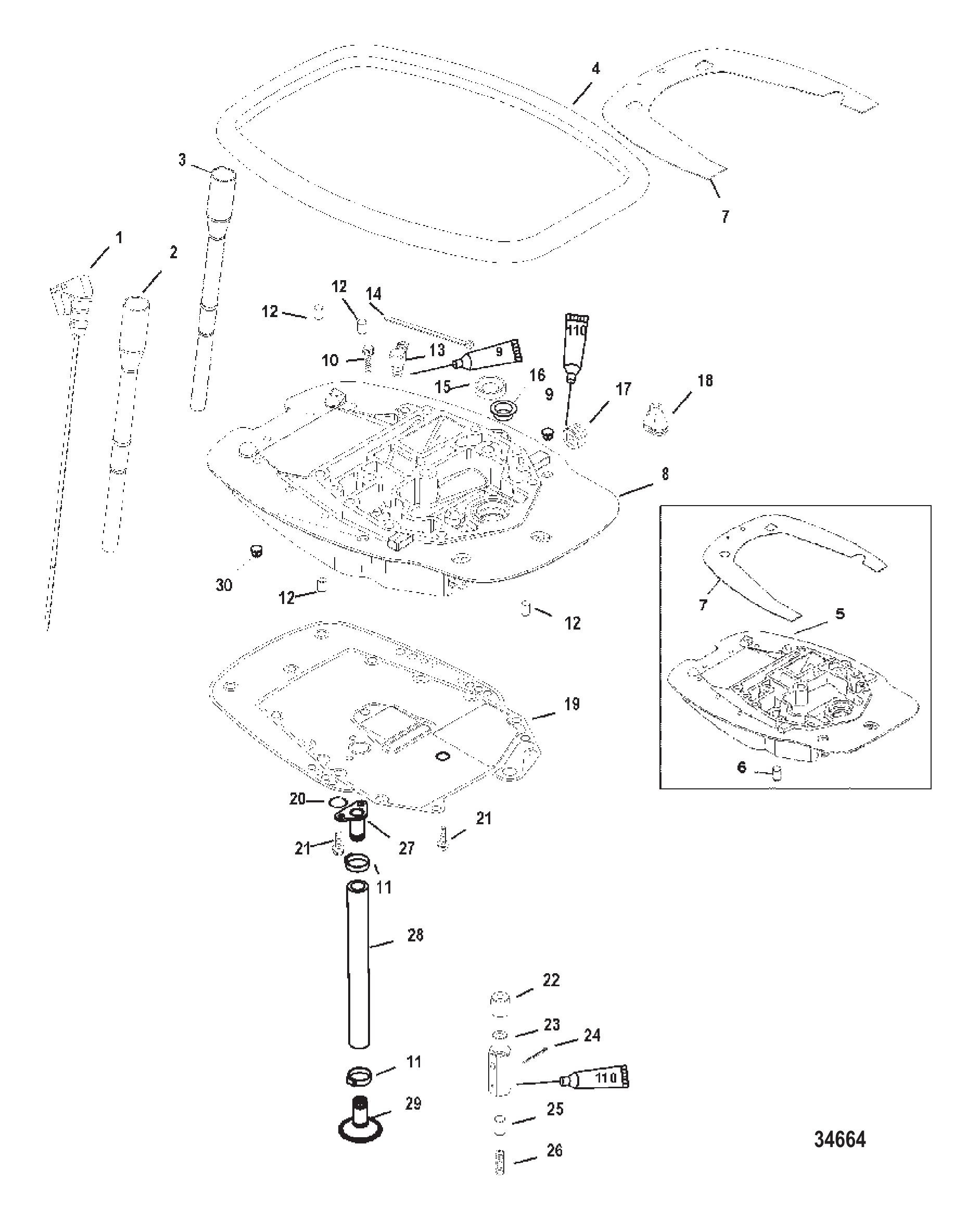

Рис. 2АДАПТЕРНАЯ ПЛИТА Adapter Plate

REF	Номер детали	Наименование	Кол-во
1	825990	МАСЛОИЗМЕРИТЕЛЬНЫЙ ЩУП	1
2	825989	ТРУБКА МАСЛОИЗМЕРИТЕЛЬНОГО ЩУПА	1
2	825989003	Трубка маслоизмерительного щупа	1
3	8259892	Трубка маслоизмерительного щупа	1
3	825989003	Трубка маслоизмерительного щупа	1
4	8560552	Сальник	1
5	8252284	Пластина переходная	1
5	825228A24	Комплект переходной пластины	1
6	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	1
7	8289151	Теплозащитный экран	1
8	825228T6	Переходная пластина	1
8	825228A17	Переходная пластина в сборе	1
8	825228T9	Комплект переходной пластины	1
8	825228A17	Переходная пластина в сборе	1
9	822464	ПРОБКА	1
10	4007455	ВИНТ (M6 x 55)	1
11	855228	Хомут	2
12	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
13	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
14	816311T	СТЯЖКА (8.00 дюймов)	2
15	828932	Сальник масляный	1
16	856743	Втулка	1
17	384072	Пробка трубная (1/2-14)	1
17	384073	Пробка трубная (.500-14)	1
18	822408	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
18	822408001	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
19	8252513	Прокладка	1
19	8M0213113	Прокладка переходной пластины	1
20	845746	Уплотнительное кольцо	1
21	40011128	Винт (M6 x 20) нержавеющая сталь	3
21	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
22	856592	Маслоотражатель	1
23	825295A1	Корпус в сборе (перепускной клапан давления масла)	1
23	8M0210772	Клапан сброса давления масла	1
24	45882	ШПЛИНТ ВАЛА - БЕЗ СИСТЕМЫ ДИФФЕРЕНТА	1
25	8252151	Плунжер	1
26	825216	Пружина	1
27	854789	Пластина маслоприёмника верхняя	1
27	893765	Пластина верхнего маслоприемника	1
28	854793	Шланг маслоприёмника	1
29	854791	Дефлектор	1
29	893700	Маслоотражатель маслоприемника	1
30	822464	ПРОБКА	1

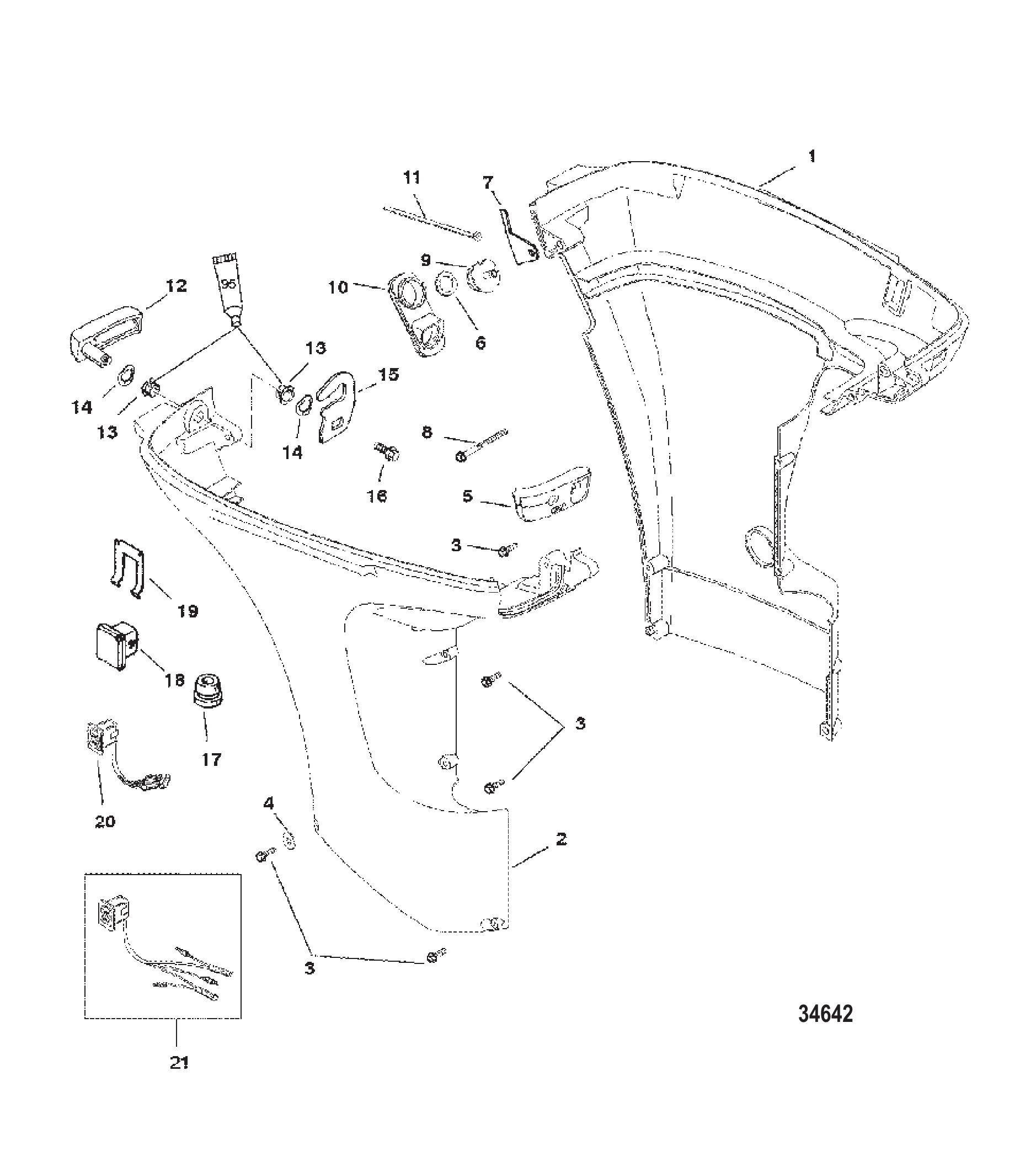

Рис. 3НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	852554T1	Нижний кожух	1
1	852554F2	Нижний кожух	1
1	852554T2	Кожух нижний левый серый	1
1	826277T1	Нижний кожух	1
1	826277T2	НИЖНИЙ КОЖУХ	1
1	826277T1	Нижний кожух	1
2	852555T1	Нижний кожух	1
2	852555T5	Нижний кожух	1
2	852555F2	Нижний кожух	1
2	852555T2	Кожух нижний правый серый	1
2	826278T3	Нижний кожух	1
2	826278T7	Нижний кожух	1
2	826278T4	НИЖНИЙ КОЖУХ	1
2	826278T3	Нижний кожух	1
3	82684430	ВИНТ (M6 x 30)	6
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
5	825238	Сальник	1
5	825238002	Сальник	1
6	855576	Шайба	1
7	855627	ПРОКЛАДКА	1
8	82684460	ВИНТ (M6 x 60)	1
9	827948	Штуцер	1
10	826273	Пыльник	1
10	826273001	Пыльник	1
11	816311T	СТЯЖКА (8.00 дюймов)	1
12	825782F1	Рычаг защёлки кожуха	1
12	825782F2	РЫЧАГ ЗАЩЕЛКИ КОЖУХА	1
12	825782F1	Рычаг защёлки кожуха	1
13	812707	Втулка	2
14	12134	ШАЙБА ВОЛНОВАЯ	2
15	825783	КРЮЧОК ЗАЩЕЛКИ	1
15	893766	Крючок фиксатора	1
16	1993716	ВИНТ (M6 x 16)	1
17	19564	Люверс старого образца	1
17	8M0179867	ВТУЛКА	1
17	19565	Люверс	1
17	19565002	ВТУЛКА	1
18	8128301	Пробка	1
18	812830T01	Пробка	1
19	8124431	Фиксатор (применять где применимо)	1
19	8M0032848	Держатель переключателя	1
20	8569901	ВЫКЛЮЧАТЕЛЬ ТРИММА	1
20	8M0235191	Выключатель тримма	1
21	856990	Выключатель в сборе	1
21	8M0235192	Переключатель тримма	1

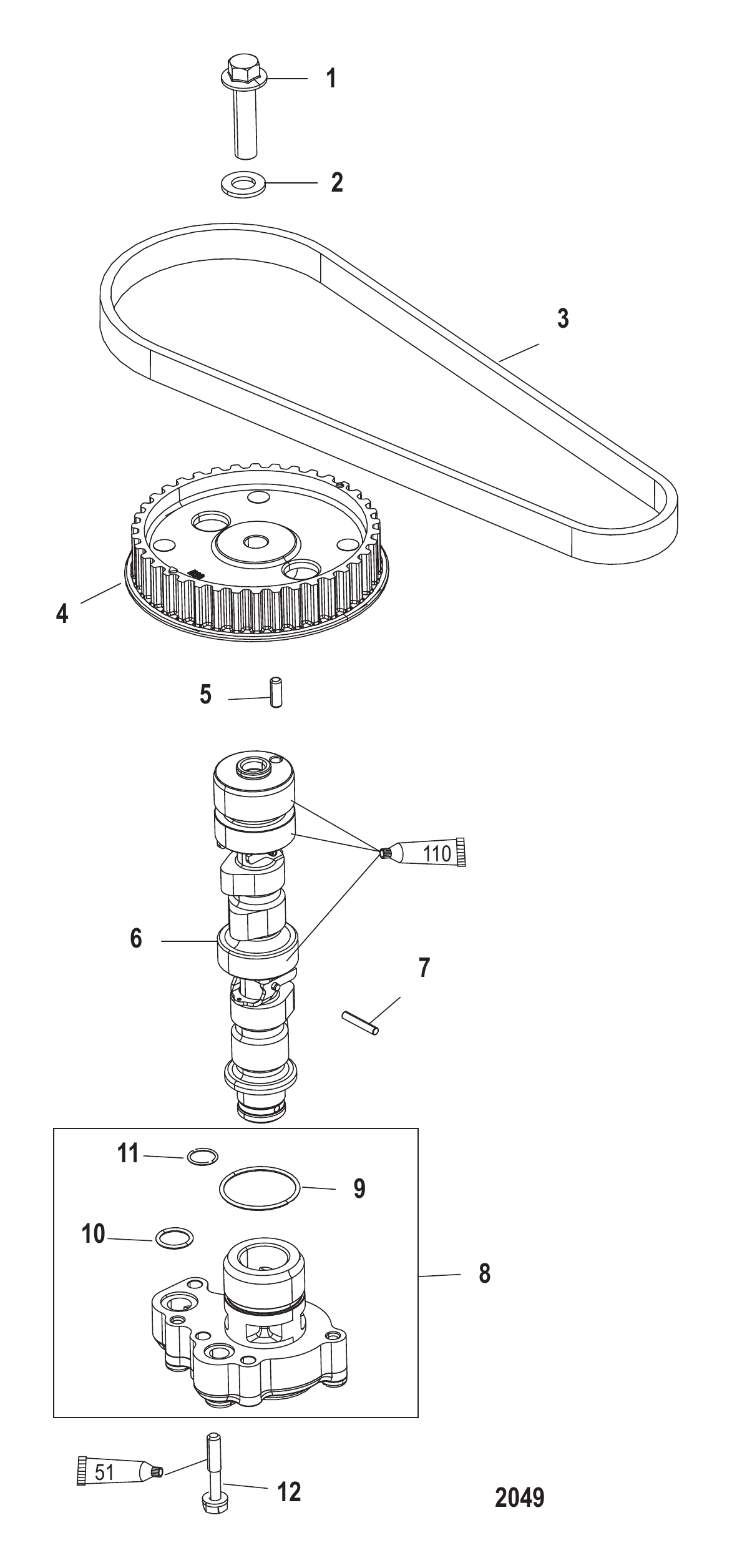

Рис. 4РАСПРЕДВАЛ/МАСЛЯНЫЙ НАСОС Camshaft/Oil Pump

REF	Номер детали	Наименование	Кол-во
1	82761140	ВИНТ (M10 x 40)	1
2	4002319	ШАЙБА	1
3	831294	Ремень зубчатый	1
3	8M0151040	Ремень ГРМ	1
4	833104	Ведомая шестерня	1
4	8331043	Шестерня ведомая	1
5	825956	ШТИФТ НАПРАВЛЯЮЩИЙ	1
6	830275T1	Распределительный вал	1
6	853894A2	Распределительный вал	1
7	826149	Штифт	1
8	852388T1	Масляный насос в сборе	1
9	826152	Уплотнительное кольцо	1
10	826154	Уплотнительное кольцо	1
11	826153	Уплотнительное кольцо	1
12	82500935	ВИНТ (M6 x 35)	4
12	8M0241960	ВИНТ	4
-	830270A98	КОМПЛЕКТ ПРОКЛАДОК	1
-	830270A02	КОМПЛЕКТ ПРОКЛАДОК	1
-	830271T3	ГОЛОВКА ЦИЛИНДРА	1
-	830271T4	ГОЛОВКА ЦИЛИНДРА	1

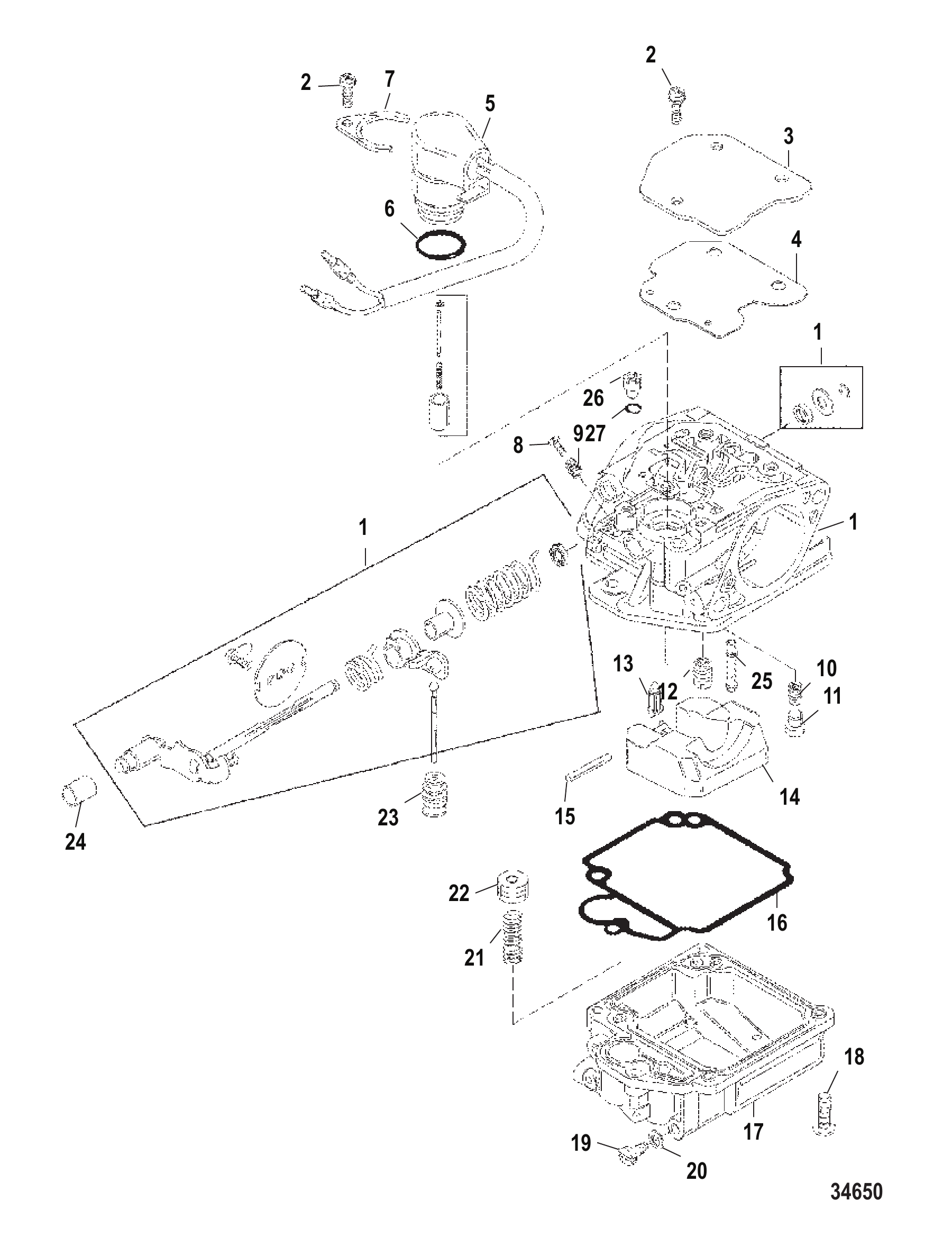

Рис. 5Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	830276T7	Карбюратор	1
1	830276A18	КАРБЮРАТОР	1
2	854246	Винт	4
3	854245	Пластина	1
4	NSS	NOT SOLD SEPARATE Plate	1
5	854254T	ОБОГАТИТЕЛЬ	1
6	NSS	NOT SOLD SEPARATE O-Ring	1
7	854255	Пластина	1
8	8542461	Винт	1
9	854249	Пружина	1
10	855406	Жиклёр холостого хода (#50)	1
11	854248	Пробка резиновая	1
12	8554061	Жиклёр главный (#110)	1
12	8554063	Жиклёр главный (#105)	1
13	854247	Игла поплавка	1
14	854253	Поплавок	1
15	NSS	NOT SOLD SEPARATE Float Pin	1
16	NSS	NOT SOLD SEPARATE Gasket	1
17	854252	Поплавковая камера	1
18	8542463	Винт	4
19	8542462	Винт сливной	1
20	NSS	NOT SOLD SEPARATE Washer	1
21	NSS	NOT SOLD SEPARATE Spring	1
22	854251	Плунжер	1
23	NSS	NOT SOLD SEPARATE Cap-Rubber	1
24	854244	Втулка	1
25	854250	Главный жиклёр	1
25	8542501	Жиклёр главный	1
26	8554064	Жиклёр (PO)	1
27	NSS	NOT SOLD SEPARATE O-Ring	1
-	854256	Ремкомплект карбюратора	1

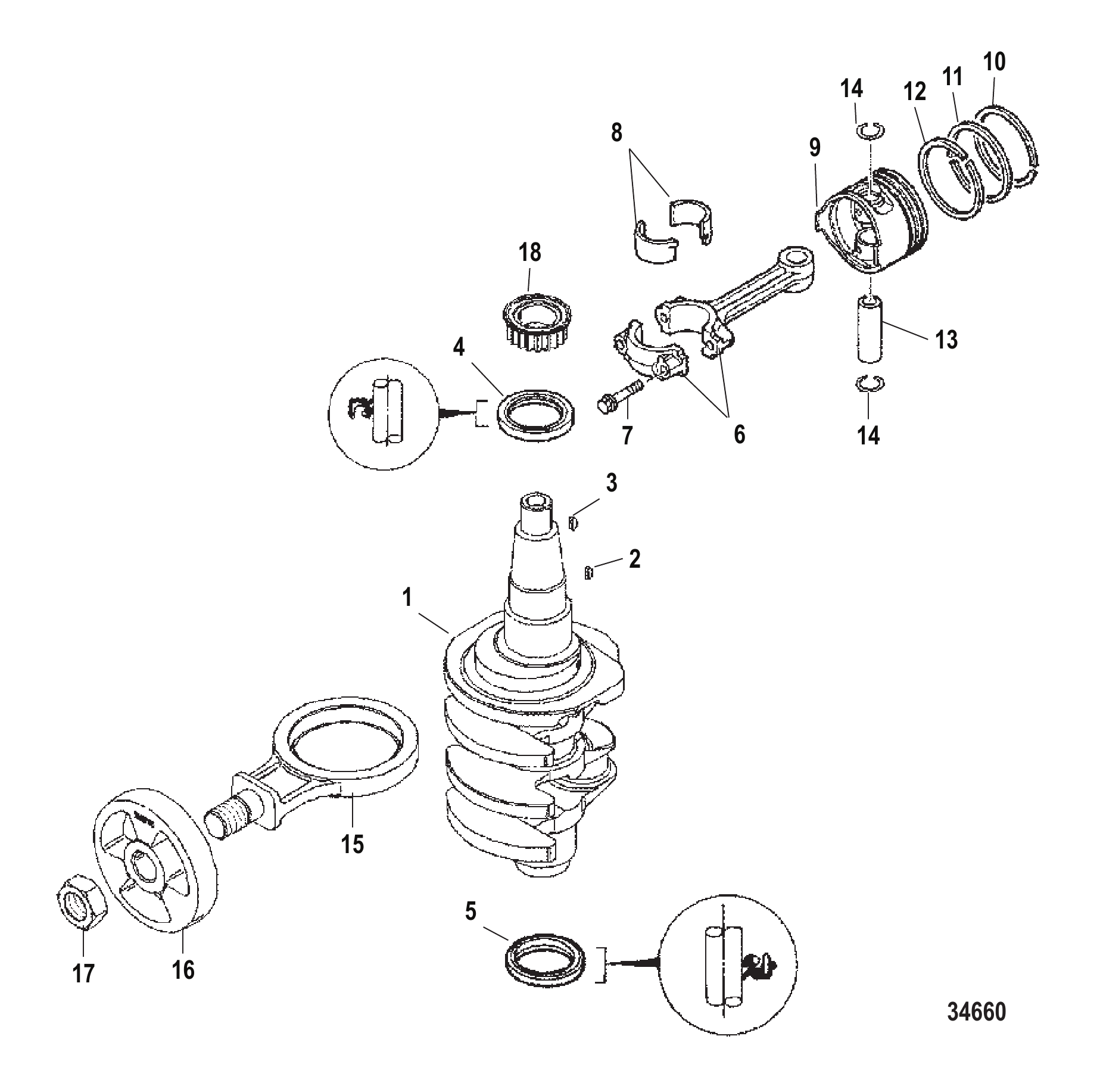

Рис. 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	830269A1	КОЛЕНЧАТЫЙ ВАЛ	1
2	18856M	Шпонка коленчатого вала к маховику	1
2	893761	Шпонка	1
3	91800	Шпонка	1
4	825027	САЛЬНИК	1
4	8M0151047	Сальник масляный	1
5	832013	Сальник	1
5	8M0151048	Сальник масляный	1
6	856065T	ШАТУН	2
6	893530T01	Шатун в сборе	2
7	825019	БОЛТ	4
7	8M0049884	Болт	4
8	825021	ПОДШИПНИК коричневый	4
8	893630	Подшипник коричневый	4
8	8250211	Подшипник чёрный	4
8	893630001	Подшипник чёрный	4
8	8250212	Подшипник синий	4
8	893630002	Подшипник синий	4
9	856064A1	Поршень в сборе	2
9	893524T08	Поршень в сборе	2
9	8560642	Поршень	2
9	893524T01	Поршень в сборе	2
9	8560643	ПОРШЕНЬ	2
9	893524T02	Поршень в сборе	2
10	833099A1	Комплект поршневых колец (верхнее)	2
10	893525A01	Комплект поршневых колец	2
10	833100T2	Поршневое кольцо (верхнее)	2
10	893525A02	Комплект поршневых колец	2
10	833100T3	Поршневое кольцо (верхнее)	2
10	893525A03	Комплект колец	2
11	NSS	NOT SOLD SEPARATE Piston Ring-Second	2
11	NSS	NOT SOLD SEPARATE Piston Ring-Second	2
11	NSS	NOT SOLD SEPARATE Piston Ring-Second	2
12	8331011	Кольцо масляное	2
12	893950	Кольцо	2
12	NSS	NOT SOLD SEPARATE Ring-Oil - Piston	2
13	825016	ПАЛЕЦ поршневой	2
13	893863	Палец поршневой	2
14	825017	ФИКСАТОР	4
14	893529	Фиксатор поршневого пальца	4
15	831876A1	БАЛАНСИРОВОЧНЫЙ ВАЛ	1
16	8318751	Поршень	1
16	831875T2	ПОРШЕНЬ	1
17	81773M	Гайка маховика	1
17	893789	Гайка	1
18	833102T	ШЕСТЕРНЯ ПРИВОДА	1
-	854236T00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	830270A98	КОМПЛЕКТ ПРОКЛАДОК	1
-	830270A02	КОМПЛЕКТ ПРОКЛАДОК	1

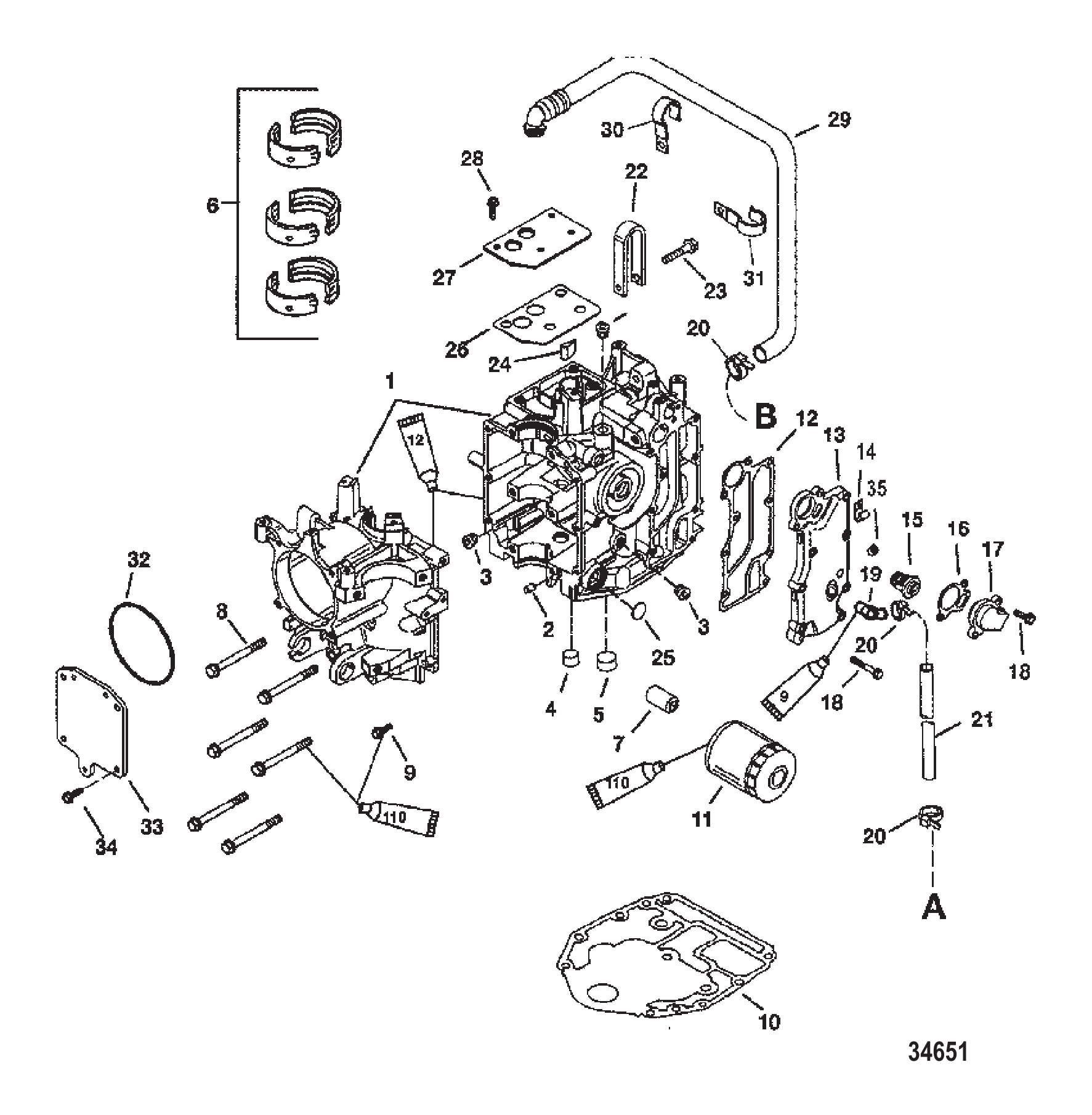

Рис. 7Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	830267T3	БЛОК ЦИЛИНДРОВ	1
2	825010	ШТИФТ установочный	2
3	479452	ПРОБКА	3
4	384072	Пробка трубная (1/2-14)	1
4	384073	Пробка трубная (.500-14)	1
5	416222	ПРОБКА ТРУБНАЯ (3/4-14)	1
5	416223	ПРОБКА ТРУБНАЯ (.750-14)	1
6	825024	ПОДШИПНИК коричневый	6
6	893631	Подшипник коренной - коричневый	6
6	8250241	Подшипник чёрный	6
6	893631001	Подшипник основной — чёрный	6
6	8250242	Подшипник синий	6
6	893631002	Подшипник основной — синий	6
7	822625	Ниппель (M20)	1
8	82506182	ВИНТ (M8 x 82)	6
9	82500935	ВИНТ (M6 x 35)	6
9	8M0241960	ВИНТ	6
10	8252312	Прокладка	1
10	8M0069692	ПРОКЛАДКА	1
11	822626A2	ФИЛЬТР В СБОРЕ МАСЛЯНЫЙ	1
11	8M0162830	Масляный фильтр	1
12	830298	Прокладка	1
13	830299T4	КРЫШКА ВЫПУСКНАЯ	1
13	883336T1	КРЫШКА ВЫПУСКНАЯ	1
13	830299T2	КРЫШКА ВЫПУСКНАЯ	1
14	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
14	8M0024808	J-образный зажим	1
15	825212	Термостат	1
15	855676003	Термостат (60C/140F)	1
16	824853	ПРОКЛАДКА КРЫШКИ ТЕРМОСТАТА	1
16	8M0177107	Прокладка крышки термостата	1
17	825031C	КРЫШКА	1
17	8M0188835	Крышка термостата	1
18	88348935	Винт (M6 x 35)	9
18	8M0241960	ВИНТ	9
19	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
20	816311T	СТЯЖКА (8.00 дюймов)	3
21	83075780	ТРУБКА (28.00 дюймов, бухта)	1
21	8M0108349	Шланг (70 дюймов, бухта)	1
22	8525601	Рым-болт	1
22	893697	Рым-болт	1
23	857139	Винт (M8 x 35)	1
24	8548091	Фильтр сапуна	1
25	NSS	NOT SOLD SEPARATE Plug-Serial Number	1
26	854780	Прокладка крышки сапуна	1
26	832734A2	КРЫШКА САПУНА	1
27	8327341	Крышка сапуна	1
27	832734A2	КРЫШКА САПУНА	1
28	40011128	Винт (M6 x 20) нержавеющая сталь	4
28	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
29	77653A3	ШЛАНГ	1
29	77653A6	ШЛАНГ	1
30	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
30	8M0024808	J-образный зажим	1
31	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
31	8M0024808	J-образный зажим	1
32	854722	Уплотнительное кольцо	1
33	8556692	Крышка	1
34	40011128	Винт (M6 x 20) нержавеющая сталь	4
34	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
35	479452	ПРОБКА	1
-	854236T00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	830270A98	КОМПЛЕКТ ПРОКЛАДОК	1
-	830270A02	КОМПЛЕКТ ПРОКЛАДОК	1

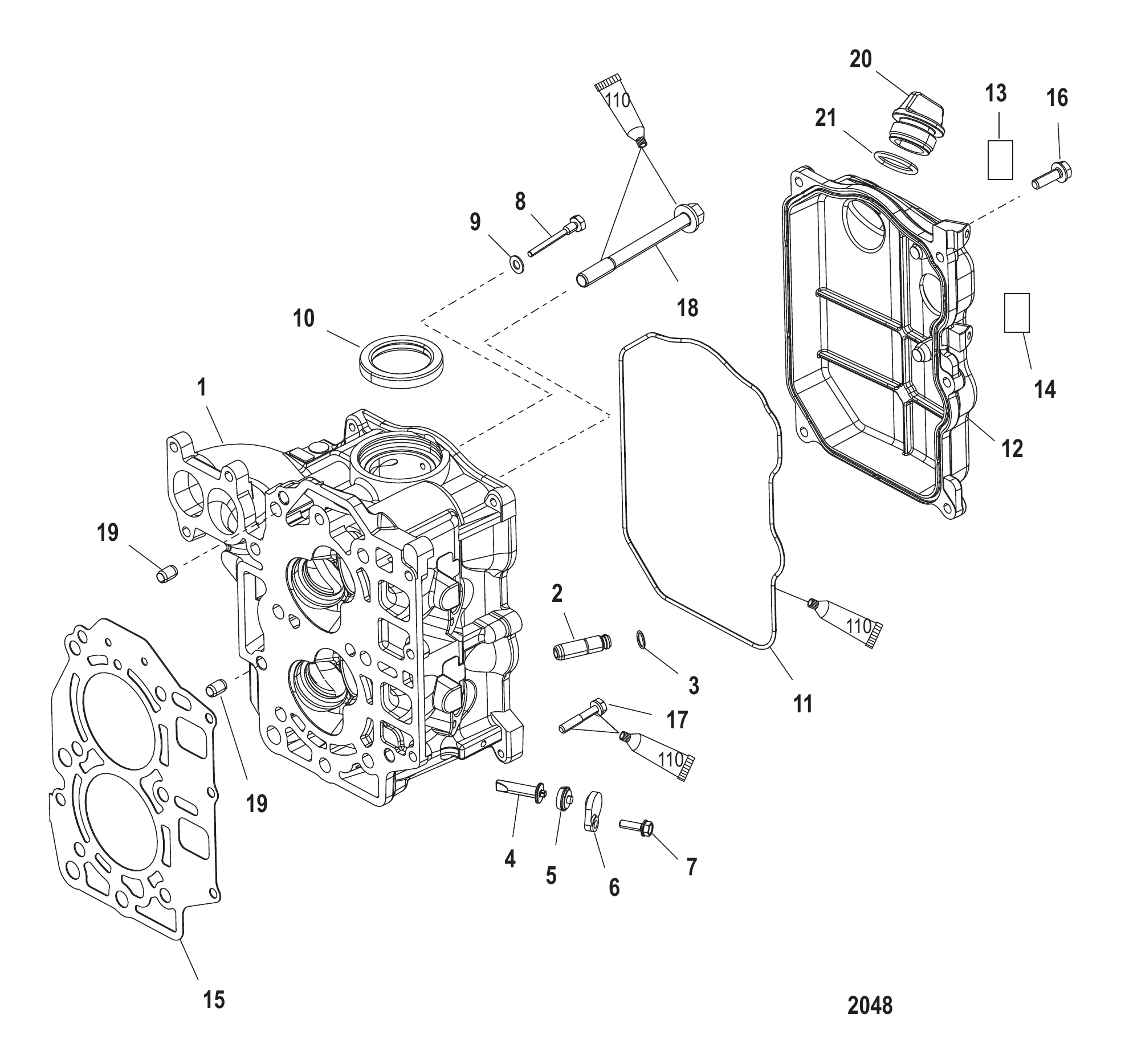

Рис. 8Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
-	830271T3	ГОЛОВКА ЦИЛИНДРА	1
-	830271T4	ГОЛОВКА ЦИЛИНДРА	1
1	830271T2	ГОЛОВКА ЦИЛИНДРА	1
2	825037	НАПРАВЛЯЮЩАЯ	4
2	8M0054272	Направляющая клапана	4
3	825038	СТОПОРНОЕ КОЛЬЦО	4
4	826887M	АНОД	2
5	825040	ВТУЛКА уплотнительная	2
6	826888M	КРЫШКА	2
7	40011128	Винт (M6 x 20) нержавеющая сталь	2
7	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
8	827607	БОЛТ	1
9	827610	ПРОКЛАДКА	1
10	825048	САЛЬНИК масляный	1
11	833103	Уплотнительное кольцо	1
12	830272A1	КРЫШКА	1
13	NSS	NOT SOLD SEPARATE Decal-Servicing Referral	1
14	NSS	NOT SOLD SEPARATE Decal-Engine Oil/Valve Clearance	1
15	830270	Прокладка	1
15	8M0049885	ПРОКЛАДКА	1
16	40011128	Винт (M6 x 20) нержавеющая сталь	5
16	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	5
17	82500925	ВИНТ (M6 x 25)	3
17	893745025	Винт (M6 x 25)	3
18	82503395	ВИНТ (M9 x 95)	6
18	893747095	Винт (M9 X 95)	6
19	825010	ШТИФТ установочный	2
20	859578A1	ПРОБКА В СБОРЕ Масляная	1
20	8M0240831	МАСЛЯНАЯ ПРОБКА	1
21	NSS	NOT SOLD SEPARATE O-Ring	1
-	854236T00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	830270A98	КОМПЛЕКТ ПРОКЛАДОК	1
-	830270A02	КОМПЛЕКТ ПРОКЛАДОК	1

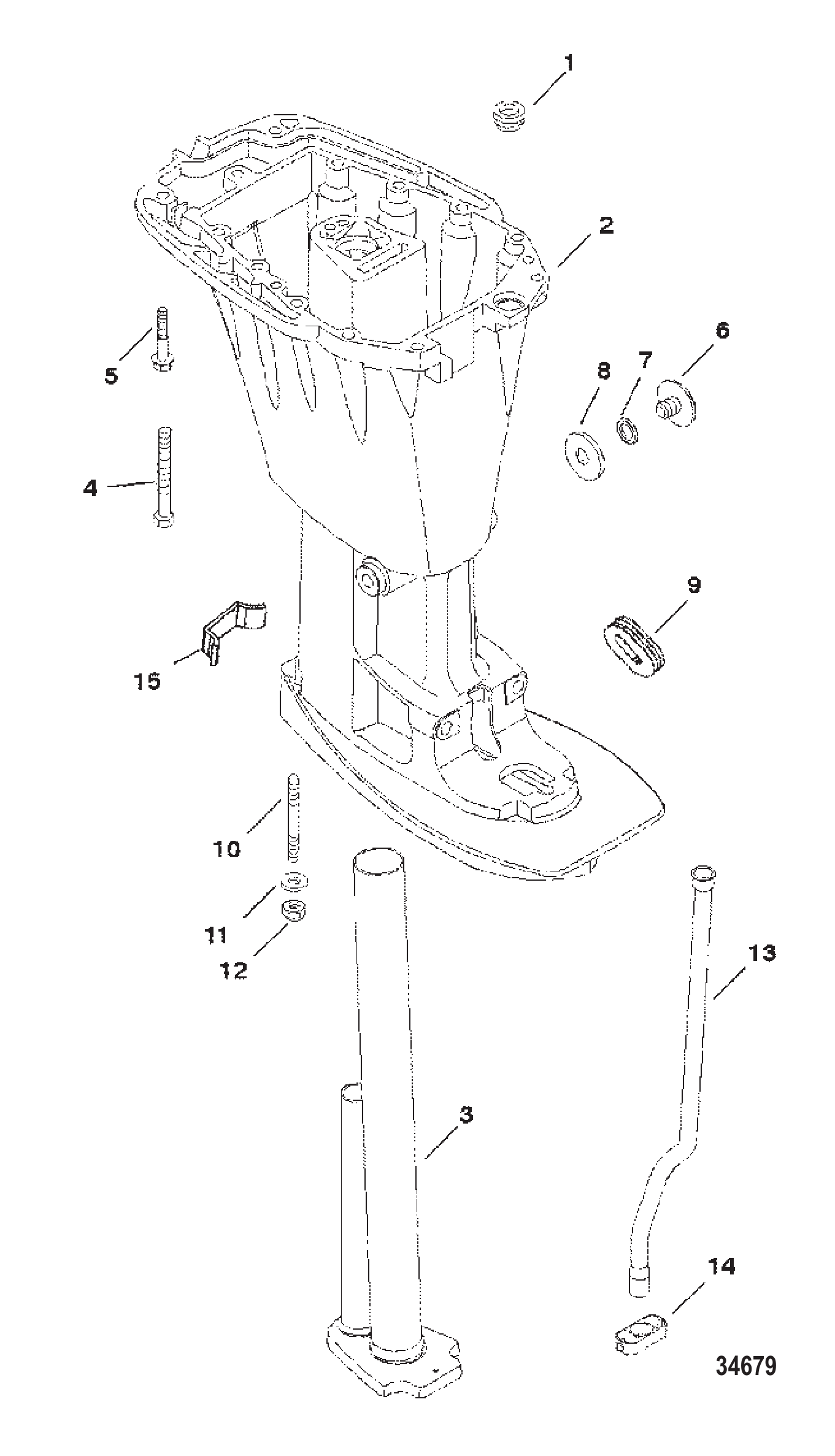

Рис. 9Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	42941	Уплотнение водяной трубки (верхнее)	1
2	850168T5	Корпус гребного вала	1
2	850168T3	Корпус гребного вала	1
2	850168T4	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА	1
2	825218T7	Сборка корпуса гребного вала	1
2	825218T5	Сборка корпуса гребного вала	1
2	825218T6	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА	1
2	825218T5	Сборка корпуса гребного вала	1
3	NSS	NOT SOLD SEPARATE Exhaust Pipe	1
3	NSS	NOT SOLD SEPARATE Exhaust Pipe	1
4	824459110	ВИНТ (M8 x 110) нержавеющая сталь	8
5	85467845	ВИНТ (M8 x 45) (M8 X 45)	5
5	88960845	Винт (M8 x 45)	5
6	8288181	Пробка сливная	1
7	828816	Прокладка	1
7	8M0204692	Прокладка @5	1
8	826276	Отбойник	2
9	828817	Втулка уплотнительная	1
9	8M0151042	Втулка уплотнительная	1
10	823984	ШПИЛЬКА (M10 x 50)	1
11	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	1
11	8M0214963	Шайба	1
12	40140	ГАЙКА (M10)	1
13	850169	ТРУБКА ВОДЯНАЯ	1
13	897970A01	Комплект трубок/уплотнений системы охлаждения - короткий	1
13	8252501	Трубка водяная	1
13	897971A01	Комплект трубок/уплотнений системы охлаждения - длинный	1
14	828529	Направляющая	1
15	828706	Упор	1
15	8M0043364	Демпфер	1
-	830270A98	КОМПЛЕКТ ПРОКЛАДОК	1
-	830270A02	КОМПЛЕКТ ПРОКЛАДОК	1

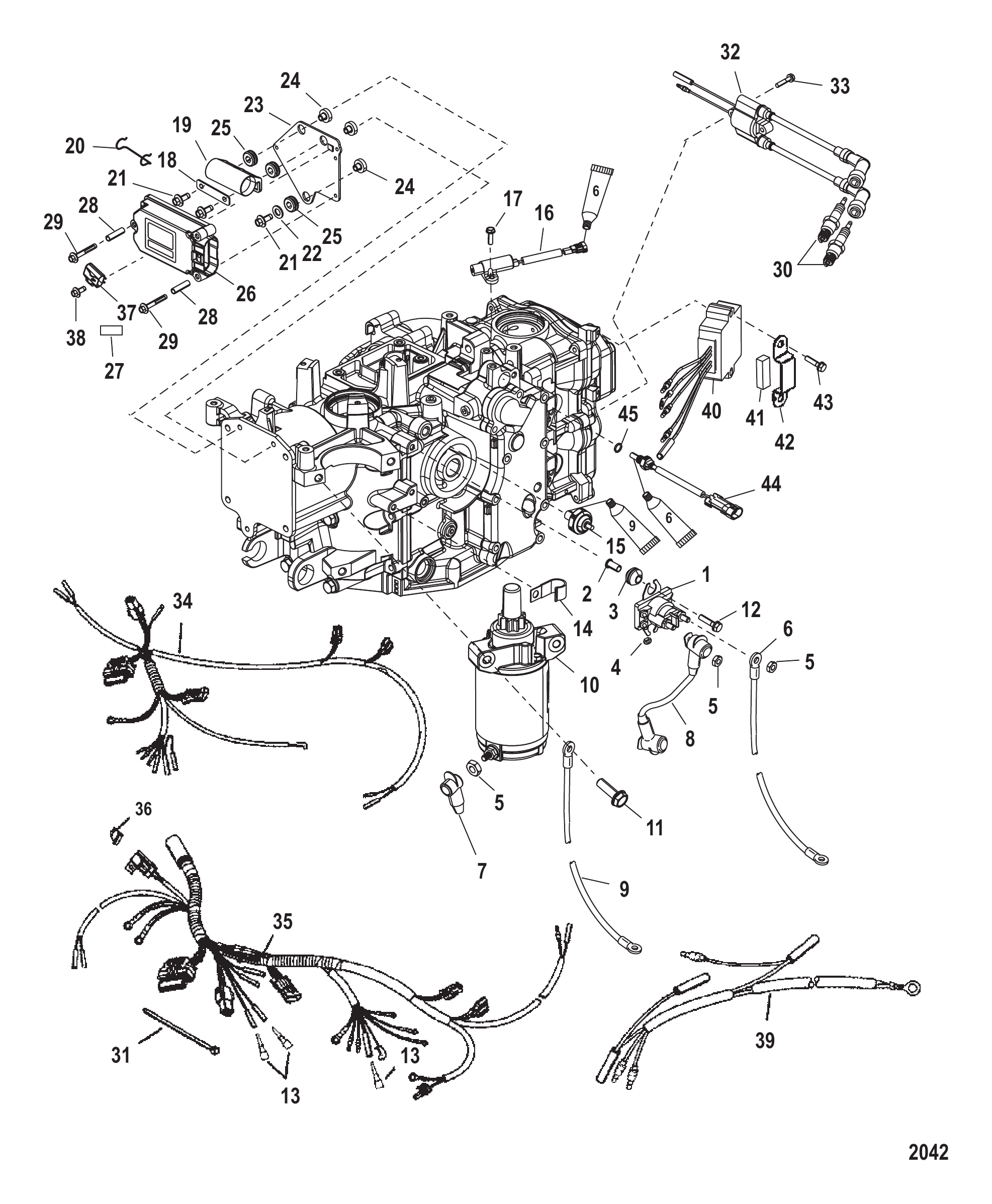

Рис. 10Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	850187T1	Электромагнит в сборе	1
2	818968	ВТУЛКА	2
2	8M0214955	Втулка	2
3	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
3	8M0207785	Втулка	2
4	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
5	94330	Гайка (.250-20) латунная	3
6	88439A9	Кабель аккумулятора положительный в сборе (5/16)	1
7	880786	Изоляционный колпачок - красный	1
8	93388A16	Сборка троса (8.50 дюймов)	1
9	88439A4	Кабель в сборе аккумулятор - отрицательный	1
10	859169T	СТАРТЕР В СБОРЕ (ЭЛЕКТРИЧЕСКИЙ)	1
10	893886T	СТАРТЕР В СБОРЕ	1
10	888151T	СТАРТЕР В СБОРЕ (ЭЛЕКТРИЧЕСКИЙ)	1
10	893886T	СТАРТЕР В СБОРЕ	1
10	893886T	СТАРТЕР В СБОРЕ	1
11	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	3
11	40011149	Винт (M8 x 25) нержавеющая сталь	1
12	82684430	ВИНТ (M6 x 30)	2
12	8248324	Винт (M6 x 16)	1
13	13541	Разъём штыревой	AR
14	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
14	8M0024808	J-образный зажим	1
15	8280401	Датчик давления	1
15	8M0098207	Датчик давления масла	1
16	8283582	Датчик	1
16	8M0082988	Датчик положения коленчатого вала	1
17	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
18	856040	Кронштейн	1
19	856836	Фиксатор	1
19	856836001	Фиксатор	1
19	856836001	Фиксатор	1
20	92753	Фиксатор	1
21	82129125	ВИНТ (M6 x 25 мм)	3
22	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
22	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
23	856837	Пластина	1
24	826618	Втулка	3
25	834985	Втулка уплотнительная	3
25	8M0190980	ВТУЛКА	3
26	87843301S	ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ	1
27	881865	Наклейка предупреждающая — запуск на передаче	1
28	8539201	Втулка	3
29	82129140	ВИНТ (M6 x 40)	3
30	827858	СВЕЧА ЗАЖИГАНИЯ NGK-DPR6EA-9	2
30	827858Q	Свеча зажигания DPR6EA-9 @10	2
31	816311T	СТЯЖКА (8.00 дюймов)	AR
32	859738T1	КАТУШКА ЗАЖИГАНИЯ В СБОРЕ	1
33	82684430	ВИНТ (M6 x 30)	2
34	859201T1	Жгут проводов в сборе, электропроводка двигателя (механическая)	1
35	859202T2	Жгут проводов в сборе, электропроводка двигателя (электрическая)	1
36	812619	Предохранитель жёлтый - 20 ампер	1
37	828054	Крышка предохранителя	1
38	82129110	ВИНТ (M6 x 10)	1
39	852375A6	Сборка удлинительного жгута проводов	1
40	883071T1	Регулятор напряжения	1
41	8308971	Поролоновая прокладка	1
42	858413	Кронштейн	1
42	893771	Кронштейн соединителя	1
43	8248329	Винт (M6 x 40)	2
44	858535	Датчик температуры в сборе	1
44	8M0214984	Датчик температуры	1
44	889575	ДАТЧИК В СБОРЕ	1
44	8M0214984	Датчик температуры	1
45	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
-	896539T50	Жгут проводов в сборе, адаптер (с 8 на 14 контактов)	1
-	633001	ХОМУТ	1
-	854236T00	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

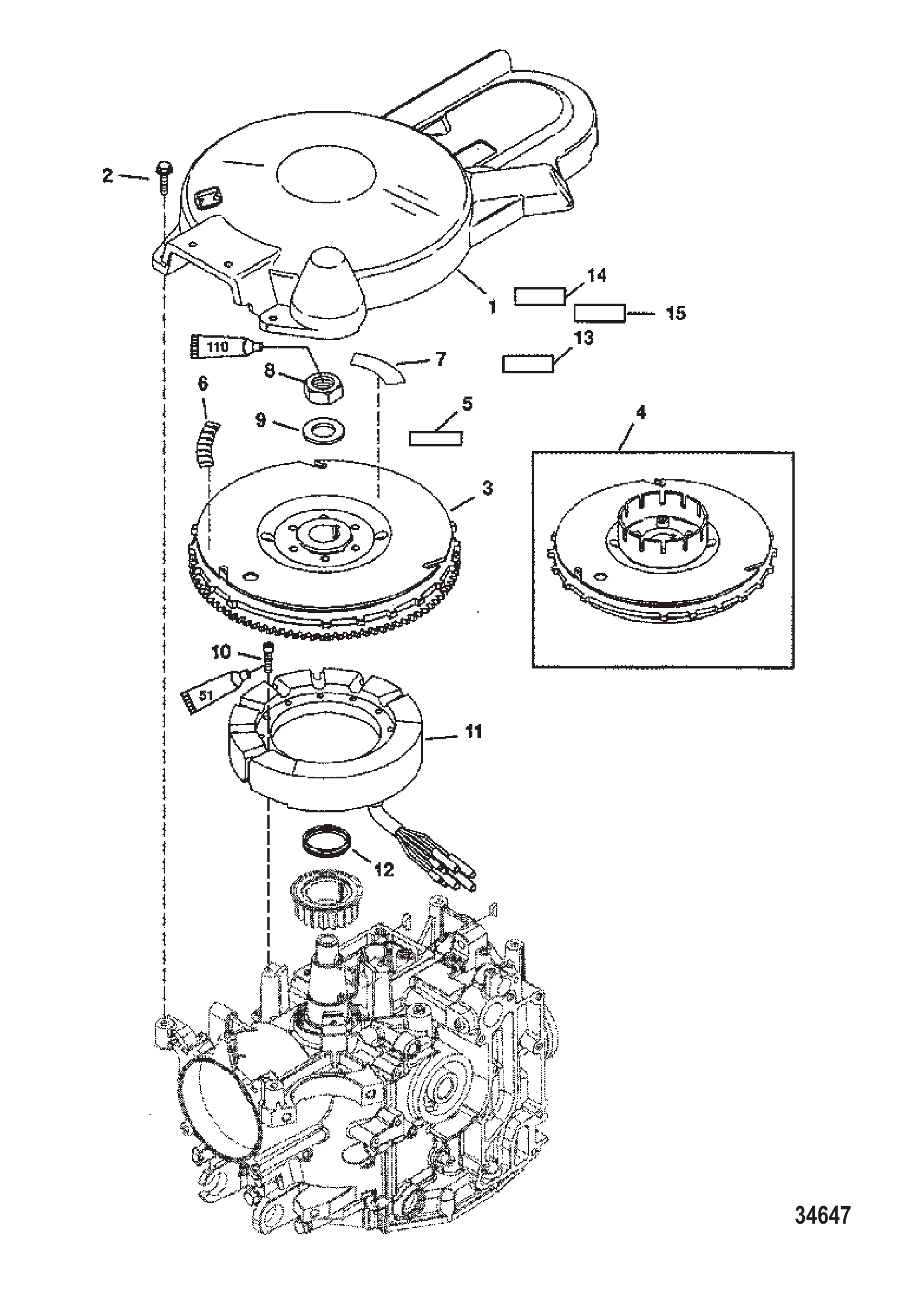

Рис. 11Маховик Flywheel

REF	Номер детали	Наименование	Кол-во
1	8552231	Крышка маховика	1
2	8248326	Винт (M6 x 25 мм)	4
3	832010T14	Маховик	1
3	832010T32	Маховик в сборе	1
4	832010T16	Маховик	1
4	832010T27	Маховик	1
5	NSS	NOT SOLD SEPARATE Decal-Warning-Spinning Flywheel	1
6	NSS	NOT SOLD SEPARATE Decal-Timing Marks	1
7	NSS	NOT SOLD SEPARATE Decal-Warning-Neutral	1
8	81773M	Гайка маховика	1
8	893789	Гайка	1
9	84436M	Шайба	1
9	893762	Шайба (18 X 36 X 3)	1
10	4007325	ВИНТ (M5 x 25) СТАТОРА	3
11	852386A4	Статор	1
11	852386T8	Статор в сборе	1
11	852386T6	Статор	1
10	4013930	ВИНТ (M5 x 30)	3
11	852387A4	Статор	1
11	852387T9	Статор в сборе	1
11	852387T7	Статор	1
12	834838	Упорное кольцо	1
13	NSS	NOT SOLD SEPARATE Decal-Bodensee Certification	1
14	856985A21	Наклейка с информацией о маркировке EPA	1
14	804653A00	Наклейка с информацией о маркировке EPA	1
14	804653A01	Наклейка с информацией о соответствии EPA	1
15	NSS	NOT SOLD SEPARATE Decal-Overlaminate	1

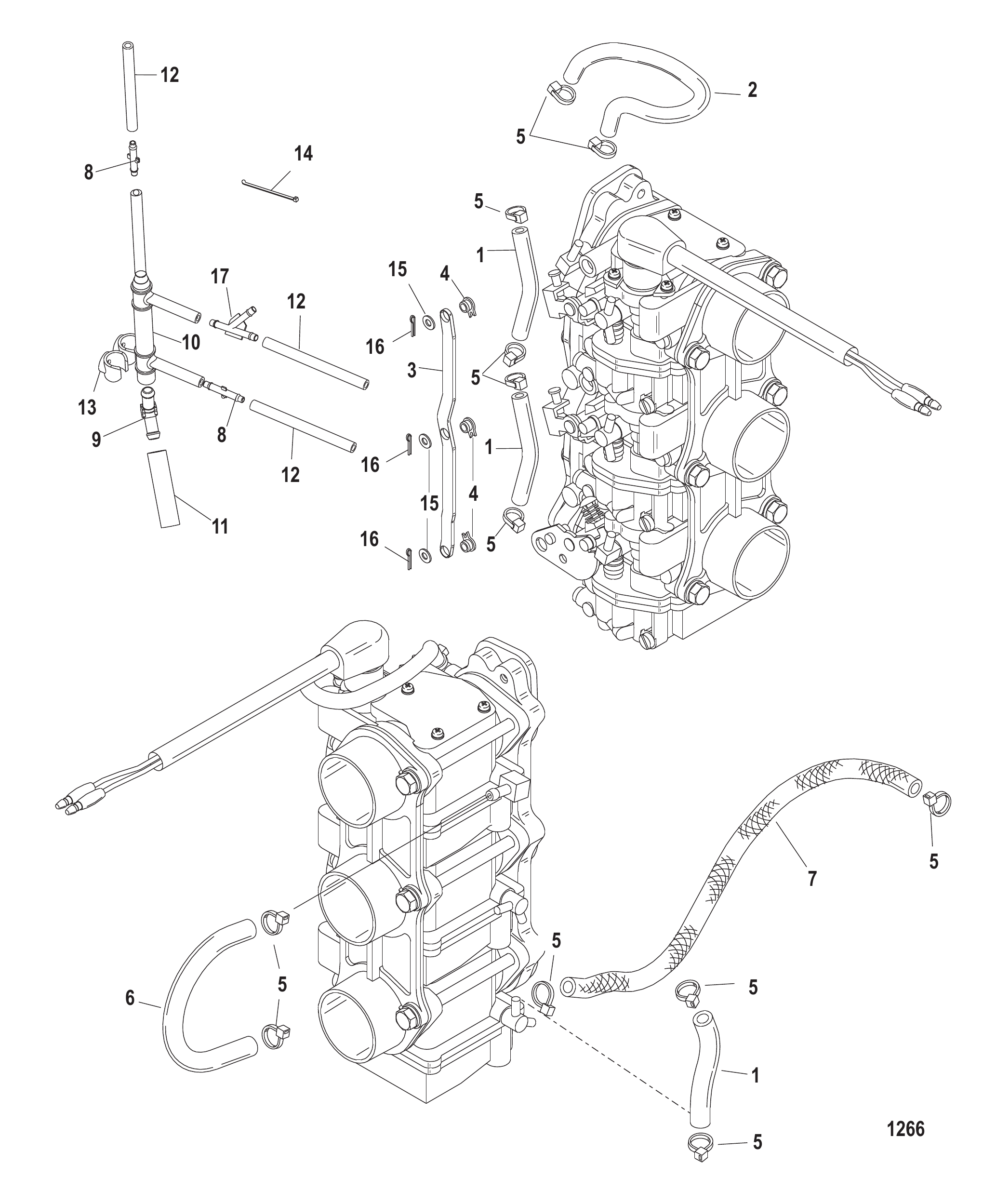

Рис. 12ТОПЛИВНЫЕ ШЛАНГИ Fuel Lines

REF	Номер детали	Наименование	Кол-во
1	856607	Шланг	3
2	856609	Шланг	1
3	856610	Тяга	1
4	803896	Втулка	3
5	856608	Стяжка	12
6	856613	Шланг	1
7	856611	Шланг с муфтой	1
8	822771	Соединитель	2
9	878404	Фитинг 45 градусов	1
10	878423	Шланг	1
11	85682239	ТРУБКА (17.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 3 ДЮЙМА)	1
12	87822990	ШЛАНГ (90 мм)	3
13	878425	Хомут	1
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
15	8542592	Шайба	3
16	880850	Шплинт	3
17	878593	Y-образный соединитель	1

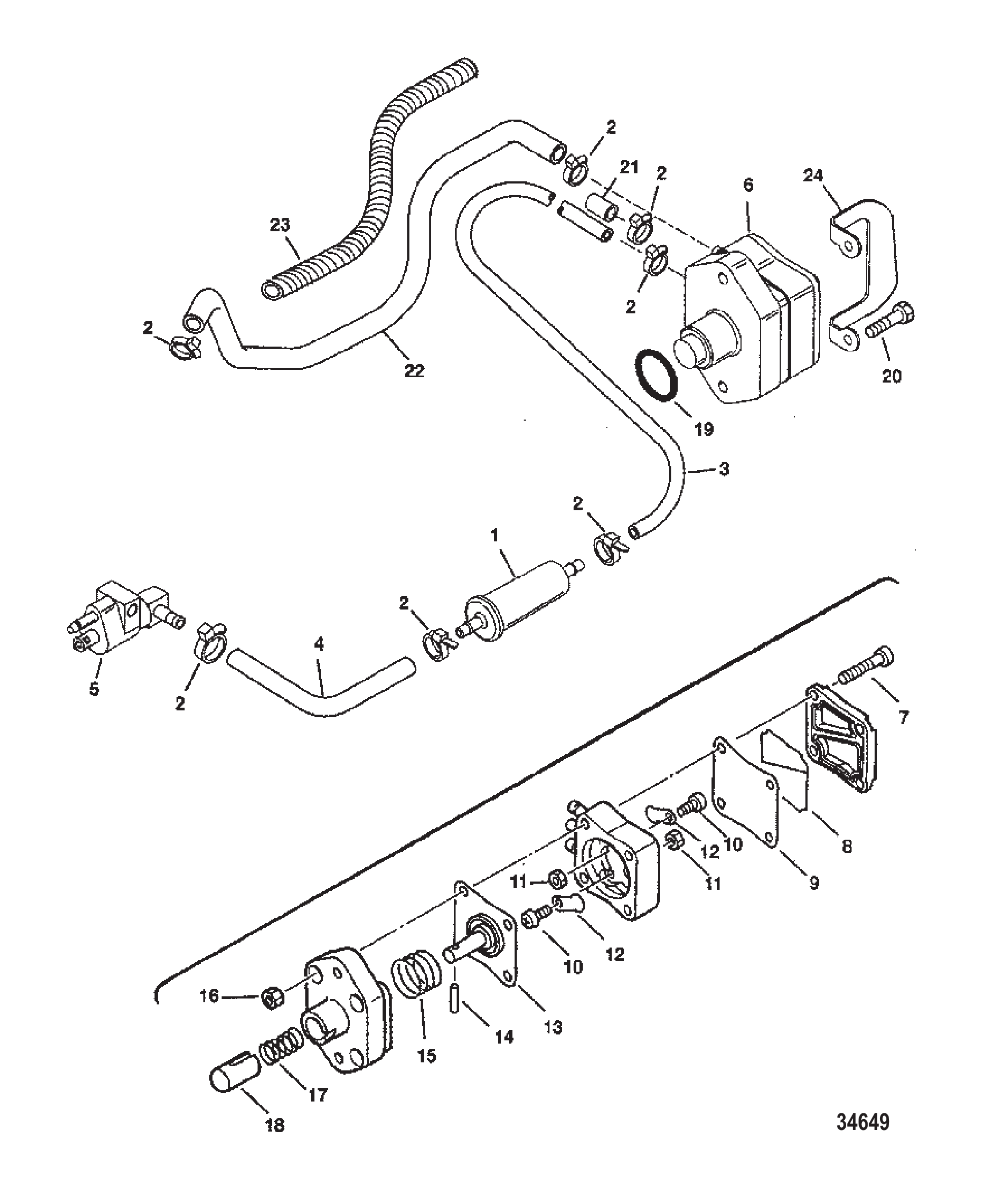

Рис. 13Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	877565T1	ФИЛЬТР ТОПЛИВНЫЙ	1
2	816311T	СТЯЖКА (8.00 дюймов)	7
3	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
3	8M0108355	Шланг (57 дюймов, бухта)	1
4	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
4	8M0108355	Шланг (57 дюймов, бухта)	1
5	816856A4	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ В СБОРЕ	1
5	8M0148585	СОЕДИНИТЕЛЬ В СБОРЕ	1
-	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
6	826398T3	НАСОС ТОПЛИВНЫЙ	1
7	809564	Винт (M5 x 35)	4
8	809565	Крышка	1
9	8095611	Диафрагма	1
10	41889M	Винт (M3 x 5)	2
11	82537M	Гайка	2
12	41888M	Клапан обратный	2
13	8095612	Диафрагма	1
14	8095661	Штифт	1
15	809562	Пружина	1
16	82388M	Гайка (M5)	4
17	8095621	Пружина	1
18	8095631	Плунжер	1
19	825492	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
19	8M0052669	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
20	82684430	ВИНТ (M6 x 30)	2
21	854310	Пробка	1
22	854304	Шланг к поплавковой камере	1
23	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
24	8566031	ДЕФЛЕКТОР КОЖУХА	1
24	8M0007776	ДЕФЛЕКТОР КОЖУХА	1
-	830270A98	КОМПЛЕКТ ПРОКЛАДОК	1
-	830270A02	КОМПЛЕКТ ПРОКЛАДОК	1

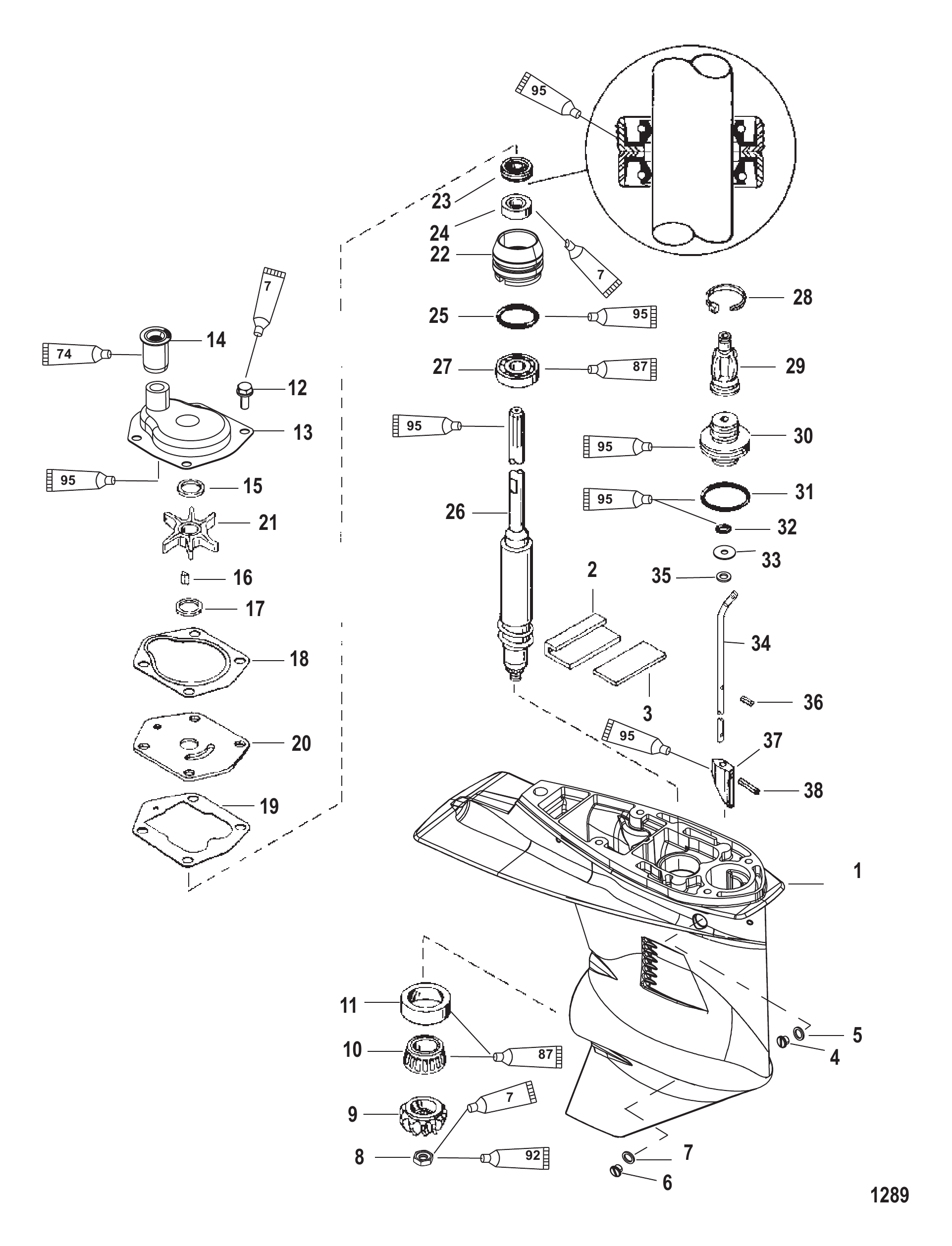

Рис. 14РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(ПЕРЕДАЧА 2:1) Gear Housing (Driveshaft)(2:1 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	821306T54	Корпус редуктора в сборе (торпедовидный, диаметр 3.44 дюйма/87.37 мм)	1
-	821306T17	Корпус редуктора в сборе	1
1	821306T12	Корпус редуктора в сборе базовый	1
2	818226A1	Комплект сальников и пластин	1
3	NSS	NOT SOLD SEPARATE Plate	1
4	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
4	79953Q04	Ремкомплект сливного винта	1
5	191833	Сальник	1
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
6	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
6	79953Q04	Ремкомплект сливного винта	1
7	191833	Сальник	1
7	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
8	55910	Гайка (.437-20) шестерни привода к гребному валу	1
9	821326T1	Шестерня ведущая - 13 зубьев	1
10	821321A2	Подшипник в сборе	1
11	NSS	NOT SOLD SEPARATE Cup
12	8248324	Винт (M6 x 16)	4
13	821351A3	Корпус водяного насоса верхний в сборе	1
14	887774	Уплотнение водяной трубки	1
14	8M0151044	Соединительная муфта водяной трубки	1
14	8235471	Сальник	1
15	8M0027721	Шайба	1
15	8M0204722	Шайба	1
16	85119	Шпонка	1
16	8M0214993	Шпонка @5	1
17	8M0027721	Шайба	1
17	8M0204722	Шайба	1
18	822189	Прокладка верхней части водяного насоса	1
19	822217	Прокладка нижней части водяного насоса	1
19	8M0214956	Прокладка	1
20	8213542	ПРИЖИМНАЯ ПЛАСТИНА	1
21	8508910	Крыльчатка	1
21	8M0204712	Крыльчатка	1
22	821307A2	Основание водяного насоса в сборе	1
23	821309	САЛЬНИК	1
23	8M0248704	Сальник масляный	1
24	821310	САЛЬНИК	1
25	821308	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.421 x .139)	1
26	826193T2	Вал гребной	1
26	826194A1	Вал гребной	1
27	821311	ПОДШИПНИК ШАРИКОВЫЙ	1
28	823548T	Стяжка	1
28	8M0064024	Стяжка кабельная @100	1
29	822158	Пыльник	1
30	821827	Фиксатор	1
31	26855	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.609 x .139)	1
32	85594	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)	1
33	814803	Шайба	1
34	827865A2	Вал переключения	1
34	827865A1	Вал переключения	1
35	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
35	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
36	85593	ШТИФТ (.078 x .437)	1
37	8213161	КУЛАЧОК Переключения	1
38	822369	Штифт (.125 x .625)	1
-	823547A03	Ремкомплект уплотнений редуктора	1
-	821354A04	Ремкомплект водяного насоса	1

Рис. 15РЕДУКТОР (ВЕДУЩИЙ ВАЛ - 2,31:1 - S/N-0T625303 И РАНЕЕ) Gear Housing (Driveshaft - 2.31:1 - S/N-0T625303 and below

REF	Номер детали	Наименование	Кол-во
-	9011G43	Корпус редуктора в сборе	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	3
4	79953Q04	Ремкомплект сливного винта	3
5	191832	Шайба	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	31640T5	ТРИММЕР	1
7	8M0236553	Пластина тримма	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	451761	Шайба (.453 x .812 x .105) чёрное оксидирование	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	NSS	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	Анод	2
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
16	35921	ГАЙКА (.625-18)	1
17	850307	Кулачок управления переключением	1
18	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	AR
19	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	AR
20	854808A1	Вал гребной в сборе	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	NSS	NOT SOLD SEPARATE Ring Seal	1
23	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	430331	Прокладка	1
25	430472	Прокладка	1
25	8M0214931	ПРОКЛАДКА	1
26	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	8M0245495	САЛЬНИК	1
27	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
28	8172771	Прокладка водяного насоса, верхняя	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	8172761	Передняя пластина	1
30	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
31	8248327	Винт (M6 x 30)	4
31	8M0214957	Винт	4
32	43023	САЛЬНИК	1
32	8M0204658	УПЛОТНЕНИЕ	1
32	887774	Уплотнение водяной трубки	1
32	8M0151044	Соединительная муфта водяной трубки	1
33	43037	ШПОНКА	1
33	8M0204723	ШПОНКА	1
34	43026T2	КРЫЛЬЧАТКА	1
35	8248326	Винт (M6 x 25 мм)	6
36	853906A1	Вал переключения передач в сборе	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	8248326	Винт (M6 x 25 мм)	2
42	816575	Торцевое уплотнение	1
42	861415	САЛЬНИК ТОРЦЕВОЙ	1
-	43035A05	Комплект сальников редуктора	1
-	43024A09	Ремкомплект водяного насоса	1
-	8M0113801	Ремкомплект водяного насоса	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

Рис. 16РЕДУКТОР (ВЕДУЩИЙ ВАЛ - 2,33:1 - S/N-0T625304 И ПОЗЖЕ) Gear Housing (Driveshaft - 2.33:1 - S/N-0T625304 and up)

REF	Номер детали	Наименование	Кол-во
-	9011G86	Корпус редуктора в сборе	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	3
4	79953Q04	Ремкомплект сливного винта	3
5	191833	Сальник	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	31640T5	ТРИММЕР	1
7	8M0236553	Пластина тримма	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	451761	Шайба (.453 x .812 x .105) чёрное оксидирование	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	NSS	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	Анод	2
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear (12 Teeth)(Part of 43-882813A3)	1
16	35921	ГАЙКА (.625-18)	1
17	850307	Кулачок управления переключением	1
18	883047A1	Подшипник в сборе, роликовый конический	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	AR
19	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	AR
20	854808A1	Вал гребной в сборе	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	NSS	NOT SOLD SEPARATE Ring Seal	1
23	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	430331	Прокладка	1
25	430472	Прокладка	1
25	8M0214931	ПРОКЛАДКА	1
26	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	8M0245495	САЛЬНИК	1
27	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
28	8172771	Прокладка водяного насоса, верхняя	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	8172761	Передняя пластина	1
30	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
31	8248327	Винт (M6 x 30)	4
31	8M0214957	Винт	4
32	43023	САЛЬНИК	1
32	8M0204658	УПЛОТНЕНИЕ	1
32	887774	Уплотнение водяной трубки	1
32	8M0151044	Соединительная муфта водяной трубки	1
33	43037	ШПОНКА	1
33	8M0204723	ШПОНКА	1
34	43026T2	КРЫЛЬЧАТКА	1
35	8248326	Винт (M6 x 25 мм)	6
36	853906A1	Вал переключения передач в сборе	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	457101	Кольцо уплотнительное (1.424 x .103) (1.424 внутр. диам.)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	8248326	Винт (M6 x 25 мм)	2
42	816575	Торцевое уплотнение	1
42	861415	САЛЬНИК ТОРЦЕВОЙ	1
-	43035A05	Комплект сальников редуктора	1
-	43024A09	Ремкомплект водяного насоса	1
-	8M0113801	Ремкомплект водяного насоса	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

Рис. 17РЕДУКТОР (ГРЕБНОЙ ВАЛ - 2,31:1 - S/N-0T625303 И РАНЕЕ) Gear Housing (Prop Shaft - 2.31:1 - S/N-0T625303 and below)

REF	Номер детали	Наименование	Кол-во
-	9011G43	Корпус редуктора в сборе	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
3	NSS	NOT SOLD SEPARATE Cup	1
4	859472A3	Шестерня переднего хода в сборе - 30 зубьев	1
5	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
6	856823	Кольцо стопорное	1
7	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
8	44530	Шарик	3
9	NSS	NOT SOLD SEPARATE Slide
10	850327	Пружина	1
11	850048T	Обгонная муфта	1
12	30632	ШТИФТ КРЕСТОВИНЫ	1
13	30893	Пружина	1
14	850308	Вал гребной	1
15	850034T	Шестерня заднего хода (30 зубьев)	1
16	12596T2	Корпус подшипника в сборе	1
17	97386	Кольцо уплотнительное (3.609 x .139)	1
18	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
19	70080	Сальник масляный (внутренний)	1
20	70081	Сальник масляный наружный	1
21	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
22	12577	Упорная шайба	1
23	12576	Подшипник упорный	1
24	429172	ШПИЛЬКА (M8 x 48)	2
25	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
26	401378	ГАЙКА (M8)	2
27	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
28	8227731	ВСТАВКА Резьбовая	2
29	NSS	NOT SOLD SEPARATE Decal	1
30	NSS	NOT SOLD SEPARATE Decal-Prop Operation	1
31	13191A1	УПОРНАЯ ШАЙБА	1
32	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
33	816629	Стопорная шайба с усиком	1
34	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4
35	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1

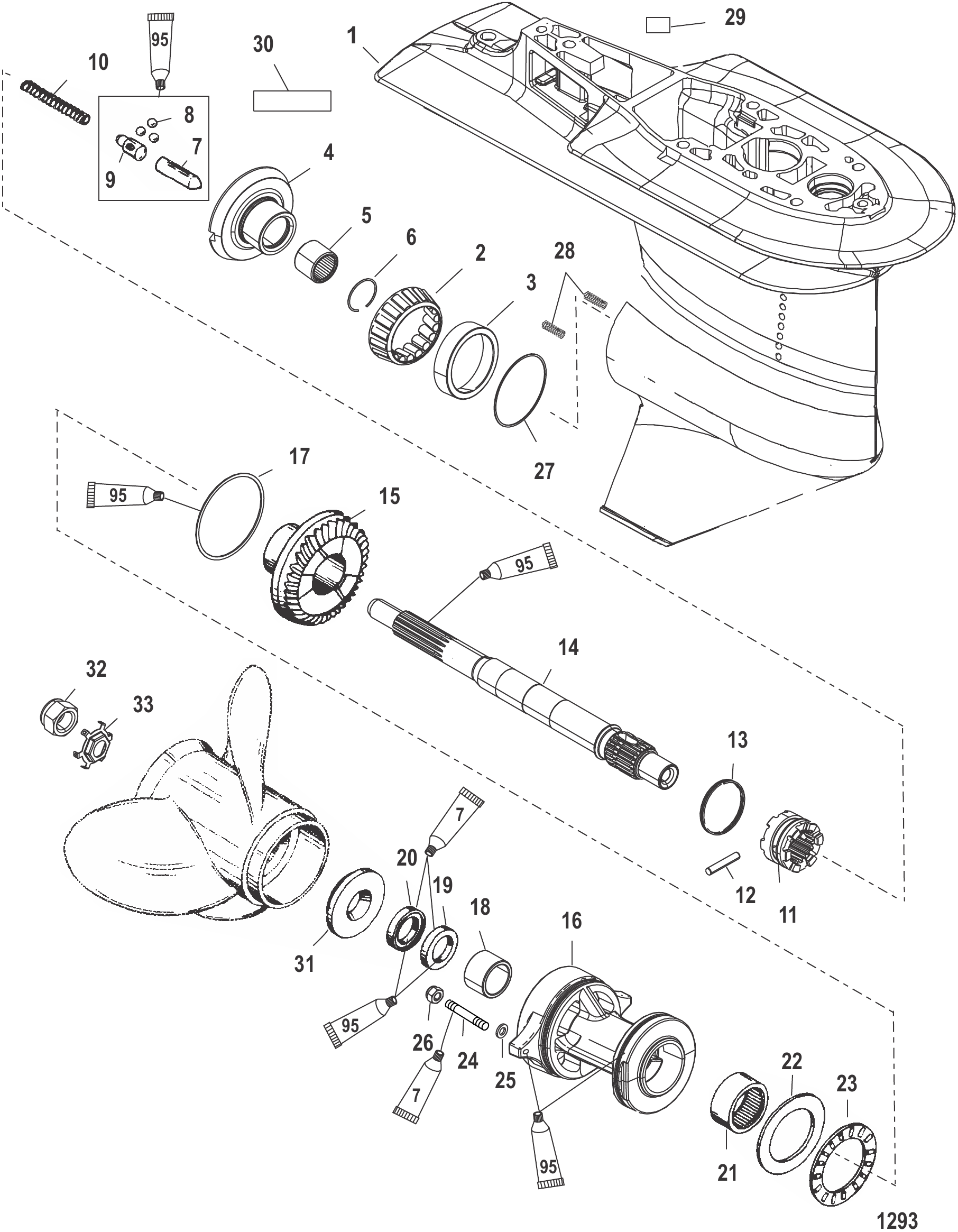

Рис. 18РЕДУКТОР (ГРЕБНОЙ ВАЛ - 2,33:1 - S/N-0T625304 И ПОЗЖЕ) Gear Housing (Prop Shaft - 2.33:1 - S/N-0T625304 and up)

REF	Номер детали	Наименование	Кол-во
-	9011G86	Корпус редуктора в сборе	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
3	NSS	NOT SOLD SEPARATE Cup	1
4	882813A3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА И ПРИВОДНОЙ 28 ЗУБЬЕВ	1
5	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
6	856823	Кольцо стопорное	1
7	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
8	44530	Шарик	3
9	NSS	NOT SOLD SEPARATE Slide	1
10	850327	Пружина	1
11	850048T	Обгонная муфта	1
12	30632	ШТИФТ КРЕСТОВИНЫ	1
12	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
13	30893	Пружина	1
14	850308	Вал гребной	1
14	8M0140445	Гребной вал	1
15	882814T	Редуктор заднего хода - 28 зубьев	1
16	12596T2	Корпус подшипника в сборе	1
16	8M0168901	КОРПУС В СБОРЕ	1
17	97386	Кольцо уплотнительное (3.609 x .139)	1
17	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
18	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
19	70080	Сальник масляный (внутренний)	1
19	8M0205728	Сальник	1
20	70081	Сальник масляный наружный	1
20	8M0205729	САЛЬНИК	1
21	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
22	12577	Упорная шайба	1
23	12576	Подшипник упорный	1
24	429172	ШПИЛЬКА (M8 x 48)	2
24	8M0034456	Шпилька (M8 X 1.25 X 48)	2
25	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
26	401378	ГАЙКА (M8)	2
27	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
27	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
28	8227731	ВСТАВКА Резьбовая	2
29	NSS	NOT SOLD SEPARATE Decal	1
30	NSS	NOT SOLD SEPARATE Decal-Prop operation	1
31	13191A1	УПОРНАЯ ШАЙБА	1
31	13191Q01	УПОРНАЯ ШАЙБА	1
32	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
33	816629	Стопорная шайба с усиком	1
33	816629Q	ШАЙБА СТОПОРНАЯ	1
34	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4
35	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
35	8M0214963	Шайба	4
-	43035A05	Комплект сальников редуктора	1

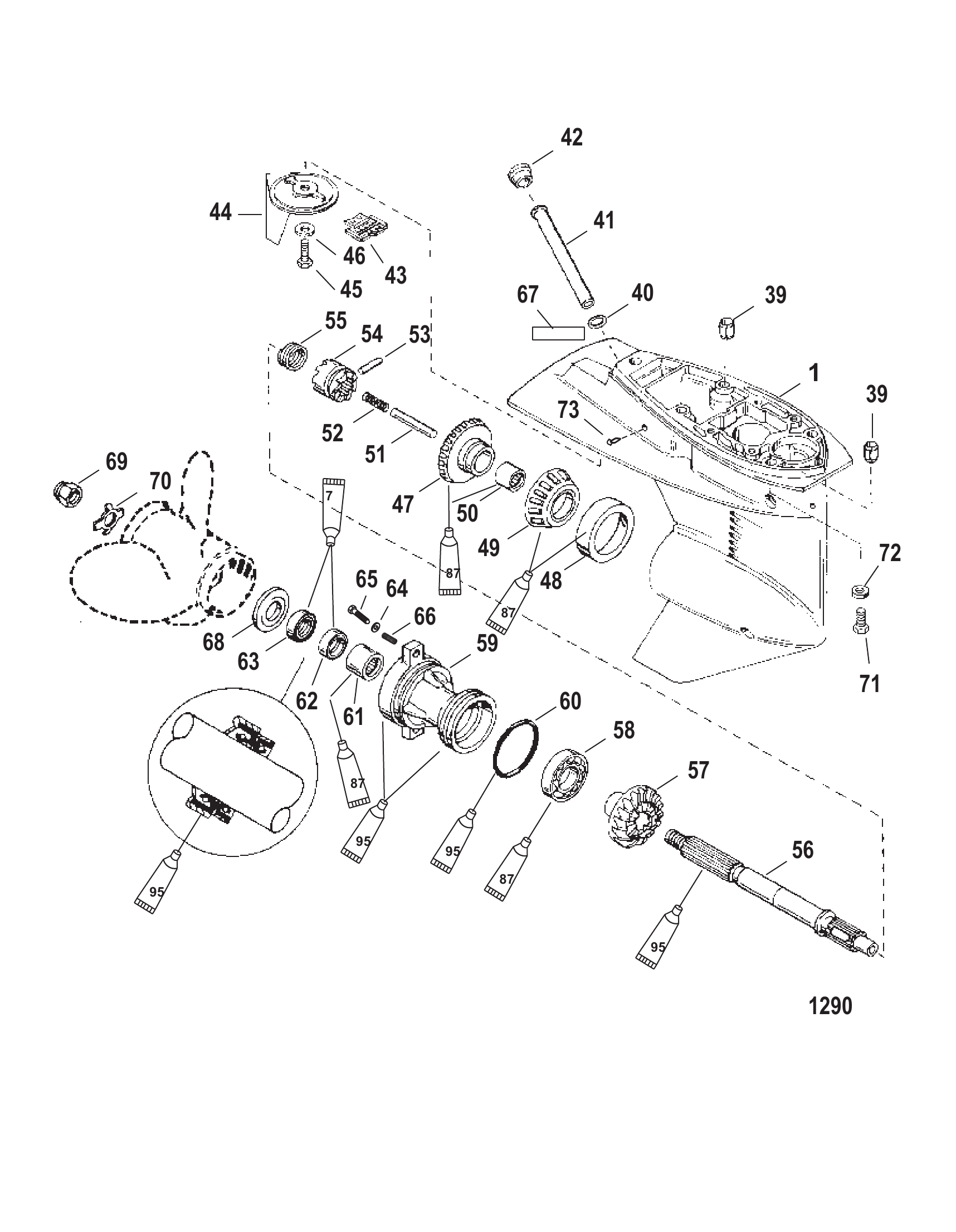

Рис. 19РЕДУКТОР ГРЕБНОГО ВАЛА - ПЕРЕДАЧА 2:1 Gear Housing Propeller Shaft - 2:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	821306T54	Корпус редуктора в сборе (торпедовидный, диаметр 3.44 дюйма/87.37 мм)	1
-	821306T17	Корпус редуктора в сборе	1
1	821306T12	Корпус редуктора в сборе базовый	1
39	821327	ШТИФТ НАПРАВЛЯЮЩИЙ	2
40	823942	ПРОКЛАДКА	1
41	821828	Трубка	1
42	824928	ПРОБКА резиновая	1
43	821829	Сетка	1
44	822157T2	Пластина триммера	1
45	82497020	ВИНТ (M8 x 20)	1
46	72397	ШАЙБА	1
47	821315T1	Шестерня переднего хода в сборе - 26 зубьев	1
48	99328A1	Подшипниковый узел роликовый	1
49	NSS	NOT SOLD SEPARATE Cup	1
50	41326	ПОДШИПНИК роликовый	1
51	821578	ТОЛКАТЕЛЬ КУЛАЧКА	1
52	8261991	Пружина	1
53	85093	Палец	1
54	821314T	Муфта	1
55	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
56	8215772	Гребной вал	1
57	821312T1	Шестерня заднего хода - 26 зубьев	1
58	20839T	Подшипник шариковый	1
59	19291A3	Обойма подшипника в сборе	1
60	815460	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
61	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
62	69188	САЛЬНИК Масляного корпуса подшипника	1
63	69189	САЛЬНИК Масляного корпуса подшипника	1
64	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
65	85594030	ВИНТ (M8 x 30)	2
66	8227731	ВСТАВКА Резьбовая	2
67	NSS	NOT SOLD SEPARATE Decal (2:1)	1
68	73345A1	Упорная шайба, передняя	1
69	69578A1	Комплект гайки гребного винта	1
70	76281	Шайба стопорная гайки гребного винта	1
71	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4
72	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
73	95925	Заглушка нижнего кожуха	1
-	823547A2	Комплект сальников	1

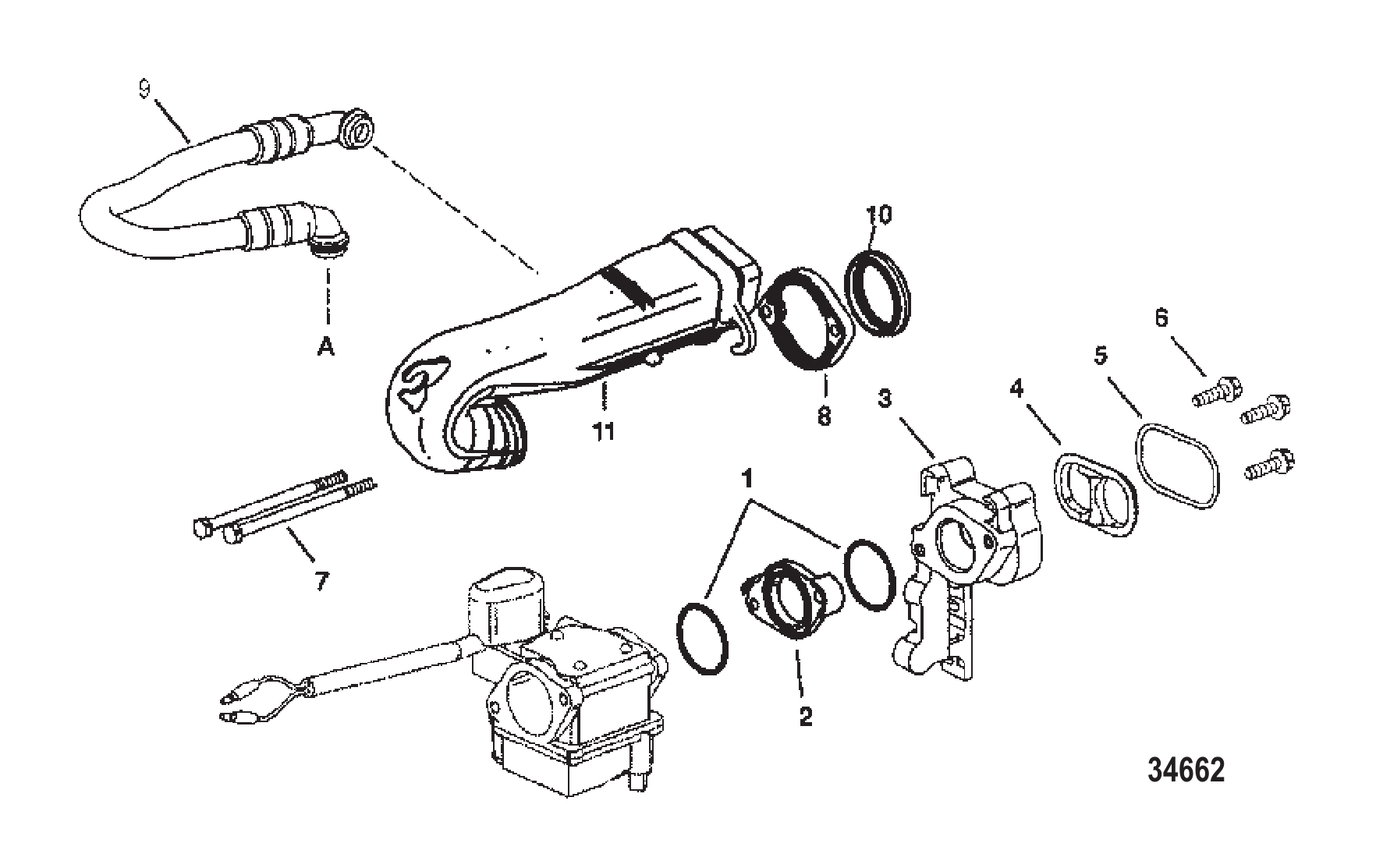

Рис. 20Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	33466	Кольцо уплотнительное	2
2	8536451	ИЗОЛЯТОР КАРБЮРАТОРА	1
3	830277F	Диффузор	1
3	830277F01	Диффузор	1
4	855219	Вставка	1
5	878431	Сальник	1
6	8248326	Винт (M6 x 25 мм)	3
7	821704100	Винт M6 x 100	2
8	855838	Хомут
9	854787A1	Шланг вентиляции в сборе	1
10	855837	Сальник	1
11	832011A2	Воздухозаборник в сборе	1
-	830270A98	КОМПЛЕКТ ПРОКЛАДОК	1
-	830270A02	КОМПЛЕКТ ПРОКЛАДОК	1

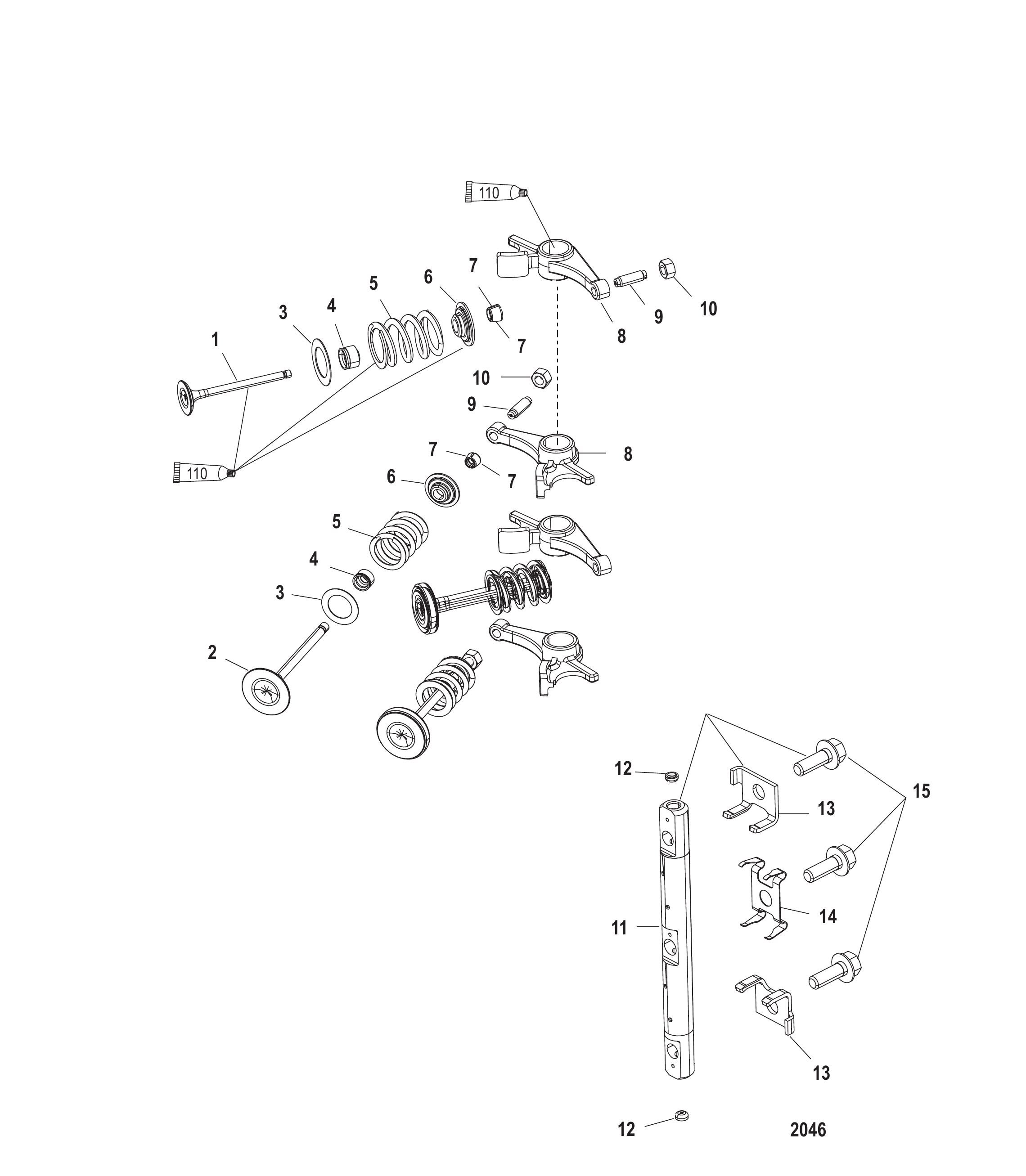

Рис. 21ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ Intake/Exhaust Valves

REF	Номер детали	Наименование	Кол-во
1	822649T	Клапан выпускной	2
2	832990T1	Клапан впускной	2
3	825044	ШАЙБА пружины клапана	4
4	822647	Сальник стержня клапана	4
5	823678	Пружина клапана наружная	4
6	822650	Фиксатор	4
6	893553	Фиксатор	4
7	822651	Шпонка	8
7	893554	Шпонка	8
8	825045A2	Коромысло	4
8	898821A01	Коромысло в сборе	4
9	825046	ВИНТ	4
9	825045A2	Коромысло	4
10	826150	Гайка	4
11	830274	Вал коромысла	1
11	8M0011790	Ось коромысла	1
12	NSS	NOT SOLD SEPARATE Plug	2
13	825050	КРОНШТЕЙН	2
14	825052	ПРУЖИНА	1
15	82641030	ВИНТ (M8 x 30)	3
-	830270A98	КОМПЛЕКТ ПРОКЛАДОК	1
-	830270A02	КОМПЛЕКТ ПРОКЛАДОК	1
-	830271T3	ГОЛОВКА ЦИЛИНДРА	1
-	830271T4	ГОЛОВКА ЦИЛИНДРА	1

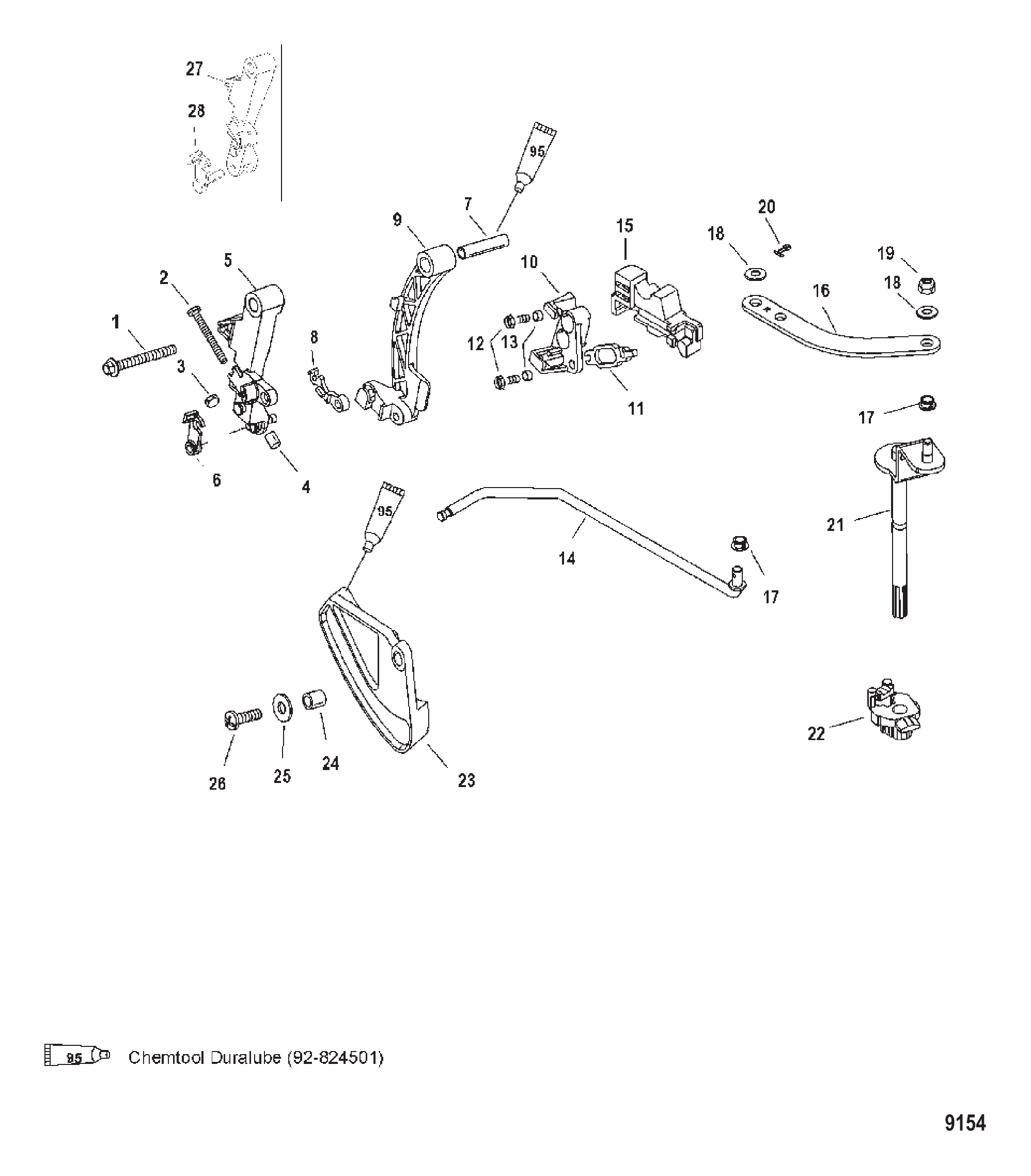

Рис. 22ПРИВОД (ЭЛЕКТРИЧЕСКИЙ BIGFOOT) Linkage (Electric Bigfoot)

REF	Номер детали	Наименование	Кол-во
1	40011158	ВИНТ (M8 x 70) Нержавеющая сталь	1
2	814776	Регулировочный винт (M6 x 55)	1
3	401196	ГАЙКА (M6)	1
4	42942	Колпачок регулировочного винта	1
5	822682A4	Рычаг дроссельной заслонки в сборе	1
6	883160	Фиксатор	1
7	825078	ВТУЛКА	1
8	822459	ФИКСАТОР	1
9	8259571	Рычаг переключения передач	1
10	827706	КРОНШТЕЙН	1
11	98889	Защёлка	1
12	8248324	Винт (M6 x 16)	2
13	15885	Втулка	2
14	850162	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
15	8501631	Направляющая тяги переключения	1
16	850255A1	Тяга переключения	1
17	48475	Втулка (исполнение II)	2
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
19	8268336	Гайка (M6)	1
20	21071	ШПЛИНТ	1
21	850166A1	Рычаг вала переключения в сборе	1
22	850165	ВТУЛКА	1
23	8535853	КУЛАЧОК ДРОССЕЛЯ	1
24	309772	Проставка	1
25	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	1
26	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
27	822682A4	Рычаг дроссельной заслонки в сборе	1
28	826587	ФИКСАТОР	1

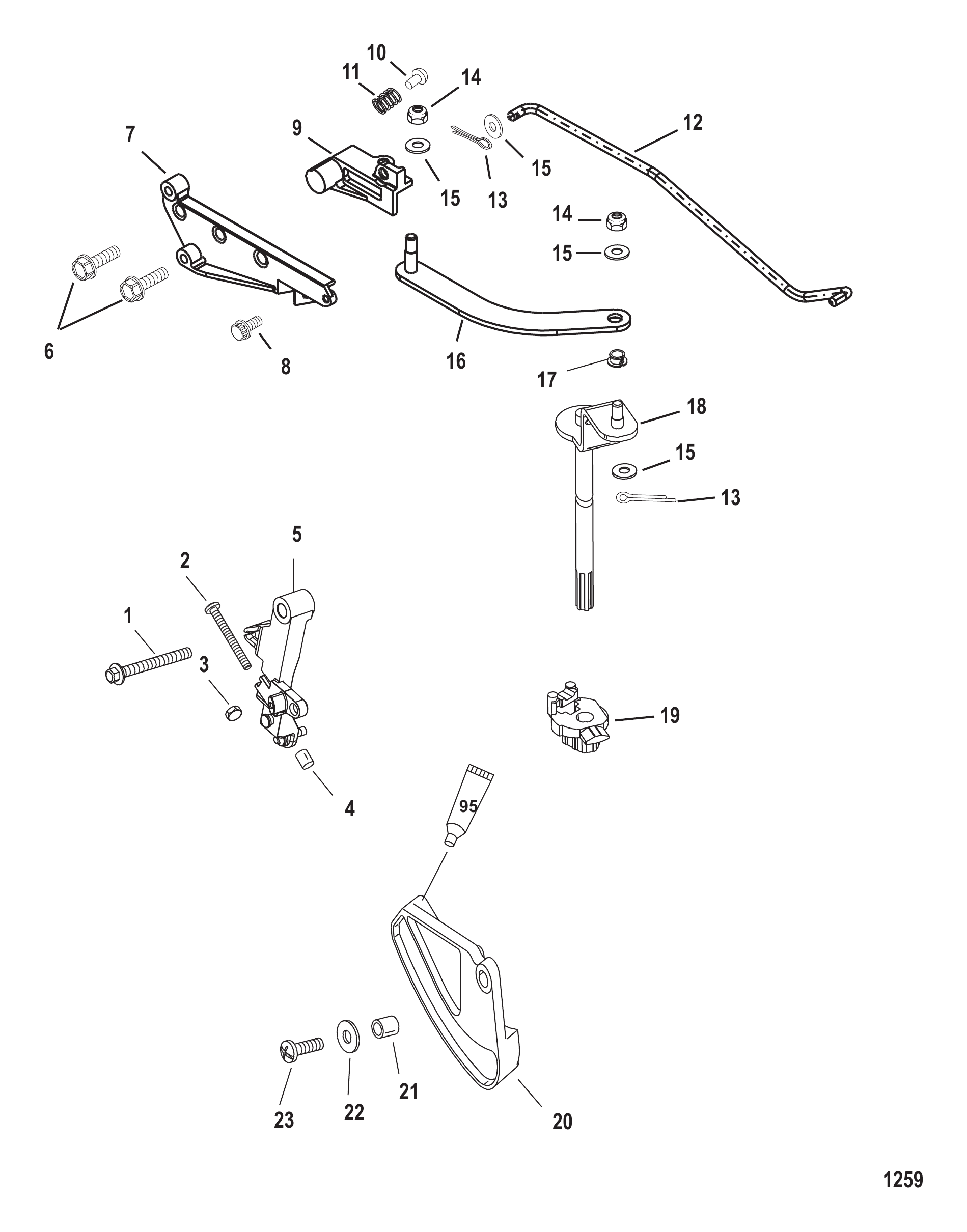

Рис. 23ПРИВОД (МЕХАНИЧЕСКИЙ BIGFOOT) Linkage (Manual Bigfoot)

REF	Номер детали	Наименование	Кол-во
1	40011158	ВИНТ (M8 x 70) Нержавеющая сталь	1
2	8147763	Винт (M6 x 60)	1
3	401196	ГАЙКА (M6)	1
4	42942	Колпачок регулировочного винта	1
5	822682A4	Рычаг дроссельной заслонки в сборе	1
6	8248326	Винт (M6 x 25 мм)	2
7	858245	Направляющая переключения	1
8	82239312	ВИНТ (M5 x 12)	1
9	858246	Ползун переключения	1
10	12016A2	Комплект фиксатора с пружиной	1
11	NSS	NOT SOLD SEPARATE Spring	1
12	858247	Штанга переключения	1
13	210711	Шплинт	2
14	401386	ГАЙКА (M6) Нержавеющая сталь	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
16	858248	Тяга переключения	1
17	48475	Втулка (исполнение II)	1
18	850166T2	Рычаг вала переключения в сборе	1
19	850165	ВТУЛКА	1
20	8535853	КУЛАЧОК ДРОССЕЛЯ	1
21	309772	Проставка	1
22	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	1
23	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1

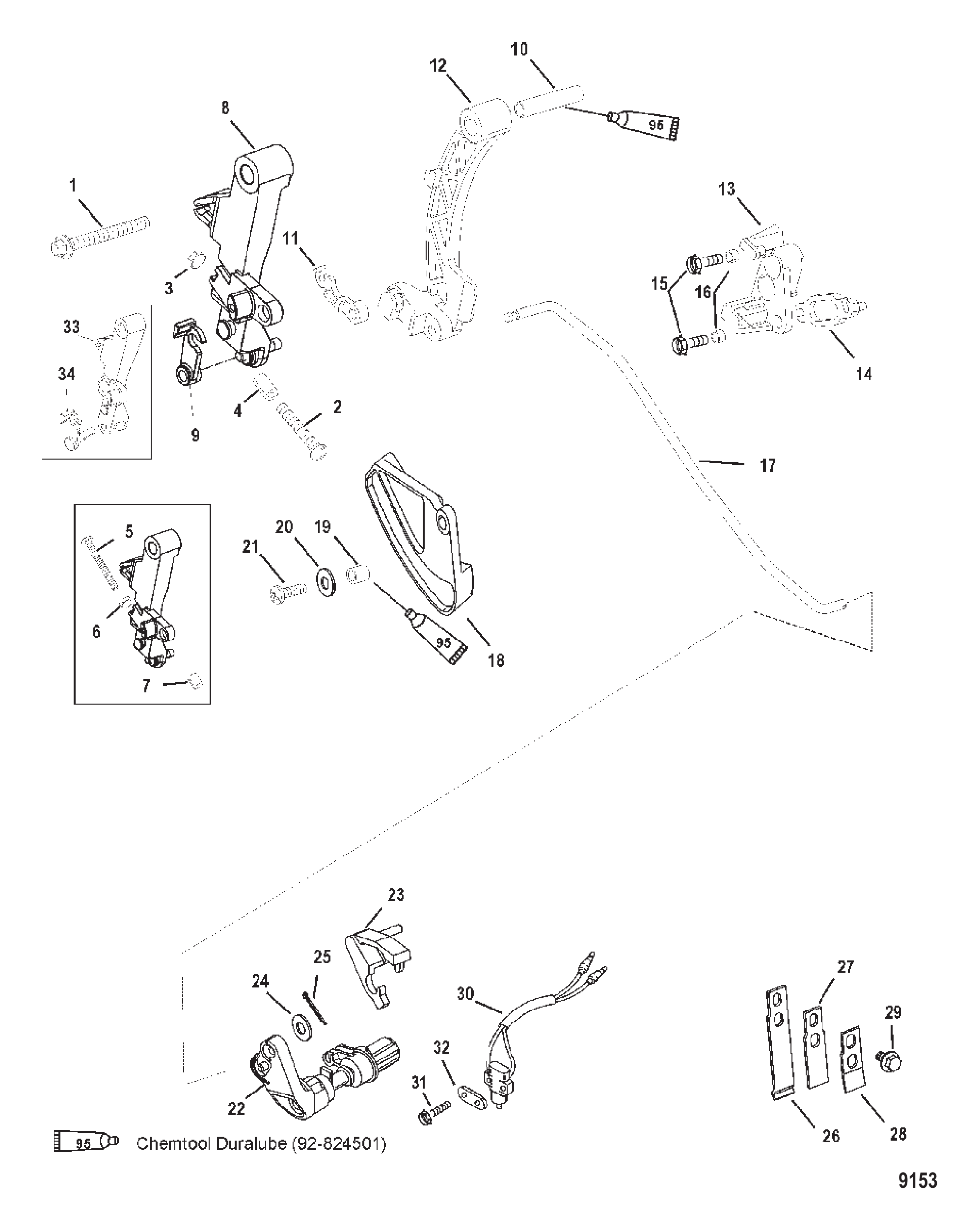

Рис. 24ПРИВОД (НЕ BIGFOOT) Linkage (Non Bigfoot)

REF	Номер детали	Наименование	Кол-во
1	40011158	ВИНТ (M8 x 70) Нержавеющая сталь	1
2	814776	Регулировочный винт (M6 x 55)	1
3	401196	ГАЙКА (M6)	1
4	823807	ВТУЛКА	1
5	814776	Регулировочный винт (M6 x 55)	1
6	401196	ГАЙКА (M6)	1
7	42942	Колпачок регулировочного винта	1
8	822682A4	Рычаг дроссельной заслонки в сборе	1
9	883160	Фиксатор	1
10	825078	ВТУЛКА	1
11	822459	ФИКСАТОР	1
12	8259571	Рычаг переключения передач	1
13	827706	КРОНШТЕЙН	1
14	98889	Защёлка	1
15	8248324	Винт (M6 x 16)	2
16	15885	Втулка	2
17	826271	Тяга переключения передач	1
18	8535853	КУЛАЧОК ДРОССЕЛЯ	1
19	309772	Проставка	1
20	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	1
21	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
22	826588A4	Вал переключения в сборе горизонтальный	1
23	8277071	Фиксатор	1
24	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
25	21071	ШПЛИНТ	1
26	826077	Пружина фиксатора	1
27	824993	ПРУЖИНА опорная	2
28	824994	ПРУЖИНА пластины	1
29	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
30	813960A3	ВЫКЛЮЧАТЕЛЬ	1
31	4001168	ВИНТ (M3.5 x 20) Нержавеющая сталь	2
32	824923	ПЛАСТИНА	1
33	822682A4	Рычаг дроссельной заслонки в сборе	1
34	826587	ФИКСАТОР	1

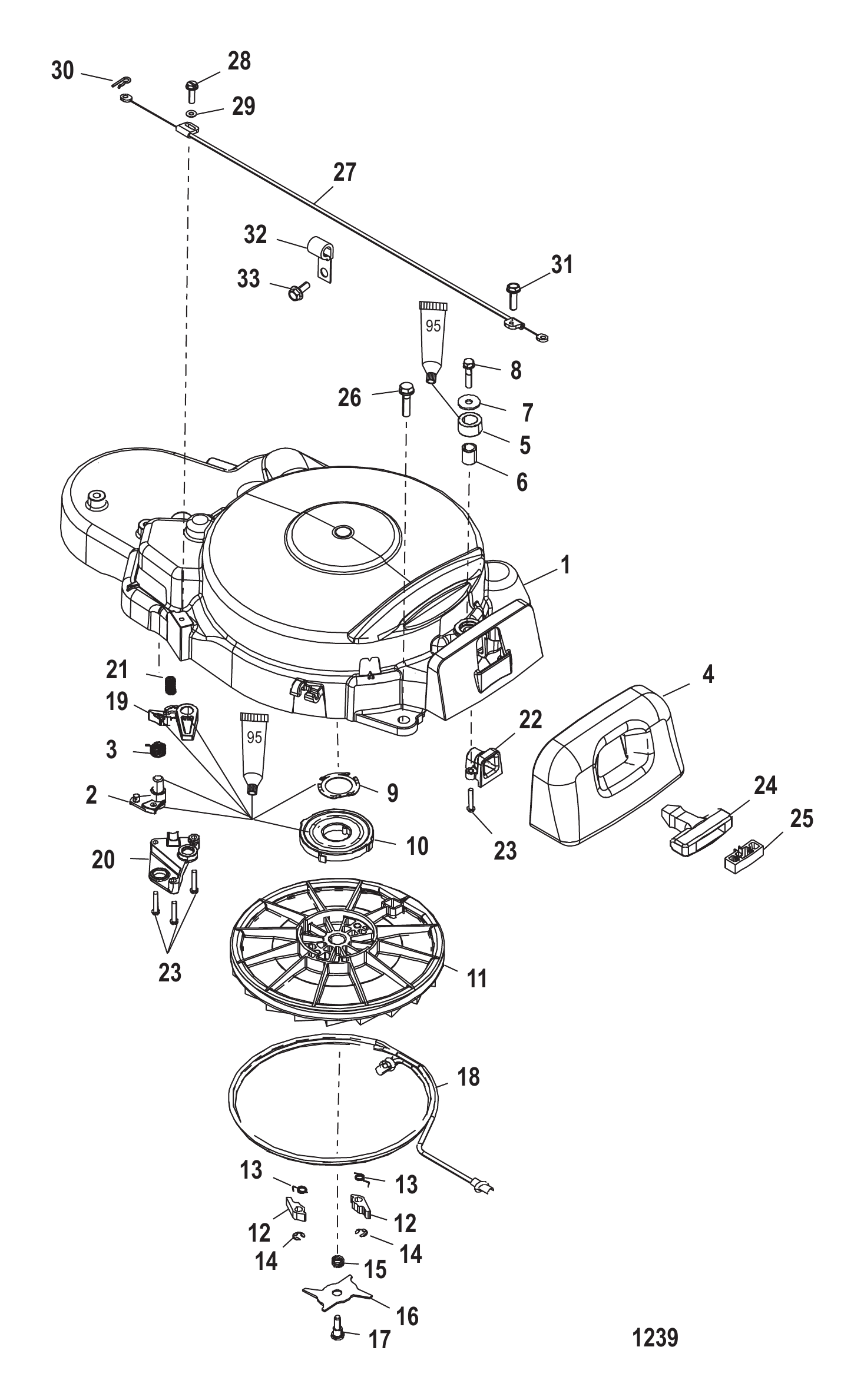

Рис. 25Ручной стартер Manual Starter

REF	Номер детали	Наименование	Кол-во
-	835253T6	Стартер ручной в сборе	1
1	835253A8	Корпус ручного стартера в сборе	1
1	835253A12	Корпус ручного стартера в сборе	1
2	8167122	Кулачок	1
2	8167121	Кулачок	1
2	816712T01	Кулачок	1
3	8267911	Пружина	1
3	826791	Пружина	1
4	835255	Сальник	1
4	8M0026455	Сальник	1
5	835256	Ролик	1
5	835256T	Ролик	1
6	852987	ВТУЛКА	1
6	852987T	Втулка	1
7	826414	ШАЙБА	1
7	826414T	Шайба	1
8	82684430	ВИНТ (M6 x 30)	1
9	826229	Стопорная шайба	1
10	868571	Пружина	1
10	86857T01	Пружина	1
11	854317T5	Шкив стартера в сборе	1
11	854317A2	Шкив стартера в сборе	1
11	854317T5	Шкив стартера в сборе	1
12	868501	Кулачок	2
13	868512	Пружина	2
13	86851T02	Пружина @2	2
14	868491	Кольцо стопорное	2
14	86849T01	Кольцо @2	2
15	868523	Пружина	1
16	868531	Кулачок	1
16	86853T01	Кулачок	1
17	826253	Винт (.250-20 x .625)	1
18	12066A9	Трос стартера	1
18	12066Q10	Трос стартера @2	1
19	856073	Рычаг блокировки	1
20	856072	Фиксатор	1
20	856072T	Фиксатор	1
21	8561383	ПРУЖИНА	1
21	856138T03	Пружина	1
22	854779	Втулка	1
22	854779T	Втулка	1
23	8182491	Винт (#10-16 x 1.00)	5
24	85174A1	Рукоятка троса стартера в сборе	1
25	NSS	NOT SOLD SEPARATE	1
26	8248326	Винт (M6 x 25 мм)	4
27	856754	Трос блокировки	1
28	8214281	Винт (#10-16 x .625)	1
29	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
30	26811	ШПЛИНТ	1
31	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
32	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
33	4006731	ВИНТ (M6 x 16)	1

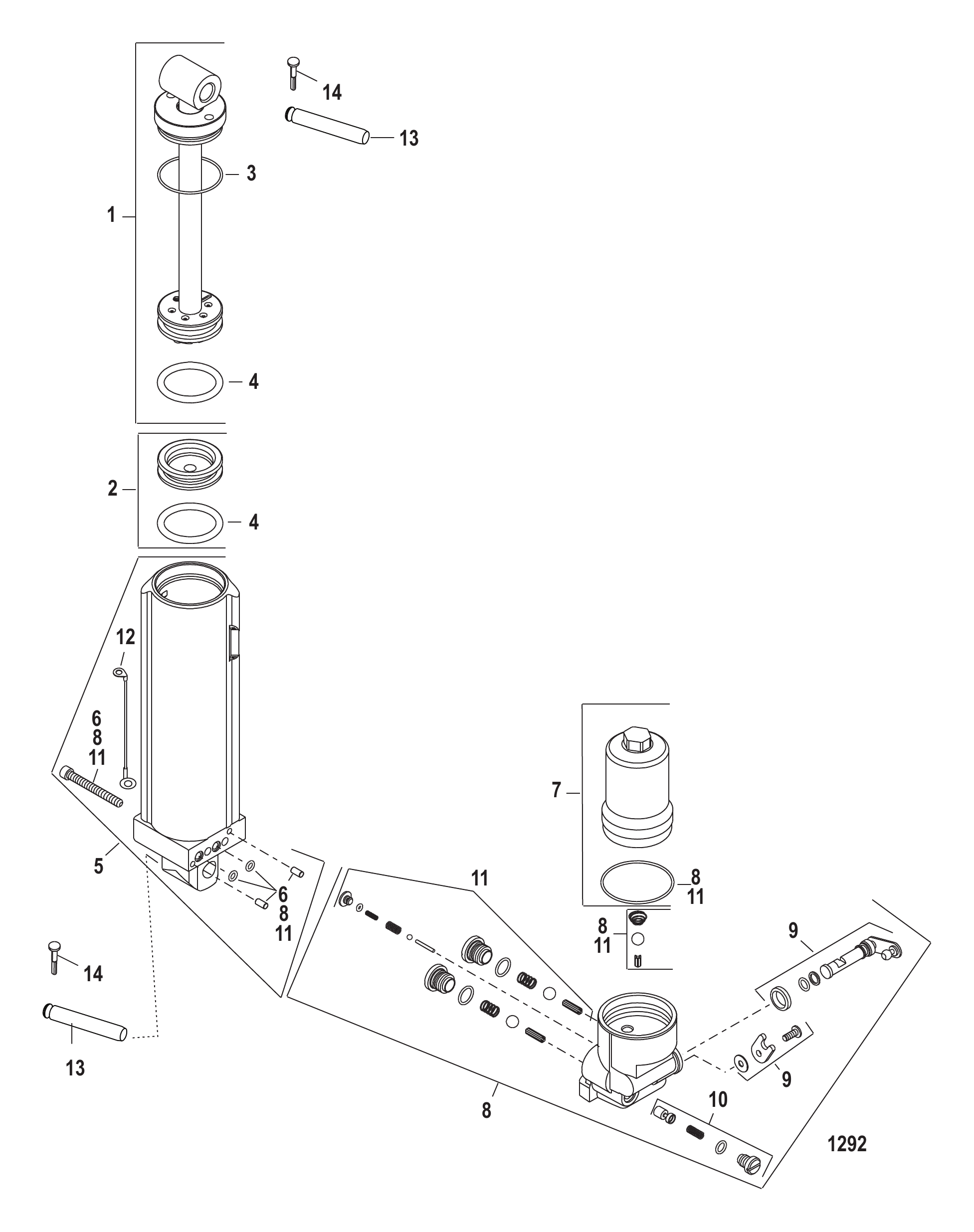

Рис. 26Ручной наклон Manual Tilt

REF	Номер детали	Наименование	Кол-во
-	830050T3	Узел ручного тримма в сборе	1
1	813427A4	Шток амортизатора в сборе	1
2	813430A1	Поршень в сборе, память тримма	1
3	809872A1	Комплект уплотнительных колец, цилиндр	1
4	NSS	NOT SOLD SEPARATE O Ring	2
5	811224A1	Цилиндр в сборе	1
6	813433A2	Комплект винтов и уплотнений	1
7	813454A2	Узел аккумулятора	1
8	813455T4	Корпус клапана в сборе	1
9	813457A3	Комплект кулачка	1
10	809881A1	Комплект клапана Velocity	1
11	809882A1	Ремонтный комплект	1
12	88238A13	Жгут проводов заземления в сборе	1
-	809880A2	Комплект уплотнительных колец	1
13	19607	Штифт	2
14	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2

Рис. 27КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА Powerhead Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	830270A02	КОМПЛЕКТ ПРОКЛАДОК	1
0	33466	Кольцо уплотнительное	2
0	878431	Сальник	1
0	822647	Сальник стержня клапана	4
0	8252312	Прокладка	1
0	8M0069692	ПРОКЛАДКА	1
0	830298	Прокладка	1
0	824853	ПРОКЛАДКА КРЫШКИ ТЕРМОСТАТА	1
0	8M0177107	Прокладка крышки термостата	1
0	832734A2	КРЫШКА САПУНА	1
0	8547801	Прокладка крышки сапуна	1
0	854722	Уплотнительное кольцо	1
0	825048	САЛЬНИК масляный	1
0	833103	Уплотнительное кольцо	1
0	830270	Прокладка	1
0	8M0049885	ПРОКЛАДКА	1
0	826152	Уплотнительное кольцо	1
0	826154	Уплотнительное кольцо	1
0	826153	Уплотнительное кольцо	1
0	825027	САЛЬНИК	1
0	8M0151047	Сальник масляный	1
0	832013	Сальник	1
0	8M0151048	Сальник масляный	1
0	825492	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
0	8M0052669	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
0	825492	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
0	8M0052669	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
0	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
0	8M0204673	Кольцо уплотнительное .921 x .139	1
0	828816	Прокладка	1
0	8M0204692	Прокладка @5	1

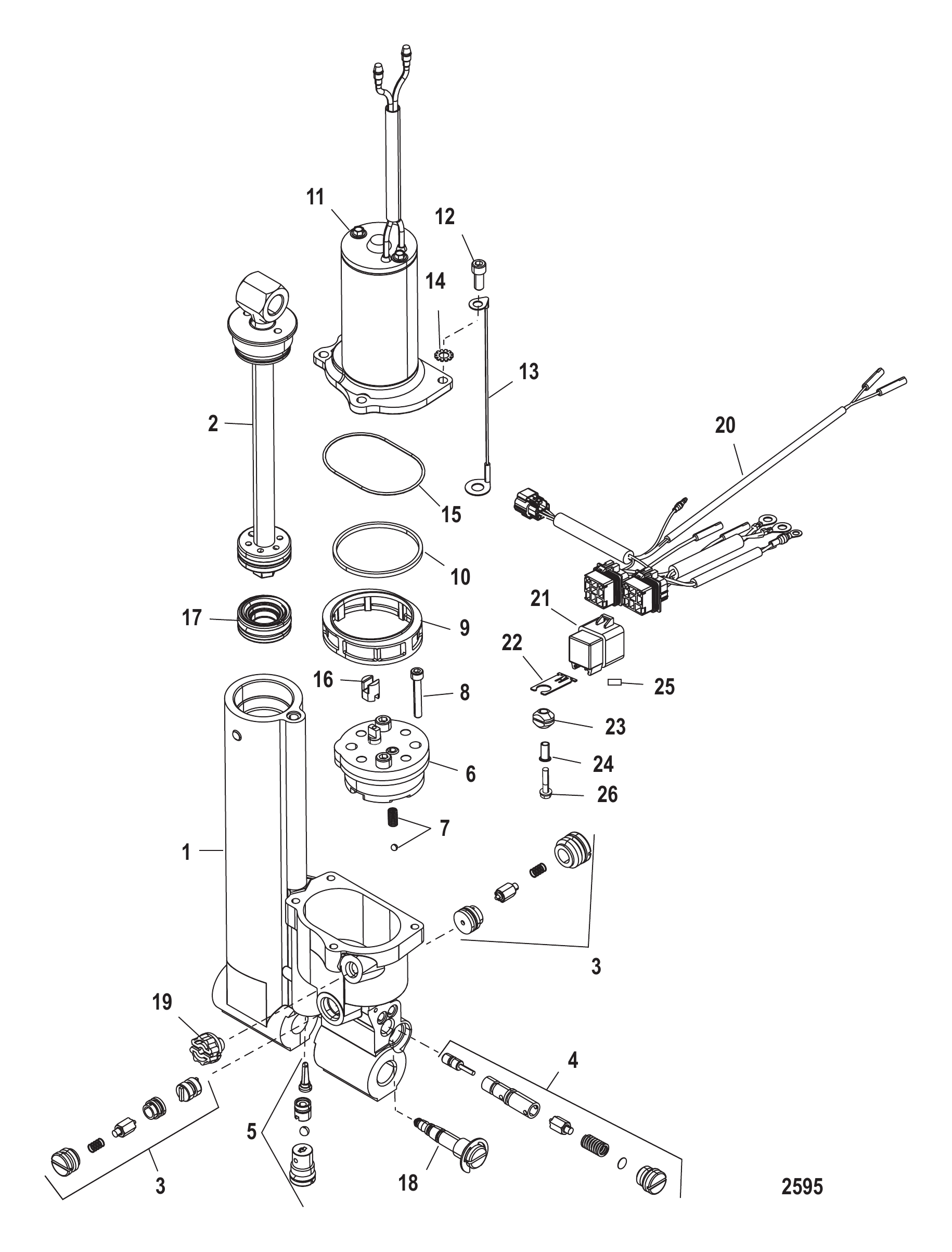

Рис. 28Гидроподъем Power Trim

REF	Номер детали	Наименование	Кол-во
1	822344T5	Узел гидроподъема	1
-	827668A1	Комплект уплотнительных колец	1
2	827670A2	Шток амортизатора в сборе	1
2	893931A01	Шток амортизатора в сборе	1
3	827671A1	Пилотный обратный клапан в сборе	1
4	827672A1	Клапан сброса наклона в сборе	1
5	827673A1	Седло всасывающего клапана в сборе	1
6	827674A1	Насос в сборе	1
7	NSS	NOT SOLD SEPARATE Spring/Down Relief Ball	1
8	NSS	NOT SOLD SEPARATE Screw (10-32 x 1.25 Inches)	2
9	NSS	NOT SOLD SEPARATE Filter	1
10	NSS	NOT SOLD SEPARATE Seal Ring	1
11	827675A1	Электродвигатель в сборе	1
12	NSS	NOT SOLD SEPARATE Screw (1/4-28 x 5/8 Inches)	4
13	88238A15	Кабель в сборе	1
14	NSS	NOT SOLD SEPARATE Lockwasher	1
15	NSS	NOT SOLD SEPARATE O-Ring	1
16	NSS	NOT SOLD SEPARATE Coupler	1
17	827676	ПОРШЕНЬ ПАМЯТИ	1
18	813442A2	Узел ручного сброса в сборе	1
18	893929A01	Комплект предохранительного клапана	1
19	811613	Штекер в сборе	1
-	826802T22	Жгут проводов/реле в сборе (трим)	1
-	826802T28	Жгут проводов в сборе (трим)	1
-	826802A14	Жгут проводов с реле тримма в сборе	1
20	826802T20	Жгут проводов в сборе (трим)	1
20	826802A9	Жгут проводов тримма в сборе	1
21	828151A1	Реле в сборе	1
21	8M0207773	Реле тримма в сборе	1
22	828102	Кронштейн	2
22	8M0207771	Кронштейн крепления	2
23	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
23	8M0207785	Втулка	2
24	818968	ВТУЛКА	2
24	8M0214955	Втулка	2
25	NSS	NOT SOLD SEPARATE Decal-Trim Relay	2
26	82684430	ВИНТ (M6 x 30)	2

Рис. 29Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	854693A00	Комплект наклеек	1
-	854692A98	Комплект наклеек	1
-	854692A03	Комплект наклеек	1
-	854692A01	Комплект наклеек	1
-	854692A03	Комплект наклеек	1
-	856144A98	Комплект наклеек	1
-	856985A21	Наклейка с информацией о маркировке EPA	1
-	804653A00	Наклейка с информацией о маркировке EPA	1
-	804653A01	Наклейка с информацией о соответствии EPA	1
-	85632A40	Гребной винт (шаг 11")	1
-	85632A45	BLMX 10.9X11 Mercury / Quicksilver	1
-	859065A3	Топливный бак в сборе	1
-	859651A1	Топливный бак в сборе	1
-	8M0083541	Винт (M10 x 16)	1
-	803015	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 25 (4-тактный)	1
-	854785R1	Руководство по обслуживанию	1
-	854785R2	Руководство по обслуживанию	1
-	10183010	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	10206010	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1

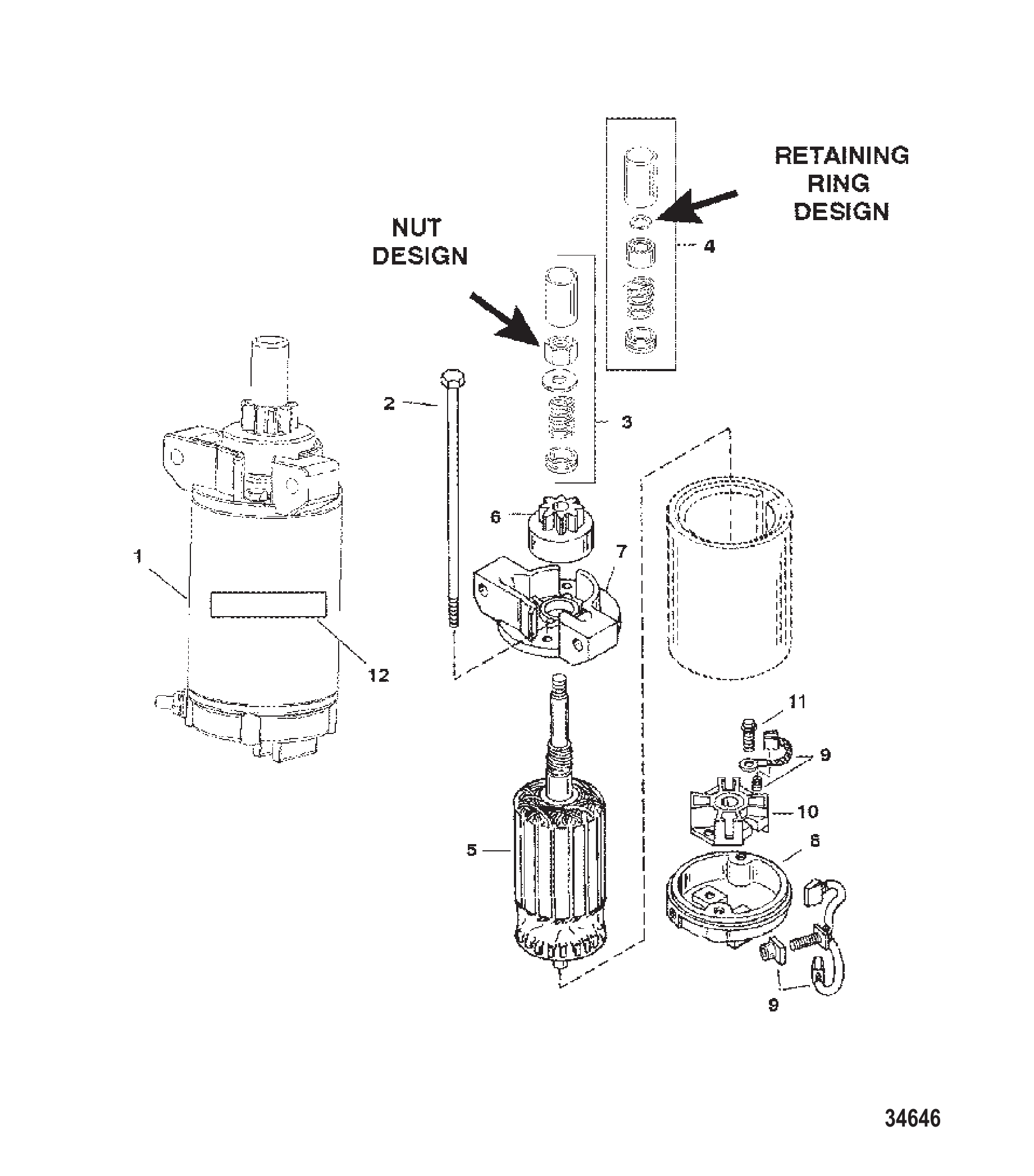

Рис. 30СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	859169T	СТАРТЕР В СБОРЕ (ЭЛЕКТРИЧЕСКИЙ)	1
2	965662	СКВОЗНОЙ БОЛТ	1
3	906433	Ремкомплект привода	1
3	891752	Комплект привода	1
4	906432	Ремкомплект привода	1
5	8236383	Якорь	1
5	8236385	Якорь	1
6	68575T2	ШЕСТЕРНЯ	1
7	8236392	Крышка привода	1
8	8119011	Крышка коллектора	1
9	75384	Комплект щёток/пружин	1
9	898265016	Комплект щёток/пружин	1
10	61787	Держатель щётки	1
10	898265014	Держатель щёток	1
11	F15158	Винт	2
12	8272822	Наклейка предупреждение высокое напряжение	1

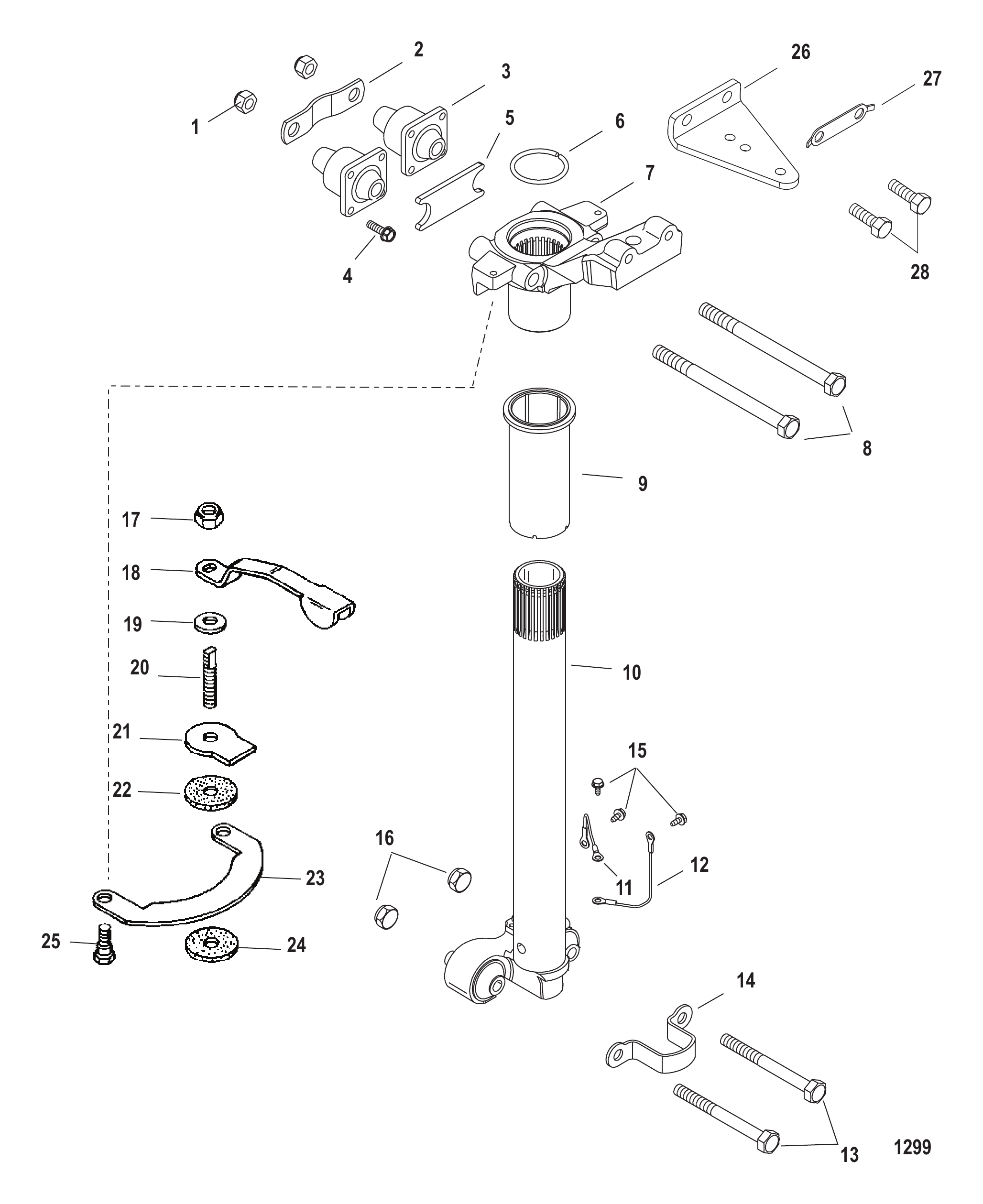

Рис. 31РУЛЕВОЙ РЫЧАГ Steering Arm

REF	Номер детали	Наименование	Кол-во
1	859129	ГАЙКА (M12)	2
2	8279231	Стяжка	1
2	893773002	Стяжка верхнего крепления	1
3	826267T3	Опора	2
4	40011128	Винт (M6 x 20) нержавеющая сталь	8
4	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	8
5	826658	Бампер	1
5	8M0156878	ОТБОЙНИК	1
6	89531	Кольцо стопорное	1
7	825222F3	Рулевой рычаг	1
7	8M0118183	Рулевой рычаг	1
7	825222F4	Рулевой рычаг	1
7	8M0118183	Рулевой рычаг	1
8	42973	БОЛТ (M12 x 154)	2
8	898835001	Винт (M12 x 154)	2
9	8279973	Проставка	1
9	8279971	Проставка	1
10	850175A1	Поворотная труба	1
10	826233T3	Поворотная труба	1
11	88238A4	Трос в сборе поддона	1
11	88238T01	Трос в сборе	1
12	88238A13	Жгут проводов заземления в сборе	1
12	8M0207768	Жгут проводов в сборе	1
13	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	2
14	828985	Кронштейн	1
14	893703	Стяжка нижней опоры	1
15	817626	Винт (#10-16 x .380)	3
15	878607	Винт (#10-16 x .375)	3
16	40140	ГАЙКА (M10)	2
17	826709113	Гайка (.375-24) нержавеющая сталь	1
17	8M0204726	Гайка (.375-24) латунная	1
18	823792	РЫЧАГ	1
19	29330	ШАЙБА	1
20	821961	Штанга	1
21	821957	Пластина тормозная	1
22	8165621	Диск	1
23	823791	Пластина	1
23	8M0007471	ПЛАСТИНА ПОВОРОТНОЙ ГОЛОВКИ	1
24	8165621	Диск	1
25	768042	Винт с буртиком шестигранный	2
26	816667F3	Кронштейн	1
26	8M0184092	Кронштейн	1
27	816669F1	ШАЙБА СТОПОРНАЯ	1
27	8M0009820	ШАЙБА СТОПОРНАЯ	1
28	4000377	ВИНТ (M10 x 30)	2

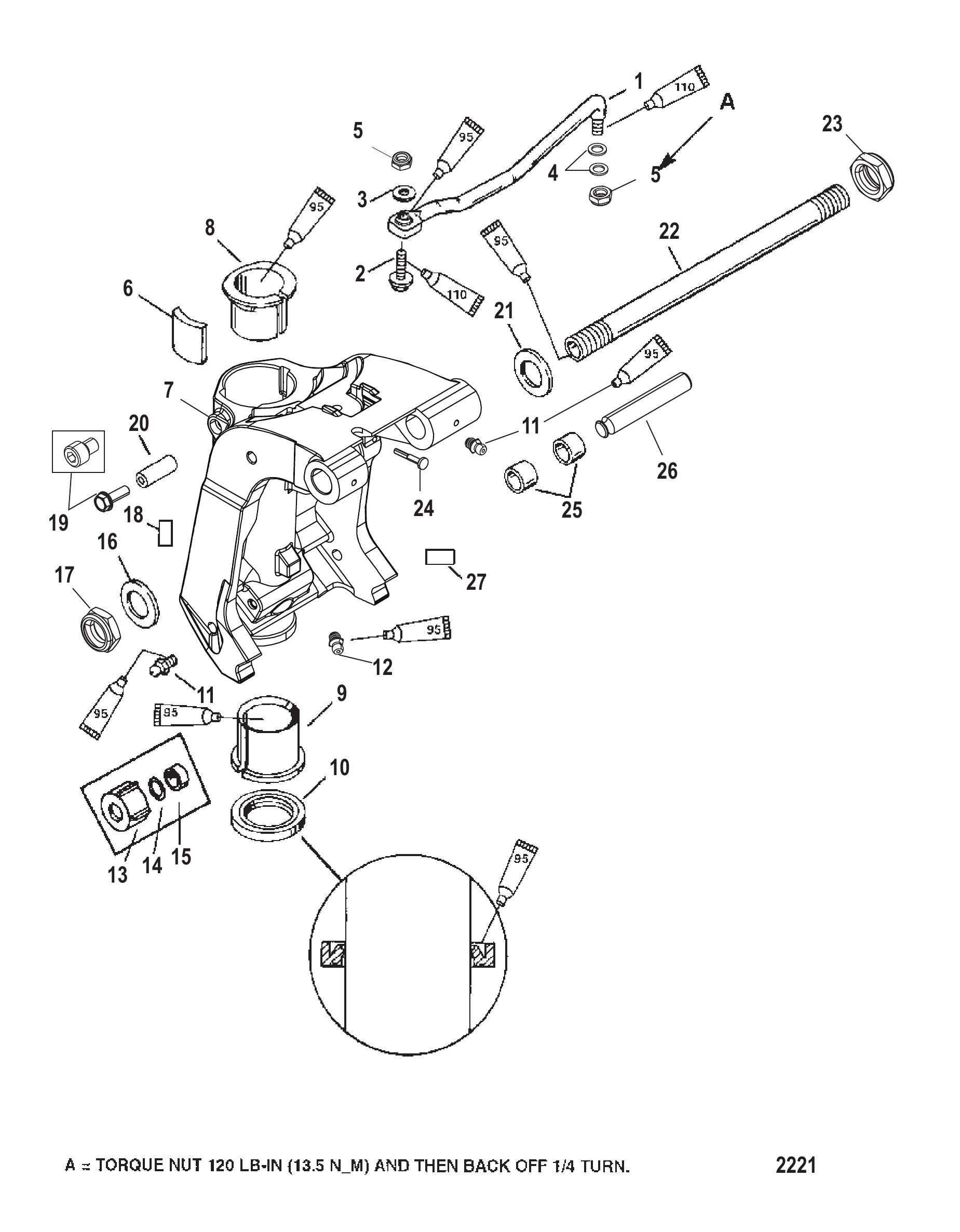

Рис. 32Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	19608A14	Комплект крепления рулевого управления двигателя	1
2	823919	ВИНТ (.375-24 x 1.500)	1
3	71970	ШАЙБА (.390 x .546 x .12)	1
3	8M0109680	Шайба (.39 X .546 X.12)	1
4	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
5	826709113	Гайка (.375-24) нержавеющая сталь	2
5	8M0204726	Гайка (.375-24) латунная	2
6	822397	ПЯТА (МОДЕЛИ БЕЗ РУКОЯТКИ)	1
7	821772T8	Поворотный кронштейн	1
7	827402T5	Поворотный кронштейн	1
7	821772T9	Поворотный кронштейн	1
7	827402T6	ORD 3410-827402T5 Mercury / Quicksilver	1
8	8217711	Втулка (верхняя)	1
9	821777	Втулка (нижняя)	1
10	822404	САЛЬНИК	1
10	8M0205512	Сальник	1
11	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
11	8M0169589	Штуцер для смазки	3
12	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
12	8M0169589	Штуцер для смазки	1
13	19624A1	Комплект уплотнений	1
14	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.583 x .103)	1
15	78861	Проставка	1
16	19619	Шайба	1
17	30499	ГАЙКА (7/8-14)	1
17	858869	Гайка (.875-14)	1
18	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
19	4008910	ВИНТ (M8 x 10) Нержавеющая сталь	1
19	40011149	Винт (M8 x 25) нержавеющая сталь	1
20	8282451	Уплотнение	1
21	19619	Шайба	1
22	19614	Труба наклона	1
22	8M0041938	Трубка наклона	1
23	30499	ГАЙКА (7/8-14)	1
23	858869	Гайка (.875-14)	1
24	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
25	823507	Втулка	2
26	822480	ШТИФТ Поворотный (ВЕРХНИЙ)	1
27	8237011	Наклейка Co-Pilot	1

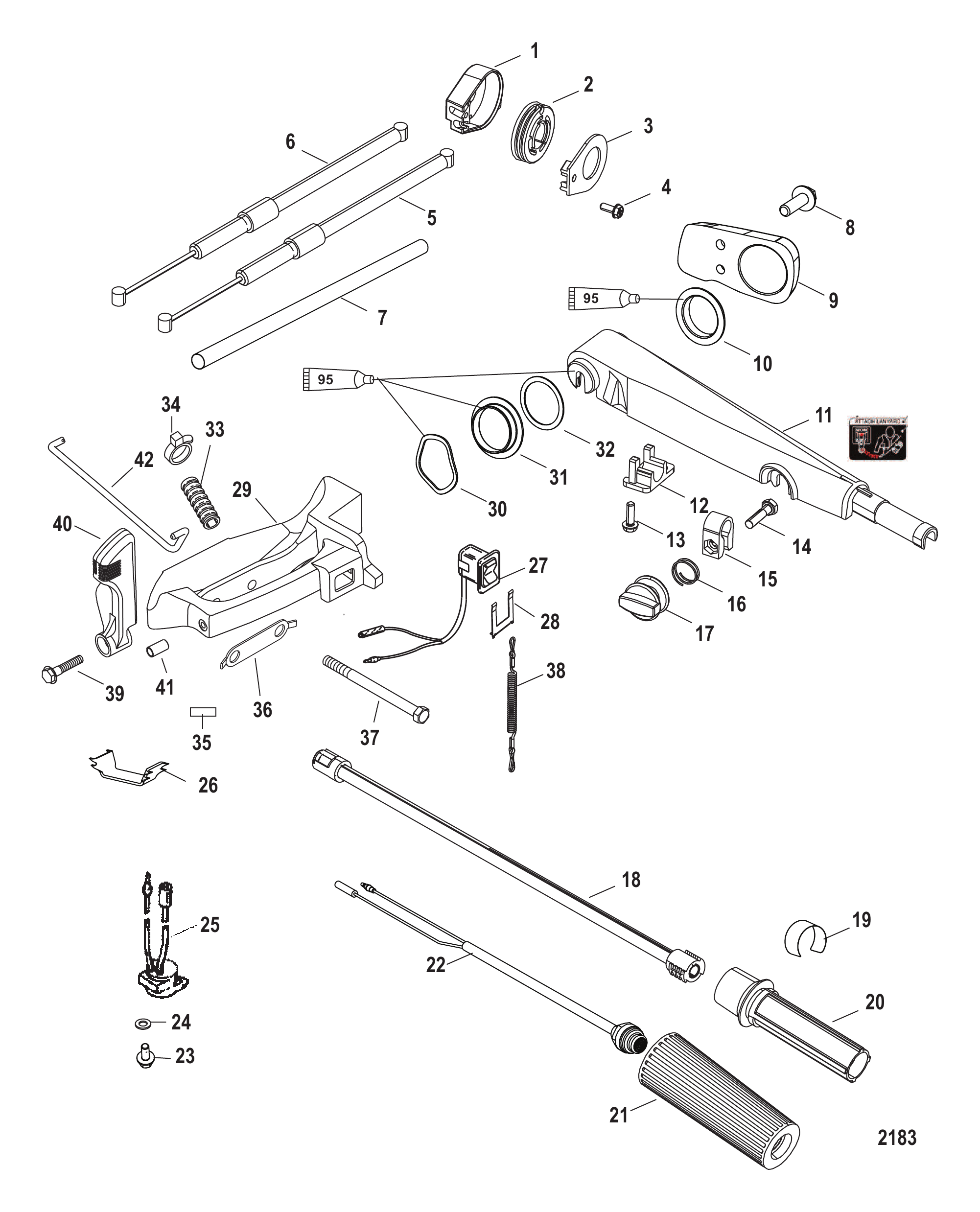

Рис. 33Ручное Управление Tiller Handle

REF	Номер детали	Наименование	Кол-во
1	822148A8	Комплект крышки	1
2	822150	Шкив	1
3	NSS	NOT SOLD SEPARATE Case	1
4	812832	Винт (#10-16 x .500)	1
4	878608	Винт (#10-16 x .500)	1
5	4324214	ТРОС В СБОРЕ Дроссель (26.50 дюймов)	1
6	4324215	ТРОС В СБОРЕ Дроссель (27.50 дюймов)	1
7	960099	ВТУЛКА (12.00 дюймов)	1
8	82526225	ВИНТ (M8 x 25 мм) (С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ)	2
9	822407F1	КРЫШКА	1
9	8M0072298	КРЫШКА	1
9	822407F2	КРЫШКА	1
10	821477	ВТУЛКА 1.485-1.475 ВНУТРЕННИЙ ДИАМЕТР	1
11	822325T1	РЫЧАГ РУЛЕВОЙ РУКОЯТКИ	1
11	822325T2	РЫЧАГ РУЛЕВОЙ РУКОЯТКИ	1
11	822325T1	РЫЧАГ РУЛЕВОЙ РУКОЯТКИ	1
11	828813T1	Рычаг румпеля	1
11	828813T2	Рычаг рулевой рукоятки в сборе	1
11	828813T1	Рычаг румпеля	1
-	8M0032728	Наклейка аварийного выключателя, чёрная	1
12	822441	ФИКСАТОР	1
13	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
14	4000330	ВИНТ (M6 x 25)	1
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
15	821971	Фиксатор дросселя	1
15	892995	Фиксатор дросселя	1
16	96203	Пружина	1
17	821972	Рукоятка дросселя	1
17	821972T	Ручка газа	1
18	821463A1	Труба румпеля	1
18	821463T01	Труба румпеля	1
18	821463A2	Труба румпеля	1
18	8M0138696	Труба румпеля	1
19	8242004	Наклейка	1
20	821465	РУКОЯТКА ДРОССЕЛЯ	1
21	99589	Рукоятка	1
21	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
22	823609A2	ВЫКЛЮЧАТЕЛЬ СТОП	1
22	8M0104611	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
22	823609A13	Выключатель в сборе	1
22	8M0104614	Выключатель стоп	1
23	82239312	ВИНТ (M5 x 12)	1
24	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
24	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
25	816492A8	Сигнализация	1
25	8M0088388	Сигнализация в сборе	1
26	823687	Зажим	2
27	11083A31	Выключатель стоп	1
27	11083A15	Выключатель	1
27	11083A31	Выключатель стоп	1
28	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
28	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
29	821455A4	КРОНШТЕЙН РУМПЕЛЯ	1
29	821455A5	КРОНШТЕЙН РУМПЕЛЯ	1
29	821455A4	КРОНШТЕЙН РУМПЕЛЯ	1
30	826792	Шайба волнистая	1
31	821477	ВТУЛКА 1.485-1.475 ВНУТРЕННИЙ ДИАМЕТР	1
32	827314	ШАЙБА	1
33	828547633	Трубка (внутренний диаметр .620 x 3.00 фута)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	NSS	NOT SOLD SEPARATE Decal-Shift (F-N-R)	1
36	816669F1	ШАЙБА СТОПОРНАЯ	1
36	8M0009820	ШАЙБА СТОПОРНАЯ	1
37	82484890	ВИНТ (M10 x 90) (С ШЕСТИГРАННОЙ ГОЛОВКОЙ)	2
38	15920Q54	ШНУР В СБОРЕ	1
39	40011151	Винт (M8 x 35) нержавеющая сталь	1
40	830180	Рукоятка	1
40	830180A01	Комплект рукоятки переключения	1
41	830181	Втулка	1
42	8301821	Тяга переключения передач	1

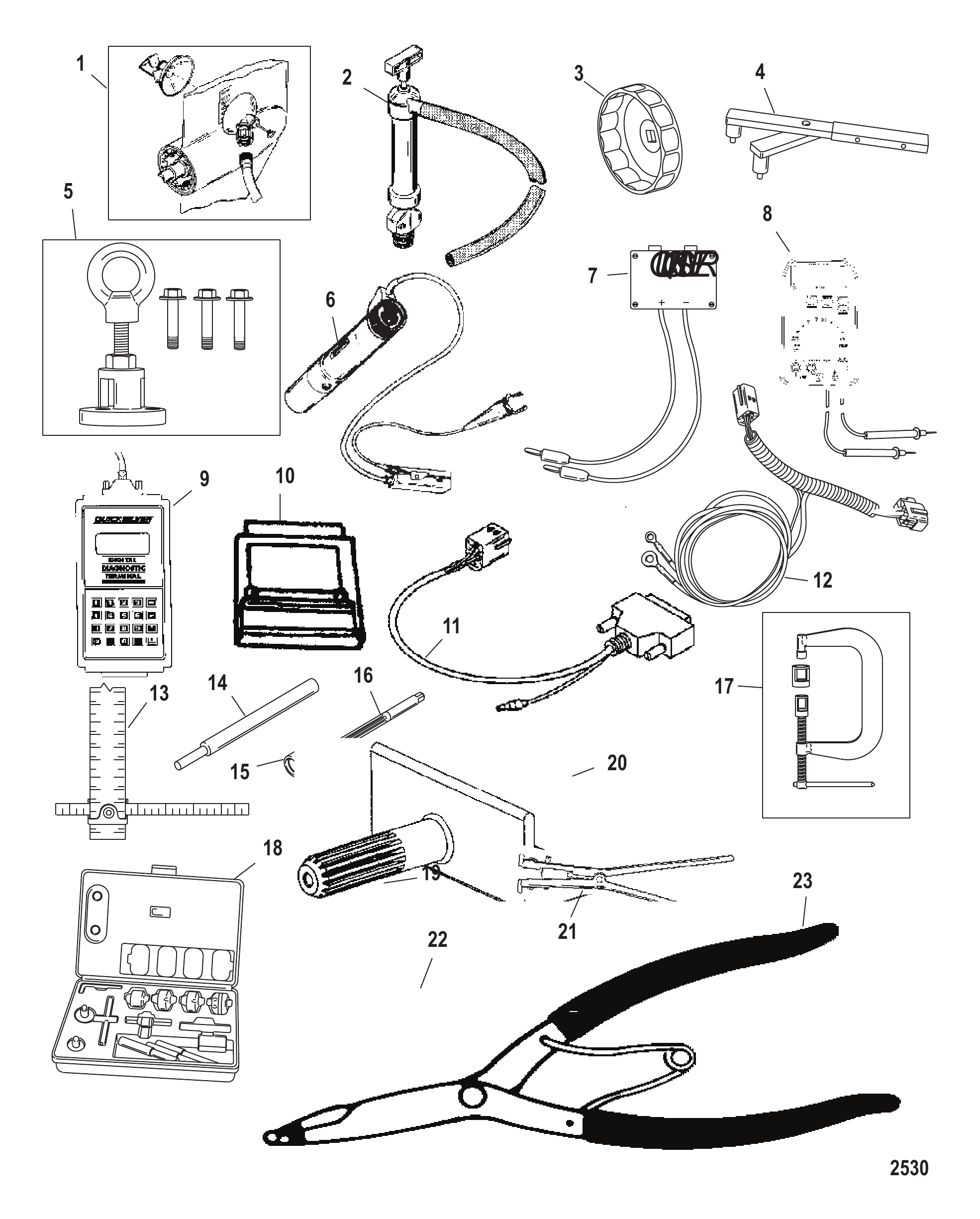

Рис. 34ИНСТРУМЕНТЫ 1 Tools 1

REF	Номер детали	Наименование
1	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ
2	802889Q1	Насос масла картера
3	802653Q1	Съемник масляного фильтра
3	802653Q02	Съемник масляного фильтра
3	802653Q02	Съемник масляного фильтра
4	83163M	Фиксатор маховика
4	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА
5	83164M	Съёмник маховика
5	8M0227579	СЪЁМНИК МАХОВИКА
6	99379	Стробоскоп
7	890451	Инструмент-адаптер прямого напряжения
8	854009A3	Многофункциональный цифровой тахометр DMT 2000
8	892647A01	Комплект мультиметра DMT
8	892647A01	Комплект мультиметра DMT
9	823686A2	Цифровой диагностический тестер
10	8226086	КАРТРИДЖ
11	822560A7	Жгут проводов в сборе переходный
12	822560A10	Переходный жгут проводов в сборе
13	36392	Калибровочный инструмент карбюратора
14	809495A1	Инструмент для снятия направляющей клапана
14	809495001	ИНСТРУМЕНТ ДЛЯ НАПРАВЛЯЮЩЕЙ КЛАПАНА
15	809496A1	Инструмент для установки втулки направляющей клапана
16	809497A1	Развертка направляющей клапана
17	809494A1	Инструмент для сжатия пружин клапанов
18	NSS	NOT SOLD SEPARATE Valve Seat cutter Kit
19	FT2997	Инструмент для сжатия поршневых колец
20	827001A1	СТЕНД ДЛЯ ГОЛОВКИ БЛОКА
21	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО
22	74951	Гаечный ключ
23	822778A3	Комплект прижимного давления

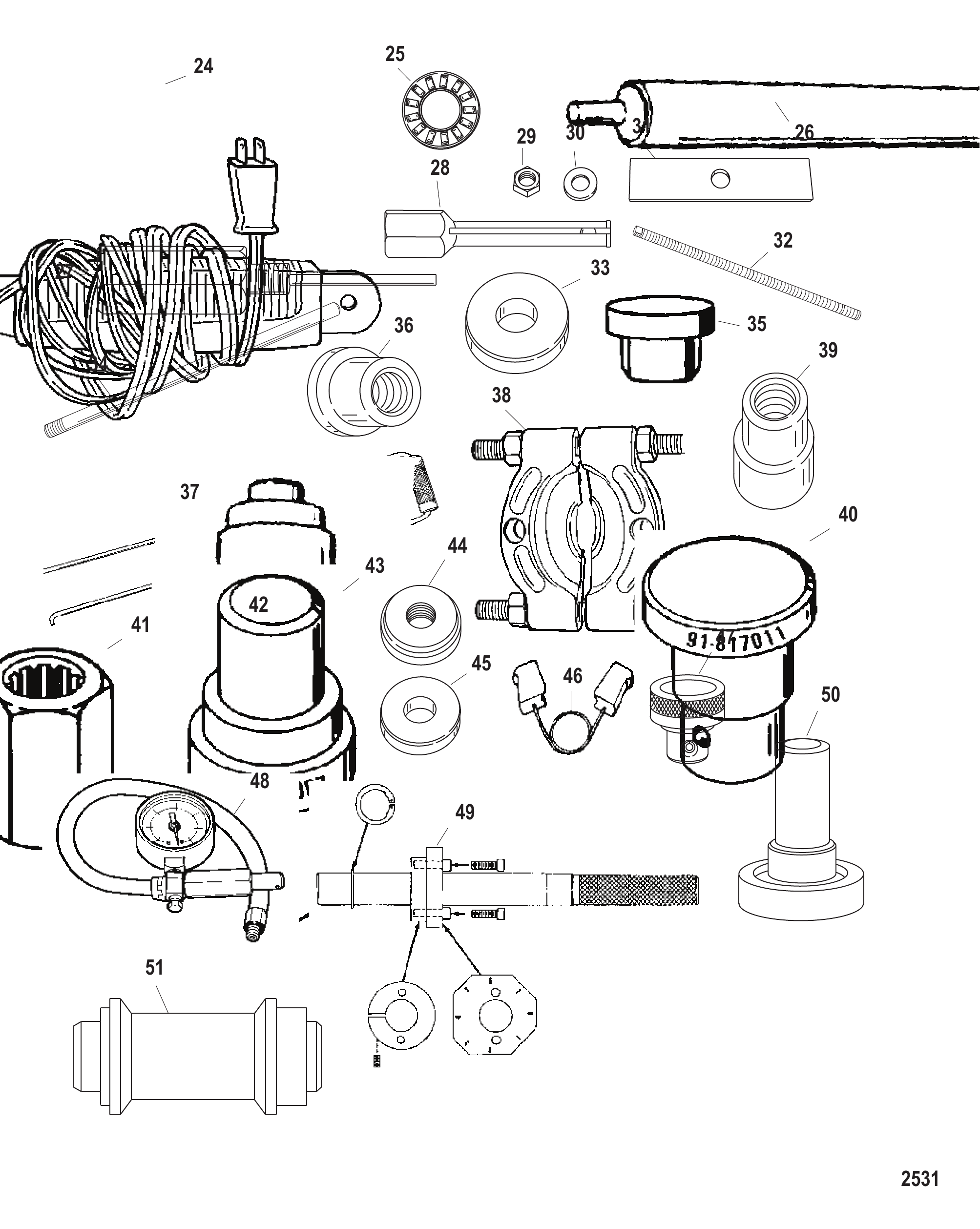

Рис. 35Инструменты 2 Tools 2

REF	Номер детали	Наименование
24	63209	Тепловая лампа
25	85560	ПОДШИПНИК УПОРНЫЙ
26	13779	Съёмник подшипника
-	31229A7	Комплект съёмников для подшипника
27	NSS	NOT SOLD SEPARATE Expanding rod (P/N-CG-41-11)
28	NSS	NOT SOLD SEPARATE Collet (P/N-CG-41-14)
29	24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА
30	34961	ШАЙБА КОРПУСА РЕДУКТОРА
31	29310	ПЛАСТИНА КОРПУСА РЕДУКТОРА
32	31229	Вал
33	36571T	Направляющая шайба, корпус редуктора
34	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора
35	15755T	Оправка для запрессовки игольчатого подшипника, корпус редуктора
36	36569T	Инструмент для ведущей головки, корпус редуктора
37	27780	СЪЕМНИК
38	37241	Пластина съёмника универсальная
39	37312T	ОПРАВКА ПОДШИПНИКА ГРЕБНОГО ВАЛА
40	817011T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ ИГОЛЬЧАТОГО ПОДШИПНИКА
41	83180M	Фиксатор гребного вала
42	825197T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ МАСЛЯНОГО САЛЬНИКА
43	817007T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ САЛЬНИКА
44	825198	Оправка
45	825199	Направляющая
46	825200A1	ИНСТРУМЕНТ-КРЮЧОК ДЛЯ ПРУЖИНЫ
47	826872	Инструмент установки подшипника
48	FT8950	Комплект тестеров
49	12349A2	Установочный инструмент для шестерни
49	12349A05	Инструмент для фиксации шестерни в корпусе
49	12349A05	Инструмент для фиксации шестерни в корпусе
50	13945	Инструмент для установки подшипника
51	13949	Инструмент для запрессовки сальника

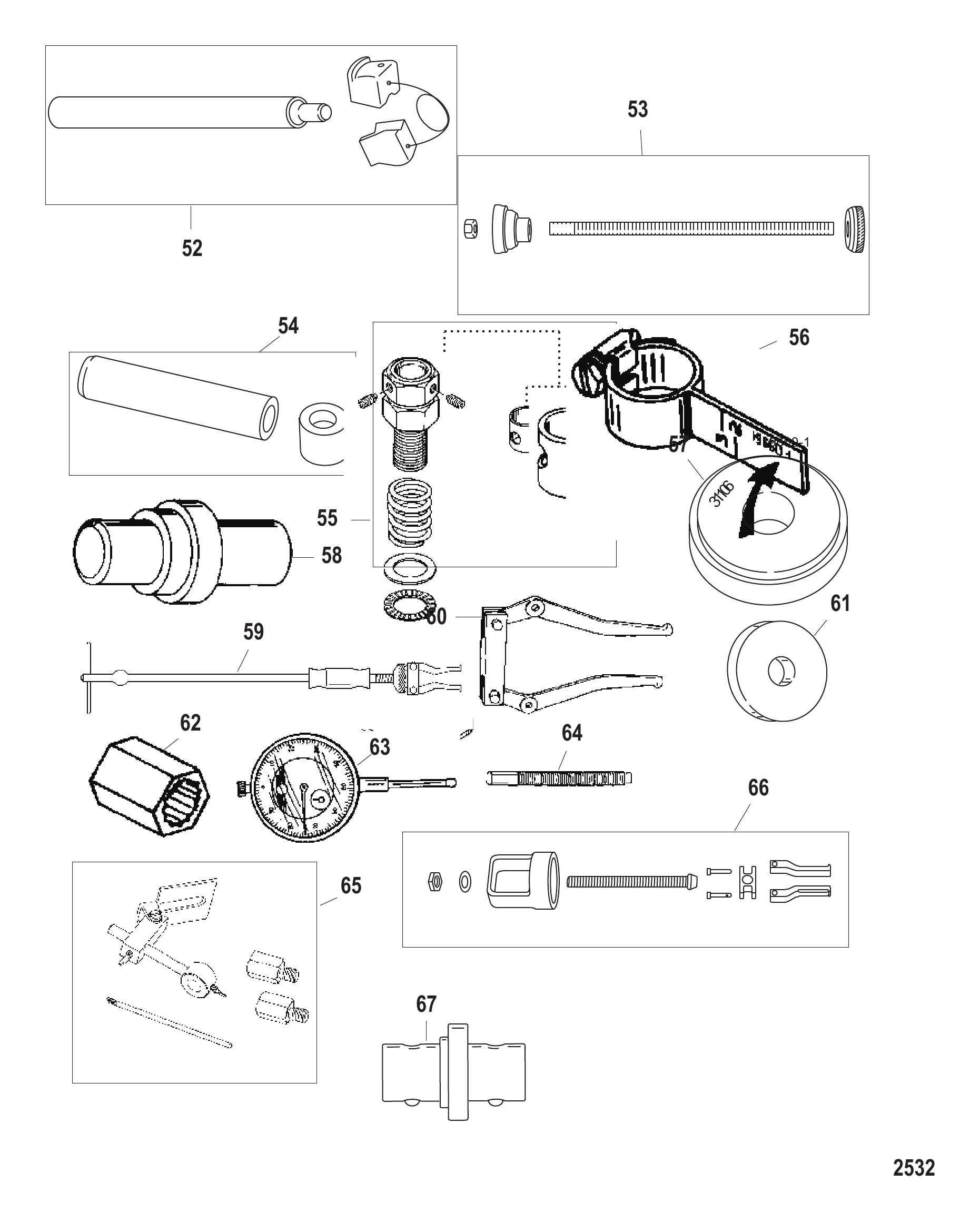

Рис. 36Инструменты 3 Tools 3

REF	Номер детали	Наименование
52	14308T1	Инструмент для обоймы подшипника
52	14308T02	Оправка для обоймы подшипника
52	14308T02	Оправка для обоймы подшипника
53	14309T1	Монтажный инструмент подшипника
53	14309T02	Монтажный инструмент для подшипника
53	14309T02	Монтажный инструмент для подшипника
54	14310T1	Оправка для установки защитной втулки
55	14311A2	ИНСТРУМЕНТ ПРЕДНАТЯГА ПОДШИПНИКА
55	14311A04	Инструмент предварительного натяга, корпус редуктора
55	14311A04	Инструмент предварительного натяга, корпус редуктора
56	78473	Индикаторный инструмент люфта корпуса редуктора
56	8M0053505	Инструмент-индикатор люфта
57	31106T	Оправка для запрессовки подшипника, наружное кольцо, корпус редуктора
58	31108T	Оправка для запрессовки сальника, корпус редуктора
59	34569A1	Съёмник в сборе со скользящим молотком
60	46086A1	Комплект губок съёмника, корпус редуктора
61	37350T	Направляющая оправка
62	56775T	Фиксирующий инструмент для гребного вала
63	58222A1	Индикаторный инструмент
64	85716	Съёмник болтовой инструмент - несущий корпус редуктора
65	83155	Комплект переходника индикатора часового типа
65	8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА
66	83165T	СЪЁМНИК В СБОРЕ
67	856875A1	Монтажный инструмент подшипника
-	852151A1	НАБОР ИНСТРУМЕНТОВ
-	8M0162977	НАБОР ИНСТРУМЕНТОВ

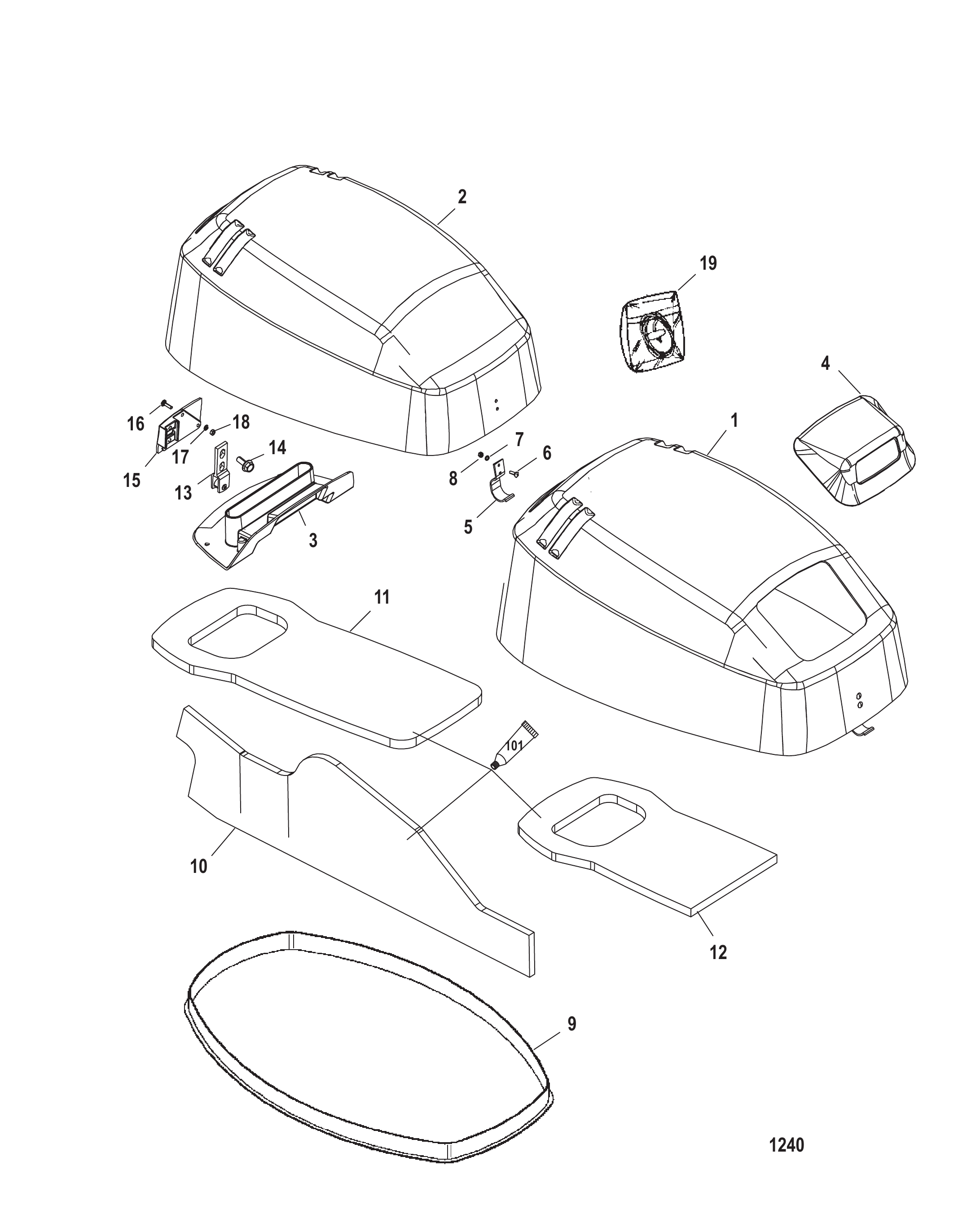

Рис. 37ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	830562T5	Верхний кожух в сборе	1
1	830562T6	Верхний кожух в сборе	1
2	830562T7	Верхний кожух в сборе	1
2	830562T8	Верхний кожух в сборе	1
3	NSS	NOT SOLD SEPARATE Induction Insert	1
4	NSS	NOT SOLD SEPARATE Cowl Inset	1
5	826291F1	ЗАЩЕЛКА	1
5	826291F2	ЗАЩЕЛКА	1
5	826291F1	ЗАЩЕЛКА	1
6	8231871	Винт (M4 x 14.5)	2
7	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
8	8237515	Гайка (M4)	2
9	8255662	Сальник	1
9	8M0153618	Уплотнение кожуха	1
10	855334A1	Комплект шумоизоляции	1
10	852556A02	Комплект шумоизоляции	1
11	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
12	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
13	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
13	893763	Кронштейн фиксатора ролика	1
14	4006731	ВИНТ (M6 x 16)	2
15	8224261	КРОНШТЕЙН	1
15	8M0038412	Кронштейн кожуха	1
16	8231871	Винт (M4 x 14.5)	3
17	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
18	8237515	Гайка (M4)	3
19	47341A11	Комплект шнура с рукояткой ручного запуска	1

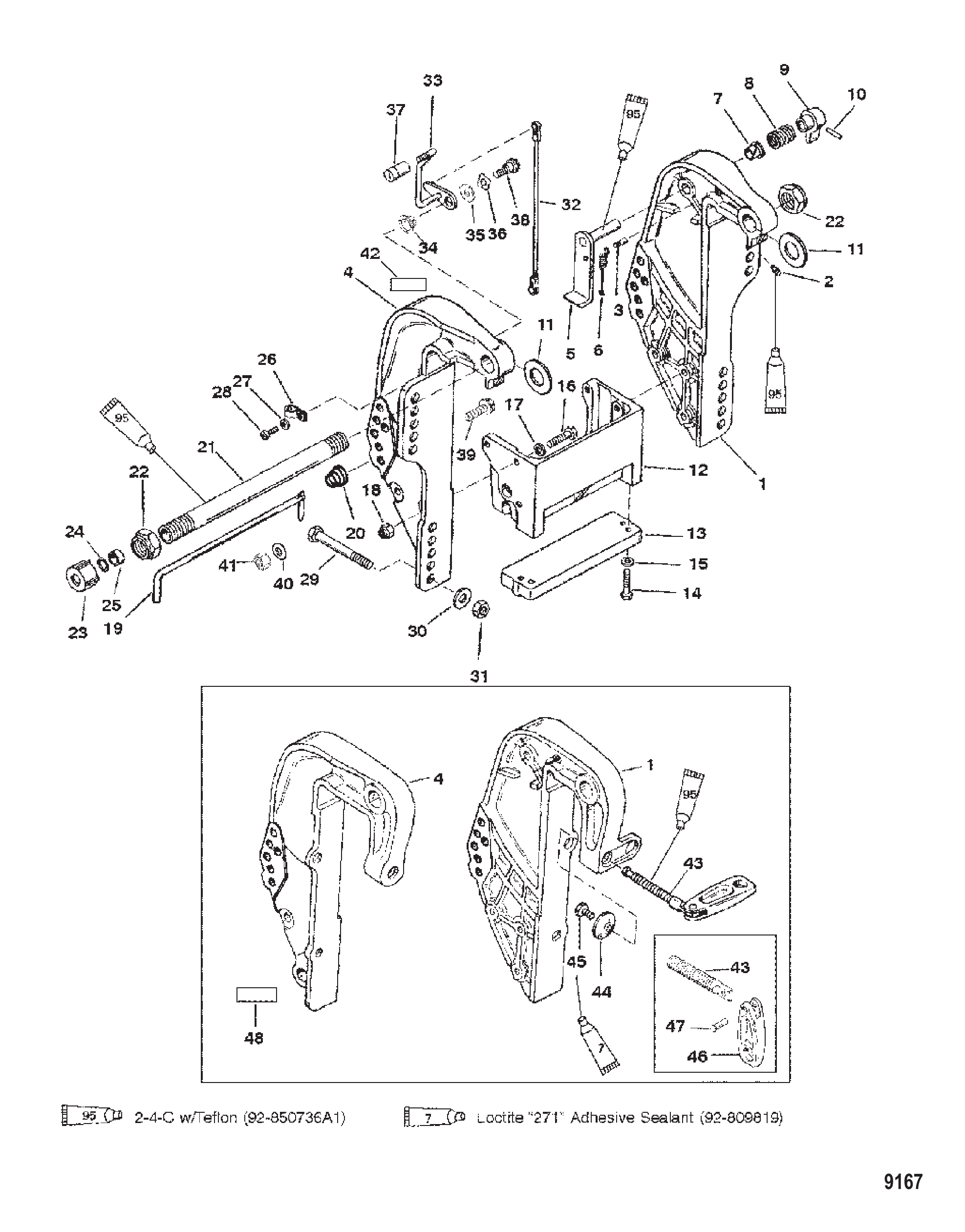

Рис. 38Транцевый кронштейн Transom Bracket

REF	Номер детали	Наименование	Кол-во
1	822866A1	Узел кронштейна транца	1
1	822868A1	Узел зажимного кронштейна	1
1	8M0084195	Кронштейн зажимной чёрный	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	822865F2	Кронштейн транца	1
4	822865T05	Кронштейн транца - правый борт	1
4	822867F1	Зажимной кронштейн	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	893704T01	Рычаг фиксатора наклона	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	812709T	Ручка	1
9	812709	Ручка	1
10	99615	Штифт с канавкой	1
11	19619	Шайба	2
12	18486F5	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
13	818298A1	Комплект анода	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	4000354	ВИНТ (M8 x 30)	5
16	4000355	ВИНТ (M8 x 35)	1
17	400257	СТОПОРНАЯ ШАЙБА (M8)	4
18	401388	ГАЙКА (M8) Нержавеющая сталь	2
19	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
19	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
20	821461	ПРУЖИНА	1
21	19614	Труба наклона	1
21	8M0041938	Трубка наклона	1
22	30499	ГАЙКА (7/8-14)	2
22	858869	Гайка (.875-14)	2
23	19624A1	Комплект уплотнений	1
24	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.583 x .103)	1
25	78861	Проставка	1
26	22740	ЗАЖИМ	2
27	69205	С-ОБРАЗНАЯ ШАЙБА	1
27	8M0084613	Пружинная шайба	1
28	8128321	Винт (#10-16 x .600)	1
28	878609	Винт (#10-16 x .600)	1
29	814259	Винт (.500-20 x 4.00)	4
30	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
30	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
31	82671117	ГАЙКА (.500-20)	4
32	1938525	ТЯГА	1
32	8M0084737	Тяга	1
33	19615A4	Рычаг в сборе, наклон	1
33	19615A05	Рычаг в сборе, наклон	1
34	812707	Втулка	1
35	19605	Шайба (.520 x .850 x .060) нейлоновая - чёрная	1
35	8M0042643	Шайба (.520 x .850 x .060) нейлоновая, чёрная	1
36	99611	Волнистая шайба	1
37	19621	Ручка наклона	1
37	8M0007469	Ручка тримма	1
38	19611	Винт (.375-16 x .62)	1
39	4009040	ВИНТ (M10 x 40) Нержавеющая сталь	2
40	4002319	ШАЙБА	2
41	13914	Гайка (M10) шпильки корпуса редуктора	2
41	40140	ГАЙКА (M10)	2
42	830253	Наклейка фиксатора откидывания	1
43	818883A1	Винт барашковый в сборе	1
44	818884	ШАЙБА	1
45	768042	Винт с буртиком шестигранный	1
46	NSS	NOT SOLD SEPARATE Handle	1
47	NSS	NOT SOLD SEPARATE Rivet	1
48	NSS	NOT SOLD SEPARATE Decal-Warning	1

Рис. 39Комплект выключателя трима Trim Swith Kit

REF	Номер детали	Наименование	Кол-во
-	18286A18	Комплект переключателя тримма (10.00 футов)	1
1	18861	Фиксатор	1
2	814820	Переходник	1
3	NSS	NOT SOLD SEPARATE Switch	1
4	79091	Предохранитель 20 А	1
4	8M0207796	Предохранитель 20 А	1
5	95084A2	Кабель в сборе с предохранителем — ранние модели	1
6	11149A2	Трос в сборе (6.00 дюймов)	2
7	19209	Винт (#10-32 x 2.25)	2
7	813523	Винт (#10-16 x 2.25)	2
