水星 Mercury 4 HP Carb 0P401000 THRU 0R411837 - — взрыв-схемы и запчасти

四冲程化油器 · Belgium - Cat.# 90-803599006 · 共 27 个部位 · 994 条零件

1Аксессуары 2Комплектующие 3Карбюратор 4СКОБЫ КРЕПЕЖНЫЕ 5ОБТЕКАТЕЛЬ 6КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУНЫ 7Блок цилиндров 8Картер редуктора 9Электрические компоненты 10КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ 11ТОПЛИВНАЯ СИСТЕМА 12Редуктор, ведущий вал 13Редуктор, гребной вал 14ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ 15Встроенный топливный бак 4 л.с.16Схема смазки 17Поддон картера 18РУЧНОЙ СТАРТЕР 19Дистанционное управление 4000 с боковым креплением 20Комплект крепления дистанционного управления 21Компоненты Sailpower/Sailmate 22Сервисные/вспомогательные материалы 23КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 24Специальные инструменты 25Рулевая рукоятка 26Топливный бак - пластиковый - 3.2 галлона 27Тросы управления дросселем и переключением передач

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	8M0236724	Комплект быстросъёмного разъёма для промывки	1
-	893395A01	ПЛАСТИНА Заподлицо	1
-	875207	Тройник	1
-	892486K08	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ Аналоговый	1
-	899785K04	Жгут проводов в сборе, питание аксессуаров (30 футов)	1
-	880717A01	Комплект винтов/сальников редуктора	1
-	88439A50	КОМПЛЕКТ КАБЕЛЕЙ Аккумулятор	1
-	8M0210761	Комплект кабелей (12 футов) аккумуляторный	1
-	8M0133542	Комплект кабелей (12 футов) аккумуляторный	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	44357T2	Приспособление для промывки	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	881150K1	Комплект уплотнений для промывки - двойной водозаборник	1
-	899712A01	Комплект кабелей контроля цепи	1
-	8M0131810	Комплект кожуха MP Alert (хромированная окантовка)	1
-	8M0072341	Окантовка MP Alert - овальная (хром)	1
-	8M0138978	Окантовка MP Alert (Warm Fusion White)	1
-	8M0142265	Датчик уровня масла	1
-	8M0145987	Комплект жгута проводов Re-power Plan	1
-	8M0142696	Датчик давления DTS	1
-	8M0145165	Комплект датчика давления воды аналоговый	1
-	8M0146953	Втулка большое отверстие, механическая	1
-	8M0146954	Втулка большое отверстие, DTS CMS	1
-	8M0146955	Втулка большое отверстие, DTS	1
-	825191A03	Комплект шлангов для монтажа	1
-	8M0135386	Комплект топливного фильтра, устанавливаемый на лодке	1
-	8M0126144	Топливный фильтр	1
-	8M0113732	Жгут проводов в сборе DTS, Clean Power, 14 футов	1
-	889244T01	Жгут проводов в сборе DTS Clean Power (25 футов)	1
-	8M0207790	Жгут проводов в сборе DTS Clean Power, 25 футов	1
-	8M0127682	Жгут проводов питания в сборе, штурвал (15 футов)	1
-	8M0127681	Жгут проводов питания в сборе, штурвал (10 футов)	1
-	896333T25	Жгут проводов в сборе (25 футов)	1
-	896305001	Кронштейн	1
-	896392	ШАЙБА	1
-	67755A22	Комплект болтов транца (2.50 дюйма)	1
-	67755A26	Комплект болтов транца (3.50 дюйма)	1
-	67755A13	Комплект болтов транца (4.50 дюйма)	1
-	67755A14	Комплект болтов транца (5.50 дюйма)	1
-	67755A15	Комплект болтов транца (6.50 дюйма)	1
-	67755A17	Комплект болтов транца (7.50 дюйма)	1
-	67755A18	Комплект болтов транца (8.00 дюймов)	1
-	8M0149614	Комплект болтов транца (8.00 дюймов)	1
-	8M0109756	Комплект сдвоенных гаек болта транца	1
-	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	1
-	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	1
-	895062	Шайба	1
-	8M0204704	Шайба	1
-	82671117	ГАЙКА (.500-20)	1
-	8M0097226	Комплект тахометра для установки на консоль	1
-	8M0150994	Комплект соединительного фитинга	1
-	8M0225356	Комплект хомутов полный	1

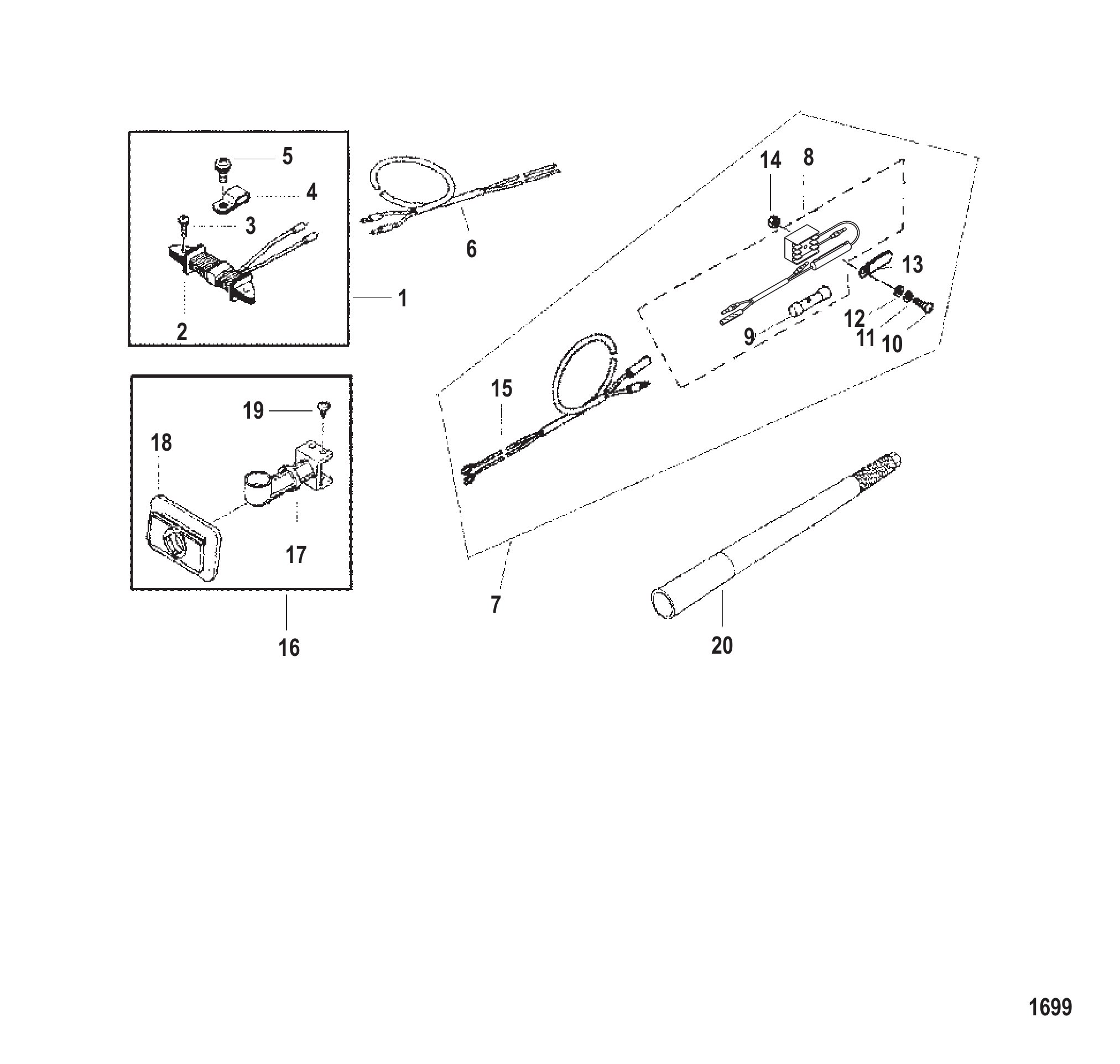

Рис. 2Комплектующие Accessory Parts

REF	Номер детали	Наименование	Кол-во
1	16837A2	КОМПЛЕКТ ГЕНЕРАТОРА	1
2	16074T	ГЕНЕРАТОР	1
3	16059	Винт	2
4	16060	Хомут генератора	1
5	16821	Винт	1
6	17175	ЖГУТ ПРОВОДОВ В СБОРЕ	1
7	16838A4	КОМПЛЕКТ ЗАРЯДКИ АККУМУЛЯТОРА	1
8	16076	ВЫПРЯМИТЕЛЬ	1
8	16076A1	КОМПЛЕКТ ВЫПРЯМИТЕЛЯ	1
8	16076A1	КОМПЛЕКТ ВЫПРЯМИТЕЛЯ	1
9	16077	ПРЕДОХРАНИТЕЛЬ	1
10	16123	Винт (25 мм)	1
10	16078	ВИНТ	1
11	16079	СТОПОРНАЯ ШАЙБА	1
12	16080	ШАЙБА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
12	8M0108373	Шайба	1
13	813275	Хомут	1
14	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
15	16082	КАБЕЛЬ АККУМУЛЯТОРА	1
16	16839A4	КОМПЛЕКТ НАПРАВЛЯЮЩЕЙ ВЕРТИКАЛЬНОГО ТРОСА	1
17	NSS	NOT SOLD SEPARATE Guide	1
18	16113	Пластина уплотнительная	1
19	17173	ВИНТ	4
20	853828	Рукоятка (0.8 метра) (0.8M)	1
20	8538281	Рукоятка (1,0 метра) (1,0М)	1

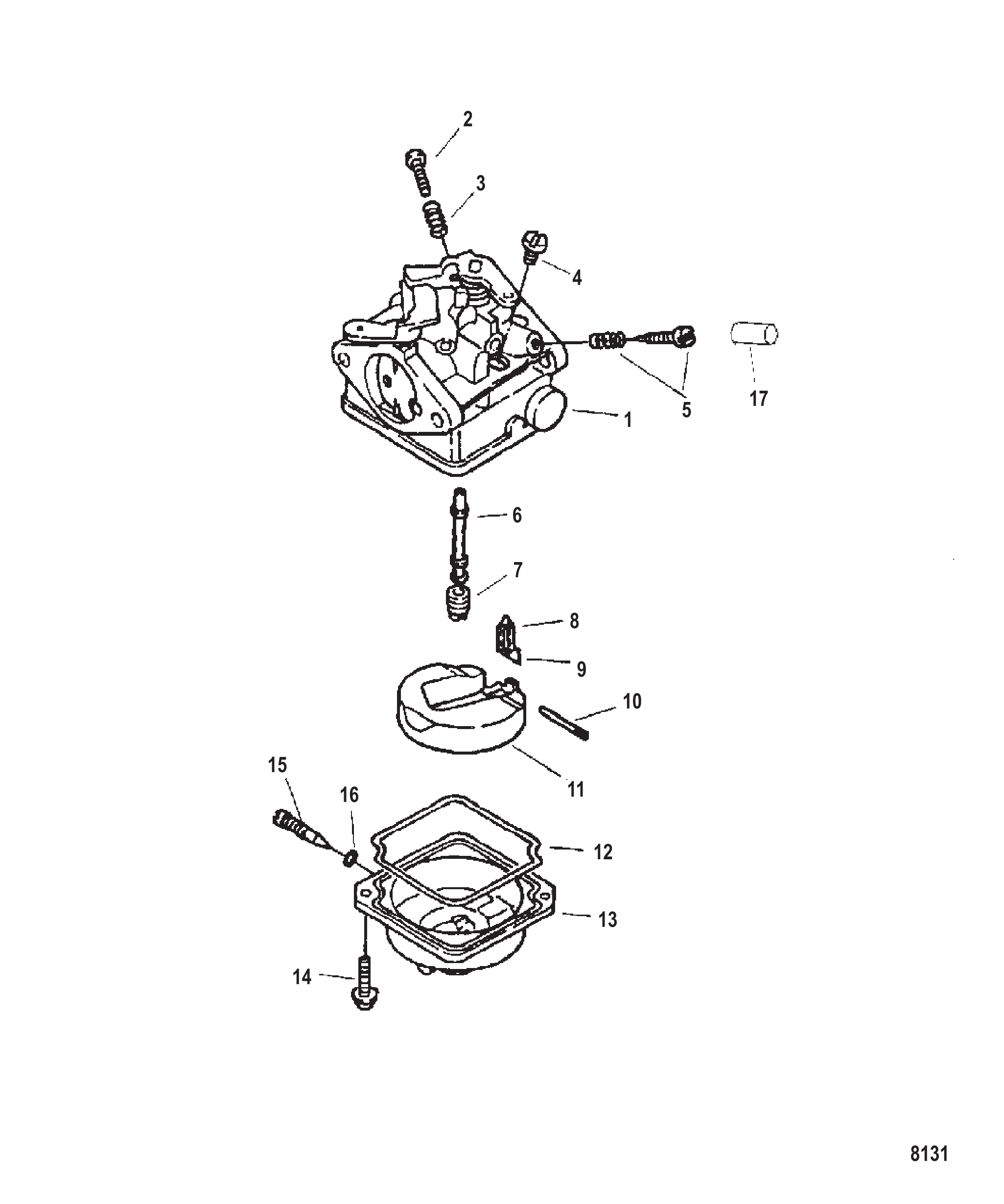

Рис. 3Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	803819T1	Карбюратор	1
1	803819T2	Карбюратор	1
1	879817A1	Карбюратор	1
1	879658A1	Карбюратор	1
1	803522T1	Карбюратор	1
1	803522T2	Карбюратор	1
1	879818A1	Карбюратор	1
1	879659A1	Карбюратор	1
1	804766T1	Карбюратор	1
1	804766T2	Карбюратор	1
1	804766T2	Карбюратор	1
1	879819A1	Карбюратор	1
1	879660A1	Карбюратор	1
2	8035095	Винт	1
3	803554	Пружина	1
4	8035241	Жиклёр холостого хода	1
4	803524	ЖИКЛЕР ХОЛОСТОГО ХОДА	1
4	8035243	Жиклёр холостого хода (#38)	1
4	8035242	Жиклёр холостого хода	1
4	8035241	Жиклёр холостого хода	1
5	8035094	Винт в сборе направляющий	1
5	8035098	Винт в сборе направляющий	1
5	8035099	Винт в сборе направляющий	1
6	8126505	Главный жиклёр	1
6	8126507	Главный жиклёр	1
6	8126504	Главный жиклёр	1
6	8126509	Главный жиклёр	1
6	8126507	Главный жиклёр	1
6	81265011	Главный жиклёр	1
6	8126508	Главный жиклёр	1
6	8126509	Главный жиклёр	1
6	81265011	Главный жиклёр	1
6	8126506	Главный жиклёр	1
6	81265010	Главный жиклёр	1
6	879660A1	Карбюратор	1
7	162502	Жиклёр главный (#70)	1
7	162505	Жиклёр главный (#60)	1
7	162508	Жиклёр главный (#65)	1
7	162509	Жиклёр главный (#62)	1
7	162506	Жиклёр главный (#75)	1
7	162507	Жиклёр главный (#68)	1
8	162543	Клапан поплавка латунный	1
9	803525	ЗАЖИМ Нержавеющая сталь	1
10	162562	Штифт поплавка - нержавеющая сталь	1
11	162533	Поплавок	1
12	8035084	Прокладка резиновая	1
13	16258T5	Поплавковая камера	1
14	16260	ВИНТ (M4 x 12)	2
15	8035093	Винт сливной (M5 x 6)	1
16	8035131	Кольцо уплотнительное резиновое	1
17	881837	Пробка	1
17	881836	Пробка	1
-	803508A99	Комплект прокладок головки блока	1
-	8M0114820	Прокладка головки блока	1
-	803508A05	Комплект прокладок головки блока	1

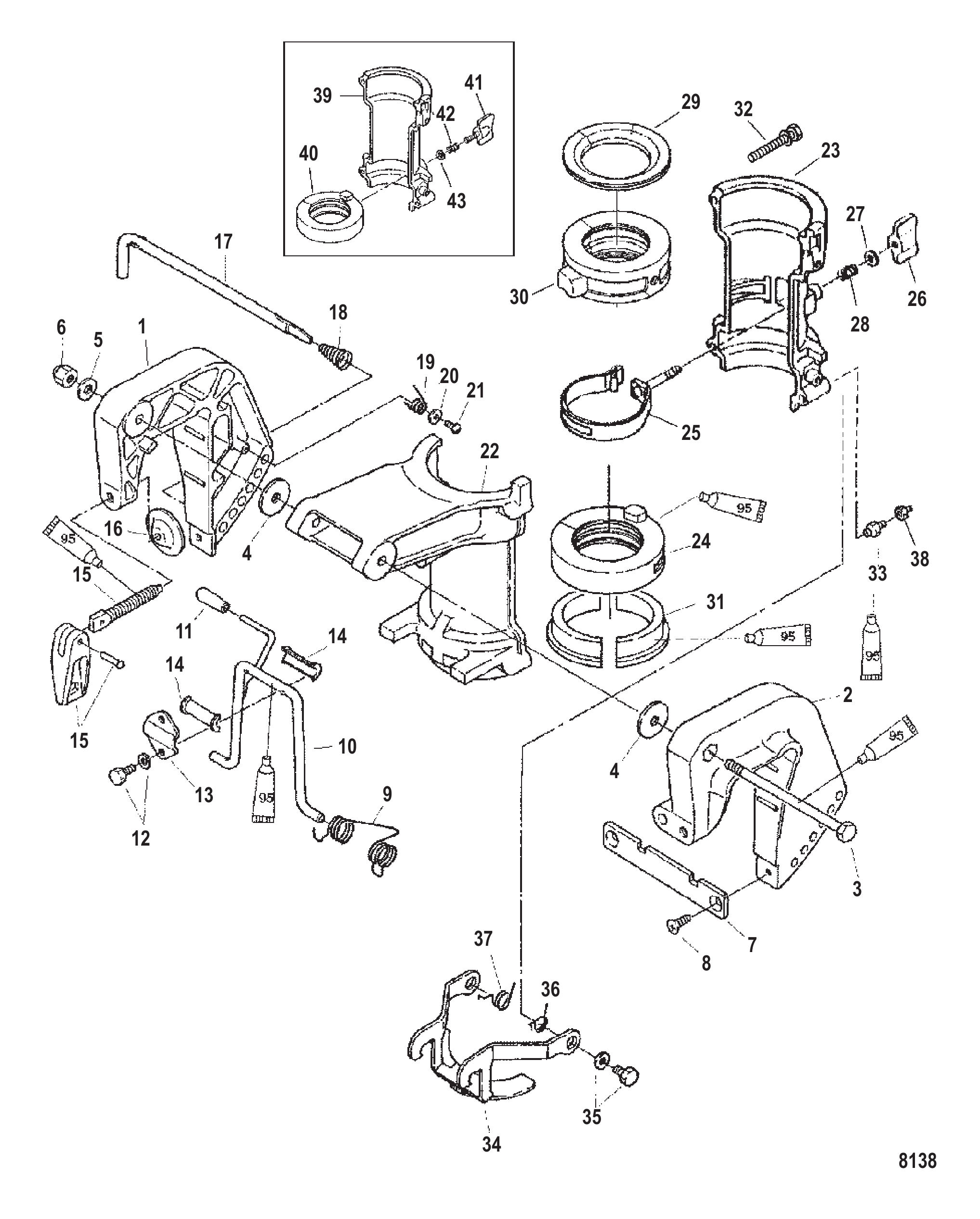

Рис. 4СКОБЫ КРЕПЕЖНЫЕ Clamp Brackets

REF	Номер детали	Наименование	Кол-во
1	9622T6	Кронштейн струбцины правый	1
2	96231	Хомут кронштейна левый борт	1
3	95373	Болт кронштейна струбцины	1
3	898101337	Винт	1
4	95375	Шайба винта кронштейна струбцины	2
5	16192	Шайба	1
6	815088	ГАЙКА (M8)	1
6	95374	Гайка нейлоновая	1
7	161931	ДИСТАНЦИОННАЯ ПЛАСТИНА	1
8	16194	Винт дистанционной пластины	2
9	16212	Пружина упора наклона	1
10	825112A3	Упор в сборе наклона	1
10	8M0045584	Упор откидывания	1
11	162081	РУКОЯТКА	1
11	8M0090337	Рукоятка	1
12	162111	БОЛТ	2
12	8230427	Болт в сборе (M6 x 12)	2
13	16210	Установочная пластина упора наклона	1
13	16210002	Пластина установочная	1
14	825113	ВТУЛКА	2
15	16200	Винт струбцины в сборе	2
15	8M0059063	Винт	2
16	95379	Подушка	2
17	16198	Упорный стержень	1
17	16198004	Тяга упорная	1
18	8150931	Пружина	1
18	815093003	Пружина	1
19	161951	ПРУЖИНА	1
20	16197	Шайба винта пружины кронштейна струбцины	1
21	16196	Винт пружины кронштейна струбцины	1
22	813029T9	Поворотный кронштейн	1
23	883300T	Поворотный кронштейн	1
24	8035674	Втулка нижняя	1
25	883301	Фрикционное кольцо	1
25	8M0124744	Узел фрикционного кольца	1
26	883302	Барашковая гайка	1
27	953921	Шайба нержавеющая	1
28	953839	Пружина	1
29	803582	Упорная пластина	1
30	8035672	Втулка верхняя	1
31	8035821	Пластина упорная	2
32	82304222	БОЛТ Нержавеющая сталь	4
32	8M0102279	Болт	4
33	824969	НИППЕЛЬ для смазки	2
34	162133	РЫЧАГ БЛОКИРОВКИ РЕВЕРСА	1
35	82304223	БОЛТ	2
36	16216	Пружина рычага блокировки заднего хода (левая)	1
37	16215	Пружина рычага блокировки заднего хода (правая)	1
38	808599	Крышка	2
39	813029T10	Поворотный кронштейн	1
40	8035673	Втулка нижняя	1
41	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
41	8M0155324	Ремкомплект шайбы винта	1
42	953838	Пружина	1
43	16826	Шайба нержавеющая	1

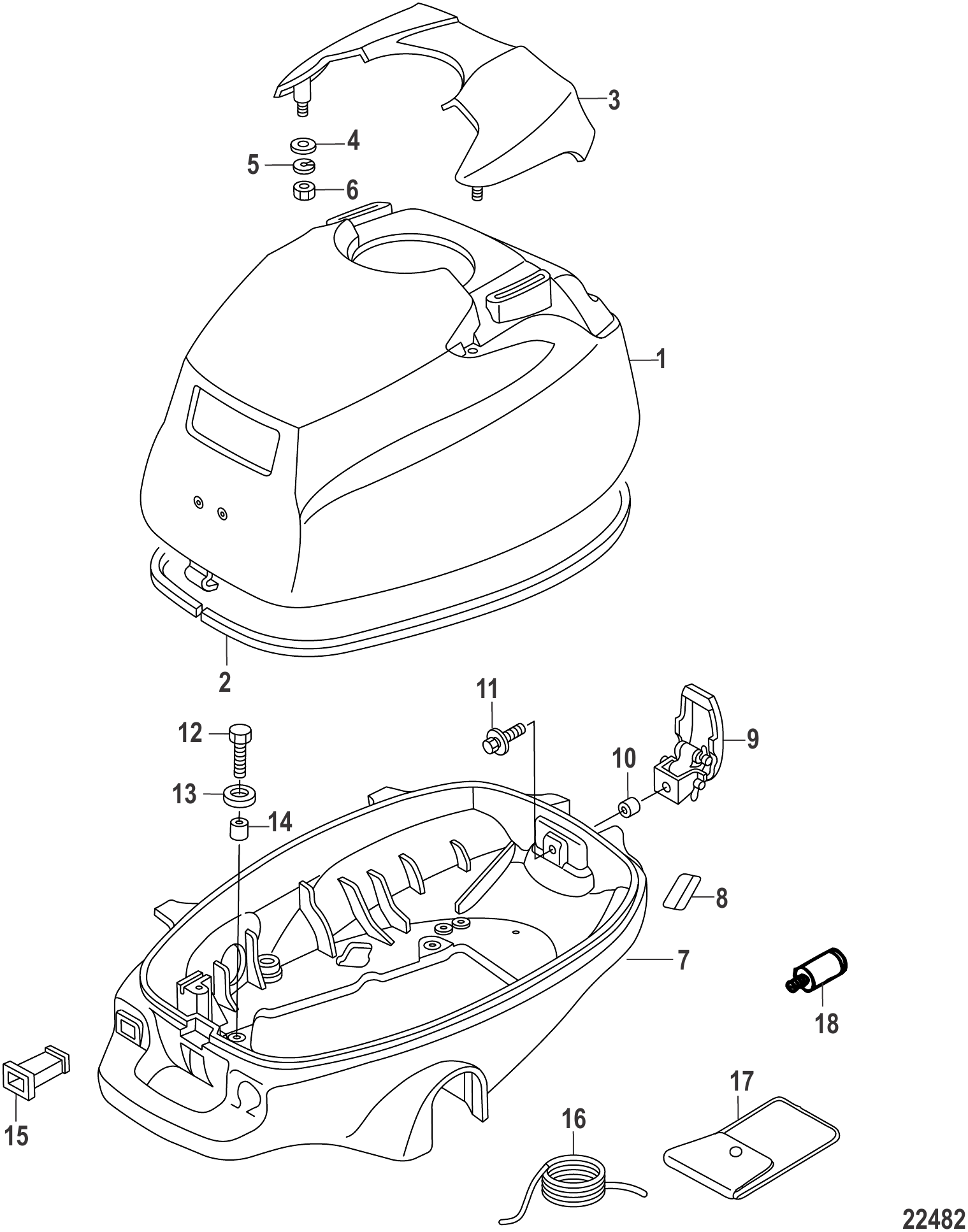

Рис. 5ОБТЕКАТЕЛЬ Cowling

REF	Номер детали	Наименование	Кол-во
1	898103T78	Верхний кожух в сборе Mercury	1
1	8M0061798	Верхний кожух в сборе чёрный, без наклеек	1
1	8M0130974	Верхний кожух в сборе	1
1	898103T80	Верхний кожух в сборе Mariner	1
1	8M0130976	Верхний кожух серый	1
1	8M0058617	Верхний кожух в сборе серебристый, без наклеек	1
1	8M0130976	Верхний кожух серый	1
2	898101348	Уплотнение кожуха	1
2	8M0105122	Уплотнение в сборе	1
2	8M0072631	Уплотнение	1
2	8M0111073	Уплотнение в сборе	1
2	8M0157116	Ремкомплект уплотнений кожуха	1
3	898103T77	Рукоятка откидывания Mercury	1
3	8M0130969	Рукоятка откидывания Mercury	1
3	898103T79	Рукоятка откидывания Mariner	1
3	8M0130971	Рукоятка откидывания Mariner	1
4	895106	Шайба нержавеющая	4
4	16826	Шайба нержавеющая	4
5	400256	СТОПОРНАЯ ШАЙБА (M6)	4
6	853722022	Гайка	4
6	400212	ГАЙКА (M6) Нержавеющая сталь	4
7	898103T76	Нижний кожух	1
7	8M0224582	Нижний кожух	1
8	NSS	NOT SOLD SEPARATE Decal-Spark Plug	1
9	817015001	Замок капота в сборе	1
9	8M0063135	Замок кожуха в сборе	1
9	817015005	Замок капота в сборе	1
9	8M0063135	Замок кожуха в сборе	1
9	8M0063135	Замок кожуха в сборе	1
10	952868	Втулка	1
11	8248324	Винт (M6 x 16)	1
12	16832	Болт (M6 x 16)	4
13	895118002	Шайба	4
13	953921	Шайба нержавеющая	4
14	9528611	Втулка	4
15	898101373	ВТУЛКА	1
16	16230	СТРАХОВОЧНЫЙ ТРОС	1
17	803581	Набор инструментов	1
18	16841A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
18	16841Q02	Комплект для промывки	1

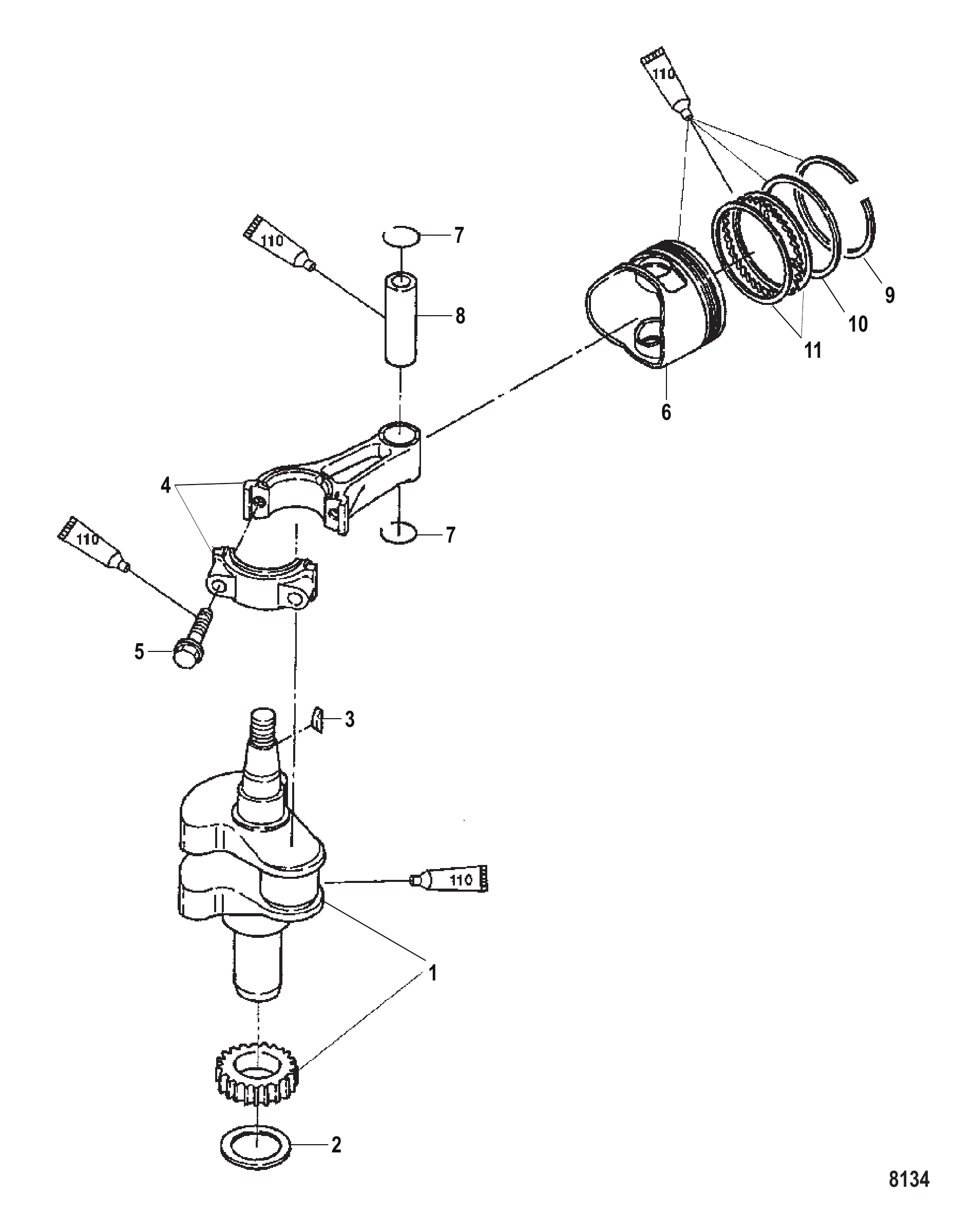

Рис. 6КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУНЫ Crankshaft, Piston and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	803515T	Коленчатый вал	1
2	803516	ШАЙБА	1
3	16053	Шпонка коленчатого вала	1
4	813047A1	Шатун	1
4	8M0124936	Шатун	1
5	8035092	Болт	2
6	804768A03	Поршень в сборе	1
6	804768T3	Поршень	1
6	804768A03	Поршень в сборе	1
6	804768T2	Поршень	1
6	804768T3	Поршень	1
6	804768T	Поршень	1
6	804768T3	Поршень	1
6	804768A04	Поршень в сборе	1
6	8M0094922	ПОРШЕНЬ В СБОРЕ	1
6	804768T4	ПОРШЕНЬ	1
6	804768A04	Поршень в сборе	1
6	804768T1	ПОРШЕНЬ	AR
6	804768T4	ПОРШЕНЬ	AR
6	803517T	ПОРШЕНЬ	1
6	803517T1	ПОРШЕНЬ	AR
6	804768T	Поршень	1
6	804768T3	Поршень	1
6	804768T1	ПОРШЕНЬ	AR
6	804768T4	ПОРШЕНЬ	AR
7	160573	Стопорное кольцо E-образное	2
8	803521	ПАЛЕЦ Поршневой	1
8	898103113	Поршневой палец	1
-	803518T01	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	1
-	803518T02	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	AR
9	803518	КОЛЬЦО Поршневое - Верхнее	1
9	803518T01	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	1
9	8035181	Кольцо поршневое — верхнее	AR
10	803519	КОЛЬЦО Поршневое - Второе	1
10	803518T01	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	1
10	8035191	Кольцо поршневое — второе	AR
11	803520	КОЛЬЦО Маслосъемное	1
11	8035201	Кольцо маслосъёмное	AR
11	803518T02	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	AR

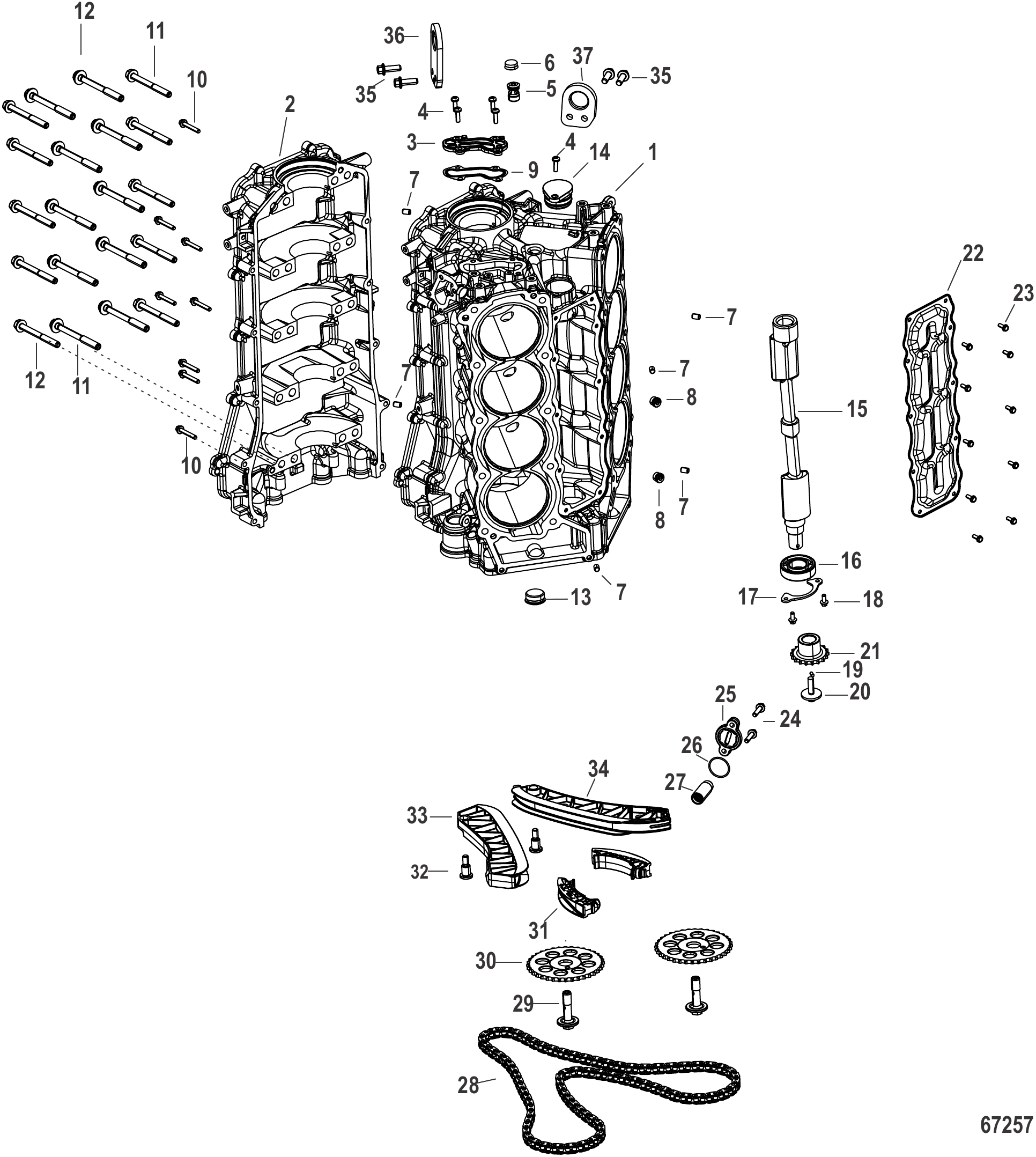

Рис. 7Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	8M0142344	БЛОК ЦИЛИНДРОВ	1
2	NSS	NOT SOLD SEPARATE	1
3	8M0142349	КРЫШКА БЛОКА ЦИЛИНДРОВ	1
4	8M0080651	Винт (M6 x 20)	5
5	8M0142352	ПРОБКА 18 ММ	1
6	8M0142353	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.614 x 0.070)	1
7	893540	Штифт установочный, 8x12 длинный	6
8	8M0087447	ПРОБКА (10ММ)	2
9	8M0142348	ПРОКЛАДКА КРЫШКИ ПЛАСТИНЫ	1
10	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	10
11	8M0142347	ВИНТ (M10 x 96 ММ) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	10
11	8M0168893	ВИНТ M10 x 96	10
12	8M0142346	ВИНТ (M11 x 107 ММ) С ДВЕНАДЦАТИГРАННОЙ ГОЛОВКОЙ	10
13	8M0087454	ПРОБКА (30 мм)	1
14	8M0142409	ПРОБКА БАЛАНСИРА	1
15	8M0142421	БАЛАНСИРНЫЙ ВАЛ	1
16	8M0142429	ПОДШИПНИК ШАРИКОВЫЙ	1
17	8M0142427	ПЛАСТИНА СТОПОРНАЯ	1
18	8M0142428	ВИНТ (M5 x 12) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	2
19	8M0142426	ШТИФТ НАПРАВЛЯЮЩИЙ	1
20	8M0142423	ВИНТ (M8 x 1.25) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ И ШАЙБОЙ	1
21	8M0142422	ЗВЕЗДОЧКА	1
22	8M0142410	КРЫШКА БАЛАНСИРА ШТАМПОВАННАЯ	1
23	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	10
24	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
25	8M0064752	ТОРЦЕВАЯ КРЫШКА НАТЯЖИТЕЛЯ РАСПРЕДВАЛОВ	1
26	898836	Уплотнительное кольцо коричневое	1
26	8M0237361	Кольцо уплотнительное	1
27	8M0142394	НАТЯЖИТЕЛЬ В СБОРЕ ЦЕПИ ГРМ	1
27	8M0231253	НАТЯЖИТЕЛЬ В СБОРЕ ЦЕПИ ГРМ	1
28	8M0142399	ЦЕПЬ ПРИВОДА РАСПРЕДВАЛОВ	1
29	8M0142395	БОЛТ РАСПРЕДВАЛА M12 СПЕЦИАЛЬНЫЙ ЛЕВАЯ РЕЗЬБА	2
30	8M0142390	ЗВЕЗДОЧКА РАСПРЕДВАЛА	2
31	8M0142400	НАПРАВЛЯЮЩАЯ КОРОТКАЯ	2
32	8M0086569	ВИНТ С БУРТИКОМ (M8 x 1.25)	2
33	8M0142393	НАПРАВЛЯЮЩАЯ ПРИВОДА РАСПРЕДВАЛА	1
34	8M0142392	НАПРАВЛЯЮЩАЯ ПОДВИЖНАЯ	1
35	8M0103821	ВИНТ	4
36	8M0142459	РЫМ-БОЛТ ЛЕВЫЙ	1
37	8M0142448	РЫМ-БОЛТ ПРАВЫЙ	1
-	8M0142279	Длинный блок	1
-	8M0149557	Длинный блок	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

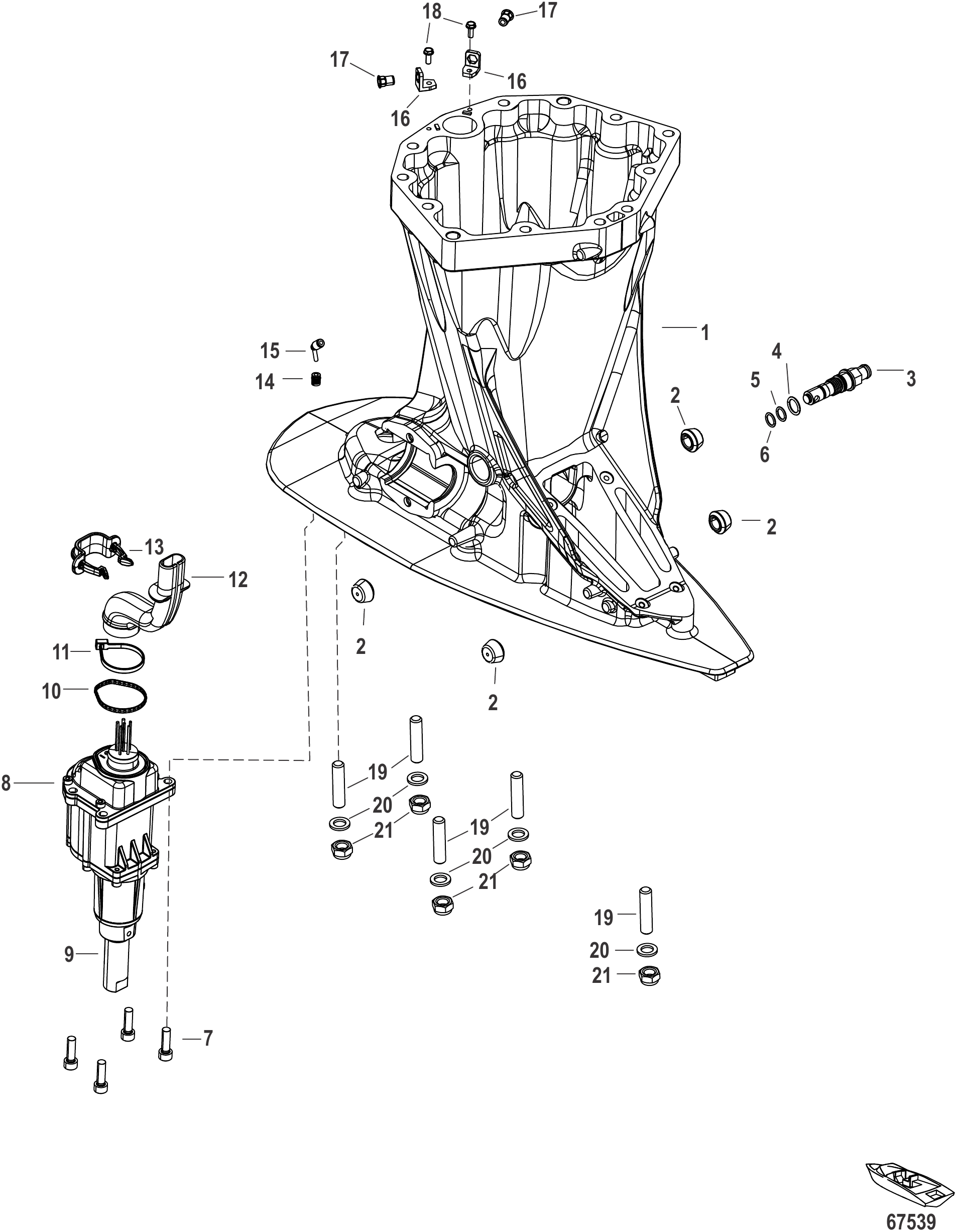

Рис. 8Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8M0142775	Корпус гребного вала, чёрный	1
2	8M0142713	Крышка опоры	4
3	8M0112869	Масляная пробка в сборе	1
4	85045	Кольцо уплотнительное (.551 x .070)	1
5	863006	Кольцо уплотнительное (10.82 x 1.78)	1
6	8M0036228	Уплотнительное кольцо (8.1 X 1.6)	1
7	8M0142829	Винт (M6 x 20)	4
8	8M0142253	Привод переключения передач	1
8	8M0204944	Привод переключения передач	1
9	8M0147857	Соединительная муфта вала	1
10	8M0142978	Сальник привода	1
11	69355	Стяжка (5.50 дюймов)	1
11	8M0214940	Стяжка	1
12	8M0147674	Пыльник проводов привода переключения	1
13	8M0147675	Зажим	1
14	8M0142714	Штуцер	1
15	8M0155119	Штуцер Legris	1
16	8M0142715	Кронштейн крепления Bib	2
17	8M0142716	Вставка	2
18	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	2
19	8M0008031	Шпилька (M12 x 1.75 x 52)	5
19	8M0142781	Шпилька (M12 x 179)	5/AR
19	8M0142788	Шпилька (M12 x 306)	5/AR
20	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5/AR
21	896895	Гайка (M12)	5/AR

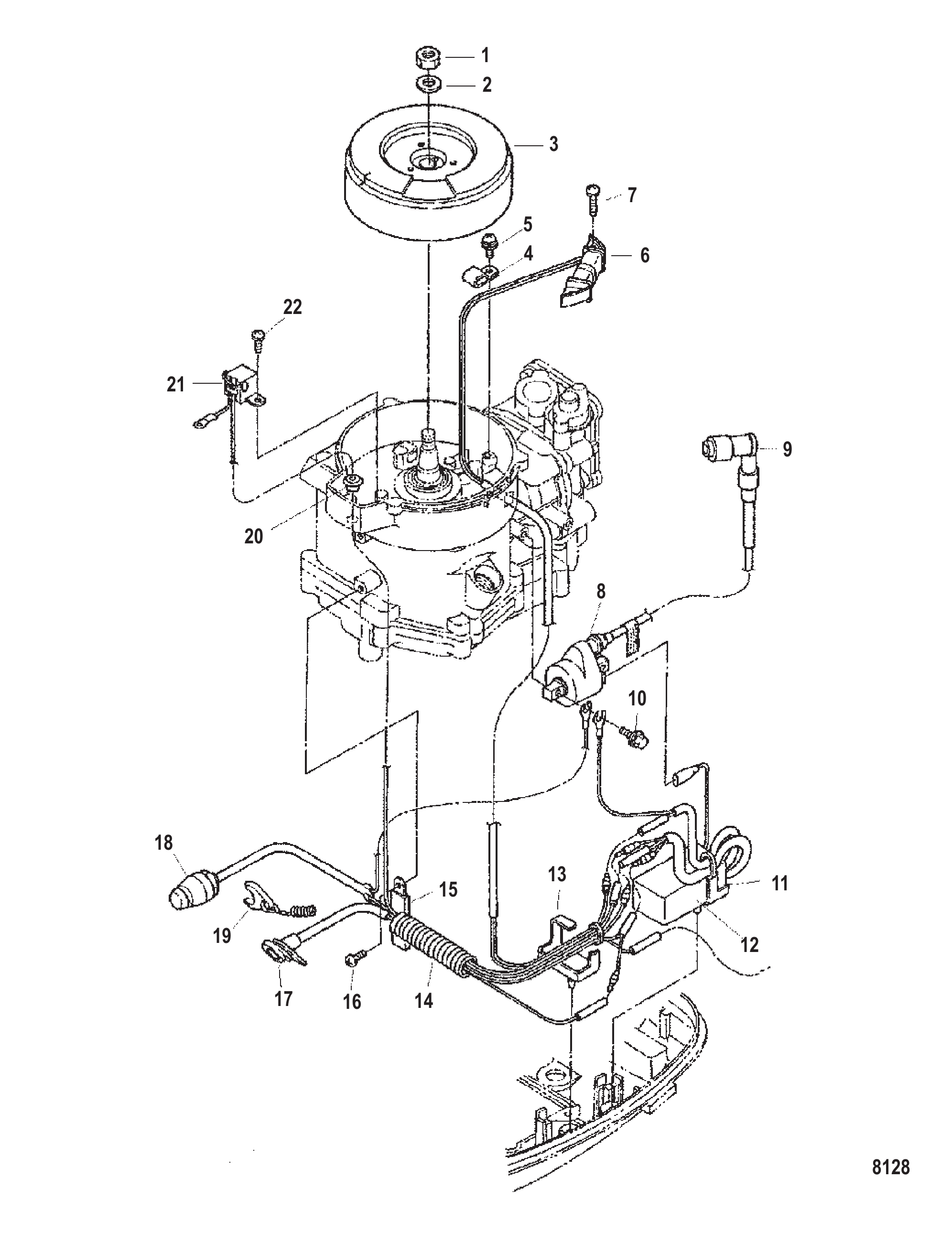

Рис. 9Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	16071	ГАЙКА МАХОВИКА	1
2	16072	ШАЙБА МАХОВИКА	1
3	803557T	Маховик	1
4	16060	Хомут генератора	1
5	16821	Винт	1
6	803844T	Катушка возбуждения	1
7	16059	Винт	2
8	803559T1	Катушка зажигания	1
9	803560	Чехол	1
9	803560001	Чехол	1
10	167051	Болт (M6 x 20)	2
11	878062	Демпфер	1
12	803558T1	Блок CD	1
12	803558T02	Блок CD	1
12	803558T02	Блок CD	1
13	878061	Передний демпфер	1
14	879705	Втулка	1
15	803563	Хомут	1
15	803563005	Хомут	1
15	8035631	Хомут	1
15	803563005	Хомут	1
15	95306	Зажим провода	1
15	8M0130961	Хомут	1
15	813275	Хомут	1
16	16827	Винт	1
17	803562	Лампа предупреждения	1
18	823037A3	Выключатель в сборе стоп	1
18	823037A05	Выключатель в сборе стоп	1
18	823037A05	Выключатель в сборе стоп	1
19	823054	Чека безопасности	1
20	16068	ВТУЛКА КАТУШКИ ПУЛЬСАРА	1
21	803561	Катушка датчика импульсов	1
22	82303110	ВИНТ (M5 x 16)	2

Рис. 10КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ Engine Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	803508A99	Комплект прокладок головки блока	1
-	803508A05	Комплект прокладок головки блока	1
-	8035131	Кольцо уплотнительное резиновое	1
-	8035133	Уплотнительное кольцо впускного коллектора	1
-	8035085	Прокладка карбюратора	2
-	803508013	Прокладка	2
-	803514	САЛЬНИК Масляный	1
-	898101285	Сальник масляный	1
-	803513	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
-	80350811	Прокладка крышки	1
-	803508	ПРОКЛАДКА Головка цилиндра	1
-	8035081	Прокладка головки цилиндра	1
-	803508012	Прокладка	1
-	853702	ПРОКЛАДКА	1
-	8M0214960	ПРОКЛАДКА	1
-	8035082	Прокладка крышки головки цилиндра	1
-	8035088	Прокладка выхлопной пластины	1
-	803508015	Прокладка	1
-	8035134	Уплотнительное кольцо крышки масляного поддона	1
-	8035087	Прокладка масляного поддона	1
-	803508014	Прокладка	1
-	168231	Уплотнительное кольцо	1
-	8035089	Прокладка корпуса гребного вала	1
-	803508016	Прокладка корпуса гребного вала	1

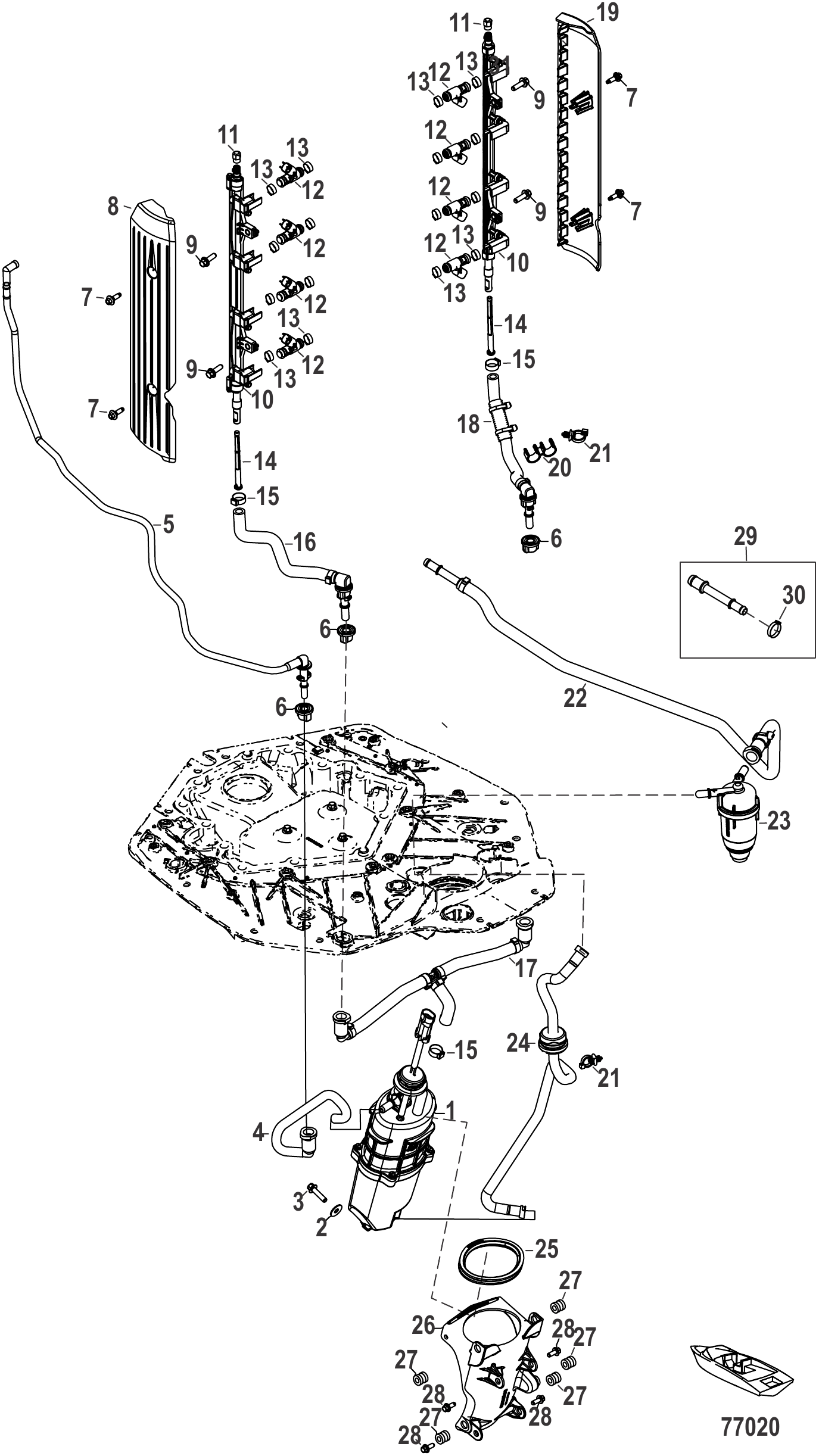

Рис. 11ТОПЛИВНАЯ СИСТЕМА Fuel System

REF	Номер детали	Наименование	Кол-во
1	8M0132732	Модуль подачи топлива	1
2	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
3	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	1
4	8M0142432	Шланг впускной к модулю подачи топлива	1
4	8M0231308	Шланг опорный коллектора нижний	1
5	8M0142436	Шланг в сборе опорный коллектора верхний	1
5	8M0203775	Шланг опорный коллектора верхний	1
6	884546	Втулка уплотнительная	3
7	8M0005773	Винт (M6 x 14) с буртиком шестигранный с фланцем нерж.	4
8	8M0142475	Крышка топливной рампы, левая	1
9	8M0142830	Винт (M6 x 20)	4
10	8M0142434	Топливная рампа левая	1
10	8M0220616	Топливная рампа левая	1
10	8M0142433	Топливная рампа правая	1
10	8M0220615	Топливная рампа правая	1
11	8M0046566	Крышка клапана	2
12	8M0142264	Топливная форсунка	8
13	8M0221321	Комплект уплотнительных колец	1
14	8M0090809	Сетка топливной рампы	2
15	8M0142585	Хомут (16.2 x 7 x .6 мм)	3
16	8M0142442	Шланг в сборе от модуля подачи топлива к левой рампе	1
17	8M0142437	Шланг в сборе от модуля подачи топлива к топливной рампе	1
18	8M0142444	Шланг в сборе от модуля подачи топлива к правой рампе	1
19	8M0142476	Крышка топливной рампы, правая	1
20	8M0142445	Зажим	1
21	899145	Хомут крепёжный	2
22	8M0142446	Шланг в сборе от кожуха к модулю подачи топлива	1
23	8M0106635	Топливный фильтр	1
23	8M0176313	Топливный фильтр	1
24	8M0142430	Шланг от топливного фильтра к модулю подачи топлива	1
24	8M0203776	Шланг от топливного фильтра к модулю подачи топлива	1
25	8M0037209	Втулка фиксатора модуля подачи топлива	1
26	8M0142722	Кронштейн модуля подачи топлива	1
27	8M0142724	Втулка	5
28	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4
29	8M0208431	Комплект топливного впуска 3/8 дюйма на 1/2 дюйма	1
30	8M0157397	Хомут Oetiker, 17.5	1

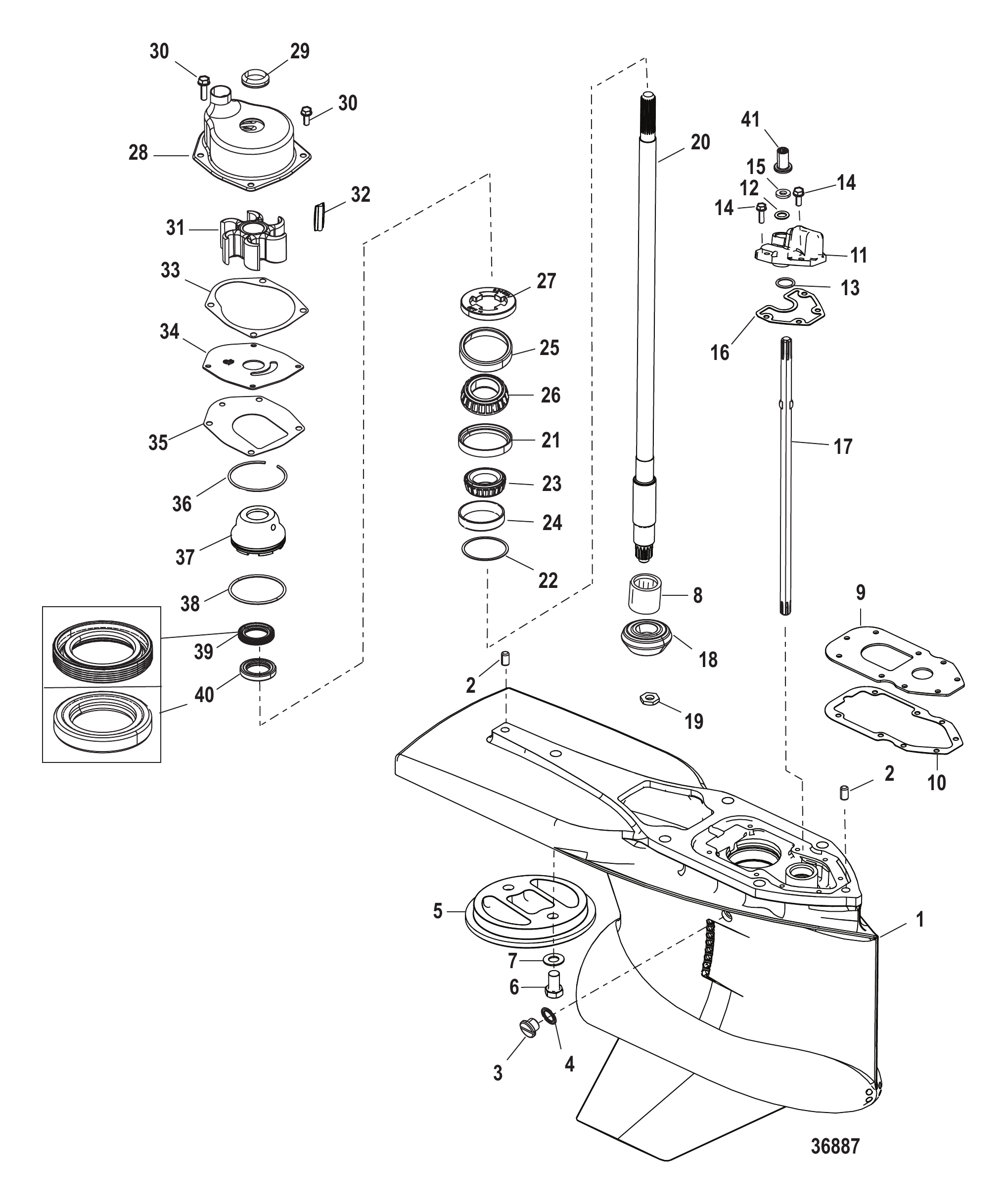

Рис. 12Редуктор, ведущий вал Gear Housing Driveshaft

REF	Номер детали	Наименование	Кол-во
-	880686T60	Корпус редуктора в сборе Complete-Standard-Long	1
-	880686T61	Корпус редуктора в сборе Complete-Standard-X-Long	1
-	880686T63	Корпус редуктора в сборе Complete-Standard-XX-Long	1
-	8M0049872	Корпус редуктора в сборе Complete	1
-	880686T65	Корпус редуктора в сборе Complete-Counter Rotation-Long	1
-	880686T62	Корпус редуктора в сборе Complete-Counter Rotation X-Long	1
-	8M0049871	Корпус редуктора в сборе Complete	1
-	880686T64	Корпус редуктора в сборе Complete-Counter Rotation-XX-Long	1
1	880686T66	Корпус редуктора Basic	1
2	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
3	79953A04	Пробка в сборе (.375-16 x .250)	1
4	830749	Сальник	1
4	8M0204693	Уплотнение сливной пробки	1
5	847635001	Анод	1
6	8M0036047	Винт (.375 x .62)	2
7	841388	Шайба (.410 x .810 x .050) нержавеющая сталь	2
8	817072	Подшипник роликовый	1
9	8M0033810	Пластина водяного канала	1
10	8M0033809	Прокладка водяного насоса	1
11	8M8022275	Крышка в сборе вала переключения	1
12	8164641	Маслосъёмный сальник	1
12	8M0246145	САЛЬНИК	1
13	896522	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (799 x .103)	1
14	1993720	ВИНТ (M6 x 20)	4
14	8M0204706	Винт M6 x 20 с шестигранной головкой	4
15	77674	ШАЙБА (.35 x .75 x .12)	1
16	8M0033641	Прокладка	1
17	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
18	NSS	NOT SOLD SEPARATE Pinion Gear 16 Teeth	1
19	8M0030976	Гайка	1
20	888572T01	Вал приводной Long	1
20	888573T01	Вал приводной X-Long	1
20	888574T01	Вал приводной XX-Long	1
21	884327A02	Регулировочная шайба/подшипник в сборе	1
22	38657A1	Регулировочные прокладки в сборе	AR
22	8M0063268	Комплект регулировочных прокладок	AR
23	NSS	NOT SOLD SEPARATE Roller Bearing Assembly	1
24	NSS	NOT SOLD SEPARATE Cup	1
25	NSS	NOT SOLD SEPARATE Roller Bearing Assembly	1
26	NSS	NOT SOLD SEPARATE Cup	1
27	8245191	Фиксатор	1
28	817275A13	Водяной насос в сборе Complete	1
29	861415A1	Комплект сальников	1
30	1993720	ВИНТ (M6 x 20)	4
30	8M0204706	Винт M6 x 20 с шестигранной головкой	4
31	43026T2	КРЫЛЬЧАТКА	1
32	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
32	8M0204723	ШПОНКА	1
33	8172771	Прокладка водяного насоса, верхняя	1
34	8172761	Передняя пластина	1
34	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
35	430331	Прокладка	1
36	880719	Кольцо стопорное	1
37	8M8022274	Корпус в сборе сальника	1
37	8M8023745	Корпус в сборе	1
38	896523	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.175 x .103)	1
38	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
39	NSS	NOT SOLD SEPARATE Oil Seal	1
40	NSS	NOT SOLD SEPARATE Oil Seal	1
41	43585	Муфта вала переключения	1
-	830749A02	Ремкомплект сальников корпуса редуктора	1
-	43026Q06	Ремкомплект крыльчатки водяного насоса	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1
-	817275A08	Ремкомплект водяного насоса (верхний)	1

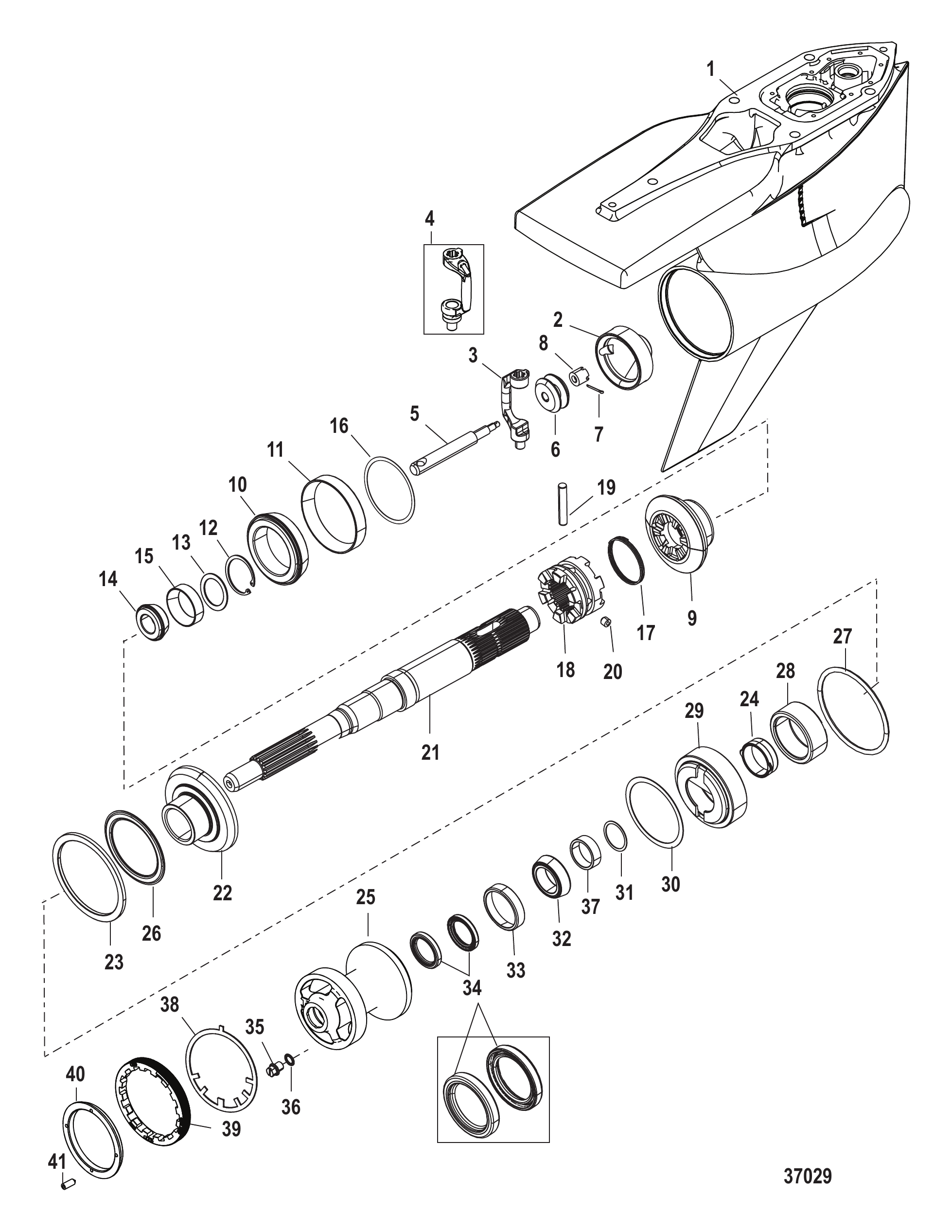

Рис. 13Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	880686T60	Корпус редуктора в сборе Complete-Standard-Long	1
-	880686T61	Корпус редуктора в сборе Complete-Standard-X-Long	1
-	880686T63	Корпус редуктора в сборе Complete-Standard-XX-Long	1
-	8M0049872	Корпус редуктора в сборе Complete	1
-	880686T65	Корпус редуктора в сборе Complete-Counter Rotation-Long	1
-	880686T62	Корпус редуктора в сборе Complete-Counter Rotation X-Long	1
-	8M0049871	Корпус редуктора в сборе Complete	1
-	880686T64	Корпус редуктора в сборе Complete-Counter Rotation-XX-Long	1
1	880686T66	Корпус редуктора Basic	1
2	NSS	NOT SOLD SEPARATE Plug	1
3	896847A01	Рычаг переключения передач, ось 5/16	1
4	896847A01	Рычаг переключения передач, ось 5/16	1
5	19755T7	Шпуля в сборе	1
5	8M0235940	Катушка в сборе	1
6	NSS	NOT SOLD SEPARATE Spool	1
7	469501	Шплинт	1
8	NSS	NOT SOLD SEPARATE Sleeve Adjusting	1
9	892595A06	Комплект шестерён переднего хода	1
10	884323T01	Роликовый подшипник в сборе	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	NSS	NOT SOLD SEPARATE Cup	1
12	23721	КОЛЬЦО СТОПОРНОЕ	1
12	8M0051043	Кольцо стопорное	1
13	892805	Упорная шайба	1
13	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
14	884325T01	Подшипник в сборе роликовый конический	1
14	8M0142835	Подшипник роликовый конический (чашка/конус)	1
15	NSS	NOT SOLD SEPARATE Cup	1
16	884328A01	Комплект регулировочных шайб	AR
16	8M0063270	Комплект регулировочных шайб	AR
17	30893	Пружина	1
18	880714T02	Муфта	1
19	8M0020941	ПАЛЕЦ КРЕСТОВИНЫ	1
19	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
20	828356	Штифт фиксатора	1
21	888530T01	Вал гребного винта	1
22	880707A03	Комплект шестерён заднего хода и ведущей шестерни	1
23	8M0030983	Шайба упорная	1
24	892818	Переходник	1
24	8M0053183	Переходник шестерни переднего хода	1
25	8M8023633	Корпус в сборе подшипника	1
26	815480	ПОДШИПНИК Упорный	1
27	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
28	814653T	Подшипник в сборе игольчатый	1
29	880728	Адаптер подшипника	1
29	8M0148384	Переходник подшипника шестерни переднего хода	1
30	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
31	891936A01	Комплект регулировочных шайб	AR
32	884330T01	Подшипник в сборе конический	1
32	8M0148319	Подшипник роликовый конический чашка/конус	1
33	NSS	NOT SOLD SEPARATE Cup	1
34	888483	Сальник масляный	2
34	8M0204700	Сальник масляный	2
35	880717A01	Комплект винтов/сальников редуктора	1
36	830749	Сальник	1
36	8M0204693	Уплотнение сливной пробки	1
37	891919001	Проставка упорная	1
38	8M0027416	Шайба стопорная	1
39	8M0001491	Гайка стопорная	1
39	8M0162798	Фиксатор корпуса подшипника	1
-	8M8023718	Комплект крышки Flush-Standard	1
-	8M8023719	Комплект крышки Flush-.03 Extension	1
40	8M0033816	Крышка	1
41	8M0036819	Винт установочный (10-32)	1
-	830749A02	Ремкомплект сальников корпуса редуктора	1

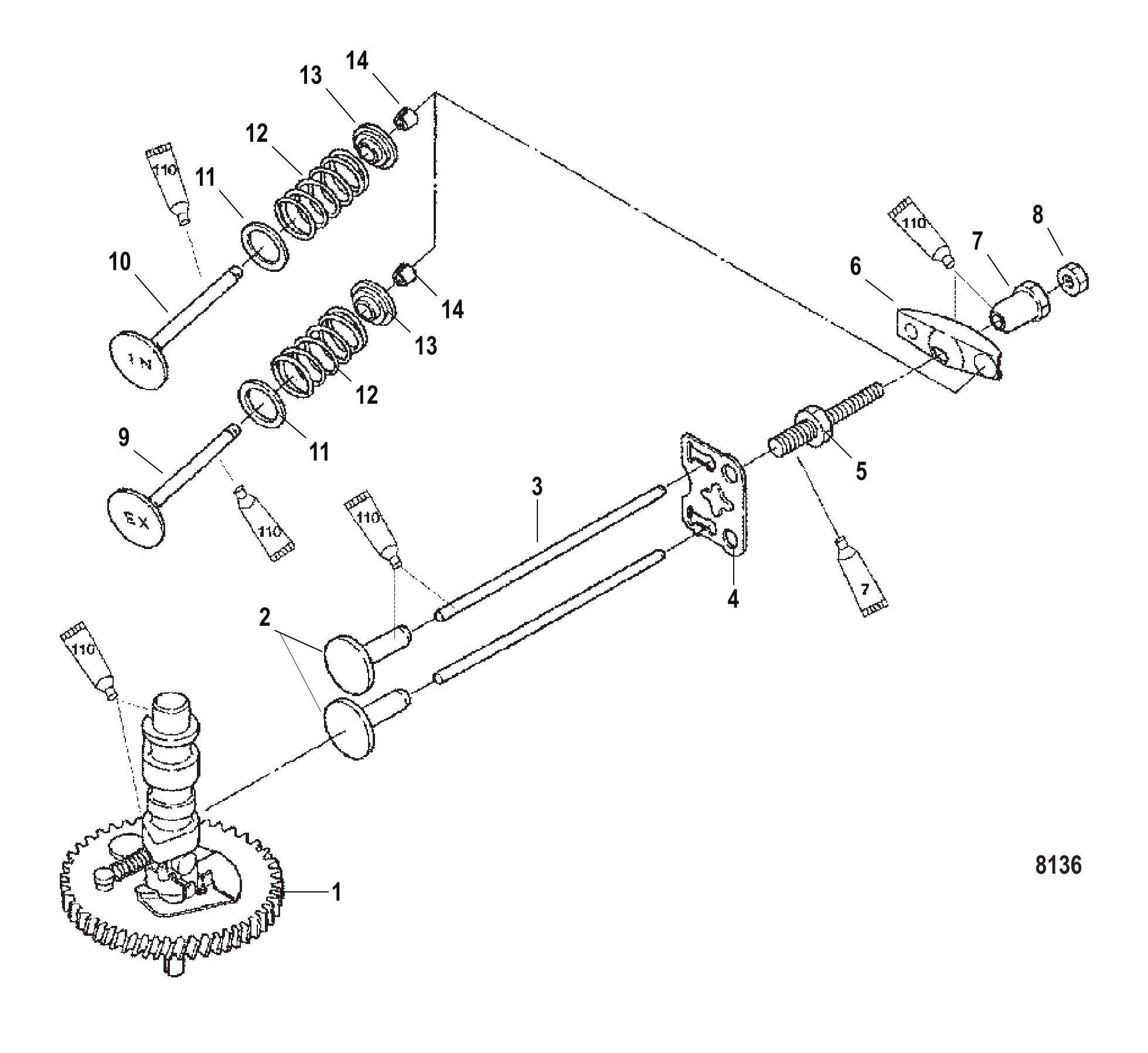

Рис. 14ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ Intake/Exhaust Valves

REF	Номер детали	Наименование	Кол-во
1	803545T2	Распредвал	1
1	8M0147019	Распредвал	1
1	803545T1	РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ	1
1	803545T	РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ	1
1	803545T2	Распредвал	1
1	8M0147019	Распредвал	1
2	803546	Толкатель	2
3	803547	Штанга толкателя	2
4	803548	Пластина	1
5	8035097	Болт	2
6	803549	Коромысло	2
6	8M0056319	КОРОМЫСЛО	2
7	803550	Ось качания	2
8	803551	Гайка	2
8	803551001	Гайка	2
9	803553T	КЛАПАН ВЫПУСКНОЙ	1
9	8M0056316	КЛАПАН ВЫПУСКНОЙ	1
10	803552T	КЛАПАН ВПУСКНОЙ	1
10	8M0056312	КЛАПАН ВПУСКНОЙ	1
11	803598	Седло	2
11	8M0158660	Седло пружины клапана	2
12	8035544	Пружина	2
12	898101214	Пружина клапана	2
13	803555	Фиксатор	2
13	8M0152418	Фиксатор в сборе	2
14	803556	Сухарь клапана	4
14	8M0152418	Фиксатор в сборе	4

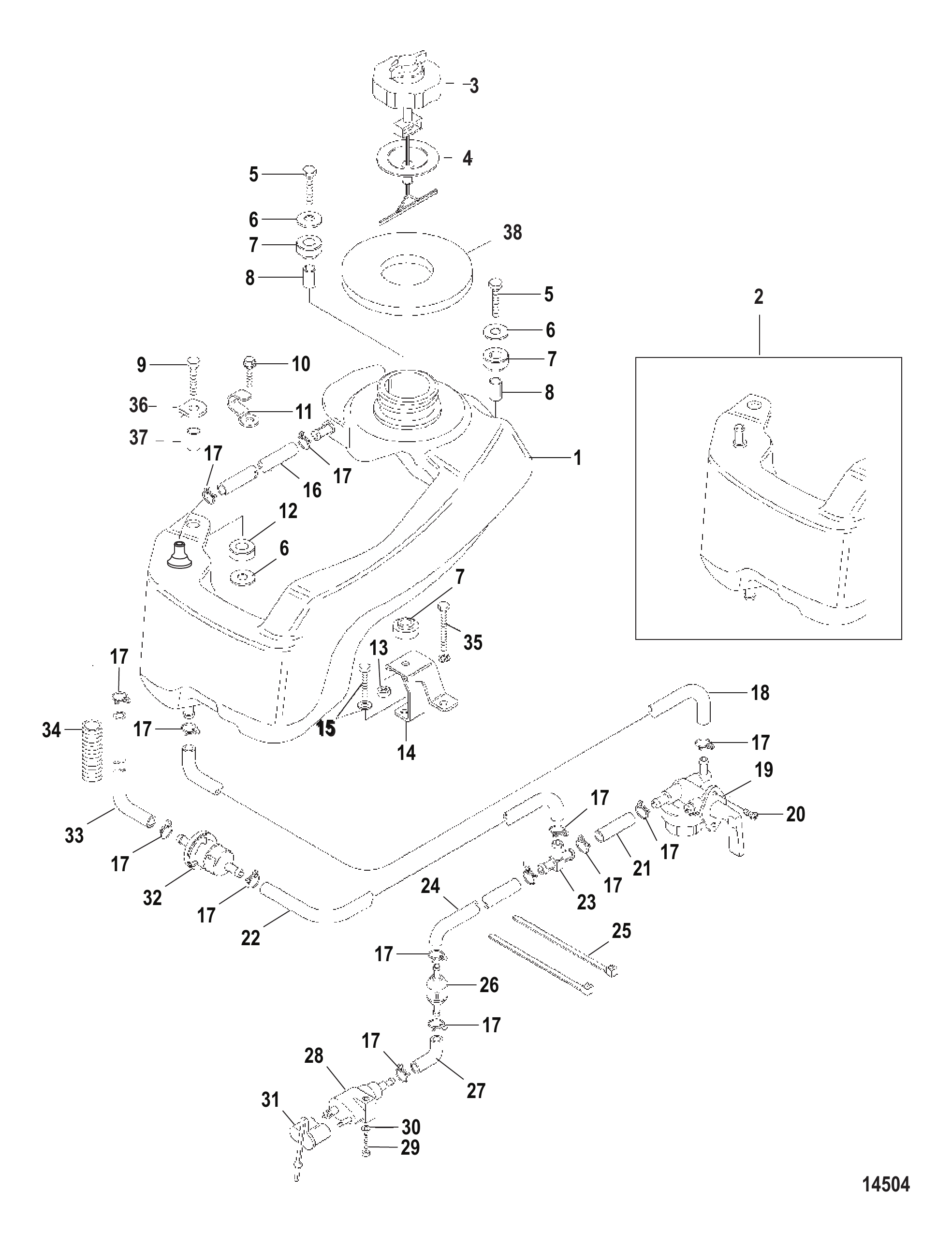

Рис. 15Встроенный топливный бак 4 л.с. Integral Fuel Tank 4 Horsepower

REF	Номер детали	Наименование	Кол-во
1	889246T45	БАК В СБОРЕ ТОПЛИВНЫЙ	1
2	878355A1	БАК В СБОРЕ ТОПЛИВНЫЙ	1
2	889246T45	БАК В СБОРЕ ТОПЛИВНЫЙ	1
2	878355A2	БАК В СБОРЕ ТОПЛИВНЫЙ	1
3	878352A1	КРЫШКА В СБОРЕ ТОПЛИВНАЯ	1
3	8M0056977	КРЫШКА В СБОРЕ	1
3	878352A2	Крышка топливного бака в сборе	1
3	8M0058610	ORD 8M0126977 Mercury / Quicksilver	1
4	878353	Прокладка	1
4	8M0126977	КРЫШКА ТОПЛИВНОГО БАКА	1
5	4000330	ВИНТ (M6 x 25)	2
5	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
6	161404	Шайба	4
7	8537437	Опора резиновая	4
8	8537154	Проставка	2
8	853715007	Проставка	2
9	16705	Болт	1
10	878388	Винт нержавеющая сталь	1
10	8M0051381	Винт	1
11	813275	Хомут	1
12	881305	Опора резиновая	1
13	400212	ГАЙКА (M6) Нержавеющая сталь	AR
14	878350	Кронштейн	1
15	823042060	БОЛТ	1
16	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
16	8M0057113	Трубка	1
17	95395	Зажим нержавеющая сталь	14
18	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
18	8M0057113	Трубка	1
19	878387	Топливный кран в сборе	1
20	815046	ВИНТ НЕРЖАВЕЮЩАЯ СТАЛЬ	2
21	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
21	8M0057113	Трубка	1
22	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
22	8M0057113	Трубка	1
23	73318	ТРОЙНИК ПЛАСТИКОВЫЙ	1
24	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
24	8M0057113	Трубка	1
25	816311T	СТЯЖКА (8.00 дюймов)	2
26	815048	СОЕДИНИТЕЛЬ ПЛАСТИКОВЫЙ	1
27	815049	ШЛАНГ РЕЗИНОВЫЙ	1
27	8M0168427	Шланг	1
28	15781A5	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ - ЛАТУННЫЙ	1
28	8M0182334	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ	1
29	4000333	ВИНТ (M6 x 40)	1
30	16826	Шайба нержавеющая	1
31	878311	Крышка	1
32	16248	ТОПЛИВНЫЙ ФИЛЬТР	1
32	8M0157133	Топливный фильтр	1
33	17668	ШЛАНГ (6-1/2")	1
34	8797051	Втулка	1
35	82304235	БОЛТ (M6 x 45)	1
36	881306	Пластина	1
37	881307	Проставка	1
37	881307001	Проставка	1
38	878354	Сальник	1

Рис. 16Схема смазки Lube Chart

REF	Номер детали	Наименование	Кол-во
-	NOPART	Список деталей отсутствует	1

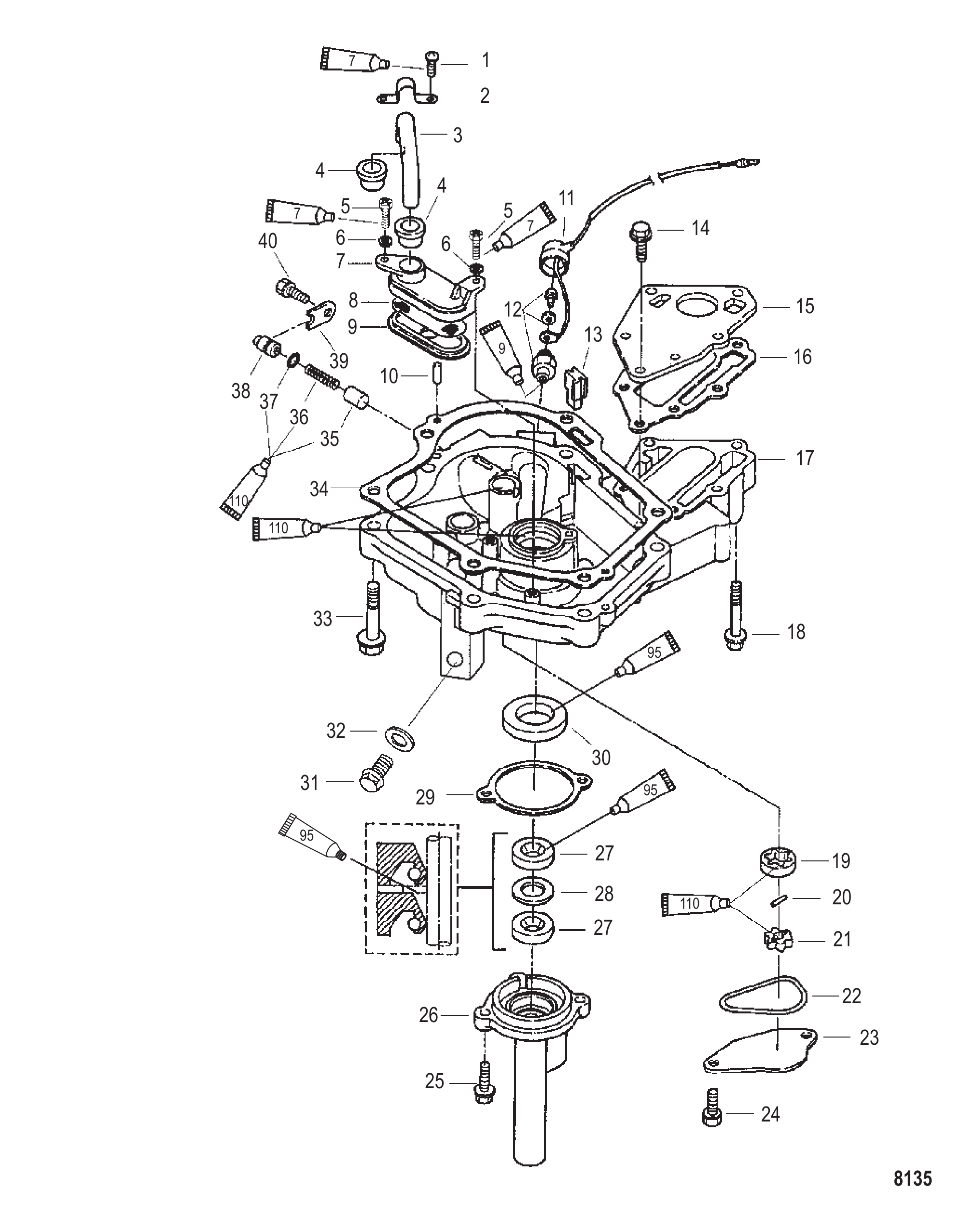

Рис. 17Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	82303110	ВИНТ (M5 x 16)	1
2	803543	Стопор	1
3	952237	Трубка	1
4	8035202	Сальник	2
5	855558	Винт (M5 x 16)	2
6	160721	Шайба	2
7	803540	Корпус фильтра-сетки	1
8	803542	Фильтр-сетка	1
9	803541	Стакан	1
10	16119	Штифт установочный	2
11	803539	Провод	1
12	803538	Выключатель в сборе масляного давления	1
12	8M0163139	Датчик давления масла в сборе	1
13	8035135	Втулка уплотнительная	1
14	168305	Болт (M6 x 20)	3
14	810755007	БОЛТ	3
15	803532	Пластина выпускная	1
15	803532001	Пластина выпускная	1
16	8035088	Прокладка выхлопной пластины	1
16	803508015	Прокладка	1
17	803531T	ПОДДОН МАСЛЯНЫЙ	1
17	8M0227936	ПОДДОН МАСЛЯНЫЙ	1
17	803531T01	ПОДДОН МАСЛЯНЫЙ	1
17	8M0227936	ПОДДОН МАСЛЯНЫЙ	1
18	168306	БОЛТ (M6 x 40)	3
19	8035331	Ротор наружный	1
20	162563	Штифт	1
21	803533	Ротор внутренний	1
22	8035134	Уплотнительное кольцо крышки масляного поддона	1
22	803513010	Уплотнительное кольцо	1
23	803534	Крышка	1
24	168287	Болт (M6 x 16)	2
25	167051	Болт (M6 x 20)	2
26	8150162	Корпус	1
27	16703	Сальник масляной головки	2
27	8M0101649	Сальник	2
28	815018	Проставка	1
29	16704	Прокладка головки	1
29	8M0152378	Прокладка картера	1
30	8537077	Сальник масляный	1
30	8M0056308	САЛЬНИК	1
31	8035096	Болт	1
31	803509021	Болт	1
32	8035161	Шайба	1
33	8150685	Болт (M8 x 40)	6
34	8035087	Прокладка масляного поддона	1
34	803508014	Прокладка	1
35	803535	Плунжер управления	1
36	8035541	Пружина	1
37	168231	Уплотнительное кольцо	1
38	803536	Седло	1
39	803537	Крышка	1
40	168287	Болт (M6 x 16)	1
-	803508A99	Комплект прокладок головки блока	1
-	8M0114820	Прокладка головки блока	1
-	803508A05	Комплект прокладок головки блока	1

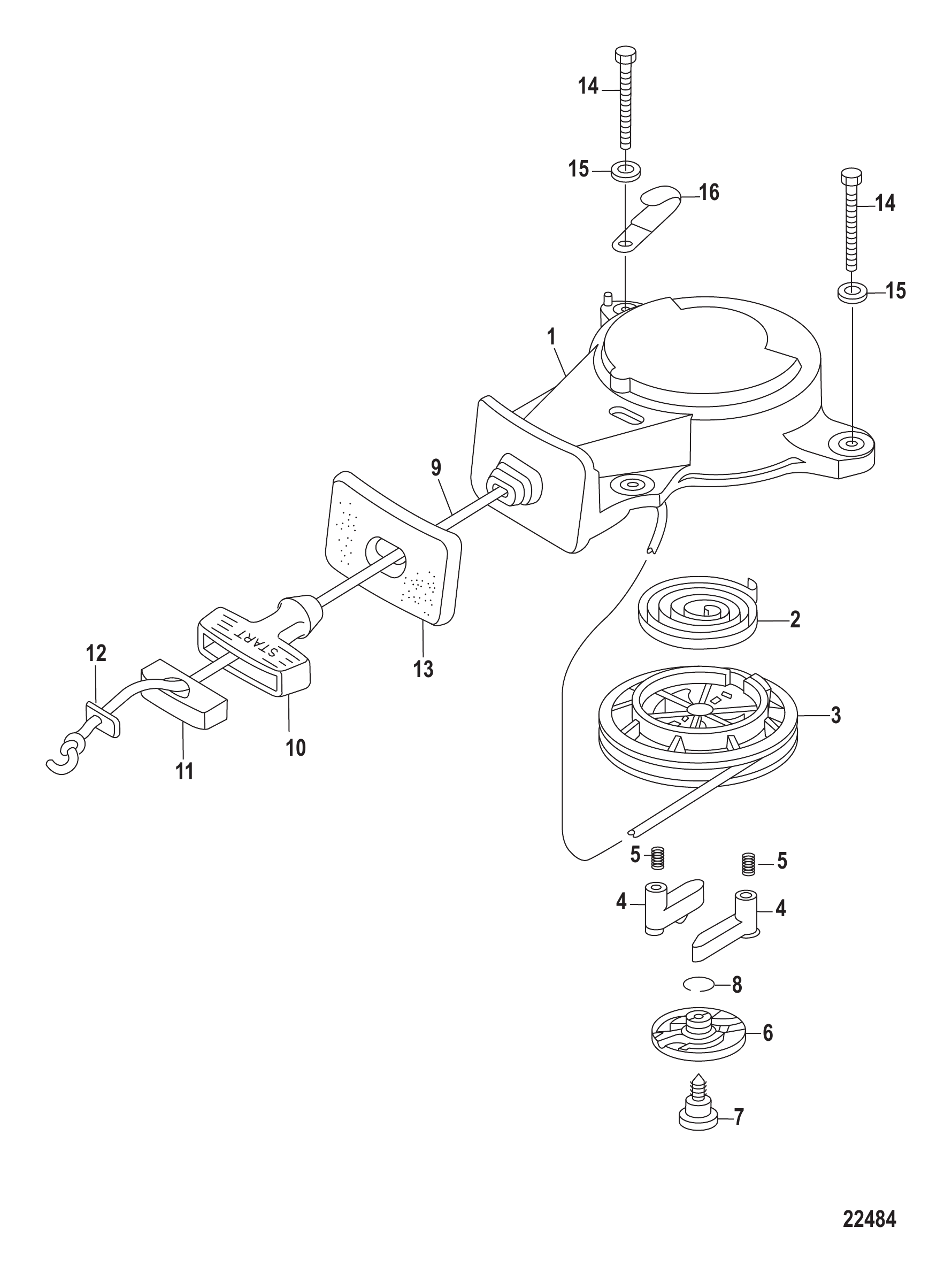

Рис. 18РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
1	898103T61	Стартер ручной в сборе	1
2	898101316	Пружина	1
3	898101317	Катушка	1
4	898101318	Храповик	2
5	898101319	Пружина возвратная	2
6	898101320	Пластина фрикционная	1
7	898101321	Винт	1
8	898101322	Пружина фрикционная	1
9	8M0160482	Шнур стартера	1
10	898101324	Рукоятка стартера	1
11	898101325	Анкер каната	1
12	898101366	ПЛАСТИНА крепления троса	1
13	803720001	САЛЬНИК стартера	1
13	8M0138706	Сальник стартера	1
14	898101327	Винт	3
15	895118002	Шайба	3
15	953921	Шайба нержавеющая	3
16	8035631	Хомут	1
16	803563005	Хомут	1
-	898103193	Наклейка помех	1

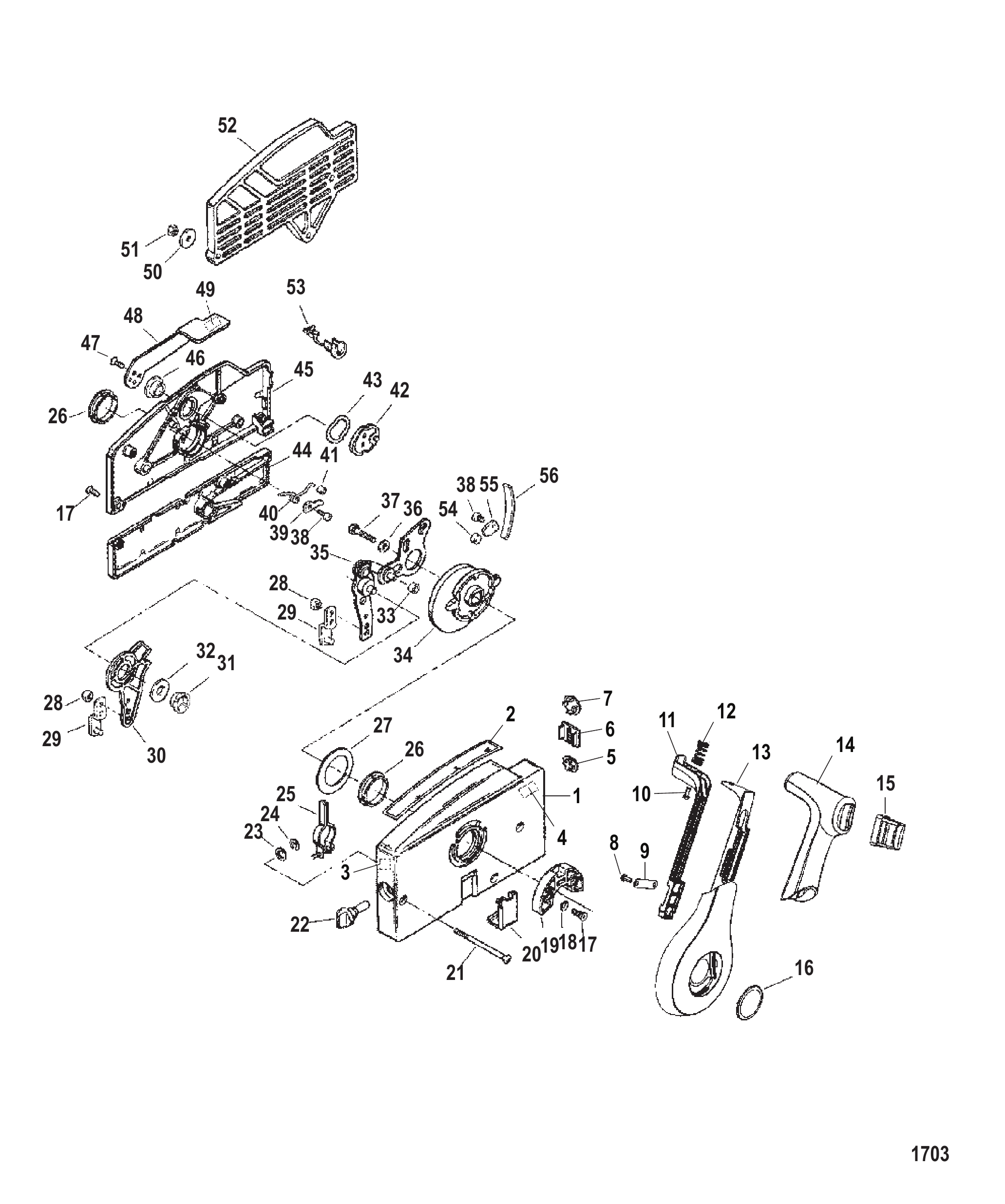

Рис. 19Дистанционное управление 4000 с боковым креплением Remote Control 4000 Side Mount

REF	Номер детали	Наименование	Кол-во
-	881170A8	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РУЧНОГО ЗАПУСКА - БЕЗ ГИДРОПОДЪЕМА	1
-	8M0178530	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
1	NSS	NOT SOLD SEPARATE Housing-Front	1
2	NSS	NOT SOLD SEPARATE Decal-F-N-R	1
3	NSS	NOT SOLD SEPARATE Decal-Throttle Friction	1
4	NSS	NOT SOLD SEPARATE Decal-Run/Off	1
5	89774	Пробка	1
6	17192	ПРОБКА ОТВЕРСТИЯ ВЫКЛЮЧАТЕЛЯ СТОП	1
7	17191	ПРОБКА ОТВЕРСТИЯ ЖГУТА ПРОВОДОВ	1
8	4005685	ВИНТ (M4 x 10)	2
9	16921	Кронштейн опоры стопорной планки	1
10	87775510	ВИНТ (M4 x 10)	1
11	881138	Стопорная планка - красная	1
11	8M0207317	СТОПОРНАЯ ПЛАНКА - ЧЕРНАЯ	1
12	16924	ПРУЖИНА	1
13	881139T2	СТУПИЦА РУКОЯТКИ	1
14	8811411	Рукоятка	1
15	881146	Пробка	1
16	881137A1	КРЫШКА/НАКЛЕЙКА В СБОРЕ	1
17	40118107	ВИНТ (M5 x 18)	7
18	16923	ШАЙБА СТОПОРНАЯ НАРУЖНАЯ	2
19	16899	Держатель фиксатора нейтрали	1
19	16899T	ДЕРЖАТЕЛЬ ФИКСАТОРА НЕЙТРАЛИ	1
20	16917	Крышка	1
21	40116110	ВИНТ (M6 x 110)	3
21	40116110T	ВИНТ (M6 x 110)	3
22	881145	Ручка регулировки трения дросселя	1
23	16896	Шайба	1
24	13194	Кольцо стопорное	1
25	16895	Рычаг тормоза в сборе	1
26	16875	Подшипник (внутренний диаметр 1.750) (внутренний диаметр 1.75 дюйма)	2
27	16874	Шайба	1
28	401385	ГАЙКА (M5) Нержавеющая сталь	2
29	85899A1	ЗАЖИМ В СБОРЕ	2
30	NSS	NOT SOLD SEPARATE Gear Shift Assembly	1
31	16868	Подшипник (внутренний диаметр .750) (внутренний диаметр .75 дюйма)	1
32	16870	Шайба	1
33	16873	Ролик кулачковый	1
34	NSS	NOT SOLD SEPARATE Drive Gear	1
35	NSS	NOT SOLD SEPARATE Plate/Stud Assembly	1
36	12038	ШАЙБА	1
36	8M0207778	ШАЙБА .344 x .625 x.063	1
37	4007154	ВИНТ (M8 x 30)	1
38	4005683	ВИНТ (M4 x 6)	2
39	16886	Скоба	1
40	16888	Пружина	1
41	16884	Ролик	1
42	16883	Барабан в сборе	1
43	16922	Шайба волнистая	1
44	NSS	NOT SOLD SEPARATE Cover-Bottom	1
45	NSS	NOT SOLD SEPARATE Cover-Top	1
46	16887	Подшипник (внутренний диаметр .810) (внутренний диаметр .81 дюйма)	1
47	40118106	ВИНТ (M5 x 12)	2
48	16919A1	РЫЧАГ В СБОРЕ	1
49	NSS	NOT SOLD SEPARATE Decal-Lift for Fast Idle	1
50	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	3
51	401196	ГАЙКА (M6)	3
52	17063T	ПРОСТАВКА	1
53	71942	Втулка	1
54	16879	Ролик фиксатора	1
55	16880	Скоба	1
56	16882	Пружина	5

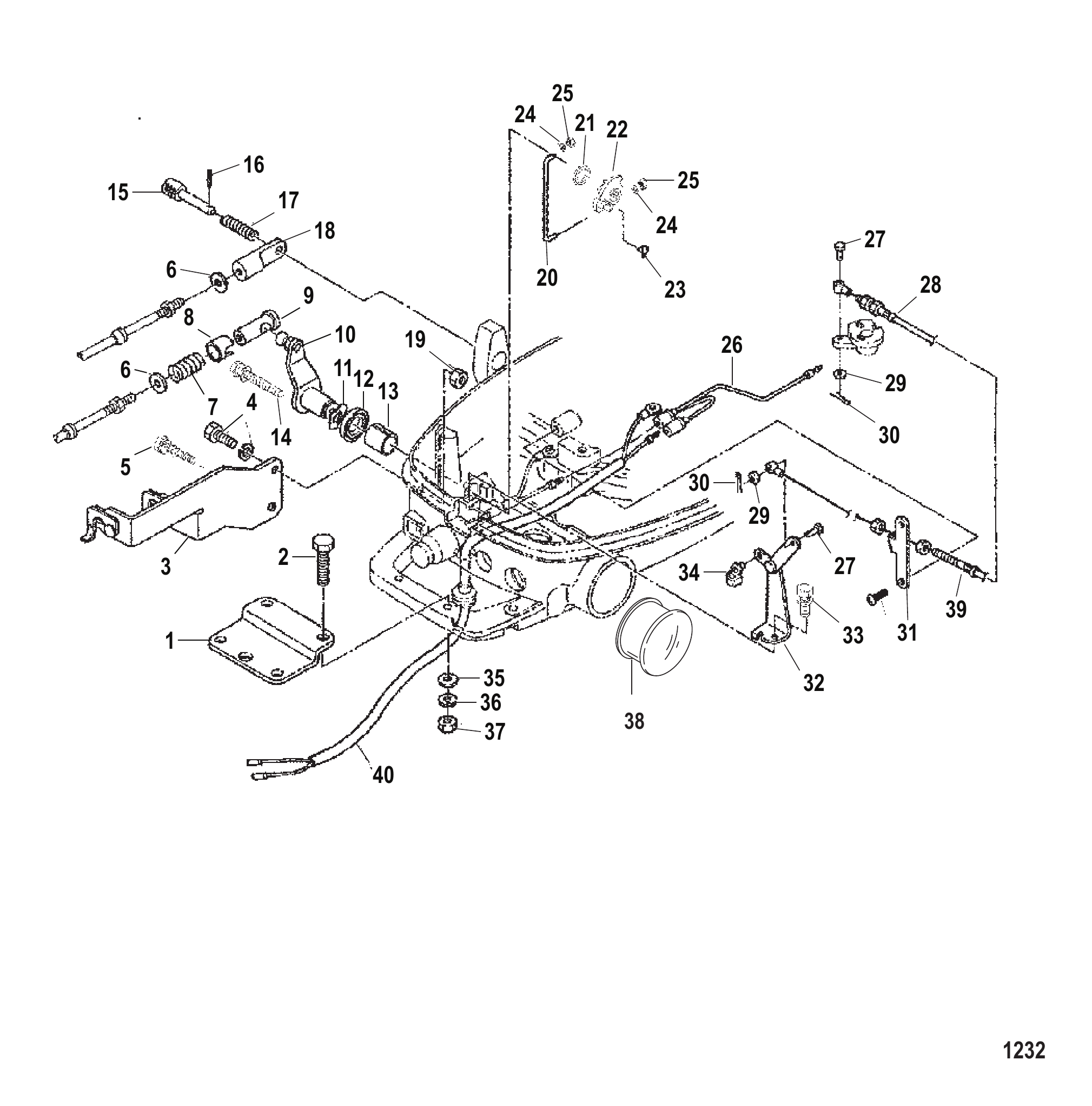

Рис. 20Комплект крепления дистанционного управления Remote Control Attaching Kit

REF	Номер детали	Наименование	Кол-во
-	803583A2	КРЕПЕЖНЫЙ КОМПЛЕКТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ	1
-	8M0172938	КРЕПЕЖНЫЙ КОМПЛЕКТ	1
-	803583A4	КРЕПЕЖНЫЙ КОМПЛЕКТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ	1
-	8M0172938	КРЕПЕЖНЫЙ КОМПЛЕКТ	1
1	170242	ПЛАСТИНА КРЮКА РУЛЕВОГО УПРАВЛЕНИЯ	1
1	8M0062171	ПЛАСТИНА	1
2	4000354	ВИНТ (M8 x 30)	2
3	17023	КРОНШТЕЙН	1
4	8230421	Болт	1
5	162233	Винт	1
6	17029	ШАЙБА	2
7	17028	ПРУЖИНА	1
8	17027	КРЫШКА	1
9	17026	КРОНШТЕЙН	1
10	804357	РЫЧАГ В СБОРЕ дросселя	1
11	16221	Волнистая шайба	1
12	16219	Сальник	1
13	16220	Втулка	1
14	162232	Болт	1
15	17031	ШТИФТ СТОПОРНЫЙ	1
16	17033	ШТИФТ СТОПОРНЫЙ	1
17	17032	ШТИФТ ПРУЖИННЫЙ СТОПОРНЫЙ	1
18	17030	ВТУЛКА	1
19	400212	ГАЙКА (M6) Нержавеющая сталь	2
20	803584	Тяга дроссельной заслонки	1
21	16849	Втулка рычага троса дросселя	1
22	803585	Рычаг тяги дроссельной заслонки	1
23	804993A1	КОМПЛЕКТ ГАЕК	1
24	804992	Шайба	2
25	804993	Шайба	2
26	17035	ЖГУТ ПРОВОДОВ В СБОРЕ (ДВОЙНОЙ ВЫКЛЮЧАТЕЛЬ СТОП)	1
27	803588	Штифт	2
28	803587	Трос дроссельной заслонки	1
29	16335	ШАЙБА	2
30	16189	Шплинт	2
31	803590	Кронштейн	1
32	803589	Тяга дроссельной заслонки	1
33	16223	Болт (M6 x 14)	1
34	16333	ТЯГА быстросъёмная	1
35	16192	Шайба	2
36	400256	СТОПОРНАЯ ШАЙБА (M6)	2
37	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
38	885154	Втулка уплотнительная	1
39	855544	Винтовой узел	2
40	17162	ЖГУТ ПРОВОДОВ В СБОРЕ (5.9М)	1

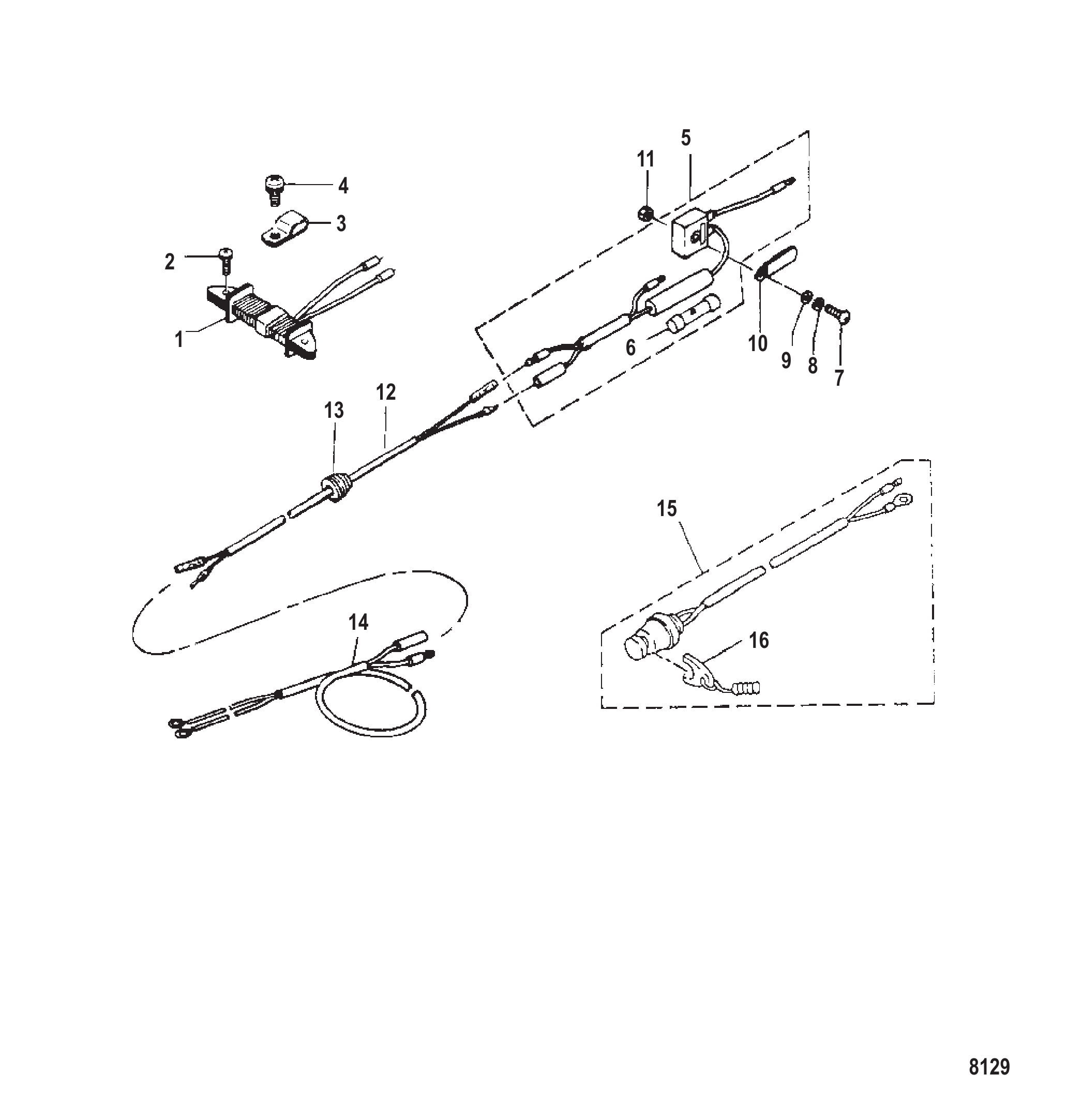

Рис. 21Компоненты Sailpower/Sailmate Sailpower/Sailmate Components

REF	Номер детали	Наименование	Кол-во
1	16074T	ГЕНЕРАТОР	1
2	16059	Винт	2
3	16060	Хомут генератора	1
4	16821	Винт	1
5	16076	ВЫПРЯМИТЕЛЬ	1
5	16076A1	КОМПЛЕКТ ВЫПРЯМИТЕЛЯ	1
5	16076A1	КОМПЛЕКТ ВЫПРЯМИТЕЛЯ	1
6	16077	ПРЕДОХРАНИТЕЛЬ	1
7	16123	Винт (25 мм)	1
7	16078	ВИНТ	1
8	16079	СТОПОРНАЯ ШАЙБА	1
9	16080	ШАЙБА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
9	8M0108373	Шайба	1
10	813275	Хомут	1
11	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
12	16822	Удлинитель жгута проводов	1
13	16823	Втулка уплотнительная	1
14	16082	КАБЕЛЬ АККУМУЛЯТОРА	1
15	823037A1	ВЫКЛЮЧАТЕЛЬ В СБОРЕ АВАРИЙНОЙ ОСТАНОВКИ	1
15	823037A04	ВЫКЛЮЧАТЕЛЬ В СБОРЕ АВАРИЙНОЙ ОСТАНОВКИ	1
15	823037A04	ВЫКЛЮЧАТЕЛЬ В СБОРЕ АВАРИЙНОЙ ОСТАНОВКИ	1
16	823054	Чека безопасности	1

Рис. 22Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	8M0142639	Руководство по запчастям 250R/300R 4.6L V8 4-тактный	1
-	8M0146888	Сервисное руководство 250R/300R/300R HD 4.6L V8	1
-	8M0145934	Руководство по установке V6/V8 CMS	1
-	8M0156797	Руководство по установке V6 (175-225), V8 (200-300) CMS	1
-	8M0140588	Руководство по установке 300R HD	1
-	8M0156799	IM-300R HD CMS Mercury / Quicksilver	1
-	8M0145541	Руководство по эксплуатации V6/V8 CMS механический	1
-	8M0175491	Руководство по эксплуатации	1
-	8M0145542	Руководство по эксплуатации V6/V8 CMS DTS	1
-	8M0230588	Руководство по эксплуатации 150R и 200R	1
-	8M0140585	Руководство по эксплуатации 300R CMS HD механический	1
-	8M0175494	Руководство по эксплуатации	1
-	8M0140789	Руководство по эксплуатации 300R CMS HD DTS	1
-	8M0175495	Руководство по эксплуатации	1
-	8M0146617	Руководство по диагностике	1
-	8M0182076	Руководство по диагностике	1
-	NSS	NOT SOLD SEPARATE DECAL, EPA	1

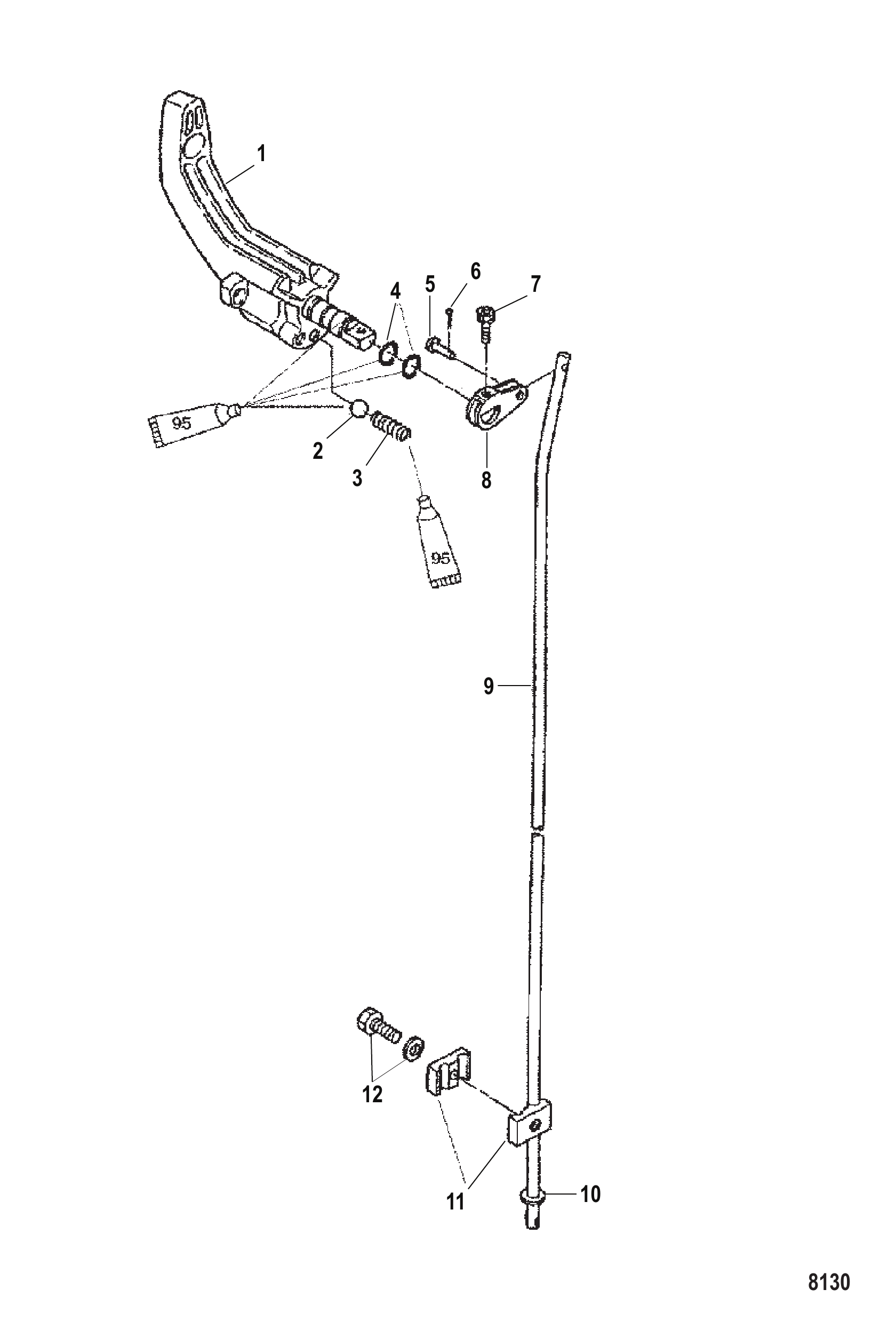

Рис. 23КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ Shift Components

REF	Номер детали	Наименование	Кол-во
1	803594	Рычаг переключения передач	1
2	812937	Стопор	1
3	813028	Пружина	1
4	16181	Кольцо уплотнительное рычага переключения	2
5	16188	Штифт рычага переключения	1
6	16189	Шплинт	1
7	16185	Болт рычага тяги переключения	1
8	16184	Рычаг тяги переключения	1
9	16186	Тяга переключения	1
9	16187	Тяга переключения	1
10	16826	Шайба нержавеющая	1
11	16190	Соединение (комплект)	1
12	82304213	БОЛТ	1
12	8248324	Винт (M6 x 16)	1

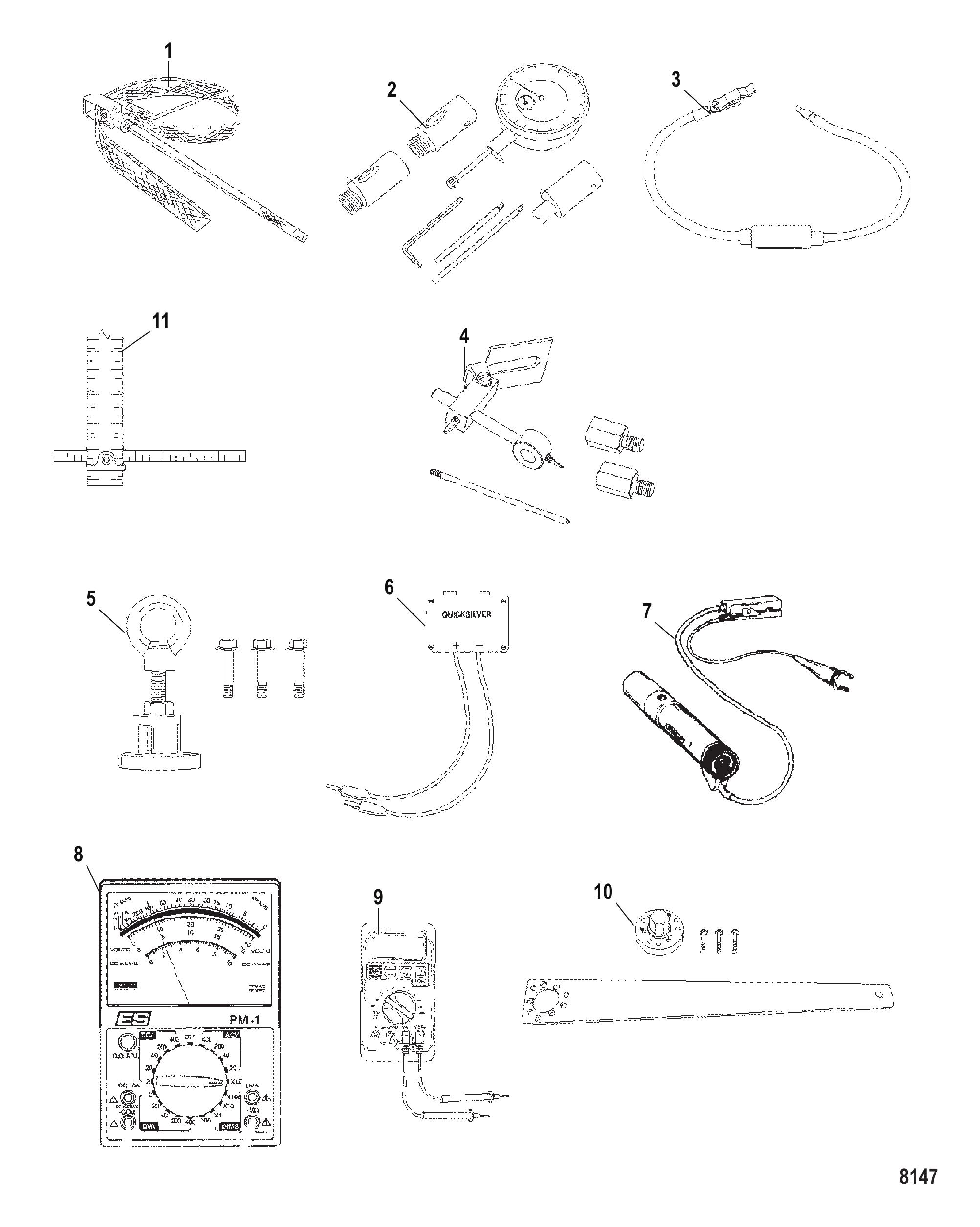

Рис. 24Специальные инструменты Special Tools

REF	Номер детали	Наименование	Кол-во
1	24937A1	Фиксатор	1
2	58222A1	Индикаторный инструмент	1
3	63998A1	Инструмент для зазора однокамерный	1
4	83155	Комплект переходника индикатора часового типа	1
4	8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА	1
5	83164M	Съёмник маховика	1
5	8M0227579	СЪЁМНИК МАХОВИКА	1
6	890451	Инструмент-адаптер прямого напряжения	1
7	99379	Стробоскоп	1
8	99750A1	Мультиметр	1
9	854009A3	Многофункциональный цифровой тахометр DMT 2000	1
9	892647A01	Комплект мультиметра DMT	1
10	804552	Съёмник-держатель маховика	1
10	8M0059838	Съёмник маховика	1
11	37299Q2	ШПРИЦ ДЛЯ СМАЗКИ	1

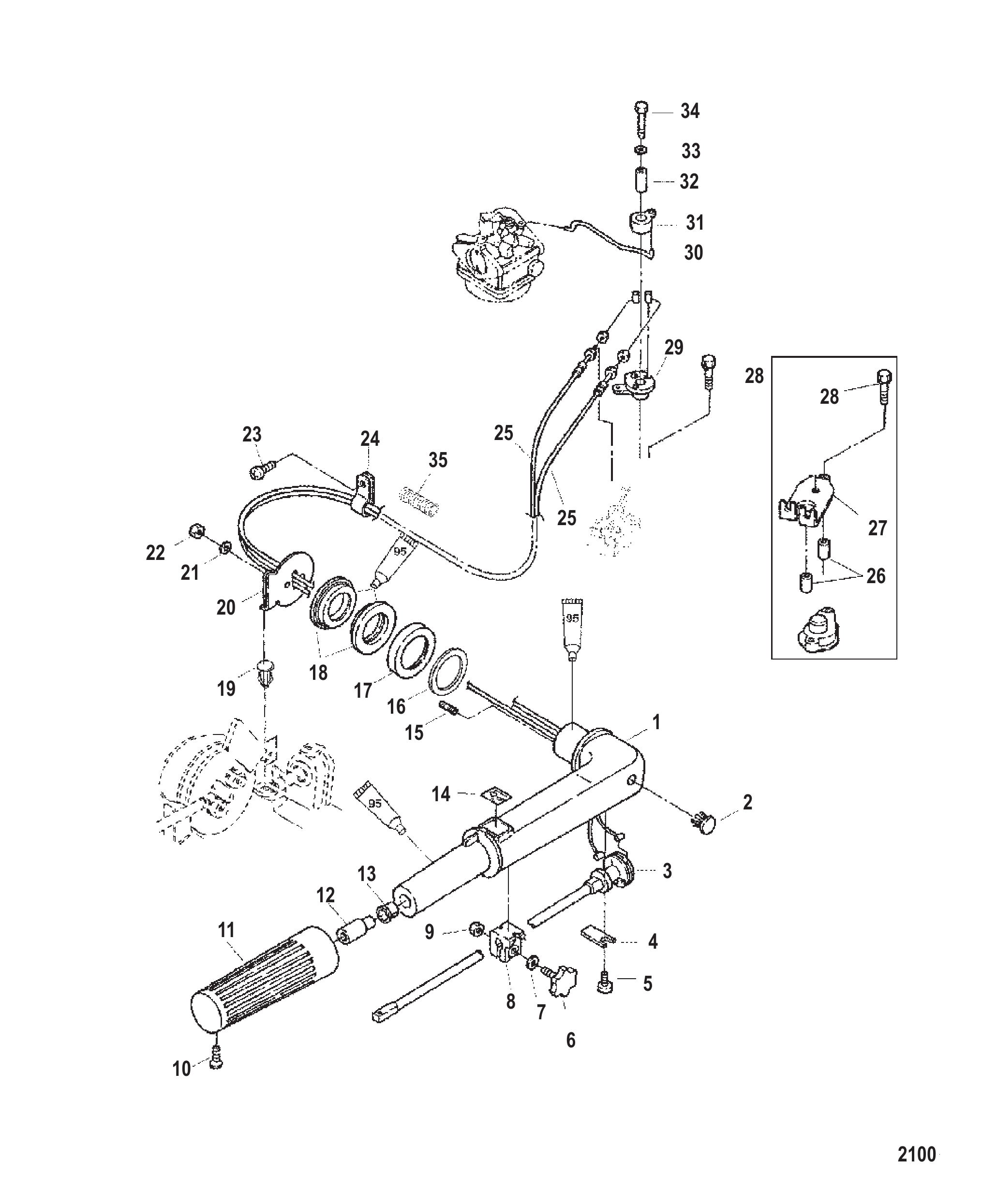

Рис. 25Рулевая рукоятка Steering Handle

REF	Номер детали	Наименование	Кол-во
-	803565T1	КОМПЛЕКТ РУКОЯТКИ РУЛЕВОГО УПРАВЛЕНИЯ	1
1	803565T	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
2	16085	ШТИФТ (ПЛАСТИК)	1
3	16093	ВАЛ ДРОССЕЛЯ	1
4	16338	КРОНШТЕЙН вала дроссельной заслонки	1
5	16827	Винт	1
6	16087	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
7	16826	Шайба нержавеющая	1
8	813026	Фрикционная накладка	1
9	400212	ГАЙКА (M6) Нержавеющая сталь	1
10	16094	ВИНТ РУЧКИ	1
11	16086	РУЧКА	1
12	803569	Вал резиновый	1
13	8035671	Втулка	1
14	16090	НАКЛЕЙКА	1
14	8M0097201	Наклейка румпеля	1
15	815028	Шпилька с болтом	2
16	804508	Шайба	1
17	803566	Проставка	1
18	803567	Втулка	2
19	16085	ШТИФТ (ПЛАСТИК)	1
20	8035681	Стопор	1
21	400256	СТОПОРНАЯ ШАЙБА (M6)	2
22	400212	ГАЙКА (M6) Нержавеющая сталь	2
23	16827	Винт	1
24	953951	ХОМУТ	1
25	803570	Трос дросселя	2
25	803570001	Трос дроссельной заслонки	1
26	8035731	Кольцо упорное	2
27	803575	Кронштейн	1
28	82304235	БОЛТ (M6 x 45)	2
28	82304221	БОЛТ	2
29	803571	Барабан дросселя	1
30	803574	Тяга дросселя	1
31	803572	Открыватель дросселя	1
32	803573	Кольцо	1
33	953921	Шайба нержавеющая	1
34	82304220	БОЛТ В СБОРЕ (M6 x 35)	1
35	803564	Защитная втулка	1
35	853740018	Втулка защитная	1

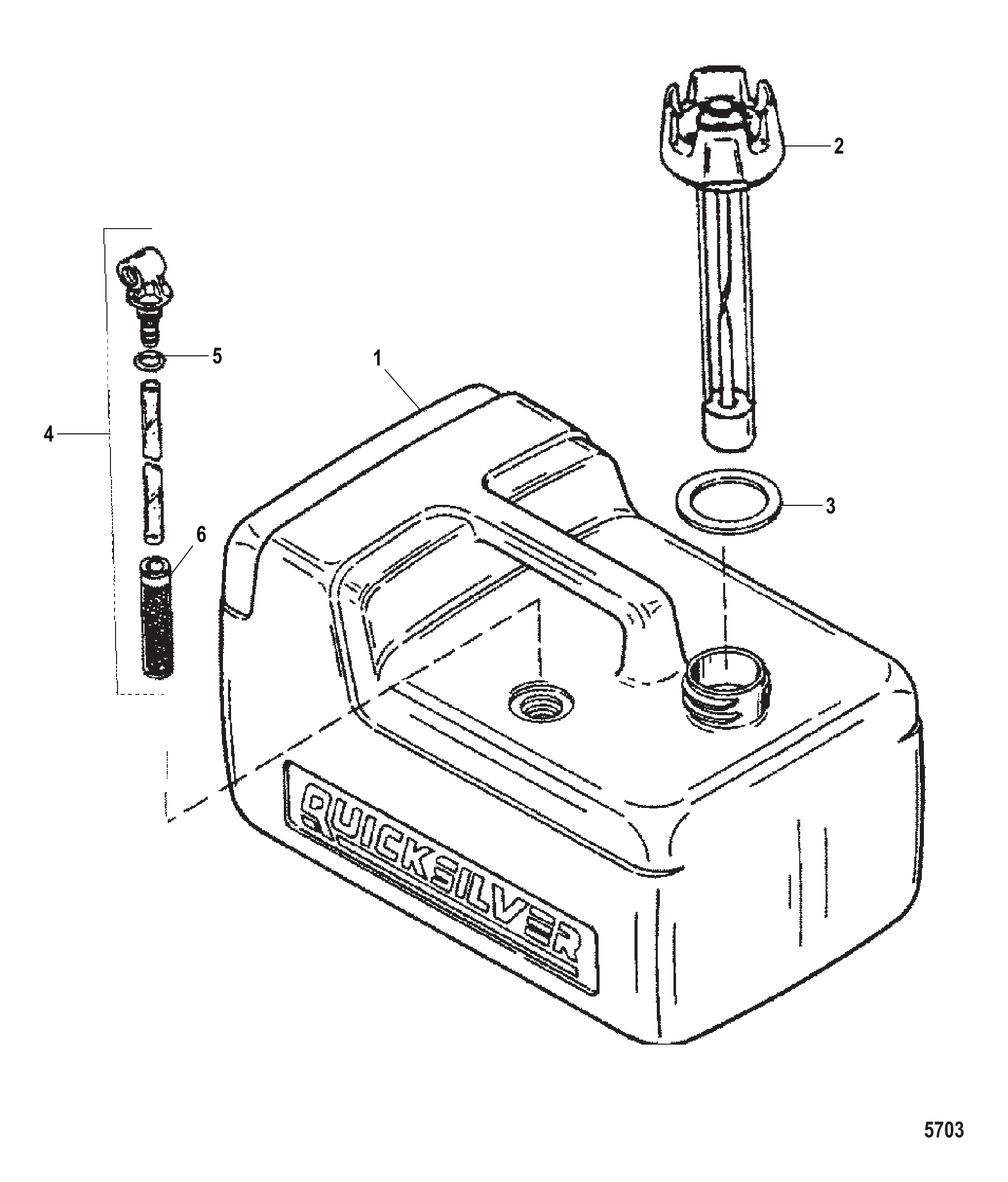

Рис. 26Топливный бак - пластиковый - 3.2 галлона Tank Assembly Fuel - Plastic - 3.2 Gallon

REF	Номер детали	Наименование	Кол-во
1	859061A1	ТОПЛИВНЫЙ БАК В СБОРЕ	1
2	823535	Крышка с указателем уровня в сборе	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	8169771	Прокладка крышки топливного бака	1
4	823531A1	Комплект топливного разъёма	1
4	8M0175544	Комплект топливного разъёма 3.2	1
5	823533	Уплотнительное кольцо	1
6	823534	Сетка топливного фильтра	1

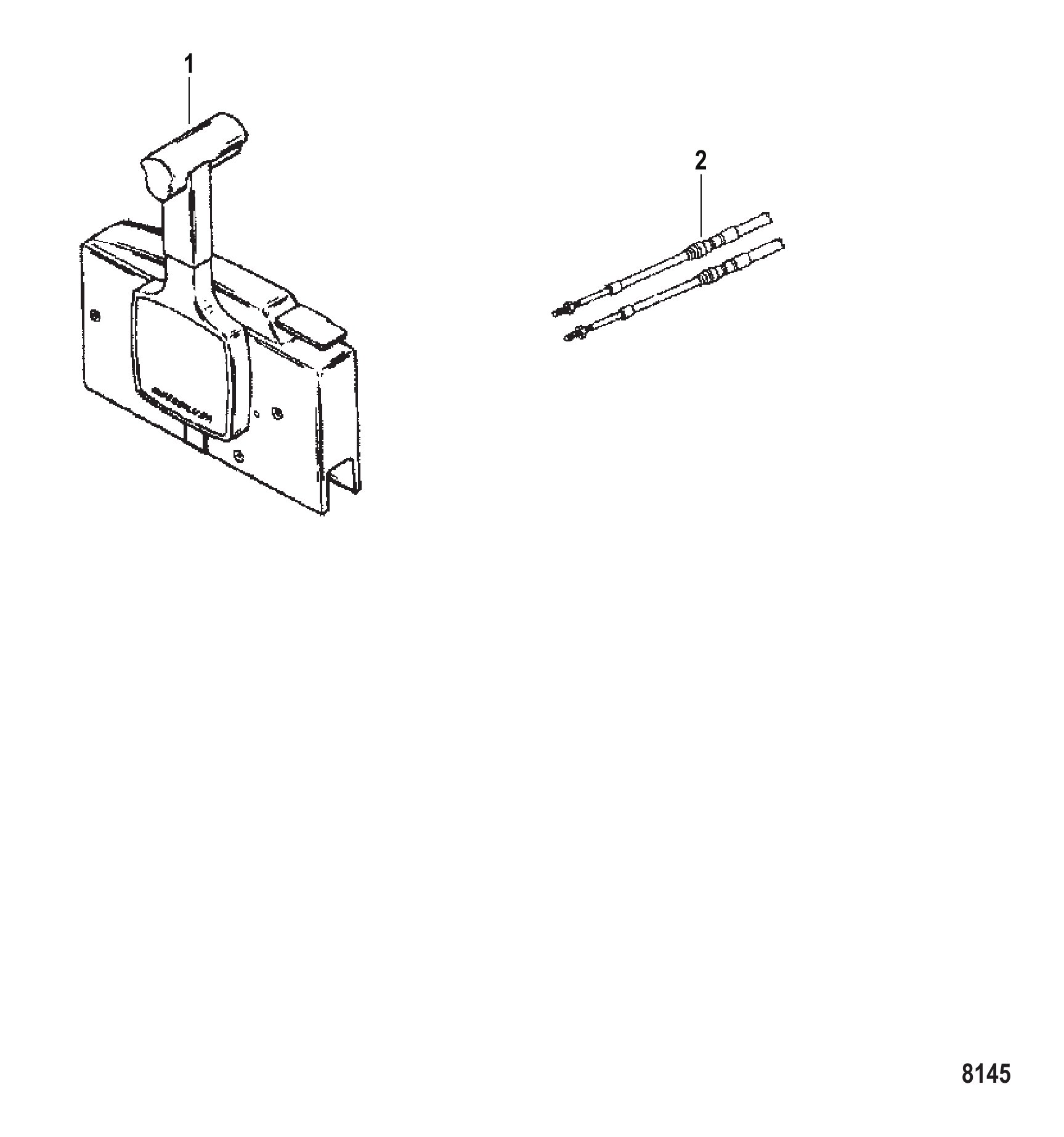

Рис. 27Тросы управления дросселем и переключением передач Throttle Shift Cables

REF	Номер детали	Наименование	Кол-во
1	16908A1	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
1	8M0178530	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
2	8098945	ТРОС В СБОРЕ ГАЗ-РЕВЕРС	2
2	8M0085942	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 5FT	2
2	8098946	ТРОС В СБОРЕ ГАЗ-РЕВЕРС	2
2	8M0085940	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 6FT	2
2	8098947	ТРОС В СБОРЕ ГАЗ-РЕВЕРС	2
2	8M0085964	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 7FT	2
2	8098948	ТРОС В СБОРЕ ГАЗ-РЕВЕРС	2
2	8M0085941	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 8FT	2
2	8098949	ТРОС В СБОРЕ ГАЗ-РЕВЕРС	2
2	8M0085946	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 9FT	2
2	80989410	Трос в сборе газ-реверс	2
2	8M0085937	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 10FT	2
2	80989411	Трос в сборе газ-реверс	2
2	8M0085951	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 11FT	2
2	80989412	Трос в сборе газ-реверс	2
2	8M0085949	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 12FT	2
2	80989413	Трос в сборе газ-реверс	2
2	8M0085952	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 13FT	2
2	80989414	Трос в сборе газ-реверс	2
2	8M0085945	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 14FT	2
2	80989415	Трос в сборе газ-реверс	2
2	8M0085960	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 15FT	2
2	80989416	Трос в сборе газ-реверс	2
2	8M0085963	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 16FT	2
2	80989417	Трос в сборе газ-реверс	2
2	8M0085956	Трос газ-реверс G1 17 футов	2
2	80989418	Трос в сборе газ-реверс	2
2	8M0085947	Трос газ-реверс G1 18 футов	2
2	80989419	Трос в сборе газ-реверс	2
2	8M0085954	Трос газ-реверс G1 19 футов	2
2	80989420	Трос в сборе газ-реверс	2
2	8M0085957	Трос газ-реверс G1 20 футов	2
2	80989422	Трос в сборе газ-реверс	2
2	8M0085959	Трос газ-реверс G1 22 футов	2
2	80989424	Трос в сборе газ-реверс	2
2	8M0085943	Трос газ-реверс G1 24 футов	2
2	80989426	Трос в сборе газ-реверс	2
2	8M0085950	Трос газ-реверс G1 26 футов	2
2	80989428	Трос в сборе газ-реверс	2
2	8M0085938	Трос газ-реверс G1 28 футов	2
2	80989430	Трос в сборе газ-реверс	2
2	8M0085953	Трос газ-реверс G1 30 футов	2
2	80989432	Трос в сборе газ-реверс	2
2	896143A32	Трос в сборе газ-реверс - 32 фута	2
2	80989434	Трос в сборе газ-реверс	2
2	896143A34	Трос в сборе газ-реверс - 34 фута	2
2	80989436	Трос в сборе газ-реверс	2
2	896143A36	Трос в сборе газ-реверс - 36 футов	2
2	80989438	Трос в сборе газ-реверс	2
2	896143A38	Трос в сборе газ-реверс - 38 футов	2
2	80989440	Трос в сборе газ/реверс	2
2	896143A40	Трос в сборе газ-реверс - 40 футов	2
