1Аксессуары 2АДАПТЕРНАЯ ПЛИТА 3НИЖНИЙ КОЖУХ 4РАСПРЕДВАЛ/МАСЛЯНЫЙ НАСОС 5Карбюратор 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 7Блок цилиндров 8Головка цилиндра 9НАКЛЕЙКИ - ВЕРХНИЙ КАПОТ 10Картер редуктора 11Электрические компоненты 12Маховик 13ТОПЛИВНЫЕ ШЛАНГИ 14Топливный насос 15РЕДУКТОР ВАЛА ДВИГАТЕЛЯ - ПЕРЕДАЧА 2:1 16РЕДУКТОР ГРЕБНОГО ВАЛА - ПЕРЕДАЧА 2:1 17Впуск 18ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ 19КОМПЛЕКТ КЛЮЧА, ЗАСЛОНКИ И СИГНАЛА 15000A14 20Ручной стартер 21Ручной наклон 22КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА 23Сервисные/вспомогательные материалы 24МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 25РУЛЕВОЙ РЫЧАГ 26Поворотный кронштейн 27ДРОССЕЛЬНАЯ ЗАСЛОНКА 28Ручное Управление 29ИНСТРУМЕНТЫ 1 30Инструменты 2 31Инструменты 3 32ВЕРХНИЙ КОКПИТ 33Транцевый кронштейн 34КРОНШТЕЙН ТРАНЦА - ВИНТ С БАРАШКОМ 35Комплект переключателя наклона 36КОМПЛЕКТ КОМПОНЕНТОВ ВОДЯНОГО НАСОСА 812966A12

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	877680Q8	Топливный шланг в сборе (8 футов)	A/R
-	877680Q12	Топливный шланг в сборе (12 футов)	A/R
-	858109Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом	A/R
-	877681Q8	Топливный шланг в сборе (8 футов)	A/R
-	858104Q08	Топливный шланг в сборе (8 футов) - с быстросъёмным разъёмом, только со стороны двигателя	A/R
-	877681Q12	Топливный шланг в сборе (12 футов)	A/R
-	858106Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом, только со стороны двигателя	A/R
-	877683Q12	Топливный шланг в сборе (12 футов)	A/R
-	858108Q12	Шланг в сборе топливный (8 футов) - без фитингов	A/R
-	858697A4	Топливопровод в сборе (оригинальный)	A/R
-	877680Q8	Топливный шланг в сборе (8 футов)	A/R
-	824072A5	Комплект удлинителя (22.5)	A/R
-	852387A6	Комплект генератора повышенной мощности	A/R
-	852387A11	Комплект генератора	A/R
-	828019A1	Комплект датчика давления масла	A/R
-	8M0068785	Адаптер давления масла	A/R
-	859185A1	Комплект крепления дистанционного управления	A/R
-	830150A7	Комплект гидроподъема	A/R
-	8M0055001	Комплект гидроподъема	A/R
-	830150A8	Комплект гидроподъема	A/R
-	8M0055002	Комплект гидроподъема	A/R
-	855654A5	Комплект гидроподъема	A/R
-	8M0055008	Комплект гидроподъема	A/R
-	855654A6	Комплект гидроподъема	A/R
-	821400A2	Комплект датчика Power Trim	A/R
-	8M0074845	ORD 8M0098264 Mercury / Quicksilver	A/R
-	15000A7	Комплект замка зажигания дистанционного	A/R
-	816667A2	Кронштейн в сборе рулевого управления (без ручки для переноски)	A/R
-	821455A11	Комплект румпеля 30/40 4-тактный с электростартером	A/R
-	821455A22	Комплект румпеля 30/40 4-тактный	A/R

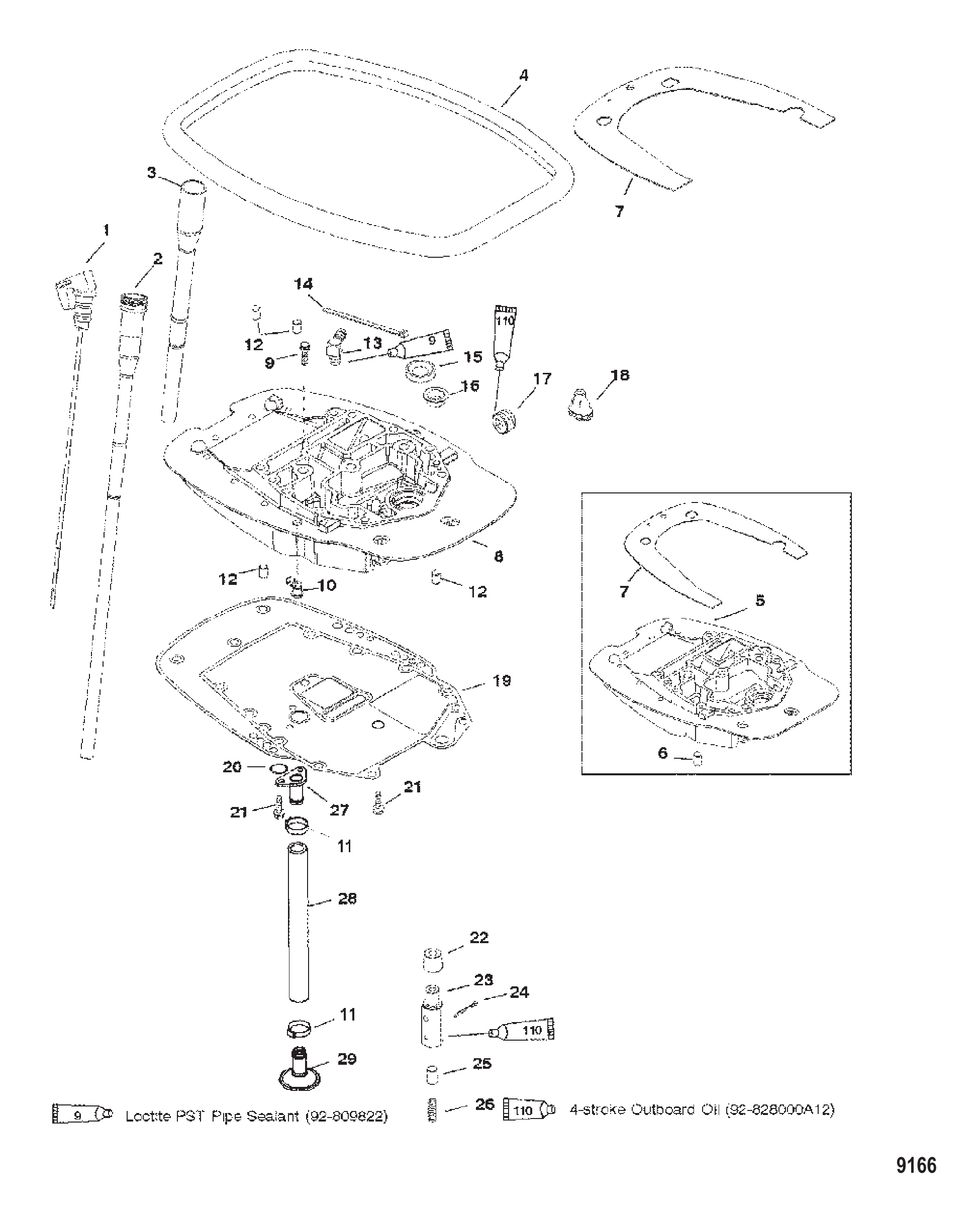

Рис. 2АДАПТЕРНАЯ ПЛИТА Adapter Plate

REF	Номер детали	Наименование	Кол-во
1	825990	МАСЛОИЗМЕРИТЕЛЬНЫЙ ЩУП	1
2	825989	ТРУБКА МАСЛОИЗМЕРИТЕЛЬНОГО ЩУПА	1
2	825989003	Трубка маслоизмерительного щупа	1
3	8259892	Трубка маслоизмерительного щупа	1
3	825989003	Трубка маслоизмерительного щупа	1
4	8560552	Сальник	1
5	8252284	Пластина переходная	1
5	825228A24	Комплект переходной пластины	1
6	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	1
7	8289151	Теплозащитный экран	1
8	825228T6	Переходная пластина	1
8	825228A17	Переходная пластина в сборе	1
9	822464	ПРОБКА	1
10	4007455	ВИНТ (M6 x 55)	1
11	855228	Хомут	2
12	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
13	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
14	816311T	СТЯЖКА (8.00 дюймов)	2
15	828932	Сальник масляный	1
15	16977	САЛЬНИК МАСЛЯНЫЙ	1
16	856743	Втулка	1
17	384072	Пробка трубная (1/2-14)	1
17	384073	Пробка трубная (.500-14)	1
18	822408	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
18	822408001	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
19	8252513	Прокладка	1
19	8M0213113	Прокладка переходной пластины	1
20	845746	Уплотнительное кольцо	1
21	40011128	Винт (M6 x 20) нержавеющая сталь	3
21	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
22	856592	Маслоотражатель	1
23	825295A1	Корпус в сборе (перепускной клапан давления масла)	1
23	8M0210772	Клапан сброса давления масла	1
24	45882	ШПЛИНТ ВАЛА - БЕЗ СИСТЕМЫ ДИФФЕРЕНТА	1
25	8252151	Плунжер	1
26	825216	Пружина	1
27	854789	Пластина маслоприёмника верхняя	1
27	893765	Пластина верхнего маслоприемника	1
28	854793	Шланг маслоприёмника	1
29	854791	Дефлектор	1
29	893700	Маслоотражатель маслоприемника	1

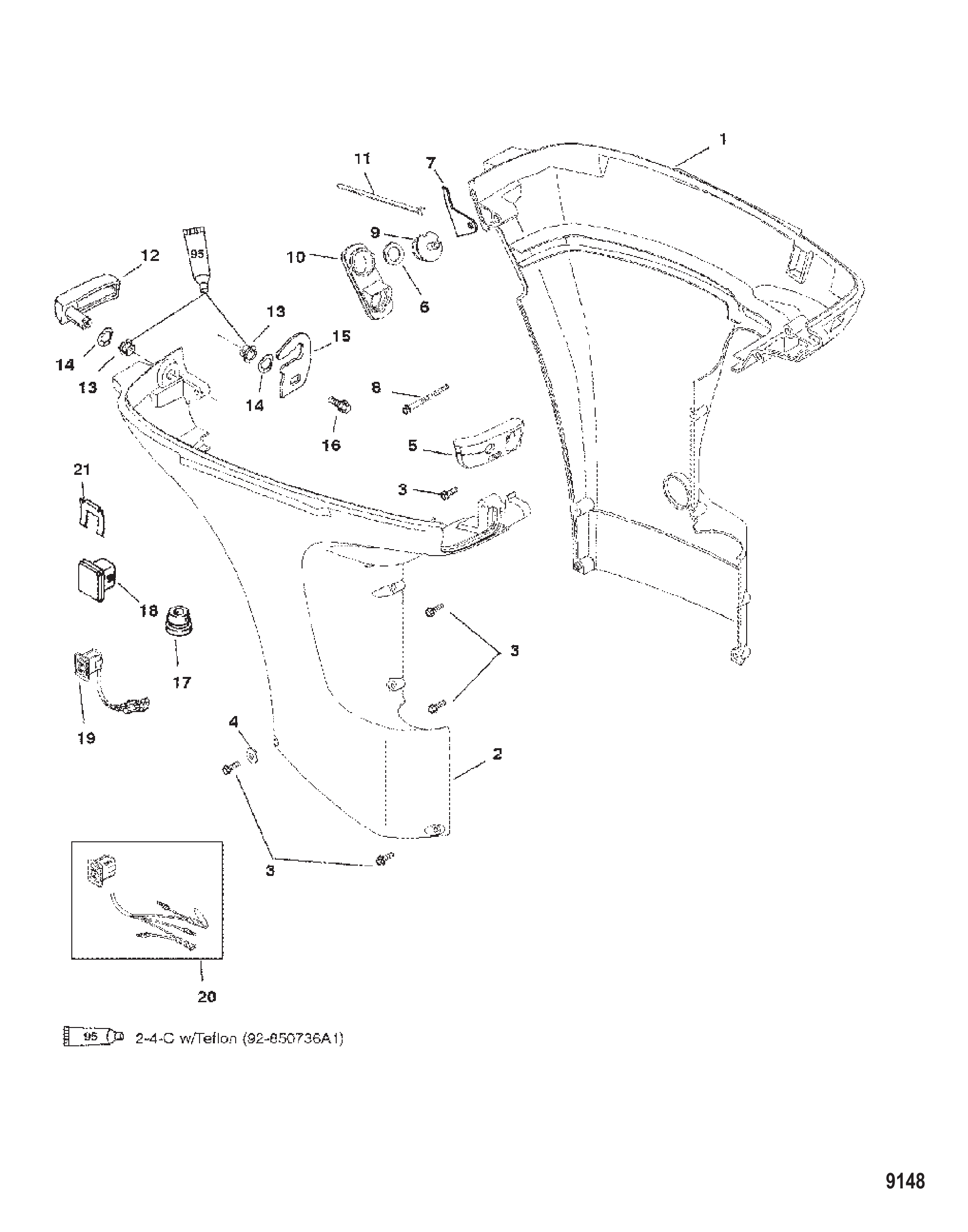

Рис. 3НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	852554T1	Нижний кожух	1
1	826277T1	Нижний кожух	1
2	852555T1	Нижний кожух	1
2	852555T5	Нижний кожух	1
2	826278T3	Нижний кожух	1
2	826278T7	Нижний кожух	1
3	82684430	ВИНТ (M6 x 30)	6
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
5	825238	Сальник	1
5	825238002	Сальник	1
6	855576	Шайба	1
7	855627	ПРОКЛАДКА	1
8	82684460	ВИНТ (M6 x 60)	1
9	827948	Штуцер	1
10	826273	Пыльник	1
10	826273001	Пыльник	1
11	816311T	СТЯЖКА (8.00 дюймов)	2
12	825782F1	Рычаг защёлки кожуха	1
13	812707	Втулка	2
14	12134	ШАЙБА ВОЛНОВАЯ	2
15	825783	КРЮЧОК ЗАЩЕЛКИ	1
15	893766	Крючок фиксатора	1
16	1993716	ВИНТ (M6 x 16)	1
17	19564	Люверс старого образца	1
17	8M0179867	ВТУЛКА	1
17	19565	Люверс	1
17	19565002	ВТУЛКА	1
18	8128301	Пробка	1
18	812830T01	Пробка	1
19	8569901	ВЫКЛЮЧАТЕЛЬ ТРИММА	1
19	8M0235191	Выключатель тримма	1
20	856990	Выключатель в сборе	1
20	8M0235192	Переключатель тримма	1
21	8124431	Фиксатор (применять где применимо)	1
21	8M0032848	Держатель переключателя	1

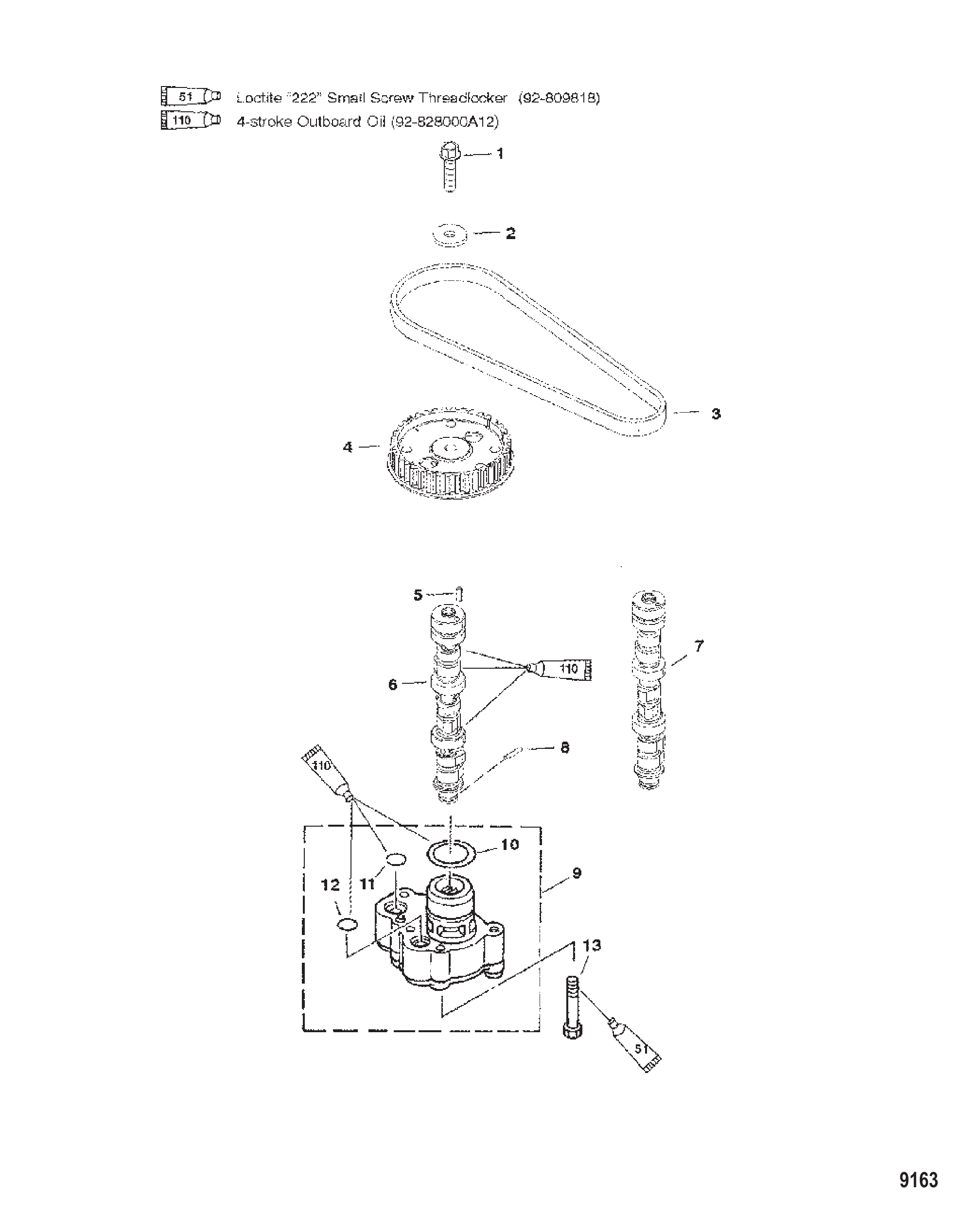

Рис. 4РАСПРЕДВАЛ/МАСЛЯНЫЙ НАСОС Camshaft/Oil Pump

REF	Номер детали	Наименование	Кол-во
1	82761140	ВИНТ (M10 x 40)	1
2	4002319	ШАЙБА	1
3	831294	Ремень зубчатый	1
3	8M0151040	Ремень ГРМ	1
4	833104T1	Шестерня ведомая	1
4	833104T6	Шестерня ведомая	1
5	825956	ШТИФТ НАПРАВЛЯЮЩИЙ	1
6	854778T1	Распределительный вал	1
6	8M0183249	Распределительный вал в сборе	1
7	834781T	Распределительный вал	1
7	834781T1	Распределительный вал	1
8	826149	Штифт	1
9	825058A1	Масляный насос в сборе	1
10	826152	Уплотнительное кольцо	1
11	826154	Уплотнительное кольцо	1
12	826153	Уплотнительное кольцо	1
13	4000333	ВИНТ (M6 x 40)	4
-	825231A99	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1

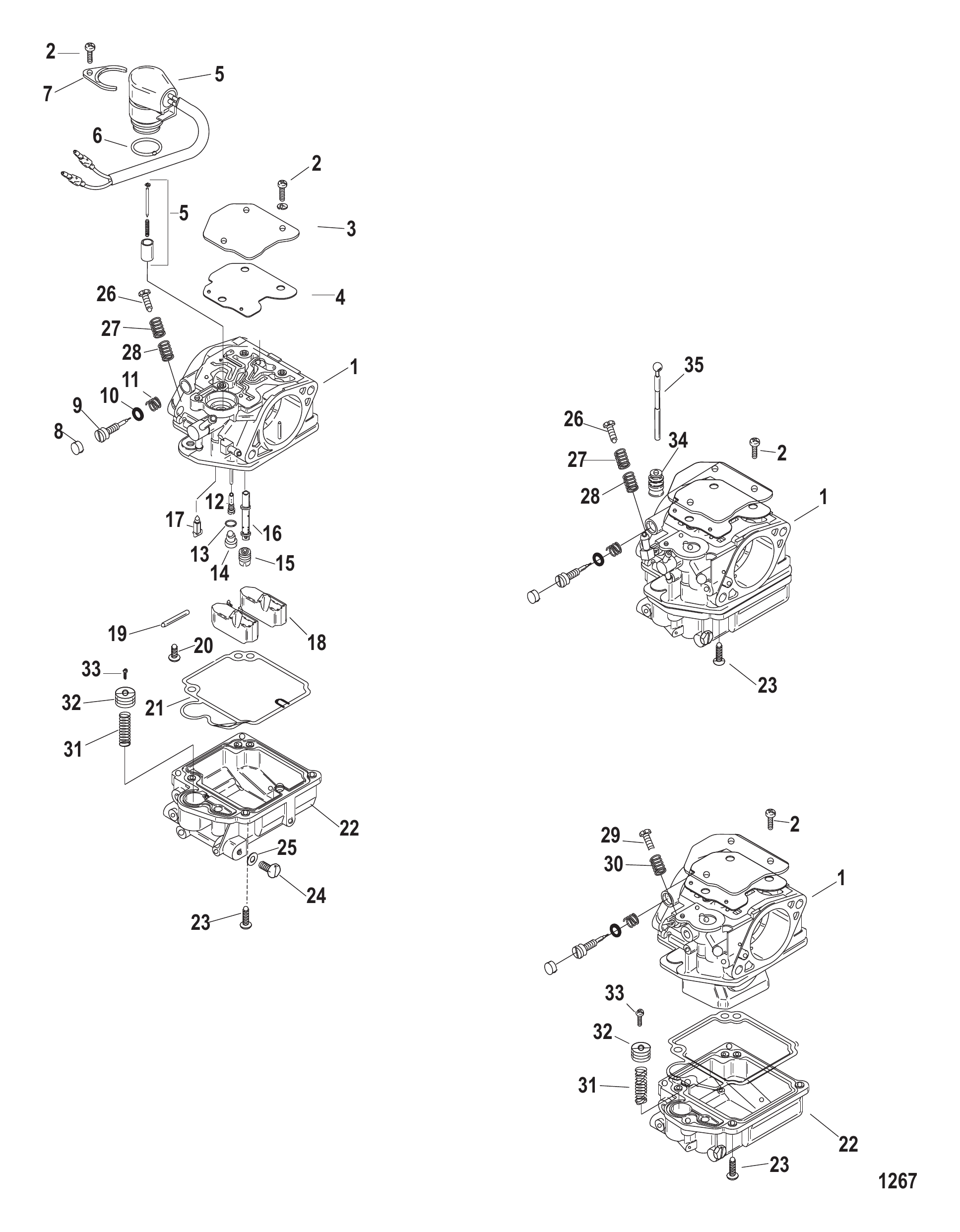

Рис. 5Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	883313T2	Карбюратор	1
1	883313T3	Карбюратор	1
1	883313T4	Карбюратор	1
2	854246	Винт	16
3	854245	Пластина	3
4	8542572	Прокладка	3
5	854254T2	Обогатитель	1
6	NSS	NOT SOLD SEPARATE O Ring	1
7	854255	Пластина	1
8	880814	Крышка	3
9	880841	Винт регулировочный	3
10	880842	Уплотнительное кольцо	3
11	880815	Пружина	3
12	80391242	Жиклёр холостого хода	3
13	880843	Уплотнительное кольцо	3
14	880844	Пробка	3
15	80391595	Главный жиклёр	3
16	8039143	Главный жиклёр	3
17	854247	Игла поплавка	3
18	8542531	Поплавок	3
19	8542581	Штифт поплавка	3
20	880845	Винт	3
21	8542573	Прокладка	3
22	8039161	Поплавковая камера	1
22	8039171	Поплавковая камера	2
23	8542463	Винт	12
24	8542464	Винт сливной	3
25	8542591	Шайба	3
26	803925	ВИНТ СИНХРОНИЗАЦИИ	2
27	880846	Пружина	2
28	803923	ПРУЖИНА	2
29	803913	Винт	1
30	854249	Пружина	1
31	880847	Пружина	1
32	8542511	Плунжер	1
33	880848	Винт	3
34	NSS	NOT SOLD SEPARATE Rubber Bellows	3
35	880849	Шток плунжера	3
-	8542561	Ремкомплект карбюратора	1

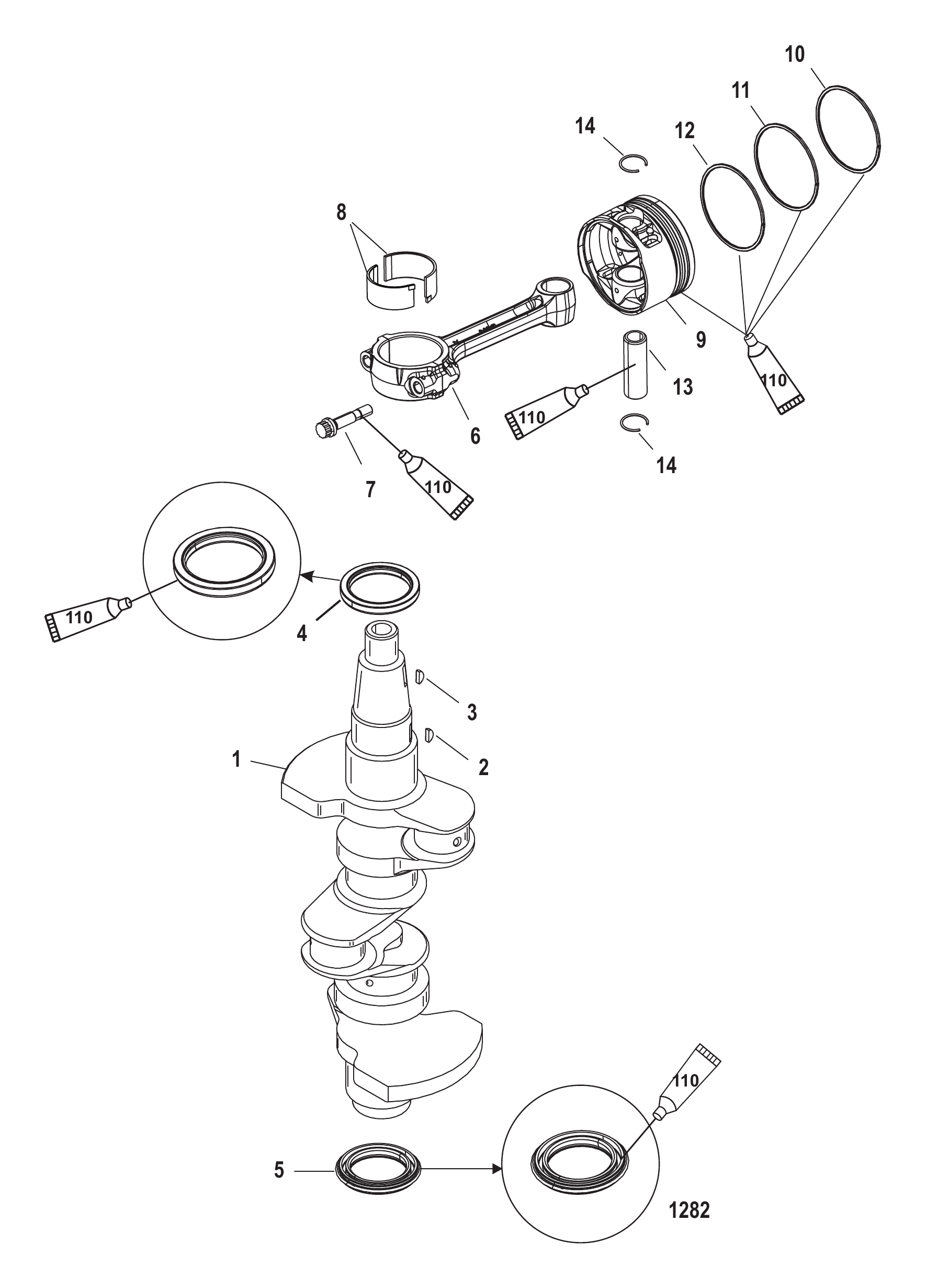

Рис. 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	834774T1	Коленчатый вал в сборе	1
1	834774T2	Коленчатый вал	1
2	18856M	Шпонка коленчатого вала к маховику	1
2	893761	Шпонка	1
3	91800	Шпонка	1
4	825027	САЛЬНИК	1
4	8M0151047	Сальник масляный	1
5	832013	Сальник	1
5	8M0151048	Сальник масляный	1
6	856065T1	Шатун	3
6	893530T01	Шатун в сборе	3
7	825019	БОЛТ	6
7	8M0049884	Болт	6
8	8250211	Подшипник чёрный	6
8	893630001	Подшипник чёрный	6
8	825021	ПОДШИПНИК коричневый	AR
8	893630	Подшипник коричневый	AR
8	8250212	Подшипник синий	AR
8	893630002	Подшипник синий	AR
9	856064A1	Поршень в сборе	3
9	893524T08	Поршень в сборе	3
9	8560642	Поршень	AR
9	893524T01	Поршень в сборе	AR
9	8560643	ПОРШЕНЬ	AR
9	893524T02	Поршень в сборе	AR
10	833099A1	Комплект поршневых колец (верхнее)	3
10	893525A01	Комплект поршневых колец	3
10	833100T2	Поршневое кольцо (верхнее)	AR
10	893525A02	Комплект поршневых колец	AR
10	833100T3	Поршневое кольцо (верхнее)	AR
10	893525A03	Комплект колец	AR
11	NSS	NOT SOLD SEPARATE Piston Ring (2nd.)	3
11	NSS	NOT SOLD SEPARATE Piston Ring (2nd.)	AR
11	NSS	NOT SOLD SEPARATE Piston Ring (2nd.)	AR
12	8331011	Кольцо масляное	3
12	893950	Кольцо	3
13	825016	ПАЛЕЦ поршневой	3
13	893863	Палец поршневой	3
14	825017	ФИКСАТОР	6
14	893529	Фиксатор поршневого пальца	6
-	825231A02	Комплект прокладок двигателя	1
-	803017T01	Сборка головки блока цилиндров	1
-	803016T01	Сборка головки блока цилиндров	1

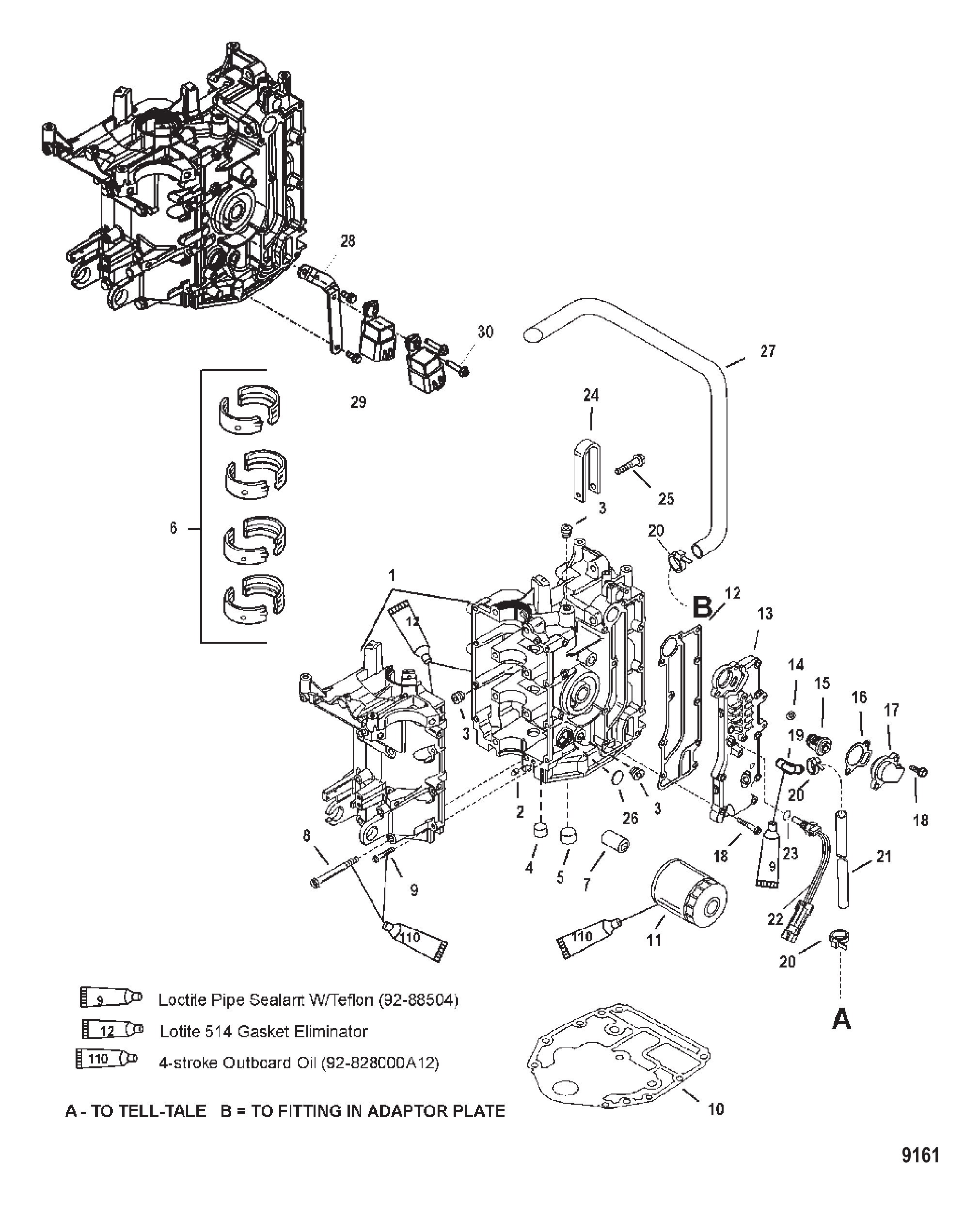

Рис. 7Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	850082T5	Блок цилиндров	1
1	850082T6	Блок цилиндров	1
1	893500T02	Блок цилиндров в сборе	1
2	825010	ШТИФТ установочный	2
3	479452	ПРОБКА	3
4	384072	Пробка трубная (1/2-14)	1
4	384073	Пробка трубная (.500-14)	1
5	416222	ПРОБКА ТРУБНАЯ (3/4-14)	1
5	416223	ПРОБКА ТРУБНАЯ (.750-14)	1
6	825024	ПОДШИПНИК коричневый	8
6	893631	Подшипник коренной - коричневый	8
6	8250241	Подшипник чёрный	8
6	893631001	Подшипник основной — чёрный	8
6	8250242	Подшипник синий	8
6	893631002	Подшипник основной — синий	8
7	822625	Ниппель (M20)	1
8	82506182	ВИНТ (M8 x 82)	8
9	82500935	ВИНТ (M6 x 35)	8
9	8M0241960	ВИНТ	8
10	825231	Прокладка	1
10	8M0213112	Прокладка блока цилиндров	1
11	822626A2	ФИЛЬТР В СБОРЕ МАСЛЯНЫЙ	1
11	8M0162830	Масляный фильтр	1
12	8347751	Прокладка	1
12	8M4500244	Прокладка крышки выпускного коллектора	1
13	834776T4	Крышка выпускного коллектора	1
13	8M0183025	Крышка выпускного коллектора	1
14	479452	ПРОБКА	1
15	825212	Термостат	1
15	855676003	Термостат (60C/140F)	1
16	824853	ПРОКЛАДКА КРЫШКИ ТЕРМОСТАТА	1
16	8M0177107	Прокладка крышки термостата	1
17	825031C	КРЫШКА	1
17	8M0188835	Крышка термостата	1
18	82500935	ВИНТ (M6 x 35)	10
18	8M0241960	ВИНТ	10
19	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
20	816311T	СТЯЖКА (8.00 дюймов)	3
21	83075780	ТРУБКА (28.00 дюймов, бухта)	1
21	8M0108349	Шланг (70 дюймов, бухта)	1
22	858535	Датчик температуры в сборе	1
22	8M0214984	Датчик температуры	1
23	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
24	8525601	Рым-болт	1
24	893697	Рым-болт	1
25	857139	Винт (M8 x 35)	1
26	NSS	NOT SOLD SEPARATE Plug-Serial Number	1
27	77653101	Шланг (48.00 дюймов, бухта)	1
27	77653101	Шланг (48.00 дюймов, бухта)	1
28	882831	Кронштейн реле наклона	1
29	8248324	Винт (M6 x 16)	2
30	82129130	ВИНТ (M6 x 30)	2
-	825231A99	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	803017T99	Головка блока цилиндров в сборе	1
-	803017T01	Сборка головки блока цилиндров	1
-	803016T99	Головка блока цилиндров в сборе	1
-	803016T01	Сборка головки блока цилиндров	1

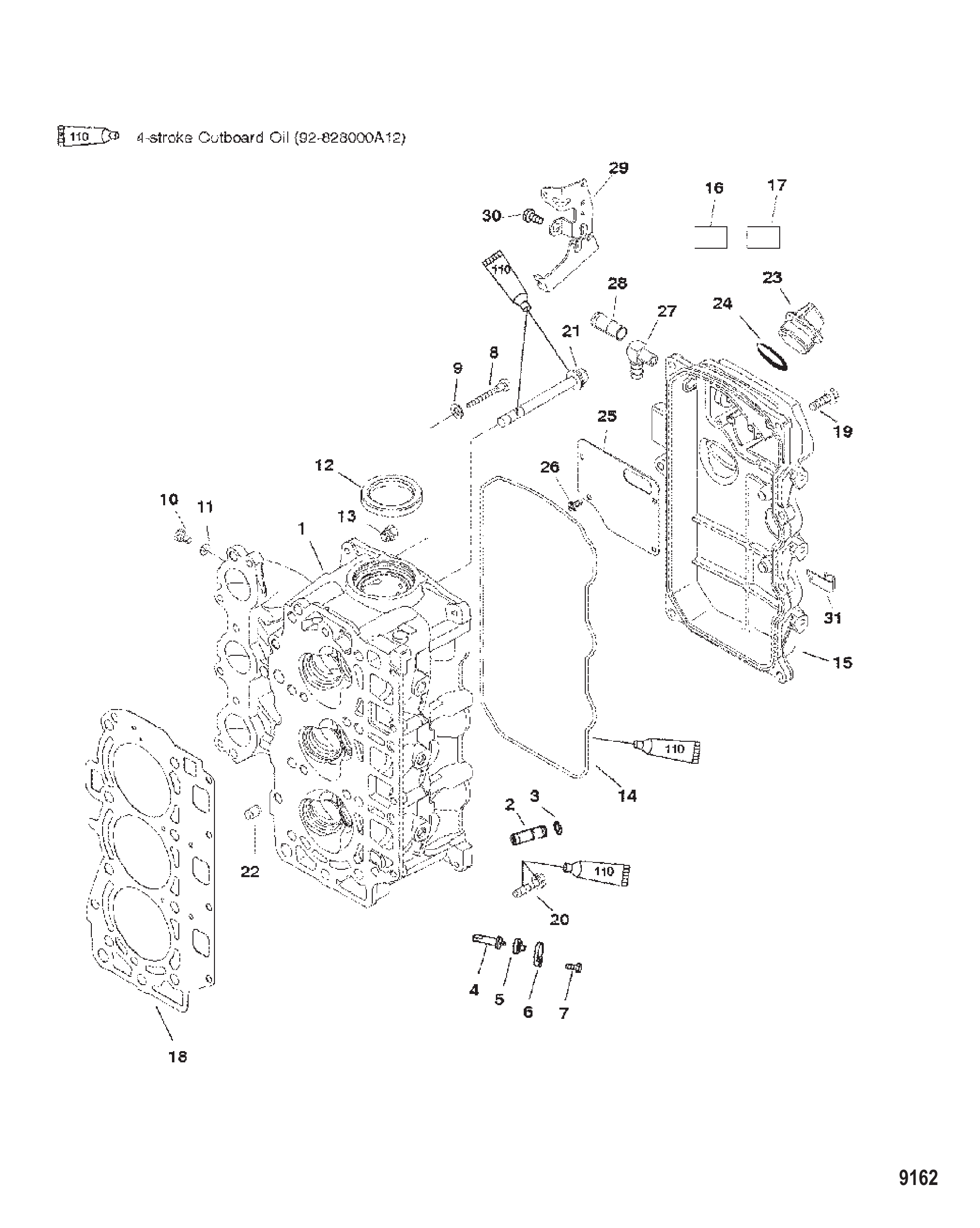

Рис. 8Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
-	834778T5	Головка блока цилиндров	1
-	834778T6	Головка блока цилиндров	1
-	893504T02	Головка блока цилиндров в сборе	1
1	834778T	Головка блока цилиндров	1
1	834778T2	Головка блока цилиндров	1
2	825037	НАПРАВЛЯЮЩАЯ	6
2	8M0054272	Направляющая клапана	6
3	825038	СТОПОРНОЕ КОЛЬЦО	6
4	826887M	АНОД	3
5	825040	ВТУЛКА уплотнительная	3
6	826888M	КРЫШКА	3
7	40011128	Винт (M6 x 20) нержавеющая сталь	3
7	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
8	827607	БОЛТ	1
9	827610	ПРОКЛАДКА	1
10	84088M	ВИНТ (M6 x 10)	3
11	827610	ПРОКЛАДКА	3
12	825048	САЛЬНИК масляный	1
13	822644	Резьбовая пробка	5
14	854341	Уплотнительное кольцо	1
14	8M0162934	Сальник	1
15	834779A1	Крышка	1
15	8M0174399	Крышка в сборе	1
16	NSS	NOT SOLD SEPARATE Decal-Servicing Referral	1
17	NSS	NOT SOLD SEPARATE Decal-Engine Oil/Valve Clearance	1
18	834777	Прокладка	1
18	8M0118180	Прокладка головки блока	1
19	40011128	Винт (M6 x 20) нержавеющая сталь	7
19	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	7
20	82500925	ВИНТ (M6 x 25)	4
20	893745025	Винт (M6 x 25)	4
21	82503395	ВИНТ (M9 x 95)	8
21	893747095	Винт (M9 X 95)	8
22	825010	ШТИФТ установочный	2
23	859578A1	ПРОБКА В СБОРЕ Масляная	1
23	8M0240831	МАСЛЯНАЯ ПРОБКА	1
24	NSS	NOT SOLD SEPARATE O Ring	1
25	855236	Пластина дефлекторная	1
26	4005785	ВИНТ (M4 x 10) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО КЛАПАНА	4
27	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
28	825054	ТРУБКА вентиляции картера	1
29	830294T1	Кронштейн	1
30	40011126	Винт (M6 x 13) нержавеющая сталь	2
31	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
31	8M0024808	J-образный зажим	1
-	825231A99	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	803017T99	Головка блока цилиндров в сборе	1
-	803017T01	Сборка головки блока цилиндров	1
-	803016T99	Головка блока цилиндров в сборе	1
-	803016T01	Сборка головки блока цилиндров	1

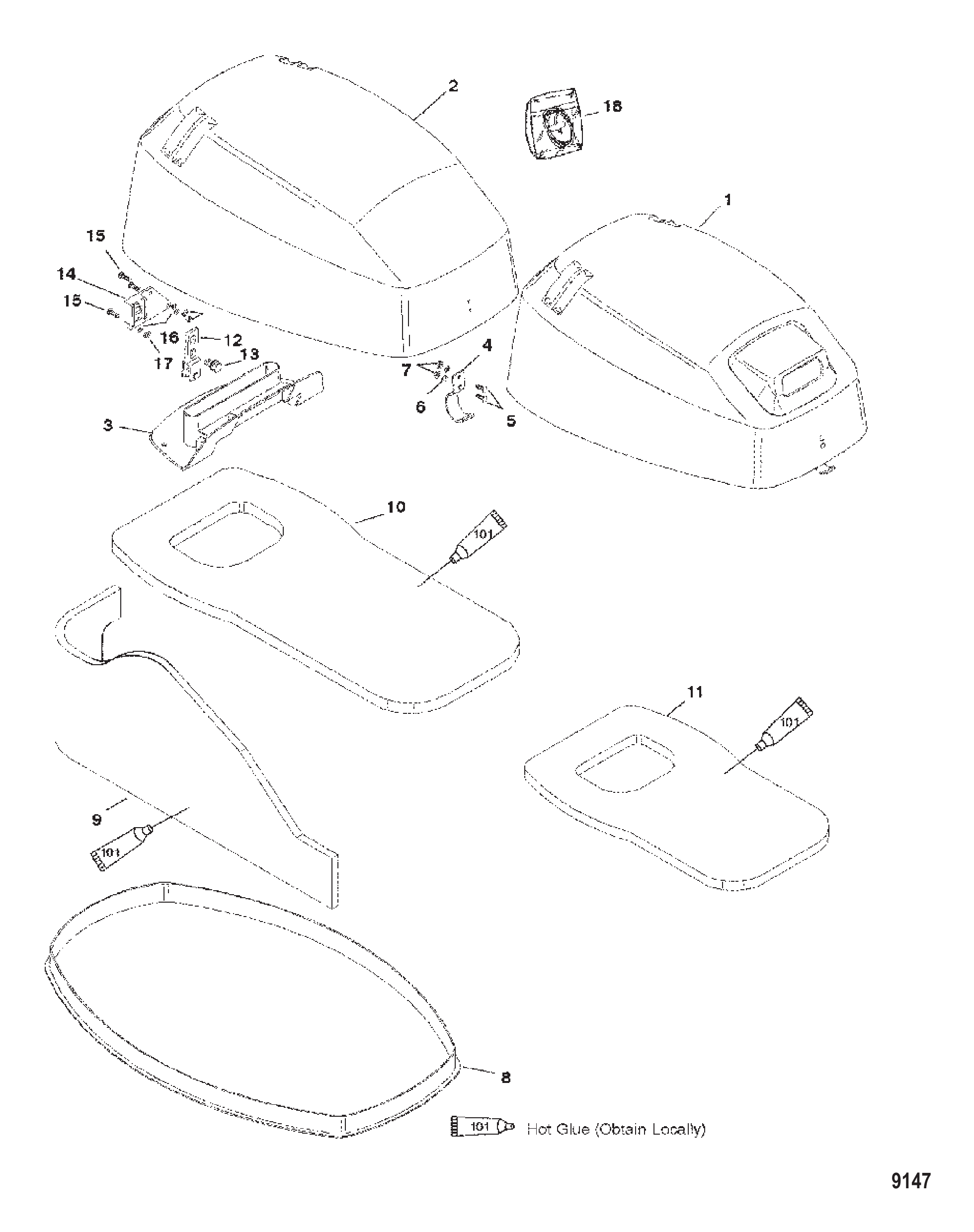

Рис. 9НАКЛЕЙКИ - ВЕРХНИЙ КАПОТ Decals - Top Cowl

REF	Номер детали	Наименование	Кол-во
1	803641A08	Комплект наклеек Mercury	1
1	8M0114767	Комплект наклеек Mercury	1
2	8M0043702	Наклейка M-Icon, 53 мм, чёрная	1
3	8M0114767	Комплект наклеек Mercury	1
4	8M0043703	Наклейка M-Icon, 66 мм, чёрная	1
5	8M0044902	Наклейка 30	1
6	896856002	Наклейка 40	1
6	8M0114992	Наклейка сервисного комплекта	1
7	896856003	Наклейка задняя - 50	1
8	8M0071110	Комплект наклеек Mercury 40 л.с.	1
9	8M0063345	Наклейка Lenz	1
10	8M0098328	Комплект наклеек ME 40 л.с. 3 цил.	1
10	8M0114997	Комплект наклеек ME 30-40 л.с. 4-тактный	1
11	8M0063348	Наклейка задняя, 40	1
12	8M0088310	НАКЛЕЙКА Command Thrust	1
13	8M0063353	Наклейка Bigfoot	1
14	8M0114997	Комплект наклеек ME 30-40 л.с. 4-тактный	1
15	8M0063358	Наклейка Lenz	1
16	8M0156747	Комплект наклеек ME 30-60 л.с. 4-тактный	1
17	8M0063354	Наклейка Jet Drive	1
18	8M0043701	M-ICON 39 мм - малая	1
19	8M0105187	Наклейка румпеля	1
20	8M0056643	НАКЛЕЙКА Прочти руководство	1
21	8M0159886	Наклейка Lenz, Mercury	1
22	803643A08	Комплект наклеек Mariner	1
23	8M0012388	Наклейка задняя, 40	1
24	8M0109251	Наклейка Lenz, Mariner	1

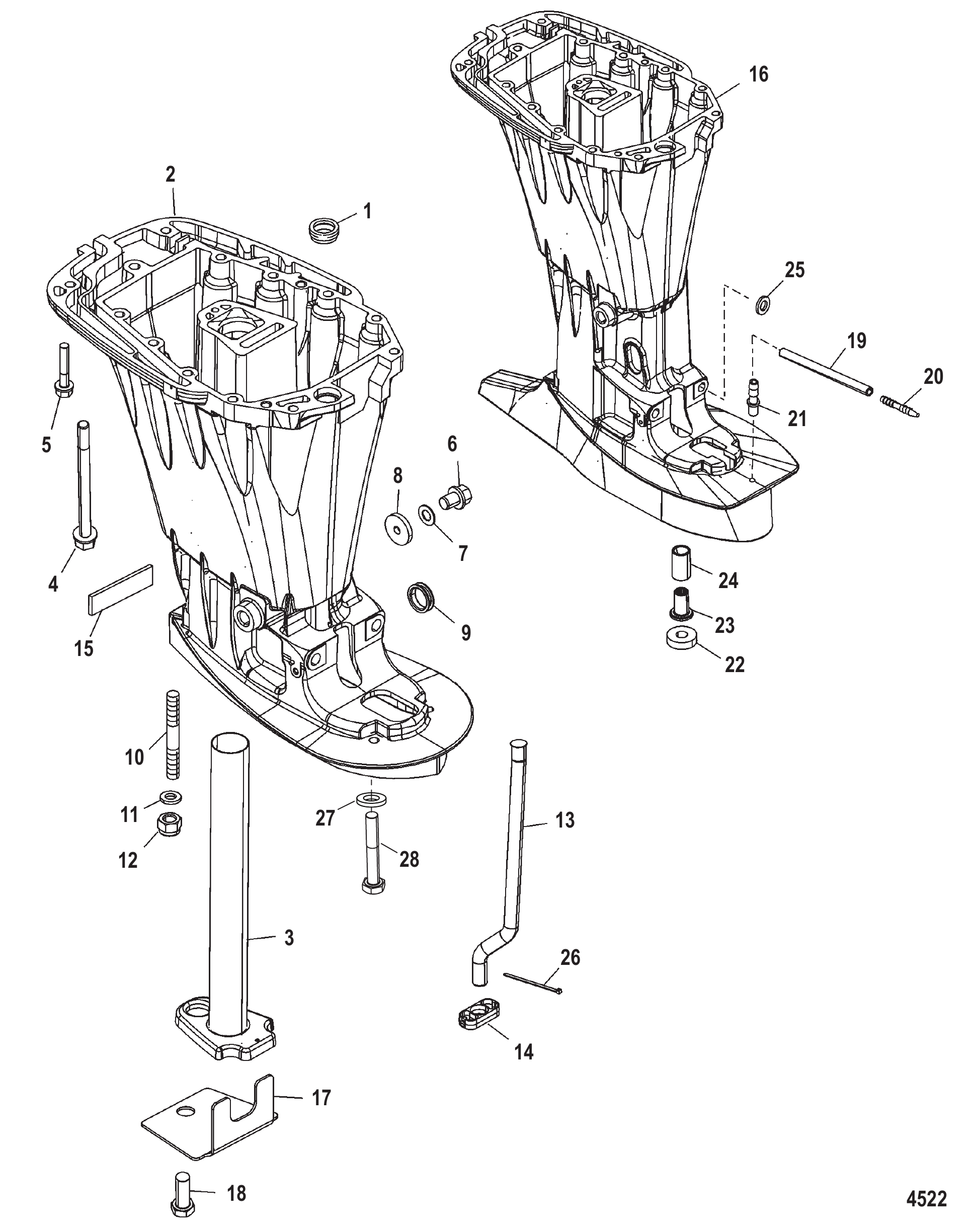

Рис. 10Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	42941	Уплотнение водяной трубки (верхнее)	1
2	850168T5	Корпус гребного вала	1
2	825218T7	Сборка корпуса гребного вала	1
2	850168T3	Корпус гребного вала	1
2	825218T5	Сборка корпуса гребного вала	1
3	NSS	NOT SOLD SEPARATE Exhaust Pipe	1
3	825220T06	Выхлопная труба	1
4	824459110	ВИНТ (M8 x 110) нержавеющая сталь	8
5	85467845	ВИНТ (M8 x 45) (M8 X 45)	5
5	88960845	Винт (M8 x 45)	5
6	8288181	Пробка сливная	1
7	828816	Прокладка	1
7	8M0204692	Прокладка @5	1
8	826276	Отбойник	2
9	828817	Втулка уплотнительная	1
9	8M0151042	Втулка уплотнительная	1
10	823984	ШПИЛЬКА (M10 x 50)	1
10	903501	Шпилька (M10 x 100) корпуса гребного вала	1
11	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	1
11	8M0214963	Шайба	1
12	13914	Гайка (M10) шпильки корпуса редуктора	1
12	40140	ГАЙКА (M10)	1
13	850169	ТРУБКА ВОДЯНАЯ	1
13	897970A01	Комплект трубок/уплотнений системы охлаждения - короткий	1
13	8252501	Трубка водяная	1
13	897971A01	Комплект трубок/уплотнений системы охлаждения - длинный	1
14	828529	Направляющая	1
15	828706	Упор	1
15	8M0043364	Демпфер	1
16	852421T5	Корпус гребного вала	1
16	852421T07	Корпус гребного вала - длинный	1
16	852421T3	Сборка корпуса гребного вала	1
17	854471	Пластина	1
17	893770	Пластина корпуса гребного вала	1
18	1993325	ВИНТ (M10 x 25 мм)	1
19	85822A7	ДАТЧИК СПИДОМЕТРА	1
20	85822	Соединитель прямой	1
20	85822T	Разъём прямой	1
21	13035	Штуцер	1
21	8M0181450	ШТУЦЕР	1
22	813745	Проставка	1
23	43585	Муфта вала переключения	1
24	855623	ВТУЛКА	1
25	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
26	816311T	СТЯЖКА (8.00 дюймов)	1
27	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
27	8M0214963	Шайба	4
28	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4

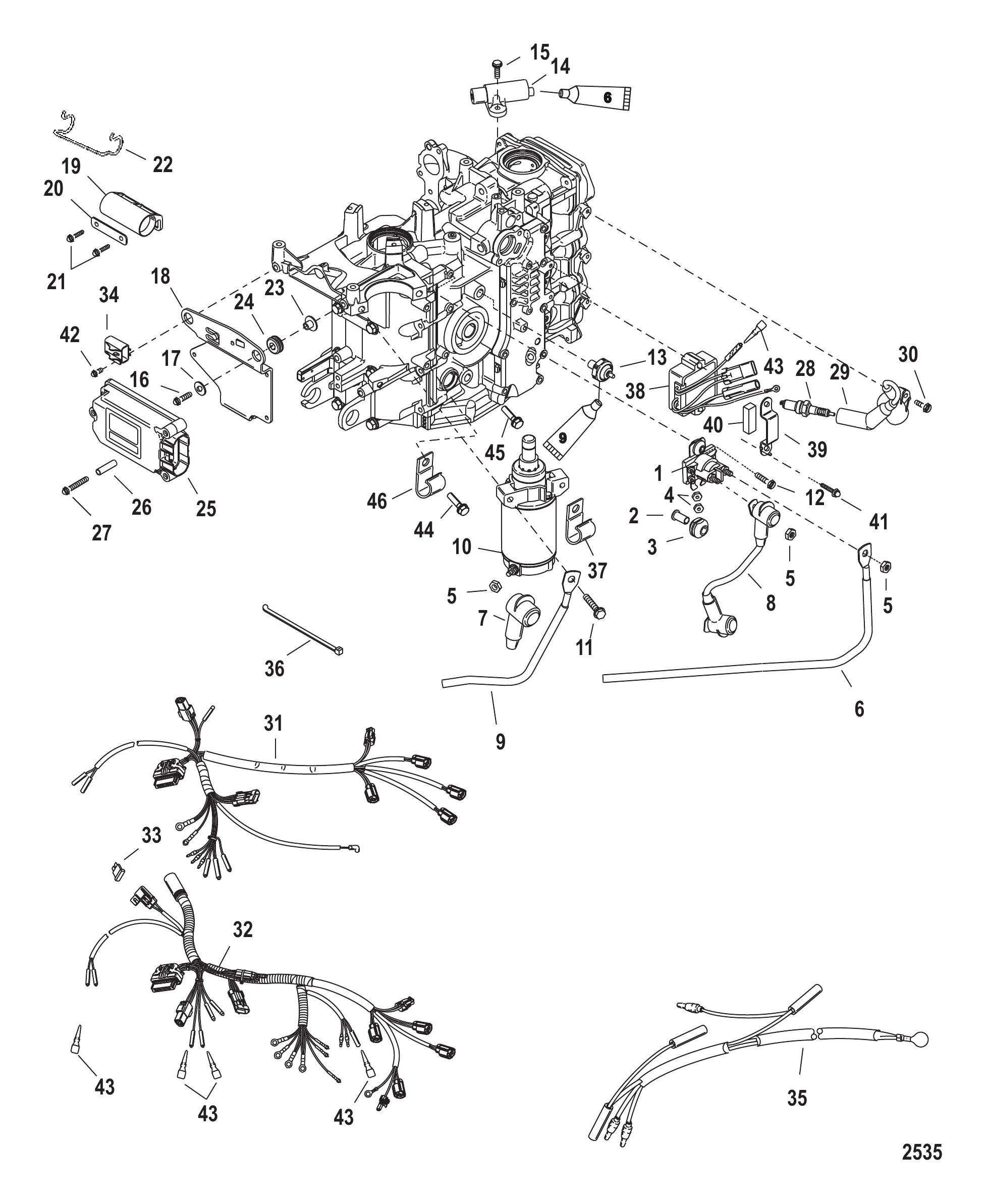

Рис. 11Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	850187T1	Электромагнит в сборе	1
2	818968	ВТУЛКА	2
2	8M0214955	Втулка	2
3	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
3	8M0207785	Втулка	2
4	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
5	94330	Гайка (.250-20) латунная	3
6	88439A9	Кабель аккумулятора положительный в сборе (5/16)	1
7	880786	Изоляционный колпачок - красный	1
8	93388A16	Сборка троса (8.50 дюймов)	1
9	88439A4	Кабель в сборе аккумулятор - отрицательный	1
10	884045T	Сборка стартера	1
10	893887T	Сборка стартера в сборе	1
10	888160T	Сборка стартера	1
10	893887T	Сборка стартера в сборе	1
11	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	3
11	40011149	Винт (M8 x 25) нержавеющая сталь	1
12	82684430	ВИНТ (M6 x 30)	2
12	8248324	Винт (M6 x 16)	1
13	8280401	Датчик давления	1
13	8M0098207	Датчик давления масла	1
14	8283582	Датчик	1
14	8M0082988	Датчик положения коленчатого вала	1
15	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
16	82130025	ВИНТ (M6 x 25) крепление к картеру	3
17	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
17	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
18	859224	ПЛАСТИНА	1
19	856836	Фиксатор	1
19	856836001	Фиксатор	1
20	856040	Кронштейн	1
21	82129114	ВИНТ (M6 x 14)	2
22	92753	Фиксатор	1
23	856954	Втулка	3
24	834985	Втулка уплотнительная	3
24	8M0190980	ВТУЛКА	3
25	87843302S	Электронный блок управления двигателем	1
26	8539201	Втулка	3
27	82129140	ВИНТ (M6 x 40)	3
28	827858	СВЕЧА ЗАЖИГАНИЯ NGK-DPR6EA-9	3
28	827858Q	Свеча зажигания DPR6EA-9 @10	3
29	858942T1	Сборка катушки зажигания	3
30	40011128	Винт (M6 x 20) нержавеющая сталь	3
30	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
31	859196T1	Сборка жгута проводов двигателя	1
32	859197T3	Сборка жгута проводов двигателя	1
33	812619	Предохранитель жёлтый - 20 ампер	1
34	828054	Крышка предохранителя	1
35	852375A6	Сборка удлинительного жгута проводов	1
36	816311T	СТЯЖКА (8.00 дюймов)	AR
37	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
37	8M0024808	J-образный зажим	1
38	883071T1	Регулятор напряжения	1
39	858413	Кронштейн	1
39	893771	Кронштейн соединителя	1
40	8308971	Поролоновая прокладка	1
41	8248329	Винт (M6 x 40)	2
41	8248324	Винт (M6 x 16)	1
42	82129110	ВИНТ (M6 x 10)	1
43	13541	Разъём штыревой	AR
44	8248324	Винт (M6 x 16)	1
45	8248324	Винт (M6 x 16)	1
46	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
46	8M0024808	J-образный зажим	1
-	803017T01	Сборка головки блока цилиндров	1
-	803016T01	Сборка головки блока цилиндров	1

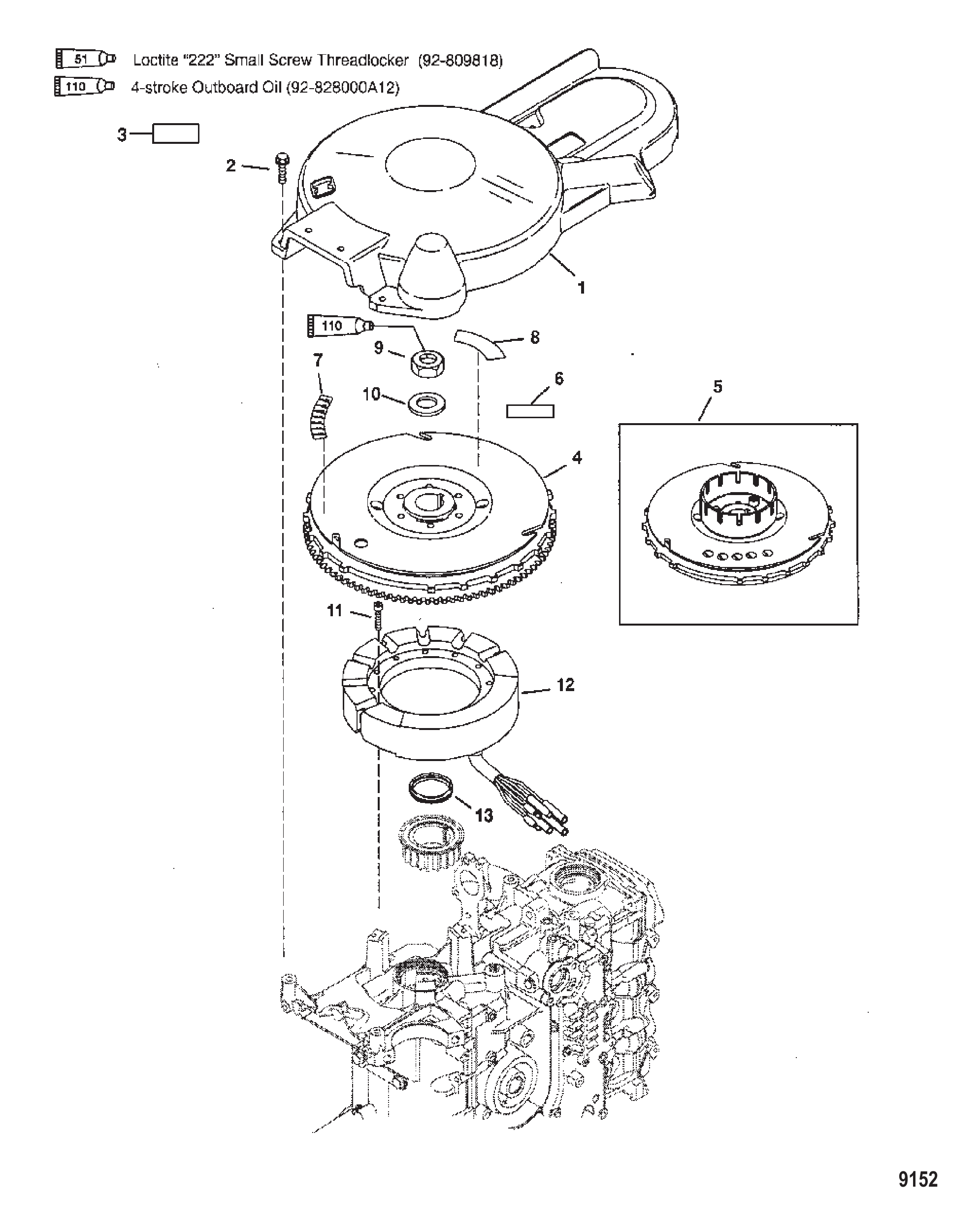

Рис. 12Маховик Flywheel

REF	Номер детали	Наименование	Кол-во
1	8552231	Крышка маховика	1
2	8248326	Винт (M6 x 25 мм)	4
3	856985A22	Наклейка с информацией о маркировке EPA	1
3	804654A00	Наклейка с информацией о маркировке EPA	1
3	804654A01	Наклейка с информацией о маркировке EPA	1
4	832010T14	Маховик	1
4	832010T32	Маховик в сборе	1
5	832010T16	Маховик	1
5	832010T27	Маховик	1
6	NSS	NOT SOLD SEPARATE Decal-Warning Spinning Flywheel	1
7	NSS	NOT SOLD SEPARATE Decal-Timing Marks	1
8	NSS	NOT SOLD SEPARATE Decal-Warning-Neutral	1
9	81773M	Гайка маховика	1
9	893789	Гайка	1
10	84436M	Шайба	1
10	893762	Шайба (18 X 36 X 3)	1
11	4007325	ВИНТ (M5 x 25) СТАТОРА	3
11	4007325	ВИНТ (M5 x 25) СТАТОРА	3
11	4013930	ВИНТ (M5 x 30)	3
12	852387T7	Статор	1
12	852386T6	Статор	1
12	852387A4	Статор	1
12	852387T9	Статор в сборе	1
12	852386A4	Статор	1
12	852386T8	Статор в сборе	1
13	834838	Упорное кольцо	1

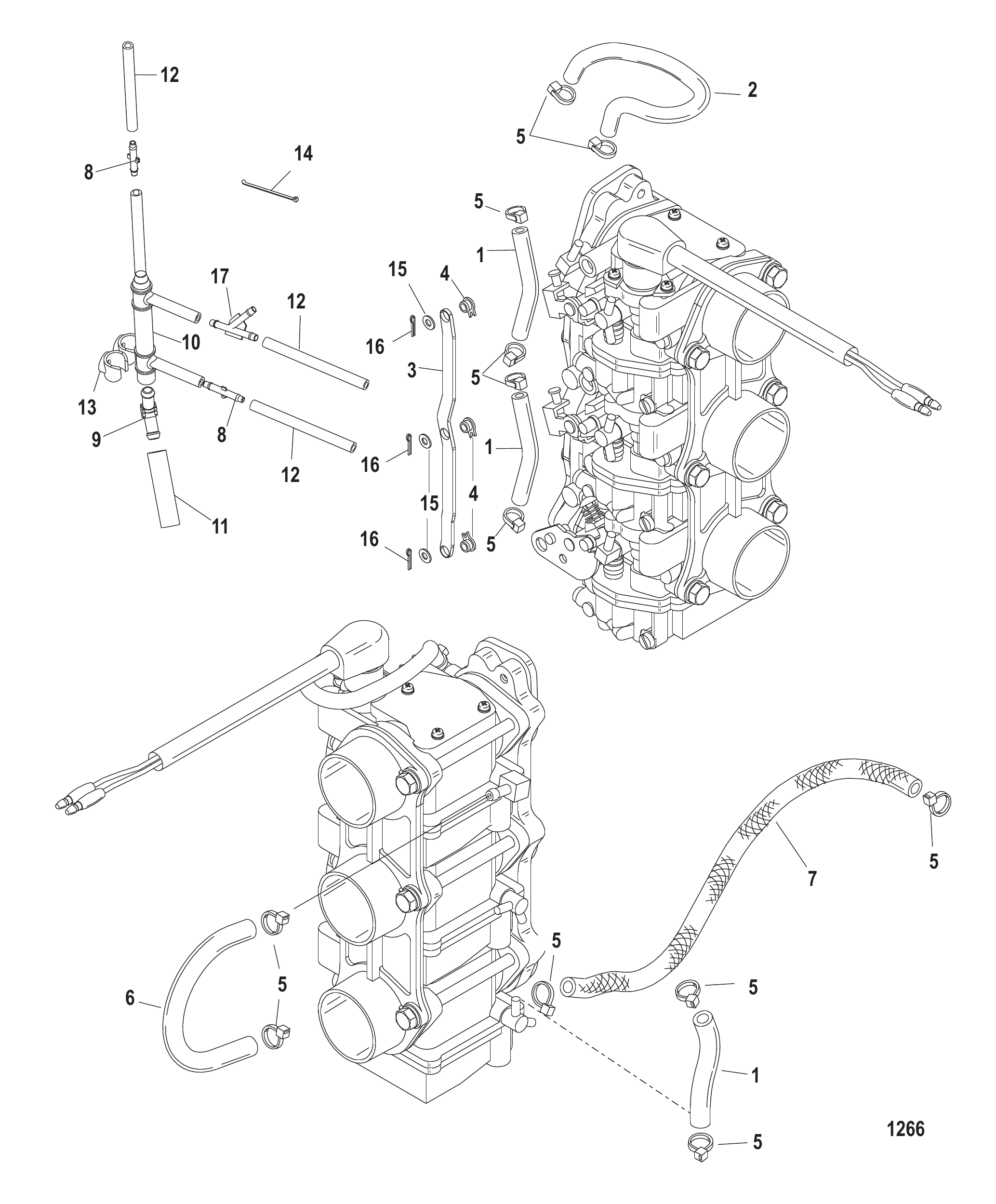

Рис. 13ТОПЛИВНЫЕ ШЛАНГИ Fuel Lines

REF	Номер детали	Наименование	Кол-во
1	856607	Шланг	3
2	856609	Шланг	1
3	856610	Тяга	1
4	803896	Втулка	3
5	856608	Стяжка	12
6	856613	Шланг	1
7	856611	Шланг с муфтой	1
8	822771	Соединитель	2
9	878404	Фитинг 45 градусов	1
10	878423	Шланг	1
11	85682239	ТРУБКА (17.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 3 ДЮЙМА)	1
12	87822990	ШЛАНГ (90 мм)	3
13	878425	Хомут	1
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
15	8542592	Шайба	3
16	880850	Шплинт	3
17	878593	Y-образный соединитель	1

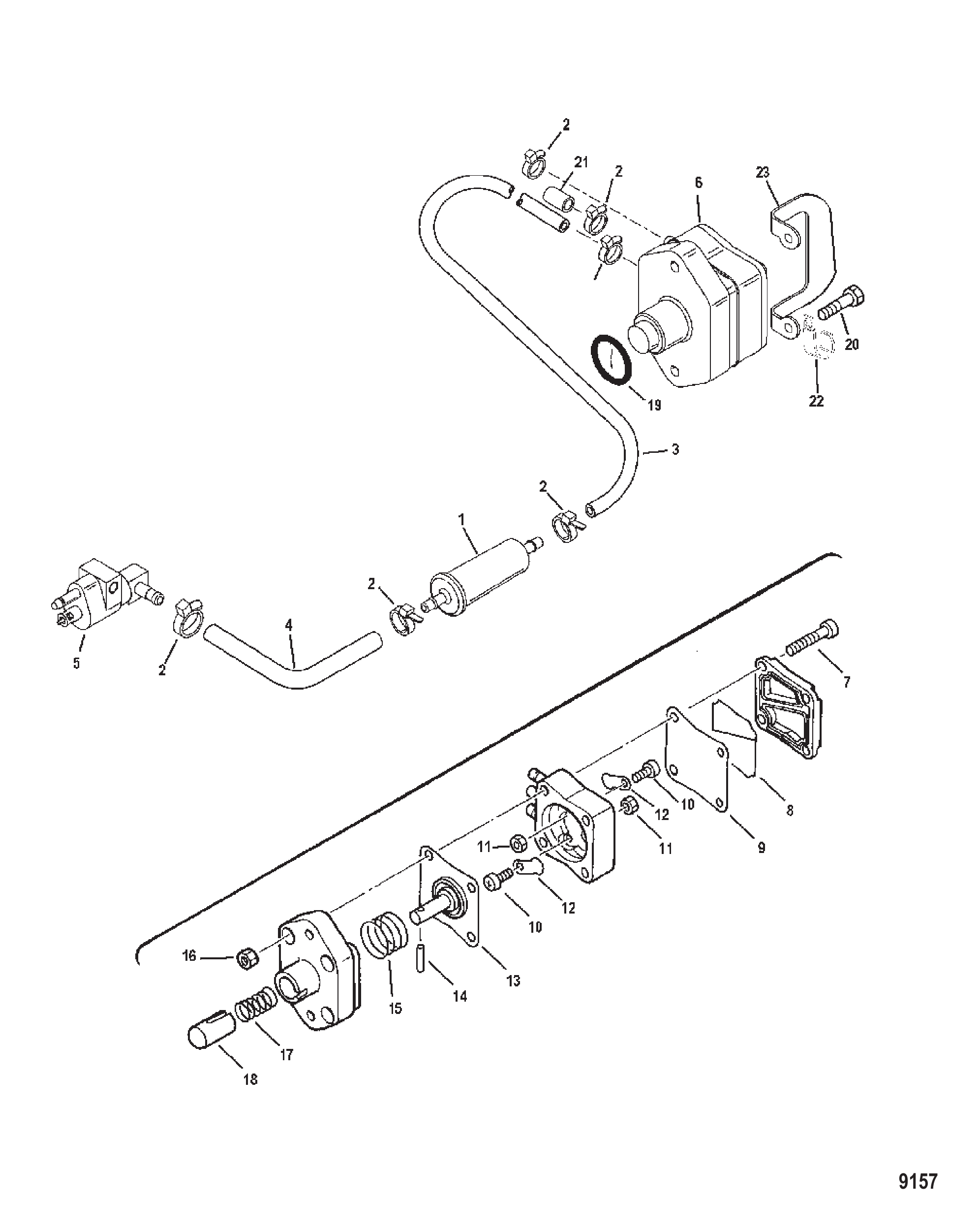

Рис. 14Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	877565T1	ФИЛЬТР ТОПЛИВНЫЙ	1
2	816311T	СТЯЖКА (8.00 дюймов)	7
3	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
3	8M0108355	Шланг (57 дюймов, бухта)	1
4	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
4	8M0108355	Шланг (57 дюймов, бухта)	1
5	816856A4	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ В СБОРЕ	1
5	8M0148585	СОЕДИНИТЕЛЬ В СБОРЕ	1
-	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
6	826398T3	НАСОС ТОПЛИВНЫЙ	1
7	809564	Винт (M5 x 35)	4
8	809565	Крышка	1
9	8095611	Диафрагма	1
10	41889M	Винт (M3 x 5)	2
11	82537M	Гайка	2
12	41888M	Клапан обратный	2
13	8095612	Диафрагма	1
14	8095661	Штифт	1
15	809562	Пружина	1
16	82388M	Гайка (M5)	4
17	8095621	Пружина	1
18	8095631	Плунжер	1
19	825492	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
19	8M0052669	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
20	82684430	ВИНТ (M6 x 30)	2
21	854310	Пробка	1
22	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
22	8M0024808	J-образный зажим	1
23	8566031	ДЕФЛЕКТОР КОЖУХА	1
23	8M0007776	ДЕФЛЕКТОР КОЖУХА	1
-	825231A99	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1

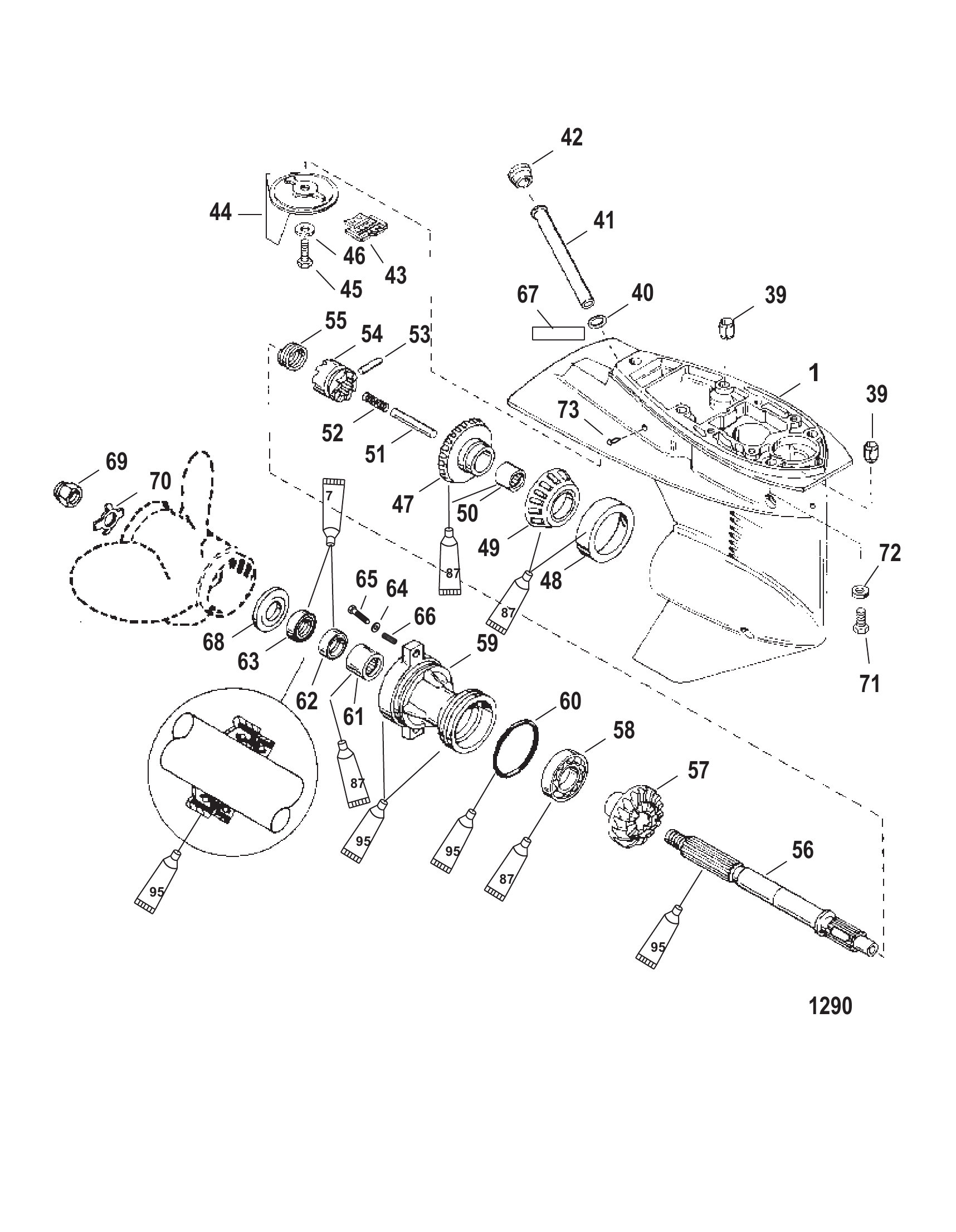

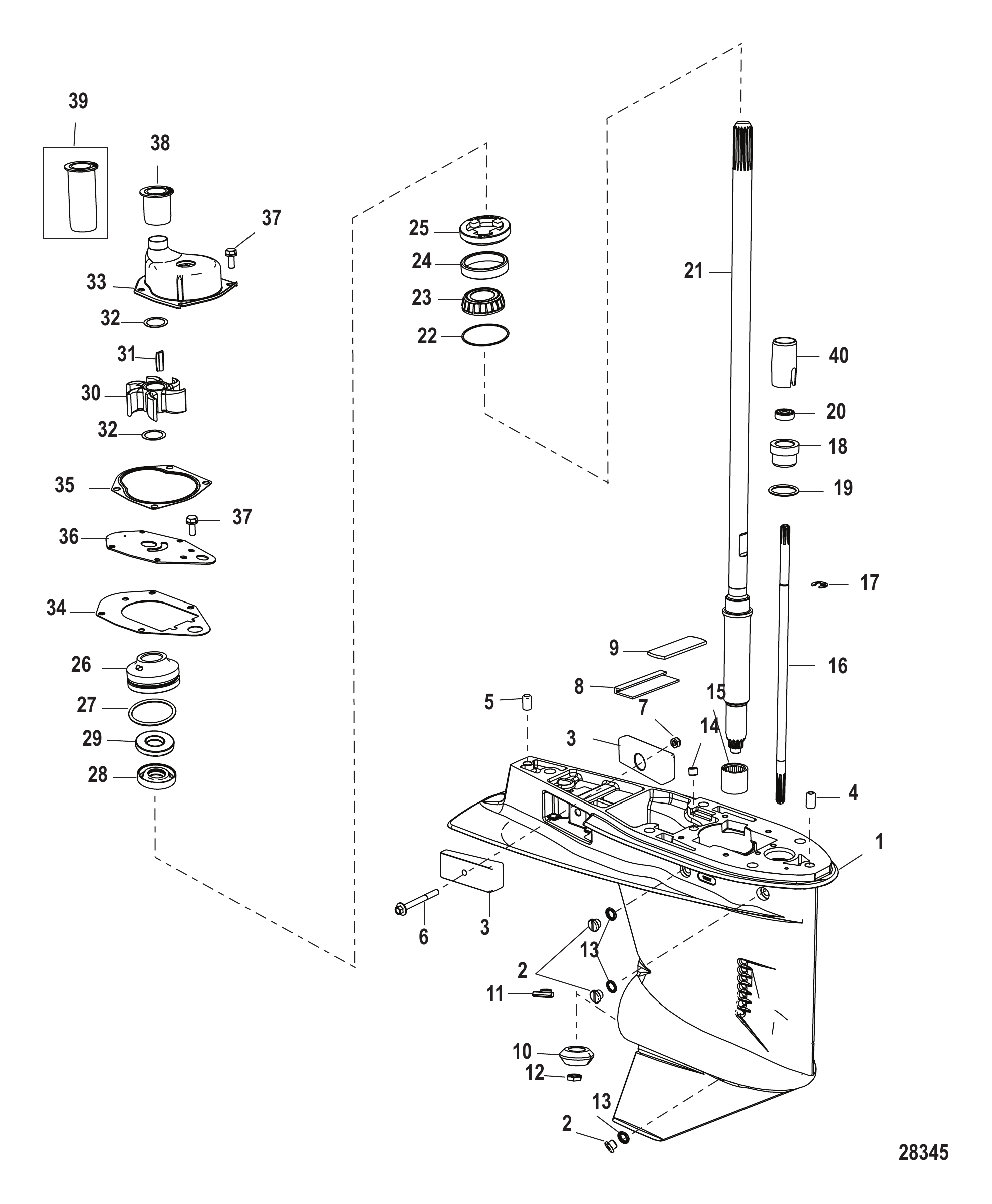

Рис. 15РЕДУКТОР ВАЛА ДВИГАТЕЛЯ - ПЕРЕДАЧА 2:1 Gear Housing Driveshaft - 2:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	893680T03	Корпус редуктора в сборе - короткий	1
-	8M0086323	Корпус редуктора в сборе - короткий	1
-	893680T04	Корпус редуктора в сборе - длинный	1
-	8M0086324	Корпус редуктора в сборе - длинный	1
-	8M0086324	Корпус редуктора в сборе - длинный	1
1	893680T06	Корпус редуктора основной	1
2	79953Q04	Ремкомплект сливного винта	3
3	826134Q	Анод	2
4	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
4	8M0084244	Штифт установочный, .375 x .620	1
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
6	897657055	Винт (M6 x 55)	1
7	401386	ГАЙКА (M6) Нержавеющая сталь	1
8	818226A1	Комплект сальников и пластин	1
9	NSS	NOT SOLD SEPARATE Filler Plate	1
10	893604T	Шестерня ведущая	1
10	8M0187297	Шестерня ведущая	1
11	8M0012285	Кулачок переключения	1
11	842071A01	Комплект кулачок/толкатель	1
12	55910	Гайка (.437-20) шестерни привода к гребному валу	1
13	830749	Сальник	3
13	8M0204693	Уплотнение сливной пробки	3
14	878089	Пробка трубная (.0625-27)	1
15	812768	Подшипник роликовый	1
16	889246A96	Вал переключения в сборе	1
17	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
18	813696A2	Втулка в сборе	1
19	45258	Уплотнительное кольцо (.987 x .103)	1
20	8164641	Маслосъёмный сальник	1
20	8M0246145	САЛЬНИК	1
21	891549T	Вал приводной короткий	1
21	859102	ГРЕБНОЙ ВАЛ Длинный	1
22	812770A1	Набор регулировочных шайб	AR
22	8M0063262	Набор регулировочных шайб	AR
23	77420A1	Подшипник роликовый конический гребного вала в сборе	1
23	8M0166756	Подшипник в сборе	1
24	NSS	NOT SOLD SEPARATE Cup	1
25	8128201	Гайка	1
26	812966A7	Основание водяного насоса в сборе	1
26	8M0245488	Основание водяного насоса	1
27	30224	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.859 x .139)	1
27	8M0204651	Кольцо уплотнительное	1
28	814669	Маслосъёмный сальник	1
28	8M0245489	Сальник масляный	1
29	814670	Маслосъёмный сальник	1
30	19453T	Крыльчатка	1
31	19699	Шпонка	1
31	8M0032831	Шпонка крыльчатки	1
32	8M0005777	Шайба	2
32	8M0204720	Шайба	2

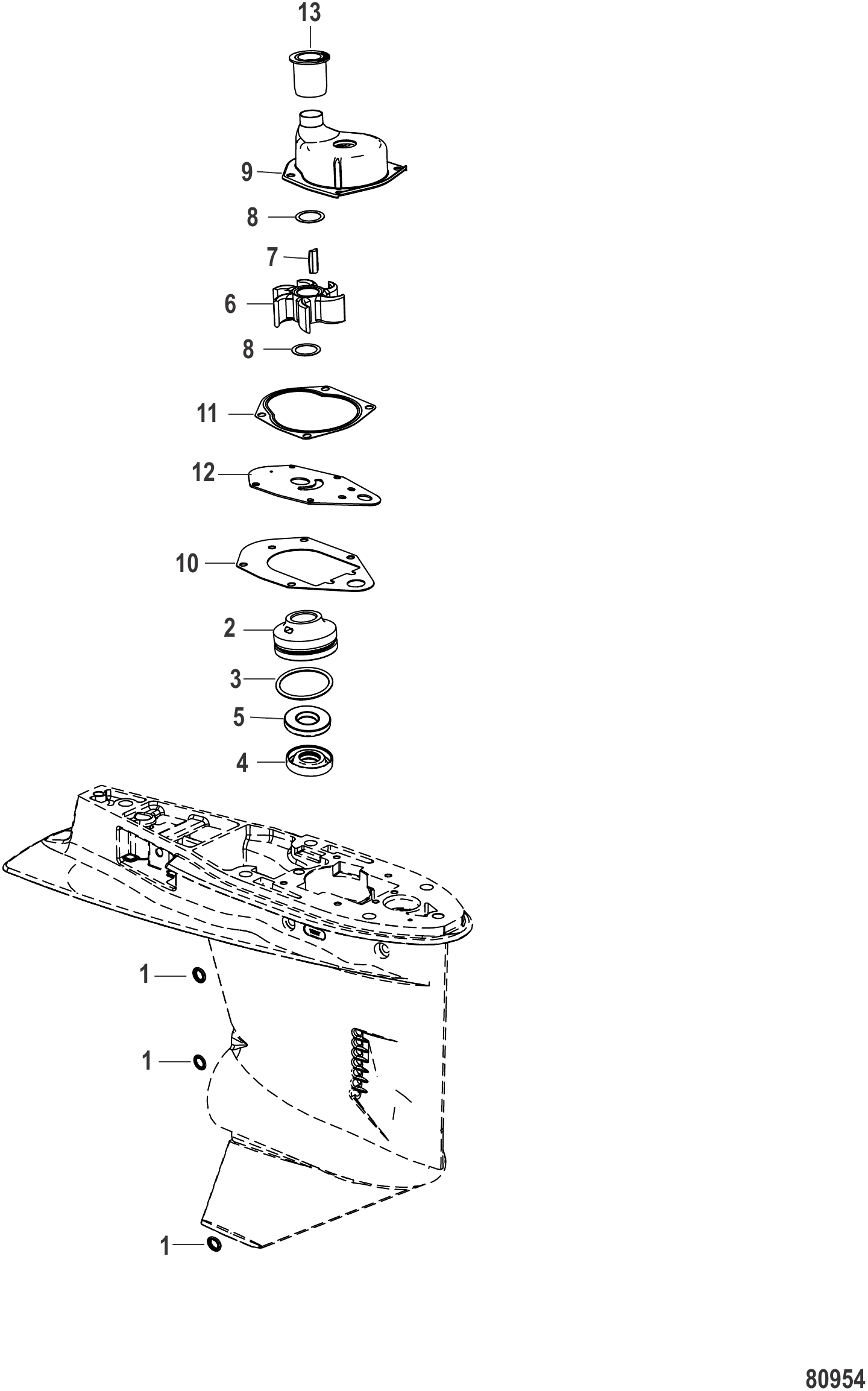

-	14334A3	Насос водяной в сборе	1
-	812966A12	Ремкомплект водяного насоса	1
33	8M0242489	Водяной насос	1
34	19701	Прокладка нижняя	1
34	8M0224241	Прокладка	1
35	822189	Прокладка верхней части водяного насоса	1
36	19700A2	Пластина передняя	1
37	8248324	Винт (M6 x 16)	6
38	8M0000332	Муфта короткая	1
38	8M0151046	Муфта водяной трубки, короткая	1
39	893857	Соединительная муфта длинная	1
39	8M0151045	Муфта	1
40	891637	Втулка	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1
-	812966A12	Ремкомплект водяного насоса	1

Рис. 16РЕДУКТОР ГРЕБНОГО ВАЛА - ПЕРЕДАЧА 2:1 Gear Housing Propeller Shaft - 2:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	821306T54	Корпус редуктора в сборе (торпедовидный, диаметр 3.44 дюйма/87.37 мм)	1
-	821306T17	Корпус редуктора в сборе	1
1	821306T12	Корпус редуктора в сборе базовый	1
39	821327	ШТИФТ НАПРАВЛЯЮЩИЙ	2
40	823942	ПРОКЛАДКА	1
41	821828	Трубка	1
42	824928	ПРОБКА резиновая	1
43	821829	Сетка	1
44	822157T2	Пластина триммера	1
45	82497020	ВИНТ (M8 x 20)	1
46	72397	ШАЙБА	1
47	821315T1	Шестерня переднего хода в сборе - 26 зубьев	1
48	99328A1	Подшипниковый узел роликовый	1
49	NSS	NOT SOLD SEPARATE Cup	1
50	41326	ПОДШИПНИК роликовый	1
51	821578	ТОЛКАТЕЛЬ КУЛАЧКА	1
52	8261991	Пружина	1
53	85093	Палец	1
54	821314T	Муфта	1
55	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
56	8215772	Гребной вал	1
57	821312T1	Шестерня заднего хода - 26 зубьев	1
58	20839T	Подшипник шариковый	1
59	19291A3	Обойма подшипника в сборе	1
60	815460	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
61	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
62	69188	САЛЬНИК Масляного корпуса подшипника	1
63	69189	САЛЬНИК Масляного корпуса подшипника	1
64	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
65	85594030	ВИНТ (M8 x 30)	2
66	8227731	ВСТАВКА Резьбовая	2
67	NSS	NOT SOLD SEPARATE Decal (2:1)	1
68	73345A1	Упорная шайба, передняя	1
69	69578A1	Комплект гайки гребного винта	1
70	76281	Шайба стопорная гайки гребного винта	1
71	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4
72	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
73	95925	Заглушка нижнего кожуха	1
-	823547A2	Комплект сальников	1

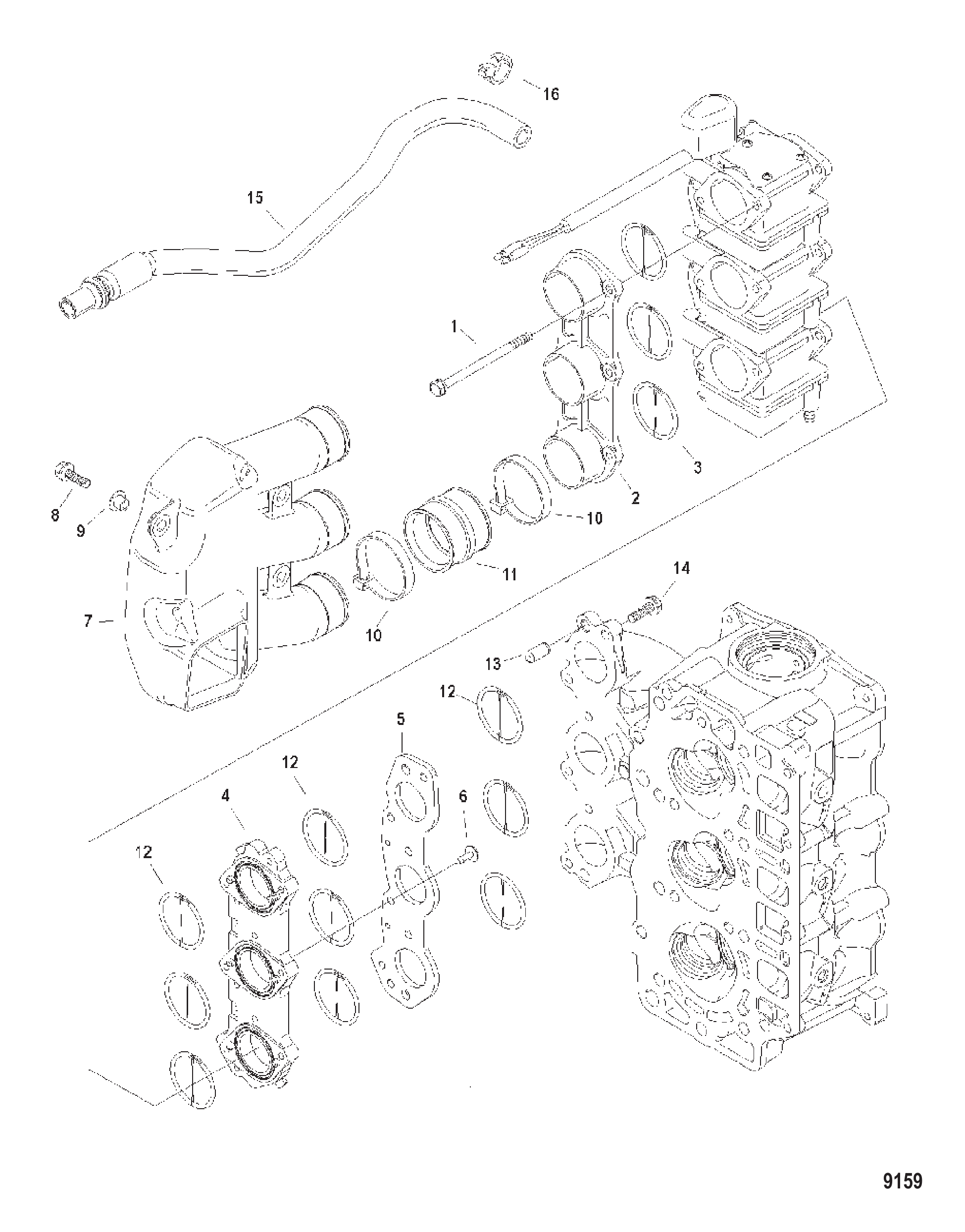

Рис. 17Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	82615890	ВИНТ (M6 x 90)	6
2	856126T	Воздухозаборник	1
3	856525	Уплотнительное кольцо	3
4	834783T	Пластина	1
5	834784T	Изолятор	1
5	834784T1	Изолятор	1
6	827633	ПРОБКА	2
7	856127T	Шумопоглотитель	1
7	856127A2	Шумопоглотитель в сборе	1
8	40011128	Винт (M6 x 20) нержавеющая сталь	2
8	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
9	17044M	ВТУЛКА	2
10	850181	СТЯЖКА (11.750 ДЮЙМОВ)	6
11	856128	Сальник	3
11	856128001	Сальник	3
12	825057	КОЛЬЦО уплотнительное	9
12	8M0188456	Уплотнительное кольцо	9
13	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
14	8248326	Винт (M6 x 25 мм)	6
15	856174A2	Шланг сапуна	1
15	8M0182223	Шланг сапуна	1
16	816311T	СТЯЖКА (8.00 дюймов)	1
-	825231A99	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1

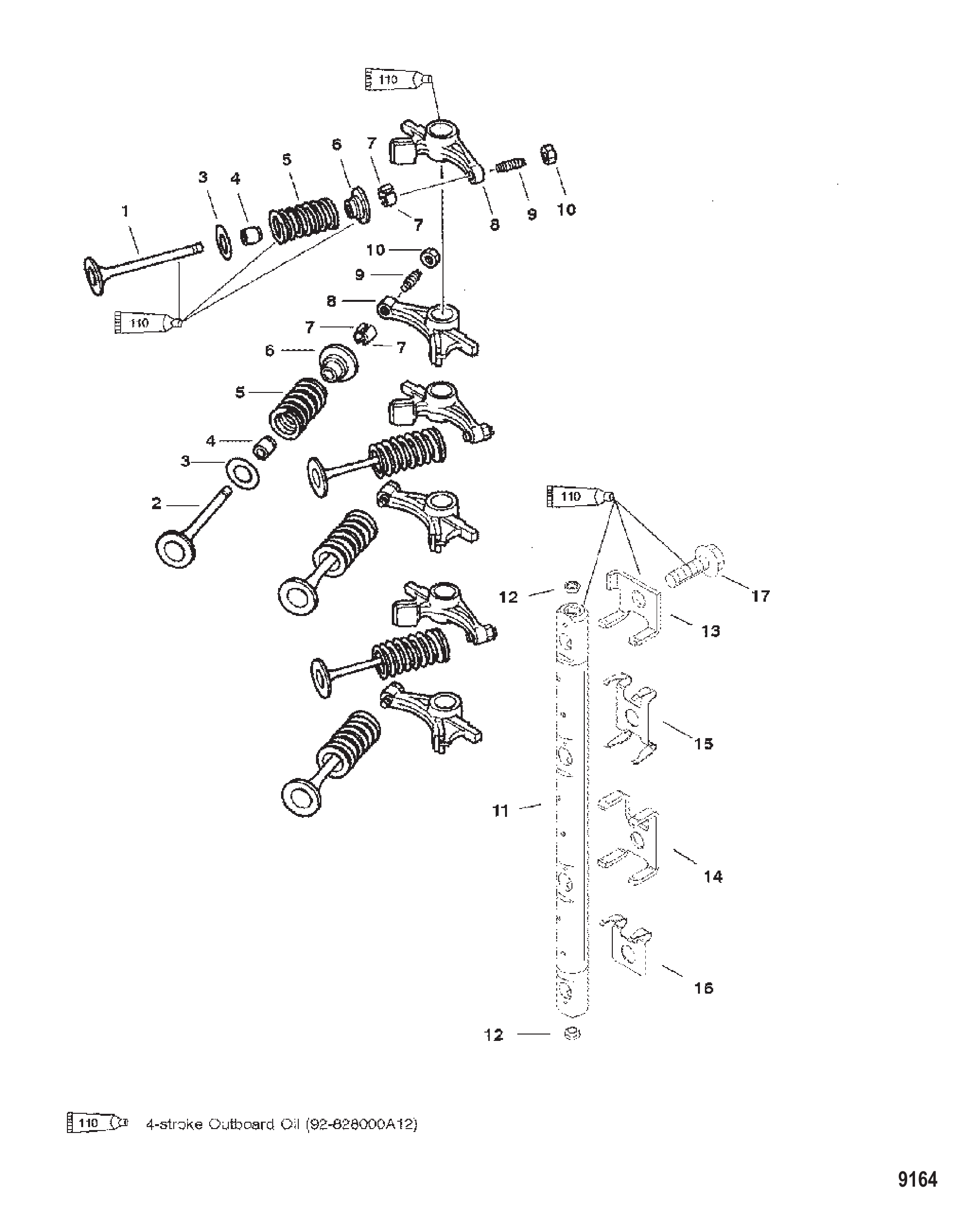

Рис. 18ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ Intake/Exhaust Valves

REF	Номер детали	Наименование	Кол-во
1	832991T	Клапан выпускной	3
2	832990T1	Клапан впускной	3
3	825044	ШАЙБА пружины клапана	6
4	822647	Сальник стержня клапана	6
5	823678	Пружина клапана наружная	6
6	822650	Фиксатор	6
6	893553	Фиксатор	6
7	822651	Шпонка	12
7	893554	Шпонка	12
8	825045A2	Коромысло	6
8	898821A01	Коромысло в сборе	6
9	825046	ВИНТ	6
9	825045A2	Коромысло	6
10	826150	Гайка	6
11	834780T	Ось коромысел	1
11	834780T1	Ось коромысел	1
12	825042	ПРОБКА	2
13	825050	КРОНШТЕЙН	1
14	825051	ПЛАСТИНА	1
15	825052	ПРУЖИНА	1
16	854713	Пружина	1
17	82641030	ВИНТ (M8 x 30)	4
-	825231A99	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1

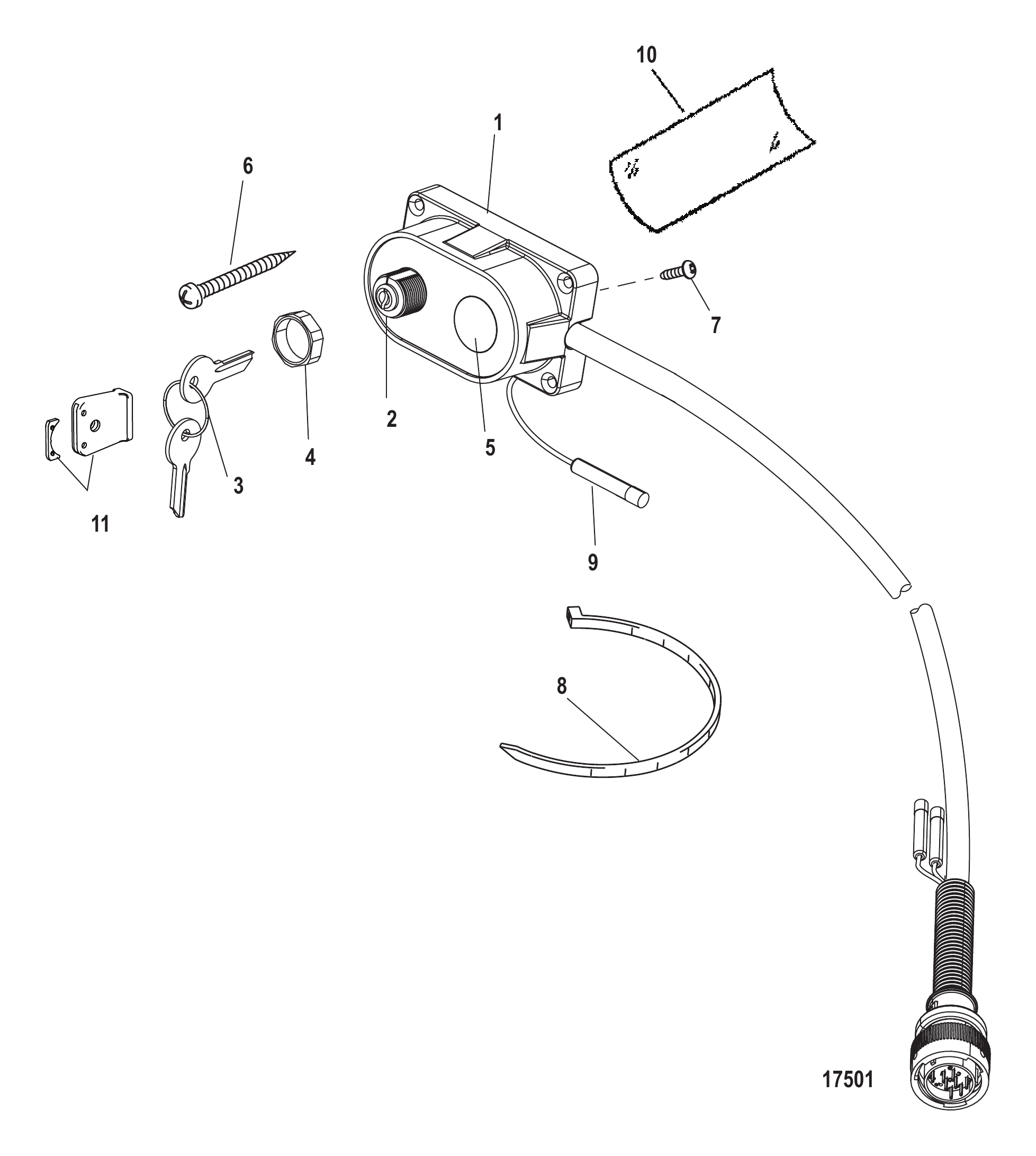

Рис. 19КОМПЛЕКТ КЛЮЧА, ЗАСЛОНКИ И СИГНАЛА 15000A14 Key, Choke and Horn Kit 15000A14

REF	Номер детали	Наименование	Кол-во
-	15000A14	Комплект замка зажигания с дистанционным управлением	1
1	NSS	NOT SOLD SEPARATE Housing	1
2	NSS	NOT SOLD SEPARATE Key Switch Kit	1
NS	830865	Разъём (только для сервисного обслуживания)	10
NS	8M0204694	Разъём	10
3	89491_	Замок зажигания (серии 1A–2F)	1
4	879755	Гайка специальная - черный нейлон	1
5	16564A1	Звуковой сигнал в сборе, предупреждающий	1
6	47994	ВИНТ (#10 x 1.50)	4
7	62568	Винт (#10-16 x .375)	4
8	816311T	СТЯЖКА (8.00 дюймов)	5
9	13541	Разъём штыревой	1
10	15097	ЛИСТ НЕОПРЕН	1
11	90468A1	Крышка в сборе с ключом	2

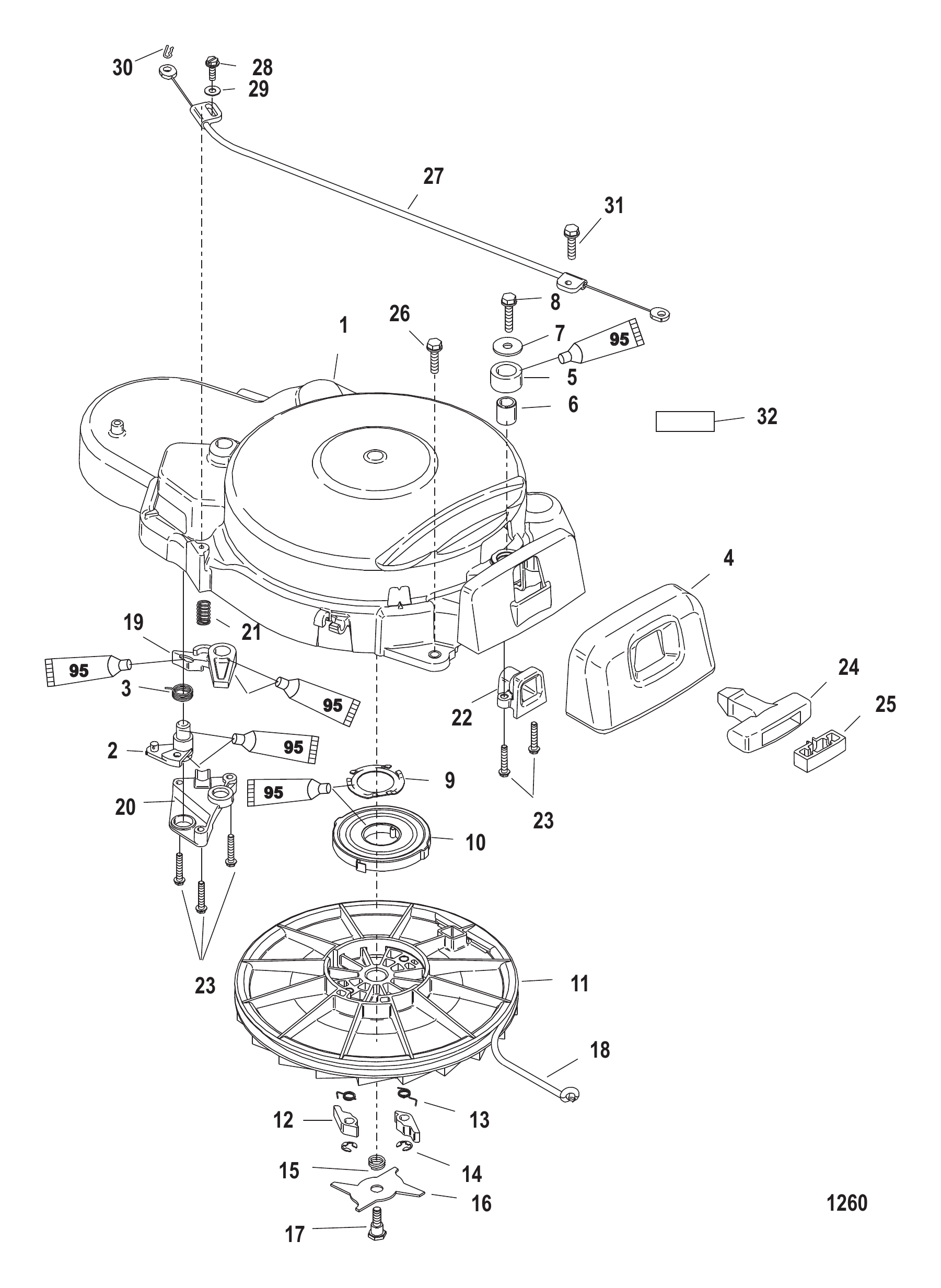

Рис. 20Ручной стартер Manual Starter

REF	Номер детали	Наименование	Кол-во
-	835253T6	Стартер ручной в сборе	1
1	835253A8	Корпус ручного стартера в сборе	1
2	8167122	Кулачок	1
3	8267911	Пружина	1
4	835255	Сальник	1
5	835256	Ролик	1
6	852987	ВТУЛКА	1
7	826414	ШАЙБА	1
8	82684430	ВИНТ (M6 x 30)	1
9	826229	Стопорная шайба	1
10	868571	Пружина	1
11	854317T5	Шкив стартера в сборе	1
12	868501	Кулачок	2
13	868512	Пружина	2
14	868491	Кольцо стопорное	2
15	868523	Пружина	1
16	868531	Кулачок	1
17	826253	Винт (.250-20 x .625)	1
18	12066A9	Трос стартера	1
19	856073	Рычаг блокировки	1
20	856072	Фиксатор	1
21	8561383	ПРУЖИНА	1
22	854779	Втулка	1
23	8182491	Винт (#10-16 x 1.00)	5
24	85174A1	Рукоятка троса стартера в сборе	1
25	NSS	NOT SOLD SEPARATE	1
26	8248326	Винт (M6 x 25 мм)	4
27	856754	Трос блокировки	1
28	8214281	Винт (#10-16 x .625)	1
29	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
30	26811	ШПЛИНТ	1
31	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
32	856985A22	Наклейка с информацией о маркировке EPA	1
32	804654A00	Наклейка с информацией о маркировке EPA	1
32	804654A01	Наклейка с информацией о маркировке EPA	1

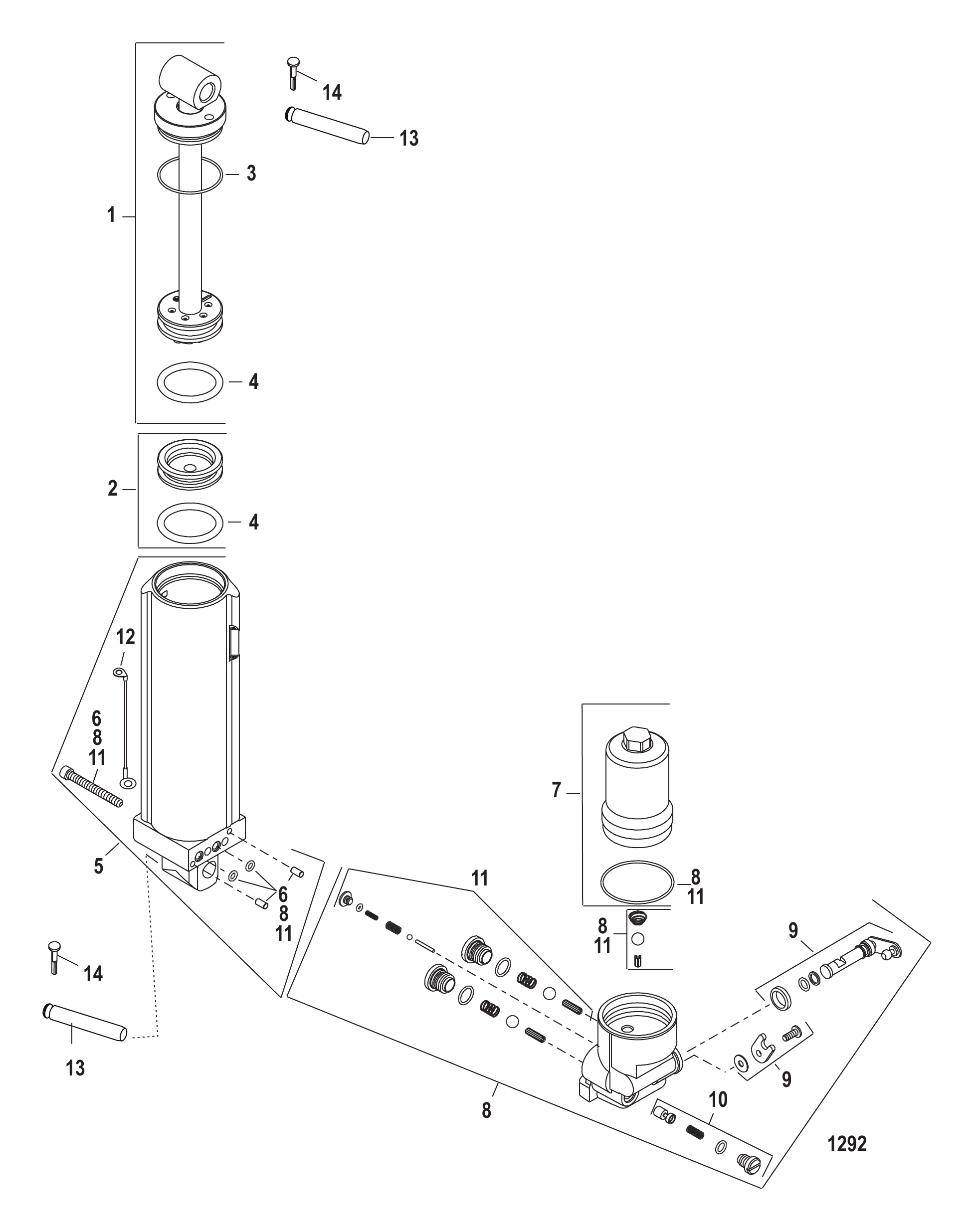

Рис. 21Ручной наклон Manual Tilt

REF	Номер детали	Наименование	Кол-во
-	830050T3	Узел ручного тримма в сборе	1
1	813427A4	Шток амортизатора в сборе	1
2	813430A1	Поршень в сборе, память тримма	1
3	809872A1	Комплект уплотнительных колец, цилиндр	1
4	NSS	NOT SOLD SEPARATE O Ring	2
5	811224A1	Цилиндр в сборе	1
6	813433A2	Комплект винтов и уплотнений	1
7	813454A2	Узел аккумулятора	1
8	813455T4	Корпус клапана в сборе	1
9	813457A3	Комплект кулачка	1
10	809881A1	Комплект клапана Velocity	1
11	809882A1	Ремонтный комплект	1
12	88238A13	Жгут проводов заземления в сборе	1
-	809880A2	Комплект уплотнительных колец	1
13	19607	Штифт	2
14	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2

Рис. 22КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА Powerhead Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	825231A02	Комплект прокладок двигателя	1
0	856525	Уплотнительное кольцо	3
0	8250572	Кольцо уплотнительное глушителя	9
0	8M0188456	Уплотнительное кольцо	9
0	858271	Сальник клапана штока	6
0	859352	ПРОКЛАДКА БЛОКА ЦИЛИНДРОВ	1
0	8M0213112	Прокладка блока цилиндров	1
0	892319001	Прокладка	1
0	8M0213112	Прокладка блока цилиндров	1
0	834775004	Прокладка крышки выпуска	1
0	8M4500244	Прокладка крышки выпускного коллектора	1
0	834775005	Прокладка	1
0	8M4500244	Прокладка крышки выпускного коллектора	1
0	824853	ПРОКЛАДКА КРЫШКИ ТЕРМОСТАТА	1
0	8M0177107	Прокладка крышки термостата	1
0	854341	Уплотнительное кольцо	1
0	8M0162934	Сальник	1
0	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
0	8M0204673	Кольцо уплотнительное .921 x .139	1
0	834777	Прокладка	1
0	8M0118180	Прокладка головки блока	1
0	857096	Уплотнительное кольцо масляного насоса	1
0	857094	Уплотнительное кольцо масляного насоса	1
0	857093	Уплотнительное кольцо масляного насоса	1
0	825027	САЛЬНИК	1
0	8M0151047	Сальник масляный	1
0	832013	Сальник	1
0	8M0151048	Сальник масляный	1

Рис. 23Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
80394102	Каталог запчастей 30/40 Карбюратор 4-тактный (3 цилиндра)	1
10212020	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10212030	Руководство по эксплуатации	1
10212040	Руководство по эксплуатации	1
10212050	Руководство по эксплуатации	1
10214020	Руководство по эксплуатации	1
857046R1	РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ	1
803640A00	КОМПЛЕКТ НАКЛЕЕК	1
803640A05	КОМПЛЕКТ НАКЛЕЕК	1
8M0099557	КОМПЛЕКТ НАКЛЕЕК MERCURY	1
803641A00	КОМПЛЕКТ НАКЛЕЕК	1
803641A05	КОМПЛЕКТ НАКЛЕЕК	1
8M0099557	КОМПЛЕКТ НАКЛЕЕК MERCURY	1
803644A00	КОМПЛЕКТ НАКЛЕЕК	1
8M0099557	КОМПЛЕКТ НАКЛЕЕК MERCURY	1
803642A01	КОМПЛЕКТ НАКЛЕЕК	1
803642A03	КОМПЛЕКТ НАКЛЕЕК	1
803642A03	КОМПЛЕКТ НАКЛЕЕК	1
803643A01	КОМПЛЕКТ НАКЛЕЕК	1
803643A03	КОМПЛЕКТ НАКЛЕЕК	1
803643A03	КОМПЛЕКТ НАКЛЕЕК	1
803645A01	КОМПЛЕКТ НАКЛЕЕК	1
803946A99	КОМПЛЕКТ НАКЛЕЕК	1
803947A99	КОМПЛЕКТ НАКЛЕЕК	1
88343312	Наклейка California Ultra Low Emissions	1
804654A02	НАКЛЕЙКА С ИНФОРМАЦИЕЙ EPA	1
804654A03	НАКЛЕЙКА С ИНФОРМАЦИЕЙ EPA	1
804654A04	НАКЛЕЙКА С ИНФОРМАЦИЕЙ EPA	1
804654A05	НАКЛЕЙКА С ИНФОРМАЦИЕЙ EPA	1

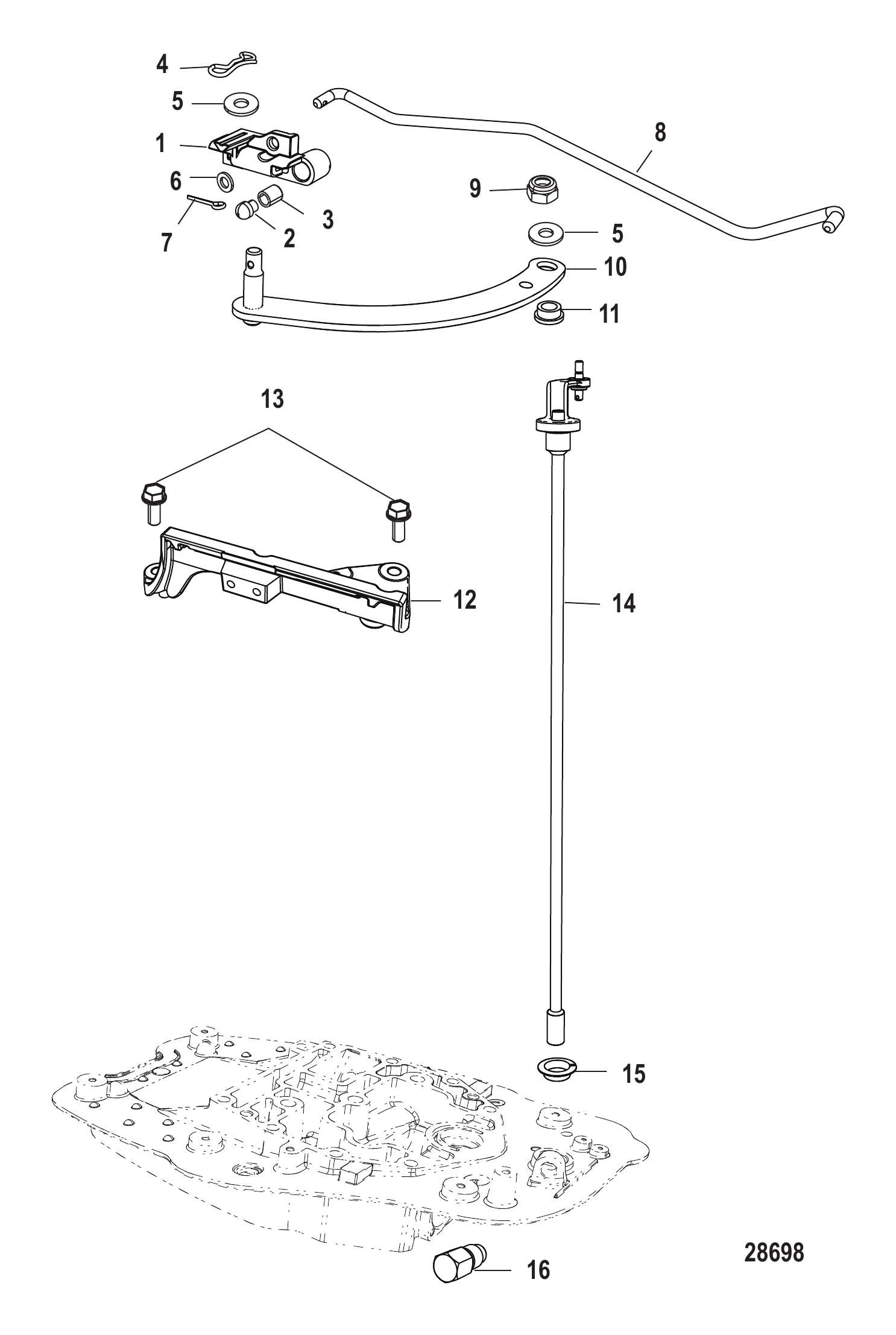

Рис. 24МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ Shift Linkage

REF	Номер детали	Наименование	Кол-во
1	8M0001557	Ползун переключения	1
2	12016A2	Комплект фиксатора с пружиной	1
3	NSS	NOT SOLD SEPARATE Spring-Compression, Detent	1
4	8M0001157	ПАЛЕЦ ЗАЖИМА "БАБОЧКА"	1
5	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
6	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
6	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
7	210711	Шплинт	1
8	8M0005914	Тяга переключения	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	1
10	8M0007151	Тяга переключения	1
11	892263	ВТУЛКА	1
12	8M0005420	Кронштейн тяги переключения	1
12	8M0192159	Кронштейн тяги переключения	1
13	1993720	ВИНТ (M6 x 20)	2
13	8M0204706	Винт M6 x 20 с шестигранной головкой	2
14	899040	Вал переключения передач верхний - длинный	1
14	8M0091612	Вал переключения верхний - длинный	1
14	899039	Вал переключения передач верхний - короткий	1
14	8M0187147	Вал переключения верхний, короткий	1
15	74647	Нейлоновая втулка	1
16	888823001	Фиксатор переключения передач в сборе	1

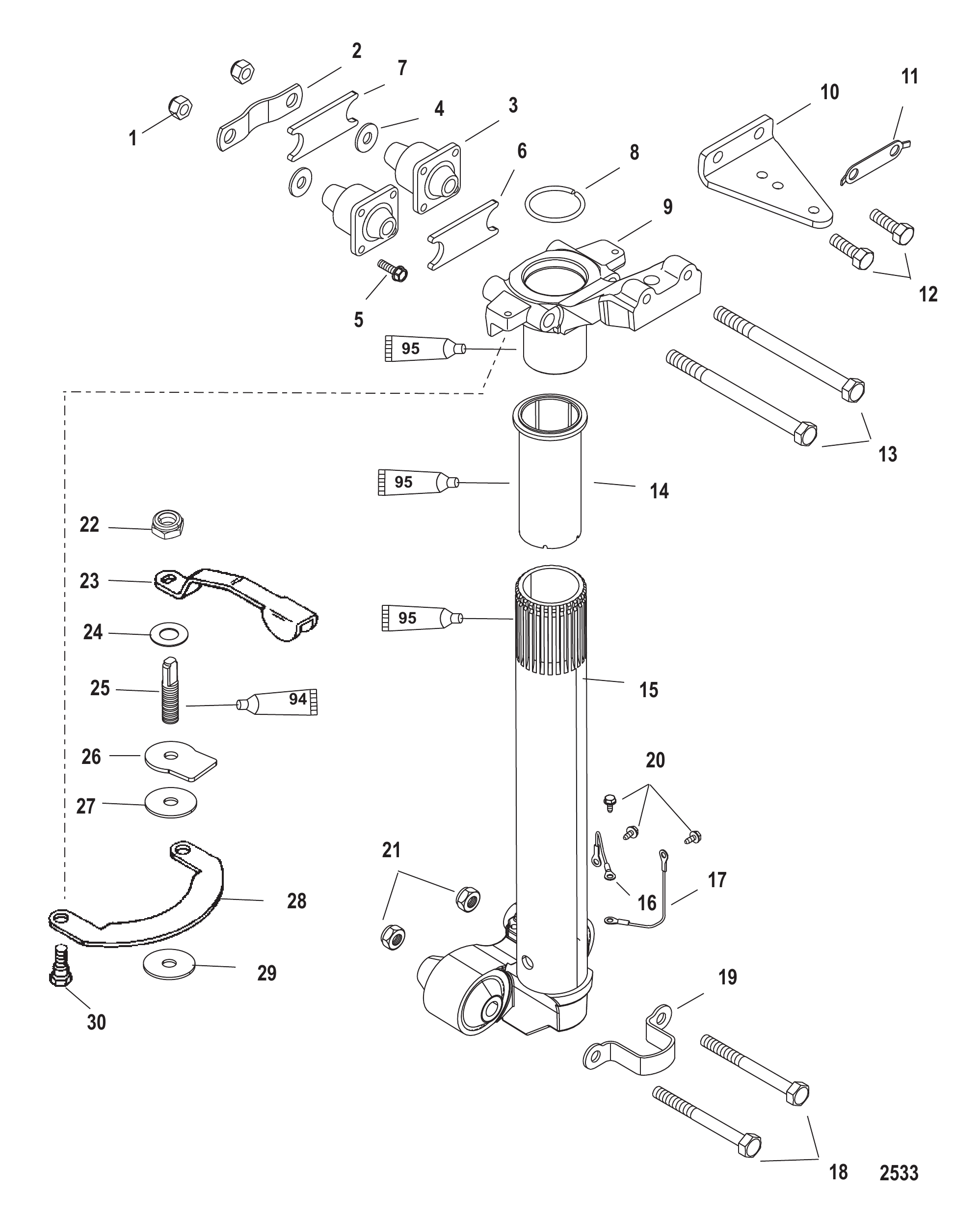

Рис. 25РУЛЕВОЙ РЫЧАГ Steering Arm

REF	Номер детали	Наименование	Кол-во
1	859129	ГАЙКА (M12)	2
2	8279231	Стяжка	1
2	893773002	Стяжка верхнего крепления	1
3	826267T2	Опора	2
3	8M0224385	Опора	2
4	4002321	ШАЙБА (12.80 мм x 24.0 мм x 2.4 мм) Нержавеющая сталь	2
5	40011128	Винт (M6 x 20) нержавеющая сталь	8
5	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	8
6	826658	Бампер	1
6	8M0156878	ОТБОЙНИК	1
7	826658	Бампер	1
7	8M0156878	ОТБОЙНИК	1
8	89531	Кольцо стопорное	1
9	825222F3	Рулевой рычаг	1
9	8M0118183	Рулевой рычаг	1
10	816667F3	Кронштейн	1
10	8M0184092	Кронштейн	1
11	816669F1	ШАЙБА СТОПОРНАЯ	1
11	8M0009820	ШАЙБА СТОПОРНАЯ	1
12	4000377	ВИНТ (M10 x 30)	2
13	42973	БОЛТ (M12 x 154)	2
13	898835001	Винт (M12 x 154)	2
14	8279973	Проставка	1
14	8279971	Проставка	1
15	850175T2	Поворотная труба	1
15	8M0219910	Поворотная труба	1
15	826233T4	Поворотная труба	1
15	893590T01	Поворотная труба (удлинённая)	1
16	88238A4	Трос в сборе поддона	1
16	88238T01	Трос в сборе	1
17	88238A13	Жгут проводов заземления в сборе	1
17	8M0207768	Жгут проводов в сборе	1
18	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	2
19	828985	Кронштейн	1
19	893703	Стяжка нижней опоры	1
20	817626	Винт (#10-16 x .380)	3
20	878607	Винт (#10-16 x .375)	3
21	13914	Гайка (M10) шпильки корпуса редуктора	2
21	40140	ГАЙКА (M10)	2
22	34863	ГАЙКА (.375-24)	1
22	8M0204726	Гайка (.375-24) латунная	1
23	823792	РЫЧАГ	1
24	29330	ШАЙБА	1
25	821961	Штанга	1
26	821957	Пластина тормозная	1
27	8165621	Диск	1
28	823791	Пластина	1
28	8M0007471	ПЛАСТИНА ПОВОРОТНОЙ ГОЛОВКИ	1
29	8165621	Диск	1
30	768042	Винт с буртиком шестигранный	2

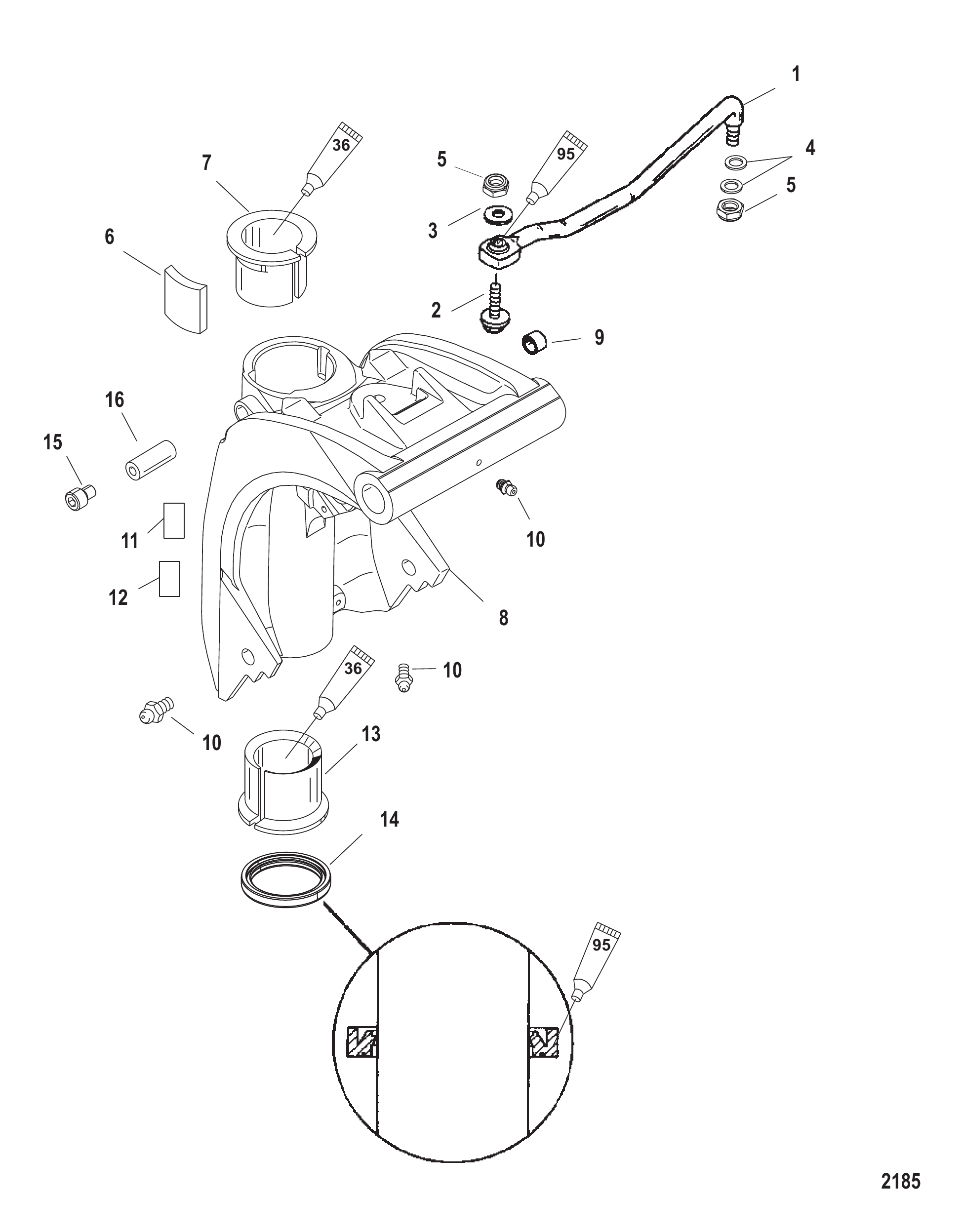

Рис. 26Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	19608A14	Комплект крепления рулевого управления двигателя	1
2	823919	ВИНТ (.375-24 x 1.500)	1
3	71970	ШАЙБА (.390 x .546 x .12)	1
3	8M0109680	Шайба (.39 X .546 X.12)	1
4	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
5	826709113	Гайка (.375-24) нержавеющая сталь	2
5	8M0204726	Гайка (.375-24) латунная	2
6	822397	ПЯТА (МОДЕЛИ БЕЗ РУКОЯТКИ)	1
7	8217711	Втулка (верхняя)	1
8	850066A1	Поворотный кронштейн	1
8	850066T01	Поворотный кронштейн	1
9	19606	Подшипник	2
10	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
10	8M0169589	Штуцер для смазки	2
11	8237011	Наклейка Co-Pilot	1
12	NSS	NOT SOLD SEPARATE Decal-Serail Overlaminate	1
13	821777	Втулка (нижняя)	1
14	822404	САЛЬНИК	1
14	8M0205512	Сальник	1
15	4008910	ВИНТ (M8 x 10) Нержавеющая сталь	1
15	40011149	Винт (M8 x 25) нержавеющая сталь	1
16	8282451	Уплотнение	1

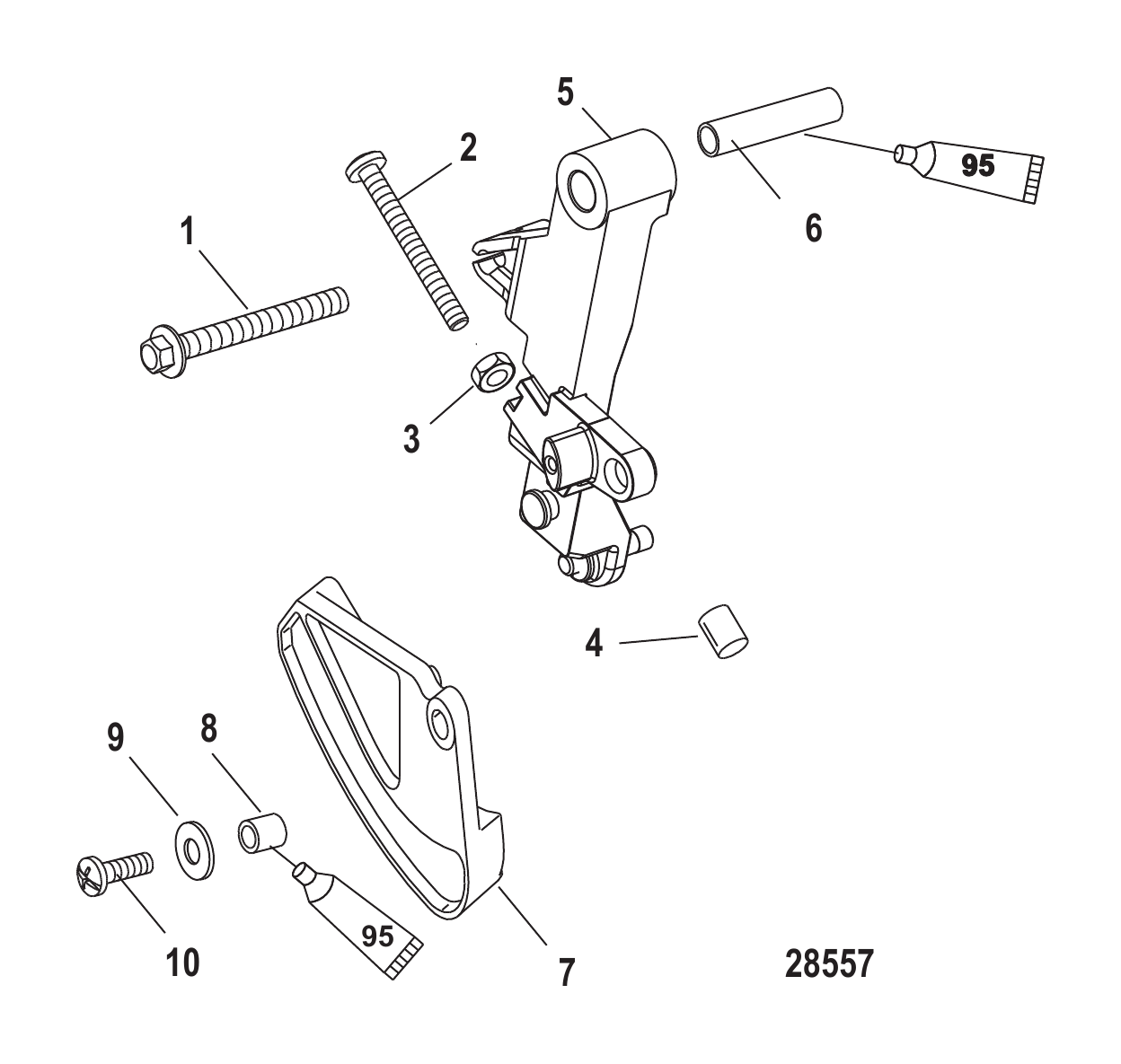

Рис. 27ДРОССЕЛЬНАЯ ЗАСЛОНКА Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	4010770	ВИНТ (M8 x 70) ВЫХЛОПНАЯ ПЛАСТИНА	1
2	8147763	Винт (M6 x 60)	1
3	401196	ГАЙКА (M6)	1
4	42942	Колпачок регулировочного винта	1
5	822682A4	Рычаг дроссельной заслонки в сборе	1
6	825078	ВТУЛКА	1
7	8535853	КУЛАЧОК ДРОССЕЛЯ	1
8	309772	Проставка	1
9	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	1
10	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1

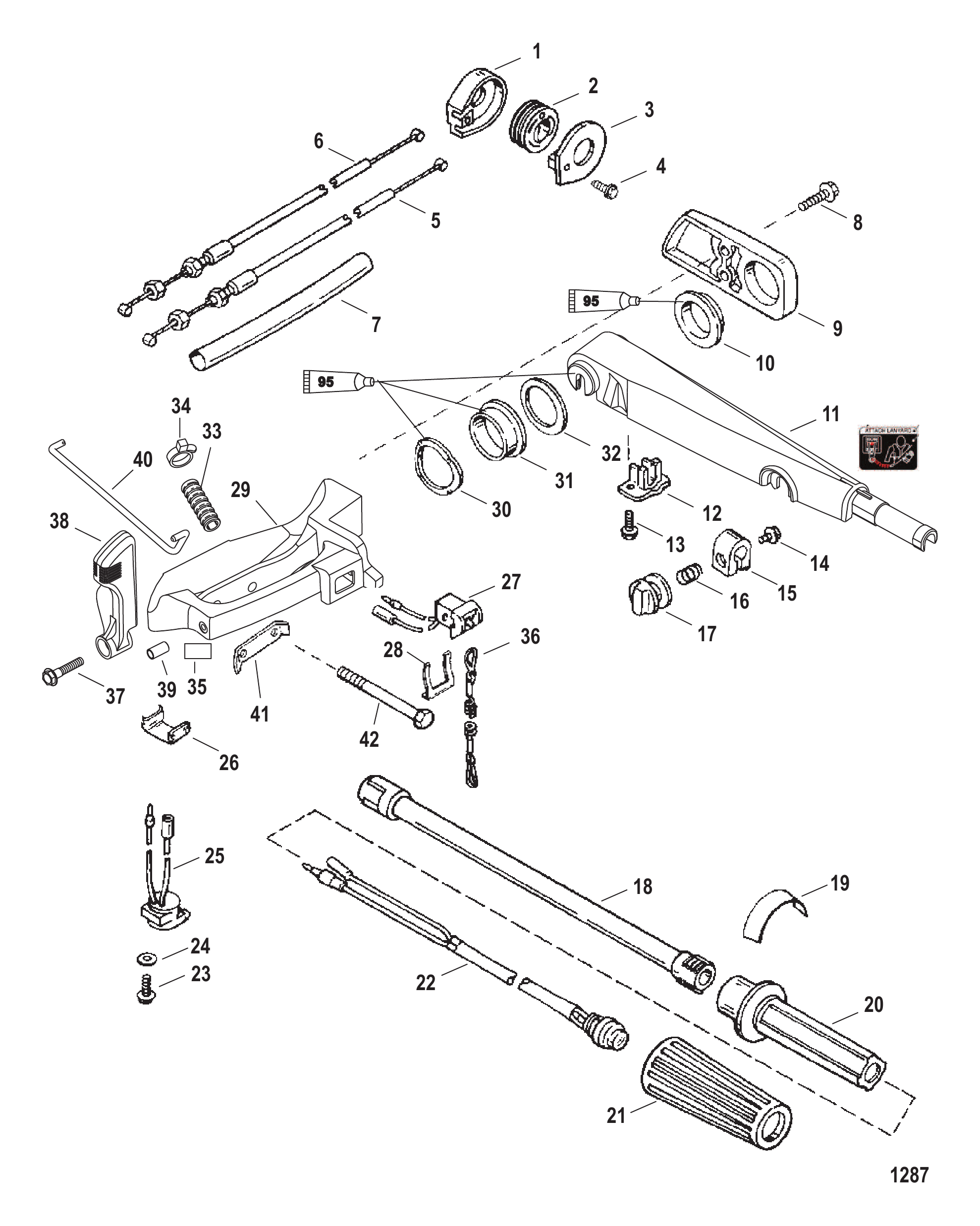

Рис. 28Ручное Управление Tiller Handle

REF	Номер детали	Наименование	Кол-во
1	822148A6	Комплект крышки	1
2	822150	Шкив	1
3	NSS	NOT SOLD SEPARATE Case	1
4	812832	Винт (#10-16 x .500)	1
4	878608	Винт (#10-16 x .500)	1
5	4324210	ТРОС В СБОРЕ Дроссель (30.50 дюймов)	1
6	4324211	ТРОС В СБОРЕ Дроссель (41.50 дюймов)	1
7	960099	ВТУЛКА (12.00 дюймов)	1
8	82526225	ВИНТ (M8 x 25 мм) (С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ)	2
9	822407F1	КРЫШКА	1
9	8M0072298	КРЫШКА	1
10	821477	ВТУЛКА 1.485-1.475 ВНУТРЕННИЙ ДИАМЕТР	1
11	828813T1	Рычаг румпеля	1
-	8M0032728	Наклейка аварийного выключателя, чёрная	1
12	822441	ФИКСАТОР	1
13	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
14	4000330	ВИНТ (M6 x 25)	1
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
15	821971	Фиксатор дросселя	1
15	892995	Фиксатор дросселя	1
16	96203	Пружина	1
17	821972	Рукоятка дросселя	1
17	821972T	Ручка газа	1
18	821463A2	Труба румпеля	1
18	8M0138696	Труба румпеля	1
19	8242004	Наклейка	1
20	821465	РУКОЯТКА ДРОССЕЛЯ	1
21	99589	Рукоятка	1
21	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
22	823609A14	Выключатель стоп	1
22	8M0104614	Выключатель стоп	1
23	82239312	ВИНТ (M5 x 12)	1
24	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
24	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
25	816492A8	Сигнализация	1
25	8M0088388	Сигнализация в сборе	1
26	823687	Зажим	2
27	11083A31	Выключатель стоп	1
28	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
28	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
29	821455A4	КРОНШТЕЙН РУМПЕЛЯ	1
30	826792	Шайба волнистая	1
31	821477	ВТУЛКА 1.485-1.475 ВНУТРЕННИЙ ДИАМЕТР	1
32	827314	ШАЙБА	1
33	828547633	Трубка (внутренний диаметр .620 x 3.00 фута)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	NSS	NOT SOLD SEPARATE Decal-Shift (F-N-R)	1
36	15920A54	Шнур аварийного останова в сборе	1
36	15920Q54	ШНУР В СБОРЕ	1
37	40011151	Винт (M8 x 35) нержавеющая сталь	1
38	830180	Рукоятка	1
38	830180A01	Комплект рукоятки переключения	1
39	830181	Втулка	1
40	8301821	Тяга переключения передач	1
41	816669F1	ШАЙБА СТОПОРНАЯ	1
41	8M0009820	ШАЙБА СТОПОРНАЯ	1
42	82484890	ВИНТ (M10 x 90) (С ШЕСТИГРАННОЙ ГОЛОВКОЙ)	2

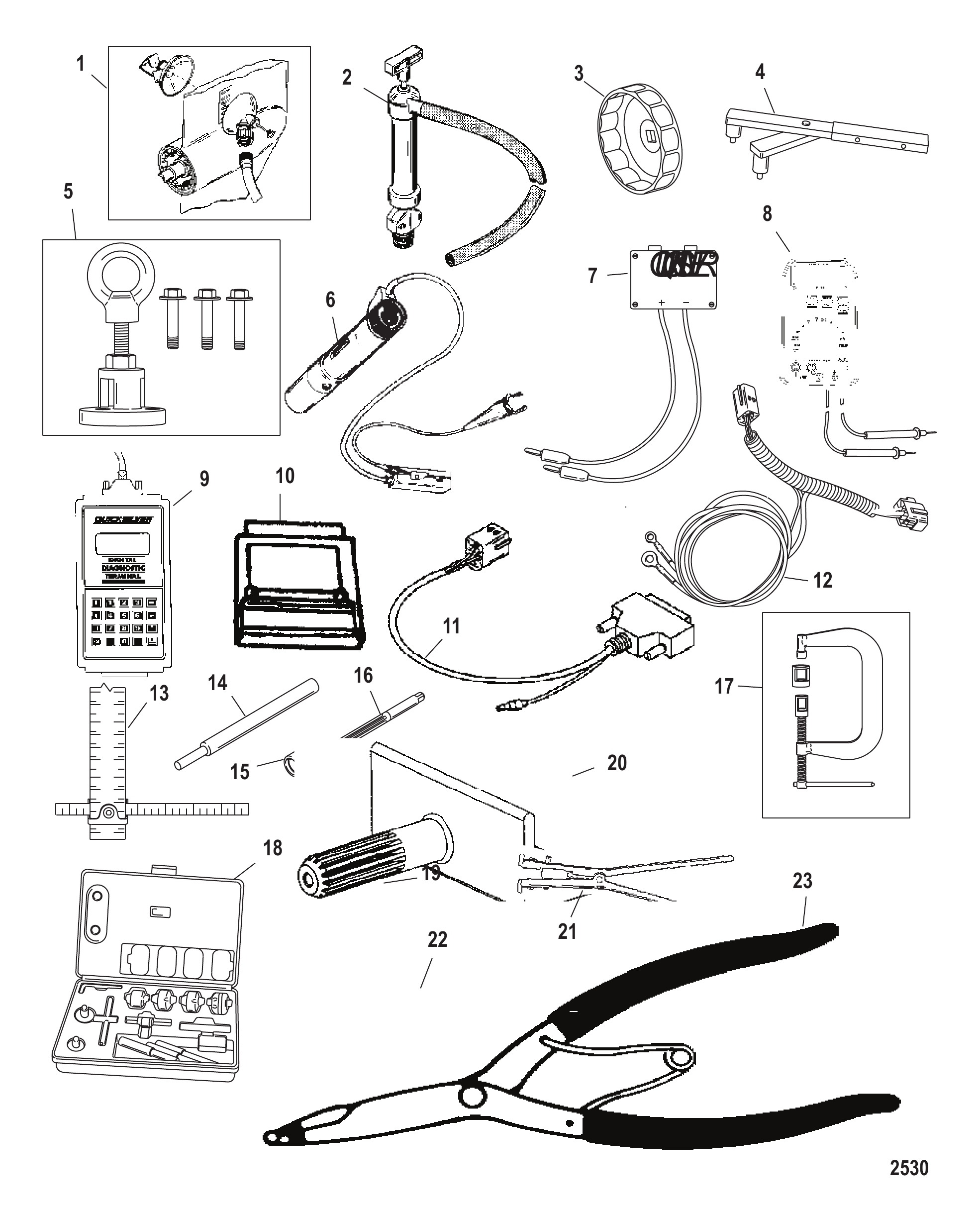

Рис. 29ИНСТРУМЕНТЫ 1 Tools 1

REF	Номер детали	Наименование
1	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ
2	802889Q1	Насос масла картера
3	802653Q1	Съемник масляного фильтра
3	802653Q02	Съемник масляного фильтра
3	802653Q02	Съемник масляного фильтра
4	83163M	Фиксатор маховика
4	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА
5	83164M	Съёмник маховика
5	8M0227579	СЪЁМНИК МАХОВИКА
6	99379	Стробоскоп
7	890451	Инструмент-адаптер прямого напряжения
8	854009A3	Многофункциональный цифровой тахометр DMT 2000
8	892647A01	Комплект мультиметра DMT
8	892647A01	Комплект мультиметра DMT
9	823686A2	Цифровой диагностический тестер
10	8226086	КАРТРИДЖ
11	822560A7	Жгут проводов в сборе переходный
12	822560A10	Переходный жгут проводов в сборе
13	36392	Калибровочный инструмент карбюратора
14	809495A1	Инструмент для снятия направляющей клапана
14	809495001	ИНСТРУМЕНТ ДЛЯ НАПРАВЛЯЮЩЕЙ КЛАПАНА
15	809496A1	Инструмент для установки втулки направляющей клапана
16	809497A1	Развертка направляющей клапана
17	809494A1	Инструмент для сжатия пружин клапанов
18	NSS	NOT SOLD SEPARATE Valve Seat cutter Kit
19	FT2997	Инструмент для сжатия поршневых колец
20	827001A1	СТЕНД ДЛЯ ГОЛОВКИ БЛОКА
21	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО
22	74951	Гаечный ключ
23	822778A3	Комплект прижимного давления

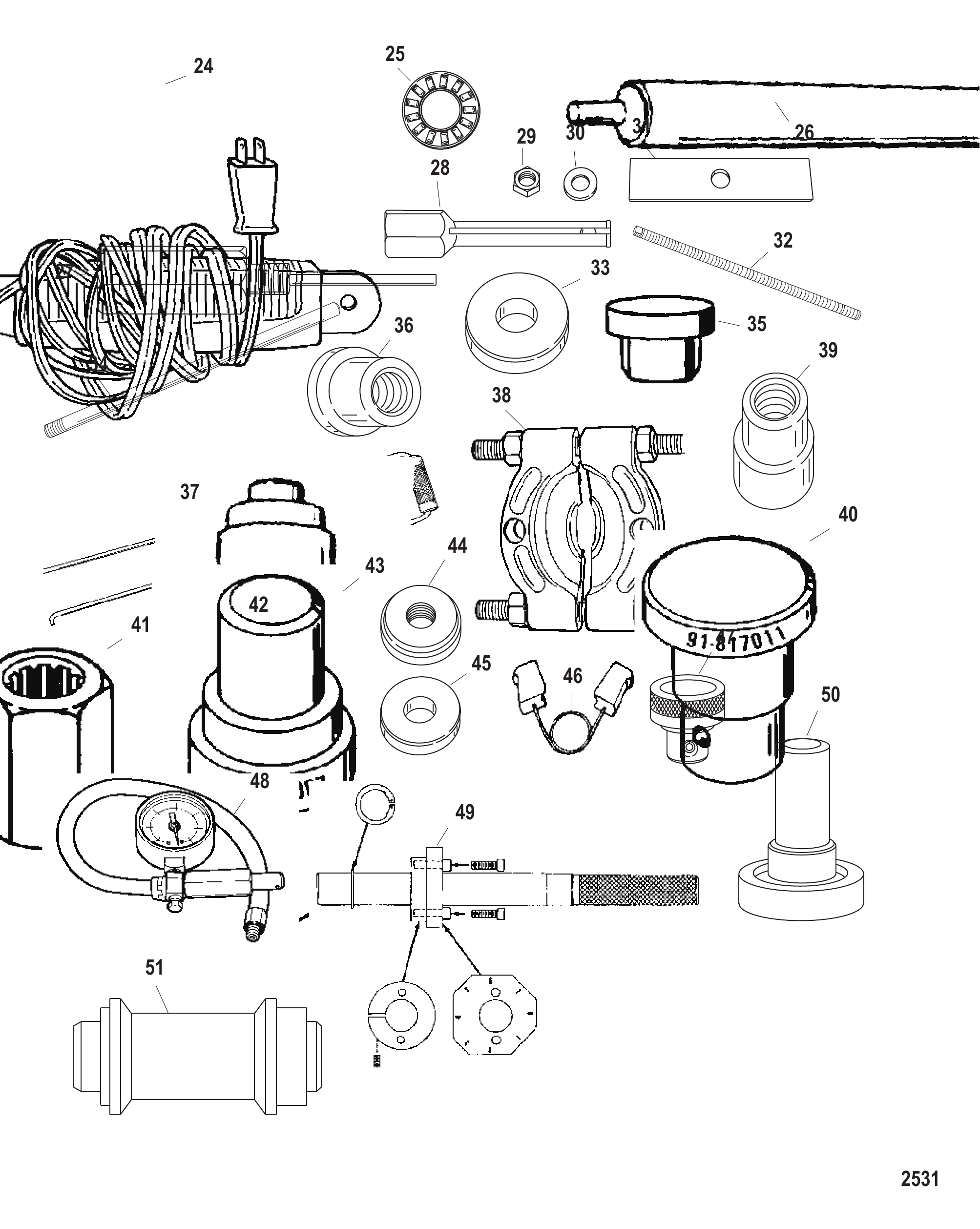

Рис. 30Инструменты 2 Tools 2

REF	Номер детали	Наименование
24	63209	Тепловая лампа
25	85560	ПОДШИПНИК УПОРНЫЙ
26	13779	Съёмник подшипника
-	31229A7	Комплект съёмников для подшипника
27	NSS	NOT SOLD SEPARATE Expanding rod (P/N-CG-41-11)
28	NSS	NOT SOLD SEPARATE Collet (P/N-CG-41-14)
29	24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА
30	34961	ШАЙБА КОРПУСА РЕДУКТОРА
31	29310	ПЛАСТИНА КОРПУСА РЕДУКТОРА
32	31229	Вал
33	36571T	Направляющая шайба, корпус редуктора
34	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора
35	15755T	Оправка для запрессовки игольчатого подшипника, корпус редуктора
36	36569T	Инструмент для ведущей головки, корпус редуктора
37	27780	СЪЕМНИК
38	37241	Пластина съёмника универсальная
39	37312T	ОПРАВКА ПОДШИПНИКА ГРЕБНОГО ВАЛА
40	817011T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ ИГОЛЬЧАТОГО ПОДШИПНИКА
41	83180M	Фиксатор гребного вала
42	825197T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ МАСЛЯНОГО САЛЬНИКА
43	817007T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ САЛЬНИКА
44	825198	Оправка
45	825199	Направляющая
46	825200A1	ИНСТРУМЕНТ-КРЮЧОК ДЛЯ ПРУЖИНЫ
47	826872	Инструмент установки подшипника
48	FT8950	Комплект тестеров
49	12349A2	Установочный инструмент для шестерни
49	12349A05	Инструмент для фиксации шестерни в корпусе
49	12349A05	Инструмент для фиксации шестерни в корпусе
50	13945	Инструмент для установки подшипника
51	13949	Инструмент для запрессовки сальника

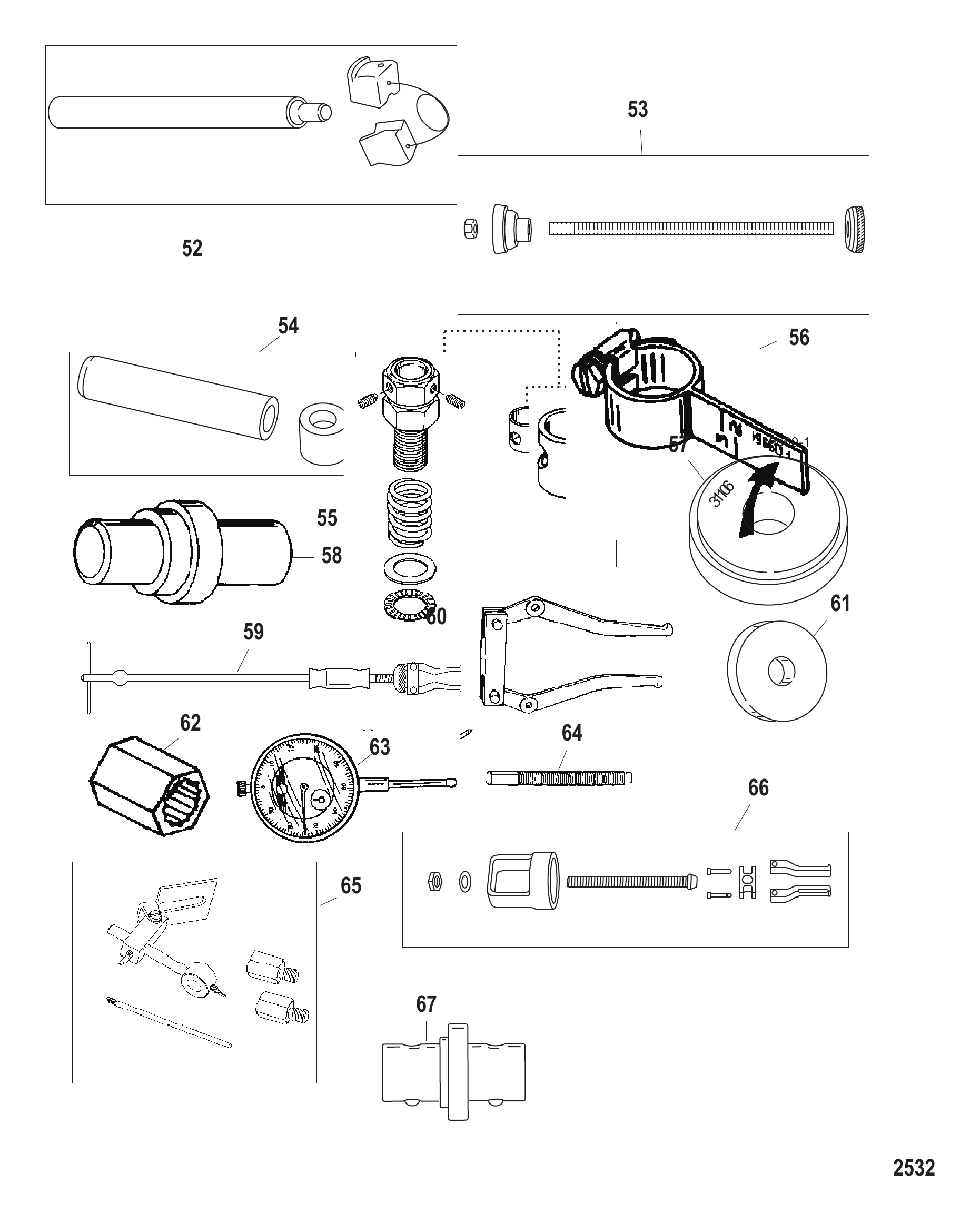

Рис. 31Инструменты 3 Tools 3

REF	Номер детали	Наименование
52	14308T1	Инструмент для обоймы подшипника
52	14308T02	Оправка для обоймы подшипника
52	14308T02	Оправка для обоймы подшипника
53	14309T1	Монтажный инструмент подшипника
53	14309T02	Монтажный инструмент для подшипника
53	14309T02	Монтажный инструмент для подшипника
54	14310T1	Оправка для установки защитной втулки
55	14311A2	ИНСТРУМЕНТ ПРЕДНАТЯГА ПОДШИПНИКА
55	14311A04	Инструмент предварительного натяга, корпус редуктора
55	14311A04	Инструмент предварительного натяга, корпус редуктора
56	78473	Индикаторный инструмент люфта корпуса редуктора
56	8M0053505	Инструмент-индикатор люфта
57	31106T	Оправка для запрессовки подшипника, наружное кольцо, корпус редуктора
58	31108T	Оправка для запрессовки сальника, корпус редуктора
59	34569A1	Съёмник в сборе со скользящим молотком
60	46086A1	Комплект губок съёмника, корпус редуктора
61	37350T	Направляющая оправка
62	56775T	Фиксирующий инструмент для гребного вала
63	58222A1	Индикаторный инструмент
64	85716	Съёмник болтовой инструмент - несущий корпус редуктора
65	83155	Комплект переходника индикатора часового типа
65	8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА
66	83165T	СЪЁМНИК В СБОРЕ
67	856875A1	Монтажный инструмент подшипника
-	852151A1	НАБОР ИНСТРУМЕНТОВ
-	8M0162977	НАБОР ИНСТРУМЕНТОВ

Рис. 32ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	834785T5	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	834785T6	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	834785T7	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	834785T22	ВЕРХНИЙ КОЖУХ В СБОРЕ, ЧЕРНЫЙ	1
2	834785T8	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
3	NSS	NOT SOLD SEPARATE Induction Insert	1
4	826291F1	ЗАЩЕЛКА	1
4	826291F2	ЗАЩЕЛКА	1
4	826291F1	ЗАЩЕЛКА	1
5	8231871	Винт (M4 x 14.5)	2
6	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
7	8237515	Гайка (M4)	2
8	8255662	Сальник	1
8	8M0153618	Уплотнение кожуха	1
9	834786A1	Комплект звукоизоляционного покрытия	1
9	834786A04	Комплект звукоизоляционного покрытия	1
10	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
11	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
12	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
12	893763	Кронштейн фиксатора ролика	1
13	4006731	ВИНТ (M6 x 16)	2
14	8224261	КРОНШТЕЙН	1
14	8M0038412	Кронштейн кожуха	1
15	8231871	Винт (M4 x 14.5)	3
16	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
17	8237515	Гайка (M4)	3
18	47341A11	Комплект шнура с рукояткой ручного запуска	1

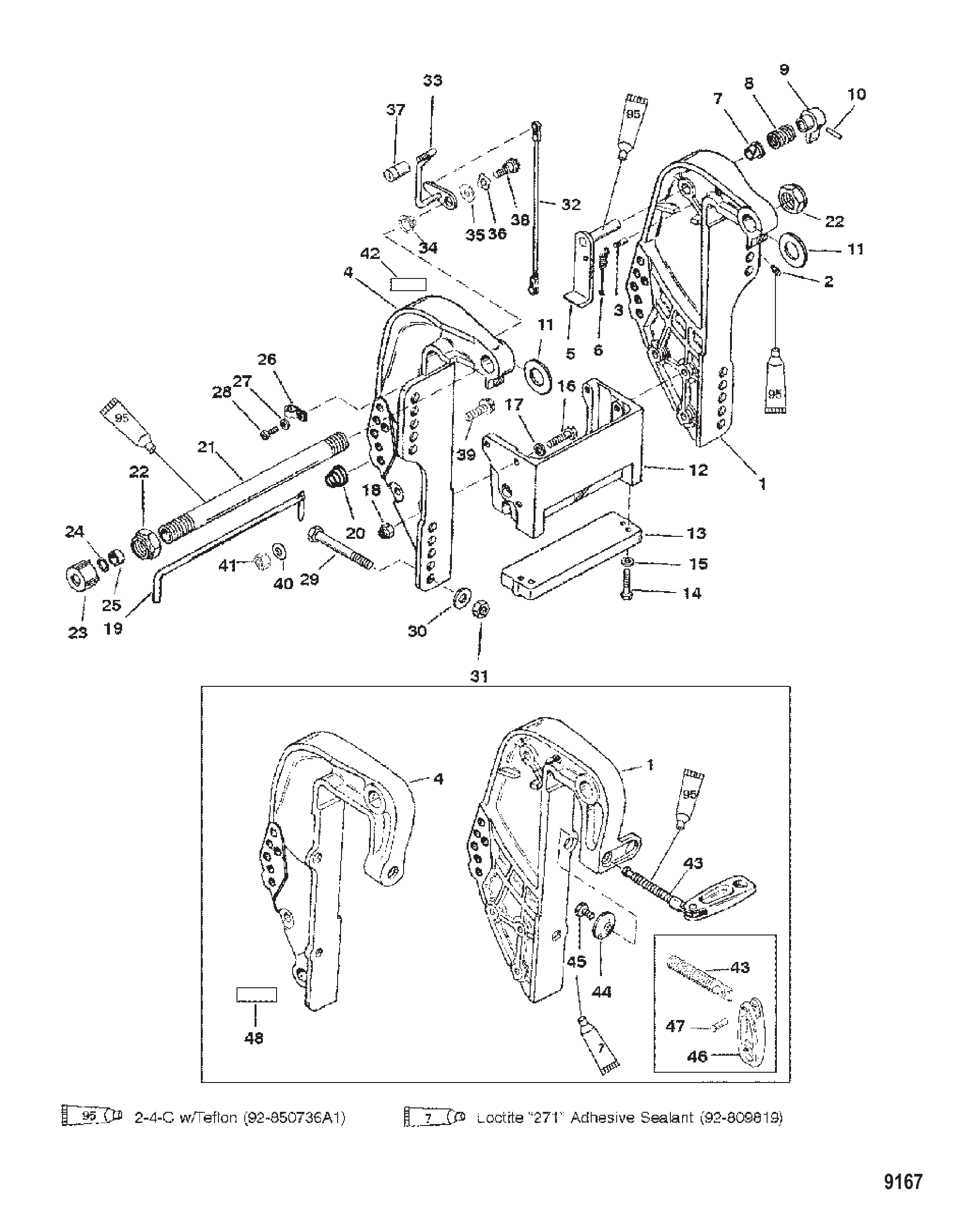

Рис. 33Транцевый кронштейн Transom Bracket

REF	Номер детали	Наименование	Кол-во
1	822866A1	Узел кронштейна транца	1
1	822868A1	Узел зажимного кронштейна	1
1	8M0084195	Кронштейн зажимной чёрный	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	822865F2	Кронштейн транца	1
4	822865T05	Кронштейн транца - правый борт	1
4	822867F1	Зажимной кронштейн	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	893704T01	Рычаг фиксатора наклона	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	812709T	Ручка	1
9	812709	Ручка	1
10	99615	Штифт с канавкой	1
11	19619	Шайба	2
12	18486F5	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
13	818298A1	Комплект анода	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	4000354	ВИНТ (M8 x 30)	5
16	4000355	ВИНТ (M8 x 35)	1
17	400257	СТОПОРНАЯ ШАЙБА (M8)	4
18	401388	ГАЙКА (M8) Нержавеющая сталь	2
19	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
19	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
20	821461	ПРУЖИНА	1
21	19614	Труба наклона	1
21	8M0041938	Трубка наклона	1
22	30499	ГАЙКА (7/8-14)	2
22	858869	Гайка (.875-14)	2
23	19624A1	Комплект уплотнений	1
24	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.583 x .103)	1
25	78861	Проставка	1
26	22740	ЗАЖИМ	2
27	69205	С-ОБРАЗНАЯ ШАЙБА	1
27	8M0084613	Пружинная шайба	1
28	8128321	Винт (#10-16 x .600)	1
28	878609	Винт (#10-16 x .600)	1
29	814259	Винт (.500-20 x 4.00)	4
30	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
30	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
31	82671117	ГАЙКА (.500-20)	4
32	1938525	ТЯГА	1
32	8M0084737	Тяга	1
33	19615A4	Рычаг в сборе, наклон	1
33	19615A05	Рычаг в сборе, наклон	1
34	812707	Втулка	1
35	19605	Шайба (.520 x .850 x .060) нейлоновая - чёрная	1
35	8M0042643	Шайба (.520 x .850 x .060) нейлоновая, чёрная	1
36	99611	Волнистая шайба	1
37	19621	Ручка наклона	1
37	8M0007469	Ручка тримма	1
38	19611	Винт (.375-16 x .62)	1
39	4009040	ВИНТ (M10 x 40) Нержавеющая сталь	2
40	4002319	ШАЙБА	2
41	13914	Гайка (M10) шпильки корпуса редуктора	2
41	40140	ГАЙКА (M10)	2
42	830253	Наклейка фиксатора откидывания	1
43	818883A1	Винт барашковый в сборе	1
44	818884	ШАЙБА	1
45	768042	Винт с буртиком шестигранный	1
46	NSS	NOT SOLD SEPARATE Handle	1
47	NSS	NOT SOLD SEPARATE Rivet	1
48	NSS	NOT SOLD SEPARATE Decal-Warning	1

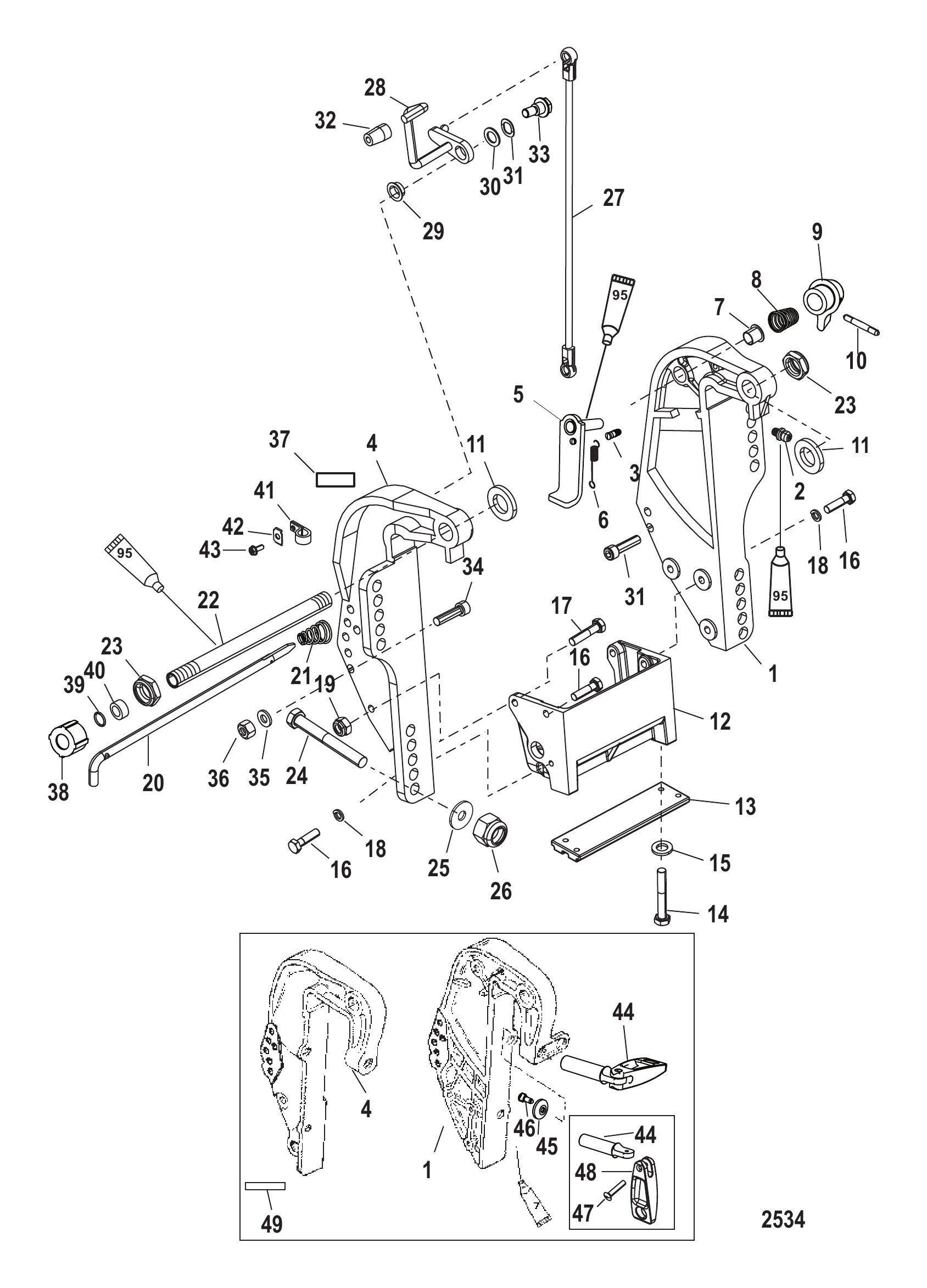

Рис. 34КРОНШТЕЙН ТРАНЦА - ВИНТ С БАРАШКОМ Transom Bracket - Thumb Screw

REF	Номер детали	Наименование	Кол-во
1	822866T04	Кронштейн транца - левый борт	1
1	822868A1	Узел зажимного кронштейна	1
1	8M0084195	Кронштейн зажимной чёрный	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	822865T05	Кронштейн транца - правый борт	1
4	822867F1	Зажимной кронштейн	1
5	893704T01	Рычаг фиксатора наклона	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	812709	Ручка	1
10	99615	Штифт с канавкой	1
11	19619	Шайба	2
12	18486A08	Комплект якорного кронштейна	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	4000354	ВИНТ (M8 x 30)	5
17	4000355	ВИНТ (M8 x 35)	1
18	400257	СТОПОРНАЯ ШАЙБА (M8)	4
19	401388	ГАЙКА (M8) Нержавеющая сталь	2
20	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
21	821461	ПРУЖИНА	1
22	8M0041938	Трубка наклона	1
23	858869	Гайка (.875-14)	2
24	814259	Винт (.500-20 x 4.00)	4
25	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
25	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
26	82671117	ГАЙКА (.500-20)	4
27	8M0084737	Тяга	1
28	19615A05	Рычаг в сборе, наклон	1
29	812707	Втулка	1
30	8M0042643	Шайба (.520 x .850 x .060) нейлоновая, чёрная	1
31	99611	Волнистая шайба	1
32	8M0007469	Ручка тримма	1
33	19611	Винт (.375-16 x .62)	1
34	4009040	ВИНТ (M10 x 40) Нержавеющая сталь	2
35	4002319	ШАЙБА	2
36	40140	ГАЙКА (M10)	2
37	830253	Наклейка фиксатора откидывания	1
38	19624A1	Комплект уплотнений	1
39	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.583 x .103)	1
40	78861	Проставка	1
41	22740	ЗАЖИМ	2
42	8M0084613	Пружинная шайба	1
43	878609	Винт (#10-16 x .600)	1
44	818883A1	Винт барашковый в сборе	1
45	818884	ШАЙБА	1
46	768042	Винт с буртиком шестигранный	1
47	NSS	NOT SOLD SEPARATE Handle	1
48	NSS	NOT SOLD SEPARATE Rivet	1
49	NSS	NOT SOLD SEPARATE Decal-Warning	1

Рис. 35Комплект переключателя наклона Trim Switch Kit

REF	Номер детали	Наименование	Кол-во
-	18286A18	Комплект переключателя тримма (10.00 футов)	1
1	18861	Фиксатор	1
2	814820	Переходник	1
3	NSS	NOT SOLD SEPARATE Switch	1
4	79091	Предохранитель 20 А	1
4	8M0207796	Предохранитель 20 А	1
5	95084A2	Кабель в сборе с предохранителем — ранние модели	1
6	11149A2	Трос в сборе (6.00 дюймов)	2
7	19209	Винт (#10-32 x 2.25)	2
7	813523	Винт (#10-16 x 2.25)	2

Рис. 36КОМПЛЕКТ КОМПОНЕНТОВ ВОДЯНОГО НАСОСА 812966A12 Water Pump Kit Components 812966A12

REF	Номер детали	Наименование	Кол-во
-	812966A12	Ремкомплект водяного насоса	1
1	830749	Сальник	3
1	8M0204693	Уплотнение сливной пробки	3
2	812966A7	Основание водяного насоса в сборе	1
2	8M0245488	Основание водяного насоса	1
3	30224	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.859 x .139)	1
3	8M0204651	Кольцо уплотнительное	1
4	814669	Маслосъёмный сальник	1
4	8M0245489	Сальник масляный	1
5	814670	Маслосъёмный сальник	1
6	19453T	Крыльчатка	1
7	19699	Шпонка	1
7	8M0032831	Шпонка крыльчатки	1
8	8M0005777	Шайба	2
8	8M0204720	Шайба	2
-	14334A3	Насос водяной в сборе	1
-	812966A12	Ремкомплект водяного насоса	1
9	8M0242489	Водяной насос	1
10	19701	Прокладка нижняя	1
10	8M0224241	Прокладка	1
11	822189	Прокладка верхней части водяного насоса	1
12	19700A2	Пластина передняя	1
13	8M0000332	Муфта короткая	1
13	8M0151046	Муфта водяной трубки, короткая	1
