水星 Mercury 40 HP Carb 4 CYL 0P094500 THRU 0P206999 - — взрыв-схемы и запчасти

四冲程化油器 · Belgium - Cat.# 90-87982801 · 共 31 个部位 · 1213 条零件

1АКСЕССУАРЫ 2АДАПТЕРНАЯ ПЛИТА 3НИЖНИЙ КОК 4РАСПРЕДВАЛ 5КАРБЮРАТОР 6КОЛЕНЧАТЫЙ ВАЛ 7БЛОК ЦИЛИНДРОВ И КАРТЕР 8ГОЛОВКА ЦИЛИНДРА 9КОРПУС РЕДУКТОРА 10ЭЛЕКТРОКОМПОНЕНТЫ 11МАХОВИК 12ТОПЛИВНЫЕ МАГИСТРАЛИ 13ТОПЛИВНЫЙ НАСОС 14РЕДУКТОР (ВАЛ ПРИВОДА)(ПЕРЕДАЧА 1.83:1)15РЕДУКТОР (ВЕДУЩИЙ ВАЛ) (ПЕРЕДАЧА 2.31:1)16РЕДУКТОР (ГРЕБНОЙ ВАЛ)(ПЕРЕДАЧА 1.83:1)17РЕДУКТОР (ГРЕБНОЙ ВАЛ)(ПЕРЕДАЧА 2.31:1)18ВПУСК 19ВПУСКНОЙ/ВЫПУСКНОЙ КЛАПАН 20РЫЧАЖНЫЙ МЕХАНИЗМ (РУЧКА)21РЫЧАЖНЫЙ МЕХАНИЗМ (ДИСТАНЦИОННЫЙ)22ПАУЭР ТРИМ 23СЕРВИСНЫЕ/ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ 24СТАРТЕР 25РУЛЕВОЙ РЫЧАГ 26ПОВОРОТНЫЙ КРОНШТЕЙН 27РУЛЕВАЯ РУКОЯТКА 28ИНСТРУМЕНТЫ 29ВЕРХНИЙ КОКПИТ 30КРОНШТЕЙН ТРАНЦА 31КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ ТРИММЕРА

Рис. 1АКСЕССУАРЫ ACCESSORIES

Номер детали	Наименование	Кол-во
824072A5	Комплект удлинителя (22.5)	1
824072A6	КОМПЛЕКТ УДЛИНИТЕЛЯ (22.5)	1
824072A5	Комплект удлинителя (22.5)	1
8278652	Вал переключения (22-1/2 дюйма)	1
826195A1	ГРЕБНОЙ ВАЛ (22-1/2 ДЮЙМ.)	1

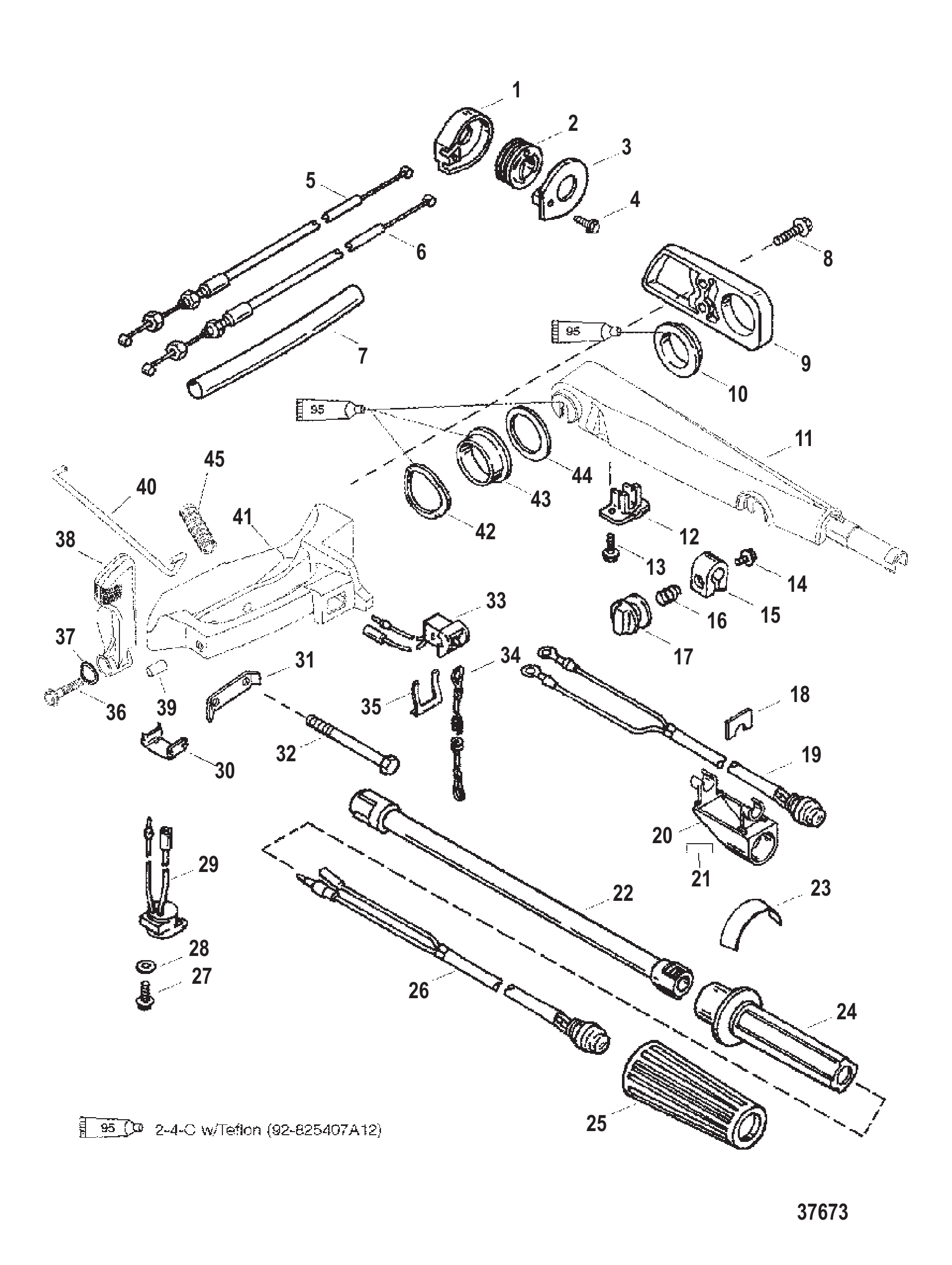

828813A2	КОМПЛЕКТ РУМПЕЛЯ	1
828813A33	КОМПЛЕКТ РУМПЕЛЯ	1
828813A3	КОМПЛЕКТ РУМПЕЛЯ	1
828813A2	КОМПЛЕКТ РУМПЕЛЯ	1
822573A11	Комплект датчика указателя гидроподъёма	1
822573A12	Комплект датчика гидроподъема	1
828813A10	КОМПЛЕКТ РУМПЕЛЯ	1
828813A31	КОМПЛЕКТ РУМПЕЛЯ	1
828813A11	КОМПЛЕКТ РУМПЕЛЯ	1
828813A31	КОМПЛЕКТ РУМПЕЛЯ	1
830893A1	КОМПЛЕКТ ОГРАНИЧИТЕЛЯ МОЩНОСТИ	1
828019A1	Комплект датчика давления масла	1
8M0068785	Адаптер давления масла	1
816667A2	Кронштейн в сборе рулевого управления (без ручки для переноски)	1
827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877680Q8	Топливный шланг в сборе (8 футов)	1
827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877680Q12	Топливный шланг в сборе (12 футов)	1
17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877681Q8	Топливный шланг в сборе (8 футов)	1
17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877681Q12	Топливный шланг в сборе (12 футов)	1
822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877683Q12	Топливный шланг в сборе (12 футов)	1
831248A1	ИНСТРУМЕНТ-ЗОНД для контроля выбросов	1

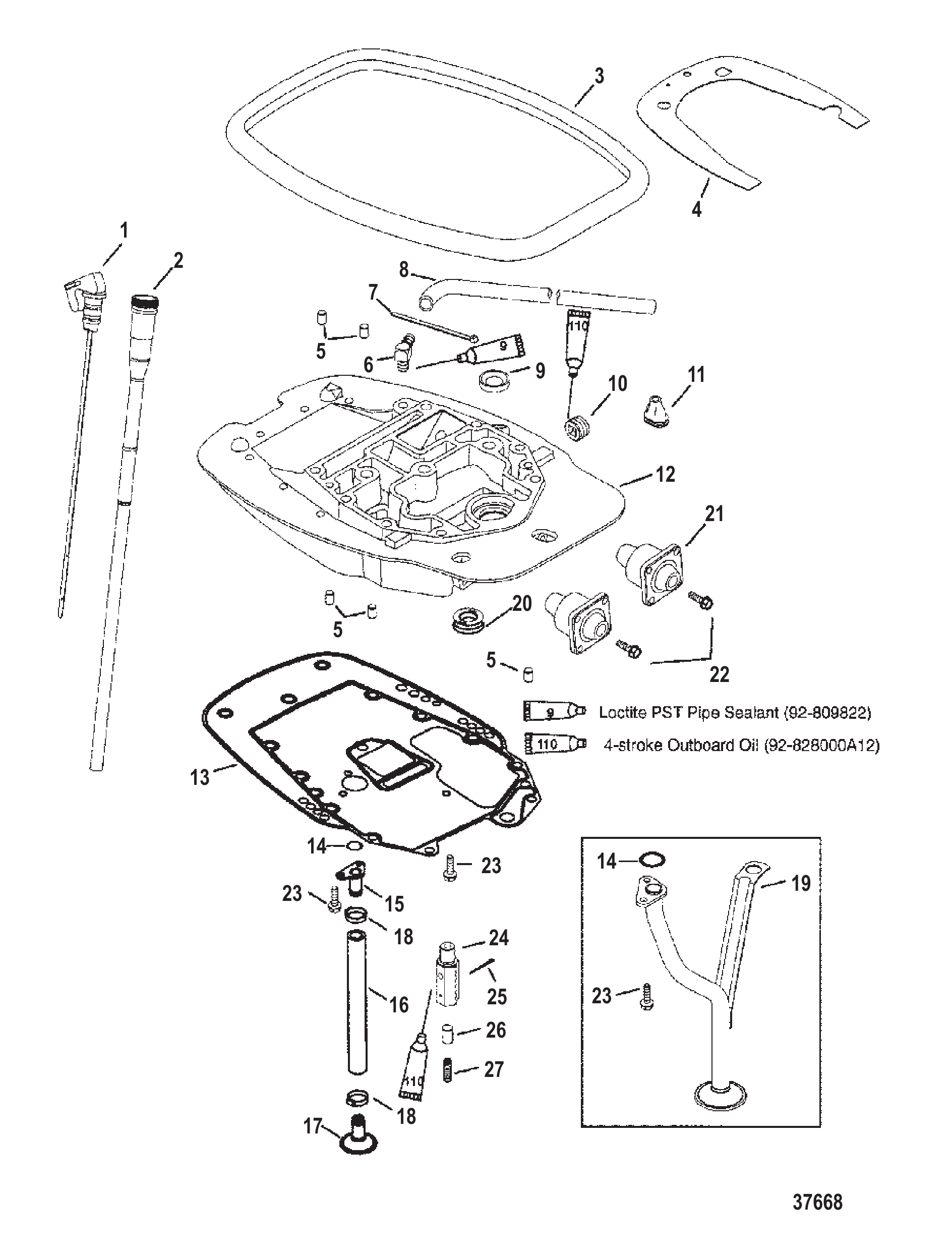

Рис. 2АДАПТЕРНАЯ ПЛИТА ADAPTOR PLATE

REF	Номер детали	Наименование	Кол-во
1	825990	МАСЛОИЗМЕРИТЕЛЬНЫЙ ЩУП	1
2	825989	ТРУБКА МАСЛОИЗМЕРИТЕЛЬНОГО ЩУПА	1
2	825989003	Трубка маслоизмерительного щупа	1
3	8238052	Уплотнение нижнего кожуха	1
4	828915	Теплозащитный экран	1
4	8289151	Теплозащитный экран	1
5	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	5
6	62910	Угольник (.125-27) (90 градусов)	1
6	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
7	816311	Стяжка (8.00 дюймов)	2
7	816311T	СТЯЖКА (8.00 дюймов)	2
8	7765377	ШЛАНГ (24.500 дюймов бухта)	1
8	77653101	Шланг (48.00 дюймов, бухта)	1
9	828932	Сальник масляный	1
9	16977	САЛЬНИК МАСЛЯНЫЙ	1
10	384072	Пробка трубная (1/2-14)	1
10	384073	Пробка трубная (.500-14)	1
11	822408	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
11	822408001	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
12	8252285	Пластина переходная	1
12	825228A25	Комплект переходной пластины	1
12	8252284	Пластина переходная	1
12	825228A24	Комплект переходной пластины	1
12	825228A5	Пластина переходная в сборе	1
12	825228A15	Комплект переходной пластины	1
12	8252281	Пластина переходная	1
12	825228A15	Комплект переходной пластины	1
13	8252513	Прокладка	1
13	8M0213113	Прокладка переходной пластины	1
13	8252513	Прокладка	1
13	8M0213113	Прокладка переходной пластины	1
13	825251	Прокладка	1
13	825228A5	Пластина переходная в сборе	1
14	845746	Уплотнительное кольцо	1
15	854789	Пластина маслоприёмника верхняя	1
15	893765	Пластина верхнего маслоприемника	1
16	854793	Шланг маслоприёмника	1
17	854791	Дефлектор	1
17	893700	Маслоотражатель маслоприемника	1
18	855228	Хомут	2
19	8252141	Заборник масла	1
19	825214	Маслозаборник	1
20	19565	Люверс	1
20	19565002	ВТУЛКА	1
21	8262672	Опора	2
21	8M0224385	Опора	2
22	40011128	Винт (M6 x 20) нержавеющая сталь	8
22	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	8
23	40011128	Винт (M6 x 20) нержавеющая сталь	2/3
23	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2/3
24	825295	Корпус перепускного масляного клапана	1
24	8M0210772	Клапан сброса давления масла	1
25	45882	ШПЛИНТ ВАЛА - БЕЗ СИСТЕМЫ ДИФФЕРЕНТА	1
26	825215	Плунжер	1
26	8252151	Плунжер	1
27	825216	Пружина	1

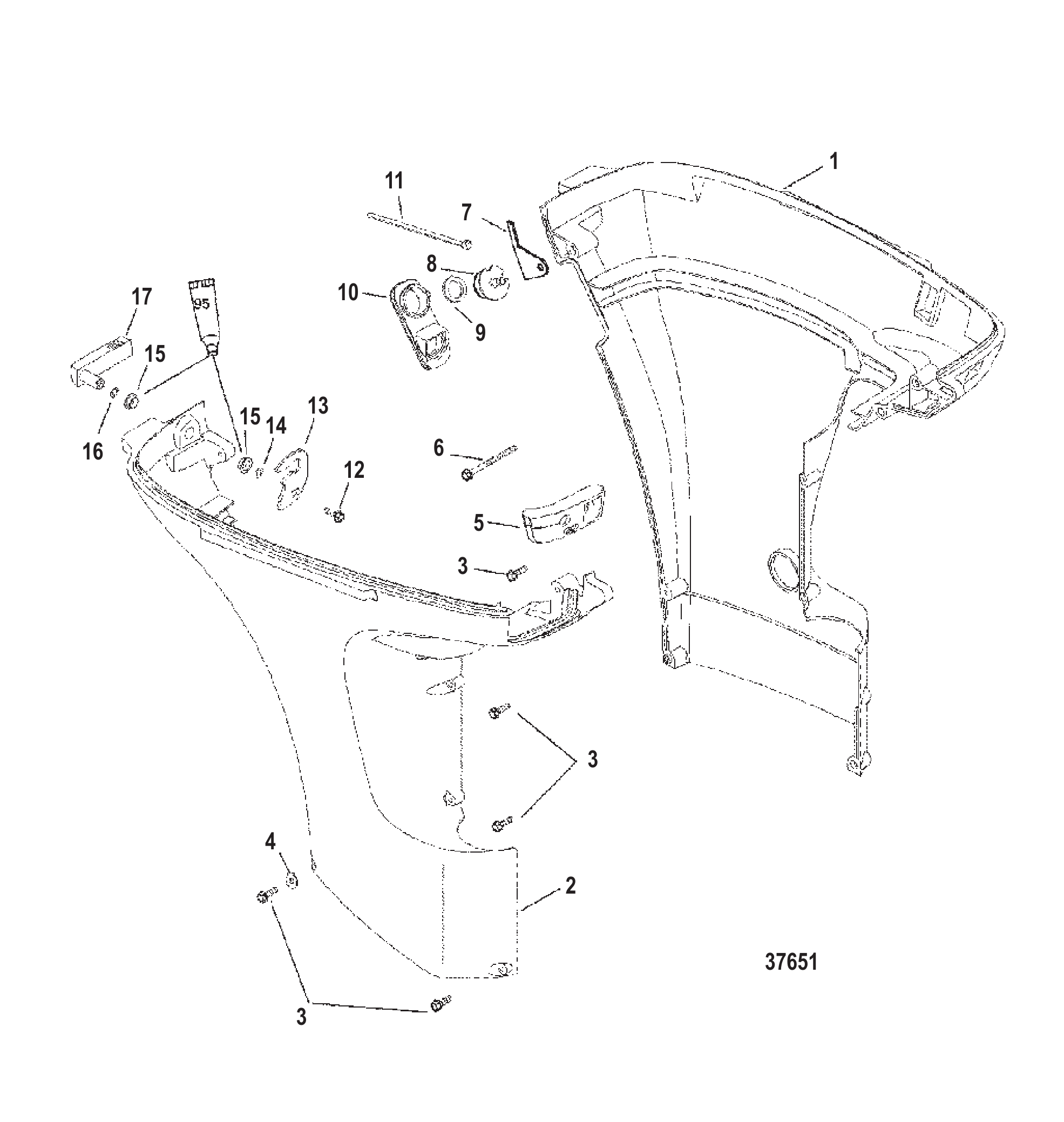

Рис. 3НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	826277F1	НИЖНИЙ КОЖУХ	1
1	826277F2	НИЖНИЙ КОЖУХ	1
1	826277T2	НИЖНИЙ КОЖУХ	1
2	826278F3	НИЖНИЙ КОЖУХ	1
2	826278T7	Нижний кожух	1
2	826278F4	НИЖНИЙ КОЖУХ	1
2	826278T4	НИЖНИЙ КОЖУХ	1
3	82684430	ВИНТ (M6 x 30)	6
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
5	825238	Сальник	1
5	825238002	Сальник	1
6	82684460	ВИНТ (M6 x 60)	1
7	855627	ПРОКЛАДКА	1
8	827948	Штуцер	1
9	855576	Шайба	1
10	826273	Пыльник	1
10	826273001	Пыльник	1
11	816311	Стяжка (8.00 дюймов)	1
11	816311T	СТЯЖКА (8.00 дюймов)	1
12	4006731	ВИНТ (M6 x 16)	1
13	825783	КРЮЧОК ЗАЩЕЛКИ	1
13	893766	Крючок фиксатора	1
14	12134	ШАЙБА ВОЛНОВАЯ	1
15	812707	Втулка	2
16	12134	ШАЙБА ВОЛНОВАЯ	1
17	825782F1	Рычаг защёлки кожуха	1
17	825782F2	РЫЧАГ ЗАЩЕЛКИ КОЖУХА	1
17	825782F1	Рычаг защёлки кожуха	1

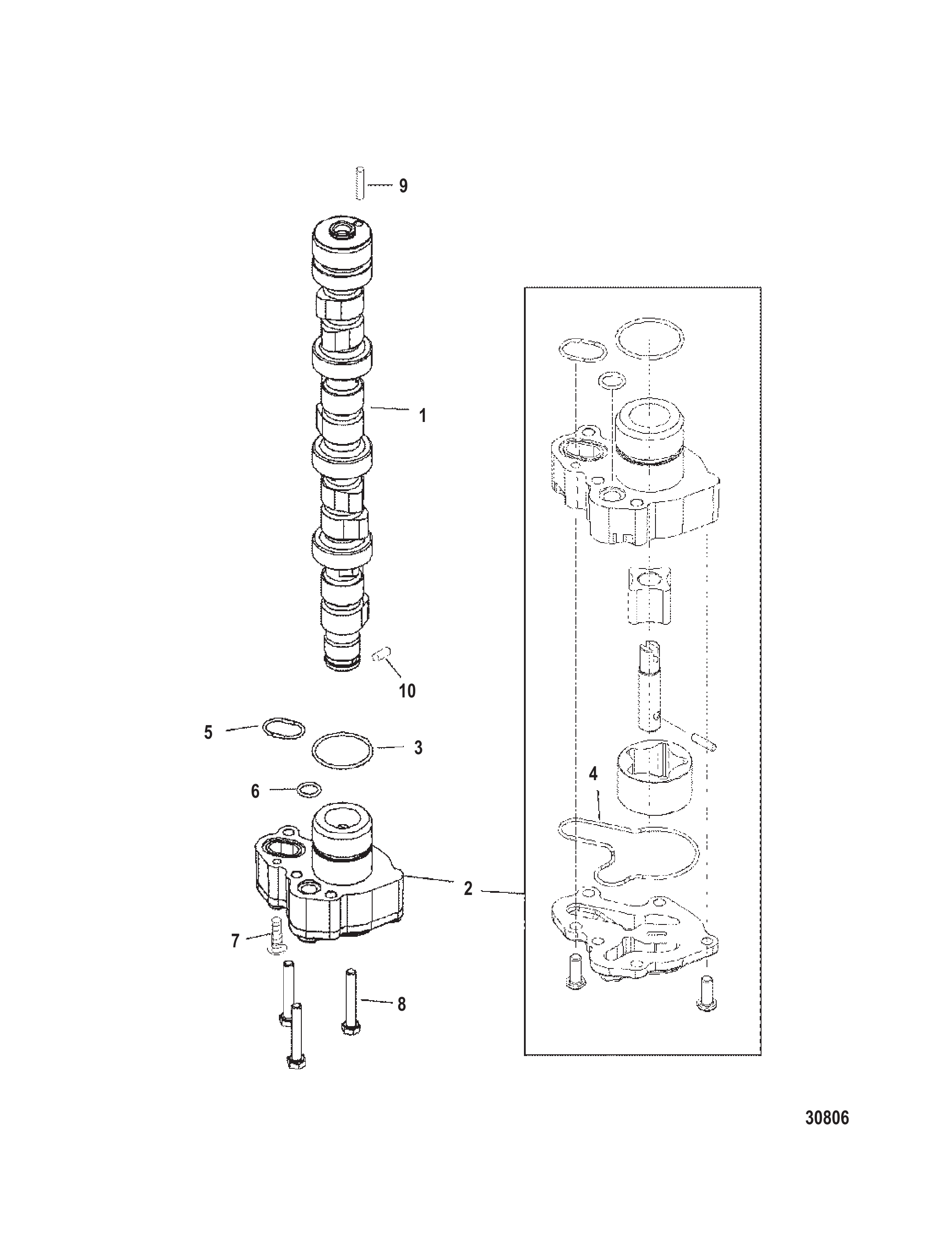

Рис. 4РАСПРЕДВАЛ CAMSHAFT

REF	Номер детали	Наименование	Кол-во
1	857086	Распределительный вал	1
2	857087T1	Насос масляный в сборе	1
3	857096	Уплотнительное кольцо масляного насоса	1
4	NSS	NOT SOLD SEPARATE	1
5	857094	Уплотнительное кольцо масляного насоса	1
6	857093	Уплотнительное кольцо масляного насоса	1
7	875206	Винт (M6 x 16)	2
8	4000333	ВИНТ (M6 x 40)	4
9	878183	Штифт установочный	1
10	826149	Штифт	1
-	859352A01	Комплект прокладок	1
-	857082A5	Головка блока цилиндров в сборе	1
-	893505T01	Головка цилиндра	1

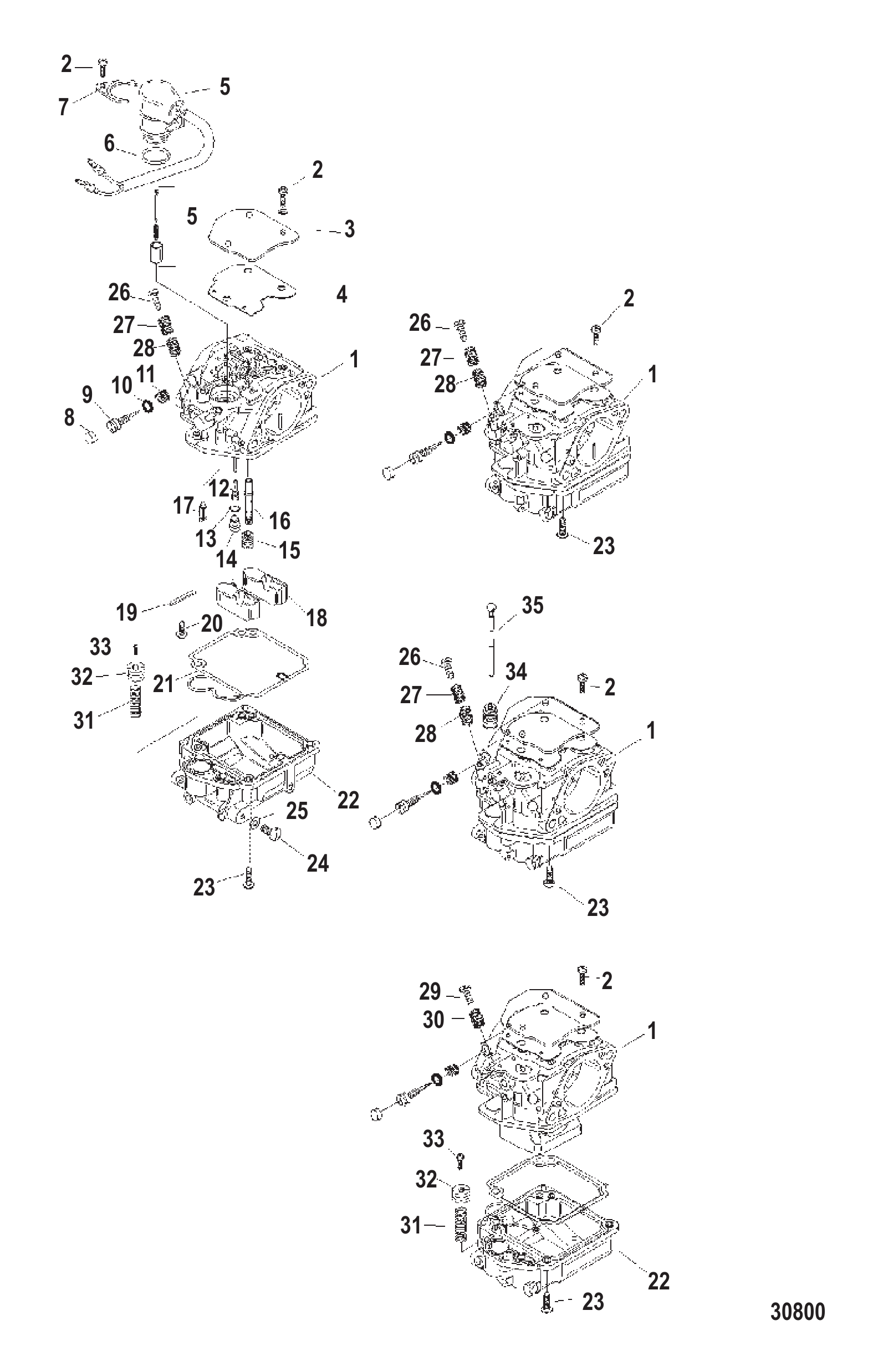

Рис. 5КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	857102T2	Карбюратор	1
1	857102T3	Карбюратор	1
1	857102T7	Карбюратор	1
1	857102T4	Карбюратор	1
2	854246	Винт	16
3	854245	Пластина	4
4	8542572	Прокладка	4
5	854254T3	Обогатитель	1
6	NSS	NOT SOLD SEPARATE	1
7	854255	Пластина	1
8	880814	Крышка	4
9	880841	Винт регулировочный	4
10	880842	Уплотнительное кольцо	4
11	880815	Пружина	4
12	803912	Жиклёр	4
13	880843	Уплотнительное кольцо	4
14	880844	Пробка	4
15	803915	ЖИКЛЕР	4
16	8039142	Главный жиклёр	4
17	854247	Игла поплавка	4
18	8542531	Поплавок	4
19	8542581	Штифт поплавка	4
20	880845	Винт	4
21	8542573	Прокладка	4
22	8039161	Поплавковая камера	1
22	8039171	Поплавковая камера	3
23	8542463	Винт	16
24	8542464	Винт сливной	4
25	8542591	Шайба	4
26	803925	ВИНТ СИНХРОНИЗАЦИИ	3
27	880846	Пружина	3
28	803923	ПРУЖИНА	3
29	803913	Винт	1
30	854249	Пружина	1
31	880847	Пружина	4
32	8542511	Плунжер	4
33	880848	Винт	4
34	NSS	NOT SOLD SEPARATE	4
35	880849	Шток плунжера	4
-	8542561	Ремкомплект карбюратора	1

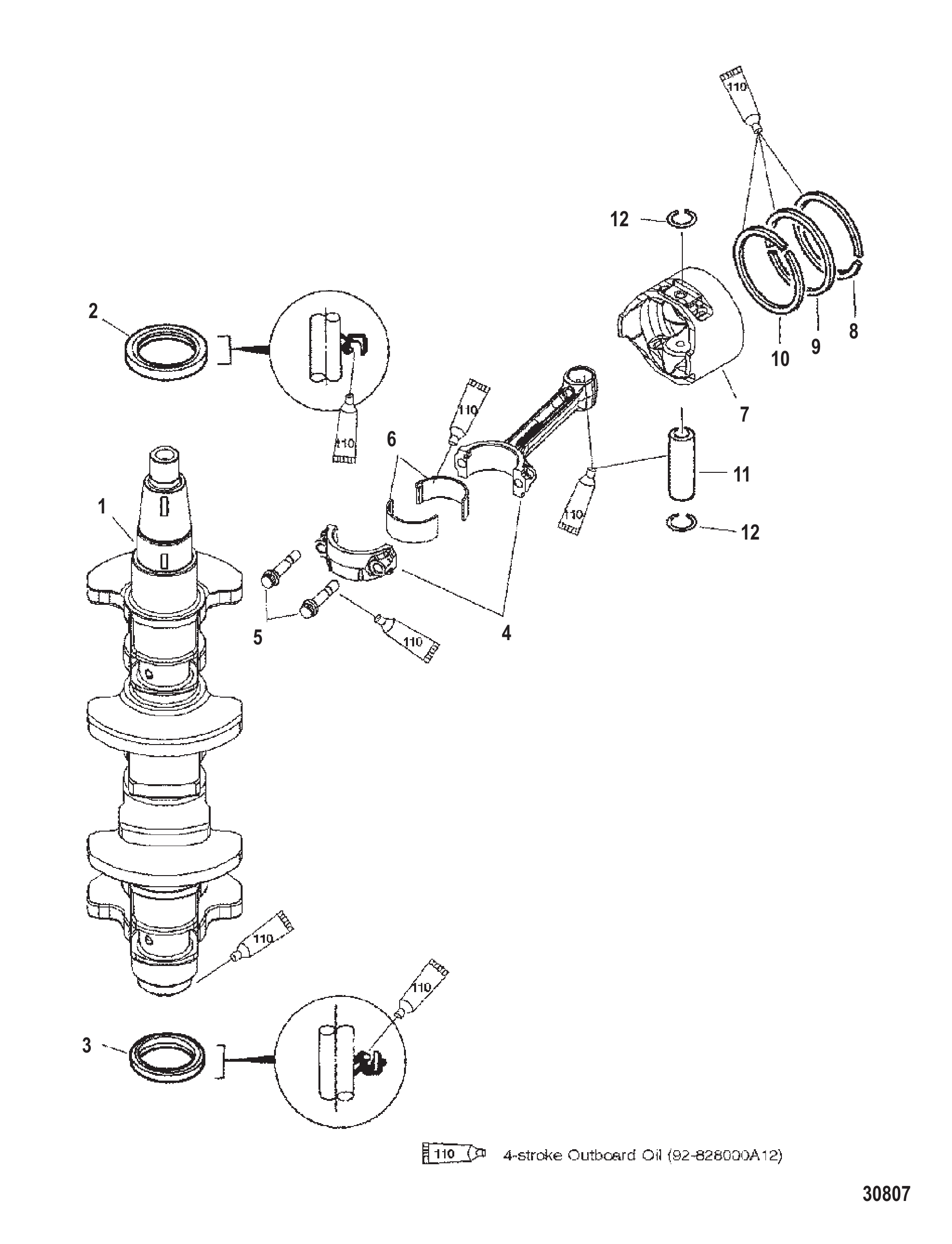

Рис. 6КОЛЕНЧАТЫЙ ВАЛ CRANKSHAFT

REF	Номер детали	Наименование	Кол-во
1	857077T1	Коленчатый вал	1
2	825027	САЛЬНИК	1
2	8M0151047	Сальник масляный	1
3	832013	Сальник	1
3	8M0151048	Сальник масляный	1
4	856065T	ШАТУН	4
4	893530T01	Шатун в сборе	4
5	825019	БОЛТ	8
5	8M0049884	Болт	8
6	825021	ПОДШИПНИК коричневый	8
6	893630	Подшипник коричневый	8
6	8250211	Подшипник чёрный	8
6	893630001	Подшипник чёрный	8
6	8250212	Подшипник синий	8
6	893630002	Подшипник синий	8
7	856064A1	Поршень в сборе	4
7	893524T08	Поршень в сборе	4
7	8560642	Поршень	AR
7	893524T01	Поршень в сборе	AR
7	8560643	ПОРШЕНЬ	AR
7	893524T02	Поршень в сборе	AR
8	833099A1	Комплект поршневых колец (верхнее)	4
8	893525A01	Комплект поршневых колец	4
8	833100T2	Поршневое кольцо (верхнее)	AR
8	893525A02	Комплект поршневых колец	AR
8	833100T3	Поршневое кольцо (верхнее)	AR
8	893525A03	Комплект колец	AR
9	NSS	NOT SOLD SEPARATE Piston (SECOND)	4
9	NSS	NOT SOLD SEPARATE Piston (SECOND)	AR
9	NSS	NOT SOLD SEPARATE Piston (SECOND)	AR
10	8331011	Кольцо масляное	4
10	893950	Кольцо	4
11	825016	ПАЛЕЦ поршневой	4
11	893863	Палец поршневой	4
12	825017	ФИКСАТОР	8
12	893529	Фиксатор поршневого пальца	8
-	878344T02	Головка блока в сборе	1
-	893678T03	Короткий блок	1
-	859352A01	Комплект прокладок	1

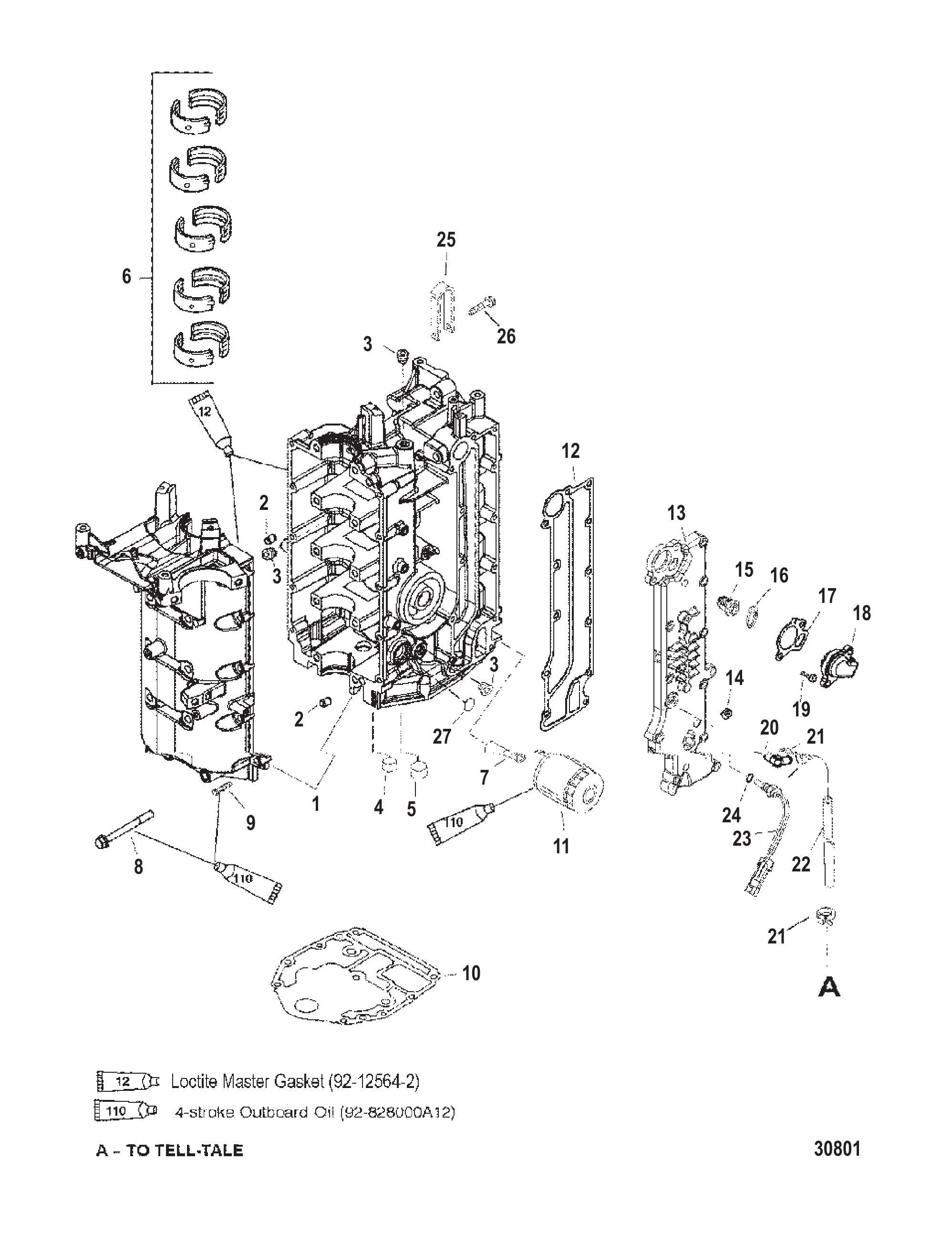

Рис. 7БЛОК ЦИЛИНДРОВ И КАРТЕР CYLINDER BLOCK AND CRANKCASE

REF	Номер детали	Наименование	Кол-во
1	857015T6	Блок цилиндров	1
2	825010	ШТИФТ установочный	2
3	479452	ПРОБКА	3
4	384072	Пробка трубная (1/2-14)	1
4	384073	Пробка трубная (.500-14)	1
5	416223	ПРОБКА ТРУБНАЯ (.750-14)	1
6	825024	ПОДШИПНИК коричневый	10
6	893631	Подшипник коренной - коричневый	10
6	8250241	Подшипник чёрный	10
6	893631001	Подшипник основной — чёрный	10
6	8250242	Подшипник синий	10
6	893631002	Подшипник основной — синий	10
7	822625	Ниппель (M20)	1
8	82506182	ВИНТ (M8 x 82)	10
9	88348935	Винт (M6 x 35)	10
9	8M0241960	ВИНТ	10
10	859352	ПРОКЛАДКА БЛОКА ЦИЛИНДРОВ	1
10	8M0213112	Прокладка блока цилиндров	1
11	822626T2	Фильтр масляный	1
11	8M0162829	Масляный фильтр	1
12	857078	Прокладка	1
12	8M0224375	Прокладка крышки выпускного коллектора	1
13	857079A1	Крышка выпускная	1
13	8M0188836	Крышка выпускного коллектора	1
14	479452	ПРОБКА	1
15	14586	Термостат	1
16	62386	Прокладка термостата	1
16	8M0204714	Прокладка @4	1
17	824853	ПРОКЛАДКА КРЫШКИ ТЕРМОСТАТА	1
17	8M0177107	Прокладка крышки термостата	1
18	857080	Крышка	1
18	8M0188835	Крышка термостата	1
19	88348935	Винт (M6 x 35)	12
19	8M0241960	ВИНТ	12
20	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
21	816311T	СТЯЖКА (8.00 дюймов)	2
22	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
22	8M0108349	Шланг (70 дюймов, бухта)	1
23	858535	Датчик температуры в сборе	1
23	8M0214984	Датчик температуры	1
24	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
25	8525601	Рым-болт	1
25	893697	Рым-болт	1
26	857139	Винт (M8 x 35)	1
27	NSS	NOT SOLD SEPARATE	1
-	878344T02	Головка блока в сборе	1
-	893678T03	Короткий блок	1
-	859352A01	Комплект прокладок	1

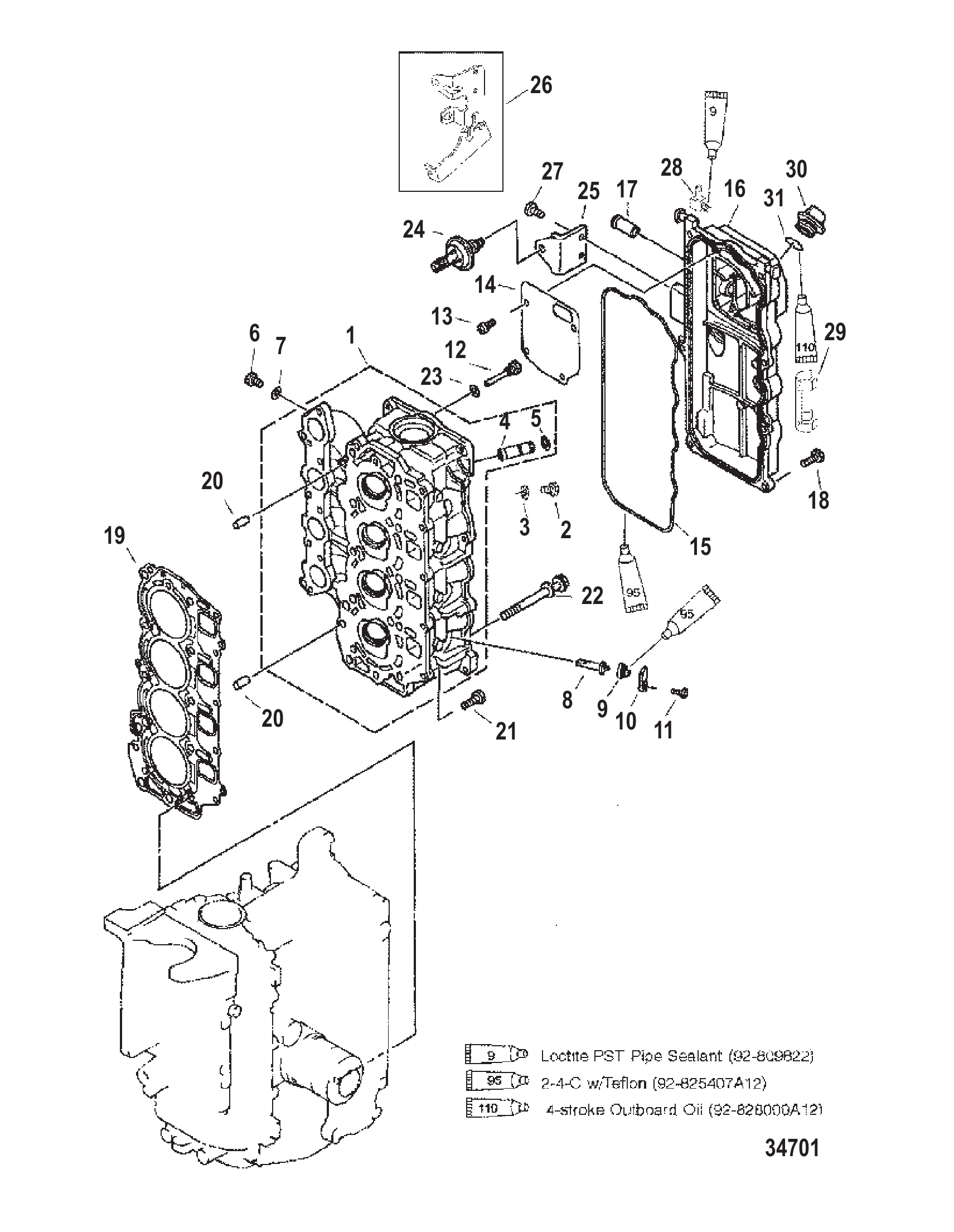

Рис. 8ГОЛОВКА ЦИЛИНДРА CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
-	825034A8	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
1	825034A9	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
2	83124714	БОЛТ	4
3	831246	Шайба уплотнительная	4
4	825037	НАПРАВЛЯЮЩАЯ	8
4	8M0054272	Направляющая клапана	8
5	825038	СТОПОРНОЕ КОЛЬЦО	8
6	84088M	ВИНТ (M6 x 10)	4
7	827610	ПРОКЛАДКА	4
8	826887M	АНОД	4
9	825040	ВТУЛКА уплотнительная	4
10	826888M	КРЫШКА	4
11	40011128	Винт (M6 x 20) нержавеющая сталь	4
11	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
12	827607	БОЛТ	1
13	4005785	ВИНТ (M4 x 10) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО КЛАПАНА	4
14	825055	КРЫШКА	1
15	825056	КОЛЬЦО уплотнительное	1
16	8250534	Крышка	1
16	8250532	Крышка	1
16	8250534	Крышка	1
17	825054	ТРУБКА вентиляции картера	1
18	40011128	Винт (M6 x 20) нержавеющая сталь	7
18	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	7
19	825032	ПРОКЛАДКА	1
20	825010	ШТИФТ установочный	2
21	82500925	ВИНТ (M6 x 25)	5
21	893745025	Винт (M6 x 25)	5
22	82503395	ВИНТ (M9 x 95)	10
22	893747095	Винт (M9 X 95)	10
23	827610	ПРОКЛАДКА	1
24	826060	Диафрагма	1
25	828528	Кронштейн	1
26	830294	Кронштейн	1
26	830294T1	Кронштейн	1
27	40011126	Винт (M6 x 13) нержавеющая сталь	2
28	62910	Угольник (.125-27) (90 градусов)	1
28	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
29	8266241	Хомут	1
30	825490	ПРОБКА	1
30	8M0240831	МАСЛЯНАЯ ПРОБКА	1
31	825492	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
31	8M0052669	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
-	832013A96	КОМПЛЕКТ ПРОКЛАДОК	1
-	822775A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775A98	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

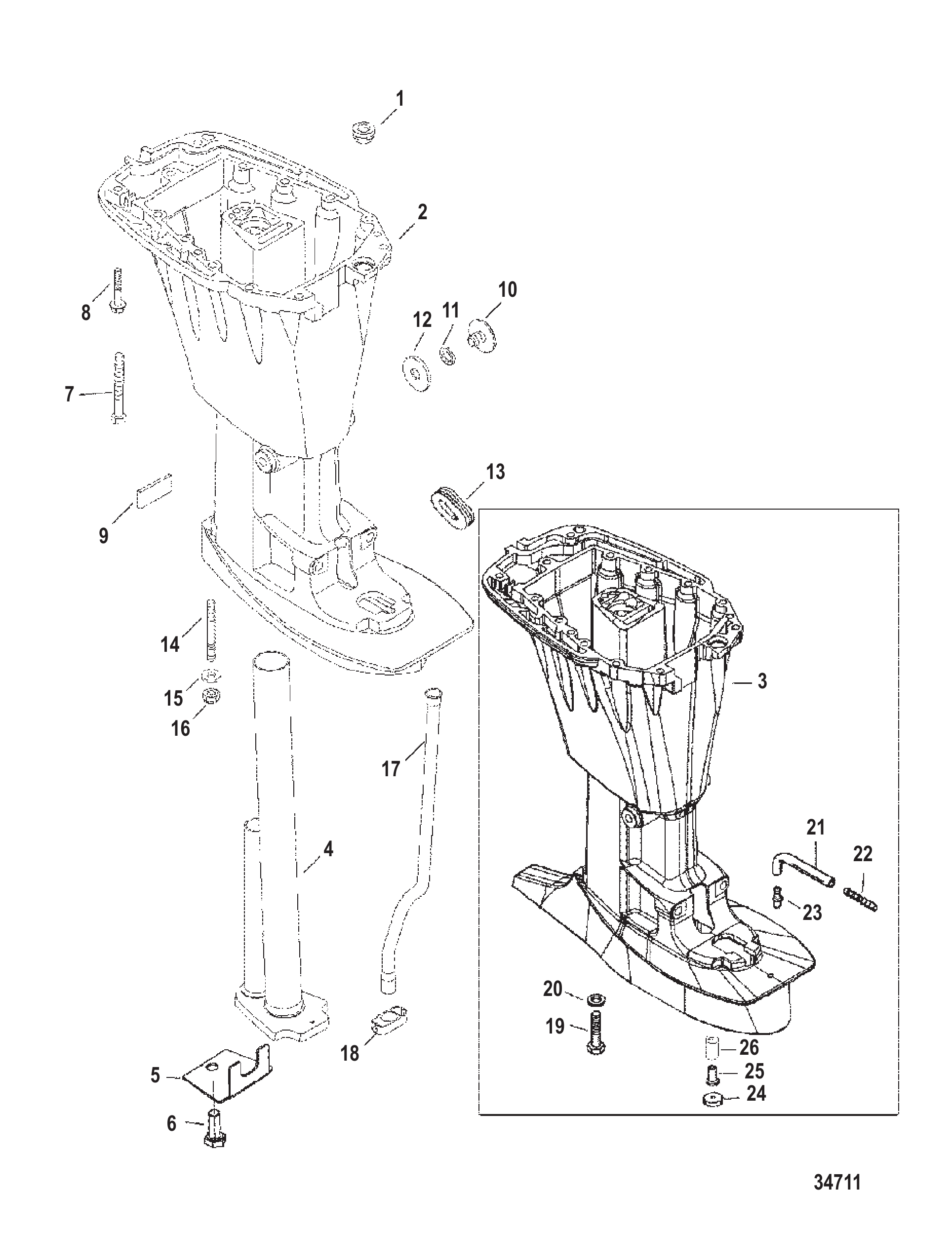

Рис. 9КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	42941	Уплотнение водяной трубки (верхнее)	1
2	825218A1	Корпус гребного вала в сборе	1
2	825218T5	Сборка корпуса гребного вала	1
2	825218A2	Корпус гребного вала в сборе	1
2	825218T6	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА	1
3	852421A1	Корпус гребного вала в сборе	1
3	852421T3	Сборка корпуса гребного вала	1
3	852421A2	Корпус гребного вала в сборе	1
3	852421T4	Корпус в сборе приводного вала	1
4	825220T06	Выхлопная труба	1
5	854471	Пластина	1
5	893770	Пластина корпуса гребного вала	1
6	1993325	ВИНТ (M10 x 25 мм)	1
7	824459110	ВИНТ (M8 x 110) нержавеющая сталь	8
8	85467845	ВИНТ (M8 x 45) (M8 X 45)	5
8	88960845	Винт (M8 x 45)	5
9	828706	Упор	1
9	8M0043364	Демпфер	1
10	828818	Пробка сливная	1
10	8288181	Пробка сливная	1
11	828816	Прокладка	1
11	8M0204692	Прокладка @5	1
12	826276	Отбойник	2
13	828817	Втулка уплотнительная	1
13	8M0151042	Втулка уплотнительная	1
14	823984	ШПИЛЬКА (M10 x 50)	1
14	903501	Шпилька (M10 x 100) корпуса гребного вала	1
15	45175	Шайба (.406 x .750 x .104)	1
15	8M0214963	Шайба	1
16	13914	Гайка (M10) шпильки корпуса редуктора	1
16	40140	ГАЙКА (M10)	1
17	8252501	Трубка водяная	1
17	897971A01	Комплект трубок/уплотнений системы охлаждения - длинный	1
18	828529	Направляющая	1
19	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4
20	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	4
21	85822A7	ДАТЧИК СПИДОМЕТРА	1
22	85822	Соединитель прямой	1
22	85822T	Разъём прямой	1
23	13035	Штуцер	1
23	8M0181450	ШТУЦЕР	1
24	813745	Проставка	1
25	43585	Муфта вала переключения	1
26	855623	ВТУЛКА	1
-	832013A96	КОМПЛЕКТ ПРОКЛАДОК	1

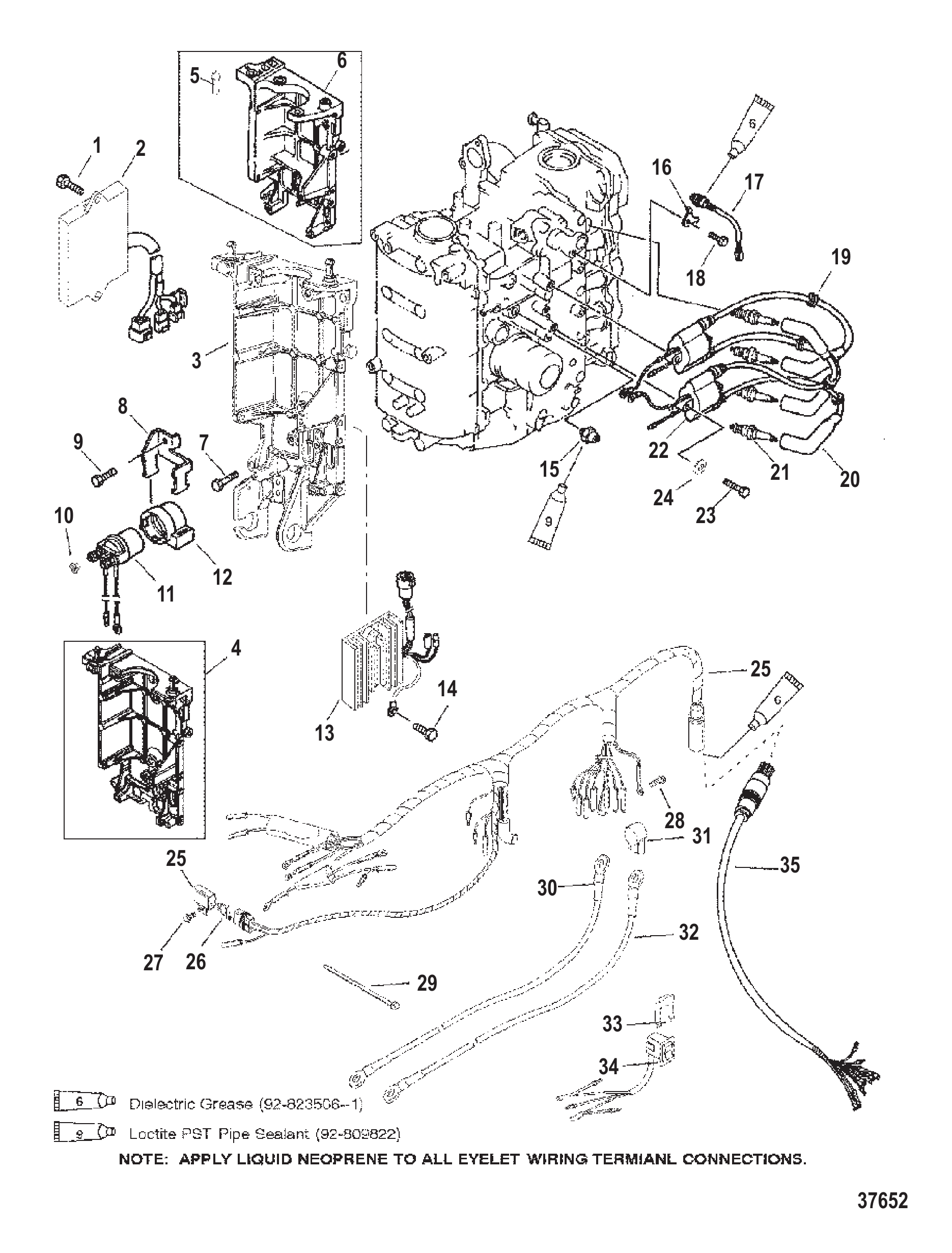

Рис. 10ЭЛЕКТРОКОМПОНЕНТЫ ELECTRICAL COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	40011128	Винт (M6 x 20) нержавеющая сталь	2
2	825098	БЛОК УПРАВЛЕНИЯ электрический	1
2	8250981	Блок контроллера электрический	1
2	8250982	Блок контроллера электрический	1
2	8250983	Блок контроллера электрический	1
3	834791	Кронштейн	1
3	8347912	Кронштейн	1
4	8347911	Кронштейн	1
4	8347913	Кронштейн	1
5	825092	КРОНШТЕЙН	2
6	825094	КРОНШТЕЙН стартера	1
7	81893435	ВИНТ (M8 x 35)	4
7	8M0103814	Винт (M8 x 35 мм)	4
8	825074	ПЛАСТИНА соленоида	1
9	8248324	Винт (M6 x 16)	1
10	8268336	Гайка (M6)	2
10	401386	ГАЙКА (M6) Нержавеющая сталь	2
11	825096	СОЛЕНОИД	1
11	825096T01	СОЛЕНОИД СТАРТЕРА	1
12	95643M	КРОНШТЕЙН РЕЛЕ	1
12	8M0010250	КРОНШТЕЙН	1
13	825076	РЕГУЛЯТОР напряжения	1
14	8248326	Винт (M6 x 25 мм)	2
15	828040	Датчик давления	1
15	8M0098207	Датчик давления масла	1
16	815004M	Пластина	1
17	828039	Датчик температуры	1
17	8280391	Датчик температуры	1
18	40011126	Винт (M6 x 13) нержавеющая сталь	1
19	82069M	Втулка уплотнительная	4
20	825102A1	Высоковольтный провод	4
21	827858	СВЕЧА ЗАЖИГАНИЯ NGK-DPR6EA-9	4
21	827858Q	Свеча зажигания DPR6EA-9 @10	4
22	825101	КАТУШКА ЗАЖИГАНИЯ В СБОРЕ	2
22	825101T	Катушка зажигания в сборе	2
23	82684430	ВИНТ (M6 x 30)	4
24	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	4
24	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	4
25	827350A3	Жгут проводов двигателя в сборе	1
26	812619	Предохранитель жёлтый - 20 ампер	1
27	82104510	ВИНТ (M5 x 10)	1
27	40011126	Винт (M6 x 13) нержавеющая сталь	1
28	40011126	Винт (M6 x 13) нержавеющая сталь	1
29	816311	Стяжка (8.00 дюймов)	AR
29	816311T	СТЯЖКА (8.00 дюймов)	AR
30	88439A4	Кабель в сборе аккумулятор - отрицательный	1
31	79695	Чехол изоляционный - чёрный	1
31	79695T	Изолятор (чёрный)	1
32	88439A9	Кабель аккумулятора положительный в сборе (5/16)
33	8124431	Фиксатор (применять где применимо)	1
33	8M0032848	Держатель переключателя	1
34	850691	Выключатель	1
34	8M0235192	Переключатель тримма	1
35	86232A4	Жгут проводов вспомогательный в сборе	1
-	822775A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775A98	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

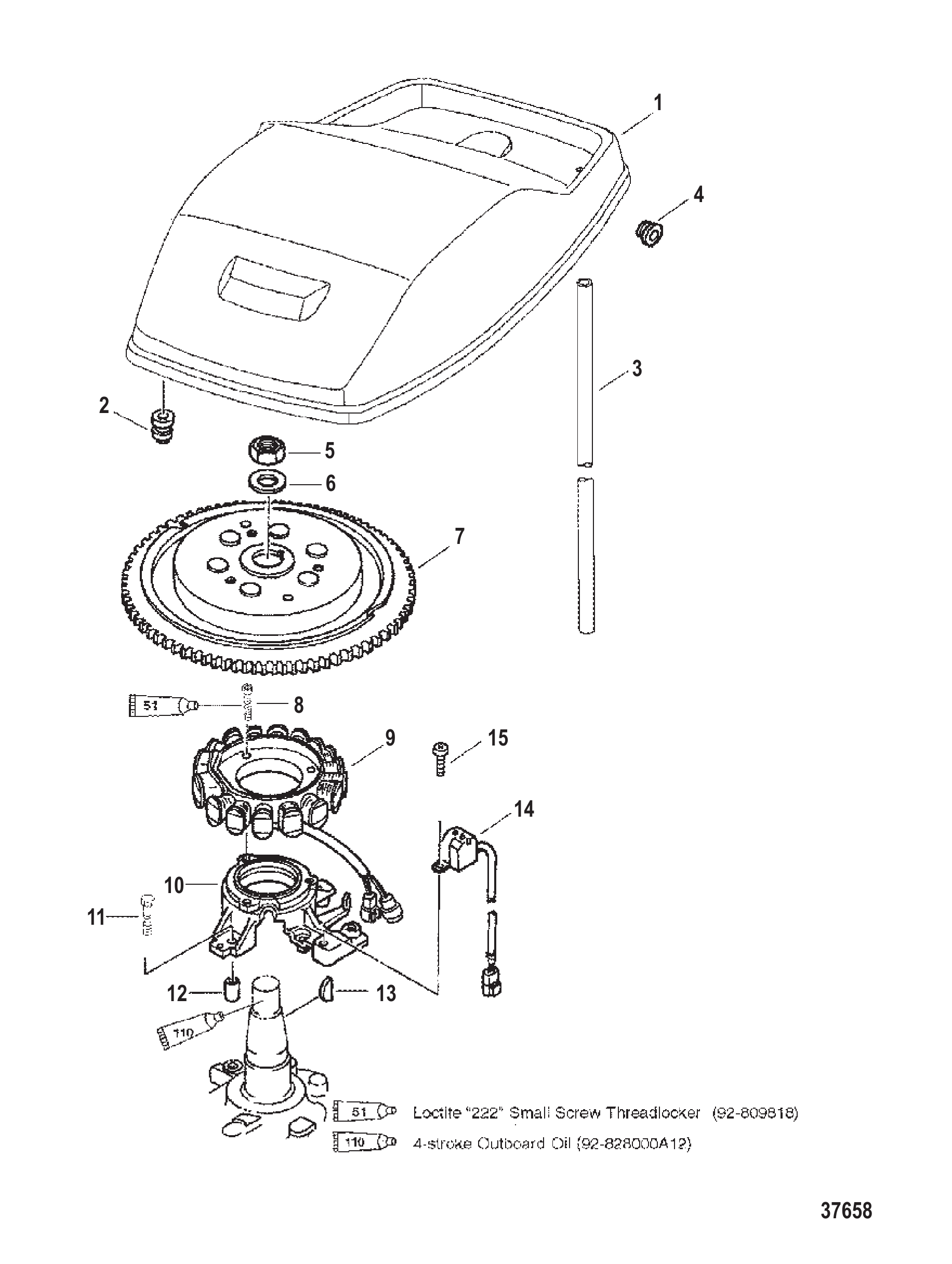

Рис. 11МАХОВИК FLYWHEEL

REF	Номер детали	Наименование	Кол-во
1	825093	КРЫШКА	1
2	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
2	8M0153609	Втулка уплотнительная	2
3	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
4	45507	Втулка уплотнительная	2
4	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
5	81773M	Гайка маховика	1
5	893789	Гайка	1
6	84436M	Шайба	1
6	893762	Шайба (18 X 36 X 3)	1
7	825090A1	Маховик	1
7	825090A2	Маховик	1
7	825090A2	Маховик	1
8	82494825	ВИНТ (M6 x 25)	3
9	825089	СТАТОР	1
9	8250891	Статор	1
9	8250891	Статор	1
10	825110	ОСНОВАНИЕ статора	1
11	8248326	Винт (M6 x 25 мм)	4
12	825010	ШТИФТ установочный	2
13	826100	Шпонка	1
13	8261001	Шпонка	1
14	826061	Катушка датчика	1
15	82104510	ВИНТ (M5 x 10)	2
-	822775A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775A98	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

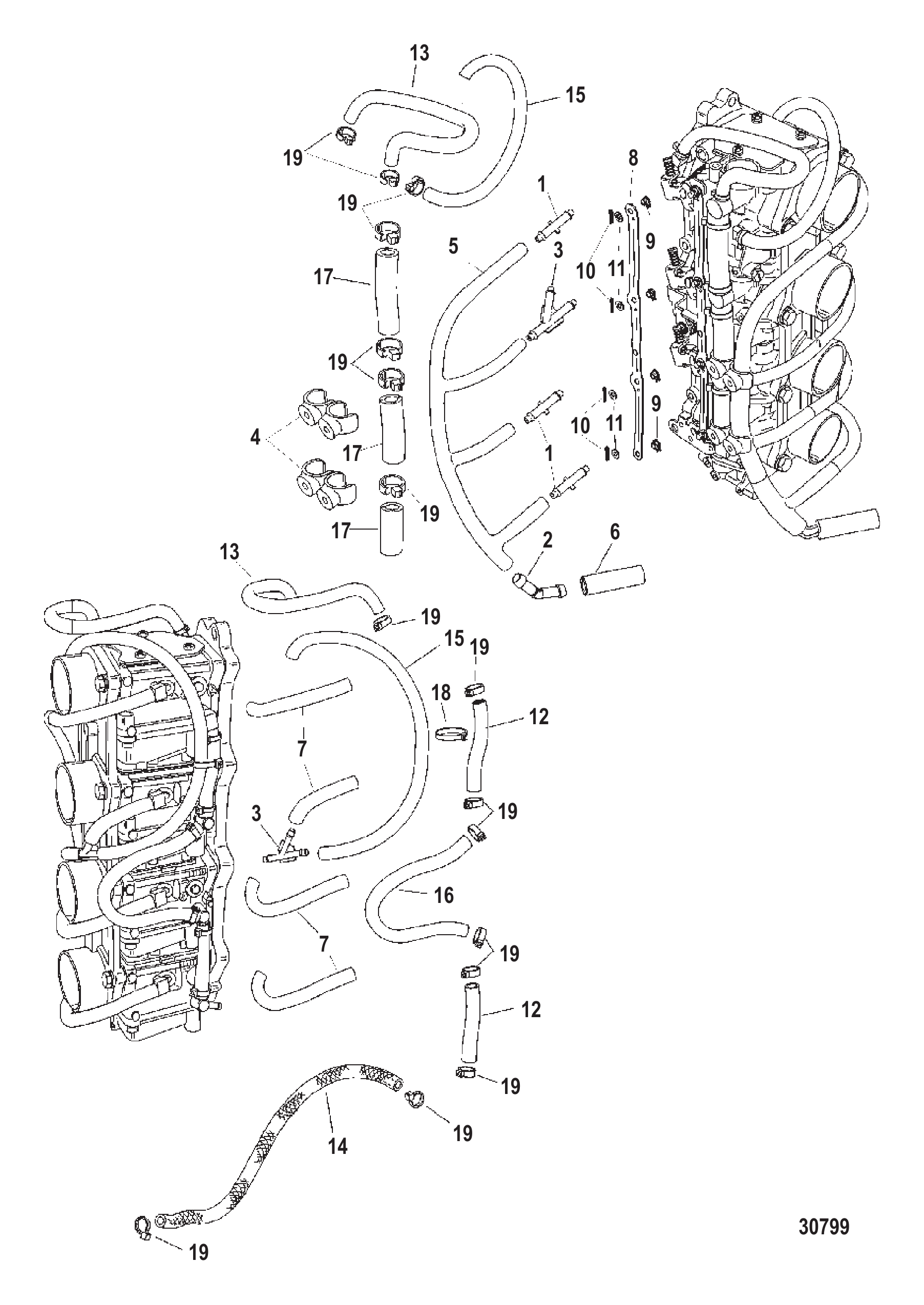

Рис. 12ТОПЛИВНЫЕ МАГИСТРАЛИ FUEL LINES

REF	Номер детали	Наименование	Кол-во
1	822771	Соединитель	3
2	878404	Фитинг 45 градусов	1
3	878593	Y-образный соединитель	1
4	878425	Хомут	2
5	878181	Шланг	1
6	85682239	ТРУБКА (17.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 3 ДЮЙМА)	1
7	87822990	ШЛАНГ (90 мм)	4
7	82381310	ТРУБКА-3.15 ДЛИНА	4
8	8566101	ТЯГА	1
9	803896	Втулка	4
10	880850	Шплинт	4
11	8542592	Шайба	4
12	856607	Шланг	2
13	856609	Шланг	1
14	856611	Шланг с муфтой	1
15	880773	Шланг	1
16	856613	Шланг	1
17	880772	Шланг	3
18	816311T	СТЯЖКА (8.00 дюймов)	AR
19	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR

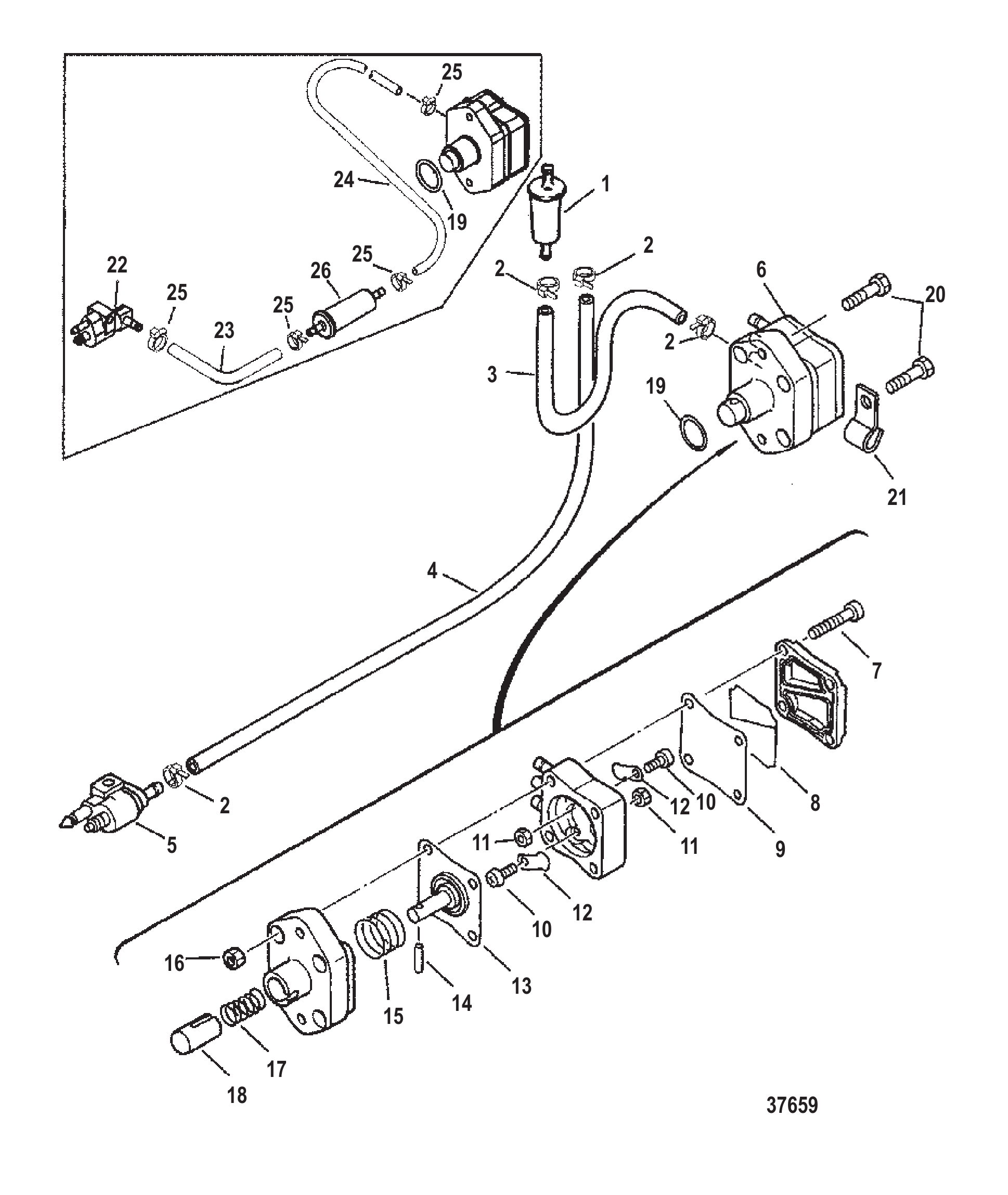

Рис. 13ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	8162961	Топливный фильтр	1
2	816311	Стяжка (8.00 дюймов)	AR
2	816311T	СТЯЖКА (8.00 дюймов)	AR
3	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
3	8M0108355	Шланг (57 дюймов, бухта)	1
4	83075780	ТРУБКА (28.00 дюймов, бухта)	1
4	8M0108349	Шланг (70 дюймов, бухта)	1
5	816856A3	Разъём в сборе, топливный - пластик	1
5	816856Q3	Разъём в сборе, топливный	1
-	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
6	826398A3	НАСОС ТОПЛИВНЫЙ В СБОРЕ	1
6	826398T3	НАСОС ТОПЛИВНЫЙ	1
7	809564	Винт (M5 x 35)	4
8	809565	Крышка	1
9	8095611	Диафрагма	1
10	41889M	Винт (M3 x 5)	2
11	82537M	Гайка	2
12	809560	Обратный клапан	2
12	41888M	Клапан обратный	2
13	8095612	Диафрагма	1
14	8095661	Штифт	1
15	809562	Пружина	1
16	82388M	Гайка (M5)	4
17	8095621	Пружина	1
18	8095631	Плунжер	1
19	825492	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
19	8M0052669	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
20	82684430	ВИНТ (M6 x 30)	2
21	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
21	8M0024808	J-образный зажим	1
22	816856A4	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ В СБОРЕ	1
22	8M0148585	СОЕДИНИТЕЛЬ В СБОРЕ	1
-	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
23	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
23	8M0108355	Шланг (57 дюймов, бухта)	1
24	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
24	8M0108355	Шланг (57 дюймов, бухта)	1
25	816311	Стяжка (8.00 дюймов)	AR
25	816311T	СТЯЖКА (8.00 дюймов)	AR
26	816296	Фильтр топливный	1
26	816296Q03	Фильтр топливный @3	1
-	832013A96	КОМПЛЕКТ ПРОКЛАДОК	1

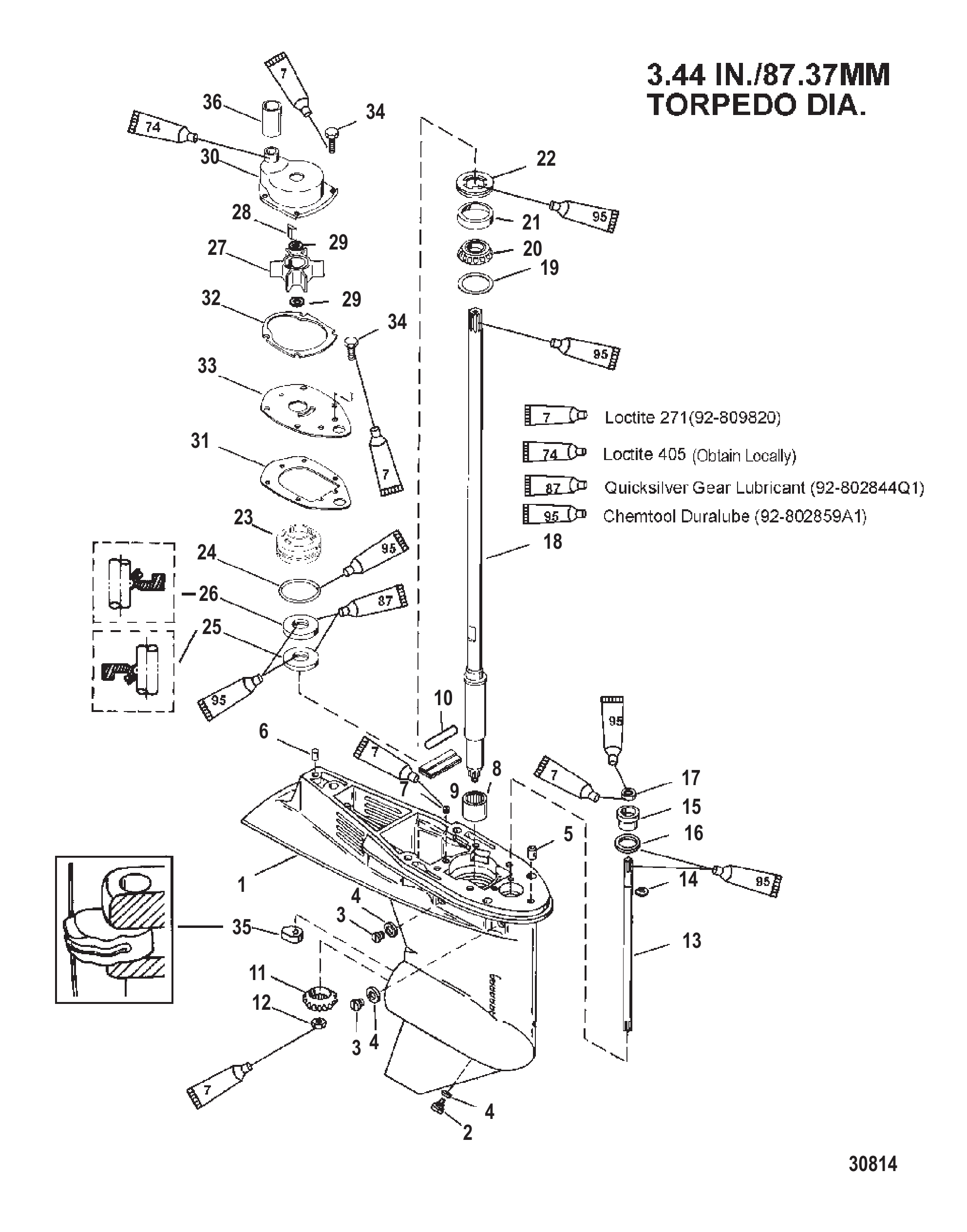

Рис. 14РЕДУКТОР (ВАЛ ПРИВОДА)(ПЕРЕДАЧА 1.83:1) GEAR HOUSING (DRIVESHAFT)(1.83:1 GEAR RATIO)

REF	Номер детали	Наименование	Кол-во
-	9760T41	Редуктор в сборе (3.44 Inch/87.37 mm Torpedo Diameter)	1
1	9760T42	Корпус редуктора в сборе, базовый	1
2	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
2	79953Q04	Ремкомплект сливного винта	1
3	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	2
3	79953Q04	Ремкомплект сливного винта	2
4	191832	Шайба	3
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
5	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
5	8M0084244	Штифт установочный, .375 x .620	1
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	878089	Пробка трубная (.0625-27)	1
8	812768	Подшипник роликовый	1
9	818226A1	Комплект сальников и пластин	1
10	NSS	NOT SOLD SEPARATE	1
11	859103T	Шестерня ведущая - 12 зубьев	1
12	55910	Гайка (.437-20) шестерни привода к гребному валу	1
13	859607A1	Вал переключения передач в сборе	1
14	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
15	813696A2	Втулка в сборе	1
16	45258	Уплотнительное кольцо (.987 x .103)	1
17	8164641	Маслосъёмный сальник	1
17	8M0246145	САЛЬНИК	1
18	859102	ГРЕБНОЙ ВАЛ Длинный	1
19	812770A1	Набор регулировочных шайб	AR
19	8M0063262	Набор регулировочных шайб	AR
20	77420A1	Подшипник роликовый конический гребного вала в сборе	1
20	8M0166756	Подшипник в сборе	1
21	NSS	NOT SOLD SEPARATE	1
22	8128201	Гайка	1
23	812966A7	Основание водяного насоса в сборе	1
23	8M0245488	Основание водяного насоса	1
24	30224	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.859 x .139)	1
24	8M0204651	Кольцо уплотнительное	1
25	814669	Маслосъёмный сальник	1
25	8M0245489	Сальник масляный	1
26	814670	Маслосъёмный сальник	1
27	19453T	Крыльчатка	1
28	19699	Шпонка	1
28	8M0032831	Шпонка крыльчатки	1
29	858234	Шайба	2
29	8M0204720	Шайба	2
-	14334A3	Насос водяной в сборе	1
-	812966A12	Ремкомплект водяного насоса	1
30	8M0242489	Водяной насос	1
31	19701	Прокладка нижняя	1
31	8M0224241	Прокладка	1
32	822189	Прокладка верхней части водяного насоса	1
33	19700A2	Пластина передняя	1
34	8248324	Винт (M6 x 16)	6
35	760394	Кулачок управления переключением	1
36	859770	СОЕДИНИТЕЛЬ	1
36	8M0151045	Муфта	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1
-	812966A11	Ремкомплект водяного насоса	1
-	812966A12	Ремкомплект водяного насоса	1

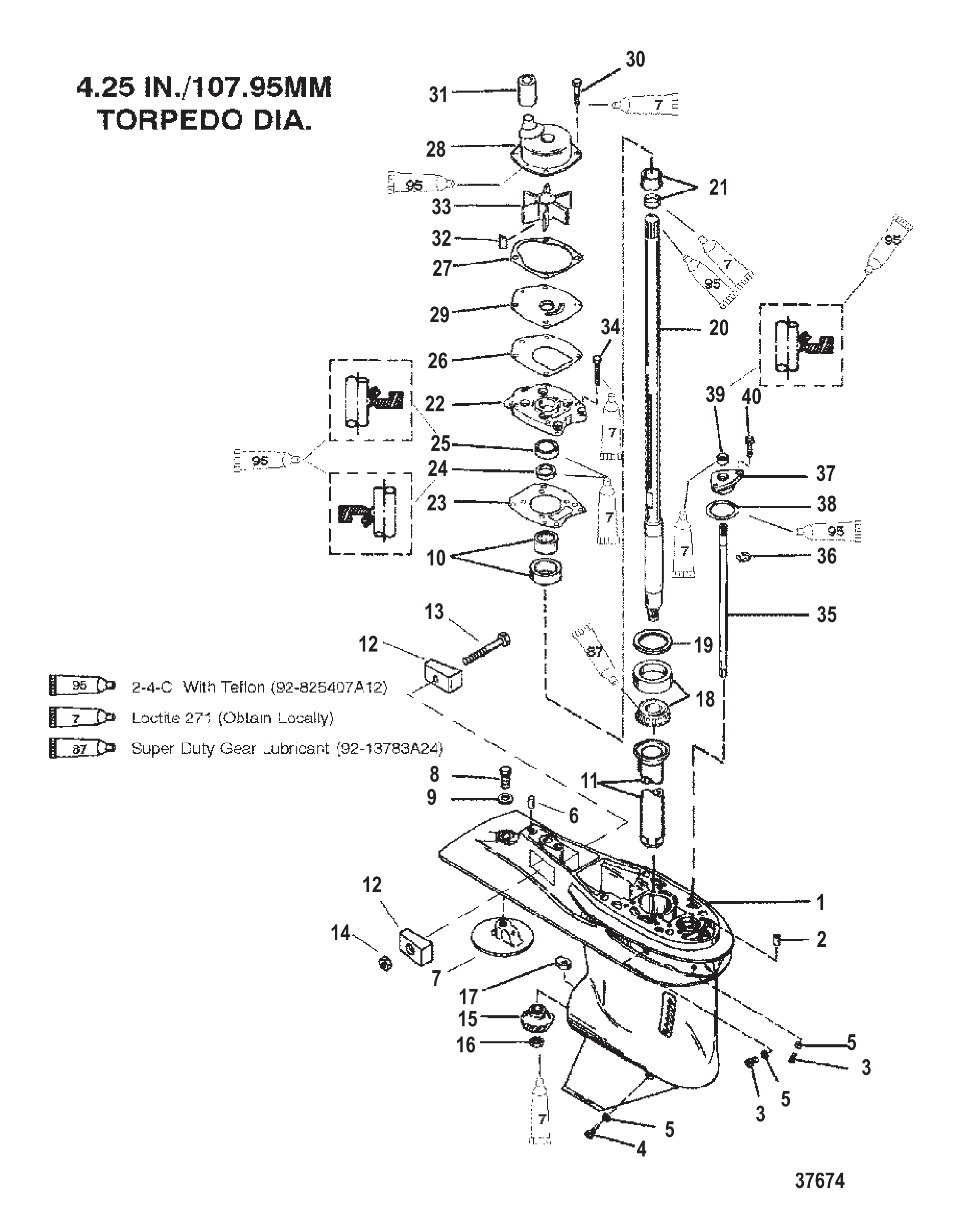

Рис. 15РЕДУКТОР (ВЕДУЩИЙ ВАЛ) (ПЕРЕДАЧА 2.31:1) GEAR HOUSING (DRIVESHAFT)(2.31:1 GEAR RATIO)

REF	Номер детали	Наименование	Кол-во
-	9011G18	Редуктор в сборе	1
-	9011G19	Редуктор в сборе	1
-	9011G88	ORD 1667-9011G86 Mercury / Quicksilver	1
1	9011G8	Корпус редуктора в сборе базовый	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
1	9011G9	Корпус редуктора в сборе базовый	1
1	9011G60	Корпус редуктора в сборе базовый	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	79953A2	Комплект винтов (.375-16 x .250)	2
3	79953Q04	Ремкомплект сливного винта	2
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
5	19183	Шайба фибровая	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	316405	Пластина триммера	1
7	8M0236553	Пластина тримма	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
10	43040A1	СБОРКА ВОДИТЕЛЯ	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
12	826134	Анод	2
12	826134Q	Анод	2
13	4000333	ВИНТ (M6 x 40)	1
14	8268336	Гайка (M6)	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	1
15	44484	Шестерня ведущая (13 зубьев)	1
15	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
16	35921	ГАЙКА (.625-18)	1
17	850307	Кулачок управления переключением	1
18	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
19	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	854808A1	Вал гребной в сборе	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
22	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	430472	Прокладка	1
23	8M0214931	ПРОКЛАДКА	1
24	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
25	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
25	8M0245495	САЛЬНИК	1
26	430331	Прокладка	1
27	817277	Прокладка	1
27	8172771	Прокладка водяного насоса, верхняя	1
28	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
29	817276	Передняя панель	1
29	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
30	8248327	Винт (M6 x 30)	4
30	8M0214957	Винт	4
31	43023	САЛЬНИК	1
31	8M0204658	УПЛОТНЕНИЕ	1
32	43037	ШПОНКА	1
32	8M0204723	ШПОНКА	1
33	430262	Крыльчатка	1
33	43026T2	КРЫЛЬЧАТКА	1
34	8248326	Винт (M6 x 25 мм)	6
35	853906A1	Вал переключения передач в сборе	1
36	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
37	43052A4	СБОРКА ВТУЛКИ	1
38	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
38	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
39	8164641	Маслосъёмный сальник	1
39	8M0246145	САЛЬНИК	1
40	8248326	Винт (M6 x 25 мм)	2
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1

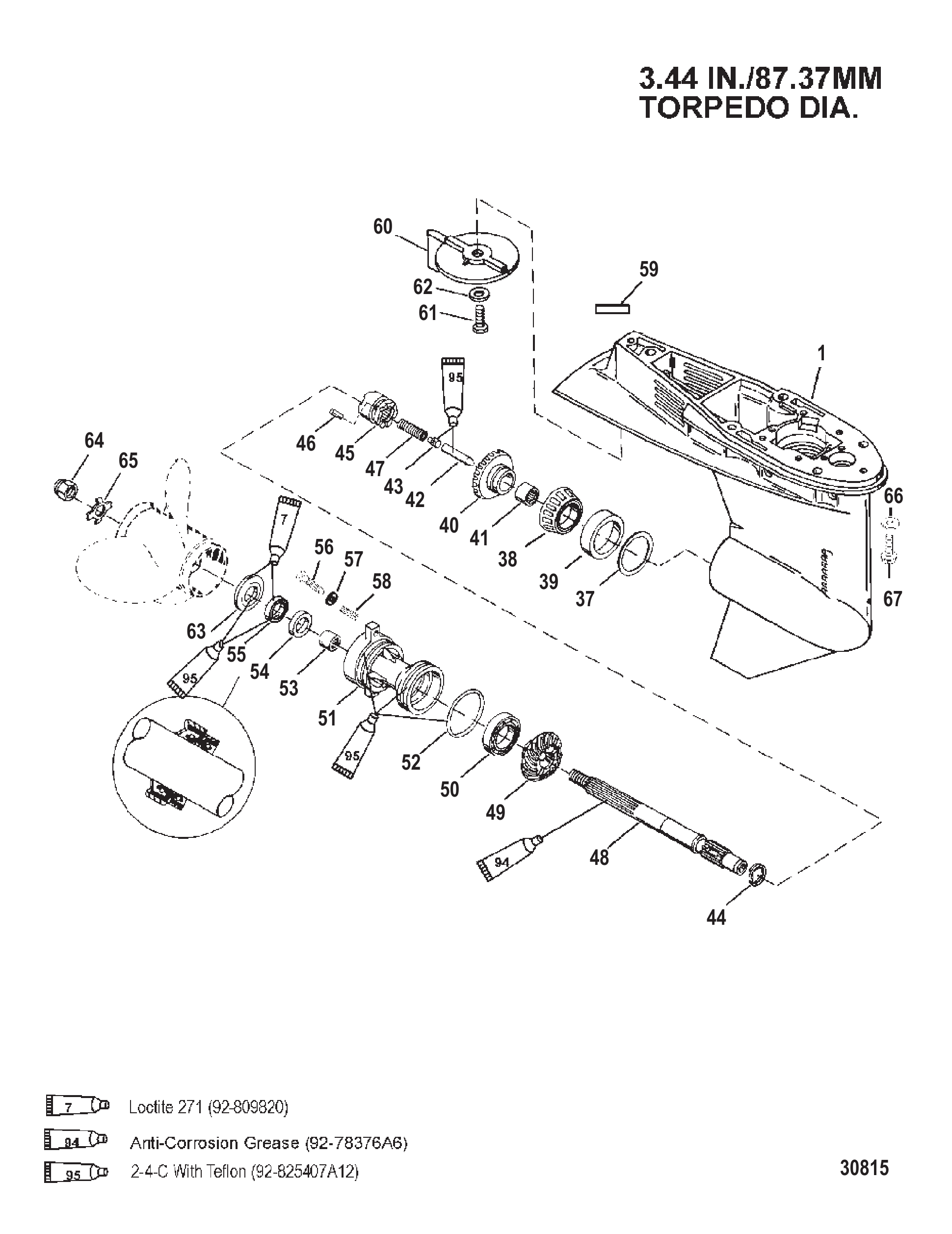

Рис. 16РЕДУКТОР (ГРЕБНОЙ ВАЛ)(ПЕРЕДАЧА 1.83:1) GEAR HOUSING (PROP SHAFT)(1.83:1 GEAR RATIO)

REF	Номер детали	Наименование	Кол-во
-	9760T41	Редуктор в сборе (3.44 Inch/87.37 mm Torpedo Diameter)	1
1	9760T42	Корпус редуктора в сборе, базовый	1
37	812769A1	Набор регулировочных шайб	AR
37	8M0063263	Набор регулировочных шайб	AR
38	812767A1	Подшипник роликовый конический в сборе	1
38	8M0103476	Подшипник в сборе	1
39	NSS	NOT SOLD SEPARATE	1
40	859101T2	Шестерня переднего хода - 22 зуба	1
41	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
42	8129291	Толкатель кулачка	1
43	20843	ПОЛЗУН ПОПЕРЕЧНОГО ШТИФТА	1
44	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
45	813697T	Сцепление	1
46	38113	ШТИФТ Крестовины храповика к гребному валу	1
46	8M0020942	Палец крестовой @2	1
47	815418	ПРУЖИНА	1
48	14493	Гребной вал	1
49	859104T	Шестерня заднего хода - 22 зуба	1
50	20839T	Подшипник шариковый	1
51	19291A3	Обойма подшипника в сборе	1
51	8M0168900	Обойма подшипника	1
52	815460	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
53	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
54	69188	САЛЬНИК Масляного корпуса подшипника	1
54	8M0205511	Сальник масляный	1
55	69189	САЛЬНИК Масляного корпуса подшипника	1
55	8M0203757	Сальник масляный	1
56	85594030	ВИНТ (M8 x 30)	2
57	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
58	8227731	ВСТАВКА Резьбовая	2
59	NSS	NOT SOLD SEPARATE	1
60	17264T2	Антикавитационная плита цинковая	1
61	4000377	ВИНТ (M10 x 30)	1
62	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	1
62	8M0214963	Шайба	1
63	73345A1	Упорная шайба, передняя	1
64	69578Q1	Комплект гайки гребного винта	1
65	76281	Шайба стопорная гайки гребного винта	1
65	8M0214942	Шайба стопорная	1
66	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
66	8M0214963	Шайба	4
67	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1

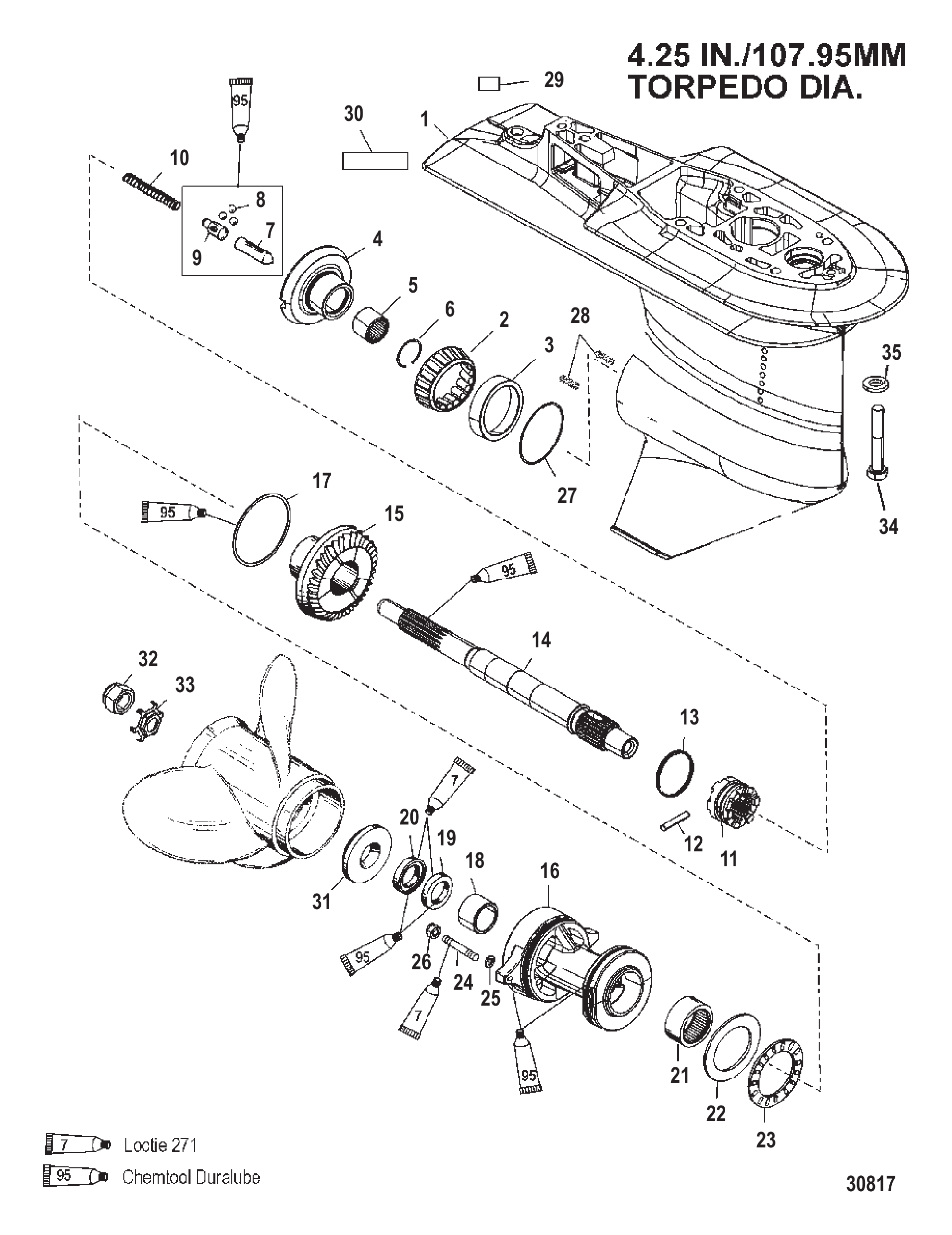

Рис. 17РЕДУКТОР (ГРЕБНОЙ ВАЛ)(ПЕРЕДАЧА 2.31:1) GEAR HOUSING (PROP SHAFT)(2.31:1 GEAR RATIO)

REF	Номер детали	Наименование	Кол-во
-	9011G70	Редуктор в сборе (4.25 Inch/107.95 mm Torpedo Diameter)	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
3	NSS	NOT SOLD SEPARATE	1
4	859472A3	Шестерня переднего хода в сборе - 30 зубьев	1
5	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
6	856823	Кольцо стопорное	1
7	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
8	44530	Шарик	3
9	NSS	NOT SOLD SEPARATE	1
10	850327	Пружина	1
11	850048T	Обгонная муфта	1
12	30632	ШТИФТ КРЕСТОВИНЫ	1
12	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
13	30893	Пружина	1
14	850308	Вал гребной	1
14	8M0140445	Гребной вал	1
15	850034T	Шестерня заднего хода (30 зубьев)	1
16	12596T2	Корпус подшипника в сборе	1
16	8M0168901	КОРПУС В СБОРЕ	1
17	97386	Кольцо уплотнительное (3.609 x .139)	1
17	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
18	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
19	70080	Сальник масляный (внутренний)	1
19	8M0205728	Сальник	1
20	70081	Сальник масляный наружный	1
20	8M0205729	САЛЬНИК	1
21	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
22	12577	Упорная шайба	1
23	12576	Подшипник упорный	1
24	429172	ШПИЛЬКА (M8 x 48)	2
24	8M0034456	Шпилька (M8 X 1.25 X 48)	2
25	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
26	401378	ГАЙКА (M8)	2
27	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
27	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
28	8227731	ВСТАВКА Резьбовая	2
29	NSS	NOT SOLD SEPARATE Decal	1
30	NSS	NOT SOLD SEPARATE Decal	1
31	13191A1	УПОРНАЯ ШАЙБА	1
31	13191Q01	УПОРНАЯ ШАЙБА	1
32	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
33	816629	Стопорная шайба с усиком	1
33	816629Q	ШАЙБА СТОПОРНАЯ	1
34	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4
35	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
35	8M0214963	Шайба	4
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1

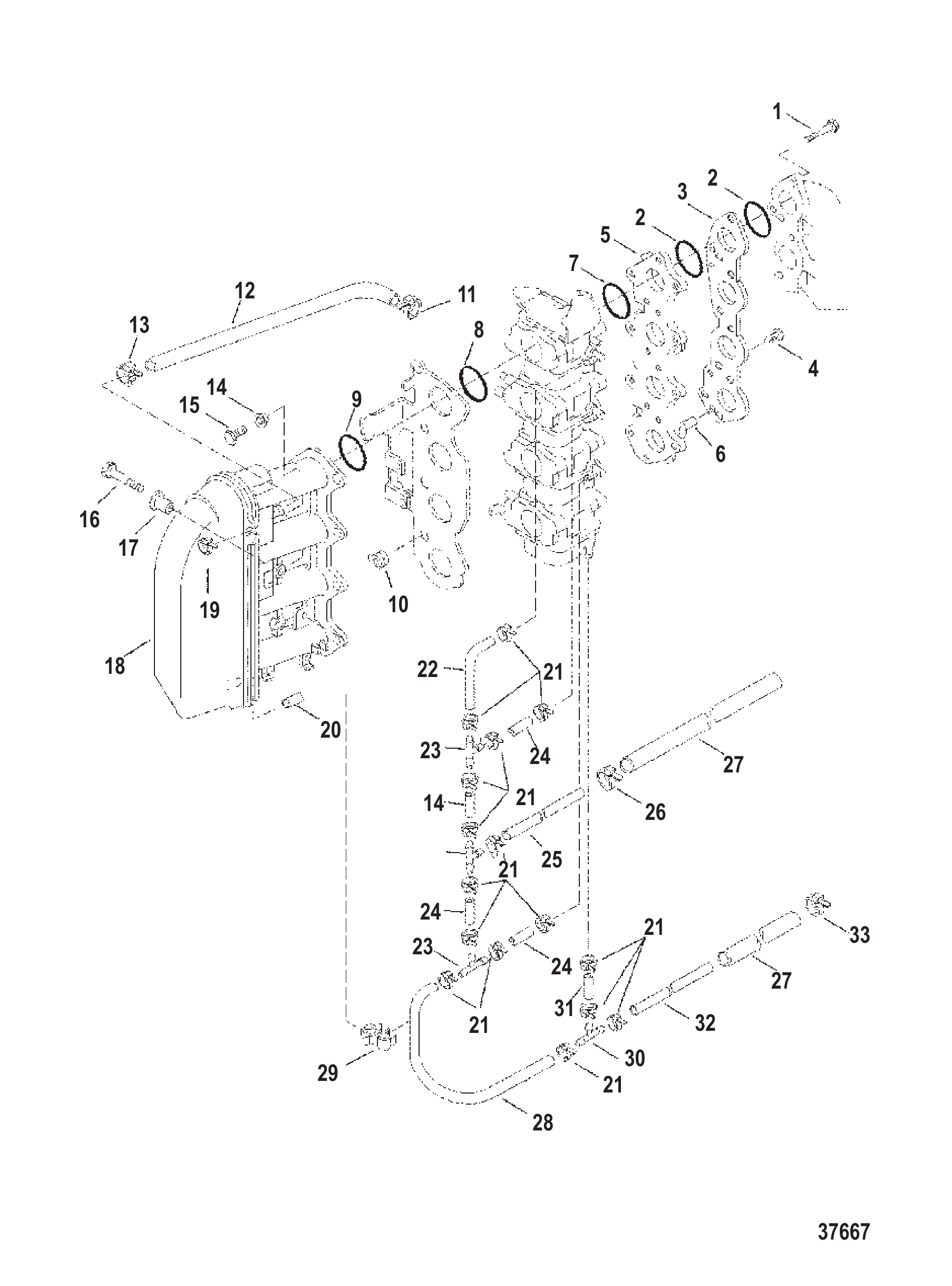

Рис. 18ВПУСК INTAKE

REF	Номер детали	Наименование	Кол-во
1	8248326	Винт (M6 x 25 мм)	8
2	825057	КОЛЬЦО уплотнительное	8
2	8M0188456	Уплотнительное кольцо	8
3	827579	ИЗОЛЯТОР	1
4	827633	ПРОБКА	2
5	825077	СОЕДИНЕНИЕ карбюратора	1
6	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
7	826156	Уплотнительное кольцо	4
8	825057	КОЛЬЦО уплотнительное	4
8	8M0188456	Уплотнительное кольцо	4
9	826157	Уплотнительное кольцо	4
10	809596	ВТУЛКА	4
11	816311	Стяжка (8.00 дюймов)	AR
11	816311T	СТЯЖКА (8.00 дюймов)	AR
12	822674	Дренажная трубка	1
13	827612	ХОМУТ	1
14	17044M	ВТУЛКА	8
15	82615890	ВИНТ (M6 x 90)	8
16	82684430	ВИНТ (M6 x 30)	2
17	827578	ХОМУТ	2
18	825105A1	Глушитель впускной в сборе	1
19	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
20	13540	Колпачок гнездовой	1
21	98974M	Зажим	16
22	826568	ШЛАНГ	1
23	97083M	Тройник	3
24	826562	ШЛАНГ	4
24	11840M	Шланг	4
25	826563	ШЛАНГ	1
26	98974M	Зажим	1
27	826565	ШЛАНГ	2
28	826566	ШЛАНГ Топливный	1
29	811261M	Хомут	1
30	828527	Соединитель	1
31	828526	Шланг	1
31	11840M	Шланг	1
32	828525	Шланг	1
33	814967M	Зажим	1
-	832013A96	КОМПЛЕКТ ПРОКЛАДОК	1
-	809594A1	Ремкомплект карбюратора	1

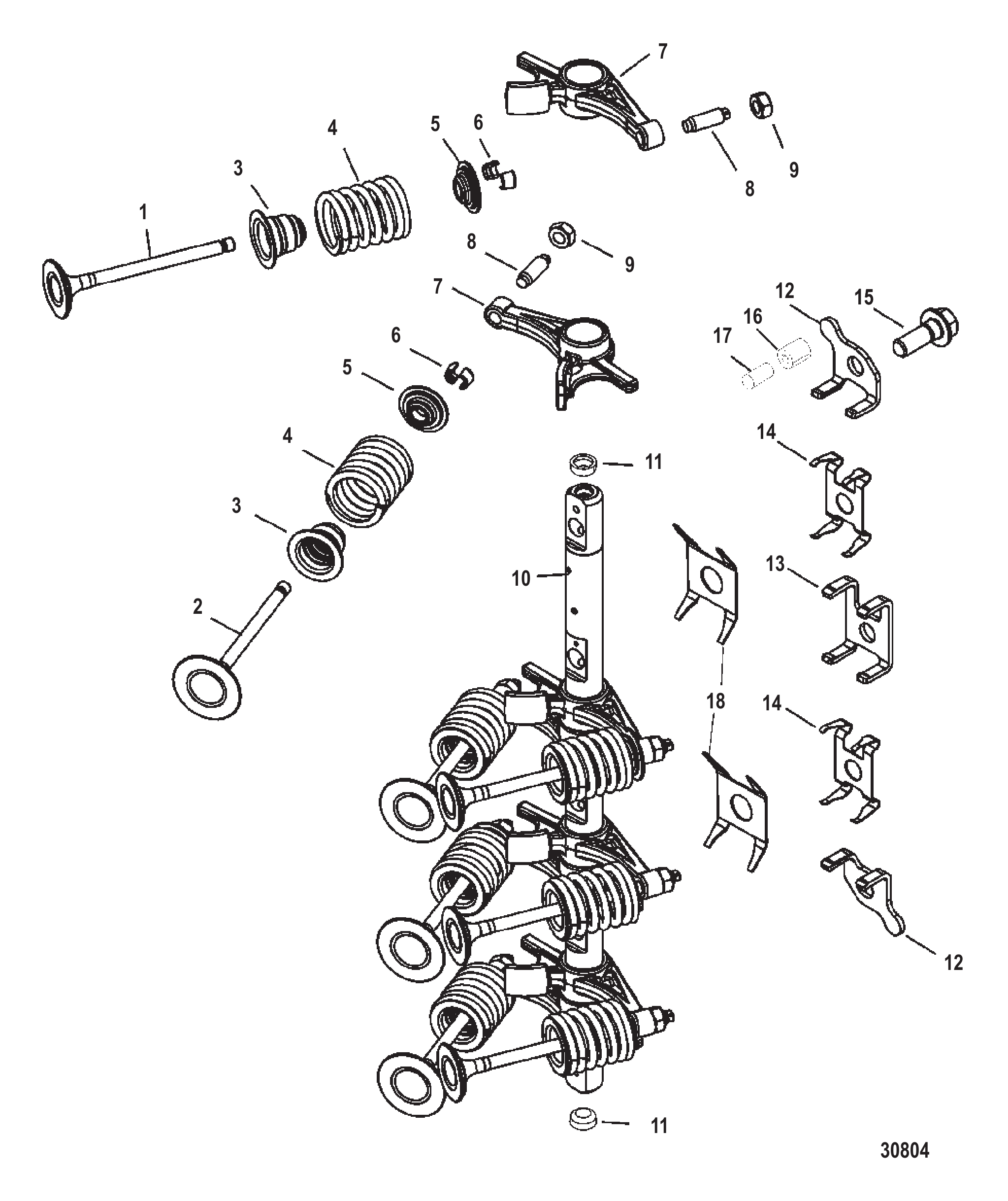

Рис. 19ВПУСКНОЙ/ВЫПУСКНОЙ КЛАПАН INTAKE/EXHAUST VALVE

REF	Номер детали	Наименование	Кол-во
1	832991T3	Клапан выпускной	4
2	832990T3	Клапан впускной	4
3	858271	Сальник клапана штока	8
4	858268	Пружина клапана - наружная	8
4	893552	Пружина	8
5	822650	Фиксатор	8
5	893553	Фиксатор	8
6	822651	Шпонка	16
6	893554	Шпонка	16
7	858272A1	Коромысло	8
7	898821A01	Коромысло в сборе	8
8	825046	ВИНТ	8
8	825045A2	Коромысло	8
9	858274	Гайка	8
9	826150	Гайка	8
10	857085	Ось коромысла	1
10	8570851	ВАЛ КОРОМЫСЛА	1
11	NSS	NOT SOLD SEPARATE	2
12	859577	КРОНШТЕЙН	2
12	893560	Кронштейн	2
13	858275	Кронштейн	1
13	893561	Кронштейн	1
14	8250521	Пружина	2
14	893562	Пружина	2
15	875218	Винт (M8 x 23)	5
16	859576	ПРОКЛАДКА	1
16	893645	Прокладка	1
17	859575	ШТИФТ	1
18	881858	Пружина перегрузки	2
18	893563	Пружина	2
-	857082A5	Головка блока цилиндров в сборе	1
-	893505T01	Головка цилиндра	1

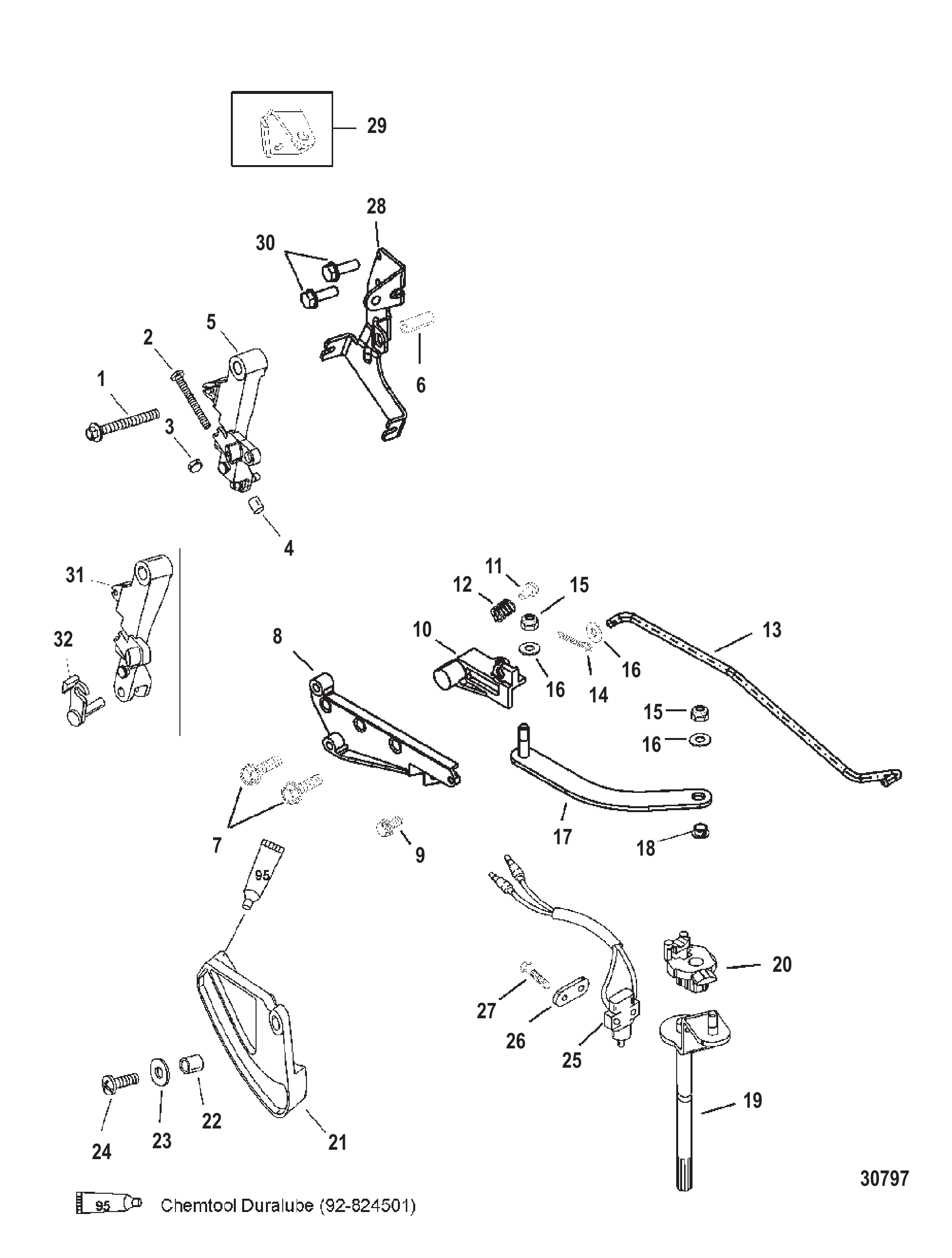

Рис. 20РЫЧАЖНЫЙ МЕХАНИЗМ (РУЧКА) LINKAGE (HANDLE)

REF	Номер детали	Наименование	Кол-во
1	40011158	ВИНТ (M8 x 70) Нержавеющая сталь	1
2	8147763	Винт (M6 x 60)	1
3	401196	ГАЙКА (M6)	1
4	42942	Колпачок регулировочного винта	1
5	822682A4	Рычаг дроссельной заслонки в сборе	1
6	825078	ВТУЛКА	1
7	8248326	Винт (M6 x 25 мм)	2
8	858245	Направляющая переключения	1
9	82239312	ВИНТ (M5 x 12)	1
10	858246	Ползун переключения	1
11	12016A2	Комплект фиксатора с пружиной	1
12	NSS	NOT SOLD SEPARATE	1
13	858247	Штанга переключения	1
14	21071	ШПЛИНТ	1
14	210711	Шплинт	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	2
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
16	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
17	858248	Тяга переключения	1
18	48475	Втулка (исполнение II)	1
19	850166T2	Рычаг вала переключения в сборе	1
20	850165	ВТУЛКА	1
21	8535853	КУЛАЧОК ДРОССЕЛЯ	1
22	309772	Проставка	1
23	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	1
24	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
25	813960A3	ВЫКЛЮЧАТЕЛЬ	1
25	8M0052927	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
26	824923	ПЛАСТИНА	1
27	4001168	ВИНТ (M3.5 x 20) Нержавеющая сталь	2
27	88075020	ВИНТ (M3 x 20)	2
28	830294T1	Кронштейн	1
29	877844	Демпфер	1
30	40011126	Винт (M6 x 13) нержавеющая сталь	2
31	822682A4	Рычаг дроссельной заслонки в сборе	1
32	826587	ФИКСАТОР	1

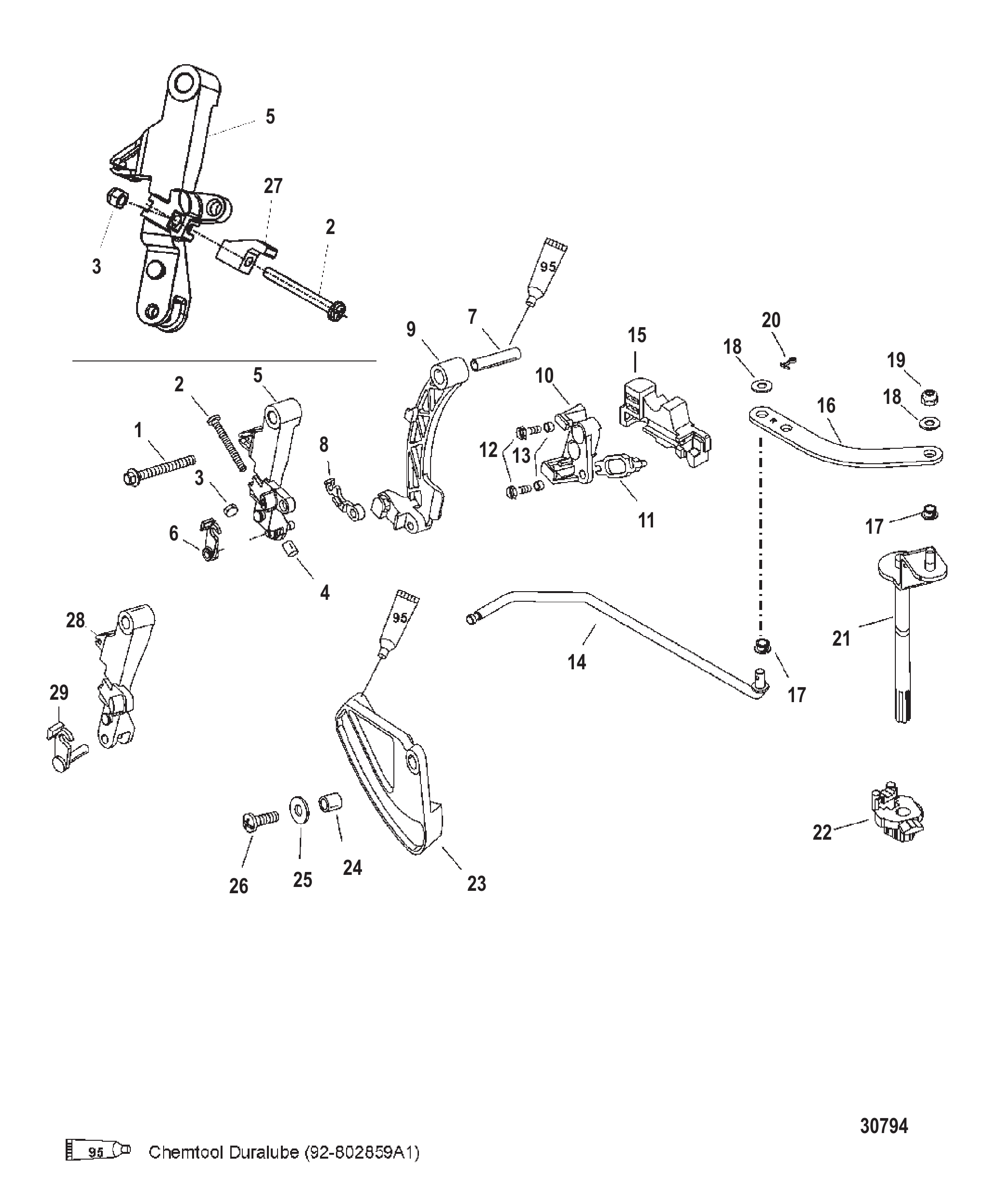

Рис. 21РЫЧАЖНЫЙ МЕХАНИЗМ (ДИСТАНЦИОННЫЙ) LINKAGE (REMOTE)

REF	Номер детали	Наименование	Кол-во
1	40011158	ВИНТ (M8 x 70) Нержавеющая сталь	1
2	8147763	Винт (M6 x 60)	1
3	401196	ГАЙКА (M6)	1
4	42942	Колпачок регулировочного винта	1
5	822682A4	Рычаг дроссельной заслонки в сборе	1
6	883160	Фиксатор	1
7	825078	ВТУЛКА	1
8	822459	ФИКСАТОР	1
9	8259571	Рычаг переключения передач	1
10	827706	КРОНШТЕЙН	1
10	827706A4	Кронштейн	1
11	98889	Защёлка	1
12	8248324	Винт (M6 x 16)	2
13	15885	Втулка	2
14	850162	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
14	893777	Тяга переключения	1
15	8501631	Направляющая тяги переключения	1
15	827706A4	Кронштейн	1
16	850255A1	Тяга переключения	1
16	893769A01	Комплект тяг переключения	1
17	48475	Втулка (исполнение II)	2
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
19	401386	ГАЙКА (M6) Нержавеющая сталь	1
20	21071	ШПЛИНТ	1
20	210711	Шплинт	1
21	850166T2	Рычаг вала переключения в сборе	1
22	850165	ВТУЛКА	1
23	8535853	КУЛАЧОК ДРОССЕЛЯ	1
24	309772	Проставка	1
25	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	1
26	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
27	881283F	Проставка упора дроссельной заслонки	1
28	822682A4	Рычаг дроссельной заслонки в сборе	1
29	826587	ФИКСАТОР	1

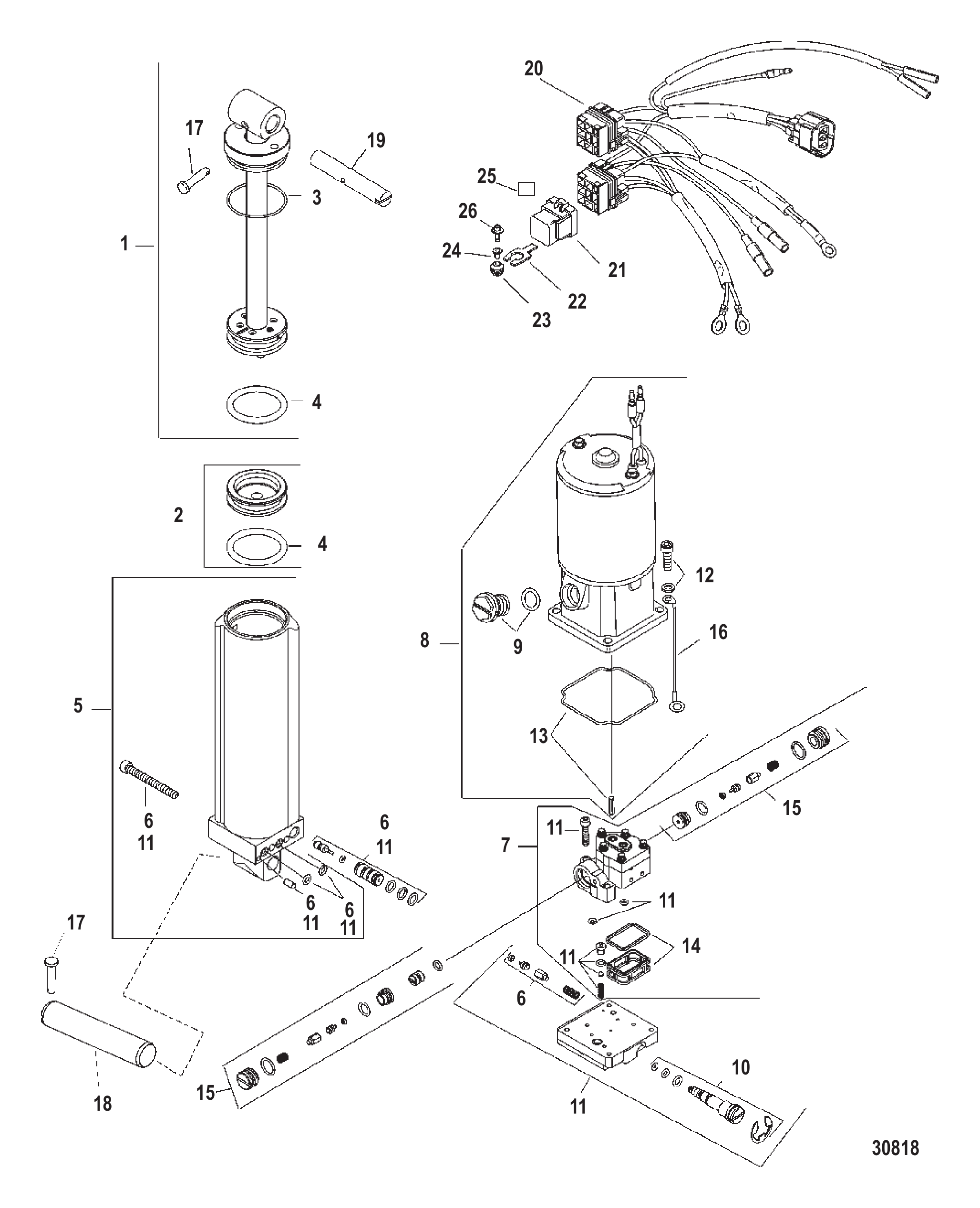

Рис. 22ПАУЭР ТРИМ POWER TRIM

REF	Номер детали	Наименование	Кол-во
-	855654T4	Насос гидроподъёма в сборе	1
1	855833A1	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
2	810776A1	Поршень в сборе с памятью	1
2	8M0171822	Ремкомплект поршня памяти	1
3	809872A2	Ремкомплект уплотнительных колец	1
3	8M0171819	Ремкомплект уплотнительных колец	1
4	NSS	NOT SOLD SEPARATE	2
5	811228A1	Узел цилиндра	1
5	893904T01	Узел цилиндра	1
6	809873A1	Ремкомплект клапана ограничения подъёма	1
6	893905A02	Ремкомплект клапана	1
6	809873A2	Комплект клапана ограничения тримма	1
6	893944A01	Комплект клапана ограничения тримма	1
7	809874A1	Насос в сборе	1
7	893906A02	Насос в сборе	1
8	809885A2	Ремкомплект электромотора	1
8	893907A02	Ремкомплект электромотора	1
9	8134351	Пробка	1
10	813442A2	Узел ручного сброса в сборе	1
10	893929A01	Комплект предохранительного клапана	1
11	809875A1	Ремкомплект коллектора	1
11	893909A02	Ремкомплект коллектора	1
12	809876A1	Ремкомплект крепежа электромотора	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
16	88238A18	Трос в сборе	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
17	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
18	19607	Штифт	1
19	822869	Штифт	1
19	822869001	ПАЛЕЦ АНКЕРНЫЙ	1
-	826802T18	Жгут проводов/реле тримма в сборе	1
20	826802T17	Жгут проводов тримма в сборе	1
21	828151A1	Реле в сборе	2
21	8M0207773	Реле тримма в сборе	2
22	828102	Кронштейн	2
22	8M0207771	Кронштейн крепления	2
23	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
23	8M0207785	Втулка	2
24	818968	ВТУЛКА	2
24	8M0214955	Втулка	2
25	NSS	NOT SOLD SEPARATE	2
26	82684430	ВИНТ (M6 x 30)	2

Рис. 23СЕРВИСНЫЕ/ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ SERVICE/SUPPORT MATERIAL

REF	Номер детали	Наименование	Кол-во
-	87982801	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 40/50/60 (4 цилиндра) Карбюратор 4-тактный	1
-	10223020	Руководство по эксплуатации	1
-	858896	РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ	1
-	852151A1	НАБОР ИНСТРУМЕНТОВ	1
-	8M0162977	НАБОР ИНСТРУМЕНТОВ	1
-	854695A00	КОМПЛЕКТ НАКЛЕЕК	1
-	883523A01	КОМПЛЕКТ НАКЛЕЕК	1
-	850482A97	КОМПЛЕКТ НАКЛЕЕК	1
-	883229A01	КОМПЛЕКТ НАКЛЕЕК	1
-	826337A00	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0114762	НАКЛЕЙКА-СЕРВИСНЫЙ КОМПЛЕКТ	1
-	879753A01	КОМПЛЕКТ НАКЛЕЕК	1
-	826338A01	КОМПЛЕКТ НАКЛЕЕК	1
-	883522A01	КОМПЛЕКТ НАКЛЕЕК	1
-	879754A01	КОМПЛЕКТ НАКЛЕЕК	1
-	880811A01	КОМПЛЕКТ НАКЛЕЕК	1
-	883522A01	КОМПЛЕКТ НАКЛЕЕК	1
-	804655A02	НАКЛЕЙКА С ИНФОРМАЦИЕЙ EPA	1

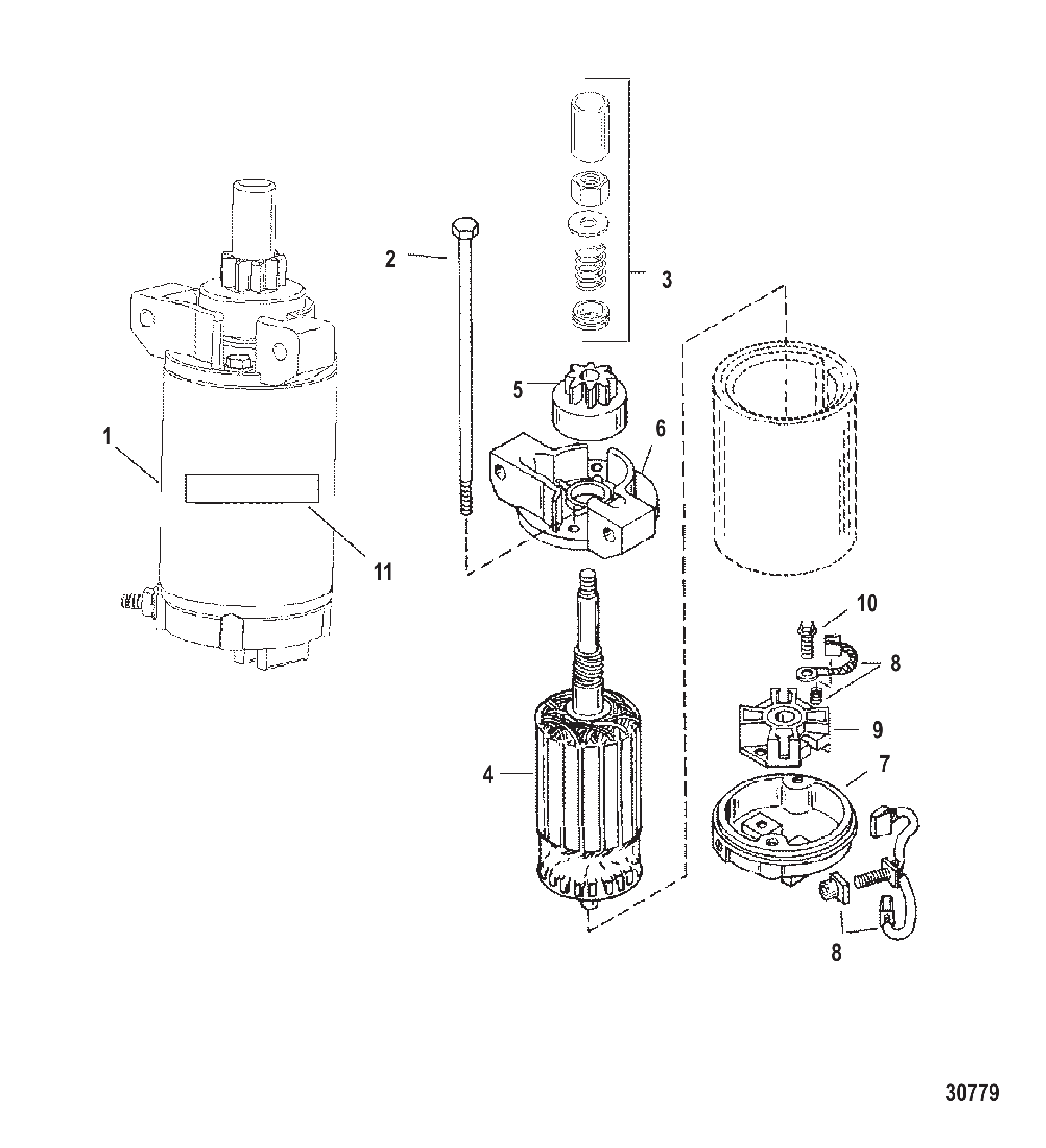

Рис. 24СТАРТЕР STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
1	884044T	СТАРТЕР В СБОРЕ	1
2	15384	СКВОЗНОЙ БОЛТ	2
3	906433	Ремкомплект привода	1
3	891752	Комплект привода	1
4	8236386	Якорь	1
5	68575T2	ШЕСТЕРНЯ	1
6	8236392	Крышка привода	1
7	8119013	Крышка коллектора	1
8	753841	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	1
9	898265014	Держатель щёток	1
10	F15158	Винт	2
11	8272822	Наклейка предупреждение высокое напряжение	1

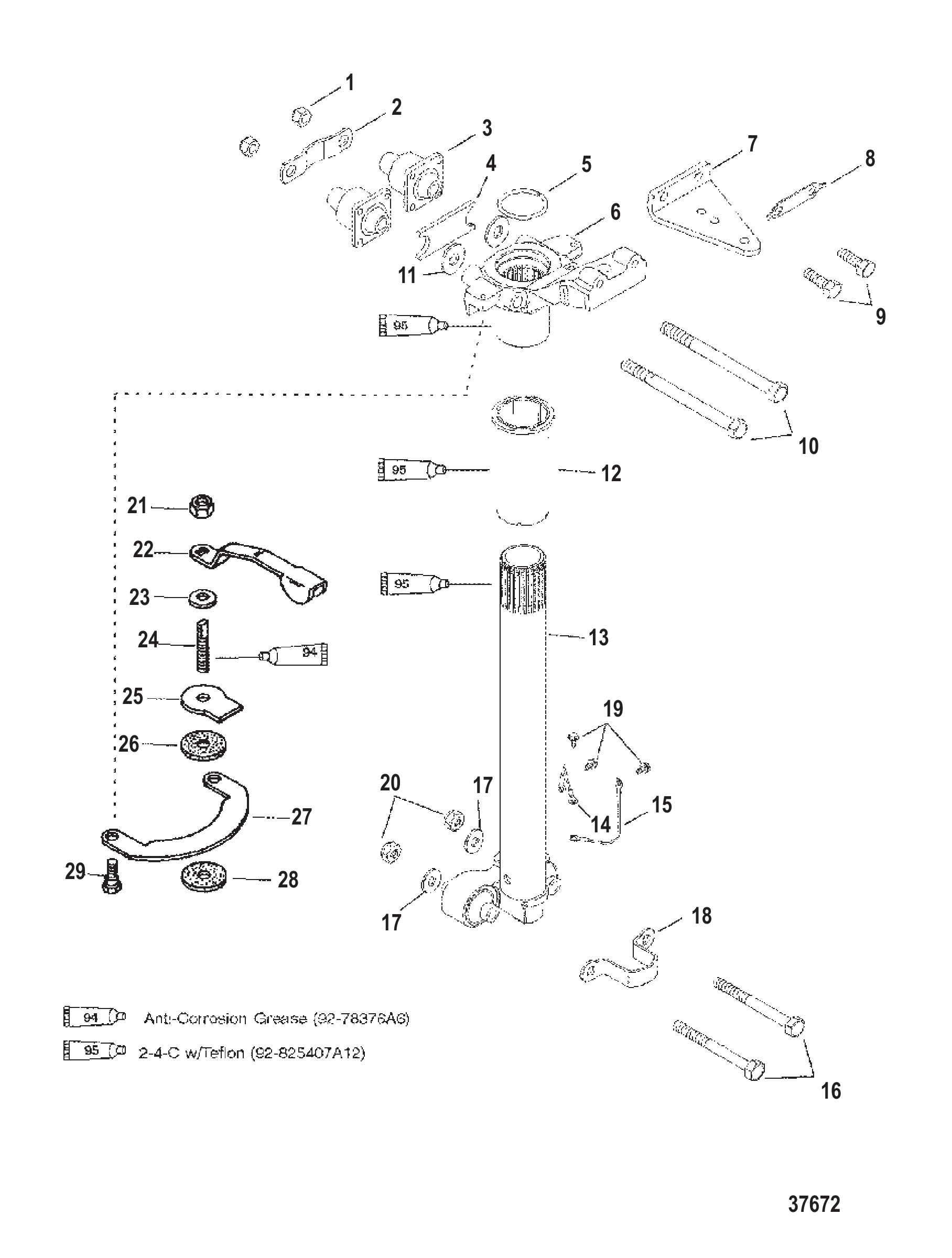

Рис. 25РУЛЕВОЙ РЫЧАГ STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
2	8279231	Стяжка	1
2	893773002	Стяжка верхнего крепления	1
3	8262672	Опора	2
3	8M0224385	Опора	2
4	826658	Бампер	2
4	8M0156878	ОТБОЙНИК	2
5	89531	Кольцо стопорное	1
6	825222F3	Рулевой рычаг	1
6	8M0118183	Рулевой рычаг	1
6	825222F4	Рулевой рычаг	1
6	8M0118183	Рулевой рычаг	1
7	816667F3	Кронштейн	1
7	8M0184092	Кронштейн	1
8	816669F1	ШАЙБА СТОПОРНАЯ	1
8	8M0009820	ШАЙБА СТОПОРНАЯ	1
9	4000377	ВИНТ (M10 x 30)	2
10	42973	БОЛТ (M12 x 154)	2
10	898835001	Винт (M12 x 154)	2
11	4002321	ШАЙБА (12.80 мм x 24.0 мм x 2.4 мм) Нержавеющая сталь	2
12	8279971	Проставка	1
13	826233A4	Труба поворотная в сборе	1
13	893590T01	Поворотная труба (удлинённая)	1
13	826233F1	Труба поворотная	1
13	893590T01	Поворотная труба (удлинённая)	1
13	826233F2	Поворотная труба	1
13	893590T01	Поворотная труба (удлинённая)	1
13	826233A2	Поворотная труба	1
13	8M0219909	Поворотная труба	1
14	88238A4	Трос в сборе поддона	1
14	88238T01	Трос в сборе	1
15	88238A13	Жгут проводов заземления в сборе	1
15	8M0207768	Жгут проводов в сборе	1
16	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	2
17	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
18	828985	Кронштейн	1
18	893703	Стяжка нижней опоры	1
19	817626	Винт (#10-16 x .380)	3
19	878607	Винт (#10-16 x .375)	3
20	13914	Гайка (M10) шпильки корпуса редуктора	2
20	40140	ГАЙКА (M10)	2
21	34863	ГАЙКА (.375-24)	1
21	8M0204726	Гайка (.375-24) латунная	1
22	823792	РЫЧАГ	1
23	29330	ШАЙБА	1
24	821961	Штанга	1
25	821957	Пластина тормозная	1
26	8165621	Диск	1
27	823791	Пластина	1
27	8M0007471	ПЛАСТИНА ПОВОРОТНОЙ ГОЛОВКИ	1
28	8165621	Диск	1
29	768042	Винт с буртиком шестигранный	2

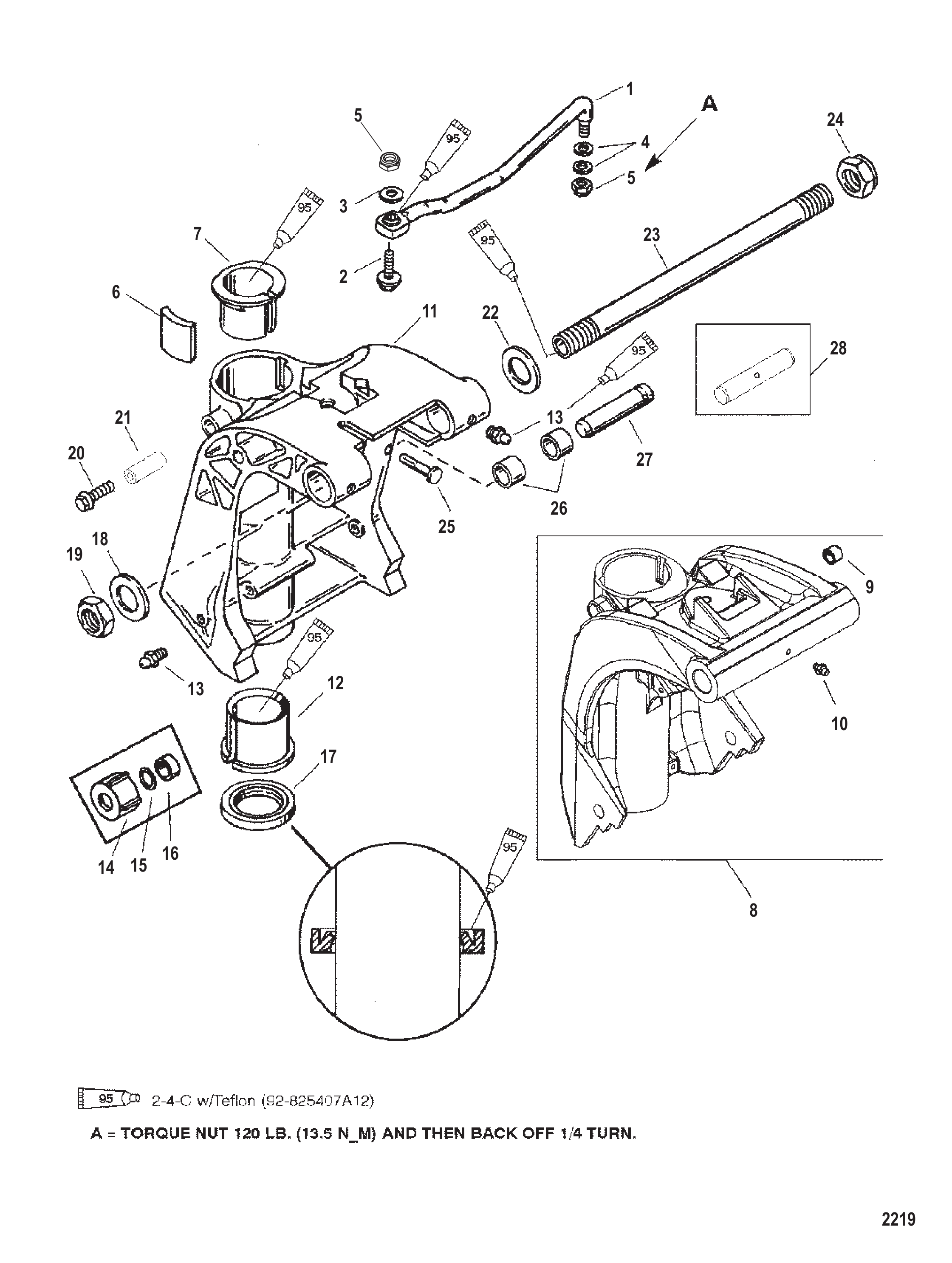

Рис. 26ПОВОРОТНЫЙ КРОНШТЕЙН SWIVEL BRACKET

REF	Номер детали	Наименование	Кол-во
1	196081	Тяга	1
2	823919	ВИНТ (.375-24 x 1.500)	1
3	71970	ШАЙБА (.390 x .546 x .12)	1
3	8M0109680	Шайба (.39 X .546 X.12)	1
4	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
5	34863	ГАЙКА (.375-24)	2
5	8M0204726	Гайка (.375-24) латунная	2
6	822397	ПЯТА (МОДЕЛИ БЕЗ РУКОЯТКИ)	1
7	8217711	Втулка (верхняя)	1
8	850066A1	Поворотный кронштейн	1
8	850066T01	Поворотный кронштейн	1
8	850066A2	Поворотный кронштейн в сборе	1
8	850066T01	Поворотный кронштейн	1
9	19606	Подшипник	2
10	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
10	8M0169589	Штуцер для смазки	2
11	827402A1	Поворотный кронштейн в сборе	1
11	827402T5	Поворотный кронштейн	1
11	827402A2	Поворотный кронштейн в сборе	1
11	827402T6	ORD 3410-827402T5 Mercury / Quicksilver	1
11	827402F1	Поворотный кронштейн	1
11	827402T5	Поворотный кронштейн	1
11	827402F2	Поворотный кронштейн	1
11	827402T6	ORD 3410-827402T5 Mercury / Quicksilver	1
12	821777	Втулка (нижняя)	1
12	821777	Втулка (нижняя)	1
12	8217771	Втулка (нижняя)	1
12	821777T1	Втулка	1
13	74036	ШТУЦЕР СМАЗОЧНЫЙ	AR
13	8M0169589	Штуцер для смазки	AR
14	19624A1	Комплект уплотнений	1
15	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.583 x .103)	1
16	78861	Проставка	1
17	822404	САЛЬНИК	1
17	8M0205512	Сальник	1
18	19619	Шайба	1
19	30499	ГАЙКА (7/8-14)	1
19	858869	Гайка (.875-14)	1
20	4008910	ВИНТ (M8 x 10) Нержавеющая сталь	1
20	40011149	Винт (M8 x 25) нержавеющая сталь	1
21	8282451	Уплотнение	1
22	19619	Шайба	1
23	19614	Труба наклона	1
23	8M0041938	Трубка наклона	1
24	30499	ГАЙКА (7/8-14)	1
24	858869	Гайка (.875-14)	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	823507	Втулка	2
27	822480	ШТИФТ Поворотный (ВЕРХНИЙ)	1
28	822869	Штифт	1
28	822869001	ПАЛЕЦ АНКЕРНЫЙ	1

Рис. 27РУЛЕВАЯ РУКОЯТКА TILLER HANDLE

REF	Номер детали	Наименование	Кол-во
1	822148A6	Комплект крышки	1
2	822150	Шкив	1
3	NSS	NOT SOLD SEPARATE Case	1
4	812832	Винт (#10-16 x .500)	1
4	878608	Винт (#10-16 x .500)	1
5	4324210	ТРОС В СБОРЕ Дроссель (30.50 дюймов)	1
6	4324211	ТРОС В СБОРЕ Дроссель (41.50 дюймов)	1
7	960099	ВТУЛКА (12.00 дюймов)	1
8	82526225	ВИНТ (M8 x 25 мм) (С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ)	2
9	822407F1	КРЫШКА	1
9	8M0072298	КРЫШКА	1
9	822407F2	КРЫШКА	1
10	821477	ВТУЛКА 1.485-1.475 ВНУТРЕННИЙ ДИАМЕТР	1
11	828813F1	Рычаг	1
11	828813T1	Рычаг румпеля	1
11	828813F2	Рычаг рулевой рукоятки	1
11	828813T2	Рычаг рулевой рукоятки в сборе	1
12	822441	ФИКСАТОР	1
13	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
14	4000330	ВИНТ (M6 x 25)	1
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
15	821971	Фиксатор дросселя	1
15	892995	Фиксатор дросселя	1
16	96203	Пружина	1
17	821972	Рукоятка дросселя	1
17	821972T	Ручка газа	1
18	824918	ЗАЖИМ	1
19	823609A12	Переключатель в сборе	1
20	8239171	Корпус переключателя	1
20	889734	КОРПУС переключателя	1
21	NSS	NOT SOLD SEPARATE Decal-Start	1
22	821463A2	Труба румпеля	1
22	8M0138696	Труба румпеля	1
23	8242001	Наклейка	1
23	8242004	Наклейка	1
24	821465	РУКОЯТКА ДРОССЕЛЯ	1
25	99589	Рукоятка	1
25	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
26	823609A13	Выключатель в сборе	1
26	8M0104614	Выключатель стоп	1
27	82239312	ВИНТ (M5 x 12)	1
28	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
28	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
29	816492A7	Сигнальное устройство в сборе	1
29	8M0088388	Сигнализация в сборе	1
30	823687	Зажим	2
31	816669F1	ШАЙБА СТОПОРНАЯ	1
31	8M0009820	ШАЙБА СТОПОРНАЯ	1
32	82484890	ВИНТ (M10 x 90) (С ШЕСТИГРАННОЙ ГОЛОВКОЙ)	2
33	11083A15	Выключатель	1
33	11083A31	Выключатель стоп	1
34	15920A54	Шнур аварийного останова в сборе	1
34	15920Q54	ШНУР В СБОРЕ	1
35	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
35	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
36	40011151	Винт (M8 x 35) нержавеющая сталь	1
37	12134	ШАЙБА ВОЛНОВАЯ	1
38	830180	Рукоятка	1
38	830180A01	Комплект рукоятки переключения	1
39	830181	Втулка	1
40	8301821	Тяга переключения передач	1
41	821455A4	КРОНШТЕЙН РУМПЕЛЯ	1
41	821455A5	КРОНШТЕЙН РУМПЕЛЯ	1
41	821455A4	КРОНШТЕЙН РУМПЕЛЯ	1
42	826792	Шайба волнистая	1
43	821477	ВТУЛКА 1.485-1.475 ВНУТРЕННИЙ ДИАМЕТР	1
44	827314	ШАЙБА	1
45	828547633	Трубка (внутренний диаметр .620 x 3.00 фута)	1

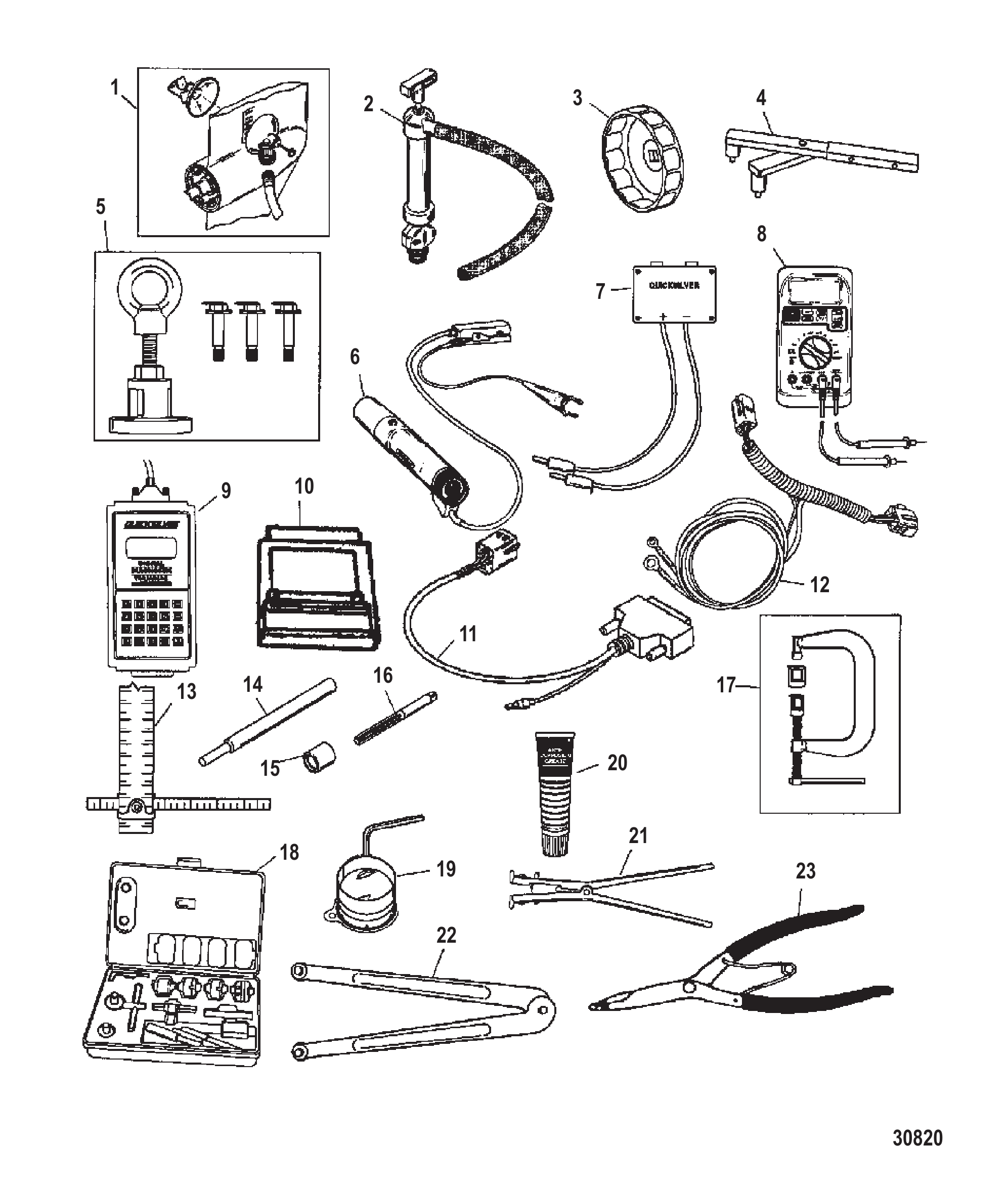

Рис. 28ИНСТРУМЕНТЫ TOOLS

REF	Номер детали	Наименование	Кол-во
1	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
2	802889Q1	Насос масла картера	1
3	802653Q1	Съемник масляного фильтра	1
3	802653Q02	Съемник масляного фильтра	1
4	83163M	Фиксатор маховика	1
4	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
5	83164M	Съёмник маховика	1
5	8M0227579	СЪЁМНИК МАХОВИКА	1
6	99379	Стробоскоп	1
7	890451	Инструмент-адаптер прямого напряжения	1
8	854009A3	Многофункциональный цифровой тахометр DMT 2000	1
8	892647A01	Комплект мультиметра DMT	1
9	823686A2	Цифровой диагностический тестер	1
10	8226086	КАРТРИДЖ	1
11	822560A7	Жгут проводов в сборе переходный	1
12	822560A10	Переходный жгут проводов в сборе	1
13	36392	Калибровочный инструмент карбюратора	1
14	809495A1	Инструмент для снятия направляющей клапана	1
14	809495001	ИНСТРУМЕНТ ДЛЯ НАПРАВЛЯЮЩЕЙ КЛАПАНА	1
15	809496A1	Инструмент для установки втулки направляющей клапана	1
16	809497A1	Развертка направляющей клапана	1
17	809494A1	Инструмент для сжатия пружин клапанов	1
18	NSS	NOT SOLD SEPARATE	1
19	FT2997	Инструмент для сжатия поршневых колец	1
20	802867Q1	Антикоррозийная смазка 8 унций	1
20	8M0071838	Смазка Extreme QS, туба 8 унций	1
21	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
22	74951	Гаечный ключ	1
23	822778A3	Комплект прижимного давления	1

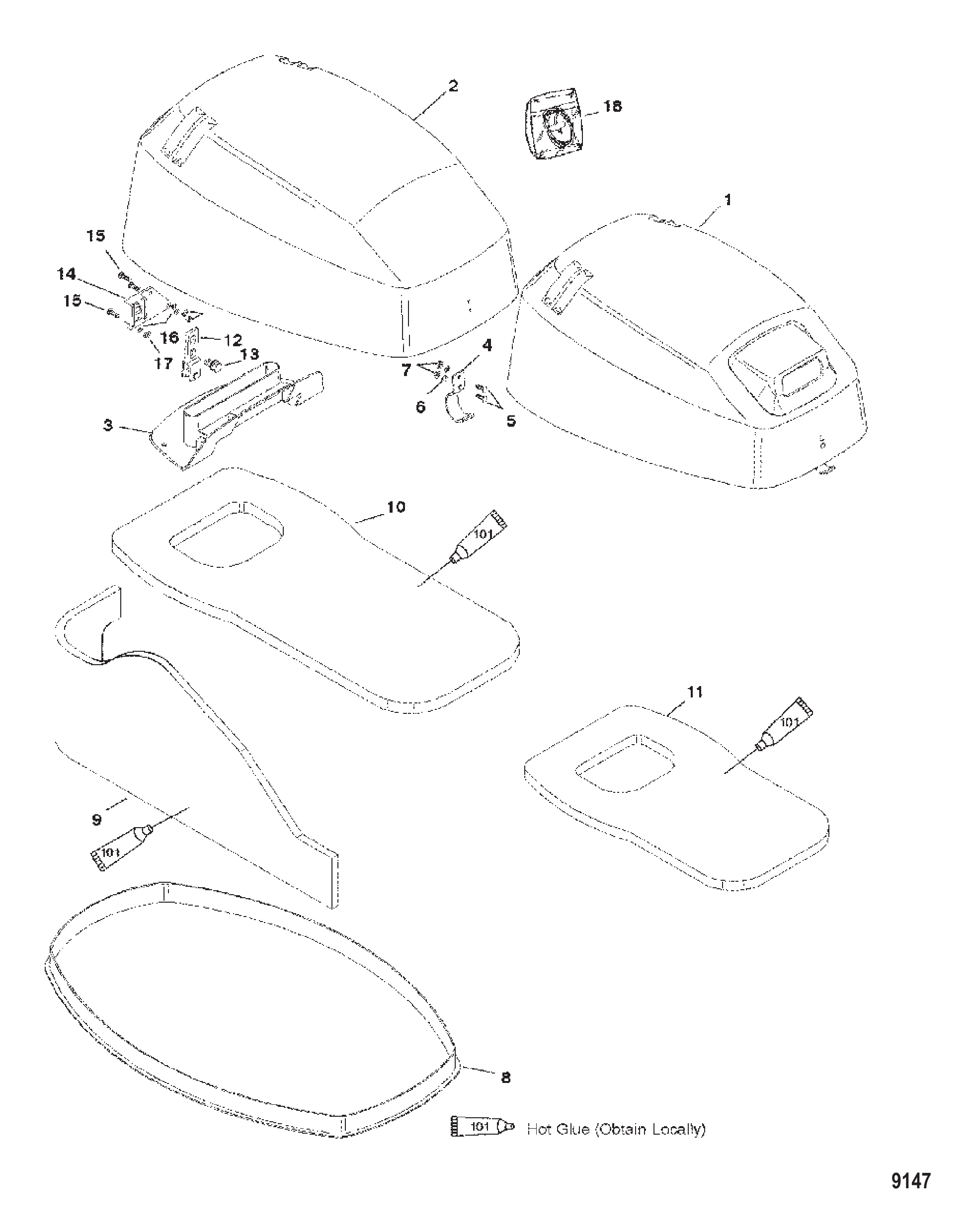

Рис. 29ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	834785T5	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	834785T6	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	834785T7	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	834785T22	ВЕРХНИЙ КОЖУХ В СБОРЕ, ЧЕРНЫЙ	1
2	834785T8	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
3	NSS	NOT SOLD SEPARATE Induction Insert	1
4	826291F1	ЗАЩЕЛКА	1
4	826291F2	ЗАЩЕЛКА	1
4	826291F1	ЗАЩЕЛКА	1
5	8231871	Винт (M4 x 14.5)	2
6	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
7	8237515	Гайка (M4)	2
8	8255662	Сальник	1
8	8M0153618	Уплотнение кожуха	1
9	834786A1	Комплект звукоизоляционного покрытия	1
9	834786A04	Комплект звукоизоляционного покрытия	1
10	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
11	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
12	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
12	893763	Кронштейн фиксатора ролика	1
13	4006731	ВИНТ (M6 x 16)	2
14	8224261	КРОНШТЕЙН	1
14	8M0038412	Кронштейн кожуха	1
15	8231871	Винт (M4 x 14.5)	3
16	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
17	8237515	Гайка (M4)	3
18	47341A11	Комплект шнура с рукояткой ручного запуска	1

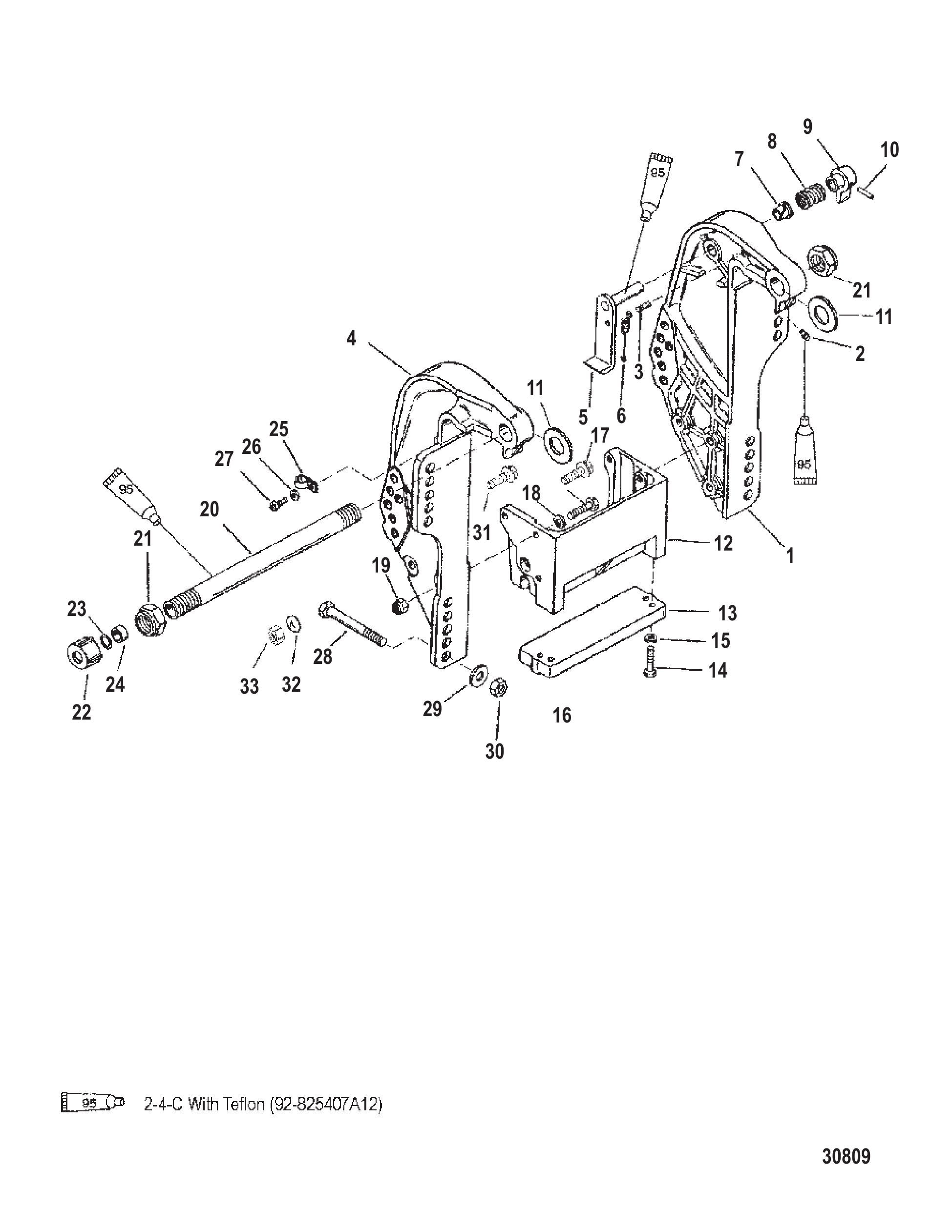

Рис. 30КРОНШТЕЙН ТРАНЦА TRANSOM BRACKET

REF	Номер детали	Наименование	Кол-во
1	822866A1	Узел кронштейна транца	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	822865F2	Кронштейн транца	1
4	822865T05	Кронштейн транца - правый борт	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	893704T01	Рычаг фиксатора наклона	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	812709T	Ручка	1
9	812709	Ручка	1
10	99615	Штифт с канавкой	1
11	19619	Шайба	2
12	18486F5	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	4000354	ВИНТ (M8 x 30)	5
17	4000355	ВИНТ (M8 x 35)	1
18	400257	СТОПОРНАЯ ШАЙБА (M8)	4
19	401388	ГАЙКА (M8) Нержавеющая сталь	2
20	19614	Труба наклона	1
20	8M0041938	Трубка наклона	1
21	858869	Гайка (.875-14)	2
22	19624A1	Комплект уплотнений	1
23	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.583 x .103)	1
24	78861	Проставка	1
25	22740	ЗАЖИМ	2
26	69205	С-ОБРАЗНАЯ ШАЙБА	1
26	8M0084613	Пружинная шайба	1
27	878609	Винт (#10-16 x .600)	1
28	814259	Винт (.500-20 x 4.00)	4
29	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
29	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
30	82671117	ГАЙКА (.500-20)	4
31	4009040	ВИНТ (M10 x 40) Нержавеющая сталь	2
32	4002319	ШАЙБА	2
33	40140	ГАЙКА (M10)	2

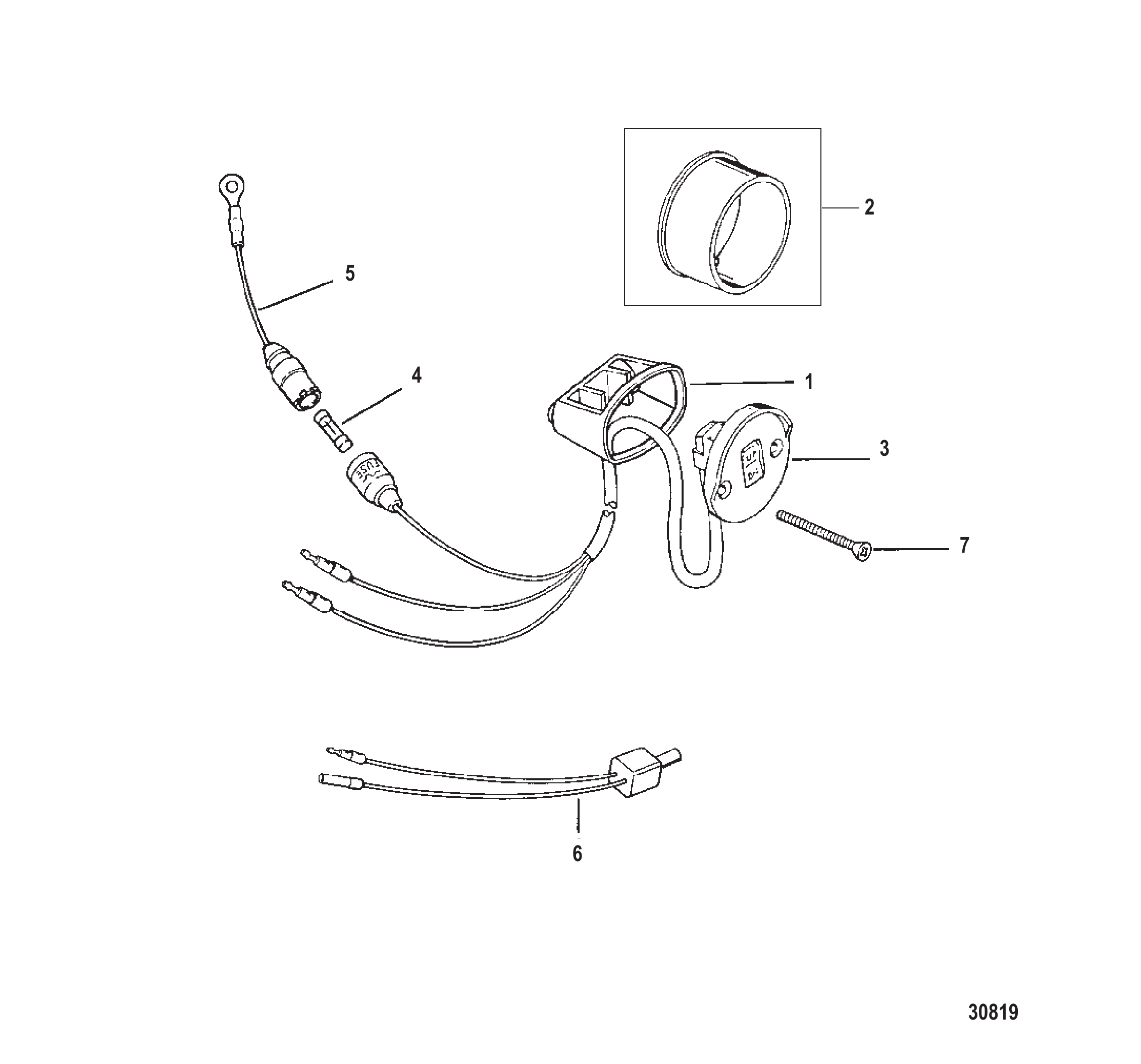

Рис. 31КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ ТРИММЕРА TRIM SWITCH KIT

REF	Номер детали	Наименование	Кол-во
-	18286A18	Комплект переключателя тримма (10.00 футов)	1
1	18861	Фиксатор	1
2	814820	Переходник	1
3	NSS	NOT SOLD SEPARATE	1
4	79091	Предохранитель 20 А	1
4	8M0207796	Предохранитель 20 А	1
5	95084A2	Кабель в сборе с предохранителем — ранние модели	1
6	11149A2	Трос в сборе (6.00 дюймов)	2
7	19209	Винт (#10-32 x 2.25)	2
7	813523	Винт (#10-16 x 2.25)	2
