水星 Mercury 75 HP Carb BODENSEE 0G960500 THRU 0T800999 - — взрыв-схемы и запчасти

四冲程化油器 · USA - Cat.# 90-80485100 · 共 34 个部位 · 1408 条零件

1Аксессуары 2НИЖНИЙ КОЖУХ 3Карбюратор 4КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 5БЛОК ЦИЛИНДРОВ И КАРТЕР 6Головка цилиндра 7Картер редуктора 8Электрические компоненты 9Выхлопная пластина 10Маховик 11ТОПЛИВНЫЙ НАСОС (S/N 0T408999 и ранее)12ТОПЛИВНЫЙ НАСОС (S/N 0T409000 и позднее)13ТОПЛИВНЫЕ/ВЕНТИЛЯЦИОННЫЕ ШЛАНГИ (S/N 0T408999 и ранее)14ТОПЛИВНЫЕ/ВЕНТИЛЯЦИОННЫЕ ШЛАНГИ (S/N 0T409000 и позднее)15РЕДУКТОР (ПРИВОД-2.33:1)(S/N-0T599000 и позднее)16РЕДУКТОР (ГРЕБНОЙ ВИНТ-2.33:1)(S/N-0T599000 и позднее)17РЕДУКТОР ПРИВОДА 2.07:1-S/N-0T598999 и ранее 18РЕДУКТОР ГРЕБНОГО ВИНТА 2.07:1-S/N-0T598999 и ранее 19Компоненты зажигания 20Впуск 21ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ 22КЛЮЧ ЗАЖИГАНИЯ 23Масляный насос 24Компоненты гидроподъема 25ДАТЧИКИ 26Сервисные/вспомогательные материалы 27СТАРТЕР 28КОМПЛЕКТ РУЛЕВОЙ РУКОЯТКИ 29Компоненты комплекта рулевой рукоятки 30Поворотный кронштейн и рулевой рычаг 31РЫЧАГ И ТЯГИ ДРОССЕЛЯ 32Специальный инструмент 33ВЕРХНИЙ КОКПИТ 34Транцевый кронштейн

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	877680Q8	Топливный шланг в сборе (8 футов)	A/R
-	877680Q12	Топливный шланг в сборе (12 футов)	A/R
-	858109Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом	A/R
-	877681Q8	Топливный шланг в сборе (8 футов)	A/R
-	858104Q08	Топливный шланг в сборе (8 футов) - с быстросъёмным разъёмом, только со стороны двигателя	A/R
-	877681Q12	Топливный шланг в сборе (12 футов)	A/R
-	858106Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом, только со стороны двигателя	A/R
-	877683Q12	Топливный шланг в сборе (12 футов)	A/R
-	858108Q12	Шланг в сборе топливный (8 футов) - без фитингов	A/R
-	858697A4	Топливопровод в сборе (оригинальный)	A/R
-	877680Q8	Топливный шланг в сборе (8 футов)	A/R
-	824072A5	Комплект удлинителя (22.5)	A/R
-	852387A6	Комплект генератора повышенной мощности	A/R
-	852387A11	Комплект генератора	A/R
-	828019A1	Комплект датчика давления масла	A/R
-	8M0068785	Адаптер давления масла	A/R
-	859185A1	Комплект крепления дистанционного управления	A/R
-	830150A7	Комплект гидроподъема	A/R
-	8M0055001	Комплект гидроподъема	A/R
-	830150A8	Комплект гидроподъема	A/R
-	8M0055002	Комплект гидроподъема	A/R
-	855654A5	Комплект гидроподъема	A/R
-	8M0055008	Комплект гидроподъема	A/R
-	855654A6	Комплект гидроподъема	A/R
-	821400A2	Комплект датчика Power Trim	A/R
-	8M0074845	ORD 8M0098264 Mercury / Quicksilver	A/R
-	15000A7	Комплект замка зажигания дистанционного	A/R
-	816667A2	Кронштейн в сборе рулевого управления (без ручки для переноски)	A/R
-	821455A11	Комплект румпеля 30/40 4-тактный с электростартером	A/R
-	821455A22	Комплект румпеля 30/40 4-тактный	A/R

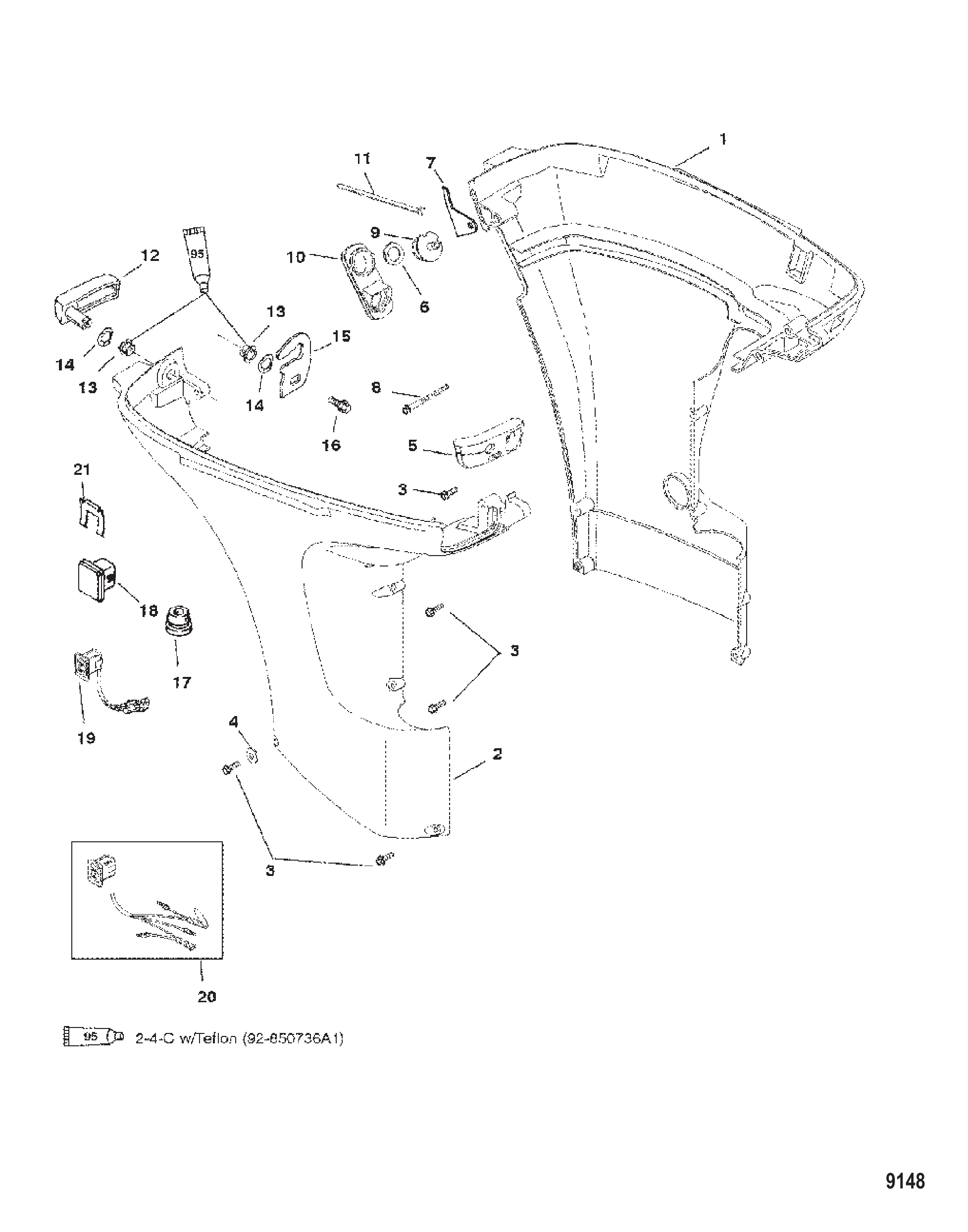

Рис. 2НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	852554T1	Нижний кожух	1
1	826277T1	Нижний кожух	1
2	852555T1	Нижний кожух	1
2	852555T5	Нижний кожух	1
2	826278T3	Нижний кожух	1
2	826278T7	Нижний кожух	1
3	82684430	ВИНТ (M6 x 30)	6
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
5	825238	Сальник	1
5	825238002	Сальник	1
6	855576	Шайба	1
7	855627	ПРОКЛАДКА	1
8	82684460	ВИНТ (M6 x 60)	1
9	827948	Штуцер	1
10	826273	Пыльник	1
10	826273001	Пыльник	1
11	816311T	СТЯЖКА (8.00 дюймов)	2
12	825782F1	Рычаг защёлки кожуха	1
13	812707	Втулка	2
14	12134	ШАЙБА ВОЛНОВАЯ	2
15	825783	КРЮЧОК ЗАЩЕЛКИ	1
15	893766	Крючок фиксатора	1
16	1993716	ВИНТ (M6 x 16)	1
17	19564	Люверс старого образца	1
17	8M0179867	ВТУЛКА	1
17	19565	Люверс	1
17	19565002	ВТУЛКА	1
18	8128301	Пробка	1
18	812830T01	Пробка	1
19	8569901	ВЫКЛЮЧАТЕЛЬ ТРИММА	1
19	8M0235191	Выключатель тримма	1
20	856990	Выключатель в сборе	1
20	8M0235192	Переключатель тримма	1
21	8124431	Фиксатор (применять где применимо)	1
21	8M0032848	Держатель переключателя	1

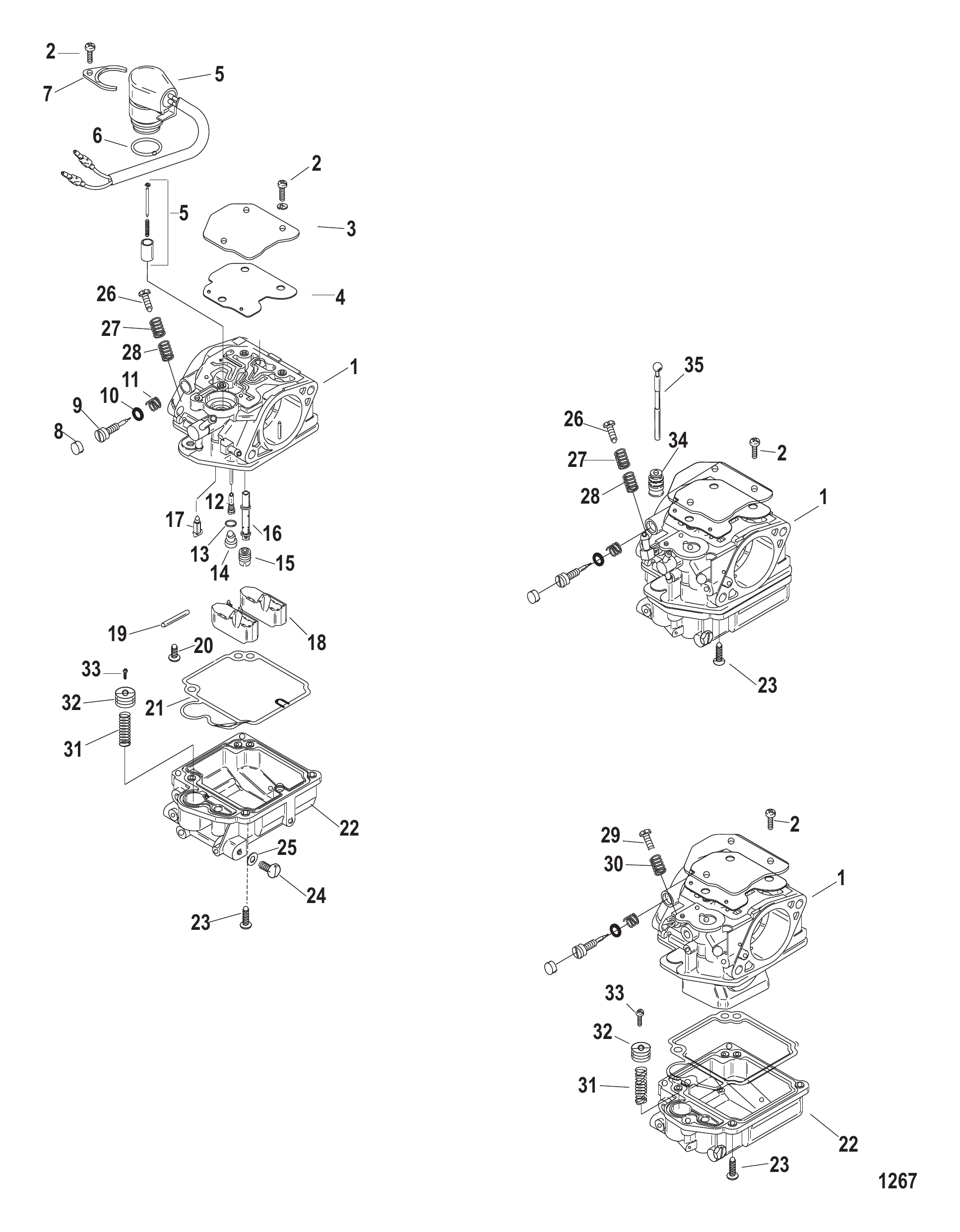

Рис. 3Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	883313T2	Карбюратор	1
1	883313T3	Карбюратор	1
1	883313T4	Карбюратор	1
2	854246	Винт	16
3	854245	Пластина	3
4	8542572	Прокладка	3
5	854254T2	Обогатитель	1
6	NSS	NOT SOLD SEPARATE O Ring	1
7	854255	Пластина	1
8	880814	Крышка	3
9	880841	Винт регулировочный	3
10	880842	Уплотнительное кольцо	3
11	880815	Пружина	3
12	80391242	Жиклёр холостого хода	3
13	880843	Уплотнительное кольцо	3
14	880844	Пробка	3
15	80391595	Главный жиклёр	3
16	8039143	Главный жиклёр	3
17	854247	Игла поплавка	3
18	8542531	Поплавок	3
19	8542581	Штифт поплавка	3
20	880845	Винт	3
21	8542573	Прокладка	3
22	8039161	Поплавковая камера	1
22	8039171	Поплавковая камера	2
23	8542463	Винт	12
24	8542464	Винт сливной	3
25	8542591	Шайба	3
26	803925	ВИНТ СИНХРОНИЗАЦИИ	2
27	880846	Пружина	2
28	803923	ПРУЖИНА	2
29	803913	Винт	1
30	854249	Пружина	1
31	880847	Пружина	1
32	8542511	Плунжер	1
33	880848	Винт	3
34	NSS	NOT SOLD SEPARATE Rubber Bellows	3
35	880849	Шток плунжера	3
-	8542561	Ремкомплект карбюратора	1

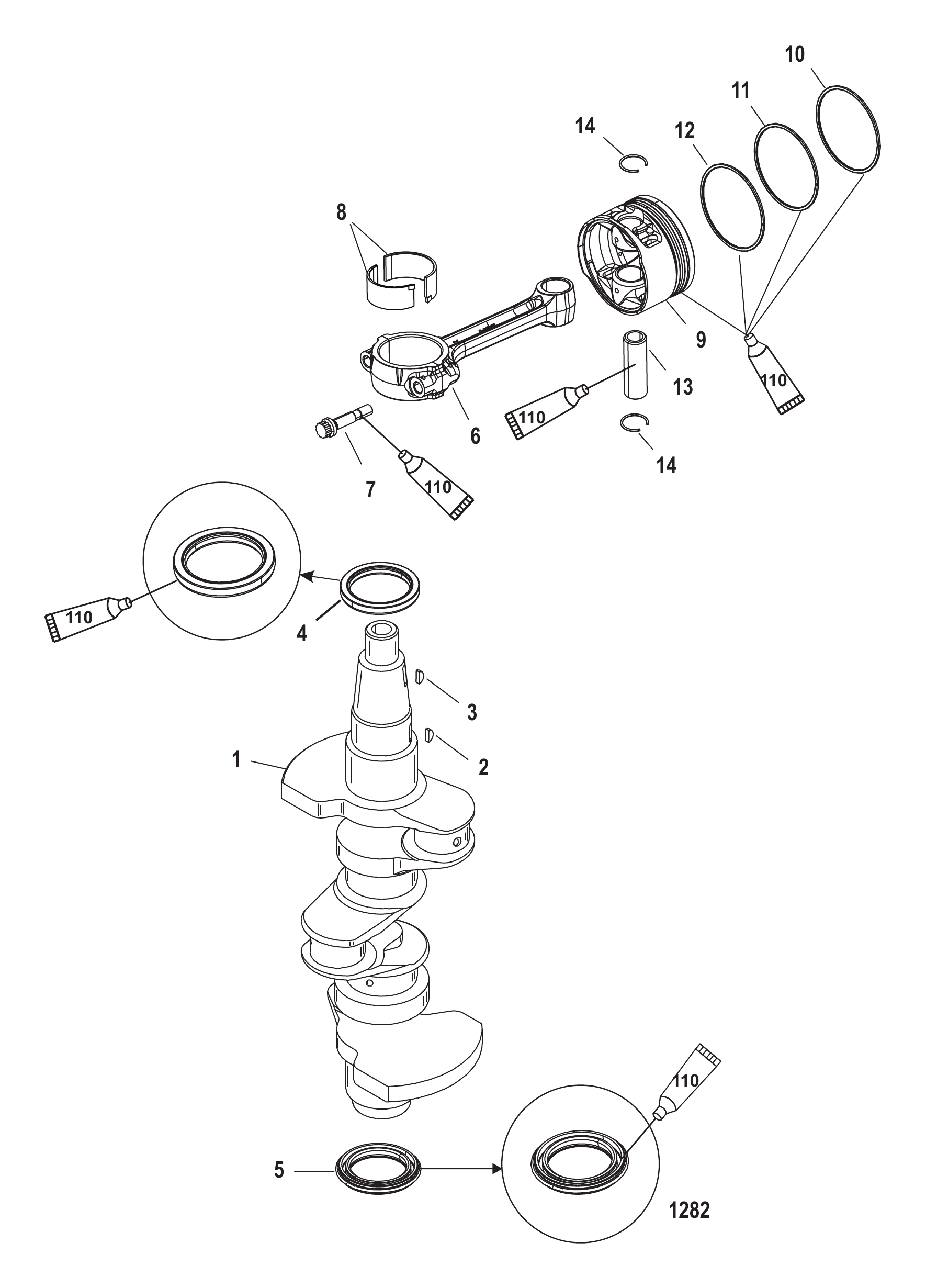

Рис. 4КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	834774T1	Коленчатый вал в сборе	1
1	834774T2	Коленчатый вал	1
2	18856M	Шпонка коленчатого вала к маховику	1
2	893761	Шпонка	1
3	91800	Шпонка	1
4	825027	САЛЬНИК	1
4	8M0151047	Сальник масляный	1
5	832013	Сальник	1
5	8M0151048	Сальник масляный	1
6	856065T1	Шатун	3
6	893530T01	Шатун в сборе	3
7	825019	БОЛТ	6
7	8M0049884	Болт	6
8	8250211	Подшипник чёрный	6
8	893630001	Подшипник чёрный	6
8	825021	ПОДШИПНИК коричневый	AR
8	893630	Подшипник коричневый	AR
8	8250212	Подшипник синий	AR
8	893630002	Подшипник синий	AR
9	856064A1	Поршень в сборе	3
9	893524T08	Поршень в сборе	3
9	8560642	Поршень	AR
9	893524T01	Поршень в сборе	AR
9	8560643	ПОРШЕНЬ	AR
9	893524T02	Поршень в сборе	AR
10	833099A1	Комплект поршневых колец (верхнее)	3
10	893525A01	Комплект поршневых колец	3
10	833100T2	Поршневое кольцо (верхнее)	AR
10	893525A02	Комплект поршневых колец	AR
10	833100T3	Поршневое кольцо (верхнее)	AR
10	893525A03	Комплект колец	AR
11	NSS	NOT SOLD SEPARATE Piston Ring (2nd.)	3
11	NSS	NOT SOLD SEPARATE Piston Ring (2nd.)	AR
11	NSS	NOT SOLD SEPARATE Piston Ring (2nd.)	AR
12	8331011	Кольцо масляное	3
12	893950	Кольцо	3
13	825016	ПАЛЕЦ поршневой	3
13	893863	Палец поршневой	3
14	825017	ФИКСАТОР	6
14	893529	Фиксатор поршневого пальца	6
-	825231A02	Комплект прокладок двигателя	1
-	803017T01	Сборка головки блока цилиндров	1
-	803016T01	Сборка головки блока цилиндров	1

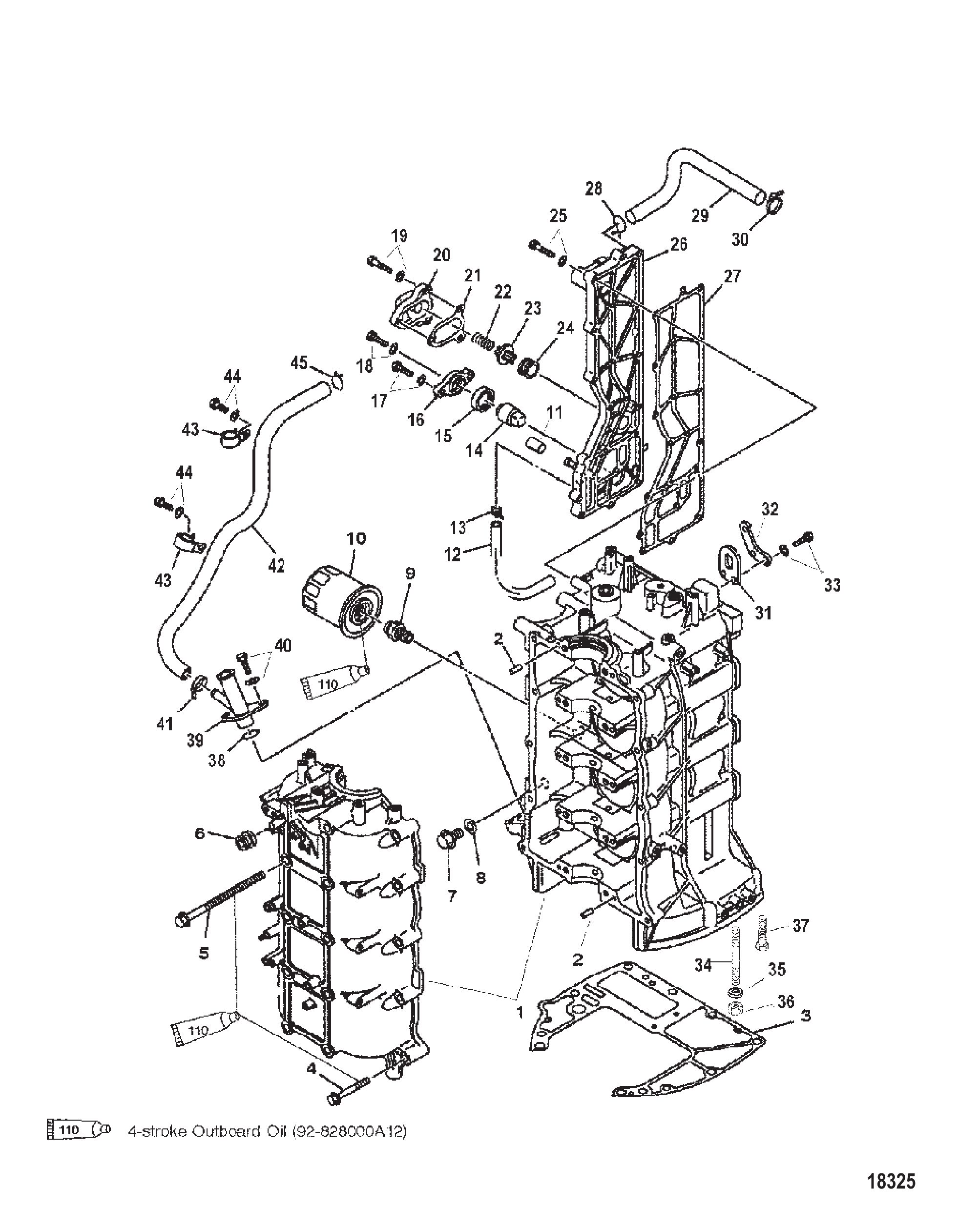

Рис. 5БЛОК ЦИЛИНДРОВ И КАРТЕР Cylinder Block and Crankcase

REF	Номер детали	Наименование	Кол-во
1	804071T2	Блок цилиндров	1
2	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	10
3	8587321	ПРОКЛАДКА	1
3	858732002	Прокладка блока цилиндров	1
4	41884M	Болт (M8 x 55)	10
4	8M0101617	Болт	10
5	804072	Болт (M10 x 135)	10
6	855690	ВТУЛКА Уплотнительная	1
7	825953	ПРОБКА (M14 x 12)	1
8	81990M	Прокладка	1
9	804097	Болт	1
10	822626Q2	Масляный фильтр	1
10	8M0162830	Масляный фильтр	1
11	881600	Крышка резиновая	1
12	804078	Шланг	1
13	816311T	СТЯЖКА (8.00 дюймов)	2
14	NSS	NOT SOLD SEPARATE Anode	1
15	804086	Втулка уплотнительная	1
16	804085	Крышка	1
16	804085A01	Комплект крышки/анода	1
17	827207	БОЛТ (M8 x 25)	2
18	8524741	Болт (M6 x 20)	1
19	881428	Болт (M6 x 16)	3
20	804083	Крышка	1
20	804083001	Крышка	1
21	804084	Прокладка	1
22	804081	Пружина	1
23	804080	Клапан регулировки давления	1
23	804080001	Клапан	1
24	804082	Втулка уплотнительная	1
25	881427	Болт (M6 x 30)	18
26	804075T1	Крышка наружного выхлопа	1
26	804075T02	Крышка выхлопа	1
27	804076	Прокладка	1
27	804076003	Прокладка	1
28	804089	Зажим	1
29	804088	Шланг	1
30	816311T	СТЯЖКА (8.00 дюймов)	1
31	804073	Рым-болт	2
32	804149	Тарелка клапана	1
33	8257021	Болт (M6 x 20)	4
34	8587331	ШПИЛЬКА	6
35	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	6
35	8M0214963	Шайба	6
36	40140	ГАЙКА (M10)	6
37	81893435	ВИНТ (M8 x 35)	2
37	8M0103814	Винт (M8 x 35 мм)	2
38	804093	Кольцо уплотнительное	1
39	804092	Кронштейн	1
40	8527768	Болт (M6 x 16)	2
40	811188T	Болт	2
41	816311T	СТЯЖКА (8.00 дюймов)	1
42	804094	Трубка вентиляции	1
43	804095	Хомут	2
44	804602	БОЛТ (M6 x 12)	2
45	804096	Зажим	1
-	804070T2	Сборка головки блока цилиндров	1
-	804070T05	Головка блока 75/90 4-тактный	1
-	883548T02	Сборка головки блока цилиндров	1
-	804345A02	Комплект прокладок головки блока цилиндров	1

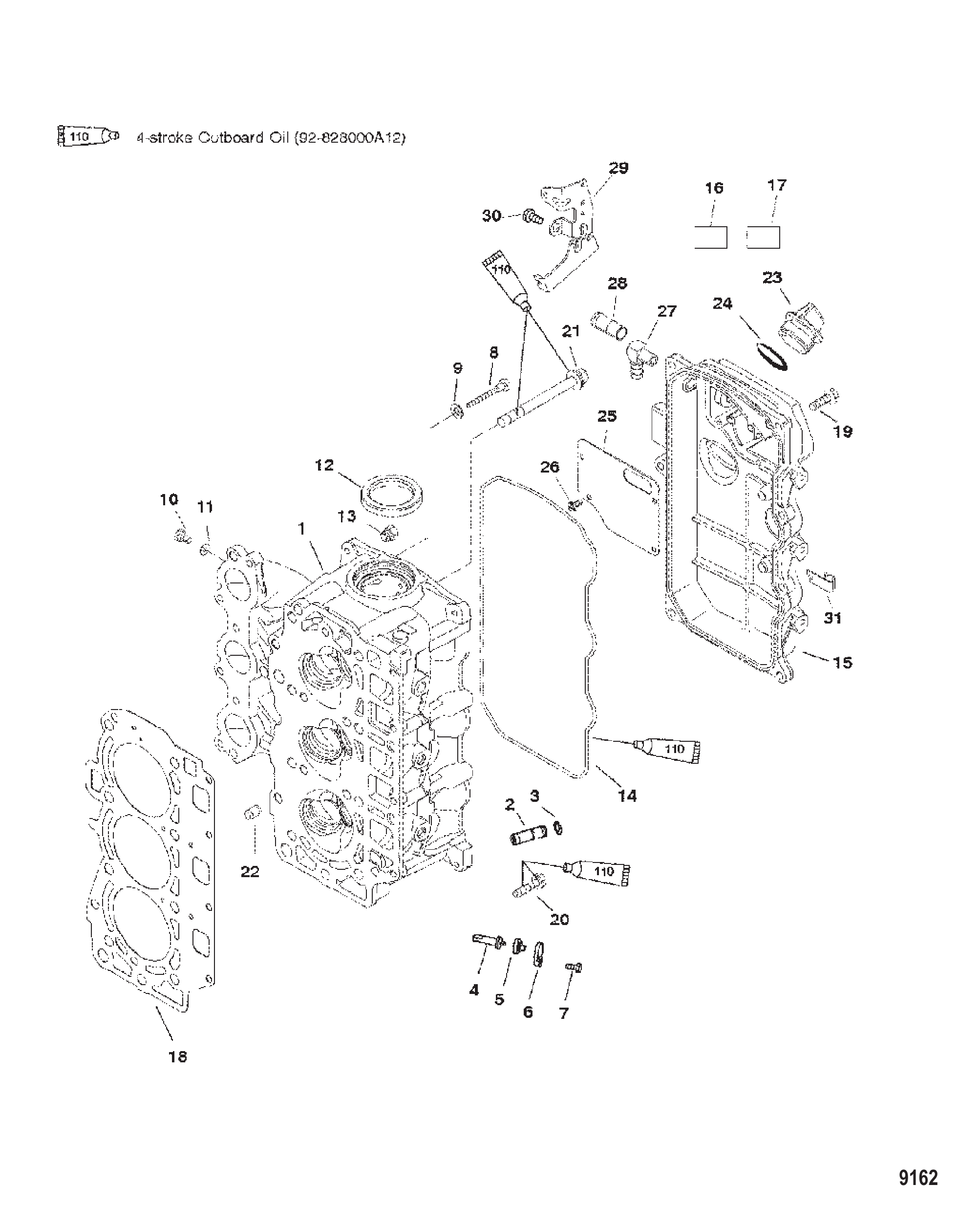

Рис. 6Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
-	834778T5	Головка блока цилиндров	1
-	834778T6	Головка блока цилиндров	1
-	893504T02	Головка блока цилиндров в сборе	1
1	834778T	Головка блока цилиндров	1
1	834778T2	Головка блока цилиндров	1
2	825037	НАПРАВЛЯЮЩАЯ	6
2	8M0054272	Направляющая клапана	6
3	825038	СТОПОРНОЕ КОЛЬЦО	6
4	826887M	АНОД	3
5	825040	ВТУЛКА уплотнительная	3
6	826888M	КРЫШКА	3
7	40011128	Винт (M6 x 20) нержавеющая сталь	3
7	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
8	827607	БОЛТ	1
9	827610	ПРОКЛАДКА	1
10	84088M	ВИНТ (M6 x 10)	3
11	827610	ПРОКЛАДКА	3
12	825048	САЛЬНИК масляный	1
13	822644	Резьбовая пробка	5
14	854341	Уплотнительное кольцо	1
14	8M0162934	Сальник	1
15	834779A1	Крышка	1
15	8M0174399	Крышка в сборе	1
16	NSS	NOT SOLD SEPARATE Decal-Servicing Referral	1
17	NSS	NOT SOLD SEPARATE Decal-Engine Oil/Valve Clearance	1
18	834777	Прокладка	1
18	8M0118180	Прокладка головки блока	1
19	40011128	Винт (M6 x 20) нержавеющая сталь	7
19	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	7
20	82500925	ВИНТ (M6 x 25)	4
20	893745025	Винт (M6 x 25)	4
21	82503395	ВИНТ (M9 x 95)	8
21	893747095	Винт (M9 X 95)	8
22	825010	ШТИФТ установочный	2
23	859578A1	ПРОБКА В СБОРЕ Масляная	1
23	8M0240831	МАСЛЯНАЯ ПРОБКА	1
24	NSS	NOT SOLD SEPARATE O Ring	1
25	855236	Пластина дефлекторная	1
26	4005785	ВИНТ (M4 x 10) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО КЛАПАНА	4
27	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
28	825054	ТРУБКА вентиляции картера	1
29	830294T1	Кронштейн	1
30	40011126	Винт (M6 x 13) нержавеющая сталь	2
31	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
31	8M0024808	J-образный зажим	1
-	825231A99	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	803017T99	Головка блока цилиндров в сборе	1
-	803017T01	Сборка головки блока цилиндров	1
-	803016T99	Головка блока цилиндров в сборе	1
-	803016T01	Сборка головки блока цилиндров	1

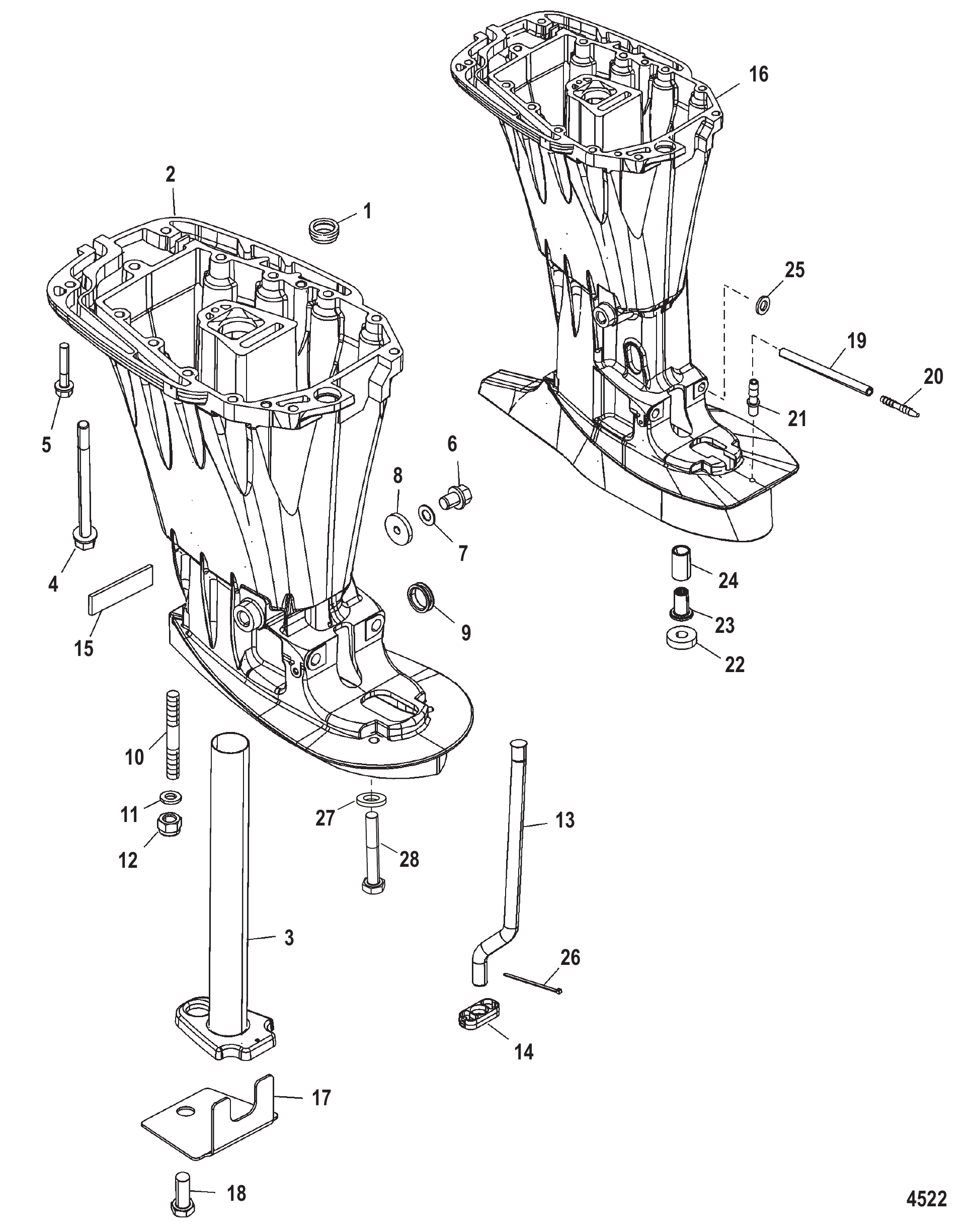

Рис. 7Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	42941	Уплотнение водяной трубки (верхнее)	1
2	850168T5	Корпус гребного вала	1
2	825218T7	Сборка корпуса гребного вала	1
2	850168T3	Корпус гребного вала	1
2	825218T5	Сборка корпуса гребного вала	1
3	NSS	NOT SOLD SEPARATE Exhaust Pipe	1
3	825220T06	Выхлопная труба	1
4	824459110	ВИНТ (M8 x 110) нержавеющая сталь	8
5	85467845	ВИНТ (M8 x 45) (M8 X 45)	5
5	88960845	Винт (M8 x 45)	5
6	8288181	Пробка сливная	1
7	828816	Прокладка	1
7	8M0204692	Прокладка @5	1
8	826276	Отбойник	2
9	828817	Втулка уплотнительная	1
9	8M0151042	Втулка уплотнительная	1
10	823984	ШПИЛЬКА (M10 x 50)	1
10	903501	Шпилька (M10 x 100) корпуса гребного вала	1
11	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	1
11	8M0214963	Шайба	1
12	13914	Гайка (M10) шпильки корпуса редуктора	1
12	40140	ГАЙКА (M10)	1
13	850169	ТРУБКА ВОДЯНАЯ	1
13	897970A01	Комплект трубок/уплотнений системы охлаждения - короткий	1
13	8252501	Трубка водяная	1
13	897971A01	Комплект трубок/уплотнений системы охлаждения - длинный	1
14	828529	Направляющая	1
15	828706	Упор	1
15	8M0043364	Демпфер	1
16	852421T5	Корпус гребного вала	1
16	852421T07	Корпус гребного вала - длинный	1
16	852421T3	Сборка корпуса гребного вала	1
17	854471	Пластина	1
17	893770	Пластина корпуса гребного вала	1
18	1993325	ВИНТ (M10 x 25 мм)	1
19	85822A7	ДАТЧИК СПИДОМЕТРА	1
20	85822	Соединитель прямой	1
20	85822T	Разъём прямой	1
21	13035	Штуцер	1
21	8M0181450	ШТУЦЕР	1
22	813745	Проставка	1
23	43585	Муфта вала переключения	1
24	855623	ВТУЛКА	1
25	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
26	816311T	СТЯЖКА (8.00 дюймов)	1
27	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
27	8M0214963	Шайба	4
28	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4

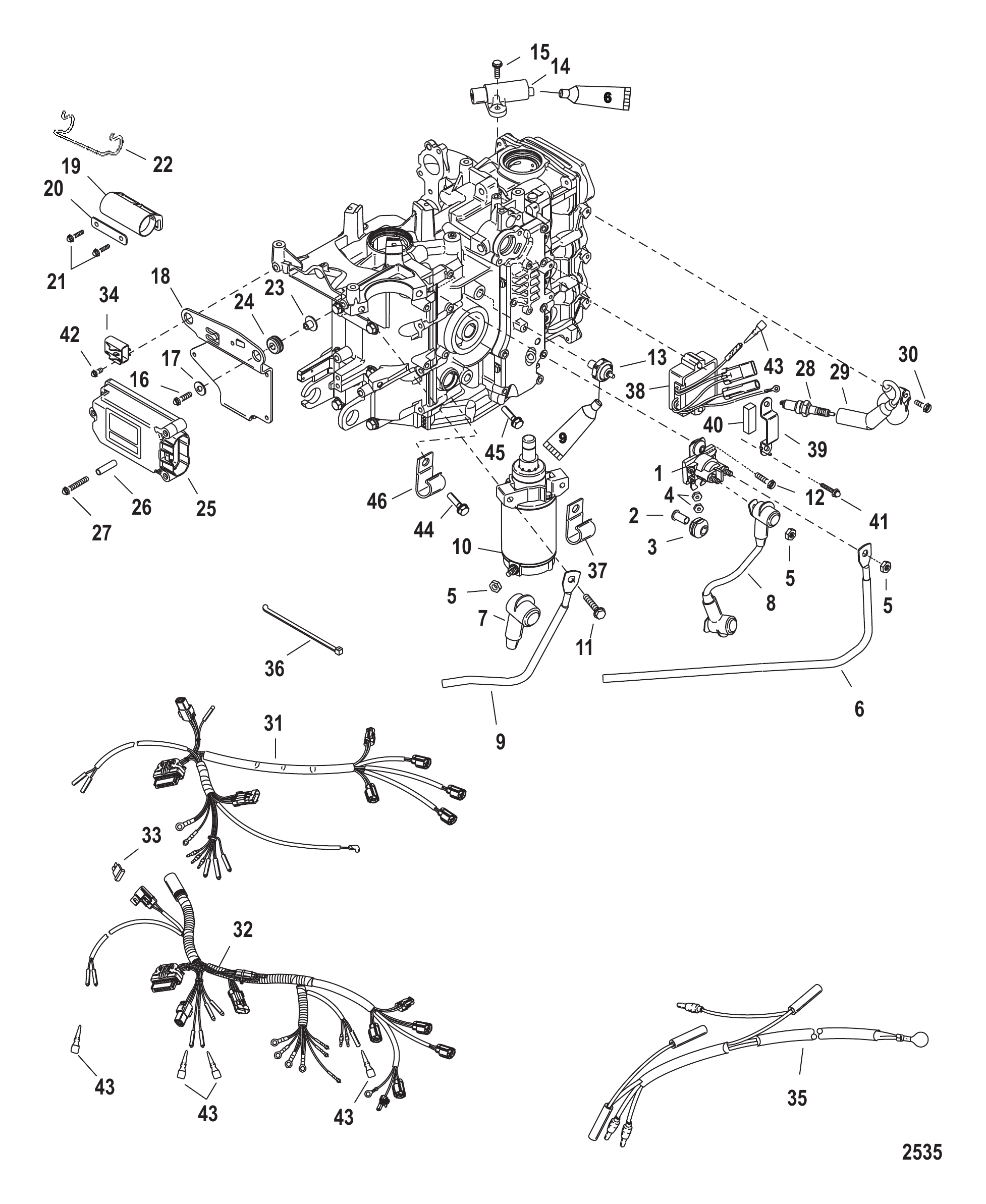

Рис. 8Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	850187T1	Электромагнит в сборе	1
2	818968	ВТУЛКА	2
2	8M0214955	Втулка	2
3	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
3	8M0207785	Втулка	2
4	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
5	94330	Гайка (.250-20) латунная	3
6	88439A9	Кабель аккумулятора положительный в сборе (5/16)	1
7	880786	Изоляционный колпачок - красный	1
8	93388A16	Сборка троса (8.50 дюймов)	1
9	88439A4	Кабель в сборе аккумулятор - отрицательный	1
10	884045T	Сборка стартера	1
10	893887T	Сборка стартера в сборе	1
10	888160T	Сборка стартера	1
10	893887T	Сборка стартера в сборе	1
11	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	3
11	40011149	Винт (M8 x 25) нержавеющая сталь	1
12	82684430	ВИНТ (M6 x 30)	2
12	8248324	Винт (M6 x 16)	1
13	8280401	Датчик давления	1
13	8M0098207	Датчик давления масла	1
14	8283582	Датчик	1
14	8M0082988	Датчик положения коленчатого вала	1
15	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
16	82130025	ВИНТ (M6 x 25) крепление к картеру	3
17	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
17	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
18	859224	ПЛАСТИНА	1
19	856836	Фиксатор	1
19	856836001	Фиксатор	1
20	856040	Кронштейн	1
21	82129114	ВИНТ (M6 x 14)	2
22	92753	Фиксатор	1
23	856954	Втулка	3
24	834985	Втулка уплотнительная	3
24	8M0190980	ВТУЛКА	3
25	87843302S	Электронный блок управления двигателем	1
26	8539201	Втулка	3
27	82129140	ВИНТ (M6 x 40)	3
28	827858	СВЕЧА ЗАЖИГАНИЯ NGK-DPR6EA-9	3
28	827858Q	Свеча зажигания DPR6EA-9 @10	3
29	858942T1	Сборка катушки зажигания	3
30	40011128	Винт (M6 x 20) нержавеющая сталь	3
30	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
31	859196T1	Сборка жгута проводов двигателя	1
32	859197T3	Сборка жгута проводов двигателя	1
33	812619	Предохранитель жёлтый - 20 ампер	1
34	828054	Крышка предохранителя	1
35	852375A6	Сборка удлинительного жгута проводов	1
36	816311T	СТЯЖКА (8.00 дюймов)	AR
37	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
37	8M0024808	J-образный зажим	1
38	883071T1	Регулятор напряжения	1
39	858413	Кронштейн	1
39	893771	Кронштейн соединителя	1
40	8308971	Поролоновая прокладка	1
41	8248329	Винт (M6 x 40)	2
41	8248324	Винт (M6 x 16)	1
42	82129110	ВИНТ (M6 x 10)	1
43	13541	Разъём штыревой	AR
44	8248324	Винт (M6 x 16)	1
45	8248324	Винт (M6 x 16)	1
46	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
46	8M0024808	J-образный зажим	1
-	803017T01	Сборка головки блока цилиндров	1
-	803016T01	Сборка головки блока цилиндров	1

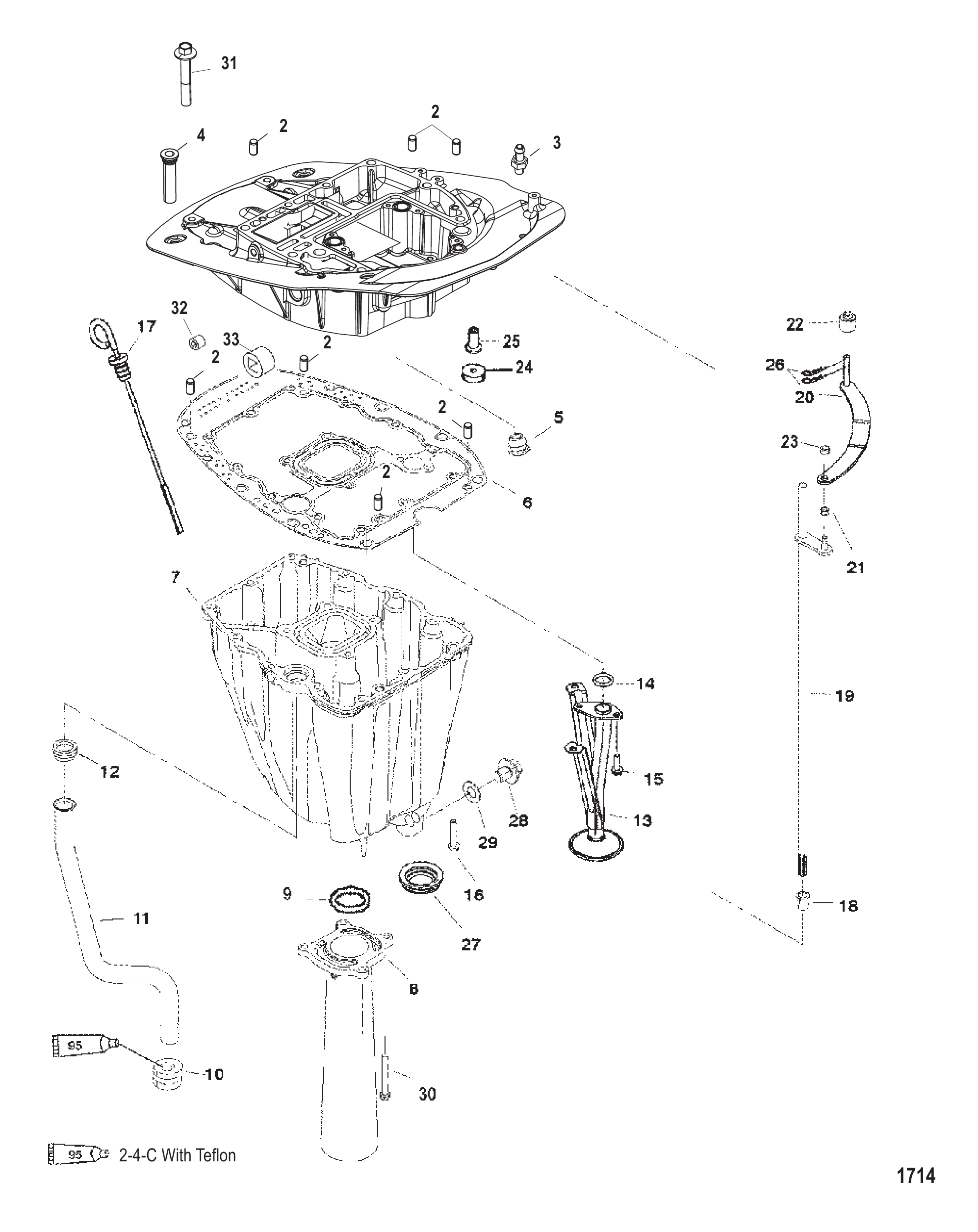

Рис. 9Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	858582T	Переходная плита в сборе	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	7
3	291112	Фитинг	1
4	817519A2	Обратный клапан в сборе, сливной	2
5	126021	Втулка	1
5	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
6	8585831	ПРОКЛАДКА	1
7	858572T	Картер масляный	1
7	858572T01	Картер масляный	1
8	858584A1	Труба в сборе, выпускная	1
9	881295	Уплотнительное кольцо	1
10	894171	Втулка уплотнительная	1
10	89417004	Втулка уплотнительная	1
11	858575	Водяная трубка	1
11	8M0026130	Труба водяная	1
11	8585751	ТРУБКА ВОДЯНАЯ	1
11	8M0026129	Труба водяная	1
12	814080	Сальник верхний	1
12	814080001	Сальник	1
13	858571T	Труба маслозаборная	1
14	859082	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
15	40011128	Винт (M6 x 20) нержавеющая сталь	4
15	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
16	8248327	Винт (M6 x 30)	12
16	8M0214957	Винт	12
17	859602	МАСЛОМЕРНЫЙ ЩУП	1
17	8596021	Маслоизмерительный щуп	1
18	48237	Втулка вала переключения передач	1
19	858577A2	Вал переключения передач	1
19	858577A3	Рычаг в сборе, переключения передач	1
20	859177A3	Тяга переключения передач	1
21	NSS	NOT SOLD SEPARATE Bushing	1
22	NSS	NOT SOLD SEPARATE Roller	1
23	401386	ГАЙКА (M6) Нержавеющая сталь	1
24	813745	Проставка	1
24	11289	Распорная втулка вала переключения	1
25	43585	Муфта вала переключения	1
26	859746	ШПЛИНТ	2
27	858573	Сальник	1
27	8M0039073	Сальник	1
28	8288181	Пробка сливная	1
29	828816	Прокладка	1
29	8M0204692	Прокладка @5	1
30	82483213	ВИНТ (M6 x 60)	4
31	4010750	ВИНТ (M8 x 50) ХОМУТ	4
32	479452	ПРОБКА	1
33	384073	Пробка трубная (.500-14)	1

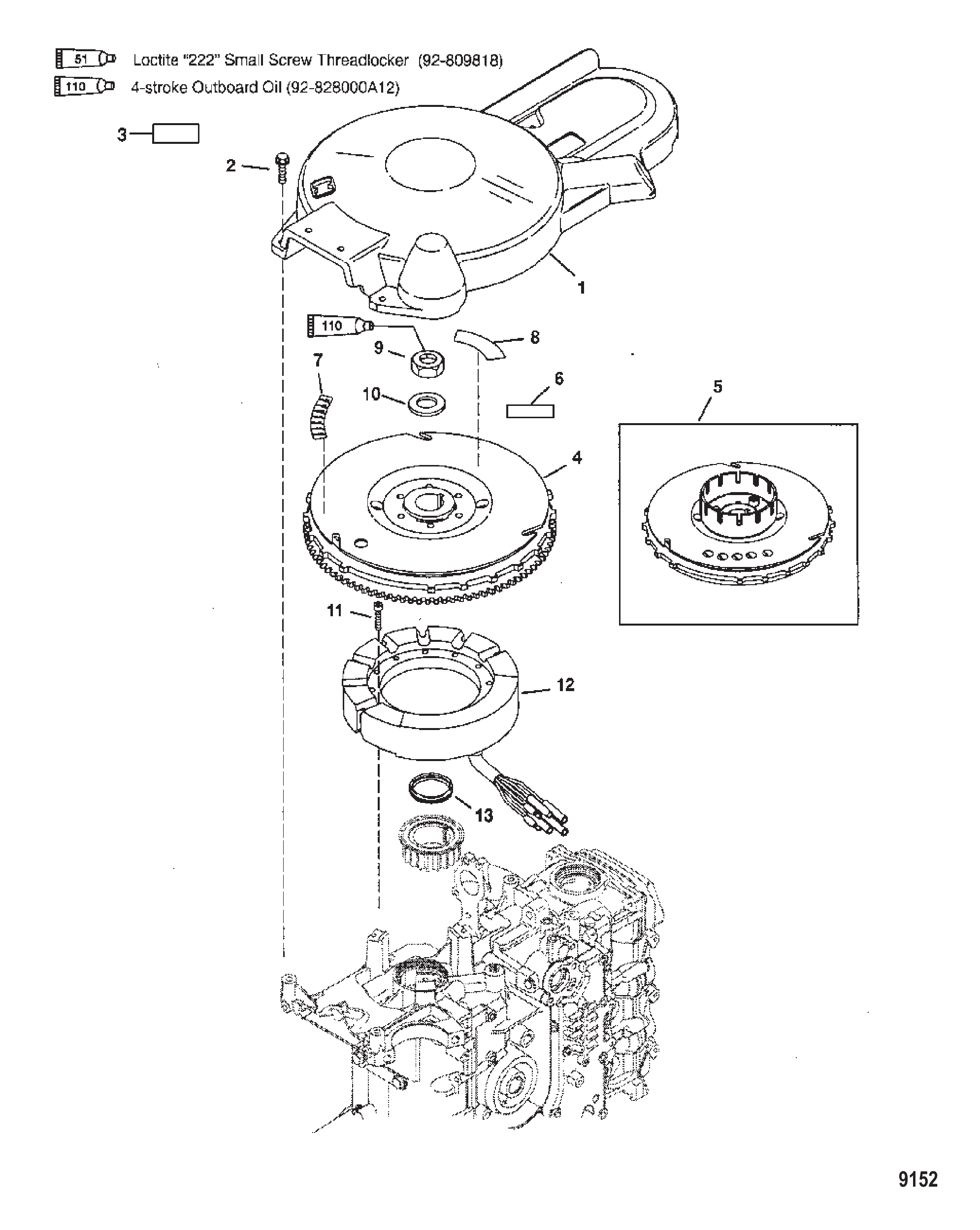

Рис. 10Маховик Flywheel

REF	Номер детали	Наименование	Кол-во
1	8552231	Крышка маховика	1
2	8248326	Винт (M6 x 25 мм)	4
3	856985A22	Наклейка с информацией о маркировке EPA	1
3	804654A00	Наклейка с информацией о маркировке EPA	1
3	804654A01	Наклейка с информацией о маркировке EPA	1
4	832010T14	Маховик	1
4	832010T32	Маховик в сборе	1
5	832010T16	Маховик	1
5	832010T27	Маховик	1
6	NSS	NOT SOLD SEPARATE Decal-Warning Spinning Flywheel	1
7	NSS	NOT SOLD SEPARATE Decal-Timing Marks	1
8	NSS	NOT SOLD SEPARATE Decal-Warning-Neutral	1
9	81773M	Гайка маховика	1
9	893789	Гайка	1
10	84436M	Шайба	1
10	893762	Шайба (18 X 36 X 3)	1
11	4007325	ВИНТ (M5 x 25) СТАТОРА	3
11	4007325	ВИНТ (M5 x 25) СТАТОРА	3
11	4013930	ВИНТ (M5 x 30)	3
12	852387T7	Статор	1
12	852386T6	Статор	1
12	852387A4	Статор	1
12	852387T9	Статор в сборе	1
12	852386A4	Статор	1
12	852386T8	Статор в сборе	1
13	834838	Упорное кольцо	1

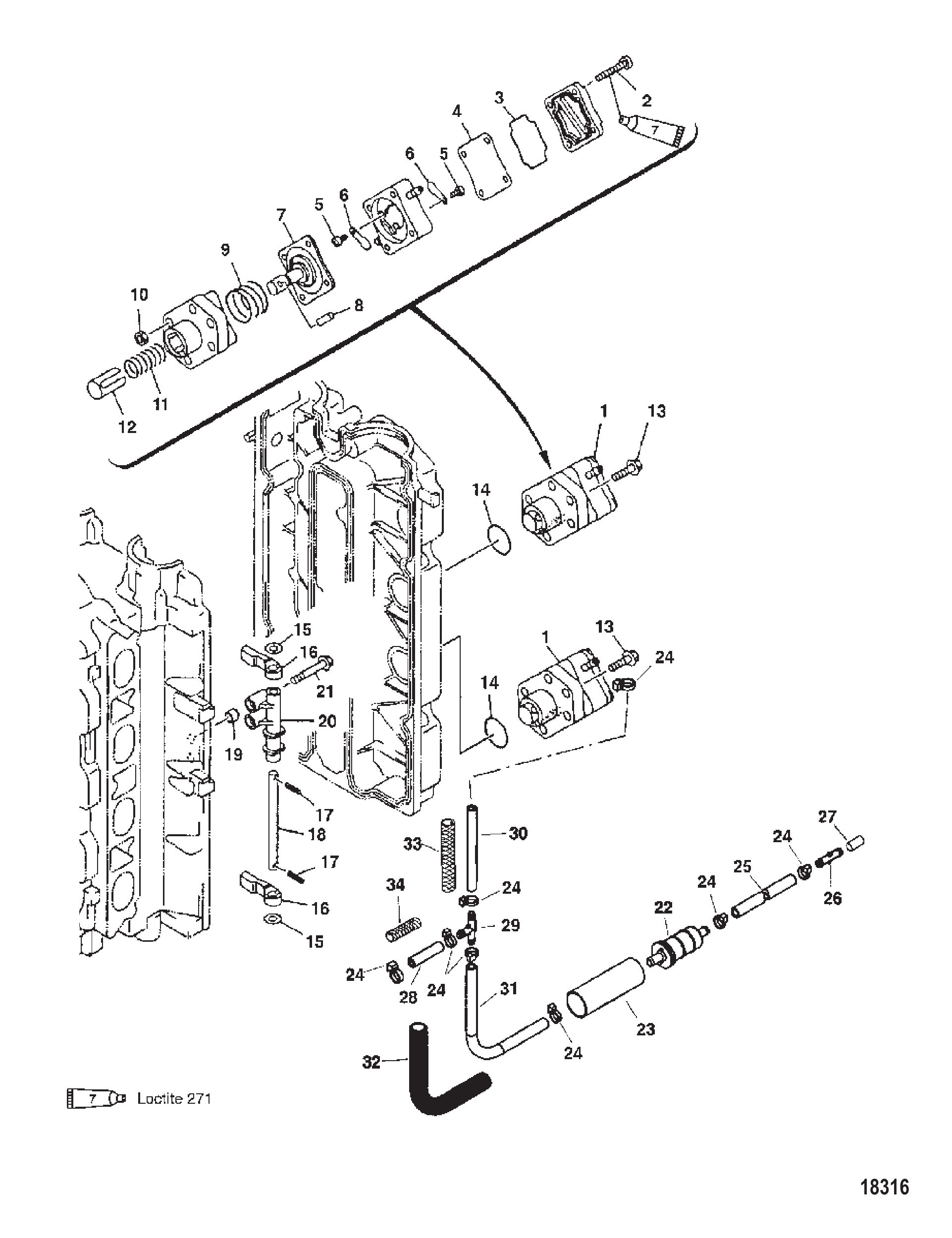

Рис. 11ТОПЛИВНЫЙ НАСОС (S/N 0T408999 и ранее) Fuel Pump (Serial Number 0T408999 & Below)

REF	Номер детали	Наименование	Кол-во
1	804249T1	Топливный насос	2
2	809564	Винт (M5 x 35)	4
3	809565	Крышка	1
4	8095611	Диафрагма	1
5	804253	Винт	2
6	41888M	Клапан обратный	2
7	804250	Диафрагма	1
8	804254	Штифт	1
9	809562	Пружина	1
10	82388M	Гайка (M5)	4
11	804252	Пружина	1
12	804251	Плунжер	1
13	804256	Болт (M6 x 30)	4
14	804255	Уплотнительное кольцо	2
14	8M0050719	Уплотнительное кольцо	2
15	84292M	Шайба	2
16	804257	Рычаг переключения топлива	1
17	804259	Штифт	2
17	82738M	Штифт роликовый	2
18	804258	Вал	1
19	804113	Штифт установочный	2
20	804260	Кронштейн	1
21	804112	Болт (M7 x 48)	2
22	877565T1	ФИЛЬТР ТОПЛИВНЫЙ	1
23	8775381	Защитная втулка	1
24	816311T	СТЯЖКА (8.00 дюймов)	8
25	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
25	8M0108349	Шланг (70 дюймов, бухта)	1
26	822769	Соединитель	1
27	NSS	NOT SOLD SEPARATE Cap	1
28	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
28	8M0108355	Шланг (57 дюймов, бухта)	1
29	818993	Тройник соединительный	1
30	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
30	8M0108355	Шланг (57 дюймов, бухта)	1
31	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
31	8M0108349	Шланг (70 дюймов, бухта)	1
32	828547633	Трубка (внутренний диаметр .620 x 3.00 фута)	1
33	828547T	Труба защитная (внутренний диаметр 1.00 x 3.00 фута, бухта)	1
34	828547T	Труба защитная (внутренний диаметр 1.00 x 3.00 фута, бухта)	1
-	804345A02	Комплект прокладок головки блока цилиндров	1

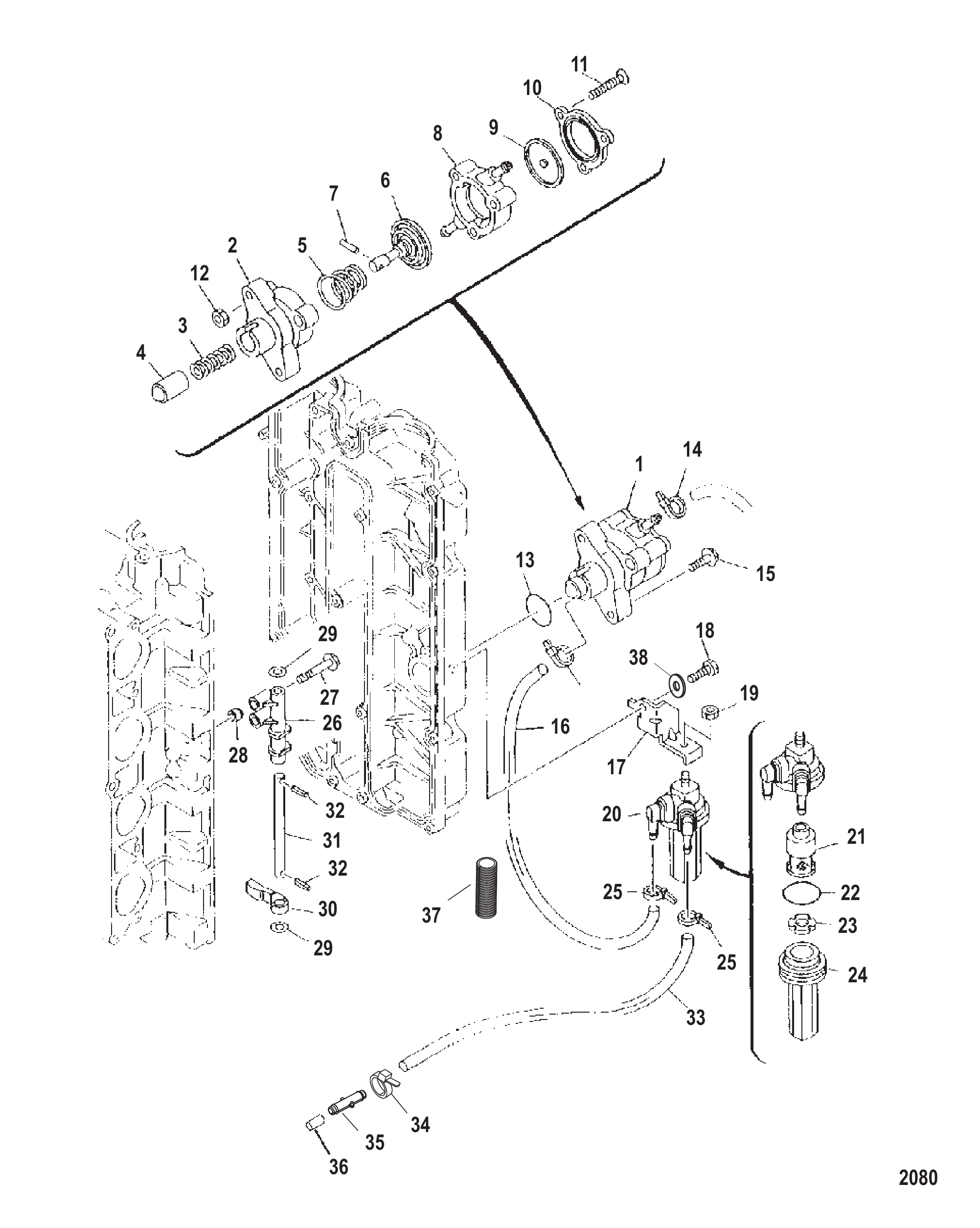

Рис. 12ТОПЛИВНЫЙ НАСОС (S/N 0T409000 и позднее) Fuel Pump (Serial Number 0T409000 & Up)

REF	Номер детали	Наименование	Кол-во
1	880890T1	Топливный насос	1
2	NSS	NOT SOLD SEPARATE Body	1
3	881544	Пружина	1
4	881545	Плунжер	1
5	881546	Пружина	1
6	881547	Диафрагма	1
7	881548	Штифт	1
8	NSS	NOT SOLD SEPARATE Body	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Body	1
11	881550	Винт	3
12	881333	Гайка	3
13	804255	Уплотнительное кольцо	1
13	8M0050719	Уплотнительное кольцо	1
14	879650	Хомут	2
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	804256	Болт (M6 x 30)	2
16	881543	Шланг	1
16	881543002	Трубка	1
17	881542	Кронштейн	1
18	826957M	Болт	1
19	8528161	Гайка	1
19	82382M	Гайка	1
20	881538T1	Фильтр в сборе	1
20	881538T02	Топливный фильтр в сборе	1
21	881540	Элемент 1.75 дюйма	1
21	8M0168897	Топливный фильтр	1
21	8M0101436	Фильтрующий элемент 1.50 дюйма	1
21	8M0117705	Топливный фильтр	1
22	826966M	Уплотнительное кольцо	1
22	826966T	Уплотнительное кольцо	1
23	881541	Поплавок	1
24	881539	Стакан	1
24	8M0101437	Стакан	1
24	8M0137185	Стакан топливного фильтра	1
25	879650	Хомут	2
25	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
26	804260	Кронштейн	1
27	804112	Болт (M7 x 48)	2
28	804113	Штифт установочный	2
29	84292M	Шайба	2
30	804257	Рычаг переключения топлива	1
31	881334	Вал	1
32	804259	Штифт	2
32	82738M	Штифт роликовый	2
33	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	822769	Соединитель	1
36	NSS	NOT SOLD SEPARATE Cap	1
37	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
38	82214M	Шайба	1
-	804345A02	Комплект прокладок головки блока цилиндров	1

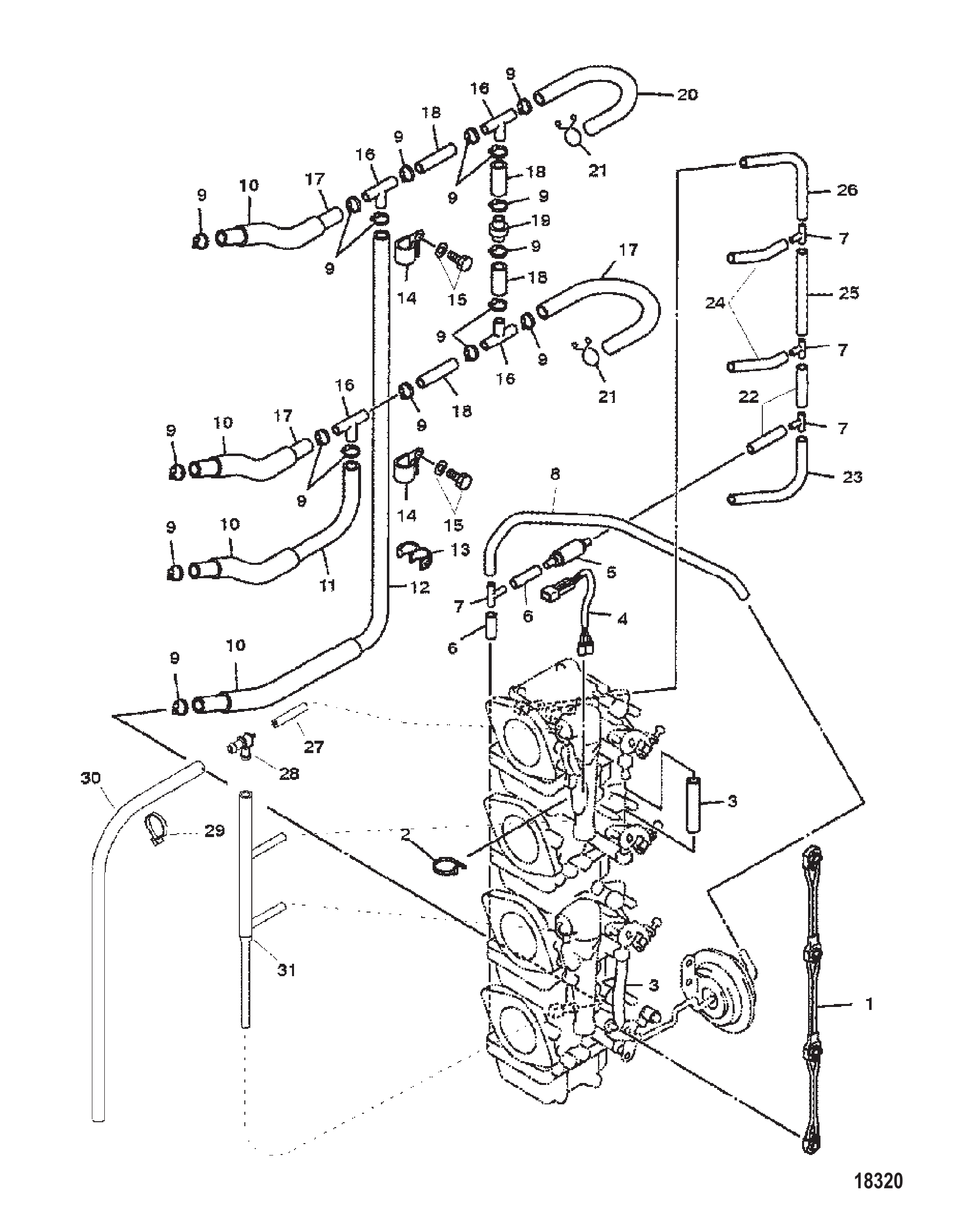

Рис. 13ТОПЛИВНЫЕ/ВЕНТИЛЯЦИОННЫЕ ШЛАНГИ (S/N 0T408999 и ранее) Fuel/Vent Lines (Serial Number 0T408999 & Below)

REF	Номер детали	Наименование	Кол-во
1	804230	Тяга воздушной заслонки	1
2	816311T	СТЯЖКА (8.00 дюймов)	1
3	80422920	Шланг	2
3	804236	Шланг	2
4	804197	Жгут проводов в сборе	1
5	804198	Клапан обратный	1
6	804229	Шланг	2
7	804231	Соединитель	4
8	804229	Шланг	1
9	98974M	Зажим	18
10	804237	Шланг	4
11	804235	Шланг	1
11	804236	Шланг	1
12	804236	Шланг	1
13	804239	Хомут	1
14	8556961	Хомут	2
15	804602	БОЛТ (M6 x 12)	2
16	97083M	Тройник	4
17	804234	Шланг	3
17	804236	Шланг	3
18	804233	Шланг	4
18	804236	Шланг	4
19	804238	Соединитель	1
20	804232	Шланг	1
20	804236	Шланг	1
21	814967M	Зажим	2
22	804229	Шланг	2
23	804229	Шланг	1
24	804229	Шланг	2
25	804229	Шланг	1
26	804229	Шланг	1
27	9912688	Трубка (36.00 дюймов, бухта)	1
28	875268	Тройник	1
29	816311T	СТЯЖКА (8.00 дюймов)	1
30	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
30	8M0108349	Шланг (70 дюймов, бухта)	1
31	8752481	Трубка вентиляции карбюратора	1

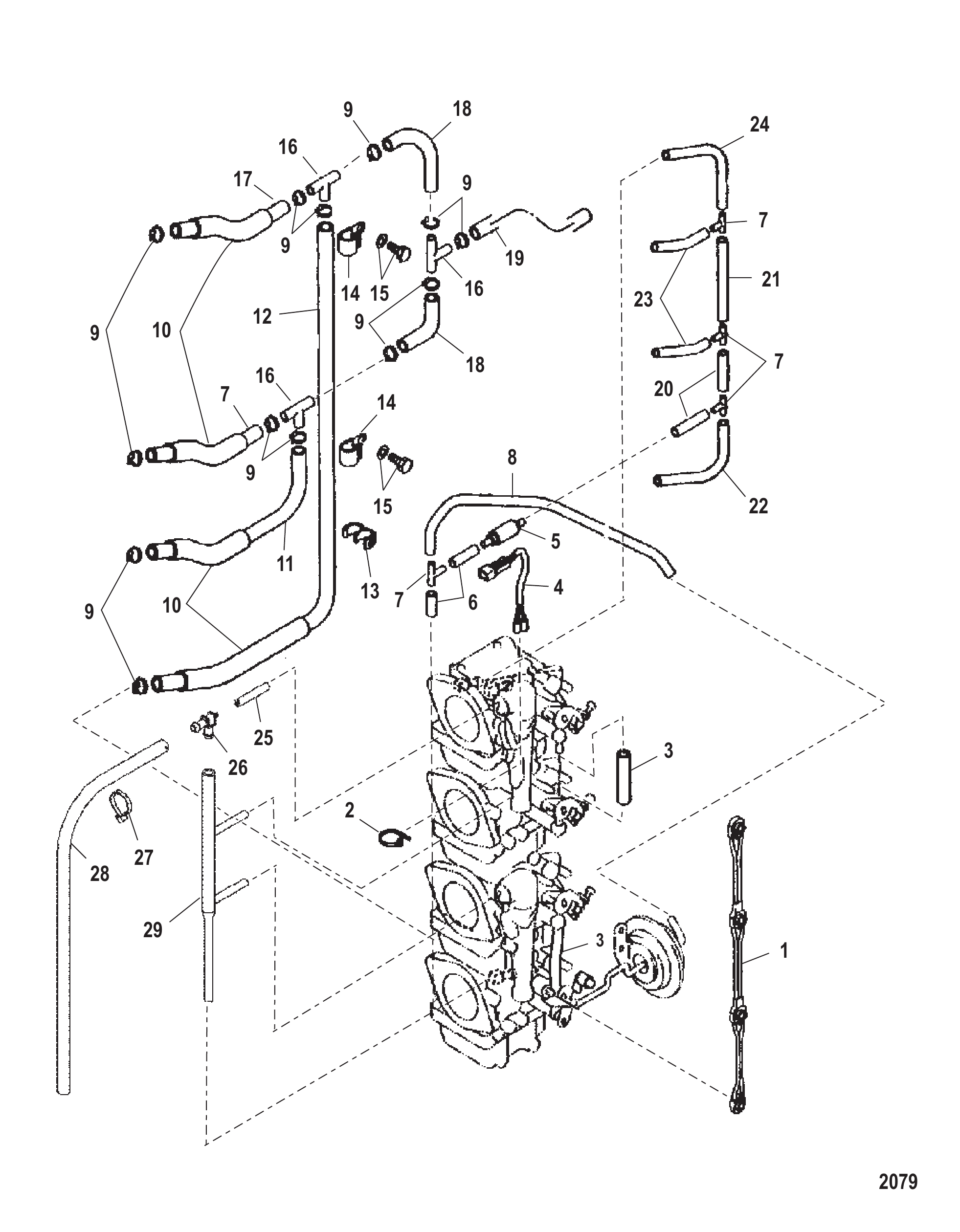

Рис. 14ТОПЛИВНЫЕ/ВЕНТИЛЯЦИОННЫЕ ШЛАНГИ (S/N 0T409000 и позднее) Fuel/Vent Lines (Serial Number 0T409000 & Up)

REF	Номер детали	Наименование	Кол-во
1	804230	Тяга воздушной заслонки	1
2	816311T	СТЯЖКА (8.00 дюймов)	1
3	80422920	Шланг	2
3	804236	Шланг	2
4	804197	Жгут проводов в сборе	1
5	804198	Клапан обратный	1
6	804229	Шланг	2
7	804231	Соединитель	4
8	804229	Шланг	1
9	885196	Зажим	13
9	8M0099240	Зажим	13
10	804237	Шланг	4
11	804235	Шланг	1
11	804236	Шланг	1
12	804236	Шланг	1
13	804239	Хомут	1
14	8556961	Хомут	2
15	804602	БОЛТ (M6 x 12)	2
16	97083M	Тройник	3
17	804234	Шланг	2
17	804236	Шланг	2
18	885197	Шланг	2
19	885198	Труба	1
20	804229	Шланг	2
21	804229	Шланг	1
22	804229	Шланг	1
23	804229	Шланг	2
24	804229	Шланг	1
25	9912688	Трубка (36.00 дюймов, бухта)	1
26	875268	Тройник	1
27	816311T	СТЯЖКА (8.00 дюймов)	1
28	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
28	8M0108349	Шланг (70 дюймов, бухта)	1
29	8752481	Трубка вентиляции карбюратора	1

Рис. 15РЕДУКТОР (ПРИВОД-2.33:1)(S/N-0T599000 и позднее) Gear Hsg (Drive-2.33:1)(S/N-0T599000 & Up)

REF	Номер детали	Наименование	Кол-во
-	9011J29	Корпус редуктора в сборе	1
-	9011J31	Корпус редуктора в сборе	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	3
4	79953Q04	Ремкомплект сливного винта	3
5	191832	Шайба	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	31640T5	ТРИММЕР	1
7	8M0236553	Пластина тримма	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	451761	Шайба (.453 x .812 x .105) чёрное оксидирование	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	NSS	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	Анод	2
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear (12 Teeth)	1
16	35921	ГАЙКА (.625-18)	1
17	850307	Кулачок управления переключением	1
18	883047A1	Подшипник в сборе, роликовый конический	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	AR
19	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	AR
20	858765T1	ВЕРТИКАЛЬНЫЙ ВАЛ В СБОРЕ	1
20	878575T1	ВЕРТИКАЛЬНЫЙ ВАЛ В СБОРЕ	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	NSS	NOT SOLD SEPARATE Seal Ring	1
23	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	430331	Прокладка	1
25	430472	Прокладка	1
25	8M0214931	ПРОКЛАДКА	1
26	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	8M0245495	САЛЬНИК	1
27	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
28	8172771	Прокладка водяного насоса, верхняя	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	8172761	Передняя пластина	1
30	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
31	82684430	ВИНТ (M6 x 30)	4
32	430232	Сальник	1
33	43037	ШПОНКА	1
33	8M0204723	ШПОНКА	1
34	43026T2	КРЫЛЬЧАТКА	1
35	82684425	ВИНТ (M6 x 25)	6
36	853906A1	Вал переключения передач в сборе	1
36	853908A1	Вал переключения передач в сборе	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	82684425	ВИНТ (M6 x 25)	2
42	816575	Торцевое уплотнение	1
42	861415	САЛЬНИК ТОРЦЕВОЙ	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	882813A3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА И ПРИВОДНОЙ 28 ЗУБЬЕВ	1
-	803496T2	Комплект подшипников/сальников	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

Рис. 16РЕДУКТОР (ГРЕБНОЙ ВИНТ-2.33:1)(S/N-0T599000 и позднее) Gear Hsg (Prop-2.33:1)(S/N-0T599000 & Up)

REF	Номер детали	Наименование	Кол-во
-	9011J29	Корпус редуктора в сборе	1
-	9011J31	Корпус редуктора в сборе	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
3	NSS	NOT SOLD SEPARATE Cup	1
4	882813A3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА И ПРИВОДНОЙ 28 ЗУБЬЕВ	1
5	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
6	856823	Кольцо стопорное	1
7	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
8	44530	Шарик	3
9	NSS	NOT SOLD SEPARATE Slide	1
10	850327	Пружина	1
11	850048T	Обгонная муфта	1
12	30632	ШТИФТ КРЕСТОВИНЫ	1
12	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
13	30893	Пружина	1
14	850308	Вал гребной	1
14	8M0140445	Гребной вал	1
15	882814T	Редуктор заднего хода - 28 зубьев	1
16	12596T2	Корпус подшипника в сборе	1
16	8M0168901	КОРПУС В СБОРЕ	1
17	97386	Кольцо уплотнительное (3.609 x .139)	1
17	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
18	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
19	70080	Сальник масляный (внутренний)	1
19	8M0205728	Сальник	1
20	70081	Сальник масляный наружный	1
20	8M0205729	САЛЬНИК	1
21	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
22	12577	Упорная шайба	1
23	12576	Подшипник упорный	1
24	429172	ШПИЛЬКА (M8 x 48)	2
24	8M0034456	Шпилька (M8 X 1.25 X 48)	2
25	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
26	401378	ГАЙКА (M8)	2
27	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
27	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
28	8227731	ВСТАВКА Резьбовая	2
29	NSS	NOT SOLD SEPARATE Decal-Pinion Identification	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	803496T2	Комплект подшипников/сальников	1
-	803489T1	РЕМОНТНЫЙ КОМПЛЕКТ МУФТЫ/КУЛАЧКА	1

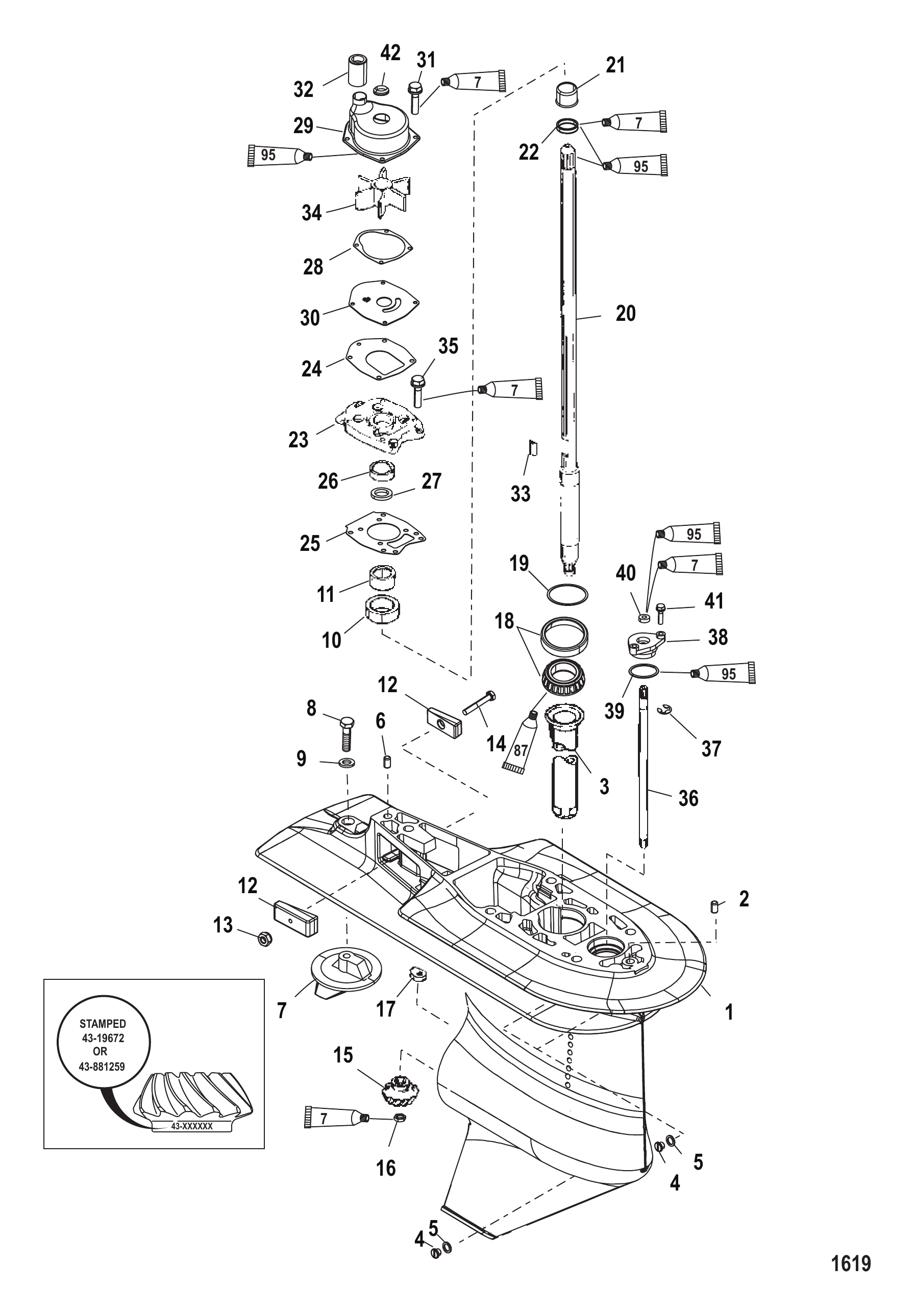

Рис. 17РЕДУКТОР ПРИВОДА 2.07:1-S/N-0T598999 и ранее Gear Hsg Drive 2.07:1-S/N-0T598999 & Below

REF	Номер детали	Наименование	Кол-во
-	9011G67	Корпус редуктора в сборе	1
-	9011J2	Корпус редуктора в сборе	1
-	9011J2	Корпус редуктора в сборе	1
-	9011G72	Корпус редуктора в сборе	1
-	9011J4	Корпус редуктора в сборе	1
-	9011J4	Корпус редуктора в сборе	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	3
4	79953Q04	Ремкомплект сливного винта	3
5	191832	Шайба	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	31640T5	ТРИММЕР	1
7	8M0236553	Пластина тримма	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	451761	Шайба (.453 x .812 x .105) чёрное оксидирование	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	NSS	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	Анод	2
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	19672T	ШЕСТЕРНЯ ПРИВОДНАЯ (ТАКЖЕ ЧАСТЬ 43-850035A3)(14 ЗУБЬЕВ)	1
15	881260A5	Шестерня в сборе ведущая/переднего хода	1
15	NSS	NOT SOLD SEPARATE Pinion Gear (Part of 43-881260A5)	1
16	35921	ГАЙКА (.625-18)	1
17	850307	Кулачок управления переключением	1
18	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
18	883047A1	Подшипник в сборе, роликовый конический	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	AR
19	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	AR
20	858765T1	ВЕРТИКАЛЬНЫЙ ВАЛ В СБОРЕ	1
20	878575T1	ВЕРТИКАЛЬНЫЙ ВАЛ В СБОРЕ	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	NSS	NOT SOLD SEPARATE Seal Ring	1
23	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	430331	Прокладка	1
25	430472	Прокладка	1
25	8M0214931	ПРОКЛАДКА	1
26	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	8M0245495	САЛЬНИК	1
27	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
28	8172771	Прокладка водяного насоса, верхняя	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	8172761	Передняя пластина	1
30	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
31	82684430	ВИНТ (M6 x 30)	4
32	430232	Сальник	1
33	43037	ШПОНКА	1
33	8M0204723	ШПОНКА	1
34	43026T2	КРЫЛЬЧАТКА	1
35	82684425	ВИНТ (M6 x 25)	6
36	853906A1	Вал переключения передач в сборе	1
36	853908A1	Вал переключения передач в сборе	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	82684425	ВИНТ (M6 x 25)	2
42	816575	Торцевое уплотнение	1
42	861415	САЛЬНИК ТОРЦЕВОЙ	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	803496T1	Комплект подшипников и сальников (без переднего подшипника)	1
-	803496T2	Комплект подшипников/сальников	1
-	803489T1	РЕМОНТНЫЙ КОМПЛЕКТ МУФТЫ/КУЛАЧКА	1
-	859473A4	Шестерня переднего хода в сборе (с передним подшипником)	1
-	881260A5	Шестерня в сборе ведущая/переднего хода	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

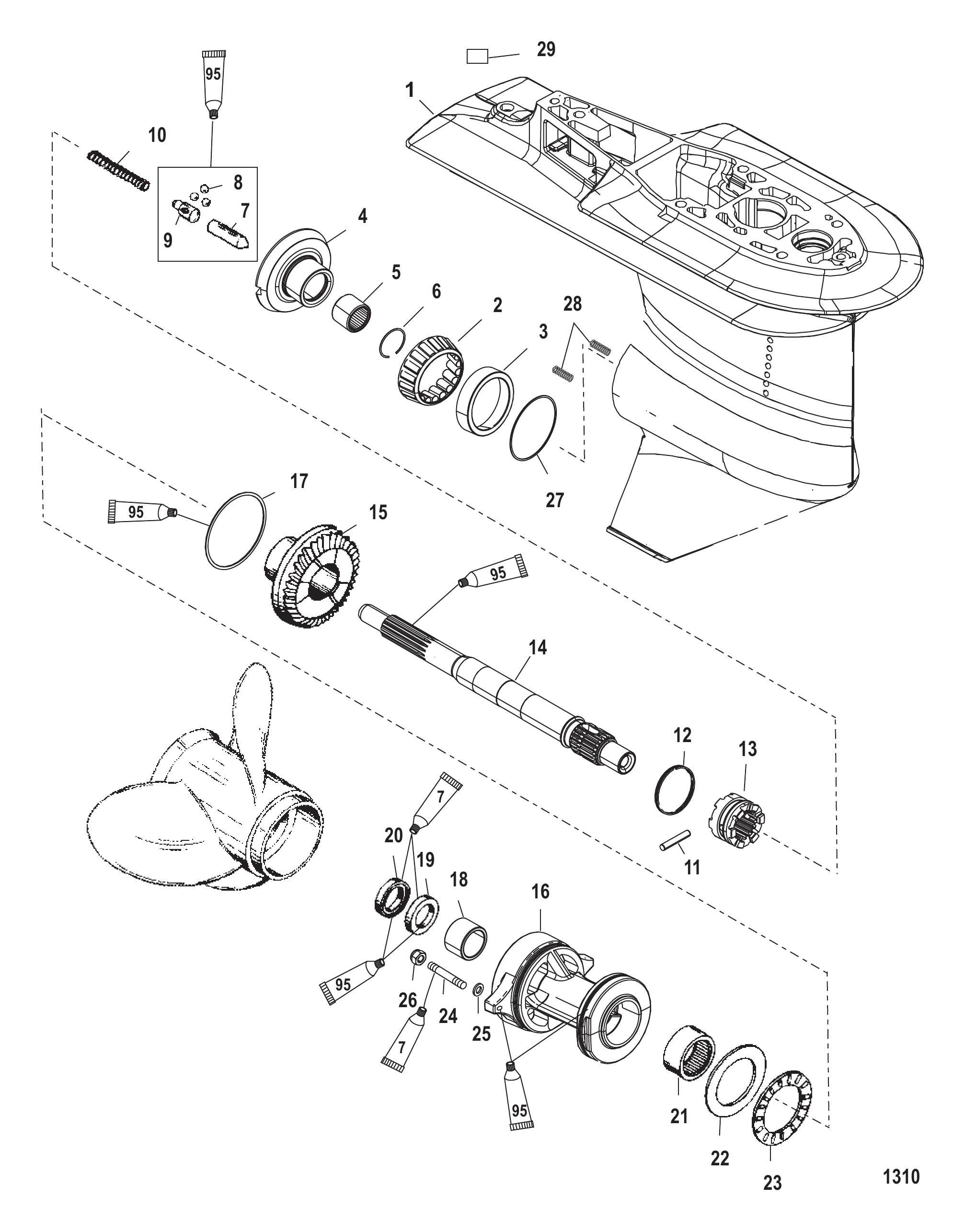

Рис. 18РЕДУКТОР ГРЕБНОГО ВИНТА 2.07:1-S/N-0T598999 и ранее Gear Hsg Prop 2.07:1-S/N-0T598999 & Below

REF	Номер детали	Наименование	Кол-во
-	9011G67	Корпус редуктора в сборе	1
-	9011J2	Корпус редуктора в сборе	1
-	9011J2	Корпус редуктора в сборе	1
-	9011G72	Корпус редуктора в сборе	1
-	9011J4	Корпус редуктора в сборе	1
-	9011J4	Корпус редуктора в сборе	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
3	NSS	NOT SOLD SEPARATE Cup	1
4	859473A4	Шестерня переднего хода в сборе (с передним подшипником)	1
4	881260A5	Шестерня в сборе ведущая/переднего хода	1
4	881260A5	Шестерня в сборе ведущая/переднего хода	1
5	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
6	856823	Кольцо стопорное	1
7	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
8	44530	Шарик	3
9	NSS	NOT SOLD SEPARATE Slide	1
10	850327	Пружина	1
11	30632	ШТИФТ КРЕСТОВИНЫ	1
11	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
12	30893	Пружина	1
13	850048T	Обгонная муфта	1
14	850308	Вал гребной	1
14	8M0140445	Гребной вал	1
15	850036T	Шестерня заднего хода - 29 зубьев	1
16	12596T2	Корпус подшипника в сборе	1
16	8M0168901	КОРПУС В СБОРЕ	1
17	97386	Кольцо уплотнительное (3.609 x .139)	1
17	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
18	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
19	70080	Сальник масляный (внутренний)	1
19	8M0205728	Сальник	1
20	70081	Сальник масляный наружный	1
20	8M0205729	САЛЬНИК	1
21	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
22	12577	Упорная шайба	1
23	12576	Подшипник упорный	1
24	429172	ШПИЛЬКА (M8 x 48)	2
24	8M0034456	Шпилька (M8 X 1.25 X 48)	2
25	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
26	401378	ГАЙКА (M8)	2
27	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
27	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
28	8227731	ВСТАВКА Резьбовая	2
29	NSS	NOT SOLD SEPARATE Decal-Pinion Identification	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	803496T1	Комплект подшипников и сальников (без переднего подшипника)	1
-	803496T2	Комплект подшипников/сальников	1
-	803489T1	РЕМОНТНЫЙ КОМПЛЕКТ МУФТЫ/КУЛАЧКА	1
-	859473A4	Шестерня переднего хода в сборе (с передним подшипником)	1
-	881260A5	Шестерня в сборе ведущая/переднего хода	1

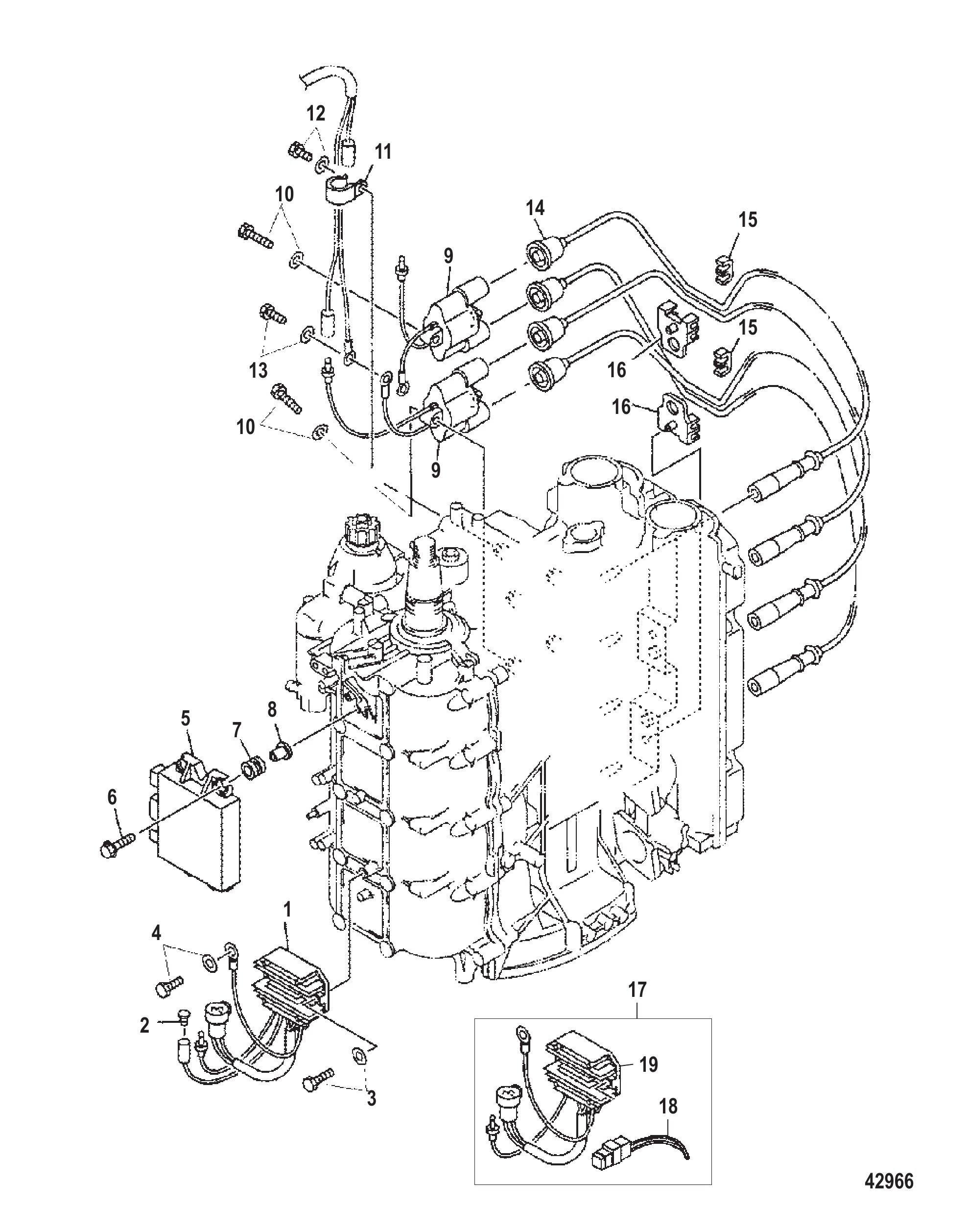

Рис. 19Компоненты зажигания Ignition Components

REF	Номер детали	Наименование	Кол-во
1	804278T11	Выпрямитель/регулятор	1
1	804278A12	Выпрямитель/регулятор	1
1	804278T	Выпрямитель/регулятор	1
1	804278T11	Выпрямитель/регулятор	1
2	804279	Крышка	1
3	853536	БОЛТ (M6 x 25)	2
4	804604	БОЛТ (M6 x 20)	1
5	804269T1	Блок CDI	1
5	804269T2	Блок CDI	1
5	804269T2	Блок CDI	1
6	804270	Болт (M6 x 28)	4
7	881304	Втулка уплотнительная	4
8	82851M	Втулка	4
8	804344003	Втулка	4
9	804271T	Катушка зажигания	2
10	804603	БОЛТ (M6 x 30)	4
11	83577M	Хомут	1
12	804602	БОЛТ (M6 x 12)	1
13	804604	БОЛТ (M6 x 20)	1
14	804272A1	Комплект высоковольтных проводов	1
15	804276	Хомут	2
16	804277	Хомут	2
17	804278A12	Выпрямитель/регулятор	1
18	8042903	Жгут проводов в сборе	1
19	804278T12	Регулятор напряжения	1
NS	NSS	NOT SOLD SEPARATE CLAMP	1

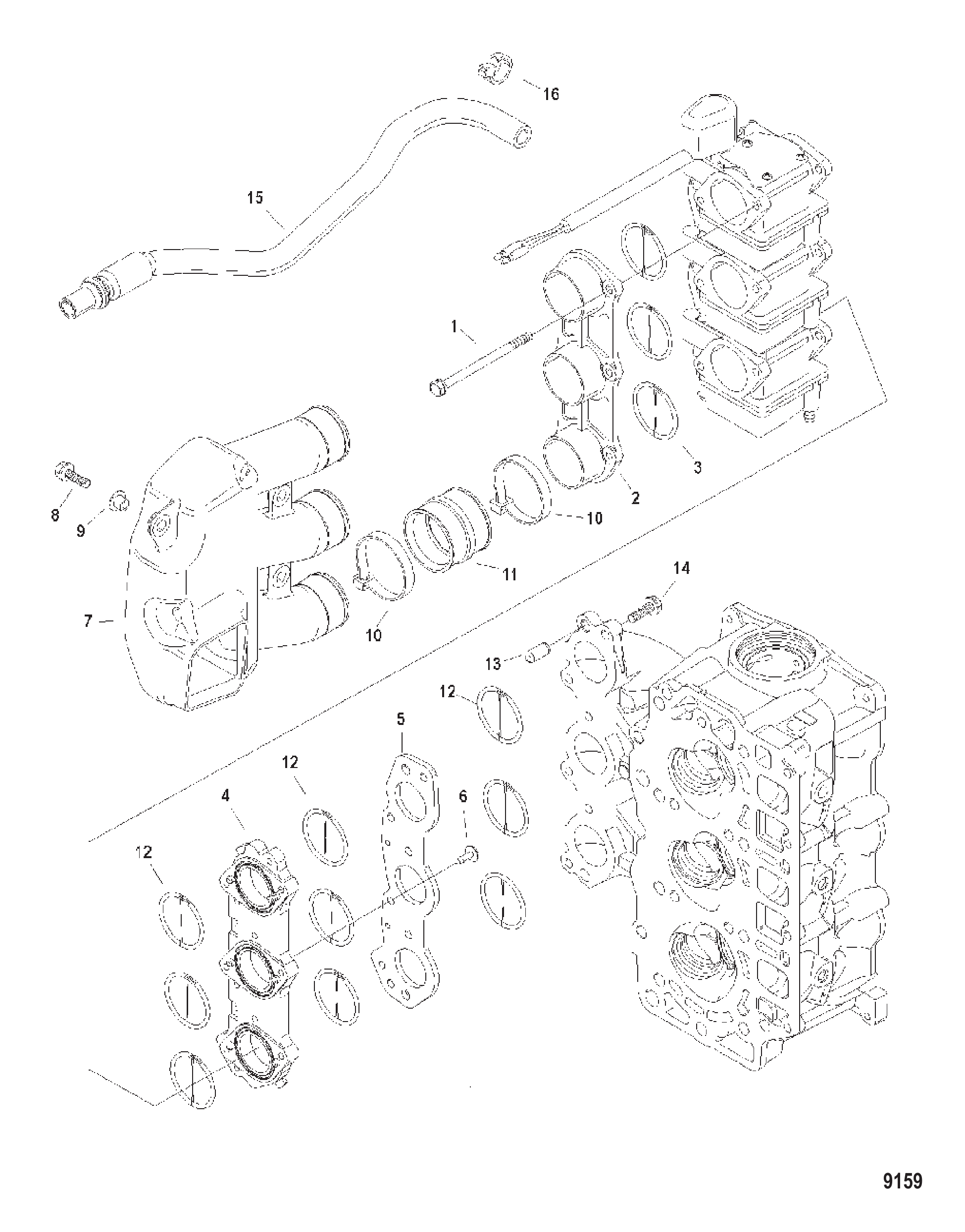

Рис. 20Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	82615890	ВИНТ (M6 x 90)	6
2	856126T	Воздухозаборник	1
3	856525	Уплотнительное кольцо	3
4	834783T	Пластина	1
5	834784T	Изолятор	1
5	834784T1	Изолятор	1
6	827633	ПРОБКА	2
7	856127T	Шумопоглотитель	1
7	856127A2	Шумопоглотитель в сборе	1
8	40011128	Винт (M6 x 20) нержавеющая сталь	2
8	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
9	17044M	ВТУЛКА	2
10	850181	СТЯЖКА (11.750 ДЮЙМОВ)	6
11	856128	Сальник	3
11	856128001	Сальник	3
12	825057	КОЛЬЦО уплотнительное	9
12	8M0188456	Уплотнительное кольцо	9
13	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
14	8248326	Винт (M6 x 25 мм)	6
15	856174A2	Шланг сапуна	1
15	8M0182223	Шланг сапуна	1
16	816311T	СТЯЖКА (8.00 дюймов)	1
-	825231A99	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1

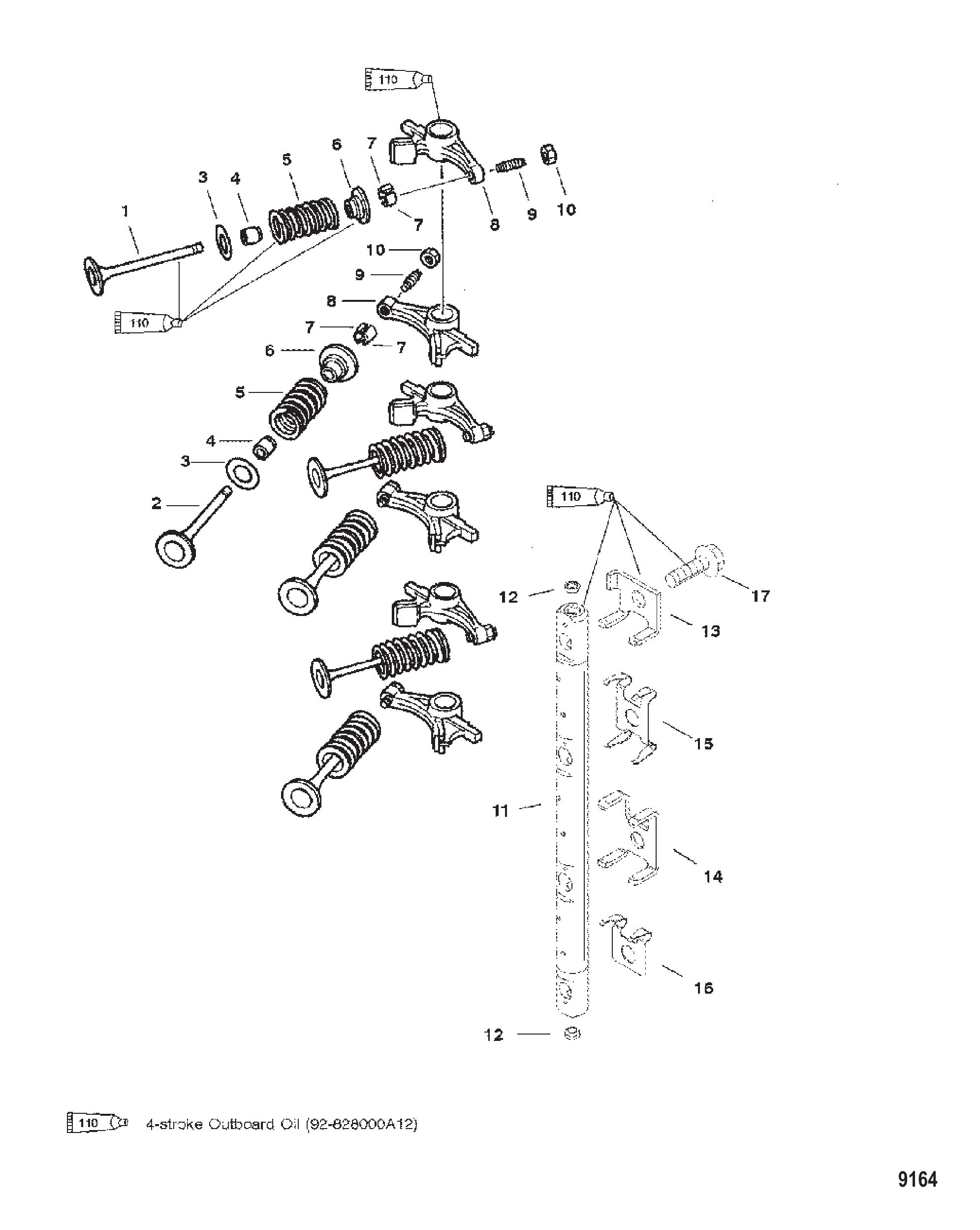

Рис. 21ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ Intake/Exhaust Valves

REF	Номер детали	Наименование	Кол-во
1	832991T	Клапан выпускной	3
2	832990T1	Клапан впускной	3
3	825044	ШАЙБА пружины клапана	6
4	822647	Сальник стержня клапана	6
5	823678	Пружина клапана наружная	6
6	822650	Фиксатор	6
6	893553	Фиксатор	6
7	822651	Шпонка	12
7	893554	Шпонка	12
8	825045A2	Коромысло	6
8	898821A01	Коромысло в сборе	6
9	825046	ВИНТ	6
9	825045A2	Коромысло	6
10	826150	Гайка	6
11	834780T	Ось коромысел	1
11	834780T1	Ось коромысел	1
12	825042	ПРОБКА	2
13	825050	КРОНШТЕЙН	1
14	825051	ПЛАСТИНА	1
15	825052	ПРУЖИНА	1
16	854713	Пружина	1
17	82641030	ВИНТ (M8 x 30)	4
-	825231A99	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1

Рис. 22КЛЮЧ ЗАЖИГАНИЯ Key Chart Ignition Switch

REF	Номер детали	Наименование	Кол-во
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

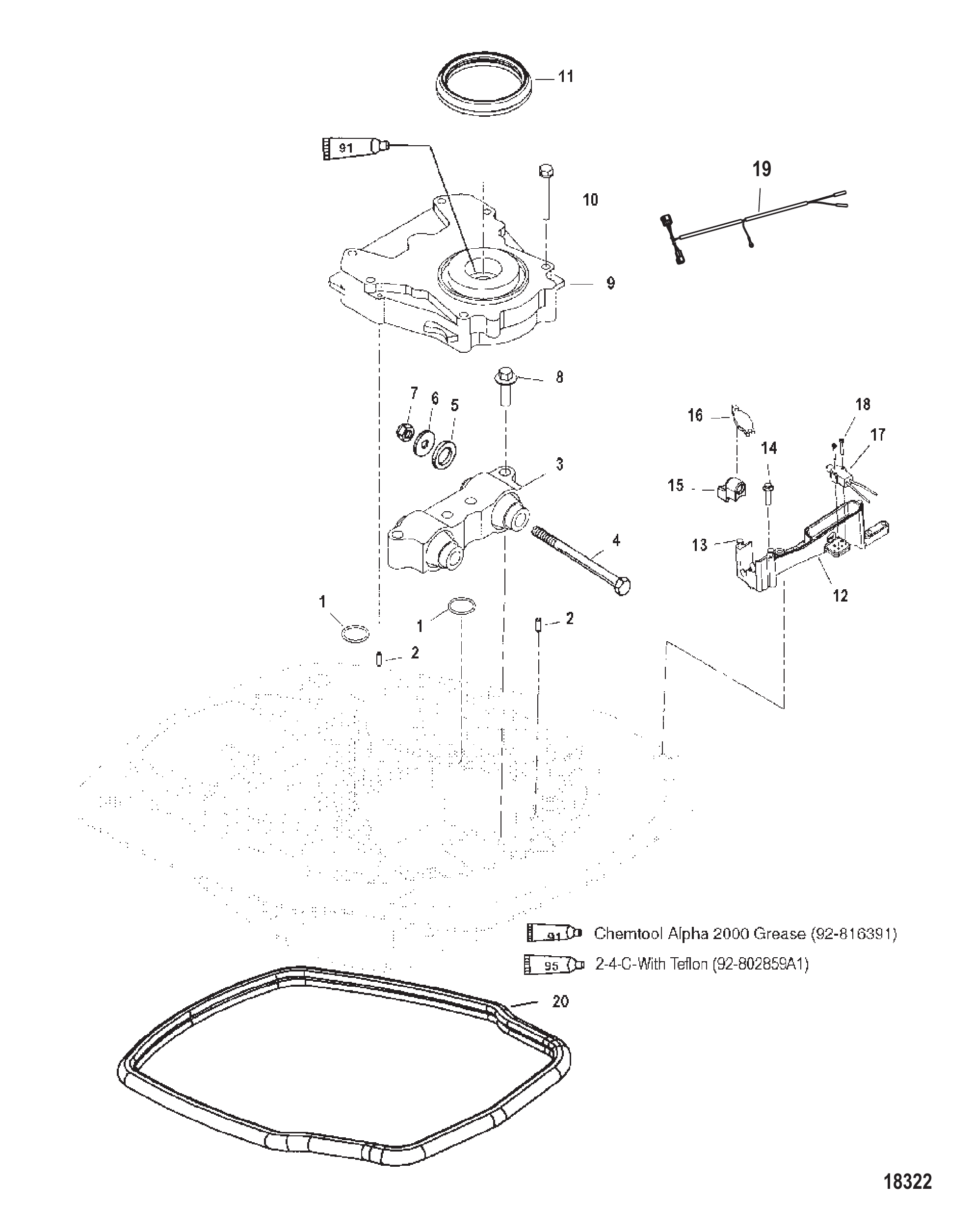

Рис. 23Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	858581	Уплотнительное кольцо	2
2	858580	Установочный штифт	2
2	41275M	Установочный штифт	2
3	881900T	ОПОРА	1
3	881900T03	Опора	1
4	42974	БОЛТ (M12 x 175) ВЕРХНЕЕ КРЕПЛЕНИЕ	2
4	8M0238139	Винт	2
5	934161	Шайба неопреновая	2
5	32834	ШАЙБА (.9375 x 1.750 x .172)	2
6	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
6	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
7	859129	ГАЙКА (M12)	2
7	896963	Гайка (M12)	2
8	4010750	ВИНТ (M8 x 50) ХОМУТ	4
9	858579T3	Масляный насос	1
10	858719	Болт (M6 x 45)	6
10	8M0052670	Винт	6
11	804349	САЛЬНИК	1
12	858793T10	Кронштейн тяги переключения передач	1
13	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
14	82130020	ВИНТ (M6 x 20)	3
15	8591761	Фиксатор	1
16	98889	Защёлка	1
17	813960A3	ВЫКЛЮЧАТЕЛЬ	1
17	8M0052927	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
18	88075020	ВИНТ (M3 x 20)	2
19	878178A1	Жгут проводов в сборе с прерывателем переключения	1
20	8238053	Сальник	1
20	8M0043168	Сальник	1

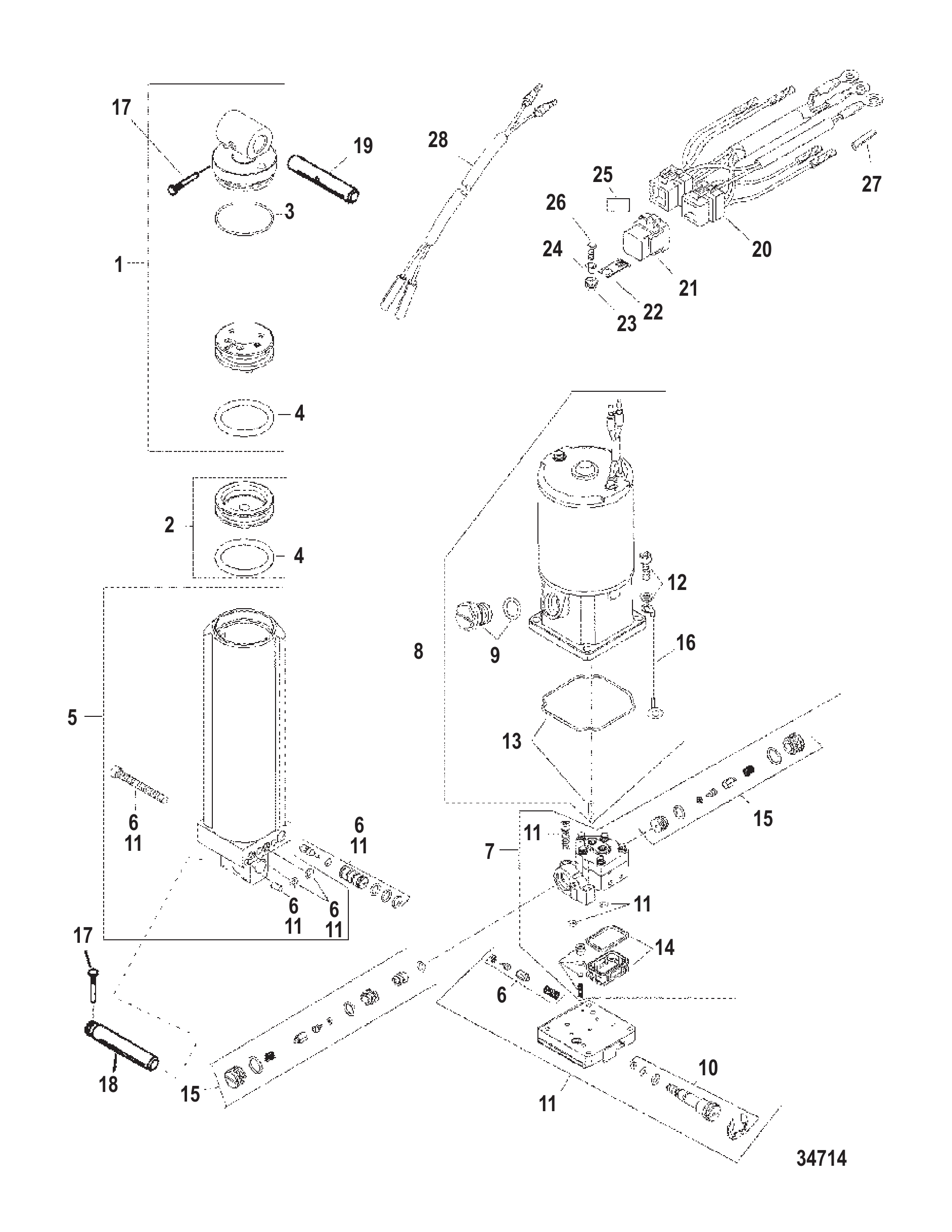

Рис. 24Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	830150T4	НАСОС/ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ	1
-	8M0055006	Комплект гидроподъёма	1
-	830150T2	Насосный узел силового тримма	1
-	855654T2	НАСОС/ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ	1
-	8M0055011	Комплект гидроподъёма	1
1	855833A1	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
1	855833A1	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
1	855833A1	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
1	813427A3	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
1	813427A3	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
1	879194064	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
1	879194064	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
2	810776A1	Поршень в сборе с памятью	1
2	8M0171822	Ремкомплект поршня памяти	1
3	809872A2	Ремкомплект уплотнительных колец	1
3	8M0171819	Ремкомплект уплотнительных колец	1
4	N.S.S.	Not Sold Separate O-Ring	2
5	811228A1	Узел цилиндра	1
5	893904T01	Узел цилиндра	1
6	809873A1	Ремкомплект клапана ограничения подъёма	1
6	893905A02	Ремкомплект клапана	1
6	809873A2	Комплект клапана ограничения тримма	1
6	893944A01	Комплект клапана ограничения тримма	1
7	809874A1	Насос в сборе	1
7	893906A02	Насос в сборе	1
8	809885A2	Ремкомплект электромотора	1
8	893907A02	Ремкомплект электромотора	1
9	8134351	Пробка	1
10	813442A2	Узел ручного сброса в сборе	1
10	893929A01	Комплект предохранительного клапана	1
11	809875A1	Ремкомплект коллектора	1
11	893909A02	Ремкомплект коллектора	1
12	809876A1	Ремкомплект крепежа электромотора	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
16	88238A18	Трос в сборе	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
17	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
18	19607	Штифт	1
19	822869	Штифт	1
19	822869001	ПАЛЕЦ АНКЕРНЫЙ	1
-	826802A15	ЖГУТ ПРОВОДОВ В СБОРЕ С РЕЛЕ	1
20	826802A12	Жгут проводов в сборе	1
21	828151A1	Реле в сборе	2
21	8M0207773	Реле тримма в сборе	2
22	828102	Кронштейн	2
22	8M0207771	Кронштейн крепления	2
23	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
23	8M0207785	Втулка	2
24	818968	ВТУЛКА	2
24	8M0214955	Втулка	2
25	NSS	NOT SOLD SEPARATE Decal-Trim Relay	2
26	8248326	Винт (M6 x 25 мм)	2
27	13541	Разъём штыревой	2
28	852539A1	ЖГУТ ПРОВОДОВ В СБОРЕ С ПЕРЕХОДНИКОМ	1

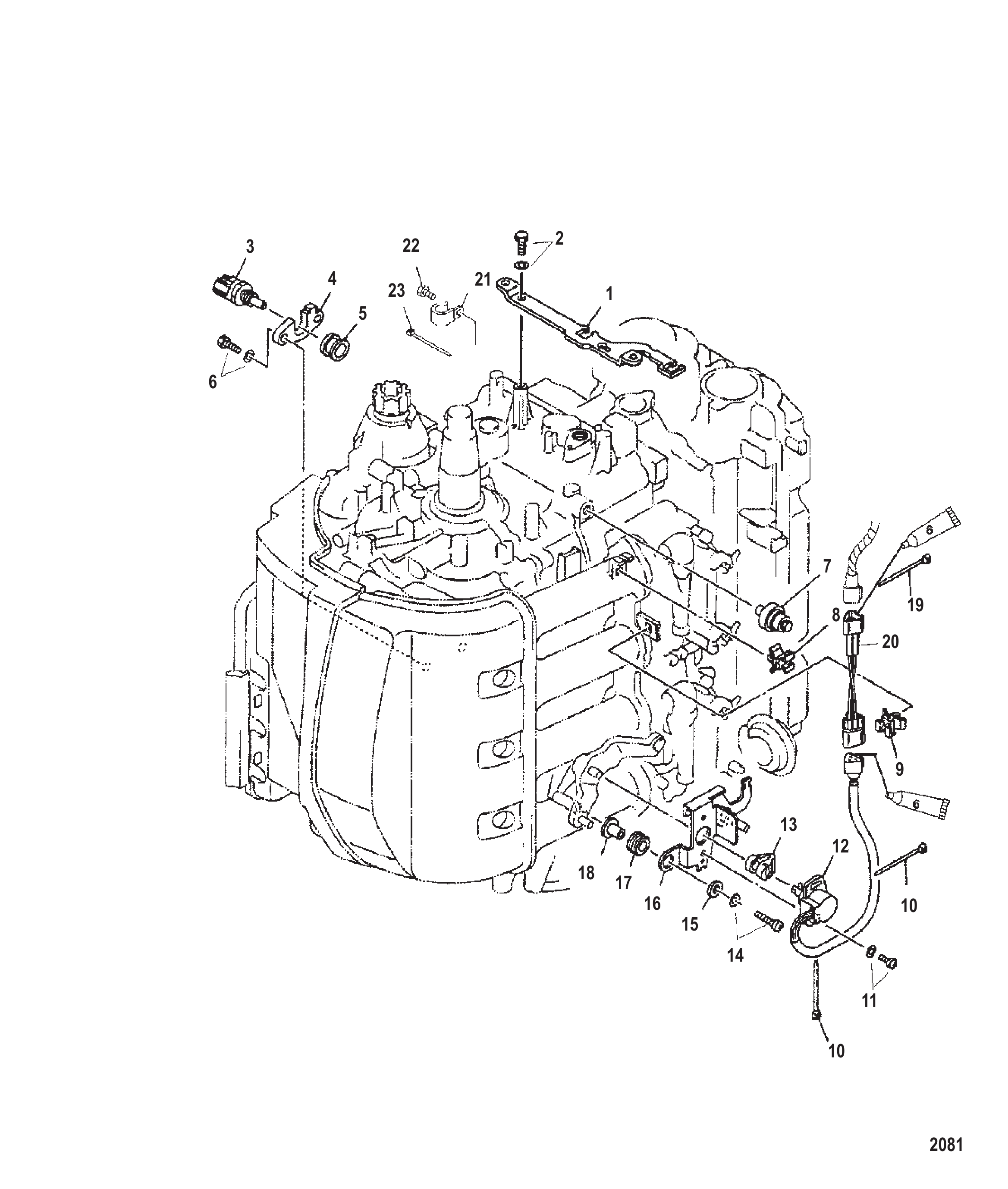

Рис. 25ДАТЧИКИ Sensors

REF	Номер детали	Наименование	Кол-во
1	804294	Пластина	1
2	8527768	Болт (M6 x 16)	2
2	811188T	Болт	2
3	804295T	Термодатчик	1
4	804296	Фиксатор	1
5	804297	Прокладка	1
5	8042971	Прокладка датчика температуры	1
6	8527768	Болт (M6 x 16)	2
6	811188T	Болт	2
7	804307	Датчик давления масла	1
7	8043071	Датчик давления масла	1
8	804300	Хомут	1
9	804300	Хомут	1
10	816311T	СТЯЖКА (8.00 дюймов)	2
11	827160M	Винт (M5 x 10)	2
12	804298T	Датчик дроссельной заслонки	1
13	804301	Рычаг	1
14	804306	Винт (M5 x 25)	2
15	804305	Шайба	2
16	804302	Кронштейн	1
17	804304	Втулка уплотнительная	2
18	804303	Втулка	2
19	816311T	СТЯЖКА (8.00 дюймов)	1
20	859295T1	Жгут проводов в сборе	1
21	83577M	Хомут	1
22	84088M	ВИНТ (M6 x 10)	1
23	879650	Хомут	1
23	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
-	804070T2	Сборка головки блока цилиндров	1
-	804070T05	Головка блока 75/90 4-тактный	1
-	883548T02	Сборка головки блока цилиндров	1
-	804345A02	Комплект прокладок головки блока цилиндров	1

Рис. 26Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
80394102	Каталог запчастей 30/40 Карбюратор 4-тактный (3 цилиндра)	1
10212020	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10212030	Руководство по эксплуатации	1
10212040	Руководство по эксплуатации	1
10212050	Руководство по эксплуатации	1
10214020	Руководство по эксплуатации	1
857046R1	РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ	1
803640A00	КОМПЛЕКТ НАКЛЕЕК	1
803640A05	КОМПЛЕКТ НАКЛЕЕК	1
8M0099557	КОМПЛЕКТ НАКЛЕЕК MERCURY	1
803641A00	КОМПЛЕКТ НАКЛЕЕК	1
803641A05	КОМПЛЕКТ НАКЛЕЕК	1
8M0099557	КОМПЛЕКТ НАКЛЕЕК MERCURY	1
803644A00	КОМПЛЕКТ НАКЛЕЕК	1
8M0099557	КОМПЛЕКТ НАКЛЕЕК MERCURY	1
803642A01	КОМПЛЕКТ НАКЛЕЕК	1
803642A03	КОМПЛЕКТ НАКЛЕЕК	1
803642A03	КОМПЛЕКТ НАКЛЕЕК	1
803643A01	КОМПЛЕКТ НАКЛЕЕК	1
803643A03	КОМПЛЕКТ НАКЛЕЕК	1
803643A03	КОМПЛЕКТ НАКЛЕЕК	1
803645A01	КОМПЛЕКТ НАКЛЕЕК	1
803946A99	КОМПЛЕКТ НАКЛЕЕК	1
803947A99	КОМПЛЕКТ НАКЛЕЕК	1
88343312	Наклейка California Ultra Low Emissions	1
804654A02	НАКЛЕЙКА С ИНФОРМАЦИЕЙ EPA	1
804654A03	НАКЛЕЙКА С ИНФОРМАЦИЕЙ EPA	1
804654A04	НАКЛЕЙКА С ИНФОРМАЦИЕЙ EPA	1
804654A05	НАКЛЕЙКА С ИНФОРМАЦИЕЙ EPA	1

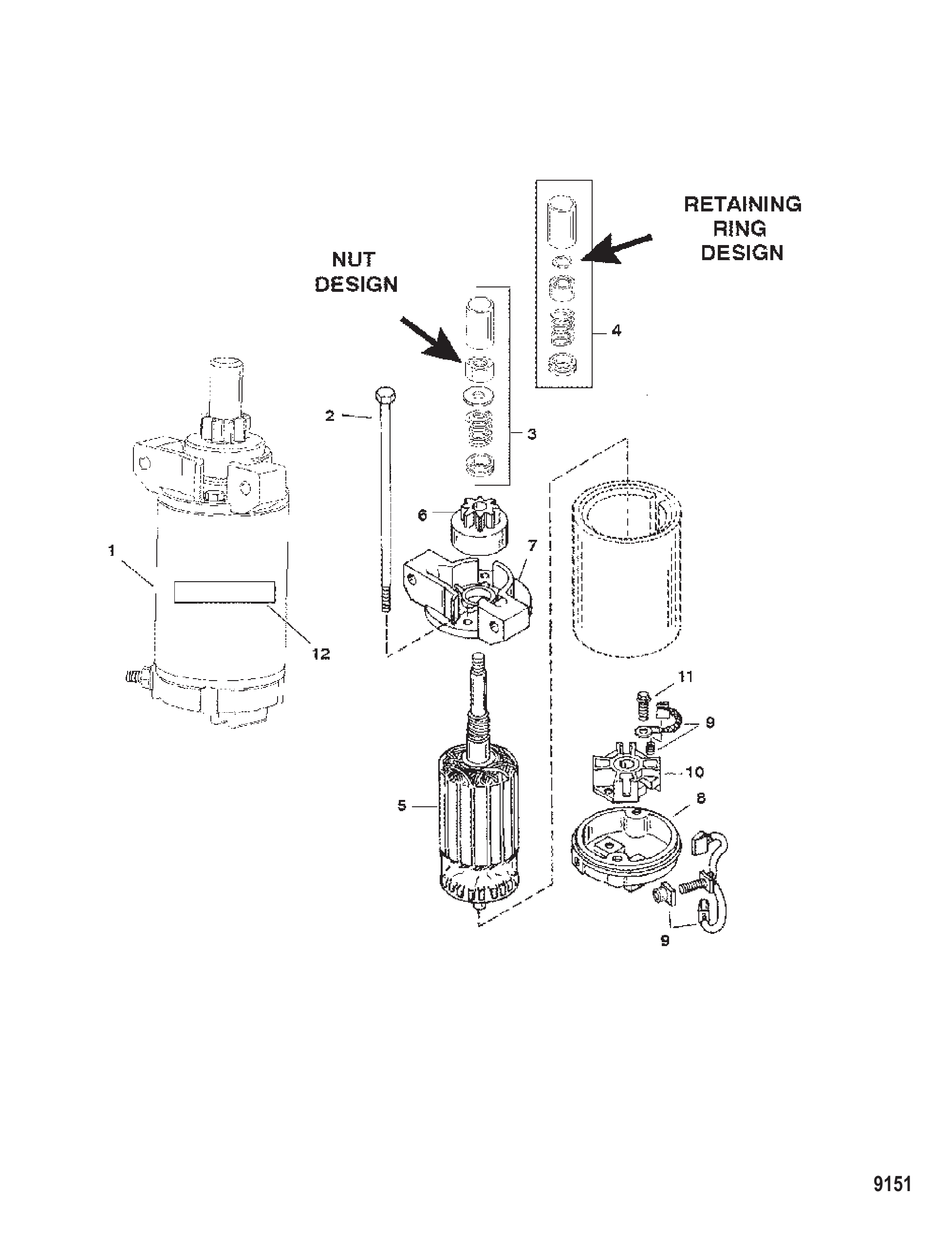

Рис. 27СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	859170T	СТАРТЕР В СБОРЕ	1
1	854636T	СТАРТЕР В СБОРЕ	1
1	893887T	Сборка стартера в сборе	1
2	965661	СКВОЗНОЙ БОЛТ	2
3	906433	Ремкомплект привода	1
3	891752	Комплект привода	1
4	803945	ПРИВОДНОЙ КОМПЛЕКТ	1
5	8236382	Якорь	1
5	8236384	Якорь	1
6	68575T2	ШЕСТЕРНЯ	1
7	8236392	Крышка привода	1
8	8119011	Крышка коллектора	1
9	753841	Комплект щёток/пружин	1
9	898265016	Комплект щёток/пружин	1
10	61787	Держатель щётки	1
10	898265014	Держатель щёток	1
11	F15158	Винт	2
12	8272822	Наклейка предупреждение высокое напряжение	1

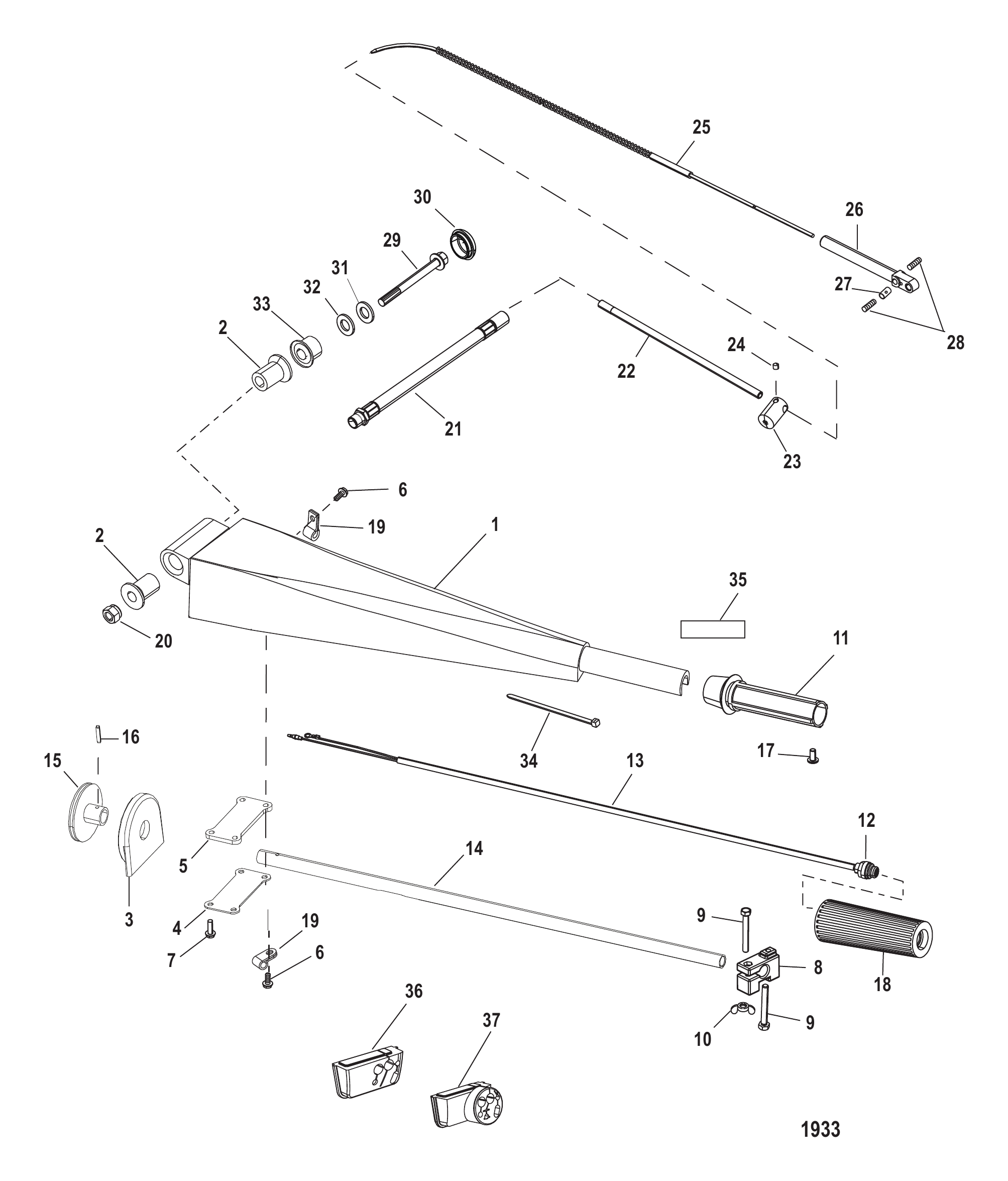

Рис. 28КОМПЛЕКТ РУЛЕВОЙ РУКОЯТКИ Steering Handle Kit

REF	Номер детали	Наименование	Кол-во
-	816366A30	Комплект рулевой рукоятки	1
-	816366A42	Комплект рукоятки управления	1
-	816366A31	Комплект рукоятки управления	1
-	816366A42	Комплект рукоятки управления	1
-	816366A32	Комплект рукоятки управления	1
1	12020A3	Рукоятка в сборе рулевого рычага	1
NS	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
NS	8M0169589	Штуцер для смазки	1
2	429922	ВТУЛКА	2
2	42992T02	ВТУЛКА	2
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	878609	Винт (#10-16 x .600)	1 or 2
7	878608	Винт (#10-16 x .500)	3 or 4
8	12013	ХОМУТ ДРОССЕЛЯ	1
8	889729	ХОМУТ	1
9	40007112	Винт (M5 x 40) хомута дросселя	2
10	816874	Барашковая гайка (#10-32)	1
11	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
12	823609A5	Выключатель в сборе стоп	1
12	8M0104612	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
13	NSS	NOT SOLD SEPARATE Insulator	1
14	12018A4	ТРУБКА В СБОРЕ Дроссель	1
15	NSS	NOT SOLD SEPARATE Drive Wheel	1
16	NSS	NOT SOLD SEPARATE Roll Pin	1
17	62568	Винт (#10-16 x .375)	1
18	99589	Рукоятка	1
18	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
19	648552	ЗАЖИМ	2
20	40140	ГАЙКА (M10)	1
21	8885242	Трубка защитная	1
21	8885241	Трубка защитная (9,03 дюйма)	1
22	895665	Направляющая труба	1
23	89578	Ствол	1
24	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
25	12019003	Трос в сборе	1
26	43433	Направляющая	1
26	8M0204660	НАПРАВЛЯЮЩАЯ	1
27	20007	Анкер	1
28	20518	Винт установочный (#8-32)	2
28	8M0204644	КОМПЛЕКТ ВИНТОВ	2
29	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	1
30	48416	Крышка	1
31	4002319	ШАЙБА	1
32	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
33	146011	ПРОСТАВКА	1
34	816311T	СТЯЖКА (8.00 дюймов)	AR
35	NSS	NOT SOLD SEPARATE Decal-Throttle	1
36	881240	Втулка уплотнительная троса	1
37	889724	ВТУЛКА	1

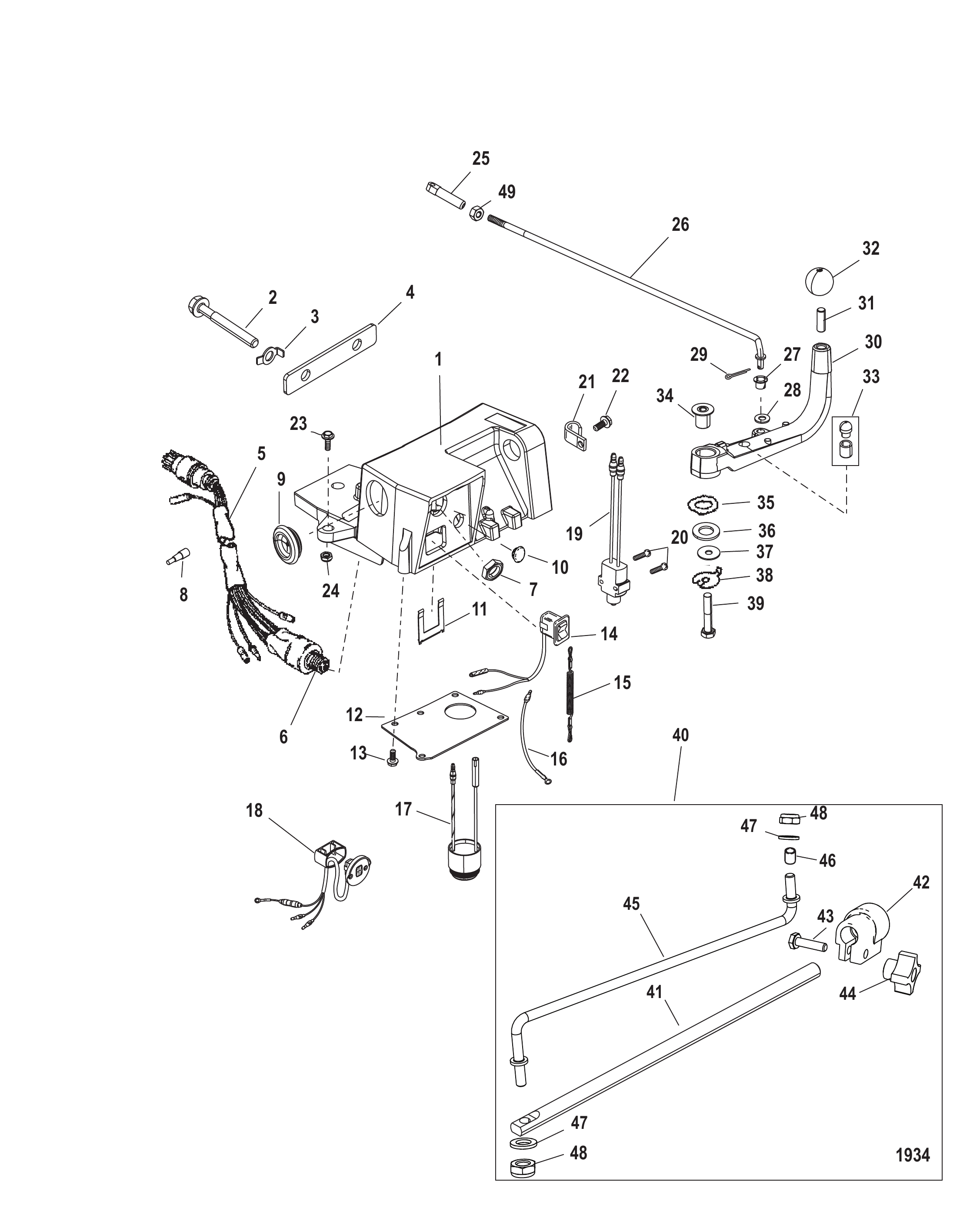

Рис. 29Компоненты комплекта рулевой рукоятки Steering Handle Kit Components

REF	Номер детали	Наименование	Кол-во
-	816366A30	Комплект рулевой рукоятки	1
-	816366A42	Комплект рукоятки управления	1
-	816366A31	Комплект рукоятки управления	1
-	816366A42	Комплект рукоятки управления	1
-	816366T10	Рукоятка	1
1	816366T5	Кронштейн рукоятки	1
1	816366T08	Кронштейн рукоятки	1
1	816366T10	Рукоятка	1
2	881261	Винт (.313-24 x 3.50)	2
3	42981	ШАЙБА СТОПОРНАЯ	2
4	822263	Проставка	1
5	12649A4	Жгут проводов в сборе	1
6	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
7	879755	Гайка специальная - черный нейлон	1
8	13541	Разъём штыревой	1
9	121051	ВТУЛКА	1
10	12014	ПРОБКА	1
10	889730	ПРОБКА	1
11	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
11	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
12	8158041	Крышка	1
13	878608	Винт (#10-16 x .500)	5
14	11083A4	Выключатель стоп-сигнала в сборе	1
15	15920Q54	ШНУР В СБОРЕ	1
16	11149A3	Трос в сборе	1
17	816051A2	Звуковой сигнал в сборе	1
17	889528T01	Звуковой сигнал в сборе	1
18	18286A19	Комплект переключателя тримма (25.00 футов)	1
19	813960A3	ВЫКЛЮЧАТЕЛЬ	1
19	8M0052927	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
20	12110	ВИНТ (#6-32 x .750)	2
21	648551	ХОМУТ	1
22	878608	Винт (#10-16 x .500)	1
23	849838	ВИНТ (.375-24 x 1.250)	1
24	826709113	Гайка (.375-24) нержавеющая сталь	1
24	8M0204726	Гайка (.375-24) латунная	1
25	48419	Наконечник тяги переключения передач	1
25	48419T	Наконечник тяги-2.16 IN	1
25	48419001	Наконечник тяги	1
25	48419T01	Наконечник тяги (2.66 дюйма)	1
26	495637	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
27	26856	ВТУЛКА	1
28	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
29	25191	ШПЛИНТ ОСЬ ВИЛКИ - БЕЗ ГИДРОПОДЪЁМА	1
30	8163677	Рычаг переключения передач	1
31	58152	Шпилька (.375-24 x 1.125)	1
31	8M0034452	Шпилька	1
32	98530	РУЧКА	1
33	12016A2	Комплект фиксатора с пружиной	1
34	8159831	Втулка	1
35	823970	ШАЙБА	1
36	824610	ШАЙБА ПЛАСТИКОВАЯ	1
37	814803	Шайба	1
38	8158051	Шайба стопорная с усиком	1
39	4000357	ВИНТ (M8 x 45)	1
40	52148A7	Сборка системы Co-Pilot	1
40	52148A08	Узел системы Co-Pilot	1
41	521481	НАПРАВЛЯЮЩИЙ СТЕРЖЕНЬ	1
41	52148002	Направляющая тяга (15.00 дюймов)	1
42	52155A1	Гайка в сборе	1
42	8M0103848	Гайка в сборе	1
43	36137	ВИНТ (.250-28 x 1.00) ПОДШИПНИК К ПРИВОДУ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
44	821621	Рукоятка штифтовая	1
45	873491	Штанга	1
46	521512	ВТУЛКА	1
46	26841	ВТУЛКА НЕЙЛОНОВАЯ - ТЯГА РЫЧАГА БЛОКИРОВКИ ЗАДНЕГО ХОДА	1
47	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
47	8M0042642	Шайба (.323 x .562 x .063)	2
48	826709111	Гайка (.312-24) нержавеющая сталь	2
49	64015	Гайка (.250-20) клеммы стартерного соленоида	1

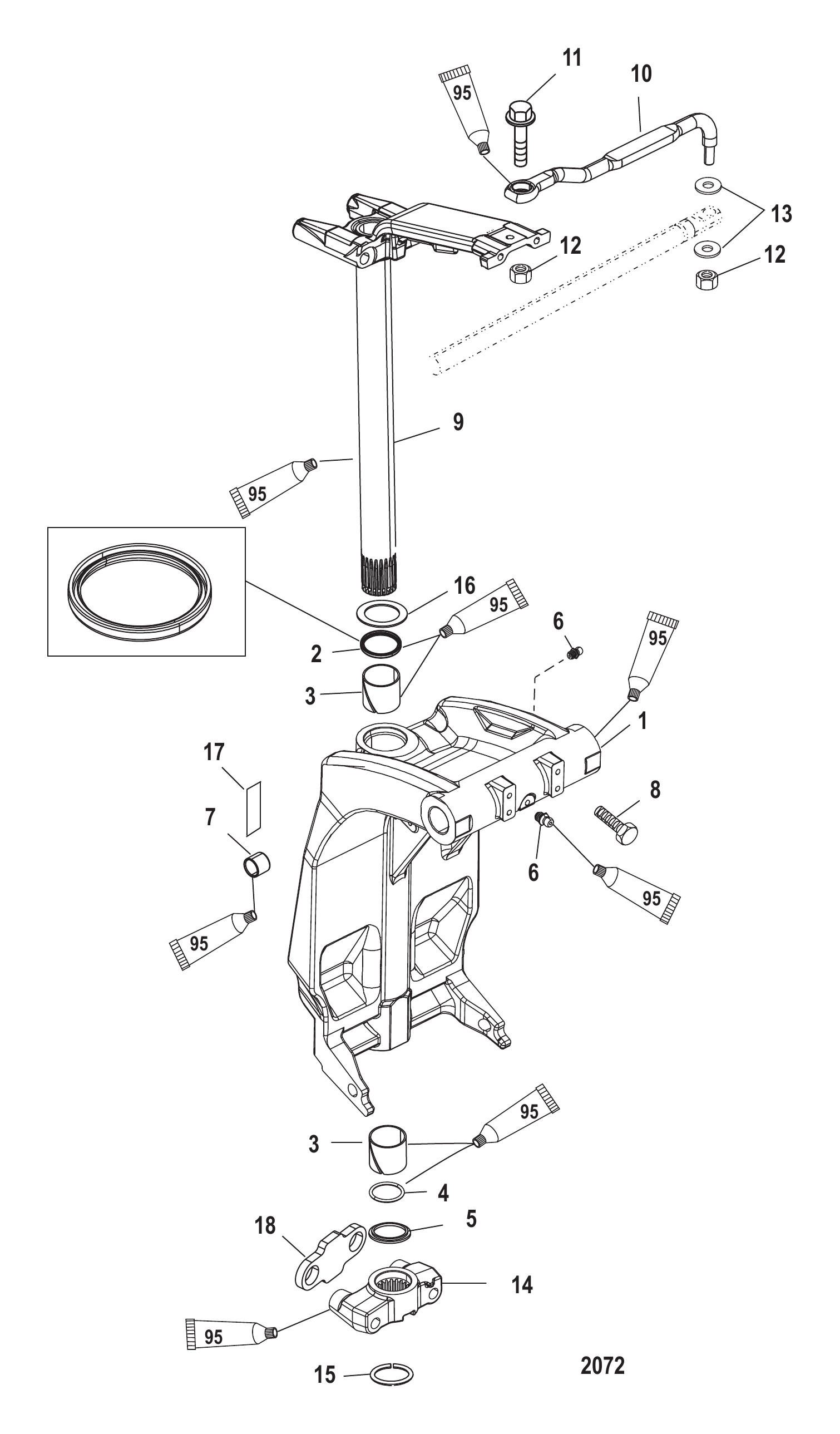

Рис. 30Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1

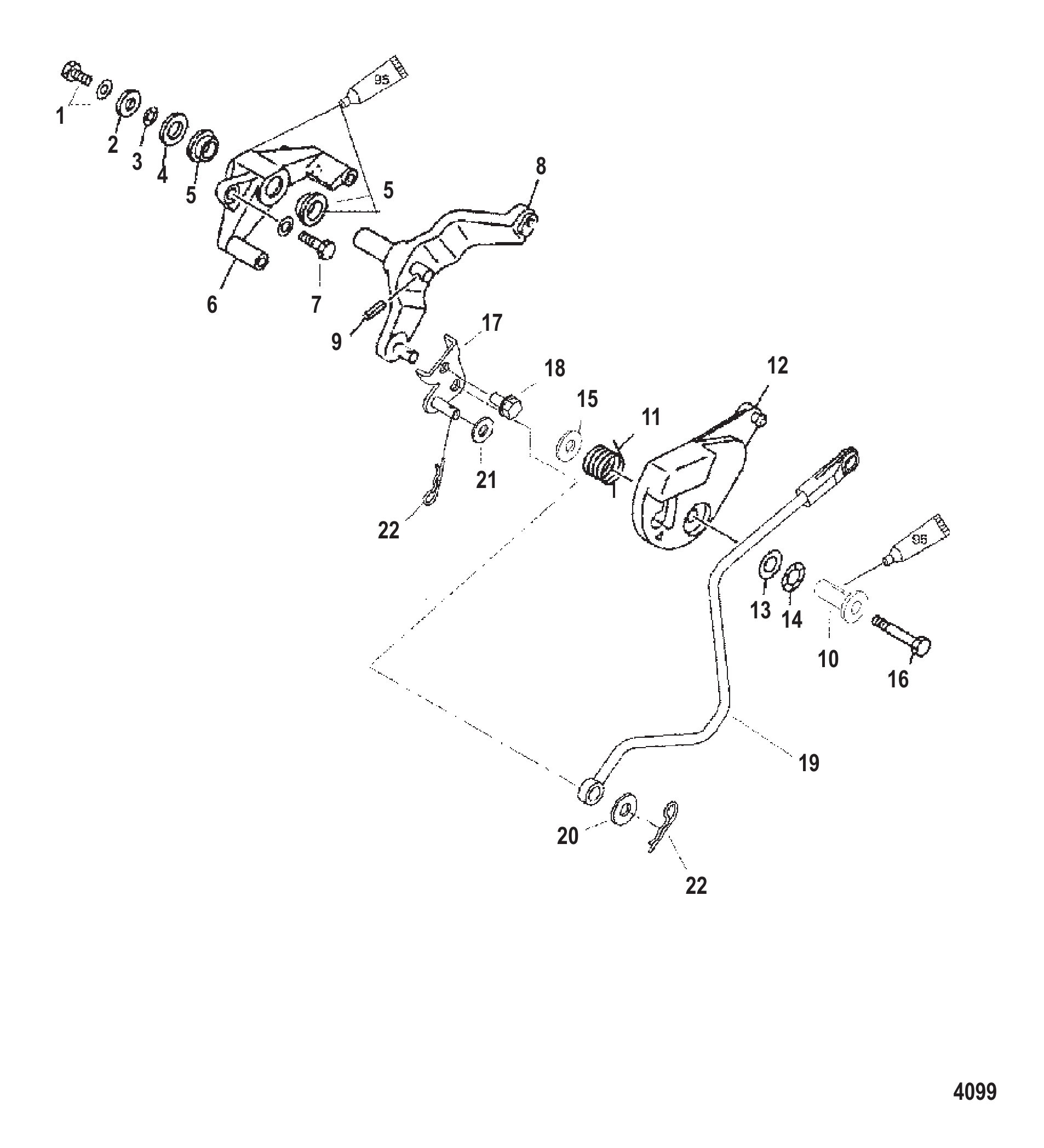

Рис. 31РЫЧАГ И ТЯГИ ДРОССЕЛЯ Throttle Lever and Linkage

REF	Номер детали	Наименование	Кол-во
1	804602	БОЛТ (M6 x 12)	1
2	804339	ШАЙБА	1
2	81794M	Шайба	1
3	83457M	Волнистая шайба	1
4	82221M	ПЛАСТИНА	1
5	81949M	Втулка рычага зажима кожуха	2
6	804340	КРОНШТЕЙН	1
7	8248326	Винт (M6 x 25 мм)	2
8	804338	РЫЧАГ управления дросселем	1
9	82149M	Роликовый штифт (18.5 мм)	1
10	804344	ВТУЛКА	1
11	804343	ПРУЖИНА	1
12	804342	КУЛАЧОК	1
12	8043421	Кулачок	1
13	84974M	ШАЙБА	1
14	81868M	ВОЛНОВАЯ ШАЙБА	1
15	94524M	ШАЙБА	1
16	826958M	БОЛТ (M6 x 35)	1
17	8587951	Кронштейн рычага дросселя	1
18	85593912	ВИНТ (M6 x 12)	1
19	8587961	Тяга дросселя	1
20	71055	Шайба пальца рычага переключения	1
21	35459	ШАЙБА	1
22	859746	ШПЛИНТ	2

Рис. 32Специальный инструмент Tools Special

Номер детали	Наименование	Кол-во
36392	Калибровочный инструмент карбюратора	1
809641A1	Комплект карбюратора	1
8098712	ВАКУУМНЫЙ ИНСТРУМЕНТ ДЛЯ НАСТРОЙКИ КАРБЮРАТОРА	1
83163M	Фиксатор маховика	1
8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
99750A1	Мультиметр	1
52024A1	Блок переключателя	1
850439T1	Тестер восьмикамерный	1
63998A1	Инструмент для зазора однокамерный	1
850439T	Тестер	1
850439T1	Тестер восьмикамерный	1
99379	Стробоскоп	1
85560	ПОДШИПНИК УПОРНЫЙ	1
817007T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ САЛЬНИКА	1
825199	Направляющая	1
14308T1	Инструмент для обоймы подшипника	1
14308T02	Оправка для обоймы подшипника	1
31229A7	Комплект съёмников для подшипника	1
24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
29310	ПЛАСТИНА КОРПУСА РЕДУКТОРА	1
34961	ШАЙБА КОРПУСА РЕДУКТОРА	1
31229	Вал	1
36571	Установочная шайба	1
36571T	Направляющая шайба, корпус редуктора	1
37312	Инструмент ведущей головки	1
37312T	ОПРАВКА ПОДШИПНИКА ГРЕБНОГО ВАЛА	1
37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
825200A1	ИНСТРУМЕНТ-КРЮЧОК ДЛЯ ПРУЖИНЫ	1
13779	Съёмник подшипника	1
83180M	Фиксатор гребного вала	1
826872	Инструмент установки подшипника	1
817011T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ ИГОЛЬЧАТОГО ПОДШИПНИКА	1
825197T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ МАСЛЯНОГО САЛЬНИКА	1
825198	Оправка	1
27780	СЪЕМНИК	1
37241	Пластина съёмника универсальная	1
66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1

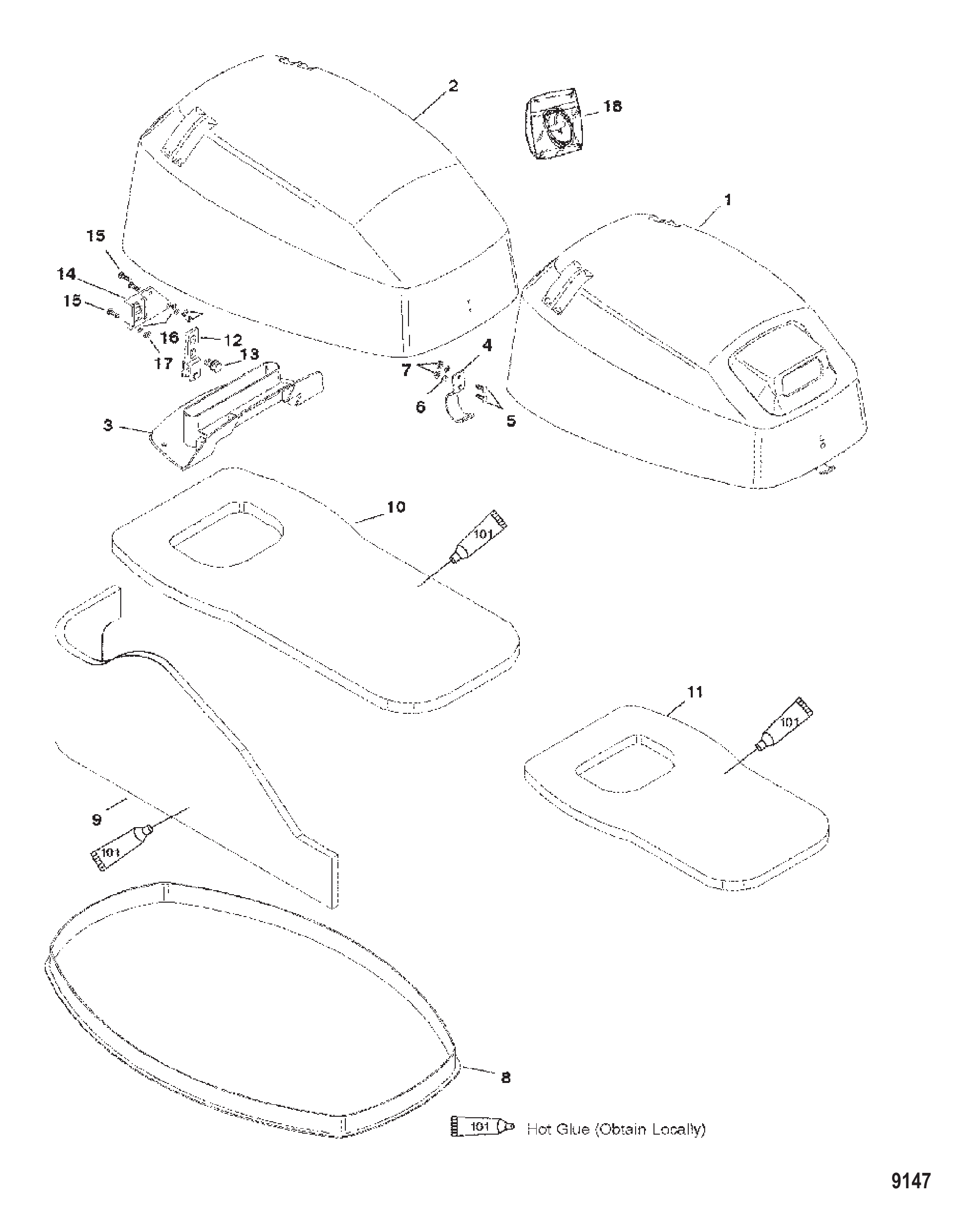

Рис. 33ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	834785T5	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	834785T6	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	834785T7	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	834785T22	ВЕРХНИЙ КОЖУХ В СБОРЕ, ЧЕРНЫЙ	1
2	834785T8	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
3	NSS	NOT SOLD SEPARATE Induction Insert	1
4	826291F1	ЗАЩЕЛКА	1
4	826291F2	ЗАЩЕЛКА	1
4	826291F1	ЗАЩЕЛКА	1
5	8231871	Винт (M4 x 14.5)	2
6	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
7	8237515	Гайка (M4)	2
8	8255662	Сальник	1
8	8M0153618	Уплотнение кожуха	1
9	834786A1	Комплект звукоизоляционного покрытия	1
9	834786A04	Комплект звукоизоляционного покрытия	1
10	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
11	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
12	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
12	893763	Кронштейн фиксатора ролика	1
13	4006731	ВИНТ (M6 x 16)	2
14	8224261	КРОНШТЕЙН	1
14	8M0038412	Кронштейн кожуха	1
15	8231871	Винт (M4 x 14.5)	3
16	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
17	8237515	Гайка (M4)	3
18	47341A11	Комплект шнура с рукояткой ручного запуска	1

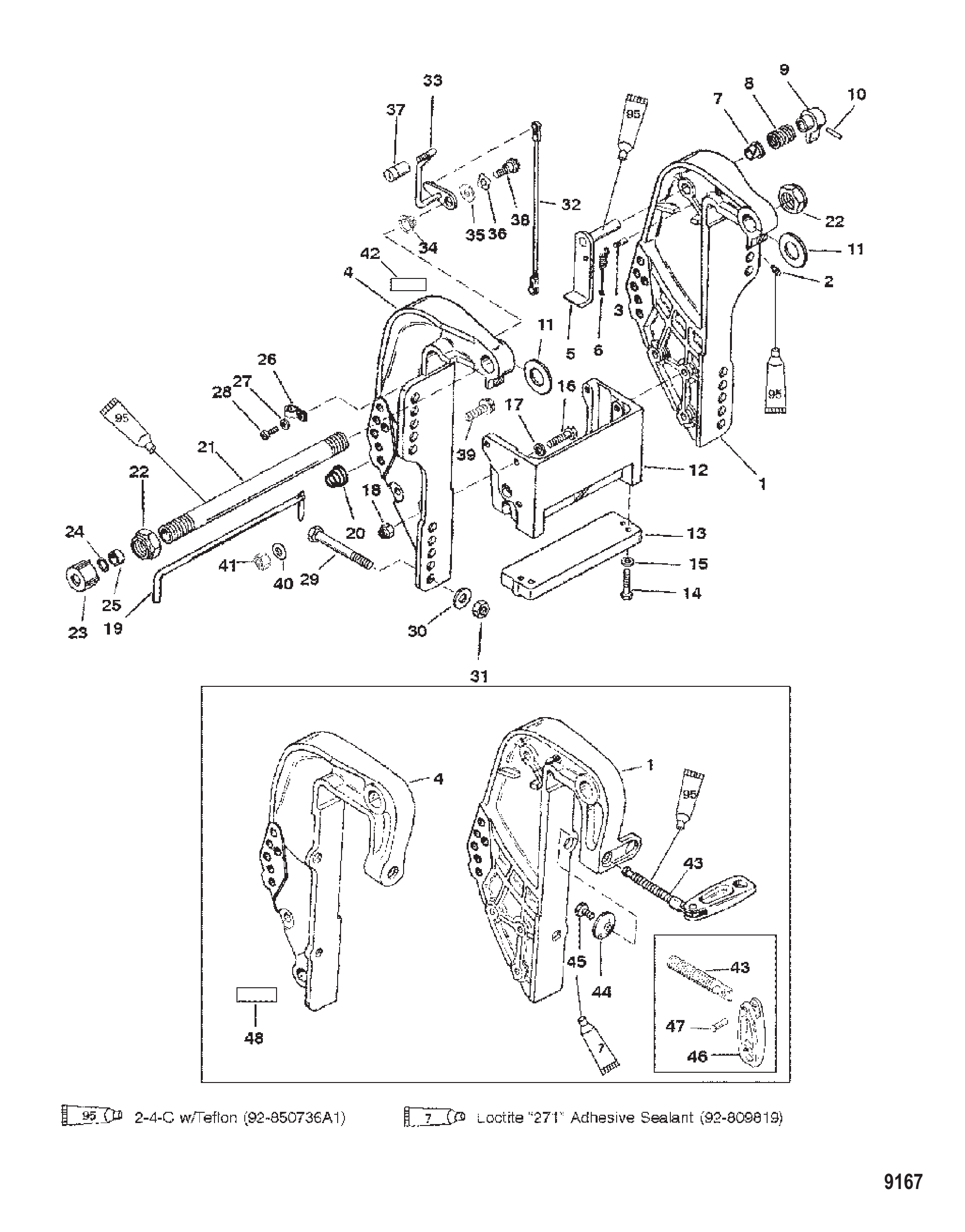

Рис. 34Транцевый кронштейн Transom Bracket

REF	Номер детали	Наименование	Кол-во
1	822866A1	Узел кронштейна транца	1
1	822868A1	Узел зажимного кронштейна	1
1	8M0084195	Кронштейн зажимной чёрный	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	822865F2	Кронштейн транца	1
4	822865T05	Кронштейн транца - правый борт	1
4	822867F1	Зажимной кронштейн	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	893704T01	Рычаг фиксатора наклона	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	812709T	Ручка	1
9	812709	Ручка	1
10	99615	Штифт с канавкой	1
11	19619	Шайба	2
12	18486F5	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
13	818298A1	Комплект анода	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	4000354	ВИНТ (M8 x 30)	5
16	4000355	ВИНТ (M8 x 35)	1
17	400257	СТОПОРНАЯ ШАЙБА (M8)	4
18	401388	ГАЙКА (M8) Нержавеющая сталь	2
19	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
19	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
20	821461	ПРУЖИНА	1
21	19614	Труба наклона	1
21	8M0041938	Трубка наклона	1
22	30499	ГАЙКА (7/8-14)	2
22	858869	Гайка (.875-14)	2
23	19624A1	Комплект уплотнений	1
24	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.583 x .103)	1
25	78861	Проставка	1
26	22740	ЗАЖИМ	2
27	69205	С-ОБРАЗНАЯ ШАЙБА	1
27	8M0084613	Пружинная шайба	1
28	8128321	Винт (#10-16 x .600)	1
28	878609	Винт (#10-16 x .600)	1
29	814259	Винт (.500-20 x 4.00)	4
30	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
30	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
31	82671117	ГАЙКА (.500-20)	4
32	1938525	ТЯГА	1
32	8M0084737	Тяга	1
33	19615A4	Рычаг в сборе, наклон	1
33	19615A05	Рычаг в сборе, наклон	1
34	812707	Втулка	1
35	19605	Шайба (.520 x .850 x .060) нейлоновая - чёрная	1
35	8M0042643	Шайба (.520 x .850 x .060) нейлоновая, чёрная	1
36	99611	Волнистая шайба	1
37	19621	Ручка наклона	1
37	8M0007469	Ручка тримма	1
38	19611	Винт (.375-16 x .62)	1
39	4009040	ВИНТ (M10 x 40) Нержавеющая сталь	2
40	4002319	ШАЙБА	2
41	13914	Гайка (M10) шпильки корпуса редуктора	2
41	40140	ГАЙКА (M10)	2
42	830253	Наклейка фиксатора откидывания	1
43	818883A1	Винт барашковый в сборе	1
44	818884	ШАЙБА	1
45	768042	Винт с буртиком шестигранный	1
46	NSS	NOT SOLD SEPARATE Handle	1
47	NSS	NOT SOLD SEPARATE Rivet	1
48	NSS	NOT SOLD SEPARATE Decal-Warning	1
