水星 Mercury 100 HP EFI 1B227000 THRU 1B366822 - — взрыв-схемы и запчасти

四冲程电喷 EFI · USA - Cat.# 90-898112006 · 共 34 个部位 · 1148 条零件

1Аксессуары 2НИЖНИЙ КОЖУХ 3КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 4БЛОК ЦИЛИНДРОВ И КАРТЕР 5Головка цилиндра 6Картер редуктора 7Электрические компоненты - жгут проводов двигателя 8Электрические компоненты - крепление катушки зажигания и ЭБУ 9Электрические компоненты - крепление реле 10Выхлопная пластина 11Маховик 12Топливные шланги 13Топливный насос 14Редуктор (ведомый вал)(передаточное число 2.33:1)15Картер редуктора, гребной вал, передаточное отношение 2,33:1 16Впуск 17ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ 18Воздухозаборник с глушителем 19Схема смазки 20Масляный насос 21КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА 22Компоненты гидроподъема 23ДАТЧИКИ 24Сервисные/вспомогательные материалы 25СТАРТЕР 26Рулевая рукоятка 27Компоненты комплекта рулевой рукоятки 28Поворотный кронштейн и рулевой рычаг 29РЫЧАГ И ТЯГИ ДРОССЕЛЯ 30Инструменты 31ВЕРХНИЙ КОКПИТ 32Транцевый кронштейн 33Сепаратор паров 34Шланги сепаратора паров

Рис. 1Аксессуары Accessories

Номер детали	Наименование	Кол-во
858610A31	Топливный шланг в сборе	1
859675A1	Тахометр (0-8000 об/мин), чёрная шкала, синяя оцифровка, чёрный ободок	1
895283A06	Комплект тахометра (0-8000 об/мин), чёрная шкала, синяя оцифровка, чёрный ободок	1
859688A1	Комплект манометра давления воды (2-30 PSI), чёрная шкала, синяя оцифровка, чёрный ободок	1
895288A03	Комплект манометра давления воды (2-30 PSI), чёрная шкала, синяя оцифровка, чёрный ободок	1
86306A01	Переходник	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1
92876A9	Комплект удлинения для двух двигателей	1

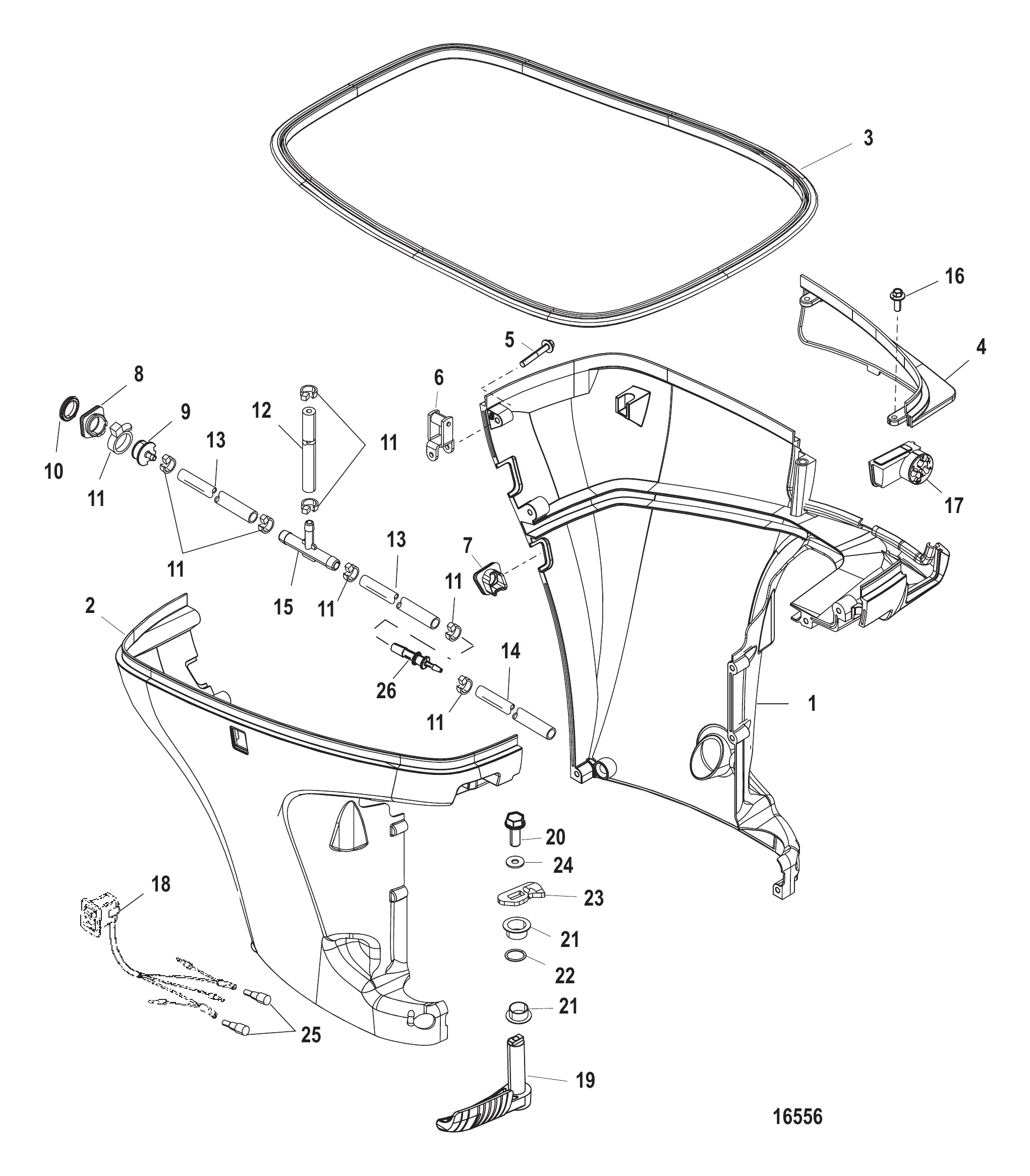

Рис. 2НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	878587A1	Поддон нижний в сборе	1
2	858743A2	Поддон нижний в сборе	1
2	8M0113913	Кожух нижний, правый борт B	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	878547T	Вставка	1
5	82130040	ВИНТ (M6 x 40)	8
6	831209	Фиксатор	1
7	858742	Чехол холостого выпуска	1
8	859251	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
8	8M0039078	Втулка уплотнительная	1
9	827948	Штуцер	1
10	855576	Шайба	1
11	816311T	СТЯЖКА (8.00 дюймов)	6
12	881535	Шланг (32.00 дюйма)	1
13	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	2
13	8M0108355	Шланг (57 дюймов, бухта)	2
14	9912688	Трубка (36.00 дюймов, бухта)	1
15	817518	Тройник	1
16	82130020	ВИНТ (M6 x 20)	2
17	889724	ВТУЛКА	1
18	896620	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ	1
18	8M0235192	Переключатель тримма	1
19	889740A02	Комплект рукоятки	1
20	1993716	ВИНТ (M6 x 16)	1
21	33589	Втулка	2
22	48462	Кольцо уплотнительное (.614 x .070)	1
23	8219423	Собачка	1
24	69057	ШАЙБА (.281 x .734 x .063)	1
25	13541	Разъём штыревой	2
26	898029	Переходной штуцер	1

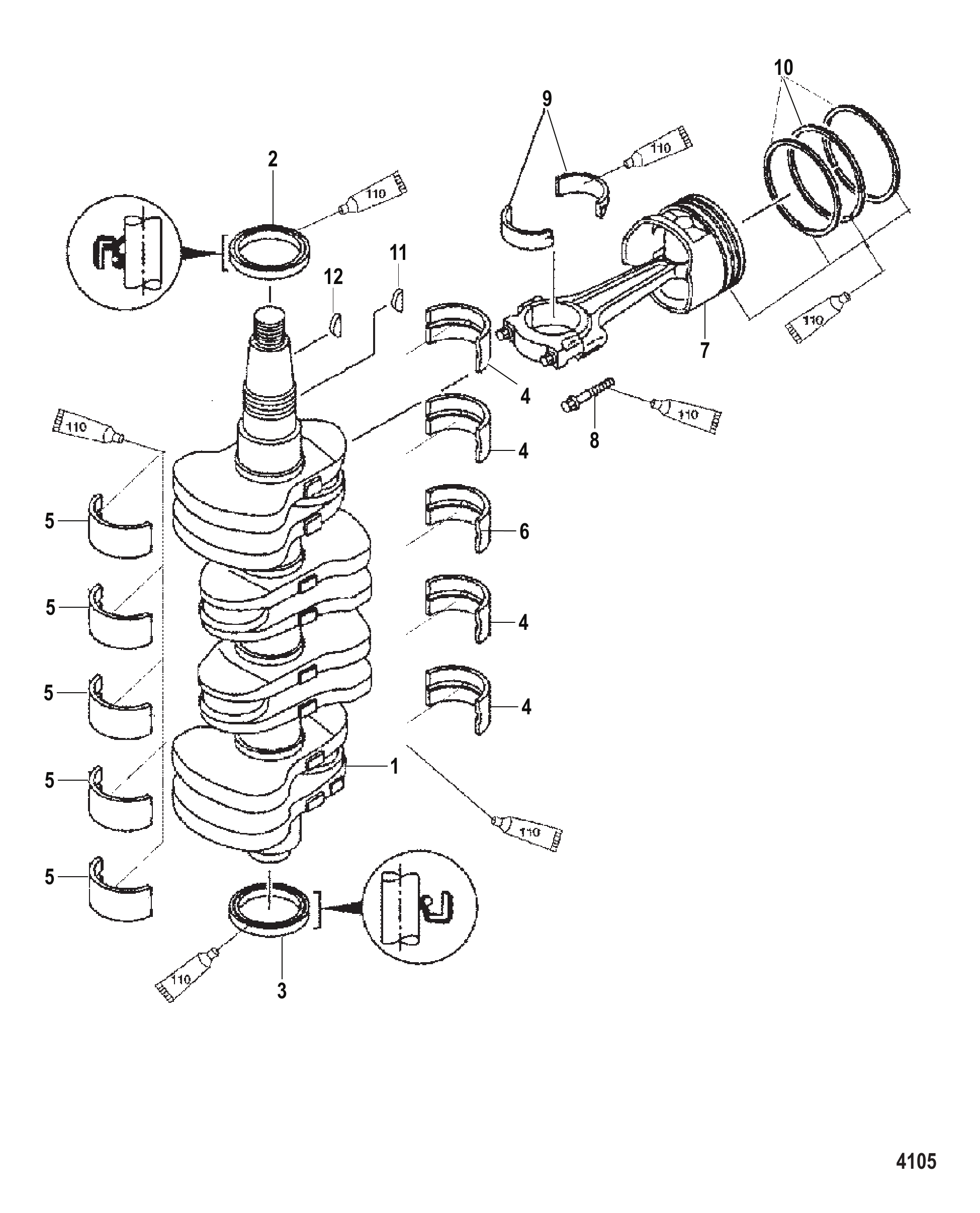

Рис. 3КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	880894T01	Коленчатый вал	1
2	804099003	Сальник масляный	1
3	804100003	Сальник масляный	1
4	804101T	Подшипник	4
4	804101T10	Подшипник	4
4	804101T20	Подшипник	4
5	804102T	Подшипник	5
5	804102T10	Подшипник	5
5	804102T20	Подшипник	5
5	804102T30	Подшипник	5
6	804103T	Подшипник	1
6	804103T10	Подшипник	1
6	804103T20	Подшипник	1
7	880895T02	Поршень в сборе	4
7	880895T03	Поршень в сборе	AR
8	804105	Болт	2
9	804106T01	Подшипник	8
9	804106T11	Подшипник	8
9	804106T21	Подшипник	8
9	804106T31	Подшипник	8
10	880897T02	Комплект поршневых колец	1
10	880898T02	Комплект поршневых колец	AR
11	804153	Шпонка	1
12	8261001	Шпонка	1
-	858732A03	Комплект прокладок головки блока цилиндров	1
-	881421T05	Головка блока цилиндров в сборе	1
-	8M0094898	Головка блока 75-90 4-тактный	1

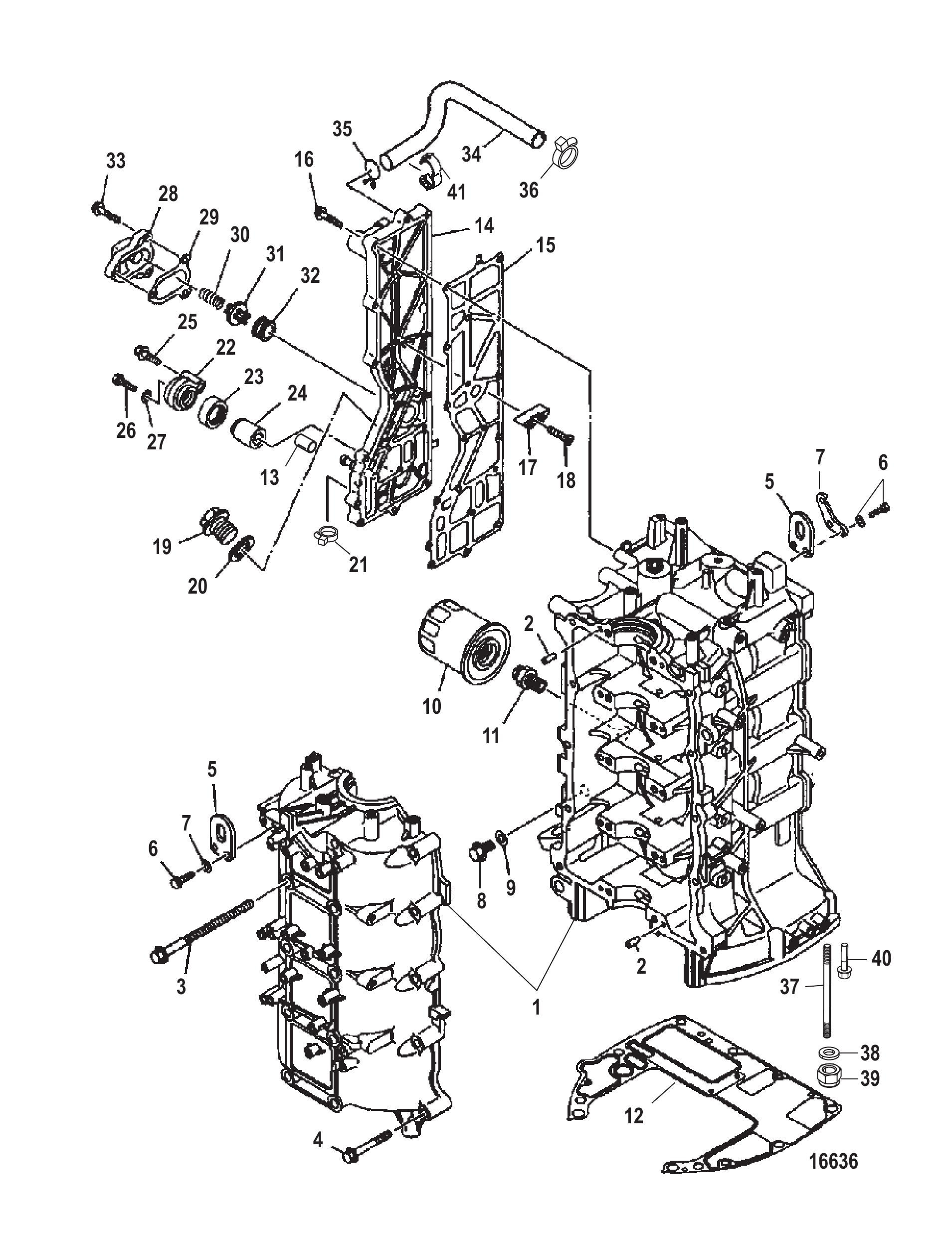

Рис. 4БЛОК ЦИЛИНДРОВ И КАРТЕР Cylinder Block and Crankcase

REF	Номер детали	Наименование	Кол-во
1	881422A03	Блок цилиндров в сборе	1
1	881422T04	Блок цилиндров в сборе	1
2	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	10
3	804072	Болт (M10 x 135)	10
4	41884M	Болт (M8 x 55)	10
4	8M0101617	Болт	10
5	804073	Рым-болт	2
6	8257021	Болт (M6 x 20)	4
7	804149	Тарелка клапана	1
8	825953	ПРОБКА (M14 x 12)	1
9	81990M	Прокладка	1
10	822626Q04	Масляный фильтр	1
10	8M0162830	Масляный фильтр	1
11	804097	Болт	1
12	858732002	Прокладка блока цилиндров	1
13	881600	Крышка резиновая	1
14	881424T01	Крышка выпускного коллектора наружная	1
14	881424T02	Крышка выпускного коллектора	1
15	804076	Прокладка	1
15	804076003	Прокладка	1
15	804076001	Прокладка	1
15	804076003	Прокладка	1
16	881427	Болт (M6 x 30)	18
17	11761001	Анод	3
18	82532M	Винт	3
19	881425	Винт	1
20	881426	Прокладка	1
21	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
22	887847	Крышка	1
22	887847A01	Комплект крышки/анода	1
23	804086	Втулка уплотнительная	1
24	804079001	Анод	1
24	887847A01	Комплект крышки/анода	1
25	881431	Болт (M8 x 40)	1
26	84058M	Болт (M6 x 20)	1
27	82214M	Шайба	1
28	804083	Крышка	1
28	804083001	Крышка	1
28	804083001	Крышка	1
29	804084	Прокладка	1
30	804081	Пружина	1
31	804080	Клапан регулировки давления	1
31	804080001	Клапан	1
32	804082	Втулка уплотнительная	1
33	881428	Болт (M6 x 16)	3
34	804088	Шланг	1
35	804089	Зажим	1
36	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
37	8587331	ШПИЛЬКА	6
38	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	6
38	8M0214963	Шайба	6
39	40140	ГАЙКА (M10)	6
40	81893435	ВИНТ (M8 x 35)	2
40	8M0103814	Винт (M8 x 35 мм)	2
41	881353001	Хомут	1
-	858732A03	Комплект прокладок головки блока цилиндров	1
-	881421T05	Головка блока цилиндров в сборе	1
-	8M0094898	Головка блока 75-90 4-тактный	1
-	881310A03	Головка блока цилиндров в сборе	1
-	881310T07	Головка блока цилиндров	1
-	881310A06	Головка блока цилиндров в сборе	1
-	881310T10	Головка блока цилиндров	1

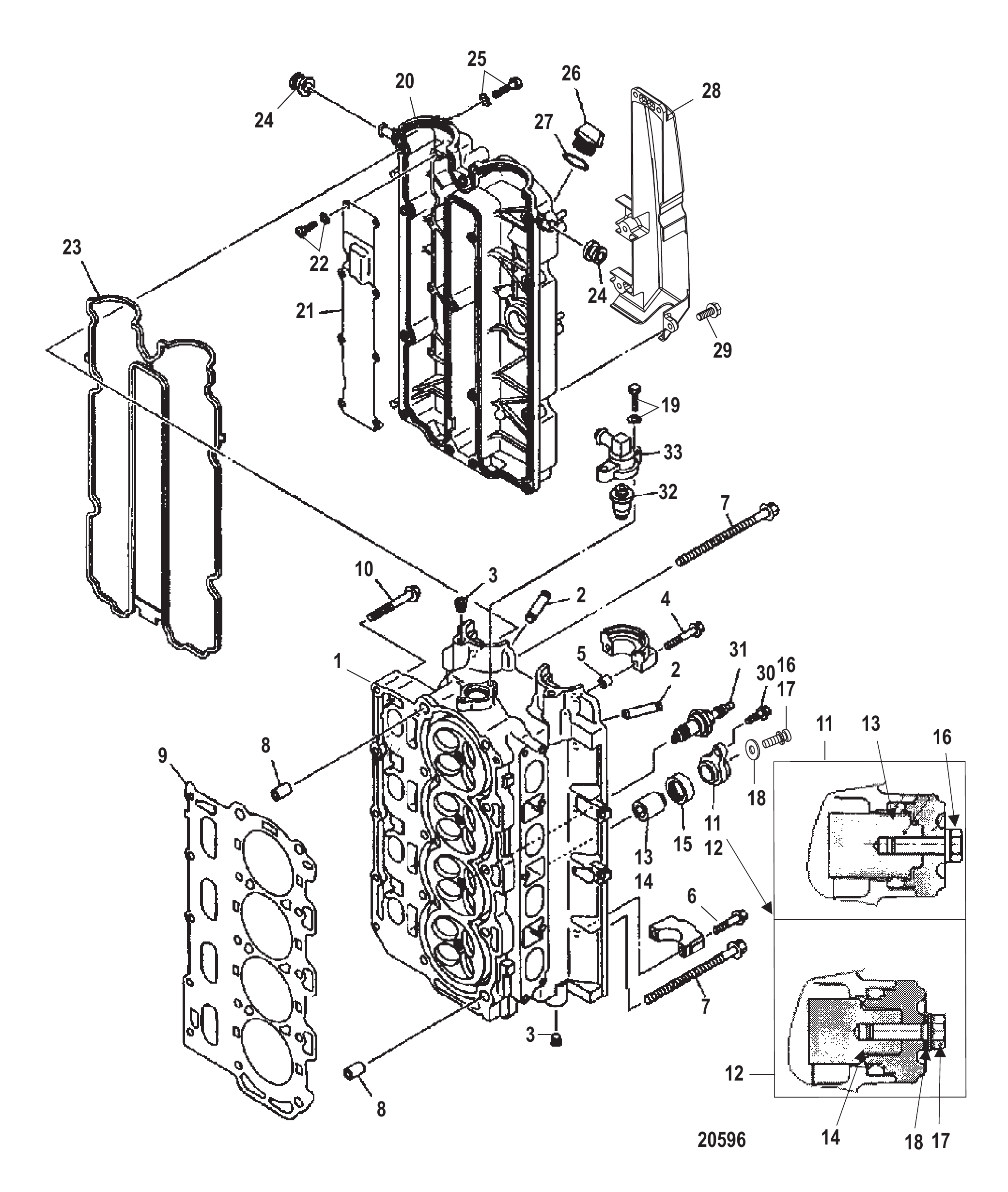

Рис. 5Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	881310T04	Головка блока цилиндров в сборе	1
2	804110	Штифт направляющий	16
3	804111	Пробка	4
4	804112	Болт (M7 x 48)	4
5	804113	Штифт установочный	4
6	804114001	Болт с шайбой	16
7	881311	Болт (M10 x 145)	10
8	804116	Втулка	2
8	8M0070515	УСТАНОВОЧНЫЙ ШТИФТ	2
9	8041151	Прокладка	1
10	881312	Болт (M8 x 55)	5
11	887847	Крышка	2
11	887847A01	Комплект крышки/анода	2
12	804085A01	Комплект крышки/анода	2
13	804079001	Анод	2
13	887847A01	Комплект крышки/анода	2
14	804085A01	Комплект крышки/анода	2
15	804086	Втулка уплотнительная	2
16	8524741	Болт (M6 x 20)	2
17	84830M	Болт	2
18	95610	Прокладка	1
19	8248326	Винт (M6 x 25 мм)	2
20	881313T02	Крышка головки блока цилиндров в сборе	1
21	804119	Крышка вентиляции	1
22	804120	Винт (M4 x 8)	8
23	804123001	Прокладка крышки головки цилиндра	1
24	855690	ВТУЛКА Уплотнительная	2
25	858530	Болт (M6 x 30)	14
26	859578A1	ПРОБКА В СБОРЕ Масляная	1
26	8M0240831	МАСЛЯНАЯ ПРОБКА	1
27	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
27	8M0204673	Кольцо уплотнительное .921 x .139	1
28	858752001	Крышка	1
29	1993716	ВИНТ (M6 x 16)	5
30	881431	Болт (M8 x 40)	2
31	859495	СВЕЧА ЗАЖИГАНИЯ (NGK-LFR5A-11)	4
31	859495Q	Свеча зажигания LFR5A-11 @10	4
32	8556761	Термостат 60°C (140°F)	1
32	855676004	Термостат	1
33	8041271	Крышка термостата	1
-	858732A03	Комплект прокладок головки блока цилиндров	1
-	881421T05	Головка блока цилиндров в сборе	1
-	8M0094898	Головка блока 75-90 4-тактный	1
-	881310A03	Головка блока цилиндров в сборе	1
-	881310T07	Головка блока цилиндров	1
-	881310A06	Головка блока цилиндров в сборе	1
-	881310T10	Головка блока цилиндров	1

Рис. 6Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	858576T03	Корпус в сборе с приводным валом	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	9035016	Шпилька (M10 x 190)	4
3	8M0034462	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
4	8M0214963	Шайба	5
5	40140	ГАЙКА (M10)	5
6	85822A15	Датчик скорости в сборе	1
7	433351	Соединитель 90 градусов - с Vibraseal	1
8	85822	Соединитель прямой	1
8	85822T	Разъём прямой	1
9	44343T1	Опора	2
10	42973	БОЛТ (M12 x 154)	2
10	898835001	Винт (M12 x 154)	2
11	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
12	43528	Гайка (M12) болта нижней опоры	2
12	8M0204662	Гайка	2
13	88238A10	Кабель заземления в сборе	2
14	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
15	858916T	Хомут	2
16	889833025	Винт (M8 x 25 мм)	4
17	858745	Крышка	4
17	8M0142713	Крышка опоры	4
18	859550	ВТУЛКА	1
19	24873	ШТИФТ УСТАНОВОЧНЫЙ	1
20	855622	ШТУЦЕР	1
21	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
22	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	8M0084244	Штифт установочный, .375 x .620	1
22	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
23	813745	Проставка	1
24	816311T	СТЯЖКА (8.00 дюймов)	2

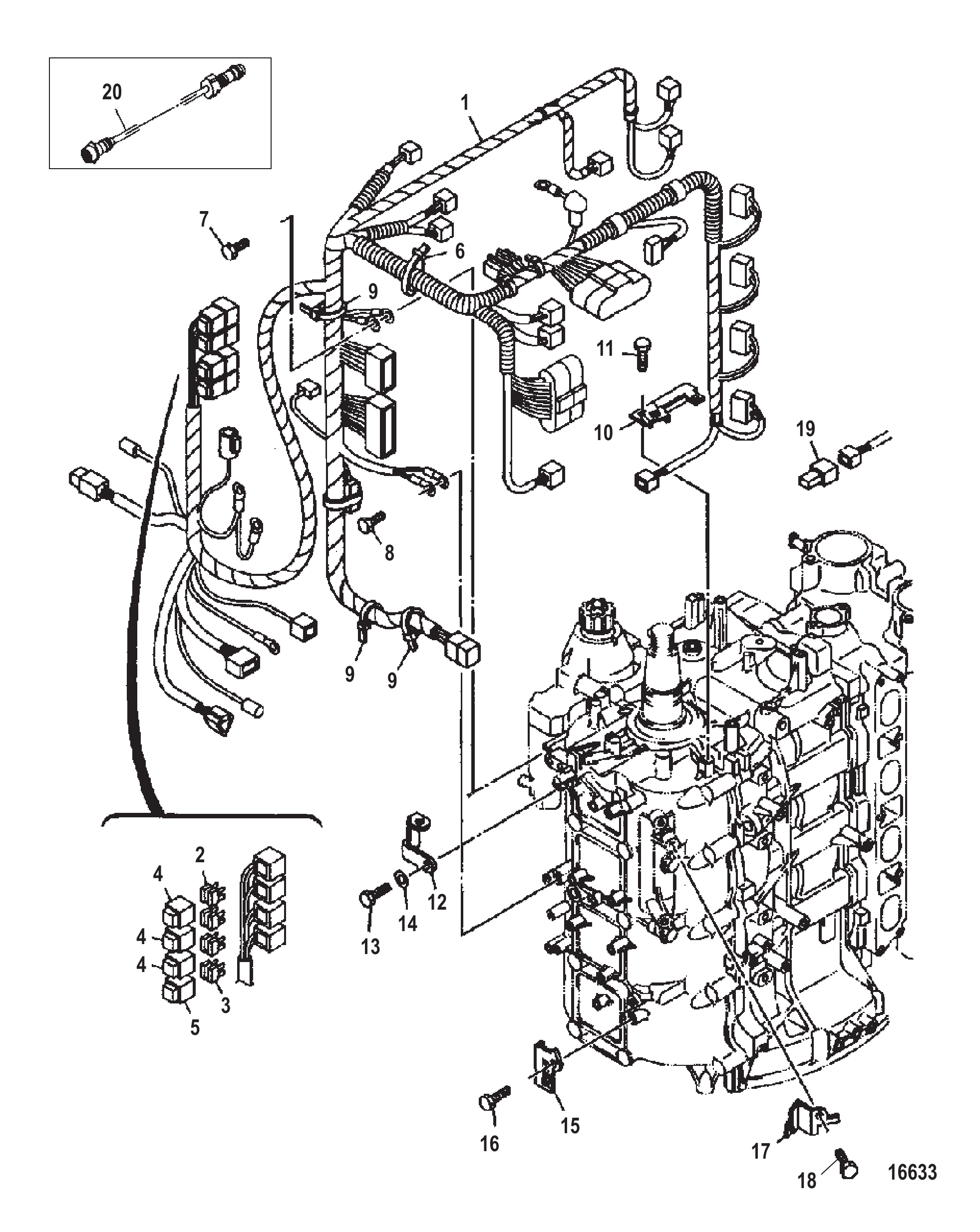

Рис. 7Электрические компоненты - жгут проводов двигателя Electrical Components Engine Wiring Harness

REF	Номер детали	Наименование	Кол-во
1	881364T03	Жгут проводов двигателя в сборе	1
1	881364A07	Жгут проводов двигателя в сборе	1
2	804291	Предохранитель 20 А	6
2	832969T20	Предохранитель Mini — жёлтый — 20 А	6
3	80429110	Предохранитель 30 ампер	2
3	8M0057159	Предохранитель 30А	2
4	891824010	Крышка предохранителя	3
5	891824020	Крышка предохранителя	1
6	881530002	Хомут	1
7	804604	БОЛТ (M6 x 20)	1
8	804604	БОЛТ (M6 x 20)	1
9	816311T	СТЯЖКА (8.00 дюймов)	3
10	888239003	ПЛАСТИНА	1
10	8M0059045	Пластина	1
11	804602	БОЛТ (M6 x 12)	1
12	881542007	Кронштейн	1
12	8M0059044	Кронштейн	1
13	84368M	Болт	1
14	82214M	Шайба	1
15	888239005	ПЛАСТИНА	1
15	8M0059047	Пластина	1
16	804602	БОЛТ (M6 x 12)	1
17	888239004	ПЛАСТИНА	1
17	8M0059046	Пластина	1
18	804602	БОЛТ (M6 x 12)	1
19	888326001	Крышка	1
20	15976M	Удлинитель	1
-	881421T05	Головка блока цилиндров в сборе	1
-	8M0094898	Головка блока 75-90 4-тактный	1

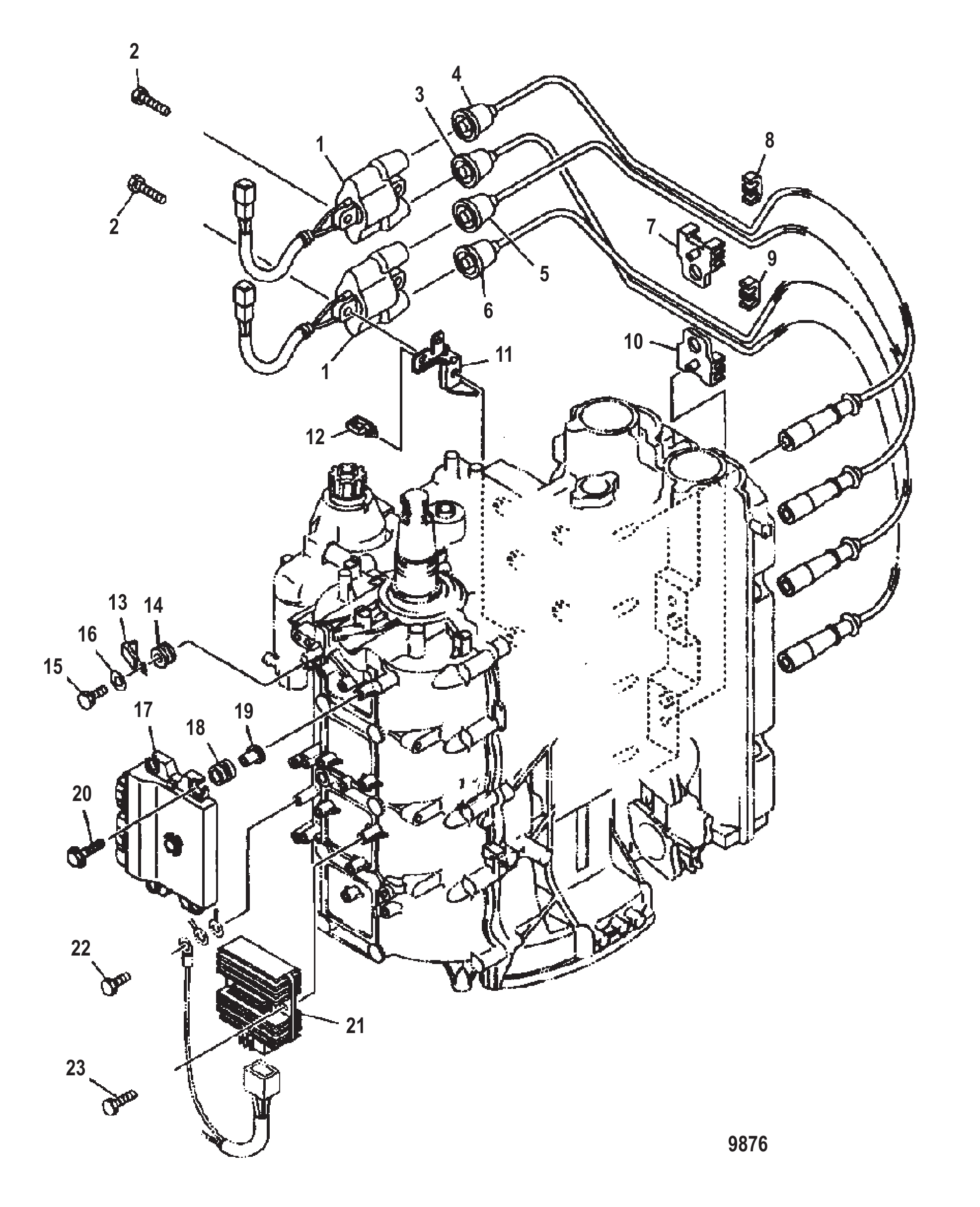

Рис. 8Электрические компоненты - крепление катушки зажигания и ЭБУ Electrical Components Ignition Coil and ECU Mounting

REF	Номер детали	Наименование	Кол-во
1	880892001	Катушка зажигания в сборе	2
2	853536	БОЛТ (M6 x 25)	4
3	804272A1	Комплект высоковольтных проводов	1
4	NSS	NOT SOLD SEPARATE High Tension Lead	1
5	NSS	NOT SOLD SEPARATE High Tension Lead	1
6	NSS	NOT SOLD SEPARATE High Tension Lead	1
7	804277	Хомут	1
8	804276	Хомут	1
9	804276	Хомут	1
10	804277	Хомут	1
11	888239002	ПЛАСТИНА	2
12	888588001	Хомут	2
13	888588002	Хомут	1
14	804082001	Втулка уплотнительная	1
15	84368M	Болт	1
16	82214M	Шайба	1
17	880891T03	ЭБУ блок управления двигателем	1
17	880891T16	ЭБУ блок управления двигателем	1
17	880891T02	ЭБУ блок управления двигателем	1
17	8M0121259	ЭБУ	1
17	880891T15	ЭБУ блок управления двигателем	1
17	8M0121259	ЭБУ	1
17	880891T17	ЭБУ блок управления двигателем	1
18	881304	Втулка уплотнительная	4
19	804344003	Втулка	4
20	804270	Болт (M6 x 28)	4
21	881346T	Выпрямитель-регулятор в сборе	1
22	804604	БОЛТ (M6 x 20)	1
23	853536	БОЛТ (M6 x 25)	2

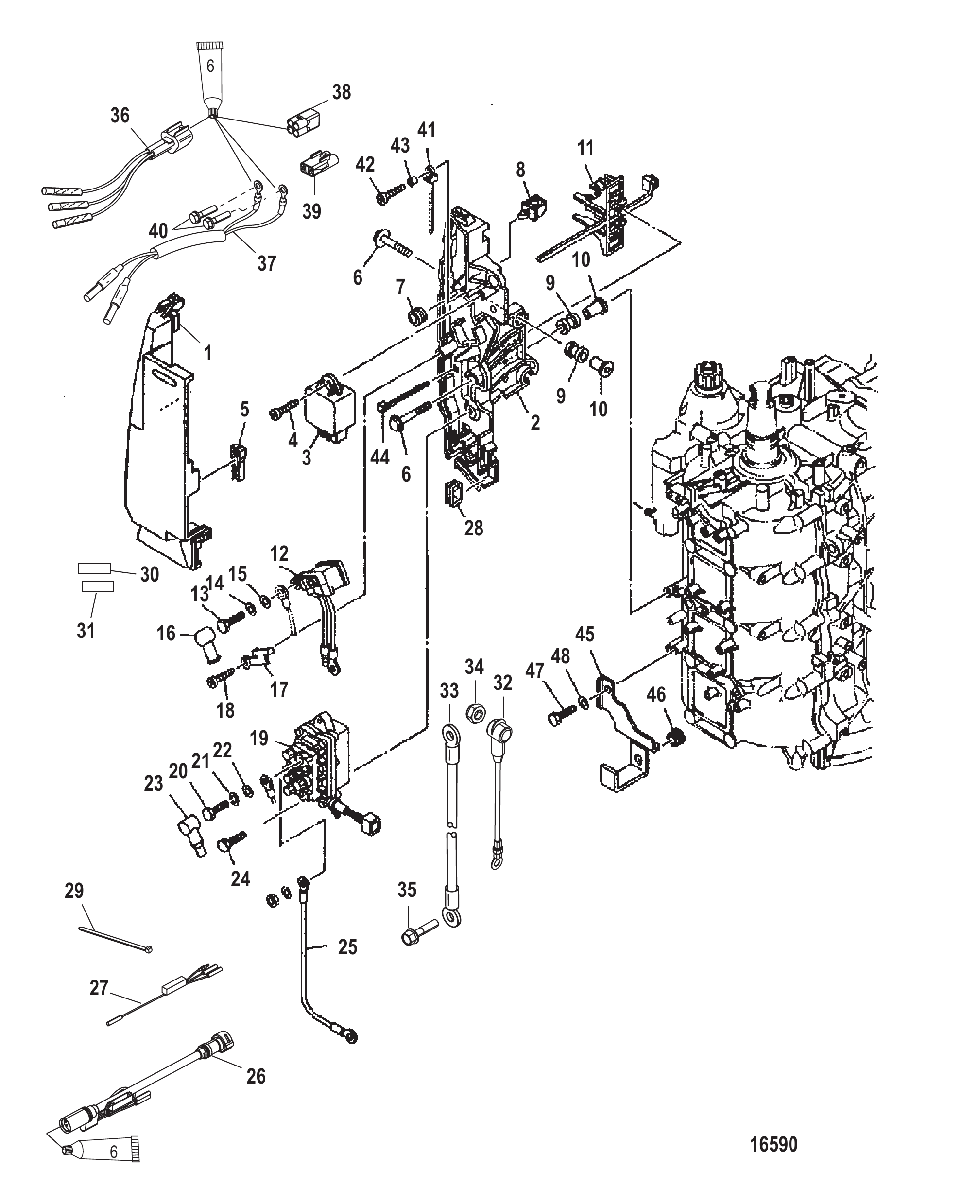

Рис. 9Электрические компоненты - крепление реле Electrical Components Relay Mounting

REF	Номер детали	Наименование	Кол-во
1	881363A01	Комплект крышки/кронштейна	1
1	881363A02	Комплект крышки/кронштейна	1
2	NSS	NOT SOLD SEPARATE Bracket	1
2	881359002	Кронштейн	1
3	881350T01	Реле в сборе	1
4	881351	Винт	1
5	804289	Съёмник предохранителя	1
6	804270	Болт (M6 x 28)	5
7	881304	Втулка уплотнительная	1
8	881361	Хомут	1
9	881304	Втулка уплотнительная	5
10	82851M	Втулка	5
10	804344003	Втулка	5
10	804344003	Втулка	5
11	881360	Хомут	1
12	881352T	Реле	1
12	8M0098898	Реле	1
13	84088M	ВИНТ (M6 x 10)	2
14	82212M	Стопорная шайба	2
15	82214M	Шайба	2
16	804284	Пыльник	2
16	804284001	Чехол защитный	2
17	881353	Хомут	1
18	8813511	Винт	1
19	881356001	Реле в сборе	1
20	84088M	ВИНТ (M6 x 10)	2
21	82212M	Стопорная шайба	2
22	82214M	Шайба	2
23	826574	ЧЕХОЛ	2
23	804284001	Чехол защитный	2
24	8257021	Болт (M6 x 20)	2
25	881357001	Провод	1
26	858740T4	Жгут проводов переходник дистанционного управления	1
26	858740T06	Жгут проводов в сборе переходник дистанционного управления (16.00 дюймов) 10-контактный разъем мама - 14-контактный разъем мама	1
27	17461A10	Модуль тахометра	1
27	8M0026570	Модуль тахометра	1
28	881304001	Втулка	1
29	816311T	СТЯЖКА (8.00 дюймов)	AR
30	8272822	Наклейка предупреждение высокое напряжение	1
31	881865	Наклейка предупреждающая — запуск на передаче	1
32	88439A33	Кабельный жгут положительный - аккумулятор	1
33	88439A10	Кабельный жгут отрицательный - аккумулятор	1
34	401388	ГАЙКА (M8) Нержавеющая сталь	1
35	40011128	Винт (M6 x 20) нержавеющая сталь	1
35	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
36	858723T1	Жгут проводов переходник/тримм	1
37	858914T1	Жгут проводов переходник мотора тримма	1
38	859249T1	Разъём	1
39	897543A01	Крышка в сборе разъем - 2-контактный	1
40	8248324	Винт (M6 x 16)	2
41	881530013	Хомут	1
42	852473	Втулка	1
43	881351	Винт	1
44	881530014	Хомут	2
45	804260001	Кронштейн	1
46	97687M	Втулка уплотнительная	1
47	84368M	Болт	1
48	82214M	Шайба	1

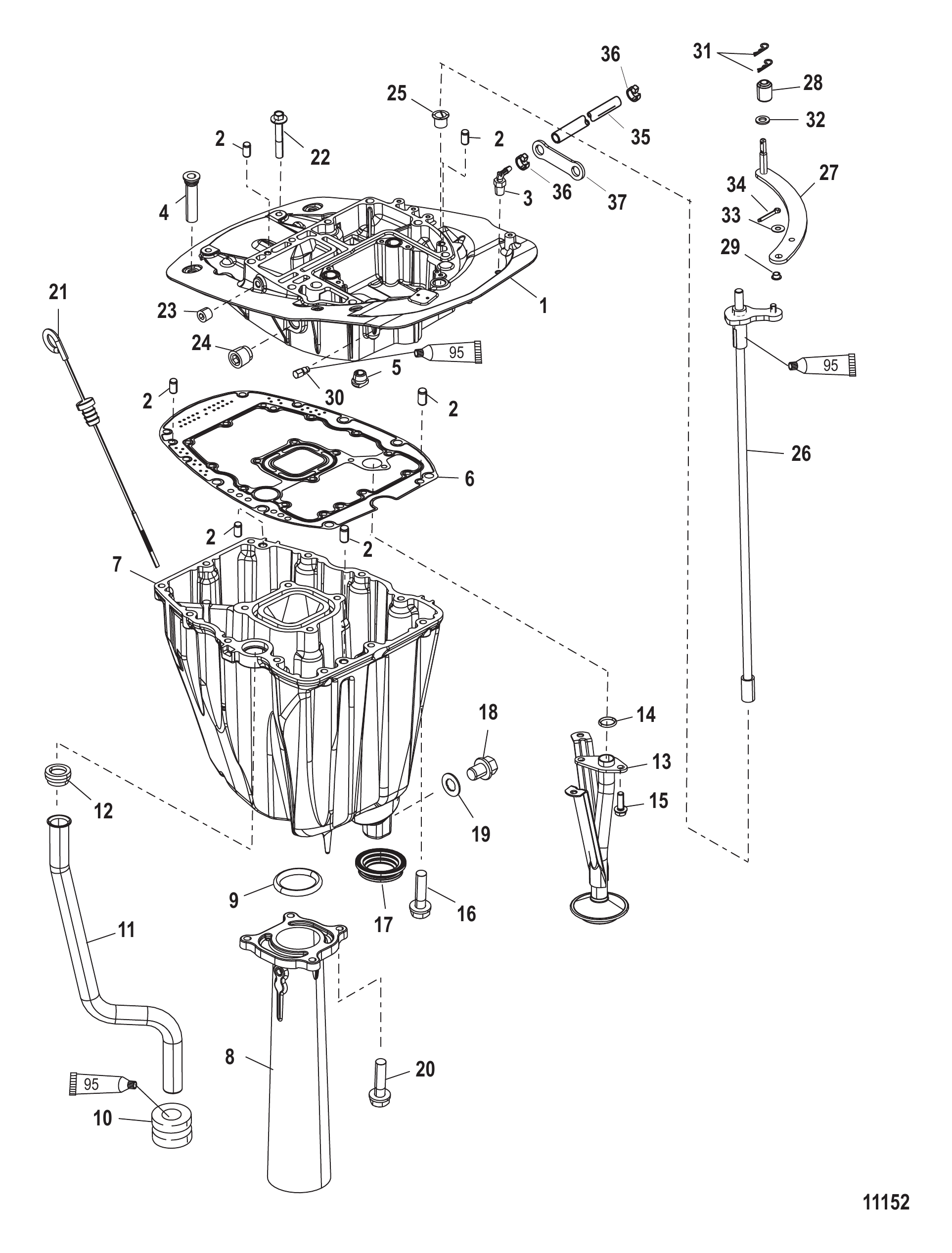

Рис. 10Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	888830T02	Переходная пластина в сборе	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	6
3	897501	ШТУЦЕР	1
4	817519A2	Обратный клапан в сборе, сливной	2
5	19565002	ВТУЛКА	1
6	8585831	ПРОКЛАДКА	1
7	858572T	Картер масляный	1
7	858572T01	Картер масляный	1
8	858584A1	Труба в сборе, выпускная	1
9	881295	Уплотнительное кольцо	1
10	89417004	Втулка уплотнительная	1
11	858575006	Трубка водяная	1
11	8M0026130	Труба водяная	1
11	858575005	Трубка водяная	1
11	8M0026129	Труба водяная	1
12	814080001	Сальник	1
13	858571T	Труба маслозаборная	1
14	859082	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
15	40011128	Винт (M6 x 20) нержавеющая сталь	4
15	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
16	8248327	Винт (M6 x 30)	12
16	8M0214957	Винт	12
17	858573	Сальник	1
17	8M0039073	Сальник	1
18	8288181	Пробка сливная	1
19	828816	Прокладка	1
19	8M0204692	Прокладка @5	1
20	82483213	ВИНТ (M6 x 60)	4
21	8596021	Маслоизмерительный щуп	1
22	898442	Винт (M8 x 50)	4
23	479452	ПРОБКА	1
24	889567	ПРОБКА (.500-14)	1
25	27132	ВТУЛКА	1
26	888835A1	Вал переключения передач	1
27	888840	Тяга переключения	1
28	888917	Ролик	1
29	891658	Втулка	1
30	888823001	Фиксатор переключения передач в сборе	1
31	82053M	Шплинт пружинный	2
32	888832	Шайба	1
33	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
34	26953	ШПЛИНТ	1
35	897730	ШЛАНГ вентиляции топливного бака (28.00 дюймов)	1
36	816311T	СТЯЖКА (8.00 дюймов)	2
37	898006	Фиксирующий хомут	1

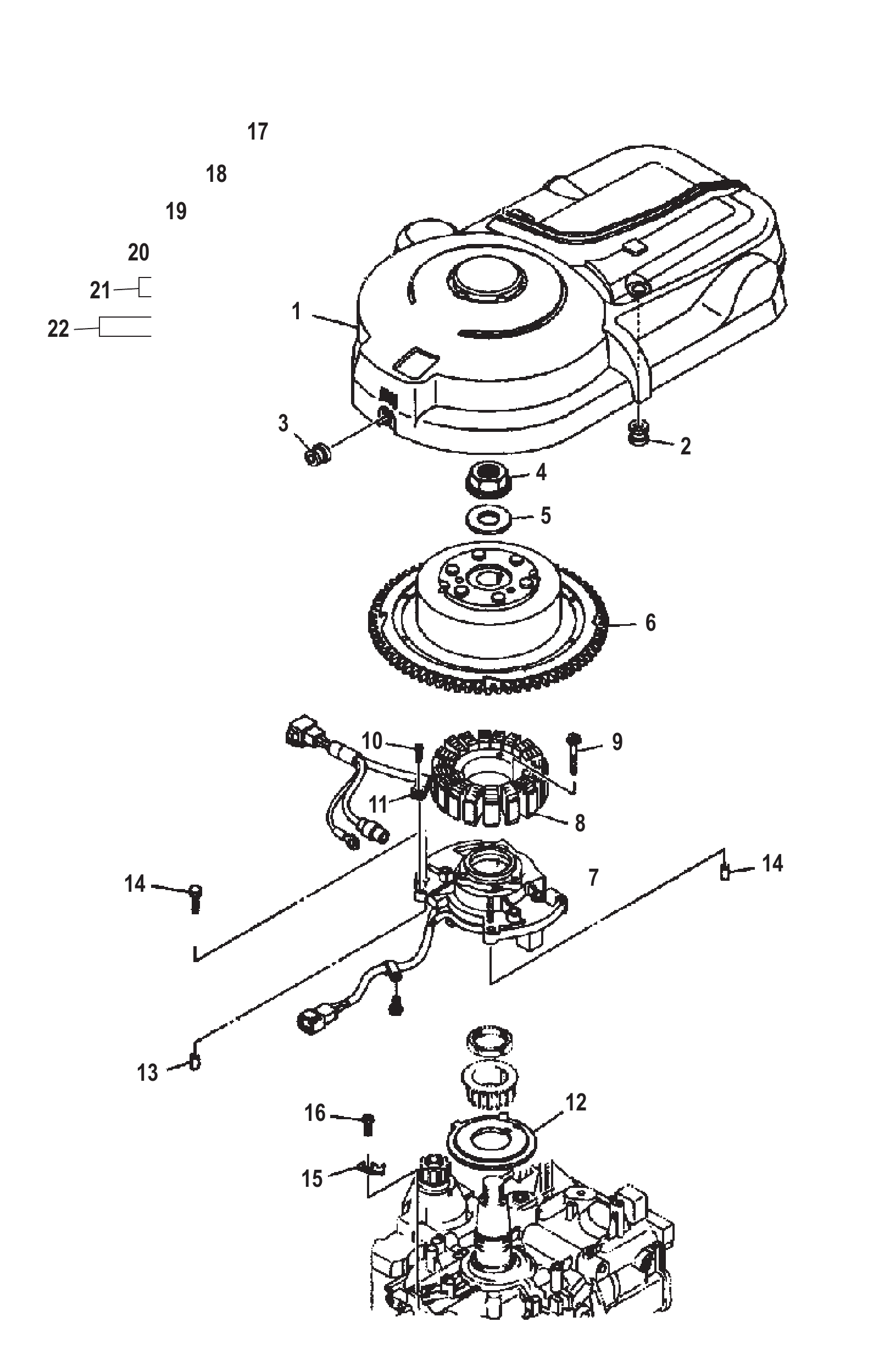

Рис. 11Маховик Flywheel

REF	Номер детали	Наименование	Кол-во
1	881343T02	Крышка маховика	1
2	888304	ВТУЛКА	2
3	855690	ВТУЛКА Уплотнительная	1
4	804265A1	КОМПЛЕКТ ГАЙКА/ШАЙБА Шестигранный (36 мм)	1
5	8042641	Шайба плоская	1
6	881335T01	Маховик в сборе	1
-	881336A04	Комплект статора	1
7	881337001	Катушка импульсная	1
8	881336A03	Статор в сборе	1
9	881338	Винт (M6 x 28)	3
10	881339001	Винт с шайбой	1
11	881340	Хомут	1
12	881341	Ротор	1
13	825010	ШТИФТ установочный	2
14	804603	БОЛТ (M6 x 30)	4
15	804266001	Пластина установки зажигания	1
16	804267	Винт	1
17	NSS	NOT SOLD SEPARATE Decal-Warning-Neutral	1
18	NSS	NOT SOLD SEPARATE Decal-Waring-Sprinning Flywheel	1
19	NSS	NOT SOLD SEPARATE Decal-Servicing Referral	1
20	NSS	NOT SOLD SEPARATE Decal-Servicing Referral	1
21	NSS	NOT SOLD SEPARATE Decal-Engine Oil/Valve	1
22	NSS	NOT SOLD SEPARATE Decal-Emergency Starting	1
-	881421T05	Головка блока цилиндров в сборе	1
-	8M0094898	Головка блока 75-90 4-тактный	1

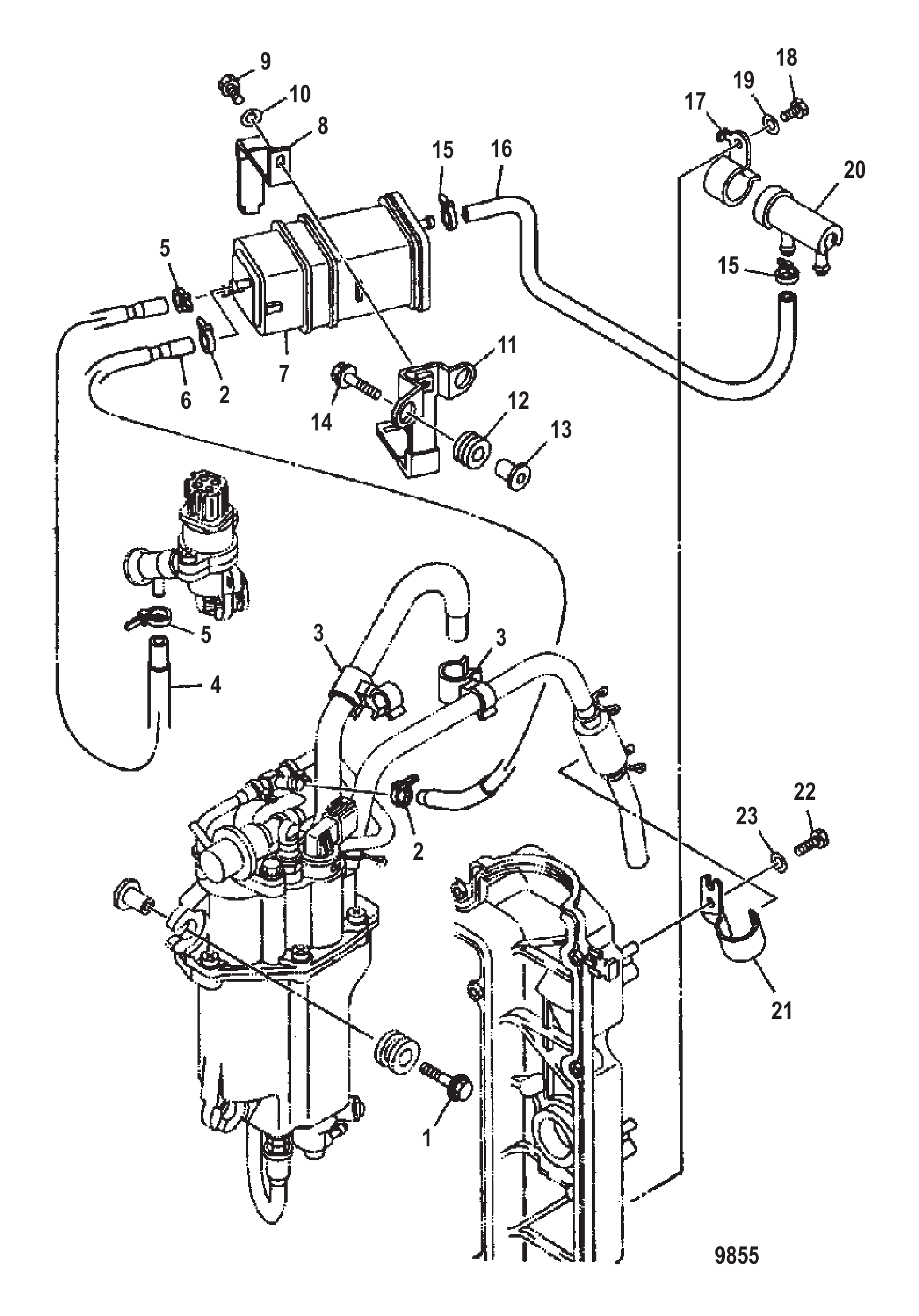

Рис. 12Топливные шланги Fuel Hose Routings

REF	Номер детали	Наименование	Кол-во
1	852776018	Болт с шайбой	3
2	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
3	881530005	Хомут	2
4	804162005	Трубка	1
5	879650	Хомут	2
5	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
6	804162002	Трубка	1
6	804162018	Трубка	1
7	896354	КАННИСТРА В СБОРЕ	1
8	881542004	Держатель	1
9	826957M	Болт	1
10	82214M	Шайба	1
11	881542005	Кронштейн	1
12	804304	Втулка уплотнительная	2
13	811078M	Втулка	2
14	804270	Болт (M6 x 28)	2
15	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
16	804162003	Трубка	1
17	881530007	Хомут	1
17	8M0059039	Хомут	1
18	84088M	ВИНТ (M6 x 10)	1
19	82214M	Шайба	1
20	888279001	Фильтр топливный	1
21	881542003	Кронштейн	1
21	8M0059043	Кронштейн	1
22	91772M	Болт	1
23	82214M	Шайба	1

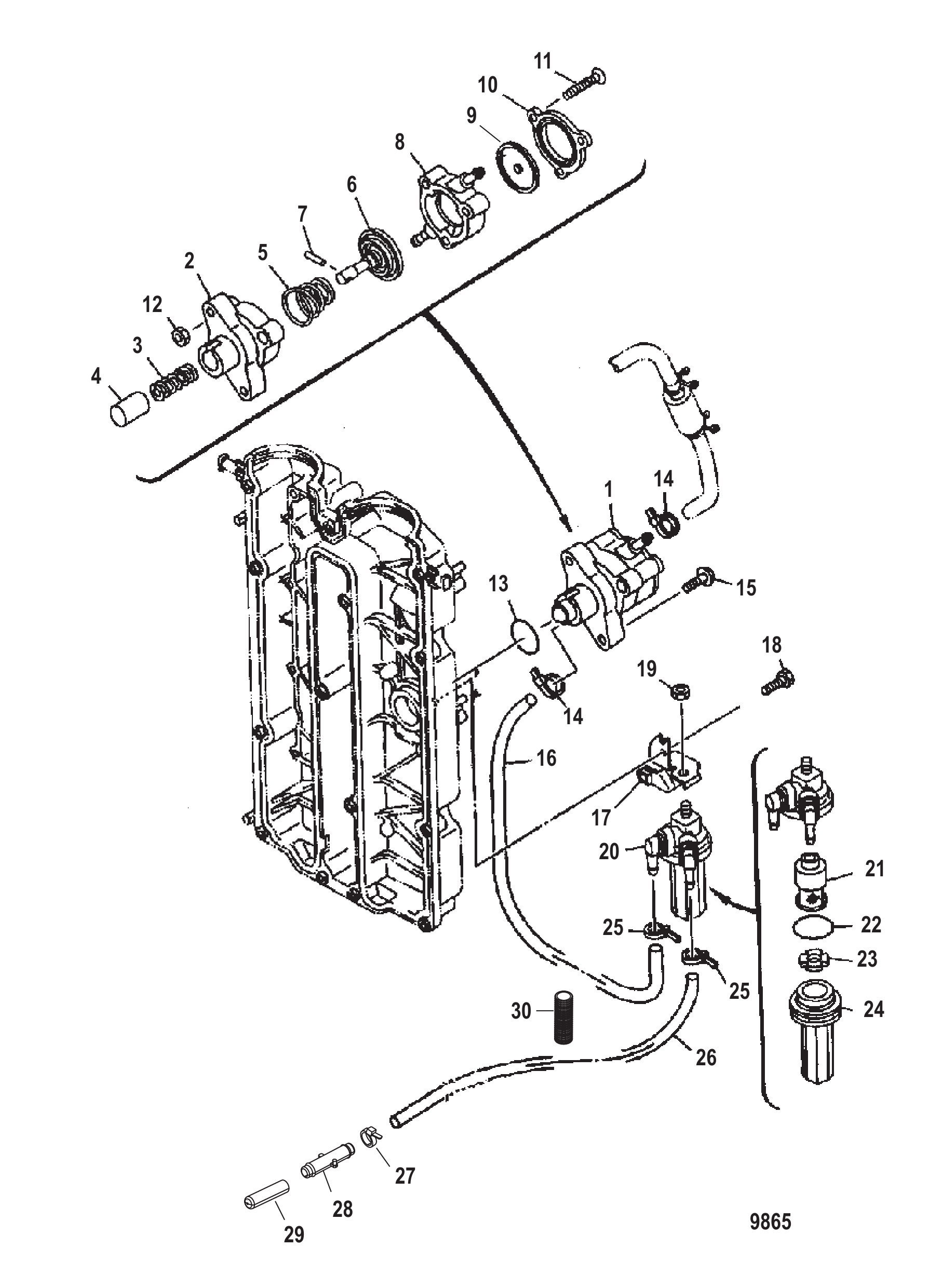

Рис. 13Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	880890A02	Топливный насос в сборе	1
2	NSS	NOT SOLD SEPARATE Body	1
3	881544	Пружина	1
4	881545001	Плунжер	1
5	881546	Пружина	1
6	881547	Диафрагма	1
7	881548	Штифт	1
8	NSS	NOT SOLD SEPARATE Body	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Body	1
11	881550	Винт	3
12	881333	Гайка	3
13	804255	Уплотнительное кольцо	1
13	8M0050719	Уплотнительное кольцо	1
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	804256	Болт (M6 x 30)	2
16	881543001	Трубка	1
17	881542006	Кронштейн	1
18	811188M	Болт (M6 x 16)	1
18	811188T	Болт	1
19	82382M	Гайка	1
20	881538T1	Фильтр в сборе	1
20	881538T02	Топливный фильтр в сборе	1
21	881540	Элемент 1.75 дюйма	1
21	8M0168897	Топливный фильтр	1
21	8M0101436	Фильтрующий элемент 1.50 дюйма	1
21	8M0117705	Топливный фильтр	1
22	826966M	Уплотнительное кольцо	1
22	826966T	Уплотнительное кольцо	1
23	881541	Поплавок	1
24	881539	Стакан	1
24	8M0101437	Стакан	1
24	8M0137185	Стакан топливного фильтра	1
25	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
26	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
26	8M0108349	Шланг (70 дюймов, бухта)	1
27	816311T	СТЯЖКА (8.00 дюймов)	1
28	822769	Соединитель	1
29	NSS	NOT SOLD SEPARATE Cap	1
30	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
-	858732A03	Комплект прокладок головки блока цилиндров	1
-	881310A03	Головка блока цилиндров в сборе	1
-	881310T07	Головка блока цилиндров	1
-	881310A06	Головка блока цилиндров в сборе	1
-	881310T10	Головка блока цилиндров	1

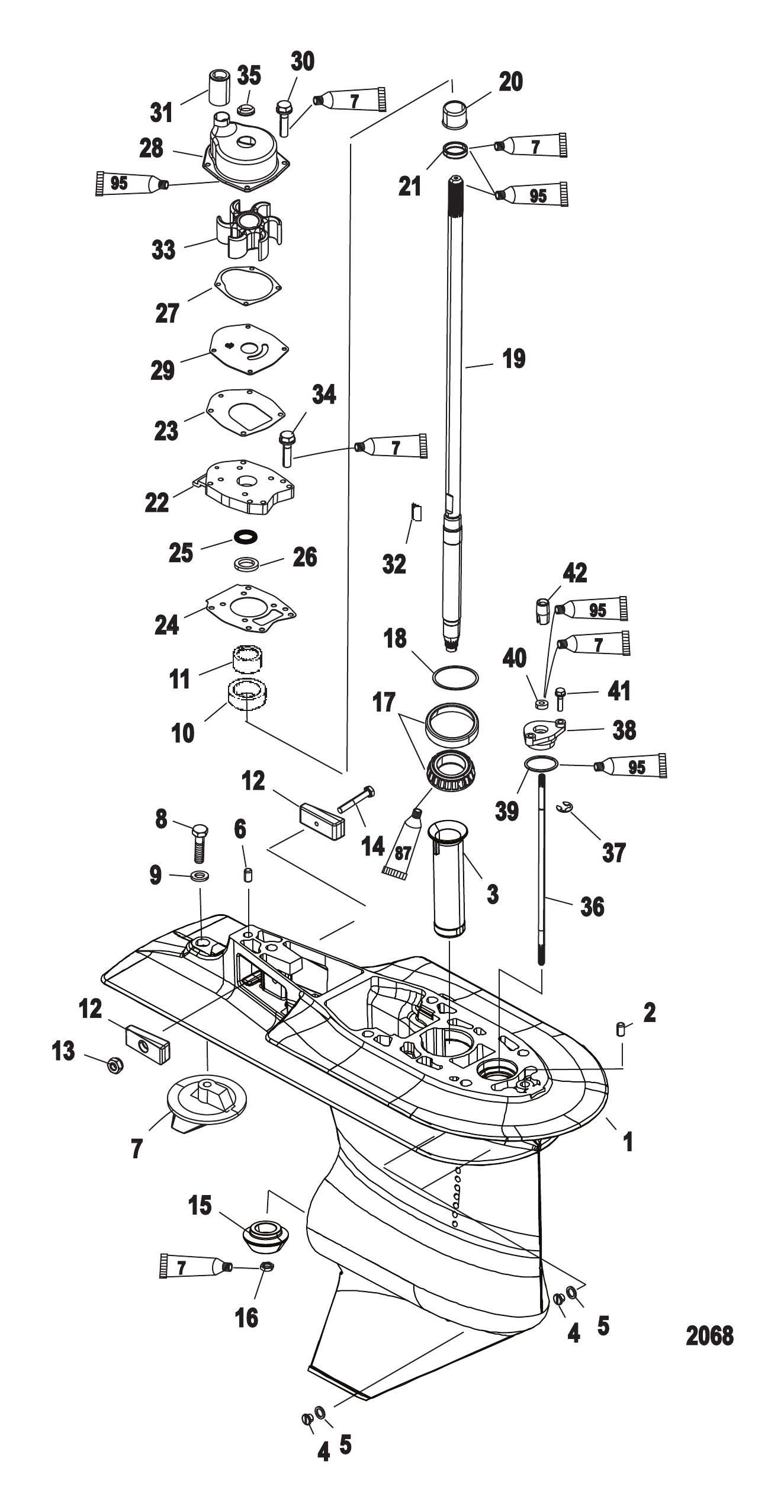

Рис. 14Редуктор (ведомый вал)(передаточное число 2.33:1) Gear Housing (Driveshaft)(2.33:1 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	888845T03	КОРПУС РЕДУКТОРА В СБОРЕ (4.25 ДЮЙМА/107.95 ММ ДИАМЕТР ТОРПЕДЫ)	1
-	888845T04	КОРПУС РЕДУКТОРА В СБОРЕ (4.25 ДЮЙМА/107.95 ММ ДИАМЕТР ТОРПЕДЫ)	1
1	888845T	Корпус редуктора в сборе базовый	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	3
4	79953Q04	Ремкомплект сливного винта	3
5	191833	Сальник	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	31640T5	ТРИММЕР	1
7	8M0236553	Пластина тримма	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	451761	Шайба (.453 x .812 x .105) чёрное оксидирование	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	NSS	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	Анод	2
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear (12 TEETH)	1
16	35921	ГАЙКА (.625-18)	1
17	883047A1	Подшипник в сборе, роликовый конический	1
18	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
18	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
19	858765T1	ВЕРТИКАЛЬНЫЙ ВАЛ В СБОРЕ	1
19	878575T1	ВЕРТИКАЛЬНЫЙ ВАЛ В СБОРЕ	1
20	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
21	NSS	NOT SOLD SEPARATE Seal Ring	1
22	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
22	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	430331	Прокладка	1
24	430472	Прокладка	1
24	8M0214931	ПРОКЛАДКА	1
25	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
25	8M0245495	САЛЬНИК	1
26	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
27	8172771	Прокладка водяного насоса, верхняя	1
28	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
29	8172761	Передняя пластина	1
29	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
30	82684430	ВИНТ (M6 x 30)	4
31	430232	Сальник	1
32	43037	ШПОНКА	1
32	8M0204723	ШПОНКА	1
33	43026T2	КРЫЛЬЧАТКА	1
34	82684425	ВИНТ (M6 x 25)	6
35	816575	Торцевое уплотнение	1
35	861415	САЛЬНИК ТОРЦЕВОЙ	1
36	884563A00	Сборка вала переключения передач	1
36	884565A00	Сборка вала переключения передач	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	457101	Кольцо уплотнительное (1.424 x .103) (1.424 внутр. диам.)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	82684425	ВИНТ (M6 x 25)	2
42	891637	Втулка	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	882813A3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА И ПРИВОДНОЙ 28 ЗУБЬЕВ	1
-	803496T2	Комплект подшипников/сальников	1

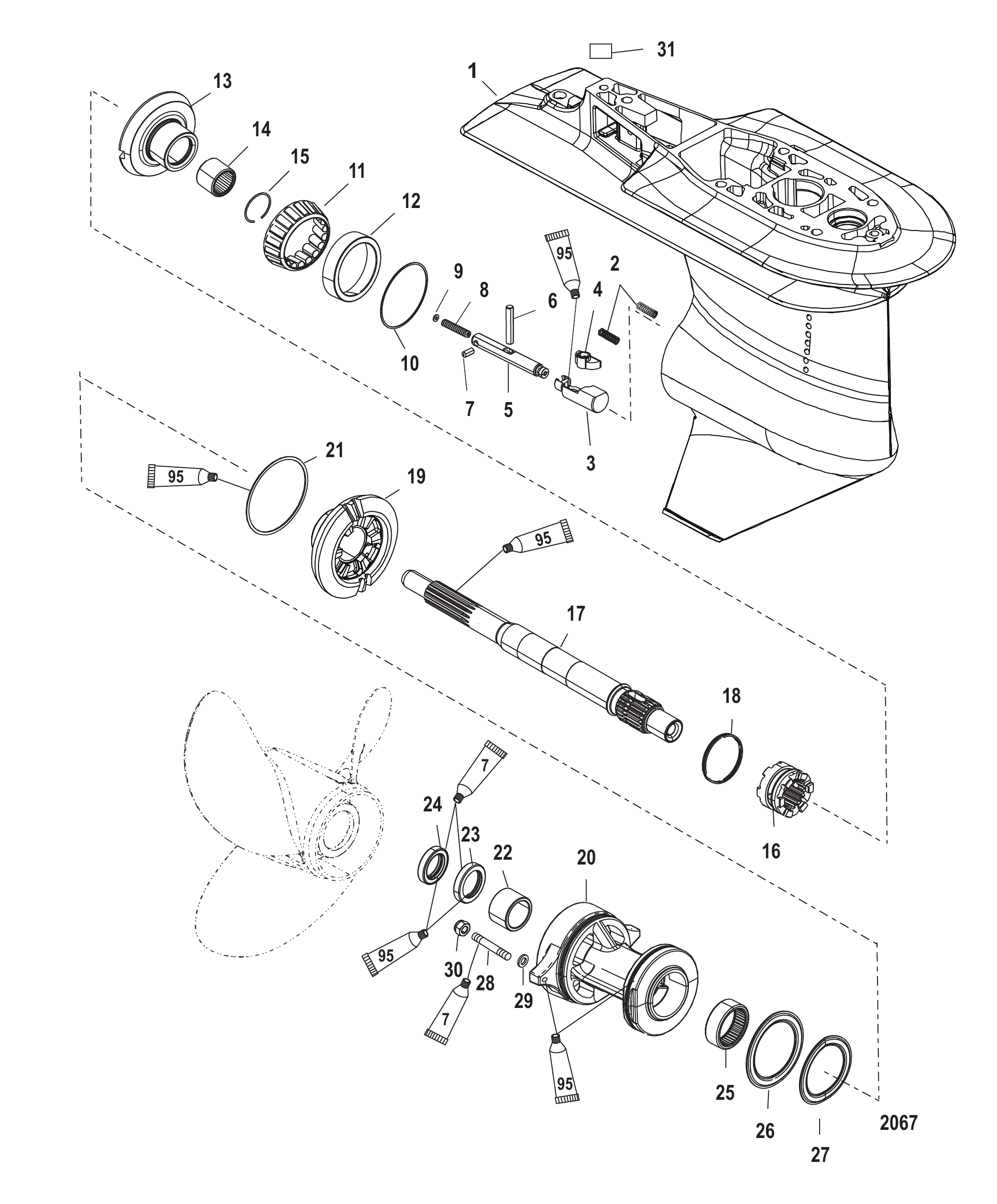

Рис. 15Картер редуктора, гребной вал, передаточное отношение 2,33:1 Gear Housing Propeller Shaft - 2.33:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
0	888845T03	КОРПУС РЕДУКТОРА В СБОРЕ (4.25 ДЮЙМА/107.95 ММ ДИАМЕТР ТОРПЕДЫ)	1
0	888845T04	КОРПУС РЕДУКТОРА В СБОРЕ (4.25 ДЮЙМА/107.95 ММ ДИАМЕТР ТОРПЕДЫ)	1
1	888845T	Корпус редуктора в сборе базовый	1
2	8227731	ВСТАВКА Резьбовая	2
3	888807	Толкатель кулачка в сборе	1
4	19917	Кулачок переключения	1
4	8M4504018	Кулачок переключения	1
5	888806	Штанга привода сцепления	1
6	78905	Палец крестовый	1
6	8M0084243	ШТИФТ КРЕСТОВИНА	1
7	78906	Палец	1
7	8M0084245	Штифт фиксатора пружины	1
8	79910	Пружина	1
9	78910	Шайба	1
10	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
10	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
11	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
12	NSS	NOT SOLD SEPARATE Cup	1
13	882813A3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА И ПРИВОДНОЙ 28 ЗУБЬЕВ	1
14	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
15	856823	Кольцо стопорное	1
16	888805T	Муфта	1
17	888804	Вал гребного винта	1
17	8M0140444	Вал гребного винта	1
18	30893	Пружина	1
19	889990T	Шестерня заднего хода	1
20	12596T2	Корпус подшипника в сборе	1
20	8M0168901	КОРПУС В СБОРЕ	1
21	97386	Кольцо уплотнительное (3.609 x .139)	1
21	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
22	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
23	70080	Сальник масляный (внутренний)	1
23	8M0205728	Сальник	1
24	70081	Сальник масляный наружный	1
24	8M0205729	САЛЬНИК	1
25	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
26	12577	Упорная шайба	1
27	12576	Подшипник упорный	1
28	429172	ШПИЛЬКА (M8 x 48)	2
28	8M0034456	Шпилька (M8 X 1.25 X 48)	2
29	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
30	401378	ГАЙКА (M8)	2
31	NSS	NOT SOLD SEPARATE Decal-Gear Housing Pinion Identification	1
-	NS	Не показано. См. руководство по аксессуарам — гребные винты — соответствующая арматура. (Упорные шайбы/гайки)	1
-	888805A00	Ремонтный комплект муфты и толкателя кулачка	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	803496T2	Комплект подшипников/сальников	1

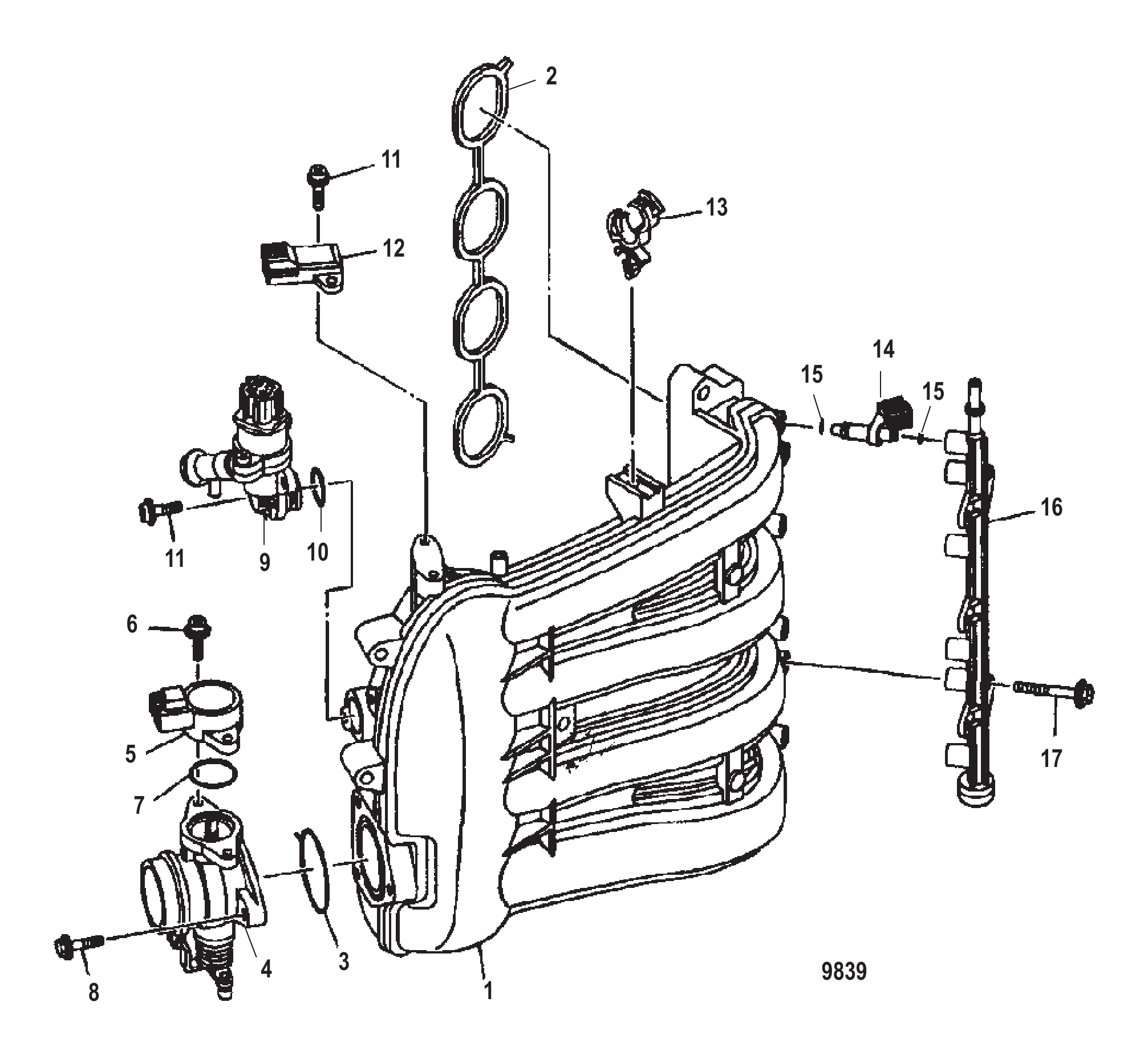

Рис. 16Впуск Intake

REF	Номер детали	Наименование	Кол-во
-	881440T03	Впускной узел в сборе	1
1	880886T01	Коллектор в сборе	1
2	881433001	Прокладка	1
3	881433002	Прокладка	1
4	881441T05	Корпус дроссельной заслонки в сборе	1
5	880884001	Датчик дроссельной заслонки в сборе	2
6	881502001	Винт	2
7	881504001	Уплотнительное кольцо	2
8	881510001	Болт	3
9	880883T02	Регулирующий клапан в сборе	1
10	881448001	Уплотнительное кольцо	2
11	881449001	Винт	4
12	880885001	Датчик в сборе	1
13	881530001	Хомут	1
14	880887T02	Форсунка в сборе	4
15	885183A02	Комплект уплотнительных колец	1
16	881518T01	Топливная рампа	1
17	881532001	Болт	2

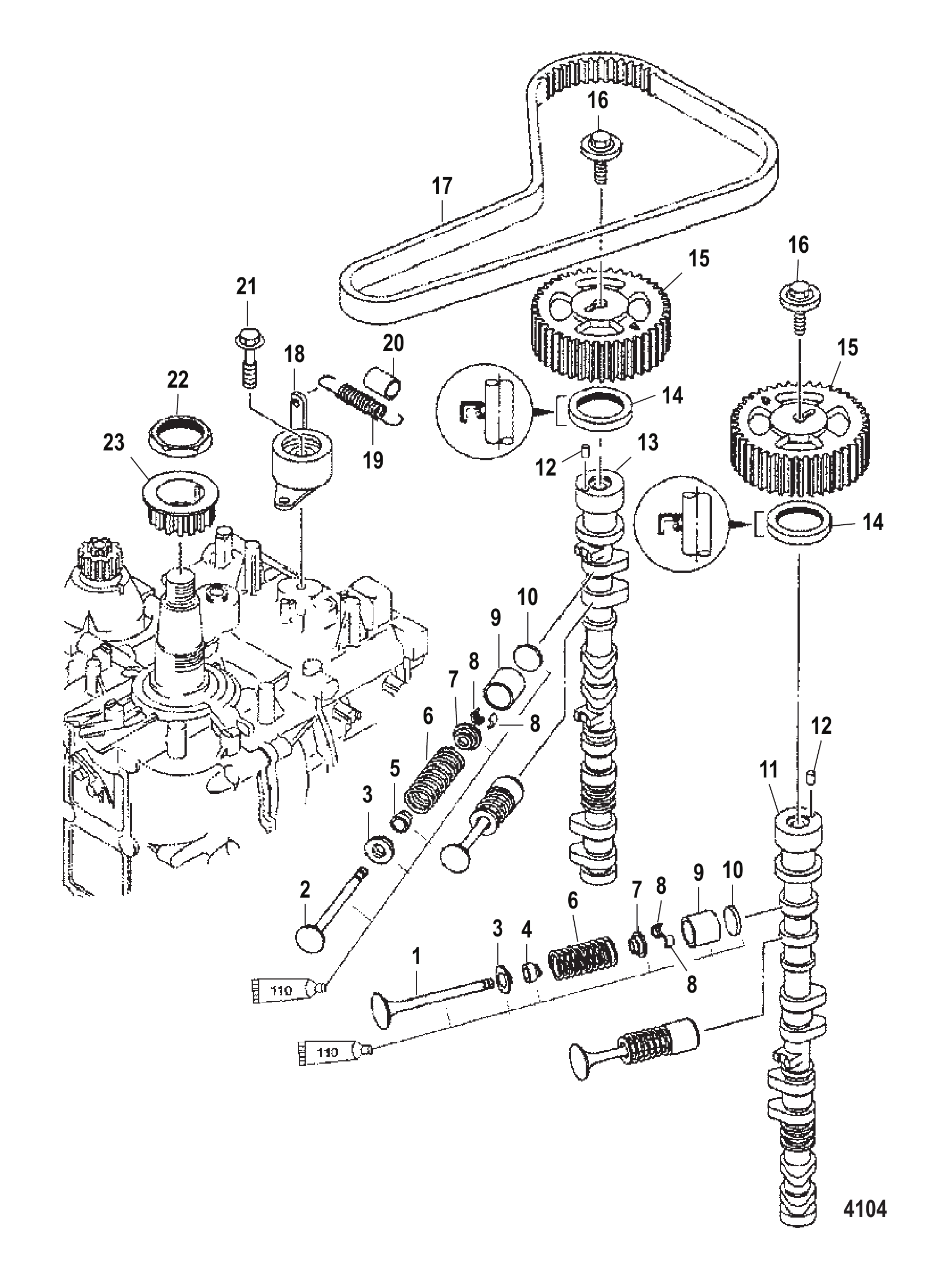

Рис. 17ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ Intake/Exhaust Valves

REF	Номер детали	Наименование	Кол-во
1	804128T	Клапан впускной	8
2	804129T	Клапан выпускной	8
3	804130	Седло	16
4	804136	Сальник	8
5	804137	Сальник	8
6	804131	Пружина клапана	16
7	804132	Фиксатор	16
8	804135	Сухарь клапана	32
9	804138T	Толкатель клапана	16
10	8046071	Регулировочная шайба	AR
10	8046072	Регулировочная шайба	AR
10	8046073	Регулировочная шайба	AR
10	8046074	Регулировочная шайба	AR
10	8046075	Регулировочная шайба	AR
10	8046076	Регулировочная шайба	AR
10	8046077	Регулировочная шайба	AR
10	8046078	Регулировочная шайба	AR
10	8046079	Регулировочная шайба	AR
10	80460710	Регулировочная шайба	AR
10	80460711	Регулировочная шайба	AR
10	80460712	Прокладка регулировочная	AR
10	80460713	Прокладка регулировочная	AR
10	80460714	Прокладка регулировочная	AR
10	80460715	Прокладка регулировочная	AR
10	80460716	Прокладка регулировочная	AR
10	80460717	Прокладка регулировочная	AR
10	804608	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ	AR
10	80460810	Прокладка регулировочная	AR
10	80460820	Прокладка регулировочная	AR
10	80460830	Прокладка регулировочная	AR
10	80460840	Подушка регулировочная	AR
10	80460850	Прокладка регулировочная	AR
10	80460860	Прокладка регулировочная	AR
10	80460870	Прокладка регулировочная	AR
10	80460880	Прокладка регулировочная	AR
11	804139T01	Распределительный вал	1
11	804139002	Распределительный вал	1
12	804141	Штифт установочный	2
13	804140T	Распределительный вал	1
13	8M0057172	Распределительный вал	1
14	804144	Сальник масляный распределительного вала	2
14	804144001	Сальник масляный	2
15	804142T	Шестерня ведомая	2
16	804143	Болт (M10 x 35)	2
16	804143001	Болт	2
17	804145	Ремень клиновой	1
18	804146	Натяжитель	1
19	804147	Пружина	1
20	804148	Шланг	1
21	804150	Болт (M10 x 45)	1
22	881314	Гайка (M40)	1
22	881314003	Гайка	1
23	804151T01	Шестерня ведущая	1
-	858732A03	Комплект прокладок головки блока цилиндров	1
-	881421T05	Головка блока цилиндров в сборе	1
-	8M0094898	Головка блока 75-90 4-тактный	1
-	881310A03	Головка блока цилиндров в сборе	1
-	881310T07	Головка блока цилиндров	1
-	881310A06	Головка блока цилиндров в сборе	1
-	881310T10	Головка блока цилиндров	1

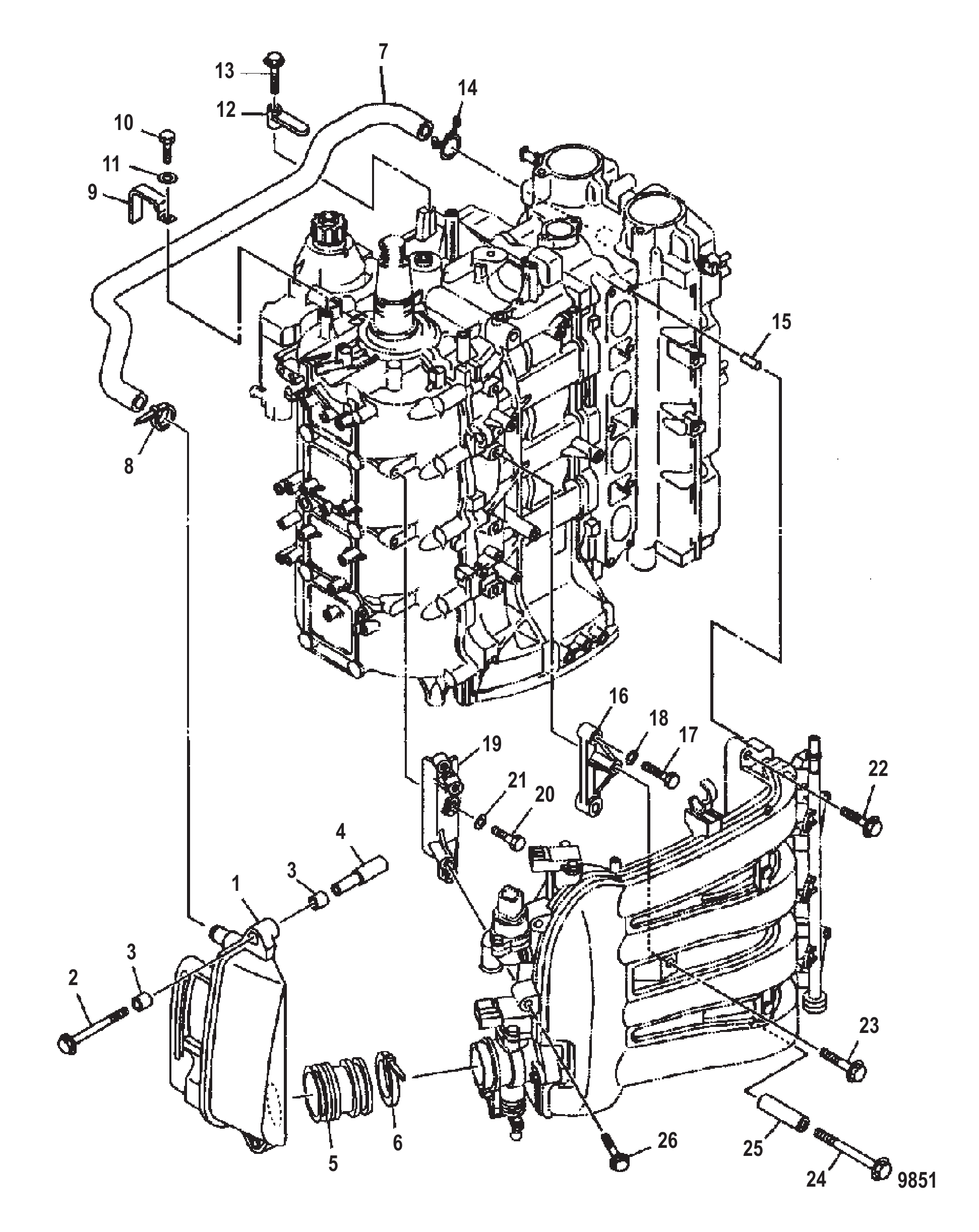

Рис. 18Воздухозаборник с глушителем Intake Silencer

REF	Номер детали	Наименование	Кол-во
1	881436T02	Глушитель впуска в сборе	1
1	881436T01	Глушитель в сборе впускной	1
1	881436003	Глушитель впуска в сборе	1
2	881438003	Болт с шайбой	2
3	887900	Втулка	4
4	881332003	Втулка	2
5	896353	СИЛЬФОН	1
6	881530002	Хомут	1
7	804162001	Трубка вентиляции картера	1
8	881530003	Хомут	1
9	804163	Хомут	1
10	91772M	Болт	1
11	82214M	Шайба	1
12	881530004	Хомут	1
13	855810001	Болт	1
14	804089	Зажим	1
15	804160	Штифт	2
16	881542001	Кронштейн	1
16	8M0059040	Кронштейн	1
17	804124	Болт	2
18	82214M	Шайба	2
19	881542002	Кронштейн	1
19	8M0059042	Кронштейн	1
20	84058M	Болт (M6 x 20)	2
21	82214M	Шайба	2
22	881438001	Болт с шайбой	4
23	881438002	Болт с шайбой	1
24	41893M	Болт	1
25	881332002	Втулка	1
26	881438002	Болт с шайбой	2

Рис. 19Схема смазки Lube Chart

REF	Номер детали	Наименование	Кол-во
-	NOPART	Список деталей отсутствует	1

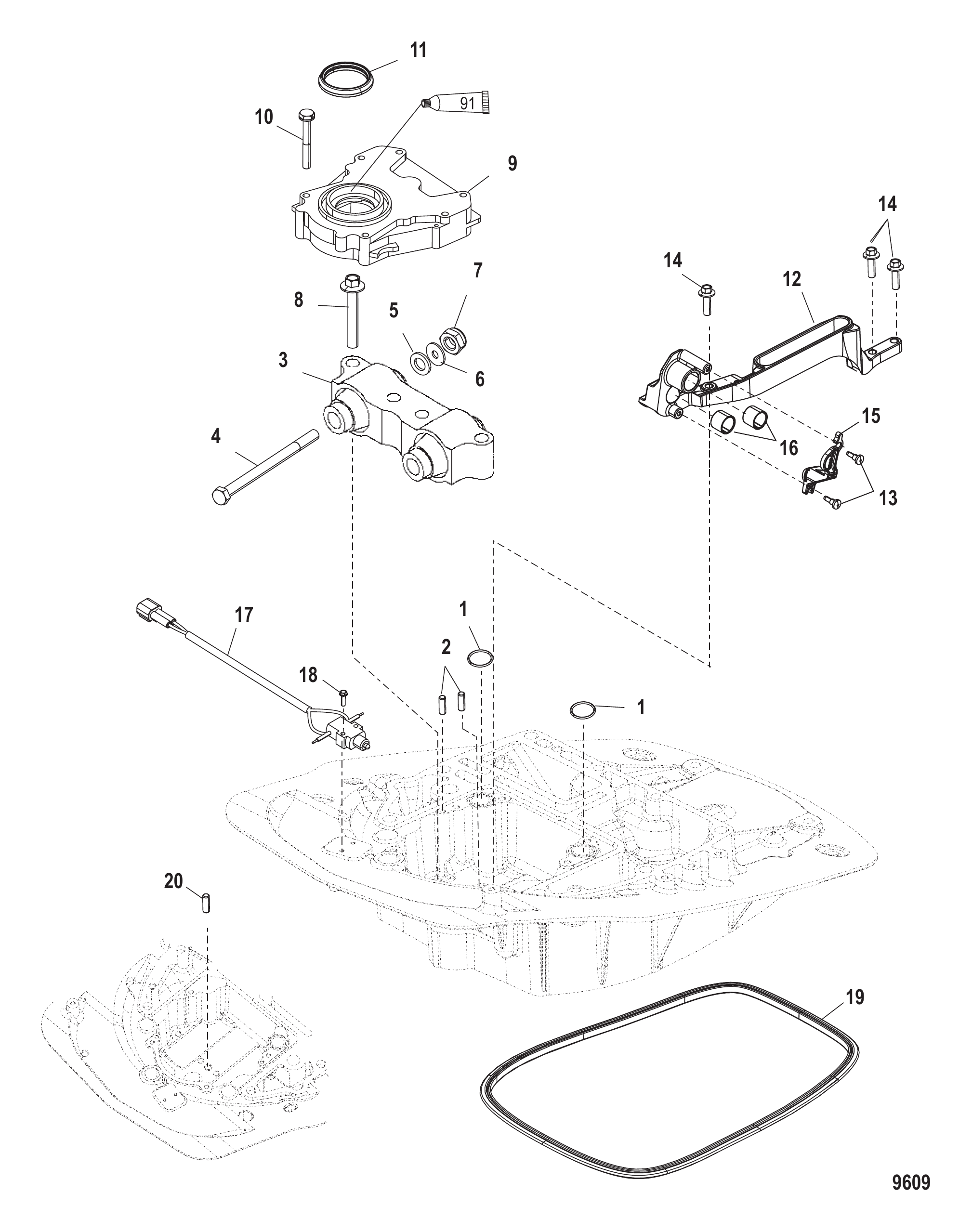

Рис. 20Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	62705001	Кольцо уплотнительное	2
2	41275M	Установочный штифт	2
3	881900T03	Опора	1
4	42974	БОЛТ (M12 x 175) ВЕРХНЕЕ КРЕПЛЕНИЕ	2
4	8M0238139	Винт	2
5	934161	Шайба неопреновая	2
5	32834	ШАЙБА (.9375 x 1.750 x .172)	2
6	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
6	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
7	859129	ГАЙКА (M12)	2
7	896963	Гайка (M12)	2
8	898442	Винт (M8 x 50)	4
9	858579T3	Масляный насос	1
10	858719	Болт (M6 x 45)	6
10	8M0052670	Винт	6
11	804349	САЛЬНИК	1
12	896843T01	Кронштейн тяги переключения передач	1
13	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
14	82130020	ВИНТ (M6 x 20)	3
15	896844	Фиксатор троса управления	1
16	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
17	879996A2	Выключатель	1
18	88075020	ВИНТ (M3 x 20)	2
19	8842563	САЛЬНИК	1
19	8M0043168	Сальник	1
20	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	1

Рис. 21КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА Powerhead Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	858732A03	Комплект прокладок головки блока цилиндров	1
-	8042971	Прокладка датчика температуры	1
-	804255	Уплотнительное кольцо	1
-	8M0050719	Уплотнительное кольцо	1
-	804144	Сальник масляный распределительного вала	2
-	804144001	Сальник масляный	2
-	858732002	Прокладка блока цилиндров	1
-	804076	Прокладка	1
-	804076003	Прокладка	1
-	881426	Прокладка	1
-	804084	Прокладка	1
-	8041151	Прокладка	1
-	804123001	Прокладка крышки головки цилиндра	1
-	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
-	8M0204673	Кольцо уплотнительное .921 x .139	1
-	804099003	Сальник масляный	1
-	804100003	Сальник масляный	1

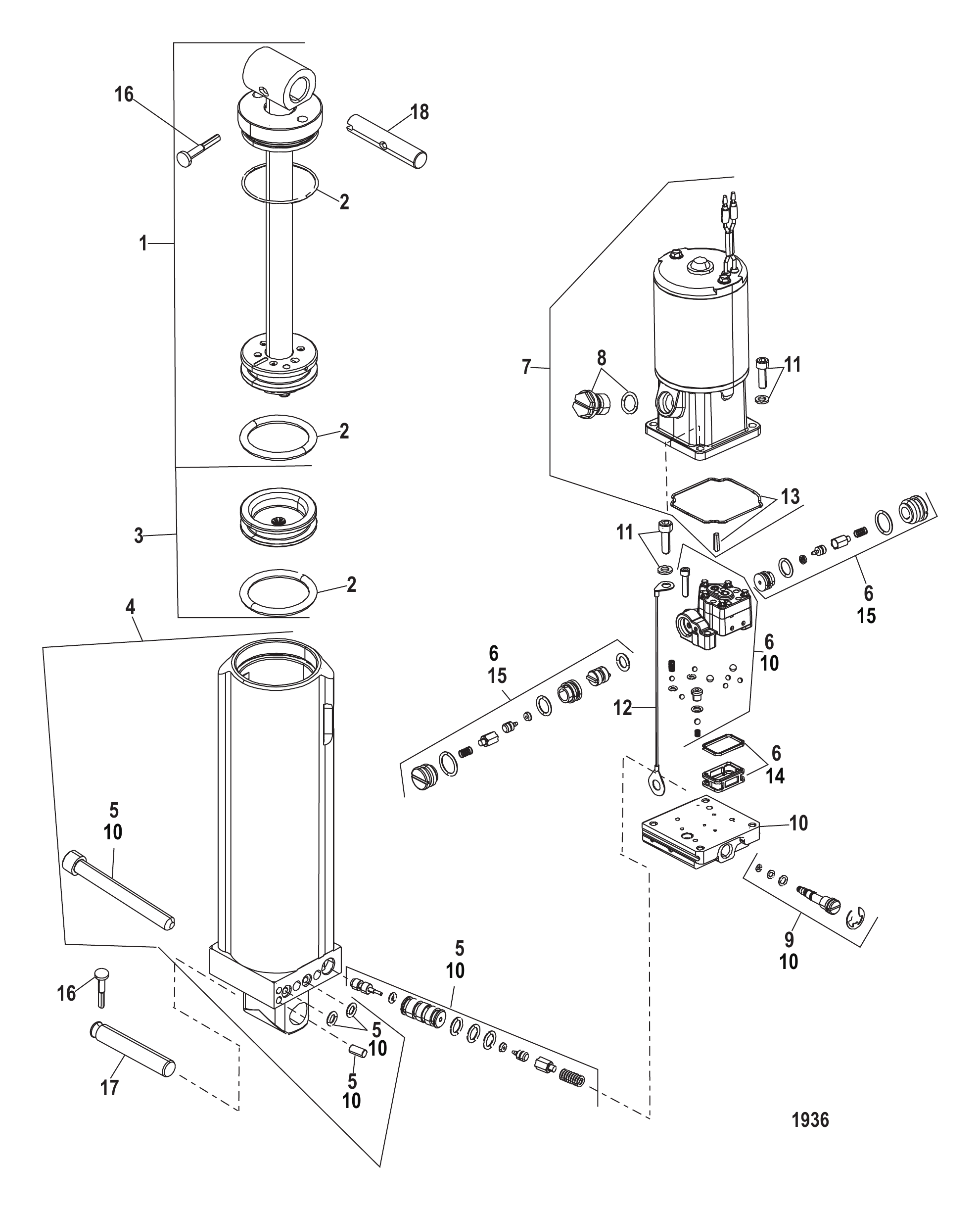

Рис. 22Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	830250T5	Насос гидроподъёма в сборе	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	99625002	Вал	1

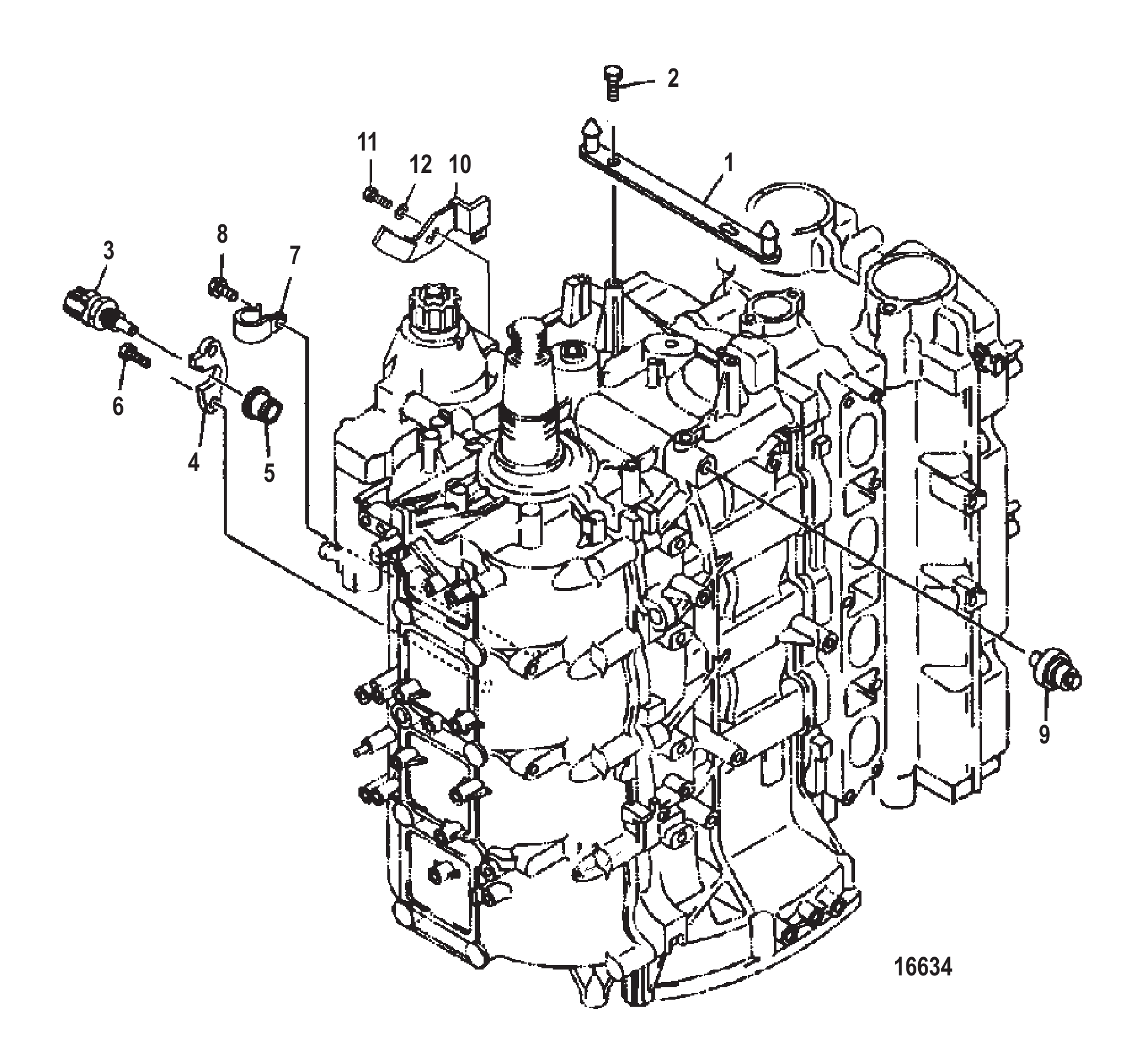

Рис. 23ДАТЧИКИ Sensors

REF	Номер детали	Наименование	Кол-во
1	804294002	Пластина	1
2	811188M	Болт (M6 x 16)	2
2	811188T	Болт	2
3	804295T	Термодатчик	1
4	804296	Фиксатор	1
5	8042971	Прокладка датчика температуры	1
6	811188M	Болт (M6 x 16)	2
6	811188T	Болт	2
7	83577M	Хомут	1
8	84088M	ВИНТ (M6 x 10)	1
9	8043071	Датчик давления масла	1
10	881366003	Кронштейн	1
11	91772M	Болт	1
12	82214M	Шайба	1
-	858732A03	Комплект прокладок головки блока цилиндров	1
-	881421T05	Головка блока цилиндров в сборе	1
-	8M0094898	Головка блока 75-90 4-тактный	1

Рис. 24Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	898112006	Каталог запчастей 75/80/90/100 EFI 4-тактный	1
-	10247060	Руководство по эксплуатации	1
-	10247J60	Руководство владельца на испанском	1
-	10247D60	Руководство владельца на французском	1
-	10248050	Руководство по установке	1
-	897725	РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ	1
-	898113A05	Наклейка с информацией о маркировке EPA	1
-	898113A06	Наклейка с информацией о маркировке EPA	1
-	858610A31	Топливный шланг в сборе	1
-	8M0038610	Топливный шланг в сборе (9 футов) с грушей	1
-	802835A1	Масло 10W30 для подвесных 4-тактных двигателей (4 литра)	1
-	8M0078626	Масло 10W30 GL@3	1
-	883723K01	Масло FC-W синтетическое 4-тактное, 4 литра, Mercury	1
-	8M0078630	Масло 4-тактное, синтетическое MPP, 1 галлон	1

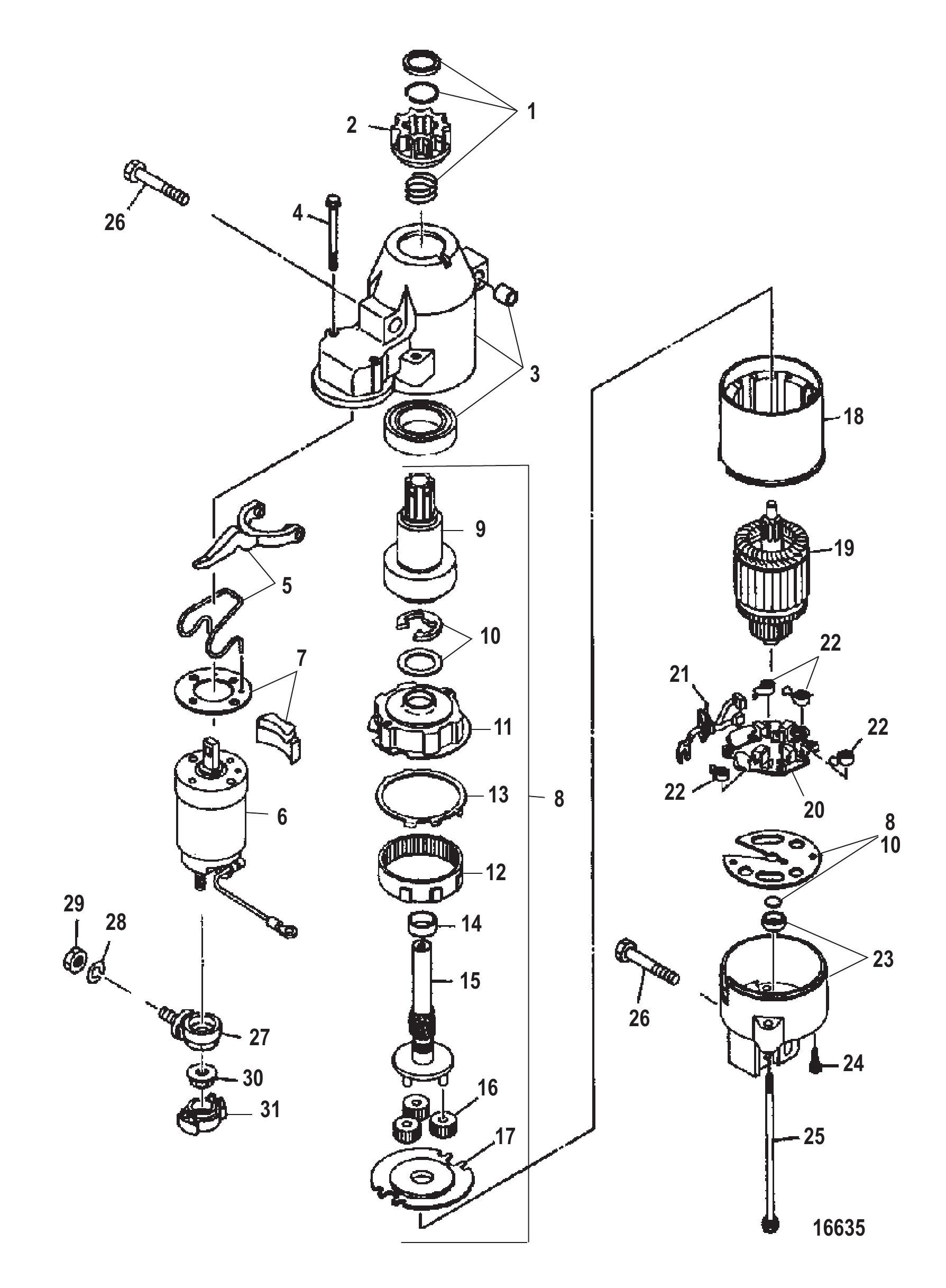

Рис. 25СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
-	881368T2	Стартер в сборе	1
1	804320	Комплект упора шестерни	1
2	804319	Шестерня	1
3	804331T	Крышка	1
4	804336	БОЛТ (M6 x 52)	2
5	804332	КОМПЛЕКТ РЫЧАГА	1
6	881371T1	Реле стартера	1
7	804334	КРЫШКА	1
8	804321T1	Комплект шестерён	1
9	804322	Муфта	1
10	804330	КОМПЛЕКТ ШАЙБ	1
11	804324	Кронштейн	1
12	804326	Зубчатый венец	1
13	804327	Прокладка	1
14	804325	Подшипник	1
15	804323	Вал шестерни	1
16	804329001	Промежуточная шестерня	3
17	804328	Кронштейн	1
18	804314T	Статор	1
19	804313T	Якорь	1
20	881369T1	Щёткодержатель в сборе	1
21	804316	Комплект щёток	1
22	804317	Пружина	4
23	881370T	Кронштейн	1
24	804337	ВИНТ (M4 x 16)	2
25	804335	СКВОЗНОЙ БОЛТ (M6 x 120)	2
26	804605	БОЛТ (M8 x 45)	3
27	881373001	Клемма	1
28	881377	Стопорная шайба	1
29	82382M	Гайка	1
30	881372	Гайка	1
31	881374	Крышка	1

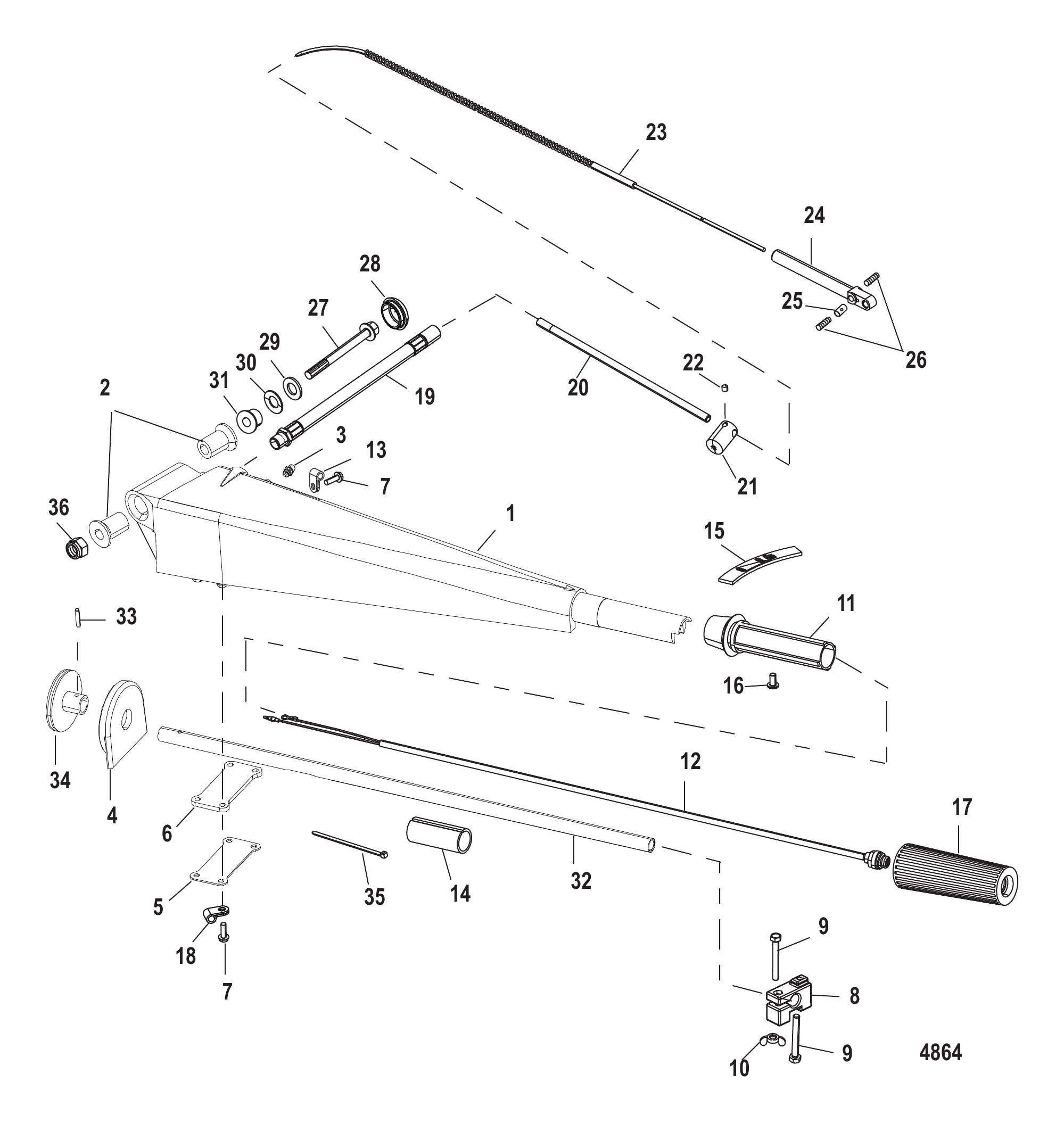

Рис. 26Рулевая рукоятка Steering Handle

REF	Номер детали	Наименование	Кол-во
-	816366A34	Комплект рулевой рукоятки	1
-	816366A35	Комплект рулевой рукоятки	1
-	816366A56	Комплект рукоятки рулевого управления	1
1	12020A3	Рукоятка в сборе рулевого рычага	1
2	429922	ВТУЛКА	2
2	42992T02	ВТУЛКА	2
3	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
3	8M0169589	Штуцер для смазки	1
4	48414	Корпус	1
5	48519	Пластина	1
6	48518	Прокладка	1
7	878608	Винт (#10-16 x .500)	AR
7	878609	Винт (#10-16 x .600)	1
8	12013	ХОМУТ ДРОССЕЛЯ	1
8	889729	ХОМУТ	1
9	40007112	Винт (M5 x 40) хомута дросселя	2
10	816874	Барашковая гайка (#10-32)	1
11	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
12	823609A5	Выключатель в сборе стоп	1
12	8M0104612	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
13	648551	ХОМУТ	1
14	NSS	NOT SOLD SEPARATE Insulator	1
15	NSS	NOT SOLD SEPARATE Decal-Throttle	1
16	62568	Винт (#10-16 x .375)	1
17	99589003	Рукоятка	1
17	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
18	648552	ЗАЖИМ	1
19	8885241	Трубка защитная (9,03 дюйма)	1
20	89566006	Трубка направляющая	1
21	89578	Ствол	1
22	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
23	12019004	Трос в сборе	1
24	43433	Направляющая	1
24	8M0204660	НАПРАВЛЯЮЩАЯ	1
25	20007	Анкер	1
26	20518	Винт установочный (#8-32)	2
26	8M0204644	КОМПЛЕКТ ВИНТОВ	2
27	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	1
28	48416	Крышка	1
29	4002319	ШАЙБА	1
30	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
31	146011	ПРОСТАВКА	1
32	12018A4	ТРУБКА В СБОРЕ Дроссель	1
33	NSS	NOT SOLD SEPARATE Roll Pin	1
34	NSS	NOT SOLD SEPARATE Drive Wheel	1
35	816311T	СТЯЖКА (8.00 дюймов)	2
36	40140	ГАЙКА (M10)	1

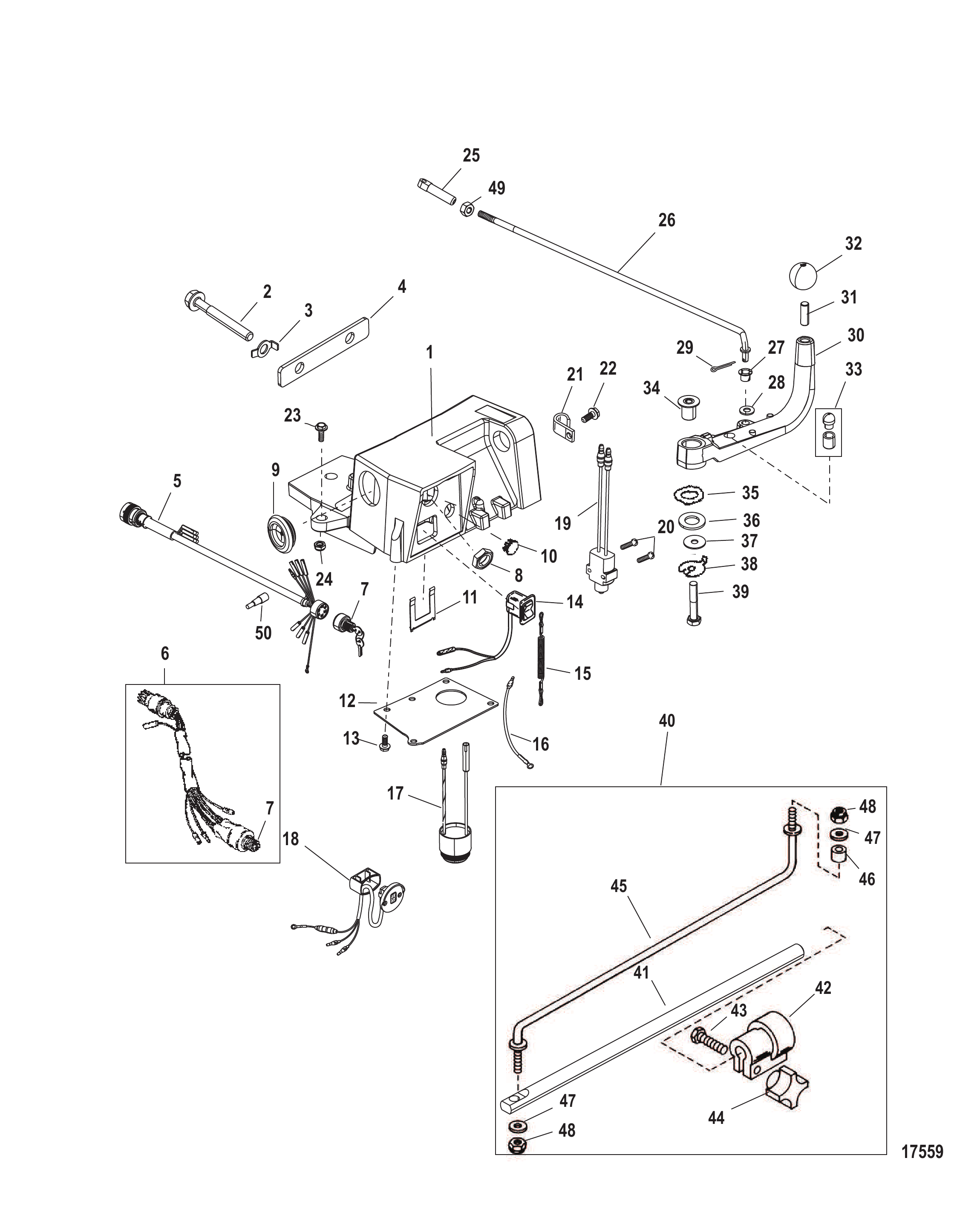

Рис. 27Компоненты комплекта рулевой рукоятки Steering Handle Kit Components

REF	Номер детали	Наименование	Кол-во
-	816366A34	Комплект рулевой рукоятки	1
-	816366A35	Комплект рулевой рукоятки	1
-	816366A56	Комплект рукоятки рулевого управления	1
1	816366T10	Рукоятка	1
2	881261	Винт (.313-24 x 3.50)	2
3	42981	ШАЙБА СТОПОРНАЯ	2
4	822263	Проставка	1
5	12649T08	Жгут проводов в сборе	1
6	12649A4	Жгут проводов в сборе	1
7	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
8	879755	Гайка специальная - черный нейлон	1
9	121051	ВТУЛКА	1
10	889730	ПРОБКА	1
11	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
11	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
12	8158041	Крышка	1
13	878608	Винт (#10-16 x .500)	4
14	11083A4	Выключатель стоп-сигнала в сборе	1
15	15920Q54	ШНУР В СБОРЕ	1
16	11149A3	Трос в сборе	1
17	889528T01	Звуковой сигнал в сборе	1
18	18286A19	Комплект переключателя тримма (25.00 футов)	1
19	813960A3	ВЫКЛЮЧАТЕЛЬ	1
19	8M0052927	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
20	12110	ВИНТ (#6-32 x .750)	2
21	648551	ХОМУТ	1
22	878608	Винт (#10-16 x .500)	1
23	849838	ВИНТ (.375-24 x 1.250)	1
24	826709113	Гайка (.375-24) нержавеющая сталь	1
24	8M0204726	Гайка (.375-24) латунная	1
25	48419001	Наконечник тяги	1
25	48419T01	Наконечник тяги (2.66 дюйма)	1
26	495637	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
27	26856	ВТУЛКА	1
28	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
29	25191	ШПЛИНТ ОСЬ ВИЛКИ - БЕЗ ГИДРОПОДЪЁМА	1
30	8163677	Рычаг переключения передач	1
31	58152	Шпилька (.375-24 x 1.125)	1
31	8M0034452	Шпилька	1
32	98530	РУЧКА	1
33	12016A2	Комплект фиксатора с пружиной	1
34	8159831	Втулка	1
35	823970	ШАЙБА	1
36	824610	ШАЙБА ПЛАСТИКОВАЯ	1
37	814803	Шайба	1
38	8158051	Шайба стопорная с усиком	1
39	4000357	ВИНТ (M8 x 45)	1
40	52148A08	Узел системы Co-Pilot	1
41	52148002	Направляющая тяга (15.00 дюймов)	1
42	52155A1	Гайка в сборе	1
42	8M0103848	Гайка в сборе	1
43	36137	ВИНТ (.250-28 x 1.00) ПОДШИПНИК К ПРИВОДУ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
44	821621	Рукоятка штифтовая	1
45	873491	Штанга	1
46	26841	ВТУЛКА НЕЙЛОНОВАЯ - ТЯГА РЫЧАГА БЛОКИРОВКИ ЗАДНЕГО ХОДА	2
47	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
47	8M0042642	Шайба (.323 x .562 x .063)	2
48	826709111	Гайка (.312-24) нержавеющая сталь	2
49	64015	Гайка (.250-20) клеммы стартерного соленоида	1
50	13541	Разъём штыревой	1
-	NSS	NOT SOLD SEPARATE Decal-Shift	1
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

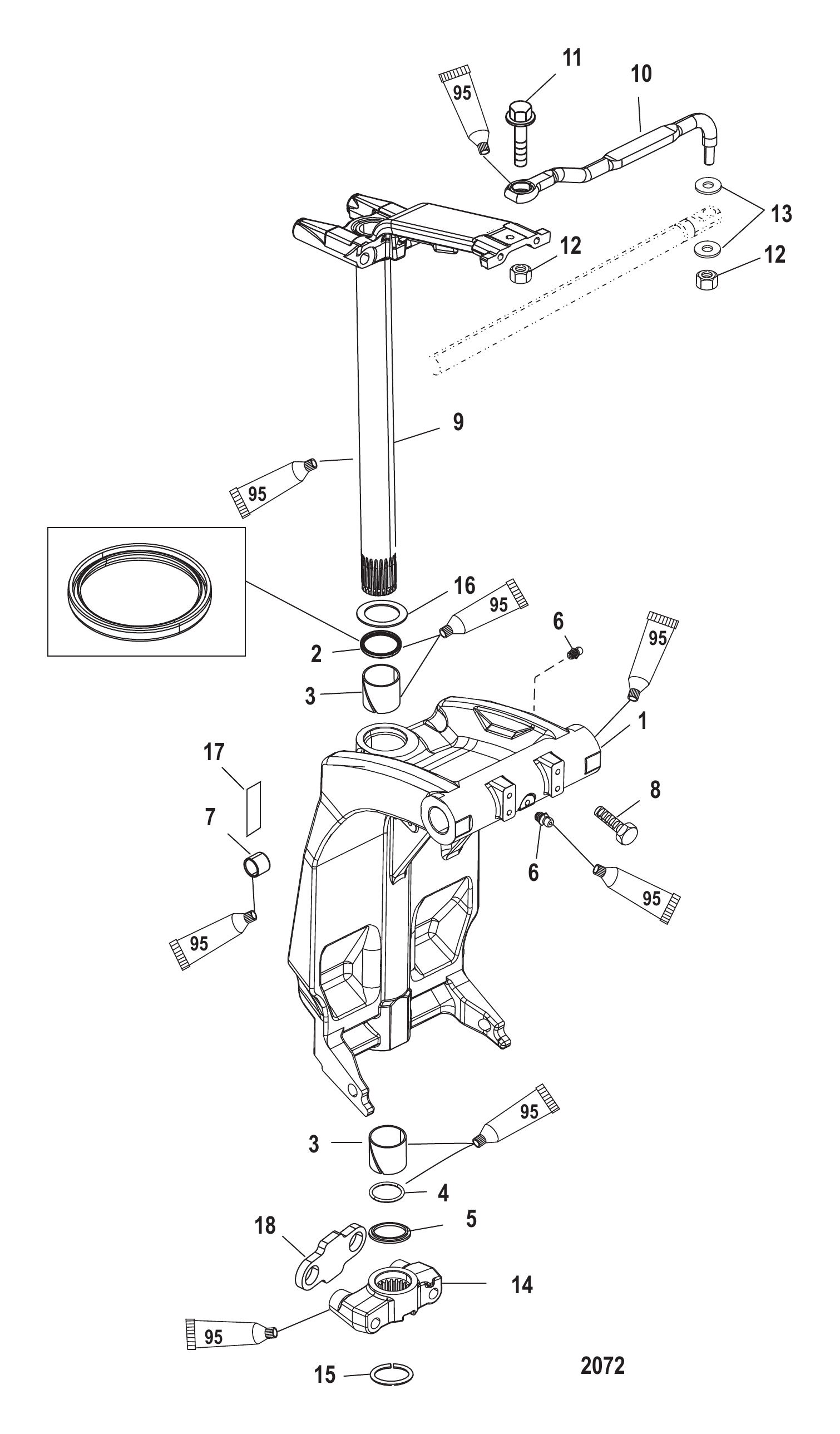

Рис. 28Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	881919T01	ПОВОРОТНЫЙ КРОНШТЕЙН	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
18	11288001	Бампер нижней вилки	1

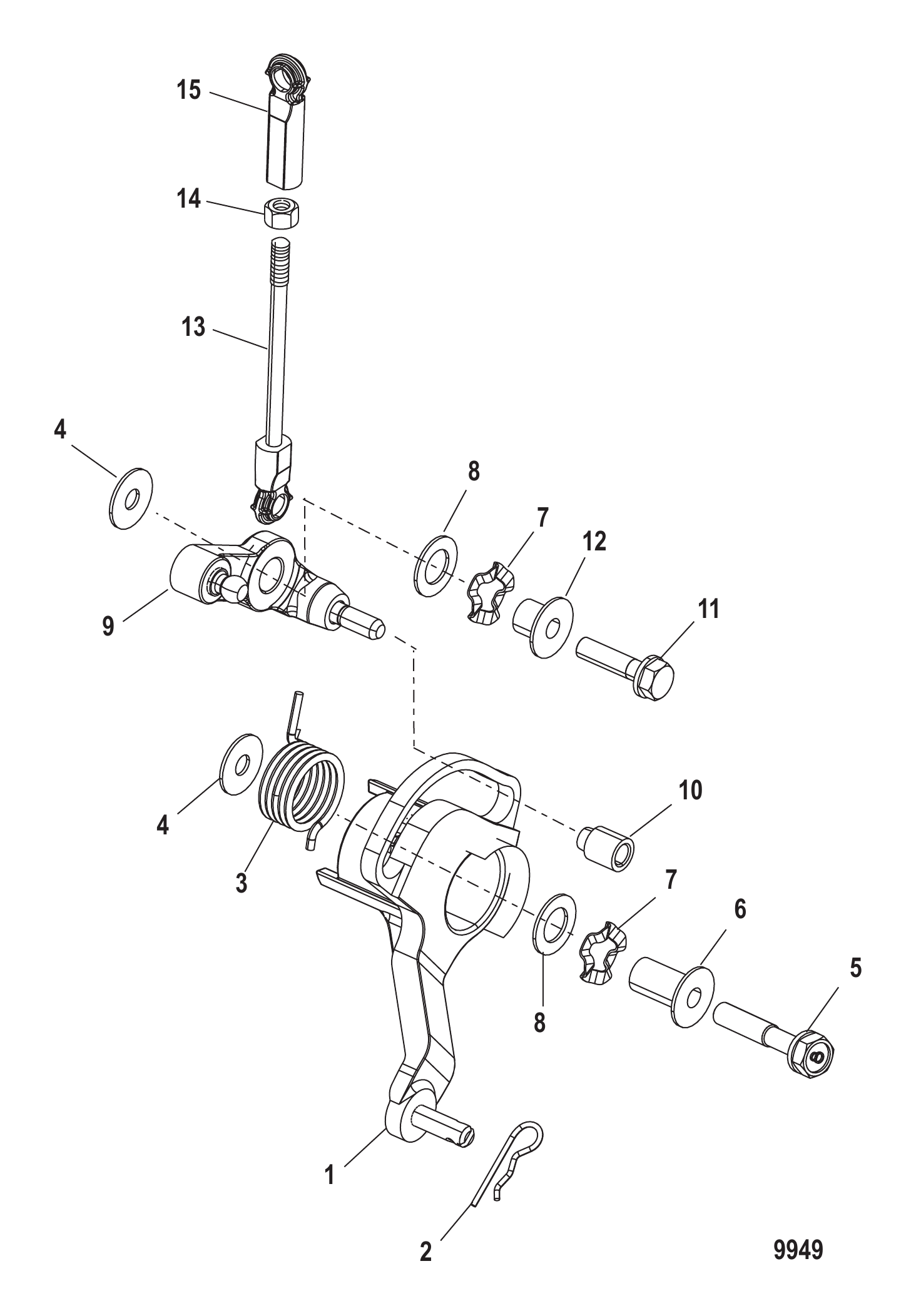

Рис. 29РЫЧАГ И ТЯГИ ДРОССЕЛЯ Throttle Lever and Linkage

REF	Номер детали	Наименование	Кол-во
1	896936	Рычаг управления дросселем	1
2	892655T	Шплинт	1
3	897535005	Пружина возвратная кулачка дросселя	1
4	94524M	ШАЙБА	2
5	881375	Болт (M6 x 30)	1
6	881378	Втулка	1
7	81868M	ВОЛНОВАЯ ШАЙБА	2
8	84974M	ШАЙБА	2
9	896937	Рычаг привода дросселя	1
10	8813321	Втулка	1
11	8248326	Винт (M6 x 25 мм)	1
12	804344002	Втулка	1
13	97742001	Тяга соединительная	1
14	82388M	Гайка (M5)	1
15	84100M	Фиксатор тяги	1

Рис. 30Инструменты Tools

Номер детали	Наименование	Кол-во
881824001	Инструмент — лампа индикации неисправности	1
881824002	Инструмент — жгут проводов для проверки катушки статора (6-контактный)	1
881824004	Жгут проводов в сборе для проверки	1
881824003	Инструмент — переходник манометра давления топлива	1
8M0075272	Переходник датчика	1

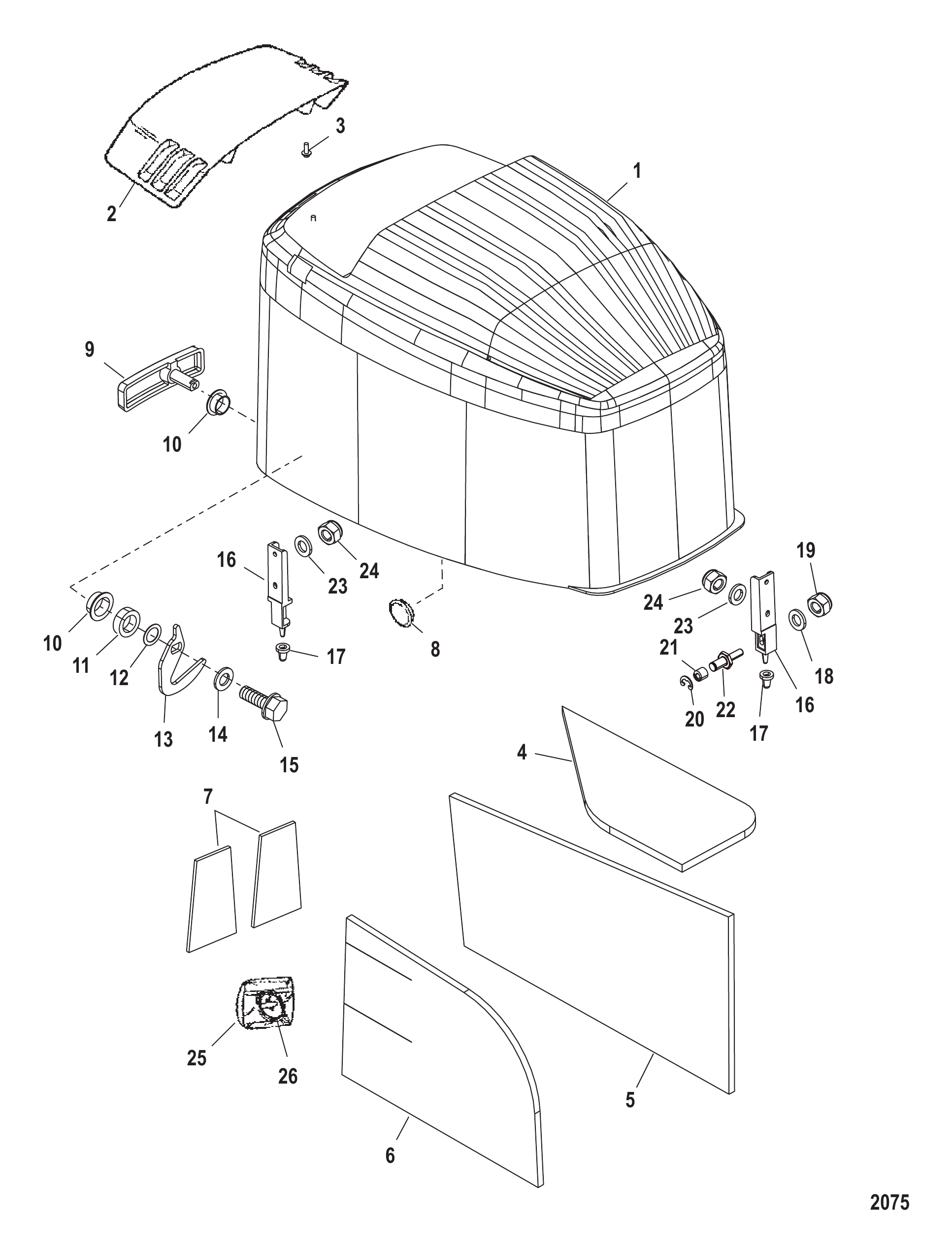

Рис. 31ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	896920T03	Верхний кожух в сборе	1
1	896920T17	Верхний кожух в сборе	1
1	896920T17	Верхний кожух в сборе	1
1	896920T04	Верхний кожух в сборе	1
1	896920T18	Верхний кожух в сборе	1
1	896920T18	Верхний кожух в сборе	1
2	821256T1	Воздухозаборник - чёрный	1
2	821256T03	Воздухозаборник	1
2	821256T2	Воздухозаборник - серебристый	1
3	82130016	ВИНТ (M6 x 16)	4
4	859356A1	Комплект шумоизоляции	1
4	859356A02	Комплект шумоизоляции	1
4	859356A02	Комплект шумоизоляции	1
5	NSS	NOT SOLD SEPARATE Sound Blanket-Port	1
6	NSS	NOT SOLD SEPARATE Sound Blanket-Starboard	1
7	NSS	NOT SOLD SEPARATE Sound Blanket-Back	2
8	823865	ЗАГЛУШКА	2
9	831207T10	Рукоятка	1
9	831207A16	Комплект рукоятки замка кожуха	1
10	812707	Втулка	2
11	831214	Проставка	1
12	12134	ШАЙБА ВОЛНОВАЯ	1
13	889566	КУЛАЧОК	1
13	8M0001081	Кулачок	1
14	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
14	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
15	1993716	ВИНТ (M6 x 16)	1
16	821249M2	Кронштейн передний	3
16	8M0036792	Кронштейн	3
17	815477	УПОР ЗАЩЕЛКИ	3
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
19	401366	ГАЙКА (M6) Нержавеющая сталь	3
20	8237951	Стопорное кольцо	3
21	815263	РОЛИК	3
21	8M0207770	Ролик @3	3
22	8155381	Роликовый штифт	3
23	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
23	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
24	401366	ГАЙКА (M6) Нержавеющая сталь	6
25	47341A11	Комплект шнура с рукояткой ручного запуска	1
26	12066Q9	Трос	1
26	12066Q10	Трос стартера @2	1
26	12066A9	Трос стартера	1
26	12066Q10	Трос стартера @2	1
-	804855A06	Комплект наклеек	1
-	8M0065135	ORD 8M0114993 Mercury / Quicksilver	1
-	804856A06	Комплект наклеек	1
-	898130A06	Комплект наклеек	1
-	8M0069728	Комплект наклеек	1
-	898133A06	Комплект наклеек	1
-	804857A06	Комплект наклеек	1
-	8M0065135	ORD 8M0114993 Mercury / Quicksilver	1
-	804858A06	Комплект наклеек	1
-	898132A06	Комплект наклеек	1
-	8M0069728	Комплект наклеек	1
-	898134A06	Комплект наклеек	1

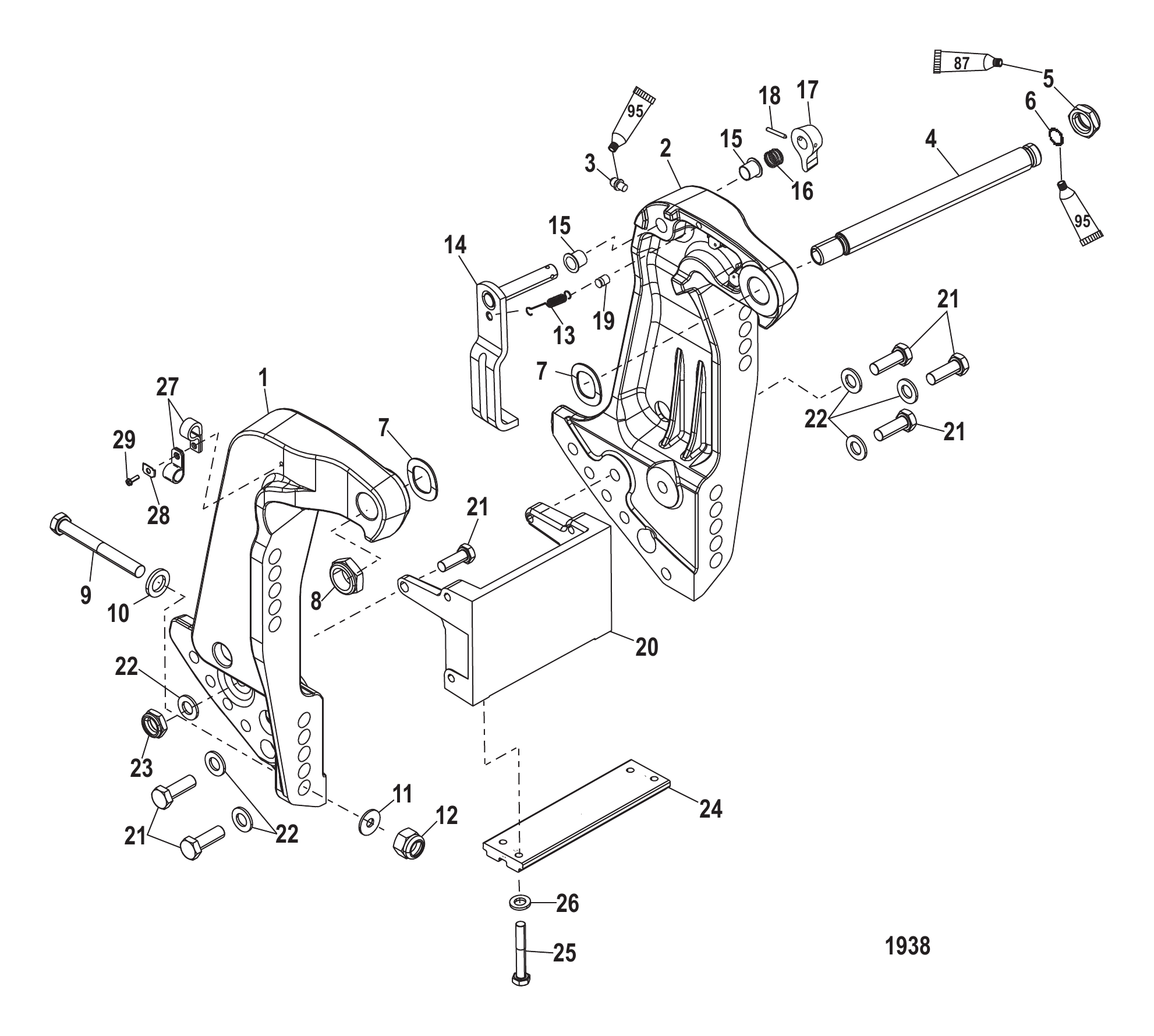

Рис. 32Транцевый кронштейн Transom Bracket

REF	Номер детали	Наименование	Кол-во
1	828334F1	Кронштейн транца	1
2	828333A3	Кронштейн транца в сборе	1
2	828333T07	Кронштейн транца в сборе - левый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	99170A2	Комплект трубок наклона	1
4	826125A1	Трубка наклона	1
4	826125A1	Трубка наклона	1
5	859133	ГАЙКА (1.00-14)	1
5	82671327	ГАЙКА (1.0-14)	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	858869	Гайка (.875-14)	1
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	830899	Пружина натяжная	1
14	821176T1	Рычаг фиксатора наклона в сборе	1
14	8M0109798	Рычаг фиксатора наклона в сборе	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1
20	818771T1	Кронштейн якоря	1
20	8M0086406	Кронштейн крепления	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
24	818298Q1	Комплект анода	1
25	4000330	ВИНТ (M6 x 25)	2
25	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
27	22740	ЗАЖИМ	2
28	69205	С-ОБРАЗНАЯ ШАЙБА	1
28	8M0084613	Пружинная шайба	1
29	878609	Винт (#10-16 x .600)	1

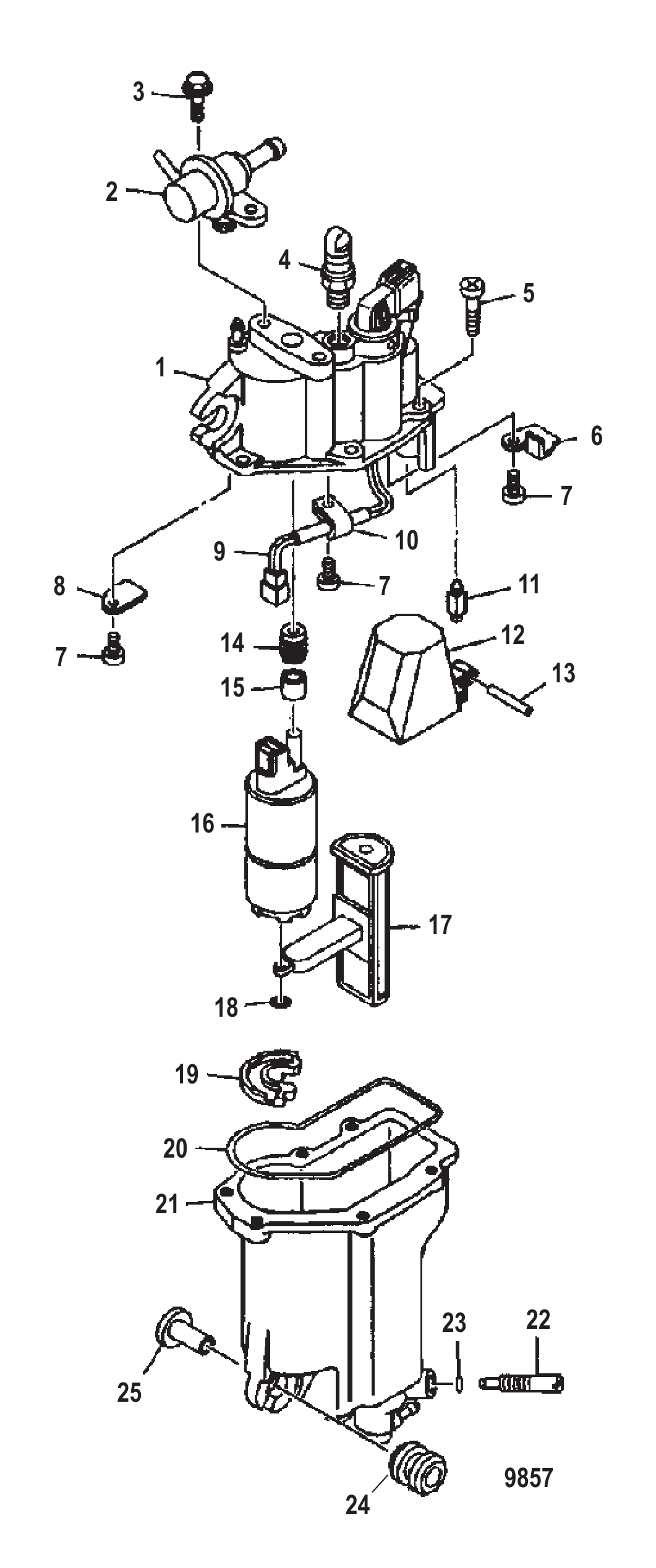

Рис. 33Сепаратор паров Vapor Separator

REF	Номер детали	Наименование	Кол-во
-	881315A03	Сепаратор паров топлива в сборе	1
1	881316001	Крышка	1
2	880888T01	Регулятор давления топлива	1
3	881326004	Винт	2
4	823865001	ЗАГЛУШКА колпачковая	1
5	881326005	Винт	6
6	881327002	Пластина отражателя	1
7	881326003	Винт	3
8	881327001	Пластина перегородки	1
9	888237001	ЖГУТ ПРОВОДОВ В СБОРЕ	1
10	881530008	Хомут	1
11	881329001	Игла клапана	1
11	8M0095242	Игла клапана	1
12	881320001	Поплавок	1
13	881321001	Штифт поплавка	1
14	881322004	Демпфер	1
15	881332004	Втулка	1
16	880889T02	Насос топливный в сборе	1
16	8M0065218	Топливный насос	1
17	881323001	Фильтр	1
18	881530006	Хомут	1
18	8M0091977	Зажим	1
19	881322003	Демпфер	1
20	881325001	Прокладка	1
21	881319001	Корпус в сборе	1
22	881326006	Винт сливной	1
23	881318001	Уплотнительное кольцо	1
24	93101M	Втулка уплотнительная	3
25	881332005	Втулка	3

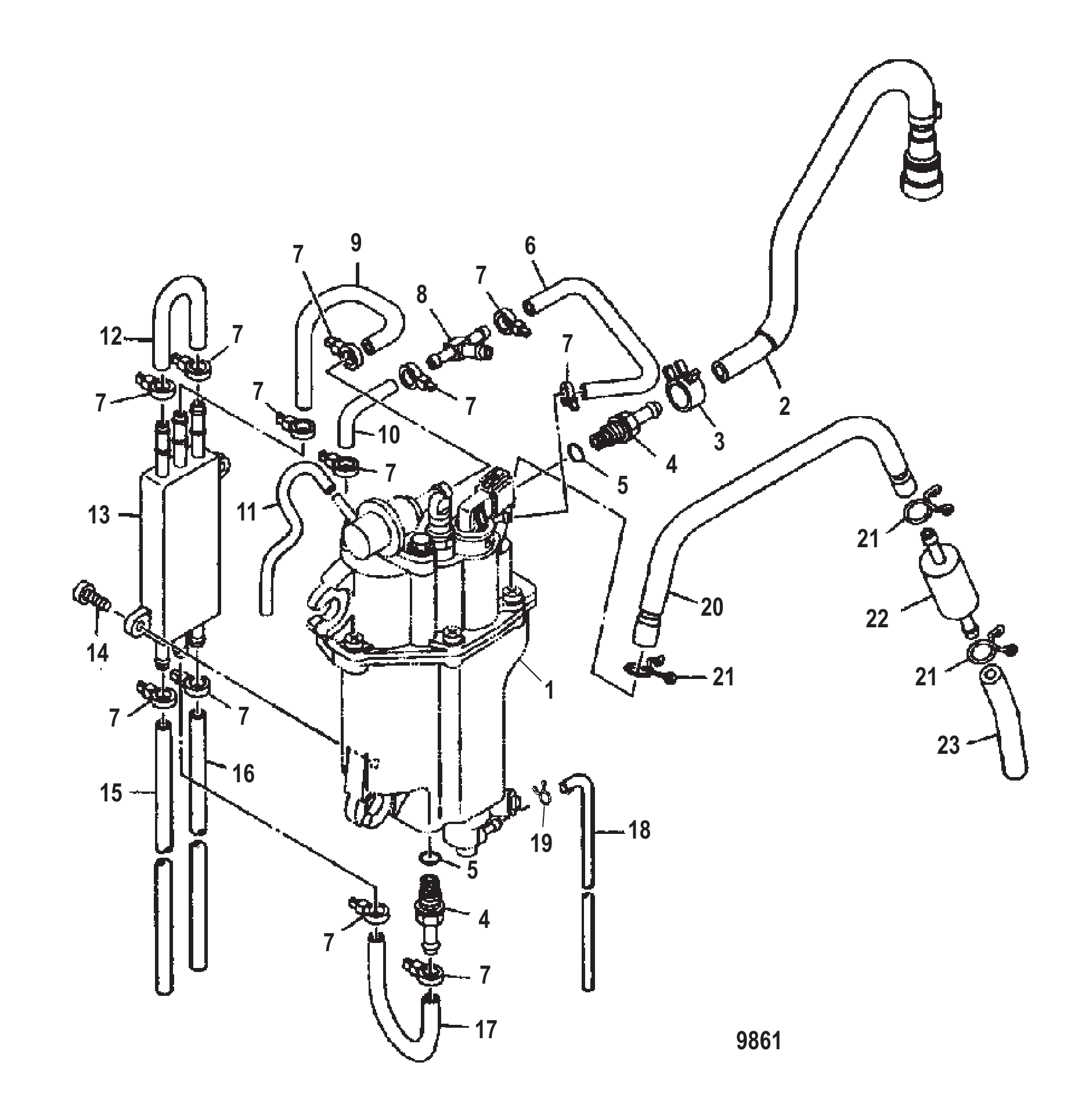

Рис. 34Шланги сепаратора паров Vapor Separator Hose Routings

REF	Номер детали	Наименование	Кол-во
1	881315A03	Сепаратор паров топлива в сборе	1
2	804162015	Трубка	1
3	881530009	Хомут	1
4	881558002	Фитинг прямой	2
5	885183001	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
6	804162006	Трубка	1
6	804162020	Трубка	1
7	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	12
8	881558003	Фитинг тройник	1
9	804162008	Трубка	1
10	804162016	Трубка	1
11	804162007	Трубка	1
11	804162021	Трубка	1
12	804162010	Трубка	1
13	888259001	Охладитель	1
14	881326007	Винт	2
15	804162011	Трубка	1
15	804162022	Трубка	1
16	804162012	Трубка	1
17	804162009	Трубка	1
18	804162013	Трубка	1
19	881530010	Хомут	1
20	804162014	Трубка	1
21	881530011	Хомут	3
22	892758001	Фильтр	1
23	804162017	Трубка	1
