水星 Mercury 115 HP EFI 1B227000 THRU 1B366822 - — взрыв-схемы и запчасти

四冲程电喷 EFI · USA - Cat.# 90-881838006 · 共 142 个部位 · 5289 条零件

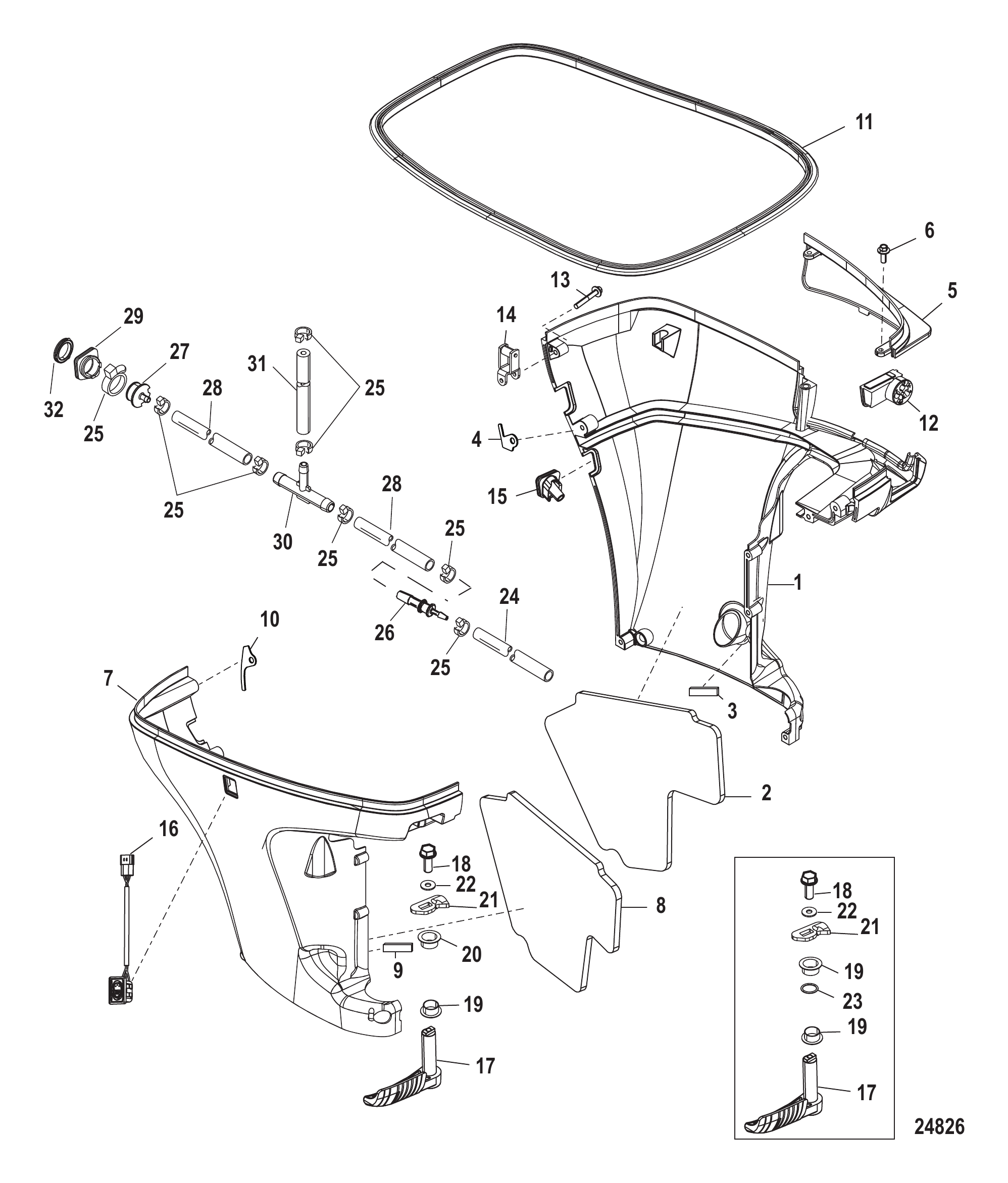

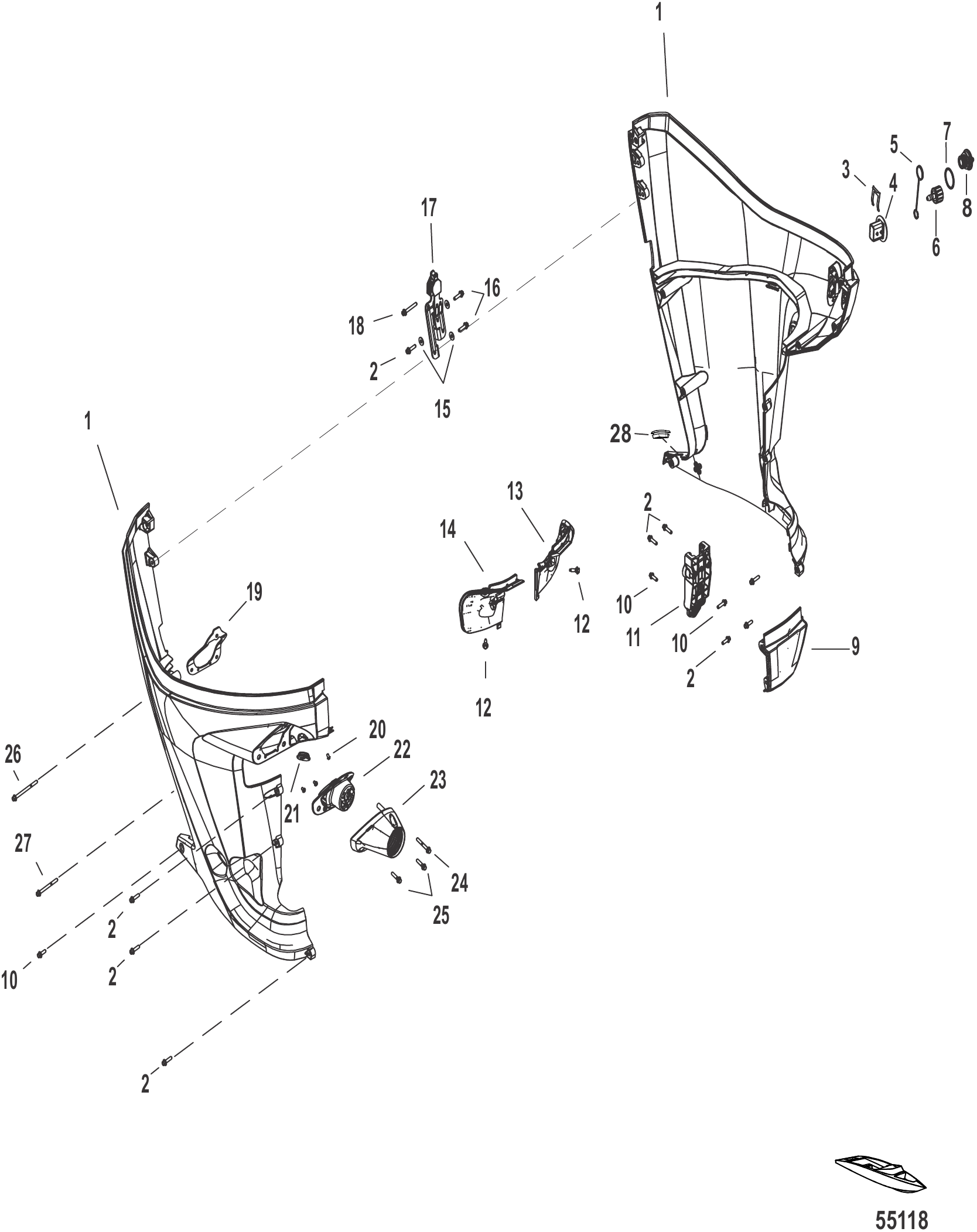

Рис. 1НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	878587A02	Нижний кожух в сборе, левый борт	1
2	898490	Шумоизоляция левого борта	1
3	828706	Упор	1
3	8M0043364	Демпфер	1
4	8M0001077	Прокладка поролоновая, входит в нижние кожухи.	1
5	897658T	Вставка	1
6	892073002	Винт с буртиком (M6)	2
6	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	2
7	858743A04	Нижний кожух в сборе, правый борт	1
7	8M0107318	Кожух нижний, правый борт	1
8	898491	Шумоизоляция правого борта	1
9	828706	Упор	1
9	8M0043364	Демпфер	1
10	8M0000540	Прокладка поролоновая, входит в нижние кожухи.	1
11	8M0000413	Уплотнение поддона (41.00 дюйма)	1
11	8M0111278	Уплотнение	1
12	889724	ВТУЛКА	1
13	82130040	ВИНТ (M6 x 40)	8
14	831209	Фиксатор	1
15	898805	Чехол выпуска холостого хода	1
16	896620001	Переключатель тримма	1
16	8M0235191	Выключатель тримма	1
17	889740A02	Комплект рукоятки	1
18	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
18	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
19	33589	Втулка	2
19	33589	Втулка	1
20	8M0001595	Втулка чёрная	1
21	8219423	Собачка	1
22	69057	ШАЙБА (.281 x .734 x .063)	1
23	NSS	NOT SOLD SEPARATE O-Ring	1
24	9912688	Трубка (36.00 дюймов, бухта)	1
25	816311T	СТЯЖКА (8.00 дюймов)	8
26	898029	Переходной штуцер	1
27	827948	Штуцер	1
28	8M0047428	Шланг (.25 дюйма внутр. диам., 57.00 дюймов, бухта) (отрезать 1-1/2 дюйма)	2
28	8M0108355	Шланг (57 дюймов, бухта)	2
29	8M0039078	Втулка уплотнительная	1
30	817518	Тройник	1
31	881535	Шланг (32.00 дюйма)	1
32	855576	Шайба	1

Рис. 2Аксессуары Декали Mariner Accessories Decals Mariner

REF	Номер детали	Наименование	Кол-во
1	8M0242343	КОМПЛЕКТ НАКЛЕЕК Mariner 75-115 4S	1
2	8M0056643	НАКЛЕЙКА Прочти руководство	1
3	8M0080233	НАКЛЕЙКА Задняя, 75 Л.С.	1
4	8M0080235	НАКЛЕЙКА Задняя, 90 Л.С.	1
5	8M0080237	НАКЛЕЙКА Задняя, 115 Л.С.	1
6	8M0088310	НАКЛЕЙКА Command Thrust	1

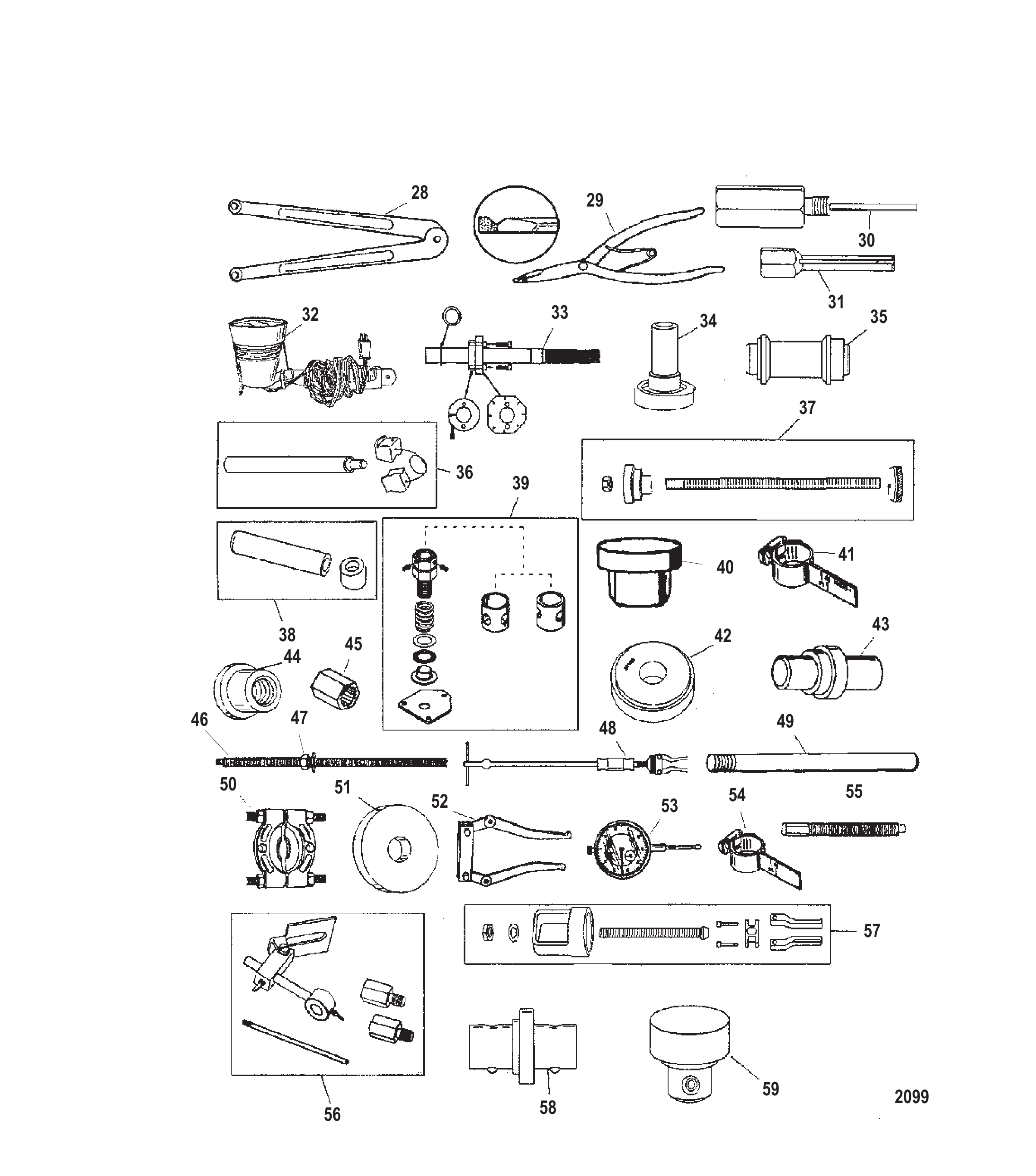

Рис. 3Инструменты 2 Tools 2

REF	Номер детали	Наименование	Кол-во
28	74951	Гаечный ключ	1
29	NSS	NOT SOLD SEPARATE Lock Ring Pliers	1
30	NSS	NOT SOLD SEPARATE Expanding Rod	1
31	NSS	NOT SOLD SEPARATE Collet	1
32	63209	Тепловая лампа	1
33	12349A2	Установочный инструмент для шестерни	1
33	12349A05	Инструмент для фиксации шестерни в корпусе	1
34	13945	Инструмент для установки подшипника	1
35	13949	Инструмент для запрессовки сальника	1
36	14308T1	Инструмент для обоймы подшипника	1
36	14308T02	Оправка для обоймы подшипника	1
37	14309T1	Монтажный инструмент подшипника	1
37	14309T02	Монтажный инструмент для подшипника	1
38	14310T1	Оправка для установки защитной втулки	1
39	14311A2	ИНСТРУМЕНТ ПРЕДНАТЯГА ПОДШИПНИКА	1
39	14311A04	Инструмент предварительного натяга, корпус редуктора	1
40	15755T	Оправка для запрессовки игольчатого подшипника, корпус редуктора	1
41	196601	Индикаторный инструмент люфта корпуса редуктора	1
42	31106T	Оправка для запрессовки подшипника, наружное кольцо, корпус редуктора	1
43	31108T	Оправка для запрессовки сальника, корпус редуктора	1
44	36569T	Инструмент для ведущей головки, корпус редуктора	1
45	804776A1	Фиксирующий инструмент для вала привода	1
46	31229	Вал	1
47	24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
48	34569A1	Съёмник в сборе со скользящим молотком	1
49	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
50	37241	Пластина съёмника универсальная	1
51	37350T	Направляющая оправка	1
52	46086A1	Комплект губок съёмника, корпус редуктора	1
53	58222A1	Индикаторный инструмент	1
54	78473	Индикаторный инструмент люфта корпуса редуктора	1
54	8M0053505	Инструмент-индикатор люфта	1
55	85716	Съёмник болтовой инструмент - несущий корпус редуктора	1
56	83155	Комплект переходника индикатора часового типа	1
56	8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА	1
57	83165T	СЪЁМНИК В СБОРЕ	1
58	856875A1	Монтажный инструмент подшипника	1
59	877321A1	Монтажный инструмент для подшипника	1

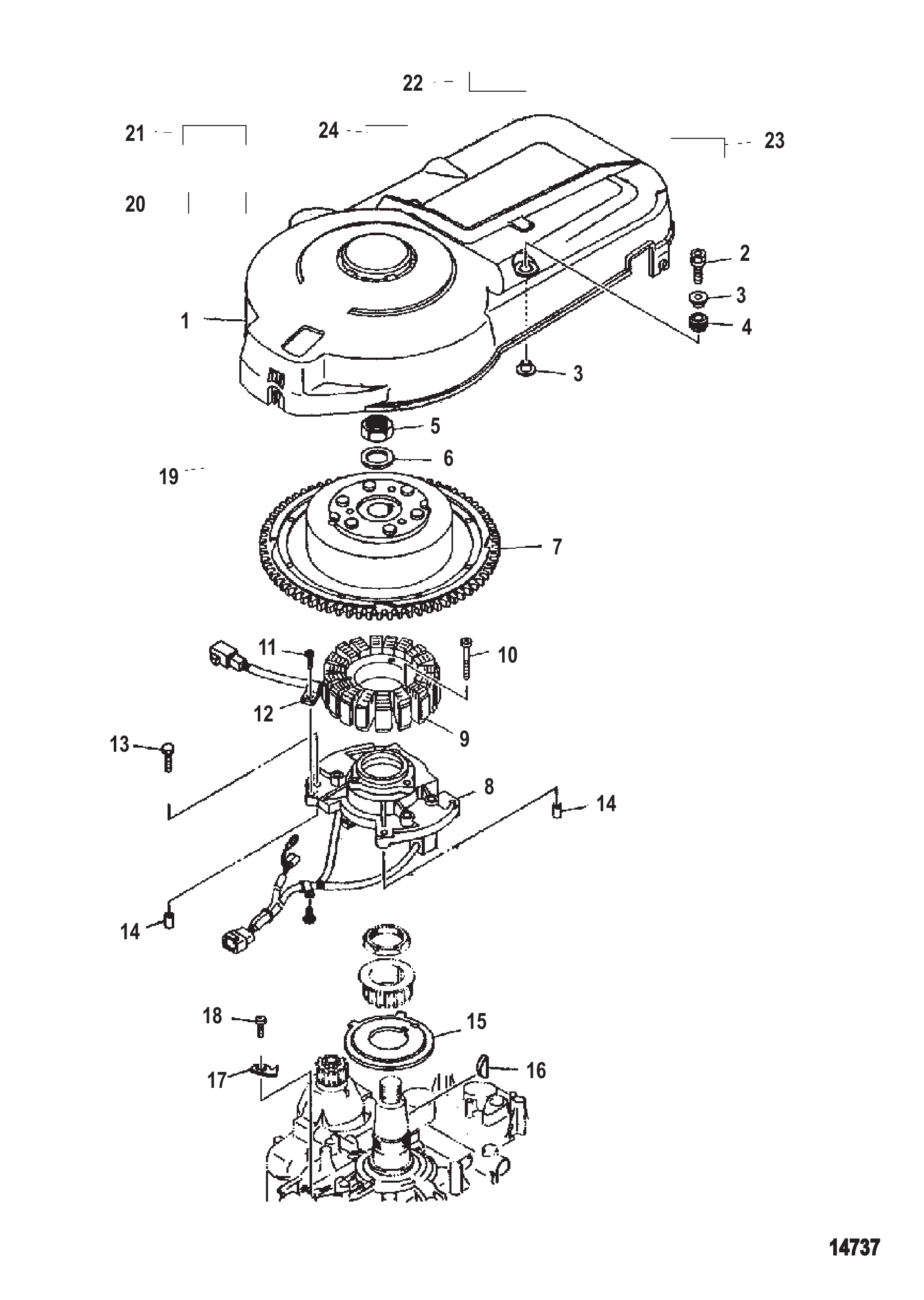

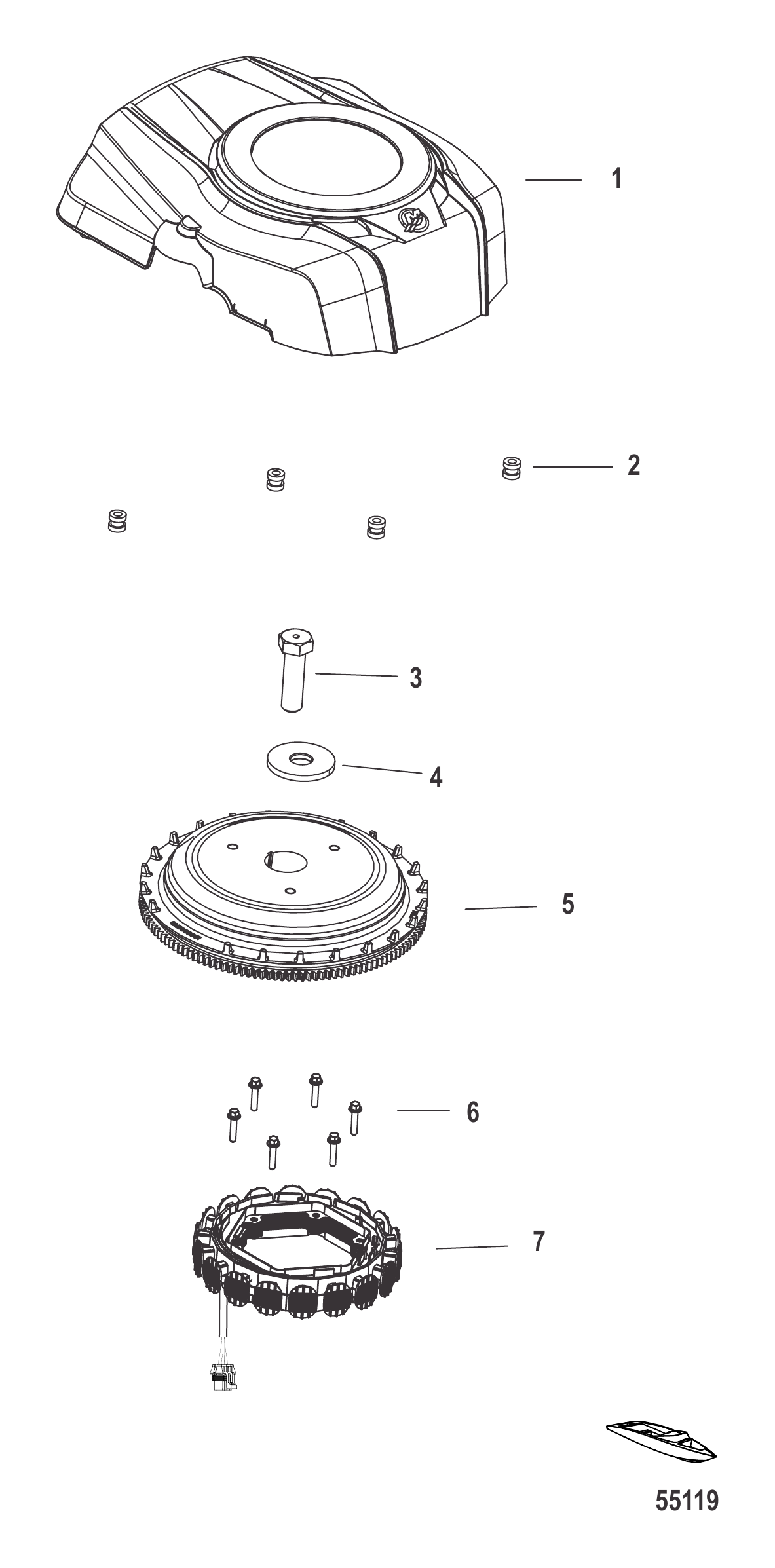

Рис. 4Маховик Flywheel

REF	Номер детали	Наименование	Кол-во
1	881343T1	КРЫШКА МАХОВИКА	1
2	804348	БОЛТ (M6 x 20)	2
3	825665	Втулка	4
4	11416M	Втулка	2
4	11416T	Втулка уплотнительная	2
5	804265	Гайка шестигранная (36 мм)	1
5	804265A1	КОМПЛЕКТ ГАЙКА/ШАЙБА Шестигранный (36 мм)	1
5	804265A1	КОМПЛЕКТ ГАЙКА/ШАЙБА Шестигранный (36 мм)	1
6	8042641	Шайба плоская	1
6	804264	Шайба	1
6	804265A1	КОМПЛЕКТ ГАЙКА/ШАЙБА Шестигранный (36 мм)	1
7	881335T	МАХОВИК	1
-	881336T1	КОМПЛЕКТ СТАТОРА	1
8	881337T	КАТУШКА Импульсная	1
9	881336T2	СТАТОР	1
10	881338	Винт (M6 x 28)	3
11	881339	Винт (M4 x 8)	1
11	881339002	Винт	1
12	881340	Хомут	1
13	804603	БОЛТ (M6 x 30)	4
14	825010	ШТИФТ установочный	2
15	881341	Ротор	1
16	881342	Шпонка	1
17	804266	Пластина газораспределения	1
17	804266001	Пластина установки зажигания	1
18	804267	Винт	1
19	NSS	NOT SOLD SEPARATE Decal, Warning Neutral	1
20	NSS	NOT SOLD SEPARATE Decal, Warning Spinning Flywheel	1
21	NSS	NOT SOLD SEPARATE Decal, Servicing Referral	1
22	NSS	NOT SOLD SEPARATE Decal, Engine Oil, Valve	1
23	NSS	NOT SOLD SEPARATE Decal, Emergency Starting	1
24	881839A01	Наклейка с информацией о сертификации EPA	1
24	881839A02	Наклейка с информацией о сертификации EPA	1
24	881839A03	Наклейка с информацией о сертификации EPA	1

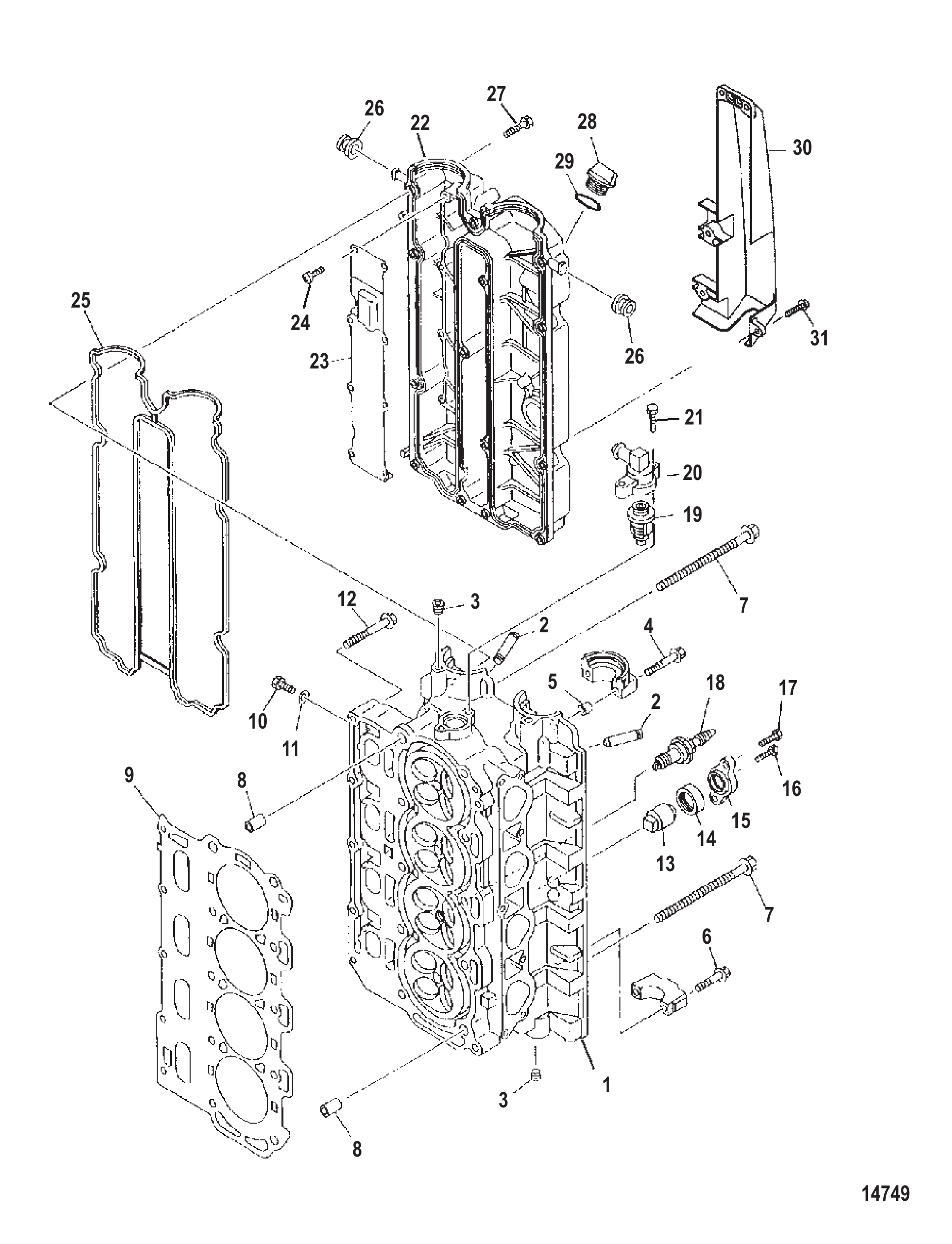

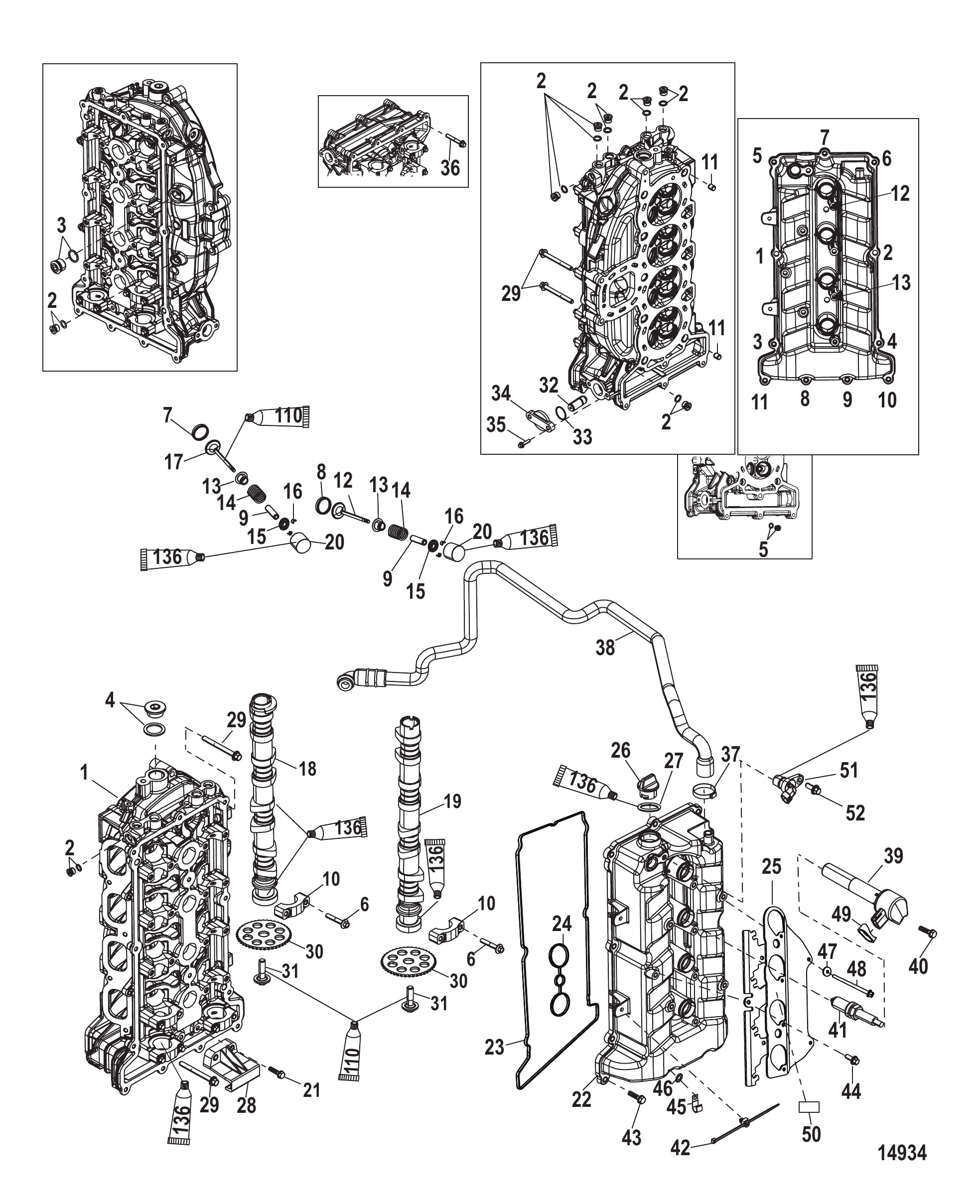

-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

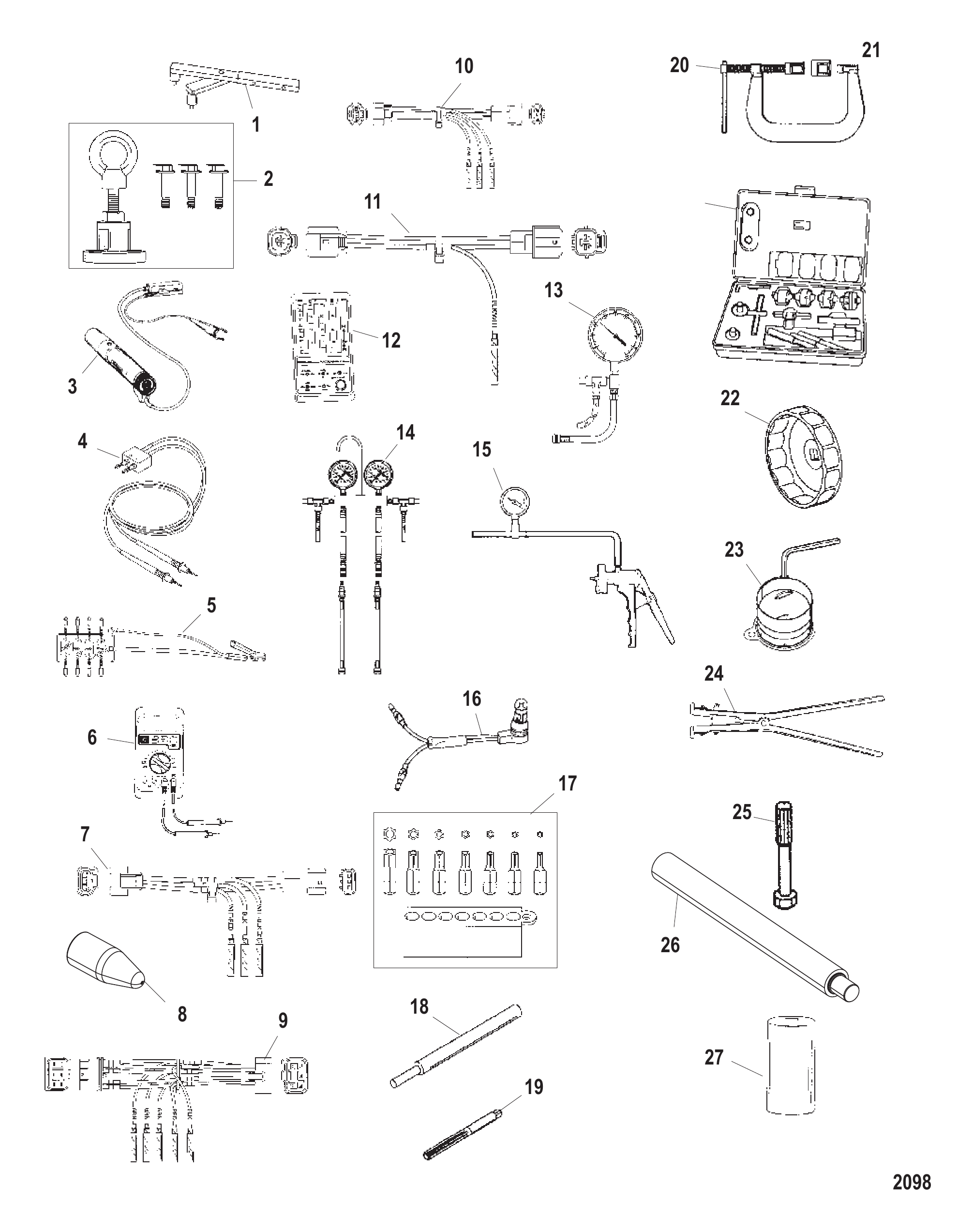

Рис. 5ИНСТРУМЕНТЫ 1 Tools 1

REF	Номер детали	Наименование	Кол-во
1	83163M	Фиксатор маховика	1
1	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
2	83164M	Съёмник маховика	1
2	8M0227579	СЪЁМНИК МАХОВИКА	1
3	99379	Стробоскоп	1
4	890451	Инструмент-адаптер прямого напряжения	1
5	850439T1	Тестер восьмикамерный	1
6	854009A3	Многофункциональный цифровой тахометр DMT 2000	1
6	892647A01	Комплект мультиметра DMT	1
7	881825	Жгут проводов в сборе для проверки датчика положения коленвала	1
8	875216	Держатель щётки	1
9	881824	Жгут проводов в сборе для проверки катушки статора	1
9	881824004	Жгут проводов в сборе для проверки	1
10	881827	Жгут проводов в сборе для проверки положения дроссельной заслонки	1
11	881826	Жгут проводов в сборе для проверки катушки зажигания	1
12	8098712	ВАКУУМНЫЙ ИНСТРУМЕНТ ДЛЯ НАСТРОЙКИ КАРБЮРАТОРА	1
13	881833A2	Манометр давления воздуха/топлива	1
13	881833A03	Комплект манометров давления воздуха/топлива DFI	1
14	881834A1	Манометр DFI	1
15	NSS	NOT SOLD SEPARATE Migh VAC Vacuum Gage	1
16	99056A1	Лампа индикатора неисправности	1
17	881828	Набор инструментов Starbit	1
18	804774	ИНСТРУМЕНТ ДЛЯ СНЯТИЯ/УСТАНОВКИ направляющей клапана	1
18	804774001	Оправка направляющей клапана	1
19	804775	РАЗВЁРТКА направляющей клапана	1
20	809494A1	Инструмент для сжатия пружин клапанов	1
21	NSS	NOT SOLD SEPARATE Valve Seat Cutter Kit	1
22	802653Q1	Съемник масляного фильтра	1
22	802653Q02	Съемник масляного фильтра	1
23	FT2997	Инструмент для сжатия поршневых колец	1
24	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
25	804770A1	ПРИСПОСОБЛЕНИЕ-ФИКСАТОР КОЛЕНЧАТОГО ВАЛА	1
26	875215A1	ПРИСПОСОБЛЕНИЕ ДЛЯ УСТАНОВКИ ВТУЛКИ ГРЕБНОГО ВАЛА	1
27	881847T	ГОЛОВКА ТОРЦЕВАЯ (76 мм глубокая)	1

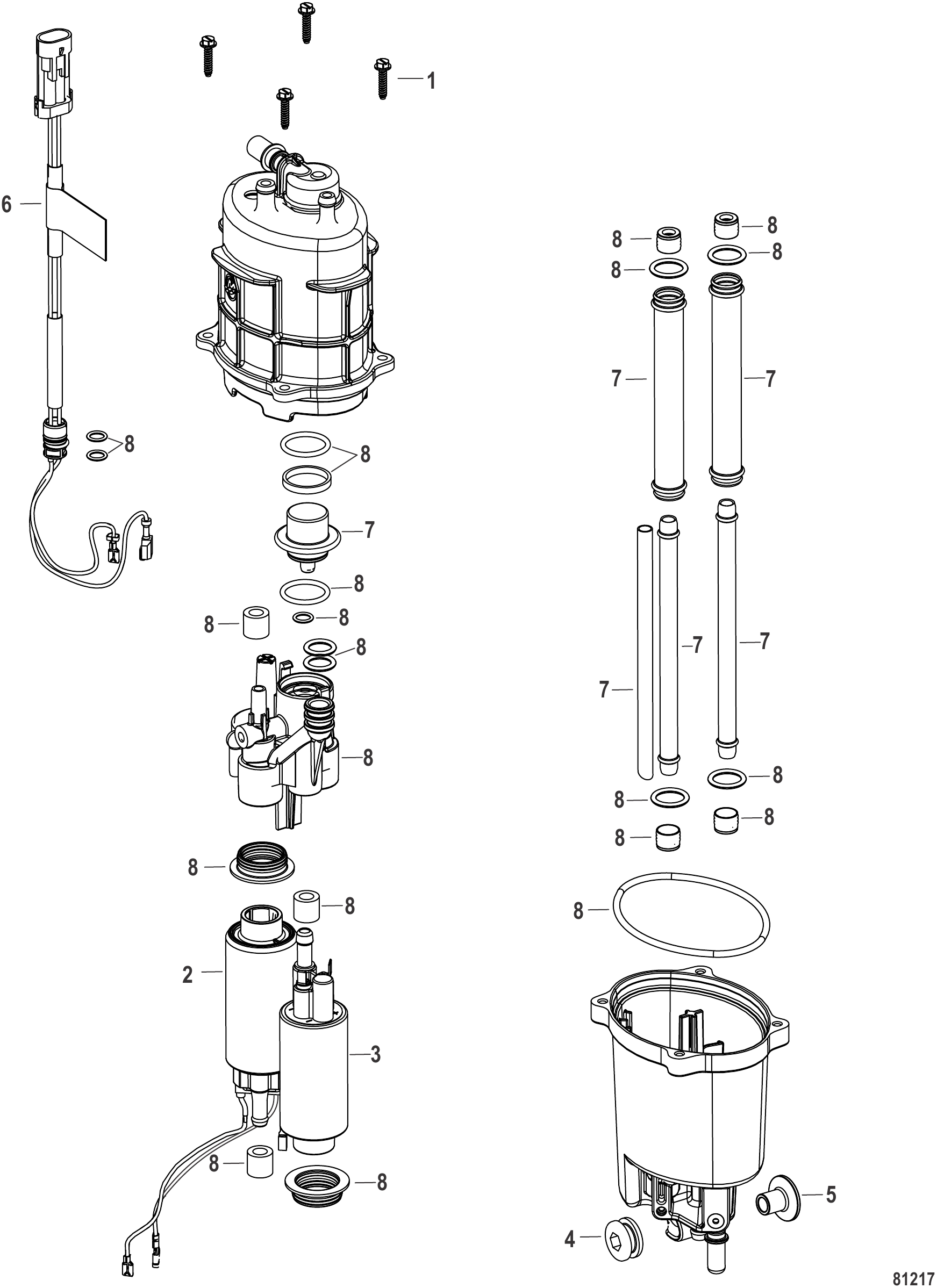

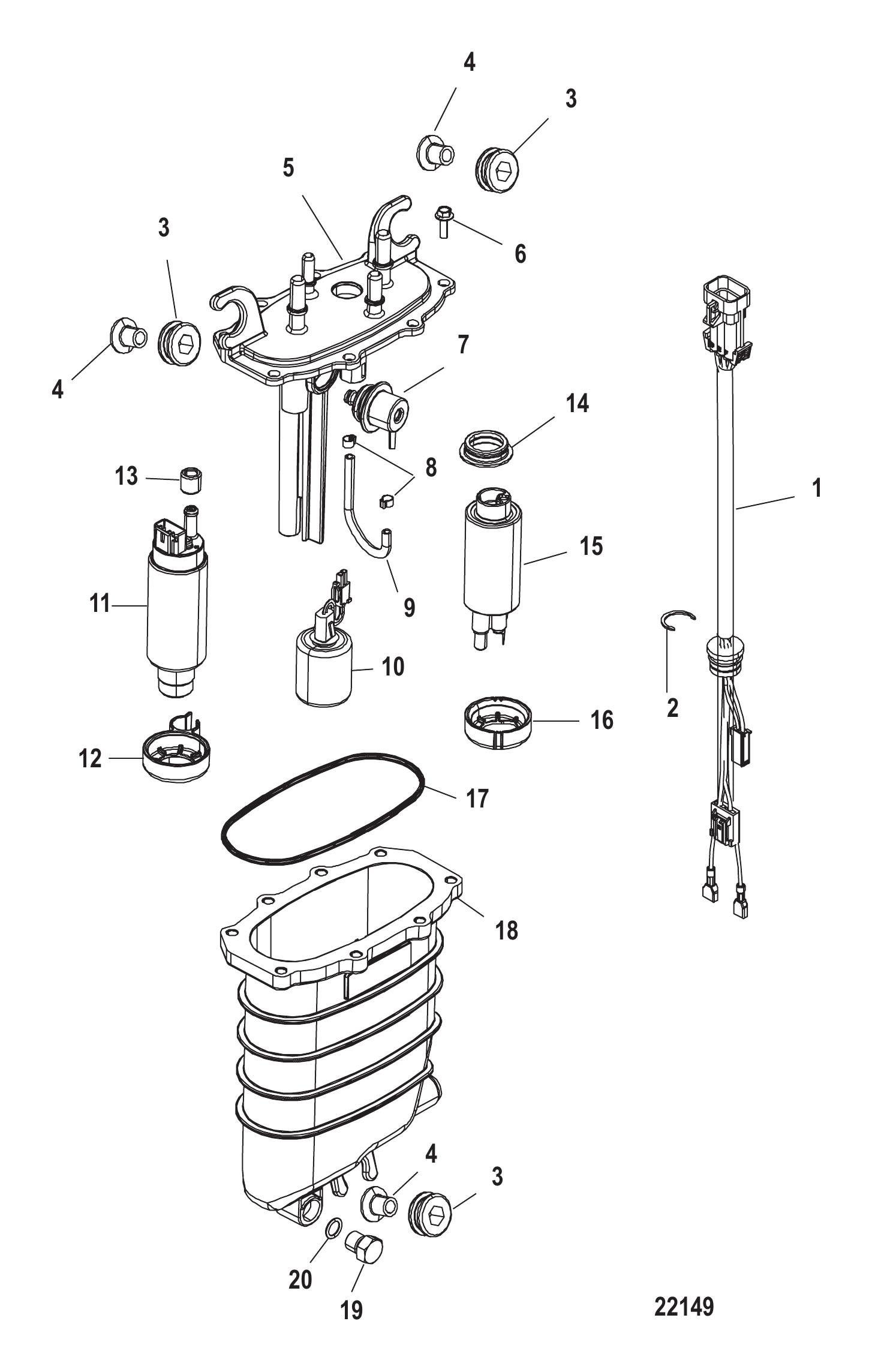

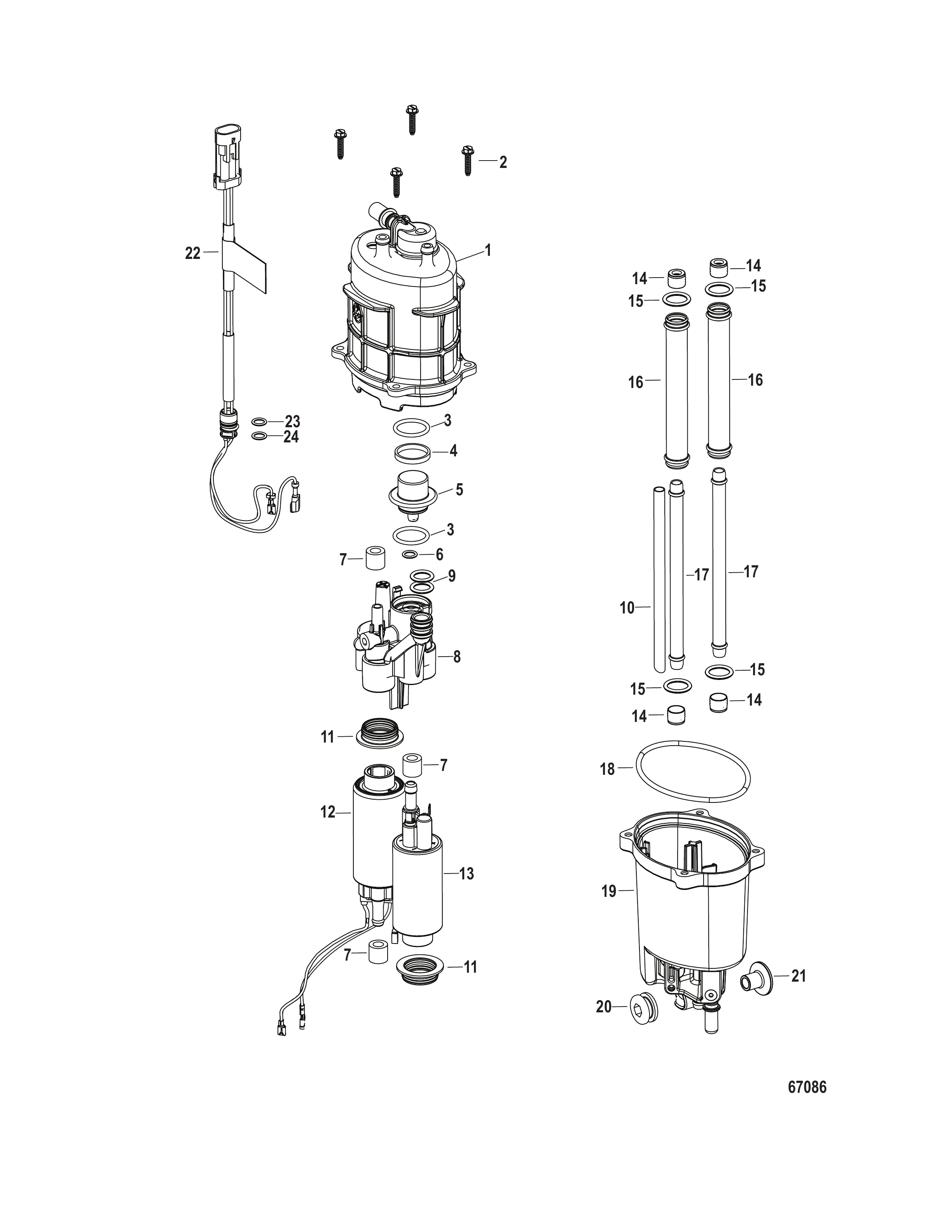

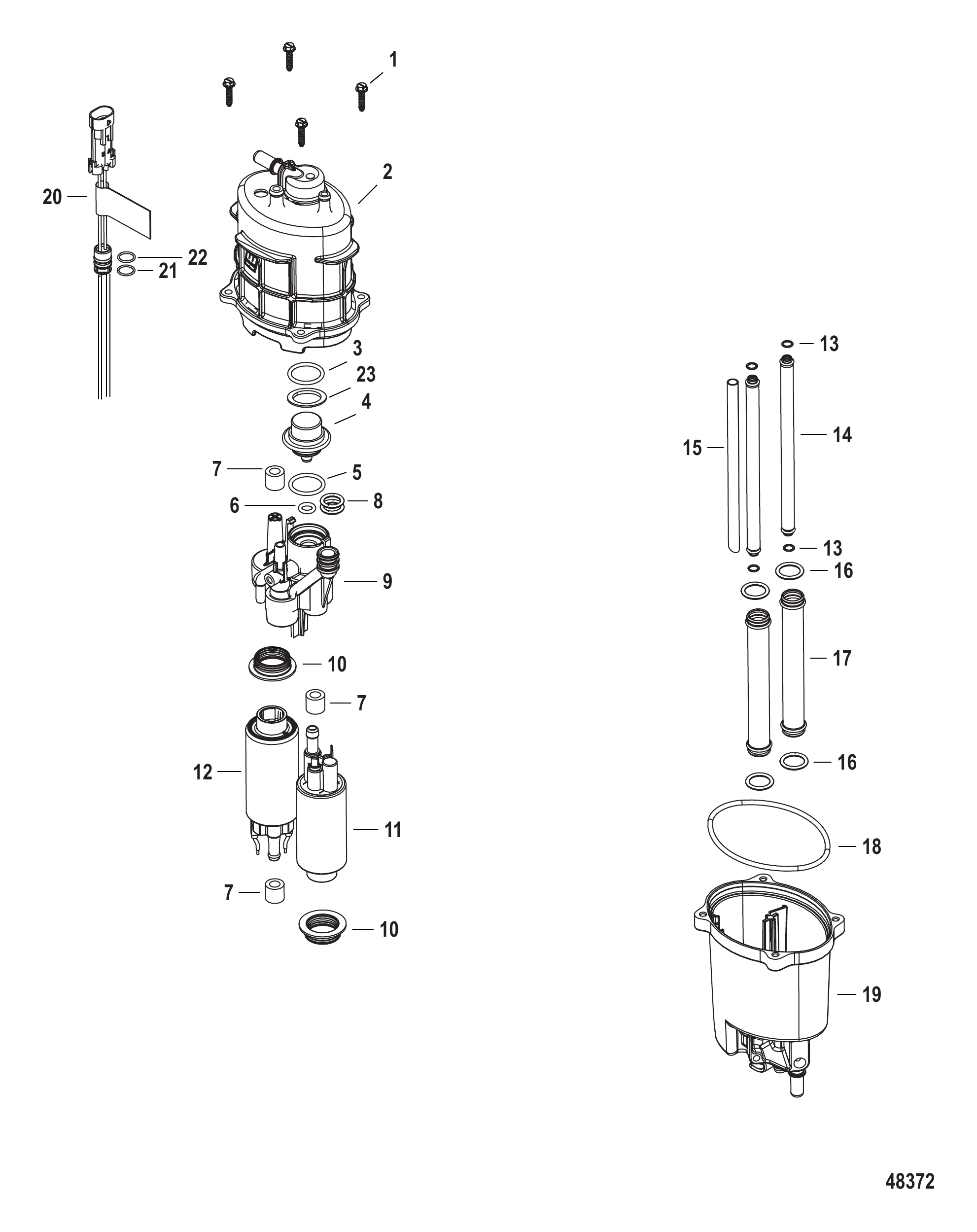

Рис. 6Модуль подачи топлива Fuel Supply Module

REF	Номер детали	Наименование	Кол-во
-	880133T08	Модуль подачи топлива	1
-	8M0130897	Модуль подачи топлива	1
1	880596526	Жгут проводов в сборе	1
1	8M0130898	Жгут проводов	1
2	880596515	Зажим	1
3	855362001	Втулка	3
4	855364	Втулка	3
5	880596T50	Комплект крышки	1
6	880596513	Винт	8
7	880596503	Регулятор с уплотнительными кольцами	1
8	880596512	Хомут	2
9	880596511	Шланг	1
9	880596A05	Комплект шлангов	1
10	880596524	Поплавок	1
10	8M6000359	Поплавок	1
11	880596T55	Топливный насос в сборе — высокого давления	1
12	880596506	Сальник	1
13	880596507	Сальник	1
14	880596510	Сальник	1
15	880596T58	Комплект топливного насоса — подкачивающего	1
16	880596509	Изолятор	1
17	880596502	Сальник	1
18	880596T53	Корпус в сборе	1
18	880596523	Корпус в сборе	1
19	880596516	Заглушка	1
20	880596517	Уплотнительное кольцо	1
-	880596A01	Ремкомплект уплотнения	1
-	889283A01	Набор инструментов для подкачки топлива	1

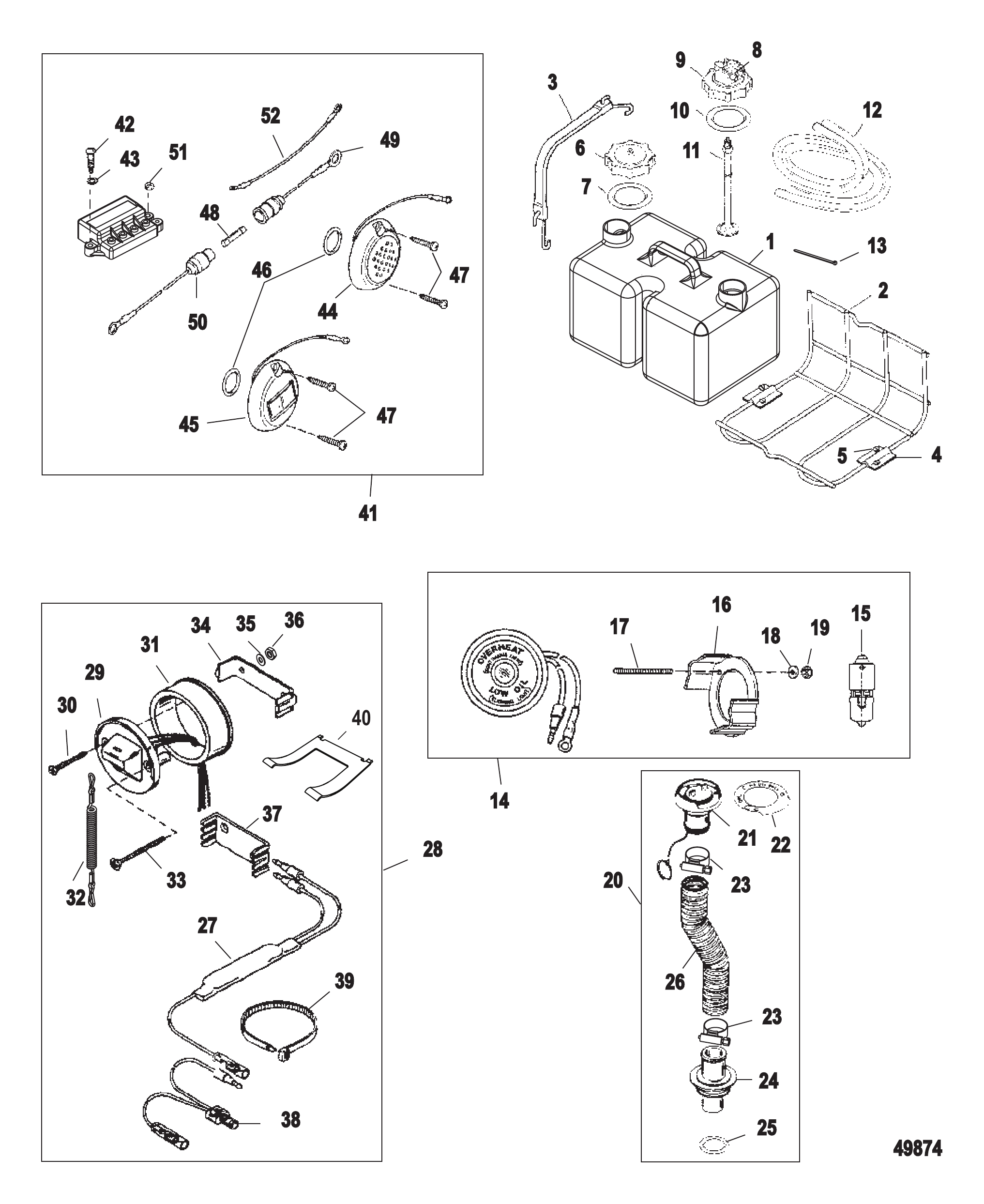

Рис. 7Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	887767K03	Комплект выключателя пуск/стоп - тройной (три двигателя)	1
-	8M0117133	Панель выключателя пуск/стоп для установки на приборную панель - тройная	1
-	852400	Соединение промывочное	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1

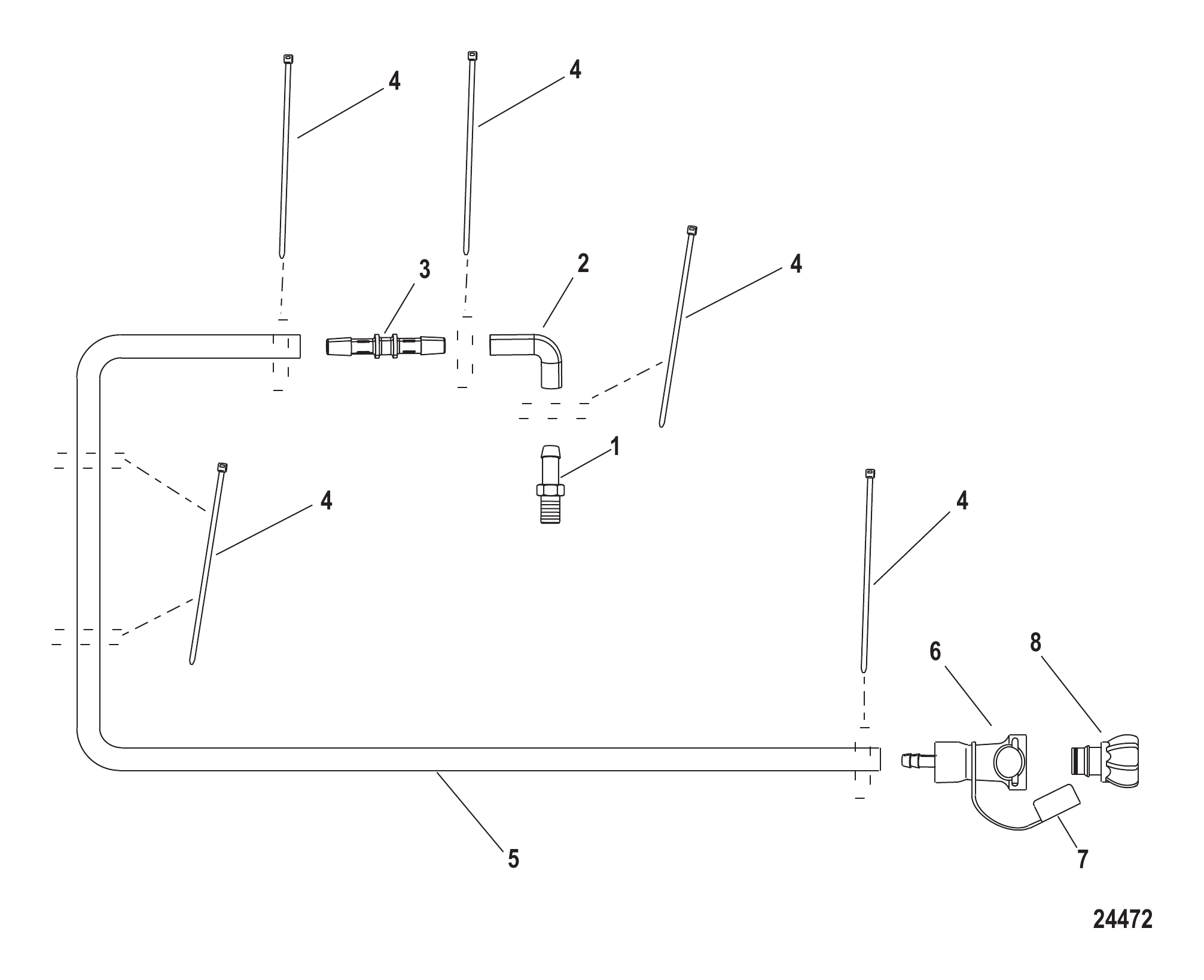

-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	825191A03	Комплект шлангов для монтажа	1

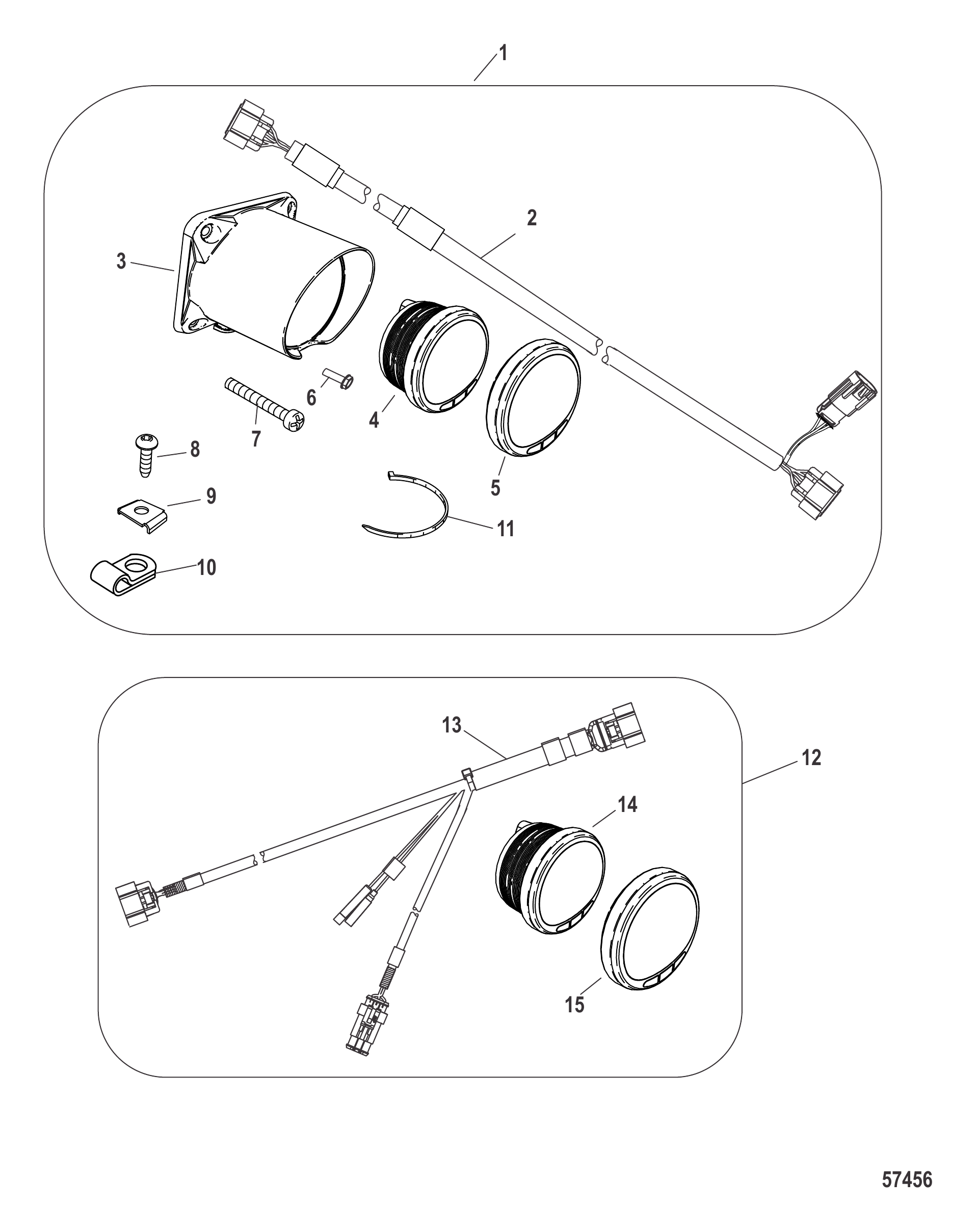

-	889223K34	Комплект тахометра / спидометра	1
-	8M0063203	Комплект тахометра/спидометра 80, серый	1
-	889223K32	Комплект тахометра / спидометра	1
-	889222K23	Комплект тахометра 0-7000 об/мин, серая шкала	1
-	8M6001270	Комплект тахометра 7K, серый	1
-	889222K22	Комплект тахометра 0-7000 об/мин, белая шкала	1
-	41729A3	Комплект удлинителя шланга	1
-	877561A2	Жгут проводов в сборе	1
-	821180A6	Датчик тримма в сборе	1
-	8M0074846	Заказ 8M0098273	1
-	887979A2	Комплект выключателя ограничения наклона	1
1	8742A22	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
1	8742A21	Бак в сборе дистанционной подачи масла	1
2	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
3	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
4	12320	Кронштейн	2
5	79968	Винт (#12-11 x .750)	4
6	43298A2	КРЫШКА В СБОРЕ	1
7	11332	Уплотнительное кольцо (2.225 x .210)	1
8	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
8	816190A5	Маслозаборник в сборе с датчиком	1
9	43298A2	КРЫШКА В СБОРЕ	1
10	11332	Уплотнительное кольцо (2.225 x .210)	1
11	99802	Трубка	12
12	99439	Шланг (114.00 дюймов)	1
13	816311T	СТЯЖКА (8.00 дюймов)	5
14	17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
15	17429	Лампа	1
16	76424	Кронштейн крепления переключателя	1
17	55422	Шпилька (#10-32 x 2.00)	2
18	24676	ШАЙБА (.200 x .440 x .032)	2
19	68219	Гайка (#10-32) нержавеющая сталь	2
20	15969A09	Комплект заливной горловины для масла	1
21	15969A13	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА	1
22	15966	Пластина	1
23	815504228	Хомут червячный	2
23	8M0232395	ХОМУТ ШЛАНГА	2
24	15967	Переходник маслозаливной горловины	1
25	11332	Уплотнительное кольцо (2.225 x .210)	1
26	850719	Шланг (бухта 100.00 футов) заливной горловины масла - отрезать по необходимости	AR
27	812497A2	Диод в сборе	1
27	898289A72	Комплект диода-шнура двойной	1
28	19674Q2	Комплект выключателя/шнура аварийной остановки	1
29	NSS	NOT SOLD SEPARATE	1
30	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
31	813679	Переходник	1
32	15920Q54	ШНУР В СБОРЕ	1
33	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
34	18321	Хомут крепёжный	1
35	24676	ШАЙБА (.200 x .440 x .032)	2
36	68219	Гайка (#10-32) нержавеющая сталь	4
37	79146	Фиксатор	1
38	11149A2	Трос в сборе (6.00 дюймов)	1
39	816311T	СТЯЖКА (8.00 дюймов)	AR
40	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
41	88334A2	КОМПЛЕКТ MERCATHODE	1
41	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
42	22793	ВИНТ (#9-14 x .875)	2
43	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
44	72958A5	Электрод в сборе	1
45	72957A5	Анод в сборе	1
45	8M0181304	Анод в сборе	1
46	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	2
46	8M0204645	Кольцо уплотнительное (.796 x .139)	2
47	87698	Винт (#10-16 x 1.250) нержавеющая сталь	4
48	79091	Предохранитель 20 А	1
48	8M0207796	Предохранитель 20 А	1
49	95084A10	Трос в сборе (5.00 дюймов) красный	1
49	8M0207788	Трос в сборе	1
50	95084A13	Трос в сборе (64.00 дюймов)	1
51	45076	Гайка (#10-32) латунная клемма блока выключателя	4
52	79138A8	Трос в сборе (72.00 дюймов) чёрный	1

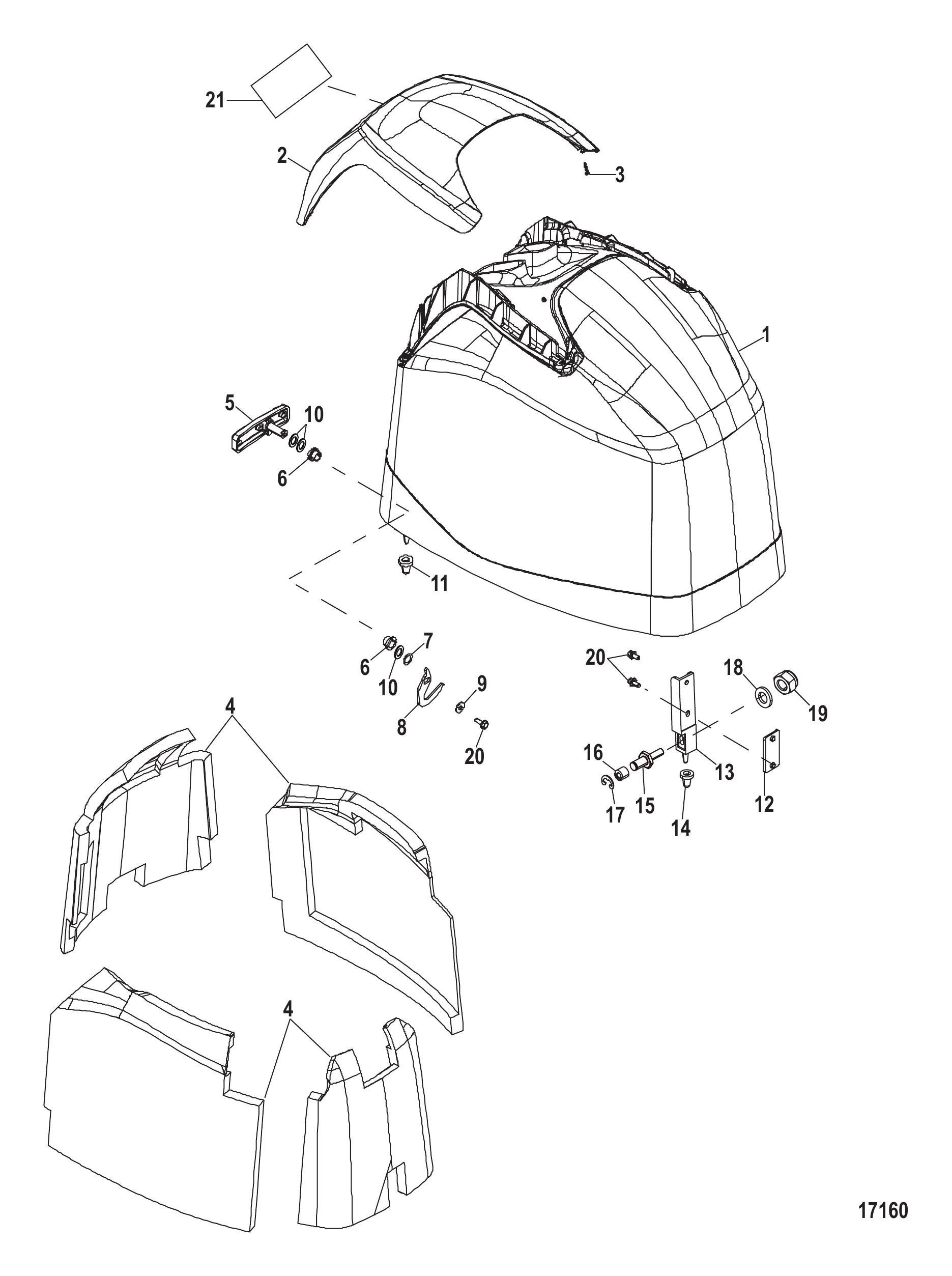

Рис. 8ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	827328T9	Верхний кожух в сборе	1
1	827328T10	Верхний кожух в сборе	1
2	821256T1	Воздухозаборник - чёрный	1
2	821256T03	Воздухозаборник	1
2	821256T2	Воздухозаборник - серебристый	1
3	82130016	ВИНТ (M6 x 16)	4
4	859356A1	Комплект шумоизоляции	1
4	859356A02	Комплект шумоизоляции	1
5	NSS	NOT SOLD SEPARATE Sound Blanket	1
6	NSS	NOT SOLD SEPARATE Sound Blanket	1
7	NSS	NOT SOLD SEPARATE Sound Blanket	2
8	823865	ЗАГЛУШКА	2
9	831207T10	Рукоятка	1
9	831207A16	Комплект рукоятки замка кожуха	1
10	812707	Втулка	2
11	831214	Проставка	1
12	12134	ШАЙБА ВОЛНОВАЯ	1
13	F481777	Вал кулачкового замка	1
13	8M0001081	Кулачок	1
14	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
14	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
15	1993716	ВИНТ (M6 x 16)	1
16	821249M2	Кронштейн передний	3
16	8M0036792	Кронштейн	3
17	815477	УПОР ЗАЩЕЛКИ	3
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
19	401366	ГАЙКА (M6) Нержавеющая сталь	6
20	8237951	Стопорное кольцо	1
21	815263	РОЛИК	1
21	8M0207770	Ролик @3	1
22	8155381	Роликовый штифт	1
23	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
23	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
24	401366	ГАЙКА (M6) Нержавеющая сталь	1
25	47341A11	Комплект шнура с рукояткой ручного запуска	1
26	12066Q9	Трос	1
26	12066Q10	Трос стартера @2	1

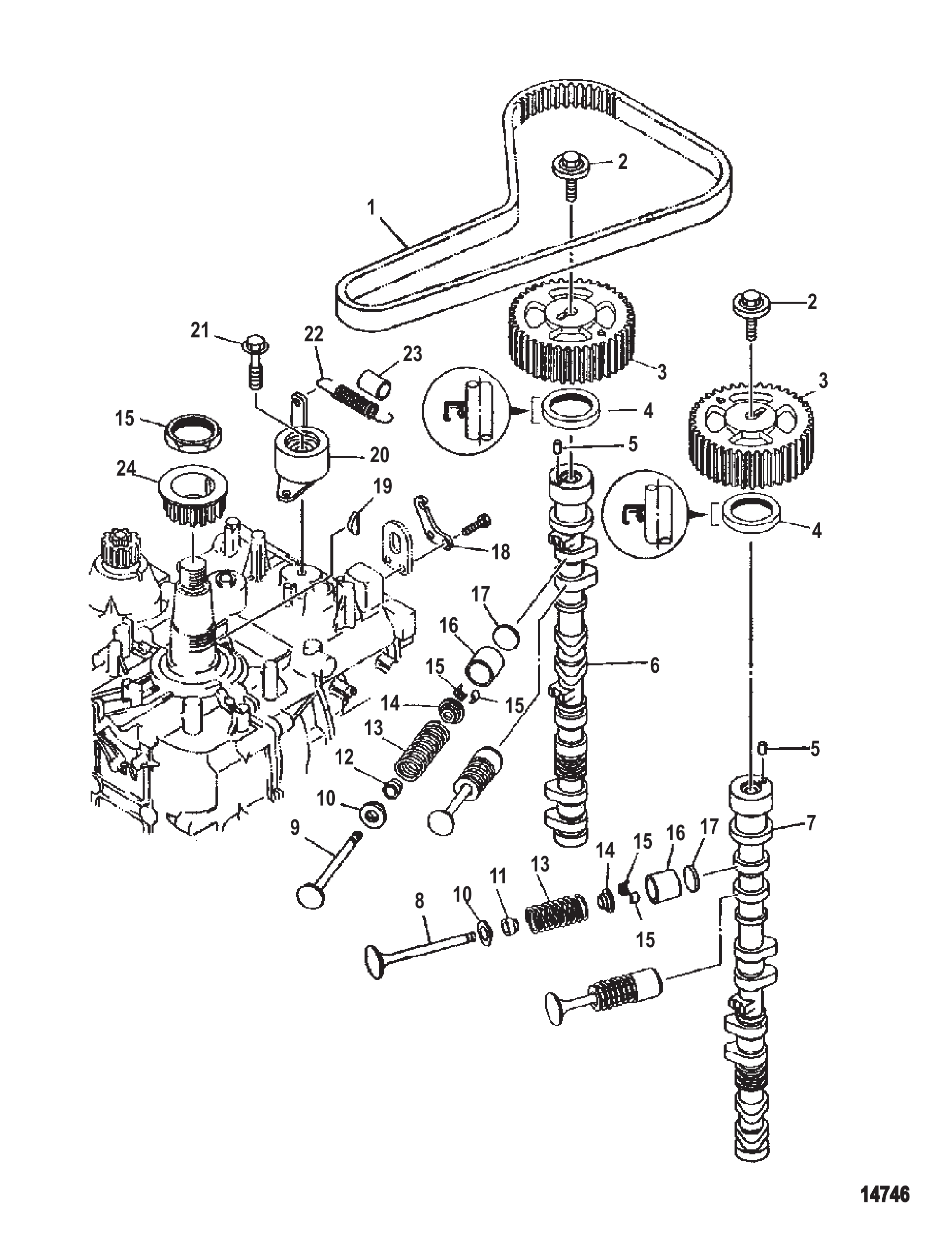

Рис. 9Впускные и выпускные клапаны Intake And Exhaust Valves

REF	Номер детали	Наименование	Кол-во
1	804145	Ремень клиновой	1
2	804143	Болт (M10 x 35)	2
2	804143001	Болт	2
3	804142T	Шестерня ведомая	2
4	804144	Сальник масляный распределительного вала	2
4	804144001	Сальник масляный	2
5	804141	Штифт установочный	2
6	804140T	Распределительный вал	1
6	8M0057172	Распределительный вал	1
7	804139T	РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ	1
8	804128T	Клапан впускной	8
9	804129T	Клапан выпускной	8
10	804130	Седло	16
11	804136	Сальник	8
12	804137	Сальник	8
13	804131	Пружина клапана	16
14	804132	Фиксатор	16
15	804135	Сухарь клапана	32
16	804138T	Толкатель клапана	16
17	8046071	Регулировочная шайба	AR
17	8046072	Регулировочная шайба	AR
17	8046073	Регулировочная шайба	AR
17	8046074	Регулировочная шайба	AR
17	8046075	Регулировочная шайба	AR
17	8046076	Регулировочная шайба	AR
17	8046077	Регулировочная шайба	AR
17	8046078	Регулировочная шайба	AR
17	8046079	Регулировочная шайба	AR
17	80460710	Регулировочная шайба	AR
17	80460711	Регулировочная шайба	AR
17	80460712	Прокладка регулировочная	AR
17	80460713	Прокладка регулировочная	AR
17	80460714	Прокладка регулировочная	AR
17	80460715	Прокладка регулировочная	AR
17	80460716	Прокладка регулировочная	AR
17	80460717	Прокладка регулировочная	AR
17	804608	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ	AR
17	80460810	Прокладка регулировочная	AR
17	80460820	Прокладка регулировочная	AR
17	80460830	Прокладка регулировочная	AR
17	80460840	Подушка регулировочная	AR
17	80460850	Прокладка регулировочная	AR
17	80460860	Прокладка регулировочная	AR
17	80460870	Прокладка регулировочная	AR
17	80460880	Прокладка регулировочная	AR
18	804149	Тарелка клапана	1
19	804153	Шпонка	1
20	804146	Натяжитель	1
21	804150	Болт (M10 x 45)	1
22	804147	Пружина	1
23	804148	Шланг	1
24	804151T	ШЕСТЕРНЯ ПРИВОДА	1
25	881314	Гайка (M40)	1
25	881314003	Гайка	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

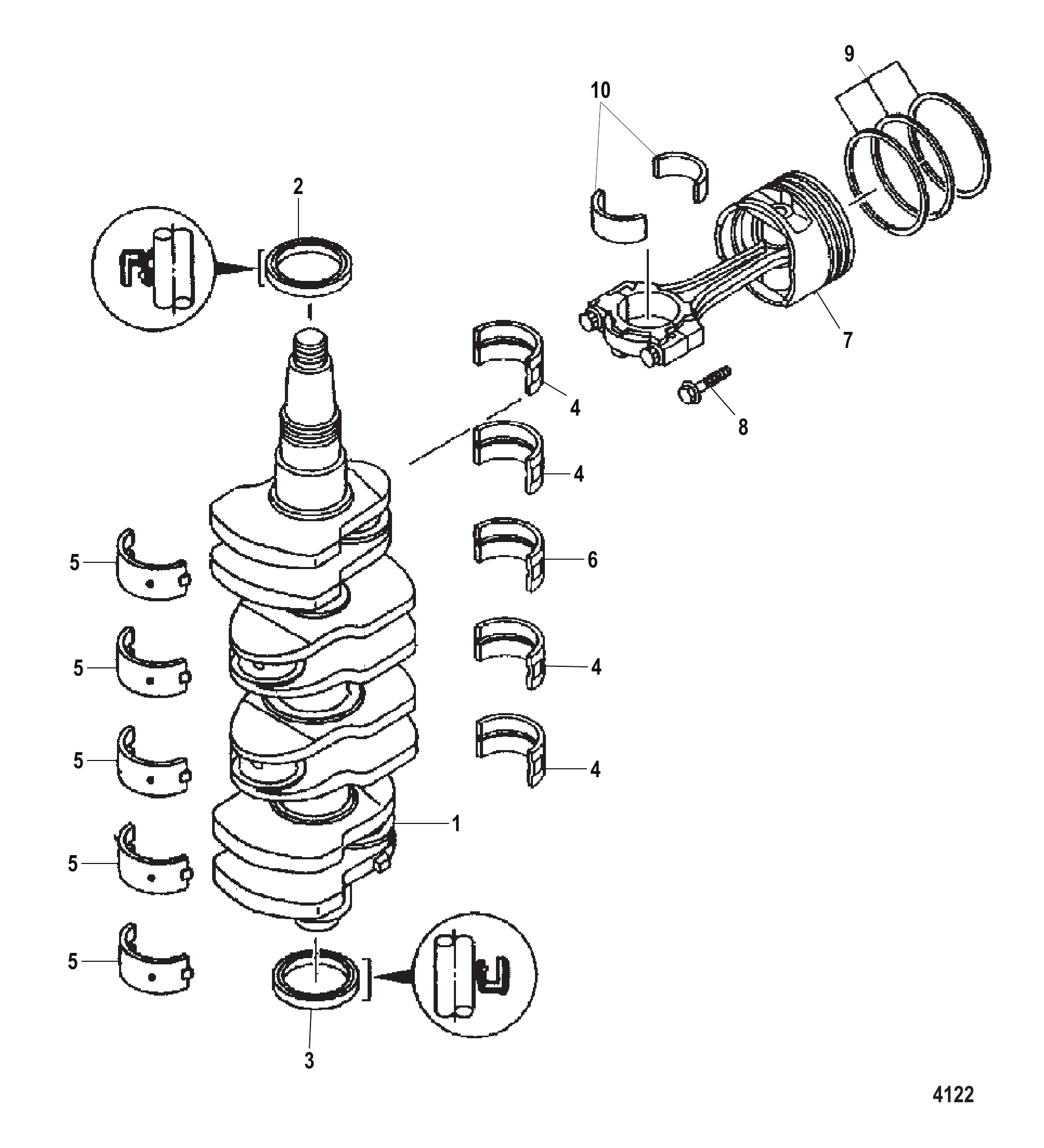

Рис. 10КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
-	887767K03	Комплект выключателя пуск/стоп - тройной (три двигателя)	1
-	8M0117133	Панель выключателя пуск/стоп для установки на приборную панель - тройная	1
-	852400	Соединение промывочное	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	825191A03	Комплект шлангов для монтажа	1
-	889223K34	Комплект тахометра / спидометра	1
-	8M0063203	Комплект тахометра/спидометра 80, серый	1
-	889223K32	Комплект тахометра / спидометра	1
-	889222K23	Комплект тахометра 0-7000 об/мин, серая шкала	1
-	8M6001270	Комплект тахометра 7K, серый	1
-	889222K22	Комплект тахометра 0-7000 об/мин, белая шкала	1
-	41729A3	Комплект удлинителя шланга	1
-	877561A2	Жгут проводов в сборе	1
-	821180A6	Датчик тримма в сборе	1
-	8M0074846	Заказ 8M0098273	1
-	887979A2	Комплект выключателя ограничения наклона	1
1	8742A22	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
1	8742A21	Бак в сборе дистанционной подачи масла	1
2	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
3	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
4	12320	Кронштейн	2
5	79968	Винт (#12-11 x .750)	4
6	43298A2	КРЫШКА В СБОРЕ	1
7	11332	Уплотнительное кольцо (2.225 x .210)	1
8	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
8	816190A5	Маслозаборник в сборе с датчиком	1
9	43298A2	КРЫШКА В СБОРЕ	1
10	11332	Уплотнительное кольцо (2.225 x .210)	1
11	99802	Трубка	12
12	99439	Шланг (114.00 дюймов)	1
13	816311T	СТЯЖКА (8.00 дюймов)	5
14	17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
15	17429	Лампа	1
16	76424	Кронштейн крепления переключателя	1
17	55422	Шпилька (#10-32 x 2.00)	2
18	24676	ШАЙБА (.200 x .440 x .032)	2
19	68219	Гайка (#10-32) нержавеющая сталь	2
20	15969A09	Комплект заливной горловины для масла	1
21	15969A13	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА	1
22	15966	Пластина	1
23	815504228	Хомут червячный	2
23	8M0232395	ХОМУТ ШЛАНГА	2
24	15967	Переходник маслозаливной горловины	1
25	11332	Уплотнительное кольцо (2.225 x .210)	1
26	850719	Шланг (бухта 100.00 футов) заливной горловины масла - отрезать по необходимости	AR
27	812497A2	Диод в сборе	1
27	898289A72	Комплект диода-шнура двойной	1
28	19674Q2	Комплект выключателя/шнура аварийной остановки	1
29	NSS	NOT SOLD SEPARATE	1
30	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
31	813679	Переходник	1
32	15920Q54	ШНУР В СБОРЕ	1
33	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
34	18321	Хомут крепёжный	1
35	24676	ШАЙБА (.200 x .440 x .032)	2
36	68219	Гайка (#10-32) нержавеющая сталь	4
37	79146	Фиксатор	1
38	11149A2	Трос в сборе (6.00 дюймов)	1
39	816311T	СТЯЖКА (8.00 дюймов)	AR
40	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
41	88334A2	КОМПЛЕКТ MERCATHODE	1
41	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
42	22793	ВИНТ (#9-14 x .875)	2
43	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
44	72958A5	Электрод в сборе	1
45	72957A5	Анод в сборе	1
45	8M0181304	Анод в сборе	1
46	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	2
46	8M0204645	Кольцо уплотнительное (.796 x .139)	2
47	87698	Винт (#10-16 x 1.250) нержавеющая сталь	4
48	79091	Предохранитель 20 А	1
48	8M0207796	Предохранитель 20 А	1
49	95084A10	Трос в сборе (5.00 дюймов) красный	1
49	8M0207788	Трос в сборе	1
50	95084A13	Трос в сборе (64.00 дюймов)	1
51	45076	Гайка (#10-32) латунная клемма блока выключателя	4
52	79138A8	Трос в сборе (72.00 дюймов) чёрный	1

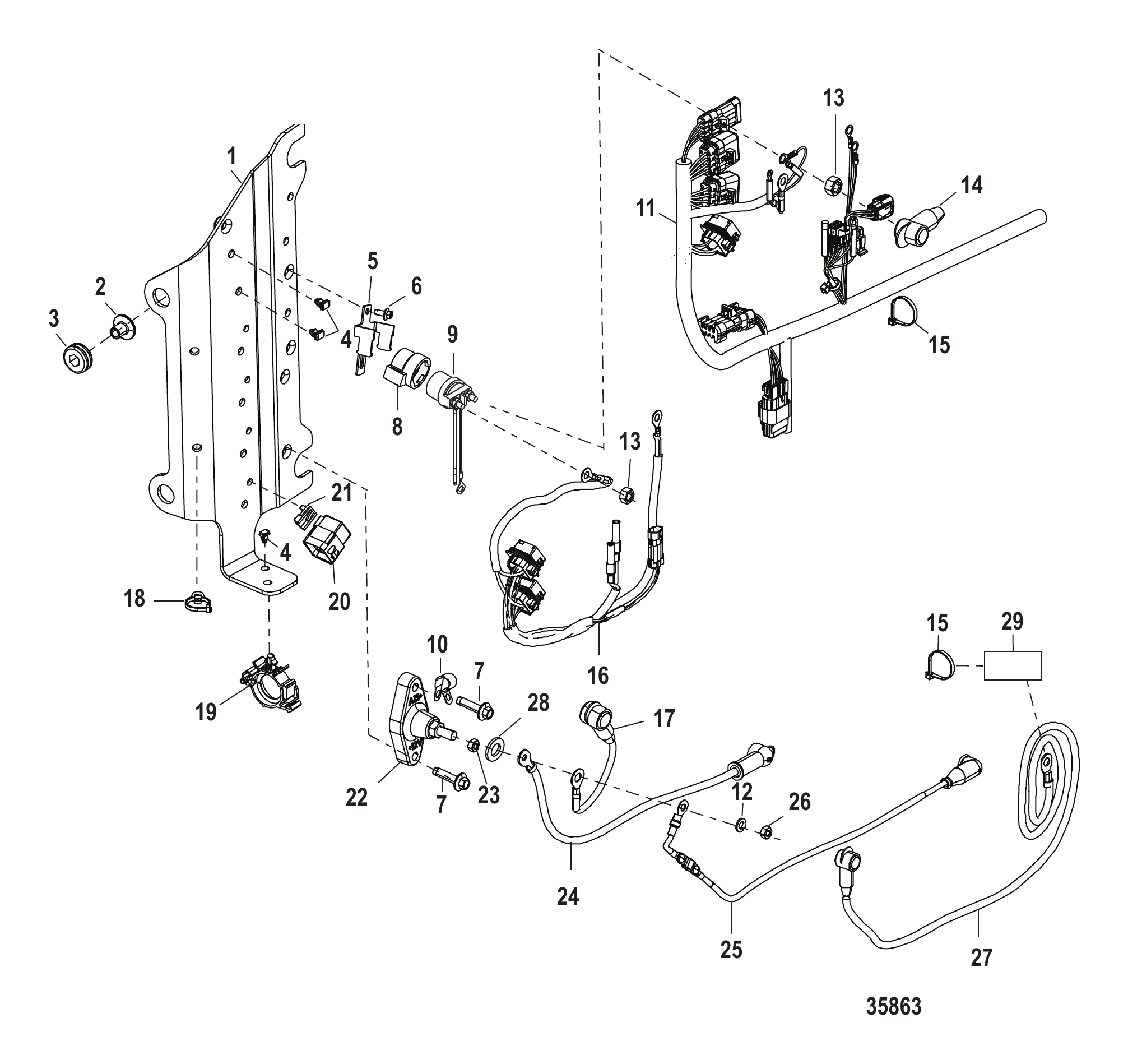

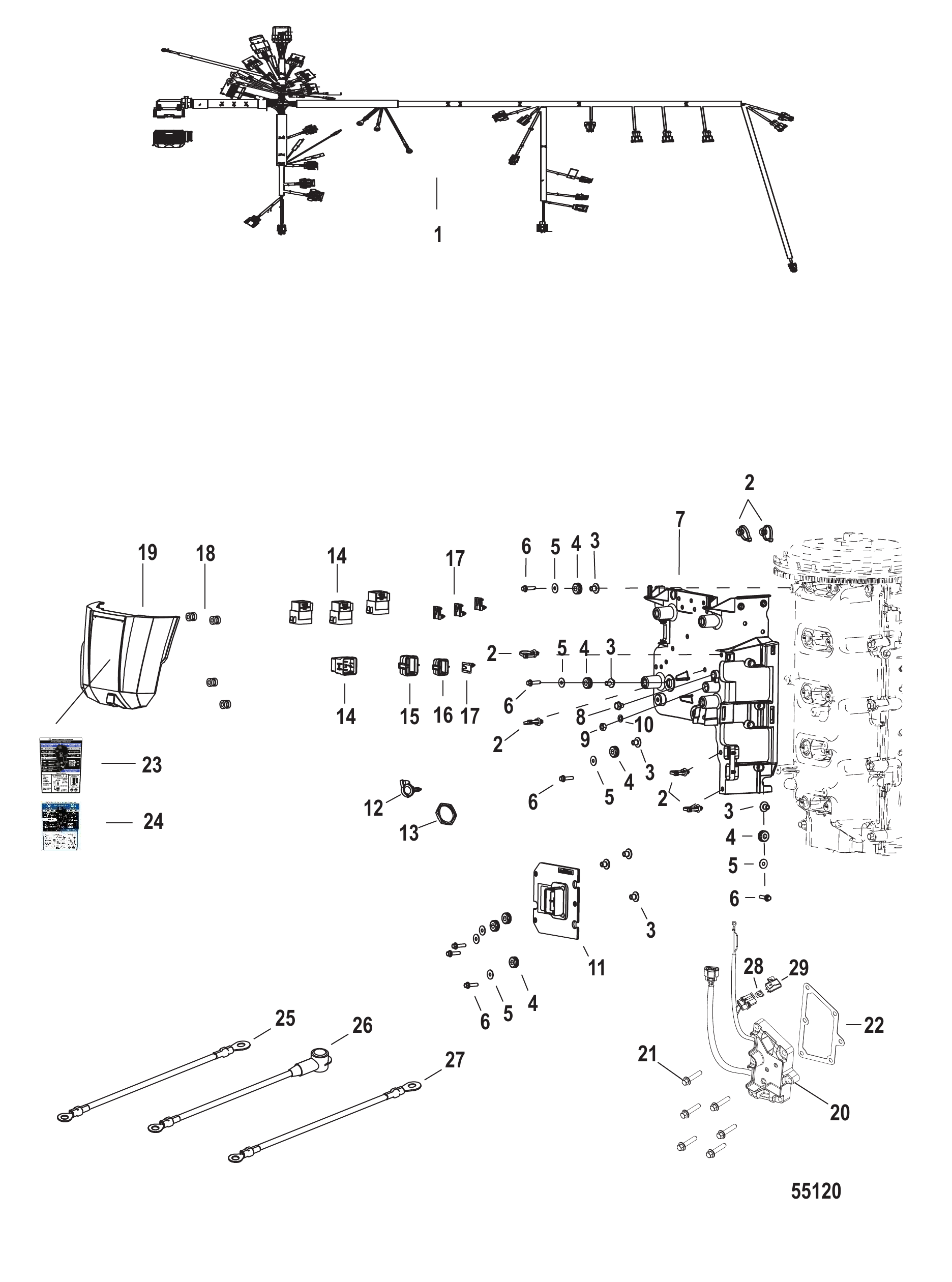

Рис. 11ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	8M0088060	Жгут проводов — основной	1
2	899145	Хомут крепёжный	6
3	856954	Втулка	7
4	834985	Втулка уплотнительная	7
4	8M0190980	ВТУЛКА	7
5	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	7
6	88552525	Винт (M6 x 25 мм) нержавеющая сталь	7
6	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	7
7	8M0092349	Пластина — электрическая	1
8	40011145	Винт (M8 x 10) нержавеющая сталь	1
9	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
10	26993	СТОПОРНАЯ ШАЙБА (.312)	1
10	8M0204647	Стопорная шайба (.312)	1
11	8M0116532	ЭБУ 65 л.с. 4-тактный Jet	1
11	8M0168135	ЭБУ-65HP FS JET	1
11	8M0088061	ЭБУ 75 л.с. 4-тактный	1
11	8M0168130	ЭБУ-75HP FS	1
11	8M0098622	ЭБУ 75 л.с. 4-тактный SeaPro	1
11	8M0168127	ЭБУ-75HP FS SEAPR	1
11	8M0098515	ЭБУ 80 л.с. 4-тактный	1
11	8M0168131	ЭБУ-80HP FS	1
11	8M0116533	ЭБУ 80HP 4S Jet	1
11	8M0168136	ЭБУ-80HP FS JET	1
11	8M0088062	ЭБУ 90HP 4S	1
11	8M0168132	ЭБУ-90HP FS	1
11	8M0098623	ЭБУ 90HP 4S SeaPro	1
11	8M0168128	ЭБУ-90HP FS SEAPR	1
11	8M0098517	ЭБУ 100HP 4S	1
11	8M0168133	ЭБУ-100HP FS	1
11	8M0088063	ЭБУ 115HP 4S	1
11	8M0168134	ЭБУ-115HP FS	1
11	8M0098624	ЭБУ 115HP 4S SeaPro	1
11	8M0168129	ЭБУ-115HP FS SEAP	1
12	858954	ЗАЖИМ (.625)	1
13	889664	ГАЙКА (1.500-18) черный нейлон	1
14	882751	Реле	4
14	8M0219830	РЕЛЕ	4
15	8M0047885	КРЫШКА ПРЕДОХРАНИТЕЛЯ С ЗАПАСНЫМИ	1
16	858754	Крышка предохранителя	1
17	8M6001733	ЗАЖИМ - РЕЛЕ, ДВОЙНОЙ ГВОЗДЬ	4
18	821555001	Втулка уплотнительная	4
18	8M0153609	Втулка уплотнительная	4
19	8M0072821	КРЫШКА ЭЛЕКТРИЧЕСКОЙ ПЛАСТИНЫ	1
19	8M0163127	КРЫШКА ЭЛЕКТРИЧЕСКАЯ	1
19	8M0100266	КРЫШКА, ЭЛЕКТРИЧЕСКАЯ ПЛАСТИНА	1
19	8M0163128	КРЫШКА ЭЛЕКТРИЧЕСКАЯ	1
20	8M0088351	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
20	8M0133642	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
21	88552530	Винт (M6 x 30 мм) нержавеющая сталь	6
21	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	6
22	8M0072790	ПРОКЛАДКА Регулятора напряжения	1
23	8M0098218	НАКЛЕЙКА График технического обслуживания	1
24	8M0094686	НАКЛЕЙКА График технического обслуживания	1
25	8M2100378	ЖГУТ ПРОВОДОВ Стартер	1
26	88439A35	КАБЕЛЬНЫЙ УЗЕЛ Аккумулятор - Положительный	1
27	88439A26	Кабельный жгут аккумулятора — отрицательный	1
28	8M6001923	ПРЕДОХРАНИТЕЛЬ 40 АМП	1
29	828054	Крышка предохранителя	1

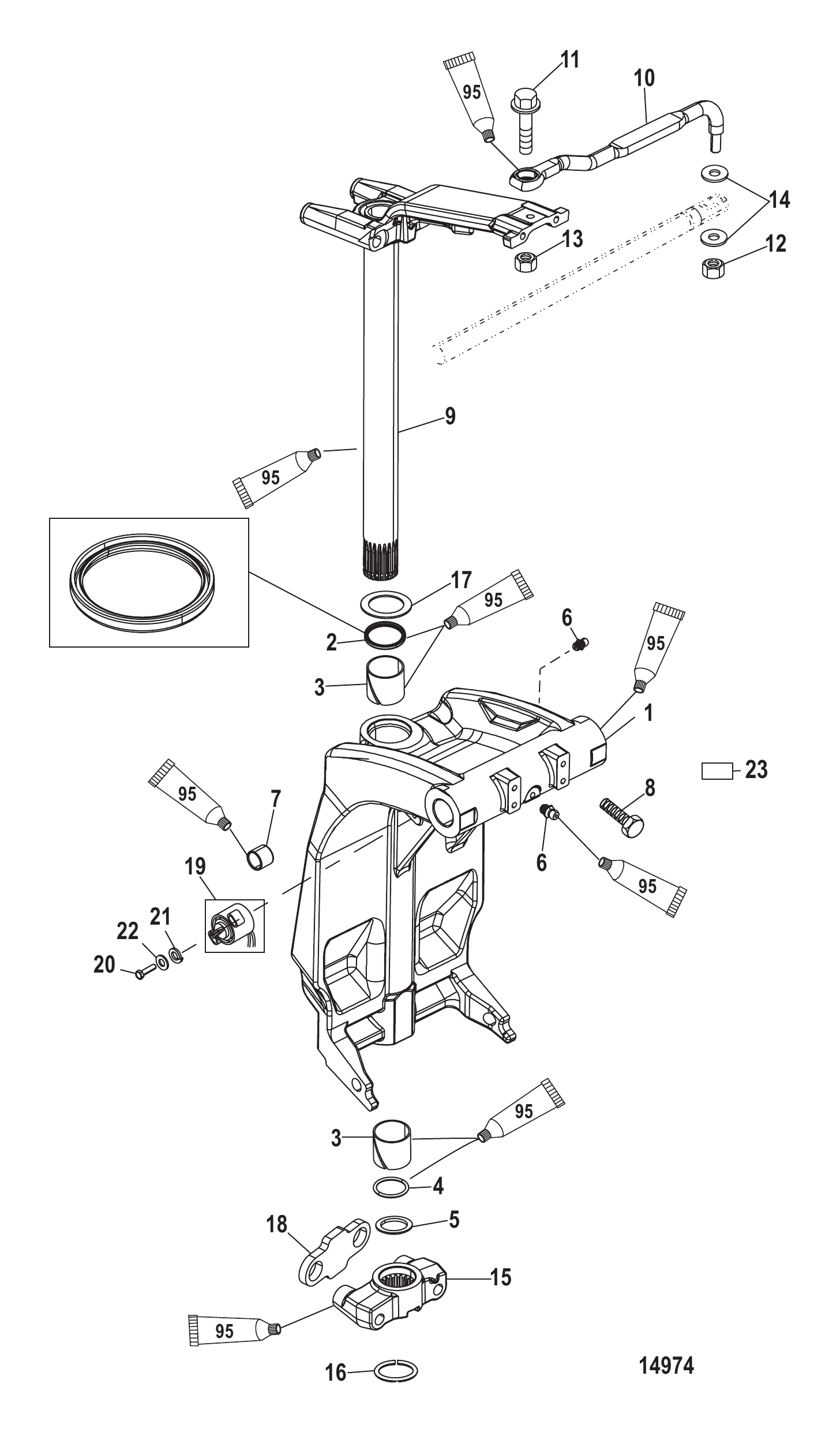

Рис. 12Поворотный кронштейн и рулевой рычаг Swivel Bracket And Steering Arm

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1
19	88882	УПОР верхней вилки	1

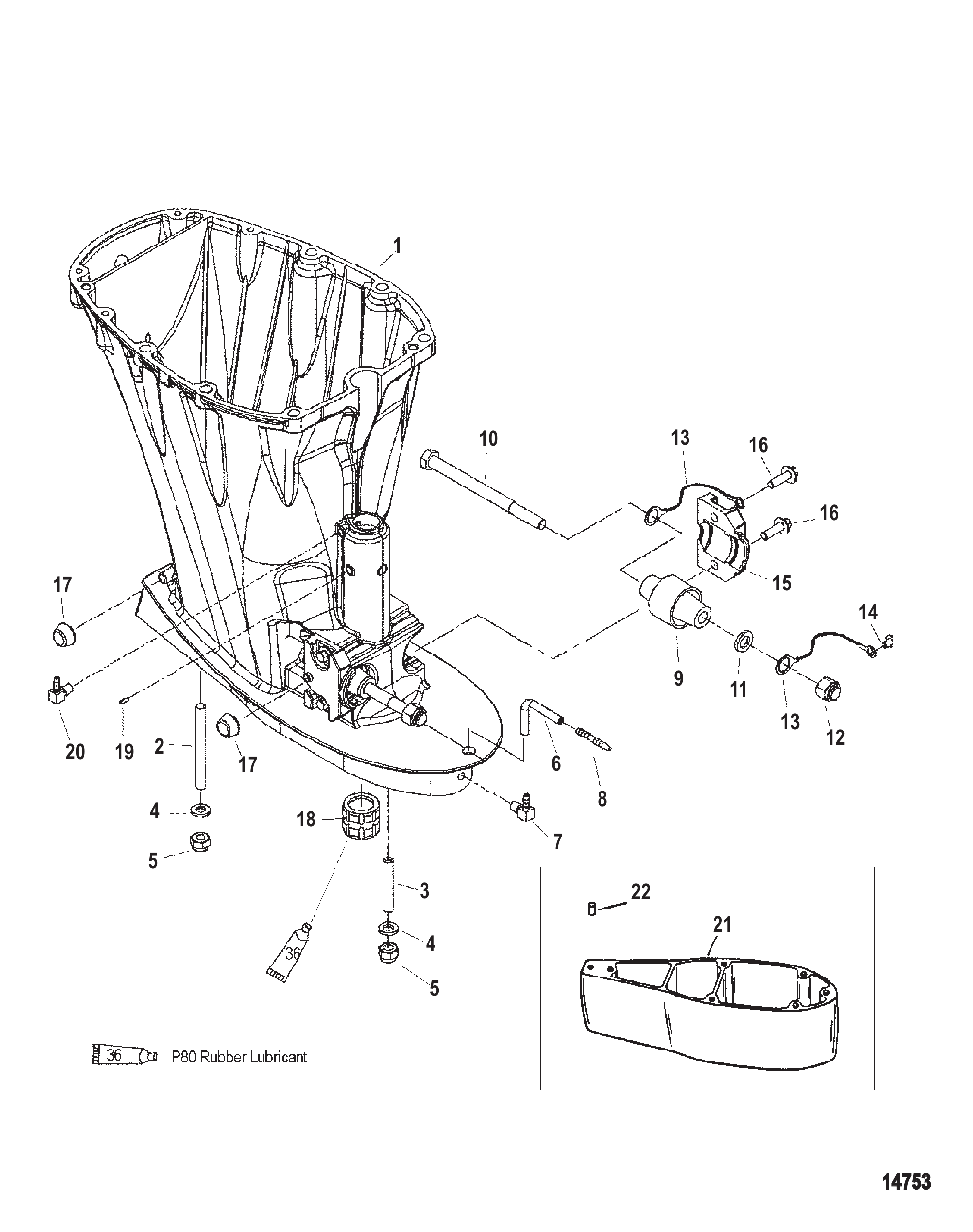

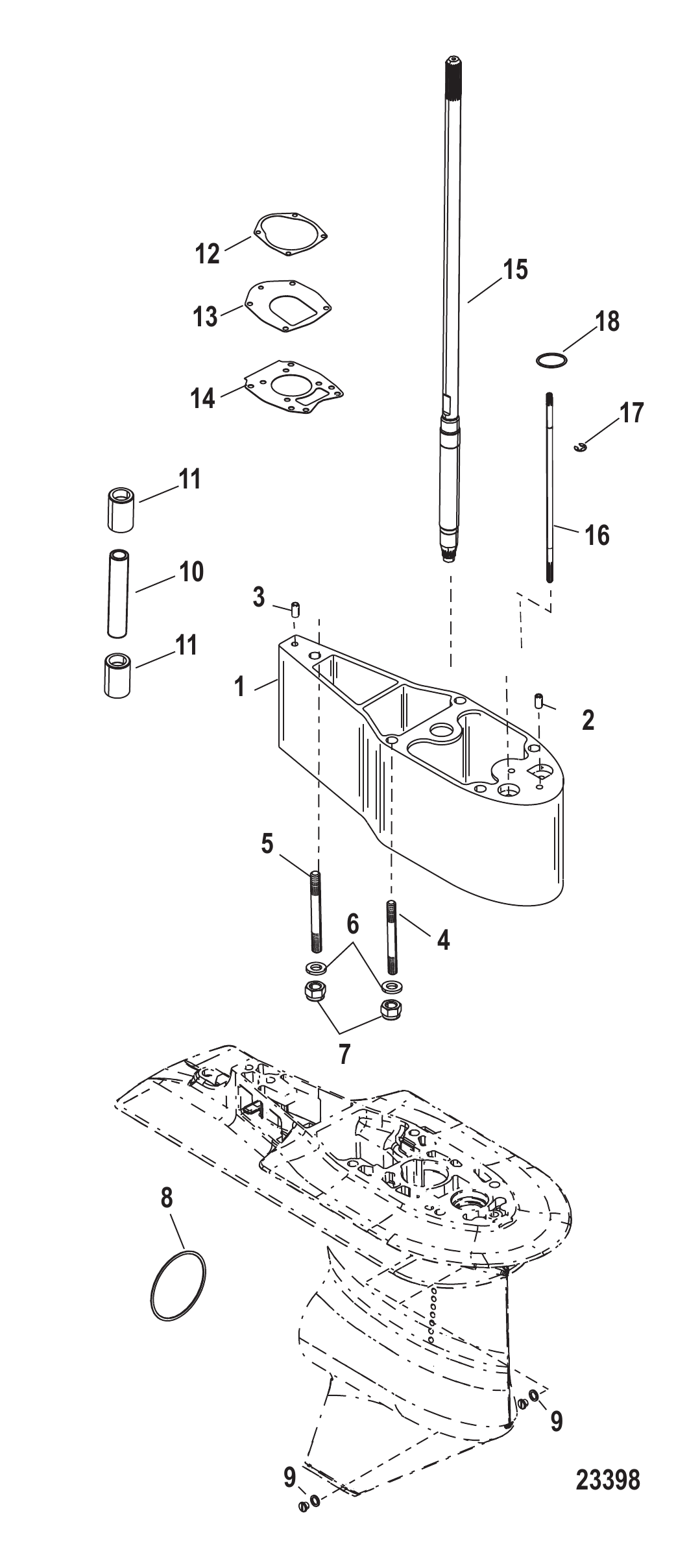

Рис. 13Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	880894T	Коленчатый вал	1
2	8040992	Сальник масляный	1
3	8041002	Сальник масляный	1
4	804101T	Подшипник	4
4	804101T10	Подшипник	4
4	804101T20	Подшипник	4
5	804102T	Подшипник	5
5	804102T10	Подшипник	5
5	804102T20	Подшипник	5
5	804102T30	Подшипник	5
6	804103T	Подшипник	1
6	804103T10	Подшипник	1
6	804103T20	Подшипник	1
7	880895T1	Поршень в сборе	4
7	880895A14	Поршень/шатун	4
7	880895T10	Поршень в сборе	AR
7	880895A16	Поршень/шатун	AR
8	880896	Болт (M8 x 38)	8
9	880897T1	Комплект поршневых колец	4
9	880897T02	Комплект поршневых колец	4
9	880898T1	Комплект поршневых колец	AR
9	880898T02	Комплект поршневых колец	AR
10	880899T	Подшипник	8
10	880899T10	Подшипник	8
10	880899T20	Подшипник	8
10	880899T30	Подшипник	8
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

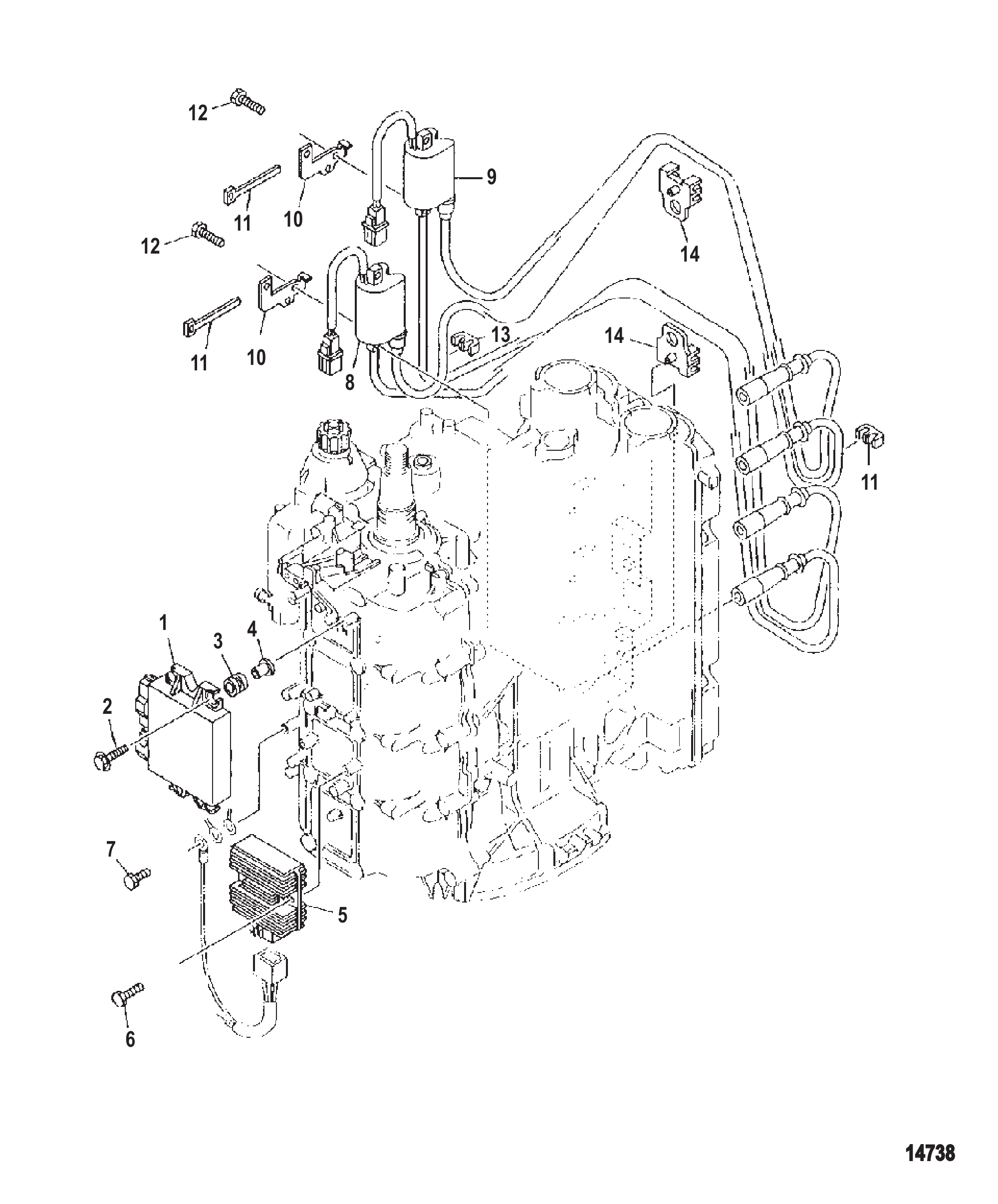

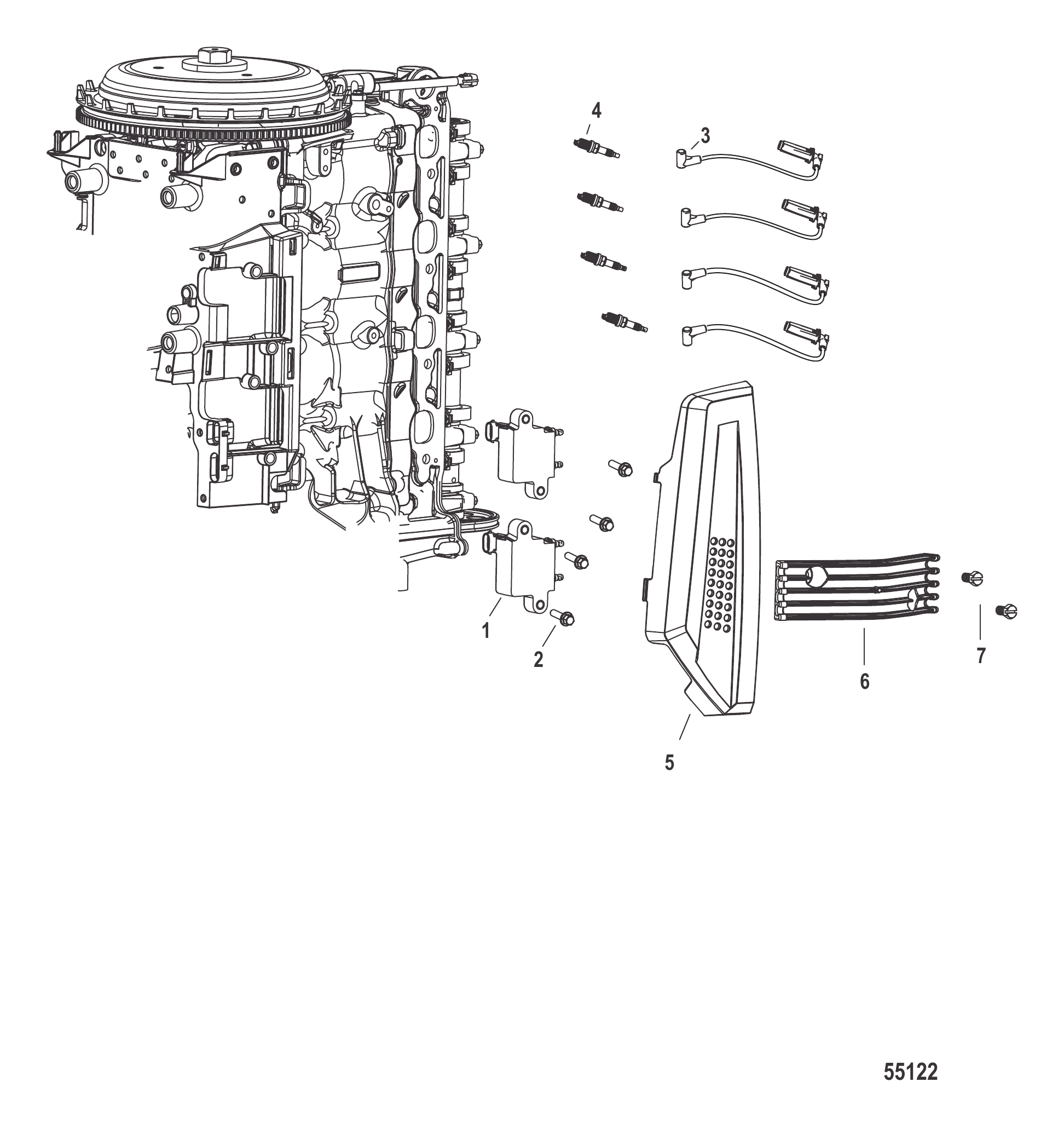

Рис. 14Система зажигания Ignition

REF	Номер детали	Наименование	Кол-во
1	8M0044991	Катушка зажигания сдвоенная	2
2	88552525	Винт (M6 x 25 мм) нержавеющая сталь	4
2	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	4
3	8M0088014	Комплект проводов свечей зажигания	1
4	8M0057936	Свеча зажигания NGK ZFR5F	4
4	8M0204728	Свеча зажигания NGK ZFR5F	4
5	8M0077655	Крышка катушки	1
5	8M0163125	Крышка катушки	1
6	8M0060350	Лоток высоковольтных проводов	1
7	88552514	Винт (M6 x 14 мм) нержавеющая сталь	2

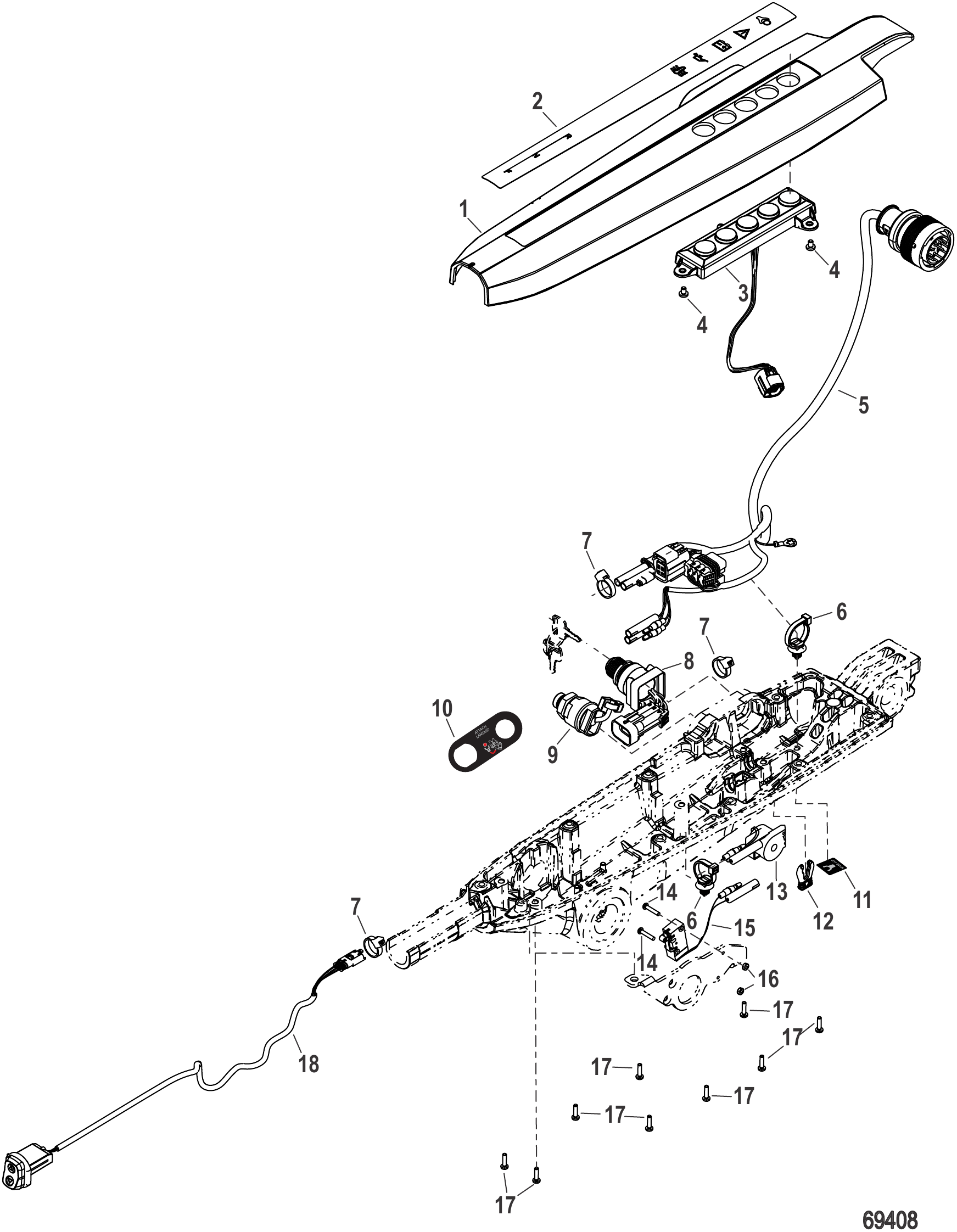

Рис. 15Крышка румпеля и электрооборудование (Mid Mount SeaPro) Tiller Handle Cover and Electrical (Mid Mount SeaPro)

REF	Номер детали	Наименование	Кол-во
1	8M0161144	КРЫШКА РУМПЕЛЯ (SeaPro)	1
2	8M0161140	НАКЛЕЙКА РУМПЕЛЯ	1
3	8M0161363	ДИСПЛЕЙ БЕЗ СИСТЕМЫ КОНТРОЛЯ ТРОЛЛИНГА	1
4	8M0161141	ВИНТ M4x0.7x6.0	6
5	8M0161121	ЖГУТ ПРОВОДОВ В СБОРЕ	1
6	8M0161118	Хомут-стяжка для троса	2
7	816311T	СТЯЖКА (8.00 дюймов)	3
8	897716K01	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ Зажигание (3 положения) С ключами	1
9	8M0161120	Переключатель в сборе с чека-шнуром	1
10	8M0161296	Наклейка "Прикрепите шнур безопасности"	1
11	8M0161295	Наклейка "Запасная защелка"	1
12	8M0138447	Запасная защелка вилки шнура безопасности	1
13	8M0144930	Звуковой сигнал в сборе	1
13	8M0210763	СИГНАЛИЗАТОР	1
14	8M0034874	Винт (M3 x 0.5)	2
15	8M0161116	Выключатель нейтрали	1
16	8M0034875	Гайка (M3 x 0.5 шестигранная)	2
17	4001987	ВИНТ (M4 x 16)	9
18	8M0161119	Переключатель тримма в сборе	1

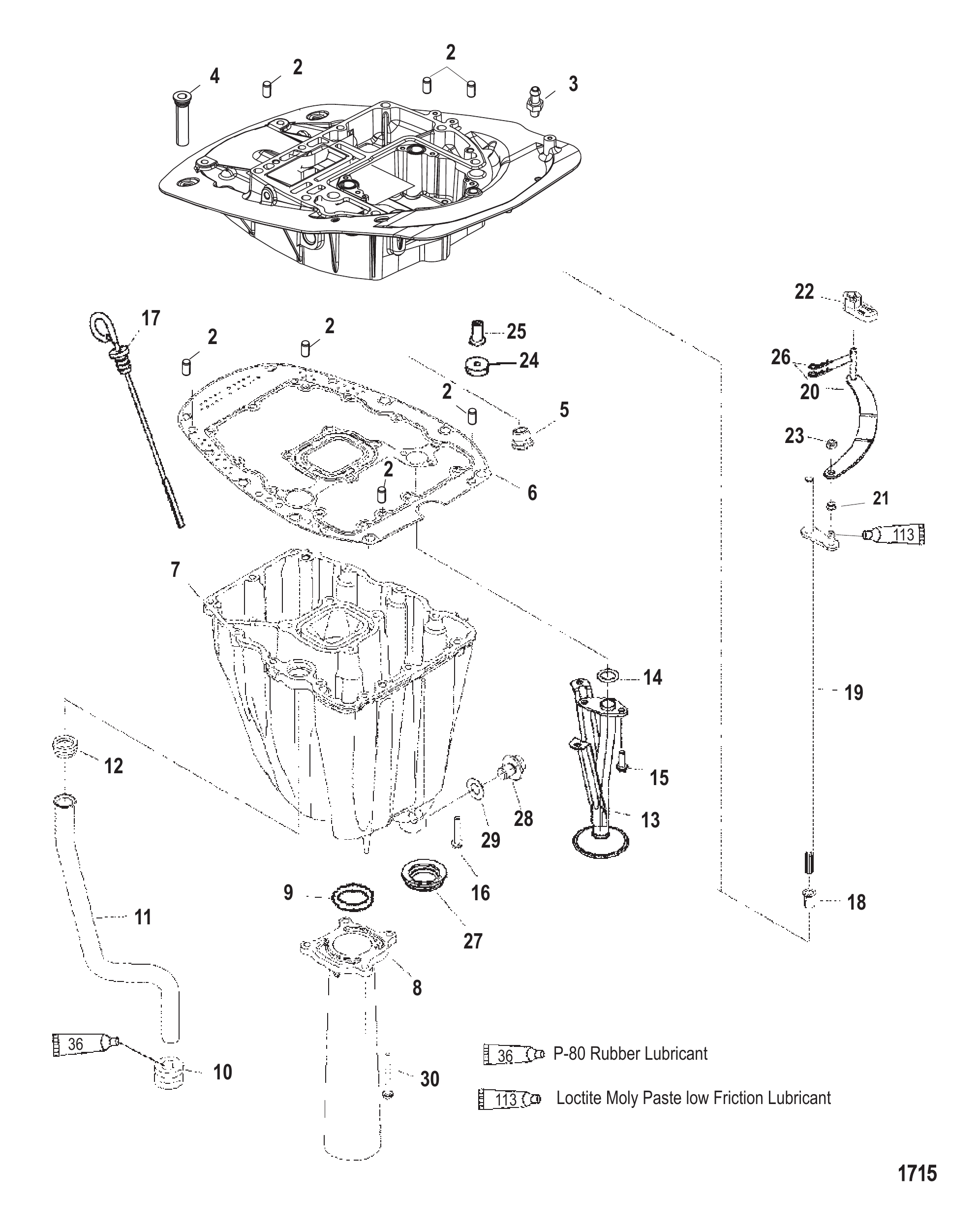

Рис. 16Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	858582T	Переходная плита в сборе	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	7
3	880090	Штуцер	1
4	817519A2	Обратный клапан в сборе, сливной	2
5	126021	Втулка	1
5	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
6	8585831	ПРОКЛАДКА	1
7	858572T	Картер масляный	1
7	858572T01	Картер масляный	1
8	858584A1	Труба в сборе, выпускная	1
9	881295	Уплотнительное кольцо	1
10	894171	Втулка уплотнительная	1
10	89417004	Втулка уплотнительная	1
11	858575	Водяная трубка	1
11	8M0026130	Труба водяная	1
11	8585751	ТРУБКА ВОДЯНАЯ	1
11	8M0026129	Труба водяная	1
12	814080	Сальник верхний	1
12	814080001	Сальник	1
13	858571T	Труба маслозаборная	1
14	859082	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
15	40011128	Винт (M6 x 20) нержавеющая сталь	4
15	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
16	8248327	Винт (M6 x 30)	12
16	8M0214957	Винт	12
17	8596021	Маслоизмерительный щуп	1
18	48237	Втулка вала переключения передач	1
19	858577A2	Вал переключения передач	1
19	858577A3	Рычаг в сборе, переключения передач	1
20	859177A3	Тяга переключения передач	1
21	NSS	NOT SOLD SEPARATE Bushing	1
22	879997	Ползун переключения	1
23	401386	ГАЙКА (M6) Нержавеющая сталь	1
24	813745	Проставка	1
24	11289	Распорная втулка вала переключения	1
25	43585	Муфта вала переключения	1
26	859746	ШПЛИНТ	2
27	858573	Сальник	1
27	8M0039073	Сальник	1
28	8288181	Пробка сливная	1
29	828816	Прокладка	1
29	8M0204692	Прокладка @5	1
30	82483213	ВИНТ (M6 x 60)	4

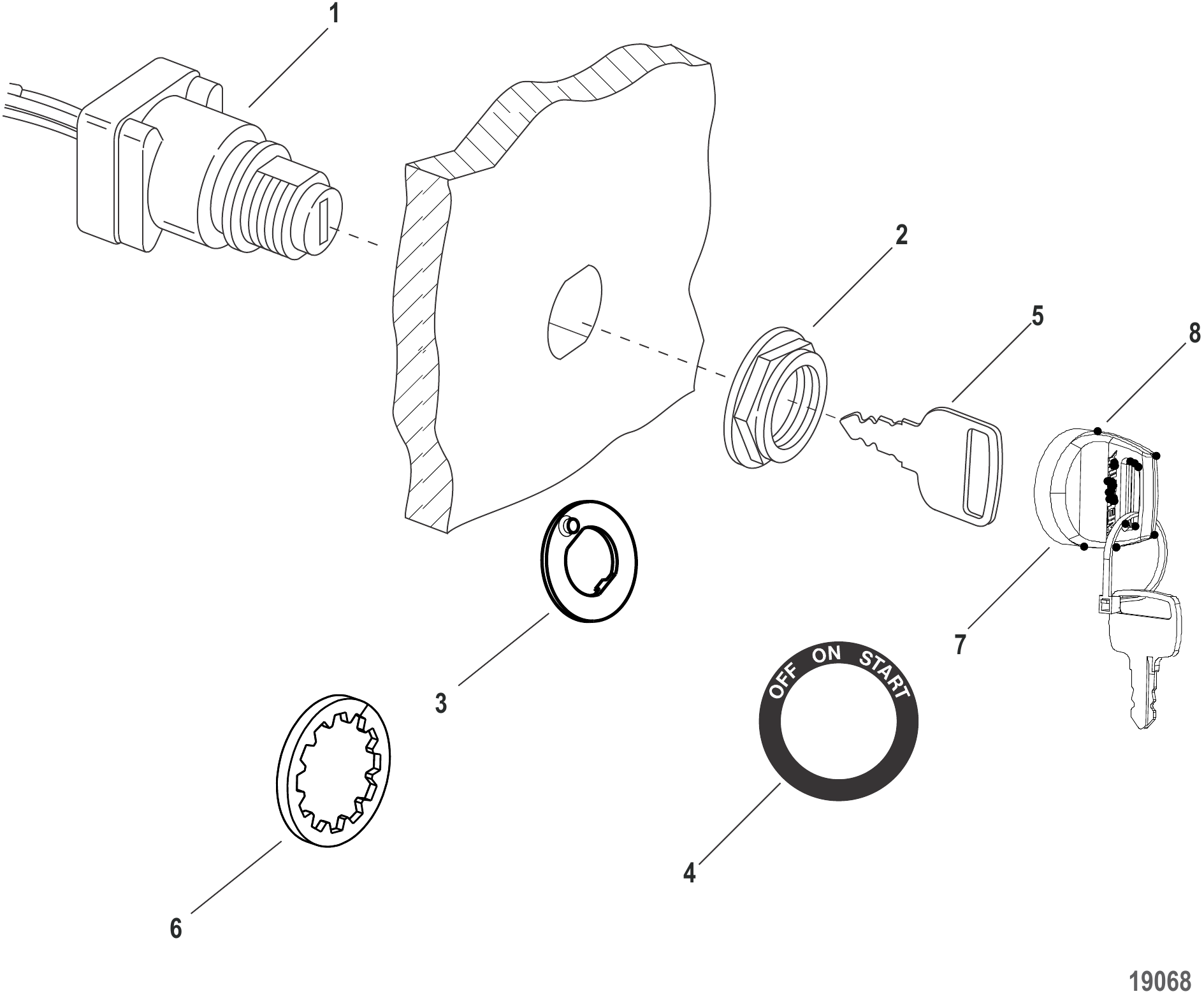

Рис. 17КЛЮЧ ЗАЖИГАНИЯ Key Chart Ignition Switch

Номер детали	Наименование	Кол-во
894911	Ключ зажигания (1A)	1
894912	Ключ зажигания (1B)	1
894913	Ключ зажигания (1C)	1
894914	Ключ зажигания (1D)	1
894915	Ключ зажигания (1E)	1
894916	Ключ зажигания (1F)	1
894917	Ключ зажигания (2A)	1
894918	Ключ зажигания (2B)	1
894919	Ключ зажигания (2C)	1
8949110	Ключ зажигания (2D)	1
8949111	Ключ зажигания (2E)	1
8949112	Ключ зажигания (2F)	1

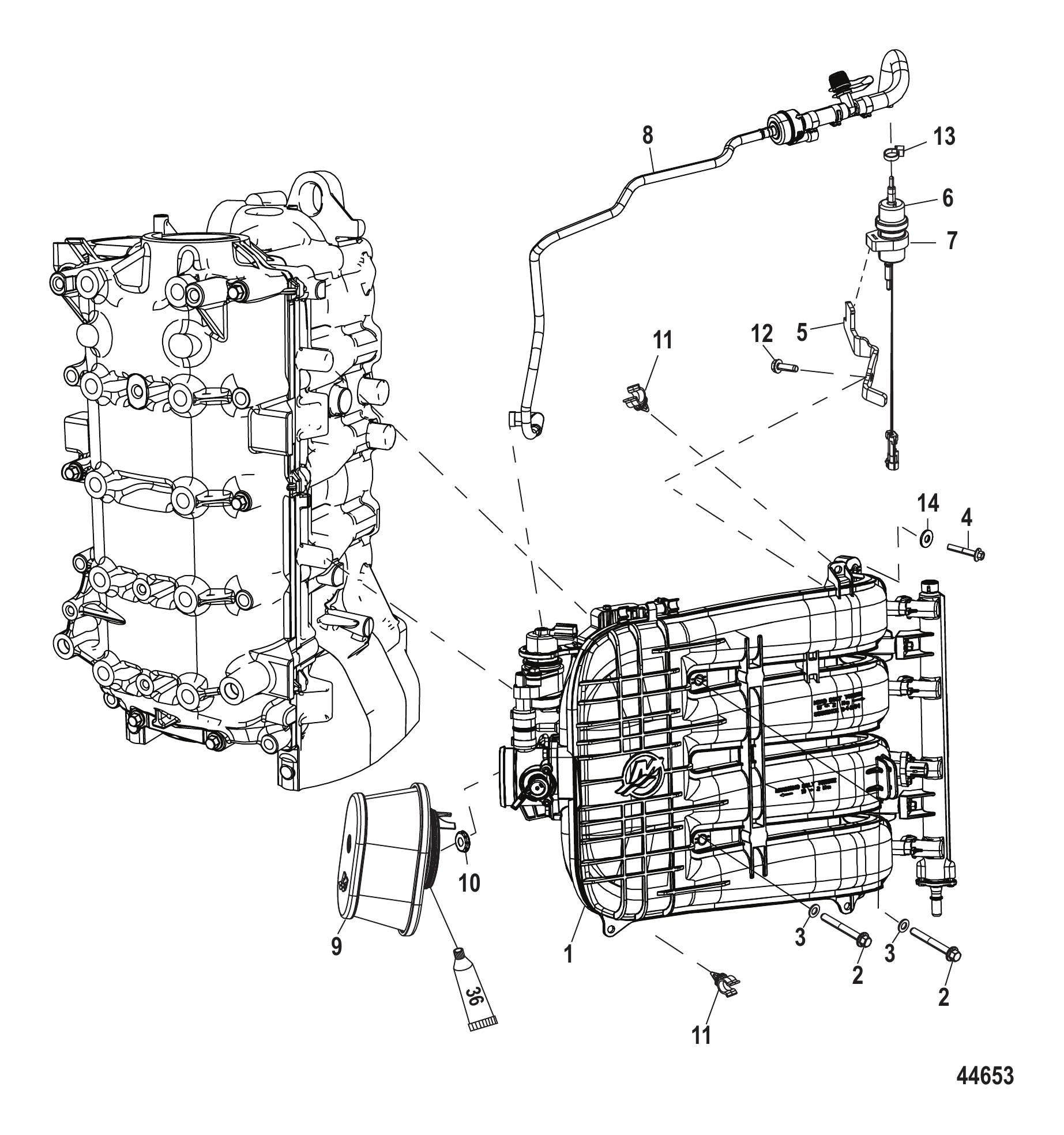

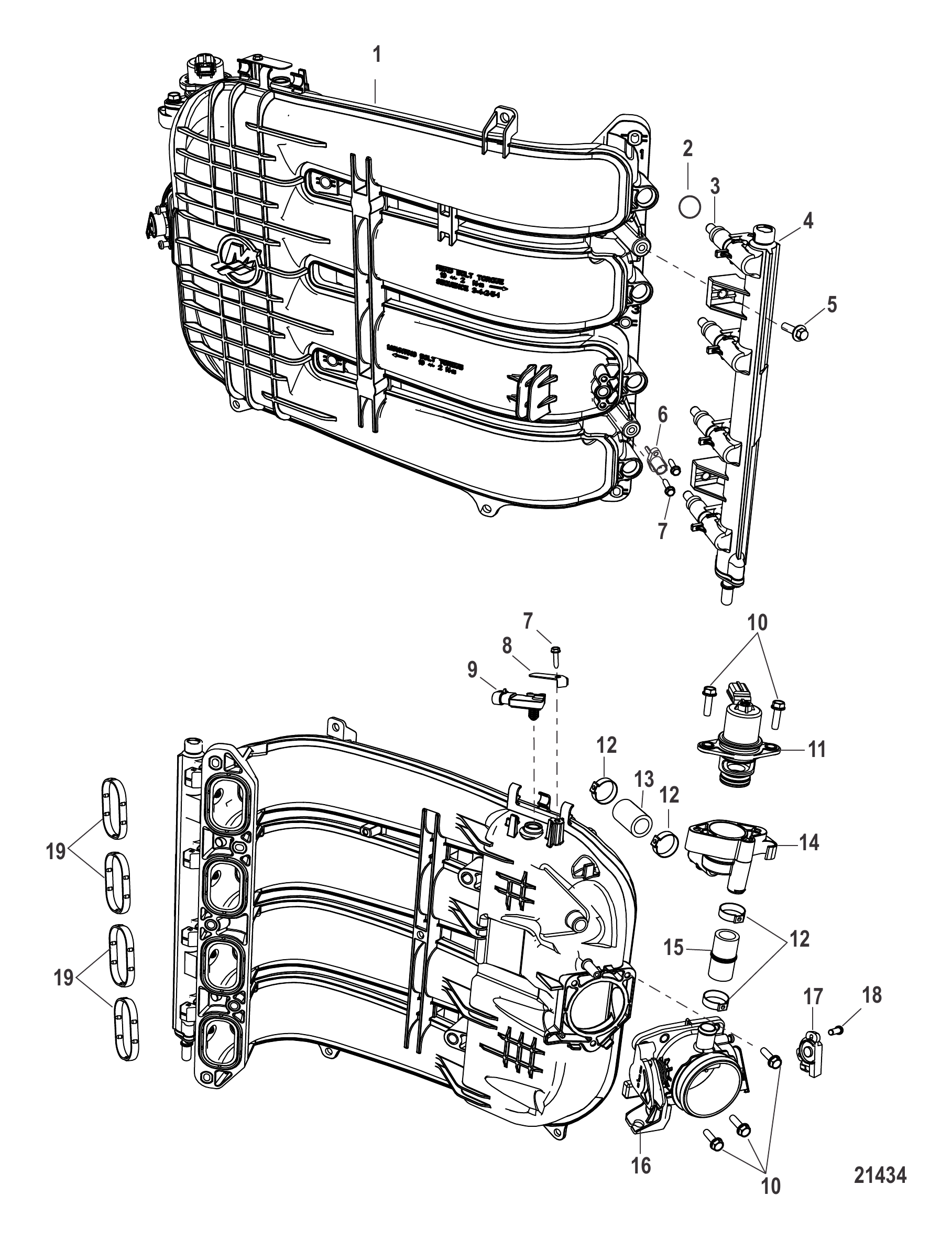

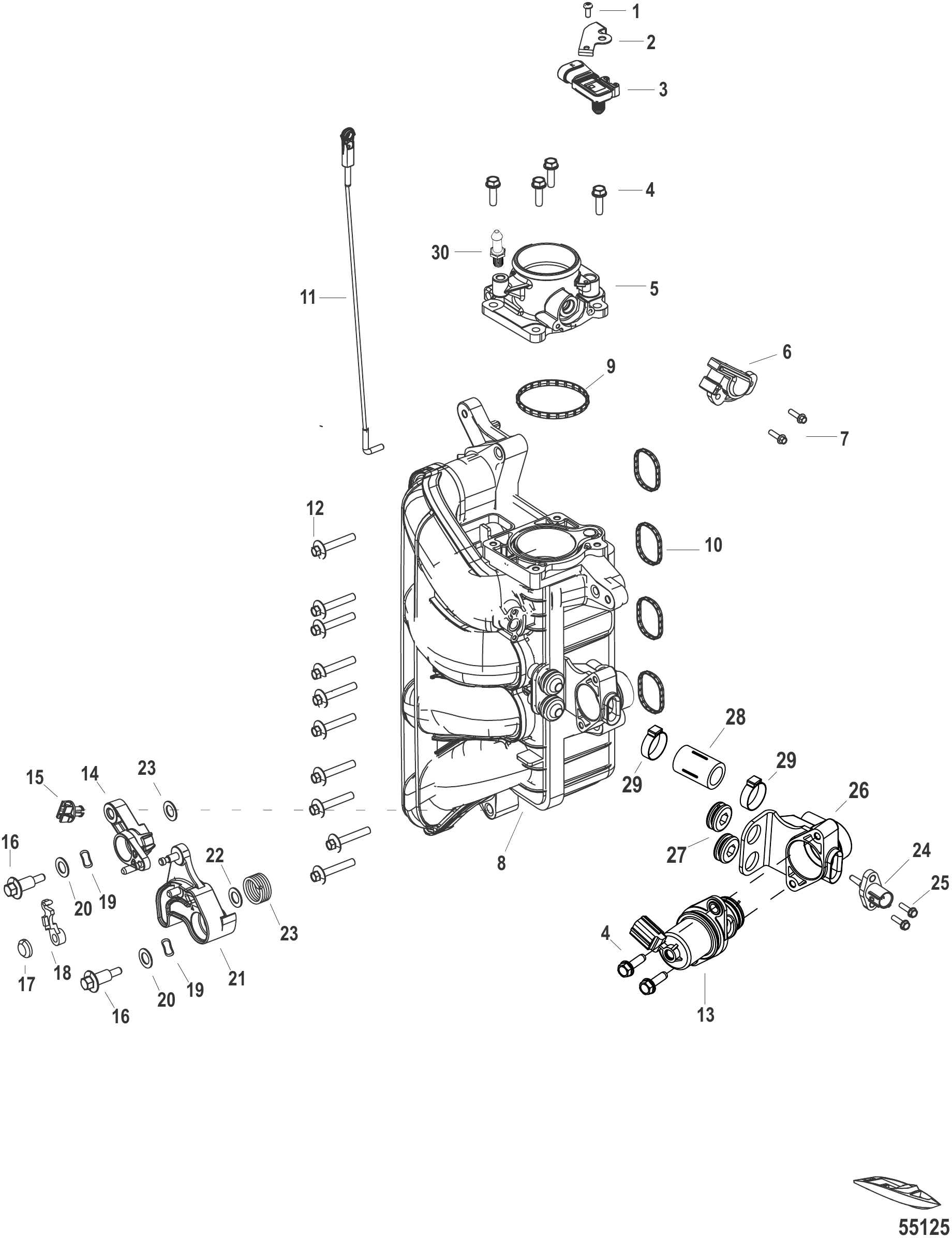

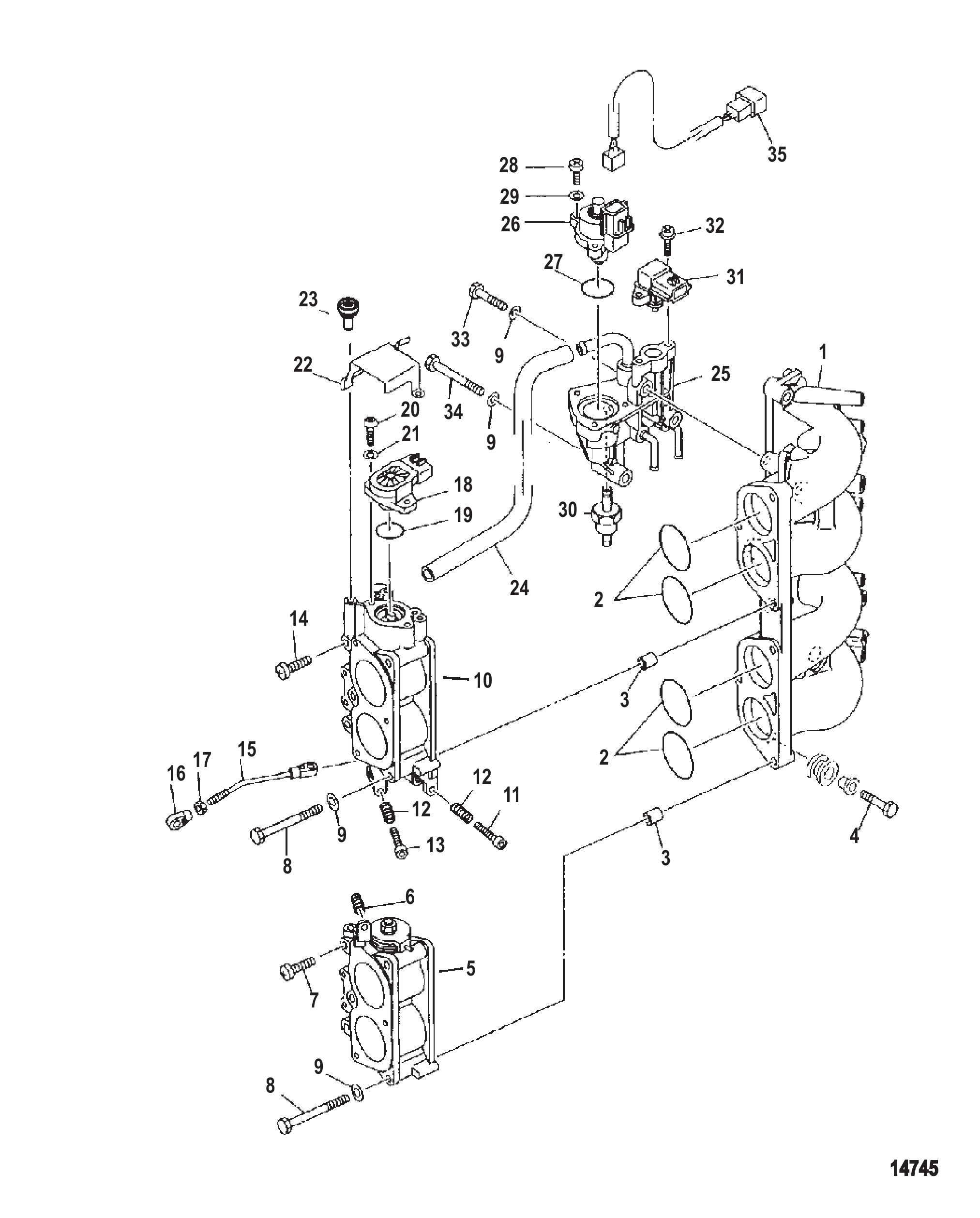

Рис. 18Компоненты интегрированного модуля воздух-топливо Intergrated Air Fuel Module Components

REF	Номер детали	Наименование	Кол-во
-	892952T04	Узел IAFM	1
-	892952T06	Узел IAFM	1
-	892952T06	Узел IAFM	1
1	8M6002790	Впускной коллектор	1
2	851889	Кольцо уплотнительное	8
3	8M0006027	Топливная форсунка	4
3	8M0222278	Топливная форсунка	4
4	898103T97	Топливная рампа в сборе	1
5	897445502	Винт (M6 x 20)	2
6	891663001	Датчик температуры	1
7	895054	Винт (M4 x 16 мм)	3
8	897445503	Кронштейн фиксирующий	1
9	854445	Датчик MAP	1
9	8M0237529	ДАТЧИК MAP	1
10	897445501	Винт (M6 x 20 мм)	5
11	897526T	Клапан IAC	1
11	8M0188118	Датчик холостого хода	1
12	8M0005933	Хомут	4
12	8M0236717	Хомут	4
13	8M0005528	Шланг выпуска воздуха холостого хода	1
14	8M0005529	Корпус коллектора	1
15	8M0005527	Шланг подачи воздуха холостого хода	1
16	898103T98	Корпус дроссельной заслонки в сборе	1
17	881070T	Датчик положения	1
17	8M0125617	Датчик положения	1
18	8M0009542	Комплект винтов (M5 x 17), содержит 2 винта	1
19	897445505	Сальник, упаковка из 4 шт.	1

Рис. 19Подогреваемый рукояток Heated Grip

REF	Номер детали	Наименование	Кол-во
-	8M0158400	Комплект обогреваемых рукояток	1
1	8M0158048	Рукоятка в сборе с обогревом	1
2	8M0161146	Кнопка обогрева рукоятки	1

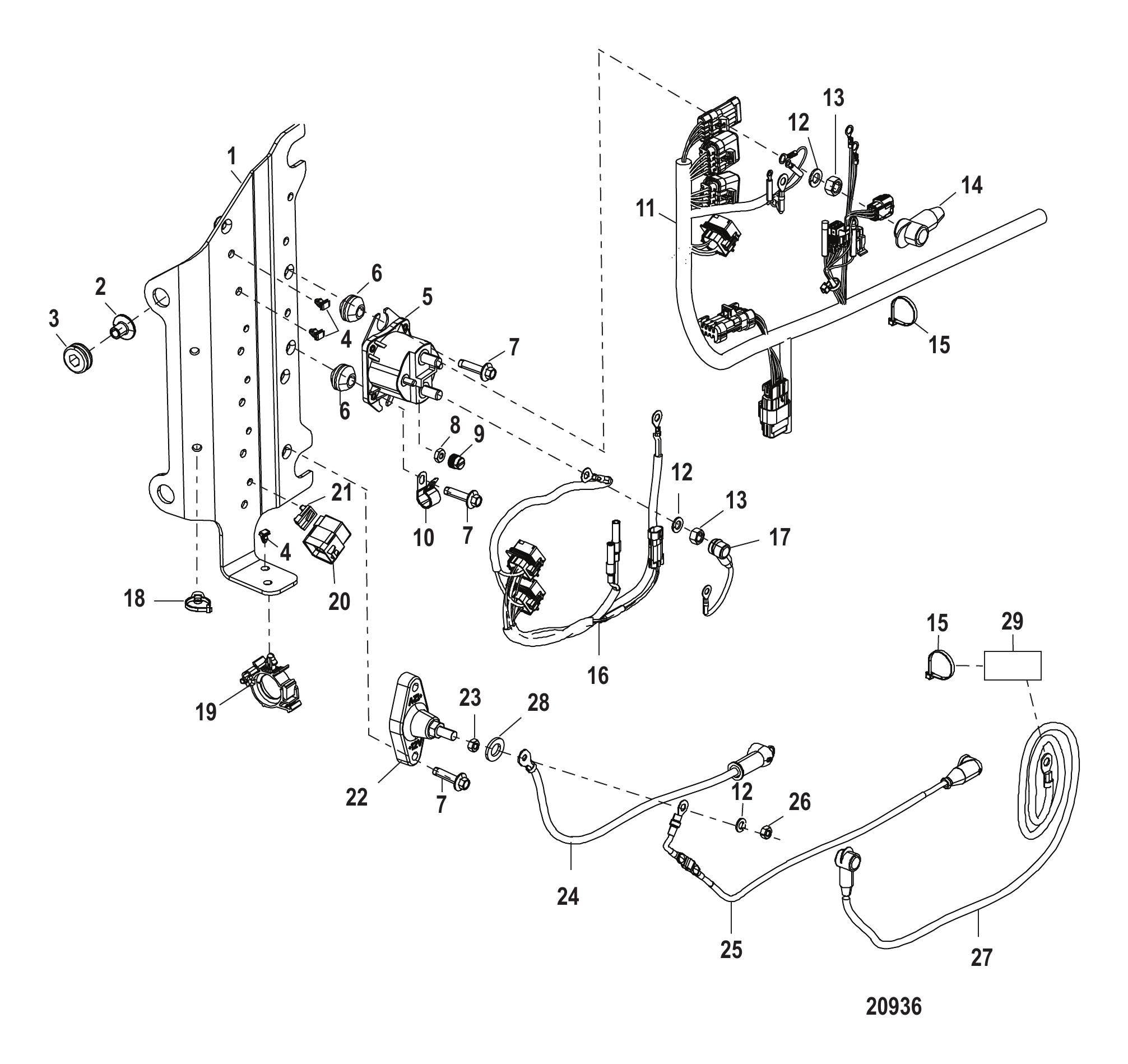

Рис. 20Компоненты электронной платы серийный № 1B723943 и выше Electrical Plate Components Serial Number 1B723943 and Up

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	897619T01	Пластина электрическая	1
2	856954	Втулка	2
3	834985	Втулка уплотнительная	2
3	8M0190980	ВТУЛКА	2
4	879962	Зажим	4
5	893768T	Пластина	1
6	82129114	ВИНТ (M6 x 14)	2
7	82129125	ВИНТ (M6 x 25 мм)	2
8	8M0010250	КРОНШТЕЙН	1
9	825096T01	СОЛЕНОИД СТАРТЕРА	1
9	8M0098898	Реле	1
10	859172	ХОМУТ Применять где применимо	1
11	892579T14	Жгут проводов двигателя	1
-	83296915	ПРЕДОХРАНИТЕЛЬ мини - синий - 15 ампер	1
-	832969T15	Предохранитель Mini — синий — 15 А	1
-	8329692	Предохранитель мини - серый - 2 А	1
-	8M0207797	Предохранитель Mini — серый — 2 А	1
-	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	4
-	832969T20	Предохранитель Mini — жёлтый — 20 А	4
-	8329695	Предохранитель мини - коричневый - 5 А	1
-	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
-	858754	Крышка предохранителя	2
12	26993	СТОПОРНАЯ ШАЙБА (.312)	1
12	8M0204647	Стопорная шайба (.312)	1
13	401386	ГАЙКА (M6) Нержавеющая сталь	2
14	880787	Изоляционный колпачок - жёлтый	1
15	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
15	816311T	СТЯЖКА (8.00 дюймов)	AR
16	819514T27	Жгут проводов тримма	1
17	93388T22	Трос в сборе черный	1
18	899145	Хомут крепёжный	2
19	898454	Зажим (19 мм)	1
20	882751	Реле	3
20	8M0219830	РЕЛЕ	3
21	865205	Зажим	3
22	875302A1	Клемма аккумуляторная в сборе	1
23	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
24	93388T20	Кабельный узел чёрный	1
25	878231T05	Жгут проводов предохранителей	1
26	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
27	88439A46	Кабельный жгут аккумулятора — положительный	1
28	85172	ШАЙБА	1
29	NSS	NOT SOLD SEPARATE Tag-Battery	1

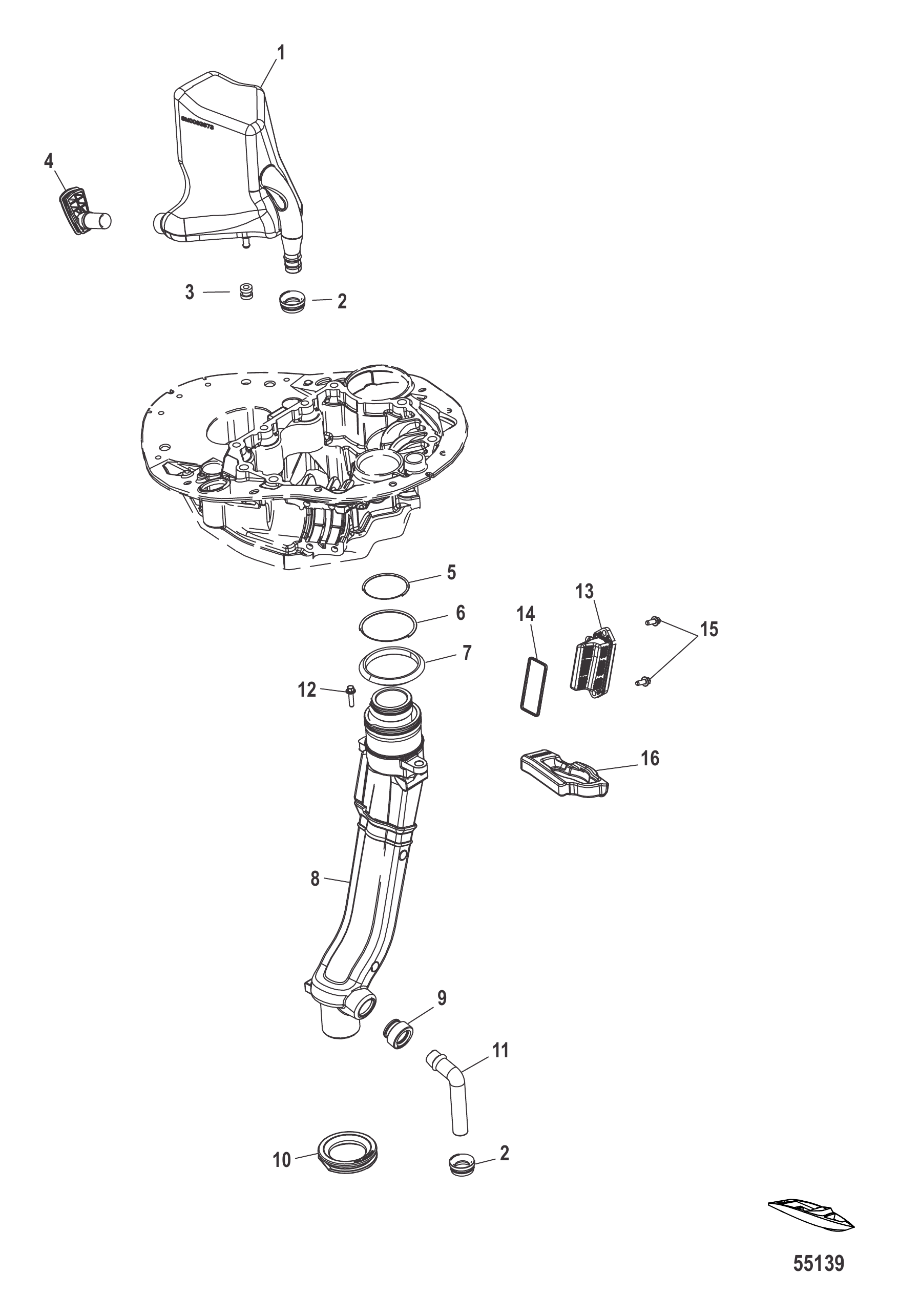

Рис. 21Система выпуска Exhaust

REF	Номер детали	Наименование	Кол-во
1	8M0088068	Глушитель Idle Relief	1
2	8M0035476	Втулка водяной трубки	2
3	821555001	Втулка уплотнительная	1
3	8M0153609	Втулка уплотнительная	1
4	8M0085666	Втулка	1
5	8M0053512	Кольцо уплотнительное	1
6	38106	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
7	8M0056686	Сальник	1
7	8M0240953	Сальник выхлопной трубы	1
8	8M0091529	Выхлопная труба	1
8	8M0119778	Выхлопная труба	1
9	8M0034043	Втулка водяной трубки	1
10	8M0057218	Втулка	1
11	8M0060404	Трубка водяная, длинная	1
12	88552525	Винт (M6 x 25 мм) нержавеющая сталь	1
12	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	1
13	8M0060392	Фильтр в сборе	1
13	8M0094282	Фильтр в сборе	1
14	8M0043365	Сальник фильтра	1
14	8M0142720	Сальник	1
15	88552516	Винт (M6 x 16 мм) нержавеющая сталь	2
15	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
16	8M0056684	Сальник	1

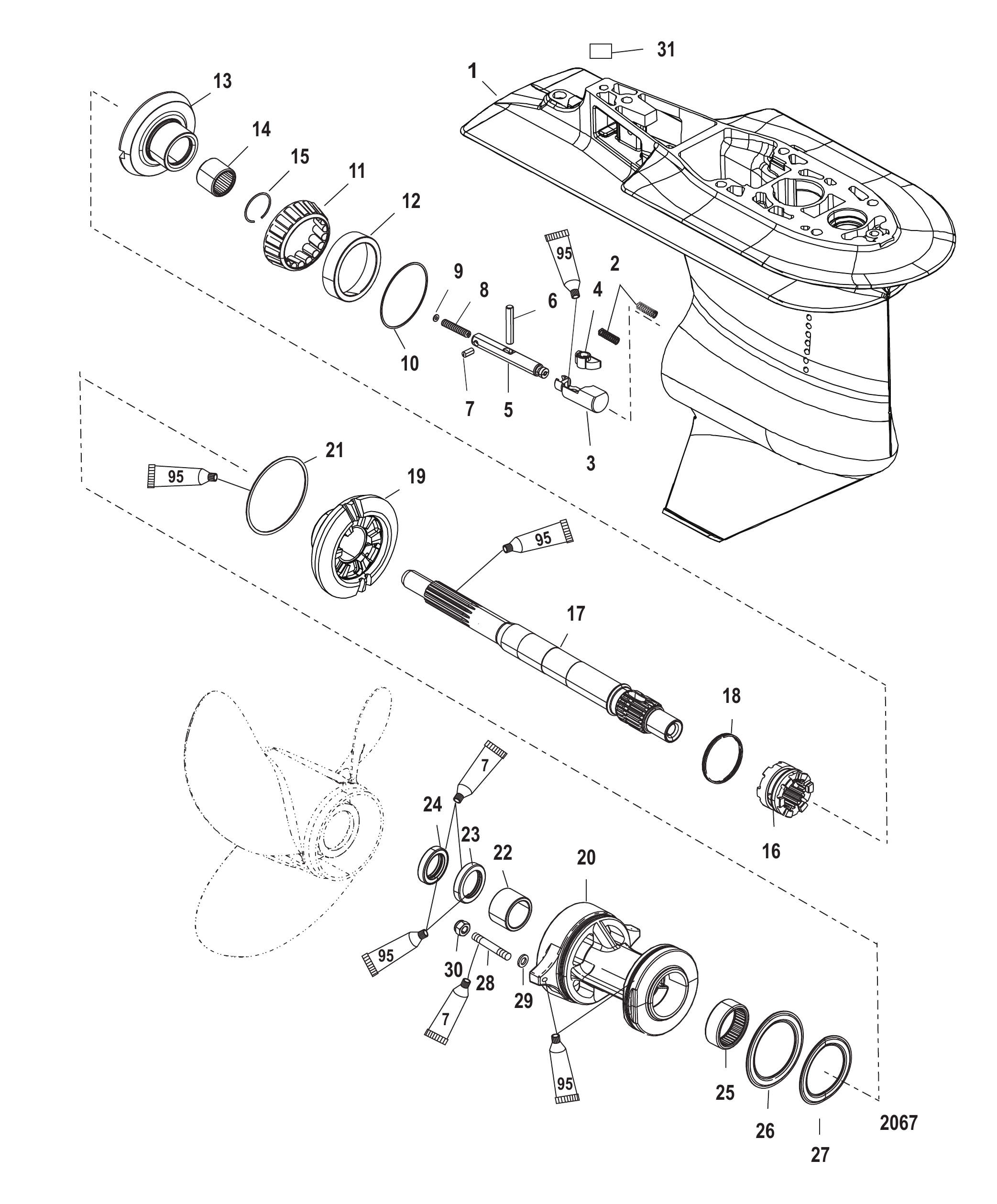

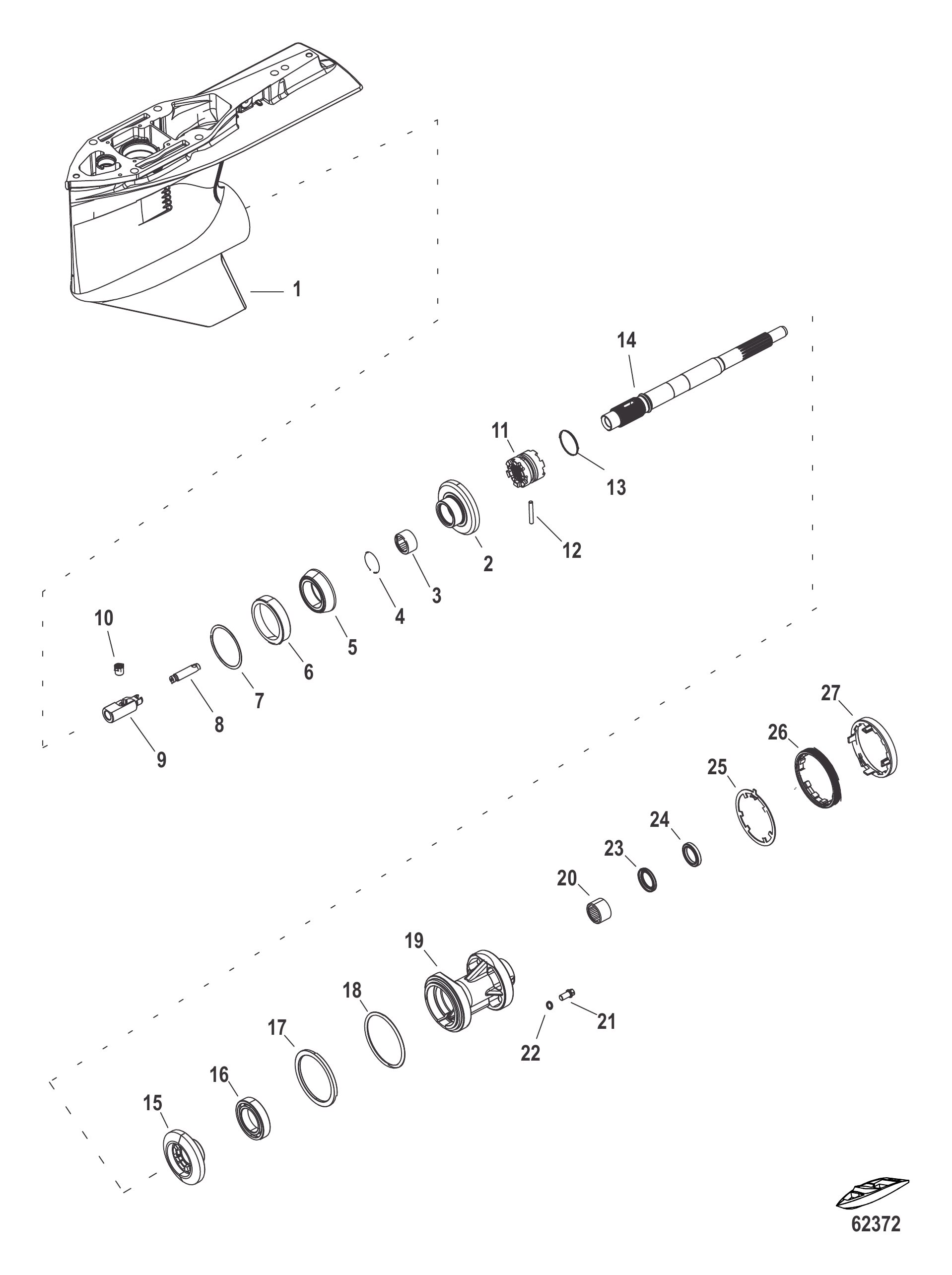

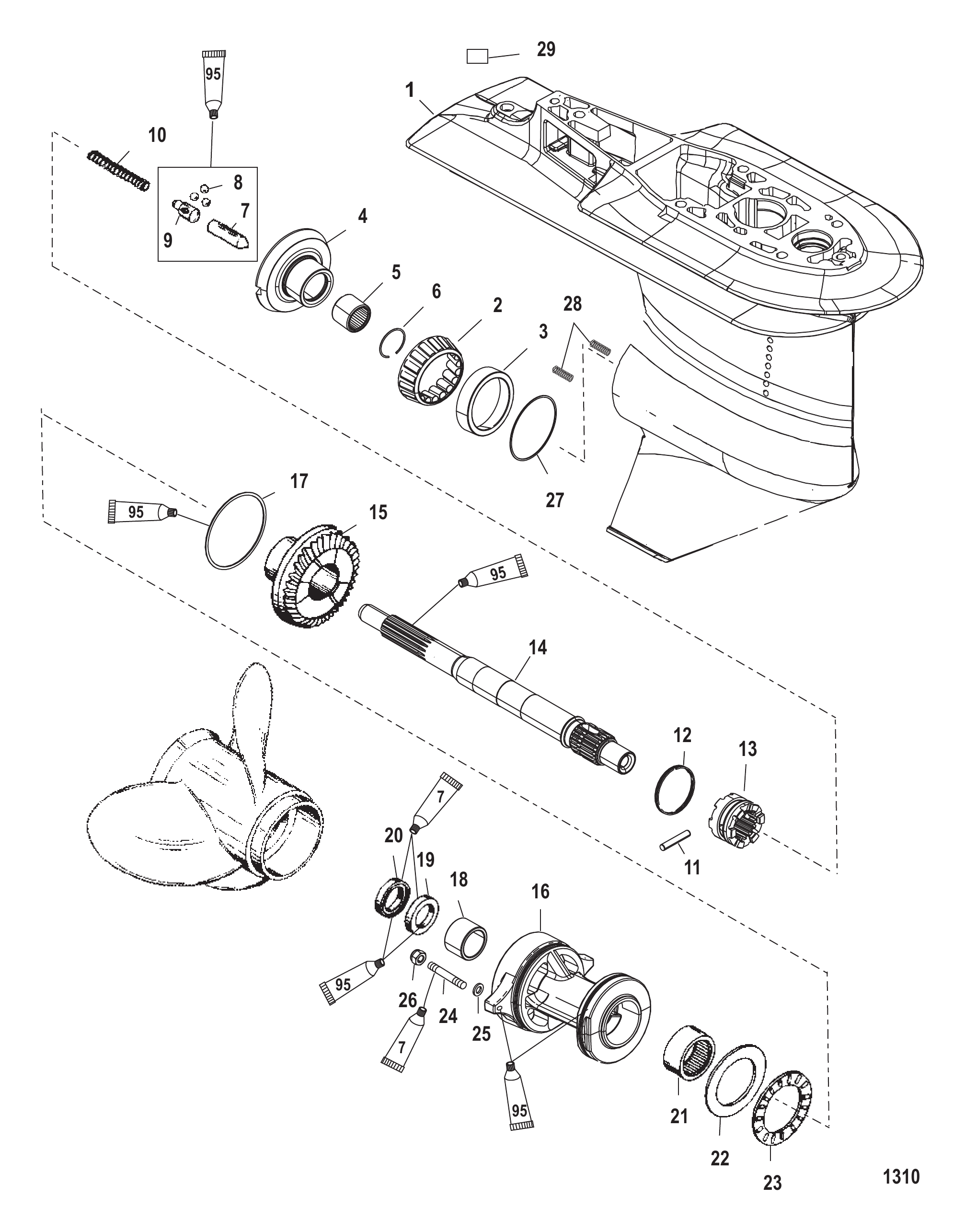

Рис. 22Редуктор (гребной вал) (2.07:1) (S/N-0T590054 и позднее) Gear Housing (Propshaft) (2.07:1) (S/N-0T590054 And Up)

REF	Номер детали	Наименование	Кол-во
-	9011J2	Корпус редуктора в сборе	1
-	9011J4	Корпус редуктора в сборе	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
3	NSS	NOT SOLD SEPARATE Cup	1
4	881260A3	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА - 29 ЗУБЬЕВ	1
5	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
6	856823	Кольцо стопорное	1
7	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
8	44530	Шарик	3
9	NSS	NOT SOLD SEPARATE Slide	1
10	850327	Пружина	1
11	850048T	Обгонная муфта	1
12	30632	ШТИФТ КРЕСТОВИНЫ	1
12	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
13	30893	Пружина	1
14	850308	Вал гребной	1
14	8M0140445	Гребной вал	1
15	850036T	Шестерня заднего хода - 29 зубьев	1
16	12596T2	Корпус подшипника в сборе	1
16	8M0168901	КОРПУС В СБОРЕ	1
17	97386	Кольцо уплотнительное (3.609 x .139)	1
17	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
18	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
19	70080	Сальник масляный (внутренний)	1
19	8M0205728	Сальник	1
20	70081	Сальник масляный наружный	1
20	8M0205729	САЛЬНИК	1
21	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
22	12577	Упорная шайба	1
23	12576	Подшипник упорный	1
24	429172	ШПИЛЬКА (M8 x 48)	2
24	8M0034456	Шпилька (M8 X 1.25 X 48)	2
25	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
26	401378	ГАЙКА (M8)	2
27	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
27	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
28	8227731	ВСТАВКА Резьбовая	2
29	NSS	NOT SOLD SEPARATE Decal, Gear Housing Pinion Indentation	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	803496T2	Комплект подшипников/сальников	1
-	803489T1	РЕМОНТНЫЙ КОМПЛЕКТ МУФТЫ/КУЛАЧКА	1

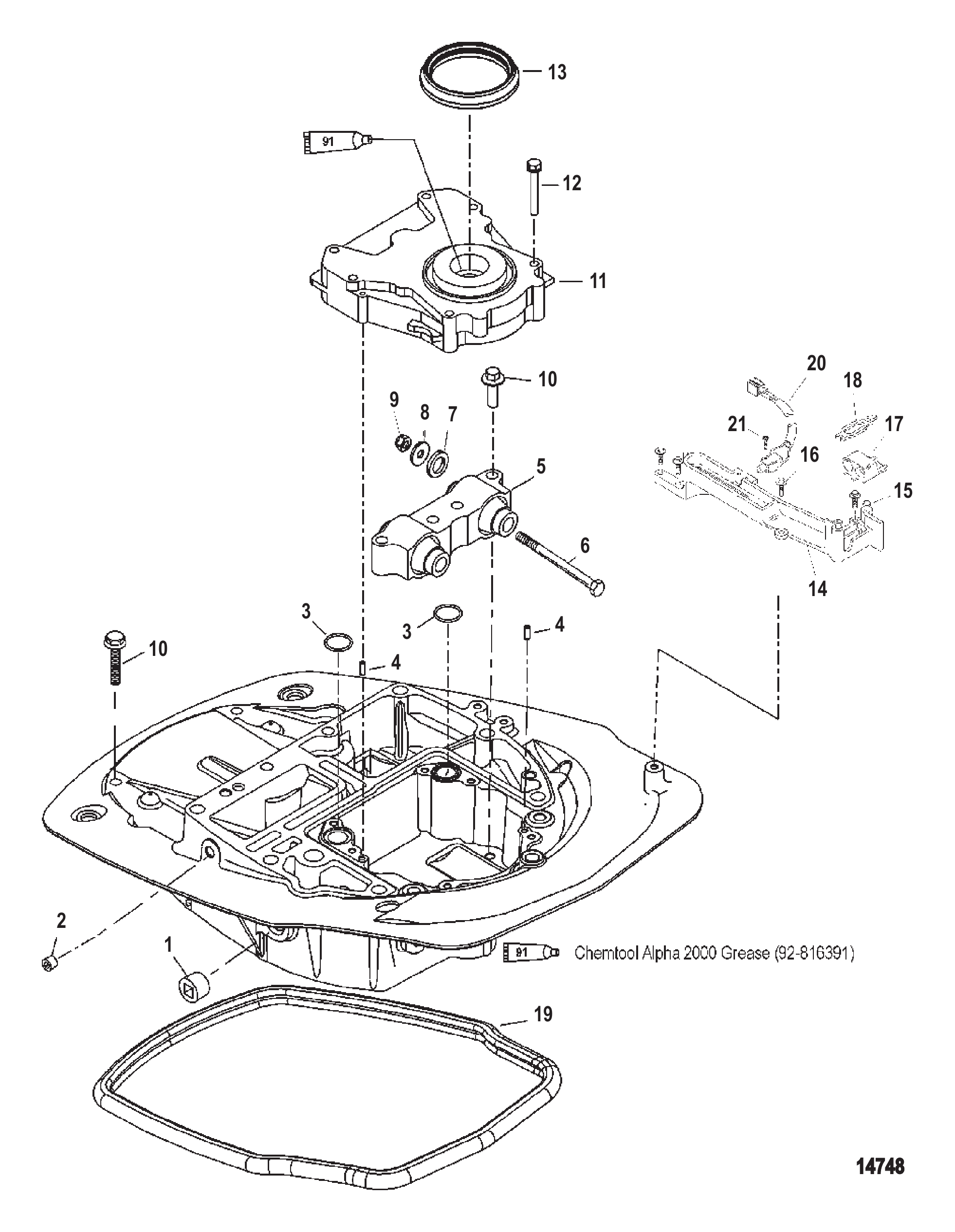

Рис. 23Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	384073	Пробка трубная (.500-14)	1
2	479452	ПРОБКА	1
3	858581	Уплотнительное кольцо	2
3	62705001	Кольцо уплотнительное	2
4	858580	Установочный штифт	2
4	41275M	Установочный штифт	2
5	881900T	ОПОРА	1
5	881900T03	Опора	1
6	42974	БОЛТ (M12 x 175) ВЕРХНЕЕ КРЕПЛЕНИЕ	2
6	8M0238139	Винт	2
7	934161	Шайба неопреновая	2
7	32834	ШАЙБА (.9375 x 1.750 x .172)	2
8	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
8	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
9	859129	ГАЙКА (M12)	2
9	896963	Гайка (M12)	2
10	4010750	ВИНТ (M8 x 50) ХОМУТ	8
11	858579T3	Масляный насос	1
12	858719	Болт (M6 x 45)	6
12	8M0052670	Винт	6
13	804349	САЛЬНИК	1
14	878562T2	Кронштейн тяги переключения	1
14	878562T8	Кронштейн	1
15	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
16	82130020	ВИНТ (M6 x 20)	3
17	878560	Стакан	1
18	98889	Защёлка	1
19	8238053	Сальник	1
19	8M0043168	Сальник	1
20	879996A1	Выключатель	1
20	8M0052930	Выключатель в сборе	1
21	88075020	ВИНТ (M3 x 20)	2

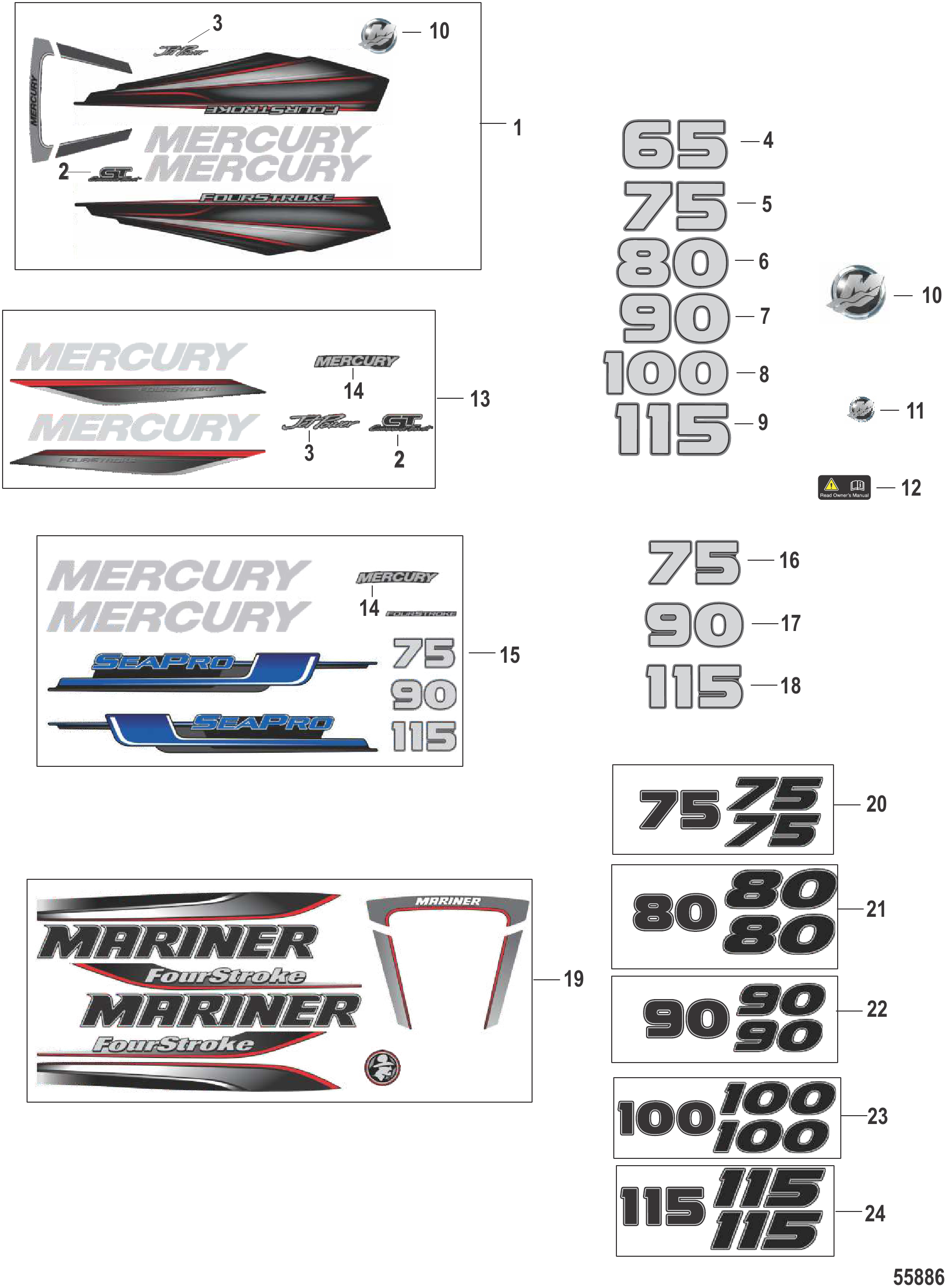

Рис. 24Наклейки верхнего кожуха Decals-Top Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0088056	Комплект наклеек - MERCURY	1
1	8M0156748	Комплект наклеек Mercury 65-150 л.с. 4-тактный	1
2	8M0088310	НАКЛЕЙКА Command Thrust	1
3	8M0073701	Наклейка Jet Power MERCURY	1
4	8M0080470	Наклейка задняя, 65 л.с. MERCURY	1
5	8M0080233	НАКЛЕЙКА Задняя, 75 Л.С.	1
6	8M0080234	Наклейка задняя, 80 л.с. MERCURY	1
7	8M0080235	НАКЛЕЙКА Задняя, 90 Л.С.	1
8	8M0080236	Наклейка задняя, 100 л.с. MERCURY	1
9	8M0080237	НАКЛЕЙКА Задняя, 115 Л.С.	1
10	8M0043705	Наклейка M-Icon, 60 мм чёрная, передняя часть капота, MERCURY	1
11	8M0080152	Наклейка M-ICON, 29 мм, задняя часть рукоятки, MERCURY	1
12	8M0056643	НАКЛЕЙКА Прочти руководство	1
13	8M0156748	Комплект наклеек Mercury 65-150 л.с. 4-тактный	1
14	8M0159890	Наклейка Lenz Mercury	1
15	8M0098614	Комплект наклеек SeaPro	1
16	8M0080233	НАКЛЕЙКА Задняя, 75 Л.С.	1
17	8M0080235	НАКЛЕЙКА Задняя, 90 Л.С.	1
18	8M0080237	НАКЛЕЙКА Задняя, 115 Л.С.	1
19	8M0088057	Комплект наклеек MARINER	1
20	8M0088334	Комплект наклеек левый борт, правый борт и задняя, 75 л.с. MARINER	1
21	8M0088335	Комплект наклеек левый борт, правый борт и задняя, 80 л.с. MARINER	1
22	8M0088336	Комплект наклеек левый борт, правый борт и задняя, 90 л.с. MARINER	1
23	8M0088337	Комплект наклеек левый борт, правый борт и задняя, 100 л.с. MARINER	1
24	8M0088338	Комплект наклеек левый борт, правый борт и задняя, 115 л.с. MARINER	1

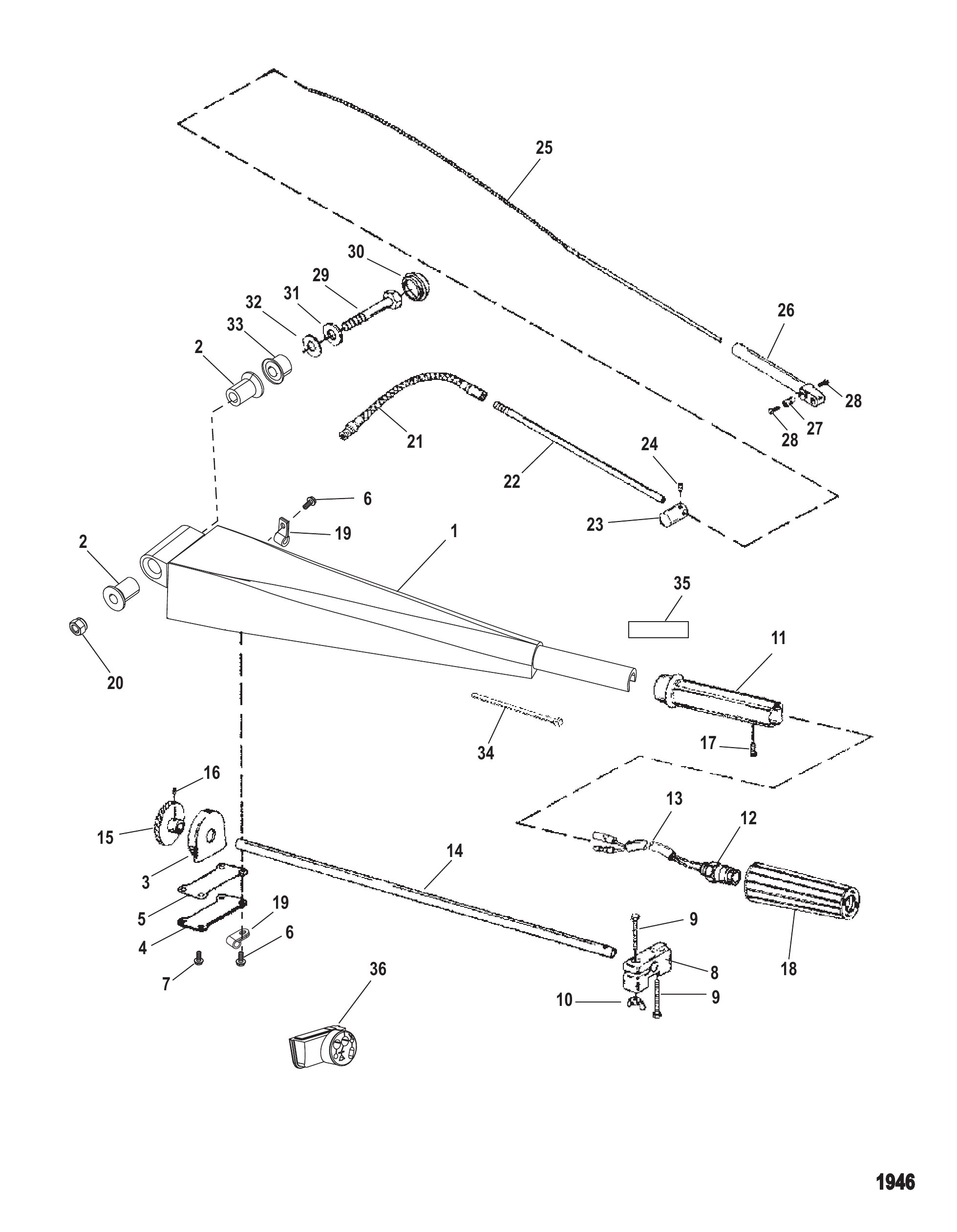

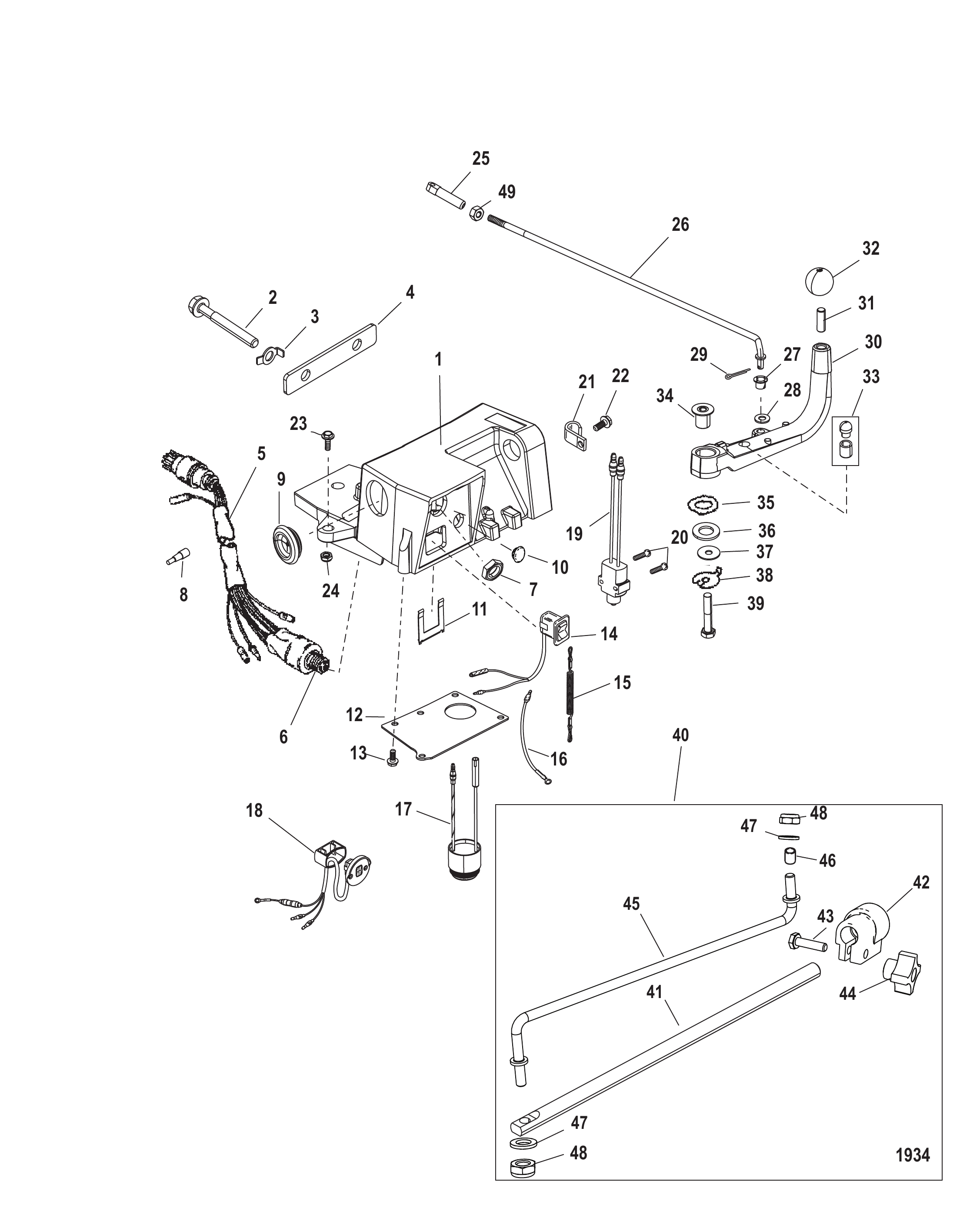

Рис. 25Компоненты комплекта рулевой рукоятки Steering Handle Kit Components

REF	Номер детали	Наименование	Кол-во
-	816366A31	Комплект рукоятки управления	1
-	816366A42	Комплект рукоятки управления	1
-	816366A32	Комплект рукоятки управления	1
1	816366T08	Кронштейн рукоятки	1
1	816366T10	Рукоятка	1
2	881261	Винт (.313-24 x 3.50)	2
3	42981	ШАЙБА СТОПОРНАЯ	2
4	822263	Проставка	1
5	12649A4	Жгут проводов в сборе	1
6	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
7	879755	Гайка специальная - черный нейлон	1
8	13541	Разъём штыревой	1
9	121051	ВТУЛКА	1
10	12014	ПРОБКА	1
10	889730	ПРОБКА	1
11	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
11	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
12	8158041	Крышка	1
13	878608	Винт (#10-16 x .500)	5
14	11083A4	Выключатель стоп-сигнала в сборе	1
15	15920Q54	ШНУР В СБОРЕ	1
16	11149A3	Трос в сборе	1
17	889528T01	Звуковой сигнал в сборе	1
18	18286A19	Комплект переключателя тримма (25.00 футов)	1
19	813960A3	ВЫКЛЮЧАТЕЛЬ	1
19	8M0052927	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
20	12110	ВИНТ (#6-32 x .750)	2
21	648551	ХОМУТ	1
22	878608	Винт (#10-16 x .500)	1
23	849838	ВИНТ (.375-24 x 1.250)	1
24	826709113	Гайка (.375-24) нержавеющая сталь	1
24	8M0204726	Гайка (.375-24) латунная	1
25	48419	Наконечник тяги переключения передач	1
25	48419T	Наконечник тяги-2.16 IN	1
25	48419001	Наконечник тяги	1
25	48419T01	Наконечник тяги (2.66 дюйма)	1
26	495637	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
27	26856	ВТУЛКА	1
28	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
29	25191	ШПЛИНТ ОСЬ ВИЛКИ - БЕЗ ГИДРОПОДЪЁМА	1
30	8163677	Рычаг переключения передач	1
31	58152	Шпилька (.375-24 x 1.125)	1
31	8M0034452	Шпилька	1
32	98530	РУЧКА	1
33	12016A2	Комплект фиксатора с пружиной	1
34	8159831	Втулка	1
35	823970	ШАЙБА	1
36	824610	ШАЙБА ПЛАСТИКОВАЯ	1
37	814803	Шайба	1
38	8158051	Шайба стопорная с усиком	1
39	4000357	ВИНТ (M8 x 45)	1
40	52148A08	Узел системы Co-Pilot	1
41	52148002	Направляющая тяга (15.00 дюймов)	1
42	52155A1	Гайка в сборе	1
42	8M0103848	Гайка в сборе	1
43	36137	ВИНТ (.250-28 x 1.00) ПОДШИПНИК К ПРИВОДУ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
44	821621	Рукоятка штифтовая	1
45	873491	Штанга	1
46	26841	ВТУЛКА НЕЙЛОНОВАЯ - ТЯГА РЫЧАГА БЛОКИРОВКИ ЗАДНЕГО ХОДА	1
47	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
47	8M0042642	Шайба (.323 x .562 x .063)	2
48	826709111	Гайка (.312-24) нержавеющая сталь	2
49	64015	Гайка (.250-20) клеммы стартерного соленоида	1

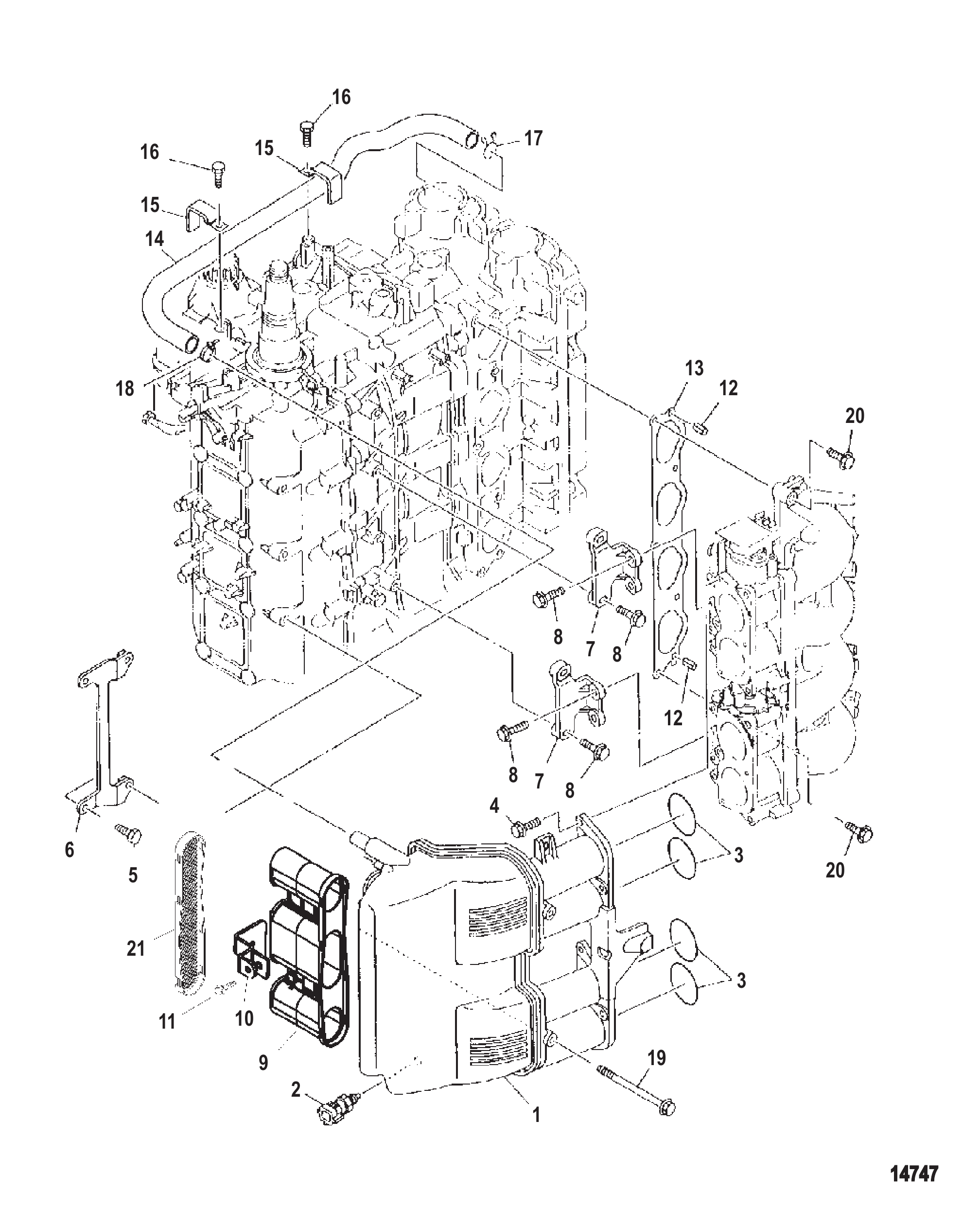

Рис. 26Воздухозаборник с глушителем Intake Silencer

REF	Номер детали	Наименование	Кол-во
1	881436T	ГЛУШИТЕЛЬ ВПУСКА	1
2	880882T	ТЕРМОДАТЧИК	1
3	881437	Уплотнительное кольцо глушителя впуска	4
4	804165	Болт (M6 x 16)	6
5	881816	Болт (M8 x 20)	2
6	881439	Кронштейн	1
7	881434	Кронштейн	2
7	8M0059034	КРОНШТЕЙН	2
8	881435	Болт (M6 x 20)	8
9	881010T	ГЛУШИТЕЛЬ ВПУСКНОЙ	1
9	892849	Впускной глушитель	1
10	881269	Кронштейн	1
11	40011128	Винт (M6 x 20) нержавеющая сталь	1
11	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
12	804160	Штифт	2
13	881433	Прокладка впускного коллектора	1
14	804162	Трубка вентиляции картера	1
15	804163	Хомут	2
16	804602	БОЛТ (M6 x 12)	2
17	804089	Зажим	1
18	879650	Хомут	1
18	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
19	881438	Болт (M6 x 105)	2
20	881431	Болт (M8 x 40)	5
21	881822	Сетка	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 27Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	880886T	КОЛЛЕКТОР	1
2	881513	Кольцо уплотнительное впускного коллектора	4
3	881512	Штифт установочный	4
4	881507	Болт (M6 x 25)	3
5	881441T2	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
5	881441T4	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
5	881441T4	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
6	881444	Пружина	1
7	881445	Винт	2
8	881510	Болт (M8 x 70)	6
9	881508	Шайба	9
10	881441T1	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
10	881441T3	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
10	881441T3	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
11	881442	Винт	1
12	881444	Пружина	2
13	881443	Винт	1
14	881445	Винт	2
15	881514	Соединительное звено	1
16	881515	Соединительное звено	1
17	83763M	Гайка	1
18	880884T	ДАТЧИК ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
19	881504	Уплотнительное кольцо	1
20	881502	Винт	2
20	881502002	Винт	2
21	881450	Шайба	2
22	881516	Кронштейн	1
23	881971A1	ВИНТ	3
24	879194021	Шланг	1
-	880883T1	РЕГУЛИРУЮЩИЙ КЛАПАН В СБОРЕ	1
25	881446T	КОРПУС	1
26	881447T	РЕГУЛИРУЮЩИЙ КЛАПАН	1
27	881448	Уплотнительное кольцо	1
28	881449	Винт (M4 x 12)	3
28	881449002	Винт	3
29	881450	Шайба	3
30	881501T	ФИЛЬТР	1
31	880885T	ДАТЧИК ДАВЛЕНИЯ	1
32	881509	Винт (M5 x 15)	2
33	881505	Болт (M6 x 24)	1
34	881506	Болт (M6 x 60)	2
35	881517T1	ЖГУТ ПРОВОДОВ В СБОРЕ	1
-	881440T1	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1
-	881440T04	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1
-	881440T2	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1
-	881440T04	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1

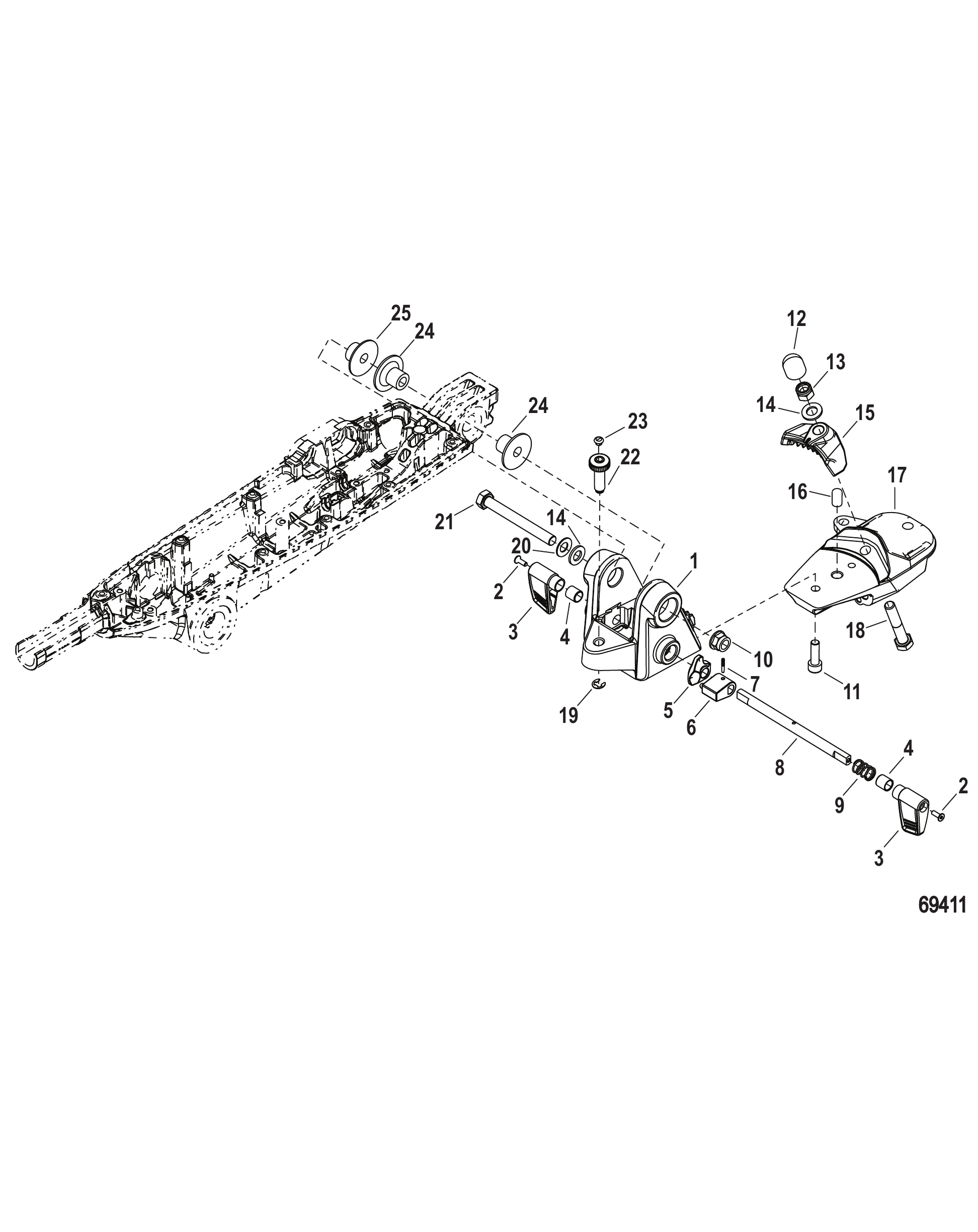

Рис. 28Сборка заднего кронштейна румпеля (Mid Mount SeaPro) Tiller Handle Rear Bracket Assembly (Mid Mount SeaPro)

REF	Номер детали	Наименование	Кол-во
1	8M0161096	Кронштейн задний в сборе с фиксатором наклона	1
2	8M0161104	Винт (M4 x 0.7 x 12) с полукруглой головкой под ключ	2
3	8M0161103	Рычаг наклона	2
4	8M0161099	Втулка подшипника	2
5	8M0161683	Кулачок фиксатора наклона	1
6	8M0161684	Стопорный усик	1
7	8M0161687	Штифт с канавкой	1
8	8M0161686	Ось наклона	1
9	8M0161685	Пружина сжатия	1
10	826292	ГАЙКА (M10) Латунная/Никелированная	1
11	8M0136052	Винт	1
11	8M0157385	Винт	1
12	8M0136057	Гайка колпачковая	1
13	40140	ГАЙКА (M10)	1
14	4002319	ШАЙБА	2
15	8M0161098	Зажим упорный	1
15	8M0224370	Зажим упорный	1
16	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
17	8M0161147	Кронштейн нижний	1
17	8M0224368	Кронштейн нижний	1
18	8M0136054	Болт	1
19	8M0136060	Стопорное кольцо E-образное	1
20	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
21	8M0161101	Винт M10 X 1.5 с шестигранной головкой нерж.	1
22	8M0161102	Винт регулировочный	1
22	8M0153724	Винт	1
23	8M0051399	Ограничитель	1
23	8M0245322	Стопор	1
24	8M0161100	Втулка	2
25	8M0031370	Втулка	1

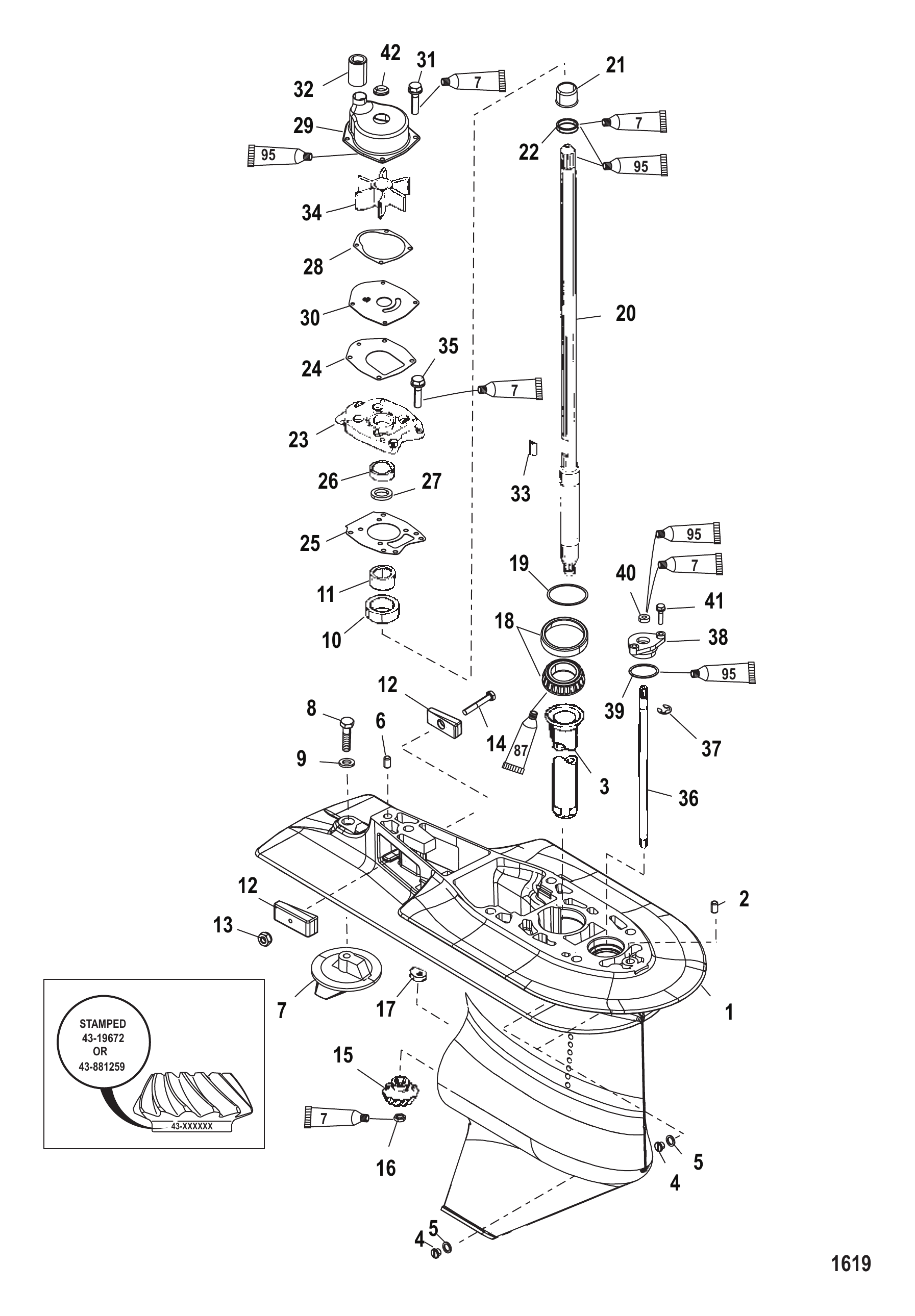

Рис. 29Редуктор (гребной вал) (2.07:1) (S/N-0T590053 и ранее) Gear Housing (Propshaft) (2.07:1) (S/N-0T590053 And Below)

REF	Номер детали	Наименование	Кол-во
-	9011G67	Корпус редуктора в сборе	1
-	9011G72	Корпус редуктора в сборе	1
-	9011J4	Корпус редуктора в сборе	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
3	NSS	NOT SOLD SEPARATE Cup	1
4	859473A4	Шестерня переднего хода в сборе (с передним подшипником)	1
4	881260A5	Шестерня в сборе ведущая/переднего хода	1
5	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
6	856823	Кольцо стопорное	1
7	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
8	44530	Шарик	3
9	NSS	NOT SOLD SEPARATE Slide	1
10	850327	Пружина	1
11	850048T	Обгонная муфта	1
12	30632	ШТИФТ КРЕСТОВИНЫ	1
12	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
13	30893	Пружина	1
14	850308	Вал гребной	1
14	8M0140445	Гребной вал	1
15	850036T	Шестерня заднего хода - 29 зубьев	1
16	12596T2	Корпус подшипника в сборе	1
16	8M0168901	КОРПУС В СБОРЕ	1
17	97386	Кольцо уплотнительное (3.609 x .139)	1
17	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
18	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
19	70080	Сальник масляный (внутренний)	1
19	8M0205728	Сальник	1
20	70081	Сальник масляный наружный	1
20	8M0205729	САЛЬНИК	1
21	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
22	12577	Упорная шайба	1
23	12576	Подшипник упорный	1
24	429172	ШПИЛЬКА (M8 x 48)	2
24	8M0034456	Шпилька (M8 X 1.25 X 48)	2
25	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
26	401378	ГАЙКА (M8)	2
27	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
27	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
28	8227731	ВСТАВКА Резьбовая	2
29	NSS	NOT SOLD SEPARATE Decal, Gear Housing Identification	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	803496T1	Комплект подшипников и сальников (без переднего подшипника)	1
-	803496T2	Комплект подшипников/сальников	1
-	803489T1	РЕМОНТНЫЙ КОМПЛЕКТ МУФТЫ/КУЛАЧКА	1

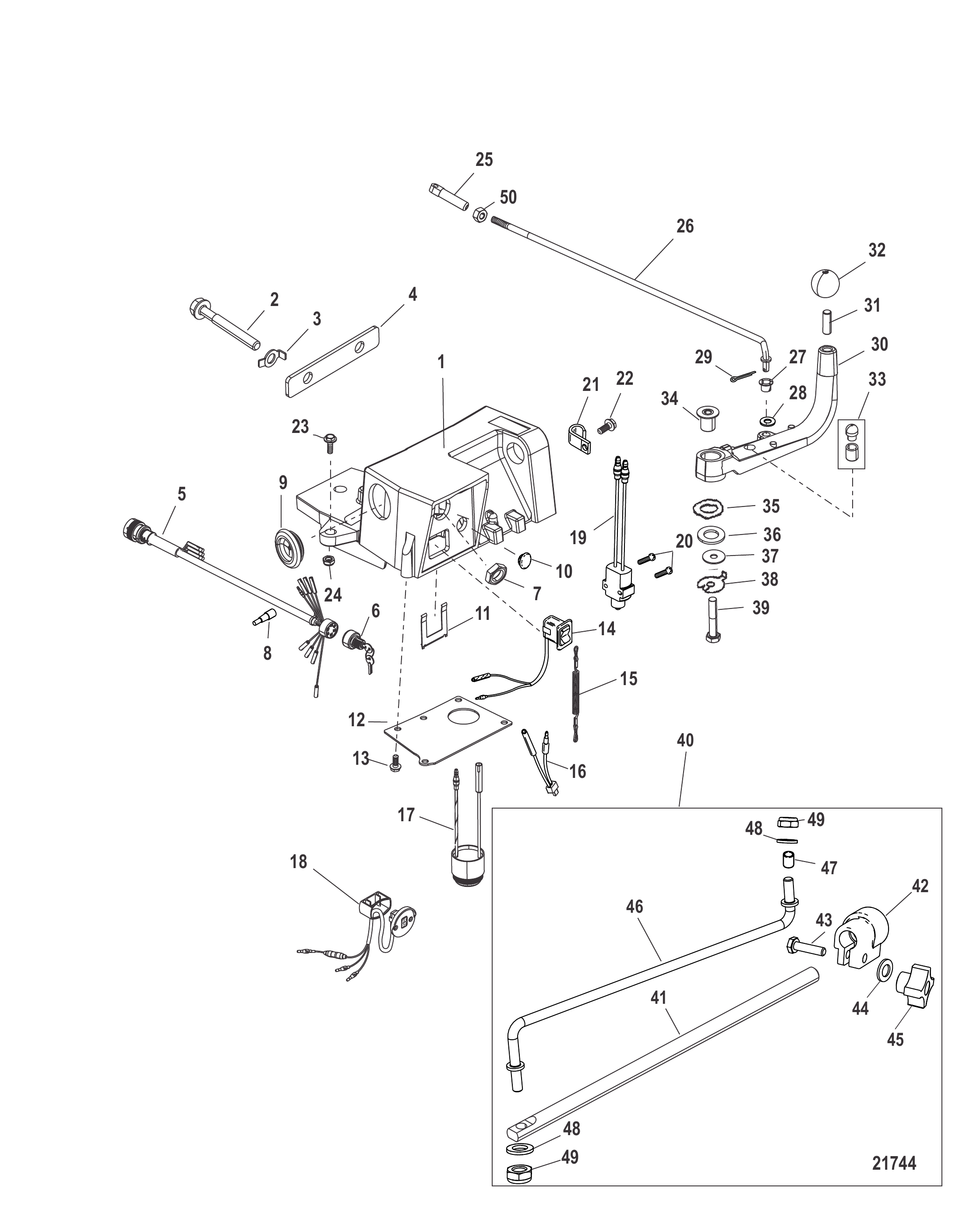

Рис. 30Компоненты комплекта рулевой рукоятки 816366A52 Steering Handle Kit Components 816366A52

REF	Номер детали	Наименование	Кол-во
-	816366A52	Комплект рукоятки рулевого управления
1	816366T10	Рукоятка	1
2	881261	Винт (.313-24 x 3.50)	2
3	42981	ШАЙБА СТОПОРНАЯ	2
4	822263	Проставка	1
5	12649T11	Жгут проводов в сборе	1
6	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
7	879755	Гайка специальная - черный нейлон	1
8	13541	Разъём штыревой	1
9	121051	ВТУЛКА	1
10	889730	ПРОБКА	1
11	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
11	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
12	8158041	Крышка	1
13	878608	Винт (#10-16 x .500)	5
14	11083A4	Выключатель стоп-сигнала в сборе	1
15	15920Q54	ШНУР В СБОРЕ	1
15	15920T54	Узел аварийного выключателя (шнур)	1
16	11149A3	Трос в сборе	1
17	889528T01	Звуковой сигнал в сборе	1
18	18286A46	Комплект переключателя тримма (25 футов)	1
19	8M0033667	Выключатель	1
19	8M0052941	Выключатель	1
20	12110	ВИНТ (#6-32 x .750)	2
21	648551	ХОМУТ	2
22	878608	Винт (#10-16 x .500)	1
23	849838	ВИНТ (.375-24 x 1.250)	1
24	826709113	Гайка (.375-24) нержавеющая сталь	1
24	8M0204726	Гайка (.375-24) латунная	1
25	48419001	Наконечник тяги	1
25	48419T01	Наконечник тяги (2.66 дюйма)	1
26	495637	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
27	26856	ВТУЛКА	1
28	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
29	25191	ШПЛИНТ ОСЬ ВИЛКИ - БЕЗ ГИДРОПОДЪЁМА	1
30	8M0033001	Рычаг	1
31	58152	Шпилька (.375-24 x 1.125)	1
31	8M0034452	Шпилька	1
32	98530	РУЧКА	1
33	12016A2	Комплект фиксатора с пружиной	1
34	8159831	Втулка	1
35	823970	ШАЙБА	1
36	824610	ШАЙБА ПЛАСТИКОВАЯ	1
37	814803	Шайба	1
38	8158051	Шайба стопорная с усиком	1
39	4000357	ВИНТ (M8 x 45)	1
40	52148A08	Узел системы Co-Pilot	1
41	52148002	Направляющая тяга (15.00 дюймов)	1
42	52155A1	Гайка в сборе	1
42	8M0103848	Гайка в сборе	1
43	36137	ВИНТ (.250-28 x 1.00) ПОДШИПНИК К ПРИВОДУ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	821621	Рукоятка штифтовая	1
46	873491	Штанга	1
47	26841	ВТУЛКА НЕЙЛОНОВАЯ - ТЯГА РЫЧАГА БЛОКИРОВКИ ЗАДНЕГО ХОДА	1
48	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
48	8M0042642	Шайба (.323 x .562 x .063)	2
49	826709111	Гайка (.312-24) нержавеющая сталь	2
49	64015	Гайка (.250-20) клеммы стартерного соленоида	1
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

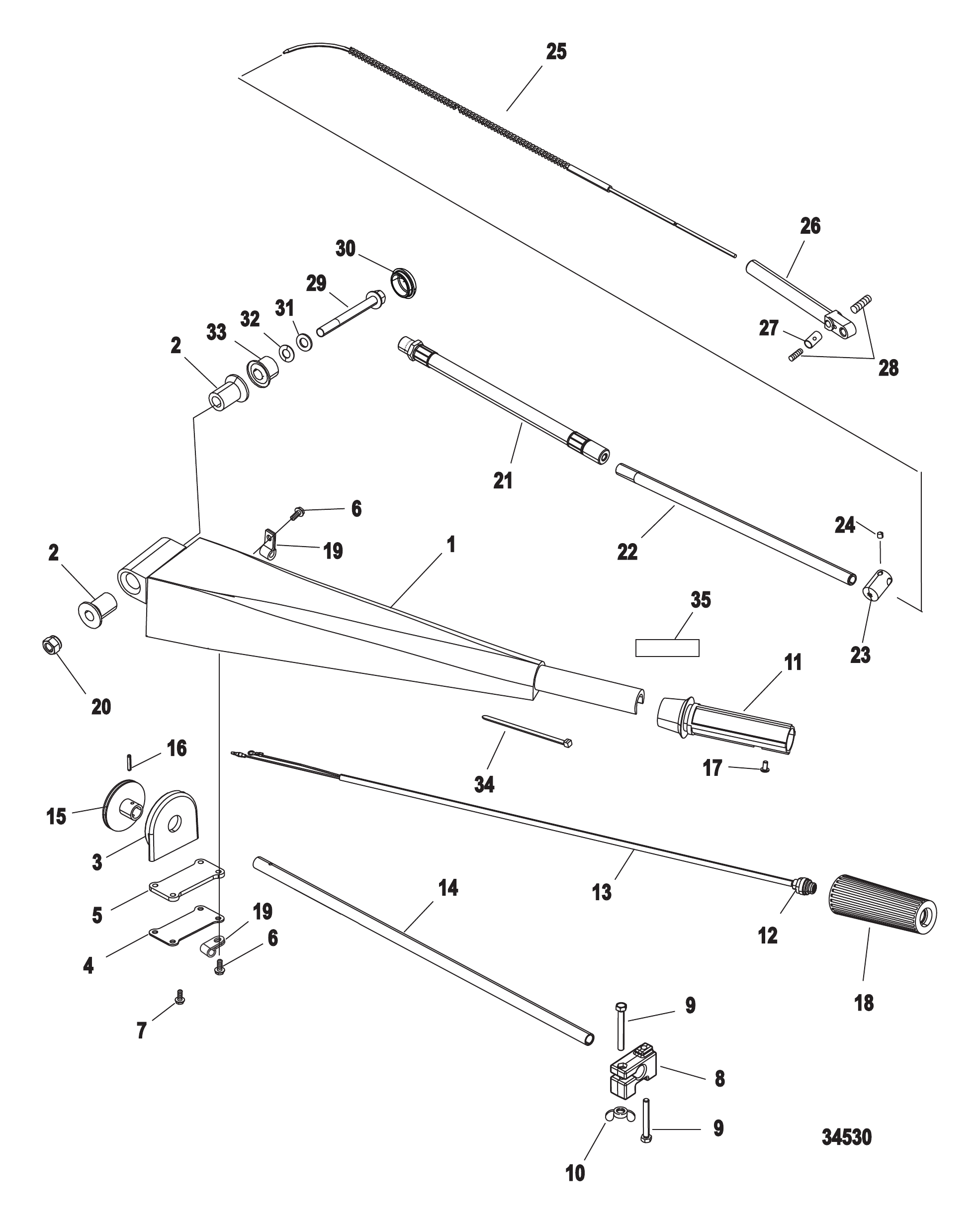

Рис. 31Комплект рулевой рукоятки 816366A52 Steering Handle Kit 816366A52

REF	Номер детали	Наименование	Кол-во
-	816366A52	Комплект рукоятки рулевого управления	1
1	12020A3	Рукоятка в сборе рулевого рычага	1
NS	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
NS	8M0169589	Штуцер для смазки	1
2	429922	ВТУЛКА	2
2	42992T02	ВТУЛКА	2
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	878609	Винт (#10-16 x .600)	2
7	878608	Винт (#10-16 x .500)	3
8	889729	ХОМУТ	1
9	40007112	Винт (M5 x 40) хомута дросселя	2
10	816874	Барашковая гайка (#10-32)	1
11	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
12	823609A5	Выключатель в сборе стоп	1
12	8M0104612	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
13	NSS	NOT SOLD SEPARATE Insulator	1
14	12018A4	ТРУБКА В СБОРЕ Дроссель	1
15	NSS	NOT SOLD SEPARATE Drive Wheel	1
16	NSS	NOT SOLD SEPARATE Roll Pin	1
17	62568	Винт (#10-16 x .375)	1
18	99589003	Рукоятка	1
18	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
19	648552	ЗАЖИМ	2
20	40140	ГАЙКА (M10)	1
21	8885241	Трубка защитная (9,03 дюйма)	1
22	89566T07	Направляющая труба	1
23	89578	Ствол	1
24	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
25	12019T05	Трос в сборе	1
26	43433	Направляющая	1
26	8M0204660	НАПРАВЛЯЮЩАЯ	1
27	20007	Анкер	1
28	20518	Винт установочный (#8-32)	2
28	8M0204644	КОМПЛЕКТ ВИНТОВ	2
29	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	1
30	48416	Крышка	1
31	4002319	ШАЙБА	1
32	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
33	146011	ПРОСТАВКА	1
34	816311T	СТЯЖКА (8.00 дюймов)	AR
35	NSS	NOT SOLD SEPARATE Decal-Throttle	1

Рис. 32Компоненты модуля подачи топлива 8M0132733 - 2B494019 до 3B694498 Fuel Supply Module Components 8M0132733 - 2B494019 thru 3B694498

REF	Номер детали	Наименование	Кол-во
-	8M0132733	Модуль подачи топлива сдвоенный насос	1
-	8M0235171	Модуль подачи топлива сдвоенный насос	1
1	8M0053726	Верхний корпус FSM	1
1	8M0158344	Верхний корпус FSM	1
2	8M0053756	Винт Plastite с шестигранной шайбой	4
3	NSS	NOT SOLD SEPARATE O-Ring	2
4	NSS	NOT SOLD SEPARATE Spacer	1
5	8M0053749	Регулятор в сборе	1
5	8M0242586	Регулятор в сборе	1
6	NSS	NOT SOLD SEPARATE O-Ring	1
7	NSS	NOT SOLD SEPARATE Seal	3
8	8M0053727	Крышка топливного модуля	1
9	NSS	NOT SOLD SEPARATE O-Ring	2
10	8M0053755	Трубка всасывающая	1
11	NSS	NOT SOLD SEPARATE Seal	2
12	8M0062770	Насос в сборе высокого давления	1
13	8M0062771	Насос в сборе низкого давления	1
14	NSS	NOT SOLD SEPARATE Seal	4
15	NSS	NOT SOLD SEPARATE O-Ring	4
16	8M0120073	Трубка	2
17	8M0130873	Трубка топливная	2
18	NSS	NOT SOLD SEPARATE Seal	1
19	8M0130878	Нижний корпус топливного модуля	1
19	8M0158426	Нижний корпус топливного модуля	1
20	895319	Втулка	1
21	856954	Втулка	1
22	8M6004776	Жгут проводов в сборе	1
23	NSS	NOT SOLD SEPARATE O-Ring	1
24	NSS	NOT SOLD SEPARATE O-Ring	1
-	8M0133370	Ремкомплект уплотнений топливного модуля	1

Рис. 33Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
88183801	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 115 EFI (4-тактный) Руководство по запчастям	1
881980	Руководство по обслуживанию	1
881980R03	Подвесной лодочный мотор 115 EFI 4-тактный	1
10225030	Руководство по эксплуатации	1
858610A31	Топливный шланг в сборе	1
8M0038610	Топливный шланг в сборе (9 футов) с грушей	1
880177	Инструмент для съёмника (10 мм)	1
881828	Набор инструментов Starbit	1
881649A01	Комплект наклеек	1
881649A05	Комплект наклеек	1
881840A01	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A05	Комплект наклеек	1
881650A01	Комплект наклеек	1
881650A03	Комплект наклеек	1
881650A03	Комплект наклеек	1
881702A01	Комплект наклеек	1
881839A01	Наклейка с информацией о сертификации EPA	1
881839A02	Наклейка с информацией о сертификации EPA	1
881839A03	Наклейка с информацией о сертификации EPA	1
816834A1	Тахометр	1
816932A1	Указатель температуры	1
86306	Переходник	1
86306A01	Переходник	1
817054A3	Прибор в сборе для измерения давления воды	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1
92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

Рис. 34Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	880890T1	Топливный насос	1
2	NSS	NOT SOLD SEPARATE Body	1
3	881544	Пружина	1
4	881545	Плунжер	1
5	881546	Пружина	1
6	881547	Диафрагма	1
7	881548	Штифт	1
8	NSS	NOT SOLD SEPARATE Body	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Body	1
11	881550	Винт	3
12	881333	Гайка	3
13	804255	Уплотнительное кольцо	1
13	8M0050719	Уплотнительное кольцо	1
14	879650	Хомут	2
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	804256	Болт (M6 x 30)	2
16	881543	Шланг	1
16	881543002	Трубка	1
17	881542	Кронштейн	1
18	8527768	Болт (M6 x 16)	1
18	811188T	Болт	1
19	8528161	Гайка	1
19	82382M	Гайка	1
20	881538T1	Фильтр в сборе	1
20	881538T02	Топливный фильтр в сборе	1
21	881540	Элемент 1.75 дюйма	1
21	8M0168897	Топливный фильтр	1
21	8M0101436	Фильтрующий элемент 1.50 дюйма	1
21	8M0117705	Топливный фильтр	1
22	826966M	Уплотнительное кольцо	1
22	826966T	Уплотнительное кольцо	1
23	881541	Поплавок	1
24	881539	Стакан	1
24	8M0101437	Стакан	1
24	8M0137185	Стакан топливного фильтра	1
25	879650	Хомут	2
25	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
26	804260	Кронштейн	1
27	804112	Болт (M7 x 48)	2
28	804113	Штифт установочный	2
29	84292M	Шайба	2
30	804257	Рычаг переключения топлива	1
31	881334	Вал	1
32	804259	Штифт	2
32	82738M	Штифт роликовый	2
33	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	822769	Соединитель	1
36	NSS	NOT SOLD SEPARATE Cap	1
37	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1

Рис. 35Рычаг Дросселя И Шарниры Throttle Lever And Linkage

REF	Номер детали	Наименование	Кол-во
1	878550	Рычаг дросселя	1
2	84974M	ШАЙБА	1
3	81868M	ВОЛНОВАЯ ШАЙБА	1
4	8528162	ГАЙКА	1
5	881378	Втулка	2
6	94524M	ШАЙБА	1
7	804343	ПРУЖИНА	1
8	878548	Рычаг управления дросселем	1
9	84974M	ШАЙБА	1
10	81868M	ВОЛНОВАЯ ШАЙБА	1
11	881375	Болт (M6 x 30)	1
12	35459	ШАЙБА	1
13	859746	ШПЛИНТ	1

Рис. 36КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ Maintenance Kits

REF	Номер детали	Наименование	Кол-во
-	8M0097856	Сервисный комплект 75-115 л.с. 4-тактный (100 часов)	1
-	877761K01	Масляный фильтр Mercury	1
-	879885Q	Топливный фильтр линейный	1
-	828816	Прокладка	1
-	8M0204692	Прокладка @5	1
-	830749	Сальник	2
-	8M0204693	Уплотнение сливной пробки	2
-	8M0097857	Сервисный комплект 75-115 л.с. 4-тактный (300 часов)	1
-	877761K01	Масляный фильтр Mercury	1
-	879885Q	Топливный фильтр линейный	1
-	855697	ХОМУТ (16.2)	1
-	8M0204696	Хомут	1
-	828816	Прокладка	1
-	830749	Сальник	2
-	8M0157328	Свеча зажигания (NGK# LFR4A-E)	4
-	892864T06	Сборка термостата с корпусом	1
-	8M0090819	Сборка термостата	1
-	8M0100527	Ремкомплект водяного насоса	1
-	897574Q01	Ремень	1
-	818298T1	Комплект анодов	1
-	826134T	Анод	2

Рис. 37Узел гидроподъема Power Trim Assembly

REF	Номер детали	Наименование	Кол-во
1	8M0090335	Узел силового наклона стандартный	1
1	8M0171818	Узел гидроподъёма	1
2	8M0094357	Палец штока амортизатора	1
2	8M0161312	Проушина штока в сборе	1
3	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
4	818898	ШТИФТ ЯКОРНЫЙ	1
-	8M0100502	УЗЕЛ ГИДРОПОДЪЁМА В СБОРЕ	1
-	8M0171823	УЗЕЛ ГИДРОПОДЪЁМА В СБОРЕ	1

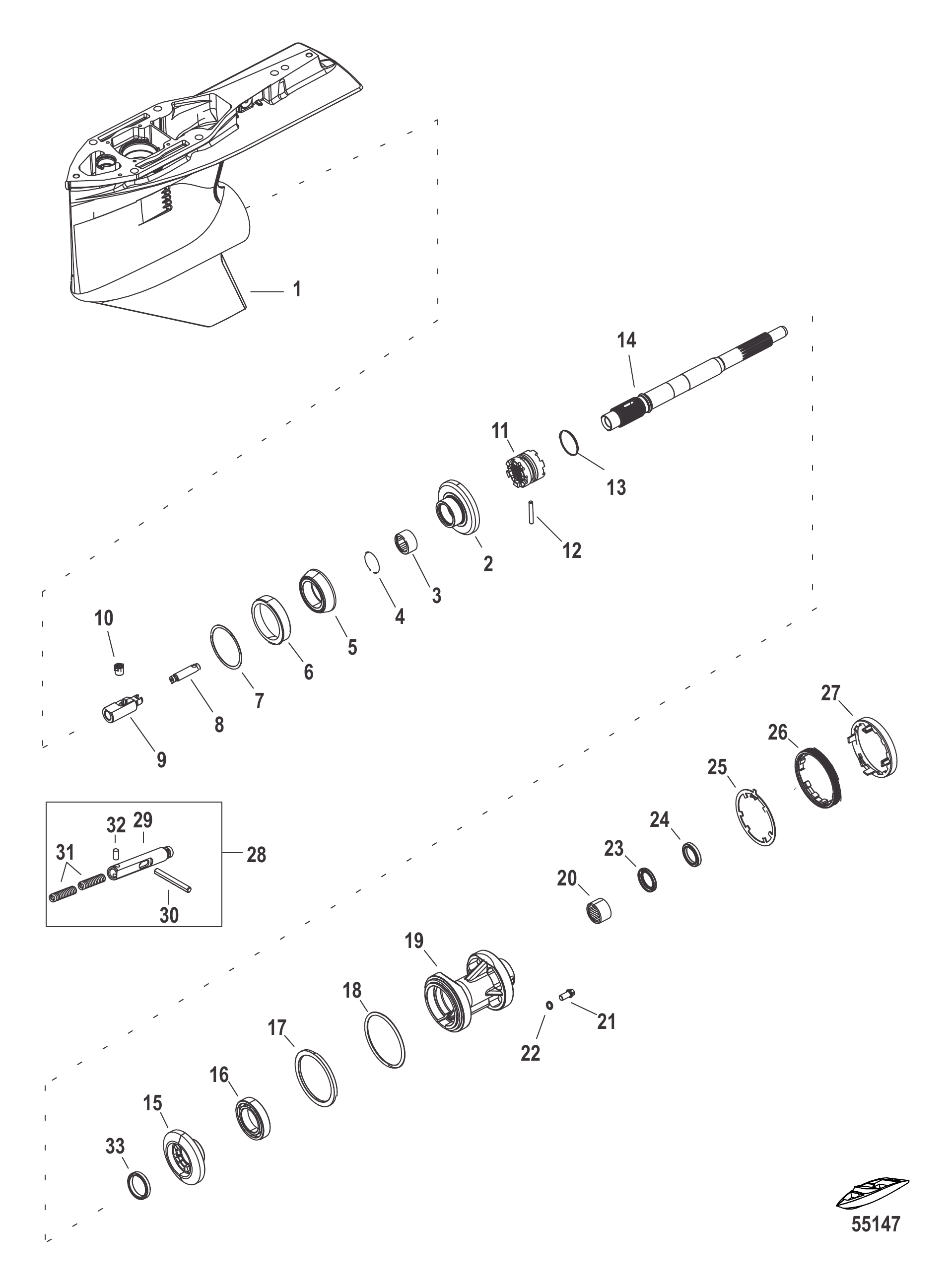

Рис. 38Редуктор, гребной вал 2.38:1 стандартное вращение Gear Housing, Propeller Shaft 2.38:1 Standard Rotation

REF	Номер детали	Наименование	Кол-во
-	8M0088073	Редуктор в сборе CT Long	1
-	8M0088075	Редуктор в сборе CT X-Long	1
-	8M0099915	Редуктор в сборе CT L	1
-	8M0099916	Редуктор в сборе CT XL	1
1	8M0057747	Корпус шестерён базовый	1
1	8M0099907	Корпус шестерён базовый	1
2	8M0094474	Комплект шестерён стандартного вращения, передняя/ведущая шестерня, передаточное число 2.38 (13/31)	1
3	8M0057742	Игольчатый подшипник	1
4	8M0029306	Стопорное кольцо	1
5	8M0057724	Подшипник в сборе роликовый конический	1
5	8M0237367	Подшипник в сборе	1
6	NSS	NOT SOLD SEPARATE Cup	1
7	8M0063269	Комплект прокладок (шайб)	1
8	8M0057749	Штанга привода сцепления	1
9	8M0072550	Толкатель кулачка (правый)	1
10	8M0077490	Кулачок переключения передач	1
11	8M0094479	Муфта скользящая, 6 кулачков	1
12	8M0045759	Палец крестовый	1
13	8M0047945	Пружина стопорная	1
14	8M0088077	Вал гребного винта (правый)	1
15	8M0094481	Шестерня заднего хода 31T	1
16	860081	ПОДШИПНИК	1
16	88957T	Подшипник шариковый	1
17	8M0030779	Упорное кольцо	1
18	8M0030845	Уплотнительное кольцо 3.975X.210	1
19	8M0030856	Корпус подшипника шпули	1
19	8M0219208	Корпус подшипника шпули	1
19	8M0098463	Корпус подшипника шпули	1
19	8M0219208	Корпус подшипника шпули	1
20	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
21	8M0071653	Винт специальный, .375-16 UNC	1
22	830749	Сальник	1
22	8M0204693	Уплотнение сливной пробки	1
23	14077	Сальник внутренний	1
24	76868	САЛЬНИК ВНУТРЕННИЙ	1
24	8M0248882	САЛЬНИК @5	1
24	12224	Сальник режущего элемента лески	1
25	8M0030784	Шайба с ключом	1
26	8M0030785	Фиксатор обоймы подшипника	1
26	8M0168885	Фиксатор подшипника	1
27	8M0054695	Втулка ступицы гребного винта	1
27	8M0187255	Втулка @5	1
28	8M0120367	Комплект привода переключения двойного действия, конструкция 2	1
29	8M0102962	Штанга привода муфты	1
30	8M0029113	Палец крестовый	1
31	8M0096707	Пружина сжатия	2
32	8M0084245	Штифт фиксатора пружины	1
33	824108	ПРОСТАВКА	1
-	8M0060147	Киль (защитная пластина)	1
-	8M0088081	Комплект сальников редуктора	1

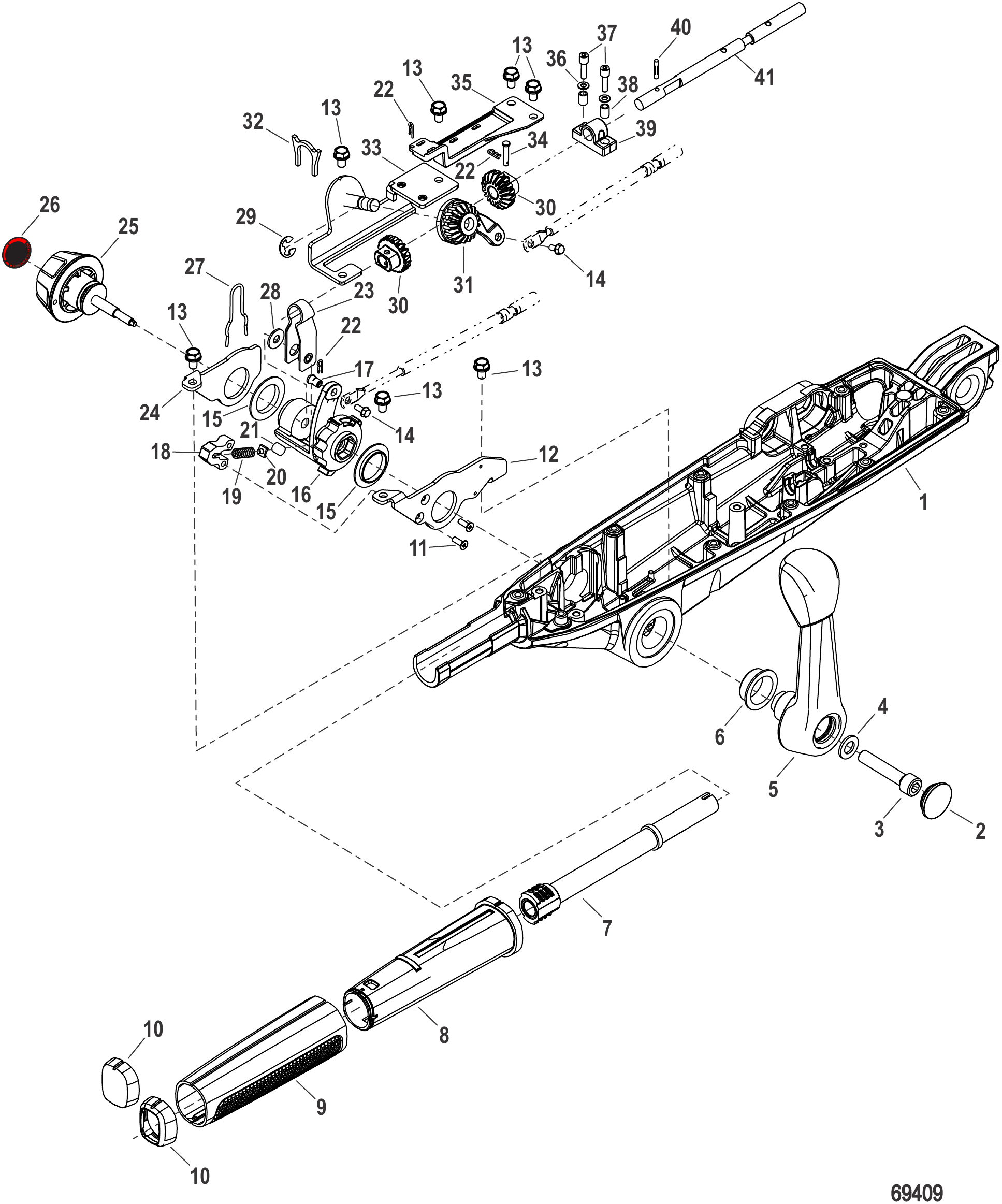

Рис. 39Компоненты переключения и дросселя румпеля (Mid Mount SeaPro) Tiller Handle Shift and Throttle Components (Mid Mount SeaPro)

REF	Номер детали	Наименование	Кол-во
1	8M0161094	Шасси румпеля	1
2	8M0161107	Крышка рукоятки переключения	1
3	8M0161106	Винт	1
4	4002319	ШАЙБА	1
5	8M0161105	Рукоятка переключения в сборе	1
6	8M0161110	Втулка с фланцем	1
7	8M0161126	Трубка дросселя	1
-	8M0166001	Рукоятка в сборе	1
8	NSS	NOT SOLD SEPARATE INNER GRIP	1
9	NSS	NOT SOLD SEPARATE OUTER GRIP	1
10	8M0161124	Накладка переключателя Power Trim	1
10	8M0161145	Накладка без переключателя Power Trim	1
11	8M0161104	Винт (M4 x 0.7 x 12) с полукруглой головкой под ключ	2
12	8M0161109	Кронштейн крепления переключения	1
13	8M0161113	Винт M6X1.0X10	7
14	8M0085515	Винт (#8 - 32 x .375)	2
15	8M0161111	Втулка с фланцем	2
16	8M0161108	Рычаг переключения	1
17	NSS	NOT SOLD SEPARATE STUD	1
18	8M0161114	Фиксатор в сборе	1
19	NSS	NOT SOLD SEPARATE SPRING	1
20	NSS	NOT SOLD SEPARATE GUIDE	1
21	NSS	NOT SOLD SEPARATE ROLLER	1
22	26811	ШПЛИНТ	3
23	8M0161131	Хомут фрикционный	1
24	8M0161112	Кронштейн крепления переключения	1
25	8M0161137	Ручка фрикциона	1
26	8M0161138	Наклейка фрикциона дросселя	1
27	8M0161136	Шплинт	1
28	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
28	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
29	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
30	8M0161258	Шестерня	2
31	8M0161139	Шестерня дросселя в сборе	1
32	8M0161125	Хомут	1
33	8M0161130	Кронштейн дросселя	1
34	8M0161128	Палец вильчатый	1
35	8M0161115	Кронштейн жгута проводов	1
36	8M0161134	Шайба	2
37	8M0161135	Винт M4x16	2
38	8M0161133	Втулка	2
39	8M0161132	Опорная подушка	1
40	8M0161127	Шплинт пружинный	1
41	8M0161129	Вал дросселя	1

Рис. 40Компоненты интегрированного модуля воздух-топливо Integrated Air Fuel Module Components

REF	Номер детали	Наименование	Кол-во
1	87775610	ВИНТ (M4 X 10)	1
2	8M0060503	Кронштейн датчика MAP	1
3	854445	Датчик MAP	1
3	8M0237529	ДАТЧИК MAP	1
4	897445501	Винт (M6 x 20 мм)	6
5	8M0088066	Дроссельный узел в сборе	1
6	881070T	Датчик положения	1
6	8M0125617	Датчик положения	1
7	8M0063490	Винт (M4 X .7 X 16 ММ)	2
8	8M0088065	Впускной коллектор в сборе	1
9	8M0061361	Прокладка	1
10	8M0061362	Прокладка	4
11	8M0059235	Тяга дросселя в сборе	1
12	8M0060385	Винт (M6 X 1 X 37) с шестигранной головкой с фланцем	10
13	897526T	Клапан IAC	1
13	8M0188118	Датчик холостого хода	1
14	8M0077848	Рычаг следящего устройства дросселя в сборе	1
15	8M0077229	Втулка поворотная	1
16	8M0071815	Болт с буртиком рычага дросселя	2
17	825677	Гайка пружинная	1
18	822459	ФИКСАТОР	1
19	898093	Волнистая шайба	2
20	897937	Шайба	2
21	8M0068644	Кулачок дросселя в сборе	1
21	8M0243636	Кулачок дросселя	1
22	897936	Шайба	2
23	897535005	Пружина возвратная кулачка дросселя	1
24	891663001	Датчик температуры	1
25	895054	Винт (M4 x 16 мм)	2
26	8M0090814	Корпус клапана IACV	1
27	834985	Втулка уплотнительная	2
27	8M0190980	ВТУЛКА	2
28	8M0057601	Шланг клапана IACV	1
29	855228	Хомут	2
30	8M0062044	Штифт крепления	1

Рис. 41Нижний кожух Lower Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0088280	НИЖНИЙ КОЖУХ В СБОРЕ Левый и правый (БЕЗ НАКЛЕЕК)	1
1	8M0135963	Узел в сборе	1
2	8M0022324	ВИНТ (M6 x 25 мм)	11
2	8M0230977	ВИНТ (M6 x 25 ММ)	11
3	8M0032848	Держатель переключателя	1
4	8M0037225	ПЕРЕКЛЮЧАТЕЛЬ ТРИММА Круглая накладка	1
4	8M0235190	ПЕРЕКЛЮЧАТЕЛЬ ТРИММА Круглая накладка	1
5	889823001	Пробка сливная с фиксатором	1
5	8M0224266	УПЛОТНЕНИЕ Гнездо промывочной пробки	1
6	885361A01	УЗЕЛ ШТУЦЕРА Промывочный	1
7	8M0047301	УПЛОТНЕНИЕ Гнездо промывочной пробки	1
7	8M0219168	СТРАХОВОЧНЫЙ ТРОС Промывочная пробка	1
8	888958001	Пробка промывочного порта	1
8	8M0215105	ПРОБКА Промывочная	1
9	8M0088281	НИЖНИЙ КОЖУХ В СБОРЕ Передний	1
10	8M0073002	ВИНТ (M6 X 20), шестигранная головка с фланцем	4
11	8M0055211	ФИКСАТОР - ЗАЩЁЛКА Верхний кожух	1
12	892073002	Винт с буртиком (M6)	2
12	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	2
13	8M0055216	КРЫШКА Верхнее крепление Правый борт	1
14	8M0055214	КРЫШКА Верхнее крепление, Левый борт	1
15	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
15	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
16	88552525	Винт (M6 x 25 мм) нержавеющая сталь	2
16	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
17	8M0055154	УЗЕЛ ЗАЦЕПА	1
18	88552545	Винт (M6 x 45 мм) нержавеющая сталь	1
18	8M0103810	ВИНТ (M6 x 45 ММ) Нержавеющая сталь	1
19	8M0055202	ПЛАСТИНА Монтаж ввода	1
20	8M0047718	ВИНТ (M5 X 8ММ)	3
21	8M0073102	ВТУЛКА Провода датчика тримма	1
22	8M0055208	ВТУЛКА Ввода	1
23	8M0055209	ПЕРЕХОДНИК Шланг проводки	1
24	8M0075736	ВИНТ (M6 X 50) шестигранная головка с фланцем	1
24	8M0230970	ВИНТ	1
25	8M0075735	ВИНТ (M6 X 30) шестигранная головка с фланцем	2
26	8M0071078	ВИНТ (M6 X 85) шестигранная головка с фланцем	1
26	8M0230974	ВИНТ M6 x 85 ШЕСТИГРАННАЯ ГОЛОВКА С ФЛАНЦЕМ	1
27	8M0030817	ВИНТ (M6 X 70) шестигранная головка с фланцем	1
27	8M0230978	ВИНТ	1
28	8M0074531	ЗАГЛУШКА ВИНТ АНОДА	1

Рис. 42Компоненты зажигания Ignition Components

REF	Номер детали	Наименование	Кол-во
1	880891T11	Электронный блок управления двигателем	1
1	880891T14	Электронный блок управления двигателем	1
1	880891T1	Блок управления двигателем в сборе	1
1	880891T14	Электронный блок управления двигателем	1
2	804270	Болт (M6 x 28)	4
3	881304	Втулка уплотнительная	4
4	82851M	Втулка	4
4	804344003	Втулка	4
5	881346T	Выпрямитель-регулятор в сборе	1
6	853536	БОЛТ (M6 x 25)	2
7	804604	БОЛТ (M6 x 20)	1
8	880893T10	Катушка зажигания	1
8	8M0123821	Катушка зажигания	1
9	880892T	Катушка зажигания	1
9	8M0121257	Катушка зажигания	1
10	881345	Пластина	2
11	816311T	СТЯЖКА (8.00 дюймов)	2
12	853536	БОЛТ (M6 x 25)	4
13	804276	Хомут	2
14	804277	Хомут	2

Рис. 43Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	881310T2	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
1	881310T08	Головка блока цилиндров в сборе (базовая)	1
2	804110	Штифт направляющий	16
3	804111	Пробка	4
4	804112	Болт (M7 x 48)	4
5	804113	Штифт установочный	4
6	804114	Болт (M7 x 37)	16
7	881311	Болт (M10 x 145)	10
8	804116	Втулка	2
8	8M0070515	УСТАНОВОЧНЫЙ ШТИФТ	2
9	8041151	Прокладка	1
10	83124714	БОЛТ	4
11	831246	Шайба уплотнительная	4
12	881312	Болт (M8 x 55)	5
13	NSS	NOT SOLD SEPARATE Anode	2
14	804086	Втулка уплотнительная	2
15	804085	Крышка	2
15	804085A01	Комплект крышки/анода	2
16	8524741	Болт (M6 x 20)	2
17	827207	БОЛТ (M8 x 25)	4
18	881284	Свеча зажигания	4
18	881284Q	PG LFR6A-11 @10 Mercury / Quicksilver	4
19	881429	Термостат	1
19	8M6013864	ТЕРМОСТАТ	1
20	881430	Крышка термостата	1
20	8041271	Крышка термостата	1
21	8248326	Винт (M6 x 25 мм)	2
22	881313T1	РЕМКОМПЛЕКТ КРЫШКИ	1
23	804119	Крышка вентиляции	1
24	804120	Винт (M4 x 8)	8
25	804123	Прокладка	1
26	855690	ВТУЛКА Уплотнительная	2
27	858530	Болт (M6 x 30)	14
28	859578A1	ПРОБКА В СБОРЕ Масляная	1
28	8M0240831	МАСЛЯНАЯ ПРОБКА	1
29	NSS	NOT SOLD SEPARATE O-Ring	1
30	858752	Крышка	1
30	858752001	Крышка	1
31	1993716	ВИНТ (M6 x 16)	5
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

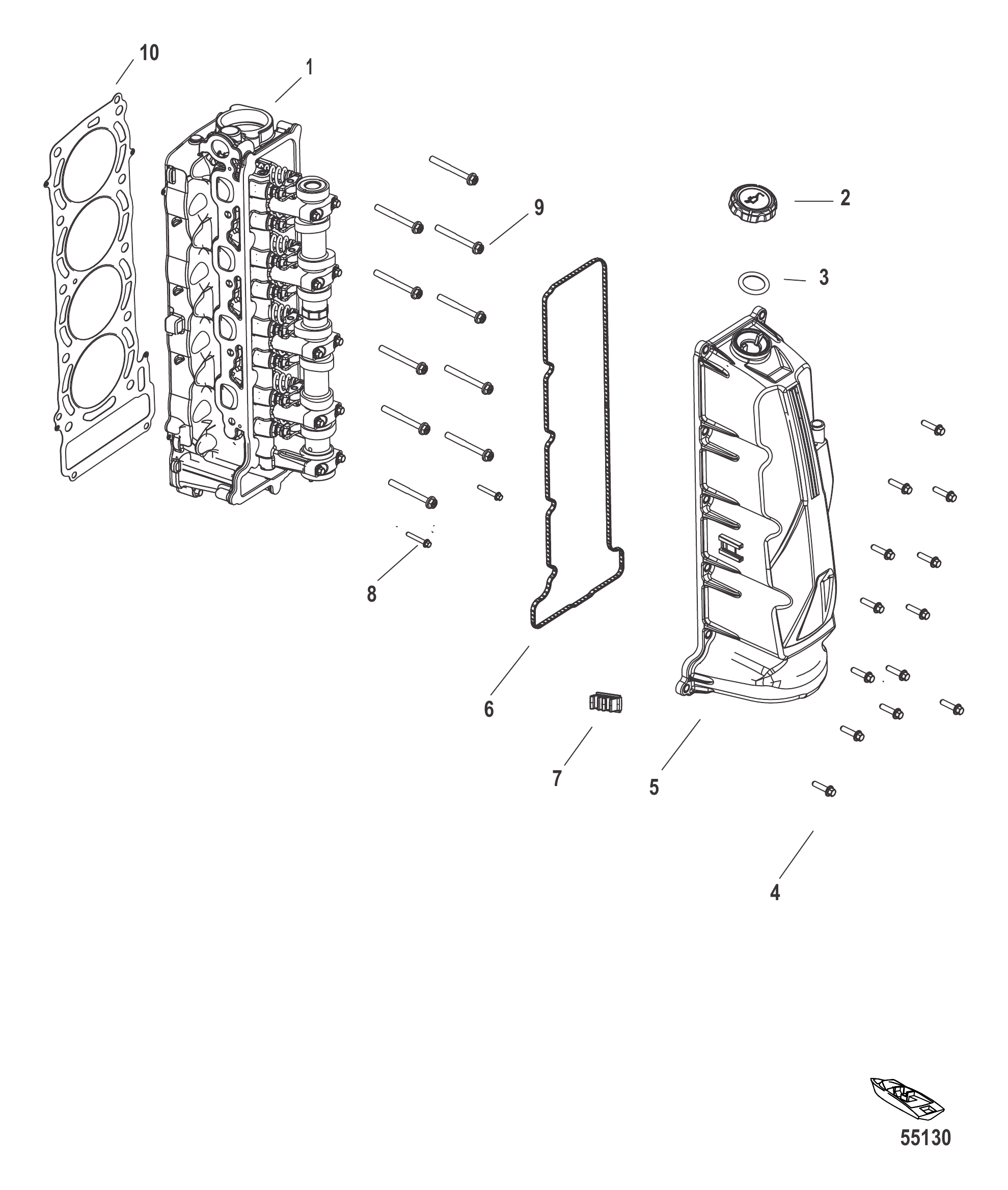

Рис. 44Головка цилиндра и крышка распредвала Cylinder Head and Camshaft Cover

REF	Номер детали	Наименование	Кол-во
1	8M0094683	Головка блока цилиндров в сборе	1
1	8M0190640	Головка блока цилиндров	1
1	8M0098627	Головка блока цилиндров в сборе	1
1	8M0190640	Головка блока цилиндров	1
1	8M0091290	Головка блока цилиндров в сборе	1
1	8M0190641	Головка блока цилиндров	1
1	8M0098628	Головка блока цилиндров в сборе	1
1	8M0190641	Головка блока цилиндров	1
1	8M0121260	Головка блока цилиндров в сборе	1
1	8M0190641	Головка блока цилиндров	1
2	8M0065093	Крышка маслозаливной горловины	1
3	8M0043174	Кольцо уплотнительное	1
4	88552525	Винт (M6 x 25 мм) нержавеющая сталь	13
4	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	13
5	8M0088067	Крышка распределительного вала в сборе	1
6	8M0069479	Сальник крышки распределительного вала	1
7	8M0071081	Зажим провода	1
8	88552540	Винт (M6 x 40 мм) нержавеющая сталь	2
8	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	8M0082895	Винт (M10 X 1.5 X 95) с шестигранной головкой	10
10	8M0090776	Прокладка головки блока цилиндров	1

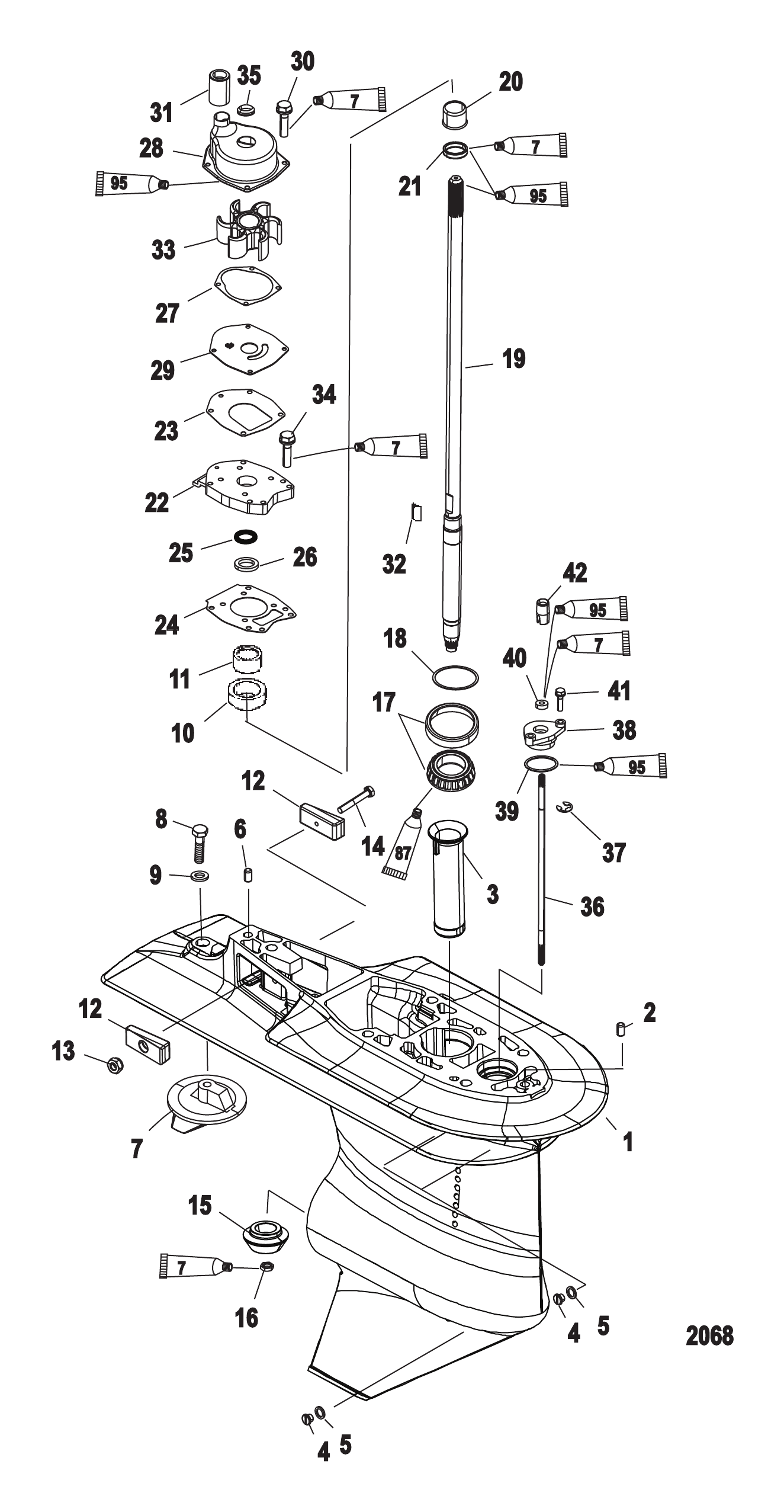

Рис. 45Редуктор, ведущий вал Gear Housing Driveshaft

REF	Номер детали	Наименование	Кол-во
-	888845T06	Сборка корпуса редуктора в сборе - Long - 2.07:1	1
-	888845T07	Сборка корпуса редуктора в сборе - X-Long - 2.07:1	1
-	888845T08	Сборка корпуса редуктора в сборе - Long - 2.33:1	1
-	888845T09	Сборка корпуса редуктора в сборе - X-Long - 2.33:1	1
1	888845T	Корпус редуктора в сборе базовый	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	3
4	79953Q04	Ремкомплект сливного винта	3
5	191833	Сальник	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	31640T5	ТРИММЕР	1
7	8M0236553	Пластина тримма	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	451761	Шайба (.453 x .812 x .105) чёрное оксидирование	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	NSS	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	Анод	2
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear - Part of Forward Gear Kits	1
16	35921	ГАЙКА (.625-18)	1
17	883047A1	Подшипник в сборе, роликовый конический	1
18	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
18	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
19	897679T01	Сборка гребного вала Long	1
19	897680T01	Сборка гребного вала X-Long	1
20	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
21	NSS	NOT SOLD SEPARATE Seal Ring	1
22	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
22	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	430331	Прокладка	1
24	430472	Прокладка	1
24	8M0214931	ПРОКЛАДКА	1
25	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
25	8M0245495	САЛЬНИК	1
26	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
27	8172771	Прокладка водяного насоса, верхняя	1
28	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
29	8172761	Передняя пластина	1
29	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
30	82684430	ВИНТ (M6 x 30)	4
31	430232	Сальник	1
32	43037	ШПОНКА	1
32	8M0204723	ШПОНКА	1
33	43026T2	КРЫЛЬЧАТКА	1
34	82684425	ВИНТ (M6 x 25)	6
35	861415	САЛЬНИК ТОРЦЕВОЙ	1
35	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
36	884563A00	Сборка вала переключения передач	1
36	884565A00	Сборка вала переключения передач	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	457101	Кольцо уплотнительное (1.424 x .103) (1.424 внутр. диам.)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	82684425	ВИНТ (M6 x 25)	2
42	891637	Втулка	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	43026Q06	Ремкомплект крыльчатки водяного насоса	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1
-	881260A3	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА - 29 ЗУБЬЕВ	1
-	882813A3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА И ПРИВОДНОЙ 28 ЗУБЬЕВ	1
-	803496T2	Комплект подшипников/сальников	1

Рис. 46Комплект удлинителя - картер редуктора 5 дюймов 12092A19 Extension Kit-5 Inch Driveshaft Housing 12092A19

REF	Номер детали	Наименование	Кол-во
-	12092A19	Комплект удлинения гребного вала — 5 дюймов /128 мм	1
1	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
4	903503	Шпилька (M10 x 190) корпуса редуктора	4
5	903502	Шпилька (M10 x 227) корпуса гребного вала	1
6	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
6	8M0214963	Шайба	5
7	40140	ГАЙКА (M10)	5
8	97386	Кольцо уплотнительное (3.609 x .139)	1
8	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
9	830749	Сальник	3
9	8M0204693	Уплотнение сливной пробки	3
10	8289371	Трубка водяная	1
10	8M4501430	Труба водяная	1
11	430232	Сальник	2
12	8172771	Прокладка водяного насоса, верхняя	1
13	430331	Прокладка	1
14	430472	Прокладка	1
14	8M0214931	ПРОКЛАДКА	1
15	897680T01	Сборка гребного вала X-Long	1
16	884565A00	Сборка вала переключения передач	1
17	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
18	457101	Кольцо уплотнительное (1.424 x .103) (1.424 внутр. диам.)	1
18	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1

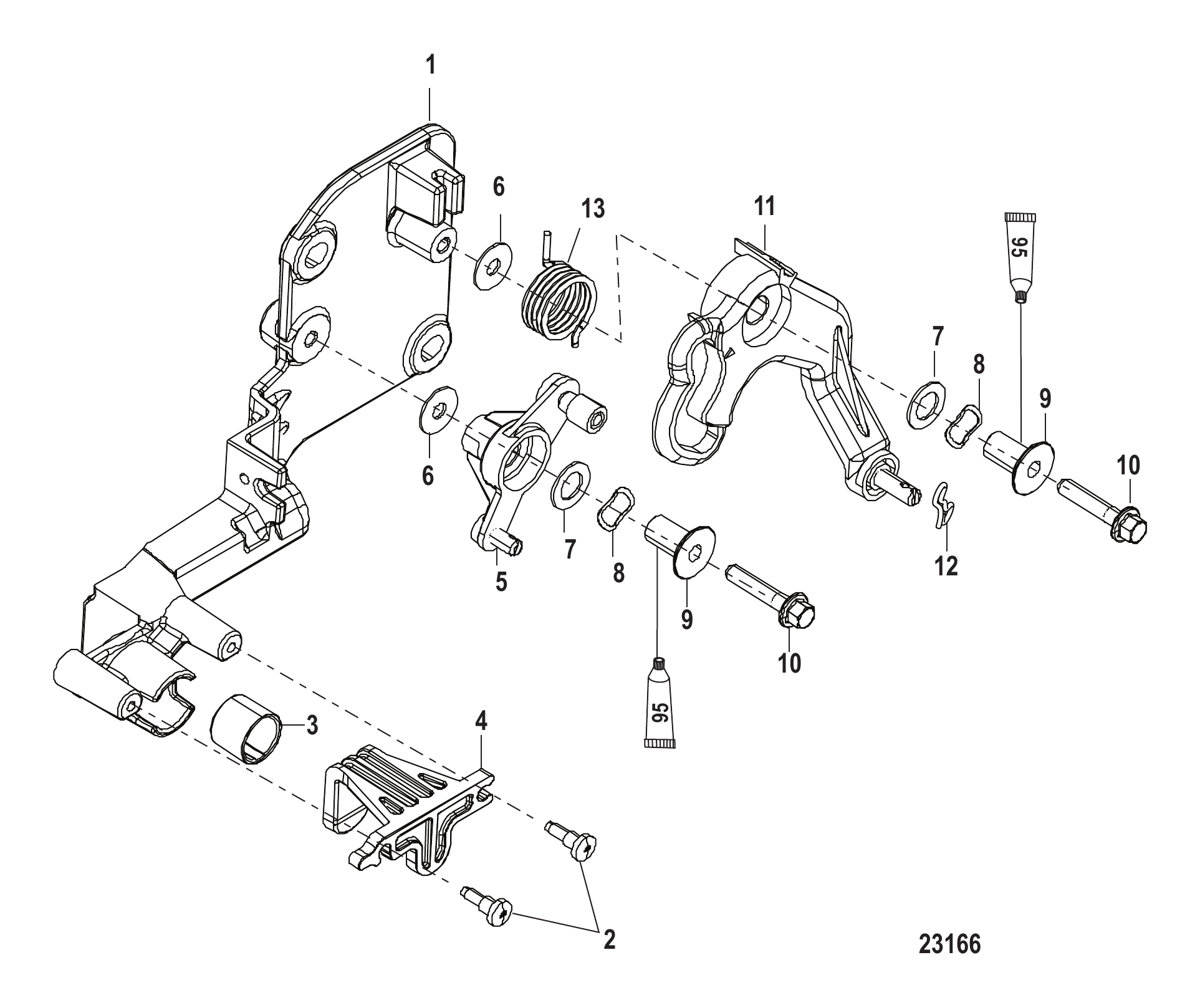

Рис. 47Сборка кронштейна дросселя Throttle Bracket Assembly

REF	Номер детали	Наименование	Кол-во
1	897763T01	Кронштейн в сборе дроссельной заслонки	1
1	897763T03	Кронштейн в сборе дроссельной заслонки	1
1	897763T01	Кронштейн в сборе дроссельной заслонки	1
1	897763T03	Кронштейн в сборе дроссельной заслонки	1
1	897763T03	Кронштейн в сборе дроссельной заслонки	1
1	897763T03	Кронштейн в сборе дроссельной заслонки	1
2	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
3	824015	СТАКАН ФИКСАТОРА СТВОЛА	1
4	898048T	Фиксатор троса управления	1
5	897765T01	Рычаг следящего привода дросселя в сборе	1
6	897936	Шайба	2
7	897937	Шайба	2
8	898093	Волнистая шайба	2
9	897935	Проставка	2
10	88552530	Винт (M6 x 30 мм) нержавеющая сталь	2
10	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	2
11	8M0008288	Рычаг дросселя в сборе	1
12	8M0001157	ПАЛЕЦ ЗАЖИМА "БАБОЧКА"	1
13	897535005	Пружина возвратная кулачка дросселя	1

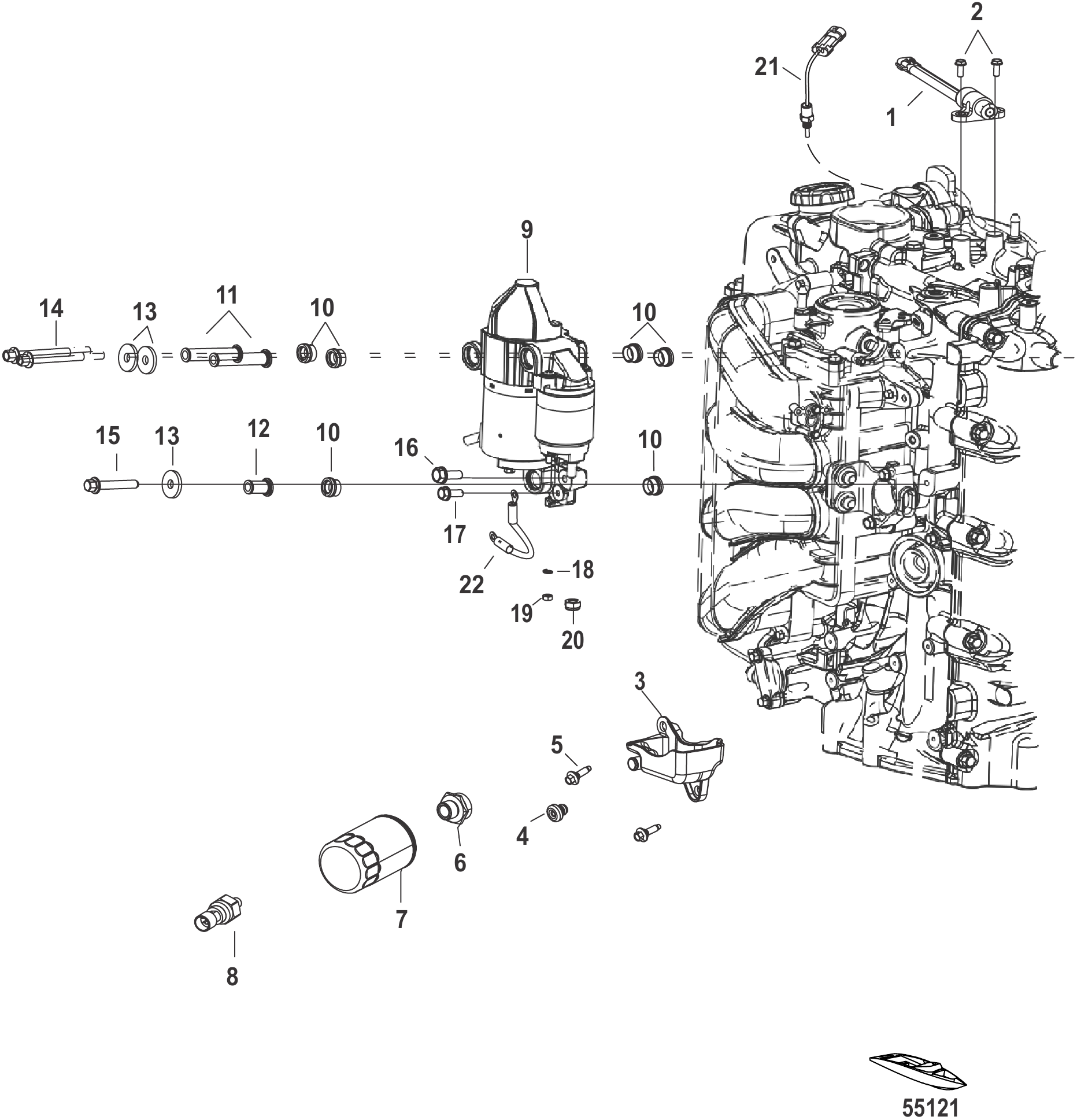

Рис. 48Стартер / масляный фильтр / датчики Starter Motor/Oil Filter/Sensors

REF	Номер детали	Наименование	Кол-во
1	8M0082988	Датчик положения коленчатого вала	1
2	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	2
3	8M0090816	ПОДДОН ДЛЯ СЛИВА МАСЛА	1
4	8M0049906	ПРОБКА МАСЛЯНОГО ПОДДОНА	1
4	8M0143229	ПРОБКА СЛИВНОГО ПОДДОНА	1
5	8M0012661	Винт M6 x 14 HEX FLG SS	2
6	8M0071039	ШТУЦЕР МАСЛЯНОГО ФИЛЬТРА	1
7	8M0162829	Масляный фильтр	1
7	8M0065103	ФИЛЬТР МАСЛЯНЫЙ	1
7	8M0162830	Масляный фильтр	1
8	8M6000634	ДАТЧИК ДАВЛЕНИЯ	1
8	8M0142688	Датчик давления (масло/вода)	1
9	8M0088064	СТАРТЕР	1
9	8M0166297	СТАРТЕР В СБОРЕ	1
10	8M0070367	Опора трубчатая 8 мм	6
10	8M0154659	Опора трубчатая 8 мм	6
11	8M0070369	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	2
12	8M0070368	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	1
13	43430	Шайба	3
14	8M0071509	БОЛТ (M8 X 80) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	2
14	8M0188530	Винт M8 x 80 с шестигранной головкой с фланцем	2
15	88552645	Винт (M8X45)	1
16	40011148	Винт (M8 x 20)	1
16	8M0214929	Винт (M8 x 20)	1
17	40011126	Винт (M6 x 13) нержавеющая сталь	1
18	400255	СТОПОРНАЯ ШАЙБА (M5)	1
19	400211	ГАЙКА (M5) Нержавеющая сталь	1
20	401388	ГАЙКА (M8) Нержавеющая сталь	1
21	885342002	ДАТЧИК В СБОРЕ	1
21	8M0148668	ДАТЧИК В СБОРЕ	1
22	8M0056666	Стартер с заземляющей шиной	1

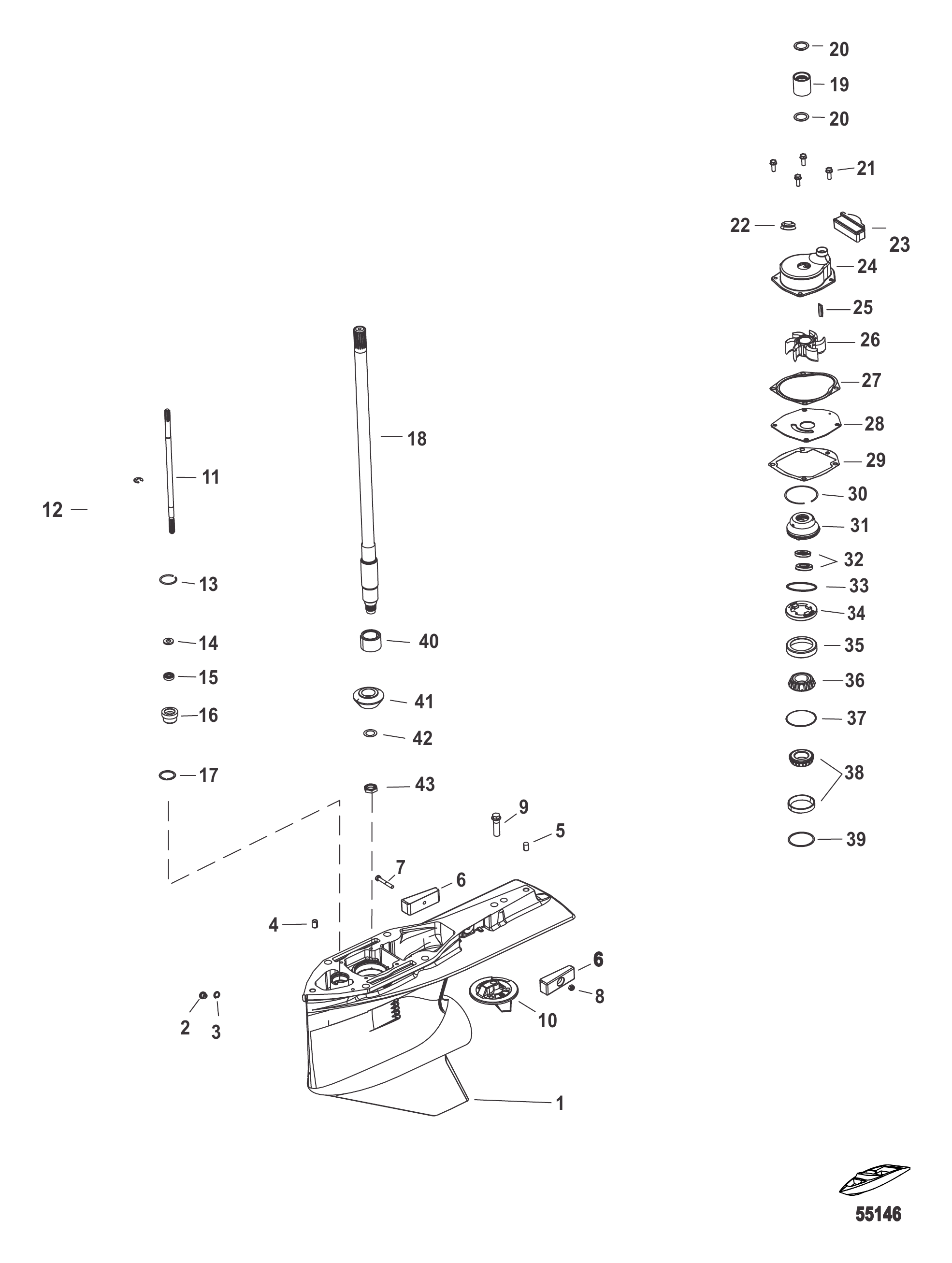

Рис. 49Редуктор, ведущий вал 2.07:1 стандартное вращение Gear Housing, Driveshaft 2.07:1 Standard Rotation

REF	Номер детали	Наименование	Кол-во
-	8M0088072	Редуктор в сборе удлинённый	1
-	8M0088074	Редуктор в сборе особо удлинённый	1
1	8M0091538	Редуктор базовый	1
2	79953A04	Пробка в сборе (.375-16 x .250)	1
3	830749	Сальник	1
3	8M0204693	Уплотнение сливной пробки	1
4	8M0084244	Штифт установочный, .375 x .620	1
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
6	826134Q	Анод	2
7	4000333	ВИНТ (M6 x 40)	1
8	401386	ГАЙКА (M6) Нержавеющая сталь	1
9	806327	Винт (.437-14 x 1.750) (1-5/8")	1
9	8M0204686	ВИНТ	1
10	8M0091534	Трим-планка	1
10	8M0231857	Трим-планка	1
11	8M0069658	Вал переключения передач нижний, удлинённый	1
11	8M0053078	Вал переключения передач нижний, X-Long	1
12	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
13	8M0029306	Стопорное кольцо	1
14	77674	ШАЙБА (.35 x .75 x .12)	1
15	8164641	Маслосъёмный сальник	1
15	8M0246145	САЛЬНИК	1
16	813696A2	Втулка в сборе	1
17	45258	Уплотнительное кольцо (.987 x .103)	1
18	8M0090831	Длинный гребной вал	1
18	8M0094341	Вал привода X-Long	1
19	8M0036238	Соединение водяного насоса	1
19	8M0214995	Соединение водяного насоса	1
20	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	2
20	8M0204645	Кольцо уплотнительное (.796 x .139)	2
21	1993720	ВИНТ (M6 x 20)	4
21	8M0204706	Винт M6 x 20 с шестигранной головкой	4
22	8M2014338	Торцевое уплотнение	1
22	8M0142851	V-образное кольцо торцевого уплотнения	1
23	8M0010459	Заполняющий блок	1
24	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
25	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
25	8M0204723	ШПОНКА	1
26	43026T2	КРЫЛЬЧАТКА	1
27	8172771	Прокладка водяного насоса, верхняя	1
28	8172761	Передняя пластина	1
28	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
29	8M0050720	Прокладка	1
29	8M0142616	Прокладка передней пластины к корпусу редуктора	1
30	880719	Кольцо стопорное	1
31	8M0057748	Держатель сальника в сборе	1
32	89238	Сальник масляный	2
33	896523	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.175 x .103)	1
33	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
34	853651	ФИКСАТОР	1
35	33138A1	Подшипниковый узел роликовый конический	1
36	NSS	NOT SOLD SEPARATE Cone	1
37	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
38	77420A1	Подшипник роликовый конический гребного вала в сборе	1
38	8M0166756	Подшипник в сборе	1
39	8M0063268	Комплект регулировочных прокладок	1
40	8M0090828	Игольчатый подшипник	1
-	8M0094470	Комплект шестерён стандартного вращения, передняя/ведущая шестерня, передаточное число 2.07 (14/29)	1
41	NSS	NOT SOLD SEPARATE Pinion	1
42	92721	Шайба (.965 x .630)	1
43	8M0071654	Гайка (.625-18 HX)	1
-	8M0090442	Плавник (киль)	1
-	8M0094529	Полный ремкомплект водяного насоса	1
-	8M0094530	Ремкомплект крыльчатки водяного насоса	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1
-	8M0088080	Комплект сальников редуктора	1
-	8M0061040	Ремкомплект верхней части водяного насоса	1

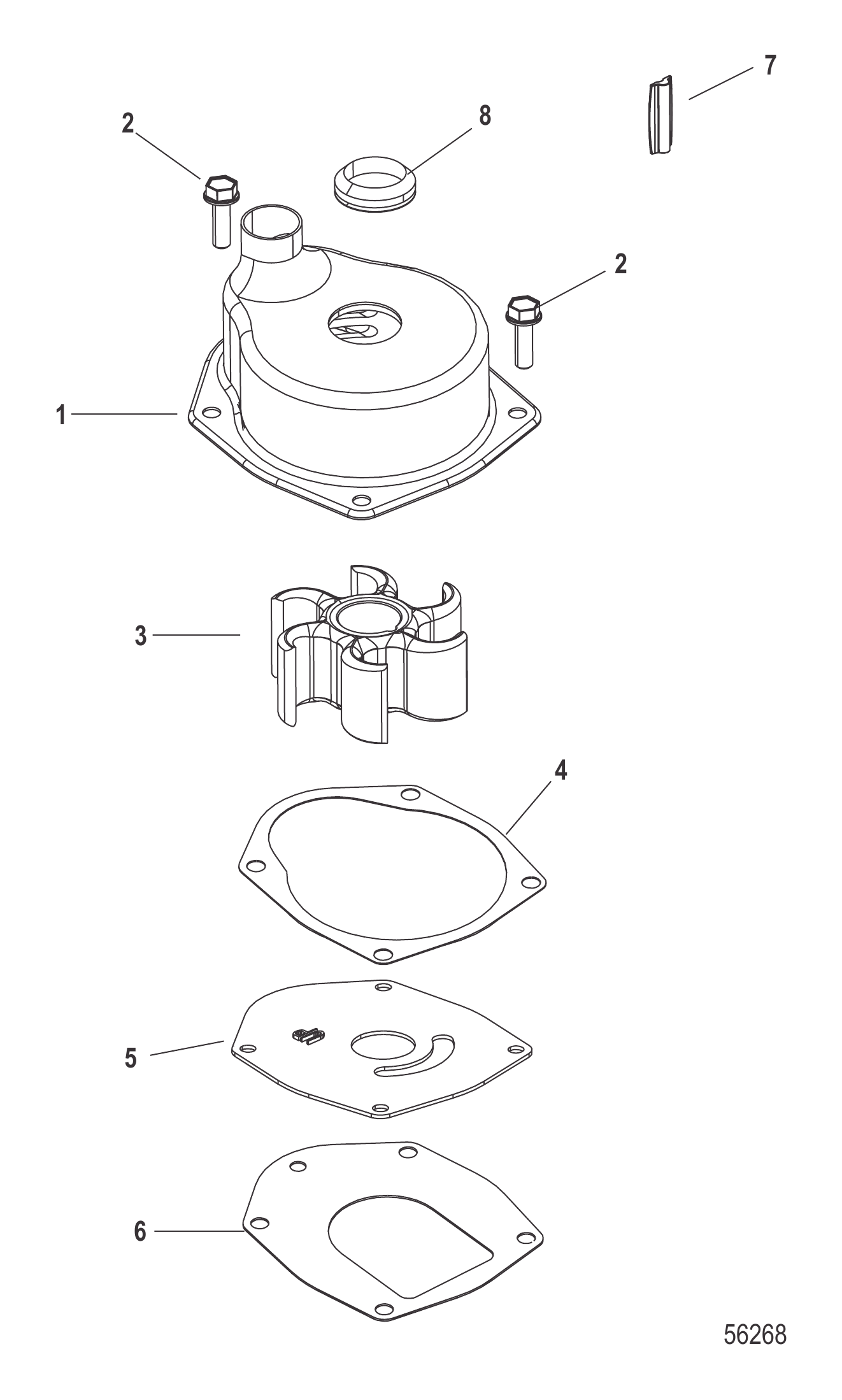

Рис. 50Струйный насос и компоненты Jet Pump and Components Jet

REF	Номер детали	Наименование	Кол-во
-	817275A08	Ремкомплект водяного насоса (верхний)	1
1	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
2	8M4503518	ВИНТ (M6 X 1.0 X 20)	4
2	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
3	8M0025709	КРЫЛЬЧАТКА водяного насоса	1
3	43026T2	КРЫЛЬЧАТКА	1
4	8172771	Прокладка водяного насоса, верхняя	1
5	8172761	Передняя пластина	1
5	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
6	430331	Прокладка	1
7	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
7	8M0204723	ШПОНКА	1
8	8M2014338	Торцевое уплотнение	1
8	8M0142851	V-образное кольцо торцевого уплотнения	1
-	8M0112712	КОМПЛЕКТ ВОДОМЁТНОГО НАСОСА	1
-	8M0091607	ВОДОМЁТНЫЙ НАСОС В СБОРЕ	1
-	8M0112712	КОМПЛЕКТ ВОДОМЁТНОГО НАСОСА	1
-	8M0104795	ПРОСТАВКА, КРОНШТЕЙН ПЕРЕКЛЮЧЕНИЯ	1
-	8M0082528	ТРОС ГАЗА И ПЕРЕКЛЮЧЕНИЯ GEN2 - 5 футов	1
-	806327	Винт (.437-14 x 1.750) (1-5/8")	1
-	8M0204686	ВИНТ	1

Рис. 51Редуктор (ведущий вал) (2.07:1) (S/N-0T590053 и ранее) Gear Housing Driveshaft (2.07:1) (S/N-0T590053 And Below)

REF	Номер детали	Наименование	Кол-во
-	9011G67	Корпус редуктора в сборе	1
-	9011G72	Корпус редуктора в сборе	1
-	9011J4	Корпус редуктора в сборе	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	3
4	79953Q04	Ремкомплект сливного винта	3
5	191832	Шайба	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	31640T5	ТРИММЕР	1
7	8M0236553	Пластина тримма	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	451761	Шайба (.453 x .812 x .105) чёрное оксидирование	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	NSS	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	Анод	2
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	19672T	ШЕСТЕРНЯ ПРИВОДНАЯ (ТАКЖЕ ЧАСТЬ 43-850035A3)(14 ЗУБЬЕВ)	1
15	881260A5	Шестерня в сборе ведущая/переднего хода	1
16	35921	ГАЙКА (.625-18)	1
17	850307	Кулачок управления переключением	1
18	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
18	883047A1	Подшипник в сборе, роликовый конический	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
19	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	858765T1	ВЕРТИКАЛЬНЫЙ ВАЛ В СБОРЕ	1
20	878575T1	ВЕРТИКАЛЬНЫЙ ВАЛ В СБОРЕ	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	NSS	NOT SOLD SEPARATE Seal Ring	1
23	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	430331	Прокладка	1
25	430472	Прокладка	1
25	8M0214931	ПРОКЛАДКА	1
26	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	8M0245495	САЛЬНИК	1
27	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
28	8172771	Прокладка водяного насоса, верхняя	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	8172761	Передняя пластина	1
30	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
31	82684430	ВИНТ (M6 x 30)	4
32	430232	Сальник	1
33	43037	ШПОНКА	1
33	8M0204723	ШПОНКА	1
34	43026T2	КРЫЛЬЧАТКА	1
35	82684425	ВИНТ (M6 x 25)	6
36	853906A1	Вал переключения передач в сборе	1
36	853908A1	Вал переключения передач в сборе	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	82684425	ВИНТ (M6 x 25)	2
42	816575	Торцевое уплотнение	1
42	861415	САЛЬНИК ТОРЦЕВОЙ	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	803496T1	Комплект подшипников и сальников (без переднего подшипника)	1
-	803496T2	Комплект подшипников/сальников	1
-	803489T1	РЕМОНТНЫЙ КОМПЛЕКТ МУФТЫ/КУЛАЧКА	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

Рис. 52Узел гидроподъема конструкции II Power Trim Assembly Design II

REF	Номер детали	Наименование	Кол-во
1	8M0090335	Узел силового наклона стандартный	1
1	8M0171818	Узел гидроподъёма	1
2	8M0094357	Палец штока амортизатора	1
2	8M0161312	Проушина штока в сборе	1
3	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
4	818898	ШТИФТ ЯКОРНЫЙ	1

Рис. 53Редуктор гребного вала - передаточное число 2.07:1 Gear Housing Propeller Shaft - 2.07:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
1	880894T	Коленчатый вал	1
2	8040992	Сальник масляный	1
3	8041002	Сальник масляный	1
4	804101T	Подшипник	4
4	804101T10	Подшипник	4
4	804101T20	Подшипник	4
5	804102T	Подшипник	5
5	804102T10	Подшипник	5
5	804102T20	Подшипник	5
5	804102T30	Подшипник	5
6	804103T	Подшипник	1
6	804103T10	Подшипник	1
6	804103T20	Подшипник	1
7	880895T1	Поршень в сборе	4
7	880895A14	Поршень/шатун	4
7	880895T10	Поршень в сборе	AR
7	880895A16	Поршень/шатун	AR
8	880896	Болт (M8 x 38)	8
9	880897T1	Комплект поршневых колец	4
9	880897T02	Комплект поршневых колец	4
9	880898T1	Комплект поршневых колец	AR
9	880898T02	Комплект поршневых колец	AR
10	880899T	Подшипник	8
10	880899T10	Подшипник	8
10	880899T20	Подшипник	8
10	880899T30	Подшипник	8
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

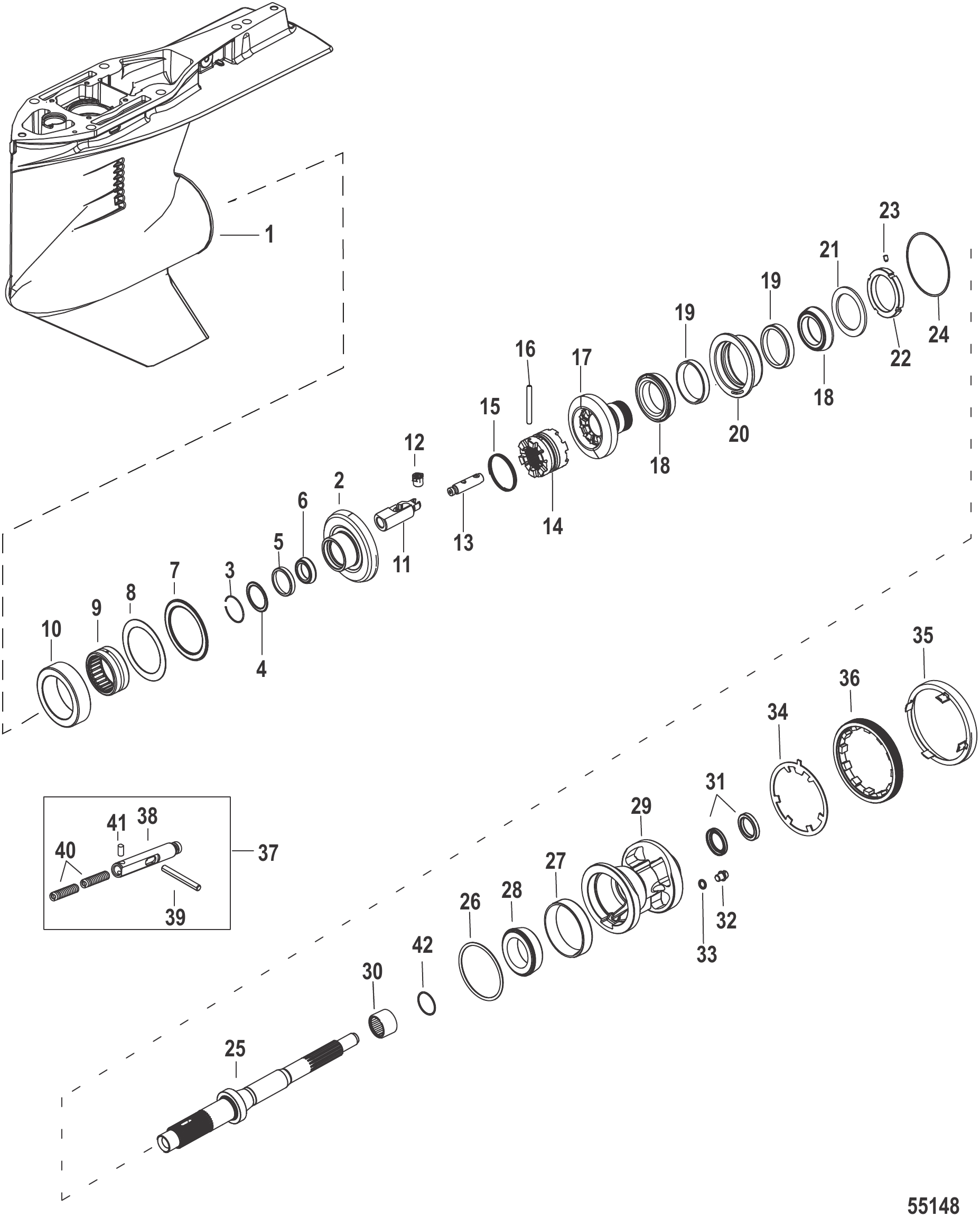

Рис. 54Редуктор, гребной вал 2.38:1 реверсивное вращение Gear Housing, Propeller Shaft 2.38:1 Counter Rotation

REF	Номер детали	Наименование	Кол-во
-	8M0102751	Редуктор в сборе CT CL	1
-	8M0088076	Редуктор в сборе CT CXL	1
-	8M0099917	Редуктор в сборе CT CXL	1
1	8M0057747	Корпус шестерён базовый	1
1	8M0099907	Корпус шестерён базовый	1
2	8M0094500	Шестерня заднего хода 31 зуб	1
2	8M0108312	Комплект шестерён заднего хода	1
3	8M0094502	Кольцо внутреннее стопорное	1
4	8M0064432	Шайба упорная	1
5	8M0094499	Комплект подшипников роликовых конических	1
6	NSS	NOT SOLD SEPARATE	1
7	815480	ПОДШИПНИК Упорный	1
8	815481	УПОРНАЯ ШАЙБА	1
9	8M0094497	Подшипник игольчатый роликовый	1
10	8M0064369	Переходник подшипника шестерни заднего хода	1
11	8M0031018	Толкатель кулачка, встречное вращение	1
12	8M0077490	Кулачок переключения передач	1
13	8M0057749	Штанга привода сцепления	1
14	8M0094479	Муфта скользящая, 6 кулачков	1
15	8M0047945	Пружина стопорная	1
16	8M0045759	Палец крестовый	1
17	8M0094483	Комплект шестерён обратного вращения, передняя/ведущая шестерня, передаточное число 2.38 (13/31)	1
18	8M0094485	Комплект подшипников роликовых конических	2
19	NSS	NOT SOLD SEPARATE Cup	2
20	8M0094486	Переходник подшипника шестерни переднего хода	1
21	8M0064177	Шайба упорная	1
22	8M0094488	Гайка стопорная	1
22	8M0064178	Гайка стопорная	1
23	8M0066130	Винт с полукруглой головкой и насечкой	1
23	8M0233826	Винт с полукруглой головкой и насечкой	1
24	8M0094490	Комплект регулировочных прокладок	1
24	8M0239650	Комплект регулировочных прокладок	1
25	8M0088079	Вал гребного винта, встречное вращение	1
26	8M0030845	Уплотнительное кольцо 3.975X.210	1
27	884330T01	Подшипник в сборе конический	1
27	8M0148319	Подшипник роликовый конический чашка/конус	1
28	NSS	NOT SOLD SEPARATE Cone	1
29	8M0094495	Обойма подшипника, встречное вращение	1
30	8M0064306	ПРОСТАВКА УПОРНАЯ	1
31	888483	Сальник масляный	2
31	8M0204700	Сальник масляный	2
32	8M0071653	Винт специальный, .375-16 UNC	1
33	830749	Сальник	1
33	8M0204693	Уплотнение сливной пробки	1
34	8M0030784	Шайба с ключом	1
35	8M0054695	Втулка ступицы гребного винта	1
35	8M0187255	Втулка @5	1
36	8M0030785	Фиксатор обоймы подшипника	1
36	8M0168885	Фиксатор подшипника	1
37	8M0120367	Комплект привода переключения двойного действия, конструкция 2	1
38	8M0102962	Штанга привода муфты	1
39	8M0029113	Палец крестовый	1
40	8M0096707	Пружина сжатия	2
41	8M0084245	Штифт фиксатора пружины	1
42	8M0076745	Комплект регулировочных шайб	1

Рис. 55Верхний кожух 1B943219 и новее Top Cowl 1B943219 and above

REF	Номер детали	Наименование	Кол-во
1	899341T02	Верхний кожух в сборе Mariner	1
1	8M0075361	Верхний кожух в сборе Mariner, без наклеек	1
1	8M0074089	Верхний кожух в сборе Mercury	1
1	8M0075360	Верхний кожух в сборе Mercury, без наклеек	1
1	8M0075360	Верхний кожух в сборе Mercury, без наклеек	1
1	8M0075361	Верхний кожух в сборе Mariner, без наклеек	1
2	897529T	Крышка воздухозаборника - Mercury	1
2	897529T01	Крышка воздухозаборника - Mariner	1
3	888950020	Винт (M4 x 20 мм) (M4 x 1.75)	4
4	8M0000346	Шумоизоляционный кожух в сборе	1
5	831207A16	Комплект рукоятки замка кожуха	1
6	812707	Втулка	2
7	12134	ШАЙБА ВОЛНОВАЯ	1
8	8M0001081	Кулачок	1
9	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
9	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
10	19605	Шайба (.520 x .850 x .060) нейлоновая - чёрная	3
10	8M0042643	Шайба (.520 x .850 x .060) нейлоновая, чёрная	3
11	815477	УПОР ЗАЩЕЛКИ	2
12	897975	Опорная пластина	1
13	821249M2	Кронштейн передний	1
13	8M0036792	Кронштейн	1
14	815477	УПОР ЗАЩЕЛКИ	1
15	8155381	Роликовый штифт	1
16	815263	РОЛИК	1
16	8M0207770	Ролик @3	1
17	8237951	Стопорное кольцо	1
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
19	401366	ГАЙКА (M6) Нержавеющая сталь	1
20	88552512	Винт (M6 x 12 мм) нержавеющая сталь	3
20	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	3
21	NSS	NOT SOLD SEPARATE	1
-	8M0074090	Комплект наклеек 80/100	1
-	8M0107468	Наклейка сервисного комплекта	1
-	8M0063366	Наклейка "Мощность (80)"	1
-	8M0114993	Наклейка сервисного комплекта	1
-	8M0063368	Наклейка "Мощность (100)"	1
-	8M0114993	Наклейка сервисного комплекта	1
-	8M0074092	Комплект наклеек 75/90/115	1
-	8M0107468	Наклейка сервисного комплекта	1
-	8M0063365	Наклейка "Мощность (75)"	1
-	8M0063367	Наклейка "Мощность (90)"	1
-	8M0114993	Наклейка сервисного комплекта	1
-	8M0063369	Наклейка "Мощность (115)"	1
-	8M0114993	Наклейка сервисного комплекта	1
-	898822001	Наклейка Mariner 75	1
-	898822002	Наклейка Mariner 80	1
-	898822003	Наклейка Mariner 90	1
-	898822004	Наклейка Mariner 100	1
-	898822005	Наклейка Mariner 115	1
-	8M0043706	Наклейка M-Icon, 60 мм, чёрная	1

Рис. 56РЫЧАГ И ТЯГИ ДРОССЕЛЯ Throttle Lever and Linkage

REF	Номер детали	Наименование	Кол-во
1	878550	Рычаг дросселя	1
2	84974M	ШАЙБА	1
3	81868M	ВОЛНОВАЯ ШАЙБА	1
4	8528162	ГАЙКА	1
5	881378	Втулка	2
6	94524M	ШАЙБА	1
7	804343	ПРУЖИНА	1
8	878548	Рычаг управления дросселем	1
9	84974M	ШАЙБА	1
10	81868M	ВОЛНОВАЯ ШАЙБА	1
11	881375	Болт (M6 x 30)	1
12	35459	ШАЙБА	1
13	859746	ШПЛИНТ	1

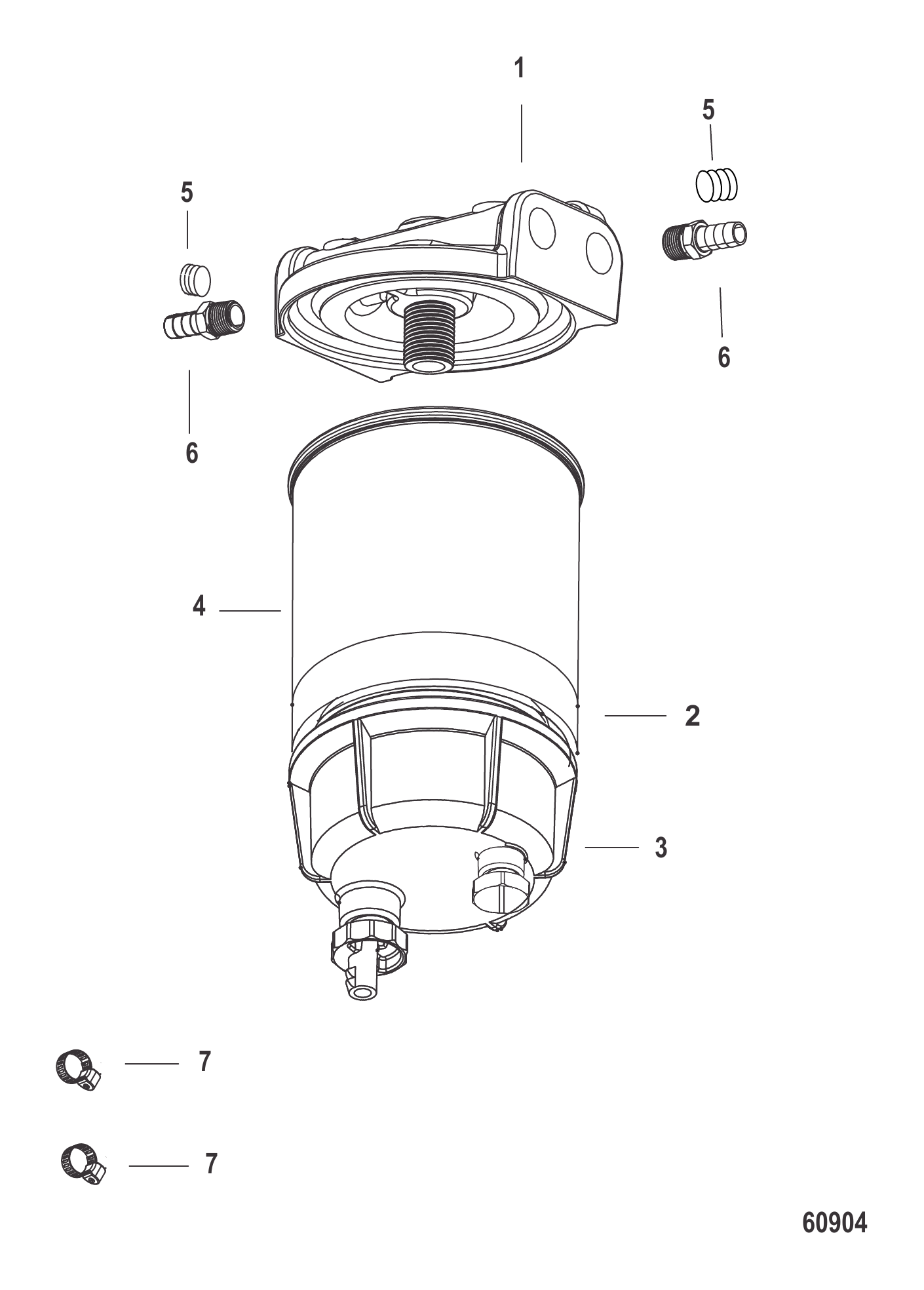

Рис. 57Комплект топливного фильтра с сепаратором воды без датчика WIF - SeaPro Water Separator Fuel Filter Kit Without WIF Sensor-SeaPro

REF	Номер детали	Наименование	Кол-во
-	8M0097838	КОМПЛЕКТ ТОПЛИВНОГО ФИЛЬТРА	1
1	8M0095674	ОСНОВАНИЕ в сборе, топливный фильтр	1
2	8M0116793	КОМПЛЕКТ ТОПЛИВНОГО ФИЛЬТРА	1
3	8M0021044	ЧАША	1
3	8M0214990	ЧАША ФИЛЬТРА	1
4	8M0103095	ФИЛЬТР топливо-водоотделяющий (резьба 11/16-16)	1
4	8M0146203	ЭЛЕМЕНТ 11/16 ДЮЙМА	1
5	36373	ЗАГЛУШКА (.375-18) ШЕСТИГРАННАЯ - СТАЛЬ	2
5	8M0204657	Заглушка	2
6	8M0086290	СОЕДИНИТЕЛЬ штуцерный	2
6	8M0204732	СОЕДИНИТЕЛЬ штуцерный	2
7	815504105	Хомут червячный (11-18 мм)	2
7	8M0188618	ХОМУТ червячный (11-18 мм)	2

Рис. 58КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft Pistons And Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	880894T	Коленчатый вал	1
2	8040992	Сальник масляный	1
3	8041002	Сальник масляный	1
4	804101T	Подшипник	4
4	804101T10	Подшипник	4
4	804101T20	Подшипник	4
5	804102T	Подшипник	5
5	804102T10	Подшипник	5
5	804102T20	Подшипник	5
5	804102T30	Подшипник	5
6	804103T	Подшипник	1
6	804103T10	Подшипник	1
6	804103T20	Подшипник	1
7	880895T1	Поршень в сборе	4
7	880895A14	Поршень/шатун	4
7	880895T10	Поршень в сборе	AR
7	880895A16	Поршень/шатун	AR
8	880896	Болт (M8 x 38)	8
9	880897T1	Комплект поршневых колец	4
9	880897T02	Комплект поршневых колец	4
9	880898T1	Комплект поршневых колец	AR
9	880898T02	Комплект поршневых колец	AR
10	880899T	Подшипник	8
10	880899T10	Подшипник	8
10	880899T20	Подшипник	8
10	880899T30	Подшипник	8
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 59Инструменты Tools

Номер детали	Наименование	Кол-во
881824001	Инструмент — лампа индикации неисправности	1
881824002	Инструмент — жгут проводов для проверки катушки статора (6-контактный)	1
881824004	Жгут проводов в сборе для проверки	1
881824003	Инструмент — переходник манометра давления топлива	1
8M0075272	Переходник датчика	1

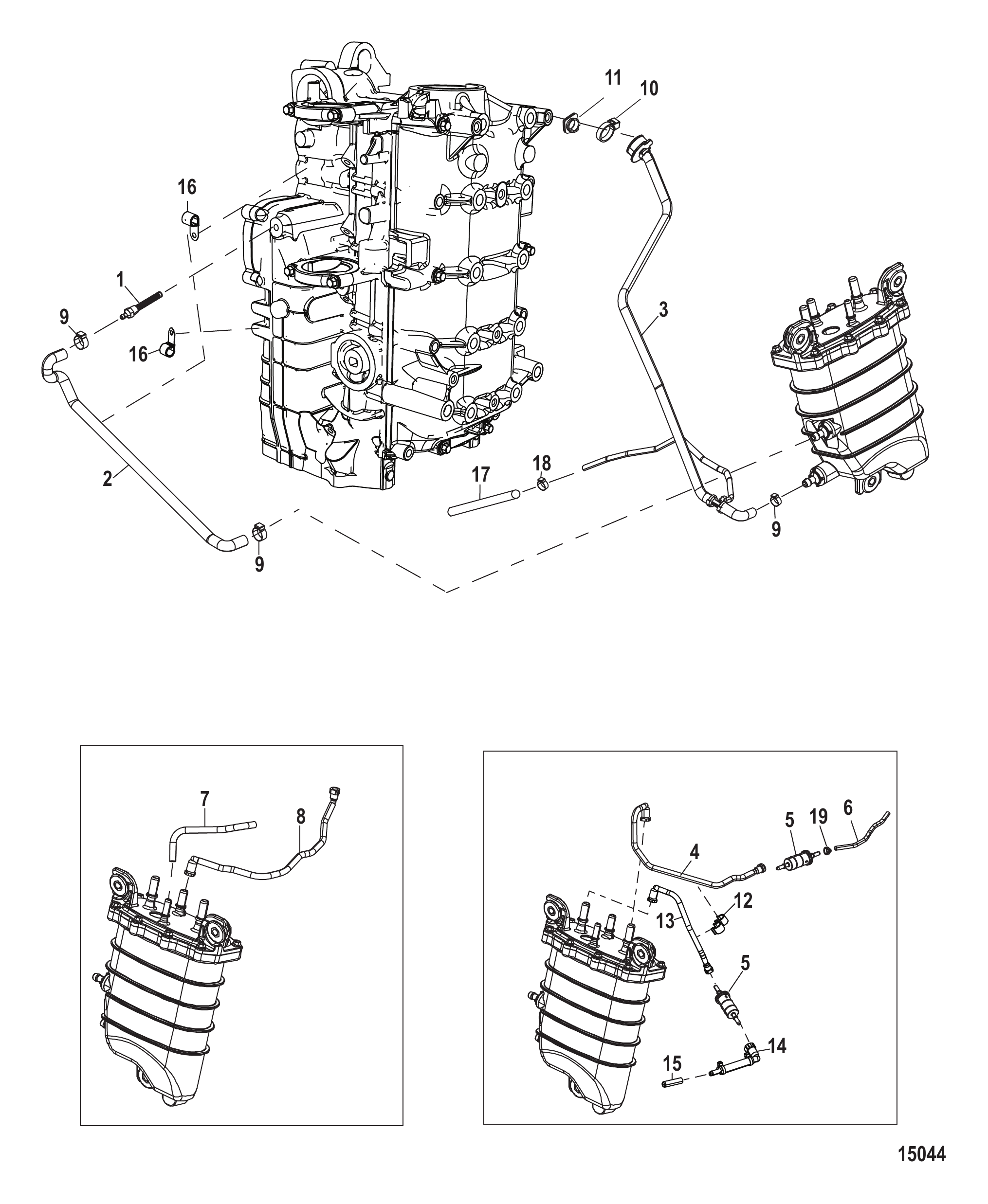

Рис. 60Шланги модуля подачи топлива Fuel Supply Module Hoses

REF	Номер детали	Наименование	Кол-во
1	8348084	Фильтр сетчатый	1
2	897775	ШЛАНГ от фильтра-сетки к топливному модулю	1
2	8M0040122	Шланг	1
2	8M0040122	Шланг	1
3	897795A01	Шланг в сборе — выход модуля подачи топлива	1
4	897649001	Шланг от модуля подачи топлива к фильтру высокого давления	1
4	8M0072517	Шланг	1
4	8M0012211	Шланг от модуля подачи топлива к топливному фильтру высокого давления	1
4	8M0072517	Шланг	1
4	8M0043800	Шланг от модуля подачи топлива к топливному фильтру высокого давления	1
4	8M0072517	Шланг	1
5	879885T	Топливный фильтр	2
5	879885Q	Топливный фильтр линейный	2
6	8M0008617	Шланг от фильтра к рампе	1
6	8M0072519	Шланг	1
6	8M0043801	Шланг от фильтра к рампе	1
6	8M0072519	Шланг	1
7	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
7	8M0108355	Шланг (57 дюймов, бухта)	1
8	897654002	Шланг от модуля подачи топлива к вентиляционному клапану	1
8	8M0072516	Шланг	1
8	8M0012212	Шланг от модуля подачи топлива к вентиляционному адсорберу	1
8	8M0072516	Шланг	1
9	888988015	Хомут (15,7 мм)	3
9	8M0214911	Хомут @5	3
10	816311T	СТЯЖКА (8.00 дюймов)	1
11	859251	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
11	8M0039078	Втулка уплотнительная	1
12	888523001	Зажим	1
13	8M0000915	Шланг от фильтра к модулю подачи топлива	1
13	8M0072518	Шланг	1
13	8M0012213	Шланг от фильтра к модулю подачи топлива	1
13	8M0072518	Шланг	1
13	8M0043799	Шланг от фильтра к модулю подачи топлива	1
13	8M0072518	Шланг	1
14	8M0000914	Шланг подвода топлива	1
14	8M0043798	Шланг	1
14	8M0043798	Шланг	1
15	NSS	NOT SOLD SEPARATE Cap	1
16	814634	Хомут	3
17	8M0007865	Трубка нейлоновая	1
18	816311T	СТЯЖКА (8.00 дюймов)	2
19	888988028	Хомут (16,2 мм)	1
19	8M0204696	Хомут	1
-	897148A09	Сборка длинного блока 75/80/90/100	1
-	8M8033014	PH L4NA 4S Mercury / Quicksilver	1
-	897148A08	Сборка длинного блока 115	1

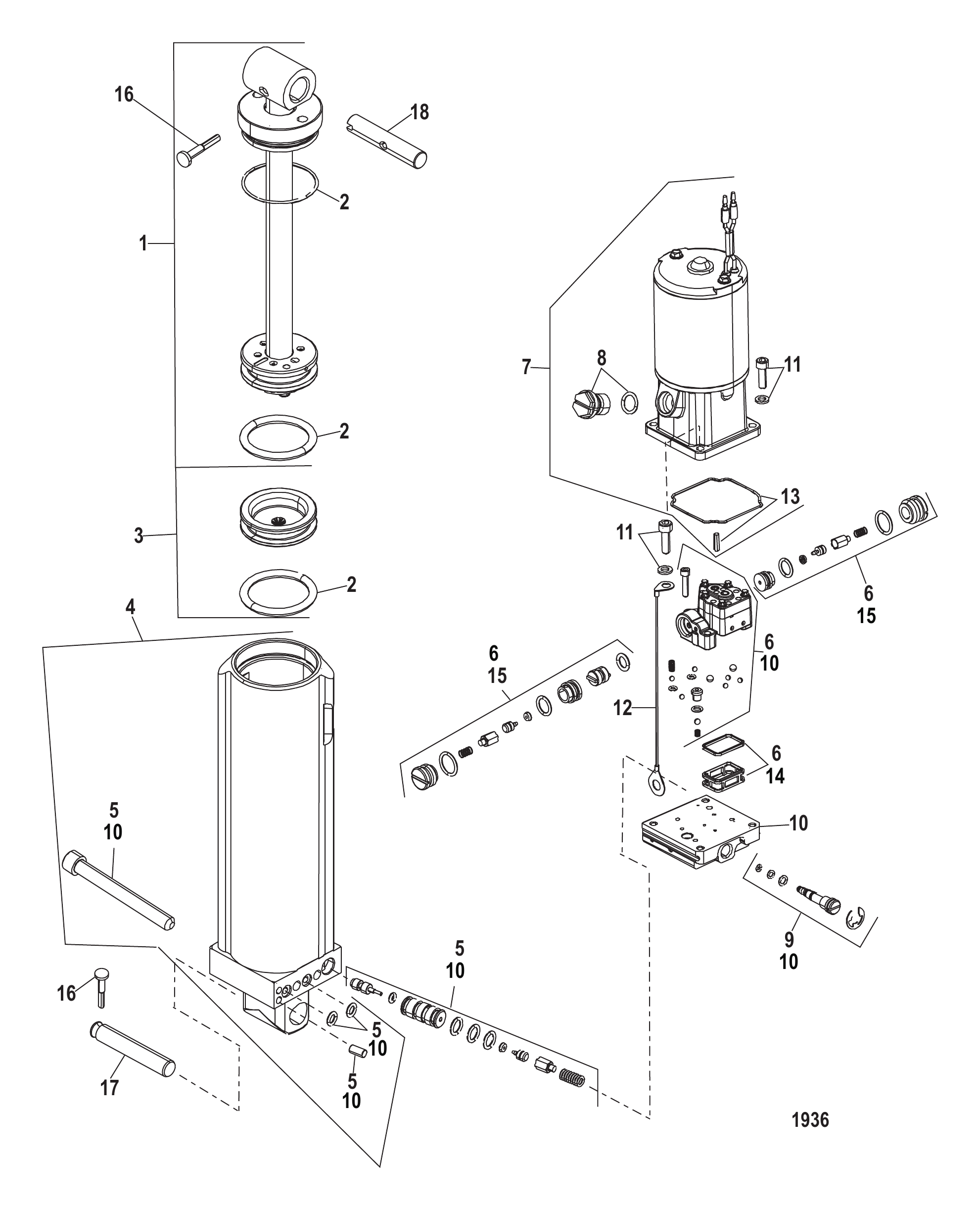

Рис. 61Компоненты гидроподъема конструкции I Power Trim Components Design I

REF	Номер детали	Наименование	Кол-во
-	898447T01	Насос гидроподъема в сборе	1
-	8M0171818	Узел гидроподъёма	1
1	8M0005542	Комплект амортизатора тяги	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	99625002	Вал	1
-	8M0127334	Ремкомплект клапана	1

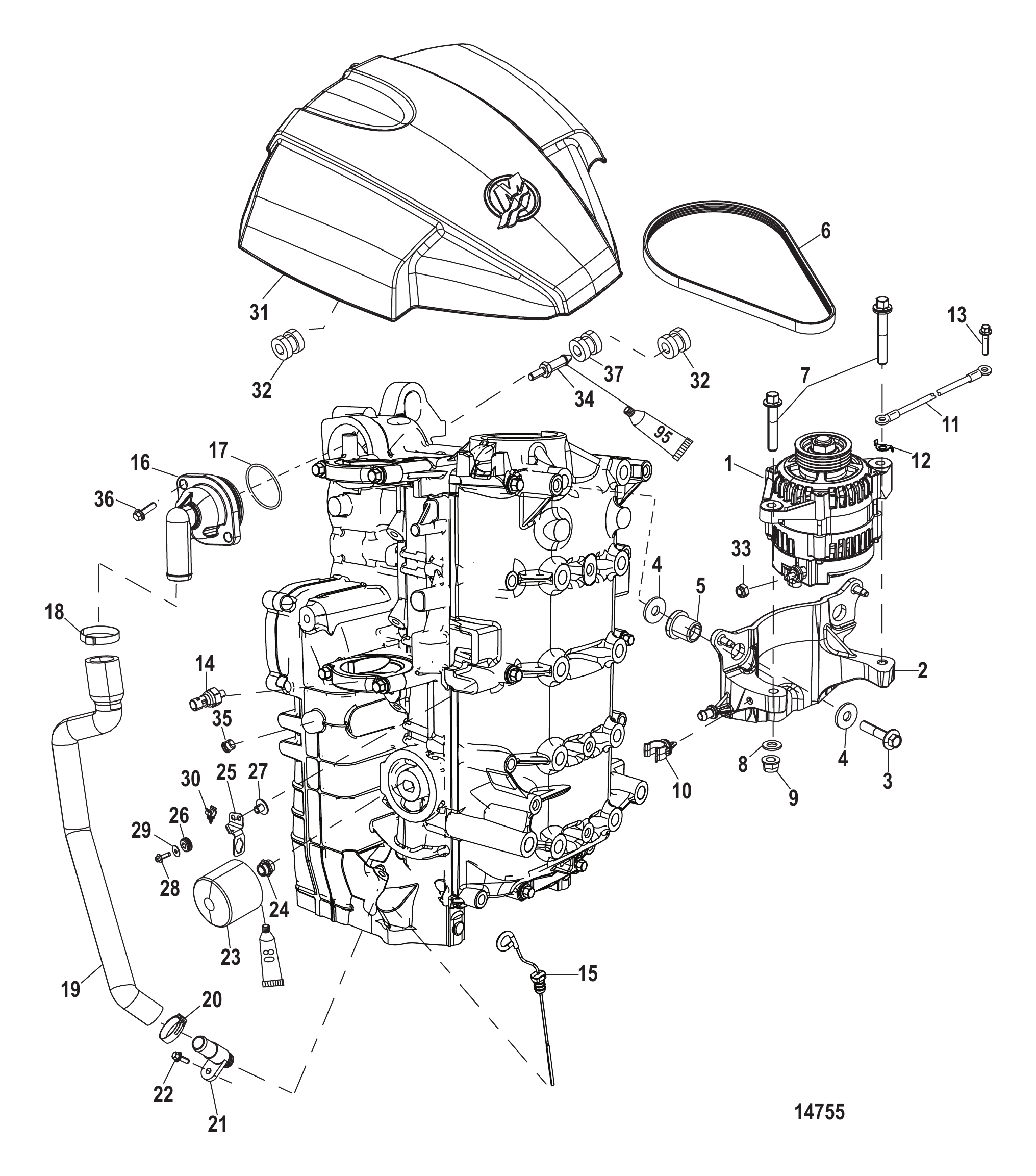

Рис. 62Компоненты генератора/блока цилиндров правого борта Alternator/Starboard Cylinder Block Components

REF	Номер детали	Наименование	Кол-во
1	897755T	Генератор	1
1	8M6013463	Генератор	1
2	897568T01	Кронштейн	1
3	82130145	ВИНТ (M10 x 45)	3
4	845998	Шайба (.406 x 1.250 x .089)	6
5	899019	Опора	3
6	897574001	Ремень	1
6	897574Q01	Ремень	1
7	82446155	ВИНТ (M10 x 55)	2
8	4002319	ШАЙБА	1
9	826292	ГАЙКА (M10) Латунная/Никелированная	1
10	897559153	Зажим (15,3 мм)	1
11	856583T12	Сборка троса заземления	1
12	8M0007202	Стопорная шайба, применять где применимо	1
13	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
13	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
14	897447002	Датчик давления масла	1
14	8M0142688	Датчик давления (масло/вода)	1
15	8M0001051	Маслоизмерительный щуп	1
16	892864T06	Сборка термостата с корпусом	1
16	8M0090819	Сборка термостата	1
17	8M0005958	Уплотнительное кольцо	1
18	888988001	Хомут (36,1 мм)	1
18	8M0204719	Хомут 36,1 мм	1
19	897668	ШЛАНГ слива термостата	1
20	850896	Хомут (28.6)	1
21	897670A01	Сборка сливного штуцера	1
22	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
22	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
23	877761K01	Масляный фильтр Mercury	1
23	877761Q01	Масляный фильтр Quicksilver	1
24	897672	ШТУЦЕР масляного фильтра	1
24	8M0073011	Штуцер	1
25	897126A01	Сборка кронштейна	1
26	834985	Втулка уплотнительная	2
26	8M0190980	ВТУЛКА	2
27	822003	Втулка	2
28	88552525	Винт (M6 x 25 мм) нержавеющая сталь	2
28	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
29	858779	Шайба (.265 x .750 x .048)	2
30	897559	ЗАЖИМ	1
31	897642T01	Крышка маховика	1
32	821555001	Втулка уплотнительная	3
32	8M0153609	Втулка уплотнительная	3
33	401386	ГАЙКА (M6) Нержавеющая сталь	1
34	897757	ПАЛЕЦ	1
35	897674	ПРОБКА (M10 x 1.5)	1
35	8M0087447	ПРОБКА (10ММ)	1
36	88552525	Винт (M6 x 25 мм) нержавеющая сталь	2
36	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
37	821555001	Втулка уплотнительная	1
37	8M0153609	Втулка уплотнительная	1
-	897534A07	Комплект прокладок головки блока цилиндров	1
-	897148A09	Сборка длинного блока 75/80/90/100	1
-	8M8033014	PH L4NA 4S Mercury / Quicksilver	1
-	897148A08	Сборка длинного блока 115	1

Рис. 63Комплект для промывки Coastal Flush Coastal Flush Kit Outboard

REF	Номер детали	Наименование	Кол-во
-	858566A03	Комплект для промывки Coastal	1
1	898452	Штуцер	1
2	897795	ШЛАНГ	1
3	858955	РАЗЪЕМ	1
4	816311T	СТЯЖКА (8.00 дюймов)	7
5	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
5	8M0108349	Шланг (70 дюймов, бухта)	1
6	857176	Корпус соединительной муфты	1
7	858240	Колпачок с тросиком	1
8	857175	Вставка соединительной муфты	1

Рис. 64Комплект прокладок 8M0076745 Shim Set 8M0076745

REF	Номер детали	Наименование	Кол-во
-	8M0076745	Комплект регулировочных шайб	1
-	8M0050423	Шайба .020	1
-	8M0050424	Шайба .022	1
-	8M0050425	ШАЙБА .024	1
-	8M0050427	ШАЙБА .026	1
-	8M0050428	ШАЙБА .028	1
-	8M0050429	ШАЙБА .030	1
-	8M0050430	ШАЙБА .032	1
-	8M0050431	ШАЙБА .034	1
-	8M0050432	ШАЙБА .036	1
-	8M0050433	ШАЙБА .038	1
-	8M0050434	ШАЙБА .040	1
-	8M0050435	ШАЙБА .042	1
-	8M0050436	ШАЙБА .044	1
-	8M0050437	ШАЙБА .046	1
-	8M0050438	ШАЙБА .048	1
-	8M0050439	ШАЙБА .050	1

Рис. 65Датчики и жгут проводов Sensors and Harness

REF	Номер детали	Наименование	Кол-во
-	887767K03	Комплект выключателя пуск/стоп - тройной (три двигателя)	1
-	8M0117133	Панель выключателя пуск/стоп для установки на приборную панель - тройная	1
-	852400	Соединение промывочное	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	825191A03	Комплект шлангов для монтажа	1
-	889223K34	Комплект тахометра / спидометра	1
-	8M0063203	Комплект тахометра/спидометра 80, серый	1
-	889223K32	Комплект тахометра / спидометра	1
-	889222K23	Комплект тахометра 0-7000 об/мин, серая шкала	1
-	8M6001270	Комплект тахометра 7K, серый	1
-	889222K22	Комплект тахометра 0-7000 об/мин, белая шкала	1
-	41729A3	Комплект удлинителя шланга	1
-	877561A2	Жгут проводов в сборе	1
-	821180A6	Датчик тримма в сборе	1
-	8M0074846	Заказ 8M0098273	1
-	887979A2	Комплект выключателя ограничения наклона	1
1	8742A22	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
1	8742A21	Бак в сборе дистанционной подачи масла	1
2	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
3	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
4	12320	Кронштейн	2
5	79968	Винт (#12-11 x .750)	4
6	43298A2	КРЫШКА В СБОРЕ	1
7	11332	Уплотнительное кольцо (2.225 x .210)	1
8	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
8	816190A5	Маслозаборник в сборе с датчиком	1
9	43298A2	КРЫШКА В СБОРЕ	1
10	11332	Уплотнительное кольцо (2.225 x .210)	1
11	99802	Трубка	12
12	99439	Шланг (114.00 дюймов)	1
13	816311T	СТЯЖКА (8.00 дюймов)	5
14	17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
15	17429	Лампа	1
16	76424	Кронштейн крепления переключателя	1
17	55422	Шпилька (#10-32 x 2.00)	2
18	24676	ШАЙБА (.200 x .440 x .032)	2
19	68219	Гайка (#10-32) нержавеющая сталь	2
20	15969A09	Комплект заливной горловины для масла	1
21	15969A13	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА	1
22	15966	Пластина	1
23	815504228	Хомут червячный	2
23	8M0232395	ХОМУТ ШЛАНГА	2
24	15967	Переходник маслозаливной горловины	1
25	11332	Уплотнительное кольцо (2.225 x .210)	1
26	850719	Шланг (бухта 100.00 футов) заливной горловины масла - отрезать по необходимости	AR
27	812497A2	Диод в сборе	1
27	898289A72	Комплект диода-шнура двойной	1
28	19674Q2	Комплект выключателя/шнура аварийной остановки	1
29	NSS	NOT SOLD SEPARATE	1
30	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
31	813679	Переходник	1
32	15920Q54	ШНУР В СБОРЕ	1
33	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
34	18321	Хомут крепёжный	1
35	24676	ШАЙБА (.200 x .440 x .032)	2
36	68219	Гайка (#10-32) нержавеющая сталь	4
37	79146	Фиксатор	1
38	11149A2	Трос в сборе (6.00 дюймов)	1
39	816311T	СТЯЖКА (8.00 дюймов)	AR
40	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
41	88334A2	КОМПЛЕКТ MERCATHODE	1
41	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
42	22793	ВИНТ (#9-14 x .875)	2
43	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
44	72958A5	Электрод в сборе	1
45	72957A5	Анод в сборе	1
45	8M0181304	Анод в сборе	1
46	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	2
46	8M0204645	Кольцо уплотнительное (.796 x .139)	2
47	87698	Винт (#10-16 x 1.250) нержавеющая сталь	4
48	79091	Предохранитель 20 А	1
48	8M0207796	Предохранитель 20 А	1
49	95084A10	Трос в сборе (5.00 дюймов) красный	1
49	8M0207788	Трос в сборе	1
50	95084A13	Трос в сборе (64.00 дюймов)	1
51	45076	Гайка (#10-32) латунная клемма блока выключателя	4
52	79138A8	Трос в сборе (72.00 дюймов) чёрный	1

Рис. 66Головка цилиндров и распределительный вал Cylinder Head and Camshaft

REF	Номер детали	Наименование	Кол-во
1	897954A03	Головка блока цилиндров в сборе	1
1	8M0110154	Головка блока цилиндров в сборе	1
2	889767	ПРОБКА (12 мм)	8
3	891953	Пробка (18 мм)	1
4	896951	Пробка (24 мм)	1
5	896576	ПРОБКА (10 мм)	1
5	8M0087446	Пробка (10 мм)	1
6	892454035	Болт (M6 x 36)	20
6	8M0163131	Винт M6	20
7	880533	Седло впускного клапана	8
8	880535	Седло выпускного клапана	8
8	8M0089477	Седло выпускного клапана	8
9	880537	Направляющая впускных и выпускных клапанов	16
10	NSS	NOT SOLD SEPARATE CAP	10
11	880524	Штифт установочный (14 мм)	2
12	897630	КЛАПАН выпускной	8
12	898908	Клапан выпускной	8
12	898908	Клапан выпускной	8
13	896880	Сальник клапана	16
13	8M0214986	Сальник	16
14	895815	Пружина впускного и выпускного клапана	16
14	8M0011503	Пружина	16
15	880542A1	Фиксатор клапанов в сборе	16
15	8M0908500	Фиксатор клапанов в сборе	16
16	880543	Шпонка	32
17	897629	КЛАПАН впускной	8
17	898907	Клапан впускной	8
17	898907	Клапан впускной	8
18	898397A03	Распределительный вал впускной в сборе	1
18	898397A04	Распределительный вал впускной в сборе	1
18	898397A02	Распределительный вал впускной в сборе	1
19	898077A02	Распределительный вал выпускной в сборе	1
20	8805481	Толкатель	16/AR
20	899912001	Толкатель (2.996)	16/AR
20	8805482	Толкатель	16/AR
20	899912002	Толкатель (3.021)	16/AR
20	8805483	Толкатель	16/AR
20	899912003	Толкатель (3.046)	16/AR
20	8805484	Толкатель	16/AR
20	899912004	Толкатель (3.071)	16/AR
20	8805485	Толкатель	16/AR
20	899912005	Толкатель (3.096)	16/AR
20	8805486	Толкатель	16/AR
20	899912006	Толкатель (3.118)	16/AR
20	8805487	Толкатель	16/AR
20	899912007	Толкатель (3.138)	16/AR
20	8805488	Толкатель	16/AR
20	899912008	Толкатель (3.158)	16/AR
20	8805489	Толкатель	16/AR
20	899912009	Толкатель (3.178)	16/AR
20	88054810	ТОЛКАТЕЛЬ	16/AR
20	899912010	Толкатель (3.198)	16/AR
20	88054811	ТОЛКАТЕЛЬ	16/AR
20	899912011	Толкатель (3.218)	16/AR
20	88054812	ТОЛКАТЕЛЬ	16/AR
20	899912012	Толкатель (3.238)	16/AR
20	88054813	ТОЛКАТЕЛЬ	16/AR
20	899912013	Толкатель (3.258)	16/AR
20	88054814	ТОЛКАТЕЛЬ	16/AR
20	899912014	Толкатель (3.278)	16/AR
20	88054815	ТОЛКАТЕЛЬ	16/AR
20	899912015	Толкатель (3.298)	16/AR
20	88054816	ТОЛКАТЕЛЬ	16/AR
20	899912016	Толкатель (3.318)	16/AR
20	88054817	ТОЛКАТЕЛЬ	16/AR
20	899912017	Толкатель (3.338)	16/AR
20	88054818	ТОЛКАТЕЛЬ	16/AR
20	899912018	Толкатель (3.358)	16/AR
20	88054819	ТОЛКАТЕЛЬ	16/AR
20	899912019	Толкатель (3.378)	16/AR
20	88054820	ТОЛКАТЕЛЬ	16/AR
20	899912020	Толкатель (3.398)	16/AR
20	88054821	ТОЛКАТЕЛЬ	16/AR
20	899912021	Толкатель (3.418)	16/AR
20	88054822	ТОЛКАТЕЛЬ	16/AR
20	899912022	Толкатель (3.438)	16/AR
20	88054823	ТОЛКАТЕЛЬ	16/AR
20	899912023	ТОЛКАТЕЛЬ (3.458)	16/AR
20	88054824	ТОЛКАТЕЛЬ	16/AR
20	899912024	ТОЛКАТЕЛЬ (3.478)	16/AR
20	88054825	ТОЛКАТЕЛЬ	16/AR
20	88054826	ТОЛКАТЕЛЬ	16/AR
20	88054827	ТОЛКАТЕЛЬ	16/AR
20	899912027	ТОЛКАТЕЛЬ (3.538)	16/AR
20	88054828	ТОЛКАТЕЛЬ	16/AR
20	899912028	ТОЛКАТЕЛЬ (3.558)	16/AR
20	88054829	ТОЛКАТЕЛЬ	16/AR
20	899912029	ТОЛКАТЕЛЬ (3.578)	16/AR
20	88054830	ТОЛКАТЕЛЬ	16/AR
20	88054831	ТОЛКАТЕЛЬ	16/AR
20	899912031	ТОЛКАТЕЛЬ (3.621)	16/AR
20	88054832	ТОЛКАТЕЛЬ	16/AR
20	88054833	ТОЛКАТЕЛЬ	16/AR
20	899912033	ТОЛКАТЕЛЬ (3.671)	16/AR
20	88054834	ТОЛКАТЕЛЬ	16/AR
20	899912034	ТОЛКАТЕЛЬ (3.696)	16/AR
20	88054835	ТОЛКАТЕЛЬ	16/AR
21	892454030	Винт (M6 x 30)	2
22	880553T02	Крышка распределительного вала в сборе	1
22	880553A07	Крышка распределительного вала в сборе	1
22	880553T02	Крышка распределительного вала в сборе	1
22	880553A07	Крышка распределительного вала в сборе	1
22	880553T05	Крышка распределительного вала в сборе	1
22	880553T06	Крышка распределительного вала	1
22	880553T05	Крышка распределительного вала в сборе	1
22	880553T06	Крышка распределительного вала	1
22	880553A07	Крышка распределительного вала в сборе	1
-	880553T06	Крышка распределительного вала	1
23	892893	Сальник	1
24	892584	Сальник	2
25	8M0008370	Пластина катушки зажигания в сборе	1
25	8M0008370	Пластина катушки зажигания в сборе	1
25	8M0010552	Пластина катушки зажигания в сборе	1
25	8M0010552	Пластина катушки зажигания в сборе	1
26	859578A1	ПРОБКА В СБОРЕ Масляная	1
26	8M0240831	МАСЛЯНАЯ ПРОБКА	1
27	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
27	8M0204673	Кольцо уплотнительное .921 x .139	1
28	880558	Направляющая короткая	1
29	88552660	Винт (M8 x 60)	4
29	8M0103817	Винт (M8 x 60)	4
30	880550	Звёздочка привода распределительного вала	2
30	8M0241408	Звездочка распределительного вала	2
31	884403	Винт (M12 x 40)	2
31	8M0237436	Винт	2
32	897797A01	Натяжитель в сборе	1
32	898463A01	Натяжитель в сборе	1
33	880631001	Уплотнительное кольцо крышки натяжителя оранжевое	1
33	8M0237361	Кольцо уплотнительное	1
34	893338	Торцевая крышка натяжителя	1
34	8M0064752	ТОРЦЕВАЯ КРЫШКА НАТЯЖИТЕЛЯ РАСПРЕДВАЛОВ	1
35	88552525	Винт (M6 x 25 мм) нержавеющая сталь	2
35	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
36	88552540	Винт (M6 x 40 мм) нержавеющая сталь	3
36	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
37	888988019	Хомут (22,6 мм)	1
38	897673A01	Шланг в сборе вентиляционный	1
39	880615T01	Катушка в сборе	4
40	88552525	Винт (M6 x 25 мм) нержавеющая сталь	4
40	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	4
41	898829001	Свеча зажигания (NGK# LFR4A-E)	4
41	8M0157328	Свеча зажигания (NGK# LFR4A-E)	4
42	899145	Хомут крепёжный	2
43	88552525	Винт (M6 x 25 мм) нержавеющая сталь	11 or 13
43	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	11 or 13
44	88552512	Винт (M6 x 12 мм) нержавеющая сталь	3
44	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	3
45	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
45	8M0024808	J-образный зажим	1
46	93702	Шайба (.250 наружная звездообразная)	1
47	8M0008232	Шайба	2
48	8M0008535	Винт (M6 x 90)	2
48	8M0008535	Винт (M6 x 90)	2
48	88552585	Винт (M6 x 85 мм) нержавеющая сталь	2
48	88552585	Винт (M6 x 85 мм) нержавеющая сталь	2
49	8M0008642	Кольцо резиновое антиротационное	4
49	8M0119617	Кольцо-втулка@4	4
50	8M0008936	Наклейка момент затяжки винта катушки	1
51	880609	Датчик в сборе	1
52	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
-	897534A07	Комплект прокладок головки блока цилиндров	1
-	897148A09	Сборка длинного блока 75/80/90/100	1
-	897148A08	Сборка длинного блока 115	1

Рис. 67Верхний кожух 1B943218 и ранее Top Cowl 1B943218 and below

REF	Номер детали	Наименование	Кол-во
1	899341T01	Верхний кожух в сборе Mercury	1
1	8M0050004	Заказ 100-8M0075360	1
1	899341T02	Верхний кожух в сборе Mariner	1
1	8M0075361	Верхний кожух в сборе Mariner, без наклеек	1
1	8M0075360	Верхний кожух в сборе Mercury, без наклеек	1
1	8M0075361	Верхний кожух в сборе Mariner, без наклеек	1
2	897529T	Крышка воздухозаборника - Mercury	1
2	897529T01	Крышка воздухозаборника - Mariner	1
3	888950020	Винт (M4 x 20 мм) (M4 x 1.75)	4
4	8M0000346	Шумоизоляционный кожух в сборе	1
5	831207T10	Рукоятка	1
5	831207A16	Комплект рукоятки замка кожуха	1
5	831207A16	Комплект рукоятки замка кожуха	1
6	812707	Втулка	2
7	12134	ШАЙБА ВОЛНОВАЯ	1
8	8M0001081	Кулачок	1
9	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
9	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
10	19605	Шайба (.520 x .850 x .060) нейлоновая - чёрная	3
10	8M0042643	Шайба (.520 x .850 x .060) нейлоновая, чёрная	3
11	815477	УПОР ЗАЩЕЛКИ	2
12	897975	Опорная пластина	1
13	821249M2	Кронштейн передний	1
13	8M0036792	Кронштейн	1
14	815477	УПОР ЗАЩЕЛКИ	1
15	8155381	Роликовый штифт	1
16	815263	РОЛИК	1
16	8M0207770	Ролик @3	1
17	8237951	Стопорное кольцо	1
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
19	401366	ГАЙКА (M6) Нержавеющая сталь	1
20	88552512	Винт (M6 x 12 мм) нержавеющая сталь	3
20	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	3
21	897924A01	Наклейка задней линзы и графический комплект	1
21	8M0022127	Заказ 8M0114993	1
-	889246A01	Комплект наклеек Mercury 75	1
-	8M0063408	Заказ 37-8M0114993	1
-	8M0061175	Наклейка "Мощность (75)"	1
-	8M0115000	Наклейка сервисного комплекта	1
-	889246A02	Комплект наклеек Mercury 80	1
-	8M0114993	Наклейка сервисного комплекта	1
-	8M0061176	Наклейка "Мощность (80)"	1
-	889246A03	Комплект наклеек Mercury 90	1
-	8M0063408	Заказ 37-8M0114993	1
-	8M0061177	Наклейка "Мощность (90)"	1
-	8M0115000	Наклейка сервисного комплекта	1
-	8M0114993	Наклейка сервисного комплекта	1
-	889246A04	Комплект наклеек Mercury 100	1
-	8M0063419	ORD 37-8M0114993 Mercury / Quicksilver	1
-	8M0061178	Наклейка "Мощность (100)"	1
-	889246A05	Комплект наклеек Mercury 115	1
-	8M0063408	Заказ 37-8M0114993	1
-	8M0061180	Наклейка "Мощность 115"	1
-	8M0115000	Наклейка сервисного комплекта	1
-	898822001	Наклейка Mariner 75	1
-	898822002	Наклейка Mariner 80	1
-	898822003	Наклейка Mariner 90	1
-	898822004	Наклейка Mariner 100	1
-	898822005	Наклейка Mariner 115	1
-	8592712	Наклейка M Icon	1
-	8M0133054	Наклейка	1

Рис. 68Коленчатый вал ПОРШНИ И ШАТУНЫ Crankshaft PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	880894T	Коленчатый вал	1
2	8040992	Сальник масляный	1
3	8041002	Сальник масляный	1
4	804101T	Подшипник	4
4	804101T10	Подшипник	4
4	804101T20	Подшипник	4
5	804102T	Подшипник	5
5	804102T10	Подшипник	5
5	804102T20	Подшипник	5
5	804102T30	Подшипник	5
6	804103T	Подшипник	1
6	804103T10	Подшипник	1
6	804103T20	Подшипник	1
7	880895T1	Поршень в сборе	4
7	880895A14	Поршень/шатун	4
7	880895T10	Поршень в сборе	AR
7	880895A16	Поршень/шатун	AR
8	880896	Болт (M8 x 38)	8
9	880897T1	Комплект поршневых колец	4
9	880897T02	Комплект поршневых колец	4
9	880898T1	Комплект поршневых колец	AR
9	880898T02	Комплект поршневых колец	AR
10	880899T	Подшипник	8
10	880899T10	Подшипник	8
10	880899T20	Подшипник	8
10	880899T30	Подшипник	8
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 69ВЫПУСКНОЙ КОЛЛЕКТОР Exhaust Manifold

REF	Номер детали	Наименование	Кол-во
1	8M0090823	Выхлопной коллектор в сборе	1
1	8M0164310	Выпускной коллектор	1
2	8M0047995	Пробка (18 мм)	3
2	8M0087451	Пробка (18 мм)	3
3	NSS	NOT SOLD SEPARATE O-RING	3
4	8M0090822	Прокладка	1
5	88552635	Винт (M8 x 35 мм)	6
5	8M0103814	Винт (M8 x 35 мм)	6
6	8M0062044	Штифт крепления	1

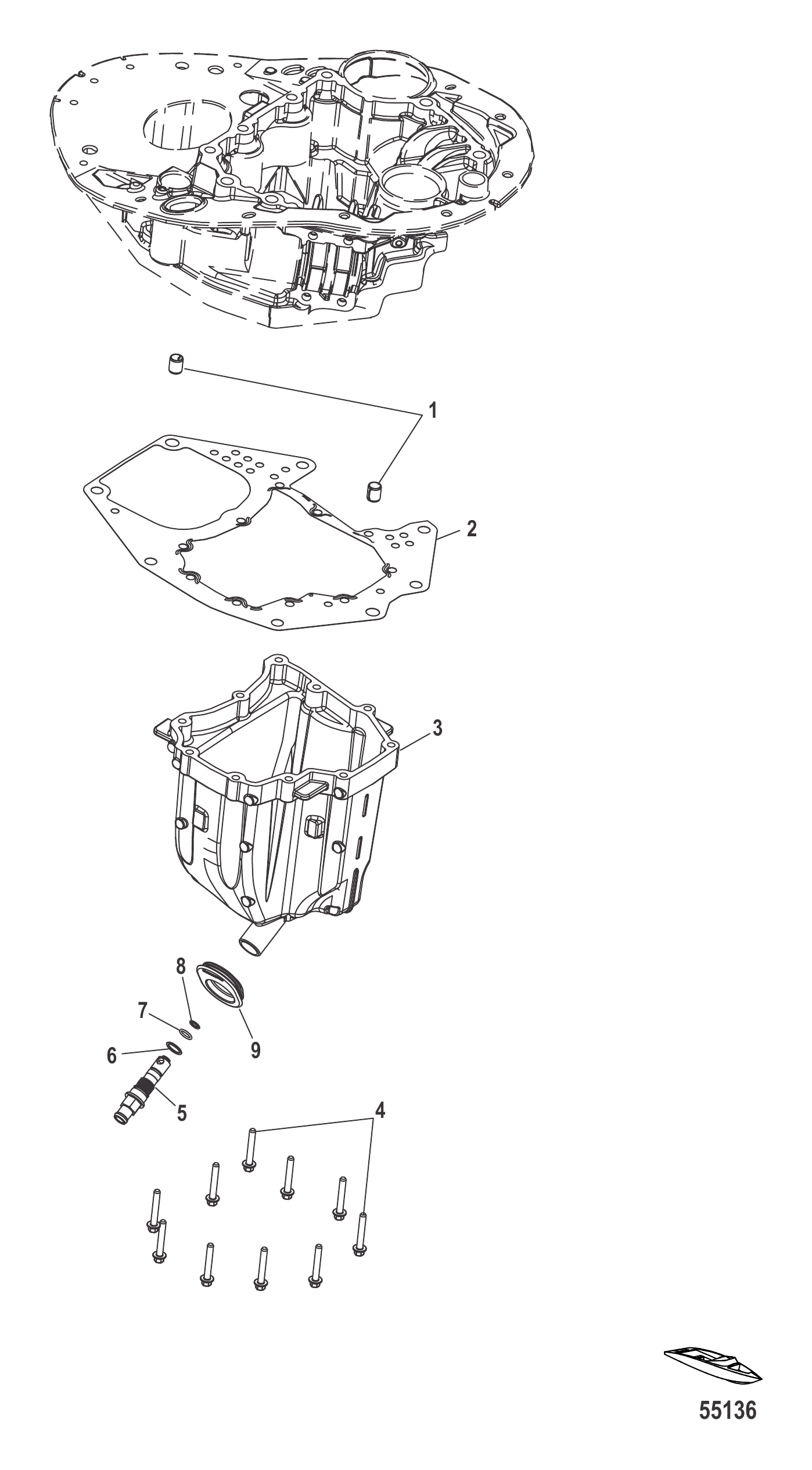

Рис. 70Масляный поддон Oil Sump

REF	Номер детали	Наименование	Кол-во
1	821327	ШТИФТ НАПРАВЛЯЮЩИЙ	2
2	8M0078540	ПРОКЛАДКА	1
3	8M0091528	МАСЛЯНЫЙ ПОДДОН	1
4	88552540	Винт (M6 x 40 мм) нержавеющая сталь	10
4	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	10
5	8M0064964	МАСЛЯНАЯ ПРОБКА В СБОРЕ	1
5	8M0112869	Масляная пробка в сборе	1
6	85045	Кольцо уплотнительное (.551 x .070)	1
7	62706	Кольцо уплотнительное (.426 x .070) коленчатого вала	1
8	8M0036228	Уплотнительное кольцо (8.1 X 1.6)	1
9	8M0068703	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1

Рис. 71АДАПТЕРНАЯ ПЛИТА Adapter Plate

REF	Номер детали	Наименование	Кол-во
-	887767K03	Комплект выключателя пуск/стоп - тройной (три двигателя)	1
-	8M0117133	Панель выключателя пуск/стоп для установки на приборную панель - тройная	1
-	852400	Соединение промывочное	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	825191A03	Комплект шлангов для монтажа	1
-	889223K34	Комплект тахометра / спидометра	1
-	8M0063203	Комплект тахометра/спидометра 80, серый	1
-	889223K32	Комплект тахометра / спидометра	1
-	889222K23	Комплект тахометра 0-7000 об/мин, серая шкала	1
-	8M6001270	Комплект тахометра 7K, серый	1
-	889222K22	Комплект тахометра 0-7000 об/мин, белая шкала	1
-	41729A3	Комплект удлинителя шланга	1
-	877561A2	Жгут проводов в сборе	1
-	821180A6	Датчик тримма в сборе	1
-	8M0074846	Заказ 8M0098273	1
-	887979A2	Комплект выключателя ограничения наклона	1
1	8742A22	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
1	8742A21	Бак в сборе дистанционной подачи масла	1
2	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
3	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
4	12320	Кронштейн	2
5	79968	Винт (#12-11 x .750)	4
6	43298A2	КРЫШКА В СБОРЕ	1
7	11332	Уплотнительное кольцо (2.225 x .210)	1
8	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
8	816190A5	Маслозаборник в сборе с датчиком	1
9	43298A2	КРЫШКА В СБОРЕ	1
10	11332	Уплотнительное кольцо (2.225 x .210)	1
11	99802	Трубка	12
12	99439	Шланг (114.00 дюймов)	1
13	816311T	СТЯЖКА (8.00 дюймов)	5
14	17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
15	17429	Лампа	1
16	76424	Кронштейн крепления переключателя	1
17	55422	Шпилька (#10-32 x 2.00)	2
18	24676	ШАЙБА (.200 x .440 x .032)	2
19	68219	Гайка (#10-32) нержавеющая сталь	2
20	15969A09	Комплект заливной горловины для масла	1
21	15969A13	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА	1
22	15966	Пластина	1
23	815504228	Хомут червячный	2
23	8M0232395	ХОМУТ ШЛАНГА	2
24	15967	Переходник маслозаливной горловины	1
25	11332	Уплотнительное кольцо (2.225 x .210)	1
26	850719	Шланг (бухта 100.00 футов) заливной горловины масла - отрезать по необходимости	AR
27	812497A2	Диод в сборе	1
27	898289A72	Комплект диода-шнура двойной	1
28	19674Q2	Комплект выключателя/шнура аварийной остановки	1
29	NSS	NOT SOLD SEPARATE	1
30	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
31	813679	Переходник	1
32	15920Q54	ШНУР В СБОРЕ	1
33	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
34	18321	Хомут крепёжный	1
35	24676	ШАЙБА (.200 x .440 x .032)	2
36	68219	Гайка (#10-32) нержавеющая сталь	4
37	79146	Фиксатор	1
38	11149A2	Трос в сборе (6.00 дюймов)	1
39	816311T	СТЯЖКА (8.00 дюймов)	AR
40	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
41	88334A2	КОМПЛЕКТ MERCATHODE	1
41	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
42	22793	ВИНТ (#9-14 x .875)	2
43	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
44	72958A5	Электрод в сборе	1
45	72957A5	Анод в сборе	1
45	8M0181304	Анод в сборе	1
46	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	2
46	8M0204645	Кольцо уплотнительное (.796 x .139)	2
47	87698	Винт (#10-16 x 1.250) нержавеющая сталь	4
48	79091	Предохранитель 20 А	1
48	8M0207796	Предохранитель 20 А	1
49	95084A10	Трос в сборе (5.00 дюймов) красный	1
49	8M0207788	Трос в сборе	1
50	95084A13	Трос в сборе (64.00 дюймов)	1
51	45076	Гайка (#10-32) латунная клемма блока выключателя	4
52	79138A8	Трос в сборе (72.00 дюймов) чёрный	1

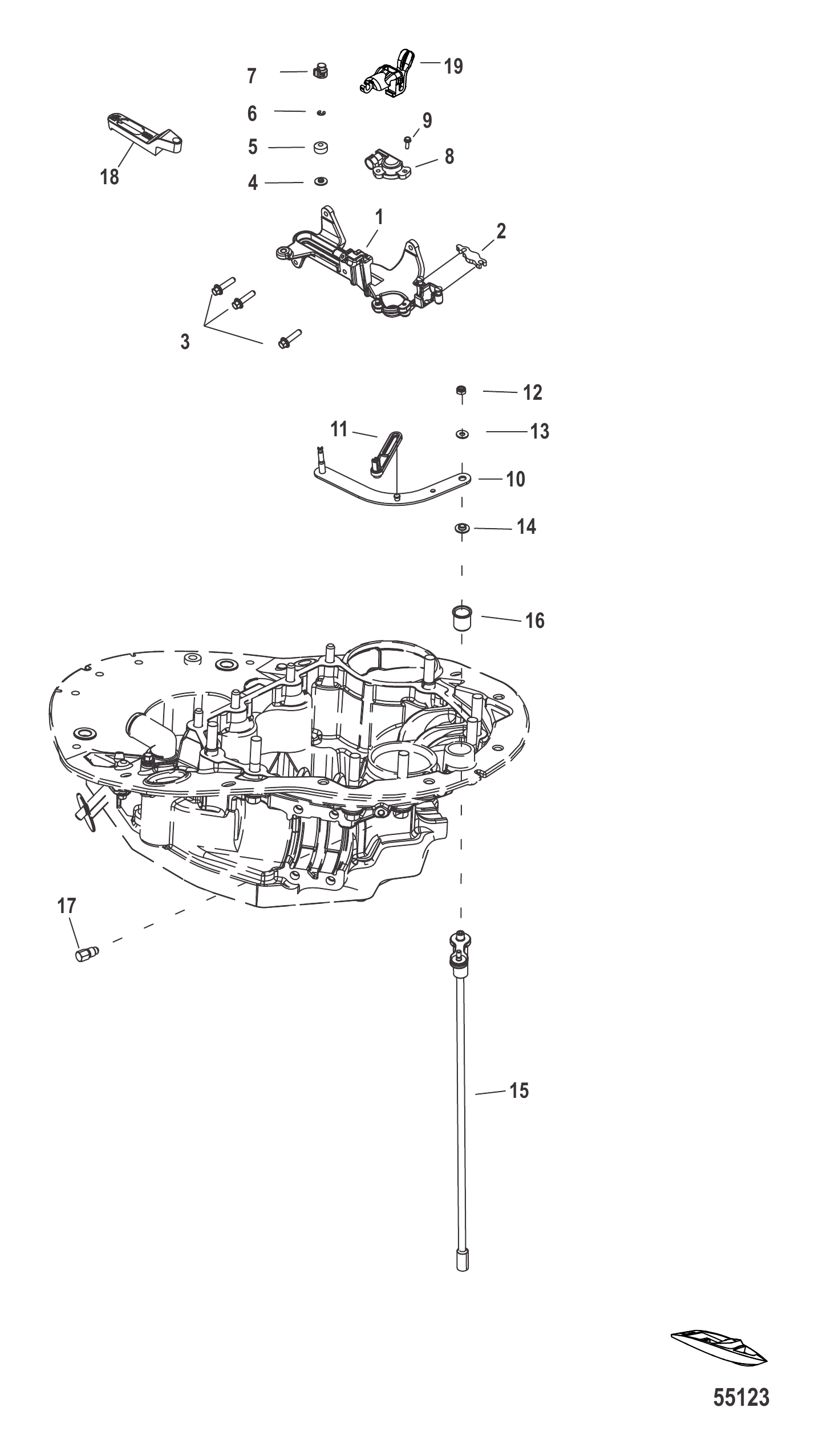

Рис. 72МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ Shift Linkage

REF	Номер детали	Наименование	Кол-во
1	8M0058458	КРОНШТЕЙН В СБОРЕ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
2	899044	Фиксатор	1
3	88552525	Винт (M6 x 25 мм) нержавеющая сталь	3
3	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	3
4	8M0050560	ШАЙБА	1
5	8M0031453	РОЛИК	1
6	27290	КОЛЬЦО Стопорное	1
7	8M0076452	ФИКСАТОР В СБОРЕ	1
7	8M0150203	ФИКСАТОР В СБОРЕ	1
8	8M0181784	ДАТЧИК ПОЛОЖЕНИЯ ПЕРЕКЛЮЧЕНИЯ	1
9	4001186	ВИНТ (M4 X 13) Шестигранная головка с шайбой, нержавеющая сталь	1
10	8M0075152	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
11	8M0058943	РЫЧАГ ДАТЧИКА	1
12	401386	ГАЙКА (M6) Нержавеющая сталь	1
13	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
14	8M0035249	ВТУЛКА (ВНУТР. ДИАМ. 6.452 ММ) С ФЛАНЦЕМ	1
14	8M0237472	ВТУЛКА	1
15	8M0060213	ВАЛ ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
15	8M0199744	ВАЛ ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
16	8M0063632	ВТУЛКА С ФЛАНЦЕМ	1
17	888823001	Фиксатор переключения передач в сборе	1
18	8M0104795	ПРОСТАВКА, КРОНШТЕЙН ПЕРЕКЛЮЧЕНИЯ	1
19	8M0071176	ЗАЩЁЛКА ТРОСА УПРАВЛЕНИЯ	1

Рис. 73Компоненты электронной платы серийный № 1B723942 и ниже Electrical Plate Component Serial Number 1B723942 and Below

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	897619T01	Пластина электрическая	1
2	856954	Втулка	2
3	834985	Втулка уплотнительная	2
3	8M0190980	ВТУЛКА	2
4	879962	Зажим	4
5	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
6	822179	Втулка уплотнительная	2
7	82129125	ВИНТ (M6 x 25 мм)	4
8	45076	Гайка (#10-32) латунная клемма блока выключателя	2
9	813938	Гайка колпачковая (#10-32)	2
10	859172	ХОМУТ Применять где применимо	1
11	892579T13	Жгут проводов двигателя	1
-	83296915	ПРЕДОХРАНИТЕЛЬ мини - синий - 15 ампер	1
-	832969T15	Предохранитель Mini — синий — 15 А	1
-	8329692	Предохранитель мини - серый - 2 А	1
-	8M0207797	Предохранитель Mini — серый — 2 А	1
-	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	4
-	832969T20	Предохранитель Mini — жёлтый — 20 А	4
-	8329695	Предохранитель мини - коричневый - 5 А	1
-	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
-	858754	Крышка предохранителя	2
12	26993	СТОПОРНАЯ ШАЙБА (.312)	3
12	8M0204647	Стопорная шайба (.312)	3
13	68292	Гайка (.312-18)	2
13	8M0204668	Гайка (.312-18)	2
14	880787	Изоляционный колпачок - жёлтый	1
15	816311T	СТЯЖКА (8.00 дюймов)	AR
15	69355	Стяжка (5.50 дюймов)	AR
15	8M0214940	Стяжка	AR
16	819514T24	Жгут проводов тримма	1
17	93388T21	Трос в сборе чёрный	1
18	899145	Хомут крепёжный	2
19	898454	Зажим (19 мм)	1
20	882751	Реле	3
20	8M0219830	РЕЛЕ	3
21	865205	Зажим	3
22	875302A1	Клемма аккумуляторная в сборе	1
23	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
24	93388T20	Кабельный узел чёрный	1
25	878231T05	Жгут проводов предохранителей	1
26	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
27	88439A46	Кабельный жгут аккумулятора — положительный	1
28	85172	ШАЙБА	1
29	NSS	NOT SOLD SEPARATE Tag-Battery	1

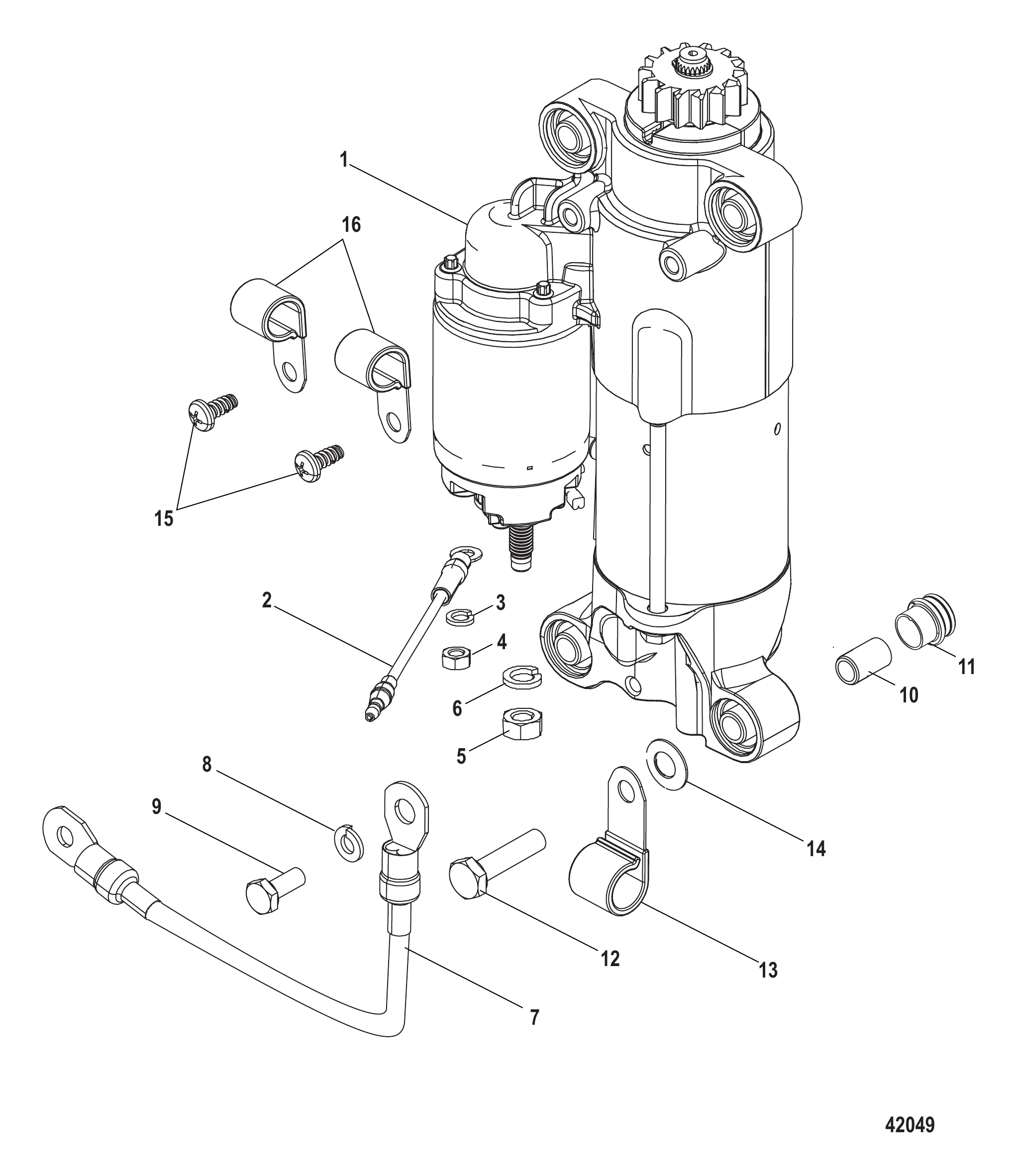

Рис. 74Стартер 1B759588 и новее Starter Motor 1B759588 and Up

REF	Номер детали	Наименование	Кол-во
1	879345T77	Стартер в сборе комплектный	1
2	898890T01	Трос в сборе	1
3	400255	СТОПОРНАЯ ШАЙБА (M5)	1
4	400211	ГАЙКА (M5) Нержавеющая сталь	1
5	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
6	26993	СТОПОРНАЯ ШАЙБА (.312)	1
6	8M0204647	Стопорная шайба (.312)	1
7	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
7	93388A8	Трос в сборе (12.5 дюймов) чёрный	1
8	400255	СТОПОРНАЯ ШАЙБА (M5)	1
9	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	1
9	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	1
10	8M0047039	Проставка	4
11	8M0047038	Опора	8
11	8M0073891	Опора	8
12	88552645	Винт (M8X45)	4
13	814634	Хомут	1
14	43430	Шайба	4
15	8M0037204	ВИНТ Нейлоновый, Вставной (.25-20 x .50)	2
16	8M0040205	Хомут	2

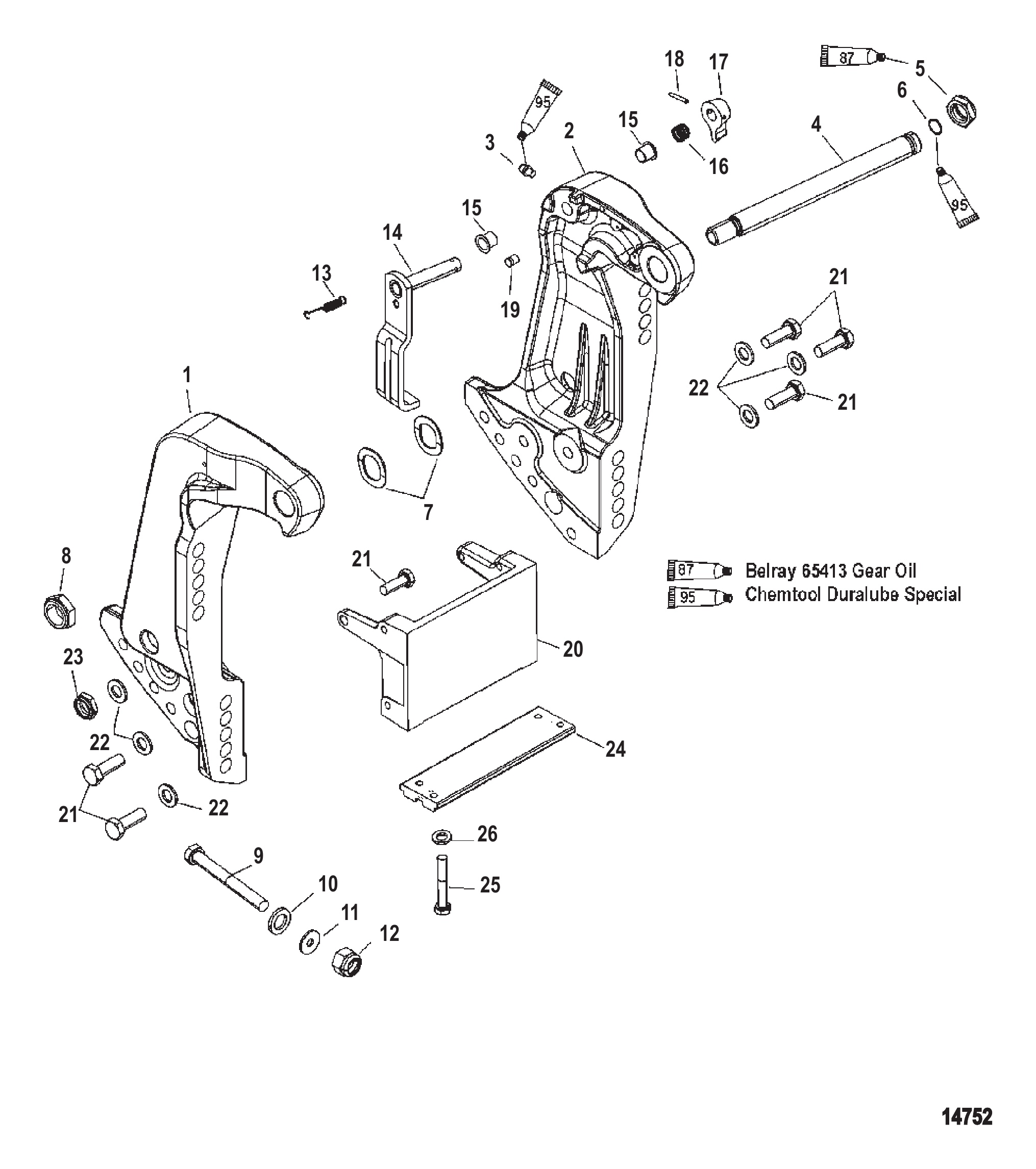

Рис. 75Транцевый кронштейн Transom Bracket

REF	Номер детали	Наименование	Кол-во
1	828334F1	Кронштейн транца	1
1	828334T02	КРОНШТЕЙН В СБОРЕ ТРАНЦА - ПРАВЫЙ БОРТ	1
2	828333A3	Кронштейн транца в сборе	1
2	828333T07	Кронштейн транца в сборе - левый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	99170A2	Комплект трубок наклона	1
4	826125A1	Трубка наклона	1
4	826125A1	Трубка наклона	1
5	859133	ГАЙКА (1.00-14)	1
5	82671327	ГАЙКА (1.0-14)	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	858869	Гайка (.875-14)	1
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	830899	Пружина натяжная	1
14	821176T1	Рычаг фиксатора наклона в сборе	1
14	8M0109798	Рычаг фиксатора наклона в сборе	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1
20	818771T1	Кронштейн якоря	1
20	8M0086406	Кронштейн крепления	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
24	818298Q1	Комплект анода	1
25	4000330	ВИНТ (M6 x 25)	2
25	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2

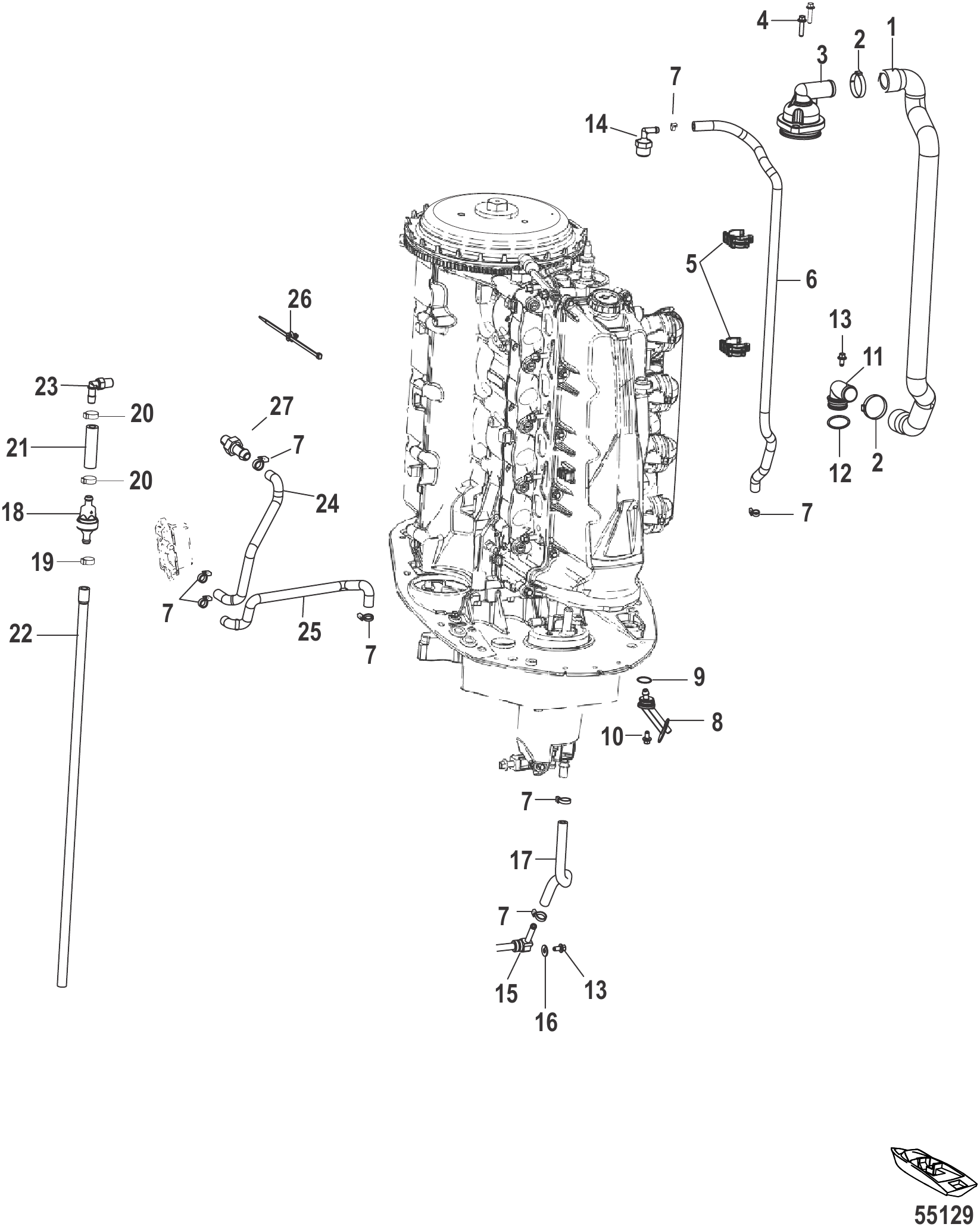

Рис. 76Система охлаждения Cooling

REF	Номер детали	Наименование	Кол-во
1	8M0055699	Шланг	1
2	888988001	Хомут (36,1 мм)	AR
2	8M0204719	Хомут 36,1 мм	AR
3	8M0090819	Сборка термостата	1
4	88552525	Винт (M6 x 25 мм) нержавеющая сталь	3
4	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	3
5	8M0061994	Зажим	2
6	8M0055698	Шланг	1
7	816311T	СТЯЖКА (8.00 дюймов)	AR
8	8M0055215	Контрольная струя	1
9	38101	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.674 x .103) (МАЛОЕ)	1
10	8M0012661	Винт M6 x 14 HEX FLG SS	1
11	8M0057408	Штуцер	1
12	29845	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.924 x .103)	1
12	8M0204650	Кольцо уплотнительное	1
13	88552512	Винт (M6 x 12 мм) нержавеющая сталь	1
13	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
14	8M0061328	Фильтр сетчатый защелкивающийся	1
15	8M0050013	Штуцер охлаждения выпуска	1
16	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
16	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
17	8M0045298	Шланг распылителя	1
18	8M0035700	Шланг в сборе системы промывки	1
18	8M0102825	Шланг	1
19	855697	ХОМУТ (16.2)	AR
19	8M0204696	Хомут	AR
20	888988022	Хомут	AR
21	8M0057620	Шланг промывочный	1
22	8M0057599	Трубка (8 внутр. диам. X 14 наружн. диам. X 840 мм)	1
23	8M0075779	Фитинг	1
24	8M0056685	Шланг	1
25	8M0056483	Шланг	1
26	899145	Хомут крепёжный	AR
27	291112	Фитинг	1

Рис. 77КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА Powerhead Gasket Set Components

REF	Номер детали	Наименование	Кол-во
1	804145	Ремень клиновой	1
2	804143	Болт (M10 x 35)	2
2	804143001	Болт	2
3	804142T	Шестерня ведомая	2
4	804144	Сальник масляный распределительного вала	2
4	804144001	Сальник масляный	2
5	804141	Штифт установочный	2
6	804140T	Распределительный вал	1
6	8M0057172	Распределительный вал	1
7	804139T	РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ	1
8	804128T	Клапан впускной	8
9	804129T	Клапан выпускной	8
10	804130	Седло	16
11	804136	Сальник	8
12	804137	Сальник	8
13	804131	Пружина клапана	16
14	804132	Фиксатор	16
15	804135	Сухарь клапана	32
16	804138T	Толкатель клапана	16
17	8046071	Регулировочная шайба	AR
17	8046072	Регулировочная шайба	AR
17	8046073	Регулировочная шайба	AR
17	8046074	Регулировочная шайба	AR
17	8046075	Регулировочная шайба	AR
17	8046076	Регулировочная шайба	AR
17	8046077	Регулировочная шайба	AR
17	8046078	Регулировочная шайба	AR
17	8046079	Регулировочная шайба	AR
17	80460710	Регулировочная шайба	AR
17	80460711	Регулировочная шайба	AR
17	80460712	Прокладка регулировочная	AR
17	80460713	Прокладка регулировочная	AR
17	80460714	Прокладка регулировочная	AR
17	80460715	Прокладка регулировочная	AR
17	80460716	Прокладка регулировочная	AR
17	80460717	Прокладка регулировочная	AR
17	804608	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ	AR
17	80460810	Прокладка регулировочная	AR
17	80460820	Прокладка регулировочная	AR
17	80460830	Прокладка регулировочная	AR
17	80460840	Подушка регулировочная	AR
17	80460850	Прокладка регулировочная	AR
17	80460860	Прокладка регулировочная	AR
17	80460870	Прокладка регулировочная	AR
17	80460880	Прокладка регулировочная	AR
18	804149	Тарелка клапана	1
19	804153	Шпонка	1
20	804146	Натяжитель	1
21	804150	Болт (M10 x 45)	1
22	804147	Пружина	1
23	804148	Шланг	1
24	804151T	ШЕСТЕРНЯ ПРИВОДА	1
25	881314	Гайка (M40)	1
25	881314003	Гайка	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

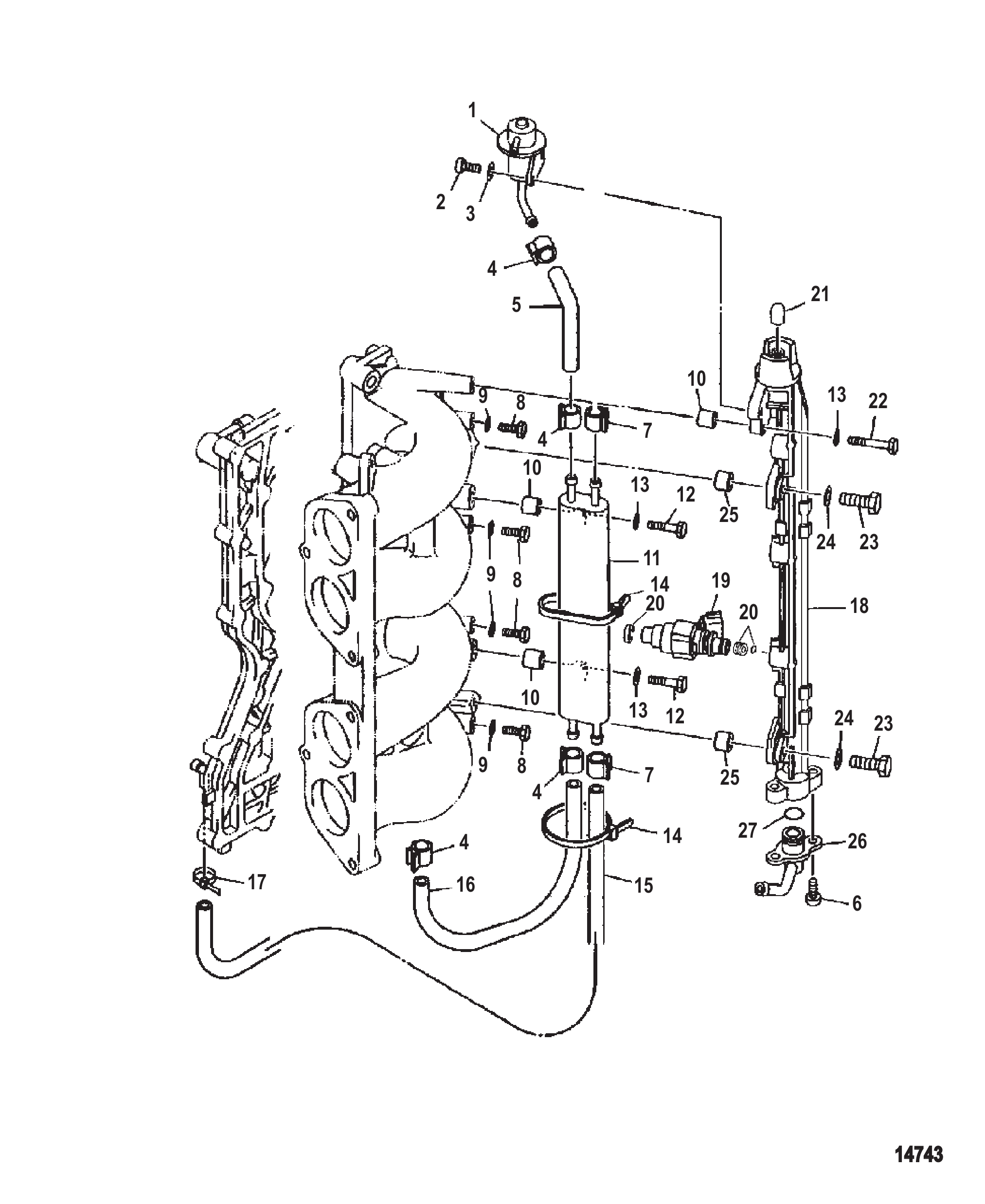

Рис. 78Форсунка впрыска топлива Fuel Injection Nozzle

REF	Номер детали	Наименование	Кол-во
1	880888T	РЕГУЛЯТОР ДАВЛЕНИЯ ТОПЛИВА	1
1	880888T02	РЕГУЛЯТОР ДАВЛЕНИЯ ТОПЛИВА	1
2	881524	Винт (M6 x 12)	2
3	881525	Шайба стопорная	2
4	881531	Хомут	4
5	881528	Шланг	1
6	881509	Винт (M5 x 15)	2
7	881530	Хомут	2
8	84088M	ВИНТ (M6 x 10)	4
9	827610	ПРОКЛАДКА	4
10	888260	ХОМУТ	3
11	881527T	ОХЛАДИТЕЛЬ	1
11	881527T01	ОХЛАДИТЕЛЬ	1
12	881507	Болт (M6 x 25)	2
13	881533	Шайба	3
14	69355	Стяжка (5.50 дюймов)	2
14	8M0214940	Стяжка	2
15	881536	Шланг	1
16	881529	Шланг	1
17	879650	Хомут	1
17	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
18	881518T	ТРУБКА ПОДАЧИ	1
19	880887T1	ФОРСУНКА	4
20	885183A1	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
21	881520	Крышка	1
22	881534	Болт (M6 x 10)	1
23	881532	Болт (M8 x 45)	2
24	881508	Шайба	2
25	881526	Втулка	2
26	881521T	НИППЕЛЬ	1
27	881522	Кольцо уплотнительное	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881440T1	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1
-	881440T04	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1
-	881440T2	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1
-	881440T04	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1

Рис. 79Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	888845T06	Сборка корпуса редуктора в сборе - Long - 2.07:1	1
-	888845T07	Сборка корпуса редуктора в сборе - X-Long - 2.07:1	1
-	888845T08	Сборка корпуса редуктора в сборе - Long - 2.33:1	1
-	888845T09	Сборка корпуса редуктора в сборе - X-Long - 2.33:1	1
1	888845T	Корпус редуктора в сборе базовый	1
2	8227731	ВСТАВКА Резьбовая	2
3	888807	Толкатель кулачка в сборе	1
4	19917	Кулачок переключения	1
4	8M4504018	Кулачок переключения	1
5	888806	Штанга привода сцепления	1
6	78905	Палец крестовый	1
6	8M0084243	ШТИФТ КРЕСТОВИНА	1
7	78906	Палец	1
7	8M0084245	Штифт фиксатора пружины	1
8	79910	Пружина	1
9	78910	Шайба	1
10	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
10	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
11	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
12	NSS	NOT SOLD SEPARATE Cup	1
13	881260A3	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА - 29 ЗУБЬЕВ	1
13	882813A3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА И ПРИВОДНОЙ 28 ЗУБЬЕВ	1
14	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
15	856823	Кольцо стопорное	1
16	888805T	Муфта	1
17	888804	Вал гребного винта	1
17	8M0140444	Вал гребного винта	1
18	30893	Пружина	1
19	889991T	Шестерня заднего хода (29 зубьев) (29 ЗУБЬЕВ)	1
19	889990T	Шестерня заднего хода	1
20	12596T2	Корпус подшипника в сборе	1
20	8M0168901	КОРПУС В СБОРЕ	1
21	97386	Кольцо уплотнительное (3.609 x .139)	1
21	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
22	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
23	70080	Сальник масляный (внутренний)	1
23	8M0205728	Сальник	1
24	70081	Сальник масляный наружный	1
24	8M0205729	САЛЬНИК	1
25	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
26	12577	Упорная шайба	1
27	12576	Подшипник упорный	1
28	429172	ШПИЛЬКА (M8 x 48)	2
28	8M0034456	Шпилька (M8 X 1.25 X 48)	2
29	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
30	401378	ГАЙКА (M8)	2
31	NSS	NOT SOLD SEPARATE Decal-Gearcase Pinion Identification	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	881260A3	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА - 29 ЗУБЬЕВ	1
-	882813A3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА И ПРИВОДНОЙ 28 ЗУБЬЕВ	1
-	803496T2	Комплект подшипников/сальников	1
-	888805A00	Ремонтный комплект муфты и толкателя кулачка	1

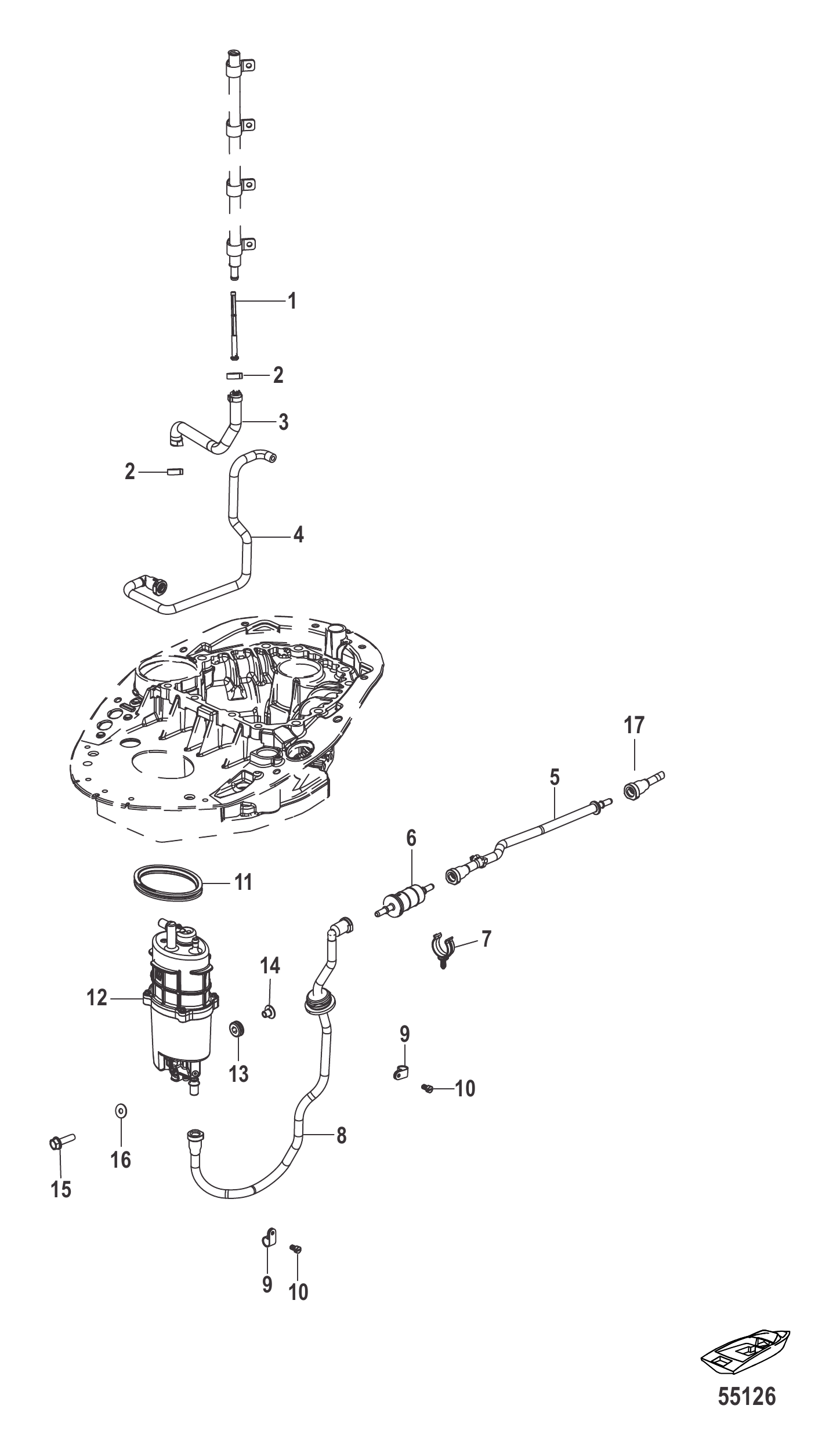

Рис. 80Топливная система - шланги и модуль Fuel Supply System-Hoses and Module

REF	Номер детали	Наименование	Кол-во
1	8M0090809	Сетка топливной рампы	1
2	855697	ХОМУТ (16.2)	AR
2	8M0204696	Хомут	AR
3	8M0079868	Шланг	1
3	8M0237471	Шланг от топливного модуля к рампе	1
4	8M0060614	Шланг	1
4	8M0203774	Шланг коллектора	1
5	8M0073119	Шланг	1
5	8M0203770	Шланг в сборе	1
6	879885Q	Топливный фильтр линейный	1
7	8M0063572	Шланг	1
8	8M0061494	Шланг	1
8	8M0203769	Шланг в сборе	1
9	8M0037098	Хомут шланга	2
9	8M0224396	Хомут шланга	2
10	8M0037204	ВИНТ Нейлоновый, Вставной (.25-20 x .50)	2
11	8M0037209	Втулка фиксатора модуля подачи топлива	1
12	8M0057676	Модуль подачи топлива с двумя насосами	1
12	8M0235171	Модуль подачи топлива сдвоенный насос	1
13	834985	Втулка уплотнительная	1
13	8M0190980	ВТУЛКА	1
14	856954	Втулка	1
15	88552525	Винт (M6 x 25 мм) нержавеющая сталь	1
15	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	1
16	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
17	8M6002064	Штуцер 8 мм	1
17	8M6002065	Штуцер 10 мм	1

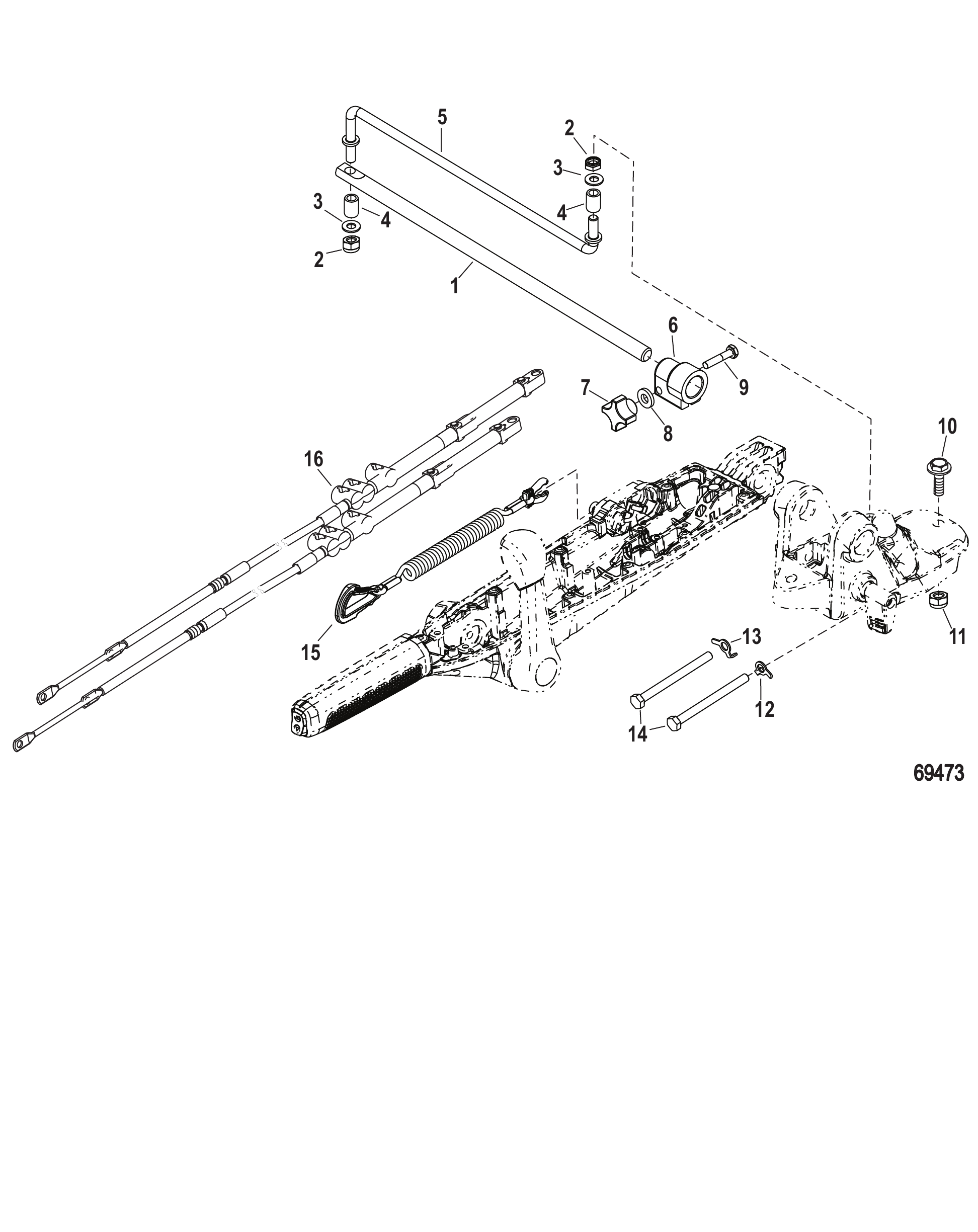

Рис. 81Компоненты комплекта румпеля (Mid Mount SeaPro) Tiller Handle Kit Components (Mid Mount SeaPro)

REF	Номер детали	Наименование	Кол-во
-	52148A08	Узел системы Co-Pilot	1
1	52148002	Направляющая тяга (15.00 дюймов)	1
2	826709111	Гайка (.312-24) нержавеющая сталь	2
3	8M0042642	Шайба (.323 x .562 x .063)	2
4	26841	ВТУЛКА НЕЙЛОНОВАЯ - ТЯГА РЫЧАГА БЛОКИРОВКИ ЗАДНЕГО ХОДА	2
5	873491	Штанга	1
6	8M0103848	Гайка в сборе	1
7	821621	Рукоятка штифтовая	1
8	77674	ШАЙБА (.35 x .75 x .12)	1
9	56500	ВИНТ (.250-28 x 1.250)	1
10	875273138	Винт (.375-24 x 1.38)	1
10	8M0214980	Винт 3/8-24 x 1.38 с шестигранной головкой	1
11	8M0042636	Гайка (.375-24) латунная	1
11	8M0204726	Гайка (.375-24) латунная	1
12	8M0161159	Шайба стопорная с усиком	1
13	8M0161158	Шайба стопорная с усиком	1
14	8M0161157	Винт	2
15	8M0124369	Шнур безопасности в сборе 54 дюйма	1
15	8M0164892	Шнур безопасности в сборе 54 дюйма	1
16	8M0161150	Комплект тросов переключения передач и дросселя 75-115 л.с.	1

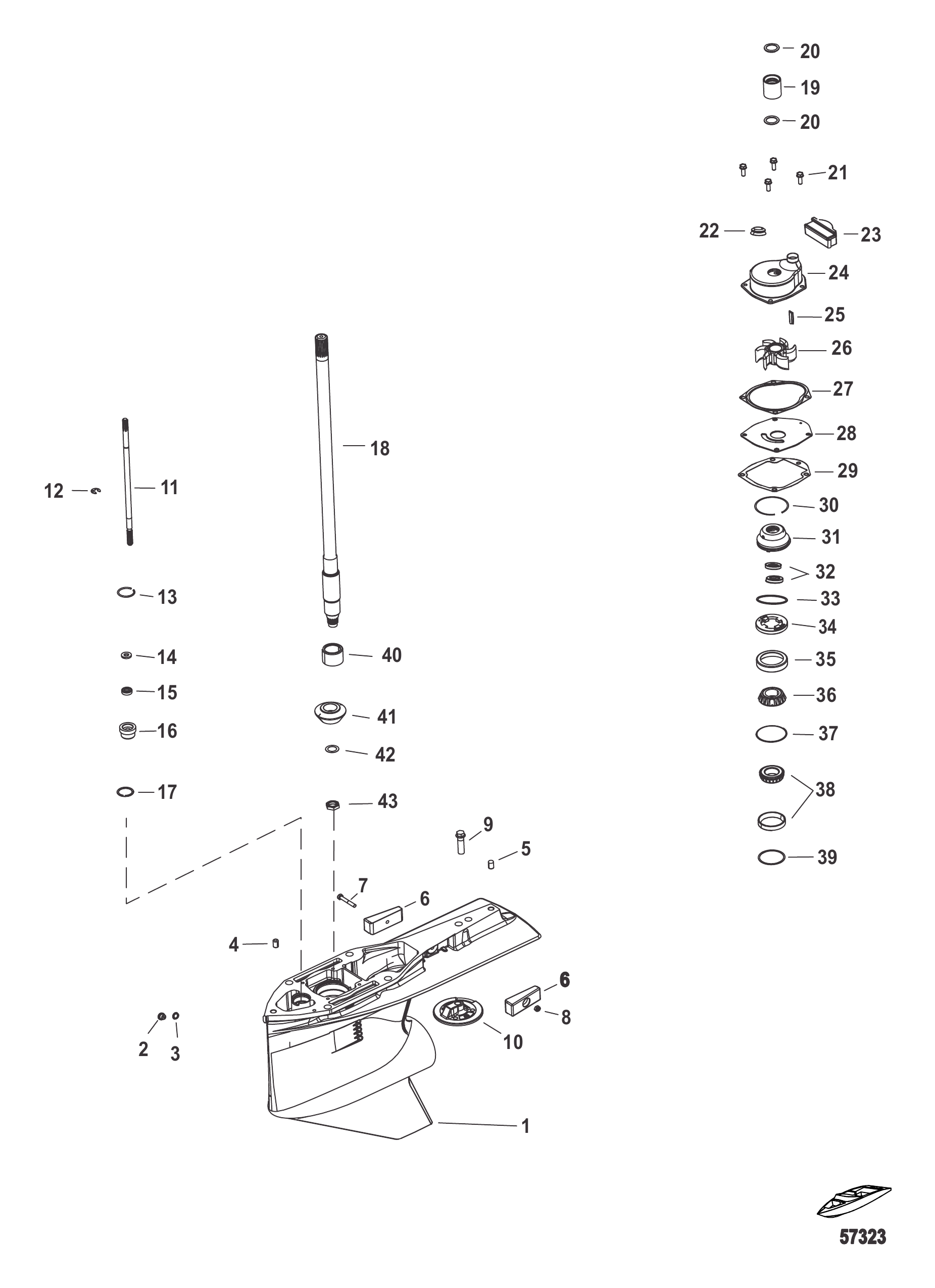

Рис. 82Редуктор, ведущий вал 2.38:1 стандартное/реверсивное вращение Gear Housing, Driveshaft 2.38:1 Standard/Counter Rotation

REF	Номер детали	Наименование	Кол-во
-	8M0088073	Редуктор в сборе CT Long	1
-	8M0099915	Редуктор в сборе CT L	1
-	8M0102751	Редуктор в сборе CT CL	1
-	8M0088075	Редуктор в сборе CT X-Long	1
-	8M0099916	Редуктор в сборе CT XL	1
-	8M0088076	Редуктор в сборе CT CXL	1
-	8M0099917	Редуктор в сборе CT CXL	1
1	8M0057747	Корпус шестерён базовый	1
1	8M0099907	Корпус шестерён базовый	1
2	79953A04	Пробка в сборе (.375-16 x .250)	1
3	830749	Сальник	1
3	8M0204693	Уплотнение сливной пробки	1
4	8M0084244	Штифт установочный, .375 x .620	1
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
6	826134Q	Анод	2
7	4000333	ВИНТ (M6 x 40)	1
8	401386	ГАЙКА (M6) Нержавеющая сталь	1
9	806327	Винт (.437-14 x 1.750) (1-5/8")	1
9	8M0204686	ВИНТ	1
10	76214Q5	Анодная пластина в сборе	1
11	8M0031504	Вал переключения передач X-Long	1
11	8M0140439	Вал переключения передач-XL	1
11	8M0031503	Длинный вал переключения передач	1
12	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
13	8M0029306	Стопорное кольцо	1
14	77674	ШАЙБА (.35 x .75 x .12)	1
15	8164641	Маслосъёмный сальник	1
15	8M0246145	САЛЬНИК	1
16	813696A2	Втулка в сборе	1
17	45258	Уплотнительное кольцо (.987 x .103)	1
18	8M0094476	Длинный гребной вал	1
18	8M0094340	Гребной вал X-Long	1
19	8M0036238	Соединение водяного насоса	1
19	8M0214995	Соединение водяного насоса	1
20	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	2
20	8M0204645	Кольцо уплотнительное (.796 x .139)	2
21	1993720	ВИНТ (M6 x 20)	4
21	8M0204706	Винт M6 x 20 с шестигранной головкой	4
22	8M2014338	Торцевое уплотнение	1
22	8M0142851	V-образное кольцо торцевого уплотнения	1
23	8M0010459	Заполняющий блок	1
24	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
25	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
25	8M0204723	ШПОНКА	1
26	43026T2	КРЫЛЬЧАТКА	1
27	8172771	Прокладка водяного насоса, верхняя	1
28	8172761	Передняя пластина	1
28	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
29	8M0050720	Прокладка	1
29	8M0142616	Прокладка передней пластины к корпусу редуктора	1
30	880719	Кольцо стопорное	1
31	8M0057748	Держатель сальника в сборе	1
32	89238	Сальник масляный	2
33	896523	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.175 x .103)	1
33	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
34	853651	ФИКСАТОР	1
35	33138A1	Подшипниковый узел роликовый конический	1
36	NSS	NOT SOLD SEPARATE Cone	1
37	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
38	77420A1	Подшипник роликовый конический гребного вала в сборе	1
38	8M0166756	Подшипник в сборе	1
39	8M0063268	Комплект регулировочных прокладок	1
40	42647A1	Подшипник роликовый в сборе	1
-	8M0094474	Комплект шестерён стандартного вращения, передняя/ведущая шестерня, передаточное число 2.38 (13/31)	1
-	8M0094483	Комплект шестерён обратного вращения, передняя/ведущая шестерня, передаточное число 2.38 (13/31)	1
41	NSS	NOT SOLD SEPARATE Pinion	1
42	8M0064033	Шайба .865 X .635 специальная	1
43	87364	Гайка	1
-	8M0094529	Полный ремкомплект водяного насоса	1
-	8M0094530	Ремкомплект крыльчатки водяного насоса	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1
-	8M0088081	Комплект сальников редуктора	1
-	8M0061040	Ремкомплект верхней части водяного насоса	1

Рис. 83Редуктор, гребной вал 2.07:1 стандартное вращение Gear Housing, Propeller Shaft 2.07:1 Standard Rotation

REF	Номер детали	Наименование	Кол-во
-	8M0088072	Редуктор в сборе удлинённый	1
-	8M0088074	Редуктор в сборе особо удлинённый	1
1	8M0091538	Редуктор базовый	1
1	8M0099907	Корпус шестерён базовый	1
2	8M0094470	Комплект шестерён стандартного вращения, передняя/ведущая шестерня, передаточное число 2.07 (14/29)	1
3	8M0057742	Игольчатый подшипник	1
4	8M0071554	Стопорное кольцо	1
5	8M0094472	Конический роликовый подшипник, комплект	1
6	NSS	NOT SOLD SEPARATE Cup	1
7	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
8	8M0057749	Штанга привода сцепления	1
9	8M0072550	Толкатель кулачка (правый)	1
10	8M0077490	Кулачок переключения передач	1
11	8M0065168	Скользящая муфта	1
12	8M0065417	Крестовый палец	1
13	30893	Пружина	1
14	8M0088077	Вал гребного винта (правый)	1
15	8M0090832	Шестерня заднего хода 29T	1
16	8M0065430	Шариковый подшипник	1
16	8M0203752	ПОДШИПНИК ШАРИКОВЫЙ	1
17	8M0053099	Упорное кольцо	1
18	8M0065566	Уплотнительное кольцо	1
19	8M0065046	Обойма подшипника шпули	1
19	8M0219207	КАТУШКА-ДЕРЖАТЕЛЬ ПОДШИПНИКА	1
20	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
21	8M0077071	Комплект винтов/сальников .75 дюйма длиной	1
22	830749	Сальник	1
22	8M0204693	Уплотнение сливной пробки	1
23	14077	Сальник внутренний	1
24	76868	САЛЬНИК ВНУТРЕННИЙ	1
24	8M0248882	САЛЬНИК @5	1
24	12224	Сальник режущего элемента лески	1
25	8M0032502	Шайба шпоночная	1
26	8M0069653	Фиксатор обоймы подшипника	1
26	8M0185683	ФИКСАТОР ПОДШИПНИКА	1
27	8M0070256	Втулка ступицы гребного винта	1
27	8M0214998	ВТУЛКА СТУПИЦЫ ГРЕБНОГО ВИНТА	1
-	8M0090442	Плавник (киль)	1
-	8M0088080	Комплект сальников редуктора	1

Рис. 84Схема смазки Lube Chart

REF	Номер детали	Наименование	Кол-во
-	NOPART	Список деталей отсутствует	1

Рис. 85Корпус приводного вала Drive Shaft Housing

REF	Номер детали	Наименование	Кол-во
1	858576T2	Корпус в сборе гребного вала	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	9035016	Шпилька (M10 x 190)	4
3	8M0034462	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
4	8M0214963	Шайба	5
5	40140	ГАЙКА (M10)	5
6	85822A13	Приёмник спидометра в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
7	433351	Соединитель 90 градусов - с Vibraseal	1
8	85822	Соединитель прямой	1
8	85822T	Разъём прямой	1
9	44343T1	Опора	2
10	42973	БОЛТ (M12 x 154)	2
10	898835001	Винт (M12 x 154)	2
11	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
12	43528	Гайка (M12) болта нижней опоры	2
12	8M0204662	Гайка	2
13	88238A10	Кабель заземления в сборе	2
14	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
15	858916T	Хомут	2
16	4010725	ВИНТ (M8 x 25)	4
17	858745	Крышка	4
17	8M0142713	Крышка опоры	4
18	859550	ВТУЛКА	1
19	24873	ШТИФТ УСТАНОВОЧНЫЙ	1
20	855622	ШТУЦЕР	1
21	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
22	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	8M0084244	Штифт установочный, .375 x .620	1
22	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1

Рис. 86Комплекты тахометров для транца и рулевой колонки Tachometer Kits Transom and Helm Mount

REF	Номер детали	Наименование	Кол-во
1	8M0104733	КОМПЛЕКТ ТАХОМЕТРА ДЛЯ УСТАНОВКИ НА ТРАНЕЦ	1
1	8M0095036	КОМПЛЕКТ ТАХОМЕТРА ДЛЯ УСТАНОВКИ НА ТРАНЕЦ	1
2	8M2100452	ЖГУТ ПРОВОДОВ УДЛИНИТЕЛЬНЫЙ ДЛЯ ПЕРЕДАЧИ ДАННЫХ 10-КОНТАКТНЫЙ	1
3	8M0099412	КОРПУС ПРИБОРА	1
4	NSS	NOT SOLD SEPARATE TACHOMETER 7K - Black	1
5	8590741	Обрамление (85 мм) чёрное	1
5	8M0214969	ОБОДОК ЧЕРНЫЙ	1
6	895054	Винт (M4 x 16 мм)	2
7	14742	ВИНТ (.250-20 x 1.25) КРЫШКИ	4
8	57807	ВИНТ (#10-16 x .750) Нержавеющая сталь КРЫШКА ТРИММА К КОРПУСУ ГРЕБНОГО ВАЛА	8
9	69205	С-ОБРАЗНАЯ ШАЙБА	8
9	8M0084613	Пружинная шайба	8
10	22875	ЗАЖИМ	8
11	69355	Стяжка (5.50 дюймов)	1
11	8M0214940	Стяжка	1
12	8M0097226	Комплект тахометра для установки на консоль	1
-	8M0095037	КОМПЛЕКТ ТАХОМЕТРА 7 K - ДЛЯ УСТАНОВКИ НА ПАНЕЛИ (ЧЕРНЫЙ)	1
13	8M0055044	ЖГУТ ПРОВОДОВ ТАХОМЕТРА, V 6.0	1
14	NSS	NOT SOLD SEPARATE TACHOMETER 7K - Black	1
15	8590741	Обрамление (85 мм) чёрное	1
15	8M0214969	ОБОДОК ЧЕРНЫЙ	1

Рис. 87КЛАПАНЫ ВПУСКНЫЕ И ВЫПУСКНЫЕ Intake and Exhaust Valves

REF	Номер детали	Наименование	Кол-во
1	804145	Ремень клиновой	1
2	804143	Болт (M10 x 35)	2
2	804143001	Болт	2
3	804142T	Шестерня ведомая	2
4	804144	Сальник масляный распределительного вала	2
4	804144001	Сальник масляный	2
5	804141	Штифт установочный	2
6	804140T	Распределительный вал	1
6	8M0057172	Распределительный вал	1
7	804139T	РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ	1
8	804128T	Клапан впускной	8
9	804129T	Клапан выпускной	8
10	804130	Седло	16
11	804136	Сальник	8
12	804137	Сальник	8
13	804131	Пружина клапана	16
14	804132	Фиксатор	16
15	804135	Сухарь клапана	32
16	804138T	Толкатель клапана	16
17	8046071	Регулировочная шайба	AR
17	8046072	Регулировочная шайба	AR
17	8046073	Регулировочная шайба	AR
17	8046074	Регулировочная шайба	AR
17	8046075	Регулировочная шайба	AR
17	8046076	Регулировочная шайба	AR
17	8046077	Регулировочная шайба	AR
17	8046078	Регулировочная шайба	AR
17	8046079	Регулировочная шайба	AR
17	80460710	Регулировочная шайба	AR
17	80460711	Регулировочная шайба	AR
17	80460712	Прокладка регулировочная	AR
17	80460713	Прокладка регулировочная	AR
17	80460714	Прокладка регулировочная	AR
17	80460715	Прокладка регулировочная	AR
17	80460716	Прокладка регулировочная	AR
17	80460717	Прокладка регулировочная	AR
17	804608	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ	AR
17	80460810	Прокладка регулировочная	AR
17	80460820	Прокладка регулировочная	AR
17	80460830	Прокладка регулировочная	AR
17	80460840	Подушка регулировочная	AR
17	80460850	Прокладка регулировочная	AR
17	80460860	Прокладка регулировочная	AR
17	80460870	Прокладка регулировочная	AR
17	80460880	Прокладка регулировочная	AR
18	804149	Тарелка клапана	1
19	804153	Шпонка	1
20	804146	Натяжитель	1
21	804150	Болт (M10 x 45)	1
22	804147	Пружина	1
23	804148	Шланг	1
24	804151T	ШЕСТЕРНЯ ПРИВОДА	1
25	881314	Гайка (M40)	1
25	881314003	Гайка	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

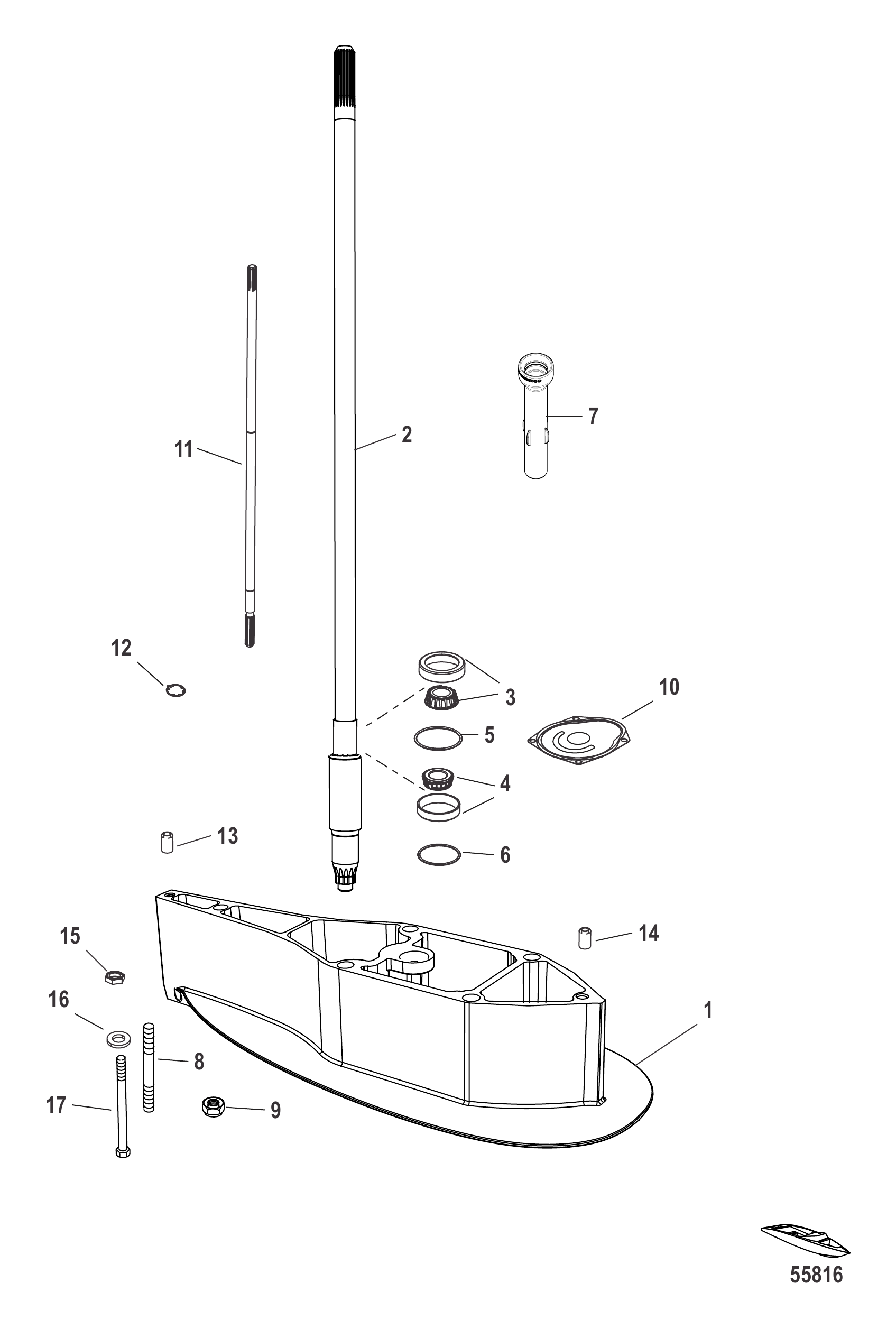

Рис. 88Комплект удлинения картера редуктора Command Thrust 2.38:1 DriveShaft Housing Extension Kit Command Thrust 2.38:1

REF	Номер детали	Наименование	Кол-во
-	8M0092061	Комплект удлинителя	1
-	8M0105090	КОМПЛЕКТ УДЛИНИТЕЛЯ, корпус гребного вала	1
1	8M0071622	Проставка корпуса гребного вала	1
1	8M0105088	Проставка корпуса приводного вала, удлинённый, чёрная	1
2	8M0094340	Гребной вал X-Long	1
3	33138A1	Подшипниковый узел роликовый конический	1
4	77420A1	Подшипник роликовый конический гребного вала в сборе	1
4	8M0166756	Подшипник в сборе	1
5	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
6	8M0063268	Комплект регулировочных прокладок	1
7	8M0029215	Водяная трубка	1
8	8M0008047	Шпилька (M12 x 179)	4
9	87364	Гайка	1
10	866233001	Передняя панель	1
11	8M0031504	Вал переключения передач X-Long	1
11	8M0140439	Вал переключения передач-XL	1
12	8M0030784	Шайба с ключом	1
13	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
14	8M0084244	Штифт установочный, .375 x .620	1
15	896895	Гайка (M12)	4
16	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
17	857137	Винт (M12 x 160)	1

Рис. 89КОМПЛЕКТ РУЛЕВОЙ РУКОЯТКИ Steering Handle Kit

REF	Номер детали	Наименование	Кол-во
-	816366A31	Комплект рукоятки управления	1
-	816366A42	Комплект рукоятки управления	1
-	816366A32	Комплект рукоятки управления	1
1	12020A3	Рукоятка в сборе рулевого рычага	1
NS	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
NS	8M0169589	Штуцер для смазки	1
2	429922	ВТУЛКА	2
2	42992T02	ВТУЛКА	2
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	878609	Винт (#10-16 x .600)	2
7	878608	Винт (#10-16 x .500)	3
8	12013	ХОМУТ ДРОССЕЛЯ	1
8	889729	ХОМУТ	1
9	40007112	Винт (M5 x 40) хомута дросселя	2
10	816874	Барашковая гайка (#10-32)	1
11	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
12	823609A5	Выключатель в сборе стоп	1
12	8M0104612	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
13	NSS	NOT SOLD SEPARATE Insulator	1
14	12018A4	ТРУБКА В СБОРЕ Дроссель	1
15	NSS	NOT SOLD SEPARATE Drive Wheel	1
16	NSS	NOT SOLD SEPARATE Roll Pin	1
17	62568	Винт (#10-16 x .375)	1
18	99589	Рукоятка	1
18	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
19	648552	ЗАЖИМ	2
20	40140	ГАЙКА (M10)	1
21	8885241	Трубка защитная (9,03 дюйма)	1
22	895665	Направляющая труба	1
23	89578	Ствол	1
24	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
25	12019003	Трос в сборе	1
26	43433	Направляющая	1
26	8M0204660	НАПРАВЛЯЮЩАЯ	1
27	20007	Анкер	1
28	20518	Винт установочный (#8-32)	2
28	8M0204644	КОМПЛЕКТ ВИНТОВ	2
29	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	1
30	48416	Крышка	1
31	4002319	ШАЙБА	1
32	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
33	146011	ПРОСТАВКА	1
34	816311T	СТЯЖКА (8.00 дюймов)	AR
35	NSS	NOT SOLD SEPARATE Decal, Throttle	1
36	889724	ВТУЛКА	1

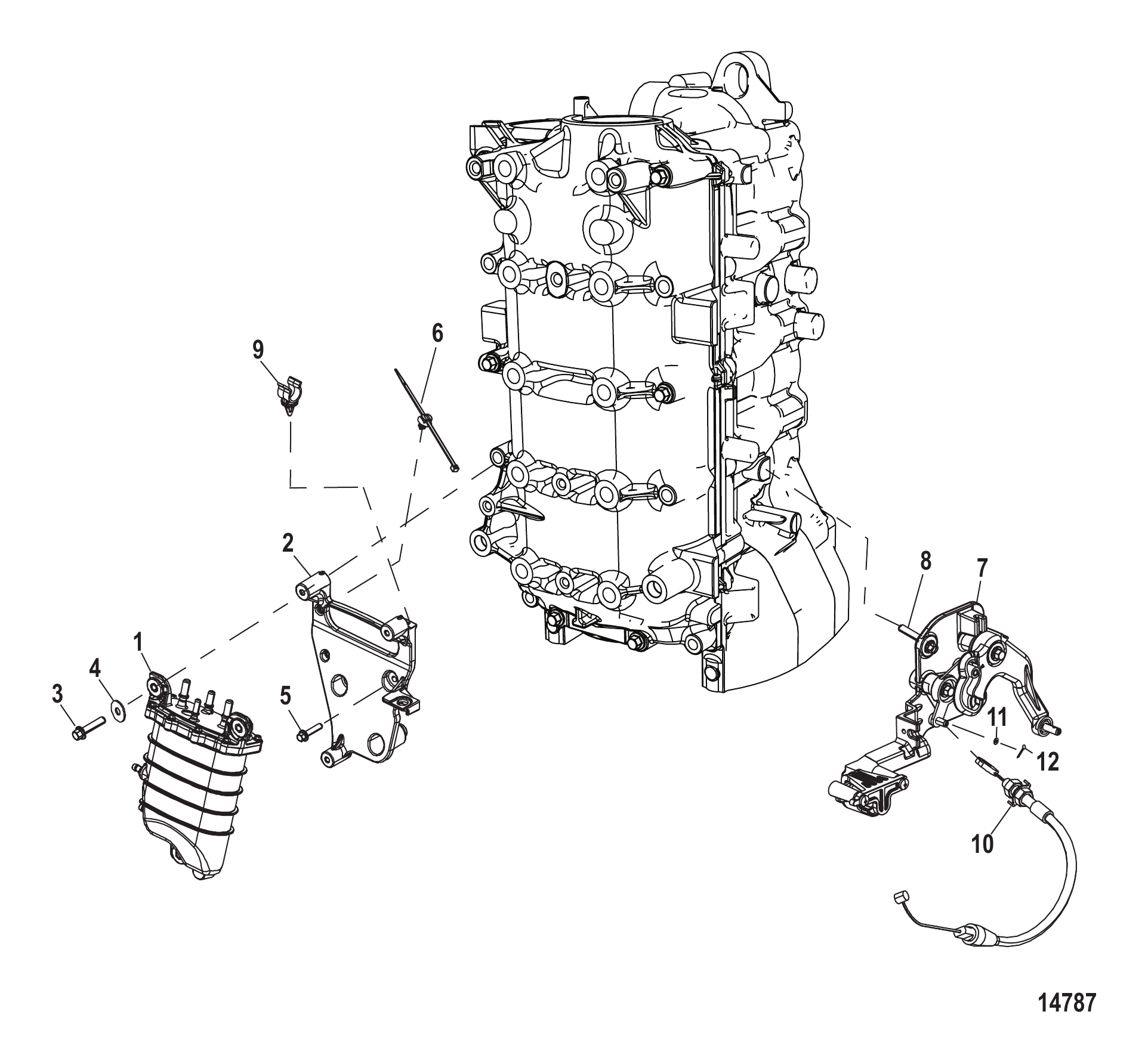

Рис. 90Крепление модуля подачи топлива Fuel Supply Module Mounting

REF	Номер детали	Наименование	Кол-во
1	880133T08	Модуль подачи топлива	1
1	8M0130897	Модуль подачи топлива	1
2	897567T	Кронштейн модуля подачи топлива	1
3	88552635	Винт (M8 x 35 мм)	3
3	8M0103814	Винт (M8 x 35 мм)	3
4	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
5	88552635	Винт (M8 x 35 мм)	3
5	8M0103814	Винт (M8 x 35 мм)	3
6	899145	Хомут крепёжный	2
7	897763T01	Кронштейн в сборе дроссельной заслонки	1
7	897763T03	Кронштейн в сборе дроссельной заслонки	1
7	897763T01	Кронштейн в сборе дроссельной заслонки	1
7	897763T03	Кронштейн в сборе дроссельной заслонки	1
7	897763T03	Кронштейн в сборе дроссельной заслонки	1
7	897763T03	Кронштейн в сборе дроссельной заслонки	1
8	88552620	Винт (M8 x 20)	3
9	897559	ЗАЖИМ	1
10	8M0005986	Трос в сборе	1
11	35459	ШАЙБА	1
12	210711	Шплинт	1

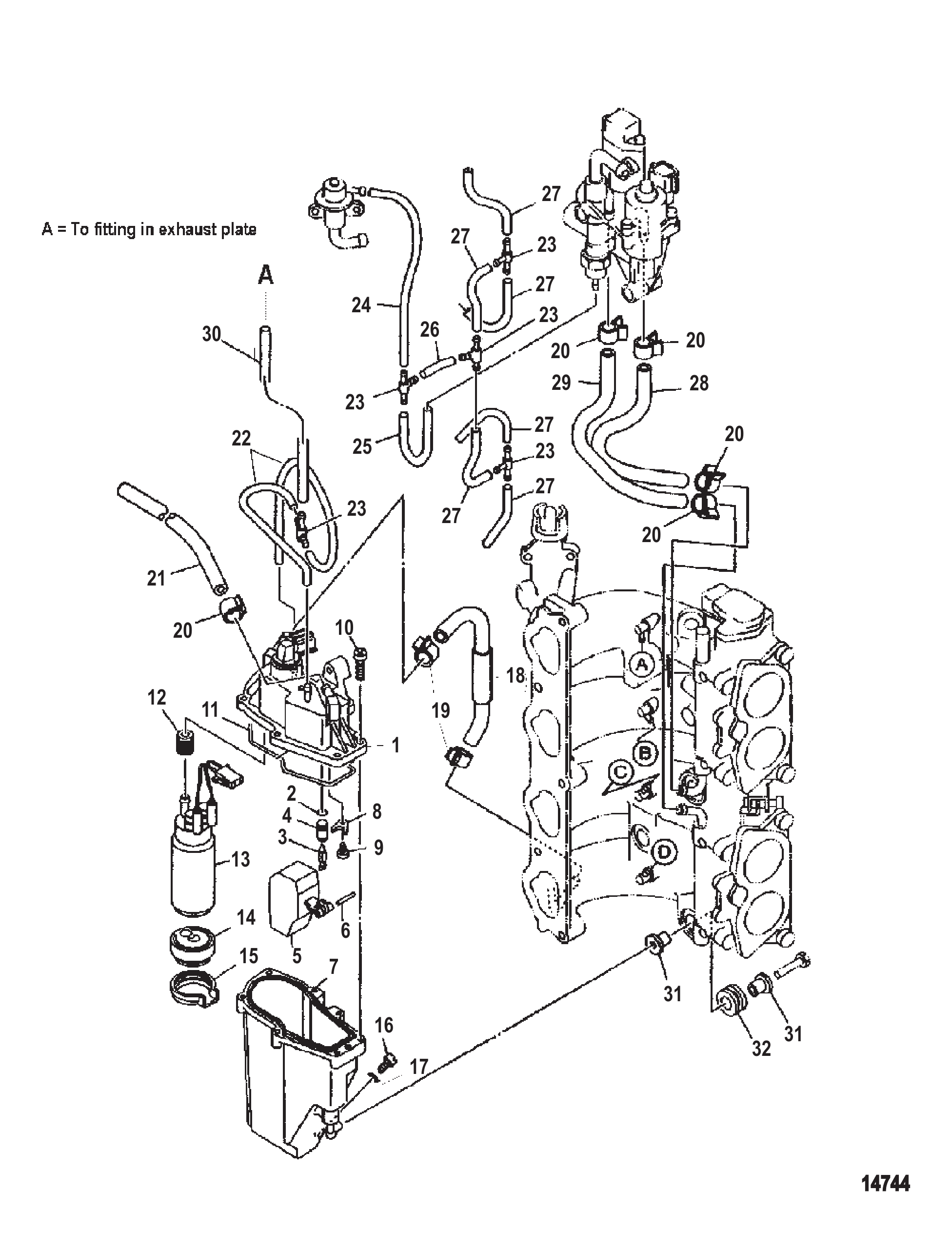

Рис. 91Топливный насос высокого давления Fuel Injection Pump

REF	Номер детали	Наименование	Кол-во
-	881315T1	ПАРООТДЕЛИТЕЛЬ	1
-	881315T05	ПАРООТДЕЛИТЕЛЬ	1
-	881315T2	ПАРООТДЕЛИТЕЛЬ	1
-	881315T05	ПАРООТДЕЛИТЕЛЬ	1
1	881316T1	КРЫШКА	1
1	881316T2	КРЫШКА	1
1	881316T2	КРЫШКА	1
2	881318	Уплотнительное кольцо	1
3	881329	Ремкомплект игольчатого клапана	1
4	NSS	NOT SOLD SEPARATE Seat	1
5	881320	Поплавок	1
6	881321	Ось поплавка	1
7	881319T	КОРПУС	1
8	881327	Пластина	1
9	8813261	Винт (M3 x 8)	1
10	881326	Винт (M4 x 16)	7
11	881325	Прокладка	1
12	881322	Демпфер	1
12	881322002	Демпфер	1
13	880889T	НАСОС ТОПЛИВНЫЙ	1
13	8M0123823	ORD 8M6010289 Mercury / Quicksilver	1
14	881323T	ФИЛЬТР	1
15	881324	Крышка	1
16	8813262	Винт сливной	1
17	881328	Прокладка	1
18	881330A1	КОМПЛЕКТ ШЛАНГОВ	1
18	881330A02	КОМПЛЕКТ ШЛАНГОВ	1
19	881331	Зажим	2
20	881559	Хомут	5
21	881565	Шланг	1
22	881560	Шланг	2
23	881558	Тройник	5
23	8815581	ТРОЙНИК	5
23	8815581	ТРОЙНИК	5
24	881554	Шланг	1
25	881554	Шланг	1
26	881554	Шланг	1
27	881554	Шланг	6
28	881555	Шланг	1
29	881557	Шланг	1
30	881556	Шланг	1
31	8813221	Демпфер	3
32	881332	Втулка кольцевая	6
-	881440T1	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1
-	881440T04	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1
-	881440T2	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1
-	881440T04	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1

Рис. 92Интегрированный модуль воздух-топливо Integrated Air Fuel Module

REF	Номер детали	Наименование	Кол-во
1	892952T04	Узел IAFM	1
1	892952T06	Узел IAFM	1
1	892952T06	Узел IAFM	1
-	8M6002790	Впускной коллектор	1
2	88552550	Винт (M6 x 50 мм) нержавеющая сталь	2
3	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
3	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
4	8M0048051	Винт (M6 x 30) нержавеющая сталь	5
5	897646001	Кронштейн вентиляционного клапана	1
6	884545A02	Канистра в сборе вентиляционная	1
6	8M0175814	Канистра вентиляционная в сборе	1
7	897434	ВТУЛКА	1
8	8M0001824	Узел продувочной вентиляции	1
8	8M0126307	Узел продувочной вентиляции	1
9	897575T01	Воздушный фильтр	1
9	8M0082911	Воздушный фильтр	1
10	8M0006918	Ограничительная пластина	1
10	8M0032134	Ограничительная пластина	1
10	8M0032134	Ограничительная пластина	1
11	897559	ЗАЖИМ	1
12	897445501	Винт (M6 x 20 мм)	1
13	816311T	СТЯЖКА (8.00 дюймов)	1
14	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	5

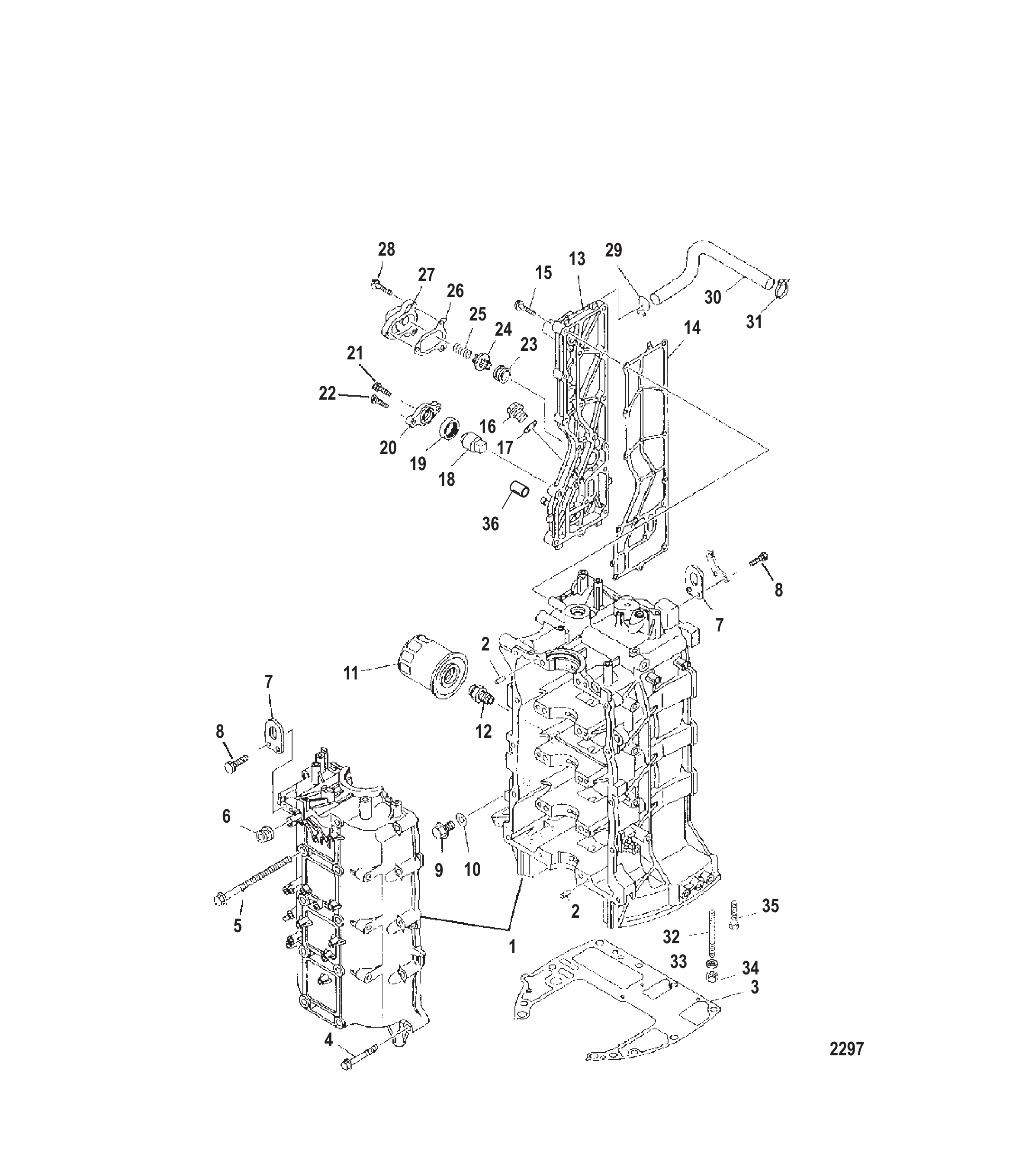

Рис. 93Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	881422T1	Блок цилиндров	1
1	881422T05	Блок цилиндров в сборе	1
2	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	10
3	8587321	ПРОКЛАДКА	1
3	858732002	Прокладка блока цилиндров	1
4	881423	Болт (M8 x 55)	10
4	8M0101617	Болт	10
5	804072	Болт (M10 x 135)	10
6	855690	ВТУЛКА Уплотнительная	1
7	804073	Рым-болт	2
8	8257021	Болт (M6 x 20)	4
9	825953	ПРОБКА (M14 x 12)	1
10	81990M	Прокладка	1
11	822626Q2	Масляный фильтр	1
11	8M0162830	Масляный фильтр	1
12	804097	Болт	1
13	881424T	Крышка выпускного коллектора наружная	1
13	881424T02	Крышка выпускного коллектора	1
14	804076	Прокладка	1
14	804076003	Прокладка	1
15	881427	Болт (M6 x 30)	18
16	881425	Винт	1
17	881426	Прокладка	1
18	NSS	NOT SOLD SEPARATE Anode	1
19	804086	Втулка уплотнительная	1
20	804085	Крышка	1
20	804085A01	Комплект крышки/анода	1
21	8524741	Болт (M6 x 20)	1
22	827207	БОЛТ (M8 x 25)	2
23	804082	Втулка уплотнительная	1
24	804080	Клапан регулировки давления	1
24	804080001	Клапан	1
25	804081	Пружина	1
26	804084	Прокладка	1
27	804083	Крышка	1
27	804083001	Крышка	1
28	881428	Болт (M6 x 16)	3
29	804089	Зажим	1
30	804088	Шланг	1
31	879650	Хомут	1
31	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
32	8587331	ШПИЛЬКА	6
33	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	6
33	8M0214963	Шайба	6
34	40140	ГАЙКА (M10)	6
35	81893435	ВИНТ (M8 x 35)	2
35	8M0103814	Винт (M8 x 35 мм)	2
36	881600	Крышка резиновая	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 94Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	881363T	Крышка	1
1	881363A01	Комплект крышки/кронштейна	1
2	881364T2	Жгут проводов в сборе	1
2	881364T04	Жгут проводов	1
2	881364T1	Жгут проводов в сборе	1
2	881364T04	Жгут проводов	1
3	804291	Предохранитель 20 А	4
3	832969T20	Предохранитель Mini — жёлтый — 20 А	4
4	80429110	Предохранитель 30 ампер	4
4	8M0057159	Предохранитель 30А	4
0	891824010	Крышка предохранителя	4
0	891824020	Крышка предохранителя	4
5	804289	Съёмник предохранителя	1
6	881362	Кронштейн	1
7	8813511	Винт	1
8	881352T	Реле	1
8	8M0098898	Реле	1
9	82214M	Шайба	2
10	881355	Стопорная шайба	2
10	82212M	Стопорная шайба	2
11	881354	Винт	2
11	96671M	Винт	2
12	804284	Пыльник	2
12	804284001	Чехол защитный	2
13	881350T	Реле	1
14	881351	Винт	1
15	881353	Хомут	1
16	8813511	Винт	1
17	881359T	Кронштейн	1
17	881363A01	Комплект крышки/кронштейна	1
18	881361	Хомут	1
19	881360	Хомут	1
20	804270	Болт (M6 x 28)	5
21	881304	Втулка уплотнительная	5
22	82851M	Втулка	5
22	804344003	Втулка	5
23	881356T1	Реле в сборе	1
23	882751A3	Комплект реле тримма	1
24	881357	Провод питания	1
25	881358	Крышка	1
26	8248324	Винт (M6 x 16)	2
27	825702	Болт (M6 x 20)	2
27	8257021	Болт (M6 x 20)	2
28	804604	БОЛТ (M6 x 20)	1
29	88439A33	Кабельный жгут положительный - аккумулятор	1
30	88439A10	Кабельный жгут отрицательный - аккумулятор	1
31	401388	ГАЙКА (M8) Нержавеющая сталь	1
32	40011128	Винт (M6 x 20) нержавеющая сталь	1
32	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
33	858723T1	Жгут проводов переходник/тримм	1
34	858914T1	Жгут проводов переходник мотора тримма	1
35	858740T4	Жгут проводов переходник дистанционного управления	1
36	92753	Фиксатор	1
37	859249T1	Разъём	1
38	816311T	СТЯЖКА (8.00 дюймов)	AR
39	8272822	Наклейка предупреждение высокое напряжение	1
40	881865	Наклейка предупреждающая — запуск на передаче	1
41	828151A2	Комплект реле тримма	1
41	882751A3	Комплект реле тримма	1
42	826802A24	Жгут проводов тримма	1
43	828151A1	Реле в сборе	2
43	8M0207773	Реле тримма в сборе	2
44	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
44	8M0207785	Втулка	1
45	818968	ВТУЛКА	1
45	8M0214955	Втулка	1
46	NSS	NOT SOLD SEPARATE Decal	1
47	828102	Кронштейн	1
47	8M0207771	Кронштейн крепления	1
48	824868	ВИНТ (M6 x 75)	1
49	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
49	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
50	823807	ВТУЛКА	1

Рис. 95СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
-	881368T1	Стартер в сборе	1
-	881368T2	Стартер в сборе	1
-	881368T2	Стартер в сборе	1
1	804314T	Статор	1
2	804313T	Якорь	1
3	881369T1	Щёткодержатель в сборе	1
4	804316	Комплект щёток	1
5	804317	Пружина	4
6	881370T	Кронштейн	1
7	804337	ВИНТ (M4 x 16)	2
8	804335	СКВОЗНОЙ БОЛТ (M6 x 120)	2
9	804321T1	Комплект шестерён	1
10	804322	Муфта	1
11	804330	КОМПЛЕКТ ШАЙБ	1
12	804324	Кронштейн	1
13	804326	Зубчатый венец	1
14	804327	Прокладка	1
15	804325	Подшипник	1
16	804323	Вал шестерни	1
17	804329	ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ	3
17	804329001	Промежуточная шестерня	3
18	804328	Кронштейн	1
19	804331T	Крышка	1
20	804336	БОЛТ (M6 x 52)	2
21	804319	Шестерня	1
22	804320	Комплект упора шестерни	1
23	804332	КОМПЛЕКТ РЫЧАГА	1
24	804334	КРЫШКА	1
25	881371T	Реле стартера	1
25	881371T1	Реле стартера	1
25	881371T1	Реле стартера	1
26	804605	БОЛТ (M8 x 45)	3
27	881373	Клемма	1
28	881377	Стопорная шайба	1
29	82382M	Гайка	1
30	881372	Гайка	1
31	881374	Крышка	1

Рис. 96Редуктор (ведущий вал) (2.07:1) (S/N-0T590054 и позднее) Gear Housing Driveshaft (2.07:1) (S/N-0T590054 And Up)

REF	Номер детали	Наименование	Кол-во
-	9011J2	Корпус редуктора в сборе	1
-	9011J4	Корпус редуктора в сборе	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	3
4	79953Q04	Ремкомплект сливного винта	3
5	191832	Шайба	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	31640T5	ТРИММЕР	1
7	8M0236553	Пластина тримма	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	451761	Шайба (.453 x .812 x .105) чёрное оксидирование	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	NSS	NOT SOLD SEPARATE Neeedle Bearing	1
12	826134Q	Анод	2
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear, (14 Teeth)	1
16	35921	ГАЙКА (.625-18)	1
17	850307	Кулачок управления переключением	1
18	883047A1	Подшипник в сборе, роликовый конический	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
19	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	858765T1	ВЕРТИКАЛЬНЫЙ ВАЛ В СБОРЕ	1
20	878575T1	ВЕРТИКАЛЬНЫЙ ВАЛ В СБОРЕ	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	NSS	NOT SOLD SEPARATE Seal Ring	1
23	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	430331	Прокладка	1
25	430472	Прокладка	1
25	8M0214931	ПРОКЛАДКА	1
26	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	8M0245495	САЛЬНИК	1
27	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
28	8172771	Прокладка водяного насоса, верхняя	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	8172761	Передняя пластина	1
30	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
31	82684430	ВИНТ (M6 x 30)	4
32	430232	Сальник	1
33	43037	ШПОНКА	1
33	8M0204723	ШПОНКА	1
34	43026T2	КРЫЛЬЧАТКА	1
35	82684425	ВИНТ (M6 x 25)	6
36	853906A1	Вал переключения передач в сборе	1
36	853908A1	Вал переключения передач в сборе	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	457101	Кольцо уплотнительное (1.424 x .103) (1.424 внутр. диам.)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	82684425	ВИНТ (M6 x 25)	2
42	816575	Торцевое уплотнение	1
42	861415	САЛЬНИК ТОРЦЕВОЙ	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	803496T2	Комплект подшипников/сальников	1
-	803489T1	РЕМОНТНЫЙ КОМПЛЕКТ МУФТЫ/КУЛАЧКА	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

Рис. 97Маховик и кожух Flywheel and Cover

REF	Номер детали	Наименование	Кол-во
1	8M0088058	Крышка маховика	1
1	8M0163126	Крышка маховика	1
2	821555001	Втулка уплотнительная	4
2	8M0153609	Втулка уплотнительная	4
3	880515	Болт (M20 x 68)	1
3	8M0147042	Болт	1
4	8M0071547	Шайба (66 X 21 X 6.35 ММ)	1
4	8M0090010	Шайба	1
5	8M0090795	Маховик в сборе	1
5	8M0141336	Маховик в сборе	1
6	88552530	Винт (M6 x 30 мм) нержавеющая сталь	6
6	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	6
7	8M0088059	Статор в сборе полный	1

Рис. 98Ключ зажигания / схема ключа - 3 позиции (897716K01) для одного применения Key Switch / Key Chart - 3 Position (897716K01) Single Application

REF	Номер детали	Наименование	Кол-во
1	897716K01	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ Зажигание (3 положения) С ключами	1
2	897716001	Гайка пластиковая замка зажигания	1
-	899203A01	КОМПЛЕКТ НАКЛЕЕК/ШАЙБ	1
-	899203A01	КОМПЛЕКТ НАКЛЕЕК/ШАЙБ	2
3	8M0233647	ШАЙБА противовращения	1
4	899203	Наклейка Вкл/Выкл/Пуск	1
5	897716451	Комплект ключей зажигания (451) с логотипом Mercury	AR
5	897716457	Комплект ключей зажигания (457) с логотипом Mercury	AR
5	897716460	Комплект ключей зажигания (460) с логотипом Mercury	AR
5	897716461	Комплект ключей зажигания (461) с логотипом Mercury	AR
5	897716462	Комплект ключей зажигания (462) с логотипом Mercury	AR
5	897716463	Комплект ключей зажигания (463) с логотипом Mercury	AR
5	897716821	Комплект ключей зажигания (821) с логотипом Mercury	AR
5	897716827	Комплект ключей зажигания (827) с логотипом Mercury	AR
5	897716830	Комплект ключей зажигания (830) с логотипом Mercury	AR
5	897716831	Комплект ключей зажигания (831) с логотипом Mercury	AR
5	897716832	Комплект ключей зажигания (832) с логотипом Mercury	AR
5	897716833	Комплект ключей зажигания (833) с логотипом Mercury	AR
5	897716841	Комплект ключей зажигания (841) с логотипом Mercury	AR
5	897716847	Комплект ключей зажигания (847) с логотипом Mercury	AR
5	897716850	Комплект ключей зажигания (850) с логотипом Mercury	AR
5	897716851	Комплект ключей зажигания (851) с логотипом Mercury	AR
5	897716852	Комплект ключей зажигания (852) с логотипом Mercury	AR
5	897716853	Комплект ключей зажигания (853) с логотипом Mercury	AR
6	76629	ШАЙБА СТОПОРНАЯ С ВНУТРЕННИМИ ЗУБЬЯМИ (.750)	1
6	8M0207779	СТОПОРНАЯ ШАЙБА	1
7	8M0189945	УЗЕЛ КРЫШКИ С КЛЮЧАМИ	1
8	8M0161143	КЛЮЧ крышки	1
-	879305A01	КОМПЛЕКТ КОРПУСА Корпус замка зажигания на 3 положения	1

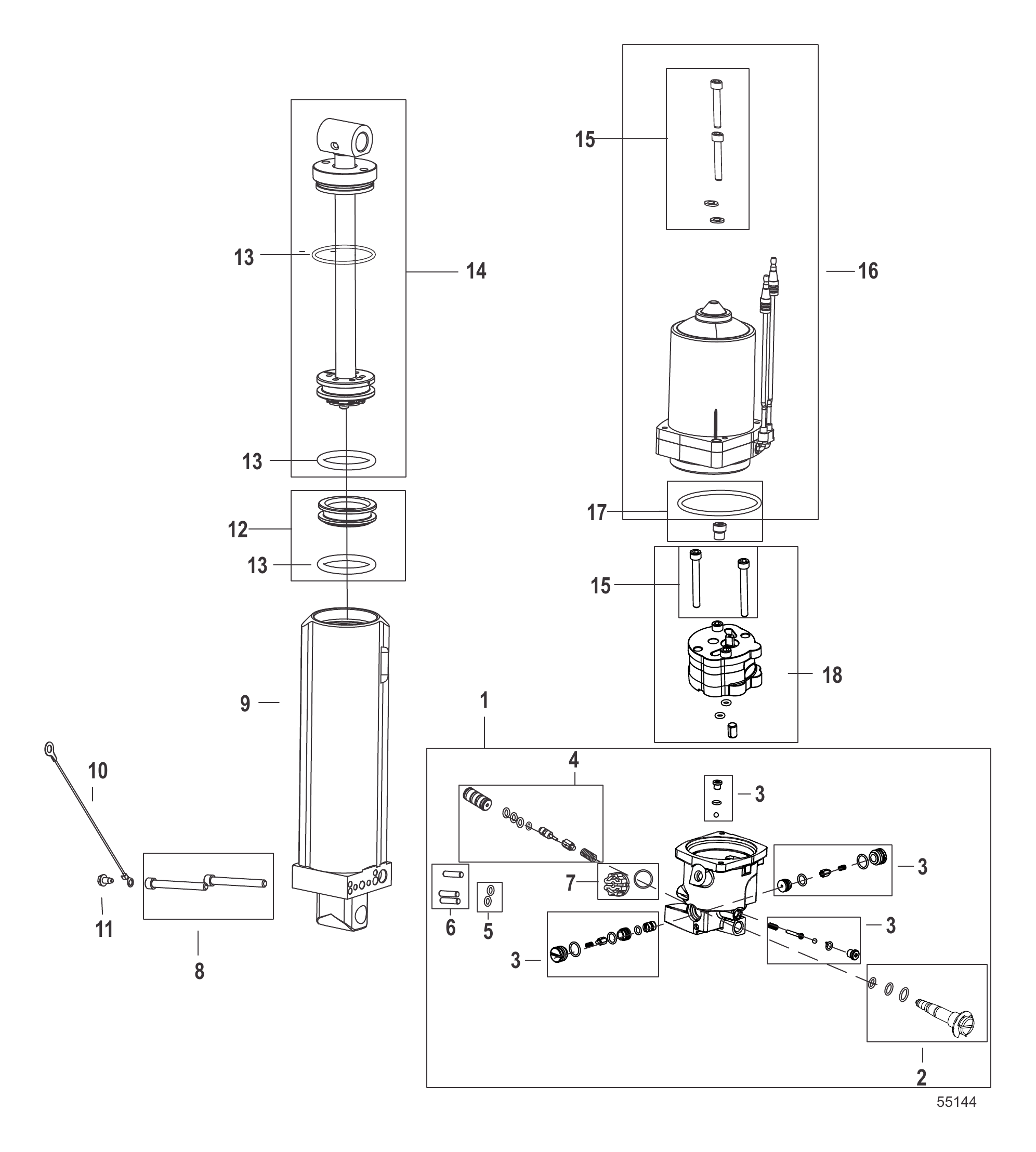

Рис. 99Узел гидроподъема - компоненты Power Trim Assembly - Components

REF	Номер детали	Наименование	Кол-во
1	8M0089943	Комплект коллектора	1
2	893929A01	Комплект предохранительного клапана	1
3	8M0089945	Комплект клапанов	1
4	8M0090404	Комплект клапанов ограничения наклона	1
5	833063	Уплотнительное кольцо	2
6	8M0055260	Установочные штифты	3
7	811613	Штекер в сборе	1
8	833047	Винт (.250-20 x 2.250)	2
9	8M0089941	Узел цилиндра	1
10	88238A13	Жгут проводов заземления в сборе	1
10	8M0207768	Жгут проводов в сборе	1
11	8M6002690	Винт	1
11	62568	Винт (#10-16 x .375)	1
12	810776A1	Поршень в сборе с памятью	1
12	8M0171822	Ремкомплект поршня памяти	1
12	8M0100509	ПОРШЕНЬ В СБОРЕ С ПАМЯТЬЮ	1
12	8M0171825	КОМПЛЕКТ ПОРШНЯ С ПАМЯТЬЮ	1
13	893902A01	Комплект уплотнительных колец	1
13	8M0171819	Ремкомплект уплотнительных колец	1
14	8M0089942	Комплект штока амортизатора	1
14	8M0171821	Ремкомплект штока амортизатора	1
14	8M0139007	КОМПЛЕКТ АМОРТИЗАТОРА ШТОКА	1
14	8M0171824	КОМПЛЕКТ АМОРТИЗАТОРА ШТОКА	1
15	8M0089946	Комплект винтов полного наклона	1
16	8M0089940	Комплект мотора	1
16	8M0142591	Комплект мотора	1
17	8M0090403	Соединительная муфта привода	1
18	8M0089944	Узел насоса	1
-	8M0089947	Комплект уплотнительных колец силового наклона	1
-	8M0171820	Комплект уплотнительных колец	1
-	8M0127334	Ремкомплект клапана	1

Рис. 100Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
1	8M0220957	Поворотный кронштейн в сборе	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1
19	88882	УПОР верхней вилки	1

Рис. 101Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	830250T3	Насос в сборе гидроподъёма	1
-	8M0171818	Узел гидроподъёма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	22740	ЗАЖИМ	2
20	878609	Винт (#10-16 x .600)	1
21	69205	С-ОБРАЗНАЯ ШАЙБА	1
21	8M0084613	Пружинная шайба	1

Рис. 102Компоненты модуля подачи топлива 8M0235171 - 3B694499 и новее Fuel Supply Module Components 8M0235171 - 3B694499 and Up

REF	Номер детали	Наименование	Кол-во
-	8M0235171	Модуль подачи топлива сдвоенный насос	1
1	8M0053756	Винт Plastite с шестигранной шайбой	4
2	8M0245916	Насос в сборе высокого давления	1
3	8M0245917	Насос в сборе низкого давления	1
4	895319	Втулка	1
5	856954	Втулка	1
6	NSS	NOT SOLD SEPARATE Harness, Pass Thru	1
7	8M0245915	Ремкомплект топливного модуля	1
8	8M0133370	Ремкомплект уплотнений топливного модуля	1

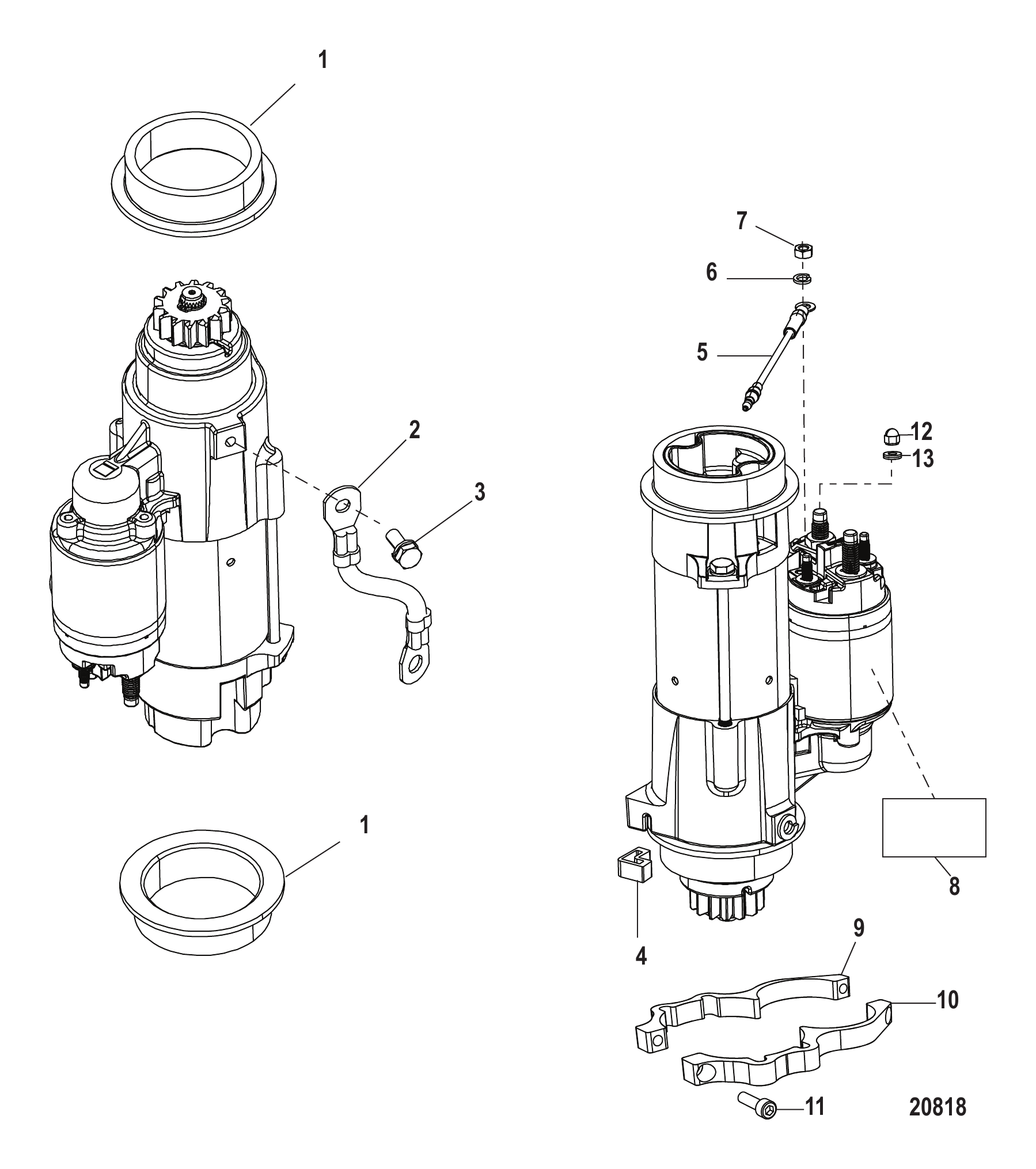

Рис. 103Стартер 1B759587 и ранее Starter Motor 1B759587 and Below

REF	Номер детали	Наименование	Кол-во
-	897525T03	Стартер в сборе	1
-	897525T05	Стартер в сборе комплектный	1
-	897525T05	Стартер в сборе комплектный	1
-	879150A85	Комплект стартера	1
1	8M0001391	Хомут стартера	2
1	8M0034918	Втулка	2
2	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
3	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
4	8M0007871	Резиновый упор	1
5	898890T01	Трос в сборе	1
6	400255	СТОПОРНАЯ ШАЙБА (M5)	1
7	400211	ГАЙКА (M5) Нержавеющая сталь	1
8	8272822	Наклейка предупреждение высокое напряжение	1
9	898103T94	Хомут	1
9	879150A85	Комплект стартера	1
10	898103T95	Хомут	1
10	879150A85	Комплект стартера	1
11	8M0008081	Винт (M6 x 20)	2
12	8M0008110	Гайка колпачковая	1
13	8M0008112	Шайба (наружный диаметр 8 мм x 187 мм)	2

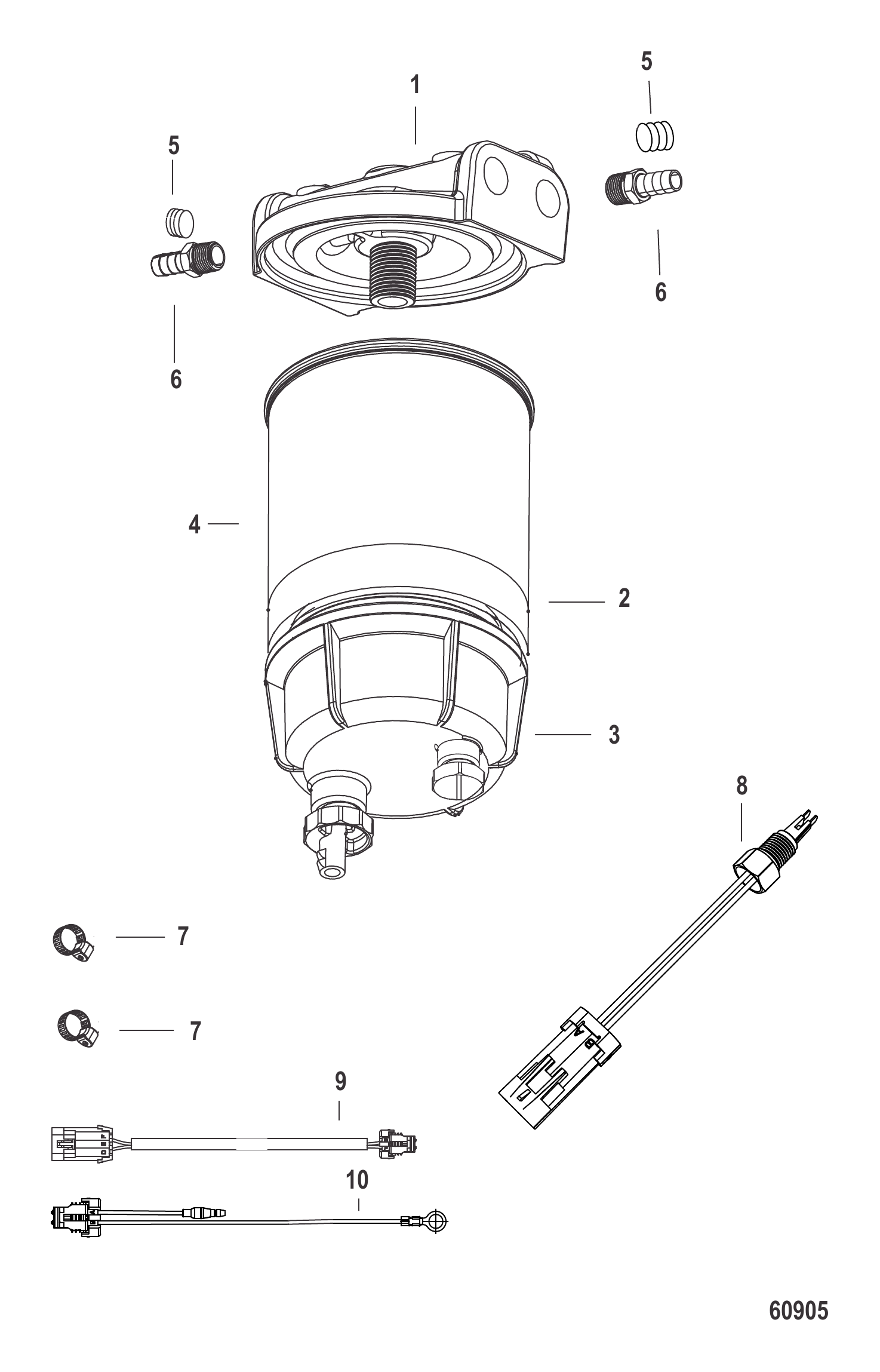

Рис. 104Комплект топливного фильтра с сепаратором воды и датчиком WIF Water Separating Fuel Filter Kit With WIF Sensor

REF	Номер детали	Наименование	Кол-во
-	8M0109543	КОМПЛЕКТ ТОПЛИВНОГО ФИЛЬТРА, дистанционный водоотделяющий	1
1	8M0095674	ОСНОВАНИЕ в сборе, топливный фильтр	1
2	809096	Фильтр топливный водоотделяющий в сборе	1
2	8M0116793	КОМПЛЕКТ ТОПЛИВНОГО ФИЛЬТРА	1
3	8M0021044	ЧАША	1
3	8M0214990	ЧАША ФИЛЬТРА	1
4	8M0103095	ФИЛЬТР топливо-водоотделяющий (резьба 11/16-16)	1
4	8M0146203	ЭЛЕМЕНТ 11/16 ДЮЙМА	1
5	36373	ЗАГЛУШКА (.375-18) ШЕСТИГРАННАЯ - СТАЛЬ	2
5	8M0204657	Заглушка	2
6	8M0086290	СОЕДИНИТЕЛЬ штуцерный	2
6	8M0204732	СОЕДИНИТЕЛЬ штуцерный	2
7	855697	ХОМУТ (16.2)	2
7	8M0204696	Хомут	2
8	8M0021043	Датчик в сборе топлива и воды	1
8	8M0214989	Датчик наличия воды в топливе	1
9	8M0060420	ЖГУТ ПРОВОДОВ 6-контактный	1
10	8M0060421	ЖГУТ ПРОВОДОВ переходный	1

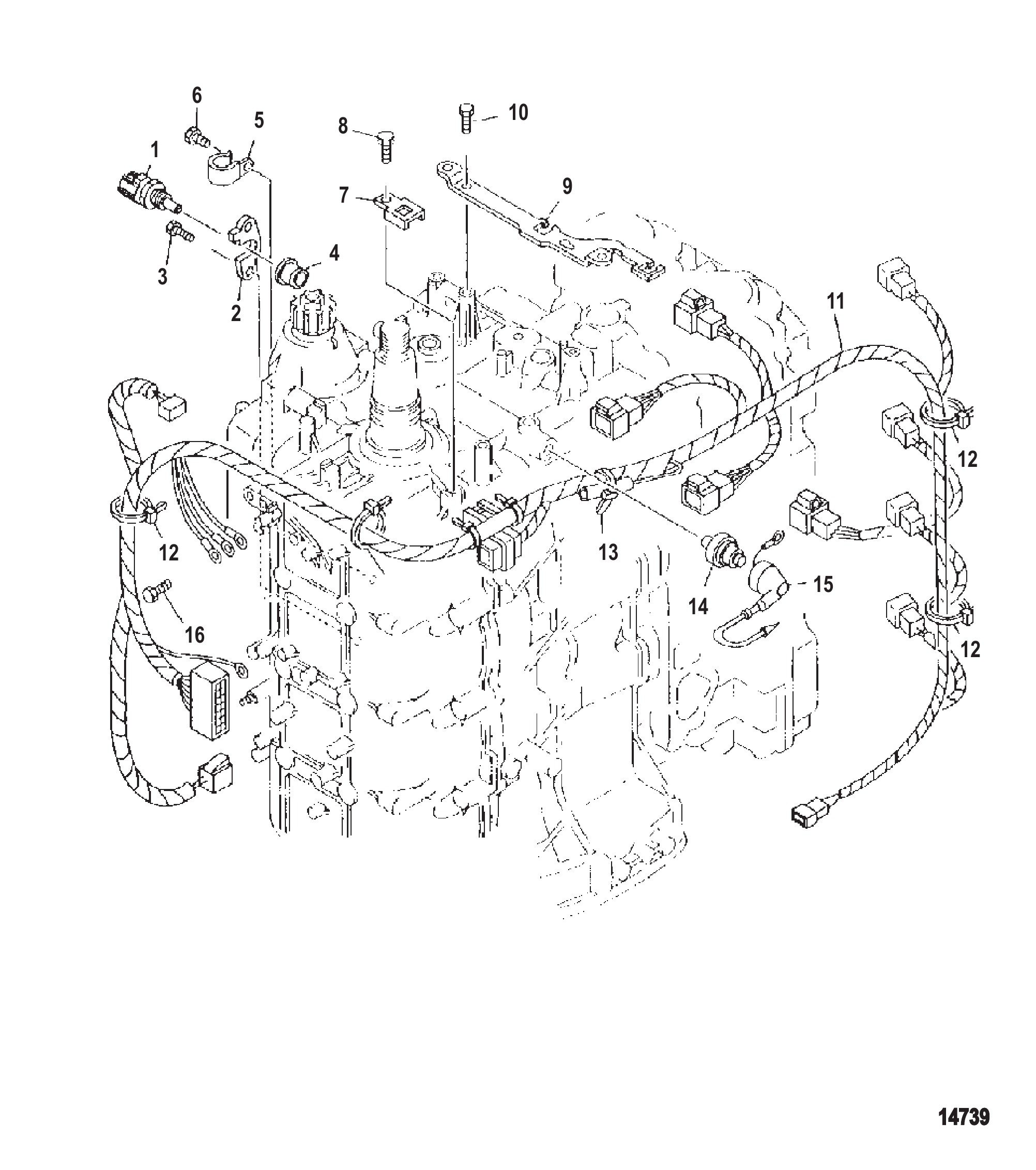

Рис. 105ДАТЧИКИ Sensors

REF	Номер детали	Наименование	Кол-во
1	804295T	Термодатчик	1
2	804296	Фиксатор	1
3	8527768	Болт (M6 x 16)	2
3	811188T	Болт	2
4	8042971	Прокладка датчика температуры	1
5	83577M	Хомут	1
6	84088M	ВИНТ (M6 x 10)	1
7	881366	Пластина	1
8	804602	БОЛТ (M6 x 12)	1
9	8042941	Пластина	1
10	8527768	Болт (M6 x 16)	2
10	811188T	Болт	2
11	881365T1	ЖГУТ ПРОВОДОВ В СБОРЕ	1
11	881364T05	ЖГУТ ПРОВОДОВ В СБОРЕ	1
12	816311T	СТЯЖКА (8.00 дюймов)	6
13	879650	Хомут	1
13	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
14	8043071	Датчик давления масла	1
15	881367A1	ПРОВОД ПИТАНИЯ	1
16	804604	БОЛТ (M6 x 20)	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 106Компоненты модуля подачи топлива 8M0057676 - 2B494018 и ранее Fuel Supply Module Components 8M0057676 - 2B494018 and Below

REF	Номер детали	Наименование	Кол-во
-	8M0057676	Модуль подачи топлива с двумя насосами	1
-	8M0235171	Модуль подачи топлива сдвоенный насос	1
1	8M0053756	Винт Plastite с шестигранной шайбой	4
2	8M0053726	Верхний корпус FSM	1
2	8M0158344	Верхний корпус FSM	1
3	NSS	NOT SOLD SEPARATE O-Ring	1
4	8M0053749	Регулятор в сборе	1
4	8M0242586	Регулятор в сборе	1
5	NSS	NOT SOLD SEPARATE O-Ring	1
6	NSS	NOT SOLD SEPARATE O-Ring	1
7	NSS	NOT SOLD SEPARATE Seal	3
8	NSS	NOT SOLD SEPARATE O-Ring	2
9	8M0053727	Крышка топливного модуля	1
10	NSS	NOT SOLD SEPARATE Seal	2
11	8M0062771	Насос в сборе низкого давления	1
12	8M0062770	Насос в сборе высокого давления	1
13	NSS	NOT SOLD SEPARATE O-Ring	4
14	8M0053735	Трубка топливная	2
14	8M0119250	Трубка	2
15	8M0053755	Трубка всасывающая	1
16	NSS	NOT SOLD SEPARATE O-Ring	4
17	8M0053734	Трубка водяная	2
17	8M0120073	Трубка	2
18	NSS	NOT SOLD SEPARATE Seal	1
19	8M0053725	Нижний корпус топливного модуля	1
19	8M0132733	Модуль подачи топлива сдвоенный насос	1
20	8M6001398	Жгут электропроводки в сборе	1
20	8M6004776	Жгут проводов в сборе	1
21	NSS	NOT SOLD SEPARATE O-Ring	1
22	NSS	NOT SOLD SEPARATE O-Ring	1
23	NSS	NOT SOLD SEPARATE Spacer	1
-	8M0057679	Ремкомплект уплотнений топливного модуля	1

Рис. 107Узел гидроподъема - компоненты конструкции II Power Trim Assembly - Components Design II

REF	Номер детали	Наименование	Кол-во
1	8M0089943	Комплект коллектора	1
2	893929A01	Комплект предохранительного клапана	1
3	8M0089945	Комплект клапанов	1
4	8M0090404	Комплект клапанов ограничения наклона	1
5	833063	Уплотнительное кольцо	2
6	8M0055260	Установочные штифты	3
7	811613	Штекер в сборе	1
8	833047	Винт (.250-20 x 2.250)	2
9	8M0089941	Узел цилиндра	1
10	88238A13	Жгут проводов заземления в сборе	1
10	8M0207768	Жгут проводов в сборе	1
11	8M6002690	Винт	1
11	62568	Винт (#10-16 x .375)	1
12	810776A1	Поршень в сборе с памятью	1
12	8M0171822	Ремкомплект поршня памяти	1
13	893902A01	Комплект уплотнительных колец	1
13	8M0171819	Ремкомплект уплотнительных колец	1
14	8M0089942	Комплект штока амортизатора	1
14	8M0171821	Ремкомплект штока амортизатора	1
15	8M0089946	Комплект винтов полного наклона	1
16	8M0089940	Комплект мотора	1
16	8M0142591	Комплект мотора	1
17	8M0090403	Соединительная муфта привода	1
18	8M0089944	Узел насоса	1
-	8M0089947	Комплект уплотнительных колец силового наклона	1
-	8M0171820	Комплект уплотнительных колец	1
-	8M0127334	Ремкомплект клапана	1

Рис. 108Редуктор (ведущий вал) (передаточное отношение 2.07:1) Gear Housing (Driveshaft)(2.07:1Gear Ratio)

REF	Номер детали	Наименование	Кол-во
1	880894T	Коленчатый вал	1
2	8040992	Сальник масляный	1
3	8041002	Сальник масляный	1
4	804101T	Подшипник	4
4	804101T10	Подшипник	4
4	804101T20	Подшипник	4
5	804102T	Подшипник	5
5	804102T10	Подшипник	5
5	804102T20	Подшипник	5
5	804102T30	Подшипник	5
6	804103T	Подшипник	1
6	804103T10	Подшипник	1
6	804103T20	Подшипник	1
7	880895T1	Поршень в сборе	4
7	880895A14	Поршень/шатун	4
7	880895T10	Поршень в сборе	AR
7	880895A16	Поршень/шатун	AR
8	880896	Болт (M8 x 38)	8
9	880897T1	Комплект поршневых колец	4
9	880897T02	Комплект поршневых колец	4
9	880898T1	Комплект поршневых колец	AR
9	880898T02	Комплект поршневых колец	AR
10	880899T	Подшипник	8
10	880899T10	Подшипник	8
10	880899T20	Подшипник	8
10	880899T30	Подшипник	8
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 109Комплект удлинения картера редуктора Standard 2.07:1 DriveShaft Housing Extension Kit Standard 2.07:1

REF	Номер детали	Наименование	Кол-во
-	8M0092054	Комплект удлинителя	1
-	8M0105089	КОМПЛЕКТ УДЛИНИТЕЛЯ, корпус гребного вала	1
1	8M0071622	Проставка корпуса гребного вала	1
1	8M0105088	Проставка корпуса приводного вала, удлинённый, чёрная	1
2	8M0094341	Вал привода X-Long	1
3	33138A1	Подшипниковый узел роликовый конический	1
4	77420A1	Подшипник роликовый конический гребного вала в сборе	1
4	8M0166756	Подшипник в сборе	1
5	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
6	8M0063268	Комплект регулировочных прокладок	1
7	8M0029215	Водяная трубка	1
8	8M0008047	Шпилька (M12 x 179)	4
9	8M0071654	Гайка (.625-18 HX)	1
10	866233001	Передняя панель	1
11	8M0053078	Вал переключения передач нижний, X-Long	1
12	8M0030784	Шайба с ключом	1
13	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
14	8M0084244	Штифт установочный, .375 x .620	1
15	896895	Гайка (M12)	4
16	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
17	857137	Винт (M12 x 160)	1

Рис. 110Поворотный кронштейн и шкворень Swivel Bracket and Swivel Pin

REF	Номер детали	Наименование	Кол-во
1	898032A03	Кронштейн поворотный в сборе	1
1	8M0220957	Поворотный кронштейн в сборе	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A35	Палец поворотный в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	8M0042636	Гайка (.375-24) латунная	1
12	8M0204726	Гайка (.375-24) латунная	1
13	826709113	Гайка (.375-24) нержавеющая сталь	1
13	8M0204726	Гайка (.375-24) латунная	1
14	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
15	42961A06	Вилка в сборе нижняя	1
16	67684	Кольцо стопорное	1
17	816432	Шайба упорная	1
18	11288001	Бампер нижней вилки	1
19	821400A2	Комплект датчика Power Trim	1
19	8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
20	852368	Винт (#10-24 x .750)	2
21	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
22	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
-	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1

Рис. 111Аксессуары Accessories

Номер детали	Наименование	Кол-во
86306A01	Переходник	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1
92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

Рис. 112НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	878587A1	Поддон нижний в сборе	1
1	8M0107315	Нижний кожух, левый борт	1
2	858743A2	Поддон нижний в сборе	1
2	8M0113913	Кожух нижний, правый борт B	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	878547T	Вставка	1
5	82130040	ВИНТ (M6 x 40)	8
6	831209	Фиксатор	1
7	858742	Чехол холостого выпуска	1
8	859251	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
8	8M0039078	Втулка уплотнительная	1
9	827948	Штуцер	1
10	855576	Шайба	1
11	816311T	СТЯЖКА (8.00 дюймов)	6
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	881535	Шланг (32.00 дюйма)	1
14	9912688	Трубка (36.00 дюймов, бухта)	1
15	817518	Тройник	1
16	82130020	ВИНТ (M6 x 20)	2
17	8587411	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
17	889724	ВТУЛКА	1
18	856990	Выключатель в сборе	1
18	8M0235192	Переключатель тримма	1
19	824868	ВИНТ (M6 x 75)	1
20	821253F1	Рукоятка передняя, чёрная	1
20	889740A02	Комплект рукоятки	1
21	33589	Втулка	2
22	48462	Кольцо уплотнительное (.614 x .070)	1
23	8219423	Собачка	1
24	69057	ШАЙБА (.281 x .734 x .063)	1
25	401366	ГАЙКА (M6) Нержавеющая сталь	1
26	13541	Разъём штыревой	2

Рис. 113КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	880894T	Коленчатый вал	1
2	8040992	Сальник масляный	1
3	8041002	Сальник масляный	1
4	804101T	Подшипник	4
4	804101T10	Подшипник	4
4	804101T20	Подшипник	4
5	804102T	Подшипник	5
5	804102T10	Подшипник	5
5	804102T20	Подшипник	5
5	804102T30	Подшипник	5
6	804103T	Подшипник	1
6	804103T10	Подшипник	1
6	804103T20	Подшипник	1
7	880895A05	Поршень в сборе	4
7	880895A14	Поршень/шатун	4
7	880895A12	Поршень в сборе	AR
7	880895A16	Поршень/шатун	AR
8	880896	Болт (M8 x 38)	8
9	880897T02	Комплект поршневых колец	4
9	880898T02	Комплект поршневых колец	AR
10	880899T	Подшипник	8
10	880899T10	Подшипник	8
10	880899T20	Подшипник	8
10	880899T30	Подшипник	8
-	858732A06	Комплект прокладок	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 114Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	881422T1	Блок цилиндров	1
1	881422T05	Блок цилиндров в сборе	1
2	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	10
3	8587321	ПРОКЛАДКА	1
3	858732002	Прокладка блока цилиндров	1
4	881423	Болт (M8 x 55)	10
4	8M0101617	Болт	10
5	804072	Болт (M10 x 135)	10
6	855690	ВТУЛКА Уплотнительная	1
7	804073	Рым-болт	2
8	8257021	Болт (M6 x 20)	4
9	825953	ПРОБКА (M14 x 12)	1
10	81990M	Прокладка	1
11	822626Q2	Масляный фильтр	1
11	8M0162830	Масляный фильтр	1
12	804097	Болт	1
13	881424T	Крышка выпускного коллектора наружная	1
13	881424T02	Крышка выпускного коллектора	1
14	804076	Прокладка	1
14	804076003	Прокладка	1
15	881427	Болт (M6 x 30)	18
16	881425	Винт	1
17	881426	Прокладка	1
18	NSS	NOT SOLD SEPARATE Anode	1
19	804086	Втулка уплотнительная	1
20	804085	Крышка	1
20	804085A01	Комплект крышки/анода	1
21	8524741	Болт (M6 x 20)	1
22	827207	БОЛТ (M8 x 25)	2
23	804082	Втулка уплотнительная	1
24	804080	Клапан регулировки давления	1
24	804080001	Клапан	1
25	804081	Пружина	1
26	804084	Прокладка	1
27	804083	Крышка	1
27	804083001	Крышка	1
28	881428	Болт (M6 x 16)	3
29	804089	Зажим	1
30	804088	Шланг	1
31	879650	Хомут	1
31	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
32	8587331	ШПИЛЬКА	6
33	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	6
33	8M0214963	Шайба	6
34	40140	ГАЙКА (M10)	6
35	81893435	ВИНТ (M8 x 35)	2
35	8M0103814	Винт (M8 x 35 мм)	2
36	881600	Крышка резиновая	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 115Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	881310T2	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
1	881310T08	Головка блока цилиндров в сборе (базовая)	1
2	804110	Штифт направляющий	16
3	804111	Пробка	4
4	804112	Болт (M7 x 48)	4
5	804113	Штифт установочный	4
6	804114	Болт (M7 x 37)	16
7	881311	Болт (M10 x 145)	10
8	804116	Втулка	2
8	8M0070515	УСТАНОВОЧНЫЙ ШТИФТ	2
9	8041151	Прокладка	1
10	83124714	БОЛТ	4
11	831246	Шайба уплотнительная	4
12	881312	Болт (M8 x 55)	5
13	NSS	NOT SOLD SEPARATE Anode	2
14	804086	Втулка уплотнительная	2
15	804085	Крышка	2
15	804085A01	Комплект крышки/анода	2
16	8524741	Болт (M6 x 20)	2
17	827207	БОЛТ (M8 x 25)	4
18	881284	Свеча зажигания	4
18	881284Q	PG LFR6A-11 @10 Mercury / Quicksilver	4
19	881429	Термостат	1
19	8M6013864	ТЕРМОСТАТ	1
20	881430	Крышка термостата	1
20	8041271	Крышка термостата	1
21	8248326	Винт (M6 x 25 мм)	2
22	881313T1	РЕМКОМПЛЕКТ КРЫШКИ	1
23	804119	Крышка вентиляции	1
24	804120	Винт (M4 x 8)	8
25	804123	Прокладка	1
26	855690	ВТУЛКА Уплотнительная	2
27	858530	Болт (M6 x 30)	14
28	859578A1	ПРОБКА В СБОРЕ Масляная	1
28	8M0240831	МАСЛЯНАЯ ПРОБКА	1
29	NSS	NOT SOLD SEPARATE O-Ring	1
30	858752	Крышка	1
30	858752001	Крышка	1
31	1993716	ВИНТ (M6 x 16)	5
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 116Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	858576T03	Корпус в сборе с приводным валом	1
1	858576T2	Корпус в сборе гребного вала	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	9035016	Шпилька (M10 x 190)	4
3	8M0034462	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
4	8M0214963	Шайба	5
5	40140	ГАЙКА (M10)	5
6	85822A15	Датчик скорости в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
7	433351	Соединитель 90 градусов - с Vibraseal	1
8	85822	Соединитель прямой	1
8	85822T	Разъём прямой	1
9	44343T1	Опора	2
10	42973	БОЛТ (M12 x 154)	2
10	898835001	Винт (M12 x 154)	2
11	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
12	43528	Гайка (M12) болта нижней опоры	2
12	8M0204662	Гайка	2
13	88238A10	Кабель заземления в сборе	2
14	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
15	858916T	Хомут	2
16	4010725	ВИНТ (M8 x 25)	4
17	858745	Крышка	4
17	8M0142713	Крышка опоры	4
18	859550	ВТУЛКА	1
19	24873	ШТИФТ УСТАНОВОЧНЫЙ	1
20	855622	ШТУЦЕР	1
21	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
22	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	8M0084244	Штифт установочный, .375 x .620	1
22	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
23	813745	Проставка	1
24	816311T	СТЯЖКА (8.00 дюймов)	2

Рис. 117Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	881363T	Крышка	1
1	881363A01	Комплект крышки/кронштейна	1
2	881364T2	Жгут проводов в сборе	1
2	881364T04	Жгут проводов	1
2	881364T1	Жгут проводов в сборе	1
2	881364T04	Жгут проводов	1
3	804291	Предохранитель 20 А	4
3	832969T20	Предохранитель Mini — жёлтый — 20 А	4
4	80429110	Предохранитель 30 ампер	4
4	8M0057159	Предохранитель 30А	4
0	891824010	Крышка предохранителя	4
0	891824020	Крышка предохранителя	4
5	804289	Съёмник предохранителя	1
6	881362	Кронштейн	1
7	8813511	Винт	1
8	881352T	Реле	1
8	8M0098898	Реле	1
9	82214M	Шайба	2
10	881355	Стопорная шайба	2
10	82212M	Стопорная шайба	2
11	881354	Винт	2
11	96671M	Винт	2
12	804284	Пыльник	2
12	804284001	Чехол защитный	2
13	881350T	Реле	1
14	881351	Винт	1
15	881353	Хомут	1
16	8813511	Винт	1
17	881359T	Кронштейн	1
17	881363A01	Комплект крышки/кронштейна	1
18	881361	Хомут	1
19	881360	Хомут	1
20	804270	Болт (M6 x 28)	5
21	881304	Втулка уплотнительная	5
22	82851M	Втулка	5
22	804344003	Втулка	5
23	881356T1	Реле в сборе	1
23	882751A3	Комплект реле тримма	1
24	881357	Провод питания	1
25	881358	Крышка	1
26	8248324	Винт (M6 x 16)	2
27	825702	Болт (M6 x 20)	2
27	8257021	Болт (M6 x 20)	2
28	804604	БОЛТ (M6 x 20)	1
29	88439A33	Кабельный жгут положительный - аккумулятор	1
30	88439A10	Кабельный жгут отрицательный - аккумулятор	1
31	401388	ГАЙКА (M8) Нержавеющая сталь	1
32	40011128	Винт (M6 x 20) нержавеющая сталь	1
32	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
33	858723T1	Жгут проводов переходник/тримм	1
34	858914T1	Жгут проводов переходник мотора тримма	1
35	858740T4	Жгут проводов переходник дистанционного управления	1
36	92753	Фиксатор	1
37	859249T1	Разъём	1
38	816311T	СТЯЖКА (8.00 дюймов)	AR
39	8272822	Наклейка предупреждение высокое напряжение	1
40	881865	Наклейка предупреждающая — запуск на передаче	1
41	828151A2	Комплект реле тримма	1
41	882751A3	Комплект реле тримма	1
42	826802A24	Жгут проводов тримма	1
43	828151A1	Реле в сборе	2
43	8M0207773	Реле тримма в сборе	2
44	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
44	8M0207785	Втулка	1
45	818968	ВТУЛКА	1
45	8M0214955	Втулка	1
46	NSS	NOT SOLD SEPARATE Decal	1
47	828102	Кронштейн	1
47	8M0207771	Кронштейн крепления	1
48	824868	ВИНТ (M6 x 75)	1
49	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
49	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
50	823807	ВТУЛКА	1

Рис. 118Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	858582T	Переходная плита в сборе	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	7
3	880090	Штуцер	1
4	817519A2	Обратный клапан в сборе, сливной	2
5	126021	Втулка	1
5	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
6	8585831	ПРОКЛАДКА	1
7	858572T	Картер масляный	1
7	858572T01	Картер масляный	1
8	858584A1	Труба в сборе, выпускная	1
9	881295	Уплотнительное кольцо	1
10	894171	Втулка уплотнительная	1
10	89417004	Втулка уплотнительная	1
11	858575	Водяная трубка	1
11	8M0026130	Труба водяная	1
11	8585751	ТРУБКА ВОДЯНАЯ	1
11	8M0026129	Труба водяная	1
12	814080	Сальник верхний	1
12	814080001	Сальник	1
13	858571T	Труба маслозаборная	1
14	859082	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
15	40011128	Винт (M6 x 20) нержавеющая сталь	4
15	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
16	8248327	Винт (M6 x 30)	12
16	8M0214957	Винт	12
17	8596021	Маслоизмерительный щуп	1
18	48237	Втулка вала переключения передач	1
19	858577A2	Вал переключения передач	1
19	858577A3	Рычаг в сборе, переключения передач	1
20	859177A3	Тяга переключения передач	1
21	NSS	NOT SOLD SEPARATE Bushing	1
22	879997	Ползун переключения	1
23	401386	ГАЙКА (M6) Нержавеющая сталь	1
24	813745	Проставка	1
24	11289	Распорная втулка вала переключения	1
25	43585	Муфта вала переключения	1
26	859746	ШПЛИНТ	2
27	858573	Сальник	1
27	8M0039073	Сальник	1
28	8288181	Пробка сливная	1
29	828816	Прокладка	1
29	8M0204692	Прокладка @5	1
30	82483213	ВИНТ (M6 x 60)	4

Рис. 119Маховик Flywheel

REF	Номер детали	Наименование	Кол-во
1	881343T1	КРЫШКА МАХОВИКА	1
2	804348	БОЛТ (M6 x 20)	2
3	825665	Втулка	4
4	11416M	Втулка	2
4	11416T	Втулка уплотнительная	2
5	804265	Гайка шестигранная (36 мм)	1
5	804265A1	КОМПЛЕКТ ГАЙКА/ШАЙБА Шестигранный (36 мм)	1
5	804265A1	КОМПЛЕКТ ГАЙКА/ШАЙБА Шестигранный (36 мм)	1
6	8042641	Шайба плоская	1
6	804264	Шайба	1
6	804265A1	КОМПЛЕКТ ГАЙКА/ШАЙБА Шестигранный (36 мм)	1
7	881335T	МАХОВИК	1
-	881336T1	КОМПЛЕКТ СТАТОРА	1
8	881337T	КАТУШКА Импульсная	1
9	881336T2	СТАТОР	1
10	881338	Винт (M6 x 28)	3
11	881339	Винт (M4 x 8)	1
11	881339002	Винт	1
12	881340	Хомут	1
13	804603	БОЛТ (M6 x 30)	4
14	825010	ШТИФТ установочный	2
15	881341	Ротор	1
16	881342	Шпонка	1
17	804266	Пластина газораспределения	1
17	804266001	Пластина установки зажигания	1
18	804267	Винт	1
19	NSS	NOT SOLD SEPARATE Decal, Warning Neutral	1
20	NSS	NOT SOLD SEPARATE Decal, Warning Spinning Flywheel	1
21	NSS	NOT SOLD SEPARATE Decal, Servicing Referral	1
22	NSS	NOT SOLD SEPARATE Decal, Engine Oil, Valve	1
23	NSS	NOT SOLD SEPARATE Decal, Emergency Starting	1
24	881839A01	Наклейка с информацией о сертификации EPA	1
24	881839A02	Наклейка с информацией о сертификации EPA	1
24	881839A03	Наклейка с информацией о сертификации EPA	1
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 120Форсунка впрыска топлива Fuel Injection Nozzle

REF	Номер детали	Наименование	Кол-во
1	880888T	РЕГУЛЯТОР ДАВЛЕНИЯ ТОПЛИВА	1
1	880888T02	РЕГУЛЯТОР ДАВЛЕНИЯ ТОПЛИВА	1
2	881524	Винт (M6 x 12)	2
3	881525	Шайба стопорная	2
4	881531	Хомут	4
5	881528	Шланг	1
6	881509	Винт (M5 x 15)	2
7	881530	Хомут	2
8	84088M	ВИНТ (M6 x 10)	4
9	827610	ПРОКЛАДКА	4
10	888260	ХОМУТ	3
11	881527T	ОХЛАДИТЕЛЬ	1
11	881527T01	ОХЛАДИТЕЛЬ	1
12	881507	Болт (M6 x 25)	2
13	881533	Шайба	3
14	69355	Стяжка (5.50 дюймов)	2
14	8M0214940	Стяжка	2
15	881536	Шланг	1
16	881529	Шланг	1
17	879650	Хомут	1
17	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
18	881518T	ТРУБКА ПОДАЧИ	1
19	880887T1	ФОРСУНКА	4
20	885183A1	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
21	881520	Крышка	1
22	881534	Болт (M6 x 10)	1
23	881532	Болт (M8 x 45)	2
24	881508	Шайба	2
25	881526	Втулка	2
26	881521T	НИППЕЛЬ	1
27	881522	Кольцо уплотнительное	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881440T1	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1
-	881440T04	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1
-	881440T2	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1
-	881440T04	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1

Рис. 121Топливный насос высокого давления Fuel Injection Pump

REF	Номер детали	Наименование	Кол-во
-	881315T1	ПАРООТДЕЛИТЕЛЬ	1
-	881315T05	ПАРООТДЕЛИТЕЛЬ	1
-	881315T2	ПАРООТДЕЛИТЕЛЬ	1
-	881315T05	ПАРООТДЕЛИТЕЛЬ	1
1	881316T1	КРЫШКА	1
1	881316T2	КРЫШКА	1
1	881316T2	КРЫШКА	1
2	881318	Уплотнительное кольцо	1
3	881329	Ремкомплект игольчатого клапана	1
4	NSS	NOT SOLD SEPARATE Seat	1
5	881320	Поплавок	1
6	881321	Ось поплавка	1
7	881319T	КОРПУС	1
8	881327	Пластина	1
9	8813261	Винт (M3 x 8)	1
10	881326	Винт (M4 x 16)	7
11	881325	Прокладка	1
12	881322	Демпфер	1
12	881322002	Демпфер	1
13	880889T	НАСОС ТОПЛИВНЫЙ	1
13	8M0123823	ORD 8M6010289 Mercury / Quicksilver	1
14	881323T	ФИЛЬТР	1
15	881324	Крышка	1
16	8813262	Винт сливной	1
17	881328	Прокладка	1
18	881330A1	КОМПЛЕКТ ШЛАНГОВ	1
18	881330A02	КОМПЛЕКТ ШЛАНГОВ	1
19	881331	Зажим	2
20	881559	Хомут	5
21	881565	Шланг	1
22	881560	Шланг	2
23	881558	Тройник	5
23	8815581	ТРОЙНИК	5
23	8815581	ТРОЙНИК	5
24	881554	Шланг	1
25	881554	Шланг	1
26	881554	Шланг	1
27	881554	Шланг	6
28	881555	Шланг	1
29	881557	Шланг	1
30	881556	Шланг	1
31	8813221	Демпфер	3
32	881332	Втулка кольцевая	6
-	881440T1	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1
-	881440T04	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1
-	881440T2	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1
-	881440T04	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1

Рис. 122Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	880890T1	Топливный насос	1
2	NSS	NOT SOLD SEPARATE Body	1
3	881544	Пружина	1
4	881545	Плунжер	1
5	881546	Пружина	1
6	881547	Диафрагма	1
7	881548	Штифт	1
8	NSS	NOT SOLD SEPARATE Body	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Body	1
11	881550	Винт	3
12	881333	Гайка	3
13	804255	Уплотнительное кольцо	1
13	8M0050719	Уплотнительное кольцо	1
14	879650	Хомут	2
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	804256	Болт (M6 x 30)	2
16	881543	Шланг	1
16	881543002	Трубка	1
17	881542	Кронштейн	1
18	8527768	Болт (M6 x 16)	1
18	811188T	Болт	1
19	8528161	Гайка	1
19	82382M	Гайка	1
20	881538T1	Фильтр в сборе	1
20	881538T02	Топливный фильтр в сборе	1
21	881540	Элемент 1.75 дюйма	1
21	8M0168897	Топливный фильтр	1
21	8M0101436	Фильтрующий элемент 1.50 дюйма	1
21	8M0117705	Топливный фильтр	1
22	826966M	Уплотнительное кольцо	1
22	826966T	Уплотнительное кольцо	1
23	881541	Поплавок	1
24	881539	Стакан	1
24	8M0101437	Стакан	1
24	8M0137185	Стакан топливного фильтра	1
25	879650	Хомут	2
25	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
26	804260	Кронштейн	1
27	804112	Болт (M7 x 48)	2
28	804113	Штифт установочный	2
29	84292M	Шайба	2
30	804257	Рычаг переключения топлива	1
31	881334	Вал	1
32	804259	Штифт	2
32	82738M	Штифт роликовый	2
33	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	822769	Соединитель	1
36	NSS	NOT SOLD SEPARATE Cap	1
37	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1

Рис. 123Редуктор (ведущий вал) (передаточное отношение 2.07:1) Gear Housing (Driveshaft)(2.07:1Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	888845T01	Корпус редуктора в сборе полный (4.25 дюйма/107.95 мм диаметр торпедо) (ПОЛНЫЙ)	1
-	888845T02	Корпус редуктора в сборе полный (4.25 дюйма/107.95 мм диаметр торпедо) (ПОЛНЫЙ)	1
1	888845T	Корпус редуктора в сборе базовый	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	3
4	79953Q04	Ремкомплект сливного винта	3
5	191833	Сальник	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	31640T5	ТРИММЕР	1
7	8M0236553	Пластина тримма	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	451761	Шайба (.453 x .812 x .105) чёрное оксидирование	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	NSS	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	Анод	2
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear (14 TEETH)	1
16	35921	ГАЙКА (.625-18)	1
17	883047A1	Подшипник в сборе, роликовый конический	1
18	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
18	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
19	858765T1	ВЕРТИКАЛЬНЫЙ ВАЛ В СБОРЕ	1
19	878575T1	ВЕРТИКАЛЬНЫЙ ВАЛ В СБОРЕ	1
20	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
21	NSS	NOT SOLD SEPARATE Seal Ring	1
22	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
22	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	430331	Прокладка	1
24	430472	Прокладка	1
24	8M0214931	ПРОКЛАДКА	1
25	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
25	8M0245495	САЛЬНИК	1
26	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
27	8172771	Прокладка водяного насоса, верхняя	1
28	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
29	8172761	Передняя пластина	1
29	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
30	82684430	ВИНТ (M6 x 30)	4
31	430232	Сальник	1
32	43037	ШПОНКА	1
32	8M0204723	ШПОНКА	1
33	43026T2	КРЫЛЬЧАТКА	1
34	82684425	ВИНТ (M6 x 25)	6
35	816575	Торцевое уплотнение	1
35	861415	САЛЬНИК ТОРЦЕВОЙ	1
36	884563A00	Сборка вала переключения передач	1
36	884565A00	Сборка вала переключения передач	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	457101	Кольцо уплотнительное (1.424 x .103) (1.424 внутр. диам.)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	82684425	ВИНТ (M6 x 25)	2
42	891637	Втулка	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	803496T2	Комплект подшипников/сальников	1
-	888805A00	Ремонтный комплект муфты и толкателя кулачка	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

Рис. 124Редуктор гребного вала - передаточное число 2.07:1 Gear Housing Propeller Shaft - 2.07:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
0	888845T01	Корпус редуктора в сборе полный (4.25 дюйма/107.95 мм диаметр торпедо) (ПОЛНЫЙ)	1
0	888845T02	Корпус редуктора в сборе полный (4.25 дюйма/107.95 мм диаметр торпедо) (ПОЛНЫЙ)	1
1	888845T	Корпус редуктора в сборе базовый	1
2	8227731	ВСТАВКА Резьбовая	2
3	888807	Толкатель кулачка в сборе	1
4	892250	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ	1
4	8M4504018	Кулачок переключения	1
4	75771	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ	1
4	8M4504018	Кулачок переключения	1
5	888806	Штанга привода сцепления	1
6	78905	Палец крестовый	1
6	8M0084243	ШТИФТ КРЕСТОВИНА	1
7	78906	Палец	1
7	8M0084245	Штифт фиксатора пружины	1
8	79910	Пружина	1
9	78910	Шайба	1
10	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
10	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
11	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
12	NSS	NOT SOLD SEPARATE Cup	1
13	881260A3	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА - 29 ЗУБЬЕВ	1
14	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
15	856823	Кольцо стопорное	1
16	888805T	Муфта	1
17	888804	Вал гребного винта	1
17	8M0140444	Вал гребного винта	1
18	30893	Пружина	1
19	889991T	Шестерня заднего хода (29 зубьев) (29 ЗУБЬЕВ)	1
20	12596T2	Корпус подшипника в сборе	1
20	8M0168901	КОРПУС В СБОРЕ	1
21	97386	Кольцо уплотнительное (3.609 x .139)	1
21	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
22	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
23	70080	Сальник масляный (внутренний)	1
23	8M0205728	Сальник	1
24	70081	Сальник масляный наружный	1
24	8M0205729	САЛЬНИК	1
25	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
26	12577	Упорная шайба	1
27	12576	Подшипник упорный	1
28	429172	ШПИЛЬКА (M8 x 48)	2
28	8M0034456	Шпилька (M8 X 1.25 X 48)	2
29	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
30	401378	ГАЙКА (M8)	2
31	NSS	NOT SOLD SEPARATE Decal-G/H Pinion Ident.	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	803496T2	Комплект подшипников/сальников	1
-	888805A00	Ремонтный комплект муфты и толкателя кулачка	1

Рис. 125Компоненты зажигания Ignition Components

REF	Номер детали	Наименование	Кол-во
1	880891T11	Электронный блок управления двигателем	1
1	880891T14	Электронный блок управления двигателем	1
1	880891T1	Блок управления двигателем в сборе	1
1	880891T14	Электронный блок управления двигателем	1
2	804270	Болт (M6 x 28)	4
3	881304	Втулка уплотнительная	4
4	82851M	Втулка	4
4	804344003	Втулка	4
5	881346T	Выпрямитель-регулятор в сборе	1
6	853536	БОЛТ (M6 x 25)	2
7	804604	БОЛТ (M6 x 20)	1
8	880893T10	Катушка зажигания	1
8	8M0123821	Катушка зажигания	1
9	880892T	Катушка зажигания	1
9	8M0121257	Катушка зажигания	1
10	881345	Пластина	2
11	816311T	СТЯЖКА (8.00 дюймов)	2
12	853536	БОЛТ (M6 x 25)	4
13	804276	Хомут	2
14	804277	Хомут	2

Рис. 126Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	880886T	КОЛЛЕКТОР	1
2	881513	Кольцо уплотнительное впускного коллектора	4
3	881512	Штифт установочный	4
4	881507	Болт (M6 x 25)	3
5	881441T2	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
5	881441T4	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
5	881441T4	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
6	881444	Пружина	1
7	881445	Винт	2
8	881510	Болт (M8 x 70)	6
9	881508	Шайба	9
10	881441T1	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
10	881441T3	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
10	881441T3	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
11	881442	Винт	1
12	881444	Пружина	2
13	881443	Винт	1
14	881445	Винт	2
15	881514	Соединительное звено	1
16	881515	Соединительное звено	1
17	83763M	Гайка	1
18	880884T	ДАТЧИК ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
19	881504	Уплотнительное кольцо	1
20	881502	Винт	2
20	881502002	Винт	2
21	881450	Шайба	2
22	881516	Кронштейн	1
23	881971A1	ВИНТ	3
24	879194021	Шланг	1
-	880883T1	РЕГУЛИРУЮЩИЙ КЛАПАН В СБОРЕ	1
25	881446T	КОРПУС	1
26	881447T	РЕГУЛИРУЮЩИЙ КЛАПАН	1
27	881448	Уплотнительное кольцо	1
28	881449	Винт (M4 x 12)	3
28	881449002	Винт	3
29	881450	Шайба	3
30	881501T	ФИЛЬТР	1
31	880885T	ДАТЧИК ДАВЛЕНИЯ	1
32	881509	Винт (M5 x 15)	2
33	881505	Болт (M6 x 24)	1
34	881506	Болт (M6 x 60)	2
35	881517T1	ЖГУТ ПРОВОДОВ В СБОРЕ	1
-	881440T1	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1
-	881440T04	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1
-	881440T2	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1
-	881440T04	ВПУСКНОЙ УЗЕЛ В СБОРЕ	1

Рис. 127КЛАПАНЫ ВПУСКНЫЕ И ВЫПУСКНЫЕ Intake and Exhaust Valves

REF	Номер детали	Наименование	Кол-во
1	804145	Ремень клиновой	1
2	804143	Болт (M10 x 35)	2
2	804143001	Болт	2
3	804142T	Шестерня ведомая	2
4	804144	Сальник масляный распределительного вала	2
4	804144001	Сальник масляный	2
5	804141	Штифт установочный	2
6	804140T	Распределительный вал	1
6	8M0057172	Распределительный вал	1
7	804139T	РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ	1
8	804128T	Клапан впускной	8
9	804129T	Клапан выпускной	8
10	804130	Седло	16
11	804136	Сальник	8
12	804137	Сальник	8
13	804131	Пружина клапана	16
14	804132	Фиксатор	16
15	804135	Сухарь клапана	32
16	804138T	Толкатель клапана	16
17	8046071	Регулировочная шайба	AR
17	8046072	Регулировочная шайба	AR
17	8046073	Регулировочная шайба	AR
17	8046074	Регулировочная шайба	AR
17	8046075	Регулировочная шайба	AR
17	8046076	Регулировочная шайба	AR
17	8046077	Регулировочная шайба	AR
17	8046078	Регулировочная шайба	AR
17	8046079	Регулировочная шайба	AR
17	80460710	Регулировочная шайба	AR
17	80460711	Регулировочная шайба	AR
17	80460712	Прокладка регулировочная	AR
17	80460713	Прокладка регулировочная	AR
17	80460714	Прокладка регулировочная	AR
17	80460715	Прокладка регулировочная	AR
17	80460716	Прокладка регулировочная	AR
17	80460717	Прокладка регулировочная	AR
17	804608	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ	AR
17	80460810	Прокладка регулировочная	AR
17	80460820	Прокладка регулировочная	AR
17	80460830	Прокладка регулировочная	AR
17	80460840	Подушка регулировочная	AR
17	80460850	Прокладка регулировочная	AR
17	80460860	Прокладка регулировочная	AR
17	80460870	Прокладка регулировочная	AR
17	80460880	Прокладка регулировочная	AR
18	804149	Тарелка клапана	1
19	804153	Шпонка	1
20	804146	Натяжитель	1
21	804150	Болт (M10 x 45)	1
22	804147	Пружина	1
23	804148	Шланг	1
24	804151T	ШЕСТЕРНЯ ПРИВОДА	1
25	881314	Гайка (M40)	1
25	881314003	Гайка	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 128Воздухозаборник с глушителем Intake Silencer

REF	Номер детали	Наименование	Кол-во
1	881436T	ГЛУШИТЕЛЬ ВПУСКА	1
2	880882T	ТЕРМОДАТЧИК	1
3	881437	Уплотнительное кольцо глушителя впуска	4
4	804165	Болт (M6 x 16)	6
5	881816	Болт (M8 x 20)	2
6	881439	Кронштейн	1
7	881434	Кронштейн	2
7	8M0059034	КРОНШТЕЙН	2
8	881435	Болт (M6 x 20)	8
9	881010T	ГЛУШИТЕЛЬ ВПУСКНОЙ	1
9	892849	Впускной глушитель	1
10	881269	Кронштейн	1
11	40011128	Винт (M6 x 20) нержавеющая сталь	1
11	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
12	804160	Штифт	2
13	881433	Прокладка впускного коллектора	1
14	804162	Трубка вентиляции картера	1
15	804163	Хомут	2
16	804602	БОЛТ (M6 x 12)	2
17	804089	Зажим	1
18	879650	Хомут	1
18	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
19	881438	Болт (M6 x 105)	2
20	881431	Болт (M8 x 40)	5
21	881822	Сетка	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 129Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	384073	Пробка трубная (.500-14)	1
2	479452	ПРОБКА	1
3	858581	Уплотнительное кольцо	2
3	62705001	Кольцо уплотнительное	2
4	858580	Установочный штифт	2
4	41275M	Установочный штифт	2
5	881900T	ОПОРА	1
5	881900T03	Опора	1
6	42974	БОЛТ (M12 x 175) ВЕРХНЕЕ КРЕПЛЕНИЕ	2
6	8M0238139	Винт	2
7	934161	Шайба неопреновая	2
7	32834	ШАЙБА (.9375 x 1.750 x .172)	2
8	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
8	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
9	859129	ГАЙКА (M12)	2
9	896963	Гайка (M12)	2
10	4010750	ВИНТ (M8 x 50) ХОМУТ	8
11	858579T3	Масляный насос	1
12	858719	Болт (M6 x 45)	6
12	8M0052670	Винт	6
13	804349	САЛЬНИК	1
14	878562T2	Кронштейн тяги переключения	1
14	878562T8	Кронштейн	1
15	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
16	82130020	ВИНТ (M6 x 20)	3
17	878560	Стакан	1
18	98889	Защёлка	1
19	8238053	Сальник	1
19	8M0043168	Сальник	1
20	879996A1	Выключатель	1
20	8M0052930	Выключатель в сборе	1
21	88075020	ВИНТ (M3 x 20)	2

Рис. 130КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА Powerhead Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	858732T02	Комплект прокладок головки блока цилиндров	1
0	8042971	Прокладка датчика температуры	1
0	804255	Уплотнительное кольцо	1
0	8M0050719	Уплотнительное кольцо	1
0	827610	ПРОКЛАДКА	4
0	804144	Сальник масляный распределительного вала	2
0	804144001	Сальник масляный	2
0	881437	Уплотнительное кольцо глушителя впуска	4
0	881433	Прокладка впускного коллектора	1
0	8587321	ПРОКЛАДКА	1
0	858732002	Прокладка блока цилиндров	1
0	81990M	Прокладка	1
0	804076	Прокладка	1
0	804076003	Прокладка	1
0	881426	Прокладка	1
0	804084	Прокладка	1
0	8041151	Прокладка	1
0	804123	Прокладка	1
0	8040992	Сальник масляный	1
0	8041002	Сальник масляный	1
0	881513	Кольцо уплотнительное впускного коллектора	4
0	831246	Шайба уплотнительная	4
0	825492	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
0	8M0052669	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1

Рис. 131Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	830250T3	Насос в сборе гидроподъёма	1
-	8M0171818	Узел гидроподъёма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	22740	ЗАЖИМ	2
20	878609	Винт (#10-16 x .600)	1
21	69205	С-ОБРАЗНАЯ ШАЙБА	1
21	8M0084613	Пружинная шайба	1

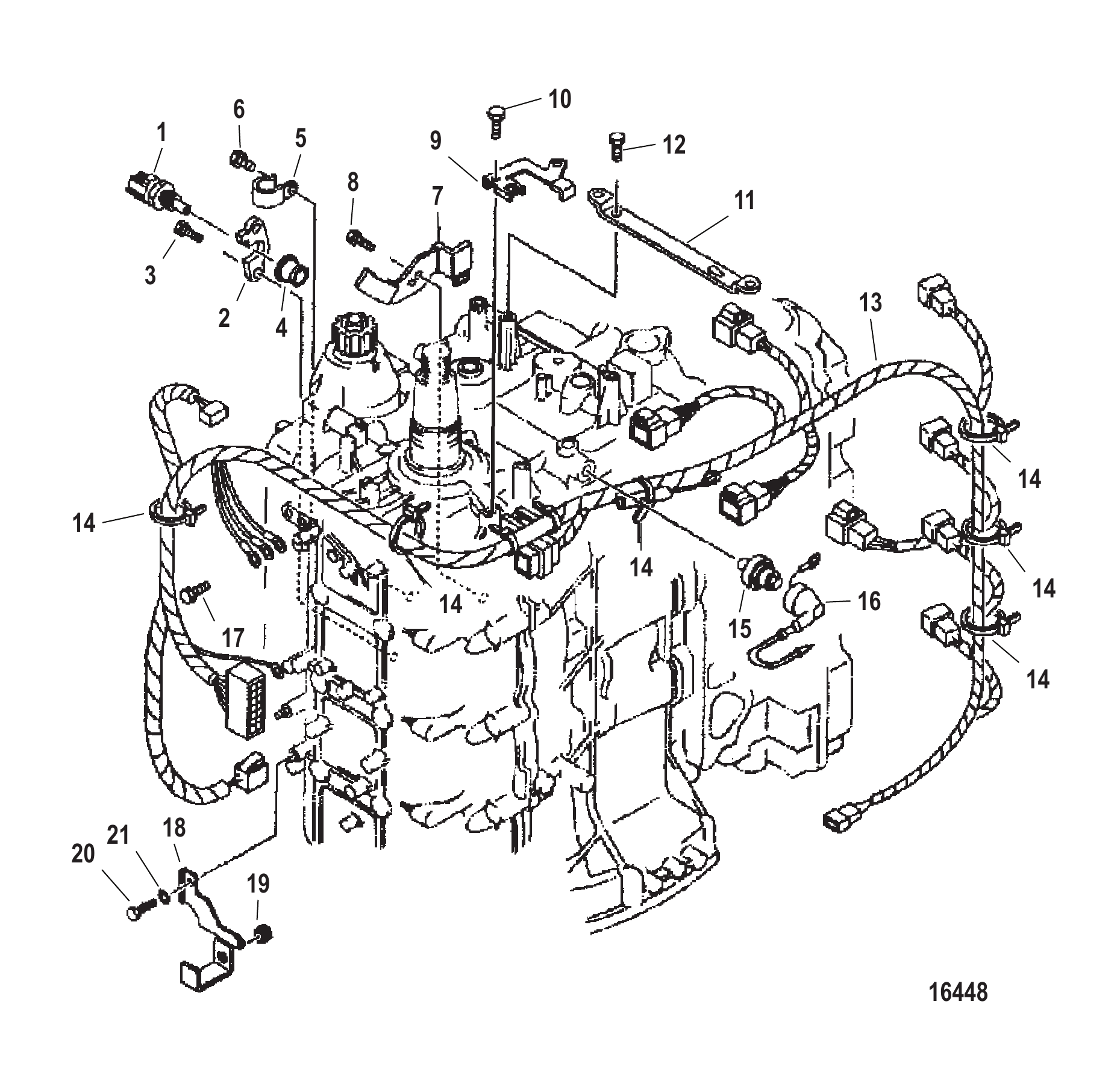

Рис. 132Датчики и жгут проводов Sensors and Harness

REF	Номер детали	Наименование	Кол-во
1	804295T	Термодатчик	1
2	804296	Фиксатор	1
3	811188M	Болт (M6 x 16)	2
3	811188T	Болт	2
4	8042971	Прокладка датчика температуры	1
5	83577M	Хомут	1
6	84088M	ВИНТ (M6 x 10)	1
7	881366003	Кронштейн	1
8	804602	БОЛТ (M6 x 12)	1
9	881366002	Пластина	1
10	804602	БОЛТ (M6 x 12)	1
11	8042941	Пластина	1
12	811188M	Болт (M6 x 16)	2
12	811188T	Болт	2
13	881364T05	ЖГУТ ПРОВОДОВ В СБОРЕ	1
14	816311T	СТЯЖКА (8.00 дюймов)	AR
15	8043071	Датчик давления масла	1
16	881367A1	ПРОВОД ПИТАНИЯ	1
17	804604	БОЛТ (M6 x 20)	1
18	804260001	Кронштейн	1
19	97687M	Втулка уплотнительная	1
20	84368M	Болт	1
21	82214M	Шайба	1
-	858732A06	Комплект прокладок	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 133Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
88183801	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 115 EFI (4-тактный) Руководство по запчастям	1
881980	Руководство по обслуживанию	1
881980R03	Подвесной лодочный мотор 115 EFI 4-тактный	1
10225030	Руководство по эксплуатации	1
858610A31	Топливный шланг в сборе	1
8M0038610	Топливный шланг в сборе (9 футов) с грушей	1
880177	Инструмент для съёмника (10 мм)	1
881828	Набор инструментов Starbit	1
881649A01	Комплект наклеек	1
881649A05	Комплект наклеек	1
881840A01	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A05	Комплект наклеек	1
881650A01	Комплект наклеек	1
881650A03	Комплект наклеек	1
881650A03	Комплект наклеек	1
881702A01	Комплект наклеек	1
881839A01	Наклейка с информацией о сертификации EPA	1
881839A02	Наклейка с информацией о сертификации EPA	1
881839A03	Наклейка с информацией о сертификации EPA	1
816834A1	Тахометр	1
816932A1	Указатель температуры	1
86306	Переходник	1
86306A01	Переходник	1
817054A3	Прибор в сборе для измерения давления воды	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1
92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

Рис. 134СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
-	881368T1	Стартер в сборе	1
-	881368T2	Стартер в сборе	1
-	881368T2	Стартер в сборе	1
1	804314T	Статор	1
2	804313T	Якорь	1
3	881369T1	Щёткодержатель в сборе	1
4	804316	Комплект щёток	1
5	804317	Пружина	4
6	881370T	Кронштейн	1
7	804337	ВИНТ (M4 x 16)	2
8	804335	СКВОЗНОЙ БОЛТ (M6 x 120)	2
9	804321T1	Комплект шестерён	1
10	804322	Муфта	1
11	804330	КОМПЛЕКТ ШАЙБ	1
12	804324	Кронштейн	1
13	804326	Зубчатый венец	1
14	804327	Прокладка	1
15	804325	Подшипник	1
16	804323	Вал шестерни	1
17	804329	ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ	3
17	804329001	Промежуточная шестерня	3
18	804328	Кронштейн	1
19	804331T	Крышка	1
20	804336	БОЛТ (M6 x 52)	2
21	804319	Шестерня	1
22	804320	Комплект упора шестерни	1
23	804332	КОМПЛЕКТ РЫЧАГА	1
24	804334	КРЫШКА	1
25	881371T	Реле стартера	1
25	881371T1	Реле стартера	1
25	881371T1	Реле стартера	1
26	804605	БОЛТ (M8 x 45)	3
27	881373	Клемма	1
28	881377	Стопорная шайба	1
29	82382M	Гайка	1
30	881372	Гайка	1
31	881374	Крышка	1

Рис. 135КОМПЛЕКТ РУЛЕВОЙ РУКОЯТКИ Steering Handle Kit

REF	Номер детали	Наименование	Кол-во
-	816366A31	Комплект рукоятки управления	1
-	816366A42	Комплект рукоятки управления	1
-	816366A32	Комплект рукоятки управления	1
1	12020A3	Рукоятка в сборе рулевого рычага	1
NS	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
NS	8M0169589	Штуцер для смазки	1
2	429922	ВТУЛКА	2
2	42992T02	ВТУЛКА	2
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	878609	Винт (#10-16 x .600)	2
7	878608	Винт (#10-16 x .500)	3
8	12013	ХОМУТ ДРОССЕЛЯ	1
8	889729	ХОМУТ	1
9	40007112	Винт (M5 x 40) хомута дросселя	2
10	816874	Барашковая гайка (#10-32)	1
11	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
12	823609A5	Выключатель в сборе стоп	1
12	8M0104612	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
13	NSS	NOT SOLD SEPARATE Insulator	1
14	12018A4	ТРУБКА В СБОРЕ Дроссель	1
15	NSS	NOT SOLD SEPARATE Drive Wheel	1
16	NSS	NOT SOLD SEPARATE Roll Pin	1
17	62568	Винт (#10-16 x .375)	1
18	99589	Рукоятка	1
18	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
19	648552	ЗАЖИМ	2
20	40140	ГАЙКА (M10)	1
21	8885241	Трубка защитная (9,03 дюйма)	1
22	895665	Направляющая труба	1
23	89578	Ствол	1
24	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
25	12019003	Трос в сборе	1
26	43433	Направляющая	1
26	8M0204660	НАПРАВЛЯЮЩАЯ	1
27	20007	Анкер	1
28	20518	Винт установочный (#8-32)	2
28	8M0204644	КОМПЛЕКТ ВИНТОВ	2
29	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	1
30	48416	Крышка	1
31	4002319	ШАЙБА	1
32	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
33	146011	ПРОСТАВКА	1
34	816311T	СТЯЖКА (8.00 дюймов)	AR
35	NSS	NOT SOLD SEPARATE Decal, Throttle	1
36	889724	ВТУЛКА	1

Рис. 136Компоненты комплекта рулевой рукоятки Steering Handle Kit Components

REF	Номер детали	Наименование	Кол-во
-	816366A31	Комплект рукоятки управления	1
-	816366A42	Комплект рукоятки управления	1
-	816366A32	Комплект рукоятки управления	1
1	816366T08	Кронштейн рукоятки	1
1	816366T10	Рукоятка	1
2	881261	Винт (.313-24 x 3.50)	2
3	42981	ШАЙБА СТОПОРНАЯ	2
4	822263	Проставка	1
5	12649A4	Жгут проводов в сборе	1
6	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
7	879755	Гайка специальная - черный нейлон	1
8	13541	Разъём штыревой	1
9	121051	ВТУЛКА	1
10	12014	ПРОБКА	1
10	889730	ПРОБКА	1
11	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
11	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
12	8158041	Крышка	1
13	878608	Винт (#10-16 x .500)	5
14	11083A4	Выключатель стоп-сигнала в сборе	1
15	15920Q54	ШНУР В СБОРЕ	1
16	11149A3	Трос в сборе	1
17	889528T01	Звуковой сигнал в сборе	1
18	18286A19	Комплект переключателя тримма (25.00 футов)	1
19	813960A3	ВЫКЛЮЧАТЕЛЬ	1
19	8M0052927	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
20	12110	ВИНТ (#6-32 x .750)	2
21	648551	ХОМУТ	1
22	878608	Винт (#10-16 x .500)	1
23	849838	ВИНТ (.375-24 x 1.250)	1
24	826709113	Гайка (.375-24) нержавеющая сталь	1
24	8M0204726	Гайка (.375-24) латунная	1
25	48419	Наконечник тяги переключения передач	1
25	48419T	Наконечник тяги-2.16 IN	1
25	48419001	Наконечник тяги	1
25	48419T01	Наконечник тяги (2.66 дюйма)	1
26	495637	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
27	26856	ВТУЛКА	1
28	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
29	25191	ШПЛИНТ ОСЬ ВИЛКИ - БЕЗ ГИДРОПОДЪЁМА	1
30	8163677	Рычаг переключения передач	1
31	58152	Шпилька (.375-24 x 1.125)	1
31	8M0034452	Шпилька	1
32	98530	РУЧКА	1
33	12016A2	Комплект фиксатора с пружиной	1
34	8159831	Втулка	1
35	823970	ШАЙБА	1
36	824610	ШАЙБА ПЛАСТИКОВАЯ	1
37	814803	Шайба	1
38	8158051	Шайба стопорная с усиком	1
39	4000357	ВИНТ (M8 x 45)	1
40	52148A08	Узел системы Co-Pilot	1
41	52148002	Направляющая тяга (15.00 дюймов)	1
42	52155A1	Гайка в сборе	1
42	8M0103848	Гайка в сборе	1
43	36137	ВИНТ (.250-28 x 1.00) ПОДШИПНИК К ПРИВОДУ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
44	821621	Рукоятка штифтовая	1
45	873491	Штанга	1
46	26841	ВТУЛКА НЕЙЛОНОВАЯ - ТЯГА РЫЧАГА БЛОКИРОВКИ ЗАДНЕГО ХОДА	1
47	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
47	8M0042642	Шайба (.323 x .562 x .063)	2
48	826709111	Гайка (.312-24) нержавеющая сталь	2
49	64015	Гайка (.250-20) клеммы стартерного соленоида	1

Рис. 137Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
1	8M0220957	Поворотный кронштейн в сборе	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1
19	88882	УПОР верхней вилки	1

Рис. 138РЫЧАГ И ТЯГИ ДРОССЕЛЯ Throttle Lever and Linkage

REF	Номер детали	Наименование	Кол-во
1	878550	Рычаг дросселя	1
2	84974M	ШАЙБА	1
3	81868M	ВОЛНОВАЯ ШАЙБА	1
4	8528162	ГАЙКА	1
5	881378	Втулка	2
6	94524M	ШАЙБА	1
7	804343	ПРУЖИНА	1
8	878548	Рычаг управления дросселем	1
9	84974M	ШАЙБА	1
10	81868M	ВОЛНОВАЯ ШАЙБА	1
11	881375	Болт (M6 x 30)	1
12	35459	ШАЙБА	1
13	859746	ШПЛИНТ	1

Рис. 139ИНСТРУМЕНТЫ 1 Tools 1

REF	Номер детали	Наименование	Кол-во
1	83163M	Фиксатор маховика	1
1	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
2	83164M	Съёмник маховика	1
2	8M0227579	СЪЁМНИК МАХОВИКА	1
3	99379	Стробоскоп	1
4	890451	Инструмент-адаптер прямого напряжения	1
5	850439T1	Тестер восьмикамерный	1
6	854009A3	Многофункциональный цифровой тахометр DMT 2000	1
6	892647A01	Комплект мультиметра DMT	1
7	881825	Жгут проводов в сборе для проверки датчика положения коленвала	1
8	875216	Держатель щётки	1
9	881824	Жгут проводов в сборе для проверки катушки статора	1
9	881824004	Жгут проводов в сборе для проверки	1
10	881827	Жгут проводов в сборе для проверки положения дроссельной заслонки	1
11	881826	Жгут проводов в сборе для проверки катушки зажигания	1
12	8098712	ВАКУУМНЫЙ ИНСТРУМЕНТ ДЛЯ НАСТРОЙКИ КАРБЮРАТОРА	1
13	881833A2	Манометр давления воздуха/топлива	1
13	881833A03	Комплект манометров давления воздуха/топлива DFI	1
14	881834A1	Манометр DFI	1
15	NSS	NOT SOLD SEPARATE Migh VAC Vacuum Gage	1
16	99056A1	Лампа индикатора неисправности	1
17	881828	Набор инструментов Starbit	1
18	804774	ИНСТРУМЕНТ ДЛЯ СНЯТИЯ/УСТАНОВКИ направляющей клапана	1
18	804774001	Оправка направляющей клапана	1
19	804775	РАЗВЁРТКА направляющей клапана	1
20	809494A1	Инструмент для сжатия пружин клапанов	1
21	NSS	NOT SOLD SEPARATE Valve Seat Cutter Kit	1
22	802653Q1	Съемник масляного фильтра	1
22	802653Q02	Съемник масляного фильтра	1
23	FT2997	Инструмент для сжатия поршневых колец	1
24	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
25	804770A1	ПРИСПОСОБЛЕНИЕ-ФИКСАТОР КОЛЕНЧАТОГО ВАЛА	1
26	875215A1	ПРИСПОСОБЛЕНИЕ ДЛЯ УСТАНОВКИ ВТУЛКИ ГРЕБНОГО ВАЛА	1
27	881847T	ГОЛОВКА ТОРЦЕВАЯ (76 мм глубокая)	1

Рис. 140Инструменты 2 Tools 2

REF	Номер детали	Наименование	Кол-во
28	74951	Гаечный ключ	1
29	NSS	NOT SOLD SEPARATE Lock Ring Pliers	1
30	NSS	NOT SOLD SEPARATE Expanding Rod	1
31	NSS	NOT SOLD SEPARATE Collet	1
32	63209	Тепловая лампа	1
33	12349A2	Установочный инструмент для шестерни	1
33	12349A05	Инструмент для фиксации шестерни в корпусе	1
34	13945	Инструмент для установки подшипника	1
35	13949	Инструмент для запрессовки сальника	1
36	14308T1	Инструмент для обоймы подшипника	1
36	14308T02	Оправка для обоймы подшипника	1
37	14309T1	Монтажный инструмент подшипника	1
37	14309T02	Монтажный инструмент для подшипника	1
38	14310T1	Оправка для установки защитной втулки	1
39	14311A2	ИНСТРУМЕНТ ПРЕДНАТЯГА ПОДШИПНИКА	1
39	14311A04	Инструмент предварительного натяга, корпус редуктора	1
40	15755T	Оправка для запрессовки игольчатого подшипника, корпус редуктора	1
41	196601	Индикаторный инструмент люфта корпуса редуктора	1
42	31106T	Оправка для запрессовки подшипника, наружное кольцо, корпус редуктора	1
43	31108T	Оправка для запрессовки сальника, корпус редуктора	1
44	36569T	Инструмент для ведущей головки, корпус редуктора	1
45	804776A1	Фиксирующий инструмент для вала привода	1
46	31229	Вал	1
47	24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
48	34569A1	Съёмник в сборе со скользящим молотком	1
49	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
50	37241	Пластина съёмника универсальная	1
51	37350T	Направляющая оправка	1
52	46086A1	Комплект губок съёмника, корпус редуктора	1
53	58222A1	Индикаторный инструмент	1
54	78473	Индикаторный инструмент люфта корпуса редуктора	1
54	8M0053505	Инструмент-индикатор люфта	1
55	85716	Съёмник болтовой инструмент - несущий корпус редуктора	1
56	83155	Комплект переходника индикатора часового типа	1
56	8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА	1
57	83165T	СЪЁМНИК В СБОРЕ	1
58	856875A1	Монтажный инструмент подшипника	1
59	877321A1	Монтажный инструмент для подшипника	1

Рис. 141ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	827328T9	Верхний кожух в сборе	1
1	827328T10	Верхний кожух в сборе	1
2	821256T1	Воздухозаборник - чёрный	1
2	821256T03	Воздухозаборник	1
2	821256T2	Воздухозаборник - серебристый	1
3	82130016	ВИНТ (M6 x 16)	4
4	859356A1	Комплект шумоизоляции	1
4	859356A02	Комплект шумоизоляции	1
5	NSS	NOT SOLD SEPARATE Sound Blanket	1
6	NSS	NOT SOLD SEPARATE Sound Blanket	1
7	NSS	NOT SOLD SEPARATE Sound Blanket	2
8	823865	ЗАГЛУШКА	2
9	831207T10	Рукоятка	1
9	831207A16	Комплект рукоятки замка кожуха	1
10	812707	Втулка	2
11	831214	Проставка	1
12	12134	ШАЙБА ВОЛНОВАЯ	1
13	F481777	Вал кулачкового замка	1
13	8M0001081	Кулачок	1
14	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
14	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
15	1993716	ВИНТ (M6 x 16)	1
16	821249M2	Кронштейн передний	3
16	8M0036792	Кронштейн	3
17	815477	УПОР ЗАЩЕЛКИ	3
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
19	401366	ГАЙКА (M6) Нержавеющая сталь	6
20	8237951	Стопорное кольцо	1
21	815263	РОЛИК	1
21	8M0207770	Ролик @3	1
22	8155381	Роликовый штифт	1
23	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
23	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
24	401366	ГАЙКА (M6) Нержавеющая сталь	1
25	47341A11	Комплект шнура с рукояткой ручного запуска	1
26	12066Q9	Трос	1
26	12066Q10	Трос стартера @2	1

Рис. 142Транцевый кронштейн Transom Bracket

REF	Номер детали	Наименование	Кол-во
1	828334F1	Кронштейн транца	1
1	828334T02	КРОНШТЕЙН В СБОРЕ ТРАНЦА - ПРАВЫЙ БОРТ	1
2	828333A3	Кронштейн транца в сборе	1
2	828333T07	Кронштейн транца в сборе - левый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	99170A2	Комплект трубок наклона	1
4	826125A1	Трубка наклона	1
4	826125A1	Трубка наклона	1
5	859133	ГАЙКА (1.00-14)	1
5	82671327	ГАЙКА (1.0-14)	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	858869	Гайка (.875-14)	1
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	830899	Пружина натяжная	1
14	821176T1	Рычаг фиксатора наклона в сборе	1
14	8M0109798	Рычаг фиксатора наклона в сборе	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1
20	818771T1	Кронштейн якоря	1
20	8M0086406	Кронштейн крепления	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
24	818298Q1	Комплект анода	1
25	4000330	ВИНТ (M6 x 25)	2
25	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
