水星 Mercury 30 HP EFI 3 CYL 1C456300 & Up - — взрыв-схемы и запчасти

四冲程电喷 EFI · Cat.# 90-8M0118805 · 共 48 个部位 · 1212 条零件

1Аксессуары 2Аксессуары Декали Mariner 3Адаптерная плита 1C768348 и ниже 4Адаптерная плита 1C768349 и выше 5НИЖНИЙ КОЖУХ 6РАСПРЕДВАЛ/МАСЛЯНЫЙ НАСОС 7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 8Блок цилиндров 9Головка цилиндра 10НАКЛЕЙКИ - ВЕРХНИЙ КАПОТ 11Картер редуктора 12Электрические компоненты 13Маховик 14ТОПЛИВНЫЕ ШЛАНГИ 15Топливный насос 16РЕДУКТОР ВАЛА ДВИГАТЕЛЯ - ПЕРЕДАЧА 2:1 17РЕДУКТОР ГРЕБНОГО ВАЛА - ПЕРЕДАЧА 2:1 18Катушка зажигания 19ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ 20Впускной коллектор 21КОМПЛЕКТ КЛЮЧА, ЗАСЛОНКИ И СИГНАЛА 15000A14 22Ключ зажигания / схема ключа - 3 позиции (897716K01) для одного применения 23Ручной наклон 24КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА 25Гидроподъем 26Комплект гидроподъема 8M0055003 27Сервисные/вспомогательные материалы 28Тяга переключения передач (дистанционное управление)29Тяга переключения передач (румпель)30РУЛЕВОЙ РЫЧАГ 31Поворотный кронштейн 32Тяга управления дросселем (дистанционное управление)33Тяга управления дросселем (румпель)34Ручное Управление 35Крышка румпеля и электрооборудование (среднее крепление)36Крышка румпеля и электрооборудование (Mid Mount SeaPro)37КОМПЛЕКТ КОМПОНЕНТОВ РУЛЕВОЙ РУКОЯТКИ (СРЕДНЕЕ КРЕПЛЕНИЕ)38Компоненты комплекта румпеля (Mid Mount SeaPro)39СБОРКА ЗАДНЕГО КРОНШТЕЙНА РУЛЕВОЙ РУКОЯТКИ (СРЕДНЕЕ КРЕПЛЕНИЕ)40КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ И ГАЗА РУЛЕВОЙ РУКОЯТКИ (СРЕДНЕЕ КРЕПЛЕНИЕ)41ИНСТРУМЕНТЫ 1 42Инструменты 2 43Инструменты 3 44ВЕРХНИЙ КОКПИТ 45Транцевый кронштейн 46Комплект переключателя наклона 47Сепаратор паров 48КОМПЛЕКТ КОМПОНЕНТОВ ВОДЯНОГО НАСОСА 812966A12

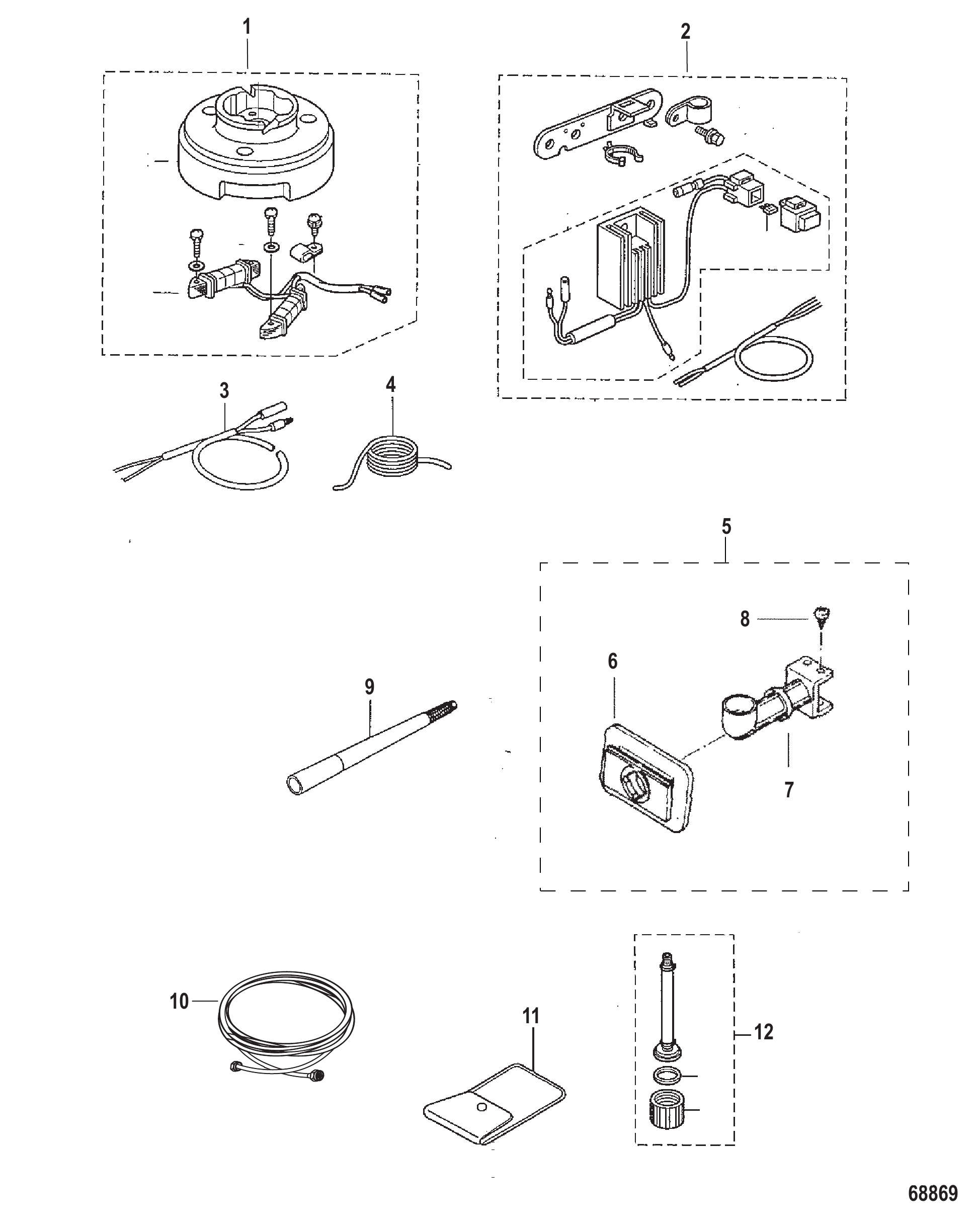

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
1	8M0056548	Комплект катушки освещения	1
2	8M0056549	Комплект зарядки аккумулятора	1
3	17175	ЖГУТ ПРОВОДОВ В СБОРЕ	1
4	16230	СТРАХОВОЧНЫЙ ТРОС	1
5	16839A4	КОМПЛЕКТ НАПРАВЛЯЮЩЕЙ ВЕРТИКАЛЬНОГО ТРОСА	1
6	16113	Пластина уплотнительная	1
7	NSS	NOT SOLD SEPARATE GUIDE	1
8	17173	ВИНТ	4
9	853828	Рукоятка (0.8 метра) (0.8M)	1
9	8538281	Рукоятка (1,0 метра) (1,0М)	1
10	8M0157822	Шланг-адаптер 6 футов	1
10	8M0158123	Шланг-адаптер 14 футов	1
11	803581	Набор инструментов	1
12	8M0057047	Промывочное устройство	1
-	8M0097129	Комплект фиксатора рулевого управления	1
-	8M0159418	Держатель пропанового баллона	1
-	8M0169411	Комплект регулировки высоты	1

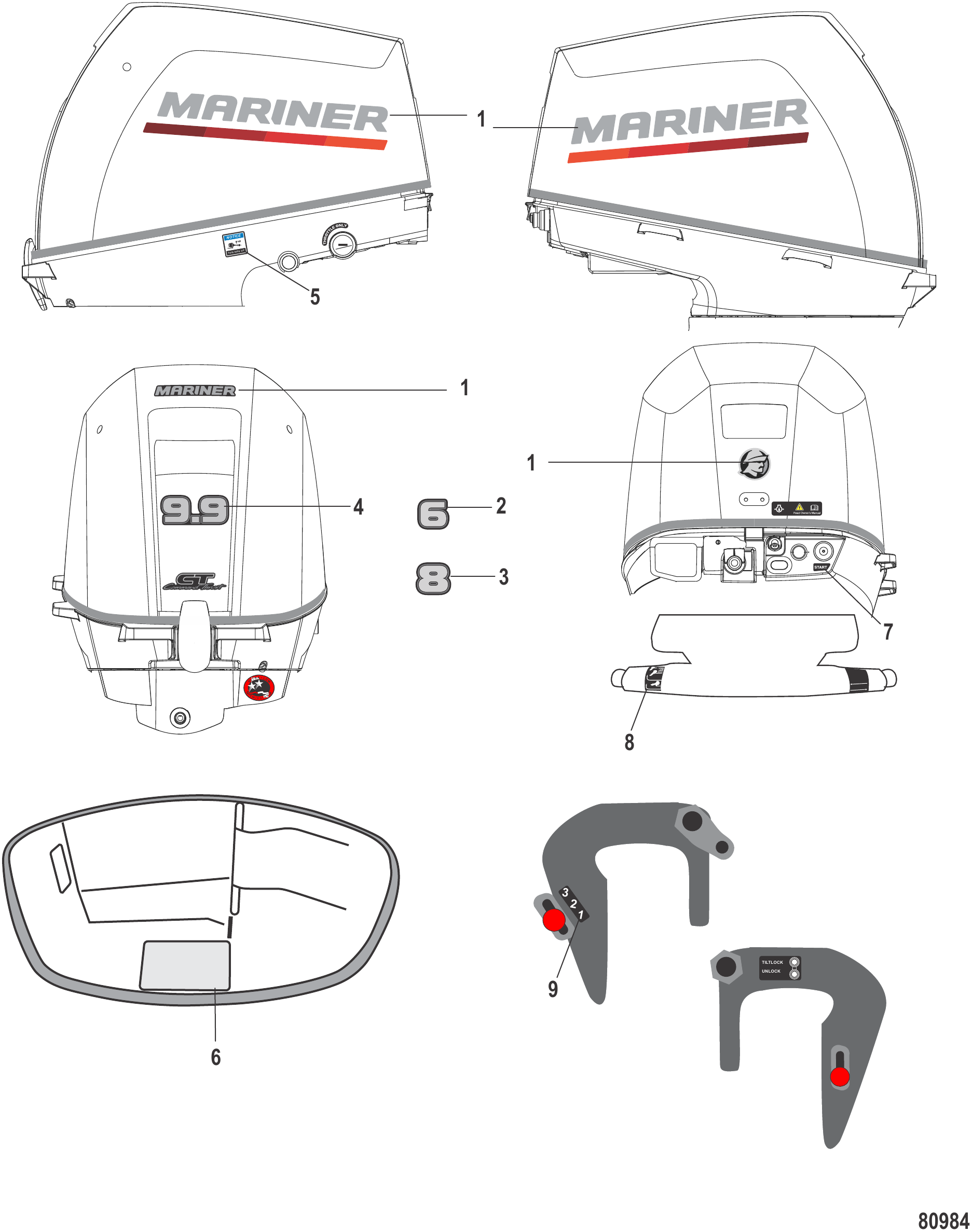

Рис. 2Аксессуары Декали Mariner Accessories Decals Mariner

REF	Номер детали	Наименование	Кол-во
1	8M0242337	КОМПЛЕКТ НАКЛЕЕК Mariner 2 - 9.9 HP	1
2	8M0073676	Наклейка задняя 6 л.с.	1
3	8M0225037	Наклейка задняя 8 л.с.	1
4	8M0225038	Наклейка задняя 9.9 л.с.	1
5	8M0157275	Наклейка «этой стороной вверх»	1
6	8M0180066	Наклейка технического обслуживания	1
7	8M0225039	Наклейка пуска	1
8	12869	Наклейка положения откидки	1
9	128671	Наклейка ограничения наклона вниз	1

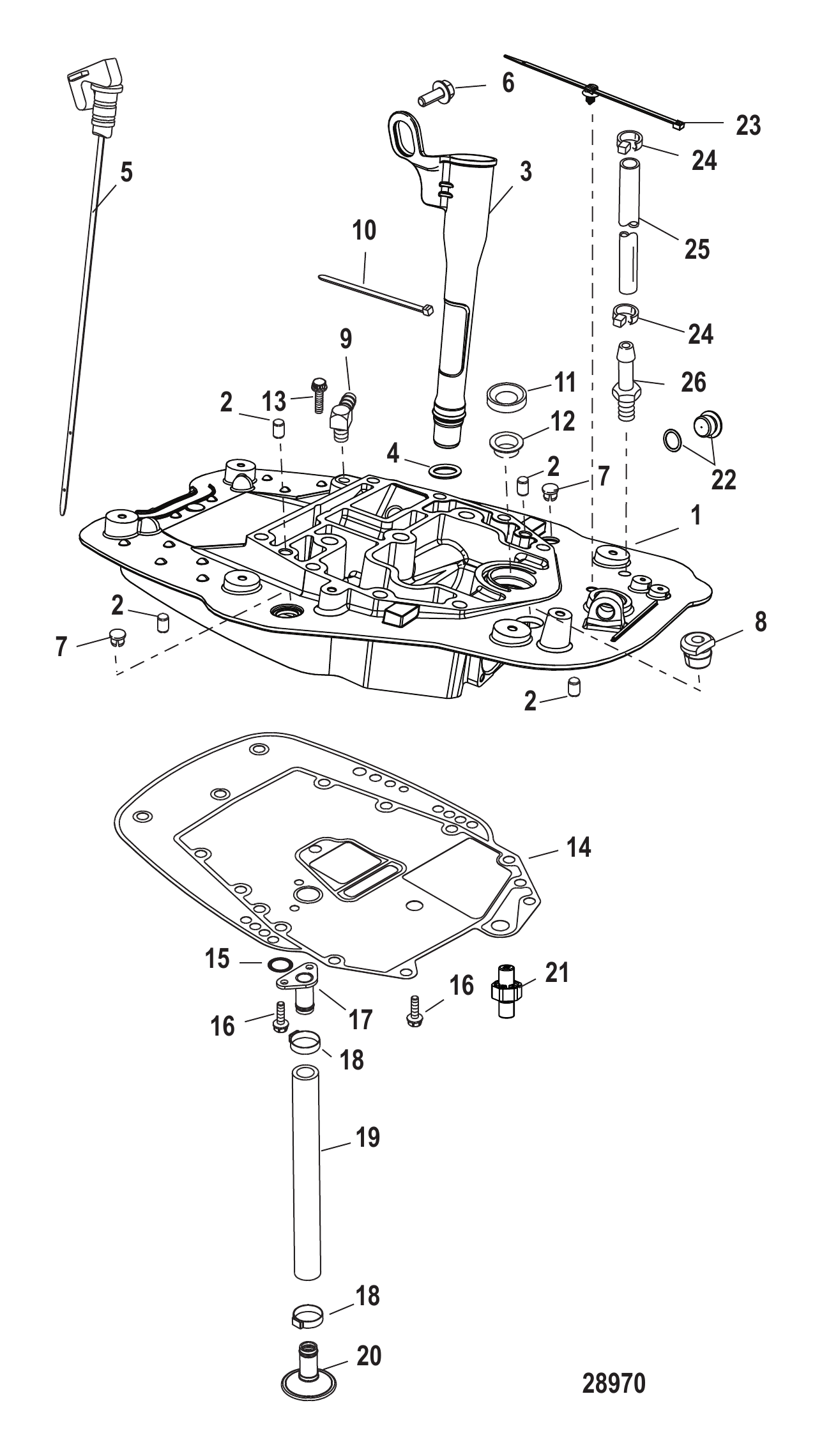

Рис. 3Адаптерная плита 1C768348 и ниже Adapter Plate 1C768348 and Below

REF	Номер детали	Наименование	Кол-во
1	8M0118182	Переходная пластина в сборе	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
3	8M0026249	Трубка маслоизмерительного щупа в сборе пластиковая	1
4	8M0008708	Уплотнительное кольцо	1
5	825990	МАСЛОИЗМЕРИТЕЛЬНЫЙ ЩУП	1
5	8M0162935	Маслоизмерительный щуп	1
6	4006731	ВИНТ (M6 x 16)	1
7	822464	ПРОБКА	2
8	19564001	ВТУЛКА	1
8	8M0179867	ВТУЛКА	1
8	19565002	ВТУЛКА	1
9	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
10	816311T	СТЯЖКА (8.00 дюймов)	3
11	66301	САЛЬНИК МАСЛЯНЫЙ	1
12	859594	ВТУЛКА	1
13	4007455	ВИНТ (M6 x 55)	1
14	892320001	Прокладка	1
14	8M0213113	Прокладка переходной пластины	1
15	845746	Уплотнительное кольцо	1
16	40011128	Винт (M6 x 20) нержавеющая сталь	3
16	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
17	893765	Пластина верхнего маслоприемника	1
18	855228	Хомут	2
19	854793	Шланг маслоприёмника	1
20	893700	Маслоотражатель маслоприемника	1
21	881872A1	КОРПУС ПЕРЕПУСКНОГО КЛАПАНА ДАВЛЕНИЯ МАСЛА	1
21	8M0210772	Клапан сброса давления масла	1
22	8M0021330	Пробка (M18)	1
23	899145	Хомут крепёжный	1
24	816311T	СТЯЖКА (8.00 дюймов)	AR
25	8M0108355	Шланг (57 дюймов, бухта)	1
26	291112	Фитинг	1
-	859352A02	Комплект прокладок	1

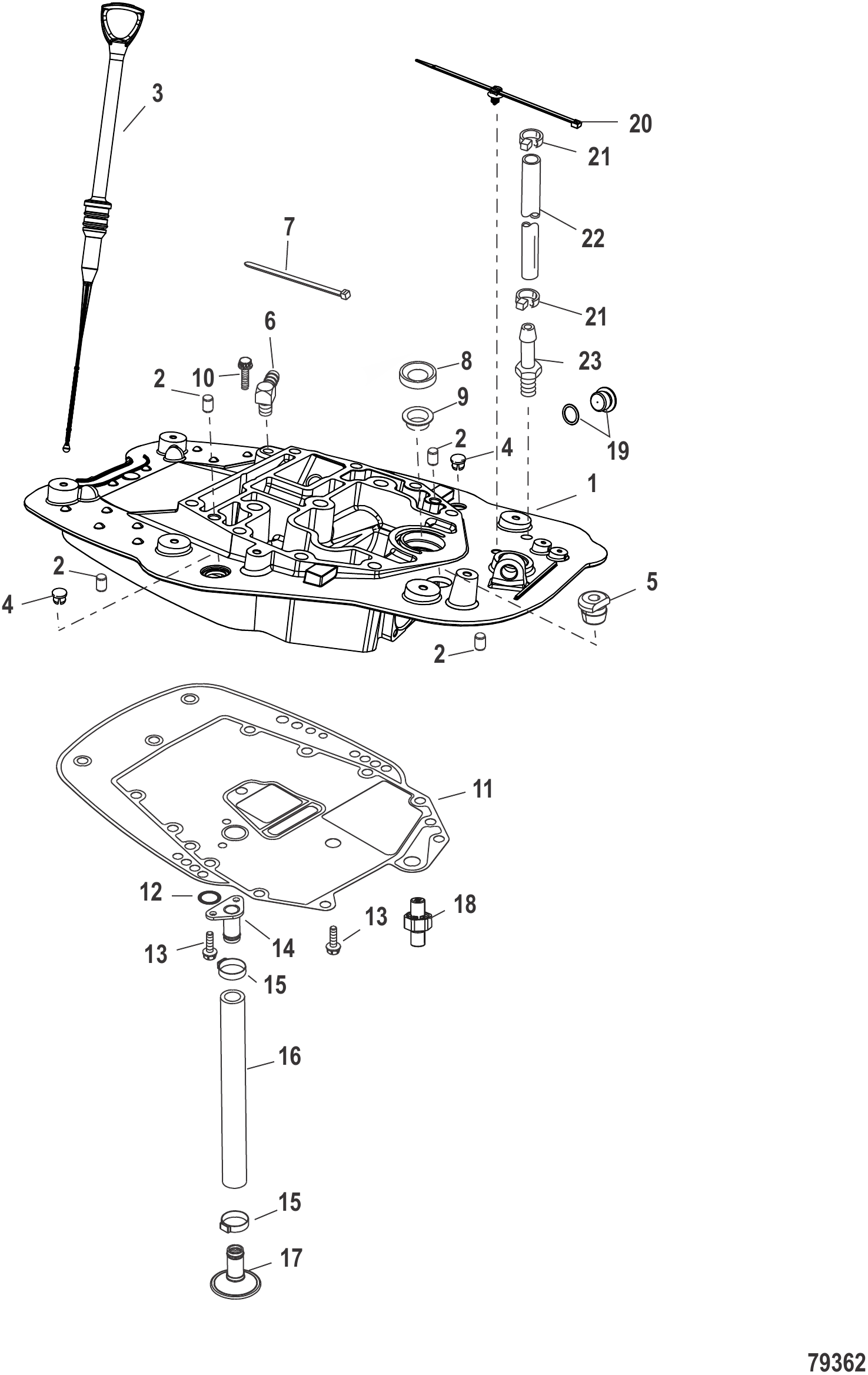

Рис. 4Адаптерная плита 1C768349 и выше Adapter Plate 1C768349 and Above

REF	Номер детали	Наименование	Кол-во
1	8M0118182	Переходная пластина в сборе	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
3	8M0219158	Маслоизмерительный щуп	1
4	822464	ПРОБКА	2
5	19565002	ВТУЛКА	1
6	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
7	816311T	СТЯЖКА (8.00 дюймов)	3
8	66301	САЛЬНИК МАСЛЯНЫЙ	1
9	859594	ВТУЛКА	1
10	4007455	ВИНТ (M6 x 55)	1
11	892320001	Прокладка	1
11	8M0213113	Прокладка переходной пластины	1
12	845746	Уплотнительное кольцо	1
13	8M4503518	ВИНТ (M6 X 1.0 X 20)	3
13	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
14	893765	Пластина верхнего маслоприемника	1
15	855228	Хомут	2
16	854793	Шланг маслоприёмника	1
17	893700	Маслоотражатель маслоприемника	1
18	881872A1	КОРПУС ПЕРЕПУСКНОГО КЛАПАНА ДАВЛЕНИЯ МАСЛА	1
18	8M0210772	Клапан сброса давления масла	1
19	8M0021330	Пробка (M18)	1
20	899145	Хомут крепёжный	1
21	816311T	СТЯЖКА (8.00 дюймов)	AR
22	8M0108355	Шланг (57 дюймов, бухта)	1
23	291112	Фитинг	1

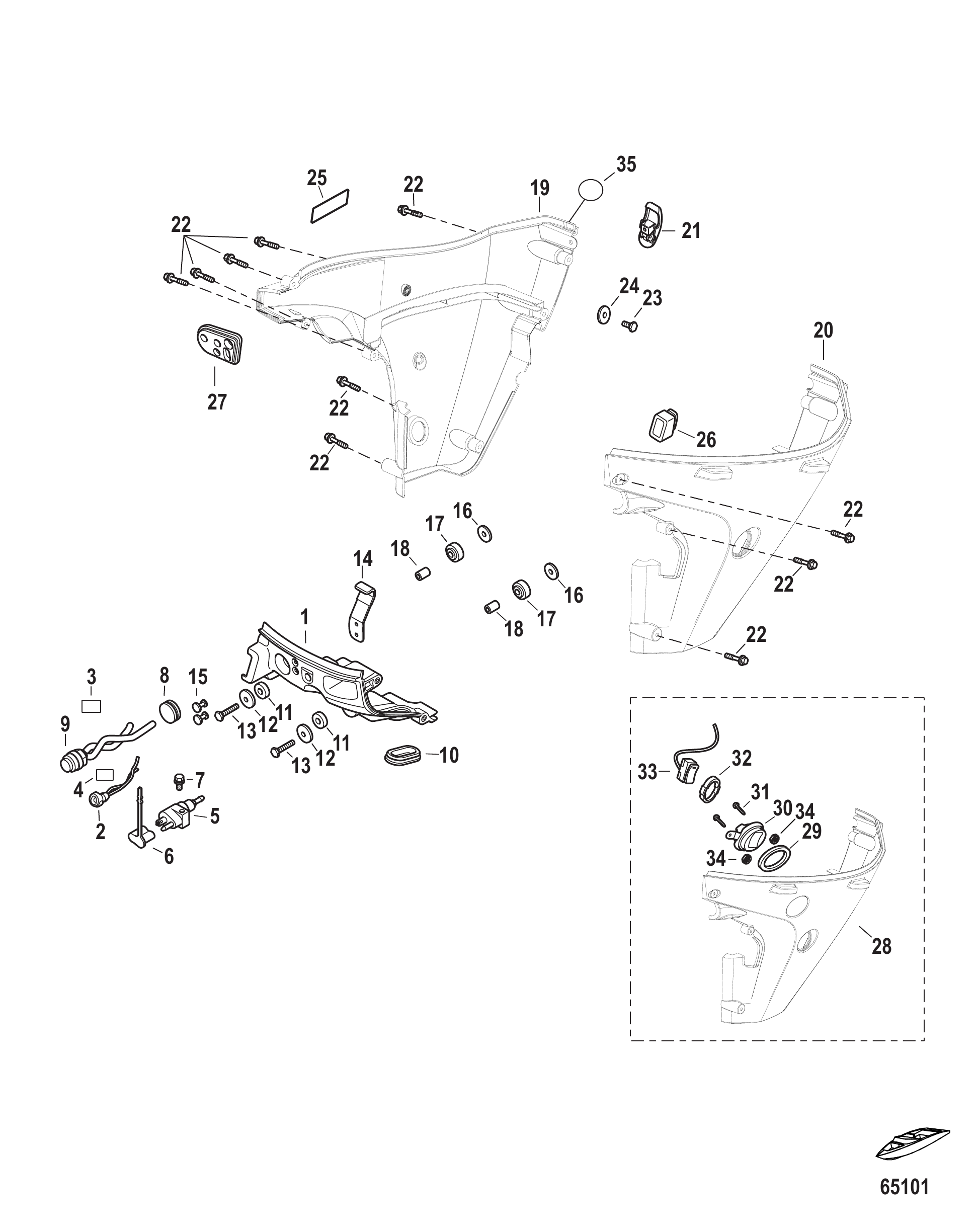

Рис. 5НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0135860	Передняя панель	1
2	8M0135849	Сигнальная лампа	1
3	859278004	Наклейка "Пуск"	1
4	8M0140126	Наклейка — значок двигателя	1
5	15781A5	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ - ЛАТУННЫЙ	1
5	8M0182334	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ	1
6	878311	Крышка	1
7	8248324	Винт (M6 x 16)	1
8	16226	Втулка	1
9	853820A02	Выключатель стартера в сборе	1
10	8M0135850	Втулка	1
11	8537437	Опора резиновая	2
12	898101960	ШАЙБА резиновая	2
12	8M0174563	Болт с буртиком	2
13	8M0124428	Болт	2
14	8M0137379	Крышка передней стойки	1
15	8M0137384	Заклепка	2
16	161404	Шайба	2
17	8518153	Люверс	2
18	8M0139792	Втулка	2
18	8M0174563	Болт с буртиком	2
19	8M0134509	Крышка корпуса гребного вала, правый борт	1
19	8M0206074	Крышка корпуса гребного вала — правый борт	1
20	8M0134510	Крышка корпуса гребного вала, левый борт	1
21	8M0134512	ЗАМОК КОЖУХА В СБОРЕ	1
22	8M0137380	БОЛТ	10
23	8M0088179	БОЛТ	1
23	8230427	Болт в сборе (M6 x 12)	1
24	898101937	Шайба	1
25	8M0076191	Наклейка "ЭТОЙ СТОРОНОЙ ВВЕРХ"	1
25	8M0157275	Наклейка «этой стороной вверх»	1
26	8M0137837	ВТУЛКА	1
27	8M0137385	ВТУЛКА	1
27	8M0137381	ВТУЛКА	1
28	8M0134511	КРЫШКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА ЛЕВОГО БОРТА	1
29	898101145	Уплотнительное кольцо (гидроподъём)	1
30	8M0141127	ДЕРЖАТЕЛЬ ПЕРЕКЛЮЧАТЕЛЯ ГИДРОПОДЪЕМА	1
31	879194330	Винт	2
32	8M0139794	ВТУЛКА	1
33	8M0141124	ПЕРЕКЛЮЧАТЕЛЬ ГИДРОПОДЪЕМА	1
34	8M0137387	ГАЙКА	2
35	NSS	NOT SOLD SEPARATE	1

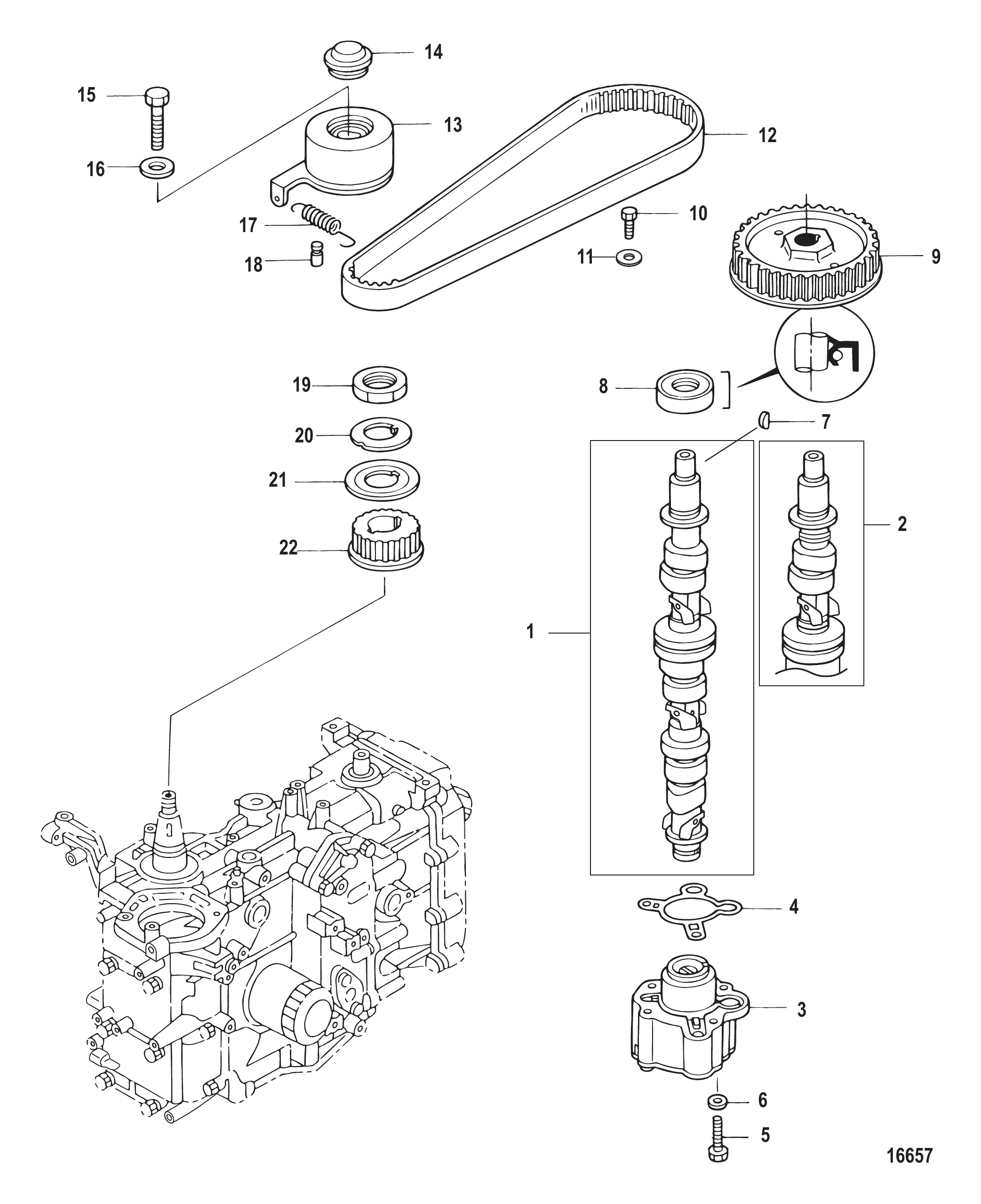

Рис. 6РАСПРЕДВАЛ/МАСЛЯНЫЙ НАСОС Camshaft/Oil Pump

REF	Номер детали	Наименование	Кол-во
1	898101T21	Распределительный вал	1
1	898103A83	Распределительный вал	1
2	898101T22	Распределительный вал	1
2	898103A85	Распределительный вал	1
3	834967T04	Масляный насос в сборе	1
4	853523002	Прокладка	1
5	168308	БОЛТ	3
6	895106	Шайба нержавеющая	3
7	95229	Шпонка	1
8	825455001	Сальник масляный	1
9	834973001	Шестерня ведомая	1
10	803858001	БОЛТ	1
11	895118	Шайба	1
12	895120001	Ремень ГРМ	1
12	8M0072670	Ремень ГРМ	1
13	895265	Натяжитель ремня	1
14	895266	Крышка натяжителя	1
15	898101011	Винт	1
16	895141	Шайба нержавеющая	1
17	815093002	Пружина натяжителя	1
18	851845001	КРЮК	1
19	855679002	Гайка	1
20	823032001	ШАЙБА СТОПОРНАЯ	1
21	895119001	Пластина	1
22	834955T02	Шкив приводной	1
-	898103T33	Короткий блок	1
-	898103A87	Короткий блок	1
-	8M0123819	Длинный блок	1
-	898103T34	Короткий блок	1
-	8M0123817	Длинный блок	1
-	898101A06	Комплект прокладок головки блока цилиндров	1

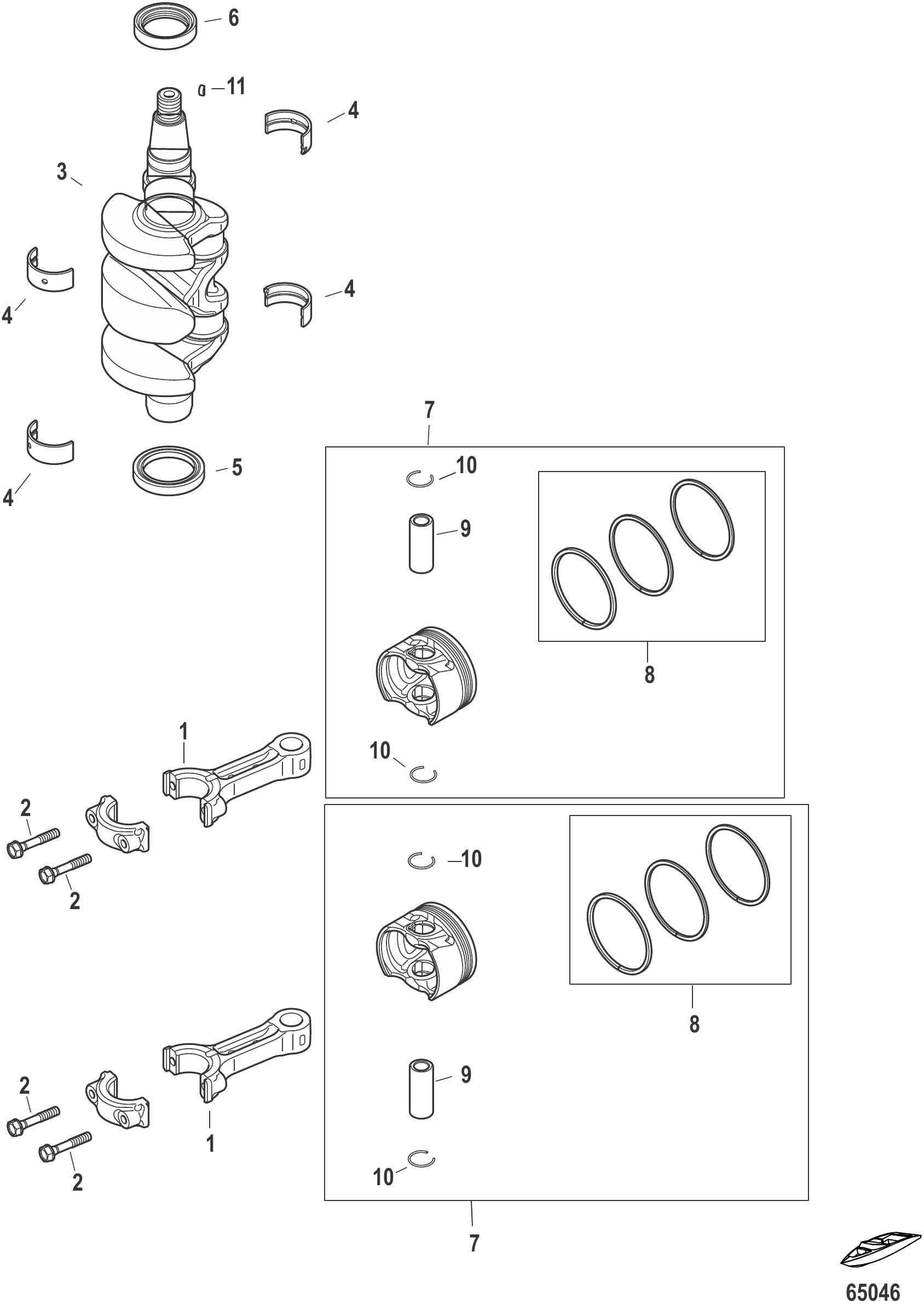

Рис. 7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	8M0134430	ШАТУН В СБОРЕ	2
2	8M0135582	БОЛТ ШАТУНА	2
3	8M0134431	КОЛЕНЧАТЫЙ ВАЛ	1
4	8M0135577	ПОДШИПНИК	AR
4	8M0135578	УПОРНЫЙ ПОДШИПНИК	AR
5	855681005	Сальник масляный	1
6	898103114	Масляный сальник	1
7	8M0134428	ПОРШЕНЬ В СБОРЕ	2
8	8M0134429	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ	2
9	8M0135581	ПОРШНЕВОЙ ПАЛЕЦ	2
10	160573	Стопорное кольцо E-образное	2
11	825666001	Шпонка	1
-	8M0136159	ПОРШЕНЬ В СБОРЕ РЕМОНТНЫЙ	2
-	8M0136161	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ РЕМОНТНЫЙ	2
-	8M0134438	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

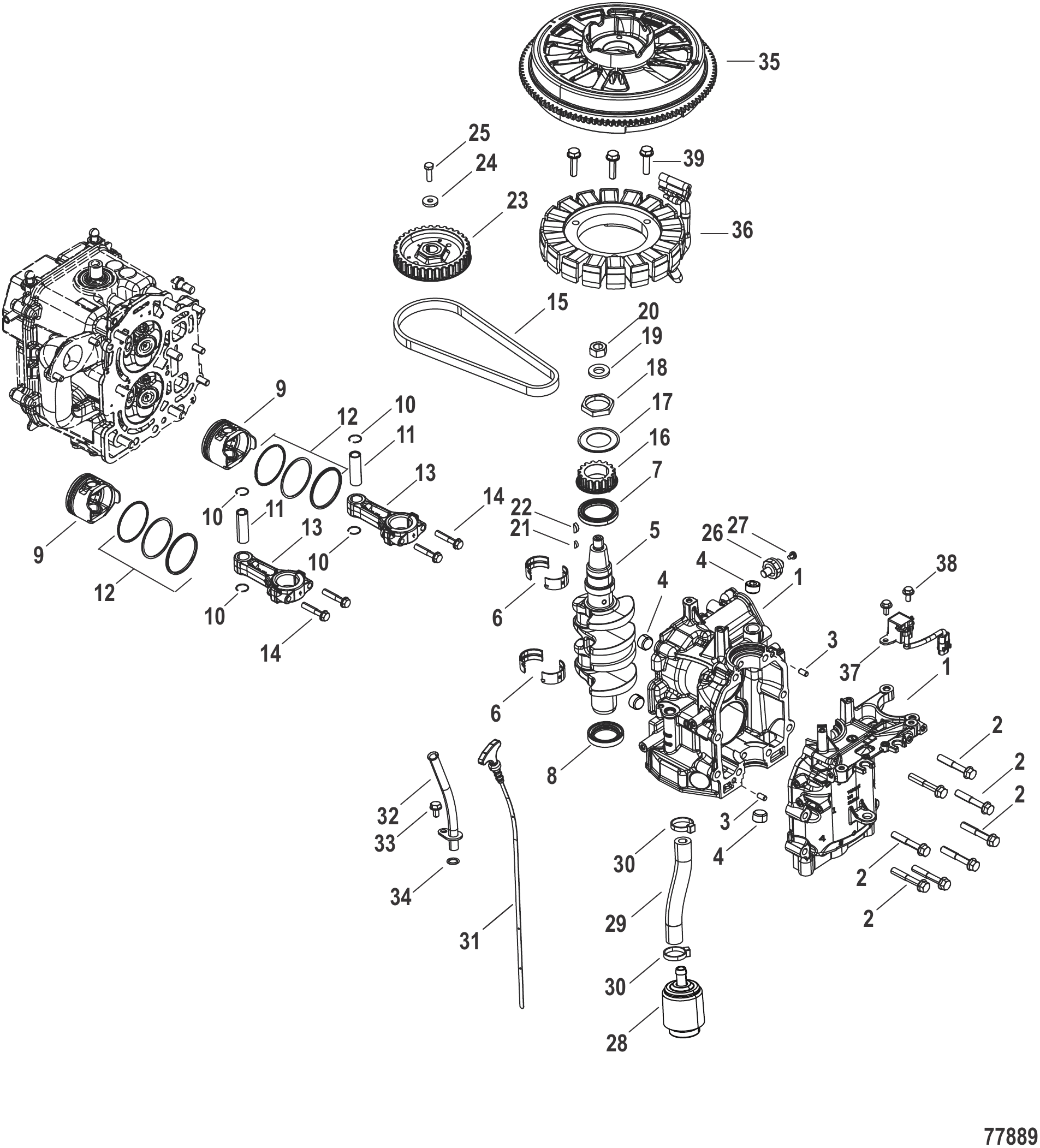

Рис. 8Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
-	8M0223364	ДЛИННЫЙ БЛОК ДВИГАТЕЛЯ	1
1	8M0223365	БЛОК ЦИЛИНДРОВ	1
2	8M0229968	БОЛТ	8
3	16119	Штифт установочный	2
4	8M0186780	ПРОБКА КОНИЧЕСКАЯ	4
5	8M0223369	КОЛЕНЧАТЫЙ ВАЛ	1
6	8M0054681	Подшипник — 1 пара	2
7	898103114	Масляный сальник	1
8	855681001	Сальник масляный	1
9	834963A02	Поршень в сборе	2
10	16057	Зажим	4
11	825713002	Палец поршня	2
12	803678T05	Комплект поршневых колец	2
13	8M0125694	Шатун в сборе	2
14	8035092	Болт	4
15	8M0223381	РЕМЕНЬ ГРМ	1
16	8M0186929	ВЕДУЩИЙ ШКИВ	1
17	8M0223380	НАПРАВЛЯЮЩАЯ РЕМНЯ	1
18	855679004	Гайка	1
19	8M0186812	ШАЙБА	1
20	16071	ГАЙКА МАХОВИКА	1
21	95229	Шпонка	1
22	825666001	Шпонка	1
23	8M0186930	ВЕДОМАЯ ШЕСТЕРНЯ	1
24	895118	Шайба	1
25	803858001	БОЛТ	1
26	8M0163139	Датчик давления масла в сборе	1
27	898101957	ВИНТ	1
28	8M0229970	МАСЛОПРИЕМНИК	1
29	8M0206068	ШЛАНГ	1
30	816311T	СТЯЖКА (8.00 дюймов)	2
31	8M0223378	ЩУП УРОВНЯ МАСЛА	1
32	8M0223379	Маслоуказатель	1
33	8M0155474	Винт	1
34	804840007	Кольцо уплотнительное	1
35	8M0223429	Маховик в сборе	1
36	8M0223430	Генератор	1
36	8M0134470	Генератор	1
37	8M0135822	Катушка импульсная	1
38	823042067	ВИНТ	2
39	823042	Болт	3
-	8M0227805	Комплект электростартера	1
-	8M0227808	Комплект зарядки аккумулятора	1

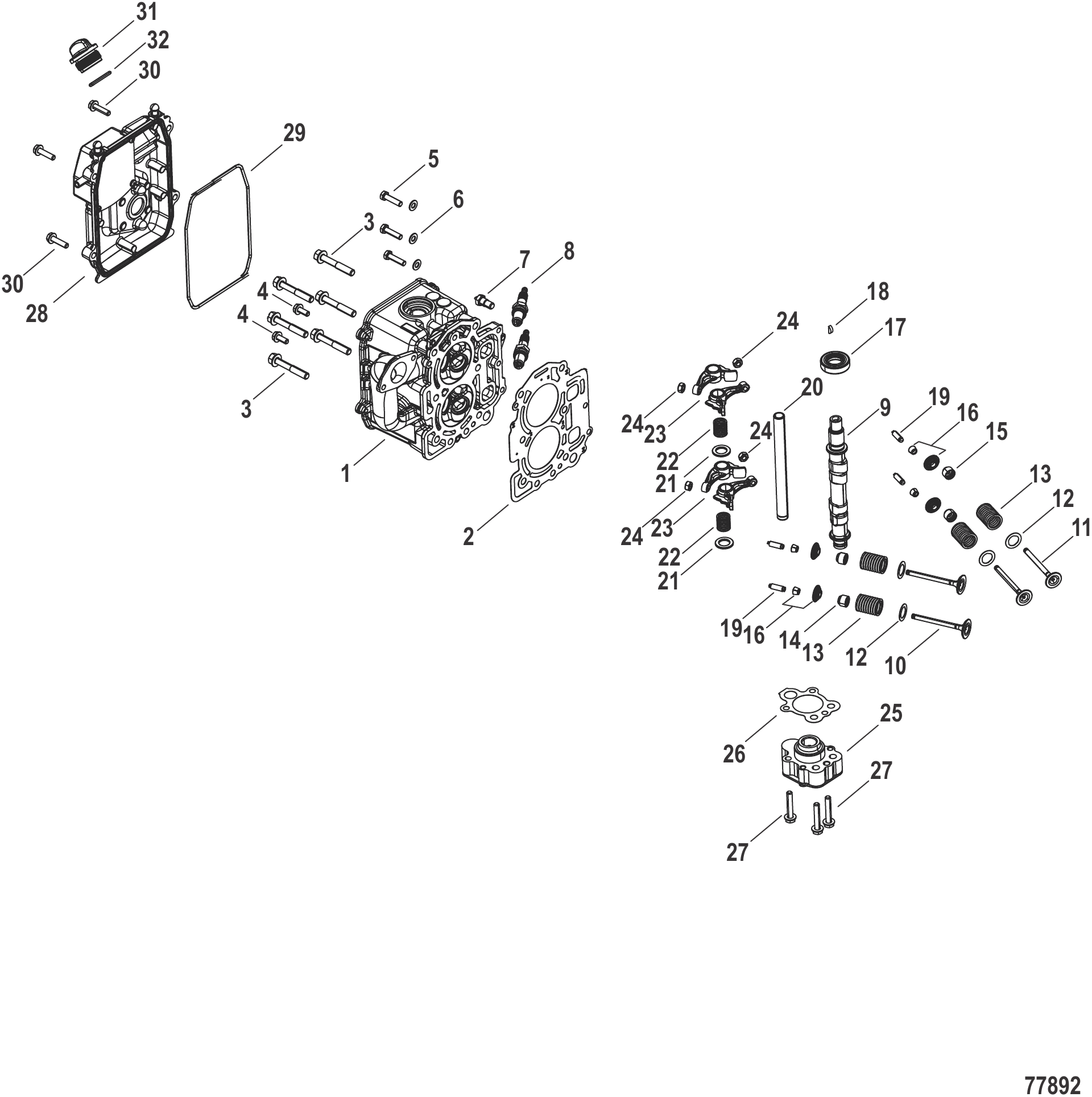

Рис. 9Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
-	8M0223364	ДЛИННЫЙ БЛОК ДВИГАТЕЛЯ	1
1	8M0223370	Головка цилиндра	1
2	8M0223373	Прокладка головки цилиндра	1
3	8M0223366	Болт	6
4	8248324	Винт (M6 x 16)	2
5	8M0139438	Болт	3
6	16826	Шайба нержавеющая	3
7	8M0186989	Датчик температуры двигателя	1
8	8M0204682	Свеча зажигания	2
8	8M0234113	Свеча DCPR6E @4	2
9	8M0223371	Распредвал в сборе	1
10	850838T01	Клапан впускной	2
11	850839T01	Клапан выпускной	2
12	855959001	Седло пружины клапана	4
13	803554005	Пружина клапана	4
14	822647001	САЛЬНИК ВПУСКНОЙ - ЧЕРНЫЙ	2
15	822647002	САЛЬНИК ВЫПУСКНОЙ - ЗЕЛЕНЫЙ	2
16	8M0152418	Фиксатор в сборе	4
17	825455001	Сальник масляный	1
18	95229	Шпонка	1
19	825046001	ВИНТ регулировочный	4
20	8M0135584	Ось коромысла	1
21	895118001	Шайба	2
22	825452001	Пружина	2
23	8M0186926	Коромысло	4
24	826150001	Гайка регулировочная	4
25	834967T03	Масляный насос в сборе	1
26	8M0223372	Прокладка масляного насоса	1
27	8M0147119	Болт	3
28	8M0223376	Крышка головки цилиндра	1
29	803508017	Прокладка крышки головки цилиндра	1
30	823042	Болт	4
31	8M0135589	Крышка маслозаливной горловины	1
32	803513007	Уплотнительное кольцо	1
-	8M0227810	Комплект прокладок силовой головки	1
-	8M0227353	Сервисный комплект 8 - 9.9 EFI (300 часов)	1
-	8M0227355	Сервисный комплект 8 - 9.9 EFI Command Thrust (300 часов)	1

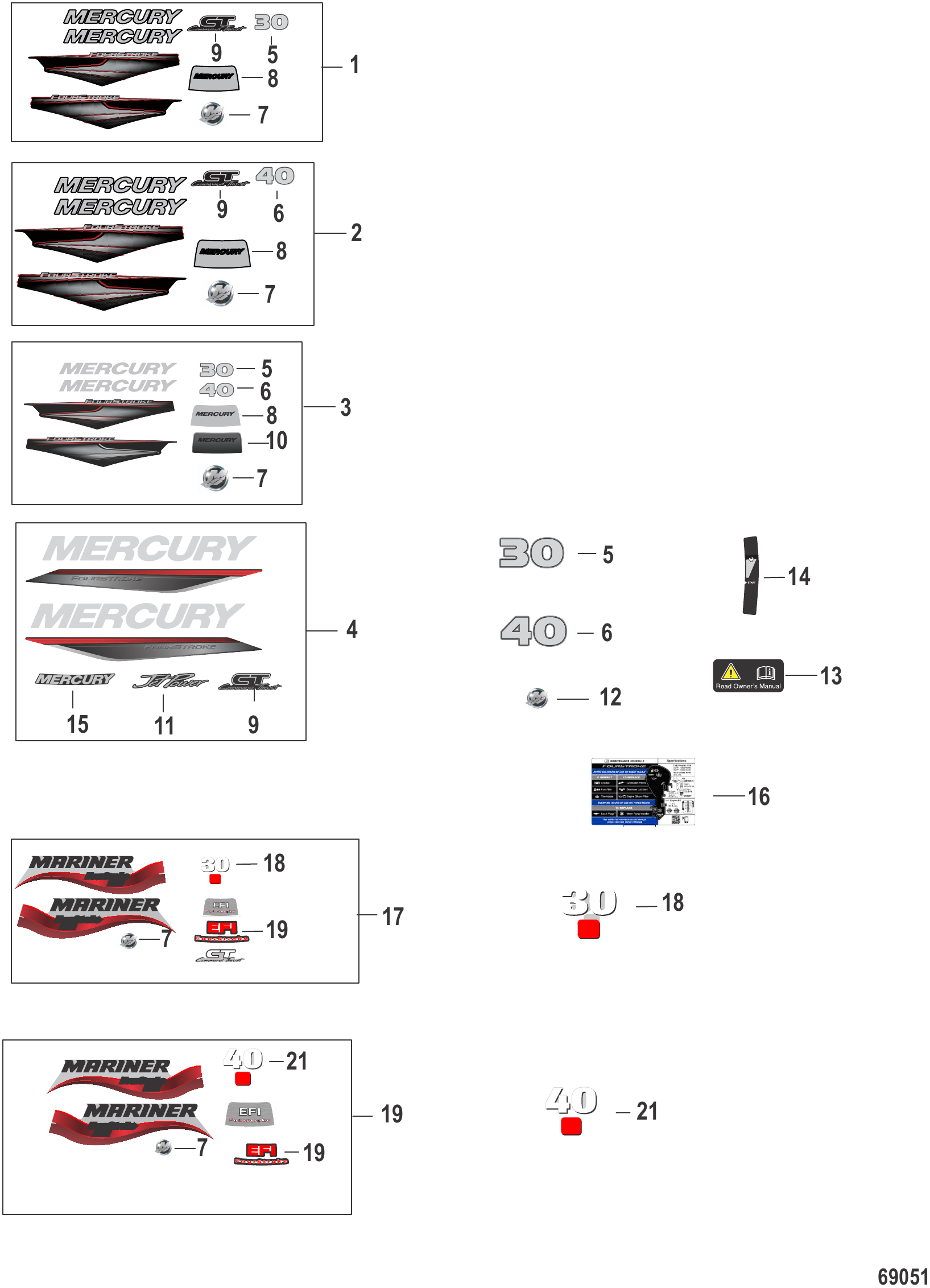

Рис. 10НАКЛЕЙКИ - ВЕРХНИЙ КАПОТ Decals - Top Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0098329	Комплект наклеек ME 30 л.с. 3 цил.	1
1	8M0114997	Комплект наклеек ME 30-40 л.с. 4-тактный	1
2	8M0098328	Комплект наклеек ME 40 л.с. 3 цил.	1
2	8M0114997	Комплект наклеек ME 30-40 л.с. 4-тактный	1
3	8M0114997	Комплект наклеек ME 30-40 л.с. 4-тактный	1
4	8M0156747	Комплект наклеек ME 30-60 л.с. 4-тактный	1
5	8M0063347	Наклейка задняя, 30	1
6	8M0063348	Наклейка задняя, 40	1
7	8M0043702	Наклейка M-Icon, 53 мм, чёрная	1
8	8M0063345	Наклейка Lenz	1
9	8M0088310	НАКЛЕЙКА Command Thrust	1
10	8M0063358	Наклейка Lenz	1
11	8M0063354	Наклейка Jet Drive	1
12	8M0043701	M-ICON 39 мм - малая	1
13	8M0056643	НАКЛЕЙКА Прочти руководство	1
14	8M0105187	Наклейка румпеля	1
15	8M0159886	Наклейка Lenz, Mercury	1
16	8M0180070	Наклейка	1
16	8M0098330	Комплект наклеек MA 30 л.с. 3 цил.	1
17	8M0044755	Наклейка задняя, 30	1
18	8M0109251	Наклейка Lenz, Mariner	1
19	883532A08	Комплект наклеек MA 40 л.с. 3 цил.	1
19	8M0232154	Комплект наклеек 40 HP	1
20	8M0012388	Наклейка задняя, 40	1

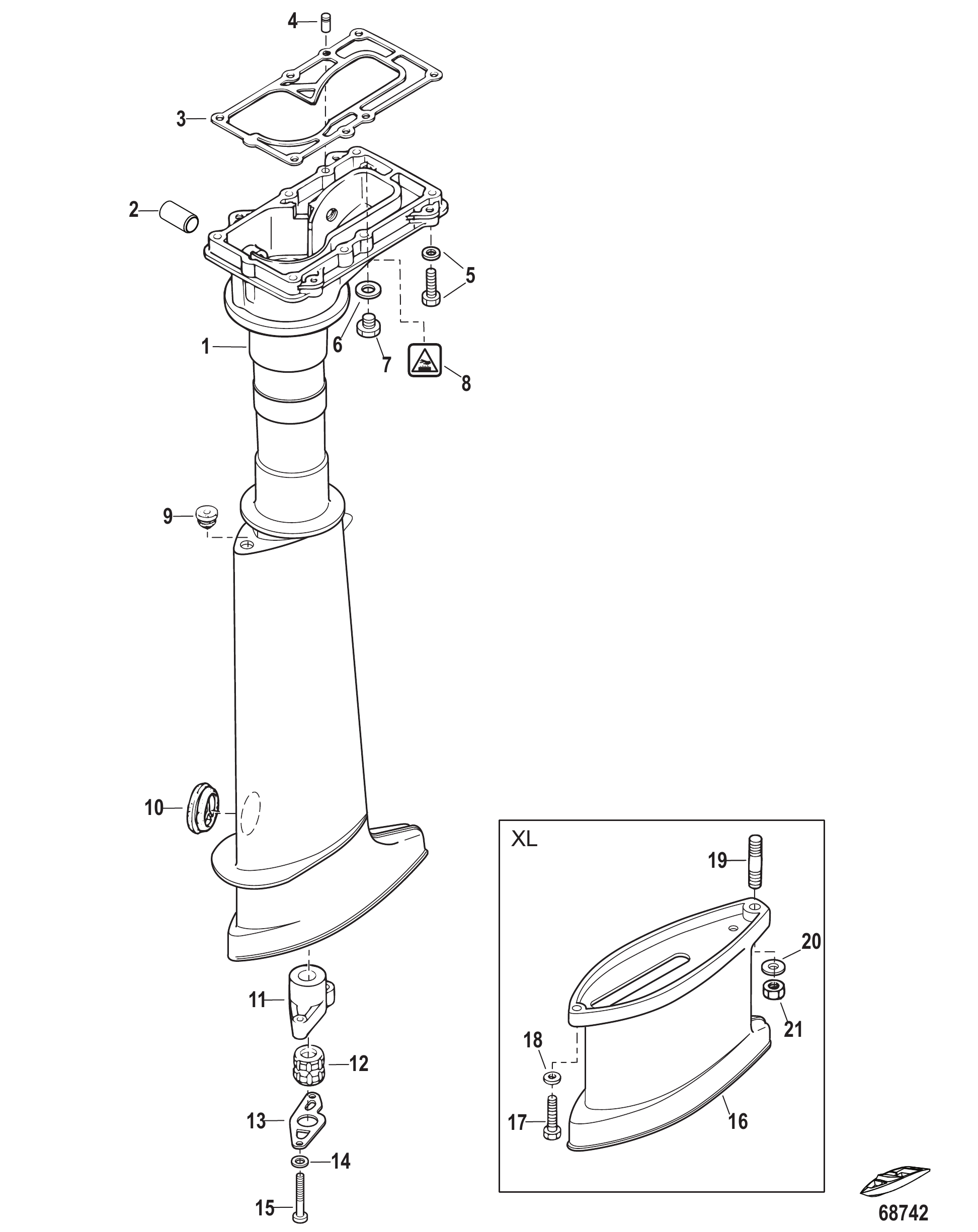

Рис. 11Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	803591T1	Корпус гребного вала	1
1	803591T2	Корпус гребного вала	1
1	8M0089108	Корпус гребного вала	1
2	16114	Втулка рычага переключения	1
3	803508016	Прокладка корпуса гребного вала	1
4	16119	Штифт установочный	2
5	879194264	Болт	6
6	8M0082880	Комплект уплотнений сливной пробки	1
7	879194296	Пробка водяная	1
8	8M0129225	Наклейка предупреждение о высокой температуре	1
9	161181	Втулка	1
10	16117	Втулка корпуса гребного вала	1
11	827663A1	Корпус в сборе	1
11	8M0063839	Корпус в сборе	1
12	811214	ВТУЛКА	1
12	898101329	Втулка	1
13	16121	Фиксатор втулки гребного вала	1
14	8M0108373	Шайба	2
15	16122	Винт	2
15	16123	Винт (25 мм)	2
16	8M0063848	Удлинитель корпуса	1
17	8M0063849	Болт	1
18	879194338	Шайба	1
19	8M0063850	Шпилька	1
20	16192	Шайба	1
21	8M0063863	Гайка	1
-	8M0101710	Комплект прокладок головки блока	1

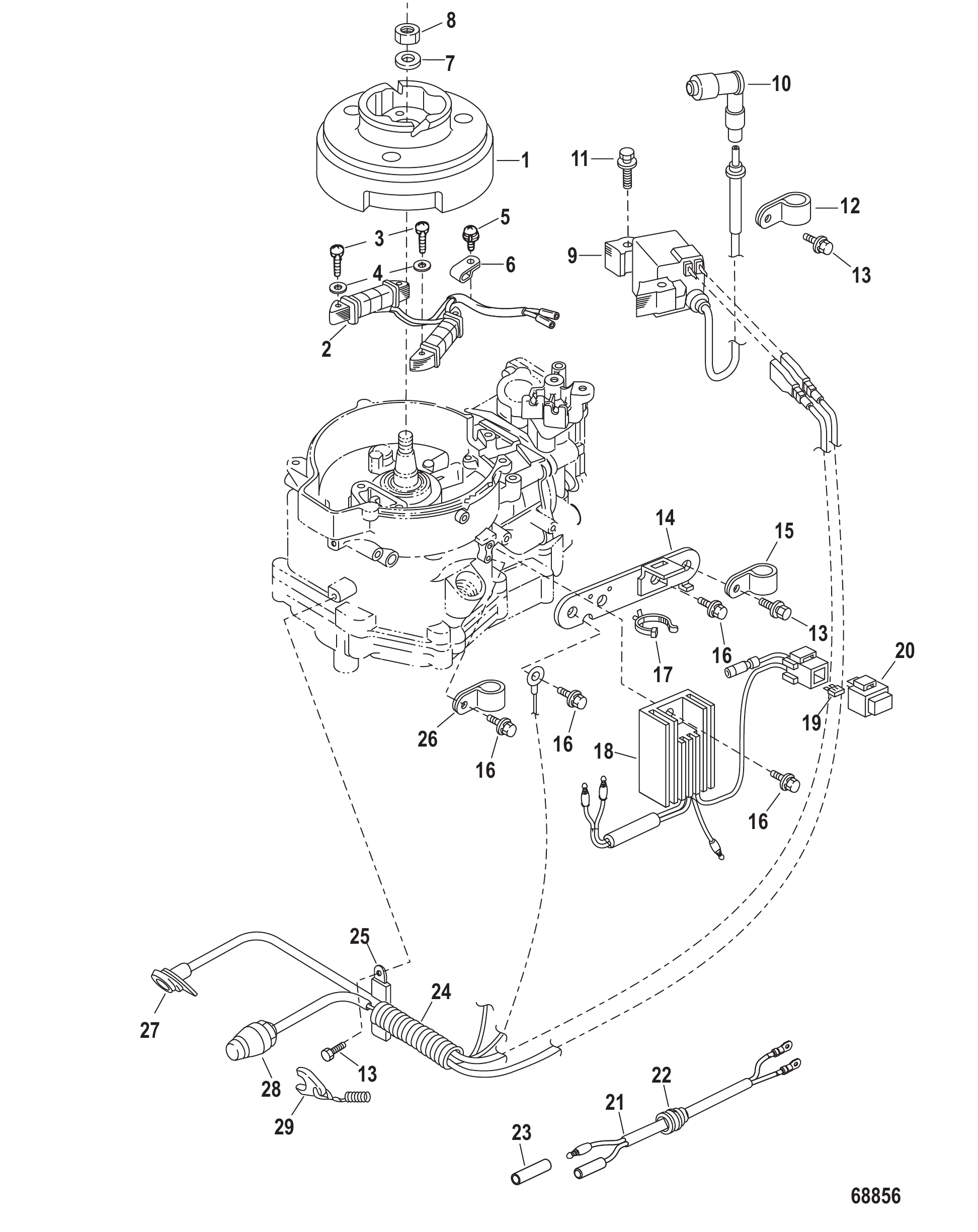

Рис. 12Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
-	8M0056548	Комплект катушки освещения	1
1	803557T02	Маховик (с катушкой освещения)	1
2	8M0056334	Катушка генератора	1
3	16123	Винт (25 мм)	4
4	16080	ШАЙБА НЕРЖАВЕЮЩАЯ СТАЛЬ	4
5	16821	Винт	1
6	16060	Хомут генератора	1
7	16072	ШАЙБА МАХОВИКА	1
8	16071	ГАЙКА МАХОВИКА	1
9	8M0056379	Блок зажигания в сборе	1
10	803560001	Чехол	1
11	879194264	Болт	2
12	953951	ХОМУТ	1
13	8230427	Болт в сборе (M6 x 12)	3
-	8M0056549	Комплект зарядки аккумулятора	1
14	8M0056345	Кронштейн	1
15	953951	ХОМУТ	1
16	16223	Болт (M6 x 14)	4
17	898101949	Хомут	1
18	8M0056344	Выпрямитель в сборе	1
19	8M0056347	Предохранитель	1
20	8M0128523	Крышка	1
21	16822	Удлинитель жгута проводов	1
22	16823	Втулка уплотнительная	1
23	8M0061629	Разъем	1
24	803564	Защитная втулка	1
25	8M0130961	Хомут	1
26	953951	ХОМУТ	1
27	8M0056341	Сигнальная лампа	1
28	8M0056342	Выключатель аварийной остановки в сборе	1
29	823054	Чека безопасности	1

Рис. 13Маховик Flywheel

REF	Номер детали	Наименование	Кол-во
1	8M0186905	Маховик	1
2	804035001	ШКИВ Стартера	1
3	8248324	Винт (M6 x 16)	3
4	8M0186911	Винт	1
5	8M0186812	ШАЙБА	1

Рис. 14ТОПЛИВНЫЕ ШЛАНГИ Fuel Lines

REF	Номер детали	Наименование	Кол-во
1	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
2	880154	Топливная магистраль	1
3	879885T	Топливный фильтр	1
4	8775381	Защитная втулка	1
5	877811	Топливная магистраль	1

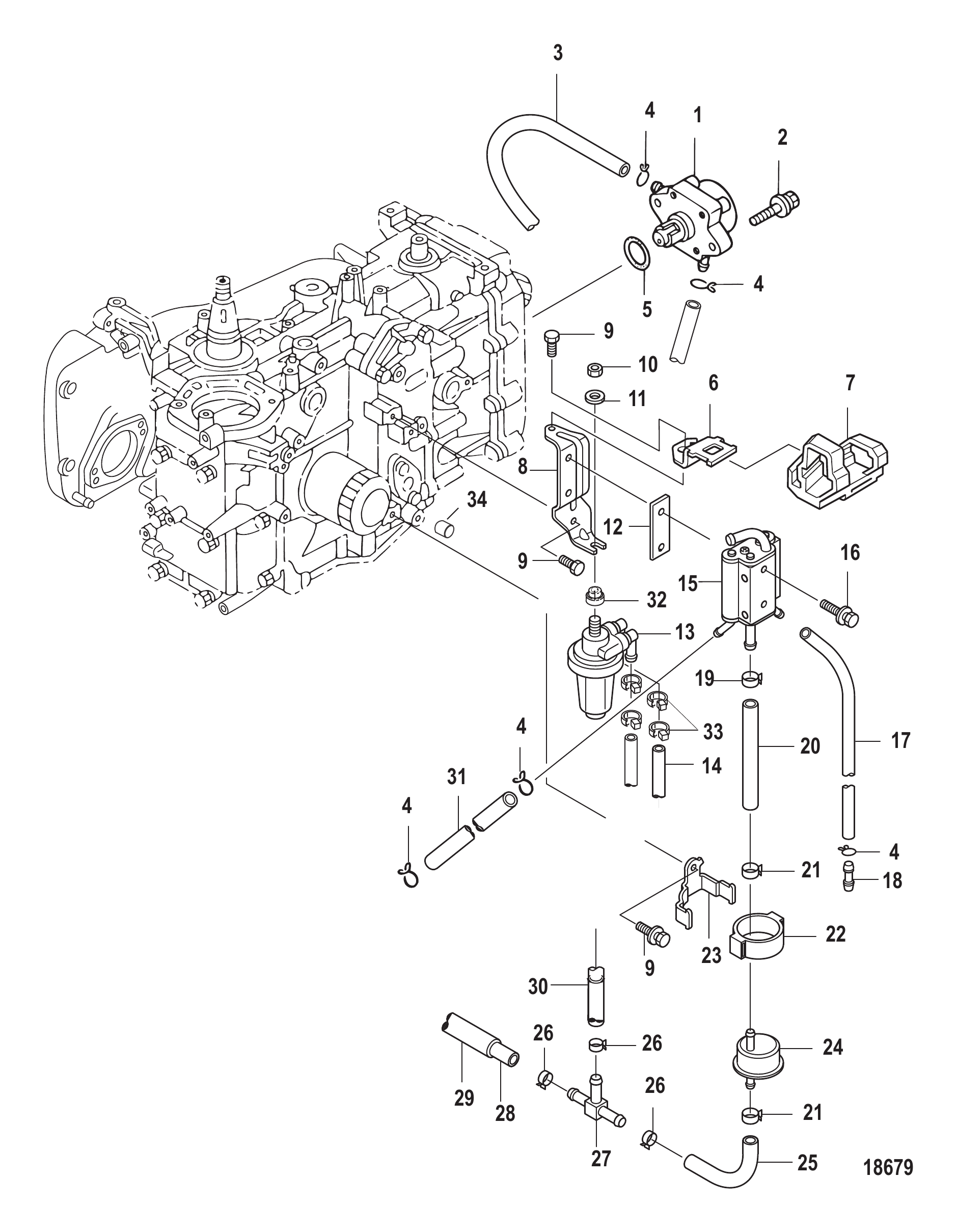

Рис. 15Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	803529T04	Насос топливный в сборе	1
2	825702002	Болт нержавеющая сталь	2
3	804821004	Шланг топливный (600 мм) к сепаратору паров	1
4	95395	Зажим нержавеющая сталь	AR
5	161313	Уплотнительное кольцо	1
6	898101222	Кронштейн	1
7	898101223	Опора резиновая	1
8	898101033	Пластина	1
9	8248324	Винт (M6 x 16)	3
10	8537227	Гайка нейлоновая	1
11	895118002	Шайба	1
12	898101066	Прокладка топливного охладителя	1
13	898101T68	Фильтр топливный	1
14	898101266	Шланг от топливного фильтра к топливному насосу	1
15	898101T65	Охладитель топлива	1
16	82304230	БОЛТ	2
17	898101156	Шланг резиновый (700 мм) от охладителя топлива к водяному соединителю	1
18	898101219	Соединитель	1
19	898101237	Хомут	1
20	898101268	Шланг резиновый от топливного охладителя к фильтру высокого давления	1
21	898101027	Зажим	2
22	898101070	Опора резиновая топливного фильтра	1
23	898101069	Кронштейн топливного фильтра	1
24	898101093	Фильтр топливный высокого давления	1
25	898101271	Шланг	1
26	856880002	Хомут	3
27	898101211	Штуцер	1
28	898101269	Шланг резиновый к топливной рампе	1
29	898101104	Втулка	1
30	898101270	Шланг резиновый к сепаратору паров	1
31	898101100	Шланг (600 мм) к блоку цилиндров	1
31	8M0123808	Шланг	1
32	898101274	Втулка	1
33	898101275	Хомут	4
34	898101925	Пробка коническая	1

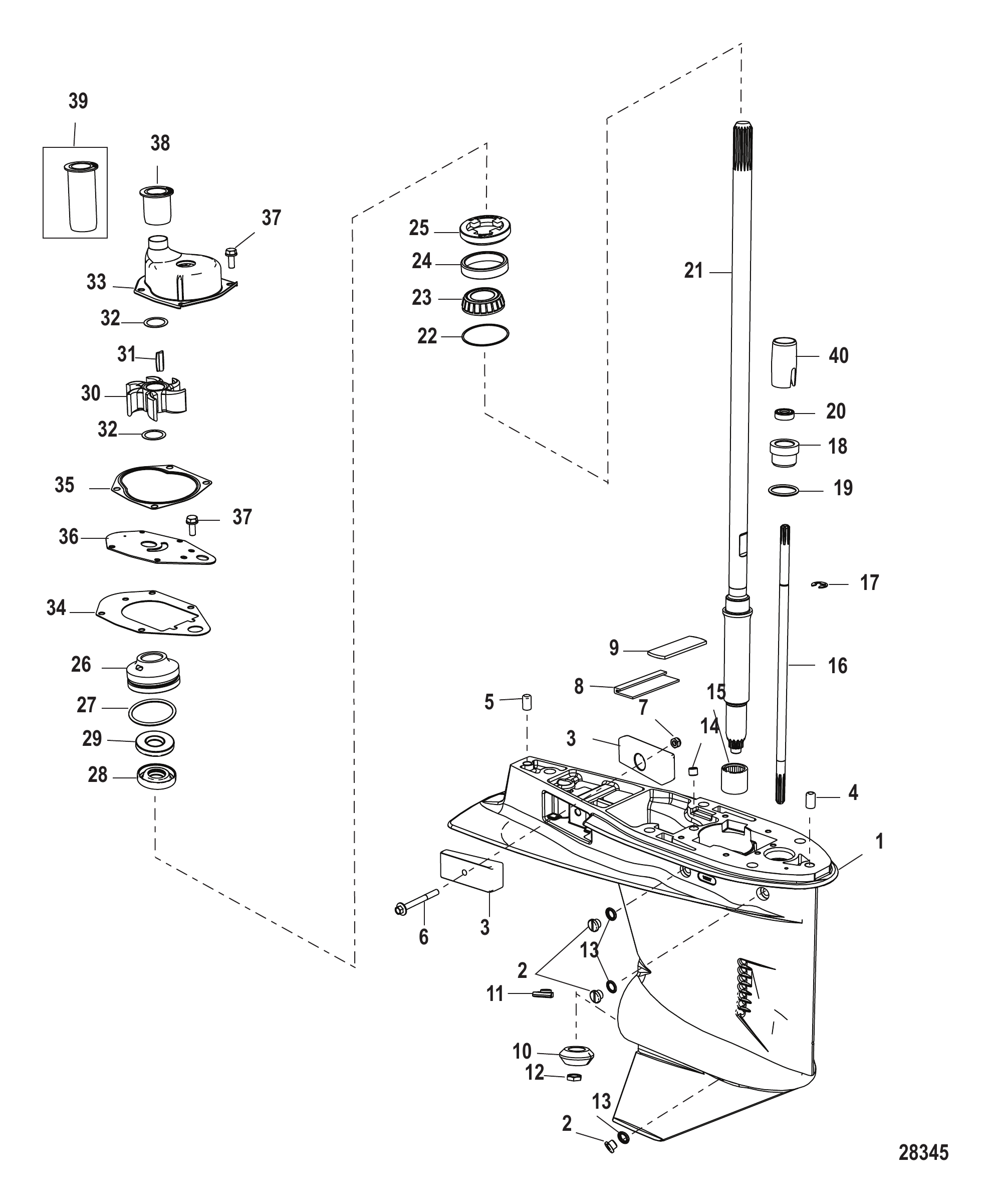

Рис. 16РЕДУКТОР ВАЛА ДВИГАТЕЛЯ - ПЕРЕДАЧА 2:1 Gear Housing Driveshaft - 2:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	893680T03	Корпус редуктора в сборе - короткий	1
-	8M0086323	Корпус редуктора в сборе - короткий	1
-	8M0086323	Корпус редуктора в сборе - короткий	1
-	893680T04	Корпус редуктора в сборе - длинный	1
-	8M0086324	Корпус редуктора в сборе - длинный	1
-	8M0086324	Корпус редуктора в сборе - длинный	1
1	893680T06	Корпус редуктора основной	1
2	79953Q04	Ремкомплект сливного винта	3
3	826134Q	Анод	2
4	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
4	8M0084244	Штифт установочный, .375 x .620	1
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
6	897657055	Винт (M6 x 55)	1
7	401386	ГАЙКА (M6) Нержавеющая сталь	1
8	818226A1	Комплект сальников и пластин	1
9	NSS	NOT SOLD SEPARATE Filler Plate	1
10	893604T	Шестерня ведущая	1
10	8M0187297	Шестерня ведущая	1
11	8M0012285	Кулачок переключения	1
11	842071A01	Комплект кулачок/толкатель	1
12	55910	Гайка (.437-20) шестерни привода к гребному валу	1
13	830749	Сальник	3
13	8M0204693	Уплотнение сливной пробки	3
14	878089	Пробка трубная (.0625-27)	1
15	812768	Подшипник роликовый	1
16	889246A96	Вал переключения в сборе	1
17	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
18	813696A2	Втулка в сборе	1
19	45258	Уплотнительное кольцо (.987 x .103)	1
20	8164641	Маслосъёмный сальник	1
20	8M0246145	САЛЬНИК	1
21	891549T	Вал приводной короткий	1
21	859102	ГРЕБНОЙ ВАЛ Длинный	1
22	812770A1	Набор регулировочных шайб	AR
22	8M0063262	Набор регулировочных шайб	AR
23	77420A1	Подшипник роликовый конический гребного вала в сборе	1
23	8M0166756	Подшипник в сборе	1
24	NSS	NOT SOLD SEPARATE Cup	1
25	8128201	Гайка	1
26	812966A7	Основание водяного насоса в сборе	1
26	8M0245488	Основание водяного насоса	1
27	30224	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.859 x .139)	1
27	8M0204651	Кольцо уплотнительное	1
28	814669	Маслосъёмный сальник	1
28	8M0245489	Сальник масляный	1
29	814670	Маслосъёмный сальник	1
30	19453T	Крыльчатка	1
31	19699	Шпонка	1
31	8M0032831	Шпонка крыльчатки	1
32	8M0005777	Шайба	2
32	8M0204720	Шайба	2
-	14334A3	Насос водяной в сборе	1

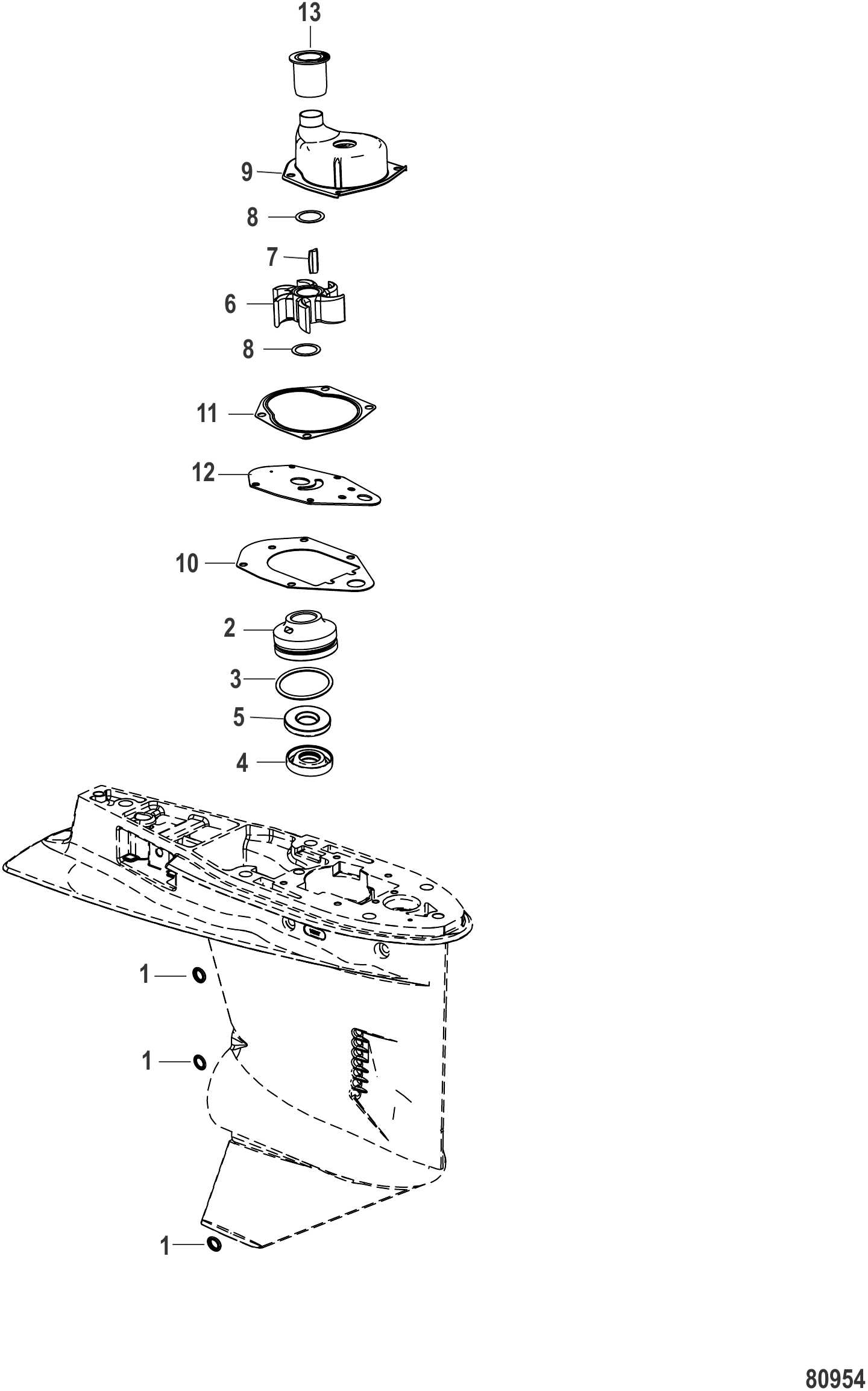

-	812966A12	Ремкомплект водяного насоса	1
33	8M0242489	Водяной насос	1
34	19701	Прокладка нижняя	1
34	8M0224241	Прокладка	1
35	822189	Прокладка верхней части водяного насоса	1
36	19700A2	Пластина передняя	1
37	8248324	Винт (M6 x 16)	6
38	8M0000332	Муфта короткая	1
38	8M0151046	Муфта водяной трубки, короткая	1
39	893857	Соединительная муфта длинная	1
39	8M0151045	Муфта	1
40	891637	Втулка	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1
-	812966A12	Ремкомплект водяного насоса	1

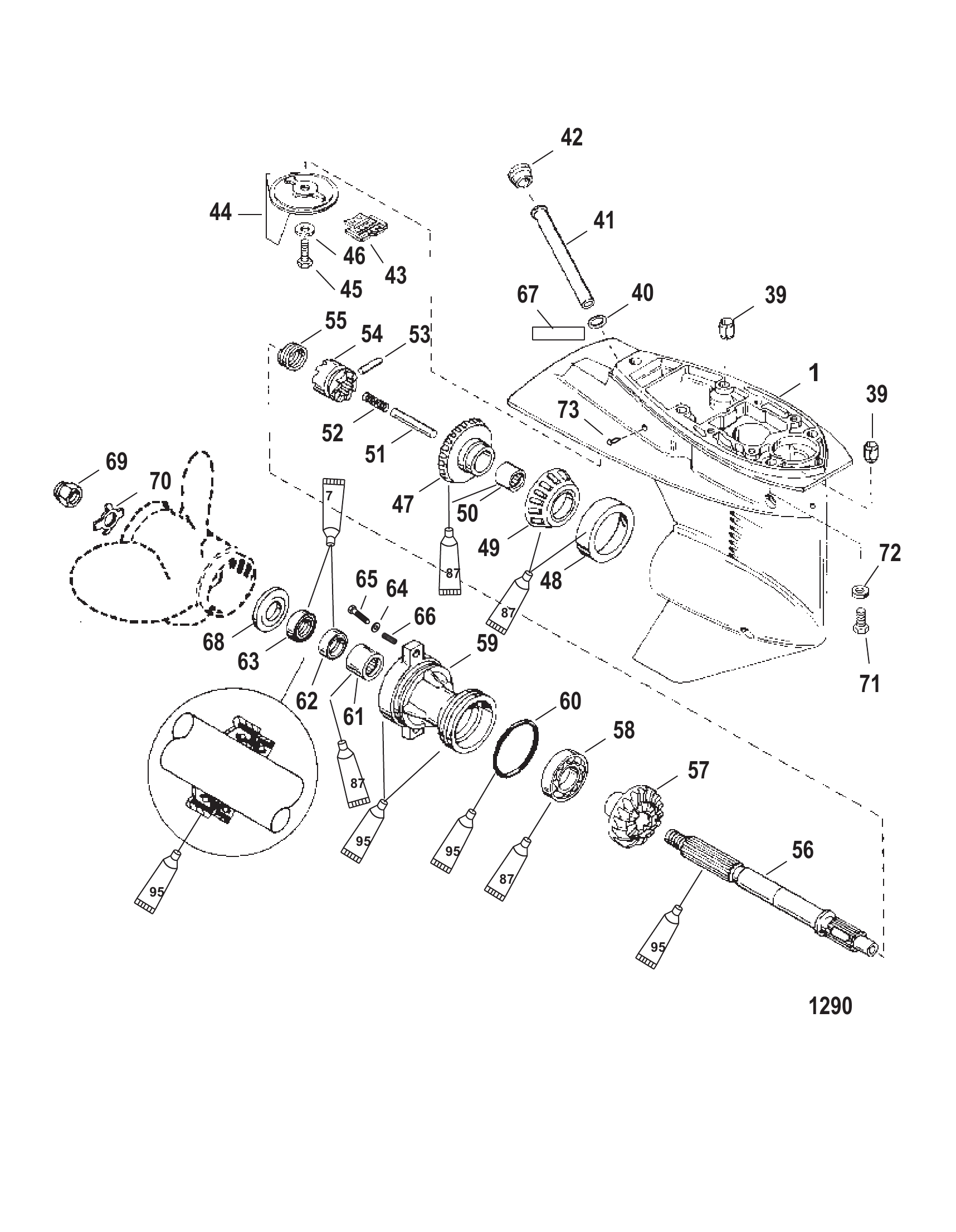

Рис. 17РЕДУКТОР ГРЕБНОГО ВАЛА - ПЕРЕДАЧА 2:1 Gear Housing Propeller Shaft - 2:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	821306T54	Корпус редуктора в сборе (торпедовидный, диаметр 3.44 дюйма/87.37 мм)	1
-	821306T17	Корпус редуктора в сборе	1
1	821306T12	Корпус редуктора в сборе базовый	1
39	821327	ШТИФТ НАПРАВЛЯЮЩИЙ	2
40	823942	ПРОКЛАДКА	1
41	821828	Трубка	1
42	824928	ПРОБКА резиновая	1
42	824928001	ЗАГЛУШКА резиновая	1
43	821829	Сетка	1
44	822157T2	Пластина триммера	1
45	82497020	ВИНТ (M8 x 20)	1
46	72397	ШАЙБА	1
47	821315T1	Шестерня переднего хода в сборе - 26 зубьев	1
48	99328A1	Подшипниковый узел роликовый	1
49	NSS	NOT SOLD SEPARATE Cup
50	41326	ПОДШИПНИК роликовый	1
51	821578	ТОЛКАТЕЛЬ КУЛАЧКА	1
52	8261991	Пружина	1
53	85093	Палец	1
54	821314T	Муфта	1
55	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
56	8215772	Гребной вал	1
57	821312T1	Шестерня заднего хода - 26 зубьев	1
58	20839T	Подшипник шариковый	1
59	19291A3	Обойма подшипника в сборе	1
60	815460	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
61	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
62	69188	САЛЬНИК Масляного корпуса подшипника	1
63	69189	САЛЬНИК Масляного корпуса подшипника	1
64	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
65	85594030	ВИНТ (M8 x 30)	2
66	8227731	ВСТАВКА Резьбовая	2
67	NSS	NOT SOLD SEPARATE Decal 2:1	1
68	73345A1	Упорная шайба, передняя	1
69	69578Q1	Комплект гайки гребного винта	1
70	76281	Шайба стопорная гайки гребного винта	1
71	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4
72	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
73	95925	Заглушка нижнего кожуха	1
-	823547A03	Ремкомплект уплотнений редуктора	1

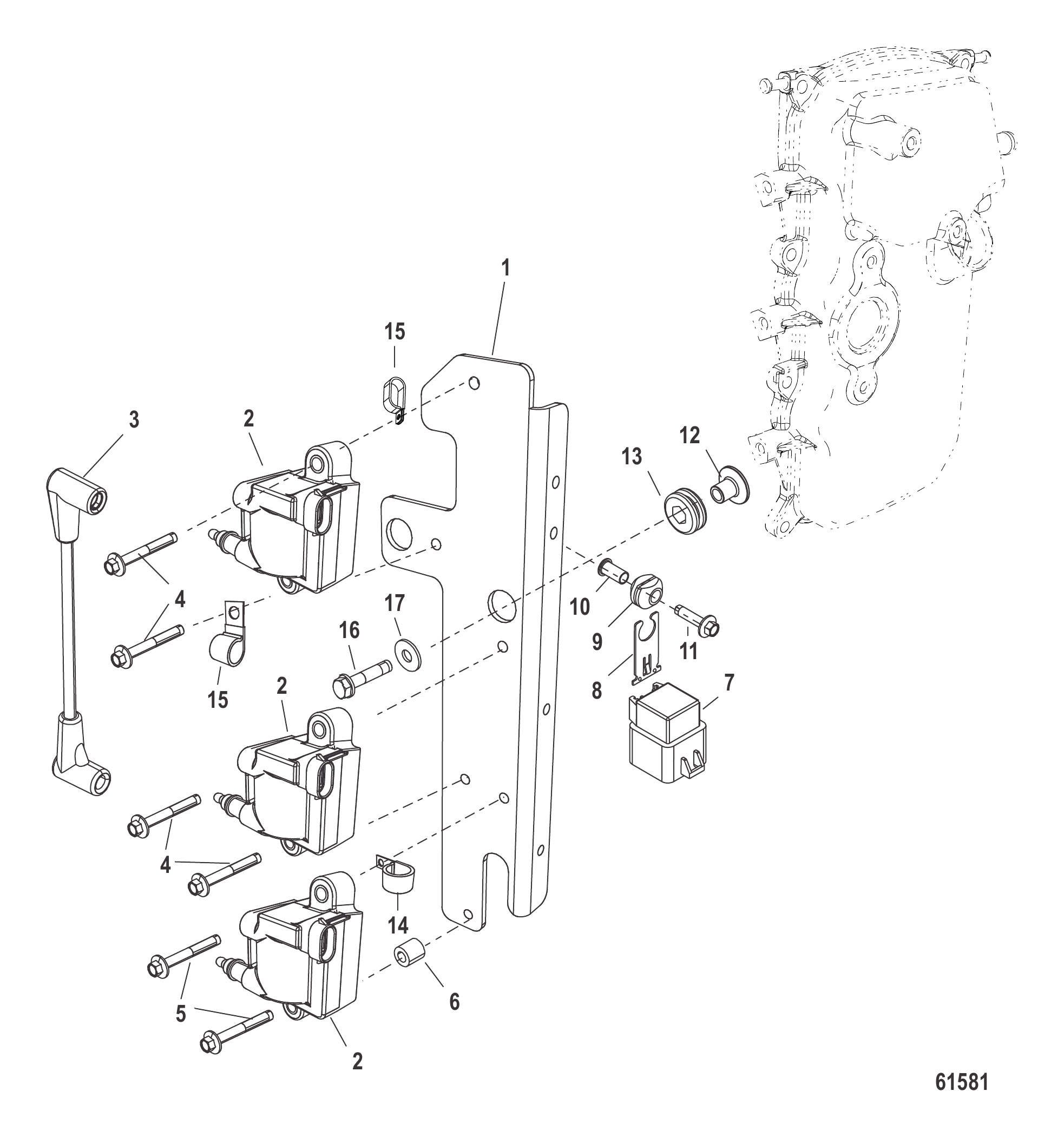

Рис. 18Катушка зажигания Ignition Coil

REF	Номер детали	Наименование	Кол-во
1	8M0044992	Пластина катушки	1
2	8M0045124	Катушка зажигания	3
3	881908T	КОМПЛЕКТ КАБЕЛЕЙ	1
4	82129130	ВИНТ (M6 x 30)	4
5	82129140	ВИНТ (M6 x 40)	2
6	892863001	Проставка	1
6	8M0206979	Проставка @2	1
7	882751A1	РЕЛЕ В СБОРЕ	1
7	8M0207773	Реле тримма в сборе	1
8	828102	Кронштейн	1
8	8M0207771	Кронштейн крепления	1
9	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
9	8M0207785	Втулка	1
10	818968	ВТУЛКА	1
10	8M0214955	Втулка	1
11	82129125	ВИНТ (M6 x 25 мм)	1
12	856954	Втулка	3
13	834985	Втулка уплотнительная	3
13	8M0190980	ВТУЛКА	3
14	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
14	8M0024808	J-образный зажим	1
15	8M0108769	Зажим P	2
16	82684425	ВИНТ (M6 x 25)	3
17	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
17	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3

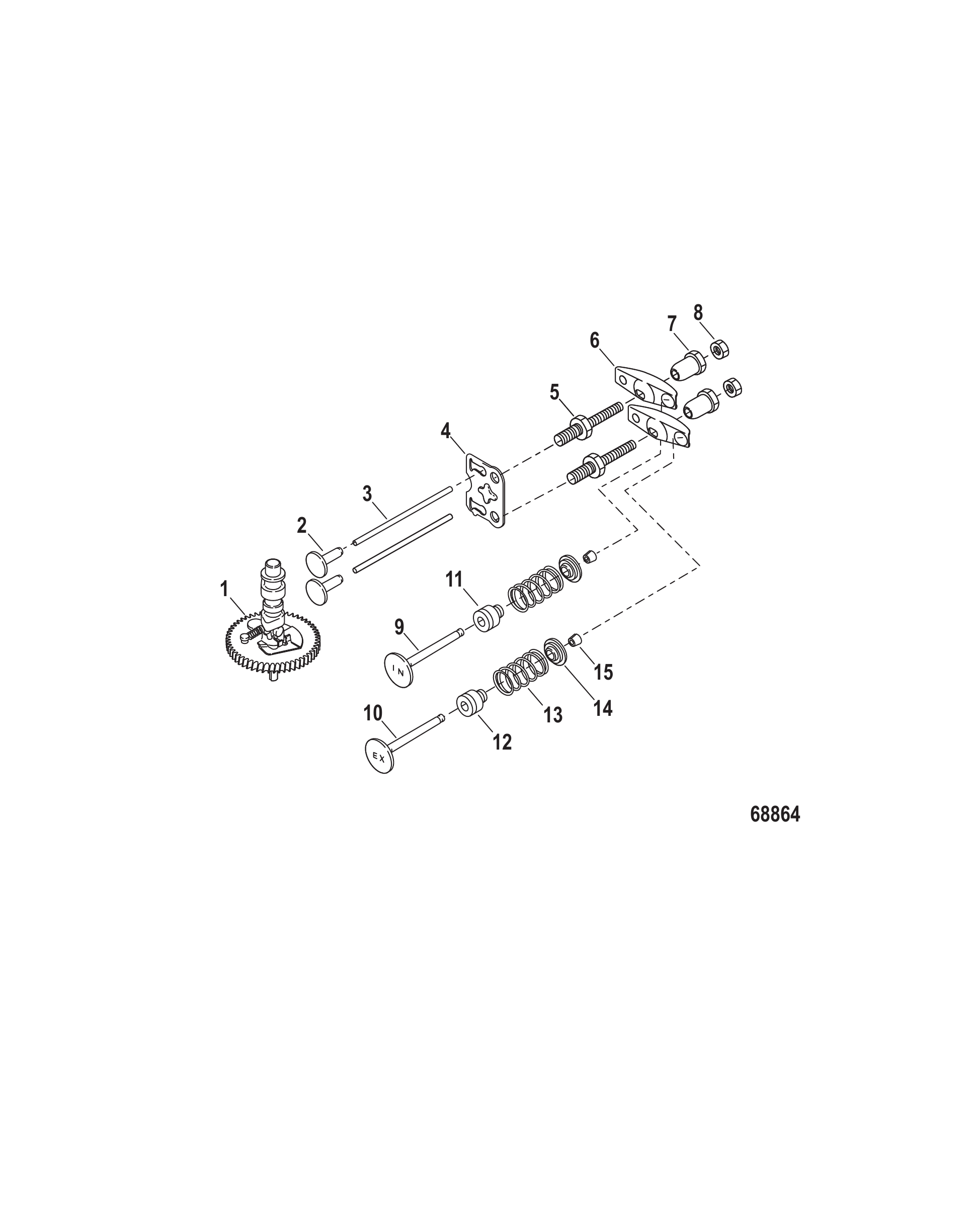

Рис. 19ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ Intake/Exhaust Valves

REF	Номер детали	Наименование	Кол-во
1	803545T03	РАСПРЕДВАЛ	1
2	803546	Толкатель	2
3	803547	Штанга толкателя	2
4	803548	Пластина	1
5	8035097	Болт	2
6	8M0056319	КОРОМЫСЛО	2
7	803550	Ось качания	2
8	803551001	Гайка	2
9	8M0056312	КЛАПАН ВПУСКНОЙ	1
10	8M0056316	КЛАПАН ВЫПУСКНОЙ	1
11	822647001	САЛЬНИК ВПУСКНОЙ - ЧЕРНЫЙ	1
12	822647002	САЛЬНИК ВЫПУСКНОЙ - ЗЕЛЕНЫЙ	1
13	898101214	Пружина клапана	2
14	8M0152418	Фиксатор в сборе	2
15	NSS	NOT SOLD SEPARATE	4

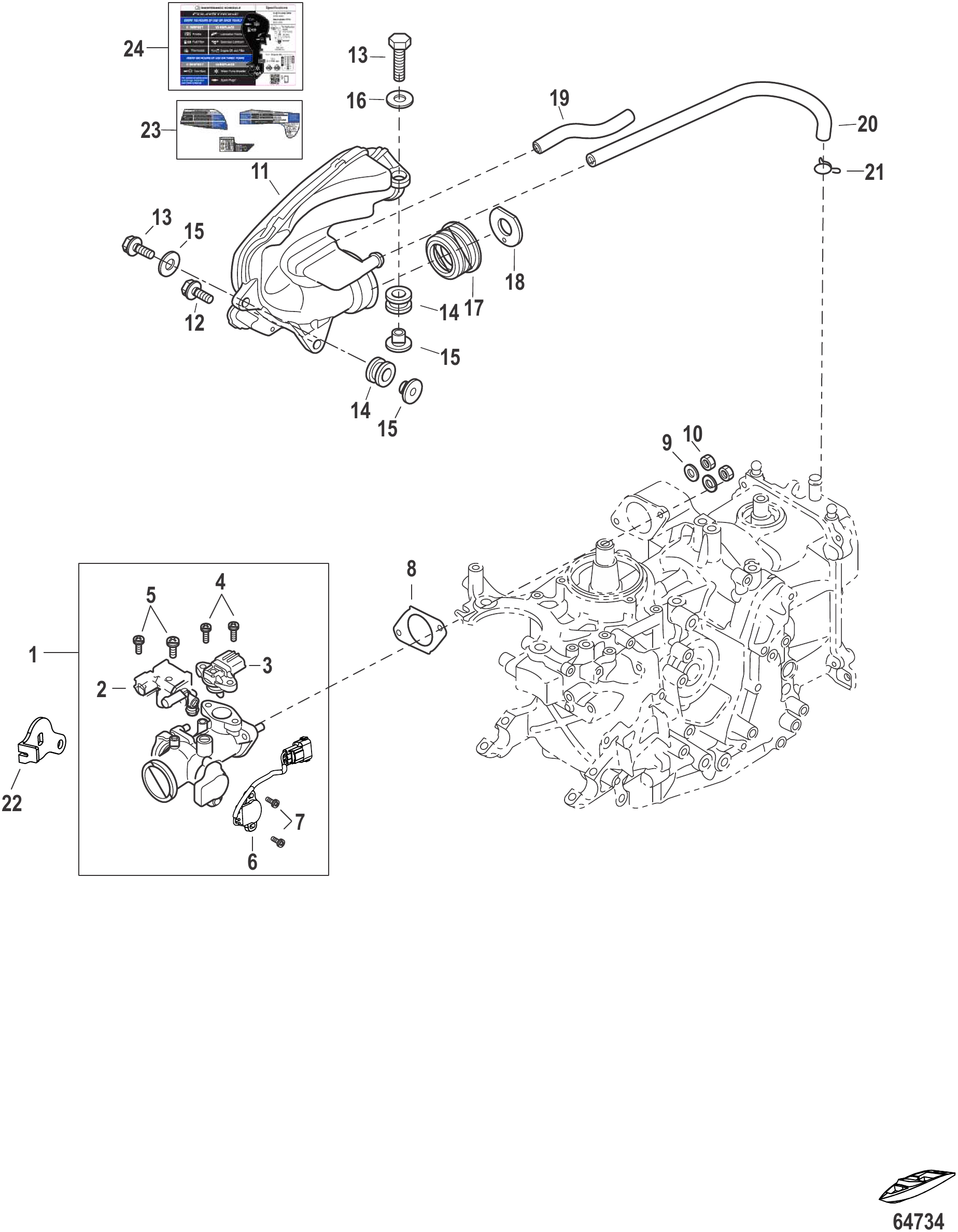

Рис. 20Впускной коллектор Intake Manifold

REF	Номер детали	Наименование	Кол-во
1	8M0134461	Дроссельный узел в сборе	1
2	8M0132241	Электромагнитный клапан холостого хода	1
3	8M0132303	Датчик температуры и абсолютного давления	1
4	855544024	Болт	2
5	8M0139039	Винт	2
6	8M0132180	Датчик положения дроссельной заслонки	1
6	8M0153615	Положение дроссельной заслонки	1
7	8M0153617	ВИНТ	2
8	898101981	ПРОКЛАДКА	1
9	16826	Шайба нержавеющая	2
10	400212	ГАЙКА (M6) Нержавеющая сталь	2
11	8M0134462	ГЛУШИТЕЛЬ ВПУСКА В СБОРЕ	1
12	8M0102279	Болт	1
13	8248324	Винт (M6 x 16)	2
14	8M0135593	Опора резиновая	2
15	8M0137298	Втулка	2
16	953921	Шайба нержавеющая	2
17	8M0173453	ПРОКЛАДКА ОГРАНИЧИТЕЛЯ	1
17	8M0137301	ПРОКЛАДКА	1
18	8M0173451	ОГРАНИЧИТЕЛЬ	1
18	8M0137303	ОГРАНИЧИТЕЛЬ	1
19	8M0139041	ШЛАНГ	1
20	8M0136227	ШЛАНГ САПУНА	1
21	952245	Хомут	1
22	8M0137319	УПОР РЫЧАГА ДРОССЕЛЯ	1
23	8M0137391	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХОБСЛУЖИВАНИЯ	1
23	8M0137392	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХОБСЛУЖИВАНИЯ, SeaPro	1
23	8M0206083	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХОБСЛУЖИВАНИЯ, SeaPro	1
23	8M0137393	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ, ProKicker	1
23	8M0206085	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ, ProKicker	1
23	8M0137394	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ, Japan	1
23	8M0206080	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ	1
24	8M0206080	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ	1
24	8M0206083	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХОБСЛУЖИВАНИЯ, SeaPro	1
24	8M0206085	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ, ProKicker	1
-	8M0134438	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

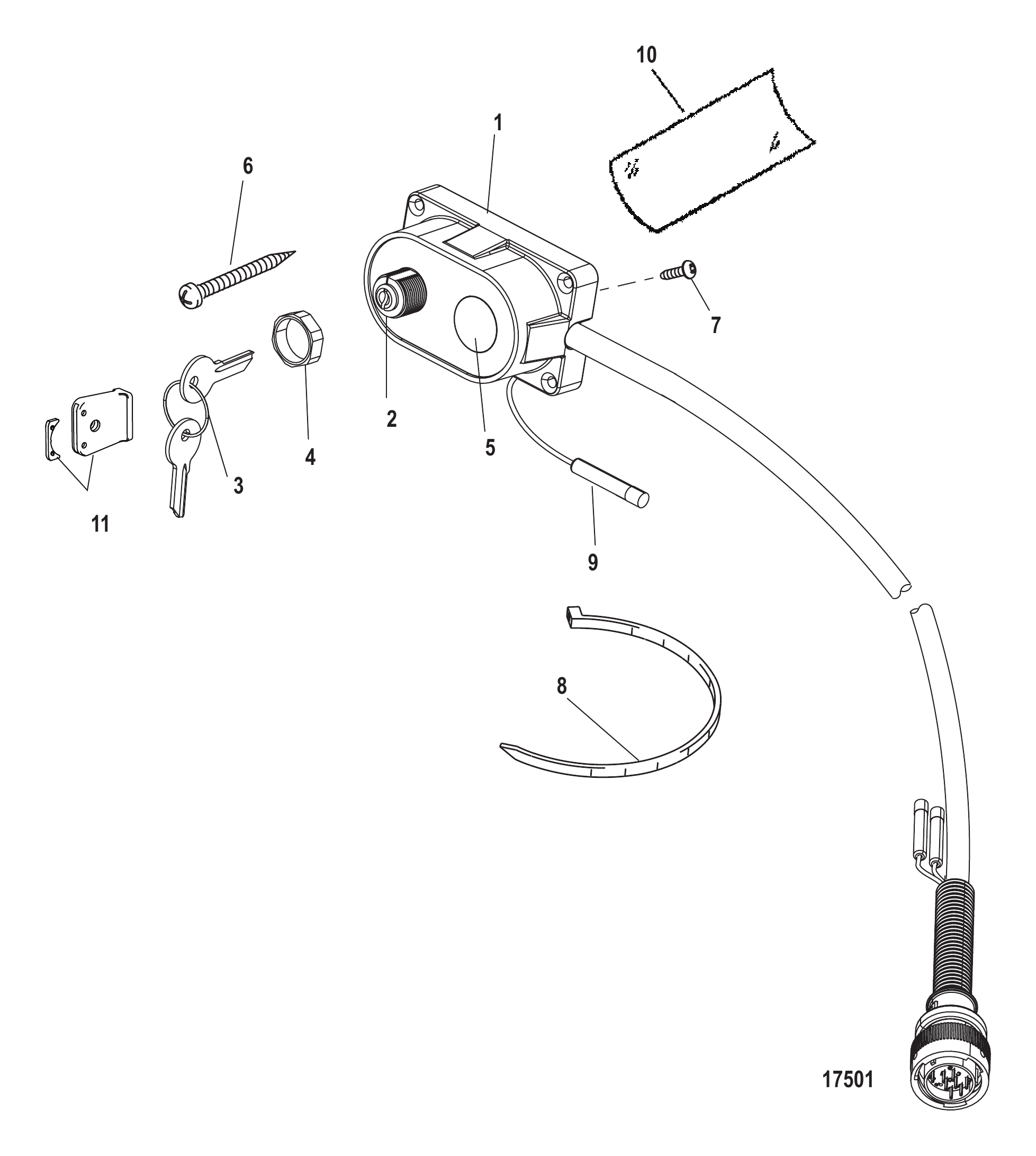

Рис. 21КОМПЛЕКТ КЛЮЧА, ЗАСЛОНКИ И СИГНАЛА 15000A14 Key, Choke and Horn Kit 15000A14

REF	Номер детали	Наименование	Кол-во
-	15000A14	Комплект замка зажигания с дистанционным управлением	1
1	NSS	NOT SOLD SEPARATE Housing	1
2	NSS	NOT SOLD SEPARATE Key Switch Kit	1
NS	830865	Разъём (только для сервисного обслуживания)	10
NS	8M0204694	Разъём	10
3	89491_	Замок зажигания (серии 1A–2F)	1
4	879755	Гайка специальная - черный нейлон	1
5	16564A1	Звуковой сигнал в сборе, предупреждающий	1
6	47994	ВИНТ (#10 x 1.50)	4
7	62568	Винт (#10-16 x .375)	4
8	816311T	СТЯЖКА (8.00 дюймов)	5
9	13541	Разъём штыревой	1
10	15097	ЛИСТ НЕОПРЕН	1
11	90468A1	Крышка в сборе с ключом	2

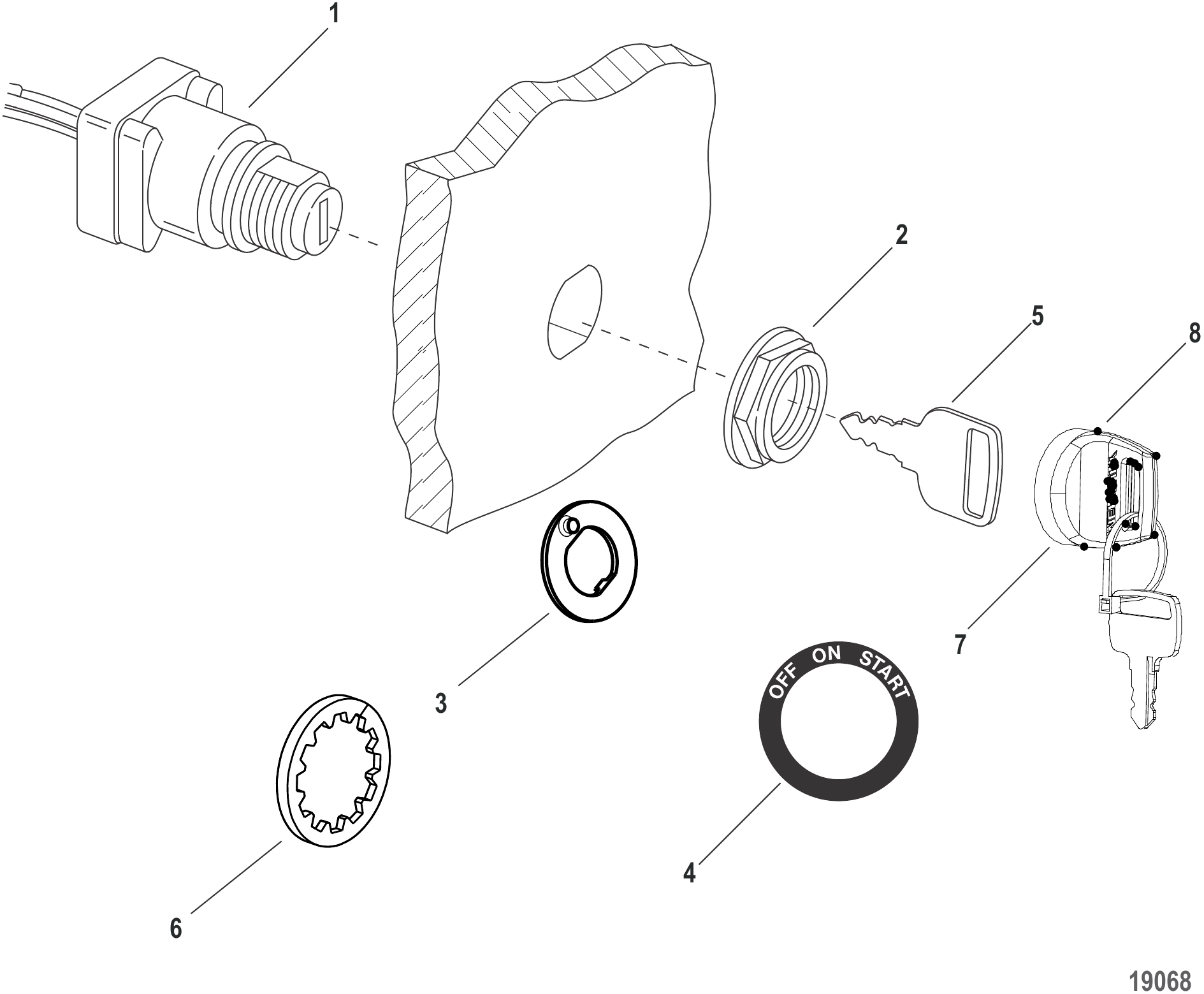

Рис. 22Ключ зажигания / схема ключа - 3 позиции (897716K01) для одного применения Key Switch / Key Chart - 3 Position (897716K01) Single Application

REF	Номер детали	Наименование	Кол-во
1	897716K01	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ Зажигание (3 положения) С ключами	1
2	897716001	Гайка пластиковая замка зажигания	1
-	899203A01	КОМПЛЕКТ НАКЛЕЕК/ШАЙБ	1
-	899203A01	КОМПЛЕКТ НАКЛЕЕК/ШАЙБ	2
3	8M0233647	ШАЙБА противовращения	1
4	899203	Наклейка Вкл/Выкл/Пуск	1
5	897716451	Комплект ключей зажигания (451) с логотипом Mercury	AR
5	897716457	Комплект ключей зажигания (457) с логотипом Mercury	AR
5	897716460	Комплект ключей зажигания (460) с логотипом Mercury	AR
5	897716461	Комплект ключей зажигания (461) с логотипом Mercury	AR
5	897716462	Комплект ключей зажигания (462) с логотипом Mercury	AR
5	897716463	Комплект ключей зажигания (463) с логотипом Mercury	AR
5	897716821	Комплект ключей зажигания (821) с логотипом Mercury	AR
5	897716827	Комплект ключей зажигания (827) с логотипом Mercury	AR
5	897716830	Комплект ключей зажигания (830) с логотипом Mercury	AR
5	897716831	Комплект ключей зажигания (831) с логотипом Mercury	AR
5	897716832	Комплект ключей зажигания (832) с логотипом Mercury	AR
5	897716833	Комплект ключей зажигания (833) с логотипом Mercury	AR
5	897716841	Комплект ключей зажигания (841) с логотипом Mercury	AR
5	897716847	Комплект ключей зажигания (847) с логотипом Mercury	AR
5	897716850	Комплект ключей зажигания (850) с логотипом Mercury	AR
5	897716851	Комплект ключей зажигания (851) с логотипом Mercury	AR
5	897716852	Комплект ключей зажигания (852) с логотипом Mercury	AR
5	897716853	Комплект ключей зажигания (853) с логотипом Mercury	AR
6	76629	ШАЙБА СТОПОРНАЯ С ВНУТРЕННИМИ ЗУБЬЯМИ (.750)	1
6	8M0207779	СТОПОРНАЯ ШАЙБА	1
7	8M0189945	УЗЕЛ КРЫШКИ С КЛЮЧАМИ	1
8	8M0161143	КЛЮЧ крышки	1
-	879305A01	КОМПЛЕКТ КОРПУСА Корпус замка зажигания на 3 положения	1

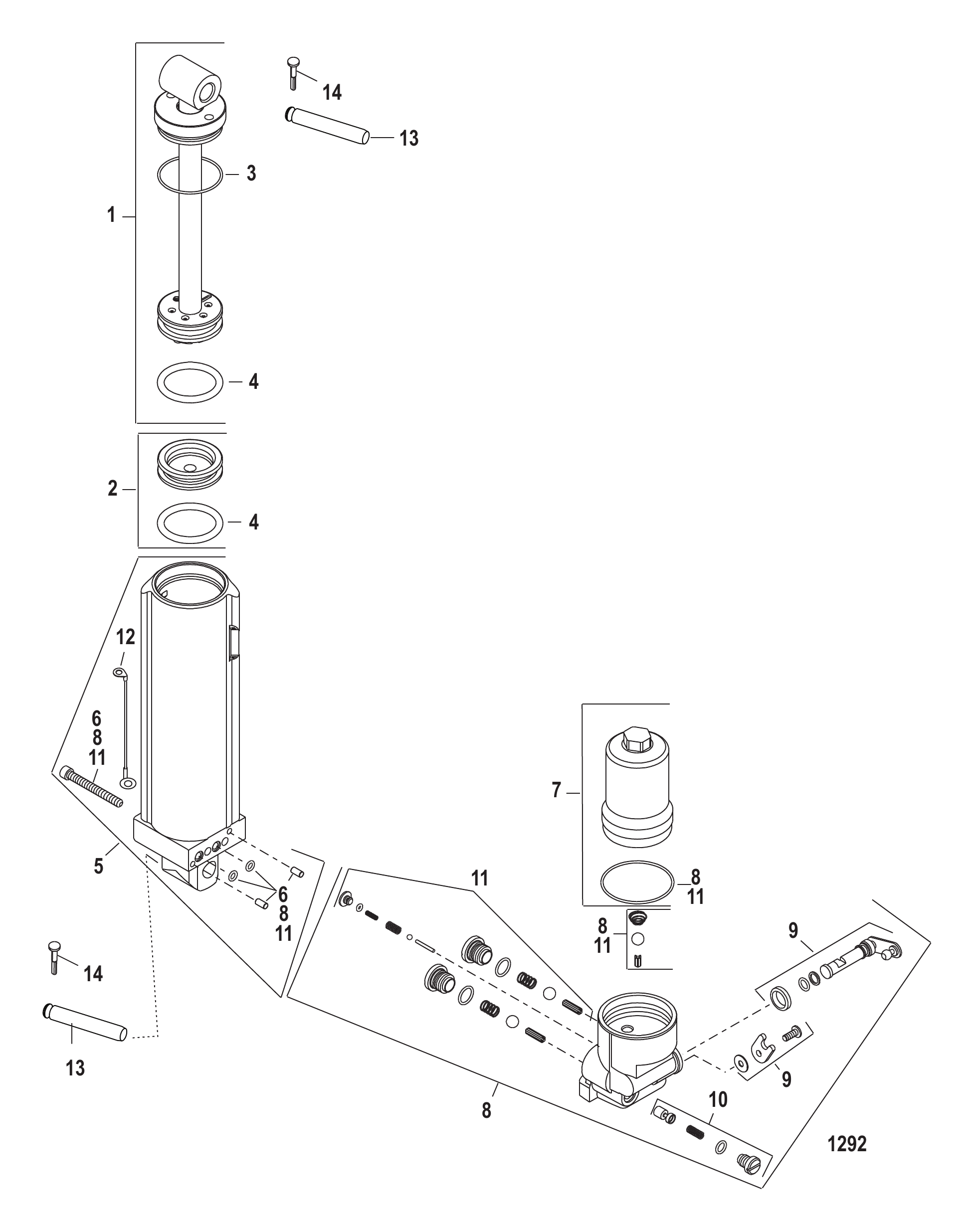

Рис. 23Ручной наклон Manual Tilt

REF	Номер детали	Наименование	Кол-во
-	830050T3	Узел ручного тримма в сборе	1
1	813427A4	Шток амортизатора в сборе	1
2	813430A1	Поршень в сборе, память тримма	1
3	809872A1	Комплект уплотнительных колец, цилиндр	1
4	NSS	NOT SOLD SEPARATE O Ring
5	811224A1	Цилиндр в сборе	1
6	813433A2	Комплект винтов и уплотнений	1
7	813454A2	Узел аккумулятора	1
8	813455T4	Корпус клапана в сборе	1
9	813457A3	Комплект кулачка	1
10	809881A1	Комплект клапана Velocity	1
11	809882A1	Ремонтный комплект	1
12	88238A13	Жгут проводов заземления в сборе	1
-	809880A2	Комплект уплотнительных колец	1
13	19607	Штифт	2
14	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2

Рис. 24КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА Powerhead Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	8M0134438	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0134437	ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	8M0134455	ПРОКЛАДКА КРЫШКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	803513007	Уплотнительное кольцо	1
-	8M0135580	ПРОКЛАДКА ВЫПУСКА	1
-	8M0228553	ПРОКЛАДКА КРЫШКИ ВЫПУСКА	1
-	853702005	Прокладка	1
-	8M0214960	ПРОКЛАДКА	1
-	8M0134519	ПРОКЛАДКА СИЛОВОЙ ГОЛОВКИ	1
-	855681005	Сальник масляный	1
-	898103114	Масляный сальник	1
-	898101981	ПРОКЛАДКА	1
-	16109003	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
-	8M0135588	ПРОКЛАДКА МАСЛЯНОГО НАСОСА	1
-	825455001	Сальник масляный	1

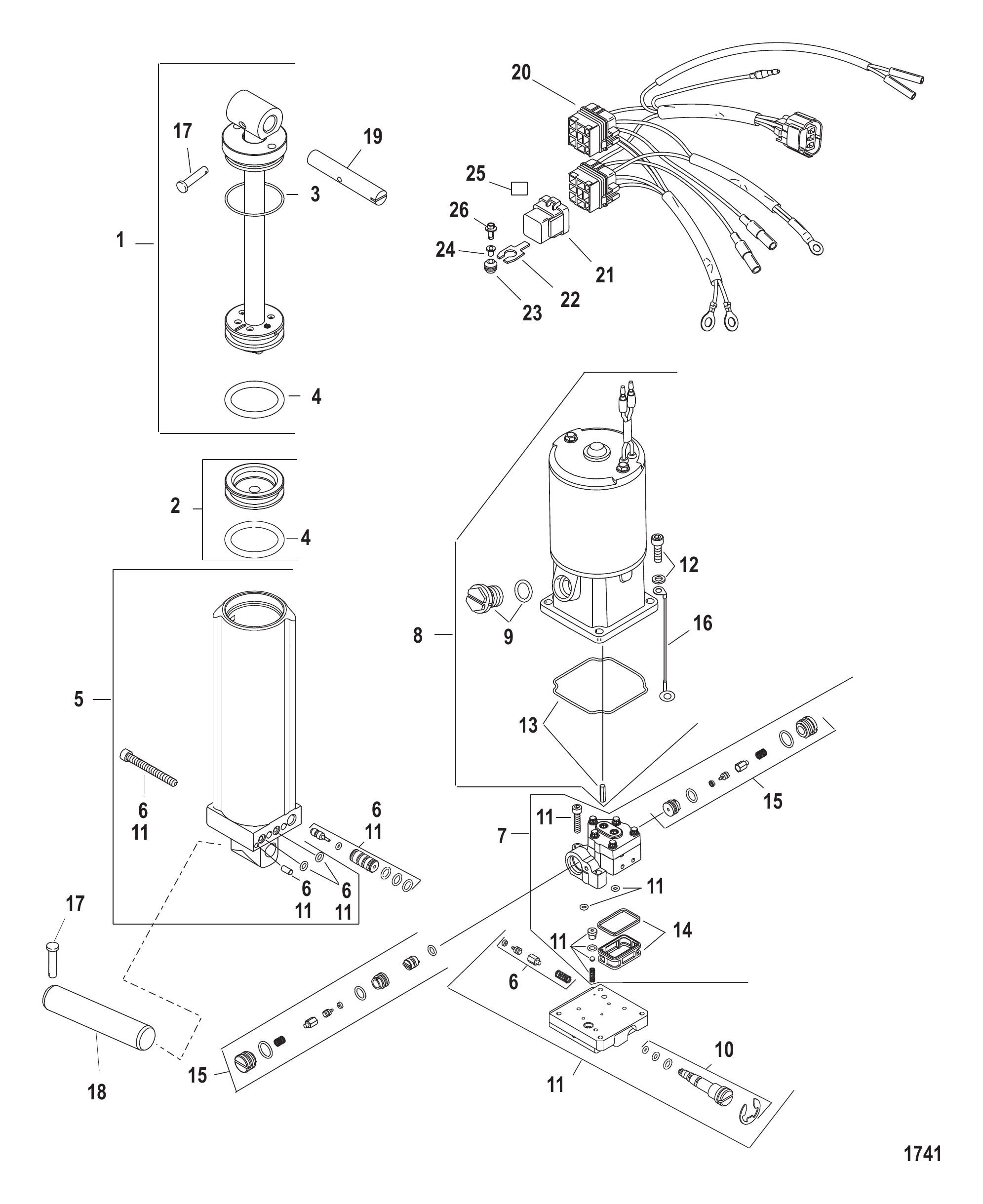

Рис. 25Гидроподъем Power Trim

REF	Номер детали	Наименование	Кол-во
-	830150T6	Насос гидроподъёма в сборе	1
1	855833A1	Комплект штока амортизатора	1
2	810776A1	Поршень в сборе с памятью	1
3	809872A2	Ремкомплект уплотнительных колец	1
4	NSS	NOT SOLD SEPARATE O Ring
5	811228A1	Узел цилиндра	1
6	809873A1	Ремкомплект клапана ограничения подъёма	1
7	809874A1	Насос в сборе	1
8	809885A2	Ремкомплект электромотора	1
9	8134351	Пробка	1
10	813442A2	Узел ручного сброса в сборе	1
11	809875A1	Ремкомплект коллектора	1
12	809876A1	Ремкомплект крепежа электромотора	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
16	88238A18	Трос в сборе	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
17	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
18	19607	Штифт	1
19	822869	Штифт	1
19	822869001	ПАЛЕЦ АНКЕРНЫЙ	1
20	826802T16	Жгут проводов тримма в сборе	1
21	882751A1	РЕЛЕ В СБОРЕ	2
22	828102	Кронштейн	1
23	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
24	818968	ВТУЛКА	1
25	NSS	NOT SOLD SEPARATE Decal-Trim Relay
26	82129125	ВИНТ (M6 x 25 мм)	2

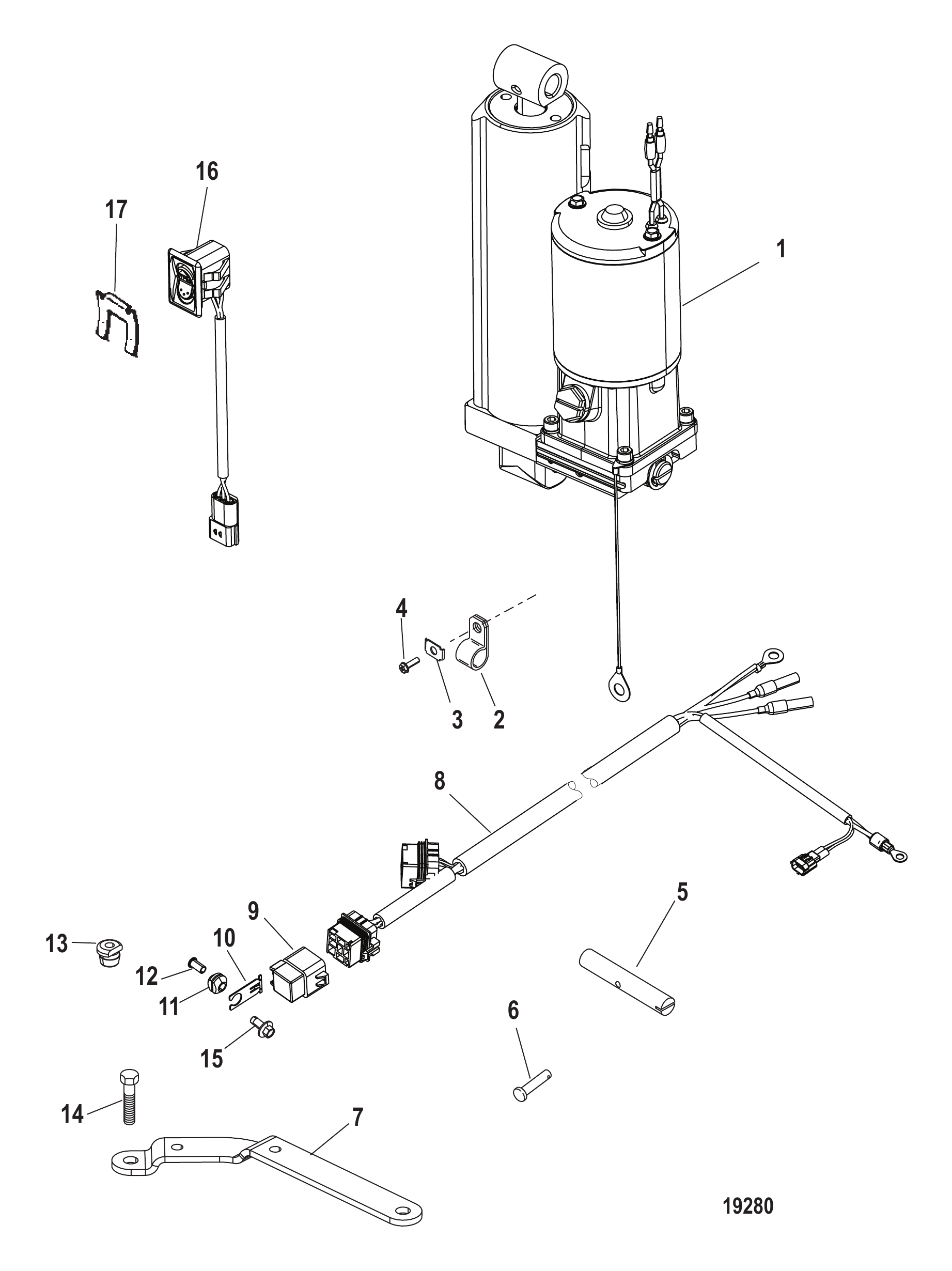

Рис. 26Комплект гидроподъема 8M0055003 Power Trim Kit 8M0055003

REF	Номер детали	Наименование	Кол-во
_	8M0055003	Комплект гидроподъема	1
1	8M0055006	Комплект гидроподъёма	1
2	22740	ЗАЖИМ	2
3	8M0084613	Пружинная шайба	1
4	878608	Винт (#10-16 x .500)	1
5	822869001	ПАЛЕЦ АНКЕРНЫЙ	1
6	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
7	882831	Кронштейн реле наклона	1
8	826802T34	Жгут проводов/реле в сборе	1
9	882751A1	РЕЛЕ В СБОРЕ	2
9	8M0207773	Реле тримма в сборе	2
10	828102	Кронштейн	2
10	8M0207771	Кронштейн крепления	2
11	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
11	8M0207785	Втулка	2
12	818968	ВТУЛКА	2
12	8M0214955	Втулка	2
13	19565002	ВТУЛКА	1
14	8248324	Винт (M6 x 16)	2
15	82129125	ВИНТ (M6 x 25 мм)	2
16	8M0042300	Переключатель тримма	1
16	8M0235191	Выключатель тримма	1
17	8M0032848	Держатель переключателя	1

Рис. 27Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	8M0153256	Руководство по эксплуатации	1
-	8M0156927	Сервисное руководство 5 л.с. пропан	1
-	8M0154337	Каталог запчастей 5 л.с. 4-тактный (пропан)	1

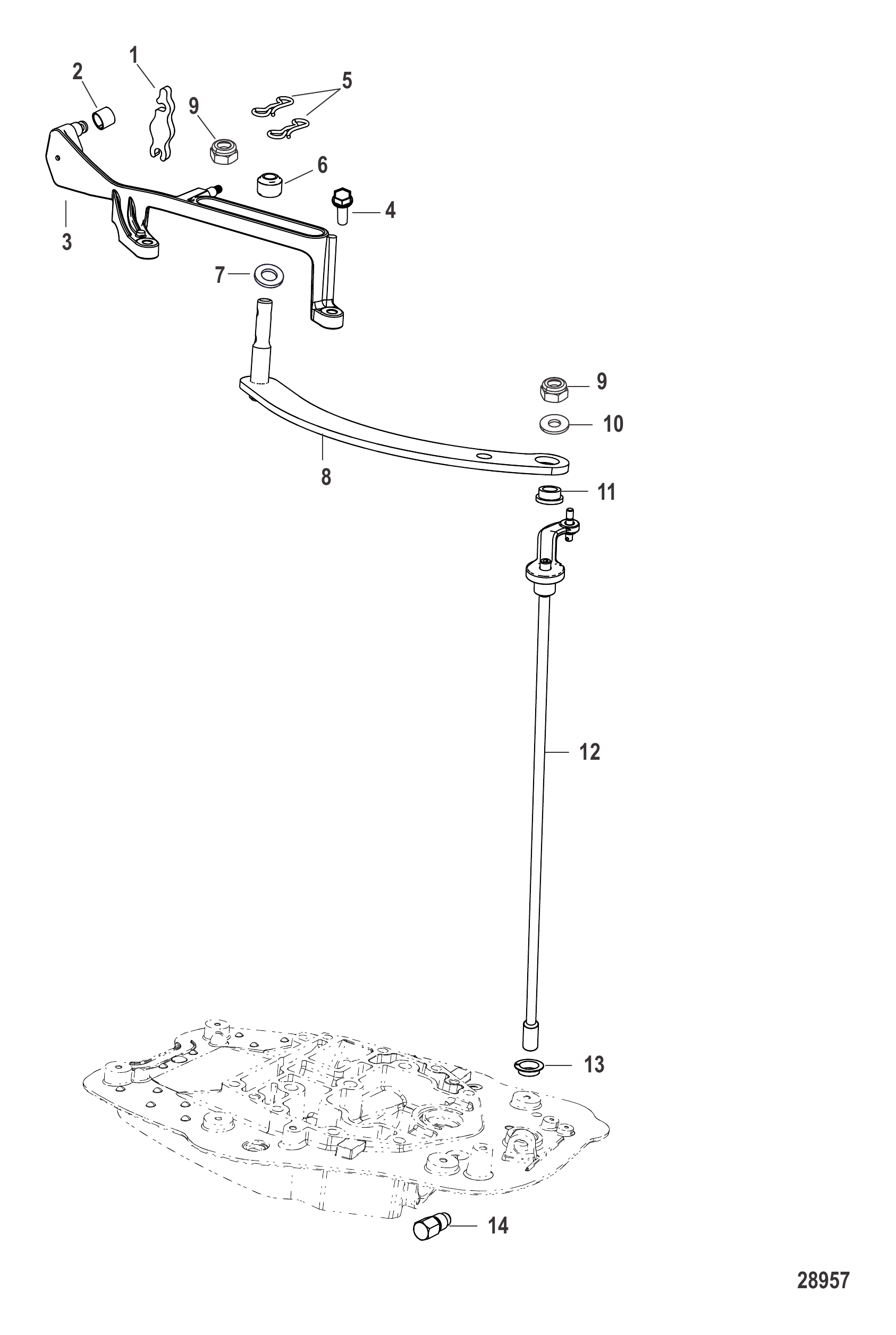

Рис. 28Тяга переключения передач (дистанционное управление) Shift Linkage Remote

REF	Номер детали	Наименование	Кол-во
1	899044	Фиксатор	1
2	824015	СТАКАН ФИКСАТОРА СТВОЛА	1
3	8M0007243	Кронштейн	1
3	8M0192158	КРОНШТЕЙН Тяга переключения	1
4	1993720	ВИНТ (M6 x 20)	2
4	8M0204706	Винт M6 x 20 с шестигранной головкой	2
5	8M0001157	ПАЛЕЦ ЗАЖИМА "БАБОЧКА"	2
6	899042	Ролик	1
7	888832	Шайба	1
8	899041	Тяга переключения передач	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	2
10	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
11	892263	ВТУЛКА	1
12	899040	Вал переключения передач верхний - длинный	1
12	8M0091612	Вал переключения верхний - длинный	1
13	74647	Нейлоновая втулка	1
14	888823001	Фиксатор переключения передач в сборе	1

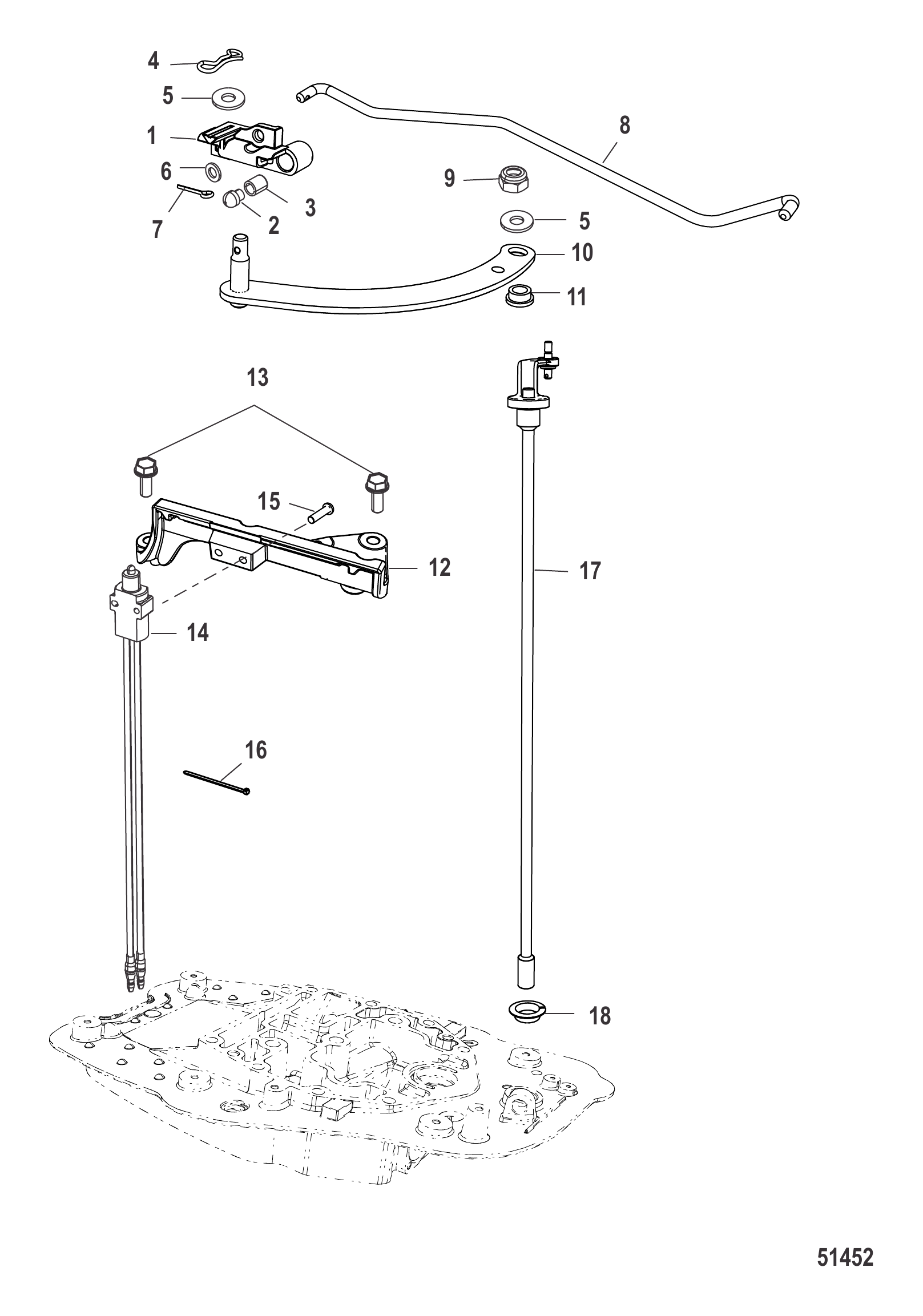

Рис. 29Тяга переключения передач (румпель) Shift Linkage Tiller

REF	Номер детали	Наименование	Кол-во
1	8M0032129	Ползун переключения передач	1
1	8M0162940	ПОЛЗУН ПЕРЕКЛЮЧЕНИЯ	1
2	8M0075211	Комплект фиксатора/пружины	1
3	NSS	NOT SOLD SEPARATE Spring-Compression, Detent	1
4	8M0001157	ПАЛЕЦ ЗАЖИМА "БАБОЧКА"	1
5	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
6	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
6	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
7	210711	Шплинт	1
8	8M0005914	Тяга переключения	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	1
10	8M0007151	Тяга переключения	1
11	892263	ВТУЛКА	1
12	898289T33	Кронштейн	1
13	1993720	ВИНТ (M6 x 20)	2
13	8M0204706	Винт M6 x 20 с шестигранной головкой	2
14	8M0052940	Переключатель в сборе	1
15	69570	Винт (#10-16 x .750)	2
16	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
17	899040	Вал переключения передач верхний - длинный	1
17	8M0091612	Вал переключения верхний - длинный	1
17	899039	Вал переключения передач верхний - короткий	1
17	8M0187147	Вал переключения верхний, короткий	1
18	74647	Нейлоновая втулка	1
-	880093A03	Комплект переоборудования на румпель 40/50/60 л.с. EFI	1

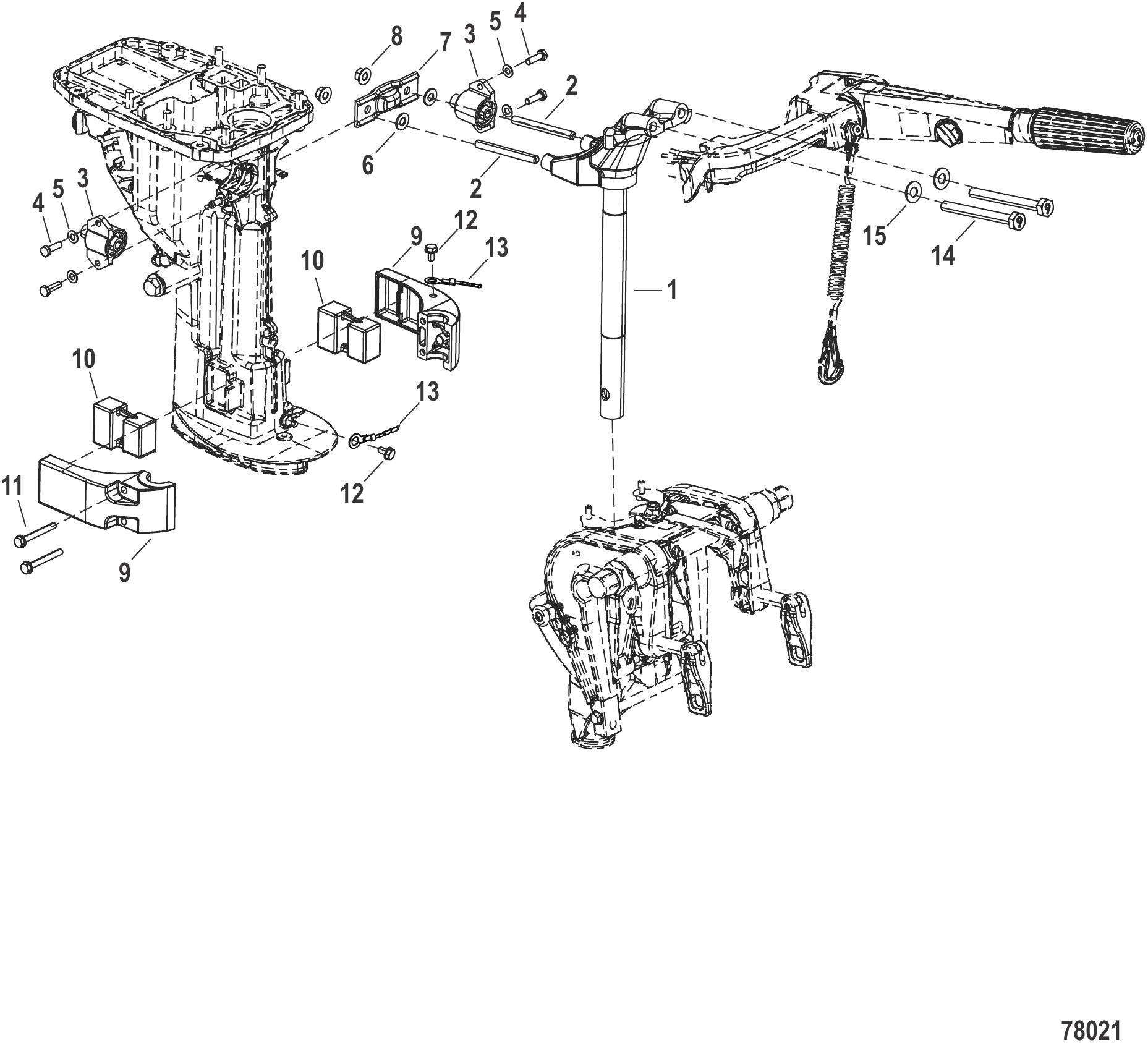

Рис. 30РУЛЕВОЙ РЫЧАГ Steering Arm

REF	Номер детали	Наименование	Кол-во
1	853770T02	ПОВОРОТНАЯ ТРУБА	1
1	853770T05	ПОВОРОТНАЯ ТРУБА	1
2	8M0223475	Шпилька	2
3	8M0078457	Комплект верхней опоры	2
4	8M0150186	Комплект болтов с шайбами	2
5	16826	Шайба нержавеющая	2
6	16192	Шайба	2
7	895167002	ДЕМПФЕР Верхний	1
7	895167001	ДЕМПФЕР Верхний	1
8	853722024	Гайка	2
9	803776004	КРОНШТЕЙН Правый борт	1
9	803776005	КРОНШТЕЙН Левый борт	1
10	803775006	ОПОРА Правый борт / Левый борт нижняя	2
11	879194269	Болт	2
12	8M0155474	Винт	2
13	898101091	Провод заземления	1
14	8M0226905	Болт	2
15	879194340	Шайба	2
-	8M0226901	Комплект переоборудования моделей с дистанционным управлением на модели с румпелем	1

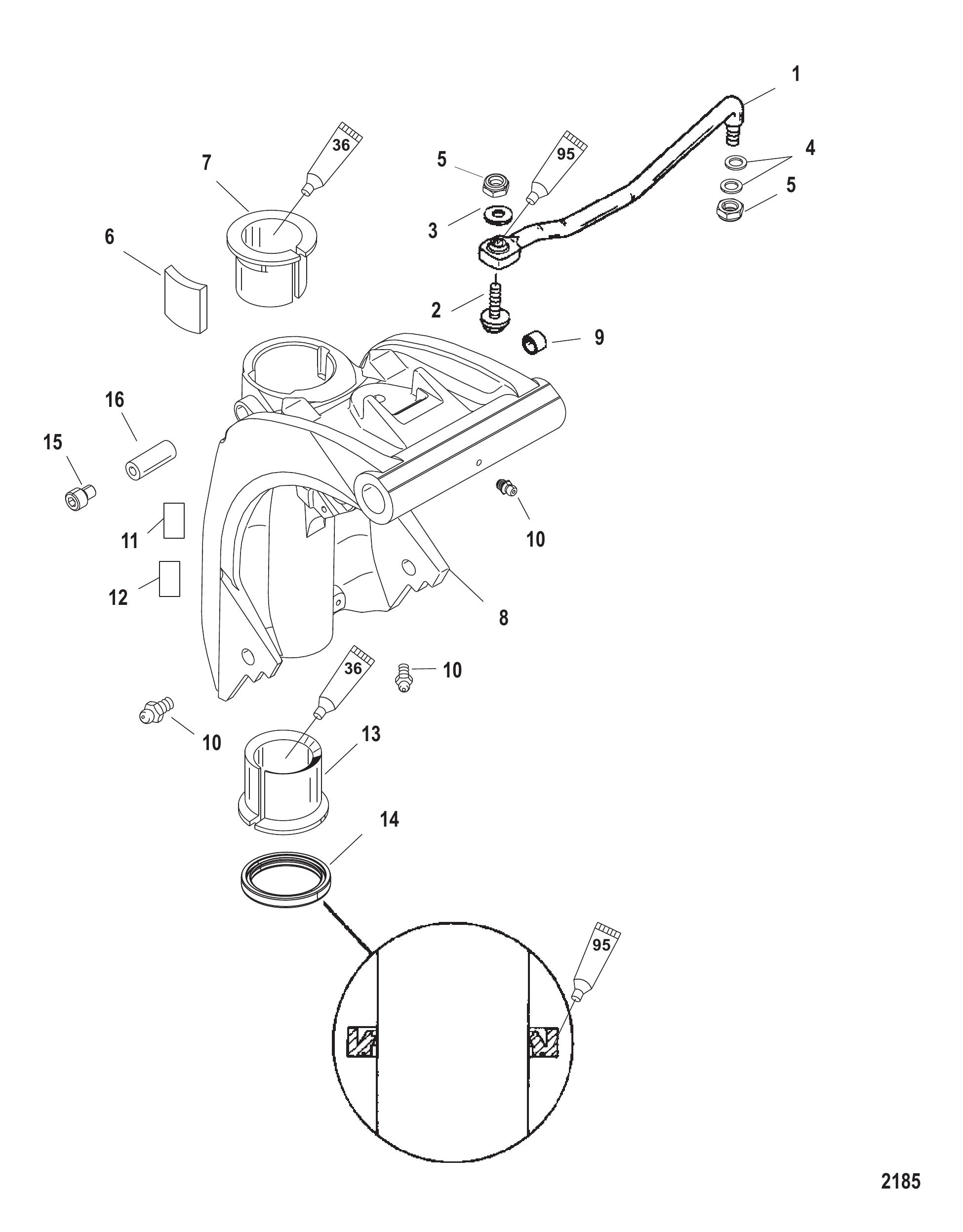

Рис. 31Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	19608A14	Комплект крепления рулевого управления двигателя	1
2	823919	ВИНТ (.375-24 x 1.500)	1
3	71970	ШАЙБА (.390 x .546 x .12)	1
4	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
5	826709113	Гайка (.375-24) нержавеющая сталь	2
6	822397	ПЯТА (МОДЕЛИ БЕЗ РУКОЯТКИ)	1
7	8217711	Втулка (верхняя)	1
8	850066A1	Поворотный кронштейн	1
9	19606	Подшипник	2
10	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
11	8237011	Наклейка Co-Pilot	1
12	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate
13	821777	Втулка (нижняя)	1
14	822404	САЛЬНИК	1
15	4008910	ВИНТ (M8 x 10) Нержавеющая сталь	1
15	40011149	Винт (M8 x 25) нержавеющая сталь	1
16	8282451	Уплотнение	1

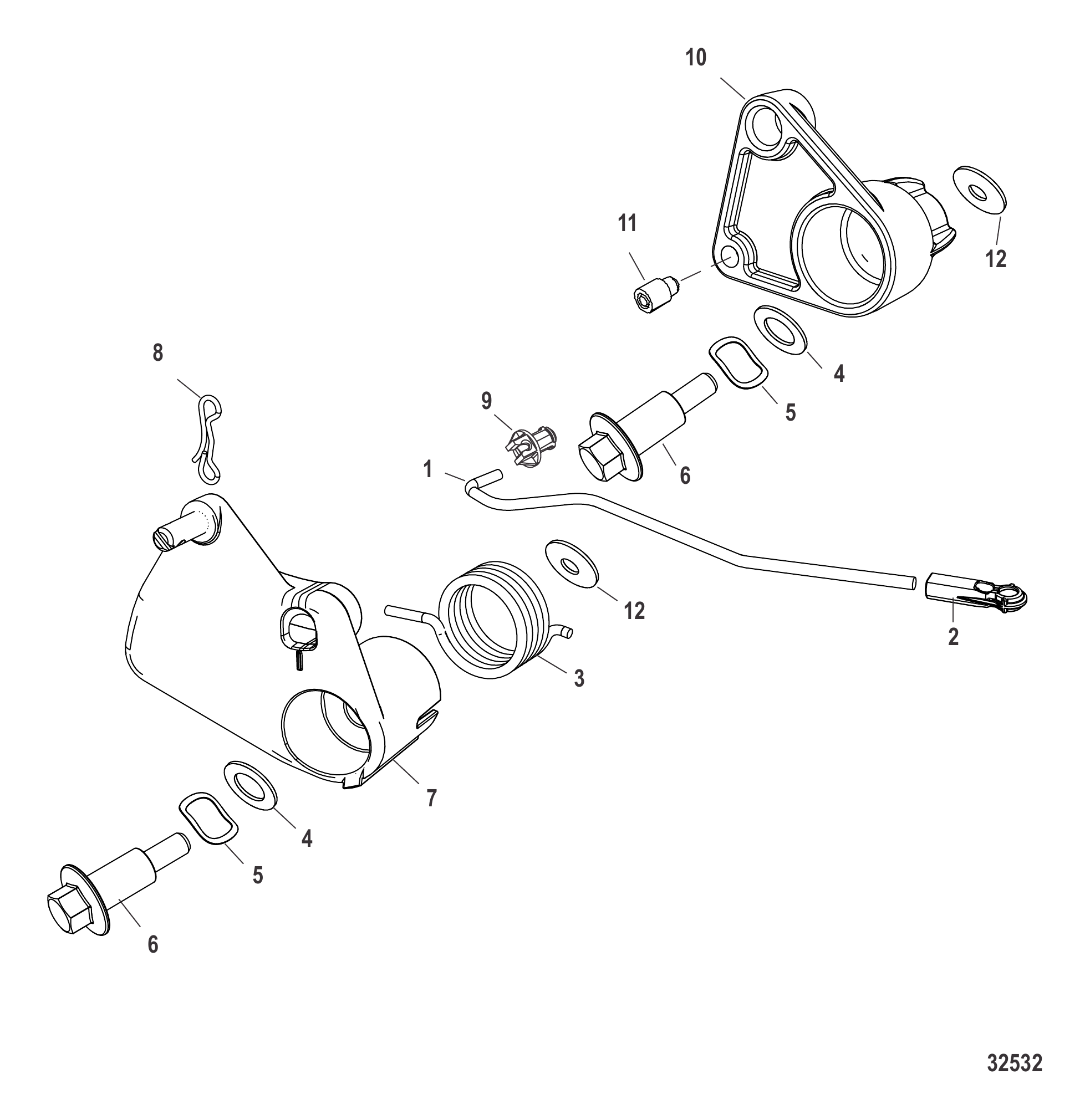

Рис. 32Тяга управления дросселем (дистанционное управление) Throttle Linkage Remote

REF	Номер детали	Наименование	Кол-во
1	8M0006021	Тяга дросселя в сборе	1
2	19384	Гнездо	1
2	8M0084742	Гнездо	1
3	897535005	Пружина возвратная кулачка дросселя	1
4	897937	Шайба	2
5	898093	Волнистая шайба	2
6	8M0010411	Болт	2
6	8M0071815	Болт с буртиком рычага дросселя	2
7	8M0021603	Кулачок дросселя	1
8	8M0001157	ПАЛЕЦ ЗАЖИМА "БАБОЧКА"	1
9	932481	Втулка	1
9	8M0215006	Втулка поворотная	1
10	8M0008317	Толкатель кулачка	1
11	897780	РОЛИК	1
11	8M0037159	Ролик	1
12	897936	Шайба	2

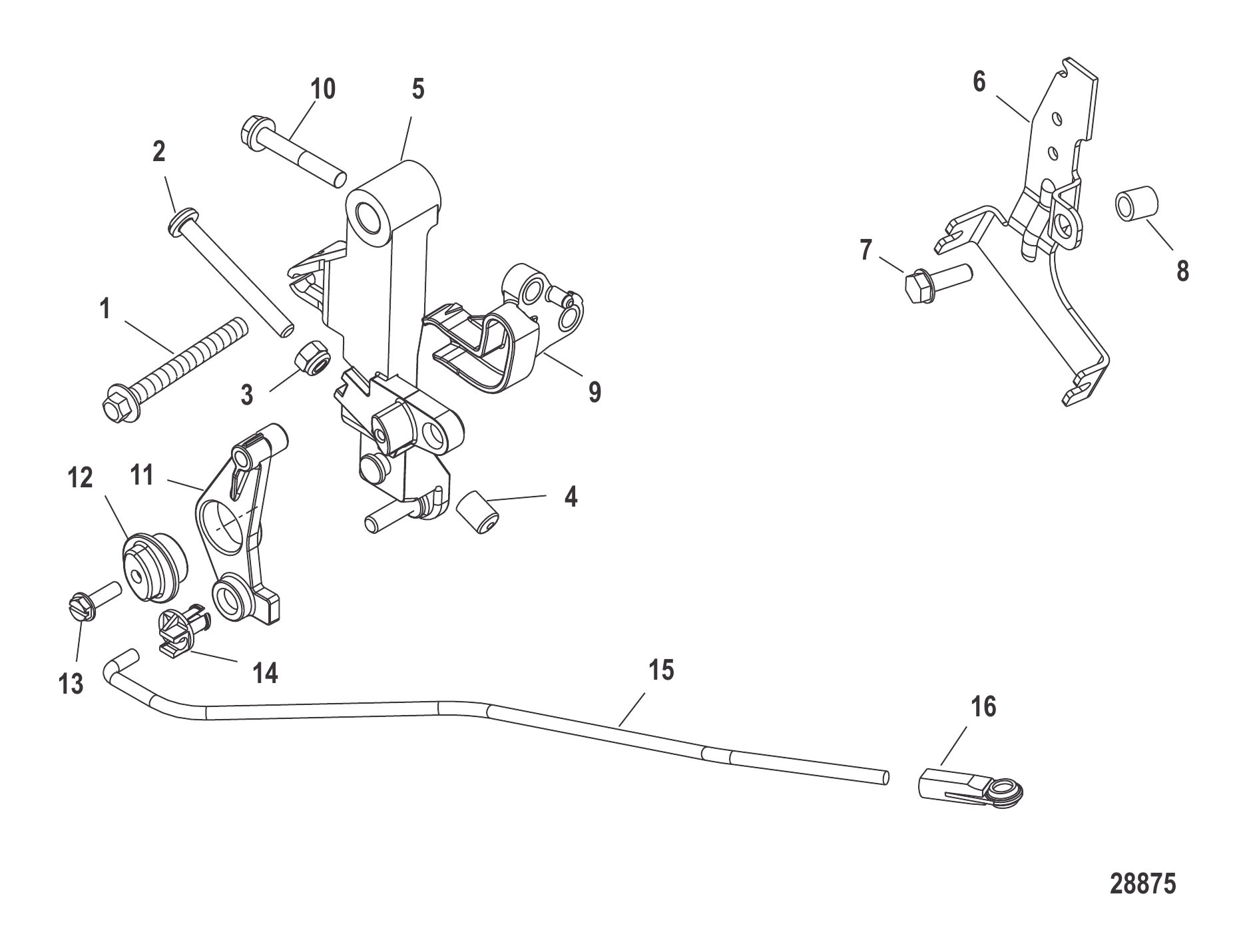

Рис. 33Тяга управления дросселем (румпель) Throttle Linkage Tiller

REF	Номер детали	Наименование	Кол-во
1	4010770	ВИНТ (M8 x 70) ВЫХЛОПНАЯ ПЛАСТИНА	1
2	8147763	Винт (M6 x 60)	1
3	401196	ГАЙКА (M6)	1
4	42942	Колпачок регулировочного винта	1
5	822682A4	Рычаг дроссельной заслонки в сборе	1
6	830294T3	Кронштейн	1
7	40011128	Винт (M6 x 20) нержавеющая сталь	2
7	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
8	825078	ВТУЛКА	1
9	879865	Кулачок дроссельной заслонки	1
10	8248329	Винт (M6 x 40)	2
11	883006A1	Рычаг дроссельной заслонки в сборе	1
12	883005	Втулка	1
13	8214281	Винт (#10-16 x .625)	1
14	932481	Втулка	1
14	8M0215006	Втулка поворотная	1
15	893775A01	Тяга дросселя в сборе	1
16	19384	Гнездо	1
16	8M0084742	Гнездо	1
-	880093A03	Комплект переоборудования на румпель 40/50/60 л.с. EFI	1

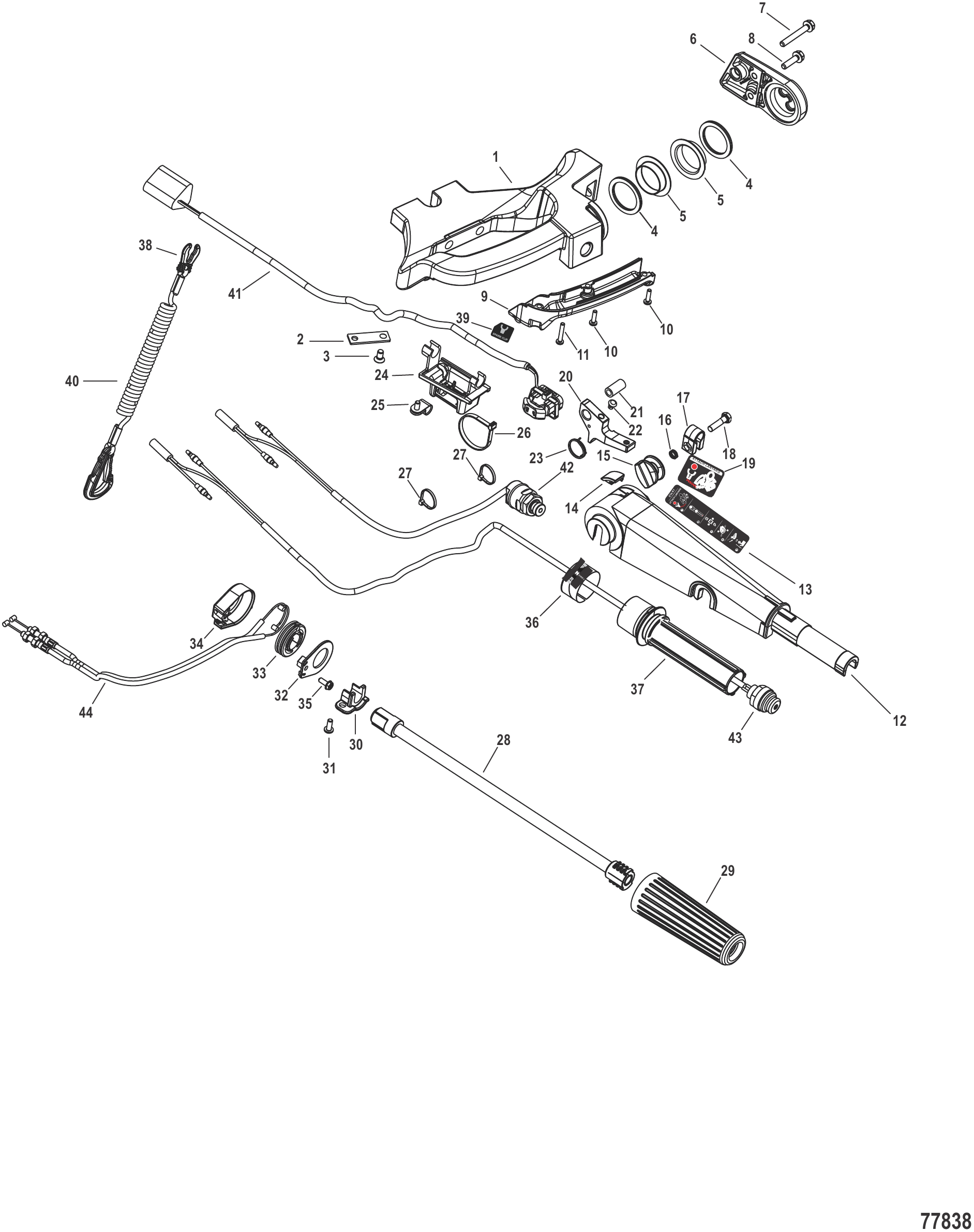

Рис. 34Ручное Управление Tiller Handle

REF	Номер детали	Наименование	Кол-во
1	8M0228419	Кронштейн рулевого управления	1
2	8M0151054	ДЕРЖАТЕЛЬ / ПЛАСТИНА	1
3	8M0162938	ВИНТ	1
4	8M0051404	Шайба резиновая	2
5	8M0051403	Втулка пластиковая	2
6	8M0051400	Крышка	1
7	8M0051402	Болт нержавеющая сталь	1
8	823042	Болт	1
9	8M0228416	Крышка румпеля	1
10	4001987	ВИНТ (M4 x 16)	2
11	8M0051395	ВИНТ	1
12	8M0051374	Румпель	1
13	8M0228423	Наклейка процедуры запуска	1
14	8M0051375	Заглушка колпачковая	1
15	8M0051383	Гайка	1
16	8M0051384	Пружина нержавеющая	1
17	8M0051382	Хомут регулятора трения - дроссель	1
18	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
19	8M0228424	Наклейка крепления аварийного шнура	1
20	8M0051396	Рычаг фиксатора румпеля - нержавеющая сталь	1
21	8M0051397	Втулка нержавеющая сталь	1
22	8M0051399	Ограничитель	1
22	8M0245322	Стопор	1
23	8M0051398	Пружина нержавеющая сталь	1
24	8M0151038	КОРПУС выключателя	1
25	22740	ЗАЖИМ	1
26	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
27	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
28	8M0051379	Вал дроссельной заслонки	1
29	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
30	8M0051380	Кронштейн	1
31	8M0051381	Винт	2
32	8M0051388	Крышка	1
33	8M0051386	Шкив	1
34	8M0051387	Корпус	1
35	878608	Винт (#10-16 x .500)	1
36	8M0228421	Наклейка переключения передач	1
37	8M0051377	Рукоятка	1
38	8M0138447	Запасная защелка вилки шнура безопасности	1
39	8M0228554	Наклейка запасной защелки	1
40	8M0164892	Шнур безопасности в сборе 54 дюйма	1
40	8M0234460	Шнур/ремень 54 @2	1
41	8M0229972	Выключатель гидроподъема	1
42	8M0228417	Выключатель стоп	1
43	8M0051405	Выключатель в сборе стоп	1
44	8M0228418	ТРОС Дроссель	2
-	8M0226901	Комплект переоборудования моделей с дистанционным управлением на модели с румпелем	1

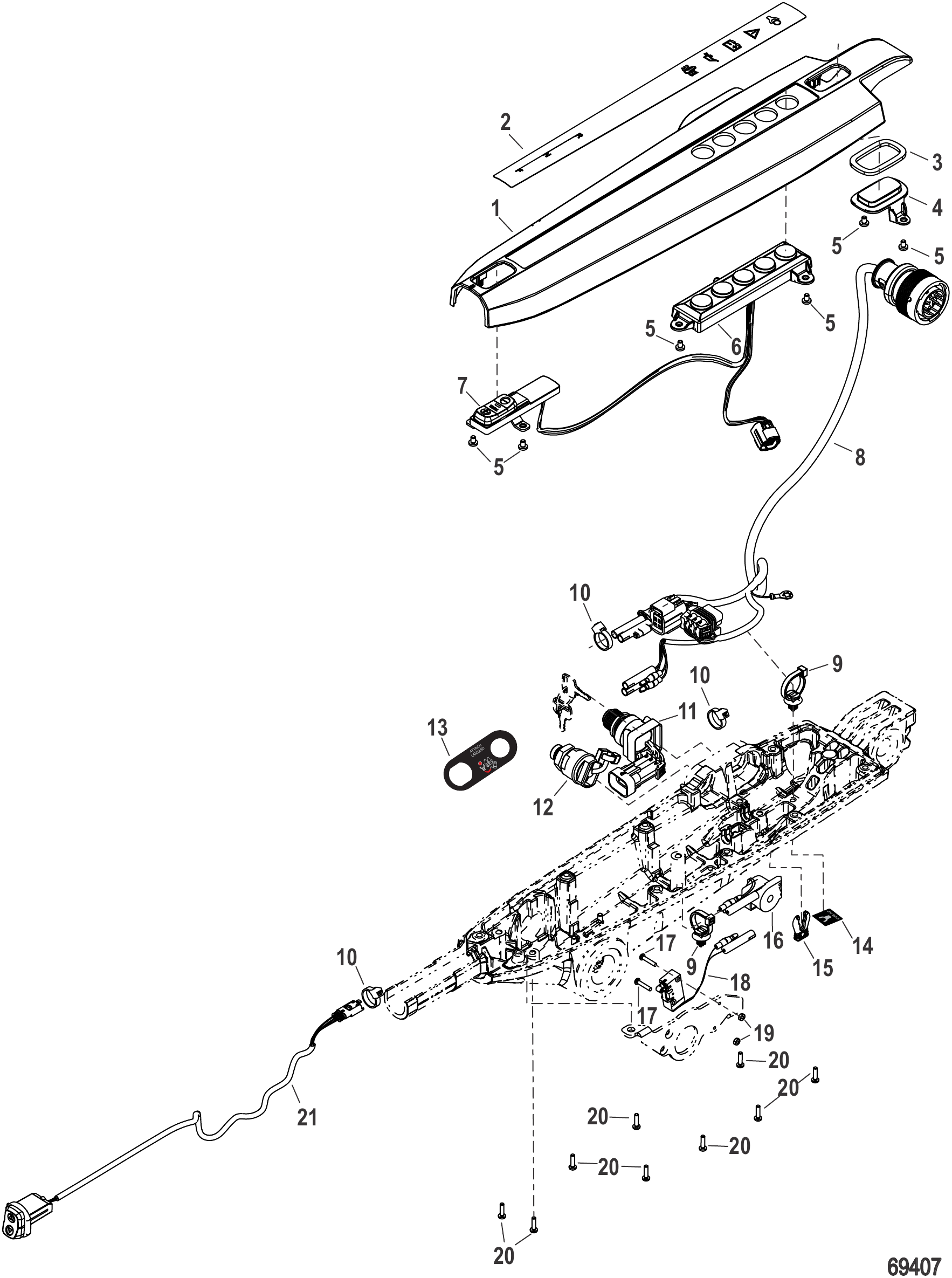

Рис. 35Крышка румпеля и электрооборудование (среднее крепление) Tiller Handle Cover and Electrical (Mid Mount)

REF	Номер детали	Наименование	Кол-во
1	8M0161095	Крышка румпеля	1
2	8M0161140	НАКЛЕЙКА РУМПЕЛЯ	1
3	8M0161293	Прокладка кнопки обогреваемой рукоятки	1
4	8M0161142	Заглушка кнопки обогреваемой рукоятки	1
5	8M0161141	ВИНТ M4x0.7x6.0	6
6	8M0158047	Дисплей с системой троллинга	1
7	NSS	NOT SOLD SEPARATE Troll Assembly	1
8	8M0161121	ЖГУТ ПРОВОДОВ В СБОРЕ	1
9	8M0161118	Хомут-стяжка для троса	2
10	816311T	СТЯЖКА (8.00 дюймов)	3
11	897716K01	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ Зажигание (3 положения) С ключами	1
12	8M0161120	Переключатель в сборе с чека-шнуром	1
13	8M0161296	Наклейка "Прикрепите шнур безопасности"	1
14	8M0161295	Наклейка "Запасная защелка"	1
15	8M0138447	Запасная защелка вилки шнура безопасности	1
16	8M0144930	Звуковой сигнал в сборе	1
16	8M0210763	СИГНАЛИЗАТОР	1
17	8M0034874	Винт (M3 x 0.5)	2
18	8M0161116	Выключатель нейтрали	1
19	8M0034875	Гайка (M3 x 0.5 шестигранная)	2
20	4001987	ВИНТ (M4 x 16)	9
21	8M0161119	Переключатель тримма в сборе	1

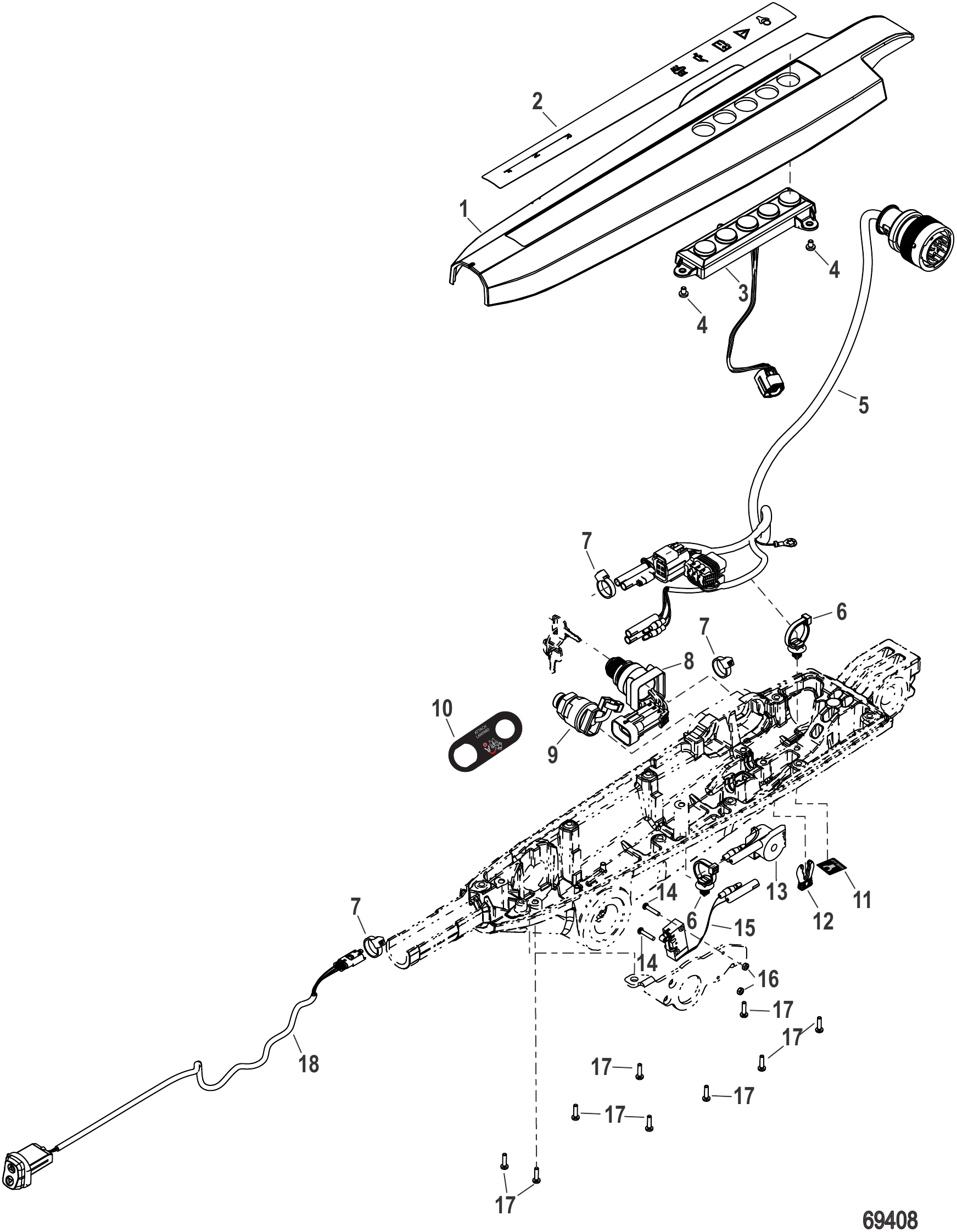

Рис. 36Крышка румпеля и электрооборудование (Mid Mount SeaPro) Tiller Handle Cover and Electrical (Mid Mount SeaPro)

REF	Номер детали	Наименование	Кол-во
1	8M0161144	КРЫШКА РУМПЕЛЯ (SeaPro)	1
2	8M0161140	НАКЛЕЙКА РУМПЕЛЯ	1
3	8M0161363	ДИСПЛЕЙ БЕЗ СИСТЕМЫ КОНТРОЛЯ ТРОЛЛИНГА	1
4	8M0161141	ВИНТ M4x0.7x6.0	6
5	8M0161121	ЖГУТ ПРОВОДОВ В СБОРЕ	1
6	8M0161118	Хомут-стяжка для троса	2
7	816311T	СТЯЖКА (8.00 дюймов)	3
8	897716K01	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ Зажигание (3 положения) С ключами	1
9	8M0161120	Переключатель в сборе с чека-шнуром	1
10	8M0161296	Наклейка "Прикрепите шнур безопасности"	1
11	8M0161295	Наклейка "Запасная защелка"	1
12	8M0138447	Запасная защелка вилки шнура безопасности	1
13	8M0144930	Звуковой сигнал в сборе	1
13	8M0210763	СИГНАЛИЗАТОР	1
14	8M0034874	Винт (M3 x 0.5)	2
15	8M0161116	Выключатель нейтрали	1
16	8M0034875	Гайка (M3 x 0.5 шестигранная)	2
17	4001987	ВИНТ (M4 x 16)	9
18	8M0161119	Переключатель тримма в сборе	1

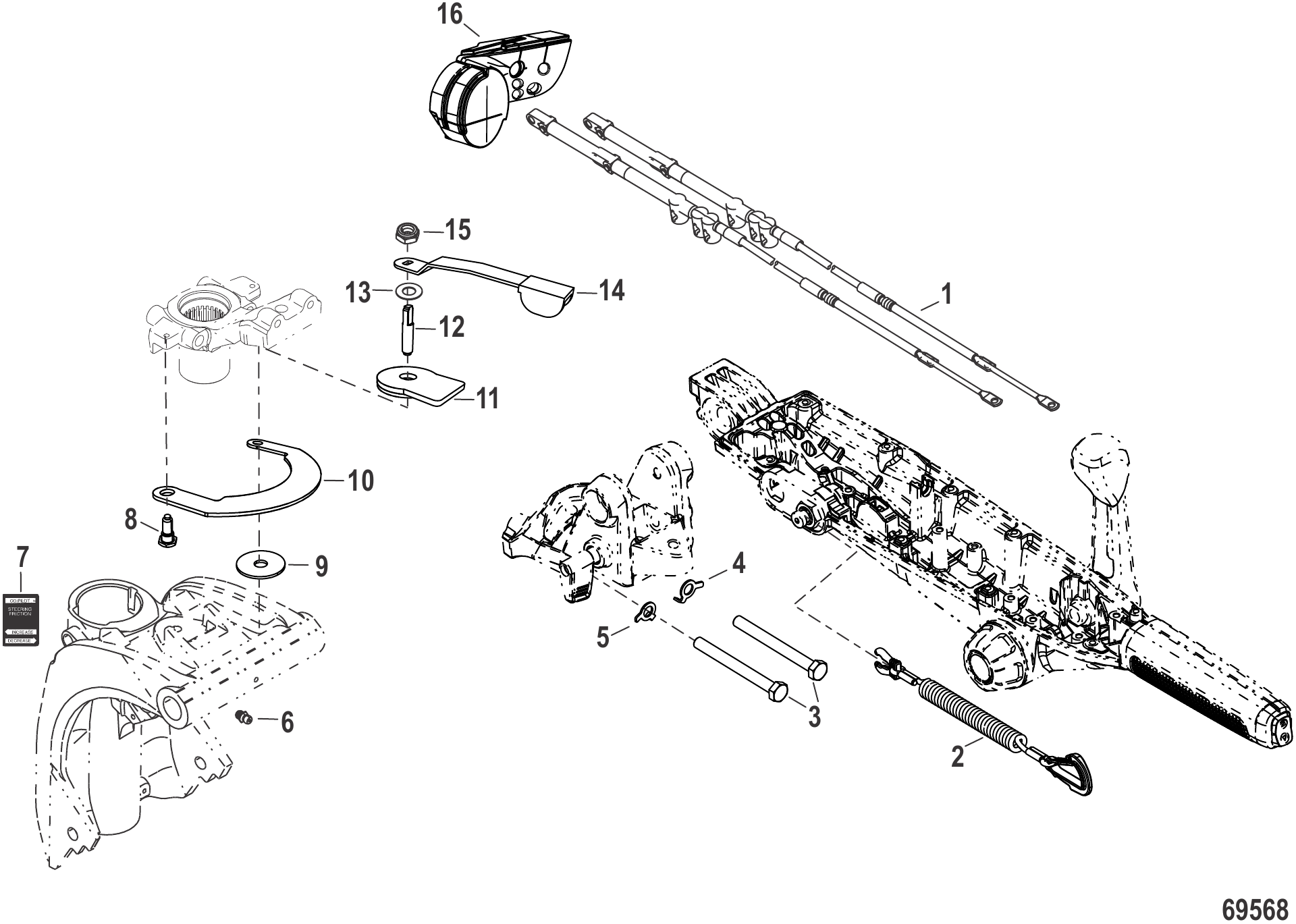

Рис. 37КОМПЛЕКТ КОМПОНЕНТОВ РУЛЕВОЙ РУКОЯТКИ (СРЕДНЕЕ КРЕПЛЕНИЕ) Tiller Handle Kit Components (Mid Mount)

REF	Номер детали	Наименование	Кол-во
1	8M0161148	Комплект тросов переключения передач и дросселя 40-60 л.с.	1
2	8M0124369	Шнур безопасности в сборе 54 дюйма	1
2	8M0164892	Шнур безопасности в сборе 54 дюйма	1
3	8M0161154	Винт M10 X 1.5	2
4	8M0161156	Стопорная шайба с лапкой	1
5	8M0161155	Стопорная шайба с лапкой	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
6	8M0169589	Штуцер для смазки	1
7	8237011	Наклейка Co-Pilot	1
8	768042	Винт с буртиком шестигранный	1
9	8165621	Диск	1
10	8M0007471	ПЛАСТИНА ПОВОРОТНОЙ ГОЛОВКИ	1
11	8M0006845	Пластина/диск в сборе тормозной	1
12	821961	Штанга	1
13	29330	ШАЙБА	1
14	823792	РЫЧАГ	1
15	8M0042636	Гайка (.375-24) латунная	1
15	8M0204726	Гайка (.375-24) латунная	1
16	8M0161160	Втулка уплотнительная	1

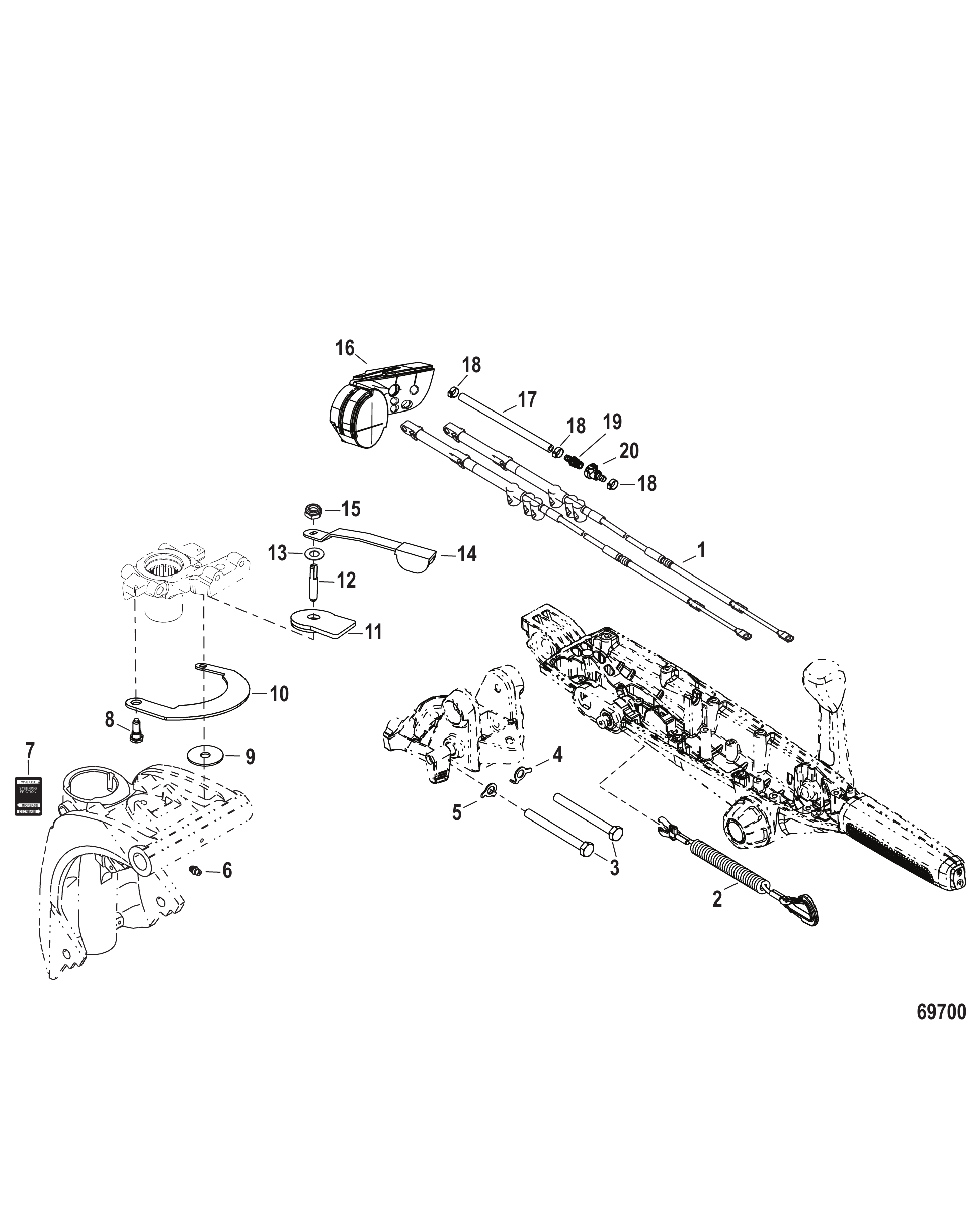

Рис. 38Компоненты комплекта румпеля (Mid Mount SeaPro) Tiller Handle Kit Components (Mid Mount SeaPro)

REF	Номер детали	Наименование	Кол-во
1	8M0161148	Комплект тросов переключения передач и дросселя 40-60 л.с.	1
2	8M0124369	Шнур безопасности в сборе 54 дюйма	1
2	8M0164892	Шнур безопасности в сборе 54 дюйма	1
3	8M0161154	Винт M10 X 1.5	2
4	8M0161156	Стопорная шайба с лапкой	1
5	8M0161155	Стопорная шайба с лапкой	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
6	8M0169589	Штуцер для смазки	1
7	8237011	Наклейка Co-Pilot	1
8	768042	Винт с буртиком шестигранный	1
9	8165621	Диск	1
10	8M0007471	ПЛАСТИНА ПОВОРОТНОЙ ГОЛОВКИ	1
11	8M0006845	Пластина/диск в сборе тормозной	1
12	821961	Штанга	1
13	29330	ШАЙБА	1
14	823792	РЫЧАГ	1
15	8M0042636	Гайка (.375-24) латунная	1
15	8M0204726	Гайка (.375-24) латунная	1
16	8M0161160	Втулка уплотнительная	1
17	8M0161161	Комплект быстросъёмного соединения топливного шланга	1
18	855697	ХОМУТ (16.2)	3
18	8M0204696	Хомут	3
19	8M0161162	Штуцер наружный	1
20	8M0161163	Штуцер внутренний	1

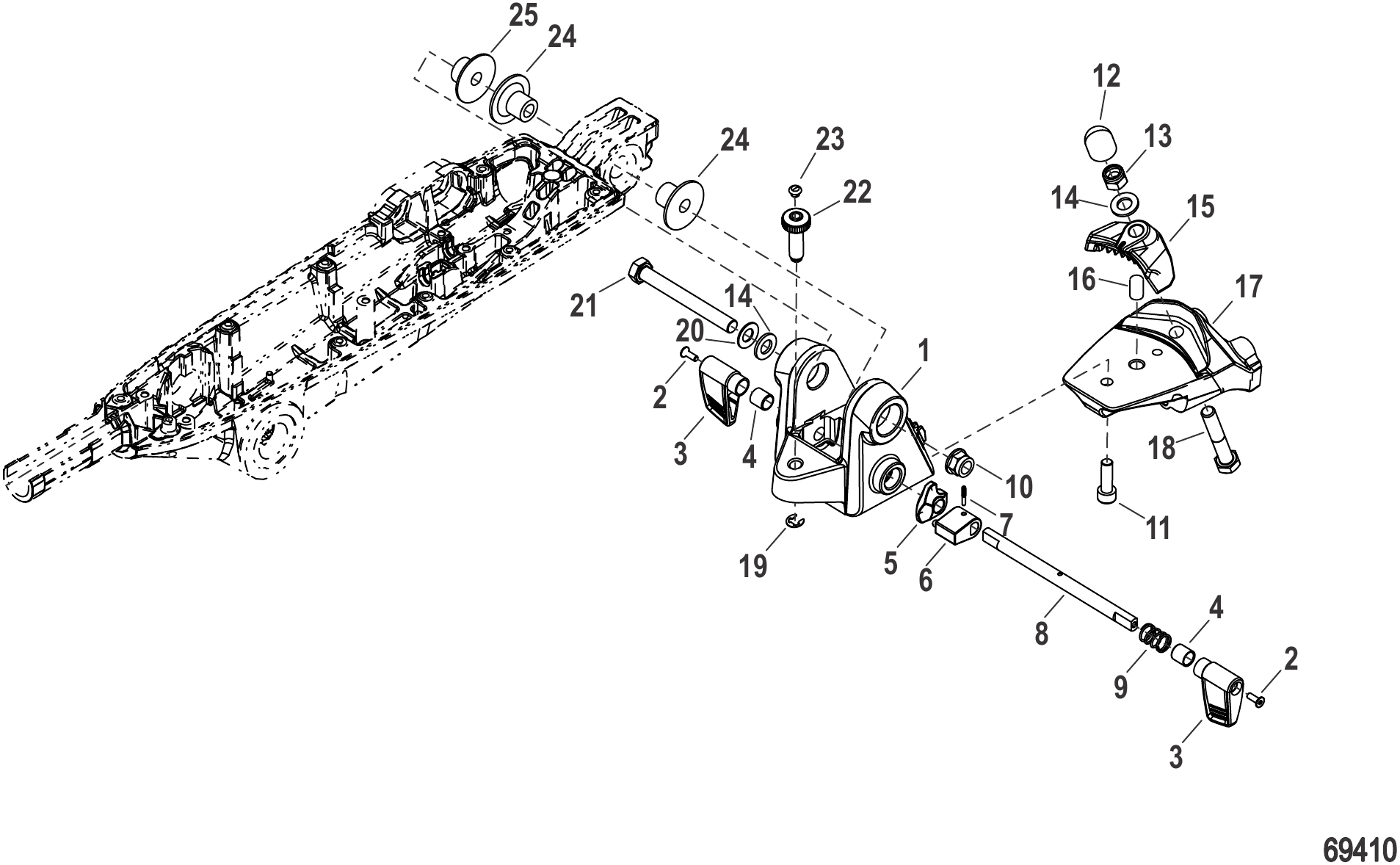

Рис. 39СБОРКА ЗАДНЕГО КРОНШТЕЙНА РУЛЕВОЙ РУКОЯТКИ (СРЕДНЕЕ КРЕПЛЕНИЕ) Tiller Handle Rear Bracket Assembly (Mid Mount)

REF	Номер детали	Наименование	Кол-во
1	8M0161096	Кронштейн задний в сборе с фиксатором наклона	1
2	8M0161104	Винт (M4 x 0.7 x 12) с полукруглой головкой под ключ	2
3	8M0161103	Рычаг наклона	2
4	8M0161099	Втулка подшипника	2
5	8M0161683	Кулачок фиксатора наклона	1
6	8M0161684	Стопорный усик	1
7	8M0161687	Штифт с канавкой	1
8	8M0161686	Ось наклона	1
9	8M0161685	Пружина сжатия	1
10	826292	ГАЙКА (M10) Латунная/Никелированная	1
11	8M0136052	Винт	1
11	8M0157385	Винт	1
12	8M0136057	Гайка колпачковая	1
13	40140	ГАЙКА (M10)	1
14	4002319	ШАЙБА	2
15	8M0161098	Зажим упорный	1
15	8M0224370	Зажим упорный	1
16	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
17	8M0161097	Кронштейн нижний	1
17	8M0224367	КРОНШТЕЙН НИЖНИЙ	1
18	8M0136054	Болт	1
19	8M0136060	Стопорное кольцо E-образное	1
20	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
21	8M0161101	Винт M10 X 1.5 с шестигранной головкой нерж.	1
22	8M0161102	Винт регулировочный	1
22	8M0153724	Винт	1
23	8M0051399	Ограничитель	1
23	8M0245322	Стопор	1
24	8M0161100	Втулка	2
25	8M0031370	Втулка	1

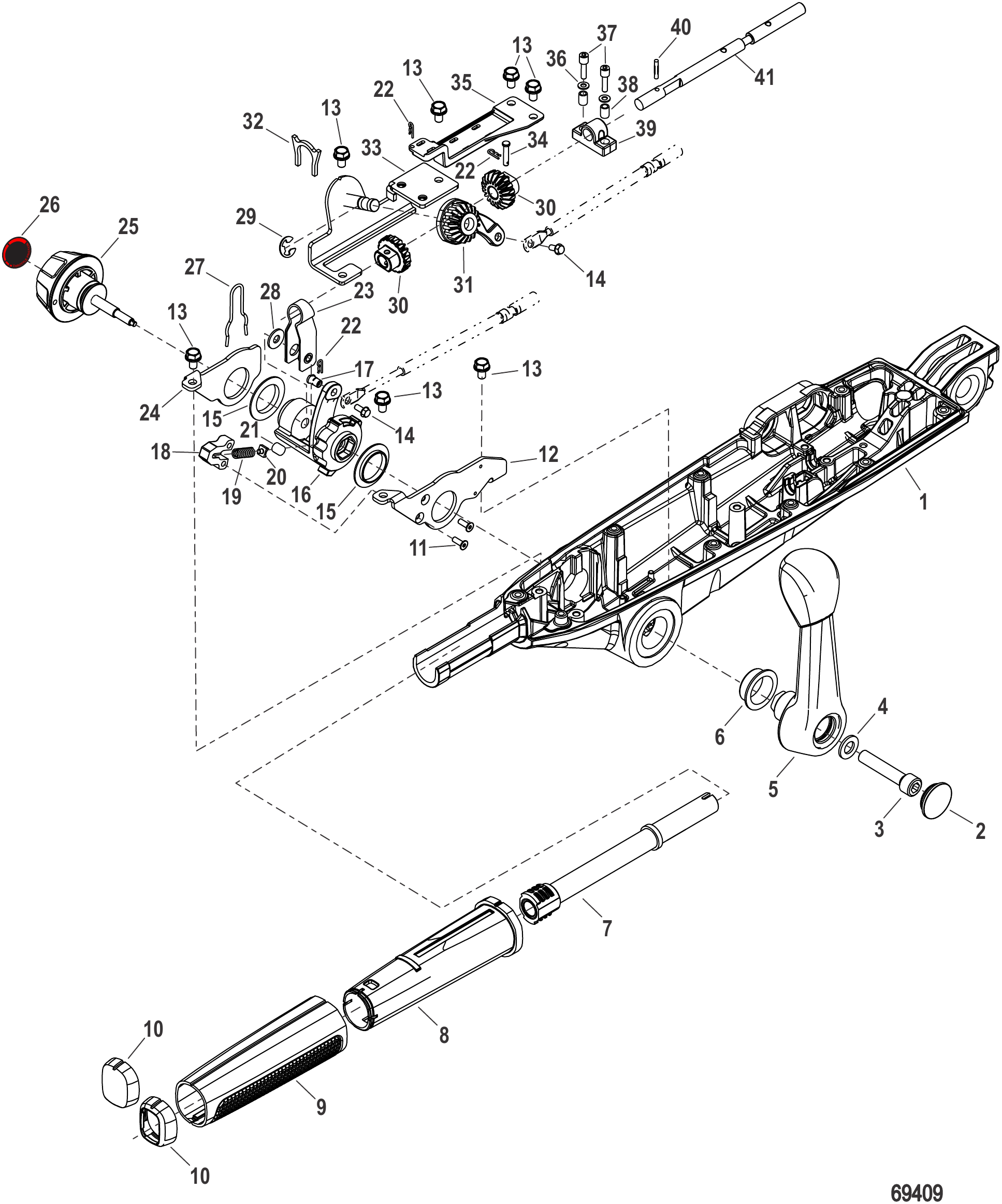

Рис. 40КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ И ГАЗА РУЛЕВОЙ РУКОЯТКИ (СРЕДНЕЕ КРЕПЛЕНИЕ) Tiller Handle Shift and Throttle Components (Mid Mount)

REF	Номер детали	Наименование	Кол-во
1	8M0161094	Шасси румпеля	1
2	8M0161107	Крышка рукоятки переключения	1
3	8M0161106	Винт	1
4	4002319	ШАЙБА	1
5	8M0161105	Рукоятка переключения в сборе	1
6	8M0161110	Втулка с фланцем	1
7	8M0161126	Трубка дросселя	1
-	8M0166001	Рукоятка в сборе	1
8	NSS	NOT SOLD SEPARATE INNER GRIP	1
9	NSS	NOT SOLD SEPARATE OUTER GRIP	1
10	8M0161124	Накладка переключателя Power Trim	1
10	8M0161145	Накладка без переключателя Power Trim	1
11	8M0161104	Винт (M4 x 0.7 x 12) с полукруглой головкой под ключ	2
12	8M0161109	Кронштейн крепления переключения	1
13	8M0161113	Винт M6X1.0X10	7
14	8M0085515	Винт (#8 - 32 x .375)	2
15	8M0161111	Втулка с фланцем	2
16	8M0161108	Рычаг переключения	1
17	NSS	NOT SOLD SEPARATE STUD	1
18	8M0161114	Фиксатор в сборе	1
19	NSS	NOT SOLD SEPARATE SPRING	1
20	NSS	NOT SOLD SEPARATE GUIDE	1
21	NSS	NOT SOLD SEPARATE ROLLER	1
22	26811	ШПЛИНТ	3
23	8M0161131	Хомут фрикционный	1
24	8M0161112	Кронштейн крепления переключения	1
25	8M0161137	Ручка фрикциона	1
26	8M0161138	Наклейка фрикциона дросселя	1
27	8M0161136	Шплинт	1
28	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
28	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
29	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
30	8M0161258	Шестерня	2
31	8M0161139	Шестерня дросселя в сборе	1
32	8M0161125	Хомут	1
33	8M0161130	Кронштейн дросселя	1
34	8M0161128	Палец вильчатый	1
35	8M0161115	Кронштейн жгута проводов	1
36	8M0161134	Шайба	2
37	8M0161135	Винт M4x16	2
38	8M0161133	Втулка	2
39	8M0161132	Опорная подушка	1
40	8M0161127	Шплинт пружинный	1
41	8M0161129	Вал дросселя	1

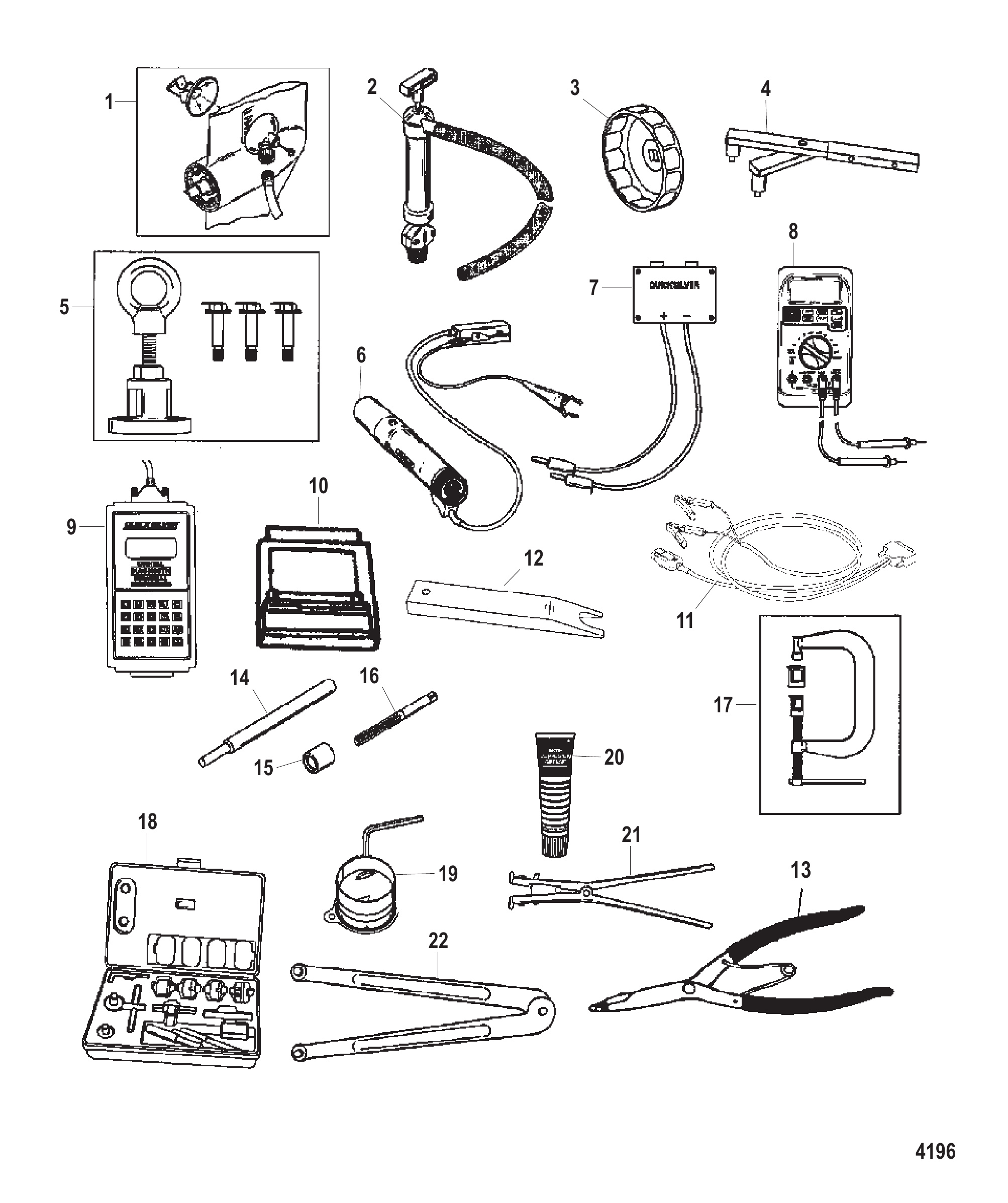

Рис. 41ИНСТРУМЕНТЫ 1 Tools 1

REF	Номер детали	Наименование	Кол-во
1	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
2	802889Q1	Насос масла картера	1
3	802653Q1	Съемник масляного фильтра	1
3	802653Q02	Съемник масляного фильтра	1
4	83163M	Фиксатор маховика	1
5	83164M	Съёмник маховика	1
6	99379	Стробоскоп	1
7	890451	Инструмент-адаптер прямого напряжения	1
8	854009A3	Многофункциональный цифровой тахометр DMT 2000	1
8	892647A01	Комплект мультиметра DMT	1
9	823686A2	Цифровой диагностический тестер	1
10	880118A2	Картридж	1
11	822560A5	Жгут проводов в сборе, адаптер DDT, электрика/зажигание	1
12	883877A1	Съемник топливной форсунки	1
13	NSS	NOT SOLD SEPARATE Lock ring Pliers (P/N-SRP2)
14	809495A1	Инструмент для снятия направляющей клапана	1
15	809496A1	Инструмент для установки втулки направляющей клапана	1
16	809497A1	Развертка направляющей клапана	1
17	809494A1	Инструмент для сжатия пружин клапанов	1
18	NSS	NOT SOLD SEPARATE Valve Seat Cutter Kit
19	FT2997	Инструмент для сжатия поршневых колец	1
20	802867Q1	Антикоррозийная смазка 8 унций	1
21	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
22	74951	Гаечный ключ	1

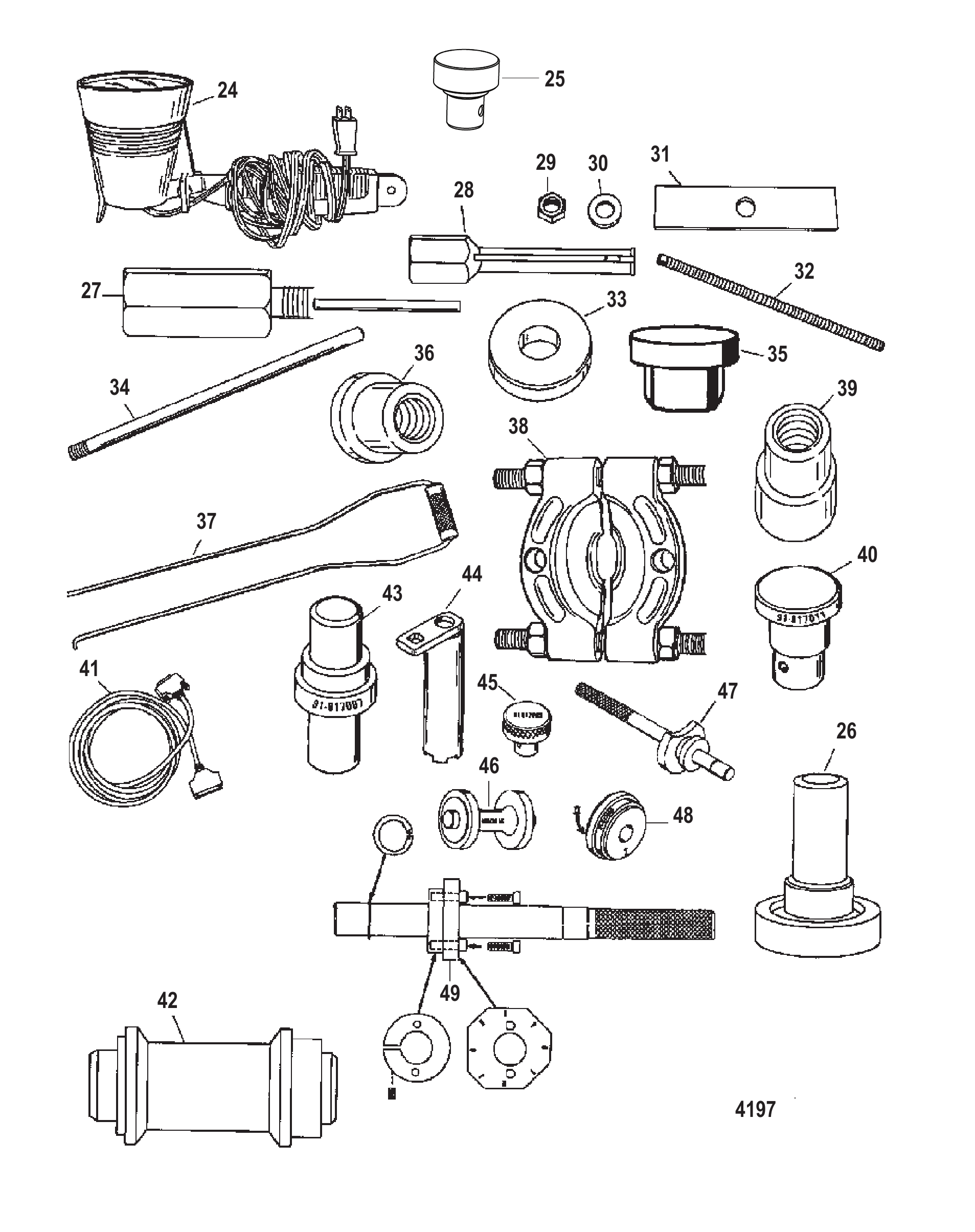

Рис. 42Инструменты 2 Tools 2

REF	Номер детали	Наименование	Кол-во
24	63209	Тепловая лампа	1
25	877321A1	Монтажный инструмент для подшипника	1
26	13945	Инструмент для установки подшипника	1
-	31229A7	Комплект съёмников для подшипника	1
27	NSS	NOT SOLD SEPARATE Expanding Rod (P/N-CG-41-11)
28	NSS	NOT SOLD SEPARATE Collet (P/N-CG-41-14)
29	24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
30	34961	ШАЙБА КОРПУСА РЕДУКТОРА	1
31	29310	ПЛАСТИНА КОРПУСА РЕДУКТОРА	1
32	31229	Вал	1
33	36571T	Направляющая шайба, корпус редуктора	1
34	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
35	15755T	Оправка для запрессовки игольчатого подшипника, корпус редуктора	1
36	36569T	Инструмент для ведущей головки, корпус редуктора	1
37	27780	СЪЕМНИК	1
38	37241	Пластина съёмника универсальная	1
39	37312T	ОПРАВКА ПОДШИПНИКА ГРЕБНОГО ВАЛА	1
40	817011T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ ИГОЛЬЧАТОГО ПОДШИПНИКА	1
41	825003A1	Кабель в сборе DDT, зажигание	1
42	13949	Инструмент для запрессовки сальника	1
43	817007T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ САЛЬНИКА	1
44	43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
45	817005	Оправка для установки подшипника	1
46	817006	Оправка для установки сальника основания водяного насоса	1
47	817008A2	УСТАНОВОЧНЫЙ ИНСТРУМЕНТ ШЕСТЕРНИ	1
48	817009T	ОПРАВКА ДЛЯ НАРУЖНОГО КОЛЬЦА ПОДШИПНИКА	1
49	12349A2	Установочный инструмент для шестерни	1
49	12349A05	Инструмент для фиксации шестерни в корпусе	1

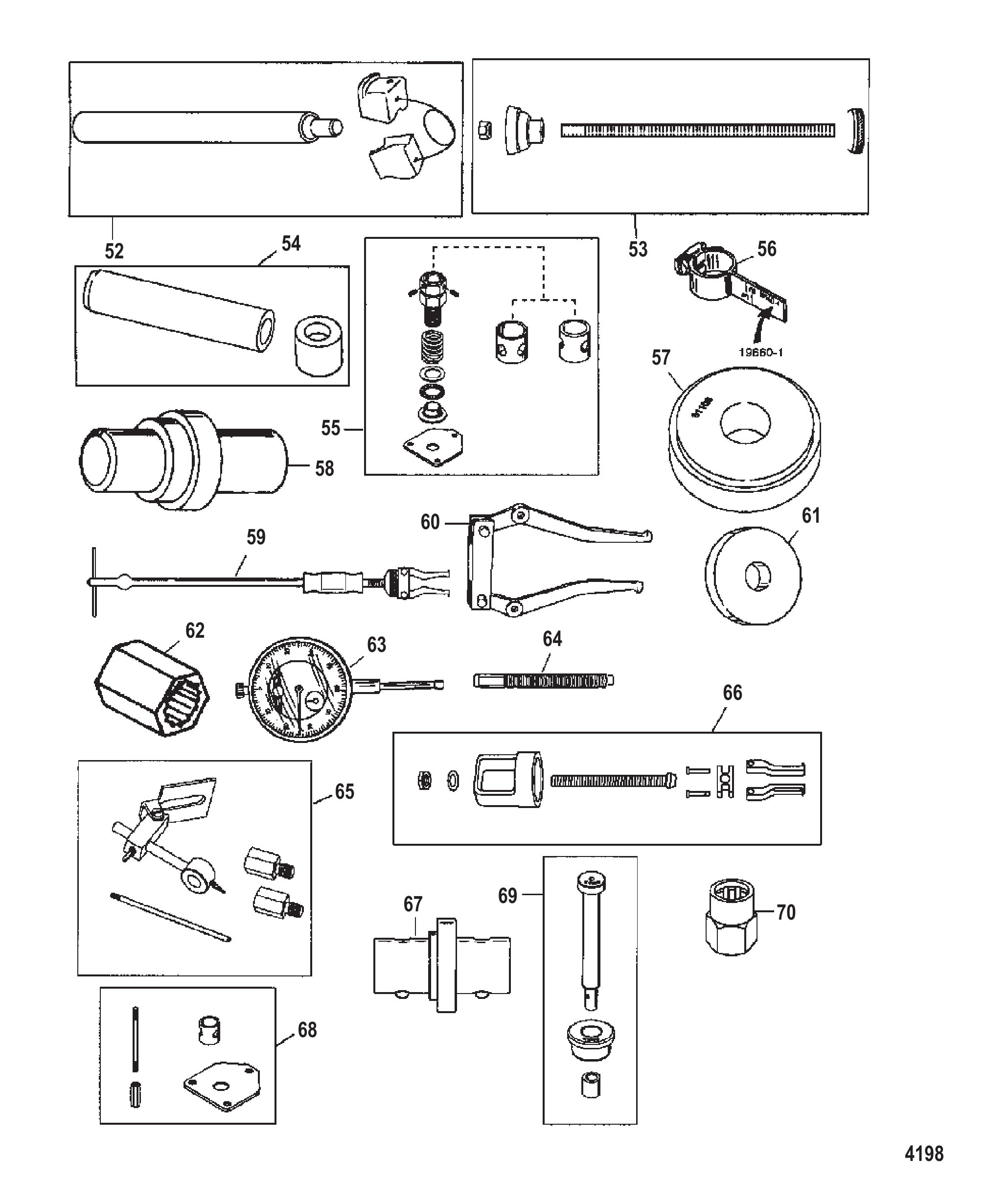

Рис. 43Инструменты 3 Tools 3

REF	Номер детали	Наименование	Кол-во
52	14308T1	Инструмент для обоймы подшипника	1
52	14308T02	Оправка для обоймы подшипника	1
53	14309T1	Монтажный инструмент подшипника	1
53	14309T02	Монтажный инструмент для подшипника	1
54	14310T1	Оправка для установки защитной втулки	1
55	14311A2	ИНСТРУМЕНТ ПРЕДНАТЯГА ПОДШИПНИКА	1
55	14311A04	Инструмент предварительного натяга, корпус редуктора	1
56	196601	Индикаторный инструмент люфта корпуса редуктора	1
-	78473	Индикаторный инструмент люфта корпуса редуктора	1
57	31106T	Оправка для запрессовки подшипника, наружное кольцо, корпус редуктора	1
58	31108T	Оправка для запрессовки сальника, корпус редуктора	1
59	34569A1	Съёмник в сборе со скользящим молотком	1
60	46086A1	Комплект губок съёмника, корпус редуктора	1
61	37350T	Направляющая оправка	1
62	817070	Фиксатор гребного вала	1
63	58222A1	Индикаторный инструмент	1
64	85716	Съёмник болтовой инструмент - несущий корпус редуктора	1
65	83155	Комплект переходника индикатора часового типа	1
66	83165T	СЪЁМНИК В СБОРЕ	1
67	856875A1	Монтажный инструмент подшипника	1
68	817057A1	Индикатор люфта	1
68	817057A02	Индикатор люфта	1
69	817058A1	ОПРАВКА ДЛЯ ПОДШИПНИКА	1
70	877840A1	Фиксатор гребного вала	1

Рис. 44ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0223489	Верхний кожух в сборе Mercury, без наклеек	1
2	8M0223493	Направляющая воздушного потока	1
3	NSS	NOT SOLD SEPARATE	1
4	8M0137384	Заклепка	2
5	8M0223490	Уплотнение верхнего кожуха	1

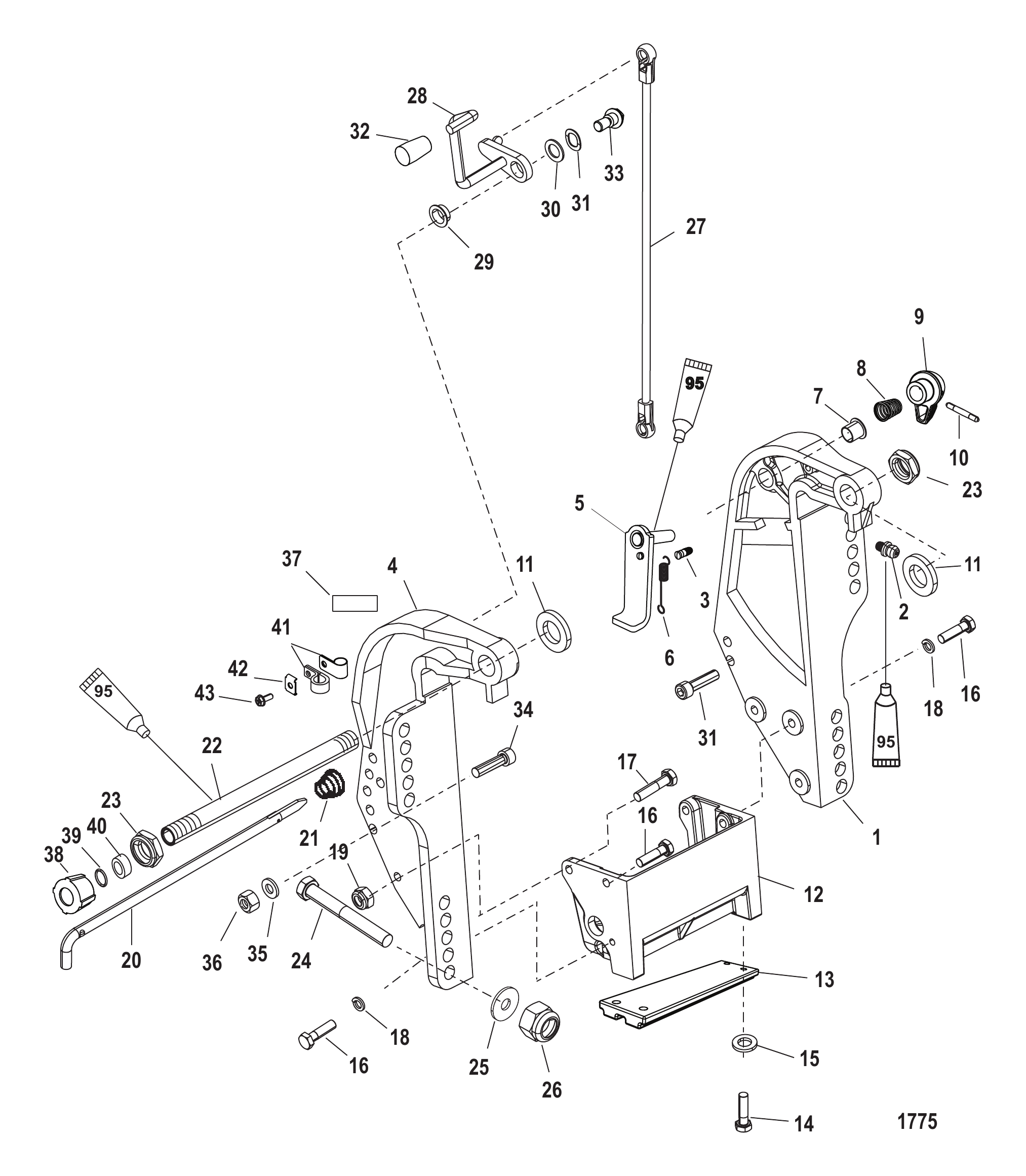

Рис. 45Транцевый кронштейн Transom Bracket

REF	Номер детали	Наименование	Кол-во
1	822866A1	Узел кронштейна транца	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	99604	Штифт с канавкой	1
4	822865F2	Кронштейн транца	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	812709T	Ручка	1
10	99615	Штифт с канавкой	1
11	19619	Шайба	2
12	18486F5	Кронштейн якорный	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
16	4000354	ВИНТ (M8 x 30)	5
17	4000355	ВИНТ (M8 x 35)	1
18	400257	СТОПОРНАЯ ШАЙБА (M8)	4
19	401388	ГАЙКА (M8) Нержавеющая сталь	2
20	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
21	821461	ПРУЖИНА	1
22	196141	Труба наклона	1
23	858869	Гайка (.875-14)	2
24	814259	Винт (.500-20 x 4.00)	4
25	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
26	82671117	ГАЙКА (.500-20)	4
27	1938525	ТЯГА	1
28	19615A4	Рычаг в сборе, наклон	1
29	812707	Втулка	1
30	19605	Шайба (.520 x .850 x .060) нейлоновая - чёрная	1
31	99611	Волнистая шайба	1
32	19621	Ручка наклона	1
33	19611	Винт (.375-16 x .62)	1
34	4009040	ВИНТ (M10 x 40) Нержавеющая сталь	2
35	4002319	ШАЙБА	2
36	40140	ГАЙКА (M10)	2
37	830253	Наклейка фиксатора откидывания	1
38	19624A1	Комплект уплотнений	1
39	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.583 x .103)	1
40	78861	Проставка	1
41	22740	ЗАЖИМ	2
42	69205	С-ОБРАЗНАЯ ШАЙБА	1
43	878609	Винт (#10-16 x .600)	1

Рис. 46Комплект переключателя наклона Trim Switch Kit

REF	Номер детали	Наименование	Кол-во
-	18286A18	Комплект переключателя тримма (10.00 футов)	1
1	18861	Фиксатор	1
2	814820	Переходник	1
3	NSS	NOT SOLD SEPARATE Switch
4	79091	Предохранитель 20 А	1
5	95084A2	Кабель в сборе с предохранителем — ранние модели	1
6	11149A2	Трос в сборе (6.00 дюймов)	2
7	19209	Винт (#10-32 x 2.25)	2
7	813523	Винт (#10-16 x 2.25)	2

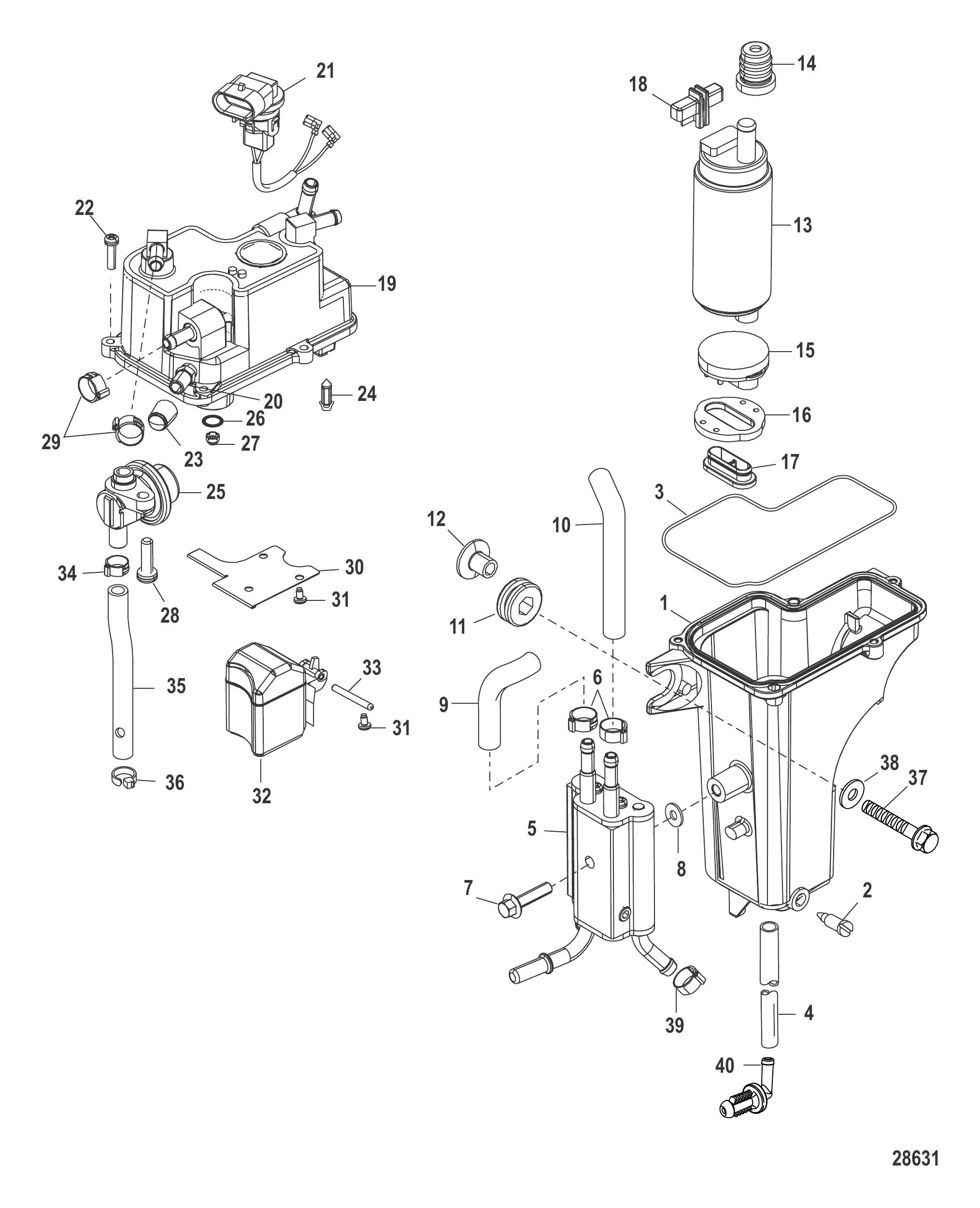

Рис. 47Сепаратор паров Vapor Separator

REF	Номер детали	Наименование	Кол-во
-	892267T03	Паросборник в сборе	1
1	892267A54	Корпус в сборе	1
2	892267506	Винт сливной	1
3	892267530	Уплотнительное кольцо	1
4	85583466	ШЛАНГ (40.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 32 ДЮЙМА	1
4	8M0054213	Шланг	1
5	892267A55	Топливный охладитель в сборе	1
6	888988023	Хомут	2
7	82130025	ВИНТ (M6 x 25) крепление к картеру	1
8	892267511	Шайба	1
9	892267504	Шланг	1
10	892267503	Шланг	1
11	834985	Втулка уплотнительная	3
11	8M0190980	ВТУЛКА	3
12	856954	Втулка	3
13	892267A51	Комплект топливного насоса (также включает кольцо крышки корпуса 25-892267530)	1
14	892267521	Изолятор	1
15	892267510	Виброизолятор	1
16	892267523	Изолятор	1
17	892267534	Топливный фильтр	1
18	892267519	Крышка	1
19	892267T57	Крышка в сборе	1
20	892267537	Клапан Шредера	1
20	892267T57	Крышка в сборе	1
21	892267535	Электрический разъем	1
22	892267531	Винт (M4 x 16)	5
23	883220	Крышка	1
24	892267A52	Комплект клапана поплавка	1
25	892267A50	Комплект регулятора давления	1
26	892267513	Кольцо уплотнительное	1
27	892267512	Сетка	1
28	892267515	Винт (M5 x 18)	1
29	888988023	Хомут	2
30	892267520	Пластина	1
31	892267529	Винт (M4 x 8)	5
32	892267527	Поплавок	1
33	892267528	Ось поплавка	1
34	892267517	Зажим	1
35	892267516	Шланг	1
36	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
37	82130025	ВИНТ (M6 x 25) крепление к картеру	3
38	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
38	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
39	888988023	Хомут	1
40	8M0022107	Штуцер	1

Рис. 48КОМПЛЕКТ КОМПОНЕНТОВ ВОДЯНОГО НАСОСА 812966A12 Water Pump Kit Components 812966A12

REF	Номер детали	Наименование	Кол-во
-	812966A12	Ремкомплект водяного насоса	1
1	830749	Сальник	3
1	8M0204693	Уплотнение сливной пробки	3
2	812966A7	Основание водяного насоса в сборе	1
2	8M0245488	Основание водяного насоса	1
3	30224	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.859 x .139)	1
3	8M0204651	Кольцо уплотнительное	1
4	814669	Маслосъёмный сальник	1
4	8M0245489	Сальник масляный	1
5	814670	Маслосъёмный сальник	1
6	19453T	Крыльчатка	1
7	19699	Шпонка	1
7	8M0032831	Шпонка крыльчатки	1
8	8M0005777	Шайба	2
8	8M0204720	Шайба	2
-	14334A3	Насос водяной в сборе	1
-	812966A12	Ремкомплект водяного насоса	1
9	8M0242489	Водяной насос	1
10	19701	Прокладка нижняя	1
10	8M0224241	Прокладка	1
11	822189	Прокладка верхней части водяного насоса	1
12	19700A2	Пластина передняя	1
13	8M0000332	Муфта короткая	1
13	8M0151046	Муфта водяной трубки, короткая	1

水星 Mercury 30 HP EFI 3 CYL 1C456300 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 30 HP EFI 3 CYL 1C456300 & Up - — взрыв-схемы и запчасти
