水星 Mercury 40 HP EFI 3 CYL 1C456300 & Up - — взрыв-схемы и запчасти

四冲程电喷 EFI · Cat.# 90-8M0118805 · 共 48 个部位 · 1459 条零件

1Аксессуары 2Аксессуары Декали Mariner 3Адаптерная плита 1C768348 и ниже 4Адаптерная плита 1C768349 и выше 5НИЖНИЙ КОЖУХ 6РАСПРЕДВАЛ/МАСЛЯНЫЙ НАСОС 7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 8Блок цилиндров 9Головка цилиндра 10НАКЛЕЙКИ - ВЕРХНИЙ КАПОТ 11Картер редуктора 12Электрические компоненты 13Маховик 14ТОПЛИВНЫЕ ШЛАНГИ 15Топливный насос 16РЕДУКТОР ВАЛА ДВИГАТЕЛЯ - ПЕРЕДАЧА 2:1 17РЕДУКТОР ГРЕБНОГО ВАЛА - ПЕРЕДАЧА 2:1 18Катушка зажигания 19ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ 20Впускной коллектор 21КОМПЛЕКТ КЛЮЧА, ЗАСЛОНКИ И СИГНАЛА 15000A14 22Ключ зажигания / схема ключа - 3 позиции (897716K01) для одного применения 23Ручной наклон 24КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА 25Гидроподъем 26Комплект гидроподъема 8M0055003 27Сервисные/вспомогательные материалы 28Тяга переключения передач (дистанционное управление)29Тяга переключения передач (румпель)30РУЛЕВОЙ РЫЧАГ 31Поворотный кронштейн 32Тяга управления дросселем (дистанционное управление)33Тяга управления дросселем (румпель)34Ручное Управление 35Крышка румпеля и электрооборудование (среднее крепление)36Крышка румпеля и электрооборудование (Mid Mount SeaPro)37КОМПЛЕКТ КОМПОНЕНТОВ РУЛЕВОЙ РУКОЯТКИ (СРЕДНЕЕ КРЕПЛЕНИЕ)38Компоненты комплекта румпеля (Mid Mount SeaPro)39СБОРКА ЗАДНЕГО КРОНШТЕЙНА РУЛЕВОЙ РУКОЯТКИ (СРЕДНЕЕ КРЕПЛЕНИЕ)40КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ И ГАЗА РУЛЕВОЙ РУКОЯТКИ (СРЕДНЕЕ КРЕПЛЕНИЕ)41ИНСТРУМЕНТЫ 1 42Инструменты 2 43Инструменты 3 44ВЕРХНИЙ КОКПИТ 45Транцевый кронштейн 46Комплект переключателя наклона 47Сепаратор паров 48КОМПЛЕКТ КОМПОНЕНТОВ ВОДЯНОГО НАСОСА 812966A12

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	858045Q01	Масло для подвесных лодочных моторов 10W30, 1 литр	1
-	877680Q8	Топливный шланг в сборе (8 футов)	1
-	8M0044836	Топливный шланг в сборе (8 футов), марка Quicksilver	1
-	858107Q08	Шланг в сборе топливный (8 футов) - с быстроразъемным соединением	1
-	8M0044836	Топливный шланг в сборе (8 футов), марка Quicksilver	1
-	877680Q12	Топливный шланг в сборе (12 футов)	1
-	858109Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом	1
-	858109Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом	1
-	8M0044840	Шланг в сборе топливный (12 футов) Quicksilver	1
-	877681Q8	Топливный шланг в сборе (8 футов)	1
-	858104Q08	Топливный шланг в сборе (8 футов) - с быстросъёмным разъёмом, только со стороны двигателя	1
-	858104Q08	Топливный шланг в сборе (8 футов) - с быстросъёмным разъёмом, только со стороны двигателя	1
-	8M0044830	Топливный шланг в сборе (8 футов) Quicksilver	1
-	877681Q12	Топливный шланг в сборе (12 футов)	1
-	858106Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом, только со стороны двигателя	1
-	858106Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом, только со стороны двигателя	1
-	8M0044834	Шланг в сборе топливный (12 футов) Quicksilver	1
-	877683Q12	Топливный шланг в сборе (12 футов)	1
-	858108Q12	Шланг в сборе топливный (8 футов) - без фитингов	1
-	858108Q12	Шланг в сборе топливный (8 футов) - без фитингов	1
-	8M0044838	Шланг в сборе топливный (12 футов) Quicksilver	1
-	881140K08	Трубопровод в сборе топливный - Mercury	1
-	8M0056640	Шланг в сборе топливный 8 футов	1
-	858113K08	Шланг в сборе топливный (8 футов) с топливным разъемом - Mercury	1
-	8M0044845	Шланг в сборе топливный (8 футов) Mercury	1
-	881140Q08	Трубопровод в сборе топливный - Quicksilver	1
-	858113Q08	Шланг в сборе топливный (8 футов) с топливным разъемом - Quicksilver	1
-	858113Q08	Шланг в сборе топливный (8 футов) с топливным разъемом - Quicksilver	1
-	8M0044846	Шланг в сборе топливный (8 футов) Quicksilver	1
-	821400A2	Комплект датчика Power Trim	1
-	8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
-	830150A11	Комплект гидроподъема	1

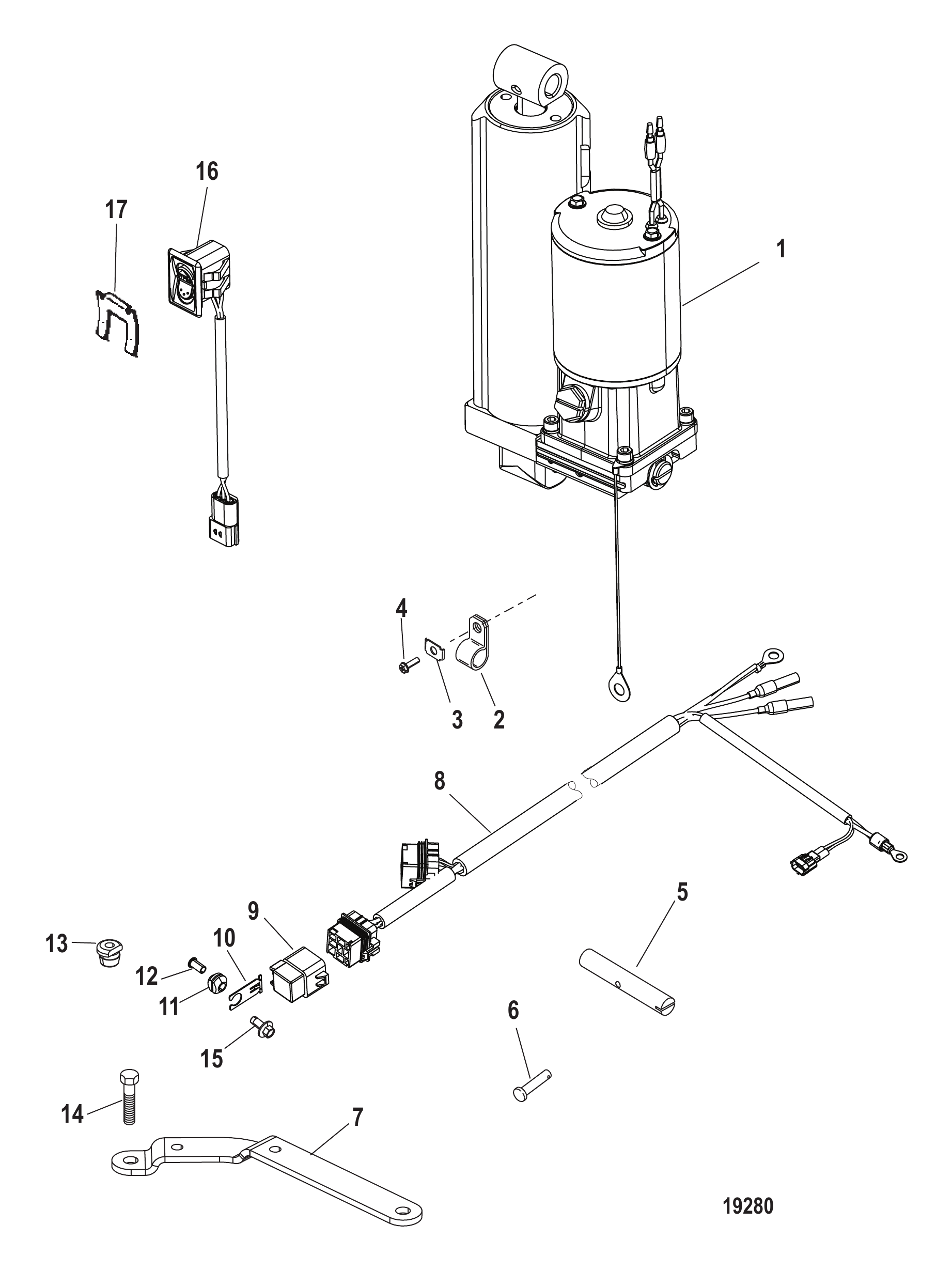

-	8M0055003	Комплект гидроподъема	1
-	816667A2	Кронштейн в сборе рулевого управления (без ручки для переноски)	1

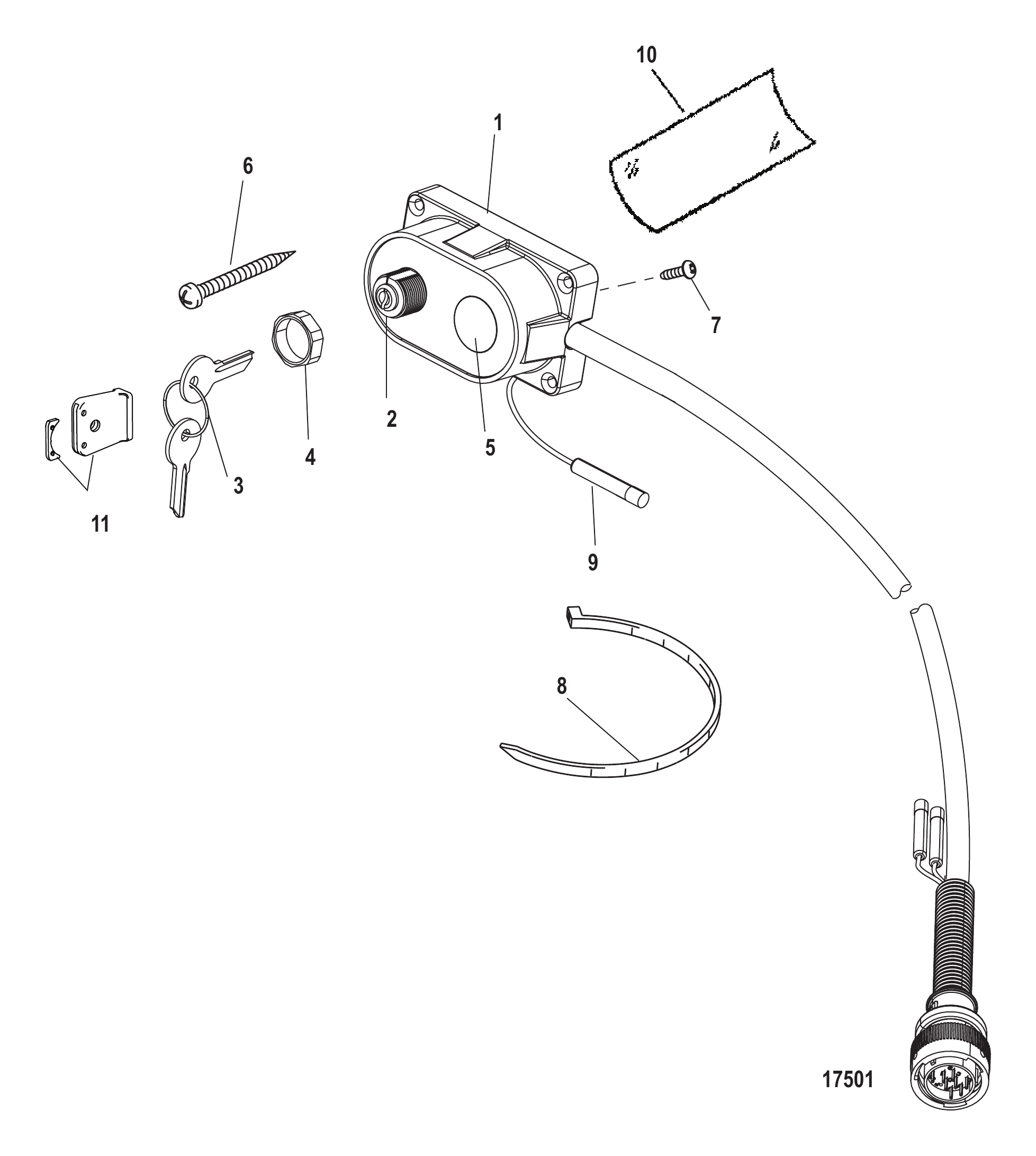

-	15000A14	Комплект замка зажигания с дистанционным управлением	1
-	899697A01	Комплект схем цветной	1
-	880093A03	Комплект переоборудования на румпель 40/50/60 л.с. EFI	1
-	880095A08	Комплект для переоборудования румпеля на дистанционное управление (40 л.с. 4-тактный)	1

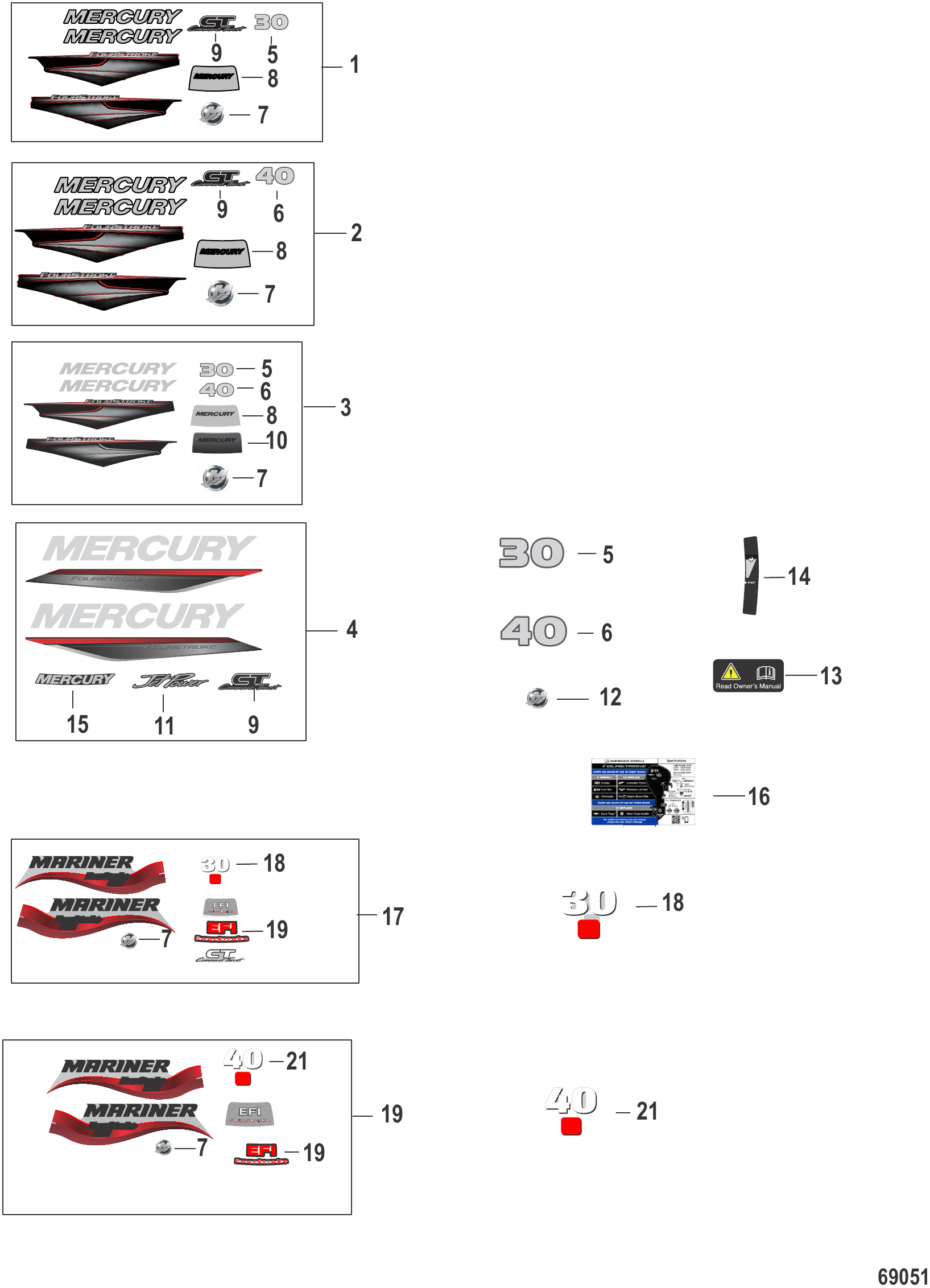

Рис. 2Аксессуары Декали Mariner Accessories Decals Mariner

REF	Номер детали	Наименование	Кол-во
1	8M0242339	НАБОР НАКЛЕЕК Mariner 40-50	1
2	8M0056643	НАКЛЕЙКА Прочти руководство	1
3	8M0063347	Наклейка задняя, 30	1
4	8M0063348	Наклейка задняя, 40	1
5	8M0105187	Наклейка румпеля	1

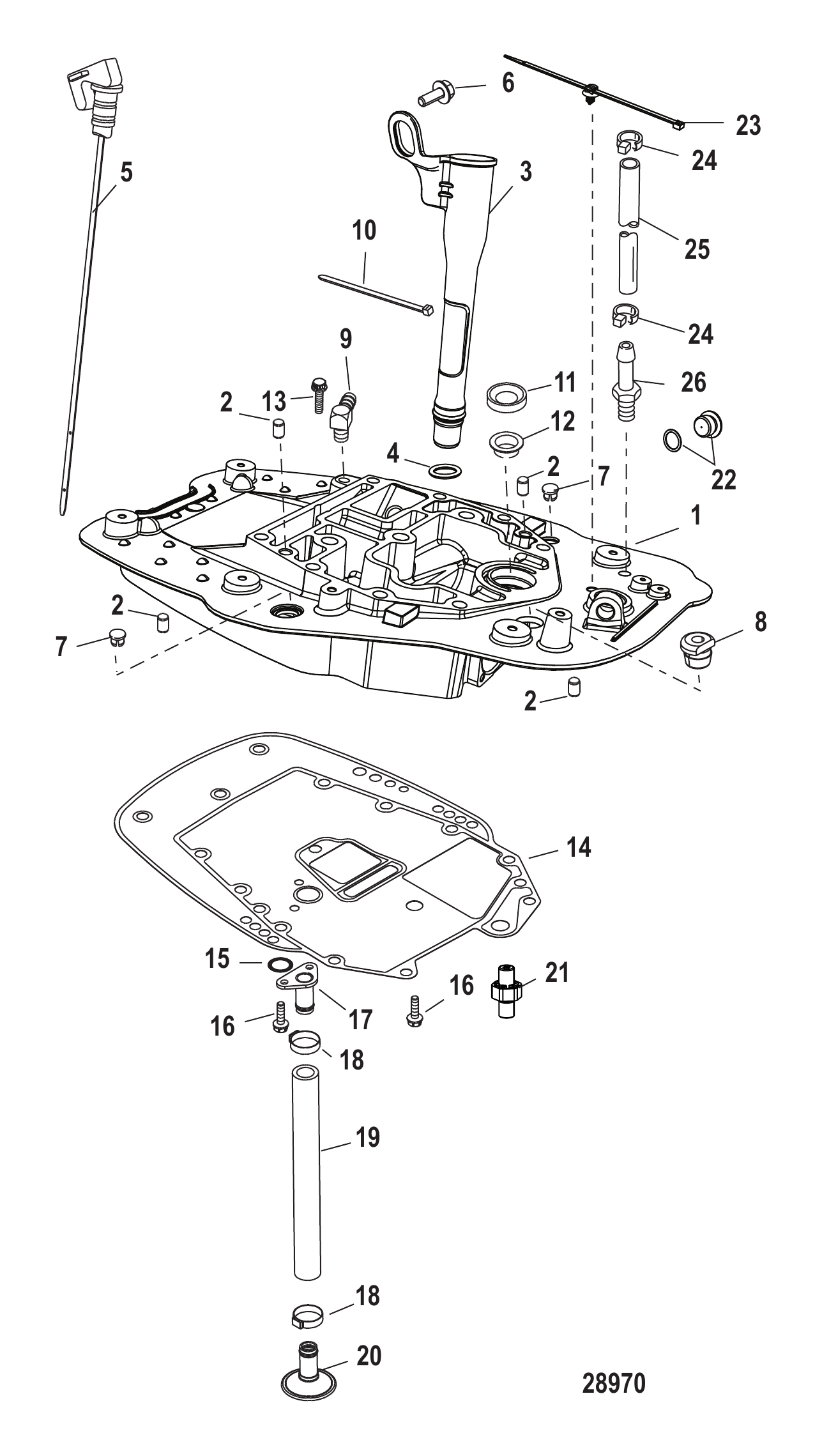

Рис. 3Адаптерная плита 1C768348 и ниже Adapter Plate 1C768348 and Below

REF	Номер детали	Наименование	Кол-во
1	8M0118182	Переходная пластина в сборе	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
3	8M0026249	Трубка маслоизмерительного щупа в сборе пластиковая	1
4	8M0008708	Уплотнительное кольцо	1
5	825990	МАСЛОИЗМЕРИТЕЛЬНЫЙ ЩУП	1
5	8M0162935	Маслоизмерительный щуп	1
6	4006731	ВИНТ (M6 x 16)	1
7	822464	ПРОБКА	2
8	19564001	ВТУЛКА	1
8	8M0179867	ВТУЛКА	1
8	19565002	ВТУЛКА	1
9	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
10	816311T	СТЯЖКА (8.00 дюймов)	3
11	66301	САЛЬНИК МАСЛЯНЫЙ	1
12	859594	ВТУЛКА	1
13	4007455	ВИНТ (M6 x 55)	1
14	892320001	Прокладка	1
14	8M0213113	Прокладка переходной пластины	1
15	845746	Уплотнительное кольцо	1
16	40011128	Винт (M6 x 20) нержавеющая сталь	3
16	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
17	893765	Пластина верхнего маслоприемника	1
18	855228	Хомут	2
19	854793	Шланг маслоприёмника	1
20	893700	Маслоотражатель маслоприемника	1
21	881872A1	КОРПУС ПЕРЕПУСКНОГО КЛАПАНА ДАВЛЕНИЯ МАСЛА	1
21	8M0210772	Клапан сброса давления масла	1
22	8M0021330	Пробка (M18)	1
23	899145	Хомут крепёжный	1
24	816311T	СТЯЖКА (8.00 дюймов)	AR
25	8M0108355	Шланг (57 дюймов, бухта)	1
26	291112	Фитинг	1
-	859352A02	Комплект прокладок	1

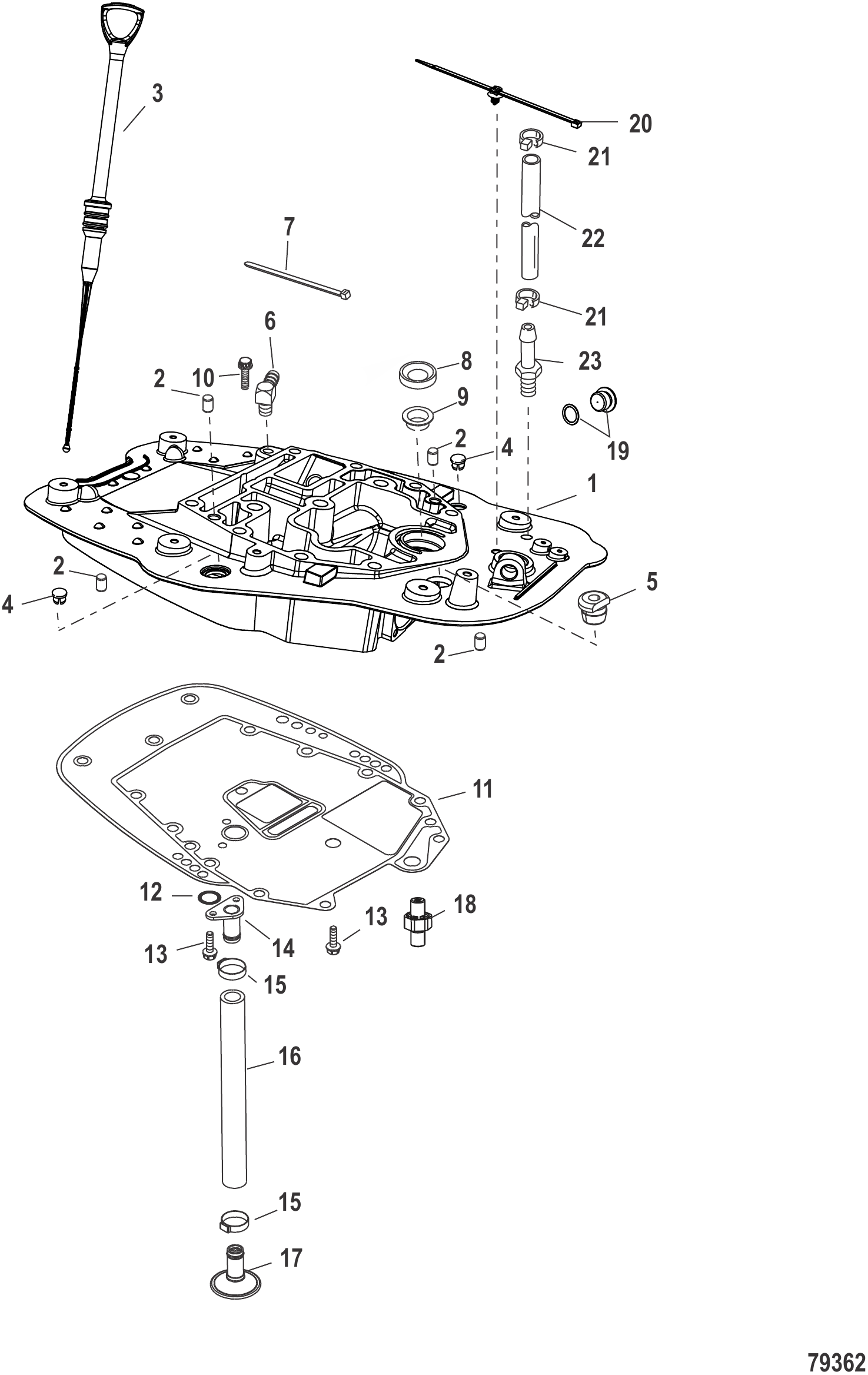

Рис. 4Адаптерная плита 1C768349 и выше Adapter Plate 1C768349 and Above

REF	Номер детали	Наименование	Кол-во
1	8M0118182	Переходная пластина в сборе	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
3	8M0219158	Маслоизмерительный щуп	1
4	822464	ПРОБКА	2
5	19565002	ВТУЛКА	1
6	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
7	816311T	СТЯЖКА (8.00 дюймов)	3
8	66301	САЛЬНИК МАСЛЯНЫЙ	1
9	859594	ВТУЛКА	1
10	4007455	ВИНТ (M6 x 55)	1
11	892320001	Прокладка	1
11	8M0213113	Прокладка переходной пластины	1
12	845746	Уплотнительное кольцо	1
13	8M4503518	ВИНТ (M6 X 1.0 X 20)	3
13	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
14	893765	Пластина верхнего маслоприемника	1
15	855228	Хомут	2
16	854793	Шланг маслоприёмника	1
17	893700	Маслоотражатель маслоприемника	1
18	881872A1	КОРПУС ПЕРЕПУСКНОГО КЛАПАНА ДАВЛЕНИЯ МАСЛА	1
18	8M0210772	Клапан сброса давления масла	1
19	8M0021330	Пробка (M18)	1
20	899145	Хомут крепёжный	1
21	816311T	СТЯЖКА (8.00 дюймов)	AR
22	8M0108355	Шланг (57 дюймов, бухта)	1
23	291112	Фитинг	1

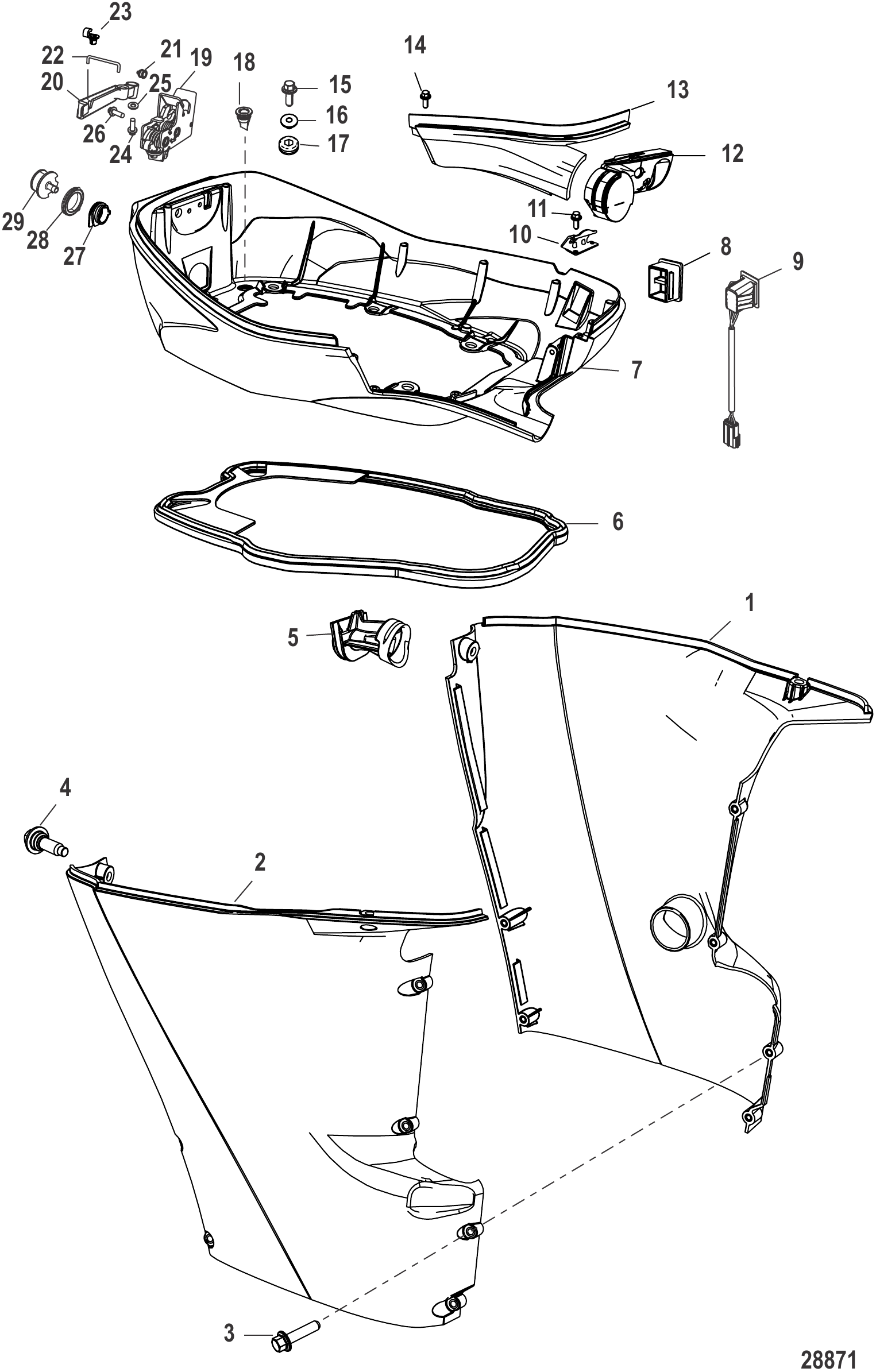

Рис. 5НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	852554T03	Накладка короткая - левый борт	1
1	826277T04	Накладка длинная - левый борт	1
2	852555T06	Накладка короткая - правый борт	1
2	826278T08	Накладка длинная - правый борт	1
3	8M0022324	ВИНТ (M6 x 25 мм)	4 or 6
3	8M0230977	ВИНТ (M6 x 25 ММ)	4 or 6
4	892073002	Винт с буртиком (M6)	4
4	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	4
5	8M0026036	Чехол	1
5	8M0151037	Чехол выхлопа холостого хода	1
6	8M0026035	Сальник	1
6	8M0188541	Сальник переходной пластины	1
7	889246T99	Поддон	1
8	897203	ПРОБКА	1
9	896620001	Переключатель тримма	1
9	8M0235191	Выключатель тримма	1
10	8M0012601	Крюк	1
10	8M0151055	Крюк переднего поддона	1
11	88552520	Винт (M6 x 20 мм) нержавеющая сталь	2
11	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	2
12	8M0005966	Втулка	1
12	8M4502035	Втулка	1
13	8M0011487	Крышка	1
13	879147T24	Крышка	1
14	88552520	Винт (M6 x 20 мм) нержавеющая сталь	1
14	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	1
15	88552525	Винт (M6 x 25 мм) нержавеющая сталь	6
15	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	6
16	856954	Втулка	6
17	8M0025696	Втулка	6
18	888819002	Слив кожуха	2
19	822426T02	Защелка в сборе задняя	1
19	822426T03	Защелка в сборе задняя	1
19	822426T03	Защелка в сборе задняя	1
20	8M0006061	Рукоятка задней защелки	1
20	8M4501033	ORD 822426T03 Mercury / Quicksilver	1
20	NSS	NOT SOLD SEPARATE Handle-Rear Latch	1
21	8M0006060	Сальник	1
22	8M0006062	Тяга	1
22	822426T03	Защелка в сборе задняя	1
23	8M0006054	ФИКСАТОР	1
24	88552514	Винт (M6 x 14 мм) нержавеющая сталь	1
25	897936	Шайба	1
26	88552520	Винт (M6 x 20 мм) нержавеющая сталь	2
26	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	2
27	8M0021912	Втулка	1
27	8M0151043	Втулка	1
28	855576	Шайба	1
29	827948	Штуцер	1
-	880093A03	Комплект переоборудования на румпель 40/50/60 л.с. EFI	1

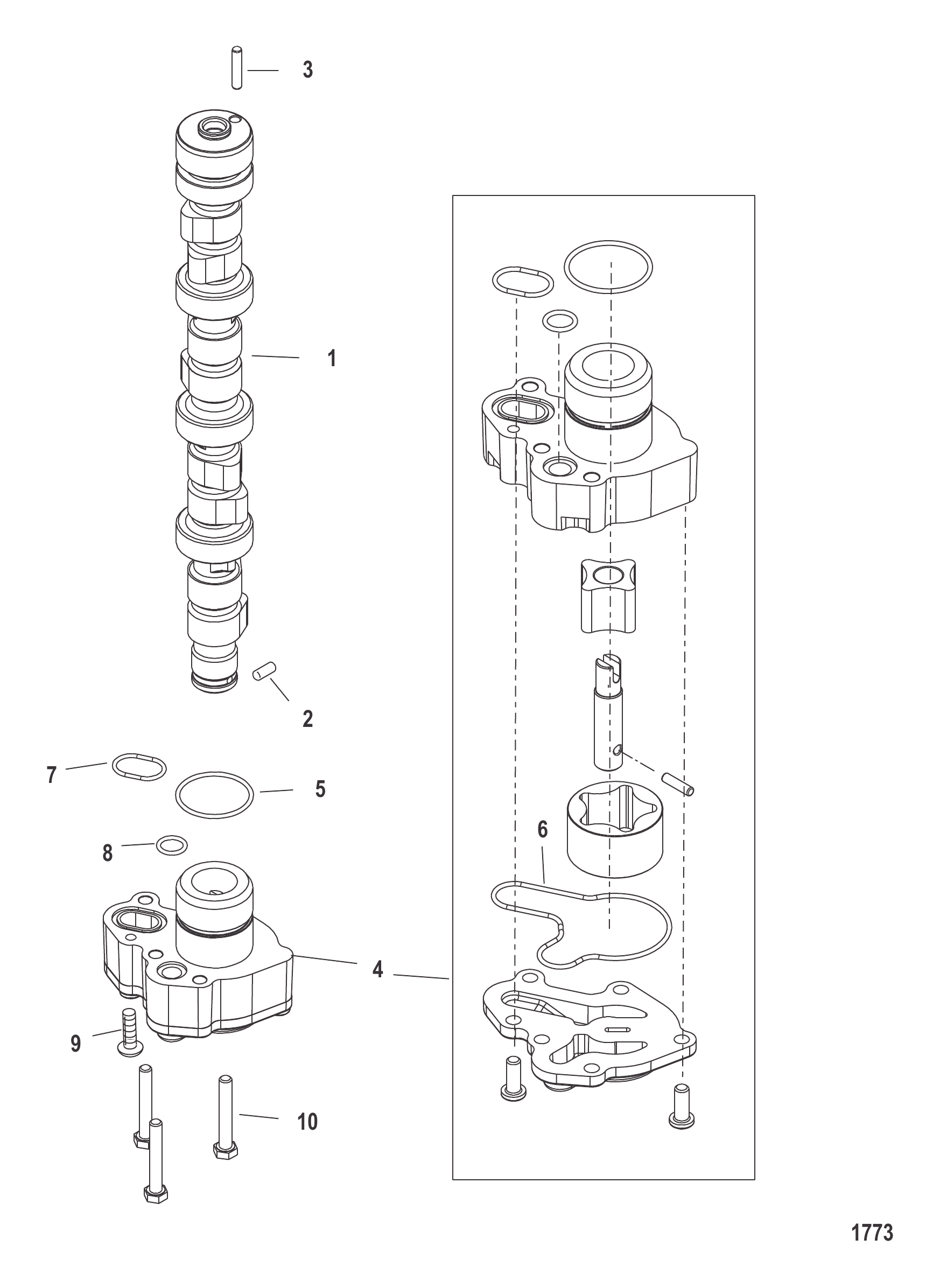

Рис. 6РАСПРЕДВАЛ/МАСЛЯНЫЙ НАСОС Camshaft/Oil Pump

REF	Номер детали	Наименование	Кол-во
1	834781T1	Распределительный вал	1
2	893566	Штифт установочный	1
2	826149	Штифт	1
3	893581	Штифт установочный	1
3	878183	Штифт установочный	1
4	857087T1	Насос масляный в сборе	1
5	857096	Уплотнительное кольцо масляного насоса	1
6	NSS	NOT SOLD SEPARATE O Ring	1
7	857094	Уплотнительное кольцо масляного насоса	1
8	857093	Уплотнительное кольцо масляного насоса	1
9	875206	Винт (M6 x 16)	2
10	4000333	ВИНТ (M6 x 40)	4
-	893504T01	Головка цилиндра в сборе	1
-	8M0205506	Головка цилиндра в сборе	1
-	859352A02	Комплект прокладок	1

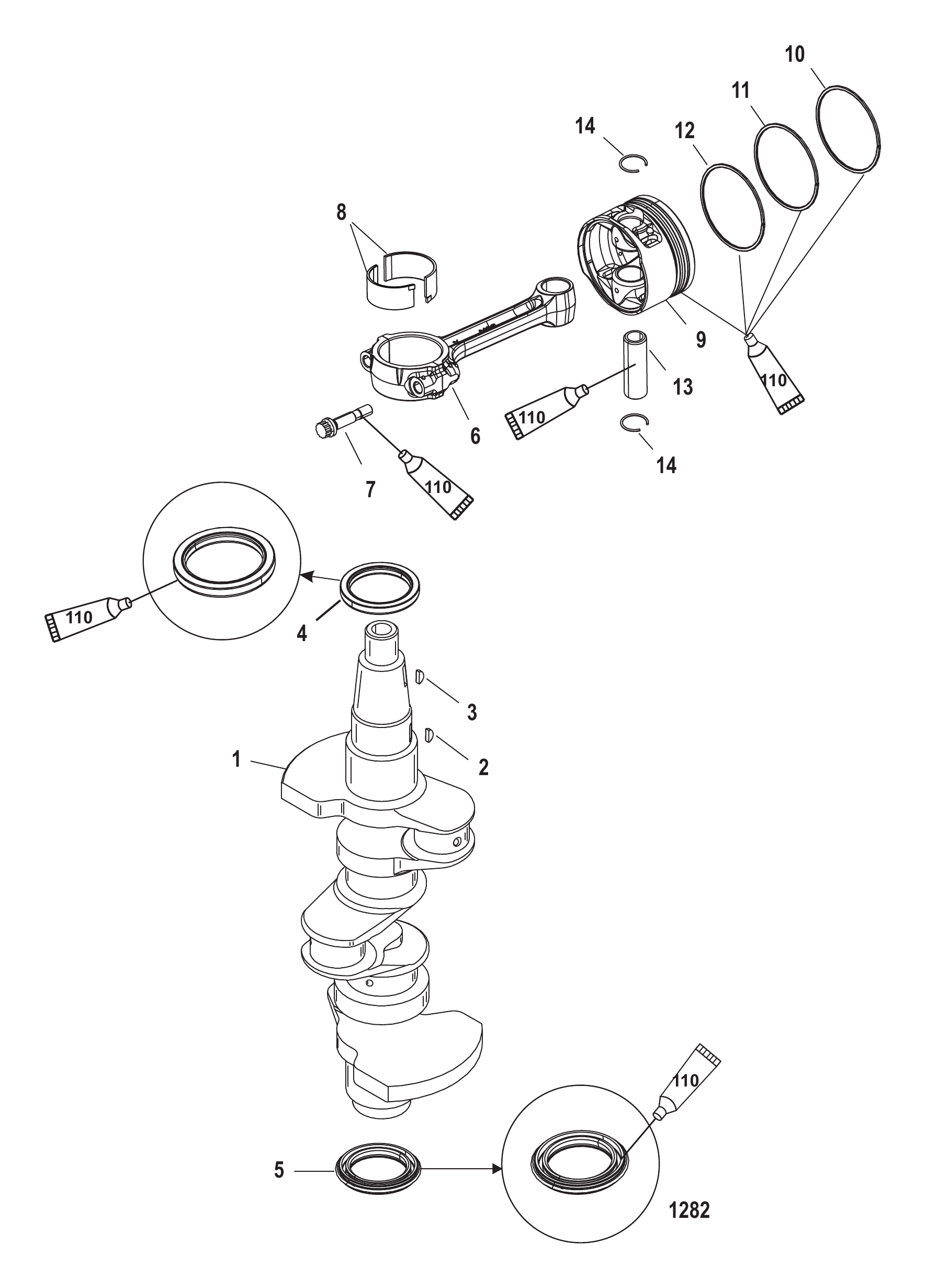

Рис. 7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	858507T04	Коленчатый вал в сборе	1
2	18856M	Шпонка коленчатого вала к маховику	1
2	893761	Шпонка	1
3	91800	Шпонка	1
4	825027	САЛЬНИК	1
4	8M0151047	Сальник масляный	1
5	832013	Сальник	1
5	8M0151048	Сальник масляный	1
6	856065T1	Шатун	3
6	893530T01	Шатун в сборе	3
7	825019	БОЛТ	6
7	8M0049884	Болт	6
8	893630001	Подшипник чёрный	6
8	893630	Подшипник коричневый	6
8	893630002	Подшипник синий	6
9	893524T08	Поршень в сборе	3
9	893524T01	Поршень в сборе	AR
9	8M0057775	Поршень в сборе	AR
9	893524T02	Поршень в сборе	AR
9	8M0057776	Поршень в сборе	AR
10	893525A01	Комплект поршневых колец	3
10	893525A02	Комплект поршневых колец	AR
10	893525A03	Комплект колец	AR
11	NSS	NOT SOLD SEPARATE Piston Ring - Second	3
12	NSS	NOT SOLD SEPARATE Ring-Piston Oil-Included With Complete Piston	3
13	893863	Палец поршневой	3
14	893529	Фиксатор поршневого пальца	6
-	893714T05	Короткий блок в сборе	1
-	859352A02	Комплект прокладок	1

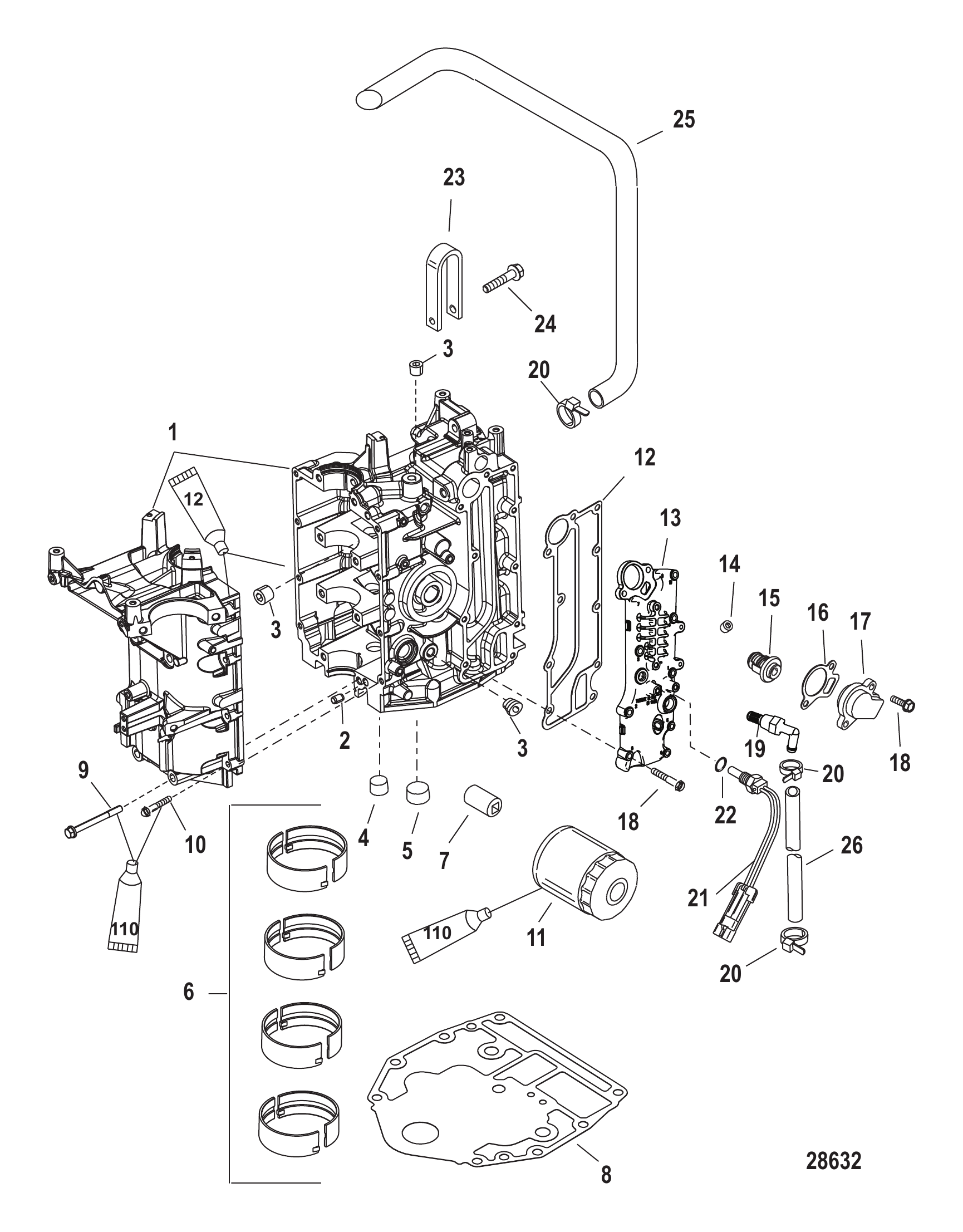

Рис. 8Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	893500T02	Блок цилиндров в сборе	1
2	825010	ШТИФТ установочный	2
3	479452	ПРОБКА	3
4	384073	Пробка трубная (.500-14)	1
5	416223	ПРОБКА ТРУБНАЯ (.750-14)	1
6	893631	Подшипник коренной - коричневый	8
6	893631001	Подшипник основной — чёрный	8
6	893631002	Подшипник основной — синий	8
7	822625	Ниппель (M20)	1
8	892319001	Прокладка	1
8	8M0213112	Прокладка блока цилиндров	1
9	82506182	ВИНТ (M8 x 82)	8
10	88348935	Винт (M6 x 35)	8
10	8M0241960	ВИНТ	8
11	822626K04	Масляный фильтр	1
11	8M0162829	Масляный фильтр	1
12	834775005	Прокладка	1
12	8M4500244	Прокладка крышки выпускного коллектора	1
13	893691T02	Крышка выпускная	1
13	8M0183025	Крышка выпускного коллектора	1
14	479452	ПРОБКА	1
15	825212001	Термостат	1
15	855676003	Термостат (60C/140F)	1
16	824853	ПРОКЛАДКА КРЫШКИ ТЕРМОСТАТА	1
16	8M0177107	Прокладка крышки термостата	1
17	8M0008243	Крышка термостата	1
17	8M0188835	Крышка термостата	1
18	88348935	Винт (M6 x 35)	10
18	8M0241960	ВИНТ	10
19	8M0021770	Водозаборник	1
20	816311T	СТЯЖКА (8.00 дюймов)	3
21	889575	ДАТЧИК В СБОРЕ	1
21	8M0214984	Датчик температуры	1
22	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
23	893697	Рым-болт	1
24	857139	Винт (M8 x 35)	1
25	77653101	Шланг (48.00 дюймов, бухта)	1
26	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
26	8M0108349	Шланг (70 дюймов, бухта)	1
-	859352A02	Комплект прокладок	1
-	893714T05	Короткий блок в сборе	1

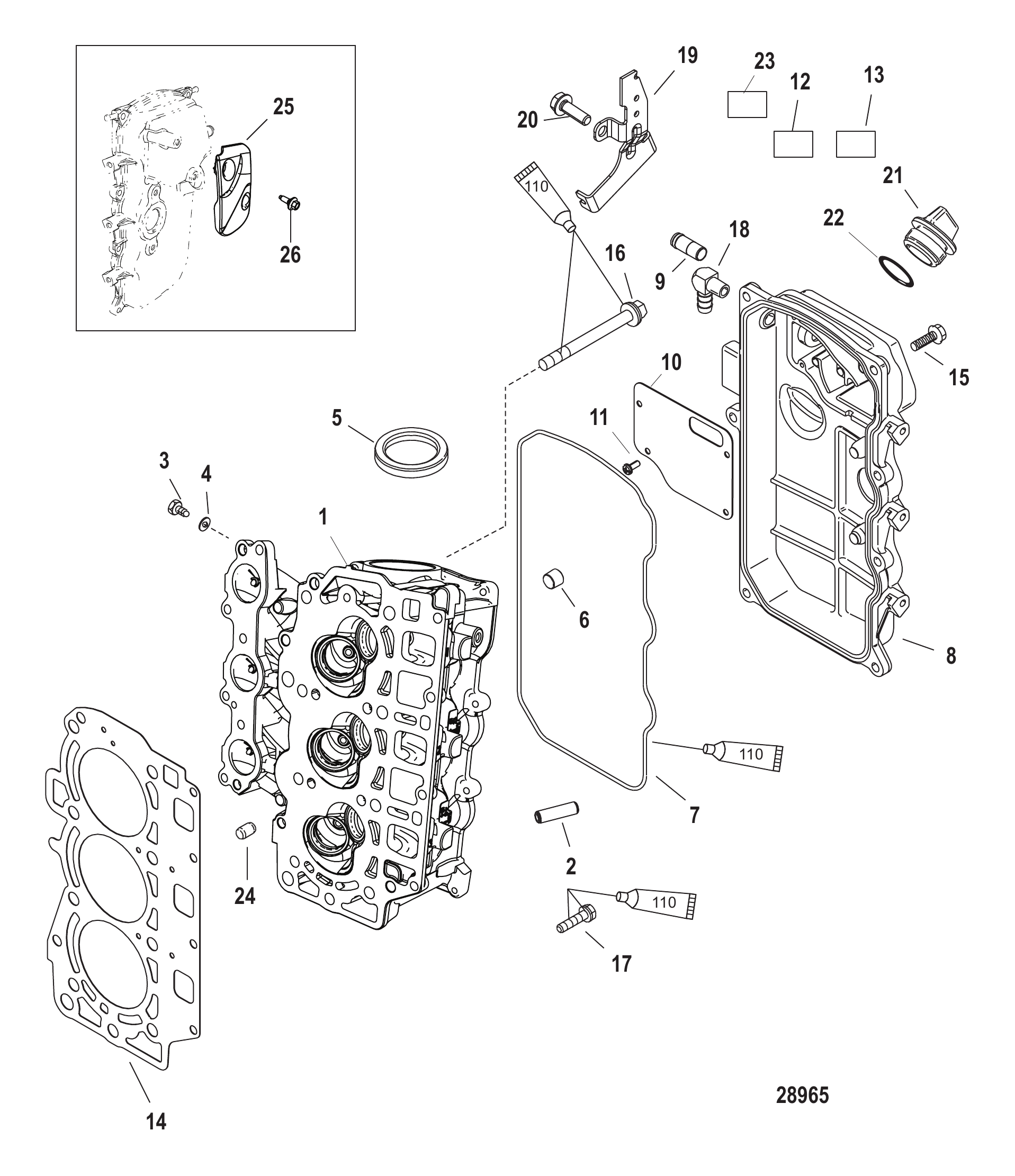

Рис. 9Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
-	893504T01	Головка цилиндра в сборе	1
-	8M0205506	Головка цилиндра в сборе	1
1	893504T	Головка цилиндра	1
1	8M0224247	Головка цилиндра	1
2	858266	Направляющая	6
3	4000325	ВИНТ (M6 x 8)	3
4	893586	Шайба	3
4	859768	ШАЙБА	3
5	893549	Сальник масляный	1
6	875209	Пробка трубная	5
7	854341	Уплотнительное кольцо	1
7	8M0162934	Сальник	1
8	893693A04	Крышка в сборе	1
8	8M0174399	Крышка в сборе	1
9	825054	ТРУБКА вентиляции картера	1
10	855236	Пластина дефлекторная	1
11	4005685	ВИНТ (M4 x 10)	4
12	NSS	NOT SOLD SEPARATE Decal-Servicing Referral	1
13	NSS	NOT SOLD SEPARATE Decal-Engine Oil/Valve Clearance	1
14	834777	Прокладка	1
14	8M0118180	Прокладка головки блока	1
15	40011128	Винт (M6 x 20) нержавеющая сталь	7
15	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	7
16	82503395	ВИНТ (M9 x 95)	8
16	893747095	Винт (M9 X 95)	8
17	82500925	ВИНТ (M6 x 25)	4
17	893745025	Винт (M6 x 25)	4
18	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
19	830294T3	Кронштейн	1
20	40011128	Винт (M6 x 20) нержавеющая сталь	2
20	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
21	859578A1	ПРОБКА В СБОРЕ Масляная	1
21	8M0240831	МАСЛЯНАЯ ПРОБКА	1
22	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
22	8M0204673	Кольцо уплотнительное .921 x .139	1
23	NSS	NOT SOLD SEPARATE Decal-HP-ID	1
24	825010	ШТИФТ установочный	2
25	8M0026326	Дефлектор кожуха	1
26	8M0012661	Винт M6 x 14 HEX FLG SS	2
-	859352A02	Комплект прокладок	1

Рис. 10НАКЛЕЙКИ - ВЕРХНИЙ КАПОТ Decals - Top Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0098329	Комплект наклеек ME 30 л.с. 3 цил.	1
1	8M0114997	Комплект наклеек ME 30-40 л.с. 4-тактный	1
2	8M0098328	Комплект наклеек ME 40 л.с. 3 цил.	1
2	8M0114997	Комплект наклеек ME 30-40 л.с. 4-тактный	1
3	8M0114997	Комплект наклеек ME 30-40 л.с. 4-тактный	1
4	8M0156747	Комплект наклеек ME 30-60 л.с. 4-тактный	1
5	8M0063347	Наклейка задняя, 30	1
6	8M0063348	Наклейка задняя, 40	1
7	8M0043702	Наклейка M-Icon, 53 мм, чёрная	1
8	8M0063345	Наклейка Lenz	1
9	8M0088310	НАКЛЕЙКА Command Thrust	1
10	8M0063358	Наклейка Lenz	1
11	8M0063354	Наклейка Jet Drive	1
12	8M0043701	M-ICON 39 мм - малая	1
13	8M0056643	НАКЛЕЙКА Прочти руководство	1
14	8M0105187	Наклейка румпеля	1
15	8M0159886	Наклейка Lenz, Mercury	1
16	8M0180070	Наклейка	1
16	8M0098330	Комплект наклеек MA 30 л.с. 3 цил.	1
17	8M0044755	Наклейка задняя, 30	1
18	8M0109251	Наклейка Lenz, Mariner	1
19	883532A08	Комплект наклеек MA 40 л.с. 3 цил.	1
19	8M0232154	Комплект наклеек 40 HP	1
20	8M0012388	Наклейка задняя, 40	1

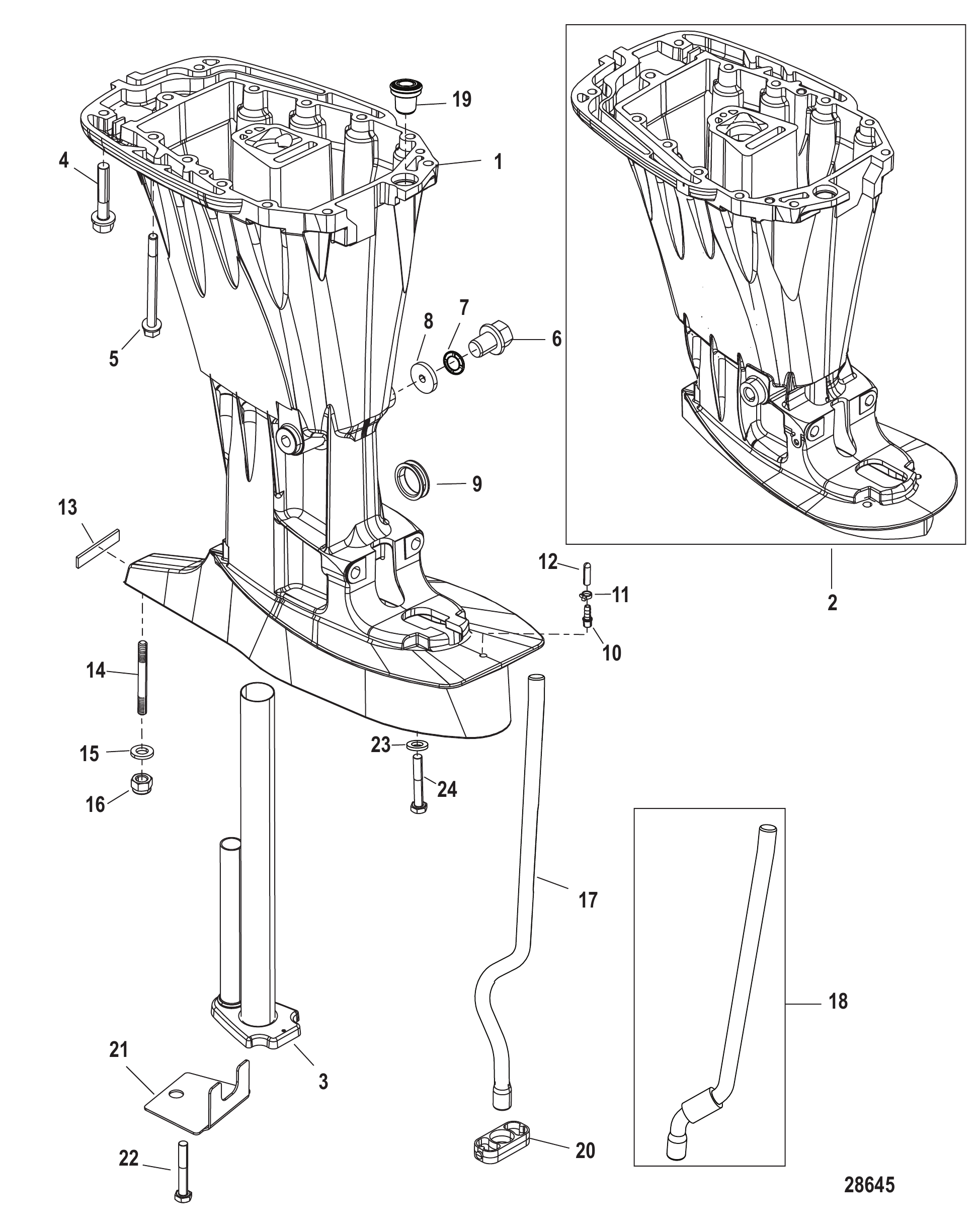

Рис. 11Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	852421T07	Корпус гребного вала - длинный	1
1	8M0118178	Корпус гребного вала (удлинённый)	1
2	852421T08	Корпус гребного вала - короткий	1
3	825220T06	Выхлопная труба	1
3	8M0161064	Труба выпускная	1
4	88960845	Винт (M8 x 45)	5
5	824459110	ВИНТ (M8 x 110) нержавеющая сталь	8
6	8288181	Пробка сливная	1
7	8M0007119	Уплотнение сливной пробки	1
7	8M0188221	Сальник	1
8	826276	Отбойник	1
9	828817001	Втулка	1
9	8M0151042	Втулка уплотнительная	1
10	13035002	ШТУЦЕР	1
10	8M0181450	ШТУЦЕР	1
11	816311T	СТЯЖКА (8.00 дюймов)	1
12	892286	КРЫШКА	1
13	828706	Упор	1
13	8M0043364	Демпфер	1
14	823984	ШПИЛЬКА (M10 x 50)	1
15	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	1
15	8M0214963	Шайба	1
16	40140	ГАЙКА (M10)	1
17	897971A01	Комплект трубок/уплотнений системы охлаждения - длинный	1
18	897970A01	Комплект трубок/уплотнений системы охлаждения - короткий	1
19	8M0021959	Сальник водяной	1
19	8M0151041	Сальник водяной трубки верхний	1
20	828529	Направляющая	1
21	893770	Пластина корпуса гребного вала	1
21	8M4503628	Пластина корпуса гребного вала	1
22	1993325	ВИНТ (M10 x 25 мм)	1
23	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
23	8M0214963	Шайба	4
24	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4

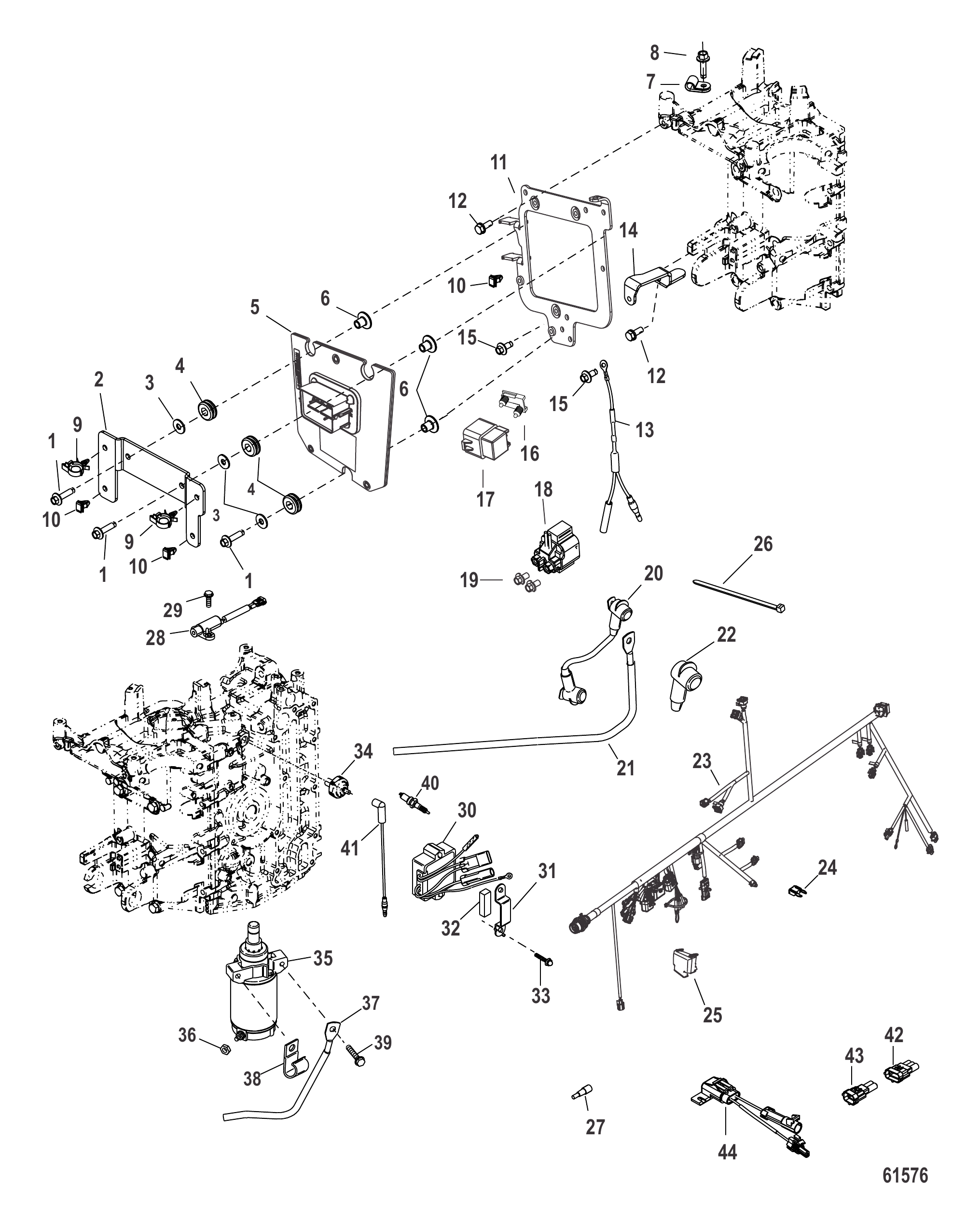

Рис. 12Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	82129125	ВИНТ (M6 x 25 мм)	3
2	893774002	Кронштейн	1
3	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
3	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
4	834985	Втулка уплотнительная	3
4	8M0190980	ВТУЛКА	3
5	8M0120420	Электронный блок управления двигателем - 40 л.с. 3 цил. EPA/EU	1
5	8M0222171	Электронный блок управления 40 л.с. 3 цил. REC	1
5	8M0120425	Электронный блок управления двигателем - 30 л.с. 3 цил. EU	1
5	8M0222170	Электронный блок управления 30 л.с. 3 цил. REC	1
6	856954	Втулка	3
7	24836	ЗАЖИМ ПРОВОДОВ ДАТЧИКА	1
8	82239312	ВИНТ (M5 x 12)	1
9	858954	ЗАЖИМ (.625)	2
10	879962	Зажим	3
11	8M0118185	Пластина	1
12	8248324	Винт (M6 x 16)	3
13	883834T01	Кабельный жгут с диодом	1
14	8M0107175	Раскос	1
15	82129114	ВИНТ (M6 x 14)	2
16	8M6001733	ЗАЖИМ - РЕЛЕ, ДВОЙНОЙ ГВОЗДЬ	1
17	882751A1	РЕЛЕ В СБОРЕ	1
17	8M0207773	Реле тримма в сборе	1
18	8M0098898	Реле	1
19	8M0085874	Винт Design-II	2
20	93388A16	Сборка троса (8.50 дюймов)	1
21	88439A9	Кабель аккумулятора положительный в сборе (5/16)	1
22	880786	Изоляционный колпачок - красный	1
23	8M0118191	Жгут проводов двигателя, 3 цил.	1
23	8M0120116	Жгут проводов в сборе	1
24	832969T20	Предохранитель Mini — жёлтый — 20 А	3
24	832969T25	Предохранитель мини - прозрачный - 25 А	1
24	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
24	832969T15	Предохранитель Mini — синий — 15 А	1
25	8M0045270	Крышка	1
26	816311T	СТЯЖКА (8.00 дюймов)	AR
27	13541	Разъём штыревой	1
28	8M0082988	Датчик положения коленчатого вала	1
29	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
30	893640T01	Регулятор напряжения	1
31	893771	Кронштейн соединителя	1
32	8308971	Поролоновая прокладка	1
33	8248329	Винт (M6 x 40)	2
34	8M0098207	Датчик давления масла	1
35	893887T	Сборка стартера в сборе	1
36	94330	Гайка (.250-20) латунная	1
37	88439A4	Кабель в сборе аккумулятор - отрицательный	1
38	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
38	8M0024808	J-образный зажим	1
39	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	3
40	883323001	Свеча зажигания	3
41	881863A1	Кабель в сборе	1
42	822447T01	Разъем в сборе - 3-контактный папа	1
43	824514T02	Разъем в сборе - 2-контактный папа	1
44	897940T01	Жгут проводов в сборе с предохранителем	1

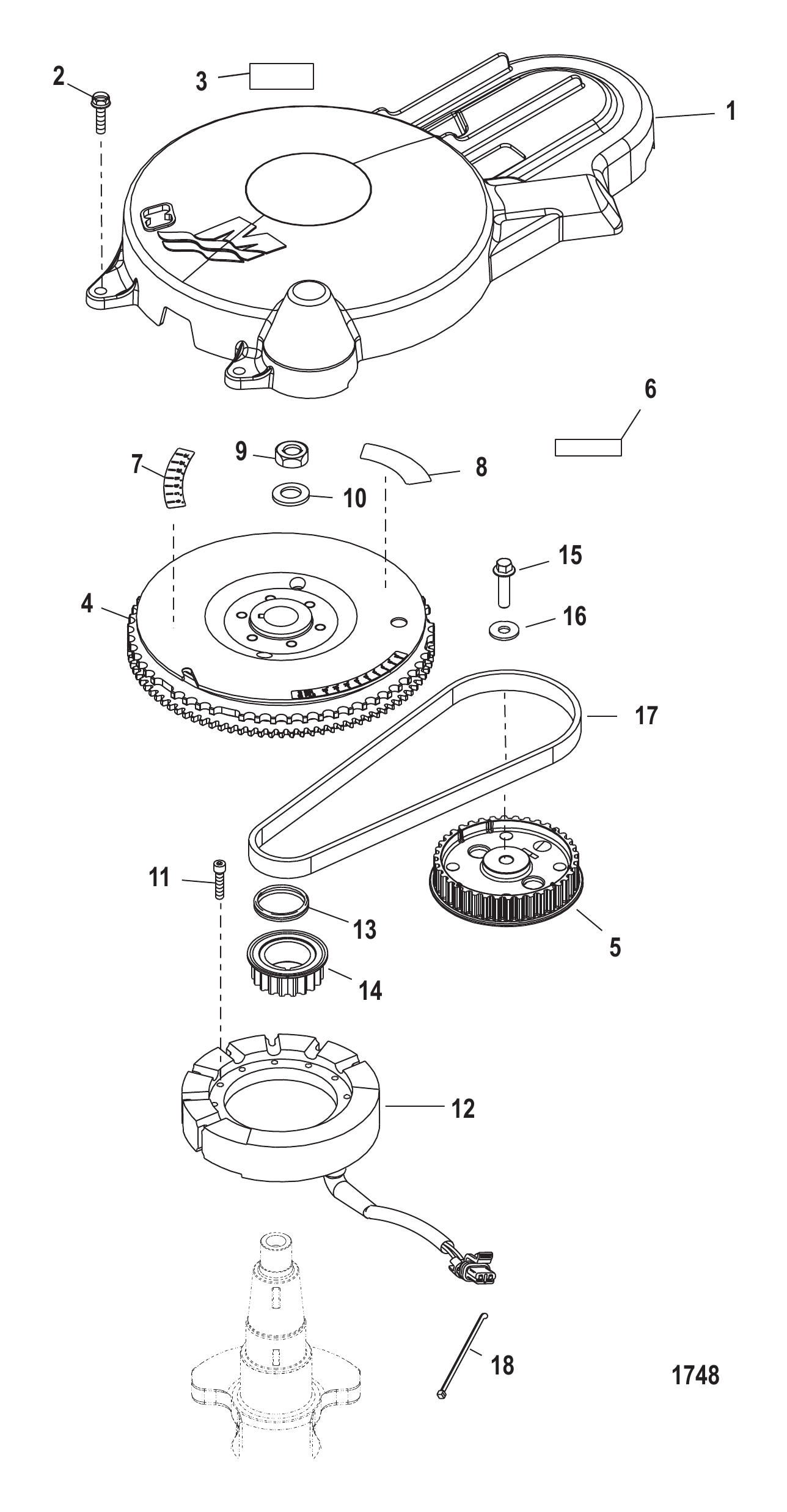

Рис. 13Маховик Flywheel

REF	Номер детали	Наименование	Кол-во
1	859284T2	Крышка маховика	1
2	8248326	Винт (M6 x 25 мм)	4
3	883927A07	Наклейка с информацией EPA	1
3	NSS	NOT SOLD SEPARATE DECAL, EPA (2009 & Up)	1
4	877836T05	Маховик	1
4	8M0053921	Маховик	1
4	8M0044990	Маховик	1
4	8M0243489	Маховик в сборе электрический	1
5	833104T6	Шестерня ведомая	1
6	NSS	NOT SOLD SEPARATE Decal-Warning Spinning Flywheel	1
7	NSS	NOT SOLD SEPARATE Decal-Timing Marks	1
8	NSS	NOT SOLD SEPARATE Decal-Warning-Neutral	1
9	81773M	Гайка маховика	1
9	893789	Гайка	1
10	84436M	Шайба	1
10	893762	Шайба (18 X 36 X 3)	1
11	4013930	ВИНТ (M5 x 30)	3
12	878143T05	Статор	1
13	834838	Упорное кольцо	1
14	833102T	ШЕСТЕРНЯ ПРИВОДА	1
15	82761140	ВИНТ (M10 x 40)	1
16	4002320	ШАЙБА	1
17	831294	Ремень зубчатый	1
17	8M0151040	Ремень ГРМ	1
18	816311T	СТЯЖКА (8.00 дюймов)	1
-	881865	Наклейка предупреждающая — запуск на передаче	1
-	893504T01	Головка цилиндра в сборе	1
-	8M0205506	Головка цилиндра в сборе	1
-	893714T05	Короткий блок в сборе	1

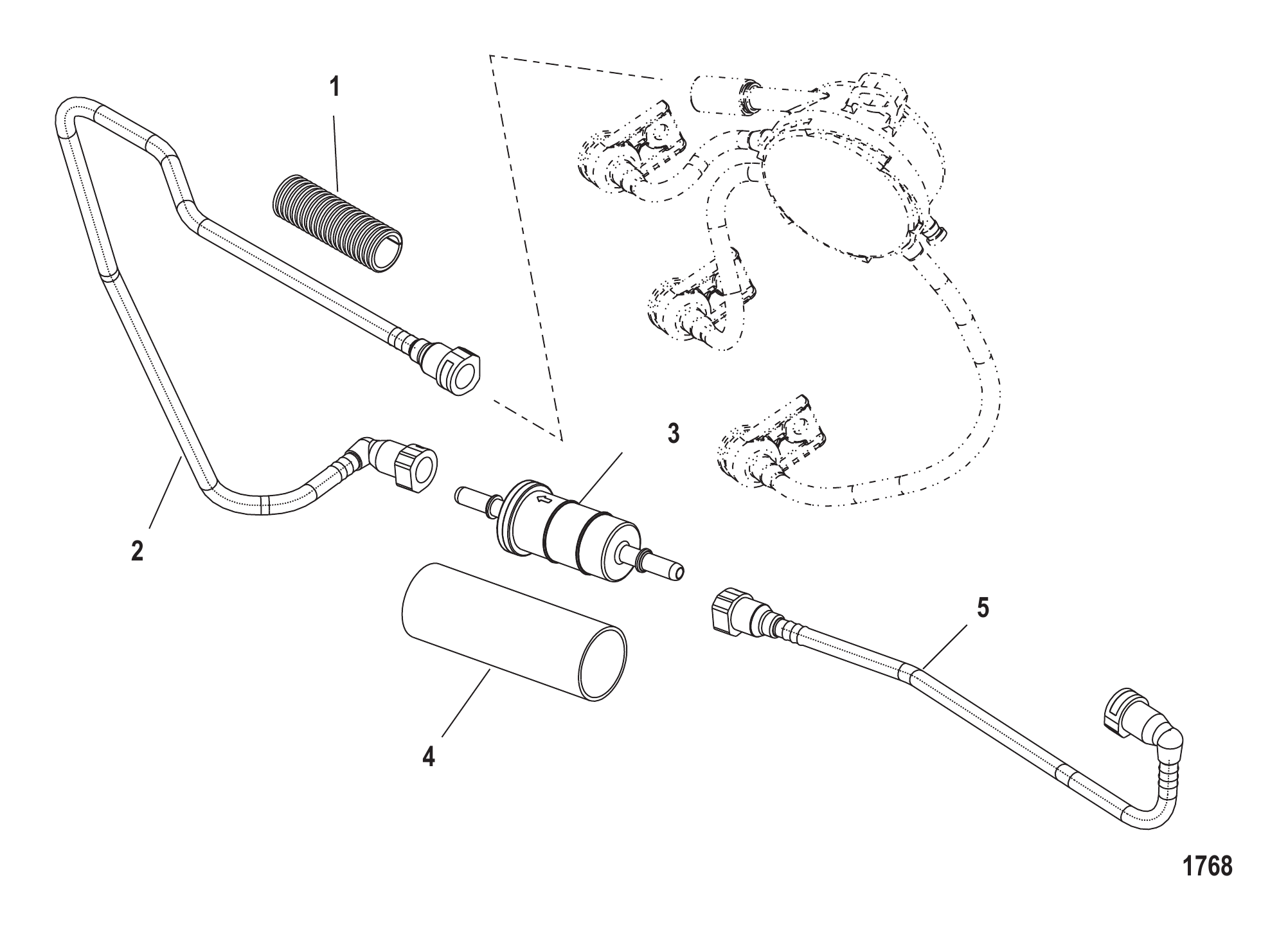

Рис. 14ТОПЛИВНЫЕ ШЛАНГИ Fuel Lines

REF	Номер детали	Наименование	Кол-во
1	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
2	8M0012303	Топливная линия	1
2	8M0086957	Топливная линия	1
2	8M0044794	Топливная линия	1
2	8M0086957	Топливная линия	1
3	879885T	Топливный фильтр	1
3	879885Q	Топливный фильтр линейный	1
4	8775381	Защитная втулка	1
5	877811T	Топливная линия	1
5	8M0111510	Топливная линия	1
5	8M0046458	Топливная магистраль	1
5	8M0111510	Топливная линия	1

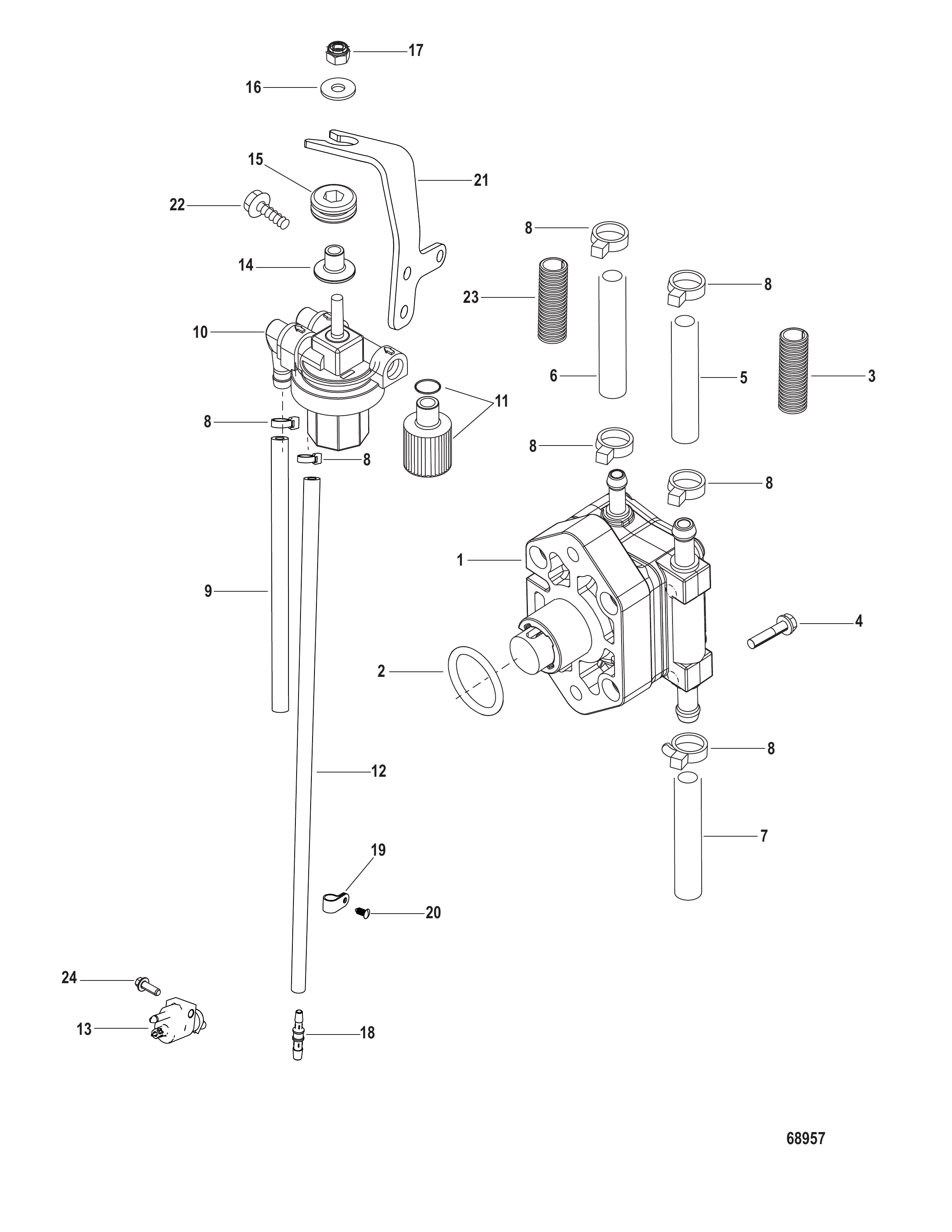

Рис. 15Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	899106T01	Насос в сборе топливный	1
1	8M0145465	Комплект топливного насоса	1
2	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
3	82684430	ВИНТ (M6 x 30)	2
4	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
4	8M0108349	Шланг (70 дюймов, бухта)	1
5	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
6	8M0108349	Шланг (70 дюймов, бухта)	1
7	816311T	СТЯЖКА (8.00 дюймов)	AR
-	8M0022323	Шланг в сборе	1
-	8M0044798	Шланг в сборе	1
-	8M0044798	Шланг в сборе	1
-	8M0022321	Шланг в сборе	1
-	8M0044791	Шланг в сборе	1
-	8M0044791	Шланг в сборе	1
8	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
8	8M0108355	Шланг (57 дюймов, бухта)	1
9	879884T	Фильтр в сборе топливный	1
10	8M0149607	Комплект топливного фильтра	1
10	8M0219171	Элемент топливного фильтра	1
11	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
11	8M0108355	Шланг (57 дюймов, бухта)	1
11	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
11	8M0108355	Шланг (57 дюймов, бухта)	1
12	8M0022105	Штуцер в сборе топливный	1
12	8M0148584	Топливный разъём	1
13	856954	Втулка	1
14	834985	Втулка уплотнительная	1
14	8M0190980	ВТУЛКА	1
15	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
15	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
16	401196	ГАЙКА (M6)	1
17	8M0022500	Штуцер переходной	1
18	8M0022218	Хомут	4
19	8M0022331	Винт храповой	4
20	893772	Кронштейн	1
21	40011126	Винт (M6 x 13) нержавеющая сталь	2
22	828547633	Трубка (внутренний диаметр .620 x 3.00 фута)	1
23	88552535	Винт (M6 x 35 мм) нержавеющая сталь	1

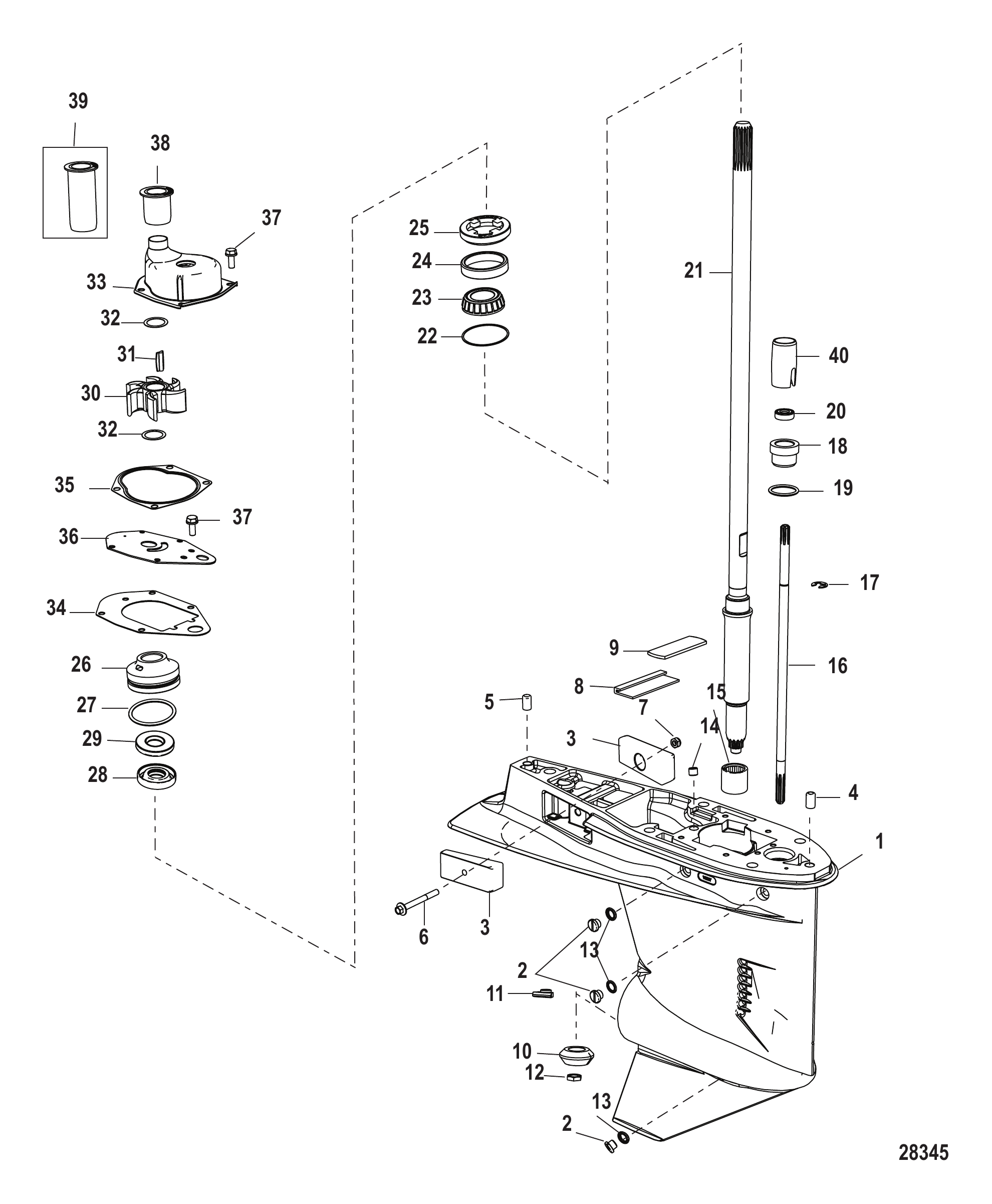

Рис. 16РЕДУКТОР ВАЛА ДВИГАТЕЛЯ - ПЕРЕДАЧА 2:1 Gear Housing Driveshaft - 2:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	893680T03	Корпус редуктора в сборе - короткий	1
-	8M0086323	Корпус редуктора в сборе - короткий	1
-	8M0086323	Корпус редуктора в сборе - короткий	1
-	893680T04	Корпус редуктора в сборе - длинный	1
-	8M0086324	Корпус редуктора в сборе - длинный	1
-	8M0086324	Корпус редуктора в сборе - длинный	1
1	893680T06	Корпус редуктора основной	1
2	79953Q04	Ремкомплект сливного винта	3
3	826134Q	Анод	2
4	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
4	8M0084244	Штифт установочный, .375 x .620	1
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
6	897657055	Винт (M6 x 55)	1
7	401386	ГАЙКА (M6) Нержавеющая сталь	1
8	818226A1	Комплект сальников и пластин	1
9	NSS	NOT SOLD SEPARATE Filler Plate	1
10	893604T	Шестерня ведущая	1
10	8M0187297	Шестерня ведущая	1
11	8M0012285	Кулачок переключения	1
11	842071A01	Комплект кулачок/толкатель	1
12	55910	Гайка (.437-20) шестерни привода к гребному валу	1
13	830749	Сальник	3
13	8M0204693	Уплотнение сливной пробки	3
14	878089	Пробка трубная (.0625-27)	1
15	812768	Подшипник роликовый	1
16	889246A96	Вал переключения в сборе	1
17	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
18	813696A2	Втулка в сборе	1
19	45258	Уплотнительное кольцо (.987 x .103)	1
20	8164641	Маслосъёмный сальник	1
20	8M0246145	САЛЬНИК	1
21	891549T	Вал приводной короткий	1
21	859102	ГРЕБНОЙ ВАЛ Длинный	1
22	812770A1	Набор регулировочных шайб	AR
22	8M0063262	Набор регулировочных шайб	AR
23	77420A1	Подшипник роликовый конический гребного вала в сборе	1
23	8M0166756	Подшипник в сборе	1
24	NSS	NOT SOLD SEPARATE Cup	1
25	8128201	Гайка	1
26	812966A7	Основание водяного насоса в сборе	1
26	8M0245488	Основание водяного насоса	1
27	30224	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.859 x .139)	1
27	8M0204651	Кольцо уплотнительное	1
28	814669	Маслосъёмный сальник	1
28	8M0245489	Сальник масляный	1
29	814670	Маслосъёмный сальник	1
30	19453T	Крыльчатка	1
31	19699	Шпонка	1
31	8M0032831	Шпонка крыльчатки	1
32	8M0005777	Шайба	2
32	8M0204720	Шайба	2
-	14334A3	Насос водяной в сборе	1

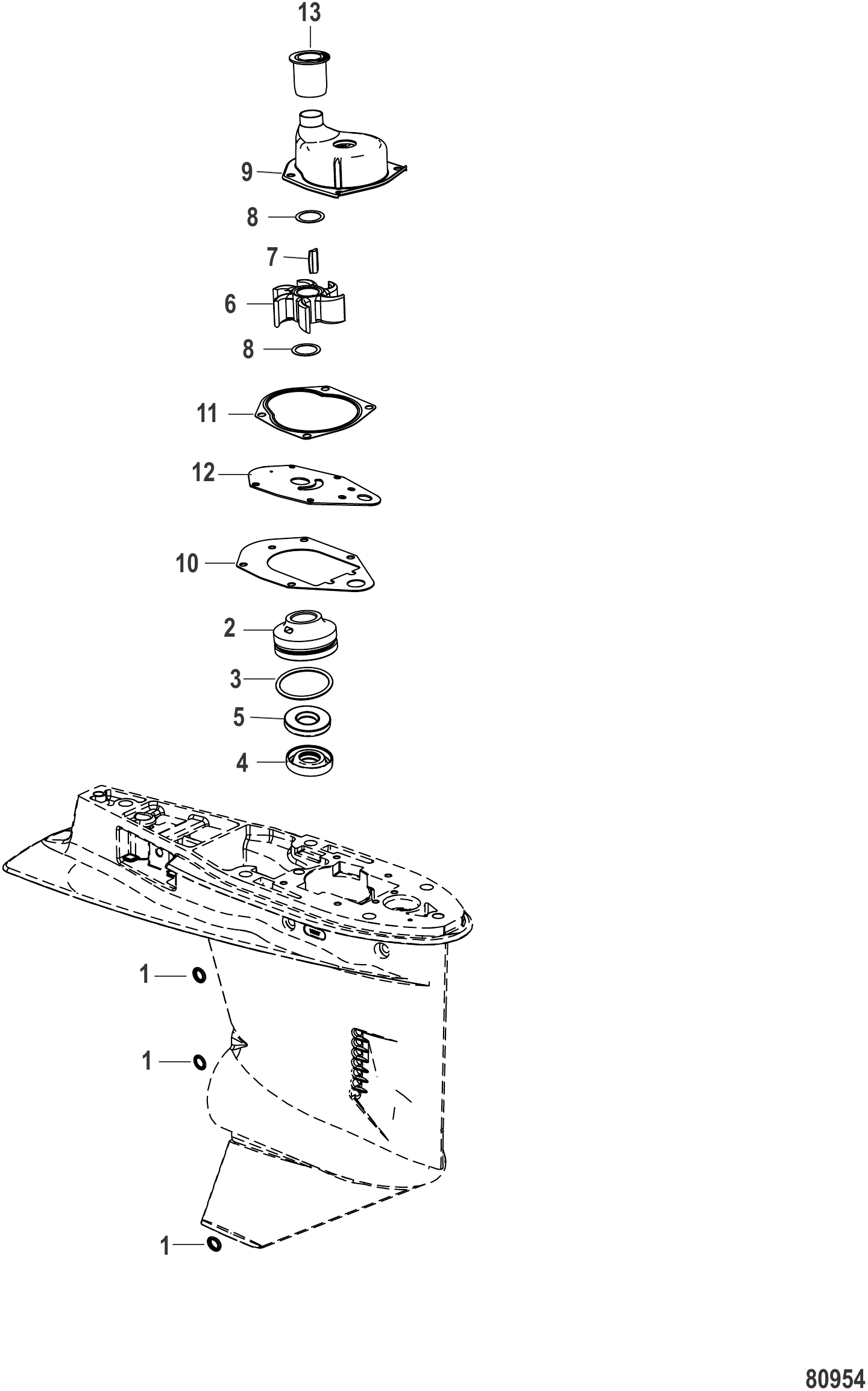

-	812966A12	Ремкомплект водяного насоса	1
33	8M0242489	Водяной насос	1
34	19701	Прокладка нижняя	1
34	8M0224241	Прокладка	1
35	822189	Прокладка верхней части водяного насоса	1
36	19700A2	Пластина передняя	1
37	8248324	Винт (M6 x 16)	6
38	8M0000332	Муфта короткая	1
38	8M0151046	Муфта водяной трубки, короткая	1
39	893857	Соединительная муфта длинная	1
39	8M0151045	Муфта	1
40	891637	Втулка	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1
-	812966A12	Ремкомплект водяного насоса	1

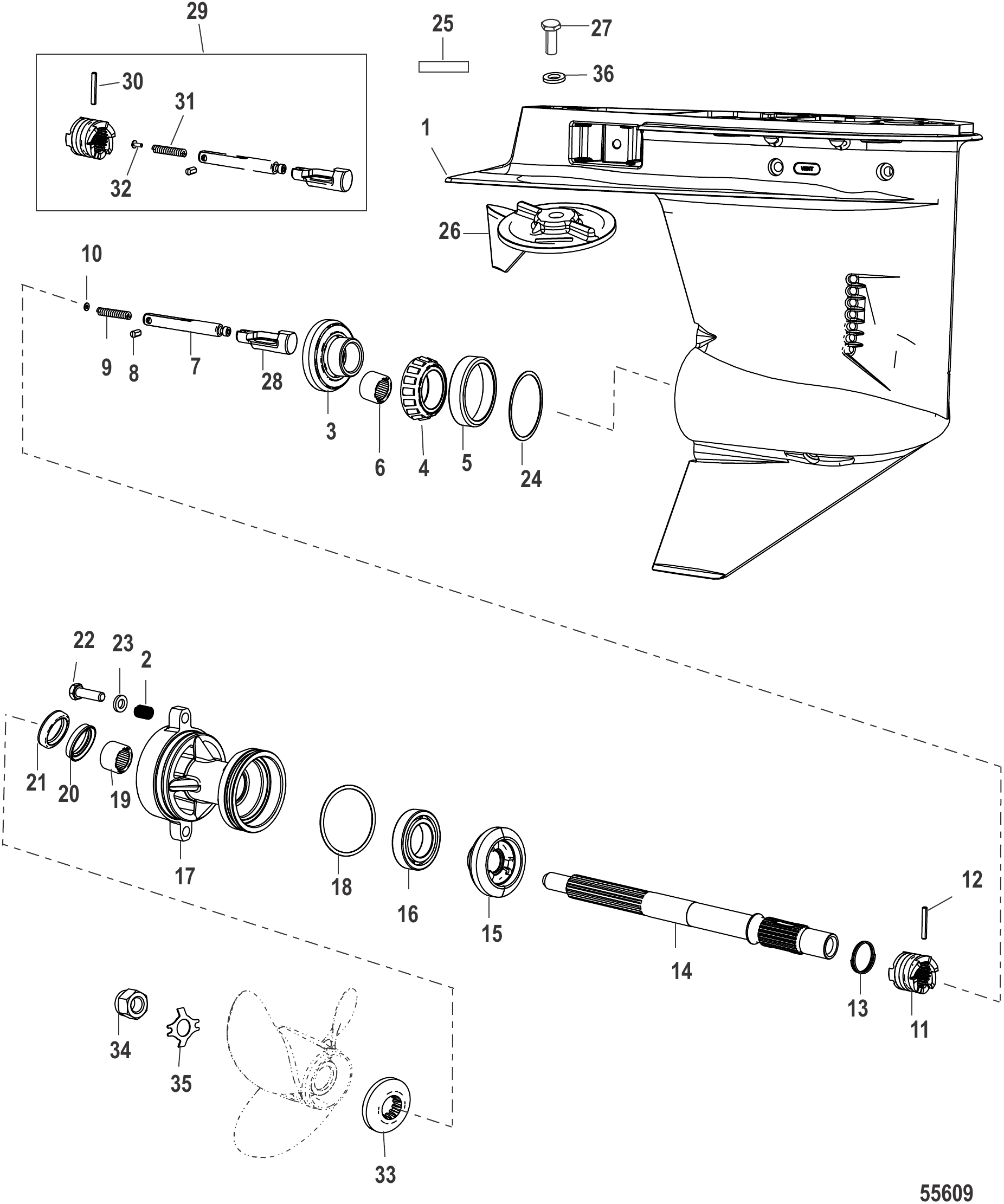

Рис. 17РЕДУКТОР ГРЕБНОГО ВАЛА - ПЕРЕДАЧА 2:1 Gear Housing Propeller Shaft - 2:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	893680T03	Корпус редуктора в сборе - короткий	1
-	8M0086323	Корпус редуктора в сборе - короткий	1
-	8M0086323	Корпус редуктора в сборе - короткий	1
-	893680T04	Корпус редуктора в сборе - длинный	1
-	8M0086324	Корпус редуктора в сборе - длинный	1
-	8M0086324	Корпус редуктора в сборе - длинный	1
1	893680T06	Корпус редуктора основной	1
2	8227731	ВСТАВКА Резьбовая	2
3	821315T02	Шестерня в сборе переднего хода	1
4	889246A95	Роликовый подшипник в сборе	1
5	NSS	NOT SOLD SEPARATE Cup	1
6	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
7	8M0005743	Тяга привода	1
8	8M0025222	Штифт пружинный	1
8	8M0084682	Штифт пружинный	1
9	79910	Пружина	1
10	78910	Шайба	1
11	821314T01	Муфта	1
12	8M0009287	Штифт крестовой	1
12	8M0091340	Комплект пружины/штифта	1
13	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
14	826193T03	Вал гребной	1
15	821312T02	Шестерня заднего хода	1
16	20839T	Подшипник шариковый	1
17	19291A3	Обойма подшипника в сборе	1
17	8M0168900	Обойма подшипника	1
18	815460	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
19	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
20	69188	САЛЬНИК Масляного корпуса подшипника	1
20	8M0205511	Сальник масляный	1
21	69189	САЛЬНИК Масляного корпуса подшипника	1
21	8M0203757	Сальник масляный	1
22	85594030	ВИНТ (M8 x 30)	2
23	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
24	889246A98	Комплект регулировочных шайб	AR
24	8M0063264	Комплект регулировочных шайб	AR
25	NSS	NOT SOLD SEPARATE Decal-Gear Ratio	1
26	822157T03	Пластина триммера алюминиевая	1
26	8M0203918	Пластина триммера	1
26	17264T2	Антикавитационная плита цинковая	1
27	1996230	ВИНТ (M10 x 30)	1
27	858771	Винт (M10 x 30)	1
28	8M0008716	Толкатель кулачка	1
28	842071A01	Комплект кулачок/толкатель	1
29	8M0091340	Комплект пружины/штифта	1
30	NSS	NOT SOLD SEPARATE PIN	1
31	NSS	NOT SOLD SEPARATE SPRING	1
32	NSS	NOT SOLD SEPARATE GUIDE, Spring	1
33	73345A1	Упорная шайба, передняя	1
34	69578Q1	Комплект гайки гребного винта	1
35	76281	Шайба стопорная гайки гребного винта	1
35	8M0214942	Шайба стопорная	1
36	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
36	8M0214963	Шайба	4
37	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4
38	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	1
38	8M0214963	Шайба	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1

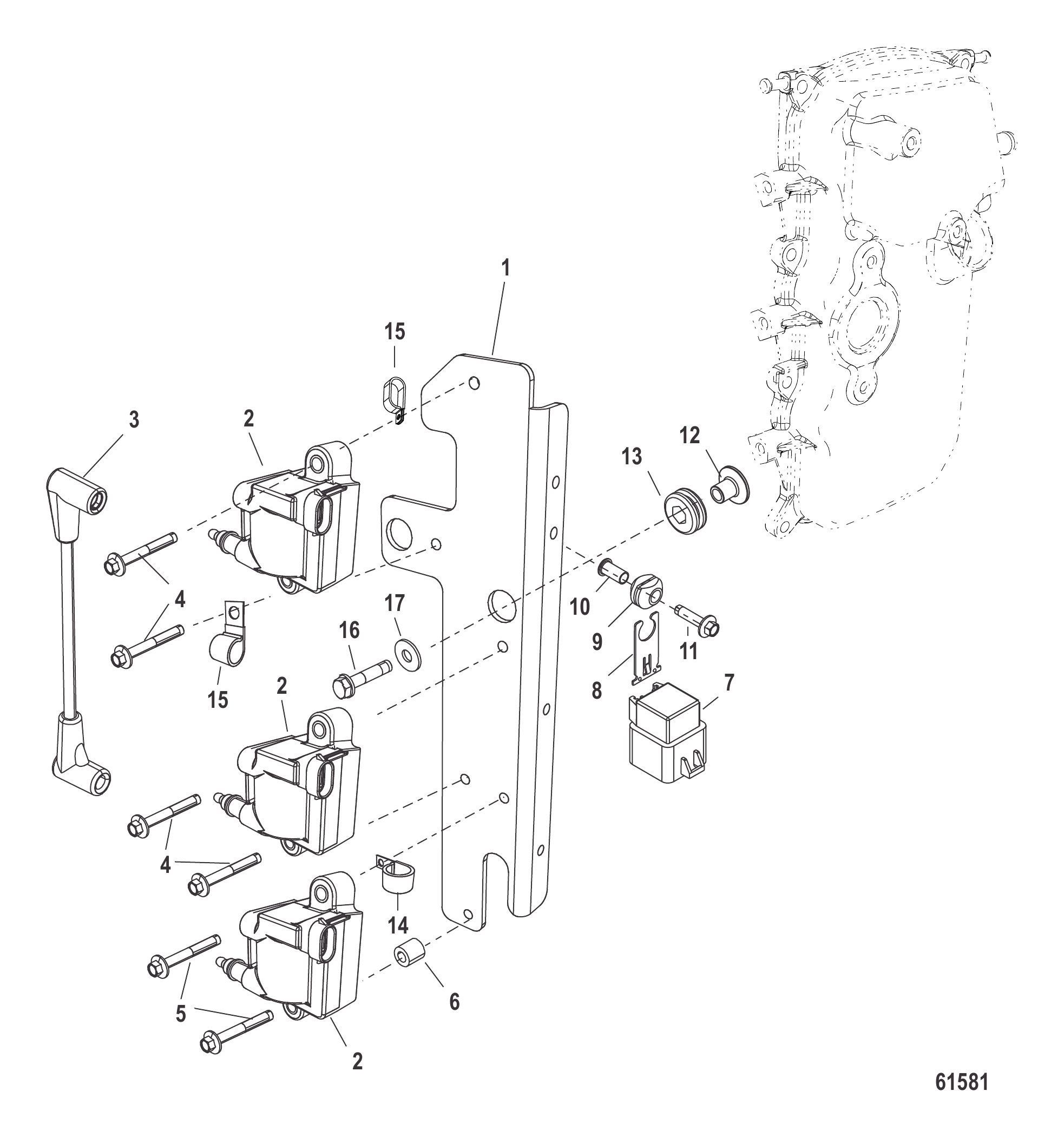

Рис. 18Катушка зажигания Ignition Coil

REF	Номер детали	Наименование	Кол-во
1	8M0044992	Пластина катушки	1
2	8M0045124	Катушка зажигания	3
3	881908T	КОМПЛЕКТ КАБЕЛЕЙ	1
4	82129130	ВИНТ (M6 x 30)	4
5	82129140	ВИНТ (M6 x 40)	2
6	892863001	Проставка	1
6	8M0206979	Проставка @2	1
7	882751A1	РЕЛЕ В СБОРЕ	1
7	8M0207773	Реле тримма в сборе	1
8	828102	Кронштейн	1
8	8M0207771	Кронштейн крепления	1
9	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
9	8M0207785	Втулка	1
10	818968	ВТУЛКА	1
10	8M0214955	Втулка	1
11	82129125	ВИНТ (M6 x 25 мм)	1
12	856954	Втулка	3
13	834985	Втулка уплотнительная	3
13	8M0190980	ВТУЛКА	3
14	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
14	8M0024808	J-образный зажим	1
15	8M0108769	Зажим P	2
16	82684425	ВИНТ (M6 x 25)	3
17	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
17	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3

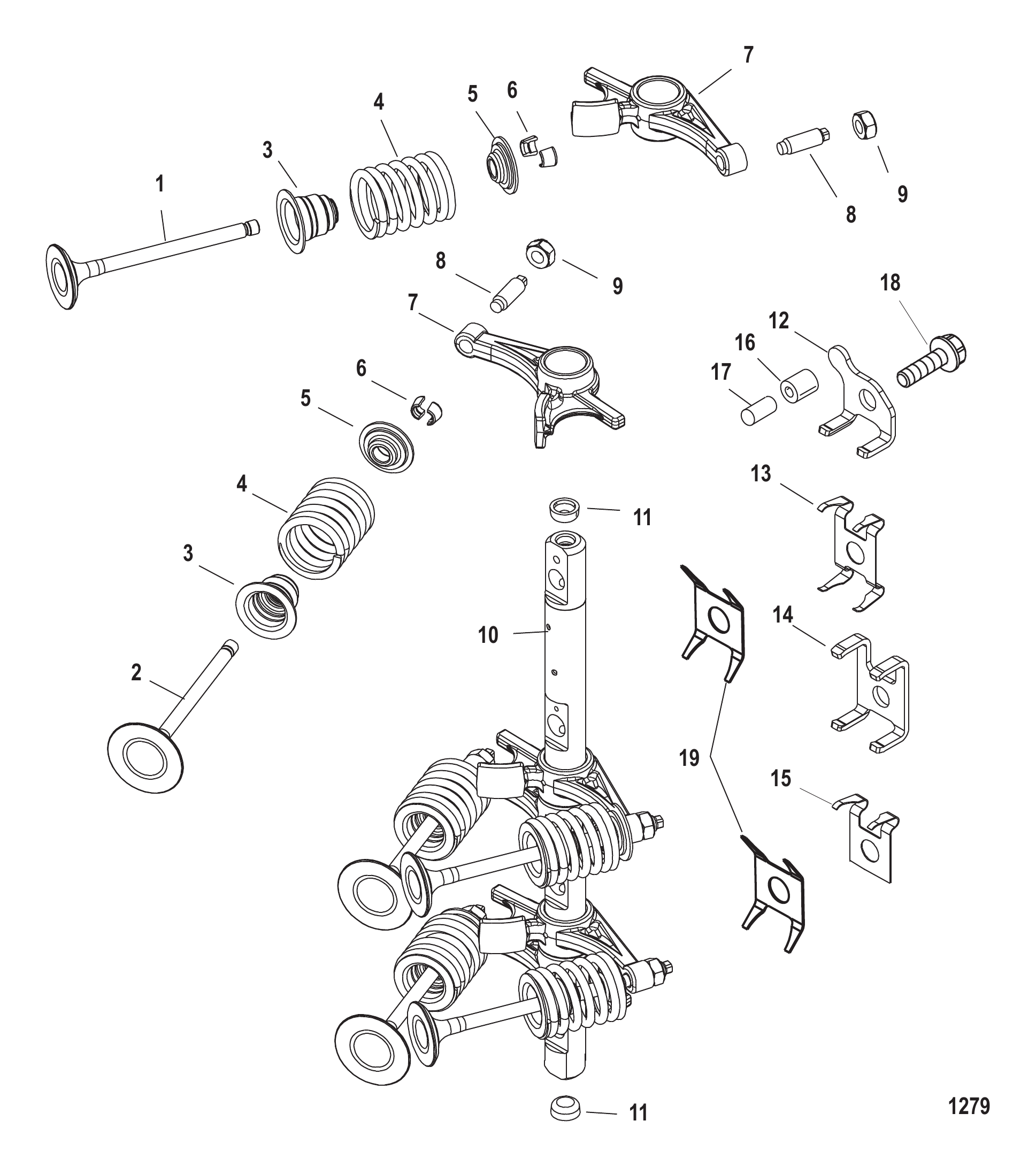

Рис. 19ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ Intake/Exhaust Valves

REF	Номер детали	Наименование	Кол-во
1	832991T3	Клапан выпускной	3
1	8M0065029	Клапан выпускной	3
2	832990T3	Клапан впускной	3
3	858271	Сальник клапана штока	6
4	893552	Пружина	6
5	893553	Фиксатор	6
6	893554	Шпонка	12
7	825045A2	Коромысло	6
7	898821A01	Коромысло в сборе	6
8	825046	ВИНТ	6
8	825045A2	Коромысло	6
9	826150	Гайка	6
10	834780T1	Ось коромысел	1
11	NSS	NOT SOLD SEPARATE Plug
12	893560	Кронштейн	1
13	893562	Пружина	1
14	893561	Кронштейн	1
15	854713	Пружина	1
16	893645	Прокладка	1
17	893584	Штифт упорный распределительного вала	1
17	859575	ШТИФТ	1
18	875218	Винт (M8 x 23)	4
19	893563	Пружина	2
-	893504T01	Головка цилиндра в сборе	1
-	8M0205506	Головка цилиндра в сборе	1
-	859352A02	Комплект прокладок	1

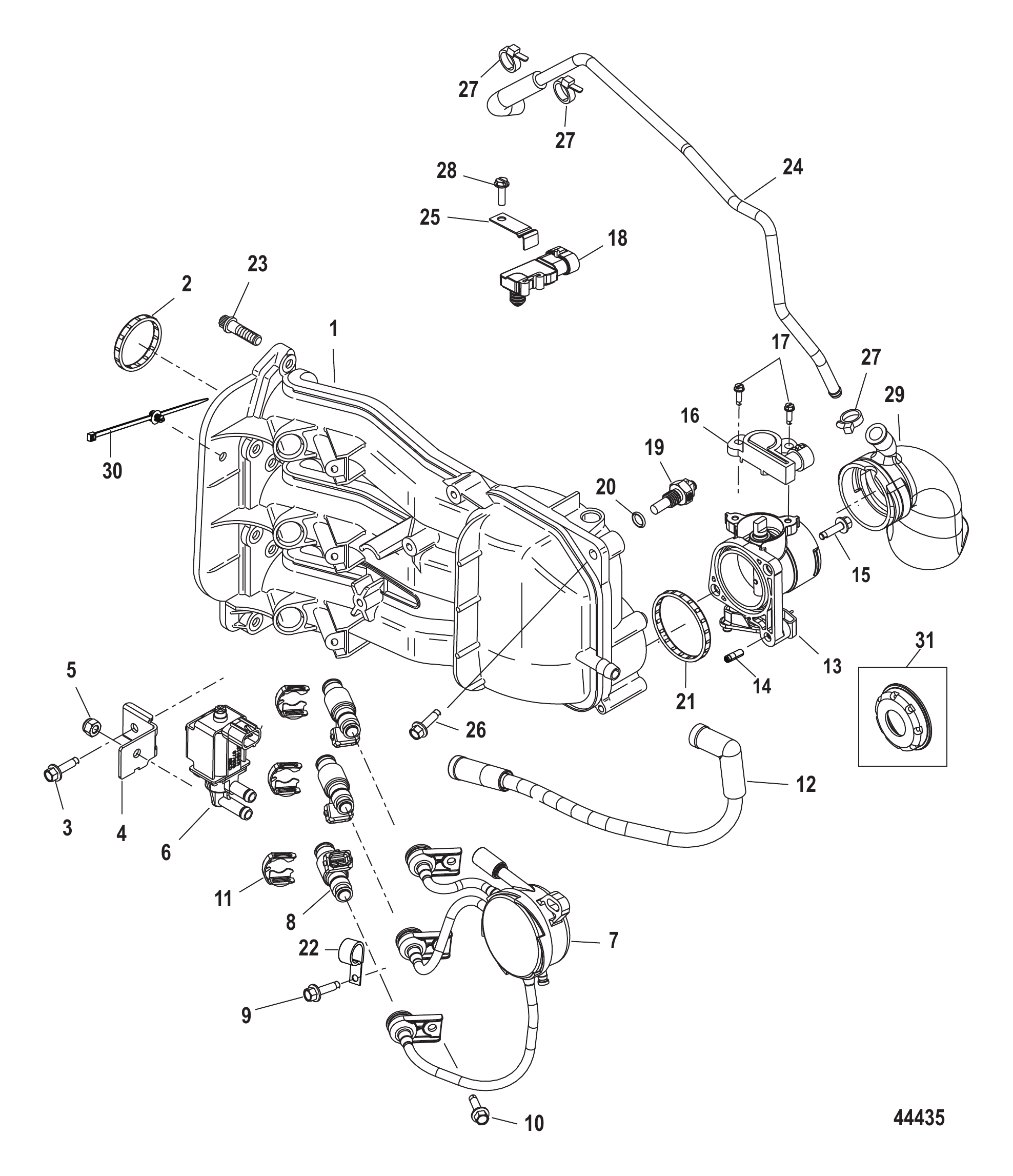

Рис. 20Впускной коллектор Intake Manifold

REF	Номер детали	Наименование	Кол-во
-	878139A07	Коллектор в сборе впускной	1
1	8M0029463	Коллектор впускной	1
2	879866	Комплект прокладок впускного коллектора	1
3	881059	Винт	1
4	877834	Кронштейн	1
5	401366	ГАЙКА (M6) Нержавеющая сталь	1
6	877805T	Электромагнитный клапан	1
7	879886T	Система TFI	1
8	892123002	Форсунка	3
-	883597	Ремкомплект уплотнительных колец форсунки	1
-	883598	Ремкомплект уплотнительных колец форсунки	1
9	881059	Винт	2
10	881059	Винт	3
11	883460	Зажим	3
12	877831A1	Шланг	1
13	877831A03	Корпус дроссельной заслонки в сборе	1
14	8M0000578	Винт регулировочный	1
15	881059	Винт	2
16	881070T	Датчик положения	1
16	8M0125617	Датчик положения	1
17	881060	Винт	2
18	854445	Датчик MAP	1
18	8M0237529	ДАТЧИК MAP	1
19	889575	ДАТЧИК В СБОРЕ	1
19	8M0214984	Датчик температуры	1
20	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
21	879867	Прокладка	1
22	8M0024808	J-образный зажим	1
23	8248326	Винт (M6 x 25 мм)	6
24	8M0012378	Шланг в сборе вентиляционный	1
25	8M0007495	Фиксатор	1
26	82684430	ВИНТ (M6 x 30)	1
27	816311T	СТЯЖКА (8.00 дюймов)	3
28	8214281	Винт (#10-16 x .625)	1
29	893521	Гаситель	1
30	899145	Хомут крепёжный	1
31	8M0047979	Ограничитель	1
-	859352A02	Комплект прокладок	1

Рис. 21КОМПЛЕКТ КЛЮЧА, ЗАСЛОНКИ И СИГНАЛА 15000A14 Key, Choke and Horn Kit 15000A14

REF	Номер детали	Наименование	Кол-во
-	15000A14	Комплект замка зажигания с дистанционным управлением	1
1	NSS	NOT SOLD SEPARATE Housing	1
2	NSS	NOT SOLD SEPARATE Key Switch Kit	1
NS	830865	Разъём (только для сервисного обслуживания)	10
NS	8M0204694	Разъём	10
3	89491_	Замок зажигания (серии 1A–2F)	1
4	879755	Гайка специальная - черный нейлон	1
5	16564A1	Звуковой сигнал в сборе, предупреждающий	1
6	47994	ВИНТ (#10 x 1.50)	4
7	62568	Винт (#10-16 x .375)	4
8	816311T	СТЯЖКА (8.00 дюймов)	5
9	13541	Разъём штыревой	1
10	15097	ЛИСТ НЕОПРЕН	1
11	90468A1	Крышка в сборе с ключом	2

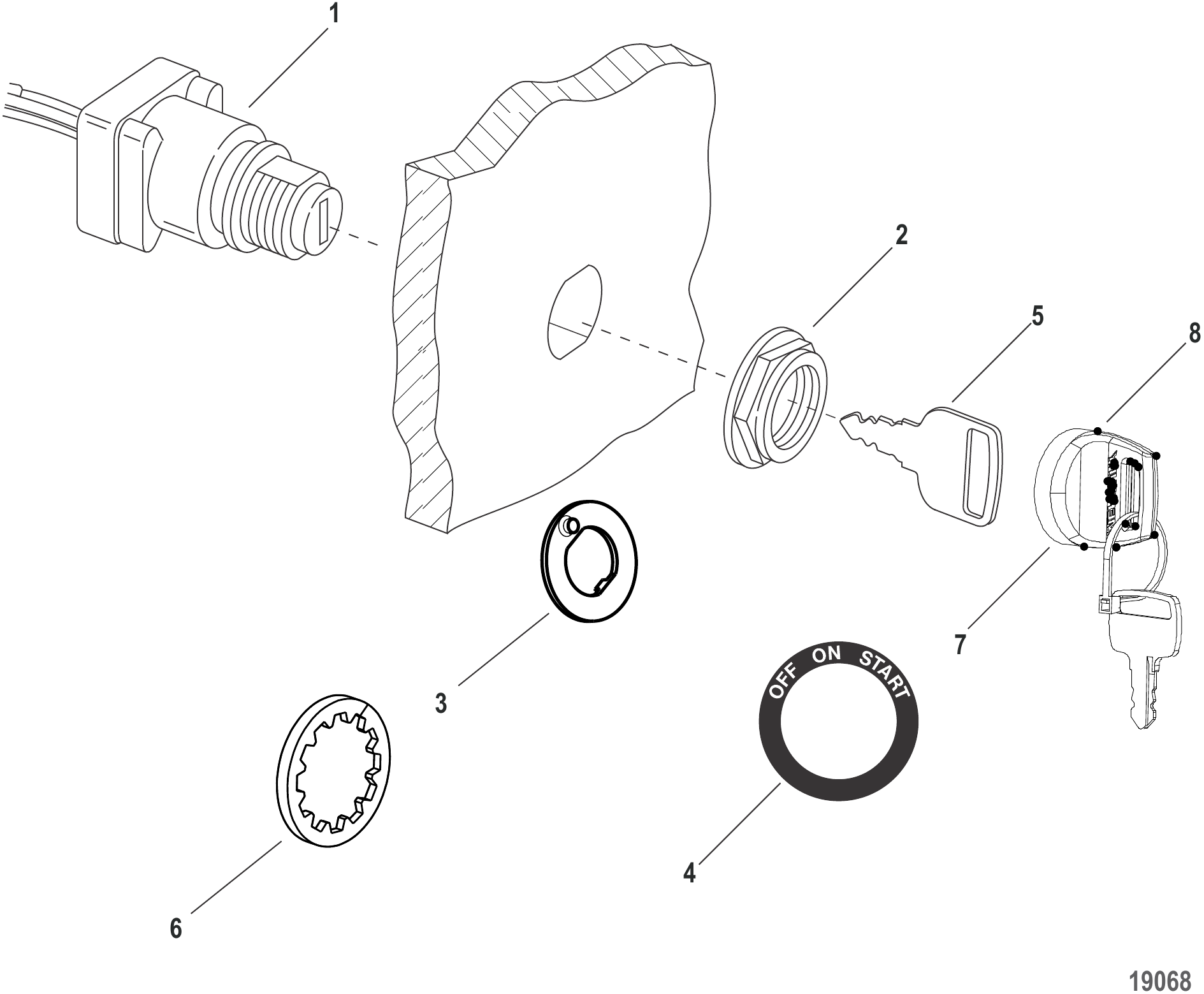

Рис. 22Ключ зажигания / схема ключа - 3 позиции (897716K01) для одного применения Key Switch / Key Chart - 3 Position (897716K01) Single Application

REF	Номер детали	Наименование	Кол-во
1	897716K01	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ Зажигание (3 положения) С ключами	1
2	897716001	Гайка пластиковая замка зажигания	1
-	899203A01	КОМПЛЕКТ НАКЛЕЕК/ШАЙБ	1
-	899203A01	КОМПЛЕКТ НАКЛЕЕК/ШАЙБ	2
3	8M0233647	ШАЙБА противовращения	1
4	899203	Наклейка Вкл/Выкл/Пуск	1
5	897716451	Комплект ключей зажигания (451) с логотипом Mercury	AR
5	897716457	Комплект ключей зажигания (457) с логотипом Mercury	AR
5	897716460	Комплект ключей зажигания (460) с логотипом Mercury	AR
5	897716461	Комплект ключей зажигания (461) с логотипом Mercury	AR
5	897716462	Комплект ключей зажигания (462) с логотипом Mercury	AR
5	897716463	Комплект ключей зажигания (463) с логотипом Mercury	AR
5	897716821	Комплект ключей зажигания (821) с логотипом Mercury	AR
5	897716827	Комплект ключей зажигания (827) с логотипом Mercury	AR
5	897716830	Комплект ключей зажигания (830) с логотипом Mercury	AR
5	897716831	Комплект ключей зажигания (831) с логотипом Mercury	AR
5	897716832	Комплект ключей зажигания (832) с логотипом Mercury	AR
5	897716833	Комплект ключей зажигания (833) с логотипом Mercury	AR
5	897716841	Комплект ключей зажигания (841) с логотипом Mercury	AR
5	897716847	Комплект ключей зажигания (847) с логотипом Mercury	AR
5	897716850	Комплект ключей зажигания (850) с логотипом Mercury	AR
5	897716851	Комплект ключей зажигания (851) с логотипом Mercury	AR
5	897716852	Комплект ключей зажигания (852) с логотипом Mercury	AR
5	897716853	Комплект ключей зажигания (853) с логотипом Mercury	AR
6	76629	ШАЙБА СТОПОРНАЯ С ВНУТРЕННИМИ ЗУБЬЯМИ (.750)	1
6	8M0207779	СТОПОРНАЯ ШАЙБА	1
7	8M0189945	УЗЕЛ КРЫШКИ С КЛЮЧАМИ	1
8	8M0161143	КЛЮЧ крышки	1
-	879305A01	КОМПЛЕКТ КОРПУСА Корпус замка зажигания на 3 положения	1

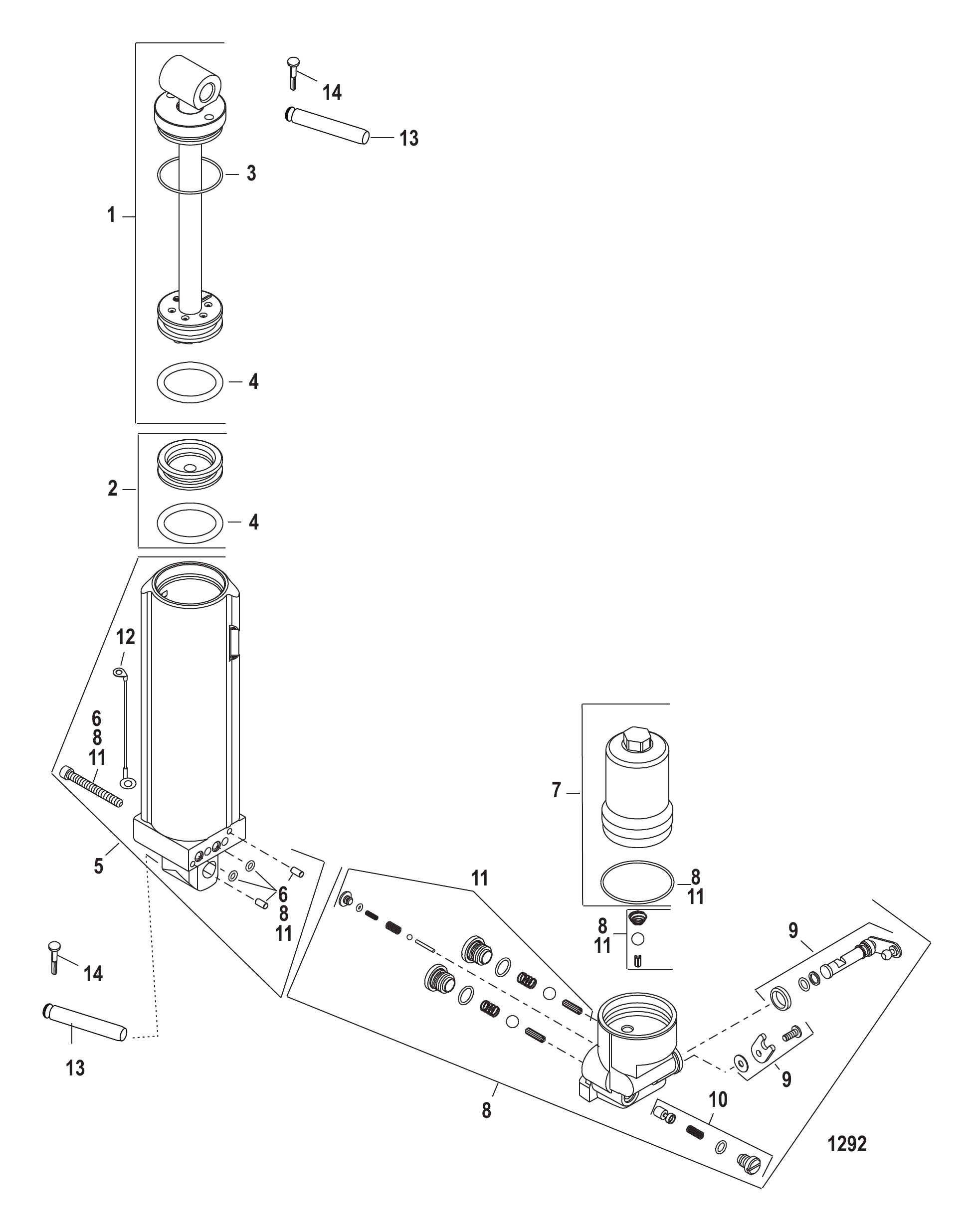

Рис. 23Ручной наклон Manual Tilt

REF	Номер детали	Наименование	Кол-во
-	893519T01	Узел ручного триммера	1
-	8M0118570	Узел ручного тримма	1
1	893941A01	Комплект штока амортизатора	1
1	8M0118572	Комплект штока амортизатора	1
2	893903A01	Комплект поршня	1
3	893917A01	Ремкомплект уплотнительных колец	1
4	NSS	NOT SOLD SEPARATE O Ring	1
5	893918A01	Комплект цилиндра	1
6	893919A01	Комплект винта/уплотнения	1
7	893920A01	Комплект аккумулятора	1
8	893921A01	Комплект корпуса клапана	1
8	8M0118574	Узел корпуса клапана	1
9	893923A01	Комплект кулачка	1
10	893924A01	Комплект клапана	1
11	893925A01	Ремонтный комплект	1
12	88238A13	Жгут проводов заземления в сборе	1
12	8M0207768	Жгут проводов в сборе	1
-	893922A01	Комплект уплотнительных колец	1
13	19607	Штифт	2
14	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2

Рис. 24КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА Powerhead Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	859352A02	Комплект прокладок	1
0	879866	Комплект прокладок впускного коллектора	1
0	858271	Сальник клапана штока	6
0	883213	Прокладка	1
0	892319001	Прокладка	1
0	8M0213112	Прокладка блока цилиндров	1
0	834775005	Прокладка	1
0	8M4500244	Прокладка крышки выпускного коллектора	1
0	824853	ПРОКЛАДКА КРЫШКИ ТЕРМОСТАТА	1
0	8M0177107	Прокладка крышки термостата	1
0	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
0	854341	Уплотнительное кольцо	1
0	8M0162934	Сальник	1
0	834777	Прокладка	1
0	8M0118180	Прокладка головки блока	1
0	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
0	8M0204673	Кольцо уплотнительное .921 x .139	1
0	857096	Уплотнительное кольцо масляного насоса	1
0	857094	Уплотнительное кольцо масляного насоса	1
0	857093	Уплотнительное кольцо масляного насоса	1
0	825027	САЛЬНИК	1
0	8M0151047	Сальник масляный	1
0	832013	Сальник	1
0	8M0151048	Сальник масляный	1
0	892320001	Прокладка	1
0	8M0213113	Прокладка переходной пластины	1
0	845746	Уплотнительное кольцо	1

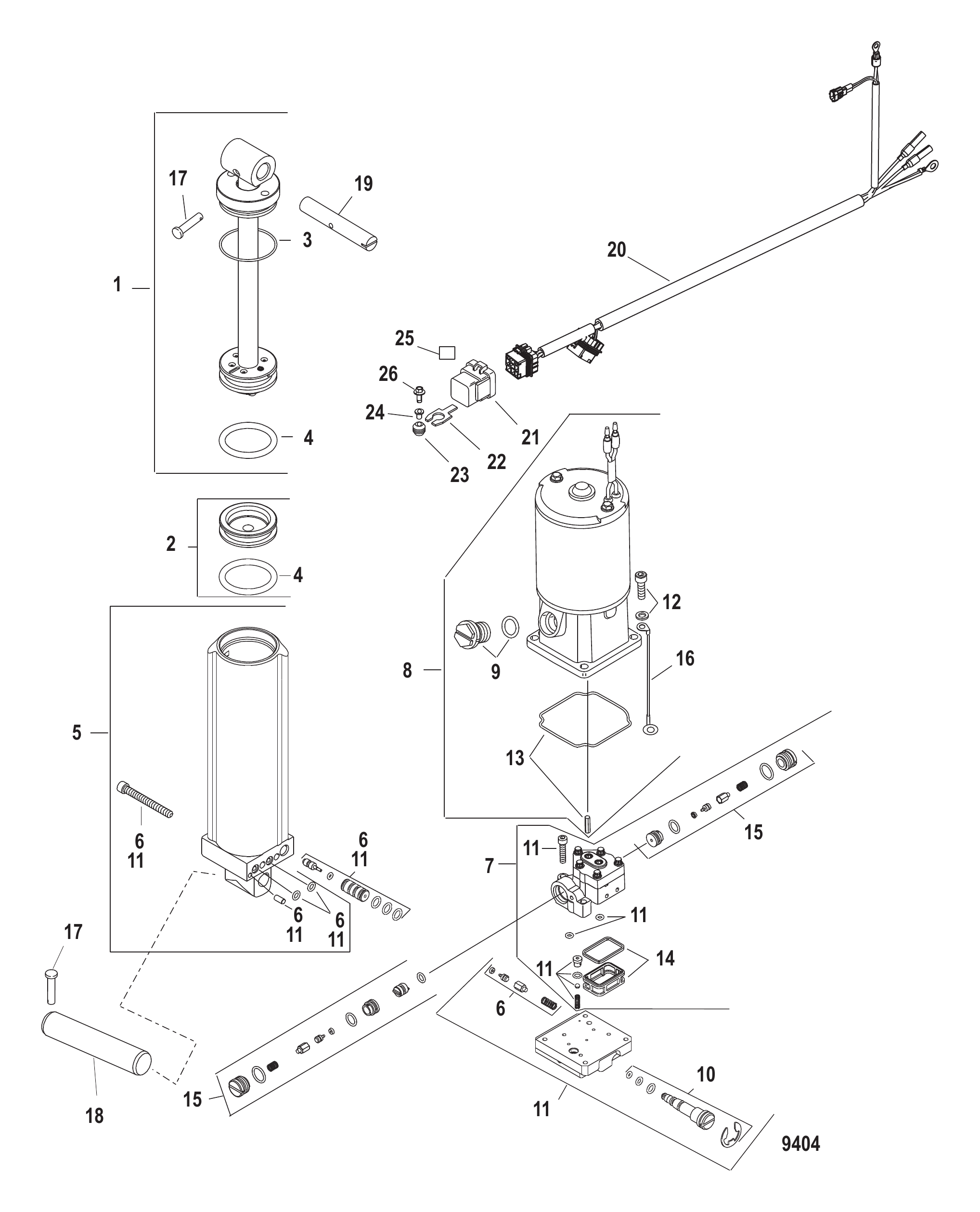

Рис. 25Гидроподъем Power Trim

REF	Номер детали	Наименование	Кол-во
-	893518T01	Узел силового триммера	1
-	8M0055006	Комплект гидроподъёма	1
1	893943A01	Комплект штока амортизатора	1
2	810776A1	Поршень в сборе с памятью	1
2	8M0171822	Ремкомплект поршня памяти	1
3	893902A01	Комплект уплотнительных колец	1
3	8M0171819	Ремкомплект уплотнительных колец	1
4	NSS	NOT SOLD SEPARATE O Ring	2
5	893904T01	Узел цилиндра	1
5	8M0055016	Комплект цилиндра триммера в сборе	1
6	893905A02	Ремкомплект клапана	1
6	8M0058589	Комплект клапанов	1
7	893906A02	Насос в сборе	1
7	8M0055019	Комплект насоса гидроподъема	1
8	893907A02	Ремкомплект электромотора	1
9	8134351	Пробка	1
10	893929A01	Комплект предохранительного клапана	1
11	893909A02	Ремкомплект коллектора	1
11	8M0055018	Комплект коллектора	1
12	809876A1	Ремкомплект крепежа электромотора	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	893912A02	Ремкомплект фильтра	1
15	893913A02	Ремкомплект тарельчатого клапана	1
16	88238A18	Трос в сборе	1
-	893914A02	Ремкомплект уплотнительных колец	1
-	8M0089947	Комплект уплотнительных колец силового наклона	1
17	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
18	19607	Штифт	1
19	822869001	ПАЛЕЦ АНКЕРНЫЙ	1
20	826802T35	Жгут проводов в сборе триммера	1
21	882751A1	РЕЛЕ В СБОРЕ	2
21	8M0207773	Реле тримма в сборе	2
22	828102	Кронштейн	2
22	8M0207771	Кронштейн крепления	2
23	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
23	8M0207785	Втулка	2
24	818968	ВТУЛКА	2
24	8M0214955	Втулка	2
25	NSS	NOT SOLD SEPARATE Decal-Trim Relay	2
26	82129125	ВИНТ (M6 x 25 мм)	2

Рис. 26Комплект гидроподъема 8M0055003 Power Trim Kit 8M0055003

REF	Номер детали	Наименование	Кол-во
_	8M0055003	Комплект гидроподъема	1
1	8M0055006	Комплект гидроподъёма	1
2	22740	ЗАЖИМ	2
3	8M0084613	Пружинная шайба	1
4	878608	Винт (#10-16 x .500)	1
5	822869001	ПАЛЕЦ АНКЕРНЫЙ	1
6	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
7	882831	Кронштейн реле наклона	1
8	826802T34	Жгут проводов/реле в сборе	1
9	882751A1	РЕЛЕ В СБОРЕ	2
9	8M0207773	Реле тримма в сборе	2
10	828102	Кронштейн	2
10	8M0207771	Кронштейн крепления	2
11	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
11	8M0207785	Втулка	2
12	818968	ВТУЛКА	2
12	8M0214955	Втулка	2
13	19565002	ВТУЛКА	1
14	8248324	Винт (M6 x 16)	2
15	82129125	ВИНТ (M6 x 25 мм)	2
16	8M0042300	Переключатель тримма	1
16	8M0235191	Выключатель тримма	1
17	8M0032848	Держатель переключателя	1

Рис. 27Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	883943008	Каталог запчастей 30/40 EFI 4-тактный (3 цилиндра)	1
-	10212080	Руководство по эксплуатации 40 л.с., четырёхтактный, английский	1
-	10212082	Руководство по эксплуатации	1
-	10212090	Руководство по эксплуатации 40, 3-цилиндровый, 4-тактный	1
-	883064R02	РУКОВОДСТВО ПО РЕМОНТУ	1
-	883064R03	РУКОВОДСТВО ПО РЕМОНТУ 40 EFI FourStroke (3 цилиндра)	1
-	8M0105569	РУКОВОДСТВО ПО РЕМОНТУ	1
-	884387	Наклейка Bodensee	1
-	827887	НАКЛЕЙКА НЕЭТИЛИРОВАННОЕ ТОПЛИВО - БОДЕНСКОЕ ОЗЕРО	1
-	883927A07	Наклейка с информацией EPA	1
-	883927A08	НАКЛЕЙКА Информация на этикетке EPA	1
-	NSS	NOT SOLD SEPARATE DECAL, EPA (2009 & Up)	1

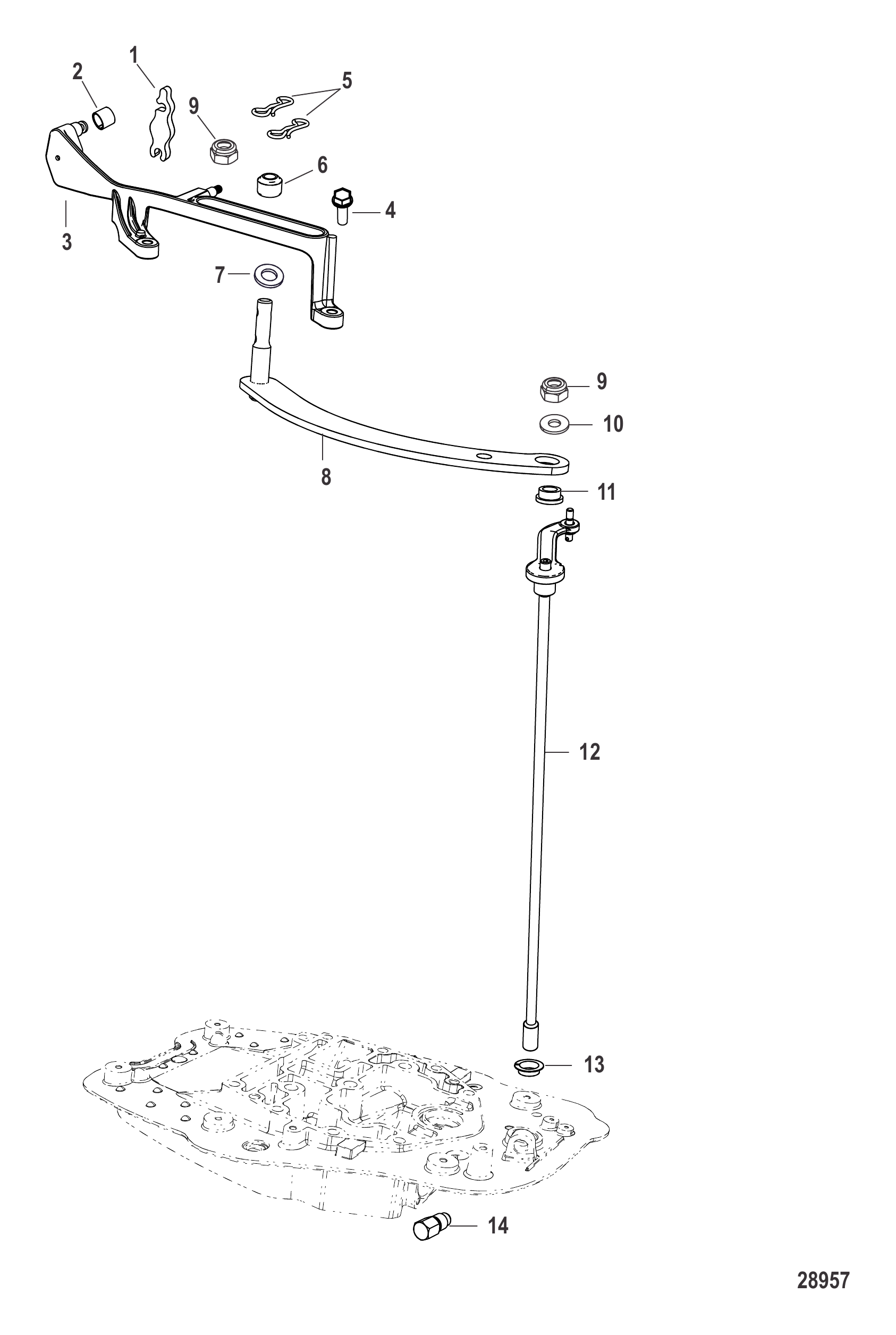

Рис. 28Тяга переключения передач (дистанционное управление) Shift Linkage Remote

REF	Номер детали	Наименование	Кол-во
1	899044	Фиксатор	1
2	824015	СТАКАН ФИКСАТОРА СТВОЛА	1
3	8M0007243	Кронштейн	1
3	8M0192158	КРОНШТЕЙН Тяга переключения	1
4	1993720	ВИНТ (M6 x 20)	2
4	8M0204706	Винт M6 x 20 с шестигранной головкой	2
5	8M0001157	ПАЛЕЦ ЗАЖИМА "БАБОЧКА"	2
6	899042	Ролик	1
7	888832	Шайба	1
8	899041	Тяга переключения передач	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	2
10	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
11	892263	ВТУЛКА	1
12	899040	Вал переключения передач верхний - длинный	1
12	8M0091612	Вал переключения верхний - длинный	1
13	74647	Нейлоновая втулка	1
14	888823001	Фиксатор переключения передач в сборе	1

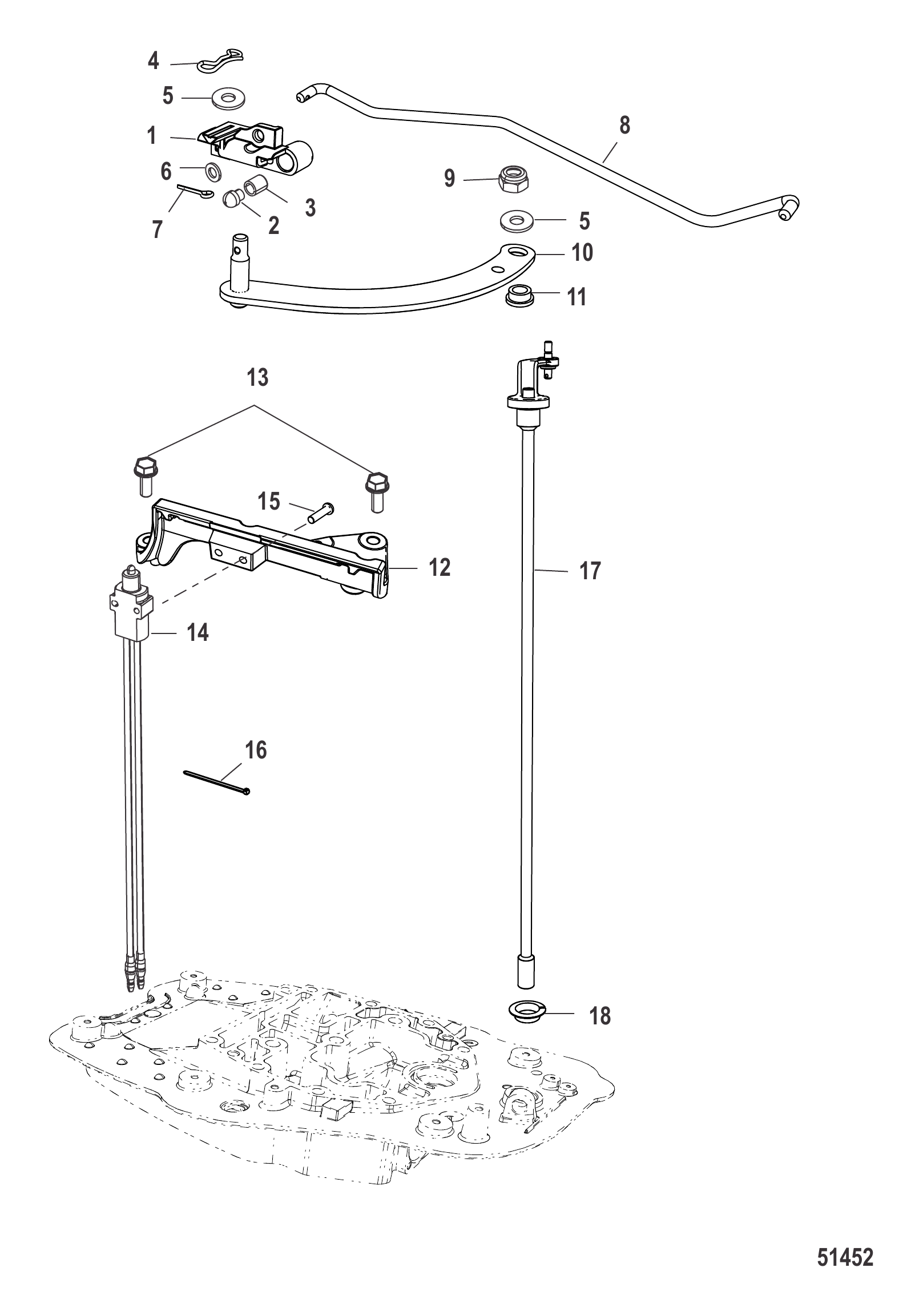

Рис. 29Тяга переключения передач (румпель) Shift Linkage Tiller

REF	Номер детали	Наименование	Кол-во
1	8M0032129	Ползун переключения передач	1
1	8M0162940	ПОЛЗУН ПЕРЕКЛЮЧЕНИЯ	1
2	8M0075211	Комплект фиксатора/пружины	1
3	NSS	NOT SOLD SEPARATE Spring-Compression, Detent	1
4	8M0001157	ПАЛЕЦ ЗАЖИМА "БАБОЧКА"	1
5	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
6	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
6	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
7	210711	Шплинт	1
8	8M0005914	Тяга переключения	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	1
10	8M0007151	Тяга переключения	1
11	892263	ВТУЛКА	1
12	898289T33	Кронштейн	1
13	1993720	ВИНТ (M6 x 20)	2
13	8M0204706	Винт M6 x 20 с шестигранной головкой	2
14	8M0052940	Переключатель в сборе	1
15	69570	Винт (#10-16 x .750)	2
16	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
17	899040	Вал переключения передач верхний - длинный	1
17	8M0091612	Вал переключения верхний - длинный	1
17	899039	Вал переключения передач верхний - короткий	1
17	8M0187147	Вал переключения верхний, короткий	1
18	74647	Нейлоновая втулка	1
-	880093A03	Комплект переоборудования на румпель 40/50/60 л.с. EFI	1

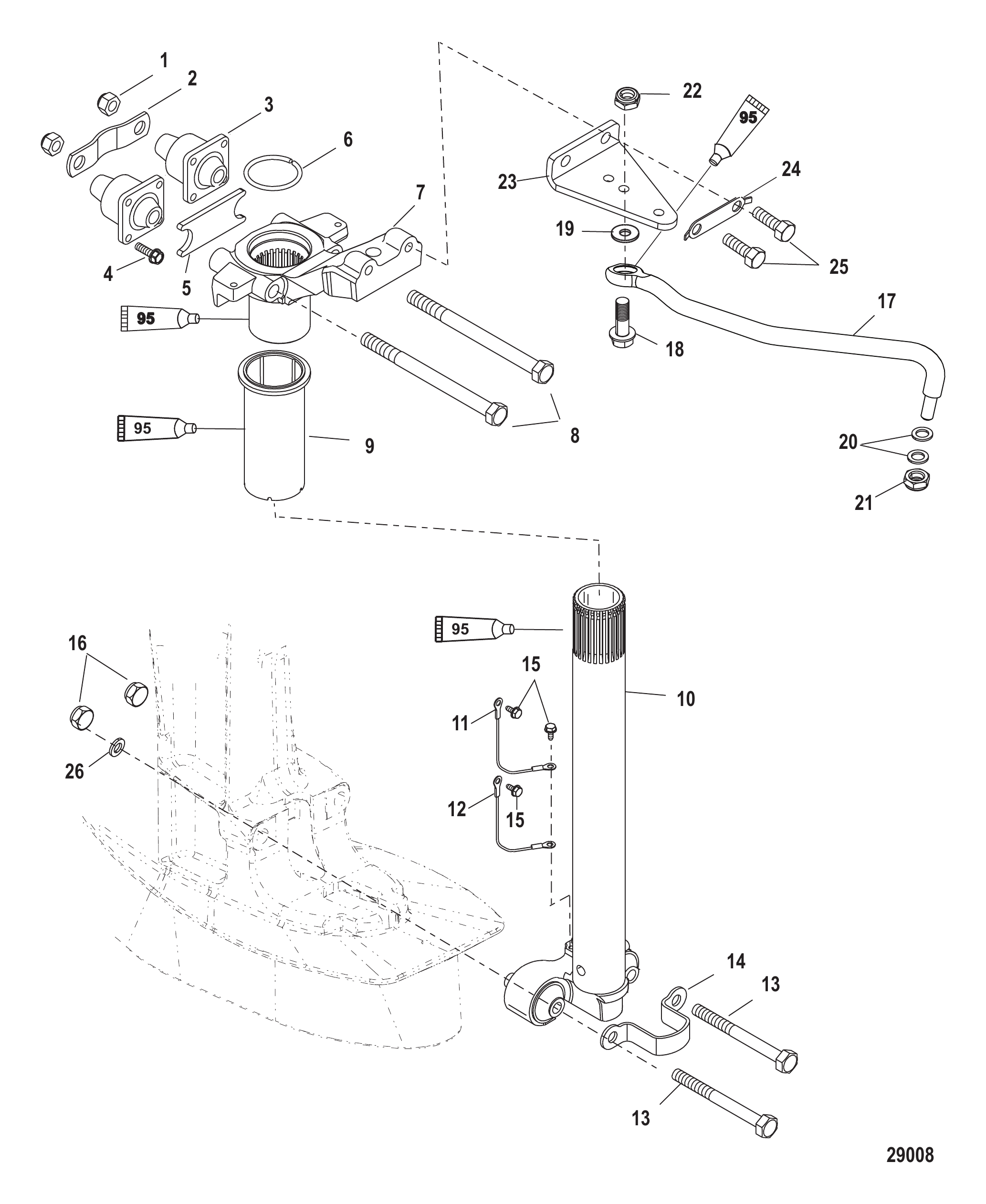

Рис. 30РУЛЕВОЙ РЫЧАГ Steering Arm

REF	Номер детали	Наименование	Кол-во
1	896963	Гайка (M12)	2
2	893773002	Стяжка верхнего крепления	1
3	893655T	ОПОРА Верхняя	2
3	8M0224385	Опора	2
4	40011128	Винт (M6 x 20) нержавеющая сталь	8
4	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	8
5	826658	Бампер	1
5	8M0156878	ОТБОЙНИК	1
6	89531	Кольцо стопорное	1
7	825222T03	РЫЧАГ Рулевой	1
7	8M0118183	Рулевой рычаг	1
8	898835001	Винт (M12 x 154)	2
9	8279973	Проставка	1
9	8279971	Проставка	1
10	850175T03	ТРУБА ПОВОРОТНАЯ В СБОРЕ Короткая	1
10	8M0219910	Поворотная труба	1
10	893590T03	ТРУБА ПОВОРОТНАЯ В СБОРЕ Длинная	1
10	8M0219911	ТРУБА ПОВОРОТНАЯ	1
11	88238A4	Трос в сборе поддона	1
11	88238T01	Трос в сборе	1
12	88238A13	Жгут проводов заземления в сборе	1
12	8M0207768	Жгут проводов в сборе	1
13	892086120	Винт (M10 x 120)	2
13	8M0103829	Винт	2
14	893703	Стяжка нижней опоры	1
15	878607	Винт (#10-16 x .375)	3
16	40140	ГАЙКА (M10)	2
17	8M0001163	ТЯГА СОЕДИНИТЕЛЬНАЯ	1
17	8M0026161	ТЯГА СОЕДИНИТЕЛЬНАЯ	1
18	823919	ВИНТ (.375-24 x 1.500)	1
19	71970	ШАЙБА (.390 x .546 x .12)	1
19	8M0109680	Шайба (.39 X .546 X.12)	1
20	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
21	8M0042636	Гайка (.375-24) латунная	1
21	8M0204726	Гайка (.375-24) латунная	1
22	826709113	Гайка (.375-24) нержавеющая сталь	1
22	8M0204726	Гайка (.375-24) латунная	1
23	816667F3	Кронштейн	1
23	8M0184092	Кронштейн	1
24	8M0009820	ШАЙБА СТОПОРНАЯ	1
25	4000377	ВИНТ (M10 x 30)	2
26	4002319	ШАЙБА	2

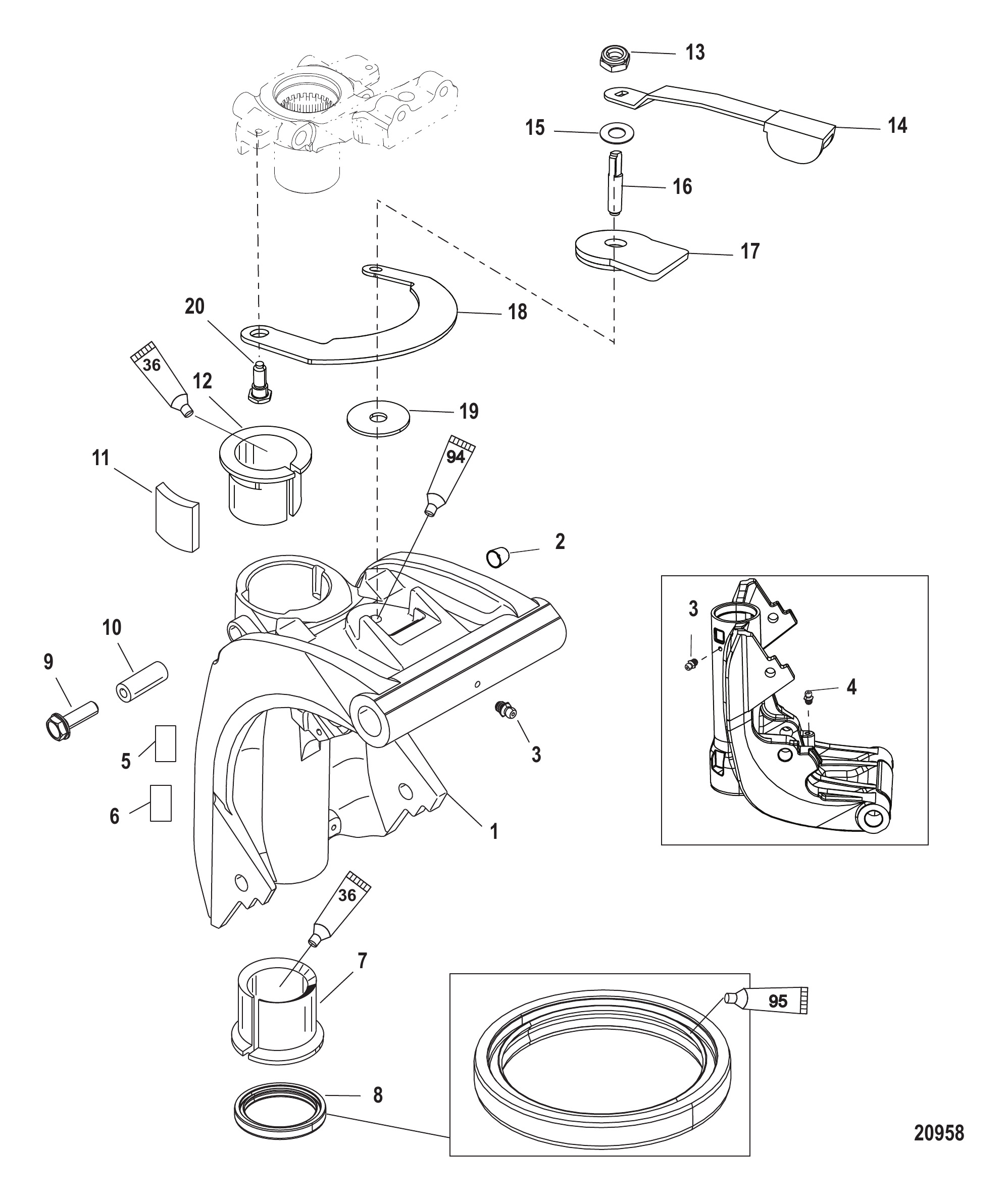

Рис. 31Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	850066A1	Поворотный кронштейн	1
1	850066T01	Поворотный кронштейн	1
2	19606	Подшипник	2
3	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
3	8M0169589	Штуцер для смазки	2
4	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
4	8M0169589	Штуцер для смазки	1
5	8237011	Наклейка Co-Pilot	1
6	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
7	821777	Втулка (нижняя)	1
8	822404	САЛЬНИК	1
8	8M0205512	Сальник	1
9	4008910	ВИНТ (M8 x 10) Нержавеющая сталь	1
10	8282451	Уплотнение	1
11	822397	ПЯТА (МОДЕЛИ БЕЗ РУКОЯТКИ)	1
12	8217711	Втулка (верхняя)	1
13	826709113	Гайка (.375-24) нержавеющая сталь	1
13	8M0204726	Гайка (.375-24) латунная	1
14	823792	РЫЧАГ	1
15	29330	ШАЙБА	1
16	821961	Штанга	1
17	8M0006845	Пластина/диск в сборе тормозной	1
18	8M0007471	ПЛАСТИНА ПОВОРОТНОЙ ГОЛОВКИ	1
19	8165621	Диск	1
20	768042	Винт с буртиком шестигранный	2
-	880093A03	Комплект переоборудования на румпель 40/50/60 л.с. EFI	1

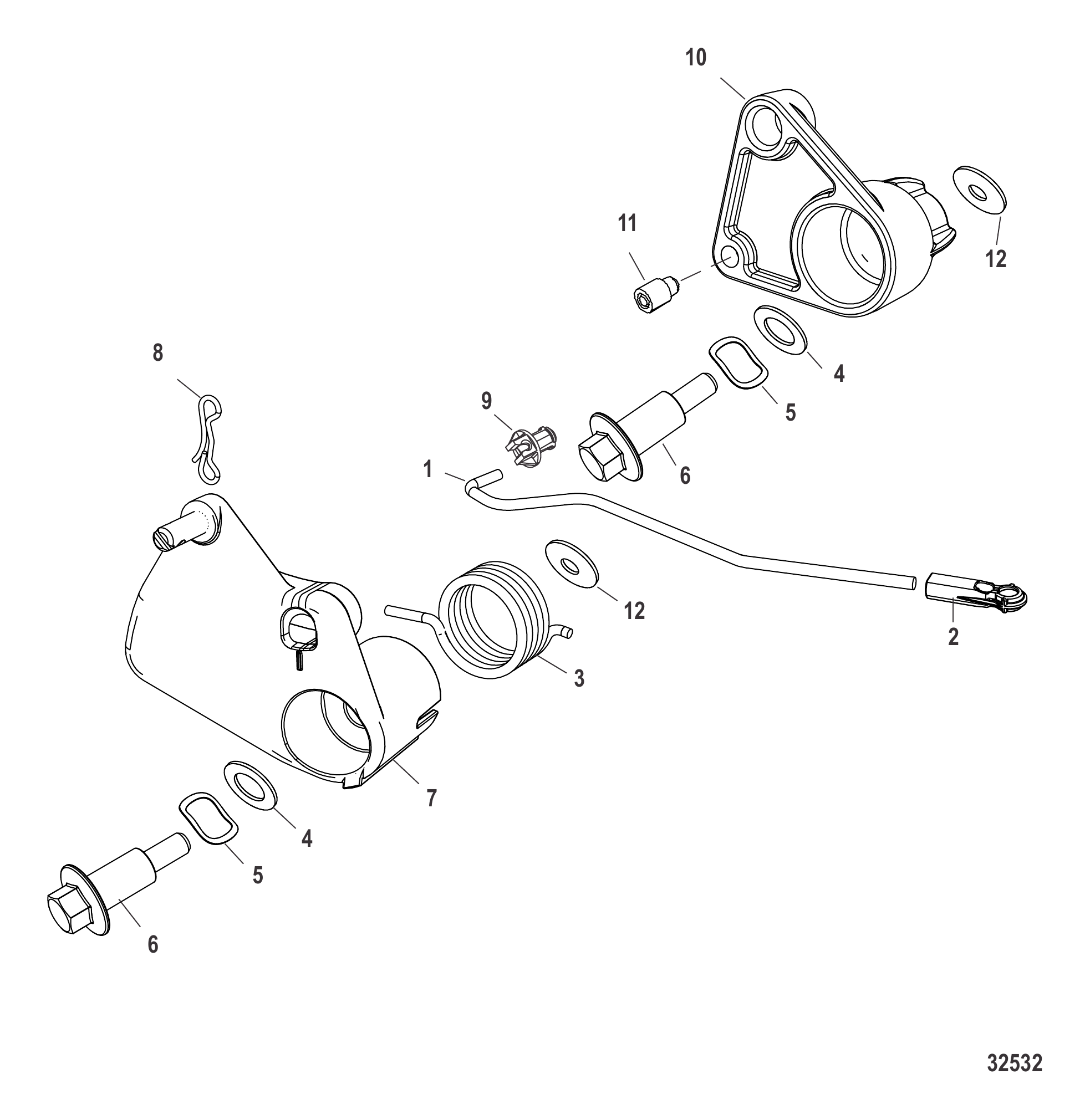

Рис. 32Тяга управления дросселем (дистанционное управление) Throttle Linkage Remote

REF	Номер детали	Наименование	Кол-во
1	8M0006021	Тяга дросселя в сборе	1
2	19384	Гнездо	1
2	8M0084742	Гнездо	1
3	897535005	Пружина возвратная кулачка дросселя	1
4	897937	Шайба	2
5	898093	Волнистая шайба	2
6	8M0010411	Болт	2
6	8M0071815	Болт с буртиком рычага дросселя	2
7	8M0021603	Кулачок дросселя	1
8	8M0001157	ПАЛЕЦ ЗАЖИМА "БАБОЧКА"	1
9	932481	Втулка	1
9	8M0215006	Втулка поворотная	1
10	8M0008317	Толкатель кулачка	1
11	897780	РОЛИК	1
11	8M0037159	Ролик	1
12	897936	Шайба	2

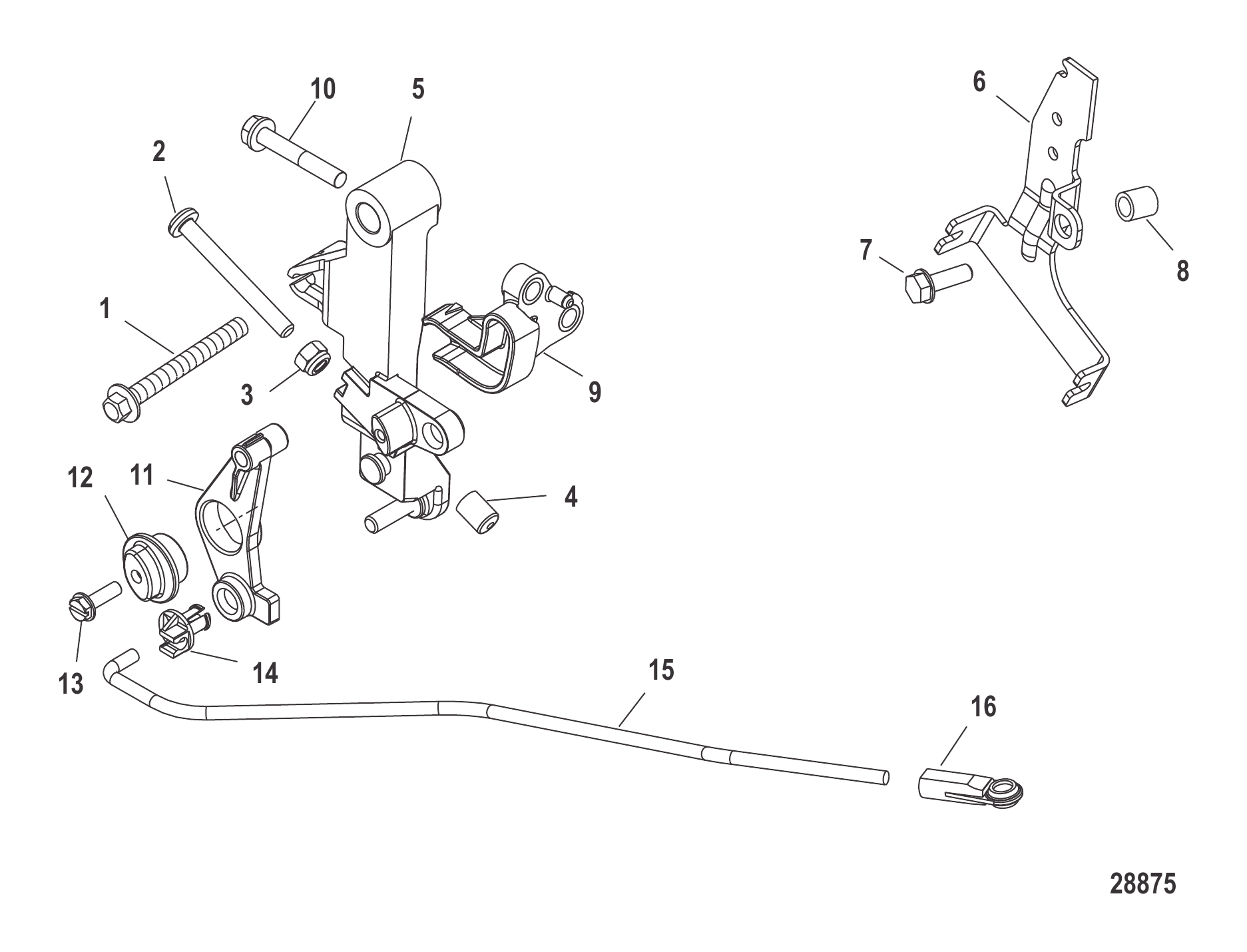

Рис. 33Тяга управления дросселем (румпель) Throttle Linkage Tiller

REF	Номер детали	Наименование	Кол-во
1	4010770	ВИНТ (M8 x 70) ВЫХЛОПНАЯ ПЛАСТИНА	1
2	8147763	Винт (M6 x 60)	1
3	401196	ГАЙКА (M6)	1
4	42942	Колпачок регулировочного винта	1
5	822682A4	Рычаг дроссельной заслонки в сборе	1
6	830294T3	Кронштейн	1
7	40011128	Винт (M6 x 20) нержавеющая сталь	2
7	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
8	825078	ВТУЛКА	1
9	879865	Кулачок дроссельной заслонки	1
10	8248329	Винт (M6 x 40)	2
11	883006A1	Рычаг дроссельной заслонки в сборе	1
12	883005	Втулка	1
13	8214281	Винт (#10-16 x .625)	1
14	932481	Втулка	1
14	8M0215006	Втулка поворотная	1
15	893775A01	Тяга дросселя в сборе	1
16	19384	Гнездо	1
16	8M0084742	Гнездо	1
-	880093A03	Комплект переоборудования на румпель 40/50/60 л.с. EFI	1

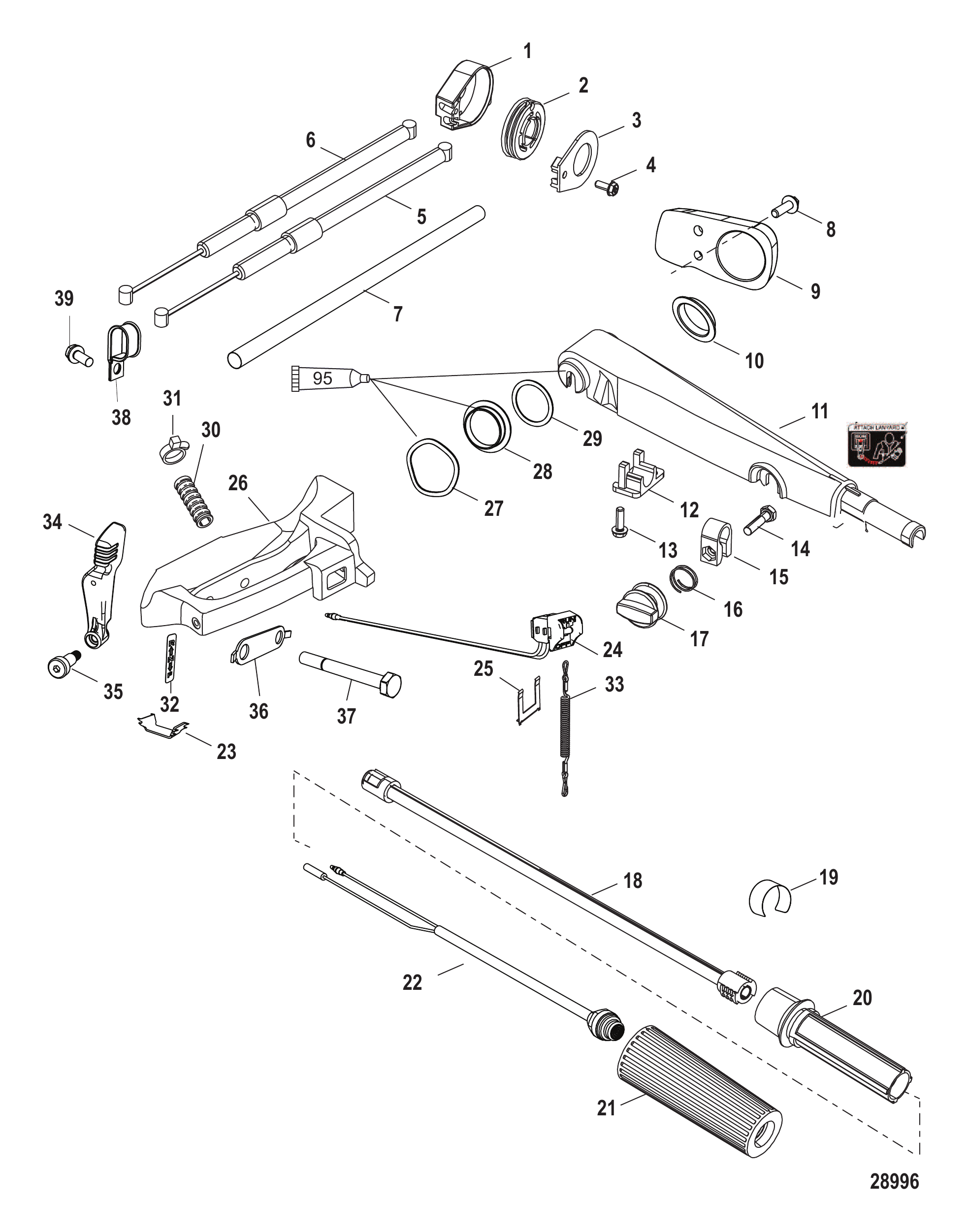

Рис. 34Ручное Управление Tiller Handle

REF	Номер детали	Наименование	Кол-во
1	822148T06	КОМПЛЕКТ КРЫШКИ	1
2	822150	Шкив	1
3	NSS	NOT SOLD SEPARATE Case	1
4	878608	Винт (#10-16 x .500)	1
5	4324210	ТРОС В СБОРЕ Дроссель (30.50 дюймов)	1
6	4324211	ТРОС В СБОРЕ Дроссель (41.50 дюймов)	1
7	960099	ВТУЛКА (12.00 дюймов)	1
8	82526225	ВИНТ (M8 x 25 мм) (С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ)	2
9	822407F1	КРЫШКА	1
9	8M0072298	КРЫШКА	1
10	821477	ВТУЛКА 1.485-1.475 ВНУТРЕННИЙ ДИАМЕТР	1
11	828813T1	Рычаг румпеля	1
-	8M0032728	Наклейка аварийного выключателя, чёрная	1
12	822441	ФИКСАТОР	1
13	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
14	4000330	ВИНТ (M6 x 25)	1
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
15	892995	Фиксатор дросселя	1
16	96203	Пружина	1
17	821972T	Ручка газа	1
18	821463A2	Труба румпеля	1
18	8M0138696	Труба румпеля	1
19	8242004	Наклейка	1
20	821465	РУКОЯТКА ДРОССЕЛЯ	1
21	99589003	Рукоятка	1
21	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
22	823609A14	Выключатель стоп	1
22	8M0104614	Выключатель стоп	1
23	823687	Зажим	2
24	11083A31	Выключатель стоп	1
25	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
25	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
26	821455A4	КРОНШТЕЙН РУМПЕЛЯ	1
27	826792	Шайба волнистая	1
28	821477	ВТУЛКА 1.485-1.475 ВНУТРЕННИЙ ДИАМЕТР	1
28	8M0105383	ВТУЛКА 1.49-1.50 Внутренний диаметр Используется когда бобышка рукоятки выше 1.49 дюйма	1
29	827314	ШАЙБА	1
30	828547633	Трубка (внутренний диаметр .620 x 3.00 фута)	1
31	816311T	СТЯЖКА (8.00 дюймов)	1
32	82409316	НАКЛЕЙКА Переключение В-Н-З	1
33	15920Q54	ШНУР В СБОРЕ	1
34	830180A01	Комплект рукоятки переключения	1
35	8M0021519	ВИНТ С БУРТИКОМ (10 x 20)	1
36	8M0009820	ШАЙБА СТОПОРНАЯ	1
37	82484890	ВИНТ (M10 x 90) (С ШЕСТИГРАННОЙ ГОЛОВКОЙ)	2
38	8M0009374	ХОМУТ	1
39	8248324	Винт (M6 x 16)	1
-	880093A03	Комплект переоборудования на румпель 40/50/60 л.с. EFI	1

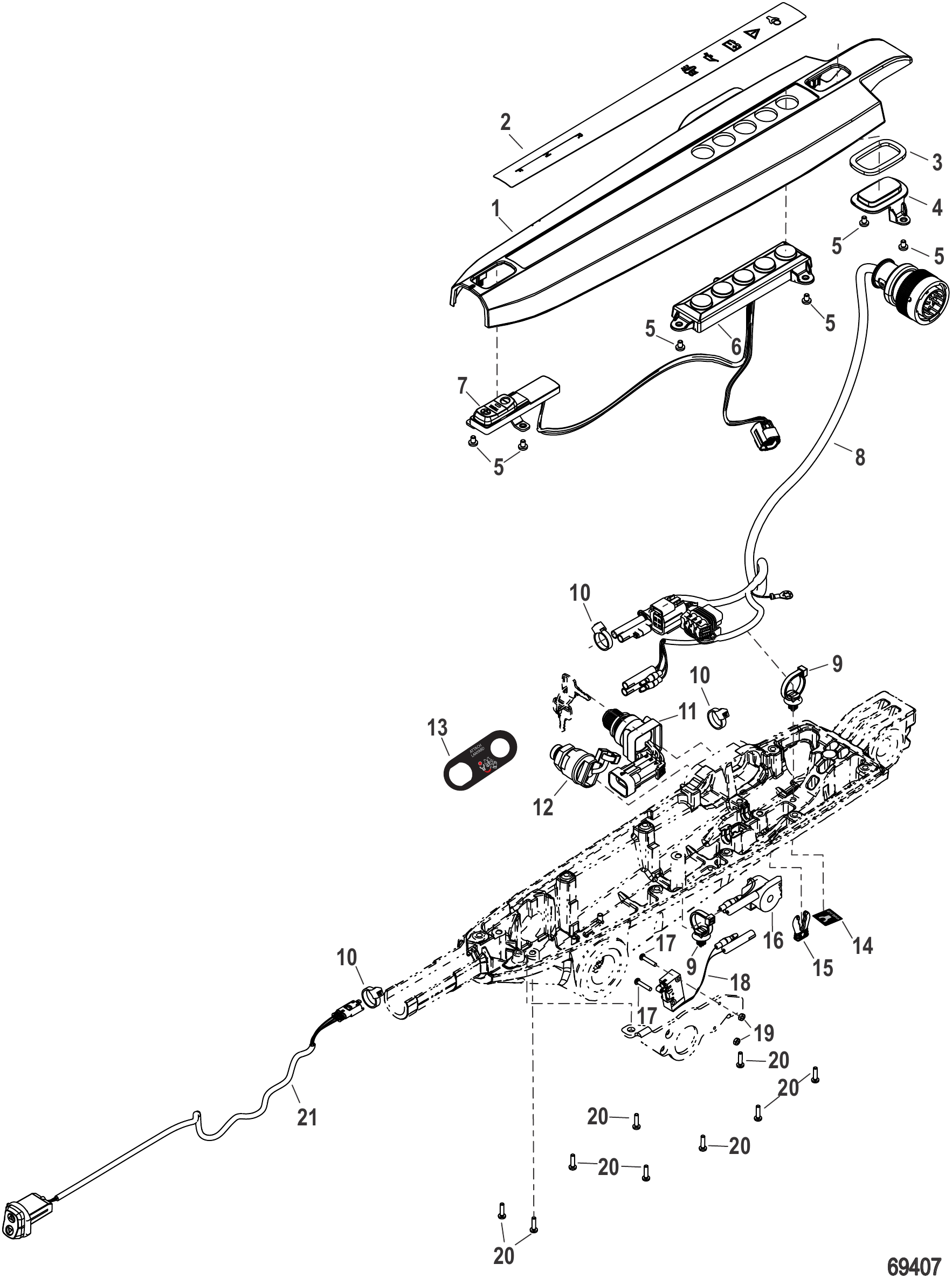

Рис. 35Крышка румпеля и электрооборудование (среднее крепление) Tiller Handle Cover and Electrical (Mid Mount)

REF	Номер детали	Наименование	Кол-во
1	8M0161095	Крышка румпеля	1
2	8M0161140	НАКЛЕЙКА РУМПЕЛЯ	1
3	8M0161293	Прокладка кнопки обогреваемой рукоятки	1
4	8M0161142	Заглушка кнопки обогреваемой рукоятки	1
5	8M0161141	ВИНТ M4x0.7x6.0	6
6	8M0158047	Дисплей с системой троллинга	1
7	NSS	NOT SOLD SEPARATE Troll Assembly	1
8	8M0161121	ЖГУТ ПРОВОДОВ В СБОРЕ	1
9	8M0161118	Хомут-стяжка для троса	2
10	816311T	СТЯЖКА (8.00 дюймов)	3
11	897716K01	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ Зажигание (3 положения) С ключами	1
12	8M0161120	Переключатель в сборе с чека-шнуром	1
13	8M0161296	Наклейка "Прикрепите шнур безопасности"	1
14	8M0161295	Наклейка "Запасная защелка"	1
15	8M0138447	Запасная защелка вилки шнура безопасности	1
16	8M0144930	Звуковой сигнал в сборе	1
16	8M0210763	СИГНАЛИЗАТОР	1
17	8M0034874	Винт (M3 x 0.5)	2
18	8M0161116	Выключатель нейтрали	1
19	8M0034875	Гайка (M3 x 0.5 шестигранная)	2
20	4001987	ВИНТ (M4 x 16)	9
21	8M0161119	Переключатель тримма в сборе	1

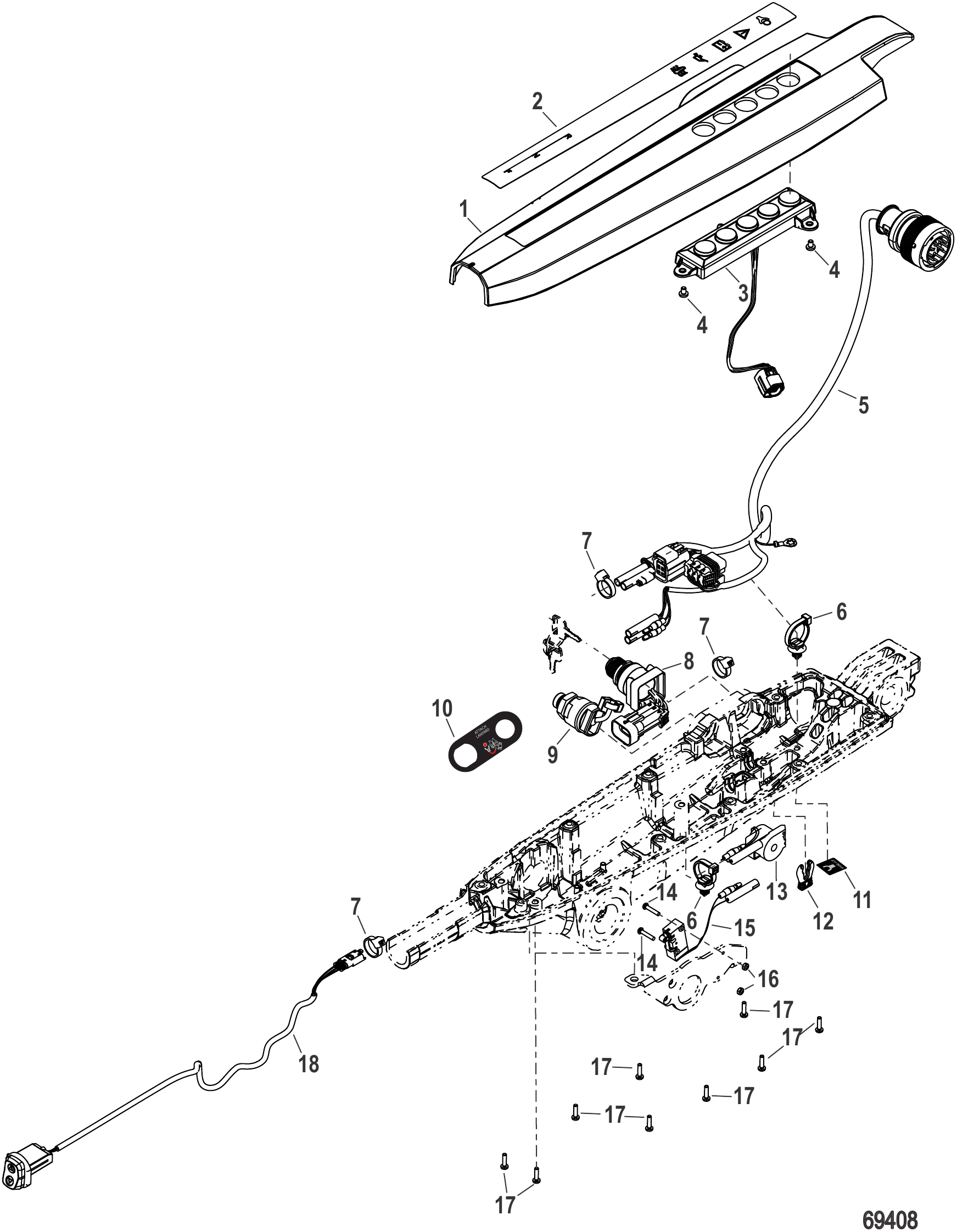

Рис. 36Крышка румпеля и электрооборудование (Mid Mount SeaPro) Tiller Handle Cover and Electrical (Mid Mount SeaPro)

REF	Номер детали	Наименование	Кол-во
1	8M0161144	КРЫШКА РУМПЕЛЯ (SeaPro)	1
2	8M0161140	НАКЛЕЙКА РУМПЕЛЯ	1
3	8M0161363	ДИСПЛЕЙ БЕЗ СИСТЕМЫ КОНТРОЛЯ ТРОЛЛИНГА	1
4	8M0161141	ВИНТ M4x0.7x6.0	6
5	8M0161121	ЖГУТ ПРОВОДОВ В СБОРЕ	1
6	8M0161118	Хомут-стяжка для троса	2
7	816311T	СТЯЖКА (8.00 дюймов)	3
8	897716K01	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ Зажигание (3 положения) С ключами	1
9	8M0161120	Переключатель в сборе с чека-шнуром	1
10	8M0161296	Наклейка "Прикрепите шнур безопасности"	1
11	8M0161295	Наклейка "Запасная защелка"	1
12	8M0138447	Запасная защелка вилки шнура безопасности	1
13	8M0144930	Звуковой сигнал в сборе	1
13	8M0210763	СИГНАЛИЗАТОР	1
14	8M0034874	Винт (M3 x 0.5)	2
15	8M0161116	Выключатель нейтрали	1
16	8M0034875	Гайка (M3 x 0.5 шестигранная)	2
17	4001987	ВИНТ (M4 x 16)	9
18	8M0161119	Переключатель тримма в сборе	1

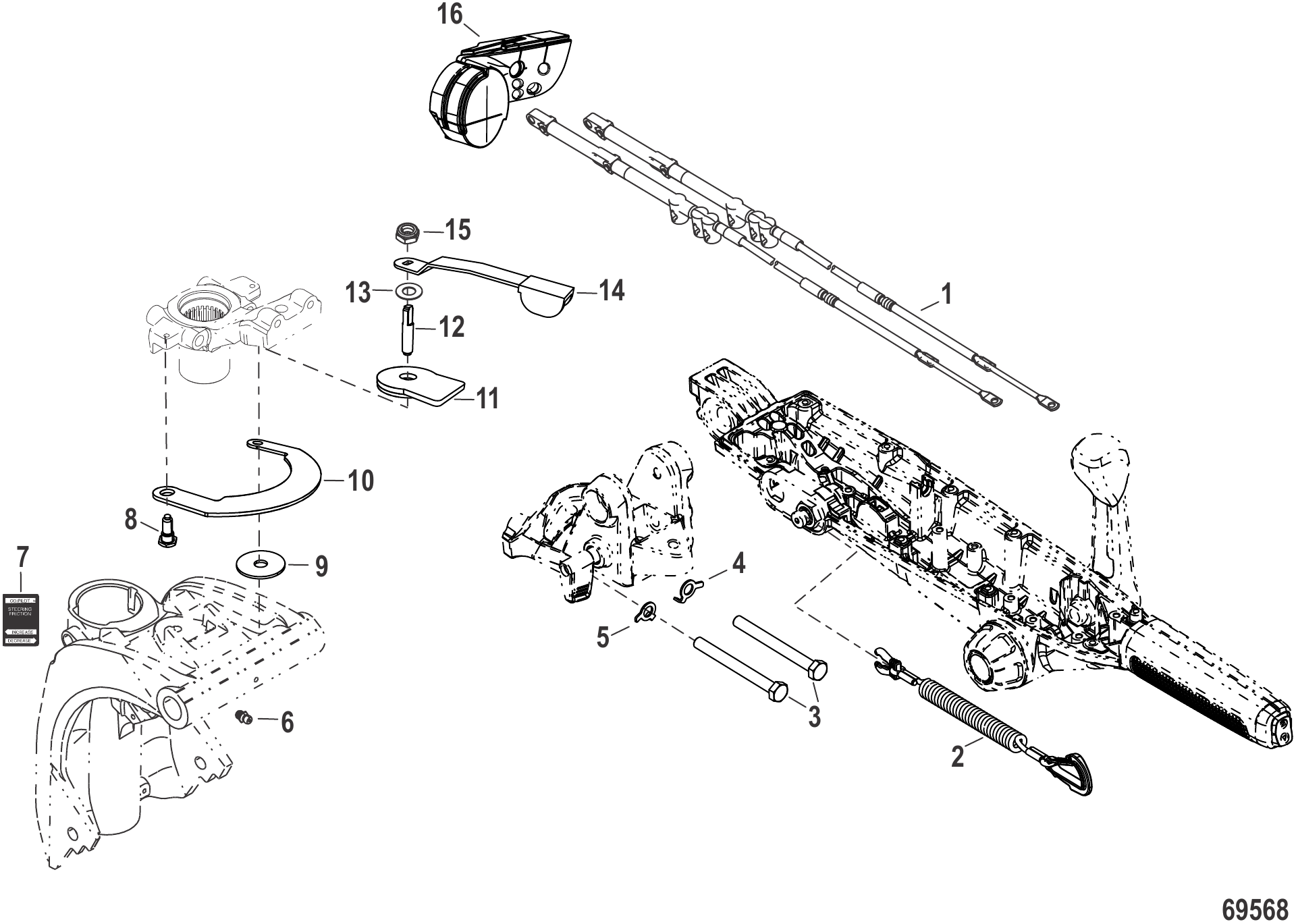

Рис. 37КОМПЛЕКТ КОМПОНЕНТОВ РУЛЕВОЙ РУКОЯТКИ (СРЕДНЕЕ КРЕПЛЕНИЕ) Tiller Handle Kit Components (Mid Mount)

REF	Номер детали	Наименование	Кол-во
1	8M0161148	Комплект тросов переключения передач и дросселя 40-60 л.с.	1
2	8M0124369	Шнур безопасности в сборе 54 дюйма	1
2	8M0164892	Шнур безопасности в сборе 54 дюйма	1
3	8M0161154	Винт M10 X 1.5	2
4	8M0161156	Стопорная шайба с лапкой	1
5	8M0161155	Стопорная шайба с лапкой	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
6	8M0169589	Штуцер для смазки	1
7	8237011	Наклейка Co-Pilot	1
8	768042	Винт с буртиком шестигранный	1
9	8165621	Диск	1
10	8M0007471	ПЛАСТИНА ПОВОРОТНОЙ ГОЛОВКИ	1
11	8M0006845	Пластина/диск в сборе тормозной	1
12	821961	Штанга	1
13	29330	ШАЙБА	1
14	823792	РЫЧАГ	1
15	8M0042636	Гайка (.375-24) латунная	1
15	8M0204726	Гайка (.375-24) латунная	1
16	8M0161160	Втулка уплотнительная	1

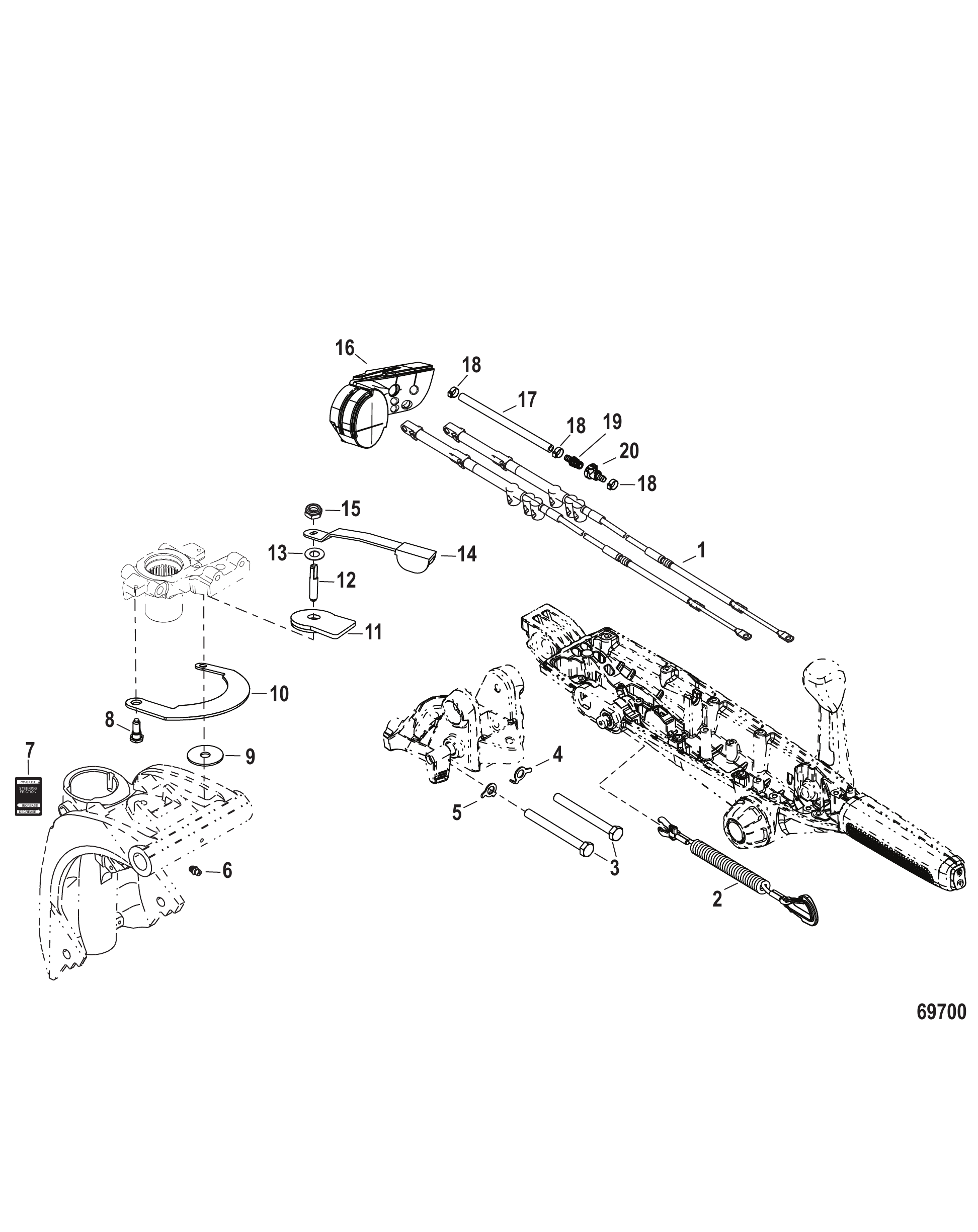

Рис. 38Компоненты комплекта румпеля (Mid Mount SeaPro) Tiller Handle Kit Components (Mid Mount SeaPro)

REF	Номер детали	Наименование	Кол-во
1	8M0161148	Комплект тросов переключения передач и дросселя 40-60 л.с.	1
2	8M0124369	Шнур безопасности в сборе 54 дюйма	1
2	8M0164892	Шнур безопасности в сборе 54 дюйма	1
3	8M0161154	Винт M10 X 1.5	2
4	8M0161156	Стопорная шайба с лапкой	1
5	8M0161155	Стопорная шайба с лапкой	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
6	8M0169589	Штуцер для смазки	1
7	8237011	Наклейка Co-Pilot	1
8	768042	Винт с буртиком шестигранный	1
9	8165621	Диск	1
10	8M0007471	ПЛАСТИНА ПОВОРОТНОЙ ГОЛОВКИ	1
11	8M0006845	Пластина/диск в сборе тормозной	1
12	821961	Штанга	1
13	29330	ШАЙБА	1
14	823792	РЫЧАГ	1
15	8M0042636	Гайка (.375-24) латунная	1
15	8M0204726	Гайка (.375-24) латунная	1
16	8M0161160	Втулка уплотнительная	1
17	8M0161161	Комплект быстросъёмного соединения топливного шланга	1
18	855697	ХОМУТ (16.2)	3
18	8M0204696	Хомут	3
19	8M0161162	Штуцер наружный	1
20	8M0161163	Штуцер внутренний	1

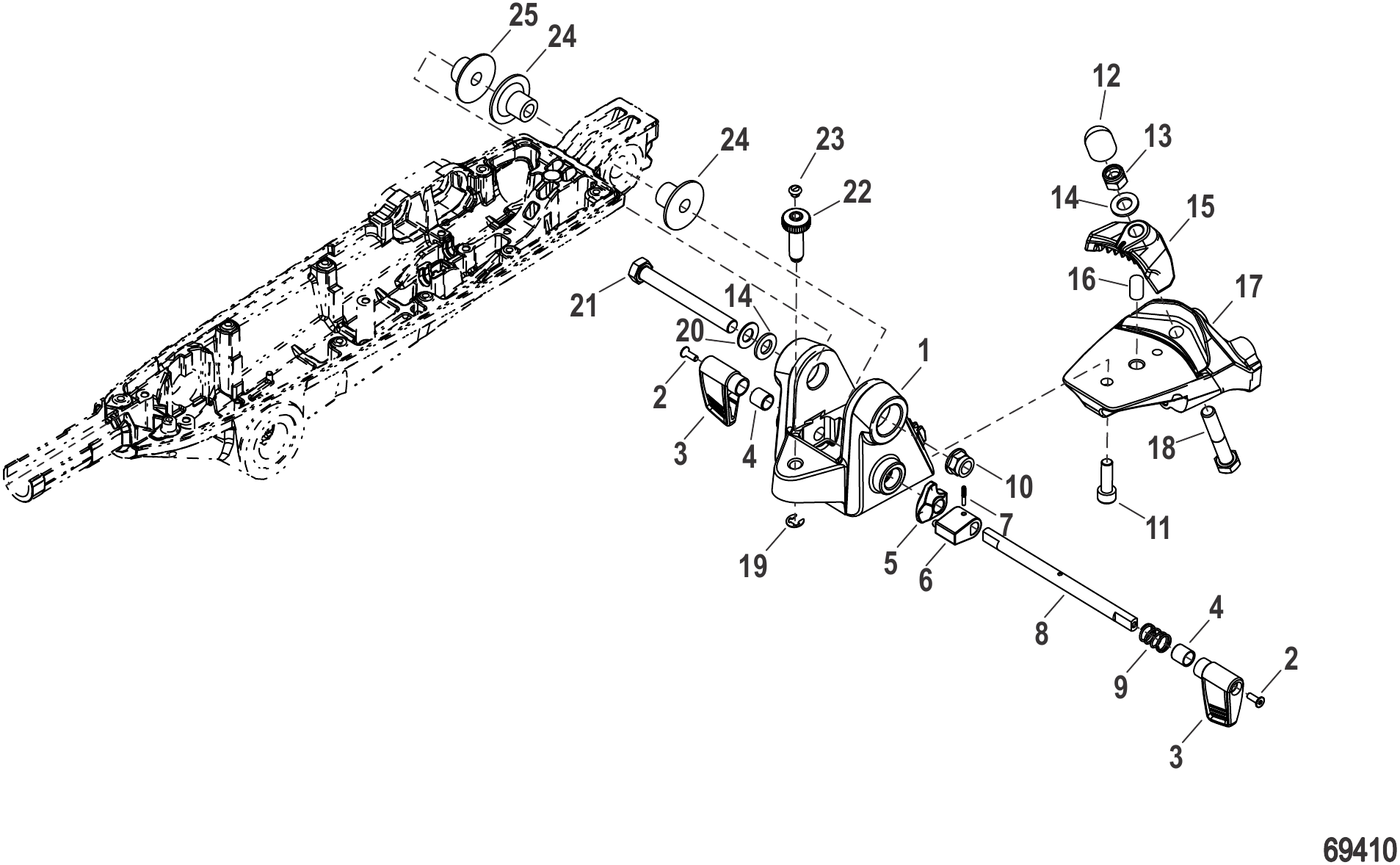

Рис. 39СБОРКА ЗАДНЕГО КРОНШТЕЙНА РУЛЕВОЙ РУКОЯТКИ (СРЕДНЕЕ КРЕПЛЕНИЕ) Tiller Handle Rear Bracket Assembly (Mid Mount)

REF	Номер детали	Наименование	Кол-во
1	8M0161096	Кронштейн задний в сборе с фиксатором наклона	1
2	8M0161104	Винт (M4 x 0.7 x 12) с полукруглой головкой под ключ	2
3	8M0161103	Рычаг наклона	2
4	8M0161099	Втулка подшипника	2
5	8M0161683	Кулачок фиксатора наклона	1
6	8M0161684	Стопорный усик	1
7	8M0161687	Штифт с канавкой	1
8	8M0161686	Ось наклона	1
9	8M0161685	Пружина сжатия	1
10	826292	ГАЙКА (M10) Латунная/Никелированная	1
11	8M0136052	Винт	1
11	8M0157385	Винт	1
12	8M0136057	Гайка колпачковая	1
13	40140	ГАЙКА (M10)	1
14	4002319	ШАЙБА	2
15	8M0161098	Зажим упорный	1
15	8M0224370	Зажим упорный	1
16	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
17	8M0161097	Кронштейн нижний	1
17	8M0224367	КРОНШТЕЙН НИЖНИЙ	1
18	8M0136054	Болт	1
19	8M0136060	Стопорное кольцо E-образное	1
20	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
21	8M0161101	Винт M10 X 1.5 с шестигранной головкой нерж.	1
22	8M0161102	Винт регулировочный	1
22	8M0153724	Винт	1
23	8M0051399	Ограничитель	1
23	8M0245322	Стопор	1
24	8M0161100	Втулка	2
25	8M0031370	Втулка	1

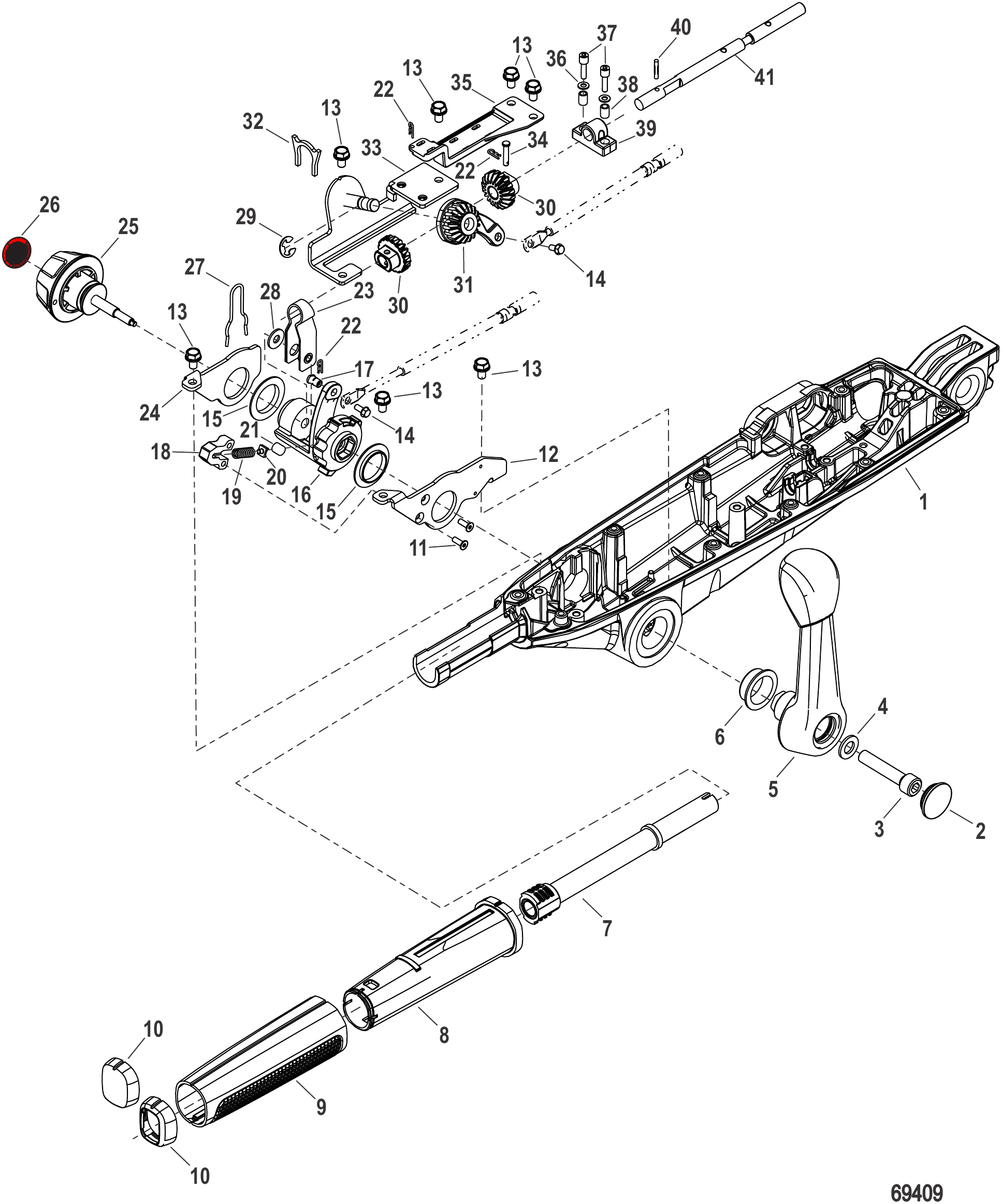

Рис. 40КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ И ГАЗА РУЛЕВОЙ РУКОЯТКИ (СРЕДНЕЕ КРЕПЛЕНИЕ) Tiller Handle Shift and Throttle Components (Mid Mount)

REF	Номер детали	Наименование	Кол-во
1	8M0161094	Шасси румпеля	1
2	8M0161107	Крышка рукоятки переключения	1
3	8M0161106	Винт	1
4	4002319	ШАЙБА	1
5	8M0161105	Рукоятка переключения в сборе	1
6	8M0161110	Втулка с фланцем	1
7	8M0161126	Трубка дросселя	1
-	8M0166001	Рукоятка в сборе	1
8	NSS	NOT SOLD SEPARATE INNER GRIP	1
9	NSS	NOT SOLD SEPARATE OUTER GRIP	1
10	8M0161124	Накладка переключателя Power Trim	1
10	8M0161145	Накладка без переключателя Power Trim	1
11	8M0161104	Винт (M4 x 0.7 x 12) с полукруглой головкой под ключ	2
12	8M0161109	Кронштейн крепления переключения	1
13	8M0161113	Винт M6X1.0X10	7
14	8M0085515	Винт (#8 - 32 x .375)	2
15	8M0161111	Втулка с фланцем	2
16	8M0161108	Рычаг переключения	1
17	NSS	NOT SOLD SEPARATE STUD	1
18	8M0161114	Фиксатор в сборе	1
19	NSS	NOT SOLD SEPARATE SPRING	1
20	NSS	NOT SOLD SEPARATE GUIDE	1
21	NSS	NOT SOLD SEPARATE ROLLER	1
22	26811	ШПЛИНТ	3
23	8M0161131	Хомут фрикционный	1
24	8M0161112	Кронштейн крепления переключения	1
25	8M0161137	Ручка фрикциона	1
26	8M0161138	Наклейка фрикциона дросселя	1
27	8M0161136	Шплинт	1
28	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
28	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
29	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
30	8M0161258	Шестерня	2
31	8M0161139	Шестерня дросселя в сборе	1
32	8M0161125	Хомут	1
33	8M0161130	Кронштейн дросселя	1
34	8M0161128	Палец вильчатый	1
35	8M0161115	Кронштейн жгута проводов	1
36	8M0161134	Шайба	2
37	8M0161135	Винт M4x16	2
38	8M0161133	Втулка	2
39	8M0161132	Опорная подушка	1
40	8M0161127	Шплинт пружинный	1
41	8M0161129	Вал дросселя	1

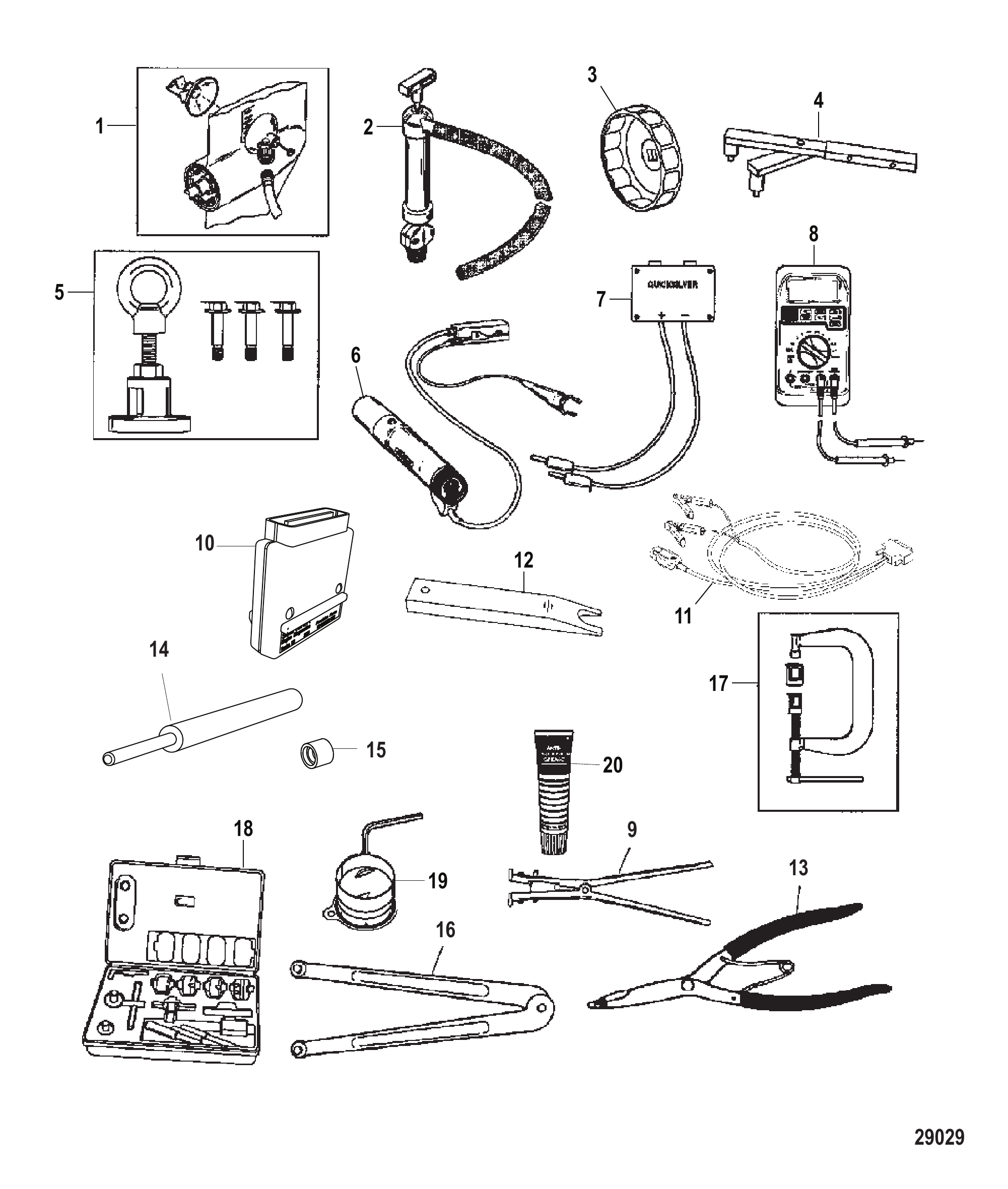

Рис. 41ИНСТРУМЕНТЫ 1 Tools 1

REF	Номер детали	Наименование	Кол-во
1	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
2	802889Q1	Насос масла картера	1
3	802653Q02	Съемник масляного фильтра	1
4	83163M	Фиксатор маховика	1
4	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
5	83164M	Съёмник маховика	1
5	8M0227579	СЪЁМНИК МАХОВИКА	1
6	99379	Стробоскоп	1
7	890451	Инструмент-адаптер прямого напряжения	1
8	892647A01	Комплект мультиметра DMT	1
9	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
10	880118A04	Картридж DDT	1
11	822560A5	Жгут проводов в сборе, адаптер DDT, электрика/зажигание	1
12	883877A1	Съемник топливной форсунки	1
13	NSS	NOT SOLD SEPARATE Lock ring Pliers (P/N-SRP2)	1
14	809495001	ИНСТРУМЕНТ ДЛЯ НАПРАВЛЯЮЩЕЙ КЛАПАНА	1
15	809496A1	Инструмент для установки втулки направляющей клапана	1
16	74951	Гаечный ключ	1
17	809494A1	Инструмент для сжатия пружин клапанов	1
18	NSS	NOT SOLD SEPARATE Valve Seat Cutter Kit	1
19	FT2997	Инструмент для сжатия поршневых колец	1
20	802867Q1	Антикоррозийная смазка 8 унций	1
20	8M0071838	Смазка Extreme QS, туба 8 унций	1

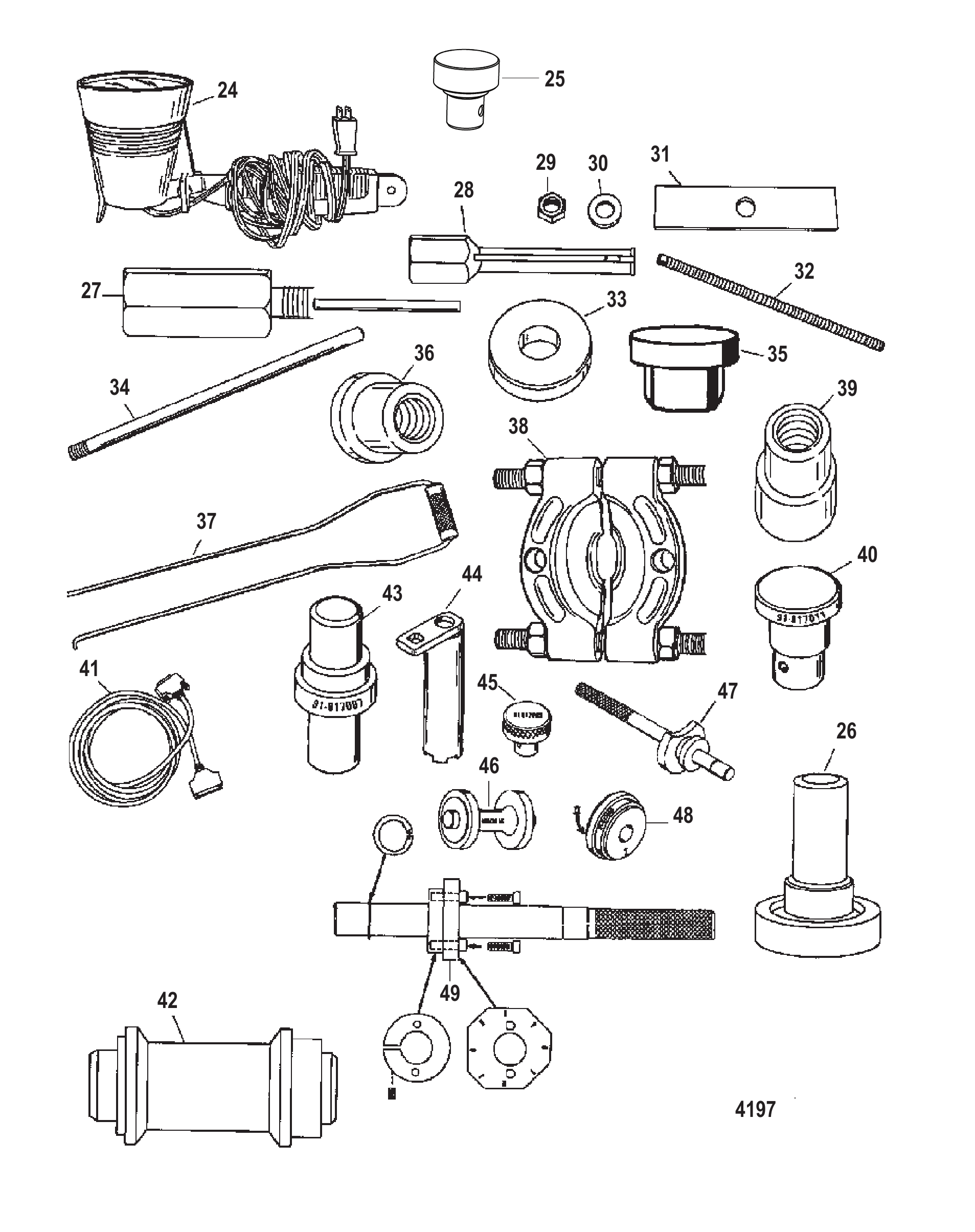

Рис. 42Инструменты 2 Tools 2

REF	Номер детали	Наименование	Кол-во
24	63209	Тепловая лампа	1
25	877321A1	Монтажный инструмент для подшипника	1
26	13945	Инструмент для установки подшипника	1
-	31229A7	Комплект съёмников для подшипника	1
27	NSS	NOT SOLD SEPARATE Expanding Rod (P/N-CG-41-11)	1
28	NSS	NOT SOLD SEPARATE Collet (P/N-CG-41-14)	1
29	24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
30	34961	ШАЙБА КОРПУСА РЕДУКТОРА	1
31	29310	ПЛАСТИНА КОРПУСА РЕДУКТОРА	1
32	31229	Вал	1
33	36571T	Направляющая шайба, корпус редуктора	1
34	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
35	15755T	Оправка для запрессовки игольчатого подшипника, корпус редуктора	1
36	36569T	Инструмент для ведущей головки, корпус редуктора	1
37	27780	СЪЕМНИК	1
38	37241	Пластина съёмника универсальная	1
39	37312T	ОПРАВКА ПОДШИПНИКА ГРЕБНОГО ВАЛА	1
40	817011T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ ИГОЛЬЧАТОГО ПОДШИПНИКА	1
41	825003A1	Кабель в сборе DDT, зажигание	1
42	13949	Инструмент для запрессовки сальника	1
43	817007T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ САЛЬНИКА	1
44	43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
45	817005	Оправка для установки подшипника	1
46	817006	Оправка для установки сальника основания водяного насоса	1
47	817008A2	УСТАНОВОЧНЫЙ ИНСТРУМЕНТ ШЕСТЕРНИ	1
48	817009T	ОПРАВКА ДЛЯ НАРУЖНОГО КОЛЬЦА ПОДШИПНИКА	1
49	12349A05	Инструмент для фиксации шестерни в корпусе	1

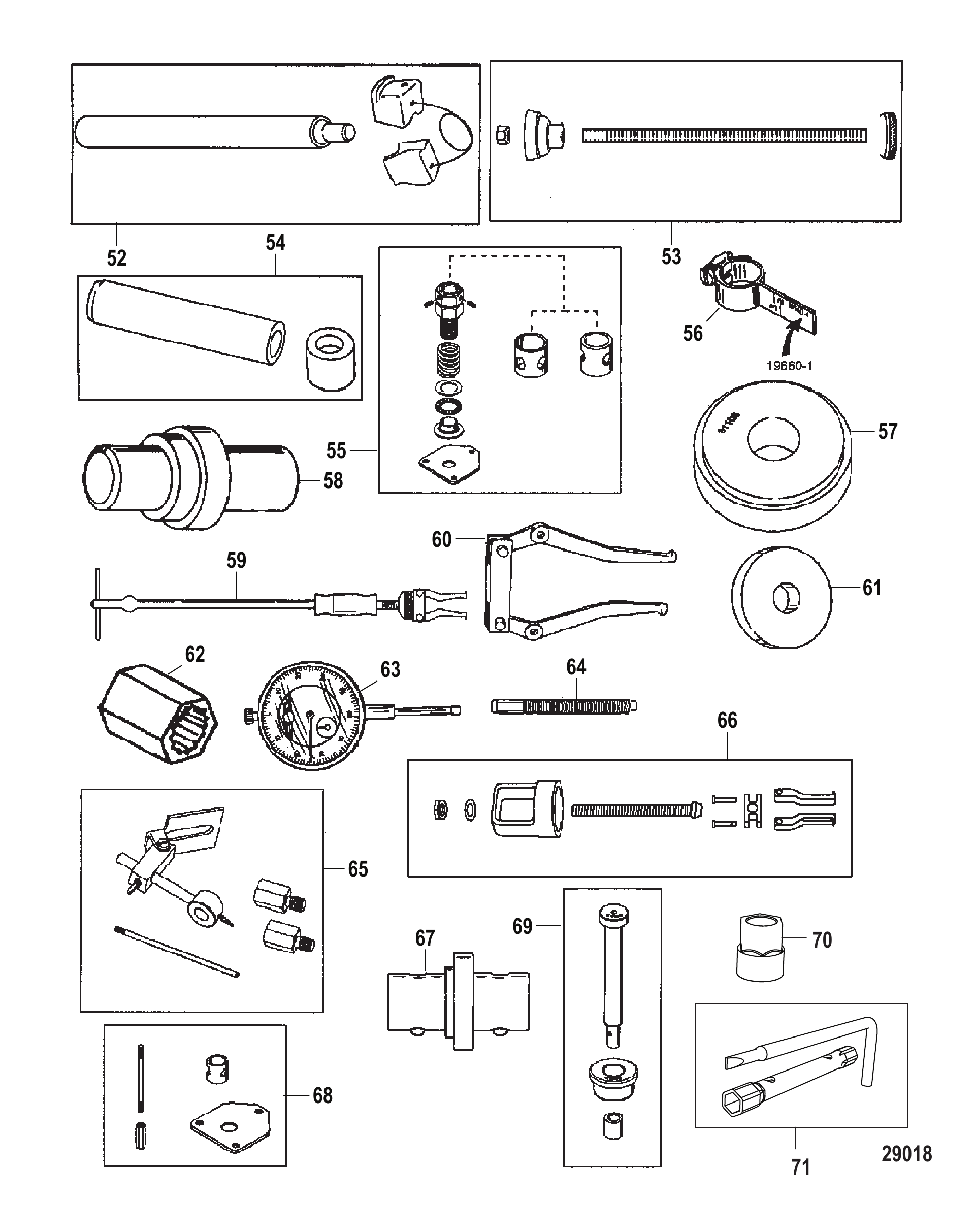

Рис. 43Инструменты 3 Tools 3

REF	Номер детали	Наименование	Кол-во
52	14308T02	Оправка для обоймы подшипника	1
-	889622A01	Инструмент для обоймы Timkin	1
53	14309T02	Монтажный инструмент для подшипника	1
54	14310T1	Оправка для установки защитной втулки	1
55	14311A04	Инструмент предварительного натяга, корпус редуктора	1
56	196601	Индикаторный инструмент люфта корпуса редуктора	1
57	31106T	Оправка для запрессовки подшипника, наружное кольцо, корпус редуктора	1
58	31108T	Оправка для запрессовки сальника, корпус редуктора	1
59	34569A1	Съёмник в сборе со скользящим молотком	1
60	46086A1	Комплект губок съёмника, корпус редуктора	1
61	37350T	Направляющая оправка	1
62	817070	Фиксатор гребного вала	1
63	58222A1	Индикаторный инструмент	1
64	85716	Съёмник болтовой инструмент - несущий корпус редуктора	1
65	83155	Комплект переходника индикатора часового типа	1
65	8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА	1
66	83165T	СЪЁМНИК В СБОРЕ	1
-	805747A04	Инструмент, захваты	1
67	856875A1	Монтажный инструмент подшипника	1
68	817057A02	Индикатор люфта	1
-	883420	Втулка инструмента (.625)	1
69	817058A1	ОПРАВКА ДЛЯ ПОДШИПНИКА	1
70	877840A1	Фиксатор гребного вала	1
71	8M0026034	Набор инструментов	1
71	8M0162977	НАБОР ИНСТРУМЕНТОВ	1

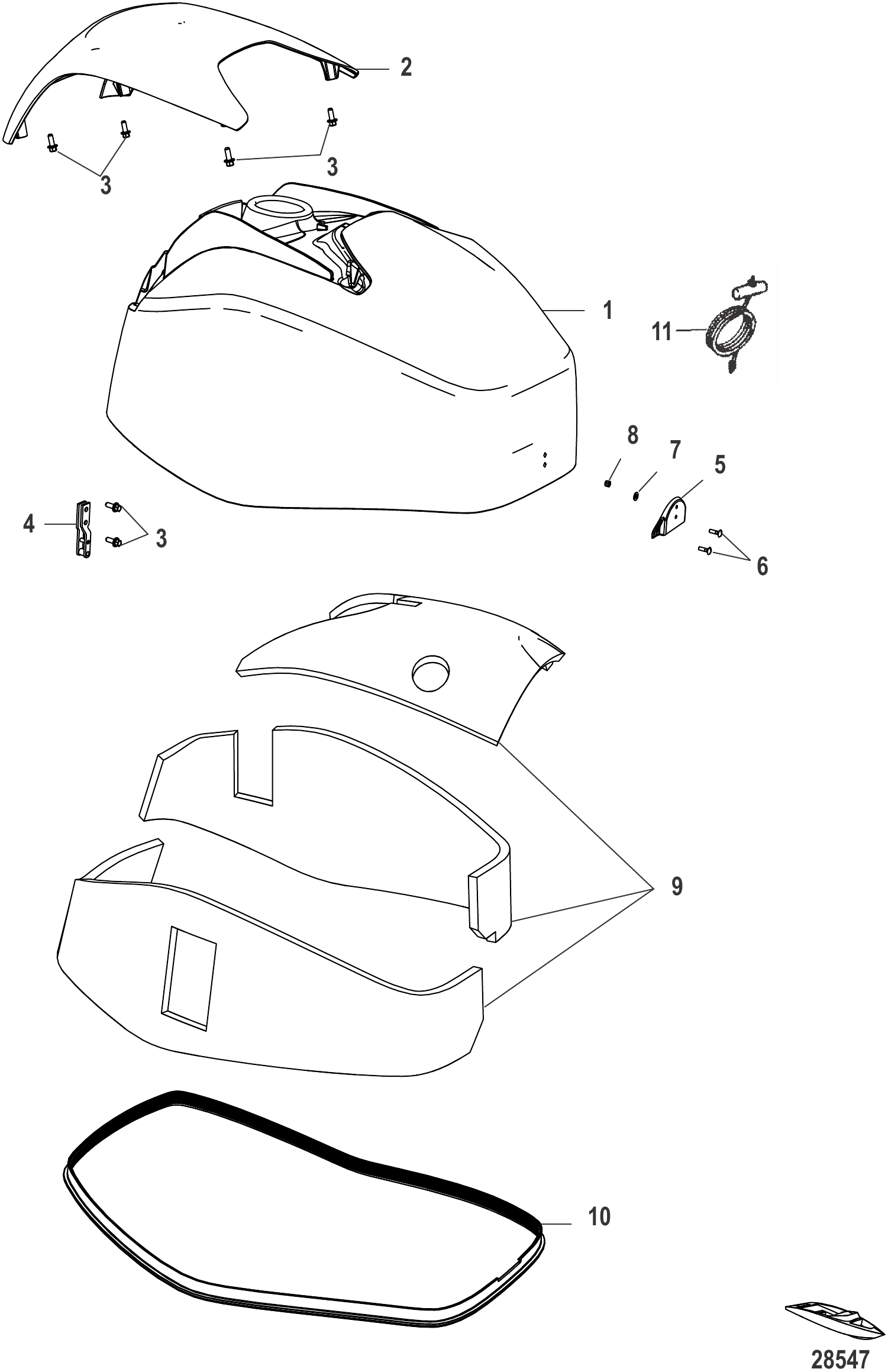

Рис. 44ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	834785T40	Верхний кожух в сборе Mercury 40hp, с наклейками	1
1	8M0047962	Верхний кожух в сборе Mercury 40hp, с наклейками	1
1	834785T42	Верхний кожух в сборе Mariner 40hp, с наклейками	1
1	8M0049920	Верхний кожух в сборе Mariner 30/40hp, без наклеек	1
1	8M0047968	Верхний кожух в сборе Mercury 30hp, с наклейками	1
1	8M0047960	Верхний кожух в сборе Mariner 30hp, с наклейками	1
-	8M0049919	Верхний кожух в сборе Mercury 30/40hp, без наклеек	1
-	8M0118164	Верхний кожух в сборе Mercury 30/40 HP, без наклеек	1
-	8M0049920	Верхний кожух в сборе Mariner 30/40hp, без наклеек	1
-	8M0118166	Верхний кожух в сборе Mariner 30/40 HP, без наклеек	1
2	879147T12	Крышка воздушного дефлектора - Mercury	1
2	8M0118170	Крышка воздушного дефлектора - Mercury	1
2	879147T13	Крышка воздушного дефлектора - Mariner	1
2	8M0118172	Крышка воздушного дефлектора - Mariner	1
3	88552516	Винт (M6 x 16 мм) нержавеющая сталь	6
3	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	6
4	8M0006055	Кронштейн задней защёлки	1
5	8M0013032	Кронштейн передней защёлки	1
5	826291T02	Кронштейн передней защёлки	1
6	8231871	Винт (M4 x 14.5)	2
7	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
8	400632	ГАЙКА	2
9	834786A05	Комплект шумоизоляционного одеяла	1
10	8M0025868	Уплотнение	1
10	8M0109278	Уплотнение	1
11	47341A11	Комплект шнура с рукояткой ручного запуска	1
-	883524A08	Комплект наклеек Mercury 40	1
-	8M0114767	Комплект наклеек Mercury	1
-	8M0045158	Комплект наклеек Mercury 40	1
-	8M0114992	Наклейка сервисного комплекта	1
-	896856002	Наклейка 40	1
-	8M0114992	Наклейка сервисного комплекта	1
-	8M0071110	Комплект наклеек Mercury 40 л.с.	1
-	8M0098328	Комплект наклеек ME 40 л.с. 3 цил.	1
-	8M0114997	Комплект наклеек ME 30-40 л.с. 4-тактный	1
-	8M0063348	Наклейка задняя, 40	1
-	883532A08	Комплект наклеек MA 40 л.с. 3 цил.	1
-	8M0232154	Комплект наклеек 40 HP	1
-	8M0012388	Наклейка задняя, 40	1
-	8M0047969	Комплект наклеек Mercury 30hp	1
-	8M0044902	Наклейка 30	1
-	8M0071109	Комплект наклеек Mercury 30 л.с.	1
-	8M0114997	Комплект наклеек ME 30-40 л.с. 4-тактный	1
-	8M0098329	Комплект наклеек ME 30 л.с. 3 цил.	1
-	8M0114997	Комплект наклеек ME 30-40 л.с. 4-тактный	1
-	8M0063347	Наклейка задняя, 30	1
-	8M0047961	Комплект наклеек Mariner 30 л.с.	1
-	8M0098330	Комплект наклеек MA 30 л.с. 3 цил.	1
-	8M0044755	Наклейка задняя, 30	1

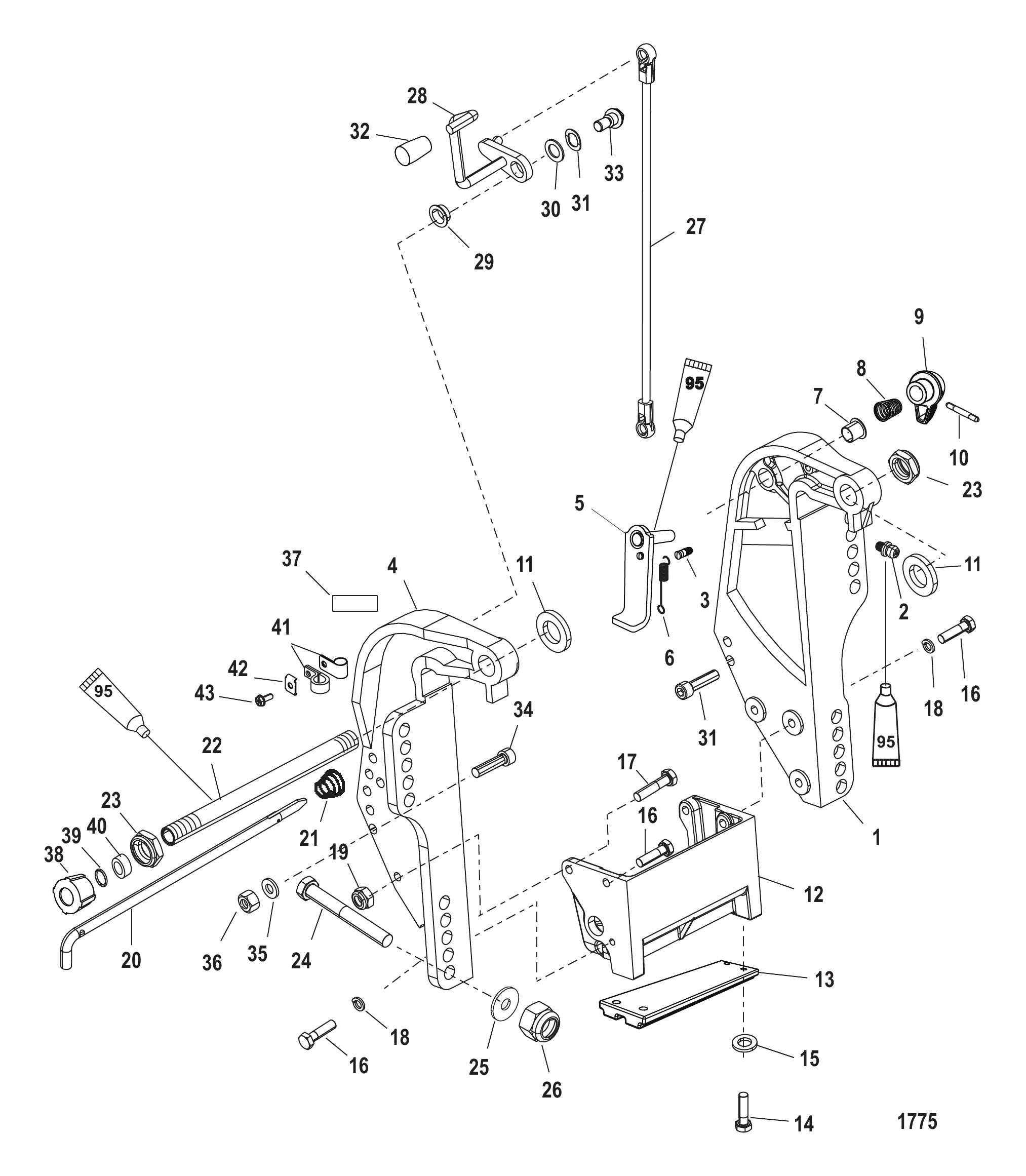

Рис. 45Транцевый кронштейн Transom Bracket

REF	Номер детали	Наименование	Кол-во
1	822866T04	Кронштейн транца - левый борт	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	822865T05	Кронштейн транца - правый борт	1
5	893704T01	Рычаг фиксатора наклона	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	8M0007470	Ручка	1
10	8M0021914	Штифт (.125 x 30 мм)	1
11	19619	Шайба	2
12	18486A08	Комплект якорного кронштейна	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	85594030	ВИНТ (M8 x 30)	5
17	8M0000586	Винт (M8 x 35)	1
18	843108	Шайба (.330 x .560 x .060) нержавеющая сталь	4
19	401388	ГАЙКА (M8) Нержавеющая сталь	2
20	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
20	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
21	821461	ПРУЖИНА	1
22	196141	Труба наклона	1
22	8M0041938	Трубка наклона	1
23	858869	Гайка (.875-14)	2
24	814259	Винт (.500-20 x 4.00)	4
25	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
25	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
26	82671117	ГАЙКА (.500-20)	4
27	1938525	ТЯГА	1
27	8M0084737	Тяга	1
28	19615A4	Рычаг в сборе, наклон	1
28	19615A05	Рычаг в сборе, наклон	1
29	812707	Втулка	1
30	19605	Шайба (.520 x .850 x .060) нейлоновая - чёрная	1
30	8M0042643	Шайба (.520 x .850 x .060) нейлоновая, чёрная	1
31	99611	Волнистая шайба	1
32	19621	Ручка наклона	1
32	8M0007469	Ручка тримма	1
33	19611	Винт (.375-16 x .62)	1
34	4009040	ВИНТ (M10 x 40) Нержавеющая сталь	2
35	4002319	ШАЙБА	2
36	40140	ГАЙКА (M10)	2
37	830253	Наклейка фиксатора откидывания	1
38	19624A1	Комплект уплотнений	1
39	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.583 x .103)	1
40	78861	Проставка	1
41	22740	ЗАЖИМ	2
42	69205	С-ОБРАЗНАЯ ШАЙБА	1
42	8M0084613	Пружинная шайба	1
43	878609	Винт (#10-16 x .600)	1

Рис. 46Комплект переключателя наклона Trim Switch Kit

REF	Номер детали	Наименование	Кол-во
-	18286A18	Комплект переключателя тримма (10.00 футов)	1
1	18861	Фиксатор	1
2	814820	Переходник	1
3	NSS	NOT SOLD SEPARATE Switch	1
4	79091	Предохранитель 20 А	1
4	8M0207796	Предохранитель 20 А	1
5	95084A2	Кабель в сборе с предохранителем — ранние модели	1
6	11149A2	Трос в сборе (6.00 дюймов)	2
7	19209	Винт (#10-32 x 2.25)	2
7	813523	Винт (#10-16 x 2.25)	2

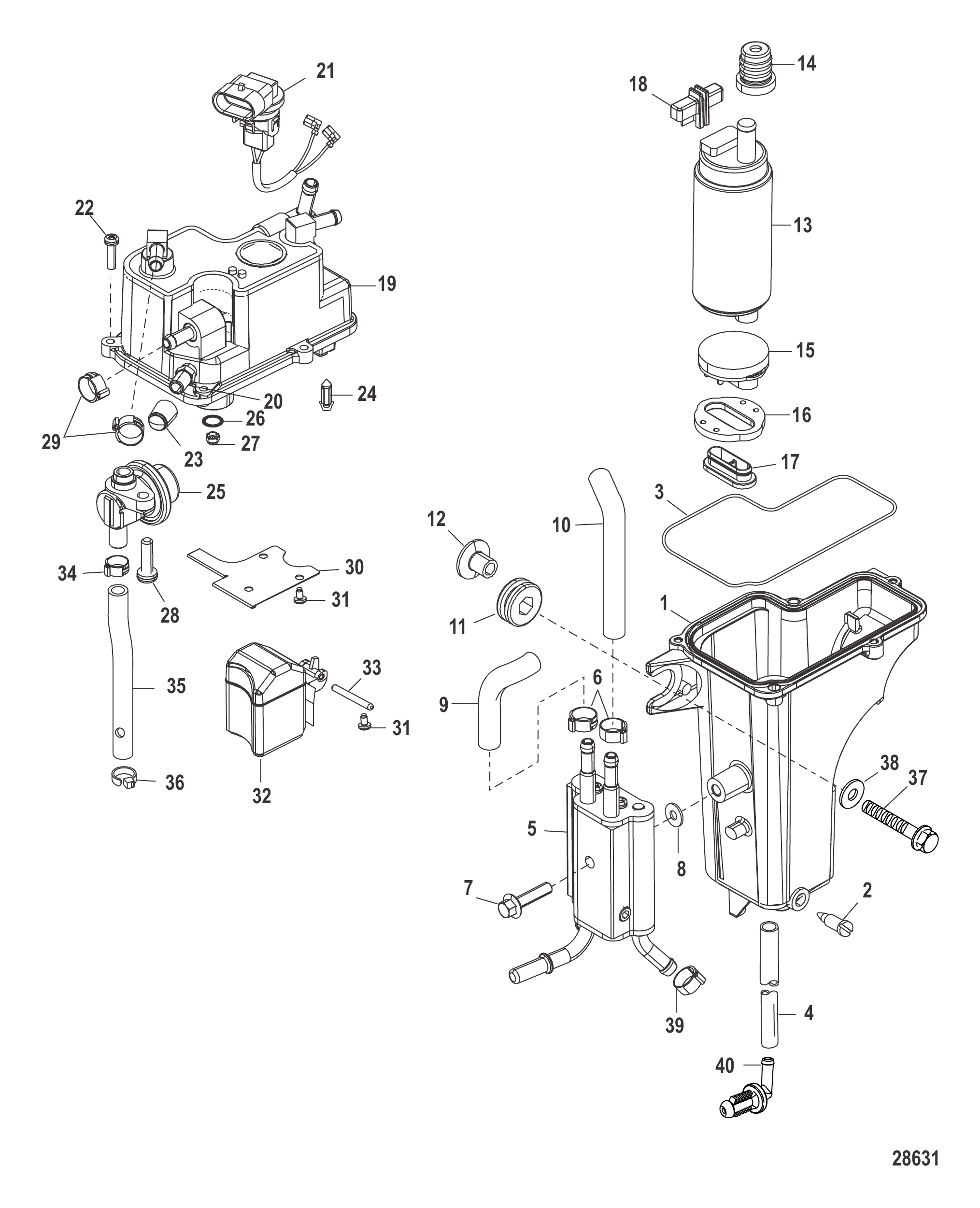

Рис. 47Сепаратор паров Vapor Separator

REF	Номер детали	Наименование	Кол-во
-	892267T03	Паросборник в сборе	1
1	892267A54	Корпус в сборе	1
2	892267506	Винт сливной	1
3	892267530	Уплотнительное кольцо	1
4	85583466	ШЛАНГ (40.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 32 ДЮЙМА	1
4	8M0054213	Шланг	1
5	892267A55	Топливный охладитель в сборе	1
6	888988023	Хомут	2
7	82130025	ВИНТ (M6 x 25) крепление к картеру	1
8	892267511	Шайба	1
9	892267504	Шланг	1
10	892267503	Шланг	1
11	834985	Втулка уплотнительная	3
11	8M0190980	ВТУЛКА	3
12	856954	Втулка	3
13	892267A51	Комплект топливного насоса (также включает кольцо крышки корпуса 25-892267530)	1
14	892267521	Изолятор	1
15	892267510	Виброизолятор	1
16	892267523	Изолятор	1
17	892267534	Топливный фильтр	1
18	892267519	Крышка	1
19	892267T57	Крышка в сборе	1
20	892267537	Клапан Шредера	1
20	892267T57	Крышка в сборе	1
21	892267535	Электрический разъем	1
22	892267531	Винт (M4 x 16)	5
23	883220	Крышка	1
24	892267A52	Комплект клапана поплавка	1
25	892267A50	Комплект регулятора давления	1
26	892267513	Кольцо уплотнительное	1
27	892267512	Сетка	1
28	892267515	Винт (M5 x 18)	1
29	888988023	Хомут	2
30	892267520	Пластина	1
31	892267529	Винт (M4 x 8)	5
32	892267527	Поплавок	1
33	892267528	Ось поплавка	1
34	892267517	Зажим	1
35	892267516	Шланг	1
36	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
37	82130025	ВИНТ (M6 x 25) крепление к картеру	3
38	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
38	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
39	888988023	Хомут	1
40	8M0022107	Штуцер	1

Рис. 48КОМПЛЕКТ КОМПОНЕНТОВ ВОДЯНОГО НАСОСА 812966A12 Water Pump Kit Components 812966A12

REF	Номер детали	Наименование	Кол-во
-	812966A12	Ремкомплект водяного насоса	1
1	830749	Сальник	3
1	8M0204693	Уплотнение сливной пробки	3
2	812966A7	Основание водяного насоса в сборе	1
2	8M0245488	Основание водяного насоса	1
3	30224	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.859 x .139)	1
3	8M0204651	Кольцо уплотнительное	1
4	814669	Маслосъёмный сальник	1
4	8M0245489	Сальник масляный	1
5	814670	Маслосъёмный сальник	1
6	19453T	Крыльчатка	1
7	19699	Шпонка	1
7	8M0032831	Шпонка крыльчатки	1
8	8M0005777	Шайба	2
8	8M0204720	Шайба	2
-	14334A3	Насос водяной в сборе	1
-	812966A12	Ремкомплект водяного насоса	1
9	8M0242489	Водяной насос	1
10	19701	Прокладка нижняя	1
10	8M0224241	Прокладка	1
11	822189	Прокладка верхней части водяного насоса	1
12	19700A2	Пластина передняя	1
13	8M0000332	Муфта короткая	1
13	8M0151046	Муфта водяной трубки, короткая	1

水星 Mercury 40 HP EFI 3 CYL 1C456300 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 40 HP EFI 3 CYL 1C456300 & Up - — взрыв-схемы и запчасти
