水星 Mercury 60 HP 1.0L EFI L4 APX 1C782688 & Up - — взрыв-схемы и запчасти

四冲程电喷 EFI · Cat.# 90-8M0236731 · 共 31 个部位 · 817 条零件

1Аксессуары 2АДАПТЕРНАЯ ПЛИТА 3РАСПРЕДВАЛ И МАСЛЯНЫЙ НАСОС 4КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 5БЛОК ЦИЛИНДРОВ И КАРТЕР 6Головка цилиндра 7Наклейки 8Картер редуктора 9Электрические компоненты Жгут проводов двигателя и PCM 10Маховик 11ТОПЛИВНЫЕ ШЛАНГИ 12Топливный насос 13РЕДУКТОР ВАЛА ПРИВОДА - ПЕРЕДАЧА 1.83:1 14РЕДУКТОР ВАЛА ГРЕБНОГО ВИНТА - ПЕРЕДАЧА 1.83:1 15КРЕПЛЕНИЕ КАТУШКИ ЗАЖИГАНИЯ 16ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ 17Впускной коллектор 18Нижний кожух 19КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА 883599A02 20Компоненты гидроподъема 21Сервисные/вспомогательные материалы 22Тяги переключения передач модели с дистанционным управлением 23РУЛЕВОЙ РЫЧАГ 24Рулевая пластина 25Поворотный кронштейн 26Тяги дросселя модели с дистанционным управлением 27Специальный инструмент 28ВЕРХНИЙ КОКПИТ 29Транцевый кронштейн 30Комплект переключателя трима 18286A17, A18, A19 31Сепаратор паров

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	8M0225356	Комплект хомутов полный	1
-	879885Q	Топливный фильтр линейный	1
-	8M0221490	ЧЕХОЛ ДЛЯ ХРАНЕНИЯ 40-60 Л.С.	1
-	8M0228504	ЧЕХОЛ ВЕНТИЛИРУЕМЫЙ 60 Л.С.	1
-	8M0078616	МАСЛО 4-ТАКТНОЕ	1
-	8M0078619	МАСЛО 4-ТАКТНОЕ QS, 1 кварта	1
-	8M0240049	ЖГУТ ПРОВОДОВ судовой	1

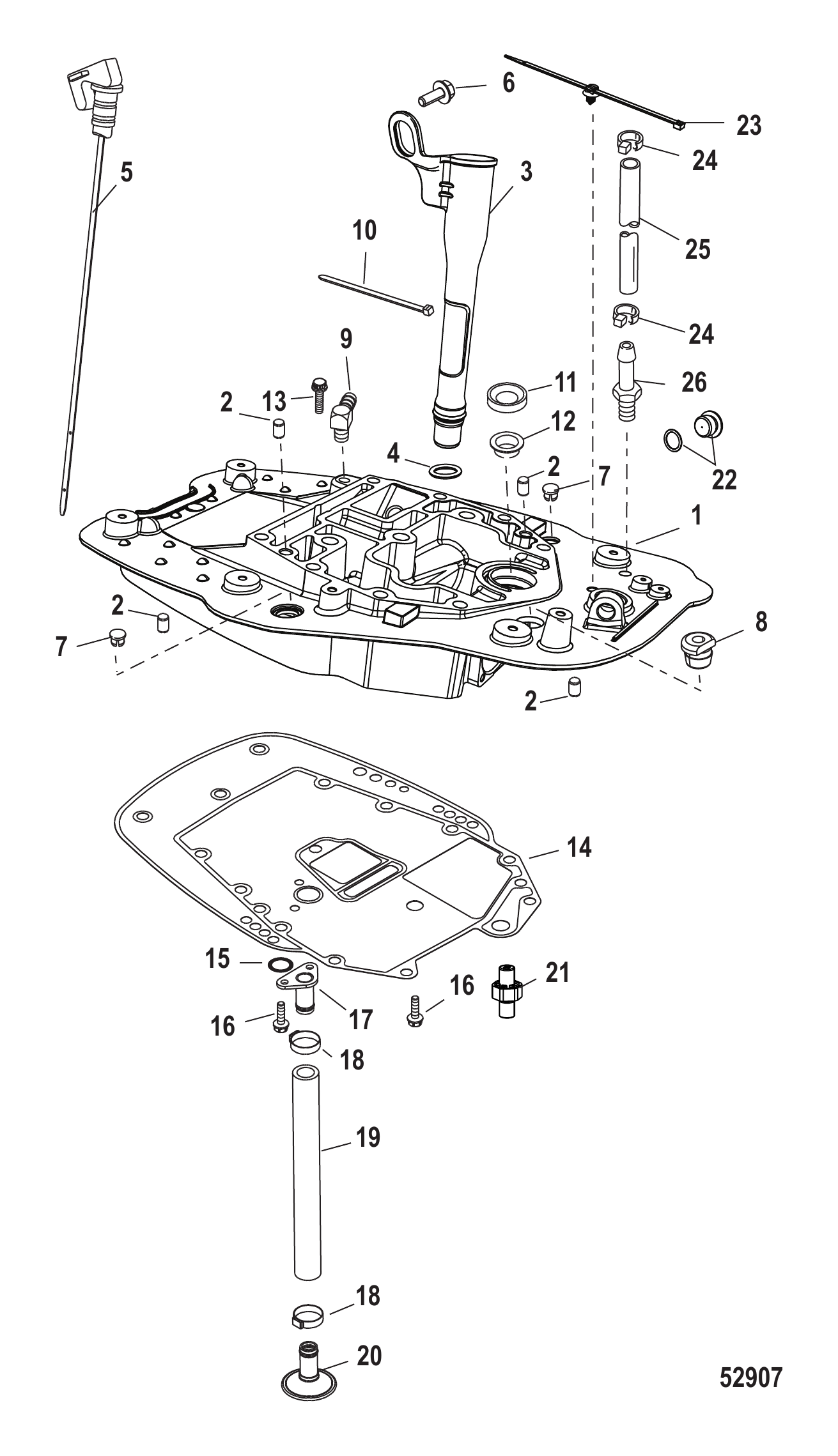

Рис. 2АДАПТЕРНАЯ ПЛИТА Adapter Plate

REF	Номер детали	Наименование	Кол-во
1	825228T27	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
3	8M0026249	Трубка маслоизмерительного щупа в сборе пластиковая	1
4	8M0008708	Уплотнительное кольцо	1
5	825990	МАСЛОИЗМЕРИТЕЛЬНЫЙ ЩУП	1
5	8M0162935	Маслоизмерительный щуп	1
6	4006731	ВИНТ (M6 x 16)	1
7	822464	ПРОБКА	2
8	19565002	ВТУЛКА	1
9	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
10	816311T	СТЯЖКА (8.00 дюймов)	3
11	66301	САЛЬНИК МАСЛЯНЫЙ	1
12	859594	ВТУЛКА	1
13	4007455	ВИНТ (M6 x 55)	1
14	892320001	Прокладка	1
14	8M0213113	Прокладка переходной пластины	1
15	845746	Уплотнительное кольцо	1
16	40011128	Винт (M6 x 20) нержавеющая сталь	3
16	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
17	893765	Пластина верхнего маслоприемника	1
18	855228	Хомут	2
19	854793	Шланг маслоприёмника	1
20	893700	Маслоотражатель маслоприемника	1
21	881872A1	КОРПУС ПЕРЕПУСКНОГО КЛАПАНА ДАВЛЕНИЯ МАСЛА	1
21	8M0210772	Клапан сброса давления масла	1
22	8M0021330	Пробка (M18)	1
23	899145	Хомут крепёжный	1
24	816311T	СТЯЖКА (8.00 дюймов)	AR
25	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
25	8M0108355	Шланг (57 дюймов, бухта)	1
26	291112	Фитинг	1
-	883599A02	Комплект прокладок головки блока цилиндров	1

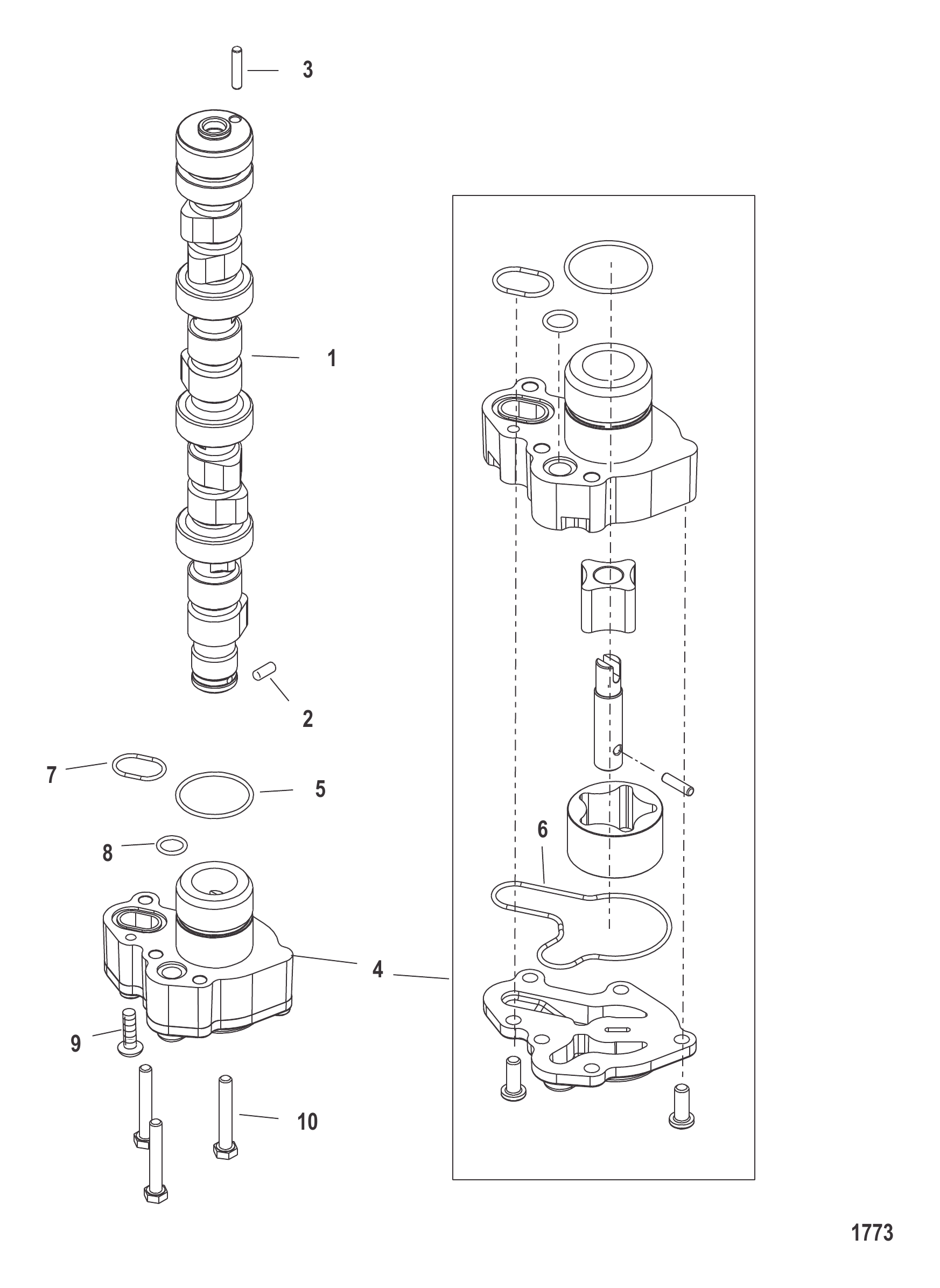

Рис. 3РАСПРЕДВАЛ И МАСЛЯНЫЙ НАСОС Camshaft and Oil Pump

REF	Номер детали	Наименование	Кол-во
1	893565	Распределительный вал	1
2	826149	Штифт	1
3	878183	Штифт установочный	1
4	857087T1	Насос масляный в сборе	1
5	857096	Уплотнительное кольцо масляного насоса	1
6	NSS	NOT SOLD SEPARATE O Ring	1
7	857094	Уплотнительное кольцо масляного насоса	1
8	857093	Уплотнительное кольцо масляного насоса	1
9	875206	Винт (M6 x 16)	2
10	4000333	ВИНТ (M6 x 40)	4
-	883599A02	Комплект прокладок головки блока цилиндров	1
-	893505T05	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ В комплекте	1

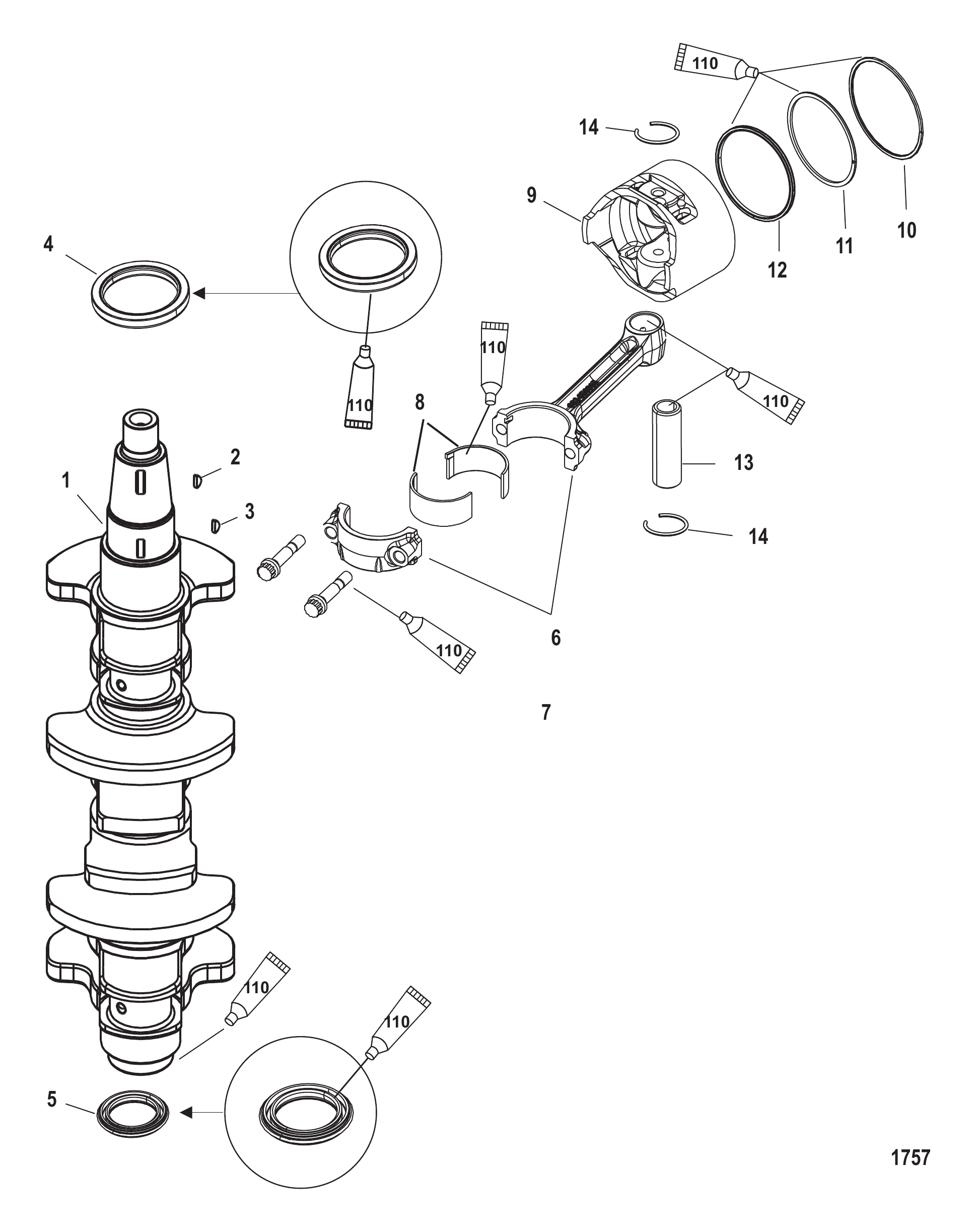

Рис. 4КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	857077T02	Коленчатый вал в сборе	1
2	91800	Шпонка	1
3	18856M	Шпонка коленчатого вала к маховику	1
3	893761	Шпонка	1
4	825027	САЛЬНИК	1
4	8M0151047	Сальник масляный	1
5	832013	Сальник	1
5	8M0151048	Сальник масляный	1
6	856065T1	Шатун	4
6	893530T01	Шатун в сборе	4
7	825019	БОЛТ	8
7	8M0049884	Болт	8
8	893630001	Подшипник чёрный	8/AR
8	893630	Подшипник коричневый	8/AR
8	893630002	Подшипник синий	8/AR
9	893524T08	Поршень в сборе	4
9	893524T01	Поршень в сборе	AR
9	8M0057775	Поршень в сборе	AR
9	893524T02	Поршень в сборе	AR
9	8M0057776	Поршень в сборе	AR
10	893525A01	Комплект поршневых колец	4
10	893525A02	Комплект поршневых колец	AR
10	893525A03	Комплект колец	AR
11	NSS	NOT SOLD SEPARATE Piston Ring - Second	4
11	NSS	NOT SOLD SEPARATE Piston Ring - Second	AR
11	NSS	NOT SOLD SEPARATE Piston Ring - Second	AR
12	NSS	NOT SOLD SEPARATE Ring, Piston Oil	4
13	893863	Палец поршневой	4
14	893529	Фиксатор поршневого пальца	8
-	883599A02	Комплект прокладок головки блока цилиндров	1
-	893678T03	Короткий блок	1

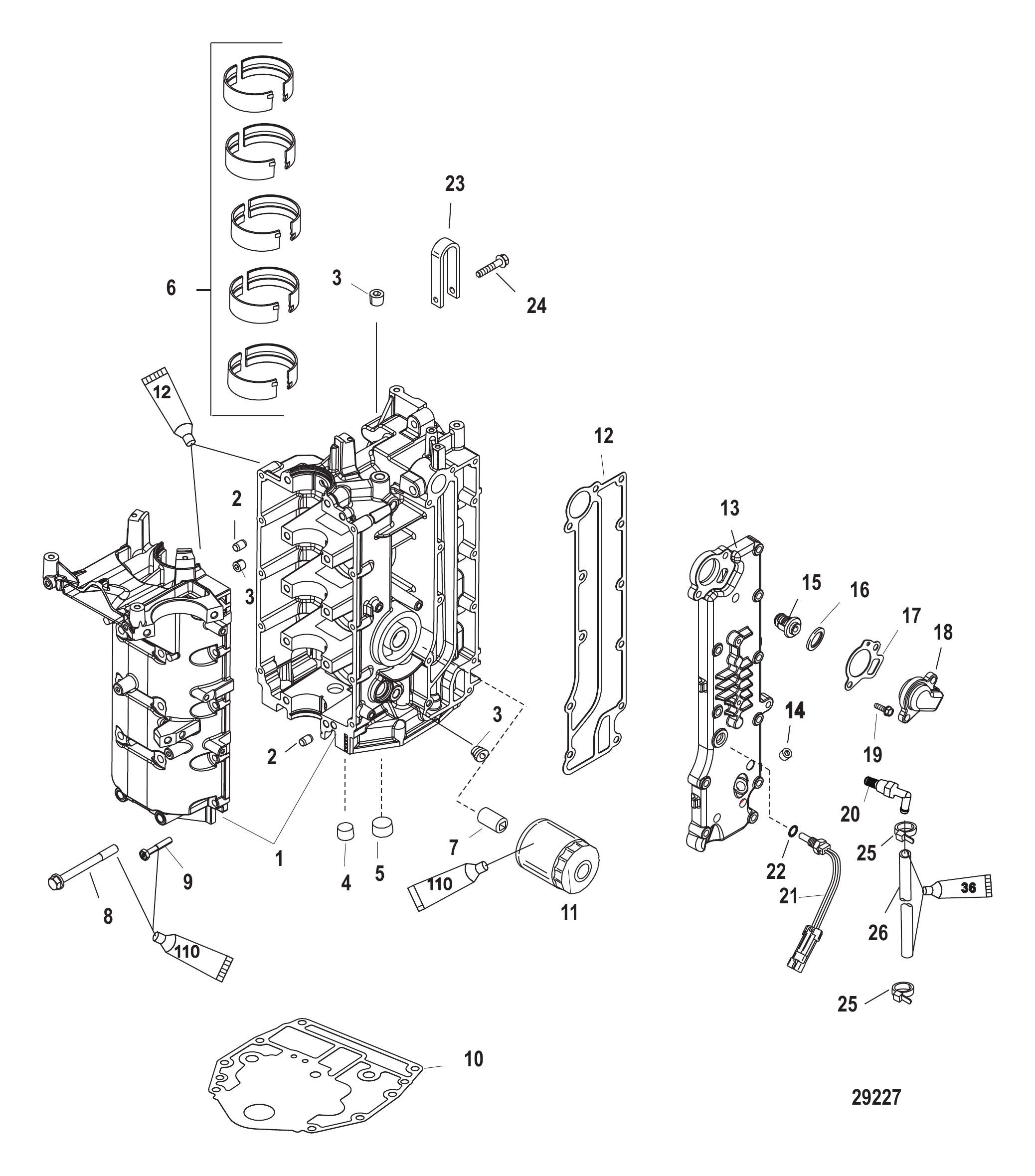

Рис. 5БЛОК ЦИЛИНДРОВ И КАРТЕР Cylinder Block and Crankcase

REF	Номер детали	Наименование	Кол-во
1	893502T02	Блок цилиндров в сборе	1
2	825010	ШТИФТ установочный	2
3	479452	ПРОБКА	3
4	889567	ПРОБКА (.500-14)	1
5	416223	ПРОБКА ТРУБНАЯ (.750-14)	1
6	893631	Подшипник коренной - коричневый	10
6	893631001	Подшипник основной — чёрный	10
6	893631002	Подшипник основной — синий	10
7	822625	Ниппель (M20)	1
8	82506182	ВИНТ (M8 x 82)	10
9	88348935	Винт (M6 x 35)	10
9	8M0241960	ВИНТ	10
10	892319001	Прокладка	1
10	8M0213112	Прокладка блока цилиндров	1
11	822626K04	Масляный фильтр	1
11	8M0162829	Масляный фильтр	1
12	857078	Прокладка	1
12	8M0224375	Прокладка крышки выпускного коллектора	1
13	893692T02	КРЫШКА В СБОРЕ выпускная	1
13	8M0188836	Крышка выпускного коллектора	1
14	479452	ПРОБКА	1
15	14586	Термостат	1
16	887978	Прокладка	1
17	824853	ПРОКЛАДКА КРЫШКИ ТЕРМОСТАТА	1
17	8M0177107	Прокладка крышки термостата	1
18	857080	Крышка	1
18	8M0188835	Крышка термостата	1
19	88348935	Винт (M6 x 35)	12
19	8M0241960	ВИНТ	12
20	8M0021770	Водозаборник	1
21	889575	ДАТЧИК В СБОРЕ	1
21	8M0214984	Датчик температуры	1
22	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
23	893697	Рым-болт	1
24	857139	Винт (M8 x 35)	1
25	816311T	СТЯЖКА (8.00 дюймов)	2
26	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
26	8M0108349	Шланг (70 дюймов, бухта)	1
-	883599A02	Комплект прокладок головки блока цилиндров	1
-	893678T03	Короткий блок	1

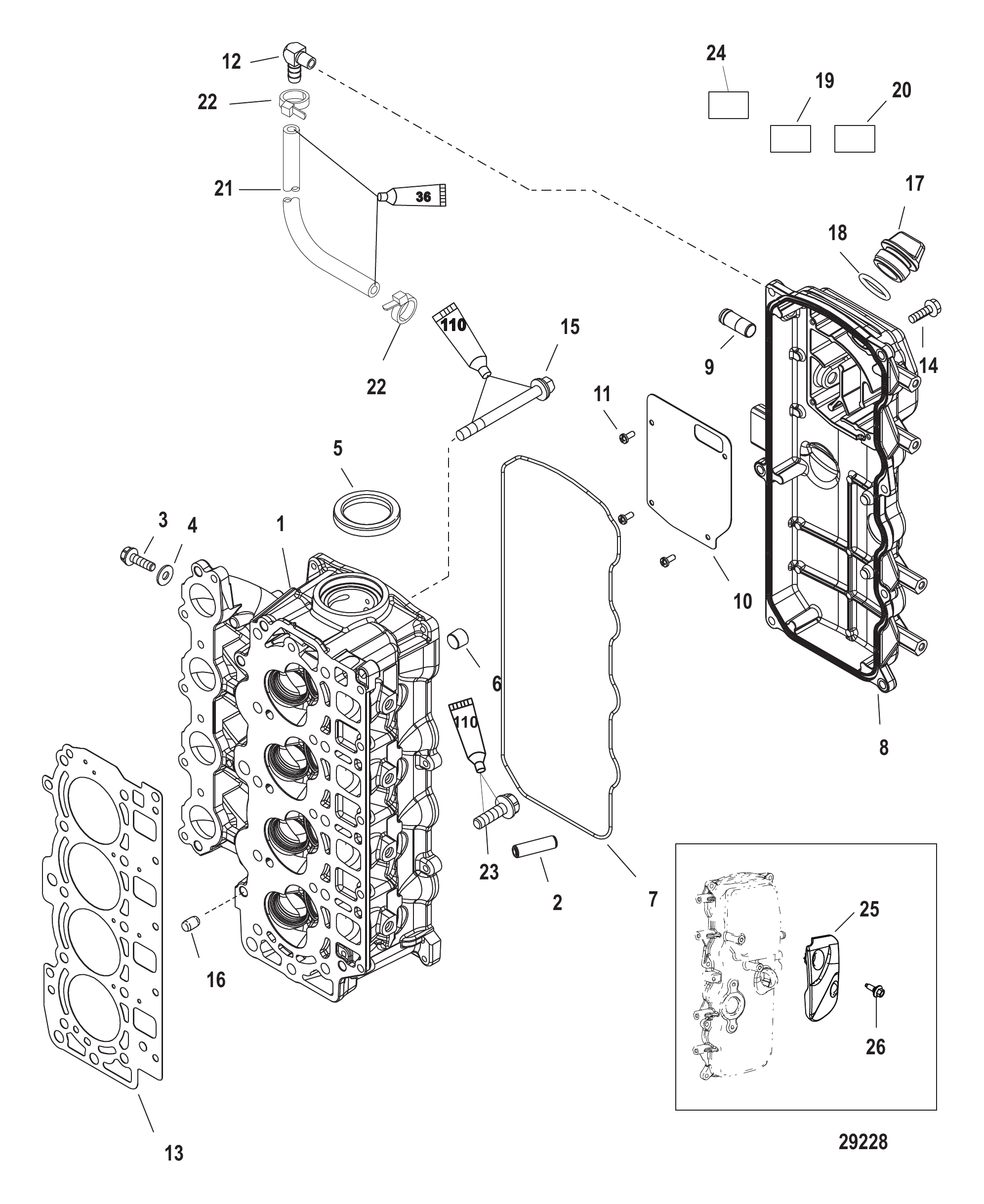

Рис. 6Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
-	893505T05	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ В комплекте	1
1	893505A02	Головка блока цилиндров в сборе	1
1	893505T06	Головка блока цилиндров в сборе базовая	1
2	858266	Направляющая	8
3	4000325	ВИНТ (M6 x 8)	4
4	859768	ШАЙБА	4
5	858267	Масляный сальник	1
5	893549	Сальник масляный	1
6	875209	Пробка трубная	8
7	8M0011870	Сальник головки цилиндра	1
8	893694T02	КРЫШКА В СБОРЕ	1
8	8M0174400	Крышка головки блока цилиндров	1
9	NSS	NOT SOLD SEPARATE Breather Pipe	1
10	NSS	NOT SOLD SEPARATE Baffle Plate	1
11	NSS	NOT SOLD SEPARATE Screw	1
12	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
13	857081	Прокладка головки цилиндра	1
13	8M0118179	ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
14	40011128	Винт (M6 x 20) нержавеющая сталь	7
14	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	7
15	82503395	ВИНТ (M9 x 95)	10
15	893747095	Винт (M9 X 95)	10
16	825010	ШТИФТ установочный	2
17	859578A1	ПРОБКА В СБОРЕ Масляная	1
17	8M0240831	МАСЛЯНАЯ ПРОБКА	1
18	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
18	8M0204673	Кольцо уплотнительное .921 x .139	1
19	NSS	NOT SOLD SEPARATE Decal-Servicing Referral	1
20	NSS	NOT SOLD SEPARATE Decal-Engine Oil/Valve Clearance	1
21	77653101	Шланг (48.00 дюймов, бухта)	1
22	816311T	СТЯЖКА (8.00 дюймов)	2
23	82500925	ВИНТ (M6 x 25)	5
23	893745025	Винт (M6 x 25)	5
24	NSS	NOT SOLD SEPARATE Decal HP ID	1
25	8M0026326	Дефлектор кожуха	1
26	8M0012661	Винт M6 x 14 HEX FLG SS	2
-	883599A02	Комплект прокладок головки блока цилиндров	1
-	893678T03	Короткий блок	1

Рис. 7Наклейки Decals

REF	Номер детали	Наименование	Кол-во
1	8M0233158	КОМПЛЕКТ НАКЛЕЕК верхний кожух, 60R APX	1
2	8M0080154	Наклейка M-ICON, синяя	1
3	8M0151525	Наклейка M-ICON 53 мм, Racing	1
4	8M0056643	НАКЛЕЙКА Прочти руководство	1
5	8M0159886	Наклейка Lenz, Mercury	1

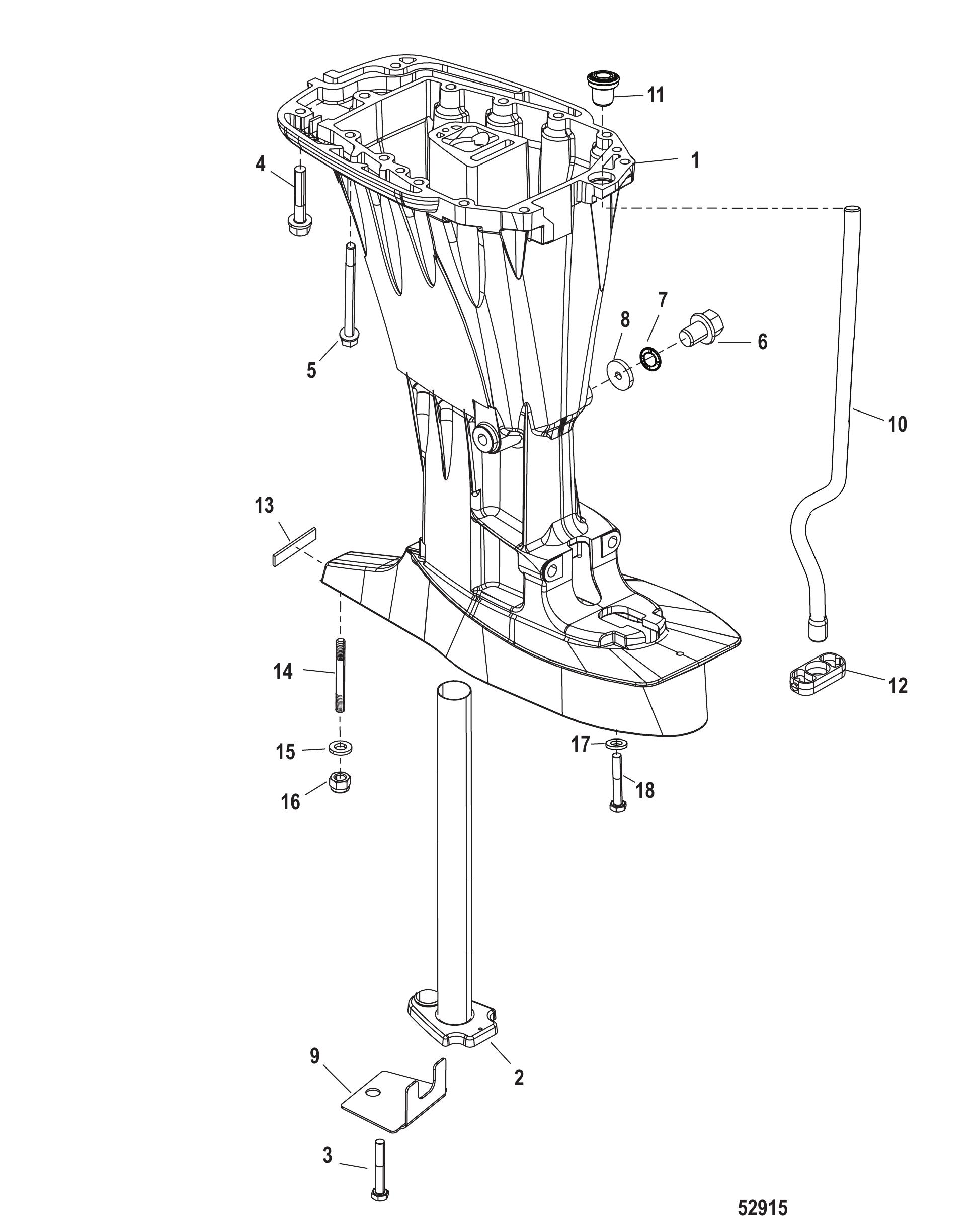

Рис. 8Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	852421T08	Корпус гребного вала - короткий	1
2	NSS	NOT SOLD SEPARATE EXHAUST PIPE	1
3	1993325	ВИНТ (M10 x 25 мм)	1
4	88960845	Винт (M8 x 45)	5
5	824459110	ВИНТ (M8 x 110) нержавеющая сталь	8
6	8288181	Пробка сливная	1
7	8M0007119	Уплотнение сливной пробки	1
7	8M0188221	Сальник	1
8	826276	Отбойник	1
9	893770	Пластина корпуса гребного вала	1
9	8M4503628	Пластина корпуса гребного вала	1
10	897970A01	Комплект трубок/уплотнений системы охлаждения - короткий	1
11	8M0021959	Сальник водяной	1
11	8M0151041	Сальник водяной трубки верхний	1
12	828529	Направляющая	1
13	828706	Упор	1
13	8M0043364	Демпфер	1
14	823984	ШПИЛЬКА (M10 x 50)	1
15	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	1
15	8M0214963	Шайба	1
16	40140	ГАЙКА (M10)	1
17	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
17	8M0214963	Шайба	4
18	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4

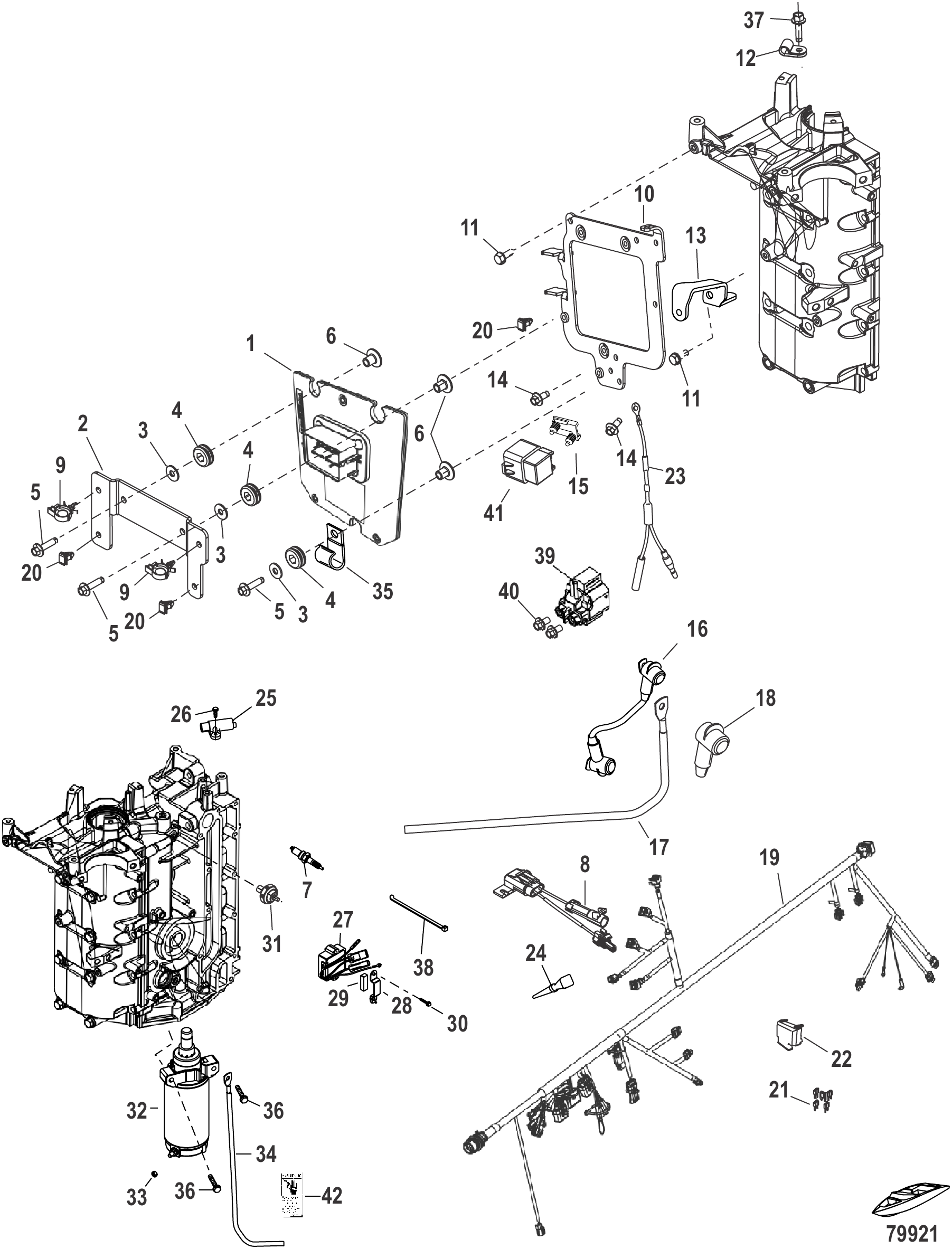

Рис. 9Электрические компоненты Жгут проводов двигателя и PCM Electrical Components Engine Harness and PCM

REF	Номер детали	Наименование	Кол-во
1	NSS	NOT SOLD SEPARATE	1
2	893774002	Кронштейн	1
3	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
4	8M0190980	ВТУЛКА	3
5	82129125	ВИНТ (M6 x 25 мм)	3
6	856954	Втулка	3
7	883323001	Свеча зажигания	4
8	897940T01	Жгут проводов в сборе с предохранителем	1
9	858954	ЗАЖИМ (.625)	2
10	8M0118185	Пластина	1
11	8248324	Винт (M6 x 16)	3
12	24836	ЗАЖИМ ПРОВОДОВ ДАТЧИКА	1
13	8M0107175	Раскос	1
14	82129114	ВИНТ (M6 x 14)	3
15	8M6001733	ЗАЖИМ - РЕЛЕ, ДВОЙНОЙ ГВОЗДЬ	1
16	93388A16	Сборка троса (8.50 дюймов)	1
17	88439A9	Кабель аккумулятора положительный в сборе (5/16)	1
18	880786	Изоляционный колпачок - красный	1
19	8M0120118	ЖГУТ ПРОВОДОВ В СБОРЕ двигателя, 4 цилиндра	1
20	879962	Зажим	3
21	832969T20	Предохранитель Mini — жёлтый — 20 А	3
21	832969T25	Предохранитель мини - прозрачный - 25 А	1
21	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
21	832969T15	Предохранитель Mini — синий — 15 А	1
21	8M0207797	Предохранитель Mini — серый — 2 А	1
22	8M0045270	Крышка	1
23	883834T01	Кабельный жгут с диодом	1
24	13541	Разъём штыревой	1
25	8M0082988	Датчик положения коленчатого вала	1
26	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
27	893640T01	Регулятор напряжения	1
28	893771	Кронштейн соединителя	1
29	8308971	Поролоновая прокладка	1
30	8248329	Винт (M6 x 40)	2
31	8M0098207	Датчик давления масла	1
32	893888T	Стартер в сборе — комплектный	1
33	94330	Гайка (.250-20) латунная	1
34	88439A4	Кабель в сборе аккумулятор - отрицательный	1
35	8M0024808	J-образный зажим	1
36	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	3
37	82239312	ВИНТ (M5 x 12)	1
38	816311T	СТЯЖКА (8.00 дюймов)	AR
39	8M0098898	Реле	1
40	8M0085874	Винт Design-II	2
41	8M0207773	Реле тримма в сборе	1
42	8272822	Наклейка предупреждение высокое напряжение	1
-	893678T03	Короткий блок	1

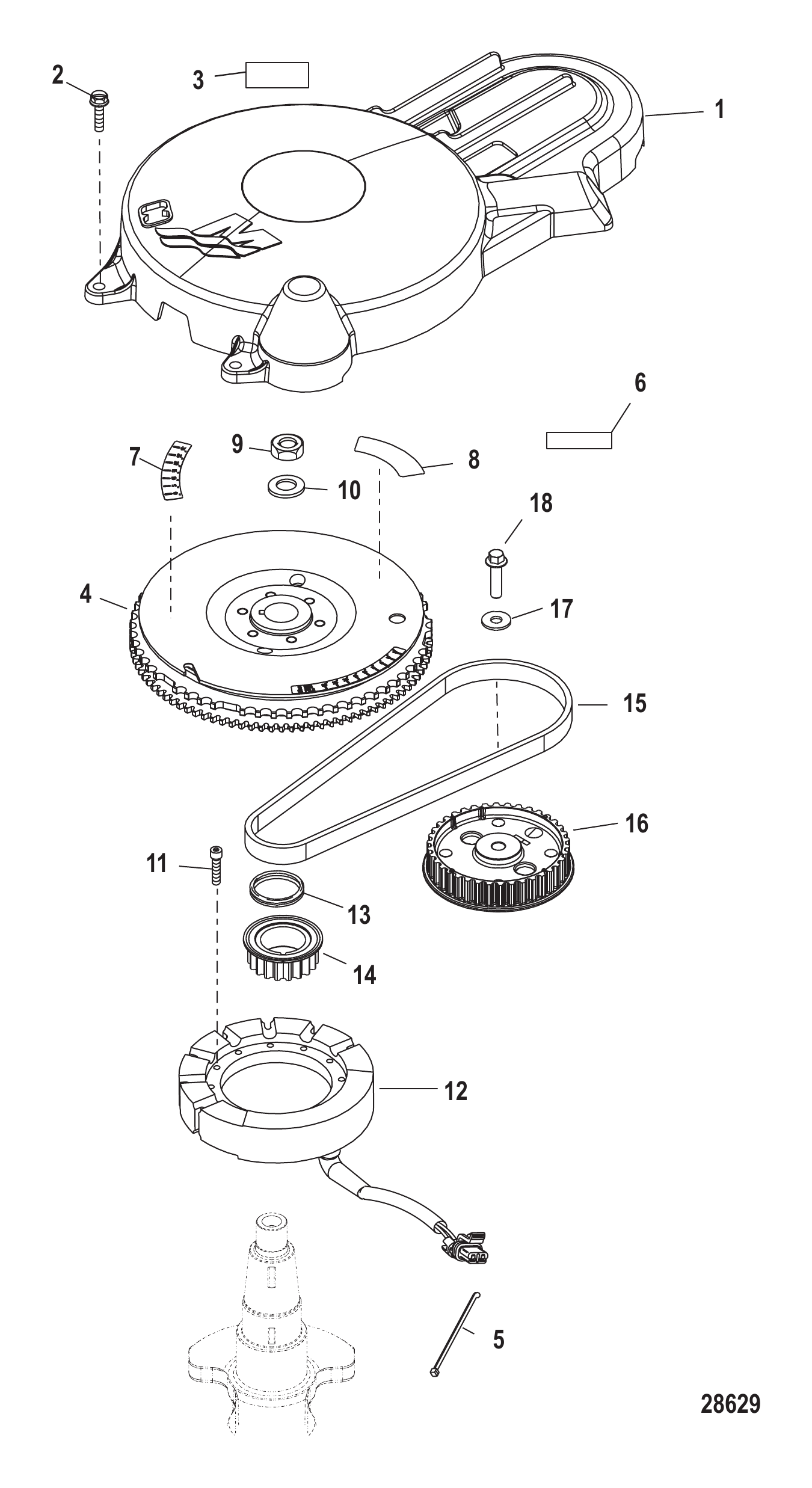

Рис. 10Маховик Flywheel

REF	Номер детали	Наименование	Кол-во
1	859284T2	Крышка маховика	1
2	8248326	Винт (M6 x 25 мм)	4
3	883830A07	НАКЛЕЙКА информационная этикетка EPA	1
3	NSS	NOT SOLD SEPARATE DECAL, EPA (2009 & Up)	1
4	877836T05	Маховик	1
4	8M0053921	Маховик	1
4	8M0044990	Маховик	1
4	8M0243489	Маховик в сборе электрический	1
5	816311T	СТЯЖКА (8.00 дюймов)	1
6	NSS	NOT SOLD SEPARATE Decal-Warning Spinning Flywheel	1
7	NSS	NOT SOLD SEPARATE Decal-Timing Marks	1
8	NSS	NOT SOLD SEPARATE Decal-Warning-Neutral	1
9	81773M	Гайка маховика	1
9	893789	Гайка	1
10	84436M	Шайба	1
10	893762	Шайба (18 X 36 X 3)	1
11	4013930	ВИНТ (M5 x 30)	3
12	878143T05	Статор	1
13	834838	Упорное кольцо	1
14	833102T	ШЕСТЕРНЯ ПРИВОДА	1
15	831294	Ремень зубчатый	1
15	8M0151040	Ремень ГРМ	1
16	833104T6	Шестерня ведомая	1
17	82761140	ВИНТ (M10 x 40)	1
18	4002320	ШАЙБА	1

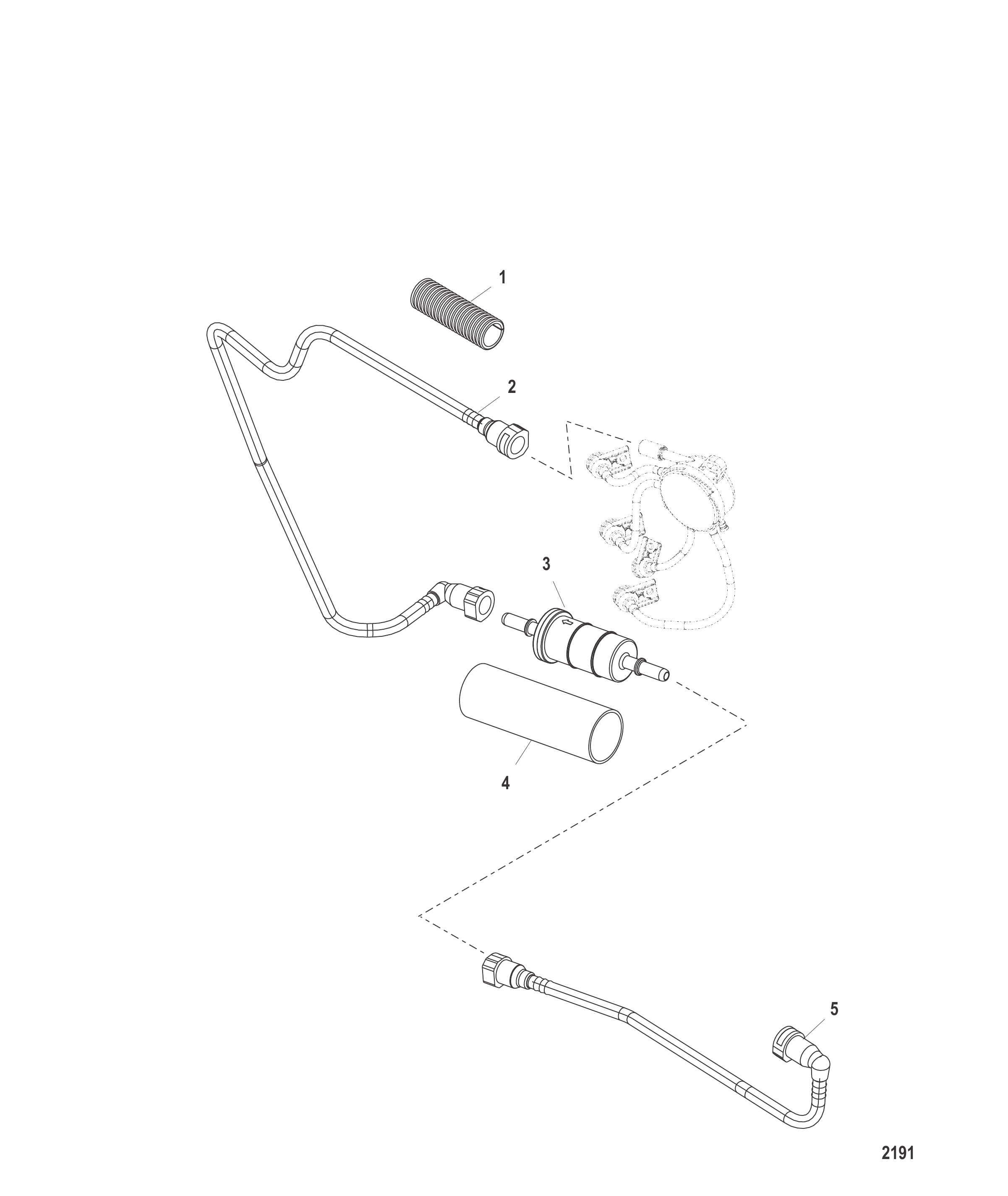

Рис. 11ТОПЛИВНЫЕ ШЛАНГИ Fuel Lines

REF	Номер детали	Наименование	Кол-во
1	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
2	8M0012302	ТОПЛИВНАЯ ЛИНИЯ	1
2	8M0222164	Топливная магистраль	1
2	8M0044795	ТОПЛИВНАЯ ЛИНИЯ	1
2	8M0222164	Топливная магистраль	1
3	879885T	Топливный фильтр	1
3	879885Q	Топливный фильтр линейный	1
4	8775381	Защитная втулка	1
5	877811T	Топливная линия	1
5	8M0111510	Топливная линия	1
5	8M0046458	Топливная магистраль	1
5	8M0111510	Топливная линия	1

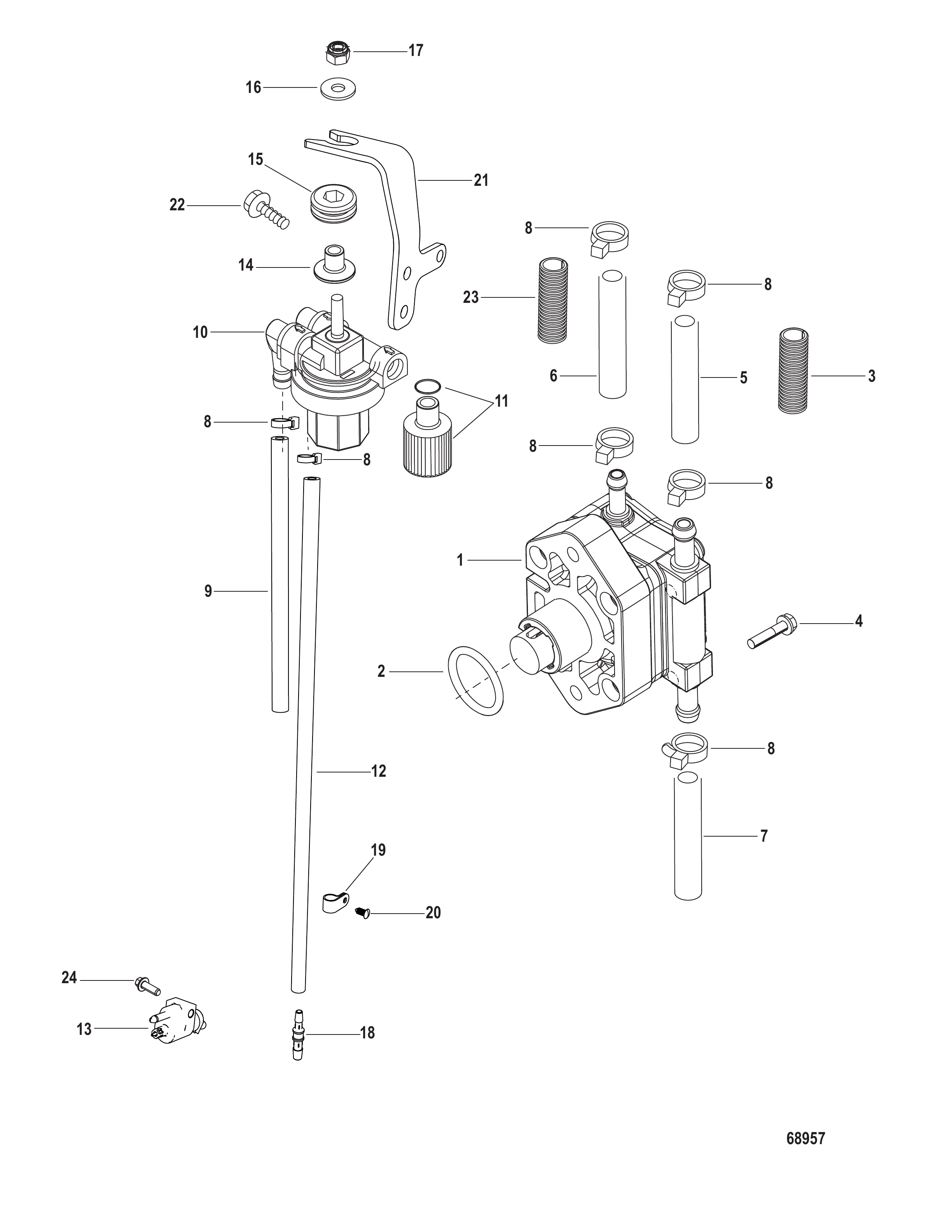

Рис. 12Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	899106T01	Насос в сборе топливный	1
2	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
3	82684430	ВИНТ (M6 x 30)	2
4	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
4	8M0108349	Шланг (70 дюймов, бухта)	1
5	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
6	8M0108349	Шланг (70 дюймов, бухта)	1
7	888988023	Хомут	AR
8	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
8	8M0108355	Шланг (57 дюймов, бухта)	1
9	879884T	Фильтр в сборе топливный	1
10	8M0149607	Комплект топливного фильтра	1
10	8M0219171	Элемент топливного фильтра	1
11	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
11	8M0108355	Шланг (57 дюймов, бухта)	1
12	8M0022105	Штуцер в сборе топливный	1
12	8M0148584	Топливный разъём	1
13	856954	Втулка	1
14	834985	Втулка уплотнительная	1
14	8M0190980	ВТУЛКА	1
15	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
15	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
16	401196	ГАЙКА (M6)	1
17	8M0022500	Штуцер переходной	1
18	8M0022218	Хомут	4
19	8M0022331	Винт храповой	4
20	893772	Кронштейн	1
21	40011126	Винт (M6 x 13) нержавеющая сталь	2
22	828547633	Трубка (внутренний диаметр .620 x 3.00 фута)	1
23	88552535	Винт (M6 x 35 мм) нержавеющая сталь	1

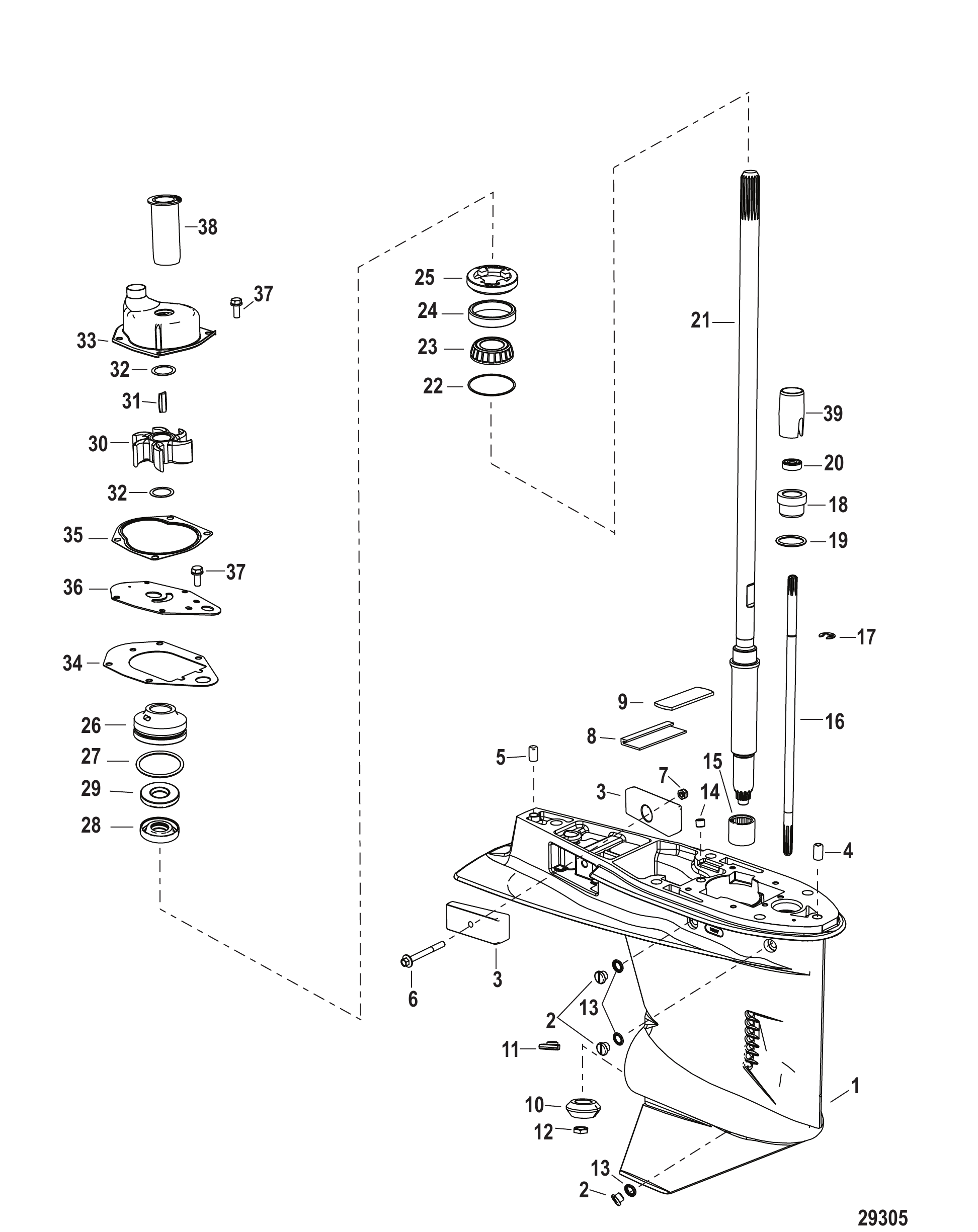

Рис. 13РЕДУКТОР ВАЛА ПРИВОДА - ПЕРЕДАЧА 1.83:1 Gear Housing Driveshaft - 1.83:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	8M0047705	КОРПУС РЕДУКТОРА В СБОРЕ полный	1
-	8M0086326	КОРПУС РЕДУКТОРА В СБОРЕ полный	1
1	893680T06	Корпус редуктора основной	1
2	79953Q04	Ремкомплект сливного винта	3
3	826134Q	Анод	2
4	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
4	8M0084244	Штифт установочный, .375 x .620	1
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
6	897657055	Винт (M6 x 55)	1
7	401386	ГАЙКА (M6) Нержавеющая сталь	1
8	818226A1	Комплект сальников и пластин	1
9	NSS	NOT SOLD SEPARATE Filler Plate	1
10	859103T	Шестерня ведущая - 12 зубьев	1
11	8M0012285	Кулачок переключения	1
11	842071A01	Комплект кулачок/толкатель	1
12	55910	Гайка (.437-20) шестерни привода к гребному валу	1
13	830749	Сальник	3
13	8M0204693	Уплотнение сливной пробки	3
14	878089	Пробка трубная (.0625-27)	1
15	812768	Подшипник роликовый	1
16	889246A96	Вал переключения в сборе	1
17	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
18	813696A2	Втулка в сборе	1
19	45258	Уплотнительное кольцо (.987 x .103)	1
20	8164641	Маслосъёмный сальник	1
20	8M0246145	САЛЬНИК	1
21	891549T	Вал приводной короткий	1
22	812770A1	Набор регулировочных шайб	AR
22	8M0063262	Набор регулировочных шайб	AR
23	77420A1	Подшипник роликовый конический гребного вала в сборе	1
23	8M0166756	Подшипник в сборе	1
24	NSS	NOT SOLD SEPARATE Cup	1
25	8128201	Гайка	1
26	812966A7	Основание водяного насоса в сборе	1
26	8M0245488	Основание водяного насоса	1
27	30224	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.859 x .139)	1
27	8M0204651	Кольцо уплотнительное	1
28	814669	Маслосъёмный сальник	1
28	8M0245489	Сальник масляный	1
29	814670	Маслосъёмный сальник	1
30	19453T	Крыльчатка	1
31	19699	Шпонка	1
31	8M0032831	Шпонка крыльчатки	1
32	8M0005777	Шайба	2
32	8M0204720	Шайба	2
-	14334A3	Насос водяной в сборе	1
-	812966A12	Ремкомплект водяного насоса	1
33	8M0242489	Водяной насос	1
34	19701	Прокладка нижняя	1
34	8M0224241	Прокладка	1
35	822189	Прокладка верхней части водяного насоса	1
36	19700A2	Пластина передняя	1
37	8248324	Винт (M6 x 16)	6
38	8M0000332	Муфта короткая	1
38	8M0151046	Муфта водяной трубки, короткая	1
39	891637	Втулка	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1
-	812966A12	Ремкомплект водяного насоса	1

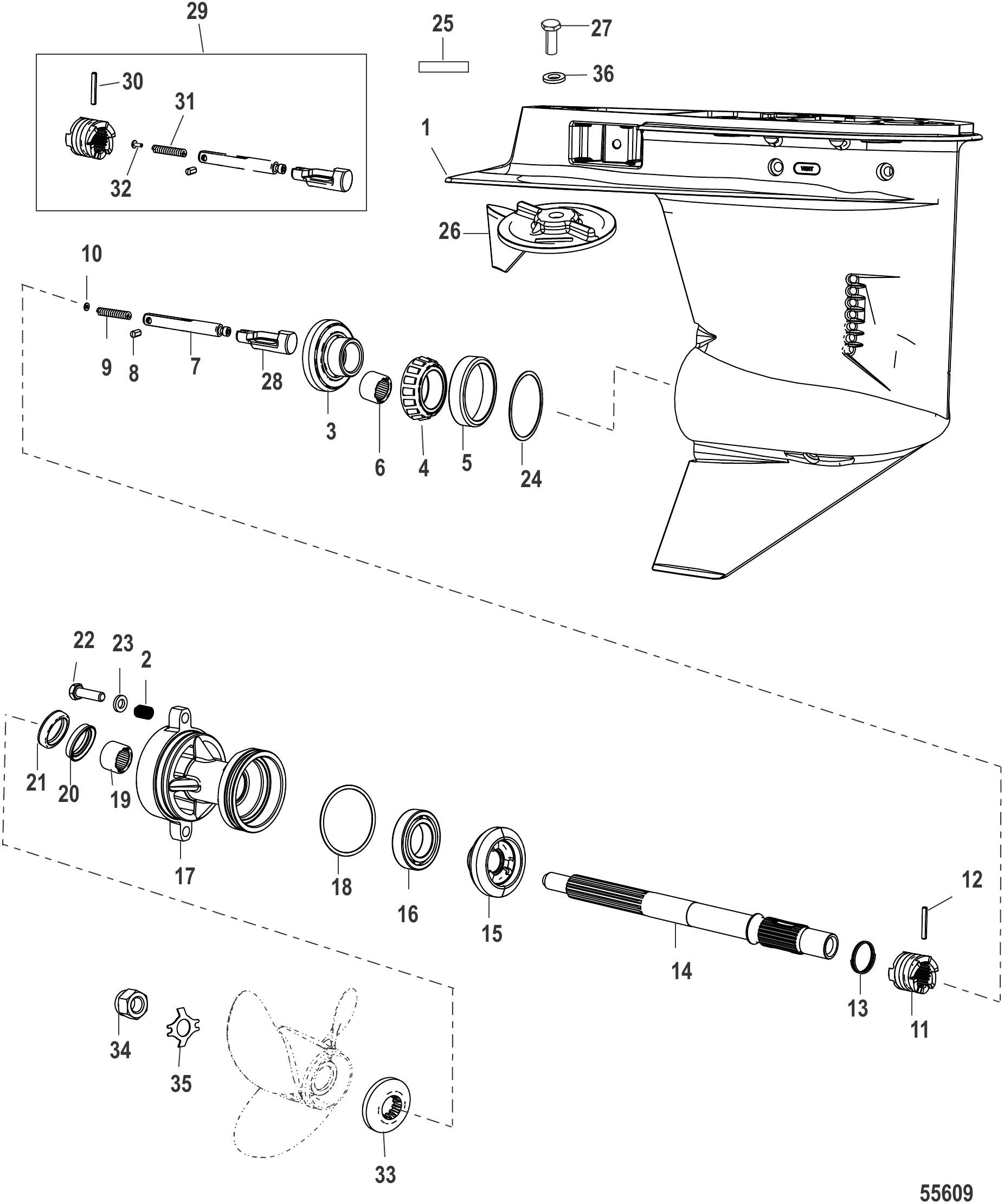

Рис. 14РЕДУКТОР ВАЛА ГРЕБНОГО ВИНТА - ПЕРЕДАЧА 1.83:1 Gear Housing Propeller Shaft - 1.83:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	8M0047705	КОРПУС РЕДУКТОРА В СБОРЕ полный	1
-	8M0086326	КОРПУС РЕДУКТОРА В СБОРЕ полный	1
1	893680T06	Корпус редуктора основной	1
2	8227731	ВСТАВКА Резьбовая	2
3	859101T03	Шестерня переднего хода в сборе	1
4	889246A95	Роликовый подшипник в сборе	1
5	NSS	NOT SOLD SEPARATE Cup	1
6	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
7	8M0005743	Тяга привода	1
8	8M0025222	Штифт пружинный	1
8	8M0084682	Штифт пружинный	1
9	79910	Пружина	1
10	78910	Шайба	1
11	821314T01	Муфта	1
12	8M0009287	Штифт крестовой	1
12	8M0091340	Комплект пружины/штифта	1
13	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
14	826193T03	Вал гребной	1
15	859104T01	Шестерня заднего хода	1
16	20839T	Подшипник шариковый	1
17	19291A3	Обойма подшипника в сборе	1
17	8M0168900	Обойма подшипника	1
18	815460	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
19	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
20	69188	САЛЬНИК Масляного корпуса подшипника	1
20	8M0205511	Сальник масляный	1
21	69189	САЛЬНИК Масляного корпуса подшипника	1
21	8M0203757	Сальник масляный	1
22	85594030	ВИНТ (M8 x 30)	2
23	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
24	889246A98	Комплект регулировочных шайб	AR
24	8M0063264	Комплект регулировочных шайб	AR
25	NSS	NOT SOLD SEPARATE Decal-Gear Ratio	1
26	822157T03	Пластина триммера алюминиевая	1
26	8M0203918	Пластина триммера	1
26	17264T2	Антикавитационная плита цинковая	1
27	1996230	ВИНТ (M10 x 30)	1
27	858771	Винт (M10 x 30)	1
28	8M0008716	Толкатель кулачка	1
28	842071A01	Комплект кулачок/толкатель	1
29	8M0091340	Комплект пружины/штифта	1
30	NSS	NOT SOLD SEPARATE PIN
31	NSS	NOT SOLD SEPARATE SPRING
32	NSS	NOT SOLD SEPARATE GUIDE,Spring	1
33	73345A1	Упорная шайба, передняя	1
34	69578Q1	Комплект гайки гребного винта	1
35	76281	Шайба стопорная гайки гребного винта	1
35	8M0214942	Шайба стопорная	1
36	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
36	8M0214963	Шайба	4
37	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4
38	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	1
38	8M0214963	Шайба	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1

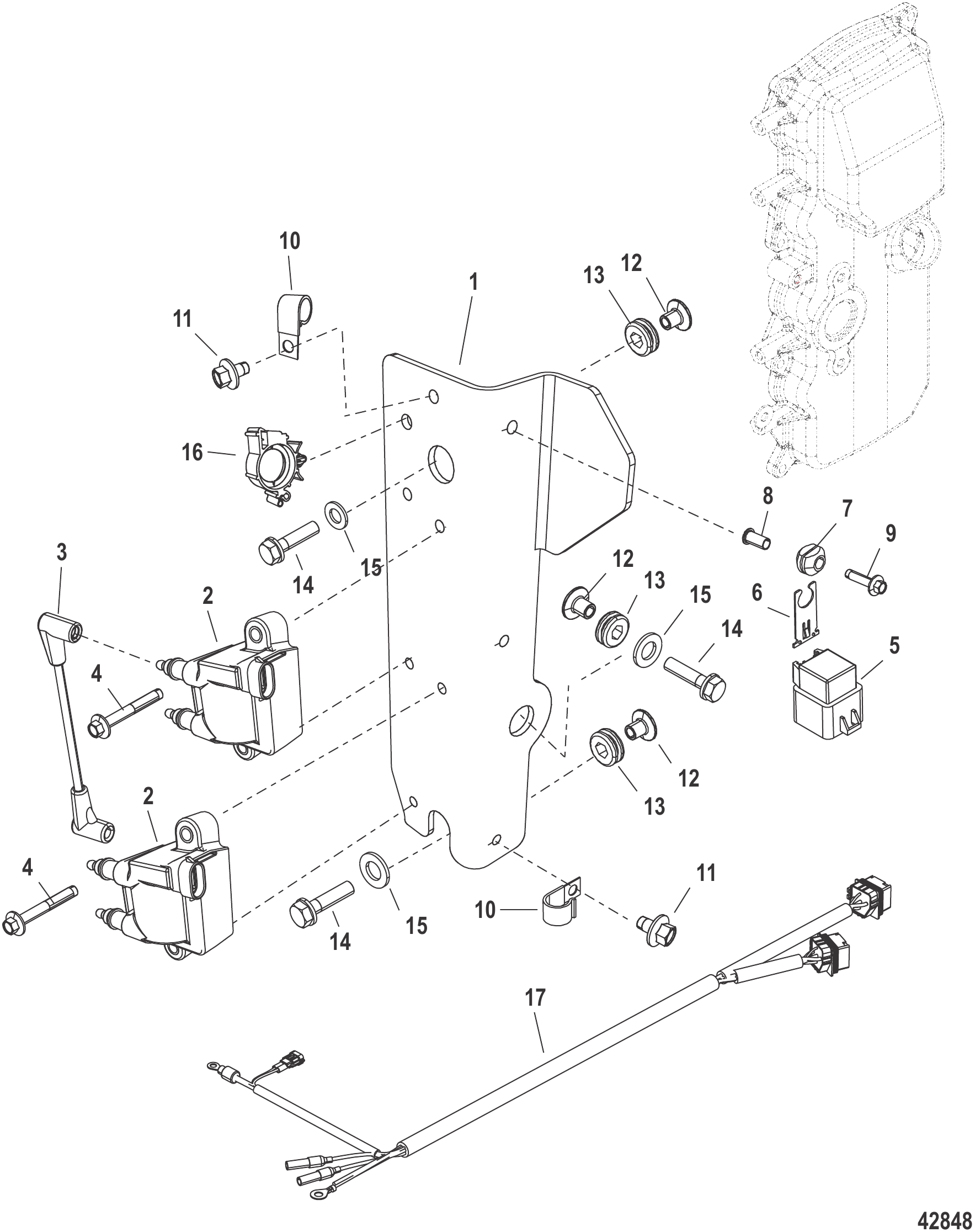

Рис. 15КРЕПЛЕНИЕ КАТУШКИ ЗАЖИГАНИЯ Ignition Coil Mounting

REF	Номер детали	Наименование	Кол-во
1	8M0044994	Пластина катушки	1
2	8M0044991	Катушка зажигания сдвоенная	2
3	881908T	КОМПЛЕКТ КАБЕЛЕЙ	1
4	82129130	ВИНТ (M6 x 30)	4
5	882751A1	РЕЛЕ В СБОРЕ	3
5	8M0207773	Реле тримма в сборе	3
6	828102	Кронштейн	1
6	8M0207771	Кронштейн крепления	1
7	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
7	8M0207785	Втулка	1
8	818968	ВТУЛКА	3
8	8M0214955	Втулка	3
9	82129125	ВИНТ (M6 x 25 мм)	1
10	8M0024808	J-образный зажим	2
11	82129110	ВИНТ (M6 x 10)	2
12	856954	Втулка	3
13	834985	Втулка уплотнительная	3
13	8M0190980	ВТУЛКА	3
14	88552525	Винт (M6 x 25 мм) нержавеющая сталь	3
14	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	3
15	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
15	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
16	898454	Зажим (19 мм)	1
17	826802T36	Жгут проводов в сборе триммера	1

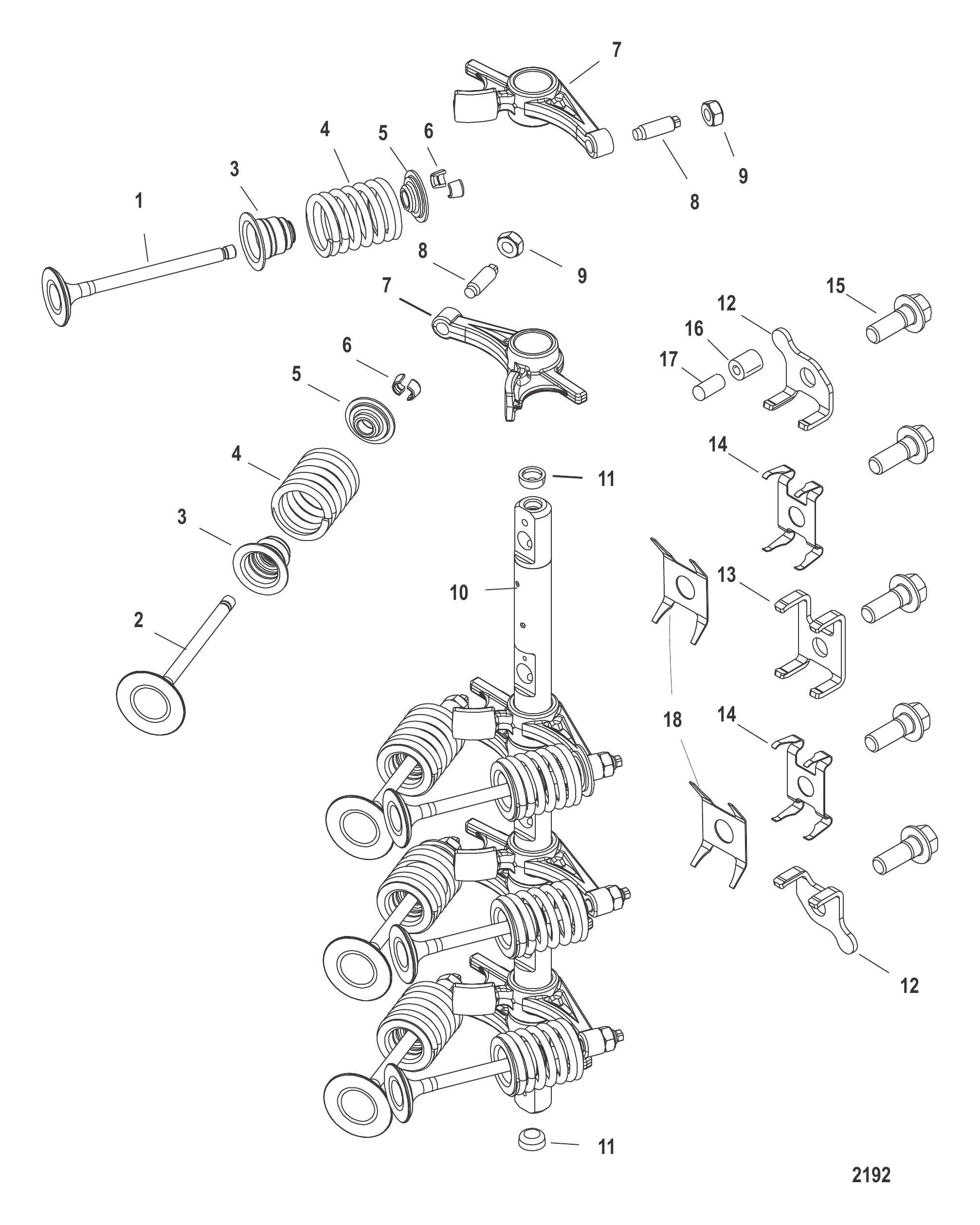

Рис. 16ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ Intake/Exhaust Valves

REF	Номер детали	Наименование	Кол-во
1	832991T3	Клапан выпускной	4
2	832990T3	Клапан впускной	4
3	858271	Сальник клапана штока	8
4	858268	Пружина клапана - наружная	8
4	893552	Пружина	8
5	822650	Фиксатор	8
5	893553	Фиксатор	8
6	822651	Шпонка	16
6	893554	Шпонка	16
7	825045A2	Коромысло	8
7	898821A01	Коромысло в сборе	8
8	825046	ВИНТ	8
8	825045A2	Коромысло	8
9	826150	Гайка	8
10	8570851	ВАЛ КОРОМЫСЛА	1
11	NSS	NOT SOLD SEPARATE Plug	2
12	859577	КРОНШТЕЙН	2
12	893560	Кронштейн	2
13	858275	Кронштейн	1
13	893561	Кронштейн	1
14	8250521	Пружина	2
14	893562	Пружина	2
15	875218	Винт (M8 x 23)	5
16	859576	ПРОКЛАДКА	1
16	893645	Прокладка	1
17	859575	ШТИФТ	1
18	889775	ПРУЖИНА перегрузки	2
18	893563	Пружина	2
-	893505T05	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ В комплекте	1

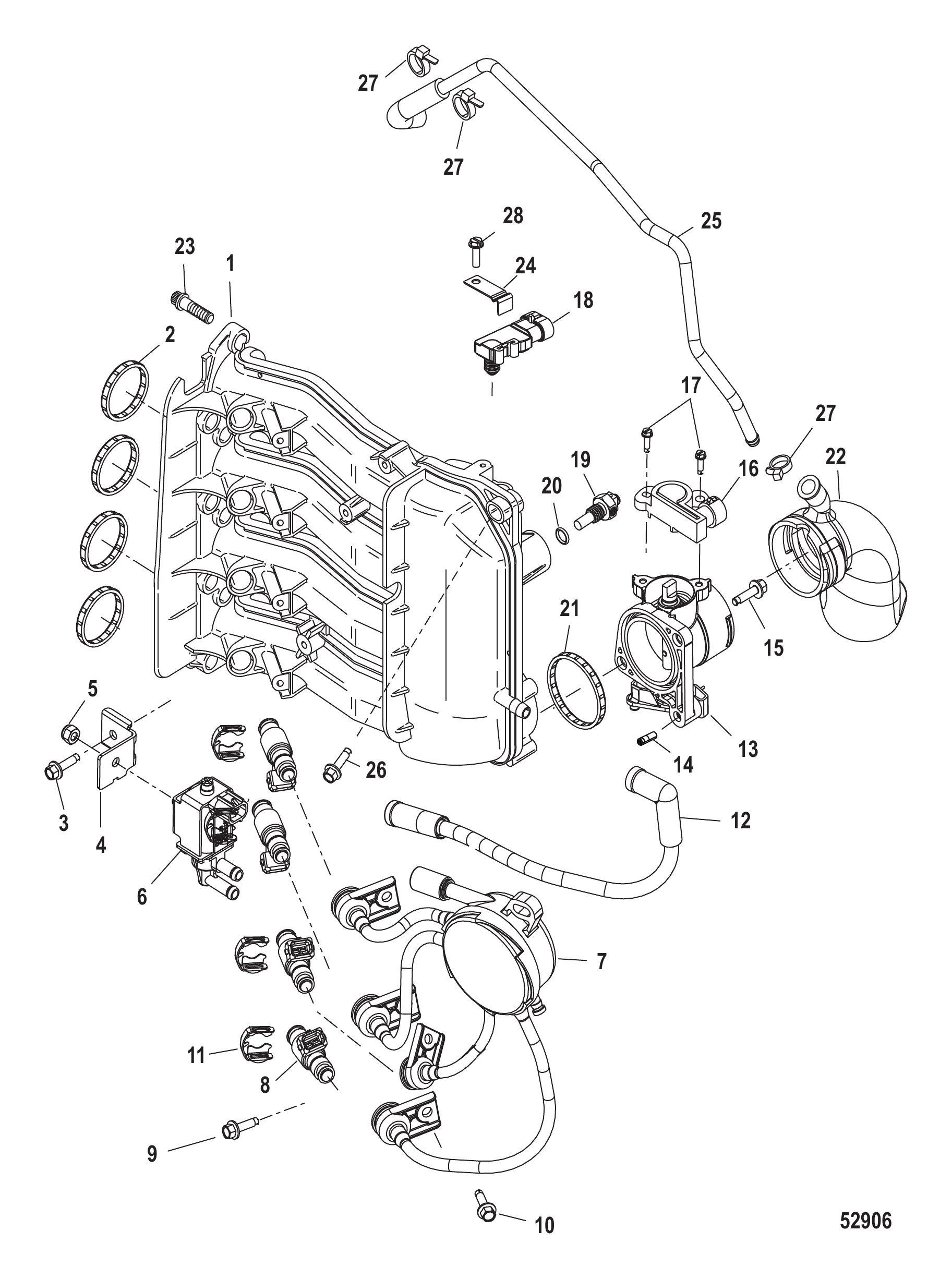

Рис. 17Впускной коллектор Intake Manifold

REF	Номер детали	Наименование	Кол-во
-	877829T06	ВПУСКНОЙ КОЛЛЕКТОР В СБОРЕ - В КОМПЛЕКТЕ	1
1	877829T01	ВПУСКНОЙ КОЛЛЕКТОР	1
2	879866	Комплект прокладок впускного коллектора	1
3	881059	Винт	1
4	877834	Кронштейн	1
5	401366	ГАЙКА (M6) Нержавеющая сталь	1
6	877805T	Электромагнитный клапан	1
7	879887T	СИСТЕМА TFI	1
8	892123002	Форсунка	4
-	883597	Ремкомплект уплотнительных колец форсунки	1
-	883598	Ремкомплект уплотнительных колец форсунки	1
9	881059	Винт	2
10	881059	Винт	4
11	883460	Зажим	4
12	877831A1	Шланг	1
13	877831A02	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
14	8M0000578	Винт регулировочный	1
15	881059	Винт	2
16	881070T	Датчик положения	1
16	8M0125617	Датчик положения	1
17	881060	Винт	2
18	854445	Датчик MAP	1
18	8M0237529	ДАТЧИК MAP	1
19	885342002	ДАТЧИК В СБОРЕ	1
19	8M0148668	ДАТЧИК В СБОРЕ	1
20	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
21	879867	Прокладка	1
22	893521	Гаситель	1
23	8248326	Винт (M6 x 25 мм)	8
24	883832	Фиксатор	1
24	8M0007495	Фиксатор	1
25	8M0012380	ШЛАНГ вентиляционный	1
25	8M0113740	ШЛАНГ САПУНА В СБОРЕ	1
26	82684430	ВИНТ (M6 x 30)	1
27	850181	СТЯЖКА (11.750 ДЮЙМОВ)	3
28	8214281	Винт (#10-16 x .625)	1
-	883599A02	Комплект прокладок головки блока цилиндров	1

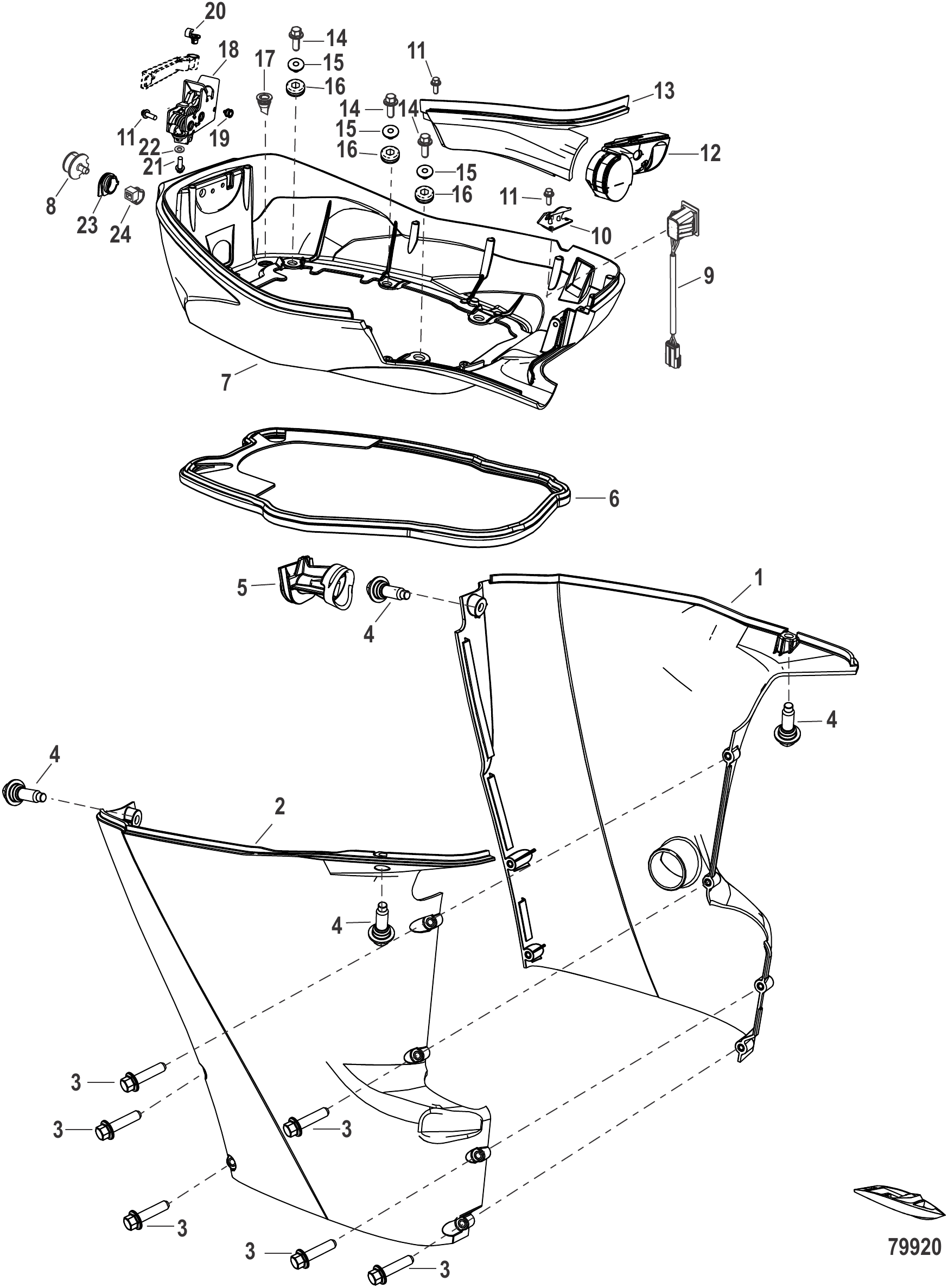

Рис. 18Нижний кожух Lower Cowl

REF	Номер детали	Наименование	Кол-во
1	8M8025322	НАКЛАДКА левая	1
2	8M8025323	НАКЛАДКА правая	1
3	8M0230977	ВИНТ (M6 x 25 ММ)	6
4	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	4
5	8M0151037	Чехол выхлопа холостого хода	1
6	8M0188541	Сальник переходной пластины	1
7	889246T99	Поддон	1
8	827948	Штуцер	1
9	8M0235191	Выключатель тримма	1
10	8M0151055	Крюк переднего поддона	1
11	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	5
12	8M4502035	Втулка	1
13	879147T24	Крышка	1
14	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	6
15	856954	Втулка	6
16	8M0025696	Втулка	6
17	888819002	Слив кожуха	2
18	822426T03	Защелка в сборе задняя	1
19	8M0006060	Сальник	1
20	8M0006054	ФИКСАТОР	1
21	88552514	Винт (M6 x 14 мм) нержавеющая сталь	1
22	897936	Шайба	1
23	8M0151043	Втулка	1
24	850181	СТЯЖКА (11.750 ДЮЙМОВ)	A/R

Рис. 19КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА 883599A02 Powerhead Gasket Set Components 883599A02

REF	Номер детали	Наименование	Кол-во
-	883599A02	Комплект прокладок головки блока цилиндров	1
0	883213	Прокладка	1
0	892267530	Уплотнительное кольцо	1
0	879866	Комплект прокладок впускного коллектора	1
0	859352	ПРОКЛАДКА БЛОКА ЦИЛИНДРОВ	1
0	8M0213112	Прокладка блока цилиндров	1
0	892319001	Прокладка	1
0	8M0213112	Прокладка блока цилиндров	1
0	857078	Прокладка	1
0	8M0224375	Прокладка крышки выпускного коллектора	1
0	887978	Прокладка	1
0	824853	ПРОКЛАДКА КРЫШКИ ТЕРМОСТАТА	1
0	8M0177107	Прокладка крышки термостата	1
0	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
0	857083	Сальник головки цилиндра	1
0	8M0011870	Сальник головки цилиндра	1
0	857081	Прокладка головки цилиндра	1
0	8M0118179	ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
0	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
0	8M0204673	Кольцо уплотнительное .921 x .139	1
0	857096	Уплотнительное кольцо масляного насоса	1
0	857094	Уплотнительное кольцо масляного насоса	1
0	857093	Уплотнительное кольцо масляного насоса	1
0	825027	САЛЬНИК	1
0	8M0151047	Сальник масляный	1
0	832013	Сальник	1
0	8M0151048	Сальник масляный	1
0	8252517	Прокладка	1
0	8M0213113	Прокладка переходной пластины	1
0	892320001	Прокладка	1
0	8M0213113	Прокладка переходной пластины	1
0	845746	Уплотнительное кольцо	1

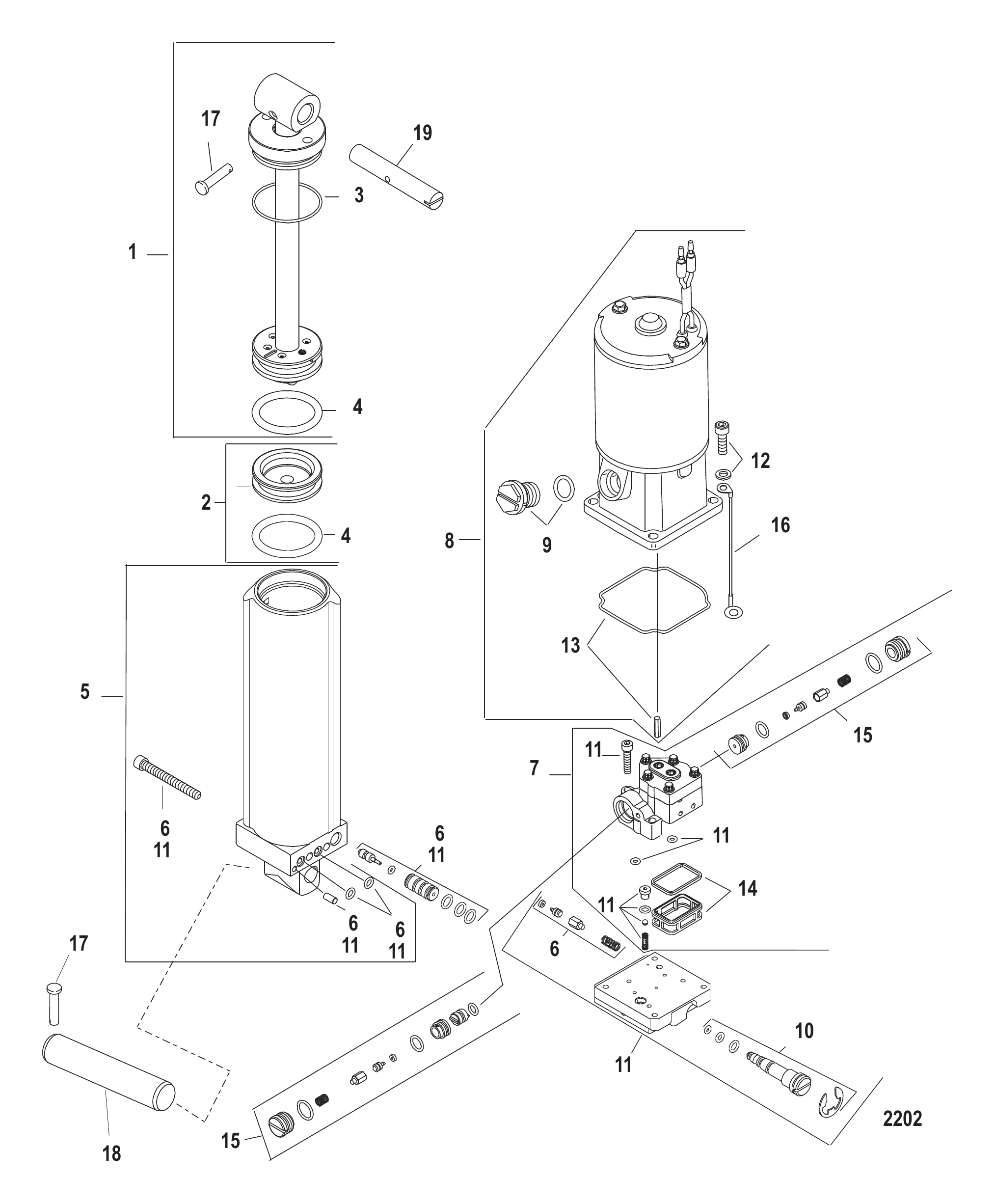

Рис. 20Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	893517T01	Узел силового тримма	1
1	8M0022456	Комплект штока амортизатора	1
1	8M0118573	Комплект штока амортизатора	1
2	810776A1	Поршень в сборе с памятью	1
2	8M0171822	Ремкомплект поршня памяти	1
3	893902A01	Комплект уплотнительных колец	1
3	8M0171819	Ремкомплект уплотнительных колец	1
4	NSS	NOT SOLD SEPARATE O Ring	2
5	893904T01	Узел цилиндра	1
5	8M0055016	Комплект цилиндра триммера в сборе	1
6	893944A01	Комплект клапана ограничения тримма	1
7	893906A02	Насос в сборе	1
7	8M0055019	Комплект насоса гидроподъема	1
8	893907A02	Ремкомплект электромотора	1
9	8134351	Пробка	1
10	893929A01	Комплект предохранительного клапана	1
11	893909A02	Ремкомплект коллектора	1
11	8M0055018	Комплект коллектора	1
12	809876A1	Ремкомплект крепежа электромотора	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	893912A02	Ремкомплект фильтра	1
15	893913A02	Ремкомплект тарельчатого клапана	1
16	88238A18	Трос в сборе	1
-	893914A02	Ремкомплект уплотнительных колец	1
-	8M0089947	Комплект уплотнительных колец силового наклона	1
17	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
18	19607	Штифт	1
19	822869001	ПАЛЕЦ АНКЕРНЫЙ	1

Рис. 21Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	8M0083070	КАТАЛОГ ЗАПЧАСТЕЙ Formula 60 - 4-цилиндровый 4-тактный	1
-	8M8024671	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0225356	Комплект хомутов полный	1

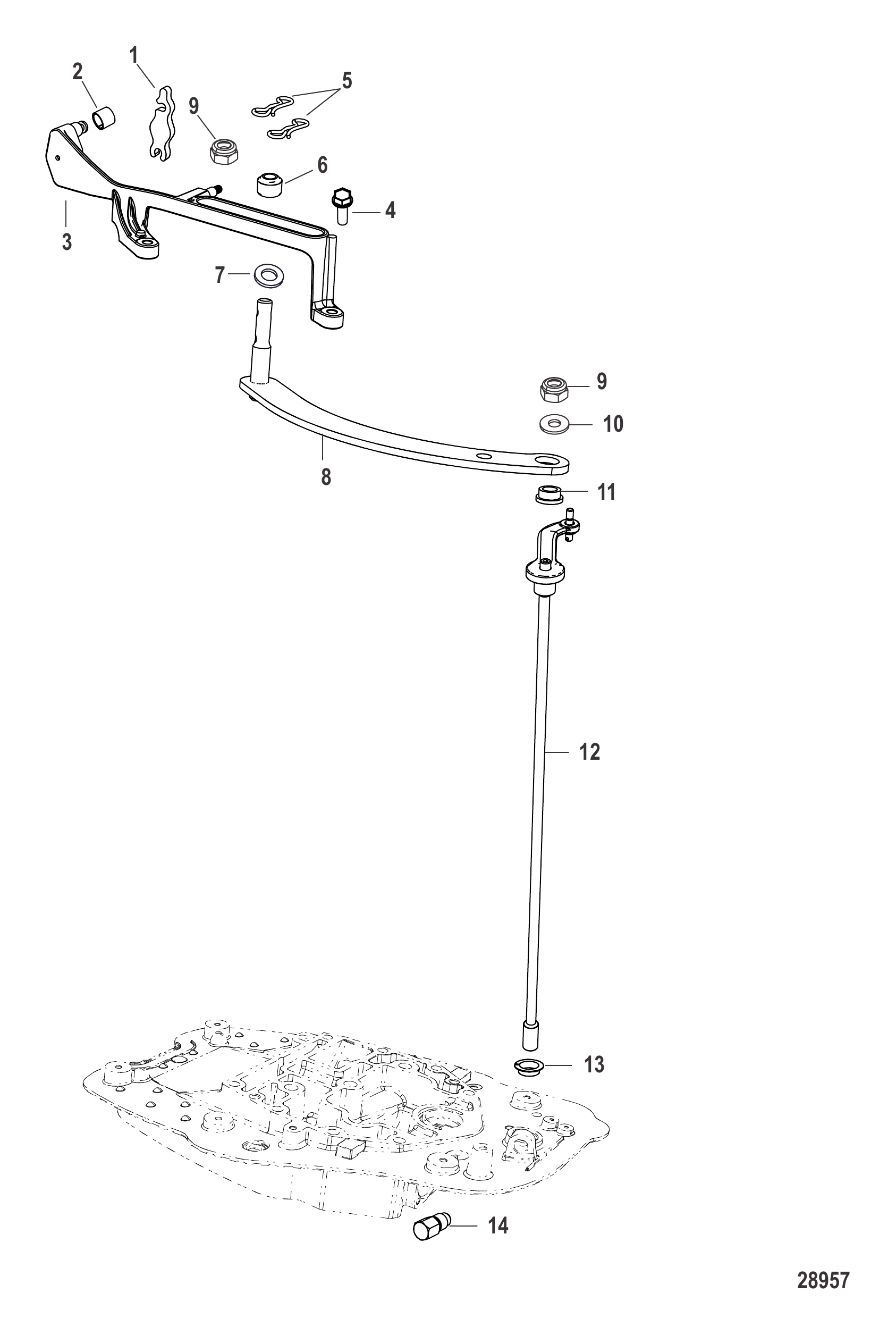

Рис. 22Тяги переключения передач модели с дистанционным управлением Shift Linkage Remote Control Models

REF	Номер детали	Наименование	Кол-во
1	899044	Фиксатор	1
2	824015	СТАКАН ФИКСАТОРА СТВОЛА	1
3	8M0192158	КРОНШТЕЙН Тяга переключения	1
4	8M0204706	Винт M6 x 20 с шестигранной головкой	2
5	8M0001157	ПАЛЕЦ ЗАЖИМА "БАБОЧКА"	2
6	899042	Ролик	1
7	888832	Шайба	1
8	899041	Тяга переключения передач	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	2
10	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
11	892263	ВТУЛКА	1
12	8M0187147	Вал переключения верхний, короткий	1
13	74647	Нейлоновая втулка	1
14	888823001	Фиксатор переключения передач в сборе	1

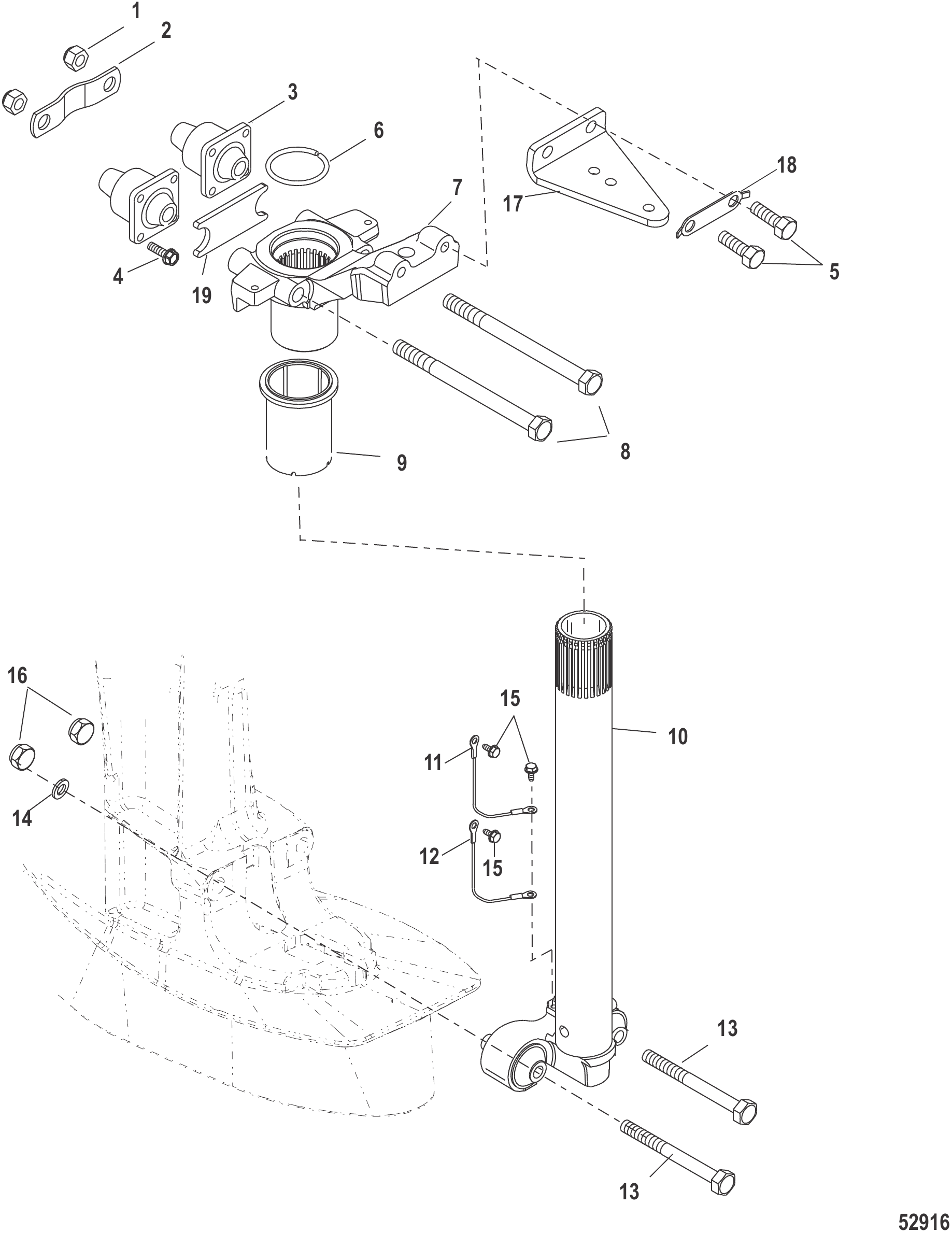

Рис. 23РУЛЕВОЙ РЫЧАГ Steering Arm

REF	Номер детали	Наименование	Кол-во
1	896963	Гайка (M12)	2
2	893773002	Стяжка верхнего крепления	1
3	891537	Опора верхняя	2
4	40011128	Винт (M6 x 20) нержавеющая сталь	8
4	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	8
5	4000377	ВИНТ (M10 x 30)	2
6	89531	Кольцо стопорное	1
7	825222T03	РЫЧАГ Рулевой	1
7	8M0118183	Рулевой рычаг	1
8	898835001	Винт (M12 x 154)	2
9	8279973	Проставка	1
10	8M8025324	ПОВОРОТНАЯ ТРУБА	1
10	8M0219912	ПОВОРОТНАЯ ТРУБА	1
11	88238A4	Трос в сборе поддона	1
11	88238T01	Трос в сборе	1
12	88238A13	Жгут проводов заземления в сборе	1
12	8M0207768	Жгут проводов в сборе	1
13	892086120	Винт (M10 x 120)	2
13	8M0103829	Винт	2
14	4002319	ШАЙБА	2
15	878607	Винт (#10-16 x .375)	3
16	40140	ГАЙКА (M10)	2
17	816667F3	Кронштейн	1
17	8M0184092	Кронштейн	1
18	8M0009820	ШАЙБА СТОПОРНАЯ	1
19	8M0156878	ОТБОЙНИК	1

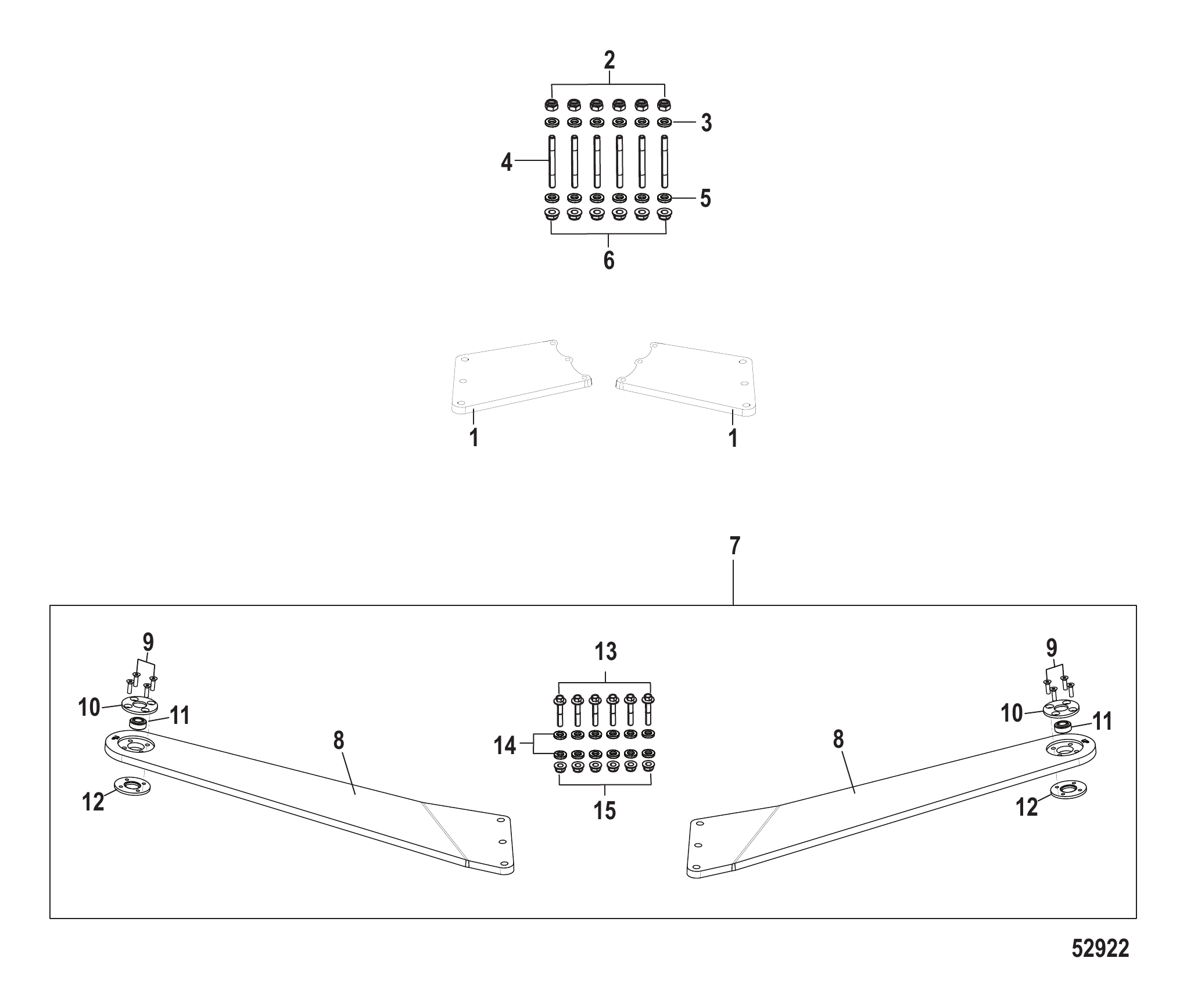

Рис. 24Рулевая пластина Steering Plate

REF	Номер детали	Наименование	Кол-во
1	8M0050941	ПЛИТА РУЛЕВОГО УПРАВЛЕНИЯ	2
2	401378	ГАЙКА (M8)	6
3	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	6
4	8M0033750	ШПИЛЬКА M8 x 1.25 x 135
5	847541	ШАЙБА	6
6	826365	ГАЙКА (M8)	6
7	8M8022230	КОМПЛЕКТ РУЛЕВОЙ ПЛАСТИНЫ	1
8	NSS	NOT SOLD SEPARATE Steering Plate	2
9	822116	Винт	8
9	8M0053730	ВИНТ (10-32 x 6.25) С потайной головкой	8
10	67022	ПЛАСТИНА РУЛЕВОГО УПРАВЛЕНИЯ (ВЕРХНЯЯ)	2
10	8M0233290	ПЛАСТИНА Рулевое управление	2
11	847793	ПОДШИПНИК	2
12	67024	ПЛАСТИНА РУЛЕВОГО УПРАВЛЕНИЯ (НИЖНЯЯ)	2
12	8M0233292	ПЛАСТИНА Рулевое управление	2
13	8M0038368	Винт M8 x 40	6
14	847541	ШАЙБА	12
15	826365	ГАЙКА (M8)	6

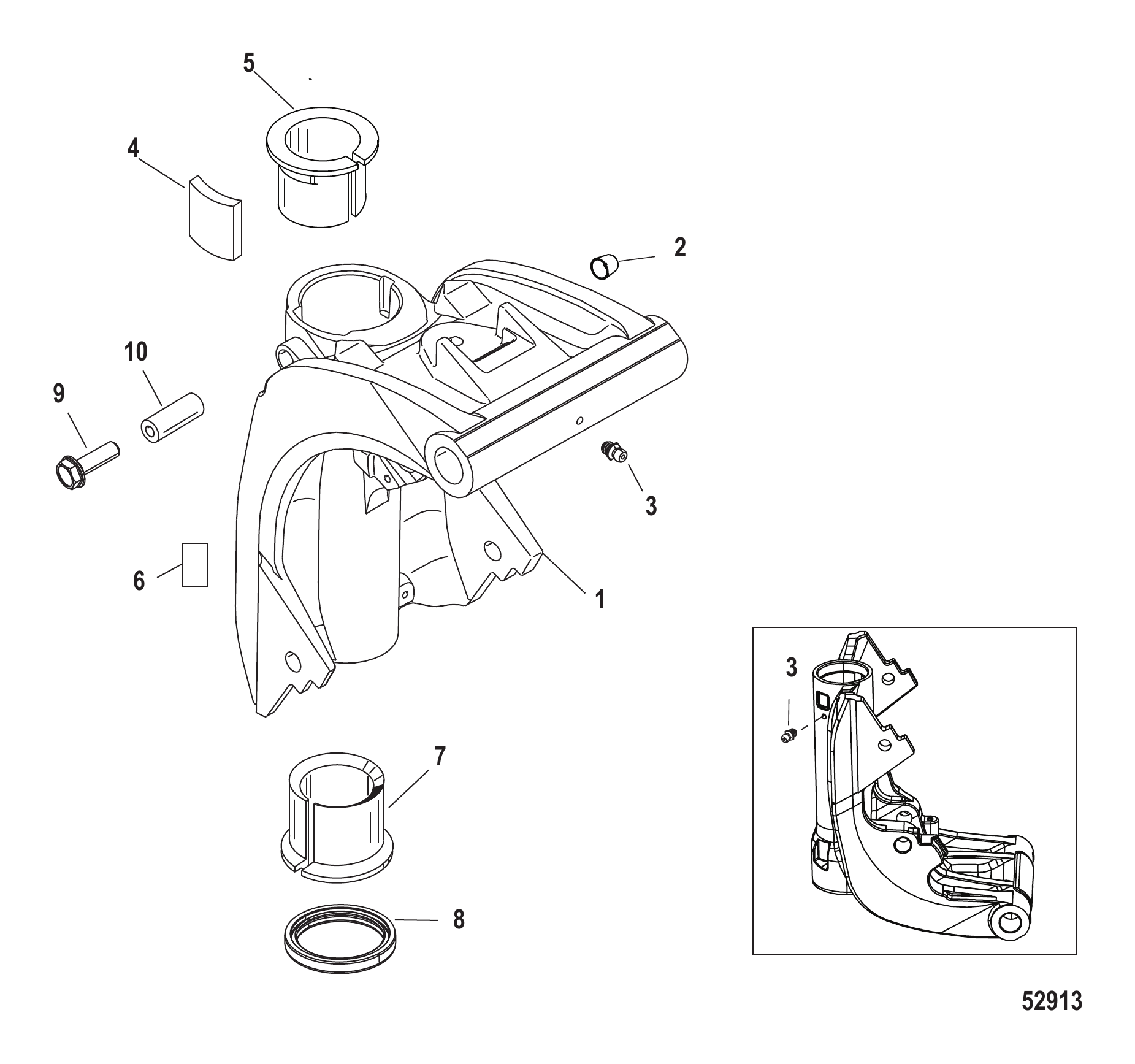

Рис. 25Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	850066A1	Поворотный кронштейн	1
2	19606	Подшипник	2
3	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
3	8M0169589	Штуцер для смазки	2
4	822397	ПЯТА (МОДЕЛИ БЕЗ РУКОЯТКИ)	1
5	8217711	Втулка (верхняя)	1
6	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
7	821777	Втулка (нижняя)	1
8	822404	САЛЬНИК	1
8	8M0205512	Сальник	1
9	40011149	Винт (M8 x 25) нержавеющая сталь	1
10	8282451	Уплотнение	1

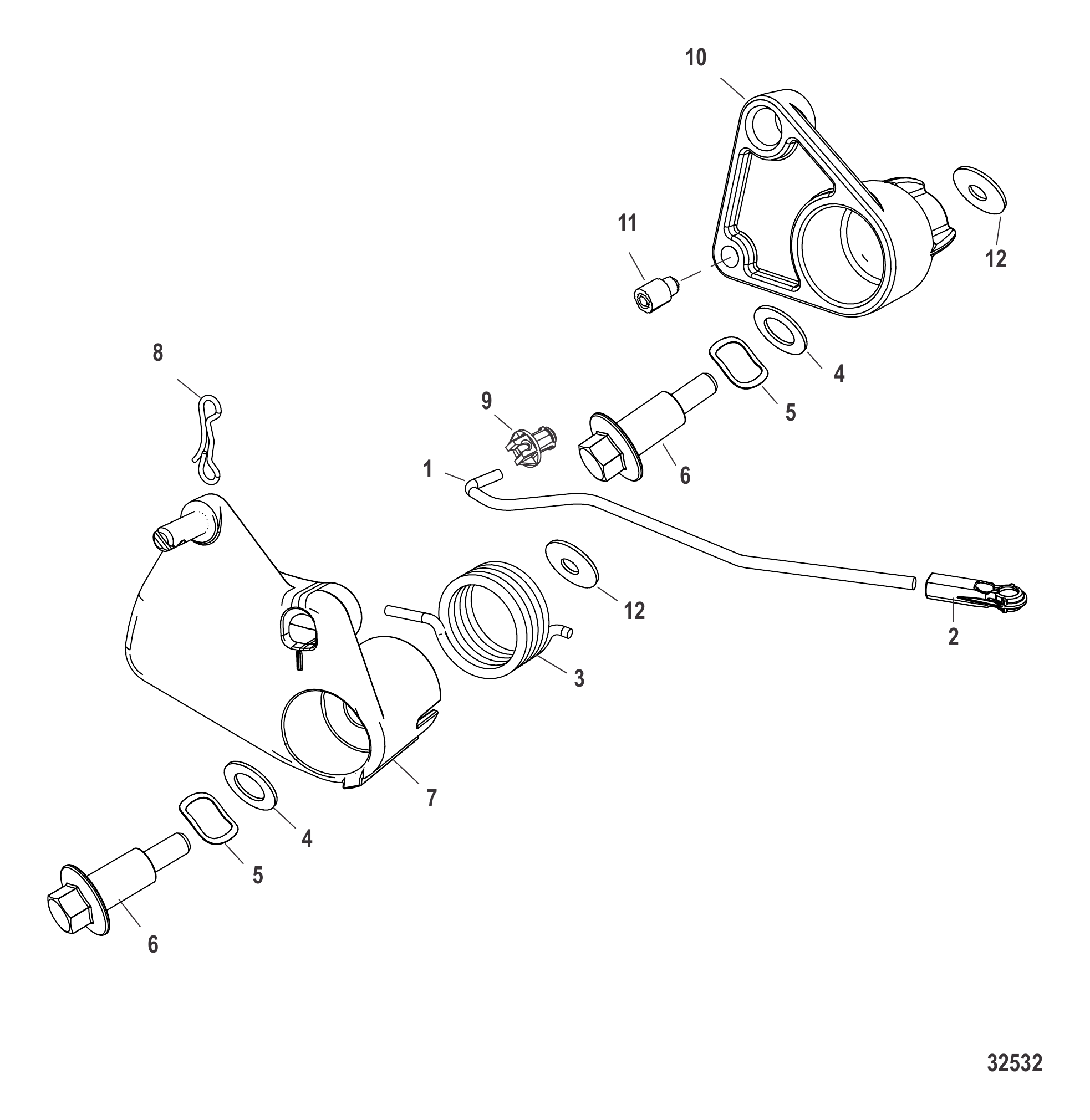

Рис. 26Тяги дросселя модели с дистанционным управлением Throttle Linkage Remote Control Models

REF	Номер детали	Наименование	Кол-во
1	8M0006021	Тяга дросселя в сборе	1
2	8M0084742	Гнездо	1
3	897535005	Пружина возвратная кулачка дросселя	1
4	897937	Шайба	2
5	898093	Волнистая шайба	2
6	8M0232595	БОЛТ С БУРТИКОМ	2
7	8M0021603	Кулачок дросселя	1
8	8M0001157	ПАЛЕЦ ЗАЖИМА "БАБОЧКА"	1
9	8M0215006	Втулка поворотная	1
10	8M0008317	Толкатель кулачка	1
11	8M0037159	Ролик	1
12	897936	Шайба	2

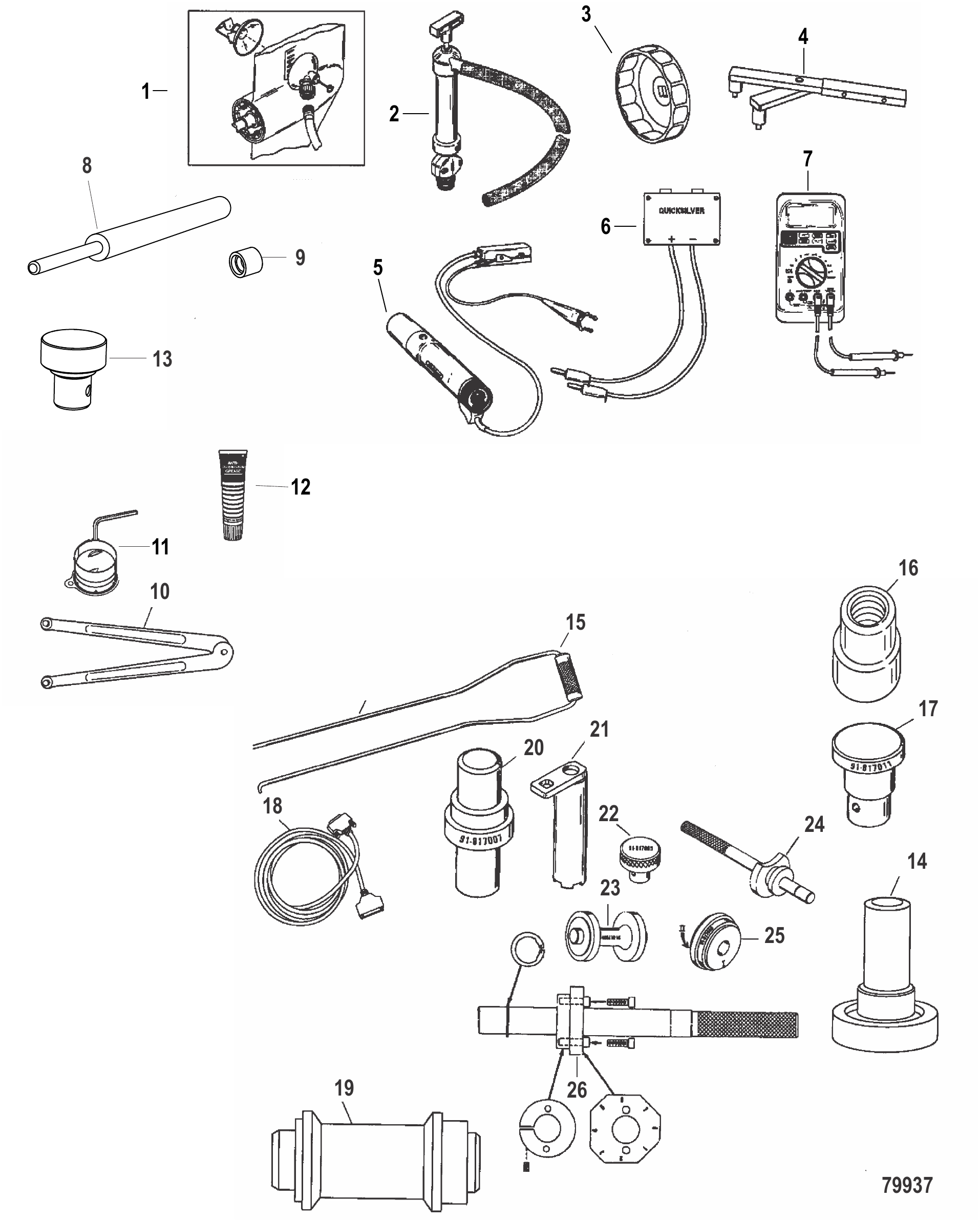

Рис. 27Специальный инструмент Tools Special

REF	Номер детали	Наименование	Кол-во
1	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
2	802889Q1	Насос масла картера	1
3	802653Q02	Съемник масляного фильтра	1
4	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
5	99379	Стробоскоп	1
6	890451	Инструмент-адаптер прямого напряжения	1
7	892647A01	Комплект мультиметра DMT	1
8	809495001	ИНСТРУМЕНТ ДЛЯ НАПРАВЛЯЮЩЕЙ КЛАПАНА	1
9	809496A1	Инструмент для установки втулки направляющей клапана	1
10	74951	Гаечный ключ	1
11	FT2997	Инструмент для сжатия поршневых колец	1
12	8M0071838	Смазка Extreme QS, туба 8 унций	1
12	8M0240200	Смазка 2-4-C @12	1
13	877321A1	Монтажный инструмент для подшипника	1
14	13945	Инструмент для установки подшипника	1
-	31229A7	Комплект съёмников для подшипника	1
15	27780	СЪЕМНИК	1
16	37312T	ОПРАВКА ПОДШИПНИКА ГРЕБНОГО ВАЛА	1
17	817011T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ ИГОЛЬЧАТОГО ПОДШИПНИКА	1
18	825003A1	Кабель в сборе DDT, зажигание	1
19	13949	Инструмент для запрессовки сальника	1
20	817007T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ САЛЬНИКА	1
21	43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
22	817005	Оправка для установки подшипника	1
23	817006	Оправка для установки сальника основания водяного насоса	1
24	817008A2	УСТАНОВОЧНЫЙ ИНСТРУМЕНТ ШЕСТЕРНИ	1
25	817009T	ОПРАВКА ДЛЯ НАРУЖНОГО КОЛЬЦА ПОДШИПНИКА	1
26	12349A05	Инструмент для фиксации шестерни в корпусе	1

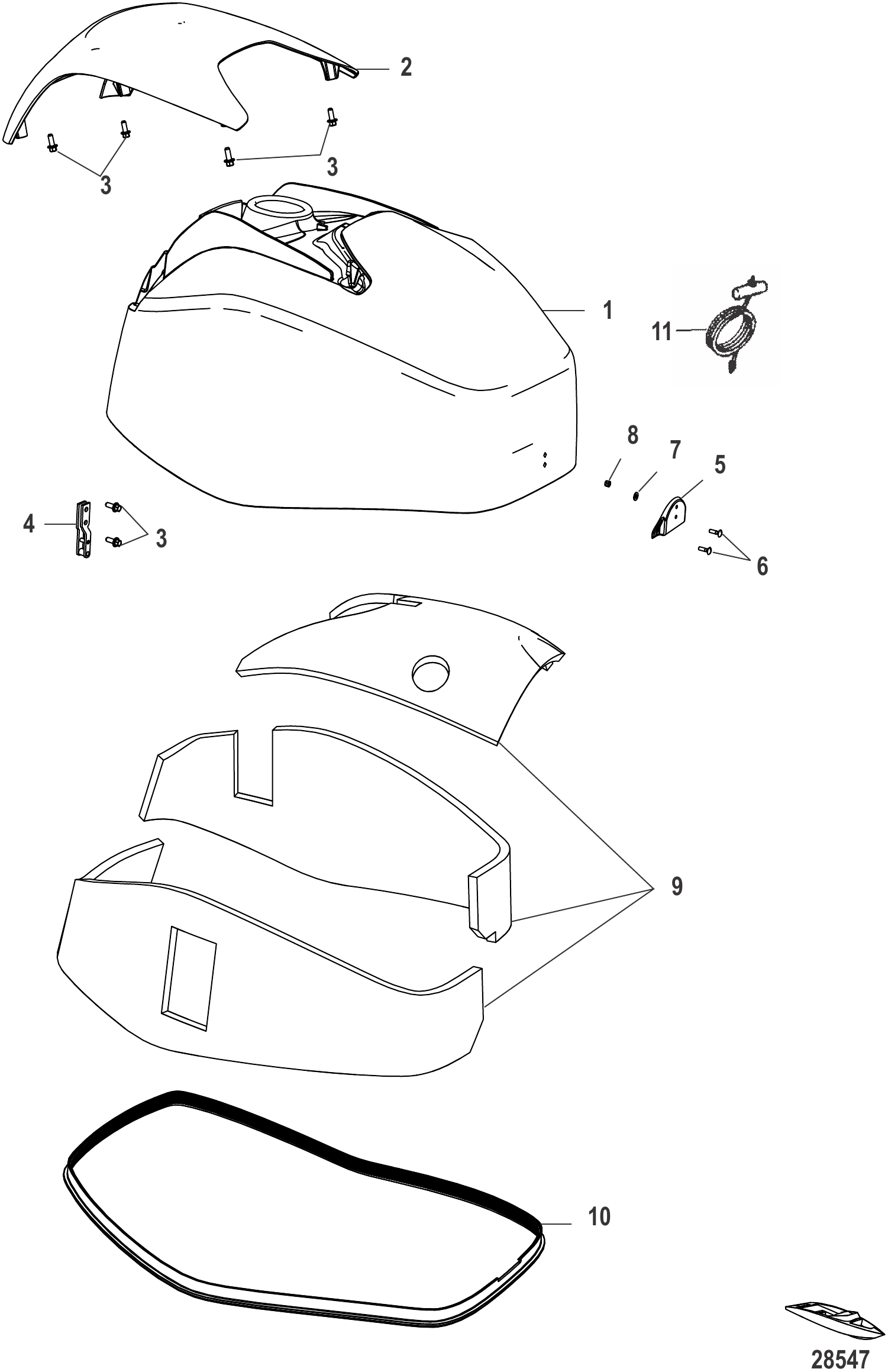

Рис. 28ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	875300T70	ВЕРХНИЙ КОЖУХ В СБОРЕ Mercury Formula Race с наклейками	1
2	879147T12	Крышка воздушного дефлектора - Mercury	1
2	8M0118170	Крышка воздушного дефлектора - Mercury	1
2	879147T13	Крышка воздушного дефлектора - Mariner	1
2	8M0118172	Крышка воздушного дефлектора - Mariner	1
3	88552516	Винт (M6 x 16 мм) нержавеющая сталь	6
3	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	6
4	8M0006055	Кронштейн задней защёлки	1
5	8M0013032	Кронштейн передней защёлки	1
5	826291T02	Кронштейн передней защёлки	1
6	8231871	Винт (M4 x 14.5)	2
7	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
8	400632	ГАЙКА	2
9	834786A05	Комплект шумоизоляционного одеяла	1
10	8M0025868	Уплотнение	1
10	8M0109278	Уплотнение	1
11	47341A11	Комплект шнура с рукояткой ручного запуска	1
-	8M8024671	КОМПЛЕКТ НАКЛЕЕК	1

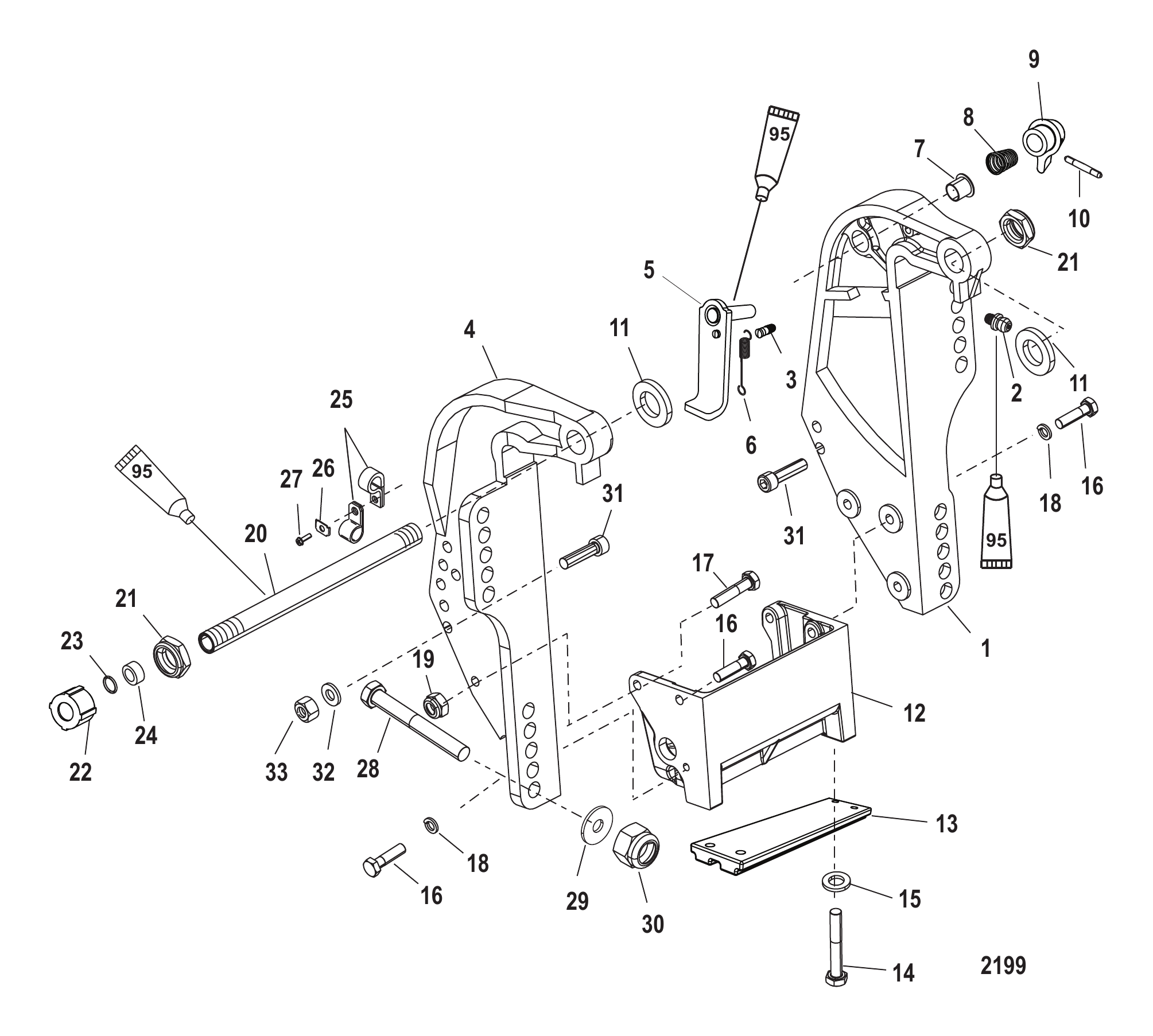

Рис. 29Транцевый кронштейн Transom Bracket

REF	Номер детали	Наименование	Кол-во
1	822866T04	Кронштейн транца - левый борт	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	822865T05	Кронштейн транца - правый борт	1
5	893704T01	Рычаг фиксатора наклона	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	8M0007470	Ручка	1
10	8M0021914	Штифт (.125 x 30 мм)	1
11	19619	Шайба	2
12	18486A08	Комплект якорного кронштейна	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	85594030	ВИНТ (M8 x 30)	5
17	8M0000586	Винт (M8 x 35)	1
18	843108	Шайба (.330 x .560 x .060) нержавеющая сталь	4
19	401388	ГАЙКА (M8) Нержавеющая сталь	2
20	196141	Труба наклона	1
20	8M0041938	Трубка наклона	1
21	858869	Гайка (.875-14)	2
22	19624A1	Комплект уплотнений	1
23	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.583 x .103)	1
24	78861	Проставка	1
25	22740	ЗАЖИМ	2
26	69205	С-ОБРАЗНАЯ ШАЙБА	1
26	8M0084613	Пружинная шайба	1
27	878609	Винт (#10-16 x .600)	1
28	814259	Винт (.500-20 x 4.00)	4
29	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
29	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
30	82671117	ГАЙКА (.500-20)	4
31	4009040	ВИНТ (M10 x 40) Нержавеющая сталь	2
32	4002319	ШАЙБА	2
33	40140	ГАЙКА (M10)	2

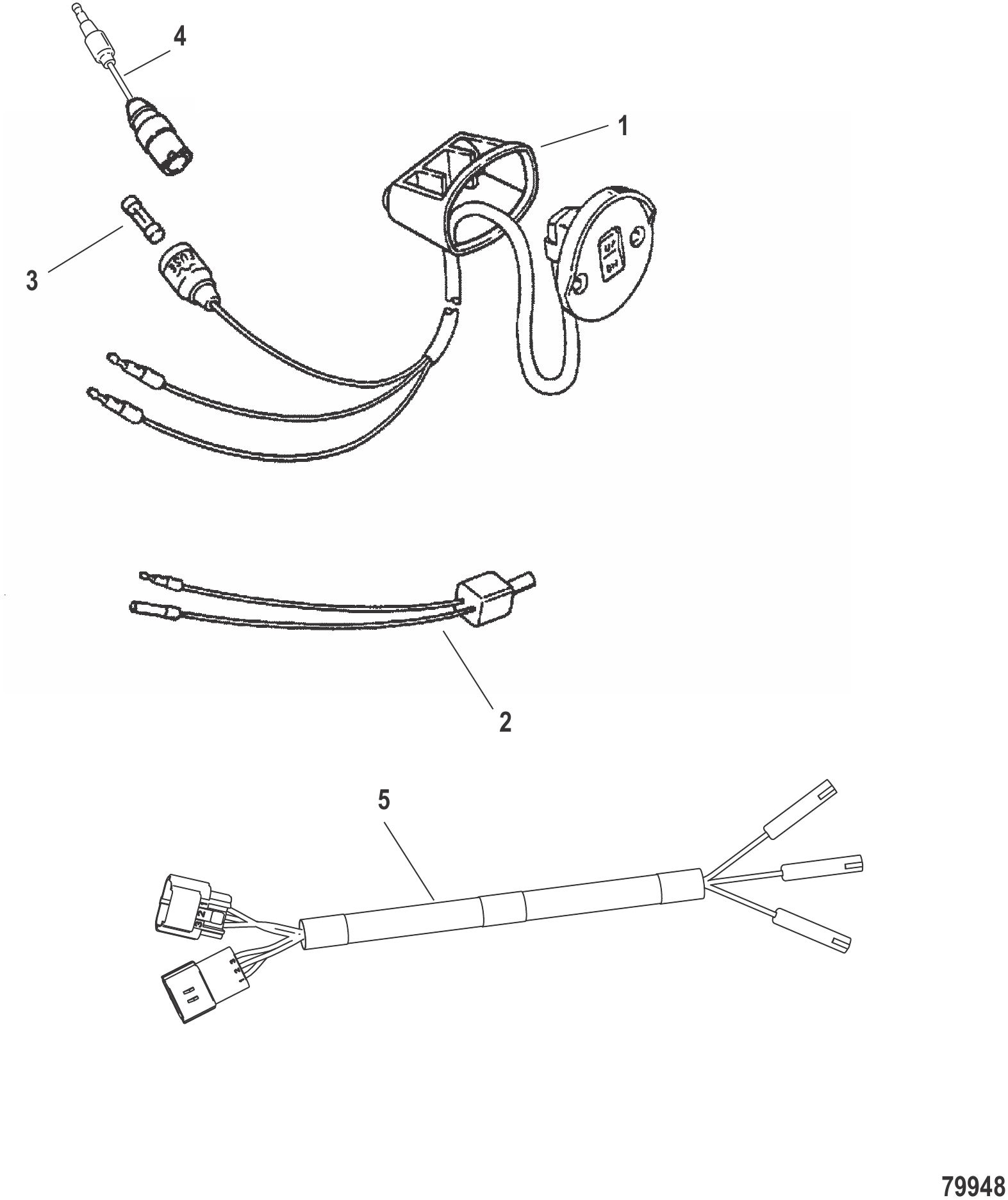

Рис. 30Комплект переключателя трима 18286A17, A18, A19 Trim Switch Kit 18286A17, A18, A19

REF	Номер детали	Наименование	Кол-во
-	18286A17	Комплект выключателя тримма	1
1	18861	Фиксатор	1
-	18286A18	Комплект переключателя тримма (10.00 футов)	1
1	18861	Фиксатор	1
2	11149A2	Трос в сборе (6.00 дюймов)	2
-	18286A19	Комплект переключателя тримма (25.00 футов)	1
1	18861	Фиксатор	1
2	11149A2	Трос в сборе (6.00 дюймов)	1
3	8M0207796	Предохранитель 20 А	1
4	95084A2	Кабель в сборе с предохранителем — ранние модели	1
5	889295T	ЖГУТ ПРОВОДОВ В СБОРЕ	1

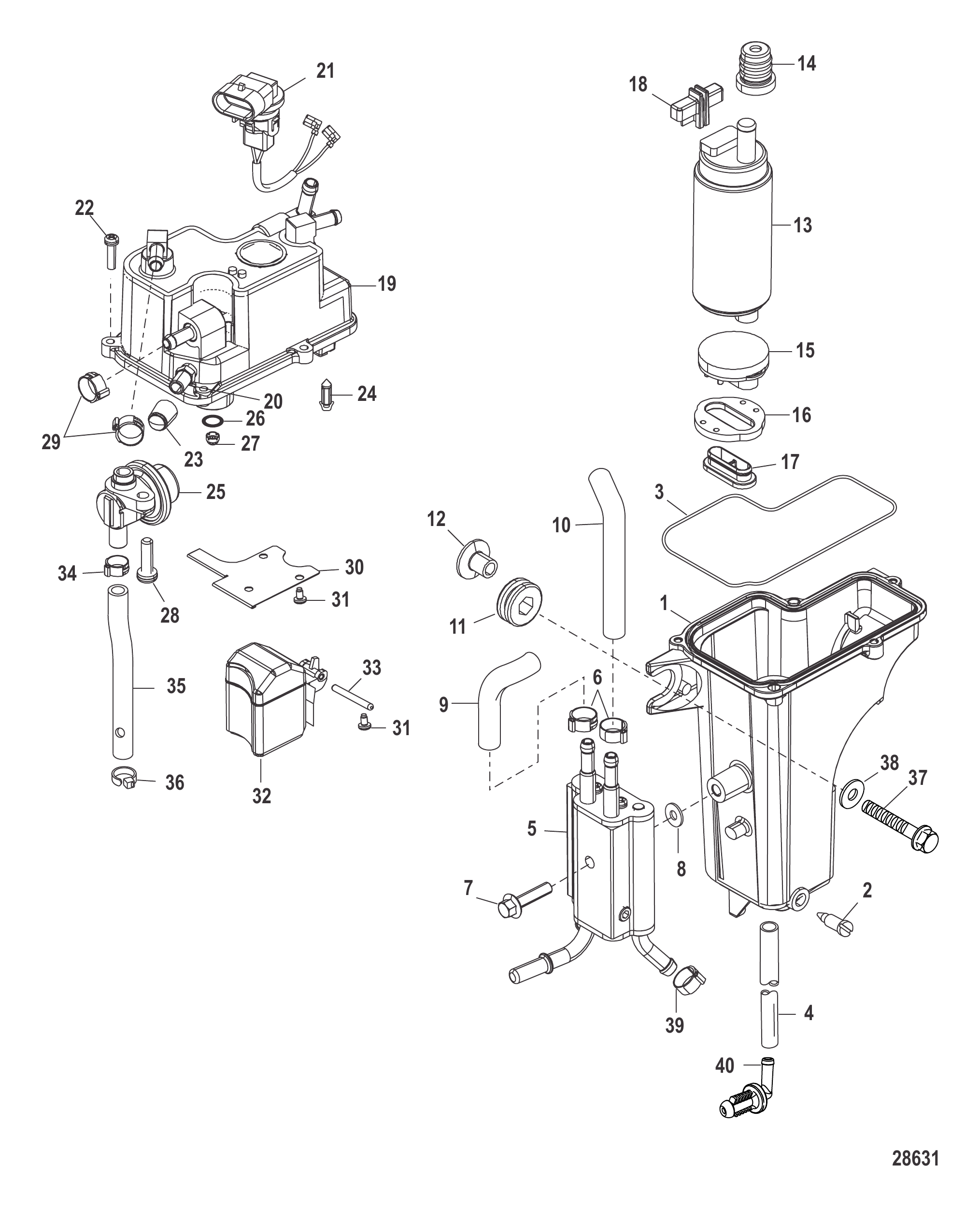

Рис. 31Сепаратор паров Vapor Separator

REF	Номер детали	Наименование	Кол-во
-	892267T03	Паросборник в сборе	1
1	892267A54	Корпус в сборе	1
2	892267506	Винт сливной	1
3	892267530	Уплотнительное кольцо	1
4	85583466	ШЛАНГ (40.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 32 ДЮЙМА	1
4	8M0054213	Шланг	1
5	892267A55	Топливный охладитель в сборе	1
6	888988023	Хомут	2
7	82130025	ВИНТ (M6 x 25) крепление к картеру	1
8	892267511	Шайба	1
9	892267504	Шланг	1
10	892267503	Шланг	1
11	834985	Втулка уплотнительная	3
11	8M0190980	ВТУЛКА	3
12	856954	Втулка	3
13	892267A51	Комплект топливного насоса (также включает кольцо крышки корпуса 25-892267530)	1
14	892267521	Изолятор	1
15	892267510	Виброизолятор	1
16	892267523	Изолятор	1
17	892267534	Топливный фильтр	1
18	892267519	Крышка	1
19	892267T57	Крышка в сборе	1
20	892267537	Клапан Шредера	1
20	892267T57	Крышка в сборе	1
21	892267535	Электрический разъем	1
22	892267531	Винт (M4 x 16)	5
23	883220	Крышка	1
24	892267A52	Комплект клапана поплавка	1
25	892267A50	Комплект регулятора давления	1
26	892267513	Кольцо уплотнительное	1
27	892267512	Сетка	1
28	892267515	Винт (M5 x 18)	1
29	888988023	Хомут	2
30	892267520	Пластина	1
31	892267529	Винт (M4 x 8)	5
32	892267527	Поплавок	1
33	892267528	Ось поплавка	1
34	892267517	Зажим	1
35	892267516	Шланг	1
36	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
37	82130025	ВИНТ (M6 x 25) крепление к картеру	3
38	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
38	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
39	888988023	Хомут	1
40	8M0022107	Штуцер	1

水星 Mercury 60 HP 1.0L EFI L4 APX 1C782688 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 60 HP 1.0L EFI L4 APX 1C782688 & Up - — взрыв-схемы и запчасти
