水星 Mercury 60R HP EFI Racing 1C615064 & Up - — взрыв-схемы и запчасти

四冲程电喷 EFI · Cat.# 90-8M0169885 · 共 32 个部位 · 1196 条零件

1Адаптерная плита 1C768348 и ниже 2Адаптерная плита 1C768349 и выше 3РАСПРЕДВАЛ И МАСЛЯНЫЙ НАСОС 4КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 5БЛОК ЦИЛИНДРОВ И КАРТЕР 6Головка цилиндра 7Наклейки верхнего кожуха 8Картер редуктора 9Электрические компоненты 10Маховик 11ТОПЛИВНЫЕ ШЛАНГИ 12Топливный насос 13Картер редуктора - передаточное число 2,33:1 14Картер редуктора, гребной вал, передаточное отношение 2,33:1 15КРЕПЛЕНИЕ КАТУШКИ ЗАЖИГАНИЯ 16ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ 17Впускной коллектор 18Нижний кожух 19КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА 883599A02 20Гидроподъем 21Сервисные/вспомогательные материалы 22Тяга переключения передач (дистанционное управление)23РУЛЕВОЙ РЫЧАГ 24Поворотный кронштейн 25Тяга управления дросселем (дистанционное управление)26ИНСТРУМЕНТЫ 1 27Инструменты 2 28Инструменты 3 29ВЕРХНИЙ КОКПИТ 30Транцевый кронштейн 31Комплект переключателя наклона 32Сепаратор паров

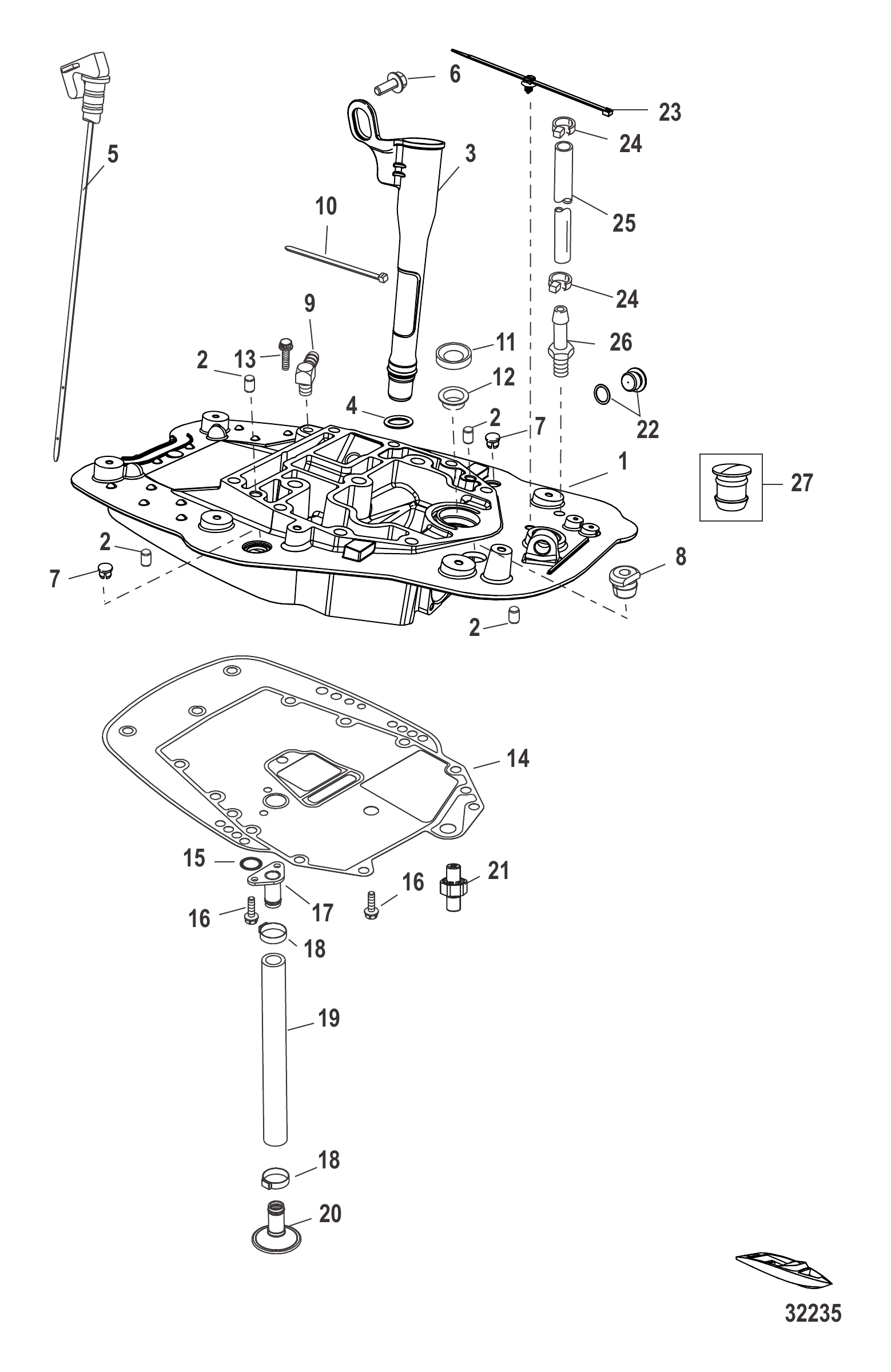

Рис. 1Адаптерная плита 1C768348 и ниже Adapter Plate 1C768348 and Below

REF	Номер детали	Наименование	Кол-во
1	8M0118182	Переходная пластина в сборе	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
3	8M0026249	Трубка маслоизмерительного щупа в сборе пластиковая	1
4	8M0008708	Уплотнительное кольцо	1
5	825990	МАСЛОИЗМЕРИТЕЛЬНЫЙ ЩУП	1
5	8M0162935	Маслоизмерительный щуп	1
6	4006731	ВИНТ (M6 x 16)	1
7	822464	ПРОБКА	2
8	19565002	ВТУЛКА	1
9	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
10	816311T	СТЯЖКА (8.00 дюймов)	3
11	66301	САЛЬНИК МАСЛЯНЫЙ	1
12	859594	ВТУЛКА	1
13	4007455	ВИНТ (M6 x 55)	1
14	892320001	Прокладка	1
14	8M0213113	Прокладка переходной пластины	1
15	845746	Уплотнительное кольцо	1
16	8M4503518	ВИНТ (M6 X 1.0 X 20)	3
16	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
17	893765	Пластина верхнего маслоприемника	1
18	855228	Хомут	2
19	854793	Шланг маслоприёмника	1
20	893700	Маслоотражатель маслоприемника	1
21	881872A1	КОРПУС ПЕРЕПУСКНОГО КЛАПАНА ДАВЛЕНИЯ МАСЛА	1
21	8M0210772	Клапан сброса давления масла	1
22	8M0021330	Пробка (M18)	1
23	899145	Хомут крепёжный	1
24	816311T	СТЯЖКА (8.00 дюймов)	AR
25	8M0108355	Шланг (57 дюймов, бухта)	1
26	291112	Фитинг	1
27	8M0021917	Заглушка	1
27	8M0162962	Заглушка отверстия	1
-	883599A02	Комплект прокладок головки блока цилиндров	1

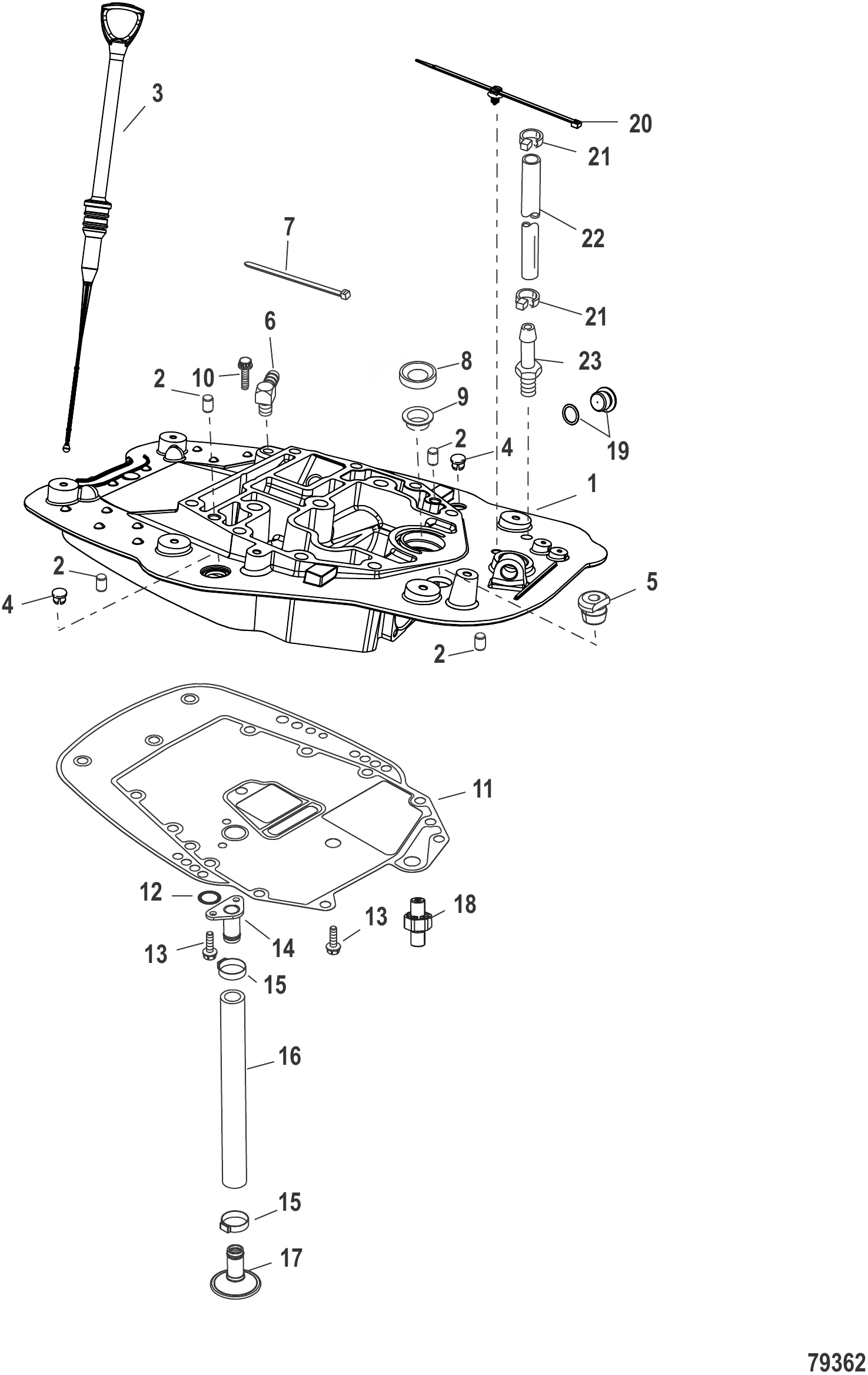

Рис. 2Адаптерная плита 1C768349 и выше Adapter Plate 1C768349 and Above

REF	Номер детали	Наименование	Кол-во
1	8M0118182	Переходная пластина в сборе	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
3	8M0219158	Маслоизмерительный щуп	1
4	822464	ПРОБКА	2
5	19565002	ВТУЛКА	1
6	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
7	816311T	СТЯЖКА (8.00 дюймов)	3
8	66301	САЛЬНИК МАСЛЯНЫЙ	1
9	859594	ВТУЛКА	1
10	4007455	ВИНТ (M6 x 55)	1
11	892320001	Прокладка	1
11	8M0213113	Прокладка переходной пластины	1
12	845746	Уплотнительное кольцо	1
13	8M4503518	ВИНТ (M6 X 1.0 X 20)	3
13	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
14	893765	Пластина верхнего маслоприемника	1
15	855228	Хомут	2
16	854793	Шланг маслоприёмника	1
17	893700	Маслоотражатель маслоприемника	1
18	881872A1	КОРПУС ПЕРЕПУСКНОГО КЛАПАНА ДАВЛЕНИЯ МАСЛА	1
18	8M0210772	Клапан сброса давления масла	1
19	8M0021330	Пробка (M18)	1
20	899145	Хомут крепёжный	1
21	816311T	СТЯЖКА (8.00 дюймов)	AR
22	8M0108355	Шланг (57 дюймов, бухта)	1
23	291112	Фитинг	1

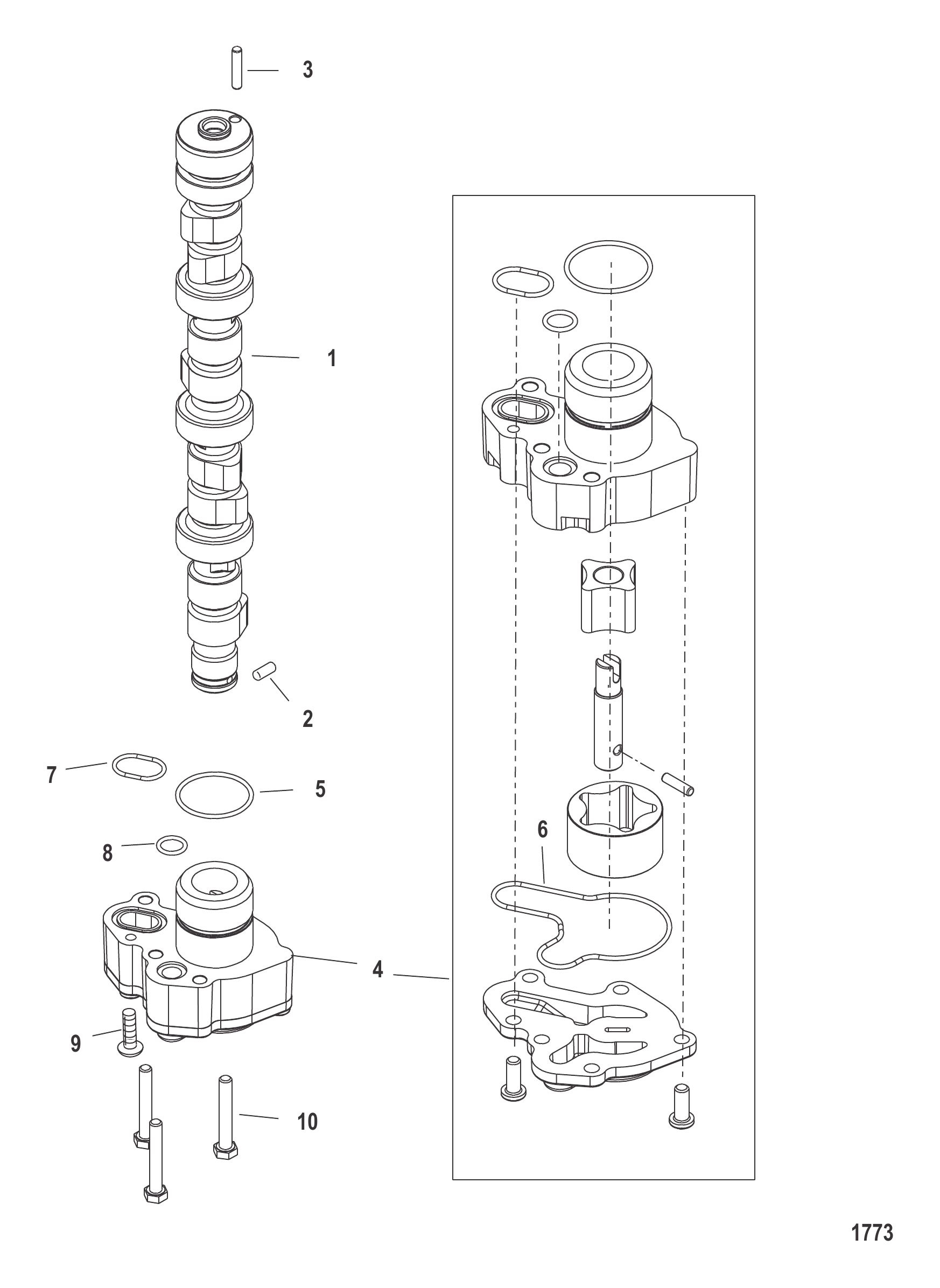

Рис. 3РАСПРЕДВАЛ И МАСЛЯНЫЙ НАСОС Camshaft and Oil Pump

REF	Номер детали	Наименование	Кол-во
1	857086	Распределительный вал	1
2	826149	Штифт	1
3	878183	Штифт установочный	1
4	857087T1	Насос масляный в сборе	1
5	857096	Уплотнительное кольцо масляного насоса	1
6	NSS	NOT SOLD SEPARATE O Ring	1
7	857094	Уплотнительное кольцо масляного насоса	1
8	857093	Уплотнительное кольцо масляного насоса	1
9	875206	Винт (M6 x 16)	2
10	4000333	ВИНТ (M6 x 40)	4
-	883599A02	Комплект прокладок головки блока цилиндров	1
-	857082A9	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	893505T05	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ В комплекте	1

Рис. 4КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	857077T1	Коленчатый вал	1
2	91800	Шпонка	1
3	18856M	Шпонка коленчатого вала к маховику	1
3	893761	Шпонка	1
4	825027	САЛЬНИК	1
4	8M0151047	Сальник масляный	1
5	832013	Сальник	1
5	8M0151048	Сальник масляный	1
6	856065T1	Шатун	4
6	893530T01	Шатун в сборе	4
7	825019	БОЛТ	8
7	8M0049884	Болт	8
8	8250211	Подшипник чёрный	8
8	893630001	Подшипник чёрный	8
8	825021	ПОДШИПНИК коричневый	AR
8	893630	Подшипник коричневый	AR
8	8250212	Подшипник синий	AR
8	893630002	Подшипник синий	AR
9	856064A1	Поршень в сборе	4
9	893524T08	Поршень в сборе	4
9	8560642	Поршень	AR
9	893524T01	Поршень в сборе	AR
9	8560643	ПОРШЕНЬ	AR
9	893524T02	Поршень в сборе	AR
10	833099A1	Комплект поршневых колец (верхнее)	4
10	893525A01	Комплект поршневых колец	4
10	833100T2	Поршневое кольцо (верхнее)	AR
10	893525A02	Комплект поршневых колец	AR
10	833100T3	Поршневое кольцо (верхнее)	AR
10	893525A03	Комплект колец	AR
11	NSS	NOT SOLD SEPARATE Piston Ring (Second)	4
11	NSS	NOT SOLD SEPARATE Piston Ring (Second)	AR
11	NSS	NOT SOLD SEPARATE Piston Ring (Second)	AR
12	8331011	Кольцо масляное	4
12	893950	Кольцо	4
13	825016	ПАЛЕЦ поршневой	4
13	893863	Палец поршневой	4
14	825017	ФИКСАТОР	8
14	893529	Фиксатор поршневого пальца	8
-	883599A02	Комплект прокладок головки блока цилиндров	1
-	878344T02	Головка блока в сборе	1
-	893678T03	Короткий блок	1

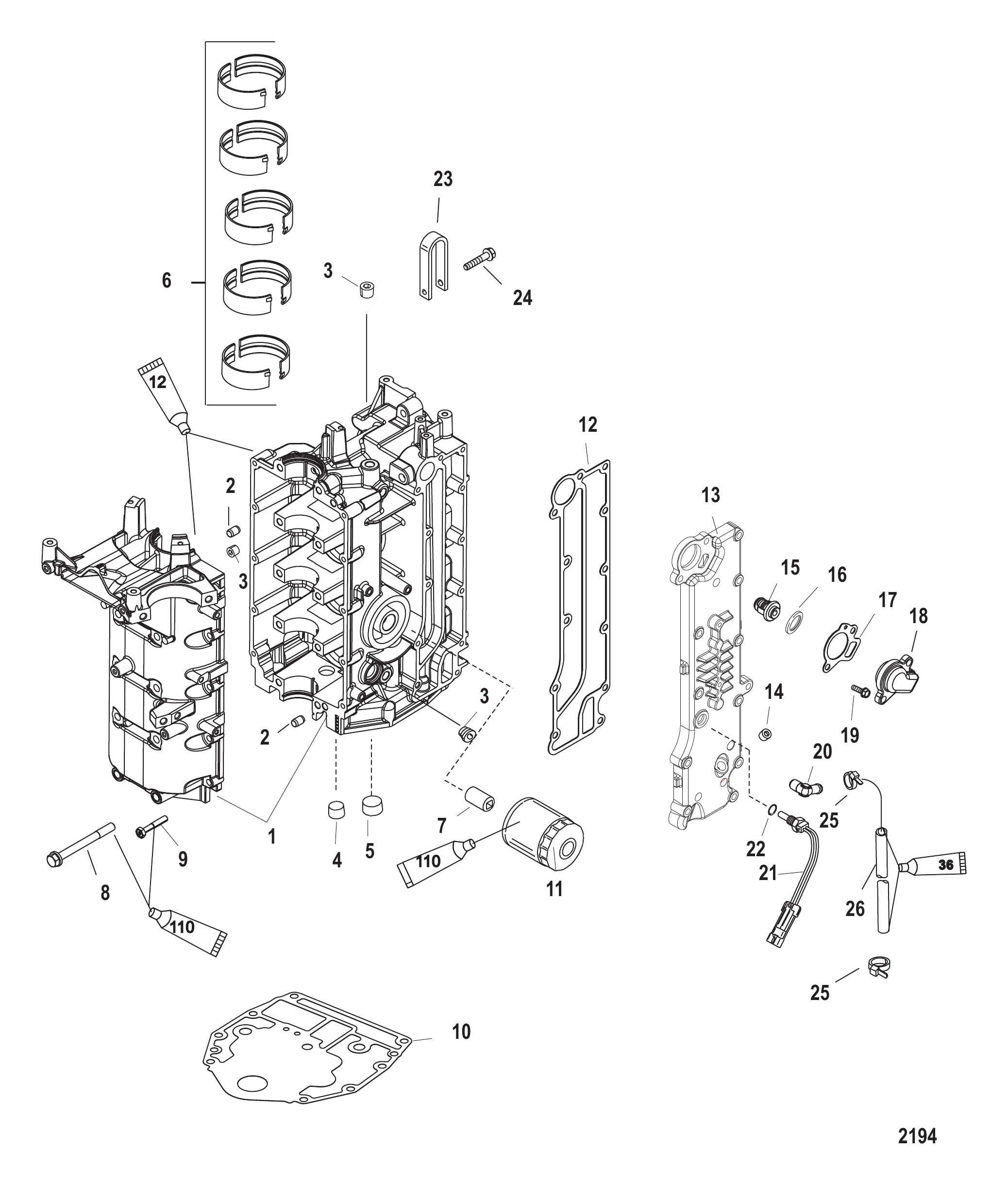

Рис. 5БЛОК ЦИЛИНДРОВ И КАРТЕР Cylinder Block and Crankcase

REF	Номер детали	Наименование	Кол-во
1	857015T6	Блок цилиндров	1
2	825010	ШТИФТ установочный	2
3	479452	ПРОБКА	3
4	889567	ПРОБКА (.500-14)	1
5	416223	ПРОБКА ТРУБНАЯ (.750-14)	1
6	825024	ПОДШИПНИК коричневый	10
6	893631	Подшипник коренной - коричневый	10
6	8250241	Подшипник чёрный	10
6	893631001	Подшипник основной — чёрный	10
6	8250242	Подшипник синий	10
6	893631002	Подшипник основной — синий	10
7	822625	Ниппель (M20)	1
8	82506182	ВИНТ (M8 x 82)	10
9	88348935	Винт (M6 x 35)	10
9	8M0241960	ВИНТ	10
10	859352	ПРОКЛАДКА БЛОКА ЦИЛИНДРОВ	1
10	8M0213112	Прокладка блока цилиндров	1
10	892319001	Прокладка	1
10	8M0213112	Прокладка блока цилиндров	1
11	822626T2	Фильтр масляный	1
11	8M0162829	Масляный фильтр	1
11	822626K04	Масляный фильтр	1
11	8M0162829	Масляный фильтр	1
12	857078	Прокладка	1
12	8M0224375	Прокладка крышки выпускного коллектора	1
13	857079A1	Крышка выпускная	1
13	8M0188836	Крышка выпускного коллектора	1
13	857079A02	КРЫШКА Выхлопа	1
13	8M0188836	Крышка выпускного коллектора	1
14	479452	ПРОБКА	1
15	14586	Термостат	1
16	887978	Прокладка	1
17	824853	ПРОКЛАДКА КРЫШКИ ТЕРМОСТАТА	1
17	8M0177107	Прокладка крышки термостата	1
18	857080	Крышка	1
18	8M0188835	Крышка термостата	1
19	88348935	Винт (M6 x 35)	12
19	8M0241960	ВИНТ	12
20	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
21	858535	Датчик температуры в сборе	1
21	8M0214984	Датчик температуры	1
21	889575	ДАТЧИК В СБОРЕ	1
21	8M0214984	Датчик температуры	1
22	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
23	8525601	Рым-болт	1
23	893697	Рым-болт	1
24	857139	Винт (M8 x 35)	1
25	816311T	СТЯЖКА (8.00 дюймов)	2
26	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
26	8M0108349	Шланг (70 дюймов, бухта)	1
-	883599A02	Комплект прокладок головки блока цилиндров	1
-	878344T02	Головка блока в сборе	1
-	893678T03	Короткий блок	1

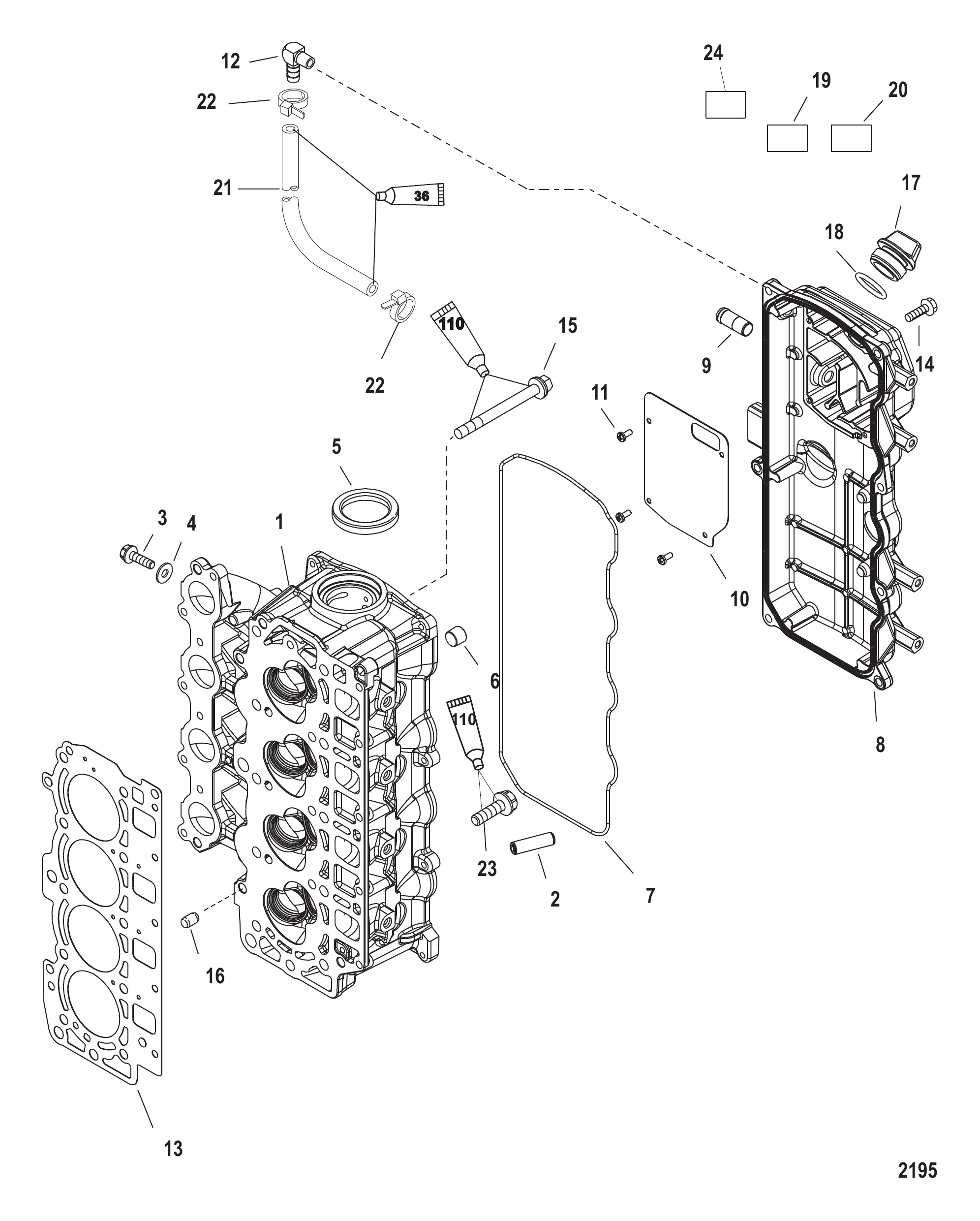

Рис. 6Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
-	857082A9	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
1	857082A6	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
1	893505T06	Головка блока цилиндров в сборе базовая	1
2	858266	Направляющая	8
3	4000325	ВИНТ (M6 x 8)	4
4	859768	ШАЙБА	4
5	858267	Масляный сальник	1
5	893549	Сальник масляный	1
6	875209	Пробка трубная	8
7	857083	Сальник головки цилиндра	1
7	8M0011870	Сальник головки цилиндра	1
8	857084T2	КРЫШКА	1
8	8M0174400	Крышка головки блока цилиндров	1
8	893694T01	Крышка в сборе	1
8	8M0174400	Крышка головки блока цилиндров	1
9	NSS	NOT SOLD SEPARATE Breather Pipe	1
10	858277	Пластина перегородки	1
10	NSS	NOT SOLD SEPARATE Baffle Plate (Part of 893694T01)	1
11	4005685	ВИНТ (M4 x 10)	4
11	NSS	NOT SOLD SEPARATE Screw (Part of 893694T01)	1
12	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
13	857081	Прокладка головки цилиндра	1
13	8M0118179	ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
14	40011128	Винт (M6 x 20) нержавеющая сталь	7
14	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	7
15	82503395	ВИНТ (M9 x 95)	10
15	893747095	Винт (M9 X 95)	10
16	825010	ШТИФТ установочный	2
17	859578A1	ПРОБКА В СБОРЕ Масляная	1
17	8M0240831	МАСЛЯНАЯ ПРОБКА	1
18	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
18	8M0204673	Кольцо уплотнительное .921 x .139	1
19	NSS	NOT SOLD SEPARATE Decal-Servicing Referral	1
20	NSS	NOT SOLD SEPARATE Decal-Engine Oil/Valve Clearance	1
21	77653101	Шланг (48.00 дюймов, бухта)	1
22	816311T	СТЯЖКА (8.00 дюймов)	2
23	82500925	ВИНТ (M6 x 25)	5
23	893745025	Винт (M6 x 25)	5
24	NSS	NOT SOLD SEPARATE Decal HP ID	1
-	883599A02	Комплект прокладок головки блока цилиндров	1
-	878344T02	Головка блока в сборе	1
-	893678T03	Короткий блок	1

Рис. 7Наклейки верхнего кожуха Decals Top Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0171547	КОМПЛЕКТ НАКЛЕЕК верхний кожух	1
2	8M0080154	Наклейка M-ICON, синяя	1
3	8M0151525	Наклейка M-ICON 53 мм, Racing	1
4	8M0056643	НАКЛЕЙКА Прочти руководство	1
5	8M0159886	Наклейка Lenz, Mercury	1

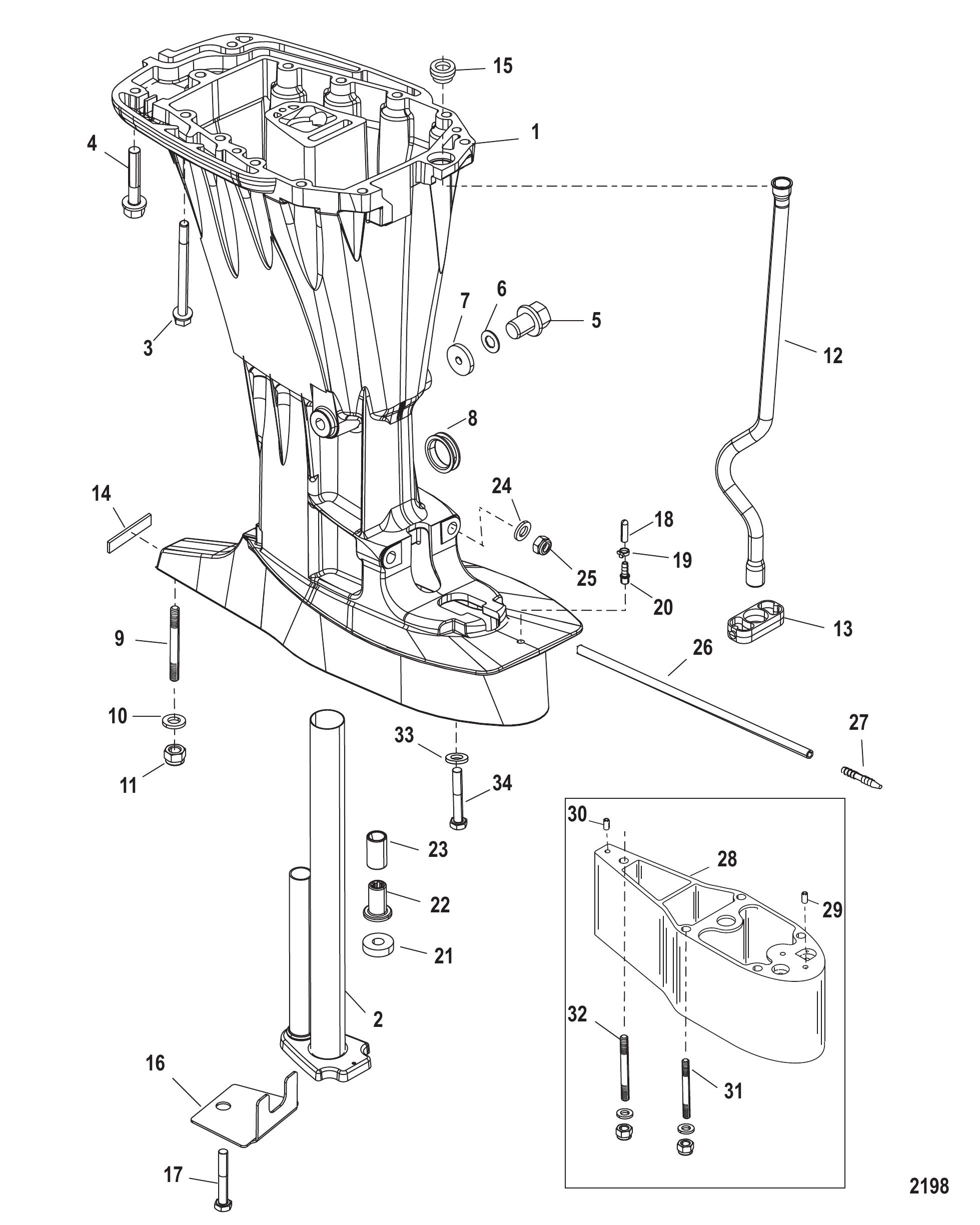

Рис. 8Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	852421T5	Корпус гребного вала	1
2	825220T06	Выхлопная труба	1
3	824459110	ВИНТ (M8 x 110) нержавеющая сталь	8
4	88960845	Винт (M8 x 45)	5
5	8288181	Пробка сливная	1
6	828816	Прокладка	1
6	8M0204692	Прокладка @5	1
7	826276	Отбойник	2
8	828817	Втулка уплотнительная	1
8	8M0151042	Втулка уплотнительная	1
8	828817001	Втулка	1
8	8M0151042	Втулка уплотнительная	1
9	823984	ШПИЛЬКА (M10 x 50)	1
9	903501	Шпилька (M10 x 100) корпуса гребного вала	1
10	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	1
10	8M0214963	Шайба	1
11	40140	ГАЙКА (M10)	1
12	888591	Трубка водяная	1
12	897971A01	Комплект трубок/уплотнений системы охлаждения - длинный	1
12	888591001	Трубка водяная	1
12	897971A01	Комплект трубок/уплотнений системы охлаждения - длинный	1
13	828529	Направляющая	1
14	828706	Упор	1
14	8M0043364	Демпфер	1
15	42941	Уплотнение водяной трубки (верхнее)	1
15	42941001	Сальник водяной трубки	1
15	42941001	Сальник водяной трубки	1
16	854471	Пластина	1
16	893770	Пластина корпуса гребного вала	1
17	1993325	ВИНТ (M10 x 25 мм)	1
18	892286	КРЫШКА	1
19	816311T	СТЯЖКА (8.00 дюймов)	1
20	13035	Штуцер	1
20	8M0181450	ШТУЦЕР	1
20	13035002	ШТУЦЕР	1
20	8M0181450	ШТУЦЕР	1
21	813745	Проставка	1
22	43585	Муфта вала переключения	1
23	855623	ВТУЛКА	1
24	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
25	40140	ГАЙКА (M10)	2
26	85822A7	ДАТЧИК СПИДОМЕТРА	1
27	85822	Соединитель прямой	1
27	85822T	Разъём прямой	1
28	12092A3	Комплект проставок корпуса гребного вала - X-LONG	AR
29	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
29	8M0084244	Штифт установочный, .375 x .620	1
30	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
31	903503	Шпилька (M10 x 190) корпуса редуктора	4
32	903502	Шпилька (M10 x 227) корпуса гребного вала	1
33	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
33	8M0214963	Шайба	4
34	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4

Рис. 9Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	82129125	ВИНТ (M6 x 25 мм)	3
2	893774002	Кронштейн	1
3	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
3	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
4	834985	Втулка уплотнительная	3
4	8M0190980	ВТУЛКА	3
5	89195234T	ЭБУ — модуль управления двигателем	1
5	898369T01	ЭБУ — модуль управления двигателем	1
5	898369T01	ЭБУ — модуль управления двигателем	1
5	89195233T	ЭБУ — модуль управления двигателем	1
5	898369T24	ЭБУ	1
5	89195236T	ЭБУ — модуль управления двигателем	1
5	898369T02	ЭБУ Модуль управления двигателем	1
5	898369T02	ЭБУ Модуль управления двигателем	1
5	89195235T	ЭБУ — модуль управления двигателем	1
5	898369T25	ЭБУ	1
5	89195238T	ЭБУ — модуль управления двигателем	1
5	898369T03	ЭБУ Модуль управления двигателем	1
5	898369T03	ЭБУ Модуль управления двигателем	1
5	89195237T	ЭБУ — модуль управления двигателем	1
5	898369T04	ЭБУ — модуль управления двигателем	1
5	898369T04	ЭБУ — модуль управления двигателем	1
6	856954	Втулка	3
7	82129114	ВИНТ (M6 x 14)	1
8	858953	КРОНШТЕЙН	1
9	858954	ЗАЖИМ (.625)	2
10	879962	Зажим	3
11	893764001	Пластина	1
11	8M0009177	Пластина	1
11	8M0009177	Пластина	1
12	8248324	Винт (M6 x 16)	3
13	24836	ЗАЖИМ ПРОВОДОВ ДАТЧИКА	1
14	882753	Раскос	1
14	8M0007734	Раскос	1
15	82129114	ВИНТ (M6 x 14)	2
16	893768	Пластина соленоида	1
17	82129114	ВИНТ (M6 x 14)	1
18	95643M	КРОНШТЕЙН РЕЛЕ	1
18	8M0010250	КРОНШТЕЙН	1
19	825096T	Реле	1
19	825096T01	СОЛЕНОИД СТАРТЕРА	1
20	93388A16	Сборка троса (8.50 дюймов)	1
21	401386	ГАЙКА (M6) Нержавеющая сталь	2
22	88439A9	Кабель аккумулятора положительный в сборе (5/16)	1
23	880786	Изоляционный колпачок - красный	1
24	893666T03	Жгут проводов в сборе — двигатель	1
25	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	3
25	832969T20	Предохранитель Mini — жёлтый — 20 А	3
25	83296925	ПРЕДОХРАНИТЕЛЬ мини - прозрачный - 25 ампер	1
25	832969T25	Предохранитель мини - прозрачный - 25 А	1
25	8329695	Предохранитель мини - коричневый - 5 А	1
25	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
26	858754	Крышка предохранителя	1
27	883834A1	Кабель диода в сборе	1
27	883834T01	Кабельный жгут с диодом	1
28	13541	Разъём штыревой	1
29	8283582	Датчик	1
29	8M0082988	Датчик положения коленчатого вала	1
30	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
31	893640T01	Регулятор напряжения	1
32	893771	Кронштейн соединителя	1
33	8308971	Поролоновая прокладка	1
34	8248329	Винт (M6 x 40)	2
35	8280401	Датчик давления	1
35	8M0098207	Датчик давления масла	1
36	893888T	Стартер в сборе — комплектный	1
37	94330	Гайка (.250-20) латунная	1
38	88439A4	Кабель в сборе аккумулятор - отрицательный	1
39	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
39	8M0024808	J-образный зажим	1
40	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	3
41	82239312	ВИНТ (M5 x 12)	1
42	816311T	СТЯЖКА (8.00 дюймов)	AR
43	883323001	Свеча зажигания	4
44	897940T01	Жгут проводов в сборе с предохранителем	1
-	878344T03	Головка блока цилиндров в сборе	1
-	893678T03	Короткий блок	1

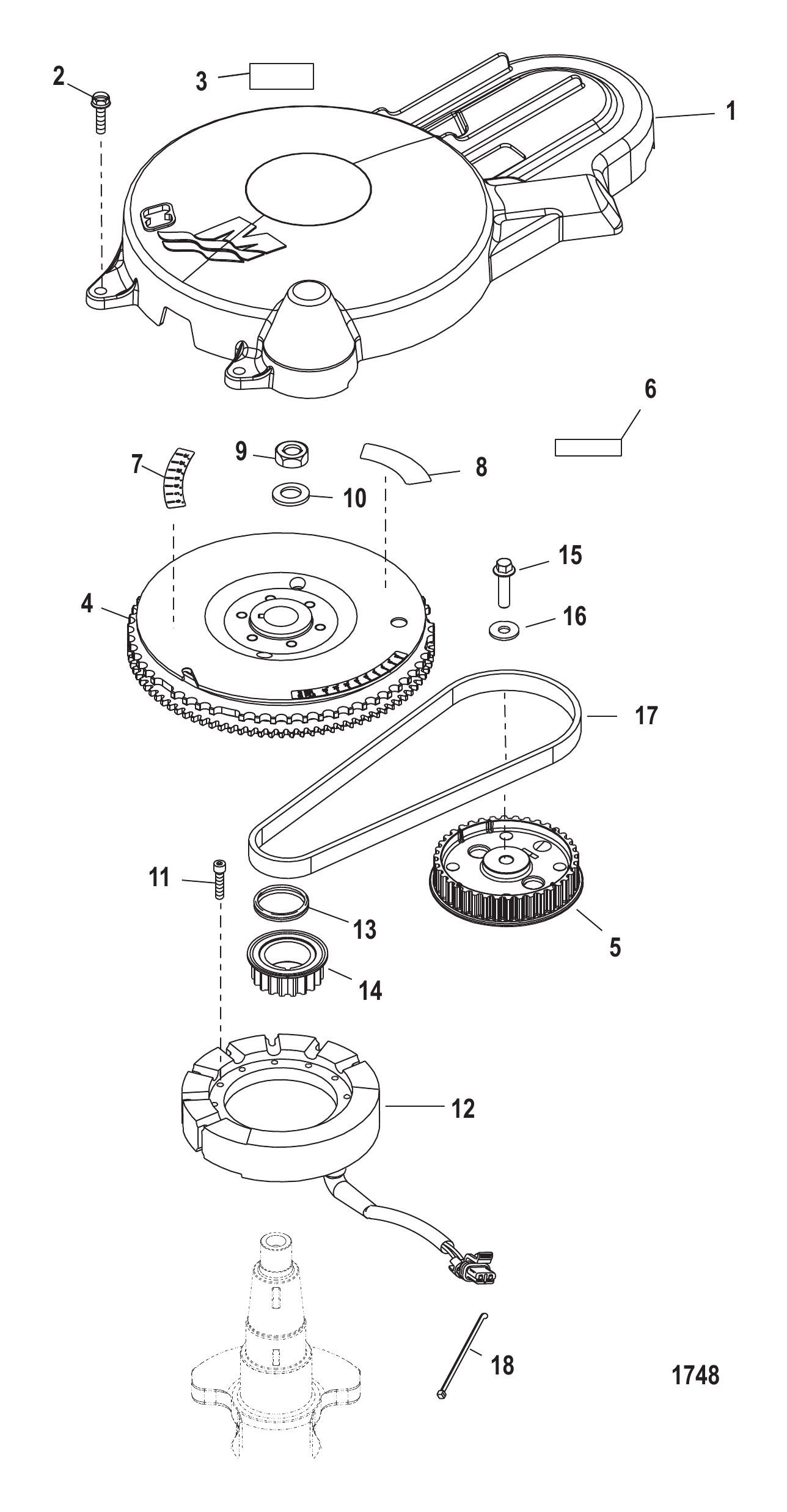

Рис. 10Маховик Flywheel

REF	Номер детали	Наименование	Кол-во
1	859284T2	Крышка маховика	1
2	8248326	Винт (M6 x 25 мм)	4
3	883830A02	Наклейка — информация о маркировке EPA	1
3	883830A03	Наклейка — информация о маркировке EPA	1
3	883830A04	Наклейка — информация о маркировке EPA	1
3	883830A05	Наклейка — информация о маркировке EPA	1
3	883830A06	Наклейка — информация о маркировке EPA	1
4	877836T2	Маховик	1
4	8M0053921	Маховик	1
5	833104T6	Шестерня ведомая	1
6	NSS	NOT SOLD SEPARATE Decal-Warning Spinning Flywheel	1
7	NSS	NOT SOLD SEPARATE Decal-Timing Marks	1
8	NSS	NOT SOLD SEPARATE Decal-Warning-Neutral	1
9	81773M	Гайка маховика	1
9	893789	Гайка	1
10	84436M	Шайба	1
10	893762	Шайба (18 X 36 X 3)	1
11	4013930	ВИНТ (M5 x 30)	3
12	878143T3	Статор	1
12	878143T05	Статор	1
12	878143T05	Статор	1
13	834838	Упорное кольцо	1
14	833102T	ШЕСТЕРНЯ ПРИВОДА	1
15	82761140	ВИНТ (M10 x 40)	1
16	4002320	ШАЙБА	1
17	831294	Ремень зубчатый	1
17	8M0151040	Ремень ГРМ	1
18	816311T	СТЯЖКА (8.00 дюймов)	1
-	857082A9	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	893505T05	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ В комплекте	1

Рис. 11ТОПЛИВНЫЕ ШЛАНГИ Fuel Lines

REF	Номер детали	Наименование	Кол-во
1	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
2	880153	Топливная магистраль	1
2	8M0222164	Топливная магистраль	1
3	879885T	Топливный фильтр	1
3	879885Q	Топливный фильтр линейный	1
4	8775381	Защитная втулка	1
5	877811	Топливная магистраль	1
5	8M0111510	Топливная линия	1

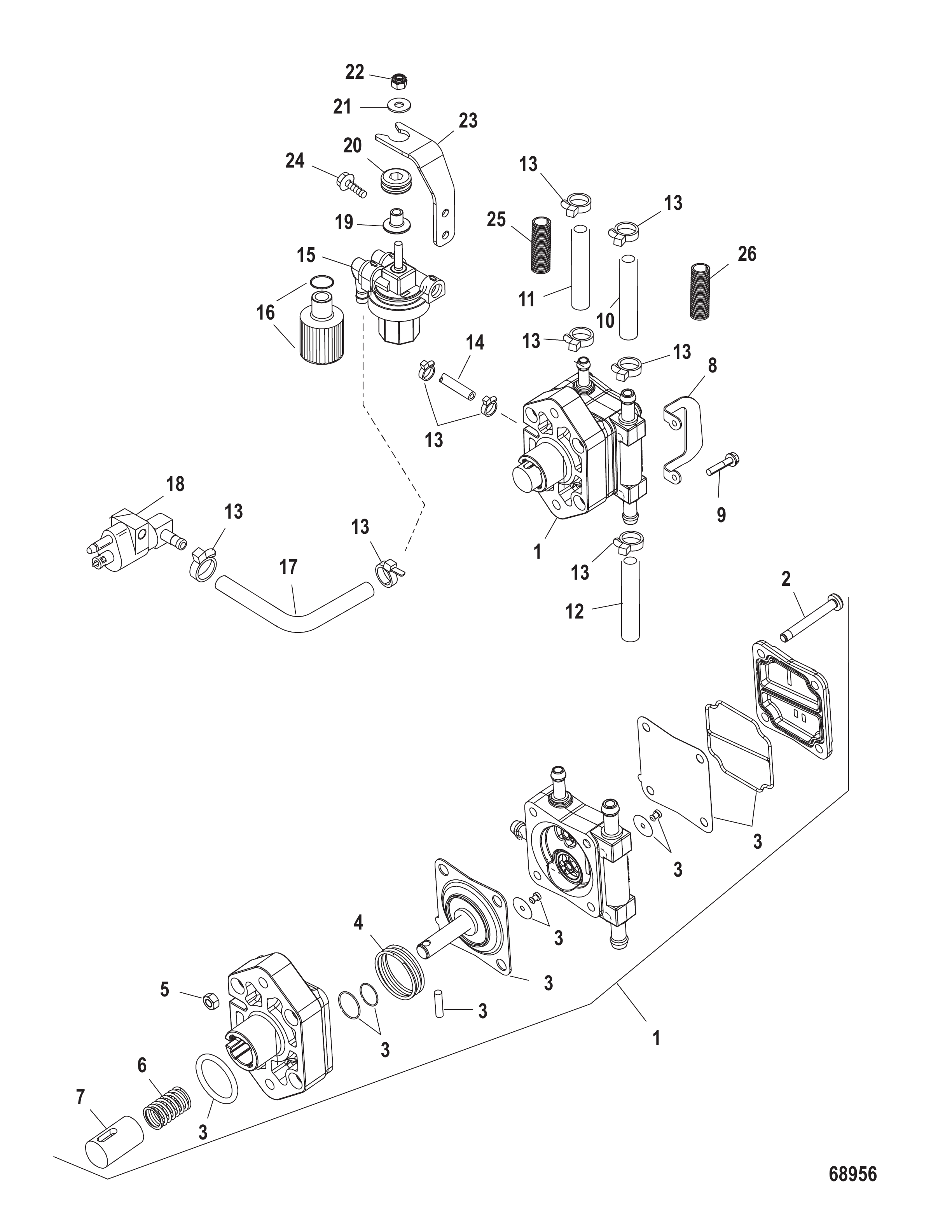

Рис. 12Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	881862T	Насос топливный	1
1	881862T	Насос топливный	1
1	8M0145465	Комплект топливного насоса	1
1	881862T08	Насос топливный	1
1	8M0145465	Комплект топливного насоса	1
1	881862T08	Насос топливный	1
1	892874T01	Насос в сборе — топливный	1
1	892874T01	Насос в сборе — топливный	1
2	883517	Винт	4
2	883517	Винт	4
3	883520A1	Ремкомплект диафрагмы	1
3	883520A1	Ремкомплект диафрагмы	1
4	8835181	ПРУЖИНА	1
4	8835181	ПРУЖИНА	1
5	883519	Гайка	4
5	883519	Гайка	4
6	883518A2	Пружина	1
6	883518A2	Пружина	1
6	883518A03	Пружина	1
6	883518A03	Пружина	1
7	NSS	NOT SOLD SEPARATE Cap	1
8	8566031	ДЕФЛЕКТОР КОЖУХА	1
9	82684430	ВИНТ (M6 x 30)	2
10	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
10	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
10	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
10	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
11	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
11	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
11	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
11	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
13	816311T	СТЯЖКА (8.00 дюймов)	AR
14	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
15	879884T	Фильтр в сборе топливный	1
16	8M0149607	Комплект топливного фильтра	1
17	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
18	816856A4	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ В СБОРЕ	1
19	856954	Втулка	1
20	834985	Втулка уплотнительная	1
21	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
22	401196	ГАЙКА (M6)	1
23	880121	Кронштейн	1
24	40011126	Винт (M6 x 13) нержавеющая сталь	2
25	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
26	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1

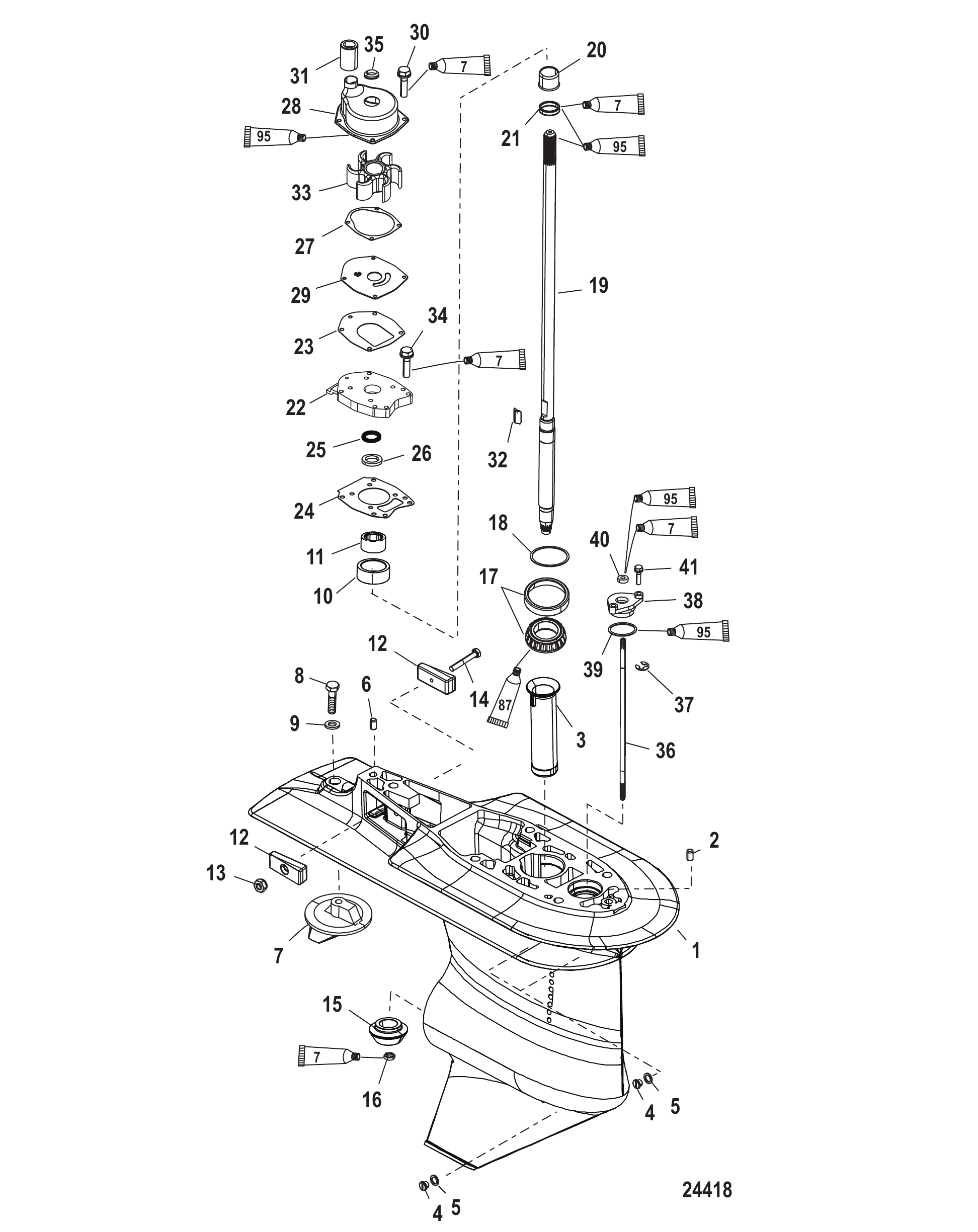

Рис. 13Картер редуктора - передаточное число 2,33:1 Gear Housing Driveshaft - 2.33:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	893681T02	Корпус редуктора в сборе (удлинённый)	1
-	8M0053765	Корпус редуктора в сборе (особо удлинённый)	1
-	8M0118188	Корпус редуктора в сборе (X Long)	1
1	893681T04	Корпус редуктора в сборе базовый	1
1	8M0118594	Корпус редуктора в сборе базовый	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953Q04	Ремкомплект сливного винта	3
5	830749	Сальник	3
5	8M0204693	Уплотнение сливной пробки	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	31640T5	ТРИММЕР	1
7	8M0236553	Пластина тримма	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	451761	Шайба (.453 x .812 x .105) чёрное оксидирование	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	NSS	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	Анод	2
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear - Part of Forward Gear Kit	1
16	35921	ГАЙКА (.625-18)	1
17	883047A1	Подшипник в сборе, роликовый конический	1
18	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
18	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
19	859105A1	Гребной вал в сборе	1
19	875222A1	Гребной вал в сборе	1
20	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
21	NSS	NOT SOLD SEPARATE Ring-Seal	1
22	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
22	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	430331	Прокладка	1
24	430472	Прокладка	1
24	8M0214931	ПРОКЛАДКА	1
25	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
25	8M0245495	САЛЬНИК	1
26	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
27	8172771	Прокладка водяного насоса, верхняя	1
28	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
29	8172761	Передняя пластина	1
29	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
30	82684430	ВИНТ (M6 x 30)	4
31	893855	Соединительная муфта	1
31	8M0151044	Соединительная муфта водяной трубки	1
32	43037	ШПОНКА	1
32	8M0204723	ШПОНКА	1
33	43026T2	КРЫЛЬЧАТКА	1
34	82684425	ВИНТ (M6 x 25)	6
-	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
35	8M2014338	Торцевое уплотнение	1
35	8M0142851	V-образное кольцо торцевого уплотнения	1
NS	NSS	NOT SOLD SEPARATE TOOL, Face Seal Setting	1
36	884563A00	Сборка вала переключения передач	1
36	884565A00	Сборка вала переключения передач	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	457101	Кольцо уплотнительное (1.424 x .103) (1.424 внутр. диам.)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	82684425	ВИНТ (M6 x 25)	2
42	891637	Втулка	1
-	43035A05	Комплект сальников редуктора	1
-	43024A09	Ремкомплект водяного насоса	1
-	8M0113801	Ремкомплект водяного насоса	1
-	43026Q06	Ремкомплект крыльчатки водяного насоса	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1
-	803496T2	Комплект подшипников/сальников	1

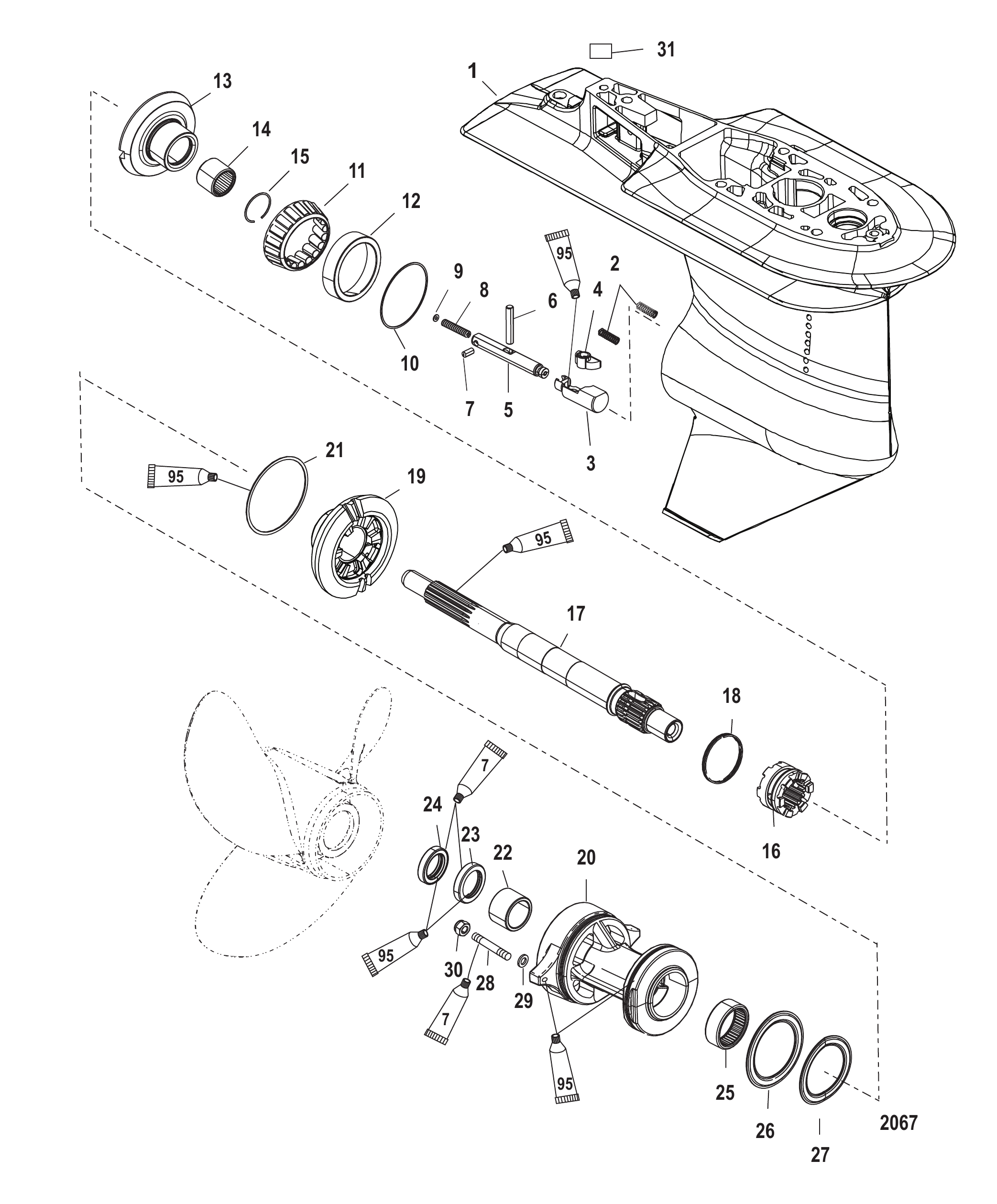

Рис. 14Картер редуктора, гребной вал, передаточное отношение 2,33:1 Gear Housing Propeller Shaft - 2.33:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	893681T02	Корпус редуктора в сборе (удлинённый)	1
-	8M0053765	Корпус редуктора в сборе (особо удлинённый)	1
-	8M0118188	Корпус редуктора в сборе (X Long)	1
1	893681T04	Корпус редуктора в сборе базовый	1
1	8M0118594	Корпус редуктора в сборе базовый	1
2	8227731	ВСТАВКА Резьбовая	2
3	899070	Толкатель кулачка	1
4	19917	Кулачок переключения	1
4	8M4504018	Кулачок переключения	1
5	888806	Штанга привода сцепления	1
6	78905	Палец крестовый	1
6	8M0084243	ШТИФТ КРЕСТОВИНА	1
7	78906	Палец	1
7	8M0084245	Штифт фиксатора пружины	1
8	79910	Пружина	1
9	78910	Шайба	1
10	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
10	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
11	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
12	NSS	NOT SOLD SEPARATE Cup	1
13	882813A3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА И ПРИВОДНОЙ 28 ЗУБЬЕВ	1
14	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
15	856823	Кольцо стопорное	1
16	888805T	Муфта	1
17	888804	Вал гребного винта	1
17	8M0140444	Вал гребного винта	1
18	30893	Пружина	1
19	889990T	Шестерня заднего хода	1
20	12596T2	Корпус подшипника в сборе	1
20	8M0168901	КОРПУС В СБОРЕ	1
21	861844	Кольцо уплотнительное	1
21	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
22	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
23	70080	Сальник масляный (внутренний)	1
23	8M0205728	Сальник	1
24	70081	Сальник масляный наружный	1
24	8M0205729	САЛЬНИК	1
25	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
26	12577	Упорная шайба	1
27	12576	Подшипник упорный	1
28	429172	ШПИЛЬКА (M8 x 48)	2
28	8M0034456	Шпилька (M8 X 1.25 X 48)	2
29	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
30	401378	ГАЙКА (M8)	2
31	NSS	NOT SOLD SEPARATE Decal-Gearcase Pinion Identification	1
-	43035A05	Комплект сальников редуктора	1
-	882813A3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА И ПРИВОДНОЙ 28 ЗУБЬЕВ	1
-	803496T2	Комплект подшипников/сальников	1
-	888805A00	Ремонтный комплект муфты и толкателя кулачка	1

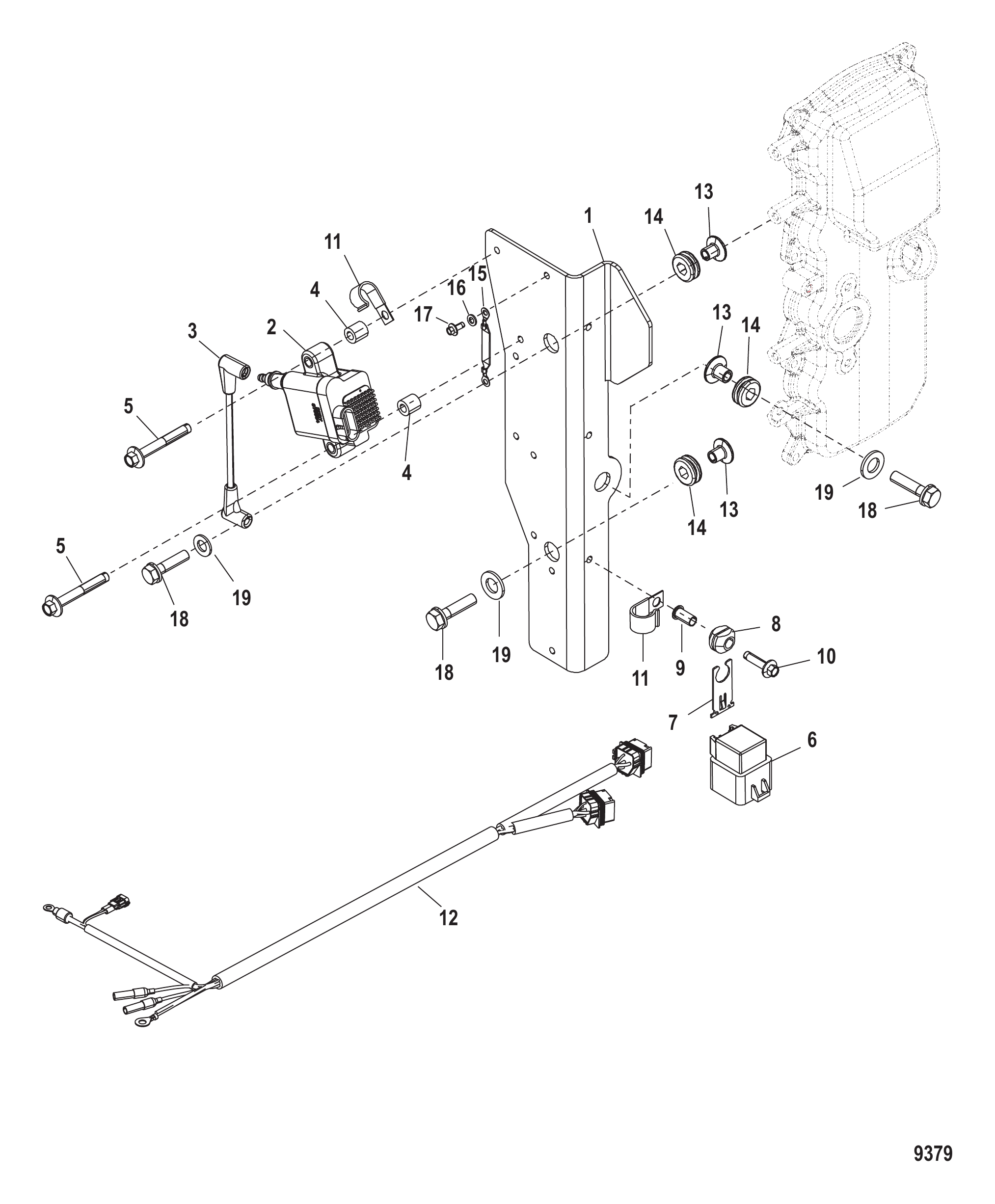

Рис. 15КРЕПЛЕНИЕ КАТУШКИ ЗАЖИГАНИЯ Ignition Coil Mounting

REF	Номер детали	Наименование	Кол-во
1	892869T	ПЛАСТИНА Катушки	1
2	879984T00	Катушка зажигания	4
2	8M0077471	Катушка зажигания	4
3	881908T	КОМПЛЕКТ КАБЕЛЕЙ	1
4	892863001	Проставка	8
4	8M0206979	Проставка @2	8
5	82129145	ВИНТ (M6 x 45)	8
6	882751A1	РЕЛЕ В СБОРЕ	3
6	8M0207773	Реле тримма в сборе	3
7	828102	Кронштейн	3
7	8M0207771	Кронштейн крепления	3
8	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
8	8M0207785	Втулка	3
9	818968	ВТУЛКА	3
9	8M0214955	Втулка	3
10	82129125	ВИНТ (M6 x 25 мм)	3
11	55098	J-ОБРАЗНЫЙ ЗАЖИМ	2
11	8M0024808	J-образный зажим	2
12	826802T32	ЖГУТ ПРОВОДОВ В СБОРЕ Трим	1
13	856954	Втулка	3
14	834985	Втулка уплотнительная	3
14	8M0190980	ВТУЛКА	3
15	858414A3	Кабель в сборе	1
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
16	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
17	82129114	ВИНТ (M6 x 14)	1
18	82684430	ВИНТ (M6 x 30)	3
19	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
19	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3

Рис. 16ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ Intake/Exhaust Valves

REF	Номер детали	Наименование	Кол-во
1	832991T3	Клапан выпускной	4
2	832990T3	Клапан впускной	4
3	858271	Сальник клапана штока	8
4	858268	Пружина клапана - наружная	8
4	893552	Пружина	8
5	822650	Фиксатор	8
5	893553	Фиксатор	8
6	822651	Шпонка	16
6	893554	Шпонка	16
7	825045A2	Коромысло	8
7	898821A01	Коромысло в сборе	8
8	825046	ВИНТ	8
8	825045A2	Коромысло	8
9	826150	Гайка	8
10	8570851	ВАЛ КОРОМЫСЛА	1
11	NSS	NOT SOLD SEPARATE Plug	2
12	859577	КРОНШТЕЙН	2
12	893560	Кронштейн	2
13	858275	Кронштейн	1
13	893561	Кронштейн	1
14	8250521	Пружина	2
14	893562	Пружина	2
15	875218	Винт (M8 x 23)	5
16	859576	ПРОКЛАДКА	1
16	893645	Прокладка	1
17	859575	ШТИФТ	1
18	889775	ПРУЖИНА перегрузки	2
18	893563	Пружина	2
-	857082A9	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	893505T05	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ В комплекте	1

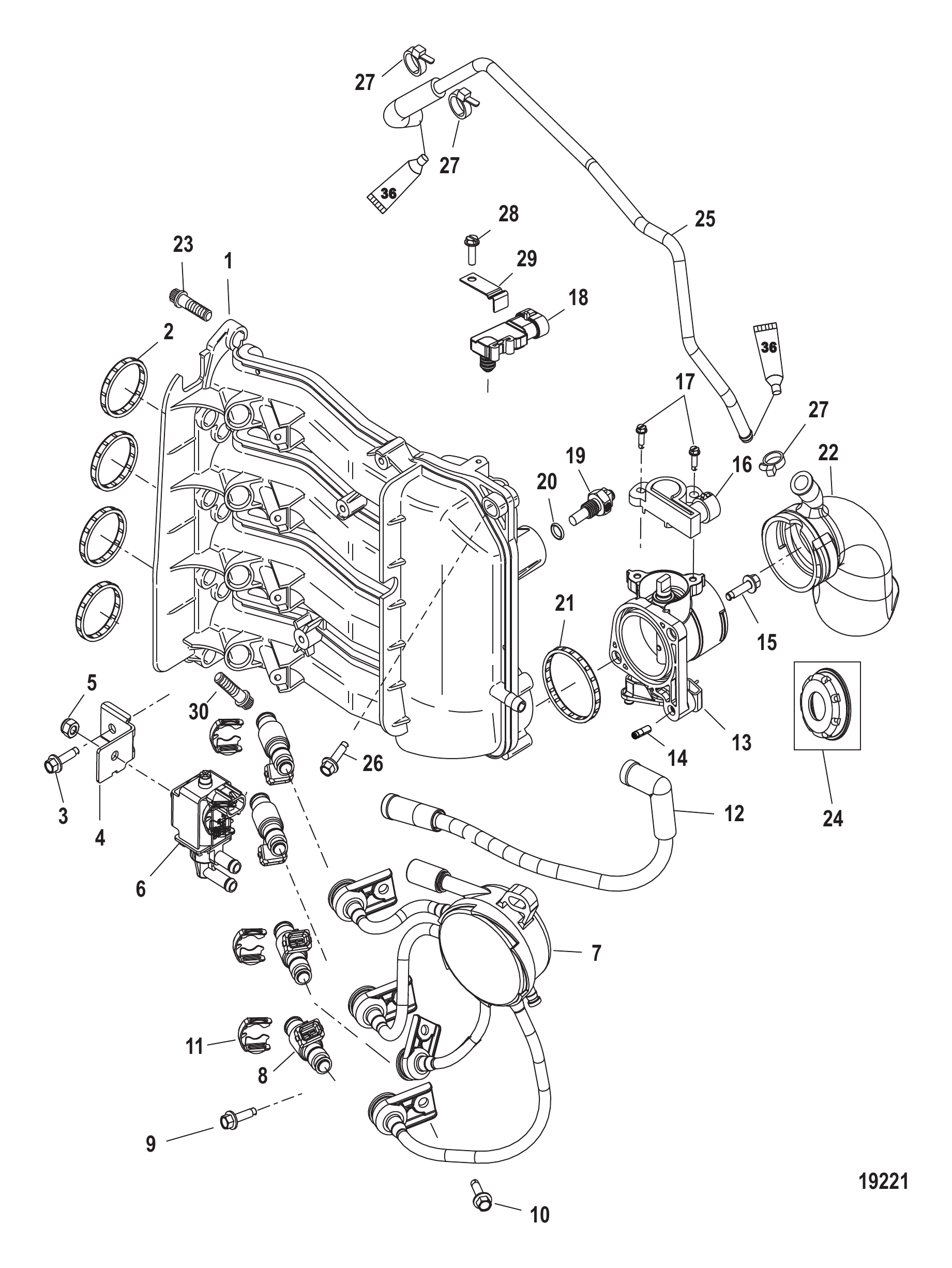

Рис. 17Впускной коллектор Intake Manifold

REF	Номер детали	Наименование	Кол-во
-	877829T03	Коллектор в сборе — впускной, комплектный	1
-	877829T04	ВПУСКНОЙ КОЛЛЕКТОР В СБОРЕ - В КОМПЛЕКТЕ	1
-	877829T06	ВПУСКНОЙ КОЛЛЕКТОР В СБОРЕ - В КОМПЛЕКТЕ	1
-	877829T05	ВПУСКНОЙ КОЛЛЕКТОР В СБОРЕ - В КОМПЛЕКТЕ	1
-	877829T06	ВПУСКНОЙ КОЛЛЕКТОР В СБОРЕ - В КОМПЛЕКТЕ	1
1	877829T	ВПУСКНОЙ КОЛЛЕКТОР	1
1	877829T01	ВПУСКНОЙ КОЛЛЕКТОР	1
1	877829T01	ВПУСКНОЙ КОЛЛЕКТОР	1
2	879866	Комплект прокладок впускного коллектора	1
3	881059	Винт	1
4	877834	Кронштейн	1
5	401366	ГАЙКА (M6) Нержавеющая сталь	1
6	877805T	Электромагнитный клапан	1
7	879887T	СИСТЕМА TFI	1
8	877826	Форсунка	4
8	892123002	Форсунка	4
8	892123	ФОРСУНКА	4
8	892123002	Форсунка	4
8	892123	ФОРСУНКА	4
8	892123002	Форсунка	4
8	892123001	Форсунка	4
8	892123002	Форсунка	4
8	892123002	Форсунка	4
9	881059	Винт	2
10	881059	Винт	4
11	883460	Зажим	4
12	877831A1	Шланг	1
13	877831T	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
13	877831A02	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
13	877831A02	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
14	8M0000578	Винт регулировочный	1
15	881059	Винт	2
16	881070T	Датчик положения	1
16	8M0125617	Датчик положения	1
17	881060	Винт	2
18	854445	Датчик MAP	1
18	8M0237529	ДАТЧИК MAP	1
19	858535	Датчик температуры в сборе	1
19	8M0214984	Датчик температуры	1
19	885342001	ДАТЧИК В СБОРЕ	1
19	8M0148668	ДАТЧИК В СБОРЕ	1
20	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
20	888814	Кольцо уплотнительное (.351 x .072)	1
20	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
21	879867	Прокладка	1
22	881063T	ШУМОПОГЛОТИТЕЛЬ	1
22	893521	Гаситель	1
22	881063T	ШУМОПОГЛОТИТЕЛЬ	1
22	893521	Гаситель	1
22	893521	Гаситель	1
22	893521	Гаситель	1
23	8248326	Винт (M6 x 25 мм)	8
24	8831483	ОГРАНИЧИТЕЛЬ	1
24	8831482	ОГРАНИЧИТЕЛЬ	1
25	880755A1	ШЛАНГ САПУНА	1
25	8M0113740	ШЛАНГ САПУНА В СБОРЕ	1
26	82684430	ВИНТ (M6 x 30)	1
27	816311T	СТЯЖКА (8.00 дюймов)	3
28	8214281	Винт (#10-16 x .625)	1
29	883832	Фиксатор	1
29	8M0007495	Фиксатор	1
-	883599A02	Комплект прокладок головки блока цилиндров	1

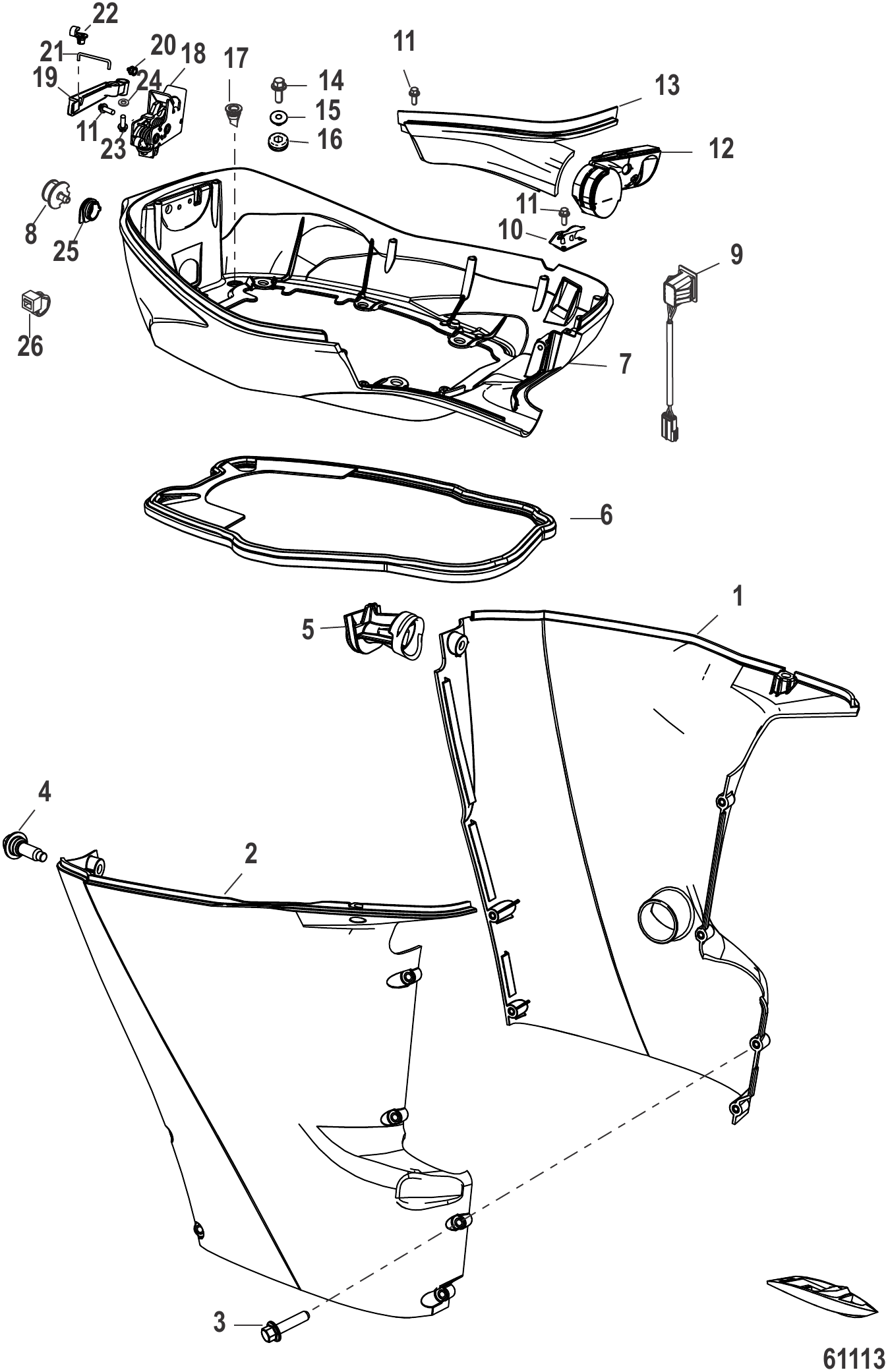

Рис. 18Нижний кожух Lower Cowl

REF	Номер детали	Наименование	Кол-во
1	826277T04	Накладка длинная - левый борт	1
1	852554T03	Накладка короткая - левый борт	1
2	826278T08	Накладка длинная - правый борт	1
2	852555T06	Накладка короткая - правый борт	1
3	8M0022324	ВИНТ (M6 x 25 мм)	6
3	8M0230977	ВИНТ (M6 x 25 ММ)	6
4	892073002	Винт с буртиком (M6)	4
4	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	4
5	8M0109713	Чехол выпуска холостого хода	1
5	8M0151037	Чехол выхлопа холостого хода	1
6	8M0026035	Сальник	1
6	8M0188541	Сальник переходной пластины	1
7	889246T99	Поддон	1
8	827948	Штуцер	1
9	8M0042300	Переключатель тримма	1
9	8M0235191	Выключатель тримма	1
10	8M4501716	Крюк	1
10	8M0151055	Крюк переднего поддона	1
11	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	5
12	8M4502035	Втулка	1
13	879147T24	Крышка	1
14	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	6
15	856954	Втулка	6
16	8M0025696	Втулка	6
17	888819002	Слив кожуха	2
18	822426T03	Защелка в сборе задняя	1
19	NSS	NOT SOLD SEPARATE Handle-Rear Latch	1
20	8M0006060	Сальник	1
21	8M0006062	Тяга	1
21	822426T03	Защелка в сборе задняя	1
22	8M0006054	ФИКСАТОР	1
23	88552514	Винт (M6 x 14 мм) нержавеющая сталь	1
24	897936	Шайба	1
25	8M0021912	Втулка	1
25	8M0151043	Втулка	1
26	850181	СТЯЖКА (11.750 ДЮЙМОВ)	AR
-	880093A03	Комплект переоборудования на румпель 40/50/60 л.с. EFI	1

Рис. 19КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА 883599A02 Powerhead Gasket Set Components 883599A02

REF	Номер детали	Наименование	Кол-во
-	883599A02	Комплект прокладок головки блока цилиндров	1
0	883213	Прокладка	1
0	892267530	Уплотнительное кольцо	1
0	879866	Комплект прокладок впускного коллектора	1
0	859352	ПРОКЛАДКА БЛОКА ЦИЛИНДРОВ	1
0	8M0213112	Прокладка блока цилиндров	1
0	892319001	Прокладка	1
0	8M0213112	Прокладка блока цилиндров	1
0	857078	Прокладка	1
0	8M0224375	Прокладка крышки выпускного коллектора	1
0	887978	Прокладка	1
0	824853	ПРОКЛАДКА КРЫШКИ ТЕРМОСТАТА	1
0	8M0177107	Прокладка крышки термостата	1
0	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
0	857083	Сальник головки цилиндра	1
0	8M0011870	Сальник головки цилиндра	1
0	857081	Прокладка головки цилиндра	1
0	8M0118179	ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
0	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
0	8M0204673	Кольцо уплотнительное .921 x .139	1
0	857096	Уплотнительное кольцо масляного насоса	1
0	857094	Уплотнительное кольцо масляного насоса	1
0	857093	Уплотнительное кольцо масляного насоса	1
0	825027	САЛЬНИК	1
0	8M0151047	Сальник масляный	1
0	832013	Сальник	1
0	8M0151048	Сальник масляный	1
0	8252517	Прокладка	1
0	8M0213113	Прокладка переходной пластины	1
0	892320001	Прокладка	1
0	8M0213113	Прокладка переходной пластины	1
0	845746	Уплотнительное кольцо	1

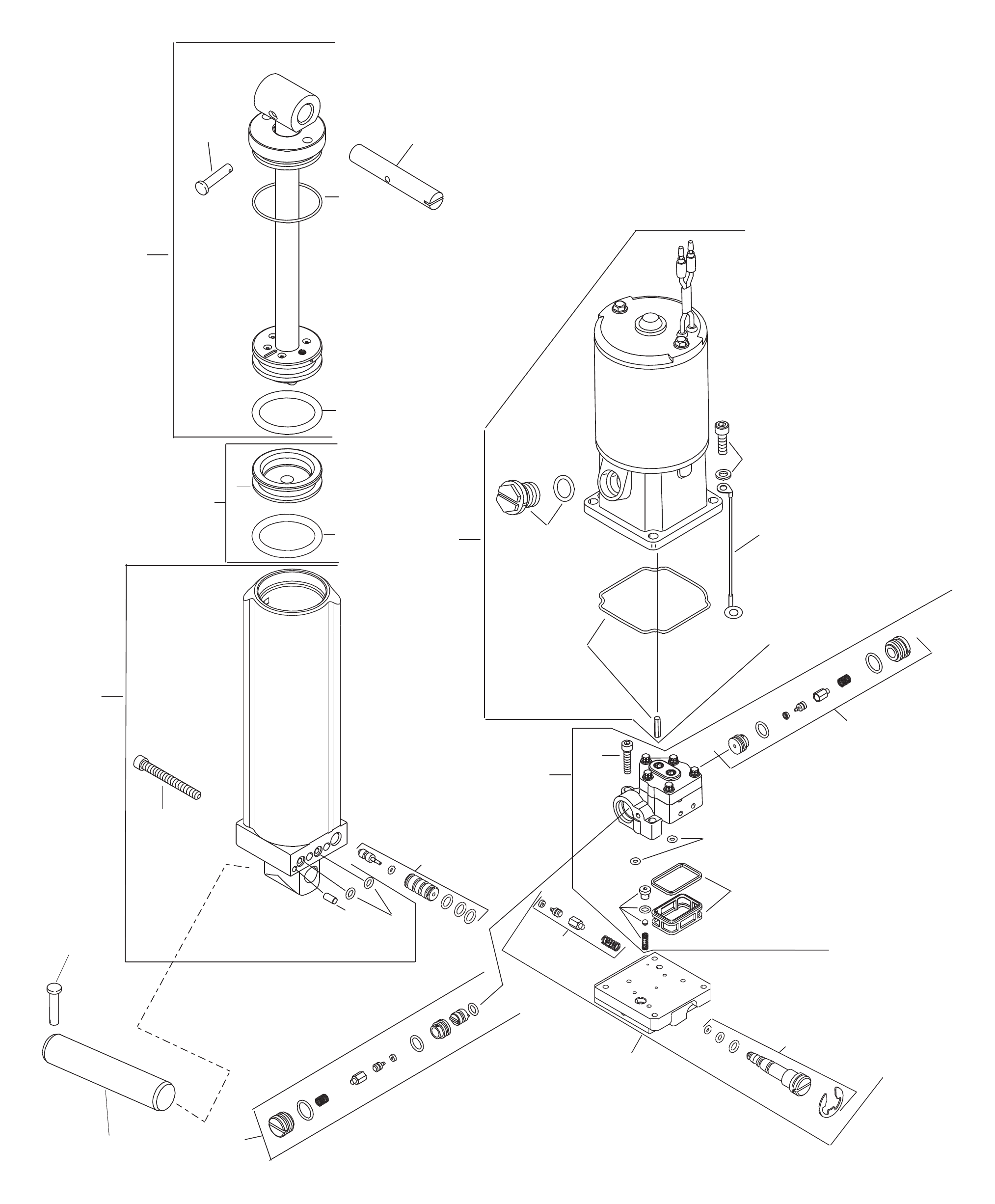

Рис. 20Гидроподъем Power Trim

REF	Номер детали	Наименование	Кол-во
-	855654T4	Насос гидроподъёма в сборе	1
-	8M0055011	Комплект гидроподъёма	1
-	855654T08	Насос гидроподъёма в сборе	1
-	8M0055011	Комплект гидроподъёма	1
1	855833A1	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
1	855833A02	Комплект штока амортизатора	1
1	8M0118573	Комплект штока амортизатора	1
2	810776A1	Поршень в сборе с памятью	1
2	8M0171822	Ремкомплект поршня памяти	1
3	809872A2	Ремкомплект уплотнительных колец	1
3	8M0171819	Ремкомплект уплотнительных колец	1
4	NSS	NOT SOLD SEPARATE O Ring	2
5	811228A1	Узел цилиндра	1
5	893904T01	Узел цилиндра	1
6	809873A2	Комплект клапана ограничения тримма	1
6	893944A01	Комплект клапана ограничения тримма	1
7	809874A1	Насос в сборе	1
7	893906A02	Насос в сборе	1
8	809885A2	Ремкомплект электромотора	1
8	893907A02	Ремкомплект электромотора	1
9	8134351	Пробка	1
10	813442A2	Узел ручного сброса в сборе	1
10	893929A01	Комплект предохранительного клапана	1
11	809875A1	Ремкомплект коллектора	1
11	893909A02	Ремкомплект коллектора	1
12	809876A1	Ремкомплект крепежа электромотора	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
16	88238A18	Трос в сборе	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
17	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
18	19607	Штифт	1
19	822869	Штифт	1
19	822869001	ПАЛЕЦ АНКЕРНЫЙ	1
19	822869001	ПАЛЕЦ АНКЕРНЫЙ	1

Рис. 21Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	88387502	Руководство по запчастям 40/50/60 EFI (4 цилиндра) 4-тактный	1
-	10223020	Руководство по эксплуатации	1
-	10223030	Руководство по эксплуатации	1
-	10223040	Руководство по эксплуатации	1
-	10224040	Руководство по эксплуатации	1
-	10223040	Руководство по эксплуатации	1
-	10223050	Руководство по эксплуатации	1
-	10223060	Руководство по эксплуатации	1
-	10223J60	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (ИСПАНСКИЙ)	1
-	10223D60	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (ФРАНЦУЗСКИЙ)	1
-	883065	Руководство по обслуживанию	1
-	883065R02	СЕРВИСНАЯ КНИГА ПОДВЕСНОГО ЛОДОЧНОГО МОТОРА 50/60 EFI	1
-	883065	Руководство по обслуживанию	1
-	883065R02	СЕРВИСНАЯ КНИГА ПОДВЕСНОГО ЛОДОЧНОГО МОТОРА 50/60 EFI	1
-	883065R01	РУКОВОДСТВО ПО РЕМОНТУ	1
-	883065R02	СЕРВИСНАЯ КНИГА ПОДВЕСНОГО ЛОДОЧНОГО МОТОРА 50/60 EFI	1
-	883065R01	РУКОВОДСТВО ПО РЕМОНТУ	1
-	883065R02	СЕРВИСНАЯ КНИГА ПОДВЕСНОГО ЛОДОЧНОГО МОТОРА 50/60 EFI	1
-	883065R01	РУКОВОДСТВО ПО РЕМОНТУ	1
-	883065R02	СЕРВИСНАЯ КНИГА ПОДВЕСНОГО ЛОДОЧНОГО МОТОРА 50/60 EFI	1
-	10184020	РУКОВОДСТВО ПО УСТАНОВКЕ	1
-	10184061	РУКОВОДСТВО ПО УСТАНОВКЕ	1
-	852151A1	НАБОР ИНСТРУМЕНТОВ	1
-	8M0162977	НАБОР ИНСТРУМЕНТОВ	1
-	883830A02	Наклейка — информация о маркировке EPA	1
-	883830A03	Наклейка — информация о маркировке EPA	1
-	883830A04	Наклейка — информация о маркировке EPA	1
-	883830A05	Наклейка — информация о маркировке EPA	1
-	883830A06	Наклейка — информация о маркировке EPA	1
-	883592A02	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0114762	НАКЛЕЙКА-СЕРВИСНЫЙ КОМПЛЕКТ	1
-	883592A02	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0114762	НАКЛЕЙКА-СЕРВИСНЫЙ КОМПЛЕКТ	1
-	883592A05	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0114762	НАКЛЕЙКА-СЕРВИСНЫЙ КОМПЛЕКТ	1
-	883592A05	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0114762	НАКЛЕЙКА-СЕРВИСНЫЙ КОМПЛЕКТ	1
-	883592A06	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0114767	Комплект наклеек Mercury	1
-	883592A06	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0114767	Комплект наклеек Mercury	1
-	883525A02	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0114762	НАКЛЕЙКА-СЕРВИСНЫЙ КОМПЛЕКТ	1
-	883525A02	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0114762	НАКЛЕЙКА-СЕРВИСНЫЙ КОМПЛЕКТ	1
-	883525A05	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0114762	НАКЛЕЙКА-СЕРВИСНЫЙ КОМПЛЕКТ	1
-	883525A05	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0114762	НАКЛЕЙКА-СЕРВИСНЫЙ КОМПЛЕКТ	1
-	883525A06	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0114767	Комплект наклеек Mercury	1
-	883525A06	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0114767	Комплект наклеек Mercury	1
-	883526A02	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0114762	НАКЛЕЙКА-СЕРВИСНЫЙ КОМПЛЕКТ	1
-	883526A02	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0114762	НАКЛЕЙКА-СЕРВИСНЫЙ КОМПЛЕКТ	1
-	883526A05	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0114762	НАКЛЕЙКА-СЕРВИСНЫЙ КОМПЛЕКТ	1
-	883526A05	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0114762	НАКЛЕЙКА-СЕРВИСНЫЙ КОМПЛЕКТ	1
-	883526A06	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0114767	Комплект наклеек Mercury	1
-	883526A06	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0114767	Комплект наклеек Mercury	1
-	883541A02	КОМПЛЕКТ НАКЛЕЕК	1
-	883541A03	КОМПЛЕКТ НАКЛЕЕК	1
-	883541A03	КОМПЛЕКТ НАКЛЕЕК	1
-	883533A02	КОМПЛЕКТ НАКЛЕЕК	1
-	883533A03	КОМПЛЕКТ НАКЛЕЕК	1
-	883533A03	КОМПЛЕКТ НАКЛЕЕК	1
-	883534A02	КОМПЛЕКТ НАКЛЕЕК	1
-	883534A03	КОМПЛЕКТ НАКЛЕЕК	1
-	883534A03	КОМПЛЕКТ НАКЛЕЕК	1

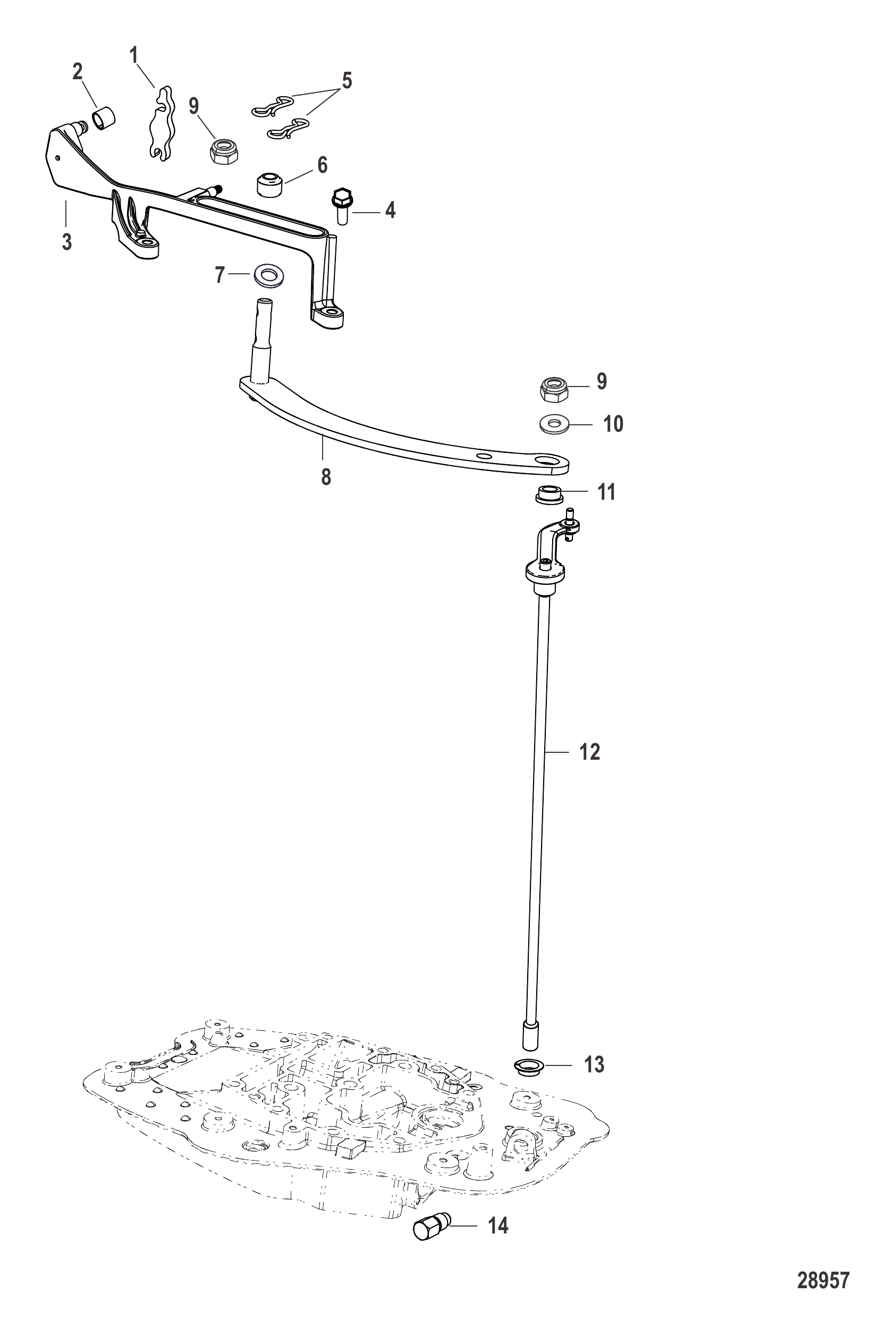

Рис. 22Тяга переключения передач (дистанционное управление) Shift Linkage Remote

REF	Номер детали	Наименование	Кол-во
1	899044	Фиксатор	1
2	824015	СТАКАН ФИКСАТОРА СТВОЛА	1
3	8M0007243	Кронштейн	1
3	8M0192158	КРОНШТЕЙН Тяга переключения	1
4	1993720	ВИНТ (M6 x 20)	2
4	8M0204706	Винт M6 x 20 с шестигранной головкой	2
5	8M0001157	ПАЛЕЦ ЗАЖИМА "БАБОЧКА"	2
6	899042	Ролик	1
7	888832	Шайба	1
8	899041	Тяга переключения передач	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	2
10	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
11	892263	ВТУЛКА	1
12	899040	Вал переключения передач верхний - длинный	1
12	8M0091612	Вал переключения верхний - длинный	1
13	74647	Нейлоновая втулка	1
14	888823001	Фиксатор переключения передач в сборе	1

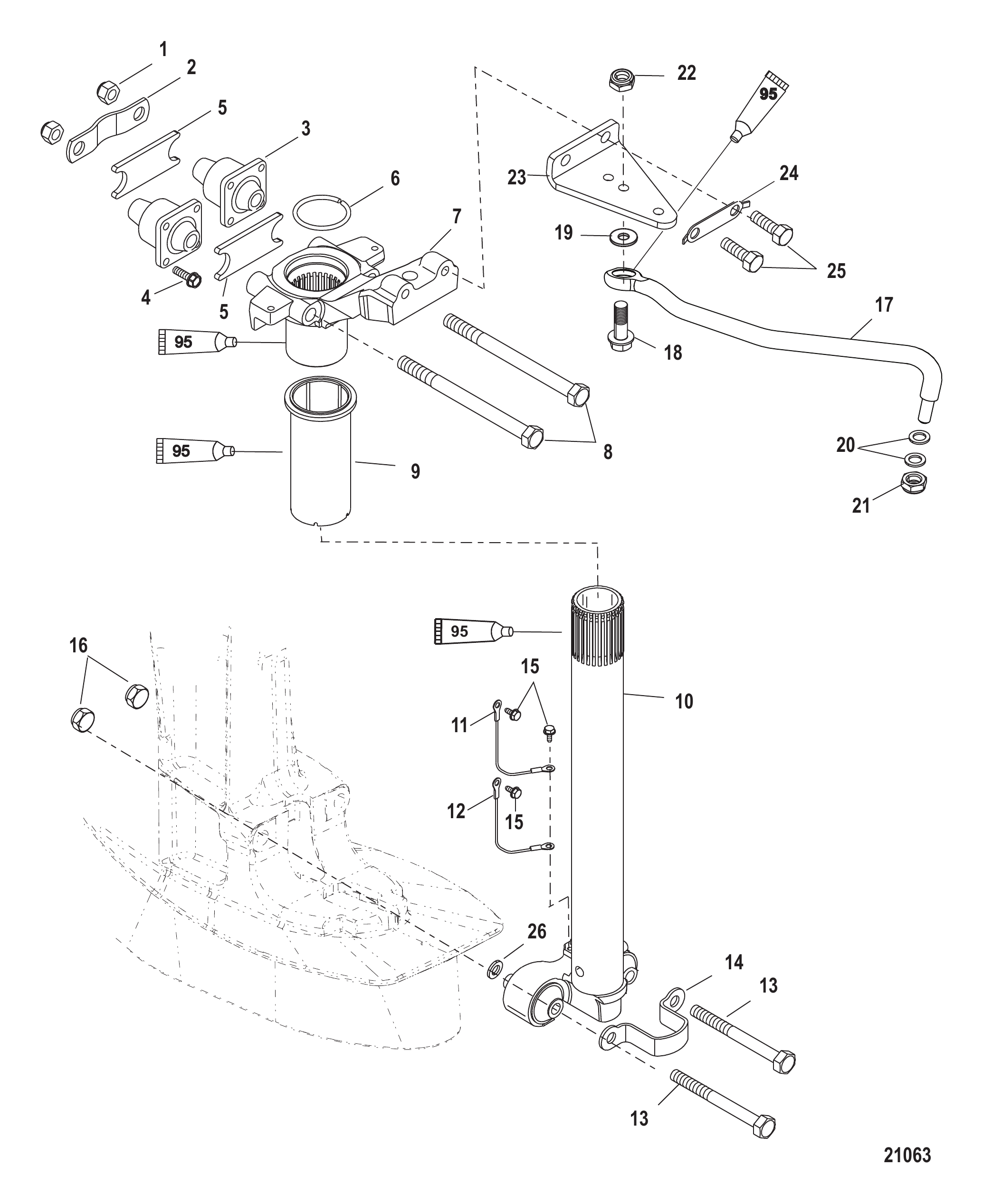

Рис. 23РУЛЕВОЙ РЫЧАГ Steering Arm

REF	Номер детали	Наименование	Кол-во
1	859129	ГАЙКА (M12)	2
2	8279232	Ремень	1
2	893773002	Стяжка верхнего крепления	1
3	826267T2	Опора	2
3	8M0224385	Опора	2
4	40011128	Винт (M6 x 20) нержавеющая сталь	8
4	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	8
5	826658	Бампер	1
5	8M0156878	ОТБОЙНИК	1
6	89531	Кольцо стопорное	1
7	825222F3	Рулевой рычаг	1
7	8M0118183	Рулевой рычаг	1
8	42973	БОЛТ (M12 x 154)	2
8	898835001	Винт (M12 x 154)	2
9	8279971	Проставка	1
10	826233T2	ПОВОРОТНАЯ ТРУБА	1
10	8M0219909	Поворотная труба	1
11	88238A4	Трос в сборе поддона	1
11	88238T01	Трос в сборе	1
12	88238A13	Жгут проводов заземления в сборе	1
12	8M0207768	Жгут проводов в сборе	1
13	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	2
14	828985	Кронштейн	1
14	893703	Стяжка нижней опоры	1
15	878607	Винт (#10-16 x .375)	3
16	40140	ГАЙКА (M10)	2
17	19608A14	Комплект крепления рулевого управления двигателя	1
18	823919	ВИНТ (.375-24 x 1.500)	1
19	71970	ШАЙБА (.390 x .546 x .12)	1
19	8M0109680	Шайба (.39 X .546 X.12)	1
20	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
21	826709113	Гайка (.375-24) нержавеющая сталь	1
21	8M0204726	Гайка (.375-24) латунная	1
22	826709113	Гайка (.375-24) нержавеющая сталь	1
22	8M0204726	Гайка (.375-24) латунная	1
23	816667A2	Кронштейн в сборе рулевого управления (без ручки для переноски)	1
24	816669F1	ШАЙБА СТОПОРНАЯ	1
24	8M0009820	ШАЙБА СТОПОРНАЯ	1
25	4000377	ВИНТ (M10 x 30)	2
26	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2

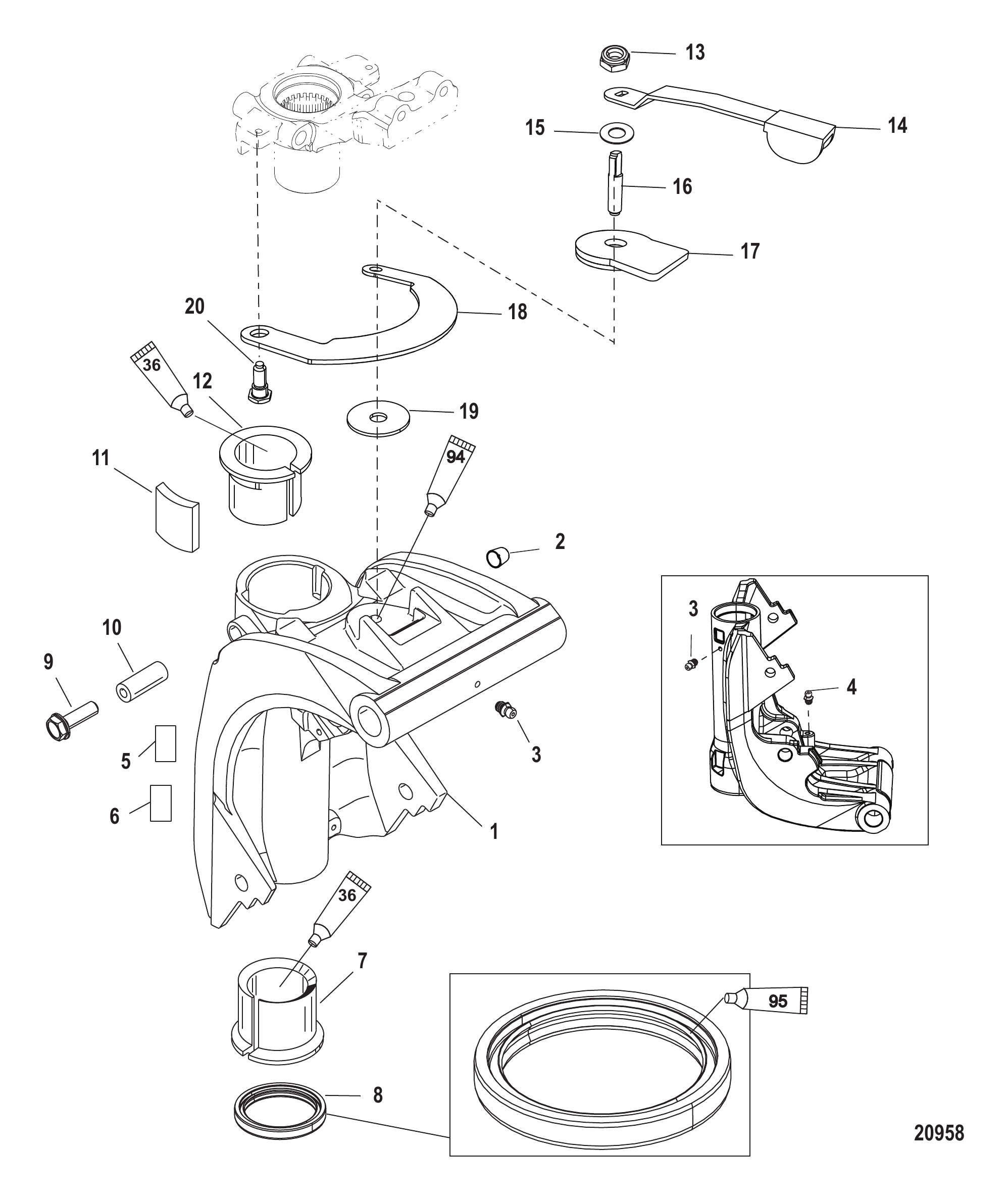

Рис. 24Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	850066A1	Поворотный кронштейн	1
2	19606	Подшипник	2
3	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
3	8M0169589	Штуцер для смазки	2
4	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
4	8M0169589	Штуцер для смазки	1
5	8237011	Наклейка Co-Pilot	1
6	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
7	821777	Втулка (нижняя)	1
8	822404	САЛЬНИК	1
8	8M0205512	Сальник	1
9	40011149	Винт (M8 x 25) нержавеющая сталь	1
9	4008910	ВИНТ (M8 x 10) Нержавеющая сталь	1
10	8282451	Уплотнение	1
11	822397	ПЯТА (МОДЕЛИ БЕЗ РУКОЯТКИ)	1
12	8217711	Втулка (верхняя)	1
13	826709113	Гайка (.375-24) нержавеющая сталь	1
13	8M0204726	Гайка (.375-24) латунная	1
14	823792	РЫЧАГ	1
15	29330	ШАЙБА	1
16	821961	Штанга	1
17	821957A2	ПЛАСТИНА/ДИСК В СБОРЕ (РУКОЯТКА)	1
17	8M0006845	Пластина/диск в сборе тормозной	1
18	823791	Пластина	1
18	8M0007471	ПЛАСТИНА ПОВОРОТНОЙ ГОЛОВКИ	1
19	8165621	Диск	1
20	768042	Винт с буртиком шестигранный	2

Рис. 25Тяга управления дросселем (дистанционное управление) Throttle Linkage Remote

REF	Номер детали	Наименование	Кол-во
1	8M0006021	Тяга дросселя в сборе	1
2	19384	Гнездо	1
2	8M0084742	Гнездо	1
3	897535005	Пружина возвратная кулачка дросселя	1
4	897937	Шайба	2
5	898093	Волнистая шайба	2
6	8M0010411	Болт	2
6	8M0071815	Болт с буртиком рычага дросселя	2
7	8M0021603	Кулачок дросселя	1
8	8M0001157	ПАЛЕЦ ЗАЖИМА "БАБОЧКА"	1
9	932481	Втулка	1
9	8M0215006	Втулка поворотная	1
10	8M0008317	Толкатель кулачка	1
11	897780	РОЛИК	1
11	8M0037159	Ролик	1
12	897936	Шайба	2

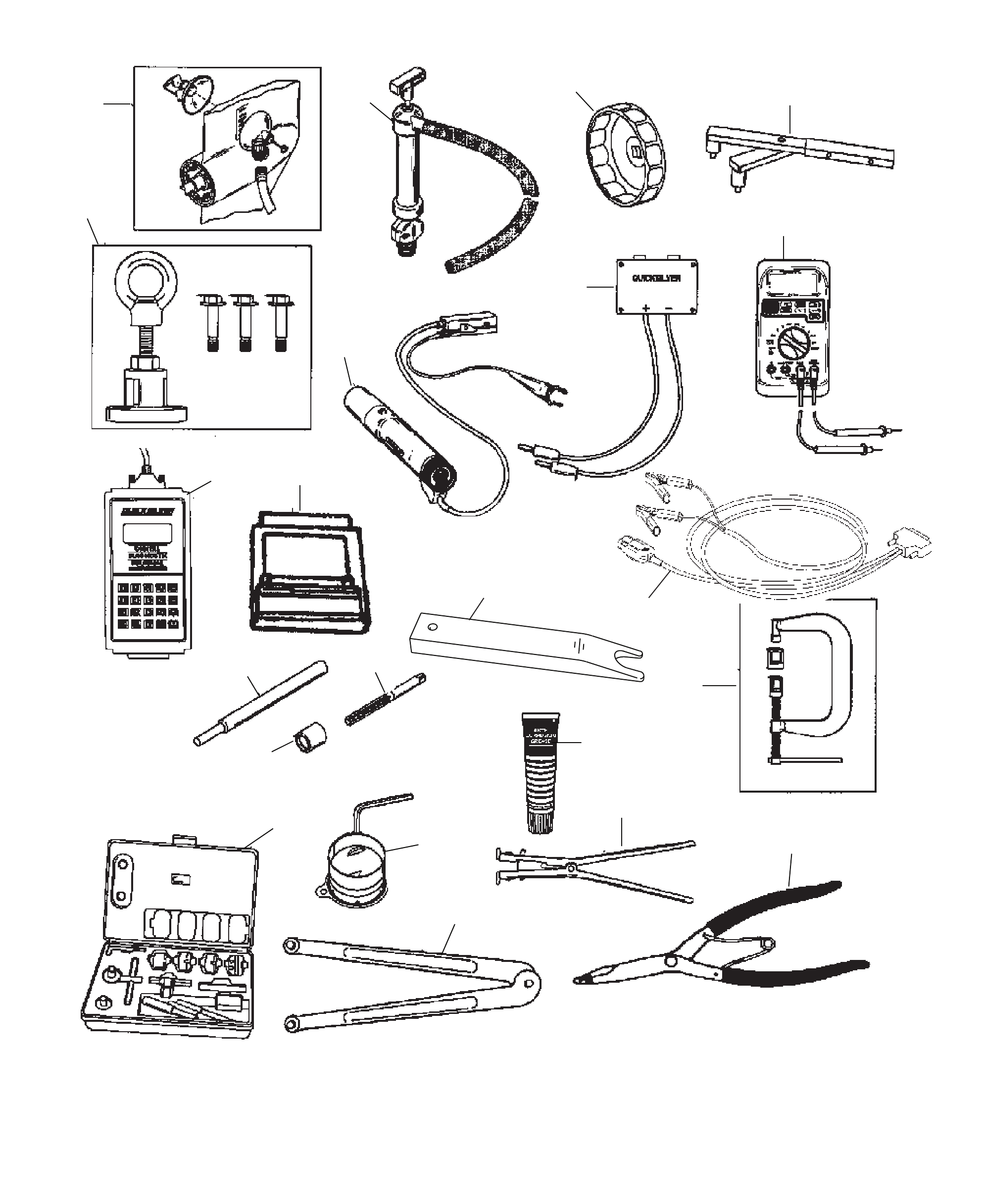

Рис. 26ИНСТРУМЕНТЫ 1 Tools 1

REF	Номер детали	Наименование	Кол-во
1	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
2	802889Q1	Насос масла картера	1
3	802653Q1	Съемник масляного фильтра	1
3	802653Q02	Съемник масляного фильтра	1
3	802653Q02	Съемник масляного фильтра	1
4	83163M	Фиксатор маховика	1
4	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
5	83164M	Съёмник маховика	1
5	8M0227579	СЪЁМНИК МАХОВИКА	1
6	99379	Стробоскоп	1
7	890451	Инструмент-адаптер прямого напряжения	1
8	854009A3	Многофункциональный цифровой тахометр DMT 2000	1
8	892647A01	Комплект мультиметра DMT	1
8	892647A01	Комплект мультиметра DMT	1
9	823686A2	Цифровой диагностический тестер	1
10	880118A2	Картридж	1
10	880118A04	Картридж DDT	1
10	880118A03	КАРТРИДЖ DDT	1
10	880118A04	Картридж DDT	1
11	822560A5	Жгут проводов в сборе, адаптер DDT, электрика/зажигание	1
12	883877A1	Съемник топливной форсунки	1
13	NSS	NOT SOLD SEPARATE Lock Ring Pliers (P/N-SRP2)	1
14	809495A1	Инструмент для снятия направляющей клапана	1
14	809495001	ИНСТРУМЕНТ ДЛЯ НАПРАВЛЯЮЩЕЙ КЛАПАНА	1
15	809496A1	Инструмент для установки втулки направляющей клапана	1
16	809497A1	Развертка направляющей клапана	1
17	809494A1	Инструмент для сжатия пружин клапанов	1
18	NSS	NOT SOLD SEPARATE Valve Seat Cutter Kit	1
19	FT2997	Инструмент для сжатия поршневых колец	1
20	802867Q1	Антикоррозийная смазка 8 унций	1
20	8M0071838	Смазка Extreme QS, туба 8 унций	1
21	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
22	74951	Гаечный ключ	1

Рис. 27Инструменты 2 Tools 2

REF	Номер детали	Наименование	Кол-во
24	63209	Тепловая лампа	1
25	877321A1	Монтажный инструмент для подшипника	1
26	13945	Инструмент для установки подшипника	1
-	31229A7	Комплект съёмников для подшипника	1
27	NSS	NOT SOLD SEPARATE Expanding Rod (P/N-CG-41-11)	1
28	NSS	NOT SOLD SEPARATE Collet (P/N-CG-41-14)	1
29	24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
30	34961	ШАЙБА КОРПУСА РЕДУКТОРА	1
31	29310	ПЛАСТИНА КОРПУСА РЕДУКТОРА	1
32	31229	Вал	1
33	36571T	Направляющая шайба, корпус редуктора	1
34	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
35	15755T	Оправка для запрессовки игольчатого подшипника, корпус редуктора	1
36	36569T	Инструмент для ведущей головки, корпус редуктора	1
37	27780	СЪЕМНИК	1
38	37241	Пластина съёмника универсальная	1
39	37312T	ОПРАВКА ПОДШИПНИКА ГРЕБНОГО ВАЛА	1
40	817011T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ ИГОЛЬЧАТОГО ПОДШИПНИКА	1
41	825003A1	Кабель в сборе DDT, зажигание	1
42	13949	Инструмент для запрессовки сальника	1
43	817007T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ САЛЬНИКА	1
44	43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
45	817005	Оправка для установки подшипника	1
46	817006	Оправка для установки сальника основания водяного насоса	1
47	817008A2	УСТАНОВОЧНЫЙ ИНСТРУМЕНТ ШЕСТЕРНИ	1
48	817009T	ОПРАВКА ДЛЯ НАРУЖНОГО КОЛЬЦА ПОДШИПНИКА	1
49	12349A2	Установочный инструмент для шестерни	1
49	12349A05	Инструмент для фиксации шестерни в корпусе	1
49	12349A05	Инструмент для фиксации шестерни в корпусе	1

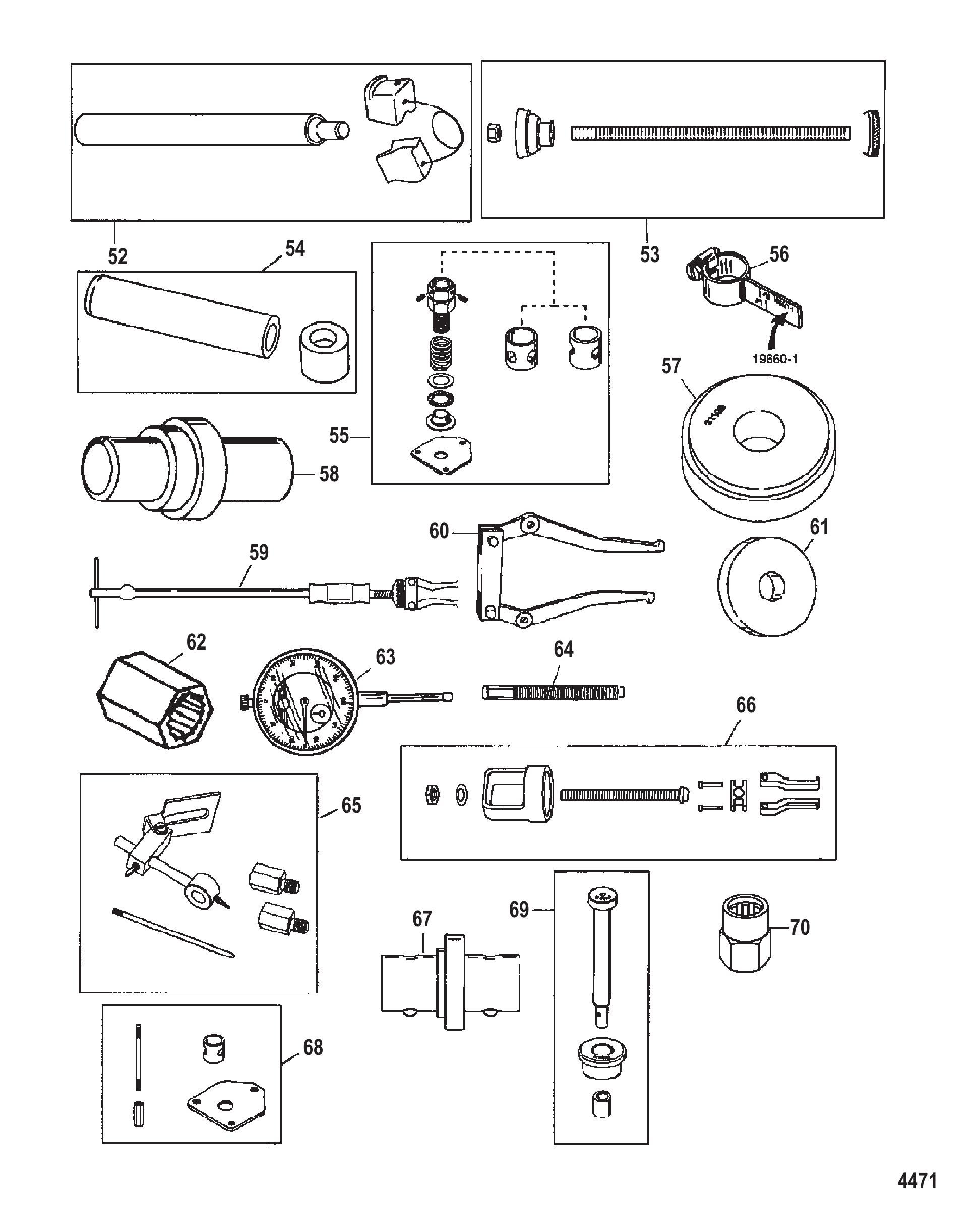

Рис. 28Инструменты 3 Tools 3

REF	Номер детали	Наименование	Кол-во
52	14308T1	Инструмент для обоймы подшипника	1
52	14308T02	Оправка для обоймы подшипника	1
52	14308T02	Оправка для обоймы подшипника	1
53	14309T1	Монтажный инструмент подшипника	1
53	14309T02	Монтажный инструмент для подшипника	1
53	14309T02	Монтажный инструмент для подшипника	1
54	14310T1	Оправка для установки защитной втулки	1
55	14311A2	ИНСТРУМЕНТ ПРЕДНАТЯГА ПОДШИПНИКА	1
55	14311A04	Инструмент предварительного натяга, корпус редуктора	1
55	14311A04	Инструмент предварительного натяга, корпус редуктора	1
56	196601	Индикаторный инструмент люфта корпуса редуктора	1
-	78473	Индикаторный инструмент люфта корпуса редуктора	1
-	8M0053505	Инструмент-индикатор люфта	1
57	31106T	Оправка для запрессовки подшипника, наружное кольцо, корпус редуктора	1
58	31108T	Оправка для запрессовки сальника, корпус редуктора	1
59	34569A1	Съёмник в сборе со скользящим молотком	1
60	46086A1	Комплект губок съёмника, корпус редуктора	1
61	37350T	Направляющая оправка	1
62	817070	Фиксатор гребного вала	1
63	58222A1	Индикаторный инструмент	1
64	85716	Съёмник болтовой инструмент - несущий корпус редуктора	1
65	83155	Комплект переходника индикатора часового типа	1
65	8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА	1
66	83165T	СЪЁМНИК В СБОРЕ	1
67	856875A1	Монтажный инструмент подшипника	1
68	817057A1	Индикатор люфта	1
68	817057A02	Индикатор люфта	1
68	817057A02	Индикатор люфта	1
69	817058A1	ОПРАВКА ДЛЯ ПОДШИПНИКА	1
70	877840A1	Фиксатор гребного вала	1

Рис. 29ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	825239T3	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	825239T4	Верхний кожух в сборе	1
2	NSS	NOT SOLD SEPARATE Induction Insert	1
3	826291F1	ЗАЩЕЛКА	1
3	826291F2	ЗАЩЕЛКА	1
3	826291F1	ЗАЩЕЛКА	1
4	8231871	Винт (M4 x 14.5)	2
5	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
6	8237515	Гайка (M4)	2
7	8255662	Сальник	1
7	8M0153618	Уплотнение кожуха	1
8	825243A2	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
8	825243A03	Комплект шумоизоляции	1
8	825243A2	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
8	825243A03	Комплект шумоизоляции	1
8	825243A03	Комплект шумоизоляции	1
8	825243A03	Комплект шумоизоляции	1
9	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
10	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
10	893763	Кронштейн фиксатора ролика	1
11	4006731	ВИНТ (M6 x 16)	2
12	8224261	КРОНШТЕЙН	1
12	8M0038412	Кронштейн кожуха	1
13	8231871	Винт (M4 x 14.5)	3
14	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
15	8237515	Гайка (M4)	3
16	47341A11	Комплект шнура с рукояткой ручного запуска	1

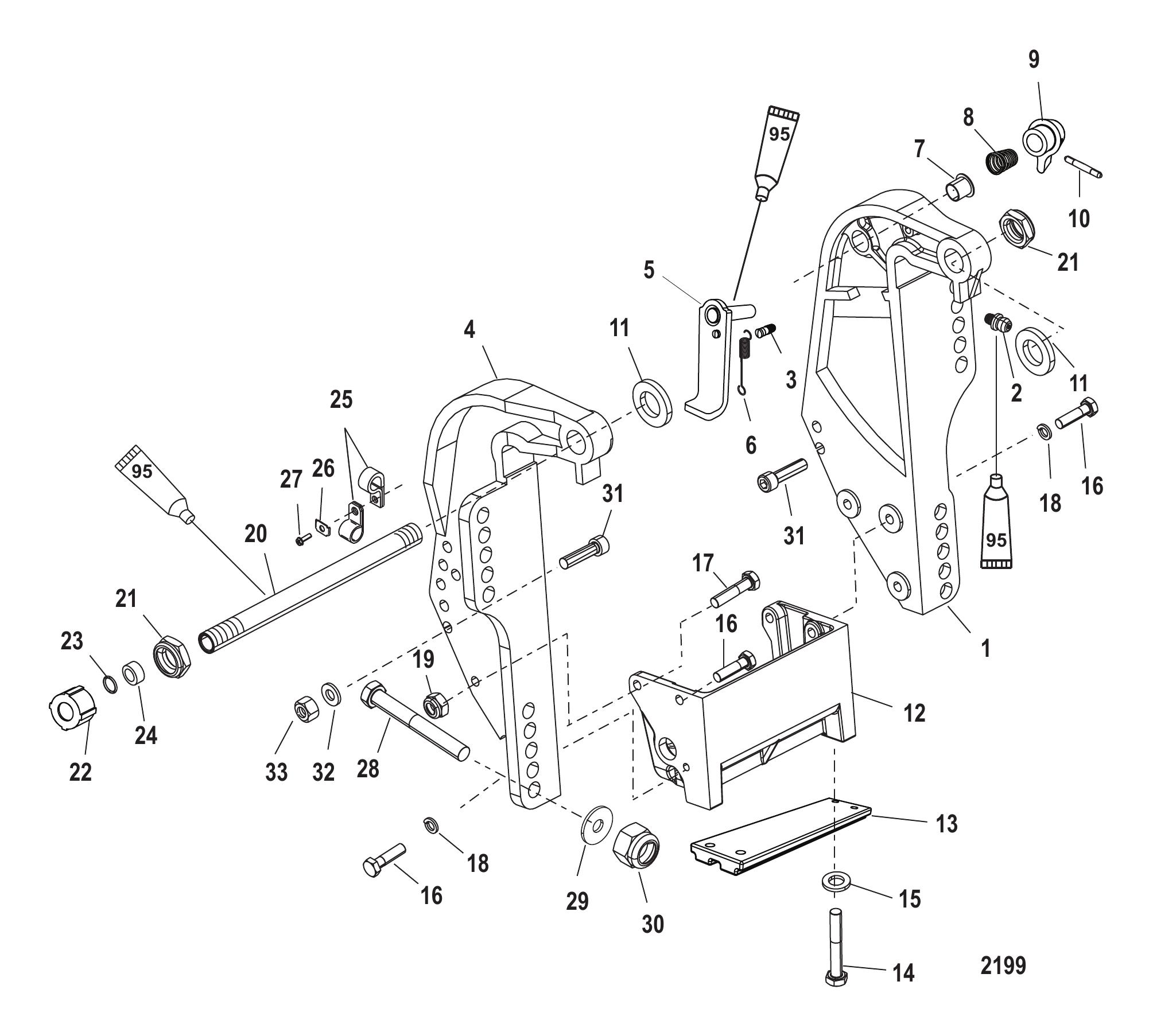

Рис. 30Транцевый кронштейн Transom Bracket

REF	Номер детали	Наименование	Кол-во
1	822866A1	Узел кронштейна транца	1
1	822866T04	Кронштейн транца - левый борт	1
1	822866A1	Узел кронштейна транца	1
1	822866T04	Кронштейн транца - левый борт	1
1	822866T04	Кронштейн транца - левый борт	1
1	822866T04	Кронштейн транца - левый борт	1
1	822866T04	Кронштейн транца - левый борт	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	822865F2	Кронштейн транца	1
4	822865T05	Кронштейн транца - правый борт	1
4	822865T05	Кронштейн транца - правый борт	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	893704T01	Рычаг фиксатора наклона	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	812709T	Ручка	1
9	812709	Ручка	1
10	99615	Штифт с канавкой	1
11	19619	Шайба	2
12	18486F5	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
12	18486F5	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
12	18486F5	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
12	18486A08	Комплект якорного кронштейна	1
12	18486A08	Комплект якорного кронштейна	1
12	18486A08	Комплект якорного кронштейна	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	4000354	ВИНТ (M8 x 30)	5
16	4000354	ВИНТ (M8 x 30)	5
16	4000354	ВИНТ (M8 x 30)	5
16	85594030	ВИНТ (M8 x 30)	5
16	85594030	ВИНТ (M8 x 30)	5
16	85594030	ВИНТ (M8 x 30)	5
17	4000355	ВИНТ (M8 x 35)	1
17	4000355	ВИНТ (M8 x 35)	1
17	4000355	ВИНТ (M8 x 35)	1
17	8M0000586	Винт (M8 x 35)	1
17	8M0000586	Винт (M8 x 35)	1
17	8M0000586	Винт (M8 x 35)	1
18	400257	СТОПОРНАЯ ШАЙБА (M8)	4
18	400257	СТОПОРНАЯ ШАЙБА (M8)	4
18	400257	СТОПОРНАЯ ШАЙБА (M8)	4
18	843108	Шайба (.330 x .560 x .060) нержавеющая сталь	4
18	843108	Шайба (.330 x .560 x .060) нержавеющая сталь	4
18	843108	Шайба (.330 x .560 x .060) нержавеющая сталь	4
19	401388	ГАЙКА (M8) Нержавеющая сталь	2
20	196141	Труба наклона	1
20	8M0041938	Трубка наклона	1
21	858869	Гайка (.875-14)	2
22	19624A1	Комплект уплотнений	1
23	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.583 x .103)	1
24	78861	Проставка	1
25	22740	ЗАЖИМ	2
26	69205	С-ОБРАЗНАЯ ШАЙБА	1
26	8M0084613	Пружинная шайба	1
27	878609	Винт (#10-16 x .600)	1
28	814259	Винт (.500-20 x 4.00)	4
29	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
29	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
30	82671117	ГАЙКА (.500-20)	4
31	4009040	ВИНТ (M10 x 40) Нержавеющая сталь	2
32	4002319	ШАЙБА	2
33	40140	ГАЙКА (M10)	2

Рис. 31Комплект переключателя наклона Trim Switch Kit

REF	Номер детали	Наименование	Кол-во
-	18286A18	Комплект переключателя тримма (10.00 футов)	1
1	18861	Фиксатор	1
2	814820	Переходник	1
3	NSS	NOT SOLD SEPARATE Switch	1
4	79091	Предохранитель 20 А	1
4	8M0207796	Предохранитель 20 А	1
5	95084A2	Кабель в сборе с предохранителем — ранние модели	1
6	11149A2	Трос в сборе (6.00 дюймов)	2
7	19209	Винт (#10-32 x 2.25)	2
7	813523	Винт (#10-16 x 2.25)	2

Рис. 32Сепаратор паров Vapor Separator

REF	Номер детали	Наименование	Кол-во
-	892267T02	Паросборник в сборе	1
1	892267A54	Корпус в сборе	1
2	892267506	Винт сливной	1
3	892267530	Уплотнительное кольцо	1
4	85583466	ШЛАНГ (40.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 32 ДЮЙМА	1
4	8M0054213	Шланг	1
5	892267A55	Топливный охладитель в сборе	1
6	888988023	Хомут	2
7	82130025	ВИНТ (M6 x 25) крепление к картеру	1
8	892267511	Шайба	1
9	892267504	Шланг	1
10	892267503	Шланг	1
11	834985	Втулка уплотнительная	3
11	8M0190980	ВТУЛКА	3
12	856954	Втулка	3
13	892267A51	Комплект топливного насоса (также включает кольцо крышки корпуса 25-892267530)	1
14	892267521	Изолятор	1
15	892267510	Виброизолятор	1
16	892267523	Изолятор	1
17	892267534	Топливный фильтр	1
18	892267519	Крышка	1
19	892267T57	Крышка в сборе	1
20	892267537	Клапан Шредера	1
20	892267T57	Крышка в сборе	1
21	892267535	Электрический разъем	1
22	892267531	Винт (M4 x 16)	5
23	883220	Крышка	1
24	892267A52	Комплект клапана поплавка	1
25	892267A50	Комплект регулятора давления	1
26	892267513	Кольцо уплотнительное	1
27	892267512	Сетка	1
28	892267515	Винт (M5 x 18)	1
29	888988023	Хомут	2
30	892267520	Пластина	1
31	892267529	Винт (M4 x 8)	5
32	892267527	Поплавок	1
33	892267528	Ось поплавка	1
34	892267517	Зажим	1
35	892267516	Шланг	1
36	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
37	82130025	ВИНТ (M6 x 25) крепление к картеру	3
38	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
38	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
39	897777002	Втулка (1,50 дюйма)	1
40	888988023	Хомут	1

水星 Mercury 60R HP EFI Racing 1C615064 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 60R HP EFI Racing 1C615064 & Up - — взрыв-схемы и запчасти
