水星 Mercury 115 4 CYL 1B000001 THRU 1B358950 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-803168001 · 共 121 个部位 · 4905 条零件

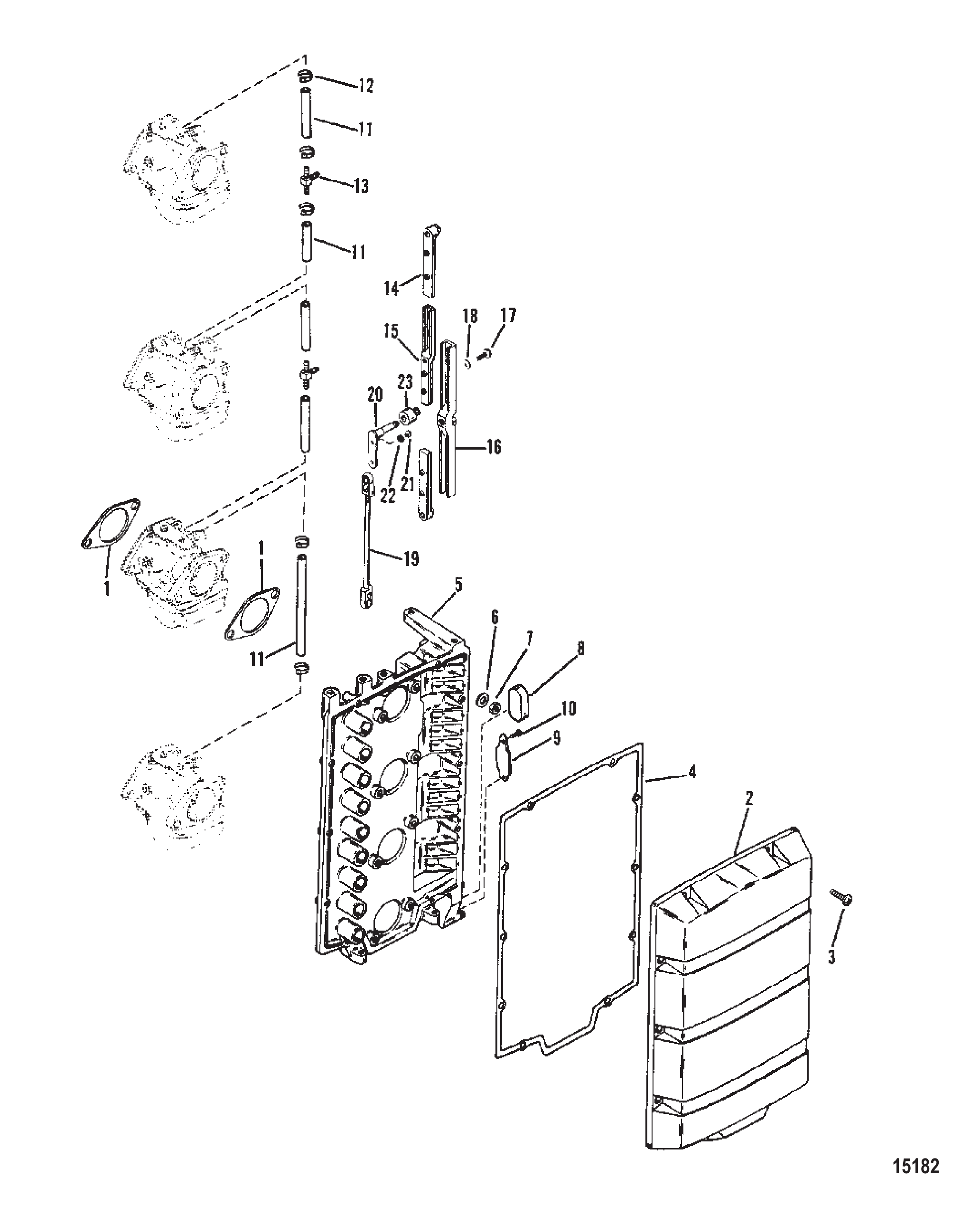

Рис. 1Демпферная пластина Attenuator Plate

REF	Номер детали	Наименование	Кол-во
1	151723	ПРОКЛАДКА	8
2	44342T	КРЫШКА	1
2	44342A1	КРЫШКА	1
3	48409	Винт (#10-16 x .625) нержавеющая сталь	10
4	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
5	443403	Пластина гасителя	1
5	44340A2	ПЛАСТИНА В СБОРЕ Аттенюатор	1
6	4002217	ШАЙБА	8
7	823861	ГАЙКА ШПИЛЕК КАРБЮРАТОРА	8
7	826365	ГАЙКА (M8)	8
8	39519	ЧАШКА	1
9	98889	Защёлка	1
10	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
11	9912878	Шланг (.187) (26.00 дюймов, бухта)	AR
12	816311	Стяжка (8.00 дюймов)	AR
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	17762	ТРОЙНИК ПЕРЕХОДНОЙ	2
14	988861	Тяга	2
14	98886T01	ТЯГА РЕГУЛИРОВКИ ДРОССЕЛЯ	2
15	44336	Тяга дросселя верхняя	1
16	98887	Тяга дросселя	1
16	98887T	ТЯГА	1
17	48409	Винт (#10-16 x .625) нержавеющая сталь	6
18	56681	ШАЙБА (.203 x .500 x .032)	6
18	8M0204666	ШАЙБА (.203 x .500 x .032)	6
19	193859	Тяга	1
20	11399A1	РЫЧАГ В СБОРЕ	1
21	40056103	ВИНТ (M5 x 6)	1
22	56681	ШАЙБА (.203 x .500 x .032)	1
22	8M0204666	ШАЙБА (.203 x .500 x .032)	1
23	67748	Ролик	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

Рис. 2Стартер (Bosch) Starter Motor (Bosch)

REF	Номер детали	Наименование	Кол-во
-	66015	СТАРТЕР В СБОРЕ	1
1	90643	КОМПЛЕКТ ПРИВОДА	1
2	68575	ПРИВОД В СБОРЕ	1
3	75660	Плита приводного конца	1
4	75385	Сквозной болт	2
6	75386	Якорь	1
7	75384	Комплект щёток/пружин	1
8	57387	ВТУЛКА ИЗОЛИРУЮЩАЯ	1
9	38013	ШАЙБА ВХОДНОЙ ШПИЛЬКИ	1
10	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
11	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
12	61787	Держатель щётки	2
13	68586	ВИНТ ЩЁТКИ И ДЕРЖАТЕЛЯ	2
14	75383	Концевая крышка коллектора	1

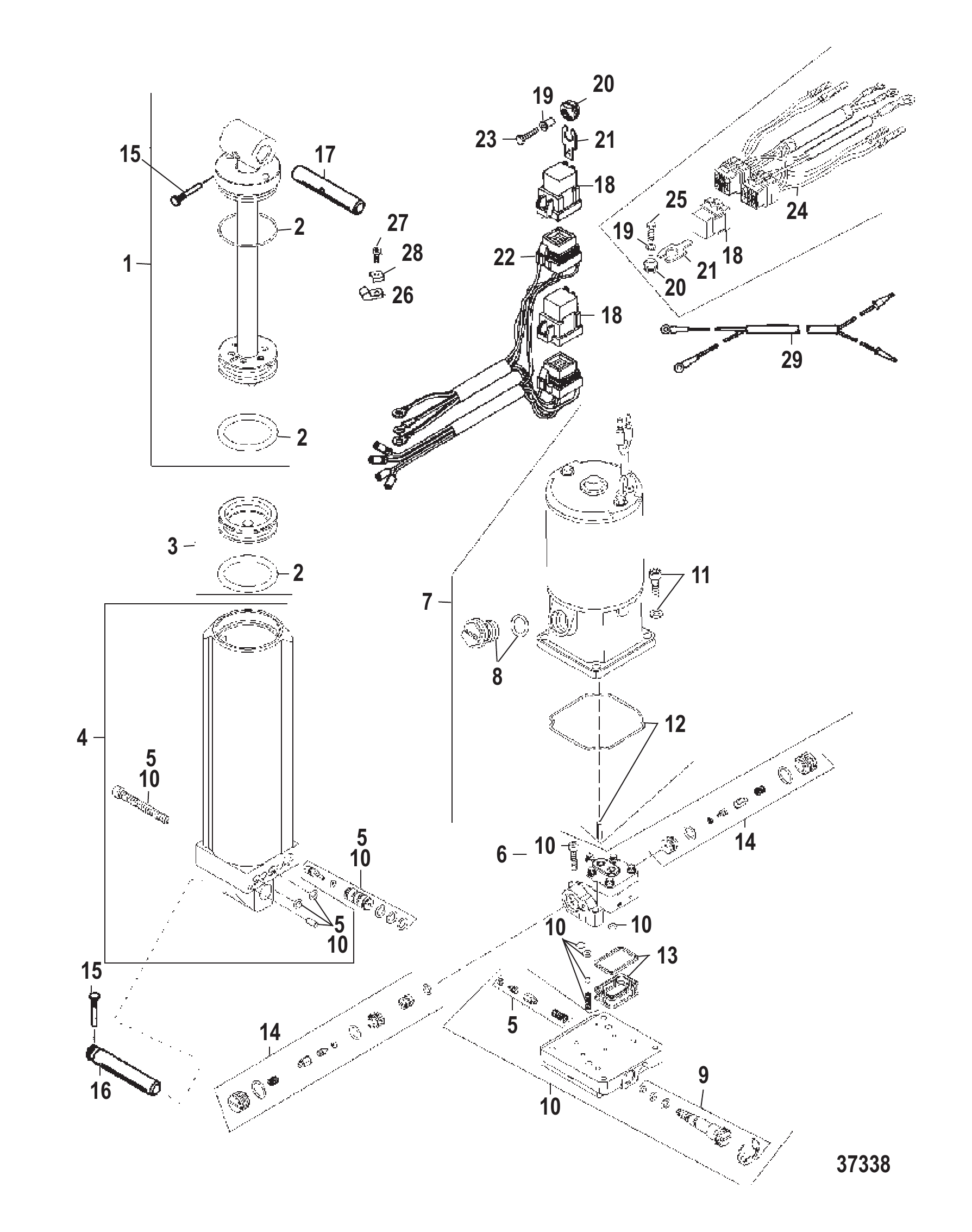

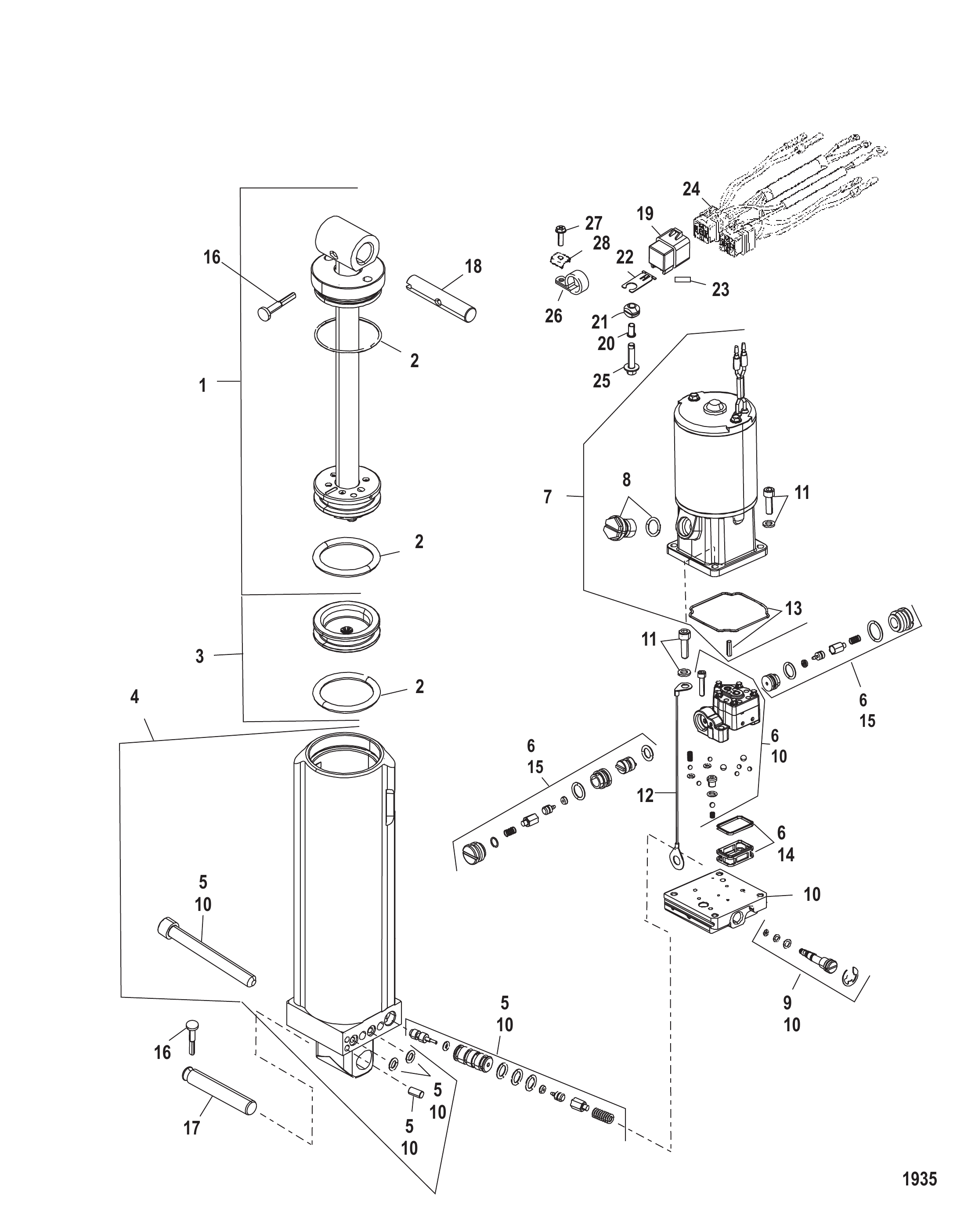

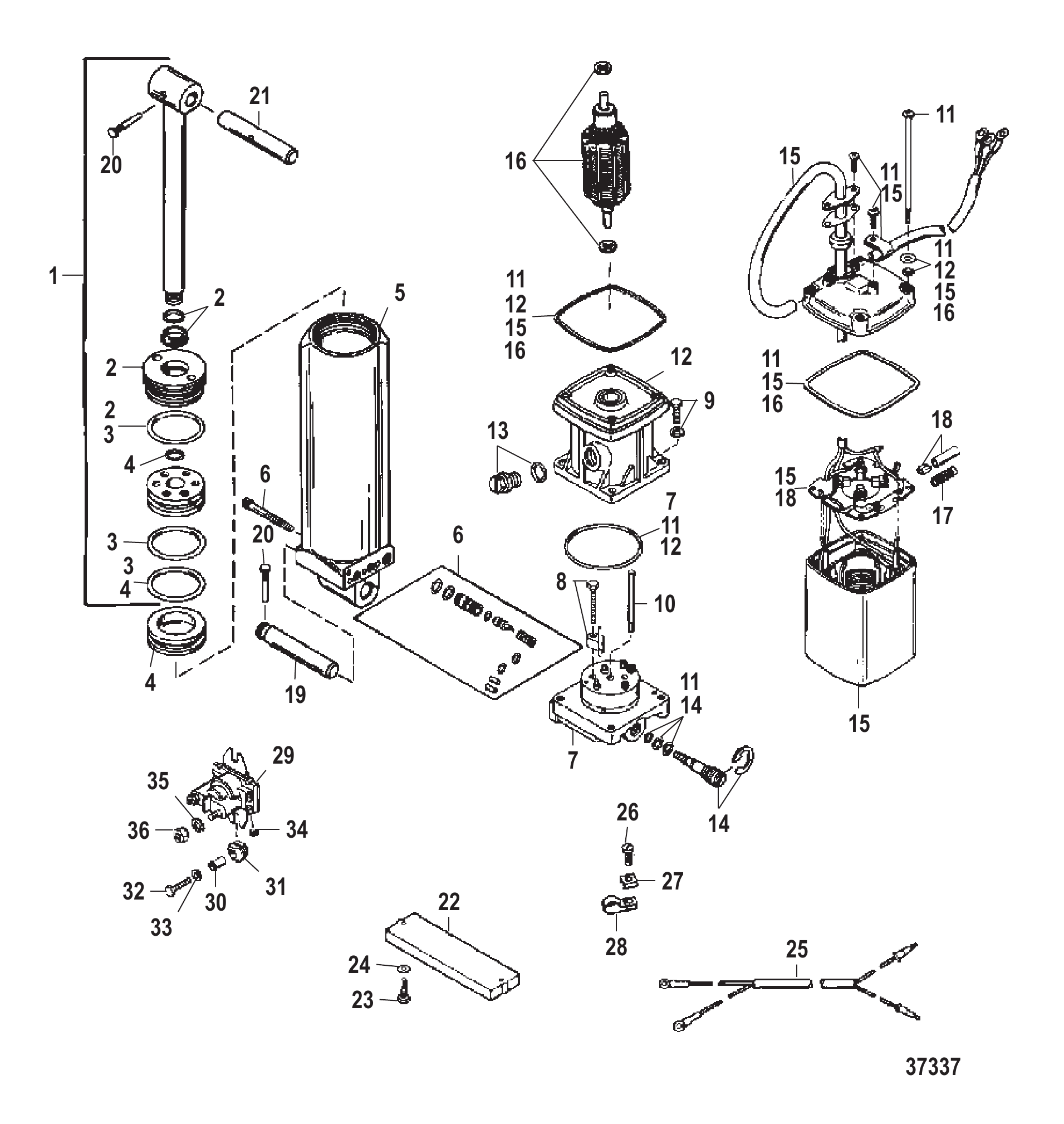

Рис. 3Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	830250T3	Насос в сборе гидроподъёма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	22740	ЗАЖИМ	2
20	878609	Винт (#10-16 x .600)	1
21	69205	С-ОБРАЗНАЯ ШАЙБА	1
21	8M0084613	Пружинная шайба	1

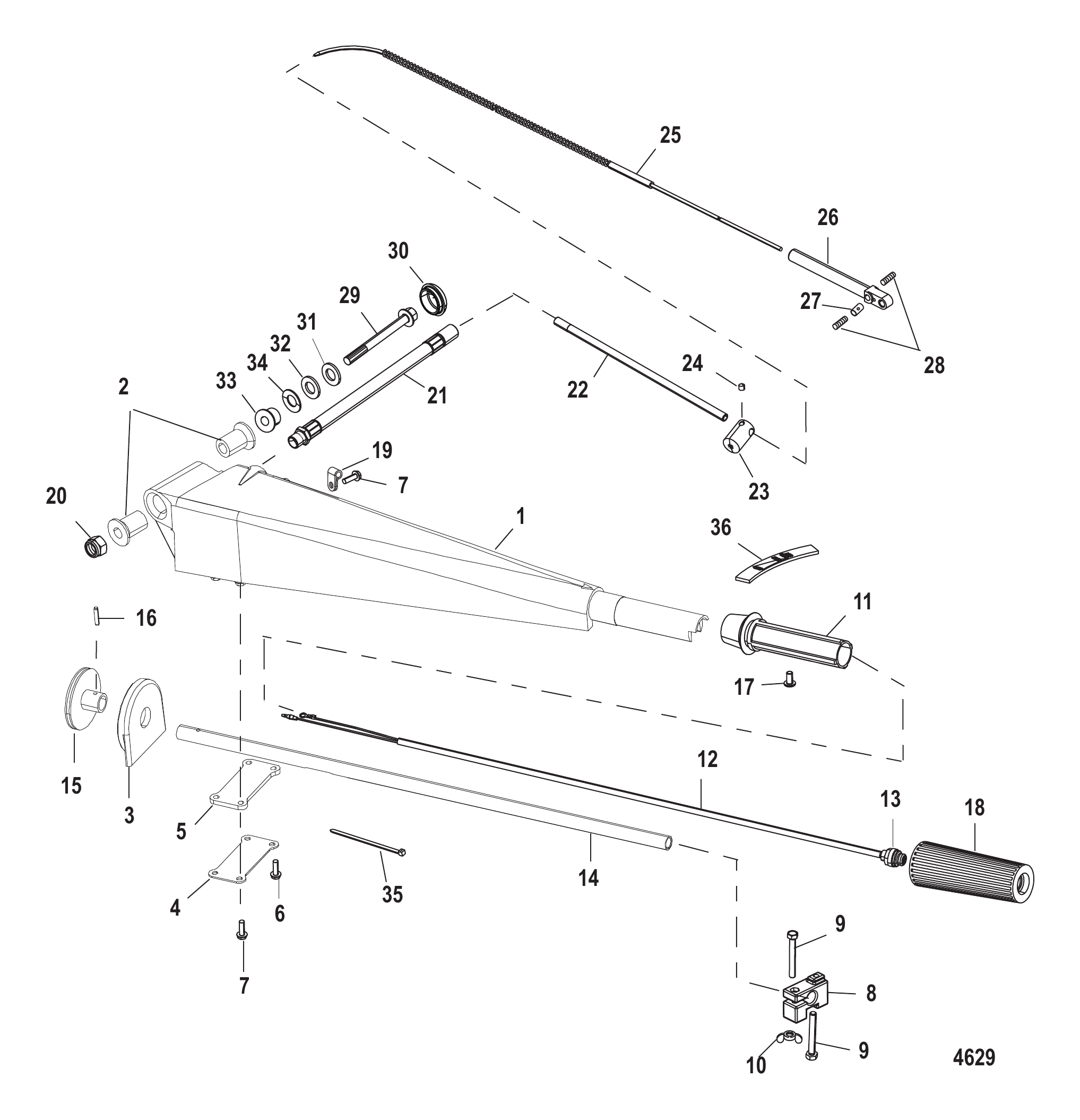

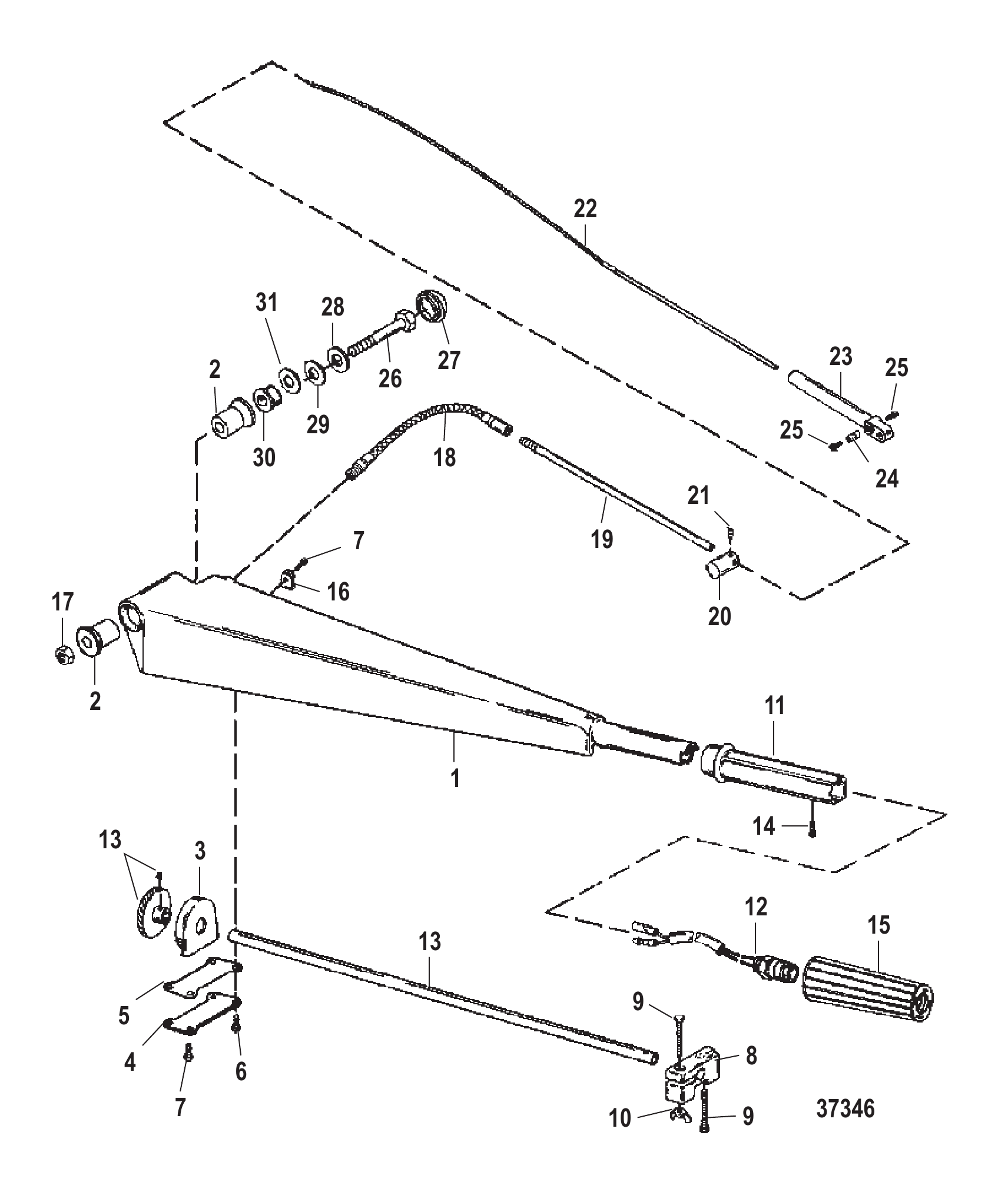

Рис. 4Рулевая рукоятка Steering Handle

REF	Номер детали	Наименование	Кол-во
1	83093M	Рукоятка рулевого управления	1
2	82895M	Фрикционная шайба	1
3	84058M	Болт (M6 x 20)	1
4	83056M	Гайка	1
5	80504M	Рукоятка	1
6	811916M	Винт	1
7	80509M	Резиновая прокладка	1
8	95606M	Указатель	1
9	82220M	Шайба	1
10	82095M	Пружина	1
11	81945M	Втулка	1
12	81280M	Рычаг	1
13	95614M	Крышка	1
14	84058M	Болт (M6 x 20)	1
15	881379	Шайба	2
15	82214M	Шайба	2
16	80506M	Проставка	1
16	80507M	Проставка	1
16	898103217	Проставка @5	1
16	80508M	Проставка	1
17	82118M	Проставка	1
18	82121M	Проставка	1
19	82272M	Уплотнительное кольцо	1
20	95405M	Трос в сборе дроссельной заслонки	2
21	81778M	Гайка	2
22	81761M	Гайка	6
23	81037M	Распорка	1
24	81373M	Втулка уплотнительная	1
25	81054M	Кронштейн рулевого управления	1
26	80510M	Проставка	2
27	80515M	Втулка уплотнительная	4
28	804159	Болт (M8 x 35)	2
29	82956M	Втулка	2
30	827043M	Болт	1

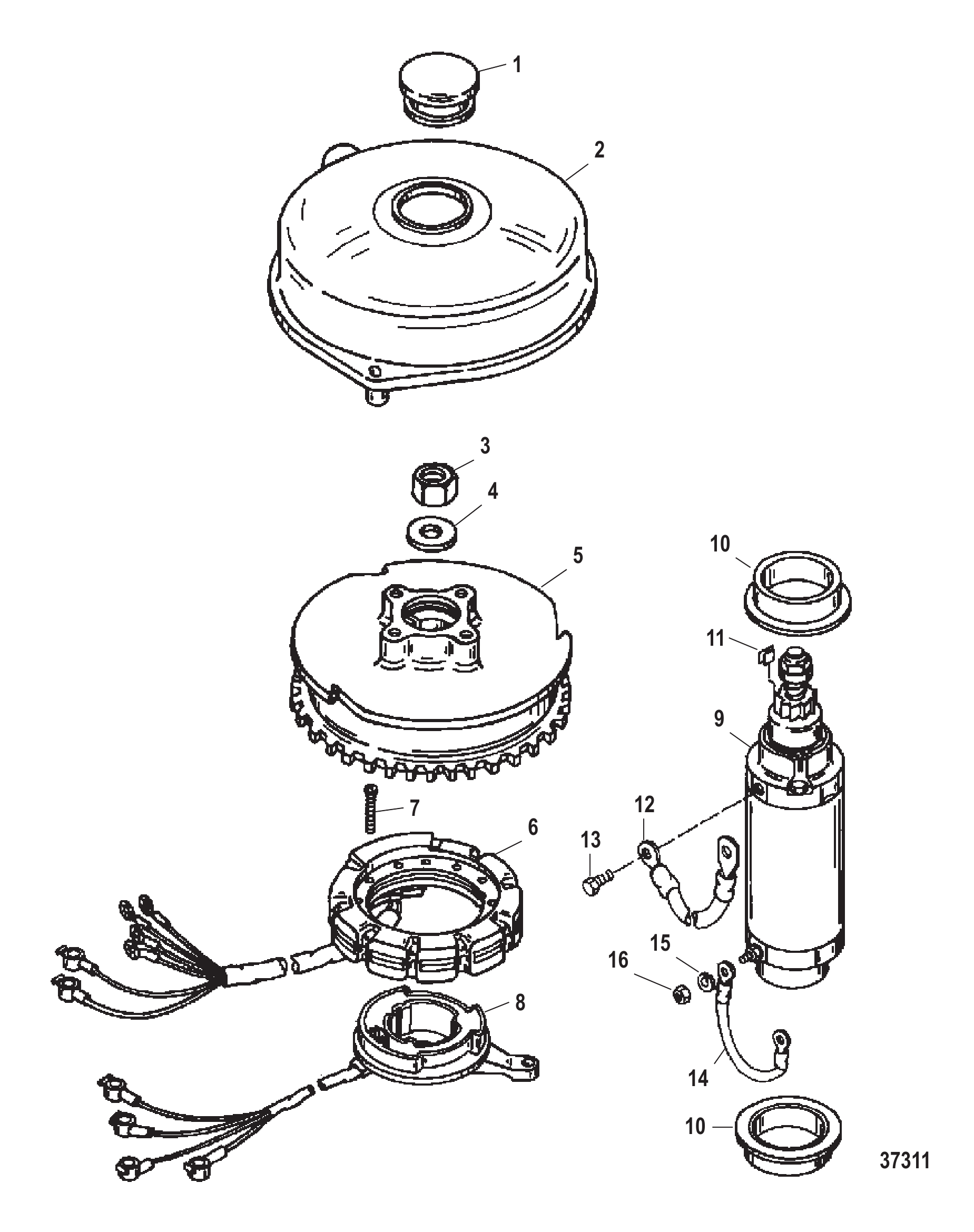

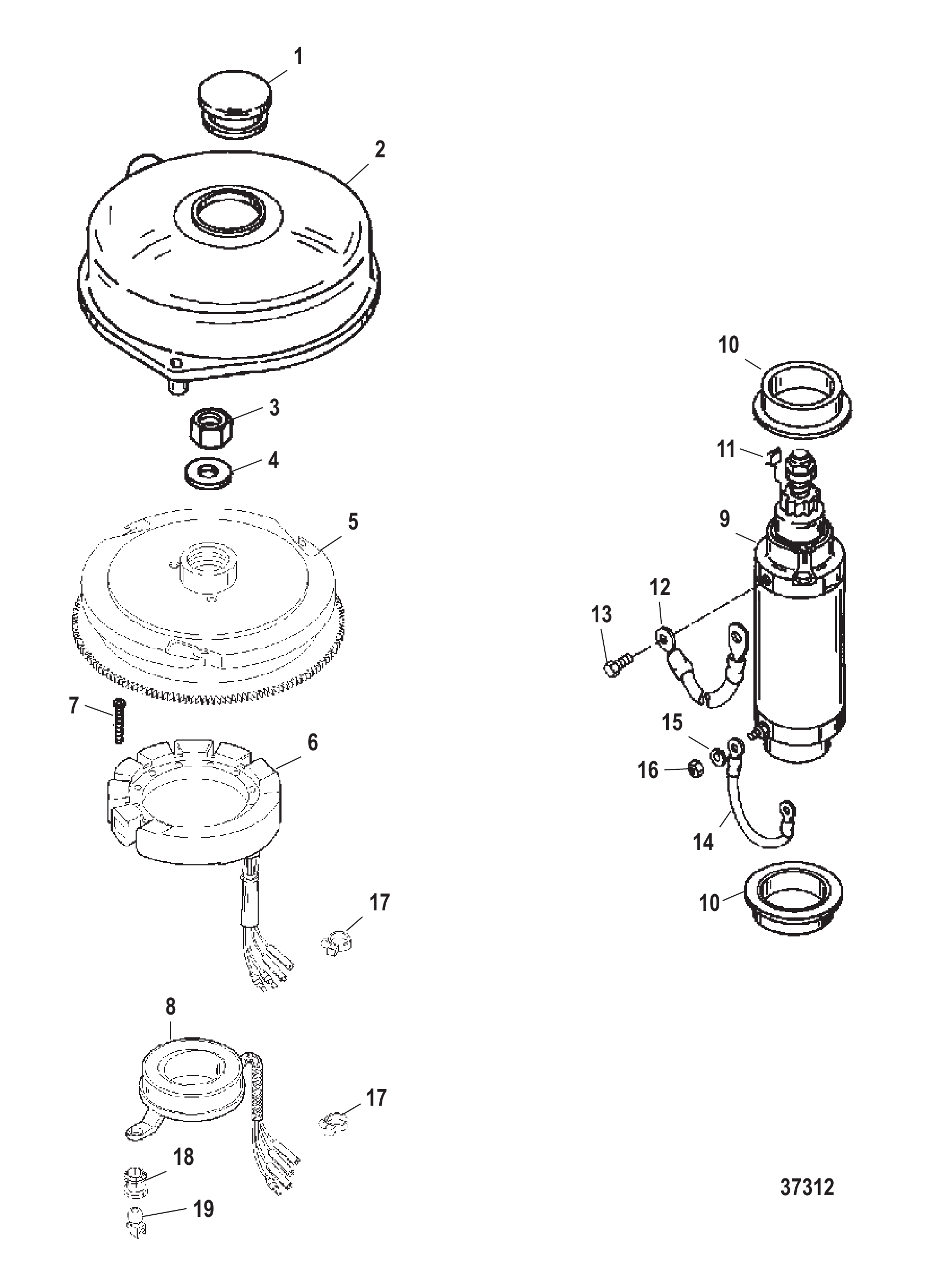

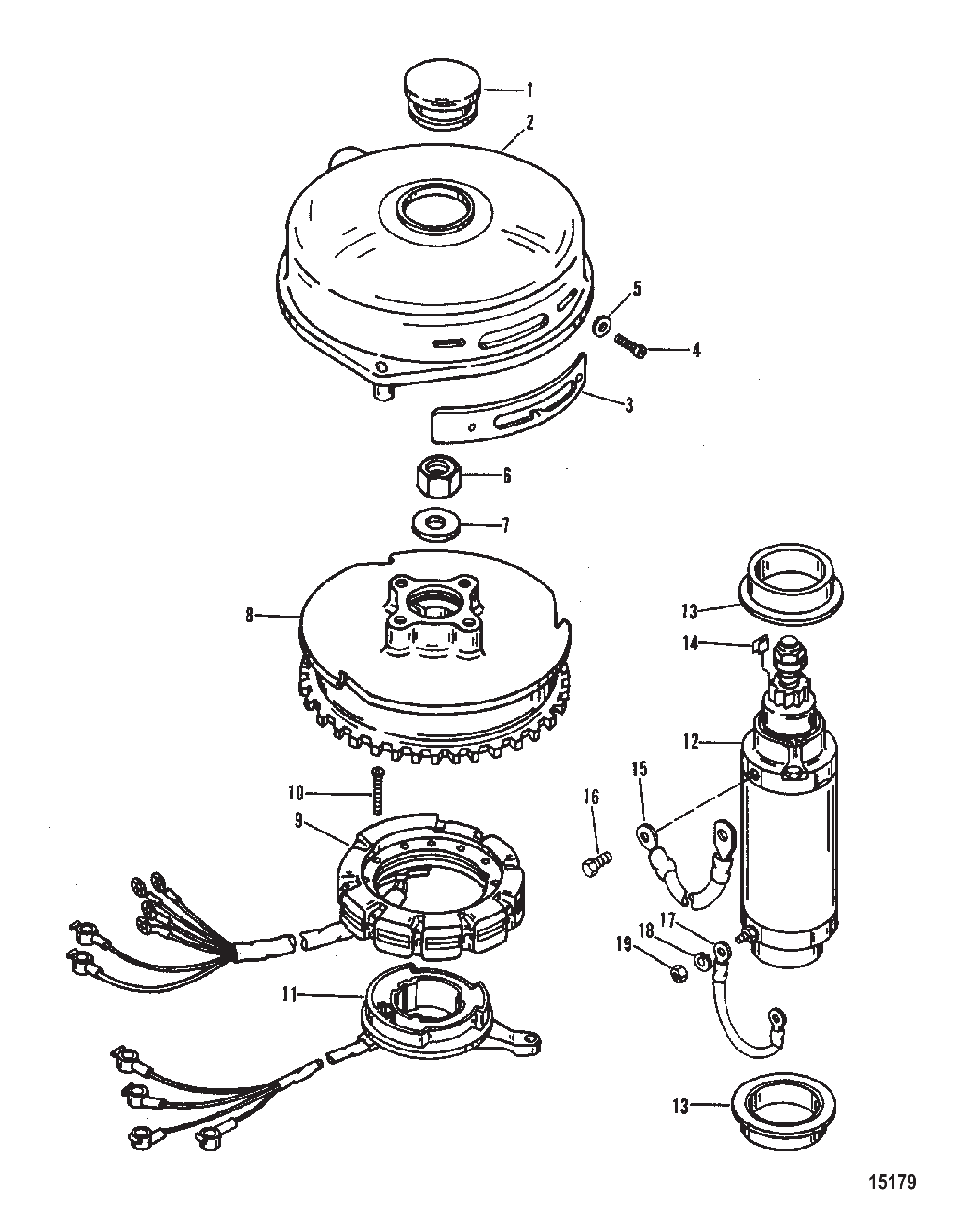

Рис. 5МАХОВИК И СТАРТЕР Flywheel and Starter Motor

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	42956A1	Крышка маховика в сборе	1
3	79022	Метка установки зажигания	1
4	37572	Винт (.190-32 x .380) метки зажигания	2
5	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
6	42979	ГАЙКА (M16) МАХОВИКА	1
7	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	9008A16	Маховик в сборе	1
9	8778A10	Статор в сборе	1
10	4007325	ВИНТ (M5 x 25) СТАТОРА	4
11	99021A3	Датчик-триггер в сборе	1
12	66015	СТАРТЕР В СБОРЕ	1
13	56703	ВТУЛКА СТАРТЕРА	2
14	57247	УПОР РЕЗИНОВЫЙ СТАРТЕРА	2
15	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
16	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
17	88439A20	Провод стартера (чёрный)	1
18	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
19	64015	Гайка (.250-20) клеммы стартерного соленоида	1

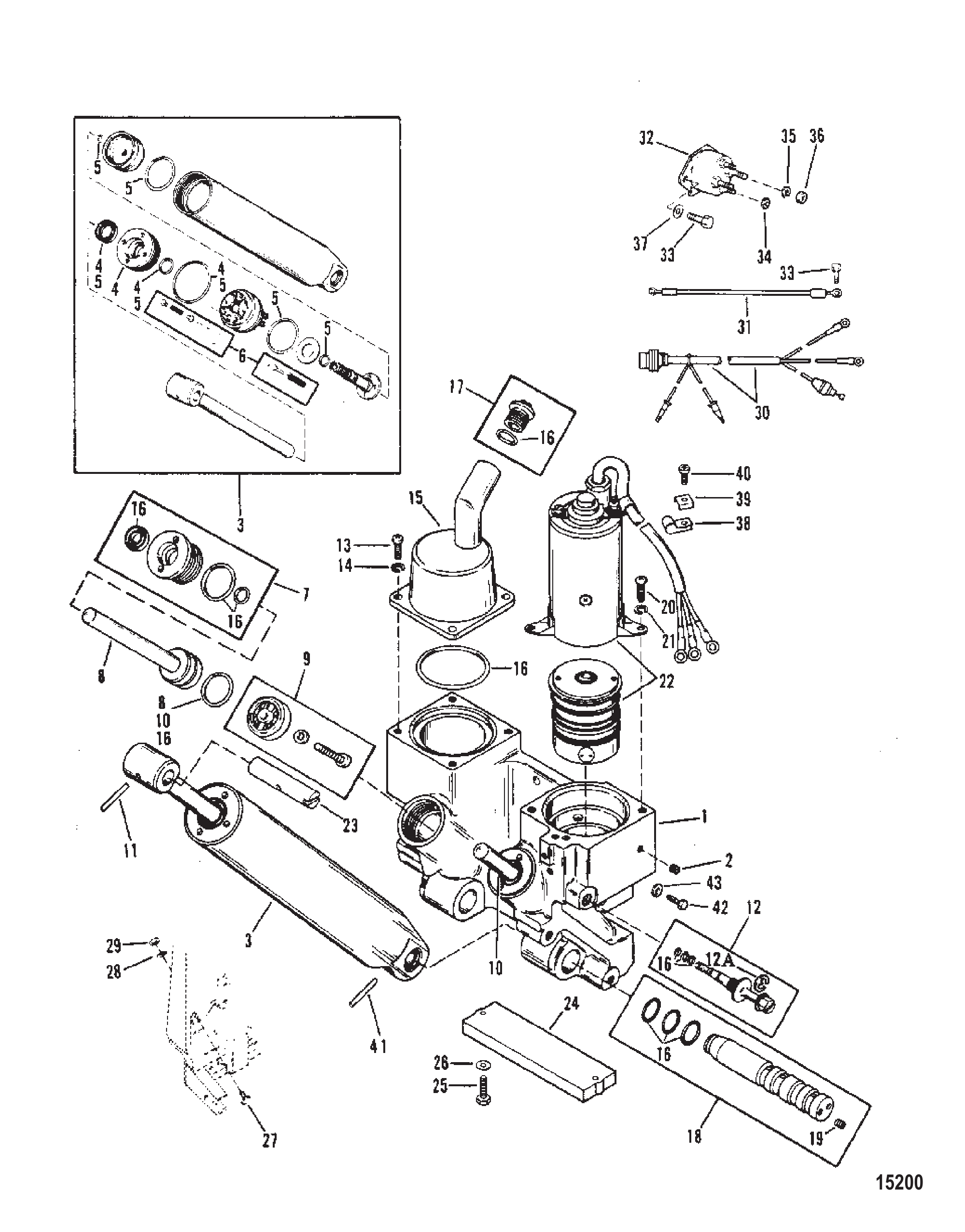

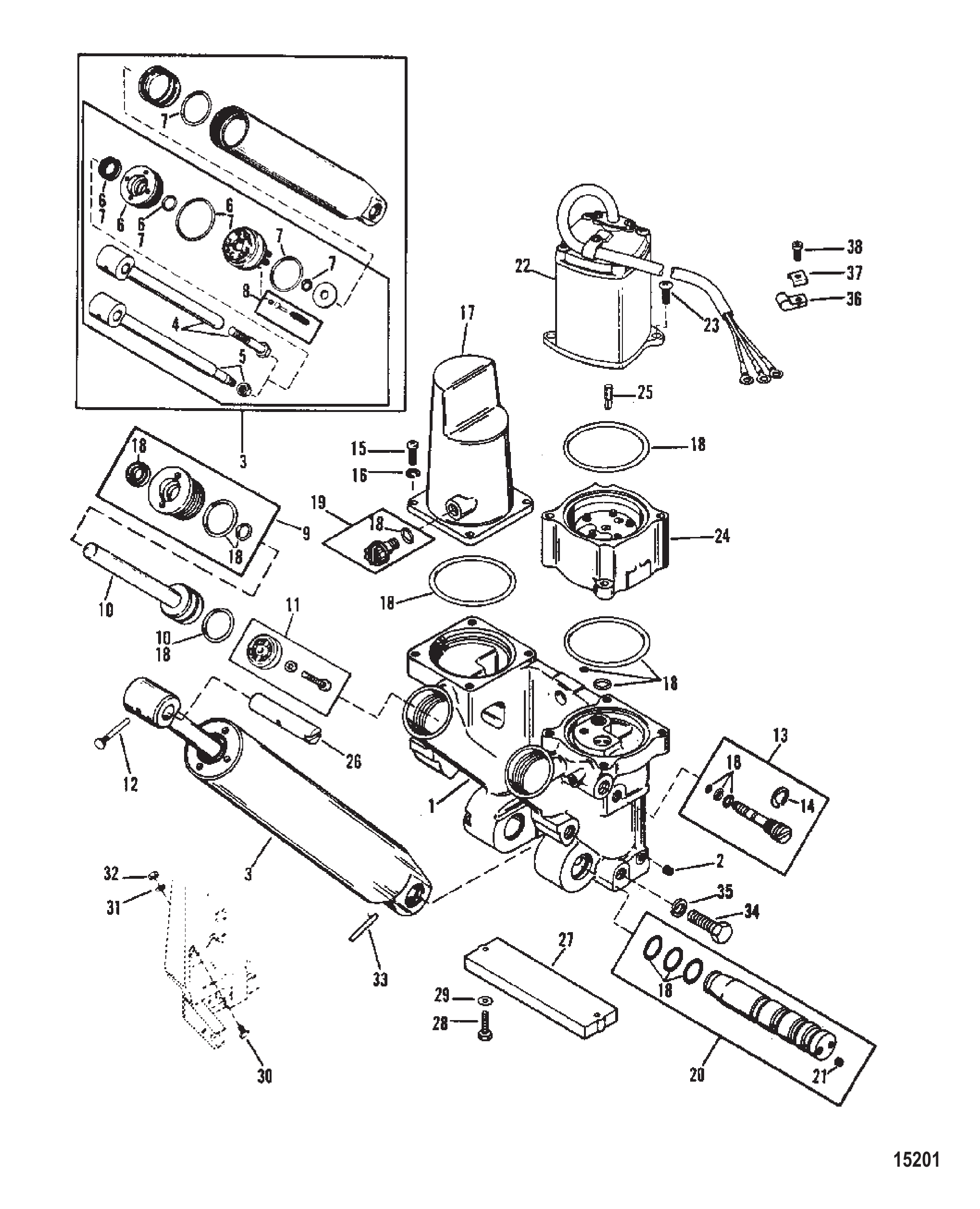

Рис. 6Компоненты гидроподъема (трехпоршневой гидроподъем, конструкция I) Power Trim Components (Three Ram Power Trim Design I)

REF	Номер детали	Наименование	Кол-во
1	99659A21	Коллектор в сборе чёрный	1
1	99659A22	Коллектор в сборе серый	1
1	99659A49	Коллектор в сборе устричный	1
1	99659A22	Коллектор в сборе серый	1
2	99616	Резьбовая пробка	11
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	11
3	41493A7	Цилиндр подъёма в сборе чёрный	1
3	41493A4	Цилиндр подъёма в сборе серый	1
3	41493A7	Цилиндр подъёма в сборе чёрный	1
3	41493A8	Цилиндр подъёма в сборе устричный	1
3	41493A7	Цилиндр подъёма в сборе чёрный	1
4	41492A1	Направляющая в сборе	1
5	41478A1	Ремонтный комплект	1
6	41482A2	Комплект обратного клапана	1
7	99638A1	Направляющая в сборе	2
7	8M0021648	Торцевая крышка в сборе	2
8	43397A6	Поршень/шток в сборе Power Trim левый	1
8	878413A1	Поршень в сборе	1
9	12184A1	Фильтр подъёма в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
10	878414T01	Поршень в сборе	1
11	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
12	812843A1	Клапан в сборе	1
12	893929A01	Комплект предохранительного клапана	1
12A	812844	Стопорное кольцо E-образное	1
12A	815949001	Стопорное кольцо E-образное	1
13	4000327	ВИНТ (M6 x 14)	4
14	43450	Шайба	4
14	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
15	99642	Крышка	1
16	48462A2	Комплект уплотнительных колец	1
16	48462A4	Комплект уплотнительных колец	1
17	99609A1	Пробка в сборе	1
18	99641A1	Вал в сборе	1
18	99641A02	Вал в сборе	1
19	99616	Резьбовая пробка	2
19	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
20	4008820	ВИНТ (M6 x 20)	2
21	400256	СТОПОРНАЯ ШАЙБА (M6)	2
22	991861	Насос в сборе, силовой трим	1
22	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
23	99625	Вал	1
23	99625002	Вал	1
24	818298A1	Комплект анода	1
24	818298Q1	Комплект анода	1
25	4000332	ВИНТ (M6 x 35)	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
27	996301	Пластина-фиксатор	2
27	8M0045383	Ударная пластина	2
28	58643	Шайба стопорная (.375)	2
29	46335	ГАЙКА (.375-24)	2
30	17201A2	Трос в сборе (17.00 дюймов)	1
31	87379A34	Провод (4.25 дюйма) красный	1
31	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	2
31	79139A22	Жгут проводов красный	1
32	818998A1	Стартер соленоида (#8-32/.250-20 клеммы)	2
32	8M0185146	Соленоид в сборе	2
33	40007106	Винт (M5 x 13) крышки без масляного впрыска	4
34	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
35	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
36	64015	Гайка (.250-20) клеммы стартерного соленоида	4
37	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	4
38	22875	ЗАЖИМ	2
39	69205	С-ОБРАЗНАЯ ШАЙБА	2
39	8M0084613	Пружинная шайба	2
40	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
41	44431	Штифт канавки нижний	1
41	878267	Штифт	1
42	4000377	ВИНТ (M10 x 30)	6
43	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6

Рис. 7Маховик и стартер Flywheel And Starter Motor

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	42956A1	Крышка маховика в сборе	1
3	79022	Метка установки зажигания	1
4	37572	Винт (.190-32 x .380) метки зажигания	2
5	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
6	42979	ГАЙКА (M16) МАХОВИКА	1
7	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	9008A16	Маховик в сборе	1
9	8778A10	Статор в сборе	1
10	4007325	ВИНТ (M5 x 25) СТАТОРА	4
11	99021A3	Датчик-триггер в сборе	1
12	66015	СТАРТЕР В СБОРЕ	1
13	56703	ВТУЛКА СТАРТЕРА	2
14	57247	УПОР РЕЗИНОВЫЙ СТАРТЕРА	2
15	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
16	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
17	88439A20	Провод стартера (чёрный)	1
18	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
19	64015	Гайка (.250-20) клеммы стартерного соленоида	1

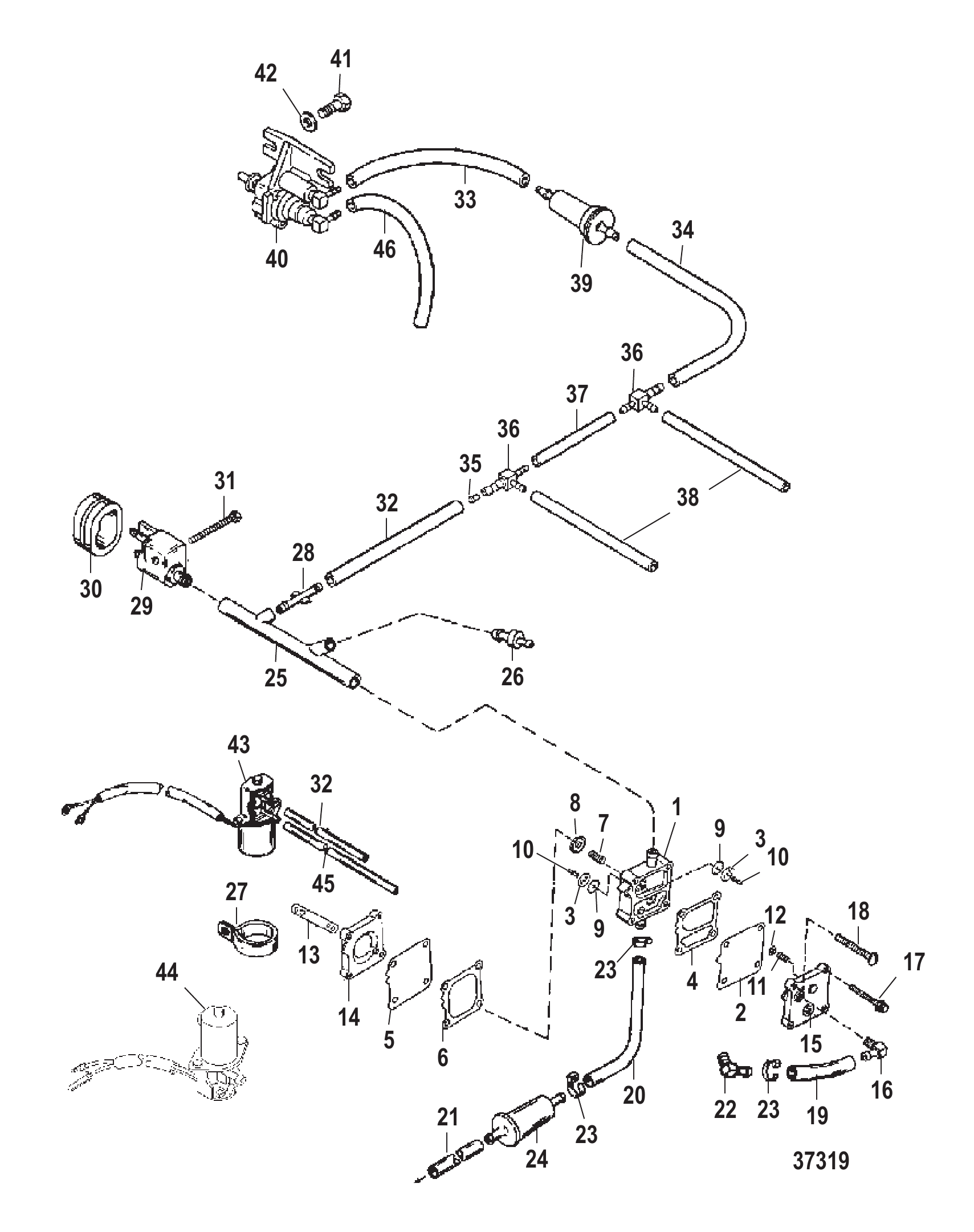

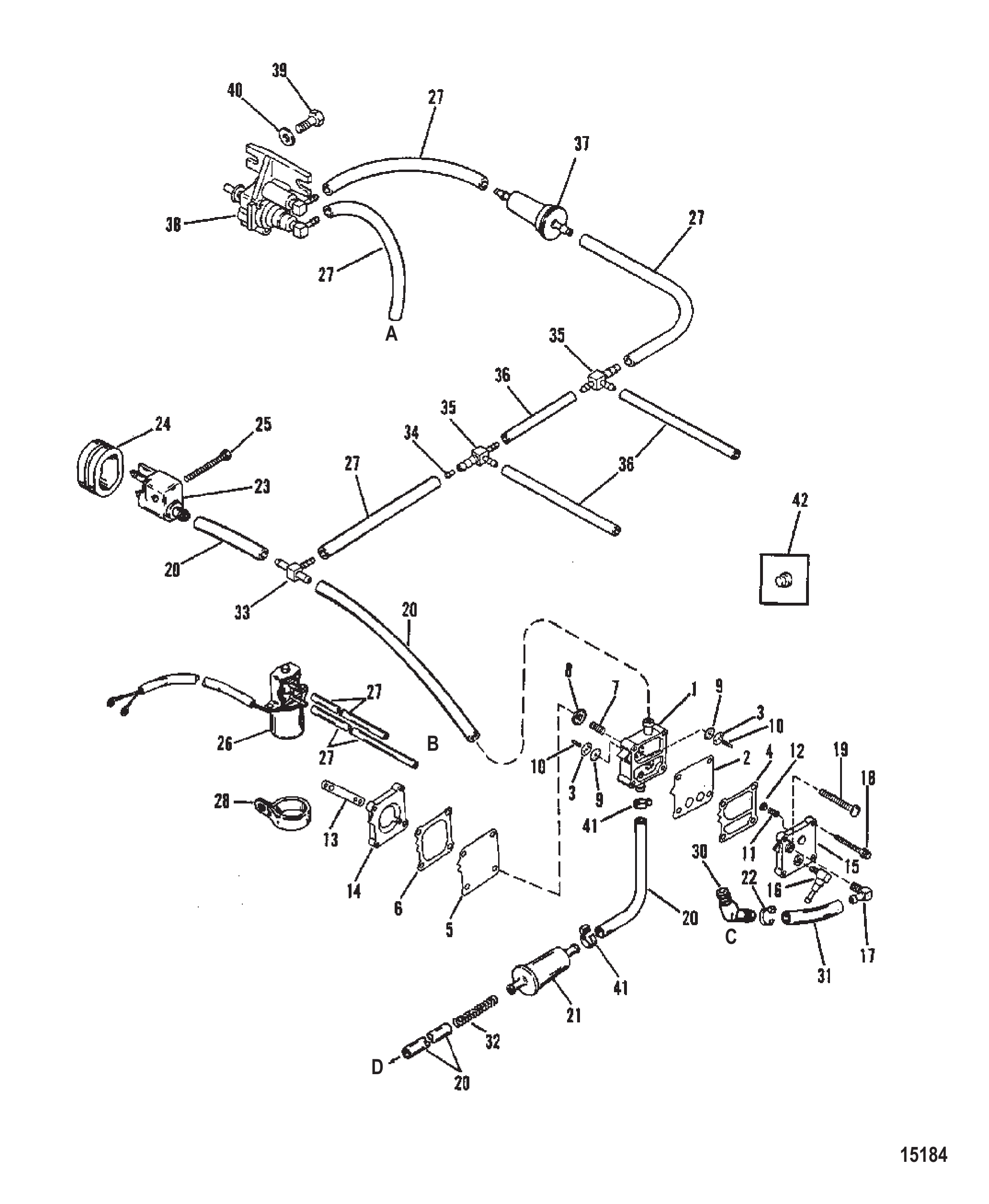

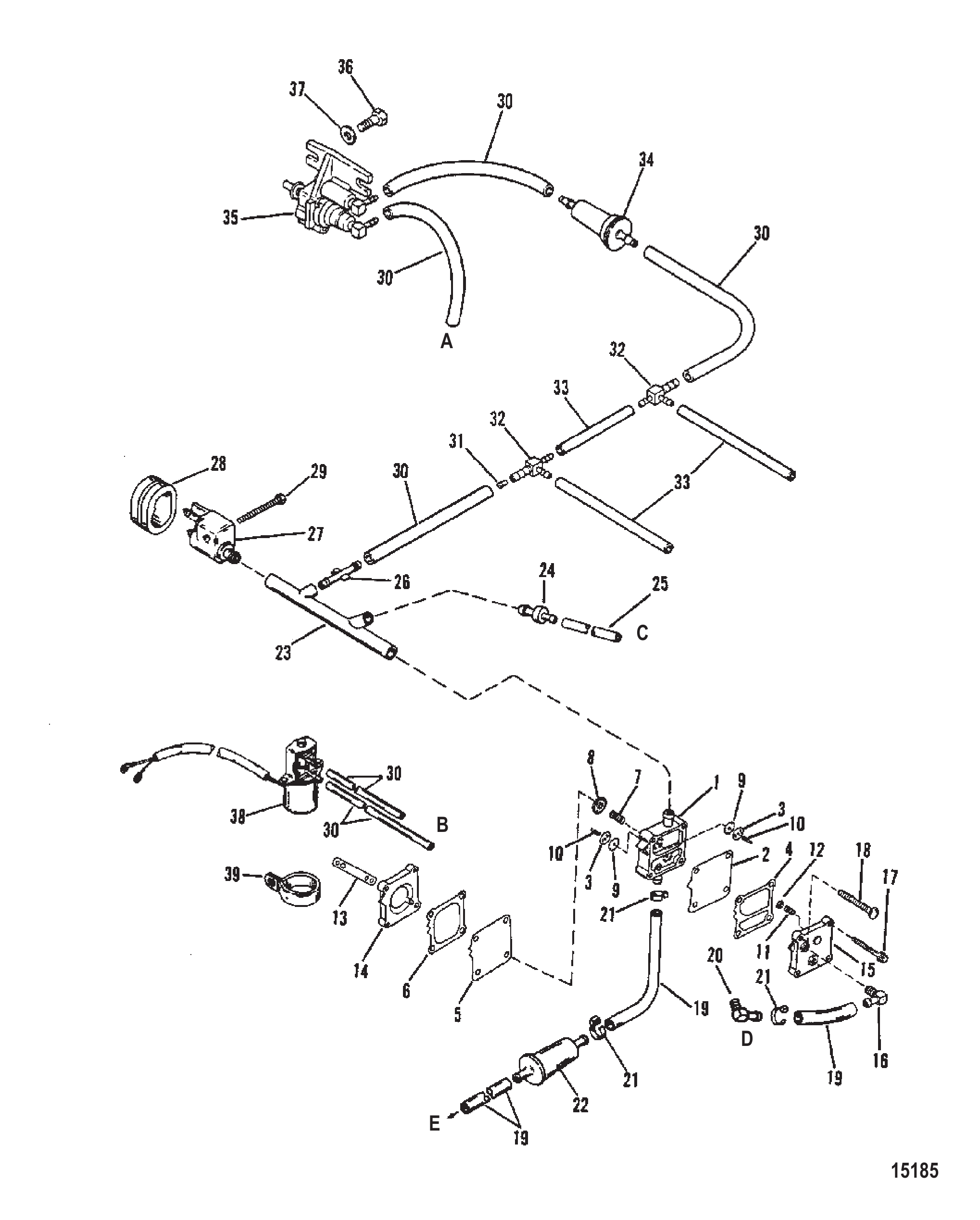

Рис. 8Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	880890T1	Топливный насос	1
2	NSS	NOT SOLD SEPARATE Body	1
3	881544	Пружина	1
4	881545	Плунжер	1
5	881546	Пружина	1
6	881547	Диафрагма	1
7	881548	Штифт	1
8	NSS	NOT SOLD SEPARATE Body	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Body	1
11	881550	Винт	3
12	881333	Гайка	3
13	804255	Уплотнительное кольцо	1
13	8M0050719	Уплотнительное кольцо	1
14	879650	Хомут	2
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	804256	Болт (M6 x 30)	2
16	881543	Шланг	1
16	881543002	Трубка	1
17	881542	Кронштейн	1
18	8527768	Болт (M6 x 16)	1
18	811188T	Болт	1
19	8528161	Гайка	1
19	82382M	Гайка	1
20	881538T1	Фильтр в сборе	1
20	881538T02	Топливный фильтр в сборе	1
21	881540	Элемент 1.75 дюйма	1
21	8M0168897	Топливный фильтр	1
21	8M0101436	Фильтрующий элемент 1.50 дюйма	1
21	8M0117705	Топливный фильтр	1
22	826966M	Уплотнительное кольцо	1
22	826966T	Уплотнительное кольцо	1
23	881541	Поплавок	1
24	881539	Стакан	1
24	8M0101437	Стакан	1
24	8M0137185	Стакан топливного фильтра	1
25	879650	Хомут	2
25	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
26	804260	Кронштейн	1
27	804112	Болт (M7 x 48)	2
28	804113	Штифт установочный	2
29	84292M	Шайба	2
30	804257	Рычаг переключения топлива	1
31	881334	Вал	1
32	804259	Штифт	2
32	82738M	Штифт роликовый	2
33	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	822769	Соединитель	1
36	NSS	NOT SOLD SEPARATE Cap	1
37	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1

Рис. 9СТАРТЕР STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
-	881368T1	Стартер в сборе	1
-	881368T2	Стартер в сборе	1
1	804314T	Статор	1
2	804313T	Якорь	1
3	881369T1	Щёткодержатель в сборе	1
4	804316	Комплект щёток	1
5	804317	Пружина	4
6	881370T	Кронштейн	1
7	804337	ВИНТ (M4 x 16)	2
8	804335	СКВОЗНОЙ БОЛТ (M6 x 120)	2
9	804321T1	Комплект шестерён	1
10	804322	Муфта	1
11	804330	КОМПЛЕКТ ШАЙБ	1
12	804324	Кронштейн	1
13	804326	Зубчатый венец	1
14	804327	Прокладка	1
15	804325	Подшипник	1
16	804323	Вал шестерни	1
17	804329	ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ	3
17	804329001	Промежуточная шестерня	3
18	804328	Кронштейн	1
19	804331T	Крышка	1
20	804336	БОЛТ (M6 x 52)	2
21	804319	Шестерня	1
22	804320	Комплект упора шестерни	1
23	804332	КОМПЛЕКТ РЫЧАГА	1
24	804334	КРЫШКА	1
25	881371T	Реле стартера	1
25	881371T1	Реле стартера	1
25	881371T1	Реле стартера	1
26	804605	БОЛТ (M8 x 45)	3
27	881373	Клемма	1
28	881377	Стопорная шайба	1
29	82382M	Гайка	1
30	881372	Гайка	1
31	881374	Крышка	1

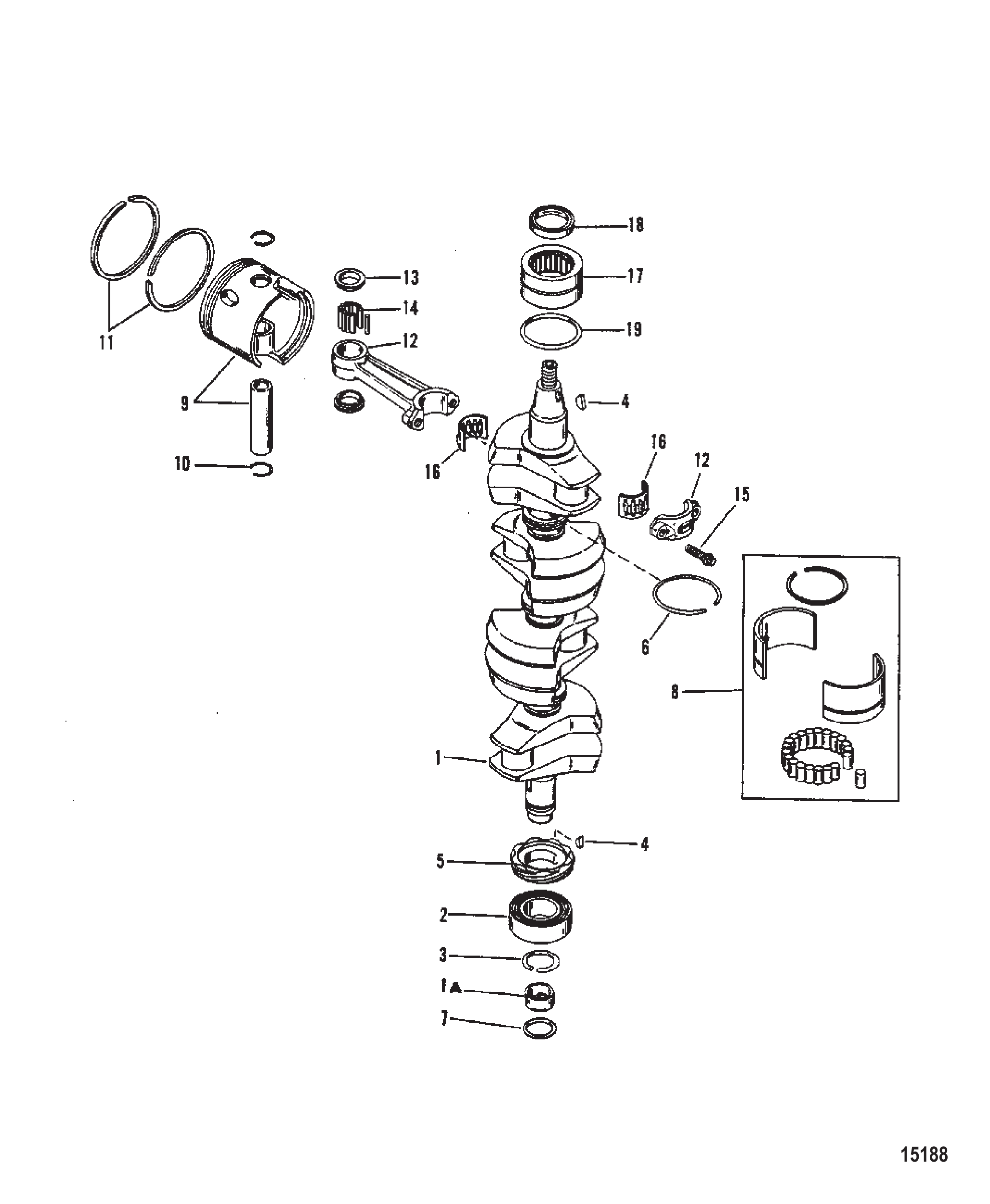

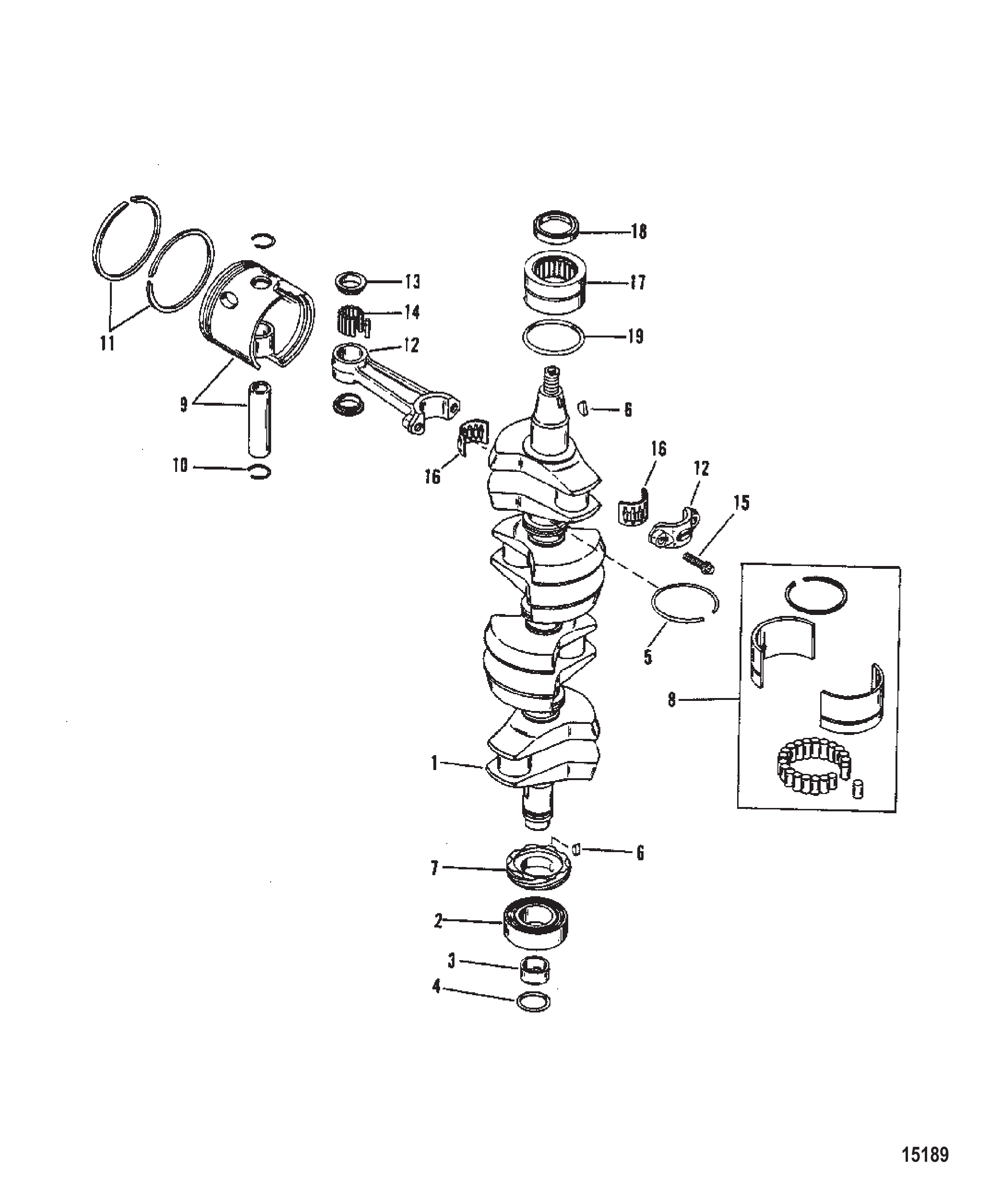

Рис. 10Коленвал, поршни и шатуны (#638-8532--1) Crankshaft Pistons And Connecting Rods (#638-8532--1)

REF	Номер детали	Наименование	Кол-во
1	9193A3	Коленчатый вал в сборе	1
1A	786611	Износостойкая втулка	1
2	43011	ПОДШИПНИК ШАРИКОВЫЙ НИЖНИЙ	1
2	43011T	Подшипник шариковый	1
3	93412	КОЛЬЦО СТОПОРНОЕ Старая конструкция	1
4	91800	Шпонка	2
5	43019A1	Шестерня в сборе	1
6	42079A4	Кольцо в сборе	2
7	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
8	42943A1	Подшипник в сборе роликовый	3
9	9009A13	Поршень в сборе	4
9	9009T13	Поршень в сборе стандартный	4
9	9009A6	Поршень в сборе	AR
9	9009A7	Поршень в сборе	AR
10	52035	Стопорное кольцо	8
10	857196	Стопорное кольцо	8
11	96170A12	Комплект поршневых колец	1
11	96170A3	Комплект поршневых колец	AR
11	96170A4	Комплект поршневых колец	AR
12	9002A6	Шатун в сборе	4
13	47247	ШАЙБА	8
13	8M0032839	Шайба @5	8
14	88258	Игольчатый роликовый подшипник	116
14	8M0204715	Иглы подшипника @102	116
15	94320	Винт (.375-24 x 1.250)	8
16	43012A1	Комплект подшипника с сепаратором	4
16	8M0235070	Подшипник с сепаратором	4
17	43013A1	Подшипник в сборе роликовый верхний	1
17	43013T3	Подшипник в сборе роликовый	1
18	43993	Сальник масляный	1
18	8M0214932	Сальник	1
19	64067	Кольцо уплотнительное	1
19	823683	Уплотнительное кольцо (1.989 x .070)	1
-	17791A92	Головка блока цилиндров в сборе
-	17791T92	Головка блока 100/115 4 цилиндра

Рис. 11Схема смазки Lube Chart

REF	Номер детали	Наименование	Кол-во
-	NOPART	Список деталей отсутствует	1

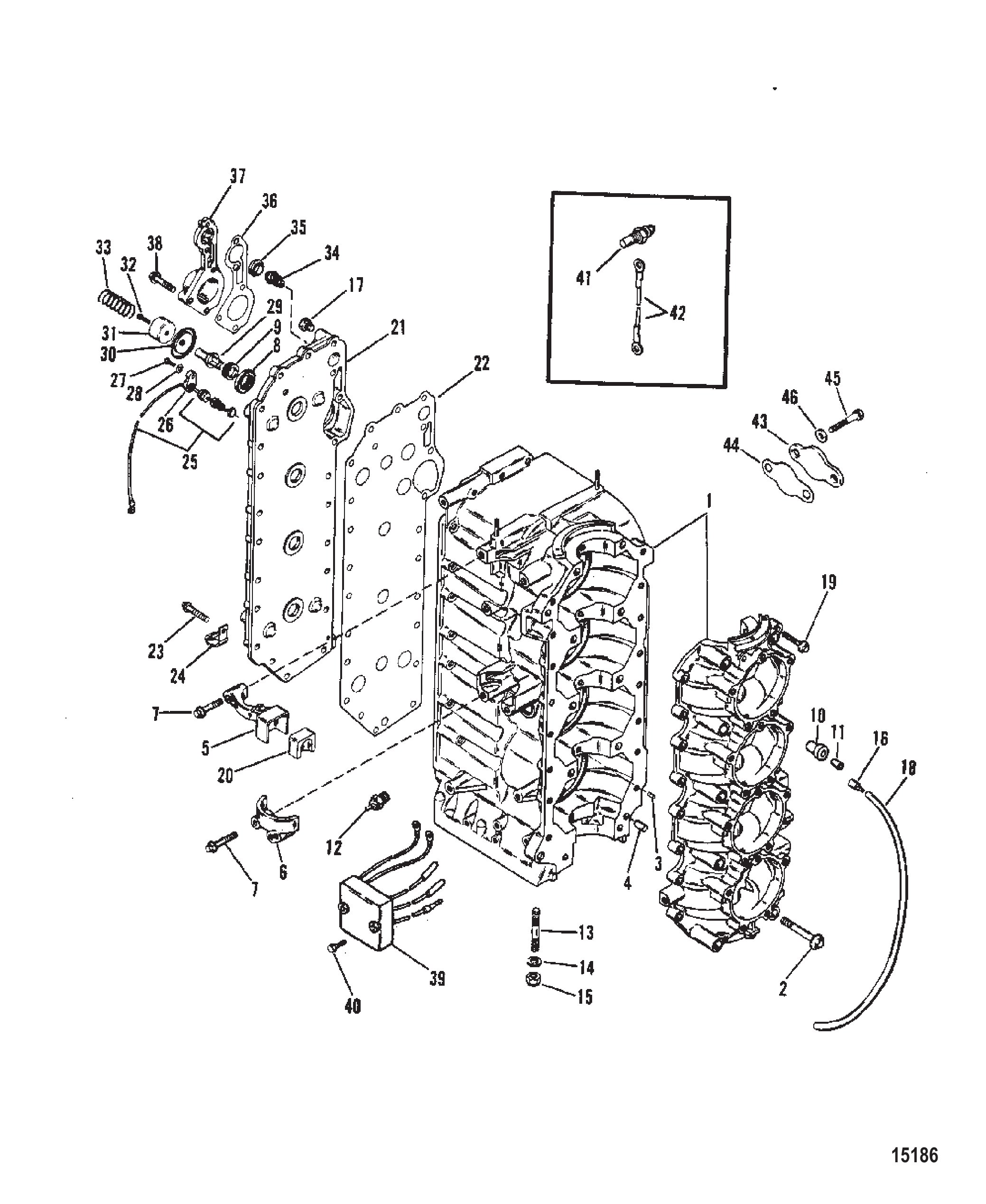

Рис. 12Блок цилиндров и картер Cylinder Block And Crankcase

REF	Номер детали	Наименование	Кол-во
1	9755A9	Блок цилиндров	1
1	9755A14	Блок цилиндров	1
1	9755T14	Блок цилиндров	1
1	9755A10	Блок цилиндров	1
1	9755T10	Блок цилиндров	1
1	9755A15	Блок цилиндров	1
1	9755T15	Блок цилиндров	1
2	81742780	ВИНТ (M8 x 80)	8
3	81742730	Винт (M8 x 30)	6
4	42658	Обратный клапан	1
4	426585	Обратный клапан	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	42623	Обратный клапан (запрессовываемый)	1
6	426233	Обратный клапан	1
7	812888A1	Держатель в сборе	2
8	42657A1	Обратный клапан картера	2
8	42657A3	Обратный клапан	2
9	814776	Регулировочный винт (M6 x 55)	1
10	400212	ГАЙКА (M6) Нержавеющая сталь	1
11	42942	Колпачок регулировочного винта	1
12	20033	Штифт направляющий установочный	1
12	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
13	812870	Штифт центральный главный (обойма подшипника)	3
13	8M0084653	Штифт установочный	3
14	18597	Крышка	1
15	81742750	ВИНТ (M8 x 50)	2
16	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
18	8128671	Прокладка	1
18	8128672	Прокладка	1
19	8161941	Шпилька	2
19	8161949	Шпилька (M6 x 44)	2
20	18598	Пробка трубная	4
20	185981	Пробка трубная (.375-18)	4
21	817430110	Винт (M10 x 110)	6
22	81742720	Винт (M8 x 20)	4
22	40011149	Винт (M8 x 25) нержавеющая сталь	4
22A	12896	Винт (#8-18 x .310) переключателя	1
23	8128821	Тарелка клапана	1
24	812887	Диафрагма	1
24	8128871	Диафрагма	1
24	812887002	ДИАФРАГМА	1
25	94182	Шайба	1
26	69570	Винт (#10-16 x .750)	1
27	90392	ПРУЖИНА	1
27	18336	Пружина	1
27	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
28	75692	ТЕРМОСТАТ (143 ГРАД.)	1
28	14586	Термостат	1
29	62386	Прокладка термостата	1
29	8M0204714	Прокладка @4	1
30	32802	ПРОБКА ТРУБНАЯ (.125-27)	1
30	328022	Пробка трубная (.125-27) латунная	1
31	787992	Датчик температуры	1
32	44552	Фиксатор	1
32	889733	ФИКСАТОР	1
33	8128321	Винт (#10-16 x .600)	1
33	878609	Винт (#10-16 x .600)	1
34	56681	ШАЙБА (.203 x .500 x .032)	1
34	8M0204666	ШАЙБА (.203 x .500 x .032)	1
35	49221	Шайба (.187 x .500 x .062) неопреновая	2
35	8M0204663	ШАЙБА @5	2
36	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
37	816872	Барашковая гайка	2
38	99664	Угольник выхлопной пластины	1
38	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
38	78279	Угольник	1
38	8M0207781	Угольник	1
39	19074	Крышка	1
39	190741	Крышка	1
39	8M0036859	Крышка	1
40	65857	РАЗЪЕМ	1
40	56759	ШТУЦЕР ЕРШОВЫЙ	1
41	8129961	Крышка	1
41	8129962	Крышка	1
42	48462	Кольцо уплотнительное (.614 x .070)	1
43	40011108	Винт (M5 x 20) нержавеющая сталь	2
45	821595	РЫМ-БОЛТ	1
46	821616	Винт	1
46	821606	Винт	1
47	400265	ГАЙКА (M8)	1
47	401368	ГАЙКА (M8) Нержавеющая сталь	1
-	812867A97	Комплект прокладок	1
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

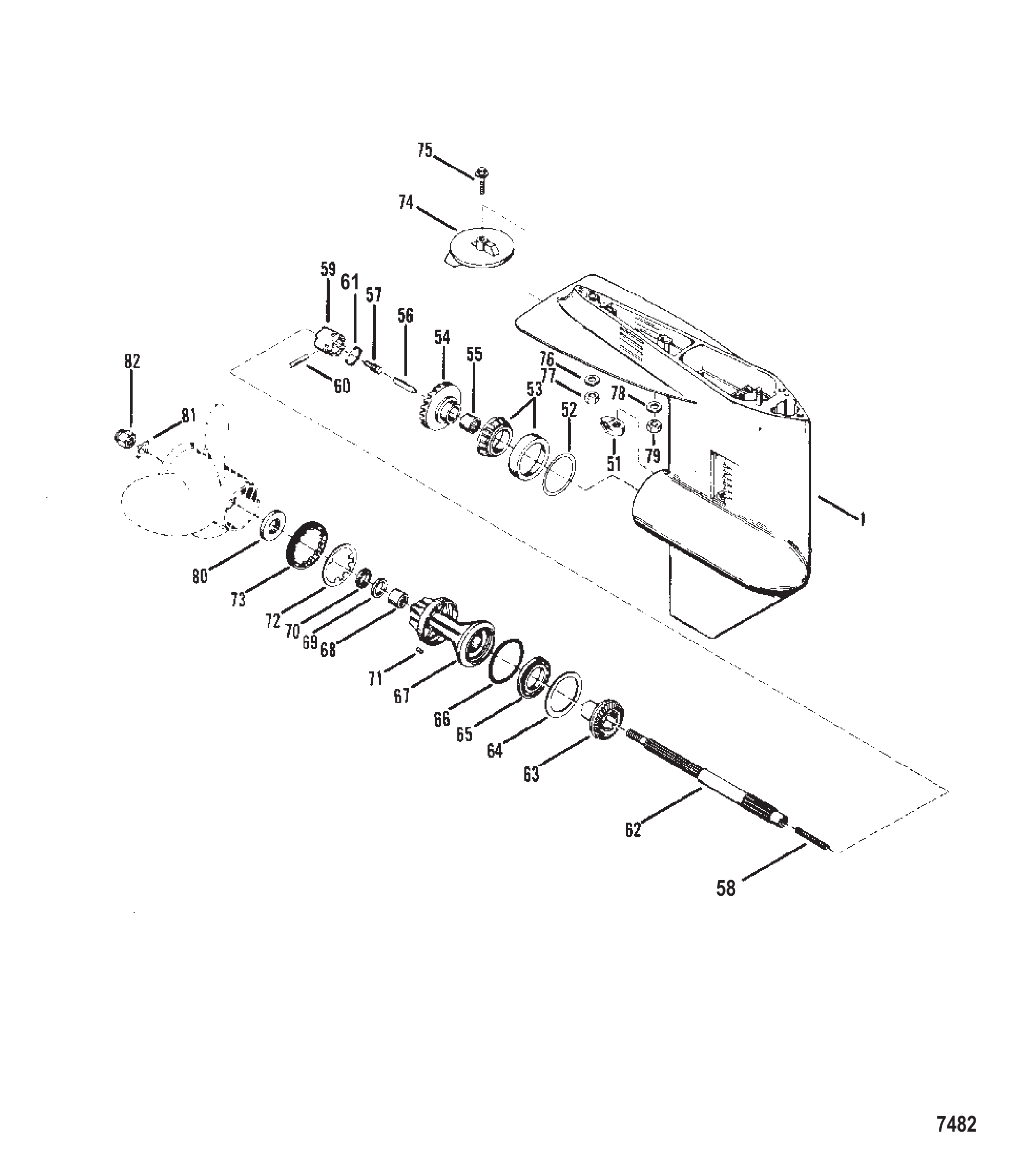

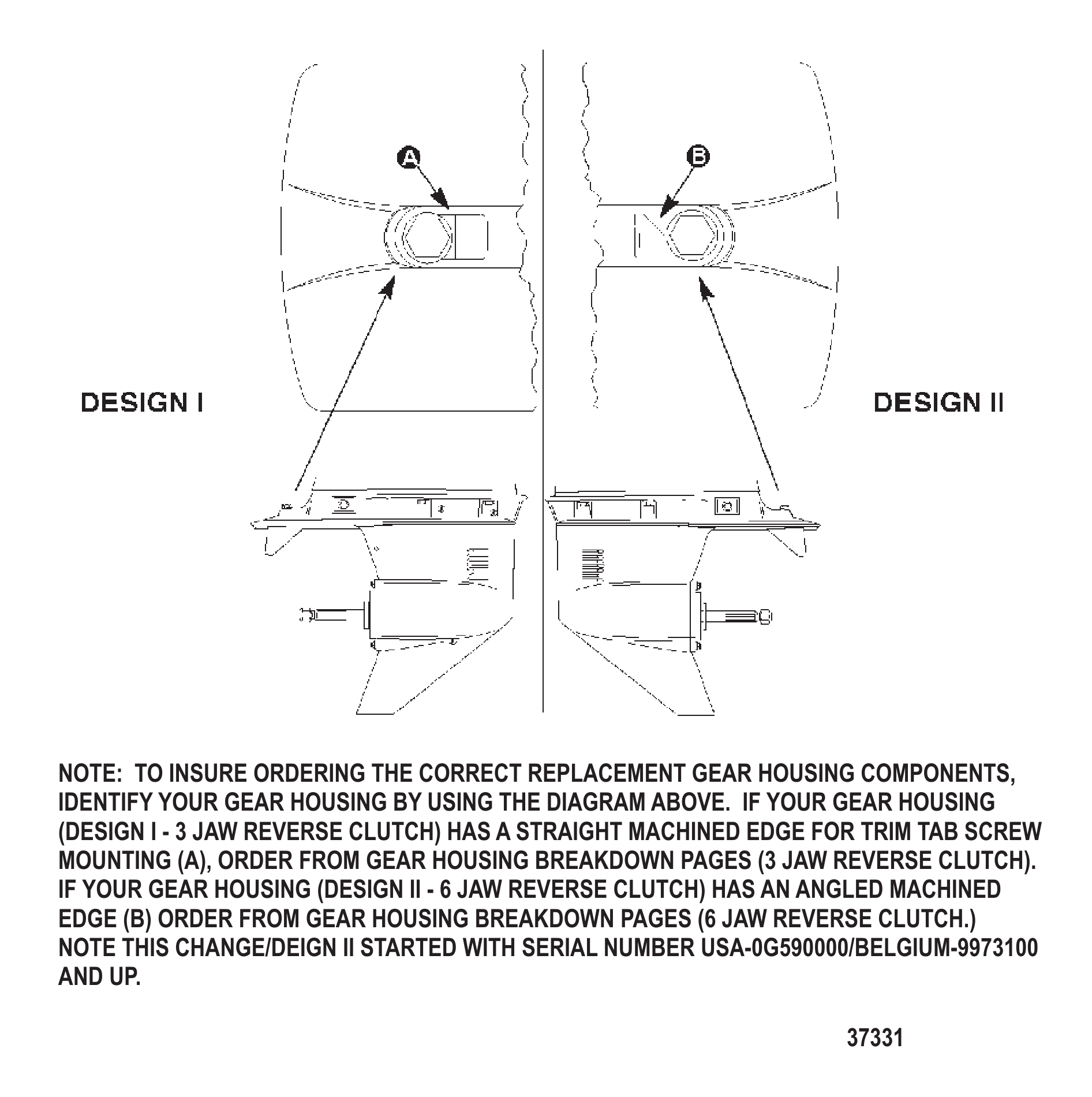

Рис. 13РЕДУКТОР (ВАЛ ВИНТА)(6-КУЛАЧКОВАЯ ОБРАТНАЯ МУФТА) GEAR HOUSING (PROP SHAFT)(6 JAW REVERSE CLUTCH)

REF	Номер детали	Наименование	Кол-во
1	9011G8	Корпус редуктора в сборе базовый	1
1	9011G9	Корпус редуктора в сборе базовый	1
1	9011G60	Корпус редуктора в сборе базовый	1
41	850035A3	Комплект шестерни переднего хода (29 зубьев)	1
41	881260A5	Шестерня в сборе ведущая/переднего хода	1
41	850033A2	Комплект шестерни переднего хода (30 зубьев)	1
41	859472A3	Шестерня переднего хода в сборе - 30 зубьев	1
42	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
42	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
43	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
44	30895	Подшипник игольчатый	1
44	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	44530	Шарик	3
47	850327	Пружина	1
48	850048	МУФТА	1
48	850048T	Обгонная муфта	1
49	30632	ШТИФТ КРЕСТОВИНЫ	1
49	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
50	30893	Пружина	1
51	850308	Вал гребной	1
51	8M0140445	Гребной вал	1
52	850036	ШЕСТЕРНЯ ЗАДНЕГО ХОДА (29 ЗУБЬЕВ)	1
52	850036T	Шестерня заднего хода - 29 зубьев	1
52	850034	ШЕСТЕРНЯ ЗАДНЕГО ХОДА (30 ЗУБЬЕВ)	1
52	850034T	Шестерня заднего хода (30 зубьев)	1
53	12596A2	КОРПУС ПОДШИПНИКА В СБОРЕ	1
53	8M0168901	КОРПУС В СБОРЕ	1
54	97386	Кольцо уплотнительное (3.609 x .139)	1
54	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
55	30956	Подшипник игольчатый	1
55	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
56	70080	Сальник масляный (внутренний)	1
56	8M0205728	Сальник	1
57	70081	Сальник масляный наружный	1
57	8M0205729	САЛЬНИК	1
58	12578	Подшипник игольчатый	1
58	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
59	12577	Упорная шайба	1
60	12576	Подшипник упорный	1
61	429172	ШПИЛЬКА (M8 x 48)	2
61	8M0034456	Шпилька (M8 X 1.25 X 48)	2
62	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
62	8M0042642	Шайба (.323 x .562 x .063)	2
63	401198	ГАЙКА (M8)	2
63	401378	ГАЙКА (M8)	2
64	13191A1	УПОРНАЯ ШАЙБА	1
64	13191Q01	УПОРНАЯ ШАЙБА	1
65	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
65	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
66	816629	Стопорная шайба с усиком	1
66	816629Q	ШАЙБА СТОПОРНАЯ	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

Рис. 14КОМПОНЕНТЫ НАСОСНОЙ УСТАНОВКИ JET PUMP COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	821889A51	ОГРАНИЧИТЕЛЬ ОБОРОТОВ	1
2	823147A7	ЖГУТ ПРОВОДОВ В СБОРЕ Ограничитель оборотов	1
3	11149A8	ЖГУТ ПРОВОДОВ В СБОРЕ Переходник	1
4	82130050	ВИНТ (M6 x 50)	2
5	30500A2	КОМПЛЕКТ СМАЗКИ	1
5	30500K2	ШПРИЦ И СМАЗКА	1
6	430331	Прокладка	1
7	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
8	817277	Прокладка	1
8	8172771	Прокладка водяного насоса, верхняя	1
9	817276	Передняя панель	1
9	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
10	82684430	ВИНТ (M6 x 30)	4
11	430232	Сальник	1
12	43037	ШПОНКА	1
12	8M0204723	ШПОНКА	1
13	430262	Крыльчатка	1
13	43026T2	КРЫЛЬЧАТКА	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

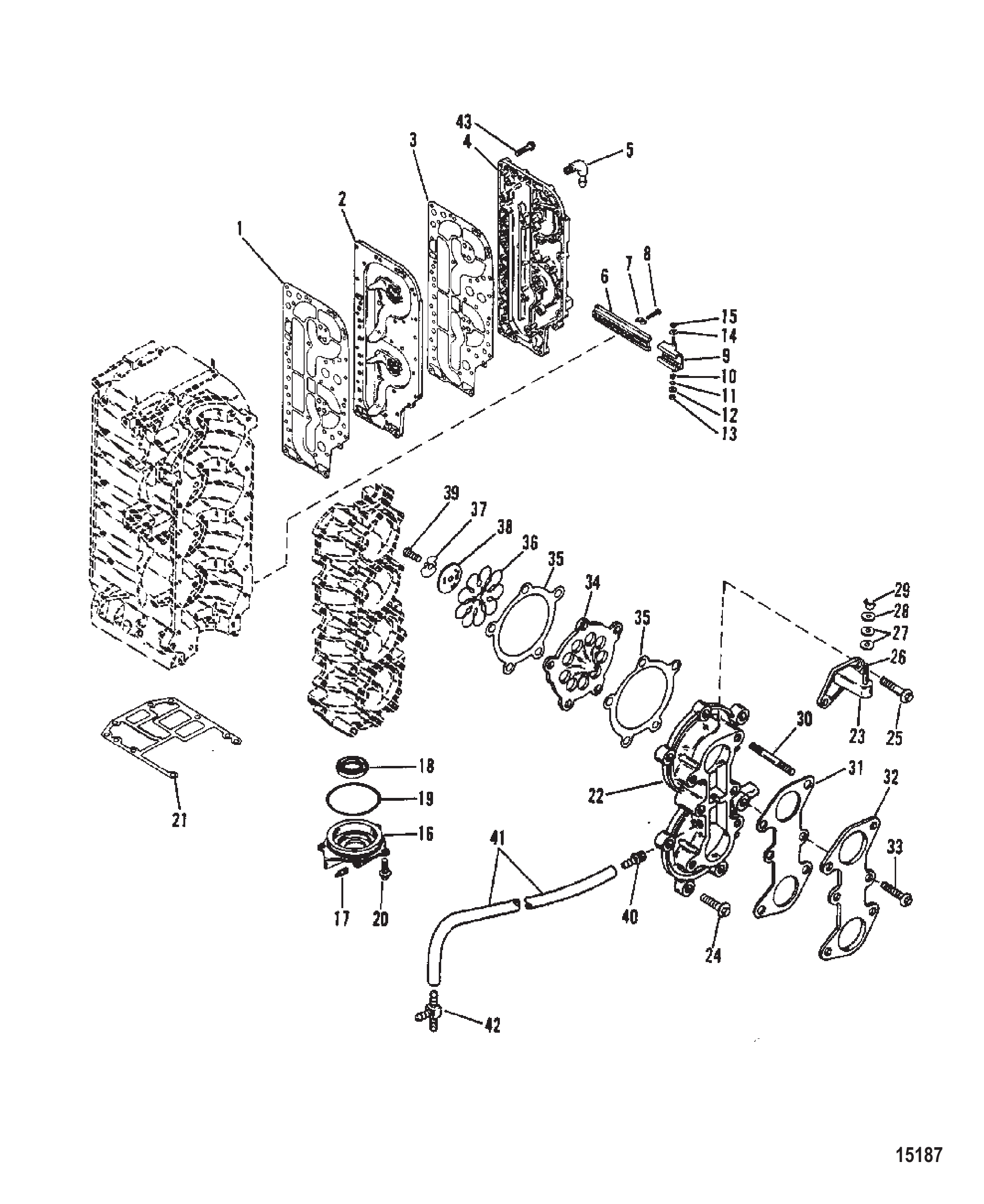

Рис. 15Впускной коллектор и блок клапанов Induction Manifold and Reed Block

REF	Номер детали	Наименование	Кол-во
1	812865	Прокладка	1
2	9812A9	Крышка в сборе нижняя	1
2	9812T9	Крышка в сборе нижняя	1
3	66301	САЛЬНИК МАСЛЯНЫЙ	1
4	41953	Сальник	1
5	90011	Кольцо уплотнительное (2.175 x .175)	1
5	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
6	81742720	Винт (M8 x 20)	3
7	19077A2	Кронштейн в сборе	1
7	19077A3	Кронштейн в сборе	1
8	8161941	Шпилька	2
8	8161949	Шпилька (M6 x 44)	2
9	49221	Шайба (.187 x .500 x .062) неопреновая	2
9	8M0204663	ШАЙБА @5	2
10	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
11	816872	Барашковая гайка	2
12	82127335	ВИНТ (M8 x 35 ММ)	4
13	19076A3	Коллектор впускной в сборе	1
14	19725	Угольник (кол. 2 на 55)	1
15	812869	Прокладка	1
16	81742730	Винт (M8 x 30)	10
17	19075A2	Блок лепестковых клапанов в сборе	1
17	8M0219197	Блок лепестковых клапанов в сборе	1
18	812868	Прокладка	1
19	812880A1	Комплект лепестковых клапанов (0.008 THICK)	3
19	812880A03	Лепестковый клапан в сборе	3
19	812880A2	Лепестковый клапан в сборе (0.010 THICK)	3
19	812880A03	Лепестковый клапан в сборе	3
20	42982	ШАЙБА СТОПОРНАЯ	3
20	429821	ШАЙБА стопорная	3
21	812879	Фиксатор	3
21	812879002	ФИКСАТОР лепесткового клапана	3
22	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
23	42881A1	ТЯГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
24	42981	ШАЙБА СТОПОРНАЯ	2
25	40001134	Винт (M8 x 25)	2
26	988851	Ползун	1
27	48475	Втулка (исполнение II)	1
27	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
28	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
29	24664	ШАЙБА (M4 x 20) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
30	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
30	401386	ГАЙКА (M6) Нержавеющая сталь	1
31	35459	ШАЙБА	1
32	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
32	401386	ГАЙКА (M6) Нержавеющая сталь	1
-	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	3
-	812867A97	Комплект прокладок	1
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

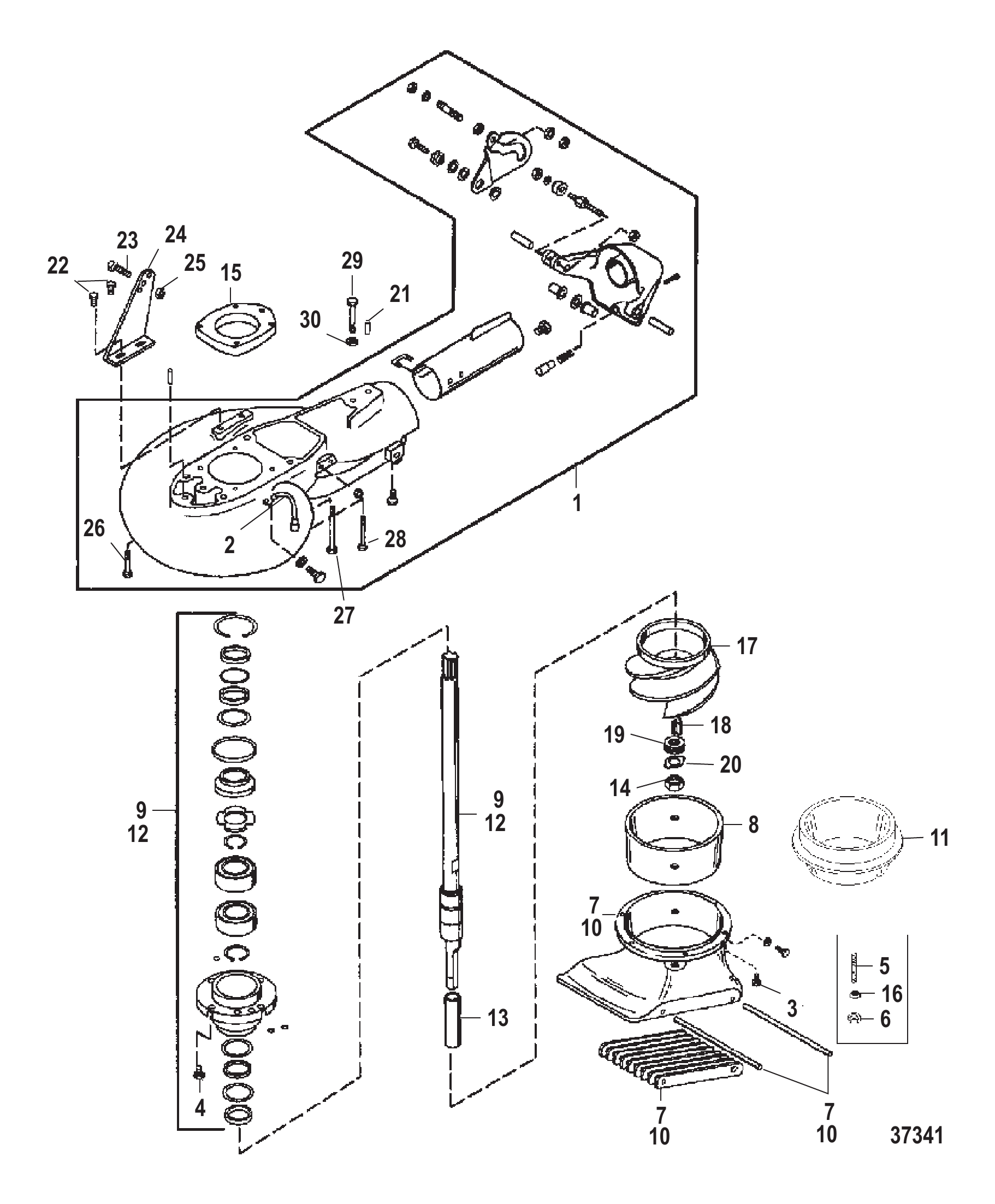

Рис. 16Сборка водомета Jet Pump Assembly

REF	Номер детали	Наименование	Кол-во
-	80140060	Водомётный насос в сборе (чёрный)	1
-	80140160	Водомётный насос в сборе (серый)	1
-	8M0230714	Водометный насос в сборе	1
1	80141160	Корпус насоса	1
1	801411T60	Корпус насоса	1
1A	827490	ШЛАНГ СМАЗКИ	1
2	80141460	Крыльчатка	1
2	8M0230713	Крыльчатка	1
3	80141260	Корпус водозаборника	1
3A	8271882	Втулка	1
4	80141360	Гребной вал	1
4A	8271891	Гильза	1
4B	8271901	Гайка	1
5	801405875	Шпонка	1
6	801404875	Прокладка рабочего колеса	8
7	801403875	Шайба стопорная	1
8	818146	ВИНТ (.312-18 X .88)	6
9	19923088	ВИНТ (.250-20 x .875)	4
10	19923062	ВИНТ (.250-20 x .625)	2
11	60411	ВИНТ (.312-18 x 1.250)	1
12	801410	Кронштейн опоры троса	1
13	67980	Гайка (.312-18)	1
13	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
14	801407	Установочный штифт	2
15	4010860	ВИНТ (M10 x 60) Шестигранный фланец - Нержавеющая сталь	2
16	4010890	ВИНТ (M10 x 90) Шестигранный с фланцем - Нержавеющая сталь	1
17	4010870	ВИНТ (M10 x 70) Шестигранный фланец - Нержавеющая сталь	1
18	95802	Винт (.375-16 x 2.750) нержавеющая сталь	1
19	45175	Шайба (.406 x .750 x .104)	1
19	8M0214963	Шайба	1

Рис. 17ТАБЛИЦА РЕДУКТОРА (ПЕРЕДАЧА 2.07:1/2.31:1) GEAR HOUSING CHART (2.07:1/2.31:1 GEAR RATIO)

REF	Номер детали	Наименование	Кол-во
-	9011G10	Корпус редуктора в сборе	1
-	9011J6	Корпус редуктора в сборе	1
-	9011G12	Корпус редуктора в сборе	1
-	9011J9	Корпус редуктора в сборе	1
-	9011G11	Корпус редуктора в сборе	1
-	9011G98	ORD 1667- 9011J6 Mercury / Quicksilver	1
-	9011G13	Корпус редуктора в сборе	1
-	9011J12	ORD1667- 9011J 9 Mercury / Quicksilver	1
-	9011G27	Корпус редуктора в сборе	1
-	9011G81	ORD 1667-9011J45 Mercury / Quicksilver	1
-	9011G1	Корпус редуктора в сборе	1
-	9011J15	Корпус редуктора в сборе	1
-	9011G2	Корпус редуктора в сборе	1
-	9011J18	ORD 1667-9011J15 Mercury / Quicksilver	1
-	9011G39	Корпус редуктора в сборе	1
-	9011J7	GC 100-125 LG BLK Mercury / Quicksilver	1
-	9011G40	Корпус редуктора в сборе	1
-	9011J10	GC 100-125 KL BLK Mercury / Quicksilver	1
-	9011G41	Корпус редуктора в сборе	1
-	9011G99	ORD 1667-9011J7 Mercury / Quicksilver	1
-	9011G42	Корпус редуктора в сборе	1
-	9011G27	Корпус редуктора в сборе	1
-	9011G81	ORD 1667-9011J45 Mercury / Quicksilver	1
-	9011G33	Корпус редуктора в сборе	1
-	9011J16	GC 100-125 LB BLK Mercury / Quicksilver	1
-	9011G36	Корпус редуктора в сборе	1
-	9011J19	ORD 1667-9011J16 Mercury / Quicksilver	1

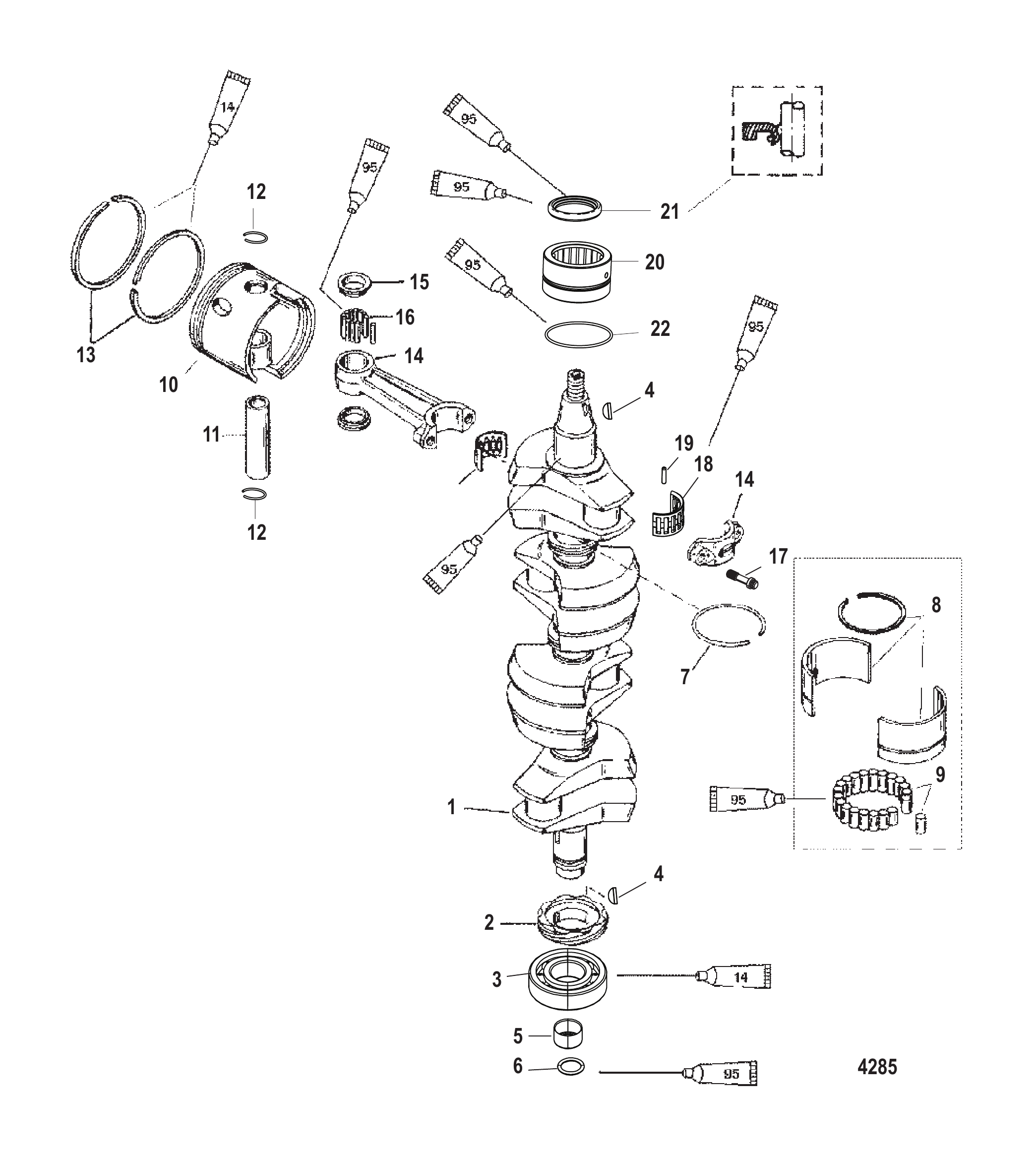

Рис. 18КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	880894T	Коленчатый вал	1
2	8040992	Сальник масляный	1
3	8041002	Сальник масляный	1
4	804101T	Подшипник	4
4	804101T10	Подшипник	4
4	804101T20	Подшипник	4
5	804102T	Подшипник	5
5	804102T10	Подшипник	5
5	804102T20	Подшипник	5
5	804102T30	Подшипник	5
6	804103T	Подшипник	1
6	804103T10	Подшипник	1
6	804103T20	Подшипник	1
7	880895T1	Поршень в сборе	4
7	880895A14	Поршень/шатун	4
7	880895T10	Поршень в сборе	AR
7	880895A16	Поршень/шатун	AR
8	880896	Болт (M8 x 38)	8
9	880897T1	Комплект поршневых колец	4
9	880897T02	Комплект поршневых колец	4
9	880898T1	Комплект поршневых колец	AR
9	880898T02	Комплект поршневых колец	AR
10	880899T	Подшипник	8
10	880899T10	Подшипник	8
10	880899T20	Подшипник	8
10	880899T30	Подшипник	8
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 19Топливный насос (используется с линейным обратным клапаном №24) Fuel Pump (Use With Inline Check Valve Reference Number 24)

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve	2
4	NSS	NOT SOLD SEPARATE Gasket, Boost	1
5	NSS	NOT SOLD SEPARATE Diaphragm	1
6	NSS	NOT SOLD SEPARATE Gasket, Pulse	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Check Valve	2
10	NSS	NOT SOLD SEPARATE Retainer	2
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	99664	Угольник выхлопной пластины	1
16	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
17	4009340	ВИНТ	2
17	82104540	ВИНТ (M5 x 40)	2
18	40057134	ВИНТ (M6 x 50)	2
19	9912976	Трубка контрольной струи	AR
19	8M0108349	Шланг (70 дюймов, бухта)	AR
20	99664	Угольник выхлопной пластины	1
20	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
21	816311	Стяжка (8.00 дюймов)	AR
21	816311T	СТЯЖКА (8.00 дюймов)	AR
22	816296	Фильтр топливный	1
22	816296Q03	Фильтр топливный @3	1
23	822554	Формованная труба	1
24	818994	Обратный клапан	1
24	8189941	Обратный клапан	1
25	4301625	ТРУБКА (8.00 дюймов)	1
25	82381335	ТРУБКА (15.00 дюймов в наборе)	1
26	822771	Соединитель	1
27	816856A3	Разъём в сборе, топливный - пластик	1
27	816856Q3	Разъём в сборе, топливный	1
28	145091	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
29	4010635	ВИНТ (M6 x 35) Нержавеющая сталь	1
30	1430165	Трубка (бухта 38.00 дюймов)	AR
31	17608	Ограничитель потока	1
32	17768	ТРОЙНИК ШТУЦЕРНЫЙ	2
32	830570	Тройник соединительный	2
33	99130122	Трубка (20,00 футов, бухта) дренажная	3
33	892024122	Шланг (240.00 дюймов, бухта)	3
34	14991	ФИЛЬТР ТОПЛИВНЫЙ	1
34	8M0207786	Фильтр	1
35	14687A2	Насос в сборе, ускорительный, ремкомплект 1395-811287	1
35	14687A4	Насос в сборе, ускорительный	1
36	4009416	ВИНТ (M6 x 16)	2
37	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
38	43739	Клапан обогатителя	1
38	819503A2	Ремкомплект соленоида	1
39	18887	Хомут	1
-	42990A10	Ремкомплект диафрагмы	1
-	857005A1	Ремкомплект диафрагмы	1
-	17791A92	Головка блока цилиндров в сборе	1
-	17791T92	Головка блока 100/115 4 цилиндра	1
1	13461A90	Комплект прокладок	1
1	13461A99	Комплект прокладок	1

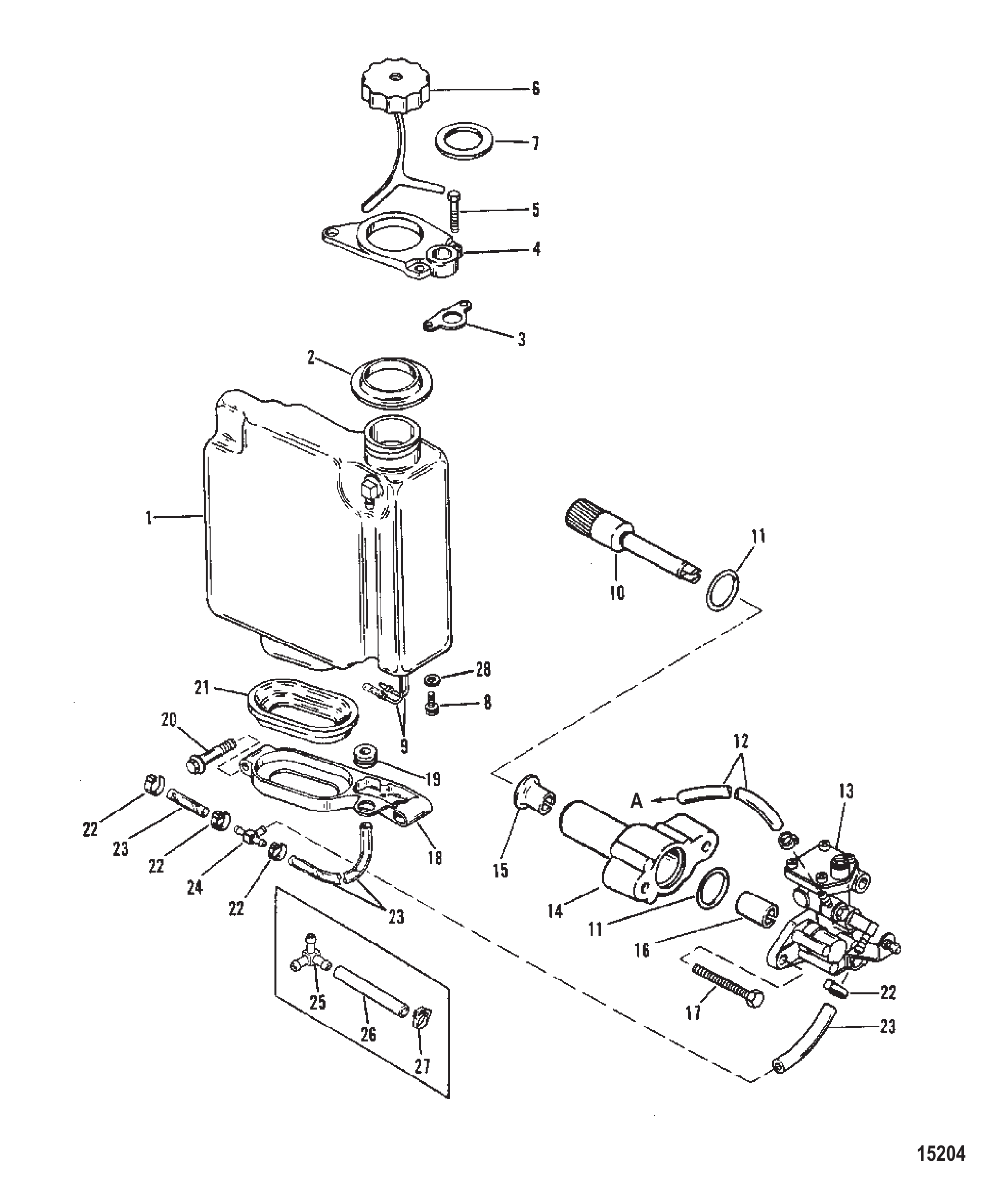

Рис. 20МАСЛЯНАЯ ИНЪЕКЦИЯ (USA:0G301750/BEL:9885504 И НИЖЕ) OIL INJECTION (USA:0G301750/BEL:9885504 AND BELOW)

REF	Номер детали	Наименование	Кол-во
1	828362A3	Бак масляный в сборе	1
2	821902A1	Крышка в сборе	1
3	8220612	Прокладка	1
4	824612	ЗАЩЕЛКА	1
5	824611	ПРУЖИНА	1
6	4005666	ВИНТ (M3.5 x 13)	2
7	27882	ШАЙБА	2
8	822059	Штифт с канавкой	1
8	825259	Штифт роликовый (.093 X 1.250)	1
9	19299A1	Вентиляция в сборе	1
10	64871	КЛАПАН	1
11	4010630	ВИНТ (M6 x 30) Нержавеющая сталь	1
12	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
12	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
13	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
14	42116	ВТУЛКА	1
15	99161	Чехол основания масляного бака	1
16	42888	Кронштейн основания масляного бака	1
17	82155050	ВИНТ (M8 x 50) нержавеющая сталь	2
18	12886A6	Переключатель в сборе	1
19	58376	Винт (.164-18 x .375)	1
20	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
21	430204	Шестерня ведомая	1
22	62705	Кольцо уплотнительное масляного насоса	2
22	8M0204667	Кольцо уплотнительное @2	2
23	17335A3	Переходник в сборе	1
24	17597	Втулка	1
25	17596	Втулка	1
26	443453	Насос масляный	1
26	44345T3	Насос масляный	1
27	82104540	ВИНТ (M5 x 40)	2
28	82381329	ТРУБКА (12.00 дюймов в наборе) (5-1/2 ДЮЙМ.) к масляному насосу	1
28	82381335	ТРУБКА (15.00 дюймов в наборе)	1
29	82381455	ТРУБКА (25.00 дюймов в наборе)	1
30	816311	Стяжка (8.00 дюймов)	AR
30	816311T	СТЯЖКА (8.00 дюймов)	AR
30	69355	Стяжка (5.50 дюймов)	AR
30	8M0214940	Стяжка	AR
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

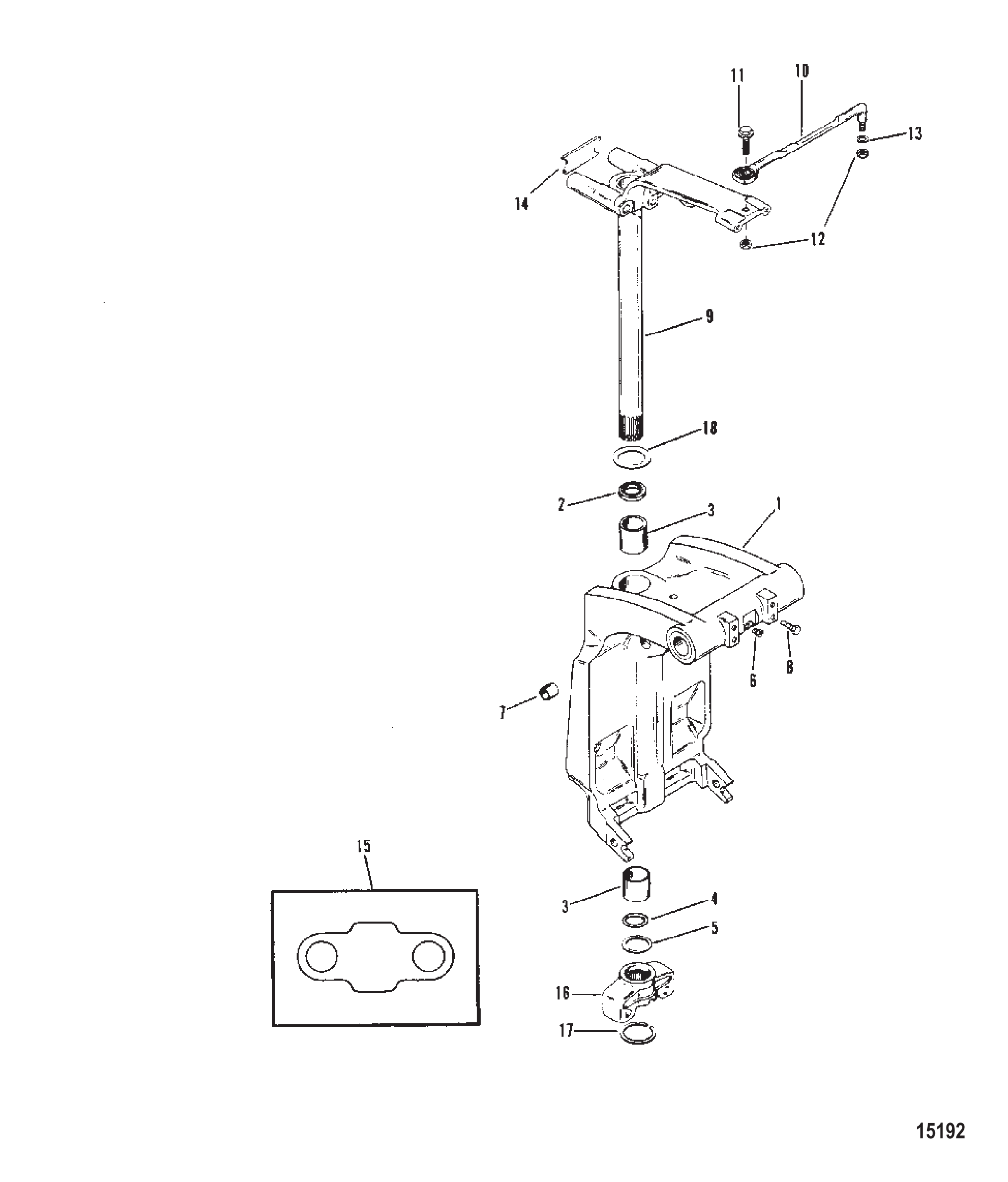

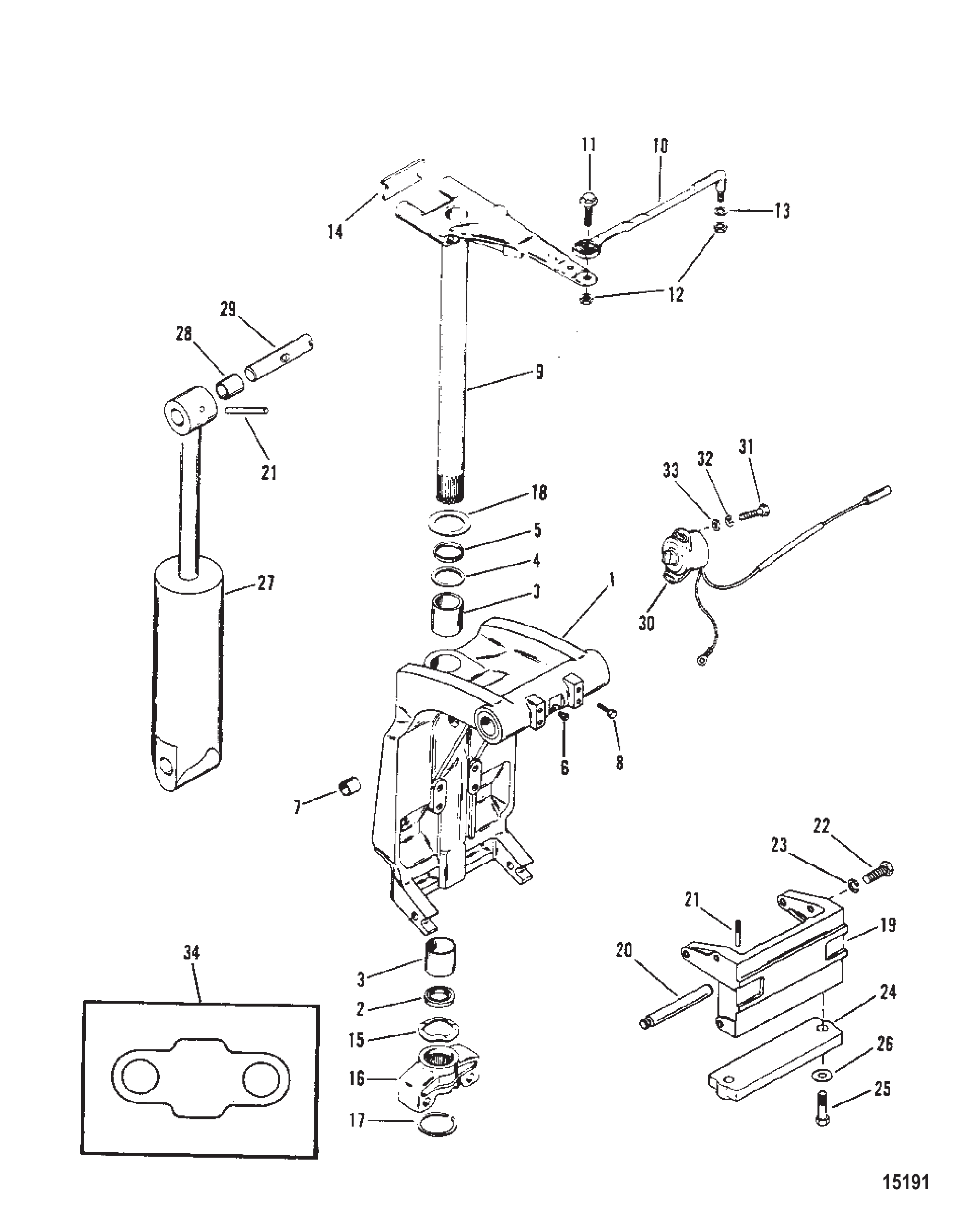

Рис. 21Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1
19	88882	УПОР верхней вилки	1

Рис. 22РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(3-ЗУБЦОВАЯ ОБРАТНАЯ МУФТА) GEAR HOUSING (DRIVESHAFT)(3 JAW REVERSE CLUTCH)

REF	Номер детали	Наименование	Кол-во
1	9011A73	Корпус редуктора в сборе (базовый)	1
1	9011A74	Корпус редуктора в сборе (базовый)	1
1	9011T74	ORD 1667-9011T73 Mercury / Quicksilver	1
1	9011A80	Корпус редуктора в сборе (базовый)	1
1	9011T80	ORD 1667-9011T73 Mercury / Quicksilver	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	79953A2	Комплект винтов (.375-16 x .250)	2
3	79953Q04	Ремкомплект сливного винта	2
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
5	19183	Шайба фибровая	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	316404	Пластина триммера	1
7	31640Q4	ТРИММЕР	1
8	316405	Пластина триммера	1
8	8M0236553	Пластина тримма	1
9	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
11	43040A1	СБОРКА ВОДИТЕЛЯ	1
11	43040T1	СБОРКА ВОДИТЕЛЯ	1
12	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
13	826134	Анод	2
13	826134Q	Анод	2
14	4000333	ВИНТ (M6 x 40)	1
15	8268336	Гайка (M6)	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	1
16	19672A1	Шестерня ведущая в сборе	1
16	881259A1	Комплект шестерён	1
16	44484	Шестерня ведущая (13 зубьев)	1
16	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
17	35921	ГАЙКА (.625-18)	1
18	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
18	760394	Кулачок управления переключением	1
19	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
20	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
21	43031A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
21	43032A4	Вал гребной в сборе, особо удлинённый	1
22	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
23	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	430472	Прокладка	1
24	8M0214931	ПРОКЛАДКА	1
25	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	8M0245495	САЛЬНИК	1
27	430331	Прокладка	1
28	817277	Прокладка	1
28	8172771	Прокладка водяного насоса, верхняя	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	817276	Передняя панель	1
30	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
31	8248327	Винт (M6 x 30)	4
31	8M0214957	Винт	4
32	430232	Сальник	1
33	43037	ШПОНКА	1
33	8M0204723	ШПОНКА	1
34	430262	Крыльчатка	1
34	43026T2	КРЫЛЬЧАТКА	1
35	8248326	Винт (M6 x 25 мм)	6
36	43048A1	СБОРКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
36	43049A1	Вал переключения в сборе, особо удлинённый	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	8248326	Винт (M6 x 25 мм)	2
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

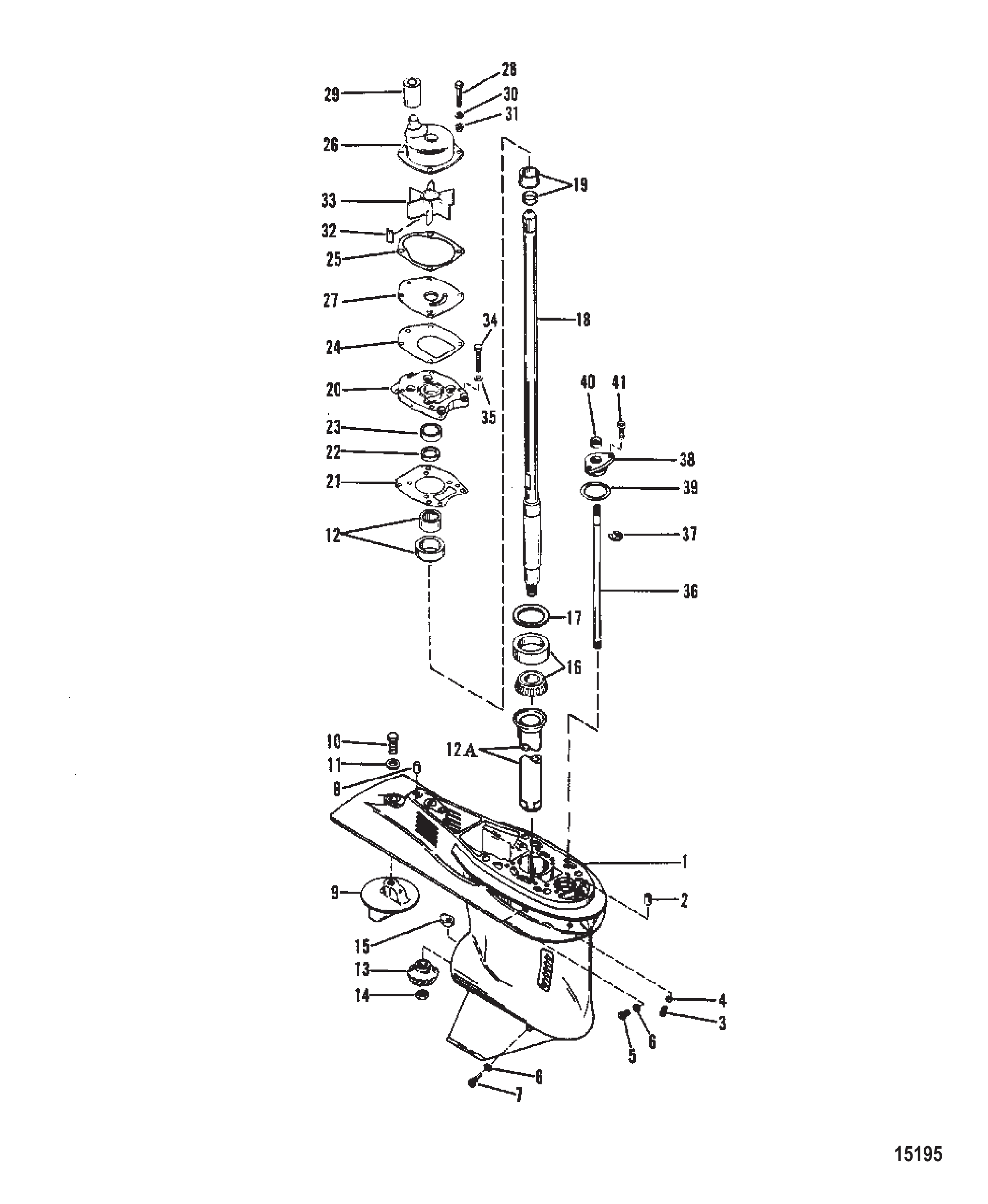

Рис. 23Редуктор, ведущий вал Gear Housing Driveshaft

REF	Номер детали	Наименование	Кол-во
-	9011A25	Корпус редуктора в сборе, удлинённый, чёрный	1
-	9011A27	Корпус редуктора в сборе, особо удлинённый, чёрный	1
-	9011J10	GC 100-125 KL BLK Mercury / Quicksilver	1
-	9011A26	Корпус редуктора в сборе, удлинённый, серый	1
-	9011G99	ORD 1667-9011J7 Mercury / Quicksilver	1
-	9011A28	Корпус редуктора в сборе, особо удлинённый, серый	1
-	9011G42	Корпус редуктора в сборе	1
-	9011A30	Корпус редуктора в сборе, удлинённый, устричный	1
-	9011G99	ORD 1667-9011J7 Mercury / Quicksilver	1
-	9011A49	Корпус редуктора в сборе, особо удлинённый, устричный	1
-	9011G42	Корпус редуктора в сборе	1
1	9011A6	Корпус редуктора в сборе, чёрный	1
1	9011T73	Корпус редуктора базовый, чёрный	1
1	9011A8	Корпус редуктора в сборе, серый	1
1	9011T74	ORD 1667-9011T73 Mercury / Quicksilver	1
1	9011A29	Корпус редуктора в сборе, устричный	1
1	9011T74	ORD 1667-9011T73 Mercury / Quicksilver	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	28653	ВИНТ (#10-32 x 0.25) НОВАЯ КОНСТРУКЦИЯ, ИСПОЛЬЗУЕТСЯ ДЛЯ ПОЗИЦИЙ 6, 7	1
4	19643	Сальник	1
5	79953	Винт (.375-16 x .250)	1
5	79953Q04	Ремкомплект сливного винта	1
6	19183	Шайба фибровая	3
6	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
7	67892	Винт магнитный	2
7	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	2
8	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
9	316403	Пластина триммера	1
9	31640Q4	ТРИММЕР	1
10	15942	Винт (.437-14 x 1.250)	1
10	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
11	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
12	43040A1	СБОРКА ВОДИТЕЛЯ	1
12	43040T1	СБОРКА ВОДИТЕЛЯ	1
12A	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
13	19672A1	Шестерня ведущая в сборе	1
13	881259A1	Комплект шестерён	1
14	35921	ГАЙКА (.625-18)	1
15	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
15	760394	Кулачок управления переключением	1
16	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
17	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
17	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
18	43031A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
18	43032A4	Вал гребной в сборе, особо удлинённый	1
19	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
20	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
20	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
21	430472	Прокладка	1
21	8M0214931	ПРОКЛАДКА	1
22	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
23	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
23	8M0245495	САЛЬНИК	1
24	430331	Прокладка	1
25	430341	Прокладка алюминиевой крышки	1
25	817277	Прокладка	1
25	8172771	Прокладка водяного насоса, верхняя	1
20	19282A1	СБОРКА КРЫШКИ ПЛАСТИКОВАЯ КРЫШКА	1
20	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
20	19282A2	СБОРКА КРЫШКИ АЛЮМИНИЕВАЯ КРЫШКА	1
20	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
22	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
23	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
23	8M0245495	САЛЬНИК	1
25	430341	Прокладка алюминиевой крышки	1
26	43024A3	СБОРКА ВОДЯНОГО НАСОСА	1
26	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
27	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
28	4000332	ВИНТ (M6 x 35)	4
29	43023	САЛЬНИК	1
29	8M0204658	УПЛОТНЕНИЕ	1
30	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
31	43045	ИЗОЛЯТОР	4
31	8M0204659	ИЗОЛЯТОР @4	4
26	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
27	817276	Передняя панель	1
27	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
28	40011130	Винт (M6 x 30) нержавеющая сталь	4
29	43023	САЛЬНИК	1
29	8M0204658	УПЛОТНЕНИЕ	1
32	43037	ШПОНКА	1
32	8M0204723	ШПОНКА	1
33	430262	Крыльчатка	1
33	43026T2	КРЫЛЬЧАТКА	1
34	4000330	ВИНТ (M6 x 25)	6
34	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	6
35	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
35	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
36	43048A1	СБОРКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
36	43049A1	Вал переключения в сборе, особо удлинённый	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A1	СБОРКА ВТУЛКИ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	40011128	Винт (M6 x 20) нержавеющая сталь	2
41	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2

Рис. 24Поворотный кронштейн и рулевой рычаг (8709C6 / 818904C) Swivel Bracket and Steering Arm (8709C6 / 818904C)

REF	Номер детали	Наименование	Кол-во
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8M0102865	Поворотный кронштейн в сборе, чёрный	1
1	8710A21	Кронштейн поворотный в сборе, серый	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
1	818904A1	Кронштейн поворотный в сборе, чёрный	1
1	8M0220957	Поворотный кронштейн в сборе	1
1	818904A2	Кронштейн поворотный в сборе, серый	1
1	818904T2	Кронштейн в сборе, серый	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
9	99661A27	Поворотная цапфа в сборе, короткий конец, серый	1
9	99661A36	ORD 99661A35 Mercury / Quicksilver	1
10	92876A1	Тяга рулевая в сборе	1
10	92876A12	Тяга в сборе	1
11	14000	Винт (.375-24 x 1.25)	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	34863	ГАЙКА (.375-24)	2
12	8M0204726	Гайка (.375-24) латунная	2
13	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
14	888821	Упор удлинённый	1
14	8M0000516	БУФЕР ВЕРХНЕГО ЯРМА	1
15	11288	Бампер нижней вилки X-Long	1
15	11288001	Бампер нижней вилки	1
16	42961A1	Вилка в сборе, нижняя	1
16	42961A06	Вилка в сборе нижняя	1
16	42961A2	Вилка в сборе, нижняя	1
16	42961T2	ORD 42961A06 Mercury / Quicksilver	1
17	67684	Кольцо стопорное	1
18	816432	Шайба упорная	1

Рис. 25Аксессуары Accessories

Номер детали	Наименование	Кол-во
86306A01	Переходник	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1
92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

Рис. 26СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	878550	Рычаг дросселя	1
2	84974M	ШАЙБА	1
3	81868M	ВОЛНОВАЯ ШАЙБА	1
4	8528162	ГАЙКА	1
5	881378	Втулка	2
6	94524M	ШАЙБА	1
7	804343	ПРУЖИНА	1
8	878548	Рычаг управления дросселем	1
9	84974M	ШАЙБА	1
10	81868M	ВОЛНОВАЯ ШАЙБА	1
11	881375	Болт (M6 x 30)	1
12	35459	ШАЙБА	1
13	859746	ШПЛИНТ	1

Рис. 27РЫЧАГ ДРОССЕЛЯ И ТЯГИ THROTTLE LEVER AND LINKAGE

REF	Номер детали	Наименование	Кол-во
1	9755A9	Блок цилиндров	1
1	9755A14	Блок цилиндров	1
1	9755T14	Блок цилиндров	1
1	9755A10	Блок цилиндров	1
1	9755T10	Блок цилиндров	1
1	9755A15	Блок цилиндров	1
1	9755T15	Блок цилиндров	1
2	81742780	ВИНТ (M8 x 80)	8
3	81742730	Винт (M8 x 30)	6
4	42658	Обратный клапан	1
4	426585	Обратный клапан	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	42623	Обратный клапан (запрессовываемый)	1
6	426233	Обратный клапан	1
7	812888A1	Держатель в сборе	2
8	42657A1	Обратный клапан картера	2
8	42657A3	Обратный клапан	2
9	814776	Регулировочный винт (M6 x 55)	1
10	400212	ГАЙКА (M6) Нержавеющая сталь	1
11	42942	Колпачок регулировочного винта	1
12	20033	Штифт направляющий установочный	1
12	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
13	812870	Штифт центральный главный (обойма подшипника)	3
13	8M0084653	Штифт установочный	3
14	18597	Крышка	1
15	81742750	ВИНТ (M8 x 50)	2
16	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
18	8128671	Прокладка	1
18	8128672	Прокладка	1
19	8161941	Шпилька	2
19	8161949	Шпилька (M6 x 44)	2
20	18598	Пробка трубная	4
20	185981	Пробка трубная (.375-18)	4
21	817430110	Винт (M10 x 110)	6
22	81742720	Винт (M8 x 20)	4
22	40011149	Винт (M8 x 25) нержавеющая сталь	4
22A	12896	Винт (#8-18 x .310) переключателя	1
23	8128821	Тарелка клапана	1
24	812887	Диафрагма	1
24	8128871	Диафрагма	1
24	812887002	ДИАФРАГМА	1
25	94182	Шайба	1
26	69570	Винт (#10-16 x .750)	1
27	90392	ПРУЖИНА	1
27	18336	Пружина	1
27	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
28	75692	ТЕРМОСТАТ (143 ГРАД.)	1
28	14586	Термостат	1
29	62386	Прокладка термостата	1
29	8M0204714	Прокладка @4	1
30	32802	ПРОБКА ТРУБНАЯ (.125-27)	1
30	328022	Пробка трубная (.125-27) латунная	1
31	787992	Датчик температуры	1
32	44552	Фиксатор	1
32	889733	ФИКСАТОР	1
33	8128321	Винт (#10-16 x .600)	1
33	878609	Винт (#10-16 x .600)	1
34	56681	ШАЙБА (.203 x .500 x .032)	1
34	8M0204666	ШАЙБА (.203 x .500 x .032)	1
35	49221	Шайба (.187 x .500 x .062) неопреновая	2
35	8M0204663	ШАЙБА @5	2
36	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
37	816872	Барашковая гайка	2
38	99664	Угольник выхлопной пластины	1
38	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
38	78279	Угольник	1
38	8M0207781	Угольник	1
39	19074	Крышка	1
39	190741	Крышка	1
39	8M0036859	Крышка	1
40	65857	РАЗЪЕМ	1
40	56759	ШТУЦЕР ЕРШОВЫЙ	1
41	8129961	Крышка	1
41	8129962	Крышка	1
42	48462	Кольцо уплотнительное (.614 x .070)	1
43	40011108	Винт (M5 x 20) нержавеющая сталь	2
45	821595	РЫМ-БОЛТ	1
46	821616	Винт	1
46	821606	Винт	1
47	400265	ГАЙКА (M8)	1
47	401368	ГАЙКА (M8) Нержавеющая сталь	1
-	812867A97	Комплект прокладок	1
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

Рис. 28БЛОК ЦИЛИНДРОВ И КАРТЕР CYLINDER BLOCK AND CRANKCASE

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1
19	88882	УПОР верхней вилки	1

Рис. 29ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	878587A1	Поддон нижний в сборе	1
2	858743A2	Поддон нижний в сборе	1
2	8M0113913	Кожух нижний, правый борт B	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	878547T	Вставка	1
5	82130040	ВИНТ (M6 x 40)	8
6	831209	Фиксатор	1
7	858742	Чехол холостого выпуска	1
8	859251	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
8	8M0039078	Втулка уплотнительная	1
9	827948	Штуцер	1
10	855576	Шайба	1
11	816311T	СТЯЖКА (8.00 дюймов)	6
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	881535	Шланг (32.00 дюйма)	1
14	9912688	Трубка (36.00 дюймов, бухта)	1
15	817518	Тройник	1
16	82130020	ВИНТ (M6 x 20)	2
17	8587411	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
17	889724	ВТУЛКА	1
18	856990	Выключатель в сборе	1
18	8M0235192	Переключатель тримма	1
19	824868	ВИНТ (M6 x 75)	1
20	821253F1	Рукоятка передняя, чёрная	1
20	889740A02	Комплект рукоятки	1
21	33589	Втулка	2
22	48462	Кольцо уплотнительное (.614 x .070)	1
23	8219423	Собачка	1
24	69057	ШАЙБА (.281 x .734 x .063)	1
25	401366	ГАЙКА (M6) Нержавеющая сталь	1
26	13541	Разъём штыревой	2

Рис. 30НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
-	818186A3	Power Trim в сборе	1
1	811604T	Коллектор в сборе	1
1	811604F	Коллектор в сборе	1
2	99616	Резьбовая пробка	9
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	811605F	Цилиндр наклона в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	811608	Комплект штока поршня тримма и наклона болтового типа	1
5	811609	Шток поршня тримма гайкового типа	1
5	823553T	Шток поршня подъёма	1
6	811606	Комплект направляющих	1
6	878239A02	Комплект торцевой крышки цилиндра наклона	1
7	811607A1	Ремонтный комплект	1
8	811610A1	Комплект обратного клапана	1
8	823553T	Шток поршня подъёма	1
9	99638A1	Направляющая в сборе	2
9	8M0021648	Торцевая крышка в сборе	2
10	43397A6	Поршень/шток в сборе Power Trim левый	1
10	878413A1	Поршень в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
10	878414T01	Поршень в сборе	1
11	12184A1	Фильтр подъёма в сборе	1
12	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
13	811618	Клапан в сборе	1
13	893929A01	Комплект предохранительного клапана	1
14	812844	Стопорное кольцо E-образное	1
14	815949001	Стопорное кольцо E-образное	1
15	4000327	ВИНТ (M6 x 14)	4
16	43450	Шайба	4
16	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
17	811611	Крышка	1
18	811612A1	Ремкомплект уплотнительных колец	1
18	811612A3	Ремкомплект уплотнительных колец	1
19	811613	Штекер в сборе	1
20	811614	Вал в сборе	1
20	8M0142997	Ремкомплект вала наклона	1
21	99616	Резьбовая пробка	2
21	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
22	811628	Мотор тримма	1
22	878265A6	КОМПЛЕКТ ДЛЯ УСТАНОВКИ ТРИММА	1
23	811615	Винт длинный	2
23	811616	Винт короткий	2
24	811617F	Насос	1
24	811617T1	НАСОС	1
25	811619	Гребной вал	1
26	99625	Вал	1
26	99625002	Вал	1
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	996301	Пластина-фиксатор	2
30	8M0045383	Ударная пластина	2
31	58643	Шайба стопорная (.375)	2
32	46335	ГАЙКА (.375-24)	2
33	44431	Штифт канавки нижний	1
33	878267	Штифт	1
34	4000377	ВИНТ (M10 x 30)	6
35	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6
36	22875	ЗАЖИМ	2
37	69205	С-ОБРАЗНАЯ ШАЙБА	2
37	8M0084613	Пружинная шайба	2
38	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2

Рис. 31Компоненты гидроподъема (трехпоршневой гидроподъем, конструкция II) Power Trim Components (Three Ram Power Trim Design II)

REF	Номер детали	Наименование	Кол-во
1	828334F1	Кронштейн транца	1
1	828334F2	Кронштейн транца	1
2	828333A3	Кронштейн транца в сборе	1
2	828333T07	Кронштейн транца в сборе - левый	1
2	828333A4	Кронштейн в сборе, транцевый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	99170A2	Комплект трубок наклона	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
10	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	8M0027784	Гайка	4
11	82671117	ГАЙКА (.500-20)	4
12	830899	Пружина натяжная	1
13	821176A1	Рычаг в сборе, фиксатор наклона, одноцилиндровый силовой триммер	1
13	8M0109798	Рычаг фиксатора наклона в сборе	1
14	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
15	830900	Пружина сжатия	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99617	Штифт	1
18	893709	Штифт	1
19	818771F1	Кронштейн якоря, чёрный	1
19	8M0086406	Кронштейн крепления	1
19	818771F6	Кронштейн крепления	1
19	818771T8	ORD 818771T 1 Mercury / Quicksilver	1
20	4000377	ВИНТ (M10 x 30)	6
21	4002319	ШАЙБА	6
21	400256	СТОПОРНАЯ ШАЙБА (M6)	6
22	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
23	818298A1	Комплект анода	1
23	818298Q1	Комплект анода	1
24	4000330	ВИНТ (M6 x 25)	2
24	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
25	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
25	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2

Рис. 32КРОНШТЕЙН ТРАНЦА (S/N-USA-0G590000/BEL-9973100 И ПОЗЖЕ) TRANSOM BRACKET (S/N-USA-0G590000/BEL-9973100 AND UP)

REF	Номер детали	Наименование	Кол-во
1	821679A34	Карбюратор	1
1	821679A35	Карбюратор	1
1	823799T40	Карбюратор	1
1	821679A36	Карбюратор	1
1	823799T41	Карбюратор	1
1	821679A37	Карбюратор	1
1	823799T42	Карбюратор	1
1	821946A10	Карбюратор	1
1	884586T07	КАРБЮРАТОР (WME 111-1)	1
1	821946A11	КАРБЮРАТОР	1
1	884586T08	КАРБЮРАТОР (WME 111-2)	1
1	821946A12	КАРБЮРАТОР	1
1	884586T09	КАРБЮРАТОР (WME 111-3)	1
1	821946A13	КАРБЮРАТОР	1
1	884586T10	КАРБЮРАТОР (WME 111-4)	1
1	824902A9	КАРБЮРАТОР	1
1	884586T07	КАРБЮРАТОР (WME 111-1)	1
1	824902A10	КАРБЮРАТОР	1
1	884586T08	КАРБЮРАТОР (WME 111-2)	1
1	824902A11	КАРБЮРАТОР	1
1	884586T09	КАРБЮРАТОР (WME 111-3)	1
1	824902A12	КАРБЮРАТОР	1
1	884586T10	КАРБЮРАТОР (WME 111-4)	1
1	821680A1	КАРБЮРАТОР	1
1	884587T07	КАРБЮРАТОР (125-WME 112-1)	1
1	821680A2	КАРБЮРАТОР	1
1	884587T08	КАРБЮРАТОР (125-WME 112-2)	1
1	821680A3	КАРБЮРАТОР	1
1	884587T09	КАРБЮРАТОР (125-WME 112-3)	1
1	821680A4	КАРБЮРАТОР	1
1	884587T10	КАРБЮРАТОР (125-WME 112-4)	1
2	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	4
3	NSS	NOT SOLD SEPARATE Retaining Ring	4
4	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	AR
4	811696	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
5	823632	Вал дроссельной заслонки	3
6	8236321	Вал дроссельной заслонки	1
7	97241	Клапан дроссельной заслонки	4
8	9594	Поплавок	4
9	F10064	ВАЛ	4
10	879194011	Клапан впускной	4
11	811694	КОМПЛЕКТ ПРОБКИ	4
12	802731	Сальник (состоит из 4 сальников)	1
13	NSS	NOT SOLD SEPARATE Gasket-Cover Plate	4
14	151723	ПРОКЛАДКА	4
14	151724	ПРОКЛАДКА	4
15	F10155	ВИНТ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	8
16	811220	ВИНТ Крышки	8
17	808612	Винт с шайбой (#8-32 x .750)	16
18	811221	КРЫШКА	4
19	5317	Жиклёр (.046)	1
19	6246	ЖИКЛЁР (.048)	1
19	6028	ЖИКЛЁР (.050)	1
19	6359	ЖИКЛЁР (.052)	2
19	5225	Жиклёр главный (.054)	1
19	5213	Жиклёр главный (.056)	2
19	4217	Жиклёр главной системы (.062)	1
19	4215	Жиклёр главной топливной системы (.066)	1
19	6029	ЖИКЛЁР (.068) ГЛАВНЫЙ ТОПЛИВНЫЙ	AR
19	6030	ЖИКЛЁР (.070)	1
19	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	1
20	808738	Прокладка	4
21	NSS	NOT SOLD SEPARATE Spring-Idle Needle	4
22	NSS	NOT SOLD SEPARATE Spring-Throttle Return	4
23	NSS	NOT SOLD SEPARATE Idle Needle	4
24	823634	Винт	2
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1
-	8236354	Ремкомплект карбюратора	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

Рис. 33КАРБЮРАТОР WME-32/32A/33/34/40/40A CARBURETOR WME-32/32A/33/34/40/40A

REF	Номер детали	Наименование	Кол-во
1	878587A1	Поддон нижний в сборе	1
2	858743A2	Поддон нижний в сборе	1
2	8M0113913	Кожух нижний, правый борт B	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	878547T	Вставка	1
5	82130040	ВИНТ (M6 x 40)	8
6	831209	Фиксатор	1
7	858742	Чехол холостого выпуска	1
8	859251	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
8	8M0039078	Втулка уплотнительная	1
9	827948	Штуцер	1
10	855576	Шайба	1
11	816311T	СТЯЖКА (8.00 дюймов)	6
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	881535	Шланг (32.00 дюйма)	1
14	9912688	Трубка (36.00 дюймов, бухта)	1
15	817518	Тройник	1
16	82130020	ВИНТ (M6 x 20)	2
17	8587411	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
17	889724	ВТУЛКА	1
18	856990	Выключатель в сборе	1
18	8M0235192	Переключатель тримма	1
19	824868	ВИНТ (M6 x 75)	1
20	821253F1	Рукоятка передняя, чёрная	1
20	889740A02	Комплект рукоятки	1
21	33589	Втулка	2
22	48462	Кольцо уплотнительное (.614 x .070)	1
23	8219423	Собачка	1
24	69057	ШАЙБА (.281 x .734 x .063)	1
25	401366	ГАЙКА (M6) Нержавеющая сталь	1
26	13541	Разъём штыревой	2

Рис. 34НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	812865	Прокладка	1
2	9812A9	Крышка в сборе нижняя	1
2	9812T9	Крышка в сборе нижняя	1
3	66301	САЛЬНИК МАСЛЯНЫЙ	1
4	41953	Сальник	1
5	90011	Кольцо уплотнительное (2.175 x .175)	1
5	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
6	81742720	Винт (M8 x 20)	3
7	19077A2	Кронштейн в сборе	1
7	19077A3	Кронштейн в сборе	1
8	8161941	Шпилька	2
8	8161949	Шпилька (M6 x 44)	2
9	49221	Шайба (.187 x .500 x .062) неопреновая	2
9	8M0204663	ШАЙБА @5	2
10	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
11	816872	Барашковая гайка	2
12	82127335	ВИНТ (M8 x 35 ММ)	4
13	19076A3	Коллектор впускной в сборе	1
14	19725	Угольник (кол. 2 на 55)	1
15	812869	Прокладка	1
16	81742730	Винт (M8 x 30)	10
17	19075A2	Блок лепестковых клапанов в сборе	1
17	8M0219197	Блок лепестковых клапанов в сборе	1
18	812868	Прокладка	1
19	812880A1	Комплект лепестковых клапанов (0.008 THICK)	3
19	812880A03	Лепестковый клапан в сборе	3
19	812880A2	Лепестковый клапан в сборе (0.010 THICK)	3
19	812880A03	Лепестковый клапан в сборе	3
20	42982	ШАЙБА СТОПОРНАЯ	3
20	429821	ШАЙБА стопорная	3
21	812879	Фиксатор	3
21	812879002	ФИКСАТОР лепесткового клапана	3
22	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
23	42881A1	ТЯГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
24	42981	ШАЙБА СТОПОРНАЯ	2
25	40001134	Винт (M8 x 25)	2
26	988851	Ползун	1
27	48475	Втулка (исполнение II)	1
27	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
28	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
29	24664	ШАЙБА (M4 x 20) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
30	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
30	401386	ГАЙКА (M6) Нержавеющая сталь	1
31	35459	ШАЙБА	1
32	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
32	401386	ГАЙКА (M6) Нержавеющая сталь	1
-	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	3
-	812867A97	Комплект прокладок	1
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

Рис. 35ВПУСКНОЙ КОЛЛЕКТОР И РЕШЕТКА INDUCTION MANIFOLD AND REED BLOCK

REF	Номер детали	Наименование
-	811286	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 6/8/9.9/15 Л.С.
-	12048930	Руководство владельца (чёрное)
-	14138930	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (СЕРОЕ)
-	14012A89	КОМПЛЕКТ НАКЛЕЕК (9.9/210 SAILPOWER)
-	12836A89	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ - 6 ПО 9.9)
-	13478A88	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-15)
-	810458A92	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ - 6 ПО 15)
-	822787A93	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ 8 SAILMATE)
-	808560A03	КОМПЛЕКТ НАКЛЕЕК
-	808522A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-6)
-	808522A00	КОМПЛЕКТ НАКЛЕЕК
-	808526A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ -8)
-	808526A00	КОМПЛЕКТ НАКЛЕЕК
-	12836A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ- 9.9)
-	12836A00	КОМПЛЕКТ НАКЛЕЕК
-	808523A94	КОМПЛЕКТ НАКЛЕЕК (9.9 SAILPOWER)
-	808523A96	КОМПЛЕКТ НАКЛЕЕК
-	13478A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-15)
-	13478A00	КОМПЛЕКТ НАКЛЕЕК
-	808524A94	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ-6)
-	808524A03	Комплект наклеек
-	808545A94	Комплект наклеек (серый-8)
-	808545A03	Комплект наклеек
-	808560A94	Комплект наклеек (8 SAILMATE)
-	808560A03	КОМПЛЕКТ НАКЛЕЕК
-	808525A94	Комплект наклеек (серый-9.9)
-	808525A03	Комплект наклеек
-	808546A94	Комплект наклеек (серый-15)
-	808546A03	Комплект наклеек

Рис. 36Различные детали/аксессуары Miscellaneous Parts/Accessories

REF	Номер детали	Наименование	Кол-во
1	99130122	Трубка (20,00 футов, бухта) дренажная	1
2	59169	Фитинг	3
2	59169003	Фитинг тройник	3
3	99130122	Трубка (20,00 футов, бухта) дренажная	1
3	892024122	Шланг (240.00 дюймов, бухта)	1
4	99130122	Трубка (20,00 футов, бухта) дренажная	1
4	892024122	Шланг (240.00 дюймов, бухта)	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	149126	ОБРАТНЫЙ КЛАПАН	4
7	99130122	Трубка (20,00 футов, бухта) дренажная	1
7	892024122	Шланг (240.00 дюймов, бухта)	1
8	99130122	Трубка (20,00 футов, бухта) дренажная	1
8	892024122	Шланг (240.00 дюймов, бухта)	1
9	99130122	Трубка (20,00 футов, бухта) дренажная	1
9	892024122	Шланг (240.00 дюймов, бухта)	1
10	99130122	Трубка (20,00 футов, бухта) дренажная	1
10	892024122	Шланг (240.00 дюймов, бухта)	1
11	99130122	Трубка (20,00 футов, бухта) дренажная	1
11	892024122	Шланг (240.00 дюймов, бухта)	1
12	99130122	Трубка (20,00 футов, бухта) дренажная	1
12	892024122	Шланг (240.00 дюймов, бухта)	1
13	99130122	Трубка (20,00 футов, бухта) дренажная	1
13	892024122	Шланг (240.00 дюймов, бухта)	1
14	99130122	Трубка (20,00 футов, бухта) дренажная	1
14	892024122	Шланг (240.00 дюймов, бухта)	1
15	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	5
-	17791A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	17791T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

Рис. 37СИСТЕМА ПРОДУВКИ S/#-USA-0G301751/BEL-9885505 И ВЫШЕ BLEED SYSTEM S/#-USA-0G301751/BEL-9885505 AND UP

REF	Номер детали	Наименование	Кол-во
1	828354A8	Верхний кожух в сборе	1
1	828354A9	Верхний кожух в сборе	1
1	828354T9	Верхний кожух в сборе серебристый	1
1	828354A10	Верхний кожух в сборе серебристый кожух и чёрная крышка	1
2	828716A2	Крышка	1
3	828352	Сальник	1
4	8283511	Уплотнение	1
5	821875F1	КРЫШКА ВЕРХНЯЯ	1
5	8218751	Колпачок верхний чёрный	1
5	821875F2	КРЫШКА ВЕРХНЯЯ	1
5	821875F1	КРЫШКА ВЕРХНЯЯ	1
6	8198131	КРОНШТЕЙН Защелки Крышки	1
6	819813T1	КРОНШТЕЙН ЗАЩЕЛКИ КОЖУХА	1
7	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
7	893763	Кронштейн фиксатора ролика	1
8	53166	СТОПОРНАЯ ШАЙБА (.312)	2
9	90285	ВИНТ (.312-18 x .625)	2
10	F481434	НАПРАВЛЯЮЩАЯ КРОНШТЕЙНА ЗАЩЕЛКИ КОЖУХА	2
11	91925	Гайка нажимная	4
12	822512	ВИНТ (.250-20 x 1.00)	3
13	823865	ЗАГЛУШКА	2
14	82130016	ВИНТ (M6 x 16)	4
15	823830	ОПОРА	2
16	8231871	Винт (M4 x 14.5)	2
17	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
18	8233941	Кронштейн	1
19	8237515	Гайка (M4)	2
20	823583A1	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
20	823583A02	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕМ)	1
21	47341A11	Комплект шнура с рукояткой ручного запуска	1

Рис. 38ВЕРХНИЙ КОКПИТ (S/N-USA-0G301751/BEL-9885505 И ВЫШЕ) TOP COWL (S/N-USA-0G301751/BEL-9885505 AND UP)

REF	Номер детали	Наименование	Кол-во
1	828362A2	Масляный бак в сборе	1
2	828475A1	Крышка	1
3	26318	Уплотнительное кольцо	1
3	26318T	Уплотнительное кольцо	1
4	828793	Маслоизмерительный щуп	1
5	113161	ГАЙКА	1
5	65110	ГАЙКА	1
6	19299A1	Вентиляция в сборе	1
7	64871	КЛАПАН	1
8	8287201	Кронштейн	1
9	99160	Чехол масляного бака (верхний)	1
9	99160001	Чехол	1
10	4010620	ВИНТ (M6 x 20) Нержавеющая сталь	2
11	825380	Втулка уплотнительная	1
11	825380001	Втулка уплотнительная	1
12	828350	Втулка	1
13	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	1
14	81893435	ВИНТ (M8 x 35)	1
14	8M0103814	Винт (M8 x 35 мм)	1
15	12886A6	Переключатель в сборе	1
16	58376	Винт (.164-18 x .375)	1
17	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
18	430204	Шестерня ведомая	1
19	62705	Кольцо уплотнительное масляного насоса	2
19	8M0204667	Кольцо уплотнительное @2	2
20	17335A3	Переходник в сборе	1
21	17597	Втулка	1
22	17596	Втулка	1
23	443453	Насос масляный	1
23	44345T3	Насос масляный	1
24	82104540	ВИНТ (M5 x 40)	2
25	82381329	ТРУБКА (12.00 дюймов в наборе) (5-1/2 ДЮЙМ.) к масляному насосу	1
25	82381335	ТРУБКА (15.00 дюймов в наборе)	1
26	82381455	ТРУБКА (25.00 дюймов в наборе)	1
27	69355	Стяжка (5.50 дюймов)	AR
27	8M0214940	Стяжка	AR
27	816311	Стяжка (8.00 дюймов)	AR
27	816311T	СТЯЖКА (8.00 дюймов)	AR
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

Рис. 39СИСТЕМА ВПРЫСКА МАСЛА (USA-0G301751/BEL-9885505 И ВЫШЕ) OIL INJECTION (USA-0G301751/BEL-9885505 AND UP)

REF	Номер детали	Наименование	Кол-во
1	828354A11	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	828354A12	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	828354A13	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	8198131	КРОНШТЕЙН Защелки Крышки	1
2	819813T1	КРОНШТЕЙН ЗАЩЕЛКИ КОЖУХА	1
3	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
3	893763	Кронштейн фиксатора ролика	1
4	53166	СТОПОРНАЯ ШАЙБА (.312)	2
5	90285	ВИНТ (.312-18 x .625)	2
6	F481434	НАПРАВЛЯЮЩАЯ КРОНШТЕЙНА ЗАЩЕЛКИ КОЖУХА	2
7	91925	Гайка нажимная	4
8	822512	ВИНТ (.250-20 x 1.00)	3
9	823583A1	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
9	823583A02	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕМ)	1
10	821912A1	ЛЮК	1
10	821912A2	ЛЮК	1
10	821912A3	ЛЮК	1
11	8239671	Уплотнение люка	1
12	8220551	Штифт шарнирный	1
13	82104512	ВИНТ (M5 x 12)	2
14	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
14	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
15	821875F1	КРЫШКА ВЕРХНЯЯ	1
15	8218751	Колпачок верхний чёрный	1
15	821875F2	КРЫШКА ВЕРХНЯЯ	1
15	821875F1	КРЫШКА ВЕРХНЯЯ	1
15	821875F3	КРЫШКА ВЕРХНЯЯ	1
15	821875F1	КРЫШКА ВЕРХНЯЯ	1
16	8268336	Гайка (M6)	2
16	401386	ГАЙКА (M6) Нержавеющая сталь	2
17	8239601	Фиксатор	1
18	812832	Винт (#10-16 x .500)	1
18	878608	Винт (#10-16 x .500)	1
19	823865	ЗАГЛУШКА	2
20	82130016	ВИНТ (M6 x 16)	4
21	47341A11	Комплект шнура с рукояткой ручного запуска	1

Рис. 40ВЕРХНИЙ КАПОТ (S/N-USA-0G301750/ BEL-9885504 И НИЖЕ) TOP COWL (S/N-USA-0G301750/ BEL-9885504 AND BELOW)

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
4	12662	Комплект насоса и торцевой рамы	1
5	12663	Комплект сальников насоса	1
6	12660	Комплект торцевой рамы	1
7	12661	Комплект якоря	1
8	12664	Комплект сквозных болтов	1

Рис. 41Насос гидроподъема Power Trim Pump

REF	Номер детали	Наименование	Кол-во
1	9006A2	ВЕРХНИЙ КОЖУХ В СБОРЕ, ЛЕВЫЙ	1
1	9006A3	Кожух верхний в сборе левый	1
2	429404	УПЛОТНЕНИЕ верхнего кожуха	3
3	12401	Сальник кожуха (задний)	1
4	90274	САЛЬНИК	1
5	42958	Щиток воздухозаборника	1
6	48409	Винт (#10-16 x .625) нержавеющая сталь	3
7	4002213	ШАЙБА ВИНТА ЗАЩИТНОГО ЭКРАНА	3
7	4002313	ШАЙБА	3
8	435331	Шумоизоляция	1
9	9070A1	Кожух в сборе правый	1
9	9070A4	Кожух верхний в сборе	1
9	9070A2	Кожух в сборе правый	1
9	9070A5	Кожух верхний в сборе	1
9	9005A1	Кожух в сборе правый	1
9	9070A4	Кожух верхний в сборе	1
9	9005A2	Кожух в сборе правый	1
9	9070A5	Кожух верхний в сборе	1
10	60297	САЛЬНИК	1
11	11315A1	Маслоизмерительный щуп в сборе	1
12	42957	Щиток воздухозаборника	1
13	48409	Винт (#10-16 x .625) нержавеющая сталь	3
14	4002213	ШАЙБА ВИНТА ЗАЩИТНОГО ЭКРАНА	3
14	4002313	ШАЙБА	3
15	435342	Шумоизоляция	1
16	87985	Кронштейн (нижний)	2
16	879851	Кронштейн	2
17	87987	Кронштейн (верхний)	2
17	879871	Кронштейн	2
18	4009525	ВИНТ КРОНШТЕЙНА	8
18	40011149	Винт (M8 x 25) нержавеющая сталь	8
19	12081	ЗАЩЕЛКА КАПОТА	1
19	120811	ЗАЩЕЛКА КАПОТА	1
20	48409	Винт (#10-16 x .625) нержавеющая сталь	3
21	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
21	47341A11	Комплект шнура с рукояткой ручного запуска	1
22	43138A2	Крышка в сборе Mercury	1
22	43138A3	Крышка в сборе Mariner	1
23	12356	Бампер	1
24	17288	Крышка пружины	1
25	43137A1	Кронштейн в сборе	1
26	434181	Гайка скоростная	3
27	15432	Кронштейн фиксатора	1
28	43134	Кронштейн штифта	2
29	48409	Винт (#10-16 x .625) нержавеющая сталь	4
30	53705	ШАЙБА	4
30	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	4

Рис. 42Кожухи и передняя крышка Cowls And Front Cover

REF	Номер детали	Наименование	Кол-во
1	9755A9	Блок цилиндров	1
1	9755A14	Блок цилиндров	1
1	9755T14	Блок цилиндров	1
1	9755A10	Блок цилиндров	1
1	9755T10	Блок цилиндров	1
1	9755A15	Блок цилиндров	1
1	9755T15	Блок цилиндров	1
2	81742780	ВИНТ (M8 x 80)	8
3	81742730	Винт (M8 x 30)	6
4	42658	Обратный клапан	1
4	426585	Обратный клапан	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	42623	Обратный клапан (запрессовываемый)	1
6	426233	Обратный клапан	1
7	812888A1	Держатель в сборе	2
8	42657A1	Обратный клапан картера	2
8	42657A3	Обратный клапан	2
9	814776	Регулировочный винт (M6 x 55)	1
10	400212	ГАЙКА (M6) Нержавеющая сталь	1
11	42942	Колпачок регулировочного винта	1
12	20033	Штифт направляющий установочный	1
12	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
13	812870	Штифт центральный главный (обойма подшипника)	3
13	8M0084653	Штифт установочный	3
14	18597	Крышка	1
15	81742750	ВИНТ (M8 x 50)	2
16	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
18	8128671	Прокладка	1
18	8128672	Прокладка	1
19	8161941	Шпилька	2
19	8161949	Шпилька (M6 x 44)	2
20	18598	Пробка трубная	4
20	185981	Пробка трубная (.375-18)	4
21	817430110	Винт (M10 x 110)	6
22	81742720	Винт (M8 x 20)	4
22	40011149	Винт (M8 x 25) нержавеющая сталь	4
22A	12896	Винт (#8-18 x .310) переключателя	1
23	8128821	Тарелка клапана	1
24	812887	Диафрагма	1
24	8128871	Диафрагма	1
24	812887002	ДИАФРАГМА	1
25	94182	Шайба	1
26	69570	Винт (#10-16 x .750)	1
27	90392	ПРУЖИНА	1
27	18336	Пружина	1
27	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
28	75692	ТЕРМОСТАТ (143 ГРАД.)	1
28	14586	Термостат	1
29	62386	Прокладка термостата	1
29	8M0204714	Прокладка @4	1
30	32802	ПРОБКА ТРУБНАЯ (.125-27)	1
30	328022	Пробка трубная (.125-27) латунная	1
31	787992	Датчик температуры	1
32	44552	Фиксатор	1
32	889733	ФИКСАТОР	1
33	8128321	Винт (#10-16 x .600)	1
33	878609	Винт (#10-16 x .600)	1
34	56681	ШАЙБА (.203 x .500 x .032)	1
34	8M0204666	ШАЙБА (.203 x .500 x .032)	1
35	49221	Шайба (.187 x .500 x .062) неопреновая	2
35	8M0204663	ШАЙБА @5	2
36	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
37	816872	Барашковая гайка	2
38	99664	Угольник выхлопной пластины	1
38	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
38	78279	Угольник	1
38	8M0207781	Угольник	1
39	19074	Крышка	1
39	190741	Крышка	1
39	8M0036859	Крышка	1
40	65857	РАЗЪЕМ	1
40	56759	ШТУЦЕР ЕРШОВЫЙ	1
41	8129961	Крышка	1
41	8129962	Крышка	1
42	48462	Кольцо уплотнительное (.614 x .070)	1
43	40011108	Винт (M5 x 20) нержавеющая сталь	2
45	821595	РЫМ-БОЛТ	1
46	821616	Винт	1
46	821606	Винт	1
47	400265	ГАЙКА (M8)	1
47	401368	ГАЙКА (M8) Нержавеющая сталь	1
-	812867A97	Комплект прокладок	1
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

Рис. 43БЛОК ЦИЛИНДРОВ И КАРТЕР Cylinder Block and Crankcase

REF	Номер детали	Наименование	Кол-во
1	881363T	Крышка	1
2	881364T2	Жгут проводов в сборе	1
2	881364T04	Жгут проводов	1
2	881364T1	Жгут проводов в сборе	1
2	881364T04	Жгут проводов	1
3	804291	Предохранитель 20 А	4
3	832969T20	Предохранитель Mini — жёлтый — 20 А	4
4	80429110	Предохранитель 30 ампер	4
4	8M0057159	Предохранитель 30А	4
0	891824010	Крышка предохранителя	4
0	891824020	Крышка предохранителя	4
5	804289	Съёмник предохранителя	1
6	881362	Кронштейн	1
7	8813511	Винт	1
8	881352T	Реле	1
8	8M0098898	Реле	1
9	82214M	Шайба	2
10	881355	Стопорная шайба	2
10	82212M	Стопорная шайба	2
11	881354	Винт	2
11	96671M	Винт	2
12	804284	Пыльник	2
12	804284001	Чехол защитный	2
13	881350T	Реле	1
14	881351	Винт	1
15	881353	Хомут	1
16	8813511	Винт	1
17	881359T	Кронштейн	1
17	881363A01	Комплект крышки/кронштейна	1
18	881361	Хомут	1
19	881360	Хомут	1
20	804270	Болт (M6 x 28)	5
21	881304	Втулка уплотнительная	5
22	82851M	Втулка	5
22	804344003	Втулка	5
23	881356T1	Реле в сборе	1
23	882751A3	Комплект реле тримма	1
24	881357	Провод питания	1
25	881358	Крышка	1
26	8248324	Винт (M6 x 16)	2
27	825702	Болт (M6 x 20)	2
27	8257021	Болт (M6 x 20)	2
28	804604	БОЛТ (M6 x 20)	1
29	88439A33	Кабельный жгут положительный - аккумулятор	1
30	88439A10	Кабельный жгут отрицательный - аккумулятор	1
31	401388	ГАЙКА (M8) Нержавеющая сталь	1
32	40011128	Винт (M6 x 20) нержавеющая сталь	1
32	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
33	858723T1	Жгут проводов переходник/тримм	1
34	858914T1	Жгут проводов переходник мотора тримма	1
35	858740T4	Жгут проводов переходник дистанционного управления	1
36	92753	Фиксатор	1
37	859249T1	Разъём	1
38	816311T	СТЯЖКА (8.00 дюймов)	AR
39	8272822	Наклейка предупреждение высокое напряжение	1
40	881865	Наклейка предупреждающая — запуск на передаче	1
41	828151A2	Комплект реле тримма	1
41	882751A3	Комплект реле тримма	1
42	826802A24	Жгут проводов тримма	1
43	828151A1	Реле в сборе	2
43	8M0207773	Реле тримма в сборе	2
44	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
44	8M0207785	Втулка	1
45	818968	ВТУЛКА	1
45	8M0214955	Втулка	1
46	NSS	NOT SOLD SEPARATE Decal	1
47	828102	Кронштейн	1
47	8M0207771	Кронштейн крепления	1
48	824868	ВИНТ (M6 x 75)	1
49	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
49	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
50	823807	ВТУЛКА	1

Рис. 44Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	812777T1	Крышка в сборе	1
3	42979	ГАЙКА (M16) МАХОВИКА	1
4	68229	Шайба (.641 x 1.250 x .190) маховика	1
4	33001	Шайба	1
5	9008A64	Маховик в сборе	1
5	878227T2	Маховик в сборе	1
6	832075A4	Комплект статора зажигания	1
6	832075A21	Статор в сборе	1
7	4007330	ВИНТ (M5 x 30)	4
7	4013930	ВИНТ (M5 x 30)	4
8	854513T	Датчик-триггер в сборе	1
9	660153	СТАРТЕР В СБОРЕ	1
9	893892T	Стартер в сборе	1
10	56703	ВТУЛКА СТАРТЕРА	2
10	8M0034918	Втулка	2
11	57247	УПОР РЕЗИНОВЫЙ СТАРТЕРА	2
11	8M0043376	Упор	2
12	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
13	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
14	88439A4	Кабель в сборе аккумулятор - отрицательный	1
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
16	64015	Гайка (.250-20) клеммы стартерного соленоида	1
17	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	3
18	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
19	93421	ШАР ПОВОРОТНОГО УЗЛА	1

Рис. 45МАХОВИК/СТАРТЕР USA-0G438000/BEL-9927000 И ВЫШЕ FLYWHEEL/ STARTER MOTOR USA-0G438000/BEL-9927000 AND UP

REF	Номер детали	Наименование	Кол-во
0	888845T01	Корпус редуктора в сборе полный (4.25 дюйма/107.95 мм диаметр торпедо) (ПОЛНЫЙ)	1
0	888845T02	Корпус редуктора в сборе полный (4.25 дюйма/107.95 мм диаметр торпедо) (ПОЛНЫЙ)	1
1	888845T	Корпус редуктора в сборе базовый	1
2	8227731	ВСТАВКА Резьбовая	2
3	888807	Толкатель кулачка в сборе	1
4	892250	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ	1
4	8M4504018	Кулачок переключения	1
4	75771	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ	1
4	8M4504018	Кулачок переключения	1
5	888806	Штанга привода сцепления	1
6	78905	Палец крестовый	1
6	8M0084243	ШТИФТ КРЕСТОВИНА	1
7	78906	Палец	1
7	8M0084245	Штифт фиксатора пружины	1
8	79910	Пружина	1
9	78910	Шайба	1
10	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
10	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
11	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
12	NSS	NOT SOLD SEPARATE Cup	1
13	881260A3	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА - 29 ЗУБЬЕВ	1
14	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
15	856823	Кольцо стопорное	1
16	888805T	Муфта	1
17	888804	Вал гребного винта	1
17	8M0140444	Вал гребного винта	1
18	30893	Пружина	1
19	889991T	Шестерня заднего хода (29 зубьев) (29 ЗУБЬЕВ)	1
20	12596T2	Корпус подшипника в сборе	1
20	8M0168901	КОРПУС В СБОРЕ	1
21	97386	Кольцо уплотнительное (3.609 x .139)	1
21	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
22	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
23	70080	Сальник масляный (внутренний)	1
23	8M0205728	Сальник	1
24	70081	Сальник масляный наружный	1
24	8M0205729	САЛЬНИК	1
25	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
26	12577	Упорная шайба	1
27	12576	Подшипник упорный	1
28	429172	ШПИЛЬКА (M8 x 48)	2
28	8M0034456	Шпилька (M8 X 1.25 X 48)	2
29	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
30	401378	ГАЙКА (M8)	2
31	NSS	NOT SOLD SEPARATE Decal-G/H Pinion Ident.	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	803496T2	Комплект подшипников/сальников	1
-	888805A00	Ремонтный комплект муфты и толкателя кулачка	1

Рис. 46Редуктор гребного вала - передаточное число 2.07:1 Gear Housing Propeller Shaft - 2.07:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
1	19662	Глушитель шума	1
2	814776	Регулировочный винт (M6 x 55)	4
3	815784	КРЫШКА	1
4	812889	Сальник	3
5	812874	Пластина шумопоглотителя	2
6	4000363	ВИНТ (M8 x 100)	6
7	821145	ТЯГА Дросселя	1
7	825204T03	ТЯГА	1
8	812883	Тяга регулировочная	2
9	48408	Винт (#10-16 x .500) клеммной колодки	4
10	56681	ШАЙБА (.203 x .500 x .032)	4
10	8M0204666	ШАЙБА (.203 x .500 x .032)	4
11	11399A1	РЫЧАГ В СБОРЕ	1
12	67748	Ролик	1
13	40056103	ВИНТ (M5 x 6)	1
14	56681	ШАЙБА (.203 x .500 x .032)	1
14	8M0204666	ШАЙБА (.203 x .500 x .032)	1
15	9912878	Шланг (.187) (26.00 дюймов, бухта)	2
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	8144461	Прокладка фланца	3
18	8252043	Тяга дросселя	1
18	825204T03	ТЯГА	1
-	812867A97	Комплект прокладок	1

Рис. 47ДЕМПФИРУЮЩАЯ ПЛАСТИНА ATTENUATOR PLATE

REF	Номер детали	Наименование	Кол-во
1	821679A17	Карбюратор	1
1	821679A18	Карбюратор	1
1	821679T18	Карбюратор	1
1	821679A19	Карбюратор	1
1	821679T19	Карбюратор	1
1	821946A24	Карбюратор	1
1	821946A45	Ремкомплект карбюратора	1
1	821946A25	Карбюратор	1
1	821946A46	Ремкомплект карбюратора	1
1	821946A26	Карбюратор	1
1	821946A47	Ремкомплект карбюратора	1
1	821946A27	Карбюратор	1
1	821946T42	Карбюратор	1
1	821946A28	Карбюратор	1
1	821946T43	Карбюратор	1
1	821946A29	Карбюратор	1
1	821946T44	Карбюратор	1
2	823634	Винт	2
3	823632	Вал дроссельной заслонки	1
4	823633	Вал дроссельной заслонки	1
4	823636	Вал дроссельной заслонки	1
3	823632	Вал дроссельной заслонки	2
4	823633	Вал дроссельной заслонки	1
5	NSS	NOT SOLD SEPARATE SPRING-THROTTLE RETURN	3
6	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	3
7	NSS	NOT SOLD SEPARATE IDLE NEEDLE	3
8	NSS	NOT SOLD SEPARATE SPRING-IDLE NEEDLE	3
9	NSS	NOT SOLD SEPARATE GASKET-COVER PLATE	3
10	811221	КРЫШКА	3
11	811220	ВИНТ Крышки	6
12	8144461	Прокладка фланца	3
13	8113522	Рычаг масляного насоса (WME43/45 - нижний)	1
14	8086121	Винт фиксатора рычага (WME43/45 - нижний)	1
15	F10155	ВИНТ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	6
16	879194023	Клапан дроссельный	3
17	NSS	NOT SOLD SEPARATE RETAINING RING	3
18	F10064	ВАЛ	3
19	NSS	NOT SOLD SEPARATE GASKET-NOZZLE WELL	3
20	NSS	NOT SOLD SEPARATE GASKET-FUEL BOWL	3
21	879194011	Клапан впускной	3
22	9594	Поплавок	3
23	808612	Винт с шайбой (#8-32 x .750)	12
24	811695	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
24	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	2
25	811694	КОМПЛЕКТ ПРОБКИ	3
26	NSS	NOT SOLD SEPARATE SEAL-BOWL DRAIN	3
27	6246	ЖИКЛЁР (.048)	3
27	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	3
27	4217	Жиклёр главной системы (.062)	3
-	812867A97	Комплект прокладок	1
-	8236354	Ремкомплект карбюратора	1
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1

Рис. 48Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	12020T	РЫЧАГ РУЛЕВОГО УПРАВЛЕНИЯ	1
1	12020T6	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
2	12018A1	ТРУБКА В СБОРЕ Дроссель	1
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	4
7	12013	ХОМУТ ДРОССЕЛЯ	1
8	40007112	Винт (M5 x 40) хомута дросселя	2
9	90052	ГАЙКА БАРАШКОВАЯ КРЫШКА ШПИЛЬКИ	1
10	96495A2	РУКОЯТКА В СБОРЕ Дроссель	1
11	62568	Винт (#10-16 x .375)	1
12	15823A4	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
13	11099A1	ЧЕХОЛ В СБОРЕ	1
14	99589	Рукоятка	1
15	26538	Зажим	1
16	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	1
17	785512	Кабельный канал	1
18	895661	Направляющая труба	1
19	89578	Ствол	1
20	89601	Винт	1
21	12019	ТРОСОВЫЙ УЗЕЛ	1
22	29880	НАПРАВЛЯЮЩАЯ ТРОСА	1
23	20007	Анкер	1
24	20518	Винт установочный (#8-32)	2
25	4000386	ВИНТ (M10 x 100)	1
26	48416	Крышка	1
27	4002319	ШАЙБА	1
28	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
29	14601	Проставка	1
30	42992	ВТУЛКА	2
31	400204	ГАЙКА (M10 x 1.5)	1

Рис. 49КОМПОНЕНТЫ РУЛЕВОЙ РУКОЯТКИ Steering Handle Components

REF	Номер детали	Наименование	Кол-во
-	830250A3	Насос в сборе силового тримма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	809877A1	Ремкомплект вала привода/сальника	1
13	809878A1	Ремкомплект фильтра	1
13	893912A02	Ремкомплект фильтра	1
14	809879A1	Ремкомплект тарельчатого клапана	1
14	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
15	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
16	818898	ШТИФТ ЯКОРНЫЙ	1
17	996251	Вал	1
17	99625002	Вал	1
18	828151A1	Реле в сборе	2
18	8M0207773	Реле тримма в сборе	2
19	818968	ВТУЛКА	2
19	8M0214955	Втулка	2
20	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
20	8M0207785	Втулка	2
21	828102	Кронштейн	2
21	8M0207771	Кронштейн крепления	2
22	819514A4	Жгут проводов гидроподъёма в сборе	1
23	40011109	Винт (M5 x 25) нержавеющая сталь	2
24	819514A15	Жгут проводов тримма в сборе	1
24	8M0092077	Жгут проводов тримма в сборе	1
25	82129125	ВИНТ (M6 x 25 мм)	2
26	22740	ЗАЖИМ	2
27	8128321	Винт (#10-16 x .600)	2
27	878609	Винт (#10-16 x .600)	2
28	69205	С-ОБРАЗНАЯ ШАЙБА	2
28	8M0084613	Пружинная шайба	2
29	17201A2	Трос в сборе (17.00 дюймов)	1

Рис. 50РЕГУЛИРОВКА МОЩНОСТИ (ЖЕЛТАЯ ЗАГЛУШКА)(G359968/9934137 И ВЫШЕ) POWER TRIM (YELLOW FILL PLUG)(G359968/9934137 AND UP

REF	Номер детали	Наименование	Кол-во
1	12020T	РЫЧАГ РУЛЕВОГО УПРАВЛЕНИЯ	1
1	12020T6	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
1	12020A4	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
2	12018A1	ТРУБКА В СБОРЕ Дроссель	1
2	12018A4	ТРУБКА В СБОРЕ Дроссель	1
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	4
7	12013	ХОМУТ ДРОССЕЛЯ	1
7	889729	ХОМУТ	1
8	40007112	Винт (M5 x 40) хомута дросселя	2
9	90052	ГАЙКА БАРАШКОВАЯ КРЫШКА ШПИЛЬКИ	1
9	816874	Барашковая гайка (#10-32)	1
10	96495A2	РУКОЯТКА В СБОРЕ Дроссель	1
10	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
11	62568	Винт (#10-16 x .375)	1
12	15823A4	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
12	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
13	11099A1	ЧЕХОЛ В СБОРЕ	1
14	99589	Рукоятка	1
14	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
15	26538	Зажим	1
15	648552	ЗАЖИМ	1
16	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	1
17	785512	Кабельный канал	1
17	8885242	Трубка защитная	1
18	895661	Направляющая труба	1
18	8M0026078	ТРУБКА-НАПРАВЛЯЮЩАЯ	1
19	89578	Ствол	1
20	89601	Винт	1
20	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
21	12019	ТРОСОВЫЙ УЗЕЛ	1
22	29880	НАПРАВЛЯЮЩАЯ ТРОСА	1
22	8M0204660	НАПРАВЛЯЮЩАЯ	1
23	20007	Анкер	1
24	20518	Винт установочный (#8-32)	2
24	8M0204644	КОМПЛЕКТ ВИНТОВ	2
25	4000386	ВИНТ (M10 x 100)	1
26	48416	Крышка	1
27	4002319	ШАЙБА	1
28	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
29	14601	Проставка	1
29	146011	ПРОСТАВКА	1
30	42992	ВТУЛКА	2
30	812930A1	Втулка	2
31	400204	ГАЙКА (M10 x 1.5)	1
31	400214	ГАЙКА (M10) Нержавеющая сталь	1

Рис. 51КОМПОНЕНТЫ РУЛЕВОЙ РУКОЯТКИ STEERING HANDLE COMPONENTS

REF	Номер детали	Наименование	Кол-во
-	815366A3	Комплект изолятора аккумулятора	1
-	58222A1	Индикаторный инструмент	1
-	89045	ПЕРЕХОДНИК	1
-	890451	Инструмент-адаптер прямого напряжения	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	99750A1	Мультиметр	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	52024A1	Блок переключателя	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	850439	Тестер искры	1
-	850439T1	Тестер восьмикамерный	1
-	14443A1	Жгут проводов в сборе для тестирования	1
-	99379	Стробоскоп	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	55919	Головка ведущая	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	90455	РЫМ-БОЛТ	1
-	904551	Рым-болт	1
-	77109A3	Монтажный комплект	1
-	52952A1	Съёмник стопорного кольца поршневого пальца	1
-	52952T1	Съёмник стопорного кольца поршневого пальца	1
-	74607A3	Установочный комплект поршневого пальца	1
-	65494	КОЛЬЦО ИНСТРУМЕНТА ДЛЯ СБОРКИ КОМПРЕССОРА (2.0Л)	1
-	65494T	Инструмент для сжатия кольца	1
-	818773	ПРИСПОСОБЛЕНИЕ ДЛЯ СБОРКИ КОМПРЕССОРА, ПОРШНЕВОЕ КОЛЬЦО (2.5L)	1
-	818773T	Инструмент для сжатия поршневых колец (3.50)	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	30591A1	Стенд для силовой головки	1
-	30591T1	Стенд	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1
-	112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
-	99750A1	Мультиметр	1
-	52915A6	Комплект контрольного манометра	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1
-	44487A1	Съёмник направляющей штока тримма	1
-	44487T1	Съёмник направляющей штока тримма	1
-	44486A1	Съёмник штока тримма	1

Рис. 52СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ TOOLS SPECIAL

REF	Номер детали	Наименование	Кол-во
1	42965A1	Кронштейн в сборе уплотнение кожуха	1
1	42965A2	Кронштейн в сборе уплотнение кожуха	1
2	183061	САЛЬНИК КРОНШТЕЙНА	2
3	42935	Сальник	1
4	42908	Фиксатор	1
5	400015	ВИНТ (M5 x 10) КРЕПЕЖНЫЙ	1
6	43423	Шайба стопорного винта	1
6	42118	ШАЙБА	1
7	42907	Соединитель контрольной струи	1
8	9912976	Трубка контрольной струи	1
8	8M0108349	Шланг (70 дюймов, бухта)	1
9	73498	ХОМУТ	1
9	816311T	СТЯЖКА (8.00 дюймов)	1
10	932641	Корпус петли	2
10	932642	Корпус	2
11	4009560	ВИНТ КОРПУСА	4
11	8M0103817	Винт (M8 x 60)	4
12	93853	Винт корпуса шайбы	8
12	814803	Шайба	8
13	53705	ШАЙБА	8
13	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	8
14	88033	Втулка уплотнительная винта корпуса	4
15	14395	Втулка винта корпуса	4
16	4000120	ВИНТ (M5 x 25) КОРПУС К КРОНШТЕЙНУ	2
17	43423	Шайба стопорного винта	2
17	42118	ШАЙБА	2
18	42952T	Опора кронштейна (передняя)	1
18	42952T6	Опора кронштейна (передняя)	1
19	67260	Сальник тросов управления	1
20	67272	Кронштейн втулки	2
21	88621	Фиксатор тросов управления	1
21	99447T	Фиксатор тросов управления	1
21	99447	Фиксатор	1
22	40057109	ВИНТ (M5 x 25) ФИКСАТОР	2
22	40011109	Винт (M5 x 25) нержавеющая сталь	2
23	4011135	ВИНТ (M8 x 1.25 x 35) КРОНШТЕЙН	2
23	82127335	ВИНТ (M8 x 35 ММ)	2
24	93853	Винт корпуса шайбы	4
24	814803	Шайба	4
25	53705	ШАЙБА	4
25	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	4
26	88033	Втулка уплотнительная винта корпуса	2
27	14395	Втулка винта корпуса	2

Рис. 53Кронштейны крепления кожуха Cowl Mounting Brackets

REF	Номер детали	Наименование	Кол-во
-	850000A3	КОМПЛЕКТ ПЕРЕХОДНИКА РУМПЕЛЯ 65 JET	1
1	832001A6	ТРОС В СБОРЕ ПЕРЕКЛЮЧЕНИЯ	1
2	8268336	Гайка (M6)	2
2	401386	ГАЙКА (M6) Нержавеющая сталь	2
3	988851	Ползун	1
4	828095	Кронштейн	1
5	8249303	Кронштейн	1
5	824930T3	КРОНШТЕЙН	1
6	64646	ЗАЖИМ	1
7	40011126	Винт (M6 x 13) нержавеющая сталь	1
8	828096	Фиксатор троса переключения передач	1
9	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
9	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
10	71958	ВИНТ (.250-28 x 1.75)	1
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	828094	Фиксатор троса переключения передач	1
13	72734	УСТАНОВОЧНЫЙ ВИНТ (#10-32 x .310)	1
14	35459	ШАЙБА	1
15	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
16	813960A3	ВЫКЛЮЧАТЕЛЬ	1
16	8M0052927	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
17	4001168	ВИНТ (M3.5 x 20) Нержавеющая сталь	2
17	88075020	ВИНТ (M3 x 20)	2
18	824923	ПЛАСТИНА	1
19	824934A1	ТРОС В СБОРЕ	1

Рис. 54КОМПЛЕКТ АДАПТЕРА РУКОЯТКИ ТИЛЛЕРА (JET 80) TILLER HANDLE ADAPTOR KIT (JET 80)

REF	Номер детали	Наименование	Кол-во
-	824051	НАСОС В СБОРЕ ТРИММА	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	813428	Крышка торцевая в сборе цилиндра подъема	1
3	813432A3	Ремкомплект уплотнений цилиндра	1
4	810776	КОМПЛЕКТ ПОРШНЯ Памяти	1
5	811669A1	Цилиндр в сборе	1
5	893916A01	Цилиндр в сборе	1
6	811678A6	Комплект винтов и уплотнений	1
7	809901A2	Насосный блок с коллектором в сборе	1
8	823180A1	Комплект коромысла	1
8	809901A2	Насосный блок с коллектором в сборе	1
9	813436	Комплект винтов	1
10	8116711	Гребной вал	1
11	811626A3	Ремкомплект уплотнений (с болтами картера)	1
11	809901A2	Насосный блок с коллектором в сборе	1
12	8116731	Ремкомплект бачка	1
12	809901A2	Насосный блок с коллектором в сборе	1
13	813435	Комплект пробок	1
13	8134351	Пробка	1
14	813442A2	Узел ручного сброса в сборе	1
14	893929A01	Комплект предохранительного клапана	1
15	8116241	Комплект статора и катушки	1
15	809901A2	Насосный блок с коллектором в сборе	1
16	8116271	Комплект якоря	1
16	809901A2	Насосный блок с коллектором в сборе	1
17	12665	Комплект пружин щёток	1
18	811625	Комплект щёточного узла	1
19	818898	ШТИФТ ЯКОРНЫЙ	1
20	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
21	996251	Вал	1
21	99625002	Вал	1
22	818298A1	Комплект анода	1
22	818298Q1	Комплект анода	1
23	4000330	ВИНТ (M6 x 25)	2
23	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
24	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
24	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
25	17201A2	Трос в сборе (17.00 дюймов)	1
26	817626	Винт (#10-16 x .380)	2
26	878607	Винт (#10-16 x .375)	2
27	69205	С-ОБРАЗНАЯ ШАЙБА	2
27	8M0084613	Пружинная шайба	2
28	22875	ЗАЖИМ	2
29	818997A1	Электромагнит в сборе	2
29	8M0185145	Электромагнит в сборе	2
30	818968	ВТУЛКА	4
30	8M0214955	Втулка	4
31	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	4
31	8M0207785	Втулка	4
32	40011109	Винт (M5 x 25) нержавеющая сталь	4
33	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	4
34	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
35	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
36	64015	Гайка (.250-20) клеммы стартерного соленоида	4

Рис. 55РЕГУЛИРОВКА МОЩНОСТИ (ЧЕРНАЯ ЗАГЛУШКА)(G359967/9934136 И НИЖЕ) POWER TRIM (BLACK FILL PLUG)(G359967/9934136 AND BELOW

REF	Номер детали	Наименование	Кол-во
1	9611A1	Коленчатый вал в сборе	1
2	63742	Подшипник шариковый	1
2	63742T	Подшипник шариковый	1
3	812877	Кольцо стопорное	1
4	91800	Шпонка	2
5	43019A2	Шестерня в сборе	1
6	812873A1	Подшипник роликовый в сборе (верхний)	1
7	419531	САЛЬНИК Масло	1
8	812881A1	Подшипник роликовый в сборе (средний)	2
9	9613A1	Поршень в сборе	3
9	9613T1	Поршень	3
9	9613A2	Поршень в сборе	AR
9	9613T2	Поршень в сборе .015	AR
9	9613A3	Поршень в сборе	AR
9	9613T3	Поршень	AR
10	52035	Стопорное кольцо	6
10	857196	Стопорное кольцо	6
11	19721A6	Комплект поршневых колец	1
11	19721A1	Комплект поршневых колец	AR
11	19721A2	Комплект поршневых колец	AR
12	9612A2	Шатун в сборе	3
12	9612A6	Шатун в сборе	3
13	812876	Шайба	6
13	8M0012298	Упорная шайба	6
14	47270	ПОДШИПНИК	8
14	8M0214934	Подшипник игольчатый @200	8
15	91012	Винт (.250-28 специальный)	6
16	17514A1	Ремкомплект подшипников	3
16	8M0234886	Подшипник в обойме	3
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

Рис. 56КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

Номер детали	Наименование	Кол-во
88183801	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 115 EFI (4-тактный) Руководство по запчастям	1
881980	Руководство по обслуживанию	1
881980R03	Подвесной лодочный мотор 115 EFI 4-тактный	1
10225030	Руководство по эксплуатации	1
858610A31	Топливный шланг в сборе	1
8M0038610	Топливный шланг в сборе (9 футов) с грушей	1
880177	Инструмент для съёмника (10 мм)	1
881828	Набор инструментов Starbit	1
881649A01	Комплект наклеек	1
881649A05	Комплект наклеек	1
881840A01	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A05	Комплект наклеек	1
881650A01	Комплект наклеек	1
881650A03	Комплект наклеек	1
881650A03	Комплект наклеек	1
881702A01	Комплект наклеек	1
881839A01	Наклейка с информацией о сертификации EPA	1
881839A02	Наклейка с информацией о сертификации EPA	1
881839A03	Наклейка с информацией о сертификации EPA	1
816834A1	Тахометр	1
816932A1	Указатель температуры	1
86306	Переходник	1
86306A01	Переходник	1
817054A3	Прибор в сборе для измерения давления воды	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1
92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

Рис. 57Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	13541	Разъём штыревой	2
1	443314	Пластина зажигания	1
2	5772A7	Блок переключателей в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	13
4	40011110	Винт (M5 x 30) нержавеющая сталь	4
5	63153	J-образная защёлка	1
6	43442A3	Жгут проводов основной	1
7	8167372	Свеча зажигания (NGK #BP8H-N-10)	4
7	816737Q	Свеча зажигания NGK BP8HN-10@10	4
7	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	4
7	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	4
8	813715A8	Комплект кабелей зажигания	1
8	821945A57	Кабель высокого напряжения в сборе	1
9	63709A1	Комплект наконечника/клеммы свечи зажигания	4
10	815279T	Регулятор напряжения	1
10	8M0084173	Регулятор напряжения	1
11	4010635	ВИНТ (M6 x 35) Нержавеющая сталь	2
12	832757A4	Комплект катушки	4
12	8M0230859	Катушка зажигания в сборе	4
13	45076	Гайка (#10-32) латунная клемма блока выключателя	8
14	87554	Крышка	1
15	40007114	Винт (M5 x 50) крышки катушки зажигания	5
16	89302	Шайба (.203 x .406 x .040) винта крышки катушки	5
17	821546A3	Жгут проводов в сборе	1
18	824912A3	Кабельный жгут (6-1/2 дюйм.)	1
18	824912A4	Кабельный жгут (4-3/4 дюйм.)	1
19	40007107	Винт (M5 x 16)	2
20	45076	Гайка (#10-32) латунная клемма блока выключателя	3
21	17602A2	Клеммная колодка	1
21	17602T02	Клеммная колодка в сборе	1
22	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	4
23	45915	КЛЕММНАЯ КОЛОДКА	2
24	48408	Винт (#10-16 x .500) клеммной колодки	4
25	43443A9	Жгут проводов двигателя в сборе	1
26	79091	Предохранитель 20 А	1
26	8M0207796	Предохранитель 20 А	1
27	88439A3	Кабель в сборе положительный - аккумулятор	1
27	88439A4	Кабель в сборе аккумулятор - отрицательный	1
28	13550T1	Крышка	1
29	40007114	Винт (M5 x 50) крышки катушки зажигания	3
29	40011110	Винт (M5 x 30) нержавеющая сталь	1
30	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
31	818968	ВТУЛКА	2
31	8M0214955	Втулка	2
32	40011109	Винт (M5 x 25) нержавеющая сталь	2
33	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
34	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	AR
35	87379A34	Провод (4.25 дюйма) красный	1
35	79139A22	Жгут проводов красный	1
36	45076	Гайка (#10-32) латунная клемма блока выключателя	2
37	53166	СТОПОРНАЯ ШАЙБА (.312)	2
38	68292	Гайка (.312-18)	2
38	8M0204668	Гайка (.312-18)	2

Рис. 58ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ USA-0G437999/BEL-9926999 И РАНЕЕ ELECTRICAL COMPONENTS USA-0G437999/BEL-9926999 AND BELOW

REF	Номер детали	Наименование	Кол-во
1	858576T03	Корпус в сборе с приводным валом	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	9035016	Шпилька (M10 x 190)	4
3	8M0034462	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
4	8M0214963	Шайба	5
5	40140	ГАЙКА (M10)	5
6	85822A15	Датчик скорости в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
7	433351	Соединитель 90 градусов - с Vibraseal	1
8	85822	Соединитель прямой	1
8	85822T	Разъём прямой	1
9	44343T1	Опора	2
10	42973	БОЛТ (M12 x 154)	2
10	898835001	Винт (M12 x 154)	2
11	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
12	43528	Гайка (M12) болта нижней опоры	2
12	8M0204662	Гайка	2
13	88238A10	Кабель заземления в сборе	2
14	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
15	858916T	Хомут	2
16	4010725	ВИНТ (M8 x 25)	4
17	858745	Крышка	4
17	8M0142713	Крышка опоры	4
18	859550	ВТУЛКА	1
19	24873	ШТИФТ УСТАНОВОЧНЫЙ	1
20	855622	ШТУЦЕР	1
21	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
22	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	8M0084244	Штифт установочный, .375 x .620	1
22	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
23	813745	Проставка	1
24	816311T	СТЯЖКА (8.00 дюймов)	2

Рис. 59КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	9011A73	Корпус редуктора в сборе (базовый)	1
1	9011A74	Корпус редуктора в сборе (базовый)	1
1	9011T74	ORD 1667-9011T73 Mercury / Quicksilver	1
1	9011A80	Корпус редуктора в сборе (базовый)	1
1	9011T80	ORD 1667-9011T73 Mercury / Quicksilver	1
42	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
43	NSS	NOT SOLD SEPARATE Forward Gear(PART OF 43-19672A1)	1
43	12634A2	СБОРКА ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
43	12634T02	РЕДУКТОР В СБОРЕ	1
44	30895	Подшипник игольчатый	1
44	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
45	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	44530	Шарик	3
47	30622	ПРУЖИНА	1
48	822539	МУФТА	1
48	822539T	МУФТА	1
49	30632	ШТИФТ КРЕСТОВИНЫ	1
49	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
50	30893	Пружина	1
51	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
52	NSS	NOT SOLD SEPARATE Reverse Gear (PART OF 43-19672A1)	1
52	12635	Шестерня заднего хода	1
52	12635T	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
53	12596A2	КОРПУС ПОДШИПНИКА В СБОРЕ	1
53	8M0168901	КОРПУС В СБОРЕ	1
54	97386	Кольцо уплотнительное (3.609 x .139)	1
54	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
55	30956	Подшипник игольчатый	1
55	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
56	76868	САЛЬНИК ВНУТРЕННИЙ	1
56	8M0248882	САЛЬНИК @5	1
57	70081	Сальник масляный наружный	1
57	8M0205729	САЛЬНИК	1
58	12578	Подшипник игольчатый	1
58	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
59	12577	Упорная шайба	1
60	12576	Подшипник упорный	1
61	429172	ШПИЛЬКА (M8 x 48)	2
61	8M0034456	Шпилька (M8 X 1.25 X 48)	2
62	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
62	8M0042642	Шайба (.323 x .562 x .063)	2
63	401198	ГАЙКА (M8)	2
63	401378	ГАЙКА (M8)	2
64	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
64	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
65	13191A1	УПОРНАЯ ШАЙБА	1
65	13191Q01	УПОРНАЯ ШАЙБА	1
66	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
66	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
67	816629	Стопорная шайба с усиком	1
67	816629Q	ШАЙБА СТОПОРНАЯ	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

Рис. 60РЕДУКТОР (ВАЛ ВИНТА)(3-КУЛАЧКОВАЯ ОБРАТНАЯ МУФТА) GEAR HOUSING (PROP SHAFT)(3 JAW REVERSE CLUTCH)

REF	Номер детали	Наименование	Кол-во
1	14360A41	Насос в сборе, топливный	1
2	42909A3	Ремкомплект диафрагмы	1
2	42909A4	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve	2
4	NSS	NOT SOLD SEPARATE Gasket, Boost	1
5	NSS	NOT SOLD SEPARATE Diaphragm	1
6	NSS	NOT SOLD SEPARATE Gasket, Pulse	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Check Valve	2
10	NSS	NOT SOLD SEPARATE Retainer	2
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	98768	ОСНОВАНИЕ	1
15	98775A1	Пластина	1
16	42481	Обратный клапан	1
16	424811	Клапан	1
17	19688	Штуцер	1
18	4009340	ВИНТ	2
18	82104540	ВИНТ (M5 x 40)	2
19	40057134	ВИНТ (M6 x 50)	2
20	9912976	Трубка контрольной струи	4
20	8M0108349	Шланг (70 дюймов, бухта)	4
21	8162961	Топливный фильтр	1
21	816296Q2	Фильтр топливный	1
22	816311	Стяжка (8.00 дюймов)	AR
22	816311T	СТЯЖКА (8.00 дюймов)	AR
22	69355	Стяжка (5.50 дюймов)	AR
22	8M0214940	Стяжка	AR
23	816856A3	Разъём в сборе, топливный - пластик	1
23	816856Q3	Разъём в сборе, топливный	1
24	145091	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
25	4010635	ВИНТ (M6 x 35) Нержавеющая сталь	1
26	43739	Клапан обогатителя	1
26	819503A2	Ремкомплект соленоида	1
27	1430165	Трубка (бухта 38.00 дюймов)	6
28	F1887	Хомут	1
30	19688	Штуцер	1
31	99127109	Шланг (57,00 дюймов, бухта)	1
31	8M0108355	Шланг (57 дюймов, бухта)	1
32	68434	ПРУЖИНА Старая конструкция	1
33	17607	Тройник	1
34	17608	Ограничитель потока	1
35	17768	ТРОЙНИК ШТУЦЕРНЫЙ	2
35	830570	Тройник соединительный	2
36	99130122	Трубка (20,00 футов, бухта) дренажная	3
36	892024122	Шланг (240.00 дюймов, бухта)	3
37	14991	ФИЛЬТР ТОПЛИВНЫЙ	1
37	8M0207786	Фильтр	1
38	14687A2	Насос в сборе, ускорительный, ремкомплект 1395-811287	1
38	14687A4	Насос в сборе, ускорительный	1
39	4009416	ВИНТ (M6 x 16)	2
40	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
41	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	4
41	8M0214911	Хомут @5	4
42	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
-	42909A3	Ремкомплект диафрагмы	1
-	42909A4	Ремкомплект диафрагмы	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

Рис. 61Топливный насос (используется с обратным клапаном 90° №16) Fuel Pump (Use With 90 Degree Check Valve Reference #16)

REF	Номер детали	Наименование	Кол-во
-	52148A3	Узел системы Co-Pilot	1
1	52148	Направляющая тяга	1
2	52155A1	Гайка в сборе	1
2	8M0103848	Гайка в сборе	1
3	36154	ВИНТ (.250-28 x 1.380)	1
4	52152	Барашковая гайка	1
5	873491	Штанга	1
6	52151	Втулка	1
6	521512	ВТУЛКА	1
7	20722	ШАЙБА (.328 x .625 x .060)	1
8	45592	Гайка (.312-24)	1
8	826709111	Гайка (.312-24) нержавеющая сталь	1
9	20722	ШАЙБА (.328 x .625 x .060)	1
10	45592	Гайка (.312-24)	1
10	826709111	Гайка (.312-24) нержавеющая сталь	1

Рис. 62Co-Pilot (система управления) Co-Pilot

REF	Номер детали	Наименование	Кол-во
1	8718F7	Кронштейн транца, правый борт, чёрный	1
1	8718F8	Кронштейн транца, правый борт, серый	1
1	8718F10	Кронштейн транца	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
2	8716A10	Кронштейн транца в сборе	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	99170A2	Комплект трубок наклона	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
10	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	8M0027784	Гайка	4
11	82671117	ГАЙКА (.500-20)	4
12	814207	Упор	1
13	821176A1	Рычаг в сборе, фиксатор наклона, одноцилиндровый силовой триммер	1
13	8M0109798	Рычаг фиксатора наклона в сборе	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
22	818771F1	Кронштейн якоря, чёрный	1
22	8M0086406	Кронштейн крепления	1
22	818771F6	Кронштейн крепления	1
22	818771T8	ORD 818771T 1 Mercury / Quicksilver	1
22	818771F8	Кронштейн крепления	1
22	818771T8	ORD 818771T 1 Mercury / Quicksilver	1
23	4000377	ВИНТ (M10 x 30)	6
24	4002319	ШАЙБА	6
25	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
26	818298A1	Комплект анода	1
26	818298Q1	Комплект анода	1
27	4000330	ВИНТ (M6 x 25)	2
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
28	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
28	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2

Номер детали	Наименование	Кол-во
894911	Ключ зажигания (1A)	1
894912	Ключ зажигания (1B)	1
894913	Ключ зажигания (1C)	1
894914	Ключ зажигания (1D)	1
894915	Ключ зажигания (1E)	1
894916	Ключ зажигания (1F)	1
894917	Ключ зажигания (2A)	1
894918	Ключ зажигания (2B)	1
894919	Ключ зажигания (2C)	1
8949110	Ключ зажигания (2D)	1
8949111	Ключ зажигания (2E)	1
8949112	Ключ зажигания (2F)	1

REF	Номер детали	Наименование	Кол-во
1	858582T	Переходная плита в сборе	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	7
3	880090	Штуцер	1
4	817519A2	Обратный клапан в сборе, сливной	2
5	126021	Втулка	1
5	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
6	8585831	ПРОКЛАДКА	1
7	858572T	Картер масляный	1
7	858572T01	Картер масляный	1
8	858584A1	Труба в сборе, выпускная	1
9	881295	Уплотнительное кольцо	1
10	894171	Втулка уплотнительная	1
10	89417004	Втулка уплотнительная	1
11	858575	Водяная трубка	1
11	8M0026130	Труба водяная	1
11	8585751	ТРУБКА ВОДЯНАЯ	1
11	8M0026129	Труба водяная	1
12	814080	Сальник верхний	1
12	814080001	Сальник	1
13	858571T	Труба маслозаборная	1
14	859082	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
15	40011128	Винт (M6 x 20) нержавеющая сталь	4
15	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
16	8248327	Винт (M6 x 30)	12
16	8M0214957	Винт	12
17	8596021	Маслоизмерительный щуп	1
18	48237	Втулка вала переключения передач	1
19	858577A2	Вал переключения передач	1
19	858577A3	Рычаг в сборе, переключения передач	1
20	859177A3	Тяга переключения передач	1
21	NSS	NOT SOLD SEPARATE Bushing	1
22	879997	Ползун переключения	1
23	401386	ГАЙКА (M6) Нержавеющая сталь	1
24	813745	Проставка	1
24	11289	Распорная втулка вала переключения	1
25	43585	Муфта вала переключения	1
26	859746	ШПЛИНТ	2
27	858573	Сальник	1
27	8M0039073	Сальник	1
28	8288181	Пробка сливная	1
29	828816	Прокладка	1
29	8M0204692	Прокладка @5	1
30	82483213	ВИНТ (M6 x 60)	4

REF	Номер детали	Наименование	Кол-во
1	827328T9	Верхний кожух в сборе	1
1	827328T10	Верхний кожух в сборе	1
2	821256T1	Воздухозаборник - чёрный	1
2	821256T03	Воздухозаборник	1
2	821256T2	Воздухозаборник - серебристый	1
3	82130016	ВИНТ (M6 x 16)	4
4	859356A1	Комплект шумоизоляции	1
4	859356A02	Комплект шумоизоляции	1
5	NSS	NOT SOLD SEPARATE Sound Blanket	1
6	NSS	NOT SOLD SEPARATE Sound Blanket	1
7	NSS	NOT SOLD SEPARATE Sound Blanket	2
8	823865	ЗАГЛУШКА	2
9	831207T10	Рукоятка	1
9	831207A16	Комплект рукоятки замка кожуха	1
10	812707	Втулка	2
11	831214	Проставка	1
12	12134	ШАЙБА ВОЛНОВАЯ	1
13	F481777	Вал кулачкового замка	1
13	8M0001081	Кулачок	1
14	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
14	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
15	1993716	ВИНТ (M6 x 16)	1
16	821249M2	Кронштейн передний	3
16	8M0036792	Кронштейн	3
17	815477	УПОР ЗАЩЕЛКИ	3
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
19	401366	ГАЙКА (M6) Нержавеющая сталь	6
20	8237951	Стопорное кольцо	1
21	815263	РОЛИК	1
21	8M0207770	Ролик @3	1
22	8155381	Роликовый штифт	1
23	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
23	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
24	401366	ГАЙКА (M6) Нержавеющая сталь	1
25	47341A11	Комплект шнура с рукояткой ручного запуска	1
26	12066Q9	Трос	1
26	12066Q10	Трос стартера @2	1

REF	Номер детали	Наименование	Кол-во
1	821679A29	Карбюратор	1
1	821679A30	Карбюратор	1
1	823799T40	Карбюратор	1
1	821679A31	Карбюратор	1
1	823799T41	Карбюратор	1
1	821679A32	Карбюратор	1
1	823799T42	Карбюратор	1
1	824902A5	Карбюратор	1
1	884586T07	КАРБЮРАТОР (WME 111-1)	1
1	824902A6	Карбюратор	1
1	884586T08	КАРБЮРАТОР (WME 111-2)	1
1	824902A7	Карбюратор	1
1	884586T09	КАРБЮРАТОР (WME 111-3)	1
1	824902A8	Карбюратор	1
1	884586T10	КАРБЮРАТОР (WME 111-4)	1
1	821680A5	Карбюратор	1
1	884587T07	КАРБЮРАТОР (125-WME 112-1)	1
1	821680A6	Карбюратор	1
1	884587T08	КАРБЮРАТОР (125-WME 112-2)	1
1	821680A7	Карбюратор	1
1	884587T09	КАРБЮРАТОР (125-WME 112-3)	1
1	821680A8	Карбюратор	1
1	884587T10	КАРБЮРАТОР (125-WME 112-4)	1
1	823799A19	Карбюратор	1
1	823799T39	Карбюратор	1
1	823799A20	Карбюратор	1
1	823799T40	Карбюратор	1
1	823799A21	Карбюратор	1
1	823799T41	Карбюратор	1
1	823799A22	Карбюратор	1
1	823799T42	Карбюратор	1
1	824902A19	Карбюратор	1
1	884586T07	КАРБЮРАТОР (WME 111-1)	1
1	824902A20	Карбюратор	1
1	884586T08	КАРБЮРАТОР (WME 111-2)	1
1	824902A21	Карбюратор	1
1	884586T09	КАРБЮРАТОР (WME 111-3)	1
1	824902A22	Карбюратор	1
1	884586T10	КАРБЮРАТОР (WME 111-4)	1
1	824894A4	Карбюратор	1
1	884587T07	КАРБЮРАТОР (125-WME 112-1)	1
1	824894A5	Карбюратор	1
1	884587T08	КАРБЮРАТОР (125-WME 112-2)	1
1	824894A6	Карбюратор	1
1	884587T09	КАРБЮРАТОР (125-WME 112-3)	1
1	824894A7	Карбюратор	1
1	884587T10	КАРБЮРАТОР (125-WME 112-4)	1
2	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	4
3	NSS	NOT SOLD SEPARATE Retaining Ring	4
4	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	4
5	823632	Вал дроссельной заслонки	3
6	8236321	Вал дроссельной заслонки	1
7	8087461	Рычаг дроссельной заслонки (WME-1/3/4)	3
8	97241	Клапан дроссельной заслонки	4
8	97244	Клапан дроссельной заслонки	4
9	9594	Поплавок	4
10	F10064	ВАЛ	4
11	879194011	Клапан впускной	4
12	811694	КОМПЛЕКТ ПРОБКИ	4
13	802731	Сальник (состоит из 4 сальников)	1
14	NSS	NOT SOLD SEPARATE Gasket-Cover Plate	4
15	151723	ПРОКЛАДКА	4
15	151724	ПРОКЛАДКА	4
16	F10155	ВИНТ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	8
17	811220	ВИНТ Крышки	8
18	808612	Винт с шайбой (#8-32 x .750)	16
19	811221	КРЫШКА	4
20	6359	ЖИКЛЁР (.052)	1
20	6028	ЖИКЛЁР (.050)	2
20	6359	ЖИКЛЁР (.052)	1
20	4217	Жиклёр главной системы (.062)	3
20	4216	Жиклёр (.064) главной топливной системы	1
20	6030	ЖИКЛЁР (.070)	1
20	6201	ЖИКЛЁР (.080)	2
20	3518	Жиклёр (.082)	1
20	6359	ЖИКЛЁР (.052)	1
20	6028	ЖИКЛЁР (.050)	2
20	6359	ЖИКЛЁР (.052)	1
20	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	1
20	4216	Жиклёр (.064) главной топливной системы	1
20	4217	Жиклёр главной системы (.062)	3
20	6030	ЖИКЛЁР (.070)	1
20	6201	ЖИКЛЁР (.080)	2
20	3518	Жиклёр (.082)	1
21	808738	Прокладка	4
22	NSS	NOT SOLD SEPARATE Spring-Idle Needle	2
23	NSS	NOT SOLD SEPARATE Spring-Throttle Return	4
24	NSS	NOT SOLD SEPARATE Idle Needle	2
25	823634	Винт	3
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1
-	8236354	Ремкомплект карбюратора	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

REF	Номер детали	Наименование	Кол-во
-	811628	Мотор тримма	1
1	811624	Комплект рамы и обмотки	1
2	811625	Комплект щёточного узла	1
3	811623	Комплект торцевой рамы	1
4	811626	Комплект сальников	1
5	811627	Комплект якоря	1
5	811628	Мотор тримма	1

REF	Номер детали	Наименование	Кол-во
-	818903A1	Насос гидроподъёма в сборе	1
1	811666	Комплект штока амортизатора	1
2	813428	Крышка торцевая в сборе цилиндра подъема	1
3	811667	Поршень амортизатора тримма	1
4	811668A1	Ремкомплект цилиндра	1
4	811666A1	Комплект штока амортизатора	1
5	810776	КОМПЛЕКТ ПОРШНЯ Памяти	1
6	811669	Комплект цилиндра	1
6	893916A01	Цилиндр в сборе	1
7	811678A1	Комплект винтов и уплотнений	1
7	811678A6	Комплект винтов и уплотнений	1
8	8116702	Насос/коллектор	1
8	8116705	ORD 809901A 1 Mercury / Quicksilver	1
8A	823180	Коромысло	1
8A	823180A1	Комплект коромысла	1
9	813436	Комплект винтов	1
10	811671	ПРИВОДНОЙ ВАЛ	1
11	811672A2	Комплект уплотнительных колец	1
11	811672A4	Комплект уплотнительных колец	1
12	811673	РЕЗЕРВУАР	1
12	809901A1	Насос/мотор в сборе	1
13	813435	Комплект пробок	1
13	8134351	Пробка	1
14	813442A1	Комплект предохранительного клапана	1
14	893929A01	Комплект предохранительного клапана	1
15	811677	КОМПЛЕКТ КРЫШКИ Резервуар	1
15	809885A1	Комплект мотора	1
16	813446	Винт	1
17	811674	РЕЗЕРВУАР/МОТОР	1
17	809885A1	Комплект мотора	1
18	811675	ЯКОРЬ	1
19	811676	КОМПЛЕКТ УПОРНОЙ ШАЙБЫ	1
20	818898	ШТИФТ ЯКОРНЫЙ	1
21	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
22	99625	Вал	1
22	99625002	Вал	1
25	818298A1	Комплект анода	1
25	818298Q1	Комплект анода	1
26	4000330	ВИНТ (M6 x 25)	2
26	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
27	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
27	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
28	819514A4	Жгут проводов гидроподъёма в сборе	1
29	821509	РЕЛЕ	2
29	821509T01	Реле	2
30	821382	КРОНШТЕЙН	2
30	828151A1	Реле в сборе	2
31	818968	ВТУЛКА	2
31	8M0214955	Втулка	2
32	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
32	8M0207785	Втулка	2
33	40011109	Винт (M5 x 25) нержавеющая сталь	2
34	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
35	69205	С-ОБРАЗНАЯ ШАЙБА	2
35	8M0084613	Пружинная шайба	2
36	22740	ЗАЖИМ	2
-	79139A22	Жгут проводов красный	1

REF	Номер детали	Наименование	Кол-во
1	832753	Пластина зажигания	1
2	40011150	Винт (M8 x 30) нержавеющая сталь	3
3	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	3
4	850234	Втулка	3
4	8502341	Втулка	3
5	833155	Втулка	3
6	82239312	ВИНТ (M5 x 12)	5
7	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
8	826115	Хомут	1
8	8261151	Хомут соединительный	1
9	88807A44	Трос в сборе (10 дюймов)	1
10	850043A2	Жгут проводов двигателя в сборе	1
11	812619	Предохранитель жёлтый - 20 ампер	1
12	850045A2	Жгут проводов зажигания в сборе	1
13	88439A3	Кабель в сборе положительный - аккумулятор	1
14	830233	Колпак изолятора - красный	1
15	827509A4	Модуль CDM в сборе	4
15	827509A10	Модуль CDM в сборе	4
15	827509A10	Модуль CDM в сборе	4
16	821945A61	Высоковольтный провод в сборе	4
17	63709A1	Комплект наконечника/клеммы свечи зажигания	4
18	8167372	Свеча зажигания (NGK #BP8H-N-10)	4
18	816737Q	Свеча зажигания NGK BP8HN-10@10	4
18	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	4
18	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	4
19	82129116	ВИНТ (M6 x 16)	8
20	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
21	818968	ВТУЛКА	2
21	8M0214955	Втулка	2
22	822179	Втулка уплотнительная	2
23	45076	Гайка (#10-32) латунная клемма блока выключателя	2
24	26993	СТОПОРНАЯ ШАЙБА (.312)	2
24	8M0204647	Стопорная шайба (.312)	2
25	68292	Гайка (.312-18)	2
25	8M0204668	Гайка (.312-18)	2
26	82129125	ВИНТ (M6 x 25 мм)	2
27	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
27	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
28	854515	Регулятор напряжения	1
28	8M0084173	Регулятор напряжения	1
29	82129135	ВИНТ (M6 x 35)	2
30	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
31	93388A8	Трос в сборе (12.5 дюймов) чёрный	1
32	834813	Хомут	2
33	816311	Стяжка (8.00 дюймов)	1
33	816311T	СТЯЖКА (8.00 дюймов)	1
34	36001	ШАЙБА	1
35	88807A16	Трос в сборе (4.00 дюйма) чёрный	1

REF	Номер детали	Наименование	Кол-во
1	830889A4	БАК В СБОРЕ	1
2	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
3	58376	Винт (.164-18 x .375)	1
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
5	814449A3	КРЫШКА В СБОРЕ	1
6	42999	ПРОКЛАДКА КРЫШКИ	1
6	42999T	Прокладка	1
7	856156A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
7	856156T02	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
8	81893435	ВИНТ (M8 x 35)	3
8	8M0103814	Винт (M8 x 35 мм)	3
9	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
10	855362	Втулка уплотнительная	3
10	855362001	Втулка	3
11	855364	Втулка	3
-	8742A20	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
-	8742A22	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
12	87421	Бак	1
13	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
13	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
14	11332	Уплотнительное кольцо (2.225 x .210)	1
15	43298A2	КРЫШКА В СБОРЕ	2
16	NSS	NOT SOLD SEPARATE Insert	1
17	11332	Уплотнительное кольцо (2.225 x .210)	1
18	99802	Трубка	1
19	99439	Шланг (114.00 дюймов)	1
20	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
21	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1

REF	Номер детали	Наименование	Кол-во
-	9539A4	Корпус редуктора в сборе, короткий вал, чёрный	1
-	9539A5	Корпус редуктора в сборе, длинный вал, чёрный	1
-	9539A6	Корпус редуктора в сборе, короткий вал, серый	1
-	9539A7	Корпус редуктора в сборе, длинный вал, серый	1
1	9539A1	Корпус редуктора в сборе	1
1	9539T1	Корпус редуктора	1
1	9539A8	Корпус редуктора в сборе	1
1	9539T8	ORD 1643-9539T 1 Mercury / Quicksilver	1
51	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
51	760394	Кулачок управления переключением	1
52	38374A1	Набор регулировочных шайб, обойма подшипника — корпус редуктора (.002-3-5-10)	AR
53	38356A1	Набор подшипников	1
54	55608A4	Шестерня переднего хода в сборе	1
54	55608T4	Шестерня переднего хода в сборе	1
55	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
56	38441	ТОЛКАТЕЛЬ Кулачка	1
57	20843	ПОЛЗУН ПОПЕРЕЧНОГО ШТИФТА	1
58	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
59	92911	ХРАПОВИК Скользящей муфты	1
59	92911T	Муфта сцепления	1
60	38113	ШТИФТ Крестовины храповика к гребному валу	1
60	8M0020942	Палец крестовой @2	1
61	39845	ПРУЖИНА СЖАТИЯ - ТОЛКАТЕЛЬ КУЛАЧКА	1
62	75365	Гребной вал	1
63	79158	Шестерня заднего хода	1
63	79158T	Шестерня заднего хода	1
64	32004	УПОРНАЯ ШАЙБА - ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
65	20839	ПОДШИПНИК ШАРИКОВЫЙ ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
65	20839T	Подшипник шариковый	1
66	31986	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КОРПУСА ПОДШИПНИКА	1
67	69386A1	Обойма подшипника в сборе	1
67	69386T1	Обойма подшипника в сборе	1
68	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
69	69188	САЛЬНИК Масляного корпуса подшипника	1
69	8M0205511	Сальник масляный	1
70	69189	САЛЬНИК Масляного корпуса подшипника	1
70	8M0203757	Сальник масляный	1
71	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
72	53012	Стопорная шайба крышки редуктора	1
73	87763	Гайка корпуса редуктора	1
74	31640A1	Пластина-триммер в сборе, корпус редуктора	1
74	31640Q4	ТРИММЕР	1
75	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
76	45175	Шайба (.406 x .750 x .104)	1
76	8M0214963	Шайба	1
77	34863	ГАЙКА (.375-24)	1
77	8M0204726	Гайка (.375-24) латунная	1
78	65791	ШАЙБА КОРПУСА К ШПИЛЬКЕ (0.437 ДЮЙМА)	1
79	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
79	8M0204653	Гайка	1
80	73345A1	Упорная шайба, передняя	1
81	76281	Шайба стопорная гайки гребного винта	1
81	8M0214942	Шайба стопорная	1
82	69578A1	Комплект гайки гребного винта	1
82	69578Q1	Комплект гайки гребного винта	1
-	79831A1	Комплект сальников	1
-	85491A87	Комплект прокладок	1
-	85491A90	Комплект прокладок	1

REF	Номер детали	Наименование	Кол-во
1	44333	Рычаг дросселя	1
2	814775	Регулировочный винт (5 мм)	1
2	817582	Винт регулировочный (M5 x 35)	1
3	400211	ГАЙКА (M5) Нержавеющая сталь	1
4	48039	КРЫШКА	1
5	44335	Рычаг опережения зажигания	1
5	884307T	Рычаг	1
6	814776	Регулировочный винт (M6 x 55)	3
7	400212	ГАЙКА (M6) Нержавеющая сталь	3
8	42942	Колпачок регулировочного винта	3
9	42986	ШПИЛЬКА	1
10	90517	ГАЙКА (M10)	1
11	55171	Втулка	1
12	86310	Пружина	1
12	73375	ПРУЖИНА	1
13	812930A1	Втулка	1
14	42980	ШАЙБА	1
15	42927	Вставка	1
16	35459	ШАЙБА	1
17	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
17	401386	ГАЙКА (M6) Нержавеющая сталь	1
18	44338	Штанга опережения зажигания	1
18	878170	Тяга опережения зажигания	1
19	93421	ШАР ПОВОРОТНОГО УЗЛА	2
20	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	2
21	44337	Тяга	1
21	878173	Связка	1
22	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
22	401386	ГАЙКА (M6) Нержавеющая сталь	1
23	932481	Втулка	2
23	8M0215006	Втулка поворотная	2
24	14518T1	Кулачок дроссельной заслонки	1
24	14518A2	Кулачок дроссельной заслонки в сборе	1
25	42984	ШПИЛЬКА	1
25	8161949	Шпилька (M6 x 44)	1
26	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
27	4007180	ВИНТ (M10 x 45) Исполнение II	1

Номер детали	Наименование	Кол-во
828155A5	КОМПЛЕКТ ЗАЩИТЫ ОТ ОБЛЕДЕНЕНИЯ КАРБЮРАТОРА	1
12092A10	КОМПЛЕКТ УДЛИНИТЕЛЯ	1
12092A11	КОМПЛЕКТ УДЛИНИТЕЛЯ	1
12092A10	КОМПЛЕКТ УДЛИНИТЕЛЯ	1
44357A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877680Q8	Топливный шланг в сборе (8 футов)	1
827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877680Q12	Топливный шланг в сборе (12 футов)	1
17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877681Q8	Топливный шланг в сборе (8 футов)	1
17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877681Q12	Топливный шланг в сборе (12 футов)	1
822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877683Q12	Топливный шланг в сборе (12 футов)	1
88334A2	КОМПЛЕКТ MERCATHODE	1
8M0180081	КОМПЛЕКТ МЕРКАТОД	1
86300A5	МОНИТОР MERCATHODE	1
850000A3	КОМПЛЕКТ ПЕРЕХОДНИКА РУМПЕЛЯ 65 JET	1
12022A18	КОМПЛЕКТ РУМПЕЛЯ	1
12022A19	КОМПЛЕКТ РУМПЕЛЯ	1
12022A18	КОМПЛЕКТ РУМПЕЛЯ	1
12022A34	КОМПЛЕКТ РУМПЕЛЯ	1
12022A41	КОМПЛЕКТ РУЛЕВОЙ РУКОЯТКИ	1
12022A35	КОМПЛЕКТ РУМПЕЛЯ	1
12022A41	КОМПЛЕКТ РУЛЕВОЙ РУКОЯТКИ	1
17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
88825A6	КОМПЛЕКТ РЕГУЛЯТОРА НАПРЯЖЕНИЯ	1

REF	Номер детали	Наименование	Кол-во
1	99130122	Трубка (20,00 футов, бухта) дренажная	1
2	591692	ФИТИНГ ТРОЙНИКОВЫЙ	3
2	59169003	Фитинг тройник	3
3	99130122	Трубка (20,00 футов, бухта) дренажная	1
3	892024122	Шланг (240.00 дюймов, бухта)	1
4	99130122	Трубка (20,00 футов, бухта) дренажная	1
4	892024122	Шланг (240.00 дюймов, бухта)	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	149126	ОБРАТНЫЙ КЛАПАН	4
7	99130122	Трубка (20,00 футов, бухта) дренажная	1
7	892024122	Шланг (240.00 дюймов, бухта)	1
8	99130122	Трубка (20,00 футов, бухта) дренажная	1
8	892024122	Шланг (240.00 дюймов, бухта)	1
9	99130122	Трубка (20,00 футов, бухта) дренажная	1
9	892024122	Шланг (240.00 дюймов, бухта)	1
10	99130122	Трубка (20,00 футов, бухта) дренажная	1
10	892024122	Шланг (240.00 дюймов, бухта)	1
11	99130122	Трубка (20,00 футов, бухта) дренажная	1
11	892024122	Шланг (240.00 дюймов, бухта)	1
12	99130122	Трубка (20,00 футов, бухта) дренажная	1
12	892024122	Шланг (240.00 дюймов, бухта)	1
13	99130122	Трубка (20,00 футов, бухта) дренажная	1
13	892024122	Шланг (240.00 дюймов, бухта)	1
14	99130122	Трубка (20,00 футов, бухта) дренажная	1
14	892024122	Шланг (240.00 дюймов, бухта)	1
15	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	5
-	17791T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	17791R97	PH 100-125 2S -RM Mercury / Quicksilver	1

REF	Номер детали	Наименование	Кол-во
1	821873A1	Сборка нижнего кожуха, правый борт	1
1	821873A2	Сборка нижнего кожуха, правый борт	1
1	821873A3	Сборка нижнего кожуха, правый борт	1
2	822556	Втулка	1
2	822556003	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
3	8253182	Уплотнение (36,00 дюйма)	1
3	8M0109216	УПЛОТНЕНИЕ КОЖУХА	1
4	8238052	Уплотнение нижнего кожуха	1
5	821874A1	Сборка нижнего кожуха, левый борт	1
5	8M0107328	КОЖУХ НИЖНИЙ, ЛЕВЫЙ БОРТ	1
5	821874A2	Сборка нижнего кожуха, левый борт	1
5	821874A3	Сборка нижнего кожуха, левый борт	1
6	822555	Втулка	1
6	822555001	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
7	8253182	Уплотнение (36,00 дюйма)	1
7	8M0109216	УПЛОТНЕНИЕ КОЖУХА	1
8	8238052	Уплотнение нижнего кожуха	1
9	850691	Выключатель	1
9	8M0235192	Переключатель тримма	1
10	8124431	Фиксатор (применять где применимо)	1
10	8M0032848	Держатель переключателя	1
11	813613	Штуцер	1
12	83075780	ТРУБКА (28.00 дюймов, бухта)	1
12	8M0108349	Шланг (70 дюймов, бухта)	1
13	817519A2	Обратный клапан в сборе, сливной	2
14	82130040	ВИНТ (M6 x 40)	3
15	820000A2	Рукоятка	1
15	8M0041366	РУКОЯТКА В СБОРЕ-ЧЕРНАЯ	1
15	820000A3	Рукоятка	1
15	820000A2	Рукоятка	1
15	820000A6	Рукоятка	1
15	820000A2	Рукоятка	1
16	812707	Втулка	2
17	F2047	Шайба волнистая	1
18	F481777	Вал кулачкового замка	1
18	8M0001081	Кулачок	1
19	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
19	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	8223631	ФИКСАТОР	1
22	822363T1	ФИКСАТОР	1
23	8268336	Гайка (M6)	2
23	401386	ГАЙКА (M6) Нержавеющая сталь	2
24	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
24	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2

REF	Номер детали	Наименование	Кол-во
1	9532A12	Карбюратор 100 WME-20B	1
1	9532A13	Карбюратор 100 WME-20B	1
1	9532A14	Карбюратор 100 WME-20B	1
1	9532A15	Карбюратор 100 WME-20B	1
1	9012A77	Карбюратор 115-WME-21B	1
1	9012T77	КАРБЮРАТОР	1
1	9012A78	КАРБЮРАТОР 115-WME-21B	1
1	9012T78	КАРБЮРАТОР	1
1	9012A79	КАРБЮРАТОР 115-WME-21B	1
1	9012T79	КАРБЮРАТОР	1
1	9012A80	КАРБЮРАТОР 115-WME-21B	1
1	9012T80	КАРБЮРАТОР	1
2	NSS	NOT SOLD SEPARATE Gasket	4
3	NSS	NOT SOLD SEPARATE Retaining Ring	4
4	9590	Топливная камера	4
4	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	4
4	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	4
5	9591	Вал дроссельной заслонки (верхний/нижний)	3
6	19270	Вал дроссельной заслонки	1
7	9724	Клапан дроссельной заслонки (100)	4
7	813619	Клапан дроссельной заслонки (115)	4
8	9594	Поплавок	4
9	NSS	NOT SOLD SEPARATE Float Shaft	4
10	9595	Впускной игольчатый клапан	4
10	879194011	Клапан впускной	4
11	9596	Пробка главного жиклера	4
11	95961	Пробка слива поплавковой камеры	4
11	811694	КОМПЛЕКТ ПРОБКИ	4
12	NSS	NOT SOLD SEPARATE Gasket	4
13	NSS	NOT SOLD SEPARATE Gasket	4
14	151723	ПРОКЛАДКА	4
14	151724	ПРОКЛАДКА	4
15	NSS	NOT SOLD SEPARATE Screw	8
16	9597	Винт крышки	8
16	811220	ВИНТ Крышки	8
17	5132	Винт поплавковой камеры топлива	16
17	808612	Винт с шайбой (#8-32 x .750)	16
18	9598	Крышка	4
18	811221	КРЫШКА	4
19	5225	Жиклёр главный (.054)	4
19	5213	Жиклёр главный (.056)	4
19	6680	Жиклёр (.078) (WME1/2)-115 WME-14	2
19	3796	Жиклёр (.076) (WME 3/4) -115 WME-14	2
19	3796	Жиклёр (.076) (WME 3/4) -115 WME-14	4
19	6680	Жиклёр (.078) (WME1/2)-115 WME-14	4
20	NSS	NOT SOLD SEPARATE Idle Needle	4
21	NSS	NOT SOLD SEPARATE Gasket	4
22	NSS	NOT SOLD SEPARATE Spring	2
23	NSS	NOT SOLD SEPARATE Spring	4
24	NSS	NOT SOLD SEPARATE Spring	4
25	NSS	NOT SOLD SEPARATE Idle Needle	2
26	NSS	NOT SOLD SEPARATE Plug	2
-	9602	Комплект прокладок	1
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1
-	811223	КОМПЛЕКТ ПРОКЛАДОК Карбюратор (WME-20/21)	1
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1
-	823635	Ремкомплект (WME-11/14) и (WME-20/21)	1
-	8236354	Ремкомплект карбюратора	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

REF	Номер детали	Наименование	Кол-во
-	52148A7	Сборка системы Co-Pilot	1
1	521481	НАПРАВЛЯЮЩИЙ СТЕРЖЕНЬ	1
2	8M0103848	Гайка в сборе	1
3	56500	ВИНТ (.250-28 x 1.250)	1
4	77674	ШАЙБА (.35 x .75 x .12)	1
5	821621	Рукоятка штифтовая	1
6	873491	Штанга	1
7	521512	ВТУЛКА	1
8	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
8	8M0042642	Шайба (.323 x .562 x .063)	2
9	826709111	Гайка (.312-24) нержавеющая сталь	2

REF	Номер детали	Наименование	Кол-во
1	9193T5	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
2	43019A1	Шестерня в сборе	1
3	43011T	Подшипник шариковый	1
4	91800	Шпонка	2
5	786611	Износостойкая втулка	1
6	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
7	818412A4	Кольцо в сборе	2
8	42943A1	Подшипник в сборе роликовый	3
9	NSS	NOT SOLD SEPARATE Roller Bearing	96
10	826191T4	ПОРШЕНЬ В СБОРЕ	4
10	821896A3	Сборка поршня	AR
10	821896A4	Сборка поршня	AR
11	NSS	NOT SOLD SEPARATE	4
12	857196	Стопорное кольцо	8
13	822321A12	Комплект поршневых колец — стандартный	1
13	822321A1	Комплект поршневых колец — ремонтный .015	AR
13	822321A2	Комплект поршневых колец	AR
14	818846T6	Шатун в сборе	4
15	812876	Шайба	8
15	8M0012298	Упорная шайба	8
16	818391	ПОДШИПНИК ИГОЛЬЧАТЫЙ	116
16	8M0214954	Подшипник игольчатый @200	116
17	94320	Винт (.375-24 x 1.250)	8
18	43012A04	ПОДШИПНИК В СБОРЕ	4
18	8M0235070	Подшипник с сепаратором	4
19	NSS	NOT SOLD SEPARATE Roller Bearing	64
20	43013T3	Подшипник в сборе роликовый	1
21	43993	Сальник масляный	1
21	8M0214932	Сальник	1
22	858225	Уплотнительное кольцо	1
22	823683	Уплотнительное кольцо (1.989 x .070)	1
-	13461A99	Комплект прокладок	1
-	17791T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	17791R97	PH 100-125 2S -RM Mercury / Quicksilver	1

REF	Номер детали	Наименование	Кол-во
1	9191A13	Сборка блока цилиндров	1
2	4009680	ВИНТ (M10 x 80) КАРТЕР К БЛОКУ ЦИЛИНДРОВ	10
3	67296	Штифт (обоймы подшипника)	4
3	8M0036405	Штифт	4
4	20033	Штифт направляющий установочный	1
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
5	42884	Крышка стартера (верхняя)	1
5	428841	Крышка	1
6	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
7	81742750	ВИНТ (M8 x 50)	4
8	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
9	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
10	814204A1	Комплект системы продувки	1
10	813801A1	Сборка держателя	1
11	42657A1	Обратный клапан картера	3
11	42657A3	Обратный клапан	3
12	146531	ОБРАТНЫЙ КЛАПАН	2
12	891664	Обратный клапан	2
13	821676	Шпилька (M6)	8
13	821676A1	КОМПЛЕКТ ШПИЛЕК	8
14	45175	Шайба (.406 x .750 x .104)	8
14	8M0214963	Шайба	8
15	13914	Гайка (M10) шпильки корпуса редуктора	8
15	40140	ГАЙКА (M10)	8
16	42623	Обратный клапан (запрессовываемый)	1
16	426233	Обратный клапан	1
17	32802	ПРОБКА ТРУБНАЯ (.125-27)	1
17	328022	Пробка трубная (.125-27) латунная	1
18	99130122	Трубка (20,00 футов, бухта) дренажная	1
18	892024122	Шланг (240.00 дюймов, бухта)	1
19	82127335	ВИНТ (M8 x 35 ММ)	16
20	99162	Чехол масляного бака	1
20	99162001	Чехол	1
21	9196A1	Крышка	1
21	9196A2	КРЫШКА	1
22	443283	Прокладка	1
22	443284	Прокладка крышки блока цилиндров	1
23	82127335	ВИНТ (M8 x 35 ММ)	18
24	814634	Хомут	6
25	78799	Датчик температуры (19.50 дюйма)	1
25	787991	Датчик температуры (37.50 дюйма)	1
26	44552	Фиксатор	1
26	889733	ФИКСАТОР	1
27	48409	Винт (#10-16 x .625) нержавеющая сталь	1
28	56681	ШАЙБА (.203 x .500 x .032)	1
28	8M0204666	ШАЙБА (.203 x .500 x .032)	1
29	86596T	Тарельчатый клапан	1
30	64877	ДИАФРАГМА	1
30	648771	ДИАФРАГМА	1
31	94182	Шайба	1
32	69570	Винт (#10-16 x .750)	1
33	18336	Пружина	1
33	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
34	75692	ТЕРМОСТАТ (143 ГРАД.)	1
34	14586	Термостат	1
35	62386	Прокладка термостата	1
35	8M0204714	Прокладка @4	1
36	430063	ПРОКЛАДКА	1
36	430068	ПРОКЛАДКА	1
37	428852	Крышка	1
37	8M0047619	Крышка	1
38	82127335	ВИНТ (M8 x 35 ММ)	1
38	81742755	ВИНТ (M8 x 55)	4
39	14857A7	Сборка модуля предупреждения о масле	1
39	14857A16	Модуль предупреждения о масле	1
40	4010630	ВИНТ (M6 x 30) Нержавеющая сталь	2
41	12415	Датчик температуры	1
42	88824A6	Сборка троса Sea Ray/ Powerboat	1
43	12621	Крышка масляной подушки без масляного впрыска	1
44	126201	Прокладка	1
45	40007106	Винт (M5 x 13) крышки без масляного впрыска	2
46	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2

REF	Номер детали	Наименование	Кол-во
1	8974A14	Сборка корпуса гребного вала, чёрный	1
1	8974A15	Сборка корпуса гребного вала, серый	1
1	8974T23	Корпус гребного вала в сборе	1
1	8974A20	Сборка корпуса гребного вала, устричный	1
1	8974T23	Корпус гребного вала в сборе	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	903502	Шпилька (M10 x 227) корпуса гребного вала	1
3	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
4	903504	Шпилька длинная	4
4	9035012	Шпилька (M10 x 63)	4
4	903503	Шпилька (M10 x 190) корпуса редуктора	4
5	43042	ШАЙБА ШПИЛЬКИ/ВИНТА КОРПУСА РЕДУКТОРА	5
5	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	5
6	13914	Гайка (M10) шпильки корпуса редуктора	5
6	40140	ГАЙКА (M10)	5
7	429222	НАПРАВЛЯЮЩАЯ	1
7A	429221	ПРОБКА	1
7A	158641	Пробка гидроподъёма, Oyster	1
8	85822A4	Датчик спидометра в сборе	1
9	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
9	433351	Соединитель 90 градусов - с Vibraseal	1
10	85822	Соединитель прямой	1
10	85822T	Разъём прямой	1
11	14664A1	Зацеп реверса в сборе без гидроподъёма	1
11	14664A2	Зацеп реверса в сборе	1
12	16686	Толкатель (без гидроподъёма)	1
13	99606	Вал стопора заднего хода — без гидроподъёма	1
14	45882	ШПЛИНТ ВАЛА - БЕЗ СИСТЕМЫ ДИФФЕРЕНТА	1
15	69132	ВТУЛКА ВАЛА ЗАМКА РЕВЕРСА - БЕЗ ГИДРОПОДЪЕМА	2
16	996261	Пружина фиксатора заднего хода — без силового трима	1
17	47959	ШПЛИНТ ПРУЖИННЫЙ - БЕЗ ГИДРОПОДЪЕМА	1
18	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	1
18	8M0042642	Шайба (.323 x .562 x .063)	1
19	16733	Пружина (без гидроподъёма)	1
20	99636	Вилка толкателя — без гидроподъёма	1
20	996361	Вилка	1
21	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
21	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
22	99663	Штифт серьги стопора заднего хода — без гидроподъёма	1
23	25191	ШПЛИНТ ОСЬ ВИЛКИ - БЕЗ ГИДРОПОДЪЁМА	1
24	44343	Опора нижняя	2
24	44343T1	Опора	2
25	42973	БОЛТ (M12 x 154)	2
25	898835001	Винт (M12 x 154)	2
26	28051	ШАЙБА БОЛТА НИЖНЕГО КРЕПЛЕНИЯ	2
27	28053	ШАЙБА БОЛТА НИЖНЕГО КРЕПЛЕНИЯ	2
28	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
29	43528	Гайка (M12) болта нижней опоры	2
29	8M0204662	Гайка	2
30	88238A1	Сборка троса заземления	2
30	88238A10	Кабель заземления в сборе	2
31	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
32	93192	ХОМУТ НИЖНЕЙ ОПОРЫ	2
32	8M0036730	Хомут	2
33	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
34	40011149	Винт (M8 x 25) нержавеющая сталь	4
35	67077T	Крышка, чёрная чёрная	2
35	8M4500752	Крышка	2
35	67077T6	Крышка нижней опоры	2
35	67077F1	Крышка серая	2
35	67077T10	Крышка, устричная	2
35	67077F1	Крышка серая	2
36	88417	Винт (#12-24 x .620) крышки	4
37	18579T10	Брызгозащитная пластина Sea Ray, устричная	1
37	18579T6	Брызгозащитная пластина Sea Ray, серая	1
37	18579T6	Брызгозащитная пластина Sea Ray, серая	1
-	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
-	12092A4	Комплект проставок корпуса гребного вала - X-LONG	1

REF	Номер детали	Наименование	Кол-во
1	443314	Пластина зажигания	1
2	5772A5	БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ В СБОРЕ	1
2	5772A7	Блок переключателей в сборе	1
3	63153	J-образная защёлка	1
4	40011110	Винт (M5 x 30) нержавеющая сталь	4
5	134731	Держатель предохранителя	1
6	45076	Гайка (#10-32) латунная клемма блока выключателя	13
7	43442A3	Жгут проводов основной	1
8	813715A8	Комплект кабелей зажигания	1
9	63709A1	Комплект наконечника/клеммы свечи зажигания	4
10	97180	Свеча зажигания	4
10	896329827	Свеча зажигания #L76V @4	4
10	14103550	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZHW)	4
10	896329898	Свеча зажигания #QL76V @4	4
10	8167372	Свеча зажигания (NGK #BP8H-N-10)	4
10	816737Q	Свеча зажигания NGK BP8HN-10@10	4
10	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	4
10	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	4
11	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	4
12	7370A13	Катушка зажигания в сборе	4
12	8M0230859	Катушка зажигания в сборе	4
13	45076	Гайка (#10-32) латунная клемма блока выключателя	8
14	87554	Крышка	1
15	40007114	Винт (M5 x 50) крышки катушки зажигания	5
16	89302	Шайба (.203 x .406 x .040) винта крышки катушки	5
18	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	2
19	45067	Гайка	3
20	16731A1	ПЕРЕКЛЮЧАТЕЛЬ MERCURY СТАРОЙ КОНСТРУКЦИИ	1
20	16731T01	Переключатель в сборе	1
21	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
22	45915	КЛЕММНАЯ КОЛОДКА	2
23	48408	Винт (#10-16 x .500) клеммной колодки	4
24	43443A3	ЖГУТ ПРОВОДОВ В СБОРЕ ЭЛЕКТРОПРОВОДКА ДВИГАТЕЛЯ	1
24	43443A7	ЖГУТ ПРОВОДОВ В СБОРЕ ЭЛЕКТРОПРОВОДКА ДВИГАТЕЛЯ	1
24	43443A9	Жгут проводов двигателя в сборе	1
25	79091	Предохранитель 20 А	1
25	8M0207796	Предохранитель 20 А	1
26	88439A3	Кабель в сборе положительный - аккумулятор	1
26	88439A4	Кабель в сборе аккумулятор - отрицательный	1
27	818998A1	Стартер соленоида (#8-32/.250-20 клеммы)	1
27	8M0185146	Соленоид в сборе	1
28	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
29	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
30	64015	Гайка (.250-20) клеммы стартерного соленоида	2
27	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
-	818968	ВТУЛКА	2
-	8M0214955	Втулка	2
28	45076	Гайка (#10-32) латунная клемма блока выключателя	2
29	53166	СТОПОРНАЯ ШАЙБА (.312)	2
30	68292	Гайка (.312-18)	2
30	8M0204668	Гайка (.312-18)	2
31	40007106	Винт (M5 x 13) крышки без масляного впрыска	2
32	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
33	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	1
34	88808A21	ПРОВОД В СБОРЕ (6.00 ДЮЙМОВ) КРАСНЫЙ	1
34	88808A18	Провод в сборе (3.00 дюйма) выпрямитель к соленоиду (красный)	1
35	13550T1	Крышка	1
36	40011114	Винт (M5 x 50) нержавеющая сталь	3
36	40007114	Винт (M5 x 50) крышки катушки зажигания	3
36	40011110	Винт (M5 x 30) нержавеющая сталь	3
37	89302	Шайба (.203 x .406 x .040) винта крышки катушки	4
38	816770	Выпрямитель	1
38	8M0058226	Выпрямитель	1
39	17602A1	КЛЕММНАЯ КОЛОДКА ЧЕРНАЯ, СМ. ПРИМЕЧАНИЕ	1
39	17602A2	Клеммная колодка	1
39	17602T02	Клеммная колодка в сборе	1
40	815279A2	КОМПЛЕКТ РЕГУЛЯТОРА НАПРЯЖЕНИЯ	1
41	4010630	ВИНТ (M6 x 30) Нержавеющая сталь	3
42	12201A2	ЖГУТ ПРОВОДОВ В СБОРЕ	1
43	815279A2	КОМПЛЕКТ РЕГУЛЯТОРА НАПРЯЖЕНИЯ	1
43	815279T	Регулятор напряжения	1
43	8M0084173	Регулятор напряжения	1
44	4010635	ВИНТ (M6 x 35) Нержавеющая сталь	2
46	821546A1	ЖГУТ ПРОВОДОВ В СБОРЕ	1
46	821546A3	Жгут проводов в сборе	1

REF	Номер детали	Наименование	Кол-во
1	42954A2	Сборка пластины выпускной системы	1
1	42954A4	Сборка пластины выпускной системы	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	3
3	42939	Уплотнение нижнего кожуха	1
4	443441	Опора (3.25 дюйма) верхняя	1
4	443442	Опора (2.375 дюйма)	1
4	881900T03	Опора	1
5	4010750	ВИНТ (M8 x 50) ХОМУТ	4
6	42974	БОЛТ (M12 x 175) ВЕРХНЕЕ КРЕПЛЕНИЕ	2
6	8M0238139	Винт	2
7	93416	ШАЙБА ВИНТА ВЕРХНЕЙ ОПОРЫ	2
7	32834	ШАЙБА (.9375 x 1.750 x .172)	2
8	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
8	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
9	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
9	896963	Гайка (M12)	2
10	40011151	Винт (M8 x 35) нержавеющая сталь	2
10	40011158	ВИНТ (M8 x 70) Нержавеющая сталь	1
11	430083	Прокладка	1
11	430086	Прокладка	1
12	429662	ТРУБКА выхлопная	1
12	429663	ТРУБКА выхлопная	1
12	87917216T	Труба выпускная	1
13	40011151	Винт (M8 x 35) нержавеющая сталь	6
14	42962	Уплотнение выхлопной трубы	1
14	8M0039075	Сальник	1
15	430141	Трубка водяная	1
15	430142	Трубка водяная	1
16	99019	Хомут уплотнения водяной трубки	1
17	42941	Уплотнение водяной трубки (верхнее)	1
17	42941001	Сальник водяной трубки	1
18	4010750	ВИНТ (M8 x 50) ХОМУТ	2
19	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
19	93221002	Втулка уплотнительная	1
20	42953A2	Кронштейн в сборе	1
20	42953A3	Сборка кронштейна нижнего, серый	1
20	42953A4	Сборка кронштейна нижнего, устричный	1
20	42953A3	Сборка кронштейна нижнего, серый	1
21	43405	Сальник кронштейна нижнего кожуха	1
22	81742750	ВИНТ (M8 x 50)	3
23	48237	Втулка вала переключения передач	1
24	79932A9	Вал переключения передач в сборе (верхний)	1
25	42912A1	Тяга переключения	1
26	48475	Втулка (исполнение II)	2
26	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
27	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
28	24664	ШАЙБА (M4 x 20) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
29	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
29	401386	ГАЙКА (M6) Нержавеющая сталь	1
30	43041	ПРОСТАВКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
30	813745	Проставка	1
30	11289	Распорная втулка вала переключения	1
31	43053	МУФТА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
32	43585	Муфта вала переключения	1
33	17243A1	Сборка водяной трубки — удлинитель X-Long	1
34	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
34	8M0204645	Кольцо уплотнительное (.796 x .139)	1
35	38970	САЛЬНИК X-LONG	1
36	19564	Люверс старого образца	1
36	8M0179867	ВТУЛКА	1

REF	Номер детали	Наименование	Кол-во
-	12092A13	Комплект удлинителя чёрный	1
1	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
2	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	853908A1	Вал переключения передач в сборе	1
4	11288001	Бампер нижней вилки	1
5	11289	Распорная втулка вала переключения	1
6	17243A1	Сборка водяной трубки — удлинитель X-Long	1
7	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
7	8M0204645	Кольцо уплотнительное (.796 x .139)	1
8	38970	САЛЬНИК X-LONG	1
9	903503	Шпилька (M10 x 190) корпуса редуктора	4
10	903502	Шпилька (M10 x 227) корпуса гребного вала	1
11	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	5
12	40140	ГАЙКА (M10)	5
13	43032A4	Вал гребной в сборе, особо удлинённый	1
14	430341	Прокладка алюминиевой крышки	1
15	97386	Кольцо уплотнительное (3.609 x .139)	1
15	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
16	457101	Кольцо уплотнительное (1.424 x .103) (1.424 внутр. диам.)	1
16	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
17	88882	УПОР верхней вилки	1
18	8289371	Трубка водяная	1
18	8M4501430	Труба водяная	1
19	430232	Сальник	2

REF	Номер детали	Наименование	Кол-во
-	13461A99	Комплект прокладок	1
-	812775007	ПРОКЛАДКА перегородочной пластины к блоку цилиндров	1
-	812775006	ПРОКЛАДКА перегородки выхлопа к крышке выхлопа	1
-	89224	Уплотнительное кольцо	1
-	823683	Уплотнительное кольцо (1.989 x .070)	1
-	443284	Прокладка крышки блока цилиндров	1
-	62386001	Прокладка	1
-	8M0204714	Прокладка @4	1
-	430068	ПРОКЛАДКА	1
-	NSS	NOT SOLD SEPARATE Boost	1
-	NSS	NOT SOLD SEPARATE Boost Chamber	1
-	NSS	NOT SOLD SEPARATE Fuel Pump	1
-	NSS	NOT SOLD SEPARATE Pluse Chamber	1
-	987691	Прокладка	1
-	8M0204705	Прокладка @2	1
-	139376	Прокладка	8
-	62705	Кольцо уплотнительное масляного насоса	2
-	8M0204667	Кольцо уплотнительное @2	2
-	33466	Кольцо уплотнительное	1
-	430086	Прокладка	1
-	42941001	Сальник водяной трубки	1
-	93221002	Втулка уплотнительная	1
-	430075	ПРОКЛАДКА	1
-	457101	Кольцо уплотнительное (1.424 x .103) (1.424 внутр. диам.)	1
-	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
-	NSS	NOT SOLD SEPARATE Seal	1
-	97386	Кольцо уплотнительное (3.609 x .139)	1
-	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
-	430341	Прокладка алюминиевой крышки	1
-	430472	Прокладка	1
-	8M0214931	ПРОКЛАДКА	1
-	8172771	Прокладка водяного насоса, верхняя	1
-	430331	Прокладка	1
-	191833	Сальник	3
-	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
-	19643	Сальник	1
-	151724	ПРОКЛАДКА	8
-	42998	ПРУЖИНА СЖАТИЯ, ОСНОВНАЯ	1
-	NSS	NOT SOLD SEPARATE Spring End	1
-	NSS	NOT SOLD SEPARATE Spring End	1
-	NSS	NOT SOLD SEPARATE Check Valve	2
-	17311	Фиксатор обратного клапана	2
-	NSS	NOT SOLD SEPARATE Compression, Boost	1
-	NSS	NOT SOLD SEPARATE Spring End	1
-	134612	Прокладка	2
-	139581	Прокладка (применяется с 44324C1 и 44325C1)	2
-	858225	Уплотнительное кольцо	11

REF	Номер детали	Наименование	Кол-во
1	139581	Прокладка (применяется с 44324C1 и 44325C1)	1
2	44324T	Пластина-дефлектор, номер отливки 44324C1	1
3	139581	Прокладка (применяется с 44324C1 и 44325C1)	1
4	44325T	Крышка, номер отливки 44325C1	1
4	44325A1	Комплект крышки/пластины выпускной системы	1
1	8127751	Прокладка, используется с 44324C2 и 44325C2	1
1	8127755	Прокладка	1
2	44324T1	Пластина дефлектора с номером отливки 44324C2	1
2	44325A1	Комплект крышки/пластины выпускной системы	1
3	812775	Прокладка, используется с 44324C2 и 44325C2	1
3	8127754	Прокладка	1
4	44325T1	Крышка с номером отливки 44325C2	1
4	44325A1	Комплект крышки/пластины выпускной системы	1
5	99664	Угольник выхлопной пластины	1
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	42881A1	ТЯГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
7	42981	ШАЙБА СТОПОРНАЯ	2
8	40001134	Винт (M8 x 25)	2
9	98885	Ползун	1
9	988851	Ползун	1
10	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
11	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
12	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
13	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	35459	ШАЙБА	1
15	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	1
16	9004A3	Концевая крышка в сборе нижняя	1
16	858552T2	КРЫШКА НИЖНЯЯ В СБОРЕ	1
17	42658	Обратный клапан	1
17	426585	Обратный клапан	1
18	41953	Сальник	1
19	89224	Уплотнительное кольцо	1
20	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	3
21	430073	ПРОКЛАДКА	1
21	430075	ПРОКЛАДКА	1
22	13545A1	Коллектор в сборе впускной	2
23	42923	Кронштейн крышки маховика	1
24	82127335	ВИНТ (M8 x 35 ММ)	12
25	81742740	ВИНТ (M8 x 40)	2
26	93419	ШПИЛЬКА КРЫШКИ МАХОВИКА	3
26	8M0045410	ШПИЛЬКА	3
27	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	3
27	8M0204663	ШАЙБА @5	3
28	56681	ШАЙБА (.203 x .500 x .032)	3
28	8M0204666	ШАЙБА (.203 x .500 x .032)	3
29	816873	Барашковая гайка	3
29	816874	Барашковая гайка (#10-32)	3
30	429851	ШПИЛЬКА	8
30	824470	ШПИЛЬКА (M8 x 1.25)	8
31	134612	Прокладка	2
32	13460	Крышка	2
33	81742755	ВИНТ (M8 x 55)	4
34	42963A11	Блок лепестковых клапанов в сборе	4
34	8M0219198	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ В СБОРЕ	4
35	139376	Прокладка	8
36	43018A1	КОМПЛЕКТ ЛЕПЕСТКОВЫХ КЛАПАНОВ	4
37	42982	ШАЙБА СТОПОРНАЯ	4
37	429821	ШАЙБА стопорная	4
38	42924	Держатель лепесткового клапана	4
39	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	4
40	130351	Штуцер прямой	2
41	1430165	Трубка (бухта 38.00 дюймов)	1
42	13033	Тройник	1
43	82127335	ВИНТ (M8 x 35 ММ)	35

REF	Номер детали	Наименование	Кол-во
-	801400115	Водомётный насос в сборе	1
-	856143A1	Водометный насос в сборе	1
-	856143A1	Водометный насос в сборе	1
1	85576790	КОРПУС НАСОСА	1
1	855767T90	Корпус насоса	1
1	80141190	Корпус насоса	1
1	801411T90	Корпус насоса в сборе	1
2	827490	ШЛАНГ СМАЗКИ	1
3	848497	ВИНТ (.312-18 x 1.00)	6
4	19923088	ВИНТ (.250-20 x .875)	4
4	848497	ВИНТ (.312-18 x 1.00)	4
5	855840	Шпилька (.312-18 x 1.81)	6
6	67980	Гайка (.312-18)	6
6	82670910	ГАЙКА (.312-18) Нержавеющая сталь	6
7	80141290	Корпус впускного отверстия	1
8	8271883	Втулка	1
9	80141390	Гребной вал	1
10	85576890	КОРПУС ВПУСКНОЙ	1
11	855771	ГИЛЬЗА	1
12	85576990	ГРЕБНОЙ ВАЛ	1
13	8271891	Гильза	1
14	8271901	Гайка	1
15	808747	Переходник насоса	1
16	36001	ШАЙБА	6
17	801414115	Крыльчатка	1
17	855708115	Крыльчатка	1
17	855708115	Крыльчатка	1
18	801405875	Шпонка	1
19	801404875	Прокладка рабочего колеса	8
20	801403875	Шайба стопорная	1
21	801407	Установочный штифт	2
22	19923062	ВИНТ (.250-20 x .625)	2
23	60411	ВИНТ (.312-18 x 1.250)	1
24	801410	Кронштейн опоры троса	1
25	67980	Гайка (.312-18)	1
25	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
26	4010860	ВИНТ (M10 x 60) Шестигранный фланец - Нержавеющая сталь	2
27	4010890	ВИНТ (M10 x 90) Шестигранный с фланцем - Нержавеющая сталь	1
28	4010870	ВИНТ (M10 x 70) Шестигранный фланец - Нержавеющая сталь	1
29	843575	Винт (.375-16 x 4.00) нержавеющая сталь	1
30	45175	Шайба (.406 x .750 x .104)	1
30	8M0214963	Шайба	1

REF	Номер детали	Наименование	Кол-во
1	8628A7	Масляный бак в сборе	1
2	99160	Чехол масляного бака (верхний)	1
2	99160001	Чехол	1
3	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
4	988951	Кронштейн верхний	1
4	988952	Кронштейн горловины масляного бачка	1
5	4010630	ВИНТ (M6 x 30) Нержавеющая сталь	2
6	42653A3	Крышка в сборе	1
7	42999	ПРОКЛАДКА КРЫШКИ	1
7	42999T	Прокладка	1
8	12896	Винт (#8-18 x .310) переключателя	1
9	12886A5	Выключатель в сборе	1
9	12886A6	Переключатель в сборе	1
10	430204	Шестерня ведомая	1
11	62705	Кольцо уплотнительное масляного насоса	2
11	8M0204667	Кольцо уплотнительное @2	2
12	4301625	ТРУБКА (8.00 дюймов)	1
12	82381335	ТРУБКА (15.00 дюймов в наборе)	1
13	44345T	Масляный насос	1
13	44345T3	Насос масляный	1
14	17335A3	Переходник в сборе	1
15	17597	Втулка	1
16	17596	Втулка	1
17	4009340	ВИНТ	2
17	82104540	ВИНТ (M5 x 40)	2
18	42888	Кронштейн основания масляного бака	1
19	56291	Втулка уплотнительная	1
20	82155050	ВИНТ (M8 x 50) нержавеющая сталь	2
21	99161	Чехол основания масляного бака	1
22	816311	Стяжка (8.00 дюймов)	AR
22	816311T	СТЯЖКА (8.00 дюймов)	AR
22	69355	Стяжка (5.50 дюймов)	AR
22	8M0214940	Стяжка	AR
23	4301736	ТРУБКА	3
23	82381455	ТРУБКА (25.00 дюймов в наборе)	3
24	73318	ТРОЙНИК ПЛАСТИКОВЫЙ	1
23	4301736	ТРУБКА	2
23	82381455	ТРУБКА (25.00 дюймов в наборе)	2
25	44456	Штуцер трёхотверстный	1
26	9004934	Трубка (14.50 дюймов, бухта) Используется с позицией 25	1
26	82381455	ТРУБКА (25.00 дюймов в наборе)	1
27	814200	Хомут, используется с позицией 25	2
28	56681	ШАЙБА (.203 x .500 x .032)	1
28	8M0204666	ШАЙБА (.203 x .500 x .032)	1

REF	Номер детали	Наименование	Кол-во
-	830250T5	Насос гидроподъёма в сборе	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	828151A1	Реле в сборе	2
19	8M0207773	Реле тримма в сборе	2
20	818968	ВТУЛКА	2
20	8M0214955	Втулка	2
21	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
21	8M0207785	Втулка	2
22	828102	Кронштейн	2
22	8M0207771	Кронштейн крепления	2
23	NSS	NOT SOLD SEPARATE Decal-Trim Relay	2
24	819514A15	Жгут проводов тримма в сборе	1
24	8M0092077	Жгут проводов тримма в сборе	1
25	82129125	ВИНТ (M6 x 25 мм)	2
26	22740	ЗАЖИМ	2
27	878609	Винт (#10-16 x .600)	1
28	69205	С-ОБРАЗНАЯ ШАЙБА	1
28	8M0084613	Пружинная шайба	1

Номер детали	Наименование	Кол-во
1779394	КАТАЛОГ ЗАПЧАСТЕЙ 100/115/125 л.с. 80 Jet (4 цилиндра)	1
830234R2	Руководство по обслуживанию	1
8M0127990	РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ	1
823404A94	Комплект наклеек	1
823404A96	Комплект наклеек	1
823407A94	Комплект наклеек	1
823407A00	КОМПЛЕКТ НАКЛЕЕК (Черный 115 - Красный)	1
823410A94	Комплект наклеек	1
823410A00	КОМПЛЕКТ НАКЛЕЕК (Черный 125 - Красный)	1
826321A95	Комплект наклеек	1
826321A00	КОМПЛЕКТ НАКЛЕЕК (Черный 80 Jet)	1
823404A96	Комплект наклеек	1
823407A96	Комплект наклеек	1
823407A00	КОМПЛЕКТ НАКЛЕЕК (Черный 115 - Красный)	1
809718A96	Комплект наклеек	1
823410A96	Комплект наклеек	1
823410A00	КОМПЛЕКТ НАКЛЕЕК (Черный 125 - Красный)	1
809719A96	Комплект наклеек	1
826321A96	Комплект наклеек	1
826321A00	КОМПЛЕКТ НАКЛЕЕК (Черный 80 Jet)	1
823411A94	Комплект наклеек	1
823411A97	Комплект наклеек	1
823412A94	Комплект наклеек	1
823412A03	КОМПЛЕКТ НАКЛЕЕК (Серый 115)	1
823413A94	Комплект наклеек	1
823413A03	КОМПЛЕКТ НАКЛЕЕК (Серый 125)	1
826330A95	Комплект наклеек	1
826330A97	Комплект наклеек	1
823411A97	Комплект наклеек	1
823412A97	Комплект наклеек	1
823412A03	КОМПЛЕКТ НАКЛЕЕК (Серый 115)	1
850445A97	Комплект наклеек	1
823412A03	КОМПЛЕКТ НАКЛЕЕК (Серый 115)	1
823413A97	Комплект наклеек	1
823413A03	КОМПЛЕКТ НАКЛЕЕК (Серый 125)	1
850446A97	Комплект наклеек	1
823413A03	КОМПЛЕКТ НАКЛЕЕК (Серый 125)	1
826330A97	Комплект наклеек	1
824911	НАКЛЕЙКА ПОЛОСА (РУЛОН)	1
824911A25	Наклейка декоративная полоса, рулон 25 футов — требуется 6 футов	1
824735A94	Комплект наклеек	1
808623A94	Комплект наклеек	1
824735A96	Комплект наклеек	1
808623A96	Комплект наклеек	1
10180980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10162980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10138980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
85557711	НАКЛЕЙКА Информация на этикетке EPA	1
855577A11	СМ. SOB 09-18	1

REF	Номер детали	Наименование	Кол-во
-	660153	СТАРТЕР В СБОРЕ	1
1	15383	КОМПЛЕКТ ПРИВОДА	1
2	133101	Привод	1
2	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
3	75660	Плита приводного конца	1
4	15384	СКВОЗНОЙ БОЛТ	2
5	15385	ЯКОРЬ	1
6	75384	Комплект щёток/пружин	1
6	898265016	Комплект щёток/пружин	1
7	15386	Торцевая крышка	1
7	15386001	ТОРЦЕВАЯ КРЫШКА	1

REF	Номер детали	Наименование	Кол-во
1	12020A3	Рукоятка в сборе рулевого рычага	1
NS	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
NS	8M0169589	Штуцер для смазки	1
2	429922	ВТУЛКА	2
2	42992T02	ВТУЛКА	2
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	878609	Винт (#10-16 x .600)	1
7	878608	Винт (#10-16 x .500)	4
8	12013	ХОМУТ ДРОССЕЛЯ	1
8	889729	ХОМУТ	1
9	40007112	Винт (M5 x 40) хомута дросселя	2
10	816874	Барашковая гайка (#10-32)	1
11	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
12	823609A5	Выключатель в сборе стоп	1
12	8M0104612	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
13	NSS	NOT SOLD SEPARATE Insulator	1
14	12018A4	ТРУБКА В СБОРЕ Дроссель	1
15	NSS	NOT SOLD SEPARATE Drive Wheel	1
16	NSS	NOT SOLD SEPARATE Roll Pin	1
17	62568	Винт (#10-16 x .375)	1
18	99589	Рукоятка	1
18	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
19	648551	ХОМУТ	2
20	40140	ГАЙКА (M10)	1
21	785512	Кабельный канал	1
21	8885242	Трубка защитная	1
22	895663	Направляющая труба	1
23	89578	Ствол	1
24	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
25	120191	ТРОС В СБОРЕ	1
26	434332	Направляющая	1
27	20007	Анкер	1
28	20518	Винт установочный (#8-32)	2
28	8M0204644	КОМПЛЕКТ ВИНТОВ	2
29	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	1
30	48416	Крышка	1
31	4002319	ШАЙБА	1
32	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
33	146011	ПРОСТАВКА	1
34	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	1
34	8M0214963	Шайба	1
35	816311T	СТЯЖКА (8.00 дюймов)	AR
36	NSS	NOT SOLD SEPARATE Decal-Throttle	1
-	12022A34	КОМПЛЕКТ РУМПЕЛЯ	1
-	12022A41	КОМПЛЕКТ РУЛЕВОЙ РУКОЯТКИ	1

REF	Номер детали	Наименование	Кол-во
1	828354T8	Верхний кожух в сборе чёрный	1
1	828354T9	Верхний кожух в сборе серебристый	1
1	828354A10	Верхний кожух в сборе серебристый кожух и чёрная крышка	1
2	828716A2	Крышка	1
3	828352	Сальник	1
4	8283511	Уплотнение	1
5	821875F1	КРЫШКА ВЕРХНЯЯ	1
5	8218751	Колпачок верхний чёрный	1
5	821875F2	КРЫШКА ВЕРХНЯЯ	1
5	821875F1	КРЫШКА ВЕРХНЯЯ	1
6	819813T1	КРОНШТЕЙН ЗАЩЕЛКИ КОЖУХА	1
7	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
7	893763	Кронштейн фиксатора ролика	1
8	53166	СТОПОРНАЯ ШАЙБА (.312)	2
9	90285	ВИНТ (.312-18 x .625)	2
10	F481434	НАПРАВЛЯЮЩАЯ КРОНШТЕЙНА ЗАЩЕЛКИ КОЖУХА	2
11	91925	Гайка нажимная	4
12	822512	ВИНТ (.250-20 x 1.00)	3
13	823865	ЗАГЛУШКА	2
14	82130016	ВИНТ (M6 x 16)	4
15	823830	ОПОРА	2
16	8231871	Винт (M4 x 14.5)	2
17	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
18	8233941	Кронштейн	1
19	8237515	Гайка (M4)	2
20	823583A1	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
20	823583A02	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕМ)	1
21	NSS	NOT SOLD SEPARATE Sound Blanket	1
22	47341A11	Комплект шнура с рукояткой ручного запуска	1
