水星 Mercury 70 3 CYL 0A996142 THRU 0B240450 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-13725 · 共 77 个部位 · 3128 条零件

1КАРБЮРАТОР 2КАРБЮРАТОР И ДЕМПФИРУЮЩАЯ ПЛАСТИНА 3Co-Pilot (система управления)4КОЖУХИ И ПЕРЕДНЯЯ КРЫШКА 5КОНСОЛИ КРЕПЛЕНИЯ КОЖУХА 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ (#638-8532--1)7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ (#646-818846)8БЛОК ЦИЛИНДРОВ И КАРТЕР 9КОРПУС РЕДУКТОРА 10ЭЛЕКТРОКОМПОНЕНТЫ 11ВЫПУСКНАЯ ПЛАСТИНА 12МАХОВИК И СТАРТЕРНЫЙ ДВИГАТЕЛЬ 13ТОПЛИВНЫЙ НАСОС 14РЕДУКТОР (ВЕДУЩИЙ ВАЛ)15РЕДУКТОР (ГРЕБНОЙ ВАЛ)16ВПУСКНОЙ КОЛЛЕКТОР И РЕШЕТКА 17ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ 18КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ 19КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM 20НАСОС СИСТЕМЫ POWER TRIM 21СТАРТЕРНЫЙ ДВИГАТЕЛЬ (BOSCH)22КОМПОНЕНТЫ РУЛЕВОЙ РУКОЯТКИ 23ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ 24Тахометр 25РЫЧАГ ДРОССЕЛЯ И ТЯГИ 26КРОНШТЕЙН ТРАНЦА 27КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ 28Впускной коллектор и блок клапанов 29КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ (#646-818846)30Поворотный кронштейн и рулевой рычаг 31КАРБЮРАТОР И ДЕМПФИРУЮЩАЯ ПЛАСТИНА 32Стартер (Bosch)33РЕДУКТОР (ГРЕБНОЙ ВАЛ)34Карбюратор 35КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM 36КОНСОЛИ КРЕПЛЕНИЯ КОЖУХА 37КОМПОНЕНТЫ РУЛЕВОЙ РУКОЯТКИ 38КОРПУС РЕДУКТОРА 39Коленвал Поршни/Шатуны (#646-818846)40НАСОС СИСТЕМЫ POWER TRIM 41Топливный насос 42Выхлопная пластина 43ТОПЛИВНЫЙ НАСОС 44БЛОК ЦИЛИНДРОВ И КАРТЕР 45ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ 46Транцевый кронштейн 47КРОНШТЕЙН ТРАНЦА 48Электрические компоненты 49ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ 50Компоненты гидроподъема 51ВПУСКНОЙ КОЛЛЕКТОР И РЕШЕТКА 52ЭЛЕКТРОКОМПОНЕНТЫ 53Компоненты системы впрыска масла 54РЫЧАГ ДРОССЕЛЯ И ТЯГИ 55МАХОВИК И СТАРТЕР 56БЛОК ЦИЛИНДРОВ И КАРТЕР 57Рычаг Дросселя И Шарниры 58КАРБЮРАТОР 59КОМПОНЕНТЫ РУЛЕВОЙ РУКОЯТКИ 60Редуктор, гребной вал 61Карбюратор И Демпфирующая Пластина 62Кожухи И Передняя Крышка 63КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ (#638-8532--1)64Редуктор, ведущий вал 65Картер редуктора 66Коленвал Поршни/Шатуны (#638-8532--1)67РЕДУКТОР (ВЕДУЩИЙ ВАЛ)68Компоненты Рулевой Ручки (С Рулевым Рычагом)69Тахометр 70Co-Pilot (система управления)71Кронштейны крепления кожуха 72Насос гидроподъема 73СТАРТЕРНЫЙ ДВИГАТЕЛЬ (BOSCH)74ВЫПУСКНАЯ ПЛАСТИНА 75МАХОВИК И СТАРТЕРНЫЙ ДВИГАТЕЛЬ 76Различные детали/аксессуары 77КОЖУХИ И ПЕРЕДНЯЯ КРЫШКА

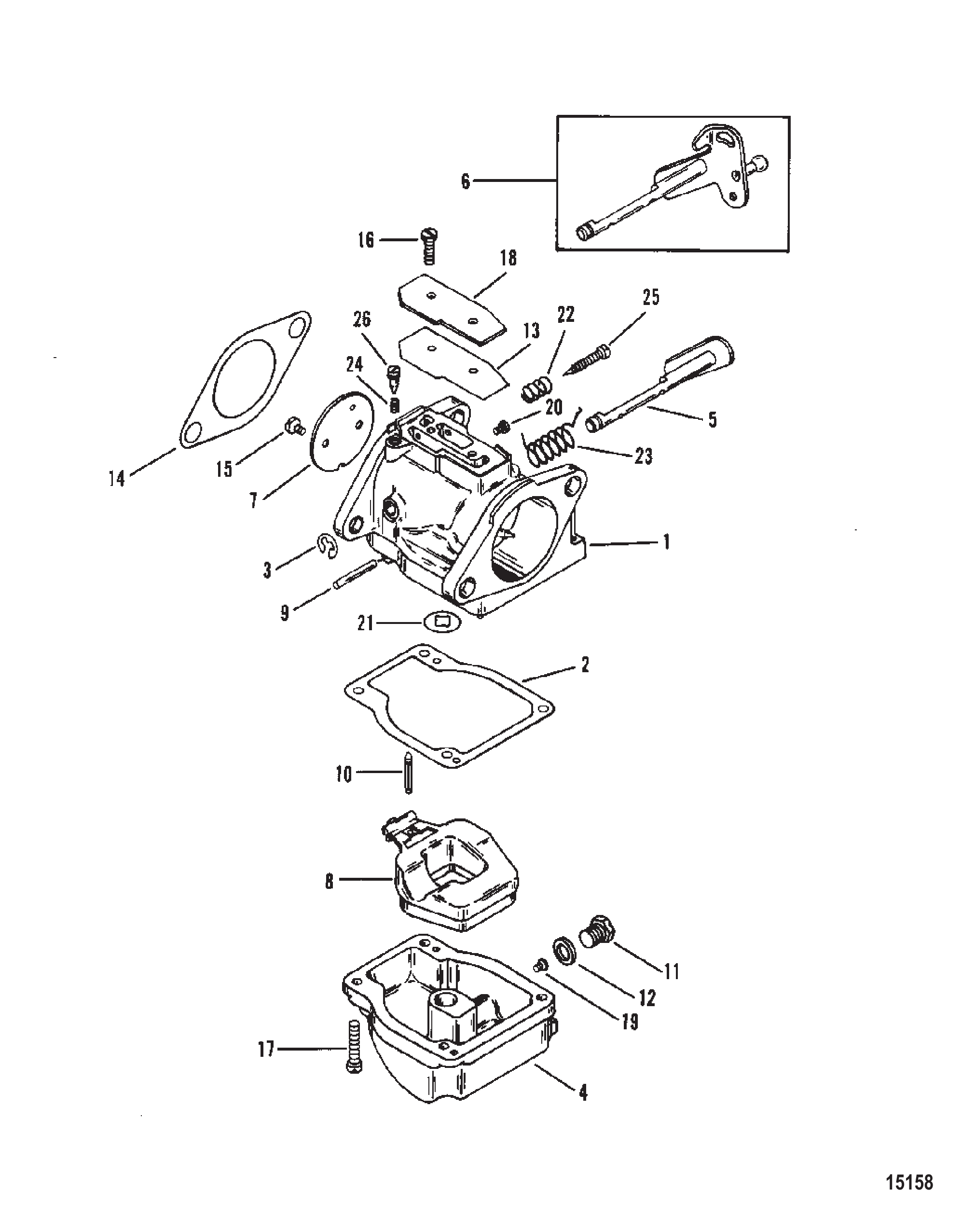

Рис. 1КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	821679A17	Карбюратор	1
1	821679A18	Карбюратор	1
1	821679T18	Карбюратор	1
1	821679A19	Карбюратор	1
1	821679T19	Карбюратор	1
1	821946A24	Карбюратор	1
1	821946A45	Ремкомплект карбюратора	1
1	821946A25	Карбюратор	1
1	821946A46	Ремкомплект карбюратора	1
1	821946A26	Карбюратор	1
1	821946A47	Ремкомплект карбюратора	1
1	821946A27	Карбюратор	1
1	821946T42	Карбюратор	1
1	821946A28	Карбюратор	1
1	821946T43	Карбюратор	1
1	821946A29	Карбюратор	1
1	821946T44	Карбюратор	1
2	823634	Винт	2
3	823632	Вал дроссельной заслонки	1
4	823633	Вал дроссельной заслонки	1
4	823636	Вал дроссельной заслонки	1
3	823632	Вал дроссельной заслонки	2
4	823633	Вал дроссельной заслонки	1
5	NSS	NOT SOLD SEPARATE SPRING-THROTTLE RETURN	3
6	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	3
7	NSS	NOT SOLD SEPARATE IDLE NEEDLE	3
8	NSS	NOT SOLD SEPARATE SPRING-IDLE NEEDLE	3
9	NSS	NOT SOLD SEPARATE GASKET-COVER PLATE	3
10	811221	КРЫШКА	3
11	811220	ВИНТ Крышки	6
12	8144461	Прокладка фланца	3
13	8113522	Рычаг масляного насоса (WME43/45 - нижний)	1
14	8086121	Винт фиксатора рычага (WME43/45 - нижний)	1
15	F10155	ВИНТ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	6
16	879194023	Клапан дроссельный	3
17	NSS	NOT SOLD SEPARATE RETAINING RING	3
18	F10064	ВАЛ	3
19	NSS	NOT SOLD SEPARATE GASKET-NOZZLE WELL	3
20	NSS	NOT SOLD SEPARATE GASKET-FUEL BOWL	3
21	879194011	Клапан впускной	3
22	9594	Поплавок	3
23	808612	Винт с шайбой (#8-32 x .750)	12
24	811695	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
24	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	2
25	811694	КОМПЛЕКТ ПРОБКИ	3
26	NSS	NOT SOLD SEPARATE SEAL-BOWL DRAIN	3
27	6246	ЖИКЛЁР (.048)	3
27	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	3
27	4217	Жиклёр главной системы (.062)	3
-	812867A97	Комплект прокладок	1
-	8236354	Ремкомплект карбюратора	1
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1

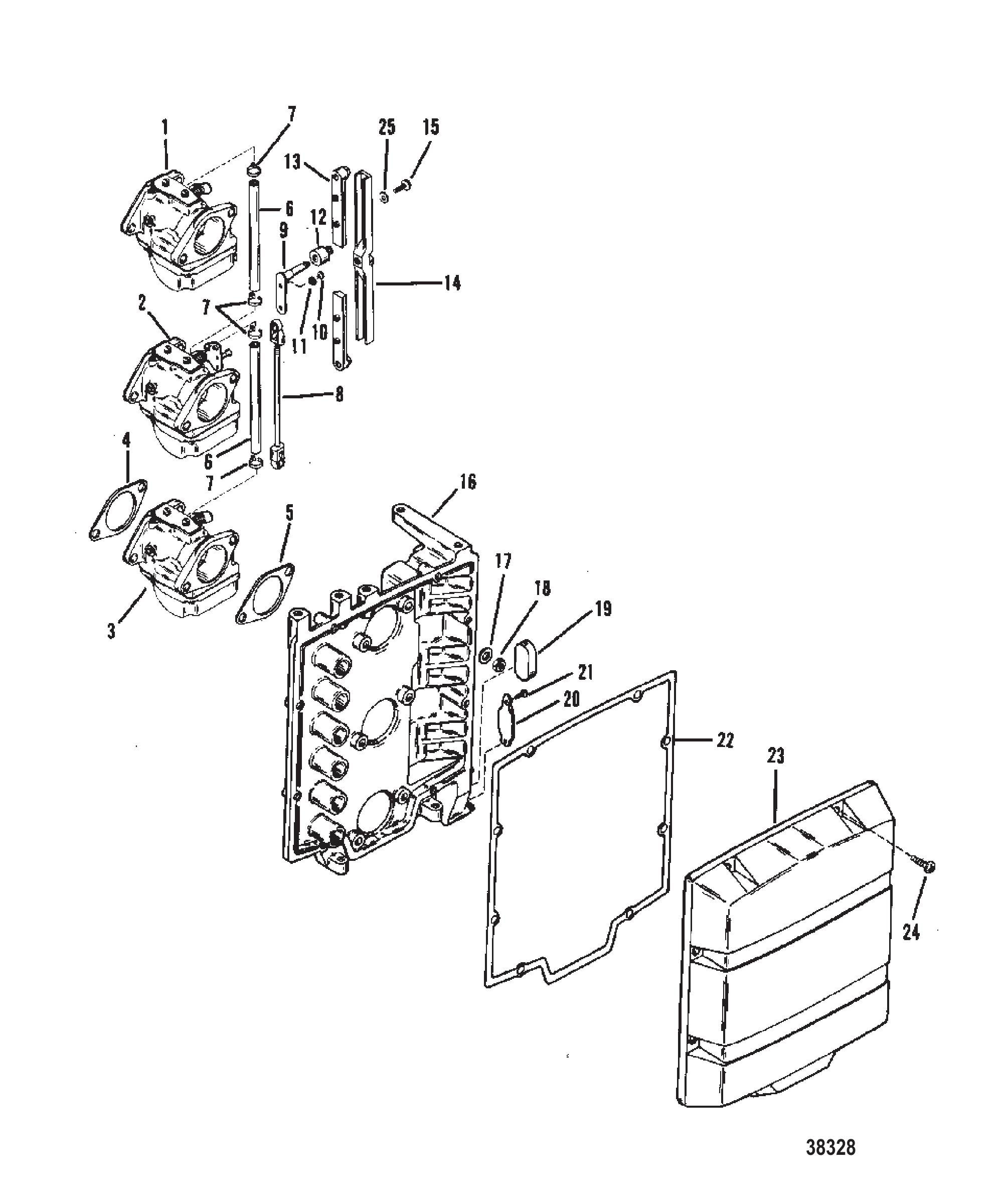

Рис. 2КАРБЮРАТОР И ДЕМПФИРУЮЩАЯ ПЛАСТИНА CARBURETOR AND ATTENUATOR PLATE

REF	Номер детали	Наименование	Кол-во
1	9012A14	КАРБЮРАТОР В СБОРЕ	1
1	9012A24	КАРБЮРАТОР	1
1	9012A71	КАРБЮРАТОР	1
1	9012A5	КАРБЮРАТОР В СБОРЕ	1
1	9012A17	КАРБЮРАТОР В СБОРЕ	1
2	9012A15	КАРБЮРАТОР В СБОРЕ	1
2	9012A25	КАРБЮРАТОР В СБОРЕ	1
2	9012A72	КАРБЮРАТОР	1
2	9012A6	КАРБЮРАТОР В СБОРЕ	1
2	9012A18	КАРБЮРАТОР В СБОРЕ	1
3	9012A16	КАРБЮРАТОР В СБОРЕ	1
3	9012A26	КАРБЮРАТОР В СБОРЕ	1
3	9012A73	КАРБЮРАТОР	1
3	9012A7	КАРБЮРАТОР В СБОРЕ	1
3	9012A19	КАРБЮРАТОР В СБОРЕ	1
4/5	15172	ПРОКЛАДКА ФЛАНЦА	6
4/5	151724	ПРОКЛАДКА	6
6	9912846	Трубка (12" и 3-1/4")	2
6	9912878	Шланг (.187) (26.00 дюймов, бухта)	2
7	73498	ХОМУТ	4
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	962558	ТЯГА	1
8	8M0084744	ТЯГА	1
9	11399A1	РЫЧАГ В СБОРЕ	1
10	40057103	ВИНТ (M5 x 6) РЫЧАГ	1
11	56681	ШАЙБА (.203 x .500 x .032)	1
11	8M0204666	ШАЙБА (.203 x .500 x .032)	1
12	67748	Ролик	1
13	988861	Тяга	2
13	98886T01	ТЯГА РЕГУЛИРОВКИ ДРОССЕЛЯ	2
14	98887	Тяга дросселя	1
14	98887T	ТЯГА	1
15	48409	Винт (#10-16 x .625) нержавеющая сталь	4
16	42970T	Пластина в сборе шумопоглотителя	1
16	42970A2	ПЛАСТИНА В СБОРЕ, гаситель	1
17	4002217	ШАЙБА	6
18	400645	ГАЙКА ШПИЛЕК КАРБЮРАТОРА	6
18	401388	ГАЙКА (M8) Нержавеющая сталь	6
19	39519	ЧАШКА	1
20	98889	Защёлка	1
21	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
22	43000	ПРОКЛАДКА КРЫШКИ ГЛУШИТЕЛЯ	1
22	430001	ПРОКЛАДКА	1
23	42969T	КРЫШКА	1
23	42969A3	Крышка в сборе шумопоглотителя	1
24	48409	Винт (#10-16 x .625) нержавеющая сталь	8
25	56681	ШАЙБА (.203 x .500 x .032)	4
25	8M0204666	ШАЙБА (.203 x .500 x .032)	4
-	43004A86	Комплект прокладок
-	43004A99	Комплект прокладок головки блока

Рис. 3Co-Pilot (система управления) Co-Pilot

REF	Номер детали	Наименование	Кол-во
-	52148A3	Узел системы Co-Pilot	1
1	52148	Направляющая тяга	1
2	52155A1	Гайка в сборе	1
2	8M0103848	Гайка в сборе	1
3	36154	ВИНТ (.250-28 x 1.380)	1
4	52152	Барашковая гайка	1
5	873491	Штанга	1
6	52151	Втулка	1
6	521512	ВТУЛКА	1
7	20722	ШАЙБА (.328 x .625 x .060)	1
8	45592	Гайка (.312-24)	1
8	826709111	Гайка (.312-24) нержавеющая сталь	1
9	20722	ШАЙБА (.328 x .625 x .060)	1
10	45592	Гайка (.312-24)	1
10	826709111	Гайка (.312-24) нержавеющая сталь	1

Рис. 4КОЖУХИ И ПЕРЕДНЯЯ КРЫШКА COWLS AND FRONT COVER

REF	Номер детали	Наименование	Кол-во
1	9006A2	ВЕРХНИЙ КОЖУХ В СБОРЕ, ЛЕВЫЙ	1
1	9006A3	Кожух верхний в сборе левый	1
2	429404	УПЛОТНЕНИЕ верхнего кожуха	3
3	12401	Сальник кожуха (задний)	1
4	90274	САЛЬНИК	1
5	42958	Щиток воздухозаборника	1
6	48409	Винт (#10-16 x .625) нержавеющая сталь	3
7	4002213	ШАЙБА ВИНТА ЗАЩИТНОГО ЭКРАНА	3
7	4002313	ШАЙБА	3
8	435331	Шумоизоляция	1
9	9070A1	Кожух в сборе правый	1
9	9070A4	Кожух верхний в сборе	1
9	9070A2	Кожух в сборе правый	1
9	9070A5	Кожух верхний в сборе	1
9	9005A1	Кожух в сборе правый	1
9	9070A4	Кожух верхний в сборе	1
9	9005A2	Кожух в сборе правый	1
9	9070A5	Кожух верхний в сборе	1
10	60297	САЛЬНИК	1
11	11315A1	Маслоизмерительный щуп в сборе	1
12	42957	Щиток воздухозаборника	1
13	48409	Винт (#10-16 x .625) нержавеющая сталь	3
14	4002213	ШАЙБА ВИНТА ЗАЩИТНОГО ЭКРАНА	3
14	4002313	ШАЙБА	3
15	435342	Шумоизоляция	1
16	87985	Кронштейн (нижний)	2
16	879851	Кронштейн	2
17	87987	Кронштейн (верхний)	2
17	879871	Кронштейн	2
18	4009525	ВИНТ КРОНШТЕЙНА	8
18	40011149	Винт (M8 x 25) нержавеющая сталь	8
19	12081	ЗАЩЕЛКА КАПОТА	1
19	120811	ЗАЩЕЛКА КАПОТА	1
20	48409	Винт (#10-16 x .625) нержавеющая сталь	3
21	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
21	47341A11	Комплект шнура с рукояткой ручного запуска	1
22	43138A2	Крышка в сборе Mercury	1
22	43138A3	Крышка в сборе Mariner	1
23	12356	Бампер	1
24	17288	Крышка пружины	1
25	43137A1	Кронштейн в сборе	1
26	434181	Гайка скоростная	3
27	15432	Кронштейн фиксатора	1
28	43134	Кронштейн штифта	2
29	48409	Винт (#10-16 x .625) нержавеющая сталь	4
30	53705	ШАЙБА	4
30	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	4

Рис. 5КОНСОЛИ КРЕПЛЕНИЯ КОЖУХА COWL MOUNTING BRACKETS

REF	Номер детали	Наименование	Кол-во
1	42965A1	Кронштейн в сборе уплотнение кожуха	1
1	42965A2	Кронштейн в сборе уплотнение кожуха	1
2	183061	САЛЬНИК КРОНШТЕЙНА	2
3	42935	Сальник	1
4	42908	Фиксатор	1
5	400015	ВИНТ (M5 x 10) КРЕПЕЖНЫЙ	1
6	43423	Шайба стопорного винта	1
6	42118	ШАЙБА	1
7	42907	Соединитель контрольной струи	1
8	9912976	Трубка контрольной струи	1
8	8M0108349	Шланг (70 дюймов, бухта)	1
9	73498	ХОМУТ	1
9	816311T	СТЯЖКА (8.00 дюймов)	1
10	932641	Корпус петли	2
10	932642	Корпус	2
11	4009560	ВИНТ КОРПУСА	4
11	8M0103817	Винт (M8 x 60)	4
12	93853	Винт корпуса шайбы	8
12	814803	Шайба	8
13	53705	ШАЙБА	8
13	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	8
14	88033	Втулка уплотнительная винта корпуса	4
15	14395	Втулка винта корпуса	4
16	4000120	ВИНТ (M5 x 25) КОРПУС К КРОНШТЕЙНУ	2
17	43423	Шайба стопорного винта	2
17	42118	ШАЙБА	2
18	42952T	Опора кронштейна (передняя)	1
18	42952T6	Опора кронштейна (передняя)	1
19	67260	Сальник тросов управления	1
20	67272	Кронштейн втулки	2
21	88621	Фиксатор тросов управления	1
21	99447T	Фиксатор тросов управления	1
21	99447	Фиксатор	1
22	40057109	ВИНТ (M5 x 25) ФИКСАТОР	2
22	40011109	Винт (M5 x 25) нержавеющая сталь	2
23	4011135	ВИНТ (M8 x 1.25 x 35) КРОНШТЕЙН	2
23	82127335	ВИНТ (M8 x 35 ММ)	2
24	93853	Винт корпуса шайбы	4
24	814803	Шайба	4
25	53705	ШАЙБА	4
25	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	4
26	88033	Втулка уплотнительная винта корпуса	2
27	14395	Втулка винта корпуса	2

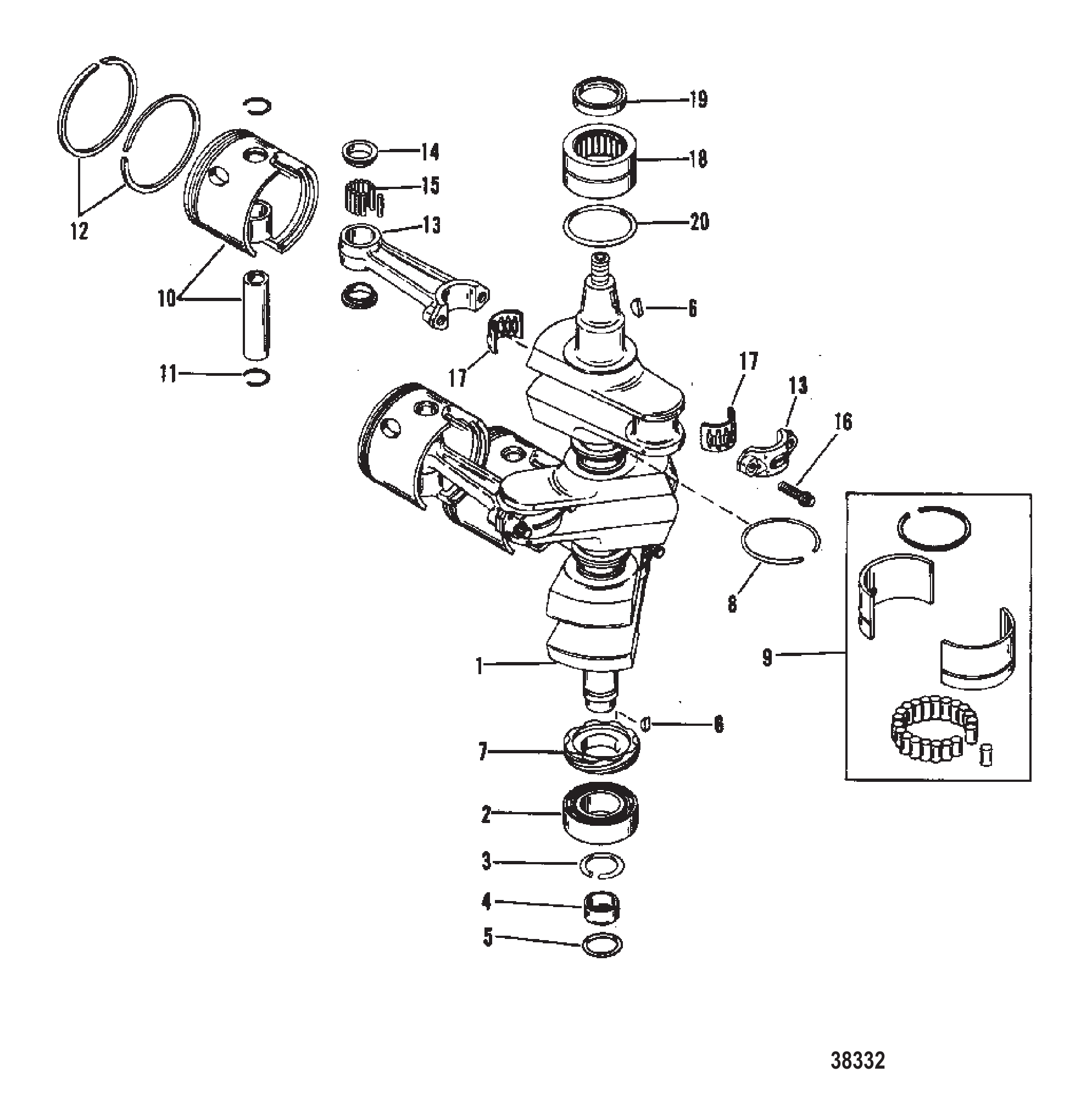

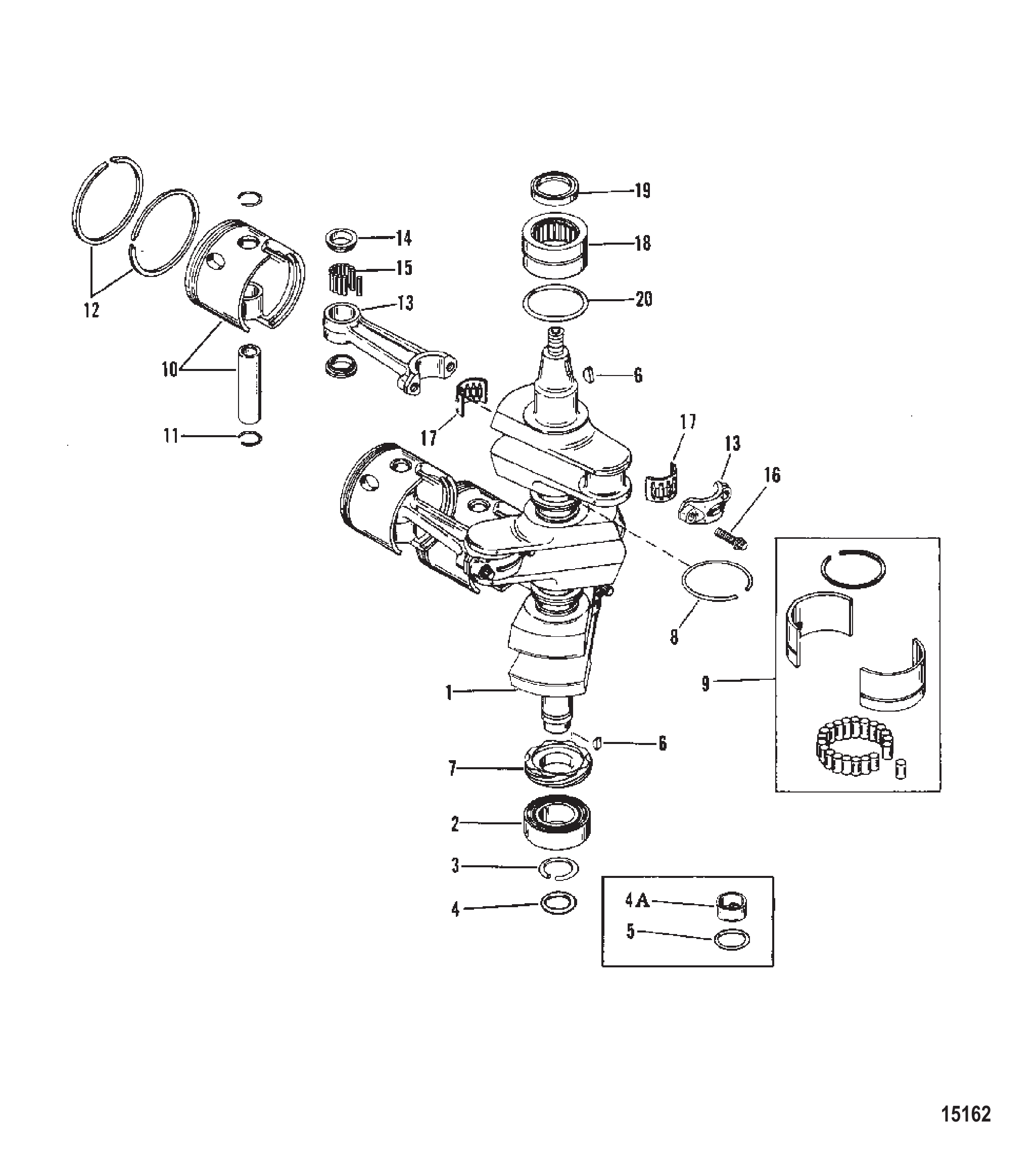

Рис. 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ (#638-8532--1) CRANKSHAFT, PISTONS AND CONNECTING RODS (#638-8532--1)

REF	Номер детали	Наименование	Кол-во
1	9001A2	Коленчатый вал в сборе	1
2	43011	ПОДШИПНИК ШАРИКОВЫЙ НИЖНИЙ	1
2	43011T	Подшипник шариковый	1
3	93412	КОЛЬЦО СТОПОРНОЕ Старая конструкция	1
4	54196A6	Корпус в сборе	1
5	65800	НАБИВКА	1
6	91800	Шпонка	2
7	43019A1	Шестерня в сборе	1
8	42079A4	Кольцо в сборе	1
9	42943A1	Подшипник в сборе роликовый	2
10	9009A5	Поршень в сборе	3
10	9009T13	Поршень в сборе стандартный	3
10	9009A6	Поршень в сборе	AR
10	9009A7	Поршень в сборе	AR
11	52035	Стопорное кольцо	6
11	857196	Стопорное кольцо	6
12	96170A12	Комплект поршневых колец	1
12	96170A3	Комплект поршневых колец	AR
12	96170A4	Комплект поршневых колец	AR
13	9002A2	Сборка шатуна	3
13	9002A6	Шатун в сборе	3
14	47247	ШАЙБА	6
14	8M0032839	Шайба @5	6
15	88258	Игольчатый роликовый подшипник	87
15	8M0204715	Иглы подшипника @102	87
16	43813	Винт	6
16	94320	Винт (.375-24 x 1.250)	6
17	43012A1	Комплект подшипника с сепаратором	3
17	8M0235070	Подшипник с сепаратором	3
18	43013A1	Подшипник в сборе роликовый верхний	1
18	43013T3	Подшипник в сборе роликовый	1
19	43993	Сальник масляный	1
19	8M0214932	Сальник	1
20	64067	Кольцо уплотнительное	1
20	823683	Уплотнительное кольцо (1.989 x .070)	1
-	43004A86	Комплект прокладок
-	43004A99	Комплект прокладок головки блока
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY Complete
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY Complete
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY Complete

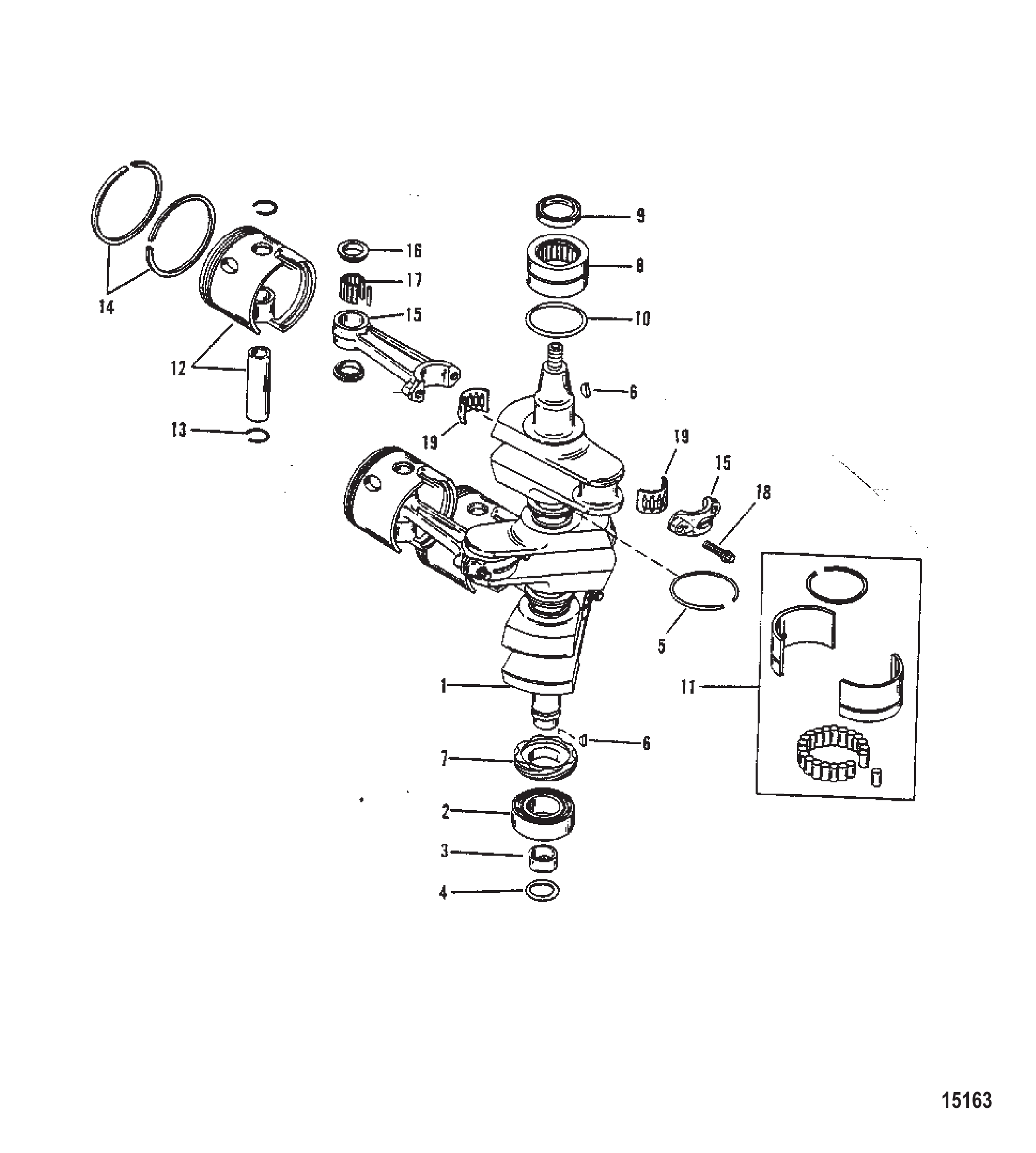

Рис. 7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ (#646-818846) CRANKSHAFT, PISTONS AND CONNECTING RODS (#646-818846)

REF	Номер детали	Наименование	Кол-во
1	9001A3	Сборка коленчатого вала	1
2	43011	ПОДШИПНИК ШАРИКОВЫЙ НИЖНИЙ	1
2	43011T	Подшипник шариковый	1
3	786611	Износостойкая втулка	1
4	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
5	818412A4	Кольцо в сборе	1
6	91800	Шпонка	2
7	43019A1	Шестерня в сборе	1
8	43013A1	Подшипник в сборе роликовый верхний	1
8	43013T3	Подшипник в сборе роликовый	1
9	43993	Сальник масляный	1
9	8M0214932	Сальник	1
10	64067	Кольцо уплотнительное	1
10	823683	Уплотнительное кольцо (1.989 x .070)	1
11	42943A1	Подшипник в сборе роликовый	2
12	815965A4	Поршень в сборе	3
12	815965T4	Поршень в сборе	3
12	815965A5	Поршень в сборе	AR
12	815965A6	Поршень в сборе	AR
13	52035	Стопорное кольцо	6
13	857196	Стопорное кольцо	6
14	96170A12	Комплект поршневых колец	1
14	96170A3	Комплект поршневых колец	AR
14	96170A4	Комплект поршневых колец	AR
15	818846A3	Шатун в сборе	3
15	818846T6	Шатун в сборе	3
16	812876	Шайба	6
16	8M0012298	Упорная шайба	6
17	818391	ПОДШИПНИК ИГОЛЬЧАТЫЙ	87
17	8M0214954	Подшипник игольчатый @200	87
18	94320	Винт (.375-24 x 1.250)	6
19	816567A1	Подшипник роликовый в сборе	3
19	8M0235070	Подшипник с сепаратором	3
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY Complete
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY Complete
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY Complete

Рис. 8БЛОК ЦИЛИНДРОВ И КАРТЕР CYLINDER BLOCK AND CRANKCASE

REF	Номер детали	Наименование	Кол-во
1	9755A9	Блок цилиндров	1
1	9755A14	Блок цилиндров	1
1	9755T14	Блок цилиндров	1
1	9755A10	Блок цилиндров	1
1	9755T10	Блок цилиндров	1
1	9755A15	Блок цилиндров	1
1	9755T15	Блок цилиндров	1
2	81742780	ВИНТ (M8 x 80)	8
3	81742730	Винт (M8 x 30)	6
4	42658	Обратный клапан	1
4	426585	Обратный клапан	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	42623	Обратный клапан (запрессовываемый)	1
6	426233	Обратный клапан	1
7	812888A1	Держатель в сборе	2
8	42657A1	Обратный клапан картера	2
8	42657A3	Обратный клапан	2
9	814776	Регулировочный винт (M6 x 55)	1
10	400212	ГАЙКА (M6) Нержавеющая сталь	1
11	42942	Колпачок регулировочного винта	1
12	20033	Штифт направляющий установочный	1
12	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
13	812870	Штифт центральный главный (обойма подшипника)	3
13	8M0084653	Штифт установочный	3
14	18597	Крышка	1
15	81742750	ВИНТ (M8 x 50)	2
16	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
18	8128671	Прокладка	1
18	8128672	Прокладка	1
19	8161941	Шпилька	2
19	8161949	Шпилька (M6 x 44)	2
20	18598	Пробка трубная	4
20	185981	Пробка трубная (.375-18)	4
21	817430110	Винт (M10 x 110)	6
22	81742720	Винт (M8 x 20)	4
22	40011149	Винт (M8 x 25) нержавеющая сталь	4
22A	12896	Винт (#8-18 x .310) переключателя	1
23	8128821	Тарелка клапана	1
24	812887	Диафрагма	1
24	8128871	Диафрагма	1
24	812887002	ДИАФРАГМА	1
25	94182	Шайба	1
26	69570	Винт (#10-16 x .750)	1
27	90392	ПРУЖИНА	1
27	18336	Пружина	1
27	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
28	75692	ТЕРМОСТАТ (143 ГРАД.)	1
28	14586	Термостат	1
29	62386	Прокладка термостата	1
29	8M0204714	Прокладка @4	1
30	32802	ПРОБКА ТРУБНАЯ (.125-27)	1
30	328022	Пробка трубная (.125-27) латунная	1
31	787992	Датчик температуры	1
32	44552	Фиксатор	1
32	889733	ФИКСАТОР	1
33	8128321	Винт (#10-16 x .600)	1
33	878609	Винт (#10-16 x .600)	1
34	56681	ШАЙБА (.203 x .500 x .032)	1
34	8M0204666	ШАЙБА (.203 x .500 x .032)	1
35	49221	Шайба (.187 x .500 x .062) неопреновая	2
35	8M0204663	ШАЙБА @5	2
36	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
37	816872	Барашковая гайка	2
38	99664	Угольник выхлопной пластины	1
38	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
38	78279	Угольник	1
38	8M0207781	Угольник	1
39	19074	Крышка	1
39	190741	Крышка	1
39	8M0036859	Крышка	1
40	65857	РАЗЪЕМ	1
40	56759	ШТУЦЕР ЕРШОВЫЙ	1
41	8129961	Крышка	1
41	8129962	Крышка	1
42	48462	Кольцо уплотнительное (.614 x .070)	1
43	40011108	Винт (M5 x 20) нержавеющая сталь	2
45	821595	РЫМ-БОЛТ	1
46	821616	Винт	1
46	821606	Винт	1
47	400265	ГАЙКА (M8)	1
47	401368	ГАЙКА (M8) Нержавеющая сталь	1
-	812867A97	Комплект прокладок	1
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

Рис. 9КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	822154A1	Корпус в сборе	1
1	822155A1	Корпус в сборе	1
1	822154A2	КОРПУС В СБОРЕ	1
1	822155A2	КОРПУС В СБОРЕ	1
2	195992	Прокладка корпуса вертикального вала	1
3	421891	Опора	4
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
4	42374F5	КРЫШКА КРЕПЛЕНИЯ (СЕРАЯ)	2
5	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
6	400256	СТОПОРНАЯ ШАЙБА (M6)	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	4
9	413448	ПЕРЕХОДНАЯ ПЛАСТИНА (БЕЗ ТРУБКИ) (6/8)	1
9	41344A3	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1-1/8") (15)	1
10	11287	Уплотнение переходной пластины	1
11	42123	ТРУБКА ВОДЯНАЯ (КОРОТКАЯ)	1
11	42122	ТРУБКА ВОДЯНАЯ (ДЛИННАЯ)	1
12	42371	Держатель водяной трубки	1
13	192012	Прокладка корпуса водяной трубки	1
14	42380	Сальник водяной трубки	1
15	42465	Проставка водяной трубки	1
16	400035	ВИНТ (M5 x 16)	2
17	445551	Блок подшипниковый (удлинённый)	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

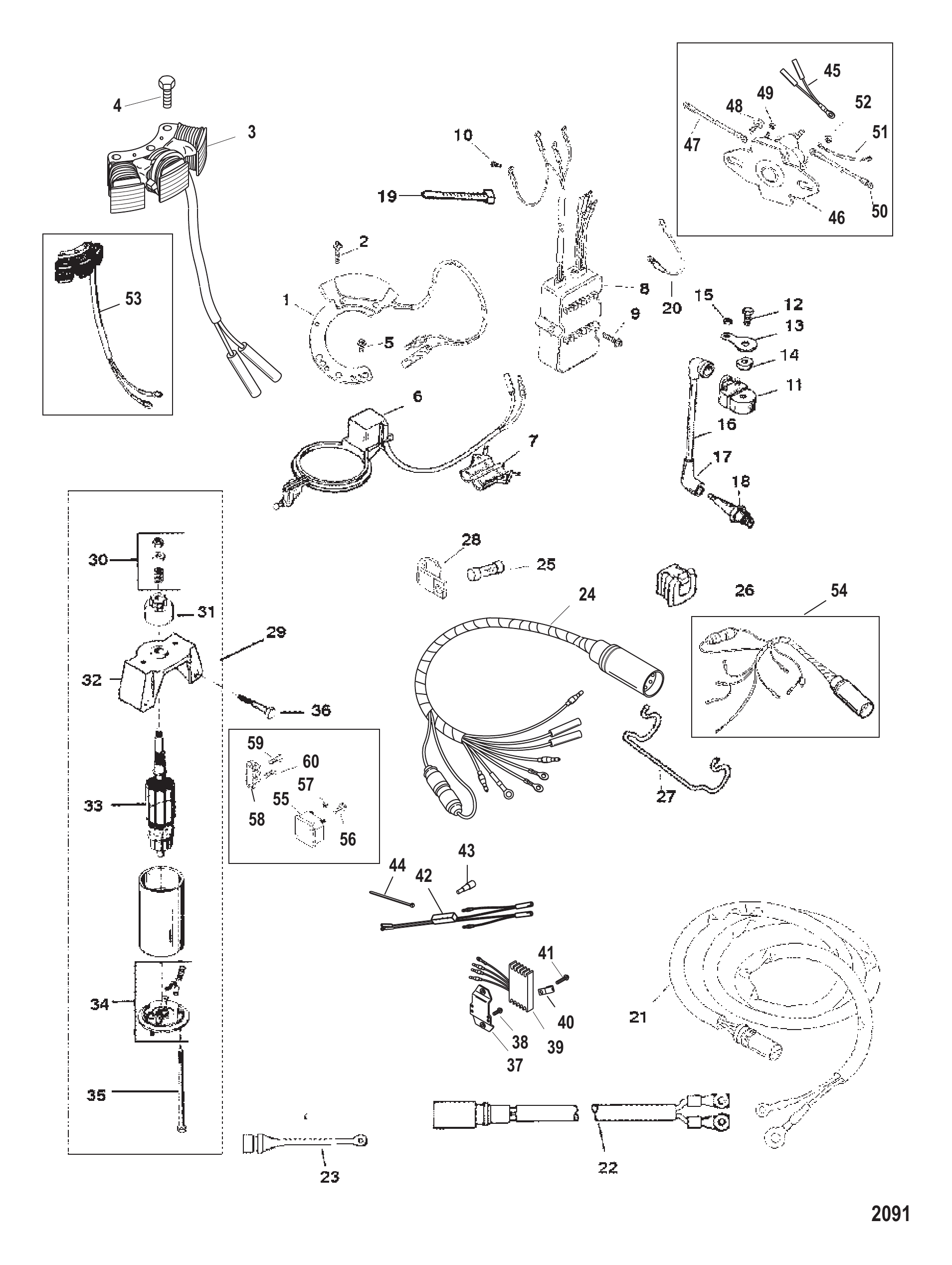

Рис. 10ЭЛЕКТРОКОМПОНЕНТЫ ELECTRICAL COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	855721A4	СТАТОР В СБОРЕ	1
2	4013930	ВИНТ (M5 x 30)	2
3	86704T11	Статор вспомогательный	1
4	4013930	ВИНТ (M5 x 30)	3
5	4013910	ВИНТ (M5 x 10)	1
6	98450A10	Датчик-триггер в сборе	1
7	11100	Зажим провода триггера	1
8	855713A3	Блок переключателей в сборе	1
8	855713A4	Блок переключателей в сборе	1
9	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	3
10	62568	Винт (#10-16 x .375)	1
11	832757A4	Комплект катушки	2
11	8M0230859	Катушка зажигания в сборе	2
12	40112	ВИНТ (M6 x 45) КАТУШКА ЗАЖИГАНИЯ	2
13	88173	Стопорная шайба с усиком	2
14	88171	Втулка катушки	2
15	45076	Гайка (#10-32) латунная клемма блока выключателя	4
16	813715A2	Комплект высоковольтных проводов (5 и 8.25 дюйма) ВЫСОКОВОЛЬТНЫЙ	1
16	NSS	NOT SOLD SEPARATE (Lead Assembly-High Tension)	1
17	63709A1	Комплект наконечника/клеммы свечи зажигания	2
18	19424	Свеча зажигания (NGK#BP8HS-15)	2
18	8M0114746	Свеча зажигания BP8HS-15 @4	2
18	14814568	СВЕЧА ЗАЖИГАНИЯ (NGK#BPZ8HS-15)	2
19	816311T	СТЯЖКА (8.00 дюймов)	AR
19	69355	Стяжка (5.50 дюймов)	AR
19	8M0214940	Стяжка	AR
20	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
21	65017A10	ЖГУТ ПРОВОДОВ В СБОРЕ, клемма аккумулятора (62 дюйм. - ЧЕРНЫЙ/КРАСНЫЙ)	1
22	74725A2	ЖГУТ ПРОВОДОВ В СБОРЕ (20 ДЮЙМ. - ЧЁРНЫЙ/КРАСНЫЙ)	1
23	71663	Пробка	1
24	12334A4	Жгут проводов в сборе, электропроводка двигателя	1
25	79091	Предохранитель 20 А	1
25	8M0207796	Предохранитель 20 А	1
26	12152	ФИКСАТОР	1
27	92753	Фиксатор	1
28	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
28	8M0024808	J-образный зажим	1
29	90983T1	Стартер в сборе	1
29	8M0033984	СТАРТЕР	1
30	96561	Комплект привода	1
31	96562	Привод	1
32	96563T	ТОРЦЕВАЯ КРЫШКА	1
33	96565	Якорь	1
34	96564T	ТОРЦЕВАЯ КРЫШКА	1
35	96566	Сквозной болт	2
36	421251	Болт (M8 x 55) картер к блоку цилиндров	2
36	42125	ВИНТ (M8 x 55)	2
37	883073	Пластина крепления	1
38	878608	Винт (#10-16 x .500)	2
39	853358T1	Выпрямитель	1
40	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
41	82129130	ВИНТ (M6 x 30)	2
42	17461T11	Комплект модуля, адаптер тахометра	1
43	13541	Разъём штыревой	AR
44	816311T	СТЯЖКА (8.00 дюймов)	2
45	11149A54	Жгут проводов в сборе, адаптер	1
46	850189T	Соленоид стартера	1
46	8M0185143	СОЛЕНОИД СТАРТЕРА	1
47	88439A28	КАБЕЛЬ В СБОРЕ Аккумулятор - Черный	1
48	4000328	ВИНТ (M6 x 16)	2
48	8M0214928	ВИНТ (M6 x 16)	2
49	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
50	88439A27	КАБЕЛЬ В СБОРЕ Красный - Аккумулятор	1
51	88809A5	ПРОВОД В СБОРЕ (ЖЕЛТЫЙ)	1
52	64015	Гайка (.250-20) клеммы стартерного соленоида	2
53	86704A10	СТАТОР Вспомогательный	1
54	12334A2	Жгут проводов двигателя в сборе	1
55	816770T	Выпрямитель	1
55	8M0058226	Выпрямитель	1
56	48409	Винт (#10-16 x .625) нержавеющая сталь	2
57	45076	Гайка (#10-32) латунная клемма блока выключателя	3
58	638131	КЛЕММНАЯ КОЛОДКА	1
59	48409	Винт (#10-16 x .625) нержавеющая сталь	2
60	62568	Винт (#10-16 x .375)	2

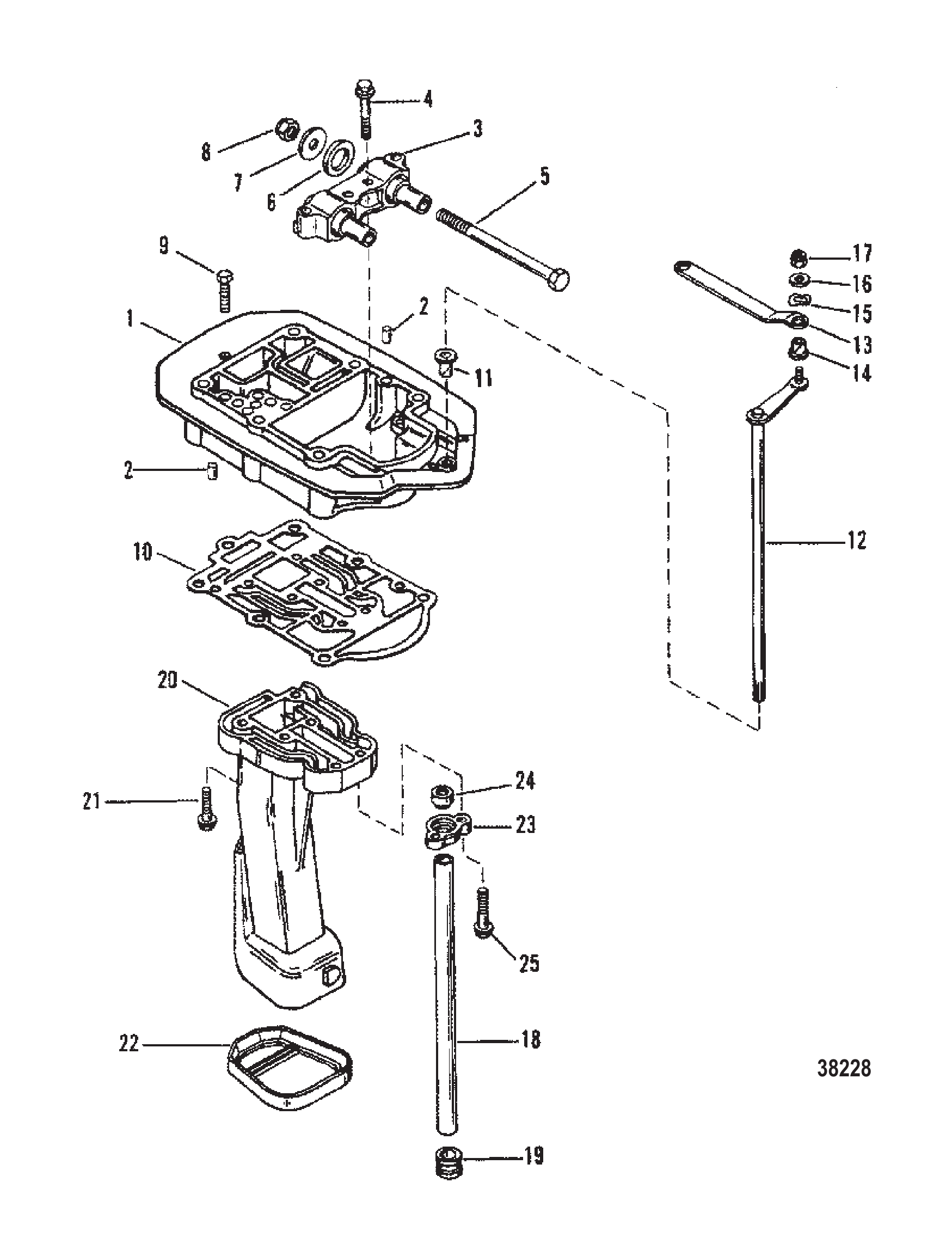

Рис. 11ВЫПУСКНАЯ ПЛАСТИНА EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	19653A2	ПЛАСТИНА В СБОРЕ ВЫПУСКНАЯ	1
-	817519A1	Обратный клапан в сборе, сливной	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
3	812893	Опора верхняя	1
3	8M4501491	Верхняя опора в сборе	1
4	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	4
5	42973	БОЛТ (M12 x 154)	2
5	898835001	Винт (M12 x 154)	2
6	93416	ШАЙБА ВИНТА ВЕРХНЕЙ ОПОРЫ	2
6	32834	ШАЙБА (.9375 x 1.750 x .172)	2
7	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
7	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
8	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
8	896963	Гайка (M12)	2
9	40011158	ВИНТ (M8 x 70) Нержавеющая сталь	1
10	812866	Прокладка	1
10	8M0000820	Прокладка	1
11	48237	Втулка вала переключения передач	1
12	815639A2	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ВЕРХНИЙ)(КОРОТКИЙ)	1
12	812891A1	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ВЕРХНИЙ)(ДЛИННЫЙ - 50/60)	1
12	815639A1	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ВЕРХНИЙ)(ДЛИННЫЙ - 55)	1
12	812891A3	Вал переключения передач (60 PONTOON - ELECTRIC)	1
12	815639A3	Вал переключения передач (60 SEAPRO/MARATHON - MANUAL)	1
13	812872	Тяга переключения	1
13	812872A1	Тяга переключения передач	1
13	812872A1	Тяга переключения передач	1
14	48475	Втулка (исполнение II)	1
14	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
15	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
16	24664	ШАЙБА (M4 x 20) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
17	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
17	401386	ГАЙКА (M6) Нержавеющая сталь	1
18	430144	Трубка водяная	1
18	8M0042795	Трубка водяная короткая	1
18	430143	Трубка водяная	1
18	8M0042794	Трубка водяная длинная	1
19	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
19	93221002	Втулка уплотнительная	1
20	196551	Труба выпускная	1
20	8M0045214	Труба выпускная	1
21	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	4
22	812886	Сальник	1
22	812886001	САЛЬНИК	1
23	99019	Хомут уплотнения водяной трубки	1
24	42941	Уплотнение водяной трубки (верхнее)	1
24	42941001	Сальник водяной трубки	1
25	40011155	ВИНТ (M8 x 55) Нержавеющая сталь	2
-	812867A97	Комплект прокладок	1

Рис. 12МАХОВИК И СТАРТЕРНЫЙ ДВИГАТЕЛЬ FLYWHEEL AND STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	42956A1	Крышка маховика в сборе	1
3	79022	Метка установки зажигания	1
4	37572	Винт (.190-32 x .380) метки зажигания	2
5	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
6	42979	ГАЙКА (M16) МАХОВИКА	1
7	68229	Шайба (.641 x 1.250 x .190) маховика	1
7	33001	Шайба	1
8	9008A16	Маховик в сборе	1
8	859234T30	Маховик в сборе	1
9	8778A10	Статор в сборе	1
10	4007325	ВИНТ (M5 x 25) СТАТОРА	4
11	99021A3	Датчик-триггер в сборе	1
12	66015	СТАРТЕР В СБОРЕ	1
12	893891T	Стартер в сборе	1
13	56703	ВТУЛКА СТАРТЕРА	2
13	8M0034918	Втулка	2
14	57247	УПОР РЕЗИНОВЫЙ СТАРТЕРА	2
14	8M0043376	Упор	2
15	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
16	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
17	88439A20	Провод стартера (чёрный)	1
18	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
19	64015	Гайка (.250-20) клеммы стартерного соленоида	1

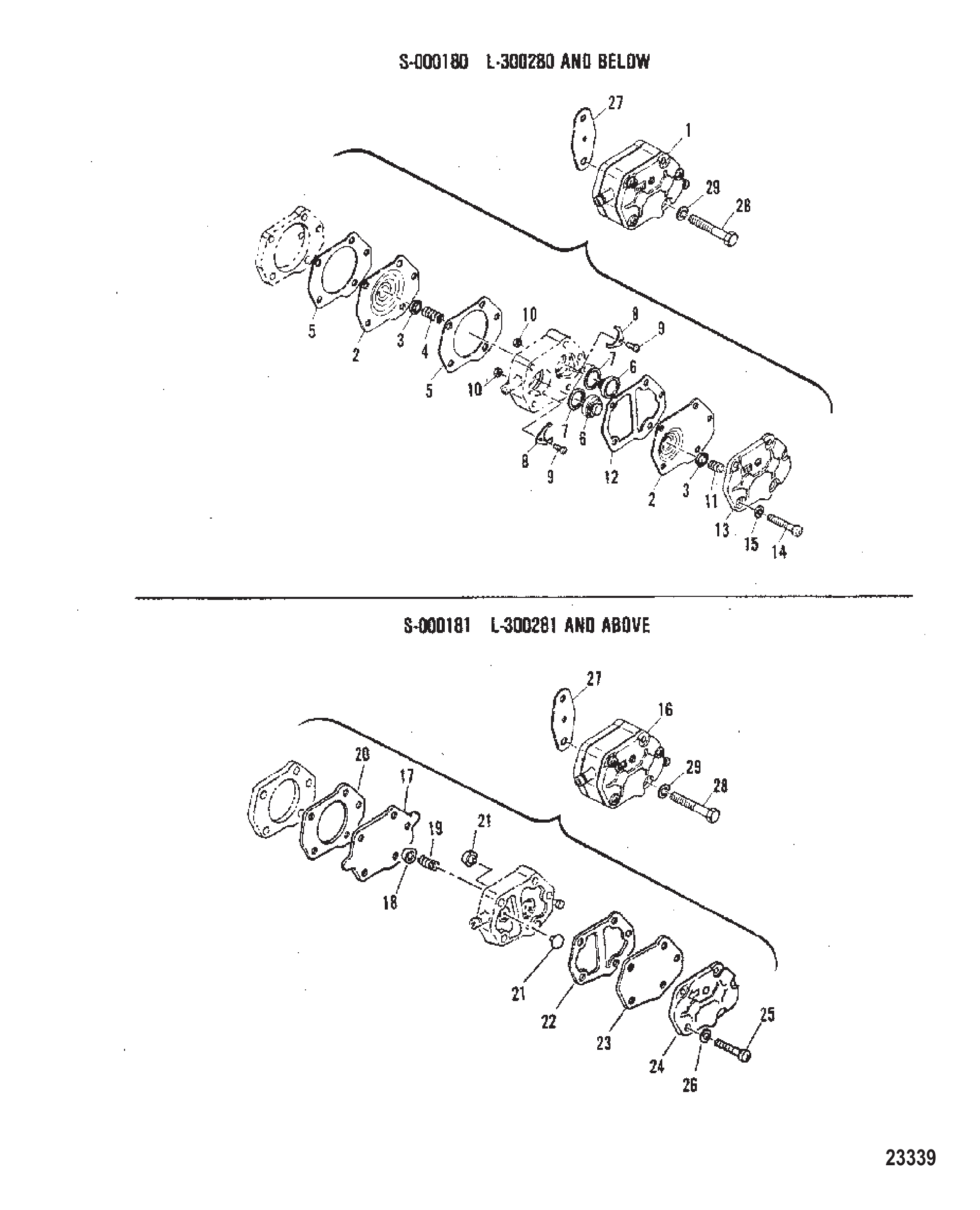

Рис. 13ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	81328M	Топливный насос в сборе	1
1	43113T	ТОПЛИВНЫЙ НАСОС	1
2	80606M	Диафрагма	2
3	80611M	Пластина	2
4	80610M	Пружина	1
5	80613M	Прокладка	2
5	80613	Прокладка	2
6	80608M	Обратный клапан	2
7	80612M	Прокладка обратного клапана	2
8	80609M	Фиксатор обратного клапана	2
9	82511M	Винт	2
9	82511M	Винт	2
11	82373M	Гайка	1
11	82537M	Гайка	1
11	80615M	Пружина	1
12	80614M	Прокладка	1
12	80614	Прокладка	1
13	80607M	Крышка	1
14	82522M	Винт	3
15	82208M	Шайба	3
15	82186M	Шайба	3
16	84139M	Топливный насос в сборе	1
16	43113T	ТОПЛИВНЫЙ НАСОС	1
17	80606M	Диафрагма	1
18	80611M	Пластина	1
19	80610M	Пружина	1
20	80613M	Прокладка	1
20	80613	Прокладка	1
21	84140M	Обратный клапан	2
21	84650M	Обратный клапан	2
22	80614M	Прокладка	1
22	80614	Прокладка	1
23	84141M	Диафрагма	1
24	80607M	Крышка	1
25	82522M	Винт	3
26	82208M	Шайба	3
26	82186M	Шайба	3
27	80757M	Прокладка топливного насоса к картеру	1
27	80757	Прокладка	1
28	82428M	Болт	2
28	827043M	Болт	2
29	82198M	ШАЙБА	2
29	82213M	Шайба	2
-	84168M	Комплект прокладок	1

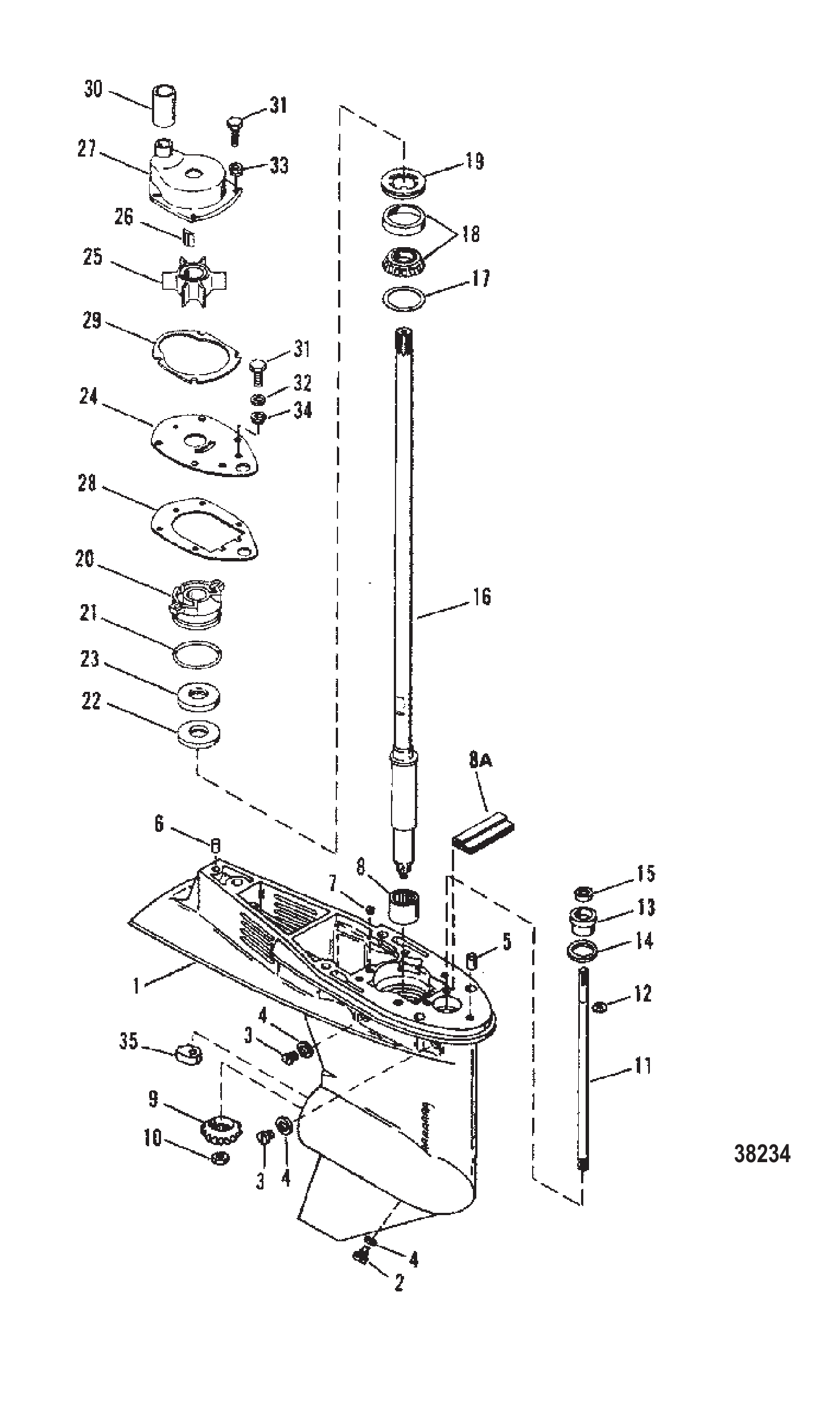

Рис. 14РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	9760A8	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) (ЧЕРНЫЙ)	1
-	9760A9	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) (СЕРЫЙ)	1
-	9760A24	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9760A21	Корпус редуктора в сборе (длинный) (Tracker)	1
-	9760T27	ORD1671- 9760T25 Mercury / Quicksilver	1
-	9760A12	Корпус редуктора в сборе (длинный) (чёрный)	1
-	9760T25	Корпус редуктора в сборе, комплектный	1
-	9760A13	Корпус редуктора в сборе (длинный) (серый)	1
-	9760T26	ORD 1671-9760T25 Mercury / Quicksilver	1
-	9760A10	Корпус редуктора в сборе (удлинённый) (чёрный)	1
-	9760T28	Корпус редуктора в сборе, комплектный	1
-	9760A11	Корпус редуктора в сборе (удлинённый) (серый)	1
-	9760T29	Корпус редуктора серый	1
1	9760A2	Корпус редуктора в сборе (базовый) (чёрный)	1
1	9760T42	Корпус редуктора в сборе, базовый	1
1	9760A3	Корпус редуктора в сборе (базовый) (серый)	1
1	9760T31	ORD 1671-9760T30 Mercury / Quicksilver	1
1	9760A20	Корпус редуктора в сборе (базовый) (Tracker)	1
1	9760T32	ORD 1671-9760T42 Mercury / Quicksilver	1
2	67892	Винт магнитный	1
2	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
3	79953	Винт (.375-16 x .250)	2
3	79953Q04	Ремкомплект сливного винта	2
4	19183	Шайба фибровая	3
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
5	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
5	8M0084244	Штифт установочный, .375 x .620	1
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
8	812768	Подшипник роликовый	1
8A	818226A1	Комплект сальников и пластин	1
9	813694	Шестерня ведущая	1
9	813694T	Шестерня ведущая, 14 зубьев	1
10	55910	Гайка (.437-20) шестерни привода к гребному валу	1
11	812732A1	Вал переключения в сборе	1
11	815420	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
12	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
13	813696A2	Втулка в сборе	1
14	45258	Уплотнительное кольцо (.987 x .103)	1
15	8164641	Маслосъёмный сальник	1
15	8M0246145	САЛЬНИК	1
16	815422	ВЕРТИКАЛЬНЫЙ ВАЛ	1
16	812731	Вал приводной	1
16	815421	ВЕРТИКАЛЬНЫЙ ВАЛ	1
17	812770A1	Набор регулировочных шайб	AR
17	8M0063262	Набор регулировочных шайб	AR
18	77420A1	Подшипник роликовый конический гребного вала в сборе	1
18	8M0166756	Подшипник в сборе	1
19	812820	Гайка	1
19	8128201	Гайка	1
20	812966A3	Основание в сборе	1
20	8M0245488	Основание водяного насоса	1
21	30224	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.859 x .139)	1
21	8M0204651	Кольцо уплотнительное	1
22	814669	Маслосъёмный сальник	1
22	8M0245489	Сальник масляный	1
23	814670	Маслосъёмный сальник	1
24	197001	Лицевая пластина	1
24	19700A2	Пластина передняя	1
25	19453	Крыльчатка	1
25	19453T	Крыльчатка	1
26	19699	Шпонка	1
26	8M0032831	Шпонка крыльчатки	1
27	14334A1	Насос водяной в сборе	1
27	14334A3	Насос водяной в сборе	1
28	19701	Прокладка нижняя	1
28	8M0224241	Прокладка	1
29	194541	Прокладка (верхняя)	1
30	43023	САЛЬНИК	1
30	8M0204658	УПЛОТНЕНИЕ	1
31	8248324	Винт (M6 x 16)	6
33	43045	ИЗОЛЯТОР	4
33	8M0204659	ИЗОЛЯТОР @4	4
34	19452	Изолятор	2
35	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
35	760394	Кулачок управления переключением	1
-	812867A97	Комплект прокладок	1
-	812966A11	Ремкомплект водяного насоса	1
-	812966A12	Ремкомплект водяного насоса	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1

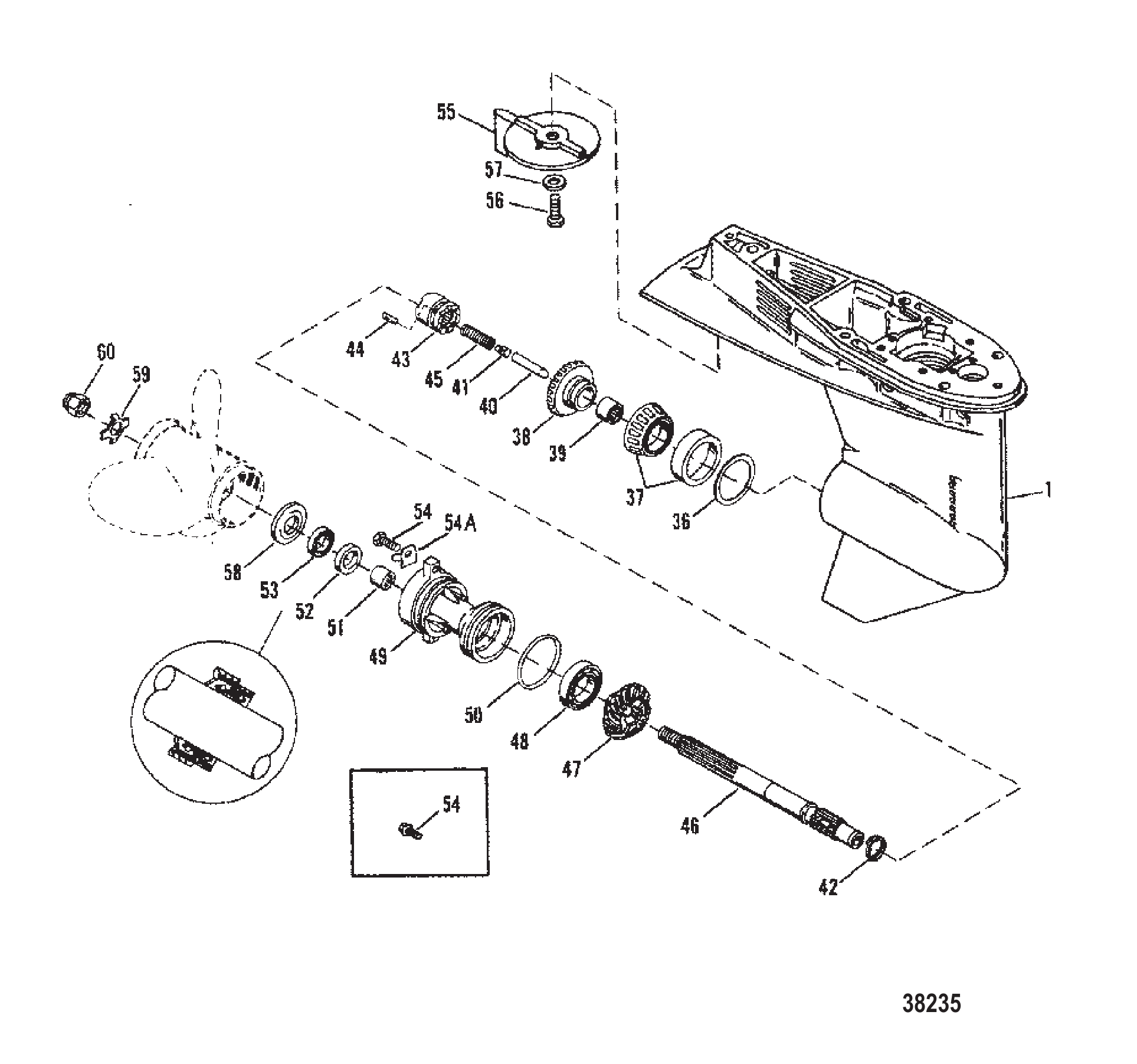

Рис. 15РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
-	9760A8	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) (ЧЕРНЫЙ)	1
-	9760A9	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) (СЕРЫЙ)	1
-	9760A24	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9760A21	Корпус редуктора в сборе (длинный) (Tracker)	1
-	9760T27	ORD1671- 9760T25 Mercury / Quicksilver	1
-	9760A12	Корпус редуктора в сборе (длинный) (чёрный)	1
-	9760T25	Корпус редуктора в сборе, комплектный	1
-	9760A13	Корпус редуктора в сборе (длинный) (серый)	1
-	9760T26	ORD 1671-9760T25 Mercury / Quicksilver	1
-	9760A10	Корпус редуктора в сборе (удлинённый) (чёрный)	1
-	9760T28	Корпус редуктора в сборе, комплектный	1
-	9760A11	Корпус редуктора в сборе (удлинённый) (серый)	1
-	9760T29	Корпус редуктора серый	1
1	9760A2	Корпус редуктора в сборе (базовый) (чёрный)	1
1	9760T42	Корпус редуктора в сборе, базовый	1
1	9760A3	Корпус редуктора в сборе (базовый) (серый)	1
1	9760T31	ORD 1671-9760T30 Mercury / Quicksilver	1
1	9760A20	Корпус редуктора в сборе (базовый) (Tracker)	1
1	9760T32	ORD 1671-9760T42 Mercury / Quicksilver	1
36	812769A1	Набор регулировочных шайб	AR
36	8M0063263	Набор регулировочных шайб	AR
37	812767A1	Подшипник роликовый конический в сборе	1
37	8M0103476	Подшипник в сборе	1
38	813693A1	Шестерня переднего хода в сборе	1
38	813693T1	Шестерня переднего хода, 23 зуба	1
39	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
40	8129291	Толкатель кулачка	1
41	20843	ПОЛЗУН ПОПЕРЕЧНОГО ШТИФТА	1
42	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
43	813697	Муфта	1
43	813697T	Сцепление	1
44	38113	ШТИФТ Крестовины храповика к гребному валу	1
44	8M0020942	Палец крестовой @2	1
45	815418	ПРУЖИНА	1
46	14493	Гребной вал	1
47	813695	Шестерня заднего хода	1
47	813695T	Шестерня заднего хода 23 зуба	1
48	20839	ПОДШИПНИК ШАРИКОВЫЙ ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
48	20839T	Подшипник шариковый	1
49	19291A3	Обойма подшипника в сборе	1
49	8M0168900	Обойма подшипника	1
50	815460	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
51	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
52	69188	САЛЬНИК Масляного корпуса подшипника	1
52	8M0205511	Сальник масляный	1
53	69189	САЛЬНИК Масляного корпуса подшипника	1
53	8M0203757	Сальник масляный	1
54	4000353	ВИНТ (M8 x 25) КОРПУС РЕДУКТОРА	2
54A	826613	Шайба стопорная (применять где применимо)	2
54	8136911	Винт (M8 x .98) (винт с шайбой)	2
55	17264T2	Антикавитационная плита цинковая	1
56	4000377	ВИНТ (M10 x 30)	1
57	45175	Шайба (.406 x .750 x .104)	1
57	8M0214963	Шайба	1
58	73345A1	Упорная шайба, передняя	1
59	76281	Шайба стопорная гайки гребного винта	1
59	8M0214942	Шайба стопорная	1
60	69578A1	Комплект гайки гребного винта	1
60	69578Q1	Комплект гайки гребного винта	1
-	812867A91	Комплект прокладок двигателя	1
-	812867A97	Комплект прокладок	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1

Рис. 16ВПУСКНОЙ КОЛЛЕКТОР И РЕШЕТКА INDUCTION MANIFOLD AND REED BLOCK

REF	Номер детали	Наименование	Кол-во
1	812865	Прокладка	1
2	9812A9	Крышка в сборе нижняя	1
2	9812T9	Крышка в сборе нижняя	1
3	66301	САЛЬНИК МАСЛЯНЫЙ	1
4	41953	Сальник	1
5	90011	Кольцо уплотнительное (2.175 x .175)	1
5	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
6	81742720	Винт (M8 x 20)	3
7	19077A2	Кронштейн в сборе	1
7	19077A3	Кронштейн в сборе	1
8	8161941	Шпилька	2
8	8161949	Шпилька (M6 x 44)	2
9	49221	Шайба (.187 x .500 x .062) неопреновая	2
9	8M0204663	ШАЙБА @5	2
10	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
11	816872	Барашковая гайка	2
12	82127335	ВИНТ (M8 x 35 ММ)	4
13	19076A3	Коллектор впускной в сборе	1
14	19725	Угольник (кол. 2 на 55)	1
15	812869	Прокладка	1
16	81742730	Винт (M8 x 30)	10
17	19075A2	Блок лепестковых клапанов в сборе	1
17	8M0219197	Блок лепестковых клапанов в сборе	1
18	812868	Прокладка	1
19	812880A1	Комплект лепестковых клапанов (0.008 THICK)	3
19	812880A03	Лепестковый клапан в сборе	3
19	812880A2	Лепестковый клапан в сборе (0.010 THICK)	3
19	812880A03	Лепестковый клапан в сборе	3
20	42982	ШАЙБА СТОПОРНАЯ	3
20	429821	ШАЙБА стопорная	3
21	812879	Фиксатор	3
21	812879002	ФИКСАТОР лепесткового клапана	3
22	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
23	42881A1	ТЯГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
24	42981	ШАЙБА СТОПОРНАЯ	2
25	40001134	Винт (M8 x 25)	2
26	988851	Ползун	1
27	48475	Втулка (исполнение II)	1
27	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
28	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
29	24664	ШАЙБА (M4 x 20) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
30	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
30	401386	ГАЙКА (M6) Нержавеющая сталь	1
31	35459	ШАЙБА	1
32	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
32	401386	ГАЙКА (M6) Нержавеющая сталь	1
-	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	3
-	812867A97	Комплект прокладок	1
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

Рис. 17ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	81735291	Каталог запчастей 50/55/60/JET 45	1
-	817383A1	Сумка для инструмента	1
-	816939A94	КОМПЛЕКТ НАКЛЕЕК (50) (ЧЕРНЫЙ)	1
-	816939A96	КОМПЛЕКТ НАКЛЕЕК	1
-	811212A94	КОМПЛЕКТ НАКЛЕЕК (60) (ЧЕРНЫЙ)	1
-	811212A00	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 ELECTRIC)	1
-	826313A95	КОМПЛЕКТ НАКЛЕЕК (60) (ЧЕРНЫЙ) (SEAPRO)	1
-	826313A01	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 SEAPRO)	1
-	830163A96	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 PONTOON/BIG FOOT)	1
-	804704A00	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 BIGFOOT)	1
-	824097A95	КОМПЛЕКТ НАКЛЕЕК (60) (ЧЕРНЫЙ) (FORMULA)	1
-	816940A94	КОМПЛЕКТ НАКЛЕЕК (50) (СЕРЫЙ)	1
-	816940A97	КОМПЛЕКТ НАКЛЕЕК	1
-	811211A94	КОМПЛЕКТ НАКЛЕЕК (60) (СЕРЫЙ)	1
-	811211A03	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ 60 ELECTRIC)	1
-	824098A95	КОМПЛЕКТ НАКЛЕЕК (60 MAGNUM III) (СЕРЫЙ) Не продается в Северной Америке	1
-	821573A95	КОМПЛЕКТ НАКЛЕЕК (55) (ЧЕРНЫЙ)	1
-	821573A01	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 55 SEAPRO)	1
-	821424A95	КОМПЛЕКТ НАКЛЕЕК (55) (СЕРЫЙ)	1
-	8588371	Комплект наклеек (серый Marathon 55)	1
-	824733A94	КОМПЛЕКТ НАКЛЕЕК (TRACKER)	1
-	13361A95	КОМПЛЕКТ НАКЛЕЕК (MARATHON 60)	1
-	8588372	Комплект наклеек (серый Marathon 60)	1
-	826325A95	КОМПЛЕКТ НАКЛЕЕК (JET 45) (ЧЕРНЫЙ)	1
-	826325A00	КОМПЛЕКТ НАКЛЕЕК	1
-	826326A95	КОМПЛЕКТ НАКЛЕЕК (JET 45) (СЕРЫЙ)	1
-	826326A01	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ JET 40)	1
-	814319950	Руководство владельца (50/60) (чёрный)	1
-	821732950	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (55) (ЧЕРНЫЙ)	1
-	816763950	Руководство по эксплуатации (50/60) (СЕРЫЙ)	1
-	821733950	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (55) (СЕРЫЙ)	1
-	826596950	Руководство владельца (JET 45)	1

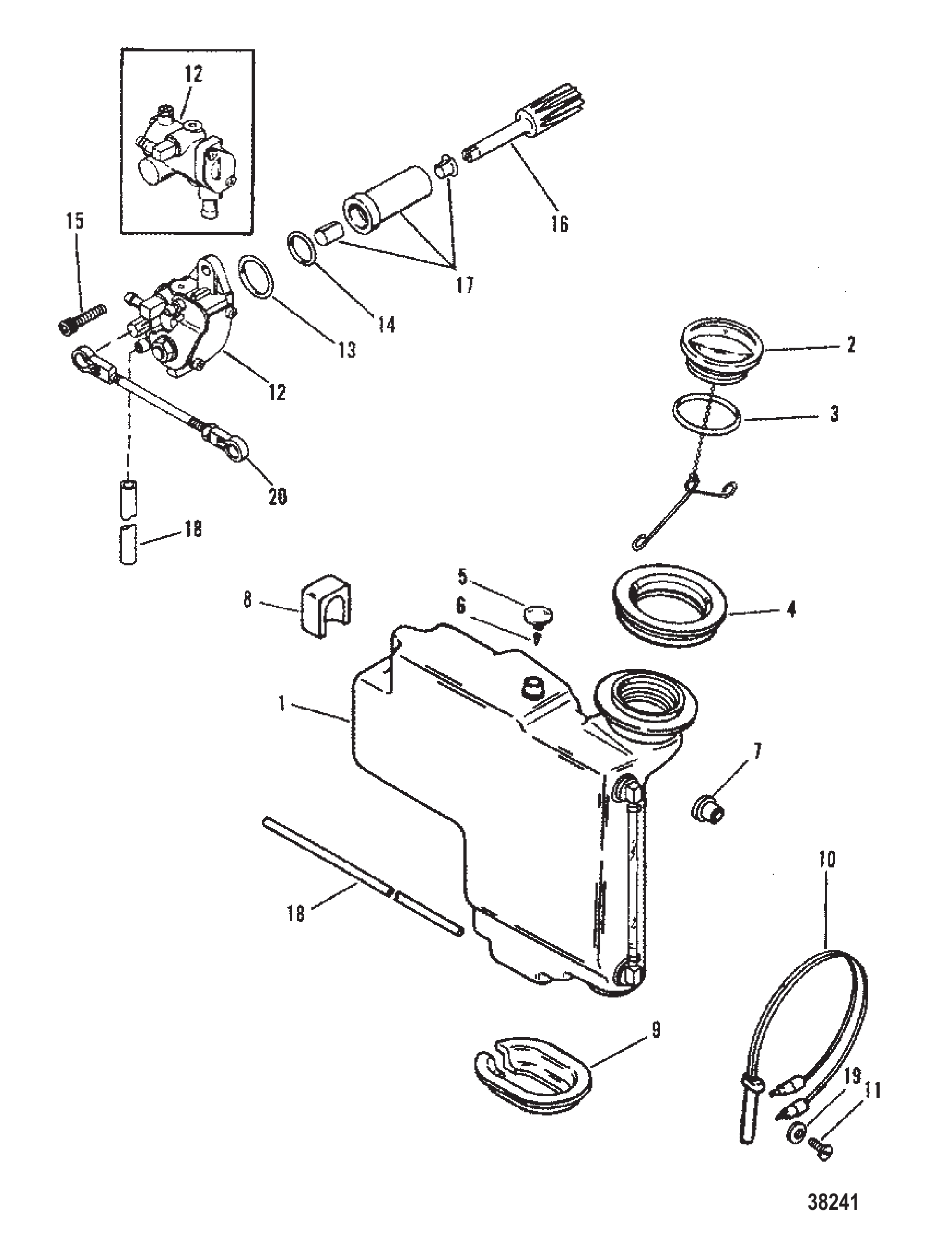

Рис. 18КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	8127181	Масляный бак	1
1	812718T1	Масляный бачок в сборе	1
2	19070A2	Крышка в сборе	1
3	90186	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
4	8160661	Сальник	1
1	812718A1	Бак в сборе масляный	1
1	812718T1	Масляный бачок в сборе	1
2	828765A2	Крышка в сборе	1
4	8160662	Сальник	1
4	8M0039080	Сальник масляного бака	1
5	19299A1	Вентиляция в сборе	1
6	64871	КЛАПАН	1
7	813644	Втулка уплотнительная	1
8	813649	Чехол	1
9	812890	Пыльник	1
9	8M0039085	Пыльник	1
10	12886A6	Переключатель в сборе	1
11	58376	Винт (.164-18 x .375)	1
12	812690A1	Насос в сборе системы впрыска масла	1
12	818902A1	Масляный насос в сборе	1
13	62705	Кольцо уплотнительное масляного насоса	1
13	8M0204667	Кольцо уплотнительное @2	1
14	36390	Уплотнительное кольцо корпуса водяной трубки	1
15	40011108	Винт (M5 x 20) нержавеющая сталь	2
16	19277	Шестерня ведомая	1
17	19278A2	Подшипниковый узел в сборе	1
18	82381325	ТРУБКА (10.00 дюймов в наборе)	2
18	82381335	ТРУБКА (15.00 дюймов в наборе)	2
19	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
20	821287	ТЯГА	1

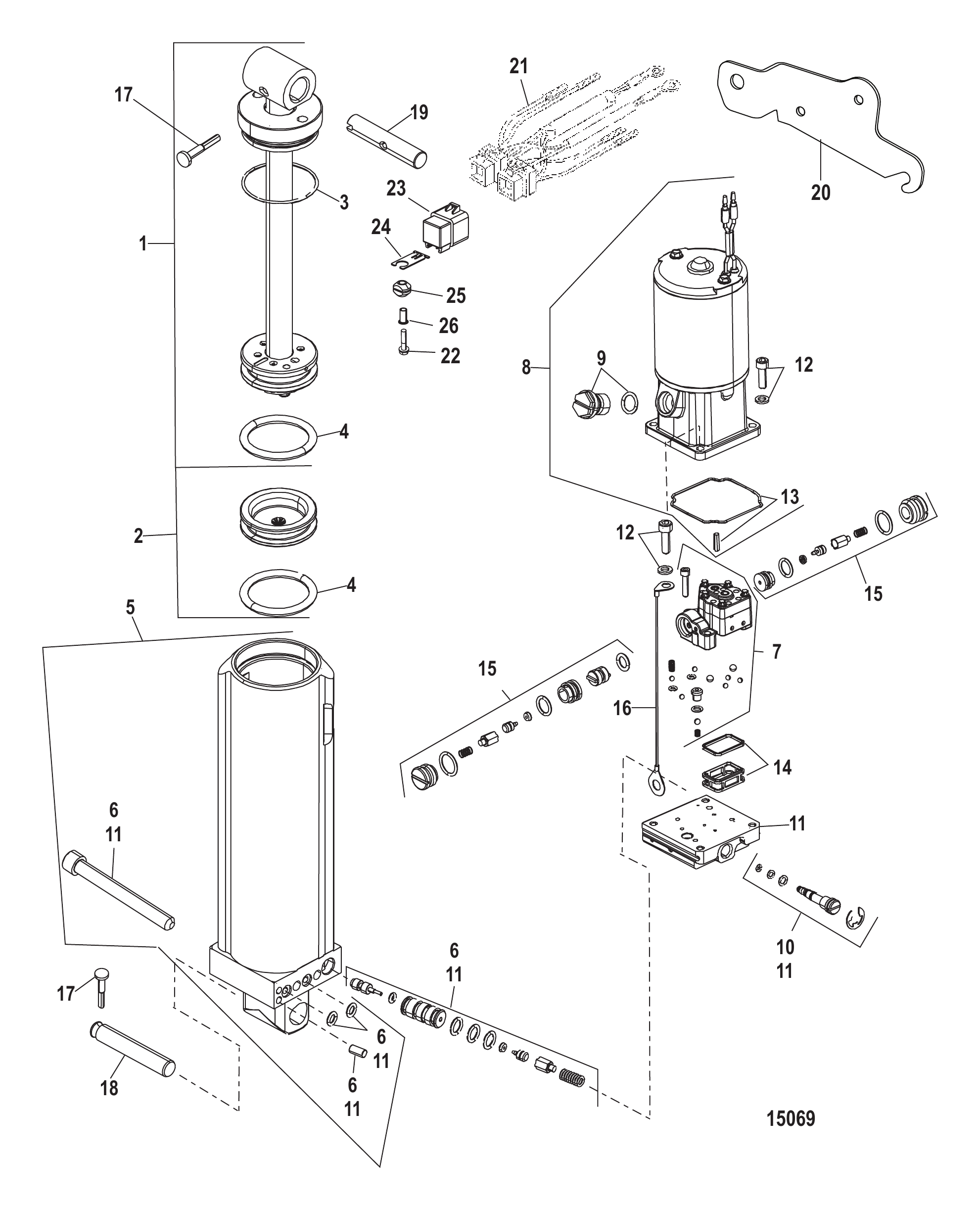

Рис. 19КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM POWER TRIM COMPONENTS

REF	Номер детали	Наименование	Кол-во
-	830150A2	НАСОС В СБОРЕ	1
1	813427A3	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
2	810776A1	Поршень в сборе с памятью	1
2	8M0171822	Ремкомплект поршня памяти	1
3	809872A2	Ремкомплект уплотнительных колец	1
3	8M0171819	Ремкомплект уплотнительных колец	1
4	NSS	NOT SOLD SEPARATE O-Ring	2
5	811228A1	Узел цилиндра	1
5	893904T01	Узел цилиндра	1
6	809873A1	Ремкомплект клапана ограничения подъёма	1
6	893905A02	Ремкомплект клапана	1
7	809874A1	Насос в сборе	1
7	893906A02	Насос в сборе	1
8	809885A2	Ремкомплект электромотора	1
8	893907A02	Ремкомплект электромотора	1
9	8134351	Пробка	1
10	813442A2	Узел ручного сброса в сборе	1
10	893929A01	Комплект предохранительного клапана	1
11	809875A1	Ремкомплект коллектора	1
11	893909A02	Ремкомплект коллектора	1
12	809876A1	Ремкомплект крепежа электромотора	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
16	88238A18	Трос в сборе	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
17	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
18	19607	Штифт	1
19	822869	Штифт	1
19	822869001	ПАЛЕЦ АНКЕРНЫЙ	1
20	831276T	Кронштейн	1
21	826802A12	Жгут проводов в сборе	1
22	82129125	ВИНТ (M6 x 25 мм)	2
23	828151A1	Реле в сборе	2
23	8M0207773	Реле тримма в сборе	2
24	828102	Кронштейн	2
24	8M0207771	Кронштейн крепления	2
25	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
25	8M0207785	Втулка	2
26	818968	ВТУЛКА	2
26	8M0214955	Втулка	2

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
4	12662	Комплект насоса и торцевой рамы	1
5	12663	Комплект сальников насоса	1
6	12660	Комплект торцевой рамы	1
7	12661	Комплект якоря	1
8	12664	Комплект сквозных болтов	1

REF	Номер детали	Наименование	Кол-во
-	66015	СТАРТЕР В СБОРЕ	1
1	90643	КОМПЛЕКТ ПРИВОДА	1
2	68575	ПРИВОД В СБОРЕ	1
2	685753	ПРИВОД В СБОРЕ	1
3	75660	Плита приводного конца	1
4	75385	Сквозной болт	2
6	75386	Якорь	1
7	75384	Комплект щёток/пружин	1
7	898265016	Комплект щёток/пружин	1
8	57387	ВТУЛКА ИЗОЛИРУЮЩАЯ	1
9	38013	ШАЙБА ВХОДНОЙ ШПИЛЬКИ	1
10	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
11	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
12	61787	Держатель щётки	2
12	898265014	Держатель щёток	2
13	68586	ВИНТ ЩЁТКИ И ДЕРЖАТЕЛЯ	2
14	75383	Концевая крышка коллектора	1

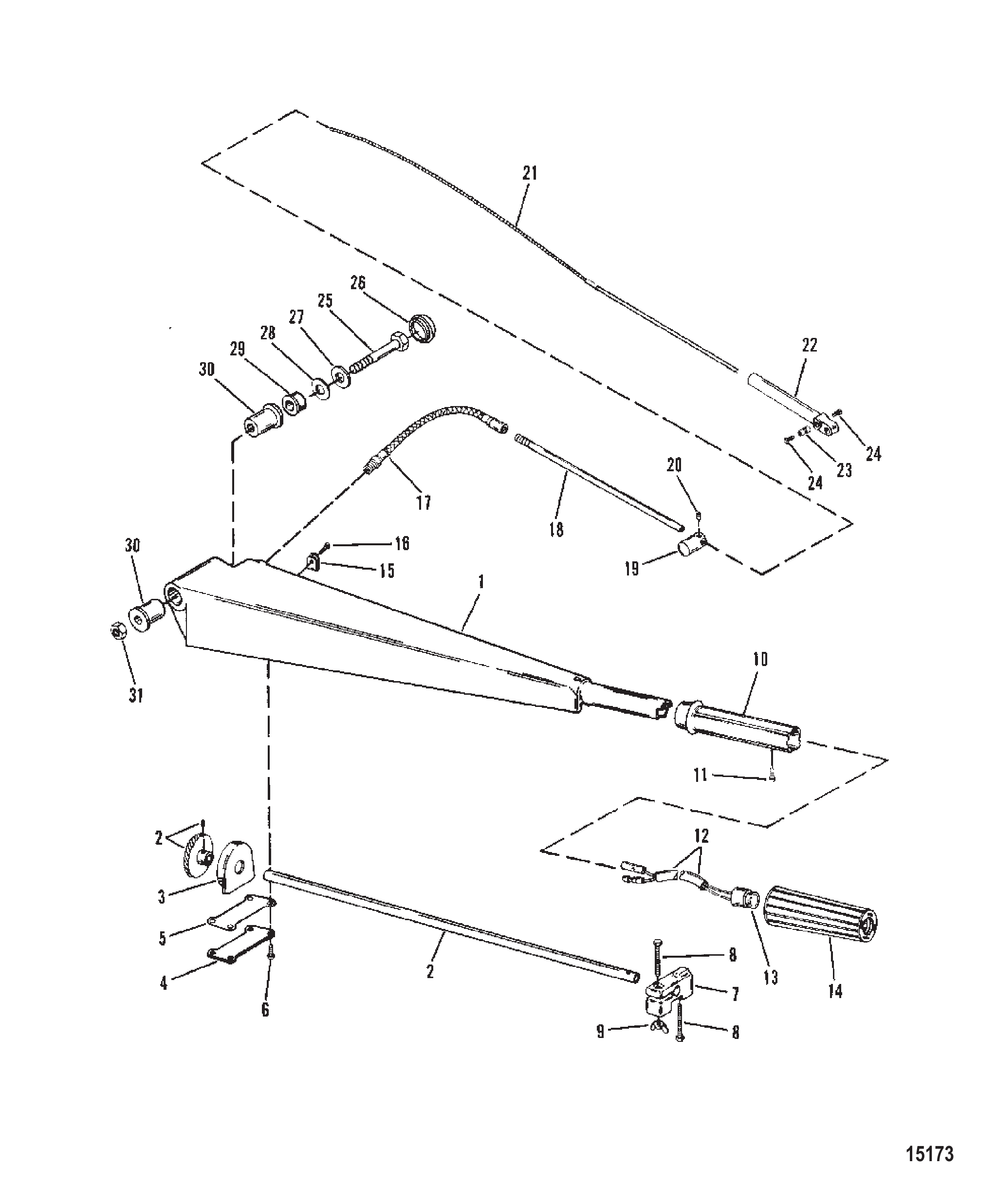

Рис. 22КОМПОНЕНТЫ РУЛЕВОЙ РУКОЯТКИ STEERING HANDLE COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	12020T	РЫЧАГ РУЛЕВОГО УПРАВЛЕНИЯ	1
1	12020T6	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
1	12020A4	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
2	12018A1	ТРУБКА В СБОРЕ Дроссель	1
2	12018A4	ТРУБКА В СБОРЕ Дроссель	1
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	4
7	12013	ХОМУТ ДРОССЕЛЯ	1
7	889729	ХОМУТ	1
8	40007112	Винт (M5 x 40) хомута дросселя	2
9	90052	ГАЙКА БАРАШКОВАЯ КРЫШКА ШПИЛЬКИ	1
9	816874	Барашковая гайка (#10-32)	1
10	96495A2	РУКОЯТКА В СБОРЕ Дроссель	1
10	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
11	62568	Винт (#10-16 x .375)	1
12	15823A4	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
12	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
13	11099A1	ЧЕХОЛ В СБОРЕ	1
14	99589	Рукоятка	1
14	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
15	26538	Зажим	1
15	648552	ЗАЖИМ	1
16	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	1
17	785512	Кабельный канал	1
17	8885242	Трубка защитная	1
18	895661	Направляющая труба	1
18	8M0026078	ТРУБКА-НАПРАВЛЯЮЩАЯ	1
19	89578	Ствол	1
20	89601	Винт	1
20	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
21	12019	ТРОСОВЫЙ УЗЕЛ	1
22	29880	НАПРАВЛЯЮЩАЯ ТРОСА	1
22	8M0204660	НАПРАВЛЯЮЩАЯ	1
23	20007	Анкер	1
24	20518	Винт установочный (#8-32)	2
24	8M0204644	КОМПЛЕКТ ВИНТОВ	2
25	4000386	ВИНТ (M10 x 100)	1
26	48416	Крышка	1
27	4002319	ШАЙБА	1
28	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
29	14601	Проставка	1
29	146011	ПРОСТАВКА	1
30	42992	ВТУЛКА	2
30	812930A1	Втулка	2
31	400204	ГАЙКА (M10 x 1.5)	1
31	400214	ГАЙКА (M10) Нержавеющая сталь	1

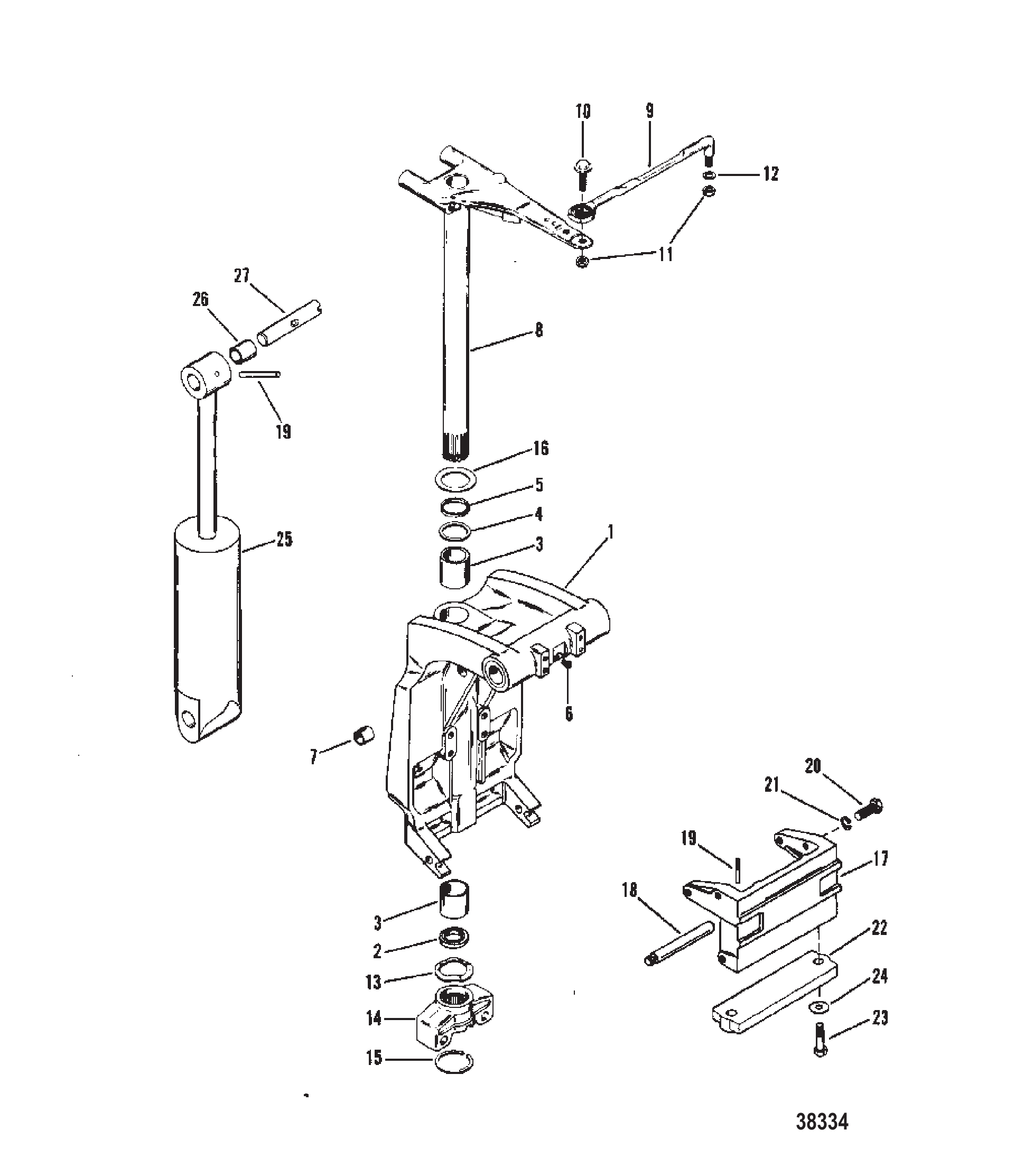

Рис. 23ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	8710A4	ПОВОРОТНЫЙ КРОНШТЕЙН В СБОРЕ	1
1	8710A13	Сборка поворотного кронштейна	1
2	87735	Сальник нижний масляный	1
3	67669	Втулка нижняя и верхняя	2
4	33466	Кольцо уплотнительное	1
5	67668	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
7	99608	Втулка	2
8	99661A2	Поворотная цапфа в сборе, круглый конец, чёрный	1
8	99661A4	Поворотная цапфа в сборе, Mariner, круглый конец, серый	1
8	12079A2	Сборка поворотного пальца	1
8	12079A3	Сборка поворотного пальца	1
9	92876A1	Тяга рулевая в сборе	1
10	14000	Винт (.375-24 x 1.25)	1
11	34863	ГАЙКА (.375-24)	2
12	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
13	78854	Волнистая шайба	1
14	42961A1	Вилка в сборе, нижняя	1
14	42961A2	Вилка в сборе, нижняя	1
15	67684	Кольцо стопорное	1
16	67670	Шайба	1
17	99653	Кронштейн	1
18	99619	Вал нижний	1
19	13794	Штифт канавки цилиндра тримма (верхний)	2
20	4000377	ВИНТ (M10 x 30)	6
21	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6
22	43396A1	Сборка анода	1
23	4000332	ВИНТ (M6 x 35)	2
24	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
25	99724A2	Амортизатор, чёрный	1
25	99724A3	Амортизатор, серый	1
-	41760A2	Ремонтный комплект амортизатора	1
26	99608	Втулка	2
27	99625	Вал	1
-	43004A86	Комплект прокладок

REF	Номер детали	Наименование	Кол-во
1	15110A1	Тахометр 6K	1
2	79101T	Кронштейн крепежный	1
3	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
4	79888	Патрон лампы	1
5	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
6	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1

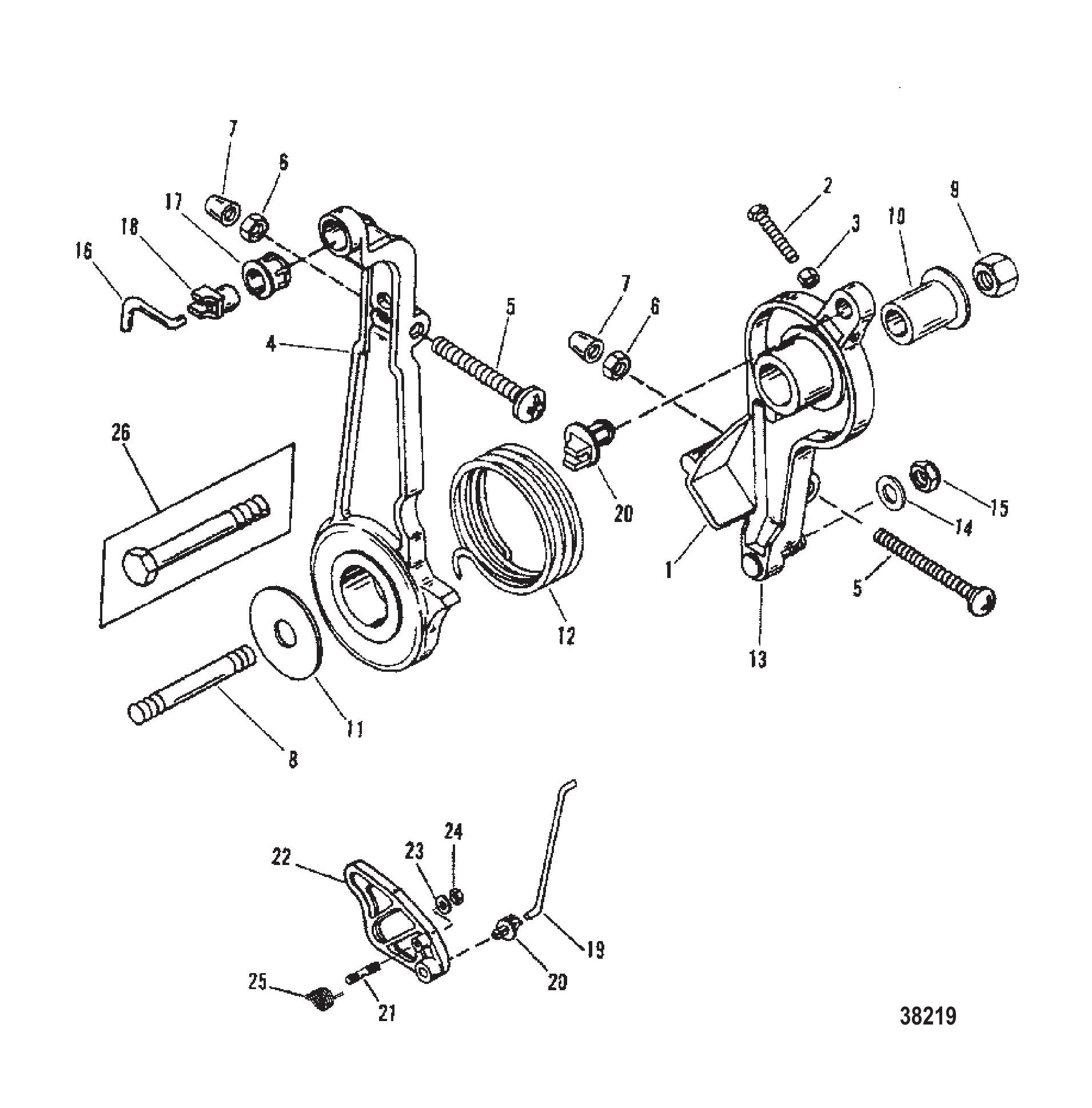

Рис. 25РЫЧАГ ДРОССЕЛЯ И ТЯГИ THROTTLE LEVER AND LINKAGE

REF	Номер детали	Наименование	Кол-во
1	42946T1	Рычаг дросселя	1
2	817582	Винт регулировочный (M5 x 35)	1
3	400211	ГАЙКА (M5) Нержавеющая сталь	1
4	196632	Рычаг опережения зажигания	1
4	19663T02	Рычаг	1
5	814776	Регулировочный винт (M6 x 55)	2
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42942	Колпачок регулировочного винта	2
8	42986	ШПИЛЬКА	1
9	90517	ГАЙКА (M10)	1
10	812930A1	Втулка	1
11	42980	ШАЙБА	1
12	55162	Пружина	1
13	42927	Вставка	1
14	35459	ШАЙБА	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	1
16	42918	Штанга	1
16	878172	Тяга опережения зажигания	1
17	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	2
18	93421	ШАР ПОВОРОТНОГО УЗЛА	2
19	812871	Тяга дросселя	1
20	932481	Втулка	2
20	8M0215006	Втулка поворотная	2
21	42984	ШПИЛЬКА	1
21	8161949	Шпилька (M6 x 44)	1
22	8128852	Кулачок дроссельной заслонки	1
23	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
24	401386	ГАЙКА (M6) Нержавеющая сталь	1
25	817702	Пружина	1
26	4007180	ВИНТ (M10 x 45) Исполнение II	1

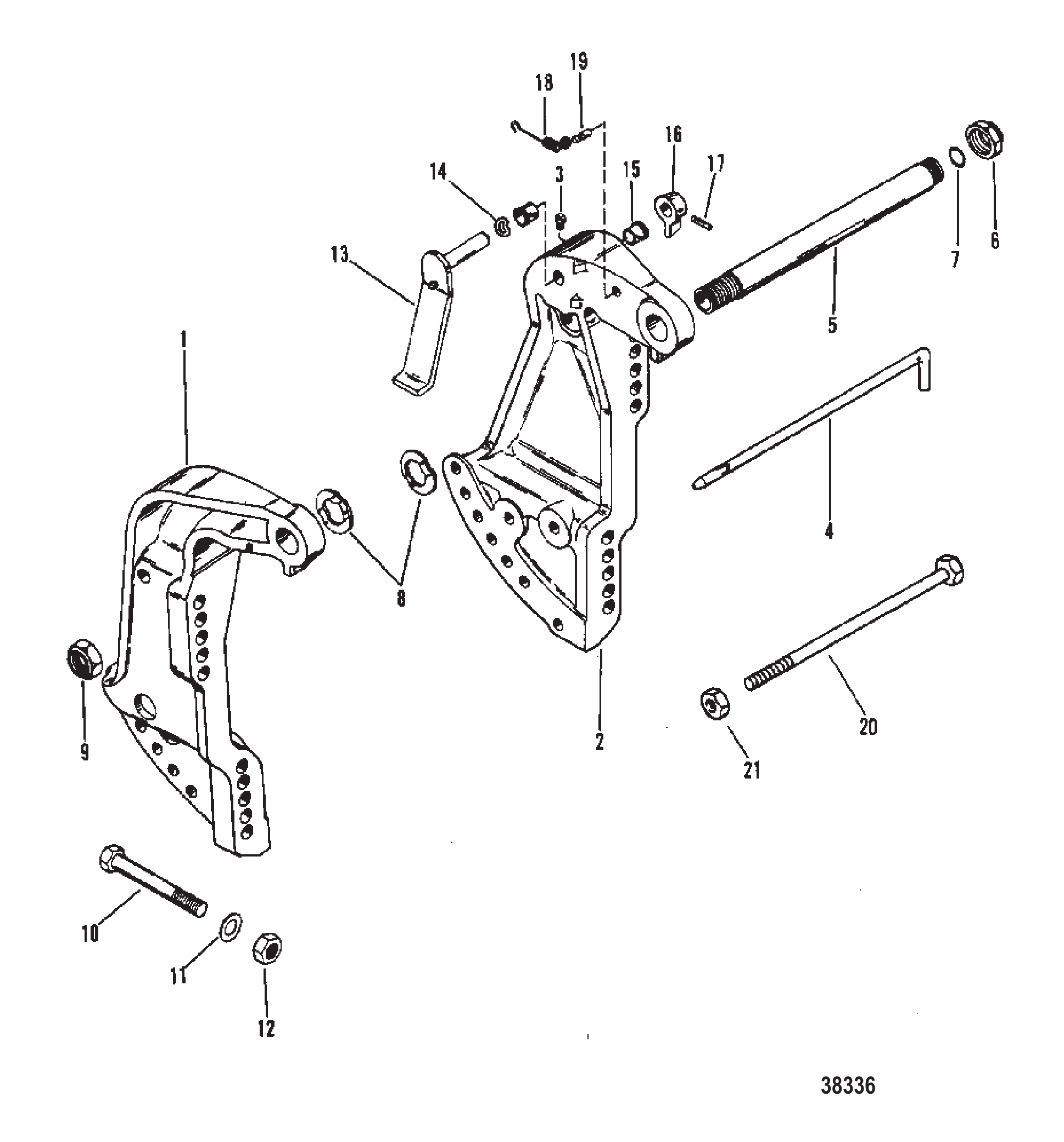

Рис. 26КРОНШТЕЙН ТРАНЦА TRANSOM BRACKET

REF	Номер детали	Наименование	Кол-во
1	8718A1	Кронштейн в сборе транцевый (правый борт)	1
1	8718A2	Кронштейн в сборе транцевый (правый борт)	1
2	8716A1	Кронштейн в сборе транцевый (левый борт)	1
2	8716A2	Кронштейн в сборе транцевый (левый борт)	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
4	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
5	99170A1	Труба наклона, силовой триммер	1
6	34862	ГАЙКА (1.00-14) ТРУБЫ НАКЛОНА	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	2
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	56041	Гайка (.875-14)	1
10	677551	ВИНТ (.500-20 x 4.500)	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
12	8M0027784	Гайка	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
16	99633T6	Ручка рычага фиксатора наклона	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1

Рис. 27КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	830889A4	БАК В СБОРЕ	1
2	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
3	58376	Винт (.164-18 x .375)	1
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
5	814449A3	КРЫШКА В СБОРЕ	1
6	42999	ПРОКЛАДКА КРЫШКИ	1
6	42999T	Прокладка	1
7	856156A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
7	856156T02	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
8	81893435	ВИНТ (M8 x 35)	3
8	8M0103814	Винт (M8 x 35 мм)	3
9	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
10	855362	Втулка уплотнительная	3
10	855362001	Втулка	3
11	855364	Втулка	3
-	8742A20	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
-	8742A22	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
12	87421	Бак	1
13	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
13	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
14	11332	Уплотнительное кольцо (2.225 x .210)	1
15	43298A2	КРЫШКА В СБОРЕ	2
16	NSS	NOT SOLD SEPARATE Insert	1
17	11332	Уплотнительное кольцо (2.225 x .210)	1
18	99802	Трубка	1
19	99439	Шланг (114.00 дюймов)	1
20	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
21	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1

Рис. 28Впускной коллектор и блок клапанов Induction Manifold and Reed Block

REF	Номер детали	Наименование	Кол-во
1	812865	Прокладка	1
2	9812A9	Крышка в сборе нижняя	1
2	9812T9	Крышка в сборе нижняя	1
3	66301	САЛЬНИК МАСЛЯНЫЙ	1
4	41953	Сальник	1
5	90011	Кольцо уплотнительное (2.175 x .175)	1
5	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
6	81742720	Винт (M8 x 20)	3
7	19077A2	Кронштейн в сборе	1
7	19077A3	Кронштейн в сборе	1
8	8161941	Шпилька	2
8	8161949	Шпилька (M6 x 44)	2
9	49221	Шайба (.187 x .500 x .062) неопреновая	2
9	8M0204663	ШАЙБА @5	2
10	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
11	816872	Барашковая гайка	2
12	82127335	ВИНТ (M8 x 35 ММ)	4
13	19076A3	Коллектор впускной в сборе	1
14	19725	Угольник (кол. 2 на 55)	1
15	812869	Прокладка	1
16	81742730	Винт (M8 x 30)	10
17	19075A2	Блок лепестковых клапанов в сборе	1
17	8M0219197	Блок лепестковых клапанов в сборе	1
18	812868	Прокладка	1
19	812880A1	Комплект лепестковых клапанов (0.008 THICK)	3
19	812880A03	Лепестковый клапан в сборе	3
19	812880A2	Лепестковый клапан в сборе (0.010 THICK)	3
19	812880A03	Лепестковый клапан в сборе	3
20	42982	ШАЙБА СТОПОРНАЯ	3
20	429821	ШАЙБА стопорная	3
21	812879	Фиксатор	3
21	812879002	ФИКСАТОР лепесткового клапана	3
22	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
23	42881A1	ТЯГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
24	42981	ШАЙБА СТОПОРНАЯ	2
25	40001134	Винт (M8 x 25)	2
26	988851	Ползун	1
27	48475	Втулка (исполнение II)	1
27	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
28	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
29	24664	ШАЙБА (M4 x 20) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
30	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
30	401386	ГАЙКА (M6) Нержавеющая сталь	1
31	35459	ШАЙБА	1
32	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
32	401386	ГАЙКА (M6) Нержавеющая сталь	1
-	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	3
-	812867A97	Комплект прокладок	1
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

Рис. 29КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ (#646-818846) CRANKSHAFT, PISTONS AND CONNECTING RODS (#646-818846)

REF	Номер детали	Наименование	Кол-во
1	9001A3	Сборка коленчатого вала	1
2	43011	ПОДШИПНИК ШАРИКОВЫЙ НИЖНИЙ	1
2	43011T	Подшипник шариковый	1
3	786611	Износостойкая втулка	1
4	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
5	818412A4	Кольцо в сборе	1
6	91800	Шпонка	2
7	43019A1	Шестерня в сборе	1
8	43013A1	Подшипник в сборе роликовый верхний	1
8	43013T3	Подшипник в сборе роликовый	1
9	43993	Сальник масляный	1
9	8M0214932	Сальник	1
10	64067	Кольцо уплотнительное	1
10	823683	Уплотнительное кольцо (1.989 x .070)	1
11	42943A1	Подшипник в сборе роликовый	2
12	815965A4	Поршень в сборе	3
12	815965T4	Поршень в сборе	3
12	815965A5	Поршень в сборе	AR
12	815965A6	Поршень в сборе	AR
13	52035	Стопорное кольцо	6
13	857196	Стопорное кольцо	6
14	96170A12	Комплект поршневых колец	1
14	96170A3	Комплект поршневых колец	AR
14	96170A4	Комплект поршневых колец	AR
15	818846A3	Шатун в сборе	3
15	818846T6	Шатун в сборе	3
16	812876	Шайба	6
16	8M0012298	Упорная шайба	6
17	818391	ПОДШИПНИК ИГОЛЬЧАТЫЙ	87
17	8M0214954	Подшипник игольчатый @200	87
18	94320	Винт (.375-24 x 1.250)	6
19	816567A1	Подшипник роликовый в сборе	3
19	8M0235070	Подшипник с сепаратором	3
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY Complete
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY Complete
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY Complete

Рис. 30Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1
19	88882	УПОР верхней вилки	1

Рис. 31КАРБЮРАТОР И ДЕМПФИРУЮЩАЯ ПЛАСТИНА CARBURETOR AND ATTENUATOR PLATE

REF	Номер детали	Наименование	Кол-во
1	9012A14	КАРБЮРАТОР В СБОРЕ	1
1	9012A24	КАРБЮРАТОР	1
1	9012A71	КАРБЮРАТОР	1
1	9012A5	КАРБЮРАТОР В СБОРЕ	1
1	9012A17	КАРБЮРАТОР В СБОРЕ	1
2	9012A15	КАРБЮРАТОР В СБОРЕ	1
2	9012A25	КАРБЮРАТОР В СБОРЕ	1
2	9012A72	КАРБЮРАТОР	1
2	9012A6	КАРБЮРАТОР В СБОРЕ	1
2	9012A18	КАРБЮРАТОР В СБОРЕ	1
3	9012A16	КАРБЮРАТОР В СБОРЕ	1
3	9012A26	КАРБЮРАТОР В СБОРЕ	1
3	9012A73	КАРБЮРАТОР	1
3	9012A7	КАРБЮРАТОР В СБОРЕ	1
3	9012A19	КАРБЮРАТОР В СБОРЕ	1
4/5	15172	ПРОКЛАДКА ФЛАНЦА	6
4/5	151724	ПРОКЛАДКА	6
6	9912846	Трубка (12" и 3-1/4")	2
6	9912878	Шланг (.187) (26.00 дюймов, бухта)	2
7	73498	ХОМУТ	4
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	962558	ТЯГА	1
8	8M0084744	ТЯГА	1
9	11399A1	РЫЧАГ В СБОРЕ	1
10	40057103	ВИНТ (M5 x 6) РЫЧАГ	1
11	56681	ШАЙБА (.203 x .500 x .032)	1
11	8M0204666	ШАЙБА (.203 x .500 x .032)	1
12	67748	Ролик	1
13	988861	Тяга	2
13	98886T01	ТЯГА РЕГУЛИРОВКИ ДРОССЕЛЯ	2
14	98887	Тяга дросселя	1
14	98887T	ТЯГА	1
15	48409	Винт (#10-16 x .625) нержавеющая сталь	4
16	42970T	Пластина в сборе шумопоглотителя	1
16	42970A2	ПЛАСТИНА В СБОРЕ, гаситель	1
17	4002217	ШАЙБА	6
18	400645	ГАЙКА ШПИЛЕК КАРБЮРАТОРА	6
18	401388	ГАЙКА (M8) Нержавеющая сталь	6
19	39519	ЧАШКА	1
20	98889	Защёлка	1
21	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
22	43000	ПРОКЛАДКА КРЫШКИ ГЛУШИТЕЛЯ	1
22	430001	ПРОКЛАДКА	1
23	42969T	КРЫШКА	1
23	42969A3	Крышка в сборе шумопоглотителя	1
24	48409	Винт (#10-16 x .625) нержавеющая сталь	8
25	56681	ШАЙБА (.203 x .500 x .032)	4
25	8M0204666	ШАЙБА (.203 x .500 x .032)	4
-	43004A86	Комплект прокладок
-	43004A99	Комплект прокладок головки блока

REF	Номер детали	Наименование	Кол-во
-	66015	СТАРТЕР В СБОРЕ	1
1	90643	КОМПЛЕКТ ПРИВОДА	1
2	68575	ПРИВОД В СБОРЕ	1
3	75660	Плита приводного конца	1
4	75385	Сквозной болт	2
6	75386	Якорь	1
7	75384	Комплект щёток/пружин	1
8	57387	ВТУЛКА ИЗОЛИРУЮЩАЯ	1
9	38013	ШАЙБА ВХОДНОЙ ШПИЛЬКИ	1
10	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
11	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
12	61787	Держатель щётки	2
13	68586	ВИНТ ЩЁТКИ И ДЕРЖАТЕЛЯ	2
14	75383	Концевая крышка коллектора	1

Рис. 33РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
-	9760A8	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) (ЧЕРНЫЙ)	1
-	9760A9	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) (СЕРЫЙ)	1
-	9760A24	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9760A21	Корпус редуктора в сборе (длинный) (Tracker)	1
-	9760T27	ORD1671- 9760T25 Mercury / Quicksilver	1
-	9760A12	Корпус редуктора в сборе (длинный) (чёрный)	1
-	9760T25	Корпус редуктора в сборе, комплектный	1
-	9760A13	Корпус редуктора в сборе (длинный) (серый)	1
-	9760T26	ORD 1671-9760T25 Mercury / Quicksilver	1
-	9760A10	Корпус редуктора в сборе (удлинённый) (чёрный)	1
-	9760T28	Корпус редуктора в сборе, комплектный	1
-	9760A11	Корпус редуктора в сборе (удлинённый) (серый)	1
-	9760T29	Корпус редуктора серый	1
1	9760A2	Корпус редуктора в сборе (базовый) (чёрный)	1
1	9760T42	Корпус редуктора в сборе, базовый	1
1	9760A3	Корпус редуктора в сборе (базовый) (серый)	1
1	9760T31	ORD 1671-9760T30 Mercury / Quicksilver	1
1	9760A20	Корпус редуктора в сборе (базовый) (Tracker)	1
1	9760T32	ORD 1671-9760T42 Mercury / Quicksilver	1
36	812769A1	Набор регулировочных шайб	AR
36	8M0063263	Набор регулировочных шайб	AR
37	812767A1	Подшипник роликовый конический в сборе	1
37	8M0103476	Подшипник в сборе	1
38	813693A1	Шестерня переднего хода в сборе	1
38	813693T1	Шестерня переднего хода, 23 зуба	1
39	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
40	8129291	Толкатель кулачка	1
41	20843	ПОЛЗУН ПОПЕРЕЧНОГО ШТИФТА	1
42	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
43	813697	Муфта	1
43	813697T	Сцепление	1
44	38113	ШТИФТ Крестовины храповика к гребному валу	1
44	8M0020942	Палец крестовой @2	1
45	815418	ПРУЖИНА	1
46	14493	Гребной вал	1
47	813695	Шестерня заднего хода	1
47	813695T	Шестерня заднего хода 23 зуба	1
48	20839	ПОДШИПНИК ШАРИКОВЫЙ ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
48	20839T	Подшипник шариковый	1
49	19291A3	Обойма подшипника в сборе	1
49	8M0168900	Обойма подшипника	1
50	815460	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
51	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
52	69188	САЛЬНИК Масляного корпуса подшипника	1
52	8M0205511	Сальник масляный	1
53	69189	САЛЬНИК Масляного корпуса подшипника	1
53	8M0203757	Сальник масляный	1
54	4000353	ВИНТ (M8 x 25) КОРПУС РЕДУКТОРА	2
54A	826613	Шайба стопорная (применять где применимо)	2
54	8136911	Винт (M8 x .98) (винт с шайбой)	2
55	17264T2	Антикавитационная плита цинковая	1
56	4000377	ВИНТ (M10 x 30)	1
57	45175	Шайба (.406 x .750 x .104)	1
57	8M0214963	Шайба	1
58	73345A1	Упорная шайба, передняя	1
59	76281	Шайба стопорная гайки гребного винта	1
59	8M0214942	Шайба стопорная	1
60	69578A1	Комплект гайки гребного винта	1
60	69578Q1	Комплект гайки гребного винта	1
-	812867A91	Комплект прокладок двигателя	1
-	812867A97	Комплект прокладок	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1

Рис. 34Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	821679A17	Карбюратор	1
1	821679A18	Карбюратор	1
1	821679T18	Карбюратор	1
1	821679A19	Карбюратор	1
1	821679T19	Карбюратор	1
1	821946A24	Карбюратор	1
1	821946A45	Ремкомплект карбюратора	1
1	821946A25	Карбюратор	1
1	821946A46	Ремкомплект карбюратора	1
1	821946A26	Карбюратор	1
1	821946A47	Ремкомплект карбюратора	1
1	821946A27	Карбюратор	1
1	821946T42	Карбюратор	1
1	821946A28	Карбюратор	1
1	821946T43	Карбюратор	1
1	821946A29	Карбюратор	1
1	821946T44	Карбюратор	1
2	823634	Винт	2
3	823632	Вал дроссельной заслонки	1
4	823633	Вал дроссельной заслонки	1
4	823636	Вал дроссельной заслонки	1
3	823632	Вал дроссельной заслонки	2
4	823633	Вал дроссельной заслонки	1
5	NSS	NOT SOLD SEPARATE SPRING-THROTTLE RETURN	3
6	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	3
7	NSS	NOT SOLD SEPARATE IDLE NEEDLE	3
8	NSS	NOT SOLD SEPARATE SPRING-IDLE NEEDLE	3
9	NSS	NOT SOLD SEPARATE GASKET-COVER PLATE	3
10	811221	КРЫШКА	3
11	811220	ВИНТ Крышки	6
12	8144461	Прокладка фланца	3
13	8113522	Рычаг масляного насоса (WME43/45 - нижний)	1
14	8086121	Винт фиксатора рычага (WME43/45 - нижний)	1
15	F10155	ВИНТ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	6
16	879194023	Клапан дроссельный	3
17	NSS	NOT SOLD SEPARATE RETAINING RING	3
18	F10064	ВАЛ	3
19	NSS	NOT SOLD SEPARATE GASKET-NOZZLE WELL	3
20	NSS	NOT SOLD SEPARATE GASKET-FUEL BOWL	3
21	879194011	Клапан впускной	3
22	9594	Поплавок	3
23	808612	Винт с шайбой (#8-32 x .750)	12
24	811695	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
24	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	2
25	811694	КОМПЛЕКТ ПРОБКИ	3
26	NSS	NOT SOLD SEPARATE SEAL-BOWL DRAIN	3
27	6246	ЖИКЛЁР (.048)	3
27	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	3
27	4217	Жиклёр главной системы (.062)	3
-	812867A97	Комплект прокладок	1
-	8236354	Ремкомплект карбюратора	1
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1

Рис. 35КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM POWER TRIM COMPONENTS

REF	Номер детали	Наименование	Кол-во
-	830250T3	Насос в сборе гидроподъёма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	22740	ЗАЖИМ	2
20	878609	Винт (#10-16 x .600)	1
21	69205	С-ОБРАЗНАЯ ШАЙБА	1
21	8M0084613	Пружинная шайба	1

Рис. 36КОНСОЛИ КРЕПЛЕНИЯ КОЖУХА COWL MOUNTING BRACKETS

REF	Номер детали	Наименование	Кол-во
1	42965A1	Кронштейн в сборе уплотнение кожуха	1
1	42965A2	Кронштейн в сборе уплотнение кожуха	1
2	183061	САЛЬНИК КРОНШТЕЙНА	2
3	42935	Сальник	1
4	42908	Фиксатор	1
5	400015	ВИНТ (M5 x 10) КРЕПЕЖНЫЙ	1
6	43423	Шайба стопорного винта	1
6	42118	ШАЙБА	1
7	42907	Соединитель контрольной струи	1
8	9912976	Трубка контрольной струи	1
8	8M0108349	Шланг (70 дюймов, бухта)	1
9	73498	ХОМУТ	1
9	816311T	СТЯЖКА (8.00 дюймов)	1
10	932641	Корпус петли	2
10	932642	Корпус	2
11	4009560	ВИНТ КОРПУСА	4
11	8M0103817	Винт (M8 x 60)	4
12	93853	Винт корпуса шайбы	8
12	814803	Шайба	8
13	53705	ШАЙБА	8
13	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	8
14	88033	Втулка уплотнительная винта корпуса	4
15	14395	Втулка винта корпуса	4
16	4000120	ВИНТ (M5 x 25) КОРПУС К КРОНШТЕЙНУ	2
17	43423	Шайба стопорного винта	2
17	42118	ШАЙБА	2
18	42952T	Опора кронштейна (передняя)	1
18	42952T6	Опора кронштейна (передняя)	1
19	67260	Сальник тросов управления	1
20	67272	Кронштейн втулки	2
21	88621	Фиксатор тросов управления	1
21	99447T	Фиксатор тросов управления	1
21	99447	Фиксатор	1
22	40057109	ВИНТ (M5 x 25) ФИКСАТОР	2
22	40011109	Винт (M5 x 25) нержавеющая сталь	2
23	4011135	ВИНТ (M8 x 1.25 x 35) КРОНШТЕЙН	2
23	82127335	ВИНТ (M8 x 35 ММ)	2
24	93853	Винт корпуса шайбы	4
24	814803	Шайба	4
25	53705	ШАЙБА	4
25	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	4
26	88033	Втулка уплотнительная винта корпуса	2
27	14395	Втулка винта корпуса	2

Рис. 37КОМПОНЕНТЫ РУЛЕВОЙ РУКОЯТКИ Steering Handle Components

REF	Номер детали	Наименование	Кол-во
1	12020T	РЫЧАГ РУЛЕВОГО УПРАВЛЕНИЯ	1
1	12020T6	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
2	12018A1	ТРУБКА В СБОРЕ Дроссель	1
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	4
7	12013	ХОМУТ ДРОССЕЛЯ	1
8	40007112	Винт (M5 x 40) хомута дросселя	2
9	90052	ГАЙКА БАРАШКОВАЯ КРЫШКА ШПИЛЬКИ	1
10	96495A2	РУКОЯТКА В СБОРЕ Дроссель	1
11	62568	Винт (#10-16 x .375)	1
12	15823A4	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
13	11099A1	ЧЕХОЛ В СБОРЕ	1
14	99589	Рукоятка	1
15	26538	Зажим	1
16	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	1
17	785512	Кабельный канал	1
18	895661	Направляющая труба	1
19	89578	Ствол	1
20	89601	Винт	1
21	12019	ТРОСОВЫЙ УЗЕЛ	1
22	29880	НАПРАВЛЯЮЩАЯ ТРОСА	1
23	20007	Анкер	1
24	20518	Винт установочный (#8-32)	2
25	4000386	ВИНТ (M10 x 100)	1
26	48416	Крышка	1
27	4002319	ШАЙБА	1
28	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
29	14601	Проставка	1
30	42992	ВТУЛКА	2
31	400204	ГАЙКА (M10 x 1.5)	1

Рис. 38КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	858576T03	Корпус в сборе с приводным валом	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	9035016	Шпилька (M10 x 190)	4
3	8M0034462	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
4	8M0214963	Шайба	5
5	40140	ГАЙКА (M10)	5
6	85822A15	Датчик скорости в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
7	433351	Соединитель 90 градусов - с Vibraseal	1
8	85822	Соединитель прямой	1
8	85822T	Разъём прямой	1
9	44343T1	Опора	2
10	42973	БОЛТ (M12 x 154)	2
10	898835001	Винт (M12 x 154)	2
11	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
12	43528	Гайка (M12) болта нижней опоры	2
12	8M0204662	Гайка	2
13	88238A10	Кабель заземления в сборе	2
14	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
15	858916T	Хомут	2
16	4010725	ВИНТ (M8 x 25)	4
17	858745	Крышка	4
17	8M0142713	Крышка опоры	4
18	859550	ВТУЛКА	1
19	24873	ШТИФТ УСТАНОВОЧНЫЙ	1
20	855622	ШТУЦЕР	1
21	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
22	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	8M0084244	Штифт установочный, .375 x .620	1
22	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
23	813745	Проставка	1
24	816311T	СТЯЖКА (8.00 дюймов)	2

Рис. 39Коленвал Поршни/Шатуны (#646-818846) Crankshaft Pistons/Connecting Rods (#646-818846)

REF	Номер детали	Наименование	Кол-во
1	9001A3	Сборка коленчатого вала	1
2	43011	ПОДШИПНИК ШАРИКОВЫЙ НИЖНИЙ	1
2	43011T	Подшипник шариковый	1
3	786611	Износостойкая втулка	1
4	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
5	818412A4	Кольцо в сборе	1
6	91800	Шпонка	2
7	43019A1	Шестерня в сборе	1
8	43013A1	Подшипник в сборе роликовый верхний	1
8	43013T3	Подшипник в сборе роликовый	1
9	43993	Сальник масляный	1
9	8M0214932	Сальник	1
10	823683	Уплотнительное кольцо (1.989 x .070)	1
11	42943A1	Подшипник в сборе роликовый	2
12	815965A4	Поршень в сборе	3
12	815965T4	Поршень в сборе	3
12	815965A5	Поршень в сборе	AR
12	815965A6	Поршень в сборе	AR
13	52035	Стопорное кольцо	6
13	857196	Стопорное кольцо	6
14	96170A12	Комплект поршневых колец	1
14	96170A3	Комплект поршневых колец	AR
14	96170A4	Комплект поршневых колец	AR
15	818846A3	Шатун в сборе	3
15	818846T6	Шатун в сборе	3
16	812876	Шайба	6
16	8M0012298	Упорная шайба	6
17	818391	ПОДШИПНИК ИГОЛЬЧАТЫЙ	87
17	8M0214954	Подшипник игольчатый @200	87
18	94320	Винт (.375-24 x 1.250)	6
19	816567A1	Подшипник роликовый в сборе	3
19	8M0235070	Подшипник с сепаратором	3

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
4	12662	Комплект насоса и торцевой рамы	1
5	12663	Комплект сальников насоса	1
6	12660	Комплект торцевой рамы	1
7	12661	Комплект якоря	1
8	12664	Комплект сквозных болтов	1

Рис. 41Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	880890T1	Топливный насос	1
2	NSS	NOT SOLD SEPARATE Body	1
3	881544	Пружина	1
4	881545	Плунжер	1
5	881546	Пружина	1
6	881547	Диафрагма	1
7	881548	Штифт	1
8	NSS	NOT SOLD SEPARATE Body	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Body	1
11	881550	Винт	3
12	881333	Гайка	3
13	804255	Уплотнительное кольцо	1
13	8M0050719	Уплотнительное кольцо	1
14	879650	Хомут	2
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	804256	Болт (M6 x 30)	2
16	881543	Шланг	1
16	881543002	Трубка	1
17	881542	Кронштейн	1
18	8527768	Болт (M6 x 16)	1
18	811188T	Болт	1
19	8528161	Гайка	1
19	82382M	Гайка	1
20	881538T1	Фильтр в сборе	1
20	881538T02	Топливный фильтр в сборе	1
21	881540	Элемент 1.75 дюйма	1
21	8M0168897	Топливный фильтр	1
21	8M0101436	Фильтрующий элемент 1.50 дюйма	1
21	8M0117705	Топливный фильтр	1
22	826966M	Уплотнительное кольцо	1
22	826966T	Уплотнительное кольцо	1
23	881541	Поплавок	1
24	881539	Стакан	1
24	8M0101437	Стакан	1
24	8M0137185	Стакан топливного фильтра	1
25	879650	Хомут	2
25	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
26	804260	Кронштейн	1
27	804112	Болт (M7 x 48)	2
28	804113	Штифт установочный	2
29	84292M	Шайба	2
30	804257	Рычаг переключения топлива	1
31	881334	Вал	1
32	804259	Штифт	2
32	82738M	Штифт роликовый	2
33	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	822769	Соединитель	1
36	NSS	NOT SOLD SEPARATE Cap	1
37	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1

Рис. 42Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	858582T	Переходная плита в сборе	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	7
3	880090	Штуцер	1
4	817519A2	Обратный клапан в сборе, сливной	2
5	126021	Втулка	1
5	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
6	8585831	ПРОКЛАДКА	1
7	858572T	Картер масляный	1
7	858572T01	Картер масляный	1
8	858584A1	Труба в сборе, выпускная	1
9	881295	Уплотнительное кольцо	1
10	894171	Втулка уплотнительная	1
10	89417004	Втулка уплотнительная	1
11	858575	Водяная трубка	1
11	8M0026130	Труба водяная	1
11	8585751	ТРУБКА ВОДЯНАЯ	1
11	8M0026129	Труба водяная	1
12	814080	Сальник верхний	1
12	814080001	Сальник	1
13	858571T	Труба маслозаборная	1
14	859082	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
15	40011128	Винт (M6 x 20) нержавеющая сталь	4
15	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
16	8248327	Винт (M6 x 30)	12
16	8M0214957	Винт	12
17	8596021	Маслоизмерительный щуп	1
18	48237	Втулка вала переключения передач	1
19	858577A2	Вал переключения передач	1
19	858577A3	Рычаг в сборе, переключения передач	1
20	859177A3	Тяга переключения передач	1
21	NSS	NOT SOLD SEPARATE Bushing	1
22	879997	Ползун переключения	1
23	401386	ГАЙКА (M6) Нержавеющая сталь	1
24	813745	Проставка	1
24	11289	Распорная втулка вала переключения	1
25	43585	Муфта вала переключения	1
26	859746	ШПЛИНТ	2
27	858573	Сальник	1
27	8M0039073	Сальник	1
28	8288181	Пробка сливная	1
29	828816	Прокладка	1
29	8M0204692	Прокладка @5	1
30	82483213	ВИНТ (M6 x 60)	4

Рис. 43ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	880890T1	Топливный насос	1
2	NSS	NOT SOLD SEPARATE Body	1
3	881544	Пружина	1
4	881545	Плунжер	1
5	881546	Пружина	1
6	881547	Диафрагма	1
7	881548	Штифт	1
8	NSS	NOT SOLD SEPARATE Body	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Body	1
11	881550	Винт	3
12	881333	Гайка	3
13	804255	Уплотнительное кольцо	1
13	8M0050719	Уплотнительное кольцо	1
14	879650	Хомут	2
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	804256	Болт (M6 x 30)	2
16	881543	Шланг	1
16	881543002	Трубка	1
17	881542	Кронштейн	1
18	8527768	Болт (M6 x 16)	1
18	811188T	Болт	1
19	8528161	Гайка	1
19	82382M	Гайка	1
20	881538T1	Фильтр в сборе	1
20	881538T02	Топливный фильтр в сборе	1
21	881540	Элемент 1.75 дюйма	1
21	8M0168897	Топливный фильтр	1
21	8M0101436	Фильтрующий элемент 1.50 дюйма	1
21	8M0117705	Топливный фильтр	1
22	826966M	Уплотнительное кольцо	1
22	826966T	Уплотнительное кольцо	1
23	881541	Поплавок	1
24	881539	Стакан	1
24	8M0101437	Стакан	1
24	8M0137185	Стакан топливного фильтра	1
25	879650	Хомут	2
25	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
26	804260	Кронштейн	1
27	804112	Болт (M7 x 48)	2
28	804113	Штифт установочный	2
29	84292M	Шайба	2
30	804257	Рычаг переключения топлива	1
31	881334	Вал	1
32	804259	Штифт	2
32	82738M	Штифт роликовый	2
33	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	822769	Соединитель	1
36	NSS	NOT SOLD SEPARATE Cap	1
37	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1

Рис. 44БЛОК ЦИЛИНДРОВ И КАРТЕР CYLINDER BLOCK AND CRANKCASE

REF	Номер детали	Наименование	Кол-во
1	9755A9	Блок цилиндров	1
1	9755A14	Блок цилиндров	1
1	9755T14	Блок цилиндров	1
1	9755A10	Блок цилиндров	1
1	9755T10	Блок цилиндров	1
1	9755A15	Блок цилиндров	1
1	9755T15	Блок цилиндров	1
2	81742780	ВИНТ (M8 x 80)	8
3	81742730	Винт (M8 x 30)	6
4	42658	Обратный клапан	1
4	426585	Обратный клапан	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	42623	Обратный клапан (запрессовываемый)	1
6	426233	Обратный клапан	1
7	812888A1	Держатель в сборе	2
8	42657A1	Обратный клапан картера	2
8	42657A3	Обратный клапан	2
9	814776	Регулировочный винт (M6 x 55)	1
10	400212	ГАЙКА (M6) Нержавеющая сталь	1
11	42942	Колпачок регулировочного винта	1
12	20033	Штифт направляющий установочный	1
12	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
13	812870	Штифт центральный главный (обойма подшипника)	3
13	8M0084653	Штифт установочный	3
14	18597	Крышка	1
15	81742750	ВИНТ (M8 x 50)	2
16	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
18	8128671	Прокладка	1
18	8128672	Прокладка	1
19	8161941	Шпилька	2
19	8161949	Шпилька (M6 x 44)	2
20	18598	Пробка трубная	4
20	185981	Пробка трубная (.375-18)	4
21	817430110	Винт (M10 x 110)	6
22	81742720	Винт (M8 x 20)	4
22	40011149	Винт (M8 x 25) нержавеющая сталь	4
22A	12896	Винт (#8-18 x .310) переключателя	1
23	8128821	Тарелка клапана	1
24	812887	Диафрагма	1
24	8128871	Диафрагма	1
24	812887002	ДИАФРАГМА	1
25	94182	Шайба	1
26	69570	Винт (#10-16 x .750)	1
27	90392	ПРУЖИНА	1
27	18336	Пружина	1
27	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
28	75692	ТЕРМОСТАТ (143 ГРАД.)	1
28	14586	Термостат	1
29	62386	Прокладка термостата	1
29	8M0204714	Прокладка @4	1
30	32802	ПРОБКА ТРУБНАЯ (.125-27)	1
30	328022	Пробка трубная (.125-27) латунная	1
31	787992	Датчик температуры	1
32	44552	Фиксатор	1
32	889733	ФИКСАТОР	1
33	8128321	Винт (#10-16 x .600)	1
33	878609	Винт (#10-16 x .600)	1
34	56681	ШАЙБА (.203 x .500 x .032)	1
34	8M0204666	ШАЙБА (.203 x .500 x .032)	1
35	49221	Шайба (.187 x .500 x .062) неопреновая	2
35	8M0204663	ШАЙБА @5	2
36	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
37	816872	Барашковая гайка	2
38	99664	Угольник выхлопной пластины	1
38	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
38	78279	Угольник	1
38	8M0207781	Угольник	1
39	19074	Крышка	1
39	190741	Крышка	1
39	8M0036859	Крышка	1
40	65857	РАЗЪЕМ	1
40	56759	ШТУЦЕР ЕРШОВЫЙ	1
41	8129961	Крышка	1
41	8129962	Крышка	1
42	48462	Кольцо уплотнительное (.614 x .070)	1
43	40011108	Винт (M5 x 20) нержавеющая сталь	2
45	821595	РЫМ-БОЛТ	1
46	821616	Винт	1
46	821606	Винт	1
47	400265	ГАЙКА (M8)	1
47	401368	ГАЙКА (M8) Нержавеющая сталь	1
-	812867A97	Комплект прокладок	1
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

Рис. 45ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

REF	Номер детали	Наименование
-	811286	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 6/8/9.9/15 Л.С.
-	12048930	Руководство владельца (чёрное)
-	14138930	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (СЕРОЕ)
-	14012A89	КОМПЛЕКТ НАКЛЕЕК (9.9/210 SAILPOWER)
-	12836A89	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ - 6 ПО 9.9)
-	13478A88	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-15)
-	810458A92	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ - 6 ПО 15)
-	822787A93	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ 8 SAILMATE)
-	808560A03	КОМПЛЕКТ НАКЛЕЕК
-	808522A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-6)
-	808522A00	КОМПЛЕКТ НАКЛЕЕК
-	808526A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ -8)
-	808526A00	КОМПЛЕКТ НАКЛЕЕК
-	12836A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ- 9.9)
-	12836A00	КОМПЛЕКТ НАКЛЕЕК
-	808523A94	КОМПЛЕКТ НАКЛЕЕК (9.9 SAILPOWER)
-	808523A96	КОМПЛЕКТ НАКЛЕЕК
-	13478A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-15)
-	13478A00	КОМПЛЕКТ НАКЛЕЕК
-	808524A94	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ-6)
-	808524A03	Комплект наклеек
-	808545A94	Комплект наклеек (серый-8)
-	808545A03	Комплект наклеек
-	808560A94	Комплект наклеек (8 SAILMATE)
-	808560A03	КОМПЛЕКТ НАКЛЕЕК
-	808525A94	Комплект наклеек (серый-9.9)
-	808525A03	Комплект наклеек
-	808546A94	Комплект наклеек (серый-15)
-	808546A03	Комплект наклеек

Рис. 46Транцевый кронштейн Transom Bracket

REF	Номер детали	Наименование	Кол-во
1	828334F1	Кронштейн транца	1
2	828333A3	Кронштейн транца в сборе	1
2	828333T07	Кронштейн транца в сборе - левый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	99170A2	Комплект трубок наклона	1
4	826125A1	Трубка наклона	1
4	826125A1	Трубка наклона	1
5	859133	ГАЙКА (1.00-14)	1
5	82671327	ГАЙКА (1.0-14)	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	858869	Гайка (.875-14)	1
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	830899	Пружина натяжная	1
14	821176T1	Рычаг фиксатора наклона в сборе	1
14	8M0109798	Рычаг фиксатора наклона в сборе	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1
20	818771T1	Кронштейн якоря	1
20	8M0086406	Кронштейн крепления	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
24	818298Q1	Комплект анода	1
25	4000330	ВИНТ (M6 x 25)	2
25	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2

Рис. 47КРОНШТЕЙН ТРАНЦА TRANSOM BRACKET

REF	Номер детали	Наименование	Кол-во
1	828334F1	Кронштейн транца	1
2	828333A3	Кронштейн транца в сборе	1
2	828333T07	Кронштейн транца в сборе - левый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	99170A2	Комплект трубок наклона	1
4	826125A1	Трубка наклона	1
4	826125A1	Трубка наклона	1
5	859133	ГАЙКА (1.00-14)	1
5	82671327	ГАЙКА (1.0-14)	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	858869	Гайка (.875-14)	1
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	830899	Пружина натяжная	1
14	821176T1	Рычаг фиксатора наклона в сборе	1
14	8M0109798	Рычаг фиксатора наклона в сборе	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1
20	818771T1	Кронштейн якоря	1
20	8M0086406	Кронштейн крепления	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
24	818298Q1	Комплект анода	1
25	4000330	ВИНТ (M6 x 25)	2
25	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2

Рис. 48Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	881363T	Крышка	1
2	881364T2	Жгут проводов в сборе	1
2	881364T04	Жгут проводов	1
2	881364T1	Жгут проводов в сборе	1
2	881364T04	Жгут проводов	1
3	804291	Предохранитель 20 А	4
3	832969T20	Предохранитель Mini — жёлтый — 20 А	4
4	80429110	Предохранитель 30 ампер	4
4	8M0057159	Предохранитель 30А	4
0	891824010	Крышка предохранителя	4
0	891824020	Крышка предохранителя	4
5	804289	Съёмник предохранителя	1
6	881362	Кронштейн	1
7	8813511	Винт	1
8	881352T	Реле	1
8	8M0098898	Реле	1
9	82214M	Шайба	2
10	881355	Стопорная шайба	2
10	82212M	Стопорная шайба	2
11	881354	Винт	2
11	96671M	Винт	2
12	804284	Пыльник	2
12	804284001	Чехол защитный	2
13	881350T	Реле	1
14	881351	Винт	1
15	881353	Хомут	1
16	8813511	Винт	1
17	881359T	Кронштейн	1
17	881363A01	Комплект крышки/кронштейна	1
18	881361	Хомут	1
19	881360	Хомут	1
20	804270	Болт (M6 x 28)	5
21	881304	Втулка уплотнительная	5
22	82851M	Втулка	5
22	804344003	Втулка	5
23	881356T1	Реле в сборе	1
23	882751A3	Комплект реле тримма	1
24	881357	Провод питания	1
25	881358	Крышка	1
26	8248324	Винт (M6 x 16)	2
27	825702	Болт (M6 x 20)	2
27	8257021	Болт (M6 x 20)	2
28	804604	БОЛТ (M6 x 20)	1
29	88439A33	Кабельный жгут положительный - аккумулятор	1
30	88439A10	Кабельный жгут отрицательный - аккумулятор	1
31	401388	ГАЙКА (M8) Нержавеющая сталь	1
32	40011128	Винт (M6 x 20) нержавеющая сталь	1
32	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
33	858723T1	Жгут проводов переходник/тримм	1
34	858914T1	Жгут проводов переходник мотора тримма	1
35	858740T4	Жгут проводов переходник дистанционного управления	1
36	92753	Фиксатор	1
37	859249T1	Разъём	1
38	816311T	СТЯЖКА (8.00 дюймов)	AR
39	8272822	Наклейка предупреждение высокое напряжение	1
40	881865	Наклейка предупреждающая — запуск на передаче	1
41	828151A2	Комплект реле тримма	1
41	882751A3	Комплект реле тримма	1
42	826802A24	Жгут проводов тримма	1
43	828151A1	Реле в сборе	2
43	8M0207773	Реле тримма в сборе	2
44	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
44	8M0207785	Втулка	1
45	818968	ВТУЛКА	1
45	8M0214955	Втулка	1
46	NSS	NOT SOLD SEPARATE Decal	1
47	828102	Кронштейн	1
47	8M0207771	Кронштейн крепления	1
48	824868	ВИНТ (M6 x 75)	1
49	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
49	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
50	823807	ВТУЛКА	1

Рис. 49ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1
19	88882	УПОР верхней вилки	1

Рис. 50Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	830250T3	Насос в сборе гидроподъёма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	22740	ЗАЖИМ	2
20	878609	Винт (#10-16 x .600)	1
21	69205	С-ОБРАЗНАЯ ШАЙБА	1
21	8M0084613	Пружинная шайба	1

Рис. 51ВПУСКНОЙ КОЛЛЕКТОР И РЕШЕТКА INDUCTION MANIFOLD AND REED BLOCK

REF	Номер детали	Наименование	Кол-во
1	812865	Прокладка	1
2	9812A9	Крышка в сборе нижняя	1
2	9812T9	Крышка в сборе нижняя	1
3	66301	САЛЬНИК МАСЛЯНЫЙ	1
4	41953	Сальник	1
5	90011	Кольцо уплотнительное (2.175 x .175)	1
5	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
6	81742720	Винт (M8 x 20)	3
7	19077A2	Кронштейн в сборе	1
7	19077A3	Кронштейн в сборе	1
8	8161941	Шпилька	2
8	8161949	Шпилька (M6 x 44)	2
9	49221	Шайба (.187 x .500 x .062) неопреновая	2
9	8M0204663	ШАЙБА @5	2
10	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
11	816872	Барашковая гайка	2
12	82127335	ВИНТ (M8 x 35 ММ)	4
13	19076A3	Коллектор впускной в сборе	1
14	19725	Угольник (кол. 2 на 55)	1
15	812869	Прокладка	1
16	81742730	Винт (M8 x 30)	10
17	19075A2	Блок лепестковых клапанов в сборе	1
17	8M0219197	Блок лепестковых клапанов в сборе	1
18	812868	Прокладка	1
19	812880A1	Комплект лепестковых клапанов (0.008 THICK)	3
19	812880A03	Лепестковый клапан в сборе	3
19	812880A2	Лепестковый клапан в сборе (0.010 THICK)	3
19	812880A03	Лепестковый клапан в сборе	3
20	42982	ШАЙБА СТОПОРНАЯ	3
20	429821	ШАЙБА стопорная	3
21	812879	Фиксатор	3
21	812879002	ФИКСАТОР лепесткового клапана	3
22	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
23	42881A1	ТЯГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
24	42981	ШАЙБА СТОПОРНАЯ	2
25	40001134	Винт (M8 x 25)	2
26	988851	Ползун	1
27	48475	Втулка (исполнение II)	1
27	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
28	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
29	24664	ШАЙБА (M4 x 20) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
30	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
30	401386	ГАЙКА (M6) Нержавеющая сталь	1
31	35459	ШАЙБА	1
32	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
32	401386	ГАЙКА (M6) Нержавеющая сталь	1
-	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	3
-	812867A97	Комплект прокладок	1
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

Рис. 52ЭЛЕКТРОКОМПОНЕНТЫ ELECTRICAL COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	881363T	Крышка	1
2	881364T2	Жгут проводов в сборе	1
2	881364T04	Жгут проводов	1
2	881364T1	Жгут проводов в сборе	1
2	881364T04	Жгут проводов	1
3	804291	Предохранитель 20 А	4
3	832969T20	Предохранитель Mini — жёлтый — 20 А	4
4	80429110	Предохранитель 30 ампер	4
4	8M0057159	Предохранитель 30А	4
0	891824010	Крышка предохранителя	4
0	891824020	Крышка предохранителя	4
5	804289	Съёмник предохранителя	1
6	881362	Кронштейн	1
7	8813511	Винт	1
8	881352T	Реле	1
8	8M0098898	Реле	1
9	82214M	Шайба	2
10	881355	Стопорная шайба	2
10	82212M	Стопорная шайба	2
11	881354	Винт	2
11	96671M	Винт	2
12	804284	Пыльник	2
12	804284001	Чехол защитный	2
13	881350T	Реле	1
14	881351	Винт	1
15	881353	Хомут	1
16	8813511	Винт	1
17	881359T	Кронштейн	1
17	881363A01	Комплект крышки/кронштейна	1
18	881361	Хомут	1
19	881360	Хомут	1
20	804270	Болт (M6 x 28)	5
21	881304	Втулка уплотнительная	5
22	82851M	Втулка	5
22	804344003	Втулка	5
23	881356T1	Реле в сборе	1
23	882751A3	Комплект реле тримма	1
24	881357	Провод питания	1
25	881358	Крышка	1
26	8248324	Винт (M6 x 16)	2
27	825702	Болт (M6 x 20)	2
27	8257021	Болт (M6 x 20)	2
28	804604	БОЛТ (M6 x 20)	1
29	88439A33	Кабельный жгут положительный - аккумулятор	1
30	88439A10	Кабельный жгут отрицательный - аккумулятор	1
31	401388	ГАЙКА (M8) Нержавеющая сталь	1
32	40011128	Винт (M6 x 20) нержавеющая сталь	1
32	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
33	858723T1	Жгут проводов переходник/тримм	1
34	858914T1	Жгут проводов переходник мотора тримма	1
35	858740T4	Жгут проводов переходник дистанционного управления	1
36	92753	Фиксатор	1
37	859249T1	Разъём	1
38	816311T	СТЯЖКА (8.00 дюймов)	AR
39	8272822	Наклейка предупреждение высокое напряжение	1
40	881865	Наклейка предупреждающая — запуск на передаче	1
41	828151A2	Комплект реле тримма	1
41	882751A3	Комплект реле тримма	1
42	826802A24	Жгут проводов тримма	1
43	828151A1	Реле в сборе	2
43	8M0207773	Реле тримма в сборе	2
44	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
44	8M0207785	Втулка	1
45	818968	ВТУЛКА	1
45	8M0214955	Втулка	1
46	NSS	NOT SOLD SEPARATE Decal	1
47	828102	Кронштейн	1
47	8M0207771	Кронштейн крепления	1
48	824868	ВИНТ (M6 x 75)	1
49	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
49	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
50	823807	ВТУЛКА	1

Рис. 53Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	830889A4	БАК В СБОРЕ	1
2	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
3	58376	Винт (.164-18 x .375)	1
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
5	814449A3	КРЫШКА В СБОРЕ	1
6	42999	ПРОКЛАДКА КРЫШКИ	1
6	42999T	Прокладка	1
7	856156A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
7	856156T02	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
8	81893435	ВИНТ (M8 x 35)	3
8	8M0103814	Винт (M8 x 35 мм)	3
9	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
10	855362	Втулка уплотнительная	3
10	855362001	Втулка	3
11	855364	Втулка	3
-	8742A20	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
-	8742A22	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
12	87421	Бак	1
13	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
13	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
14	11332	Уплотнительное кольцо (2.225 x .210)	1
15	43298A2	КРЫШКА В СБОРЕ	2
16	NSS	NOT SOLD SEPARATE Insert	1
17	11332	Уплотнительное кольцо (2.225 x .210)	1
18	99802	Трубка	1
19	99439	Шланг (114.00 дюймов)	1
20	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
21	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1

Рис. 55МАХОВИК И СТАРТЕР Flywheel and Starter Motor

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	42956A1	Крышка маховика в сборе	1
3	79022	Метка установки зажигания	1
4	37572	Винт (.190-32 x .380) метки зажигания	2
5	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
6	42979	ГАЙКА (M16) МАХОВИКА	1
7	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	9008A16	Маховик в сборе	1
9	8778A10	Статор в сборе	1
10	4007325	ВИНТ (M5 x 25) СТАТОРА	4
11	99021A3	Датчик-триггер в сборе	1
12	66015	СТАРТЕР В СБОРЕ	1
13	56703	ВТУЛКА СТАРТЕРА	2
14	57247	УПОР РЕЗИНОВЫЙ СТАРТЕРА	2
15	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
16	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
17	88439A20	Провод стартера (чёрный)	1
18	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
19	64015	Гайка (.250-20) клеммы стартерного соленоида	1

Рис. 56БЛОК ЦИЛИНДРОВ И КАРТЕР Cylinder Block and Crankcase

REF	Номер детали	Наименование	Кол-во
1	9755A9	Блок цилиндров	1
1	9755A14	Блок цилиндров	1
1	9755T14	Блок цилиндров	1
1	9755A10	Блок цилиндров	1
1	9755T10	Блок цилиндров	1
1	9755A15	Блок цилиндров	1
1	9755T15	Блок цилиндров	1
2	81742780	ВИНТ (M8 x 80)	8
3	81742730	Винт (M8 x 30)	6
4	42658	Обратный клапан	1
4	426585	Обратный клапан	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	42623	Обратный клапан (запрессовываемый)	1
6	426233	Обратный клапан	1
7	812888A1	Держатель в сборе	2
8	42657A1	Обратный клапан картера	2
8	42657A3	Обратный клапан	2
9	814776	Регулировочный винт (M6 x 55)	1
10	400212	ГАЙКА (M6) Нержавеющая сталь	1
11	42942	Колпачок регулировочного винта	1
12	20033	Штифт направляющий установочный	1
12	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
13	812870	Штифт центральный главный (обойма подшипника)	3
13	8M0084653	Штифт установочный	3
14	18597	Крышка	1
15	81742750	ВИНТ (M8 x 50)	2
16	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
18	8128671	Прокладка	1
18	8128672	Прокладка	1
19	8161941	Шпилька	2
19	8161949	Шпилька (M6 x 44)	2
20	18598	Пробка трубная	4
20	185981	Пробка трубная (.375-18)	4
21	817430110	Винт (M10 x 110)	6
22	81742720	Винт (M8 x 20)	4
22	40011149	Винт (M8 x 25) нержавеющая сталь	4
22A	12896	Винт (#8-18 x .310) переключателя	1
23	8128821	Тарелка клапана	1
24	812887	Диафрагма	1
24	8128871	Диафрагма	1
24	812887002	ДИАФРАГМА	1
25	94182	Шайба	1
26	69570	Винт (#10-16 x .750)	1
27	90392	ПРУЖИНА	1
27	18336	Пружина	1
27	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
28	75692	ТЕРМОСТАТ (143 ГРАД.)	1
28	14586	Термостат	1
29	62386	Прокладка термостата	1
29	8M0204714	Прокладка @4	1
30	32802	ПРОБКА ТРУБНАЯ (.125-27)	1
30	328022	Пробка трубная (.125-27) латунная	1
31	787992	Датчик температуры	1
32	44552	Фиксатор	1
32	889733	ФИКСАТОР	1
33	8128321	Винт (#10-16 x .600)	1
33	878609	Винт (#10-16 x .600)	1
34	56681	ШАЙБА (.203 x .500 x .032)	1
34	8M0204666	ШАЙБА (.203 x .500 x .032)	1
35	49221	Шайба (.187 x .500 x .062) неопреновая	2
35	8M0204663	ШАЙБА @5	2
36	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
37	816872	Барашковая гайка	2
38	99664	Угольник выхлопной пластины	1
38	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
38	78279	Угольник	1
38	8M0207781	Угольник	1
39	19074	Крышка	1
39	190741	Крышка	1
39	8M0036859	Крышка	1
40	65857	РАЗЪЕМ	1
40	56759	ШТУЦЕР ЕРШОВЫЙ	1
41	8129961	Крышка	1
41	8129962	Крышка	1
42	48462	Кольцо уплотнительное (.614 x .070)	1
43	40011108	Винт (M5 x 20) нержавеющая сталь	2
45	821595	РЫМ-БОЛТ	1
46	821616	Винт	1
46	821606	Винт	1
47	400265	ГАЙКА (M8)	1
47	401368	ГАЙКА (M8) Нержавеющая сталь	1
-	812867A97	Комплект прокладок	1
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

Рис. 58КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	9012A14	КАРБЮРАТОР В СБОРЕ	1
1	9012A15	КАРБЮРАТОР В СБОРЕ	1
1	9012A16	КАРБЮРАТОР В СБОРЕ	1
1	9012A24	КАРБЮРАТОР	1
1	9012A25	КАРБЮРАТОР В СБОРЕ	1
1	9012A26	КАРБЮРАТОР В СБОРЕ	1
1	9012A5	КАРБЮРАТОР В СБОРЕ	1
1	9012A6	КАРБЮРАТОР В СБОРЕ	1
1	9012A7	КАРБЮРАТОР В СБОРЕ	1
1	9012A17	КАРБЮРАТОР В СБОРЕ	1
1	9012A18	КАРБЮРАТОР В СБОРЕ	1
1	9012A19	КАРБЮРАТОР В СБОРЕ	1
2	NSS	NOT SOLD SEPARATE GASKET-FUEL BOWL	3
3	NSS	NOT SOLD SEPARATE RETAINING RING	3
4	9589	Топливная камера	1
4	9590	Топливная камера	2
5	9591	Вал дроссельной заслонки (верхний/нижний)	2
6	9592	Вал дроссельной заслонки (средний)	1
7	9593	Клапан дроссельной заслонки	3
7	9609	Клапан дроссельной заслонки	3
8	9594	Поплавок	3
9	NSS	NOT SOLD SEPARATE FLOAT SHAFT	3
10	9595	Впускной игольчатый клапан	3
11	9596	Пробка главного жиклера	3
12	NSS	NOT SOLD SEPARATE GASKET-PLUG	3
13	NSS	NOT SOLD SEPARATE GASKET-COVER PLATE	3
14	15172	ПРОКЛАДКА ФЛАНЦА	3
15	NSS	NOT SOLD SEPARATE SCREW-THROTTLE VALVE	6
16	9597	Винт крышки	6
17	5132	Винт поплавковой камеры топлива	12
18	9598	Крышка	3
19	4216	Жиклёр (.064) главной топливной системы	3
19	6029	ЖИКЛЁР (.068) ГЛАВНЫЙ ТОПЛИВНЫЙ	3
19	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	3
20	8423	Жиклёр (.094) воздушный (.094)	3
21	NSS	NOT SOLD SEPARATE GASKET-NOZZLE WELL	3
22	NSS	NOT SOLD SEPARATE SPRING-IDLE NEEDLE	3
23	NSS	NOT SOLD SEPARATE SPRING-THROTTLE RETURN	3
24	NSS	NOT SOLD SEPARATE SPRING-IDLE AIR	3
25	NSS	NOT SOLD SEPARATE IDLE NEEDLE	3
26	NSS	NOT SOLD SEPARATE IDLE AIR NEEDLE	3
-	9602	Комплект прокладок
-	9599	Ремонтный комплект

Рис. 59КОМПОНЕНТЫ РУЛЕВОЙ РУКОЯТКИ STEERING HANDLE COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	12020T	РЫЧАГ РУЛЕВОГО УПРАВЛЕНИЯ	1
1	12020T6	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
1	12020A4	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
2	12018A1	ТРУБКА В СБОРЕ Дроссель	1
2	12018A4	ТРУБКА В СБОРЕ Дроссель	1
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	4
7	12013	ХОМУТ ДРОССЕЛЯ	1
7	889729	ХОМУТ	1
8	40007112	Винт (M5 x 40) хомута дросселя	2
9	90052	ГАЙКА БАРАШКОВАЯ КРЫШКА ШПИЛЬКИ	1
9	816874	Барашковая гайка (#10-32)	1
10	96495A2	РУКОЯТКА В СБОРЕ Дроссель	1
10	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
11	62568	Винт (#10-16 x .375)	1
12	15823A4	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
12	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
13	11099A1	ЧЕХОЛ В СБОРЕ	1
14	99589	Рукоятка	1
14	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
15	26538	Зажим	1
15	648552	ЗАЖИМ	1
16	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	1
17	785512	Кабельный канал	1
17	8885242	Трубка защитная	1
18	895661	Направляющая труба	1
18	8M0026078	ТРУБКА-НАПРАВЛЯЮЩАЯ	1
19	89578	Ствол	1
20	89601	Винт	1
20	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
21	12019	ТРОСОВЫЙ УЗЕЛ	1
22	29880	НАПРАВЛЯЮЩАЯ ТРОСА	1
22	8M0204660	НАПРАВЛЯЮЩАЯ	1
23	20007	Анкер	1
24	20518	Винт установочный (#8-32)	2
24	8M0204644	КОМПЛЕКТ ВИНТОВ	2
25	4000386	ВИНТ (M10 x 100)	1
26	48416	Крышка	1
27	4002319	ШАЙБА	1
28	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
29	14601	Проставка	1
29	146011	ПРОСТАВКА	1
30	42992	ВТУЛКА	2
30	812930A1	Втулка	2
31	400204	ГАЙКА (M10 x 1.5)	1
31	400214	ГАЙКА (M10) Нержавеющая сталь	1

Рис. 60Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	9539A4	Корпус редуктора в сборе, короткий вал, чёрный	1
-	9539A5	Корпус редуктора в сборе, длинный вал, чёрный	1
-	9539A6	Корпус редуктора в сборе, короткий вал, серый	1
-	9539A7	Корпус редуктора в сборе, длинный вал, серый	1
1	9539A1	Корпус редуктора в сборе	1
1	9539T1	Корпус редуктора	1
1	9539A8	Корпус редуктора в сборе	1
1	9539T8	ORD 1643-9539T 1 Mercury / Quicksilver	1
51	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
51	760394	Кулачок управления переключением	1
52	38374A1	Набор регулировочных шайб, обойма подшипника — корпус редуктора (.002-3-5-10)	AR
53	38356A1	Набор подшипников	1
54	55608A4	Шестерня переднего хода в сборе	1
54	55608T4	Шестерня переднего хода в сборе	1
55	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
56	38441	ТОЛКАТЕЛЬ Кулачка	1
57	20843	ПОЛЗУН ПОПЕРЕЧНОГО ШТИФТА	1
58	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
59	92911	ХРАПОВИК Скользящей муфты	1
59	92911T	Муфта сцепления	1
60	38113	ШТИФТ Крестовины храповика к гребному валу	1
60	8M0020942	Палец крестовой @2	1
61	39845	ПРУЖИНА СЖАТИЯ - ТОЛКАТЕЛЬ КУЛАЧКА	1
62	75365	Гребной вал	1
63	79158	Шестерня заднего хода	1
63	79158T	Шестерня заднего хода	1
64	32004	УПОРНАЯ ШАЙБА - ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
65	20839	ПОДШИПНИК ШАРИКОВЫЙ ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
65	20839T	Подшипник шариковый	1
66	31986	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КОРПУСА ПОДШИПНИКА	1
67	69386A1	Обойма подшипника в сборе	1
67	69386T1	Обойма подшипника в сборе	1
68	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
69	69188	САЛЬНИК Масляного корпуса подшипника	1
69	8M0205511	Сальник масляный	1
70	69189	САЛЬНИК Масляного корпуса подшипника	1
70	8M0203757	Сальник масляный	1
71	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
72	53012	Стопорная шайба крышки редуктора	1
73	87763	Гайка корпуса редуктора	1
74	31640A1	Пластина-триммер в сборе, корпус редуктора	1
74	31640Q4	ТРИММЕР	1
75	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
76	45175	Шайба (.406 x .750 x .104)	1
76	8M0214963	Шайба	1
77	34863	ГАЙКА (.375-24)	1
77	8M0204726	Гайка (.375-24) латунная	1
78	65791	ШАЙБА КОРПУСА К ШПИЛЬКЕ (0.437 ДЮЙМА)	1
79	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
79	8M0204653	Гайка	1
80	73345A1	Упорная шайба, передняя	1
81	76281	Шайба стопорная гайки гребного винта	1
81	8M0214942	Шайба стопорная	1
82	69578A1	Комплект гайки гребного винта	1
82	69578Q1	Комплект гайки гребного винта	1
-	79831A1	Комплект сальников	1
-	85491A87	Комплект прокладок	1
-	85491A90	Комплект прокладок	1

Рис. 61Карбюратор И Демпфирующая Пластина Carburetor And Attenuator Plate

REF	Номер детали	Наименование	Кол-во
1	9012A14	КАРБЮРАТОР В СБОРЕ	1
1	9012A24	КАРБЮРАТОР	1
1	9012A71	КАРБЮРАТОР	1
1	9012A5	КАРБЮРАТОР В СБОРЕ	1
1	9012A17	КАРБЮРАТОР В СБОРЕ	1
2	9012A15	КАРБЮРАТОР В СБОРЕ	1
2	9012A25	КАРБЮРАТОР В СБОРЕ	1
2	9012A72	КАРБЮРАТОР	1
2	9012A6	КАРБЮРАТОР В СБОРЕ	1
2	9012A18	КАРБЮРАТОР В СБОРЕ	1
3	9012A16	КАРБЮРАТОР В СБОРЕ	1
3	9012A26	КАРБЮРАТОР В СБОРЕ	1
3	9012A73	КАРБЮРАТОР	1
3	9012A7	КАРБЮРАТОР В СБОРЕ	1
3	9012A19	КАРБЮРАТОР В СБОРЕ	1
4/5	15172	ПРОКЛАДКА ФЛАНЦА	6
4/5	151724	ПРОКЛАДКА	6
6	9912846	Трубка (12" и 3-1/4")	2
6	9912878	Шланг (.187) (26.00 дюймов, бухта)	2
7	73498	ХОМУТ	4
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	962558	ТЯГА	1
8	8M0084744	ТЯГА	1
9	11399A1	РЫЧАГ В СБОРЕ	1
10	40057103	ВИНТ (M5 x 6) РЫЧАГ	1
11	56681	ШАЙБА (.203 x .500 x .032)	1
11	8M0204666	ШАЙБА (.203 x .500 x .032)	1
12	67748	Ролик	1
13	988861	Тяга	2
13	98886T01	ТЯГА РЕГУЛИРОВКИ ДРОССЕЛЯ	2
14	98887	Тяга дросселя	1
14	98887T	ТЯГА	1
15	48409	Винт (#10-16 x .625) нержавеющая сталь	4
16	42970T	Пластина в сборе шумопоглотителя	1
16	42970A2	ПЛАСТИНА В СБОРЕ, гаситель	1
17	4002217	ШАЙБА	6
18	400645	ГАЙКА ШПИЛЕК КАРБЮРАТОРА	6
18	401388	ГАЙКА (M8) Нержавеющая сталь	6
19	39519	ЧАШКА	1
20	98889	Защёлка	1
21	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
22	43000	ПРОКЛАДКА КРЫШКИ ГЛУШИТЕЛЯ	1
22	430001	ПРОКЛАДКА	1
23	42969T	КРЫШКА	1
23	42969A3	Крышка в сборе шумопоглотителя	1
24	48409	Винт (#10-16 x .625) нержавеющая сталь	8
25	56681	ШАЙБА (.203 x .500 x .032)	4
25	8M0204666	ШАЙБА (.203 x .500 x .032)	4
-	43004A86	Комплект прокладок
-	43004A99	Комплект прокладок головки блока

Рис. 62Кожухи И Передняя Крышка Cowls and Front Cover

REF	Номер детали	Наименование	Кол-во
1	9006A2	ВЕРХНИЙ КОЖУХ В СБОРЕ, ЛЕВЫЙ	1
1	9006A3	Кожух верхний в сборе левый	1
2	429404	УПЛОТНЕНИЕ верхнего кожуха	3
3	12401	Сальник кожуха (задний)	1
4	90274	САЛЬНИК	1
5	42958	Щиток воздухозаборника	1
6	48409	Винт (#10-16 x .625) нержавеющая сталь	3
7	4002213	ШАЙБА ВИНТА ЗАЩИТНОГО ЭКРАНА	3
7	4002313	ШАЙБА	3
8	435331	Шумоизоляция	1
9	9070A1	Кожух в сборе правый	1
9	9070A4	Кожух верхний в сборе	1
9	9070A2	Кожух в сборе правый	1
9	9070A5	Кожух верхний в сборе	1
9	9005A1	Кожух в сборе правый	1
9	9070A4	Кожух верхний в сборе	1
9	9005A2	Кожух в сборе правый	1
9	9070A5	Кожух верхний в сборе	1
10	60297	САЛЬНИК	1
11	11315A1	Маслоизмерительный щуп в сборе	1
12	42957	Щиток воздухозаборника	1
13	48409	Винт (#10-16 x .625) нержавеющая сталь	3
14	4002213	ШАЙБА ВИНТА ЗАЩИТНОГО ЭКРАНА	3
14	4002313	ШАЙБА	3
15	435342	Шумоизоляция	1
16	87985	Кронштейн (нижний)	2
16	879851	Кронштейн	2
17	87987	Кронштейн (верхний)	2
17	879871	Кронштейн	2
18	4009525	ВИНТ КРОНШТЕЙНА	8
18	40011149	Винт (M8 x 25) нержавеющая сталь	8
19	12081	ЗАЩЕЛКА КАПОТА	1
19	120811	ЗАЩЕЛКА КАПОТА	1
20	48409	Винт (#10-16 x .625) нержавеющая сталь	3
21	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
21	47341A11	Комплект шнура с рукояткой ручного запуска	1
22	43138A2	Крышка в сборе Mercury	1
22	43138A3	Крышка в сборе Mariner	1
23	12356	Бампер	1
24	17288	Крышка пружины	1
25	43137A1	Кронштейн в сборе	1
26	434181	Гайка скоростная	3
27	15432	Кронштейн фиксатора	1
28	43134	Кронштейн штифта	2
29	48409	Винт (#10-16 x .625) нержавеющая сталь	4
30	53705	ШАЙБА	4
30	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	4

Рис. 63КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ (#638-8532--1) CRANKSHAFT, PISTONS AND CONNECTING RODS (#638-8532--1)

REF	Номер детали	Наименование	Кол-во
1	9001A2	Коленчатый вал в сборе	1
2	43011	ПОДШИПНИК ШАРИКОВЫЙ НИЖНИЙ	1
2	43011T	Подшипник шариковый	1
3	93412	КОЛЬЦО СТОПОРНОЕ Старая конструкция	1
4	54196A6	Корпус в сборе	1
5	65800	НАБИВКА	1
6	91800	Шпонка	2
7	43019A1	Шестерня в сборе	1
8	42079A4	Кольцо в сборе	1
9	42943A1	Подшипник в сборе роликовый	2
10	9009A5	Поршень в сборе	3
10	9009T13	Поршень в сборе стандартный	3
10	9009A6	Поршень в сборе	AR
10	9009A7	Поршень в сборе	AR
11	52035	Стопорное кольцо	6
11	857196	Стопорное кольцо	6
12	96170A12	Комплект поршневых колец	1
12	96170A3	Комплект поршневых колец	AR
12	96170A4	Комплект поршневых колец	AR
13	9002A2	Сборка шатуна	3
13	9002A6	Шатун в сборе	3
14	47247	ШАЙБА	6
14	8M0032839	Шайба @5	6
15	88258	Игольчатый роликовый подшипник	87
15	8M0204715	Иглы подшипника @102	87
16	43813	Винт	6
16	94320	Винт (.375-24 x 1.250)	6
17	43012A1	Комплект подшипника с сепаратором	3
17	8M0235070	Подшипник с сепаратором	3
18	43013A1	Подшипник в сборе роликовый верхний	1
18	43013T3	Подшипник в сборе роликовый	1
19	43993	Сальник масляный	1
19	8M0214932	Сальник	1
20	64067	Кольцо уплотнительное	1
20	823683	Уплотнительное кольцо (1.989 x .070)	1
-	43004A86	Комплект прокладок
-	43004A99	Комплект прокладок головки блока
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY Complete
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY Complete
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY Complete

Рис. 64Редуктор, ведущий вал Gear Housing Driveshaft

REF	Номер детали	Наименование	Кол-во
-	888845T06	Сборка корпуса редуктора в сборе - Long - 2.07:1	1
-	888845T07	Сборка корпуса редуктора в сборе - X-Long - 2.07:1	1
-	888845T08	Сборка корпуса редуктора в сборе - Long - 2.33:1	1
-	888845T09	Сборка корпуса редуктора в сборе - X-Long - 2.33:1	1
1	888845T	Корпус редуктора в сборе базовый	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	3
4	79953Q04	Ремкомплект сливного винта	3
5	191833	Сальник	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	31640T5	ТРИММЕР	1
7	8M0236553	Пластина тримма	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	451761	Шайба (.453 x .812 x .105) чёрное оксидирование	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	NSS	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	Анод	2
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear - Part of Forward Gear Kits	1
16	35921	ГАЙКА (.625-18)	1
17	883047A1	Подшипник в сборе, роликовый конический	1
18	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
18	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
19	897679T01	Сборка гребного вала Long	1
19	897680T01	Сборка гребного вала X-Long	1
20	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
21	NSS	NOT SOLD SEPARATE Seal Ring	1
22	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
22	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	430331	Прокладка	1
24	430472	Прокладка	1
24	8M0214931	ПРОКЛАДКА	1
25	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
25	8M0245495	САЛЬНИК	1
26	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
27	8172771	Прокладка водяного насоса, верхняя	1
28	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
29	8172761	Передняя пластина	1
29	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
30	82684430	ВИНТ (M6 x 30)	4
31	430232	Сальник	1
32	43037	ШПОНКА	1
32	8M0204723	ШПОНКА	1
33	43026T2	КРЫЛЬЧАТКА	1
34	82684425	ВИНТ (M6 x 25)	6
35	861415	САЛЬНИК ТОРЦЕВОЙ	1
35	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
36	884563A00	Сборка вала переключения передач	1
36	884565A00	Сборка вала переключения передач	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	457101	Кольцо уплотнительное (1.424 x .103) (1.424 внутр. диам.)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	82684425	ВИНТ (M6 x 25)	2
42	891637	Втулка	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	43026Q06	Ремкомплект крыльчатки водяного насоса	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1
-	881260A3	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА - 29 ЗУБЬЕВ	1
-	882813A3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА И ПРИВОДНОЙ 28 ЗУБЬЕВ	1
-	803496T2	Комплект подшипников/сальников	1

Рис. 65Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	858576T03	Корпус в сборе с приводным валом	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	9035016	Шпилька (M10 x 190)	4
3	8M0034462	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
4	8M0214963	Шайба	5
5	40140	ГАЙКА (M10)	5
6	85822A15	Датчик скорости в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
7	433351	Соединитель 90 градусов - с Vibraseal	1
8	85822	Соединитель прямой	1
8	85822T	Разъём прямой	1
9	44343T1	Опора	2
10	42973	БОЛТ (M12 x 154)	2
10	898835001	Винт (M12 x 154)	2
11	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
12	43528	Гайка (M12) болта нижней опоры	2
12	8M0204662	Гайка	2
13	88238A10	Кабель заземления в сборе	2
14	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
15	858916T	Хомут	2
16	4010725	ВИНТ (M8 x 25)	4
17	858745	Крышка	4
17	8M0142713	Крышка опоры	4
18	859550	ВТУЛКА	1
19	24873	ШТИФТ УСТАНОВОЧНЫЙ	1
20	855622	ШТУЦЕР	1
21	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
22	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	8M0084244	Штифт установочный, .375 x .620	1
22	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
23	813745	Проставка	1
24	816311T	СТЯЖКА (8.00 дюймов)	2

Рис. 66Коленвал Поршни/Шатуны (#638-8532--1) Crankshaft Pistons/Connecting Rods (#638-8532--1)

REF	Номер детали	Наименование	Кол-во
1	9001A2	Коленчатый вал в сборе	1
2	43011	ПОДШИПНИК ШАРИКОВЫЙ НИЖНИЙ	1
2	43011T	Подшипник шариковый	1
3	93412	КОЛЬЦО СТОПОРНОЕ Старая конструкция	1
4A	54196A6	Корпус в сборе	1
5	65800	НАБИВКА	1
4	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
6	91800	Шпонка	2
7	43019A1	Шестерня в сборе	1
8	42079A4	Кольцо в сборе	1
9	42943A1	Подшипник в сборе роликовый	2
10	9009A13	Поршень в сборе	3
10	9009T13	Поршень в сборе стандартный	3
10	9009A6	Поршень в сборе	AR
10	9009A7	Поршень в сборе	AR
11	52035	Стопорное кольцо	6
11	857196	Стопорное кольцо	6
12	96170A12	Комплект поршневых колец	1
12	96170A3	Комплект поршневых колец	AR
12	96170A4	Комплект поршневых колец	AR
13	9002A4	Сборка шатуна	3
13	9002A6	Шатун в сборе	3
14	47247	ШАЙБА	6
14	8M0032839	Шайба @5	6
15	88258	Игольчатый роликовый подшипник	87
15	8M0204715	Иглы подшипника @102	87
16	43813	Винт	6
16	94320	Винт (.375-24 x 1.250)	6
17	43012A1	Комплект подшипника с сепаратором	3
17	8M0235070	Подшипник с сепаратором	3
18	43013A1	Подшипник в сборе роликовый верхний	1
18	43013T3	Подшипник в сборе роликовый	1
19	43993	Сальник масляный	1
19	8M0214932	Сальник	1
20	64067	Кольцо уплотнительное	1
20	823683	Уплотнительное кольцо (1.989 x .070)	1
-	43004A86	Комплект прокладок	1
-	43004A99	Комплект прокладок головки блока	1

Рис. 67РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	9539A4	Корпус редуктора в сборе, короткий вал, чёрный	1
-	9539A5	Корпус редуктора в сборе, длинный вал, чёрный	1
-	9539A6	Корпус редуктора в сборе, короткий вал, серый	1
-	9539A7	Корпус редуктора в сборе, длинный вал, серый	1
1	9539A1	Корпус редуктора в сборе	1
1	9539T1	Корпус редуктора	1
1	9539A8	Корпус редуктора в сборе	1
1	9539T8	ORD 1643-9539T 1 Mercury / Quicksilver	1
2	85822A1	Разъем в сборе спидометра	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
3	8M0084726	Штифт установочный	2
4	33778	Шпилька	3
5	57933	Шпилька (.437-14/.437-20 x 2.190) корпус редуктора	2
5	8M0034453	Шпилька (7/16 x 2.19)	2
6	62091	Роликовый подшипник гребного вала	1
6	62091T	Подшипник	1
7	72849A1	Сетка водозаборника в сборе	1
8	36070	ВИНТ (#10-32 x 1.250) ВОДОЗАБОРНАЯ СЕТКА К КОРПУСУ РЕДУКТОРА	1
9	45812	ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	1
9	859124	ГАЙКА (#10-32) Нержавеющая сталь	1
10	92815	ПЛАСТИНА Крепление - Выхлопная труба	1
11	37721	Сальник выпускной трубки	1
11	37721001	Сальник @2	1
12	98097	Шестерня ведущая приводного вала	1
12	98097T	Шестерня-ведущая шестерня	1
13	55910	Гайка (.437-20) шестерни привода к гребному валу	1
14	19552	Прокладка основания водяного насоса	1
15	26722	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
16	77177A1	Основание водяного насоса в сборе	1
17	90562	САЛЬНИК (1.254 x .312)	1
18	79831	Сальник масляный	1
19	35973	ШТИФТ НАПРАВЛЯЮЩИЙ	2
20	19553	Прокладка нижняя	1
21	54705	ЛИЦЕВАЯ ПЛАСТИНА	1
21	32768	ЛИЦЕВАЯ ПЛАСТИНА	1
22	19551	Прокладка верхняя	1
23	89983	Крыльчатка	1
23	89983T	Крыльчатка	1
24	56662	ШПОНКА ПРИВОДА КРЫЛЬЧАТКИ	1
24	8M0032837	Шпонка @5	1
25	77822A1	Корпус водяного насоса в сборе	1
26	48753	Вставка	1
27	38452	САЛЬНИК Резиновый	1
28	38453	ШАЙБА Нейлоновая	1
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
30	13438	Гайка (.250-28)	3
30	8267119	Гайка (.250-28)	3
31	20273	Кольцо уплотнительное резиновое	1
32	78654A1	Гнездо подшипника гребного вала в сборе	1
33	86304	Сальник шлицевой - приводной вал	1
34	79953	Винт (.375-16 x .250)	1
34	79953Q04	Ремкомплект сливного винта	1
35	67892	Винт магнитный	1
35	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
36	19183	Шайба фибровая	2
36	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
37	88181	Втулка смазки гребного вала	1
38	92881A1	Набор регулировочных прокладок подшипника к корпусу редуктора (.002-3-5-10-20)	AR
39	77420A1	Подшипник роликовый конический гребного вала в сборе	1
39	8M0166756	Подшипник в сборе	1
40	88025A2	Гребной вал в сборе	1
40	98179	Вал приводной	1
40	88024A2	Гребной вал в сборе	1
40	98180	Вал приводной	1
41	20254	Пружина сжатия - коленчатый вал	1
42	30545	ШТИФТ ВАЛА ПРИВОДА	1
43	76063A1	Вал переключения передач в сборе	1
44	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
45	25439	Уплотнительное кольцо (.862 x .103)	1
46	77631A2	Втулка в сборе	1
47	76384	Сальник втулки вала переключения передач	1
47	8M0246145	САЛЬНИК	1
48	77674	ШАЙБА (.35 x .75 x .12)	1
49	78036	ОСНОВАНИЕ ЗАМКА ЗАДНЕГО ХОДА	1
50	433081	Кулачок блокировки реверса	1
50	43308T1	Кулачок	1
-	77177A3	Комплект водяного насоса	1
-	79831A1	Комплект сальников	1
-	85491A87	Комплект прокладок	1
-	85491A90	Комплект прокладок	1

Рис. 68Компоненты Рулевой Ручки (С Рулевым Рычагом) Steering Handle Components (With Steering Arm)

REF	Номер детали	Наименование	Кол-во
1	12020T	РЫЧАГ РУЛЕВОГО УПРАВЛЕНИЯ	1
1	12020T6	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
2	12018A1	ТРУБКА В СБОРЕ Дроссель	1
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	4
7	12013	ХОМУТ ДРОССЕЛЯ	1
8	40007112	Винт (M5 x 40) хомута дросселя	2
9	90052	ГАЙКА БАРАШКОВАЯ КРЫШКА ШПИЛЬКИ	1
10	96495A2	РУКОЯТКА В СБОРЕ Дроссель	1
11	62568	Винт (#10-16 x .375)	1
12	15823A4	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
13	11099A1	ЧЕХОЛ В СБОРЕ	1
14	99589	Рукоятка	1
15	26538	Зажим	1
16	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	1
17	785512	Кабельный канал	1
18	895661	Направляющая труба	1
19	89578	Ствол	1
20	89601	Винт	1
21	12019	ТРОСОВЫЙ УЗЕЛ	1
22	43433	Направляющая	1
23	20007	Анкер	1
24	20518	Винт установочный (#8-32)	2
25	4000386	ВИНТ (M10 x 100)	1
26	48416	Крышка	1
27	4002319	ШАЙБА	1
28	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
29	14601	Проставка	1
30	42992	ВТУЛКА	2
31	400204	ГАЙКА (M10 x 1.5)	1

Рис. 71Кронштейны крепления кожуха Cowl Mounting Brackets

REF	Номер детали	Наименование	Кол-во
1	42965A1	Кронштейн в сборе уплотнение кожуха	1
1	42965A2	Кронштейн в сборе уплотнение кожуха	1
2	183061	САЛЬНИК КРОНШТЕЙНА	2
3	42935	Сальник	1
4	42908	Фиксатор	1
5	400015	ВИНТ (M5 x 10) КРЕПЕЖНЫЙ	1
6	43423	Шайба стопорного винта	1
6	42118	ШАЙБА	1
7	42907	Соединитель контрольной струи	1
8	9912976	Трубка контрольной струи	1
8	8M0108349	Шланг (70 дюймов, бухта)	1
9	73498	ХОМУТ	1
9	816311T	СТЯЖКА (8.00 дюймов)	1
10	932641	Корпус петли	2
10	932642	Корпус	2
11	4009560	ВИНТ КОРПУСА	4
11	8M0103817	Винт (M8 x 60)	4
12	93853	Винт корпуса шайбы	8
12	814803	Шайба	8
13	53705	ШАЙБА	8
13	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	8
14	88033	Втулка уплотнительная винта корпуса	4
15	14395	Втулка винта корпуса	4
16	4000120	ВИНТ (M5 x 25) КОРПУС К КРОНШТЕЙНУ	2
17	43423	Шайба стопорного винта	2
17	42118	ШАЙБА	2
18	42952T	Опора кронштейна (передняя)	1
18	42952T6	Опора кронштейна (передняя)	1
19	67260	Сальник тросов управления	1
20	67272	Кронштейн втулки	2
21	88621	Фиксатор тросов управления	1
21	99447T	Фиксатор тросов управления	1
21	99447	Фиксатор	1
22	40057109	ВИНТ (M5 x 25) ФИКСАТОР	2
22	40011109	Винт (M5 x 25) нержавеющая сталь	2
23	4011135	ВИНТ (M8 x 1.25 x 35) КРОНШТЕЙН	2
23	82127335	ВИНТ (M8 x 35 ММ)	2
24	93853	Винт корпуса шайбы	4
24	814803	Шайба	4
25	53705	ШАЙБА	4
25	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	4
26	88033	Втулка уплотнительная винта корпуса	2
27	14395	Втулка винта корпуса	2

Рис. 74ВЫПУСКНАЯ ПЛАСТИНА EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	858582T	Переходная плита в сборе	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	7
3	880090	Штуцер	1
4	817519A2	Обратный клапан в сборе, сливной	2
5	126021	Втулка	1
5	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
6	8585831	ПРОКЛАДКА	1
7	858572T	Картер масляный	1
7	858572T01	Картер масляный	1
8	858584A1	Труба в сборе, выпускная	1
9	881295	Уплотнительное кольцо	1
10	894171	Втулка уплотнительная	1
10	89417004	Втулка уплотнительная	1
11	858575	Водяная трубка	1
11	8M0026130	Труба водяная	1
11	8585751	ТРУБКА ВОДЯНАЯ	1
11	8M0026129	Труба водяная	1
12	814080	Сальник верхний	1
12	814080001	Сальник	1
13	858571T	Труба маслозаборная	1
14	859082	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
15	40011128	Винт (M6 x 20) нержавеющая сталь	4
15	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
16	8248327	Винт (M6 x 30)	12
16	8M0214957	Винт	12
17	8596021	Маслоизмерительный щуп	1
18	48237	Втулка вала переключения передач	1
19	858577A2	Вал переключения передач	1
19	858577A3	Рычаг в сборе, переключения передач	1
20	859177A3	Тяга переключения передач	1
21	NSS	NOT SOLD SEPARATE Bushing	1
22	879997	Ползун переключения	1
23	401386	ГАЙКА (M6) Нержавеющая сталь	1
24	813745	Проставка	1
24	11289	Распорная втулка вала переключения	1
25	43585	Муфта вала переключения	1
26	859746	ШПЛИНТ	2
27	858573	Сальник	1
27	8M0039073	Сальник	1
28	8288181	Пробка сливная	1
29	828816	Прокладка	1
29	8M0204692	Прокладка @5	1
30	82483213	ВИНТ (M6 x 60)	4

Рис. 75МАХОВИК И СТАРТЕРНЫЙ ДВИГАТЕЛЬ FLYWHEEL AND STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	42956A1	Крышка маховика в сборе	1
3	79022	Метка установки зажигания	1
4	37572	Винт (.190-32 x .380) метки зажигания	2
5	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
6	42979	ГАЙКА (M16) МАХОВИКА	1
7	68229	Шайба (.641 x 1.250 x .190) маховика	1
7	33001	Шайба	1
8	9008A16	Маховик в сборе	1
8	859234T30	Маховик в сборе	1
9	8778A10	Статор в сборе	1
10	4007325	ВИНТ (M5 x 25) СТАТОРА	4
11	99021A3	Датчик-триггер в сборе	1
12	66015	СТАРТЕР В СБОРЕ	1
12	893891T	Стартер в сборе	1
13	56703	ВТУЛКА СТАРТЕРА	2
13	8M0034918	Втулка	2
14	57247	УПОР РЕЗИНОВЫЙ СТАРТЕРА	2
14	8M0043376	Упор	2
15	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
16	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
17	88439A20	Провод стартера (чёрный)	1
18	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
19	64015	Гайка (.250-20) клеммы стартерного соленоида	1

Рис. 76Различные детали/аксессуары Miscellaneous Parts/Accessories

REF	Номер детали	Наименование
-	811286	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 6/8/9.9/15 Л.С.
-	12048930	Руководство владельца (чёрное)
-	14138930	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (СЕРОЕ)
-	14012A89	КОМПЛЕКТ НАКЛЕЕК (9.9/210 SAILPOWER)
-	12836A89	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ - 6 ПО 9.9)
-	13478A88	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-15)
-	810458A92	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ - 6 ПО 15)
-	822787A93	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ 8 SAILMATE)
-	808560A03	КОМПЛЕКТ НАКЛЕЕК
-	808522A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-6)
-	808522A00	КОМПЛЕКТ НАКЛЕЕК
-	808526A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ -8)
-	808526A00	КОМПЛЕКТ НАКЛЕЕК
-	12836A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ- 9.9)
-	12836A00	КОМПЛЕКТ НАКЛЕЕК
-	808523A94	КОМПЛЕКТ НАКЛЕЕК (9.9 SAILPOWER)
-	808523A96	КОМПЛЕКТ НАКЛЕЕК
-	13478A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-15)
-	13478A00	КОМПЛЕКТ НАКЛЕЕК
-	808524A94	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ-6)
-	808524A03	Комплект наклеек
-	808545A94	Комплект наклеек (серый-8)
-	808545A03	Комплект наклеек
-	808560A94	Комплект наклеек (8 SAILMATE)
-	808560A03	КОМПЛЕКТ НАКЛЕЕК
-	808525A94	Комплект наклеек (серый-9.9)
-	808525A03	Комплект наклеек
-	808546A94	Комплект наклеек (серый-15)
-	808546A03	Комплект наклеек

Рис. 77КОЖУХИ И ПЕРЕДНЯЯ КРЫШКА COWLS AND FRONT COVER

REF	Номер детали	Наименование	Кол-во
1	9006A2	ВЕРХНИЙ КОЖУХ В СБОРЕ, ЛЕВЫЙ	1
1	9006A3	Кожух верхний в сборе левый	1
2	429404	УПЛОТНЕНИЕ верхнего кожуха	3
3	12401	Сальник кожуха (задний)	1
4	90274	САЛЬНИК	1
5	42958	Щиток воздухозаборника	1
6	48409	Винт (#10-16 x .625) нержавеющая сталь	3
7	4002213	ШАЙБА ВИНТА ЗАЩИТНОГО ЭКРАНА	3
7	4002313	ШАЙБА	3
8	435331	Шумоизоляция	1
9	9070A1	Кожух в сборе правый	1
9	9070A4	Кожух верхний в сборе	1
9	9070A2	Кожух в сборе правый	1
9	9070A5	Кожух верхний в сборе	1
9	9005A1	Кожух в сборе правый	1
9	9070A4	Кожух верхний в сборе	1
9	9005A2	Кожух в сборе правый	1
9	9070A5	Кожух верхний в сборе	1
10	60297	САЛЬНИК	1
11	11315A1	Маслоизмерительный щуп в сборе	1
12	42957	Щиток воздухозаборника	1
13	48409	Винт (#10-16 x .625) нержавеющая сталь	3
14	4002213	ШАЙБА ВИНТА ЗАЩИТНОГО ЭКРАНА	3
14	4002313	ШАЙБА	3
15	435342	Шумоизоляция	1
16	87985	Кронштейн (нижний)	2
16	879851	Кронштейн	2
17	87987	Кронштейн (верхний)	2
17	879871	Кронштейн	2
18	4009525	ВИНТ КРОНШТЕЙНА	8
18	40011149	Винт (M8 x 25) нержавеющая сталь	8
19	12081	ЗАЩЕЛКА КАПОТА	1
19	120811	ЗАЩЕЛКА КАПОТА	1
20	48409	Винт (#10-16 x .625) нержавеющая сталь	3
21	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
21	47341A11	Комплект шнура с рукояткой ручного запуска	1
22	43138A2	Крышка в сборе Mercury	1
22	43138A3	Крышка в сборе Mariner	1
23	12356	Бампер	1
24	17288	Крышка пружины	1
25	43137A1	Кронштейн в сборе	1
26	434181	Гайка скоростная	3
27	15432	Кронштейн фиксатора	1
28	43134	Кронштейн штифта	2
29	48409	Винт (#10-16 x .625) нержавеющая сталь	4
30	53705	ШАЙБА	4
30	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	4

REF	Номер детали	Наименование	Кол-во
1	878550	Рычаг дросселя	1
2	84974M	ШАЙБА	1
3	81868M	ВОЛНОВАЯ ШАЙБА	1
4	8528162	ГАЙКА	1
5	881378	Втулка	2
6	94524M	ШАЙБА	1
7	804343	ПРУЖИНА	1
8	878548	Рычаг управления дросселем	1
9	84974M	ШАЙБА	1
10	81868M	ВОЛНОВАЯ ШАЙБА	1
11	881375	Болт (M6 x 30)	1
12	35459	ШАЙБА	1
13	859746	ШПЛИНТ	1
