水星 Mercury 75 3 CYL 0P017000 THRU 0P325499 - — взрыв-схемы и запчасти

两冲程化油器 · Belgium - Cat.# 90-803147 · 共 124 个部位 · 4348 条零件

1КАРБЮРАТОР 2Аксессуары 3КОНСОЛИ КРЕПЛЕНИЯ КОЖУХА 4ТОПЛИВНЫЙ НАСОС 5СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ 6Схема смазки 7ВПУСКНОЙ КОЛЛЕКТОР И РЕШЕТКА 8Поворотный кронштейн и рулевой рычаг 9Редуктор, гребной вал 10ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ 11КОМПОНЕНТЫ РУЛЕВОЙ РУКОЯТКИ 12РЕДУКТОР (ВЕДУЩИЙ ВАЛ)13МАХОВИК И СТАРТЕР 14КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 15Карбюратор 16Транцевый кронштейн 17ЭЛЕКТРОКОМПОНЕНТЫ 18Компоненты системы впрыска масла 19КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 20Корпус приводного вала 21КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ 22КО-ПИЛОТ 23КОЖУХИ И ПЕРЕДНЯЯ КРЫШКА 24Компоненты гидроподъема 25КОМПОНЕНТЫ РУЛЕВОЙ РУКОЯТКИ 26Блок цилиндров и картер 27РЕДУКТОР (ВАЛ ВИНТА)(6-КУЛАЧКОВАЯ ОБРАТНАЯ МУФТА)28Сервисные/вспомогательные материалы 29НИЖНИЙ КОЖУХ 30Таблица ключей 31Карбюратор И Демпфирующая Пластина 32Насос гидроподъема 33Редуктор, ведущий вал 34Демпферная пластина 35Электрические компоненты 36СИСТЕМА ПРОДУВКИ 37КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ (#638-8532--1)38Сборка водомета 39Блок цилиндров 40НАСОСНАЯ УСТАНОВКА 41СТАРТЕР 42РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(6-ЗУБЦОВАЯ ОБРАТНАЯ МУФТА)43БЛОК ЦИЛИНДРОВ И КАРТЕР 44КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM 45РЫЧАГ ДРОССЕЛЯ И ТЯГИ 46РЫЧАГ И ТЯГИ ДРОССЕЛЯ 47Различные детали/аксессуары 48Впускной коллектор и блок клапанов 49КРОНШТЕЙН ТРАНЦА 50Коленвал Поршни/Шатуны (#638-8532--1)51РЕДУКТОР (ГРЕБНОЙ ВАЛ)52Коленвал Поршни/Шатуны (#646-818846)53Выхлопная пластина 54КАРБЮРАТОР И ДЕМПФИРУЮЩАЯ ПЛАСТИНА 55НИЖНИЙ КОК 56КОМПОНЕНТЫ НАСОСНОЙ УСТАНОВКИ 57Стартер (Bosch)58Впускной коллектор и блок клапанов 59Кожухи И Передняя Крышка 60Компоненты Рулевой Ручки (С Рулевым Рычагом)61КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ (#646-818846)62ВЫПУСКНАЯ ПЛАСТИНА 63АКСЕССУАРЫ 64Картер редуктора 65Тахометр 66Маховик и стартер 67РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(3-ЗУБЦОВАЯ ОБРАТНАЯ МУФТА)68Кронштейны крепления кожуха 69Co-Pilot (система управления)70Топливный насос 71Рычаг Дросселя И Шарниры 72ДЕМПФИРУЮЩАЯ ПЛАСТИНА 73СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ 74Двигатель гидроподъема 75МАХОВИК И СТАРТЕРНЫЙ ДВИГАТЕЛЬ 76НАСОС СИСТЕМЫ POWER TRIM 77ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ 78БЛОК ЦИЛИНДРОВ И КАРТЕР 79ВЕРХНИЙ КОЖУХ (S/N-USA-0G301751/BEL-9885505 и выше)80Рулевая рукоятка 81СТАРТЕРНЫЙ ДВИГАТЕЛЬ (BOSCH)82ВЕРХНИЙ КОКПИТ 83СТАРТЕР 84РЕДУКТОР (ВАЛ ВИНТА)(3-КУЛАЧКОВАЯ ОБРАТНАЯ МУФТА)85КОРПУС РЕДУКТОРА 86Аксессуары 87Демпферная пластина 88СИСТЕМА ПРОДУВКИ 89НИЖНИЙ КОЖУХ 90Карбюратор 91Co-Pilot (система управления)92КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 93Блок цилиндров 94КОРПУС ВАЛА ПРИВОДА (USA-0T800999/BEL-0P267999 и ниже)95КОРПУС ВАЛА ПРИВОДА (USA 0T801000/ BEL 0P268000 и выше)96Электрические компоненты 97ВЫПУСКНАЯ ПЛАСТИНА (SN USA-0T800999/ BEL-0P267999 и ниже)98ВЫПУСКНАЯ ПЛАСТИНА (SN USA-0T801000/ BEL-0P268000 и выше)99МАХОВИК И СТАРТЕР 100Топливный насос 101КОМПЛЕКТ ПРОКЛАДОК ДЛЯ КАПИТАЛЬНОГО РЕМОНТА ГОЛОВКИ БЛОКА 102РЕДУКТОР ПРИВОДА 2.31:1 USA0T627234/BEL0P215631 И РАНЕЕ 103РЕДУКТОР ПРИВОДА 2.31:1 USA 0T627235/BEL 0P215669 И ПОЗЖЕ 104РЕДУКТОР ВИНТА 2.31:1 USA0T627234/BEL0P215631 И РАНЕЕ 105РЕДУКТОР ВИНТА 2.31:1 USA 0T627235/BEL 0P215669 И ПОЗЖЕ 106Впускной коллектор и блок клапанов 107Сборка водомета 108КОМПЛЕКТУЮЩИЕ ВОДОМЁТНОГО ДВИЖИТЕЛЯ 109Таблица ключей 110КОМПОНЕНТЫ РУЧНОЙ СИСТЕМЫ НАКЛОНА 111Компоненты системы впрыска масла 112Компоненты гидроподъема 113Сервисные/вспомогательные материалы 114Сборочный узел стартера (ручной)115СТАРТЕР 116Рулевая рукоятка 117КОМПОНЕНТЫ РУЛЕВОЙ РУКОЯТКИ 118Поворотный кронштейн и рулевой рычаг 119РЫЧАГ И ТЯГИ ДРОССЕЛЯ 120АДАПТЕР РУЛЕВОЙ РУКОЯТКИ (Jet 65)121СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ 122ВЕРХНИЙ КОКПИТ 123ТРАНЦЕВАЯ СКОБА (SN- USA 0T800999/ BEL 0P267999 И РАНЕЕ)124ТРАНЦЕВАЯ СКОБА (SN- USA 0T801000/ BEL 0P268000 И ПОЗЖЕ)

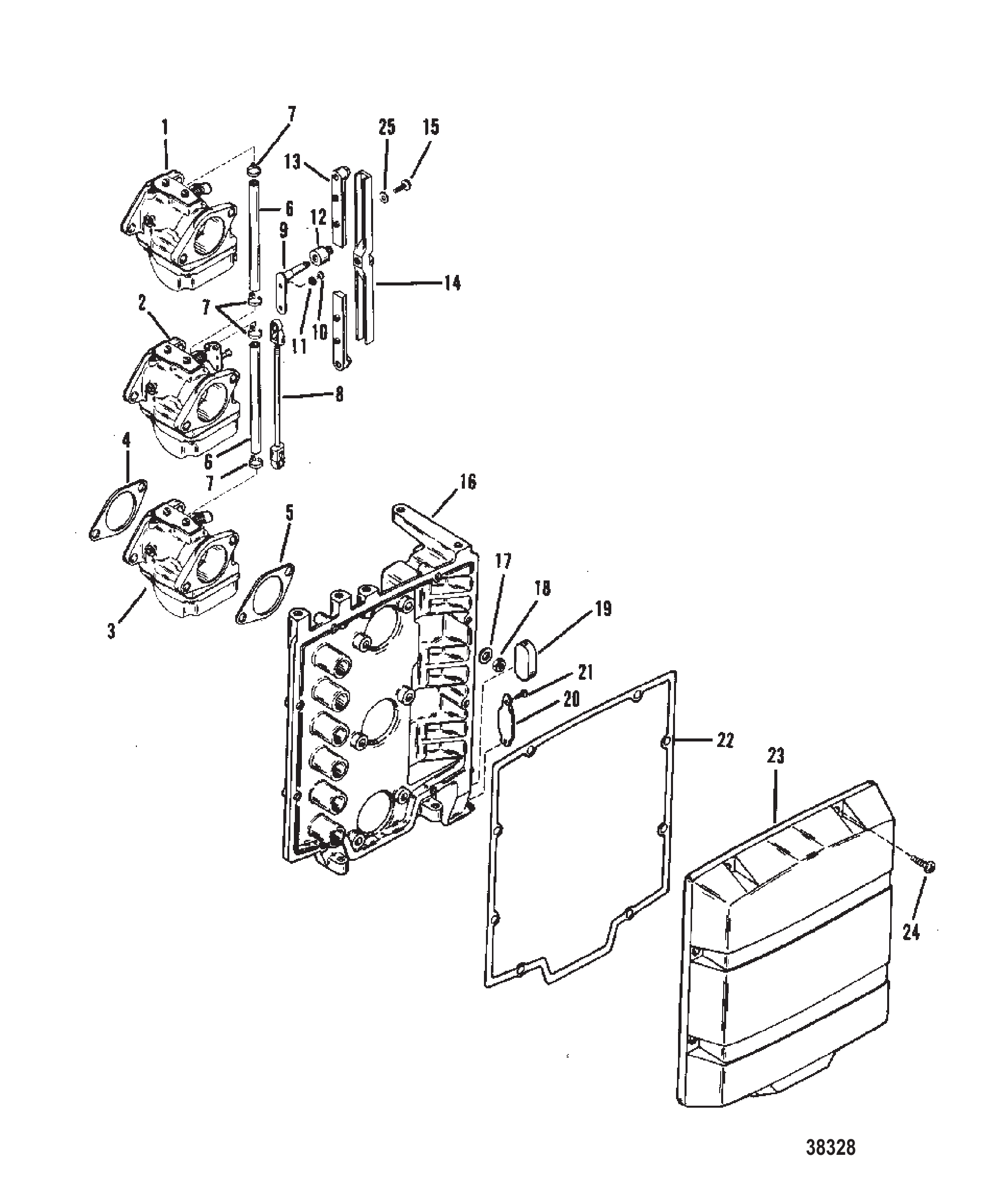

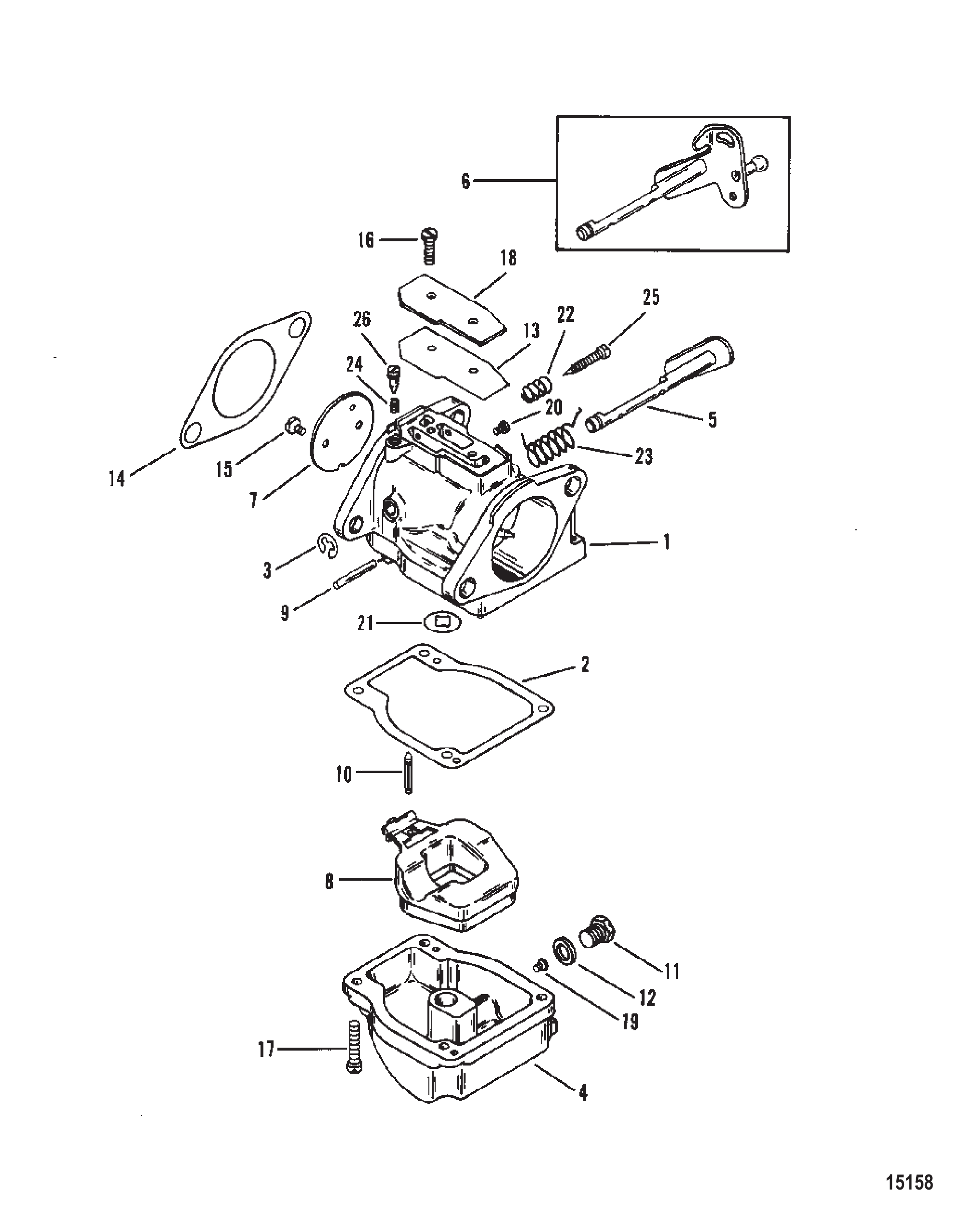

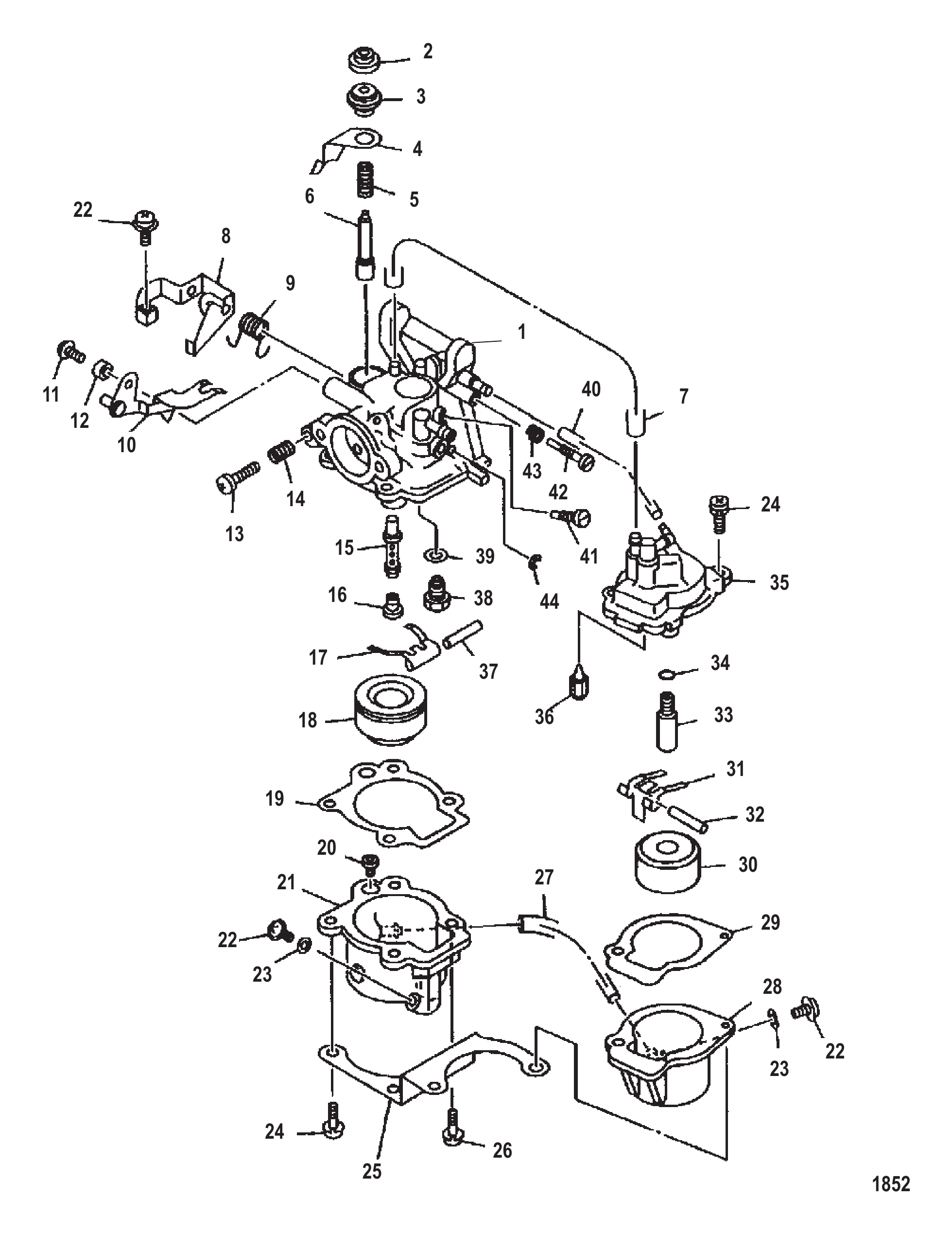

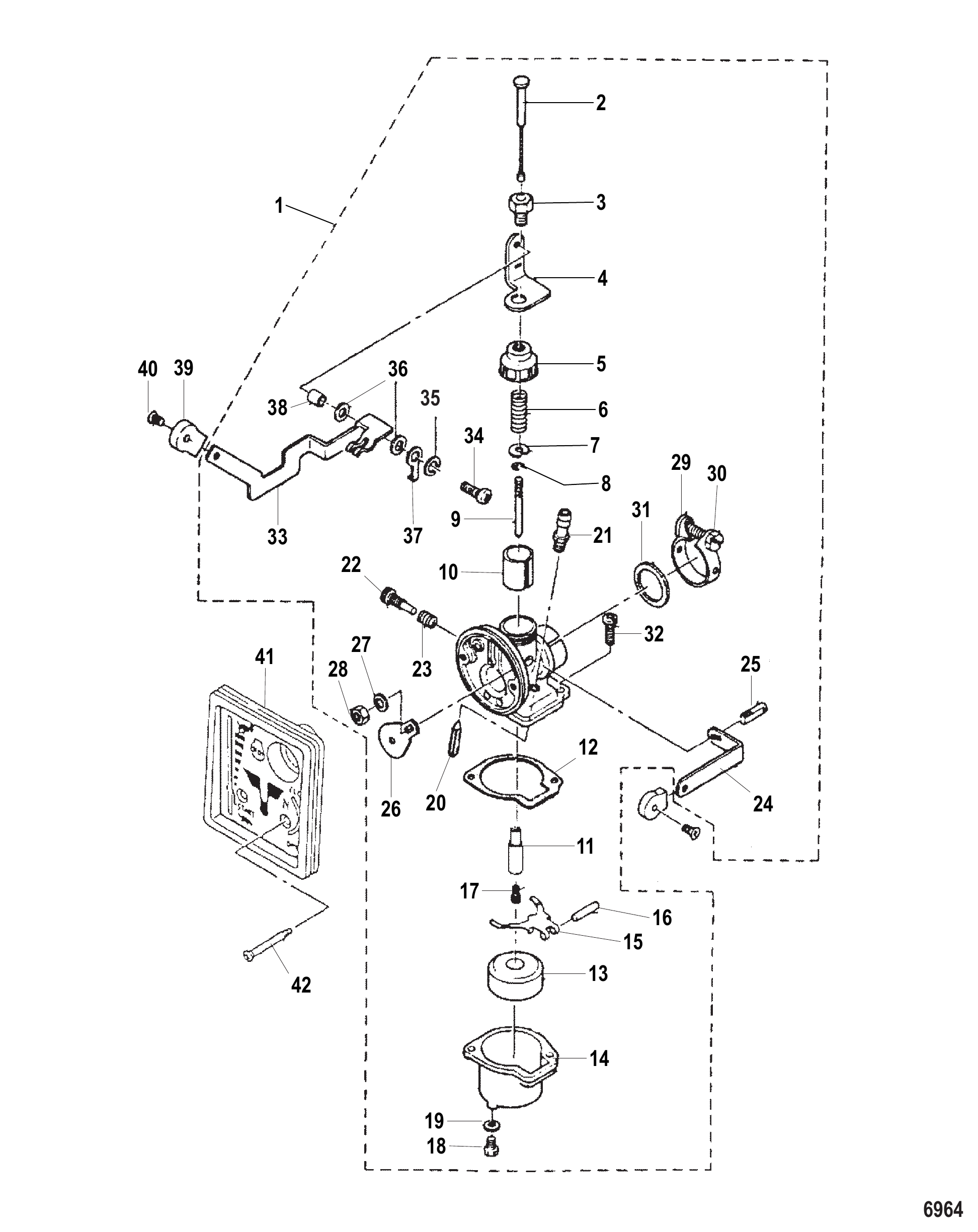

Рис. 1КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	9012A14	КАРБЮРАТОР В СБОРЕ	1
1	9012A15	КАРБЮРАТОР В СБОРЕ	1
1	9012A16	КАРБЮРАТОР В СБОРЕ	1
1	9012A24	КАРБЮРАТОР	1
1	9012A25	КАРБЮРАТОР В СБОРЕ	1
1	9012A26	КАРБЮРАТОР В СБОРЕ	1
1	9012A5	КАРБЮРАТОР В СБОРЕ	1
1	9012A6	КАРБЮРАТОР В СБОРЕ	1
1	9012A7	КАРБЮРАТОР В СБОРЕ	1
1	9012A17	КАРБЮРАТОР В СБОРЕ	1
1	9012A18	КАРБЮРАТОР В СБОРЕ	1
1	9012A19	КАРБЮРАТОР В СБОРЕ	1
2	NSS	NOT SOLD SEPARATE GASKET-FUEL BOWL	3
3	NSS	NOT SOLD SEPARATE RETAINING RING	3
4	9589	Топливная камера	1
4	9590	Топливная камера	2
5	9591	Вал дроссельной заслонки (верхний/нижний)	2
6	9592	Вал дроссельной заслонки (средний)	1
7	9593	Клапан дроссельной заслонки	3
7	9609	Клапан дроссельной заслонки	3
8	9594	Поплавок	3
9	NSS	NOT SOLD SEPARATE FLOAT SHAFT	3
10	9595	Впускной игольчатый клапан	3
11	9596	Пробка главного жиклера	3
12	NSS	NOT SOLD SEPARATE GASKET-PLUG	3
13	NSS	NOT SOLD SEPARATE GASKET-COVER PLATE	3
14	15172	ПРОКЛАДКА ФЛАНЦА	3
15	NSS	NOT SOLD SEPARATE SCREW-THROTTLE VALVE	6
16	9597	Винт крышки	6
17	5132	Винт поплавковой камеры топлива	12
18	9598	Крышка	3
19	4216	Жиклёр (.064) главной топливной системы	3
19	6029	ЖИКЛЁР (.068) ГЛАВНЫЙ ТОПЛИВНЫЙ	3
19	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	3
20	8423	Жиклёр (.094) воздушный (.094)	3
21	NSS	NOT SOLD SEPARATE GASKET-NOZZLE WELL	3
22	NSS	NOT SOLD SEPARATE SPRING-IDLE NEEDLE	3
23	NSS	NOT SOLD SEPARATE SPRING-THROTTLE RETURN	3
24	NSS	NOT SOLD SEPARATE SPRING-IDLE AIR	3
25	NSS	NOT SOLD SEPARATE IDLE NEEDLE	3
26	NSS	NOT SOLD SEPARATE IDLE AIR NEEDLE	3
-	9602	Комплект прокладок
-	9599	Ремонтный комплект

Рис. 2Аксессуары Accessories

Номер детали	Наименование	Кол-во
86306A01	Переходник	1

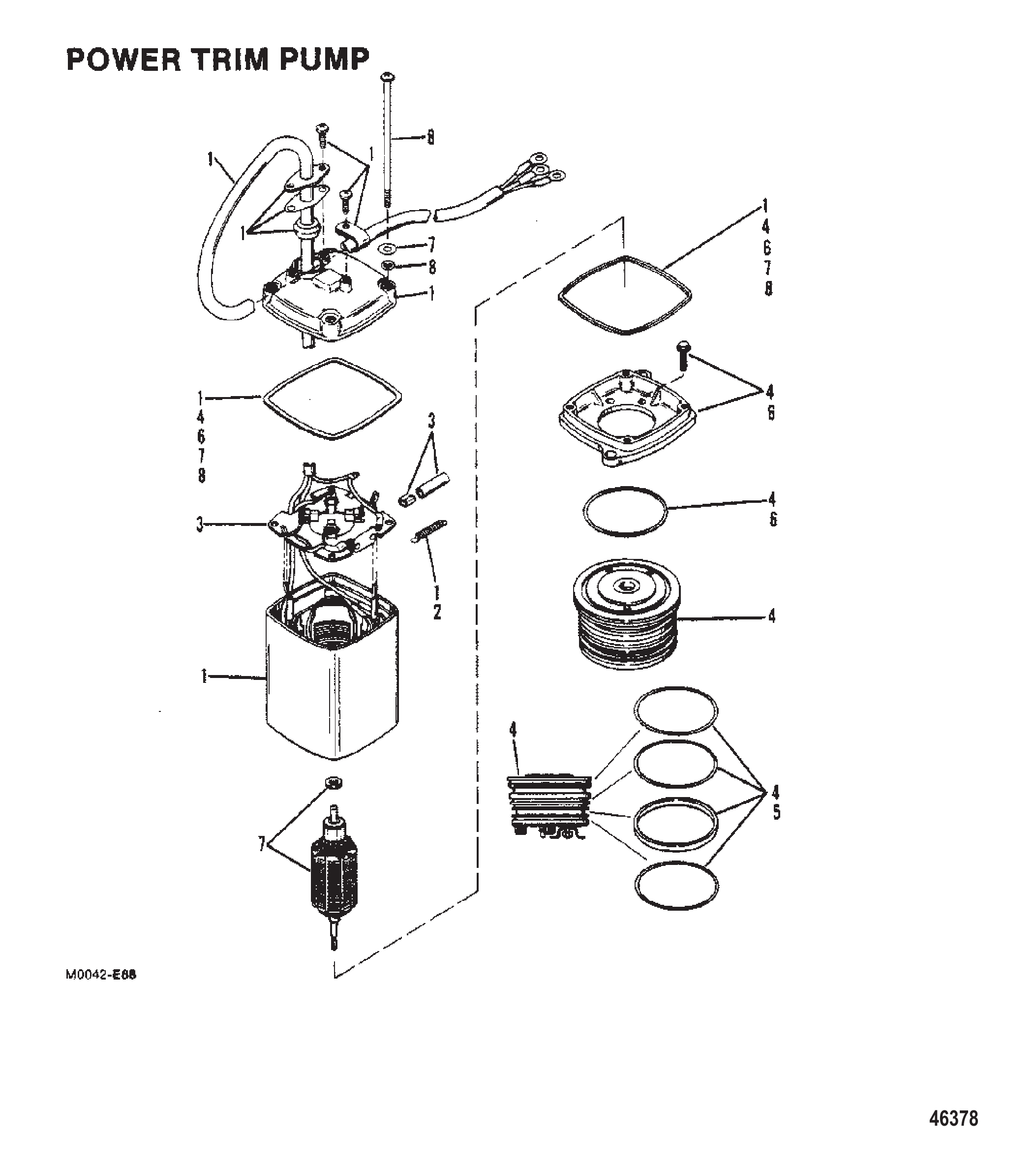

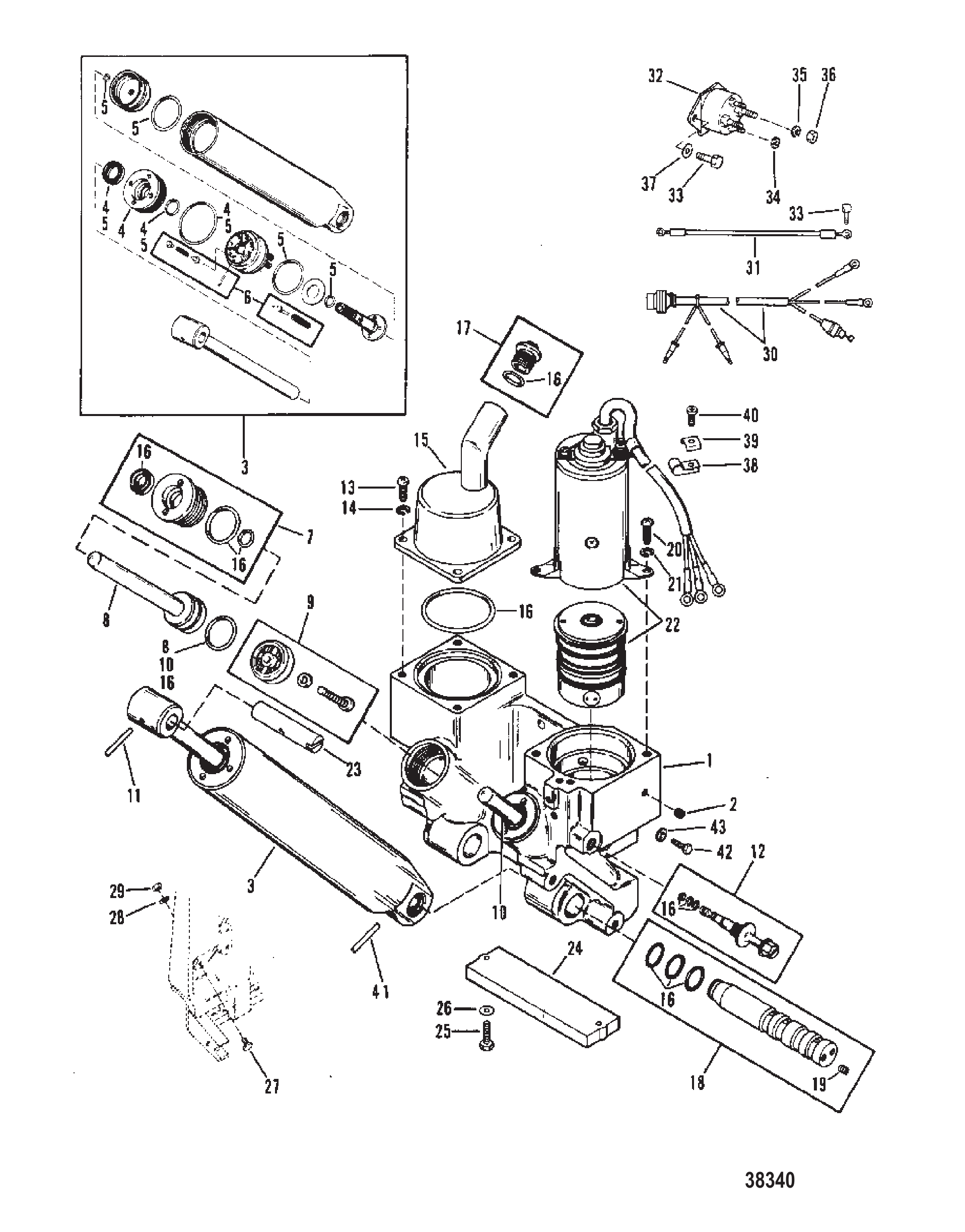

821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1
92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

Рис. 3КОНСОЛИ КРЕПЛЕНИЯ КОЖУХА COWL MOUNTING BRACKETS

REF	Номер детали	Наименование	Кол-во
1	42965A1	Кронштейн в сборе уплотнение кожуха	1
1	42965A2	Кронштейн в сборе уплотнение кожуха	1
2	183061	САЛЬНИК КРОНШТЕЙНА	2
3	42935	Сальник	1
4	42908	Фиксатор	1
5	400015	ВИНТ (M5 x 10) КРЕПЕЖНЫЙ	1
6	43423	Шайба стопорного винта	1
6	42118	ШАЙБА	1
7	42907	Соединитель контрольной струи	1
8	9912976	Трубка контрольной струи	1
8	8M0108349	Шланг (70 дюймов, бухта)	1
9	73498	ХОМУТ	1
9	816311T	СТЯЖКА (8.00 дюймов)	1
10	932641	Корпус петли	2
10	932642	Корпус	2
11	4009560	ВИНТ КОРПУСА	4
11	8M0103817	Винт (M8 x 60)	4
12	93853	Винт корпуса шайбы	8
12	814803	Шайба	8
13	53705	ШАЙБА	8
13	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	8
14	88033	Втулка уплотнительная винта корпуса	4
15	14395	Втулка винта корпуса	4
16	4000120	ВИНТ (M5 x 25) КОРПУС К КРОНШТЕЙНУ	2
17	43423	Шайба стопорного винта	2
17	42118	ШАЙБА	2
18	42952T	Опора кронштейна (передняя)	1
18	42952T6	Опора кронштейна (передняя)	1
19	67260	Сальник тросов управления	1
20	67272	Кронштейн втулки	2
21	88621	Фиксатор тросов управления	1
21	99447T	Фиксатор тросов управления	1
21	99447	Фиксатор	1
22	40057109	ВИНТ (M5 x 25) ФИКСАТОР	2
22	40011109	Винт (M5 x 25) нержавеющая сталь	2
23	4011135	ВИНТ (M8 x 1.25 x 35) КРОНШТЕЙН	2
23	82127335	ВИНТ (M8 x 35 ММ)	2
24	93853	Винт корпуса шайбы	4
24	814803	Шайба	4
25	53705	ШАЙБА	4
25	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	4
26	88033	Втулка уплотнительная винта корпуса	2
27	14395	Втулка винта корпуса	2

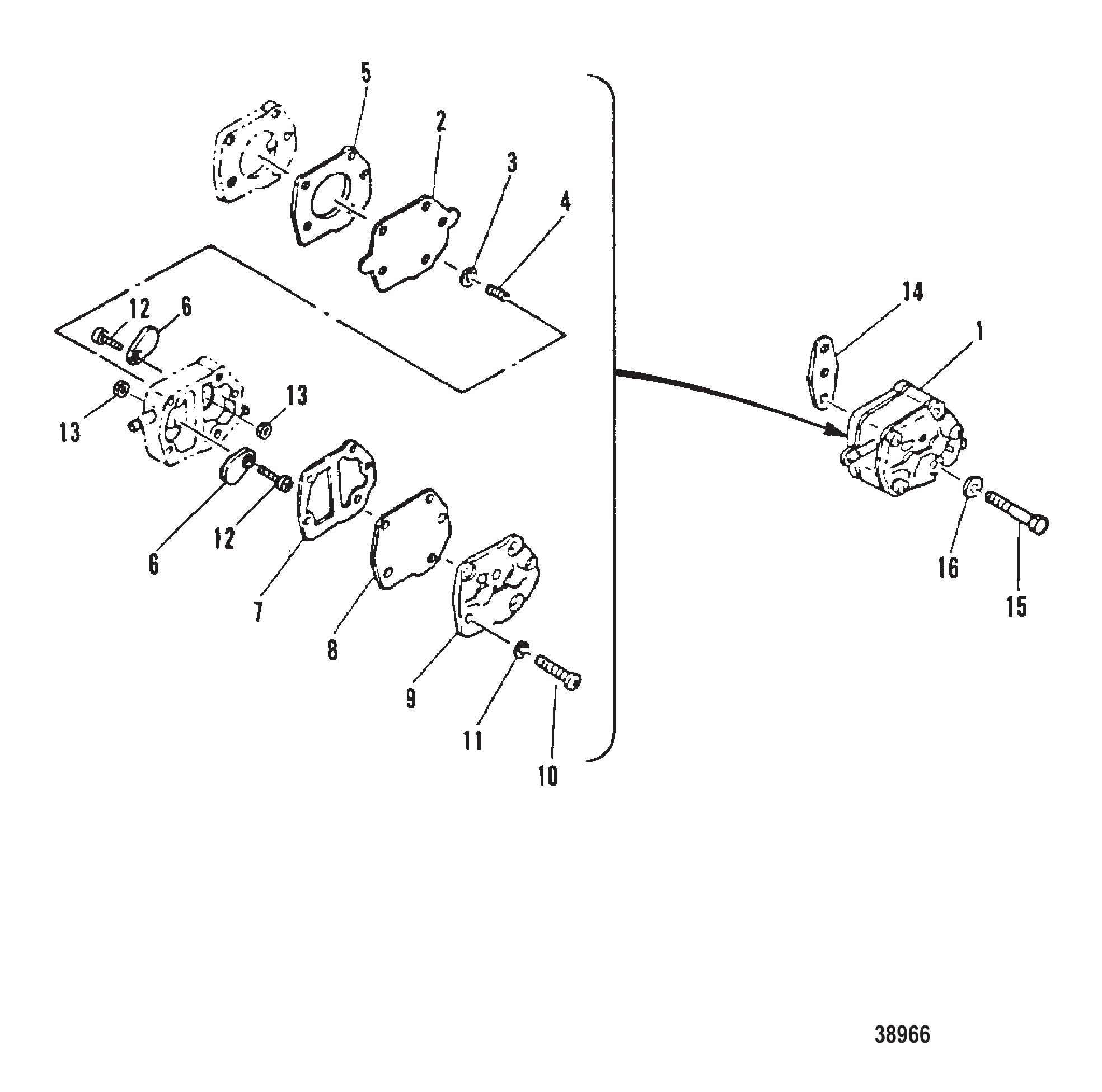

Рис. 4ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	880890T1	Топливный насос	1
2	NSS	NOT SOLD SEPARATE Body	1
3	881544	Пружина	1
4	881545	Плунжер	1
5	881546	Пружина	1
6	881547	Диафрагма	1
7	881548	Штифт	1
8	NSS	NOT SOLD SEPARATE Body	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Body	1
11	881550	Винт	3
12	881333	Гайка	3
13	804255	Уплотнительное кольцо	1
13	8M0050719	Уплотнительное кольцо	1
14	879650	Хомут	2
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	804256	Болт (M6 x 30)	2
16	881543	Шланг	1
16	881543002	Трубка	1
17	881542	Кронштейн	1
18	8527768	Болт (M6 x 16)	1
18	811188T	Болт	1
19	8528161	Гайка	1
19	82382M	Гайка	1
20	881538T1	Фильтр в сборе	1
20	881538T02	Топливный фильтр в сборе	1
21	881540	Элемент 1.75 дюйма	1
21	8M0168897	Топливный фильтр	1
21	8M0101436	Фильтрующий элемент 1.50 дюйма	1
21	8M0117705	Топливный фильтр	1
22	826966M	Уплотнительное кольцо	1
22	826966T	Уплотнительное кольцо	1
23	881541	Поплавок	1
24	881539	Стакан	1
24	8M0101437	Стакан	1
24	8M0137185	Стакан топливного фильтра	1
25	879650	Хомут	2
25	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
26	804260	Кронштейн	1
27	804112	Болт (M7 x 48)	2
28	804113	Штифт установочный	2
29	84292M	Шайба	2
30	804257	Рычаг переключения топлива	1
31	881334	Вал	1
32	804259	Штифт	2
32	82738M	Штифт роликовый	2
33	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	822769	Соединитель	1
36	NSS	NOT SOLD SEPARATE Cap	1
37	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1

Рис. 5СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ Tools SPECIAL

REF	Номер детали	Наименование	Кол-во
-	815366A3	Комплект изолятора аккумулятора	1
-	58222A1	Индикаторный инструмент	1
-	89045	ПЕРЕХОДНИК	1
-	890451	Инструмент-адаптер прямого напряжения	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	99750A1	Мультиметр	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	52024A1	Блок переключателя	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	850439	Тестер искры	1
-	850439T1	Тестер восьмикамерный	1
-	14443A1	Жгут проводов в сборе для тестирования	1
-	99379	Стробоскоп	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	55919	Головка ведущая	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	90455	РЫМ-БОЛТ	1
-	904551	Рым-болт	1
-	77109A3	Монтажный комплект	1
-	52952A1	Съёмник стопорного кольца поршневого пальца	1
-	52952T1	Съёмник стопорного кольца поршневого пальца	1
-	74607A3	Установочный комплект поршневого пальца	1
-	65494	КОЛЬЦО ИНСТРУМЕНТА ДЛЯ СБОРКИ КОМПРЕССОРА (2.0Л)	1
-	65494T	Инструмент для сжатия кольца	1
-	818773	ПРИСПОСОБЛЕНИЕ ДЛЯ СБОРКИ КОМПРЕССОРА, ПОРШНЕВОЕ КОЛЬЦО (2.5L)	1
-	818773T	Инструмент для сжатия поршневых колец (3.50)	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	30591A1	Стенд для силовой головки	1
-	30591T1	Стенд	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1
-	112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
-	99750A1	Мультиметр	1
-	52915A6	Комплект контрольного манометра	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1
-	44487A1	Съёмник направляющей штока тримма	1
-	44487T1	Съёмник направляющей штока тримма	1
-	44486A1	Съёмник штока тримма	1

Рис. 6Схема смазки Lube Chart

REF	Номер детали	Наименование	Кол-во
-	NOPART	Список деталей отсутствует	1

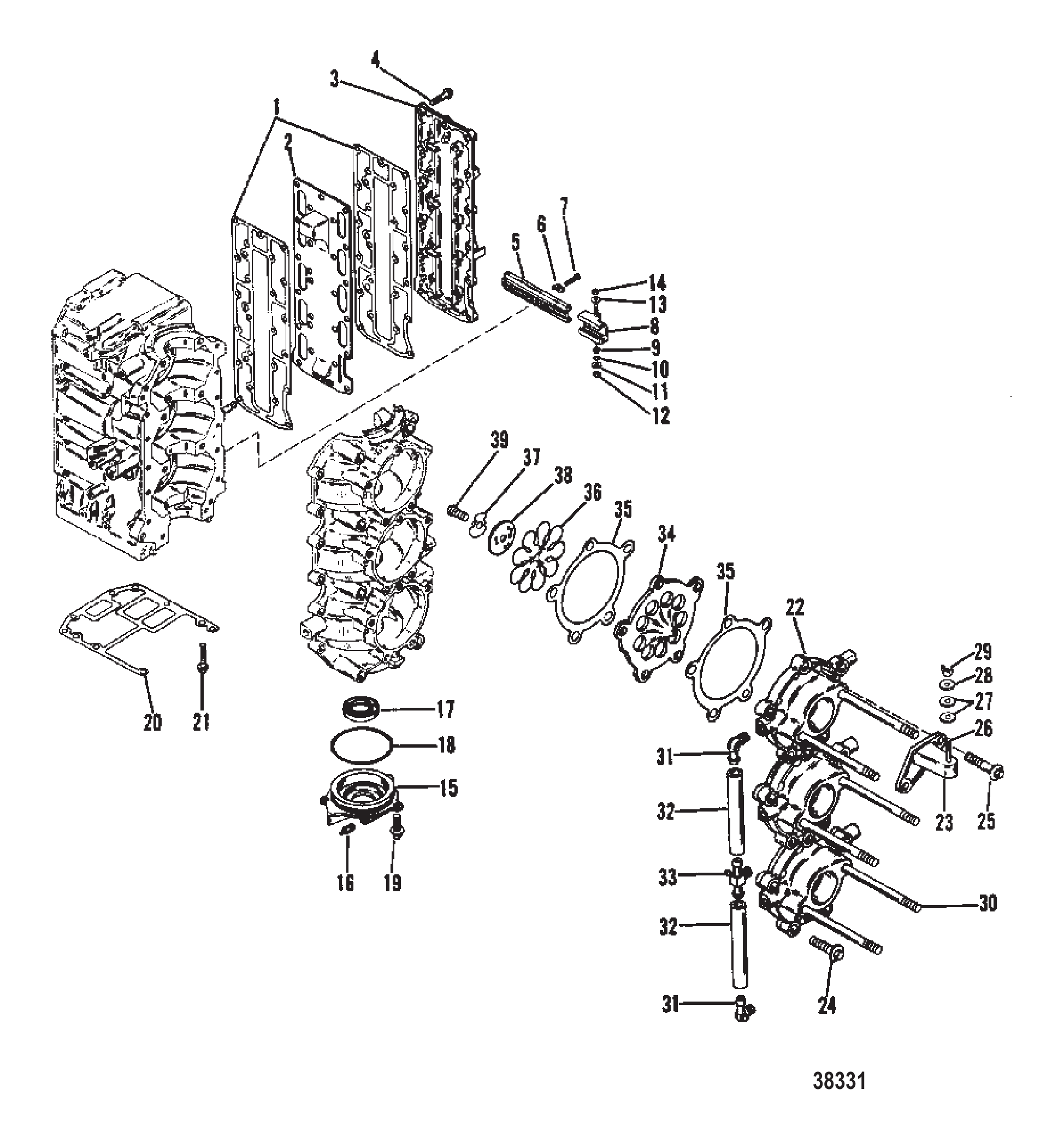

Рис. 7ВПУСКНОЙ КОЛЛЕКТОР И РЕШЕТКА INDUCTION MANIFOLD AND REED BLOCK

REF	Номер детали	Наименование	Кол-во
1	430042	ПРОКЛАДКА	2
2	42879T	ПЛАСТИНА ОТРАЖАТЕЛЬНАЯ	1
3	42878T	КРЫШКА	1
4	4011135	ВИНТ (M8 x 1.25 x 35) КРОНШТЕЙН	24
5	42881A1	ТЯГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
6	42981	ШАЙБА СТОПОРНАЯ	2
7	40001134	Винт (M8 x 25)	2
8	98885	Ползун	1
9	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
10	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
11	24664	ШАЙБА (M4 x 20) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
12	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
13	35459	ШАЙБА	1
14	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
15	9004A1	КОНЦЕВАЯ КРЫШКА В СБОРЕ	1
16	42658	Обратный клапан	1
17	41953	Сальник	1
18	89224	Уплотнительное кольцо	1
19	4009525	ВИНТ КРОНШТЕЙНА	3
20	430073	ПРОКЛАДКА	1
21	40095120	ВИНТ ГОЛОВКИ БЛОКА	8
22	42967	Коллектор впускной	3
23	42923	Кронштейн крышки маховика	1
24	4011135	ВИНТ (M8 x 1.25 x 35) КРОНШТЕЙН	8
25	4009540	ВИНТ КРОНШТЕЙНА И КОЛЛЕКТОРА	3
26	93419	ШПИЛЬКА КРЫШКИ МАХОВИКА	1
27	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	13
28	22887	ШАЙБА ШПИЛЬКИ КРЫШКИ	2
29	90052	ГАЙКА БАРАШКОВАЯ КРЫШКА ШПИЛЬКИ	3
30	42985	ШПИЛЬКА КАРБЮРАТОРА	6
31	99664	Угольник выхлопной пластины	3
32	9912976	Трубка контрольной струи	3
33	43288	Тройник	6
34	42963A4	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ В СБОРЕ	2
34	42963A5	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ В СБОРЕ	2
35	13937	Прокладка лепесткового блока	1
36	43018A2	КОМПЛЕКТ ЛЕПЕСТКОВЫХ КЛАПАНОВ	3
36	43018A1	КОМПЛЕКТ ЛЕПЕСТКОВЫХ КЛАПАНОВ	3
37	42924	Держатель лепесткового клапана	3
39	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
-	43004A86	Комплект прокладок

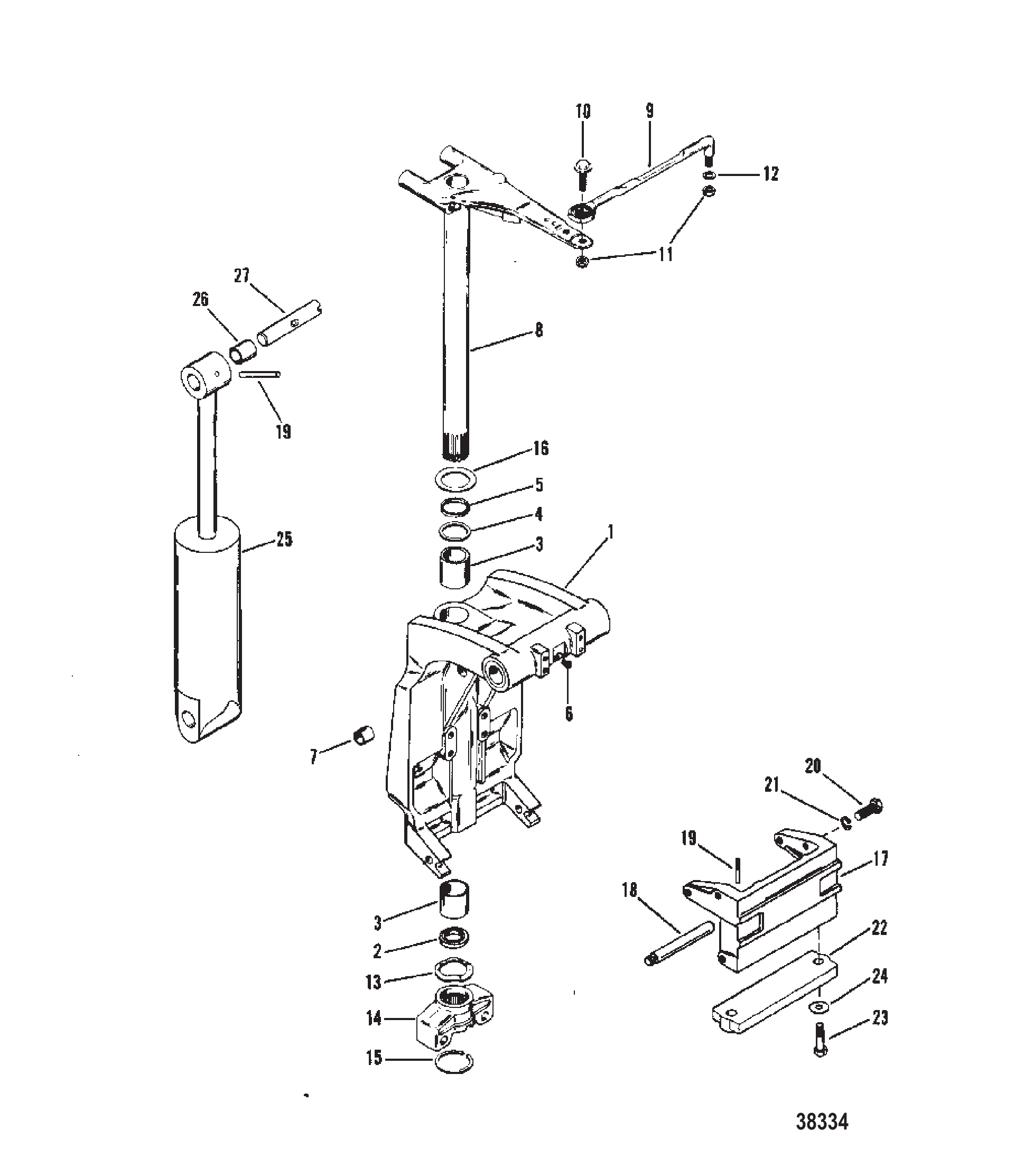

Рис. 8Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1
19	88882	УПОР верхней вилки	1

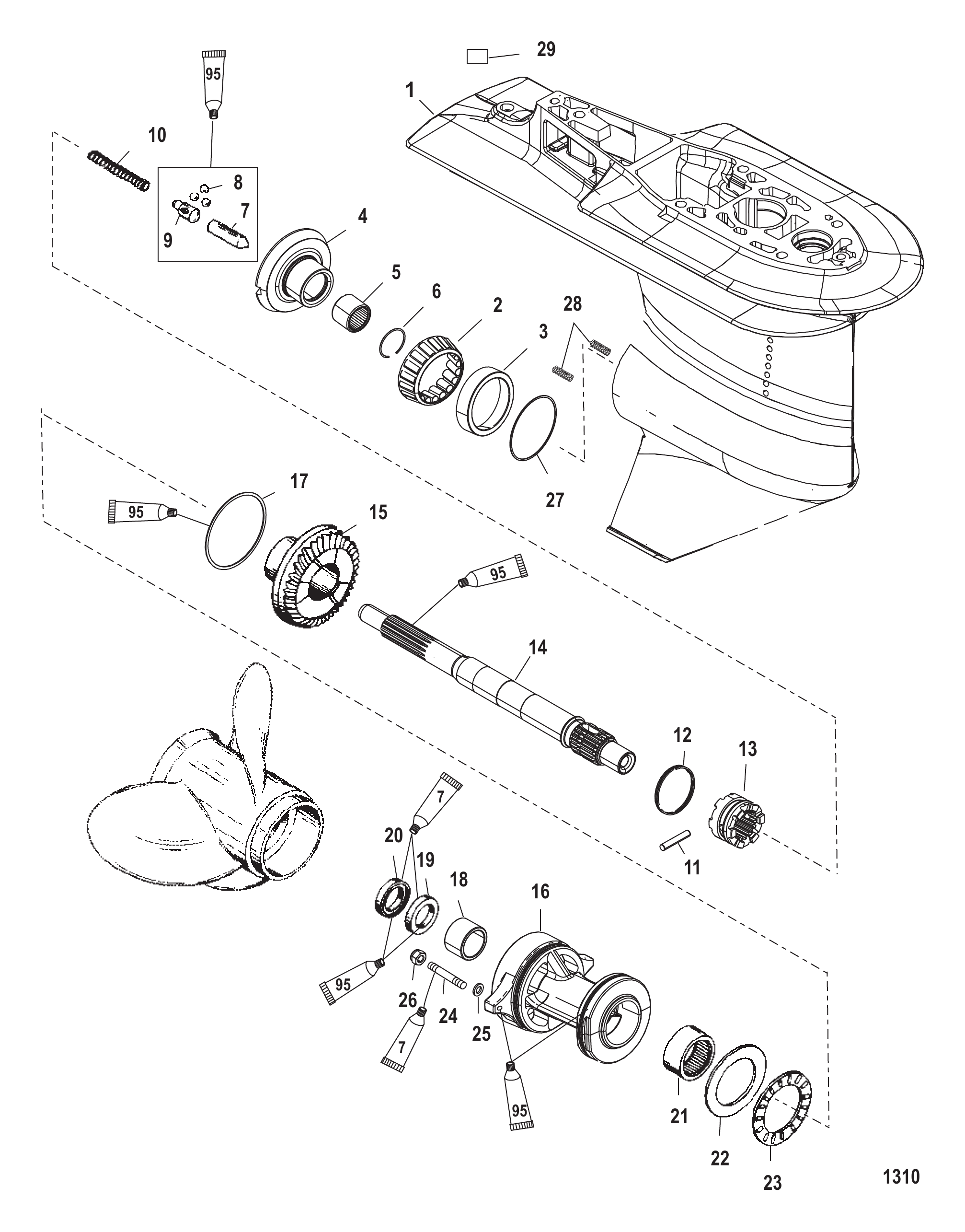

Рис. 9Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	888845T06	Сборка корпуса редуктора в сборе - Long - 2.07:1	1
-	888845T07	Сборка корпуса редуктора в сборе - X-Long - 2.07:1	1
-	888845T08	Сборка корпуса редуктора в сборе - Long - 2.33:1	1
-	888845T09	Сборка корпуса редуктора в сборе - X-Long - 2.33:1	1
1	888845T	Корпус редуктора в сборе базовый	1
2	8227731	ВСТАВКА Резьбовая	2
3	888807	Толкатель кулачка в сборе	1
4	19917	Кулачок переключения	1
4	8M4504018	Кулачок переключения	1
5	888806	Штанга привода сцепления	1
6	78905	Палец крестовый	1
6	8M0084243	ШТИФТ КРЕСТОВИНА	1
7	78906	Палец	1
7	8M0084245	Штифт фиксатора пружины	1
8	79910	Пружина	1
9	78910	Шайба	1
10	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
10	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
11	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
12	NSS	NOT SOLD SEPARATE Cup	1
13	881260A3	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА - 29 ЗУБЬЕВ	1
13	882813A3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА И ПРИВОДНОЙ 28 ЗУБЬЕВ	1
14	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
15	856823	Кольцо стопорное	1
16	888805T	Муфта	1
17	888804	Вал гребного винта	1
17	8M0140444	Вал гребного винта	1
18	30893	Пружина	1
19	889991T	Шестерня заднего хода (29 зубьев) (29 ЗУБЬЕВ)	1
19	889990T	Шестерня заднего хода	1
20	12596T2	Корпус подшипника в сборе	1
20	8M0168901	КОРПУС В СБОРЕ	1
21	97386	Кольцо уплотнительное (3.609 x .139)	1
21	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
22	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
23	70080	Сальник масляный (внутренний)	1
23	8M0205728	Сальник	1
24	70081	Сальник масляный наружный	1
24	8M0205729	САЛЬНИК	1
25	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
26	12577	Упорная шайба	1
27	12576	Подшипник упорный	1
28	429172	ШПИЛЬКА (M8 x 48)	2
28	8M0034456	Шпилька (M8 X 1.25 X 48)	2
29	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
30	401378	ГАЙКА (M8)	2
31	NSS	NOT SOLD SEPARATE Decal-Gearcase Pinion Identification	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	881260A3	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА - 29 ЗУБЬЕВ	1
-	882813A3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА И ПРИВОДНОЙ 28 ЗУБЬЕВ	1
-	803496T2	Комплект подшипников/сальников	1
-	888805A00	Ремонтный комплект муфты и толкателя кулачка	1

Рис. 10ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	814201	Руководство по ремонту 200 XRI (EFI) (V-6)	1
-	8140981	Руководство по обслуживанию	1
-	8162491	Руководство по обслуживанию	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1
-	813032A89	Комплект наклеек	1
-	814171A89	Комплект наклеек (юбилейная модель)	1
-	13492900	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ	1

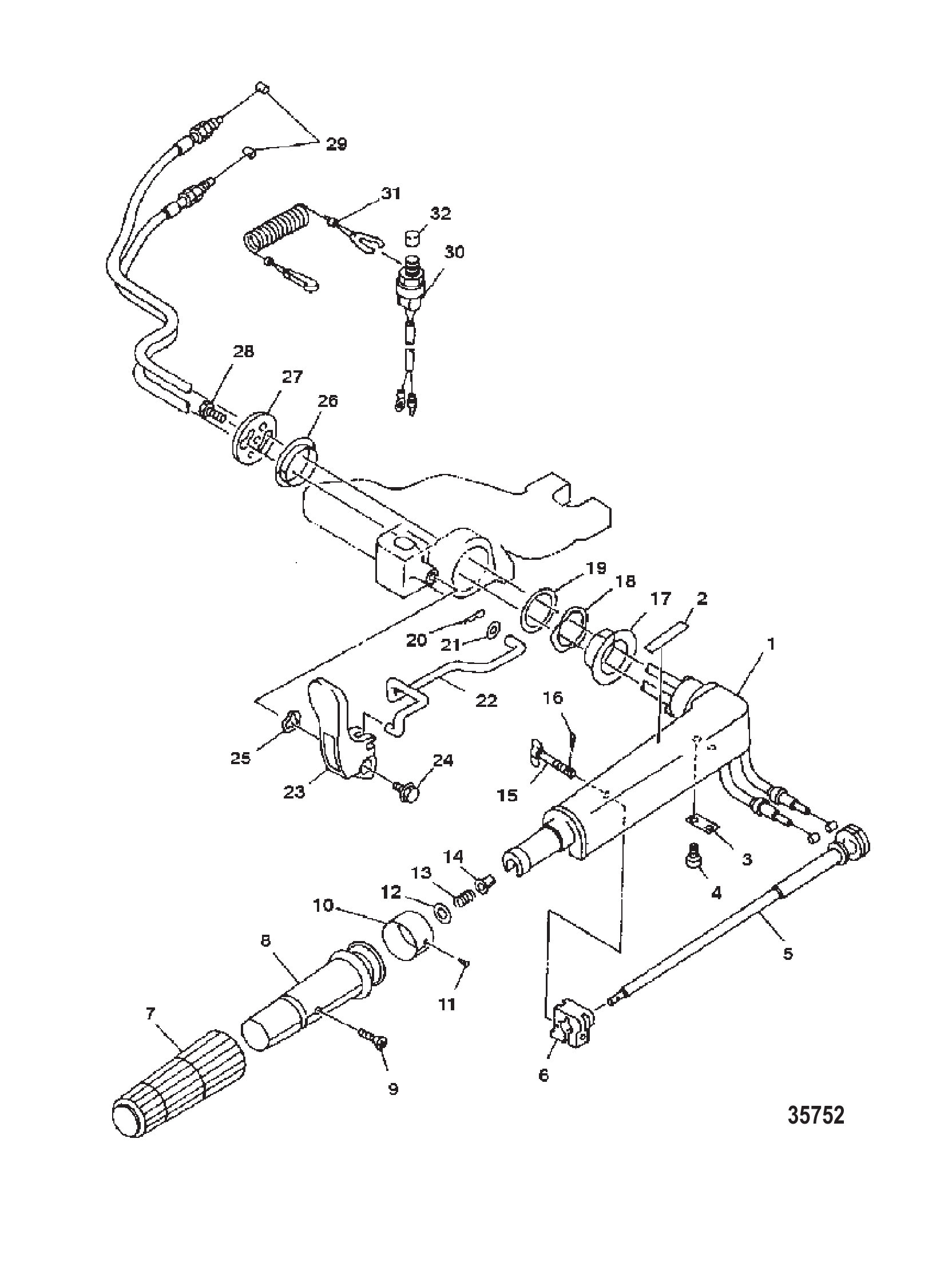

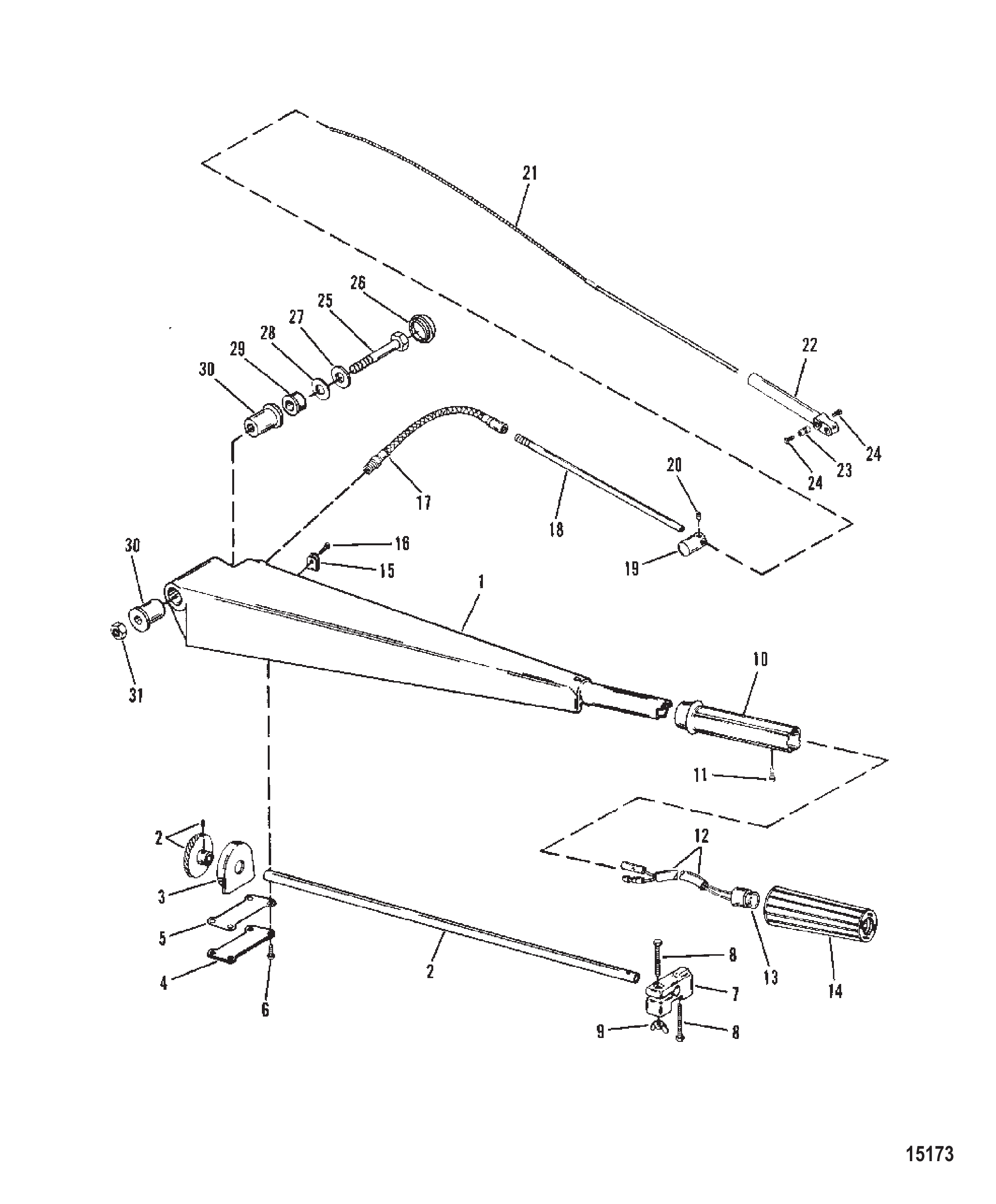

Рис. 11КОМПОНЕНТЫ РУЛЕВОЙ РУКОЯТКИ STEERING HANDLE COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	12020T	РЫЧАГ РУЛЕВОГО УПРАВЛЕНИЯ	1
1	12020T6	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
1	12020A4	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
2	12018A1	ТРУБКА В СБОРЕ Дроссель	1
2	12018A4	ТРУБКА В СБОРЕ Дроссель	1
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	4
7	12013	ХОМУТ ДРОССЕЛЯ	1
7	889729	ХОМУТ	1
8	40007112	Винт (M5 x 40) хомута дросселя	2
9	90052	ГАЙКА БАРАШКОВАЯ КРЫШКА ШПИЛЬКИ	1
9	816874	Барашковая гайка (#10-32)	1
10	96495A2	РУКОЯТКА В СБОРЕ Дроссель	1
10	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
11	62568	Винт (#10-16 x .375)	1
12	15823A4	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
12	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
13	11099A1	ЧЕХОЛ В СБОРЕ	1
14	99589	Рукоятка	1
14	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
15	26538	Зажим	1
15	648552	ЗАЖИМ	1
16	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	1
17	785512	Кабельный канал	1
17	8885242	Трубка защитная	1
18	895661	Направляющая труба	1
18	8M0026078	ТРУБКА-НАПРАВЛЯЮЩАЯ	1
19	89578	Ствол	1
20	89601	Винт	1
20	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
21	12019	ТРОСОВЫЙ УЗЕЛ	1
22	29880	НАПРАВЛЯЮЩАЯ ТРОСА	1
22	8M0204660	НАПРАВЛЯЮЩАЯ	1
23	20007	Анкер	1
24	20518	Винт установочный (#8-32)	2
24	8M0204644	КОМПЛЕКТ ВИНТОВ	2
25	4000386	ВИНТ (M10 x 100)	1
26	48416	Крышка	1
27	4002319	ШАЙБА	1
28	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
29	14601	Проставка	1
29	146011	ПРОСТАВКА	1
30	42992	ВТУЛКА	2
30	812930A1	Втулка	2
31	400204	ГАЙКА (M10 x 1.5)	1
31	400214	ГАЙКА (M10) Нержавеющая сталь	1

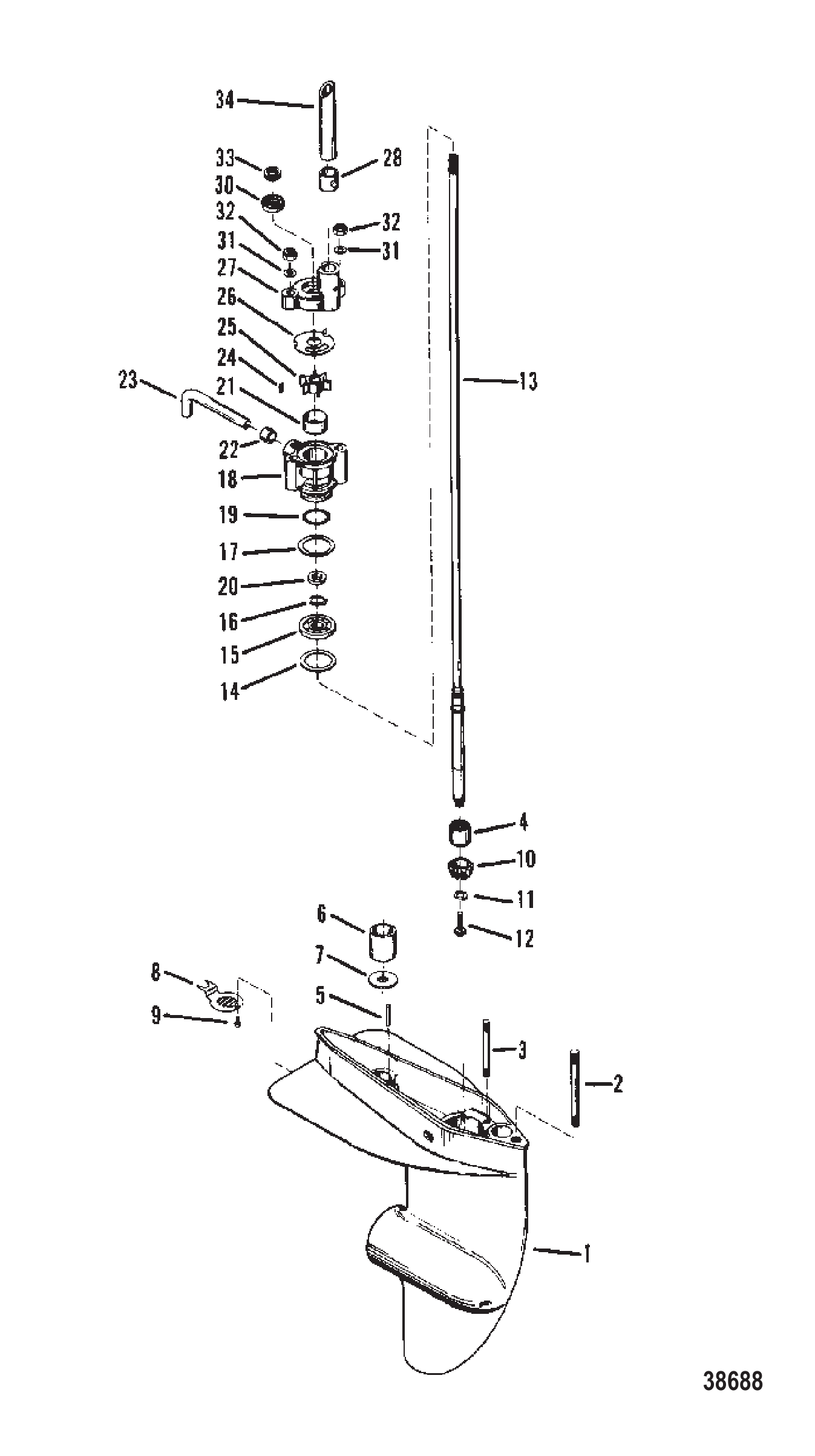

Рис. 12РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	7360A29	Корпус редуктора в сборе	1
-	7360A30	Корпус редуктора в сборе	1
1	7360A11	Корпус редуктора в сборе	1
2	58138	Шпилька корпуса редуктора (3-1/2")	1
3	58136	Шпилька корпуса водяного насоса (2-3/4")	2
4	22756	ПОДШИПНИК РОЛИКОВЫЙ	1
5	20032	Штифт направляющий блока цилиндров к коренному подшипнику	1
6	33613	Сальник	1
7	86215	Подшипник нейлоновый - трубка впуска воды	1
8	33425	Сетка водозаборника	1
9	25612	Винт сетки водозаборника	1
10	98696	ШЕСТЕРНЯ ПРИВОДНАЯ	1
11	30377	СТОПОРНАЯ ШАЙБА ВИНТА ШЕСТЕРНИ	1
12	30376	ВИНТ (#12-28 x .750) ШЕСТЕРНЯ К ВАЛУ ПРИВОДА	1
13	95873A1	Вал приводной	1
13	95874A1	Вал приводной	1
14	30527A1	Прокладка регулировочная в сборе шарикоподшипника (.002-3-5-10)	AR
15	70944	Подшипник шариковый приводного вала	1
16	30523	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА	1
17	30527A1	Прокладка регулировочная в сборе шарикоподшипника (.002-3-5-10)	AR
18	70941A1	Корпус в сборе водяного насоса	1
18	70941T01	Корпус в сборе	1
18	92970A1	Корпус в сборе водяного насоса	1
19	29439	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
20	30900	Сальник	1
20	30900T	Сальник @2	1
20	96063	Сальник масляный	1
20	897153	Сальник масляный @3	1
21	70977	Вставка	1
21	70977T	Вставка	1
22	33613	Сальник	1
23	34293	Труба водозаборника	1
24	56655	ШПОНКА ПРИВОДА КРЫЛЬЧАТКИ	1
24	8M0032835	Шпонка	1
25	89981	Крыльчатка	1
25	89980	Крыльчатка	1
26	46895	ПЕРЕДНЯЯ ПЛАСТИНА ВОДЯНОГО НАСОСА	1
27	93224A1	Крышка в сборе водяного насоса	1
28	36558	Сальник крышки водяного насоса	1
30	30913	Сальник крышки водяного насоса	1
31	20533	Шайба	2
32	13438	Гайка (.250-28)	2
32	8267119	Гайка (.250-28)	2
33	30526	КОЛЬЦО РЕЗИНОВОЕ - ЦЕНТРОБЕЖНЫЙ ОТБРАСЫВАТЕЛЬ	1
34	31792	НАПРАВЛЯЮЩАЯ ВТУЛКА - ВПУСКНАЯ ТРУБКА	1
34	31792T	Втулка @5	1
-	78139A80	Комплект прокладок	1
-	70941A3	Ремкомплект водяного насоса	1
-	92970A5	Ремкомплект водяного насоса	1
-	77066A1	Комплект сальников водяного насоса	1

Рис. 13МАХОВИК И СТАРТЕР Flywheel and Starter Motor

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	42956A1	Крышка маховика в сборе	1
3	79022	Метка установки зажигания	1
4	37572	Винт (.190-32 x .380) метки зажигания	2
5	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
6	42979	ГАЙКА (M16) МАХОВИКА	1
7	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	9008A16	Маховик в сборе	1
9	8778A10	Статор в сборе	1
10	4007325	ВИНТ (M5 x 25) СТАТОРА	4
11	99021A3	Датчик-триггер в сборе	1
12	66015	СТАРТЕР В СБОРЕ	1
13	56703	ВТУЛКА СТАРТЕРА	2
14	57247	УПОР РЕЗИНОВЫЙ СТАРТЕРА	2
15	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
16	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
17	88439A20	Провод стартера (чёрный)	1
18	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
19	64015	Гайка (.250-20) клеммы стартерного соленоида	1

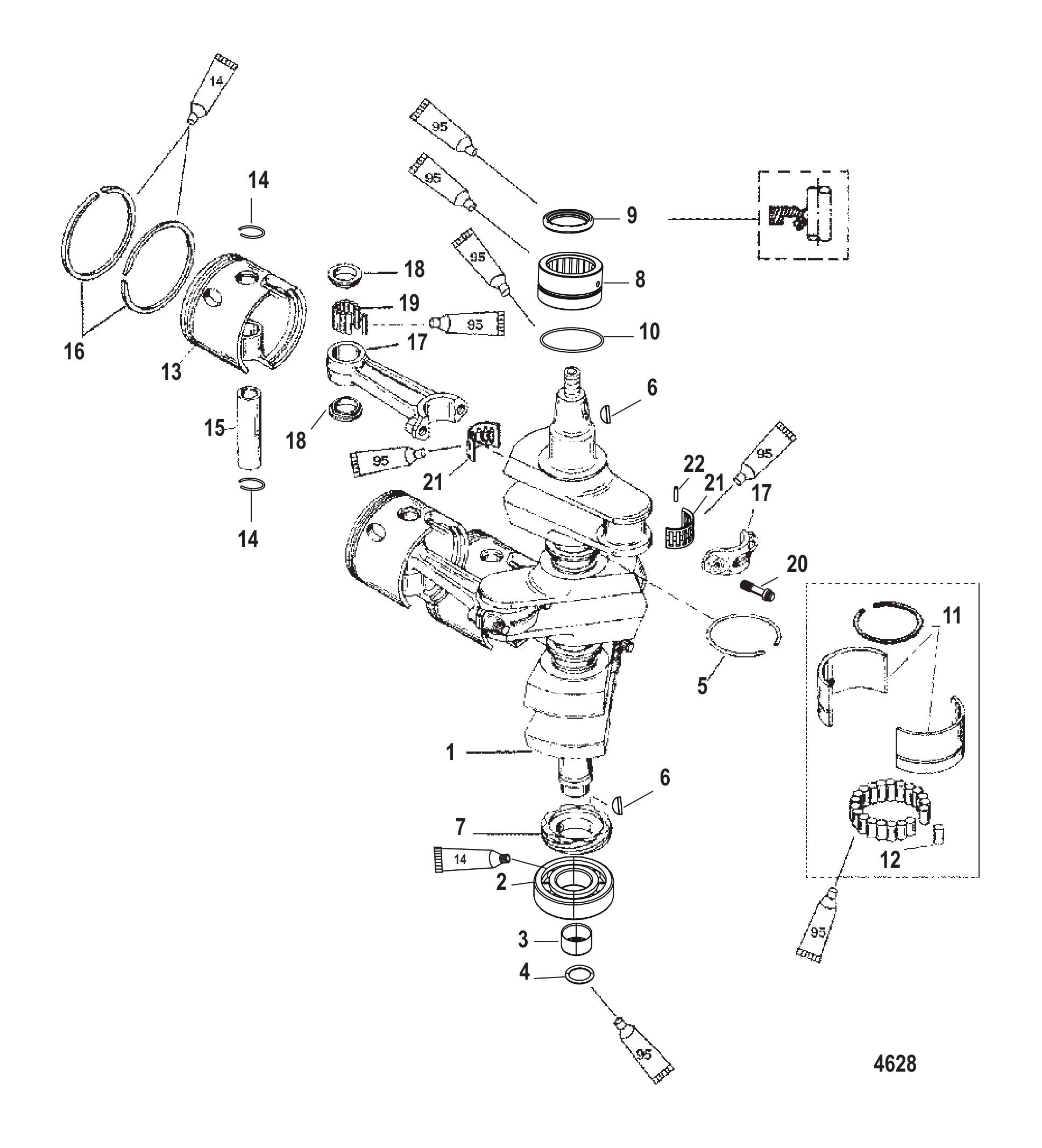

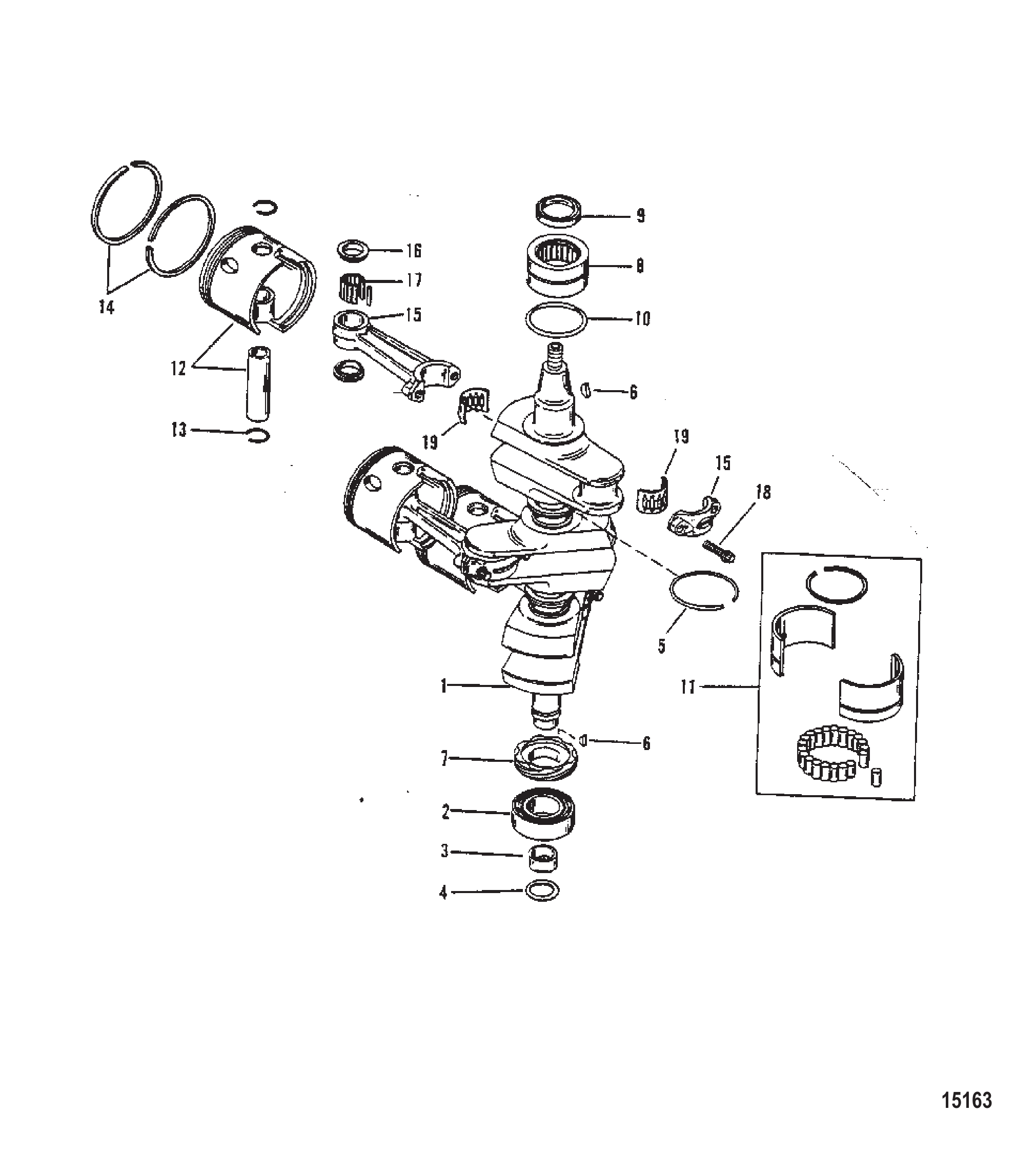

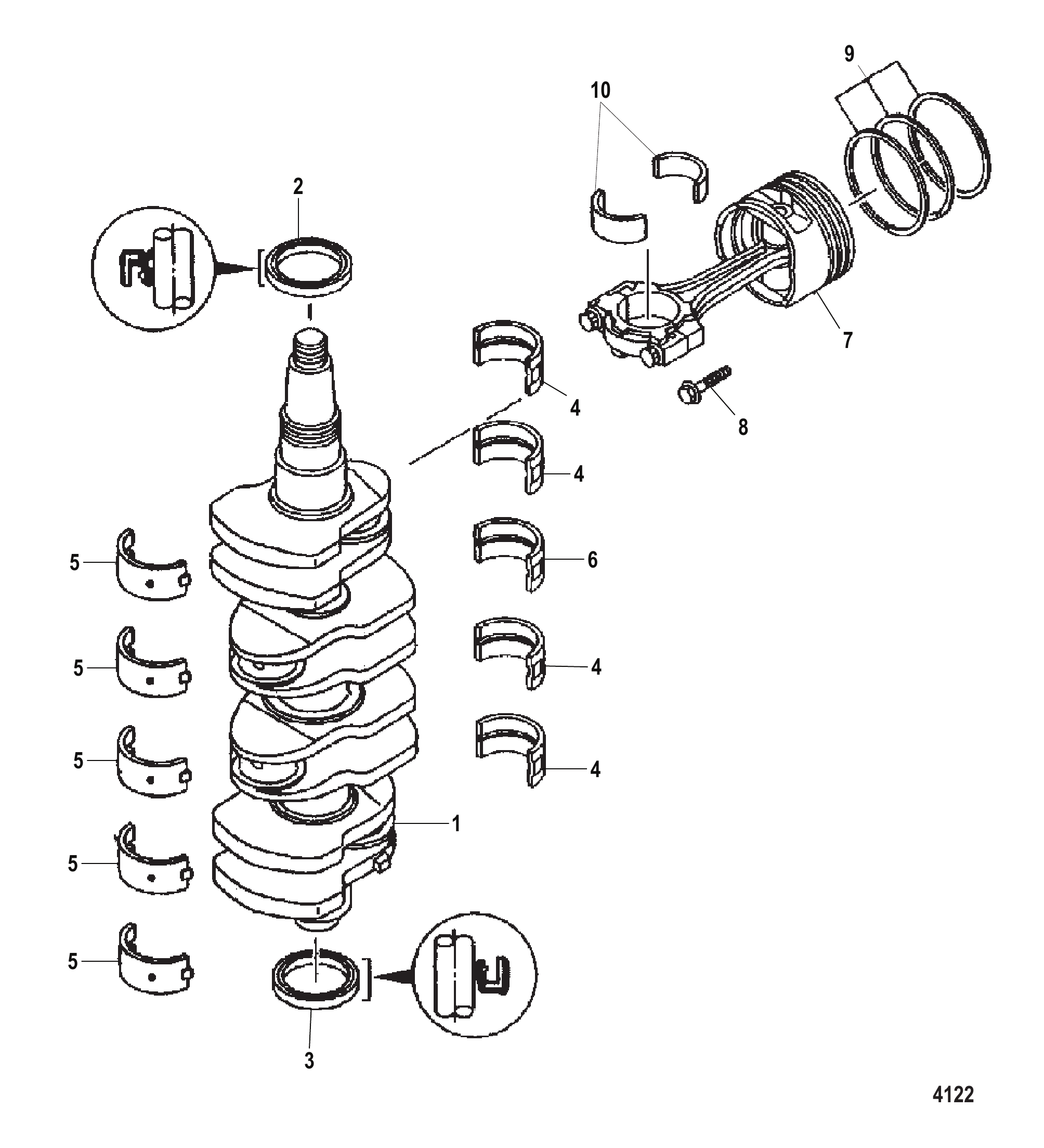

Рис. 14КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	880894T	Коленчатый вал	1
2	8040992	Сальник масляный	1
3	8041002	Сальник масляный	1
4	804101T	Подшипник	4
4	804101T10	Подшипник	4
4	804101T20	Подшипник	4
5	804102T	Подшипник	5
5	804102T10	Подшипник	5
5	804102T20	Подшипник	5
5	804102T30	Подшипник	5
6	804103T	Подшипник	1
6	804103T10	Подшипник	1
6	804103T20	Подшипник	1
7	880895T1	Поршень в сборе	4
7	880895A14	Поршень/шатун	4
7	880895T10	Поршень в сборе	AR
7	880895A16	Поршень/шатун	AR
8	880896	Болт (M8 x 38)	8
9	880897T1	Комплект поршневых колец	4
9	880897T02	Комплект поршневых колец	4
9	880898T1	Комплект поршневых колец	AR
9	880898T02	Комплект поршневых колец	AR
10	880899T	Подшипник	8
10	880899T10	Подшипник	8
10	880899T20	Подшипник	8
10	880899T30	Подшипник	8
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 15Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	823040T06	Карбюратор в сборе	1
1	823040A5	Карбюратор в сборе	1
1	8M0171812	Карбюратор	1
1	823040A4	Карбюратор в сборе	1
1	8M0203718	Карбюратор	1
2	95252	Трос дроссельной заслонки	1
3	95321	Болт	1
4	95253	Кронштейн	1
5	95254	Колпачок	1
6	95322	Пружина	1
7	95255	Пластина	1
8	95323	Стопорное кольцо E-образное	1
9	8151263	Игла жиклёра	1
10	95257004	Клапан дроссельной заслонки	1
10	952573	Клапан дроссельной заслонки	1
10	952572	Клапан дроссельной заслонки	1
11	8151081	Игла жиклёра	1
12	95324	Прокладка	1
13	95259	Поплавок	1
14	95260	Поплавковая камера	1
15	952621	Петля	1
16	95327	Штифт петли	1
17	8150293	Главный жиклёр (#86)	1
18	953251	Винт сливной	1
19	95326	Прокладка	1
20	952631	Игольчатый клапан	1
21	952641	Седло игольчатого клапана	1
21	8M0171808	Седло клапана	1
22	95328	Винт	1
23	95329	Пружина	1
24	95266	Рычаг заслонки	1
25	95331	Винт	1
26	95265	Пластина воздушной заслонки	1
27	400256	СТОПОРНАЯ ШАЙБА (M6)	1
28	95330	Гайка	1
29	95332	Хомут	1
30	95333	Винт	1
31	811601	Уплотнительное кольцо	1
32	815071	ВИНТ	2
33	95268	Рычаг дроссельной заслонки	1
34	815072	ВИНТ	1
35	95238	Шайба стопорная	1
36	95336	Прокладка	2
37	952672	Кронштейн	1
38	952867	Втулка	1
39	95269	Ручка	2
40	95338	Винт	2
41	8150731	Крышка	1
41	8150731	Крышка	1
41	815073	КРЫШКА	1
42	95339	Винт	1
-	855546A4	Ремкомплект карбюратора	1
-	8M0171816	Ремкомплект карбюратора	1

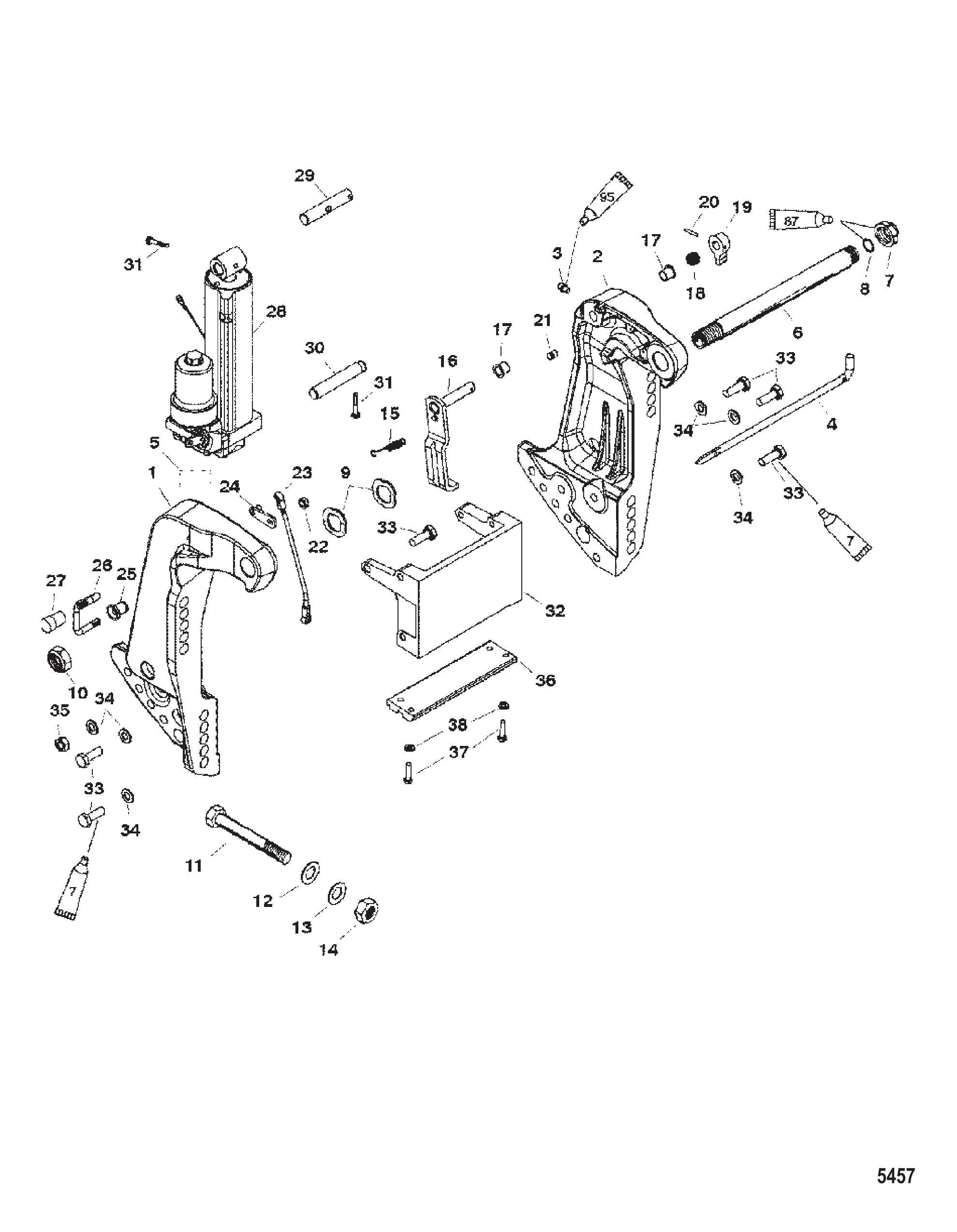

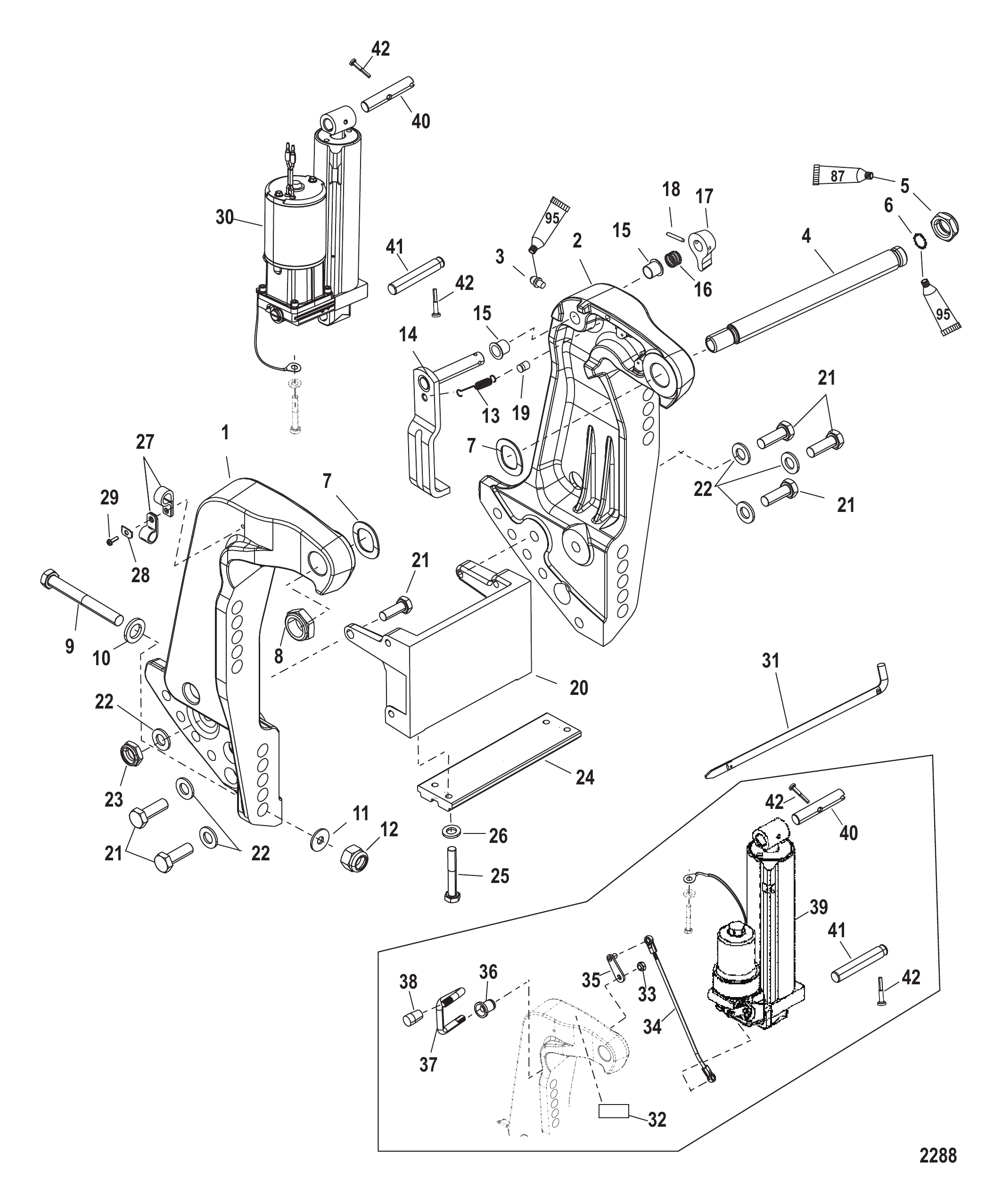

Рис. 16Транцевый кронштейн Transom Bracket

REF	Номер детали	Наименование	Кол-во
1	828334F1	Кронштейн транца	1
2	828333A3	Кронштейн транца в сборе	1
2	828333T07	Кронштейн транца в сборе - левый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	99170A2	Комплект трубок наклона	1
4	826125A1	Трубка наклона	1
4	826125A1	Трубка наклона	1
5	859133	ГАЙКА (1.00-14)	1
5	82671327	ГАЙКА (1.0-14)	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	858869	Гайка (.875-14)	1
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	830899	Пружина натяжная	1
14	821176T1	Рычаг фиксатора наклона в сборе	1
14	8M0109798	Рычаг фиксатора наклона в сборе	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1
20	818771T1	Кронштейн якоря	1
20	8M0086406	Кронштейн крепления	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
24	818298Q1	Комплект анода	1
25	4000330	ВИНТ (M6 x 25)	2
25	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2

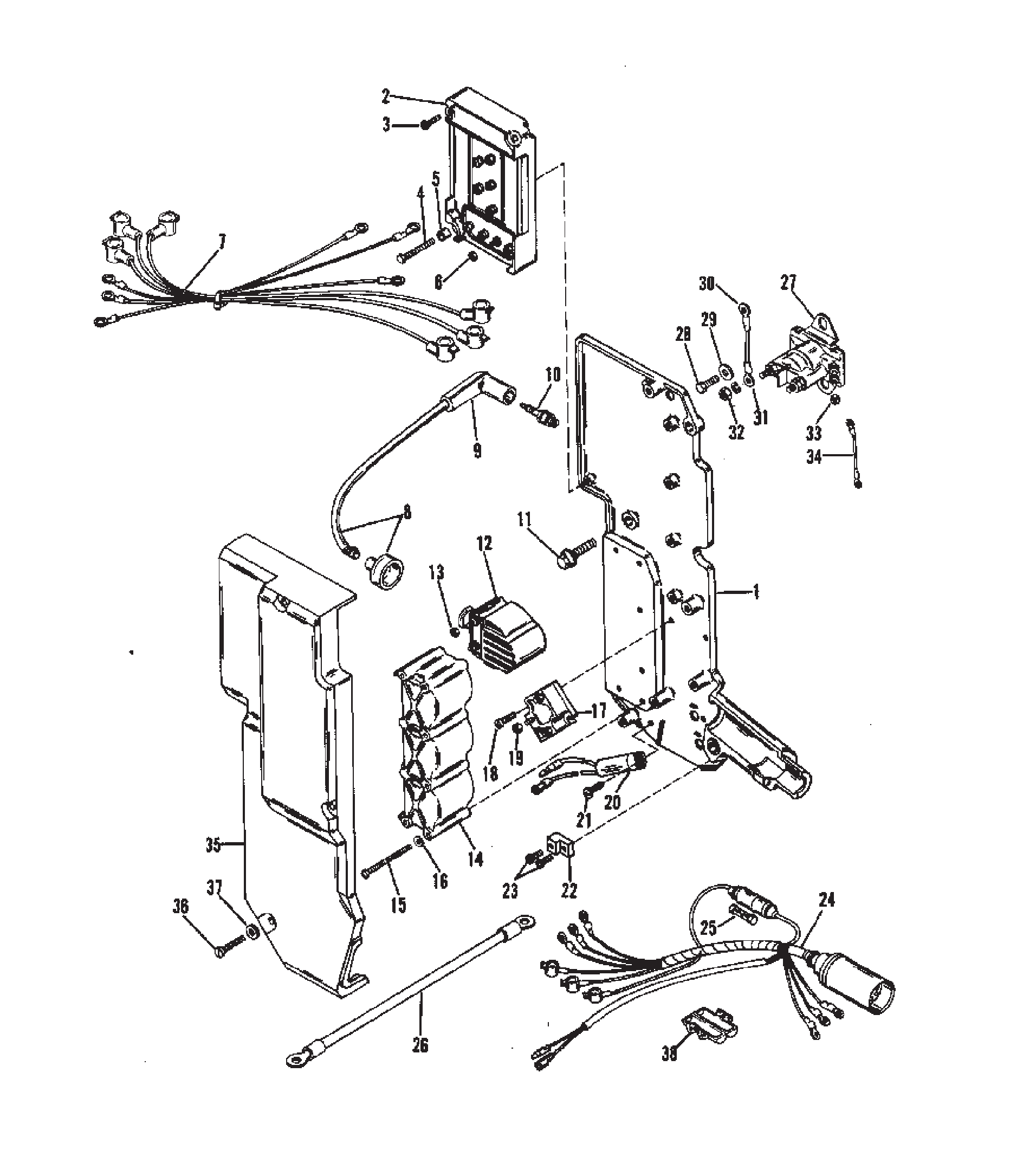

Рис. 17ЭЛЕКТРОКОМПОНЕНТЫ ELECTRICAL COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	881363T	Крышка	1
2	881364T2	Жгут проводов в сборе	1
2	881364T04	Жгут проводов	1
2	881364T1	Жгут проводов в сборе	1
2	881364T04	Жгут проводов	1
3	804291	Предохранитель 20 А	4
3	832969T20	Предохранитель Mini — жёлтый — 20 А	4
4	80429110	Предохранитель 30 ампер	4
4	8M0057159	Предохранитель 30А	4
0	891824010	Крышка предохранителя	4
0	891824020	Крышка предохранителя	4
5	804289	Съёмник предохранителя	1
6	881362	Кронштейн	1
7	8813511	Винт	1
8	881352T	Реле	1
8	8M0098898	Реле	1
9	82214M	Шайба	2
10	881355	Стопорная шайба	2
10	82212M	Стопорная шайба	2
11	881354	Винт	2
11	96671M	Винт	2
12	804284	Пыльник	2
12	804284001	Чехол защитный	2
13	881350T	Реле	1
14	881351	Винт	1
15	881353	Хомут	1
16	8813511	Винт	1
17	881359T	Кронштейн	1
17	881363A01	Комплект крышки/кронштейна	1
18	881361	Хомут	1
19	881360	Хомут	1
20	804270	Болт (M6 x 28)	5
21	881304	Втулка уплотнительная	5
22	82851M	Втулка	5
22	804344003	Втулка	5
23	881356T1	Реле в сборе	1
23	882751A3	Комплект реле тримма	1
24	881357	Провод питания	1
25	881358	Крышка	1
26	8248324	Винт (M6 x 16)	2
27	825702	Болт (M6 x 20)	2
27	8257021	Болт (M6 x 20)	2
28	804604	БОЛТ (M6 x 20)	1
29	88439A33	Кабельный жгут положительный - аккумулятор	1
30	88439A10	Кабельный жгут отрицательный - аккумулятор	1
31	401388	ГАЙКА (M8) Нержавеющая сталь	1
32	40011128	Винт (M6 x 20) нержавеющая сталь	1
32	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
33	858723T1	Жгут проводов переходник/тримм	1
34	858914T1	Жгут проводов переходник мотора тримма	1
35	858740T4	Жгут проводов переходник дистанционного управления	1
36	92753	Фиксатор	1
37	859249T1	Разъём	1
38	816311T	СТЯЖКА (8.00 дюймов)	AR
39	8272822	Наклейка предупреждение высокое напряжение	1
40	881865	Наклейка предупреждающая — запуск на передаче	1
41	828151A2	Комплект реле тримма	1
41	882751A3	Комплект реле тримма	1
42	826802A24	Жгут проводов тримма	1
43	828151A1	Реле в сборе	2
43	8M0207773	Реле тримма в сборе	2
44	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
44	8M0207785	Втулка	1
45	818968	ВТУЛКА	1
45	8M0214955	Втулка	1
46	NSS	NOT SOLD SEPARATE Decal	1
47	828102	Кронштейн	1
47	8M0207771	Кронштейн крепления	1
48	824868	ВИНТ (M6 x 75)	1
49	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
49	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
50	823807	ВТУЛКА	1

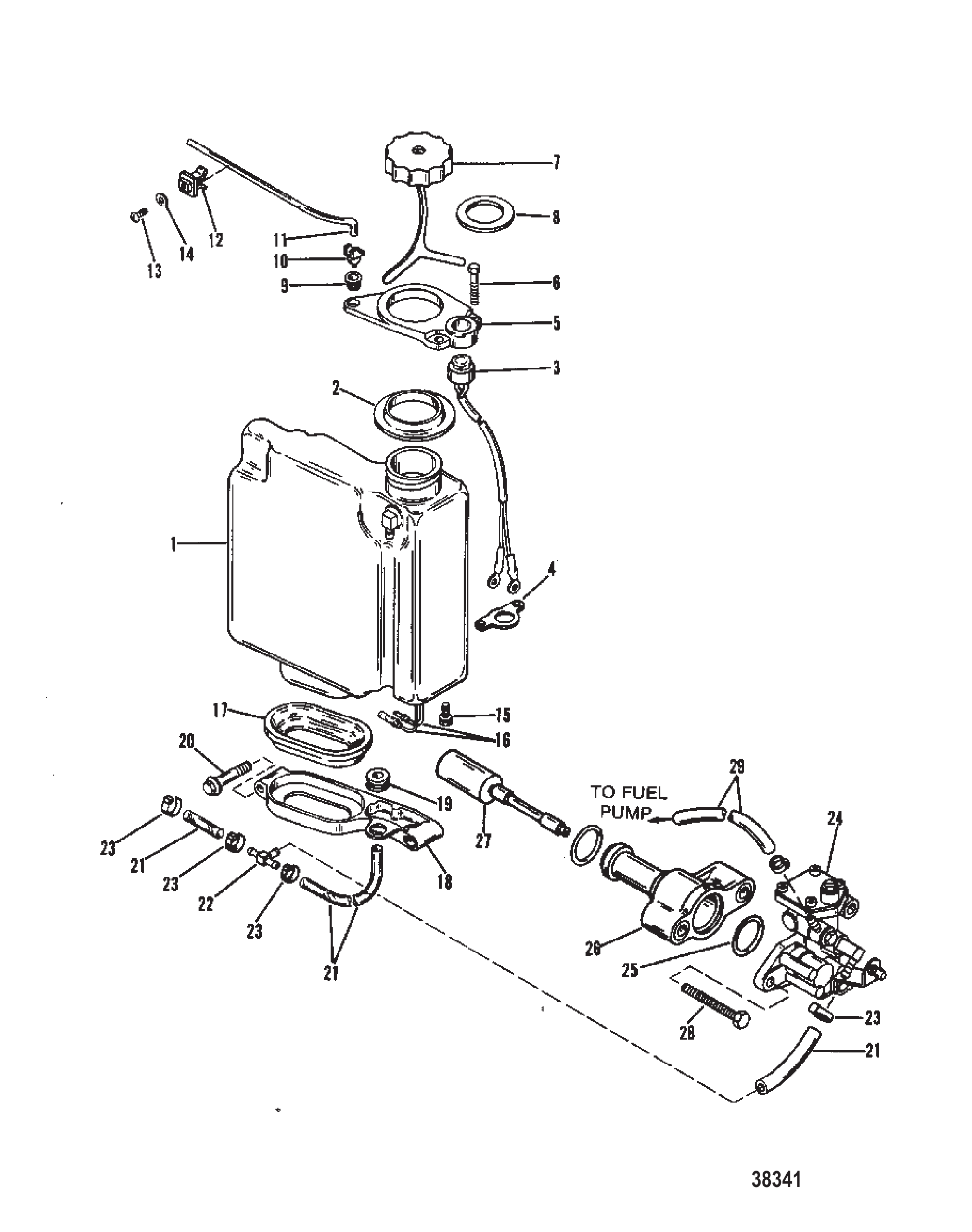

Рис. 18Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	12430A4	Датчик в сборе	1
2	48409	Винт (#10-16 x .625) нержавеющая сталь	1
3	815699	НАСОС В СБОРЕ Масляный (XR6/MAGNUM III/175/200)	1
3	815699T	Масляный насос в сборе	1
3A	814103	Подшипник (с сальником)	1
3A	8141032	Втулка червяка	1
4	11379	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
5	41429A2	Подшипник в сборе	1
6	12726	Шестерня ведомая	1
6	14563	Шестерня ведомая	1
7	32228	ВИНТ (#10-32 x .625)	1
7	41507	Винт (#10-32 x 1.120)	1
8	1938512	ТЯГА В СБОРЕ РЫЧАГ ДРОССЕЛЯ К МАСЛЯНОМУ НАСОСУ	1
9	4301619	ТРУБКА МАСЛЯНЫЙ НАСОС К ТОПЛИВНОМУ НАСОСУ	1
9	82381335	ТРУБКА (15.00 дюймов в наборе)	1
10	99443T	Масляный резервуар	1
10	994436	Бачок	1
11	415823	ХОМУТ	2
12	4301736	ТРУБКА	1
12	82381455	ТРУБКА (25.00 дюймов в наборе)	1
13	69020	ВИНТ (#10-32 x .875)	3
13	690201	ВИНТ (#10-32 x .875)	3
14	42118	ШАЙБА	6
15	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
16	42116	ВТУЛКА	3
17	99127109	Шланг (57,00 дюймов, бухта)	1
17	8M0108355	Шланг (57 дюймов, бухта)	1
18	42425	Тройник	1
19	9072925	Шланг масляный (6-3/4")	1
20	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	1
21	99439	Шланг (114.00 дюймов)	1
22	12540A3	Корпус	1
23	12242A1	Защёлка	1
24	43278	Штуцер (картер)	1
24	8781051	Обратный клапан к блоку	1
25	87421	Бак	1
26	43298A2	КРЫШКА В СБОРЕ	1
27	11332	Уплотнительное кольцо (2.225 x .210)	1
28	43295A5	Корпус переходника в сборе	1
28	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
29	11332	Уплотнительное кольцо (2.225 x .210)	1
30	99802	Трубка	1
31	43300A1	Крышка масляного резервуара в сборе	1
31	43300A9	Крышка в сборе	1
32	43307	Прокладка	1
32	43307T	Прокладка	1
33	99022A1	Поплавок в сборе	1
33	8M0187298	Поплавок в сборе	1
34	99265	Пружинная гайка	1
35	415824	ХОМУТ	2
36	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
36	816311T	СТЯЖКА (8.00 дюймов)	AR
37	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
38	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1

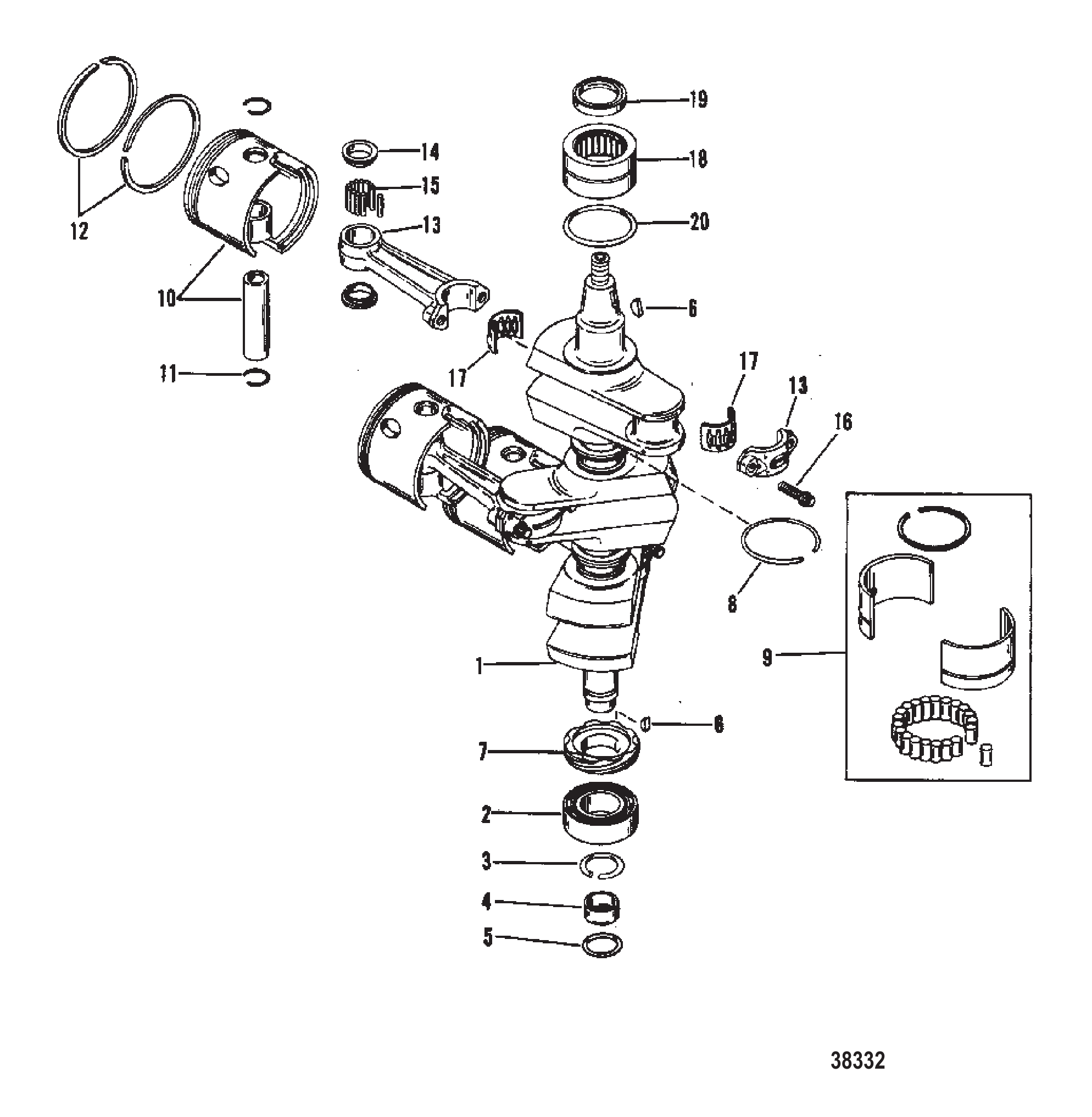

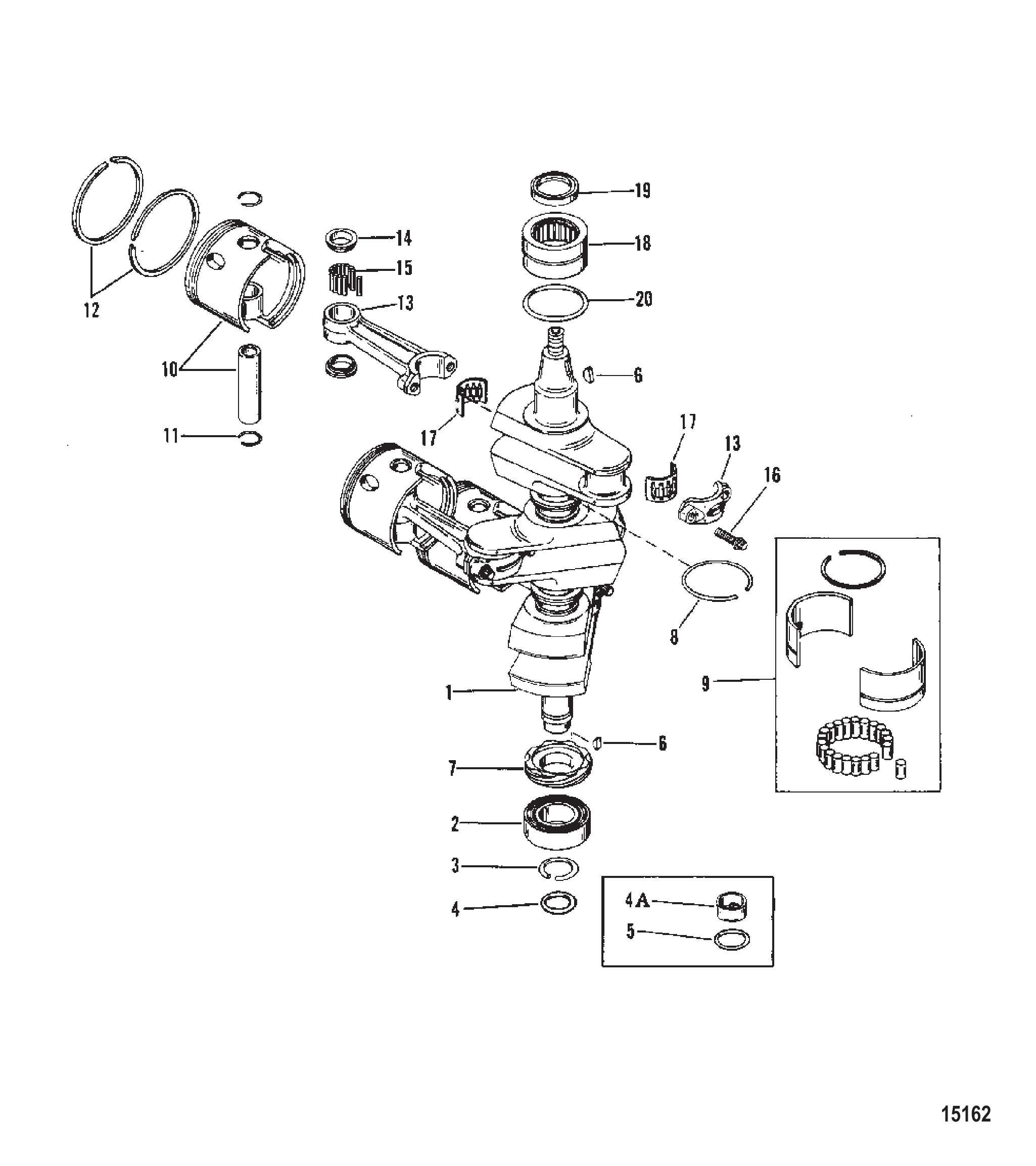

Рис. 19КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	880894T	Коленчатый вал	1
2	8040992	Сальник масляный	1
3	8041002	Сальник масляный	1
4	804101T	Подшипник	4
4	804101T10	Подшипник	4
4	804101T20	Подшипник	4
5	804102T	Подшипник	5
5	804102T10	Подшипник	5
5	804102T20	Подшипник	5
5	804102T30	Подшипник	5
6	804103T	Подшипник	1
6	804103T10	Подшипник	1
6	804103T20	Подшипник	1
7	880895A05	Поршень в сборе	4
7	880895A14	Поршень/шатун	4
7	880895A12	Поршень в сборе	AR
7	880895A16	Поршень/шатун	AR
8	880896	Болт (M8 x 38)	8
9	880897T02	Комплект поршневых колец	4
9	880898T02	Комплект поршневых колец	AR
10	880899T	Подшипник	8
10	880899T10	Подшипник	8
10	880899T20	Подшипник	8
10	880899T30	Подшипник	8
-	858732A06	Комплект прокладок	1
-	881421T04	Головка блока цилиндров в сборе	1

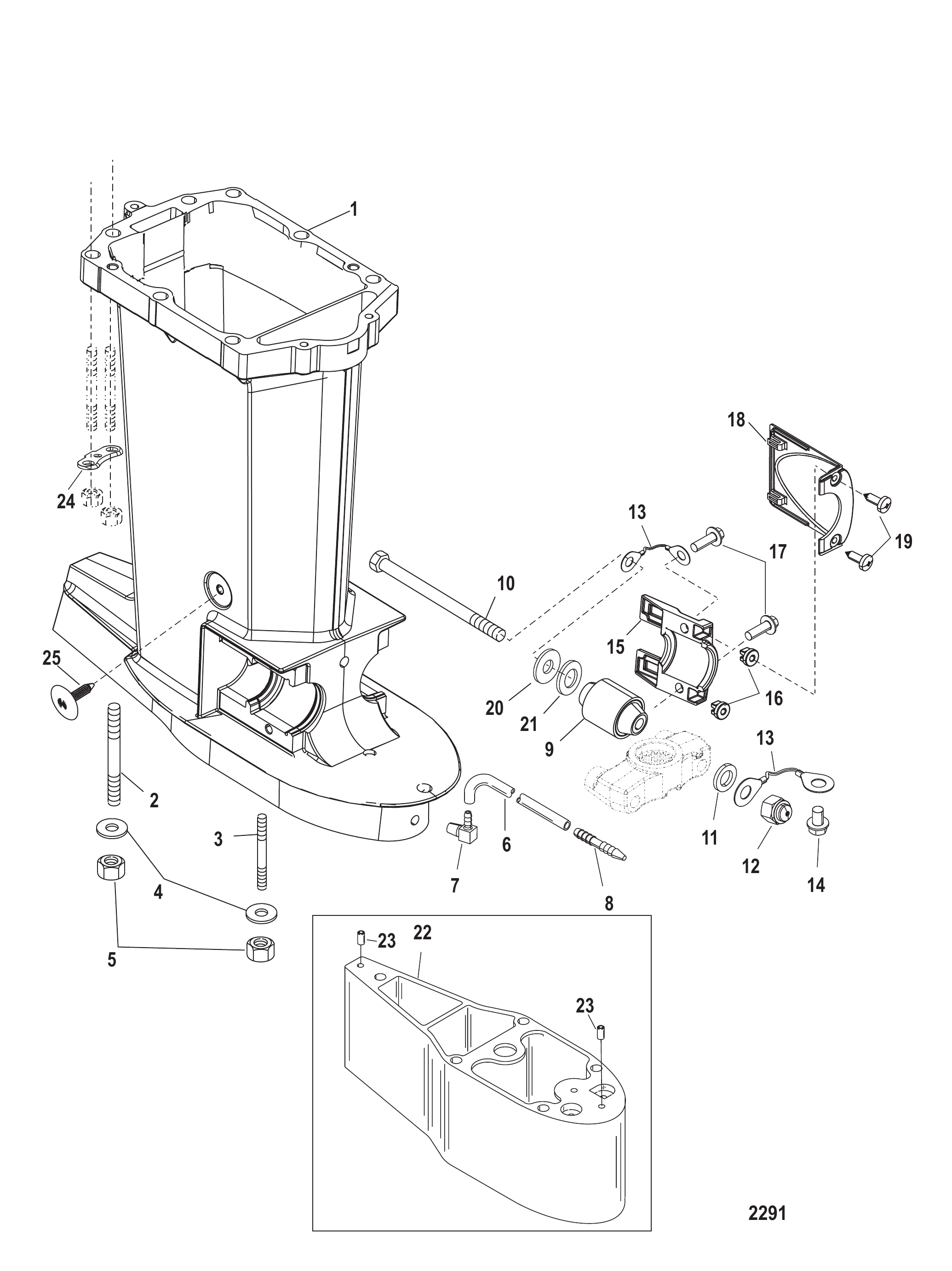

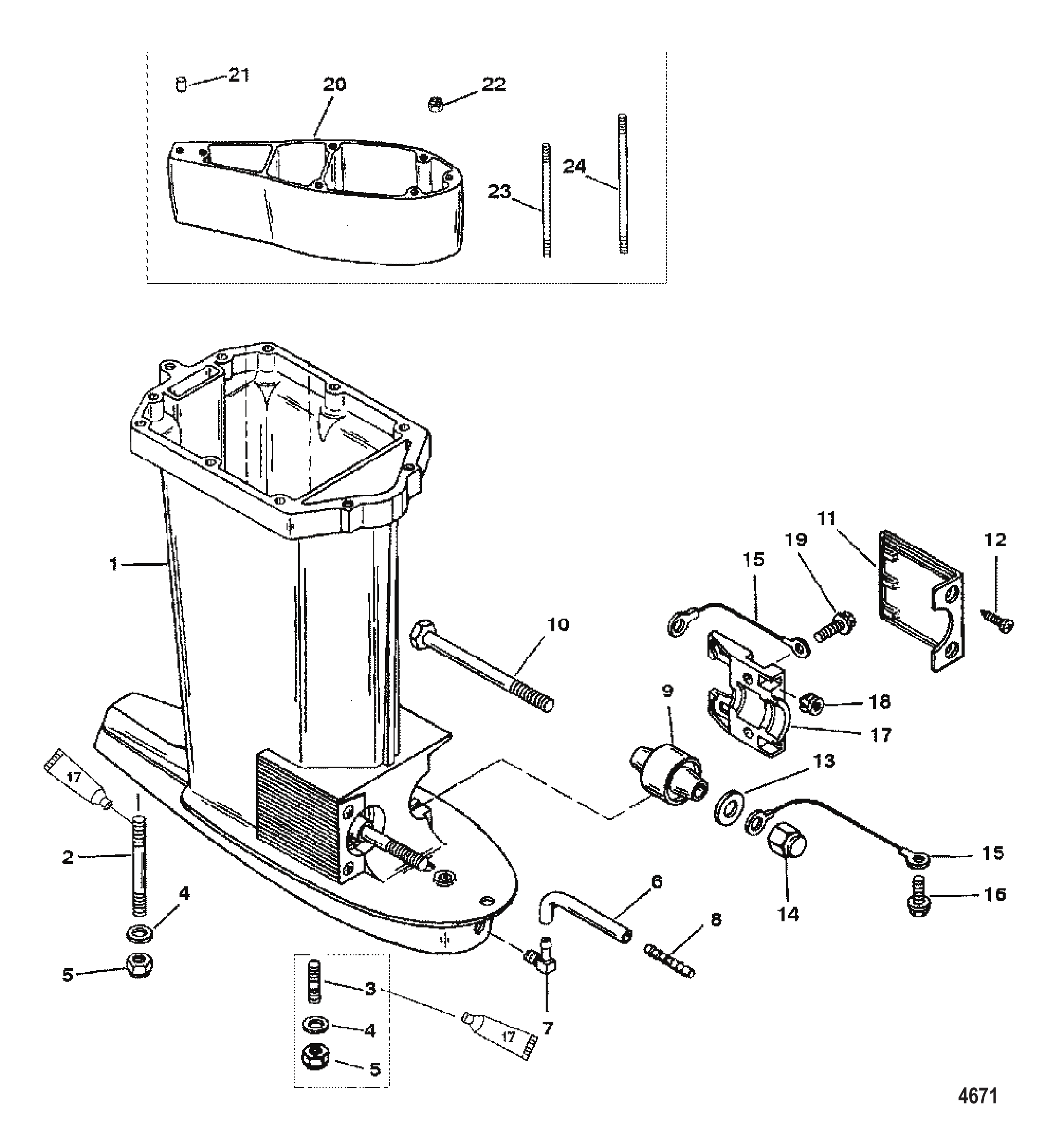

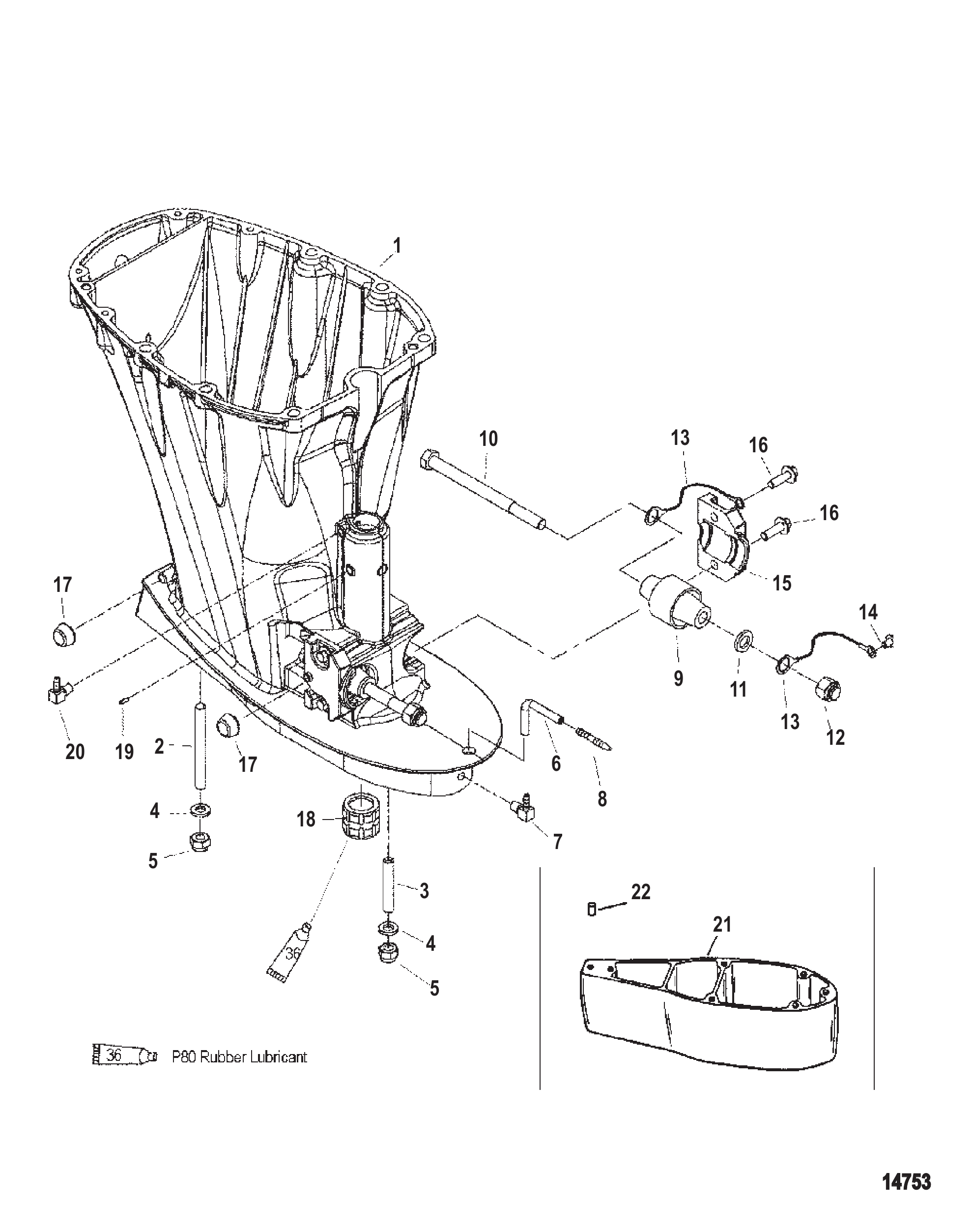

Рис. 20Корпус приводного вала Drive Shaft Housing

REF	Номер детали	Наименование	Кол-во
1	858576T2	Корпус в сборе гребного вала	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	9035016	Шпилька (M10 x 190)	4
3	8M0034462	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
4	8M0214963	Шайба	5
5	40140	ГАЙКА (M10)	5
6	85822A13	Приёмник спидометра в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
7	433351	Соединитель 90 градусов - с Vibraseal	1
8	85822	Соединитель прямой	1
8	85822T	Разъём прямой	1
9	44343T1	Опора	2
10	42973	БОЛТ (M12 x 154)	2
10	898835001	Винт (M12 x 154)	2
11	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
12	43528	Гайка (M12) болта нижней опоры	2
12	8M0204662	Гайка	2
13	88238A10	Кабель заземления в сборе	2
14	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
15	858916T	Хомут	2
16	4010725	ВИНТ (M8 x 25)	4
17	858745	Крышка	4
17	8M0142713	Крышка опоры	4
18	859550	ВТУЛКА	1
19	24873	ШТИФТ УСТАНОВОЧНЫЙ	1
20	855622	ШТУЦЕР	1
21	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
22	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	8M0084244	Штифт установочный, .375 x .620	1
22	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1

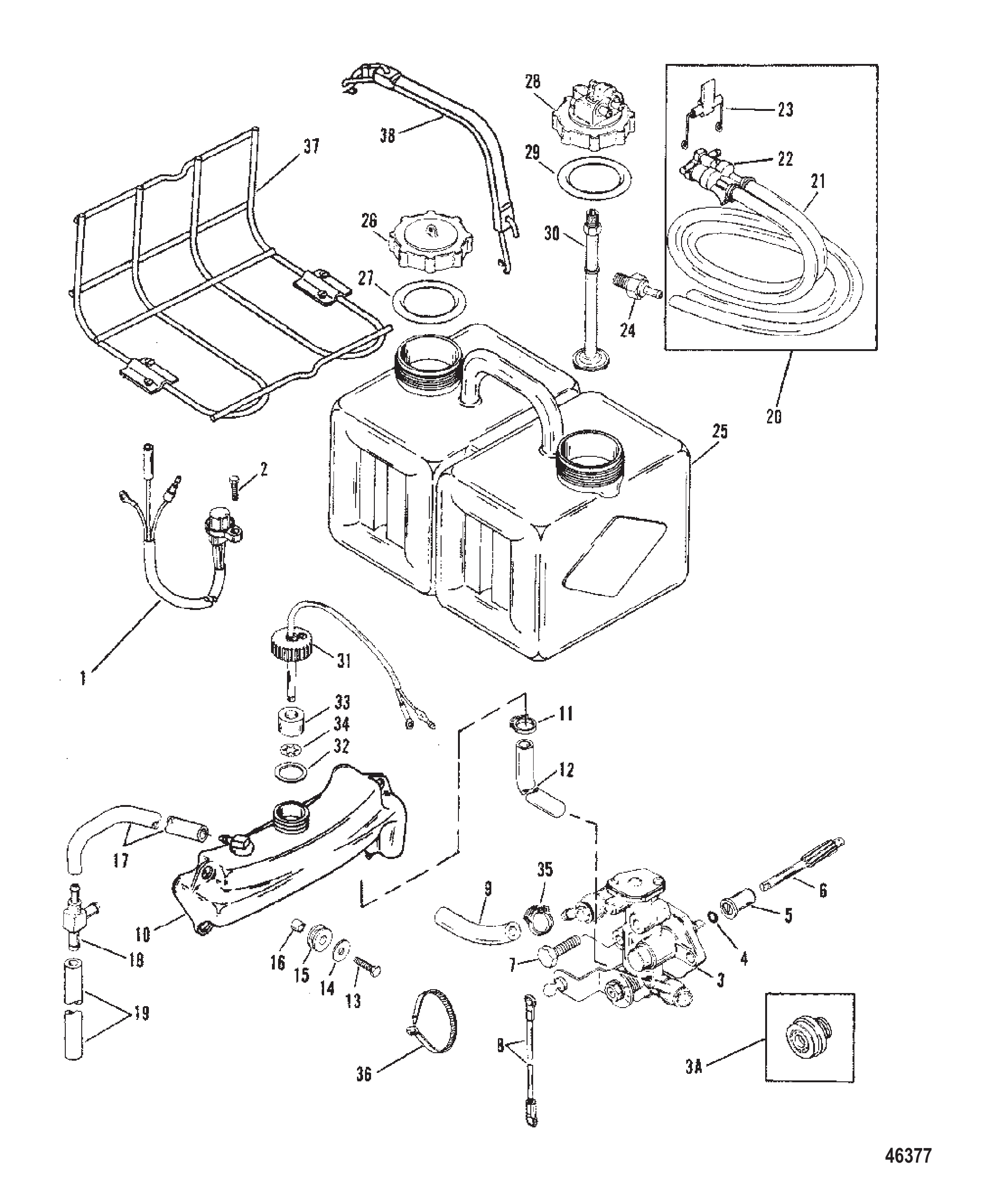

Рис. 21КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	12430A4	Датчик в сборе	1
2	48409	Винт (#10-16 x .625) нержавеющая сталь	1
3	815699	НАСОС В СБОРЕ Масляный (XR6/MAGNUM III/175/200)	1
3	815699T	Масляный насос в сборе	1
3A	814103	Подшипник (с сальником)	1
3A	8141032	Втулка червяка	1
4	11379	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
5	41429A2	Подшипник в сборе	1
6	12726	Шестерня ведомая	1
6	14563	Шестерня ведомая	1
7	32228	ВИНТ (#10-32 x .625)	1
7	41507	Винт (#10-32 x 1.120)	1
8	1938512	ТЯГА В СБОРЕ РЫЧАГ ДРОССЕЛЯ К МАСЛЯНОМУ НАСОСУ	1
9	4301619	ТРУБКА МАСЛЯНЫЙ НАСОС К ТОПЛИВНОМУ НАСОСУ	1
9	82381335	ТРУБКА (15.00 дюймов в наборе)	1
10	99443T	Масляный резервуар	1
10	994436	Бачок	1
11	415823	ХОМУТ	2
12	4301736	ТРУБКА	1
12	82381455	ТРУБКА (25.00 дюймов в наборе)	1
13	69020	ВИНТ (#10-32 x .875)	3
13	690201	ВИНТ (#10-32 x .875)	3
14	42118	ШАЙБА	6
15	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
16	42116	ВТУЛКА	3
17	99127109	Шланг (57,00 дюймов, бухта)	1
17	8M0108355	Шланг (57 дюймов, бухта)	1
18	42425	Тройник	1
19	9072925	Шланг масляный (6-3/4")	1
20	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	1
21	99439	Шланг (114.00 дюймов)	1
22	12540A3	Корпус	1
23	12242A1	Защёлка	1
24	43278	Штуцер (картер)	1
24	8781051	Обратный клапан к блоку	1
25	87421	Бак	1
26	43298A2	КРЫШКА В СБОРЕ	1
27	11332	Уплотнительное кольцо (2.225 x .210)	1
28	43295A5	Корпус переходника в сборе	1
28	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
29	11332	Уплотнительное кольцо (2.225 x .210)	1
30	99802	Трубка	1
31	43300A1	Крышка масляного резервуара в сборе	1
31	43300A9	Крышка в сборе	1
32	43307	Прокладка	1
32	43307T	Прокладка	1
33	99022A1	Поплавок в сборе	1
33	8M0187298	Поплавок в сборе	1
34	99265	Пружинная гайка	1
35	415824	ХОМУТ	2
36	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
36	816311T	СТЯЖКА (8.00 дюймов)	AR
37	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
38	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1

Рис. 22КО-ПИЛОТ CO-PILOT

REF	Номер детали	Наименование	Кол-во
-	52148A3	Узел системы Co-Pilot	1
1	52148	Направляющая тяга	1
2	52155A1	Гайка в сборе	1
2	8M0103848	Гайка в сборе	1
3	36154	ВИНТ (.250-28 x 1.380)	1
4	52152	Барашковая гайка	1
5	873491	Штанга	1
6	52151	Втулка	1
6	521512	ВТУЛКА	1
7	20722	ШАЙБА (.328 x .625 x .060)	1
8	45592	Гайка (.312-24)	1
8	826709111	Гайка (.312-24) нержавеющая сталь	1
9	20722	ШАЙБА (.328 x .625 x .060)	1
10	45592	Гайка (.312-24)	1
10	826709111	Гайка (.312-24) нержавеющая сталь	1

Рис. 23КОЖУХИ И ПЕРЕДНЯЯ КРЫШКА COWLS AND FRONT COVER

REF	Номер детали	Наименование	Кол-во
1	9006A2	ВЕРХНИЙ КОЖУХ В СБОРЕ, ЛЕВЫЙ	1
1	9006A3	Кожух верхний в сборе левый	1
2	429404	УПЛОТНЕНИЕ верхнего кожуха	3
3	12401	Сальник кожуха (задний)	1
4	90274	САЛЬНИК	1
5	42958	Щиток воздухозаборника	1
6	48409	Винт (#10-16 x .625) нержавеющая сталь	3
7	4002213	ШАЙБА ВИНТА ЗАЩИТНОГО ЭКРАНА	3
7	4002313	ШАЙБА	3
8	435331	Шумоизоляция	1
9	9070A1	Кожух в сборе правый	1
9	9070A4	Кожух верхний в сборе	1
9	9070A2	Кожух в сборе правый	1
9	9070A5	Кожух верхний в сборе	1
9	9005A1	Кожух в сборе правый	1
9	9070A4	Кожух верхний в сборе	1
9	9005A2	Кожух в сборе правый	1
9	9070A5	Кожух верхний в сборе	1
10	60297	САЛЬНИК	1
11	11315A1	Маслоизмерительный щуп в сборе	1
12	42957	Щиток воздухозаборника	1
13	48409	Винт (#10-16 x .625) нержавеющая сталь	3
14	4002213	ШАЙБА ВИНТА ЗАЩИТНОГО ЭКРАНА	3
14	4002313	ШАЙБА	3
15	435342	Шумоизоляция	1
16	87985	Кронштейн (нижний)	2
16	879851	Кронштейн	2
17	87987	Кронштейн (верхний)	2
17	879871	Кронштейн	2
18	4009525	ВИНТ КРОНШТЕЙНА	8
18	40011149	Винт (M8 x 25) нержавеющая сталь	8
19	12081	ЗАЩЕЛКА КАПОТА	1
19	120811	ЗАЩЕЛКА КАПОТА	1
20	48409	Винт (#10-16 x .625) нержавеющая сталь	3
21	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
21	47341A11	Комплект шнура с рукояткой ручного запуска	1
22	43138A2	Крышка в сборе Mercury	1
22	43138A3	Крышка в сборе Mariner	1
23	12356	Бампер	1
24	17288	Крышка пружины	1
25	43137A1	Кронштейн в сборе	1
26	434181	Гайка скоростная	3
27	15432	Кронштейн фиксатора	1
28	43134	Кронштейн штифта	2
29	48409	Винт (#10-16 x .625) нержавеющая сталь	4
30	53705	ШАЙБА	4
30	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	4

Рис. 24Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	830250T3	Насос в сборе гидроподъёма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	22740	ЗАЖИМ	2
20	878609	Винт (#10-16 x .600)	1
21	69205	С-ОБРАЗНАЯ ШАЙБА	1
21	8M0084613	Пружинная шайба	1

Рис. 25КОМПОНЕНТЫ РУЛЕВОЙ РУКОЯТКИ Steering Handle Components

REF	Номер детали	Наименование	Кол-во
1	12020T	РЫЧАГ РУЛЕВОГО УПРАВЛЕНИЯ	1
1	12020T6	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
2	12018A1	ТРУБКА В СБОРЕ Дроссель	1
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	4
7	12013	ХОМУТ ДРОССЕЛЯ	1
8	40007112	Винт (M5 x 40) хомута дросселя	2
9	90052	ГАЙКА БАРАШКОВАЯ КРЫШКА ШПИЛЬКИ	1
10	96495A2	РУКОЯТКА В СБОРЕ Дроссель	1
11	62568	Винт (#10-16 x .375)	1
12	15823A4	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
13	11099A1	ЧЕХОЛ В СБОРЕ	1
14	99589	Рукоятка	1
15	26538	Зажим	1
16	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	1
17	785512	Кабельный канал	1
18	895661	Направляющая труба	1
19	89578	Ствол	1
20	89601	Винт	1
21	12019	ТРОСОВЫЙ УЗЕЛ	1
22	29880	НАПРАВЛЯЮЩАЯ ТРОСА	1
23	20007	Анкер	1
24	20518	Винт установочный (#8-32)	2
25	4000386	ВИНТ (M10 x 100)	1
26	48416	Крышка	1
27	4002319	ШАЙБА	1
28	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
29	14601	Проставка	1
30	42992	ВТУЛКА	2
31	400204	ГАЙКА (M10 x 1.5)	1

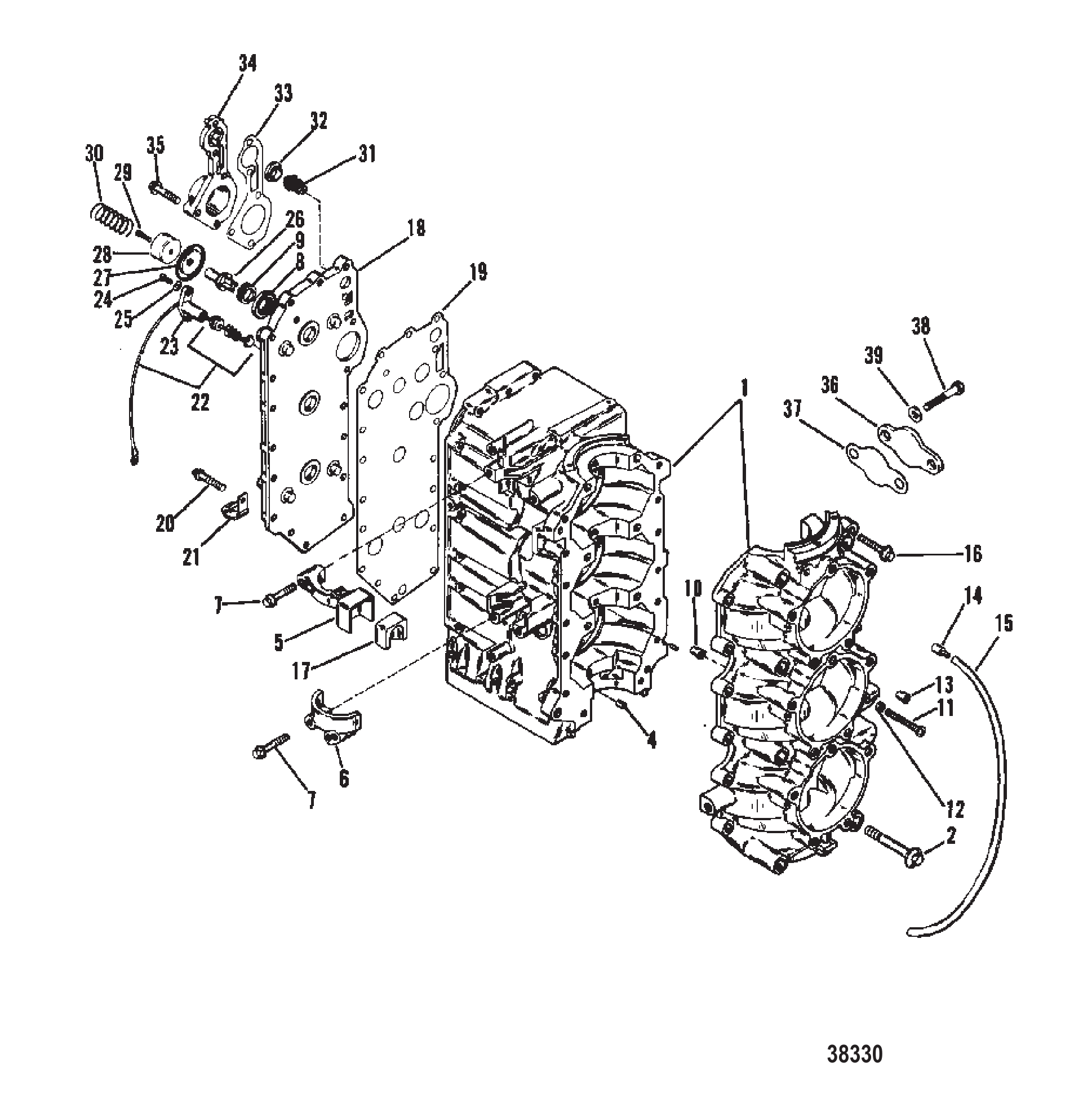

Рис. 26Блок цилиндров и картер Cylinder Block And Crankcase

REF	Номер детали	Наименование	Кол-во
1	8947A7	Блок цилиндров в сборе	1
1	8947A8	Блок цилиндров в сборе	1
1	8947A19	Блок цилиндров в сборе	1
2	4009680	ВИНТ (M10 x 80) КАРТЕР К БЛОКУ ЦИЛИНДРОВ	8
3	67296	Штифт (обоймы подшипника)	3
4	20033	Штифт направляющий установочный	1
5	42884	Крышка стартера (верхняя)	1
6	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
7	4009550	ВИНТ КРЫШКИ СТАРТЕРА	4
8	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
9	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
10	42657A1	Обратный клапан картера	2
11	42978	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
12	400202	ГАЙКА КОНТРГАЙКА - РЕГУЛИРОВОЧНЫЙ ВИНТ	1
13	42942	Колпачок регулировочного винта	1
14	42623	Обратный клапан (запрессовываемый)	1
15	99130122	Трубка (20,00 футов, бухта) дренажная	1
16	4011135	ВИНТ (M8 x 1.25 x 35) КРОНШТЕЙН	12
17	99162	Чехол масляного бака	1
18	9003T	Крышка блока цилиндров	1
19	430052	ПРОКЛАДКА крышки блока цилиндров	1
20	4011135	ВИНТ (M8 x 1.25 x 35) КРОНШТЕЙН	14
21	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	4
22	78799	Датчик температуры (19.50 дюйма)	1
23	44290	Фиксатор датчика температуры	1
24	48409	Винт (#10-16 x .625) нержавеющая сталь	2
25	56681	ШАЙБА (.203 x .500 x .032)	2
26	86596	Тарельчатый клапан	1
27	64877	ДИАФРАГМА	1
28	94182	Шайба	1
29	69570	Винт (#10-16 x .750)	1
30	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
31	75692	ТЕРМОСТАТ (143 ГРАД.)	1
32	62386	Прокладка термостата	1
33	430062	ПРОКЛАДКА крышки термостата	1
34	42885T	Крышка термостата	1
35	4011135	ВИНТ (M8 x 1.25 x 35) КРОНШТЕЙН	5
36	12621	Крышка масляной подушки без масляного впрыска	1
37	12620	Прокладка крышки без масляного впрыска	1
38	40007106	Винт (M5 x 13) крышки без масляного впрыска	2
39	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2

Рис. 27РЕДУКТОР (ВАЛ ВИНТА)(6-КУЛАЧКОВАЯ ОБРАТНАЯ МУФТА) GEAR HOUSING (PROP SHAFT)(6 JAW REVERSE CLUTCH)

REF	Номер детали	Наименование	Кол-во
1	9011G8	Корпус редуктора в сборе базовый	1
1	9011G9	Корпус редуктора в сборе базовый	1
1	9011G60	Корпус редуктора в сборе базовый	1
41	850035A3	Комплект шестерни переднего хода (29 зубьев)	1
41	881260A5	Шестерня в сборе ведущая/переднего хода	1
41	850033A2	Комплект шестерни переднего хода (30 зубьев)	1
41	859472A3	Шестерня переднего хода в сборе - 30 зубьев	1
42	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
42	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
43	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
44	30895	Подшипник игольчатый	1
44	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	44530	Шарик	3
47	850327	Пружина	1
48	850048	МУФТА	1
48	850048T	Обгонная муфта	1
49	30632	ШТИФТ КРЕСТОВИНЫ	1
49	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
50	30893	Пружина	1
51	850308	Вал гребной	1
51	8M0140445	Гребной вал	1
52	850036	ШЕСТЕРНЯ ЗАДНЕГО ХОДА (29 ЗУБЬЕВ)	1
52	850036T	Шестерня заднего хода - 29 зубьев	1
52	850034	ШЕСТЕРНЯ ЗАДНЕГО ХОДА (30 ЗУБЬЕВ)	1
52	850034T	Шестерня заднего хода (30 зубьев)	1
53	12596A2	КОРПУС ПОДШИПНИКА В СБОРЕ	1
53	8M0168901	КОРПУС В СБОРЕ	1
54	97386	Кольцо уплотнительное (3.609 x .139)	1
54	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
55	30956	Подшипник игольчатый	1
55	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
56	70080	Сальник масляный (внутренний)	1
56	8M0205728	Сальник	1
57	70081	Сальник масляный наружный	1
57	8M0205729	САЛЬНИК	1
58	12578	Подшипник игольчатый	1
58	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
59	12577	Упорная шайба	1
60	12576	Подшипник упорный	1
61	429172	ШПИЛЬКА (M8 x 48)	2
61	8M0034456	Шпилька (M8 X 1.25 X 48)	2
62	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
62	8M0042642	Шайба (.323 x .562 x .063)	2
63	401198	ГАЙКА (M8)	2
63	401378	ГАЙКА (M8)	2
64	13191A1	УПОРНАЯ ШАЙБА	1
64	13191Q01	УПОРНАЯ ШАЙБА	1
65	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
65	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
66	816629	Стопорная шайба с усиком	1
66	816629Q	ШАЙБА СТОПОРНАЯ	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

Рис. 28Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
88183801	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 115 EFI (4-тактный) Руководство по запчастям	1
881980	Руководство по обслуживанию	1
881980R03	Подвесной лодочный мотор 115 EFI 4-тактный	1
10225030	Руководство по эксплуатации	1
858610A31	Топливный шланг в сборе	1
8M0038610	Топливный шланг в сборе (9 футов) с грушей	1
880177	Инструмент для съёмника (10 мм)	1
881828	Набор инструментов Starbit	1
881649A01	Комплект наклеек	1
881649A05	Комплект наклеек	1
881840A01	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A05	Комплект наклеек	1
881650A01	Комплект наклеек	1
881650A03	Комплект наклеек	1
881650A03	Комплект наклеек	1
881702A01	Комплект наклеек	1
881839A01	Наклейка с информацией о сертификации EPA	1
881839A02	Наклейка с информацией о сертификации EPA	1
881839A03	Наклейка с информацией о сертификации EPA	1
816834A1	Тахометр	1
816932A1	Указатель температуры	1
86306	Переходник	1
86306A01	Переходник	1
817054A3	Прибор в сборе для измерения давления воды	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1
92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

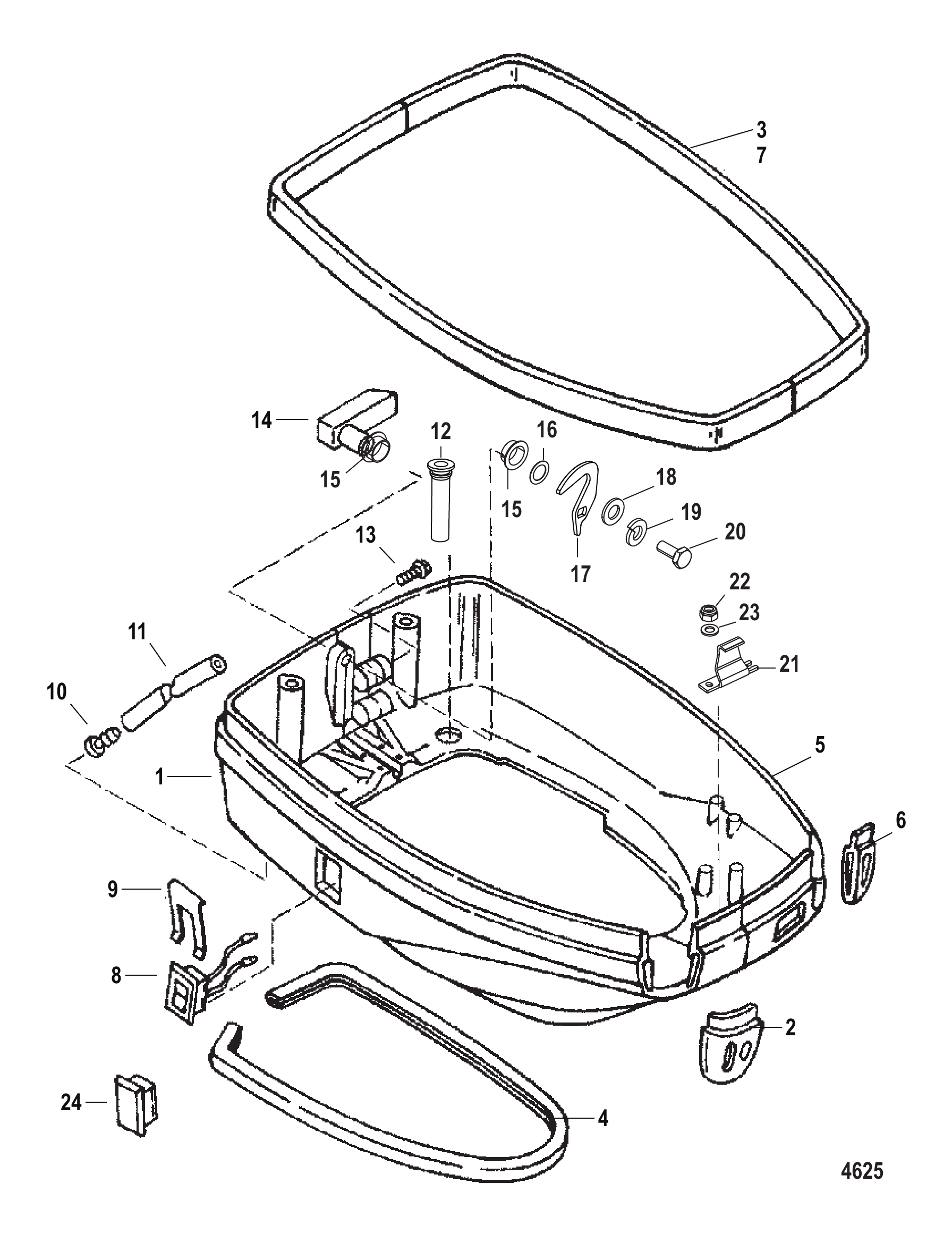

Рис. 29НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	878587A1	Поддон нижний в сборе	1
2	858743A2	Поддон нижний в сборе	1
2	8M0113913	Кожух нижний, правый борт B	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	878547T	Вставка	1
5	82130040	ВИНТ (M6 x 40)	8
6	831209	Фиксатор	1
7	858742	Чехол холостого выпуска	1
8	859251	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
8	8M0039078	Втулка уплотнительная	1
9	827948	Штуцер	1
10	855576	Шайба	1
11	816311T	СТЯЖКА (8.00 дюймов)	6
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	881535	Шланг (32.00 дюйма)	1
14	9912688	Трубка (36.00 дюймов, бухта)	1
15	817518	Тройник	1
16	82130020	ВИНТ (M6 x 20)	2
17	8587411	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
17	889724	ВТУЛКА	1
18	856990	Выключатель в сборе	1
18	8M0235192	Переключатель тримма	1
19	824868	ВИНТ (M6 x 75)	1
20	821253F1	Рукоятка передняя, чёрная	1
20	889740A02	Комплект рукоятки	1
21	33589	Втулка	2
22	48462	Кольцо уплотнительное (.614 x .070)	1
23	8219423	Собачка	1
24	69057	ШАЙБА (.281 x .734 x .063)	1
25	401366	ГАЙКА (M6) Нержавеющая сталь	1
26	13541	Разъём штыревой	2

Рис. 30Таблица ключей Key Chart

Номер детали	Наименование	Кол-во
894911	Ключ зажигания (1A)	1
894912	Ключ зажигания (1B)	1
894913	Ключ зажигания (1C)	1
894914	Ключ зажигания (1D)	1
894915	Ключ зажигания (1E)	1
894916	Ключ зажигания (1F)	1
894917	Ключ зажигания (2A)	1
894918	Ключ зажигания (2B)	1
894919	Ключ зажигания (2C)	1
8949110	Ключ зажигания (2D)	1
8949111	Ключ зажигания (2E)	1
8949112	Ключ зажигания (2F)	1

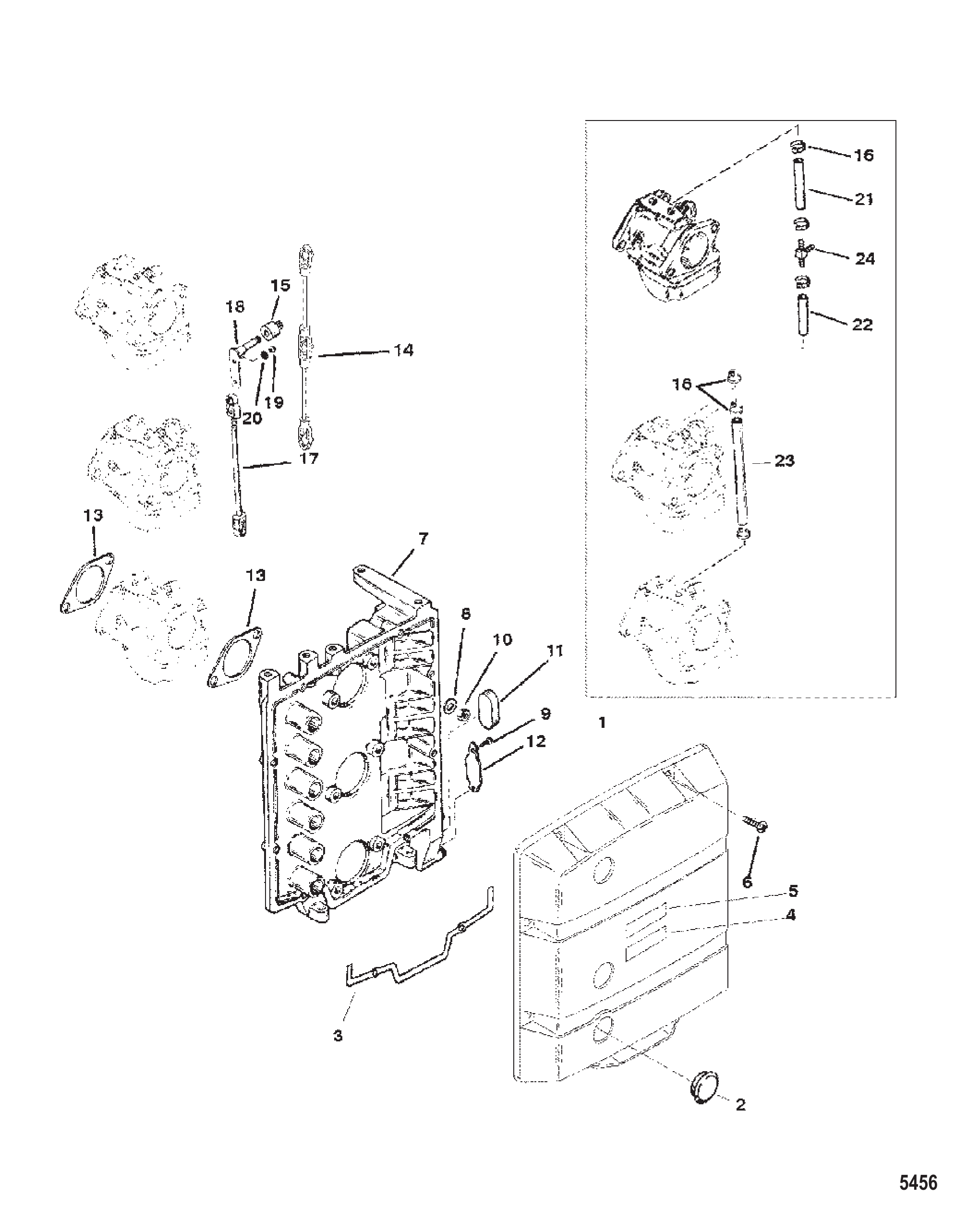

Рис. 31Карбюратор И Демпфирующая Пластина Carburetor And Attenuator Plate

REF	Номер детали	Наименование	Кол-во
1	9012A14	КАРБЮРАТОР В СБОРЕ	1
1	9012A24	КАРБЮРАТОР	1
1	9012A71	КАРБЮРАТОР	1
1	9012A5	КАРБЮРАТОР В СБОРЕ	1
1	9012A17	КАРБЮРАТОР В СБОРЕ	1
2	9012A15	КАРБЮРАТОР В СБОРЕ	1
2	9012A25	КАРБЮРАТОР В СБОРЕ	1
2	9012A72	КАРБЮРАТОР	1
2	9012A6	КАРБЮРАТОР В СБОРЕ	1
2	9012A18	КАРБЮРАТОР В СБОРЕ	1
3	9012A16	КАРБЮРАТОР В СБОРЕ	1
3	9012A26	КАРБЮРАТОР В СБОРЕ	1
3	9012A73	КАРБЮРАТОР	1
3	9012A7	КАРБЮРАТОР В СБОРЕ	1
3	9012A19	КАРБЮРАТОР В СБОРЕ	1
4/5	15172	ПРОКЛАДКА ФЛАНЦА	6
4/5	151724	ПРОКЛАДКА	6
6	9912846	Трубка (12" и 3-1/4")	2
6	9912878	Шланг (.187) (26.00 дюймов, бухта)	2
7	73498	ХОМУТ	4
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	962558	ТЯГА	1
8	8M0084744	ТЯГА	1
9	11399A1	РЫЧАГ В СБОРЕ	1
10	40057103	ВИНТ (M5 x 6) РЫЧАГ	1
11	56681	ШАЙБА (.203 x .500 x .032)	1
11	8M0204666	ШАЙБА (.203 x .500 x .032)	1
12	67748	Ролик	1
13	988861	Тяга	2
13	98886T01	ТЯГА РЕГУЛИРОВКИ ДРОССЕЛЯ	2
14	98887	Тяга дросселя	1
14	98887T	ТЯГА	1
15	48409	Винт (#10-16 x .625) нержавеющая сталь	4
16	42970T	Пластина в сборе шумопоглотителя	1
16	42970A2	ПЛАСТИНА В СБОРЕ, гаситель	1
17	4002217	ШАЙБА	6
18	400645	ГАЙКА ШПИЛЕК КАРБЮРАТОРА	6
18	401388	ГАЙКА (M8) Нержавеющая сталь	6
19	39519	ЧАШКА	1
20	98889	Защёлка	1
21	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
22	43000	ПРОКЛАДКА КРЫШКИ ГЛУШИТЕЛЯ	1
22	430001	ПРОКЛАДКА	1
23	42969T	КРЫШКА	1
23	42969A3	Крышка в сборе шумопоглотителя	1
24	48409	Винт (#10-16 x .625) нержавеющая сталь	8
25	56681	ШАЙБА (.203 x .500 x .032)	4
25	8M0204666	ШАЙБА (.203 x .500 x .032)	4
-	43004A86	Комплект прокладок
-	43004A99	Комплект прокладок головки блока

Рис. 32Насос гидроподъема Power Trim Pump

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
1	991861	Насос в сборе, силовой трим	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
3	991861	Насос в сборе, силовой трим	1
4	12662	Комплект насоса и торцевой рамы	1
4	991861	Насос в сборе, силовой трим	1
5	12663	Комплект сальников насоса	1
5	126631	Ремкомплект насоса	1
6	12660	Комплект торцевой рамы	1
6	991861	Насос в сборе, силовой трим	1
7	12661	Комплект якоря	1
7	991861	Насос в сборе, силовой трим	1
8	12664	Комплект сквозных болтов	1

Рис. 33Редуктор, ведущий вал Gear Housing Driveshaft

REF	Номер детали	Наименование	Кол-во
-	888845T06	Сборка корпуса редуктора в сборе - Long - 2.07:1	1
-	888845T07	Сборка корпуса редуктора в сборе - X-Long - 2.07:1	1
-	888845T08	Сборка корпуса редуктора в сборе - Long - 2.33:1	1
-	888845T09	Сборка корпуса редуктора в сборе - X-Long - 2.33:1	1
1	888845T	Корпус редуктора в сборе базовый	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	3
4	79953Q04	Ремкомплект сливного винта	3
5	191833	Сальник	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	31640T5	ТРИММЕР	1
7	8M0236553	Пластина тримма	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	451761	Шайба (.453 x .812 x .105) чёрное оксидирование	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	NSS	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	Анод	2
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear - Part of Forward Gear Kits	1
16	35921	ГАЙКА (.625-18)	1
17	883047A1	Подшипник в сборе, роликовый конический	1
18	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
18	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
19	897679T01	Сборка гребного вала Long	1
19	897680T01	Сборка гребного вала X-Long	1
20	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
21	NSS	NOT SOLD SEPARATE Seal Ring	1
22	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
22	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	430331	Прокладка	1
24	430472	Прокладка	1
24	8M0214931	ПРОКЛАДКА	1
25	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
25	8M0245495	САЛЬНИК	1
26	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
27	8172771	Прокладка водяного насоса, верхняя	1
28	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
29	8172761	Передняя пластина	1
29	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
30	82684430	ВИНТ (M6 x 30)	4
31	430232	Сальник	1
32	43037	ШПОНКА	1
32	8M0204723	ШПОНКА	1
33	43026T2	КРЫЛЬЧАТКА	1
34	82684425	ВИНТ (M6 x 25)	6
35	861415	САЛЬНИК ТОРЦЕВОЙ	1
35	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
36	884563A00	Сборка вала переключения передач	1
36	884565A00	Сборка вала переключения передач	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	457101	Кольцо уплотнительное (1.424 x .103) (1.424 внутр. диам.)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	82684425	ВИНТ (M6 x 25)	2
42	891637	Втулка	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	43026Q06	Ремкомплект крыльчатки водяного насоса	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1
-	881260A3	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА - 29 ЗУБЬЕВ	1
-	882813A3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА И ПРИВОДНОЙ 28 ЗУБЬЕВ	1
-	803496T2	Комплект подшипников/сальников	1

Рис. 34Демпферная пластина Attenuator Plate

REF	Номер детали	Наименование	Кол-во
1	19662	Глушитель шума	1
2	814776	Регулировочный винт (M6 x 55)	4
3	815784	КРЫШКА	1
4	812889	Сальник	3
5	812874	Пластина шумопоглотителя	2
6	4000363	ВИНТ (M8 x 100)	6
7	821145	ТЯГА Дросселя	1
7	825204T03	ТЯГА	1
8	812883	Тяга регулировочная	2
9	48408	Винт (#10-16 x .500) клеммной колодки	4
10	56681	ШАЙБА (.203 x .500 x .032)	4
10	8M0204666	ШАЙБА (.203 x .500 x .032)	4
11	11399A1	РЫЧАГ В СБОРЕ	1
12	67748	Ролик	1
13	40056103	ВИНТ (M5 x 6)	1
14	56681	ШАЙБА (.203 x .500 x .032)	1
14	8M0204666	ШАЙБА (.203 x .500 x .032)	1
15	9912878	Шланг (.187) (26.00 дюймов, бухта)	2
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	8144461	Прокладка фланца	3
18	8252043	Тяга дросселя	1
18	825204T03	ТЯГА	1
-	812867A97	Комплект прокладок	1

Рис. 35Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	881363T	Крышка	1
2	881364T2	Жгут проводов в сборе	1
2	881364T04	Жгут проводов	1
2	881364T1	Жгут проводов в сборе	1
2	881364T04	Жгут проводов	1
3	804291	Предохранитель 20 А	4
3	832969T20	Предохранитель Mini — жёлтый — 20 А	4
4	80429110	Предохранитель 30 ампер	4
4	8M0057159	Предохранитель 30А	4
0	891824010	Крышка предохранителя	4
0	891824020	Крышка предохранителя	4
5	804289	Съёмник предохранителя	1
6	881362	Кронштейн	1
7	8813511	Винт	1
8	881352T	Реле	1
8	8M0098898	Реле	1
9	82214M	Шайба	2
10	881355	Стопорная шайба	2
10	82212M	Стопорная шайба	2
11	881354	Винт	2
11	96671M	Винт	2
12	804284	Пыльник	2
12	804284001	Чехол защитный	2
13	881350T	Реле	1
14	881351	Винт	1
15	881353	Хомут	1
16	8813511	Винт	1
17	881359T	Кронштейн	1
17	881363A01	Комплект крышки/кронштейна	1
18	881361	Хомут	1
19	881360	Хомут	1
20	804270	Болт (M6 x 28)	5
21	881304	Втулка уплотнительная	5
22	82851M	Втулка	5
22	804344003	Втулка	5
23	881356T1	Реле в сборе	1
23	882751A3	Комплект реле тримма	1
24	881357	Провод питания	1
25	881358	Крышка	1
26	8248324	Винт (M6 x 16)	2
27	825702	Болт (M6 x 20)	2
27	8257021	Болт (M6 x 20)	2
28	804604	БОЛТ (M6 x 20)	1
29	88439A33	Кабельный жгут положительный - аккумулятор	1
30	88439A10	Кабельный жгут отрицательный - аккумулятор	1
31	401388	ГАЙКА (M8) Нержавеющая сталь	1
32	40011128	Винт (M6 x 20) нержавеющая сталь	1
32	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
33	858723T1	Жгут проводов переходник/тримм	1
34	858914T1	Жгут проводов переходник мотора тримма	1
35	858740T4	Жгут проводов переходник дистанционного управления	1
36	92753	Фиксатор	1
37	859249T1	Разъём	1
38	816311T	СТЯЖКА (8.00 дюймов)	AR
39	8272822	Наклейка предупреждение высокое напряжение	1
40	881865	Наклейка предупреждающая — запуск на передаче	1
41	828151A2	Комплект реле тримма	1
41	882751A3	Комплект реле тримма	1
42	826802A24	Жгут проводов тримма	1
43	828151A1	Реле в сборе	2
43	8M0207773	Реле тримма в сборе	2
44	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
44	8M0207785	Втулка	1
45	818968	ВТУЛКА	1
45	8M0214955	Втулка	1
46	NSS	NOT SOLD SEPARATE Decal	1
47	828102	Кронштейн	1
47	8M0207771	Кронштейн крепления	1
48	824868	ВИНТ (M6 x 75)	1
49	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
49	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
50	823807	ВТУЛКА	1

Рис. 36СИСТЕМА ПРОДУВКИ Bleed System

REF	Номер детали	Наименование	Кол-во
1	99130122	Трубка (20,00 футов, бухта) дренажная	1
2	59169	Фитинг	4
2	59169003	Фитинг тройник	4
3	42698	Обратный клапан (запрессовываемый - длиной 13/16")	7
3	426982	Обратный клапан	7
4	42623	Обратный клапан (запрессовываемый)	1
4	426233	Обратный клапан	1
5	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	6
6	56759	ШТУЦЕР ЕРШОВЫЙ	4
7	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	4
8	18205	Тройник	1
9	9912688	Трубка (36.00 дюймов, бухта)	1
10	18206	Фильтр	1
10	8M0207786	Фильтр	1

Рис. 37КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ (#638-8532--1) CRANKSHAFT, PISTONS AND CONNECTING RODS (#638-8532--1)

REF	Номер детали	Наименование	Кол-во
1	9001A2	Коленчатый вал в сборе	1
2	43011	ПОДШИПНИК ШАРИКОВЫЙ НИЖНИЙ	1
2	43011T	Подшипник шариковый	1
3	93412	КОЛЬЦО СТОПОРНОЕ Старая конструкция	1
4	54196A6	Корпус в сборе	1
5	65800	НАБИВКА	1
6	91800	Шпонка	2
7	43019A1	Шестерня в сборе	1
8	42079A4	Кольцо в сборе	1
9	42943A1	Подшипник в сборе роликовый	2
10	9009A5	Поршень в сборе	3
10	9009T13	Поршень в сборе стандартный	3
10	9009A6	Поршень в сборе	AR
10	9009A7	Поршень в сборе	AR
11	52035	Стопорное кольцо	6
11	857196	Стопорное кольцо	6
12	96170A12	Комплект поршневых колец	1
12	96170A3	Комплект поршневых колец	AR
12	96170A4	Комплект поршневых колец	AR
13	9002A2	Сборка шатуна	3
13	9002A6	Шатун в сборе	3
14	47247	ШАЙБА	6
14	8M0032839	Шайба @5	6
15	88258	Игольчатый роликовый подшипник	87
15	8M0204715	Иглы подшипника @102	87
16	43813	Винт	6
16	94320	Винт (.375-24 x 1.250)	6
17	43012A1	Комплект подшипника с сепаратором	3
17	8M0235070	Подшипник с сепаратором	3
18	43013A1	Подшипник в сборе роликовый верхний	1
18	43013T3	Подшипник в сборе роликовый	1
19	43993	Сальник масляный	1
19	8M0214932	Сальник	1
20	64067	Кольцо уплотнительное	1
20	823683	Уплотнительное кольцо (1.989 x .070)	1
-	43004A86	Комплект прокладок
-	43004A99	Комплект прокладок головки блока
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY Complete
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY Complete
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY Complete

Рис. 38Сборка водомета Jet Pump Assembly

REF	Номер детали	Наименование	Кол-во
-	801400150	Водомётный насос (чёрный)	1
-	801401150	Водомётный насос (серый)	1
-	855766150	Водометный насос	1
1	801411150	Корпус насоса	1
1A	827490	ШЛАНГ СМАЗКИ	1
2	801414150	Крыльчатка	1
2	803984T	Крыльчатка	1
3	80141290	Корпус впускного отверстия	1
3A	8271883	Втулка	1
4	801413150	Вал приводной	1
4A	8271891	Гильза	1
4B	8271901	Гайка	1
5	801405875	Шпонка	1
6	801404875	Прокладка рабочего колеса	8
7	801403875	Шайба стопорная	1
8	847568	ВИНТ (.312-18 x 1.00)	6
8	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	6
9	19923088	ВИНТ (.250-20 x .875)	4
10	19923062	ВИНТ (.250-20 x .625)	2
11	60411	ВИНТ (.312-18 x 1.250)	1
12	801410	Кронштейн опоры троса	1
13	67980	Гайка (.312-18)	1
13	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
14	801407	Установочный штифт	2
15	78638	Шпилька (.438 x 3.12) (длинная)	1
15	786382	Шпилька (.437-14/.437-20 x 3.120)	1
16	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
16	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
17	69064	БОЛТ (.312-18 x 2.750)	1
18	30667	Шпилька (.250-20/.250-28 x 3.125)	2
18	306671	Шпилька	2
19	68299	Винт (.375-16 x 3.00) нержавеющая сталь	1
20	45175	Шайба (.406 x .750 x .104)	1
20	8M0214963	Шайба	1

Рис. 39Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	881422T1	Блок цилиндров	1
2	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	10
3	8587321	ПРОКЛАДКА	1
3	858732002	Прокладка блока цилиндров	1
4	881423	Болт (M8 x 55)	10
4	8M0101617	Болт	10
5	804072	Болт (M10 x 135)	10
6	855690	ВТУЛКА Уплотнительная	1
7	804073	Рым-болт	2
8	8257021	Болт (M6 x 20)	4
9	825953	ПРОБКА (M14 x 12)	1
10	81990M	Прокладка	1
11	822626Q2	Масляный фильтр	1
11	8M0162830	Масляный фильтр	1
12	804097	Болт	1
13	881424T	Крышка выпускного коллектора наружная	1
13	881424T02	Крышка выпускного коллектора	1
14	804076	Прокладка	1
14	804076003	Прокладка	1
15	881427	Болт (M6 x 30)	18
16	881425	Винт	1
17	881426	Прокладка	1
18	NSS	NOT SOLD SEPARATE Anode	1
19	804086	Втулка уплотнительная	1
20	804085	Крышка	1
20	804085A01	Комплект крышки/анода	1
21	8524741	Болт (M6 x 20)	1
22	827207	БОЛТ (M8 x 25)	2
23	804082	Втулка уплотнительная	1
24	804080	Клапан регулировки давления	1
24	804080001	Клапан	1
25	804081	Пружина	1
26	804084	Прокладка	1
27	804083	Крышка	1
27	804083001	Крышка	1
28	881428	Болт (M6 x 16)	3
29	804089	Зажим	1
30	804088	Шланг	1
31	879650	Хомут	1
31	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
32	8587331	ШПИЛЬКА	6
33	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	6
33	8M0214963	Шайба	6
34	40140	ГАЙКА (M10)	6
35	81893435	ВИНТ (M8 x 35)	2
35	8M0103814	Винт (M8 x 35 мм)	2
36	881600	Крышка резиновая	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 40НАСОСНАЯ УСТАНОВКА JET PUMP ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	801400150	Водомётный насос (чёрный)	1
-	801401150	Водомётный насос (серый)	1
-	855766150	Водометный насос	1
1	801411150	Корпус насоса	1
1A	827490	ШЛАНГ СМАЗКИ	1
2	801414150	Крыльчатка	1
2	803984T	Крыльчатка	1
3	80141290	Корпус впускного отверстия	1
3A	8271883	Втулка	1
4	801413150	Вал приводной	1
4A	8271891	Гильза	1
4B	8271901	Гайка	1
5	801405875	Шпонка	1
6	801404875	Прокладка рабочего колеса	8
7	801403875	Шайба стопорная	1
8	847568	ВИНТ (.312-18 x 1.00)	6
8	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	6
9	19923088	ВИНТ (.250-20 x .875)	4
10	19923062	ВИНТ (.250-20 x .625)	2
11	60411	ВИНТ (.312-18 x 1.250)	1
12	801410	Кронштейн опоры троса	1
13	67980	Гайка (.312-18)	1
13	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
14	801407	Установочный штифт	2
15	78638	Шпилька (.438 x 3.12) (длинная)	1
15	786382	Шпилька (.437-14/.437-20 x 3.120)	1
16	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
16	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
17	69064	БОЛТ (.312-18 x 2.750)	1
18	30667	Шпилька (.250-20/.250-28 x 3.125)	2
18	306671	Шпилька	2
19	68299	Винт (.375-16 x 3.00) нержавеющая сталь	1
20	45175	Шайба (.406 x .750 x .104)	1
20	8M0214963	Шайба	1

Рис. 41СТАРТЕР STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
-	881368T1	Стартер в сборе	1
-	881368T2	Стартер в сборе	1
1	804314T	Статор	1
2	804313T	Якорь	1
3	881369T1	Щёткодержатель в сборе	1
4	804316	Комплект щёток	1
5	804317	Пружина	4
6	881370T	Кронштейн	1
7	804337	ВИНТ (M4 x 16)	2
8	804335	СКВОЗНОЙ БОЛТ (M6 x 120)	2
9	804321T1	Комплект шестерён	1
10	804322	Муфта	1
11	804330	КОМПЛЕКТ ШАЙБ	1
12	804324	Кронштейн	1
13	804326	Зубчатый венец	1
14	804327	Прокладка	1
15	804325	Подшипник	1
16	804323	Вал шестерни	1
17	804329	ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ	3
17	804329001	Промежуточная шестерня	3
18	804328	Кронштейн	1
19	804331T	Крышка	1
20	804336	БОЛТ (M6 x 52)	2
21	804319	Шестерня	1
22	804320	Комплект упора шестерни	1
23	804332	КОМПЛЕКТ РЫЧАГА	1
24	804334	КРЫШКА	1
25	881371T	Реле стартера	1
25	881371T1	Реле стартера	1
25	881371T1	Реле стартера	1
26	804605	БОЛТ (M8 x 45)	3
27	881373	Клемма	1
28	881377	Стопорная шайба	1
29	82382M	Гайка	1
30	881372	Гайка	1
31	881374	Крышка	1

Рис. 42РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(6-ЗУБЦОВАЯ ОБРАТНАЯ МУФТА) GEAR HOUSING (DRIVESHAFT)(6 JAW REVERSE CLUTCH)

REF	Номер детали	Наименование	Кол-во
1	9011G8	Корпус редуктора в сборе базовый	1
1	9011G9	Корпус редуктора в сборе базовый	1
1	9011G60	Корпус редуктора в сборе базовый	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	79953A2	Комплект винтов (.375-16 x .250)	2
3	79953Q04	Ремкомплект сливного винта	2
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
5	19183	Шайба фибровая	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	316405	Пластина триммера	1
7	8M0236553	Пластина тримма	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
10	43040A1	СБОРКА ВОДИТЕЛЯ	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
12	826134	Анод	2
12	826134Q	Анод	2
13	4000333	ВИНТ (M6 x 40)	1
14	8268336	Гайка (M6)	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	1
15	19672	Шестерня-шестерня (также часть 43-850035A3)(14 зубьев)	1
15	881260A5	Шестерня в сборе ведущая/переднего хода	1
15	44484	Шестерня ведущая (13 зубьев)	1
15	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
16	35921	ГАЙКА (.625-18)	1
17	850307	Кулачок управления переключением	1
18	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
18	883047A1	Подшипник в сборе, роликовый конический	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
19	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	43031A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
20	43032A4	Вал гребной в сборе, особо удлинённый	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
22	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	430472	Прокладка	1
23	8M0214931	ПРОКЛАДКА	1
24	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
25	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
25	8M0245495	САЛЬНИК	1
26	430331	Прокладка	1
27	817277	Прокладка	1
27	8172771	Прокладка водяного насоса, верхняя	1
28	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
29	817276	Передняя панель	1
29	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
30	8248327	Винт (M6 x 30)	4
30	8M0214957	Винт	4
31	430232	Сальник	1
32	43037	ШПОНКА	1
32	8M0204723	ШПОНКА	1
33	430262	Крыльчатка	1
33	43026T2	КРЫЛЬЧАТКА	1
34	8248326	Винт (M6 x 25 мм)	6
35	853906A1	Вал переключения передач в сборе	1
35	853908A1	Вал переключения передач в сборе	1
36	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
37	43052A4	СБОРКА ВТУЛКИ	1
38	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
38	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
39	8164641	Маслосъёмный сальник	1
39	8M0246145	САЛЬНИК	1
40	8248326	Винт (M6 x 25 мм)	2
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

Рис. 43БЛОК ЦИЛИНДРОВ И КАРТЕР Cylinder Block and Crankcase

REF	Номер детали	Наименование	Кол-во
1	8947A7	Блок цилиндров в сборе	1
1	8947A8	Блок цилиндров в сборе	1
1	8947A19	Блок цилиндров в сборе	1
2	4009680	ВИНТ (M10 x 80) КАРТЕР К БЛОКУ ЦИЛИНДРОВ	8
3	67296	Штифт (обоймы подшипника)	3
4	20033	Штифт направляющий установочный	1
5	42884	Крышка стартера (верхняя)	1
6	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
7	4009550	ВИНТ КРЫШКИ СТАРТЕРА	4
8	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
9	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
10	42657A1	Обратный клапан картера	2
11	42978	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
12	400202	ГАЙКА КОНТРГАЙКА - РЕГУЛИРОВОЧНЫЙ ВИНТ	1
13	42942	Колпачок регулировочного винта	1
14	42623	Обратный клапан (запрессовываемый)	1
15	99130122	Трубка (20,00 футов, бухта) дренажная	1
16	4011135	ВИНТ (M8 x 1.25 x 35) КРОНШТЕЙН	12
17	99162	Чехол масляного бака	1
18	9003T	Крышка блока цилиндров	1
19	430052	ПРОКЛАДКА крышки блока цилиндров	1
20	4011135	ВИНТ (M8 x 1.25 x 35) КРОНШТЕЙН	14
21	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	4
22	78799	Датчик температуры (19.50 дюйма)	1
23	44290	Фиксатор датчика температуры	1
24	48409	Винт (#10-16 x .625) нержавеющая сталь	2
25	56681	ШАЙБА (.203 x .500 x .032)	2
26	86596	Тарельчатый клапан	1
27	64877	ДИАФРАГМА	1
28	94182	Шайба	1
29	69570	Винт (#10-16 x .750)	1
30	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
31	75692	ТЕРМОСТАТ (143 ГРАД.)	1
32	62386	Прокладка термостата	1
33	430062	ПРОКЛАДКА крышки термостата	1
34	42885T	Крышка термостата	1
35	4011135	ВИНТ (M8 x 1.25 x 35) КРОНШТЕЙН	5
36	12621	Крышка масляной подушки без масляного впрыска	1
37	12620	Прокладка крышки без масляного впрыска	1
38	40007106	Винт (M5 x 13) крышки без масляного впрыска	2
39	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2

Рис. 44КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM POWER TRIM COMPONENTS

REF	Номер детали	Наименование	Кол-во
-	830250T3	Насос в сборе гидроподъёма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	22740	ЗАЖИМ	2
20	878609	Винт (#10-16 x .600)	1
21	69205	С-ОБРАЗНАЯ ШАЙБА	1
21	8M0084613	Пружинная шайба	1

Рис. 45РЫЧАГ ДРОССЕЛЯ И ТЯГИ THROTTLE LEVER AND LINKAGE

REF	Номер детали	Наименование	Кол-во
1	878550	Рычаг дросселя	1
2	84974M	ШАЙБА	1
3	81868M	ВОЛНОВАЯ ШАЙБА	1
4	8528162	ГАЙКА	1
5	881378	Втулка	2
6	94524M	ШАЙБА	1
7	804343	ПРУЖИНА	1
8	878548	Рычаг управления дросселем	1
9	84974M	ШАЙБА	1
10	81868M	ВОЛНОВАЯ ШАЙБА	1
11	881375	Болт (M6 x 30)	1
12	35459	ШАЙБА	1
13	859746	ШПЛИНТ	1

Рис. 46РЫЧАГ И ТЯГИ ДРОССЕЛЯ Throttle Lever and Linkage

REF	Номер детали	Наименование	Кол-во
1	878550	Рычаг дросселя	1
2	84974M	ШАЙБА	1
3	81868M	ВОЛНОВАЯ ШАЙБА	1
4	8528162	ГАЙКА	1
5	881378	Втулка	2
6	94524M	ШАЙБА	1
7	804343	ПРУЖИНА	1
8	878548	Рычаг управления дросселем	1
9	84974M	ШАЙБА	1
10	81868M	ВОЛНОВАЯ ШАЙБА	1
11	881375	Болт (M6 x 30)	1
12	35459	ШАЙБА	1
13	859746	ШПЛИНТ	1

Рис. 47Различные детали/аксессуары Miscellaneous Parts/Accessories

REF	Номер детали	Наименование	Кол-во
-	814201	Руководство по ремонту 200 XRI (EFI) (V-6)	1
-	8140981	Руководство по обслуживанию	1
-	8162491	Руководство по обслуживанию	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1
-	813032A89	Комплект наклеек	1
-	814171A89	Комплект наклеек (юбилейная модель)	1
-	13492900	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ	1

Рис. 48Впускной коллектор и блок клапанов Induction Manifold and Reed Block

REF	Номер детали	Наименование	Кол-во
1	430042	ПРОКЛАДКА	2
2	42879T	ПЛАСТИНА ОТРАЖАТЕЛЬНАЯ	1
3	42878T	КРЫШКА	1
4	4011135	ВИНТ (M8 x 1.25 x 35) КРОНШТЕЙН	24
5	42881A1	ТЯГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
6	42981	ШАЙБА СТОПОРНАЯ	2
7	40001134	Винт (M8 x 25)	2
8	98885	Ползун	1
9	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
10	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
11	24664	ШАЙБА (M4 x 20) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
12	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
13	35459	ШАЙБА	1
14	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
15	9004A1	КОНЦЕВАЯ КРЫШКА В СБОРЕ	1
16	42658	Обратный клапан	1
17	41953	Сальник	1
18	89224	Уплотнительное кольцо	1
19	4009525	ВИНТ КРОНШТЕЙНА	3
20	430073	ПРОКЛАДКА	1
21	40095120	ВИНТ ГОЛОВКИ БЛОКА	8
22	42967	Коллектор впускной	3
23	42923	Кронштейн крышки маховика	1
24	4011135	ВИНТ (M8 x 1.25 x 35) КРОНШТЕЙН	8
25	4009540	ВИНТ КРОНШТЕЙНА И КОЛЛЕКТОРА	3
26	93419	ШПИЛЬКА КРЫШКИ МАХОВИКА	1
27	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	13
28	22887	ШАЙБА ШПИЛЬКИ КРЫШКИ	2
29	90052	ГАЙКА БАРАШКОВАЯ КРЫШКА ШПИЛЬКИ	3
30	42985	ШПИЛЬКА КАРБЮРАТОРА	6
31	99664	Угольник выхлопной пластины	3
32	9912976	Трубка контрольной струи	3
33	43288	Тройник	6
34	42963A4	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ В СБОРЕ	2
34	42963A5	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ В СБОРЕ	2
35	13937	Прокладка лепесткового блока	1
36	43018A2	КОМПЛЕКТ ЛЕПЕСТКОВЫХ КЛАПАНОВ	3
36	43018A1	КОМПЛЕКТ ЛЕПЕСТКОВЫХ КЛАПАНОВ	3
37	42924	Держатель лепесткового клапана	3
39	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
-	43004A86	Комплект прокладок

Рис. 49КРОНШТЕЙН ТРАНЦА TRANSOM BRACKET

REF	Номер детали	Наименование	Кол-во
1	828334F1	Кронштейн транца	1
2	828333A3	Кронштейн транца в сборе	1
2	828333T07	Кронштейн транца в сборе - левый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	99170A2	Комплект трубок наклона	1
4	826125A1	Трубка наклона	1
4	826125A1	Трубка наклона	1
5	859133	ГАЙКА (1.00-14)	1
5	82671327	ГАЙКА (1.0-14)	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	858869	Гайка (.875-14)	1
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	830899	Пружина натяжная	1
14	821176T1	Рычаг фиксатора наклона в сборе	1
14	8M0109798	Рычаг фиксатора наклона в сборе	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1
20	818771T1	Кронштейн якоря	1
20	8M0086406	Кронштейн крепления	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
24	818298Q1	Комплект анода	1
25	4000330	ВИНТ (M6 x 25)	2
25	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2

Рис. 50Коленвал Поршни/Шатуны (#638-8532--1) Crankshaft Pistons/Connecting Rods (#638-8532--1)

REF	Номер детали	Наименование	Кол-во
1	9001A2	Коленчатый вал в сборе	1
2	43011	ПОДШИПНИК ШАРИКОВЫЙ НИЖНИЙ	1
2	43011T	Подшипник шариковый	1
3	93412	КОЛЬЦО СТОПОРНОЕ Старая конструкция	1
4A	54196A6	Корпус в сборе	1
5	65800	НАБИВКА	1
4	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
6	91800	Шпонка	2
7	43019A1	Шестерня в сборе	1
8	42079A4	Кольцо в сборе	1
9	42943A1	Подшипник в сборе роликовый	2
10	9009A13	Поршень в сборе	3
10	9009T13	Поршень в сборе стандартный	3
10	9009A6	Поршень в сборе	AR
10	9009A7	Поршень в сборе	AR
11	52035	Стопорное кольцо	6
11	857196	Стопорное кольцо	6
12	96170A12	Комплект поршневых колец	1
12	96170A3	Комплект поршневых колец	AR
12	96170A4	Комплект поршневых колец	AR
13	9002A4	Сборка шатуна	3
13	9002A6	Шатун в сборе	3
14	47247	ШАЙБА	6
14	8M0032839	Шайба @5	6
15	88258	Игольчатый роликовый подшипник	87
15	8M0204715	Иглы подшипника @102	87
16	43813	Винт	6
16	94320	Винт (.375-24 x 1.250)	6
17	43012A1	Комплект подшипника с сепаратором	3
17	8M0235070	Подшипник с сепаратором	3
18	43013A1	Подшипник в сборе роликовый верхний	1
18	43013T3	Подшипник в сборе роликовый	1
19	43993	Сальник масляный	1
19	8M0214932	Сальник	1
20	64067	Кольцо уплотнительное	1
20	823683	Уплотнительное кольцо (1.989 x .070)	1
-	43004A86	Комплект прокладок	1
-	43004A99	Комплект прокладок головки блока	1

Рис. 51РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
48	78956	Кулачок переключения	1
48	789562	Кулачок переключения передач	1
49	89594A1	Толкатель в сборе	1
50	79911	Тяга привода сцепления	1
50	79911A1	Штанга	1
51	79910	Пружина	2
52	78910	Шайба	1
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44104A2	Шестерня переднего хода в сборе (175/200/XR6/Magnum III) (включая шестерню заднего хода)	1
56	44104T2	КОМПЛЕКТ ШЕСТЕРЕН	1
57	43999	Подшипник роликовый (1.308 наруж. диам.)	2
57	73363	ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)	2
57	73363T	ПОДШИПНИК	2
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	N.S.S.	Not Sold Separate (PART OF 43-44104A2)	1
64	68100	Кольцо упорное	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	31640A1	Пластина-триммер в сборе, корпус редуктора	1
73	31640Q4	ТРИММЕР	1
74	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
75	67891	Заливная пробка	1
75	8M0039169	ЗАЛИВНОЙ БЛОК	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	31210	Шайба стопорная гайки гребного винта	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	89238A2	Комплект сальников	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК

Рис. 52Коленвал Поршни/Шатуны (#646-818846) Crankshaft Pistons/Connecting Rods (#646-818846)

REF	Номер детали	Наименование	Кол-во
1	9001A3	Сборка коленчатого вала	1
2	43011	ПОДШИПНИК ШАРИКОВЫЙ НИЖНИЙ	1
2	43011T	Подшипник шариковый	1
3	786611	Износостойкая втулка	1
4	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
5	818412A4	Кольцо в сборе	1
6	91800	Шпонка	2
7	43019A1	Шестерня в сборе	1
8	43013A1	Подшипник в сборе роликовый верхний	1
8	43013T3	Подшипник в сборе роликовый	1
9	43993	Сальник масляный	1
9	8M0214932	Сальник	1
10	823683	Уплотнительное кольцо (1.989 x .070)	1
11	42943A1	Подшипник в сборе роликовый	2
12	815965A4	Поршень в сборе	3
12	815965T4	Поршень в сборе	3
12	815965A5	Поршень в сборе	AR
12	815965A6	Поршень в сборе	AR
13	52035	Стопорное кольцо	6
13	857196	Стопорное кольцо	6
14	96170A12	Комплект поршневых колец	1
14	96170A3	Комплект поршневых колец	AR
14	96170A4	Комплект поршневых колец	AR
15	818846A3	Шатун в сборе	3
15	818846T6	Шатун в сборе	3
16	812876	Шайба	6
16	8M0012298	Упорная шайба	6
17	818391	ПОДШИПНИК ИГОЛЬЧАТЫЙ	87
17	8M0214954	Подшипник игольчатый @200	87
18	94320	Винт (.375-24 x 1.250)	6
19	816567A1	Подшипник роликовый в сборе	3
19	8M0235070	Подшипник с сепаратором	3

Рис. 53Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	858582T	Переходная плита в сборе	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	7
3	880090	Штуцер	1
4	817519A2	Обратный клапан в сборе, сливной	2
5	126021	Втулка	1
5	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
6	8585831	ПРОКЛАДКА	1
7	858572T	Картер масляный	1
7	858572T01	Картер масляный	1
8	858584A1	Труба в сборе, выпускная	1
9	881295	Уплотнительное кольцо	1
10	894171	Втулка уплотнительная	1
10	89417004	Втулка уплотнительная	1
11	858575	Водяная трубка	1
11	8M0026130	Труба водяная	1
11	8585751	ТРУБКА ВОДЯНАЯ	1
11	8M0026129	Труба водяная	1
12	814080	Сальник верхний	1
12	814080001	Сальник	1
13	858571T	Труба маслозаборная	1
14	859082	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
15	40011128	Винт (M6 x 20) нержавеющая сталь	4
15	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
16	8248327	Винт (M6 x 30)	12
16	8M0214957	Винт	12
17	8596021	Маслоизмерительный щуп	1
18	48237	Втулка вала переключения передач	1
19	858577A2	Вал переключения передач	1
19	858577A3	Рычаг в сборе, переключения передач	1
20	859177A3	Тяга переключения передач	1
21	NSS	NOT SOLD SEPARATE Bushing	1
22	879997	Ползун переключения	1
23	401386	ГАЙКА (M6) Нержавеющая сталь	1
24	813745	Проставка	1
24	11289	Распорная втулка вала переключения	1
25	43585	Муфта вала переключения	1
26	859746	ШПЛИНТ	2
27	858573	Сальник	1
27	8M0039073	Сальник	1
28	8288181	Пробка сливная	1
29	828816	Прокладка	1
29	8M0204692	Прокладка @5	1
30	82483213	ВИНТ (M6 x 60)	4

Рис. 54КАРБЮРАТОР И ДЕМПФИРУЮЩАЯ ПЛАСТИНА CARBURETOR AND ATTENUATOR PLATE

REF	Номер детали	Наименование	Кол-во
1	9012A14	КАРБЮРАТОР В СБОРЕ	1
1	9012A24	КАРБЮРАТОР	1
1	9012A71	КАРБЮРАТОР	1
1	9012A5	КАРБЮРАТОР В СБОРЕ	1
1	9012A17	КАРБЮРАТОР В СБОРЕ	1
2	9012A15	КАРБЮРАТОР В СБОРЕ	1
2	9012A25	КАРБЮРАТОР В СБОРЕ	1
2	9012A72	КАРБЮРАТОР	1
2	9012A6	КАРБЮРАТОР В СБОРЕ	1
2	9012A18	КАРБЮРАТОР В СБОРЕ	1
3	9012A16	КАРБЮРАТОР В СБОРЕ	1
3	9012A26	КАРБЮРАТОР В СБОРЕ	1
3	9012A73	КАРБЮРАТОР	1
3	9012A7	КАРБЮРАТОР В СБОРЕ	1
3	9012A19	КАРБЮРАТОР В СБОРЕ	1
4/5	15172	ПРОКЛАДКА ФЛАНЦА	6
4/5	151724	ПРОКЛАДКА	6
6	9912846	Трубка (12" и 3-1/4")	2
6	9912878	Шланг (.187) (26.00 дюймов, бухта)	2
7	73498	ХОМУТ	4
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	962558	ТЯГА	1
8	8M0084744	ТЯГА	1
9	11399A1	РЫЧАГ В СБОРЕ	1
10	40057103	ВИНТ (M5 x 6) РЫЧАГ	1
11	56681	ШАЙБА (.203 x .500 x .032)	1
11	8M0204666	ШАЙБА (.203 x .500 x .032)	1
12	67748	Ролик	1
13	988861	Тяга	2
13	98886T01	ТЯГА РЕГУЛИРОВКИ ДРОССЕЛЯ	2
14	98887	Тяга дросселя	1
14	98887T	ТЯГА	1
15	48409	Винт (#10-16 x .625) нержавеющая сталь	4
16	42970T	Пластина в сборе шумопоглотителя	1
16	42970A2	ПЛАСТИНА В СБОРЕ, гаситель	1
17	4002217	ШАЙБА	6
18	400645	ГАЙКА ШПИЛЕК КАРБЮРАТОРА	6
18	401388	ГАЙКА (M8) Нержавеющая сталь	6
19	39519	ЧАШКА	1
20	98889	Защёлка	1
21	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
22	43000	ПРОКЛАДКА КРЫШКИ ГЛУШИТЕЛЯ	1
22	430001	ПРОКЛАДКА	1
23	42969T	КРЫШКА	1
23	42969A3	Крышка в сборе шумопоглотителя	1
24	48409	Винт (#10-16 x .625) нержавеющая сталь	8
25	56681	ШАЙБА (.203 x .500 x .032)	4
25	8M0204666	ШАЙБА (.203 x .500 x .032)	4
-	43004A86	Комплект прокладок
-	43004A99	Комплект прокладок головки блока

Рис. 55НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	878587A1	Поддон нижний в сборе	1
2	858743A2	Поддон нижний в сборе	1
2	8M0113913	Кожух нижний, правый борт B	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	878547T	Вставка	1
5	82130040	ВИНТ (M6 x 40)	8
6	831209	Фиксатор	1
7	858742	Чехол холостого выпуска	1
8	859251	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
8	8M0039078	Втулка уплотнительная	1
9	827948	Штуцер	1
10	855576	Шайба	1
11	816311T	СТЯЖКА (8.00 дюймов)	6
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	881535	Шланг (32.00 дюйма)	1
14	9912688	Трубка (36.00 дюймов, бухта)	1
15	817518	Тройник	1
16	82130020	ВИНТ (M6 x 20)	2
17	8587411	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
17	889724	ВТУЛКА	1
18	856990	Выключатель в сборе	1
18	8M0235192	Переключатель тримма	1
19	824868	ВИНТ (M6 x 75)	1
20	821253F1	Рукоятка передняя, чёрная	1
20	889740A02	Комплект рукоятки	1
21	33589	Втулка	2
22	48462	Кольцо уплотнительное (.614 x .070)	1
23	8219423	Собачка	1
24	69057	ШАЙБА (.281 x .734 x .063)	1
25	401366	ГАЙКА (M6) Нержавеющая сталь	1
26	13541	Разъём штыревой	2

Рис. 56КОМПОНЕНТЫ НАСОСНОЙ УСТАНОВКИ JET PUMP COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	821889A51	ОГРАНИЧИТЕЛЬ ОБОРОТОВ	1
2	823147A7	ЖГУТ ПРОВОДОВ В СБОРЕ Ограничитель оборотов	1
3	11149A8	ЖГУТ ПРОВОДОВ В СБОРЕ Переходник	1
4	82130050	ВИНТ (M6 x 50)	2
5	30500A2	КОМПЛЕКТ СМАЗКИ	1
5	30500K2	ШПРИЦ И СМАЗКА	1
6	430331	Прокладка	1
7	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
8	817277	Прокладка	1
8	8172771	Прокладка водяного насоса, верхняя	1
9	817276	Передняя панель	1
9	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
10	82684430	ВИНТ (M6 x 30)	4
11	430232	Сальник	1
12	43037	ШПОНКА	1
12	8M0204723	ШПОНКА	1
13	430262	Крыльчатка	1
13	43026T2	КРЫЛЬЧАТКА	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

Рис. 57Стартер (Bosch) Starter Motor (Bosch)

REF	Номер детали	Наименование	Кол-во
-	66015	СТАРТЕР В СБОРЕ	1
1	90643	КОМПЛЕКТ ПРИВОДА	1
2	68575	ПРИВОД В СБОРЕ	1
3	75660	Плита приводного конца	1
4	75385	Сквозной болт	2
6	75386	Якорь	1
7	75384	Комплект щёток/пружин	1
8	57387	ВТУЛКА ИЗОЛИРУЮЩАЯ	1
9	38013	ШАЙБА ВХОДНОЙ ШПИЛЬКИ	1
10	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
11	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
12	61787	Держатель щётки	2
13	68586	ВИНТ ЩЁТКИ И ДЕРЖАТЕЛЯ	2
14	75383	Концевая крышка коллектора	1

Рис. 58Впускной коллектор и блок клапанов Induction Manifold And Reed Block

REF	Номер детали	Наименование	Кол-во
1	430042	ПРОКЛАДКА	2
2	42879T	ПЛАСТИНА ОТРАЖАТЕЛЬНАЯ	1
3	42878T	КРЫШКА	1
4	4011135	ВИНТ (M8 x 1.25 x 35) КРОНШТЕЙН	24
5	42881A1	ТЯГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
6	42981	ШАЙБА СТОПОРНАЯ	2
7	40001134	Винт (M8 x 25)	2
8	98885	Ползун	1
9	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
10	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
11	24664	ШАЙБА (M4 x 20) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
12	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
13	35459	ШАЙБА	1
14	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
15	9004A1	КОНЦЕВАЯ КРЫШКА В СБОРЕ	1
16	42658	Обратный клапан	1
17	41953	Сальник	1
18	89224	Уплотнительное кольцо	1
19	4009525	ВИНТ КРОНШТЕЙНА	3
20	430073	ПРОКЛАДКА	1
21	40095120	ВИНТ ГОЛОВКИ БЛОКА	8
22	42967	Коллектор впускной	3
23	42923	Кронштейн крышки маховика	1
24	4011135	ВИНТ (M8 x 1.25 x 35) КРОНШТЕЙН	8
25	4009540	ВИНТ КРОНШТЕЙНА И КОЛЛЕКТОРА	3
26	93419	ШПИЛЬКА КРЫШКИ МАХОВИКА	1
27	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	13
28	22887	ШАЙБА ШПИЛЬКИ КРЫШКИ	2
29	90052	ГАЙКА БАРАШКОВАЯ КРЫШКА ШПИЛЬКИ	3
30	42985	ШПИЛЬКА КАРБЮРАТОРА	6
31	99664	Угольник выхлопной пластины	3
32	9912976	Трубка контрольной струи	3
33	43288	Тройник	6
34	42963A4	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ В СБОРЕ	2
34	42963A5	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ В СБОРЕ	2
35	13937	Прокладка лепесткового блока	1
36	43018A2	КОМПЛЕКТ ЛЕПЕСТКОВЫХ КЛАПАНОВ	3
36	43018A1	КОМПЛЕКТ ЛЕПЕСТКОВЫХ КЛАПАНОВ	3
37	42924	Держатель лепесткового клапана	3
39	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
-	43004A86	Комплект прокладок

Рис. 59Кожухи И Передняя Крышка Cowls and Front Cover

REF	Номер детали	Наименование	Кол-во
1	9006A2	ВЕРХНИЙ КОЖУХ В СБОРЕ, ЛЕВЫЙ	1
1	9006A3	Кожух верхний в сборе левый	1
2	429404	УПЛОТНЕНИЕ верхнего кожуха	3
3	12401	Сальник кожуха (задний)	1
4	90274	САЛЬНИК	1
5	42958	Щиток воздухозаборника	1
6	48409	Винт (#10-16 x .625) нержавеющая сталь	3
7	4002213	ШАЙБА ВИНТА ЗАЩИТНОГО ЭКРАНА	3
7	4002313	ШАЙБА	3
8	435331	Шумоизоляция	1
9	9070A1	Кожух в сборе правый	1
9	9070A4	Кожух верхний в сборе	1
9	9070A2	Кожух в сборе правый	1
9	9070A5	Кожух верхний в сборе	1
9	9005A1	Кожух в сборе правый	1
9	9070A4	Кожух верхний в сборе	1
9	9005A2	Кожух в сборе правый	1
9	9070A5	Кожух верхний в сборе	1
10	60297	САЛЬНИК	1
11	11315A1	Маслоизмерительный щуп в сборе	1
12	42957	Щиток воздухозаборника	1
13	48409	Винт (#10-16 x .625) нержавеющая сталь	3
14	4002213	ШАЙБА ВИНТА ЗАЩИТНОГО ЭКРАНА	3
14	4002313	ШАЙБА	3
15	435342	Шумоизоляция	1
16	87985	Кронштейн (нижний)	2
16	879851	Кронштейн	2
17	87987	Кронштейн (верхний)	2
17	879871	Кронштейн	2
18	4009525	ВИНТ КРОНШТЕЙНА	8
18	40011149	Винт (M8 x 25) нержавеющая сталь	8
19	12081	ЗАЩЕЛКА КАПОТА	1
19	120811	ЗАЩЕЛКА КАПОТА	1
20	48409	Винт (#10-16 x .625) нержавеющая сталь	3
21	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
21	47341A11	Комплект шнура с рукояткой ручного запуска	1
22	43138A2	Крышка в сборе Mercury	1
22	43138A3	Крышка в сборе Mariner	1
23	12356	Бампер	1
24	17288	Крышка пружины	1
25	43137A1	Кронштейн в сборе	1
26	434181	Гайка скоростная	3
27	15432	Кронштейн фиксатора	1
28	43134	Кронштейн штифта	2
29	48409	Винт (#10-16 x .625) нержавеющая сталь	4
30	53705	ШАЙБА	4
30	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	4

Рис. 60Компоненты Рулевой Ручки (С Рулевым Рычагом) Steering Handle Components (With Steering Arm)

REF	Номер детали	Наименование	Кол-во
1	12020T	РЫЧАГ РУЛЕВОГО УПРАВЛЕНИЯ	1
1	12020T6	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
2	12018A1	ТРУБКА В СБОРЕ Дроссель	1
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	4
7	12013	ХОМУТ ДРОССЕЛЯ	1
8	40007112	Винт (M5 x 40) хомута дросселя	2
9	90052	ГАЙКА БАРАШКОВАЯ КРЫШКА ШПИЛЬКИ	1
10	96495A2	РУКОЯТКА В СБОРЕ Дроссель	1
11	62568	Винт (#10-16 x .375)	1
12	15823A4	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
13	11099A1	ЧЕХОЛ В СБОРЕ	1
14	99589	Рукоятка	1
15	26538	Зажим	1
16	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	1
17	785512	Кабельный канал	1
18	895661	Направляющая труба	1
19	89578	Ствол	1
20	89601	Винт	1
21	12019	ТРОСОВЫЙ УЗЕЛ	1
22	43433	Направляющая	1
23	20007	Анкер	1
24	20518	Винт установочный (#8-32)	2
25	4000386	ВИНТ (M10 x 100)	1
26	48416	Крышка	1
27	4002319	ШАЙБА	1
28	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
29	14601	Проставка	1
30	42992	ВТУЛКА	2
31	400204	ГАЙКА (M10 x 1.5)	1

Рис. 61КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ (#646-818846) CRANKSHAFT, PISTONS AND CONNECTING RODS (#646-818846)

REF	Номер детали	Наименование	Кол-во
1	9001A3	Сборка коленчатого вала	1
2	43011	ПОДШИПНИК ШАРИКОВЫЙ НИЖНИЙ	1
2	43011T	Подшипник шариковый	1
3	786611	Износостойкая втулка	1
4	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
5	818412A4	Кольцо в сборе	1
6	91800	Шпонка	2
7	43019A1	Шестерня в сборе	1
8	43013A1	Подшипник в сборе роликовый верхний	1
8	43013T3	Подшипник в сборе роликовый	1
9	43993	Сальник масляный	1
9	8M0214932	Сальник	1
10	64067	Кольцо уплотнительное	1
10	823683	Уплотнительное кольцо (1.989 x .070)	1
11	42943A1	Подшипник в сборе роликовый	2
12	815965A4	Поршень в сборе	3
12	815965T4	Поршень в сборе	3
12	815965A5	Поршень в сборе	AR
12	815965A6	Поршень в сборе	AR
13	52035	Стопорное кольцо	6
13	857196	Стопорное кольцо	6
14	96170A12	Комплект поршневых колец	1
14	96170A3	Комплект поршневых колец	AR
14	96170A4	Комплект поршневых колец	AR
15	818846A3	Шатун в сборе	3
15	818846T6	Шатун в сборе	3
16	812876	Шайба	6
16	8M0012298	Упорная шайба	6
17	818391	ПОДШИПНИК ИГОЛЬЧАТЫЙ	87
17	8M0214954	Подшипник игольчатый @200	87
18	94320	Винт (.375-24 x 1.250)	6
19	816567A1	Подшипник роликовый в сборе	3
19	8M0235070	Подшипник с сепаратором	3
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY Complete
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY Complete
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY
0000	1	(70/75) Mercury / Quicksilver	POWERHEAD ASSEMBLY Complete

Рис. 62ВЫПУСКНАЯ ПЛАСТИНА EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	858582T	Переходная плита в сборе	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	7
3	880090	Штуцер	1
4	817519A2	Обратный клапан в сборе, сливной	2
5	126021	Втулка	1
5	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
6	8585831	ПРОКЛАДКА	1
7	858572T	Картер масляный	1
7	858572T01	Картер масляный	1
8	858584A1	Труба в сборе, выпускная	1
9	881295	Уплотнительное кольцо	1
10	894171	Втулка уплотнительная	1
10	89417004	Втулка уплотнительная	1
11	858575	Водяная трубка	1
11	8M0026130	Труба водяная	1
11	8585751	ТРУБКА ВОДЯНАЯ	1
11	8M0026129	Труба водяная	1
12	814080	Сальник верхний	1
12	814080001	Сальник	1
13	858571T	Труба маслозаборная	1
14	859082	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
15	40011128	Винт (M6 x 20) нержавеющая сталь	4
15	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
16	8248327	Винт (M6 x 30)	12
16	8M0214957	Винт	12
17	8596021	Маслоизмерительный щуп	1
18	48237	Втулка вала переключения передач	1
19	858577A2	Вал переключения передач	1
19	858577A3	Рычаг в сборе, переключения передач	1
20	859177A3	Тяга переключения передач	1
21	NSS	NOT SOLD SEPARATE Bushing	1
22	879997	Ползун переключения	1
23	401386	ГАЙКА (M6) Нержавеющая сталь	1
24	813745	Проставка	1
24	11289	Распорная втулка вала переключения	1
25	43585	Муфта вала переключения	1
26	859746	ШПЛИНТ	2
27	858573	Сальник	1
27	8M0039073	Сальник	1
28	8288181	Пробка сливная	1
29	828816	Прокладка	1
29	8M0204692	Прокладка @5	1
30	82483213	ВИНТ (M6 x 60)	4

Рис. 63АКСЕССУАРЫ ACCESSORIES

REF	Номер детали	Наименование	Кол-во
1	858576T03	Корпус в сборе с приводным валом	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	9035016	Шпилька (M10 x 190)	4
3	8M0034462	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
4	8M0214963	Шайба	5
5	40140	ГАЙКА (M10)	5
6	85822A15	Датчик скорости в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
7	433351	Соединитель 90 градусов - с Vibraseal	1
8	85822	Соединитель прямой	1
8	85822T	Разъём прямой	1
9	44343T1	Опора	2
10	42973	БОЛТ (M12 x 154)	2
10	898835001	Винт (M12 x 154)	2
11	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
12	43528	Гайка (M12) болта нижней опоры	2
12	8M0204662	Гайка	2
13	88238A10	Кабель заземления в сборе	2
14	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
15	858916T	Хомут	2
16	4010725	ВИНТ (M8 x 25)	4
17	858745	Крышка	4
17	8M0142713	Крышка опоры	4
18	859550	ВТУЛКА	1
19	24873	ШТИФТ УСТАНОВОЧНЫЙ	1
20	855622	ШТУЦЕР	1
21	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
22	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	8M0084244	Штифт установочный, .375 x .620	1
22	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
23	813745	Проставка	1
24	816311T	СТЯЖКА (8.00 дюймов)	2

Рис. 64Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	15110A1	Тахометр 6K	1
2	79101T	Кронштейн крепежный	1
3	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
4	79888	Патрон лампы	1
5	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
6	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1

Рис. 65Тахометр Tachometer

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	42956A1	Крышка маховика в сборе	1
3	79022	Метка установки зажигания	1
4	37572	Винт (.190-32 x .380) метки зажигания	2
5	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
6	42979	ГАЙКА (M16) МАХОВИКА	1
7	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	9008A16	Маховик в сборе	1
9	8778A10	Статор в сборе	1
10	4007325	ВИНТ (M5 x 25) СТАТОРА	4
11	99021A3	Датчик-триггер в сборе	1
12	66015	СТАРТЕР В СБОРЕ	1
13	56703	ВТУЛКА СТАРТЕРА	2
14	57247	УПОР РЕЗИНОВЫЙ СТАРТЕРА	2
15	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
16	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
17	88439A20	Провод стартера (чёрный)	1
18	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
19	64015	Гайка (.250-20) клеммы стартерного соленоида	1

Рис. 66Маховик и стартер Flywheel And Starter Motor

REF	Номер детали	Наименование	Кол-во
1	9011A73	Корпус редуктора в сборе (базовый)	1
1	9011A74	Корпус редуктора в сборе (базовый)	1
1	9011T74	ORD 1667-9011T73 Mercury / Quicksilver	1
1	9011A80	Корпус редуктора в сборе (базовый)	1
1	9011T80	ORD 1667-9011T73 Mercury / Quicksilver	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	79953A2	Комплект винтов (.375-16 x .250)	2
3	79953Q04	Ремкомплект сливного винта	2
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
5	19183	Шайба фибровая	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	316404	Пластина триммера	1
7	31640Q4	ТРИММЕР	1
8	316405	Пластина триммера	1
8	8M0236553	Пластина тримма	1
9	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
11	43040A1	СБОРКА ВОДИТЕЛЯ	1
11	43040T1	СБОРКА ВОДИТЕЛЯ	1
12	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
13	826134	Анод	2
13	826134Q	Анод	2
14	4000333	ВИНТ (M6 x 40)	1
15	8268336	Гайка (M6)	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	1
16	19672A1	Шестерня ведущая в сборе	1
16	881259A1	Комплект шестерён	1
16	44484	Шестерня ведущая (13 зубьев)	1
16	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
17	35921	ГАЙКА (.625-18)	1
18	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
18	760394	Кулачок управления переключением	1
19	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
20	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
21	43031A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
21	43032A4	Вал гребной в сборе, особо удлинённый	1
22	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
23	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	430472	Прокладка	1
24	8M0214931	ПРОКЛАДКА	1
25	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	8M0245495	САЛЬНИК	1
27	430331	Прокладка	1
28	817277	Прокладка	1
28	8172771	Прокладка водяного насоса, верхняя	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	817276	Передняя панель	1
30	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
31	8248327	Винт (M6 x 30)	4
31	8M0214957	Винт	4
32	430232	Сальник	1
33	43037	ШПОНКА	1
33	8M0204723	ШПОНКА	1
34	430262	Крыльчатка	1
34	43026T2	КРЫЛЬЧАТКА	1
35	8248326	Винт (M6 x 25 мм)	6
36	43048A1	СБОРКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
36	43049A1	Вал переключения в сборе, особо удлинённый	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	8248326	Винт (M6 x 25 мм)	2
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

Рис. 67РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(3-ЗУБЦОВАЯ ОБРАТНАЯ МУФТА) GEAR HOUSING (DRIVESHAFT)(3 JAW REVERSE CLUTCH)

REF	Номер детали	Наименование	Кол-во
1	42965A1	Кронштейн в сборе уплотнение кожуха	1
1	42965A2	Кронштейн в сборе уплотнение кожуха	1
2	183061	САЛЬНИК КРОНШТЕЙНА	2
3	42935	Сальник	1
4	42908	Фиксатор	1
5	400015	ВИНТ (M5 x 10) КРЕПЕЖНЫЙ	1
6	43423	Шайба стопорного винта	1
6	42118	ШАЙБА	1
7	42907	Соединитель контрольной струи	1
8	9912976	Трубка контрольной струи	1
8	8M0108349	Шланг (70 дюймов, бухта)	1
9	73498	ХОМУТ	1
9	816311T	СТЯЖКА (8.00 дюймов)	1
10	932641	Корпус петли	2
10	932642	Корпус	2
11	4009560	ВИНТ КОРПУСА	4
11	8M0103817	Винт (M8 x 60)	4
12	93853	Винт корпуса шайбы	8
12	814803	Шайба	8
13	53705	ШАЙБА	8
13	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	8
14	88033	Втулка уплотнительная винта корпуса	4
15	14395	Втулка винта корпуса	4
16	4000120	ВИНТ (M5 x 25) КОРПУС К КРОНШТЕЙНУ	2
17	43423	Шайба стопорного винта	2
17	42118	ШАЙБА	2
18	42952T	Опора кронштейна (передняя)	1
18	42952T6	Опора кронштейна (передняя)	1
19	67260	Сальник тросов управления	1
20	67272	Кронштейн втулки	2
21	88621	Фиксатор тросов управления	1
21	99447T	Фиксатор тросов управления	1
21	99447	Фиксатор	1
22	40057109	ВИНТ (M5 x 25) ФИКСАТОР	2
22	40011109	Винт (M5 x 25) нержавеющая сталь	2
23	4011135	ВИНТ (M8 x 1.25 x 35) КРОНШТЕЙН	2
23	82127335	ВИНТ (M8 x 35 ММ)	2
24	93853	Винт корпуса шайбы	4
24	814803	Шайба	4
25	53705	ШАЙБА	4
25	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	4
26	88033	Втулка уплотнительная винта корпуса	2
27	14395	Втулка винта корпуса	2

Рис. 68Кронштейны крепления кожуха Cowl Mounting Brackets

REF	Номер детали	Наименование	Кол-во
-	52148A3	Узел системы Co-Pilot	1
1	52148	Направляющая тяга	1
2	52155A1	Гайка в сборе	1
2	8M0103848	Гайка в сборе	1
3	36154	ВИНТ (.250-28 x 1.380)	1
4	52152	Барашковая гайка	1
5	873491	Штанга	1
6	52151	Втулка	1
6	521512	ВТУЛКА	1
7	20722	ШАЙБА (.328 x .625 x .060)	1
8	45592	Гайка (.312-24)	1
8	826709111	Гайка (.312-24) нержавеющая сталь	1
9	20722	ШАЙБА (.328 x .625 x .060)	1
10	45592	Гайка (.312-24)	1
10	826709111	Гайка (.312-24) нержавеющая сталь	1

Рис. 69Co-Pilot (система управления) Co-Pilot

REF	Номер детали	Наименование	Кол-во
1	880890T1	Топливный насос	1
2	NSS	NOT SOLD SEPARATE Body	1
3	881544	Пружина	1
4	881545	Плунжер	1
5	881546	Пружина	1
6	881547	Диафрагма	1
7	881548	Штифт	1
8	NSS	NOT SOLD SEPARATE Body	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Body	1
11	881550	Винт	3
12	881333	Гайка	3
13	804255	Уплотнительное кольцо	1
13	8M0050719	Уплотнительное кольцо	1
14	879650	Хомут	2
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	804256	Болт (M6 x 30)	2
16	881543	Шланг	1
16	881543002	Трубка	1
17	881542	Кронштейн	1
18	8527768	Болт (M6 x 16)	1
18	811188T	Болт	1
19	8528161	Гайка	1
19	82382M	Гайка	1
20	881538T1	Фильтр в сборе	1
20	881538T02	Топливный фильтр в сборе	1
21	881540	Элемент 1.75 дюйма	1
21	8M0168897	Топливный фильтр	1
21	8M0101436	Фильтрующий элемент 1.50 дюйма	1
21	8M0117705	Топливный фильтр	1
22	826966M	Уплотнительное кольцо	1
22	826966T	Уплотнительное кольцо	1
23	881541	Поплавок	1
24	881539	Стакан	1
24	8M0101437	Стакан	1
24	8M0137185	Стакан топливного фильтра	1
25	879650	Хомут	2
25	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
26	804260	Кронштейн	1
27	804112	Болт (M7 x 48)	2
28	804113	Штифт установочный	2
29	84292M	Шайба	2
30	804257	Рычаг переключения топлива	1
31	881334	Вал	1
32	804259	Штифт	2
32	82738M	Штифт роликовый	2
33	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	822769	Соединитель	1
36	NSS	NOT SOLD SEPARATE Cap	1
37	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1

REF	Номер детали	Наименование	Кол-во
-	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
1	828714A1	Комплект щёток и уплотнений	1
2	828713A1	Комплект якоря	1
2	828713T1	Комплект якоря	1
3	828715A1	Концевая крышка (в сборе)	1

REF	Номер детали	Наименование	Кол-во
1	828354A8	Верхний кожух в сборе	1
1	828354A9	Верхний кожух в сборе	1
1	828354T9	Верхний кожух в сборе серебристый	1
1	828354A10	Верхний кожух в сборе серебристый кожух и чёрная крышка	1
2	828716A2	Крышка	1
3	828352	Сальник	1
4	8283511	Уплотнение	1
5	821875F1	КРЫШКА ВЕРХНЯЯ	1
5	8218751	Колпачок верхний чёрный	1
5	821875F2	КРЫШКА ВЕРХНЯЯ	1
5	821875F1	КРЫШКА ВЕРХНЯЯ	1
6	8198131	КРОНШТЕЙН Защелки Крышки	1
6	819813T1	КРОНШТЕЙН ЗАЩЕЛКИ КОЖУХА	1
7	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
7	893763	Кронштейн фиксатора ролика	1
8	53166	СТОПОРНАЯ ШАЙБА (.312)	2
9	90285	ВИНТ (.312-18 x .625)	2
10	F481434	НАПРАВЛЯЮЩАЯ КРОНШТЕЙНА ЗАЩЕЛКИ КОЖУХА	2
11	91925	Гайка нажимная	4
12	822512	ВИНТ (.250-20 x 1.00)	3
13	823865	ЗАГЛУШКА	2
14	82130016	ВИНТ (M6 x 16)	4
15	823830	ОПОРА	2
16	8231871	Винт (M4 x 14.5)	2
17	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
18	8233941	Кронштейн	1
19	8237515	Гайка (M4)	2
20	823583A1	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
20	823583A02	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕМ)	1
21	47341A11	Комплект шнура с рукояткой ручного запуска	1

REF	Номер детали	Наименование	Кол-во
1	8104491	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
2	852834	Наклейка переключения передач	1
3	18848M	Кронштейн	1
4	8527875	Винт	2
4	14232M	Винт	2
5	11558M	Рычаг	1
6	11556M	Деталь	1
7	954971	РУКОЯТКА РЕЗИНОВАЯ	1
7	8M0080456	Рукоятка	1
8	81585M	Рукоятка	1
9	811916M	Винт	1
10	852832	Указатель дросселя	1
11	81907M	Заклёпка	1
12	82220M	Шайба	1
13	82095M	Пружина	1
14	81945M	Втулка	1
15	17363M	Болт	1
16	82125M	Шплинт	1
17	8528146	Втулка	1
18	852831	Волнистая шайба	1
19	8528035	Шайба	1
20	82053M	Шплинт пружинный	1
21	81844M	Шайба	1
22	852835	Соединительное звено тяги переключения передач	1
23	804395	Рукоятка переключения передач	1
24	85277611	Болт	1
25	8528311	ШАЙБА ВОЛНОВАЯ	1
26	8528147	Втулка	1
27	11554M	Крышка	1
28	84058M	Болт (M6 x 20)	1
29	8269851	Трос в сборе дроссельной заслонки	2
30	97757M	Выключатель в сборе стоп	1
31	97756M	Упор	1
32	852837	Колпачок	1

REF	Номер детали	Наименование	Кол-во
1	827328T9	Верхний кожух в сборе	1
1	827328T10	Верхний кожух в сборе	1
2	821256T1	Воздухозаборник - чёрный	1
2	821256T03	Воздухозаборник	1
2	821256T2	Воздухозаборник - серебристый	1
3	82130016	ВИНТ (M6 x 16)	4
4	859356A1	Комплект шумоизоляции	1
4	859356A02	Комплект шумоизоляции	1
5	NSS	NOT SOLD SEPARATE Sound Blanket	1
6	NSS	NOT SOLD SEPARATE Sound Blanket	1
7	NSS	NOT SOLD SEPARATE Sound Blanket	2
8	823865	ЗАГЛУШКА	2
9	831207T10	Рукоятка	1
9	831207A16	Комплект рукоятки замка кожуха	1
10	812707	Втулка	2
11	831214	Проставка	1
12	12134	ШАЙБА ВОЛНОВАЯ	1
13	F481777	Вал кулачкового замка	1
13	8M0001081	Кулачок	1
14	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
14	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
15	1993716	ВИНТ (M6 x 16)	1
16	821249M2	Кронштейн передний	3
16	8M0036792	Кронштейн	3
17	815477	УПОР ЗАЩЕЛКИ	3
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
19	401366	ГАЙКА (M6) Нержавеющая сталь	6
20	8237951	Стопорное кольцо	1
21	815263	РОЛИК	1
21	8M0207770	Ролик @3	1
22	8155381	Роликовый штифт	1
23	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
23	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
24	401366	ГАЙКА (M6) Нержавеющая сталь	1
25	47341A11	Комплект шнура с рукояткой ручного запуска	1
26	12066Q9	Трос	1
26	12066Q10	Трос стартера @2	1

REF	Номер детали	Наименование	Кол-во
-	828155A4	Комплект защиты от обледенения карбюратора	1
-	816696A8	Комплект удлинителя (2.5)	1
-	816696A9	Комплект удлинителя (2.5)	1
-	816696A10	Комплект удлинителя (2.5) (2.50 дюйма чёрный)	1
-	12092A13	Комплект удлинителя чёрный	1
-	12092A14	Комплект удлинителя	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	877680Q8	Топливный шланг в сборе (8 футов)	1
-	8M0044836	Топливный шланг в сборе (8 футов), марка Quicksilver	1
-	877680Q12	Топливный шланг в сборе (12 футов)	1
-	858109Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом	1
-	877681Q8	Топливный шланг в сборе (8 футов)	1
-	858104Q08	Топливный шланг в сборе (8 футов) - с быстросъёмным разъёмом, только со стороны двигателя	1
-	877681Q12	Топливный шланг в сборе (12 футов)	1
-	858106Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом, только со стороны двигателя	1
-	877683Q12	Топливный шланг в сборе (12 футов)	1
-	858108Q12	Шланг в сборе топливный (8 футов) - без фитингов	1
-	88334A2	КОМПЛЕКТ MERCATHODE	1
-	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
-	18286A18	Комплект переключателя тримма (10.00 футов)	1
-	850000A3	КОМПЛЕКТ ПЕРЕХОДНИКА РУМПЕЛЯ 65 JET	1
-	826729A4	Комплект тримма и наклона	1
-	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
-	12022A18	КОМПЛЕКТ РУМПЕЛЯ	1
-	12022A19	КОМПЛЕКТ РУМПЕЛЯ	1
-	12022A18	КОМПЛЕКТ РУМПЕЛЯ	1
-	12022A28	Комплект рулевой рукоятки	1
-	12022A40	Комплект рулевой рукоятки	1
-	12022A29	Комплект рулевой рукоятки	1
-	12022A40	Комплект рулевой рукоятки	1
-	17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
-	88825A6	КОМПЛЕКТ РЕГУЛЯТОРА НАПРЯЖЕНИЯ	1
-	858566A1	Комплект промывки для прибрежных условий	1

REF	Номер детали	Наименование	Кол-во
1	821873A1	Сборка нижнего кожуха, правый борт	1
2	8225562	ВТУЛКА	1
2	822556003	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
3	8253182	Уплотнение (36,00 дюйма)	1
3	8M0109216	УПЛОТНЕНИЕ КОЖУХА	1
4	8560552	Сальник	1
4	8842564	САЛЬНИК НИЖНЕГО КОЖУХА (44.75 ДЮЙМА)	1
4	8M0043167	Уплотнение	1
5	821874A1	Сборка нижнего кожуха, левый борт	1
5	8M0107328	КОЖУХ НИЖНИЙ, ЛЕВЫЙ БОРТ	1
6	822555	Втулка	1
6	822555001	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
7	8253182	Уплотнение (36,00 дюйма)	1
7	8M0109216	УПЛОТНЕНИЕ КОЖУХА	1
8	856990	Выключатель в сборе	1
8	8M0235192	Переключатель тримма	1
9	8124431	Фиксатор (применять где применимо)	1
9	8M0032848	Держатель переключателя	1
10	813613	Штуцер	1
11	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
11	8M0108349	Шланг (70 дюймов, бухта)	1
12	817519A2	Обратный клапан в сборе, сливной	2
13	82130040	ВИНТ (M6 x 40)	3
14	820000A2	Рукоятка	1
14	8M0041366	РУКОЯТКА В СБОРЕ-ЧЕРНАЯ	1
15	812707	Втулка	2
16	F2047	Шайба волнистая	1
17	F481777	Вал кулачкового замка	1
17	8M0001081	Кулачок	1
18	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
18	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
19	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
20	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
21	822363T1	ФИКСАТОР	1
22	401386	ГАЙКА (M6) Нержавеющая сталь	2
23	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
23	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
24	8128301	Пробка	1
24	812830T01	Пробка	1

REF	Номер детали	Наименование	Кол-во
1	852806T1	Карбюратор в сборе	1
2	80196M	Крышка	1
3	852811	Тяга стартера	1
3	80197M	Колпачок	1
4	80199M	Пластина	1
5	80194M	Пружина	1
6	80195M	Плунжер	1
7	8527921	Шланг	1
8	852807	Рычаг дросселя	1
9	80574M	Пружина	1
10	811245M	Рычаг	1
11	83112M	Винт	1
12	83115M	Втулка	1
13	827147M	Винт	1
14	80193M	Пружина	1
15	8112431	Главный жиклёр	1
16	8112441	Жиклёр главный (#102)	1
17	80203M	Рычаг	1
18	80450M	Поплавок	1
19	80740M	Прокладка	1
20	811246M	Жиклёр пусковой (#50)	1
21	94735M	Корпус	1
22	8527873	Винт	3
22	811248M	Винт (M4 x 5)	3
23	80737M	Прокладка	2
23	13999M	Прокладка	2
24	8527872	Винт	4
25	852809	Пластина	1
26	81758M	Винт (M4 x 12)	2
27	94746M	Шланг	1
28	94744M	Корпус	1
29	94691M	Прокладка	1
30	94696M	Поплавок	1
31	94697M	Рычаг	1
32	811249M	Ось поплавка	1
33	8112511	Жиклёр холостого хода (#68)	1
34	94695M	Уплотнительное кольцо	1
35	852808	Крышка	1
35	852808T	Крышка	1
36	95430M	Седло клапана	1
37	80451M	Штифт	1
38	11930M	Седло клапана	1
39	80205M	Прокладка	1
40	97591M	Шланг	1
41	91746M	Жиклёр холостого хода (#46)	1
42	80573M	Винт	1
43	8095791	Пружина	1
44	94722M	Стопорное кольцо	1
-	811252A1	Ремкомплект карбюратора	1
-	811252T1	Ремкомплект карбюратора	1
-	852783A1	Комплект прокладок головки блока цилиндров	1

REF	Номер детали	Наименование	Кол-во
1	827616T1	Коленчатый вал	1
2	43011T	Подшипник шариковый	1
3	786611	Износостойкая втулка	1
4	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
5	818412A4	Кольцо в сборе	1
6	91800	Шпонка	2
7	43019A1	Шестерня в сборе	1
8	43013T3	Подшипник в сборе роликовый	1
9	43993	Сальник масляный	1
9	8M0214932	Сальник	1
10	858225	Уплотнительное кольцо	1
10	823683	Уплотнительное кольцо (1.989 x .070)	1
11	42943A1	Подшипник в сборе роликовый	2
12	NSS	NOT SOLD SEPARATE Roller Bearing	64
13	826191T4	ПОРШЕНЬ В СБОРЕ	3
13	821896A3	Сборка поршня	AR
13	821896A4	Сборка поршня	AR
14	857196	Стопорное кольцо	6
15	NSS	NOT SOLD SEPARATE Piston Ring	3
16	822321A12	Комплект поршневых колец — стандартный	1
16	822321A1	Комплект поршневых колец — ремонтный .015	AR
16	822321A2	Комплект поршневых колец	AR
17	818846T6	Шатун в сборе	3
18	812876	Шайба	6
18	8M0012298	Упорная шайба	6
19	818391	ПОДШИПНИК ИГОЛЬЧАТЫЙ	87
19	8M0214954	Подшипник игольчатый @200	87
20	94320	Винт (.375-24 x 1.250)	6
21	43012A1	Комплект подшипника с сепаратором	3
21	8M0235070	Подшипник с сепаратором	3
22	NSS	NOT SOLD SEPARATE Roller Bearing	48
-	43004A99	Комплект прокладок головки блока	1
-	855530T98	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	898208A02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	809837T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

REF	Номер детали	Наименование	Кол-во
1	8947T55	Блок цилиндров	1
1	8947T57	Блок цилиндров	1
1	898208A01	Блок цилиндров в сборе	1
2	4009680	ВИНТ (M10 x 80) КАРТЕР К БЛОКУ ЦИЛИНДРОВ	8
3	814776	Регулировочный винт (M6 x 55)	1
4	400212	ГАЙКА (M6) Нержавеющая сталь	1
5	42942	Колпачок регулировочного винта	1
6	426231	Обратный клапан	1
6	426233	Обратный клапан	1
7	813801A1	Сборка держателя	1
8	42657A3	Обратный клапан	2
9	67296	Штифт (обоймы подшипника)	3
9	8M0036405	Штифт	3
10	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
11	821676A1	КОМПЛЕКТ ШПИЛЕК	8
12	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4 or 8
12	8M0214963	Шайба	4 or 8
13	40140	ГАЙКА (M10)	8
14	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
15	81742750	ВИНТ (M8 x 50)	4
16	428841	Крышка	1
16	428842	Крышка	1
17	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
18	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
19	86596T	Тарельчатый клапан	1
20	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
21	824703A1	КОМПЛЕКТ СВЕЧЕЙ	1
22	NSS	NOT SOLD SEPARATE Plug	1
23	82127335	ВИНТ (M8 x 35 ММ)	12
24	12621	Крышка масляной подушки без масляного впрыска	1
25	126201	Прокладка	1
26	82104512	ВИНТ (M5 x 12)	2
27	8161949	Шпилька (M6 x 44)	2
28	49221	Шайба (.187 x .500 x .062) неопреновая	2
28	8M0204663	ШАЙБА @5	2
29	816872	Барашковая гайка	2
30	9003A2	Крышка в сборе	1
31	430057	ПРОКЛАДКА	1
32	328022	Пробка трубная (.125-27) латунная	1
33	823462	Рым-болт	1
34	475331	ШАЙБА ТЕРМОСТАТА	1
35	14586	Термостат	1
36	62386	Прокладка термостата	1
36	8M0204714	Прокладка @4	1
37	430068	ПРОКЛАДКА	1
38	428853	КРЫШКА	1
38	8M0047619	Крышка	1
39	82127335	ВИНТ (M8 x 35 ММ)	5
40	69570	Винт (#10-16 x .750)	1
41	94182	Шайба	1
42	648771	ДИАФРАГМА	1
43	878609	Винт (#10-16 x .600)	2
44	44290	Фиксатор датчика температуры	1
44	44290T	Фиксатор	1
45	787992	Датчик температуры	1
46	82127335	ВИНТ (M8 x 35 ММ)	14
47	814634	Хомут	2
48	99162	Чехол масляного бака	1
48	99162001	Чехол	1
49	821889A51	ОГРАНИЧИТЕЛЬ ОБОРОТОВ	1
49	821889A49	Ограничитель оборотов	1
49	821889A50	Ограничитель оборотов	1
50	82130030	ВИНТ (M6 x 30)	2
51	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
51	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
52	855212A1	ЖГУТ ПРОВОДОВ В СБОРЕ Переходник	1
53	13541	Разъём штыревой	1
54	857175	Вставка соединительной муфты	1
55	857176	Корпус соединительной муфты	1
56	858240	Колпачок с тросиком	1
57	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
57	8M0108349	Шланг (70 дюймов, бухта)	1
58	816311T	СТЯЖКА (8.00 дюймов)	AR
59	857219	Штуцер	1
60	28624	ШТУЦЕР Т-ОБРАЗНЫЙ	1
60	286241	Фитинг	1
61	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
62	NSS	NOT SOLD SEPARATE Decal-Serialization	1
63	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
64	56681	ШАЙБА (.203 x .500 x .032)	1
64	8M0204666	ШАЙБА (.203 x .500 x .032)	1
-	43004A99	Комплект прокладок головки блока	1
-	855530T98	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	898208A02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	809837T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

REF	Номер детали	Наименование	Кол-во
1	8974T23	Корпус гребного вала в сборе	1
1	8974A26	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	8168664	Шпилька (M10 x 166) (60 PONTOON - LL)	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	8168663	Шпилька (M10 x 124) (60 PONTOON - LL)	4
3	9035016	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
5	40140	ГАЙКА (M10)	5
6	85822A4	Датчик спидометра в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
8	85822	Соединитель прямой	1
9	42930A1	Опора нижняя в сборе	2
9	44343T1	Опора	2
10	42973	БОЛТ (M12 x 154)	2
11	67077T	Крышка, чёрная чёрная	2
12	88417	Винт (#12-24 x .620) крышки	4
13	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
14	43528	Гайка (M12) болта нижней опоры	2
15	88238A10	Кабель заземления в сборе	2
16	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
17	93192	ХОМУТ НИЖНЕЙ ОПОРЫ	2
18	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
19	4010725	ВИНТ (M8 x 25)	4
20	816696T7	Проставка	1
20	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
21	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
21	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	40140	ГАЙКА (M10)	4
23	8168663	Шпилька (M10 x 124) (60 PONTOON - LL)	4
24	8168664	Шпилька (M10 x 166) (60 PONTOON - LL)	1

REF	Номер детали	Наименование	Кол-во
1	881913T01	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА	1
1	881913T02	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	8168664	Шпилька (M10 x 166) (60 PONTOON - LL)	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	8168663	Шпилька (M10 x 124) (60 PONTOON - LL)	4
3	9035016	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
5	40140	ГАЙКА (M10)	5
6	85822A4	Датчик спидометра в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
8	85822	Соединитель прямой	1
9	881916	Опора	2
10	42973	БОЛТ (M12 x 154)	2
11	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
12	43528	Гайка (M12) болта нижней опоры	2
13	88238A10	Кабель заземления в сборе	2
14	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
15	881917	Хомут	2
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	889833025	Винт (M8 x 25 мм)	4
18	882752	Крышка	2
19	88417	Винт (#12-24 x .620) крышки	4
20	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
21	881976	Шайба неопреновая	2
22	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
22	816696T7	Проставка	1
23	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
23	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
24	892214	ШАЙБА ПЛОСКАЯ	2
25	889557	ПРОБКА корпуса гребного вала	2

REF	Номер детали	Наименование	Кол-во
1	42968T	Пластина зажигания	1
2	7778A3	Блок переключателей в сборе	1
3	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	1
4	40007110	Винт (M5 x 30) коробки выключателя	2
5	94304	Распорная втулка винта коробки переключателей	2
6	45076	Гайка (#10-32) латунная клемма блока выключателя	9
7	41592A4	Жгут проводов первичный в сборе	1
8	99215A25	Провод высокого напряжения в сборе	3
9	63709A1	Комплект наконечника/клеммы свечи зажигания	3
10	97182	Свеча зажигания	3
11	4011325	ВИНТ ПЛАСТИНА ЗАЖИГАНИЯ	3
12	7370A13	Катушка зажигания в сборе	3
13	45076	Гайка (#10-32) латунная клемма блока выключателя	6
14	43542	Крышка катушки зажигания	1
15	40007114	Винт (M5 x 50) крышки катушки зажигания	6
16	89302	Шайба (.203 x .406 x .040) винта крышки катушки	6
17	62351A1	Выпрямитель	1
18	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	2
19	45076	Гайка (#10-32) латунная клемма блока выключателя	2
20	58124A28	Блок переключателей Mercury в сборе	1
21	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
22	45915	КЛЕММНАЯ КОЛОДКА	2
23	48408	Винт (#10-16 x .500) клеммной колодки	4
24	41591A3	Жгут проводов двигателя в сборе	1
25	79091	Предохранитель 20 А	1
26	88439A3	Кабель в сборе положительный - аккумулятор	1
26	88439A4	Кабель в сборе аккумулятор - отрицательный	1
27	96158	Соленоид стартера	1
28	40007106	Винт (M5 x 13) крышки без масляного впрыска	2
29	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
30	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	1
31	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
32	64015	Гайка (.250-20) клеммы стартерного соленоида	2
33	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
34	88808A18	Провод в сборе (3.00 дюйма) выпрямитель к соленоиду (красный)	1
35	12417T	Крышка зажигания	1
36	40007114	Винт (M5 x 50) крышки катушки зажигания	3
37	89302	Шайба (.203 x .406 x .040) винта крышки катушки	3
38	134731	Держатель предохранителя	1

REF	Номер детали	Наименование	Кол-во
1	42954A5	ПЛАСТИНА В СБОРЕ ВЫПУСКНАЯ	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	5
3	40011151	Винт (M8 x 35) нержавеющая сталь	2
3	40011158	ВИНТ (M8 x 70) Нержавеющая сталь	1
4	881900T	ОПОРА	1
4	881901	Опора	1
5	4010750	ВИНТ (M8 x 50) ХОМУТ	4
6	42974	БОЛТ (M12 x 175) ВЕРХНЕЕ КРЕПЛЕНИЕ	2
7	934161	Шайба неопреновая	2
8	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
9	859129	ГАЙКА (M12)	2
10	430086	Прокладка	1
11	429664	ТРУБКА выхлопная	1
12	40011151	Винт (M8 x 35) нержавеющая сталь	6
13	42962	Уплотнение выхлопной трубы	1
14	894171	Втулка уплотнительная	1
15	8812011	Трубка водяная - длинная (13.21 дюйма)	1
15	8812013	Трубка водяная (15.71 дюйма) сверхдлинная	1
15	8812012	Трубка водяная - сверхдлинная (18.21 дюйма)	1
16	824661	ХОМУТ	1
17	814080	Сальник верхний	1
18	4010750	ВИНТ (M8 x 50) ХОМУТ	2
19	42953A5	КРОНШТЕЙН В СБОРЕ НИЖНИЙ	1
20	43405	Сальник кронштейна нижнего кожуха	1
21	19564	Люверс старого образца	1
21	19565	Люверс	1
22	81742750	ВИНТ (M8 x 50)	3
23	48237	Втулка вала переключения передач	1
24	79932A20	ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ	1
24	79932A13	Вал переключения передач в сборе	1
25	42912A3	ТЯГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
26	48475	Втулка (исполнение II)	2
27	401386	ГАЙКА (M6) Нержавеющая сталь	1
28	813745	Проставка	1
28	11289	Распорная втулка вала переключения	1
29	43585	Муфта вала переключения	1
-	43004A99	Комплект прокладок головки блока	1

REF	Номер детали	Наименование	Кол-во
1	881912T01	ПЛАСТИНА ВЫПУСКНАЯ	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
3	881973	Фиксатор	1
4	881915001	Опора	2
5	881975	Винт (M8 x 35 мм)	4
6	42974	БОЛТ (M12 x 175) ВЕРХНЕЕ КРЕПЛЕНИЕ	2
7	859129	ГАЙКА (M12)	2
8	813745	Проставка	1
8	11289	Распорная втулка вала переключения	1
9	43585	Муфта вала переключения	1
10	430086	Прокладка	1
11	42966T07	ТРУБКА ВЫПУСКНАЯ	1
12	40011151	Винт (M8 x 35) нержавеющая сталь	6
13	42962	Уплотнение выхлопной трубы	1
14	894171	Втулка уплотнительная	1
15	8812011	Трубка водяная - длинная (13.21 дюйма)	1
15	8812013	Трубка водяная (15.71 дюйма) сверхдлинная	1
15	8812012	Трубка водяная - сверхдлинная (18.21 дюйма)	1
16	824661	ХОМУТ	1
17	814080	Сальник верхний	1
18	889833045	Винт (M8 x 45)	2
19	881918T	ХОМУТ КРОНШТЕЙНА, ВЕРХНЯЯ ОПОРА	1
20	19565	Люверс	1
20	19564	Люверс старого образца	1
21	48237	Втулка вала переключения передач	1
22	79932A20	ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ	1
22	79932A23	Вал переключения передач в сборе	1
23	42912A3	ТЯГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
24	48475	Втулка (исполнение II)	2
25	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
26	401386	ГАЙКА (M6) Нержавеющая сталь	1
27	40011151	Винт (M8 x 35) нержавеющая сталь	2
28	40011158	ВИНТ (M8 x 70) Нержавеющая сталь	1

REF	Номер детали	Наименование	Кол-во
1	43113M	ТОПЛИВНЫЙ НАСОС В СБОРЕ	1
1	43113T	ТОПЛИВНЫЙ НАСОС	1
1	94799M	Насос в сборе топливный	1
1	43113T	ТОПЛИВНЫЙ НАСОС	1
2	80606M	Диафрагма	1
3	80611M	Пластина	1
4	80610M	Пружина	1
5	80613M	Прокладка	1
5	80613	Прокладка	1
6	41888M	Клапан обратный	2
6	94800M	Обратный клапан	2
6	41888M	Клапан обратный	2
6	84650M	Обратный клапан	1
7	43095M	Прокладка корпуса к крышке	1
7	80614M	Прокладка	1
7	80614	Прокладка	1
8	84141M	Диафрагма	1
9	43096M	Крышка	1
9	80607M	Крышка	1
9	80607M	Крышка	1
10	82522M	Винт	3
11	82208M	Шайба	3
11	82186M	Шайба	3
12	41889M	Винт (M3 x 5)	2
12	94801M	Винт	2
12	813484M	Винт	2
13	82537M	Гайка	2
14	80757M	Прокладка топливного насоса к картеру	1
14	80757	Прокладка	1
15	82428M	Болт	2
15	827043M	Болт	2
16	82199M	ШАЙБА	2
16	82214M	Шайба	2
-	92575M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1

REF	Номер детали	Наименование	Кол-во
-	43004A99	Комплект прокладок головки блока	1
0	430047	ПРОКЛАДКА выпускного коллектора	2
0	43004009	Прокладка	2
0	89224	Уплотнительное кольцо	1
0	823683	Уплотнительное кольцо (1.989 x .070)	1
0	430057	ПРОКЛАДКА	1
0	62386	Прокладка термостата	1
0	8M0204714	Прокладка @4	1
0	430068	ПРОКЛАДКА	1
0	NSS	NOT SOLD SEPARATE Boost	1
0	NSS	NOT SOLD SEPARATE Boost Chamber	1
0	NSS	NOT SOLD SEPARATE Fuel Pump	2
0	NSS	NOT SOLD SEPARATE Pluse Chamber	1
0	987691	Прокладка	1
0	8M0204705	Прокладка @2	1
0	139376	Прокладка	6
0	62705	Кольцо уплотнительное масляного насоса	2
0	8M0204667	Кольцо уплотнительное @2	2
0	33466	Кольцо уплотнительное	1
0	42941	Уплотнение водяной трубки (верхнее)	1
0	42941001	Сальник водяной трубки	1
0	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
0	93221002	Втулка уплотнительная	1
0	430075	ПРОКЛАДКА	1
0	65800	НАБИВКА	1
0	NSS	NOT SOLD SEPARATE Seal	1
0	97386	Кольцо уплотнительное (3.609 x .139)	1
0	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
0	430341	Прокладка алюминиевой крышки	1
0	191833	Сальник	3
0	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
0	19643	Сальник	1
0	151724	ПРОКЛАДКА	3
0	430472	Прокладка	1
0	8M0214931	ПРОКЛАДКА	1
0	8172771	Прокладка водяного насоса, верхняя	1
0	430331	Прокладка	1
0	42998	ПРУЖИНА СЖАТИЯ, ОСНОВНАЯ	1
0	NSS	NOT SOLD SEPARATE Spring End	1
0	NSS	NOT SOLD SEPARATE Spring End	1
0	NSS	NOT SOLD SEPARATE Check Valve	2
0	17311	Фиксатор обратного клапана	2
0	NSS	NOT SOLD SEPARATE Compression, Boost	1
0	NSS	NOT SOLD SEPARATE Spring End	1
0	430086	Прокладка	1
0	858225	Уплотнительное кольцо	1

REF	Номер детали	Наименование	Кол-во
-	9011G57	КОРПУС РЕДУКТОРА В СБОРЕ (В КОМПЛЕКТЕ)	1
-	9011G55	Корпус редуктора в сборе	1
-	9011G53	Корпус редуктора в сборе	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	3
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	OPT
5	191832	Шайба	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	31640T5	ТРИММЕР	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	451761	Шайба (.453 x .812 x .105) чёрное оксидирование	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	NSS	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	Анод	2
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
16	35921	ГАЙКА (.625-18)	1
17	850307	Кулачок управления переключением	1
18	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	43031A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
20	43032A6	ВАЛ ПРИВОДА В СБОРЕ	1
20	43032A4	Вал гребной в сборе, особо удлинённый	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	NSS	NOT SOLD SEPARATE Seal Ring	1
23	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	430331	Прокладка	1
25	430472	Прокладка	1
26	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
27	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
28	8172771	Прокладка водяного насоса, верхняя	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	8172761	Передняя пластина	1
31	82684430	ВИНТ (M6 x 30)	4
32	430232	Сальник	1
33	43037	ШПОНКА	1
34	43026T2	КРЫЛЬЧАТКА	1
35	82684425	ВИНТ (M6 x 25)	6
36	853906A1	Вал переключения передач в сборе	1
36	853907A1	Вал переключения в сборе	1
36	853908A1	Вал переключения передач в сборе	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
40	8164641	Маслосъёмный сальник	1
41	82684425	ВИНТ (M6 x 25)	2
42	816575	Торцевое уплотнение	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	43004A99	Комплект прокладок головки блока	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1

REF	Номер детали	Наименование	Кол-во
-	9011J15	Корпус редуктора в сборе	1
-	9011J21	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	9011J23	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	3
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	OPT
5	191832	Шайба	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	31640T5	ТРИММЕР	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	451761	Шайба (.453 x .812 x .105) чёрное оксидирование	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	NSS	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	Анод	2
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear (12 Teeth)	1
16	35921	ГАЙКА (.625-18)	1
17	850307	Кулачок управления переключением	1
18	883047A1	Подшипник в сборе, роликовый конический	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	43031A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
20	43032A6	ВАЛ ПРИВОДА В СБОРЕ	1
20	43032A4	Вал гребной в сборе, особо удлинённый	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	NSS	NOT SOLD SEPARATE Seal Ring	1
23	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	430331	Прокладка	1
25	430472	Прокладка	1
26	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
27	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
28	8172771	Прокладка водяного насоса, верхняя	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	8172761	Передняя пластина	1
31	82684430	ВИНТ (M6 x 30)	4
32	430232	Сальник	1
33	43037	ШПОНКА	1
34	43026T2	КРЫЛЬЧАТКА	1
35	82684425	ВИНТ (M6 x 25)	6
36	853906A1	Вал переключения передач в сборе	1
36	853907A1	Вал переключения в сборе	1
36	853908A1	Вал переключения передач в сборе	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
40	8164641	Маслосъёмный сальник	1
41	82684425	ВИНТ (M6 x 25)	2
42	816575	Торцевое уплотнение	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	13461A99	Комплект прокладок	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1

REF	Номер детали	Наименование	Кол-во
-	856143A1	Водометный насос в сборе	1
1	855767T90	Корпус насоса	1
2	878377	Комплект тяг переключения	1
3	878382	Кулачок	1
4	878380	Задний ход с буфером	1
5	827490	ШЛАНГ СМАЗКИ	1
6	848497	ВИНТ (.312-18 x 1.00)	4
7	855840	Шпилька (.312-18 x 1.81)	6
8	67980	Гайка (.312-18)	6
8	82670910	ГАЙКА (.312-18) Нержавеющая сталь	6
9	855708115	Крыльчатка	1
10	85576890	КОРПУС ВПУСКНОЙ	1
11	855771	ГИЛЬЗА	1
12	85576990	ГРЕБНОЙ ВАЛ	1
13	8796522	Упорная шайба	1
14	8796531	Подшипник шариковый	2
15	8271891	Гильза	1
16	8271901	Гайка	1
17	808747	Переходник насоса	1
18	36001	ШАЙБА	6
19	801405875	Шпонка	1
20	801404875	Прокладка рабочего колеса	8
21	801403875	Шайба стопорная	1
22	801407	Установочный штифт	2
23	19923062	ВИНТ (.250-20 x .625)	2
24	60411	ВИНТ (.312-18 x 1.250)	1
25	801410	Кронштейн опоры троса	1
26	67980	Гайка (.312-18)	1
26	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
27	4010860	ВИНТ (M10 x 60) Шестигранный фланец - Нержавеющая сталь	2
28	4010890	ВИНТ (M10 x 90) Шестигранный с фланцем - Нержавеющая сталь	1
29	4010870	ВИНТ (M10 x 70) Шестигранный фланец - Нержавеющая сталь	1
30	843575	Винт (.375-16 x 4.00) нержавеющая сталь	1
31	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	1
31	8M0214963	Шайба	1

REF	Номер детали	Наименование	Кол-во
-	835249T1	Узел ручного наклона	1
1	853891A1	Узел штока амортизатора	1
2	809872A1	Комплект уплотнительных колец, цилиндр	1
3	813430A1	Поршень в сборе, память тримма	1
4	835250A1	Узел цилиндра	1
5	813433A2	Комплект винтов и уплотнений	1
6	835458A1	Узел гидроаккумулятора	1
7	813455T4	Корпус клапана в сборе	1
8	813457A3	Комплект кулачка	1
9	809881A1	Комплект клапана Velocity	1
10	809882A1	Ремонтный комплект	1
-	809880A2	Комплект уплотнительных колец	1

REF	Номер детали	Наименование	Кол-во
1	8627A5	Бак в сборе масляный	1
2	99160	Чехол масляного бака (верхний)	1
3	44452A1	Переключатель проверочный в сборе	1
4	44437	Крышка тестового выключателя	1
5	98895	Кронштейн масляного бака (верхний)	1
6	4009430	ВИНТ КРОНШТЕЙНА МАСЛЯНОГО БАКА	2
7	42653A2	Крышка масляного бака в сборе	1
8	42999	ПРОКЛАДКА КРЫШКИ	1
9	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
10	93421	ШАР ПОВОРОТНОГО УЗЛА	1
11	43359	Тяга кожуха	1
12	43406	Зажим тяги кожуха	1
13	26548	Винт (#10 x 0.375) хомута	1
14	22887	ШАЙБА ШПИЛЬКИ КРЫШКИ	1
15	12896	Винт (#8-18 x .310) переключателя	1
16	12886A2	Переключатель масляного бака в сборе	1
17	99161	Чехол основания масляного бака	1
18	42888	Кронштейн основания масляного бака	1
19	56291	Втулка уплотнительная	1
20	4011350	ВИНТ ВЕРХНЕЙ ОПОРЫ К ВЫПУСКНОЙ ПЛАСТИНЕ	2
21	4301736	ТРУБКА	3
22	73318	ТРОЙНИК ПЛАСТИКОВЫЙ	1
23	73498	ХОМУТ	AR
24	42959T	Насос масляный	1
25	62705	Кольцо уплотнительное масляного насоса	2
26	42945A1	Переходник масляного насоса в сборе	1
27	430201	Шестерня ведомая	1
28	4009340	ВИНТ	2
29	4301619	ТРУБКА МАСЛЯНЫЙ НАСОС К ТОПЛИВНОМУ НАСОСУ	1
-	43004A86	Комплект прокладок

REF	Номер детали	Наименование	Кол-во
1	99659A21	Коллектор в сборе чёрный	1
1	99659A22	Коллектор в сборе серый	1
2	99616	Резьбовая пробка	11
3	41493A7	Цилиндр подъёма в сборе чёрный	1
3	41493A4	Цилиндр подъёма в сборе серый	1
4	41492A1	Направляющая в сборе	1
5	41478A1	Ремонтный комплект	1
6	41482A2	Комплект обратного клапана	1
7	99638A1	Направляющая в сборе	2
8	43397A6	Поршень/шток в сборе Power Trim левый	1
9	12184A1	Фильтр подъёма в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
11	13794	Штифт канавки цилиндра тримма (верхний)	1
12	99660A1	Сборка клапана	1
13	4000327	ВИНТ (M6 x 14)	4
14	43450	Шайба	4
15	99642	Крышка	1
16	48462A1	Комплект уплотнительных колец	1
17	99609A1	Пробка в сборе	1
18	99641A1	Вал в сборе	1
19	99616	Резьбовая пробка	2
20	4008820	ВИНТ (M6 x 20)	2
21	400256	СТОПОРНАЯ ШАЙБА (M6)	2
22	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
23	99625	Вал	1
24	43396A1	Сборка анода	1
25	4000332	ВИНТ (M6 x 35)	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
27	996301	Пластина-фиксатор	2
28	58643	Шайба стопорная (.375)	2
29	46335	ГАЙКА (.375-24)	2
30	99695A1	Жгут проводов управления силовым триммом в сборе	1
31	87379A14	Провод в сборе (2.750 дюйма)	1
31	88807A13	Трос в сборе	2
32	96158	Соленоид стартера	2
33	40007106	Винт (M5 x 13) крышки без масляного впрыска	5
34	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
35	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
36	64015	Гайка (.250-20) клеммы стартерного соленоида	4
37	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
38	22875	ЗАЖИМ	2
39	69205	С-ОБРАЗНАЯ ШАЙБА	2
40	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
41	44431	Штифт канавки нижний	1
42	4000377	ВИНТ (M10 x 30)	6
43	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6

REF	Номер детали	Наименование	Кол-во
-	13286	Каталог запчастей 18/20/25 л.с. (XD)	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	43170A84	Комплект наклеек	1
-	43477A85	Комплект наклеек	1
-	13480A86	Комплект наклеек	1
-	43173A84	Комплект наклеек	1
-	13239A86	Комплект наклеек	1
-	13480A86	Комплект наклеек	1
-	13239A86	Комплект наклеек	1
-	11181A85	Комплект наклеек	1
-	810461A92	Комплект наклеек	1
-	11627A85	Комплект наклеек	1
-	810461A92	Комплект наклеек	1
-	11044870	Руководство владельца	1
-	11046870	Руководство владельца	1
-	11046871	Руководство владельца	1

REF	Номер детали	Наименование	Кол-во
1	85174A2	Узел рукоятки	1
2	NSS	NOT SOLD SEPARATE Retainer	1
3	8220721	Фиксатор	1
4	823241	Сальник	1
4	8M0043270	Сальник	1
5	82130050	ВИНТ (M6 x 50)	2
6	8217021	Проставка	2
7	816086	Втулка	4
8	815795	Втулка уплотнительная	8
9	69057	ШАЙБА (.281 x .734 x .063)	6
10	855596	Кронштейн	1
11	855597	Кронштейн	1
12	40011129	Винт (M6 x 25) нержавеющая сталь	2
13	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	6
15	11704A1	Комплект шкива	2
16	NSS	NOT SOLD SEPARATE Spacer	2
17	67983	Шайба болта струбцины	1
18	8567541	ТРОС БЛОКИРОВКИ	1
19	8214281	Винт (#10-16 x .625)	1
20	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
21	26811	ШПЛИНТ	1
22	878608	Винт (#10-16 x .500)	1
23	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
24	26811	ШПЛИНТ	1
-	816728T14	Стартер ручной в сборе	1
25	826791	Пружина	1
26	8166903	Рычаг	1
27	8167121	Кулачок	1
27	816712T01	Кулачок	1
28	816711	Фиксатор	1
29	8182491	Винт (#10-16 x 1.00)	3
30	826229	Стопорная шайба	1
31	868571	Пружина	1
31	86857T01	Пружина	1
32	825269A1	Шкив стартера	1
32	825269T01	Шкив стартера в сборе	1
33	868512	Пружина	2
33	86851T02	Пружина @2	2
34	868501	Кулачок	2
35	868491	Кольцо стопорное	2
35	86849T01	Кольцо @2	2
36	12066Q9	Трос	1
36	12066Q10	Трос стартера @2	1
37	8167285	Корпус	1
37	816728T05	Корпус	1
38	868523	Пружина	1
39	868531	Кулачок	1
39	86853T01	Кулачок	1
40	826253	Винт (.250-20 x .625)	1
41	42690	Втулка троса стартера	1
41	8M0183792	Втулка троса	1
42	818853	КОЛЬЦО СТОПОРНОЕ	1
43	NSS	NOT SOLD SEPARATE Decal-Manual Start	1

REF	Номер детали	Наименование	Кол-во
-	66015T1	СТАРТЕР В СБОРЕ	1
1	90643	КОМПЛЕКТ ПРИВОДА	1
2	685753	ПРИВОД В СБОРЕ	1
3	75660	Плита приводного конца	1
4	15384	СКВОЗНОЙ БОЛТ	2
5	75386	Якорь	1
6	75384	Комплект щёток/пружин	1
6	898265016	Комплект щёток/пружин	1
7	57387	ВТУЛКА ИЗОЛИРУЮЩАЯ	1
8	NSS	NOT SOLD SEPARATE Washer	1
9	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
10	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
11	61787	Держатель щётки	2
11	898265014	Держатель щёток	2
12	NSS	NOT SOLD SEPARATE Screw	2
13	15386	Торцевая крышка	1
13	15386001	ТОРЦЕВАЯ КРЫШКА	1

REF	Номер детали	Наименование	Кол-во
1	8710A4	ПОВОРОТНЫЙ КРОНШТЕЙН В СБОРЕ	1
1	8710A13	Сборка поворотного кронштейна	1
2	87735	Сальник нижний масляный	1
3	67669	Втулка нижняя и верхняя	2
4	33466	Кольцо уплотнительное	1
5	67668	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
7	99608	Втулка	2
8	99661A2	Поворотная цапфа в сборе, круглый конец, чёрный	1
8	99661A4	Поворотная цапфа в сборе, Mariner, круглый конец, серый	1
8	12079A2	Сборка поворотного пальца	1
8	12079A3	Сборка поворотного пальца	1
9	92876A1	Тяга рулевая в сборе	1
10	14000	Винт (.375-24 x 1.25)	1
11	34863	ГАЙКА (.375-24)	2
12	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
13	78854	Волнистая шайба	1
14	42961A1	Вилка в сборе, нижняя	1
14	42961A2	Вилка в сборе, нижняя	1
15	67684	Кольцо стопорное	1
16	67670	Шайба	1
17	99653	Кронштейн	1
18	99619	Вал нижний	1
19	13794	Штифт канавки цилиндра тримма (верхний)	2
20	4000377	ВИНТ (M10 x 30)	6
21	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6
22	43396A1	Сборка анода	1
23	4000332	ВИНТ (M6 x 35)	2
24	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
25	99724A2	Амортизатор, чёрный	1
25	99724A3	Амортизатор, серый	1
-	41760A2	Ремонтный комплект амортизатора	1
26	99608	Втулка	2
27	99625	Вал	1
-	43004A86	Комплект прокладок

REF	Номер детали	Наименование	Кол-во
1	42946	Рычаг дросселя	1
2	42977	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
2	817582	Винт регулировочный (M5 x 35)	1
3	400201	ГАЙКА (M5) Контргайка регулировочного винта	1
3	400211	ГАЙКА (M5) Нержавеющая сталь	1
4	42947	Рычаг опережения зажигания	1
4	429471	РЫЧАГ опережения зажигания	1
5	42978	ВИНТ РЕГУЛИРОВОЧНЫЙ	2
5	814776	Регулировочный винт (M6 x 55)	2
6	400202	ГАЙКА КОНТРГАЙКА - РЕГУЛИРОВОЧНЫЙ ВИНТ	2
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42942	Колпачок регулировочного винта	2
8	42986	ШПИЛЬКА	1
9	55162	Пружина	1
10	42992	ВТУЛКА	1
10	812930A1	Втулка	1
11	42980	ШАЙБА	1
12	90517	ГАЙКА (M10)	1
13	42927	Вставка	1
14	35459	ШАЙБА	1
15	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	1
16	42918	Штанга	1
16	878172	Тяга опережения зажигания	1
17	93421	ШАР ПОВОРОТНОГО УЗЛА	2
18	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	2
19	42919	Тяга дросселя	1
19	878420T	Тяга управления дросселем	1
20	25806	Волнистая шайба втулки и поворотного звена	2
21	93248	ВТУЛКА Поворотного узла	2
21	8M0215006	Втулка поворотная	2
22	42948T	Кулачок дроссельной заслонки	1
22	42948A7	Кулачок в сборе дросселя	1
23	42984	ШПИЛЬКА	1
23	8161949	Шпилька (M6 x 44)	1
24	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
25	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
25	401386	ГАЙКА (M6) Нержавеющая сталь	1
26	14159	Пружина возвратная кулачка	1

REF	Номер детали	Наименование	Кол-во
-	850000A3	КОМПЛЕКТ ПЕРЕХОДНИКА РУМПЕЛЯ 65 JET	1
1	832001A6	ТРОС В СБОРЕ ПЕРЕКЛЮЧЕНИЯ	1
2	401386	ГАЙКА (M6) Нержавеющая сталь	2
3	988851	Ползун	1
4	828095	Кронштейн	1
5	824930T2	Кронштейн	1
6	805444	Зажим	1
6	8054441	Зажим	1
7	40011126	Винт (M6 x 13) нержавеющая сталь	1
8	828096	Фиксатор троса переключения передач	1
9	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
9	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
10	71958	ВИНТ (.250-28 x 1.75)	1
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	828094	Фиксатор троса переключения передач	1
13	72734	УСТАНОВОЧНЫЙ ВИНТ (#10-32 x .310)	1
14	35459	ШАЙБА	1
15	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
16	813960A3	ВЫКЛЮЧАТЕЛЬ	1
16	8M0052927	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
17	4001168	ВИНТ (M3.5 x 20) Нержавеющая сталь	2
17	88075020	ВИНТ (M3 x 20)	2
18	824923	ПЛАСТИНА	1
19	824934A1	ТРОС В СБОРЕ	1

Номер детали	Наименование	Кол-во
817383A1	Сумка для инструмента	1
52344	Съёмник маховика зубчатого типа	1
849154T1	Съёмник в сборе	1
99750A1	Мультиметр	1
52024A1	Блок переключателя	1
59339	Сервисный тахометр	1
892647A01	Комплект мультиметра DMT	1
830230T	Инструмент для регулировки воздушного зазора восьмикамерный	1
63998A1	Инструмент для зазора однокамерный	1
850439T	Тестер	1
850439T1	Тестер восьмикамерный	1
99379	Стробоскоп	1
825207A2	Жгут проводов в сборе	1
112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
NSS	NOT SOLD SEPARATE (Snap On - CG41-14)	1
NSS	NOT SOLD SEPARATE (Snap On - CG41-11)	1
822778A3	Комплект прижимного давления	1
74951	Гаечный ключ	1
63209	Тепловая лампа	1
29287	КАЛИБР ИНСТРУМЕНТ	1
52344	Съёмник маховика зубчатого типа	1
90455T	Рым-болт	1
904551	Рым-болт	1
77109A3	Монтажный комплект	1
74607A3	Установочный комплект поршневого пальца	1
24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
812549T	Стенд для силовой головки	1
24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
78473	Индикаторный инструмент люфта корпуса редуктора	1
8M0053505	Инструмент-индикатор люфта	1
196601	Индикаторный инструмент люфта корпуса редуктора	1
31106T	Оправка для запрессовки подшипника, наружное кольцо, корпус редуктора	1
13945	Инструмент для установки подшипника	1
14309T1	Монтажный инструмент подшипника	1
14309T02	Монтажный инструмент для подшипника	1
14311A2	ИНСТРУМЕНТ ПРЕДНАТЯГА ПОДШИПНИКА	1
14311A04	Инструмент предварительного натяга, корпус редуктора	1
83165T	СЪЁМНИК В СБОРЕ	1
14308T1	Инструмент для обоймы подшипника	1
14308T02	Оправка для обоймы подшипника	1
31229A7	Комплект съёмников для подшипника	1
24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
15755T	Оправка для запрессовки игольчатого подшипника, корпус редуктора	1
36569T	Инструмент для ведущей головки, корпус редуктора	1
37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
37350T	Направляющая оправка	1
43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
83155	Комплект переходника индикатора часового типа	1
8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА	1
58222A1	Индикаторный инструмент	1
56775T	Фиксирующий инструмент для гребного вала	1
826872	Инструмент установки подшипника	1
13949	Инструмент для запрессовки сальника	1
31108T	Оправка для запрессовки сальника, корпус редуктора	1
12349A2	Установочный инструмент для шестерни	1
12349A05	Инструмент для фиксации шестерни в корпусе	1
46086A1	Комплект губок съёмника, корпус редуктора	1
37241	Пластина съёмника универсальная	1
34569A1	Съёмник в сборе со скользящим молотком	1
85560	ПОДШИПНИК УПОРНЫЙ	1
66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
14310T1	Оправка для установки защитной втулки	1

REF	Номер детали	Наименование	Кол-во
1	828353T7	Узел верхнего кожуха (чёрный-электро)	1
1	828353T8	Узел верхнего кожуха (серебристый-электро)	1
1	828354T6	Узел верхнего кожуха (чёрный-ручной)	1
1	828354A7	Узел верхнего кожуха (серебристый-ручной)	1
1	8M0107148	Верхний кожух, MA	1
2	828716A2	Крышка	1
3	828352	Сальник	1
4	8283511	Уплотнение	1
5	821875F1	КРЫШКА ВЕРХНЯЯ	1
5	8218751	Колпачок верхний чёрный	1
5	821875F2	КРЫШКА ВЕРХНЯЯ	1
5	821875F1	КРЫШКА ВЕРХНЯЯ	1
6	819813T1	КРОНШТЕЙН ЗАЩЕЛКИ КОЖУХА	1
7	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
7	893763	Кронштейн фиксатора ролика	1
8	53166	СТОПОРНАЯ ШАЙБА (.312)	2
9	90285	ВИНТ (.312-18 x .625)	2
10	F481434	НАПРАВЛЯЮЩАЯ КРОНШТЕЙНА ЗАЩЕЛКИ КОЖУХА	2
11	91925	Гайка нажимная	4
12	822512	ВИНТ (.250-20 x 1.00)	3
13	823865	ЗАГЛУШКА	2
14	82130016	ВИНТ (M6 x 16)	4
15	823830	ОПОРА	2
16	8231871	Винт (M4 x 14.5)	4
17	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	4
18	8233941	Кронштейн	1
19	8237515	Гайка (M4)	4
20	823685A1	Комплект шумоизоляции	1
20	823685A02	Комплект звукоизоляционного покрытия (с предварительно нанесённым клеевым слоем)	1
21	NSS	NOT SOLD SEPARATE Sound Blanket (Manual)	1
21	NSS	NOT SOLD SEPARATE Sound Blanket (Electric)	1
22	47341A11	Комплект шнура с рукояткой ручного запуска	1
23	NSS	NOT SOLD SEPARATE Starter Rope	1
24	NSS	NOT SOLD SEPARATE Envelope	1
